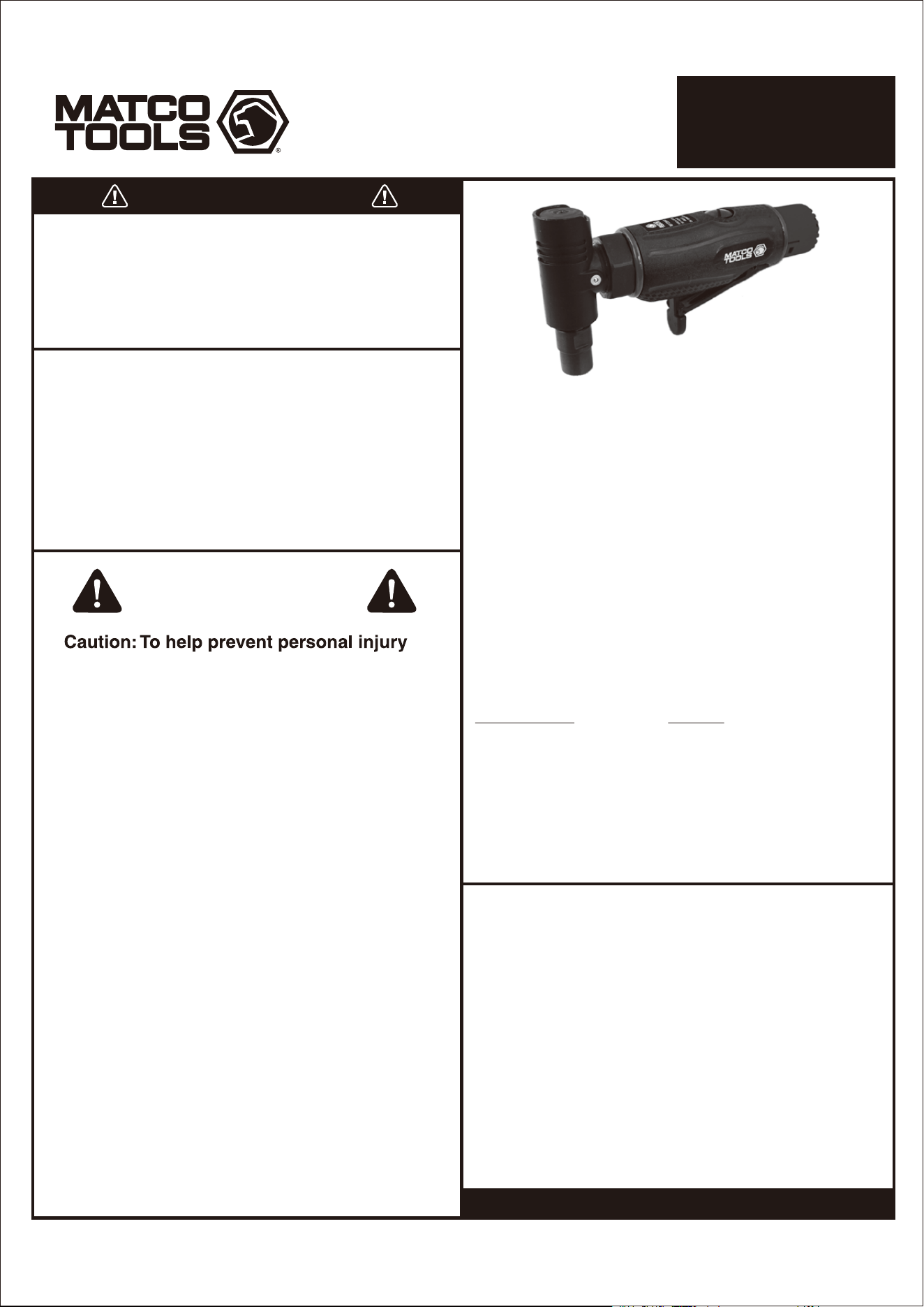

Made in Taiwan
to Matco specifications
DO NOT DISCARD – GIVE TO USER
Page 1

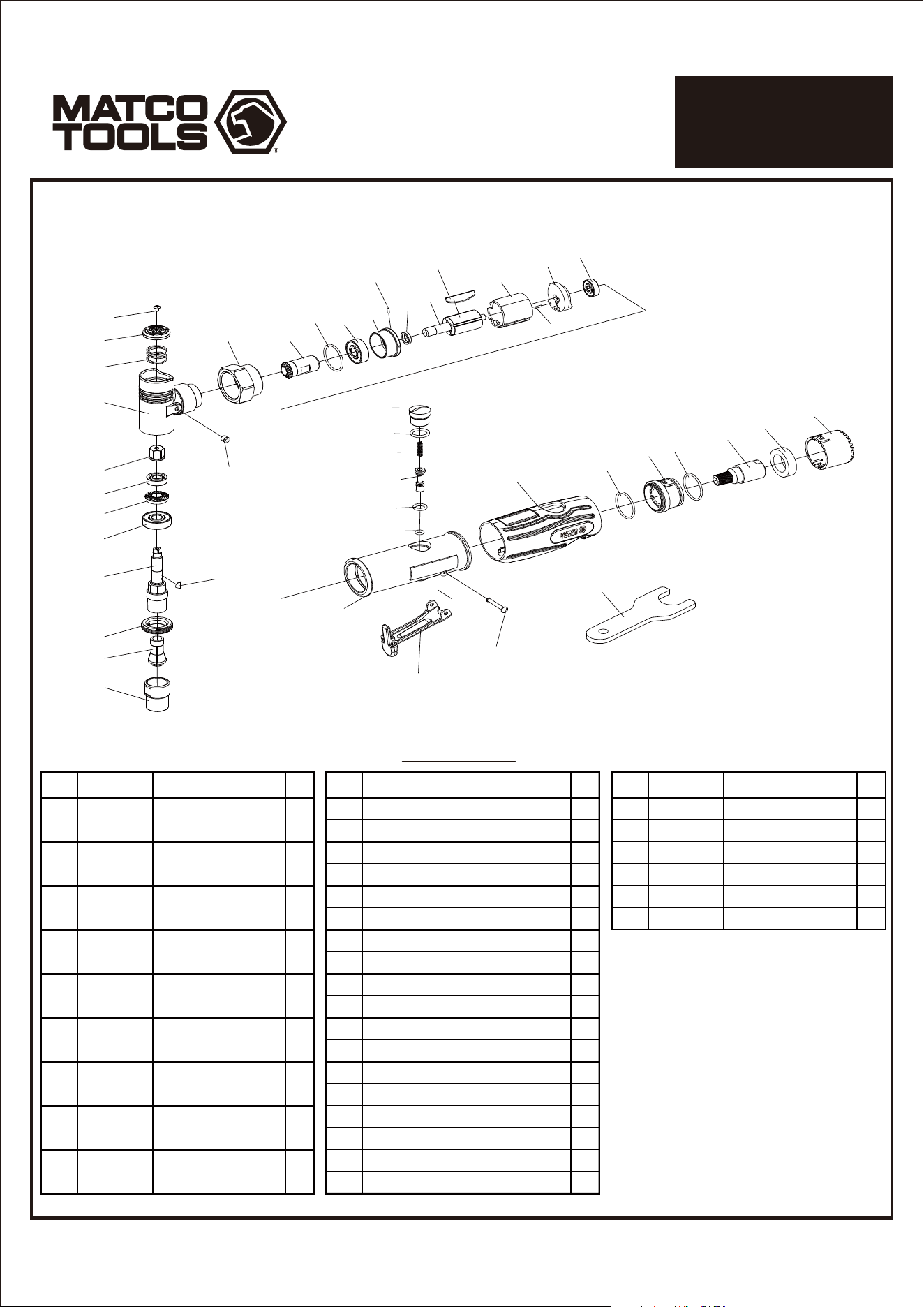

MT2993
QUICK-LOCK 90°
RIGHT ANGLE DIE GRINDER
SPECIFICATIONS:
Collet Size: 1/4"
Overall Length: 6.65"
Noise Level: 78 dB
Power: 0.35 HP
Air Consumption: 2.4 CFM
Free Speed: 20,000 RPM
Exhaust: Rear
Weight: 1.3 lbs.
Inlet (NPT): 1/4"
Air Pressure (psi): 90
PRODUCT INFORMATION:
• Normal use of this product is likely to expose the user to
dust and/or microscopic particles containing chemicals
known to the State of California to cause cancer, birth
defects or other reproductive harm. Always wear
appropriate safety equipment and clothing when using this
product. Study, understand and follow all instructions
provided with this product. Failure to read and follow all
warnings and operating instructions may result in damages
and serious injury or death.
• Always wear ANSI approved goggles when using this
product. (Users and Bystanders).
• Never use this tool for any application other than for
which it was designed.
• Only use accessories designed for this tool.
• Never alter or modify this tool in any way.
• Improper operation and/or maintenance of the tool,
modification of the tool, or use of the tool with accessories
not designed for it could result in serious injury or death.
• Always select the correct accessories of the correct size
and design for the job that you are attempting to perform.
• Always work in a clean, safe, well-lit, organized and
adequately equipped area.
WARNING
1 YEAR LIMITED WARRANTY
The manufacturer warrants this product to the original user against defective
material or workmanship for a period of 1 year from the date of purchase.
The manufacturer reserves the right to determine whether the part or
parts failed because of defective material, workmanship or other causes.
Failures caused by accident, alteration or misuse are not covered by this
warranty.
The manufacturer, at its discretion, will repair or replace product covered
under this warranty free of charge. Repairs or replacements of products covered
under this warranty are warranted for the remainder of the original warranty
period.
The manufacturer or its authorized service representatives must perform
all warranty repairs. Any repair to the product by unauthorized service
representatives voids this warranty. The rights under this warranty are
limited to the original user and may not be transferred to subsequent owners.
The warranty is in lieu of all other warranties, expressed or implied,
including warranties of merchantability and fitness for a particular purpose.
Some states do not allow the exclusion or limitations of incidental or
consequential damages, so the above limitations may not apply to you.
Authorized Matco Repair Centers:
United States
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock
2223 S. Wilson Street
Tempe, AZ 85282
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
1506097-14MA
WARNING
Study, understand and follow all instructions provided
with this product. Read these instructions carefully before
installing, operating, servicing or repairing this tool.
Keep these instructions in a safe accessible place.
INTENDED USE OF THE TOOL
This 1/4" Die Grinder is designed as a handheld
pneumatic tool used to grind, sand, hone, polish or
machine materials such as metal or plastic. Do not use
this tool outside of the designed intent. Never modify the
tool for any other purpose or use.
• Work faster. Push button locks spindle for quicker
attachment changing.
• Ultimate sound suppression. Unique muffler design limits
exhaust to 78 dB.
• Superior tool protection. Thick rubber housing insulates
vibration and tool temperature.
WARNING
Page 2
1506097-14MA
MT2993
QUICK-LOCK 90°
RIGHT ANGLE DIE GRINDER
1) The tool shall not be used in potentially explosive atmospheres.
2) Disconnect the air hose before changing or adjusting any
inserted tools.
3) Before using tool, please confirm all couplings and plugs are
fixed securely. An air hose that is under pressure may lash out
when disconnected and could lead to serious injuries.
4) Prevent loose clothes, long hair or any other personal
accessories from coming close to moving parts to reduce the
risk of being caught, trapped or drawn into the mixer.
5) Excessive high air pressure that exceeds the maximum
pressure may cause injuries to user.
6) Exposure to strong vibration for extended time may cause harm
to operator.
7) Make sure of the rotation direction before starting the tool to
reduce hazardous situations due to unexpected rotation
direction.
8) Slip/Trip/Fall is a major reason of serious injury or death.
Beware of excess hose left on the walking or work surface.
9) Wearing eye/face protection could reduce the danger to person
from high speed splinters being emitted from the tool or work
surface.
10) Wearing correct breathing protection will help avoid inhaling
dust or debris from work process that can be harmful to your
health.
11) High sound levels can cause permanent hearing loss.
Use hearing protection while operating tool.
12) Due to the material being processed, there may be a risk of
explosion or fire. Be aware of work surface dangers prior of
beginning work.
13) There is a risk of being cut due to high speed rotation.
Do not touch high speed rotating disc.
14) This power tool is not insulated. If contact is made with an
electric current, injury may occur.
15) Dust and paint particles created from the mixing process may
expose the user to dust and/or microscopic particles that may
contain chemicals known to the State of California to cause
cancer, birth defects or other reproductive harm.
1.) LUBRICATION:
Before connection of the hose, apply 4 to 5 drops of a good
quality air tool oil at the air inlet. After 3 to 4 hours of
operation, oiling may be necessary again.
3.) STORAGE:
Avoid storing the tool in a location subject to high
humidity. If the tool is left unused, the residual moisture
inside the tool can cause rust. Before storing and after
operation, oil the tool at the air inlet with a good quality
air tool oil and run it for a short period.
4.) DISPOSAL:
Follow national legislation of waste disposal.
5.) ORDERING SERVICE PARTS:
For further operational and handling information or
for replacement of parts and components, contact
your Matco Tools Distributor.
*When ordering parts and components, give each
part number, name and quantities.
2.) TIGHTNESS OF PARTS:
Regularly check whether all connection parts are
fastened securely. Follow this procedure daily
before beginning work.
WARNING
Page 3
1506097-14MA
MT2993
QUICK-LOCK 90°
RIGHT ANGLE DIE GRINDER
The oil and water extractor should not be mounted on or near the
air compressor. The temperature of air is greatly increased during
compression. As the air cools down to room temperature in the
air line, on its way to the air power tool, the moisture contained
in it condenses. Thus, for maximum effectiveness, the oil and
water extractor should be mounted at some point
in the air supply system where the temperature of the compressed
air in the line is likely to be lowest. Air lines must be properly drained
daily. Each low point in an air line acts as a water trap. Such points
should be fitted with an easily accessible drain. See diagram below.
Pitch all air lines back towards the compressor so that condensed
moisture will flow back into the air receiver where it can be drained
off. Drain daily.
SUGGESTED AIR LINE CONNECTION
Pitch pipe back toward air receiver
Compressor unit
Drain
Daily
25 FEET OR MORE
Oil and water extractor should be at least 25 ft. from the compressor. Further if possible.
Drain
Daily
Drain
Daily
Oil and Water
Extractor
Install drain at
each low point
PIPE SIZE, I.D. (Inches)
Air Flow
CFM
Length of Pipe (feet)
10
20
30
40
50
70
50
1/2"
3/4"
3/4"
1"
1"
1"
100
3/4"
3/4"
3/4"
1"
1"
1"
150
3/4"
3/4"
1"
1"
1"
1-1/4"
200
3/4"
1"
1"
1"
1-1/4"
CAUTIONS FOR USE
1) Ensure the max. operating speed of the attachment is
higher than the rated speed of the power tool.
2) Always wear ANSI approved ear protection and
safety glasses when using this tool. Gloves and
protective clothing are recommended.
3) Personal protection and dust collection devices shall be
chosen according to the material being worked upon.
Please consult provider of such devices.
4) Release the start and stop device in case of failure of
energy supply.
5) Only use the lubricant recommended by the
manufacturer.
Users of this tool should review the chemical composition of
the work surface and any products used in conjunction with
this tool for any such chemicals prior to engaging in any
activity that creates dust and/or microscopic particles.
Users should obtain the Material Safety Data Sheets for all
identified chemicals, either from the manufacturer or their
employer, and proceed to study, understand and follow all
instructions and warnings for exposure to such chemicals.
Some examples of these chemicals are: lead from lead based
paints; crystalline silica from bricks, cement and other
masonry products; and arsenic and chromium from chemically
treated lumber. A listing of the chemicals can be obtained
at www.oehha.ca.gov under Proposition 65.
In order to reduce their exposure to such chemicals
users should always:
- work in well-ventilated areas.
- wear appropriate safety equipment and clothes that are
specifically designed to filter out microscopic particles

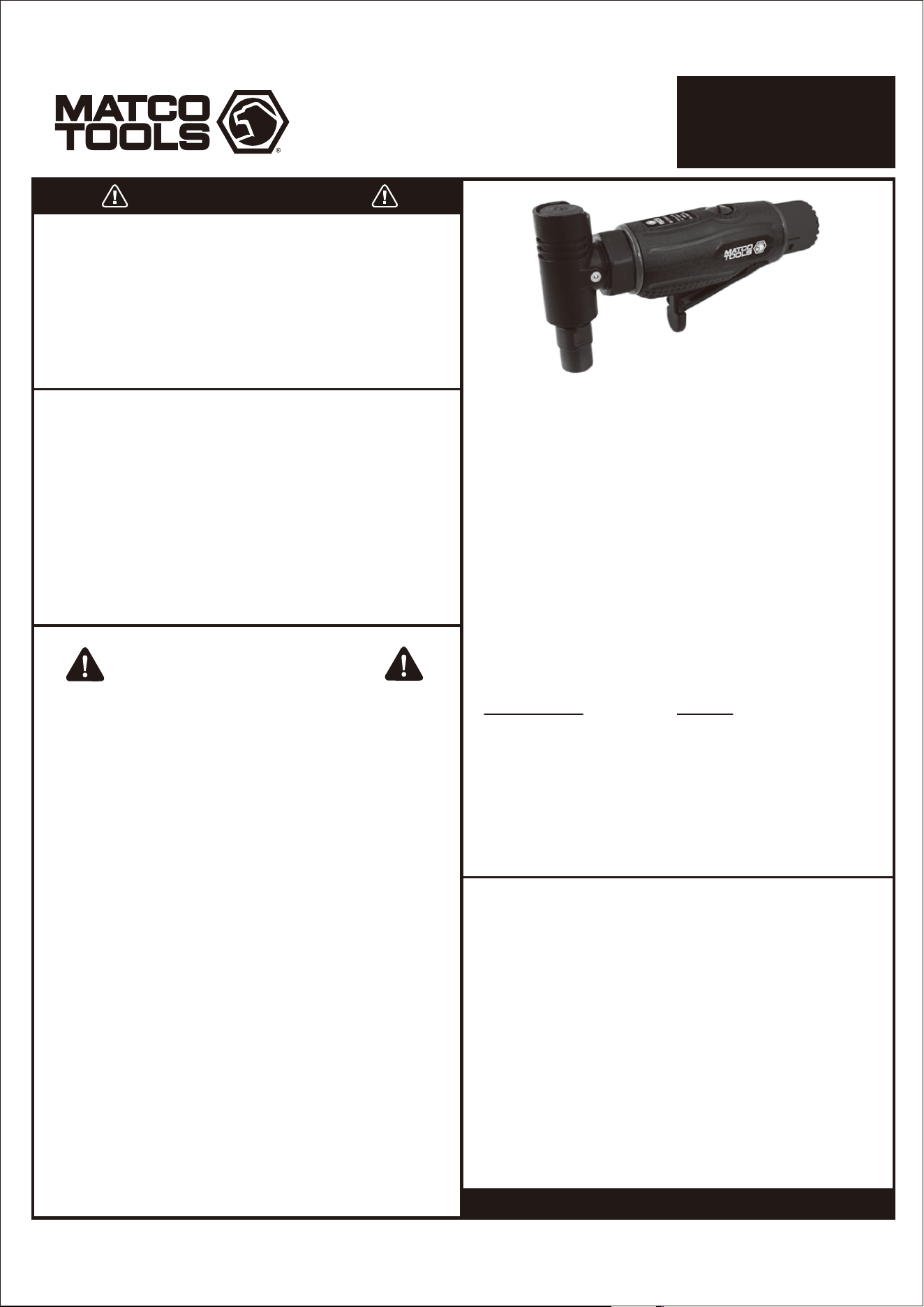

MT2993
DE CIERRE-RÁPIDO
AMOLADORA EN
ANGULO DE 90 °
HECHO en Taiwán
Para Matco especificaciones
Matco Centros de Reparación Autorizados:
United States
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock
2223 S. Wilson Street
Tempe, AZ 85282
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
Esta amoladora de 1/4" está diseñada como
una herramienta neumática manual para
amolar, pulir, afilar o maquinar materiales de
metal o plastico. No utilice esta herramienta
fuera de la intención para lo que fue diseñado.
Nunca modifique la herramienta para cualquier
otro propósito o uso.
• Trabajo más rápido. Al pulsar el boton el eje queda
cerrado y listo para el cambio rápido de los accesorios.
• Supresión de sonido. Diseño único con silenciador de
escape que limita a 78 dB.
• Superior protección de la herramienta. Forro de goma
gruesa que aísla la herramienta de vibraciones y
temperatura.
DO NOT DISCARD – GIVE TO USER
Tamaño de Collet: 1/4 "
Longitud total: 6.65 "
Nivel de ruido: 78 dB
Potencia: 0,35 HP
Consumo de aire: 2.4 CFM
Velocidad libre: 20,000 RPM
Escape: Trasero
Peso: 1,3 libras.
Inlet (TNP): 1/4 "
Presión de aire (psi): 90
1506097-14MA
ADVERTENCIA
APLICACIÓN DE LA HERRAMIENTA
Estudie, entienda y siga todas las instrucciones
que se proveen con este producto. Lea las
instrucciones detenidamente antes de instalar,
operar, dar servicio o reparar esta herramienta.
Guarde estas instrucciones en un lugar seguro
y accesible.
ADVERTENCIA
• El uso normal de esta herramienta puede exponer al usuario
al polvo o a partículas microscópicas que contienen
sustancias químicas que se conocen en el estado de
California por causar cáncer, defectos del nacimiento u
otros daños reproductivos.
Siempre use equipo y ropa de seguridad adecuados para
trabajar con esta herramienta. Lea, comprenda y siga todas
las instrucciones incluidas con esta herramienta. Omitir la
lectura y el no seguir todas las advertencias e instrucciones
de operación puede traer como consecuencia daños y
lesiones graves o hasta la muerte.
• Siempre use guantes del tipo aprobado por la ANSI para
trabajar con esta herramienta. (tanto usuarios como
espectadores).
• Nunca utilice esta herramienta para cualquier otra cosa
que no sean las aplicaciones para lo que fue diseñada.
• Sólo utilice los accesorios diseñados para esta herramienta.
• No modifique o altere esta herramienta de ninguna manera.
• El funcionamiento y/o mantenimiento inadecuado de la
herramienta, la modificación, o la utilización de la
herramienta con accesorios inadecuados podrían causar
lesiones graves o la muerte.
• Siempre usar los correctos accesorios para el trabajo que
Ud. está realizando.
• Trabaje siempre en un área limpia, segura, bien iluminada,
organizada y equipada adecuadamente.
GARANTÍA LIMITADA DE UN AÑO
El fabricante garantiza este producto al usuario original contra defectos de
materiales o de mano de obra durante un periodo de un año a partir de la fecha
de compra.
El fabricante se reserva el derecho a determinar si una pieza o piezas fallaron
debido a material defectuoso, mano de obra, o por otras causas. Esta garantía no
cubre fallas causadas por accidentes, alteraciones o uso indebido.
El fabricante, a su entera discreción, reparará o reemplazará los productos
cubiertos por esta garantía sin costo alguno. Las reparaciones o reemplazos de
productos cubiertos por esta garantía quedan garantizados durante el resto del
periodo original de garantía.
El fabricante o sus representantes autorizados de servicio deben llevar a cabo
todas las reparaciones de garantía. Toda reparación hecha al producto por
representantes de servicio no autorizados invalida la presente garantía. Los
derechos que ampara esta garantía están limitados al usuario original y no se
pueden transferir a dueños posteriores.
Esta garantía reemplaza a todas las demás garantías expresas o implícitas,
incluyendo garantías de comercialización e idoneidad para un propósito particular.
Algunos estados no permiten la exclusión o limitaciones de daños incidentales o
imprevistos, de manera que las limitaciones mencionadas anteriormente pueden
no ser aplicables en su caso.
INFORMACIÓN DEL PRODUCTO:
ESPECIFICACIONES:
Página 1
MT2993
DE CIERRE-RÁPIDO
AMOLADORA EN
ANGULO DE 90 °
1506097-14MA
INSTRUCCIONES DE MANTENIMIENTO:
1.) Lubricación:
Antes conexión de la manguera, se aplican de 4 a 5 gotas
de una buena calidad del aire herramienta de petróleo en
la entrada de aire. Después de 3 a 4 horas de funciona-
miento, engrasar puede ser necesario otra vez.
2.) Las Piezas Apretado:
Comprobar regularmente si todas las piezas de las
conexión se ata firmemente. Siga este procedimiento
diariamente antes de empezar a trabajar.
3.) Almacenamiento:
Evite almacenar la herramienta en un lugar expuesto a
alta humedad. Si la herramienta no se utiliza es, la
humedad residual en el interior de la herramienta puede
causar la roya. Antes de guardar y después de la
operación, el petróleo la herramienta en la entrada de aire
con una buena calidad de aire aceite herramienta , y
ejecutarlo para poco tiempo.
4.) Eliminación:
Siga la legislación nacional de eliminación de residuos.
5.) Orden Servicio Pieza:
Para más información operacional y gastos de envío o
para el reemplazo de piezas y componentes, contacte con
su Distribuidor de Matco.
**Al realizar el pedido de piezas y componentes, favor de
dar el número que se asigna a cada una de las partes, el
nombre y las cantidades.**
ADVERTENCIA
Página 2
1) La herramienta no serán utilizados en atmósferas
potencialmente explosivas.
2) Desconecte la manguera de aire antes de cambiar o
ajustar cualquier inserta herramientas.
3) Antes de utilizar la herramienta, por favor, confirmar
todos los acoplamientos y los tapones sefijan
firmemente. Manguera de aire que está bajo presión
puede atar a cabo cuando desconectado y podría dar
a lesiones graves.
4) Prevenir ropa suelta, pelo largo o cualquier otro
personal accesorios cercano a las piezas móviles
para reducir el riesgo de ser atrapados, atrapados o
arrastrados a huso de rotación.
5) El exceso de aire de alta presión, que supera el
máximo de presión puede causar daños al operador.
6) La exposición a vibracion fuerte para ampliar el tiempo
puede causar daños al operador.
7) Asegúrese de que la rotación de dirección antes de
iniciar la herramienta para reducir las situaciones
peligrosas debido a la inesperada dirección de rotación.
8) De deslizamiento / Viaje / Otoño es una de las
principales causas de lesiones graves o la muerte.
Cuidado con el exceso de manguera quetarse en el
caminar o superficie de trabajo.
9) Uso los ojos / la cara protector podría reducir el peligro
para la persona a partir de astillas de alta velocidad
que se emitirá a través de la herramienta o superficie
de trabajo.
10) Uso correcto de respiración de protección ayudará a
evitar la inhalación de polvo o manejo desechos de
proceso de trabajo que pueden ser perjudiciales para
su salud.
11) Alto nivel de sonido puede causar pérdida de audición
permanente. Utilice protección auditiva durante el
funcionamiento del instrumento.
12) Debido al material que se esté trabajando, puede
haber un riesgo de explosión o incendio. Ser
conscientes de los peligros superficie de trabajo antes
de comenzar el trabajo.
13) Existe el riesgo de ser cortada debido a la alta
velocidad de rotación. No toque de alta velocidad de
rotación del disco.
14) Esta herramienta de la potencia no es aislado. Si el
contacto es hecho con una corriente eléctrica, las
lesiones pueden ocurrir.
15) El polvo creado por el lijado, aserrado, trituración,
perforación y otras actividades conexas pueden
exponer al usuario a polvo y / o partículas
microscópicas que pueden contener productos
químicos conocidos en el Estado de California que
causan cáncer, defectos de nacimiento u otros
daños reproductivos.
MT2993
DE CIERRE-RÁPIDO
AMOLADORA EN
ANGULO DE 90 °
1506097-14MA
ADVERTENCIA

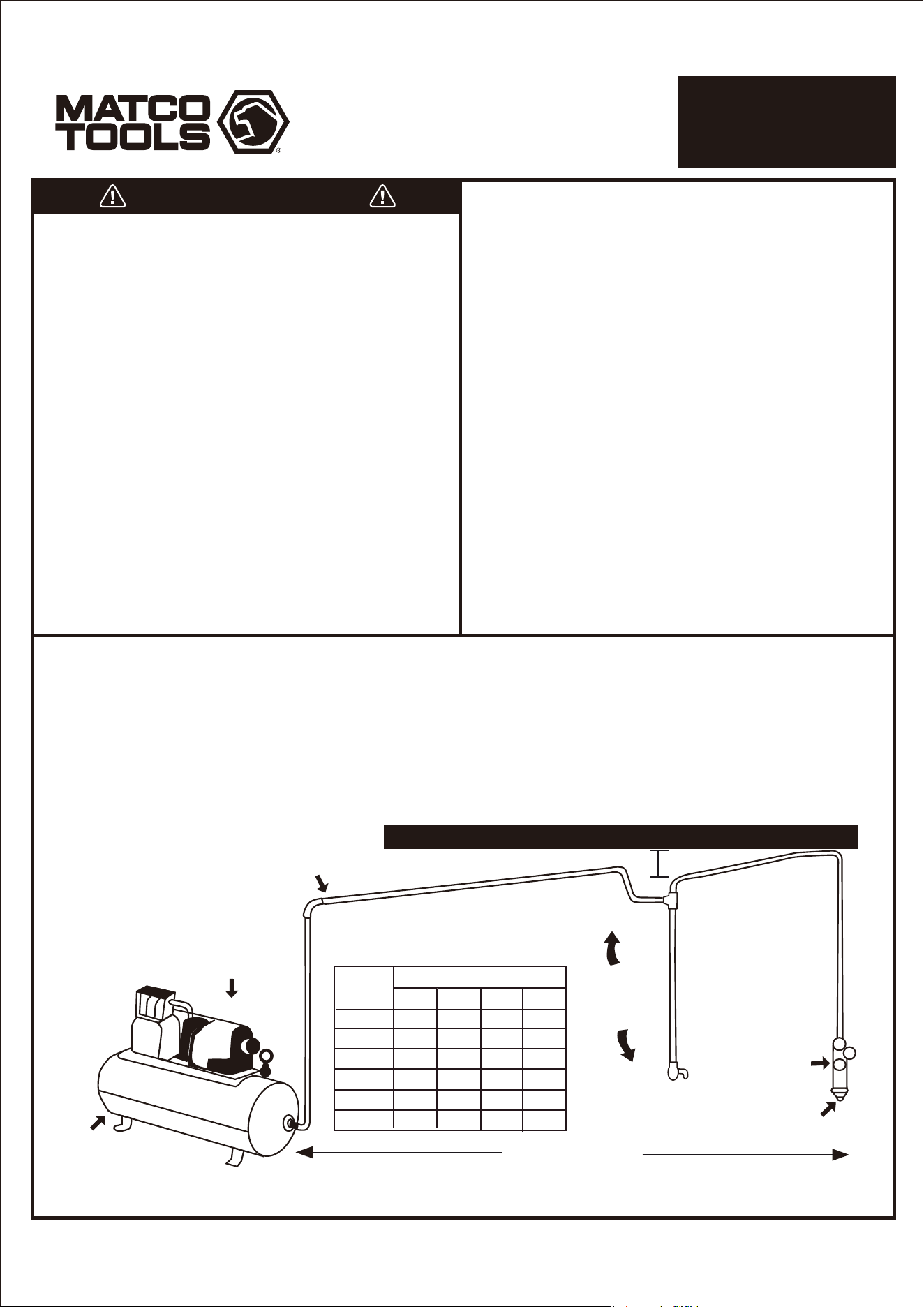

SUGIRIÓ CONEXIÓN DE LA LÍNEA AÉREA
Diapasón cañería hacia el receptor de aire
Compresor unidad
25 PIES O MÁS
El aceite y el agua extractor debe ser de al menos 25ft. desde el compresor.
Además, si es posible.
Escurra diario
El aceite y el
agua extractor
Instalación de
desagüe en
cada punto bajo
TAMAÑO DE LA CAÑERÍA, I.D. (PULGADAS)
Flujo de
Aire
CFM
Longitud de la tubería (pies)
10
20
30
40
50
70
50
1/2"
3/4"
3/4"
1"
1"
1"
100
3/4"
3/4"
3/4"
1"
1"
1"
150
3/4"
3/4"
1"
1"
1"
1-1/4"
200
3/4"
1"
1"
1"
1-1/4"
Escurra diario
Escurra diario
1) Esta herramienta se destina vaivén de lijado y pulido con todos
los tipos de movimiento, por ejemplo rotativo, orbital y alternati
vos, utilizando productos abrasivos revestidos y capós de los
diversos materiales blandos y un sinfín de cinturones. Cualquier
otro uso está prohibido.
2) Sólo se debe usar el pulido y lijado las pastillas según lo
recomendado por el fabricante de la almohadilla.
3) Está prohibido el uso de muelas y de corte-fuera las ruedas
sobre esta herramienta.
4) Asegúrese de que el máx. velocidad de funcionamiento de la
almohadilla es superior a la velocidad nominal de la
herramienta eléctrica.
5) el centro de adherirse lijado disco para apoyo a la almohadilla.
6) Siempre use ANSI aprobado protección para los oídos y la
seguridad dlasses cuando se utiliza esta herramienta. Guantes
y ropa de protección, se recomienda.
7) Personal de protección y dispositivos de recolección de polvo
serán elegidos de acuerdo con el material a ser trabajado. Por
favor, consulte con el proveedor de dichos dispositivo.
8) Suelte el inicio y el dispositivo de parada en caso de fallo del
suministro de energía.
9) Sólo se debe usar el lubricante recomendado por el fabricante.
PRECAUCIONES EN USO
El petróleo y el extractor de agua no debe ser montado en o cerca del
compresor de aire.
La temperatura del aire se aumenta enormemente durante la compresión.
Como el aire se enfría a temperatura ambiente, en la línea aérea, en su
camino al aire La herramienta con motor, la humedad contenida en él se
condensa. Por lo tanto, para lograr la máxima eficacia, el aceite y el agua
extractor debe montarse en algún indicando el suministro de aire sistema
en el que la temperatura del aire comprimido en la línea es probable que
sea el más bajo. Air Lines debe ser un sistema adecuado de desagüe
díario. Cada punto bajo en una línea de aire actúa como una trampa de
agua. Esos puntos deberían estar provistos de un fácil de desagüe
accesible. Vea el diagrama abajo. Terreno de juego todas las líneas de aire
hacia el compresor para que la humedad condensada fluya de vuelta en el
receptor aire, donde él puede agotarse fuera. Escurra diario.
Los usuarios de esta herramienta debe examinar la composición
química de la superficie de trabajo y cualquiera de los productos
utilizados en conjunción con esta herramienta para cualquiera de esos
productos químicos antes de dedicarse a cualquier actividad que crea el
polvo y / o partículas microscópicas.
Los usuarios deben obtener la Fichas de datos de seguridad para
todos los productos químicos identificados, ya sea del fabricante o
de su empleador, y proceder a estudiar, entender y seguir todas las
instrucciones y advertencias para la exposición
a esos productos químicos.
Algunos ejemplos de estos productos químicos son: el plomo de las
pinturas basadas en plomo; la sílice cristalina de ladrillos, cemento y
otros productos de albañilería, y arsénico y cromo de madera tratada
químicamente. Una lista de los productos químicos pueden ser
obtenidos en www.oehha.ca.gov, virtud de Propositon 65.
Con el fin de reducir su exposición a esos productos químicos
los usuarios deben siempre:
- El trabajo en lugares de bien ventilados.
- Use equipo de seguridad y ropa que están específicamente diseñados
para filtrar fuera partículas microscópicas.
Página 3
Le manufacturier garantit à l’acheteur initial que ce produit est exempt de tout vice de
matériau et de fabrication pendant une période de une année suivant la date
de l’achat.
Le manufacturier se réserve le droit de déterminer si la pièce ou les pièces
défectueuses sont imputables à un matériau défectueux, à un défaut de fabrication
ou à d’autres causes.
Les défaillances causées par un accident, une modification ou une utilisation
incorrecte ne sont pas couvertes par la présente garantie.
Le manufacturier, à sa seule discrétion, réparera ou remplacera sans frais les produits
couverts par cette garantie. Les réparations ou les remplacements de produits
couverts parcette garantie sont garantis pour le reste de la période de garantie initiale.
Le manufacturier ou ses représentants de service autorisés doivent exécuter
les réparations sous garantie. Toute réparation du produit effectuée par un
représentant de service non-autorisé annulera cette garantie.
Les droits couverts par cette garantie sont limités à l'acheteur initial et ne peuvent
être transférés aux propriétaires subséquents.
Cette garantie remplace toutes autres garanties, expresses ou implicites, incluant
les garanties de valeur marchande ou d’adaptation à un usage particulier.
Certains États ou provinces ne permettent pas d’exclure ou de limiter les dommages
consécutifs ou indirects,donc les limitations ci-dessus pourraient ne pas s’appliquer.
Matco Centres de Réparation Agréés:
United States
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock
2223 S. Wilson Street
Tempe, AZ 85282
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
Ce 1/4" meuleuse est conçu comme un outil
pneumatique portatif utilisé pour moudre,
du sable, de perfectionner, matériaux de vernis
ou de machines tels que le métal ou en
plastique. Ne pas utiliser cet outil en dehors de
l'intention conçu. Ne jamais modifier l'outil à
d'autres fins ou d'utilisation.
• Travaillez plus vite. Bouton poussoir serrures broche pour
changement rapide de fixation.
• La ultime suppression de son. La conception de
silencieux d'échappement unique limite à 78 dB.
• Protection supérieure de l'outil. Boîtier en caoutchouc
épais isole des vibrations et de l'outil de la température.

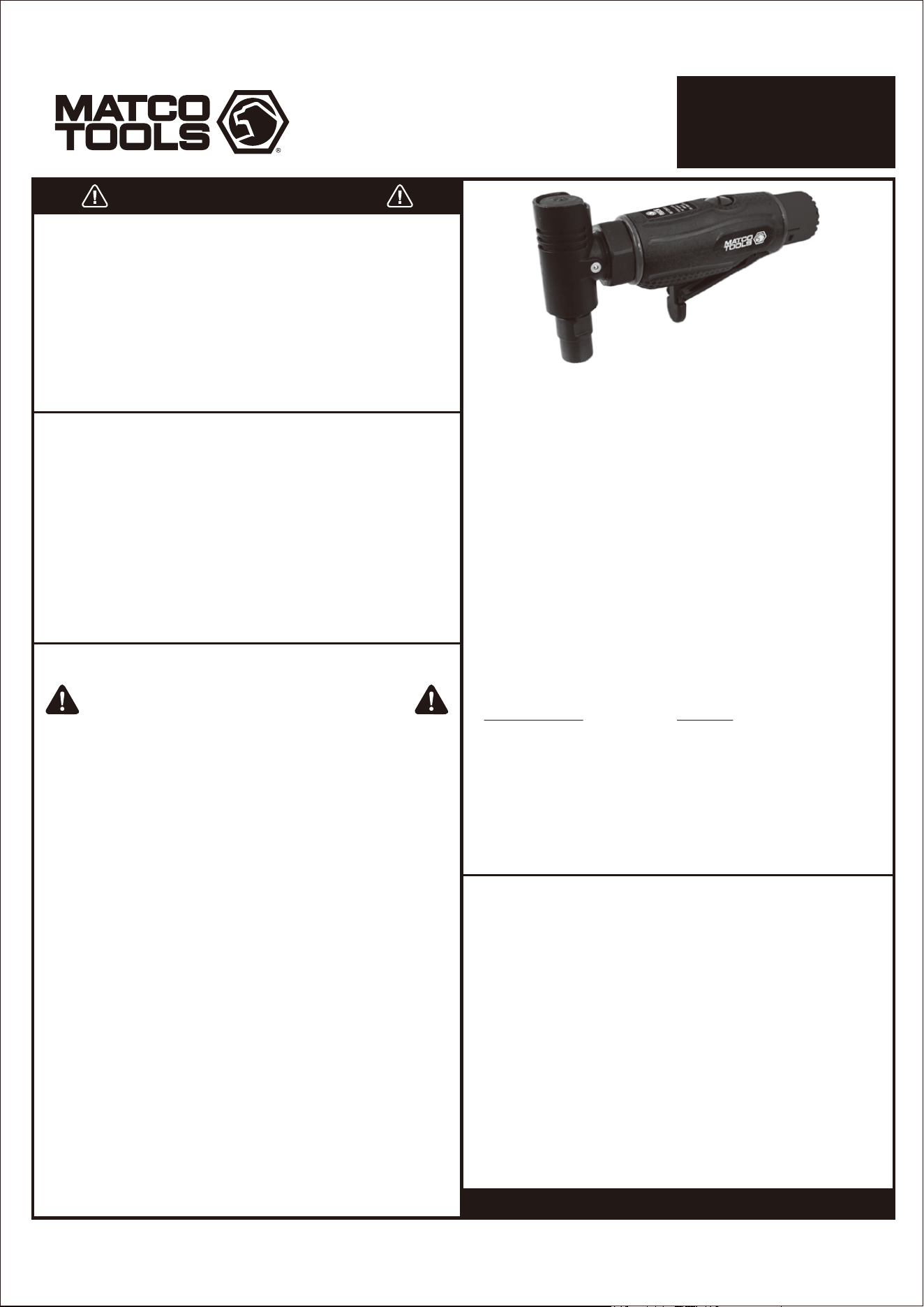

MT2993
BLOQUER -RAPIDE 90°
ANGLE MEULEUSE
DO NOT DISCARD – GIVE TO USER
Collet Taille: 1/4 "
Longueur hors tout: 6,65 "
Niveau de bruit: 78 dB
Puissance: 0,35 HP
Consommation d'air: 2.4 CFM
Débit gratuit: 20,000 RPM
Échappement: arrière
Poids: 1,3 lbs.
Inlet (TNP): 1/4 "
Pression de l'air (psi): 90
1506097-14MA
Etudier, comprendre et suivre toutes les
instructions fournies avec ce produit. Lire ces
instructions attentivement avant d’installer,
d’utiliser, d’entretenir et de réparer cet outil.
Conserver ces instructions dans un endroit
sécuritaire et accessible.
AVERTISSEMENT
Utilisation prévue
Mesure de sécurité
Mise en garde : Pour aider à prévenir les blessures
• L’utilisation normale de ce produit pourrait exposer l’utilisateur à
de la poussière et/ou des particules microscopiques contenant
des produits chimiques que l’État de la Californie a reconnu
comme étant une cause de cancer, de déficience congénitale et
d’autres effets nocifs sur le système reproductif. Toujours porter
un équipement et des vêtements sécuritaires appropriés en
utilisant ce produit. Étudier, comprendre et suivre toutes les
instructions fournies avec ce produit.
• Toujours porter des lunettes à coques approuvées par l’ANSI
lorsque vous utilisez ce produit.
• Toujours utiliser les accessoires adéquats pour le travail que
vous effectuez.
• Toujours travailler dans un environnement propre, sécuritaire,
bien éclairé, organisé et suffisamment équipé.
1 ANNÉE DE GARANTIE LIMITÉE
SPÉCIFICATIONS:
INFORMATIONS PRODUIT:
Page 1
Fabriqué à Taïwan
les spécifications de Matco
Pour de plus amples informations sur le maniement,
ou pour le remplacement de pièces et composants,
contactez votre Distributeur de Matco Tools.
** Lors de la commande de pièces et composants,
donner à chacun le numéro, le nom et les quantités.**
MT2993
BLOQUER -RAPIDE 90°
ANGLE MEULEUSE
1506097-14MA
AVERTISSEMENT
Page 2
1.) LUBRIFICATION:
Avant de connecter le tuyau, appliquer 4 ou 5 gouttes d'une
huile de bonne qualité pour outils pneumatiques à l'entrée
d'air. Cette opération peut être à nouveau nécessaire après 3
ou 4 heures d'utilisation.
3.) STOCKAGE:
Eviter de stocker l'outil dans un lieu de haute humidité. Après
une période prolongée de non utilisation, l'humidité résidu-
elle à l'intérieur de l'outil peut provoquer une rouille. Avant de
stocker l'outil et après son utilisation, huilez-le à l'entrée d'air
avec d'une huile de bonne qualité pour outils pneumatiques
et faites-le fonctionner pendant un court instant.
4.) MISE AU REBUT:
Suivre la réglementation nationale en vigueur.
5.) COMMANDER DES PIECES DETACHEES
2.) SERRAGE DES PIECES:
Vérifier régulièrement que les pièces de connexion sont bien
serrées. Respecter cette procédure avant toute
utilisation quotidienne
INSTRUCTIONS D'ENTRETIEN:
1) L'outil ne devrait pas être utilisé dans des milieux
potentiellement explosifs.
2) Déconnecter le tuyau d'air avant de changer ou
d'ajuster quelque outil inséré.
3) Avant d'utiliser l'outil, vérifier que les raccords et autres
soient bien fixés. Le tuyau d'air sous pression peut
cingler lors de sa déconnexion et provoquer de
sérieuses blessures.
4) Empêcher les vêtements lâches, les cheveux longs et
autre accessoires personnels d'approcher les pièces en
mouvement pour réduire le risque de s'emmêler avec la
broche rotative.
5) Une pression d'air excessive, supérieure à la pression
maximale, peut blesser l'utilisateur.
6) Une exposition à de fortes vibrations pour une longue
période de temps peut nuire à l'utilisateur.
7) Assurez-vous de la direction de la rotation avant de
commencer à utiliser l'outil pour éviter tout accident en
relation avec une direction de rotation inattendue.
8) Une glissade, un faux-pas, une chute sont les raisons
principales d'une blessure sérieuse ou de la mort.
9) Attention à ne pas laisser trop de longueur de tuyau sur
la zone de travail ou de déplacement.
10) Porter une protection oculaire ou faciale pour réduire
les dangers inhérents à des éclats à haute vitesse
provenant de l'outil ou de la zone de travail.
11) Un niveau sonore élevé peut entraîner une perte
définitive de l'ouïe. Utiliser une protection auditive lors
de l'utilisation de l'outil.
12) La poussière provenant du matériau traité peut
entraîner un risque d'explosion ou d'incendie. Analyser
les dangers possibles de la zone de travail avant de
commencer l'utilisation.
13) Il existe un risque de coupure du à la vitesse élevée
de la rotation. Ne pas toucher le disque rotatif à
haute vitesse.
14) Cette outil électrique n'est pas isolé. Son entrée en
contact avec un courant électrique peut entraîner
des blessures.
15) La poussière créée par le ponçage, le découpage, la
rectification, le perçage et autre activités en relation
peut exposer l'utilisateur à de la poussière et/ou des
particules microscopiques pouvant contenir des
produits chimiques connues dans l'Etat de Californie
pour causer le cancer, des défauts de naissance ou
d'autres troubles du système reproductif.
MT2993
BLOQUER -RAPIDE 90°
ANGLE MEULEUSE
1506097-14MA
AVERTISSEMENT
Page 3
L'utilisateur de cet outil devrait s'informer sur l'existence de tels
produits chimiques dans la composition chimique de la zone de
travail et des produits utilisés conjointement avec cet outil avant de
commencer toute activité créant de la poussière ou des particules
microscopiques.
Les utilisateurs devraient requérir les Fiches de Données de sûreté
des Matériaux pour tout produit chimique identifié, soit de leur
fabricant soit de leur employeur, lire, comprendre et suivre les
instructions et les avertissements quant à l'exposition à de tels
produits chimiques.
Des exemples de ces produits chimiques sont: le plomb provenant de
certaines peintures au plomb, de la silice cristalline provenant de
briques, le ciment et autres produits de maçonnerie; également
l'arsenic et le chrome provenant de bois traité chimiquement. Une
liste de ces produits chimiques est disponible sur www.oehha.ca.gov
dans la Proposition 65.
Afin de réduire leur exposition à de tels produits chimiques, les
utilisateurs devraient toujours:
- Travailler dans des espaces bien ventilés.
- Porter des équipements et vêtements de sécurité spécifiquement
conçus pour le filtrage de particules microscopiques.
1) Cet outil est destiné au polissage et au ponçage utilisant tout
types de mouvement, par exemple rotatif, orbital et
réciproquement, en utilisant des produits enduits abrasifs et
des peaux de moutons faites de divers matériaux doux et de
courroie sans fin. Toute autre utilisation est interdite.
2) Utiliser seulement les plateaux de polissage et de ponçage
recommandés par le fabricant de plateaux.
3) Il est interdit d'utiliser les disques de rectification et de
découpage sur cet outil.
4) S'assurer que la vitesse d'utilisation maximale du plateau est
supérieure à celle déclarée de l'outil électrique.
5) Faire adhérer par le centre le disque de ponçage
au plateau de support
6) Toujours porter protections auditives et lunettes de sécurité
certifiées par l'ANSI lorsque vous utilisez l'outil. Gants et
vêtements de protection sont recommandés.
7) Protection personnelle et appareils de récupération de
poussière sont à choisir selon les matériaux traités.
Veuillez contacter les fournisseurs de ces appareils
8) Relâcher le dispositif d'arrêt et de mise en marche lors d'une
panne de courant.
9) Utilisez seulement le lubrifiant recommandé par le fabricant.
MISES EN GARDE CONCERNANT
L’UTILISATION DE CET OUTIL

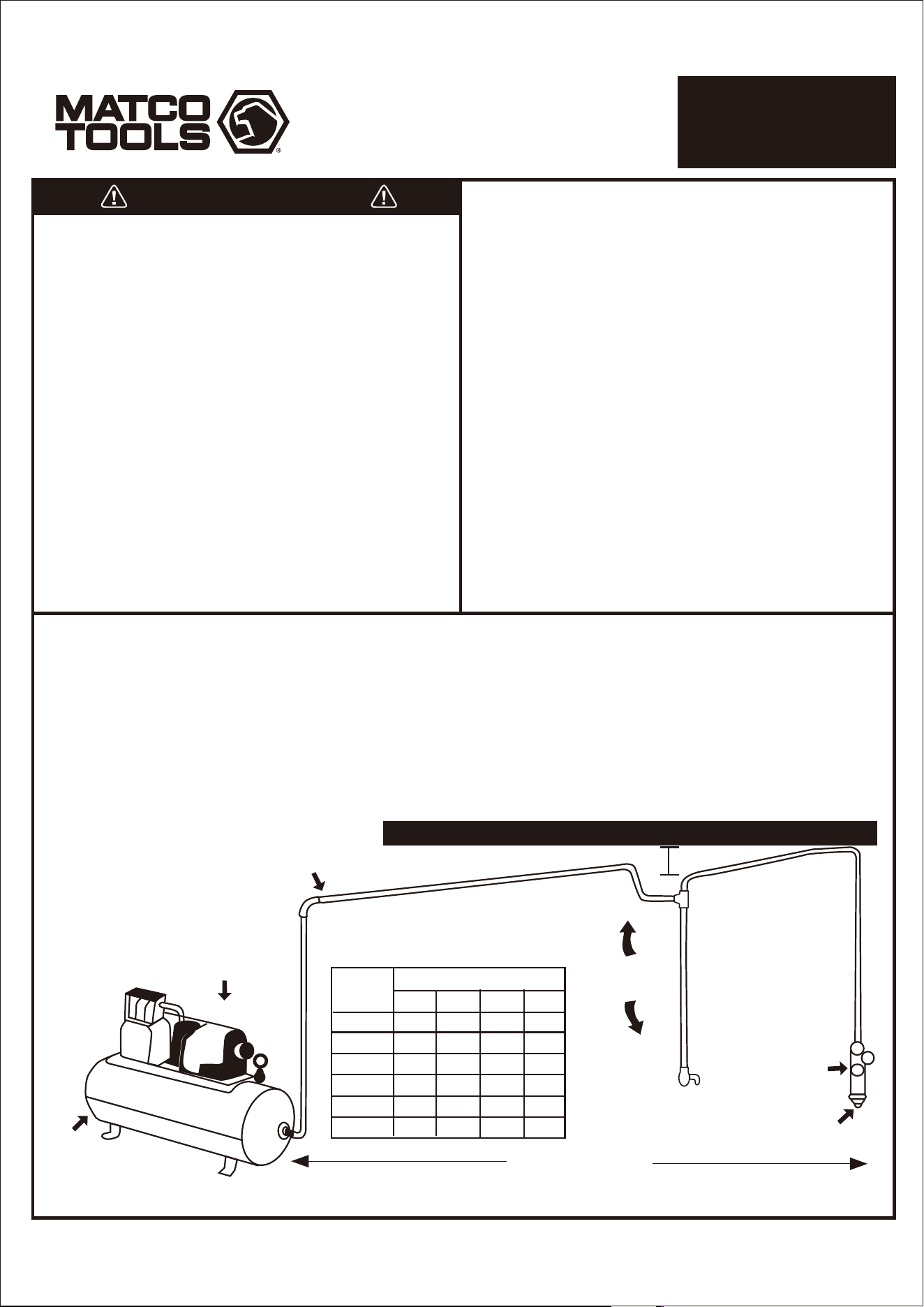

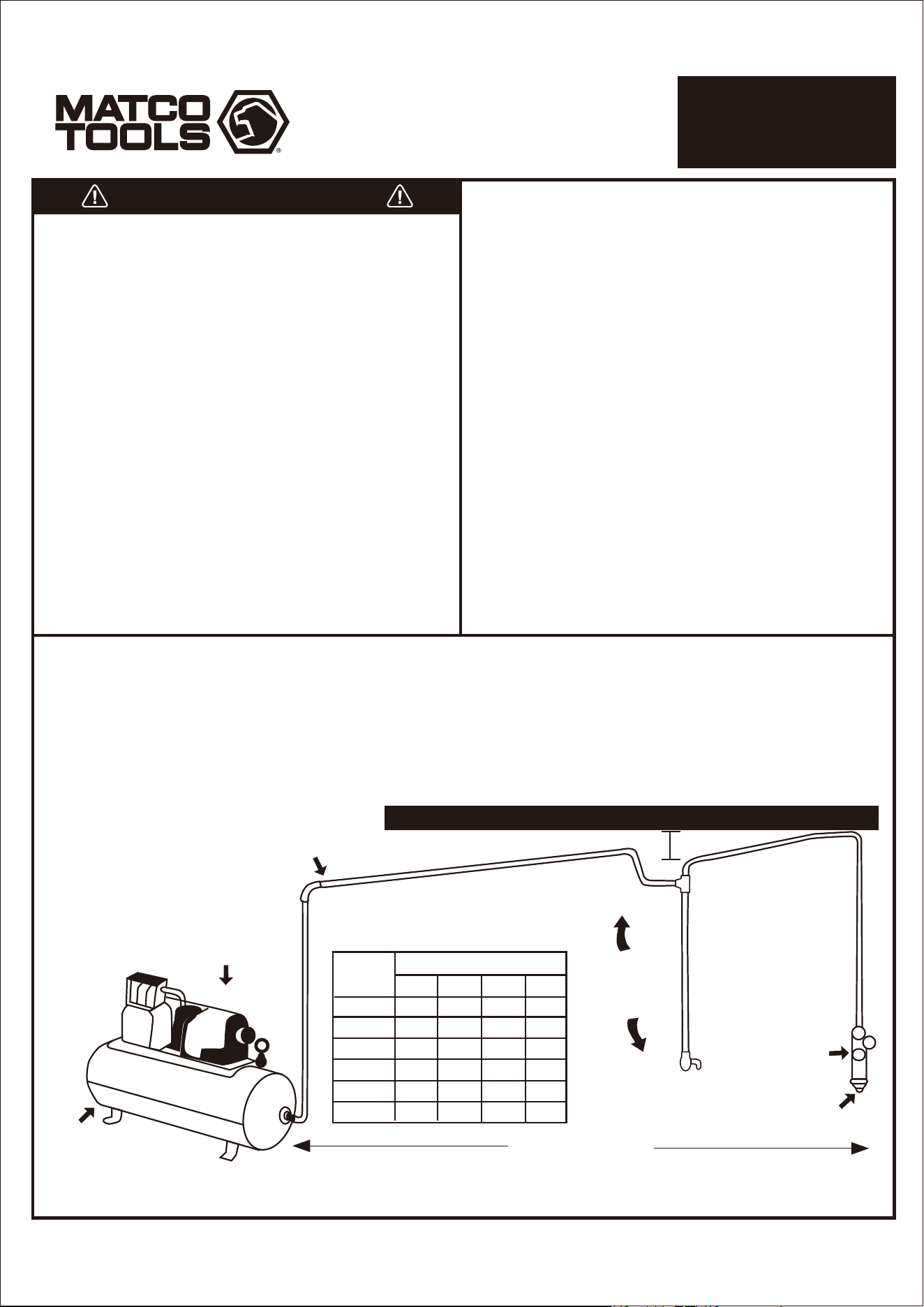

SUGGESTION DE CONNEXION DE LA LIGNE D'AIR
Relever le tuyau vers le récepteur d'air
Unité compresseur
25 PIEDS OU PLUS
L'Extracteur d'Huile et d'Eau devrait être situé au minimum à 25 pieds du compresseur.
Plus loin si possible.
Drainer
quotidiennement
Extracteur d'Huile
et d'Eau
Installer un
dispositif de
drainage à
chaque point bas
TAILLE TUYAU, I.D. (POUCES)
Flot d'Air
CFM
Longueur du Tuyau (pieds)
10
20
30
40
50
70
50
1/2"
3/4"
3/4"
1"
1"
1"
100
3/4"
3/4"
3/4"
1"
1"
1"
150
3/4"
3/4"
1"
1"
1"
1-1/4"
200
3/4"
1"
1"
1"
1-1/4"
Drainer
quotidiennement
Drainer
quotidiennement
L'extracteur d'huile et d'eau ne doit pas être monté sur ou près du
compresseur à air. La température de l'air augmente beaucoup durant la
compression. Lorsque l'air revient à la température ambiante, dans la ligne
d'air, en direction de l'Outil Pneumatique, l'humidité contenue en elle se
condense. Dès lors, pour une efficacité maximale, l'extracteur d'huile et
d'eau devrait être monté à un certain endroit dans l'approvisionnement en
air où la température de l'air compressé de la ligne d'air est la plus basse.
L'extracteur d'huile et d'eau ne doit pas être monté sur ou près du
compresseur à air. La température de l'air augmente beaucoup durant la
compression. Lorsque l'air revient à la température ambiante, dans la ligne
d'air, en direction de l'Outil Pneumatique, l'humidité contenue en elle se
condense. Dès lors, pour une efficacité maximale, l'extracteur d'huile et
d'eau devrait être monté à un certain endroit dans l'approvisionnement en
air où la température de l'air compressé de la ligne d'air est la plus basse.
MT2993
QUICK-LOCK 90°
RIGHT ANGLE DIE GRINDER
PARTS BREAKDOWN
1506097-14MA
28
29
30
31
33
34
18
17
37
38
39
40
36
1
2
3
24
45
41
23
22
21
20
19
4
5
6
7
26
25
32
27
18
44
17
16
15
14
11
12
13
10
9
8
Parts List
Index Part No. Description Qty
MT2993-01
MT2993-02
MT2993-03
MT2993-04
MT2993-05
MT2993-06
MT2993-07
MT2993-08
MT2993-09
MT2993-10
MT2993-11
MT2993-12
MT2993-13
MT2993-14
MT2993-15
MT2993-16
MT2993-17
MT2993-18
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Housing Ass’y
O-Ring
O-Ring
Valve Stem
Spring
O-Ring
Valve Plug
Ball Bearing
Rear End Plate
Dowel Pin
Rotor
Rotor Blade
Cylinder
Bushing
Pin
Front End Plate
Ball Bearing
Gear Ass’y
1
1
1
1
1
1
1
1
1
1
1
4
1
1
1
1
2
1
MT2993-38
MT2993-39
MT2993-40
MT2993-41
MT2993-44
MT2993-45
38
39
40
41
44
45
Nut
1/4" Collets
Collets Nut
O-Ring
O-Ring
Wrench
1
1
1
1
1
1
MT2993-19
MT2993-20
MT2993-21
MT2993-22
MT2993-23
MT2993-24
MT2993-25
MT2993-26
MT2993-27
MT2993-28
MT2993-29
MT2993-30
MT2993-31
MT2993-32
MT2993-33
MT2993-34
MT2993-36
MT2993-37
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
37
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Index Part No. Description Qty
Muffler Cover
Exhaust Deflector
Air Inlet Bushing
O-Ring
Exhaust Hood
Handle Grip
Throttle Lever Pin
Throttle Lever
Connect Nut
Screw
Push Button
Spring
Gear Case Ass’y
Grease Fitting
Turret Stop Shaft
Ball Bearing
Key
Work Spindle
Index Part No. Description Qty
Page 4
