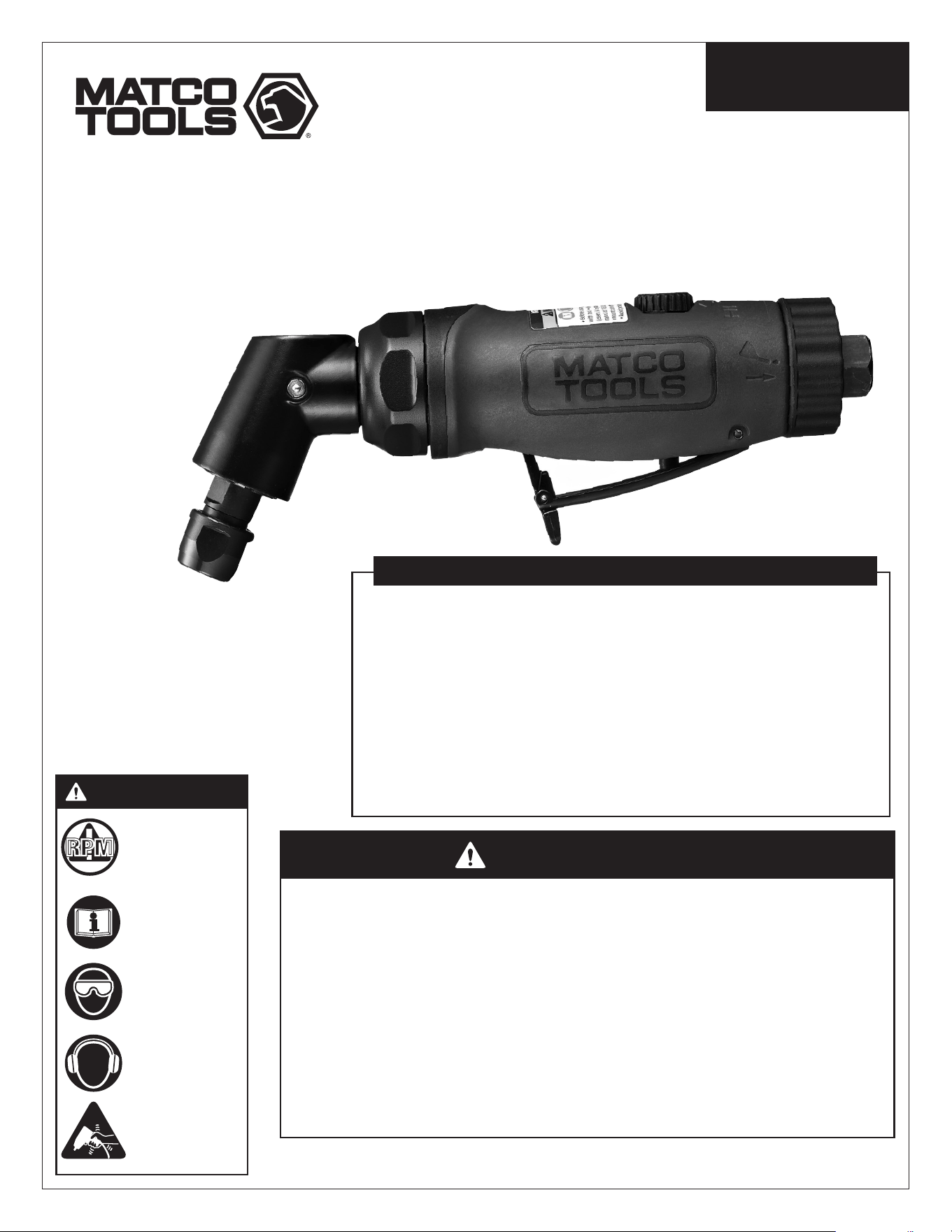

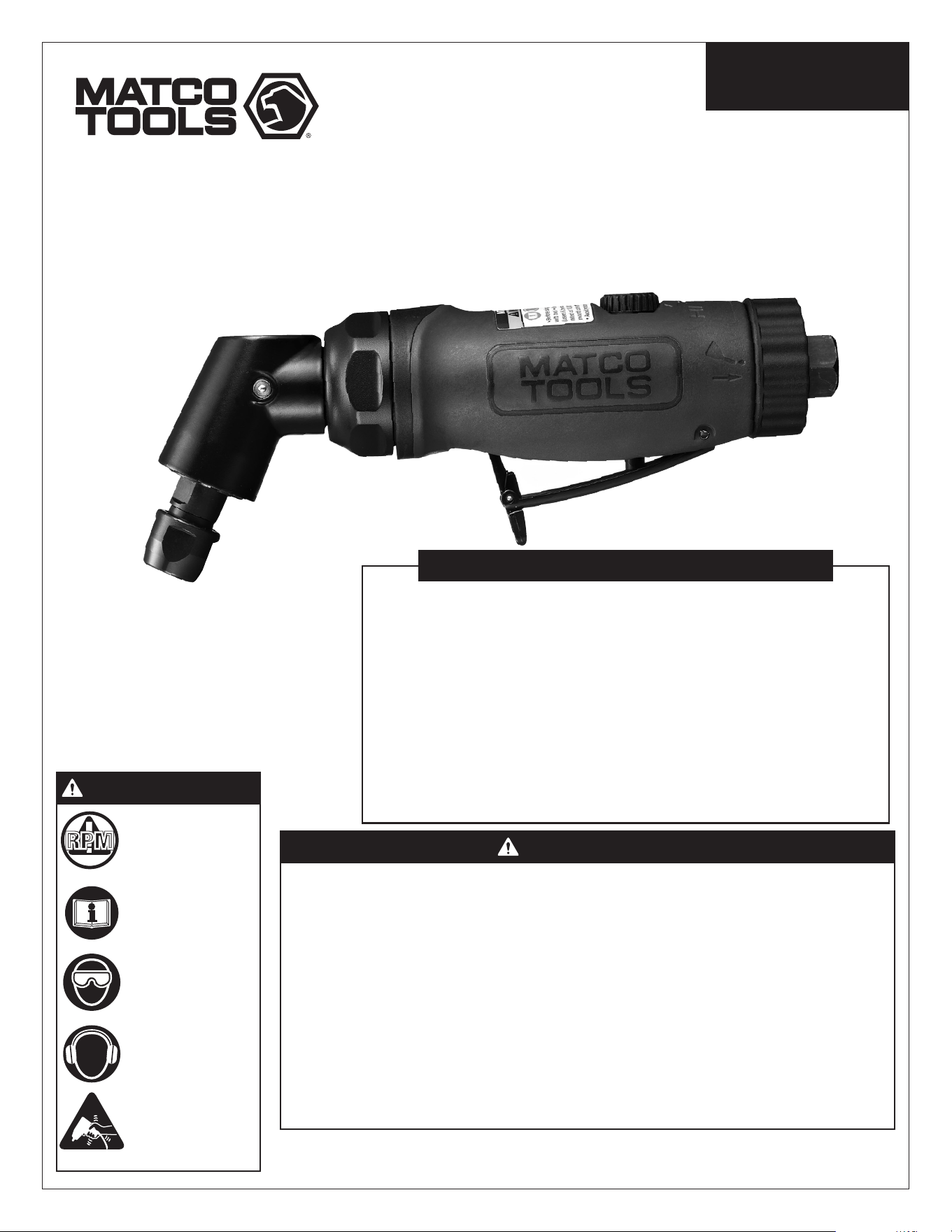

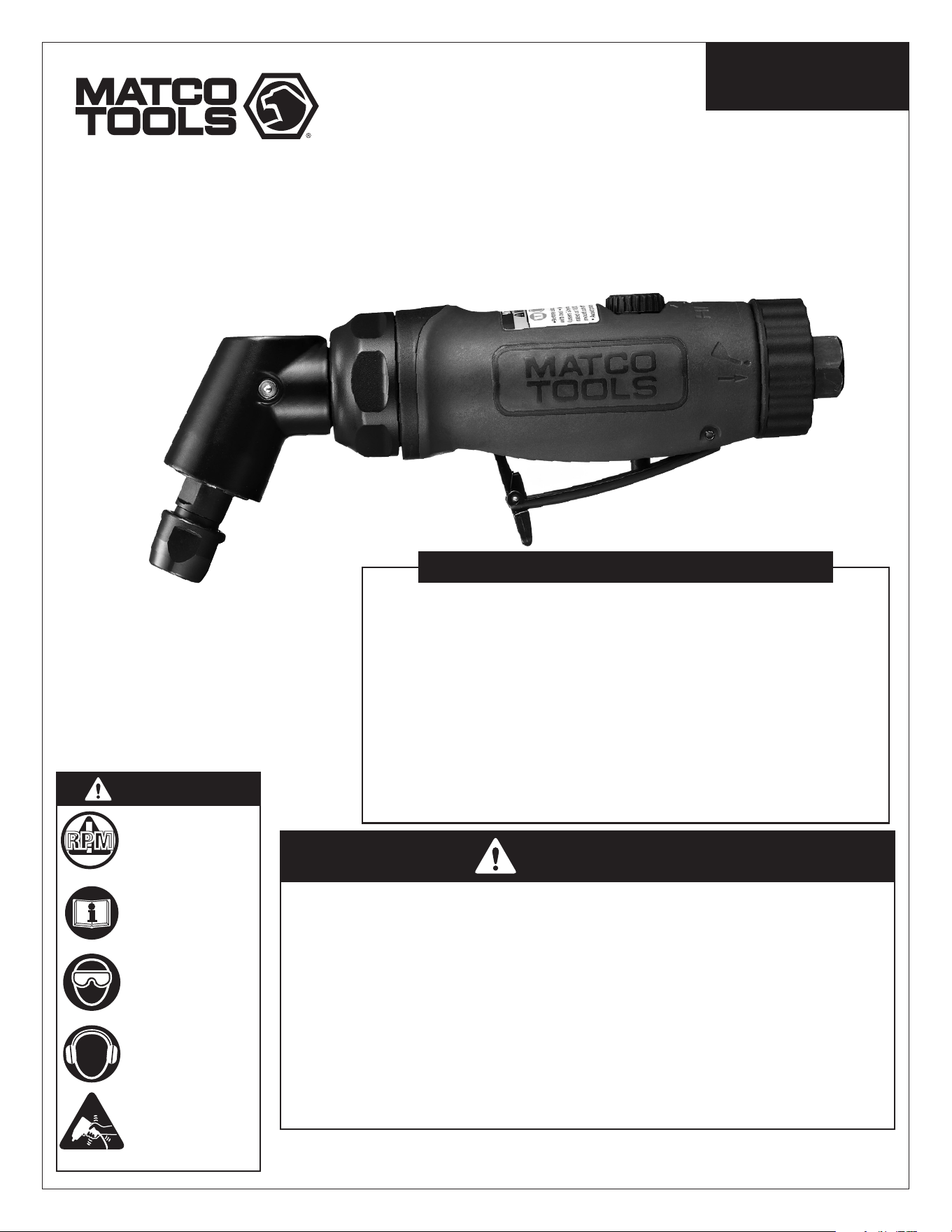

Matco Tools MT2887A .50 HP PNEUMATIC 115° ANGLE DIE GRINDER User Manual

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type

of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are

specially designed to filter out microscopic particles.

MT2887A

Max. Free Speed ........................................................................................ 18,000 RPM

Collet Size ...............................................................................................................1/4"

Air Inlet ........................................................................................................... 1/4" NPT

Min. Air Hose Size .............................................................................................. 3/8" ID

Average Air Consumption ...................................................................................3.5 CFM

Recommended Air Pressure ............................................................................... 90 psig

Sound Level ........................................................................................................ 82 dBA

Length .................................................................................................................. 8.18"

Net Weight ..................................................................................................... 2.15 LBS.

SPECIFICATIONS

• Operating Instructions

• Warning Information

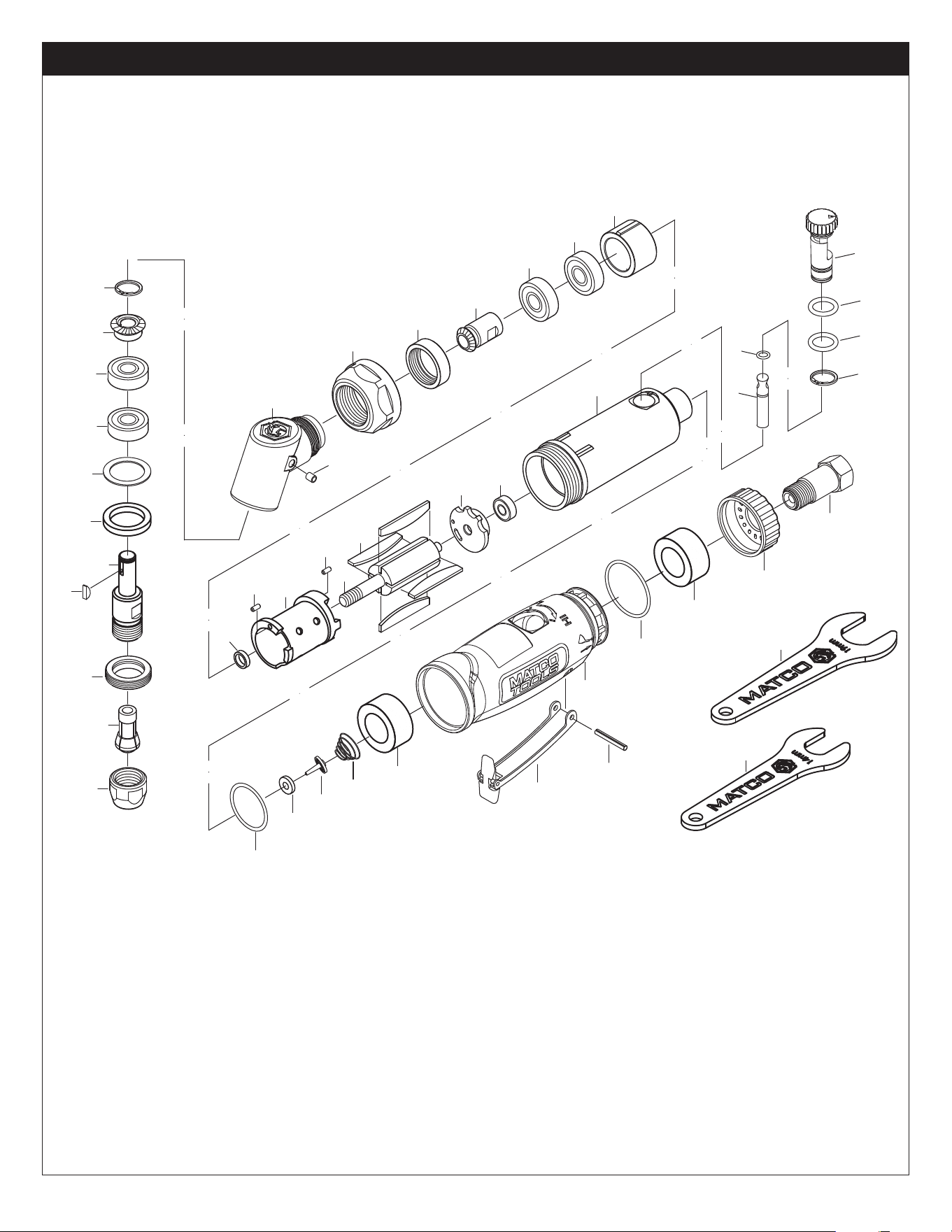

• Parts Breakdown

MT2887A

WARNING

RPMRPMRPM

RATED RPM OF THE

ACCESSORY USED MUST

EXCEED THE MAXIMUM

TOOL RPM SHOWN

ALWAYS READ

INSTRUCTIONS BEFORE

USING POWER TOOLS

ALWAYS WEAR

SAFETY GOGGLES

ALWAYS WEAR HEARING

PROTECTION

AVOID PROLONGED

EXPOSURE TO

VIBRATION

.50 HP 115˚AMOLADORA ANGULAR DE TROQUEL

RECTIFIEUSE À 115˚ .50 CV

115˚ ANGLE

DIE GRINDER

.50HP

MT2887A 2 02/06/15

MT2887A .50 HP 115˚ Angle Die Grinder

THIS INSTRUCTION MANUAL CONTAINS

IMPORTANT SAFETY INFORMATION.

READ THIS INSTRUCTION MANUAL CAREFULLY

AND UNDERSTAND ALL INFORMATION BEFORE

OPERATING THIS TOOL.

It is the responsibility of the owner to make sure all

personnel read this manual prior to using the device. It

is also the responsibility of the device owner to keep

this manual intact and in a convenient location for all to

see and read. If the manual or product labels are lost

or not legible, contact Matco Tools for replacements.

If the operator is not fluent in English, the product and

safety instructions shall be read and discussed with

the operator in the operator's native language by the

purchaser/owner or his designee, making sure that the

operator comprehends its contents.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

other applicable safety codes and regulations.

• For safety, top performanceandmaximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Alwayswearimpact-resistanteyeandfaceprotection

when operating or performing maintenance on this tool,

users and bystanders.

• Always wear hearing protection when using this tool.

High sound levels can cause permanent hearing loss.

Use hearing protection as recommended by your

 employerorOSHAregulation,usersandbystanders.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

physically able to handle the bulk, weight and power of

this tool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

periods of time may be harmful to your hands and arms.

Discontinue use of tool if discomfort, tingling feeling or

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

drain hose of air pressure and detach tool from air supply

 beforeinstalling,removing oradjustinganyaccessory

on this tool, or before performing any maintenance on

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

damaged, frayed or loose hoses and fittings, and replace

immediately. Do not use quick detach couplings at tool.

 Seeinstructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

or work surface.

• Keep body working stance balanced and firm. Do

not overreach when operating the tool.

• Anticipate and be alert for sudden changes in motion

during start up and operation of any power tool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Toolshaftmaycontinuetorotatebrieflyafterthrottleis

 released. Avoid direct contact with accessories

during and after use. Gloves will reduce the risk of cuts

or burns.

• Keep away from rotating end of tool. Do not wear

jewelry or loose clothing. Secure long hair. Scalping

can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

kept away from tool and accessories.

• UseaccessoriesrecommendedbyMatcoTools.

• Donotoperateadamagedorworntool.

• RPM OF THE ACCESSORY MUST EXCEED

TOOL RPM. Use accessories rated at 18,000

RPM or higher.

•Nevermountagrindingwheel,cutoffwheel,router

cutter or drill bit on a Die Grinder.

• Neveruseanarbor,mandreloranyotheradaptorto 

convert the Die Grinder for any other application.

• Correctbondedabrasivemountedpointgrinding 

wheels, rotary files and carbide burrs are necessary

to prevent injury from broken accessories. Do not use

whipped or cracked bonded abrasive mounted point

grinding wheels, rotary files and carbide burrs. Tighten

the bonded abrasive mounted point grinding wheels,

rotary files and carbide burrs on the collet to prevent

spin off when the Die Grinder is turned off.

• Donotlock,tapeorwirethe"on/off"safetyleverinthe

 "on"position,asthelevermustbefreetoreturntothe

 "off"positionwhenreleased.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Thistoolisnotinsulatedagainstelectricshock.

• Keeptooloutofreachofchildren.

• Donotpointorindulgeinanyhorseplaywiththistool.

• NotedirectionofrotationBEFOREoperatingthistool.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• Donotuse(ormodify)thetoolforanyotherpurpose 

than that for which it was designed without consulting

the manufacturer's authorized representative.

• Servicingandrepairsshouldonlybemadebyan 

authorized service center.

• Thisproductmaycontainoneormorechemicalsknown

 to the State of California to cause cancer and birth

defects or other reproductive harm. Wash hands

thoroughly after handling.

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

WARNING

RPMRPMRPM

MT2887A 3 02/06/15

OPERATION

Always turn off the air supply, drain hose of air pressure

and detach tool from air supply before installing, removing or

adjustinganypartoraccessoryonthistool,orbeforeperforming

any maintenance on this tool.

Bonded abrasive mounted point grinding wheels, rotary files

and carbide burrs can be mounted providing their speed rating

exceedsthespeedoftheGrinder.Theshanksizeofthemounted

accessory must match the collet size fitted in the Grinder. Insert

the shank of the mounted point as far as possible into the collet

and tighten the nut using the supplied wrenches. Minimum shank

grippinglengthmustbe10mm.

Aftermountinganewpoint,starttheGrinderunderbenchand

run for a few seconds. If the Grinder starts to vibrate when first

fitting a mounted point or during operation, immediately remove

from service. If Grinder is dropped, replace grinding wheel,

rotary file or carbide burr.

WhenusingtheGrinder,becarefulnottoexertexcessiveforce

which could be hazardous and cause mounted spindle to bend

or break.

NOTE:Duringoperation,safetygogglesshouldalwaysbeworn

to guard against flying rust and chips (users & bystanders).

MT2887A .50 HP 115˚ Angle Die Grinder

FEATURES

• High performance efficient 1/2 HP motor for extra torque and extended durability

• Ideal for polishing and grinding jobs with all size pads

• Industrial cut gear design for extra long life and quiet performance

• Special angle head design for more clearance while doing limited access work

• Positive stop regulator for more versatile performance on all kinds of jobs

• Super comfortable safety throttle lever to prevent accidental start ups

MT2887A 4 02/06/15

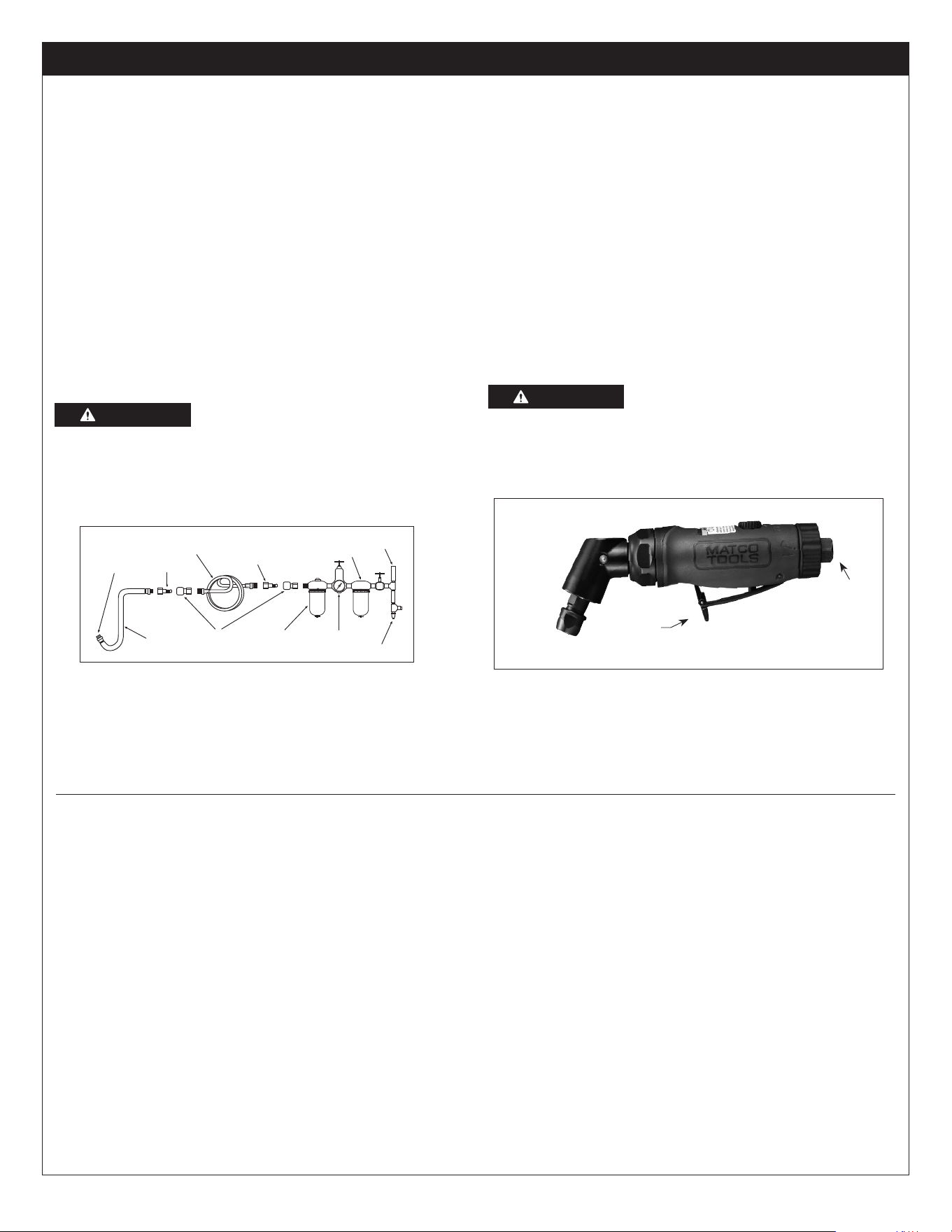

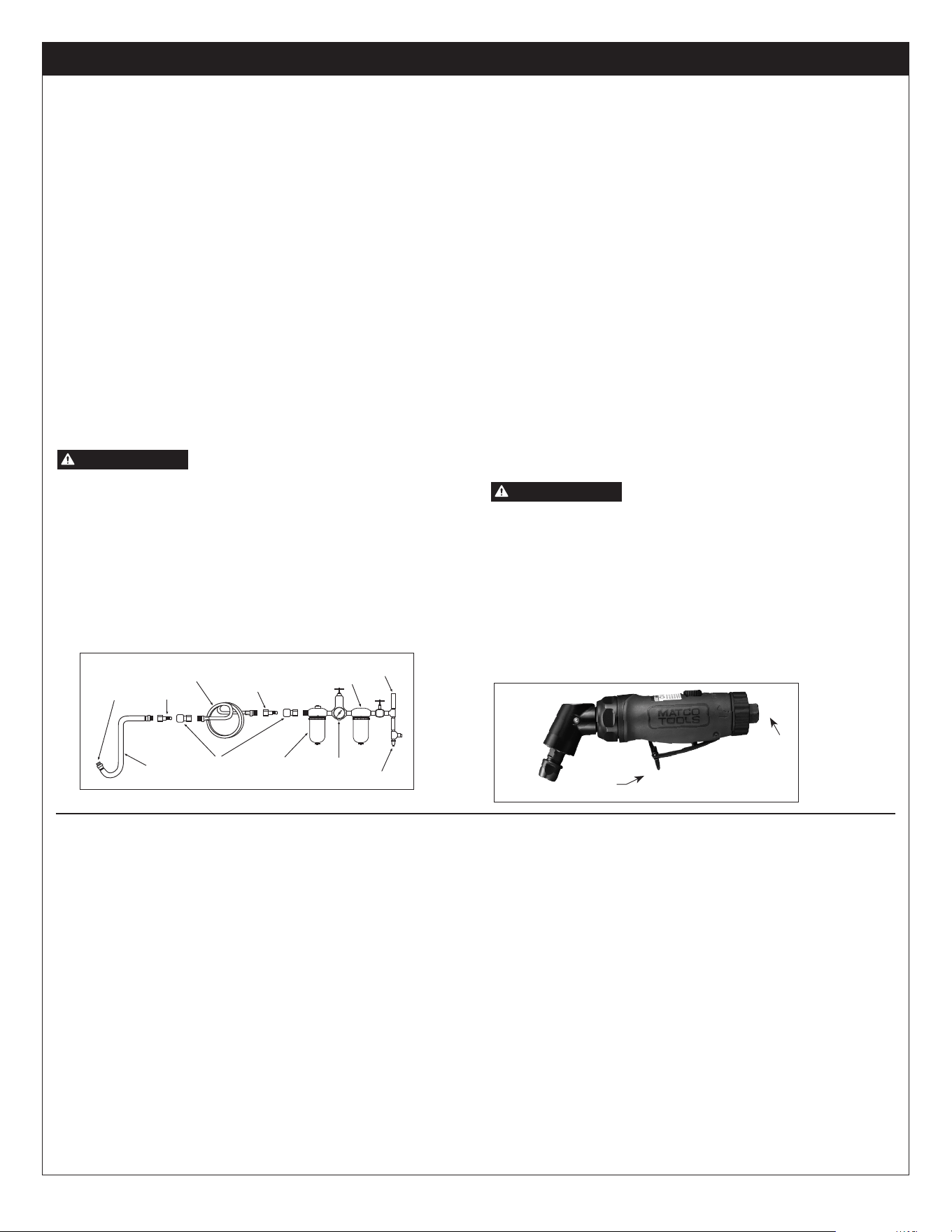

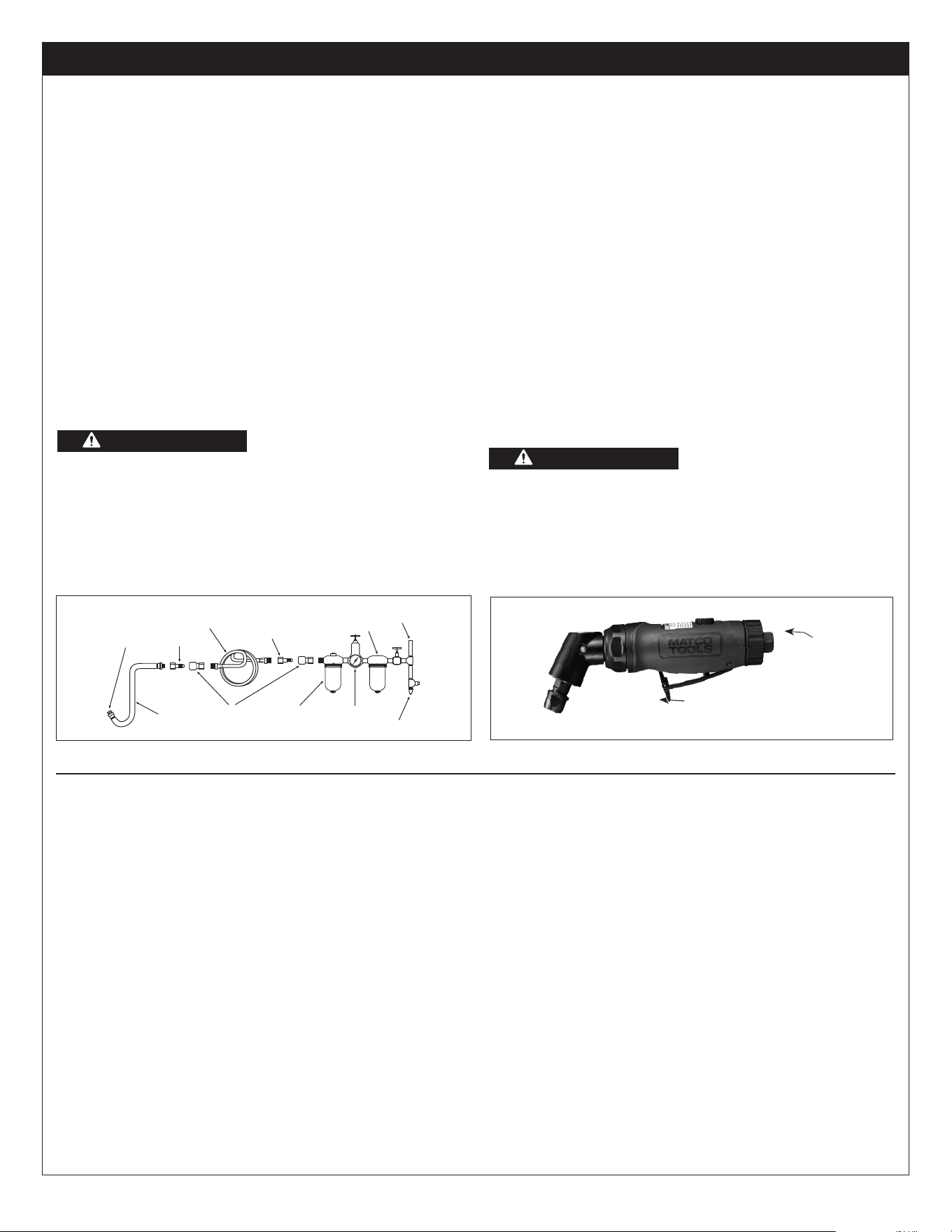

AIR SUPPLY

Tools operate on a wide range of air pressures. It is

recommended that air pressure measures 90 psig at the tool

with the trigger fully depressed and no load applied to the tool.

Higherpressure(over90psig;6.2bar)raisesperformance

beyond the rated capacity of the tool, which will shorten tool life

andcouldcauseinjury.

Alwaysuseclean,dryair.Dust,corrosivefumesand/orwaterin

the air line will cause damage to the tool. Drain the water from

airlinesandcompressorpriortorunningtool.Cleantheairinlet

filter screen weekly. The recommended hookup procedure can

be viewed in the below figure.

Theairinletusedforconnectingairsupplyhasstandard1/4"

NPT.Linepressureshouldbeincreasedtocompensatefor

unusuallylongairhoses(over25feet).Minimumhosediameter

shouldbe3/8"I.D.andfittingsshouldhavethesameinside

dimensions and be tightly secured.

Ensure an accessible emergency shut off valve has been installed

in the air supply line and make others aware of its location.

TROUBLESHOOTING

Other factors outside the tool may cause loss of power or erratic

action. Reduced compressor output, excessive drain on the air line,

moisture or restrictions in air pipes or the use of hose connections

of improper size or poor conditions may reduce air supply. Grit or

gum deposits in the tool may cut power and may be corrected by

cleaning the air strainer and flushing out the tool with gum solvent oil

or an equal mixture of SAE #10 and kerosene. If outside conditions

are in order, disconnect tool from hose and take tool to your nearest

authorized service center.

LUBRICATION & MAINTENANCE

Lubricatetheairmotordailywithhighqualityairtooloil.Ifnoair

lineoilerisused,run1/2oz.ofoilthroughthetool.Theoilcan

be squirted into the tool air inlet or into the hose at the nearest

connectiontotheairsupply,thenrunthetool.Arustinhibitive

oil is acceptable for air tools.

Afteranairtoolhasbeenlubricated,oilwilldischargethrough

theexhaustportduringthefirstfewsecondsofoperation.The

exhaustportmustbecoveredwithatowelbeforeapplyingair

pressuretopreventseriousinjury.

WARRANTY

Matcowarrantsthisairtoolforaperiodof2yeartotheconsumer.

WewillrepairanyMTSeriesairtoolcoveredunderthiswarranty

which proves to be defective in material or workmanship during

the warranty period. In order to have your tool repaired, return

thetooltoanyoftheMatcoAuthorizedWarrantyCenterslisted,

freightprepaid.Pleaseincludeacopyofyourproofofpurchase

and a brief description of the problem. The tool will be inspected

and if any part or parts are found to be defective in material

or workmanship, the tool will be repaired free of charge and

returned to you freight prepaid.

This warranty gives you specific rights. You may also have other

rights which vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any

implied warranty and under no circumstances shall Matco be

liable for any incidental or consequential damages.

Note: Some states do not allow the exclusion or limitation of

incidental or consequential damages so the above limitation or

exclusionmaynotapplytoyou.

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

HT PNEUMATIC REBUILDERS

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

MT2887A .50 HP 115˚ Angle Die Grinder

FIG. 1

Drain Daily

Regulator Oiler Quick Coupler Leader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

WARNING

AIR INLET

FIG. 2

TRIGGER

MT2887A 5 02/06/15

MT2887A .50 HP 115˚ Angle Die Grinder

35.1

MT2887A 6 02/06/15

MT2887A .50 HP 115˚ Angle Die Grinder

REF. NO. PART NO. DESCRIPTION QTY.

1 RS288701 Regulator 1

2 RS288302 O-Ring (P10) 1

3 RS288303 O-Ring (P9) 1

4 RS288304 Snap Ring (ISTW12) 1

5 O-Ring (S4) (included with #6) 1

6 RS246606 Valve Stem (with #5 O-Ring) 1

7 RS288307 Inlet Bushing 1

8 RS288308A Exhaust Sleeve 1

9 RS288309 Silencer (31.5 x 20 x 17.4L) 2

10 RS288310 O-Ring (S34) 2

11 RS288711A Protecting Rubber 1

12 RS288312 Pin (3 x 25L) 1

13 RS288313 Lever 1

14 RS288314 Spring 1

15 RS288315 Valve 1

16 RS288316 Washer (6x13.8x1.6T) 1

17 RS288317 Housing 1

18 RS30516 Bearing (696ZZ) 1

19 RS288319 Rear Plate 1

20 RS288320 Rotor Blade 4

21 RS288321 Rotor 1

22 RS288322 Cylinder 1

23 RS288323 Pin (2.5 x 6L) 2

24 RS2GR23 Bearing Spacer 1

25 RS288325 Front Plate 1

26 RS30524 Bearing (608ZZ) 2

27 RS288727 Bevel Gear (18T) 1

28 RS288328 Nut 1

29 RS288329 Clamp Nut 1

30 RS288730A Angle Housing (including #31) 1

31 RS288331 Grease Fitting (3/16”) 1

32 RS288732 Snap Ring (ISTW9) 1

33 RS288733 Bevel Gear (20T) 1

34 RS288734 Bearing (609ZZ) 2

35 RS288735 Washer 1

36 RS288736 Shaft 1

37 RS288337 Key 1

38 RS288738 Clamp Nut 1

39 RS20635 1/4" Collet 1

RS20635A 1/8" Collet (optional)

40 RS20636 Collet Nut 1

41 RS288341 Stop Spanner (19mm) 1

42 RS288342 Stop Spanner (14mm) 1

43 RS2887AWL Warning Label 1

Elpolvocreadoporlalijacióneléctrica,laaserradura,latrituración,laperforacióny

otrasactividadesdeconstruccióncontienequímicosconocidoscomocausantesde

cáncer,defectosdenacimientouotrosdañosareproducción.Algunosejemplosde

dichosquímicosson:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

Elriesgodedichasexposicionesvaría,dependiendodelafrecuenciaconlacualusted

realiceestetipodetrabajo.Parareducirsuexposiciónadichosquímicos:trabajeen

una área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

ESPECIFICACIONES

• Instrucciones de Operación

• Inforación de Advertencia

• Revisión de Refacciones

LEERSIEMPRELAS

INSTRUCCIONES

ANTESDEUSAR

LAS

LEERSIEMPRELAS

INSTRUCCIONES

ANTESDE

USARLAS

HERRAMIENTAS

NUEMÁTICAS

USARSIEMPRE

ANTEOJOS

PROTECTORES

USAR

PROTECCIÓN

PARALOSOÍDOS

EVITAR

EXPOSICIÓN

PROLONGADAA

LASVIBRACIONES

ADVERTENCIA

MT2887A

Velocidad Libre Máxima ............................................................................ 18,000 RPM

Tamaño de Pinza de Sujeción ................................................................................1/4"

Admisión de Aire ...........................................................................................1/4" NPT

Tamaño Mínimo de Manguera de Aire .............................................................. 3/8" ID.

Consumo Promedio de Aire ............................................................................3.5 CFM

Presión Recomendada de Aire .........................................................................90 PSIG

Nivel de Sonorización ....................................................................................... 82 DBA

Longitud ............................................................................................................. 8.18"

Peso Neto .....................................................................................................2.15 LBS.

MT2887A

RPMRPMRPM

.50 HP 115˚AMOLADORA ANGULAR DE TROQUEL

RECTIFIEUSE À 115˚ .50 CV

115˚ ANGLE

DIE GRINDER

.50HP

MT2887A 8 02/06/15

ESTE MANUAL DE INSTRUCCIONES CONTIENE

INFORMACIÓN IMPORTANTE DE SEGURIDAD. LEA

CUIDADOSAMENTE ESTE MANUAL INSTRUCTIVO Y

COMPRENDA TODA INFORMACIÓN ANTES DE OPERAR

ESTA HERRAMIENTA.

Leaycomprendatodaslasinstrucciones.Hacercasoomisoalseguirtodaslas

instrucciones alistadas a continuación podría ocasionar el choque eléctrico,

incendio, explosiones y/o lesiones personales serias.  Es las responsabilidad

del propietario asegurarse que todo el personal lea este manual previo al

uso de este dispositivo. También es la responsabilidad del propietario del

dispositivo mantener intacto este manual y en un lugar conveniente para que

todosloleanyvean.Sielmanualolasetiquetassehayanperdidoonosean

legibles,comuníqueseconMatcoToolsporalgunosrepuestos.Sieloperador

no domina el idioma inglés, las instrucciones del producto y de seguridad le

serán leídas y discutidas con el operador en el idioma materno del operador por

parte del comprador/propietario o su designado, asegurándose que el operador

comprenda el contenido.

• Opere, inspeccione y mantenga siempre esta herramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

cualquier otro código o regulación aplicables.

• Por seguridad, desempeño superior y durabilidad máxima

 de las refacciones, opere esta herramienta a la máxima

 presión de aire al  90 psig; 6.2 barg. con una manguera de

 alimentacióndeairede3/8"endiámetro.

• Al operar o al realizar el mantenimiento de esta

 herramienta, lleve siempre la protección de ojos y cara

resistentes al impacto.

• Al usar esta herramienta, lleve siempre protección para

 los oídos. Los altos niveles de ruido pueden ocasionar

la pérdida permanente del oído. Use protección para

los oídos según lo recomendado por su empleador o

 regulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

operación.

• Los operadores y personal de mantenimiento deben

 poder físicamente manejar el volumen, peso y potencia

de esta herramienta.

• Las herramientas neumáticas pueden vibrar con

 su uso. Las vibraciones, movimientos repetitivos

o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

 manos y brazos. Suspenda el uso de la herramienta si

 experimente molestias, estremecimiento o dolor.  Antes

 decontinuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

manguera de toda presión de aire y separe la herramienta

de la alimentación de aire antes de instalar, quitar o

 ajustar cualquier accesorio de esta herramienta, o antes

de realizar cualquier mantenimiento de esta herramienta.

 La falla en hacerlo podría resultar en alguna lesión.

 Las mangueras de látigo pueden ocasionar alguna herida

 seria. Revise siempre las mangueras y herrajes por daños,

deshilachas o solturas, y repóngalos inmediatamente.

 No use en la herramienta los acoplamientos de rápida

 separación. Vea las instrucciones por la instalación

correcta.

• Resbalarse, tropezarse y/o caerse durante la operación de

herramientas neumáticas puede ser una causa mayor de

 lesión seria o la  muerte. Sea consciente de la manguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Anticipe y sea alerto por cambios repentinos de

movimiento durante el arranque inicial y operación de

cualquier herramienta neumática.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• El eje de la herramienta puede seguir rotando brevemente

después de que se libere la válvula reguladora. Evite el

contacto directo con los accesorios durante y después del

 uso. Los guantes reducirán el riesgo de alguna cortada

o quemadura.

• Manténgase lejos del extremo rotador de la herramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo

 largo. Se puede arrancar el cabello si no se lo mantenga

a distancia de la herramienta y accesorios. Mantenga

a distancia de la herramienta y de los accesorios los

accesorios del cuello para evitar el ahogamiento.

• UselosaccesoriosrecomendadosporMatcoTools.

•Noopereningunaherramientadañadanidesgastada.

• LAS RPM DEL COMPLEMENTO DEBERÁN EXCEDER LAS

 RPM DE LA HERRAMIENTA. Use accessorios

 clasificadosaunas18,000RPMomayores.

•Nuncamonteunasruedasdecorteobrocasdetaladro

• Nuncauseningúneje,mandrilniningúnotroadaptadorpara

 convertireldiscoabrasivoaningunaotraaplicación.

• Se requieren ruedas de amolar, limas giratorias y fresas de

carburo de punto montado y abrasivo aglomerado correctas con

el fin de de prevenir lesiones provenientes de accesorios rotos.

 No use ruedas de amolar, limas giratorias ni fresas de

carburo de punto montado y abrasivo aglomerado agrietadas

 nimaltratadas.Aprietelasruedasdeamolar,limasgiratoriasy

fresas de carburo de punto montado y abrasivo aglomerado en

la boquilla con el fin de prevenir su salida del disco al momento

de apagar el disco abrasivo.

• No bloquee, ni use cinta ni alambre para bloquear

 la palanca de seguridad de "encendido/apagado" en la

 posición de encendido ["on"], ya que la palanca deberá

estar libre para volverse a la posición de “apagado”

 (“off”)cuandoéstasealiberada.

• No lubrique las herramientas con soluciones inflamables

ni volátiles, tales como el queroseno, el gasóleo ni el

combustible para aviones.

• No fuerce las herramientas más allá de su capacidad

nominal.

• No quite ninguna etiqueta. Reponga las etiquetas

 dañadas.

• Estaherramientanoestáaisladacontraelchoqueeléctrico.

• Mantengalaherramientafueradelalcancedelosniños.

• Positionnez bien l'outil avant de le mettre en

 marche. Ne pointez jamais l'outil sur quelqu'un. Évitez

toute chamaillerie quand vous avez l'outil en main.

• VérifierlesensderotationAVANTd'utiliseretoutil.

•Estaherramientanodebeusarseenambientesexplosivos.

• No use (ni altere) la herramienta para ningún uso

 excepto él para el cual fue diseñada, sin consultar al

representante autorizado del fabricante.

• Las reparaciones y mantenimiento deben realizarse

únicamente por parte de un centro de servicio autorizado.

•

Este producto contiene sustancias químicas consideradas

 por el Estado de California como causantes de cáncer,

 de malformaciones congénitas u otros daños en el

sistema reproductivo. Lávese bien las manos después de

manipular el producto.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

MT2887A .50 HP 115˚AMOLADORA ANGULAR DE TROQUEL

ADVERTENCIA

RPMRPMRPM

MT2887A 9 02/06/15

LA OPERACIÓN

Siempre apague el suministro de aire, vacíe la manguera de

su presión de aire y desconecte la herramienta del suministro

de aire antes de instalar, extraer o ajustar cualquier parte of

accesorio en esta herramienta o antes de realizar cualquier

servicio a esta herramienta.

Siempreapagueelsuministrodeaire,vacíelamangueradela

presión de aire y desconecte la herameitna del suministro de arie

antesdeinstalar,extraeroajustarcualquierparteoaccesorio

en este herramienta, o antes de realizar cualquier servicio a la

herramienta.

Losdiscosabrasivospegadosdepuntomontado,limasgiratorias

y fresas de carburo pueden montarse siempre y cuando su

velocidad clasficada exceda la velocidad de la amoladora. El

tamaño del vástago del accesorio montado debe igualar el

tamañodelcollarínajustadoenlaamoladora.Inserteelvástago

del punto montado lo más adentro que se pueda en el collarín y

aprietelatuercausandolasllavesprovistas.Lamínimalargura

delvástagodeberáserde10mm.

Después de montar un nuevo punto, encienda el disco

abrasivo debajo del banco y deje que funcione por algunos

segundos.Sieldiscoabrasivocomienceavibraralmomentode

inicialmenteajustarunpuntodemontajeodurantelaoperación,

inmediatamentedéjelodeusar.Sisecaelaamoladora,reponga

el disco abrasivo, la lima giratoria o la fresa de carburo.

Almomentodeusarlaamoladora,tengacuidadodenoejercer

unesfuerzoexcesivoelcualpodríaserpeligrosooocasionarla

dobladuraoroturadelejemontado.

NOTA:Durantelaoperación,losgoglesdeseguridaddeberán

llevarse puesto para guardar contra las astillas o corrosión

voladoras (usarios & espectadores).

MT2887A .50 HP 115˚AMOLADORA ANGULAR DE TROQUEL

CARACTERÍSTICAS

• Motor eficiente de alto rendimiento de 1/2 HP para mayor torsión y una durabilidad prolongada

• Ideal para los trabajos de pulido y pulverización con cualquier tamaño de cojinete

• Diseño de engrane de corte industrial para una vida útil prolongada y un rendimiento silencioso

• Diseño especial con cabeza angular para mayor despeje al hacer trabajos de acceso limitado

• Regulador de paro positivo para mayor rendimiento versátil en cualquier tipo de trabajo

• Válvula reguladora de palanca de seguridad muy cómoda para la prevención de arranques accidentales

MT2887A 10 02/06/15

GARANTÍA

Matco garantiza esta herramienta neumática por un periodo de

dos año para el consumidor. Reparemos cualquier herramienta

neumáticadelaSerieMT,cubiertabajoestagarantía,lacualdemuestra

ser defectuosa en cuestión material o mano de obra durante el período

de dicha garantía. Para que se repare su herramienta, devuelva la

herramientaacualquieradelosCentrosdeGarantíaAutorizadosde

Matco alistados a continuación, con el flete prepagado. Incluye

por favor una copia de su comprobación de compra y una breve

descripción del problema. Se inspeccionará la herramienta y si

cualquierpiezaopiezasseencuentre(n)conalgúndefectomaterialo

de mano de obra, se reparará la herramienta, libre de cargos, y ésta

será devuelta a usted con flete prepagado.

Esta garantía le proporciona ciertos derechos. Usted puede tener

también otros derechos los cuales varían de estado a estado.

La obligación anterior es la única responsabilidad de Matco

bajo esta o cualquier garantía implicada y Matco no será, bajo

ninguna circunstancia, responsable por los daños incidentales ni

consecuenciales.

NOTA: Esta garantía le brinda derechos legales específicos y usted

también podría contar con otros derechos los cuales varían de estado

a estado.

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

HT PNEUMATIC REBUILDERS

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

ALIMENTACIÓN DE AIRE

Lasherramientasdeestacategoríaoperandentrodeunrango

ampliodepresióndeaire.Altrabajarlibremente,serecomienda

que la presión de aire de estas herramientas mida a un 90 psig en

laherramienta.Lapresiónaltayelairesuciodisminuiránlavida

de la herramienta debido al desgaste más rápido, y pueden crear

condiciones peligrosas.

Cualquieraguaenlalíneadeairedañarálaherramienta.Drene

diariamente el tanque de aire. Limpie al menos semanalmente

la malla de filtración de la ventila de admisión de aire. El

procedimientorecomendadodeconexiónsepuederevisarenla

Figura1.

La ventila de admisión de aire (Figura 2), empleada para la

conexión de abastecimiento de aire, cuenta con la Rosca

EstándarAmericanaNPT1/4".

La presión de línea debe ser aumentada para compensar por

manguerasexcepcionalmentelargas(másde25pies).Eldiámetro

mínimode mangueradebeser de3/8" Diám.Int.y losherrajes

deben tener la misma dimensión interior.

Asegúrese que se haya instalado una válvula accesible de apagado por

emergencia en la línea de suministro de aire e informe a otros de su

ubicación.

DIAGNÓSTICO DE AVERÍAS

Otros factores independientes de la herramienta pueden

ocasionarlapérdidadepotenciaoalgunaacciónerrática.Las

emisiones reducidas de la salida del compresor, el drenaje

excesivo en la línea de aire, la humedad o las restricciones

en las pipas de aire o el uso de conexiones de manguera de

tamañoinadecuado,opobrescondiciones,puedendisminuirel

suministrodeaire.Silascondicionesexterioressonadecuadas

y la herramienta aún funciona de forma errática, desconecte la

herramienta de la manguera y lleve la herramienta al centro de

servicio autorizado Matco más cercano a usted.

LUBRICACIÓN & MANTENIMIENTO

Lubriquediariamentelaherramientaconalgúnaceitedebuena

calificaciónparaherramientasneumáticas.Sinoseusaningún

engrasador de línea de aire, deje caer 1/2 oz. de aceite por

la herramienta. Se puede lanzar un chorro de aceite por la

ventiladeadmisióndeairedelaherramienta,Figura2,oporla

mangueraenlaconexiónmáscercanaalabastecimientodeaire,

luego marche la herramienta. Un aceite para la inhibición de la

oxidaciónesadecuadoparalasherramientasneumáticas.

Afteranairtoolhasbeenlubricated,oilwilldischargethrough

theexhaustportduringthefirstfewsecondsofoperation.The

exhaustportmustbecoveredwithatowelbeforeapplyingair

pressuretopreventseriousinjury.

MT2887A .50 HP 115˚AMOLADORA ANGULAR DE TROQUEL

FIG. 1

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

FIG. 2

VENTILA DE

ADMISIÓN DE AIRE

DISPARADOR DE

VELOCIDAD VARIABLE

ADVERTENCIA

Certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. Voici quelques exemples

de produits chimiques :

• Plomb provenant des peintures,

• Silicium cristallin provenant des briques, du ciment et d’autres produits de maçonnerie et

• Arsenic et chrome provenant du bois traité chimiquement.

Le risque que présentent ces expositions varient selon le nombre de fois que vous faites

ce type de travail. pour réduire l’exposition à ces expositions : travaillez dans un endroit

bien ventilé et travaillez avec l’équipement de sécurité approuvé comme les masques à

poussière qui sont conçus pour filtrer les particules microscopiques.

MT2887A

Vitesse maximale à vide ......................................................................... 18 000 R/MIN

Dimension de la pince ............................................................................................ 1⁄4"

Entrée d'air ...................................................................................................1⁄4 po NPT

Dimension minimum du tuyau d’air ....................................................................3/8" ID

Consommation d'air moyenne ..................................................................... 3.5 PI³/MIN

Pression d’air recommandée ...............................................................................90 PSI

Niveau sonore .................................................................................................... 82 dBA

Longueur .............................................................................................................. 8.18"

Poids net ...........................................................................................................2.15 LB

SPÉ CIFICATIONS

• Instructions de

fonctionnement

• Avertissement

• Pièces

MT2887A

.50 HP 115˚AMOLADORA ANGULAR DE TROQUEL

RECTIFIEUSE À 115˚ .50 CV

115˚ ANGLE

DIE GRINDER

.50HP

RPMRPMRPM

LE R/MIN DE

L’ACCESSOIRE DOIT

EXCÉDER CELUI DE

L’OUTIL.

LISEZ TOUJOURS LES

INSTRUCTIONS AVANT

D’UTILISER LES OUTILS

MOTORISÉS.

PORTEZ TOUJOURS

DES LUNETTES DE

SÉCURITÉ.

PORTEZ UNE

PROTECTION POUR

LES OREILLES.

ÉVITEZ L’EXPOSITION

PROLONGÉE AUX

VIBRATIONS.

AVERTISSEMENT

MT2887A 12 02/06/15

MT2887A RECTIFIEUSE À 115˚ .50 CV

LE NON-RESPECT DE CES AVERTISSEMENTS POURRAIT ENTRAÎNER DES BLESSURES.

AVERTISSEMENT

CE GUIDE D’UTILISATION RENFERME

D’IMPORTANTES CONSIGNES DE

SÉCURITÉ. LISEZ CE GUIDE D’UTILISATION

ATTENTIVEMENT ET ASSUREZVOUS D’AVOIR

BIEN COMPRIS TOUTES LES DIRECTIVES AVANT

D’UTILISER CET OUTIL.

Veuillezlireetbiencomprendretouteslesinstructions.Toutmanquement

auxinstructionsindiquéesci-aprèspourraitentraînerunchocélectrique,

unincendie,uneexplosionet/oudesblessurespersonnellesgraves.Il

est de la responsabilité du propriétaire de s'assurer que tout le personnel

lise ce manuel avant d'utiliser l'appareil. Il revient aussi au propriétaire

de l'appareil de conserver ce manuel en bon état et dans un endroit

accessiblepermettantaumanueld'êtrevuetlupartous.Silemanuelou

les étiquettes du produit sont perdus ou illisibles, contactez Matco Tool.

Outilspneumatiquesprofessionnelspourlesfaireremplacer.Sil'utilisateur

opérateurdel'appareilnemaîtrisepasbienl'anglais,lesinstructions

relativesauproduitetauxmesuresdesécuritédevrontêtrelueset

discutéesavecl'opérateurdanssalanguematernelleparl'acheteur-

propriétaire ou toute personne habilitée par lui à le faire, en s'assurant que

l'opérateur en comprend bien le contenu.

  • Veuilleztoujoursutiliser,inspecteretentretenircetoutil 

   conformémentaucodedesécuritéANSIsurlesoutils 

   pneumatiquesportatifs(ANSIB186.1)etàtoutautreloiou

   règlementrelatifàlasécurité.

  • Pourassurerunfonctionnementsécuritaire,unrendemento

   ptimaletladurabilitédespièces,utilisezunepressiond’air

   maximalede90lb/po²,6,2baretunboyaud’undiamètrede

   3/8po.

  • Toujoursporterdeslunettesdesécuritéetunappareil

respiratoire (utilisateursetspectateurs).

  • Lesniveauxsonoresélevéspeuventprovoqueruneperte

   auditivepermanente.Porteztoujoursl’équipementde 

protection auditive ecommandé par votre employeur

   etlesrèglementsdel’OSHAquandvousutilisezcetoutil 

   (utilisateursetspectateurs).

• Afinderéduirel’expositionauxdébrisdepolissage,

travailler dans un endroit bien aéré et avec l’équipement

de protection personnelle adéquat.

  • L’utilisationdecetoutilexposeàdesrisquesd’impact,

   decoupure,d’abrasionetdebrûlure.Porterdesgantspour

protéger les mains.

  • Conservezcetoutilenbonétatdemarche.

  • Lespersonnesquiutilisentouentretiennentcetoutilêtre

capables de le manipuler compte tenu de sa grosseur, de

son poids et de sa puissance.

  • Lesoutilspneumatiquespeuventvibrerpendantl 

   ’utilisation.Uneexpositionprolongéeauxvibrations,les 

mouvements répétitifs, ou une posture inconfortable lors

de l’utilisation peuvent être nuisibles pour vos mains et

   vosbras.Arrêtezd’utiliserl’outilencasd’inconfortousi

   vousressentezdespicotementsoudeladouleur.Consultez

0un médecin avant de recommencer à utiliser l’outil.

  • L’aircomprimépeutcauserdegravesblessures.Évitezde

   dirigerlejetd’airversvousouversd’autrespersonnes.

   Avantd’installer,deretireroud’ajusterunepièceouun

   accessoire,oudefairel’entretiendel’outil,assurez-vous

   detoujoursfermerlasourced’alimentationenair,de 

purger l’air du boyau et de débrancher l’outil de sa source

d’alimentation. Une négligence sur ce plan pourrait causer

   desblessures.Lestuyauxsouplespeuventcauserde

   gravesblessures.Vérifieztoujourslesboyauxetles 

   raccordsetremplacez-less’ilssontendommagés,fissurés

   oulâches.Évitezd’utiliserunoutilendommagéou 

   usé.Évitezd’utiliserdesraccordsrapidesaveccetoutil.

   Pourinstallercorrectementl’outil,consulterlesdirectives.

  • Uneglissade,untrébuchageet/ouunechutelorsde

l’utilisation d’outils pneumatiques peut causer

   desérieusesblessuresoulamort.Prenezgardeaux 

   boyauxquitraînentparterredansl’airedetravail.

•

Votreposturedoitêtrestable.Évitezde

travailler à bout de bras.

•

Calculezvosmouvementsetprenezgardeaux 

changements brusques de position quand vous utilisez un

outil électrique.

• Nepaspointerl’outilversunepersonnenil’utiliserà 

mauvais escient.

  • Garderl’outilhorsdelaportéedesenfants.

   •Netenezpasl’outilparleboyaud’alimentation.

   Protégezleboyaudesobjetstranchantsetdelachaleur.

•

L’arbredel’outilpeutcontinuerdetournerbrièvementune

   foislagâchetterelâchée.Éviteztoutcontactdirectavec

   lesaccessoirespendantouaprèsl’utilisation.Leportde

gants réduit les risques de coupures ou de brûlures.

•

Resteràl’écartdel’extrémitédel’outil.Neportezpasde

   bijouxnidevêtementsamples.Lescheveuxlongsdoivent

demeurer hors de portée de l’outil et de ses accessoires

pour éviter tout scalp accidentel. Tenez les cravates et les

colliers hors de portée de l’outil, car ils présentent un

risque de suffocation.

  • Utiliseruniquementdespiècesderechangeetdes

accessoires recommandés pour les outils pneumatiques

pour professionnels Matco Tools.

• Gardez l’outil hors de la portée des enfants.

• Ne pointez pas cet outil sur quiconque et ne

l’utilisez pas non plus comme jouet.

• Prenez note du sens de la rotation AVANT

d’utiliser cet outil.

  •Netentezpasdemaintenirlelevierdesécuritédans

la position « on » en le verrouillant ou en l'attachant

   avecdurubanadhésifoudufilmétallique,carildoit

pouvoir retourner automatiquement sur « off» lorsqu'il

   estrelâché.

 • Ne pas lubrifier les outils avec des liquides

   inflammables ou volatils comme le kérosène, le diesel

ou le carburant d’avion.

  • Évitez de forcer l’outil en l’utilisant au-delà de

sa puissance nominale.

  • N’enlevez aucune étiquette. Remplacez toute

   étiquetteabîmée.

•Cet outil n'est pas isolé du point de vue des chocs

  électriques.

•Gardezl’outilhorsdelaportéedesenfants.

  •Nepointezpascetoutilsurquiconqueetnel’utilisezpas

   nonpluscommejouet.

  • Prenez note du sens de la rotation AVANT d’utiliser

cet outil.

•Nepasutilisercetoutildansune atmosphère 

explosive.

  • Nepasutiliser(nimodifier)l’outilpouruneutilisation

autre que celle pour laquelle il a été conçu sans

consulter le représentant autorisé du fabricant.

  • Le service de réparation et de vérification ne peut être

effectué que par un centre de service autorisé.

•

Ceproduitpeutcontenirdesproduitschimiquesreconnus

   parl'étatdelaCaliforniecommecausantlecancer,des

anomalies congénitales ou d'autres effets nuisibles sur

la reproduction. Se laver minutieusement les mains après

avoir utilisé le produit.

RPMRPMRPM

MT2887A 13 02/06/15

OPERATION

Toujours couper l'arrivée d'air comprimé et débrancher

l'outil avant d'enlever ou de mettre en place une pièce ou

un accessoire quelconque, ou avant d'effectuer une tâche

d'entretien quelconque.

Meules agglomérées montés point de broyage, fichiers rotatifs

et les bavures de carbure peuvent être montés fournir leur cote

devitesseestsupérieureàlavitessedelameuleuse.Lataillede

la tige de l'accessoire monté doit correspondre à la taille collet

monté dans le broyeur. Insérez la tige de la pointe montée aussi

loin que possible dans le collet et serrer l'écrou à l'aide des clés

fournies.Longueurminimaletige depréhensiondoitêtre de 10

mm.

Aprèslemontaged'unnouveaupoint,démarrerleGrindersous

bancetdefonctionnerpendantquelquessecondes.Silemoulin

se met à vibrer lors de la pose d'abord un point monté ou pendant

lefonctionnement,retirerimmédiatementduservice.SiGrinder

est tombé, remplacer la meule, lime rotative ou de carbure

bavure.

LorsquevousutilisezleGrinder,veillezànepasexerceruneforce

excessivequipourraitêtredangereuxetcauserbrochemontée

à tordre ou de casser.

REMARQUE:Pendantlefonctionnement,deslunettesdesécurité

devraienttoujoursêtreportéspourseprémunircontrelarouille

de vol et des frites (utilisateurs et les spectateurs).

MT2887A RECTIFIEUSE À 115˚ .50 CV

CARACTÉRISTIQUES

• Moteur de haute performance _ CV pour plus de puissance et une longévité accrue

• Idéal pour tous les travaux de polissage et de ponçage avec tous les types de segments

• Conception d’accessoire de découpage de qualité industrielle pour une longue durée de vie et une

performance fiable

• Conception tête d’angle spéciale pour plus de jeu lorsque vous travaillez dans un espace étroit

• Régulateur d’arrêt guidé pour une performance plus polyvalente dans tous les type de travaux.

• Commande de levier de sécurité super confortable afin de prévenir les démarrages accidentels.

MT2887A 14 02/06/15

SOURCE D’ALIMENTATION EN AIR

Lesoutilsdecettecatégoriefonctionnentavecunlargeéventail

depressionsd'air.Nousrecommandonsunepressiond'airà

l'entréede90lb/po2.Unefaiblepression(moinsde90lb/po2ou

de6,2bar)réduitlavitesseetlerendementdetouslesoutils

pneumatiques.Unepressionélevée(plusde115lib/po2ou8,0

bar)excédantlapuissancenominaledel'outilraccourcitsa

durée de vie et peut causer des blessures.

Utiliseztoujoursdel'aircomprimépropreetsec.Laprésencede

poussière,devapeurscorrosiveset/oud'eaudanslaconduite

d'airpeutendommagerl'outil.Videzleréservoird'aircomprimé

touslesjours.Nettoyezlefiltredel'entréed'airaumoinsune

fois par semaine.

Lasourced'alimentationenairestraccordéeàuneentréed'air

ayantunfiletagenormaliséNPTde1/4po.Ilfautaugmenter

lapressiondanslaconduited'airdanslecasdeboyauxà

airexceptionnellementlongs(plusde25pieds).Lediamètre

intérieurminimalduboyaudoitêtrede3/8po.Lesraccords

doiventavoirlemêmediamètreintérieuretêtreserrés

solidement.

Asegúresequesehayainstaladounaválvulaaccesiblede

apagado por emergencia en la línea de suministro de aire e

informe a otros de su ubicación.

DÉPANNAGE

D'autres facteurs en dehors de l'outil peuvent provoquer une perte

de puissance ou une action erratique. Sortie du compresseur réduit,

vidange excessive sur la ligne, l'humidité ou restrictions dans les

tuyaux d'air de l'air ou l'utilisation de raccords de tuyaux de taille

incorrecte ou de mauvaises conditions peut réduire l'alimentation en

air. Grit ou gomme dépôts dans l'outil peuvent couper l'alimentation

et peuvent être corrigées par le nettoyage du filtre à air et débusquer

l'outil avec de la gomme solvant de pétrole ou un mélange égal de

SAE # 10 et le kérosène. Si les conditions extérieures sont dans

l'ordre, l'outil de déconnexion du flexible et prennent outil à votre

centre de service agréé le plus proche.

LUBRIFICATION

Lubrifiezlemoteurpneumatiquechaquejouravecdel'huileà

outilpneumatique.Sivousn'utilisezpasdeburetteàconduite

d'air,injectez1/2ozd'huiledansl'outil.Vouspouvezinjecter

l'huile dans l'entrée d'air de l'outil ou dans le boyau par

l'entremiseduraccordleplusprèsdelasourced'alimentation

en air.

Ensuite,faitesfonctionnerl'outil.Unexcèsd'huileréduirala

puissance de l'outil.

Une fois l’outil pneumatique lubrifié, de l’huile s’écoulera de

l’orificed’échappementpendantlespremièressecondesde

fonctionnement.L’orificed’échappementdoitêtre

recouvert d’un chiffon avant de mettre en marche l’outil pour

prévenir les blessures graves.

GARANTIE

Matco garantit ses outils pneumatiques au consommateur pendant une période

d’un an. Nous réparerons tout outil pneumatique de la série MT couvert par

cette garantie qui présente un défaut de matériau ou de main-d’œuvre durant

la période de garantie. Pour faire réparer l’outil, retournez-le à l’un des centres

de garantie autorisés de Matco indiqués ci-dessous, port payé. Joignez une

copie de votre preuve d’achat et une brève description du problème. L’outil

sera inspecté et si une ou plusieurs pièces présentent un défaut de matériel

ou de main-d’œuvre, l’outil sera réparé gratuitement et retourné port payé.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi avoir

d’autres droits qui varient d’un état à l’autre.

Cette obligation est la seule responsabilité de Matco dans le cadre de cette

garantie et Matco ne sera en aucun cas responsable de dommages connexes

ou corrélatifs.

NOTE: Certains états ne permettent pas d’exclusion ou de limites pour

les dommages connexes ou corrélatifs les limites ou exclusions indiquées

ci-dessus ne s’appliquent peut-être pas dans votre cas.

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

HT PNEUMATIC REBUILDERS

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

MT2887A RECTIFIEUSE À 115˚ .50 CV

FIG. 1

Drain Daily

Regulator Oiler Quick Coupler Leader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

AIR INLET

FIG. 2

TRIGGER

AVERTISSEMENT

Matco Tools MT2887A .50 HP PNEUMATIC 115° ANGLE DIE GRINDER

Product's Documents

MT2887A_InstructionManual_01.pdf

Specifications

Matco Tools MT2887A Questions and Answers
