Milwaukee 2509-22 M12 HAMMERVAC Universal Dust Extractor Kit User Manual

Cat. No. / No de cat.

2509-20

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

M12™ HAMMERVAC™ UNIVERSAL DUST EXTRACTOR

M12™ HAMMERVAC™ DÉPOUSSIÉREUR UNIVERSEL

EXTRACTOR UNIVERSAL DE POLVO M12™ HAMMERVAC™

IMPORTANT

SAFETY

INSTRUCTIONS

WARNING

WHEN USING AN

ELECTRICAL

DUST EXTRACTOR, BASIC

PRECAUTIONS SHOULD ALWAYS

BE FOLLOWED, INCLUDING THE

FOLLOWING: READ ALL INSTRUC-

TIONS BEFORE USING DUST EX-

TRACTOR. BEFORE USING THE

DUST EXTRACTOR, READ THIS

OPERATOR’S MANUAL, YOUR TOOL,

BATTERY PACK AND CHARGER

OPERATOR’S MANUALS, AND ALL

LABELS ON THE DUST EXTRAC-

TOR, BATTERY PACK, CHARGER

AND TOOL. FAILURE TO FOLLOW

THE WARNINGS AND INSTRUC-

TIONS MAY RESULT IN ELECTRIC

SHOCK, FIRE AND/OR SERIOUS

INJURY.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Dust extractors have motors and other parts that

can produce sparks during normal use. Do not

use within 30 feet of areas where explosive materials

may be present (such as gasoline pumps and places

where liquids like paint thinners, cleaners, solvents,

etc. are stored).

• Do not use in the presence of explosive dust,

liquids or vapors.

• Do not use where oxygen or anesthetics are used.

• Do not allow to be used as a toy. Close attention is

necessary when used by or near children.

• Use extra care when using on stairs.

ELECTRICAL SAFETY

• Do not pick up wet material. Do not use water to

settle dust.

• Do not handle battery pack or dust extractor with

wet hands.

PERSONAL SAFETY

• STAY ALERT. Watch what you are doing and use

common sense. Do not use dust extractor when you

are tired, distracted or under the inuence of drugs,

alcohol or medication causing diminished control.

• The operation of a dust extractor can result in for-

eign objects being blown into eyes, which can result

in eye damage. Always wear safety goggles or glass-

es with side shields when operating dust extractor.

• Wear a dust mask or use an OSHA compliant dust

extraction solution when working in dusty situations.

Dust particles can harm your lungs.

• Avoid accidental starting. Ensure the switch is

in the o󰀨-position before inserting battery pack.

Inserting battery pack in dust extractor that has the

switch on invites accidents.

• Do not overreach. Keep proper footing and bal-

ance at all times. This enables better control of the

dust extractor in unexpected situations.

• Keep hair, loose clothing, ngers, and all parts of

body away from openings and moving parts.

• Use only as described in this manual. Use only

manufacturer’s recommended attachments.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch

on invites accidents.

USE AND CARE

• Do not use without dust box and/or lter in place.

• Do not use to pick up ammable or combustible

liquids such as gasoline or use in areas where they

may be present.

• Do not pick up anything that is burning or smoking

such as cigarettes, matches, or hot ashes.

• Do not pick up soot, cement, plaster or drywall

dust without lter in place. These are very ne

particles that may a󰀨ect the performance of the motor

or be exhausted back into the air.

•This product is suitable for collection of silica dust

when used in accordance with these instructions.

To reduce the risk of health hazards from other

vapors or dust, do not vacuum carcinogenic, toxic

or hazardous materials such as asbestos, arsenic,

barium, beryllium, lead, pesticides or other health

endangered materials.

• WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction activi-

ties contains chemicals known to cause cancer, birth

defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

• Use special care when emptying heavily loaded

tanks.

• To avoid spontaneous combustion, empty dust

box after each use.

• Do not leave dust extractor unattended when bat-

tery pack is installed. Remove battery pack when

not in use and before servicing.

•Disconnect the battery pack from the appliance

before making any adjustments, changing acces-

sories, or storing appliance. Such preventive safety

measures reduce the risk of starting the appliance

accidentally.

• Do not put any object into openings. Do not use

with any opening blocked; keep free of dust, lint, hair,

and anything else that may reduce air ow.

• Maintain dust extractor. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may a󰀨ect the dust

extractor's operation. If damaged, have the dust

extractor repaired before use. Many accidents are

caused by poorly maintained tools.

• Maintain labels and nameplates. These carry im-

portant information. If unreadable or missing, contact

a MILWAUKEE service facility for a free replacement.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact acci-

dentally occurs, ush with water. If liquid contacts

eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or

modied. Damaged or modied batteries may exhibit

unpredictable behavior resulting in re, explosion or

risk of injury.

• Do not expose a battery pack or tool to re or exces-

sive temperature. Exposure to re or temperature

above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging im-

properly or at temperatures outside the specied range

may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

• Do not modify or attempt to repair the appliance or

the battery pack (as applicable) except as indicated

in the instructions for use and care.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

DUST EXTRACTORS

•Before using the dust extractor, read this opera-

tor’s manual, your tool, battery pack and charger

operator’s manuals, and all labels on the dust

extractor, battery pack, charger and tool.

• Always use side handle assembly with the correct

neck diameter for the rotary hammer/hammer

drill. An ill-tting side handle will not tighten securely,

causing loss of control.

• Never use dust extractor without dust box and

HEPA lter in place. Never use water to clean dust

box or HEPA lter.

• Wear ear protectors. Exposure to noise can cause

hearing loss.

•

WARNING

To reduce the risk of

injury, when working

in dusty situations, wear appropriate respiratory

protection or use an OSHA compliant dust extrac-

tion solution.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Always use side handle provided with dust extrac-

tor when using with a rotary hammer/hammer

drill. When dust extractor is removed from the

tool, always use side handle(s) supplied with

the tool. Loss of control can cause personal injury.

• Hold power tool by insulated gripping surfaces,

when performing an operation where the fastener

may contact hidden wiring. Fasteners contacting a

“live” wire may make exposed metal parts of the power

tool “live” and could give the operator an electric shock.

READ AND

SAVE ALL

INSTRUCTIONS

FOR FUTURE USE

FOR HOUSEHOLD OR COMMERCIAL USE

SYMBOLOGY

Volts

Direct Current

UL Listing for Canada and U.S.

SPECIFICATIONS

Cat. No. ..................................................... 2509-20

Volts.............................................................. 12 DC

Battery Type .................................................M12™

Charger Type................................................M12™

Max Bit Diameter ........................................... 1-1/4"

Hammer Collar Sizes

Diameter

.............................

Ø 1.6"-2.4" (41-61 mm)

Circumference

....................

5.1"-7.5" (129-192 mm)

Dust Box Cat. No ................................ 42-16-0580

Crevis Tool Cat. No ............................. 49-90-2325

Recommended Ambient

Operating Temperature ......................0°F to 125°F

ASSEMBLY

WARNING

Recharge only with the

charger specied for

the battery. For specic charging instructions,

read the operator’s manual supplied with your

charger and battery.

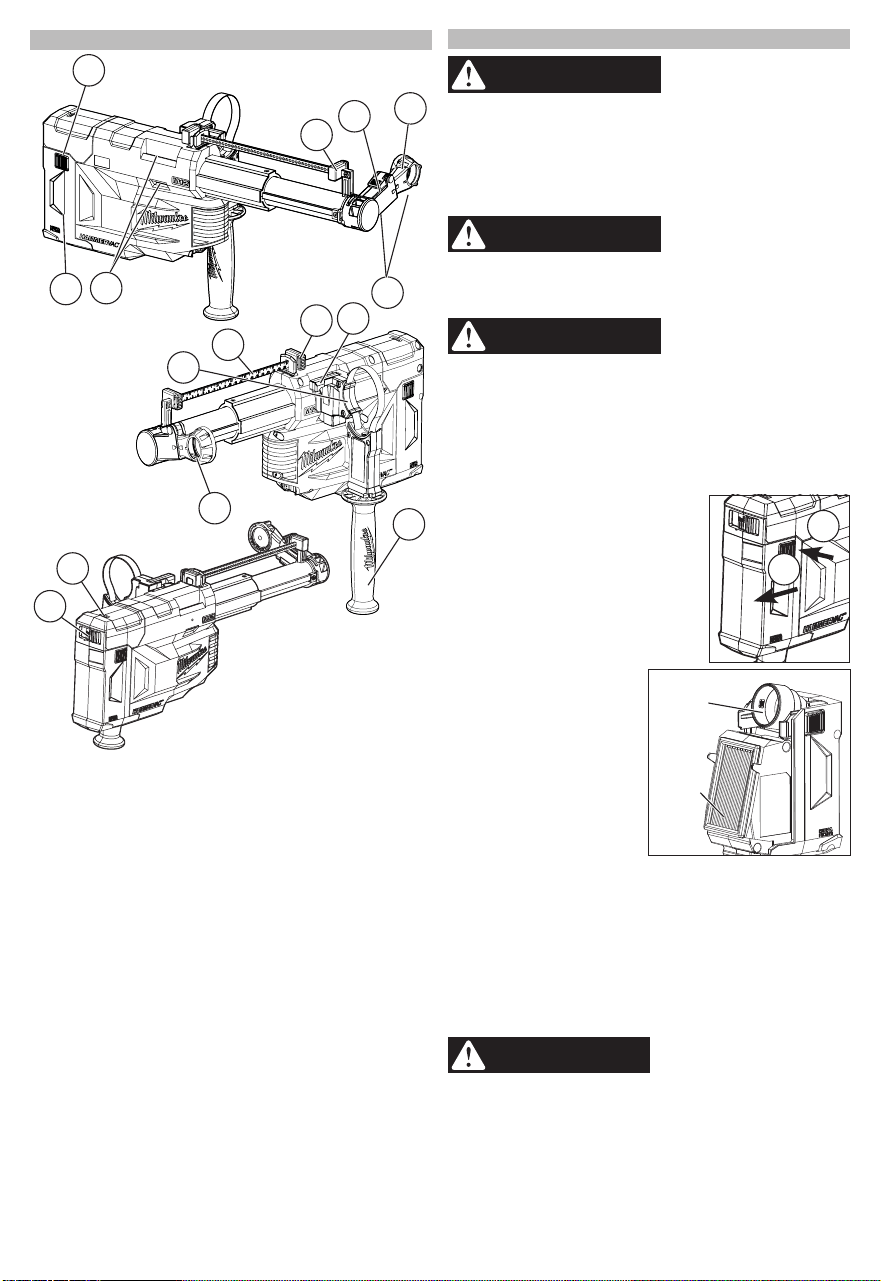

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always lock the trigger

or remove the battery

pack any time the tool is not in use.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories

specifically recom-

mended for this tool. Others may be hazardous.

To reduce the risk of injury, always remove the

battery pack before removing the dust box. Do

not use tool without dust box and HEPA lter

in place.

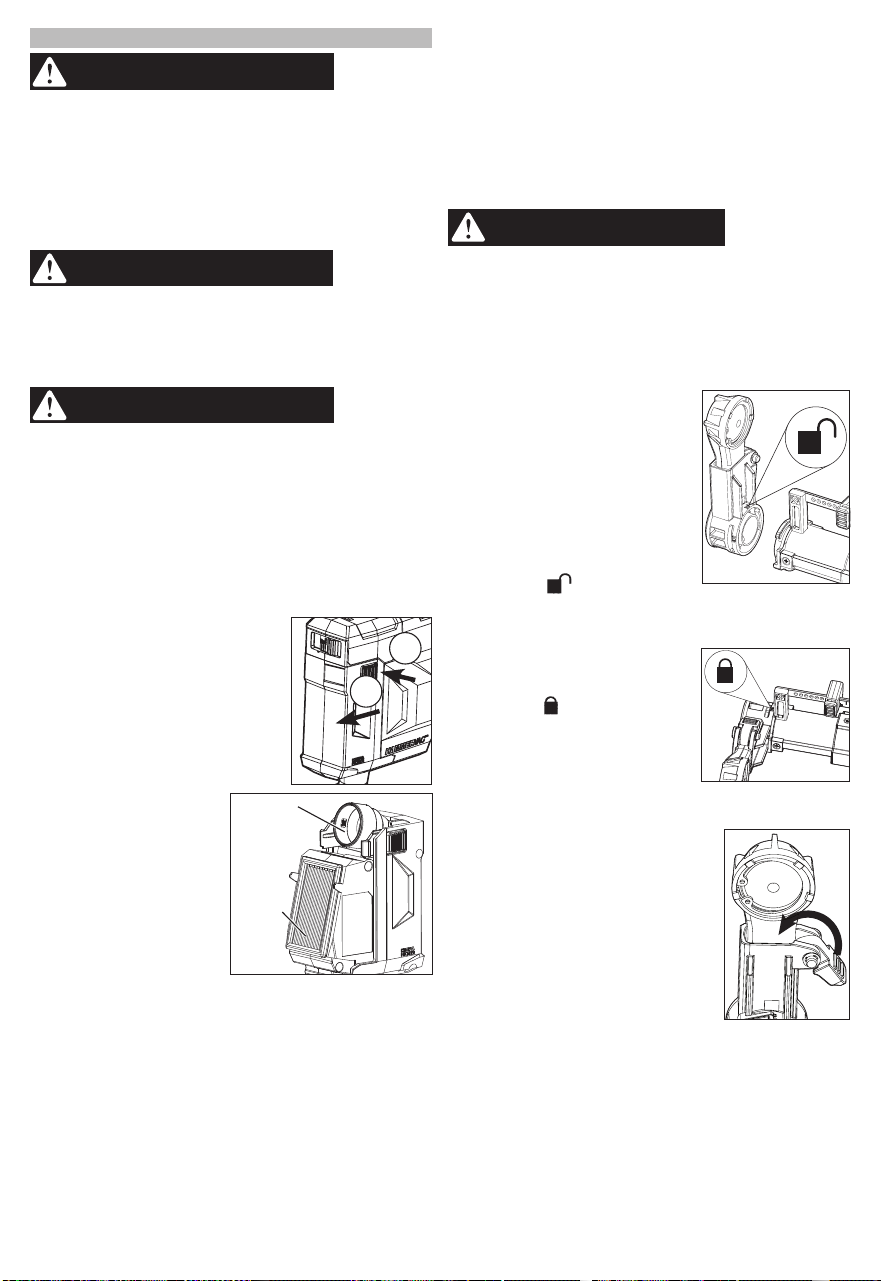

Installing/Removing the Dust Box

and HEPA Filter

To remove the dust box:

1. Turn OFF the tool.

2. Remove the battery pack.

Press the dust box latches. (1)

4. Pull the dust box away from the

HAMMERVAC™. (2)

5. Empty debris by holding away

from the user’s face and tapping

dust box into a trash can, pail,

or other reasonable container.

For best cleaning results,

Dust box

port

HEPA

lter

connect a vacuum

hose with dust extrac-

tion adapter (Cat . No.

49-90-1959) to the

dust box port and suc-

tion out debris.

6. If necessary, pull the

HEPA lter away from

the dust box and tap

clean. Do not clean

with water or compressed air. After about 1500

holes or loss of suction, discard and replace HEPA

lter (Cat. No. 49-90-2306).

To install the dust box:

1. Slide the dust box into the body of the

HAMMERVAC™.

2. The dust box latches should snap into place.

NOTE: Do not operate the HAMMERVAC™ without

the dust box and HEPA lter in place. Dust box cannot

be installed without HEPA lter.

CAUTION

Keep lter clean. E󰀩-

ciency of the

HAMMERVAC™ is largely dependent on the lter.

A dirty lter will reduce the air ow and overall

e󰀩ciency of the system. Do not clean with water

or compressed air. Remove from dust box and

tap clean.

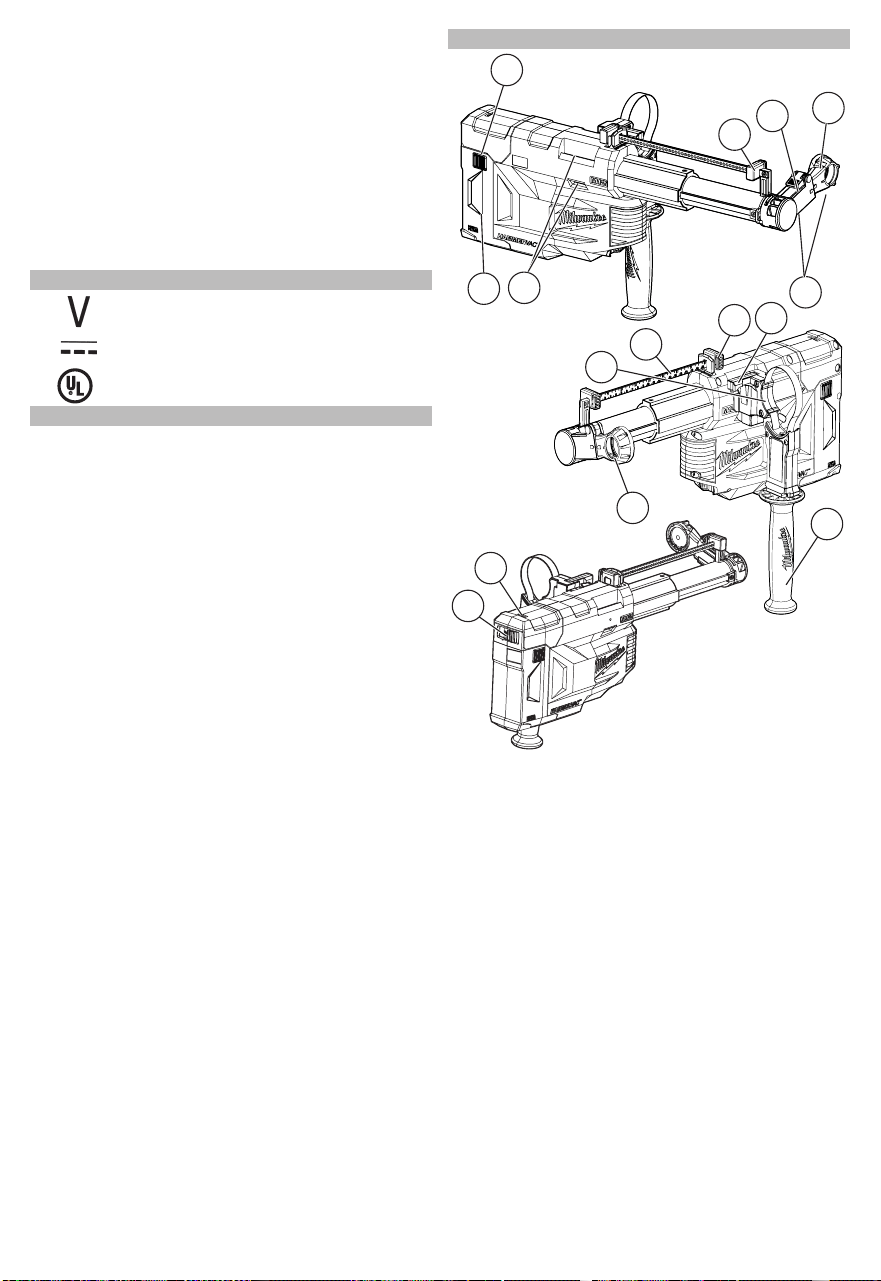

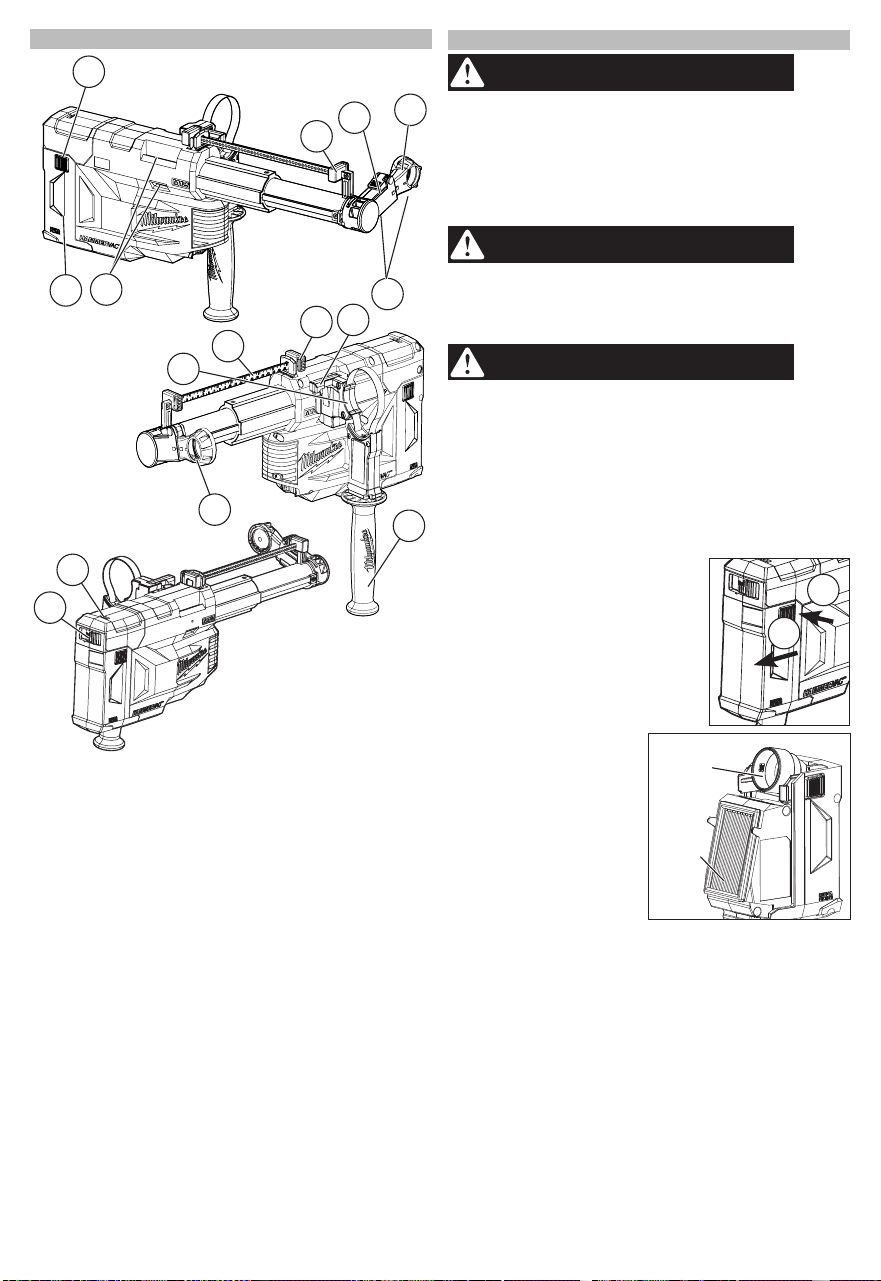

FUNCTIONAL DESCRIPTION

1. Dust box latch

2. Depth gauge button

3. Nozzle release lever

4. Nozzle

5. Nozzle assembly

6. Side handle clamp attachment point

7. Dust box with lter

8. Side handle clamping collar assembly

9. Depth gauge

10. Tool and bit depth gauge button

11. Clamp lever

12. Side handle grip

13. Bit brush

14. Power switch

15. Fuel gauge

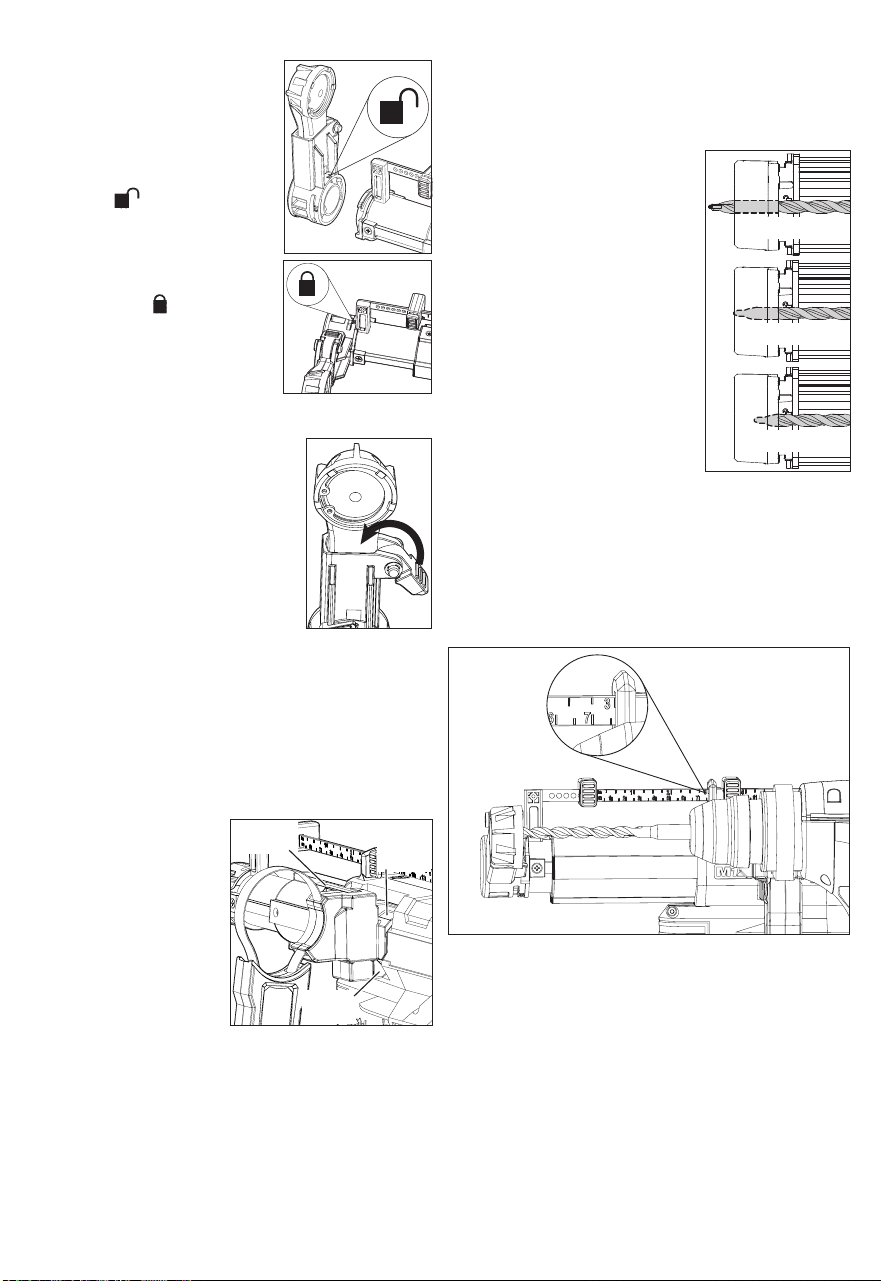

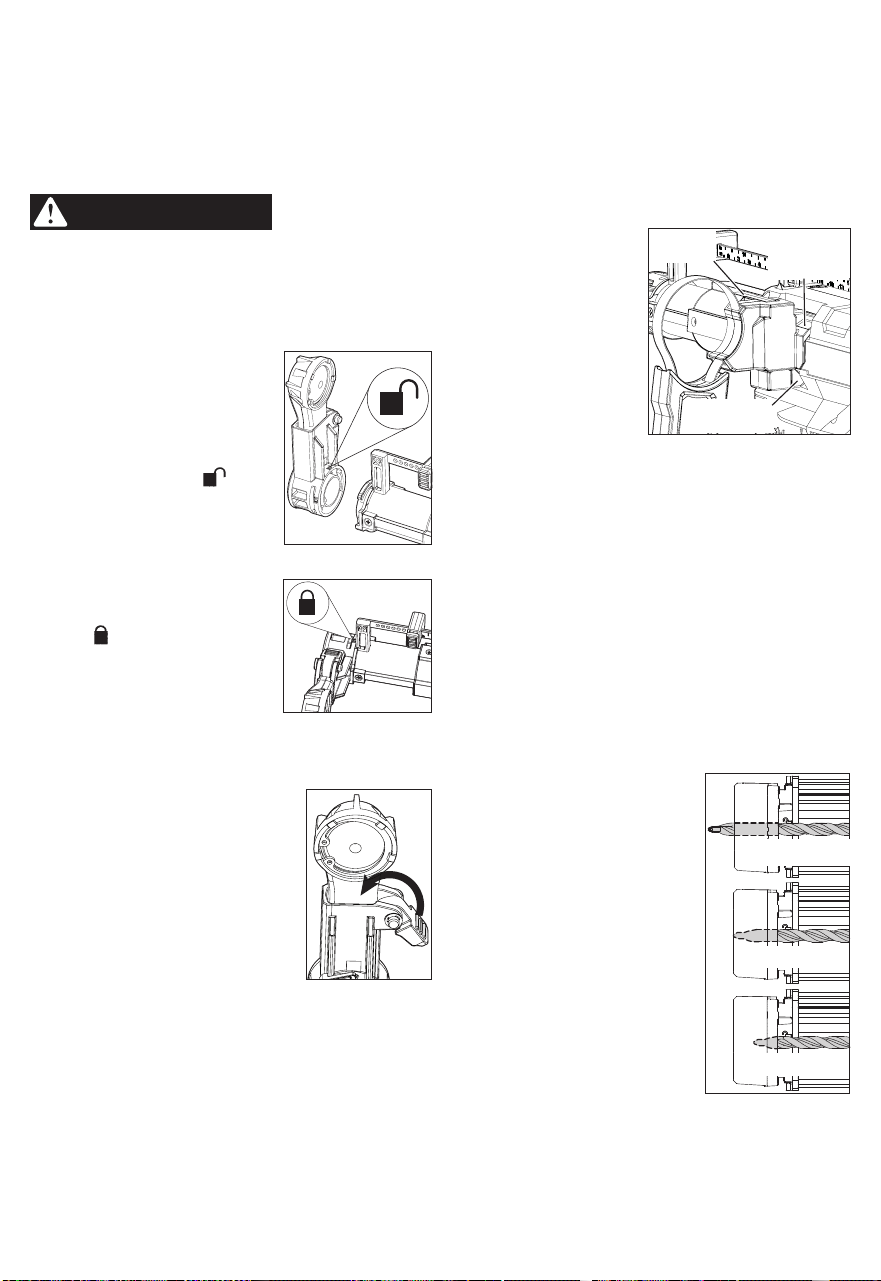

Installing/Removing Nozzle Assembly

To install the nozzle assembly

supplied with the tool, or acces-

sory nozzles:

1. With the nozzle assembly

pointing straight up, line up the

lugs of the nozzle assembly

with the lugs on the front of the

HAMMERVAC™. The unlock

symbol on the nozzle as-

sembly will line up with the

depth gauge on the top of the

HAMMERVAC™.

2. Turn the nozzle assembly left

or right to lock into place. The

lock symbol on the nozzle

assembly will line up with the

depth gauge on the top of the

HAMMERVAC™.

3. To remove, reverse the proce-

dure.

Installing/Removing Nozzle

Replace the nozzle:

• After drilling about 1500 holes,

• When the bit brush shows signs

of wear,

• When suction is reduced,

• When dust escapes through the

bit brush during use

To replace the Standard (Cat.

No. 14-52-0105) and Large

(Cat. No. 14-52-0110) nozzles,

rotate the nozzle release le-

ver up to the open position and

pull out nozzle from the lower nozzle assembly

(Cat. No. 42-20-0615) Slide the new nozzle into the

lower nozzle assembly and rotate the nozzle release

lever down to the closed position.

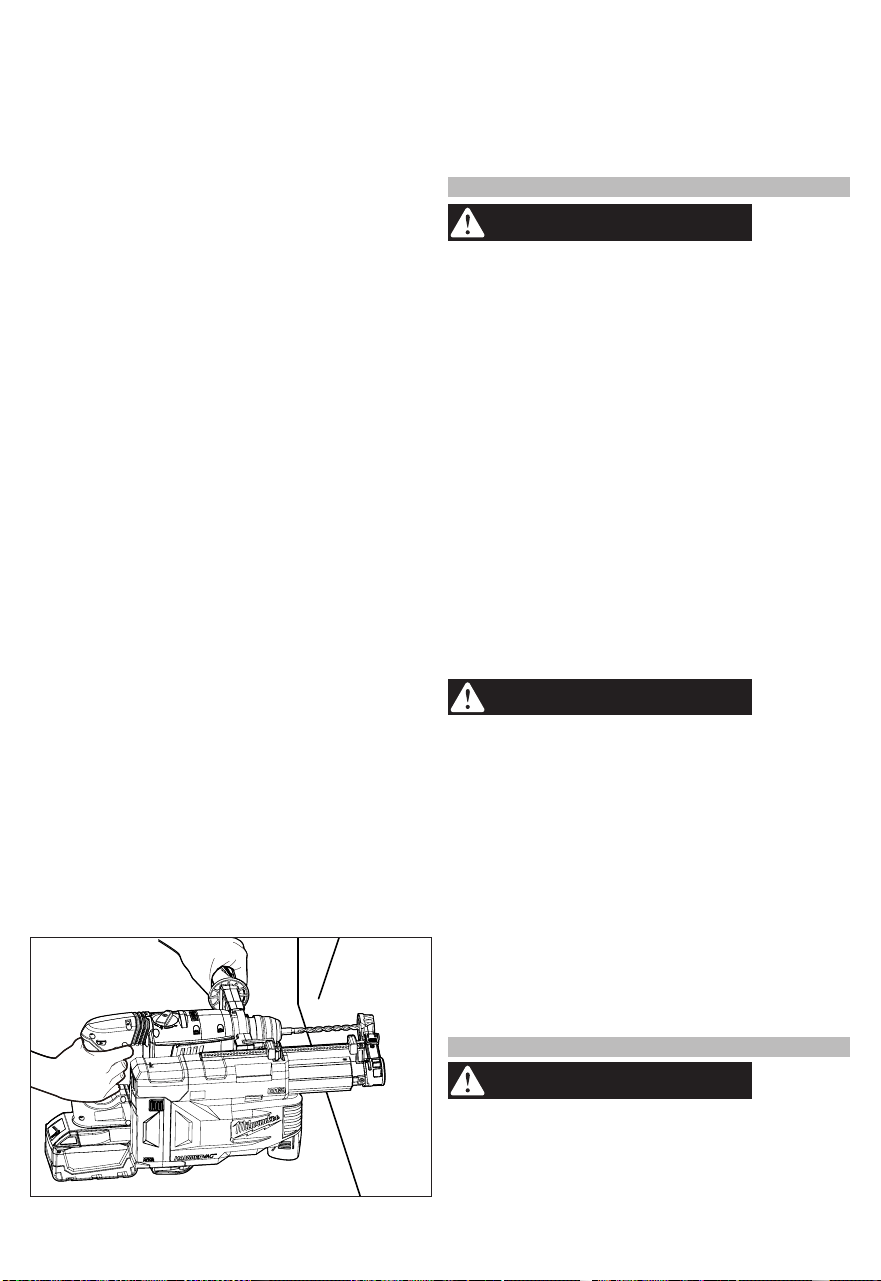

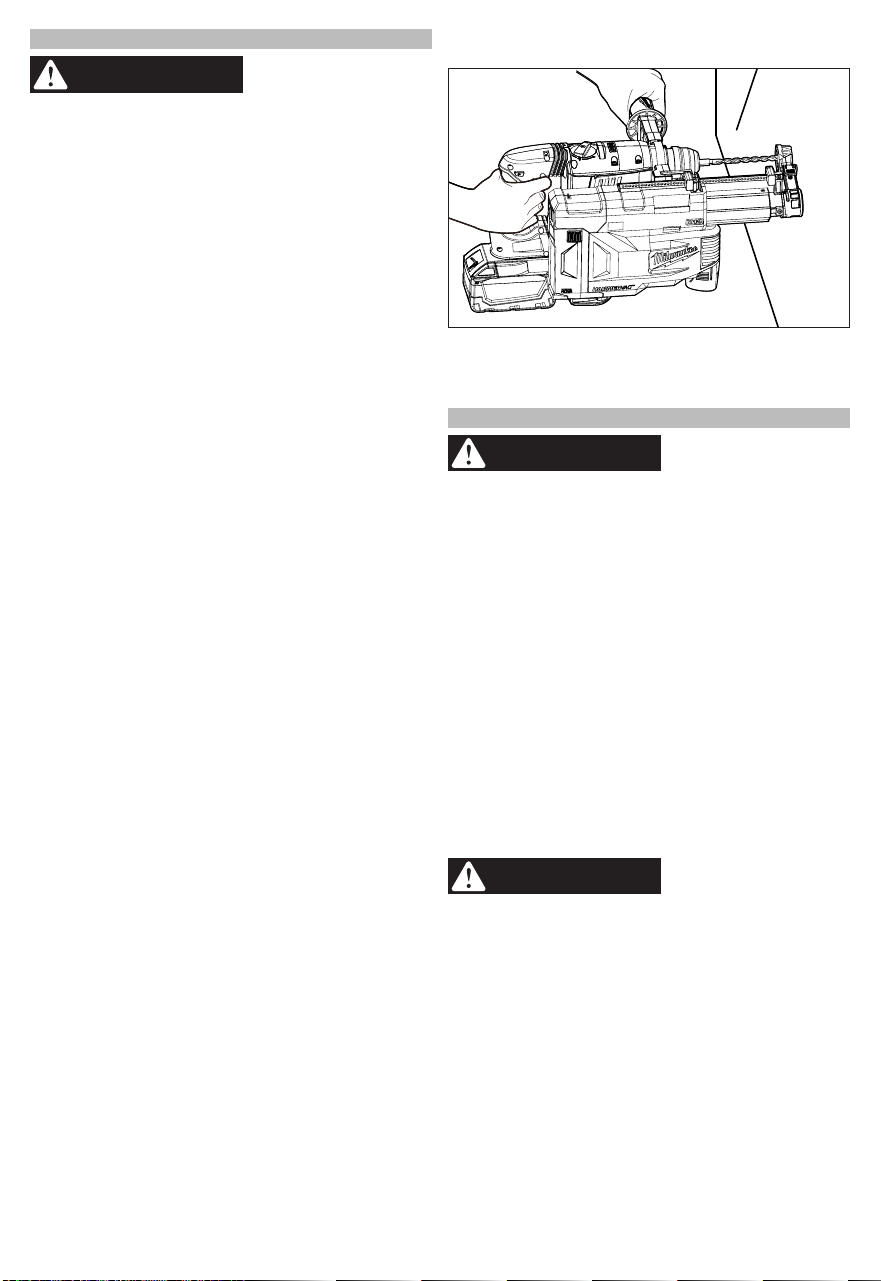

Attaching the HAMMERVAC™ to a Rotary

Hammer/Hammer Drill

The HAMMERVAC™ is provided with a clamping

collar assembly and one side handle grip.

1. Turn OFF, remove the battery pack from the

HAMMERVAC™, and disconnect power from

the tool.

2. Remove the tool side

Clamp

lever

Upper

Jaw

Lower

Jaw

handle by flipping

clamp lever upwards.

3. Slide the

HAMMERVAC™ side

handle clamping col-

lar assembly over the

chuck and onto the

neck of the tool.

4. Attach the side han-

dle clamping collar

assembly onto the

HAMMERVAC™, rst the upper jaw, then lower jaw.

5. Press down the clamp lever to secure the clamping

collar assembly to the HAMMERVAC™.

6. Rotate the HAMMERVAC™ and side handle grip

to the desired position and tighten securely.

Adjusting the Side Handle Position

1. Loosen the side handle clamping collar assembly

by unscrewing the side handle grip until the side

handle clamping collar assembly rotates freely.

2. Rotate the side handle grip to the desired position.

3. Tighten the side handle grip securely.

Installing/Removing the Bit

Slide the bit through the nozzle and then install

into the tool according to the tool manufacturer's

instructions. For best results, use a bit 10" in length

or shorter.

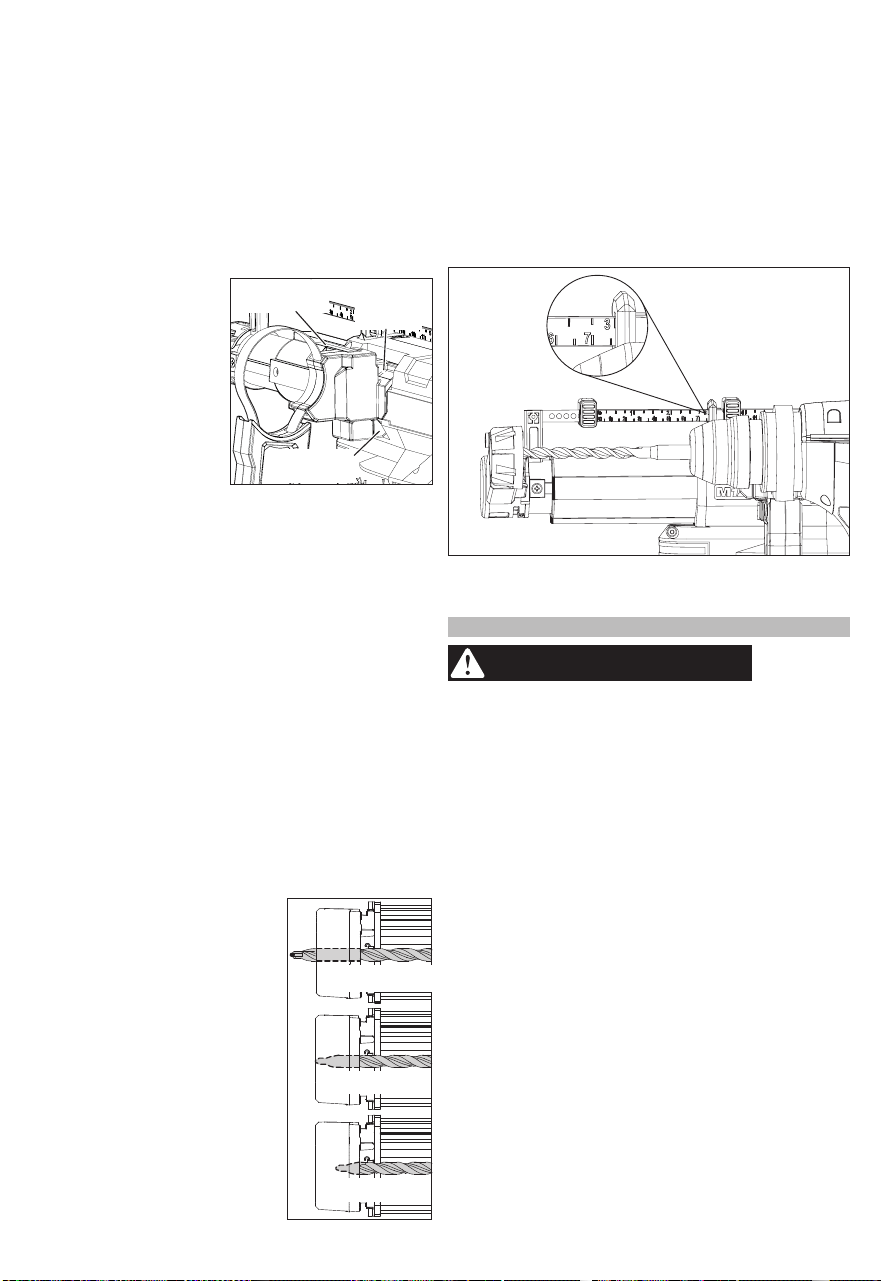

Fitting the HAMMERVAC™ to the Tool and Bit

For proper suction and depth

Correct

Incorrect

control, position the nozzle as-

sembly so the bit is ush with

the forward face of the nozzle:

1. Press and hold the tool and

bit depth gauge button.

2. Push in the nozzle assembly

until the bit is ush with the

front face of the nozzle.

3. Release the tool and bit depth

gauge button.

NOTE: Fully extend the

HAMMERVAC™ before storing

to preserve spring life.

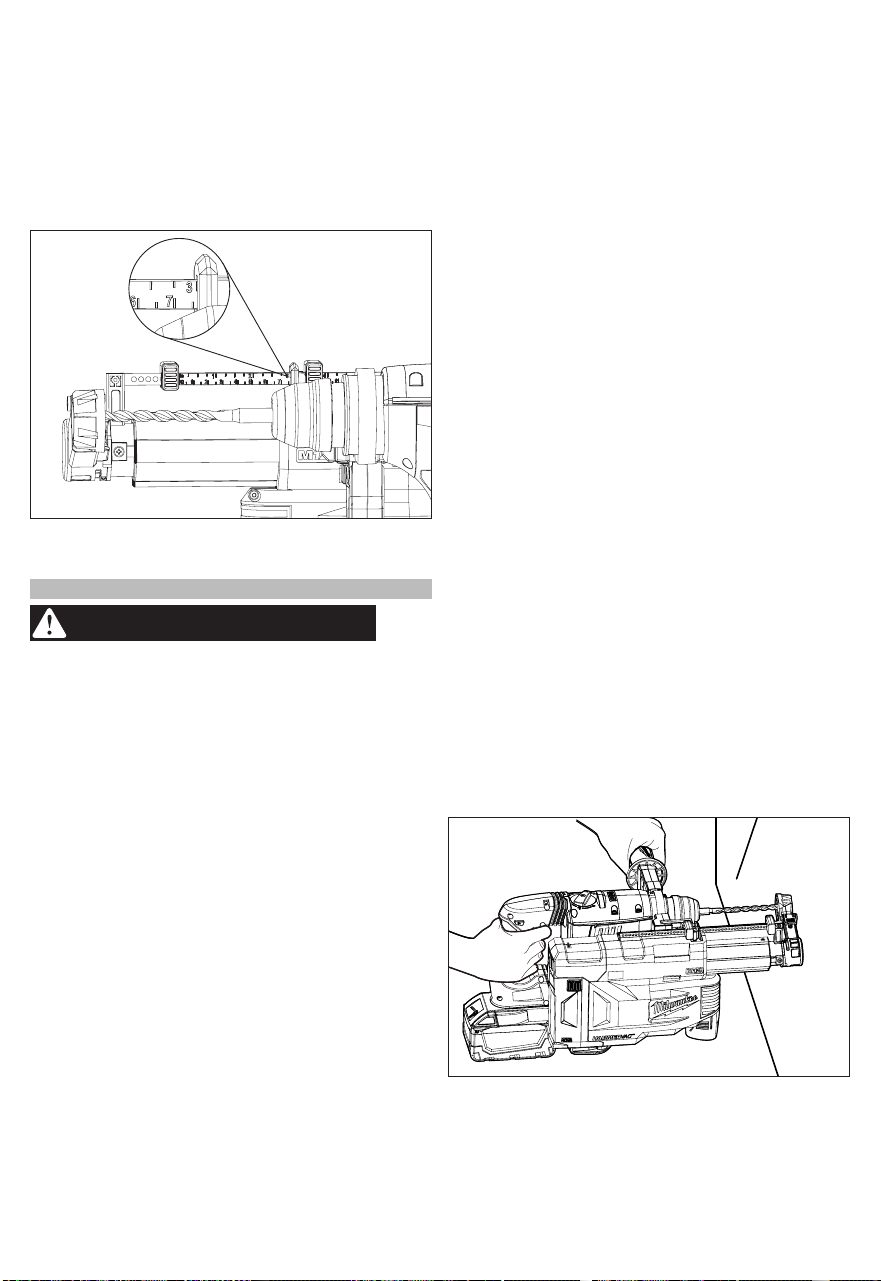

Setting the Drilling Depth

1. Fit the HAMMERVAC™ to the Tool and Bit.

2. Press and hold the depth gauge button and slide

the depth gauge to the desired depth. The drill-

ing depth is the last visible measurement shown

when viewed from the depth gauge on the top of

the tool. To ensure the HAMMERVAC™ is prop-

erly set to the tool, bit, and desired depth, always

drill a test hole.

NOTE: When using the optional Crevice Tool (Cat.

No. 49-90-2325) accessory, set the drill depth to 0.

OPERATION

WARNING

To reduce the risk of

re and injury, do not

use to pick up ammable or combustible materi-

als. Empty dust box completely before use.

To reduce the risk of injury, always wear proper

eye protection marked to comply with ANSI Z87.1.

When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA

compliant dust extraction solution.

Fuel Gauge

To determine the amount of charge left in the battery,

turn the tool ON. The Fuel Gauge will light up for 2-3

seconds. When less than 10% of charge is left, 1 light

on the fuel gauge will ash 4 times.

To signal the end of charge, 1 light on the fuel gauge

will ash 8 times and the tool will not run. Charge

the battery pack.

If the battery becomes too hot, the fuel gauge lights

will ash and the tool will not run. Allow the battery

to cool down.

Using the Power Switch

AUTO To set the HAMMERVAC™ to start auto-

matically as a hole is being drilled, move

the power switch to the AUTO position.

When the nozzle assembly is pushed in,

the HAMMERVAC™ will run. NOTE: The

HAMMERVAC™ will continue to run 3-5

seconds after the tool has fully extended to

ensure all dust is captured in dust box.

ON To turn the tool ON, move the power switch

to the ON position. The HAMMERVAC™ will

run continuously.

OFF To turn the tool OFF, move the power switch

to the OFF position.

NOTE: When the HAMMERVAC™ has come to a

stop, the AUTOPULSE™ Filter Cleaning Mechanism

will click three times to clear the lter of debris that

could become lodged. For best performance, position

the HAMMERVAC™ either horizontally or vertically

downward (pointed at the ground) during this cycle.

Empty the dust box often.

Proper Operation

1. Empty the dust box.

NOTE: For optimal use to remove debris in the

dust box, connect a hose to a vaccum and re-

move debris.

2. Install and position the nozzle assembly to the

desired side.

3. Attach side handle clamping collar assembly and

grip to tool.

4. Fit the HAMMERVAC™ to the Tool and Bit.

5. Set the drill depth.

6. Install the battery pack.

7. Turn HAMMERVAC™ to ON or AUTO.

8. Begin use according to tool manufacturer instruc-

tions.

9. Always hold the tool securely using both handles

to maintain control.

10. Stop and empty dust box:

• When suction decreases,

• When dust begins to come through the bit

brush.

MAINTENANCE

WARNING

To reduce the risk of

injury, always unplug

the charger and remove the battery pack from

the charger or tool before performing any main-

tenance. Never disassemble the tool, battery

pack or charger. Contact a MILWAUKEE service

facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of

personal injury and

damage, never immerse your tool, battery pack

or charger in liquid or allow a liquid to ow inside

them.

Cleaning

Clean dust and debris from any vents. Keep tool

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommend-

ed accessories. Oth-

ers may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

WIRELESS COMMUNICATION

For products provided with wireless communication

features, including ONE-KEY™:

Pursuant to part 15.21 of the FCC Rules, do not

modify this product. Modication could void your

authority to operate the product. This device complies

with part 15 of the FCC Rules and ISED-Canada's

license exempt RSS standards. Operation is subject

to the following two conditions: 1) This device may

not cause harmful interference, and 2) This device

must accept any interference received, including

interference that may cause undesired operation.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted to the

original purchaser only to be free from defects in material and workman-

ship. Subject to certain exceptions, MILWAUKEE will repair or replace any

part on an electric power tool which, after examination, is determined by

MILWAUKEE to be defective in material or workmanship for a period of

ve (5) years** after the date of purchase unless otherwise noted. Return

of the power tool to a MILWAUKEE factory Service Center location or

MILWAUKEE Authorized Service Station, freight prepaid and insured,

is required. A copy of the proof of purchase should be included with the

return product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other than

MILWAUKEE authorized personnel, misuse, alterations, abuse, normal

wear and tear, lack of maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover repair

when normal use has exhausted the life of a part including, but not limited

to, chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bum-

pers, driver blades, pistons, strikers, lifters, and bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint Sprayer;

Cordless Battery Packs; Gasoline Driven Portable Power Generators; Hand

Tools; Hoist – Electric, Lever & Hand Chain; M12™ Heated Gear; Recon-

ditioned Product; and Test & Measurement Products. There are separate

and distinct warranties available for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

one (1) year from the date of purchase. The warranty period for the

M18

FUEL™ 1" D-Handle High Torque Impact Wrenches, Drain Cleaning Cables,

AIRSNAKE™ Drain Cleaning Air Gun Accessories, and REDLITHIUM™

USB Laser Levels is two (2) years from the date of purchase. The warranty

period for the M18™ Compact Heat Gun, 8 Gallon Dust Extractor, M18™

Framing Nailers, M18 FUEL™ 1/2" Ext. Anvil Controlled Torque Impact

Wrench w/ ONE-KEY™, M18 FUEL™ 1" High Torque Impact Wrench w/

ONE-KEY™, M18 FUEL™ 2 Gal. Compact Quiet Compressor, M12™ Laser

Levels, 165' Laser Detector, M12™ 23GA Pin Nailer, and M18 FUEL™

1/4" Blind Rivet Tool w/ ONE-KEY™ is three (3) years from the date of

purchase. The warranty period for the LED in the LED Work Light and the

LED Upgrade Bulb for the Work Light is the lifetime of the product subject

to the limitations above. If during normal use the LED or LED Bulb fails,

the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable warranty on

a MILWAUKEE power tool product. The manufacturing date of the product

will be used to determine the warranty period if no proof of purchase is

provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT

FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO

NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE

THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR

ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAM-

AGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES

OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE

TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT

LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES

DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR

EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE

AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR

ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY

IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PAR-

TICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS

NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED

TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS

DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS

ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE

LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU

SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS

WHICH VARY FROM STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service section of

MILWAUKEE’s website www.milwaukeetool.com or call 1.800.SAWDUST

(1.800.729.3878) to locate your nearest service facility for warranty and

non-warranty service on a Milwaukee electric power tool.

RÈGLES

GÉNÉRALES DE

SÉCURITÉ

AVERTISSEMENT

LORSQUE VOUS UTILISEZ UN

DÉPOUSSIÉREUR ÉLECTRIQUE,

VOUS DEVEZ SUIVRE CES PRÉCAU-

TIONS DE BASE: VEUILLEZ LIRE

TOUTES LES INSTRUCTIONS AVANT

D'UTILISER LE DÉPOUSSIÉREUR.

AVANT D'UTILISER LE DÉPOUSSIÉ-

REUR, VEUILLEZ LIRE LE MANUEL

DE L'UTILISATEUR, LES MANUELS

DE L'OUTIL, DE LA BATTERIE ET DE

SON CHARGEUR, AINSI QUE TOUTES

LES ÉTIQUETTES SUR LE DÉPOUS-

SIÉREUR, LA BATTERIE, SON

CHARGEUR ET L'OUTIL. NE PAS

SUIVRE L’ENSEMBLE DES AVER-

TISSEMENTS ET INSTRUCTIONS

PEUT ENTRAÎNER UN CHOC ÉLEC-

TRIQUE, UN INCENDIE ET/OU DES

BLESSURES GRAVES.

SÉCURITÉ DU LIEU DE TRAVAIL

• Veuillez conservez votre zone de travail propre et

bien éclairée. Les zones encombrées ou sombres

sont propices aux accidents.

• Les dépoussiéreurs ont des moteurs et autres

pièces pouvant produire des étincelles durant

leur fonctionnement normal. Veuillez conserver une

distance de 10 mètres avec les zones pouvant con-

tenir des matières explosives (tels que des pompes

à essence et des endroits où des produits comme

du diluant à peinture, des produits nettoyants, des

solvants, etc. sont stockés).

• Ne pas utiliser en présence de poussières, liq-

uides ou vapeurs explosives.

• Ne pas utiliser là où de l'oxygène ou des anesthé-

siants sont utilisés.

• Interdire son utilisation comme un jouet. Portez

une attention particulière lorsque l'appareil est utilisé

par ou proche d'enfants.

• Manipuler l'appareil avec soin lorsque vous

l'utilisez dans les escaliers.

SÉCURITÉ ÉLECTRIQUE

• N'aspirez pas de matériaux humides. N'utilisez pas

d'eau pour contenir la poussière.

• Ne pas manipuler la batterie ou le dépoussiéreur

avec les mains mouillées.

SÉCURITÉ INDIVIDUELLE

• RESTEZ ATTENTIF Restez attentif à ce que vous

faites et utilisez votre bon sens. N'utilisez pas le

dépoussiéreur si vous êtes fatigué, distrait ou sous

l'inuence de drogues, d'alcool ou d'une médication

pouvant entraîner une diminution de votre contrôle.

• Lors du fonctionnement d'un dépoussiéreur des

objets étrangers peuvent être projetés dans les

yeux, pouvant entraîner des blessures à l'oeil. Tou-

jours porter des lunettes de sécurité ou des lunettes

avec des protections latérales lorsque vous utilisez

le dépoussiéreur.

• Porter un masque anti-poussière ou utiliser une

solution d’extraction de poussière conforme aux

normes OSHA pendant que vous travaillez dans

des circonstances poussiéreuses. Les particules de

poussière peuvent nuire vos poumons.

• Éviter les démarrages accidentels. Veuillez vous

assurer que l'interrupteur est sur la position arrêt

avant d'insérer la batterie. Insérer la batterie dans

le dépoussiéreur dont l'interrupteur est sur le position

marche est propice aux accidents.

• Ne pas trop tendre les bras lors de son utilisa-

tion. Toujours se tenir bien campé et en équilibre.

Ceci vous permettra d'avoir un meilleur contrôle du

dépoussiéreur lors de situations inattendues.

• Gardez les cheveux, les vêtements amples et

les doigts loin des ouvertures et des parties en

mouvement.

• Utiliser seulement tel que décrit dans le présent

manuel. N'utiliser que les ’attaches recommandées

par le fabricant.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas utiliser si la boite à poussière et/ou les

ltres ne sont pas en place.

• Ne pas utiliser pour ramasser des liquides inam-

mables tels que l'essence ou ne pas utiliser dans des

endroits où de tels produits peuvent être présents.

• Ne pas ramasser de matériaux en feu ou fumants

comme des cigarettes, des allumettes ou des cendres

chaudes.

• Ne pas ramasser de suie, de ciment, de plâtre

ou de poussière de cloison sèche sans ltre en

place. Il s'agit de particules très nes pouvant a󰀨ecter

la performance du moteur ou être rejetées dans l'air.

• Ce produit convient à la collecte de la poussière

de silice lorsqu'il est utilisé conformément à ces

instructions. An de réduire les risques pour la

santé issus de autres vapeurs ou de poussières,

ne pas aspirer de matières toxiques, cancérigènes

ou autres matières dangereuses comme l'amiante,

l'arsenic, le baryum, le béryllium, le plomb, les pesti-

cides ou autres matières pouvant mettre en danger

la santé.

• ATTENTION: Certaines poussières issues de pon-

ceuses électriques, de scieuses, d'a󰀨ûteuses, de

perceuses, et de toute autre activité de construction

contiennent des produits chimiques connus pour

provoquer le cancer, des malformations congénitales

ou tout autre trouble de la reproduction. Quelques

exemples de ces produits chimiques sont:

• le plomb dans la peinture au plomb;

• la silice cristalline des briques, du ciment et des autres

matériaux de construction, et;

• l'arsenic et le chrome du bois traité chimiquement.

Votre risque d'exposition à ces produits varie en fonc-

tion du nombre de fois où vous exécutez ce type de

travail. Pour réduire votre exposition à ces produits

chimiques: veuillez travailler dans une zone bien

ventilée et travailler avec de l'équipement de sécurité

agréé, tels que les masques à poussière spécialement

conçus pour ltrer les particules microscopiques.

• Apportez une attention toute particulière lorsque

vous videz des réservoirs très chargés.

• An d'éviter toute combustion spontanée, vider

la boite à poussière après chaque utilisation.

• Ne laissez pas le dépoussiéreur sans surveillance

lorsque la batterie est installée. Retirez la batterie

lorsque l'appareil n'est pas en service et avant son

entretient.

• Débrancher le bloc-piles de l’appareil avant

d’entreprendre tout réglage, de changer les ac-

cessoires ou d’entreposer l’appareil même. De

telles mesures préventives de sécurité minimisent le

risque de démarrage accidentel de l’appareil.

• Ne pas insérer d'objet dans les ouvertures. Ne

pas utiliser lorsqu'une des ouvertures est obstruée:

les garder libre de toute poussière, peluches, cheveux

et tout autre matière pouvant réduire le ux d'air.

• Maintenance du dépoussiéreur. Vérier le dés-

alignement ou le blocage des pièces mobiles, le

bris de pièces ou de toute autre condition pouvant

a󰀨ecter le fonctionnement du dépoussiéreur. Si en-

dommagé, veuillez faire réparer le dépoussiéreur

avant de l'utiliser. Beaucoup d'accidents se produisent

suite à une mauvaise maintenance des outils.

• Conservez en place les étiquettes et les plaques.

Ces dernières comportent des informations impor-

tantes. Si elles sont illisibles ou manquantes, veuillez

contacter un centre de service MILWAUKEE pour leur

remplacement.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement les

parties atteintes avec de l’eau. Si le liquide entre

en contact avec les yeux, consulter un médecin.

Le liquide éjecté des piles peut causer des irritations

ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modifiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une explosion

ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à 130°C

(265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

• Assurez-vous que votre outil électrique soit

réparé par une personne qualiée utilisant des

pièces de rechange identiques. Ceci vous garan-

tira que la sécurité de l'appareil est conservée.

• Ne pas ni modier ni essayer d’entretenir l'appareil ou

le bloc-piles (selon le cas), sauf si une mesure telle est

indiquée dans les instructions d’emploi et entretien.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

DÉPOUSSIÉREUR

•Avant d'utiliser l'extracteur de poussière, veuillez

lire le manuel de l'utilisateur, ainsi que les man-

uels d'utilisateur de l'outil, de la batterie et du

chargeur, ainsi que toutes les étiquettes sur

l'extracteur d'air, la batterie, le chargeur et l'outil.

• Toujours utiliser la poignée latérale avec le collet

adéquat pour la perceuse rotative/à percussion.

Une poignée non-conforme ne serrera pas de façon

sécuritaire, et peut causer une perte de contrôle.

• Ne jamais utiliser l'extracteur d'air sans boite à

poussière ni ltre HEPA. Ne jamais utiliser d'eau

pour nettoyer la boite à poussière ou le ltre HEPA.

• Porter des protections auditives. L'exposition au

bruit peut provoquer une perte auditive.

•

AVERTISSEMENT

An de minimiser le risque de blessures, lorsque

de travaux sont faits dans de situations pous-

siéreuses, porter une protection respiratoire ou

bien, utiliser une solution d'extraction de pous-

sière conforme aux normes OSHA.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Toujours utiliser les poignées latérales fournies

avec l'extracteur d'air lorsque vous l'utilisez

avec une foreuse rotative/à percussion. Lorsque

l'extracteur d'air est retiré de l'outil, toujours uti-

liser les poignées latérales fournies avec l'outil.

Une perte de contrôle peut provoquer des blessures.

• Tenir l'outil d'alimentation sur des surfaces ad-

hérantes isolées, lorsque vous e󰀨ectuez une

opération où la xation peut être en contacte

avec des câbles électriques cachés. Les xa-

tions entrant en contacte avec un câble “sous ten-

sion” peuvent rendre les parties en métal du bloc

d'alimentation “sous tension” et provoquer un choc

électrique chez l'opérateur.

LIRE TOUTES LES

INSTRUCTIONS ET

LES CONSERVER

À DES FINS DE

RÉFÉRENCE

ULTÉRIEURE

POUR UTILISATION DOMESTIQUE OU

COMMERCIALE

PICTOGRAPHIE

Volts

Courant direct

UL Listing Mark pour

Canada et États-unis

SPECIFICATIONS

No de Cat. ................................................. 2509-20

Volts.............................................................. 12 CD

Type de batterie ...........................................M12™

Type de chargeur ........................................M12™

Diamètre maximal de mèche ...........32 mm (1-1/4")

Tailles de collier de la foreuse

Diamètre ............................

Ø 41-61 mm (1,6"-2,4")

Circonférence ....................

129-192 mm (5,1"-7,5")

No de Cat. de bacs à poussière ........ 42-16-0580

No de Cat. d’outil de tuyère ............... 49-90-2325

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

DESCRIPTION FONCTIONNELLE

1. Loquet de bac à poussière

2. Bouton de jauge de profondeur

3. Levier de blocage à dégagement de buse

4. Buse

5. Ensemble de buse

6. Point de xation de bride pour poignée latérale

7. Bac à poussière avec ltre

8. Ensemble de collier de pincement de poignée

latérale

9. Jauge de profondeur

10. Bouton de jauge de profondeur de mèche et

d’outil

11. Levier de blocage

12. Prise de poignée latérale

13. Brosse pour mèche

14. Commutateur « marche/arrêt »

15. Indicateur de charge

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie qu’avec le chargeur

spécié. Pour les instructions de charge spéci-

ques, lire le manuel d’utilisation fourni avec le

chargeur et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Toujours verrouiller la détente ou retirer la bat-

terie les fois que l’outil est inutilisé.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

An de réduire le risque de blessure, toujours

retirer la batterie avant de retirer la boite à pous-

sière. Ne pas utiliser si la boite à poussière et/ou

les ltres ne sont pas en place.

Installer/retirer la boite à poussière

et le ltre HEPA

Pour retirer la boite à poussière :

1. Éteindre l'outil.

2. Retirer la batterie.

3. Appuyer sur les loquets de bac

à poussière. (1)

4. Retirer la boite à poussière du

HAMMERVAC.™. (2)

5. Vider les débris en re-tenant le

visage de l'utilisateur et en ta-

pant la boîte de poussière

dans une poubelle, un

Port

boîte à

poussière

Filtre

HEPA

seau ou un autre con-

tenant raisonnable.

Pour de meilleurs ré-

sultats de nettoyage,

connectez un tuyau

d'aspirateur avec un

adaptateur

d'extraction de pous-

sière (No de Cat.

49-90-1959) au port

de la boîte à poussière et aspirez les débris.

6. Si nécessaire, retirer le ltre HEPA de la boite à

poussière et le secouer pour le nettoyer. Ne pas net-

toyer avec de l'eau ni un compresseur d'air. Après

environ 1 500 trous ou si perte de succion, retirer et

remplacer le ltre HEPA (No de Cat. 49-90-2306).

Pour installer la boite à poussière:

1. Insérer la boite à poussière dans le corps du

HAMMERVAC™.

2. Les loquets du bac à poussière devront encli-

queter en place.

REMARQUE : Ne pas faire fonctionner le

HAMMERVAC™ sans que la boite à poussière ni le

ltre HEPA ne soit en place. La boite à poussière ne

doit pas être installée sans ltre HEPA.

ATTENTION

Garder le filtre

propre. L'e󰀩cacité

du dépoussiéreur dépend en grande partie du

ltre. Un ltre sale réduira le ux d'air et l'e󰀩cacité

du système de ltration. Ne pas le nettoyer avec

de l'eau ou un compresseur d'air. Retirez-le du

dépoussiéreur et nettoyer.

Installer/retirer l'assemblage de la buse

Pour installer l'assemblage de la

buse fourni avec l'outil, ou des

buses accessoires:

1. Pointez la buse vers le

haut, alignez les tenons de

la buse avec les tenons à

l'avant du HAMMERVAC.™.

Le symbole de

« déverrouillage » sur

l’ensemble de buse s’alignera

sur la jauge de profondeur

qui se trouve sur la partie su-

périeure de l’appareil HAMMERVAC™.

2. Tournez la buse vers la

gauche ou la droite pour la

verrouiller en place . Le sym-

bole de « verrouillage »

sur l’ensemble de buse

s’alignera sur la jauge de

profondeur qui se trouve sur

la partie supérieure de

l’appareil HAMMERVAC™.

3. Pour retirer, faire la procédure inverse.

Installer/retirer la buse

Remplacer la buse:

• Après avoir percé environ 1 500

trous;

• Lorsque la brosse de mèche

montre des signes d'usure;

• Lorsque la succion est réduite;

• Lorsque la poussière s'échappe

à travers la brosse de mèche

pendant l'utilisation.

Pour remplacer les buse conven-

tionnelle (No de Cat. 14-52-0105)

et la buse grande (No de Cat.

14-52-0110), faire tourner le levier de blocage à dé-

gagement de buse vers sa position d’ouverture (haut)

et tirer de la buse pour la faire sortir de l’ensemble

de buse inférieure ; après, faire tourner le levier de

blocage à dégagement de buse vers sa position de

fermeture (bas).

Fixer le HAMMERVAC™ à une perceuse

rotative/à percussion

L’appareil HAMMERVAC™ est muni d’un ensemble

de collier de serrage et une prise de poignée laté-

rale.

1. Pour l’ÉTEINDRE, retirer le bloc-piles de l’appareil

HAMMERVAC™ et débrancher l’alimentation.

2. Pour retirer la poignée latérale, retourner le levier

de blocage vers le haut.

3. Glisser l’ensemble de collier de pincement de

poignée latérale HAMMERVAC™ sur le mandrin

et vers le goulot de l’outil.

Levier de

blocage

Mâchoire

supérieure

Mâchoire

inférieure

4. Attacher l’ensemble

de collier de pince-

ment de poignée laté-

rale HAMMERVAC™

en travaillant d'abord

dans la mâchoire su-

périeure et après, dans

la mâchoire inférieure.

5. Appuyer sur le levier

de blocage pour bien

xer l’ensemble de col-

lier de pincement dans

l’appareil HAMMERVAC™.

6. Faire tourner l’appareil HAMMERVAC™ et la prise

de la poignée latérale vers la position désirée et

fermer d’une façon sécuritaire.

Ajuster la position de la poignée latérale

1. Desserrez le collier de serrage de la poignée la-

térale en dévissant la poignée latérale jusqu'à ce

que le collier tourne librement.

2. Tournez la poignée latérale dans la position désirée.

3. Serrez la poignée latérale de façon sécuritaire.

Installer/retirer la mèche

Glissez la mèche à travers la brosse de mèche puis

l'installer sur l'outil en suivant les instructions du

fabricant. Pour de meilleurs résultats, utiliser une

mèche de 254 mm (10") ou moins.

Ajuster le HAMMERVAC™ à l'outil

et la mèche

Pour une succion adéquate et un

Correcte

Incorrecte

meilleur contrôle, placer

l'assemblage de la buse de telle

sorte que la mèche a󰀪eure

avec la face avant de la buse :

1. Appuyer et tenir enfoncé le

bouton de jauge de profond-

eur de mèche et d’outil.

2. Appuyer sur l’ensemble de

buse jusqu’à ce que la mèche

soit alignée avec la face

avant de la buse.

3. Relâcher le bouton de limit-

eur de profondeur de mèche

et de l’outil.

REMARQUE : Étirer complète-

ment le HAMMERVAC™ avant

de l'entreposer an de préserver

la durée de vie du ressort.

Régler la profondeur de perçage

1. Ajuster le HAMMERVAC™ à l'outil et à la mèche.

2. Appuyer et tenir enfoncé le bouton de limiteur

de profondeur et glisser la jauge de profondeur

vers la profondeur désirée. La profondeur de

perçage est la dernière mesure visible montrée

lorsqu’on voit la jauge de profondeur depuis

le haut de l’outil. Pour s’assurer que l’appareil

HAMMERVAC™ est bien xé par rapport à l’outil,

à la mèche et à la profondeur désirée, toujours

percer un trou pilot.

REMARQUE : Lorsque vous utilisez le suceur plat

optionnel (No de Cat. 49-90-2325), réglez la pro-

fondeur à 0.

MANIEMENT

AVERTISSEMENT

An de minimiser le risque d’incendie ou bles-

sure, ne pas utiliser pour aspirer des matériaux

combustibles. Vider totalement le bac à pous-

sière avant de l’utiliser.

An de minimiser le risque de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations

poussiéreuses, porter une protection respiratoire

ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Indicateur de charge de la batterie

Pour déterminer l’autonomie de la batterie, allumez

l’outil. La jauge de carburant s’allume pendant 2-3

secondes. Lorsque moins de 10% de la charge

est laissée, une lumière sur la jauge de carburant

clignotera 4 fois.

Pour signaler la n de la charge, une lumière sur

la jauge de carburant clignotera 8 fois et l’outil ne

s’exécutera pas. Chargez le bloc-piles.

Si la batterie devient trop chaude, les voyants

de jauge de carburant clignoteront et l’outil ne

s’exécutera pas. Laissez la batterie refroidir.

Utilisation du bouton d'alimentation

AUTO Pour régler le HAMMERVAC™ an qu'il

démarre automatiquement lorsqu'un

trou est percé, déplacer le bouton

d'alimentation sur la position AUTO.

Lorsque la buse est enfoncée, le

HAMMERVAC ™ se mettra en marche.

REMARQUE : Le HAMMERVAC™ con-

tinuera de fonctionner pendant 3 à 5 sec-

ondes après que l'outil se soit complète-

ment étiré an de s'assurer que toute la

poussière soit aspirée dans la boite.

MARCHE Démarrez l'outil, placez l'interrupteur

d'alimentation sur la position ON. LE

HAMMERVAC™ fonctionnera de façon

continue.

ARRÊT Pour éteindre l'outil, placez l'interrupteur

d'alimentation sur la position OFF.

REMARQUE: Lorsque l’appareil HAMMERVAC™

parvienne à s’arrêter complétement, le mécanisme

de nettoyage de ltres AUTOPULSE™ encliquettera

trois fois pour nettoyer le ltre de tout débris qui

pourraient être coincé. Pour achever sa meilleure

performance, mettre l’appareil HAMMERVAC™ au

vertical ou à l’horizontal, dirigé vers le bas (en direc-

tion du plancher) durant ce cycle. Videz souvent la

boîte à poussière.

Bon fonctionnement

1. Vider la boite à poussière.

REMARQUE : Pour une utilisation optimale dans

la levée de débris du bac à poussière, brancher

un tuyau sur un aspirateur et enlever les débris.

2. Installer et positionner l'assemblage de la buse

sur le coté désiré.

3. Attacher la collier de serrage de la poignée laté-

rale sur l'outil.

4. Ajuster le HAMMERVAC™ à l'outil et à la mèche.

5. Régler la profondeur de perçage.

6. Installer la batterie.

7. Mettre le HAMMERVAC™ sur ON ou AUTO.

8. Commencer l'utilisation selon les instructions du

fabricant.

9. Toujours tenir l'outil de façon sécuritaire en utilisant

les deux poignées pour conserver un bon contrôle.

10. Arrêter et vider la boite à poussière :

• Lorsque la succion diminue;

• Lorsque la poussière comment à sortir par la

brosse de mèche.

REMARQUE : Avant de vider le bac à poussière,

appuyer sur le bouton de nettoyage de ltres jusqu’à

ce qu’il clique et après, retirer le ltre.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques de blessures corpo-

relles, débranchez le chargeur et retirez la bat-

terie du chargeur ou de l’outil avant d’y e󰀨ectuer

des travaux d’entretien. Ne démontez jamais

l’outil, la batterie ou le chargeur. Pour toute

réparation, consultez un centre de service

MILWAUKEE accrédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques de blessures ou de

dommages à l'outil, n'immergez jamais l'outil, la

batterie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les tous évents des débris et de la

poussière. Gardez les outil propres, à sec et ex-

emptes d’huile ou de graisse. Le nettoyage doit

se faire avec un linge humide et un savon doux.

Certains nettoyants tels l’essence, la térébenthine,

les diluants à laque ou à peinture, les solvants

chlorés, l’ammoniaque et les détergents d’usage

domestique qui en contiennent pourraient détériorer

le plastique et l’isolation des pièces. Ne laissez

jamais de solvants inammables ou combustibles

auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres accessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

COMMUNICATION SANS FIL

Pour les produits comportant des fonctions de com-

munication sans l, ONE-KEY™ y compris :

Conformément à la part 15.21 du Règlement de la

FCC, ne pas modier ce produit-ci. Une telle modi-

cation pourra annuler votre autorisation à utiliser le

produit. Cet appareil est conforme à la part 15 du Rè-

glement de la FCC et les normes RSS d’exemption

de licence de l’ISED-Canada. Son fonctionnement

est soumis aux conditions suivantes : 1) Cet appareil

ne doit produire aucun brouillage préjudiciable ; et 2)

cet appareil doit fonctionner en dépit de tout brouil-

lage capté, y compris le brouillage pouvant mener à

un fonctionnement non désiré.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est

garanti à l’acheteur d’origine uniquement pour être exempt de vices

de matériaux et de fabrication. Sous réserve de certaines exceptions,

MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui,

après examen par MILWAUKEE, s’est avérée être a󰀨ectée d’un vice de

matériau ou de fabrication et ce pendant une période de cinq (5) ans**

à compter de la date d’achat, sauf indication contraire. Retourner l’outil

électrique à un centre de réparation en usine MILWAUKEE ou à un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la

preuve d’achat doit être présentée lors du retour du produit. Cette garantie

ne couvre pas les dommages que MILWAUKEE détermine être causés par

des réparations ou des tentatives de réparation par quiconque autre que

le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes,

des altérations, des utilisations abusives, une usure normale, une carence

d’entretien ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplacement et

un entretien périodique de leurs pièces pour un meilleur rendement. Cette

garantie ne couvre pas la réparation des pièces due à l’utilisation normale

de l’outil, y compris, mais sans s’y limiter, les mandrins, les brosses, les

cordes, les sabots de scie, les porte-lames, les joints toriques, les joints,

les amortisseurs, les lames d’entraînement, les pistons, les percuteurs, les

crochets et les rondelles à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques,

aux pulvérisateurs à peinture sans air, aux blocs-piles pour outils sans l,

aux génératrices d’alimentation portatives à essence, aux outils à main, aux

monte-charges – électriques, à levier et à chaîne, aux vestes chau󰀨antes

M12™, aux produits ré-usinés, ni aux produits d’essai et de mesure. Il

existe des garanties séparées distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de chantier

et les chariots de travail industriels Trade Titan™ est d’une durée d’un

(1) an à compter de la date d’achat. La période de garantie pour les M18

FUEL™ 1" chocs à couple élevé à poignée en « D », câbles de nettoyage

des drains, les accessoires de pistolet à air de vidange AIRSNAKE™ et

les niveaux laser USB REDLITHIUM

est de deux (2) ans à compter de la

date d’achat. La période de garantie pour le pistolet thermique compact

M18™, Dépoussiéreur de 8 gallons, M18™ cloueuses à ossature, M18

FUEL™ 1/2" clé à chocs de enclume prolongé, couple contrôlé avec ONE-

KEY™, M18 FUEL™ 1" clé à chocs de couple élevé avec ONE-KEY™,

M18 FUEL™ compresseur silencieux compact de 7,6 L, les niveaux laser

M12™, détecteur laser de 19,8 m, cloueuse a chevilles 23GA M12™, et

M18 FUEL™ 6,4 mm riveteuse aveugle avec ONE-KEY™ est de trois (3)

ans à compter de la date d’achat. La période de garantie couvrant la DEL

de la lampe de travail à DEL et l’ampoule améliorée à DEL de la lampe de

travail est une garantie à vie du produit soumise aux limitations ci-dessus. En

cas de défaillance de la DEL ou de l’ampoule à DEL pendant son utilisation

normale, la pièce défaillante sera remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier de

la garantie en vigueur sur un outil électrique MILWAUKEE. La date de

fabrication du produit servira à établir la période de garantie, si aucune

preuve d’achat n’est fournie lorsqu’une demande de service sous garantie

est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST UNE

CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS

ACHETER LE PRODUIT. EN AUCUN CAS, MILWAUKEE NE SAURAIT

ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL

OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE

DÉPENSE, D’HONORAIRES D’AVOCAT, DE FRAIS, DE PERTE OU

DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU

DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES

DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT

L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU

INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

VOUS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET

REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT

VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI,

MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS,

MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION

D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE

CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLI-

CABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA EST DÉCRIT

PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT

PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES

RESTRICTIONS CI¬DESSUS PEUVENT DONC NE PAS VOUS ÊTRE

APPLICABLES. LA PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX

PARTICULIERS; VOUS BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS

QUI VARIENT D’UN ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces et

Services du site Web de MILWAUKEE, à l’adresse www.milwaukeetool.com,

ou composer le 1-800-SAWDUST (1-800-729-3878) an de trouver le centre

de service de votre région le plus proche pour l’entretien, sous garantie ou

non, de votre outil électrique Milwaukee.

REGLAS DE

SEGURIDAD

GENERALES

ADVERTENCIA

CUANDO USAR UN EXTRACTOR

ELÉCTRICO DE POLVO, SIEMPRE

DEBEN OBSERVARSE LAS SIGUIEN-

TES PRECAUCIONES BÁSICAS: LEA

TODAS LAS INSTRUCCIONES ANTES

DE USAR EL EXTRACTOR DE POLVO.

ANTES DE USAR EL EXTRACTOR DE

POLVO, LEA ESTE MANUAL DEL OP-

ERADOR, EL MANUAL DE SU HER-

RAMIENTA, LOS MANUALES DEL

CARGADOR Y PAQUETE DE BAT-

ERÍAS DEL OPERADOR, Y TODAS LAS

ETIQUETAS EN EL EXTRACTOR DE

POLVO, EN EL PAQUETE DE BAT-

ERÍAS, EN EL CARGADOR Y EN LA

HERRAMIENTA. HACER CASO OMISO

DE LAS ADVERTENCIAS E INSTRUC-

CIONES PODRÍA PROVOCAR UNA

DESCARGA ELÉCTRICA, INCENDIO O

LESIONES GRAVES.

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilumi-

nada. Las áreas desordenadas u oscuras son lugares

propensos para los accidentes.

• Los extractores de polvo tienen motores y otras

partes que pueden producir chispas durante el

uso normal. No use el extractor a una distancia

menor de 9 metros en áreas donde puede haber

materiales explosivos (como por ejemplo, bombas

a gasolina y lugares donde se almacenan líquidos,

como disolventes, limpiadores, solventes, etc.).

• No lo use en áreas donde hay polvos, líquidos o

vapores explosivos.

• No lo use donde se utiliza oxígeno o anestésicos.

• No permita que se use como un juguete. Debe

prestar mucha atención cuando usa el extractor en

un lugar donde hay niños cerca.

• Ponga especial cuidado si lo usa en las escaleras.

SEGURIDAD ELÉCTRICA

• No aspire material húmedo. No use agua para

aplacar el polvo.

• No manipule el paquete de baterías ni el extractor

de polvo con las manos húmedas.

SEGURIDAD PERSONAL

• MANTÉNGASE ALERTA. Fíjese en lo que está haci-

endo y use el sentido común. No use el extractor de

polvo si está cansado, distraído o bajo inuencia de

drogas, alcohol o medicamentos que puedan causarle

una disminución del control.

• Es posible que mientras el extractor de polvo está

en funcionamiento despida elementos extraños

que pueden entrar en sus ojos y causarle una

lesión ocular. Use siempre gafas o anteojos de se-

guridad con protección lateral cuando está operando

un extractor de polvo.

• Utilice una mascarilla facial o use una solución de

extracción de polvo que cumpla con las normas de

OSHA cuando trabaje en condiciones de mucho polvo.

Las partículas de polvo pueden dañar sus pulmones.

• Evite un comienzo con accidentes. Asegúrese de

que el interruptor está en la posición de apagado

antes de insertar el paquete de baterías. Insertar

el paquete de baterías en un extractor de polvo en-

cendido puede producir accidentes.

• No se estire demasiado. Manténgase bien parado y

en equilibrio todo el tiempo. Esto le permite controlar

mejor el extractor de polvo en situaciones inesperadas.

• Mantenga el cabello, la ropa suelta, los dedos y

todas las partes del cuerpo alejadas de los ori-

cios y piezas en movimiento.

• Úselos sólo como se describe en este manual. Use

sólo los accesorios recomendados por el fabricante.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectarlo a una fuente de poder y/o batería,

levantar o trasladar la herramienta. Trasladar her-

ramientas con el dedo en el interruptor o energizar

herramientas eléctricas que tienen el interruptor

encendido propicia accidentes.

USO Y CUIDADO

• No use el extractor sin colocar en su lugar el

recipiente para el polvo y/o el ltro.

• No lo use para aspirar líquidos o combustibles

inamables, como por ejemplo gasolina. No lo use

en áreas donde esos líquidos puedan estar presentes.

• No aspire nada que se esté quemando ni echando

humo, como cigarrillos, cerillas o cenizas calientes.

• No aspire polvo de hollín, cemento, yeso ni re-

voque sin que el ltro esté en su lugar. Estas son

partículas muy nas que pueden afectar el desem-

peño del motor o bien ser expelidos al aire.

•Este producto es adecuado para la recolección

de polvo de sílice cuando se utiliza de acuerdo

con estas instrucciones. Para reducir el riesgo

de peligros en la salud por inhalación de otros

vapores o polvo, no aspire materiales tóxicos,

cancerígenos ni otras sustancias peligrosas,

como por ejemplo asbestos, arsénico, bario, berilio,

plomo, pesticidas u otras sustancias que pongan en

riesgo su salud.

• ADVERTENCIA. Algunos polvos provenientes del

lijado, serruchado, esmerilado, perforado y demás

actividades de la construcción contienen produc-

tos químicos que producen cáncer, defectos de

nacimiento u otra afección en el aparato reproductivo.

A continuación se enumeran algunos ejemplos de

esos productos químicos:

• plomo existente en una pintura a base de plomo,

• sílice cristalino en ladrillos, cemento y otros productos

para albañilería, y

• arsénico y cromo en maderas tratadas químicamente.

El riesgo que puede producirse si la exposición a

estos productos varía, y depende de la frecuencia

con que realiza este tipo de trabajo. Para reducir su

exposición a estos productos químicos, debe hacer lo

siguiente: trabajar en un área bien ventilada y usar el

equipo de seguridad adecuado, como por ejemplo las

mascarillas para el polvo, especialmente diseñadas

para ltrar partículas microscópicas.

• Ponga especial cuidado cuando vacía tanques

muy cargados.

• Para evitar la combustión espontánea, vacíe el

recipiente para el polvo después de cada uso.

• No deje el extractor de polvo sin supervisión

cuando el paquete de baterías está instalado.

Extraiga el paquete de baterías cuando no usa el

extractor y antes de hacerle mantenimiento.

• Desconecte la batería del aparato antes de hacer

antes de realizar cualquier ajuste, cambiar ac-

cesorios o almacenar el aparato. Tales medidas

preventivas de seguridad disminuyen el riesgo de que

el aparato se encienda accidentalmente.

• No coloque ningún objeto en los oricios. No use

con algún oricio bloqueado, manténgalo libre de

polvo, pelusa, cabellos y de cualquier elemento que

pueda disminuir la circulación del aire.

• Mantenimiento del extractor de polvo. Controle si

hay algún defecto de alineación, traba de piezas

móviles o cualquier otra condición que pueda

afectar la operación de extracción de polvo. Si

hay alguna avería, haga reparar el extractor antes

de usarlo. Muchos accidentes se producen por her-

ramientas en mal estado de conservación.

• Mantenga las etiquetas y placas de identicación.

Son portadoras de información importante. Si son

ilegibles o se han extraviado, comuníquese con una

instalación de mantenimiento de MILWAUKEE y

solicite el reemplazo gratis.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

•

Recargue únicamente con el cargador especicado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como sujeta-

papeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan formar

una conexión de una terminal a otra. Crear un corto

entre las terminales de la batería puede ocasionar

quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya da-

ñado o modicado. Las baterías dañadas o modica-

das pueden mostrar un comportamiento impredecible,

causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego o a

temperatura excesiva. La exposición a fuego o temper-

atura a más de 130° C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Haga el mantenimiento de su herramienta eléc-

trica con una persona calicada que utiliza sólo

repuestos originales. Esto asegurará que la her-

ramienta eléctrica continúe siendo segura.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

• No modique ni intente reparar el aparato ni la

batería (según el caso) excepto según lo indicado

en las instrucciones para el uso y cuidado.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA

EXTRACTOR DE POLVO

•Antes de usar el extractor de polvo, lea este

manual del operador, los manuales de operador

de su herramienta, de la batería y del cargador, y

todas las etiquetas en el extractor de polvo, en la

batería, en el cargador y en la herramienta.

• Siempre use el conjunto del asa lateral con el

diámetro de cuello correcto para el rotomartillo y

el taladro de percusión. Un asa lateral que no encaja

bien no se trabará de manera segura y producirá una

pérdida de control.

• Nunca use el extractor de polvo sin el recipiente

para el polvo y el ltro HEPA colocados en su

lugar. Nunca use agua para limpiar el recipiente

para el polvo ni el ltro HEPA.

• Use protector auditivo. La exposición al ruido puede

causar pérdida auditiva.

•

ADVERTENCIA

Para reducir

el riesgo de

lesiones, al momento de realizar trabajos en sit-

uaciones donde haya presencia de polvo, utilice

la protección respiratoria adecuada o utilice una

solución de extracción de polvo que cumpla con

los requisitos de la OSHA.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación o

información adicional.

• Use siempre el asa lateral que se suministra con

el extractor de polvo cuando use un rotomartillo

o taladro de percusión. Cuando se extrae el ex-

tractor de polvo de la herramienta, siempre use

siempre las asas laterales que vienen con la her-

ramienta. La pérdida de control puede ocasionar una

lesión personal.

• Sostenga la herramienta eléctrica por las super-

cies de la empuñadura con aislamiento cuando

realice una tarea en la que el remache pueda hacer

contacto con cables ocultos. Los remaches que

hacen contacto con un cable pelado pueden transmitir

energía eléctrica a las piezas metálicas de la herra-

mienta y ellas causar un electrochoque al operador.

LEA Y CONSERVE

TODAS LAS

INSTRUCCIONES

PARA

CONSULTARLAS

EN EL FUTURO

PARA USO PARTICULAR O COMERCIAL

SIMBOLOGÍA

Volts

Corriente continua

UL Listing Mark para

Canadá y Estados Unidos

ESPECIFICACIONES

Cat. No. ..................................................... 2509-20

Volts.............................................................. 12 CD

Tipo de batería .............................................M12™

Tipo de cargador ..........................................M12™

Diámetro máximo de la broca..........32 mm (1-1/4")

Medidas de collar de martillo

Diámetro .............................

Ø 41-61 mm (1,6"-2,4")

Circunferencia ....................

129-192 mm (5,1"-7,5")

Cat. No. de cajas antipolvo ..................42-16-0580

Cat. No. de accesorio para grietas ......49-90-2325

Temperatura ambiente recomendada

para operar .............. -18°C

50°C (0°F to 125°F)

DESCRIPCION FUNCIONAL

1. Pestillo de la caja antipolvo

2. Botón del indicador de profundidad

3. Palanca de liberación de la boquilla

4. Boquilla

5. Ensamblado de la boquilla

6. Punto de sujeción de la abrazadera de la

empuñadura lateral

7. Caja antipolvo con ltro

8. Ensamblado del collar de sujeción de la

empuñadura lateral

9. Indicador de profundidad

10. Botón del indicador de profundidad de la

herramienta y broca

11. Palanca de la abrazadera

12. Agarradera de la empuñadura lateral

13. Cepillo para brocas

14. Interruptor de encendido

15. Indicador de la carga

ENSAMBLAJE

ADVERTENCIA

Recargue la

batería

sólo con el cargador especicado para ella. Para

instrucciones especícas sobre cómo cargar, lea

el manual del operador suministrado con su

cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de liber-

ación y jale de la batería para sacarla de la herramienta.

ADVERTENCIA

Bloquee

siempre el

gatillo o retire la batería cada vez que la herra-

mienta no esté en uso.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice úni-

camente

accesorios especícamente recomendados para

esta herramienta. El uso de accesorios no reco-

mendados podría resultar peligroso.

Para reducir el riesgo de lesiones, siempre ex-

traiga el paquete de baterías antes de extraer el

recipiente para el polvo. No use la herramienta

sin colocar en su lugar el recipiente para el polvo

y el ltro HEPA.

Cómo instalar y extraer el recipiente para

el polvo y ltro HEPA

Para extraer el recipiente para el

polvo, haga lo siguiente:

1. Apague la herramienta.

2. Extraiga el paquete de baterías.

3. Oprima los pestillos de la caja

antipolvo. (1)

4. Tire del recipiente para el polvo

para separarlo de la herra-

mienta HAMMERVAC™. (2)

5. Vacíe los escombros mantenien-

do alejado de la cara del

Puerto

de la caja

de polvo

Filtro

HEPA

usuario y tocando la

caja de polvo en un

cubo de basura, cubo u

otro recipiente razona-

ble. Para obtener los

mejores resultados de

limpieza, conecte una

manguera de vacío con

un adaptador de extrac-

ción de pol-

vo (Cat No. 49-90-1959) al puerto de la caja de

polvo y succione los residuos.

6. Si fuera necesario, tire del ltro HEPA para sepa-

rarlo del recipiente para el polvo y dé golpecitos

para limpiarlo. No lo limpie con agua ni aire

comprimido. Después de 1 500 perforaciones

aproximadamente o en caso pérdida de potencia

de succión, deseche el ltro HEPA y reemplácelo

(Cat No. 49-90-2306).

Para instalar el recipiente para el polvo, haga lo

1. Deslice el recipiente para el polvo en el cuerpo de

la herramienta HAMMERVAC™.

2. Los pestillos de la caja antipolvo deberían entrar

a presión en su lugar.

NOTA: No opere la herramienta HAMMERVAC™ sin

colocar el recipiente para el polvo y ltro HEPA en su

lugar. El recipiente para el polvo no puede instalarse

sin el ltro HEPA.

PRECAUCIÓN

Mantenga el

filtro limpio.

La ecacia del extractor de polvo depende mucho

del ltro. Un ltro sucio reduce la circulación del

aire y la ecacia del sistema de ltrado. No lo

limpie con agua ni aire comprimido. Elimine el

polvo del recipiente y sacúdalo para limpiar.

Cómo instalar y extraer el conjunto

de la boquilla

Para instalar el conjunto de la

boquilla suministrado con la her-

ramienta o las boquillas acceso-

rias, haga lo siguiente:

1. Con el conjunto de la boquilla

apuntando directamente ha-

cia arriba, alinee las lengüetas

del conjunto de la boquilla

con las lengüetas en la par-

te frontal de la herramienta

HAMMERVAC™. Para des-

bloquear , el símbolo en

el ensamblado de la boquilla se alineará con el

indicador de profundidad en la parte superior de

la HAMMERVAC™.

2. Gire el conjunto de la boquilla

hacia la izquierda o derecha

para trabar en su lugar. Para

bloquear , el símbolo en el

ensamblado de la boquilla se

alineará con el indicador de

profundidad en la parte supe-

rior de la HAMMERVAC™.

3. Para extraer, hacer el procedimiento contrario.

Cómo instalar y extraer la boquilla

Reemplace la boquilla en los

siguientes casos:

• Después de hacer 1 500 perfora-

ciones aproximadamente,

• Cuando la escobilla de la broca

muestra signos de desgaste,

• Cuando el poder de succión dis-

minuye,

• Cuando el polvo se escapa por la

escobilla de la broca durante el uso.

Para reemplazar la boquilla con-

vencional (Cat. No. 14-52-0105 y la boquilla grande

Cat. No. 14-52-0110) gire la palanca de liberación

de la boquilla hacia arriba a la posición de abierto

y jale la boquilla hacia afuera desde el ensamblado

de la boquilla inferior (Cat. No. 42-20-0615). Deslice

la boquilla nueva en el ensamblado de la boquilla

inferior y gire la palanca de liberación de boquilla

hacia abajo a la posición de cerrado.

Cómo adosar la herramienta

HAMMERVAC™ a un rotomartillo/taladro

de percusión

La HAMMERVAC™ incluye un ensamblado de collar

de abrazadera y una agarradera de la empuñadura

lateral.

1. Para APAGAR, retire la batería de la

HAMMERVAC™ y desconecte la corriente eléc-

trica de la herramienta.

2. Retire la empuñadura lateral de la herramienta vol-

teando la palanca de la abrazadera hacia arriba.

3. Deslice el ensamblado del collar de sujeción de

la empuñadura lateral por encima del mandril y

dentro del cuello de la herramienta.

4. Sujete el ensambla-

Palanca de la

abrazadera

Mordaza

superior

Mordaza

inferior

dodel collar de su-

jeción de la empuña-

dura lateral en la

HAMMERVAC™; prim-

ero la mordaza supe-

rior y luego la inferior.

5. Oprima hacia abajo la

palanca de la abraza-

dera para jar el ens-

amblado del collar de

la abrazadera hacia la

HAMMERVAC™.

6. Gire la HAMMERVAC™ y la agarradera de la em-

puñadura lateral a la posición deseada y apriete

bien.

Cómo ajustar la posición del asa lateral

1. Aoje el conjunto del collar de sujeción del asa

lateral desatornillando la empuñadura del asa

lateral hasta que el conjunto del collar de sujeción

del asa lateral gire libremente.

2. Gire la empuñadura del asa lateral a la posición

deseada.

3. Ajuste la empuñadura del asa lateral de manera

segura.

Cómo Instalar y extraer la broca

Deslice la broca por la escobilla de la broca y luego

instálela en la herramienta según las instrucciones

del fabricante de la herramienta. Para obtener mejo-

res resultados, use una broca de hasta 254 mm (10")

de longitud.

Cómo encajar la herramienta

HAMMERVAC™ en la herramienta

y la broca

Para una succión adecuada y

Correcto

Incorrecto

control de profundidad correcto,

coloque el conjunto de la bo-

quilla de manera tal que la broca

salga con la cara delantera de la

boquilla.

1. Oprima y sostenga la herra-

mienta y el botón del indicador

de profundidad de la herra-

mienta y broca.

2. Oprima el ensamblado de la

boquilla hasta que la broca

esté al ras de la cara frontal de

la boquilla.

3. Libere el botón del indicador

de profundidad de la her-

ramienta y broca.

NOTA: Extienda completamente

la herramienta HAMMERVAC™

antes de almacenar para preservar la vida útil del resorte.

Cómo congurar la profundidad de

perforación

1. Encaje la herramienta HAMMERVAC™ en la her-

ramienta y la broca.

2. Oprima y sostenga el botón del indicador de

profundidad y deslice el indicador de profundidad

a la profundidad deseada. La profundidad de

perforación es la última medida visible cuando se

mira desde el indicador de profundidad en la parte

superior de la herramienta. Para garantizar que

la HAMMERVAC™ esté colocada correctamente

a la herramienta, broca y profundidad deseada.

Siempre realice una perforación de prueba.

NOTA: Cuando use el accesorio opcional para gri-

etas (Cat. No. 49-90-2325), coloque la profundidad

de perforación en 0.

OPERACION

ADVERTENCIA

Para reducir

el riesgo de

incendio y lesión, no se utilice para recoger

materiales inamables ni combustibles. Vacíe la

caja antipolvo completamente antes de usarse.

Con el n de minimizar el riesgo de lesiones,

siempre utilice la protección de ojos adecuada

indicada para cumplir con lo dispuesto en la

norma ANSI Z87.1.

Al momento de realizar trabajos en situaciones

donde haya presencia de polvo, utilice la protec-

ción respiratoria adecuada o utilice una solución

de extracción de polvo que cumpla con los req-

uisitos de la OSHA.

Indicador de carga

Para determinar la cantidad de carga que queda

en la batería, encienda la herramienta. El medidor

de combustible se iluminará durante 2-3 segundos.

Cuando se deja menos del 10% de carga, 1 luz en el

medidor de combustible parpadeará 4 veces.

Para indicar el nal de la carga,

1 luz en el medidor

de combustible parpadeará 8 veces y la herramienta

no funcionará. Cargue el paquete de baterías.

Si la batería se calienta demasiado, las luces del me-

didor de combustible parpadearán y la herramienta

no funcionará. Deje que la batería se enfríe.

Cómo usar el interruptor de alimentación

AUTOMÁTICO

Para fijar la herramienta

HAMMERVAC™ en la posición de

arranque automático mientras se

hace una perforación, coloque el

interruptor de alimentación en la

posición AUTO. Cuando se empuja

el conjunto de la boquilla, la herra-

mienta HAMMERVAC™ comenzará

a funcionar. NOTA: La herramienta

HAMMERVAC™ continuará funcio-

nando por 3 a 5 segundos después

de que la herramienta se ha ex-

tendido totalmente para asegurar

que todo el polvo se haya captu-

rado en el recipiente para el polvo.

ENCENDIDO Para encender la herramienta, colo-

que el interruptor de alimentación

en la posición ON. La herramienta

HAMMERVAC™ funcionará de

manera continua.

APAGADO Para apagar la herramienta, coloque

el interruptor de alimentación en la

posición OFF.

NOTA: Cuando la HAMMERVAC™ se haya detenido,

el mecanismo de limpieza de ltro, AUTOPULSE™,

hará clic tres veces para limpiar los desechos que

pudieran atascarse en el ltro. Para un mejor de-

sempeño, sostenga la HAMMERVAC™ de forma

horizontal o vertical hacia abajo (apuntando hacia

el piso) durante este ciclo. Vacíe frecuentemente la

caja antipolvo.

Operación correcta

1. Vacíe el recipiente para el polvo.

NOTA: Para un uso óptimo al retirar los desechos

en la caja antipolvo, conecte una manguera a la

aspiradora y retire los desechos.

2. Instale el conjunto de la boquilla y colóquelo en

el lado deseado.

3. Adose el conjunto del collar de sujeción del asa

lateral y la empuñadura a la herramienta.

4. Encaje la herramienta HAMMERVAC™ en la her-

ramienta y la broca.

5. Fije la profundidad de perforación.

6. Instale el paquete de baterías.

7. Coloque la herramienta HAMMERVAC™ en ON

o AUTO.

8. Comience a usar según las instrucciones del

fabricante de la herramienta.

9. Sostenga siempre la herramienta de manera segu-

ra y con las dos manos para mantener el control.

10. Detenga la herramienta y vacíe el recipiente para

el polvo en los siguientes casos:

• Cuando el poder de succión disminuye,

• Cuando el polvo comienza a salir por la esco-

billa de la broca.

NOTA: Antes de vaciar las cajas antipolvo, presione

el botón de limpieza de ltros hasta que escuche un

clic; después, retire el ltro.

MANTENIMIENTO

ADVERTENCIA

Para reducir

el riesgo de

una lesión, desconecte siempre la herramienta

antes de darle cualquier mantenimiento. Nunca

desarme la herramienta ni trate de hacer modi-

caciones en el sistema eléctrico de la misma.

Acuda siempre a un Centro de Servicio

MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir

el riesgo de

lesiones, descarga eléctrica o daño a la herra-

mienta, nunca la sumerja en líquidos ni permita

que estos uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las cualquier ventilas.

Mantenga los herramienta, limpios, secos y libres

de aceite o grasa. Use solo jabón neutro y un trapo

húmedo para limpiar, ya que algunos substancias y

solventes limpiadores son dañinos a los plásticos y

partes aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo

los acceso-

rios especícamente recomendados. Otros ac-

cesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

58142509d4 961013345-04(A)

12/20 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

COMUNICACIÓN INALÁMBRICA

Para productos que cuentan con funciones de comu-

nicación inalámbrica, incluida ONE-KEY™:

De conformidad con la parte 15.21 del Reglamento

de FCC, no modique este producto. La modicación

podría ocasionar que se anule su autorización para

operar el producto. Este dispositivo cumple con lo

dispuesto en la parte 15 del Reglamento de la FCC

así como las normas RSS de exención de licencia

de ISED-Canada. La operación está sujeta a las

siguientes dos condiciones: 1) Este dispositivo no

debe ocasionar interferencia nociva y 2) este dis-

positivo debe aceptar cualquier interferencia que

se reciba, incluyendo la interferencia que pueda

ocasionar operación no deseada.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a continu-

ación) está garantizada para el comprador original únicamente de que no

tenga material y mano de obra defectuosos. Sujeto a ciertas excepciones,

MILWAUKEE reparará o reemplazará cualquier parte en una herramienta

eléctrica que tenga defectos de material o mano de obra según lo determine

MILWAUKEE mediante una revisión, por un periodo de cinco (5) años**

después de la fecha de compra a menos que se indique lo contrario. Al

devolver la herramienta eléctrica a un Centro de Servicio de la fábrica de

MILWAUKEE o a una Estación de Servicio Autorizada de MILWAUKEE,

se requiere que el ete esté pagado por adelantado y asegurado. Se debe

incluir una copia del comprobante de compra con el producto devuelto.

Esta garantía no aplica a daños que MILWAUKEE determine que son oca-

sionados por reparaciones o intentos de reparaciones realizados por una

persona que no sea personal autorizado de MILWAUKEE, uso indebido, al-

teraciones, maltrato, desgaste normal, falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo

periódico de partes y servicio para lograr el mejor desempeño. Esta garantía

no cubre la reparación cuando el uso normal ha agotado la vida de una

parte, incluyendo sin limitar a mandriles, cepillos, cables, zapatas de la

sierra, abrazaderas de la hoja, anillos en O, sellos, protectores, hojas de

desatornilladores, pistones, herrajes, levantadores y arandelas de cubierta

de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola de

pintura a presión, baterías inalámbricas, generadores de energía portátil de

gasolina, herramientas de mano, palanca y cadena de mano de polipasto

- eléctricas, indumentaria calefactada M12™, producto reacondicionado y

productos de prueba y medición. Existen garantías por separado y distintas

disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventiladores para obra y carretillas de

trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de

compra. El período de garantía para los M18 FUEL™ 1" llaves de impacto

de alto torque con d en empuñadura, cables de limpieza de drenaje y

AIRSNAKE™ los accesorios de pistola de aire de limpieza de drenaje, y los

niveles láser mediante USB REDLITHIUM

es de dos (2) años a partir de

la fecha de compra. El periodo de garantía de la pistola de calor compacta

M18™, Extractor de polvo de 8 galones, M18™ enmarcar clavadoras, M18

FUEL™ 1/2" yunque prolongado torque controlado llave de impacto con

ONE-KEY™, M18 FUEL™ 1" llave de impacto de alto esfuerzo de torsión

con ONE-KEY™, M18 FUEL™ de 7,6 L compacto compresor silencioso,

los niveles láser M12™, detector láser de 19,8 m, clavadora M12™ 23GA,

y M18 FUEL™ 6,4 mm ribeteadora ciega con ONE-KEY™ es de tres (3)

años a partir de la fecha de compra. El periodo de garantía de las lámpa-

ras de LED en la Lámpara de trabajo LED y el Bulbo mejorado de LED

para la Luz de trabajo es por la vida del producto sujeto a las limitaciones

anteriores. Si durante el uso normal el LED o Bulbo de LED falla, la parte

será reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía cor-

respondiente a un producto de herramienta eléctrica de MILWAUKEE. La

fecha de manufactura del producto se utilizará para determinar el periodo

de garantía si no se proporciona comprobante de compra al solicitar el

servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y

REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO

PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED

NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO.

MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS

INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE

NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O

DEMORAS ALEGADOS COMO CONSECUENCIA DE ALGÚN DAÑO,

FALLA O DEFECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE

OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGU-

NOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE

RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO

APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEM-

PLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U

ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE

DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN

LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN LA MEDIDA EN

QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY,

DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA

GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN SE DESCRIBIÓ

ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES

SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE

LA ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA

GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED

PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE UN

ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y Canadá

únicamente.

Consulte la “Búsqueda de centro de servicio” en la sección de Partes y

servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o llame

al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio

más cercano para darle servicio con y sin garantía a una herramienta

eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la

fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano de

obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/

sellada por el distribuidor o la tienda donde compró el producto, al Centro

de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado,

presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio,

partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada

por el distribuidor o la tienda donde compró el producto, y cualquier pieza o

componente defectuoso se reemplazará sin costo para usted. Cubriremos

todos los costos de ete con relación a este proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el manual

del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un

Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Milwaukee 2509-22 M12 HAMMERVAC Universal Dust Extractor Kit

Product's Documents

Operator’s Manual

Specifications

Milwaukee 2509-22 Questions and Answers
