WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
TABLE OF CONTENTS
General Power Tool
Safety Warnings .............................. 2-3
Hedge Trimmer Safety
Warnings ......................................... 3-4
Symbols .......................................... 5-6
Features ..............................................6
Assembly ........................................ 7-8
Operation ........................................ 8-9
Maintenance ............................... 10-11
Parts Ordering/Service ........ Back Page
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
TABLE DES MATIÈRES
Instructions de sécurité
générales pour outils électriques .... 2-3
Avertissements de sécurité
pour la taille-haies ........................... 3-4
Symboles ........................................ 5-6
Caractéristiques ..................................6
Assemblage .................................... 7-8
Utilisation ........................................ 8-9
Entretien ...................................... 10-11
Commande de pièces/
réparation .......................... Páge arrière
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
ÍNDICE DE CONTENIDO
Advertencias de seguridad
para herramientas eléctricas ........... 2-3
Advertencias de seguridad
de la podadora de setos ................. 3-4
Símbolos ......................................... 5-6
Características ....................................6
Armado ........................................... 7-8
Funcionamiento .............................. 8-9
Mantenimiento ............................ 10-11
Pedidos de piezas/
servicio ........................... Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
40 VOLT POLE
HEDGE TRIMMER
TAILLE-HAIES
DE MANCHE 40 V
PODADORA DE SETOS
DE PÉRTIGA DE 40 V
RY40603
ii

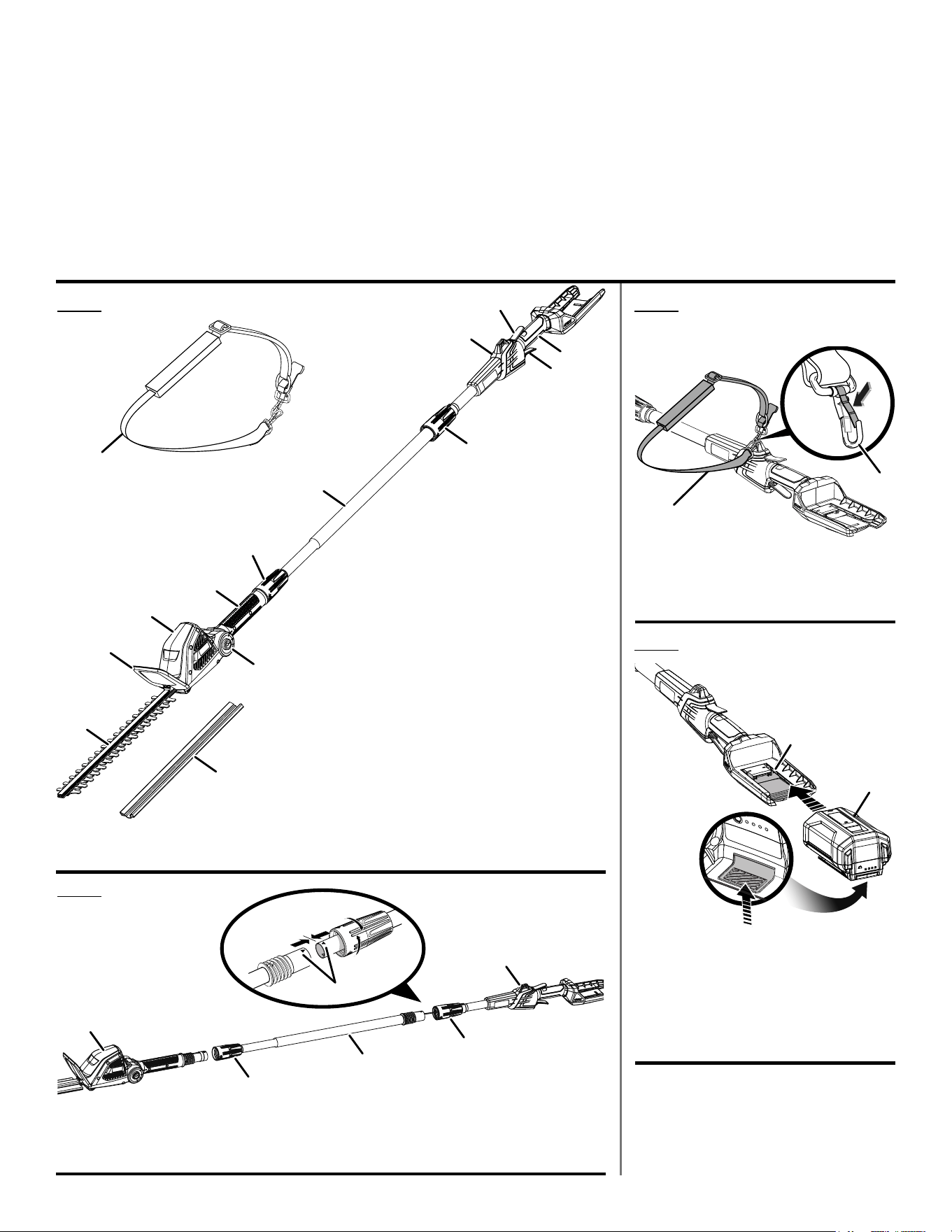

Fig. 1 Fig. 3
Fig. 4
Fig. 2
See this fold-out section for all of the figures
referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures
mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras
a las que se hace referencia en el manual del operador.
A
B
J
D
F
C
E
E
H
K
G
A - Blades (lames, cuchilla)
B - Guard (garde, protección)
C - Four-position pivoting head (tête pivotante à
quatre positions, cabezal pivotante de cuatro
posiciones)
D - Front handle (poignée avant, mango delantero)
E - Coupler (coupleur, acoplador)
F - Intermediate shaft (arbre intermédiaire, eje
intermedia)
G - Lock-out (verrouillage, seguro)
H - Switch trigger (gâchette, gatillo del interruptor)
I - Rear handle (poignée arrière, mango trasero)
J - Hedge trimmer attachment (accessoire de taille-
haies, accesorio para podar setos)
K - Power head (bloc-moteur, cabezal motor)
L - Blade cover (fourreau de lame, cubierta de la
hoja)
M- Shoulder harness (bandoulière, sección del arnés
para los hombros)
C - Intermediate shaft (arbre intermédiaire, eje
intermedia)
D - Arrow (flèche, flecha)
E - Coupler (coupleur, acoplador)
A - Hedge trimmer attachment (accessoire de
taille-haies, accesorio para podar setos)
B - Power head (bloc-moteur, cabezal motor)
A- Shoulder harness (bandoulière, sección del
arnés para los hombros)
B - Latch (loquet, pestillo)

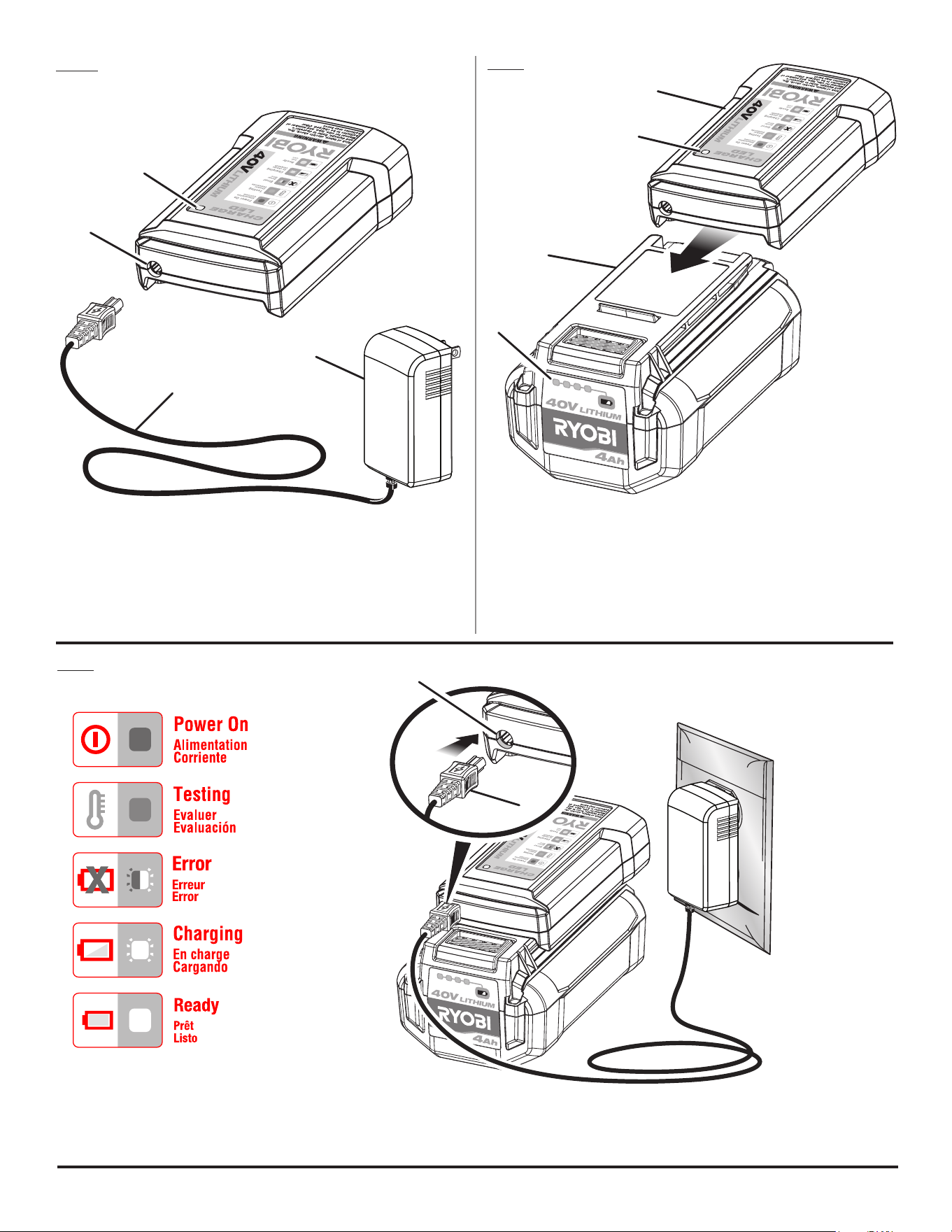

A - Battery port (logement de batteries,
receptáculo para baterías)
B - Battery pack (bloc-piles, paquete de
baterías)
C - Latch (loquet, pestillo)
D
A
B
E
C
E
B
C
A
L
I
M
A
B
iii

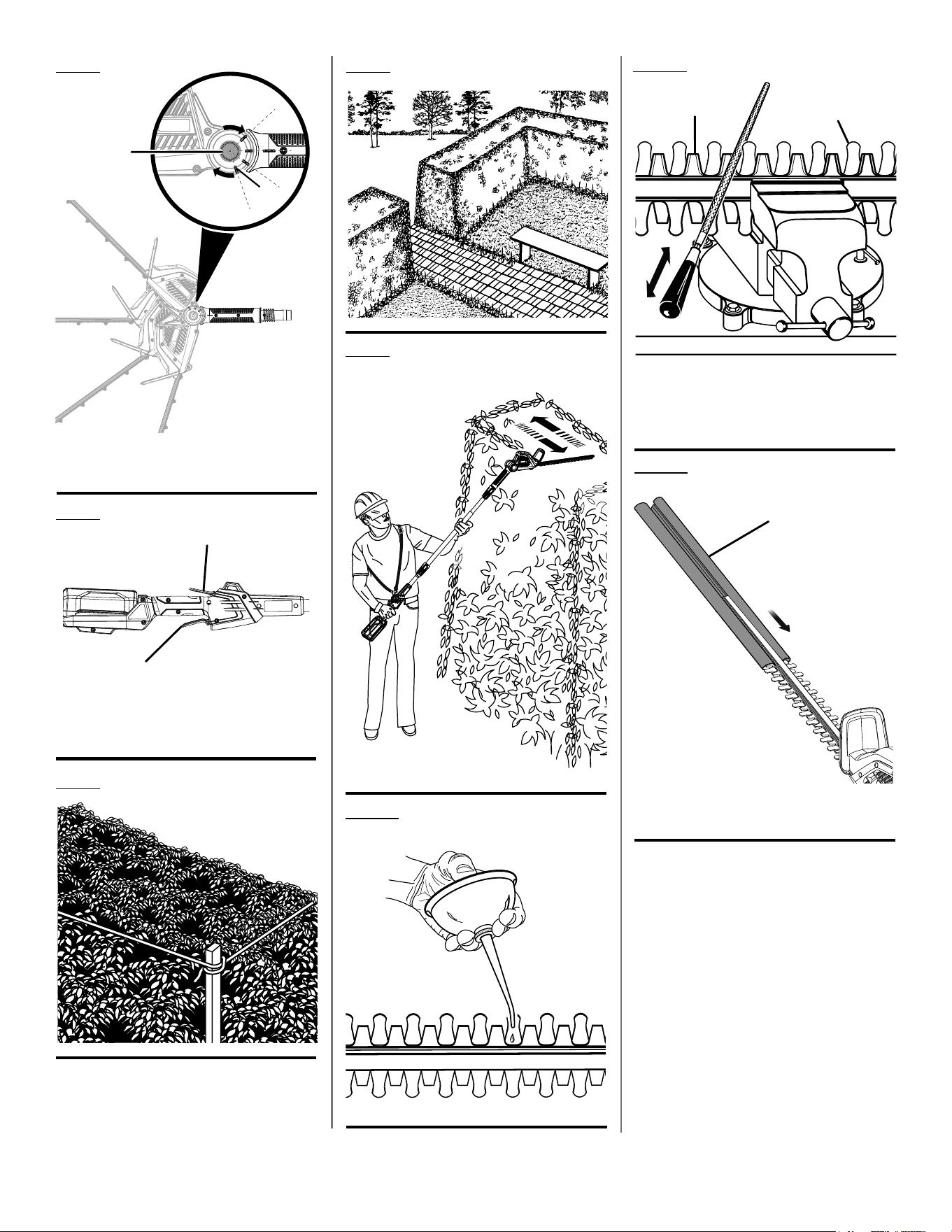

Fig. 9
Fig. 6
Fig. 7
Fig. 8
A - Lock-out (verrouillage, seguro)
B - Switch trigger (gâchette, gatillo del
interruptor)
A
B
Fig. 10
Fig. 11
A - Cutting teeth (dents de coupe, dientes de
corte)
B - Guard teeth (dents de coupe, dientes de
proteción)
Fig. 12
A - Blade cover (fourreau de lame, cubierta de la
hoja)
A
B
A
Fig. 5
A - Pivot button (bouton de pivot, botón del
pivote)
B - Notches (enchoches, muescas)
A
B
2 — English
WARNING:
Read all safety warnings and all instructions. Failure to
follow the warnings and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WORK AREA SAFETY
Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body
is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric
shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use. Use of a cord suit-
able for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoid-
able, use a ground fault circuit interrupter (GFCI) pro-
tected supply. Use of a GFCI reduces the risk of electric
shock.
PERSONAL SAFETY
Stay alert, watch what you are doing and use com-
mon sense when operating a power tool. Do not use
a power tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal
injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal in-
juries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool. Car-
rying power tools with your finger on the switch or energis-
ing power tools that have the switch on invites accidents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
Dress properly. Do not wear loose clothing or jewel-
lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can
be caught in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
GENERAL POWER TOOL SAFETY WARNINGS
3 — English
GENERAL POWER TOOL SAFETY WARNINGS
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation.
If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.
Keep cutting tools sharp and clean. Properly main-
tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc.,
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
BATTERY TOOL USE AND CARE
Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another battery pack.
Use power tools only with specifically designated bat-
tery packs. Use of any other battery packs may create
a risk of injury and fire.
When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes, ad-
ditionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
Keep all parts of the body away from the cutter blade.
Do not remove cut material or hold material to be cut
when blades are moving. Make sure the switch is off
when clearing jammed material. Blades coast after
turn off. A moment of inattention while operating the
hedge trimmer may result in serious personal injury.
Carry the hedge trimmer by the handle with the cutter
blade stopped. Proper handling of the hedge trimmer will
reduce possible personal injury from the cutter blades.
Hold the power tool by insulated gripping surfaces
only, because the cutter blade may contact hidden
wiring or its own cord. Cutter blades contacting a “live”
wire may make exposed metal parts of the power tool
“live” and could give the operator an electric shock.
DANGER — Keep hands away from blade. Contact
with blade will result in serious personal injury.
WARNING — Only use with handle and guard properly
assembled to hedge trimmer. The use of the hedge trim-
mer without the proper guard or handle provided may
result in serious personal injury.
ADDITIONAL SAFETY RULES
Do not wear loose clothing or jewelry. Contain long
hair. Loose clothes, jewelry, or long hair can be drawn
into air vents.
Do not use on a ladder, rooftop, or unstable support.
Stable footing on a solid surface enables better control
of the power tool in unexpected situations.
Wear heavy, long pants, long sleeves, boots, and
gloves. Do not wear loose fitting clothing, short pants,
sandals, or go barefoot. Do not wear jewelry of any kind.
Use both hands when operating the hedge trimmer.
Using one hand could cause loss of control and result in
serious personal injury.
Before starting the hedge trimmer, make sure the blade
is not in contact with any object.
Stop the unit, remove the battery pack, and make sure
the blade has stopped before setting the unit down.
HEDGE TRIMMER SAFETY WARNINGS
4 — English
Never cut any material with a diameter larger than
5/8 in.
Clear the area to be cut before each use. Remove all
objects such as cords, lights, wire, or loose string which
can become entangled in the cutting blade and create a
risk of serious personal injury.
Always stop the motor when cutting is delayed or when
walking from one cutting location to another.
Keep unit clean of grass clippings and other materials.
They may become lodged in the cutting blades.
If hedge trimmer is equipped with a debris remover, do
not use the debris remover as a gripping surface.
Store the unit inside in a dry place, either locked up or up
high to prevent unauthorized use or damage. Keep out
of the reach of children or untrained individuals.
Replace blade cover when unit is not in use.
Never douse or squirt the unit with water or any other
liquid. Keep handles dry, clean, and free from debris.
Clean after each use; see storage instructions.
Secure the unit while transporting.
Battery operated units do not have to be plugged into an
electrical outlet; therefore, they are always in operating
condition. Be aware of possible hazards even when unit
is not operating.
Remove the battery pack before making any adjustments,
cleaning, storing, or removing material from the unit, or
when not in use.
When transporting or storing the hedge trimmer al-
ways fit the cutting device cover.
Keep cable away from cutting area. During operation
the cable may be hidden in shrubs and can be acciden-
tally cut by the blade.
Wear eye protection with side shields, which is marked
to comply with ANSI Z87.1 when operating this product.
Wear head protection when operating this product above
shoulder level. Following this rule will re duce the risk of
serious personal injury.
Keep all bystanders, children, and pets at least 50 feet
away. Bystanders should be encouraged to wear eye
protection.
In an emergency situation, use the spring clips on the
quick release shoulder harness to free yourself from the
harness and the hedge trimmer.
Never use water or any liquids to clean or rinse off your
product and do not expose the product to rain or wet
conditions. Store indoors in a dry area. Corrosive liquids,
water, and chemicals can enter the product’s electronic
components and/or battery compartment and damage
electronic components and/or the battery pack, which
can result in a short circuit, increased risk of fire, and
serious personal injury. Remove any buildup of dirt and
debris by wiping the product clean with a dry cloth oc-
casionally.
Use this product only with batteries and chargers listed in
tool/appliance/battery pack/charger correlation supple-
ment 988000-842.
Save these instructions. Refer to them frequently and use
them to instruct others who may use this tool. If you loan
someone this tool, loan them these instructions also.
HEDGE TRIMMER SAFETY WARNINGS
5 — English
SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME EXPLANATION
Safety Alert Symbol Indicates a potential personal injury hazard.
Read Operator’s Manual
To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Wear Eye and Head Protection
Always wear eye protection with side shields marked to comply
with ANSI Z87.1, along with head protection.
Wet Conditions Alert
Do not expose battery, battery compartment, or electronic
components to rain, water, or liquids. Do not charge battery
or expose product to rain or damp locations.
Gloves
Wear non-slip, heavy-duty protective gloves when handling
the blades.
Safety Footwear Wear non-slip safety footwear when using this equipment.
Keep Tool Away from Electrical
Lines/Keep Bystanders Away
DANGER! Risk of electrocution! Keep tool 50 feet away
from electrical lines. Keep all bystanders at least 50 ft. away.
Electric Shock
Failure to use in dry conditions and to observe safe practices
can result in electric shock.
No Hands Symbol
Failure to keep your hands away from the blade will result
in serious personal injury.
Operate With Two Hands Hold and operate the hedge trimmer properly with both hands.
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
6 — English
SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME EXPLANATION
Moving Parts Keep hands away from moving parts.
Recycle Symbol
This product uses lithium-ion (Li-ion) batteries. Local, state,
or federal laws may prohibit disposal of batteries in ordinary
trash. Consult your local waste authority for information
regarding available recycling and/or disposal options.
V Volts Voltage
hrs Hours Time
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
PRODUCT SPECIFICATIONS
Motor ......................................................................40 V DC
Blade Length .............................................................. 18 in.
Cutting Capacity........................................................ 5/8 in.
Cutting Speed ............................................ 3,000 cuts/min.
FEATURES
KNOW YOUR HEDGE TRIMMER
See Figure 1.
The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
BLADE COVER
The blade cover keeps the operator from coming in contact
with the sharp blades when the tool is not in use. It also helps
keep the blades from being nicked or damaged when the
tool is in storage.
GUARD
The guard helps to deflect chips or other debris away from
the operator’s hands.
LOCK-OUT
The lock-out prevents accidental starting.
FOUR-POSITION PIVOTING HEAD
The hedge trimmer head can be adjusted with the pivot button.
VARIABLE SPEED SWITCH TRIGGER
This tool has a variable speed switch that delivers higher
speed with increased trigger pressure. Speed is controlled
by the amount of switch trigger depression.
7 — English
WARNING:
To prevent accidental starting that could cause serious
personal injury, always remove the battery pack from the
product when assembling parts.
WARNING:
Hedge trimmer blades are extremely sharp. Do not
remove the blade cover until the hedge trimmer is fully
assembled and ready to use. Always use caution when
removing the blade cover. Failure to comply could result
in possible serious personal injury.
CONNECTING THE HEDGE TRIMMER
ATTACHMENT TO THE POWER HEAD
See Figure 2.
WARNING:
Never install, remove, or adjust any attachment while
power head is running or with the battery pack installed.
Failure to stop the motor or remove the battery pack can
result in serious personal injury.
The attachment connects to the power head by means of
a coupler device.
Remove the battery pack if installed.
Align the arrows on the attachment shaft and the
intermediate shaft and insert the plug on the attachment
into the opening on the coupler. Make sure the plug is
fully seated.
Slide the threaded coupler on the intermediate shaft onto
the threaded base on the attachment and turn the coupler
clockwise. Tighten securely.
Align the arrows on the intermediate shaft and the power
head and insert the plug on the intermediate shaft into
the opening on the coupler. Make sure the plug is fully
seated.
Slide the threaded coupler on the power head onto the
threaded base on the intermediate shaft and turn the
coupler clockwise. Tighten securely.
NOTE: Once assembled correctly, the hedge trimmer
attachment and power head should not separate when pulled.
Repeat above steps if pieces can be separated.
ASSEMBLY
UNPACKING
This product requires assembly.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the Packing
List are included.
WARNING:
Do not use this product if any parts in the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have
carefully inspected and satisfactorily operated the
product.
If any parts are damaged or missing, please call
1-800-525-2579 for assistance.
PACKING LIST
Hedge Trimmer Attachment
Intermediate Shaft
Power Head
Blade Cover
Operator’s Manual
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.
8 — English
WARNING:
Do not allow familiarity with products to make you
careless. Remember that a careless fraction of a second is
sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked
to comply with ANSI Z87.1, along with head protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.
APPLICATIONS
You may use this product for the purpose listed below:
Trimming and shaping hedges and shrubbery
ASSEMBLY
If extended reach application is not desired, it is not
necessary to install the intermediate shaft. The hedge trimmer
attachment can be connected directly to the power head.
WARNING:
Failure to secure the attachment and power head as
instructed above could result in serious personal injury.
REMOVING THE ATTACHMENT FROM THE
POWER HEAD
Remove the battery pack.
Turn the couplers counterclockwise to unlock, then
remove the attachment shaft and the intermediate shaft
from the power head.
ATTACHING THE SHOULDER HARNESS
See Figure 3.
Remove the battery pack if installed.
Connect the latches on the shoulder harness to the strap
hanger on power head.
Adjust the harness to a comfortable position.
OPERATION
INSTALLING/REMOVING BATTERY PACK
See Figure 4.
WARNING:
Always remove battery pack from your tool when you
are assembling parts, making adjustments, cleaning,
carrying, transporting or when not in use. Removing
battery pack will prevent accidental starting that could
cause serious personal injury.
To install:
Insert the battery pack into the product as shown.
WARNING:
Make sure the latch on the bottom of the battery pack
snaps in place and the battery pack is fully seated and
secure in the hedge trimmer battery port before beginning
operation. Failure to securely seat the battery pack could
cause the battery pack to fall out, resulting in serious
personal injury.
NOTICE:
When placing battery pack in the tool, be sure raised rib
on battery pack aligns with the bottom of the tool and
latches into place properly. Improper installation of the
battery pack can cause damage to internal components.
To remove:
Depress the latch on the battery pack and remove from
the hedge trimmer.
9 — English
OPERATION
WARNING:
Battery tools are always in operating condition. Remove
battery pack when transporting or carrying hedge trimmer
to avoid accidental starting, which may result in serious
injury.
For complete charging instructions, refer to the Operator’s
Manuals for your RYOBI battery pack and charger models.
ADJUSTING PIVOTING HEAD
See Figure 5.
Remove the battery pack if installed.
Place the hedge trimmer on a sturdy flat surface.
Push pivot button and adjust trimmer head until it snaps
securely into place at one of the four positions indicated
by the notches.
WARNING:
Do not place hand between pivoting head and threaded
base. Placement of your hand or fingers in this area could
result in a pinch point injury.
STARTING/STOPPING THE HEDGE TRIMMER
See Figure 6.
To start the motor:
Hold the hedge trimmer and ensure that you are well away
from anything that may contact the blade.
Press and hold the trigger lock-out.
Depress the switch trigger.
To start the motor:
Release the trigger to stop the hedge trimmer. Upon
release of the trigger, the trigger lock will automatically
reset to the locked position.
CUTTING TIPS
See Figures 7 - 9.
DANGER:
Never cut near power lines, electric cords, or other
electric sources. If blade jams on any electrical cord or
line, DO NOT TOUCH THE BLADE! IT CAN BECOME
ELECTRICALLY LIVE AND VERY DANGEROUS. Continue
to hold the hedge trimmer by the insulated rear handle
or lay it down and away from you in a safe manner.
Disconnect the electrical service to the damaged line or
cord before attempting to free the blade from the line or
cord. Contact with the blade, other conductive parts of
the hedge trimmer, or live electric cords or lines will result
in death by electrocution or serious injury.
WARNING:
Clear the area to be cut before each use. Remove all
objects such as cords, lights, wire, or loose string which
can become entangled in the cutting blade and create a
risk of serious personal injury.
Never use the hedge trimmer near power lines, fencing,
posts, buildings, or other immovable objects.
Inspect and clear the area of any hidden objects.
Never use a blade after hitting a hard object without first
inspecting it for damage. Do not use if any damage is
detected.
To protect yourself from electrocution, do not operate
within 50 feet of overhead electrical lines.
Stand so that you are stable and balanced on both feet.
Wear gloves when trimming thorny or prickly growth.
Before starting the hedge trimmer, hold the unit with both
hands with the cutting blades directed away from you.
Always use the hedge trimmer properly.
Always hold hedge trimmer with both hands when
operating. Use a firm grip on the front handle/shaft and
rear handle. The unit is used for cutting in either direction
in a slow, sweeping action from side to side.
If desired, you can use a string to help cut your hedge
level. Decide how high you want the hedge. Then, stretch
a piece of string along the hedge at this height. Trim the
hedge just above this guide line of string. Trim the side
of a hedge so that it will be slightly narrower at the top.
More of the hedge will be exposed when shaped this way,
and it will be more uniform.
When trimming new growth, use a wide sweeping action,
so that the stems are fed directly into the cutting blade.
Older growth will have thicker stems and will be trimmed
easiest by using a sawing movement.
Do not force the hedge trimmer through heavy shrubbery.
This can cause the blades to bind and slow down. If the
blades slow down, reduce the pace.
Do not try to cut stems or twigs that are larger than
5/8 in. thick, or those obviously too large to feed into the
cutting blade. Use a non-powered hand saw or pruning
saw to trim large stems.
If blades do become jammed, stop the motor, allow
the blades to stop and remove the battery pack before
attempting to remove the obstruction.
10 — English
MAINTENANCE
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack from the product when cleaning or performing
any maintenance.
WARNING:
Always wear eye protection with side shields marked
to comply with ANSI Z87.1, along with head protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
WARNING:
When servicing, use only identical replacement parts.
Use of any other parts may create a hazard or cause
product damage.
WARNING:
Never use water or any liquids to clean or rinse off
your product and do not expose the product to rain or
wet conditions. Store indoors in a dry area. Corrosive
liquids, water, and chemicals can enter the product’s
electronic components and/or battery compartment and
damage electronic components and/or the battery pack,
which can result in a short circuit, increased risk of fire,
and serious personal injury. Remove any buildup of dirt
and debris by wiping the product clean with a dry cloth
occasionally.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken, or
destroy plastic, which could result in serious personal
injury.
TRANSPORTING AND STORING
Always place the blade cover on the blade before storing
or transporting the hedge trimmer. Use caution to avoid
the sharp teeth of the blade.
Clean the hedge trimmer thoroughly before storing. Store
the hedge trimmer indoors, in a dry place that is inacces-
sible to children. Keep away from corrosive agents such
as garden chemicals and de-icing salts.
LUBRICATING THE BLADES
See Figure 10.
WARNING:
Always allow the blades of the hedge trimmer to come
to a stop and remove the battery pack before lubricating.
Failure to do so could result in accidental starting causing
possible serious personal injury.
For easier operation and longer blade life, lubricate the hedge
trimmer blade before and after each use.
Remove the battery pack from the hedge trimmer.
Lay the hedge trimmer on a flat surface. Apply light weight
machine oil along the edge of the top blade.
NOTE: If you will be using the hedge trimmer for an extended
time, it is advisable to oil the blade periodically.
Stop the hedge trimmer.
Remove the battery pack.
Lubricate the hedge trimmer as described above.
Reinstall the battery pack and resume use.
SHARPENING THE BLADE
See Figure 11.
Allow the blades of the hedge trimmer to come to a stop
in the position shown. This will allow clearance for the
file between the cutter teeth and the guard teeth.
Remove the battery pack from the hedge trimmer.
11 — English
MAINTENANCE
Clamp the blade assembly in a vise and file the exposed
cutting surface of each blade tooth with an 8 in. smooth
round file, 1/4 in. or 7/32 in. in diameter. Be sure to retain
the original angle of the tooth when filing.
Remove the hedge trimmer from the vise, replace the
battery pack, and restart the hedge trimmer. Allow the
blades of the hedge trimmer to come to a stop so that
the unsharpened edges on the other side of the cutter
blade teeth are exposed.
Remove battery pack from hedge trimmer and repeat the
sharpening procedure as described above.
CLEANING THE HEDGE TRIMMER
Remove the battery pack.
Slide the blade cover over the blade.
Clean dirt and debris from the body of the hedge trimmer,
using a damp cloth with a mild detergent.
NOTE: Do not use any strong detergents on the plastic
housing or the handle. They can be damaged by certain
aromatic oils such as pine and lemon, and by solvents
such as kerosene.
Moisture can cause a shock hazard. Wipe off any moisture
with a soft dry cloth.
Use a small brush or the air discharge of a small vacuum
cleaner brush to clear dust or debris from the air vents
on the motor housing.
STORING THE HEDGE TRIMMER
See Figure 12.
Clean the hedge trimmer thoroughly before storing. Store
the hedge trimmer in a dry, well-ventilated place that is
inaccessible to children. Keep away from corrosive agents
such as garden chemicals and de-icing salts.
Always place the blade cover on the cutting blades before
storing.
CALL US FIRST
For any questions about operating or maintaining your product,
call the RYOBI Help Line!
Your product has been fully tested prior to shipment
to ensure your complete satisfaction.
1-800-525-2579
This product has a Five-year Limited Warranty for personal,
family, or household use (90 days for business or commercial use).
For warranty details, visit www.ryobitools.com
or call (toll free) 1-800-525-2579.
2 — Français
AVERTISSEMENT :
Lire tous les avertissements et toutes les instructions.
Ne pas suivre l’ensemble des avertissements et des
instructions peut entraîner une électrocution, un incendie
ou des blessures graves.
Conserver les avertissements et les instructions à des fins
de référence ultérieure. Le terme « outil motorisé », utilisé
dans tous les avertissements ci-dessous désigne tout outil
fonctionnant sur secteur (câblé) ou sur piles (sans fil).
SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les endroits
encombrés ou sombre s sont propices aux accidents.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou
vapeurs.
Garder les enfants et badauds à l’écart pendant
l’utilisation d’un outil électrique. Les distractions peuvent
causer une perte de contrôle.
SÉCURITÉ ÉLECTRIQUE
Les fiches des outils électriques doivent correspondre
à la prise secteur utilisée. Ne jamais modifier la fiche,
de quelque façon que ce soit. Ne jamais utiliser
d’adaptateurs de fiche avec des outils mis à la terre. Les
fiches et prises non modifiées réduisent le risque de choc
électrique.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru
lorsque le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou
l’humidité. La pénétration d’eau dans ces outils accroît le
risque de choc électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter l’outil et
ne jamais débrancher ce dernier en tirant sur le cordon.
Garder le cordon à l’écart de la chaleur, de l’huile, des
objets tranchants et des pièces en mouvement. Un
cordon endommagé ou emmêlé accroît le risque de choc
électrique.
Pour les travaux à l’extérieur, utiliser un cordon
spécialement conçu à cet effet. Utiliser un cordon conçu
pour l’usage extrérieur pour réduire les risques de choc
électrique.
S’il est nécessaire d’utiliser l’outil électrique dans un
endroit humide, employer un dispositif interrupteur de
défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le
risque de décharge électrique.
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire preuve
de bon sens lors de l’utilisation de tout outil électrique.
Ne pas utiliser cet outil en état de fatigue ou sous
l’influence de l’alcool, de drogues ou de médicaments.
Un moment d’inattention pendant l’utilisation d’un outil
électrique peut entraîner des blessures graves.
Utiliser l’équipement de sécurité. Toujours porter une
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.
Éviter les démarrages accidentels. S’assurer que le
commutateur est en position d’arrêt avant de brancher
l’outil. Porter un outil avec le doigt sur son commutateur ou
brancher un outil dont le commutateur est en position de
marche peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en
marche. Une clé laissée sur une pièce rotative de l’outil
peut causer des blessures.
Ne pas travailler hors de portée. Toujours se tenir bien
campé et en équilibre. Ceci permettra de mieux contrôler
l’outil en cas de situation imprévue.
Porter une tenue appropriée. Ne porter ni vêtements
amples, ni bijoux. Garder les cheveux, les vêtements
et les gants à l’écart des pièces en mouvement. Les
vêtements amples, bijoux et cheveux longs peuvent se
prendre dans les pièces en mouvement.
Si les outils sont équipés de dispositifs de dépoussiérage,
s’assurer qu’ils sont connectés et correctement utilisés.
L’usage de ces dispositifs de dépoussiérage peut réduire
les dangers présentés par la poussière.
UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES
Ne pas forcer l’outil. Utiliser l’outil approprié pour
l’application. Un outil approprié exécutera le travail mieux
et de façon moins dangereuse s’il est utilisé dans les limites
prévues.
Ne pas utiliser l’outil si le commutateur ne permet pas de
le mettre en marche ou de l’arrêter. Tout outil qui ne peut
pas être contrôlé par son commutateur est dangereux et doit
être réparé.
INSTRUCTIONS DE SÉCURITÉ GÉNÉRALES
POUR OUTILS ÉLECTRIQUES
3 — Français
INSTRUCTIONS DE SÉCURITÉ GÉNÉRALES
POUR OUTILS ÉLECTRIQUES
Débrancher l’outil et/ou retirer le bloc-piles avant
d’effectuer des réglages, de changer d’accessoire ou
de remiser l’outil. Ces mesures de sécurité préventives
réduisent les risques de démarrage accidentel de l’outil.
Ranger les outils motorisés hors de la portée des enfants
et ne laisser personne n’étant pas familiarisé avec l’outil
ou ces instructions utiliser l’outil. Dans les mains de
personnes n’ayant pas reçu des instructions adéquates, les
outils sont dangereux.
Entretenir les outils motorisés. Vérifier qu’aucune pièce
mobile n’est mal alignée ou bloquée, qu’aucune pièce
n’est brisée et s’assurer qu’aucun autre problème ne
risque d’affecter le bon fonctionnement de l’outil. En
cas de dommages faire réparer l’outil avant de l’utiliser
de nouveau. Beaucoup d’accidents sont causés par des
outils mal entretenus.
Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont bien
affûtés risquent moins de se bloquer et sont plus faciles à
contrôler.
Utiliser l’outil, les accessoires et embouts, etc.,
conformément à ces instrutions pour les applications
pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage d’un
outil motorisé pour des applications pour lesquelles il n’est
pas conçu peut être dangereux.
UTILISATION ET ENTRETIEN DE LA PILE
Ne recharger qu’avec l’appareil spécifié par le fabricant.
Un chargeur approprié pour un type de pile peut créer un
risque d’incendie s’il est utilisé avec un autre type de pile.
Utiliser exclusivement le bloc-pile spécifiquement
indiqué pour l’outil. L’usage de tout autre bloc peut créer
un risque de blessures et d’incendie.
Lorsque le bloc-piles n’est pas en usage, le garder à
l’écart d’articles tels qu’attaches trombones, pièces de
monnaie, clous, vis ou autres petits objets métalliques
risquant d’établir le contact entre les deux bornes. La
mise en court-circuit des bornes de piles peut causer des
étincelles, des brûlures ou un incendie.
En cas d’usage abusif, du liquide peut s’échapper des
piles. Éviter tout contact avec ce liquide. En cas de
contact accidentel, rincer immédiatement les parties
atteintes avec de l’eau. En cas d’éclaboussure dans les
yeux consulter un médecin. Le liquide s’échappant des
piles peut causer des irritations ou des brûlures.
DÉPANNAGE
Les réparations doivent être confiées à un technicien
qualifié, utilisant exclusivement des pièces identiques
à celles d’origine. Ceci assurera le maintien de la sécurité
de l’outil.
Éloigner toute partie du corps des lames. Ne retirer
les matériaux coincés ou suspendus ou de les tenir
lorsque les lames sont en mouvement. S’assurer que
l’interrupteur est à la position OFF (éteint) lorsque l’on
déloge les débris de matériaux. La lame termine son
mouvement une fois l’outil éteint. Un moment d’inattention
pendant l’utilisation du taille-haie peut occasionner une
blessure grave.
Transporter le taille-haie par la poignée et s’assurer
que la lame est immobile. Une manipulation adéquate du
taille-haie réduira les risques de blessures dues aux lames.
Soutenir l’outil électrique par les prises isolées
seulement, car les lames peuvent toucher un fil camouflé
ou son propre cordon d’alimentation. Le contact des lames
avec un fil sous tension « électrifie » les pièces métalliques
exposées de l’outil et peut électrocuter l’utilisateur.
DANGER — Éloigner les mains des lames. Le contact
avec les lames peut provoquer des blessures graves.
AVERTISSEMENT — Seulement l’usage avec la poignée et
le garde est assemblé se couvrir convenablement la taille-
haies. L’usage de la taille-haies sans le garde ou la poignée
correct fournie peut avoir pour résultat sérieuse personnelle
la blessure.
RÈGLES DE SÉCURITÉ SUPPLÉMENTAIRES
Ne porter ni vêtements amples, ni bijoux. Attacher ou
couvrir les cheveux longs. Les vêtements amples, bijoux et
cheveux longs peuvent se prendre dans les ouïes d’aération.
Ne pas utiliser l’outil sur une échelle, toits ou un support
instable. Une bonne tenue et un bon équilibre permettent
de mieux contrôler l’outil en cas de situation imprévue.
AVERTISSEMENTS DE SÉCURITÉ POUR LA TAILLE-HAIES
4 — Français
Porter des pantalons longs, manches longues, des
chaussures de travail et des gants épais. Ne pas porter
de vêtements amples, bijoux, shorts, sandales et ne pas
travailler pieds nus. Ne porter aucun bijou.
L’utilisation du taille-haie doit se faire avec les deux
mains. Le travail effectué avec une seule main peut
provoquer la perte de contrôle de l’outil et provoquer des
blessures graves.
Avant de lancer le moteur, s’assurer que la lame n’est en
contact avec aucun objet.
Arrêter le moteur, retirer le bloc-piles et s’assurer que la lame
est immobilisée avant de poser l’outil.
Ne jamais couper de tiges de plus de 15,9 mm (5/8 po) de
diamètre.
Nettoyer la zone à couper avant chaque utilisation. Retirer
tous les objets comme les cordons, lumières, fils ou cordes
lâches pouvant s’entremêler dans la lame de coupe pour
éviter les risques de blessures graves.
Arrêter le moteur quand l’outil n’est pas en train de tailler ou
lorsqu’il est transporté d’un endroit à un autre.
Garder l’outil propre. Les débris d’herbe et autres peuvent
se prendre dans les lames.
Si le taille-haies est équipé d’un éjecteur de débris, ne pas
se servir d’éjecteur comme d’une surface de préhension.
Remiser l’outil dans un endroit sec, sous clé ou en hauteur,
pour éviter des dommages ou utilisations non autorisées. Le
garder hors de portée des enfants et des personnes n’étant
pas familières avec son utilisation.
Remettre le fourreau de lame en place lorsque l’outil n’est
pas en usage.
Ne jamais arroser ou asperger l’outil avec de l’eau ou
tout autre liquide. Garder les poignées sèches, propres et
exemptes de débris. Nettoyer après chaque utilisation. Voir
les instructions de remisage.
Arrimer le produit avant de le transporter.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise secteur, ils sont toujours en état de
fonctionnement. Rester conscient des dangers lorsque l’outil
n’est pas en usage.
Retirer le bloc-piles avant tout réglage, nettoyage, remisage
ou déblocage et lorsque l’outil n’est pas en usage.
Toujours installer le dispositif de protection des lames
lors du transport ou du remisage du taille-haie.
Garder le câble à l’écart des lames. Pendant le
fonctionnement que le câble pourrait être caché dans les
arbrisseaux et peut être coupé accidentel par la lame.
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1 lors de l’utilisation
de produit. Porter la protection de tête en fonctionnant cet
produit au-dessus du niveau d’épaule. Le respect de cette
règle réduira les risques de blessures graves.
Garder tous les passants, les enfants, et caresse au moins
50 pieds loin. Les passants devraient être encouragés à
porter la protection oculaire.
En cas d’urgence, utiliser les agrafe à ressort sur le
bandoulière à relâchement rapide pour se libérer du
bandoulière et de la taille-haies.
Ne jamais utiliser de l’eau ou une autre liquide pour nettoyer
ou rincer la produit et n’exposez pas à la pluie ou conditions
l’humidité. La remiser à l’intérieur dans un endroit sec. Les
liquides corrosifs, l’eau et les produits chimiques peuvent
s’infiltrer dans le composants électroniques et/ou le
compartiment de la pile et endommager les composants
électroniques et/ou le bloc-pile, ce qui peut entraîner
un court-circuit, augmenter le risque d’incendie ou des
blessures corporelles graves. Enlever toute accumulation
de la saleté et les débris sur la produit de temps en temps
avec un linge sec.
Utiliser ce produit seulement avec la piles et le chargeurs
indiqués dans le supplément de raccordement pour
chargeur/outils/piles/appareiln˚988000-842.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.
AVERTISSEMENTS DE SÉCURITÉ POUR LA TAILLE-HAIES
5 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur ce produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Alerte de sécurité Indique un risque de blessure potentiel.
Lire le manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et
veiller à bien comprendre le manuel d’utilisation avant d’utiliser
ce produit.
Porter une protection oculaire et
protection casque
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1, ainsi qu’une protection
casque.
Avertissement concernant
l’humidité
Ne pas exposer la pile, le compartiment de la pile, ou les
composants électroniques à la pluie, l’eau ou d’autres liquides.
Ne pas charger la pile ou exposer la produit à la pluie ou des
endroits humides.
Gants
Porter des gants épais antidérapants lors de la manipulation
de l’scie et de la lame.
Chaussures de sécurité
Porter des chaussures de travail à semelle antidérapante lors
de l’utilisation de l’outil.
La tenir à l’écart de lignes électriques
et ne laisser personne s’approcher
DANGER ! Risque d’électrocution ! Ne pas travailler à moins de
15m (50 pi) de lignes électriques. Ne jamais laisser quiconque
se tenir à moins de 15 m (50 pi) de l’outil.
Choc électrique
L’utilisation dans des conditions humides et le non respect des
instructions de sécurité peuvent résulter en un choc électrique.
Symbole Mains à l’écart
Le non-respect de cette mise en garde peut entraîner des
blessures graves.
Tenir la scie à deux mains Tenir la taille-haies à deux mains et l’utiliser correctement.
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER:
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).
6 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur ce produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Pièces en mouvement Garder les mains à l’écart des pièces en mouvement.
Symbole de recyclage
Ce produit utilise les piles de lithium-ion (Li-ion). Les
réglementations locales ou gouvernementales peuvent interdire
de jeter les piles dans les ordures ménagères. Consulter les
autorités locales compétentes pour les options de recyclage et/
ou l’élimination.
V Volts Tension
hrs Hours Time
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
FICHE TECHNIQUE
Moteur ...................................................................40 V c.c.
Longueur de la lame ................................457,2 mm (18 po)
Capacité de coupe .........................hasta 15,9 mm (5/8 po)
Vitesse de coupe ......................... 3,000 coupes par minute
CARACTÉRISTIQUES
APPRENDRE À CONNAÎTRE PRODUIT
Voir la figure 1.
L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’produit et contenus dans
le manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
FOURREAU DE LAME
Le fourreau de lame empêche que l’opérateur entre en
contact avec les lames tranchantes lorsque l’outil n’est pas
en usage. Il évite également que les lames soient ébréchées
ou endommagées pendant le remisage.
GARDE
La garde aide à protéger les mains de l’opérateur des débris
projetés.
BOUTON DE VERROUILLAGE
Le bouton de verrouillage prévient les démarrages accidentels.
TÊTE PIVOTANTE À QUATRE POSITIONS
La taille-haies plus mince peut être ajustée avec le bouton
de pivot.
GÂCHETTE DE COMMANDE DE VITESSE
VARIABLE
Cet outil est doté d’une gâchette de commande de vitesse
sensible à la pression. La vitesse est contrôlée par la pression
exercée sur la gâchette.
7 — Français
AVERTISSEMENT :
Les lames de taille-haies sont extrêmement tranchantes.
Ne pas enlever le fourreau avant que le taille-haies ne
soit complètement assemblé et prêt à l’emploi. Toujours
faire preuve de prudence lors du retrait du fourreau. Le
non-respect de ces mises en garde pourrait entraîner
des blessures graves.
RACCORDEMENT DE L’ACCESSOIRE
TAILLE-HAIES SUR LE BLOC MOTEUR
Voir la figure 2.
AVERTISSEMENT :
Ne jamais installer, retrait ou ajuster un accessoire lorsque
le moteur tourne ou avec le bloc-piles installée. Pour
éviter des blessures graves, arrêter le moteur ou enlever
le bloc-piles.
L’accessoire se raccorde au bloc-moteur à l’aide d’un
dispositif de couplage.
Si est installé, retirer le bloc-piles.
Aligner les flèches de l’arbre accessoire avec celles de
l’arbre intermédiaire et insérer la fiche dans l’accessoire
au moyen de l’ouverture du coupleur. Assurer que le prise
est entièrement placé.
Faire glisser le coupleur fileté sur l’arbre intermédiaire
dans la base filetée de l’accessoire et tourner le coupleur
dans le sens horaire. Serrer fermement.
Align the arrows on the intermediate shaft and the power
head and insert the plug on the intermediate shaft into
the opening on the coupler. Assurer que le prise est
entièrement placé.
Faire glisser le coupleur fileté sur le bloc-moteur dans la
base filetée de l’arbre intermédiaire et tourner le coupleur
dans le sens horaire. Serrer fermement.
NOTE : Une fois assemblé correctement, de l’accessoire
taille-haies et bloc moteur ne devraient pas se détacher
l’un de l’autre. Répéter les étapes décrites précédemment
si c’est le cas.
Si une application à longue portée n’est pas requise, il n’est
pas nécessaire d’installer l’arbre intermédiaire. L’accessoire
taille-haies peut être raccordé directement au bloc-moteur.
AVERTISSEMENT :
Ne pas verrouiller l’accessoire et bloc moteur aux
instructions ci-dessus peut entraîner des blessures
graves.
ASSEMBLAGE
DÉBALLAGE
Ce produit doit être assemblé.
Avec précaution, sortir le produit et les accessoires de
la boîte. S’assurer que toutes les pièces figurant sur la
Liste de contrôle d’expédition sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Examiner soigneusement l’produit pour s’assurer que
rien n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’produit et avoir vérifié qu’il
fonctionne correctement.
Si des pièces manquent ou sont endommagées, appeler
le 1-800-525-2579.
LISTE DE CONTRÔLE
Accessoire de taille-haies
Arbre intermédiaire
Bloc-moteur
Fourreau de lame
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour ce produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours déconnecter le
fil de bougie de moteur de la bougie d’allumage avant
d’assembler des pièces.
8 — Français
AVERTISSEMENT :
Ne pas laisser la familiarité avec le produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1, ainsi
qu’une protection casque. Si cette précaution n’est pas
prise, des objets peuvent être projetés dans les yeux et
d’autres lésions graves.
AVERTISSEMENT :
Ne pas utiliser produits ou accessoires non recommandés
par le fabricant de ce produit. L’utilisation de pièces et
accessoires non recommandés peut entraîner des
blessures graves.
AVIS :
Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle ou un centre
de réparations qualifié.
APPLICATIONS
Ce produit peut être utilisé pour les application ci-dessous :
Tailler et former les haies et buissons
ASSEMBLAGE
RETRAIT DE L’ACCESSOIRE DU BLOC
MOTEUR
Retirer le bloc-piles
Tourner le coupleur dans le sens contraire aux aiguilles
d’une montre pour déverrouiller, puis, retirer l’arbre du
l’accessoire taille-haies et l’arbre intermédiaire du bloc
moteur.
INSTALLATION DE LA BANDOULIÈRE
Voir la figure 3.
Si est installé, retirer le bloc-piles.
Fixer les crochets de la bandoulière aux fixations de
sangle marche bloc moteur.
Régler la longueur de la sangle de manière à obtenir une
position confortable.
UTILISATION
INSTALLATION / RETRAIT DU BLOC-PILES
Voir la figura 4.
AVERTISSEMENT :
Toujours retirer la pile de l’outil au moment d’assembler
des pièces, d’effectuer des réglages et de procéder
au nettoyage, ou lorsque l’outil n’est pas utilisé. Le
fait de retirer la pile permet d’empêcher un démarrage
accidentel pouvant entraîner des blessures graves.
Installation :
Insérer le bloc-piles dans le produit comme il est indiqué.
AVERTISSEMENT :
S’assurer que le loquet au bas du bloc-piles s’enclenche
et que le bloc-piles est installé et fixé correctement au
taille-haie avant de commencer le travail. Ne pas installer
et fixer correctement le bloc-piles peut provoquer la chute
de ce dernier et occasionner des blessures graves.
AVIS :
Lors de l’installation du bloc-piles, veiller à ce que sa
nervure s’aligne sur le fond de l’outil et se verrouille en
place. Une insertion incorrecte du bloc-piles peut causer
des dommages aux composants internes.
Retrait :
Appuyer sur le loquet se trouvant du bloc-piles pour le
séparer du taille-haies.
AVERTISSEMENT :
Les outils à piles sont toujours en état de fonctionnement.
Retirer la pile au moment de transporter le taille-haies afin
d’éviter un démarrage accidentel qui pourrait entraîner
des blessures graves.
9 — Français
UTILISATION
Pour prendre connaissance des consignes de chargement,
consulter les manuels d’utilisation des batteries de RYOBI
et des chargeurs connexes.
RÉGLAGE DE LA TÊTE PIVOTANTE
Voir la figure 5.
Si est installé, retirer le bloc-piles.
Déposer le taille-haies sur une surface plane et solide.
Appuyer sur le bouton de pivot et régler la tête du taille-
haies de manière à ce qu’elle s’enclenche solidement
dans l’une des quatre positions indiquées par les
encoches.
AVERTISSEMENT :
Ne pas mettre la main entre la tête pivotante et la base
filetée. Le positionnement de la main ou des doigts à cet
endroit peut causer une blessure par pincement.
MISE EN MARCHE ET ARRÊT DE LA TAILLE-
HAIES
Voir la figure 6.
Pour démarrer :
Tenir la taille-haies et s’assurer qu’aucun obstacle ne
risque d’entrer en contact avec la lame.
Maintenir le verrouillage de gâchette enfoncé.
Appuyer sur la gâchette.
Pour arrancar :
Pour arrêter la taille-haies relâcher la gâchette. Lorsque
la gâchette est relâchée, le verrouillage se remet
automatiquement en position verrouillée.
CONSEILS DE COUPE
Voir les figures 7 à 9.
DANGER :
Ne jamais effectuer de coupes près de cerca de
lignes, lignes cordon de électriques ou de sources de
courant. Si la lame se prend dans un cordon ou une
ligne électrique, NE PAS LA TOUCHER! ELLE PEUT
ÊTRE SOUS TENSION ET DONC, EXTRÊMEMENT
DANGEREUSE. Continuer de tenir le taille-haies par la
poignée arrière isolée ou le poser à l’écart en prenant les
précautions nécessaires. Mettre le circuit électrique de
la ligne électrique hors tension ou débrancher le cordon
endommagé avant d’essayer de débloquer la lame. Le
contact avec la lame, d’autres parties conductrices du
taille-haies, ou des cordons ou des fils électriques sous
tension entraînerait une électrocution ou des blessures
graves, ce qui pourrait s’avérer mortel.
AVERTISSEMENT :
Déblayer la zone de travail avant chaque utilisation.
Retirer tous les objets tels que les cordons, lumières,
fil, ou câbles ont détaché qui peuvent s’emmêler dans
la lame tranchante et créer un risque de blessure grave.
Ne jamais utiliser le taille-haies à côté de lignes
électriques, palissades, poteaux, bâtiments, ou autres
objets fixes.
Inspecter et débarrasser l’endroit de tout objet caché.
Ne jamais continuer d’utiliser une lame après avoir
heurté un objet dur, sans vérifier qu’elle n’a pas été
endommagée. Ne pas utiliser l’outil s’il est endommagé.
Pour éviter les risques d’électrocution, ne pas travailler
à moins de 15 metres (50 pi) de lignes électriques.
Se tenir debout de manière à être bien campé et en
équilibre sur les deux pieds.
Porter des gants lors de la taille de buissons épineux.
Avant de mettre le taille-haies en marche, le tenir par
les deux poignées, la lame dirigée vers l’avant. Toujours
utiliser le taille-haies correctement.
Pendant le travail, toujours tenir le taille-haies des deux
mains. Agripper fermement la poignée avant/arbre et la
poignée arrière. L’outil peut être utilisé dans les deux
directions avec un large mouvement de balayage latéral.
Si désiré, vous pouvez utiliser une ficelle pour vous aider
à couper la haie à niveau constant. Choisir la hauteur de
haie souhaitée. Tendre un morceau de ficelle le long de
la haie à la hauteur désirée. Tailler la haie juste au-dessus
de la ficelle. Tailler le côté d’une haie pour qu’elle soit
légèrement plus étroite en haut. Une plus grande partie
de la haie sera exposée si elle est taillée de cette manière,
et elle sera plus uniforme.
Lors de la taille des nouvelles pousses, tailler avec un large
mouvement de balayage, pour que les tiges s’engagent
directement dans la denture de la lame. Les anciennes
pousses présentent des tiges plus épaisses et seront plus
facilement taillées par un mouvement de scie.
Ne pas forcer le taille-haies au travers de buissons épais
et denses. Ceci peut causer un coincement des lames
et un ralentissement. Si les lames ralentissent, réduire la
vitesse de travail.
Ne pas essayer de couper les tiges ou branchettes de
plus de 15,9 mm (5/8 po) d’épaisseur ou celles de toute
évidence trop grosses pour la denture de la lame. Utiliser
une scie à main sans moteur ou une scie d’élagage pour
la coupe de grosses tiges.
Si les lames se bloquent, arrêter le moteur, laisser les
lames s’arrêter et retirer le bloc-piles avant d’essayer de
débloquer les lames.
10 — Français
ENTRETIEN
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le bloc
de pile de le produit avant tout nettoyage ou entretien.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1, ainsi
qu’une protection casque. Si cette précaution n’est pas
prise, des objets peuvent être projetés dans les yeux et
d’autres lésions graves.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le piles
de l’produit avant tout nettoyage ou entretien.
AVERTISSEMENT :
Ne jamais utiliser de l’eau ou une autre liquide pour
nettoyer ou rincer la produit et n’exposez pas à la
pluie ou conditions l’humidité. La remiser à l’intérieur
dans un endroit sec. Les liquides corrosifs, l’eau et les
produits chimiques peuvent s’infiltrer dans le composants
électroniques et/ou le compartiment de la pile et
endommager les composants électroniques et/ou le bloc-
pile, ce qui peut entraîner un court-circuit, augmenter le
risque d’incendie ou des blessures corporelles graves.
Enlever toute accumulation de la saleté et les débris sur
la produit de temps en temps avec un linge sec.
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations qualifié.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
TRANSPORT ET REMISAGE
Toujours placer le fourreau de lame sur la lame lors du
transport ou du remisage du taille-haies. Veiller à ne pas
se couper sur les dents de la lame.
Nettoyer soigneusement le taille-haies avant de le remiser.
Remiser le taille-haies dans un endroit sec, inaccessible
aux enfants. Le tenir à l’écart de produits corrosifs, tels
que les produits chimiques de jardinage et le sel de
dégivrage.
LUBRIFICATION DES LAMES
Voir la figure 10.
AVERTISSEMENT :
Laisser les lames du taille-haies s’arrêter et retirer le
bloc-piles avant lubrification l’outil ou l’aiguisage de la
lame. Le non respect de cet avertissement peut causer un
démarrage accidentel, entraînant des blessures graves.
Pour faciliter l’utilisation et prolonger la vie utile des lames,
le lubrifier avant et après chaque utilisation.
Retirer le bloc-piles du taille-haies.
Poser le taille-haies sur une surface plane. Appliquer
de l’huile de machine légère le long du bord de la lame
supérieure.
NOTE : Si le taille-haies doit être utilisé pendant une période
prolongée, il est conseillé de lubrifier la lame pendant cette
période.
Arrêter le taille-haies.
Retirer le bloc-piles.
Lubrifier le taille-haies comme décrit ci-dessus.
Réinstaller le bloc-piles et reprendre le travail.
AFFÛTAGE DE LA LAME
Voir la figure 11.
Laisser les lames du taille-haies s’arrêter dans la position
illustrée. Ceci laisse un passage pour la lime entre les
dents de coupe et les dents de protection.
Retirer le bloc-piles du taille-haies.
Serrer l’ensemble de lames dans un étau et limer la
surface de coupe exposée de chaque dent de lame avec
une lime ronde fine de 203 mm (8 po) et de 6 ou 5 mm
11 — Français
ENTRETIEN
(1/4 ou 7/32 po), de diamètre. S’assurer de conserver
l’angle d’origine des dents pendant le limage.
Retirer le taille-haies de l’étau, remettre le bloc-piles en
place et remettre l’outil en marche. Laisser les lames du
taille-haies s’arrêter de manière à ce que les tranchants
non affûtés des dents soient exposés.
Retirer le bloc-piles du taille-haies et reprendre les
procédures d’affûtage ci-dessus.
NETTOYAGE DU TAILLE-HAIES
Retirer le bloc-piles.
Glisser le fourreau de lame.
Nettoyer la saleté et les débris du corps du taille-haies à
l’aide d’un chiffon humide et d’un détergent doux.
NOTE : Ne pas utiliser de détergents puissants sur le
boîtier en plastique ou la poignée. Ces pièces peuvent
être endommagées par certaines huiles aromatiques
telles que les huiles de pin et de citron et les solvants
tels que le kérosène.
L’humidité peut créer un risque de choc électrique.
Essuyer toute humidité sur l’outil avec un chiffon doux
sec.
Utiliser une petite brosse ou la sortie d’air d’un petit
aspirateur pour chasser la saleté.
REMISAGE DU TAILLE-HAIES
Voir la figure 12.
Nettoyer soigneusement le taille-haies avant de le remiser.
Ranger le taille-haies dans un endroit sec, bien aéré et
inaccessible aux enfants. Le tenir à l’écart de produits
corrosifs, tels que les produits chimiques de jardinage et
le sel de dégivrage.
Toujours placer le fourreau de lame lors du transport ou
du remisage.
Ce produit est accompagné d’une garantie limitée de
cinq (5) ans pour utilisation personnel, familiales ou domestiques
(90 jours pour utilisation affaires ou commerciaux). Pour obtenir
les détails de la garantie, visiter le site www.ryobitools.com
ou appeler (sans frais) au 1-800-525-2579.
NOUS APPELER D’ABORD
Pour toute question concernant l’utilisation ou l’entretien utiliser ce
produit, appeler le service d’assistance téléphonique RYOBI !
Le taille-bordures à été entièrement testé avant expédition pour
assurer la complète satisfaction de l’utilisateur.
1-800-525-2579
BESOIN D’AIDE?
APPELER LE
www.ryobitools.com
2 — Español
ADVERTENCIA:
Lea todas las advertencias de seguridad y todas
instrucciones. El incumplimiento de las advertencias e
instrucciones puede ocasionar descarga eléctrica, fuego o
lesiones graves.
Guarde todas las advertencias e instrucciones para futuras
consultas. El término “herramienta eléctrica” empleado en
todos los avisos de advertencia enumerados abajo se refiere a
las herramientas eléctricas de cordón (alámbricas) y de baterías
(inalámbricas).
SEGURIDAD EN EL ÁREA DE TRABAO
Mantenga limpia y bien iluminada el área de trabajo.
Un área de trabajo mal despejada o mal iluminada propicia
accidentes.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los vapores
inflamables.
Mantenga alejados a los niños y circunstantes al
maniobrar una herramienta eléctrica. Toda distracción
puede causar pérdida del control de la herramienta.
SEGURIDAD ELÉCTRICA
Las clavijas de las herramientas eléctricas deben
corresponder a las tomas de corriente donde se conectan.
Nunca modifique la clavija de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas eléctricas
dotadas de contacto a tierra. Conectando las clavijas
originales en las tomas de corriente donde corresponden se
disminuye el riesgo de una descarga eléctrica.
Evite el contacto del cuerpo con las superficies de objetos
que estén haciendo tierra o estén conectados a ésta,
como tuberías, radiadores, estufas y refrigeradores.
Existe un mayor riesgo de descargas eléctricas si el cuerpo
está haciendo tierra.
No exponga las herramientas eléctricas a la lluvia ni
a condiciones de humedad. La introducción de agua en
una herramienta eléctrica aumenta el riesgo de descargas
eléctricas.
No maltrate el cordón eléctrico. Nunca utilice el cordón
para trasladar, desconectar o tirar de la herramienta
eléctrica. Mantenga el cordón alejado del calor, del
aceite, de bordes afilados y de piezas móviles. Los
cordones eléctricos dañados o enredados aumentan el riesgo
de descargas eléctricas.
Al utilizar una herramienta eléctrica a la intemperie,
use un cordón de extensión apropiado para el exterior.
Usando un cordón adecuado para el exterior se disminuye el
riesgo de descargas eléctricas.
Si debe operar una herramienta en lugares húmedos, use
un suministro protegido por un interruptor de circuito con
pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo
de descargas eléctricas.
SEGURIDAD PERSONAL
Permanezca alerta, preste atención a lo que esté haciendo
y aplique el sentido común al utilizar herramientas
eléctricas. No utilice la herramienta eléctrica si está
cansado o se encuentra bajo los efectos de alguna droga,
alcohol o medicamento. Un momento de inatención al utilizar
una herramienta eléctrica puede causar lesiones corporales
serias.
Use equipo de seguridad. Siempre póngase protección
ocular. El uso de equipo de seguridad como mascarilla para
el polvo, calzado de seguridad, casco y protección para los
oídos en las circunstancias donde corresponda disminuye el
riesgo de lesiones.
Evite un arranque accidental de la unidad. Asegúrese de
que el interruptor esté en la posición de apagado antes de
conectar la herramienta. Portar las herramientas eléctricas
con el dedo en el interruptor, o conectarlas con el interruptor
puesto, propicia accidentes.
Retire toda llave o herramienta de ajuste antes de
encender la herramienta eléctrica. Toda llave o herramienta
de ajuste dejada en una pieza giratoria de la herramienta
eléctrica puede causar lesiones.
No estire el cuerpo para alcanzar mayor distancia.
Mantenga una postura firme y buen equilibrio en todo
momento. De esta manera se logra un mejor control de la
herramienta eléctrica en situaciones inesperadas.
Vístase adecuadamente. No vista ropas holgadas ni joyas.
Mantenga el cabello, la ropa y los guantes alejados de las
piezas móviles. Las ropas holgadas, las joyas y el cabello
largo pueden engancharse en las piezas móviles.
Si se suministran dispositivos para conectar mangueras
de extracción y captación de polvo, asegúrese de que
éstas estén bien conectadas y se usen correctamente. La
utilización de captador de polvo puede disminuir los peligros
relacionados con el polvo.
EMPLEO CUIDADO DE LA HERRAMIENTA
ELÉCTRICA
No fuerce la herramienta eléctrica. Utilice la herramienta
eléctrica adecuada para cada trabajo. La herramienta
eléctrica adecuada efectúa mejor y de manera más segura el
trabajo, si además se maneja a la velocidad para la que está
diseñada.
No utilice la herramienta si el interruptor no enciende
o no apaga. Cualquier herramienta eléctrica que no pueda
controlarse con el interruptor es peligrosa y debe repararse.
ADVERTENCIAS DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
3 — Español
ADVERTENCIAS DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
Desconecte la clavija del suministro de corriente o
retire el paquete de baterías de la herramienta eléctrica,
según sea el caso, antes de efectuarle cualquier ajuste,
cambiarle accesorios o guardarla. Tales medidas
preventivas de seguridad reducen el riesgo de poner en
marcha accidentalmente la herramienta.
Guarde las herramientas eléctricas desocupadas fuera
del alcance de los niños y no permita que las utilicen
personas no familiarizadas con las mismas o con estas
instrucciones. Las herramientas eléctricas son peligrosas en
manos de personas no capacitadas en el uso de las mismas.
Preste servicio a las herramientas eléctricas. Revise para
ver si hay desalineación o atoramiento de piezas móviles,
ruptura de piezas o cualquier otra condición que pueda
afectar el funcionamiento de la herramienta. Si está
dañada la herramienta eléctrica, permita que la reparen
antes de usarla. Numerosos accidentes son causados por
herramientas eléctricas mal cuidadas.
Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte bien cuidadas y con bordes bien
afilados, tienen menos probabilidad de atascarse en la pieza
de trabajo y son más fáciles de controlar.
Utilice la herramienta eléctrica, los accesorios y brocas,
hojas y cuchillas de corte, ruedas de esmeril, etc. de
conformidad con estas instrucciones, tomando en cuenta
las condiciones de trabajo y la tarea por realizar. Si se
utiliza la herramienta eléctrica para operaciones diferentes
de las indicadas podría originar una situación peligrosa.
EMPLEO CUIDADO DE LA HERRAMIENTA DE
BATERÍAS
Sólo cargue el paquete de baterías con el cargador
especificado por el fabricante. Un cargador adecuado para
un tipo paquete de baterías puede significar un riesgo de
incendio si se emplea con un paquete de baterías diferente.
Utilice las herramientas eléctricas sólo con los paquetes
de baterías específicamente indicados. El empleo de
paquetes de baterías diferentes puede presentar un riesgo
de incendio.
Cuando no esté utilizándose el paquete de baterías,
manténgalo lejos de otros objetos metálicos, como
clips, monedas, llaves, clavos, tornillos o otros objetos
metálicos, pequeños que puedan establecer conexión
entre ambas terminales. Establecer una conexión directa
entre las dos terminales de las baterías puede causar
quemaduras o incendios.
Si se maltratan las baterías, puede derramarse líquido
de las mismas; evite todo contacto con éste. En caso de
contacto, lávese con agua. Si el líquido llega a tocar los
ojos, además busque atención médica. El líquido de las
baterías puede causar irritación y quemaduras.
SERVICIO
Permita que un técnico de reparación calificado preste
servicio a la herramienta eléctrica, y sólo con piezas de
repuesto idénticas. De esta manera se mantiene la seguridad
de la herramienta eléctrica.
Mantenga todas las partes del cuerpo alejadas de la hoja
de corte. No retire material cortado ni sujete material por
cortar mientras estén moviéndose las hojas. Asegúrese
de apagar la máquina cuando retire el material atascado.
La hoja de corte continúa girando por inercia después de
apagarse la unidad. Un momento de inatención al utilizar una
podadora de setos puede causar lesiones corporales serias.
Transporte la podadora de setos del mango con la hoja
de corte apagada. Un manejo apropiado de la podadora de
setos reduce la posibilidad de que haya lesiones producidas
por las hojas de corte.
Coloque la máquina encendida en superficies firmes y
aisladas únicamente, porque la hoja de corte puede entrar
en contacto con cables ocultos o con el cable propio. Las
hojas de corte que entren en contacto con un cable “con
carga” puede hacer que la electricidad se transmita a las
piezas metálicas expuestas de la herramienta eléctrica y puede
provocar una descarga eléctrica en el operador.
PELIGRO Mantenga la mano aleada de la hoa. Entrar
en contacto con la hoja puede provocar lesiones corporales
serias.
ADVERTENCIA
Sólo uso con mango y protección
ensamblado apropiadamente podadora de setos. El uso del
podadora de setos sin el protección o el mango apropiados
proporcionados puede tener como resultado herida personal
grave.
REGLAS DE SEGURIDAD ADICIONALES
No vista ropas holgadas ni joyas. Recójase el cabello si
está largo. Las ropas holgadas y las joyas, así como el cabello
largo, pueden resultar atraídas hacia el interior de las aberturas
de ventilación.
No utilice la unidad al estar en una escalera, techos o en un
soporte inestable. Una postura estable sobre una superficie
sólida permite un mejor control de la herramienta eléctrica en
situaciones inesperadas.
ADVERTENCIAS DE SEGURIDAD DE LA PODADORA DE SETOS
4 — Español
Póngase pantalones, mangas largas, botas y guantes
gruesos. No se ponga ropa holgada o pantalones cortos,
sandalias ni ande descalzo. No se ponga joyas de ninguna
clase.
Utilice ambas manos para trabajar con la podadora de
setos. Si utiliza una sola mano puede perder el control y
terminar en lesiones corporales serias.
Antes de encender la podadora de setos, asegúrese de que
la hoja no esté en contacto con ningún objeto.
Apague la unidad, retire el paquete de baterías y asegúrese
de que se haya detenido la hoja antes de poner en reposo la
unidad.
Nunca corte ningún material de un diámetro superior a 15,9 mm
(5/8 pulg.).
Despeje el área de corte antes de utilizar. Quite todos los
objetos tales como cables, luces, alambres o cuerdas sueltas
que puedan enredarse con la hoja de corte y crear el riesgo
de lesiones personales graves.
Siempre detenga el motor al retardar un corte o al caminar de
un lugar donde esté cortando a otro.
Mantenga la unidad libre de recortes de césped y otros
materiales. Pueden alojarse en las hojas de corte.
Si la podadora de setos está equipada con un eliminador de
desechos, no lo utilice como superficie de sujeción.
Guarde la unidad dentro de un lugar seco, ya sea bajo llave
o en lo alto para evitar el uso no autorizado y daños a la
misma. Mantenga la unidad fuera del alcance de los niños y
de personas sin capacitación.
Coloque de nuevo la cubierta de la hoja cuando no tenga en
uso la unidad.
Nunca moje ni rocíe con agua ni con ningún otro líquido la
unidad. Mantenga secos, limpios y sin basura los mangos.
Limpie la unidad después de usarla; vea el apartado
Instrucciones para guardar la unidad.
Mantenga asegurada la unidad mientras la transporta.
Las herramientas de baterías no necesitan conectarse a una
toma de corriente; por lo tanto, siempre están en condiciones
de funcionamiento. Esté consciente de los posibles peligros
incluso si no está encendida la unidad.
Retire el paquete de baterías antes de ajustar, limpiar, guardar
o quitar material de la unidad, o cuando no la tenga en uso.
Cuando transporta o almacena la podadora de setos
siempre coloque la cubierta sobre la hoja de la máquina.
Mantenga la cable alejadas de las hojas. Durante el
funcionamiento el cable puede ser ocultado en arbustos y
puede ser cortado accidentalmente por la hoja.
Siempre póngase protección ocular con protección lateral con
la marca de cumplimiento de la norma ANSI Z87.1 junto con
protección para los oídos. Póngase la protección de cabeza
al utilizar esta producto encima del nivel de hombro. Con el
cumplimiento de esta rela se reduce el riesgo de posibles
lesiones oculares.
Mantenga a todos los espectadores, los niños, y acaricie por lo
menos 50 pies lejos. Los espectadores deben ser favorecidos
a llevar la protección de ojo.
En una situación de emergencia, utilice los clips de resorte en
la correa para el hombro de liberación rápida para liberarse
de correa y la podadora de setos.
Nunca use agua ni otros líquidos para limpiar o enjuagar la
product y no exponga la unidad a la lluvia ni de condiciones
húmedas. Almacene la unidad en el interior en un lugar seco.
Los líquidos corrosivos, el agua, y los productos químicos
pueden ingresar los componentes eléctricos del porducto
y/o al compartimiento de la batería y dañar los componentes
eléctricos o el paquete de la batería, lo que podría resultar
en un corto circuito, mayor riesgo de incendio y lesiones
personales graves. Retire la acumulación de suciedad y los
residuos limpiando el producto con un trapo seco de manera
ocasional.
Usar este producto únicamente con la baterías y el cargadors
indicados en el folleto de la herramienta/aparato/paquete de
baterías/cargador complementario 988000-842.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta, facilítele
también las instrucciones.
ADVERTENCIAS DE SEGURIDAD DE LA PODADORA DE SETOS
5 — Español
SÍMBOLOS
Es posible que se empleen en esta producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado para mayor seguridad al manejar este producto.
SÍMBOLO NOMBRE DENOMINACIÓN EPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y com-
prender el manual del operador antes de usar este producto.
Póngase protección para los ojos y
la cabeza
Siempre póngase protección ocular con protección lateral con
la marca de cumplimiento de la norma ANSI Z87.1, así como
protección para la cabeza.
Alerta de condiciones húmedas
No exponga la batería, el compartimento de la batería o
componentes electrónicos a la lluvia, el agua o líquidos. No
exponga la producto a la lluvia o a lugares húmedos, ni cargue
la batería en esas condiciones.
Guantes
Cuando maneje la sierra y la hoja de corte, póngase guantes
protectores no deslizantes para uso pesado.
Calzado de seguridad
Cuando utilice este equipo póngase calzado de seguridad
antideslizante.
Evite las cables eléctricos /
Mantenga alejadas a las personas
presentes
¡PELIGRO! ¡Riesgo de electrocución! No trabaje a menos de 15
m (50 pies) de cables eléctricos. Mantenga a los circunstantes
a una distancia mínima de 15 m (50 pies)
Descarga eléctrica
Si no se usa la unidad en condiciones secas y no se observan
prácticas seguras de trabajo, puede producirse una descarga
eléctrica.
Símbolo de no acercar las manos
Si no mantiene las manos alejadas de la hoja de corte, se
causará serias lesiones corporales.
Use las dos manos Sujete y opere la podadora de setos con ambas manos.
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con
este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO
Indica una situación peligrosa, la cual, si no se evita, causará la muerte o
lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte
o lesiones serias.
PRECAUCIÓN
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).
6 — Español
SÍMBOLOS
Es posible que se empleen en esta producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado para mayor seguridad al manejar este producto.
SÍMBOLO NOMBRE denominaciÓn EPLICACIÓN
Piezas móviles Mantenga las manos lejos de piezas en movimiento.
Símbolo de reciclado
Este producto utiliza baterías de iones de litio (Li-ion). Es
posible que algunas leyes municipales, estatales o federales
prohíban desechar las baterías en la basura normal. Consulte
a las autoridades reguladoras de desechos para obtener
información en relación con las alternativas de reciclado y
desecho disponibles.
V Voltios Voltaje
hrs Horas Tiempo
Corriente continua Tipo o característica de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
.../min Por minuto
Revoluciones, carreras, velocidad superficial, órbitas, etc., por
minuto
ESPECIFICACIONES DEL PRODUCTO
Motor .......................................................... 40 V, corr. cont.
Longitud de la hoja .............................. 457,2 mm (18 pulg.)
Capacidad de corte ................. jusqu’à 15,9 mm (5/8 pulg.)
Velocidad de corte ........................3 000 cortes por minuto
CARACTERÍSTICAS
FAMILIARÍCESE CON EL PRODUCTO
Vea la figura 1.
El uso seguro que este producto requiere la comprensión
de la información impresa en la producto y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.
CUBIERTA DE LA HOA
Cubierta de la hoja impide que el operador toque las afiladas
hojas cuando no tenga en uso la herramienta. También ayuda
a impedir que las las hojas resulten melladas o dañadas
cuando está guardada la herramienta.
PROTECCIÓN
La protección ayuda a desviar virutas u otros desechos de
la dirección donde están las manos del operador.
SEGURO
Seguro evita los arranques accidentales.
CABEA PIVOTANTE DE TRES POSICIONES
La cabeza de la podadora de setos puede ajustarse con el
botón del pivote.
INTERRUPTOR DE GATILLO DE VELOCIDAD
VARIABLE
Esta herramienta dispone de un interruptor de velocidad
variable, el cual produce mayor velocidad cuanto mayor
presión se aplica en el mismo. La velocidad se controla
mediante la presión aplicada en el gatillo del interruptor.
7 — Español
ADVERTENCIA:
Las hojas de la podadora de setos están sumamente afiladas.
No retire la cubierta de la hoja sino hasta que la podadora
de setos esté completamente armada y lista para usarse.
Siempre tenga precaución al retirar la cubierta de la hoja.
De lo contrario puede ocurrir un riesgo de lesiones graves.
MONTAE DEL ACCESORIO PARA PODAR
SETOS EN EL CABEAL MOTOR
Vea la figura 2.
ADVERTENCIA:
Nunca una ni ajuste ningún accesorio, desmontar o mientras
esté funcionando el cabezal motor o con la paquete de baterías
instaladas. Si no puede detener el motor o retirar el paquete
de baterías puede provocar lesiones personales graves.
El accesorio se conecta al cabezal motor mediante un dispositivo
acoplador.
Si está instalado, retire el paquete de baterías.
Alinee las flechas de la vara para accesorios y la vara
intermedia, e inserte el conector del accesorio en la abertura
del acoplador. Asegúrese de que el enchufe es sentado
completamente.
Deslice el acoplador a rosca de la vara intermedia en la base
a rosca del accesorio y gire el acoplador en sentido horario.
Ajústelo firmemente.
Alinee las flechas de la vara intermedia y el cabezal de
alimentación, e inserte el conector de la vara intermedia en
la abertura del acoplador. Asegúrese de que el enchufe es
sentado completamente.
Deslice el acoplador a rosca del cabezal de alimentación en
la base a rosca de la vara intermedia y gire el acoplador en
sentido horario. Ajústelo firmemente.
NOTA Las ensambló correctamente, el accesorio para podar
setos y cabezal motor no deberán separarse. Repita los pasos
anteriores si las barras se separan.
Si une application à longue portée n’est pas requise, il n’est
pas nécessaire d’installer l’arbre intermédiaire. L’accessoire
taille-haies peut être raccordé directement au bloc-moteur.
ADVERTENCIA:
La inobservancia para asegurar del accesorio y cabezal
motor como instruido encima de podría tener como puede
causar lesiones personales graves.
DESMONTAE UN ACCESORIO DEL
CABEAL MOTOR
Retire el paquete de baterías.
Gire el acoplador en sentido contrario a las agujas del reloj
para destrabarlo, luego, retire el eje del accesorio para podar
setos y el eje intermedio del cabezal motor.
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Extraiga cuidadosamente de la caja el producto y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la Lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la Lista
de empaquetado ya está ensamblada al producto cuando
lo desempaqueta. El fabricante no ensambla las piezas de
esta lista en el producto. Éstas deben ser instaladas por
el usuario. El uso de un producto que puede haber sido
ensamblado de forma inadecuada podría causar lesiones
personales graves.
Inspeccione cuidadosamente el producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente el producto y la haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar al
1-800-525-2579, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Accesorio para podar setos
Eje intermedia
Cabezal motor
Cubierta de la hoja
Manual del operador
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este producto
sin haber reemplazado la pieza. Usar este producto con
partes dañadas o faltantes puede causar lesiones serias
al operador.
ADVERTENCIA:
No intente modificar este producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles lesiones
corporales serias.
ADVERTENCIA:
Para evitar un arranque accidental que podría causar
lesiones corporales serias, siempre desmonte de la producto
el paquete de baterías al montarle piezas a aquélla.
8 — Español
ADVERTENCIA:
No permita que su familarización con este producto lo vuelva
descuidado. Tenga presente que un descuido de un instante
es suficiente para causar una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1,
así como protección para la cabeza. Si no cumple esta
advertencia, los objetos que salen despedidos pueden
producirle lesiones serias en los ojos.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no recomendado
por el fabricante de este producto. El empleo de aditamentos
o accesorios no recomendandos podría causar lesiones
serias.
AVISO:
Antes de cada uso, inspeccione todo el producto para
detectar algún daño, partes faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Ajuste firmemente
todos los sujetadores y las tapas y no active este producto
hasta que todas las partes faltantes o dañadas sean
reemplazadas. Póngase en contacto con el servicio al cliente
o con un centro de servicio calificado para obtener ayuda.
USOS
Este producto puede emplearse para los fine enumerados abajo:
Recortar y dar forma a setos y arbustos
ARMADO
MONTAE DEL SECCIÓN DEL ARNÉS PARA
LOS HOMBROS
Vea la figura 3.
Si está instalado, retire el paquete de baterías.
Enganche los broches del sección del arnés para los
hombros en las asas para correas marcha cabezal motor.
Ajuste la correa para dejarla en una posición cómoda.
FUNCIONAMIENTO
INSTALARRETIRAR DEL PAQUETE DE
BATERÍAS
Vea la figura 4.
ADVERTENCIA:
Retire siempre el paquete de baterías de la herramienta
antes de instalar las piezas, realizar ajustes, limpiarla, llevar,
transportar, o cuando no la utilice. Retirar el paquete de
baterías evitará que la unidad se accione accidentalmente
y provoque lesiones graves.
Para instalar:
Installer de la herramienta el paquete de batería como se
muestra.
ADVERTENCIA:
Asegúrese de que el pestillo en la parte inferior del paquete
de baterías entre adecuadamente en su lugar y que el
paquete de baterías esté bien colocado y asegurado en
el puerto de batería de la podadora de setos antes de que
encenderla. Una falla en colocar el paquete de baterías de
forma segura puede causar que el paquete de baterías se
desprenda y termine provocando lesiones corporales serias.
AVISO:
Al colocar el paquete de baterías en la herramienta,
asegúrese que la costilla realzada del mismo quede
alineada con la parte inferior de la herramienta y de que los
pestillos entren adecuadamente en su lugar. Si no se instala
debidamente el paquete de baterías pueden dañarse los
componentes internos.
Para retirar:
Presione el pestillo del paquete de baterías para liberar éste
de la podadora de setos.
ADVERTENCIA:
Las herramientas que funcionan a baterías siempre están en
condiciones de funcionamiento. Por lo tanto, el interruptor
de bloqueo debe estar asegurado y las manos deben estar
alejados del botón de bloqueo cuando la unidad no esté en
uso. Retire el paquete de baterías al transportar o trasladar
la podadora de setos a fin de evitar arranques accidentales
que podría causar lesiones serias.
9 — Español
FUNCIONAMIENTO
Para ver las instrucciones de carga completas, consulte los
manuales del operador del paquete de baterías RYOBI y los
modelos de cargador.
AUSTE DE LA CABEA PIVOTANTE
Vea la figura 5.
Si está instalado, retire el paquete de baterías.
Coloque la podadora de setos sobre una superficie plana y
resistente.
Empuje el botón pivotante y ajuste el cabezal de la
recortadora hasta que quede fijo en su lugar con un
chasquido, en una de las tres posiciones indicadas por las
muescas.
ADVERTENCIA:
No coloque la mano entre el cabezal pivotante y la base a
rosca. Si coloca la mano o los dedos en esta área, podría
agarrárselos y sufrir una lesión.
ENCENDIDO APAGADO DE LA PODAR
SETOS
Vea la figura 6.
Para arrancar el motor:
Sujete la podar setos y asegúrese de estar alejado de
cualquier cosa que pueda tocar la hoja de corte.
Oprima y no suelte el seguro del gatillo.
Oprima el gatillo del interruptor.
Apagar el motor:
Suelte el gatillo cuando desee apagar la podar setos. Al soltar
el gatillo, el seguro del gatillo regresa automáticamente a la
posición de aseguramiento.
SUGERENCIAS PARA CORTAR
Vea las figuras 7 a 9.
DANGER:
Nunca realice cortes cerca de cordones o líneas eléctricas.
Si la hoja se atora en un cordón o línea eléctrica, ¡NO LA
TOQUE! PUEDE CARGARSE DE ELECTRICIDAD Y SER
MUY PELIGROSA. Continúe sujetando la podadora de
setos por el mango trasero, el cual está aislado, o déjela
reposar lejos de usted, de alguna forma segura. Desconecte
el servicio de corriente eléctrica conectado a la línea o
cordón dañado antes de intentar liberar de éste(a) la hoja.
El contacto con la hoja, con otras piezas conductoras de
la podadora de setos o con cordones o líneas de corriente
eléctrica puede producir la muerte por electrocución o
lesiones serias.
ADVERTENCIA:
Siempre despeje el área de trabajo antes de poner a
funcionar la herramienta. Retire todos los objetos como
cordones, luces, alambre, o cordones aflojadas, los cuales
pueden enredarse en la hoja de corte y presentar un riesgo
de lesiones graves.
Nunca utilice la podadora de setos cerca de líneas de alto
voltaje, cercas, postes, edificaciones, ni de ningún objeto
inamovible.
Inspeccione y despeje del área todo objeto oculto.
Nunca utilice ninguna hoja de corte después de haber tocado
con ella un objeto duro sin inspeccionarla después para ver
si sufrió daños. No utilice la unidad si detecta cualquier tipo
de daño.
Para protegerse de una posible electrocución, no trabaje a
menos de 15 metros (50 pies) de cables eléctricos aéreos.
Párese de manera que esté estable y equilibrado en ambos
pies.
Póngase guantes cuando corte ramas espinosas.
Antes de encender la podadora de setos, sujete la unidad
con ambas manos, con las hojas de corte apuntando en la
dirección opuesta a usted. Siempre use correctamente la
podadora de setos.
Al utilizar la podadora de setos siempre sujétela con ambas
manos. Sostenga firmemente el mango/vara delantero y el
mango trasero. La unidad se utiliza para cortar en cualquier
dirección con un movimiento lento de barrido de lado a lado.
Si lo desea, puede utilizar un cordón para ayudarse a cortar
el seto a nivel. Decida qué tan alto desea el seto. Después
estire el cordón a lo largo del seto, a esta altura. Pode el seto
justo arriba de esta línea de guía del cordón. Pode el costado
del seto de manera que quede levemente más angosto en
la parte superior. Cuando se le da forma de esta manera al
seto, más área del mismo queda expuesta, y quedará más
uniforme.
Al podar el renuevo de los setos, aplique un movimiento
de barrido, de manera que las hojas de corte lleguen
directamente a los tallos. El renuevo viejo tiene tallos más
gruesos y se poda mejor aplicando un movimiento de
aserrado.
No fuerce la podadora de setos al estar recortando arbustos
espesos. Tal acción podría causar un atascamiento y una
disminución en la velocidad de las hojas. Si se disminuye
la velocidad de las hojas, aminore el paso.
No intente cortar tallos o ramas más gruesas de 15,9 mm
(5/8 pulg.), ni aquéllas demasiado gruesas para entrar en los
entredientes de las hojas de corte. Para podar tallos gruesos
utilice una sierra de podar manual o de motor.
Si se atascan las hojas, apague el motor, permita que se
detengan las hojas y retire el paquete de baterías antes de
intentar quitar la obstrucción.
10 — Español
MANTENIMIENTO
ADVERTENCIA:
Para evitar lesiones corporales serias, siempre retire el
paquete de baterías de la herramienta al limpiarla o darle
mantenimiento.
ADVERTENCIA:
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1,
así como protección para la cabeza. La inobservancia de
esta advertencia puede permitir que los objetos lanzados
hacia los ojos puedan provocarle lesiones graves.
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar
un peligro o dañar el producto.
ADVERTENCIA:
Nunca use agua ni otros líquidos para limpiar o
enjuagar la product y no exponga la unidad a la
lluvia ni de condiciones húmedas. Almacene la
unidad en el interior en un lugar seco. Los líquidos
corrosivos, el agua, y los productos químicos pueden
ingresar los componentes eléctricos del porducto y/o al
compartimiento de la batería y dañar los componentes
eléctricos o el paquete de la batería, lo que podría resultar
en un corto circuito, mayor riesgo de incendio y lesiones
personales graves. Retire la acumulación de suciedad y
los residuos limpiando el producto con un trapo seco de
manera ocasional.
AVISO:
Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio autorizado para
obtener ayuda.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.
TRANSPORTE ALMACENAMIENTO
Siempre coloque la cubierta de la hoja en ésta antes de
guardar o de transportar la podadora de setos. Tenga
precaución y evite tocar los afilados dientes de la hoja
de corte.
Limpie la podadora de setos completamente antes de
guardarla. Guarde la podadora de setos en el interior,
en un lugar seco inaccesible a los niños. Evite que la
unidad entre en contacto con agentes corrosivos como
las sustancias químicas para el jardín y las sales para
derretir el hielo.
LUBRICACIÓN DE LA HOA DE CORTE
Vea la figura 10.
ADVERTENCIA:
Permita que se detengan las hojas de la podadora de
setos y retire el paquete de baterías antes de lubricación
o el afilado de la hoja. De lo contrario la unidad puede
ponerse en marcha accidentalmente, con el consiguiente
riesgo de lesiones corporales serias.
Para facilitar el manejo de la unidad y prolongar la vida de
servicio de la hoja, siempre lubrique ésta antes y después
de utilizar la podadora de setos.
Retire el paquete de baterías de la podadora de setos.
Deposite la podadora de setos en una superficie
horizontal. Aplique aceite de baja viscosidad para
máquina a lo largo del filo de la hoja superior.
NOTA Si va a estar utilizando la podadora de setos durante
un período de tiempo prolongado, se recomienda aceitar la
hoja periódicamente.
Apague la podadora de setos.
Retire el paquete de baterías.
Lubrique la podadora de setos como se explica arriba.
Vuelva a instalar el paquete de baterías y reanude el
trabajo.
11 — Español
MANTENIMIENTO
AFILADO DE LA HOA DE CORTE
Vea la figura 11.
Permita que se detengan las hojas de la podadora de
setos en la posición mostrada. De esta manera se da
espacio libre para la lima, entre los dientes de corte y los
de protección.
Retire el paquete de baterías de la podadora de setos.
Sujete el conjunto de las hojas en una prensa de banco
y lime la superficie expuesta de cada diente con una
lima redonda de 203 mm (8 pulg.) de largo y 6,4 mm (1/4
pulg.) o 5,6 mm (7/32 pulg.) de diámetro. Asegúrese de
conservar el ángulo original de los dientes al limarlos.
Retire de la prensa de banco la podadora de setos,
coloque de nuevo el paquete de baterías y encienda de
nuevo la unidad. Permita que se detengan las hojas de
la podadora de setos en la posición mostrada, para dejar
expuestos los filos sin afilar de los dientes de la hoja.
Retire el paquete de baterías de la podadora de setos y
repita el procedimiento de afilado como se explica arriba.
LIMPIEA DE LA PODADORA DE SETOS
Retire el paquete de baterías.
Con un movimiento de deslizamiento coloque la cubierta
de la hoja sobre ésta.
Limpie toda la tierra y la basura del cuerpo de la podadora
de setos con un paño humedecido con un detergente
suave.
NOTA No aplique ningún detergente fuerte al alojamiento
de plástico ni al mango. Pueden resultar dañados por
ciertos aceites aromáticos como los de pino y limón, así
como por solventes como el queroseno.
La humedad puede causar un riesgo de descarga
eléctrica. Limpie toda humedad depositada con un paño
suave seco.
Con un cepillo pequeño o con el aire de una aspiradora
pequeña limpie el polvo y la basura de las aberturas de
aire del alojamiento del motor.
GUARDAR LA PODADORA DE SETOS
Vea la figura 12.
Limpie completamente la podadora de setos antes de
guardarla. Guarde la podadora de setos en un espacio
bien ventilado inaccesible a los niños. Evite que la unidad
entre en contacto con agentes corrosivos como las
sustancias químicas para el jardín y las sales para derretir
el hielo.
Siempre coloque la cubierta de la hoja en éstas antes de
guardar la podadora de setos.
Este producto tiene una garantía limitada de cinco años para
fines personales, familiares o domésticos (90 días para usos
trabajo o comercial). Para obtener detalles sobre la garantía, diríjase
a www.ryobitools.com o llame sin cargo al 1-800-525-2579.
LLÁMENOS PRIMERO
Si tiene preguntas sobre el funcionamiento o el mantenimiento este
producto,llame al teléfono de atención al consumidor de RYOBI!
La recortadora ha sido probada enteramente antes de embarcarse para
asegurar la satisfacción del consumidor.
1-800-525-2579
¿NECESITA AYUDA?
LLAME AL
www.ryobitools.com
995000959
2-25-22 (REV:03)
OPERATOR’S MANUAL
MANUEL D’UTILISATION / MANUAL DEL OPERADOR
40 VOLT POLE HEDGE TRIMMER
TAILLE-HAIES DE MANCHE 40 V /
PODADORA DE SETOS DE PÉRTIGA DE 40 V
RY40603
TTI OUTDOOR POWER EQUIPMENT, INC.
P.O. Box 1288, Anderson, SC 29622, USA
1-800-525-2579 • www.ryobitools.com
RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and
serial numbers from the product data plate.
ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO. _______________________________________________________
* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided
when calling for service.
HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.
HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at
1-800-525-2579.
• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.
NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________
* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant
et doivent être fournies lors d’un appel de demande de service.
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.
COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-525-2579.
COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.
RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.
NÚMERO DE ARTÍCULO* _______________NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________
* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben
suministrarse cuando llame para obtener asistencia o servicio.
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.
CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
40V LITHIUM ION
BATTERY CHARGER
CHARGEUR DE PILES
40 V LI-ION
CARGADOR DE BATERÍAS
LI-ION DE 40 V
OP404
Safety Rules for Charger ....................2
Symbols ..............................................3
Assembly ............................................ 3
Operation .........................................4-5
Maintenance ....................................... 6
Illustrations .........................................7
Parts Ordering/Service ........Back page
Règles de sécurité pour le chargeur
... 2
Symboles ............................................3
Assemblage ........................................3
Utilisation .........................................4-5
Entretien .............................................6
Illustrations .........................................7
Commande de pièces
et réparation ......................Page arrière
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
Reglas de seguridad para el
empleo del cargador .......................... 2
Símbolos ............................................ 3
Armado .............................................. 3
Funcionamiento .............................. 4-5
Mantenimiento ................................... 6
Ilustraciones ...................................... 7
Pedidos de piezas
y servicio ........................ Pág. posterior
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe
leer y comprender el manual del
operador antes de usar este producto.
AVERTISSEMENT :
Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
TABLE DES MATIÈRES ÍNDICE DE CONTENIDOTABLE OF CONTENTS
**************** **************** ****************
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
BATTERIES SOLD SEPARATELY
PILES VENDUS SÉPARÉMENT
LAS BATERÍAS SE VENDEN POR
SEPARADO
2 — English
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Failure to do so could result
in objects being thrown into your eyes resulting in possible
serious injury.
An extension cord should not be used unless absolutely
necessary. Use of improper extension cord could result in
a risk of fire and electric shock. If extension cord must be
used, make sure:
a. That pins on plug of extension cord are the same
number, size and shape as those of plug on charger.
b. That extension cord is properly wired and in good
electrical condition; and
c. That wire size is large enough for AC ampere rating
of charger as specified below:
Cord Length (Feet) 25' 50' 100'
Cord Size (AWG) 16 16 16
NOTE: AWG = American Wire Gauge
Do not operate charger with a damaged cord or plug,
which could cause shorting and electric shock. If damaged,
have the charger replaced by an authorized serviceman.
Do not operate charger if it has received a sharp blow,
been dropped, or otherwise damaged in any way. Take it
to an authorized serviceman for electrical check to determine
if the charger is in good working order.
Do not disassemble charger. Take it to an authorized
serviceman when service or repair is required. Incorrect
reassembly may result in a risk of electric shock or fire.
Unplug charger from outlet before attempting any
maintenance or cleaning to reduce the risk of electric
shock.
Disconnect charger from the power supply when not in
use. This will reduce the risk of electric shock or damage
to the charger if metal items should fall into the opening. It
also will help prevent damage to the charger during a power
surge.
Risk of electric shock. Do not touch uninsulated portion
of output connector or uninsulated battery terminal.
Do not charge battery in a damp or wet location. Do
not use, store, or charge battery packs or products in
locations where the temperature is less than 50°F or
more than 100°F. Do not store outside or in vehicles.
Save these instructions. Refer to them frequently and use
them to instruct others who may use this tool. If you loan
someone this tool, loan them these instructions also to
prevent misuse of the product and possible injury.
WARNING!
READ AND UNDERSTAND ALL INSTRUCTIONS. Failure
to follow all instructions listed below, may result in electric
shock, fire and/or serious personal injury.
Before using charger, read all instructions and cautionary
markings in this manual, on charger, battery, and product
using battery to prevent misuse of the products and possible
injury or damage.
WARNING:
Charge only one lithium-ion rechargeable battery at a time.
Other types of batteries may burst, causing personal injury or
damage. For compatible battery packs see tool/appliance/
battery pack/charger correlation supplement 988000-842.
Do not use charger outdoors or expose to wet or damp
conditions. Water entering charger will increase the risk of
electric shock.
WARNING:
Do not charge a battery that is wet or has been wet or
exposed to liquids.
Use of an attachment not recommended or sold by the
battery charger manufacturer may result in a risk of fire,
electric shock, or injury to persons. Following this rule will
reduce the risk of electric shock, fire, or serious personal
injury.
Do not abuse cord or charger. Never use the cord to carry
the charger. Do not pull the charger cord rather than the plug
when disconnecting from receptacle. Damage to the cord or
charger could occur and create an electric shock hazard. If
cord or charger is damaged, have the charger replaced by
an authorized serviceman.
Make sure cord is located so that it will not be stepped
on, tripped over, come in contact with sharp edges
or moving parts or otherwise subjected to damage or
stress. This will reduce the risk of accidental falls, which
could cause injury, and damage to the cord, which could
result in electric shock.
Keep cord and charger from heat to prevent damage to
housing or internal parts.
Do not let gasoline, oils, petroleum-based products, etc.
come in contact with plastic parts. They contain chemicals
that can damage, weaken, or destroy plastic.
IMPORTANT SAFETY INSTRUCTIONS
1. SAVE THESE INSTRUCTIONS - DANGER: TO REDUCE RISK OF FIRE
OR ELECTRIC SHOCK CAREFULLY FOLLOW THESE INSTRUCTIONS.
This manual contains important safety and operating instructions for battery charger OP404.
2. Before using battery charger, read all instructions and cautionary markings on battery charger, battery, and product using
battery.
3.
CAUTION: To reduce the risk of injury, charge only lithium-ion rechargeable batteries. Other types of batteries may
burst, causing personal injury or damage.
SAFETY RULES FOR CHARGER
3 — English
SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
Wet Conditions Alert Do not expose to rain or use in damp locations.
Wet Conditions Alert
Risk of fire and burns. Do not expose battery, battery compartment,
or electronic components to rain, water, or liquids.
V Volts Voltage
Hz Hertz Frequency (cycles per second)
W Watt Power
Alternating Current Type of current
Direct Current Type or a characteristic of current
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
ASSEMBLY
WARNING:
Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
or with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create
accessories or attachments not recommended for use
with this product. Any such alteration or modification is
misuse and could result in a hazardous condition leading
to possible serious personal injury.
If any parts are damaged or missing, please call 1-800-525-2579 for assistance.
4 — English
OPERATION
WARNING:
Do not allow familiarity with products to make you care-
less. Remember that a careless fraction of a second is
sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.
APPLICATIONS
You may use this product for the following purpose:
ChargingRYOBI 40 Volt Lithium-ion batteries
NOTICE:
Charge in a well-ventilated area. Do not block charger
vents. Keep them clear to allow proper ventilation.
CHARGING
See Figures 1 - 2, page 7.
Battery packs are shipped in a low charge condition.
Therefore, you should charge them before first use. If the
charger does not charge your battery pack under normal
circumstances, return both the battery pack and charger to
your nearest repair center for electrical check.
Charge time varies and is dependent upon the amp hour
capacity of battery pack.
Turn the battery pack upside down so that the latch faces
up.
Attach the charger to the battery pack by aligning the
raised ribs on the battery pack with the grooves in the
charger, then slide the charger onto the battery pack.
NOTE: The connection between the battery pack and
charger may feel slightly loose. This is normal and does
not indicate a problem.
Press down on the charger to be sure contacts on
the battery pack engage properly with contacts in the
charger.
The latch should snap into place to ensure charger is
correctly connected.
Connect the power adaptor to a power source, then
connect the power cable to the charger.
NOTE: Make sure the power supply is normal household
voltage, 120 volts, AC only, 60 Hz.
Do not place the charger in an area of extreme heat or
cold. It will work best at normal room temperature.
The battery pack will become slightly warm to the touch
while charging. This is normal and does not indicate a
problem.
The LED will slowly flash green while the battery pack is
charging.
NOTE: If the LED flashes green and red, the charger
has detected a fault. See LED Functions for Battery
Charging for details.
After charging is complete, the charger LED will stop
flashing and remain green for approximately 5 minutes.
All battery pack LEDs will turn off to indicate that the
battery pack is 100% charged.
To remove the battery pack from the charger, depress
the latch and slide the charger off the battery pack.
Remove the power adaptor from the power source. Store
charger in a dry location.
CHARGING A HOT BATTERY PACK
When using a tool continuously, the battery pack may
become hot. The charger may be placed directly onto a hot
battery pack but charging will not begin until the battery
temperature cools to within an acceptable temperature
range. When the charger is placed on a hot battery pack
the LED will turn orange and remain on. When the battery
pack cools, the charger will automatically begin charging.
CHARGING A COLD BATTERY PACK
The charger may be placed directly onto a cold battery pack
but charging will not begin until the battery temperature
warms to within an acceptable temperature range. When
the charger is placed on a cold battery pack the LED will
turn orange and remain on. When the battery pack warms
the charger will automatically begin charging.
5 — English
OPERATION
LED FUNCTIONS FOR BATTERY CHARGING
See Figure 2, page 7.
BATTERY
PACK
RED
LED
GREEN
LED
ORANGE
LED
ACTION
Power On
Plugged into AC
power supply
without battery
pack
ON OFF OFF Ready to charge battery pack.
Testing
Hot battery pack
OFF OFF ON
When battery pack reaches cooled temperature, charger begins charge
mode.
Cold battery pack
When battery pack reaches warmed temperature, charger begins
charge mode.
Error
Error Flashing Flashing OFF Battery pack or charger error.
• Try to repeat the conditions a second time by removing and reinstalling the battery pack. If the LED Error status repeats a second
time, try charging a different battery.
• If a different battery charges normally, dispose of the pack that received the Error (see your battery pack manual for instructions).
• If a different battery also indicates Error, the charger should be replaced.
Charging Battery Pack
Fast charging OFF Flashing OFF Battery is being charged.
Battery Pack is Ready
Battery full
OFF ON* OFF Battery charging is complete.
*Charger LED will remain ON for approximately 5 minutes when charging is complete. When the battery is
100% charged, the battery LEDs will all turn off.
This product has a Three-year Limited Warranty.
For Warranty details go to www.ryobitools.com
NOTE: MAINTENANCE INFORMATION BEGINS ON PAGE 6
AFTER FRENCH AND SPANISH LANGUAGE SECTIONS.
ILLUSTRATIONS START ON PAGE 7.
2 — Français
RÈGLES DE SÉCURITÉ CONCERNANT LE CHARGEUR
AVERTISSEMENT !
LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES
INSTRUCTIONS. Le non-respect de toutes les instructions
ci-dessous peut entraîner un choc électrique, un incendie et/
ou des blessures graves.
Avant d’utiliser le chargeur de piles, lire toutes les instructions
de sécurité et mises en garde figurant dans ce manuel, sur le
chargeur et sur le produit utilisant le chargeur pour éviter un
usage incorrect et des dommages ou blessures.
AVERTISSEMENT :
Charger seulement une pile rechargeable au lithium-ion à la
fois. Les piles d’autres types peuvent exploser et causer des
blessures et dommages. Pour les bloc-piles compatibles voir
l’information supplémentaire outil/appareil/bloc-pile/chargeur
988000-842.
Ne pas utiliser le chargeur à l’extérieur, ni l’exposer à l’eau
ou l’humidité. La pénétration d’eau dans le chargeur accroît
le risque de choc électrique.
AVERTISSEMENT :
Ne pas charger une pile qui est humide ou qui a été humide ou
exposée à des liquides.
L’usage d’un accessoire non recommandé ou vendu par le
fabricant du chargeur peut causer un risque d’incendie, de
choc électrique ou de blessures. Le respect de cette consigne
réduira les risques d’incendie, de choc électrique et de blessures
graves.
Ne pas maltraiter le cordon d’alimentation ou le chargeur.
Ne jamais utiliser le cordon d’alimentation pour transporter le
chargeur. Ne pas débrancher le chargeur en tirant sur le cordon.
Tirer sur la fiche pour la débrancher. Un cordon ou un chargeur
endommagé peut présenter un risque de choc électrique. Si le
cordon d’alimentation ou le chargeur est endommagé, veuillez le
chargeur remplacer immédiatement par un centre de réparations
autorisé.
S’assurer que le cordon n’est pas acheminé à un endroit
où il risque d’être piétiné, accroché, endommagé, mis en
contact avec des objets tranchants ou autrement maltraité.
Ceci réduira le risque de chute pouvant entraîner des blessures
et des dommages au cordon, susceptible de causer un choc
électrique.
Garder le cordon et le chargeur à l’écart des sources de
chaleur pour éviter des dommages au boîtier ou aux pièces
internes.
Ne jamais laisser de liquides tels que, l’essence, les produits
à base de pétrole, les huiles pénétrantes, etc., entrer en
contact avec les pièces en plastique. Ces liquides contiennent
des produits chimiques susceptibles d’endommager, d’affaiblir
ou de détruire le plastique.
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1. Ne pas suivre cette
directive pourrait faire que des objets soient projetés dans vos
yeux et causent de graves blessures.
N’utiliser un cordon prolongateur qu’en cas d’absolue
nécessité. L’usage d’un cordon prolongateur incorrect peut
présenter des risques d’incendie et de choc électrique. Si un
cordon prolongateur doit être utilisé, s’assurer :
a. Que la fiche du cordon comporte le même nombre de
broches que celles du chargeur et que ses broches sont de
mêmes forme et taille.
b. Que le cordon est correctement câblé et en bon état
électrique ; et
c. Que le calibre des fils est suffisant pour l’intensité c.a. du
chargeur spécifiée ci-dessous :
Longueur du cordon (en pieds) 25' 50' 100'
Calibre du cordon (AWG) 16 16 16
NOTE : AWG = American Wire Gauge (calibre de fils
américain)
Ne pas utiliser un chargeur dont la prise ou le cordon est
endommagé, ce qui pourrait entraîner un court-circuit et un
choc électrique. Le cas échéant, faire remplacer la prise ou le
cordon immédiatement par un réparateur agréé.
Ne pas utiliser le chargeur s’il a été soumis à un choc violent
ou autrement endommagé. Le confier à un réparateur agréé
afin qu’il détermine s’il est en bon état de fonctionnement.
Ne pas démonter le chargeur. Si un entretien ou une réparation
est nécessaire, le confier à un réparateur agréé. Un remontage
incorrect peut entraîner des risques de choc électrique ou
d’incendie.
Pour réduire les risques de choc électrique, débrancher
le chargeur de la prise secteur avant de procéder à tout
nettoyage ou entretien.
Lorsqu’il n’est pas en usage, débrancher le chargeur de
l’alimentation secteur. Ceci réduira le risque de choc électrique
ou de dommages au chargeur si des articles en métal venaient
à tomber dans l’ouverture. Ceci aidera également à éviter des
dommages au chargeur en cas de saute de tension.
Risque de choc électrique. Ne pas toucher les parties non
isolées du connecteur de sortie ou les bornes de piles non
isolées.
Ne pas recharger le pile dans un endroit humide ou mouillé. Ne
pas utiliser, remiser ou charger le bloc-piles ou produits
dans des emplacements où la température est inférieure
10 °C (50 °F) à ou supérieure à 38 °C (100 °F). Ne pas ranger
l’outil à l’extérieur ou dans un véhicule.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels. Si cet
outil est prêté, il doit être accompagné de ces instructions, afin
d’éviter un usage incorrect et d’éventuelles blessures.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
1.
CONSERVER CES INSTRUCTIONS - DANGER : POUR RÉDUIRE LE RISQUE D’INCENDIE OU
DE DÉCHARGE ÉLECTRIQUE, VEUILLEZ SUIVRE ATTENTIVEMENT CES INSTRUCTIONS.
Ce manuel contient d’importantes instructions relatives à la sécurité et au fonctionnement des chargeur de piles OP404.
2. Avant d’utiliser le chargeur de piles, lire toutes les instructions et les mises en garde figurant sur le chargeur de pile, sur la pile
et sur le produit utilisant la pile.
3. ATTENTION : Pour réduire les risques de blessure, ne charger que des piles rechargeables lithium-ion. Les piles d’autres
types peuvent exploser et causer des dommages et blessures.
3 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Lire manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1.
Avertissement concernant
l’humidité
Ne pas exposer à la pluie ou l’humidité.
Avertissement concernant
l’humidité
Risque d’incendie et de brûlures. Ne pas exposer la pile, le
compartiment de la pile, ou les composants électroniques à la pluie,
l’eau ou d’autres liquides.
V Volts Tension
Hz Hertz Fréquence (cycles par seconde)
W Watts Puissance
Courant alternatif Type de courant
Courant continu Type ou caractéristique du courant
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
entraîner des blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît
entraîner des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure
(ex. : messages concernant les dommages matériels).
ASSEMBLAGE
AVERTISSEMENT :
Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes
ou endommagées. L’utilisation d’un produit dont
l’assemblage est incorrect ou incomplet ou comportant
des pièces endommagées ou absentes représente un
risque de blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
pièces et accessoires non recommandés. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide.
4 — Français
UTILISATION
AVERTISSEMENT :
Ne laissez pas la familiarité tirée d’une utilisation
fréquente de ce type de produit atténuer votre vigilance.
Souvenez-vous qu’une fraction de seconde d’inattention
suffit à infliger des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
APPLICATIONS
Cet produit peut être utilisé pour les applications ci-dessous :
ChargerdespilesauLithium-ionde40VdeRYOBI
™
AVIS :
Charger dans un endroit bien ventilé. Ne pas bloquer les
évents du chargeur. Veiller à ce qu’ils soient dégagés
pour assurer une bonne ventilation.
CHARGE
Voir les figures 1 et 2, page 7.
Les bloc-piles sont expédiés avec une faible charge. C’est
pourquoi il doit être chargé avant la première utilisation. Si
les piles ne se rechargent pas dans des conditions normales,
les retourner, ainsi que le chargeur, au centre de réparation
le plus proche, pour une vérification électrique.
Le temps de charge varie, et dépend de la capacité
d’ampères heures de la pile.
Retourner le bloc-pile de telle sorte à faire face au loquet.
Fixer le chargeur sur le bloc-piles en alignant les nervures
en saillie du bloc-piles avec les rainures du chargeur, puis
glisser le chargeur sur le bloc-piles.
NOTE : La connexion entre le bloc-piles et le charger peut
sembler légèrement lâche. Ceci est normal et n’indique
pas de problème.
Appuyer sur le chargeur pour assurer que ses contacts
s’engagent correctement sur ceux des bloc-piles.
Le loquet doivent s’enclencher correctement pour assurer
le raccordement au chargeur.
Brancher l’adaptateur de courant sur une source
d’alimentation et connecter le câble au chargeur.
NOTE: S’assurer que l’alimentation est de 120 V, c.a.
seulement, 60 Hz.
Ne pas placer le chargeur dans un endroit exposé à
des températures extrêmes (chaudes ou froides). Son
fonctionnement optimal est obtenu à température
ambiante.
Pendant la charge, le piles chauffe légèrement. Ceci est
normal et n’est pas l’indication d’un problème.
Le voyant à DEL clignotera lentement en vert lors du
chargement du bloc-piles.
NOTE : Si le voyant à DEL clignote en vert et rouge,
le chargeur a détecté une anomalie. Voir la section
Fonctions des voyants à DEL pour le chargement des
piles pour obtenir plus de détails.
Une fois le chargement complet, la DEL du chargeur
s’arrêtera de clignoter et restera verte pendant environ 5
minutes. Toutes les DEL du bloc-piles s’éteindront pour
indiquer que ce dernier est chargé à 100 %.
Pour retirer le bloc-pile du chargeur, enfoncer le loquet
et glisser le chargeur hors du bloc-pile.
Enlever l’adaptateur de courant de la source d’alimentation.
Ranger le chargeur dans un endroit sec.
CHARGE D’UN BLOC-PILE CHAUD
Lorsque cet outil est utilisé continuellement, les piles
chauffent. Le chargeur peut être installé directement sur
un bloc-piles chaud, mais la charge ne commencera pas
tant que le bloc-piles n’est pas refroidi selon une échelle
de température acceptable. Quand le chargeur est placé
sur un bloc-piles chaud, le voyant à DEL clignotera en
orange et restera allumée. Une fois le bloc-piles refroidi, le
chargeur passe automatiquement en mode de charge rapide.
CHARGE D’UN BLOC-PILE FROID
Le chargeur peut être installé directement sur un bloc-piles
froid, mais la charge ne commencera pas tant que le bloc-
piles n’est pas réchauffé selon une échelle de température
acceptable. Quand le chargeur est placé sur un bloc-piles
froid, le voyant à DEL clignotera en orange et restera allumée.
Le chargeur commence automatiquement la charge du bloc-
piles dès que ce dernier est suffisamment chaud.
5 — Français
UTILISATION
Ce produit est couvert par une garantie limitée de trois (3) ans. Veuillez visiter notre
site internet au www.ryobitools.com pour obtenir tous les détails de la garantie.
NOTE : INFORMATION SUR L’ENTRETIEN COMMENÇANT
SUR 6 DE PAGE APRÈS LE SECTION ESPAGNOL.
ILLUSTRATIONS COMMENÇANT SUR PAGE 7.
FONCTIONS DES DEL POUR LE CHARGEMENT DES PILES
Voir la figure 2, page 7.
BLOC-PILE
TÉMOIN
ROUGE
TÉMOIN
VERT
TÉMOIN
ORANGE
ACTION
Alimentation
Branché sur
une source
d’alimentation CA
sans bloc-piles
MARCHE ARRÊT ARRÊT Prêt à charger le bloc-piles
Evaluer
Bloc-pile chaud
ARRÊT ARRÊT MARCHE
Une fois le bloc-pile refroidi, le chargeur passe en mode de charge.
Bloc-pile frold Une fois le piles réchauffé, le chargeur passe en mode de charge.
Erreur
Erreur Clignotant Clignotant ARRÊT Erreur de la bloc-pile ou du chargeur.
• Retirer la bloc-pile et la réinsérer pour voir si elle ne se charge toujours pas. Si les DEL indiquent toujours un problème, essayer de
charger une autre bloc-pile.
• Si une bloc-pile différente se charge normalement, éliminée le paquet qui a généré l’erreur (consulter le manuel de votre bloc-piles
pour connaître les instructions).
• Si une pile différente indique également Erreur, le chargeur doit être remplacé.
Chargement du bloc-piles
Charge rapide ARRÊT Clignotant ARRÊT Pile en cours de chargement.
Le bloc-piles est prêt
Piles pleines
ARRÊT MARCHE ARRÊT Le bloc-piles est complètement chargé.
* La DEL du chargeur restera allumée pendant environ 5 minutes lorsque le chargement est terminé. Quand la
pile est chargée à 100 %, ses DEL s’éteindront toutes.
2 — Español
REGLAS DE SEGURIDAD PARA EL EMPLEO DEL CARGADOR
¡ADVERTENCIA!
LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.
El
incumplimiento de las instrucciones señaladas abajo puede
causar descargas eléctricas, incendios y lesiones serias.
Antes de emplear el cargador de baterías, lea todas las
instrucciones y las marcas precautorias del manual, del
cargador, de la batería y del producto con el cual se utiliza dicha
batería, con el fin de evitar un empleo indebido del producto y
posibles lesiones corporales o daños físicos.
ADVERTENCIA:
Cargue sólo una batería recargable de iones de litio a la vez.
Los otros tipos de baterías pueden explotar y ocasionar daños
y lesiones corporales. Para obtener paquetes de baterías
compatibles, consulte el complemento de correlación de
herramienta/artefacto/paquete de batería/cargador 988000-842.
No utilice el cargador a la intemperie ni lo exponga a
condiciones húmedas o mojadas. La introducción de agua
en el cargador aumenta el riesgo de una descarga eléctrica.
ADVERTENCIA:
No cargue una batería húmeda o que haya estado húmeda o
expuesta a líquidos.
El uso de un accesorio no recomendado o vendido por
el fabricante del cargador de baterías puede significar
un riesgo de incendio, descarga eléctrica o lesiones
corporales. Con el cumplimiento de esta regla se reduce el
riesgo de una descarga eléctrica, incendio o lesión seria.
No maltrate el cordón eléctrico ni el cargador. Para trasladar
el cargador nunca lo sostenga del cordón. No tire del cordón
del cargador en lugar de tirar de la clavija al desconectar el
aparato de la toma de corriente. Puede dañar el cordón o el
cargador y causar un peligro de descarga eléctrica. Si el cable
o el cargador está dañado, llévelo a un técnico autorizado para
que lo reemplace.
Asegúrese de que el cordón eléctrico esté ubicado de tal
manera que nadie lo pise o se tropiece con él, no toque
bordes afilados o piezas en movimiento ni quede sujeto a
daños ni tensiones. De esta manera se reduce el riesgo de
caídas accidentales que pudieran causar lesiones personales
y daños al cordón, lo cual podría ocasionar una descarga
eléctrica.
Mantenga el cordón y el cargador alejados del calor para
evitar dañar el alojamiento o las partes internas de la unidad.
No permita que gasolina, aceites, productos a base de
petróleo, etc., lleguen a tocar las piezas de plástico. Dichos
productos contienen compuestos químicos que pueden dañar,
debilitar o destruir el plástico.
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. La inobservancia de
esta advertencia puede permitir que los objetos lanzados hacia
los ojos puedan provocarle lesiones graves.
No debe emplearse un cordón de extensión a menos que
sea absolutamente necesario. El empleo de un cordón de
extensión inadecuado puede significar un riesgo de incendio
o descarga eléctrica. Si es necesario utilizar un cordón de
extensión, asegúrese:
a. De que las patillas de la clavija del cordón de extensión
vengan en el mismo número, tamaño y forma que las de la
clavija del cargador.
b. Que el cordón de extensión esté alambrado correctamente
y en buenas condiciones eléctricas, y
c. Que el tamaño del alambre sea del tamaño suficiente para
el amperaje de CA nominal del cargador como se especifica
a continuación:
Long. cordón (pies) 25' 50' 100'
Calibre cordón (AWG) 16 16 16
NOTA: AWG = Calibre conductores norma americana
No utilice el cargador si está dañado el cordón o la clavija,
ya que podría causar un corto circuito y una descarga eléctrica.
Si está dañada una pieza, un técnico de servicio autorizado
debe reemplazar el cargador.
No utilice el cargador si el mismo ha sufrido una caída,
un golpe sólido o un daño de cualquier tipo. Llévelo a un
técnico de servicio autorizado para una revisión eléctrica y
así determinar si el cargador está en buenas condiciones de
funcionamiento.
No desarme el cargador. Llévelo a un técnico de servicio
autorizado si requiere servicio o una reparación. Si se rearma
la unidad de manera incorrecta, puede presentarse un riesgo
de descarga eléctrica o incendio.
Para reducir el riesgo de una descarga eléctrica, desconecte
el cargador de la toma de corriente antes de iniciar una
tarea de mantenimiento o de limpieza.
Cuando no esté en uso el cargador desconéctelo del
suministro de voltaje. De esta manera se reduce el riesgo
de una descarga eléctrica o daños al cargador si artículos
metálicos caen en la abertura. Esto también ayuda a evitar
dañar el cargador en el caso de una subida de voltaje.
Riesgo de descarga eléctrica. No toque ninguna parte sin
aislar del conector de salida, ni ninguna terminal de las baterías
en tales condiciones.
No cargue la batería en lugares mojados o húmedos. No lo
utilice, guarde o cargue la paquete de baterías o la unidad
en lugares donde la temperatura sea inferior a 10 °C (50 °F)
o superior a 38 °C (100 °F). No guarde la herramienta a la
intemperie ni en el interior de vehículos.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta, facilítele
también las instrucciones con el fin de evitar un uso indebido
del producto y posibles lesiones.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
1.
GUARDE ESTAS INSTRUCCIONES - PELIGRO: PARA REDUCIR EL RIESGO DE INCENDIOS
O DESCARGA ELÉCTRICA, SIGA CUIDADOSAMENTE ESTAS INSTRUCCIONES
Este manual contiene instrucciones importantes respecto a la seguridad y funcionamiento de los cargador de baterías OP404.
2. Antes de emplear el cargador de baterías lea todas las instrucciones y las indicaciones precautorias del cargador de baterías, de
las baterías y del producto con el que se utilizan las baterías.
3.
PRECAUCIÓN: Para reducir el riesgo de lesiones, sólo cargue baterías recargables de iones de litio. Otros tipos de baterías
pueden estallar y causar lesiones corporales así como daños materiales.
3 — Español
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad
Indica un peligro posible de lesiones personales.
Lea manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1.
Alerta de condiciones húmedas
No exponga la unidad a la lluvia ni la use en lugares húmedos.
Alerta de condiciones húmedas
Riesgo de incendio y quemaduras. No exponga la batería, el
compartimento de la batería o componentes electrónicos a la lluvia,
el agua o líquidos.
V
Volts
Voltaje
Hz
Hertz
Frecuencia (ciclos por segundo)
W
Watts
Potencia
Corriente alterna
Tipo de corriente
Corriente continua
Tipo o característica de corriente
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa, la cual, si no se evita, causará la muerte
o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa, la cual, si no se evita, podría causar la
muerte o lesiones serias.
PRECAUCIÓN:
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se
considera importante, pero no relacionada con lesiones potenciales (por
ej. en relación a daños a la propiedad).
ARMADO
ADVERTENCIA:
No use este producto si no está totalmente ensamblado
o si alguna pieza falta o está dañada. El uso de un
producto que no está adecuadamente y completamente
ensamblado o posee partes dañadas o faltantes puede
resultar en lesiones personales graves.
ADVERTENCIA:
No intente modificar este producto ni crear aditamentos
o accesorios que no estén recomendados para usar con
este producto. Dichas alteraciones o modificaciones
constituyen un uso indebido y podrían provocar
una situación de riesgo que cause posibles lesiones
personales graves.
Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-525-2579, donde le brindaremos asistencia.
4 — Español
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con el producto lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión seria.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. La inobservancia
de esta advertencia puede permitir que los objetos
lanzados hacia los ojos y otros provocarle lesiones
graves.
APLICACIONES
Este producto puede emplearse para los fines siguientes:
Cargar baterías deslizables de iones de litio RYOBI
™
de 40 V
AVISO:
Cargue en un área bien ventilada. No bloquee las rejillas
de ventilación. Manténgalas libres para permitir una
ventilación adecuada.
CARGA
Vea la figuras 1 y 2, página 7.
Los paquetes de baterías se envían con carga baja. Por lo
tanto, debe cargarlas antes de usarlas por primera vez. Si el
cargador no carga el paquete de baterías en circunstancias
normales, regresea ambos, el paquete de baterías y el
cargador, al centro de reparación más cercano, para que
los revisen eléctricamente.
El tiempo de carga varía, y es dependiente de la capacidad
de amp/hora de la batería.
Coloque el paquete de baterías boca abajo de modo que
el pestillo quede hacia arriba.
Conecte el cargador al paquete de baterías; para ello,
alinee las costillas realzadas del primero con las ranuras
del segundo, y después introduzca aquél en éste.
NOTA: La conexión entre el paquete de baterías y el
cargador puede sentirse algo suelta. Esto es normal y
no indica ningún problema.
Empuje el cargador para asegurarse que los contactos del
mismo se conecten adecuadamente con los contactos
del paquete de baterías.
El pasador deben quedar fijos en su lugar para asegurar
que el cargador se conecte correctamente.
Conecte el adaptador de corriente a una fuente de
alimentación y, luego, el cable al cargador.
NOTA: Asegúrese de que el suministro de voltaje sea
sólo el casero normal, de 120 V, sólo corr. alt, 60 Hz.
Nocoloqueelcargadorenningúnáreaextremadamente
calurosa o fría. Funcionan mejor a la temperatura normal
del interior.
El paquete de baterías se siente un poco caliente al
tocarse mientras está cargándose. Esto es normal y no
indica ningún problema.
El indicador LED destellará lentamente en color verde
mientras se carga el paquete de baterías.
NOTA: Si el indicador LED destella en color verde y rojo,
significa que el cargador detectó una falla. Consulte
Funciones del indicador LED para la carga de baterías
para obtener detalles.
Una vez completada la carga, la LED del cargador dejará
de destellar y permanecerá encendida en color verde
durante aproximadamente 5 minutos. Todas las luces
LED del paquete de baterías se apagarán para indicar
que la batería está totalmente cargada.
Para extraer el paquete de baterías del cargador, presione
el pestillo y deslice el cargador para quitarlo del paquete
de baterías.
Retire el adaptador de corriente de la fuente de
alimentación. Guarde el cargador en un lugar seco.
CARGAR EL PAQUETE DE BATERÍAS CUANDO
ESTÁ CALIENTE
Cuando se utiliza una herramienta de manera continua, es
posible que el paquete de baterías se caliente. El cargador
puede colocarse directamente sobre un paquete de
baterías caliente, pero la carga no comenzará hasta que la
temperatura de la batería disminuya hasta alcanzar un valor
admisible. Cuando coloque el cargador en un paquete de
baterías caliente, el indicador LED se iluminará en color
naranja y permanecerá encendido. Cuando el paquete de
baterías se enfríe, se iniciará la carga de manera automática.
CARGAR EL PAQUETE DE BATERÍAS CUANDO
ESTÁ FRÍO
El cargador puede colocarse directamente sobre un paquete
de baterías frío, pero la carga no comenzará hasta que la
temperatura de la batería se eleve hasta llegar a un valor
admisible. Cuando coloque el cargador en un paquete de
baterías frío, el indicador LED se iluminará en color naranja
y permanecerá encendido. Cuando el paquete de baterías
se caliente, se iniciará la carga de manera automática.
5 — Español
FUNCIONAMIENTO
FUNCIONES DEL INDICADOR LED PARA LA CARGA DE BATERÍAS
Vea la figura 2, página 7.
Este producto tiene una garantía limitada de tres (3) año.
Puede consultar los detalles de la garantía en www.ryobitools.com
PAQUETE DE
BATERÍAS
DIODO
ROJO
DIODO
VERDE
DIODO
NARANJA
ACCIÓN
Corriente
Conectado a
una fuente de
alimentación de CA
sin un paquete de
baterías
ENCENDIDO APAGADO APAGADO Listo para cargar el paquete de baterías
Evaluación
Paquete de baterías
caliente
APAGADO APAGADO ENCENDIDO
Cuando la temperatura del paquete de baterías baja al nivel
normal, en el cargador se activa el modo de carga.
Paquete de baterías
frío
Cuando la temperatura del paquete de baterías sube al nivel
normal, en el cargador se activa el modo de carga.
Error
Error Destell Destell APAGADO Error de la paquete de baterías o del cargador.
• Intente repetir las condiciones quitando y volviendo a instalar el paquete de baterías. Si se repite el mismo estado de los diodos,
intente cargar una batería diferente.
• Si una batería diferente se carga normalmemte, desechar el paquete que recibió el error (consulte el manual del paquete de baterías
para ver instrucciones).
• Si una batería diferente también indica Error, el cargador debe ser reemplazado.
Paquete de baterías cargándose
Carga rápida APAGADO Destell APAGADO La batería se está cargando.
Paquete de baterías listo
Batería llena
APAGADO ENCENDIDO APAGADO El paquete de baterías está completamente cargado.
* La LED del cargador permanecerá encendida durante aproximadamente 5 minutos cuando se haya
completado la carga. Cuando la batería esté totalmente cargada, se apagarán todas las luces LED de la
batería.
6
MAINTENANCE
WARNING:
When servicing, use only identical replacement parts. Use of
any other parts could create a hazard or cause product damage.
WARNING:
To avoid serious personal injury, always remove the
battery pack from the product when cleaning or performing
any maintenance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most plastics are
susceptible to damage from various types of commercial solvents
and may be damaged by their use. Use clean cloths to remove
dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which could result in serious personal injury.
STORAGE
Always remove the battery pack before storing the charger or any
time the charger is unplugged.
ENTRETIEN
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les réparations.
L’usage de toute autre pièce pourrait créer une situation
dangereuse ou endommager l’outil.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant entraîner des
blessures graves, toujours retirer le bloc de piles de l’outil avant
tout nettoyage ou entretien.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants commercials. Utiliser
un chiffon propre pour éliminer la saleté, la poussière, l’huile, la
graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles pénétrantes,
etc., entrer en contact avec les pièces en plastique. Les
produits chimiques peuvent endommager, affaiblir ou détruire
le plastique, ce qui pourrait entraîner des blessures graves.
ENTREPOSAGE
Toujours retirer le bloc-piles avant d’entreposer le chargeur ou
chaque fois que le chargeur est débranché.
MANTENIMIENTO
ADVERTENCIA:
Para el servicio de la unidad sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar un
peligro o dañar el producto.
ADVERTENCIA:
Para evitar lesiones corporales serias, siempre retire el paquete
de baterías de la herramienta al limpiarla o darle mantenimiento.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico. La
mayoría de los plásticos son susceptibles a diferentes tipos de
solventes comerciales y pueden resultar dañados. Utilice paños
limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para frenos,
gasolina, productos a base de petróleo, aceites penetrantes,
etc., lleguen a tocar las piezas de plástico. Las sustancias
químicas pueden dañar, debilitar o destruir el plástico, lo cual
a su vez puede producir lesiones corporales serias.
ALMACENAMIENTO
Siempre retire el paquete de baterías antes de almacenar el
cargador o cada vez que el cargador esté desenchufado.
7
A - DC outlet (sortie CC, salida de CC)
B - LED light (lampe à DEL, diodo luminiscente)
C - Power cable (câble d’alimentation, cable de alimentación)
D - Power adaptor (adaptateur de courant, adaptador de corriente)
A - Power cable (câble d’alimentation, cable de alimentación)
B - DC outlet (sortie CC, salida de CC)
A - Battery charger (chargeur de piles, cargador de baterías)
B - Charger LED (lampe à DEL, diodo luminiscente)
C - Battery pack (not included) [bloc-piles (non fournie), paquete de
baterías (no suministrado)]
D - Battery pack LEDs (DEL de bloc-pile, diodo luminiscente de paquete
de baterías)
OP404
Fig. 2
Fig. 1
A
B
D
D
C
B
A
C
B
A
995000767
3-29-22 (REV:03)
OPERATOR’S MANUAL
MANUEL D’UTILISATION / MANUAL DEL OPERADOR
40V LITHIUM ION BATTERY CHARGER
CHARGEUR DE PILES 40 V LI-ION
CARGADOR DE BATERÍAS LI-ION DE 40 V
OP404
TTI OUTDOOR POWER EQUIPMENT, INC.
P.O. Box 1288, Anderson, SC 29622, USA
1-800-525-2579 • www.ryobitools.com
RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and
serial numbers from the product data plate.
ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO. _______________________________________________________
* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided
when calling for service.
HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.
HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at
1-800-525-2579.
• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.
NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________
* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant
et doivent être fournies lors d’un appel de demande de service.
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.
COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-525-2579.
COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.
RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.
NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________
* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben
suministrarse cuando llame para obtener asistencia o servicio.
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.
CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
1 - English
SAFETY RULES
When battery pack is not in use, keep it away from
other metal objects like: paper clips, coins, keys, nails,
screws, or other small metal objects that can make a
connection from one terminal to another. Shorting the
battery terminals together may cause sparks, burns, or a
fire and can lead to personal injury or property damage.
Always remove battery pack from your tool when you
are assembling parts, making adjustments, cleaning,
or when not in use. Removing battery pack will prevent
accidental starting that could cause serious personal
injury.
Always remove battery pack before storing the device.
When battery becomes fully charged, unplug the
charger from the power supply and remove the bat-
tery pack from the charger.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Failure to do so could result
in objects being thrown into your eyes and other possible
serious injuries.
Keep battery pack dry, clean, and free from oil and
grease. Always use a clean cloth when cleaning. Never
use brake fluids, gasoline, petroleum-based products, or
any solvents to clean battery pack.
Do not use a battery pack that is damaged or modified.
Damaged or modified batteries may exhibit unpredictable
behavior resulting in fire, explosion or risk of injury.
Do not modify or attempt to repair a battery pack that
has been damaged.
Do not expose a battery pack or appliance to fire or
excessive temperature. Exposure to fire or temperature
above 265°F (130°C) may cause explosion.
Have servicing performed by a qualified repair person
using only identical replacement parts. This will ensure
that the safety of the product is maintained.
Disconnect the battery pack from the appliance be-
fore making any adjustments, changing accessories,
or storing appliance. Such preventive safety measures
reduce the risk of starting the appliance accidentally.
Note: This warning is not applicable for batteries that
cannot be disconnected from the appliance in normal
use.
Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another battery pack.
Follow all charging instructions and do not charge the
battery pack or appliance outside of the temperature
range specified in the instructions. Charging improperly
or at temperatures outside of the specified range may
damage the battery and increase the risk of fire.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also.
WARNING!
READ AND UNDERSTAND ALL INSTRUCTIONS.
Failure to follow all instructions listed below, may result
in electric shock, fire and/or serious personal injury.
Battery tools do not have to be plugged into an elec-
trical outlet; therefore, they are always in operating
condition. Be aware of possible hazards when not
using your battery tool or when changing accessories.
Following this rule will reduce the risk of electric shock,
fire, or serious personal injury.
Do not place battery tools or their batteries near fire
or heat. This will reduce the risk of explosion and possibly
injury.
Do not crush, drop or damage battery pack. Do not
use a battery pack or charger that has been dropped
or received a sharp blow. A damaged battery is subject
to explosion. Properly dispose of a dropped or damaged
battery immediately.
Batteries can explode in the presence of a source
of ignition, such as a pilot light. To reduce the risk of
serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.
Do not charge battery tool in a damp or wet location.
Following this rule will reduce the risk of electric shock.
Do not store or charge battery packs in locations
where the temperature is less than 50°F or more than
100°F. Do not store outside or in vehicles.
Charge only with RYOBI 40 V lithium-ion battery
chargers. Use of other chargers may result in personal
injury, fire, or damage.
Do not charge battery in an area of extreme heat or
cold. It will work best at normal room temperature.
Under extreme usage or temperature conditions, bat-
tery leakage may occur. If liquid comes in contact with
your skin, wash immediately with soap and water. If
liquid gets into your eyes, flush them with clean water
for at least 10 minutes, then seek immediate medical
attention. Following this rule will reduce the risk of seri-
ous personal injury.
OPERATOR’S MANUAL
40 V LITHIUM-ION BATTERY PACK
OP40204/OP40404/OP40504/OP40604/
OP40605/OP40804/OP40125/OP40754
To register your RYOBI
product, please visit:
http://register.ryobitools.com
Use this battery pack for RYOBI
40 V cordless products only.
Refer to the Operator’s Manual provided with product. Always
mention the model number above when communicating with
us regarding this battery pack.
LITHIUM-ION BATTERY PACKS
Lithium-ion batteries deliver fade free power for their entire
run time. Lithium-ion tools will not gradually lose power due
to decreasing battery charge. Instead, power from the battery
pack will drop from full to zero once the full charge has been
OPERATION
2 - English
drained from the battery. Once this happens, recharging of
the battery is required. It is not necessary to drain the battery
pack completely before recharging.
BATTERY PROTECTION FEATURES
Lithium-ion battery packs are designed with features that
protect the lithium-ion cells and maximize battery life.
If the tool stops during use, release the trigger to reset and
resume operation. If the tool still does not work, the battery
needs to be recharged.
COLD WEATHER OPERATION
The lithium-ion battery pack can be used in temperatures
down to –4°F. Put the battery pack on a tool and use the tool
in a light duty application. After about a minute, the pack will
warm up and begin operating normally.
BATTERY FUEL GAUGE
To display the amount of charge left in the battery, press
the charge level indicator button. In the event of an error in
discharge, the LEDs will flash the error code for at least 5
seconds.

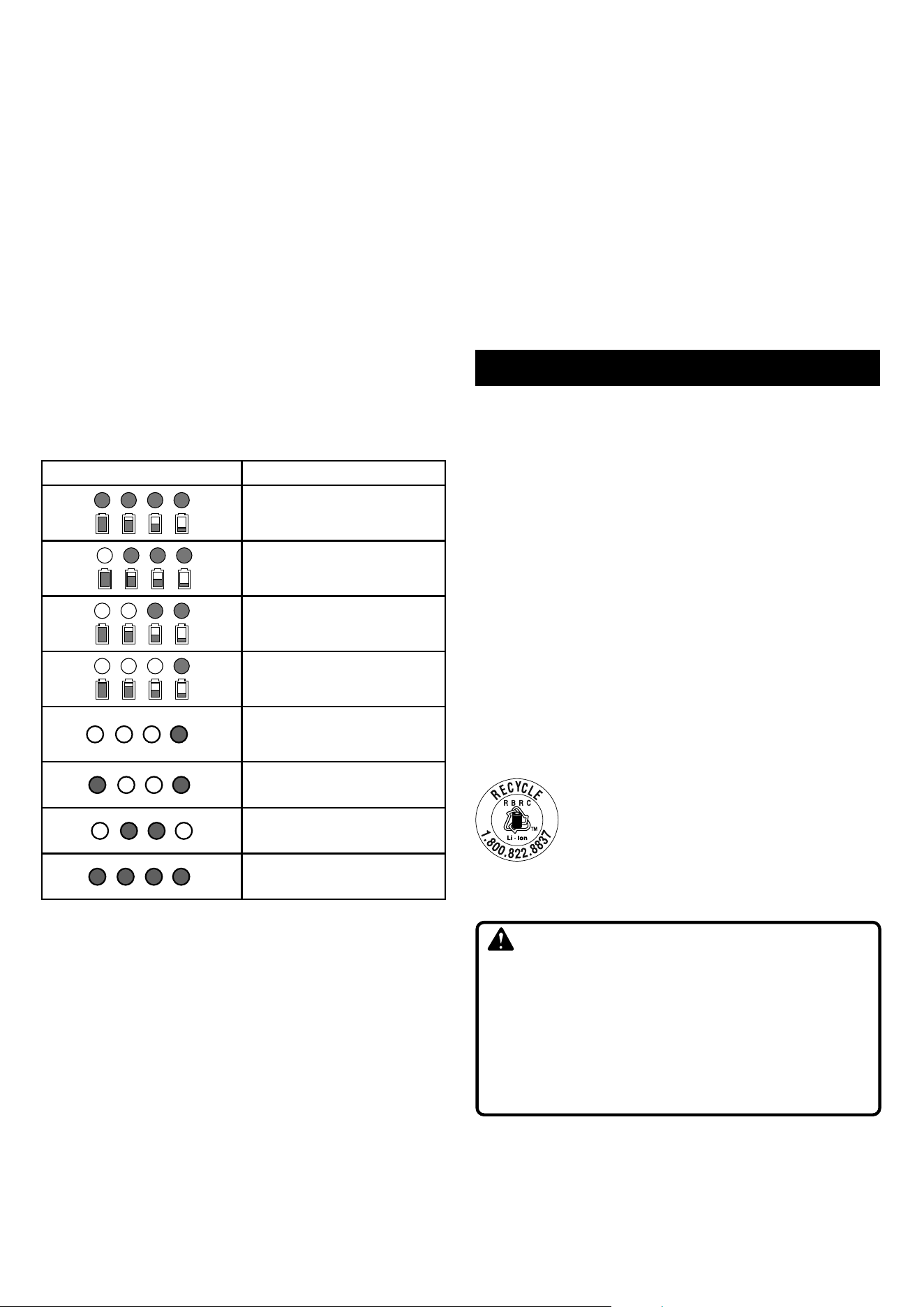

LED FUNCTIONS
CHARGE STATUS
85 - 100%
60 - 85%
35 - 60%
10 - 35%
0 - 10%
Out of range temperature
Over current detected
Permanent Failure
CHARGING THE BATTERY PACK
Battery packs are shipped in a low charge condition to pre-
vent possible problems. Therefore, you should charge prior
to first use. If the charger does not charge the battery pack
under normal circumstances, return both the battery pack
and charger to your nearest Authorized Service Center for
electrical check.
Charge the battery pack only with the recommended
charger.
Refer to charger operator’s manual for charging
instructions.
CHARGING A HOT BATTERY PACK
When using a tool continuously, the battery pack may be-
come hot. A hot battery pack may be placed directly onto
the charger port but charging will not begin until the battery
temperature cools to within acceptable temperature range.
MAINTENANCE
BATTERIES
These batteries have been designed to provide maximum
trouble-free life. However, like all batteries, they will eventually
wear out. Do not disassemble battery pack and attempt to
replace the batteries. Handling of these batteries, especially
when wearing rings and jewelry, could result in a serious burn.
To obtain the longest possible battery life, we suggest
the following:
Remove the battery pack from the charger once it is fully
charged and ready for use.
For battery pack storage longer than 30 days:
Store the battery pack where the temperature is below
80°F and away from moisture.
Store battery packs in a 30%-50% charged condition.
Every six months of storage, charge the pack as normal.
BATTERY PACK REMOVAL AND
PREPARATION FOR RECYCLING
To preserve natural resources, please recycle
or dispose of batteries properly.
This product contains lithium-ion batteries. Lo-
cal, state or federal laws may prohibit disposal
of lithium-ion batteries in ordinary trash.
Consult your local waste authority for information regarding
available recycling and/or disposal options.
WARNING!
Upon removal, cover the battery pack’s terminals with
heavy-duty adhesive tape. Do not attempt to destroy or
disassemble battery pack or remove any of its compo-
nents. Lithium-ion batteries must be recycled or disposed
of properly. Also, never touch both terminals with metal
objects and/or body parts as short circuit may result.
Keep away from children. Failure to comply with these
warnings could result in fire and/or serious injury.
SAVE THESE INSTRUCTIONS
This product has a three-year
limited warranty. For warranty details
go to www.ryobitools.com.
When a hot battery pack is placed on the charger, the charger
may indicate the pack is not ready to charge. Please refer
to charger operator’s manual. When the battery pack cools
the charger will automatically begin charging.
CHARGING A COLD BATTERY PACK
A cold battery pack may be placed directly onto the charger
port but charging will not begin until the battery temperature
warms to within acceptable temperature range. When a
cold battery pack is placed on the charger, the charger
may indicate the pack is not ready to charge. Please refer
to charger operator’s manual. When the battery pack
warms to approximately room temperature the charger will
automatically begin charging.
1 - Français
RÈGLES DE SÉCURITÉ
Lorsque le bloc-piles n’est pas en usage, le tenir à l’écart
d’articles métalliques tels que : les attaches trombones,
pièces de monnaie, cléfs, clous, vis et autres petits objets
métalliques risquant d’établir le contact entre les deux
bornes. La mise en court-circuit des bornes de piles peut
causer des étincelles, des brûlures ou un incendie, et peut
entraîner des blessures graves et des dommages matériels.
Toujours retirer le bloc-piles de l’outil au moment
d’assembler des pièces, d’effectuer des réglages et
de procéder au nettoyage, ou lorsque l’outil n’est pas
utilisé. Le fait de retirer le bloc-piles permet d’empêcher un
démarrage accidentel pouvant entraîner des blessures graves.
Toujours retirer le bloc-piles avant d’entreposer le
dispositif.
Une fois la pile est complètement chargé, débrancher
le chargeur de la prise secteur et retirer le bloc-piles du
chargeur.
Toujours porter une protection oculaire certifiée
conforme à la norme ANSI Z87.1. Ne pas suivre cette
directive pourrait entraîner des blessures graves, par
exemple si l’appareil projetait des objets dans vos yeux.
Garder le bloc-piles sec, propre et exempt d’huile et de
graisse. Toujours utiliser un chiffon propre pour le nettoyage.
Ne jamais utiliser de liquide de freins, d’essence, de produits
à base de pétrole ou un quelconque solvant pour nettoyer
le bloc-piles.
Ne pas utiliser un bloc-piles endommagé ou modifié.
Le bris ou la modification du bloc-piles peut causer un
comportement imprévisible et causer un incendie, une
explosion ou des blessures.
Ne pas modifier ou tenter de réparer un bloc-piles ayant
été endommagé.
Ne pas exposer le bloc-piles ou l’outil à un feu ou à des
températures excessives. Une exposition à un incendie
ou à une température supérieure à 130 °C (265 °F) peut
provoquer une explosion.
Demander à un réparateur qualifié d’effectuer la
réparation en utilisant des pièces de rechange identiques.
Ceci assurera la bonne sécurité du produit réparé.
Déconnecter le bloc de batteries avant d’effectuer des
réglages, de changer d’accessoire ou de remiser l’outil.
De telles mesures préventives de sécurité réduisent le risque
de démarrage accidentel de l’outil.
Note : Cette avertissement ne s’applique pas aux piles
ne pouvant pas être déconnecté de l’appareil en cours
d’utilisation normale.
Ne recharger qu’avec l’appareil spécifié par le fabricant.
Un chargeur approprié pour un type de batterie peut créer
un risque d’incendie s’il est utilisé avec un autre type de
batterie.
Suivre toutes les instructions afférentes à la recharge
et ne pas recharger le bloc-piles ou l’appareil hors des
températures spécifiées dans les instructions. Une
recharge incorrecte ou hors des températures spécifiées
peut endommager la pile et augmenter les risques de feu.
Conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs éventuels.
Si cet outil est prêté, il doit être accompagné de ces
instructions.
AVERTISSEMENT !
LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES
INSTRUCTIONS. Le non-respect de toutes les instructions
ci-dessous peut entraîner un choc électrique, un incendie
et / ou des blessures graves.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise secteur, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’outil n’est pas en usage et lors du remplacement
des piles. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.
Ne pas placer les outils électriques sans fil ou leurs piles
à proximité de flammes ou d’une source de chaleur. Ceci
réduira les risques d’explosion et de blessures.
Ne pas écraser, faire tomber ou endommager le bloc de
piles. Ne jamais utiliser un bloc de piles ou un chargeur
qui est tombé, a été écrasé, a reçu un choc violent ou a
été endommagé de quelque façon que ce soit. Une pile
endommagée risque d’exploser. Éliminer immédiatement
toute pile endommagée, selon une méthode appropriée.
Les piles peuvent exploser en présence d’une source
d’allumage, telle qu’une veilleuse. Pour réduire les risques
de blessures graves, ne jamais utiliser un appareil sans fil,
quel qu’il soit, en présence d’une flamme vive. En explosant,
une pile peut projeter des débris et des produits chimiques.
En cas d’exposition, rincer immédiatement les parties
atteintes avec de l’eau.
Ne pas recharger le bloc-piles dans un endroit humide
ou mouillé. Le respect de cette règle réduira les risques de
choc électrique.
Ne pas remiser ou charger le bloc-piles dans des
emplacements où la température est inférieure 10 °C (50
°F) à ou supérieure à 38 °C (100 °F). Ne pas ranger l’outil
à l’extérieur ou dans un véhicule.
Charger seulement avec RYOBI 40 V les chargeurs de
batteries lithium-ion. L’utilisation d’autres chargeurs peut
occasionner des blessures, un incendie ou des dommages.
Ne pas charger le bloc-piles dans des conditions
extrêmement chaudes ou froides. La recharge est plus
efficace à une température ambiante normale.
Si l’outil est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau,
rincer immédiatement la partie atteinte avec de l’eau
savonneuse. En cas d’éclaboussure dans les yeux, les
rincer à l’eau fraîche pendant au moins 10 minutes, puis
contacter immédiatement un médecin. Le respect de cette
consigne réduira les risques de blessures graves.
MANUEL D’UTILISATION
40 V BLOC-PILE DE LITHIUM-ION
OP40204/OP40404/OP40504/OP40604/
OP40605/OP40804/OP40125/OP40754
Pour enregistrer votre produit de RYOBI, s’il vous plaît la visite :
http://register.ryobitools.com
N’utiliser le bloc-piles que pour les produits 40 V de RYOBI
sans fil. Consulter le manuel d’utilisation fourni avec le produit.
Toujours mentionner le numéro ci-dessus lors de toute
communication concernant le bloc-pile.
BLOC-PILES AU LITHIUM-ION
Les piles au lithium-ion fournissent une puissance sans
affaiblissement durant toute leur durée d’utilisation. Les outils
fonctionnant avec une pile au lithium-ion ne perdent pas
graduellement leur puissance en raison d’une baisse de la
UTILISATION
2 - Français
charge de pile. Au contraire, la puissance du blocs-piles passe
de pleine à nulle une fois la pile déchargée. Une fois que ceci a
lieu, la puissance de l’outil passe de pleine à nulle et la pile doit
être rechargée. Il n’est pas nécessaire de vider complètement
le bloc-pile avant de le recharger.
CARACTÉRISTIQUES RELATIVES À LA
PROTECTION DES PILES
Les piles au lithium-ion possèdent des caractéristiques visant
à protéger les cellules au lithium-ion et à maximiser la durée
de vie de la pile.
Si l’outil s’arrête en cours d’utilisation, relâcher la gâchette pour
le réenclencher et reprendre l’opération. Si l’outil ne fonctionne
toujours pas, cela signifie qu’il est nécessaire de recharger la pile.
CHARGE D’UN BLOC-PILES FROID
Le bloc-piles au lithium-ion peut être utilisé à des températures
descendant à –20 °C (–4 °F). Mettre le bloc-piles sur l’outil et
utiliser l’outil pour une application légère. Après environ une
minute, le bloc-piles s’est chauffé et commence à fonctionner
normalement.
INDICATEUR DE CHARGE DE LA PILE
Pour afficher la charge restante de la pile, appuyer sur le bouton
de l’indicateur de niveau de charge. Dans le cas d’une erreur
de décharge, les voyants DEL clignoteront avec le code d’erreur
pour au moins 5 secondes.

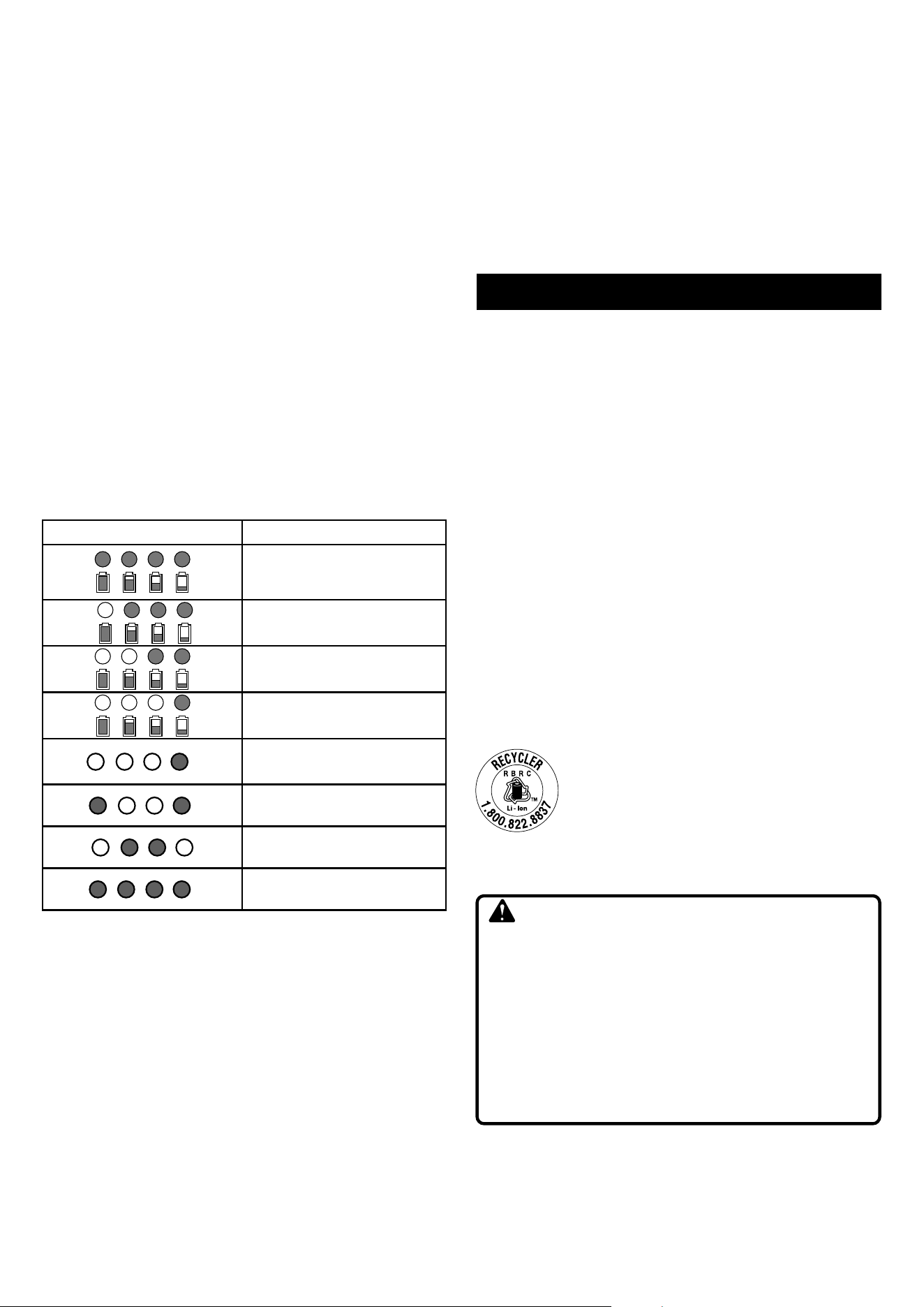

FONCTIONS DU TÉMOIN
ÉTAT DE LA CHARGE
85 - 100%
60 - 85%
35 - 60%
10 - 35%
0 - 10%
Température hors de portée
Surintensité détectée
Échec de permanente
POUR CHARGER
Les bloc-piles de cet outil ont été expédiées dans un état de
charge faible pour éviter d’éventuels problèmes. Il est donc
nécessaire de charger les bloc-piles avant d’utiliser l’outil. Si les
bloc-piles ne se rechargent pas dans des conditions normales,
les retourner, ainsi que le chargeur et le stand au centre de
réparations agréé le plus proche pour une vérification électrique.
Ne recharger le piles qu’avec l’appareil recommandé.
Consulter le manuel d’utilisation du chargeur pour connaître
les instructions de charge.
CHARGE D’UN PILE CHAUD
Le bloc-piles peut devenir chaud lorsque l’outil est utilisé con-
tinuellement. Un chargeur chaud peut être placé directement sur
le port du chargeur, mais la charge ne commencera que lorsque
la température de la pile atteindra la plage de température ac-
ceptable. Le chargeur peut indiquer que la pile n’est pas prête
pour la charge si cette dernière est insérée sur le chargeur alors
PILES
Les piles utilisées dans le bloc d’alimentation sont conçues
pour une longue vie utile, sans problèmes. Toutefois, comme
toutes les piles, elles finiront par s’épuiser. Ne pas démonter le
bloc de piles ou essayer de remplacer les piles. La manipulation
de ces piles, en particulier si l’on porte des bagues ou autres
bijoux, peut causer des brûlures graves.
Pour obtenir une vie utile maximum des piles nous
recommandons de :
Retirer le bloc-piles du chargeur dès qu’il est complètement
chargé et prêt à l’emploi.
Pour le remisage de piles pendant plus de 30 jours :
Remiser le bloc-piles dans un local où la température est
inférieure à 27 °C (80 °F) et à l’abri de l’humidité.
Remiser les blocs-piles 30 %-50 % chargés.
Tous les six mois de remisage, charger normalement le bloc
de piles.
RETRAIT ET PRÉPARATION DU BLOC-PILES
POUR LE RECYCLAGE
Pour préserver les ressources naturelles, les piles doivent être
recyclées ou éliminées selon une méthode
appropriée.
Ce produit utilise des piles au lithium-ion. Les
réglementations locales ou gouvernementales
peuvent interdire de jeter les piles au lithium-ion
dans les ordures ménagères.
Consulter les autorités locales compétentes pour les options
de recyclage et / ou l’élimination.
AVERTISSEMENT !
Après avoir retiré le bloc de piles, couvrir ses bornes avec
un ruban adhésif de qualité industrielle. Ne pas essayer
de démonter ou détruire le bloc de piles, ni de retirer des
composants quels qu’ils soient. Les piles épuisées doivent
être recyclées ou éliminées selon une méthode appropriée.
Ne jamais toucher les deux bornes avec des objets en métal
ou une partie du corps, car cela pourrait créer un court-
circuit. Garder hors de la portée des enfants. Le non-respect
de ces mises en garde peut résulter en un incendie et / ou
des blessures graves.
CONSERVER CES INSTRUCTIONS
Ce produit est couvert par une garantie limitée
de trois (3) ans. Veuillez visiter notre site internet
au www.ryobitools.com pour obtenir
tous les détails de la garantie.
ENTRETIEN
qu’elle est chaude. Le chargeur commence automatiquement la
recharge lorsque le refroidissement du bloc-piles atteint environ
la température ambiante.
CHARGE D’UN BLOC-PILES FROID
Un chargeur froid peut être placé directement sur le port
du chargeur, mais la charge ne commencera que lorsque
la température de la pile atteindra la plage de température
acceptable. Le chargeur peut indiquer que la pile n’est pas prête
pour la charge si cette dernière est insérée sur le chargeur alors
qu’elle est froid. Le chargeur commence automatiquement la
recharge lorsque le réchauffement du bloc-piles atteint environ
la température ambiante.
1 - Español
REGLAS DE SEGURIDAD
los ojos, láveselos con agua limpia por lo menos 10 minutos,
y después busque de inmediato atención médica. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
Cuando no esté utilizándose el paquete de baterías,
manténgalo lejos de otros objetos metálicos, como clips,
monedas, llaves, clavos, tornillos o otros objetos metálicos,
pequeños que puedan establecer conexión entre ambas
terminales. Establecer una conexión directa entre las dos
terminales de las baterías puede causar quemaduras o
incendios, y puede conducir a lesiones personales o daños
materiales.
Siempre retire el paquete de baterías de la herramienta
cuando esté ensamblando partes, realizando ajustes,
limpiando o cuando ésta no esté en uso. Si retira el paquete
de baterías, evitará arranques accidentales que podrían provocar
lesiones graves.
Siempre retire el paquete de baterías antes de guardar el
dispositivo.
Cuando la batería esté completamente cargada, desconecte
el cargador del suministro de corriente y retire el paquete
de baterías del cargador.
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. Si
no cumple esta advertencia, los objetos que salen despedidos
pueden producirle lesiones serias en los ojos.
Mantenga el paquete de baterías seco, limpio y sin aceite
ni grasa. Use siempre un paño limpio para limpiar. Nunca use
líquido de frenos, gasolina, productos derivados del petróleo o
solvente para limpiar el paquete de baterías.
No utilice un paquete de baterías que esté dañado o
modificado. Las baterías dañadas o modificadas pueden
tener un funcionamiento impredecible que provoque incendios,
explosiones o riesgo de lesiones.
No modifique o intente reparar un paquete de baterías que
esté dañado.
No exponga el paquete de baterías o el artefacto al fuego o a
temperaturas excesivas. La exposición al fuego o a temperatura
sobre los 130 °C (265 °F) puede provocar explosiones.
Verifique que un técnico de reparación calificado haga el
mantenimiento usando solo repuestos idénticos. De esta
manera se mantiene la seguridad del product.
Desconecte el paquete de pilas de la herramienta antes de
efectuar ajustes, de cambiar accesorios o de guardar la
herramienta. Dichas medidas preventivas de seguridad reducen
el riesgo de que el artefacto se encienda accidentalmente.
Nota: Esta advertencia no se aplica a baterías que no se pueden
desconectar del aparato en uso normal.
Sólo cargue el paquete de pilas con el cargador especificado
por el fabricante. Un cargador adecuado para un tipo paquete
de baterías puede significar un riesgo de incendio si se emplea
con otro paquete de baterías.
Siga todas las instrucciones de carga y no cargue el paquete
de baterías ni el aparato fuera del rango de temperaturas
especificado en las instrucciones. Si realiza la carga en forma
incorrecta o fuera de la temperatura del rango especificado,
puede dañar la batería y aumentar el riesgo de incendios.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar esta
herramienta. Si le presta esta herramienta a alguien, facilítele
también las instrucciones.
¡ADVERTENCIA!
LEA Y COMPRENDA TODAS LAS INSTRUCCIONES. El
incumplimiento de las instrucciones señaladas abajo puede
causar descargas eléctricas, incendios y lesiones corporales
serias.
No se necesita conectar a una toma de corriente las
herramientas de baterías; por lo tanto, siempre están en
condiciones de funcionamiento. Esté consciente de los
posibles peligros cuando no esté usando la herramienta
de baterías o cuando esté cambiando los accesorios de la
misma. Con el cumplimiento de esta regla se reduce el riesgo
de una descarga eléctrica, incendio o lesión corporal seria.
No coloque herramientas de baterías ni las baterías mismas
cerca del fuego o del calor. De esta manera se reduce el riesgo
de explosiones y de lesiones.
No aplaste, deje caer o dañe la batería. Nunca utilice una
batería o cargador que se ha caído, aplastado, recibido un
golpe contundente o ha sido dañado(a) de alguna manera.
Las baterías dañadas pueden sufrir explosiones. Deseche de
inmediato toda batería que haya sufrido una caída o cualquier
daño.
Las baterías pueden explotar en presencia de una fuente
de inflamación, como una luz guía. Para reducir el riesgo de
lesiones corporales serias, nunca use un producto inalámbrico
en presencia de llamas vivas. La explosión de una batería puede
lanzar fragmentos y compuestos químicos. Si ha quedado
expuesto a la explosión de una batería, lávese de inmediato con
agua.
No cargue ninguna batería en lugares mojados o húmedos.
Con el cumplimiento de esta regla se reduce el riesgo de una
descarga eléctrica.
No lo guarde o cargue la paquete de baterías en lugares
donde la temperatura sea inferior a 10 °C (50 °F) o superior
a 38 °C (100 °F). No guarde la herramienta a la intemperie ni en
el interior de vehículos.
Cargar únicamente con cargadores RYOBI de baterías 40 V
de iones de litio. Usar otros cargadores puede causar lesiones
personales, fuego o daños.
No cargue la batería en un área con temperaturas
extremadamente altas o bajas. Funciona mejor a una
temperatura ambiente normal.
En condiciones extremas de uso o temperatura las baterías
pueden emanar líquido. Si el líquido llega a tocarle la piel,
lávese de inmediato con agua y jabón. Si le entra líquido en
MANUAL DEL OPERADOR
PAQUETE DE BATERÍAS 40 V
DE IONES DE LITIO
OP40204/OP40404/OP40504/OP40604/
OP40605/OP40804/OP40125/OP40754
Para registrar su producto de RYOBI, por favor visita:
http://register.ryobitools.com
Use el paquete de baterías 40 V solamente con productos
inalámbricos RYOBI. Consulte el manual del operador suministrado
con el producto. Al comunicarse con nosotros en relación con el
paquete de baterías, siempre mencione el número del modelo.
2 - Español
CÓMO CARGAR EL PAQUETE DE BATERÍAS
CUANDO ESTÁ CALIENTE
Cuando se utiliza una herramienta de manera continua, es posible
que el paquete de baterías se caliente. Un paquete de baterías
caliente puede colocarse directamente en el puerto del cargador,
pero la carga solo se iniciará cuando la temperatura de la batería se
enfríe hasta alcanzar un rango de temperatura aceptable. Cuando
se introduce un paquete de baterías caliente en el cargador, el
cargador puede indicar que el paquete no está listo para la carga.
Cuando el paquete de la batería se enfría y llega aproximadamente
a la temperatura ambiente, el cargador comenzará la carga
automáticamente.
CÓMO CARGAR LA BATERÍA CUANDO ESTÁ
FRÍA
Se puede colocar un paquete de baterías frío directamente en el
puerto del cargador; sin embargo, la carga no comenzará hasta que
la temperatura de las baterías aumente y se encuentre dentro del
rango de temperatura aceptable. Cuando se introduce un paquete
de baterías fría en el cargador, el cargador puede indicar que el
paquete no está listo para la carga. Cuando el paquete de la batería
se caliente y llegue aproximadamente a la temperatura ambiente,
el cargador comenzará la carga automáticamente.
PAQUETES DE BATERÍAS DE IÓN DE LITIO
La potencia producida por las baterías de iones de litio no mengua
durante todo el tiempo operativo. Las herramientas que emplean
baterías de iones de litio no pierden potencia gradualmente debido a
la disminución de la carga de la batería. Por el contrario, la potencia
de la batería caerá de lleno a cero una vez que la carga completa
de la misma haya sido consumida. Al ocurrir esto, la potencia de
la herramienta desciende de total a cero, y es necesario recargar
la batería. No es necesario agotar completamente la batería antes
de recargarla.
CARACTERÍSTICA DE PROTECCIÓN DE LAS
BATERÍAS
Las baterías de iones de litio están diseñadas con características
que protegen las celdas de iones de litio y maximizan la duración
de las baterías.
Si la herramienta se detiene durante el uso, suelte el gatillo para
reiniciarla y reanude el funcionamiento. Si aun así no funciona, se
debe recargar la batería.
UTILIZACIÓN EN CLIMA FRÍO
La batería de iones de litio puede utilizarse si la temperatura
desciende hasta –20 °C (–4 °F). Coloque la batería en una herramienta
y utilícela en una aplicación liviana. Después de aproximadamente
un minuto, la batería se habrá calentado y empezará a funcionar
normalmente.
INDICADOR DE CARGA DE LA BATERÍA
Para visualizar la carga de la batería, presione el botón indicador
de niveau de charge. En caso de un error en la descarga, los LED
mostrarán parpadeando el código de error durante al menos 5
segundos.

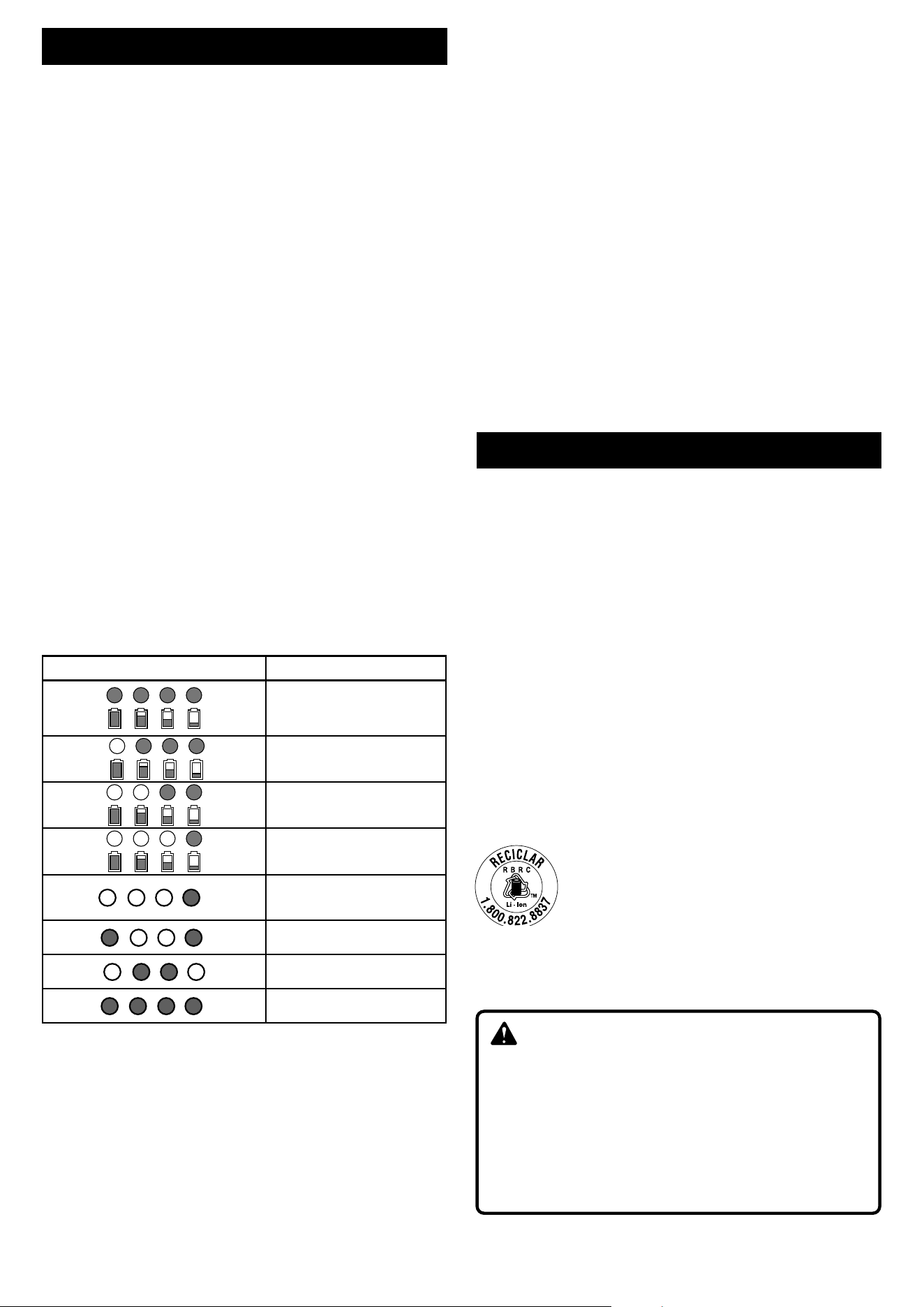

FUNCIONES DE LOS DIODOS ESTADO DE CARGA
85 - 100%
60 - 85%
35 - 60%
10 - 35%
0 - 10%
Temperatura fuera de rango
Sobrecorriente detectada
Error de permanent
CÓMO CARGAR EL PAQUETE DE BATERÍAS
Los paquetes de baterías se envían con carga baja para evitar
posibles problemas. Por lo tanto, debe cargarlas antes de usarlas.
Si el cargador no carga el paquete de baterías en circunstancias
normales, regrese ambos, el paquete de baterías y el cargador,
al centro de servicio autorizado de su preferencia, para que los
revisen eléctricamente.
Sólo cargue el paquete de baterías con un cargador
recomendado.
Para obtener instrucciones específicas de carga, lea el manual
del operador que se incluye con el cargador.
BATERÍAS
Las baterías están diseñadas para proporcionar una larga vida
de servicio sin problemas. No obstante, como todas las baterías,
finalmente se acaban. No desarme el paquete de baterías para tratar
de cambiar las baterías. El manejo de estas baterías, especialmente
cuando se traen puestos anillos y joyas, puede causar quemaduras
serias.
Para lograr la más larga duración posible de las baterías, se
sugiere lo siguiente:
Retire el paquete de baterías del cargador una vez cargado
completamente y listo para usarse.
Para guardar el paquete de baterías más de 30 días:
Guarde la batería donde la temperatura sea inferior a 27 °C
(80 °F) y lejos de la humedad.
Guarde el paquete de baterías cargado 30 %-50 %.
Cargue la batería de manera normal, cada seis meses de
almacenamiento.
REMOCIÓN Y PREPARACIÓN DEL PAQUETE
DE BATERÍAS PARA EL RECICLADO
Para preservar los recursos naturales, le suplicamos
reciclar o desechar debidamente las baterías.
Este producto contiene baterías de iones de litio. Es
posible que algunas leyes municipales, estatales o
federales prohíban desechar las baterías de iones
de litio en la basura normal.
Consulte a las autoridades reguladoras de desechos para obtener
información en relación con las alternativas de reciclado y desecho
disponibles.
¡ADVERTENCIA!
Al retirar el paquete de baterías, cubra las terminales del
mismo con cinta adhesiva reforzada. No intente destruir o
desarmar el paquete de baterías, ni de desmontar ninguno
de sus componentes. Las baterías de iones de litio deben
reciclarse o desecharse debidamente. También, nunca toque
ambas terminales con objetos metálicos y partes del cuerpo, ya
que puede producirse un corto circuito. Manténgase fuera del
alcance de los niños. La inobservancia de estas advertencias
puede causar incendios y lesiones corporales serias.
GUARDE ESTAS INSTRUCCIONES
Este producto tiene una garantía limitada de tres (3) año. Puede
consultar los detalles de la garantía en www.ryobitools.com
MANTENIMIENTO
FUNCIONAMIENTO
3
WARNING:
NEVER IMMERSE OR EXPOSE YOUR BATTERY
PACK, TOOL, OR CHARGER TO CORROSIVE OR
CONDUCTIVE FLUIDS OR ALLOW THESE FLUIDS TO
FLOW INSIDE THESE ITEMS.
Corrosive or conductive fluids, such as seawater, chlorine,
certain industrial chemicals, and bleach or bleach
containing products, etc., can cause a short circuit in the
battery pack.
If your battery pack is exposed to a corrosive or conductive
fluid, do not attempt to use or charge the battery pack and
immediately perform the following steps:
Wear appropriate personal protective equipment,
including eye protection and rubber gloves.
AVERTISSEMENT :
NE JAMAIS IMMERGER NI EXPOSER VOTRE BLOC-
PILES, OUTIL OU CHARGEUR AUX LIQUIDES
CORROSIFS OU CONDUCTEURS OU PERMETTRE
À CES LIQUIDES DE S’ÉCOULER À L’INTÉRIEUR DE
CES OBJETS.
Les liquides corrosifs ou conducteurs, tels que l’eau de
mer, le chlore, certains produits chimiques industriels, et
l’eau de Javel ou les produits contenant de l’eau de Javel,
etc., peuvent causer un court-circuit du bloc-piles.
Si votre bloc-piles est exposé à un liquide corrosif ou
conducteur, ne pas essayer de l’utiliser ou de le charger et
effectuer immédiatement les étapes suivantes :
Porter un équipement de protection personnel
approprié, incluant une protection oculaire et des gants
de caoutchouc.
ADVERTENCIA:
NUNCA SUMERJA NI EXPONGA EL PAQUETE DE
BATERÍAS, LA HERRAMIENTA NI EL CARGADOR
A FLUIDOS CORROSIVOS O CONDUCTIVOS, NI
PERMITA QUE ESTOS FLUIDOS PENETREN EN
ESTOS ELEMENTOS.
Los fluidos corrosivos o conductivos, como el agua de
mar, el cloro, ciertos químicos industriales y la lavandina
o los productos con lavandina, etc., pueden causar un
cortocircuito en el paquete de baterías.
Si expone el paquete de baterías a un fluido corrosivo
o conductivo, no intente usar ni cambiar el paquete de
baterías, y realice los siguientes pasos de inmediato:
Use elementos de protección personal, incluidos
protección ocular y guantes de goma.
Place your exposed battery pack in a large bucket, such
as a 5 gallon or similar bucket, and fill the bucket with
regular tap water. Do not place more than two packs in
the bucket.
Locate the bucket outdoors in an area inaccessible to
children and pets and away from all buildings, garages/
sheds, structures, vehicles, and combustible/flammable
materials.
Leave the battery pack(s) in the bucket filled
with tap water and call Customer Service at
1-800-525-2579 for additional instructions on the proper
disposal of the exposed battery pack(s).
Battery packs exposed to corrosive or conductive fluids and
failure to follow the steps above in the event of exposure to
these fluids can result in smoke/fire, serious personal injury,
and/or property damage.
Coloque el paquete de baterías expuesto en un
recipiente grande (por ejemplo, de 18,9 l [5 gal]) y llene
el recipiente con agua regular del grifo. No coloque más
de dos paquetes en el recipiente.
Coloque el recipiente en el exterior en un área inaccesible
para niños y mascotas y lejos de edificios, garajes/
casetas, estructuras, vehículos y material combustible/
inflamable.
Deje los paquetes de baterías en el recipiente con agua
del grifo y llame al Servicio al cliente al 1-800-525-2579
para obtener instrucciones adicionales sobre el desecho
apropiado de los paquetes de baterías.
Los paquetes de baterías expuestos a fluidos corrosivos
o conductivos y no seguir los pasos anteriores en caso de
exposición a estos fluidos podrían resultar en incendios,
lesiones personales graves y daños materiales.
Déposer votre bloc-piles dans un grand seau, tel qu’un
seau de 18,9 l (5 gallons) ou un autre seau similaire,
et remplir le seau avec de l’eau du robinet. Ne pas
déposer plus de deux bloc-piles dans le seau.
Placer le seau à l’extérieur dans un endroit non
accessible aux enfants et aux animaux et loin des
bâtisses, garages, remises, structures, véhicules et
matières combustibles ou inflammables.
Laisser le(s) bloc-piles dans le seau remplit avec de
l’eau du robinet et appeler les Service à la clientèle au
1-800-525-2579 pour de plus amples instructions sur la
bonne façon d’éliminer le(s) bloc-piles exposé(s).
Le défaut de suivre les étapes ci-haut lorsqu’un bloc-piles
est exposé aux liquides corrosifs ou conducteurs peut
causer de la fumée, un feu, des blessures corporelles
graves et/ou des dommages à la propriété.
998000339
6-14-22 (REV:03)
OPERATOR’S MANUAL/40 V LITHIUM-ION BATTERY PACK
OP40204 / OP40404 / OP40504 / OP40604 / OP40605 / OP40804 / OP40125 / OP40754
* Model/item number on product may have additional letters at the end. These letters designate
manufacturing information and should be provided when calling for service.
MANUEL D’UTILISATION/40 V BLOC-PILE DE LITHUM-ION
OP40204 / OP40404 / OP40504 / OP40604 / OP40605 / OP40804 / OP40125 / OP40754
* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres
désignent les informations du fabricant et doivent être fournies lors d’un appel de demande de service.
MANUAL DEL OPERADOR/PAQUETE DE BATERÍAS 40 V IONES DE LITIO
OP40204 / OP40404 / OP40504 / OP40604 / OP40605 / OP40804 / OP40125 / OP40754
* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas
designan información de fabricación y deben suministrarse cuando llame para obtener asistencia o servicio.
RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
TTI OUTDOOR POWER EQUIPMENT
P.O. Box 1288, Anderson, SC 29622 • Phone 1-800-525-2579
États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579
www.ryobitools.com
