Cat. No. / No de cat.

2821-20

M18 FUEL™ SAWZALL

RECIPROCATING SAW

SCIE ALTERNATIVE SAWZALL

M18 FUEL™

SIERRA ALTERNATIVA SAWZALL

DE M18 FUEL™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Do not operate power tools in explosive at-

mospheres, such as in the presence of flam-

mable liquids, gases or dust. Power tools cre-

ate sparks which may ignite the dust or fumes.

• Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodied plugs

and matching outlets will reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

• Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools may

result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat or hearing

protection used for appropriate conditions will reduce

personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch

on invites accidents.

• Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power

tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair can

be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn

it on and o󰀨. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power tool accidentally.

• Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool

or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If damaged,

have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations di󰀨erent

from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used with

another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make

a connection from one terminal to another. Shorting

the battery terminals together may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact acci-

dentally occurs, ush with water. If liquid contacts

eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or

modied. Damaged or modied batteries may exhibit

unpredictable behavior resulting in re, explosion or

risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or temperature

above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging im-

properly or at temperatures outside the specied range

may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

SAWZALL

RECIPROCATING SAW

• Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring. Cutting ac-

cessory contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electric shock.

• Use clamps or another practical way to secure

and support the workpiece to a stable platform.

Holding the work by hand or against your body leaves

it unstable and may lead to loss of control.

•

WARNING

To reduce the risk of injury, when

working in dusty situations, wear

appropriate respiratory protection or use an OSHA

compliant dust extraction solution.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing, contact

a MILWAUKEE service facility for a free replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

SPECIFICATIONS

Cat. No. ..................................................... 2821-20

Volts.............................................................. 18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

No Load Strokes per Minute ...................... 0 - 3000

Length of Stroke ............................................1-1/4"

Recommended Ambient

Operating Temperature ......................0°F to 125°F

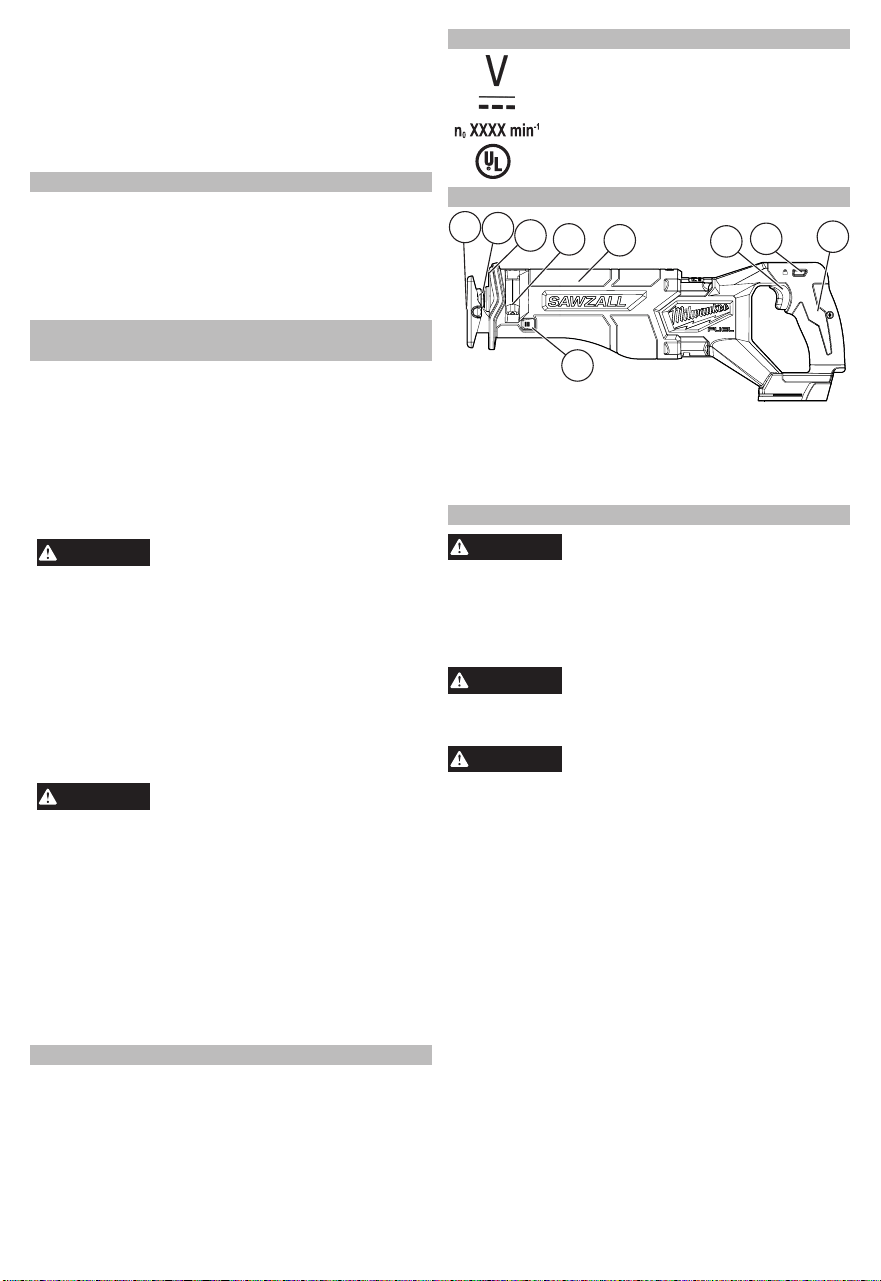

SYMBOLOGY

Volts

Direct Current

No Load Strokes per Minute (SPM)

UL Listing for Canada and U.S.

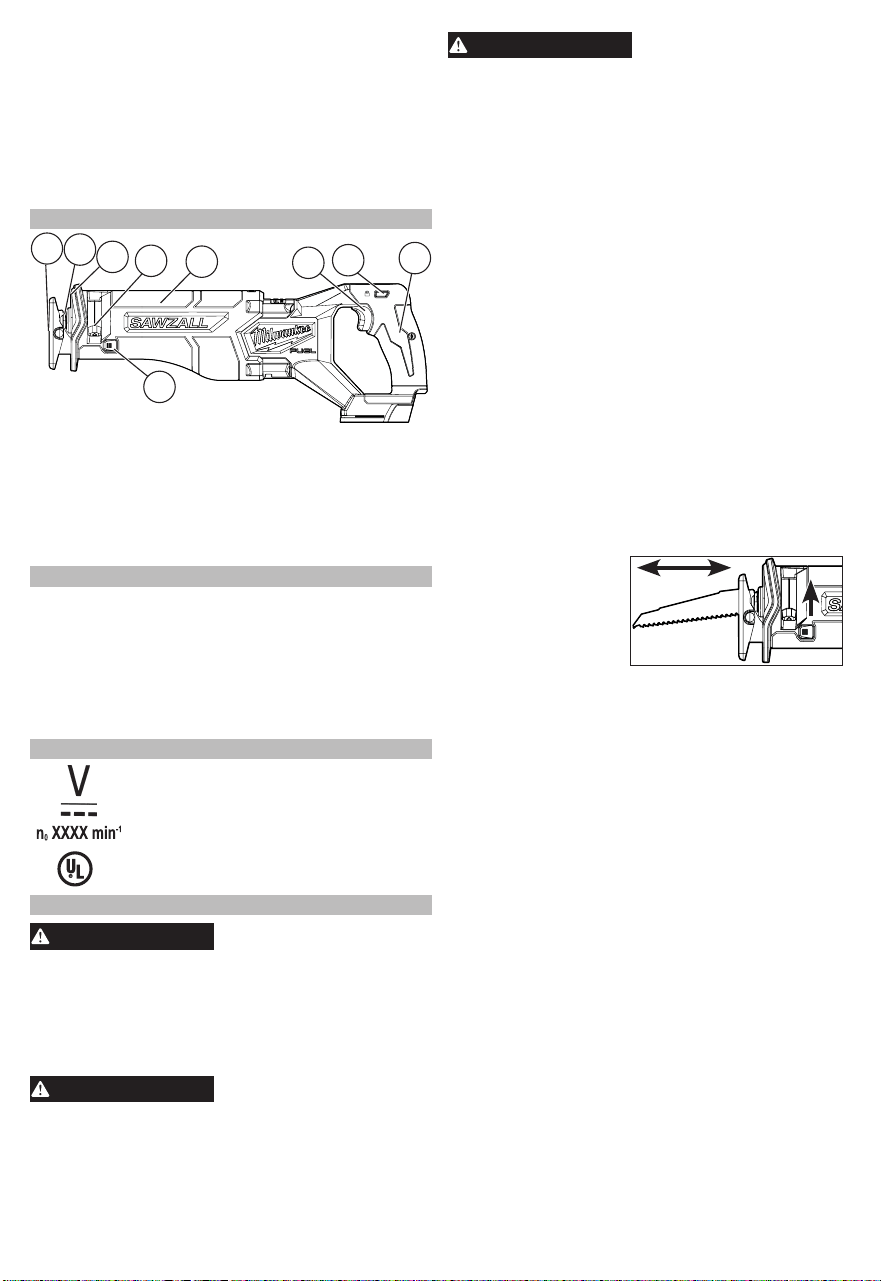

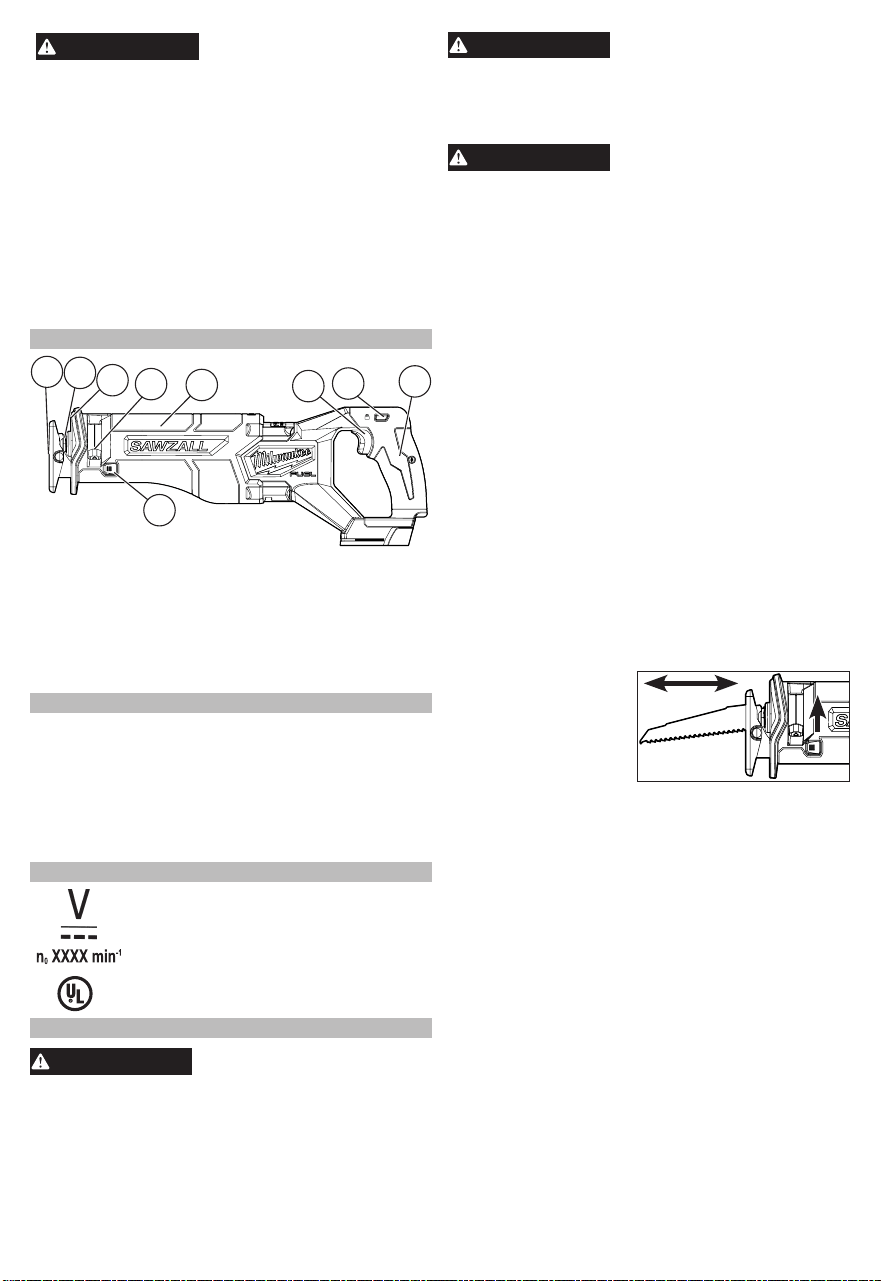

FUNCTIONAL DESCRIPTION

1. Shoe

2. Quik-Lok

blade clamp

3. LED

4. Quik-Lok

blade

clamp release lever

5. Insulating boot

6. Trigger

7. Trigger lock

8. Handle

9. Shoe release buttons

10. Hang hook (not shown)

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always remove battery pack before

changing or removing accessories.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

Selecting a Blade

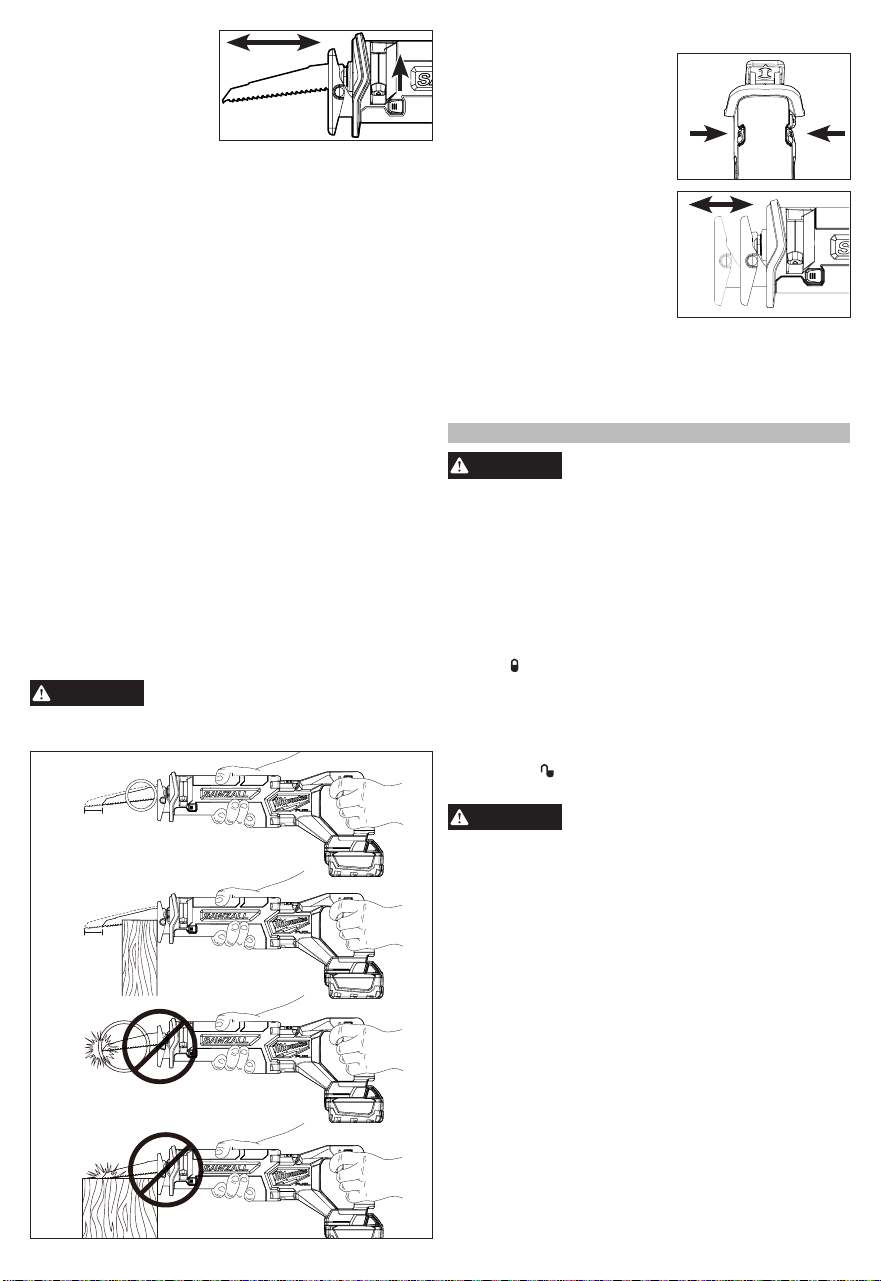

The Quik-Lok

Blade Clamp can be used with all 1/2"

shank universal Sawzall

reciprocating saw blades.

Use MILWAUKEE High Performance Super Sawzall

reciprocating saw blades for best performance. When

selecting a blade, choose the right type and length.

Many types of blades are available for a variety of

applications: cutting metal, wood, nail-embedded

wood, scroll cutting, roughing-in, and contours.

Many lengths are also available. Choose a length

long enough to extend beyond the shoe and the work

throughout the stroke. Do not use blades less than

4" long since they won't extend beyond the shoe

throughout the stroke.

Installing and Removing Blades from the

Quik-Lok

Blade Clamp

Remove battery pack before changing blades. Make

sure the spindle and blade clamp areas are clean.

Metal chips and sawdust may prevent the Quik-Lok

Blade Clamp from clamping securely.

1. Remove battery pack.

2. Depending on the job, the blade may be inserted

with the teeth facing up or down. To install a blade,

insert the blade into the clamp until the tang butts

against the collar.

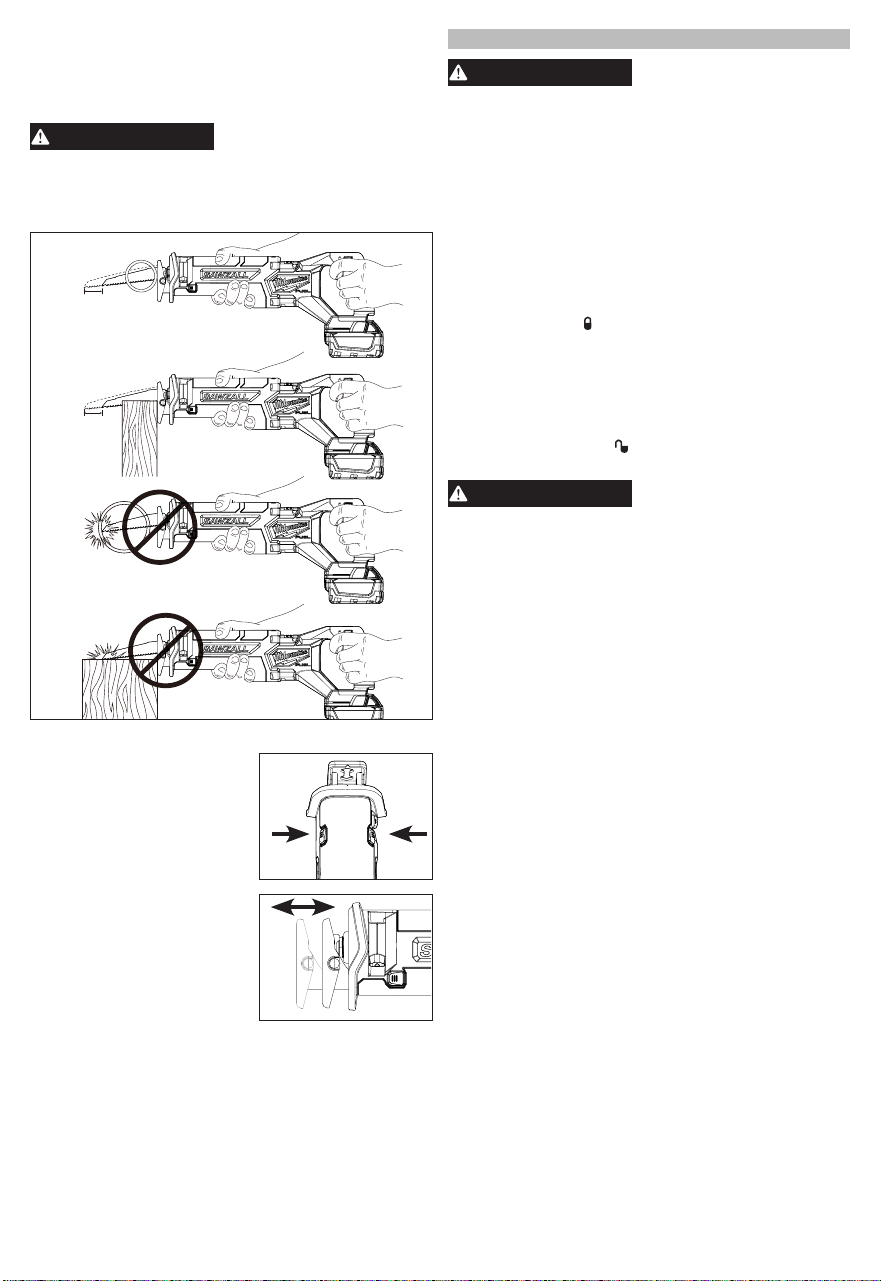

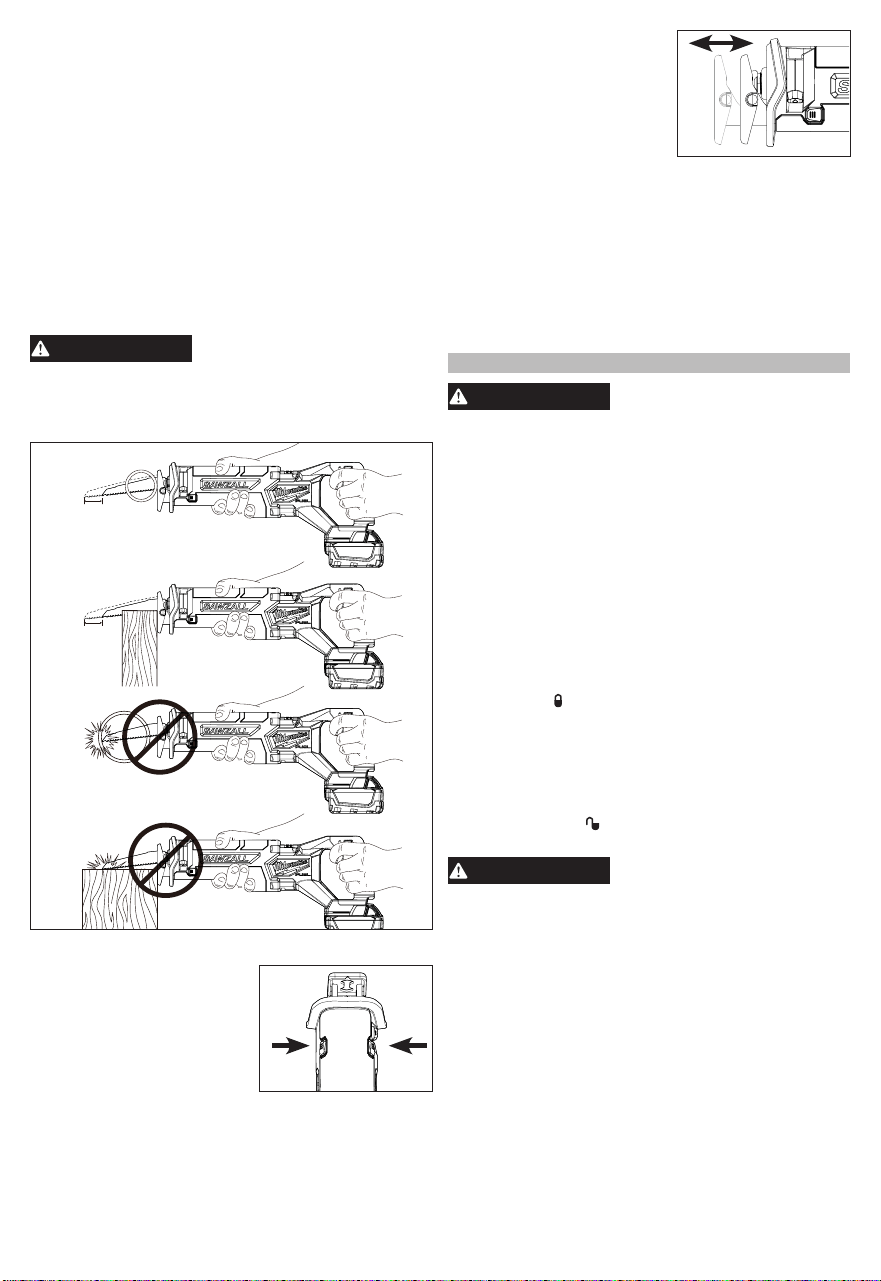

Adjusting the Pivot Shoe

The shoe can be adjusted

forward or backward to eight

positions to take advantage

of the unused portion of the

blade or for special jobs re-

quiring low blade clearance.

1. To adjust the shoe, press

the shoe release buttons

simultaneously and slide the

shoe forward or backward

to the desired position. Tug

on shoe to make sure it is

securely locked in place.

2. After adjusting the shoe,

slowly pull the trigger to

be sure the blade always

extends beyond the shoe and the workpiece

throughout the stroke.

DO NOT OPERATE SAWZALL

RECIPROCATING

SAW WITHOUT SHOE. STRIKING THE SPINDLE

AGAINST WORKPIECE MAY DAMAGE THE TOOL.

OPERATION

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1.

When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA

compliant dust extraction solution.

Always remove battery pack before changing

or removing accessories. Only use accessories

specically recommended for this tool. Others

may be hazardous.

Trigger Lock

To lock

the trigger, push the trigger lock to the right.

The trigger will not work while the switch is in the

locked position. Always lock the trigger and remove

the battery pack before performing maintenance and

changing accessories. Lock the trigger when storing

the tool and when the tool is not in use.

To unlock the trigger, push the trigger lock to

the left.

WARNING

To reduce the risk of personal in-

jury, always hold tool securely.

Starting, Stopping and Controlling Speed

1. To start the tool, grasp the handle(s) rmly and

pull the trigger.

NOTE: An LED is turned on when the trigger is

pulled and will go o󰀨 shortly after the trigger is

released.

2. To vary the speed, increase or decrease the pres-

sure on the trigger. The further the trigger is pulled,

the greater the speed.

3. To stop the tool, release the trigger. Ensure the

tool has come to a complete stop before laying

the tool down.

Electric Brake

The electric brake engages when the trigger is

released, causing the blade to stop. Generally, the

saw blade stops within two seconds. However, there

may be a delay between the time the trigger is re-

leased and when the brake engages. Occasionally

the brake may miss completely. If the brake misses

frequently, the saw needs servicing by an authorized

MILWAUKEE service facility. Always wait for the

blade to stop completely before removing the saw

from the workpiece.

3. The spring loaded

mechanism will

clamp the blade rm-

ly in place.

4. Tug on blade to make

sure it is securely

locked in place.

5. To remove a blade,slide the release lever up

and pull the blade from the tool. Be careful when

handling hot blades.

Quik-Lok

Blade Clamp Maintenance

• Periodically clean dust and debris from the Quik-

Lok

Blade Clamp with dry compressed air.

• If the collar resists, slide the release lever back and

forth to shake debris loose.

• Periodically lubricate Quik-Lok

Blade Clamp with

a dry lubricant such as graphite.

Removing broken blades from the

Quik-Lok

Blade Clamp

Broken blades can be removed by the following

methods.

• Remove battery pack before removing blades.

• Point the tool downward, slide up and hold the release

lever, and shake the tool up and down (DO NOT turn

the tool on while holding the blade clamp open). The

shank of the broken blade should drop out of the clamp.

• If shaking the tool doesn't work...

In most cases, a corner of the broken blade will

extend beyond the blade clamp. Slide up and hold

the release lever, and pull the broken blade out of

the clamp by this corner.

• If the broken stub doesn't extend far enough to be

grabbed by its corner, use a thin blade with small

teeth (such as a metal cutting blade) to hook the

blade that is jammed in the clamp while holding up

the release lever, and pull it out.

WARNING

To reduce the risk of injury, blades

must extend beyond the shoe and

workpiece throughout the stroke. Blades may

shatter if they impact the workpiece or shoe.

Stroke

General Cutting

For straight or contour cutting from an edge, line

the blade up with the cutting line. Before the blade

contacts the workpiece, grasp the handle rmly and

pull the trigger. Then guide the tool along the cutting

line. Always hold the shoe at against the workpiece

to avoid excessive vibration.

Cutting Metals

Begin cutting at a slow speed, gradually increasing

speed during the cut. When cutting into metals or

hard materials that can not be cut from an edge, drill

a starting hole larger than the widest part of the blade.

WARNING

To reduce the risk of explosion,

electric shock and property dam-

age, always check the work area for hidden gas

pipes, electrical wires or water pipes when mak-

ing blind or plunge cuts.

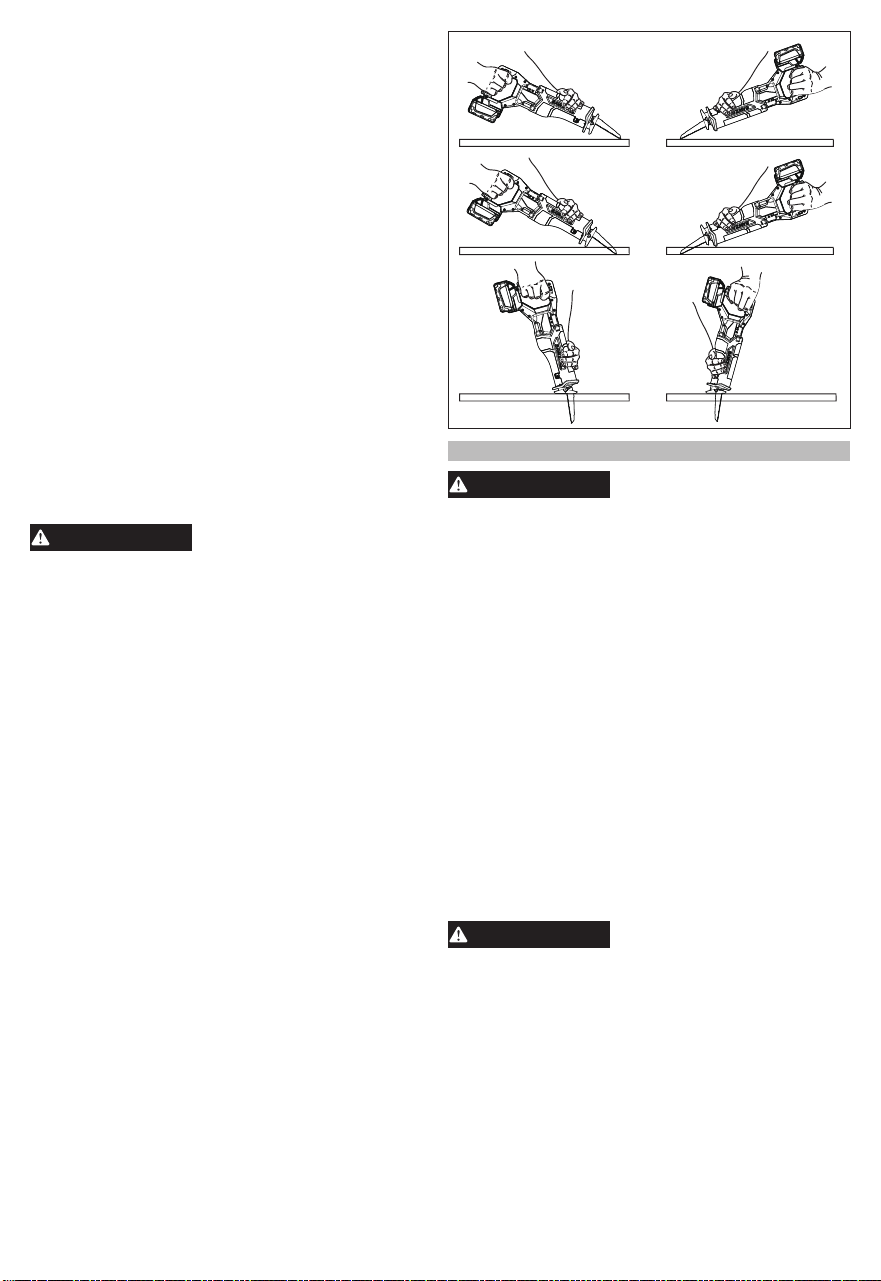

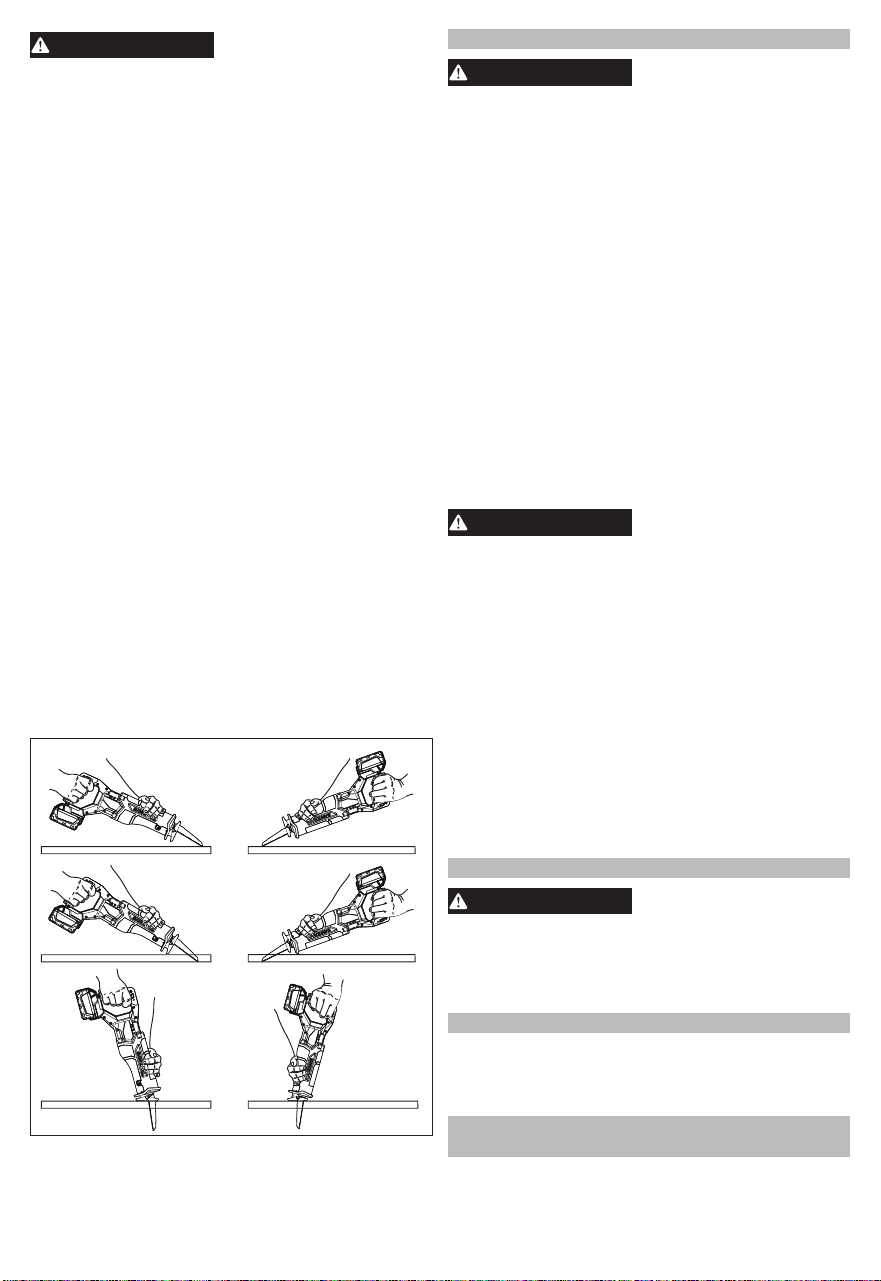

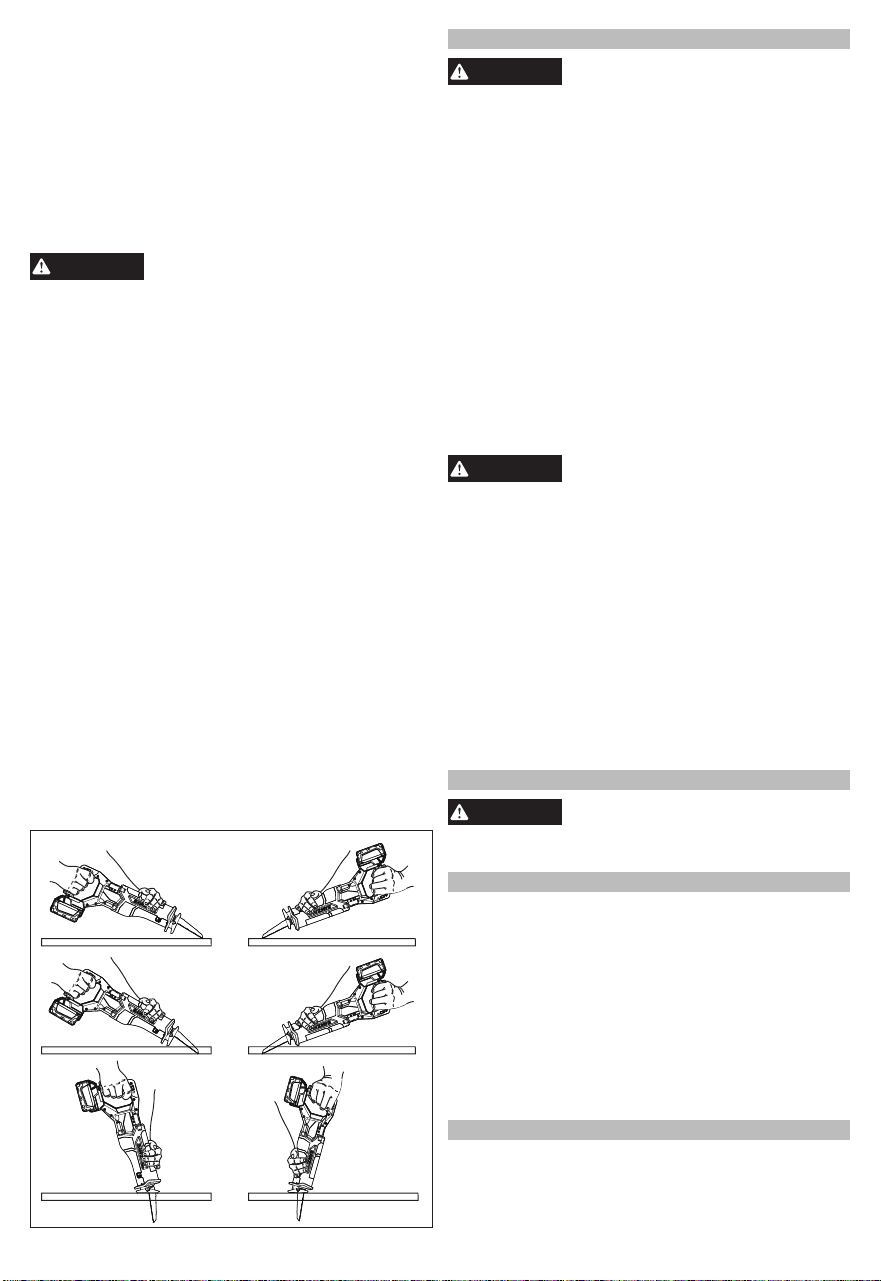

Plunge Cutting

MILWAUKEE Sawzall

reciprocating saw is ideal

for plunge cutting directly into surfaces that can not

be cut from an edge, such as walls or oors. Plunge

cutting may be done two ways depending on how the

blade is inserted. Column A shows how to plunge cut

with the teeth of the blade facing downward. Column

B shows how to plunge cut with the teeth of the blade

facing upward. Do not plunge cut into metal surfaces

(see "Cutting Metals").

1. Insert the blade into the tool.

If blade is inserted with the teeth facing downward,

hold the tool as shown in Column A, resting the

edge of the shoe on the workpiece.

If blade is inserted with the teeth facing upward,

hold the tool as shown in Column B, resting the

edge of the shoe on the workpiece.

2. With the blade just above the workpiece, pull the

trigger. Using the edge of the shoe as a pivot, lower

the blade into the workpiece as shown.

3. As the blade starts cutting, raise the handle of

the tool slowly until the shoe rests rmly on the

workpiece. Then guide the tool along the cutting

line to acquire the desired cut.

NOTE: To make plunge cutting easier, use a heavy

gauge blade and install the blade with the teeth facing

upward as shown in Column B.

A B

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from vents. Keep handles

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted to the

original purchaser only to be free from defects in material and workman-

ship. Subject to certain exceptions, MILWAUKEE will repair or replace any

part on an electric power tool which, after examination, is determined by

MILWAUKEE to be defective in material or workmanship for a period of

ve (5) years** after the date of purchase unless otherwise noted. Return

of the power tool to a MILWAUKEE factory Service Center location or

MILWAUKEE Authorized Service Station, freight prepaid and insured,

is required. A copy of the proof of purchase should be included with the

return product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other than

MILWAUKEE authorized personnel, misuse, alterations, abuse, normal

wear and tear, lack of maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover repair

when normal use has exhausted the life of a part including, but not limited

to, chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bum-

pers, driver blades, pistons, strikers, lifters, and bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint Sprayer;

Cordless Battery Packs; Gasoline Driven Portable Power Generators; Hand

Tools; Hoist – Electric, Lever & Hand Chain; M12™ Heated Gear; Recon-

ditioned Product; and Test & Measurement Products. There are separate

and distinct warranties available for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one

(1) year from the date of purchase. The warranty period for the

M18 FUEL™

1" D-Handle High Torque Impact Wrenches, Drain Cleaning Cables and

AIRSNAKE™ Drain Cleaning Air Gun Accessories is two (2) years from the

date of purchase. The warranty period for the M18™ Compact Heat Gun,

8 Gallon Dust Extractor, M18™ Framing Nailers, M18 FUEL™ 1/2" Ext.

Anvil Controlled Torque Impact Wrench w/ ONE-KEY™, M18 FUEL™ 1"

High Torque Impact Wrench w/ ONE-KEY™, and the M18 FUEL™ 2 Gal.

Compact Quiet Compressor is three (3) years from the date of purchase.

The warranty period for the LED in the LED Work Light and the LED Up-

grade Bulb for the Work Light is the lifetime of the product subject to the

limitations above. If during normal use the LED or LED Bulb fails, the part

will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable warranty on

a MILWAUKEE power tool product. The manufacturing date of the product

will be used to determine the warranty period if no proof of purchase is

provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT

FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO

NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE

THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR

ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAM-

AGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES

OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE

TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT

LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES

DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR

EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE

AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR

ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY

IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PAR-

TICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS

NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED

TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS

DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS

ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE

LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU

SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS

WHICH VARY FROM STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service section of

MILWAUKEE’s website www.milwaukeetool.com or call 1.800.SAWDUST

(1.800.729.3878) to locate your nearest service facility for warranty and

non-warranty service on a Milwaukee electric power tool.

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et bien

éclairée. Le désordre et le manque de lumière favorisent

les accidents.

• Ne pas utiliser d’outils électriques dans des

atmosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trouvent

à une bonne distance au moment d’utiliser un outil

électrique. Les distractions peuvent causer une perte

de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent correspon-

dre à la prise secteur utilisée. Ne jamais modier

la che, de quelque façon que ce soit. Ne jamais

utiliser d'adaptateurs de che avec des outils mis

à la terre. Les ches et prises non modiées réduisent

le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à la terre

comme des tuyaux, des radiateurs, des cuisinières

et des réfrigérateurs. Le risque de choc électrique est

accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation. Ne jamais

utiliser le cordon d’alimentation pour transporter

l’outil électrique et ne jamais débrancher ce dernier

en tirant sur le cordon. Garder le cordon à l'écart

de la chaleur, de l'huile, des objets tranchants et

des pièces en mouvement. Un cordon endommagé

ou emmêlé accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon spéci-

alement conçu à cet e󰀨et. Utiliser un cordon conçu pour

l'usage extérieur réduit les risques de choc électrique.

• Si l’utilisation d’un outil électrique est inévitable dans

un endroit humide, utiliser une source d’alimentation

munie d’un disjoncteur de fuite de terre. L’utilisation d’un

disjoncteur de fuite de terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil

électrique. Ne pas utiliser cet appareil en cas de

fatigue ou sous l’inuence de l’alcool, de drogues

ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut entraîner des

blessures graves.

• Porter l’équipement de protection individuel requis.

Toujours porter une protection oculaire. Selon les

conditions, porter aussi un masque antipoussières, des

bottes de sécurité antidérapantes, un casque protecteur

ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Une bonne stabilité procure un

meilleur contrôle de l’outil électrique en cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de dépous-

siérage, s'assurer qu'ils sont connectés et correcte-

ment utilisés. L’utilisation d’un collecteur de poussière

permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise par

une utilisation fréquente vous rendre su󰀩sant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave en

une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil élec-

trique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur ne

permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si pos-

sible, avant d’e󰀨ectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de

sécurité préventives réduisent les risques de démarrage

accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires.

Vérier qu'aucune pièce mobile n'est mal alignée ou

bloquée, qu'aucune pièce n'est brisée et s'assurer

qu'aucun autre problème risque d'a󰀨ecter le bon

fonctionnement de l'outil. En cas de dommages,

faire réparer l’outil avant de l’utiliser. Plusieurs

accidents sont causés par des produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bien a󰀨ûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les em-

bouts etc. conformément à ces instructions en tenant

compte des conditions de travail et de la tâche à ef-

fectuer. L'usage d'un outil électrique pour des applications

pour lesquelles il n'est pas conçu peut être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l'outil

en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté

de la pile en cas de manutention abusive. En cas de

contact accidentel, rincer immédiatement les parties

atteintes avec de l’eau. Si le liquide entre en contact

avec les yeux, consulter un médecin. Le liquide éjecté

des piles peut causer des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées ou

modiées peuvent adopter un comportement imprévis-

ible pouvant causer un incendie, une explosion ou le

risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition aux

ammes ou à une température supérieure à 130°C

(265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la plage

de température spéciée. Une charge incorrecte ou à

des températures en dehors de la plage spéciée peut

endommager la pile et augmenter le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent être con-

ées à un technicien qualié, utilisant exclusivement

des pièces identiques à celles d’origine. Le maintien

de la sûreté de l’outil électrique sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR SCIE

ALTERNATIVE SAWZALL

• Lorsque l'outil électrique est utilisé pour un travail

risquant de mettre l'accessoire de coupe en

contact avec des ls électriques cachés, le tenir

par les surfaces de prise isolées. Le ,mcontact

d’un accessoire de coupe avec un l sous tension «

électrie » les pièces métalliques exposées de l’outil et

peut électrocuter l’utilisateur.

• Dans la mesure du possible, utiliser des serre-

joints ou un autre moyen pratique pour maintenir la

pièce sur une surface stable. Le fait de tenir la pièce

à travailler avec ses mains ou contre son corps la rend

instable et peut occasionner une perte de contrôle.

•

AVERTISSEMENT

An de minimiser le risque

de blessures, lorsque de

travaux sont faits dans de situations poussié-

reuses, porter une protection respiratoire ou bien,

utiliser un solution d’extraction de poussière

conforme aux normes OSHA.

•Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y gurent.

Si elles sont illisibles ou manquantes, contacter un

centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières générées

par les activités de ponçage,

de coupe, de rectication, de perforage et d’autres

activités de construction contiennent des substances

considérées être la cause de malformations congéni-

tales et de troubles de l’appareil reproducteur. Parmi

ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces exposi-

tions varient en fonction de la fréquence de ce type

de travail. Pour réduire l’exposition à ces substances

chimiques, l’opérateur doit: travailler dans une zone bien

ventilée et porter l’équipement de sécurité approprié,

tel qu’un masque anti-poussière spécialement conçu

pour ltrer les particules microscopiques.

DESCRIPTION FONCTIONNELLE

1. Patin

2. Fixation de lame

Quik-Lok

3. DEL

4. Levier de

verrouillage du

porte lame

Quik-Lok

5. Bouclier isolant

6. Gâchette

7. Verrou de détente

d’interrupteur

8. Poignée

9. Patin de verrouillage de

capuchon

10. Crochet de rangement

(non illustré)

SPÉCIFICATIONS

No de Cat. ................................................. 2821-20

Volts.............................................................. 18 CD

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

Cycles par minute ..................................... 0 - 3 000

Longueur de course.........................32 mm (1-1/4")

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

PICTOGRAPHIE

Volts

Courant direct

Cycles par minute á vide (SPM)

UL Listing Mark pour

Canada et États-unis

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Choix d’une lame

C'est possible d’utiliser la mâchoire pour lame Quik-

Lok

avec toutes les lames universelles pour scie

alternative Sawzall

de 13 mm (1/2"). Pour jouir

d’une performance optimale, utiliser les lames pour

scie alternative MILWAUKEE High Performance

Super Sawzall

MILWAUKEE. Lors de la sélection

d’une lame, choisir celle ayant le type et la longueur

correctes. Il y a plusieurs types de lames disponibles

pour un éventail d’applications: pour couper du

métal, du bois, du bois ayant de clous implantés,

de formes, d’installations cachées et de contours.

Il y a aussi plusieurs longueurs disponibles. Choisir

une longueur su󰀩sante an d’avoir une portée au-

delàs du patin et du travail à faire pendant toute

la coupe. Ne pas utiliser de lames de moins de

102 mm (4") puisqu’elles ne pourront pas se

rallonger au-delàs du patin pendant la coupe.

Installation et retrait de lames modèles de

la xation de lame Quik-Lok

Retirer le bloc-piles avant de changer les lames.

Veuillez s’assurer que la broche et les aires de

mâchoire de lame soient propres. Les copeaux de

métal et la sciure pourront empêcher que la mâchoire

pour lame Quik-Lok

se serre fermement.

1. Retirer le bloc-piles.

2. Selon le type de pro-

jet en question, la

lame pourra être in-

sérée avec les dents

vers le haut ou vers

le bas. Pour installer

une lame, insérer la lame dans la mâchoire jusqu’à

ce que la soie soit bien mise contre le cou.

3. Le mécanisme à ressort serrera fermement la

lame en place.

4. Tirer sur la lame pour s'assurer qu’elle soit ver-

rouillée en place.

5. Pour enlever une lame, glisser le levier de blocage

vers le haut et tirer sur la lame pour la sortir de

l’outil. Prendre précaution lors du maniement de

lames chaudes.

Entretien de la xation de lame Quik-Lok

Nettoyez périodiquement la poussière et les débris

de la xation de lame Quik-Lok

à l’aide d’un jet d’air

comprimé sec.

• Si le collet résiste à la torsion, tournez le collet dans

un sans puis dans l’autre pour chasser les débris.

• Lubrifiez périodiquement la fixation de lame

Quik-Lok

avec un lubriant sec tel le graphite.

Retrait d’une lame brisée de

la xation de lame Quik-Lok

Retirez la batterie avant d’enlever la lame brisée.

• Les lames brisées peuvent être retirées selon les

méthodes ci-dessous.

• Diriger l’outil vers le bas, glisser le levier de relâche-

ment vers le haut et le maintenir en place, et secouer

l’outil de haut en bas (NE PAS retourner l’outil pen-

dant que vous tenez la mâchoire de lame ouverte). La

queue de la lame brisée devrait tomber du porte-lame.

• Si vous n’obtenez pas de résultats en secouant l’outil...

Glisser le levier de relâchement vers le haut et le

maintenir en place, et tirer la lame brisée hors du

porte lame à partir du coin.

• S’il est impossible d’attraper le moignon brisé par

son coin, utiliser une lame mince munie de petites

dents (comme une lame à métal) an de crocheter

la lame coincée dans le porte-lame. Maintenir le

levier de relâchement vers le haut et retirer la lame.

AVERTISSEMENT

Pour rédu-ire les risques

de blessures, s’assurer

que la lame s’étend toujours au-delà du patin et

de la pièce à travailler sur toute la course. Les

lames peuvent se briser en cas d’impact sur la

pièce à travailler ou le patin.

Course

Réglage du patin pivot

Le patin peut être réglé vers

l’avant et l’arrière en huit

positions permettant de tirer

prot de la portion non utilisée

de la lame pour des travaux

spéciaux nécessitant un

faible dégage-ment de lame.

1. Pour ajuster le patin, ap-

puyer sur les boutons de

verrouillage de patin en

même temps et le glisser

d’un mouvement de va-et-

vient vers la position sou-

haitée. Tirer sur le patin

pour s'assurer qu’il est

bien verrouillé en place.

2. Après avoir réglé le patin, appuyer lentement sur la

détente pour vérier que la lame s’étend toujours

au-delà du patin et de la pièce à travailler sur toute

la course.

NE PAS UTILISER L’OUTIL SAWZALL

SANS PA-

TIN. FRAPPER L’AXE DE LA LAME CONTRE LA

PIÈCE À TRAVAILLER PEUT ENDOMMAGER LE

MÉCANISME À MOUVEMENT ALTERNATIF.

MANIEMENT

AVERTISSEMENT

An de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations

poussiéreuses, porter une protection respiratoire

ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Il faut toujours retirer la batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

Verrou de détente d’interrupteur

Pour verrouiller

la gâchette, pousser son bouton

de verrouillage vers la droite. The trigger will not

work while the switch is in the locked position. Always

lock the trigger and remove the battery pack before

performing maintenance and changing accessories.

Lock the trigger when storing the tool and when the

tool is not in use.

Pour déverrouiller la gâchette, pousser son

bouton de verrouillage vers la gauche.

AVERTISSEMENT

An de réduire les risques

de blessures, tenez tou-

jours l’outil solidement.

Marche, arrêt et contrôle de la vitesse

1. Pour mettre l’outil en marche, saisir fermement la

poignée(s) et tirer sur la détente.

REMARQUE: Un voyant à DEL s’allumera

lorsqu’on appuie sur la gâchette et s’éteindra un

peu de temps après qu’elle ait été relâchée.

2. Pour faire varier la vitesse, augmenter ou réduire

la pression sur la détente. La vitesse augmente

en fonction de la pression exercée sur la détente.

3. Pour arrêter l’outil, relâcher la gâchette. S’assurer

que l’outil parvienne à s’arrêter complètement

avant de le déposer.

Frein électrique

Le frein électrique s’engage lorsqu’on relâche la

gâchette, ce qui fera la lame s’arrêter. La lame de

scie s’immobilise généralement dans les deux sec-

ondes qui suivent. Pourtant, il y aurait un délai entre

le moment où l’on relâche la gâchette et celui où le

frein s’engage. Il se peut qu’occasionnellement le

frein ne s’enclenche pas du tout. En cas de dysfonc-

tionnement fréquent du frein, faire réparer la scie par

un centre d’entretien MILWAUKEE agréé. Toujours

attendre jusqu’à ce que la lame parvienne à s’arrêter

complétement avant d’enlever la scie de la pièce.

Coupe, en général

Pour e󰀨ectuer un sciage droit ou de contour depuis

un rebord, aligner la lame par rapport à la ligne

de coupage.

Avant que la lame ne touche le ma-

tériau, empoignez fermement l’outil et appuyez sur

la détente.

Après, guider l’outil tout au long de la

ligne de coupe.

Maintenez toujours la semelle de

l’outil sur la pièce an d’éviter l’excès de vibration.

Coupe des métaux

Commencez à couper à basse vitesse et continuez

la coupe en augmentant la vitesse graduellement.

Lorsque vous taillez dans un métal dur et que vous

ne pouvez commencer la coupe à partir du bord de

la pièce, percez un trou de départ plus grand que la

partie la plus large de la lame.

AVERTISSEMENT

Pour minimiser les risques

d’explosion, choc élec-

trique et dommages à vos biens, lorsque vous

e󰀨ectuez une coupe en plongée, inspectez tou-

jours l’aire de coupe pour y déceler la présence

de ls électriques ou de canalisations.

Coupes en plongée

La scie alternative Sawzall

de MILWAUKEE

est idéale pour e󰀨ectuer de coupes plongeantes

directement sur les surfaces qu’on ne peut pas

couper depuis un rebord, telles que les murs et les

planchers. La coupe en plongée peut s’e󰀨ectuer de

deux façons, dépendant de la position de la lame.

La vignette de la colonne A démontre comment

e󰀨ectuer une coupe en plongée avec les dents

de lame orientées vers le bas. Dans la colonne B,

il est démontré comment e󰀨ectuer une coupe en

plongée avec les dents de lame orientées vers le

haut. Ne faites pas une coupe en plongée dans

une surface métallique (voir «Coupe des métaux»).

1. Insérez la lame dans l’outil.

Si la lame est insérée avec les dents vers le bas,

tenir l’outil comme montré dans la colonne A, tout

en laissant le rebord du patin sur la pièce.

Si la lame est insérée avec les dents vers le haut,

tenir l’outil comme montré dans la colonne B, tout

en laissant le rebord du patin sur la pièce.

2. Maintenez la lame juste au-dessus de la surface et

appuyez sur la détente. En vous servant du rebord

de la semelle comme point d’appui, abaissez la

lame dans la pièce à tailler, tel qu’indiqué.

3. À mesure que la lame s’enfonce dans la pièce, re-

dressez lentement la poignée de l’outil jusqu’à ce

que la semelle repose entièrement sur la surface

de la pièce à tailler. Ensuite, guidez l’outil sur la

ligne de coupe pour obtenir la coupe désirée.

N.B.: Pour facilitier la coupe en plongée, utilisez une

lame de calibre lourd que vous installerez avec les

dents orientées vers le haut, tel que démontré dans

la colonne B.

A B

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des travaux

d’entretien. Ne démontez jamais l’outil, la batterie

ou le chargeur. Pour toute réparation, consultez un

centre de service MILWAUKEE accrédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domestique

qui en contiennent pourraient détériorer le plastique

et l’isolation des pièces. Ne laissez jamais de solvants

inammables ou combustibles auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est

garanti à l’acheteur d’origine uniquement pour être exempt de vices

de matériaux et de fabrication. Sous réserve de certaines exceptions,

MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui,

après examen par MILWAUKEE, s’est avérée être a󰀨ectée d’un vice de

matériau ou de fabrication et ce pendant une période de cinq (5) ans**

à compter de la date d’achat, sauf indication contraire. Retourner l’outil

électrique à un centre de réparation en usine MILWAUKEE ou à un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la

preuve d’achat doit être présentée lors du retour du produit. Cette garantie

ne couvre pas les dommages que MILWAUKEE détermine être causés par

des réparations ou des tentatives de réparation par quiconque autre que

le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes,

des altérations, des utilisations abusives, une usure normale, une carence

d’entretien ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplacement et

un entretien périodique de leurs pièces pour un meilleur rendement. Cette

garantie ne couvre pas la réparation des pièces due à l’utilisation normale

de l’outil, y compris, mais sans s’y limiter, les mandrins, les brosses, les

cordes, les sabots de scie, les porte-lames, les joints toriques, les joints,

les amortisseurs, les lames d’entraînement, les pistons, les percuteurs, les

crochets et les rondelles à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques,

aux pulvérisateurs à peinture sans air, aux blocs-piles pour outils sans l,

aux génératrices d’alimentation portatives à essence, aux outils à main, aux

monte-charges – électriques, à levier et à chaîne, aux vestes chau󰀨antes

M12™, aux produits ré-usinés, ni aux produits d’essai et de mesure. Il

existe des garanties séparées distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de chantier

et les chariots de travail industriels Trade Titan™ est d’une durée d’un

(1) an à compter de la date d’achat. La période de garantie pour les M18

FUEL™ 1" chocs à couple élevé à poignée en « D », câbles de nettoyage

des drains et les accessoires de pistolet à air de vidange AIRSNAKE™ est

de deux (2) ans à compter de la date d’achat. La période de garantie pour

le pistolet thermique compact M18™, Dépoussiéreur de 8 gallons, M18™

cloueuses à ossature, M18 FUEL™ 1/2" clé à chocs de enclume prolongé,

couple contrôlé avec ONE-KEY™, M18 FUEL™ 1" clé à chocs de couple

élevé avec ONE-KEY™ et M18 FUEL™ compresseur silencieux compact

de 7,6 L est de trois (3) ans à compter de la date d’achat. La période

de garantie couvrant la DEL de la lampe de travail à DEL et l’ampoule

améliorée à DEL de la lampe de travail est une garantie à vie du produit

soumise aux limitations ci-dessus. En cas de défaillance de la DEL ou de

l’ampoule à DEL pendant son utilisation normale, la pièce défaillante sera

remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier de

la garantie en vigueur sur un outil électrique MILWAUKEE. La date de

fabrication du produit servira à établir la période de garantie, si aucune

preuve d’achat n’est fournie lorsqu’une demande de service sous garantie

est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST UNE

CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS

ACHETER LE PRODUIT. EN AUCUN CAS, MILWAUKEE NE SAURAIT

ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL

OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE

DÉPENSE, D’HONORAIRES D’AVOCAT, DE FRAIS, DE PERTE OU

DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU

DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES

DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT

L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU

INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

VOUS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET

REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT

VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI,

MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS,

MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION

D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE

CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLI-

CABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA EST DÉCRIT

PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT

PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES

RESTRICTIONS CI¬DESSUS PEUVENT DONC NE PAS VOUS ÊTRE

APPLICABLES. LA PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX

PARTICULIERS; VOUS BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS

QUI VARIENT D’UN ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-

tion Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878)

an de trouver le centre de service de votre région le plus proche pour

l’entretien, sous garantie ou non, de votre outil électrique Milwaukee.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especicaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una

descarga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones

para consultarlas en el futuro. El término “her-

ramienta eléctrica” en todas las advertencias inclu-

idas más abajo se reere a su herramienta operada

por conexión (cable) a la red eléctrica o por medio

de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras son propicias para

los accidentes.

• No utilice herramientas eléctricas en atmósferas ex-

plosivas, tales como en presencia de líquidos, gases

o polvos inamables. Las herramientas eléctricas gen-

eran chispas que pueden encender el polvo o los vapores.

• Mantenga a los niños y a los espectadores alejados

mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

•

Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterrizadas.

Los enchufes y tomacorrientes correspondientes sin

modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies ater-

rizadas, tales como tuberías, radiadores, estufas

y refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los

bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mien-

tras está cansado o bajo la inuencia de drogas,

alcohol o medicamentos. Un momento de distracción

al utilizar herramientas eléctricas puede ocasionar

lesiones personales graves.

• Utilice equipo de protección personal. Siempre use

protección para los ojos. El equipo de protección, tal

como una máscara contra polvo, calzado antideslizante,

casco o protección auditiva, utilizado para condiciones

adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el in-

terruptor esté en la posición de apagado antes de co-

nectarlo a una fuente de poder y/o batería, levantar o

trasladar la herramienta. Trasladar herramientas con el

dedo en el interruptor o energizar herramientas eléctricas

que tienen el interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el equi-

librio en todo momento. Esto permite un mejor control

de la herramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados de las

partes móviles. La ropa holgada, las alhajas o el cabello

largo pueden quedarse atrapados en las partes móviles.

• Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

cerciórese de que estén conectados y se utilicen cor-

rectamente. El uso de dispositivos recolectores de polvo

puede disminuir los riesgos relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente de

las herramientas lo hagan sentirse seguro e ignorar

los principios de seguridad de las herramientas.

Un descuido puede provocar lesiones graves en una

fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la herra-

mienta eléctrica correcta para su aplicación. La herra-

mienta eléctrica correcta realizará el trabajo mejor y con

mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía y/o quite

la batería de la herramienta eléctrica, si es posible,

antes de realizar cualquier ajuste, cambiar accesorios

o almacenar las herramientas eléctricas. Tales medidas

preventivas de seguridad disminuyen el riesgo de que

la herramienta eléctrica se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y

accesorios. Verique que no haya desalineación,

amarre de partes móviles, partes rotas o alguna otra

condición que pueda afectar el funcionamiento de

la herramienta eléctrica. Si se daña, asegúrese de

que la herramienta eléctrica sea reparada antes de

que se utilice. Muchos accidentes son ocasionados por

herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de

sujeción secas, limpias y libres de aceite y grasa. Las

empuñaduras y supercies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especicado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada

de otros objetos metálicos como sujetapapeles,

monedas, llaves, clavos, tornillos u otros objetos me-

tálicos pequeños que puedan formar una conexión de

una terminal a otra. Crear un corto entre las terminales

de la batería puede ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser

expulsado de la batería, evite el contacto. En caso

de contacto accidental, lave con agua. Si el líquido

entra en contacto con los ojos, busque además

ayuda médica. El líquido expulsado de la batería

puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado

o modicado. Las baterías dañadas o modicadas

pueden mostrar un comportamiento impredecible,

causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego o a

temperatura excesiva. La exposición a fuego o tempera-

tura a más de 130° C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas de

reemplazo idénticas. Esto asegurará que la seguridad

de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA SIERRA

ALTERNATIVA SAWZALL

• Sostenga la herramienta eléctrica de las super-

cies de sujeción aisladas al llevar a cabo una

operación en la que el accesorio de corte pueda

hacer contacto con cableado oculto. El contacto

del accesorio de corte con un cable que conduzca

electricidad puede hacer que las partes metálicas de

la herramienta se electriquen y podría ocasionar una

descarga eléctrica al operador.

• Utilice prensas de banco u otra forma práctica

de sujetar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo en las manos

o apoyado contra el cuerpo ocasiona inestabilidad y

puede generar pérdida de control.

•

ADVERTENCIA

Para reducir el riesgo de le-

siones, al momento de realizar

trabajos en situaciones donde haya presencia de

polvo, utilice la protección respiratoria adecuada

o utilice una solución de extracción de polvo que

cumpla con los requisitos de la OSHA.

• Válgase siempre de su sentido común y sea cui-

dadoso cuando utilice herramientas. No es posible

anticipar todas las situaciones que podrían tener un

desenlace peligroso. No utilice esta herramienta si no

entiende estas instrucciones de uso o si considera que el

trabajo a realizar supera sus capacidades, comuníquese

con Milwaukee Tool o con un profesional capacitado

para recibir capacitación o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles

o no están presentes, comuníquese con un centro

de servicio MILWAUKEE para obtener un reemplazo

gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes de

cáncer, defectos congénitos u otros daños reproductivos.

Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

DESCRIPCION FUNCIONAL

1. Zapata

2. Quik-Lok™ seguro

de la segueta

3. LED

4. Palanca de liberación

del portaseguetas

Quik-Lok™

5. Forro aislante

6. Gatillo

7. Interruptor de bloqueo

del gatillo

8. Mango

9. Botones de liberación

de la zapata

10. Gancho para viga

(no se muestra)

ESPECIFICACIONES

Cat. No.. .................................................... 2821-20

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Cortes por minuto ..................................... 0 - 3 000

Largo de carrera ..............................32 mm (1-1/4")

Temperatura ambiente recomendada

para operar ................ -18°C

50°C (0°F a 125°F)

SIMBOLOGÍA

Volts

Corriente continua

Cortes por minuto sin carga (SPM)

UL Listing Mark para

Canadá y Estados Unidos

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Selección de la segueta

La abrazadera de la hoja Quik-Lokl

puede usarse

con todas las hojas de la sierra recíproca de vástago

universal de 13 mm (1/2”) Sawzalll

. Para un mejor

desempeño, utilice las hojas de la sierra recíproca

Super Sawzall

de alto rendimiento de MILWAUKEE.

Al seleccionar una hoja, elija el tipo y la longitud cor-

rectos. Muchos tipos de hojas están disponibles en

una variedad de aplicaciones: cortar metal, madera,

madera con clavos, calado en madera, instalaciones

ocultas y contornos.

También están disponibles muchas longitudes. Elija

una longitud suciente para extender más allá de

la zapata y el trabajo durante la carrera. No utilice

hojas con una longitud menor a 102 mm (4")

porque no se extenderán más allá de la zapata

durante una carrera.

Instalar y remover hojas de la abrazadera

de la hoja Quik-Lok

Extraiga la batería antes de cambiar las seguetas.

Asegúrese de que la echa y el área donde se co-

locará la abrazadera para segueta se encuentren

limpios. Las rebabas de metal o el aserrín podrían

impedir que la abrazadera para segueta Quik-Lok

quede bien sujeta.

1. Extraiga la batería.

2. Según el trabajo, la

hoja podría tener que

insertarse con los

dientes hacia arriba

o hacia abajo. Para

instalar una hoja, insértela en la abrazadera hasta

que la espiga choque con el collar.

3. El mecanismo con resortes abrazará a la hoja con

rmeza en su lugar.

4. Tire de la segueta para asegurarse de que se ha

aanzado completamente en la abrazadera.

5. Para retirar una segueta, deslice la palanca de

liberación hacia arriba y saque la segueta de la

herramienta. Tenga cuidado al manejar seguetas

calientes.

Mantenimiento de la abrazadera para

segueta Quik-Lok

• Periódicamente, limpie el polvo y residuos de la

abrazadera para segueta Quik-Lok

con aire com-

primido seco.

• Si el collar no gire con facilidadd, gire el collar hacia

la derecha y hacia la izquierda para sacudir los

residuos sueltos.

• Periódicamente, lubrique la abrazadera Quik-Lok

con un lubricante seco como el grato.

Cómo sacar las seguetas rotas de la

abrazadera de la segueta Quik-Lok

Desenchufe la herramienta antes de quitar las

seguetas. Se puede sacar la segueta utilizando los

siguientes métodos.

• Apunte la herramienta hacia el suelo, desplace la

palanca de liberación hacia arriba y sujétela. Sacuda

la herramienta hacia arriba y hacia abajo (NO voltee

la herramienta mientras la abrazadera de la hoja

se encuentra abierta). El fuste de la segueta rota

deberá entonces desprenderse del portaseguetas.

• Si no surte efecto el sacudir de la herramienta:

En la mayor’a de casos, una parte de la segueta rota

se extenderá más allá de la abrazadera. Desplace la

palanca de liberación hacia arriba y sujétela. Saque

la segueta rota del portaseguetas por ese lugar.

• Si el fragmento roto no es lo suficientemente

largo para asirlo, utilice una segueta delgada de

dientes pequeños (como una segueta para cortar

metal) para enganchar la segueta que ha quedado

atorada en el portaseguetas y sáquela mientras

mantiene hacia arriba la palanca de liberación.

ADVERTENCIA

Para reducir el riesgo de le-

siones, asegúrese de que la

segueta siempre se extiende más allá de la za-

pata y de la pieza que se desea cortar. Las segu-

etas pueden romperse si golpean la pieza que se

desea cortar o la zapata.

Corte

Ajuste de la zapata pivotante

La zapata puede colocarse en

ocho diferentes posiciones

hacia delante y hacia detrás

para aprovechar la parte de

la segueta que no está siendo

usada o para trabajos espe-

ciales que requieren un es-

pacio libre reducido para la

segueta.

1. Para ajustar la zapata,

oprima los botones de lib-

eración de la zapata simul-

táneamente y deslice la

zapata hacia adelante o

hacia atrás a la posición

deseada. Tire de la zapata

para asegurarse de que

esté ja en su lugar.

2. Para trabar la zapata en su posición, empuje hacia

arriba su palanca de liberación.

3. Después de ajustar la zapata, tire lentamente del

gatillo para asegurarse de que la segueta siempre

se extiende más allá de la zapata y de la pieza

que se desea cortar.

NO UTILICE EL PORTASEGUETAS SAWZALL

SIN

ZAPATA. GOLPEAR EL EJE CONTRA LA PIEZA PU-

EDE DAÑAR EL MECANISMO DE RECIPROCIDAD.

OPERACION

ADVERTENCIA

Con el n de minimizar el

riesgo de lesiones, siempre

utilice la protección de ojos adecuada indicada

para cumplir con lo dispuesto en la norma ANSI

Z87.1.

Al momento de realizar trabajos en situaciones

donde haya presencia de polvo, utilice la protec-

ción respiratoria adecuada o utilice una solución

de extracción de polvo que cumpla con los req-

uisitos de la OSHA.

Para reducir el riesgo de lesiones, extraiga

siempre la batería antes de acoplar o desaco-

plar accesorios. Utilice únicamente accesorios

especícamente recomendados para esta her-

ramienta. El uso de accesorios no recomendados

podría resultar peligroso.

Interruptor de bloqueo del gatillo

Para trabar

el gatillo, empuje la traba del gatillo

hacia la derecha. El gatillo no funcionará mientras el

interruptor esté en esta posición. Siempre asegure

el gatillo y saque la batería antes de efectuar el

mantenimiento de la herramienta o de cambiar algún

accesorio. Asegure el gatillo cuando almacene la

herramienta o cuando no la esté utilizando.

Para destrabar el gatillo, empuje la traba del

gatillo hacia la izquierda.

ADVERTENCIA

Para reducir el riesgo de le-

siones, sujete la herramienta

de manera segura.

Encendido, parada y control de la velocidad

1. Para encender la herramienta, agarre el mango(s)

rmemente y apriete el gatillo.

NOTA: Se enciende una luz LED cuando se

oprime el gatillo y se apagará rápidamente

después de liberar el gatillo.

2. Para cambiar la velocidad, aumente o disminuya

la presión sobre el gatillo. Cuanto más se apriete

el gatillo, mayor será la velocidad.

3. Para detener la herramienta, suelte el gatillo.

Asegúrese de que la herramienta se detenga por

completo antes de bajarla.

Freno eléctrico

El freno eléctrico se activa cuando se suelta el gatillo,

ocasionando que la hoja se detenga. Generalmente,

la segueta se para en dos segundos. Sin embargo,

puede haber una demora entre el momento en que

se suelta el gatillo y se activa el freno. Ocasional-

mente el freno puede que se salte completamente. Si

el freno se salta con frecuencia, la segueta necesita

servicio de un centro de mantenimiento autorizado

MILWAUKEE. Siempre debe esperar a que la hoja

se detenga por completo antes de extraer la sierra

de la pieza de trabajo.

Cortes en general

Para un corte recto o de contorno desde un borde,

alinee la hoja hacia arriba con la línea de corte.

Antes que la segueta haga contacto con el material,

empúñela rmemente y oprima el gatillo. Luego, guíe

la herramienta a lo largo de la línea de corte. Man-

tenga siempre la zapata apoyada completamente

contra el material a cortar, asi evitará vibraciones

excesivas.

Cortes en metal

Inicie el corte a baja velocidad y auméntela gradualmente

conforme avanza en el corte. Cuando se corta metales

u otros materiales duros que no pueden ser cortados

desde una orilla, taladre una perforación de un diámetro

que sea mayor a la parte mas ancha de la segueta.

ADVERTENCIA

Para reducir el riesgo de

explosión, descarga eléctri-

ca y daños a la propiedad, verique que en el

área de trabajo donde realizará cortes ciegos o

penetrantes no hayan tuberías de gas, cables ni

tuberías de agua ocultas.

Cortes penetrantes

La sierra recíproca Sawzall® de MILWAUKEE es

ideal para rebajar directamente las superficies

que no pueden cortarse desde un borde, como las

paredes o los pisos. Un corte penetrante se puede

realizar de dos modos distintos según se inserte la

hoja. La columna A muestra cómo se hace un corte

penetrante con los dientes de la hoja orientados

hacia abajo. La columna B muestra cómo se hace

un corte penetrante con los dientes de la hoja orien-

tados hacia arriba. No haga cortes penetrantes en

supercies metálicas (véase "Cortes en Metales").

1. Coloque la segueta en la herramienta.

Si la hoja se inserta con los dientes hacia abajo,

sostenga la herramienta como se muestra en la

columna A, dejando el borde de la zapata en la

pieza de trabajo.

Si la hoja se inserta con los dientes hacia arriba,

sostenga la herramienta como se muestra en la

columna B, dejando el borde de la zapata en la

pieza de trabajo.

2. Con la segueta sólo rozando la supercie del

material, oprima el gatillo. Usando el extremo de

la zapata como pivote, descienda la segueta sobre

el material tal como se ilustra.

3. Conforme la segueta empieza a cortar, levante

la empuñadura de la herramienta hasta que la

zapata quede apoyada rmemente sobre la su-

percie. Luego guíe la herramienta por la línea de

corte deseada para realizar el corte.

NOTA: Para realizar los cortes interiores mas fácil-

mente, use una segueta de calibre grueso e instale la

segueta con los dientes hacia arriba como se ilustra

en la Columna B.

A B

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

58140213d1 961013480-01(A)

05/20 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a continu-

ación) está garantizada para el comprador original únicamente de que no

tenga material y mano de obra defectuosos. Sujeto a ciertas excepciones,

MILWAUKEE reparará o reemplazará cualquier parte en una herramienta

eléctrica que tenga defectos de material o mano de obra según lo determine

MILWAUKEE mediante una revisión, por un periodo de cinco (5) años**

después de la fecha de compra a menos que se indique lo contrario. Al

devolver la herramienta eléctrica a un Centro de Servicio de la fábrica de

MILWAUKEE o a una Estación de Servicio Autorizada de MILWAUKEE,

se requiere que el ete esté pagado por adelantado y asegurado. Se debe

incluir una copia del comprobante de compra con el producto devuelto.

Esta garantía no aplica a daños que MILWAUKEE determine que son oca-

sionados por reparaciones o intentos de reparaciones realizados por una

persona que no sea personal autorizado de MILWAUKEE, uso indebido, al-

teraciones, maltrato, desgaste normal, falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo

periódico de partes y servicio para lograr el mejor desempeño. Esta garantía

no cubre la reparación cuando el uso normal ha agotado la vida de una

parte, incluyendo sin limitar a mandriles, cepillos, cables, zapatas de la

sierra, abrazaderas de la hoja, anillos en O, sellos, protectores, hojas de

desatornilladores, pistones, herrajes, levantadores y arandelas de cubierta

de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola de

pintura a presión, baterías inalámbricas, generadores de energía portátil de

gasolina, herramientas de mano, palanca y cadena de mano de polipasto

- eléctricas, indumentaria calefactada M12™, producto reacondicionado y

productos de prueba y medición. Existen garantías por separado y distintas

disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía M12™,

fuente de poder M18™, ventiladores para obra y carretillas de trabajo

industrial Trade Titan™ es de un (1) año a partir de la fecha de compra.

El período de garantía para los M18 FUEL™ 1" llaves de impacto de alto

torque con d en empuñadura, cables de limpieza de drenaje y AIRSNAKE™

los accesorios de pistola de aire de limpieza de drenaje es de dos (2) años

a partir de la fecha de compra. El periodo de garantía de la pistola de

calor compacta M18™, Extractor de polvo de 8 galones, M18™ enmarcar

clavadoras, M18 FUEL™ 1/2" yunque prolongado torque controlado llave

de impacto con ONE-KEY™, M18 FUEL™ 1" llave de impacto de alto

esfuerzo de torsión con ONE-KEY™, y M18 FUEL™ de 7,6 L compacto

compresor silencioso es de tres (3) años a partir de la fecha de compra.

El periodo de garantía de las lámparas de LED en la Lámpara de trabajo

LED y el Bulbo mejorado de LED para la Luz de trabajo es por la vida del

producto sujeto a las limitaciones anteriores. Si durante el uso normal el

LED o Bulbo de LED falla, la parte será reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía cor-

respondiente a un producto de herramienta eléctrica de MILWAUKEE. La

fecha de manufactura del producto se utilizará para determinar el periodo

de garantía si no se proporciona comprobante de compra al solicitar el

servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y

REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO

PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED

NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO.

MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS

INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE

NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O

DEMORAS ALEGADOS COMO CONSECUENCIA DE ALGÚN DAÑO,

FALLA O DEFECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE

OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGU-

NOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE

RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO

APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEM-

PLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U

ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE

DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN

LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN LA MEDIDA EN

QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY,

DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA

GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN SE DESCRIBIÓ

ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES

SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE

LA ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA

GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED

PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE UN

ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y Canadá

únicamente.

Consulte la “Búsqueda de centro de servicio” en la sección de Partes y

servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o llame

al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio

más cercano para darle servicio con y sin garantía a una herramienta

eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la

fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano de

obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/

sellada por el distribuidor o la tienda donde compró el producto, al Centro

de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado,

presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio,

partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada

por el distribuidor o la tienda donde compró el producto, y cualquier pieza o

componente defectuoso se reemplazará sin costo para usted. Cubriremos

todos los costos de ete con relación a este proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el manual

del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un

Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Milwaukee 2821-21 M18 FUEL SAWZALL Recip Saw 1 Battery XC5.0 Kit

Product's Documents

Operator’s Manual

Specifications

Milwaukee 2821-21 Questions and Answers
