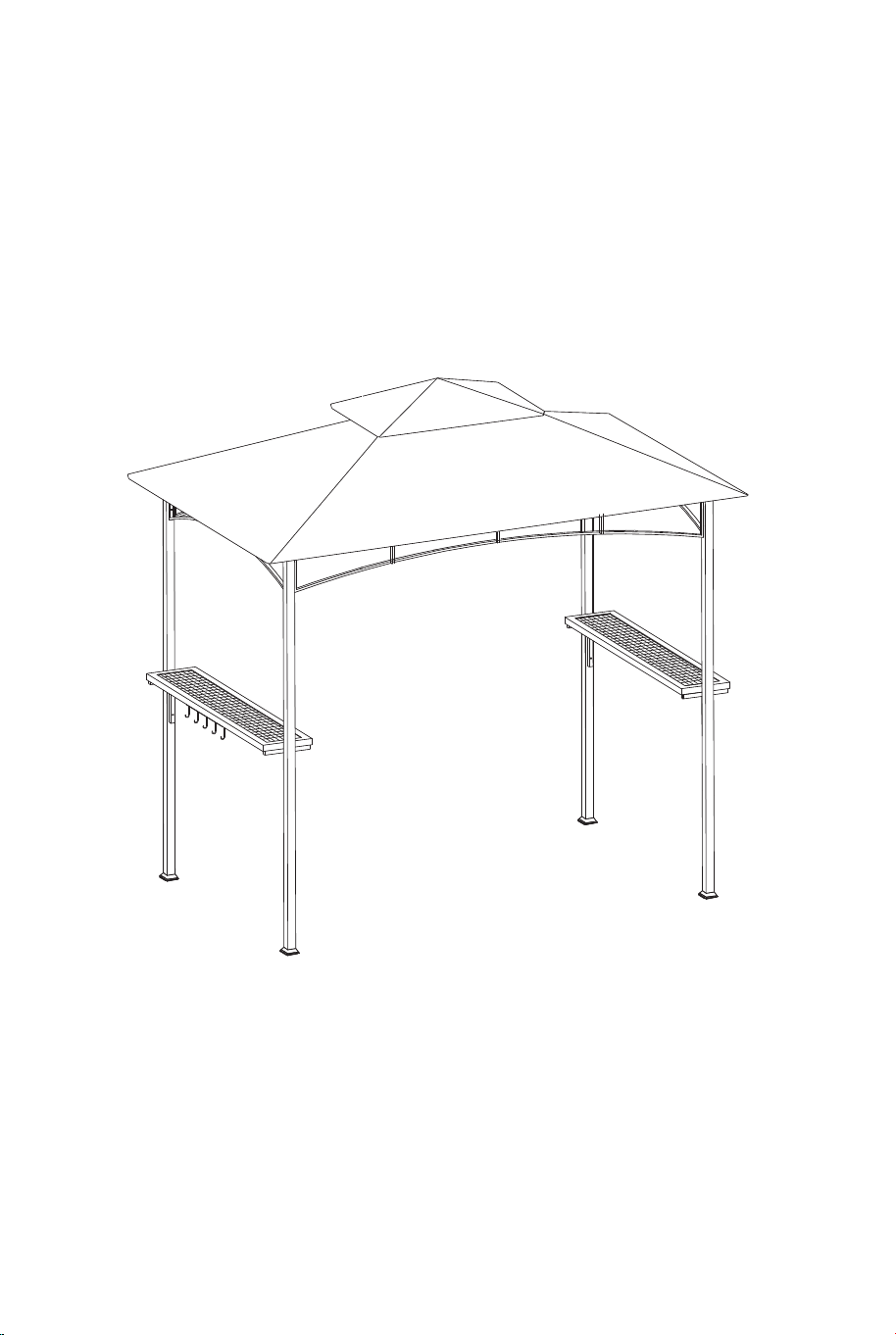

OP3672
BBQ Grill Gazebo
Gazebo pour Barbecue
Scan QR code for
assembly instructions
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l'ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d'éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d'emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d'étouffement.
Avant de Commencer
EN
02 03
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l'ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d'éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d'emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d'étouffement.
Avant de Commencer
EN
02 03
27
14
8
Gasket

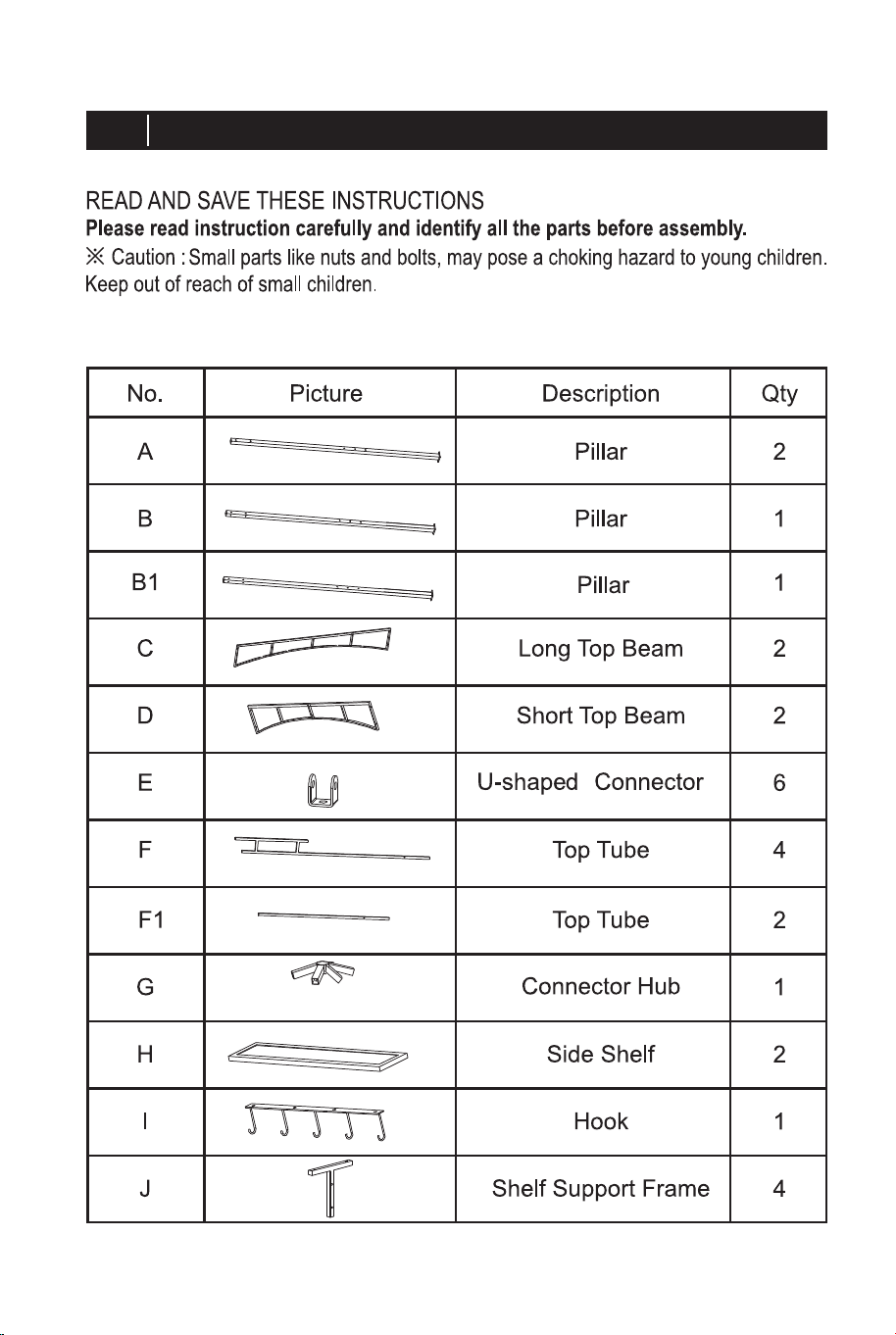

PARTS LIST
EN
04 05
27
14
8
Gasket
PARTS LIST
EN
04 05
27
14
8

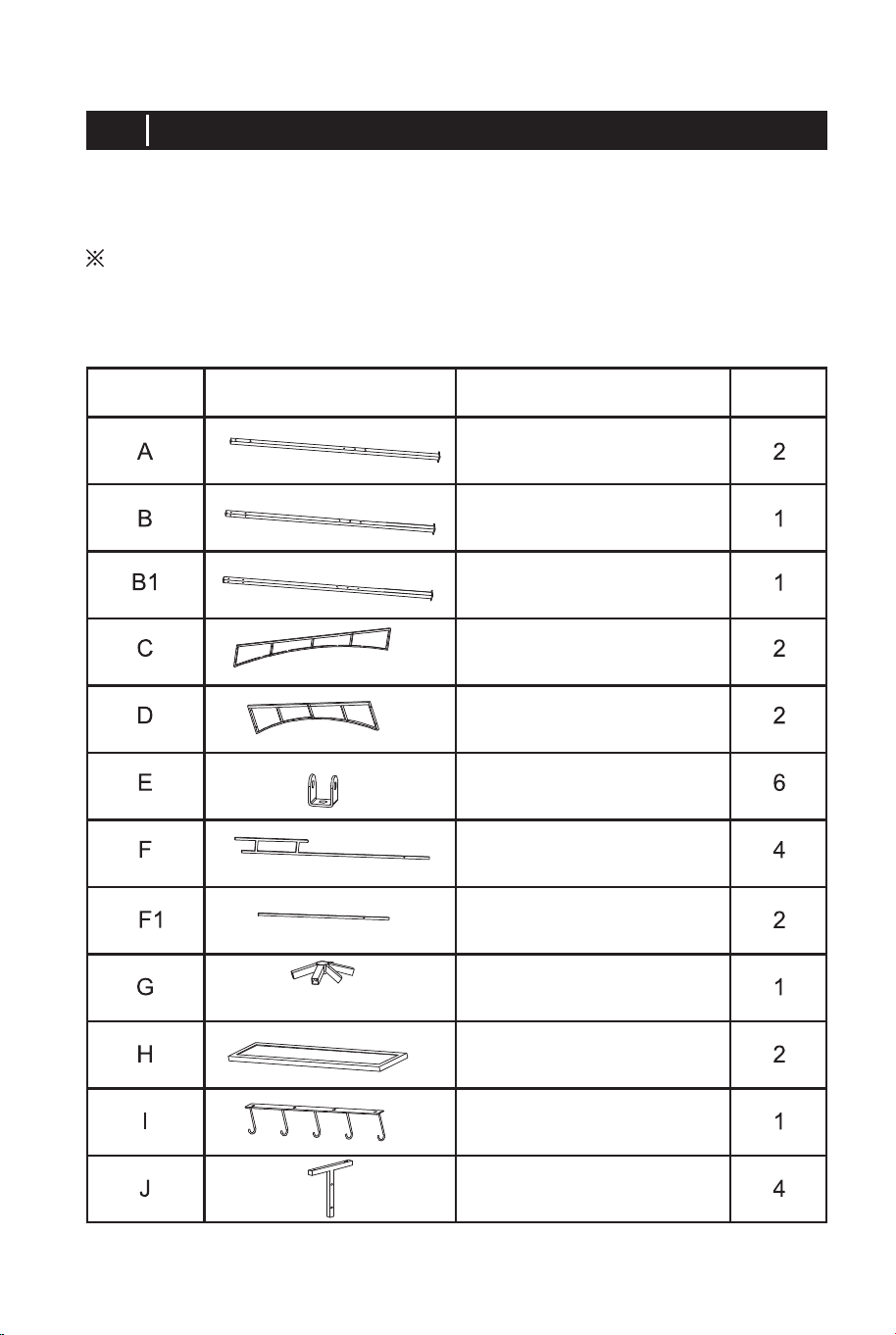

LISTE DES PIÈCES
FR
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Veuillez lire attentivement les instructions et identifier toutes les pièces avant
l'assemblage.
Attention : Les petites pièces comme les écrous et les boulons peuvent présenter
un risque d'étouffement pour les jeunes enfants. Tenir hors de portée des petits
enfants.

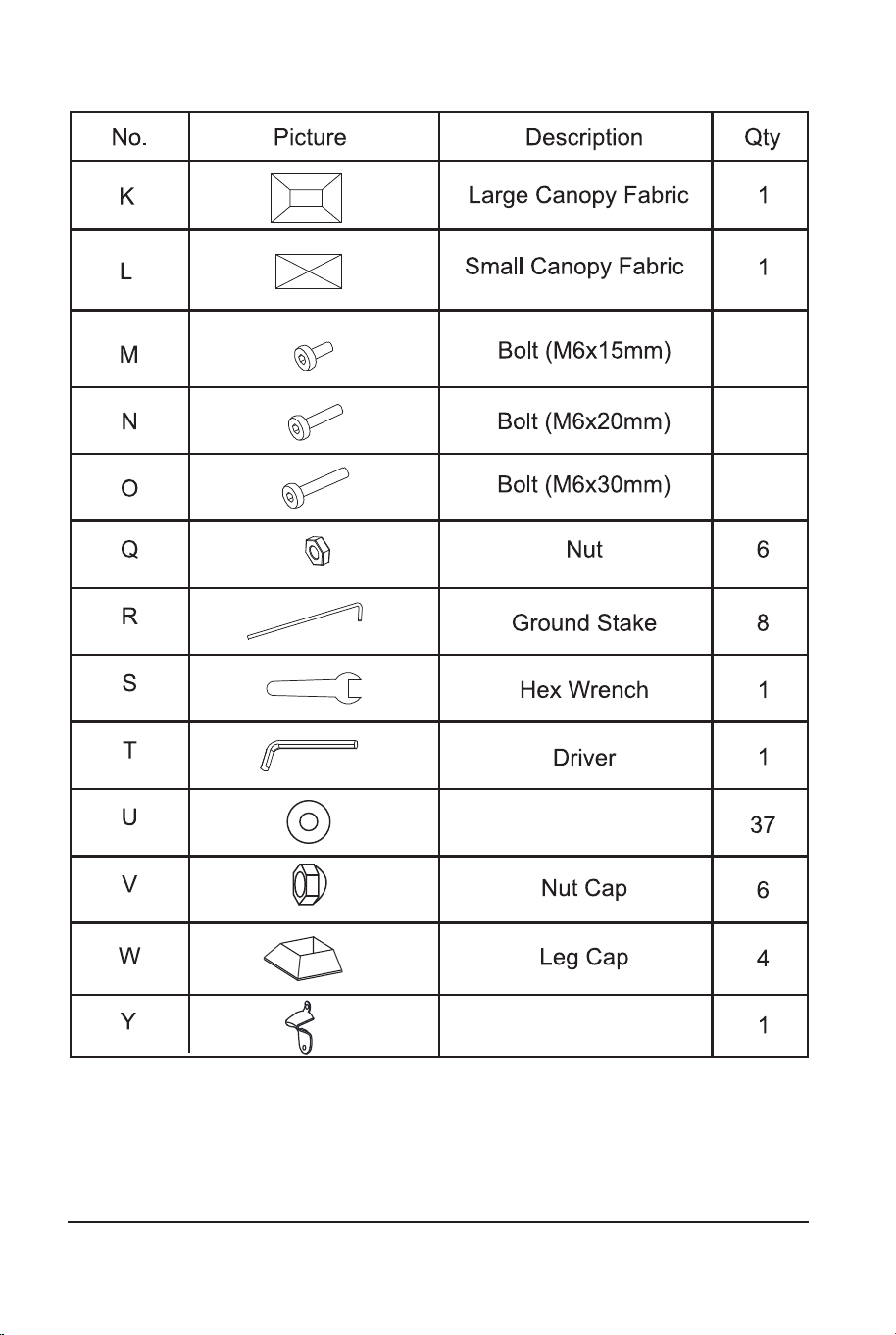

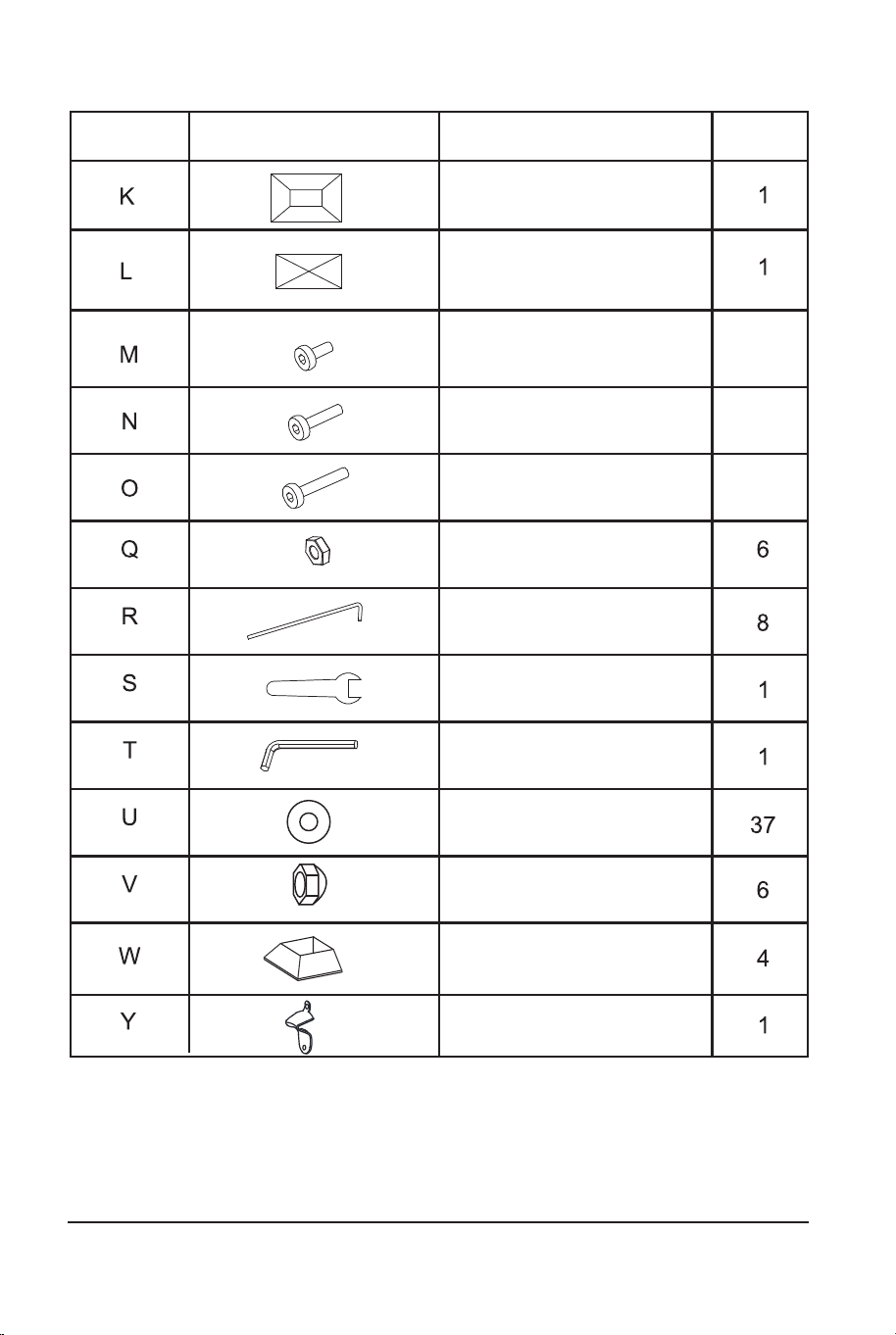

N° Image Description
Qté
N° Image Description
Qté
Pilier
Pilier
Pilier
Poutre Supérieure Longue
Poutre Supérieure Courte
Connecteur en U
Tube Supérieur
Tube Supérieur
Moyeu du Connecteur
Étagère Latérale
Crochet
Cadre de Support d'Étagère
Tissu du Grand Auvent
Petite Toile d'Auvent
Boulon (M6x15mm)
Boulon (M6x20mm)
Boulon (M6x30mm)
Écrou
Piquet de Terre
Clé Hexagonale
Moteur
Joint d'Étanchéité
Capuchon d'Écrou
Capuchon de Jambe
06 07
27
14
8
LISTE DES PIÈCES
FR
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Veuillez lire attentivement les instructions et identifier toutes les pièces avant
l'assemblage.
Attention : Les petites pièces comme les écrous et les boulons peuvent présenter
un risque d'étouffement pour les jeunes enfants. Tenir hors de portée des petits
enfants.
N° Image Description
Qté
N° Image Description
Qté
Pilier
Pilier
Pilier
Poutre Supérieure Longue
Poutre Supérieure Courte
Connecteur en U
Tube Supérieur
Tube Supérieur
Moyeu du Connecteur
Étagère Latérale
Crochet
Cadre de Support d'Étagère
Tissu du Grand Auvent
Petite Toile d'Auvent
Boulon (M6x15mm)
Boulon (M6x20mm)
Boulon (M6x30mm)
Écrou
Piquet de Terre
Clé Hexagonale
Moteur
Joint d'Étanchéité
Capuchon d'Écrou
Capuchon de Jambe
06 07
2
1
ASSEMBLY INSTRUCTIONS
/INSTRUCTIONS DE MONTAGE

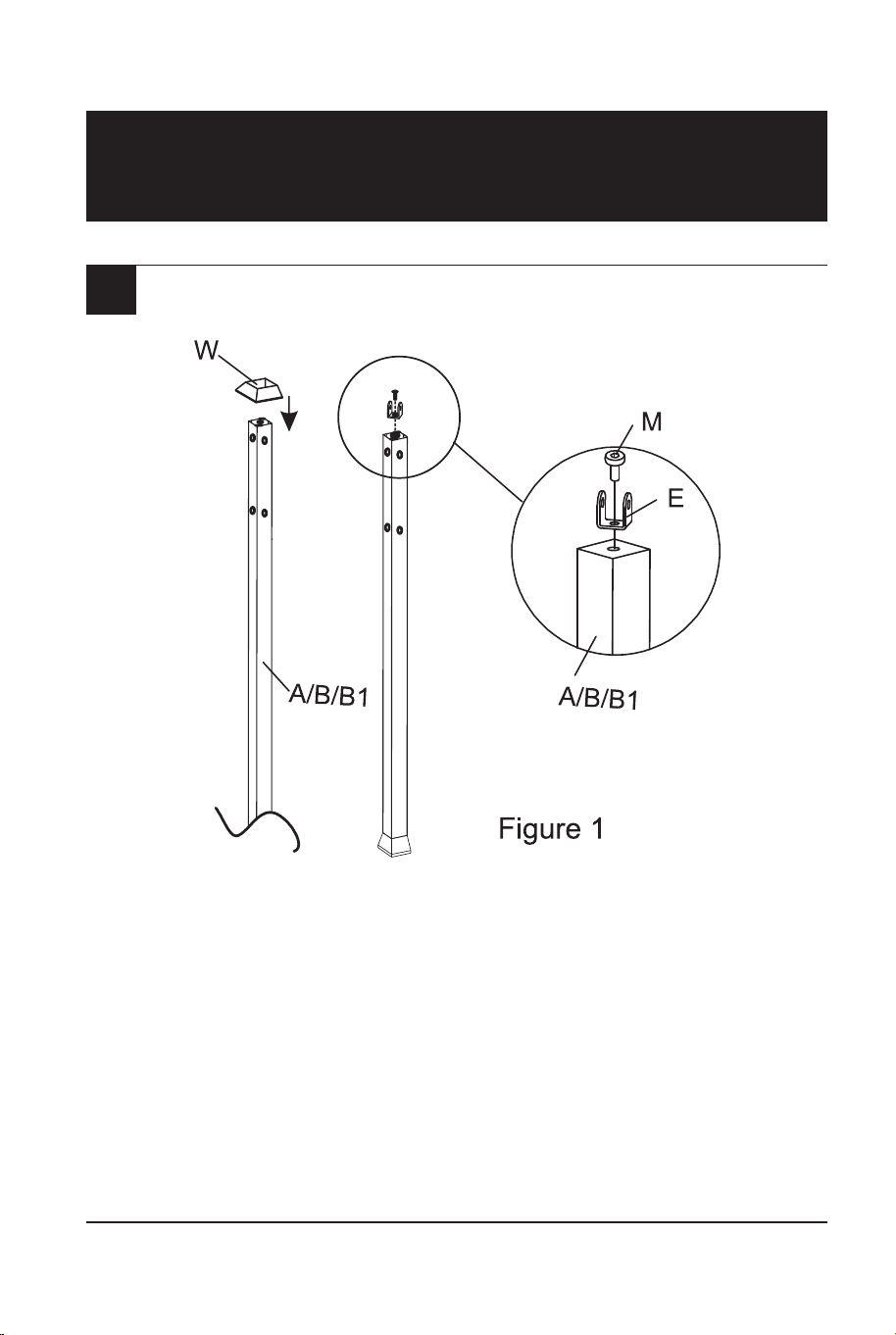

Slide the four Leg Caps (W) onto each Pillar(A/B/B1). Attach the
U-Shaped Connector (E) to the top end of each Pillar (A/B/B1),
using Bolt (M) Repeat this step 4 times as shown in Figure 1.
/Faites glisser les quatre capuchons de pieds (W) sur chaque pilier
(A/B/B1). Fixez le connecteur en forme de U (E) à l'extrémité
supérieure de chaque pilier (A/B/B1) à l'aide du boulon (M).
Répétez cette étape 4 fois comme indiqué sur la figure 1.

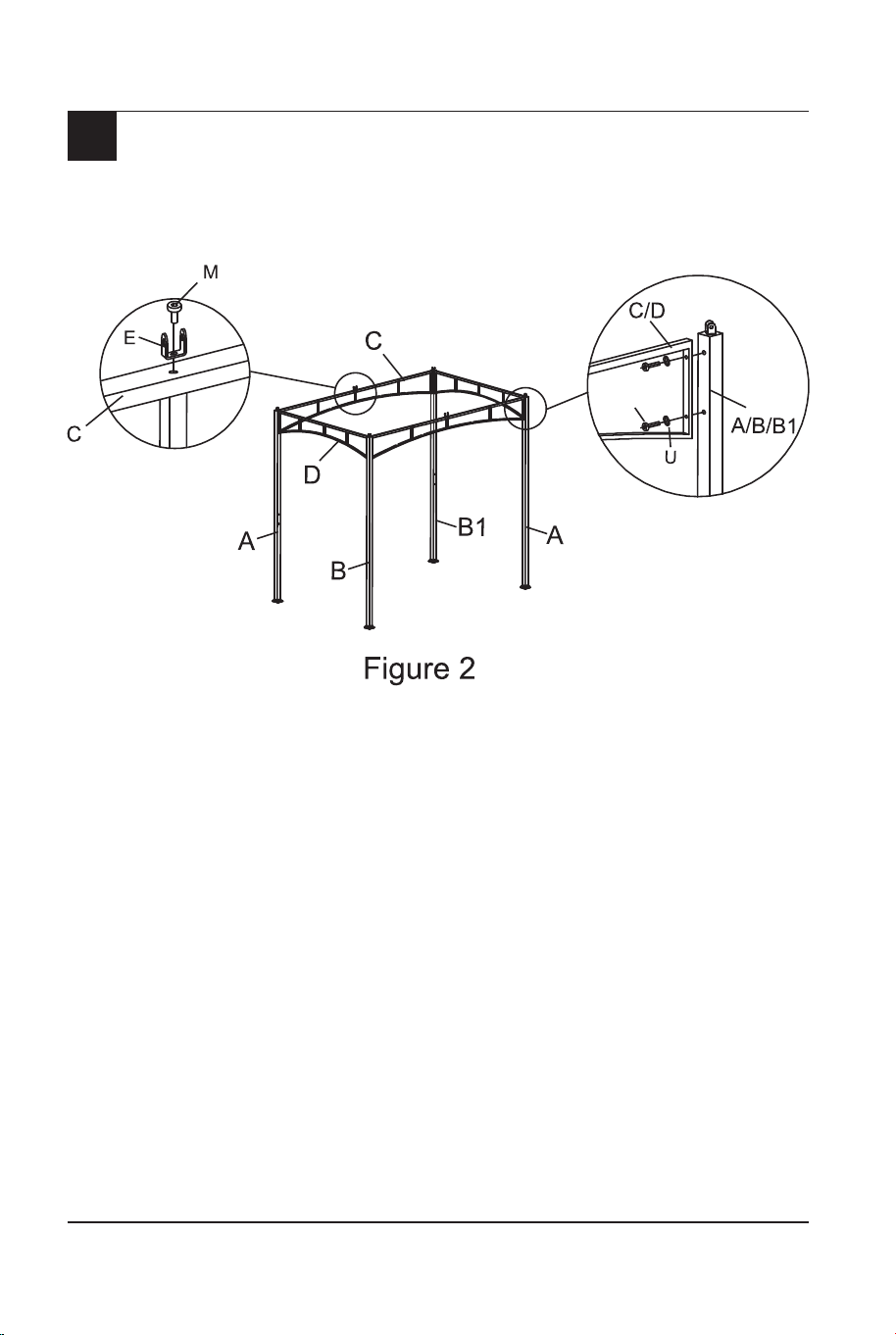

Attach Top Beams (C/D) to each of Pillars (A/B/B1) with Bolt (M)
and Gasket(U) as shown in Figure 2. Repeat this step with remaining
Long and Short Beams (C/D) until all have been attached.
/Fixez les poutres supérieures (C/D) à chacun des piliers (A/B/B1)
avec le boulon (M) et le Joint (U), comme indiqué sur la figure 2.
Répétez cette étape avec les poutres longues et courtes restantes
(C/D). jusqu'à ce que tous soient attachés.
M
08 09
2
1
ASSEMBLY INSTRUCTIONS
/INSTRUCTIONS DE MONTAGE
Slide the four Leg Caps (W) onto each Pillar(A/B/B1). Attach the
U-Shaped Connector (E) to the top end of each Pillar (A/B/B1),
using Bolt (M) Repeat this step 4 times as shown in Figure 1.
/Faites glisser les quatre capuchons de pieds (W) sur chaque pilier
(A/B/B1). Fixez le connecteur en forme de U (E) à l'extrémité
supérieure de chaque pilier (A/B/B1) à l'aide du boulon (M).
Répétez cette étape 4 fois comme indiqué sur la figure 1.
Attach Top Beams (C/D) to each of Pillars (A/B/B1) with Bolt (M)
and Gasket(U) as shown in Figure 2. Repeat this step with remaining
Long and Short Beams (C/D) until all have been attached.
/Fixez les poutres supérieures (C/D) à chacun des piliers (A/B/B1)
avec le boulon (M) et le Joint (U), comme indiqué sur la figure 2.
Répétez cette étape avec les poutres longues et courtes restantes
(C/D). jusqu'à ce que tous soient attachés.
M
08 09

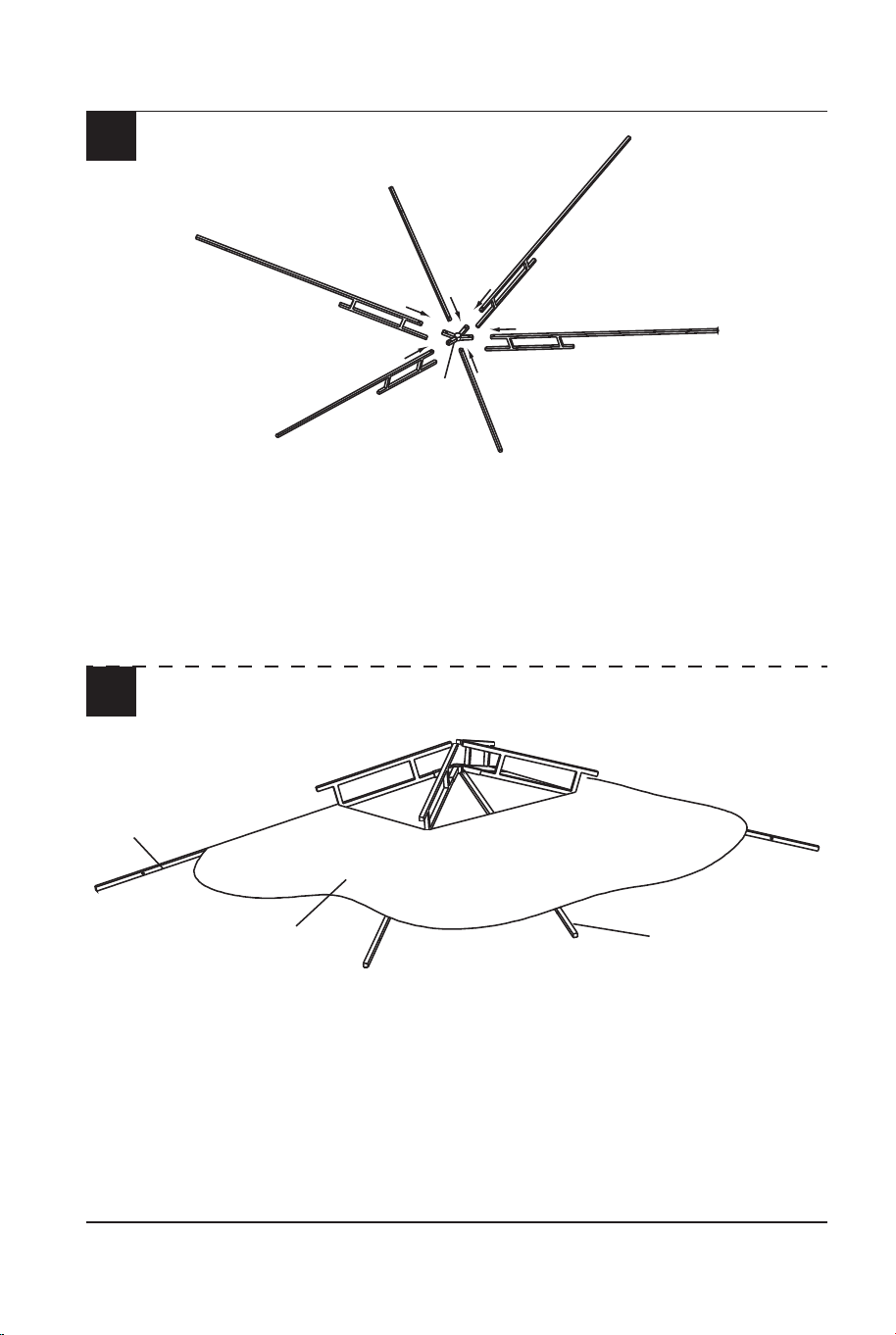

Insert Top Tubes (F/F1) into the Connector Hub (G). Repeat this
step 4 times as shown in Figure 3.
/Insérez les tubes supérieurs (F/F1) dans le moyeu du connecteur
(G). Répétez cette étape 4 fois comme indiqué sur la figure 3.
Attach the Large Canopy Fabric (K) to the Top Frame assembled in
Step 3.
/Fixez le grand tissu de l'auvent (K) au cadre supérieur assemblé à
l'étape 3.
Attach the Small Canopy Fabric (L) to the Top Frame assembled in
Step 3.
Note: There are four tube receivers in the four corners of the small
and Large Canopy Fabric (L, K). You may need to enlist "team
work” by using ladders and two or more people to complete
this step.

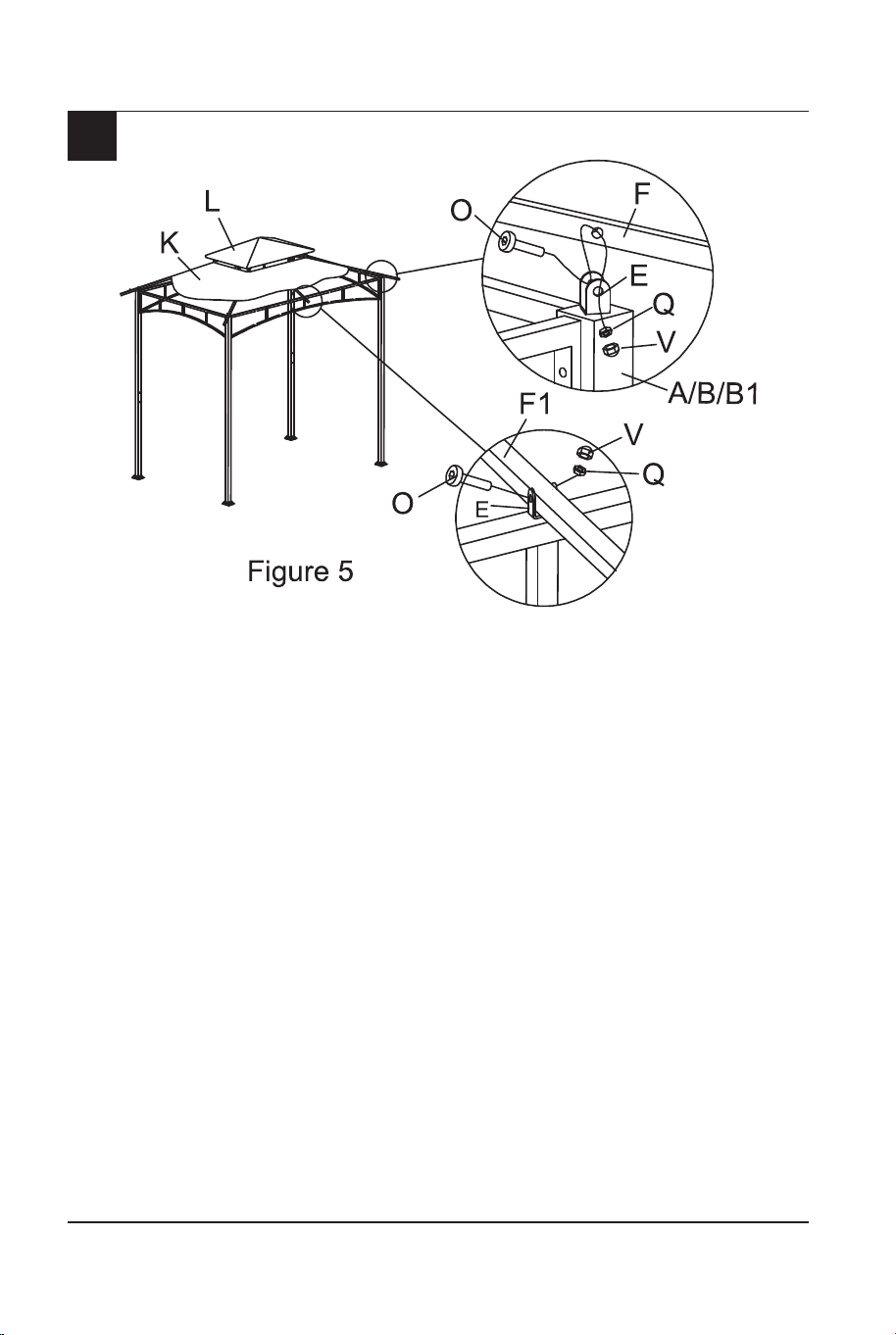

Then Connect the Top Tube (F) of the Canopy Frame assembled in
Step 3 with the U-shaped Connector (E) to the Pillars (A/B/B1) in four
corners with the Bolt (0) Nut (Q) and Nut Cap (V) as shown in Figure 5.
/Fixez le petit tissu d'auvent (L) au cadre supérieur assemblé à l'étape 3.
Remarque : Il y a quatre récepteurs à tubes dans les quatre coins
du petit et du grand tissu de la canopée (L, K). Vous devrez
peut-être faire appel à un « travail d'équipe » en utilisant des
échelles et deux personnes ou plus pour terminer cette étape.
Connectez ensuite le tube supérieur (F) du cadre de l'auvent
assemblé à l'étape 3 avec le connecteur en forme de U (E) aux
piliers (A/B/B1) aux quatre coins avec le boulon (O), l'écrou (Q) et
Capuchon d'écrou (V), comme illustré à la figure 5.
4
3
Figure 3
F
F
F
F
G
F1
F1
Figure 4
F
K
F1
5
10 11
Insert Top Tubes (F/F1) into the Connector Hub (G). Repeat this
step 4 times as shown in Figure 3.
/Insérez les tubes supérieurs (F/F1) dans le moyeu du connecteur
(G). Répétez cette étape 4 fois comme indiqué sur la figure 3.
Attach the Large Canopy Fabric (K) to the Top Frame assembled in
Step 3.
/Fixez le grand tissu de l'auvent (K) au cadre supérieur assemblé à
l'étape 3.
Attach the Small Canopy Fabric (L) to the Top Frame assembled in
Step 3.
Note: There are four tube receivers in the four corners of the small
and Large Canopy Fabric (L, K). You may need to enlist "team
work” by using ladders and two or more people to complete
this step.
Then Connect the Top Tube (F) of the Canopy Frame assembled in
Step 3 with the U-shaped Connector (E) to the Pillars (A/B/B1) in four
corners with the Bolt (0) Nut (Q) and Nut Cap (V) as shown in Figure 5.
/Fixez le petit tissu d'auvent (L) au cadre supérieur assemblé à l'étape 3.
Remarque : Il y a quatre récepteurs à tubes dans les quatre coins
du petit et du grand tissu de la canopée (L, K). Vous devrez
peut-être faire appel à un « travail d'équipe » en utilisant des
échelles et deux personnes ou plus pour terminer cette étape.
Connectez ensuite le tube supérieur (F) du cadre de l'auvent
assemblé à l'étape 3 avec le connecteur en forme de U (E) aux
piliers (A/B/B1) aux quatre coins avec le boulon (O), l'écrou (Q) et
Capuchon d'écrou (V), comme illustré à la figure 5.
4
3
Figure 3
F
F
F
F
G
F1
F1
Figure 4
F
K
F1
5
10 11

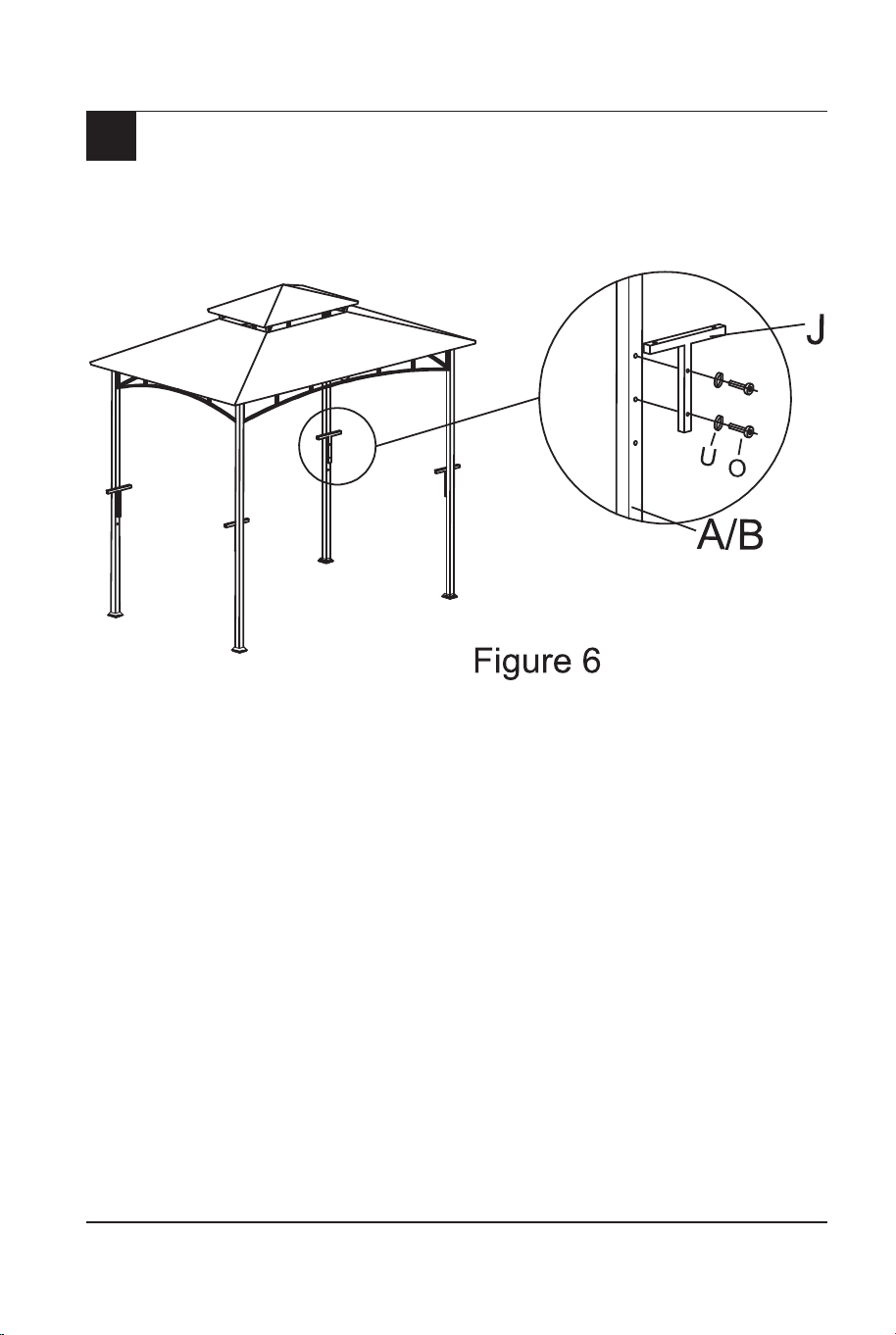

Connect the Shelf Support Frame (J) with the Pillars (A/B), using
Bolt (O) and Gasket (U). Repeat this step 4 times to assembly each
of the Pillars (A/B) as shown in Figure 6.
/Connectez le cadre de support d'étagère (J) aux piliers (A/B), à
l'aide du boulon (O) et du Joint (U). Répétez cette étape 4 fois pour
assembler chacun des piliers (A/B), comme indiqué sur la figure 6.

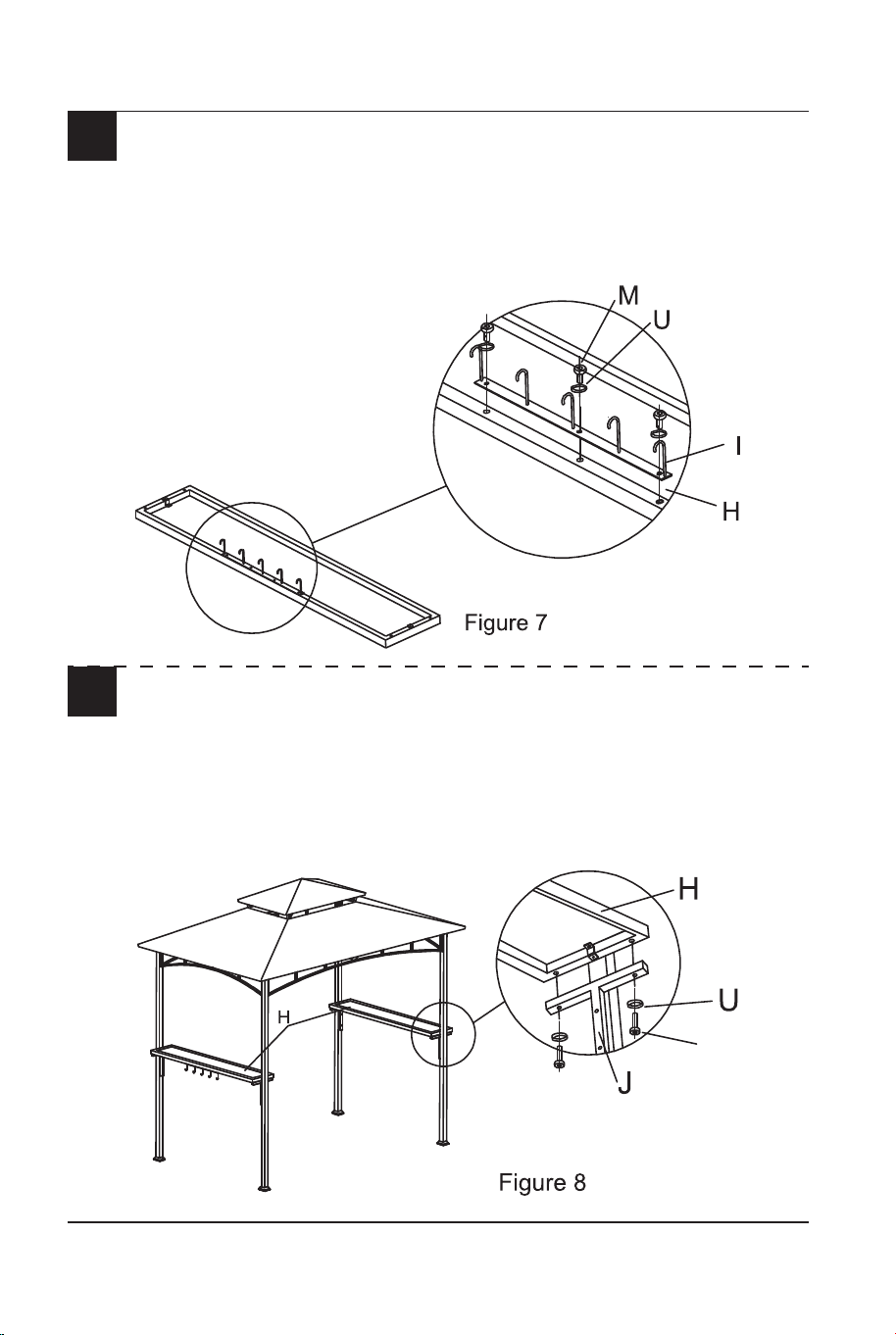

Attach the Hook (l) to the Glass Side Shelf (H) with Bolt (M) and
Gasket(U) as shown in Figure 7.
/Fixez le crochet (I) à l’étagère latérale en verre (H) avec le boulon
(M) et le Joint (U), comme indiqué sur la figure 7.

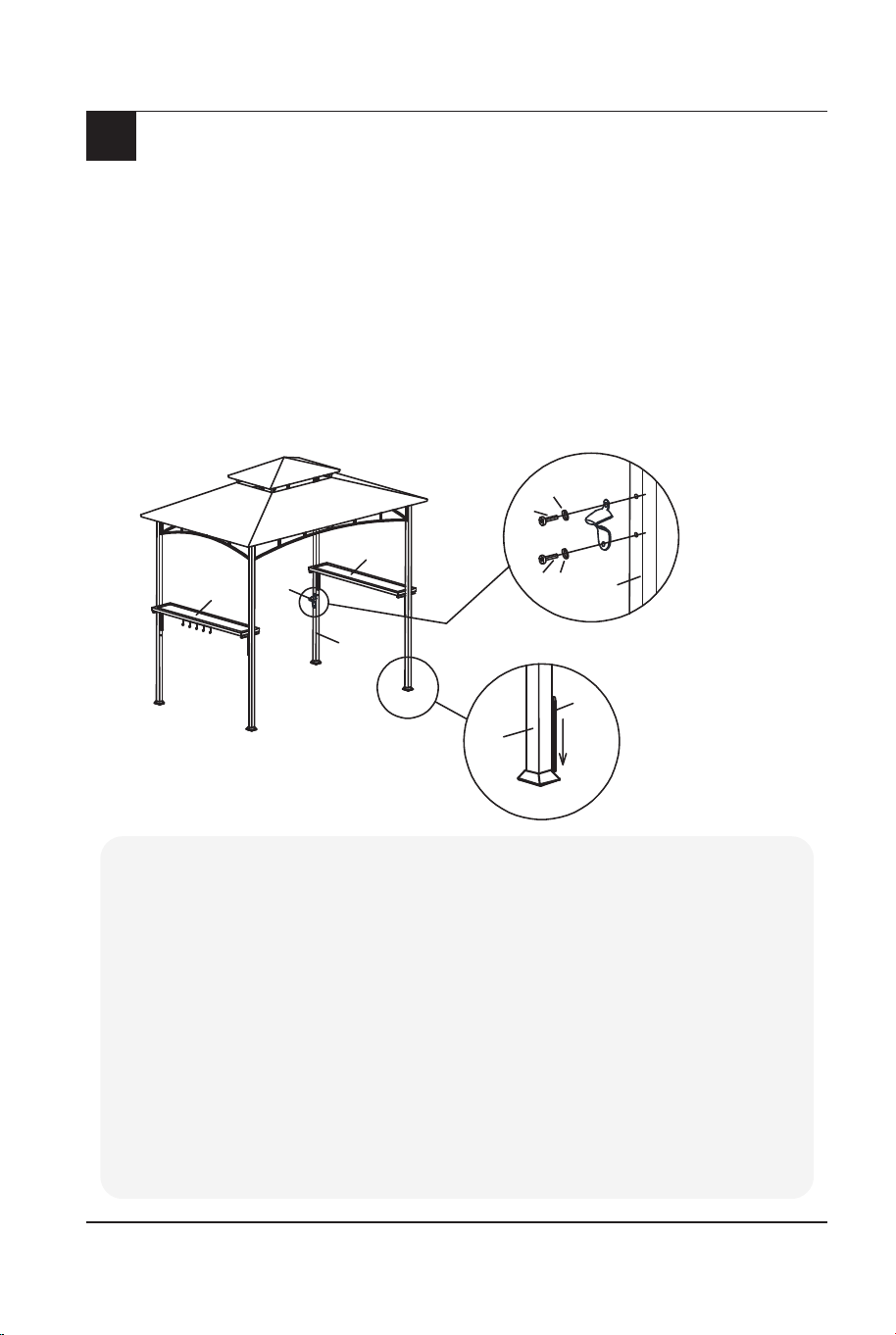

Attach the Side Shelf (H) to the Shelf Support Frame (J) with Bolt (N)
and Gasket(U) as shown in Figure 8.
/Fixez l’étagère latérale (H) au cadre de support de tablette (J) avec
le boulon (N) et le Joint (U), comme indiqué sur la Figure 8.
6
8
7
N
12 13
Connect the Shelf Support Frame (J) with the Pillars (A/B), using
Bolt (O) and Gasket (U). Repeat this step 4 times to assembly each
of the Pillars (A/B) as shown in Figure 6.
/Connectez le cadre de support d'étagère (J) aux piliers (A/B), à
l'aide du boulon (O) et du Joint (U). Répétez cette étape 4 fois pour
assembler chacun des piliers (A/B), comme indiqué sur la figure 6.
Attach the Hook (l) to the Glass Side Shelf (H) with Bolt (M) and
Gasket(U) as shown in Figure 7.
/Fixez le crochet (I) à l’étagère latérale en verre (H) avec le boulon
(M) et le Joint (U), comme indiqué sur la figure 7.
Attach the Side Shelf (H) to the Shelf Support Frame (J) with Bolt (N)
and Gasket(U) as shown in Figure 8.
/Fixez l’étagère latérale (H) au cadre de support de tablette (J) avec
le boulon (N) et le Joint (U), comme indiqué sur la Figure 8.
6
8
7
N
12 13
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
Fixed the bottom hole of each of four Pillars (A/B/B1) to a solid
surface, ground, patio, deck etc. by using the Ground Stake (R).
Repeat this step to attach the shelves at each of the four corners as
shown in Figure 9.
/Fixez le trou inférieur de chacun des quatre piliers (A/B/B1) sur une
surface solide, un sol, un patio, une terrasse, etc. à l'aide du piquet
de sol (R). Répétez cette étape pour fixer les étagères à chacun
des quatre coins, comme illustré à la Figure 9.
Figure 9
R
A/B/B1
H
H
Y
B1
B1
U
M
M
U
Bottle opener
/Ouvre-bouteille
9
Now please enjoy your new grill gazebo.
NOTE: The side tables are adjustable to two heights, 24 inches and 30
inches. There is a cap pre-inserted in the lowest hole on each pillar. Please
remove the cap for the hole first if you want to adjust the table height to 24
inches for the first time. And then use included bolt & cap in unused hole in
pillar once attached.
/REMARQUE: Les tables d'appoint sont réglables à deux hauteurs, 24 pouces
et 30 pouces. Il y a un capuchon pré-inséré dans le trou le plus bas de chaque
pilier. Veuillez d'abord retirer le capuchon du trou si vous souhaitez régler la
hauteur de la table à 24 pouces pour la première fois. Ensuite, utilisez le
boulon et le capuchon inclus dans le trou inutilisé du pilier une fois fixés.
Maintenant, profitez de votre nouveau pavillon de barbecue.
14 15
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
Fixed the bottom hole of each of four Pillars (A/B/B1) to a solid
surface, ground, patio, deck etc. by using the Ground Stake (R).
Repeat this step to attach the shelves at each of the four corners as
shown in Figure 9.
/Fixez le trou inférieur de chacun des quatre piliers (A/B/B1) sur une
surface solide, un sol, un patio, une terrasse, etc. à l'aide du piquet
de sol (R). Répétez cette étape pour fixer les étagères à chacun
des quatre coins, comme illustré à la Figure 9.
Figure 9
R
A/B/B1
H
H
Y
B1
B1
U
M
M
U
Bottle opener
/Ouvre-bouteille
9
Now please enjoy your new grill gazebo.
NOTE: The side tables are adjustable to two heights, 24 inches and 30
inches. There is a cap pre-inserted in the lowest hole on each pillar. Please
remove the cap for the hole first if you want to adjust the table height to 24
inches for the first time. And then use included bolt & cap in unused hole in
pillar once attached.
/REMARQUE: Les tables d'appoint sont réglables à deux hauteurs, 24 pouces
et 30 pouces. Il y a un capuchon pré-inséré dans le trou le plus bas de chaque
pilier. Veuillez d'abord retirer le capuchon du trou si vous souhaitez régler la
hauteur de la table à 24 pouces pour la première fois. Ensuite, utilisez le
boulon et le capuchon inclus dans le trou inutilisé du pilier une fois fixés.
Maintenant, profitez de votre nouveau pavillon de barbecue.
14 15
If you're having difficulty, our friendly
customer team is always here to help.
USA office: Fontana
AUS:cs.au@costway.com
GBR:cs.uk@costway.com
FRA:cs.fr@costway.com
GBR office: FDS Corporation Limited,Unit 4, Blackacre Road, Great Blakenham,Ipswich, Ip6 0FL,United Kingdom
AUS office: Truganina FRA office: Saint Vigor d'Ymonville
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
OP3672
BBQ Grill Gazebo
Gazebo pour Barbecue
Scan QR code for
assembly instructions
