FOLDABLE MAGNETIC X-BIKE PRO

SF-B223011

USER MANUAL

English, Page 1~15 IMPORTANT! Please retain owner’s manual for maintenance and adjustment instructions. Your

satisfaction is very important to us, PLEASE DO NOT RETURN UNTIL YOU HAVE CONTACTED US:

support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669).

Español, Page 16~30 ¡IMPORTANTE! Conserve el manual del propietario para las instrucciones de mantenimiento y ajuste.

Su satisfacción es muy importante para nosotros, NO DEVUELVA HASTA HABERNOS ONTACTADO:

support@sunnyhealthfitness.com ó 1-877-90SUNNY (877-907-8669).

Français, Page 31~45 IMPORTANT! Veuillez conserver le manuel du propriétaire pour les instructions de réglage et d’entretien.

Votre satisfaction est très importante pour nous, VEUILLEZ NE PAS EFFECTUER DE RETOUR

AVANT DE NOUS AVOIR CONTACTÉ: support@sunnyhealthfitness.com ou 1-877-90SUNNY

(877-907-8669).

Deutsche, Seite 46~60 WICHTIG! Bitte bewahren Sie das Benutzerhandbuch für Wartungs- und Einstellanweisungen auf. Ihre

Zufriedenheit ist besonders wichtig für uns, BITTE SCHICKEN SIE DAS PRODUKT NICHT ZURÜCK,

BEVOR SIE SICH MIT UNS IN VERBINDUNG GESETZT HABEN: support@sunnyhealthfitness.com

oder 1-877-90SUNNY (877-907-8669).

Italiano, Pagina 61~75 IMPORTANTE! Conservare il manuale utente per le istruzioni di manutenzione e regolazione. La vostra

soddisfazione è molto importante per noi, VI PREGHIAMO DI NON EFFETTUARE RESI SENZA

AVERCI PRIMA CONTATTATO: support@sunnyhealthfitness.com o 1- 877-90SUNNY

(877-907-8669)

IMPORTANT SAFETY INFORMATION

We thank you for choosing our product. To ensure your safety and health, please use this

equipment correctly. It is important to read this entire manual before assembling and using the

equipment. Safe and effective use can only be achieved if the equipment is assembled, maintained,

and used properly. It is your responsibility to ensure that all users of the equipment are informed of

all warnings and precautions.

1. Before starting any exercise program, you should consult your physician to determine if you

have any medical or physical conditions that could put your health and safety at risk or prevent

you from using the equipment properly. Your physician’s advice is essential if you are taking

medication that affects your heart rate, blood pressure, or cholesterol level.

2. Be aware of your body’s signals. Incorrect or excessive exercise can damage your health. Stop

exercising if you experience any of the following symptoms: pain, tightness in your chest,

irregular heartbeat, shortness of breath, lightheadedness, dizziness, or feelings of nausea. If

you do experience any of these conditions, you should consult your physician before continuing

with your exercise program.

3. Keep children and pets away from the equipment. The equipment is designed for adult use only.

4. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet.

To ensure safety, the equipment should have at least 2 feet (60 CM) of free space all around it.

5. Ensure that all nuts and bolts are securely tightened before using the equipment. The safety of

the equipment can only be maintained if it is regularly examined for damage and/or wear and

tear.

6. Always use the equipment as indicated. If you find any defective components while assembling

or checking the equipment, or if you hear any unusual noises coming from the equipment during

exercise, discontinue use of the equipment immediately and do not use until the problem has

been rectified.

7. Wear suitable clothing while using the equipment. Avoid wearing loose clothing that may

become entangled in the equipment.

8. Do not place fingers or objects into the moving parts of the equipment.

9. The maximum weight capacity of this unit is 300 lbs (135 kgs).

10. The equipment is not suitable for therapeutic use.

11. To avoid bodily injury and/or damage to the product or property, proper lifting and moving are

required.

12. Your product is intended for use in cool, dry conditions. You should avoid storage in extreme

cold, hot, or damp areas as this may lead to corrosion and other related problems.

13. This equipment is designed for indoor and home use only; it is not intended for commercial use.

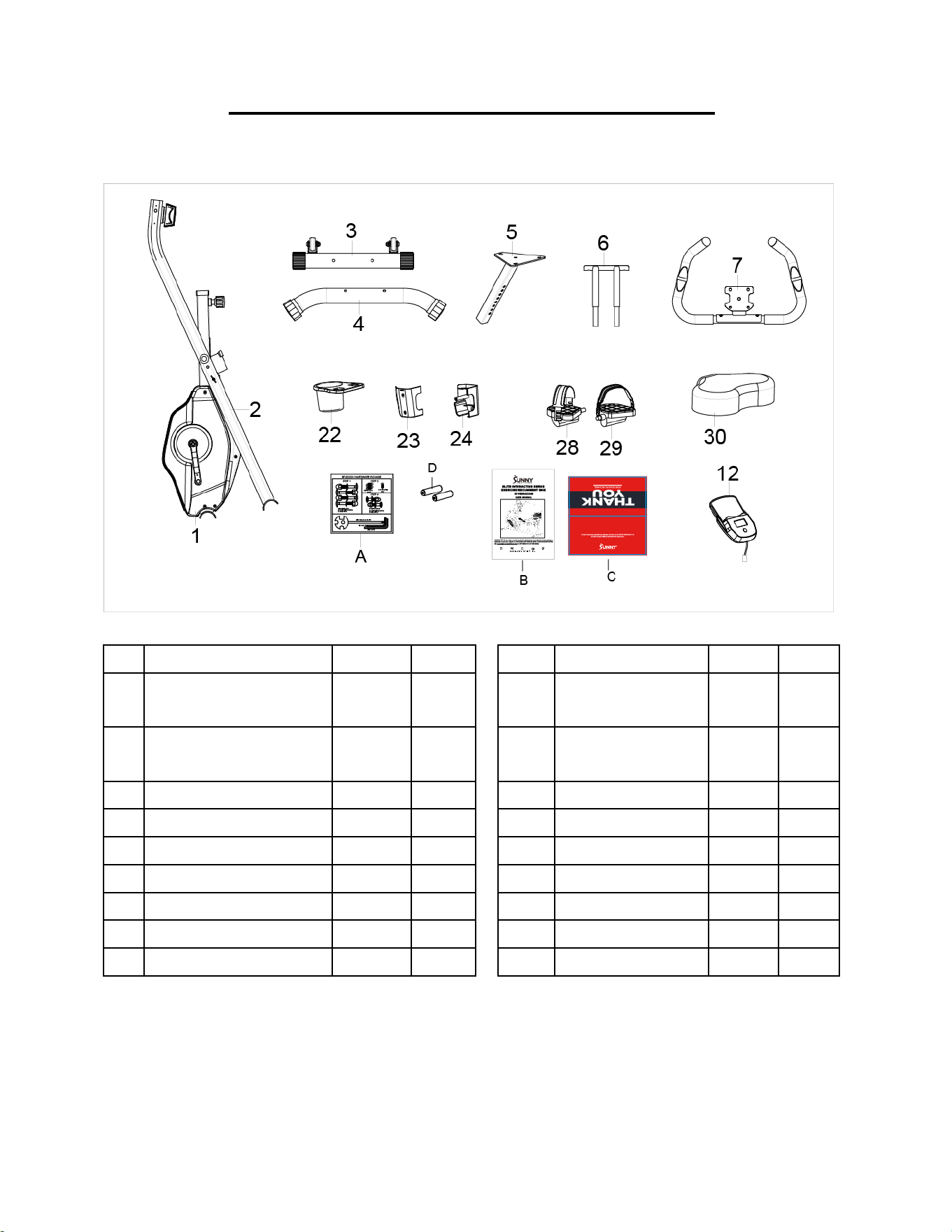

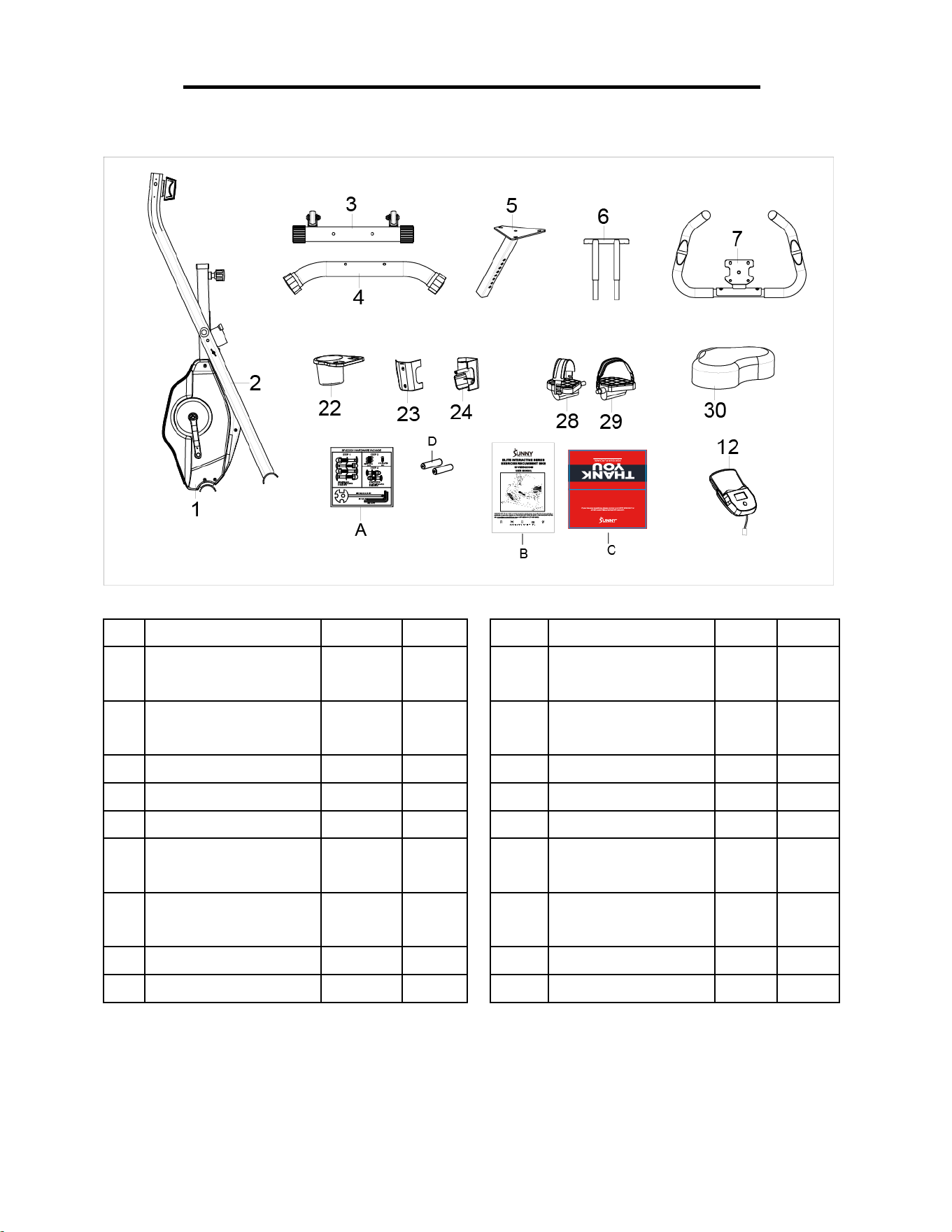

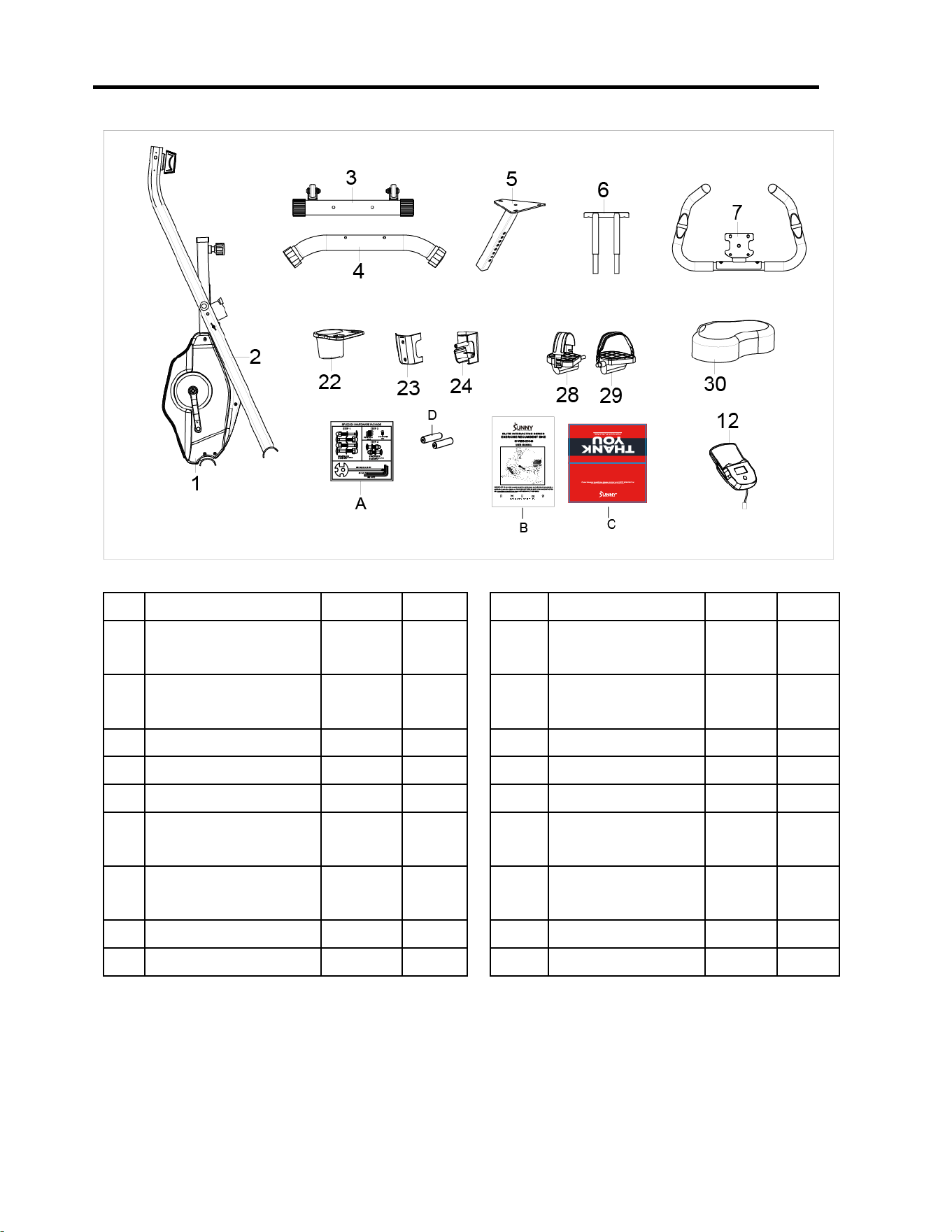

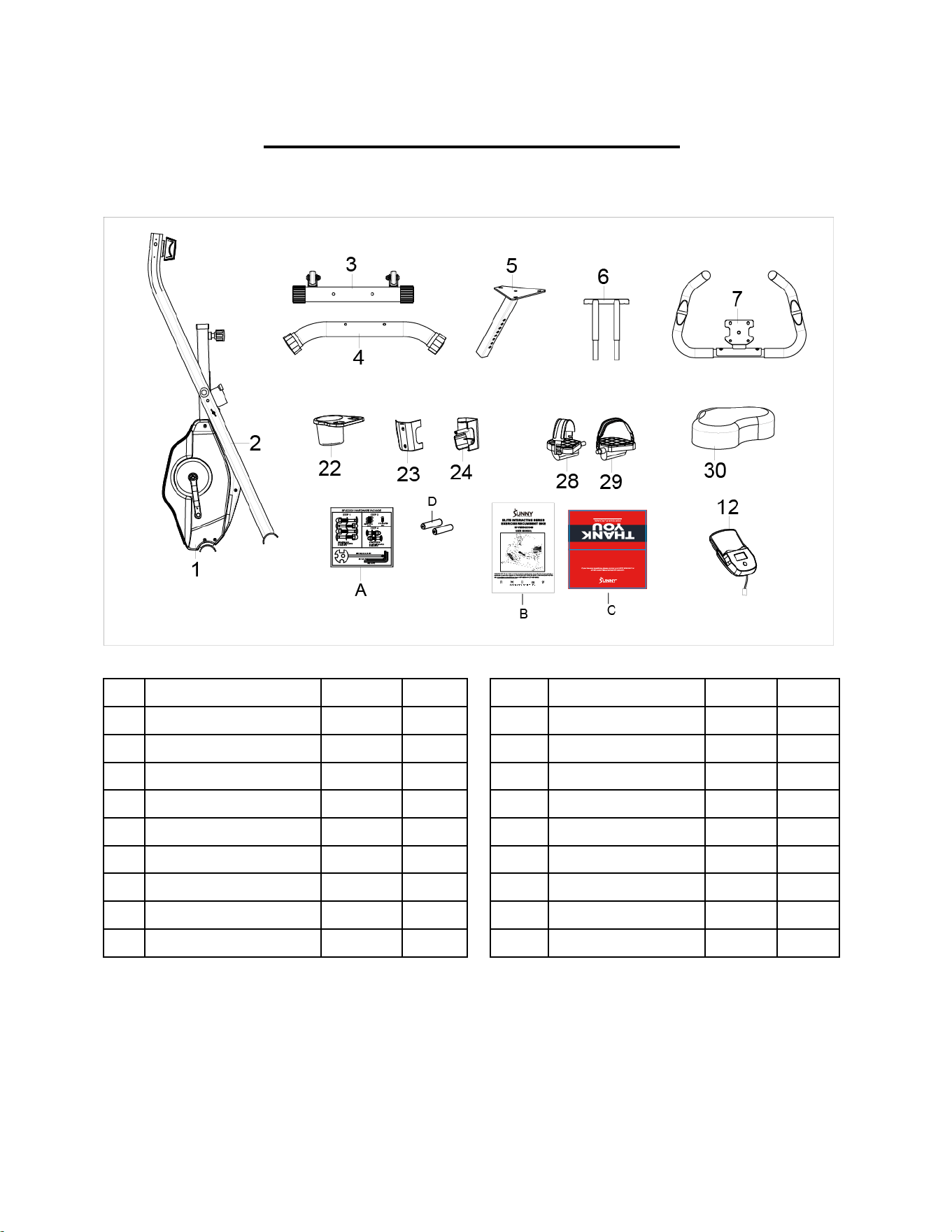

PRE-ASSEMBLY CHECK LIST

Before you start to assemble, please make sure all parts are included

No. Description Spec. Qty.

1 Front Main Frame Post 1 23 Left Bottle Cover 1

2 Rear Support Frame 1 24 Right Bottle Cover 1

3 Front Stabilizer 1 28 Left Pedal 1

4 Rear Stabilizer 1 29 Right Pedal 1

5 Seat Support Post 1 30 Seat 1

6 Handlebar Connect Post 1 A Hardware Package

7 Front Handlebar Post 1 B Thank You Card

12 Computer 1 C Manual

22 Bottle Cover 1 D Battery

AAA

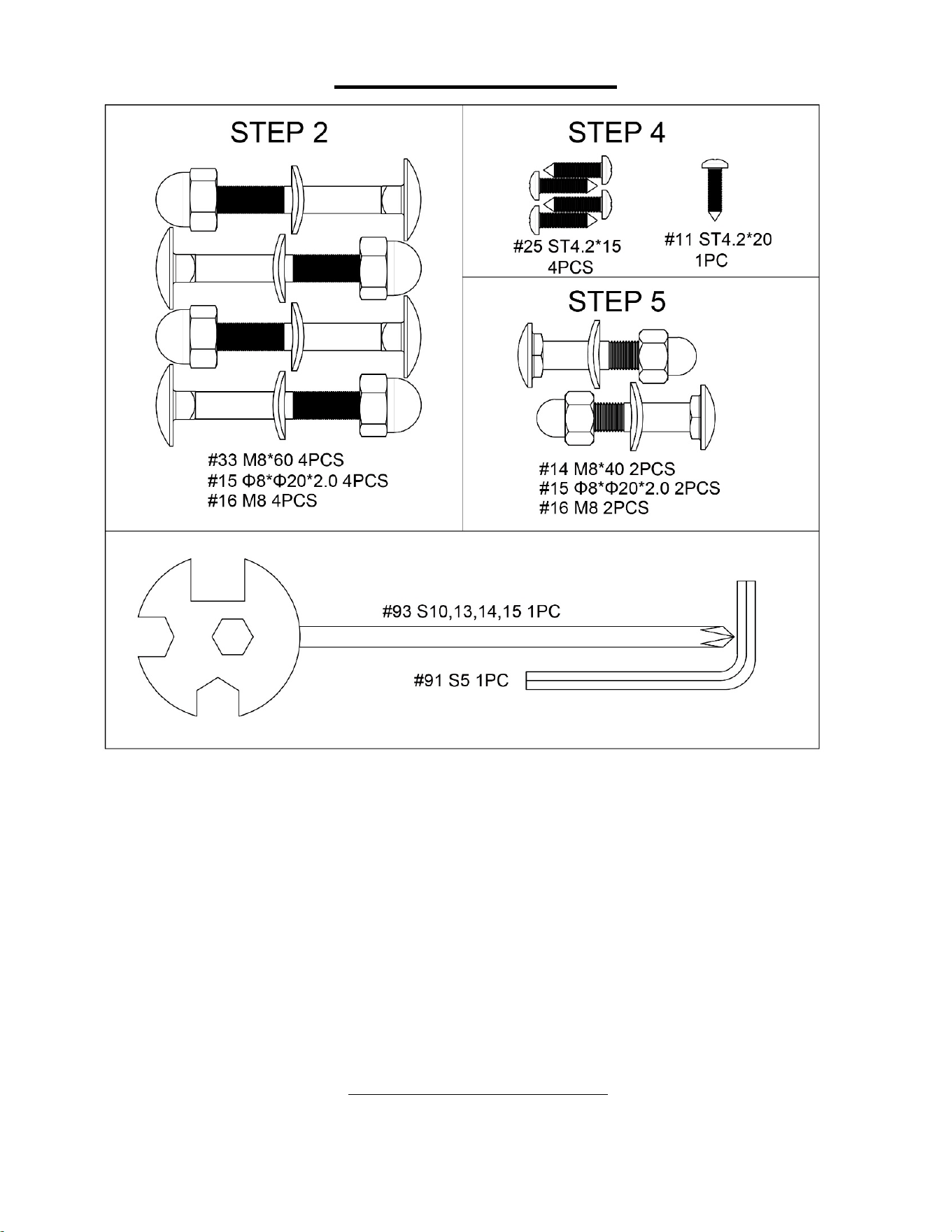

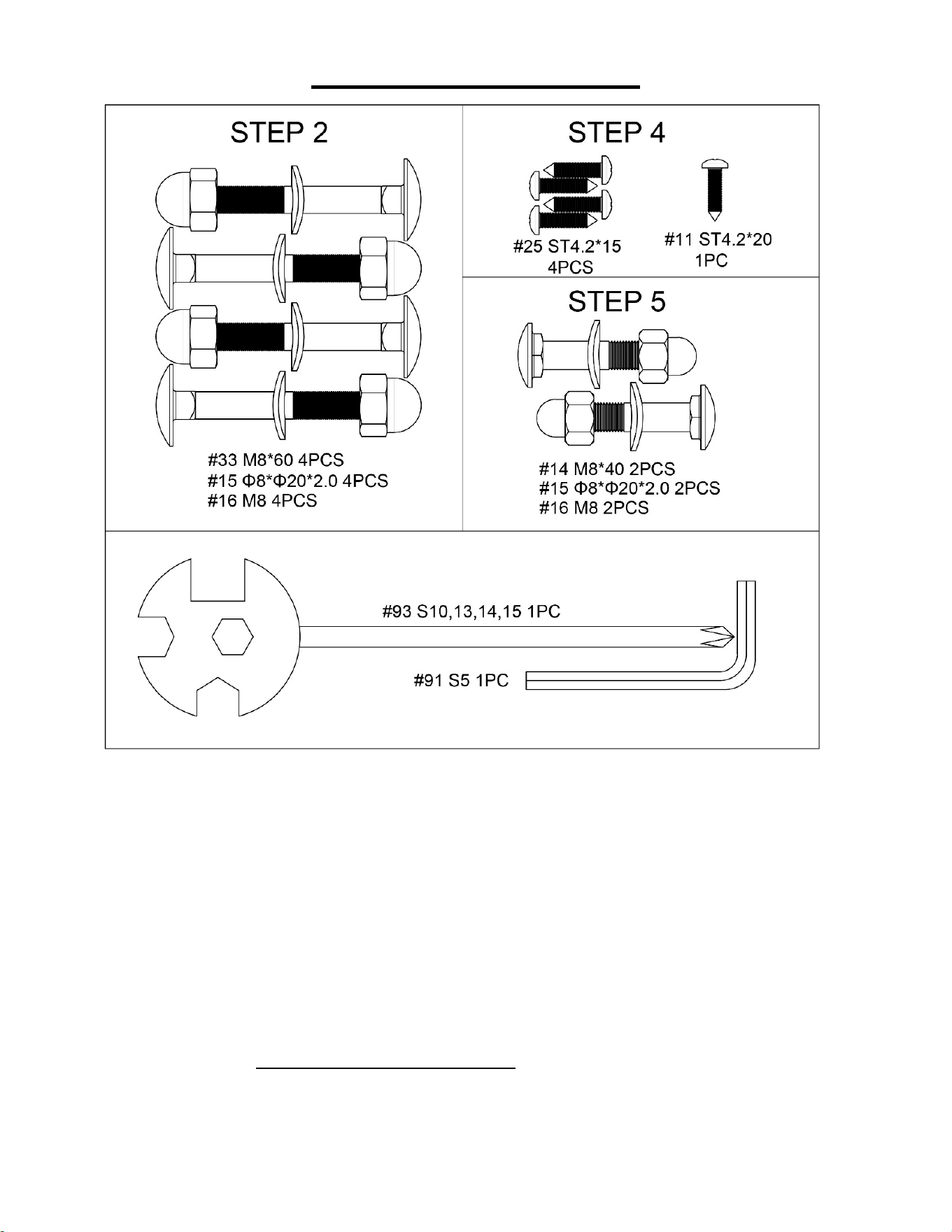

HARDWARE PACKAGE

Ordering Replacement Parts (U.S. and Canadian Customers only)

Please provide the following information in order for us to accurately identify the part(s) needed:

 The model number (found on cover of manual)

 The product name (found on cover of manual)

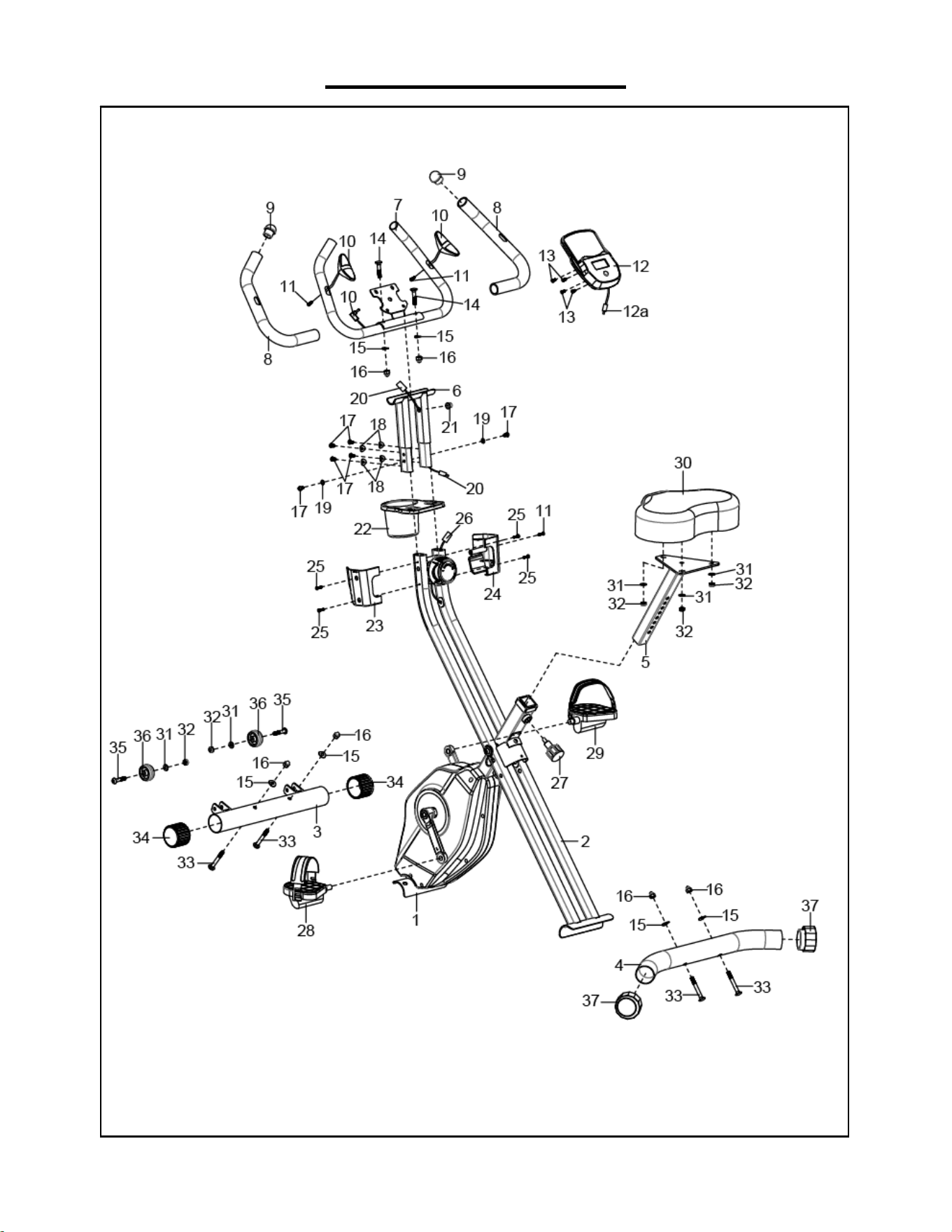

 The part number found on the “EXPLODED DIAGRAM” (Pages 76-77) and “PARTS LIST”

(Pages 14-15)

Please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669).

ASSEMBLY INSTRUCTIONS

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY

(877-907-8669).

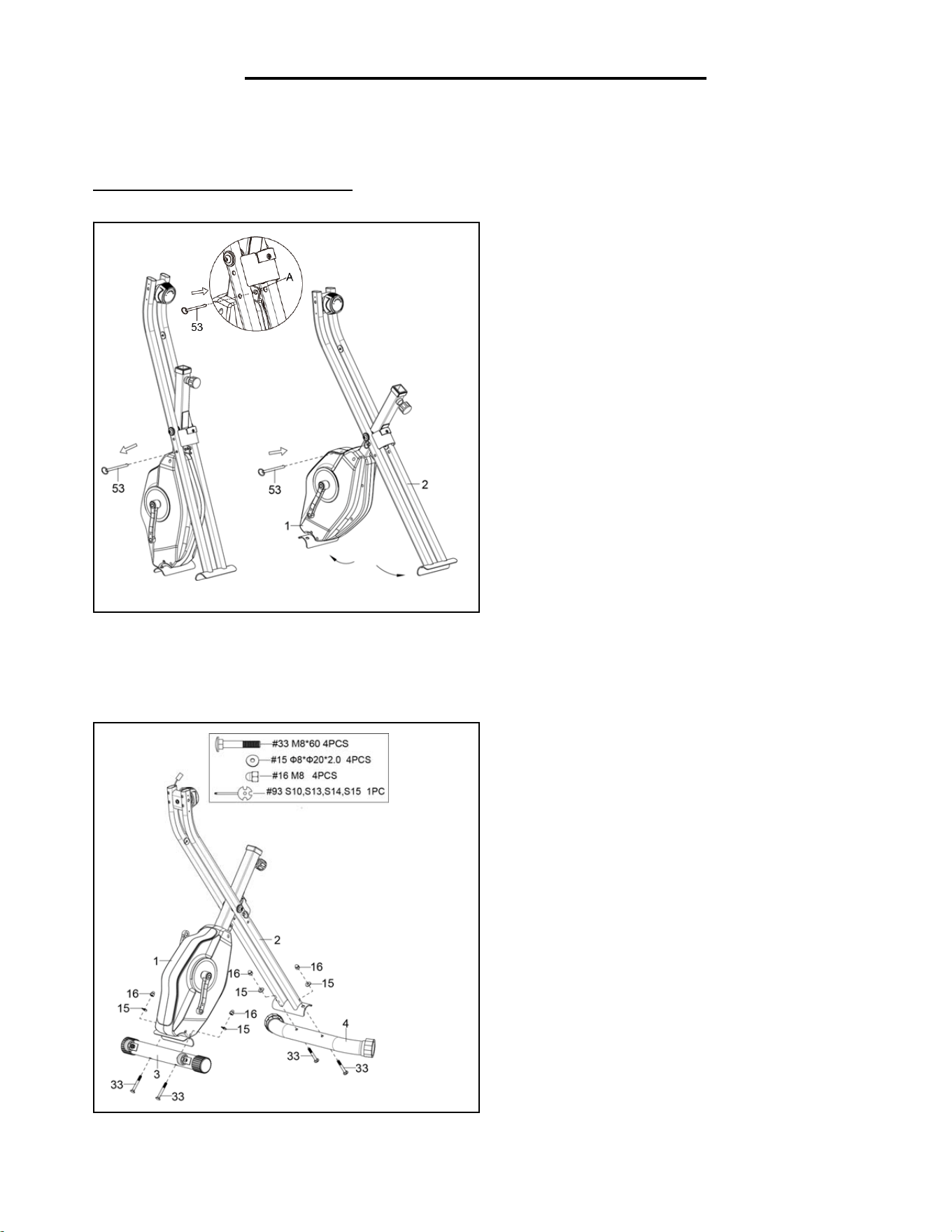

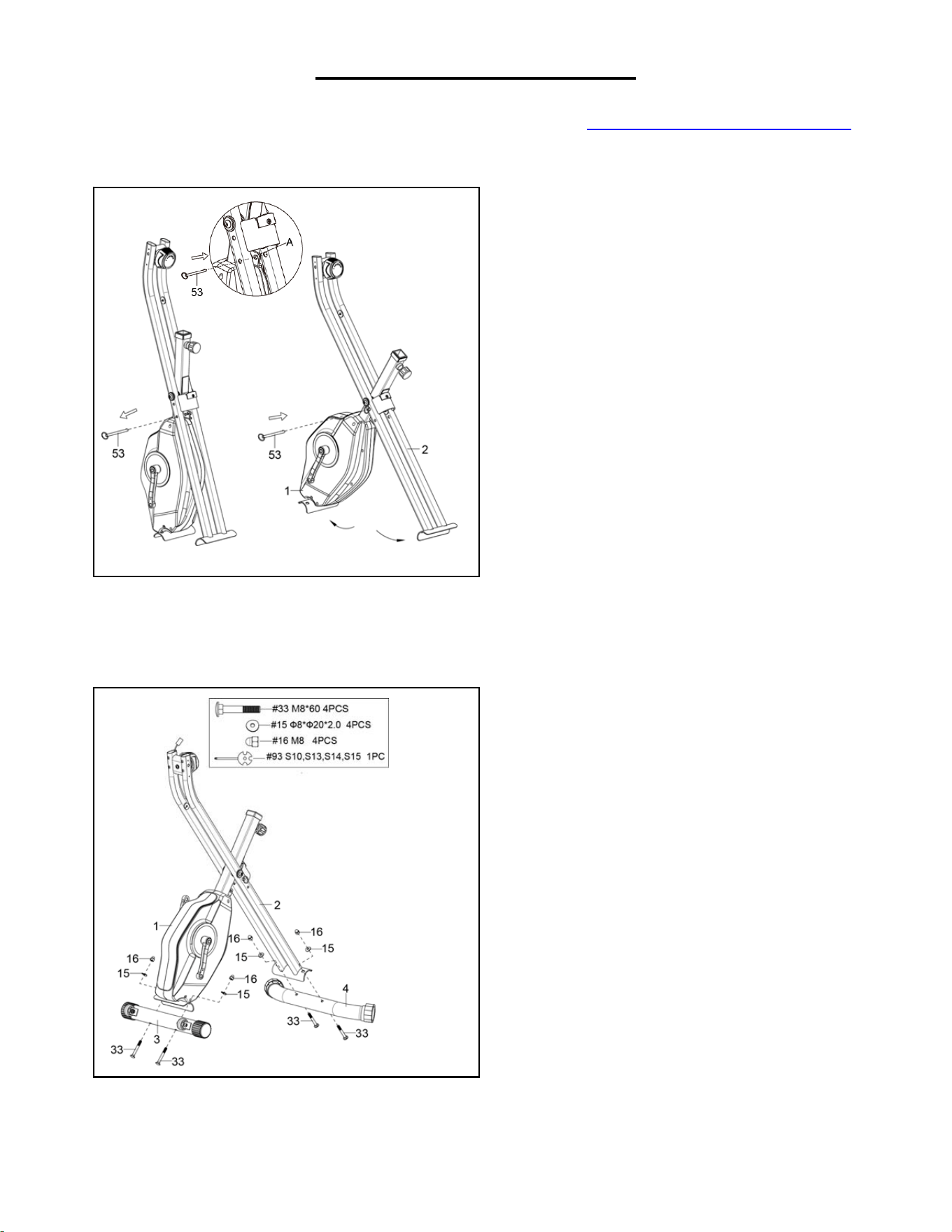

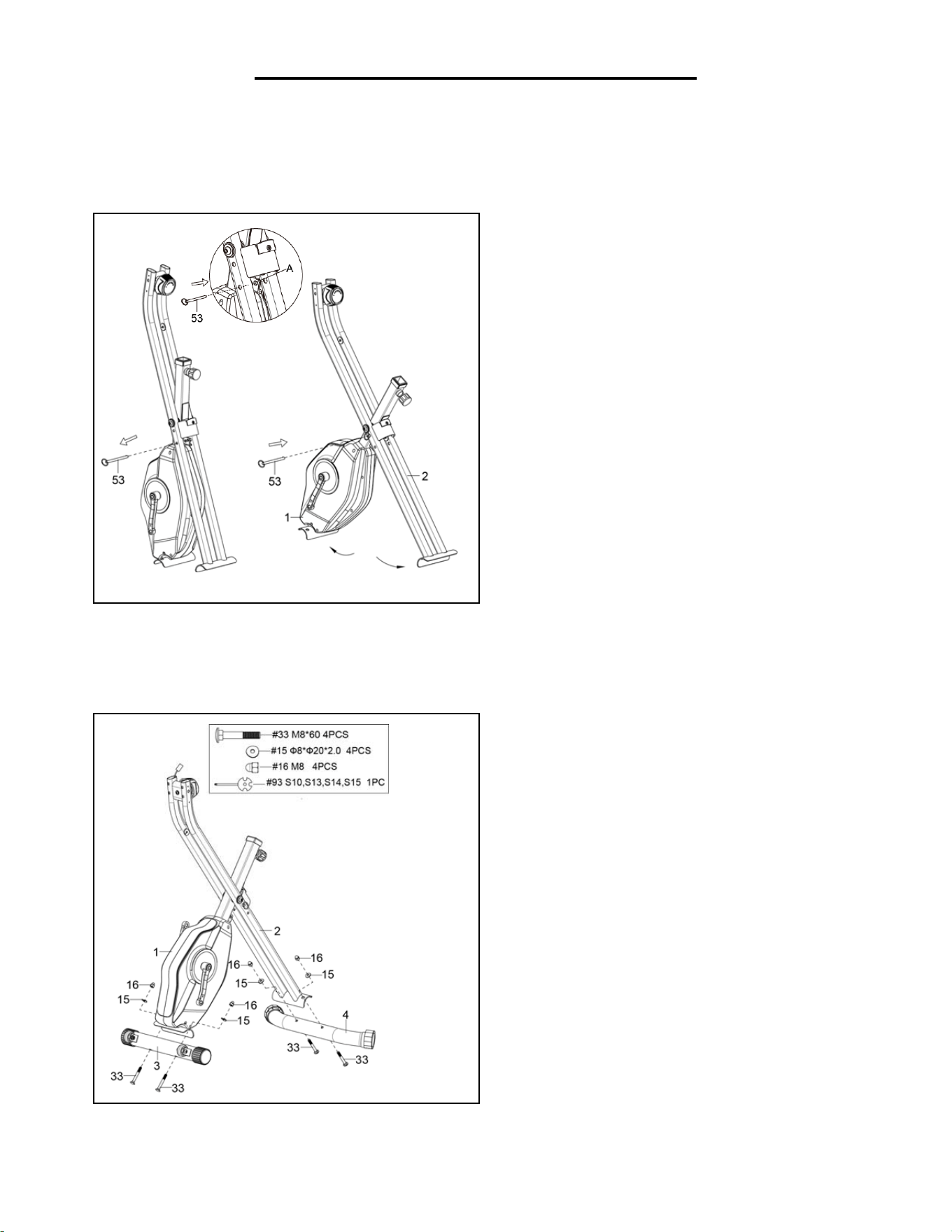

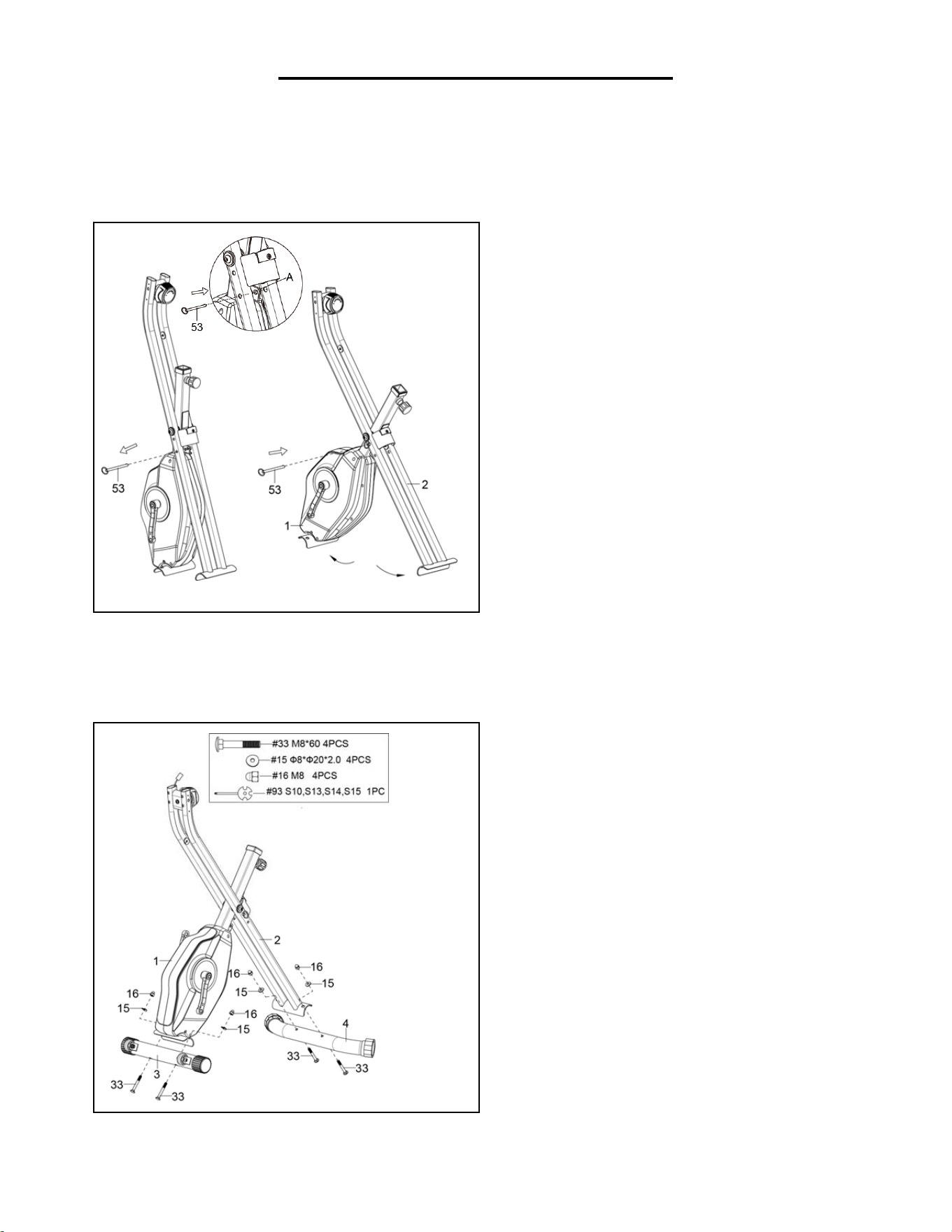

STEP 1:

Pull the Ring Spring Pin (No. 53) out and

open the Rear Support Frame (No. 2) and

the Front Main Frame Post (No. 1) as the

direction of the arrow shown in Figure.

Insert the Ring Spring Pin (No. 53) into the

hole A in the steel plate of the Front Main

Frame Post (No. 1).

STEP 2:

Attach the Front Stabilizer (No. 3) to the

Front Main Frame Post (No. 1) with 2 Bolts

(No. 33) and 2

Big Curve Washer (No. 15),

2 Nuts (No. 16). Tighten and secure with

Spanner (No. 93).

Attach the Rear Stabilizer (No. 4) to the

Rear Support Frame (No. 2) with 2 Bolts

(No. 33) and 2

Big Curve Washer (No. 15),

2 Nuts (No. 16). Tighten and secure with

Spanner (No. 93).

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY

(877-907-8669).

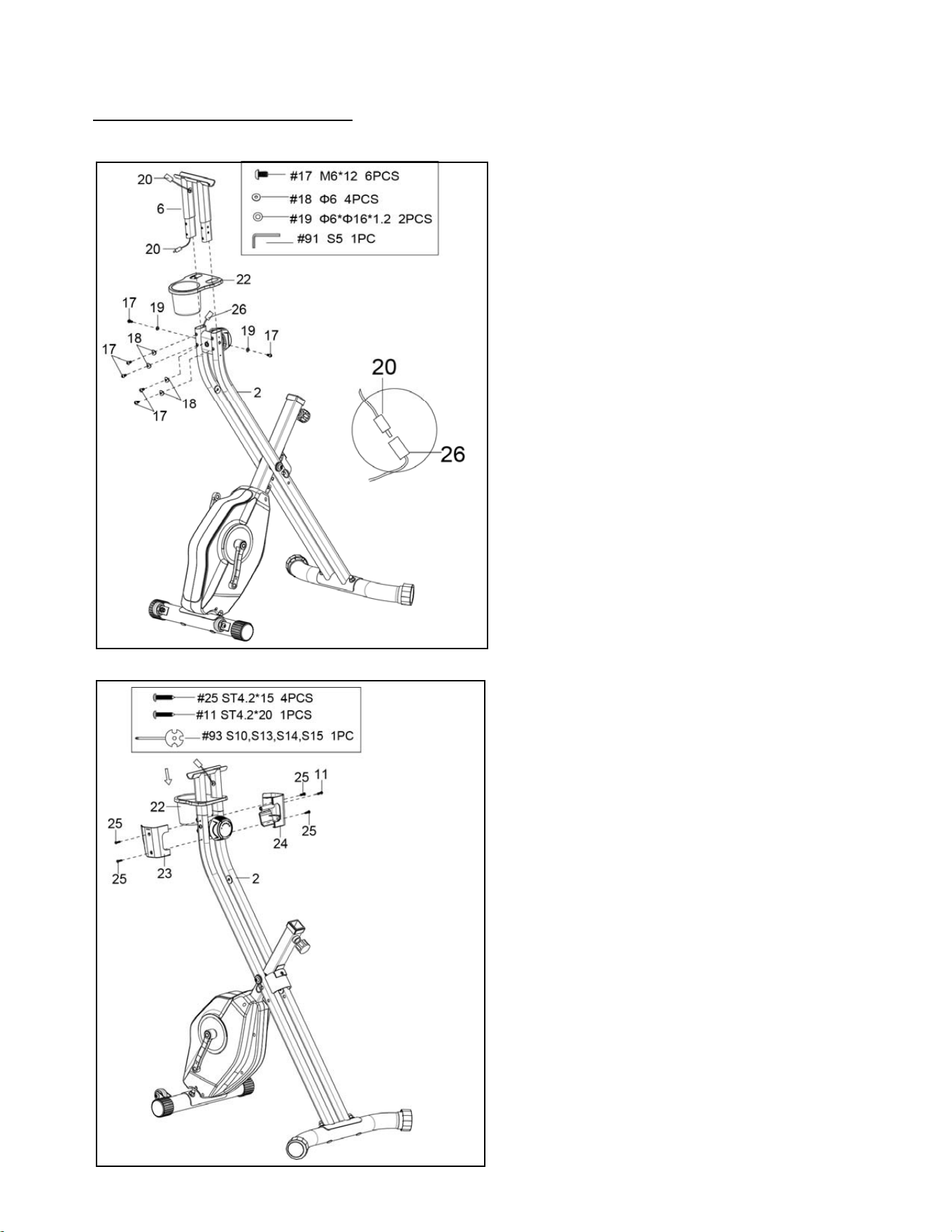

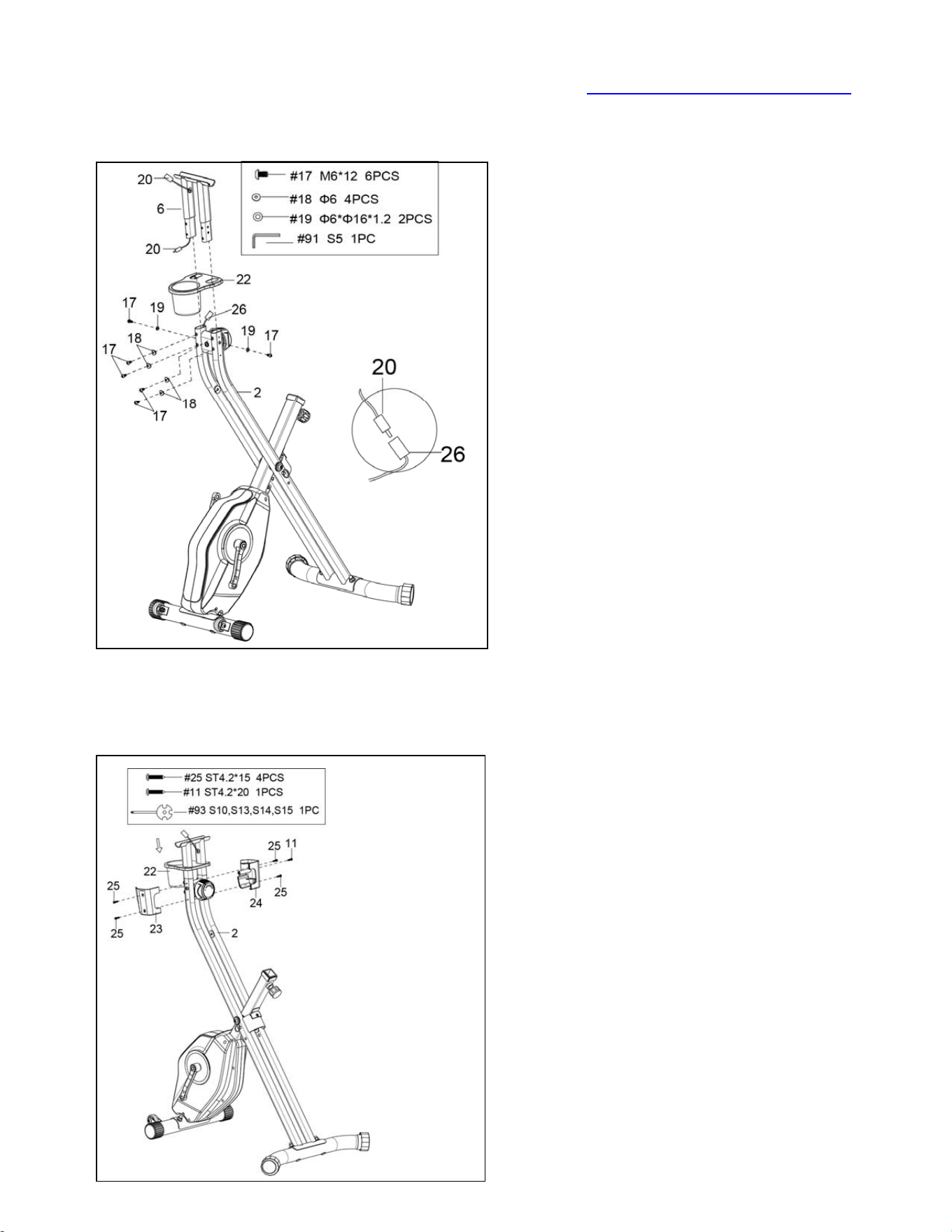

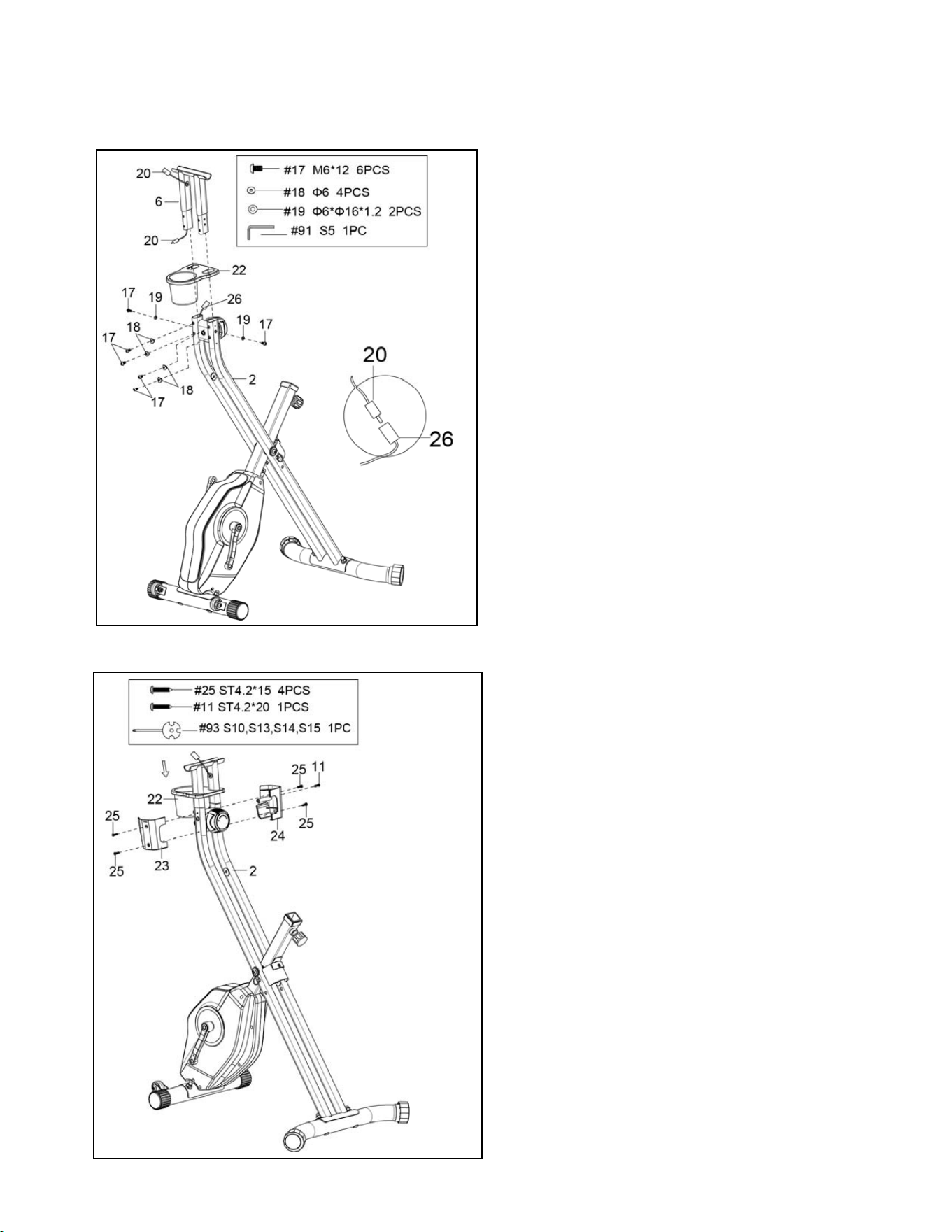

STEP 3:

Remove 6 Bolts (No. 17), 4 Curve Washers

(No. 18) and 2 Washers (No.19) from the

Handlebar Connect Post (No. 6) with Allen

Wrench (No. 91).

Attach the Bottle Cover (No. 22) into the

Handlebar Connect Post (No. 6).

Connect the Computer Wire II (No. 20) with

Computer Wire I (No. 26). Then insert it into

the Rear Support Frame (No. 2).

Attach the Handlebar Connect Post (No. 6)

to the Rear Support Frame (No. 2) with 6

Bolts (No. 17), 4 Curve Washers (No. 18)

and 2 Washers (No.19) that were removed.

Tighten and secure with Allen Wrench (No.

91).

STEP 4:

Attach the Left Bottle Cover (No. 23) and

Right Bottle Cover (No. 24) to the Rear

Support Frame (No. 2) with 4 Screws

(No. 25), 1 Screw (No. 11). Tighten and

secure with Spanner (No. 93).

Lower the Bottle Cover (No. 22) to fit in

the Left Bottle Cover (No. 23) and Right

Bottle Cover (No. 24).

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY

(877-907-8669).

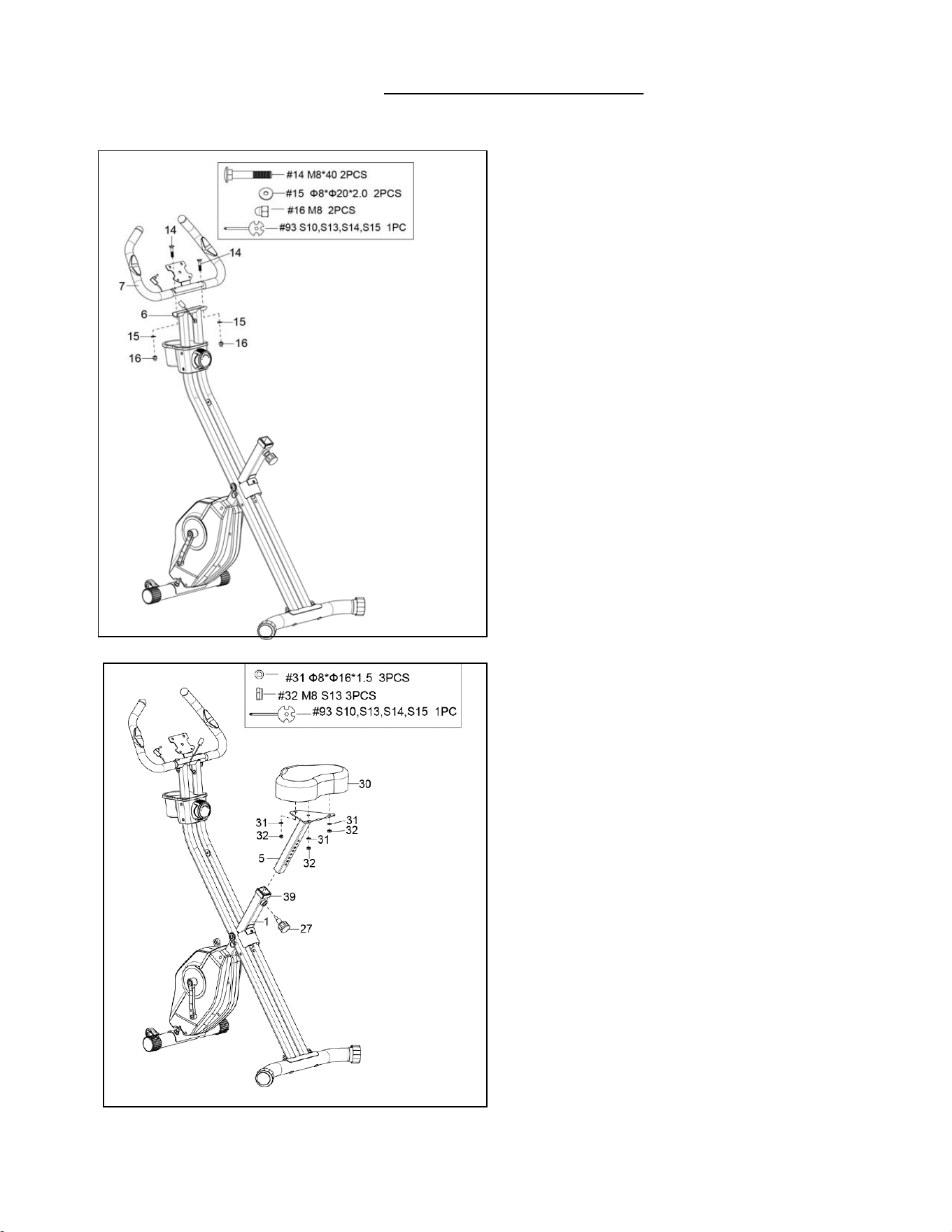

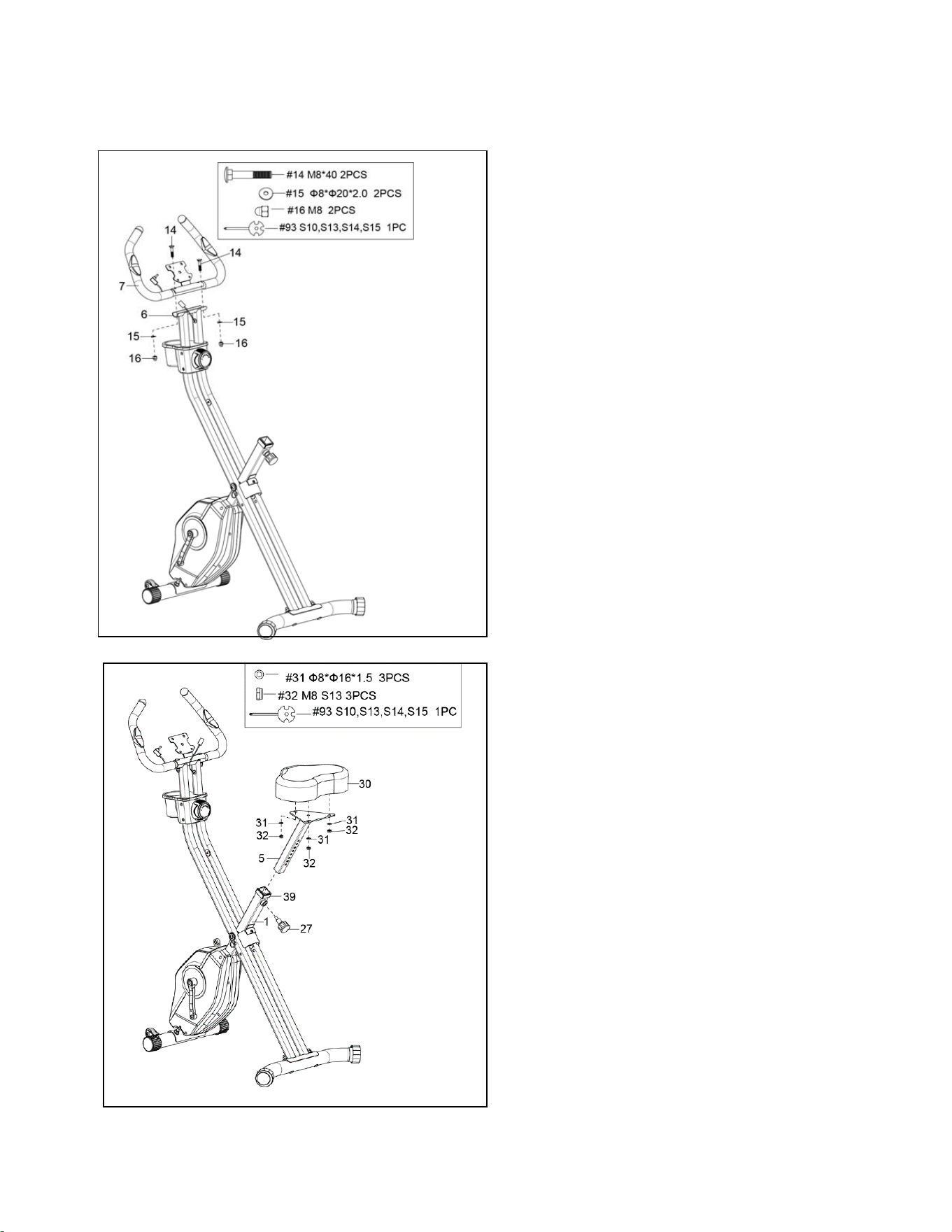

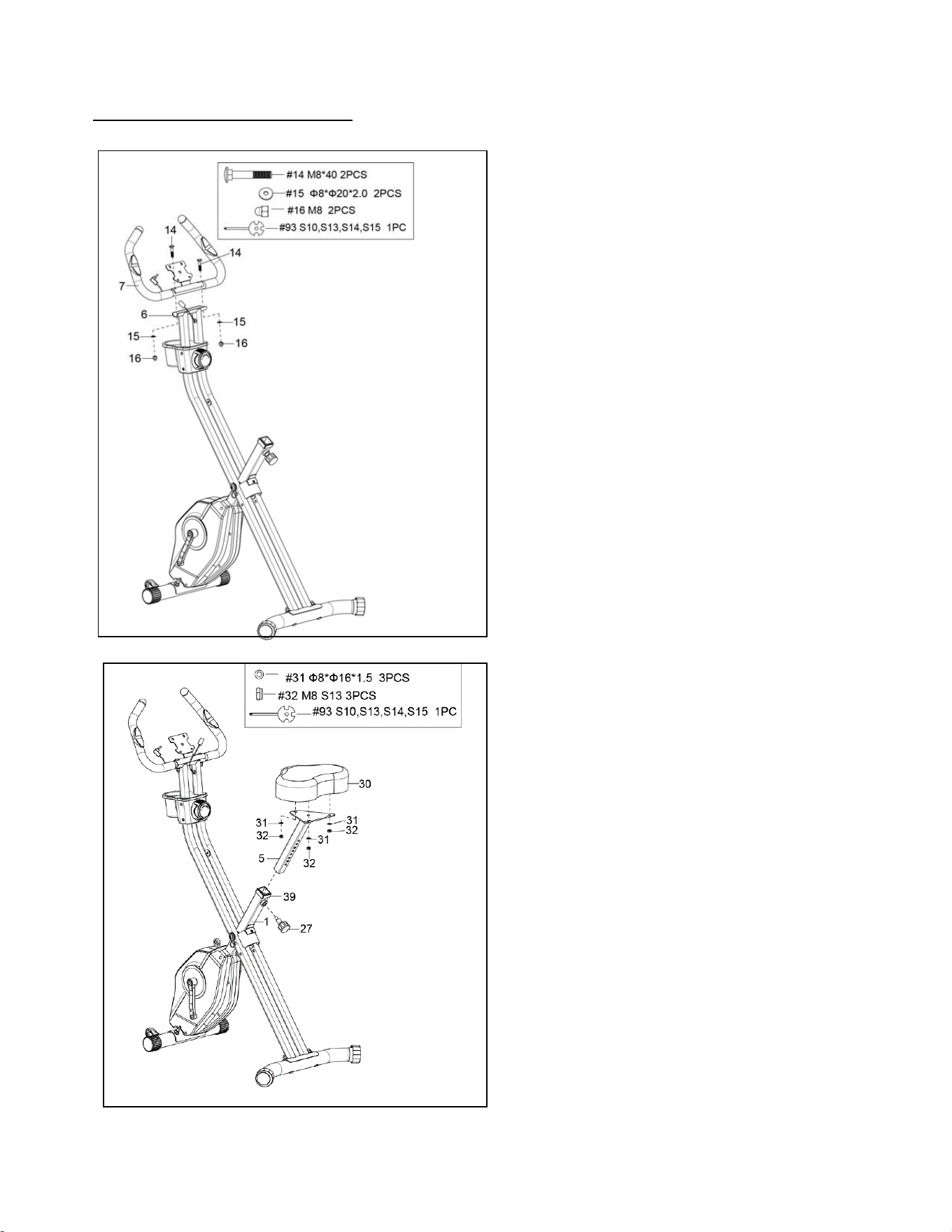

STEP 6:

Remove 3 Washers (No. 31), 3 Nuts (No.

32) from the Seat (No. 30) with Spanner

(No. 93).

Attach the Seat (No. 30) to the Seat

Support Post (No. 5) with 3 Washers (No.

31), 3 Nuts (No. 32) that were removed.

Tighten and secure with Spanner (No. 93).

Loosen and pull out 1 Spring Pin Knob

(No. 27) in the Front Main Frame Post

(No. 1) by hand.

Attach the Seat Support Post (No. 5) into

the the Bushing (No. 39) which is in the

Front Main Frame Post (No. 1) with 1

Spring Pin Knob (No. 27) that was loosen

Tighten and secure by hand.

STEP 5:

Attach the Front Handlebar Post (No. 7)

to the Handlebar Connect Post (No. 6)

with 2 Square Neck Bolts (No. 14), 2 Big

Curve Washers (No. 15), 2 Nuts (No. 16).

Tighten and secure with Spanner (No. 93).

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY

(877-907-8669).

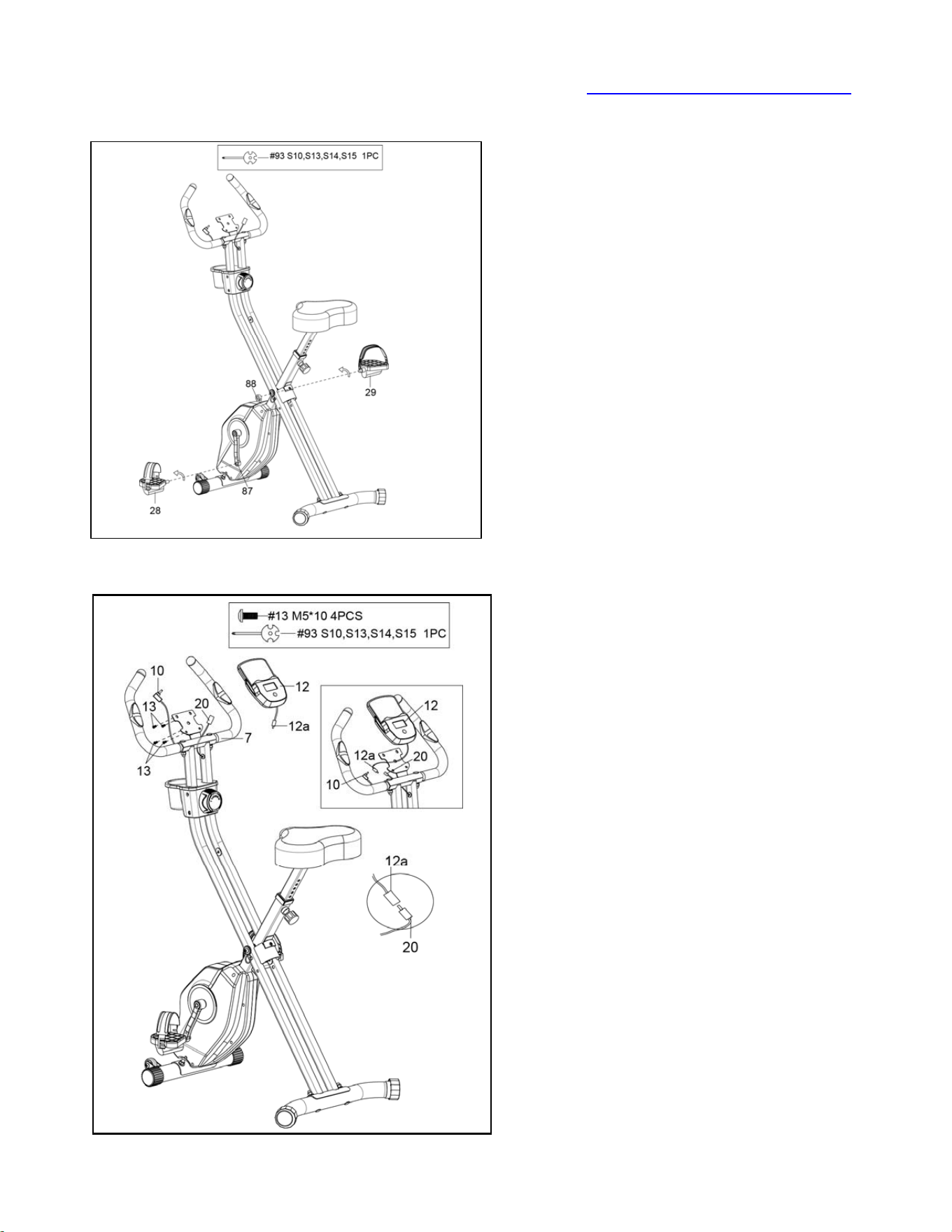

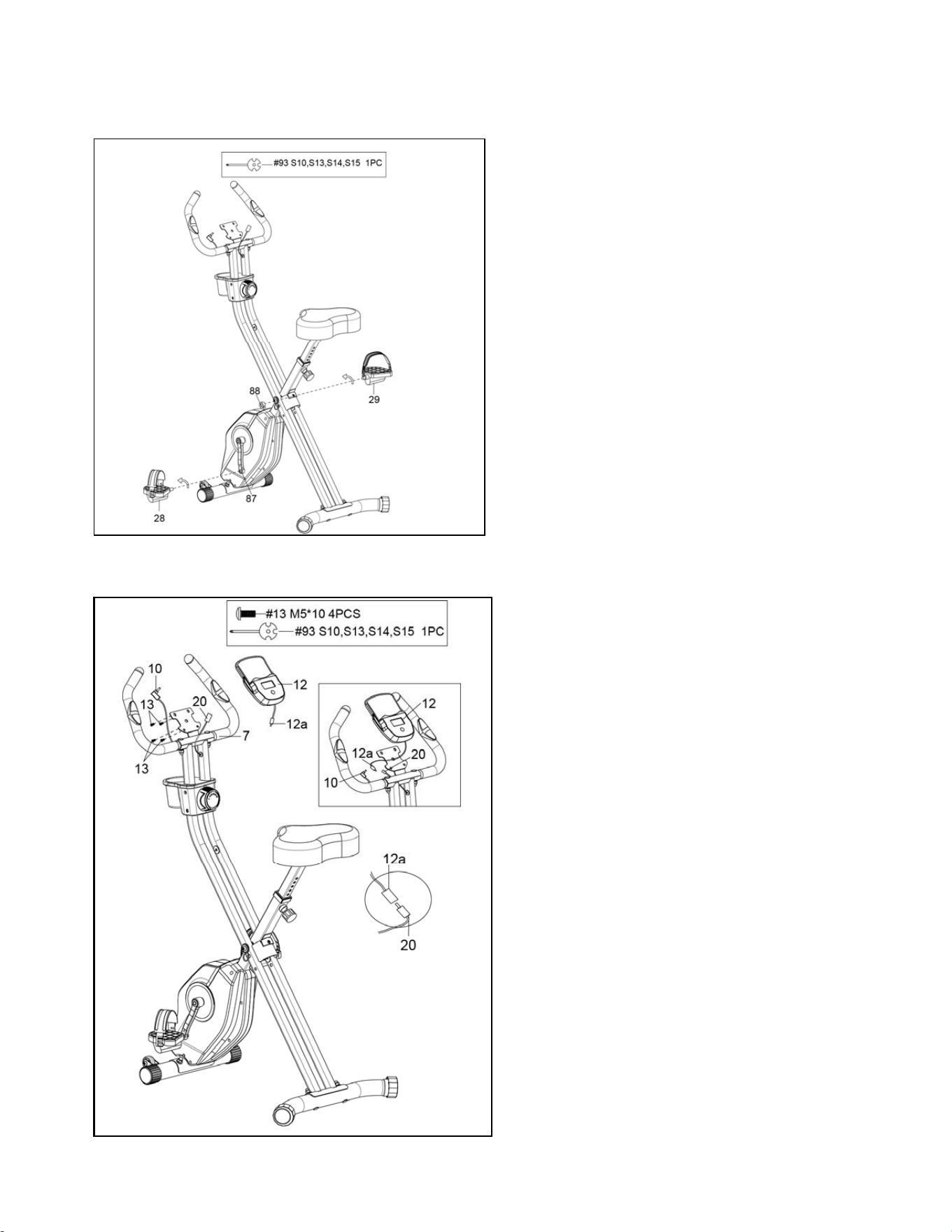

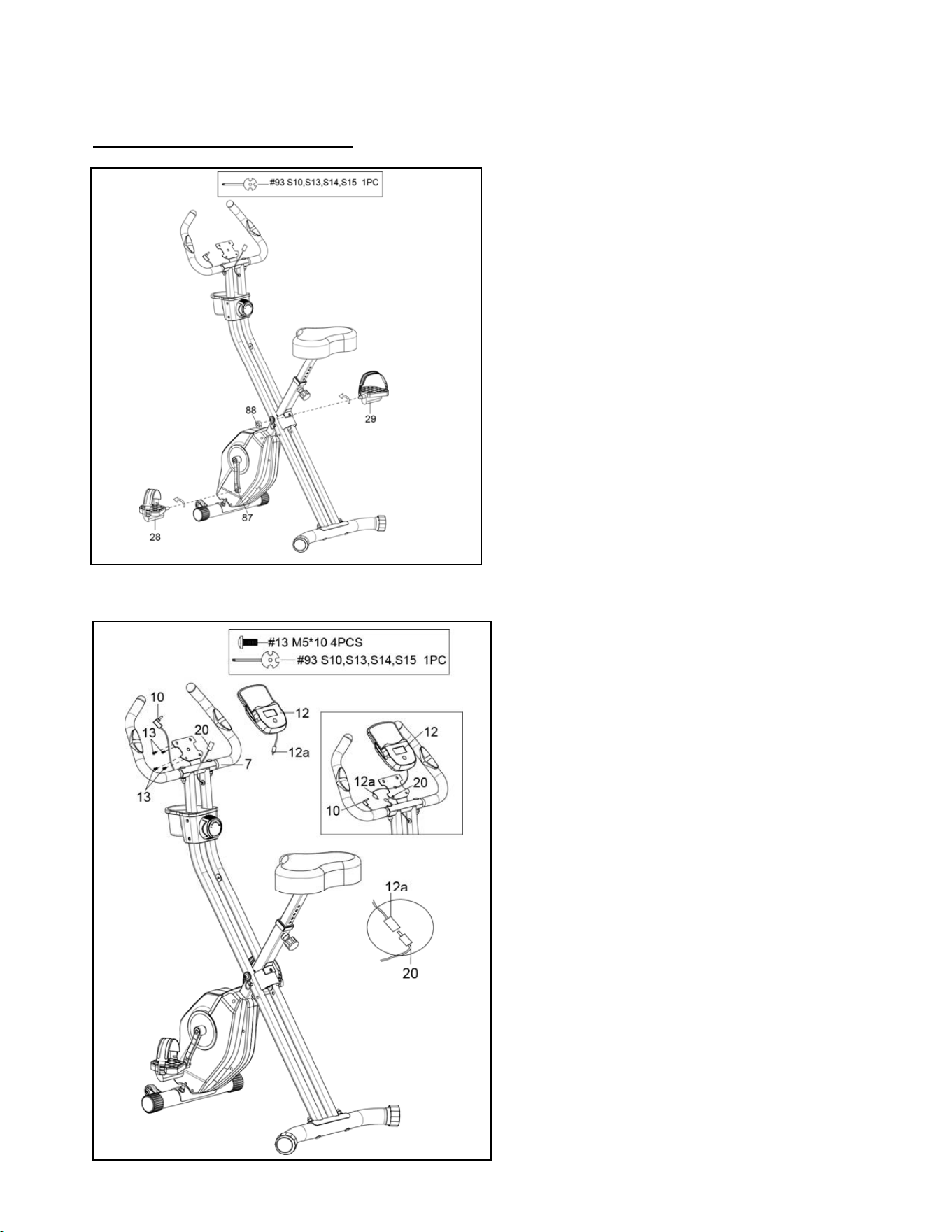

STEP 7:

Keep Left Pedal (No. 28) and Left Crank

(No. 87) at 90° and then gently insert Left

Pedal (No. 28) into the Left Crank (No.

87), then turn the Left Pedal (No. 28)

counter-clockwise as tightly as you can

with your hands, then use Spanner (No.

93) to tighten securely.

Keep Right Pedal (No. 29) and Right

Crank (No. 88) at 90° and gently insert

Right Pedal (No. 29) into the Right

Crank (No. 88). Then turn the Right

Pedal (No. 29) clockwise as tightly as

you can with your hands, then use

Spanner (No. 93) to tighten securely.

STEP 8:

Remove 4 Pan Screws (No. 13) from the

back of the Computer (No. 12) with the

Spanner (No. 93).

Attach Computer (No. 12) to the top end of

the Front Handlebar Post (No. 7) with 4

Pan Screws (No. 13) that were removed.

Tighten and secure with Spanner (No. 93).

Connect the Computer Wire II (No. 20)

with Computer Wire A (No. 12a).

NOTE: Computer Wire A (No. 12a) have

to go through the hole in the middle Front

Handlebar Post (No. 7). Connect the wire

in the back of the Front Handlebar Post

(No. 7).

Insert the Hand Pulse Sensor with Wire

(No. 10) into the Pulse Input jack on the

back of Computer (No. 12).

The assembly is complete!

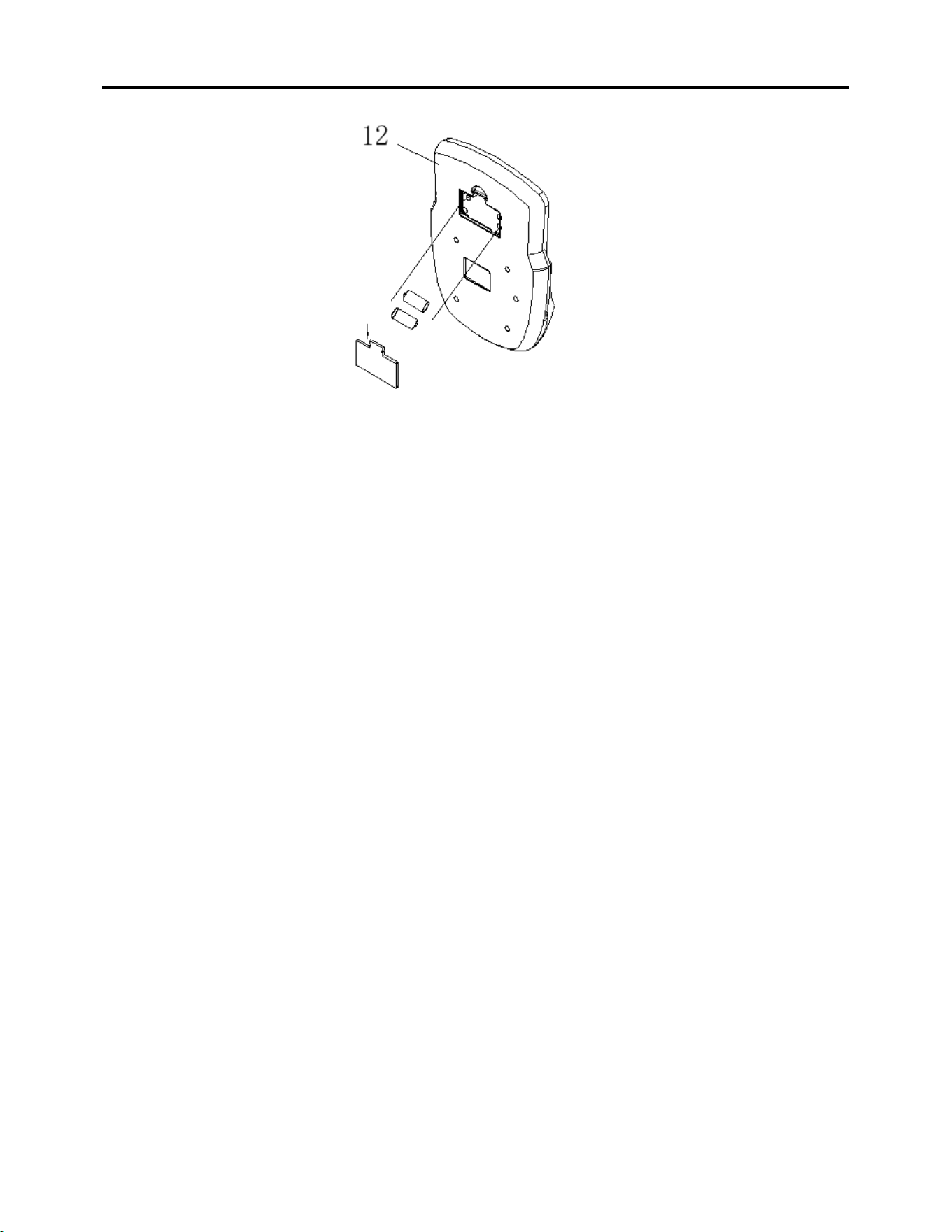

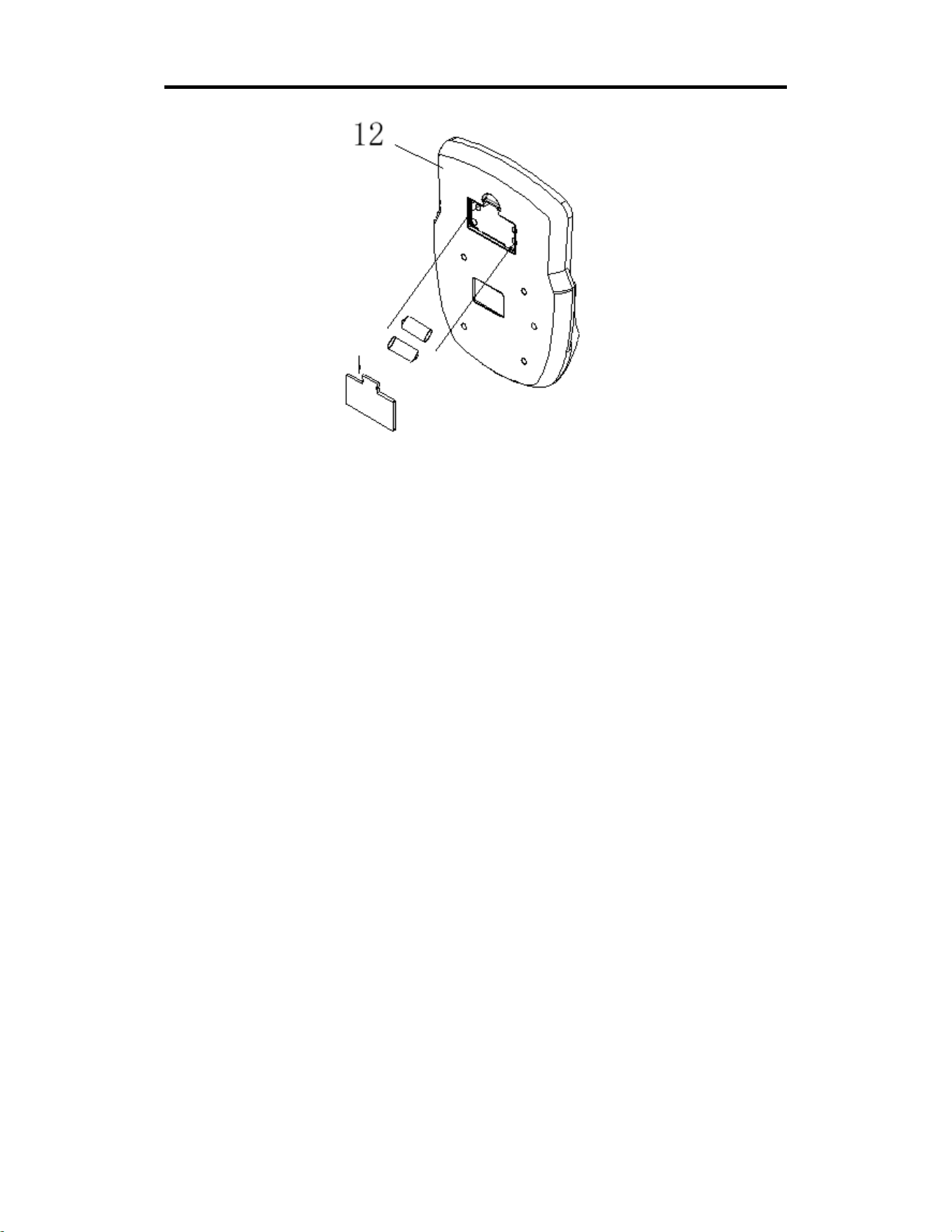

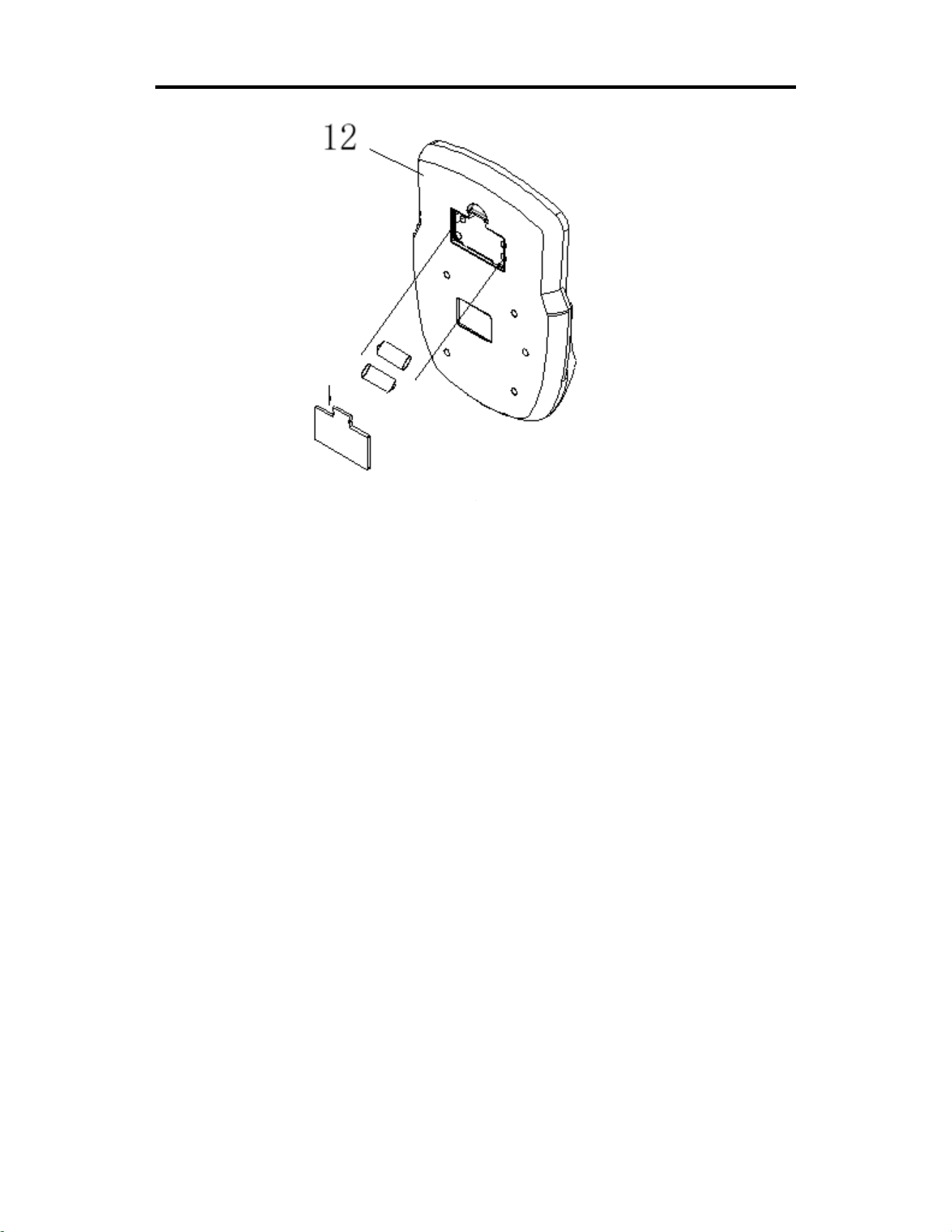

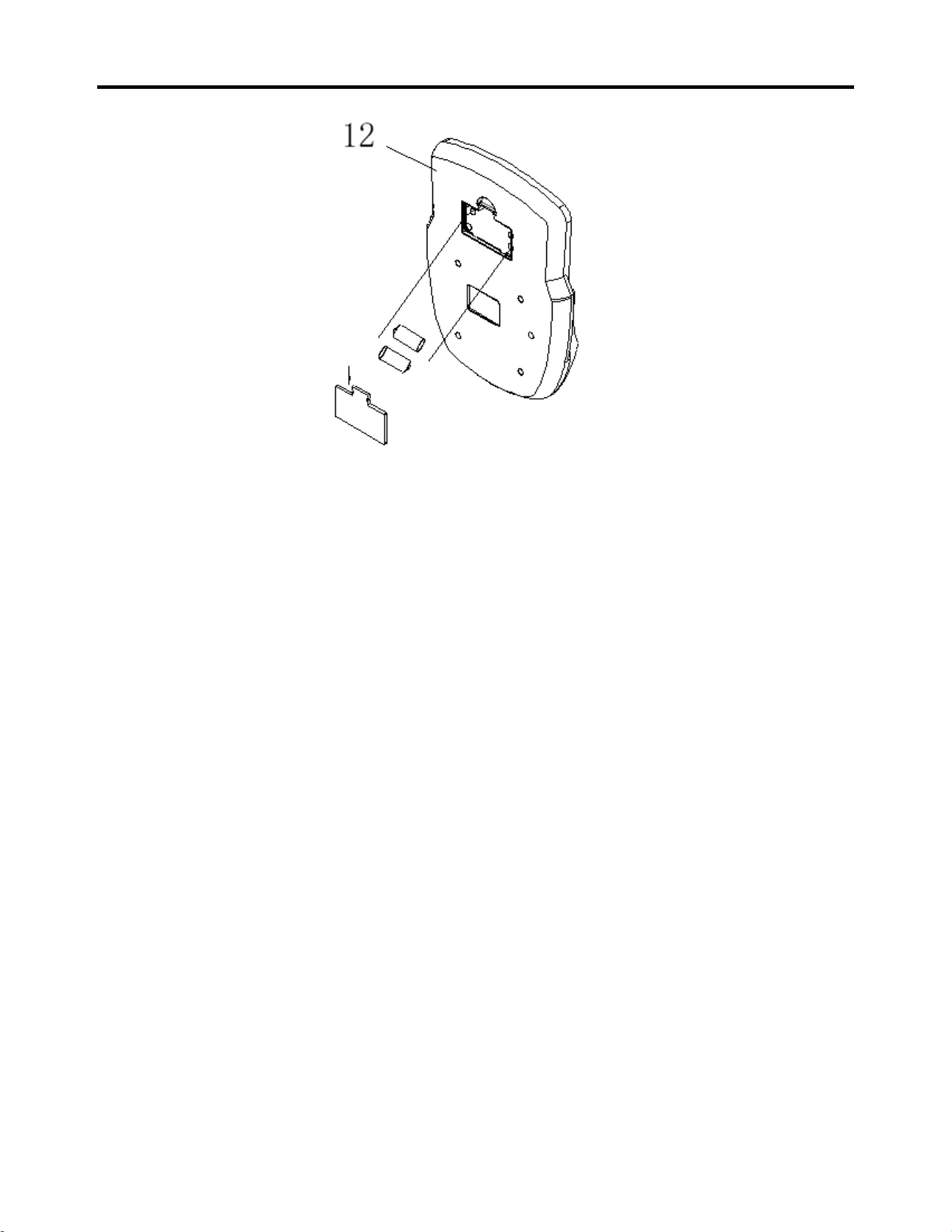

BATTERY INSTALLATION & REPLACEMENT

BATTERY INSTALLATION

1. Take out 2 AAA batteries from computer box.

2. Press the buckle of battery cover on the Computer (No. 12), then remove battery cover.

3. Install 2 AAA batteries into the battery case on the back of the Computer (No. 12). Pay attention

to the battery + and – poles before installing.

4. Press the buckle of battery cover, then put the battery cover back to the back of the Computer

(No. 12).

The installation is complete!

BATTERY REPLACEMENT

1. Press the buckle of battery cover on the back of the Computer (No. 12), then remove battery

cover.

2. Remove the 2 old AAA batteries in the battery case and install 2 new AAA batteries into the

battery case on the back of the Computer (No. 12). Pay attention to the battery + and – poles

before installing.

3. Press the buckle of battery cover, then put the battery cover back to the back of the Computer

(No. 12).

The replacement is complete!

BATTERY DISPOSAL

Dispose the batteries according to the laws and regulations of your local region. Some batteries

may be recycled. When disposing or recycling, do not mix battery types.

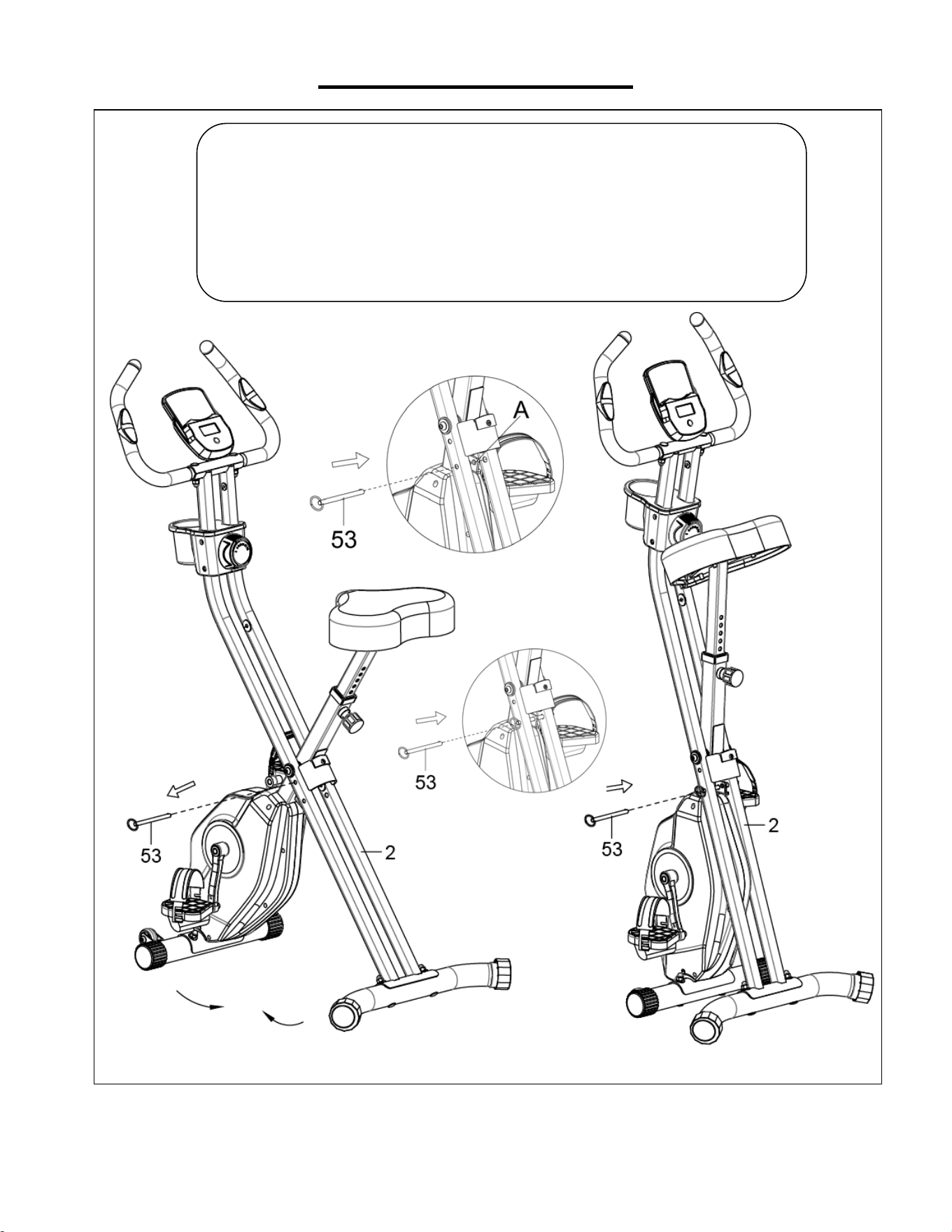

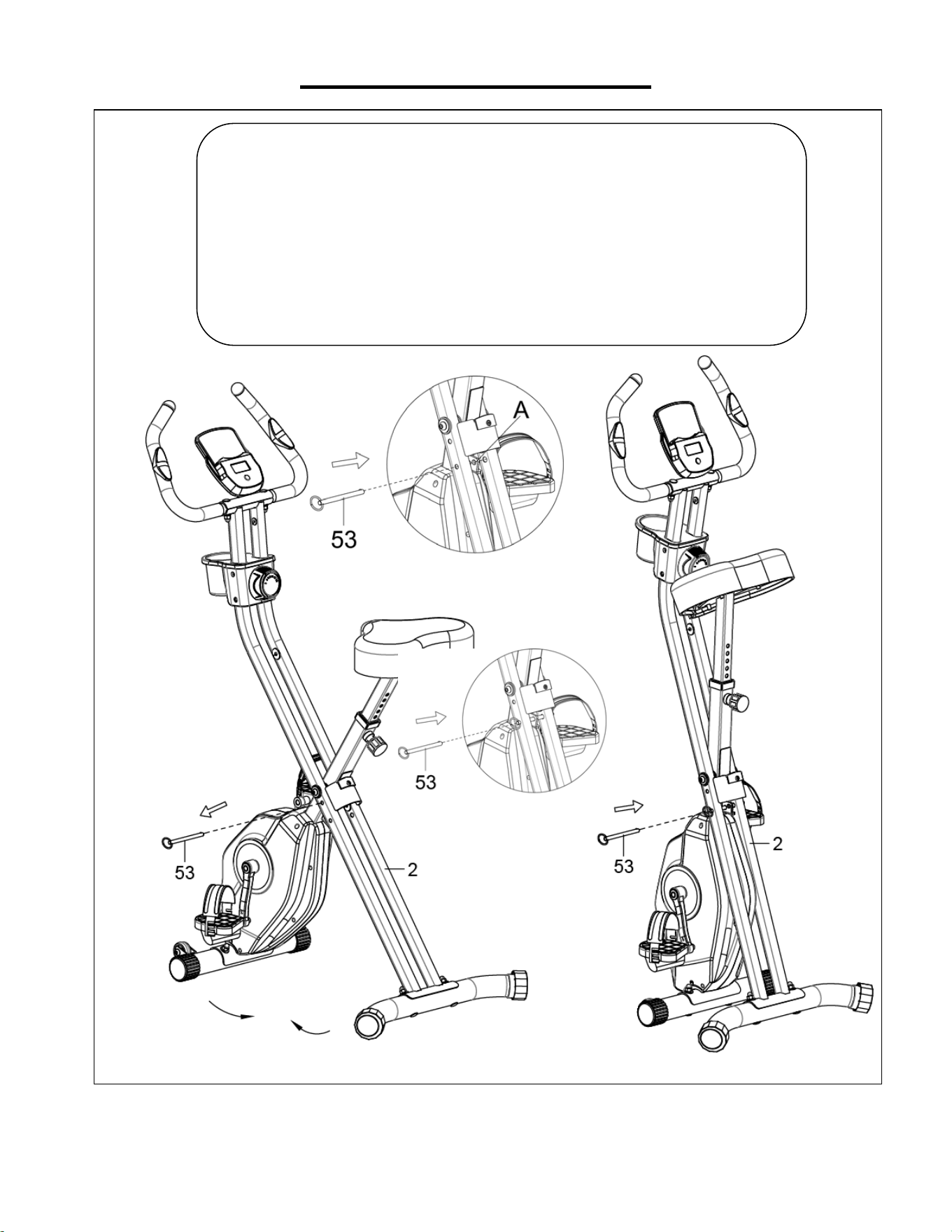

STORAGE GUIDE

Pull the Ring Spring Pin (No. 53) out and fold the Rear Support Frame (No. 2) to

he Front Main Frame Post (No. 1) as the direction of the arrow shown in Figure.

urn the Ring Spring Pin (No. 53) into the hole A in the steel plate of the Front

Main Frame Post (No. 1).

ARNING: WATCH OUR HANDS WHEN YOU FOLD THE BIKE.

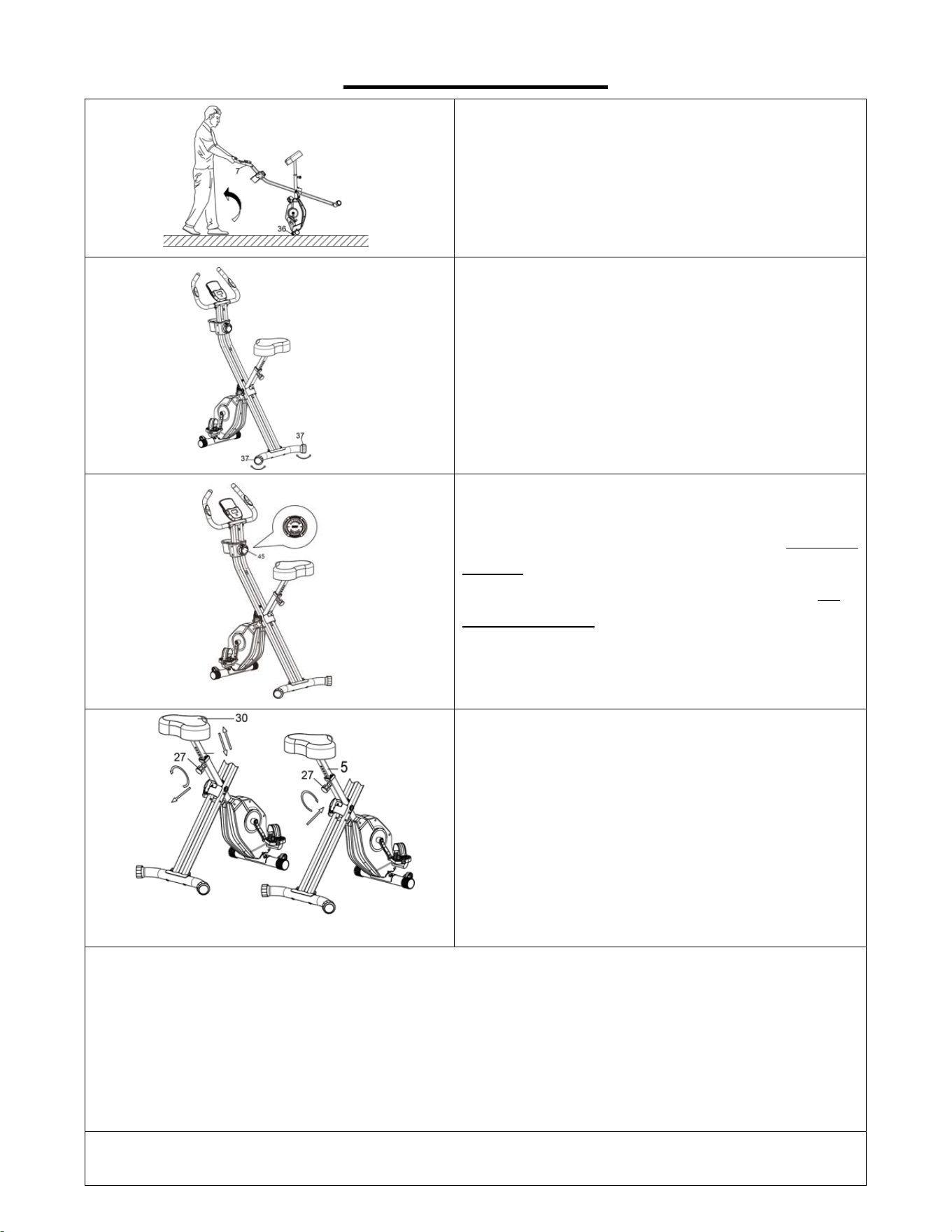

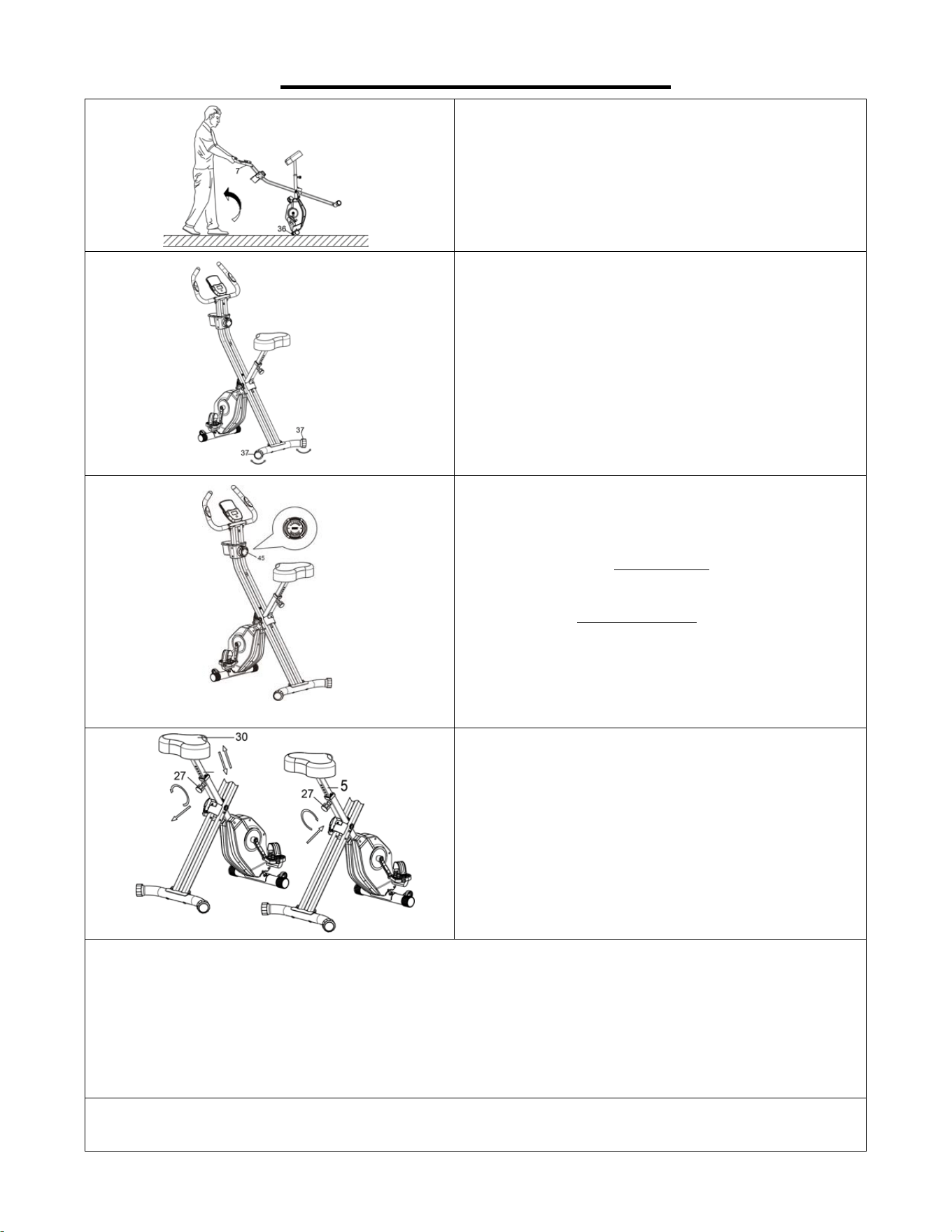

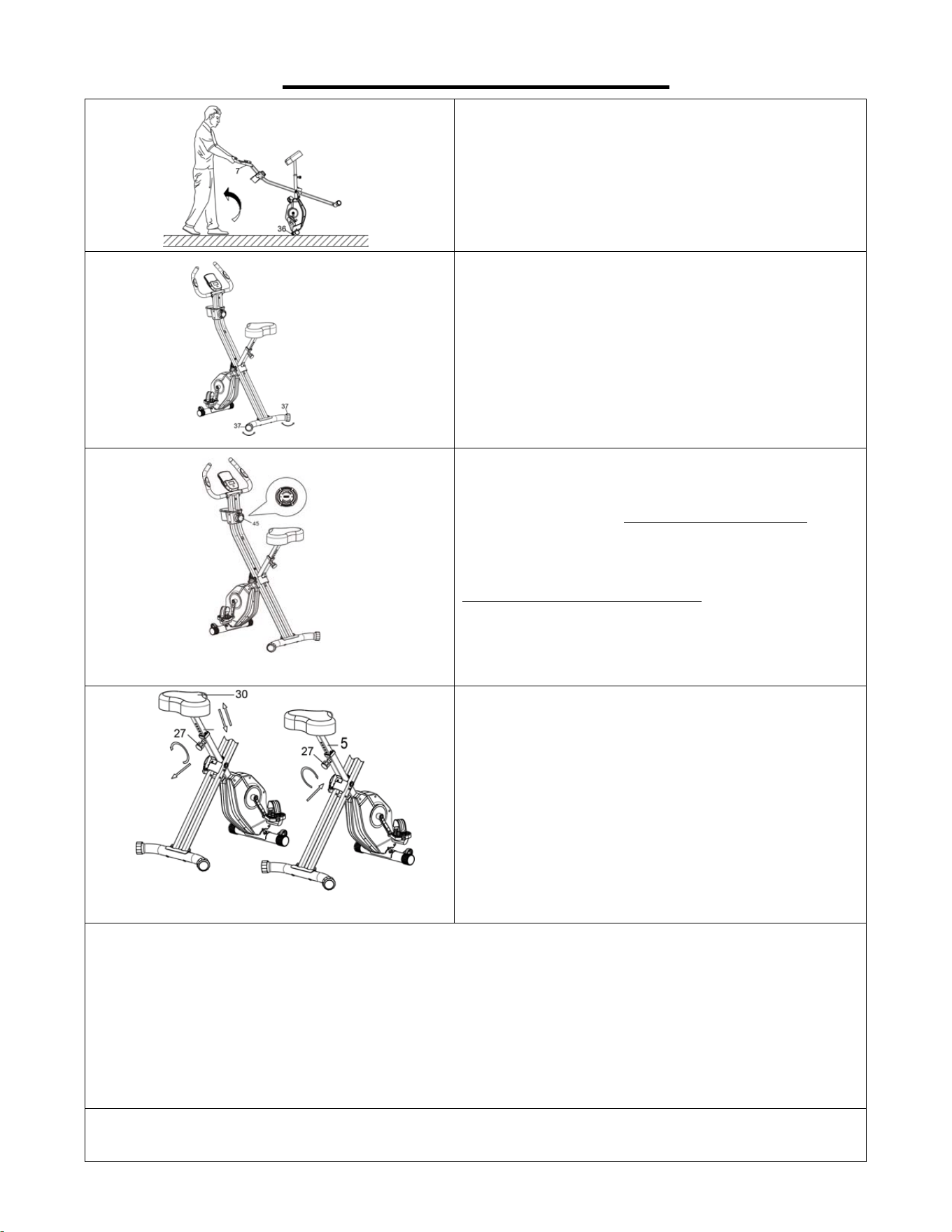

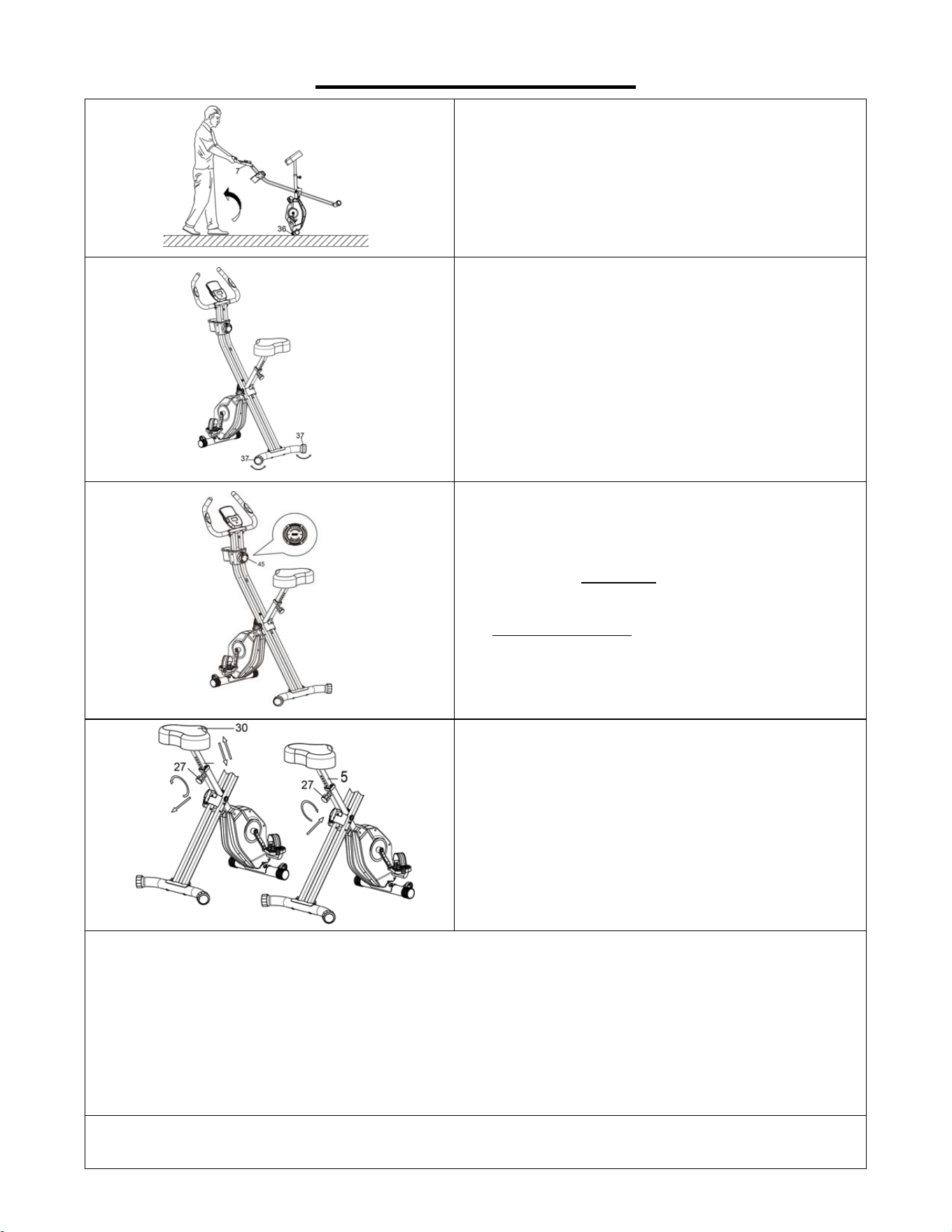

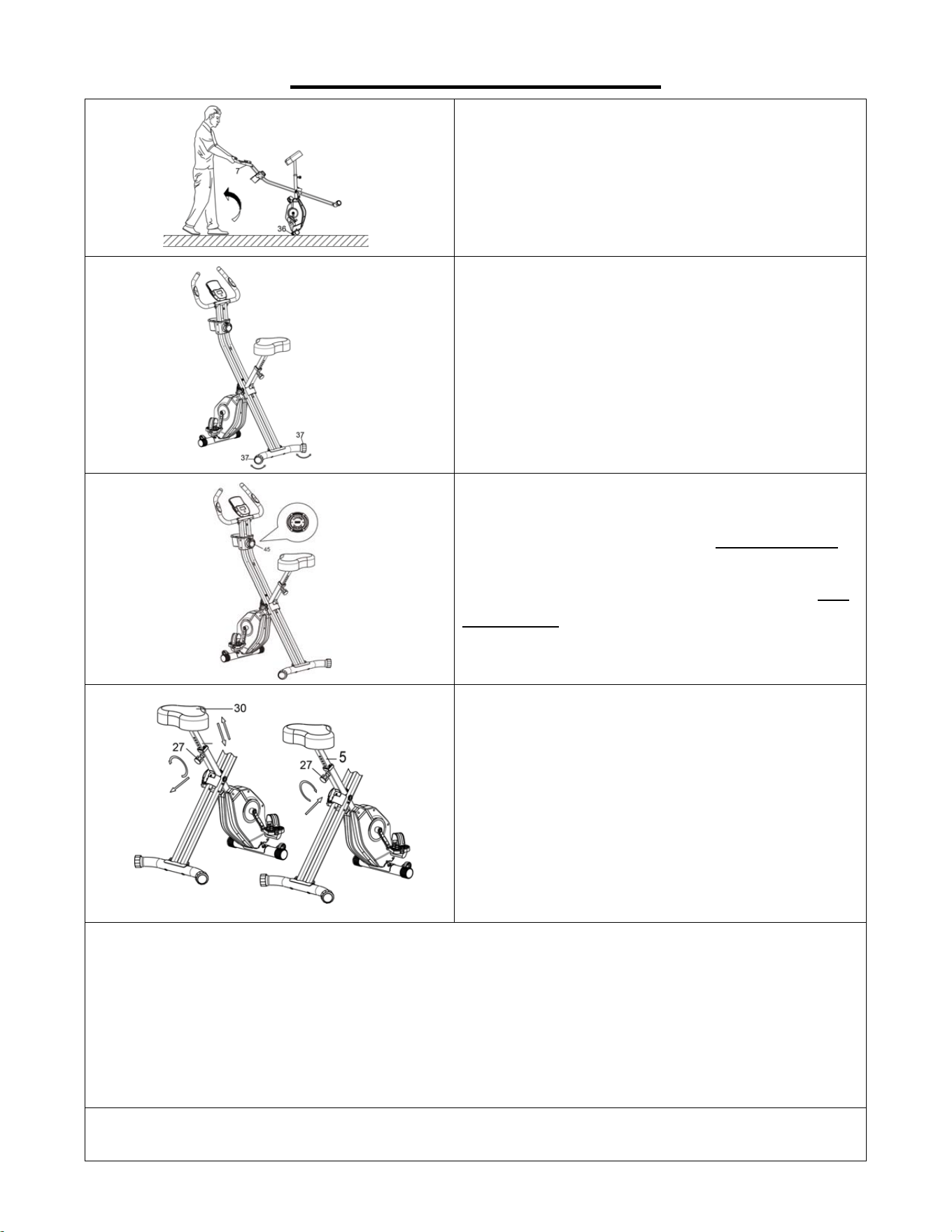

ADJUSTMENTS GUIDE

MOVING THE RECUMBENT BIKE

Hold the Front Handlebar Post (No. 7) and tilt the

bike until the 2 Transportation Wheels (No. 36)

touch the ground. Now you can transport the bike

to the desired location with ease.

ADJUSTING THE BALANCE

In order to achieve a smooth and comfortable ride,

you must ensure that the bike is stable and

secured. If you notice that the bike is unstable

during use, you should adjust the Rear Stabilizer

End Caps (No. 37) until the bike becomes levelled

with the floor surface.

ADJUSTING THE TENSION

Adjust the tension by rotating the Tension Control

Knob (No. 45) clockwise to increase the level of

resistance. Rotate the Tension Control Knob (No.

45) counter-clockwise to decrease the level of

resistance.

Tension levels are set at Level 1 being the lowest

and Level 14 being the highest.

ADJUSTING THE SEAT

Loosen and pull out the Spring Pin Knob (No. 27)

to adjust the height of the Seat (No. 30). When

adjusting, you will see a limit on the Seat Support

Post (No. 5). DO NOT lift the posts passed this

mark. Always check the Spring Pin Knob (No. 27)

and to ensure that they are fully secured when you

finish making an adjustment.

CLEANING

The bike can be cleaned with a soft, clean, damp cloth. Do not use abrasives or solvents on plastic

parts. Please wipe your perspiration off the recumbent bike after each use. Be careful not to get

excessive moisture on the computer display panel as this might cause electrical hazard or

electronics to fail. Please keep the bike, especially the computer, out of direct sunlight to prevent

screen damage. Please inspect all assembly bolts and pedals on the recumbent bike for proper

tightness every week.

STORAGE

Store the recumbent bike in a clean and dry environment, away from children.

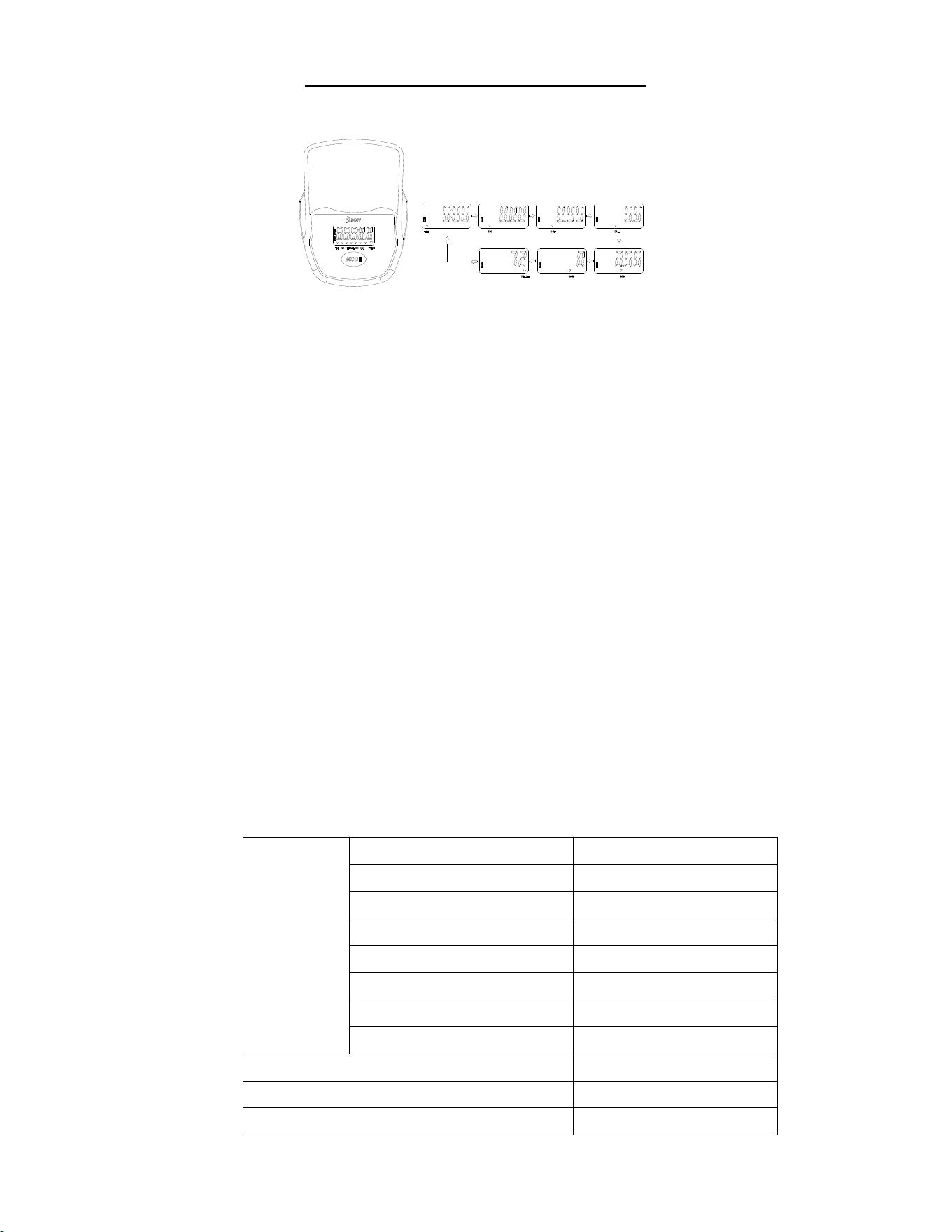

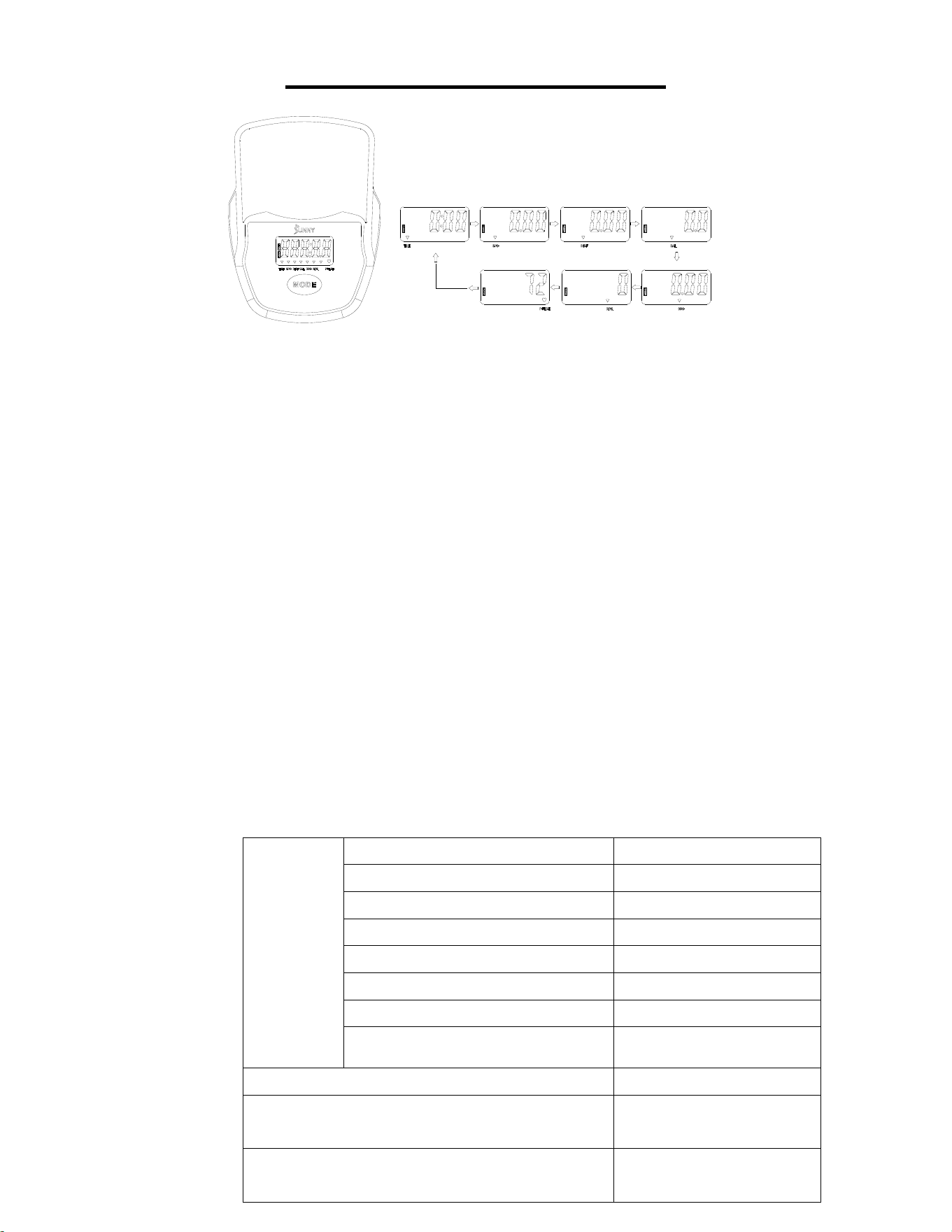

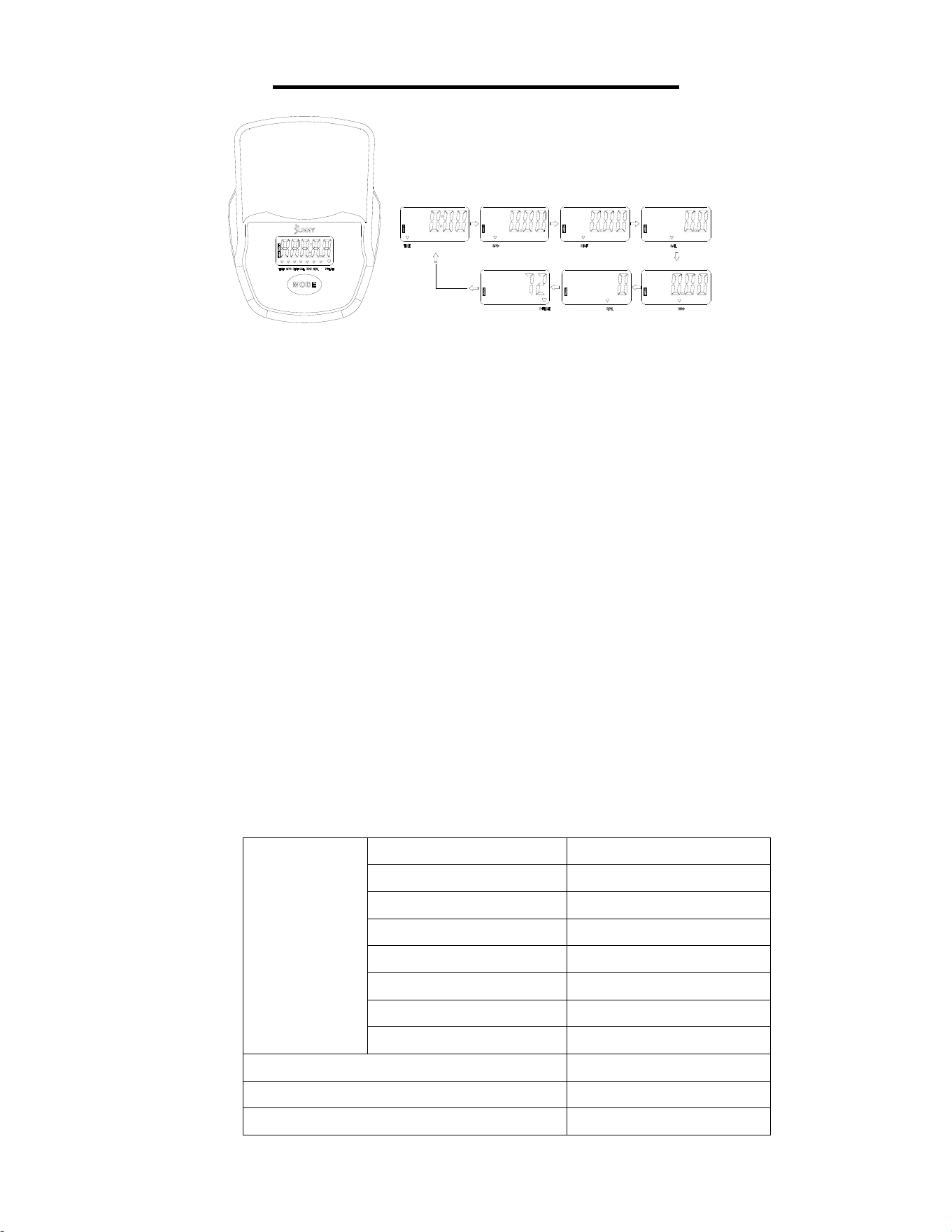

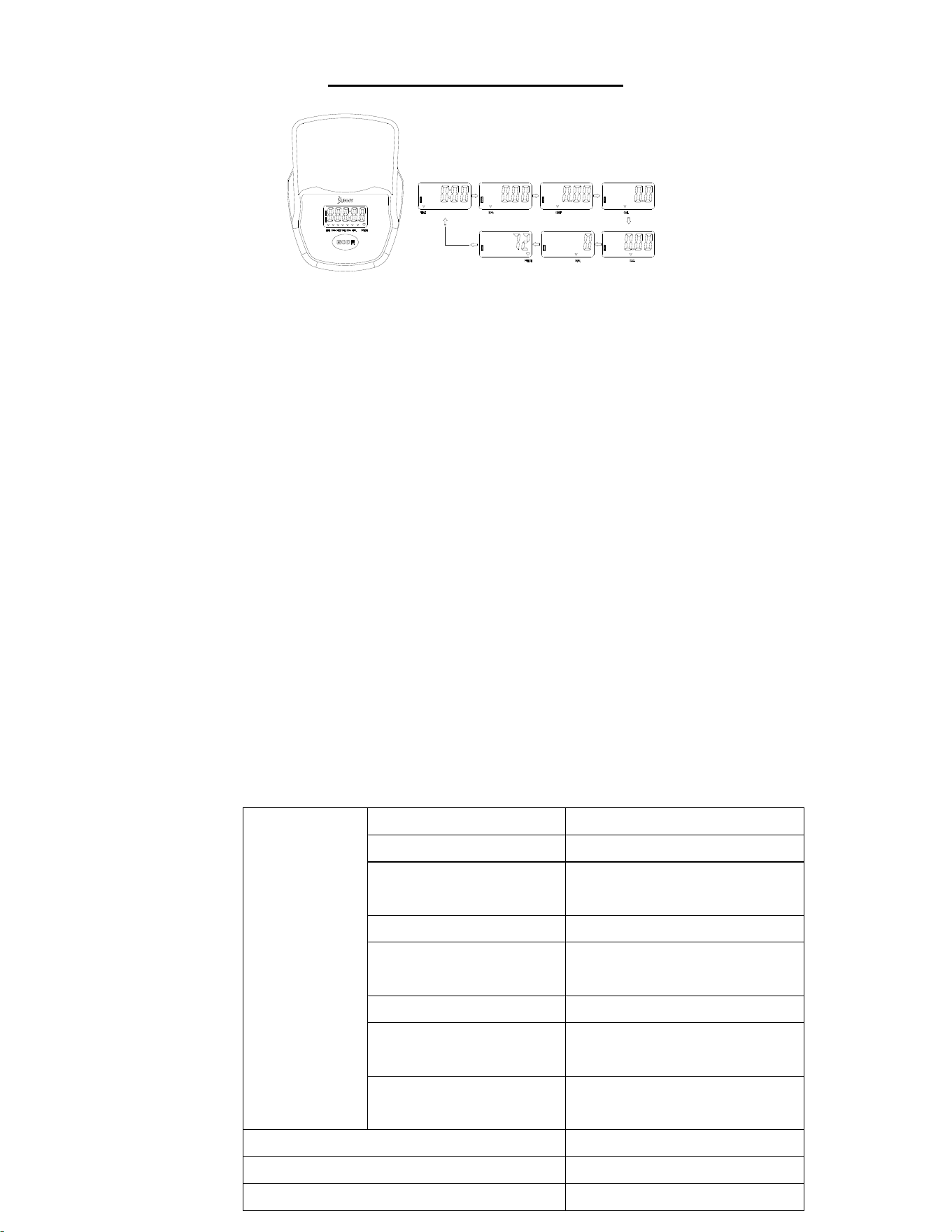

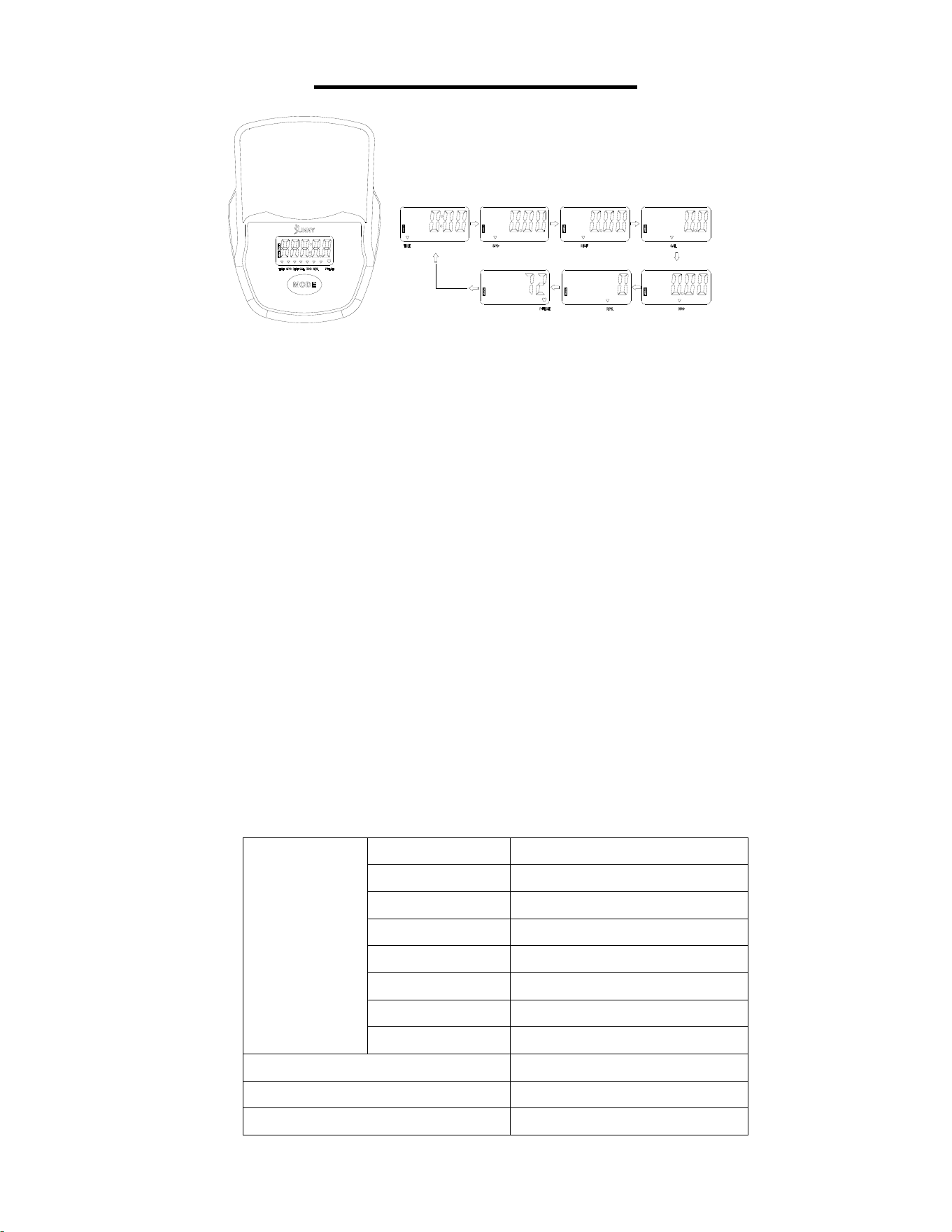

EXERCISE COMPUTER

KEY FUNTION:

 This key lets you to select and lock on to a particular function you want.

 SCAN→TIME→SPD →DIST →CAL→ ODO →RPM →PULSE

 Pressing and hold with 3 seconds to reset the value to zero (without ODO).

SLEEP MODE

 The system turns off automatically when the sensor has no signal input or no key are pressed

for approximately 4 minutes.

 The system turns on when the MODE key is depressed or a signal input from the sensor.

FUNCTION

 SCAN: Display changes according to the next diagram every 6 seconds.

 TIME: The total working time with starting exercise.

 SPEED: The current speed with starting exercise.

 DISTANCE: The current distance with starting exercise.

 CALORIE: The current calories burned with starting exercise.

 TOTAL DIST: Counts the total distance with from start to finish. If the battery is replaced, the

value returns to zero.

 RPM: The average number of turns per minute of the wheel to measure the speed of the pedal.

 PULSE: The current pulse rate.

SPECIFICATIONS

FUNCTION

SCAN 6 S

TIME

0:00-999:59 M：S

SPEED 0.0~99.99 M/H

DIST 0.0~9999.9 M

ODO 0.00~9999.9 M

CAL 0.0~9999.9 Kcal

RPM 0~299

PULSE RATE 40~240 BPM

BATTERY SIZE-AAA*2

Operating temperature

0~40℃(32℉-104℉)

Storage temperature

-10~60℃((14℉-140℉)

APP CONNECTION:

Connect Smart Equipment to SunnyFit App:

1. Scan to download SunnyFit from the app store:

2. Ensure that the Bluetooth function is turned on from your mobile device.

3. If this is your first time using the SunnyFit app, follow the in-app instructions to register for

your free SunnyFit account and log in.

4. Begin any workout activity that matches your smart equipment, then follow the onscreen

prompts to search for and connect to your smart equipment.

5. When connected, your stats and records will be displayed at the end of your course/session,

and recorded in your account profile!

Troubleshooting:



If you are having trouble connecting your smart equipment, visit www.sunnyfit.com/guide or

scan the QR code below:



If you require additional support, please contact support@sunnyfit.com.

TROUBLESHOOTING

PROBLEM SOLUTION

There is no display on the computer.

1. Remove the computer and verify that the

wire from the computer is properly

connected to the wire that comes from the

front post.

2. Check if the batteries are correctly

positioned and battery springs are in proper

contact with batteries.

3. The batteries in the computer may be

unresponsive. Change to new batteries.

The bike wobbles when in use.

Turn the adjustable end caps on the front and

rear stabilizers as needed to level the bike.

The bike makes squeaking noise when in

use.

Some bolts on the bike might have become

loose. Please inspect all the bolts and tighten

any loose bolts.

PARTS LIST

No. Description Spec. Qty

1 Front Main Frame Post

34 Cap

2 Rear Support Frame

35 Bolt

M8*40

3 Front Stabilizer

36 Transportation Wheel

Ф8*Ф16*1.5

4 Rear Stabilizer

Rear Stabilizer End

Cap

5 Seat Support Post

38 Seat Post

6 Handlebar Connect Post

39 Bushing

7 Front Handlebar Post

40 Plastic Shaft Sleeve

Φ30*Φ22*L1

Front Handlebar Foam

Grip

41 PC Pad

9 Round Cap

42 Wire Plug I 3

Hand Pulse Sensor with

Wire

L=550mm

43 Screw l M8*20

11 Screw ST4.2*20

44 Spring Washer

Φ8

12 Computer HT060-BLE

45 Tension Control Knob 1150mm

12a Computer wire A

46 Big Flat Washer Φ5*Φ15*1.0

13 Pan Screw M5*10

47 Bolt

M5*25

14 Square Neck Bolt M8*40

48 Seat Support Block

15 Big Curve Washer Φ8*Φ20*2.0

49 Screw M5*8

16 Nut M8

50 Bolt M8*20

17 Bolt M6*12

51 Big Flat Washer

Φ8*Φ25*2.0

18 Curve Washer Φ6

52 Mandrel

19 Washer Φ6*Φ12*1.0

53 Ring Spring Pin Φ8*108

20 Computer Wire II

L=200MM

54 Shaft Circlip Φ17

21 Wire Plug II

55 Bolt

M6*12

22 Bottle Cover

56 Plastic Bearing Seat

23 Left Bottle Cover

57 Bearing 6003ZZ

24 Right Bottle Cover

58 Flywheel Φ165

25 Screw ST4.2*15

59 Magnetic Plate Post

26 Computer Wire I

L=950MM

60 Washer

Φ5*Φ12*1.0

27 Spring Pin Knob

61 Magnet

20*20*8

28 Left Pedal YH-30X

62 Square Magnet 20*10*5

29 Right Pedal

YH-30X

63 Magnet Plate

30 Seat

64 Spring

31 Washer Ф8*Ф16*1.5

65 Nut M6

32 Nut M8 S13

66 Bolt M6*20

33 Bolt

M8*60

67 Belt Pully Crank

PARTS LIST

No. Description Spec. Qty

68 Belt 240 PJ4

81 Nut

M10*1.0

69 Belt 230 PJ3

82 Shaft Circlip

70 Screw M5*10

83 Nut

M10*1*3

71 Big Flat Washer

Φ20*Φ8*2.0

84 Screw ST4.2*25

72 Bearing

Φ35*Φ15*15

85 Left Cover

73 Pulley Shaft Φ17*33

86 Right Cover

74 Nut M10

87 Left crank

75 Sensor Wire

L=250MM

88 Right crank 1

76 Screw M4*10

89 Nut

M10*1.25

77 Driven Plate

90 Crank Cover Cap

78 Bearing 608

91 Allen Wrench

79 Driven Shaft

92 Washer Φ6*Φ12*1.0

80 Pulling Bolt

M6*36

93 Spanner S10,13,14,15

INFORMACIÓN IMPORTANTE DE SEGURIDAD

Gracias por haber elegido nuestro producto. Para garantizar su seguridad y salud, utilice este

equipo correctamente. Es importante que lea todo el manual antes de instalar y usar el equipo.

Solo se puede garantizar el uso seguro y eficaz del equipo si se instala, mantiene y utiliza

correctamente. Es su responsabilidad asegurarse de que todos los usuarios de los equipos

conozcan todas las advertencias y precauciones.

1. Antes de comenzar algún programa de ejercicios, deberá consultar con su médico para

determinar si tiene alguna condición médica o física que pudiera poner en riesgo su salud y

seguridad o que pudiera impedir que utilice correctamente el equipo. Es importante que reciba

las recomendaciones de su médico en caso de que esté tomando algún medicamento que

pudiera afectar su ritmo cardíaco, presión arterial o nivel de colesterol.

2. Esté atento a las señales que le envía su cuerpo. Ejercitarse de manera incorrecta o excesiva

puede dañar su salud. Deje de hacer ejercicio si experimenta alguno de los siguientes síntomas:

dolor, opresión en el pecho, latidos cardíacos irregulares, falta de aliento, sensación de

desmayo, mareos o sensación de náuseas. Si presenta alguna de esas condiciones, deberá

consultar con su médico antes de continuar con su programa de ejercicios.

3. Mantenga el equipo lejos del alcance de niños y mascotas. El equipo está diseñado para el uso

exclusivo de adultos.

4. Utilice el equipo en una superficie plana y sólida con una cubierta protectora para su piso o

alfombra. Para garantizar su seguridad, el equipo debe tener por lo menos 2 pies (60 CM) de

espacio libre a su alrededor.

5. Asegúrese de que todas las tuercas y pernos estén bien ajustados antes de usar el equipo. Solo

puede conservarse la seguridad del equipo si se inspecciona regularmente para detectar daños

o desgaste.

6. Siempre utilice el equipo como se indica. Si encuentra algún componente defectuoso mientras

instala o revisa el equipo, o si escucha ruidos extraños que provienen de este mientras se

ejercita, deje de utilizarlo inmediatamente y no lo utilice hasta que el problema se haya

corregido.

7. Use ropa adecuada cuando utilice el equipo. Evite usar ropa suelta que pueda enredarse en el

equipo.

8. No coloque los dedos u objetos en las piezas móviles del equipo.

9. La capacidad de peso máximo de esta unidad es de 300 libras (135 kgs).

10. Este equipo no es adecuado para uso terapéutico.

11. Muévase con cuidado cuando levante y mueva el equipo. Siempre utilice la técnica de

levantamiento adecuada y pida ayuda en caso de que sea necesario.

12. Su producto está diseñado para usarse en un lugar fresco y seco. Debe evitar tenerlo en lugares

extremadamente fríos, calientes o húmedos, ya que podría provocar corrosión y otros

problemas afines.

13. Este equipo está diseñado solo para uso interior; no es para uso comercial.

LISTA DE COMPROBACIÓN PREVIA AL MONTAJE

Antes de empezar a montar, asegúrese de que se incluyen todas las piezas.

n.º Descripción Espec. Cant.

Poste Delantero del

Bastidor Principal

1 23

Tapa Botella

Izquierda

Bastidor de Soporte

Trasero

1 24

Tapa Botella Derecha

3 Estabilizador Delantero

1 28 Pedal Izquierdo

4 Estabilizador Trasero

1 29 Pedal Derecho

Poste de Soporte Del

Asiento

1 30

Asiento

Poste de Conexión Del

Manillar

1 A

Paquete de Herrajes

Manillar Delantero

1 B

Tarjeta de

Agradecimiento

12 Ordenador

1 C Manual

22 Tapa de La Botella

1 D Batería

AAA

PAQUETE DE HARDWARE

Pedido de piezas de repuesto (sólo para clientes de EE.UU. y Canadá)

Por favor, facilítenos la siguiente información para que podamos identificar con precisión la(s)

pieza(s) necesaria(s):

 El número de modelo (se encuentra en la cubierta del manual)

 El nombre del producto (se encuentra en la portada del manual)

 El número de pieza que se encuentra en el "DIAGRAMA EXPLÍCITO" (Páginas 76-77) y en

la "LISTA DE PIEZAS" (Páginas 29-30).

Póngase en contacto con nosotros en support@sunnyhealthfitness.com o en el 1-877-90SUNNY

(877-907-8669).

INSTRUCCIONES DE MONTAJE

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia

con piezas o solución de problemas, póngase en contacto con nosotros en

support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).

PASO 1:

Tire del

Pasador de Muelle Anular (n.º 53)

abra el

Bastidor de

Soporte Trasero (n.º 2)

y el

Poste Delantero del Bastidor Principal (n.º

1) en la dirección de la flecha que se muestra

en la figura.

Inserte el Pasador de Muelle Anular (n.º 53)

en el orificio A de la placa de acero del Poste

Delantero del Bastidor Principal (n.º 1).

PASO 2:

Fije el Estabilizador Delantero (n.º 3) al

Poste Delantero del Bastidor Principal (n.º

1) con 2 Pernos (n.º 33) y 2 Arandelas

Curvas Grandes (n.º 15), 2 Tuercas (n.º

16). Apriete y asegure con la Llave Inglesa

(n.º 93).

Fije el Estabilizador Trasero (n.º 4) al

Bastidor de Soporte Trasero (n.º 2) con 2

Pernos (n.º 33), 2 Arandelas Curvas

Grandes (n.º 15) y 2 Tuercas (n.º 16).

Apriete y asegure con la Llave Inglesa (n.º

93).

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia

con piezas o solución de problemas, póngase en contacto con nosotros en

support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).

PASO 3:

Retire 6 Pernos (n.º 17), 4 Arandelas

Curvas (n.º 18) y 2 Arandelas (n.º 19) del

Poste de Conexión del Manillar (n.º 6) con

la Llave Allen (n.º 91).

Coloque la Tapa de la Botella (n.º 22) en el

Poste de Conexión del Manillar (n.º 6).

Conecte el Cable de Ordenador II (n.º 20)

con el Cable de Ordenador I (n.º 26). A

continuación, insértelo en el Bastidor de

Soporte Trasero (n.º 2).

Fije el Poste de Conexión del Manillar (n.º

6) al Bastidor de Soporte Trasero (n.º 2)

con 6 Pernos (n.º 17), 4 Arandelas Curvas

(nº 18) y 2 Arandelas (n.º 19) que se

retiraron. Apriete y asegure con la Llave

Allen (n.º 91).

PASO 4:

Fije la Tapa Botella Izquierda (n.º 23) y la

Tapa de la Botella Derecha (n.º 24) al

Bastidor de Soporte Trasero (n.º 2) con

4 Tornillos (n.º 25) y 1 Tornillo (n.º 11).

Apriételos y fíjelos con la Llave Inglesa

(n.º 93).

Baje la Tapa de la Botella (n.º 22) para

encajarla en la Tapa Botella Izquierda

(n.º 23) y la Tapa de la Botella Derecha

(n.º 24).

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia

con piezas o solución de problemas, póngase en contacto con nosotros en

support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).

PASO 6:

Retire las 3 Arandelas (n.º 31) y las 3

Tuercas (n.º 32) del Asiento (n.º 30) con

la Llave Inglesa (n.º 93).

Fije el Asiento (n.º 30) al Poste de

Soporte del Ssiento (n.º 5) con las 3

Arandelas (n.º 31) y las 3 Tuercas (n.º 32)

que retiró. Apriete y asegure con la Llave

Inglesa (n.º 93).

Afloje y extraiga con la mano 1 Perilla de

Pasador Elástico (n.º 27) del Poste

Delantero del Bastidor Principal (n.º 1).

Fije el Poste de Soporte del Ssiento (nº

5) en el Casquillo (n.º 39) que se

encuentra en el Poste Delantero del

Bastidor Principal (n.º 1) con 1 Perilla de

Pasador Elástico (n.º 27) que se aflojó.

PASO 5:

Fije el Poste Delantero del Manillar (n.º

7) al Poste de Conexión del Manillar (n.º

6) con 2 Tornillos de Cuello Cuadrado

(n.º 14), 2 Arandelas Curva Grandes (n.º

15), 2 Tuercas (n.º 16). Apriete y asegure

con la Llave Inglesa (n.º 93).

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia

con piezas o solución de problemas, póngase en contacto con nosotros en

support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).

PASO 7:

Mantenga el Pedal Izquierdo (n.º 28) y la

Manivela Izquierda (n.º 87) a 90° e inserte

suavemente el Pedal Izquierdo (n.º 28) en la

Manivela Izquierda (n.º 87); a continuación,

gire el Pedal Izquierdo (n.º 28) en sentido

antihorario tan fuerte como pueda con las

manos y utilice la Llave Inglesa (n.º 93) para

apretarlo firmemente.

Mantenga el Pedal Derecho (n.º 29) y la

Manivela Derecha (n.º 88) a 90° e inserte

suavemente el Pedal Derecho (n.º 29) en el

Pedal Derecho (n.º 29). A continuación, gire el

Pedal Derecho (n.º 29) en el sentido de las

agujas del reloj todo lo que pueda con las

manos y utilice la Llave Inglesa (n.º 93) para

apretarlo firmemente.

PASO 8:

Retire los 4 Tornillos de Cabeza Plana (n.º 13)

de la parte posterior del Ordenador (n.º 12) con

Llave Inglesa (n.º 93).

Fije el Ordenador (n.º 12) al extremo superior

del Poste Delantero del Manillar (n.º 7) con los

4 Tornillos de Cabeza Plana (n.º 13) que

retiró. Apriételos y fíjelos con la Llave Inglesa

(n.º 93).

Conecte el Cable de Ordenador II (n.º 20) con

el Cable de Ordenador A (n.º 12a).

NOTA: El Cable de Ordenador A (n.º 12a)

debe pasar por el orificio situado en el centro

del Poste del Manillar Delantero (n.º 7).

Conecte el cable en la parte posterior del Poste

del Manillar Delantero (n.º 7).

Inserte el Sensor de Pulso de Mano con

Cable (n.º 10) en la toma de entrada de pulso

de la Ordenador (n.º 12).

El montaje está completo!

INSTALACIÓN Y SUSTITUCIÓN DE BATERÍAS

INSTALACIÓN DE LA BATERÍA

1. Saque 2 pilas AAA de la caja del ordenador.

2. Presione la hebilla de la tapa de las pilas en el Ordenador (n.º 12) y, a continuación, retire la

tapa de las pilas.

3. Instale 2 pilas AAA en el compartimento de las pilas situado en la parte posterior del Ordenador

(n.º 12). Preste atención a los polos + y - de las pilas antes de instalarlas.

4. Presione la hebilla de la tapa del compartimento de las pilas y vuelva a colocarla en la parte

posterior del Ordenador (n.º 12).

La instalación se ha completado!

SUSTITUCIÓN DE LA BATERÍA

1. Presione la hebilla de la tapa de la batería en la parte posterior del Ordenador (n.º 12) y, a

continuación, retire la tapa de la batería.

2. Retire las 2 pilas AAA usadas del compartimento de las pilas e instale 2 pilas AAA nuevas

en el compartimento de las pilas situado en la parte posterior del Ordenador (n.º 12). Preste

atención a los polos + y - de las pilas antes de instalarlas.

3. Presione la hebilla de la tapa del compartimento de las pilas y vuelva a colocar la tapa en la

parte posterior del Ordenador (n.º 12).

¡La sustitución está completa!

ELIMINACIÓN DE BATERÍAS

Deshágase de las pilas de acuerdo con las leyes y normativas de su región. Algunas pilas pueden

reciclarse. Al desechar o reciclar, no mezcle tipos de pilas.

GUÍA DE ALMACENAMIENTO

ire del Pasador de Muelle Anular (n.º 53) y pliegue el Bastidor de Soporte Trasero (n.º

) hacia el Poste Delantero del Bastidor Principal (n.º 1) en la dirección de la flecha que

e muestra en la figura.

Gire el Pasador de Muelle Anular (n.º 53) en el orificio A de la placa de acero del Poste

Delantero del Bastidor Principal (n.º 1).

DVERTENCIA: CUIDADO CON LAS MANOS AL PLEGAR LA BICICLETA.

GUÍA DE AJUSTES

DESPLAZAMIENTO DE LA BICICLETA

RECLINADA

Sujete el Poste Delantero del Manillar (n.º 7) e incline

la bicicleta hasta que las 2 Ruedas de Transporte (n.º

36) toquen el suelo. Ahora puede transportar la bicicleta

al lugar deseado con facilidad.

AJUSTAR EL EQUILIBRIO

Para lograr una conducción suave y cómoda, debe

asegurarse de que la bicicleta esté estable y bien

sujeta. Si nota que la bicicleta está inestable durante el

uso, debe ajustar las tapas de los Tapas del

Estabilizador Trasero (n.º 37) hasta que la bicicleta

quede nivelada con la superficie del suelo.

AJUSTE DE LA TENSIÓN

Ajuste la tensión girando el mando de Pomo de

Control de Tensión (n.º 45) en el sentido de las agujas

del reloj para aumentar el nivel de resistencia. Gire el

mando de Pomo de Control de Tensión (n.º 45) en

sentido antihorario para reducir el nivel de resistencia.

Los niveles de tensión se fijan en el nivel 1, que es el

más bajo, y el nivel 14, que es el más alto.

AJUSTE DEL ASIENTO

Afloje y tire de la Perilla del

Perilla de Pasador Elástico (N.º 27) para ajustar la

altura del Asiento (N.º 30). Al ajustar, verá un límite en

el Poste de Soporte del Ssiento (n.º 5). NO levante

los postes más allá de esta marca. Siempre verifique la

perilla del Perilla de Pasador Elástico (n.º 27) y

asegúrese de que estén completamente asegurados

cuando termine de hacer un ajuste.

LIMPIEZA

La bicicleta puede limpiarse con un paño suave, limpio y húmedo. No utilice abrasivos ni disolventes en las

piezas de plástico. Por favor, limpie su transpiración de la bicicleta reclinada después de cada uso. Tenga

cuidado de que no entre demasiada humedad en el panel de visualización del ordenador, ya que podría

provocar riesgos eléctricos o fallos en los componentes electrónicos. Mantenga la bicicleta, especialmente

el ordenador, alejada de la luz solar directa para evitar daños en la pantalla. Compruebe semanalmente que

todos los tornillos de montaje y los pedales de la bicicleta reclinada estén bien apretados.

ALMACENAMIENTO

Guarde la bicicleta reclinada en un entorno limpio y seco, lejos del alcance de los niños.

ORDENADOR DE EJERCICIO

KEY FUNTION:

 Esta tecla le permite seleccionar y bloquear una función concreta que desee.

 SCAN→TIME→SPD →DIST →CAL→ ODO →RPM →PULSE

 Pulsando y manteniendo pulsada con 3 segundos para poner a cero el valor (sin ODO).

MODO SLEEP

 El sistema se apaga automáticamente cuando el sensor no tiene entrada de señal o no se

pulsa ninguna tecla durante aproximadamente 4 minutos.

 El sistema se enciende cuando se pulsa la tecla MODE o se recibe una señal del sensor.

FUNCIÓN

 SCAN: La pantalla cambia según el diagrama siguiente cada 6 segundos.

 TIME (TIEMPO): El tiempo total de trabajo con el ejercicio iniciado.

 SPEED (VELOCIDAD): La velocidad actual al iniciar el ejercicio.

 DISTANCE (DISTANCIA): La distancia actual al iniciar el ejercicio.

 CALORIE (CALORÍAS): Las calorías quemadas actualmente al comenzar el ejercicio.

 TOTAL DIST: Cuenta la distancia total desde el inicio hasta el final. Si se cambia la pila, el

valor vuelve a cero.

 RPM: El número medio de vueltas por minuto de la rueda para medir la velocidad del pedal.

 PULSE (PULSO): La frecuencia de pulso actual.

ESPECIFICACIONES

FUNCIÓN

SCAN 6 S

TIME (TIEMPO)

0:00-999:59 M：S

SPEED (VELOCIDAD) 0.0~99.99 M/H

DIST (DISTANCIA) 0.0~9999.9 M

ODO 0.00~9999.9 M

CAL (CALORÍAS) 0.0~9999.9 Kcal

RPM 0~299

PULSE RATE (PULSO) 40~240 BPM

TAMAÑO TAMAÑO-AAA*2

Temperatura de funcionamiento

0~40℃(32℉-104℉)

Temperatura de almacenamiento

-10~60℃((14℉-140℉)

CONEXIÓN A LA APP:

Conecte el equipo inteligente a la SunnyFit App:

1. Escanee para descargar SunnyFit desde la app store:

2. Asegúrate de que la función Bluetooth está activada desde tu dispositivo móvil.

3. Si es la primera vez que utiliza la aplicación SunnyFit, siga las instrucciones de la aplicación

para registrarse en su cuenta gratuita de SunnyFit e iniciar sesión.

4. Inicie cualquier actividad de entrenamiento que coincida con su equipo inteligente y, a

continuación, siga las indicaciones en pantalla para buscar y conectarse a su equipo

inteligente.

5. Una vez conectado, sus estadísticas y récords se mostrarán al final de su curso/sesión y se

registrarán en el perfil de su cuenta!

Solución de problemas:



Si tienes problemas para conectar tu equipo inteligente, visita www.sunnyfit.com/guide o

escanea el código QR que aparece a continuación:



Si necesita ayuda adicional, póngase en contacto con [email protected].

SOLUCIÓN DE PROBLEMAS

PROBLEMA SOLUCIÓN

No hay pantalla en el ordenador.

4. Retire el ordenador y compruebe que el

cable del ordenador está correctamente

conectado al cable que sale del poste

frontal.

5. Compruebe si las pilas están correctamente

colocadas y los muelles de las pilas están

en correcto contacto con las pilas.

6. Es posible que las pilas del ordenador no

respondan. Cámbielas por pilas nuevas.

La bicicleta se tambalea cuando está en

uso.

Gire las tapas ajustables de los extremos de los

estabilizadores delantero y trasero según sea

necesario para nivelar la moto.

La moto hace chirridos cuando está en uso.

Es posible que algunos tornillos de la bicicleta

se hayan aflojado. Por favor, inspeccione todos

los tornillos y apriete los que estén sueltos.

LISTA DE PIEZAS

n.º Descripción Espec. Cant.

Poste Delantero del Bastidor

Principal

Tapa de la Botella

Derecha

2 Bastidor de Soporte Trasero

25 Tornillo

ST4.2*15

3 Estabilizador Delantero

26 Cable de Ordenador I

L=950MM

4 Estabilizador Trasero

Perilla de Pasador

Elástico

5 Poste de Soporte del Asiento

28 Pedal izquierdo

YH-30X

Poste de Conexión del

Manillar

29 Pedal Derecho

YH-30X

7 Poste Delantero del Manillar

30 Asiento

Empuñadura Delantera de

Espuma

31 Arandela

Ф8*Ф16*1.5

9 Tapa Redonda

32 Tuerca M8 S13

Sensor de Pulso de Mano

con Cable

L=550mm

33 Perno M8*60

11 Tornillo ST4.2*20

34 Tapón

12 Ordenador

HT060-BLE

35 Perno M8*40

12a Cable de Ordenador A

36 Rueda de Transporte Ф8*Ф16*1.5

13 Tornillo de Cabeza Plana M5*10

Tapa del Estabilizador

Trasero

14 Tornillo de Cuello Cuadrado

M8*

38 Tija de Asiento

15 Arandela Curva Grande Φ8*Φ20*2.0

39 Casquillo

16 Tuerca M8

Manguito del eje de

Plástico

Φ30*Φ22*L

17 Perno M6*12

41 Almohadilla PC

18 Arandela Curva Φ6

42 Enchufe de Cable I

19 Arandela Φ6*Φ12*1.0

43 Tornillo l M8*20

20 Cable de Ordenador II

L=200MM

44 Arandela Elástica Φ8 6

21 Conector de Cable II

Pomo de Control de

Tensión

1150mm

22 Tapa de la Botella

Arandela Plana

Grande

Φ5*Φ15*1.0

23 Tapa Botella Izquierda

47 Perno M5*25

LISTA DE PIEZAS

n.º Descripción Espec. Cant.

Bloque de Soporte del

Asiento

Arandela Plana

Grande

Φ20*Φ8*2.0

49 Tornillo

M5*

72 Cojinete Φ35*Φ15*15 1

50 Perno M8*20 2

73 Eje de Polea Φ17*33 1

Arandela Plana

Grande

Φ8*Φ25*2.0

74 Tuerca M10

52 Mandril 1

75 Cable del Sensor L=250MM 1

Pasador de Muelle

Anular

Φ8*108

76 Tornillo M4*10

54 Circlip del Eje Φ17 6

77 Placa Motriz 1

55 Perno M6*12 6

78 Cojinete 608 2

Asiento de Plástico del

Cojinete

79 Eje Motriz

57 Cojinete 6003ZZ 2

80 Perno de Tracción M6*36 2

58 Volante Φ165 1

81 Tuerca M10*1.0 2

Poste de la Placa

Magnética

82 Circlip del Eje

60 Arandela Φ5*Φ12*1.0 1

83 Tuerca M10*1*3 1

61 Imán 20*20*8 8

84 Tornillo ST4.2*25 6

62 Imán Cuadrado 20*10*5 3 85 Tapa Izquierda 1

63 Placa Magnética 3

86 Tapa Derecha 1

64 Muelle 1

87 Manivela Izquierda 1

65 Tuerca M6 3

88 Manivela Derecha 1

66 Perno M6*20 1

89 Tuerca M10*1.25 2

Manivela de la Polea

de la Correa

90 Tapa del Cigüeñal 2

68 Cinturón 240 PJ4 1

91 Llave Allen S5 1

69 Cinturón 230 PJ3 1

92 Arandela Φ6*Φ12*1.0 6

70 Tornillo M5*10 1

93 Llave Inglesa S10,13,14,15 1

INFORMATIONS IMPORTANTES EN MATIÈRE DE SÉCURITÉ

Nous vous remercions d'avoir choisi notre produit. Pour garantir votre sécurité et votre santé, veuillez utiliser

cet appareil correctement. Il est important de lire l'intégralité de ce manuel avant d'assembler et d'utiliser

l'appareil. Une utilisation sûre et efficace n'est possible que si l'équipement est assemblé, entretenu et utilisé

correctement. Il est de votre responsabilité de vous assurer que tous les utilisateurs de l'équipement sont

informés de tous les avertissements et précautions.

1. Avant de commencer un programme d'exercices, vous devez consulter votre médecin pour déterminer

si vous avez des problèmes médicaux ou physiques qui pourraient mettre votre santé et votre sécurité

en danger ou vous empêcher d'utiliser l'équipement correctement. L'avis de votre médecin est

indispensable si vous prenez des médicaments qui affectent votre rythme cardiaque, votre tension

artérielle ou votre taux de cholestérol.

2. Soyez attentif aux signaux de votre corps. Un exercice incorrect ou excessif peut nuire à votre santé.

Arrêtez de faire de l'exercice si vous ressentez l'un des symptômes suivants: douleur, oppression

thoracique, rythme cardiaque irrégulier, essoufflement, étourdissements, vertiges ou sensation de

nausée. Si vous présentez l'un de ces symptômes, consultez votre médecin avant de poursuivre votre

programme d'exercices.

3. Tenir les enfants et les animaux domestiques à l'écart de l'appareil. L'équipement est conçu pour être

utilisé par des adultes uniquement.

4. Utilisez l'appareil sur une surface plane et solide, recouverte d'une housse de protection pour le sol ou la

moquette. Pour garantir la sécurité, l'appareil doit disposer d'un espace libre d'au moins 240 cm derrière

lui et de 60 cm de chaque côté. Ne placez pas le tapis roulant sur une surface qui bloque les ouvertures

d'air. Pour protéger le sol ou la moquette des dommages, placer un tapis sous le tapis de course.

5. Assurez-vous que tous les écrous et les boulons sont bien serrés avant d'utiliser l'équipement. La

sécurité de l'équipement ne peut être maintenue que s'il est régulièrement examiné pour détecter les

dommages et/ou l'usure.

6. Utilisez toujours l'appareil comme indiqué. Si vous trouvez des composants défectueux lors du montage

ou de la vérification de l'appareil, ou si vous entendez des bruits inhabituels provenant de l'appareil

pendant l'exercice, cessez immédiatement d'utiliser l'appareil et ne l'utilisez pas tant que le problème n'a

pas été résolu.

7. Portez des vêtements appropriés lorsque vous utilisez l'appareil. Évitez de porter des vêtements amples

qui pourraient s'emmêler dans l'appareil.

8. Ne placez pas vos doigts ou des objets dans les parties mobiles de l'appareil.

9. La capacité de poids maximale de cet appareil est de 300 livres (135 kgs).

10. Ce matériel n'est pas adapté à un usage thérapeutique.

11. Pour éviter les blessures corporelles et/ou les dommages au produit ou aux biens, il est nécessaire de

soulever et de déplacer correctement le produit.

12. Votre produit est destiné à être utilisé dans des conditions fraîches et sèches. Vous devez éviter de le

stocker dans des endroits extrêmement froids, chauds ou humides, car cela peut entraîner de la

corrosion et d'autres problèmes connexes.

13. Cet appareil est conçu pour un usage intérieur et domestique uniquement; il n'est pas destiné à un

usage commercial!

LISTE DE CONTRÔLE POUR LE PRÉ-ASSEMBLAGE

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont incluses.

N°

Description Spéc. Qté.

Nº Description Spéc. Qté.

Poteau du Cadre

Principal Avant

1 23

Couvercle de

Bouteille Gauche

Cadre de Support

Arrière

1 24

Couvercle de

Bouteille Droite

3 Stabilisateur Avant 1 28 Pédale Gauche 1

4 Stabilisateur Arrière 1 29 Pédale Droite 1

5 Support de Siège 1 30 Siège 1

Poteau de Connexion du

Guidon

1 A

Paquet de

Quincaillerie

7 Poteau de Guidon Avant 1 B

Carte de

Remerciement

12 Ordinateur 1 C Manuel

22 Couvercle de Bouteille 1 D Batterie

AAA

PAQUET DE MATÉRIEL

Commande de pièces de rechange (clients américains et canadiens uniquement)

Veuillez fournir les informations suivantes afin que nous puissions identifier avec précision la ou les

pièce(s) nécessaire(s)

 Numéro du modèle (sur la couverture du manuel)

 Nom du produit (sur la couverture du manuel)

 Numéro de pièce figurant sur le "DIAGRAMME EXPLOITÉ" (Pages 76-77) et la "LISTE DE

PIÈCES" (Pages 44-45).

Veuillez nous contacter à l'adresse support@sunnyhealthfitness.com ou au 1-877-90SUNNY

(877-907-8669).

INSTRUCTIONS D'ASSEMBLAGE

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir

de l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 1:

Tirez la Goupille Élastique de l'anneau (N°

53) et ouvrez le Cadre de Support Arrière

(N° 2) et le montant du Poteau de Cadre

Principal Avant (No.1) dans le sens de la

flèche indiquée sur la figure.

Insérez la Goupille Élastique de l'anneau

(N° 53) dans le trou A de la plaque d'acier du

montant du Poteau de Cadre Principal

Avant (N° 1).

ÉTAPE 2:

Fixez le Stabilisateur Avant (N° 3) au

montant Poteau de Cadre Principal Avant

(N° 1) avec 2 Boulons (N°. 33) et 2 Grandes

Rondelles Courbes (N° 15), 2 Écrous (N°

16). Serrez et sécurisez avec la Clé à

Molette (N° 93).

Fixez le Stabilisateur Arrière (N° 4) au

Cadre de Support Arrière (N° 2) avec 2

Boulons (N° 33) et 2 Grosses Rondelles

Courbes (N° 15), 2 Écrous (N° 16). Serrer et

fixer avec la Clé à Molette

(

N° 93

)

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir

de l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 3:

Retirez 6 Boulons (N° 17), 4 Rondelles

Courbes (N° 18) et 2 Rondelles (N° 19) de

la Barre de Poteau de Connexion du

Guidon (N°. 6) à l'aide de la Clé Allen (N°

91).

Fixez le Couvercle de la Bouteille (N° 22) à

la Barre de Poteau de Connexion du

Guidon (N° 6).

Connectez le Fil de L'ordinateur II (N° 20)

au Fil de L'ordinateur I (N° 26). Insérez-le

ensuite dans le Cadre de Support Arrière

(N° 2).

Fixez la Poteau de Connexion du Guidon

(N° 6) au Cadre de Support Arrière (N° 2) à

l'aide des 6 Boulons (N° 17), 4 Rondelles

Courbes (N° 18) et 2 Rondelles (N° 19) qui

ont été retirés. Serrer et fixer à l'aide de la

Clé Allen (N° 91).

ÉTAPE 4:

Fixez le Couvercle de Bouteille Gauche

(N° 23) et le Couvercle de Bouteille

Droite (N° 24) au Cadre de Support

Arrière (N° 2) avec 4 Vis (N° 25), 1 Vis (N°

11). Serrez et fixez à l'aide de la Clé à

Molette (N° 93).

Abaissez le Couvercle de Bouteille (N°

22) pour l'insérer dans le Couvercle de

Bouteille Gauche (N° 23) et le

Couvercle

de Bouteille Droite (N° 24).

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir

de l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 6:

Retirez 3 Rondelles (N° 31), 3 Ecrous (N°

32) du Siège (N° 30) à l'aide de la Clé à

Molette (N° 93).

Fixez le Siège (N° 30) au Support de

Siège (N° 5) avec les 3 Rondelles (N° 31),

3 Ecrous (N° 32) qui ont été enlevés.

Serrez et fixez avec la Clé à Molette (N°

93).

Desserrez et retirez à la main 1 Bouton de

Goupille de Ressort (N° 27) dans le

Poteau du Cadre Principal Avant (N° 1).

Fixez le Support de Siège (N° 5) dans la

Douille (N° 39) qui se trouve dans le

Poteau du Cadre Principal Avant (N° 1)

avec 1 Bouton de Goupille de Ressort

(N° 27) qui a été desserré.

ÉTAPE 5:

Fixez le Poteau de Guidon Avant (N° 7)

au Poteau de Connexion du Guidon (N°

6) avec 2 Boulons à Tête Carrée (N° 14),

2 Rondelles Courbes (N° 15), 2 Ecrous

(N° 16). Serrer et fixer à l'aide de la Clé à

Molette (N° 93).

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir

de l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 7:

Maintenir la Pédale Gauche (N° 28) et la

Manivelle Gauche (N° 87) à 90° et

insérer doucement la Pédale Gauche (N°

28) dans la Manivelle Gauche (N° 87),

puis tourner la Pédale Gauche (N° 28)

dans le sens inverse des aiguilles d'une

montre aussi fermement que possible

avec les mains, puis utiliser la Clé (N° 93)

pour serrer fermement.

Maintenez la Pédale Droite (N° 29) et la

Manivelle Droite (N° 88) à 90° et insérez

doucement la Pédale Droite (N° 29) dans

la Manivelle Droite (N° 88). Tourner

ensuite la Pédale Droite (N° 29) dans le

sens des aiguilles d'une montre aussi

fermement que possible avec les mains,

puis utiliser la Clé à Molette (N° 93) pour

la serrer fermement.

ÉTAPE 8:

Retirez les 4 Vis à Tête Cylindrique (N°

13) de l'arrière de L'ordinateur (N° 12) à

l'aide de la Clé à Molette (N° 93).

Fixer L'ordinateur (N° 12) à l'extrémité

supérieure du Poteau de Guidon Avant

(N° 7) avec les 4 Vis à Tête Cylindrique

(N° 13) qui ont été enlevées. Serrer et fixer

avec la Clé à Molette (N° 93).

Connectez le Fil de L'ordinateur II (N° 20)

au Fil de L'ordinateur A (N° 12a).

REMARQUE: Le Fil A de L'ordinateur (N°

12a) doit passer par le trou situé au milieu

du Poteau de Guidon Avant (N° 7);

connectez le fil à l'arrière du Poteau de

Guidon Avant (N° 7).

Insérez le Capteur de Pouls Avec le Fil

(N° 10) dans la prise d'entrée de

Ordinateur (N° 12).

L'assemblage est terminé!

INSTALLATION ET REMPLACEMENT DES BATTERIES

INSTALLATION DE LA BATTERIE

1. Retirez les 2 piles AAA de la boîte de l'ordinateur.

2. Appuyez sur la boucle du couvercle de la batterie sur l'Ordinateur (N° 12), puis retirez le

couvercle de la batterie.

3. Installer 2 piles AAA dans le compartiment à piles au dos de l'Ordinateur (N°. 12). Faites

attention aux pôles + et - des piles avant de les installer.

4. Appuyez sur la boucle du couvercle des piles, puis replacez le couvercle des piles à l'arrière de

l'Ordinateur (N° 12).

L'installation est terminée !

REMPLACEMENT DE LA BATTERIE

4. Appuyez sur la boucle du couvercle de la batterie à l'arrière de l'Ordinateur (N° 12), puis retirez

le couvercle de la batterie.

5. Retirez les 2 vieilles piles AAA dans le boîtier des piles et installez 2 nouvelles piles AAA dans le

boîtier des piles à l'arrière de l'Ordinateur (N° 12). Faites attention aux pôles + et - des piles

avant de les installer.

6. Appuyez sur la boucle du couvercle de la batterie, puis remettez le couvercle de la batterie à

l'arrière de l'Ordinateur (N° 12).

Le remplacement est terminé !

ÉLIMINATION DES PILES

Mettez les piles au rebut conformément aux lois et réglementations en vigueur dans votre région.

Certaines piles peuvent être recyclées. Lors de la mise au rebut ou du recyclage, ne mélangez pas

les types de piles.

GUIDE DE STOCKAGE

irez la Goupille Élastique de L'anneau (N° 53) et pliez le Cadre de Support

rrière (N° 2) sur le Poteau du Cadre Principal Avant (N° 1) dans le sens de la

lèche indiquée sur la figure.

ournez la Goupille Élastique de L'anneau (N° 53) dans le trou A de la plaque

'acier du Poteau du Cadre Principal Avant (N° 1).

VERTISSEMENT: ATTENTION AUX MAINS LORSQUE VOUS PLIEZ LE VÉLO.

GUIDE DES AJUSTEMENTS

DÉPLACER LE VÉLO COUCHÉ

Tenez le Poteau de Guidon Avant (N° 7) et inclinez le

vélo jusqu'à ce que les deux Roues de Transport (N°

36) touchent le sol. Vous pouvez maintenant transporter

facilement le vélo à l'endroit désiré.

RÉGLAGE DE L'ÉQUILIBRE

Afin d'obtenir une conduite souple et confortable, vous

devez vous assurer que le vélo est stable et sécurisé. Si

vous remarquez que le vélo est instable pendant

l'utilisation, vous devez ajuster les Embouts

Stabilisateurs Arrière (N° 37) jusqu'à ce que le vélo

soit à niveau avec la surface du sol.

RÉGLAGE DE LA TENSION

Réglez la tension en tournant le Bouton de Contrôle

de la Tension (N° 45) dans le sens des aiguilles d'une

montre pour augmenter le niveau de résistance.

Tournez le Bouton de Contrôle de la Tension (N°45)

dans le sens inverse des aiguilles d'une montre pour

diminuer le niveau de résistance.

Les niveaux de tension sont réglés entre le niveau 1, le

plus faible, et le niveau 14, le plus élevé.

RÉGLAGE DU SIÈGE

Desserrez et tirez le Bouton de la Goupille à Ressort

(N° 27) pour régler la hauteur du Siège (N° 30). Lors du

réglage, vous verrez une limite sur le Montant de

Support du Siège (N° 5). NE PAS soulever les

montants au-delà de cette marque. Vérifiez toujours le

Bouton de la Goupille à Ressort (N° 27) et

assurez-vous qu'il est bien fixé lorsque vous avez fini de

faire un réglage.

NETTOYAGE

Le vélo peut être nettoyé avec un chiffon doux, propre et humide. N'utilisez pas de produits abrasifs ou de

solvants sur les parties en plastique. Après chaque utilisation, essuyez votre transpiration sur le vélo

couché. Veillez à ce qu'il n'y ait pas trop d'humidité sur l'écran de l'ordinateur, car cela pourrait entraîner un

risque électrique ou une défaillance des composants électroniques. Gardez le vélo, et en particulier

l'ordinateur, à l'abri de la lumière directe du soleil afin d'éviter d'endommager l'écran. Vérifiez chaque

semaine que tous les boulons d'assemblage et les pédales du vélo couché sont bien serrés.

STOCKAGE

Stockez le vélo couché dans un environnement propre et sec, hors de portée des enfants.

ORDINATEUR D'EXERCICE

TOUCHE FUNTION:

 Cette touche vous permet de sélectionner et de verrouiller une fonction particulière.

 SCAN→TIME→SPD →DIST →CAL→ ODO →RPM →PULSE

 Une pression maintenue pendant 3 secondes permet de remettre la valeur à zéro (sans ODO).

MODE VEILLE

 Le système s'éteint automatiquement lorsque le capteur n'émet aucun signal ou qu'aucune

touche n'est enfoncée pendant environ 4 minutes.

 Le système se met en marche lorsque la touche MODE est enfoncée ou qu'un signal est émis

par le capteur.

FONCTION

 SCAN: L'affichage change en fonction du diagramme suivant toutes les 6 secondes.

 TIME (TEMPS): Le temps de travail total au début de l'exercice.

 SPEED (VITESSE): La vitesse actuelle au début de l'exercice.

 DISTANCE: La distance actuelle au début de l'exercice.

 CALORIE: Les calories brûlées au début de l'exercice.

 TOTAL DIST: Compte la distance totale du début à la fin de l'exercice. Si la pile est remplacée,

la valeur revient à zéro.

 RPM: Le nombre moyen de tours par minute de la roue pour mesurer la vitesse de la pédale.

 PULSE RATE (RATE D'IMPULSION): Le taux de pulsation actuel.

CARACTÉRISTIQUES TECHNIQUES

FONCTION

SCAN 6 S

TIME (TEMPS)

0:00-999:59 M：S

SPEED (VITESSE) 0.0~99.99 M/H

DIST 0.0~9999.9 M

ODO 0.00~9999.9 M

CAL 0.0~9999.9 Kcal

RPM 0~299

PULSE RATE (RATE D'IMPULSION) 40~240 BPM

BATTERIE SIZE-AAA*2

Température de fonctionnement

0~40℃(32℉-104℉)

Température de stockage

-10~60℃((14℉-140℉)

APP CONNEXION:

Connectez l'équipement intelligent à l'application SunnyFit:

1. Scannez pour télécharger SunnyFit à partir de l'app store :

2. Assurez-vous que la fonction Bluetooth est activée sur votre appareil mobile.

3. Si vous utilisez l'application SunnyFit pour la première fois, suivez les instructions de

l'application pour vous inscrire à votre compte SunnyFit gratuit et vous connecter.

4. Commencez toute activité d'entraînement correspondant à votre équipement intelligent, puis

suivez les invites à l'écran pour rechercher votre équipement intelligent et vous y connecter.

5. Une fois connecté, vos statistiques et vos records seront affichés à la fin de votre

cours/session et enregistrés dans le profil de votre compte!

Dépannage:



Si vous ne parvenez pas à connecter votre équipement intelligent, visitez le site

www.sunnyfit.com/guide ou scannez le code QR ci-dessous:



Si vous avez besoin d'un soutien supplémentaire, veuillez contacter support@sunnyfit.com.

DÉPANNAGE

PROBLÈME SOLUTION

Il n'y a pas d'affichage sur l'ordinateur.

1. Retirez l'ordinateur et vérifiez que le fil de

l'ordinateur est correctement connecté au fil

qui vient de la borne avant.

2. Vérifiez que les piles sont correctement

positionnées et que les ressorts des piles

sont bien en contact avec les piles.

3. Les piles de l'ordinateur peuvent ne pas

répondre. Remplacez-les par des piles

neuves.

Le vélo vacille lorsqu'il est utilisé.

Tournez les embouts réglables des

stabilisateurs avant et arrière pour mettre le vélo

à niveau.

Le vélo émet des grincements lorsqu'il est

utilisé.

Certains boulons du vélo peuvent s'être

desserrés. Veuillez inspecter tous les boulons et

resserrer ceux qui sont desserrés.

LISTE DES ÉLÉMENTS

N° Description Spéc. Qté

Poteau du Cadre Principal

Avant

28 Pédale Gauche YH-30X

2 Cadre de Support Arrière

29 Pédale Droite

YH-30X

3 Stabilisateur Avant

30 Siège

4 Stabilisateur Arrière

31 Rondelle

Ф8*Ф16*1.5

5 Support de Siège

32 Ecrou

M8 S13

Poteau de Connexion du

Guidon

33 Boulon

M8*60

7 Poteau de Guidon Avant

34 Capuchon

8 Capteur de Pouls Avec Fil

35 Boulon

M8*40

9 Capuchon Rond

36 Roue de Transport Ф8*Ф16*1.5

10 Capteur de Pouls Avec Fil L=550mm

Embout du

Stabilisateur Arrière

11 Vis ST4.2*20

38 Poteau de Siège

12 Ordinateur

HT060-BLE

39 Douille

12a Fil de l'ordinateur A

Douille d'arbre en

Plastique

Φ30*Φ22*L1

13 Vis à Tête Cylindrique M5*10

41 Tampon PC

14 Boulon à Tête Carrée

M8*

42 Fiche de Fil I

15 Rondelle Courbée Φ8*Φ20*2.0

43 Vis l M8*20

16 Ecrou M8

44 Rondelle élastique Φ8

17 Boulon M6*12

Bouton de Contrôle de

La Tension

1150mm

18 Rondelle Courbe Φ6

Grande Rondelle

Plate

Φ5*Φ15*1.0

19 Rondelle Φ6*Φ12*1.0

47 Boulon M5*25

20 Fil de l'ordinateur II

L=200MM

Bloc de Support de

Siège

21 Bouchon de Fil II

49 Vis M5*8

22 Couvercle de Bouteille

50 Boulon

M8*20

Couvercle de Bouteille

Gauche

Grande Rondelle

Plate

Φ8*Φ25*2.0

Couvercle de Bouteille

Droit

52 Mandrin

25 Vis ST4.2*15

Goupille Élastique de

L'anneau

Φ8*108

26 Fil de l'ordinateur I

L=950MM

54 Circlip d'arbre

Φ17

Bouton de la Goupille à

Ressort

55 Boulon

M6*12

LISTE DES ÉLÉMENTS

No. Description Spec. Qty

Siège de Palier en

Plastique

Fil du Capteur

L=250MM

Roulement

6003ZZ

Vis

M4*10

Volant d'Inertie

Φ165

Plaque

d'Entraînement

Poteau de la Plaque

Magnétique

Palier

608

Rondelle

Φ5*Φ12*1.0

Arbre d'Entraînement

Aimant

20*20*8

Boulon de Traction

M6*36

Aimant Carré

20*10*5

Ecrou

M10*1.0

Plaque Magnétique

Circlip de l'Arbre

Ressort

Ecrou

M10*1*3

Ecrou

Vis

ST4.2*25

Boulon

M6*20

Couvercle Gauche

Manivelle de Poulie de

Courroie

Couvercle Droit

Courroie

240 PJ4

Manivelle Gauche

69 Courroie 230 PJ3 1

Manivelle Droite

70 Vis M5*10 1

Ecrou

M10*1.25

71 Grande Rondelle Plate Φ20*Φ8*2.0

Capuchon du

Couvercle de la

Manivelle

72 Roulement Φ35*Φ15*15 1

Clé Allen

73 Arbre de Poulie Φ17*33 1

Rondelle

Φ6*Φ12*1.0

74 Ecrou M10 1

Clé à Molette

S10,13,14,15

WICHTIGE SICHERHEITSINFORMATIONEN

Wir danken Ihnen, dass Sie sich für unser Produkt entschieden haben. Um Ihre Sicherheit und Gesundheit

zu gewährleisten, bitten wir Sie, dieses Gerät richtig zu benutzen. Es ist wichtig, dass Sie dieses Handbuch

vor dem Zusammenbau und der Verwendung des Geräts vollständig lesen. Eine sichere und effektive

Nutzung kann nur erreicht werden, wenn das Gerät ordnungsgemäß zusammengebaut, gewartet und

benutzt wird. Es liegt in Ihrer Verantwortung, dafür zu sorgen, dass alle Benutzer des Geräts über alle

Warnhinweise und Vorsichtsmaßnahmen informiert sind.

1. Bevor Sie mit einem Trainingsprogramm beginnen, sollten Sie Ihren Arzt konsultieren, um festzustellen,

ob Sie gesundheitliche oder körperliche Probleme haben, die Ihre Gesundheit und Sicherheit gefährden

oder Sie daran hindern könnten, die Geräte richtig zu benutzen. Der Rat Ihres Arztes ist unerlässlich,

wenn Sie Medikamente einnehmen, die Ihre Herzfrequenz, Ihren Blutdruck oder Ihren

Cholesterinspiegel beeinflussen.

2. Achten Sie auf die Signale Ihres Körpers. Falsches oder übermäßiges Training kann Ihre Gesundheit

schädigen. Hören Sie auf zu trainieren, wenn Sie eines der folgenden Symptome verspüren: Schmerzen,

Engegefühl in der Brust, unregelmäßiger Herzschlag, Kurzatmigkeit, Benommenheit, Schwindel oder

Gefühl der Übelkeit. Wenn Sie eines dieser Symptome verspüren, sollten Sie Ihren Arzt konsultieren,

bevor Sie mit Ihrem Trainingsprogramm fortfahren.

3. Halten Sie Kinder und Haustiere von dem Gerät fern. Das Gerät ist nur für den Gebrauch durch

Erwachsene bestimmt.

4. Verwenden Sie das Gerät auf einer festen, ebenen Fläche mit einer Schutzabdeckung für Ihren Boden

oder Teppich. Um die Sicherheit zu gewährleisten, sollte hinter dem Gerät ein Freiraum von mindestens

240 cm (8 Fuß) und auf jeder Seite ein Freiraum von 60 cm (2 Fuß) vorhanden sein. Stellen Sie das

Laufband nicht auf eine Fläche, die die Luftöffnungen blockiert. Legen Sie eine Matte unter das

Laufband, um den Boden oder Teppich vor Beschädigungen zu schützen.

5. Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind, bevor Sie das Gerät benutzen.

Die Sicherheit des Geräts kann nur aufrechterhalten werden, wenn es regelmäßig auf Schäden

und/oder Verschleiß untersucht wird.

6. Benutzen Sie das Gerät immer wie angegeben. Wenn Sie beim Zusammenbau oder bei der

Überprüfung des Geräts defekte Teile feststellen oder wenn Sie während des Trainings ungewöhnliche

Geräusche aus dem Gerät hören, stellen Sie die Benutzung des Geräts sofort ein und benutzen Sie es

nicht, bis das Problem behoben ist.

7. Tragen Sie bei der Benutzung des Geräts geeignete Kleidung. Vermeiden Sie das Tragen von loser

Kleidung, die sich in der Ausrüstung verfangen könnte.

8. Stecken Sie keine Finger oder Gegenstände in die beweglichen Teile des Geräts.

9. Die maximale Gewichtskapazität dieses Geräts beträgt 135 KG (300 Pfund).

10. Dieses Gerät ist nicht für den therapeutischen Einsatz geeignet.

11. Um Körperverletzungen und/oder Schäden am Produkt oder an Gegenständen zu vermeiden, muss das

Produkt ordnungsgemäß angehoben und bewegt werden.

12. Ihr Produkt ist für die Verwendung unter kühlen und trockenen Bedingungen vorgesehen. Sie sollten die

Lagerung in extrem kalten, heißen oder feuchten Bereichen vermeiden, da dies zu Korrosion und

anderen damit verbundenen Problemen führen kann.

13. Dieses Gerät ist nur für den Innen- und Heimgebrauch bestimmt; es ist nicht für den gewerblichen

Gebrauch vorgesehen!

CHECKLISTE VOR DER MONTAGE

Bevor Sie mit dem Zusammenbau beginnen, vergewissern Sie sich bitte, dass alle Teile vorhanden

sind.

Nr. Beschreibung Spezif. Menge

Vorderer

Hauptrahmenpfosten

1 23

Linker

Flaschendeckel

2 Hinterer Stützrahmen 1 24

Rechter

Flaschendeckel

3 Vorderer Stabilisator 1 28 Linkes Pedal 1

4 Hinterer Stabilisator 1 29 Rechtes Pedal 1

5 Sattelstütze 1 30 Sitz 1

6 Lenkerverbindungspfosten 1 A Hardware-Paket

7 Vordere Lenkersäule 1 B Dankeskarte

12 Computer 1 C Handbuch

22 Flaschendeckel 1 D Batterie

AAA

HARDWARE-PAKET

Bestellung von Ersatzteilen (nur für Kunden aus den USA und Kanada)

Bitte geben Sie die folgenden Informationen an, damit wir das/die benötigte(n) Teil(e) genau

identifizieren können:

 Die Modellnummer (auf dem umschlag des handbuchs zu finden)

 Der Produktname (auf dem umschlag des handbuchs zu finden)

 Die Teilenummer, die Sie in der "EXPLODED DIAGRAM" (Seiten 76-77) und der "PARTS LIST"

(Seiten 59-60) (am ende des handbuchs) finden.

Bitte kontaktieren Sie uns unter support@sunnyhealthfitness.com oder 1-877-90SUNNY

(877-907-8669).

MONTAGEANLEITUNG

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an support@sunnyhealthfitness.com

oder 1-877-90SUNNY (877-907-8669).

SCHRITT 1:

Ziehen sie den Ring Federstift (Nr. 53)

heraus und öffnen Sie den Hinterer

Stützrahmen (Nr. 2) und den Vorderer

Hauptrahmenpfosten (Nr. 1) in der in der

abbildung gezeigten pfeilrichtung.

Führen sie den Ring Federstift (Nr. 53) in

das loch A in der stahlplatte des Vorderer

Hauptrahmenpfostens (Nr. 1) ein.

SCHRITT 2:

Befestigen sie den Vorderer Stabilisator

(Nr. 3) am Vorderer Hauptrahmenpfosten

(Nr. 1) mit 2 Schrauben (Nr. 33) und 2

Großen Gebogenen Unterlegscheiben (Nr.

15) und 2 Muttern (Nr. 16). Festziehen und

mit Schraubenschlüssel (Nr. 93) sichern.

Den Hinteren Stabilisator (Nr. 4) mit 2

Schraube (Nr. 33) und 2 Große Gebogene

Unterlegscheibe (Nr. 15) und 2 Mutter (Nr.

16) am Hinteren Stützrahmen (Nr. 2)

befestigen. Mit dem Schraubenschlüssel

(Nr. 93) festziehen und sichern.

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an support@sunnyhealthfitness.com

oder 1-877-90SUNNY (877-907-8669).

SCHRITT

Entfernen sie 6 Schrauben (Nr. 17), 4

Gebogene Unterlegscheiben (Nr. 18) und 2

Unterlegscheiben (Nr. 19) mit dem

Inbusschlüssel (Nr. 91) von der

Lenkerverbindungspfosten (Nr. 6).

Befestigen sie die Flaschendeckel (Nr. 22) an

der Lenkerverbindungspfosten (Nr. 6).

Verbinden sie das Computerkabel II (Nr. 20)

mit dem Computerkabel I (Nr. 26). Stecken sie

es dann in den Hinteren Stützrahmen (Nr. 2).

Befestigen sie den Lenkerverbindungspfosten

(Nr. 6) am Hinteren Stützrahmen (Nr. 2) mit 6

Schrauben (Nr. 17), 4 Unterlegscheiben (Nr.

18) und 2 Unterlegscheiben (Nr. 19), die

entfernt wurden. Mit dem Inbusschlüssel (Nr.

91) festziehen und sichern.

SCHRITT 4:

Befestigen sie die Linker Flaschendeckel

(Nr. 23) und die Rechter Flaschendeckel

(Nr. 24) mit 4 Schrauben (Nr. 25) und 1

Schraube (Nr. 11) am Hinteren Stützrahmen

(Nr. 2). Mit dem Schraubenschlüssel (Nr.

93) festziehen und sichern.

Senken sie die Flaschendeckel (Nr. 22) ab,

so dass sie in die Linker Flaschendeckel

(Nr. 23) und die Rechter Flaschendeckel

(Nr. 24) passt.

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an support@sunnyhealthfitness.com

oder 1-877-90SUNNY (877-907-8669).

SCHRITT 6:

Entfernen sie 3 Unterlegscheiben (Nr. 31)

und 3 Muttern (Nr. 32) vom Sitz (Nr. 30)

mit dem Schraubenschlüssel (Nr. 93).

Befestigen sie den Sitz (Nr. 30) mit den 3

Unterlegscheiben (Nr. 31) und den 3

Muttern (Nr. 32), die entfernt wurden, am

Sattelstütze (Nr. 5). Ziehen Sie sie fest

und sichern sie sie mit dem

Schraubenschlüssel (Nr. 93).

Lösen und ziehen sie 1 Federstift Knopf

(Nr. 27) im Vorderen

Hauptrahmenpfosten (Nr. 1) von hand

heraus.

Befestigen sie den Sattelstütze (Nr. 5) in

der Buchse (Nr. 39), die sich im Vorderen

Hauptrahmenpfosten (Nr. 1) befindet, mit

dem 1 Feder Knopf (Nr. 27), der gelöst

wurde, und ziehen sie ihn von hand fest.

SCHRITT 5:

Befestigen sie die Vordere Lenkersäule

(Nr. 7) an der

Lenkerverbindungspfosten (Nr. 6) mit 2

Vierkantschrauben (Nr. 14), 2 Großen

Gebogene Unterlegscheiben (Nr. 15)

und 2 Muttern (Nr. 16). Mit dem

Schraubenschlüssel (Nr. 93) festziehen

und sichern.

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an support@sunnyhealthfitness.com

oder 1-877-90SUNNY (877-907-8669).

SCHRITT 7:

Halten sie das Linkes Pedal (Nr. 28) und die

Linke Kurbel (Nr. 87) auf 90° und führen sie

dann das Linkes Pedal (Nr. 28) vorsichtig in

die Linke Kurbel (Nr. 87) ein, drehen sie dann

das Linkes Pedal (Nr. 28) gegen den

uhrzeigersinn so fest wie möglich mit den

händen und verwenden Sie dann den

Schraubenschlüssel (Nr. 93), um es sicher

festzuziehen.

Halten sie das Rechtes Pedal (Nr. 29) und

die Rechte Kurbel (Nr. 88) auf 90° und führen

Sie das Rechte Pedal (Nr. 29) vorsichtig in

das Rechte Pedal (Nr. 29) ein. Drehen sie

dann das Rechte Pedal (Nr. 29) im

uhrzeigersinn so fest, wie Sie es mit Ihren

händen können, und verwenden sie dann den

Schraubenschlüssel (Nr. 93), um es sicher

festzuziehen.

SCHRITT 8:

Entfernen sie die 4 Pan-Schrauben (Nr. 13)

auf der Computer (Nr. 12) mit dem

Schraubenschlüssel (Nr. 93).

Befestigen sie den Computer (Nr. 12) am

oberen ende der Vordere Lenkersäule (Nr. 7)

mit den 4 entfernten Pan-Schrauben (Nr. 13).

Ziehen sie sie fest und sichern sie sie mit dem

Schraubenschlüssel (Nr. 93).

Verbinden sie das Computerkabel II (Nr. 20)

mit dem Computerkabel A (Nr. 12a).

HINWEIS: Das Computerkabel A (Nr. 12a)

muss durch das loch in der mittleren

Vorderen Lenkersäule (Nr. 7) geführt

werden. Verbinden sie das Kabel mit der

rückseite der Vorderen Lenkersäule (Nr. 7).

Stecken sie den Handpulssensor mit Kabel

(Nr. 10) in die pulseingangsbuchse auf der

rückseite des Computer (Nr. 12).

Der Zusammenbau ist abgeschlossen!

EINBAU UND AUSTAUSCH VON BATTERIEN

BATTERIEANLAGE

1. Nehmen sie 2 AAA-batterien aus der Computerbox.

2. Drücken sie die schnalle des batteriefachdeckels am Computer (Nr. 12), und nehmen sie den

batteriefachdeckel ab.

3. Legen sie 2 AAA-batterien in das batteriefach auf der rückseite des Computer ein (Nr. 12).

Achten Sie beim einlegen der batterien auf die + und - Pole.

4. Drücken sie die schnalle des batteriefachdeckels, und setzen sie den batteriefachdeckel wieder

auf die rückseite des Computer (Nr. 12).

Die Installation ist abgeschlossen!

BATTERIEWECHSEL

1. Drücken so lange auf die schnalle der batterieabdeckung auf der rückseite des Computer (Nr.

12), bis die batterieabdeckung abgenommen werden kann.

2. Entfernen sie die 2 alten AAA-batterien aus dem batteriefach und setzen sie 2 neue

AAA-batterien in das batteriefach auf der rückseite des Computer ein (Nr. 12). Achten sie vor

dem einlegen der batterien auf die + und - pole.

3. Drücken sie die schnalle der batterieabdeckung und setzen sie die batterieabdeckung wieder

auf die rückseite des Computer (Nr. 12).

Der Austausch ist abgeschlossen!

BATTERIEENTSORGUNG

Entsorgen sie die batterien gemäß den gesetzen und vorschriften Ihrer region. einige batterien

können recycelt werden. mischen sie beim entsorgen oder recyceln keine batterietypen.

LAGERUNGSLEITFADEN

iehen sie den Ring Federstift (Nr. 53) heraus und klappen sie den Hinteren

tützrahmen (Nr. 2) an den Vorderen Hauptrahmenpfosten (Nr. 1) in der in der

bbildung gezeigten pfeilrichtung.

Drehen sie den Ring Federstift (Nr. 53) in das loch A in der stahlplatte des

orderen Hauptrahmenpfostens (Nr. 1).

WARNUNG: ACHTEN SIE AUF IHRE HÄNDE, WENN SIE DAS FAHRRAD

ZUSAMMENKLAPPEN.

ANPASSUNGSLEITFADEN

BEWEGEN DES LIEGERADS

Halten sie die Vordere Lenkersäule (Nr. 7) fest und

kippen sie das rad, bis die 2 Transporträder (Nr. 36)

den boden berühren. Nun können sie das fahrrad

problemlos an den gewünschten ort transportieren.

EINSTELLEN DES GLEICHGEWICHTS

Um eine reibungslose und komfortable fahrt zu

gewährleisten, müssen sie sicherstellen, dass das

fahrrad stabil und sicher steht. Wenn sie bemerken,

dass das fahrrad während der fahrt instabil ist, sollten

sie die Hinteren Stabilisator-Endkappen (Nr. 37) so

einstellen, dass das fahrrad eine gerade linie mit der

bodenoberfläche bildet.

EINSTELLEN DER SPANNUNG

Stellen sie die spannung ein, indem sie den

Spannungskontrollknopf (Nr. 45) im uhrzeigersinn

drehen, um den widerstandsgrad zu erhöhen.Drehen

sie den Spannungseinstellknopf (Nr. 45) gegen den

uhrzeigersinn, um den widerstand zu verringern.

Die spannungsstufen sind so eingestellt, dass stufe 1

die niedrigste und stufe 14 die höchste ist.

EINSTELLEN DES SITZES

Lösen sie den Federstift Knopf (Nr. 27) und ziehen sie

ihn heraus, um die höhe des Sitzes (Nr. 30)

einzustellen. Beim einstellen sehen sie eine

begrenzung an der Sattelstütze (Nr. 5). Heben sie die

stützen NICHT über diese markierung hinaus an.

Überprüfen sie immer den Federstift Knopf (Nr. 27)

und stellen sie sicher, dass er vollständig gesichert ist,

wenn sie eine einstellung vornehmen.

REINIGUNG

Das Fahrrad kann mit einem weichen, sauberen und feuchten tuch gereinigt werden. Verwenden Sie keine

scheuermittel oder lösungsmittel für kunststoffteile. Bitte wischen sie Ihren schweiß nach jeder benutzung vom liegerad

ab. Achten Sie darauf, dass keine übermäßige feuchtigkeit auf das computer-display gelangt, da dies zu einer

elektrischen gefährdung oder einem ausfall der elektronik führen kann. Bitte halten sie das fahrrad, insbesondere den

computer, von direktem sonnenlicht fern, um schäden am bildschirm zu vermeiden. Bitte überprüfen sie wöchentlich

alle schrauben und pedale des liegerades auf festen sitz.

LAGERUNG

Lagern Sie das liegerad in einer sauberen und trockenen umgebung, außerhalb der reichweite von kindern.

TRAININGSCOMPUTER

TASTE FUNKTION:

 Mit dieser Taste können Sie eine bestimmte funktion auswählen und sperren.

 SCAN

→TIME→SPD →DIST →CAL→ ODO →RPM →PULSE

 Durch drücken und halten von 3 sekunden wird der wert auf null urückgesetzt (ohne ODO).

SCHLAFMODUS

 Das system schaltet sich automatisch aus, wenn der sensor keinen signaleingang hat oder ca.

4 minuten lang keine taste gedrückt wird.

 Das system schaltet sich ein, wenn die MODE-taste gedrückt wird oder ein signal vom sensor

eingeht.

FUNKTION

 SCAN (SCANNEN): Die anzeige wechselt alle 6 sekunden zum nächsten diagramm.

 TIME (ZEIT): Die gesamtarbeitszeit mit start der übung.

 SPEED (GESCHWINDIGKEIT): Die aktuelle geschwindigkeit beim start des übung.

 DISTANCE (DISTANZ): Die aktuelle distanz beim start des trainings.

 CALORIE (KALORIEN): Der aktuelle kalorienverbrauch beim Start der übung.

 TOTAL DIST (GESAMTSTRECKE): Zählt die gesamtdistanz vom start bis zum ziel. Wenn die

batterie ausgetauscht wird, kehrt der wert auf nulll zurück.

 RPM (Umdrehungen pro Minute): Die durchschnittliche anzahl der umdrehungen pro minute

des rades, um die geschwindigkeit des pedals zu messen.

 PULSE (Pulsfrequenz): Die aktuelle pulsfrequenz.

SPEZIFIKATIONEN

FUNKTION

SCAN (Scannen) 6 S

TIME(ZEIT)

0:00-999:59 M：S

SPEED

(GESCHWINDIGKEIT)

0.0~99.99 M/H

DIST (DISTANZ) 0.0~9999.9 M

ODO

(KILOMETERZAHLER)

0.00~9999.9 M

CAL (KALORIEN) 0.0~9999.9 Kcal

RPM (Umdrehungen

pro Minute)

0~299

PULSE RATE

(Pulsfrequenz)

40~240 BPM

BATTERIE SIZE-AAA*2

Betriebstemperatur

0~40℃(32℉-104℉)

Lagertemperatur

-10~60℃((14℉-140℉)

APP-VERBINDUNG:

Connect Smart Equipment to SunnyFit App:

1. Scannen Sie, um SunnyFit aus dem App store herunterzuladen:

2. Vergewissern Sie sich, dass die Bluetooth-Funktion auf Ihrem Mobilgerät eingeschaltet ist.

3. Wenn sie die SunnyFit-App zum ersten mal verwenden, folgen sie den anweisungen in der

App, um sich für Ihr kostenloses SunnyFit-Konto zu registrieren und anzumelden.

4. Starten sie eine beliebige trainingsaktivität, die zu Ihrem Smart-gerät passt, und folgen sie

dann den anweisungen auf dem bildschirm, um Ihr smart-gerät zu suchen und mit ihm zu

verbinden.

5. Wenn sie verbunden sind, werden Ihre statistiken und rekorde am ende des kurses/der

sitzung angezeigt und in Ihrem kontoprofil gespeichert!

Fehlersuche:



Wenn sie probleme mit der verbindung Ihrer intelligenten feräte haben, besuchen sie

www.sunnyfit.com/guide oder scannen Sie den QR-Code unten:

 Wenn sie zusätzliche unterstützung benötigen, wenden sie sich bitte an

[email protected].

FEHLERSUCHE

PROBLEM LÖSUNG

Es gibt keine anzeige auf dem

Computer.

7. Entfernen sie den computer und überprüfen

sie, ob das kabel vom computer richtig mit

dem kabel verbunden ist, das vom vorderen

pfosten kommt.

8. Prüfen sie, ob die batterien richtig eingelegt

sind und die batteriefedern richtig an den

batterien anliegen.

9. Die batterien im computer sprechen

möglicherweise nicht mehr an. Tauschen

sie neue batterien aus.

Das fahrrad wackelt bei der benutzung.

Turn the adjustable end caps on the front and

rear stabilizers as needed to level the bike.

Das fahrrad macht quietschgeräusche, wenn

es benutzt wird.

Einige schrauben am fahrrad könnten sich

gelöst haben. Bitte überprüfen sie alle

schrauben und ziehen sie alle losen schrauben

fest.

TEILELISTE

Nr. Bezeichnung Spezif. Menge

Vorderer

Hauptrahmenpfosten

28 Linkes Pedal YH-30X

2 Hinterer Stützrahmen

29 Rechtes Pedal

YH-30X

3 Vorderer Stabilisator

30 Sitz

4 Hinterer Stabilisator

31 Unterlegscheibe

Ф8*Ф16*1.5

5 Sattelstütze

32 Mutter

M8 S13

6 Lenkerverbindungspfosten

33 Schraube

M8*60

7 Vordere Lenkersäule

34 Kappe

Schaumstoffgriff für den

vorderen Lenker

35 Schraube

M8*40

9 Runde Kappe

36 Transportrad Ф8*Ф16*1.5

10 Handpulssensor mit Kabel L=550mm

Hinteren

Stabilisator-Endkapp

11 Schraube ST4.2*20

38 Sattelstütze

12 Computer HT060-BLE

39 Buchse

12a Computerkabel A

Kunststoffhülse Für

den Schaft

Φ30*Φ22*L

13 Pan-Schraube M5*10

41 PC-Pad

14 Vierkantschraube M8*40

42 Drahtstecker I

Große Gebogene

Unterlegscheibe

Φ8*Φ20*2.0

43 Schraube l M8*20

16 Mutter M8

44 Federscheibe Φ8

17 Schraube M6*12

Spannungskontrollkn-

opf

1150mm

18 Unterlegscheibe Φ6

Große

Unterlegscheibe

Φ5*Φ15*1.0

19 Unterlegscheibe Φ6*Φ12*1.0

47 Schraube M5*25

20 Computerkabel II

L=200MM

48 Sitzstützblock

21 Kabelstecker II

49 Schraube

M5*8

22 Flaschendeckel

50 Bolzen

M8*20

23 Linker Flaschendeckel

Große

Unterlegscheibe

Φ8*Φ25*2.0

24 Rechter Flaschendeckel

52 Ring Federstift

25 Schraube ST4.2*15

53 Ring Federstift Φ8*108

26 Computerkabel I

L=950MM

54 Wellensicherungsring

Φ17

27 Federstift Knopf

55 Bolzen

M6*12

Nr. Bezeichnung Spezif. Menge

56 Kunststoff-Lagersitz

75 Sensordraht L=250MM

57 Lager

6003ZZ

76 Schraube

M4*10

58 Schwungrad

Φ165

77 Angetriebene Platte

Magnetischer

Plattenpfosten

78 Lager

608

Gebogene

Unterlegscheibe

Φ5*Φ12*1.0

79 Angetriebene Welle

61 Magnet

20*20*8

80 Ziehende Schraube

M6*36

62 Quadratischer Magnet

20*10*5

81 Mutter

M10*1.0

63 Magnetplatte

82 Wellensicherungsring

64 Feder

83 Mutter

M10*1*3

65 Mutter

84 Schraube

ST4.2*25

66 Schraube

M6*20

85 Linke Abdeckung

67 Riemenscheibe Kurbel

86 Rechte Abdeckung

68 Riemen

240 PJ4

87 Linke Kurbel

69 Riemen

230 PJ3

88 Rechte Kurbel

70 Schraube

M5*10

89 Mutter

M10*1.25

71 Große Unterlegscheibe

Φ20*Φ8*2.0

90 Kurbelabdeckkappe

72 Lager

φ35*φ15*15

91 Inbusschlüssel

73 Riemenscheibenwelle

Φ17*33

92 Unterlegscheibe

Φ6*Φ12*1.0

74 Mutt M10

93 Schraubenschlüssel

S10,13,14,1

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

Vi ringraziamo per aver scelto il nostro prodotto. Per garantire la vostra sicurezza e la vostra salute,

vi invitiamo a utilizzare questa apparecchiatura in modo corretto. Prima di assemblare e utilizzare

l'apparecchiatura, è importante leggere il presente manuale nella sua interezza. Un utilizzo sicuro

ed efficace è possibile solo se l'apparecchiatura viene assemblata, sottoposta a manutenzione e

utilizzata correttamente. È responsabilità dell'utente assicurarsi che tutti gli utilizzatori

dell'apparecchiatura siano informati di tutte le avvertenze e precauzioni.

1. Before starting any exercise program, you should consult your physician to determine if you

have any medical or physical conditions that could put your health and safety at risk or prevent

you from using the equipment properly. Your physician’s advice is essential if you are taking

medication that affects your heart rate, blood pressure, or cholesterol level.

2. Siate consapevoli dei segnali del vostro corpo. Un esercizio fisico scorretto o eccessivo può

danneggiare la salute. Interrompere l'esercizio se si avverte uno dei seguenti sintomi: dolore,

senso di oppressione al petto, battito cardiaco irregolare, mancanza di respiro, stordimento,

vertigini o senso di nausea. Se si verifica una di queste condizioni, è necessario consultare il

medico prima di continuare il programma di esercizio.

3. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura. L'apparecchiatura è

progettata solo per l'uso da parte di adulti.

4. Utilizzare l'apparecchiatura su una superficie solida e piana, con una copertura protettiva per il

pavimento o il tappeto. Per garantire la sicurezza, l'apparecchiatura deve avere almeno 2 piedi

(60 CM) di spazio libero intorno ad essa.

5. Prima di utilizzare l'apparecchiatura, accertarsi che tutti i dadi e i bulloni siano ben serrati. La

sicurezza dell'apparecchiatura può essere mantenuta solo se viene esaminata regolarmente

per verificare l'assenza di danni e/o usura.

6. Utilizzare sempre l'apparecchiatura come indicato. Se durante l'assemblaggio o il controllo

dell'apparecchiatura si riscontrano componenti difettosi o se si sentono rumori insoliti provenire

dall'apparecchiatura durante l'esercizio, interrompere immediatamente l'uso

dell'apparecchiatura e non utilizzarla finché il problema non è stato risolto.

7. Indossare un abbigliamento adeguato durante l'uso dell'apparecchiatura. Evitare di indossare

indumenti larghi che potrebbero impigliarsi nell'apparecchiatura.

8. Non inserire dita o oggetti nelle parti mobili dell'apparecchiatura.

9. La capacità massima di peso di questa unità è di 300 libbre (135 kg).

10. L'apparecchiatura non è adatta all'uso terapeutico.

11. Per evitare lesioni fisiche e/o danni al prodotto o alla proprietà, è necessario sollevare e

spostare l'apparecchio in modo corretto.

12. Il prodotto è destinato all'uso in condizioni fresche e asciutte. Evitare di immagazzinare il

prodotto in aree estremamente fredde, calde o umide, poiché ciò potrebbe causare corrosione e

altri problemi correlati.

13. Questa apparecchiatura è progettata solo per l'uso domestico e interno; non è destinata all'uso

commerciale.

LISTA DI CONTROLLO PRE-MONTAGGIO

Prima di iniziare l'assemblaggio, assicurarsi che tutte le parti siano incluse.

n. Descrizione

Spec.

Qtà.

n. Descrizione Spec. Qtà.

Montante Anteriore del

Telaio Principale

1 23

Coperchio Sinistro

Della Bottiglia

Telaio di Supporto

Posteriore

1 24

Coperchio Destro Della

Bottiglia

3 Stabilizzatore Anteriore 1 28 Pedale Sinistro 1

4 Stabilizzatore Posteriore 1 29 Pedale Destro 1

5 Supporto del Sedile 1 30 Sella 1

Posto di Collegamento

del Manubrio

1 A Pacchetto Hardware

Palo del Manubrio

Anteriore

1 B

Biglietto di

Ringraziamento

12 Computer 1 C Manuale

22 Coperchio Della Bottiglia 1 D Batteria

AAA

PACCHETTO HARDWARE

Ordinazione di parti di ricambio (solo per clienti statunitensi e canadesi)

Si prega di fornire le seguenti informazioni per consentirci di identificare con precisione i pezzi di

ricambio necessari:

 Il numero del modello (riportato sulla copertina del manuale)

 Il nome del prodotto (riportato sulla copertina del manuale)

 Il numero di parte che si trova nello "SCHEMA ESPLICITO" (Pagine 76-77) e nell'"ELENCO

PARTI" (Pagine 74-75) (che si trova alla fine del manuale)

Contattateci all'indirizzo support@sunnyhealthfitness.com o al numero 1-877-90SUNNY

(877-907-8669).

ISTRUZIONI DI MONTAGGIO

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza

sui ricambi o per la risoluzione dei problemi, contattateci all'indirizzo

support@sunnyhealthfitness.com o al numero 1-877-90SUNNY (877-907-8669).

FASE 1:

Estrarre il Perno a Molla ad Anello (n. 53) e

aprire il Telaio di Supporto Posteriore (n. 2)

e il Montante Anteriore del Telaio

Principale (n. 1) seguendo la direzione della

freccia indicata in Figura.

Inserire il perno della Perno a Molla ad

Anello (n. 53) nel foro A della piastra

d'acciaio del montante del Montante

Anteriore del Telaio Principale (n. 1).

FASE 2:

Fissare lo Stabilizzatore Anteriore (n. 3) al

Montante Principale Anteriore del Telaio

(n. 1) con 2 Bulloni (n. 33) e 2 Rondelle a

Curve Grandi (n. 15), 2 Dadi (n. 16). Serrare

e fissare con la Chiave Inglese (n. 93).

Fissare lo Stabilizzatore Posteriore (n. 4) al

Telaio di Supporto Posteriore (n. 2) con 2

Bulloni (n. 33) e 2 Rondelle a Curva Grande

(n. 15), 2 Dadi (n. 16). Serrare e fissare con la

Chiave Inglese (n. 93).

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza

sui ricambi o per la risoluzione dei problemi, contattateci all'indirizzo

support@sunnyhealthfitness.com o al numero 1-877-90SUNNY (877-907-8669).

FASE 3:

Rimuovere 6 Bulloni (n. 17), 4 Rondelle Curve

(n. 18) e 2 Rondelle (n. 19) dal Posto di

Collegamento del Manubrio (n. 6) con la

Chiave a Brugola (n. 91).

Fissare il Coperchio della Bottiglia (n. 22) al

Posto di Collegamento del Manubrio (n. 6).

Collegare il Filo del Computer II (n. 20) con il

Filo del Computer I (n. 26). Inserirlo quindi nel

Telaio di Supporto Posteriore (n. 2).

Fissare il Posto di Collegamento del

Manubrio (n. 6) al Telaio di Supporto

Posteriore (n. 2) con 6 Bulloni (n. 17), 4

Rondelle Curve (n. 18) e 2 Rondelle (n. 19)

che sono state rimosse. Serrare e fissare con la

Chiave a Brugola (n. 91).

FASE 4:

Fissare il Coperchio Sinistro Della

Bottiglia (n. 23) e il Coperchio Destro

Della Bottiglia (n. 24) al Telaio di

Supporto Posteriore (n. 2) con 4 Viti (n.

25), 1 Vite (n. 11). Serrare e fissare con la

Chiave Inglese (n. 93).

Abbassare il Coperchio della Bottiglia (n.

22) per inserirlo nel Coperchio Sinistro

Della Bottiglia (n. 23)

e nel Coperchio

Destro Della Bottiglia (n. 24).

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza

sui ricambi o per la risoluzione dei problemi, contattateci all'indirizzo

support@sunnyhealthfitness.com o al numero 1-877-90SUNNY (877-907-8669).

FASE 6:

Rimuovere 3 Rondelle (n. 31), 3 Dadi (n. 32)

dal Sedile (n. 30) con la Chiave Inglese (n.

93).

Fissare il Sedile (n. 30) al Supporto del

Sedile (n. 5) con 3 Rondelle (n. 31), 3 Dadi

(n. 32) che sono stati rimossi. Serrare e

fissare con la Chiave Inglese (n. 93).

Allentare ed estrarre a mano 1 Manopola a

Molla (N. 27) nel Montante Anteriore del

Telaio Principale (N. 1).

Fissare il Supporto del Sedile (n. 5) nella

Boccola (n. 39) che si trova nel Montante

Anteriore del Telaio Principale (n. 1) con 1

Manopola a Molla (n. 27) che è stata

allentata Stringere e fissare a mano.

FASE 5:

Fissare il Palo del Manubrio Anteriore (n.

7) al Posto di Collegamento del

Manubrio (n. 6) con 2 Bulloni a Testa

Quadrato (n. 14), 2 Rondelle a Curva

Grande (n. 15), 2 Dadi (n. 16). Serrare e

fissare con la Chiave Inglese (n. 93).

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza

sui ricambi o per la risoluzione dei problemi, contattateci all'indirizzo

support@sunnyhealthfitness.com o al numero 1-877-90SUNNY (877-907-8669).

FASE 7:

Mantenere il Pedale Sinistro (n. 28) e la

Manovella Sinistra (n. 87) a 90° e inserire

delicatamente il Pedale Sinistro (n. 28) nella

Manovella Sinistra (n. 87), quindi ruotare il

Pedale Sinistro (n. 28) in senso antiorario il

più possibile con le mani, quindi utilizzare la

Chiave Inglese (n. 93) per serrare

saldamente.

Tenere il Pedale Destro (n. 29) e la Manovella

Destra (n. 88) a 90° e inserire delicatamente il

Pedale Destro (n. 29) nel Pedale Destro (n.

29). Ruotare quindi il Pedale destro (n. 29) in

senso orario il più possibile con le mani, quindi

utilizzare la Chiave Inglese (n. 93) per serrare

saldamente.

FASE 8:

Rimuovere le 4 Viti a Testa Cilindrica (n. 13)

dal retro del Computer (n. 12) con la Chiave

Inglese (n. 93).

Fissare il Computer (n. 12) all'estremità

superiore del Palo del Manubrio Anteriore

(n. 7) con le 4 Vite a Testa Cilindrica (n. 13)

rimosse. Serrare e fissare con la Chiave

Inglese (n. 93).

Collegare il Filo del Computer II (n. 20) con il

Filo del Computer A (n. 12a).

NOTA: Il Filo del Computer A (n. 12a) deve

passare attraverso il foro al centro del Palo

del Manubrio Anteriore (n. 7) Collegare il filo

nella parte posteriore del Palo del Manubrio

Anteriore (n. 7).

Inserire il Sensore di Polso Manuale con

Filoe (n. 10) nel jack di ingresso dell'impulso

sul retro del Computer (n. 12).

Il montaggio è completo!

INSTALLAZIONE E SOSTITUZIONE DELLA BATTERIA

INSTALLAZIONE DELLA BATTERIA

1. Estrarre le 2 batterie AAA dalla scatola del computer.

2. Premere la fibbia del coperchio della batteria sul Computer (n. 12), quindi rimuovere il coperchio

della batteria.

3. Installare 2 batterie AAA nell'apposito alloggiamento sul retro del Computer (n. 12). Prima di

procedere all'installazione, prestare attenzione ai poli + e - delle batterie.

4. Premere la fibbia del coperchio della batteria, quindi rimettere il coperchio della batteria sul retro

del Computer (n. 12).

L'installazione è completa!

SOSTITUZIONE DELLA BATTERIA

1. Premere la fibbia del coperchio della batteria sul retro del Computer (n. 12), quindi rimuovere il

coperchio della batteria.

2. Rimuovere le 2 vecchie batterie AAA nella custodia e installare 2 nuove batterie AAA nella

custodia sul retro del Computer (n. 12). Prima dell'installazione, prestare attenzione ai poli + e -

delle batterie.

3. Premere la fibbia del coperchio della batteria, quindi rimettere il coperchio della batteria sul retro

del Computer (n. 12).

La sostituzione è completa!

SMALTIMENTO DELLE BATTERIE

Smaltire le batterie secondo le leggi e le normative locali. Alcune batterie possono essere riciclate.

Durante lo smaltimento o il riciclaggio, non mischiare i tipi di batterie.

GUIDA ALLO STOCCAGGIO

Estrarre il Perno a Molla ad Anello (n. 53) e piegare il Telaio di Supporto Posteriore

(n. 2) al Montante Anteriore del Telaio Principale (n. 1) nella direzione della freccia

mostrata in Figura.

Inserire il Perno a Molla ad Anello (n. 53) nel foro A della piastra d'acciaio del Montante

Anteriore del Telaio Principale (n. 1).

ATTENZIONE: ALLE MANI QUANDO SI RIPIEGA LA BICICLETTA.

GUIDA ALLE REGOLAZIONI

MOVING THE RECUMBENT BIKE

Tenere il Palo del Manubrio Anteriore (n. 7) e inclinare la

bicicletta finché le 2 Ruote di Trasporto (n. 36) non toccano il

suolo. Ora è possibile trasportare la bicicletta nel luogo

desiderato con facilità.

REGOLAZIONE DELL'EQUILIBRIO

Per ottenere una guida fluida e confortevole, è necessario

assicurarsi che la bicicletta sia stabile e fissata. Se si nota che

la bicicletta è instabile durante l'uso, è necessario regolare i

Tappi Terminale dello Stabilizzatore Posteriore (n. 37) fino

a quando la bicicletta non sarà livellata con la superficie del

pavimento.

REGOLAZIONE DELLA TENSIONE

Regolare la tensione ruotando la Manopola di Controllo

della Tensione (n. 45) in senso orario per aumentare il livello

di resistenza. Ruotare la Manopola di Controllo della

Tensione (n. 45) in senso antiorario per diminuire il livello di

resistenza.

I livelli di tensione sono impostati dal livello 1, il più basso, al

livello 14, il più alto.

REGOLAZIONE DEL SEDILE

Allentare ed estrarre la Manopola a Molla (n. 27) per

regolare l'altezza del Sedile (n. 30). Durante la regolazione, si

vedrà un limite sul Supporto del Sedile (n. 5). NON sollevare

i montanti oltre questo limite. Controllare sempre la Manopola

a Molla (n. 27) e assicurarsi che sia completamente fissata al

termine della regolazione.

PULIZIA

La bicicletta può essere pulita con un panno morbido, pulito e umido. Non utilizzare abrasivi o solventi sulle parti in

plastica. Asciugare il sudore dalla recumbent bike dopo ogni utilizzo. Fare attenzione a non depositare eccessiva

umidità sul pannello del display del computer, poiché ciò potrebbe causare rischi elettrici o guasti all'elettronica. Tenere

la bicicletta, in particolare il computer, al riparo dalla luce diretta del sole per evitare di danneggiare lo schermo.

Controllare ogni settimana il corretto serraggio di tutti i bulloni di montaggio e dei pedali della recumbent bike.

CONSERVAZIONE

Conservare la recumbent bike in un ambiente pulito e asciutto, lontano dalla portata dei bambini.

COMPUTER PER ESERCIZI

TASTO FUNZIONE:

 Questo tasto consente di selezionare e bloccare una particolare funzione desiderata.

 SCAN→TIME→SPD →DIST →CAL→ ODO →RPM →PULSE

 Tenendo premuto per 3 secondi si azzera il valore (senza ODO).

MODALITÀ SLEEP

 Il sistema si spegne automaticamente quando il sensore non riceve alcun segnale di ingresso o non

viene premuto alcun tasto per circa 4 minuti.

 Il sistema si accende quando viene premuto il tasto MODE o quando viene emesso un segnale dal

sensore.

FUNZIONE



SCAN: Il display cambia in base al diagramma successivo ogni 6 secondi.

 TIME (TEMPO): Il tempo di lavoro totale con l'avvio dell'esercizio.

 SPEED (VELOCITÀ): La velocità attuale all'avvio dell'esercizio.

 DISTANCE (DISTANZA): La distanza attuale all'inizio dell'esercizio.

 CALORIE: Le calorie bruciate all'inizio dell'esercizio.

 TOTAL DIST (Distanza Totale): Conta la distanza totale dall'inizio alla fine dell'esercizio. Se la batteria

viene sostituita, il valore torna a zero.

 RPM (GIRI AL MINUTO): Ll numero medio di giri al minuto della ruota per misurare la velocità del

pedale.

 PULSE (IMPULSO): La frequenza attuale delle pulsazioni.

SPECIFICHE

FUNZIONE

SCAN 6 S

TIME (TEMPO)

0:00-999:59 M：S

SPEED (VELOCITÀ) 0.0~99.99 M/H

DIST (DISTANZA) 0.0~9999.9 M

ODO (ODOMETRO) 0.00~9999.9 M

CAL(CALORIE) 0.0~9999.9 Kcal

RPM (GIRI AL MINUTO) 0~299

PULSE RATE (IMPULSO) 40~240 BPM

BATTERIA DIMENSIONE -AAA*2

Temperatura di Esercizio

0~40℃(32℉-104℉)

Temperatura di Stoccaggio

-10~60℃((14℉-140℉)

CONNESSIONE ALL'APP:

Collegare l'Apparecchiatura Intelligente all'App SunnyFit:

1. Eseguire la scansione per scaricare SunnyFit dall'app store:

6. Se è la prima volta che si utilizza l'app SunnyFit, seguire le istruzioni in-app per registrare il

proprio account SunnyFit gratuito e accedere.

7. Iniziare un'attività di allenamento che corrisponda alla propria attrezzatura smart, quindi

seguire le istruzioni sullo schermo per cercare e connettersi all'attrezzatura smart.Begin any

workout activity that matches your smart equipment, then follow the onscreen prompts to

search for and connect to your smart equipment.

8. Una volta collegato, le statistiche e i record saranno visualizzati alla fine del corso/sessione e

registrati nel profilo dell'account!

Risoluzione dei problemi:



Se si riscontrano problemi nel collegare l'apparecchiatura smart, visitare la pagina

www.sunnyfit.com/guide o scansionare il codice QR qui sotto:

Se avete bisogno di ulteriore supporto, contattate [email protected].

RISOLUZIONE DEI PROBLEMI

PROBLEMA SOLUZIONE

Il computer non visualizza nulla.

1. Rimuovere il computer e verificare che il filo

del computer sia collegato correttamente al

filo proveniente dal montante anteriore.

2. Controllare che le batterie siano posizionate

correttamente e che le molle delle batterie

siano a contatto con le batterie.

3. Le batterie del computer potrebbero non

rispondere. Sostituire le batterie con altre

nuove.

La bicicletta traballa durante l'uso.

Ruotare le testate regolabili degli stabilizzatori

anteriori e posteriori come necessario per

livellare la bicicletta.

La bicicletta emette un rumore stridente

durante l'uso.

Alcuni bulloni della bicicletta potrebbero essersi

allentati. Si prega di ispezionare tutti i bulloni e

di serrare quelli allentati.

ELENCO PARTI

Descrizione

Spec.

Qtà.

n. Descrizione Spec. Qtà.

Montante Anteriore del

telaio Principale

20 Filo del Computer II L=200MM

Telaio di Supporto

Posteriore

21 Spina di Filo II

3 Stabilizzatore Anteriore

22 Coperchio della Bottiglia

4 Stabilizzatore Posteriore

Coperchio Sinistro Della

Bottiglia

5 Supporto del Sedile

Coperchio Destro Della

Bottiglia

Posto di Collegamento del

Manubrio

25 Vite

ST4.2*15

Palo del Manubrio

Anteriore

26 Filo del Computer I

L=950MM

Impugnatura in Schiuma

del Manubrio Anteriore

27 Manopola a Molla

9 Tappo Rotondo

28 Pedale Sinistro YH-30X

Sensore di Polso Manuale

con Filo

L=550mm

29 Pedale Destro YH-30X

11 Vite ST4.2*20

30 Sella

12 Computer

HT060-BLE

31 Rondella Ф8*Ф16*1.5

12a Filo del Computer A

32 Dado M8 S13

13 Vite a Testa Cilindrica M5*10

33 Bullone

M8*60

14 Bullone a Testa Quadra M8*40

34 Tappo

15 Rondella a Curva Grande Φ8*Φ20*2.0

35 Bullone M8*40

16 Dado M8

36 Ruota di Trasporto Ф8*Ф16*1.5

17 Bullone M6*12

Tappo Terminale Dello

Stabilizzatore Posteriore

18 Rondella Curva Φ6 4

38 Reggisella

19 Rondella Φ6*Φ12*1.0

39 Boccola

Descrizione

Spec.

Qtà.

Descrizione

Spec.

Qtà.

Manicotto in Plastica

dell'Albero

Φ30*Φ22*L1

66 Bullone M6*20

41 Cuscinetto per PC

Puleggia della Cinghia

Manovella

42 Spina a Filo I

68 Cinghia

240 PJ4

43 Vite l M8*20

69 Cinghia

230 PJ3

44 Rondella Elastica Φ8

70 Vite M5*10

Manopola di Controllo della

Tensione

1150mm

Rondella Piatta Grande

Φ20*Φ8*2.0

46 Rondella Piatta Grande Φ5*Φ15*1.0

72 Cuscinetto Φ35*Φ15*15

47 Bullone M5*25

73 Albero della Puleggia Φ17*33

Blocco di Supporto del

Sedile

74 Dado M10

49 Vite M5*8 1

75 Filo del Sensore L=250MM 1

50 Bullone M8*20

78 Cuscinetto 608

51 Rondella Piatta Grande Φ8*Φ25*2.0

79 Albero Motore

52 Mandrino

80 Bullone di Trazione M6*36

53 Perno a Molla ad Anello Φ8*108 1

81 Dado M10*1.0 2

Anello di Sicurezza

dell'Albero

Φ17

Anello di Sicurezza

dell'Albero

55 Bullone M6*12

83 Dado M10*1*3

Sede del Cuscinetto in

Plastica

84 Vite ST4.2*25

57 Cuscinetto 6003ZZ

85 Coperchio Sinistro

58 Volano Φ165

86 Manovella Destra

59 Piastra Magnetica Post

87 Manovella Sinistra

60 Rondella Φ5*Φ12*1.0

88 Manovella Destra

61 Magnete 20*20*8

89 Dado M10*1.25

62 Magnete Quadrato 20*10*5

Coperchio della

Manovella

63 Piastra Magnetica

91 Chiave a Brugola S5

64 Molla

92 Rondella Φ6*Φ12*1.0

65 Dado M6

93 Chiave Inglese S10,13,14,15

SCHEMA ESPLOSO 1

SCHEMA ESPLOSO 2

Version 1.2

Sunny Health & Fitness SF-B223011 Foldable Magnetic Exercise X-Bike

Product's Documents

User Manual

Specifications

Sunny Health & Fitness SF-B223011 Questions and Answers
