READ AND SAVE THESE INSTRUCTIONS
OWNER’S MANUAL
16'' STAND FAN
MODEL: FS40-19M
ITEM: 826639
145x210mm /YDX/2017.10.10
1
Read Rules for Safe Operation and Instructions carefully.
CAUTION
1. Never insert fingers, pencils, or any other object through the grille when fan is
running.
2. Disconnect fan when moving from one location to another.
3. Be sure fan is on a stable surface when operating to avoid overturning.
4. Do not use fan in window. Rain may create electrical hazard.
5. Ensure that the fan is switched off from the supply mains before removing the grille.
The rules for safe cord and plug operations are as follows:
1. This product employs overload protection (fuse). A blown fuse indicates an
overload or short-circuit situation. If the fuse blows, unplug the product from the
outlet. Replace the fuse as per the user servicing instructions (follow product
marking for proper fuse rating) and check the products. If the replacement fuse
blows, a short-circuit may be present and the product should be discarded or
returned to an authorized service facility for examination and/or repair.
2. Do not operate any fan with
a damaged cord or plug.
Discard fan or return to an
authorized service facility
for examination and/or
repair.
3. Do not run cord under
carpeting. Do not cover
cord with throw rugs,
runners, or similar coverings.
Do not route cord under
furniture or appliances.
Arrange cord away from
traffic area and where it will
not be tripped over.
RULES FOR SAFE OPERATION

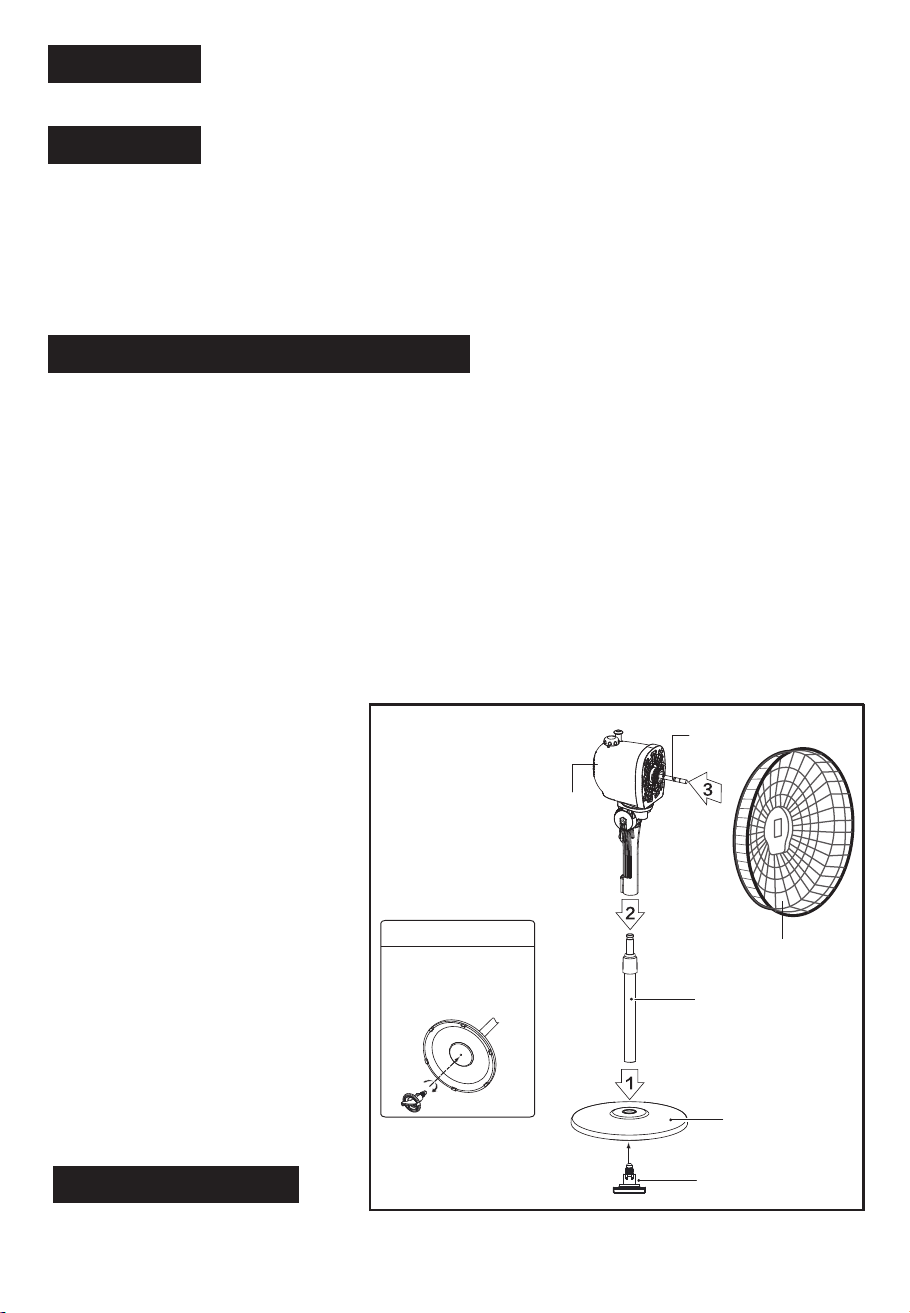

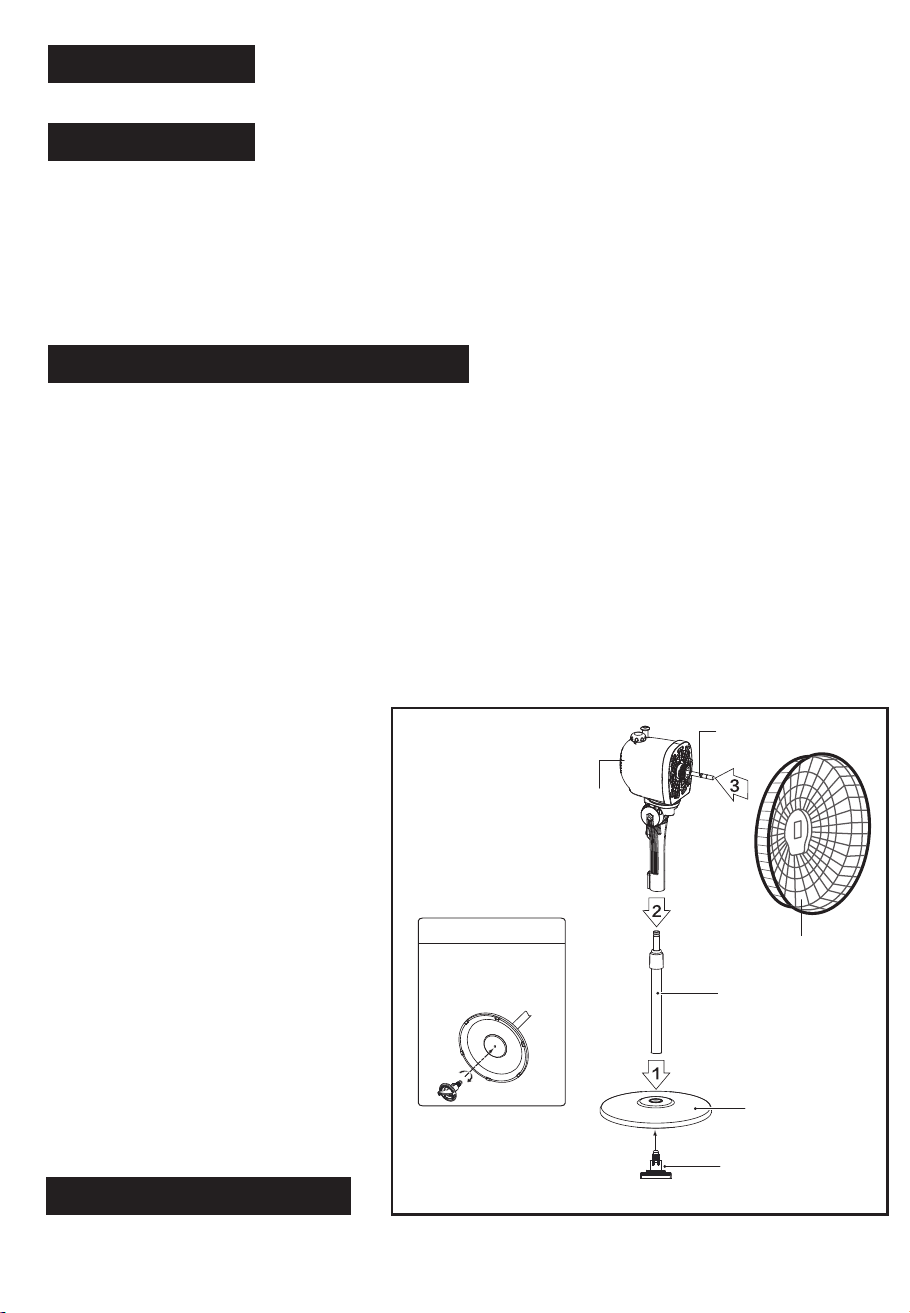

PARTS DIAGRAM
READ AND SAVE
THESE INSTRUCTIONS
Pole
Rear grill
Base
Bolt
Base Installation
Align the column with the
groove on the base and
fix them together using a
right-angle bolt.
Considerate Hint:
Remove parts from the component
before performing installation.
1. This appliance has a polarized plug (one blade is wider than the other). To reduce
the risk of electric shock, this plug is intended to fit in a polarized outlet only one
way. If plug does not fit fully in the outlet, reverse the plug. If it still does not fit,
contact a qualified electrician. Do not attempt to defeat this safely feature.
2. To reduce the risk of fire or electric shock, do not use this fan with any solid state
speed control device.
WARNING
Motor
Motor shaft
IMPORTANT SAFETY INSTRUCTIONS
INSTALLATION INSTRUCTIONS
2

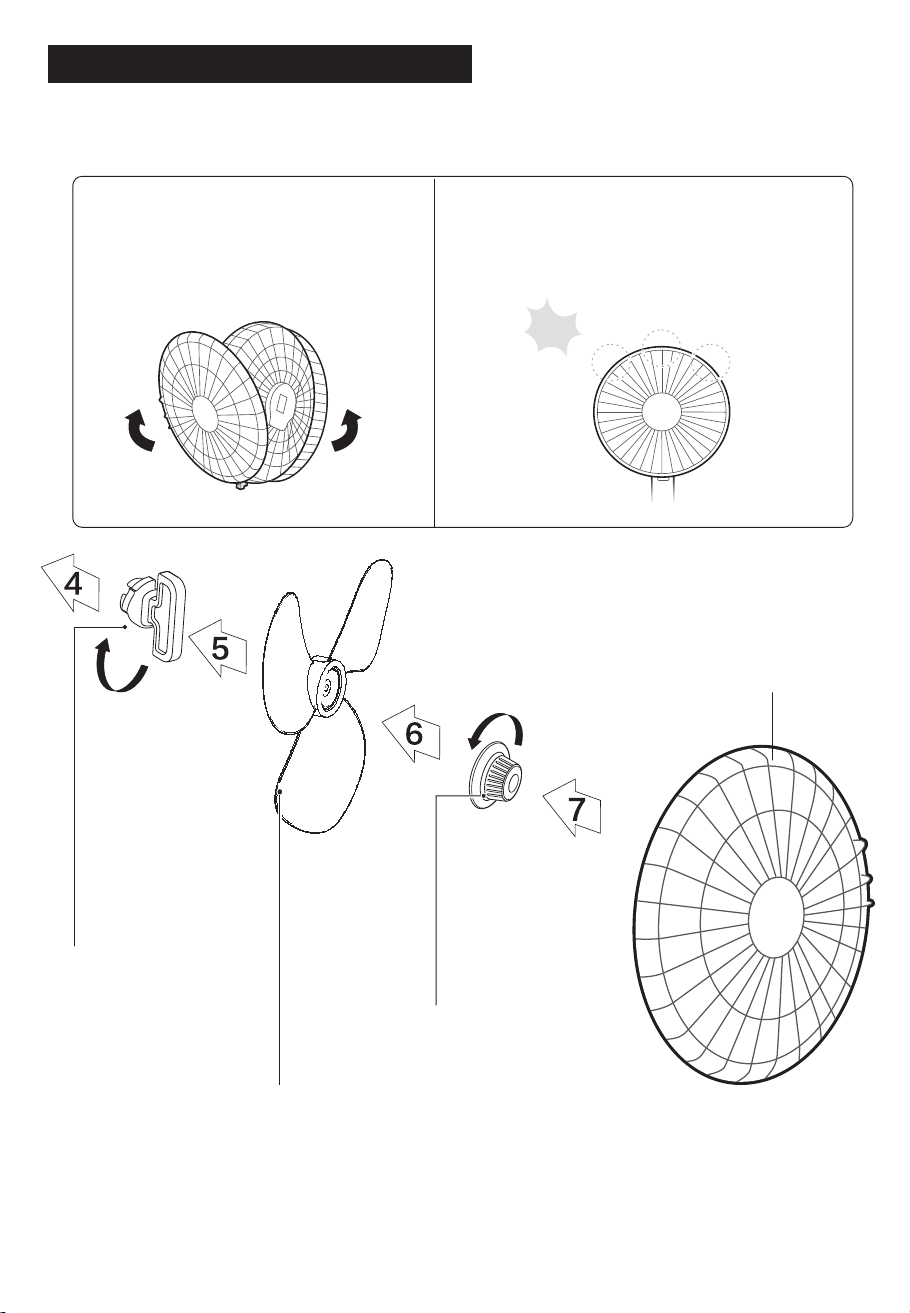

Lock nut of grill
Screw the lock nut of
grill clockwise,
and in the meantime,
fix the rear grill.
Lock nut of blade
anticlockwise,
and then install the
front fan cover.
Blade
Pull the blade to rotate after installing,
so as to ensure that the blade can be
normally rotated.
Front grill
Align Catch of the Front Guard
with the illustrated position of
the Rear Guard.
Press guards with both hands.
Front and Rear Guard Installation
3
Pa!
1
2

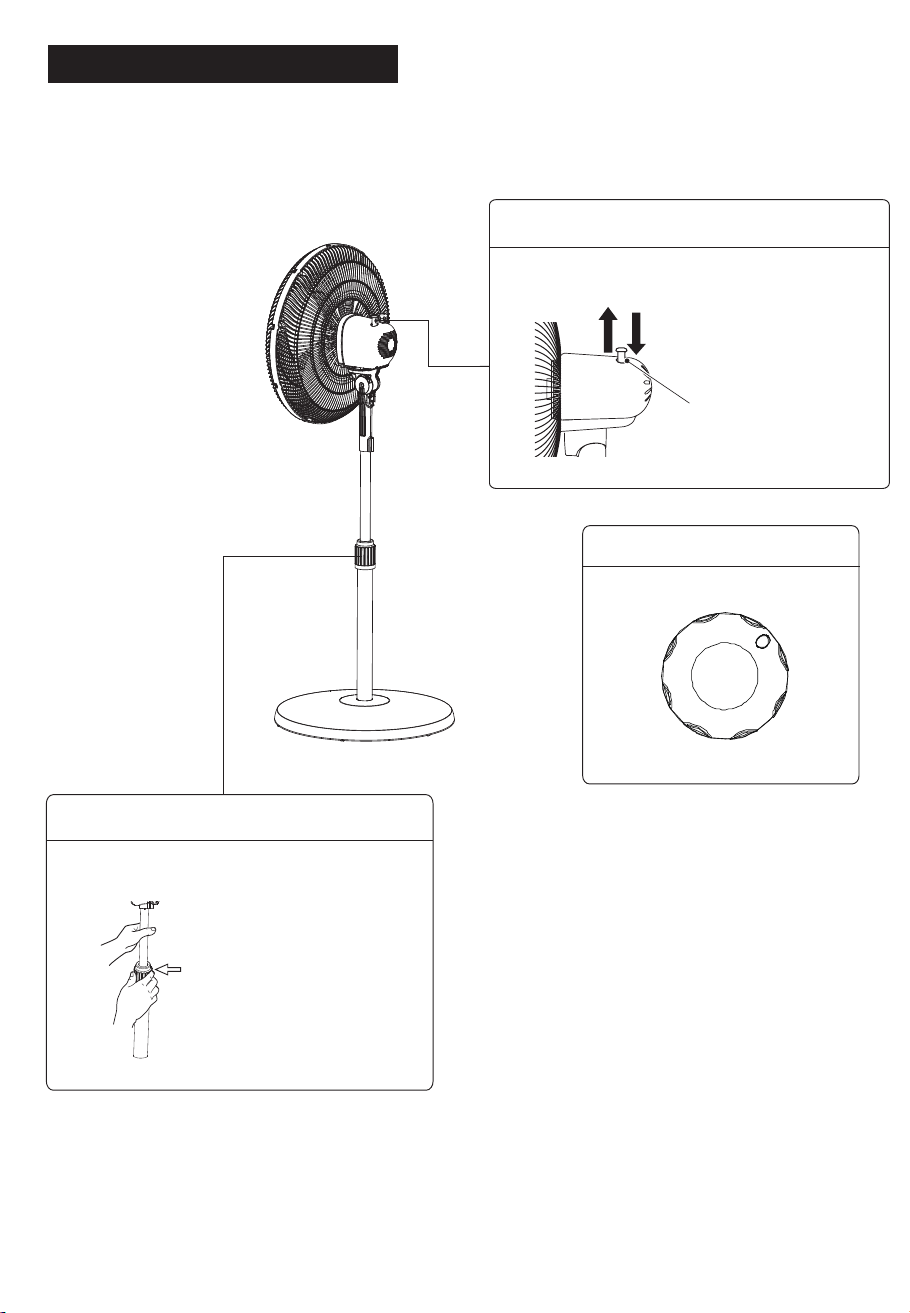

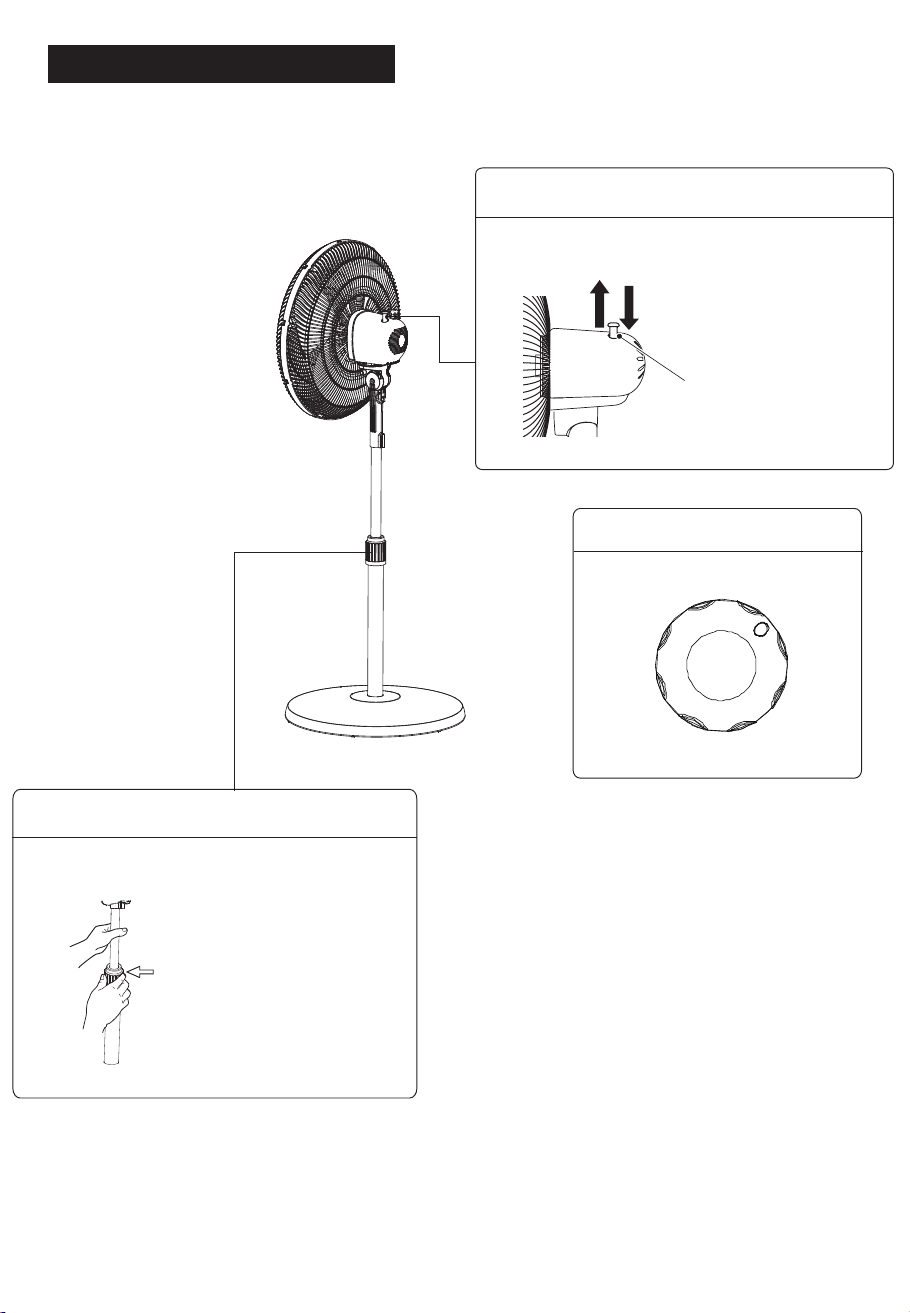

INSTRUCTIONS FOR USE
3
2
1
0
Turn counterclockwise and loosen for
performing height adjustment.
Height Adjustment
Speed control knob
Height Adjustment Key
Swing Pull-knob
Push-down to swing
Pull-up for static
Horizontal Swing
3
4

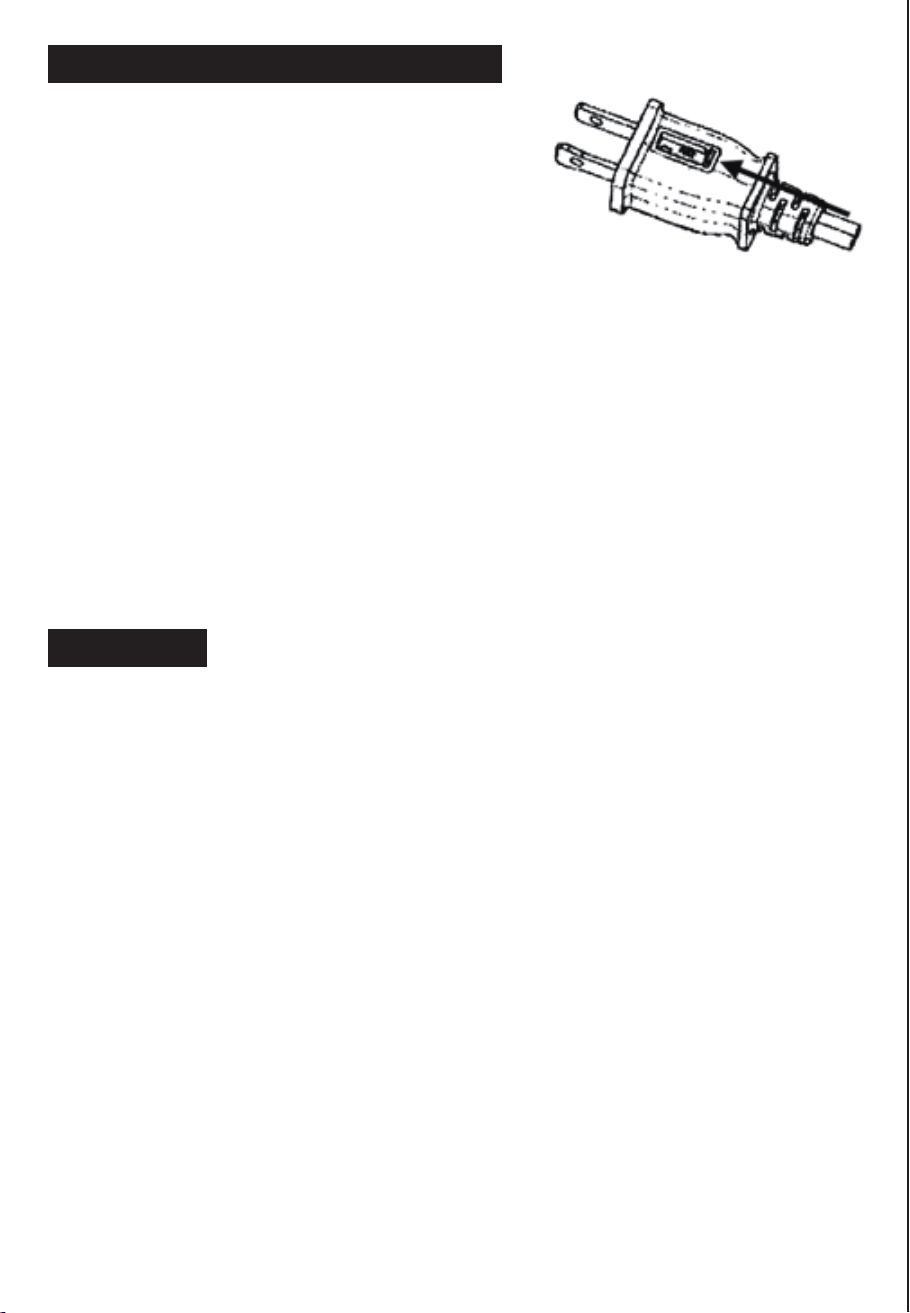

a) Grasp plug and remove from the receptacle or
other outlet device. Do not unplug by pulling
on cord.
b) Open fuse cover. Slide open fuse access
cover on top of attachment plug towards blades.
c) Remove fuse carefully. Insert the tip of your tool
into fuse slot (close with the terminal), then prize
the fuse gradually and slowly, but not overexert. If you feel tight, you can try it at
several times and prize the fuse little by little. When one side of the fuse has
been prized, then you can get the fuse out entirely.
d) Risk of fire. Replace fuse only with 2.5 Amp, 125 Volt fuse.
e) Close fuse cover. Slide closed the fuse access cover on top of attachment plug.
f) Risk of fire. Do not replace attachment plug. Contains a safety device (fuse) that
should not be removed. Discard product if the attachment plug is damaged.
Notice:
1. When you replace the fuse, please don’t operate suddenly or overexert, or else
the product will be damage or cause accident.
2. When you feel it hard to be operated, please make sure you have got the right
way.
USER SERVICING INSTRUCTIONS
CLEANING
1. Be sure to unplug from the electrical supply source before cleaning.
2. Plastic parts should be cleaned with mild soap and a damp cloth or sponge.
Thoroughly to remove soap film with clean water.
3. Be sure not to make water or other liquid enter inside of motor.
5
For questions or comments,please write to:
Midea America Corporation
Customer Care Center
Email us at: [email protected]
1-866-646-4332
fan
11411 NW 107th Street,
Suite 12 Miami, FL 33178
6
ONE (1) YEAR LIMITED WARRANTY
Please read all instructions before attempting to use this product.
In the event of malfunctions or failure of your Fan, simply deliver or send the Fan,
postage prepaid along with PROOF OF PURCHASE, within the warranty period of one (1)
year, to Midea America Corporation. Midea America Corporation reserves the right to
inspect the claimed defective part or parts to determine if the defect or malfunction
complaint is covered by this warranty. Midea America Corporation shall, within sixty(60)days
after receipt of the product, at its option, repair and/or replace the defective part or parts free
of charge. This warranty shall only cover defect arising from normal usage. Midea America
Corporation assumes no responsibility whatsoever if the Fan should fail during the warranty
period by reason of:
Misuse, negligence, physical damage or accidents.
Lack of maintenance (see instructions for proper maintenance).
Repair by any unauthorized party during the warranty period.
Damage caused by connection to an improper input voltage (see specification
label on your Fan).
Midea America Corporation makes no further warranties or representations, express or
implied except those contained herein. No representative or dealer is authorized to assume
any other liability regarding the Fan. The duration of the implied warranty granted under
State law, including warranties of merchantability and fitness for particular purpose are
limited in duration should the duration of the express warranty grant it hereunder. Midea
America Corporation shall in no event be liable for direct, indirect, special or consequential
damages.
Some states do not allow limitations on how long an implied warranty lasts, and/or the above
limitations or exclusion may not apply to you. This warranty gives you specific legal rights
and you may have other rights which vary from state to state.
Midea America Corporation warrants as limited herein to the original purchaser of retail
thateach new Fan, shall be free of defects in material and workmanship for aperiod of
one (1) year from the date of original purchase. This one (1) year warranty is limited to
the Motor and Electric Element.
LEA Y GUARDE ESTAS INSTRUCCIONES
MANUAL DEL USUARIO
VENTILADOR DE PIE DE 16"(40,6cm)
MODELO: FS40-19M
ARTÍCULO: 826639
Lea las normas de seguridad y las instrucciones atentamente.
PRECAUCIÓN
1. No introduzca los dedos, lápices, u cualquier otro objeto a través de las rejillas mientras el
ventilador esté en funcionamiento.
2. Desconectar si va a desplazarlo.
3. Asegúrese de que el ventilador esté colocado sobre una superficie estable, para evitar que
se vuelque.
4. No utilizar en una ventana. La lluvia representa un peligro eléctrico.
5. Asegúrese de que el ventilador esté desconectado de la fuente de alimentación antes de
quitar las rejillas.
Las normas para operar el cable y el enchufe son las siguientes:
1. Este producto está equipado con una protección contra sobrecarga (fusible). Un fusible
quemado indica que hubo una sobrecarga o un cortocircuito. Si el fusible se quema,
desconecte el aparato de la toma de corriente. Reemplace el fusible de acuerdo a las
instrucciones al usuario (ver el marcado de producto para el valor nominal de fusible
apropiado) Si el fusible de reemplazo se quema, puede haber un cortocircuito y el producto
debe ser desechado o llevado a un
centro de servicio autorizado para
examinar y/o reparar.
2. No operar un ventilador con un
cable o enchufe dañado.
Deseche el aparato o llévelo a
un centro de servicio autorizado
para examinar y/o reparar.
3. No pase el cable de
alimentación por debajo de
alfombras. No cubra el cable
con tapetes, alfombras o
similares. No tienda el cable
debajo de muebles u otros
electrodomésticos. Coloque el
cable lejos de áreas de tráfico y
donde no pueda provocar
tropiezos.
NORMAS DE SEGURIDAD
DIAGRAMA DE LAS PARTES
Tubo
Rejilla posterior
Base
fiador
Instalación de la base
Alinear la columna a la
ranura en la base y unir con
el perno angular.
Nota:
Quite las partes antes de la
instalación.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y GUARDE ESTAS
INSTRUCCIONES
7
1. Este aparato tiene un enchufe polarizado (una pata es más ancha que la otra). Para reducir
el riesgo de descarga eléctrica, el enchufe está diseñado para encajar en un tomacorriente
polarizado de una sola manera. Si el enchufe no encaja por completo en el tomacorriente,
inviértalo. Si aún así no encaja, llame a un electricista calificado. No trate de violar esta
medida de seguridad.
2. Para reducir el riesgo de incendio o descarga eléctrica, no utilice este ventilador con un
dispositivo de control de velocidad sólido.
ADVERTENCIA
Motor
Motor shaft
8
INSTRUCCIONES DE INSTALACIÓN
3
Pa!
1
2

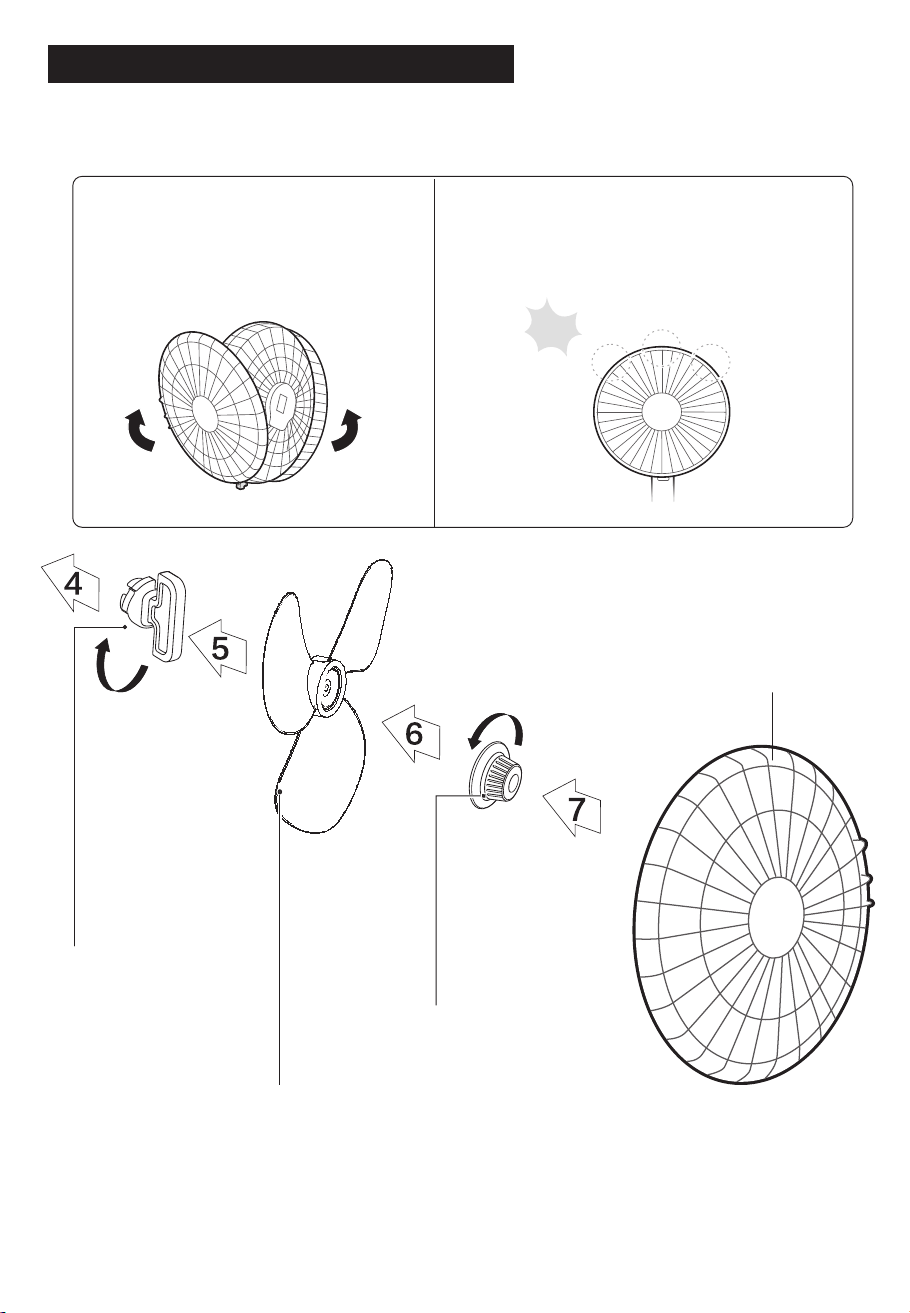

Instalación de las rejillas
Alinear la rejilla frontal a la rejilla
posterior como se muestra en la
imagen.
Presionar con ambas manos.
Rejilla frontal
Rotar la tuerca
hacia la izquierda
e instalar la cubierta.
Aspas
Haga girar las aspas
manualmente después de
montarlas para verificar que
puedan girar normalmente.
Tuerca de bloqueo
de la rejilla
Enroscar la tuerca en
el sentido de las agujas
del reloj, y fijar la rejilla
posterior.
9
INSTRUCCIONES DE USO
3
2
1
0
Girar hacia la izquierda para aflojar y
ajustar la altura.
Ajuste de altura
Perilla de control de velocidad
Anillo de ajuste de altura
Perilla del oscilador
Presionar para iniciar
Tirar hacia arriba para detener
Oscilación horizontal
10

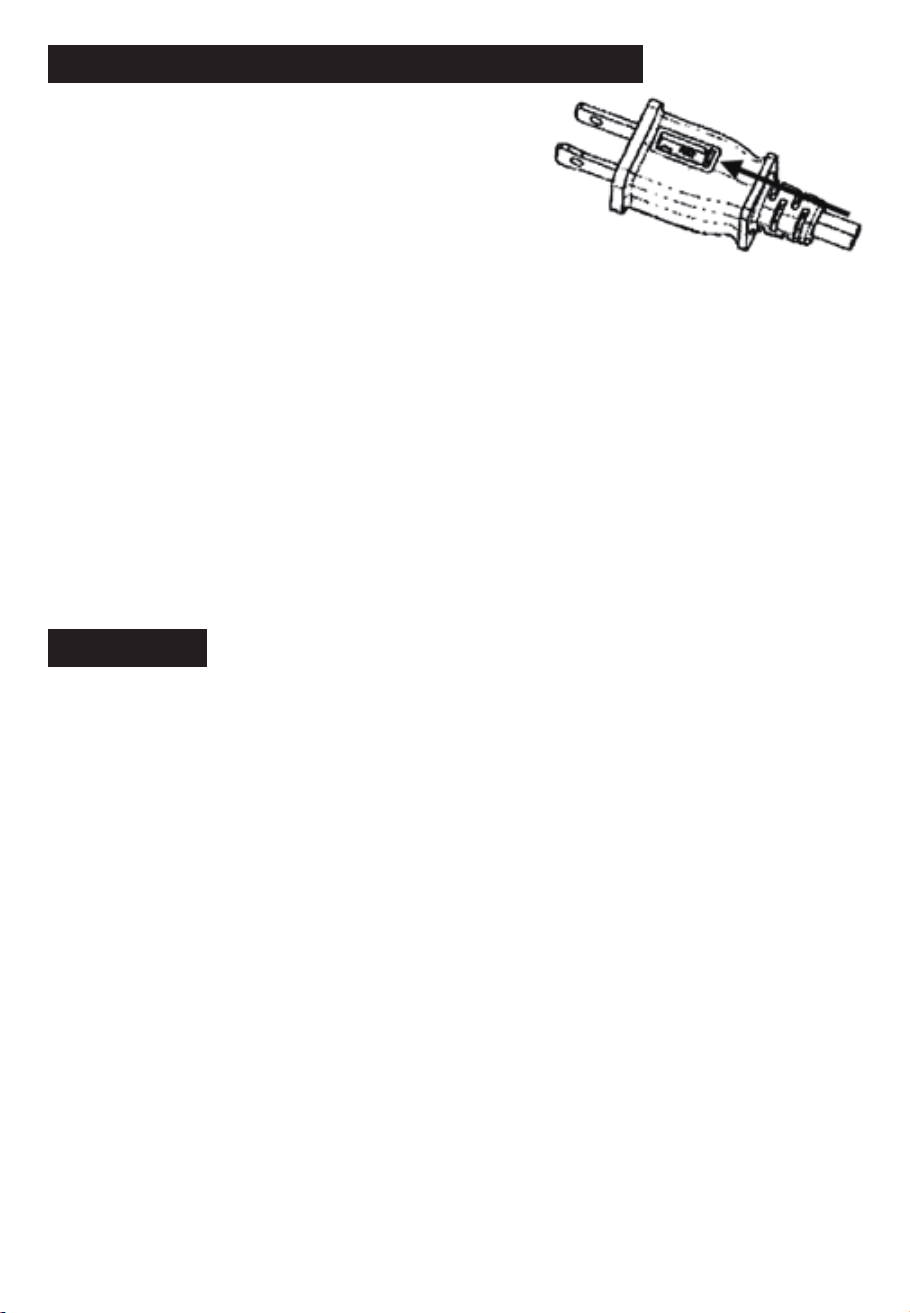

a) Desconectar de la toma de corriente sujetando el
enchufe. No tire del cable.
b) Abrir la tapa del fusible. Deslice la cubierta de
acceso al fusible en la parte superior del enchufe
accesorio para abrirla.
c) Retirar el fusible con cuidado. Desatornillar con
mucho cuidado y sin ejercer fuerza. Retire el fusible
poco a poco. Cuando un lado esté suelto, podrá sacar el fusible
completamente.
d) Riesgo de incendio. Reemplazar solamente con un fusible de 2,5 Amp y 125 Volt.
e) Cerrar la tapa. Deslice la cubierta para cerrarla.
f) Riesgo de incendio. No reemplace el enchufe accesorio. Contiene un dispositivo
de seguridad (fusible) que no debe ser quitado. Deseche el producto si el enchufe
accesorio está dañado.
Nota:
1. Al reemplazar el fusible, no aplique fuerza sobre él, o de lo contrario puede
dañarlo o causar un accidente.
2. Si encuentra que es difícil de operar, verifique que esté haciéndolo según las
instrucciones.
INSTRUCCIONES DE SERVICIO DE USUARIO
LIMPIEZA
1. Desconectar de la fuente de alimentación antes de limpiar.
2. Las partes de plástico deben lavarse con jabón suave y un paño húmedo o
esponja.
Enjuagar con agua para eliminar todo el jabón.
3. Tenga cuidado de que no entre agua ni ningún otro líquido en el motor.
11

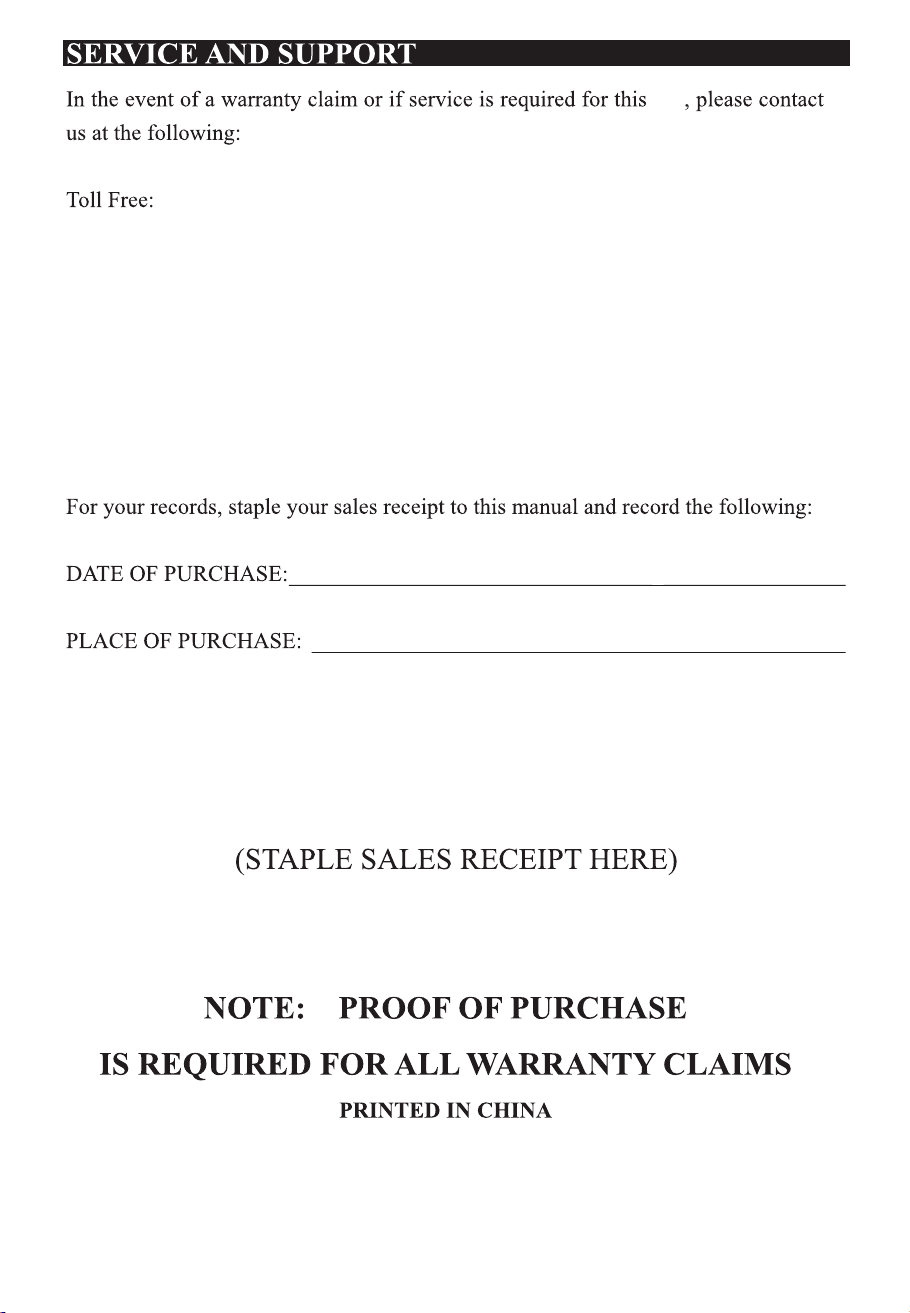

SERVICIO Y SOPORTE
En caso de reclamos de garantía o si se necesita servicio para este ventilador, por favor,
póngase en contacto con nosotros a los siguientes números:
Gratis: 1-866-646-4332
Envíenos un mensaje de correo electrónico a:
Para preguntas o comentarios, por favor escriba a:
Midea America Corporation
Customer Care Center
Para su registro, engrape su recibo de compra a este manual y registre lo siguiente:
FECHA DE COMPRA: ________________________________
_
______________
_
LUGAR DE COMPRA: ________________________________
_
______________
_
(ENGRAPE EL RECIBO DE VENTA AQUÍ)
NOTA: SE REQUIERE UNA PRUEBA DE
COMPRA PARA TODOS LOS RECLAMOS
DE GARANTÍA
IMPRESO EN CHINA
11411 NW 107th Street,
Suite 12 Miami, FL 33178
12
GARANTÍA LIMITADA DE UN (1) AÑOS
Por favor lea todas las instrucciones antes de intentar utilizar este producto.
Mal uso, negligencia, daño físico o accidentes.
Falta de mantenimiento (vea las instrucciones de mantenimiento adecuado).
Reparación por alguna parte no autorizada durante el período de garantía.
Daños causados por conexión a un voltaje inapropiado (vea la etiqueta de
especificación en su Ventilador).
Midea America Corporation no ot orga más garantías o representaciones, expresas o implícitas
excepto las que se mencionan aquí. Ningún representante o vendedor está autorizado a asumir
cualquier otra responsabilidad relacionada con el Calefactor con ventilador. La duración de la
garantía implícita otorgada bajo las leyes del Estado, incluyendo garantías de comercialización y
aptitud para un propósito en particular están limitadas en duración si l
a duración de la garantía
expresa lo otorgara a continuación.Midea America Corporation no será en ningún caso responsable
por daños directos, indirectos, especiales o consecuenciales.
Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, y/o las
limitaciones o exclusiones anteriores pueden no aplicarse a usted. Esta garantía le ofrece
derechos legales específicos y usted puede tener otros derechos, que varían de estado a
estado.
●
●
●
●
●
Midea America Corporation ntiza de forma limitada, como se explicita aquí, al comprador original
que cada Ventilador nuevo estará libre de defectos de materiales o mano de obra por el período
de un (1) años desde la fecha de la compra original. Esta garantía de un (1) años está limitada a
los motor,y elementos de calefacción.
En caso de mal funcionamiento o avería de su Ventilador simplemente lleve o envíe el
valentador, con un envío prepago junto con una PRUEBA DE COMPRA, dentro del período de la
garantía de un (1) años, a Midea America Corporation. Midea America Corporation se reserva el
derecho de inspeccionar la parte o partes supuestamente defectuosas para determinar si el
reclamo por defecto o mal funcionamiento está cubierto por esta garantía. Dentro de los sesenta
(60) días de recibido el producto, Midea America Corporation , a su elección, reparará y/o
reemplazará la parte o partes defectuosas sin cargo alguno. Esta garantía sólo cubrirá defectos que
surjan de una utilización normal. Midea America Corporation no asume ninguna responsabilidad si el
Calefacotr con Ventilador se averiara durante el período de la garantía debido a:
