1
Model:
N600P-144A-6
High-Density
Fiber Patch Panel
1U with 6x Splice Cassettes,
144x LC/APC SM 0.9 mm,
1.5M Pigtail
Español 13
Français 25
Owner’s Manual
23-03-493-9347A1_revA.indb 123-03-493-9347A1_revA.indb 1 1/4/2024 10:48:21 AM1/4/2024 10:48:21 AM
2
Description
M3*4
Countersunk
Head Screw
M4*6
Countersunk
Head Screw
Black
Velcro
Tie
Single
Splicing
Protective
Tube
Nylon
Cable
Ties
Spiral
Wrapping
Bands
Quantity 1 Pc. 4 Pcs. 1 Roll 144 Pcs. 10 Pcs. 1 Pc.

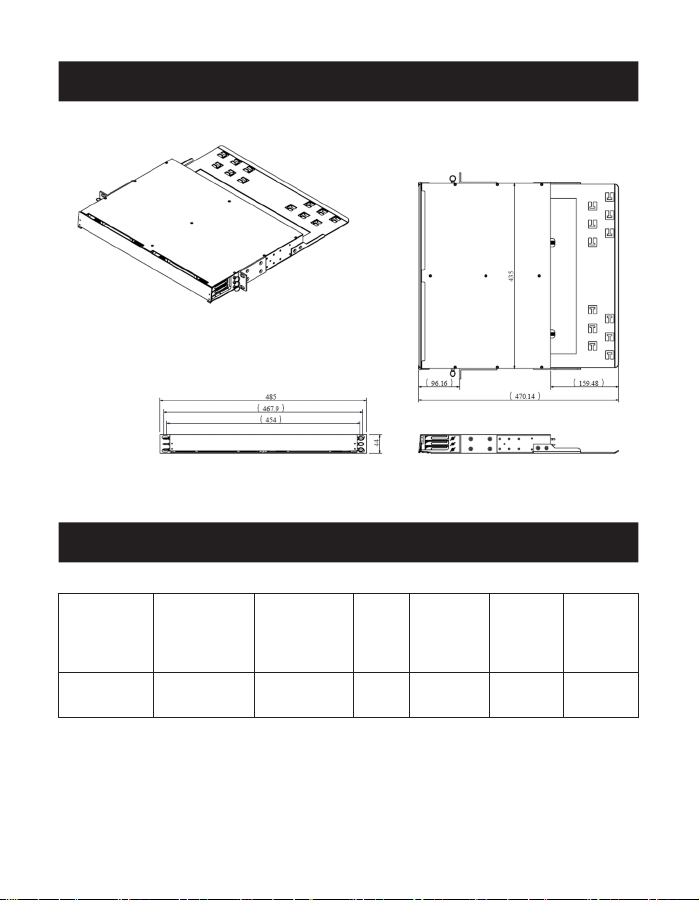

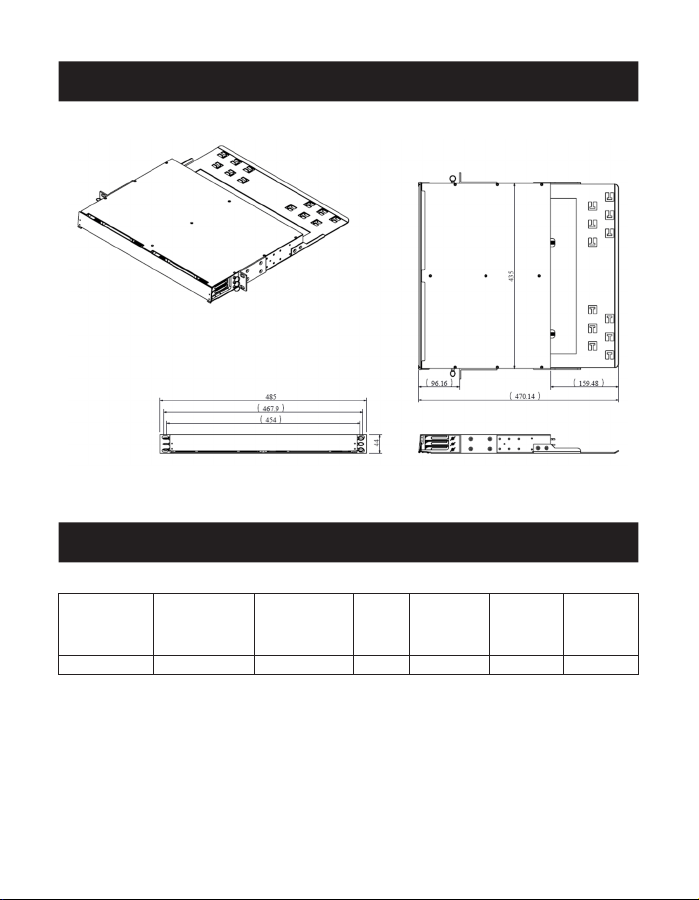

1. Product Overview
2. Package Contents
23-03-493-9347A1_revA.indb 223-03-493-9347A1_revA.indb 2 1/4/2024 10:48:21 AM1/4/2024 10:48:21 AM
3

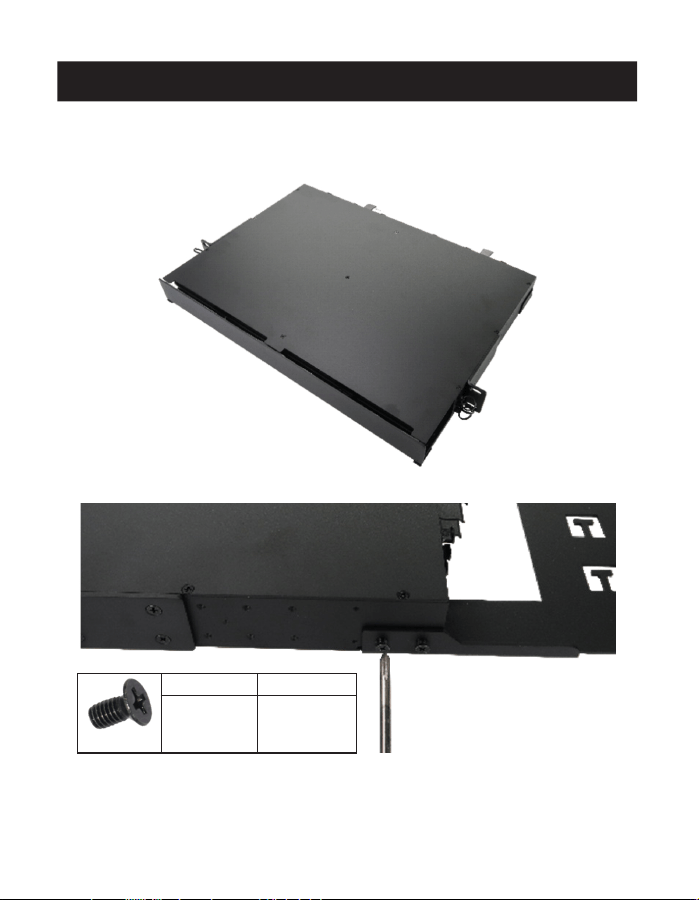

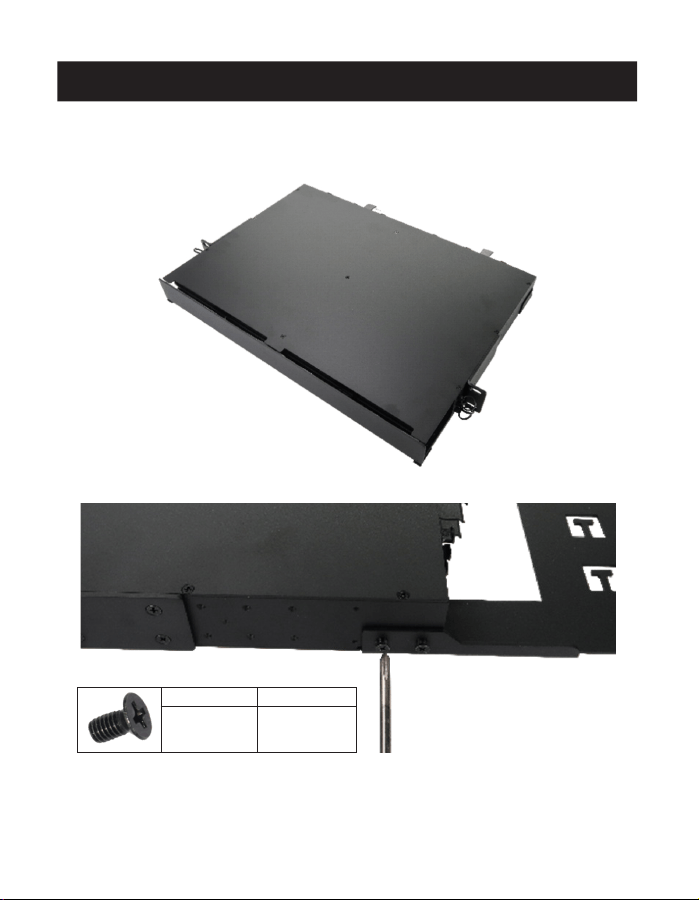

3.1 Installing the Panel
1. Unpack and remove the chassis and shelf.
2. Install the shelf into back side of the panel and secure the shelf to panel.
Description M4*6 Screw
Quantity 4 Pcs.
3. Installation
23-03-493-9347A1_revA.indb 323-03-493-9347A1_revA.indb 3 1/4/2024 10:48:21 AM1/4/2024 10:48:21 AM
4

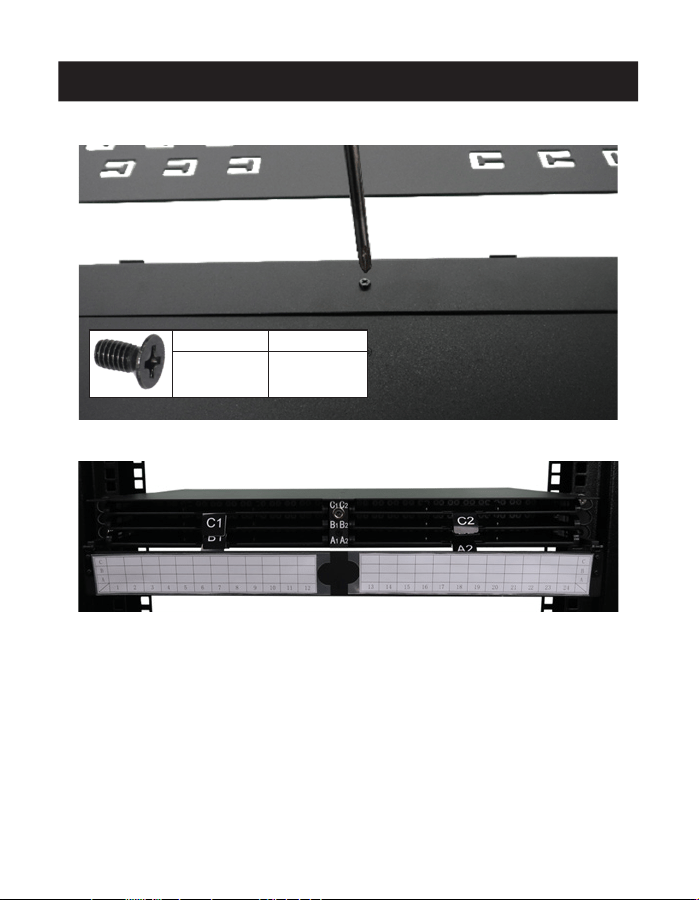

3. Secure the M3 screw on the bottom middle of the chassis.
4. Install the panel into the rack.
Description M3*4 Screw
Quantity 1 Pc
3. Installation
23-03-493-9347A1_revA.indb 423-03-493-9347A1_revA.indb 4 1/4/2024 10:48:21 AM1/4/2024 10:48:21 AM
5

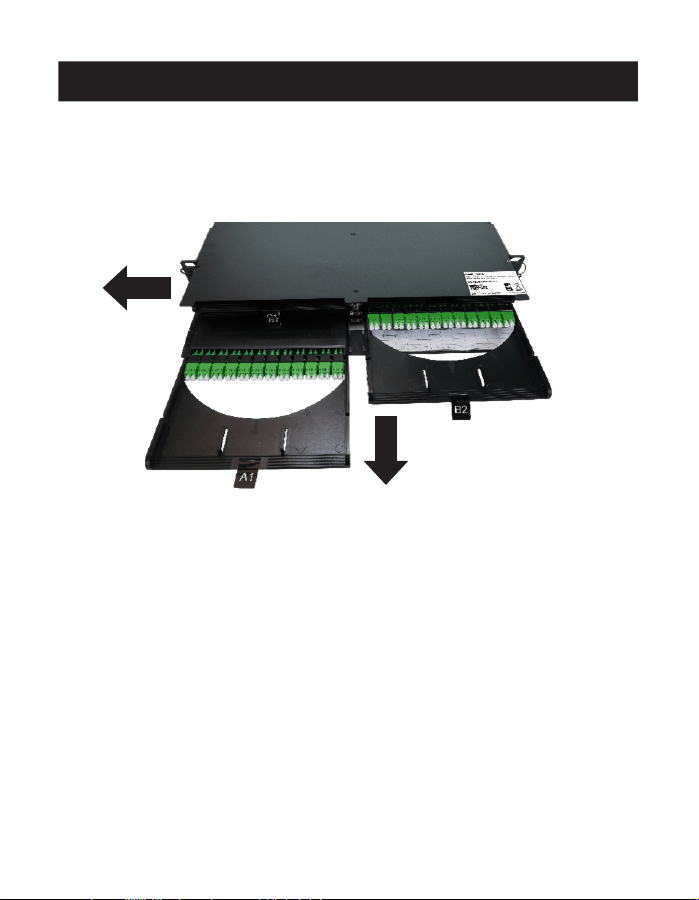

3.2 Installing Cable
1. Remove the module from the panel.
Note: When removing the module, there is a bolt that prevents the module from being pulled
out. The cable connected with the module should be pulled out first, followed by the bolt.
3. Installation
23-03-493-9347A1_revA.indb 523-03-493-9347A1_revA.indb 5 1/4/2024 10:48:21 AM1/4/2024 10:48:21 AM
6

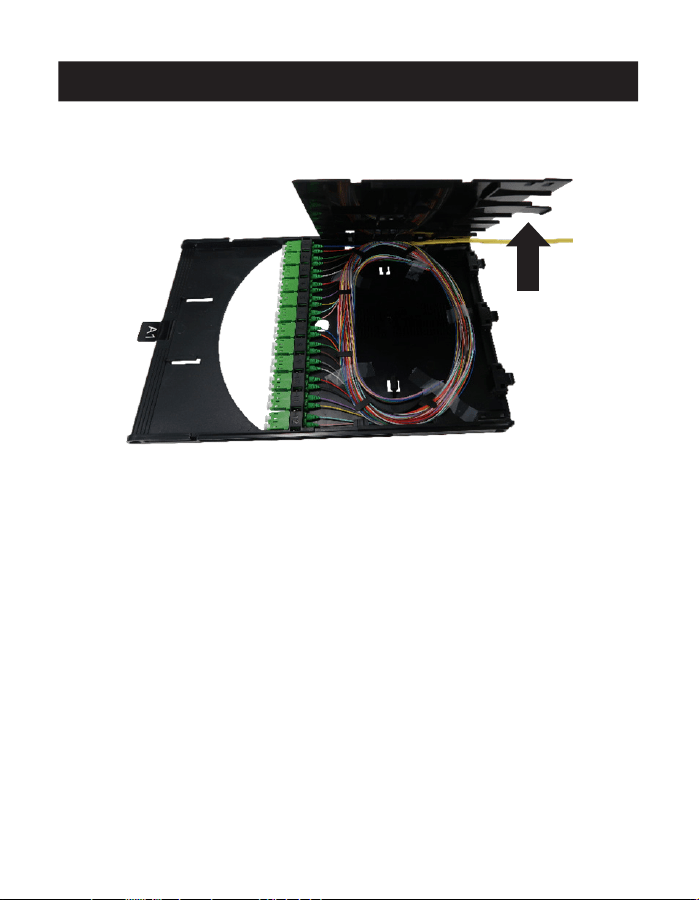

2. Remove the top cover of the module.
Note: 24 pcs. of LC pigtail have been preloaded into the module.

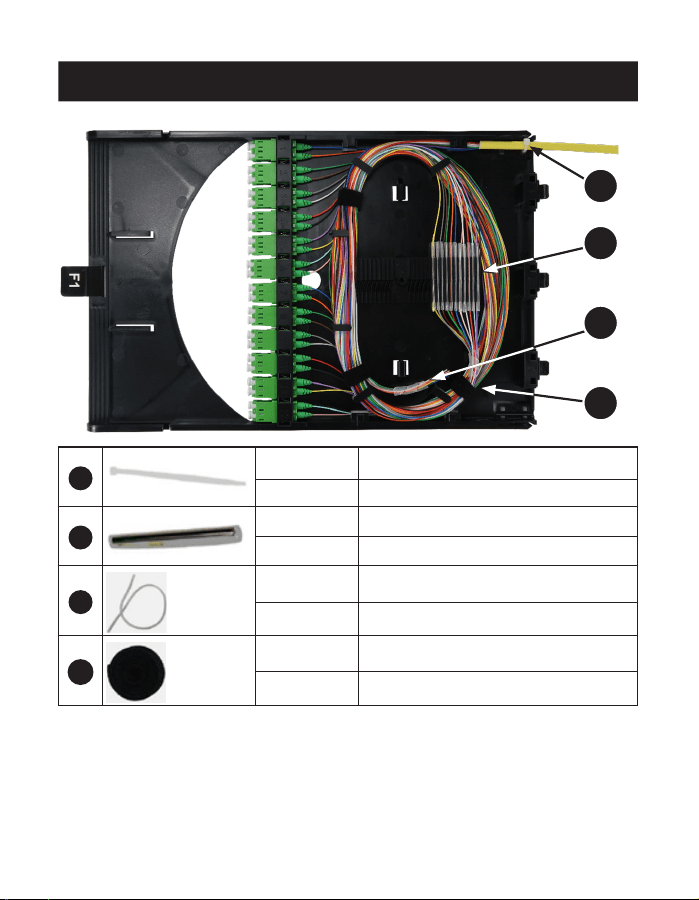

3. Splice the pigtail with drop cable.
After the trunk cable, connect with the module. The fanout of the trunk cable
should be attached to the shelf with the included nylon cable ties. Make sure
there is enough cable slack so the module can move back and forth freely. Also
make sure the cable is not intertwined.
3. Installation
23-03-493-9347A1_revA.indb 623-03-493-9347A1_revA.indb 6 1/4/2024 10:48:21 AM1/4/2024 10:48:21 AM
7
A
Description Nylon Cable Tie
Quantity 10 Pcs.
B
Description Single Splicing Protective Tube
Quantity 144 Pcs., 24 Pcs. per module
C
Description Spiral Wrapping Bands
Quantity 1 Pc.
D
Description Black Velcro Tie
Quantity 1 Roll
3. Installation
A
B
C
D
23-03-493-9347A1_revA.indb 723-03-493-9347A1_revA.indb 7 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
8

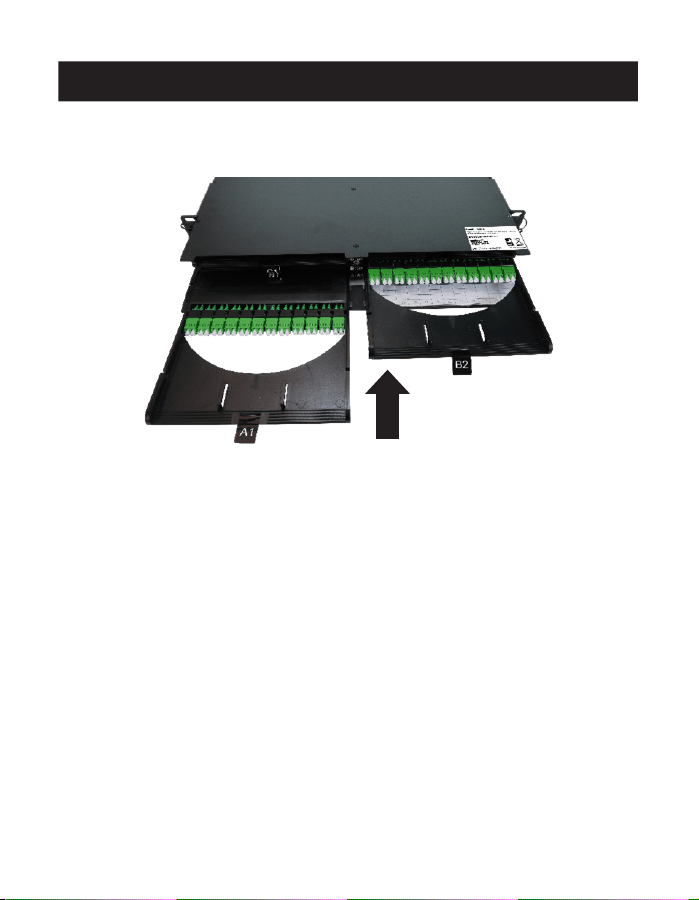

4. Insert the splicing module into the panel.
Pull out the bolt and align the module, then push it into panel.
3. Installation
23-03-493-9347A1_revA.indb 823-03-493-9347A1_revA.indb 8 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
9

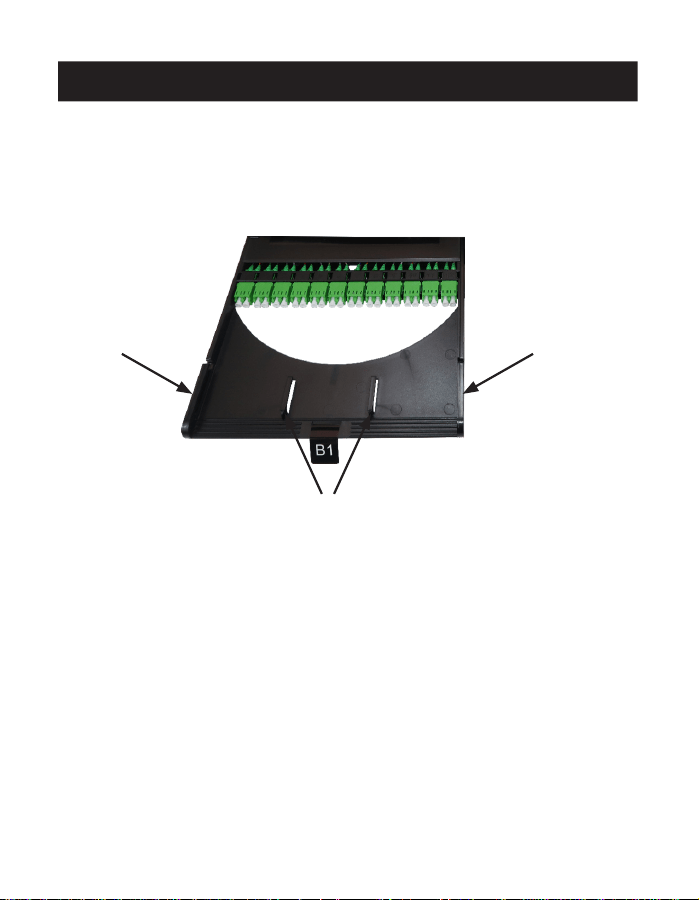

5. Connect the patch cord connecting in front of module.
To remove the cable: the cable on left module should be pulled out on the left,
and the cable on the right module should be pulled out on the right.
To prevent the cable from bending, use the module cover and organize the
cables as shown in the image below.
If the module is on
the left, the left-most
cable should be
under the cover.
If the module is on
the right, the right-
most cable should be
under the cover.
All the cabling should be under these two
covers to prevent the cable from being
damaged while being moved in and out.
3. Installation
23-03-493-9347A1_revA.indb 923-03-493-9347A1_revA.indb 9 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
10
23-03-493-9347A1_revA.indb 1023-03-493-9347A1_revA.indb 10 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
11
23-03-493-9347A1_revA.indb 1123-03-493-9347A1_revA.indb 11 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
12
Eaton has a policy of continuous improvement. Specifications are subject to change without
notice. Photos and illustrations may differ slightly from actual products.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2024 Eaton
All Rights Reserved
Publication No. 23-03-493 /
9347A1_RevA
January 2024
Eaton is a registered
trademark.
All trademarks are property
of their respective owners.
23-03-493-9347A1_revA.indb 1223-03-493-9347A1_revA.indb 12 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
13
Modelo:
N600P-144A-6
Panel de Conexiones de Fibra
de Alta Densidad
1U con 6 casetes de empalme,
144x LC/APC SM 0.9 mm,
1.5 M de cable flexible
English 1
Français 25
Manual del Propietario
23-03-493-9347A1_revA.indb 1323-03-493-9347A1_revA.indb 13 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
14
Descripción
Tornillo
de cabeza
avellanada
M3*4
Tornillo
de cabeza
avellanada
M4*6
Correa
de
velcro
negro
Tubo
protector
de
empalme
sencillo
Amarres
de nylon
para
cables
Bandas en
espiral
Cantidad 1 unidad 4 unidades 1 rollo 144
unidades
10
unidades
1 unidad
1. Descripción General del Producto
2. Contenido del Empaque
23-03-493-9347A1_revA.indb 1423-03-493-9347A1_revA.indb 14 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
15
3.1 Instalación del panel
1. Desembale y retire el bastidor y el entrepaño.
2. Instale el entrepaño en la parte posterior del panel y fíjelo al panel.
3. Instalación
Descripción Tornillo M4*6
Cantidad 4 unidades
23-03-493-9347A1_revA.indb 1523-03-493-9347A1_revA.indb 15 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
16
3. Fije el tornillo M3 en la parte inferior central del bastidor.
4. Instale el panel en el rack.
Descripción Tornillo M3*4
Cantidad 1 unidad
3. Instalación
23-03-493-9347A1_revA.indb 1623-03-493-9347A1_revA.indb 16 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
17
3.2 Instalación del cable
1. Retire el módulo del panel.
Nota: Al extraer el módulo, hay un perno que impide que se salga. El cable conectado con el módulo
debe extraerse en primer lugar, seguido del perno.
3. Instalación
23-03-493-9347A1_revA.indb 1723-03-493-9347A1_revA.indb 17 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
18
2. Retire la cubierta superior del módulo.
Nota: 24 unidades de cable LC espiral han sido precargados en el módulo.
3. Empalme el cable espiral con el cable de bajada.
Después del cable troncal, conecte con el módulo. La salida del cable troncal debe
fijarse al entrepaño con los amarres de nylon para cables incluidos. Asegúrese de
que hay suficiente holgura en el cable para que el módulo pueda moverse
libremente hacia delante y hacia atrás. Asegúrese también de que el cable no esté
enredado.
3. Instalación
23-03-493-9347A1_revA.indb 1823-03-493-9347A1_revA.indb 18 1/4/2024 10:48:22 AM1/4/2024 10:48:22 AM
19
A
Descripción Amarre de nylon para cables
Cantidad 10 unidades
B
Descripción Tubo Protector de Empalme Sencillo
Cantidad 144 unidades, 24 uds. por módulo
C
Descripción Bandas en espiral
Cantidad 1 unidad
D
Descripción Lazo de velcro negro
Cantidad 1 Rollo
3. Instalación
A
B
C
D
23-03-493-9347A1_revA.indb 1923-03-493-9347A1_revA.indb 19 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
20
4. Inserte el módulo de empalme en el panel.
Saque el perno y alinee el módulo, luego empújelo en el panel.
3. Instalación
23-03-493-9347A1_revA.indb 2023-03-493-9347A1_revA.indb 20 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
21
5. Conecte el cable de conexión delante del módulo.
Para retirar el cable: el cable del módulo izquierdo debe extraerse por la
izquierda y el del módulo derecho por la derecha.
Para evitar que el cable se doble, utilice la cubierta del módulo y organice los
cables como se muestra en la imagen abajo.
Si el módulo está a la
izquierda, el cable
situado más a la
izquierda deberá estar
bajo la cubierta.
Si el módulo está a la
derecha, el cable más a
la derecha debe estar
bajo la cubierta.
Todo el cableado debe estar bajo estas dos cubiertas
para evitar que se dañe al meterlo y sacarlo.
3. Instalación
23-03-493-9347A1_revA.indb 2123-03-493-9347A1_revA.indb 21 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
22
23-03-493-9347A1_revA.indb 2223-03-493-9347A1_revA.indb 22 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
23
23-03-493-9347A1_revA.indb 2323-03-493-9347A1_revA.indb 23 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
24
Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo
aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2024 Eaton
Todos los derechos reservados
Publicación nº 23-03-493 /
9347A1_RevA
Enero de 2024
Eaton es una marca registrada.
Todas las marcas registradas
pertenecen a sus respectivos
propietarios.
23-03-493-9347A1_revA.indb 2423-03-493-9347A1_revA.indb 24 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
25
Modèle :
N600P-144A-6
Panneau de raccordement
fibre optique haute densité
1U avec 6 cassettes d'épissure,
144 x LC/APC SM 0,9 mm,
Queue de cochon 1,5 M
English 1
Español 13
Manuel de l'utilisateur
23-03-493-9347A1_revA.indb 2523-03-493-9347A1_revA.indb 25 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
26
Description
Vis à tête
fraisée
M3*4
Vis à tête
fraisée
M4*6
Attache
velcro
noire
Tube de
protection
pour
épissure
simple
Attaches
de câble en
nylon
Bandes
d'emballage
en spirale
Quantité 1 pce 4 pces 1 rouleau 144 pces 10 pces 1 pce
1. Aperçu du produit
2. Contenu de l'emballage
23-03-493-9347A1_revA.indb 2623-03-493-9347A1_revA.indb 26 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
27
3.1 Installation du panneau
1. Déballer et retirer le châssis et l'étagère.
2. Installer l'étagère à l'arrière du panneau et fixer l'étagère au panneau.
Description Vis M4*6
Quantité 4 pces
3. Installation
23-03-493-9347A1_revA.indb 2723-03-493-9347A1_revA.indb 27 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
28
3. Fixer la vis M3 au milieu de la partie inférieure du châssis.
4. Installer le panneau dans le bâti.
Description Vis M3*4
Quantité 1 pce
3. Installation
23-03-493-9347A1_revA.indb 2823-03-493-9347A1_revA.indb 28 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
29
3.2 Installation du câble
1. Retirer le module du panneau.
Remarque : lors du retrait du module, un boulon empêche le module d'être retiré. Le câble relié
au module doit être retiré en premier, suivi du boulon.
3. Installation
23-03-493-9347A1_revA.indb 2923-03-493-9347A1_revA.indb 29 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
30
2. Retirer le couvercle supérieur du module.
Remarque : 24 pces de queue de cochon LC ont été préchargés dans le module.
3. Épisser la queue de cochon avec le câble de dérivation.
Après le câble de la ligne de réseau, se connecter au module. L'extrémité du
câble de la ligne de réseau doit être fixée à l'étagère à l'aide des colliers de
serrage en nylon fournis. Il convient de s'assurer que le câble est suffisamment
détendu pour que le module puisse se déplacer librement d'avant en arrière. Il
convient également de s'assurer que le câble n'est pas entrelacé.
3. Installation
23-03-493-9347A1_revA.indb 3023-03-493-9347A1_revA.indb 30 1/4/2024 10:48:23 AM1/4/2024 10:48:23 AM
31
A
Description Attache de câble en nylon
Quantité 10 pces
B
Description Tube de protection pour épissure simple
Quantité 144 pces, 24 pces par module
C
Description Bandes d'emballage en spirale
Quantité 1 pce
D
Description Attache velcro noire
Quantité 1 rouleau
3. Installation
A
B
C
D
23-03-493-9347A1_revA.indb 3123-03-493-9347A1_revA.indb 31 1/4/2024 10:48:24 AM1/4/2024 10:48:24 AM
32
4. Insérer le module d'épissage dans le panneau.
Retirer le boulon et aligner le module, puis le pousser dans le panneau.
3. Installation
23-03-493-9347A1_revA.indb 3223-03-493-9347A1_revA.indb 32 1/4/2024 10:48:24 AM1/4/2024 10:48:24 AM
33
5. Brancher le cordon de raccordement à l'avant du module.
Pour retirer le câble : le câble du module de gauche doit être tiré vers la
gauche, et le câble du module de droite doit être tiré vers la droite.
Pour éviter que le câble ne se plie, utiliser le couvercle du module et organiser
les câbles comme indiqué dans l'image ci-dessous.
Si le module est à
gauche, le câble le
plus à gauche doit
se trouver sous
le couvercle.
Si le module est à
droite, le câble le plus
à droite doit se trouver
sous le couvercle.
Tout le câblage doit être placé sous ces deux couvercles
an d'éviter que le câble ne soit endommagé lors de
l'entrée et de la sortie de l'appareil.
3. Installation
23-03-493-9347A1_revA.indb 3323-03-493-9347A1_revA.indb 33 1/4/2024 10:48:24 AM1/4/2024 10:48:24 AM
34
23-03-493-9347A1_revA.indb 3423-03-493-9347A1_revA.indb 34 1/4/2024 10:48:24 AM1/4/2024 10:48:24 AM
35
23-03-493-9347A1_revA.indb 3523-03-493-9347A1_revA.indb 35 1/4/2024 10:48:24 AM1/4/2024 10:48:24 AM
36
Eaton mène une politique d'amélioration continue. Les caractéristiques techniques sont modifiables
sans préavis. Les photos et illustrations peuvent différer légèrement des produits réels.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2024 Eaton
Tous droits réservés
Publication No 23-03-493 /
9347A1_RevA
Janvier 2024
Eaton est une marque déposée.
Toutes les marques commerciales
sont la propriété de leurs
propriétaires respectifs.
23-03-493-9347A1_revA.indb 3623-03-493-9347A1_revA.indb 36 1/4/2024 10:48:24 AM1/4/2024 10:48:24 AM
