Craftsman 917377576 6.5 HP 22" Rear Discharge Power User Manual

Owner's Manual

ICRAFTSMAWI

6.5 HORSEPOWER

22" REAR DISCHARGE

POWER PROPELLED

ROTARY LAWN MOWER

Model No.

917.377576

•Safety

•Assembly

•Operation

•Maintenance

•EspaSol

•Repair Parts

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL60179

Visit our Craftsman website: www.sears.com/craflsman

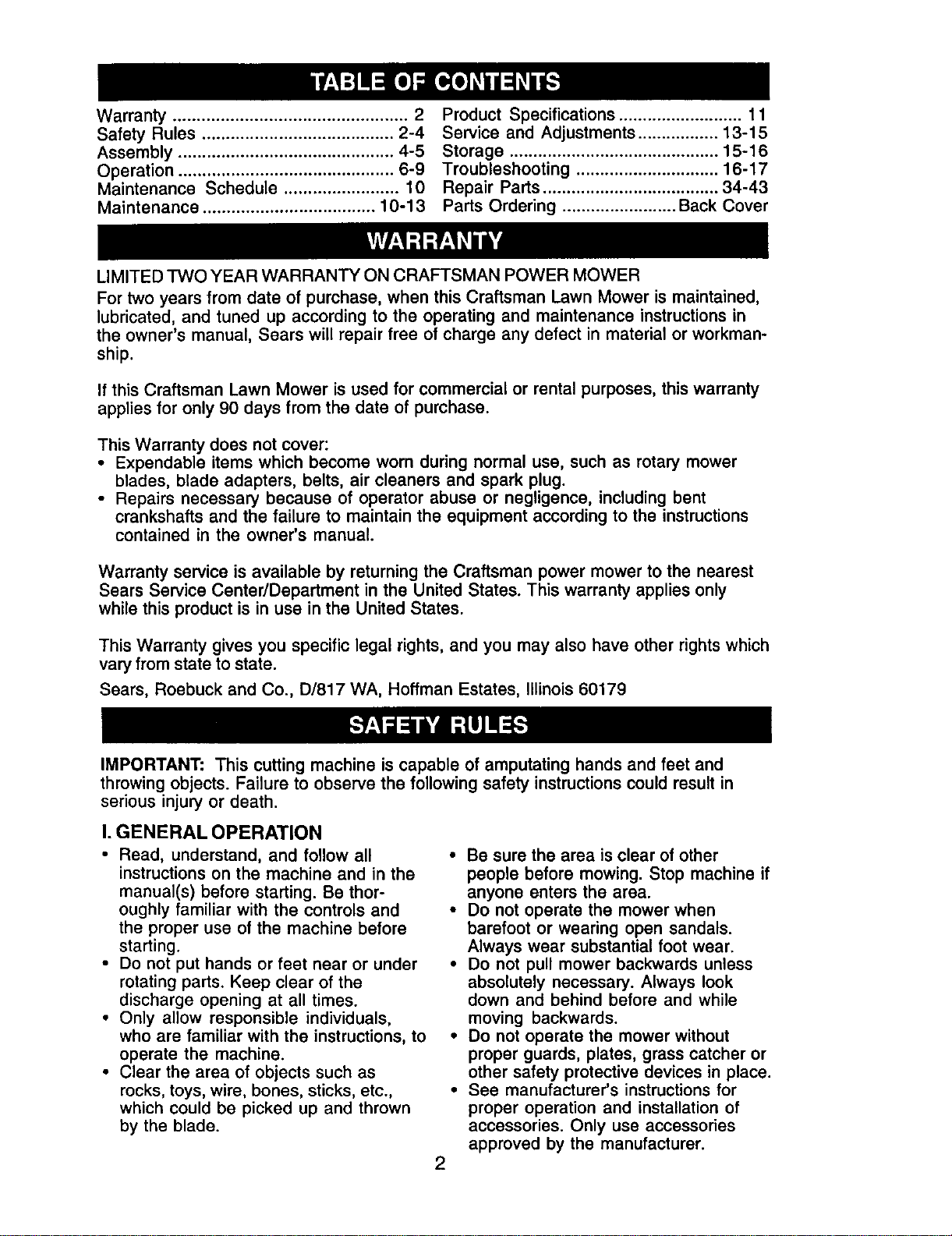

Warranty ................................................. 2

Safety Rules ........................................ 2-4

Assembly ............................................. 4-5

Operation ............................................. 6-9

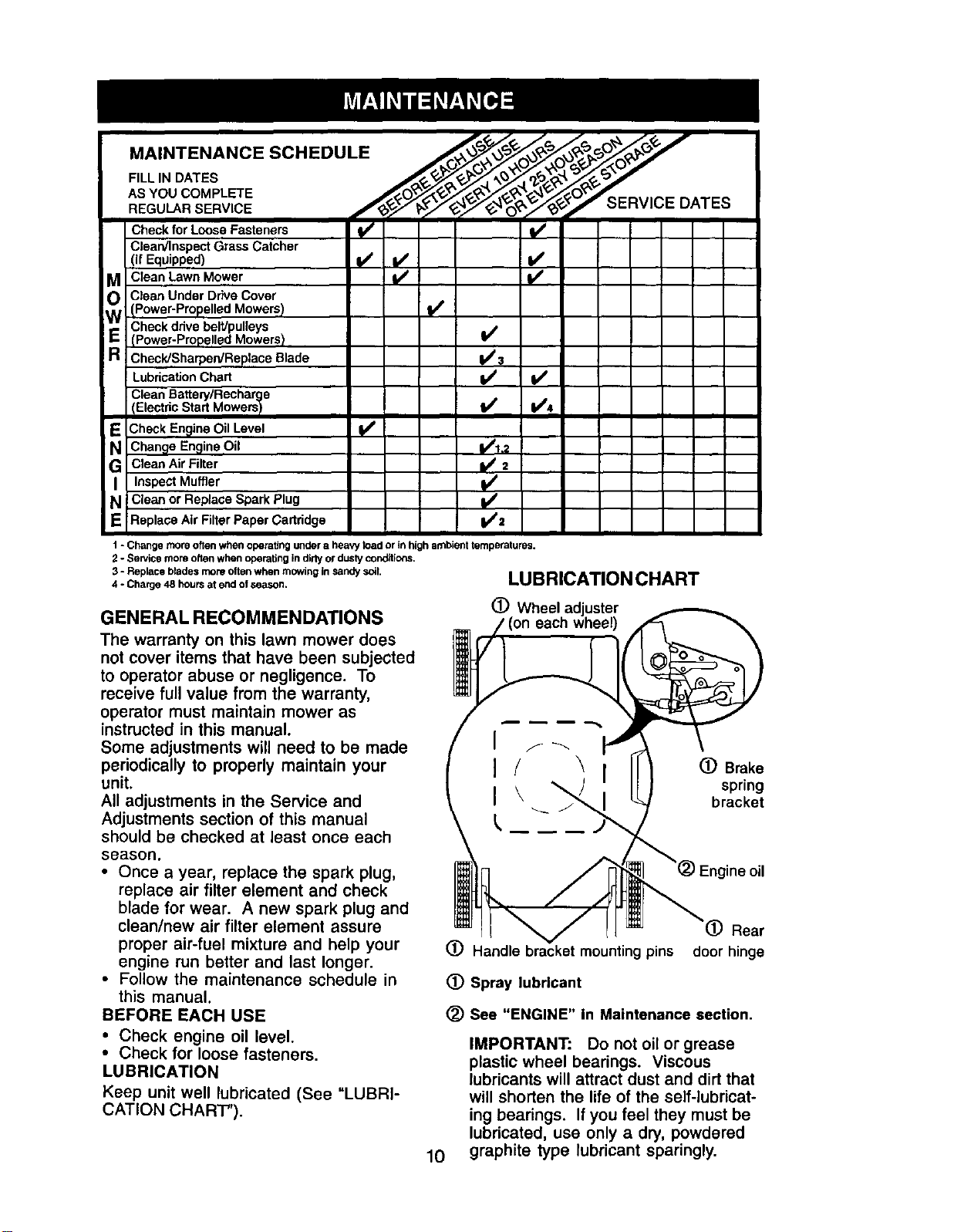

Maintenance Schedule ........................ 10

Maintenance .................................... 10-13

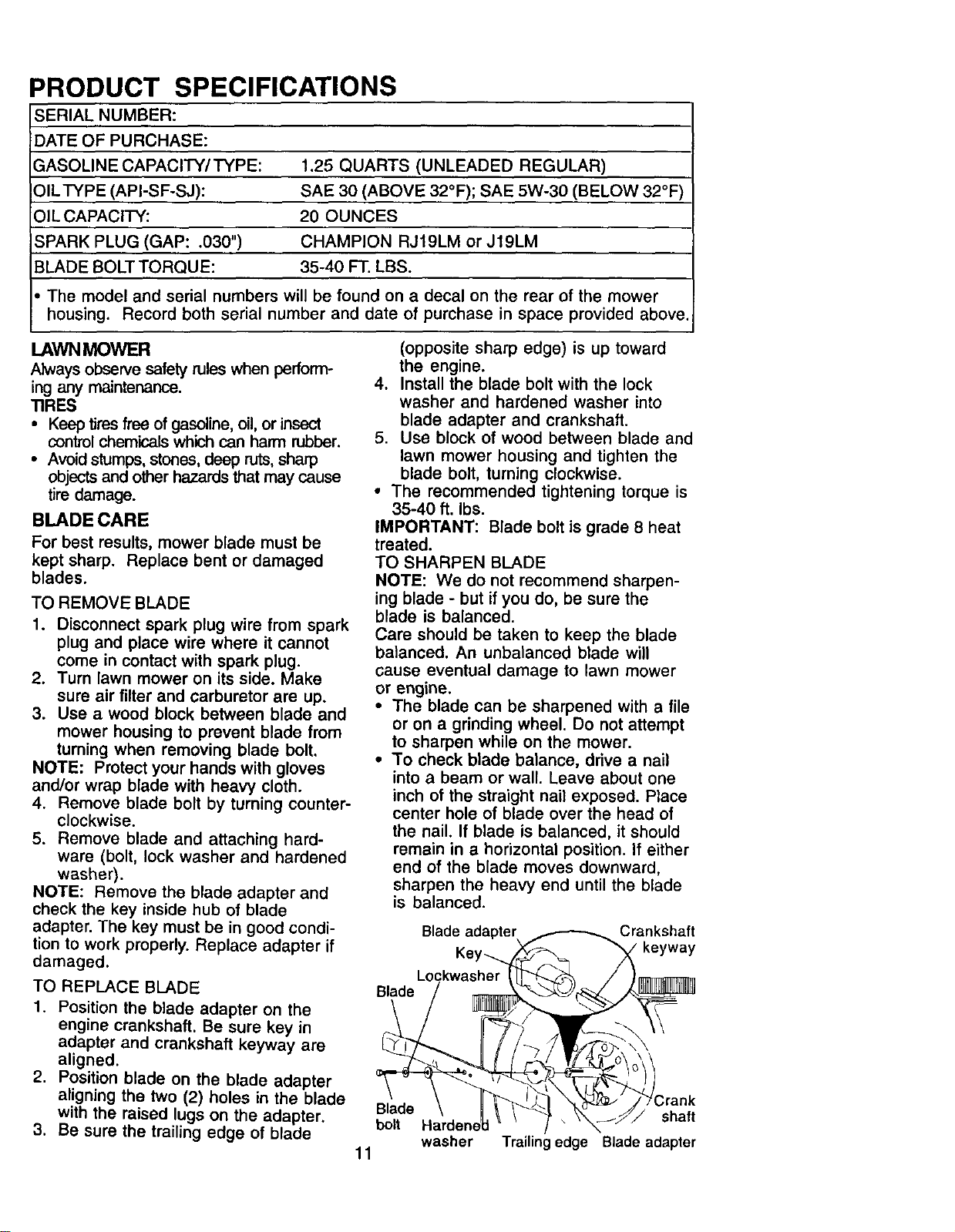

Product Specifications .......................... 11

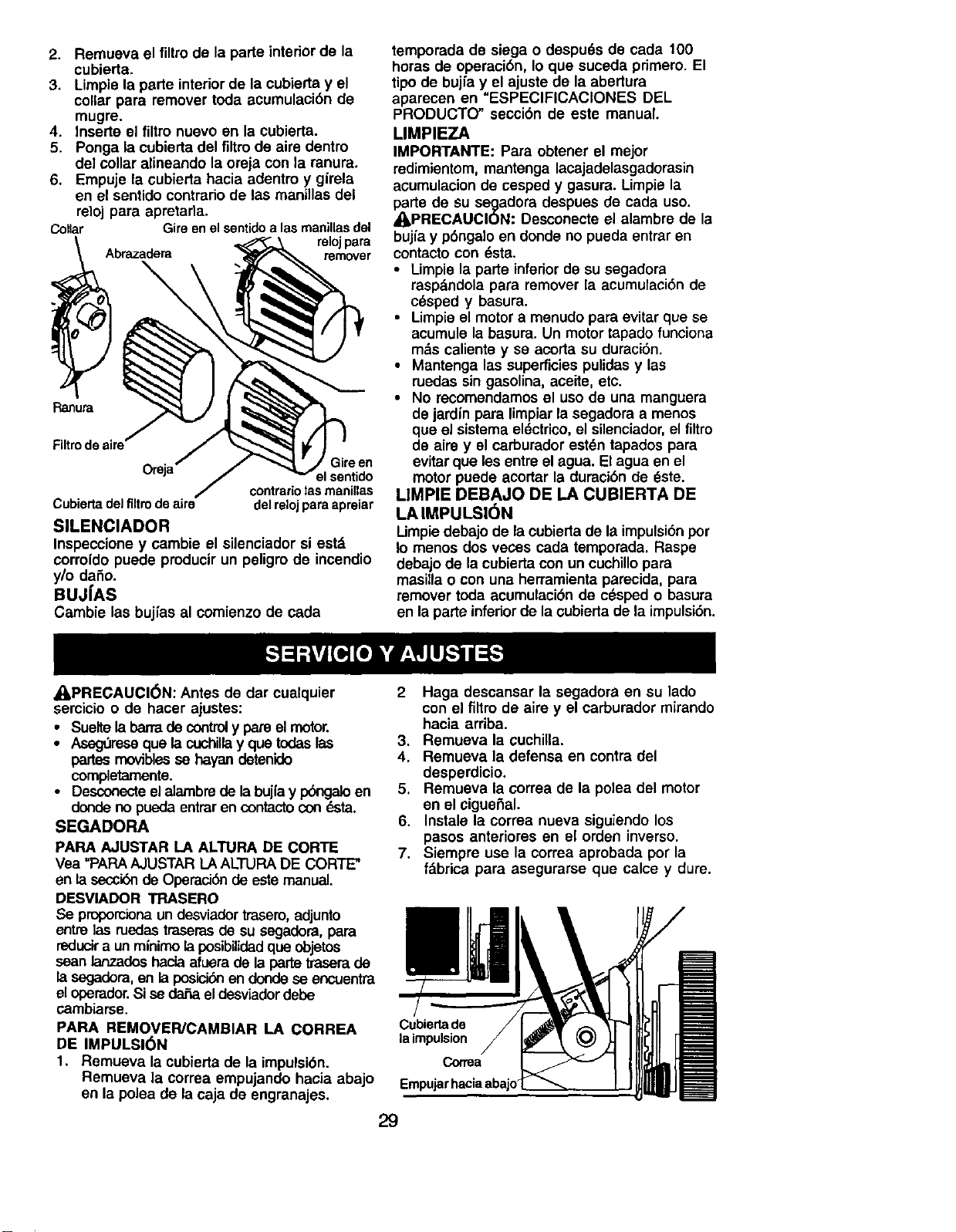

Service and Adjustments ................. 13-15

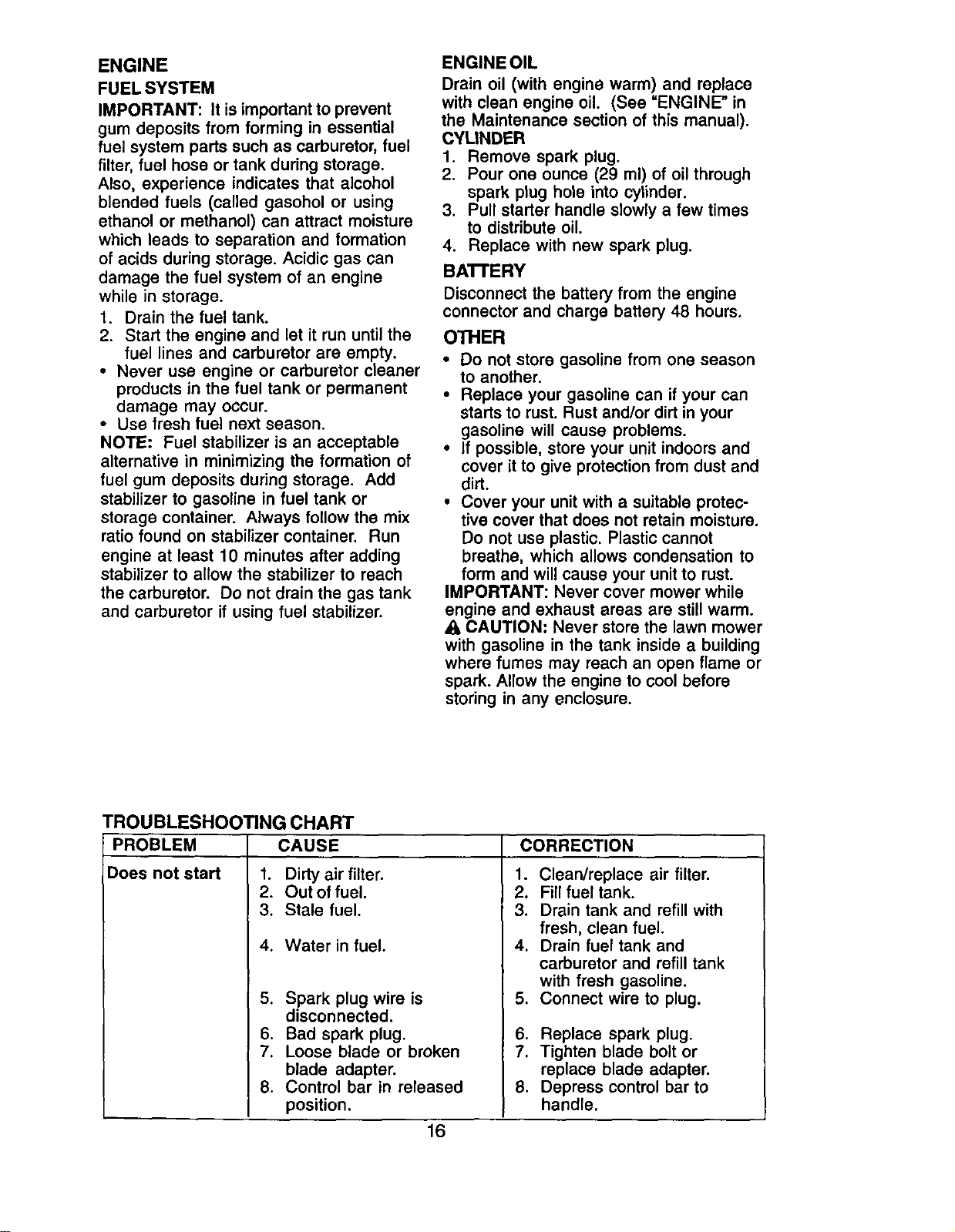

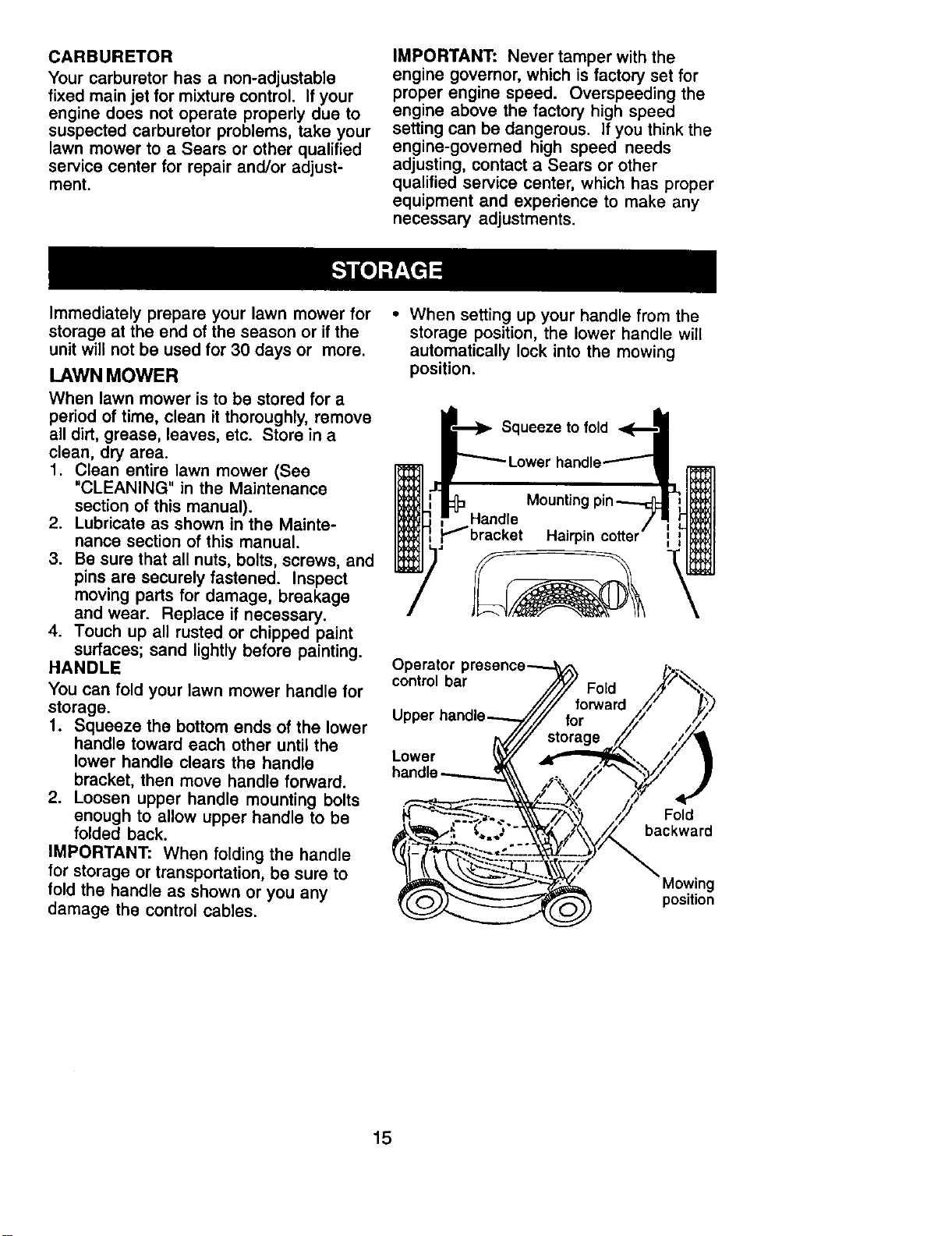

Storage ............................................ 15-16

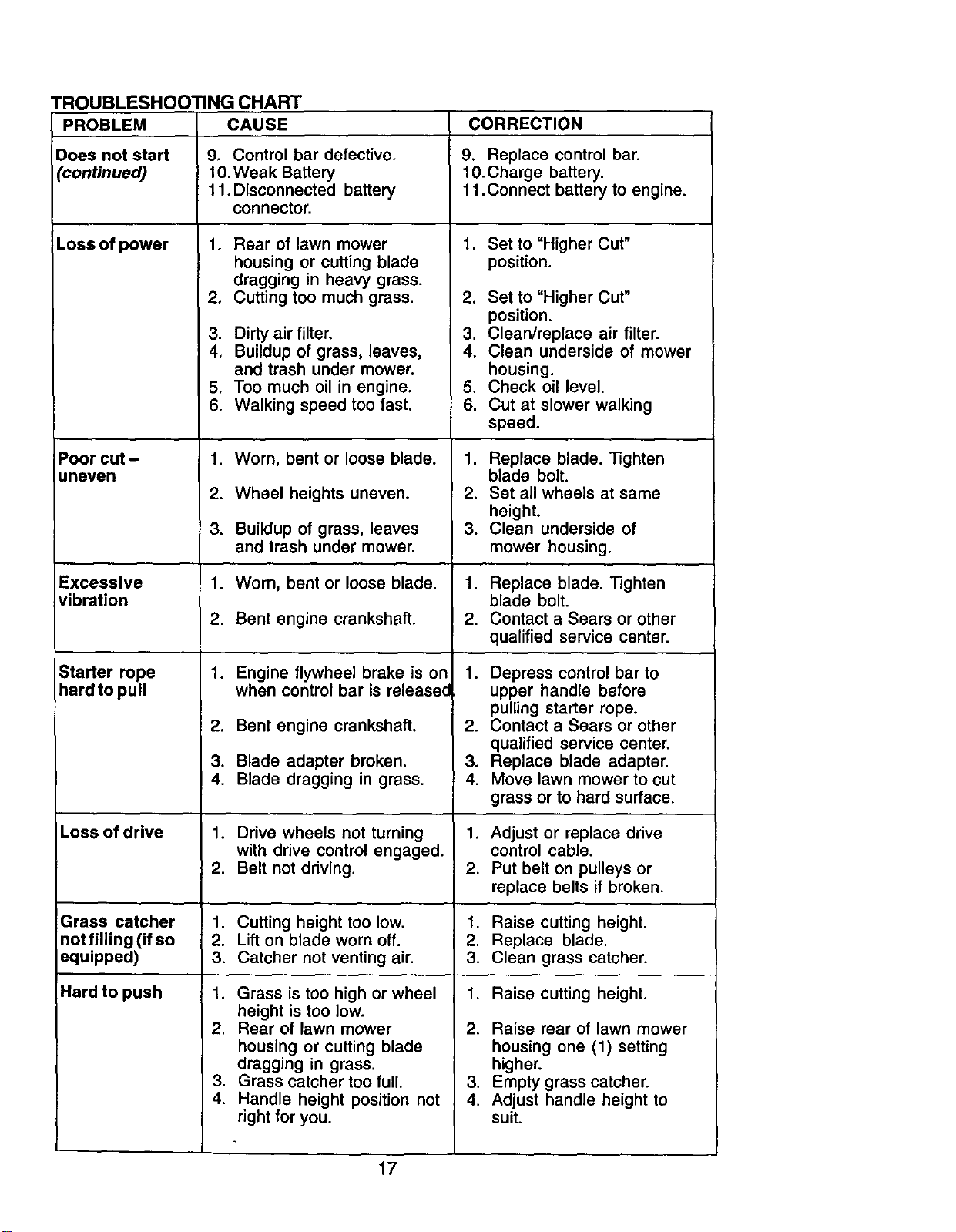

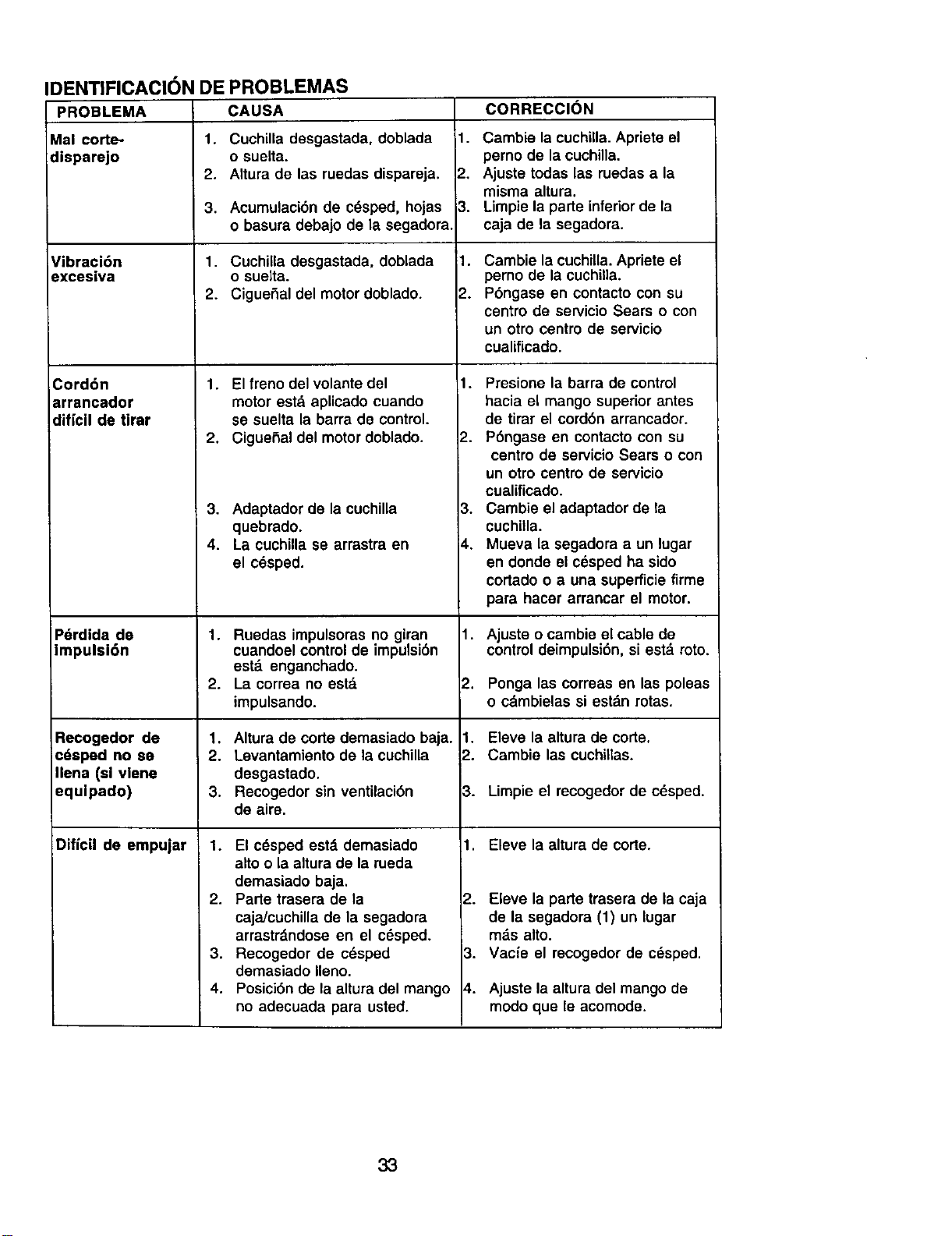

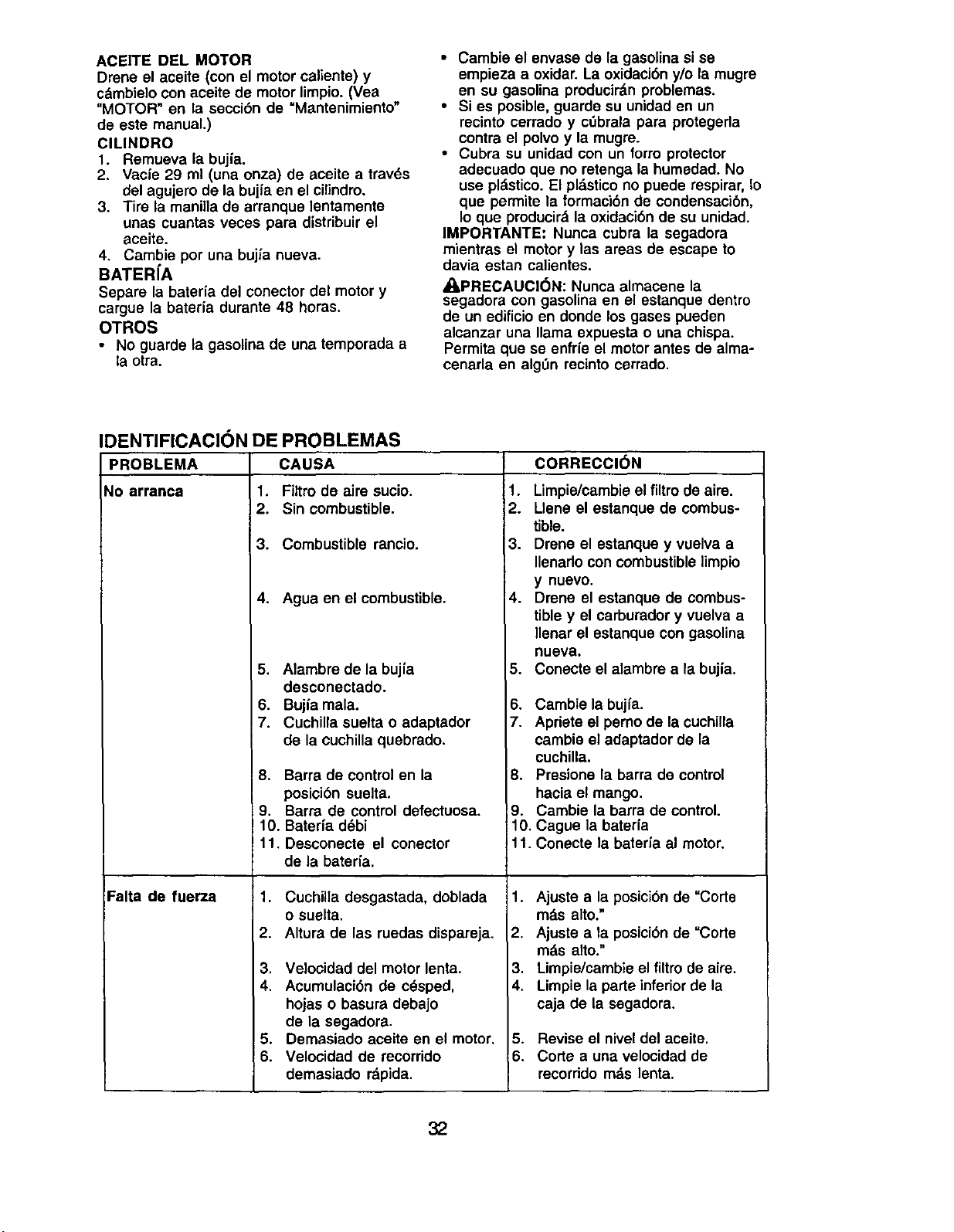

Troubleshooting .............................. 16-17

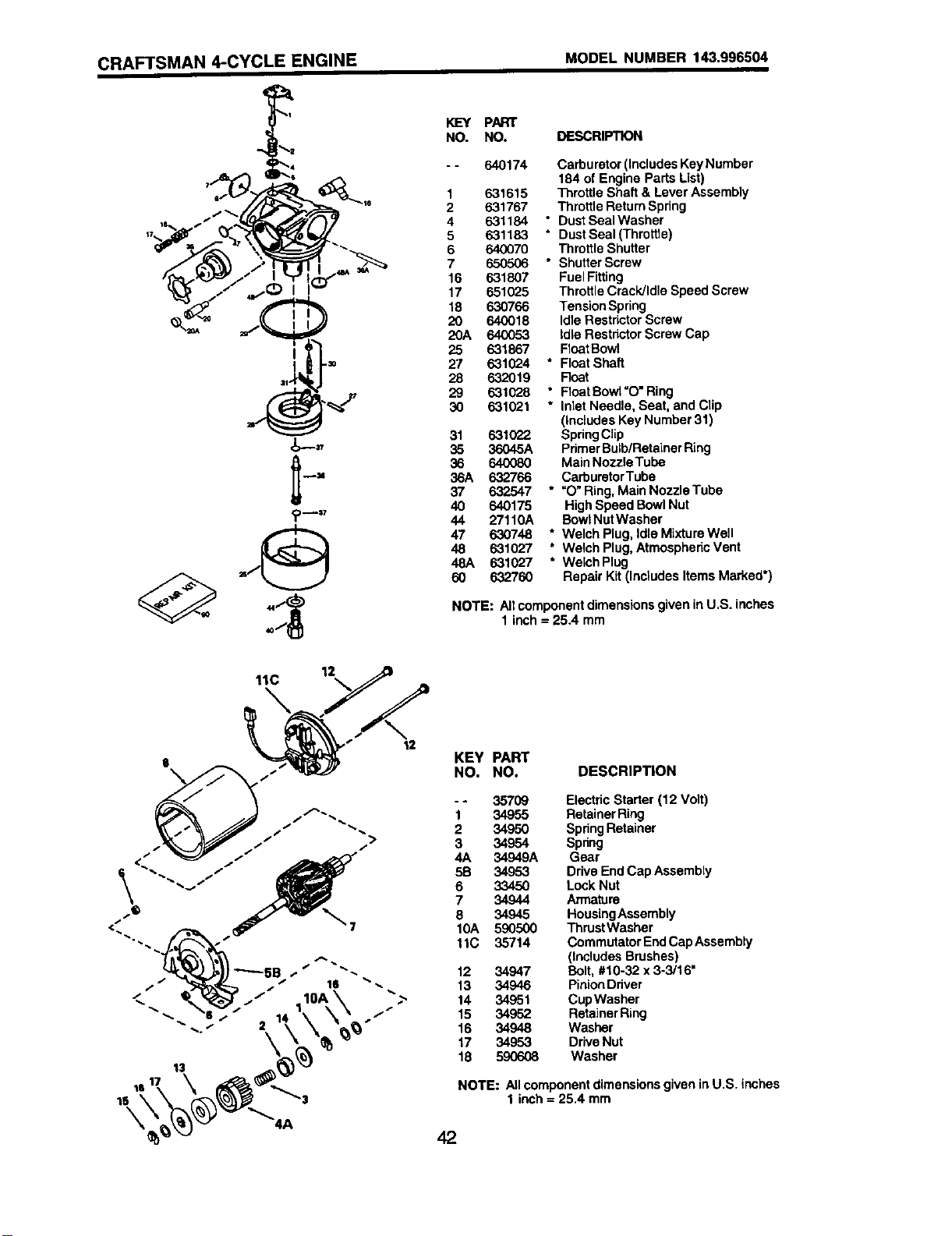

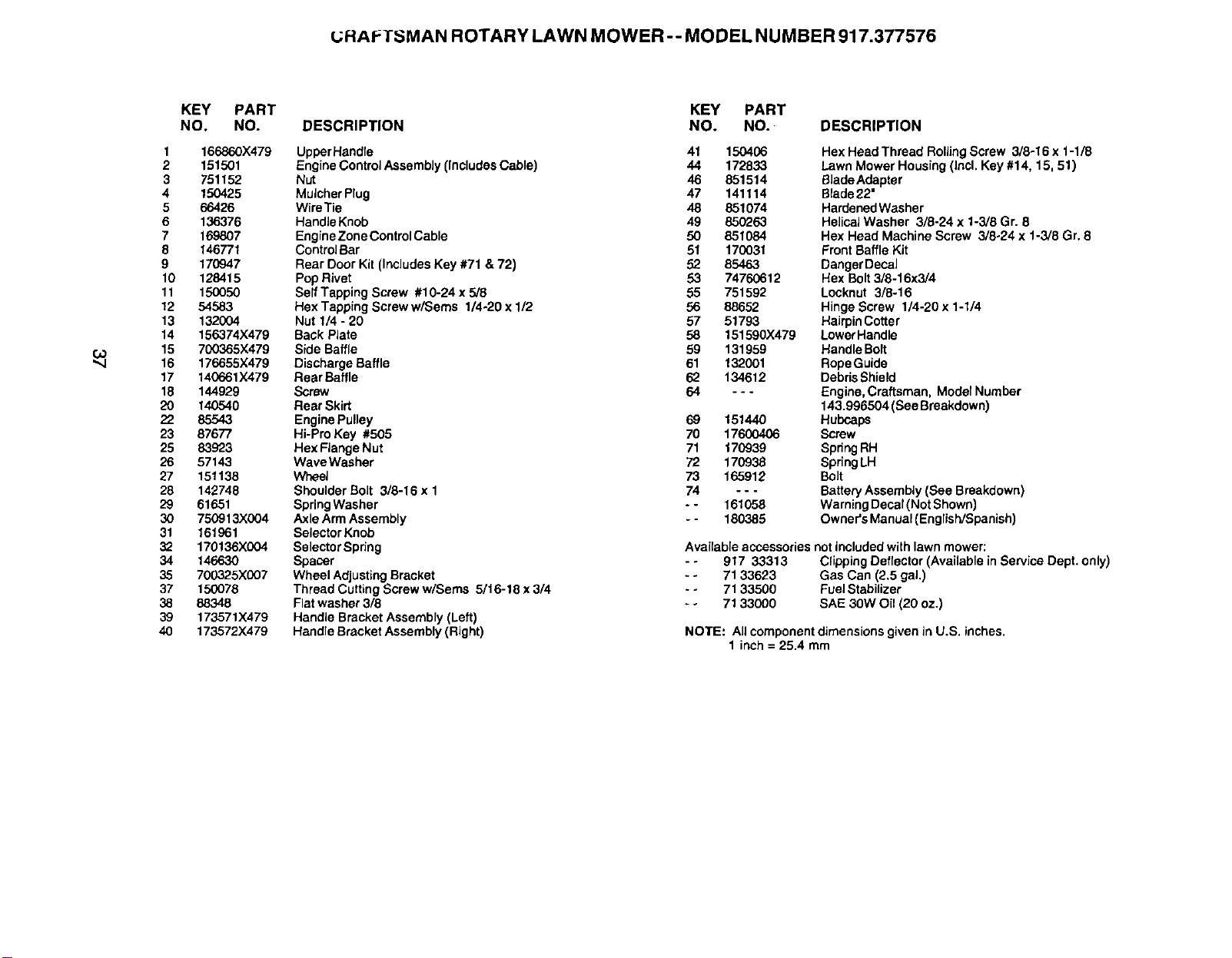

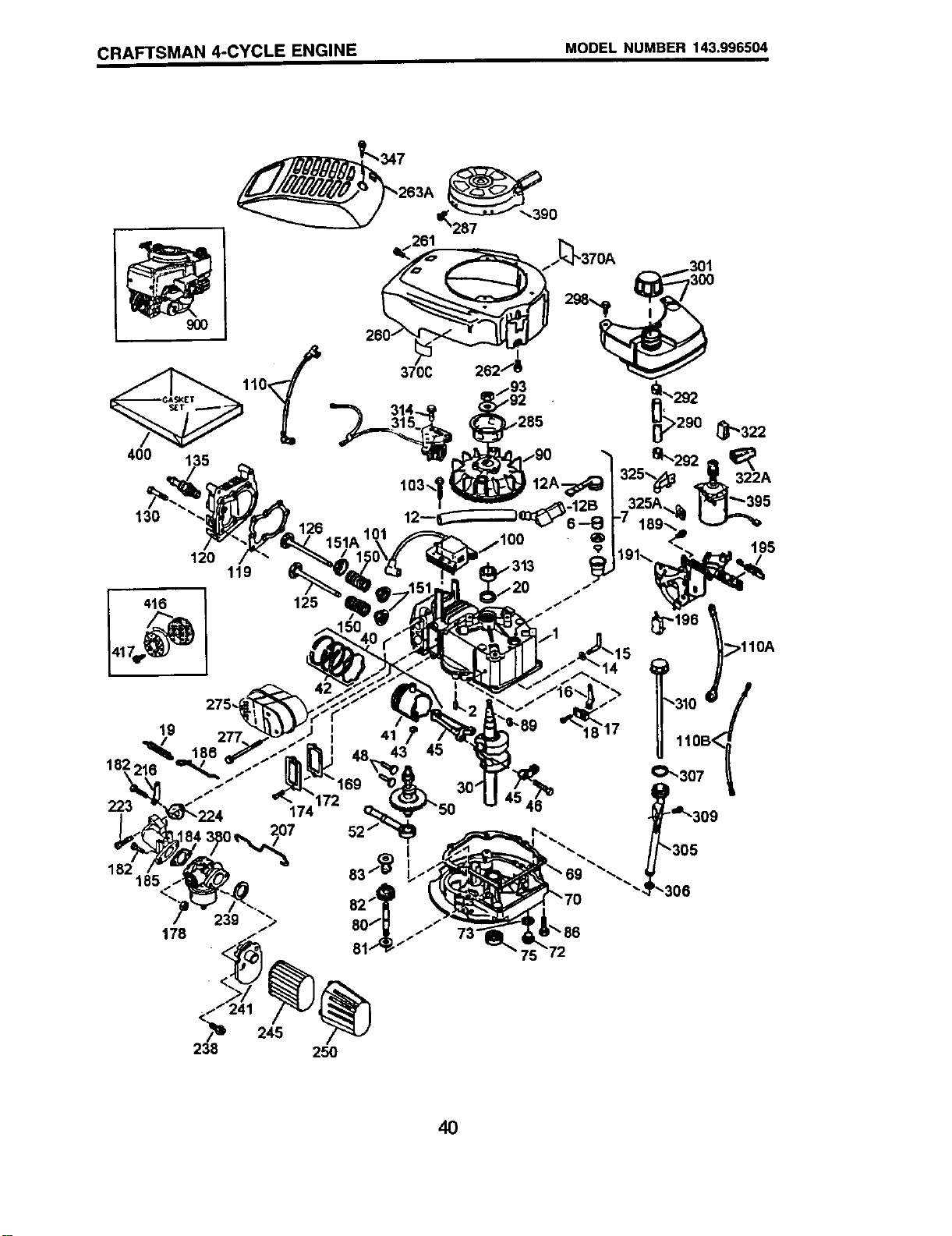

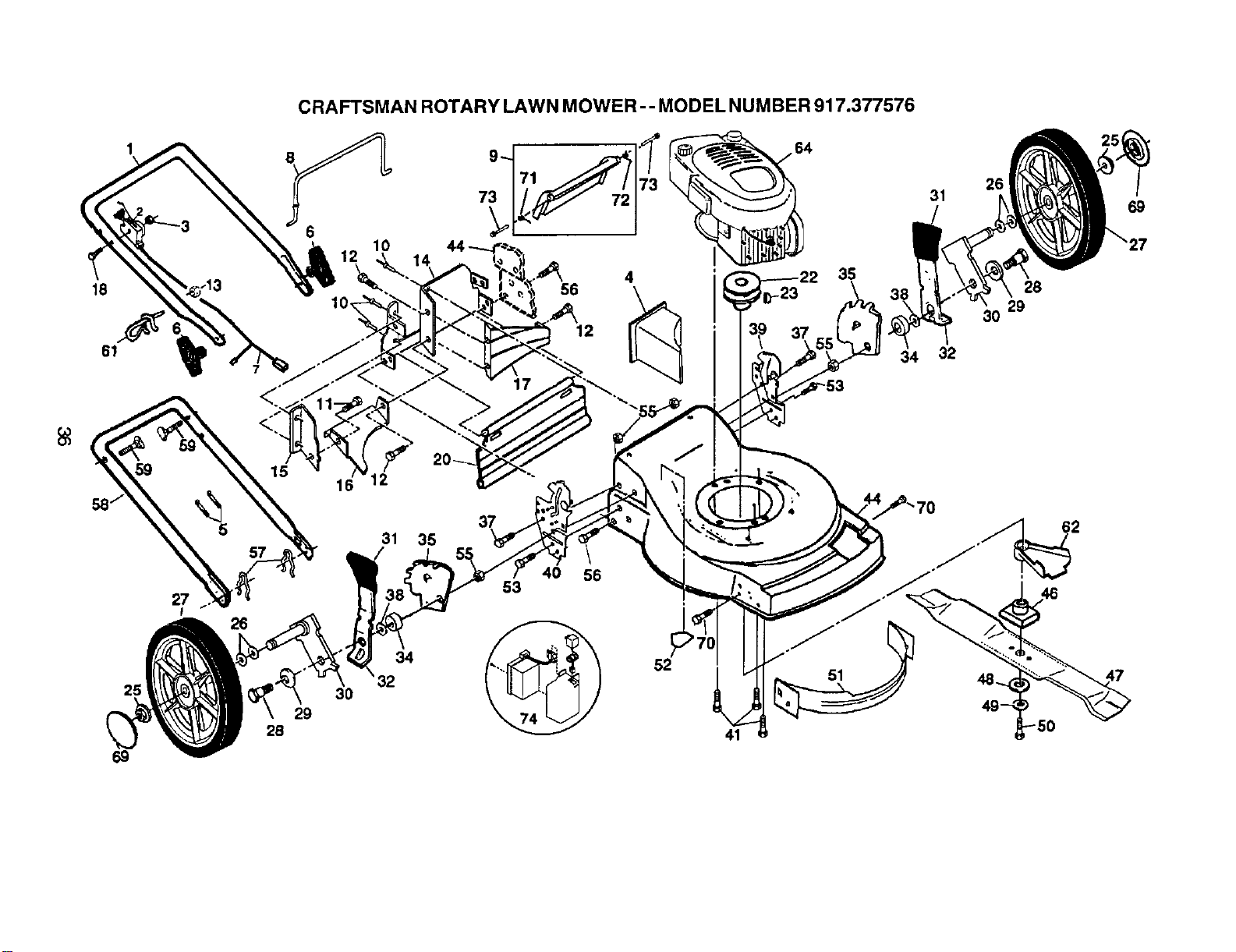

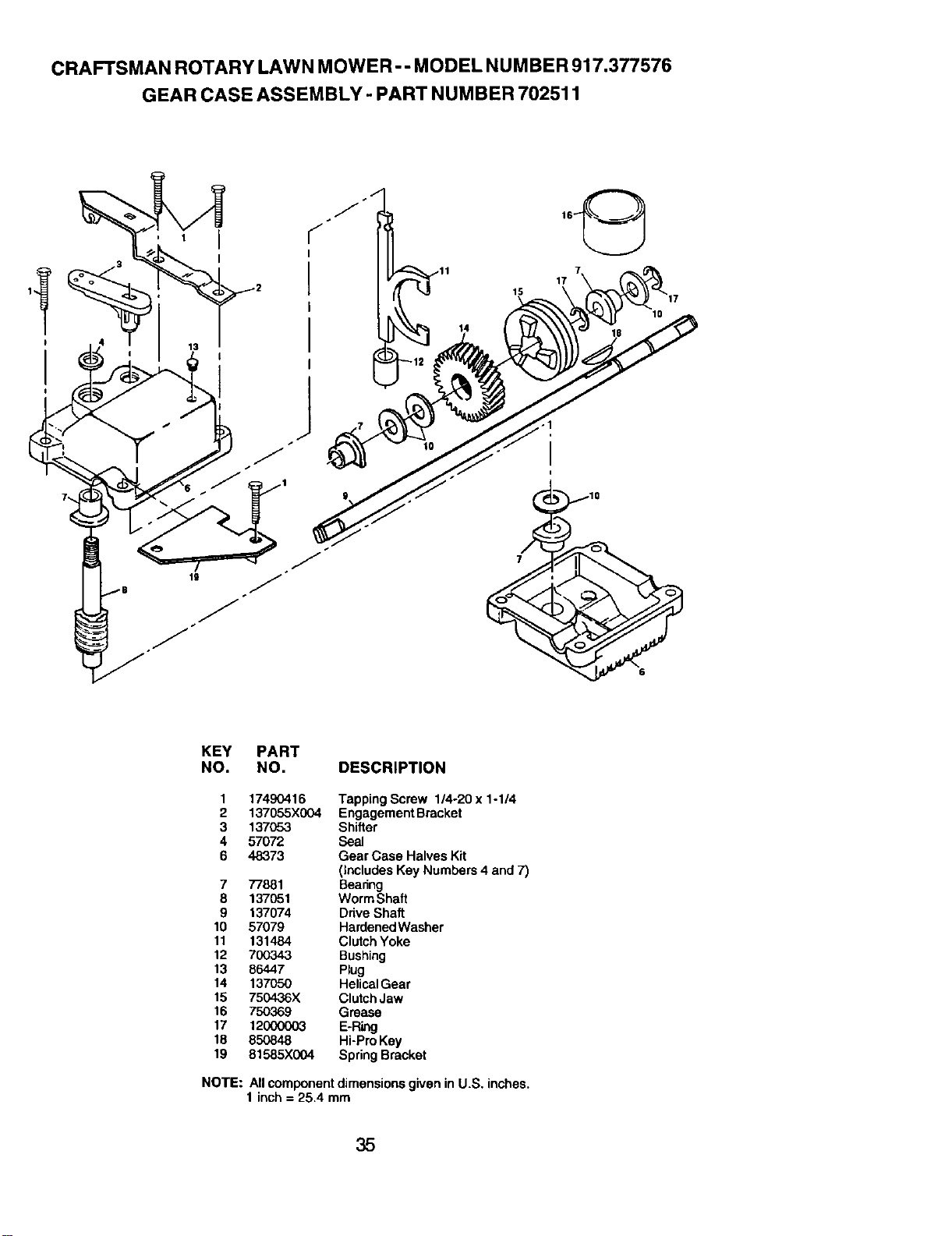

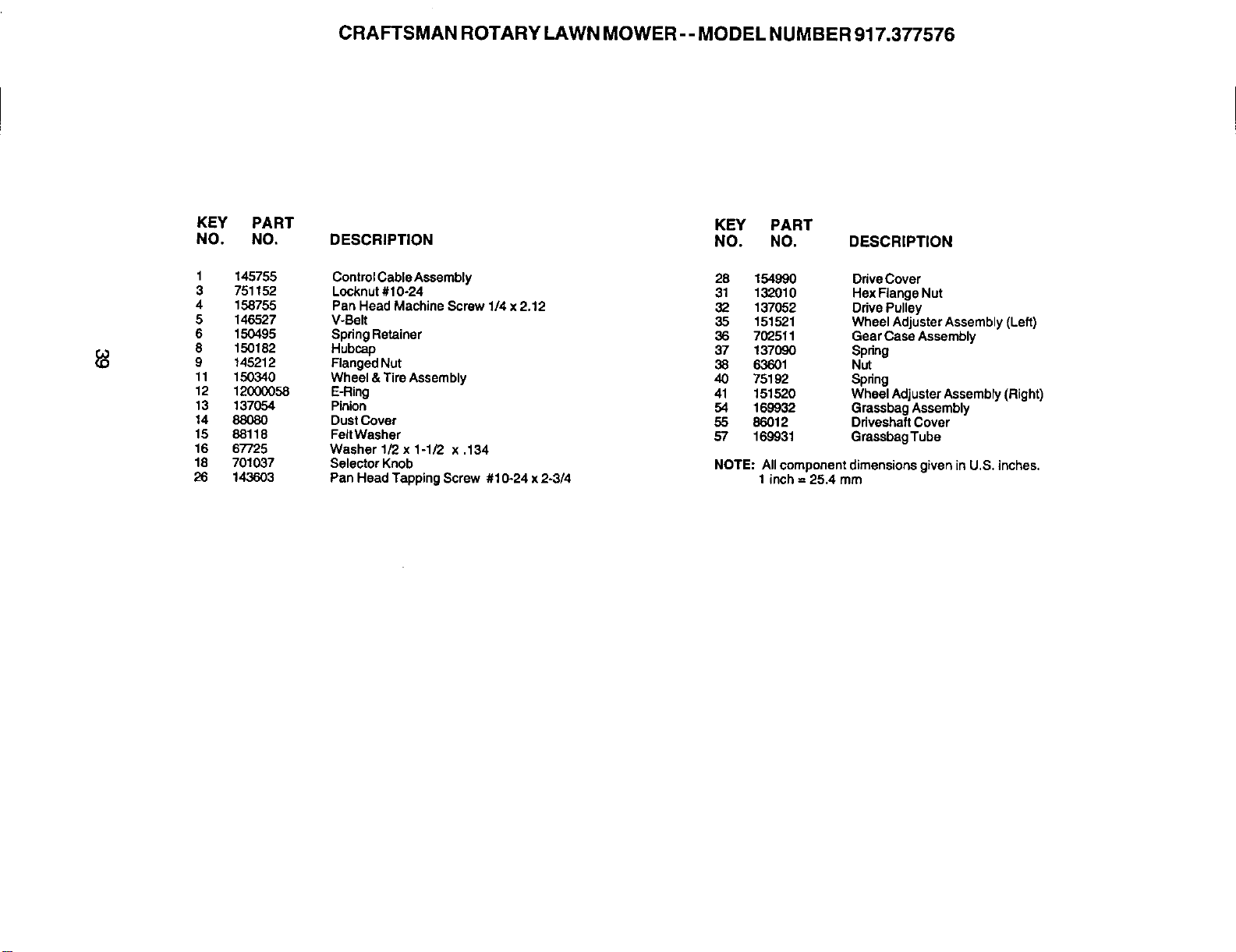

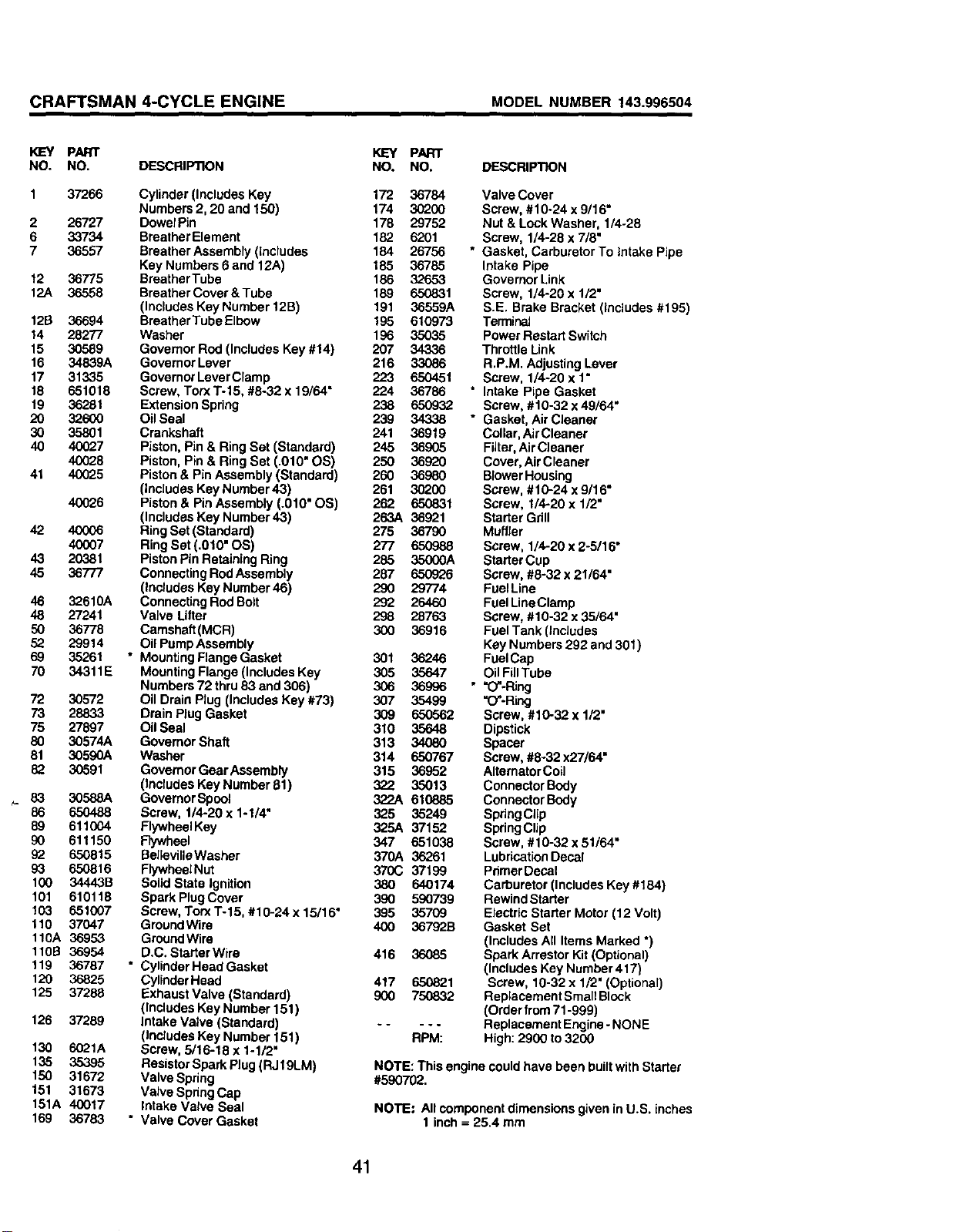

Repair Parts ..................................... 34-43

Parts Ordering ........................ Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is in use in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

•Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

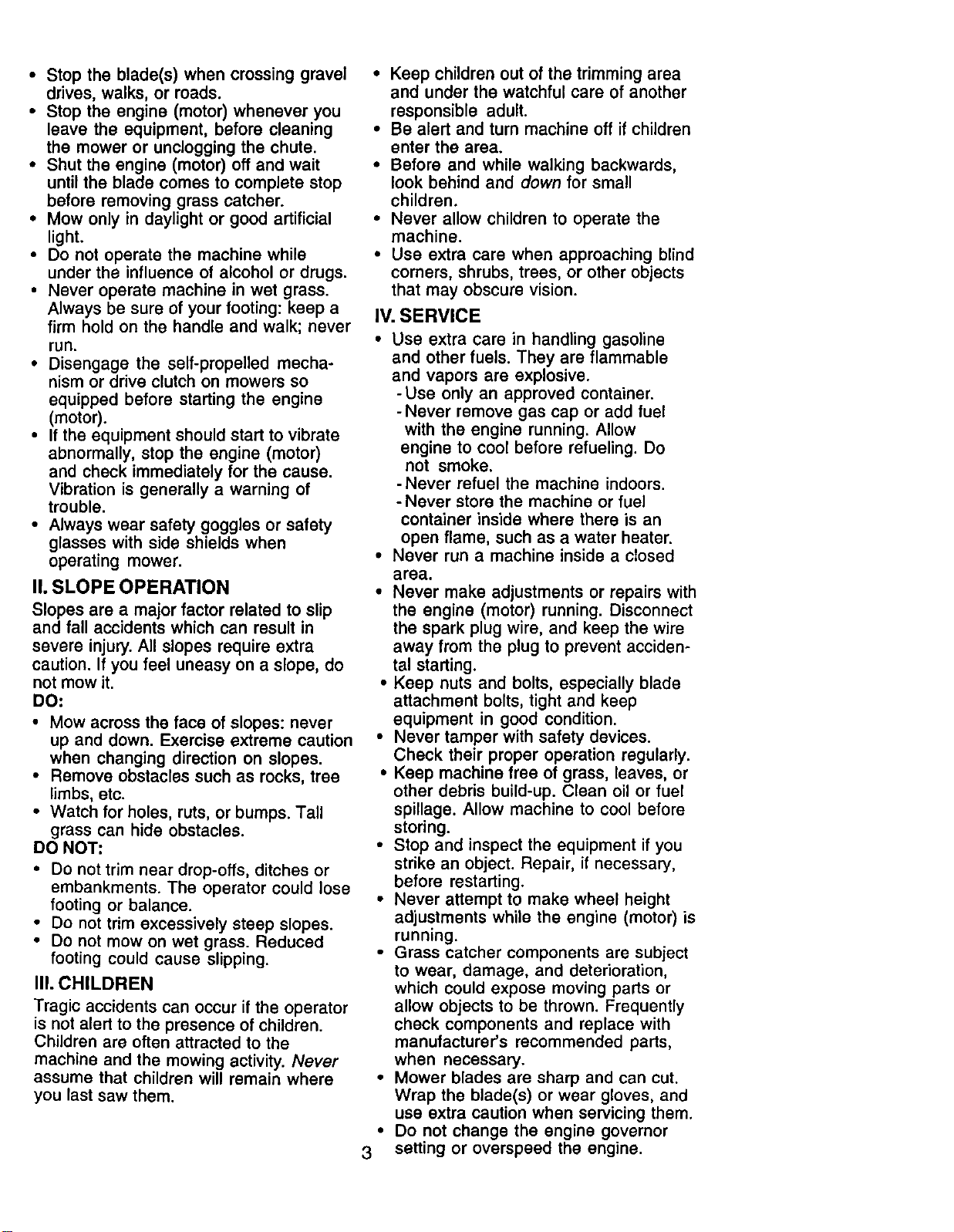

•Stop the blade(s) when crossing gravel

drives, walks, or roads.

•Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

•Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

•Do not operate the machine while

under the influence of alcohol or drugs.

•Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

•Ifthe equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when

operating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

•Remove obstacles such as rocks, tree

limbs, etc.

•Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT-

•Do not trim near drop-off`s, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

•Do not mow on wet grass. Reduced

footing could cause slipping.

II1. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

•Keep children out of the trimming area

and under the watchful care of another

responsible adult.

•Be alert and turn machine off ifchildren

enter the area.

•Before and while walking backwards,

look behind and down for small

children.

•Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent acciden-

tal starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

3 setting or overspeed the engine.

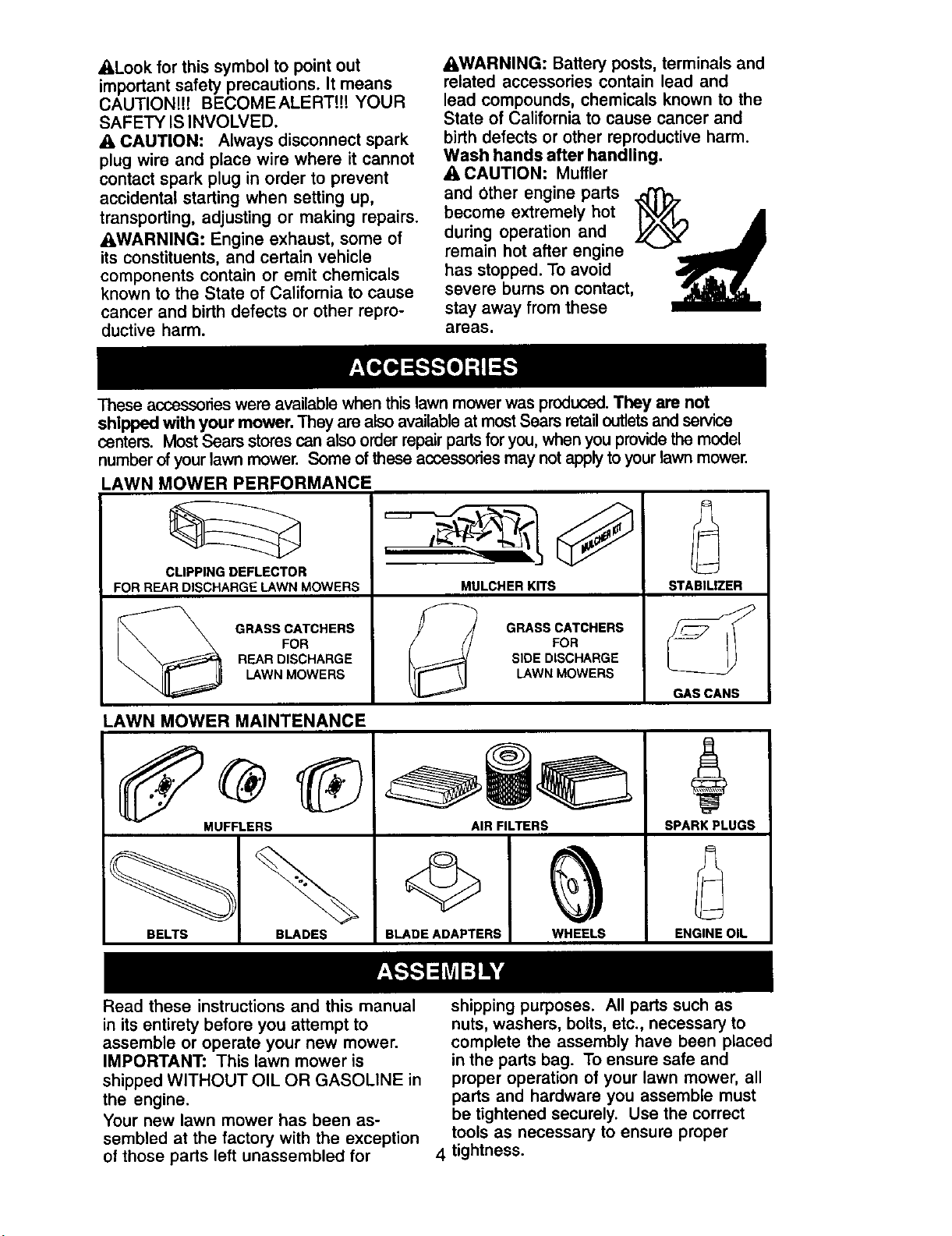

ALook for this symbol to point out

important safety precautions. It means

CAUTIONIH BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

A CAUTION: Always disconnect spark

plugwire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

AWARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

A CAUTION: Muffler

and Other engine parts

become extremely hot

during operation and

remain hot after engine

has stopped. To avoid

severe burns on contact,

stay away from these

areas.

These accessories were available when this lawnmower was produced. They are not

shipped with your mower. They are also available at most Sears retail outJetsand service

centers. Most Soars stores can also order repair pads for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawnmower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

MULCHER KITS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

STABILIZER

GAS CANS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new mower.

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as

nuts, washers, bolts, etc., necessary to

complete the assembly have been placed

in the parts bag. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must

be tightened securely. Use the correct

tools as necessary to ensure proper

4 tightness.

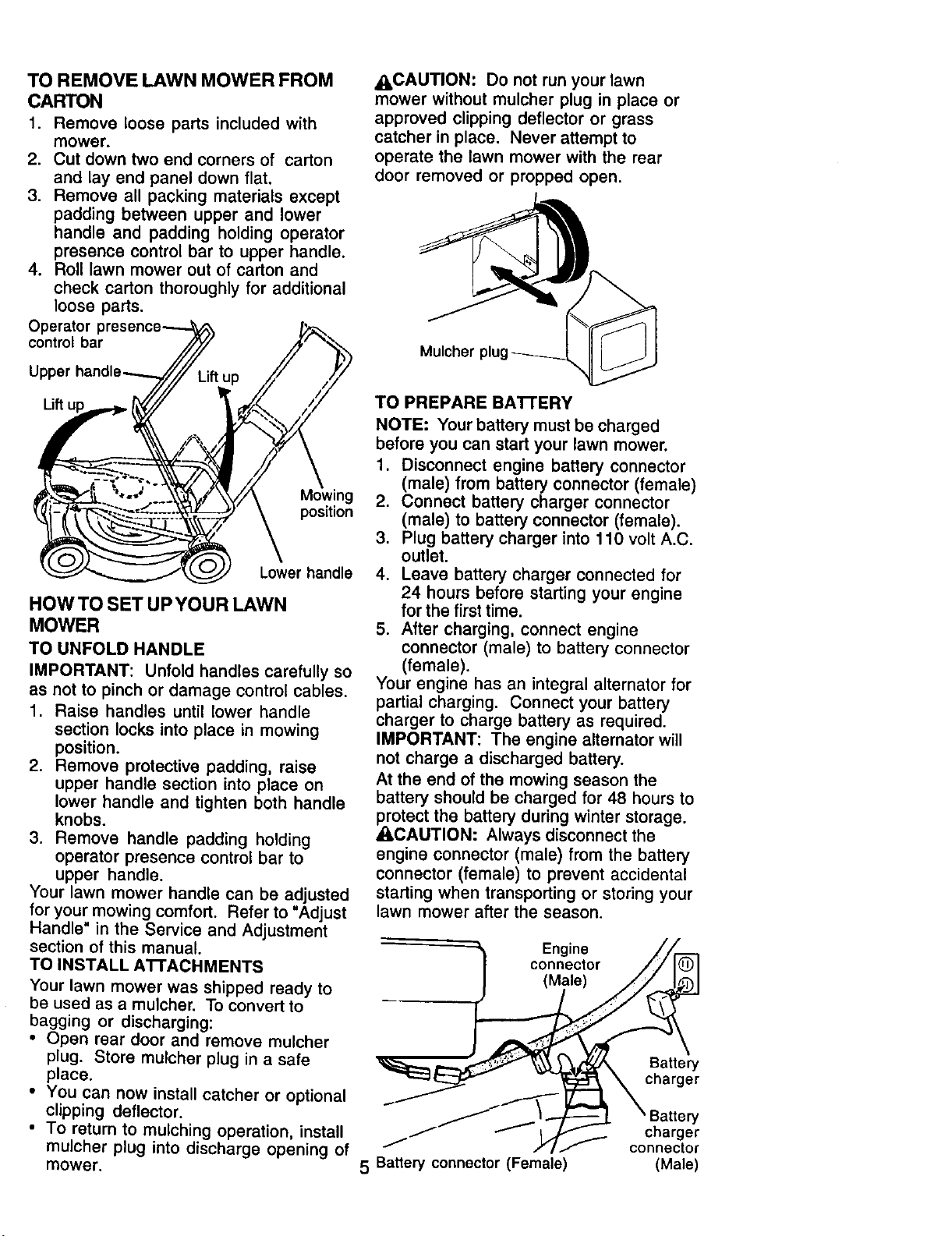

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

Operator

control bar

Lift

Mowing

position

Lower handle

HOWTO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handles carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to

upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "Adjust

Handle" in the Service and Adjustment

section of this manual.

TO INSTALL A'n'ACHMENTS

Your lawn mower was shipped ready to

be used as amulcher. To convert to

bagging or discharging:

•Open rear door and remove mulcher

plug. Store mulcher plug in a safe

place.

•You can now install catcher or optional

clipping deflector.

•To return to mulching operation, install

mulcher plug into discharge opening of

mower.

A, CAUTION: Do not run your lawn

mower without mulcher plug in place or

approved clipping deflector or grass

catcher in place. Never attempt to

operate the lawn mower with the rear

door removed or propped open.

Mulcher

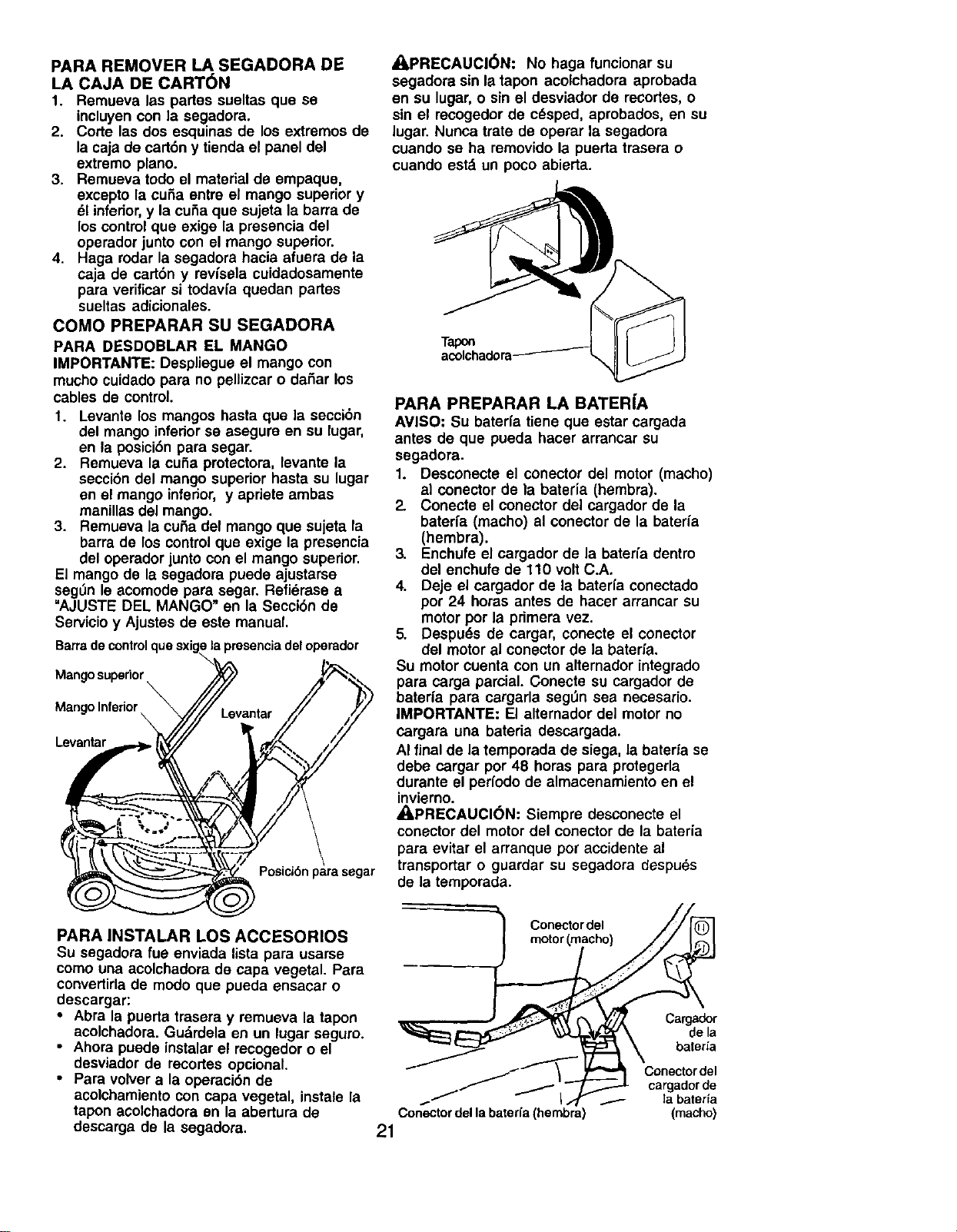

TO PREPARE BA'rrERY

NOTE: Your battery must be charged

before you can start your lawn mower.

1. Disconnect engine battery connector

(male) from battery connector (female)

2. Connect battery charger connector

(male) to battery connector (female).

3. Plug battery charger into 110 volt A.C.

outlet.

4. Leave battery charger connected for

24 hours before starting your engine

for the first time.

5. After charging, connect engine

connector (male) to battery connector

(female).

Your engine has an integral alternator for

partial charging. Connect your battery

charger to charge battery as required.

IMPORTANT: The engine alternator will

not charge a discharged battery.

At the end of the mowing season the

battery should be charged for 48 hours to

protect the battery during winter storage.

_I=CAUTION: Always disconnect the

engine connector (male) from the battery

connector (female) to prevent accidental

starting when transporting or storing your

lawn mower after the season.

Engine /,

connector

(M7 'elOr _/,,_.

___ ,..... _ _ _k_ _ _,,,'_VJjr/_ uattery

_'!:::d t:__ °- _W(:_R \ charger

,,J"/_ connector

Battery connector (Female) (Male)

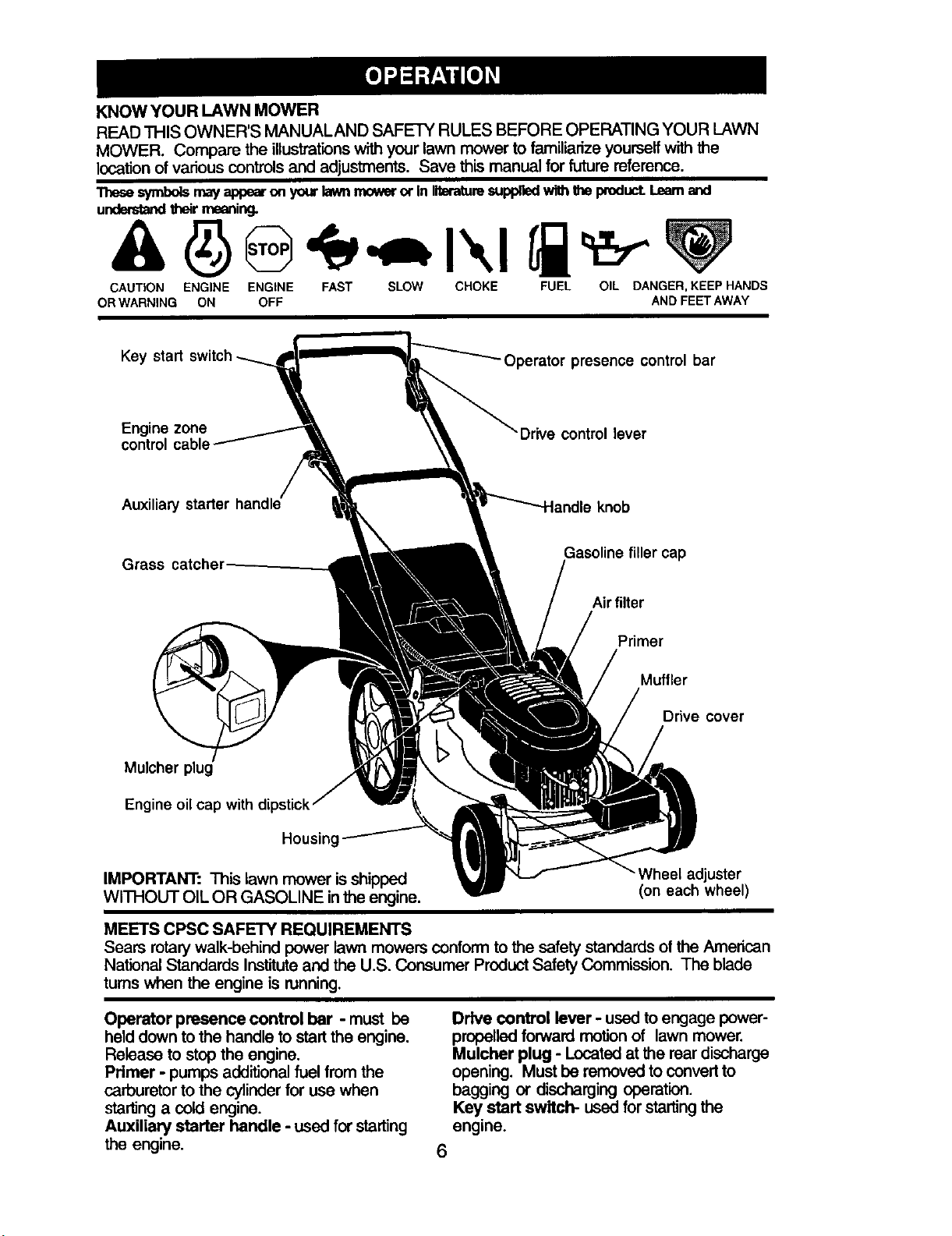

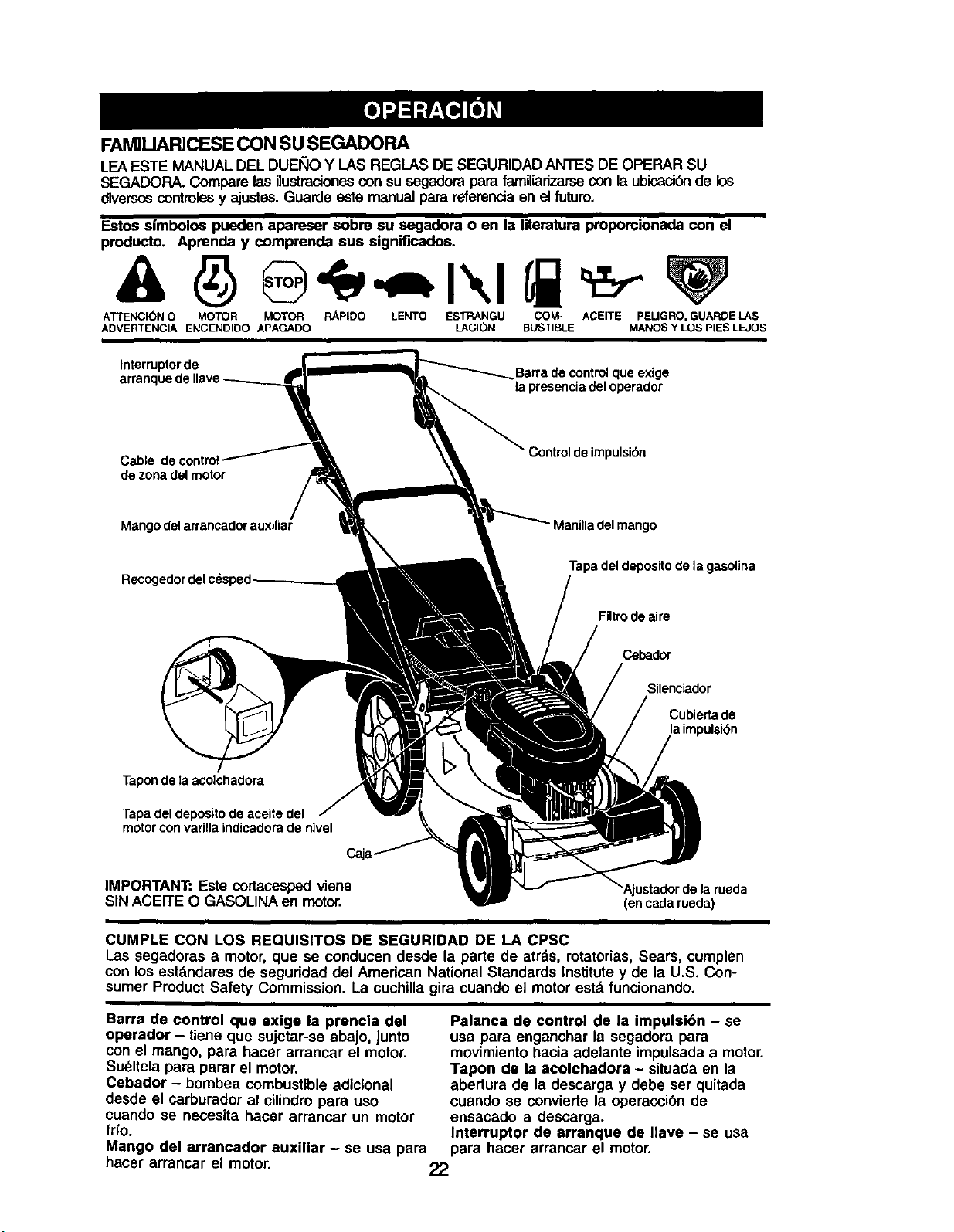

KNOWYOURLAWNMOWER

READ THIS OWNER'S MANUALAND SAFETY RULES BEFORE OPERATING YOUR LAWN

MOWER. Compare the illustrations with your lawn mower to familiarize yourself with the

location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your lawn mower or in literaturesupplied with the pcodud. Learn and

understand their meaning,

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Key start Operator presence control bar

Engine zone

control Drive control lever

Auxiliary starter knob

Grass catcher Gasoline filler cap

Air filter

Primer

Muffler

Drive cover

Mulcher plug

IMPORTANT: This lawn mower isshipped

WITHOUT OIL OR GASOLINE inthe engine. Wheel adjuster

(on each wheel)

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the American

National Standards Institute and the U.S. Consumer Product Safety Commission. The blade

turns when the engine is running.

Operator presence control bar - must be

held down to the handle to start the engine.

Release to stop the engine.

Primer -pumps additional fuel from the

carburetor to the cylinder for use when

sta_ng a cold engine.

Auxiliary starter handle - used for starting

the engine.

Drive control lever -used to engage power-

propelled forward motion of lawn mower.

Mulcher plug - Located at the rear discharge

opening. Must be removed to convert to

bagging or discharging operation.

Key start switch- used for starting the

engine.

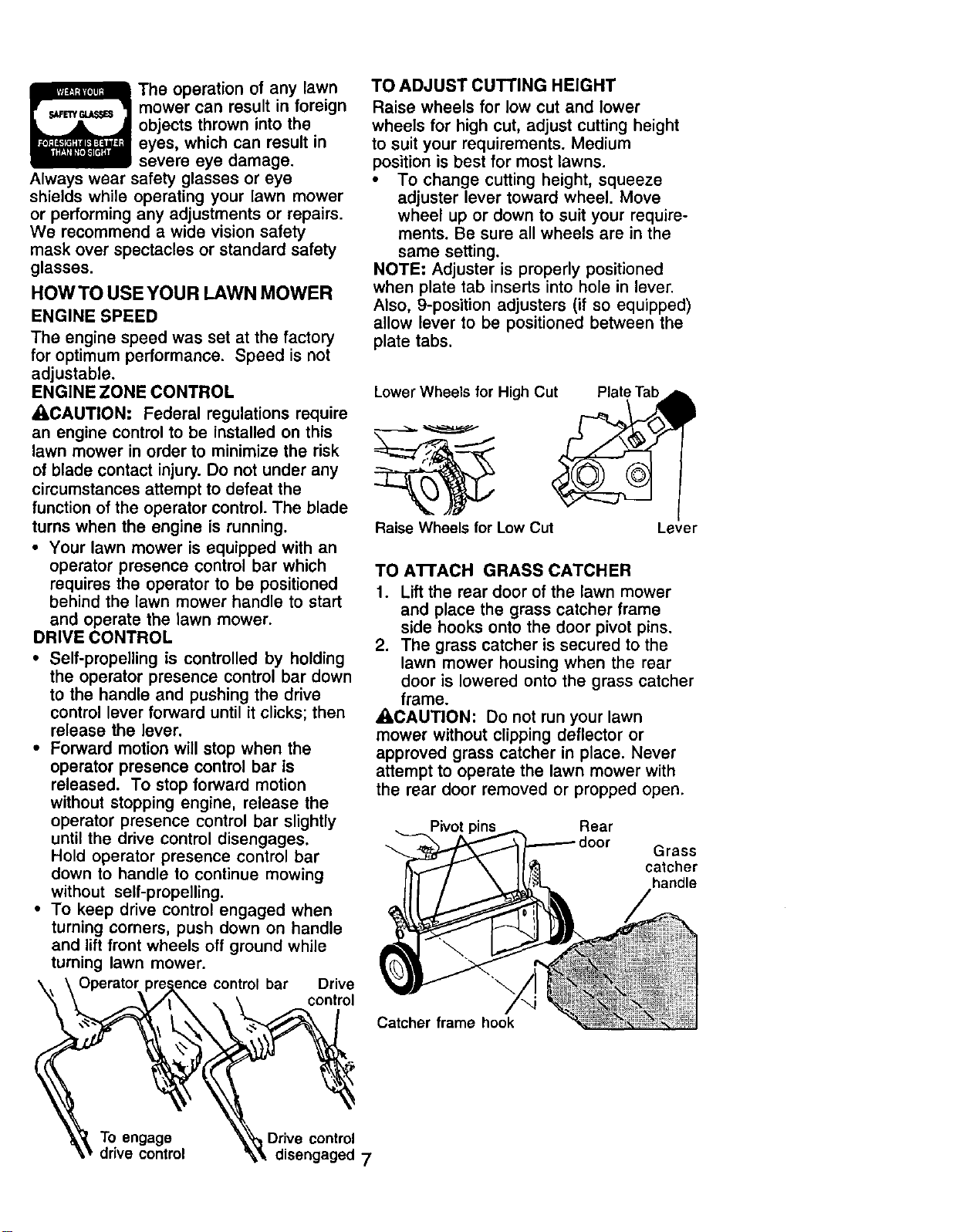

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a wide vision safety

mask over spectacles or standard safety

glasses.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable,

ENGINE ZONE CONTROL

_I_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

release the lever.

•Forward motion will stop when the

operator presence control bar is

released. To stop forward motion

without stopping engine, release the

operator presence control bar slightly

until the drive control disengages.

Hold operator presence control bar

down to handle to continue mowing

without self-propelling.

•To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower. control bar Drive

control

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

•To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting,

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

Lower Wheels for High Cut

Raise Wheels for Low Cut

Plate Tab

Lever

TO A'n'ACH GRASS CATCHER

1. Lift the rear door of the lawn mower

and place the grass catcher frame

side hooks onto the door pivot pins.

2. The grass catcher is secured to the

lawn mower housing when the rear

door is lowered onto the grass catcher

frame.

_CAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Pivot pins Rear Grass

catcher

handle

Catcher frame hook

To engage Drive control

drive control disengaged 7

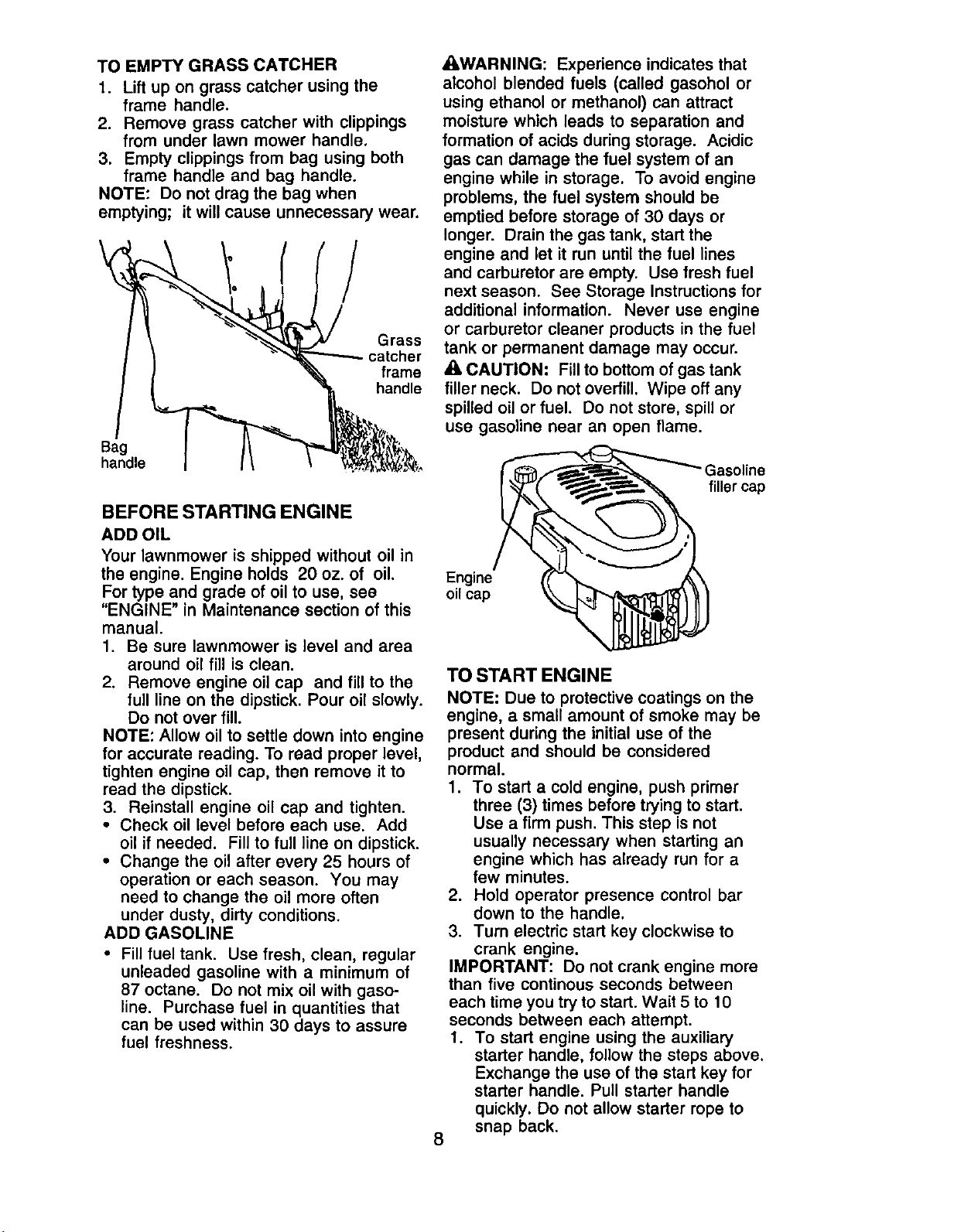

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

.=r

frame

handle

Bag

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. Engine holds 20 oz. of oil.

For type and grade of oil to use, sea

"ENGINE" in Maintenance section of this

manual.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove engine oil cap and fill to the

full line on the dipstick. Pour oil slowly.

Do not over fill.

NOTE: Allow oil to settle down into engine

for accurate reading. To read proper level,

tighten engine oil cap, then remove it to

read the dipstick.

3. Reinstall engine oil cap and tighten.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

•Fill fuel tank. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gaso-

line. Purchase fuel in quantities that

can be used within 30 days to assure

fuel freshness.

AWARNING: Experience indicates that

alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

A CAUTION: Fill to bottom of gas tank

filler neck. Do not overfill. Wipe off any

spilled oil or fuel. Do not store, spill or

use gasoline near an open flame.

- Gasoline

filler cap

Engine

oilcap

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Hold operator presence control bar

down to the handle.

3. Turn electric start key clockwise to

crank engine.

IMPORTANT: Do not crank engine more

than five continous seconds between

each time you try to start. Wait 5 to t0

seconds between each attempt.

1. To start engine using the auxiliary

starter handle, follow the steps above.

Exchange the use of the start key for

starter handle. Pull starter handle

quickly. Do not allow starter rope to

snap back.

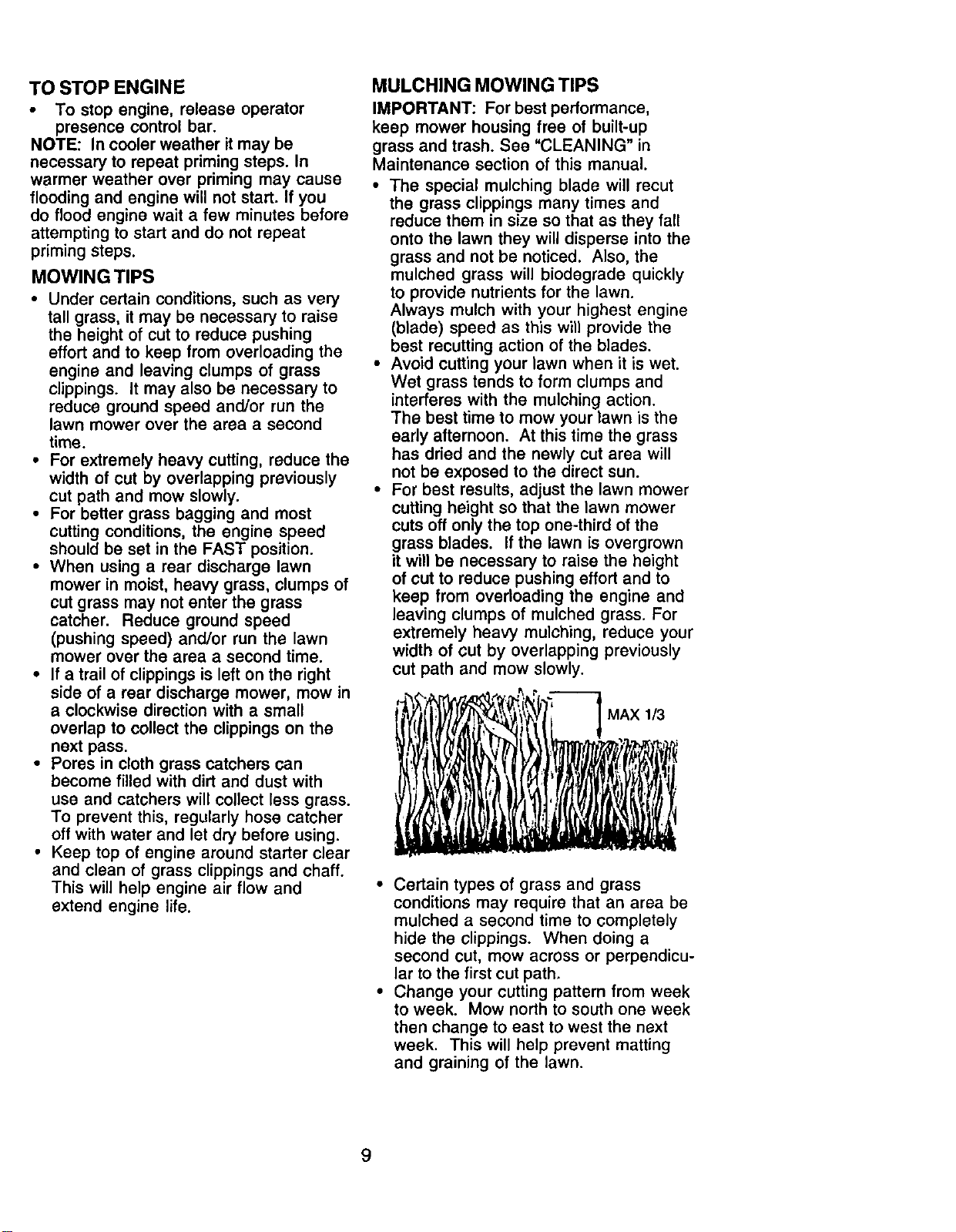

TO STOP ENGINE

•To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine wait a few minutes before

attempting to start and do not repeat

priming steps.

MOWING TIPS

•Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

•For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

•For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

•When using a rear discharge lawn

mower in moist, heavy grass, clumps of

cut grass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

•If a trail of clippings is left on the right

side of a rear discharge mower, mow in

aclockwise direction with a small

overlap to collect the clippings on the

next pass.

•Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

•Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Sea "CLEANING" in

Maintenance section of this manual.

•The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into the

grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn.

Always mulch with your highest engine

(blade) speed as this will provide the

best recutting action of the blades.

•Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action.

The best time to mow your lawn is the

early afternoon. At this time the grass

has dried and the newly cut area will

not be exposed to the direct sun.

•For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown

it will be necessary to raise the height

of cut to reduce pushing effort and to

keep from overloading the engine and

leaving clumps of mulched grass. For

extremely heavy mulching, reduce your

width of cut by overlapping previously

cut path and mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a

second cut, mow across or perpendicu-

lar to the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

F,'L,.BATES

AS YOU COMPLETE C)_.,__ _,_ _.',,__ O_'_.

o ou °o .v,c

Check forLoose Fasteners _i,f

Clean/Inspect Grass Catcher

(if Equipped) V_ _

i clean Lawn Mower

Clean Under Drive Cover

IPower-Propelled Mowers) I,/

WCheck drive belt/pulleys

(Power-PropelledMowers) I1_

RCheck/Sharpen/Replace Blade 1_3

LubricationChart I_ Ik_

Clean Battery/Recharge

IElectdc Start Mowerst If 1_4

_eck En_lineC I_

..hanna Engine _tl.2

G_lean Air Filter _,_ 2

Inspect Muffler

Check En_lineOil Level

aChan_e EngineOil

Clean Air Filter

Clean or Replace Spark Plug

Replace Air Filter Paper Cartridge

1 - Change more often when opera,rig under a heavy toad or in high ambient temperatures.

2-Service more often when operating in dirtyor dusly conditiot_s.

3 - Replace blades more often when mowing in sandy soil.

4- Charge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your

unit.

All adjustments in the Service and

Adjustments section of this manual

should be checked at least once each

season.

•Once a year, replace the spark plug,

replace air filter element and check

blade for wear. Anew spark plug and

clean/new air filter element assure

proper air-fuel mixture and help your

engine run better and last longer.

•Follow the maintenance schedule in

this manual.

BEFORE EACH USE

•Check engine oil level.

•Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

LUBRICATION CHART

(_) Wheel adjuster

each wheel)

(_) Brake

spring

bracket

Rear

(_) Handle bracket mounting pins door hinge

(_ Spray lubricant

(_ See "ENGINE" In Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only adry, powdered

graphite type lubricant sparingly.

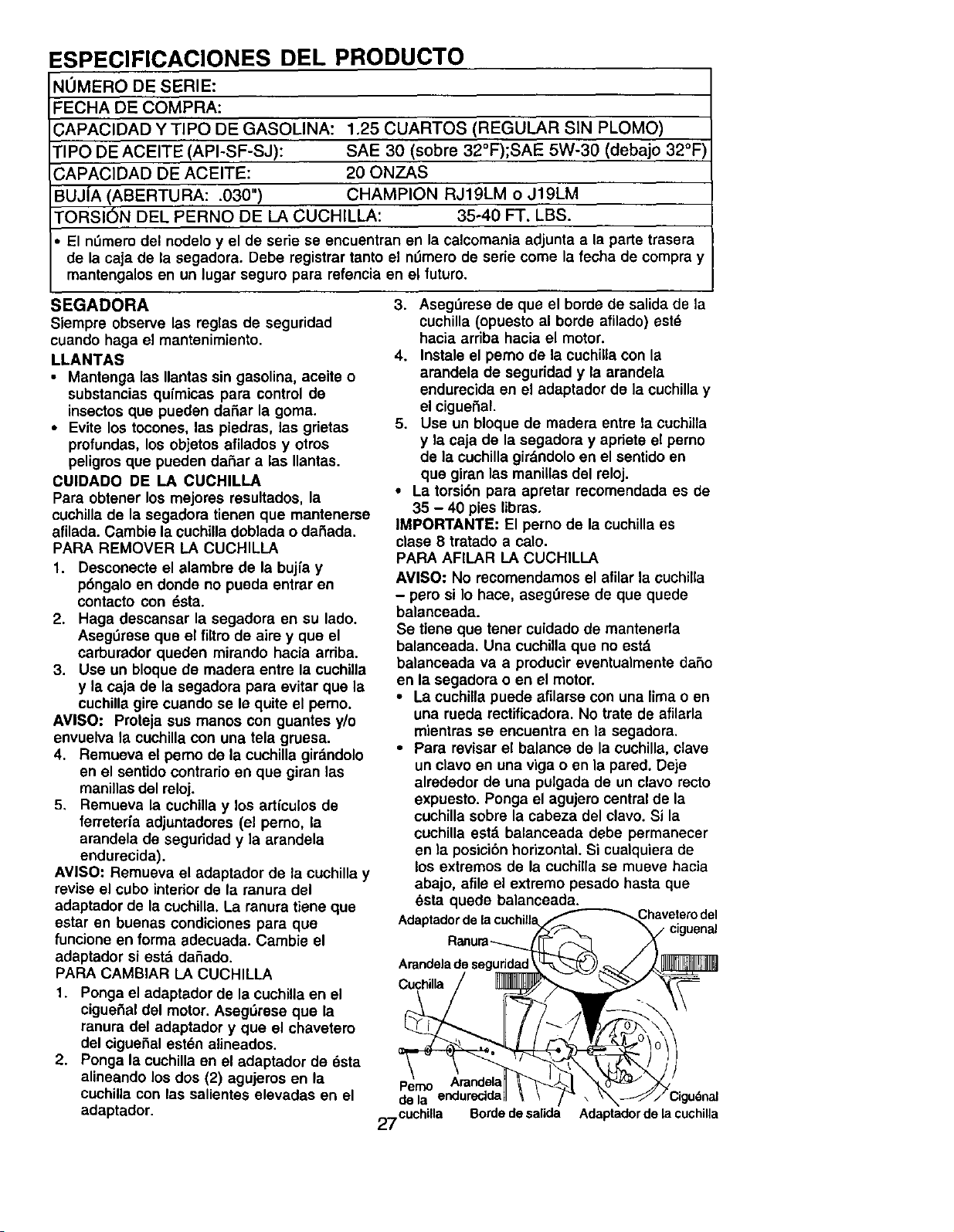

SPECIFICATIONSPRODUCT

SERIAL NUMBER:

DATE OF PURCHASE:

GASOLINE CAPACITY/TYPE: 1.25 QUARTS (UNLEADED REGULAR)

OILTYPE (API-SF-SJ): SAE 30 (ABOVE 32°F); SAE 5W-30 (BELOW 32°F)

OIL CAPACITY: 20 OUNCES

SPARK PLUG (GAP: .030") CHAMPION RJf9LM or J19LM

BLADE BOLT TORQUE: 35-40 FT. LBS.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOW_.R

Always observe safety rules when perform-

ing any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into abeam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in ahorizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Blade, Crankshaft

keyway

Lo,

Blade

bolt

11 washer

;rank

shaft

Trailing edge Blade adapter

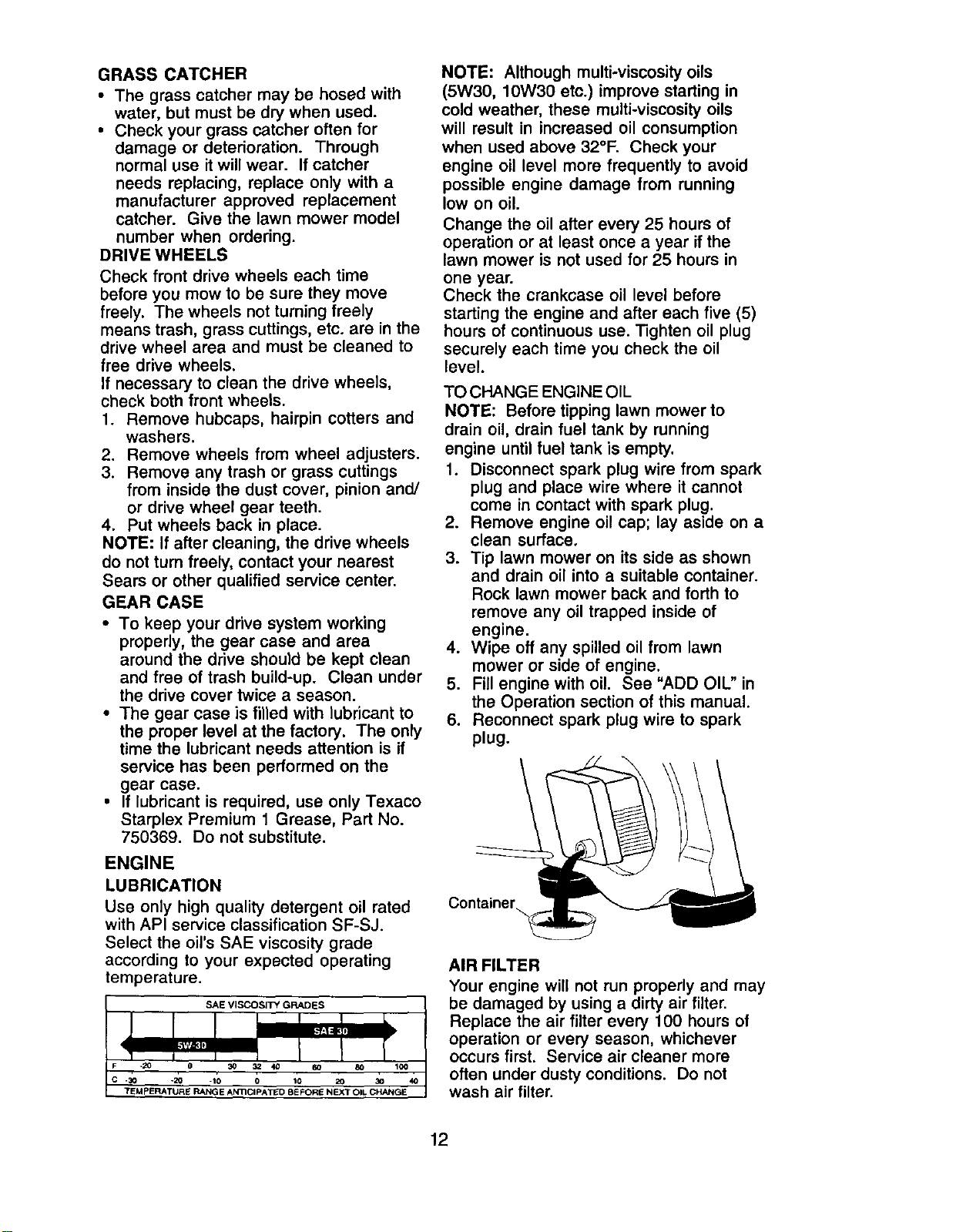

GRASS CATCHER

•The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher

needs replacing, replace only with a

manufacturer approved replacement

catcher. Give the lawn mower model

number when ordering.

DRIVE WHEELS

Check front drive wheels each time

before you mow to be sure they move

freely. The wheels not turning freely

means trash, grass cuttings, etc. are in the

drive wheel area and must be cleaned to

free drive wheels.

If necessary to clean the drive wheels,

check both front wheels.

1. Remove hubcaps, hairpin cotters and

washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact your nearest

Sears or other qualified service center.

GEAR CASE

•To keep your drive system working

properly, the gear case and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

•The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the

gear case.

• If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

-20

.30 .20 .10 010 20 30

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TOCHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine untilfuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. See "ADD OIL" in

the Operation section of this manual.

6. Reconnect spark plug wire to spark

plug.

Container

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions. Do not

wash air filter.

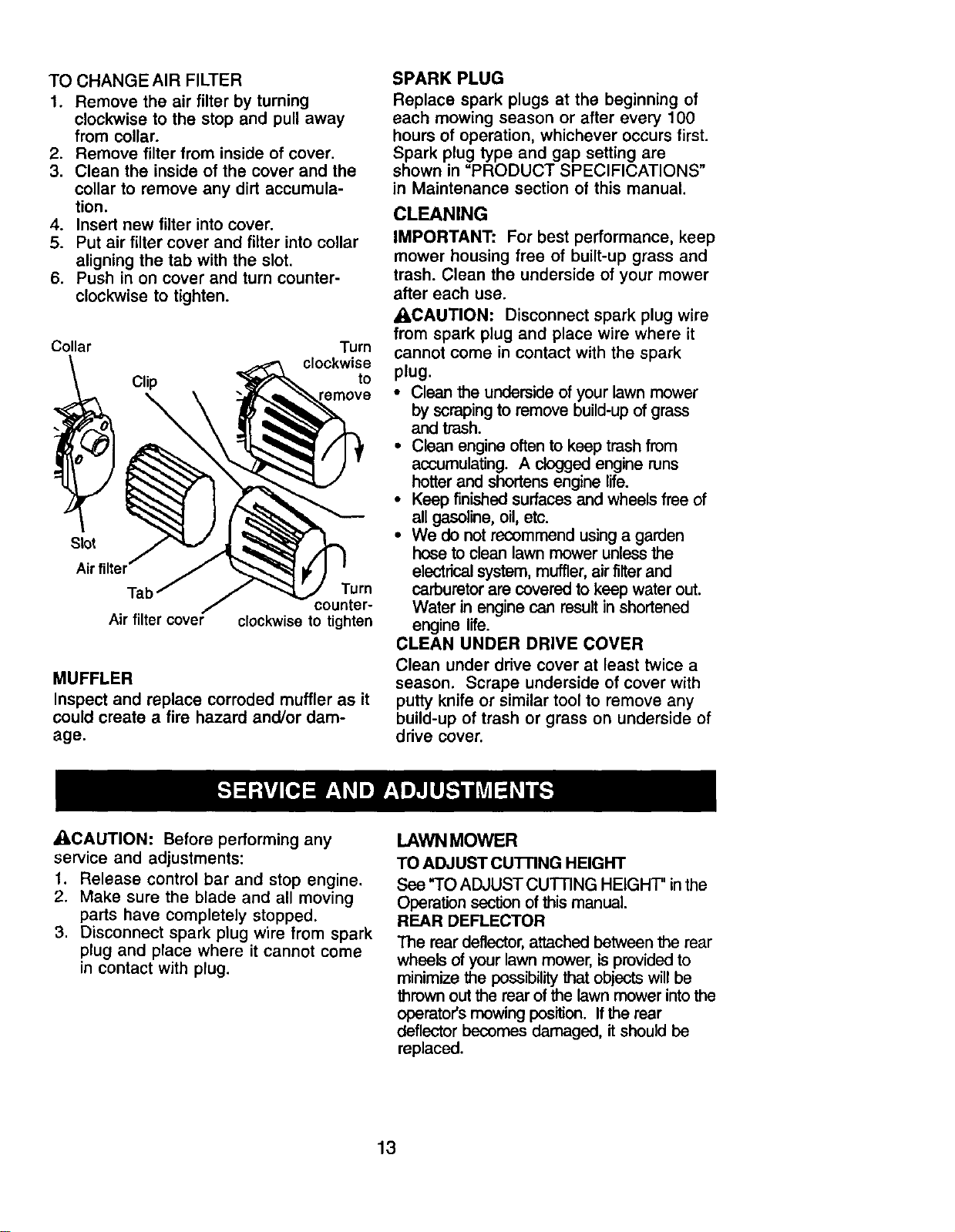

TO CHANGE AIR FILTER

1. Remove the air filter by turning

clockwise to the stop and pull away

from collar.

2. Remove filter from inside of cover.

3. Clean the inside of the cover and the

collar to remove any dirt accumula-

tion.

4. Insert new filter into cover.

5. Put air filter cover and filter into collar

aligning the tab with the slot.

6. Push in on cover and turn counter-

clockwise to tighten.

Collar

Clip

Turn

clockwise

remove

Slot

Airfilter

Air filter cover

Turn

counter-

clockwise to tighten

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. Clean the underside of your mower

after each use.

_,CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

•Clean engine often to keep trash from

accumulating. Aclogged engine runs

hotter and shortens engine life.

•Keep finished surfaces and wheels free of

all gasoline, oil, etc.

•We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air tilter and

carburetor are covered to keep water out.

Water in engine can result in shortened

engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

_CAUTION: Before performing any

service and adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWNMOWER

TO ADJUST cu'rrlNG HEIGHT

See "TO ADJUST CUTTING HEIGHT" in the

Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the rear

wheels of your lawn mower, is provided to

minimize the possibility that objects will be

thrown out the rear of the lawn mower into the

operator's mowing position. If the rear

deflector becomes damaged, it should be

replaced.

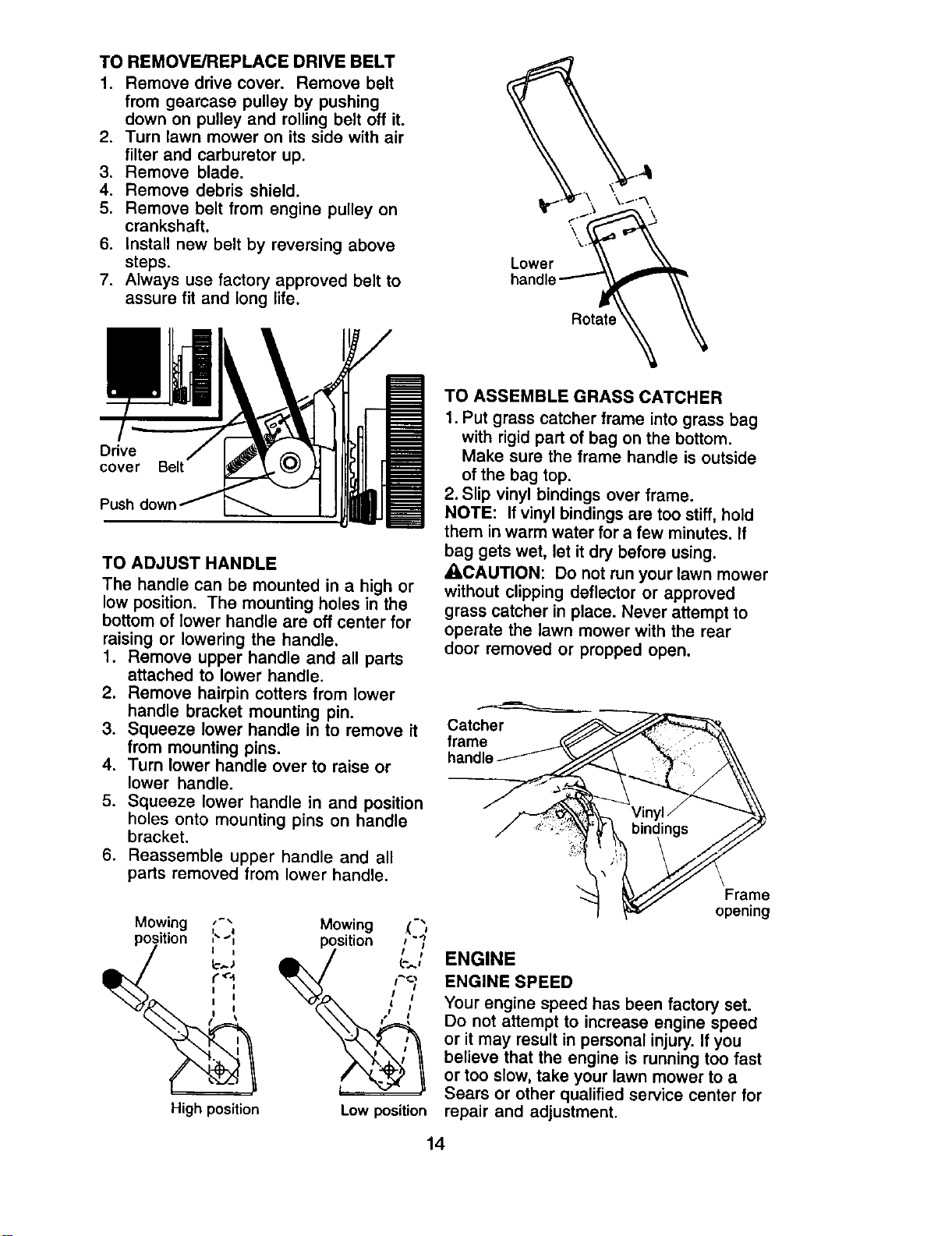

TO REMOVE/REPLACE DRIVE BELT

1. Remove drive cover. Remove belt

from gearcase pulley by pushing

down on pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

6. Install new belt by reversing above

steps.

7. Always use factory approved belt to

assure fit and long life.

Lower

Rotate

Drive

cover Belt

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all parts

attached to lower handle•

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

Mow ng ,-" Mowing ('_

•.t. I

position i "1

/_.'-; IN} position _-.-.;i'?

,-o

Lv- #

High position Low position

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top,

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for afew minutes. If

bag gets wet, let it dry before using.

_I=CAUTION: Do not run your lawn mower

without clipping deflector or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear

door removed or propped open.

Catcher

frame

handle

Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair and adjustment.

CARBURETOR

Your carburetor has a non-adjustable

fixed main jet for mixture control. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or ifthe

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you any

damage the control cables.

•When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

Squeeze to fold

Hair

Operator I:

control bar Fold

Lower

Fold

backward

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose or tank during storage.

Also, experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

•Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

BATrERY

Disconnect the battery from the engine

connector and charge battery 48 hours.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

•If possible, store your unit indoors and

cover it to give protection from dust and

dirt.

•Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unitto rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are stillwarm.

_, CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING CHART

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

TROUBLESHOOTING CHART

PROBLEM CAUSE CORRECTION

Does not start 9. Control bar defective. 9. Replace control bar.

(continued) 10.Weak Battery 10. Charge battery.

11.Disconnected battery 11.Connect battery to engine.

connector.

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is releasec

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Loss of drive 1. Drive wheels not turning 1. Adjust or replace drive

with drive control engaged, control cable.

2. Belt not driving. 2. Put belt on pulleys or

replace belts if broken.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

notfilling(ifso 2. Lift on blade worn off. 2. Replace blade.

equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height.1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

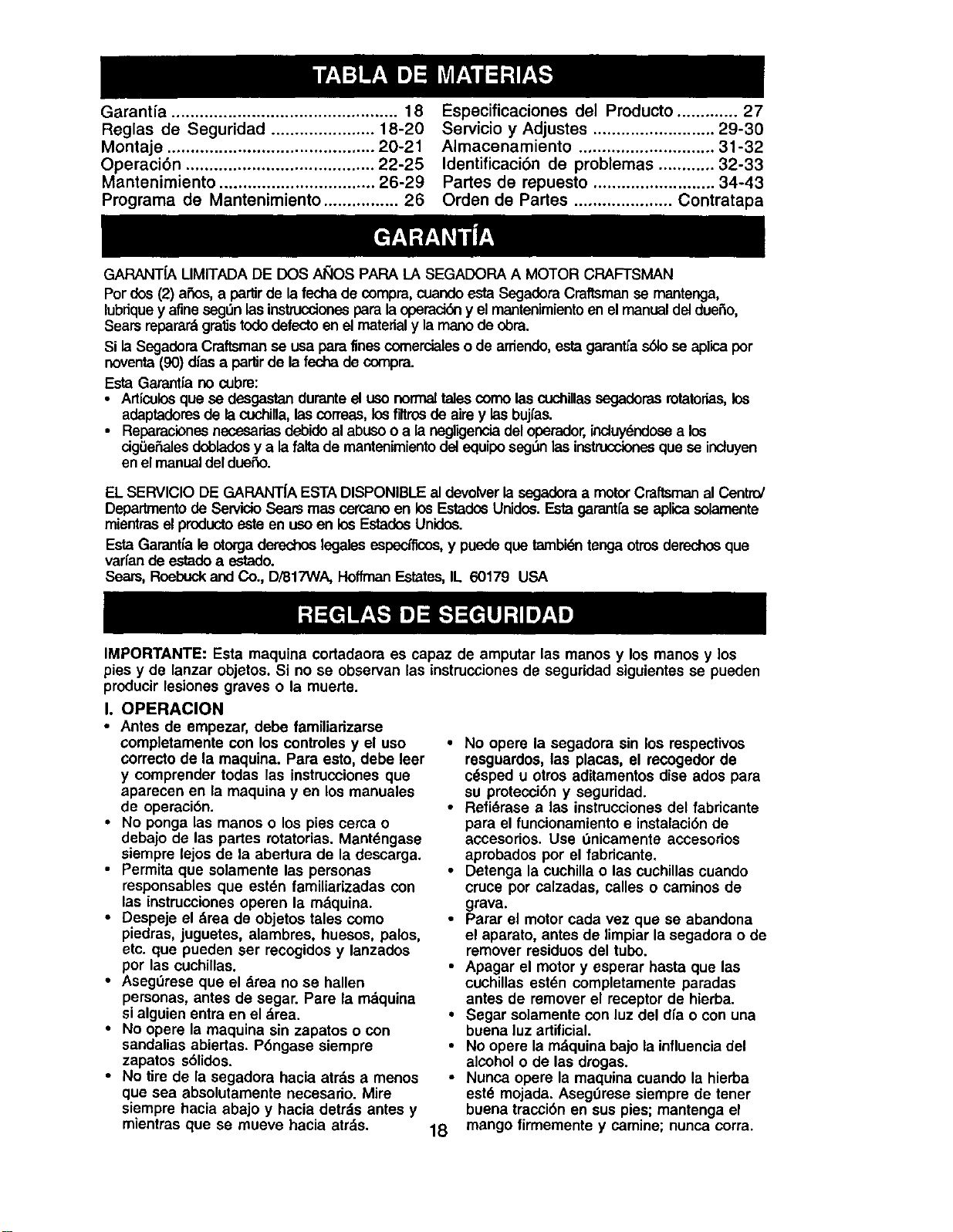

Garantfa ................................................ 18

Reglas de Seguridad ...................... 18-20

Montaje ............................................ 20-21

Operaci6n ........................................ 22-25

Mantenimiento ................................. 26-29

Programa de Mantenimiento ................ 26

Especificaciones del Producto ............. 27

Servicio y Adjustes .......................... 29-30

Almacenamiento ............................. 31-32

Identificaci6n de problemas ............ 32-33

Partes de repuesto .......................... 34-43

Orden de Partes ..................... Contratapa

GARANTiA LIMITADA DE DOS AI_IOSPARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) afios, a parr de la fecha de compra, cuando esta Segadera Craftsman se mantenga,

lubdque y afine seg0n las instnJCCiOnespara la operaci6n y el mantenimiento en el manual del due_o,

Sears reparard gratis tode defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para finescomerciales ode arriende, esta garantfa sblo se aplica por

noventa (90) dfas a partir de la fecha de ccx'npra.

Esta Garantfa no cubre:

• Artfculosque se desgastan duranteel uso normaltales como lascuchillassegaderas mtatorias, los

adaptademsde la cuchilla,las correas,losfiltrosde airey las bujt'as.

•Reparacionesnecesariasdebideal abusoo a la negligenciadel operador,incluydndoseales

dg0e_les dobladesy a lafaltade mantenimientodelequiposeg_ lasinstruccicoesqua se induyen

en elmanual del due_o.

EL SERVIClO DE GARANTIA ESTA DISPONIBLE al devolverla segaderaamotorCraftsman al Centro/

Departmentode Servicio Searsmas cercano en los Estados Unidos. Esta garantfa se aplica solamante

mientras el producto este en uso en los EstadesUnidos.

Esta Garantfa le otorga derechos legales especfficos,y puede qua tambidn tenga otros derechos que

varfan de estadoa estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos ylos manos y los

pies y de lanzar objetos. Si no se observan las instruccionesde seguridad siguientes se pueden

producir leaiones graves o la muerte.

I. OPERAClON

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

ycomprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

•No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que estdn familiarizadas con

las instrucciones operen la mdquina.

• Despeje el ._rea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

pot las cuchillas.

• Aseg0rese que el ._rea no se hallen

personas, antes de segar. Pare la mdquina

sialguien entra en el drea.

•No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

•No tire de la segadora hacia atrds a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrds antes y

mientras que se mueve hacia atrds.

•No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su pretecci6n y seguridad.

•Refi6rase alas instruccionesdel fabricante

para el funcionamiento e instalaci6n de

accesorios. Use 0nicamente accesorios

aprobados pot el fabdcante.

•Detenga la cuchilla o las cuchillascuando

cruce pot calzadas, calles o caminos de

grava.

•Parar el motor cada vez que se abandona

el apareto, antes de limpiarla segadora o de

remover residuos del tubo.

• Apagar el motory esperar hasta que las

cuchillas estdn completamente parades

antes de remover el receptor de hierba.

•Segar solamente con luz del dia o con una

buena luz artificial.

•No opere la mdquina bajo la influencia del

alcohol o de las dregas.

•Nunca opere la maquina cuando la hierba

estd mojada. Aseg0rese siempre de tener

buena tracci6n en sus pies; mantenga el

18 mango firmemente y camine; nunca corra.

•Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motory revise de

inmediato para avedguar la causa.

Generalmente la vibraci6n suele indicar que

existe alguna avefla.

•Siempre use gafas de seguddad o anteojos

con protecci6n lateral cuando opere la

segadora.

I1. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurran con mds frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o ca[des, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiere mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

•Puede recortar a trav6s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direeci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst&culos.

NO HACER:

•No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

•No recorte cuestas demasiado inclinadas.

•No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causer

resbalones.

II1.NIROS

Se pueden producir accidentes tr&gicossi el

operador no presta atenci6n ala presencia de

los niSos.A menudo, los niSosse sienten

atraidos por la m&quinay por la actMdad de la

siega. Nunca suponga que los nifios van a

permanecer en el mismo lugar donde los vio

por _31timavez.

• Mantenga a los niSosalejados del _rea de la

siega y bajo el cuidado estrictode otra

persona adulta responsable.

•Est_ alerta yapague la m._quinasi hay niSos

que entran al &tea.

°Antes y cuando este retrocediendo, mire

hacia atr&s y hacia abajo para verificar si

hay niSos pequehos.

• Nunca permita que los niSosoperen la

m&quina.

•Tenga un ouidado extra cuando se aoerque

aesquinas donde no hay visibilidad,a los

arbustos, _rboles u otros objetos que

pueden interferircon su I/nea de visi6n.

IV. SERVICIO

•Tenga cuidado extra al manejar la gasolina

y los dem&s combustibles. Son inflamables

y los gases son explosivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrie antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustible en la

m&quina en recintos cerrados.

- Nunca almacene la m&quinao el envase

del combustible dentro de algen lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

•Nunca haga funcionar una m&quinadentro

de un _rea cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor est6 an marcha.

Desconecte el cable de la bujia, y

mant_ngalo a cierta distancia de _sta para

prevenir un arranque accidental.

• Mentenga las tuercas y los pemos,

especialmente los pernos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones,

• Nunca manipule de forma indebida los

dispositivosde seguridad. Controle

regularmente su funcionamiento correcto.

•Mantenga la m&quina libra de hierba, hojas

uotras acumulaciones de desperdicio.

Umpie los derrames de aceite o combus-

tible. Permita que la m_quina se enffie antes

de almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep&relo, si es necesario, antes de

hacedo arrancar.

• En ning_n caso hay que regular la altura de

las ruedas mientras el motor est_ en

marcha.

•Los componentes det receptor de ta hierba

van sujetos a desgaste, dafios y deterioro,

que pueden exponer las partes en

movimiento o permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas por el fabricante.

•Las cuchUlasde la segadora est&n afiladas

ypueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect_Jamantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

_Busque este s[mbolo que sefiala las

precauciones de seguridad de importancia.

Quiere decir- ilIATENCl6N!!!iliESTE

ALERTO!!_ SU SEGURIDAD ESTA

COMPROMETIDA.

_s.DVERTENClA: Siempre desconecte el

alambre de la bujfayp6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque por accidente, durante la

preparaci6n, el transpone, el ajuste o cuando

se hacen reparaciones.

_.DVERTENCIA: Los bomes, terminales y

accesodos relativos de la bater|a contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

como causa de cdncer y defectos al

nacimiento u otros daSos reproductivos. Lavar

las manos de.spuds de manipularlos.

dlBI,PRECAUClON: El tubo de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehfculo contienen

odesprenden productos qufmicos conocidos

en el Estado de California como causa de

cdncer y defectos al nacimiento u otros daSos

reproductivos.

_kPRECAUCI6N: El silenciador

y otras piezas del motor Ilegan a

sre extremadamente calientes

durante la operaci6n y siguen

siendo calientes despu_s de

que el motor haya parado.

Para evitar quemaduras

severas, permanezca lejos

de estas _,reas.

Estosaceasorios estaban disponibles cuando se produjo la segadora.No son facilitados junto al

cortacesped. Tambk_nestdndisponiblesen la mayorfa de lastiendasde Sears yen loscentrosde

servicio.La mayor{ade lastJendasSears tambi_npueden mandar a pedirpartesde repuestopara

usted,silesproporcionael n_mem del modelode susegadera. Algunosde estosaccesoriostalvez no

se apliquena su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PAPA SEGADORAS CON DESCARGA TRASEPA

RECOREDOR

PAPA

SEGADOPAS

CON DESCARGA

TPASERA

JUEGOS PARA LA ACOLCHADORA

_'_ RECOREDORPAPA

SEGADORAS

1 CON DESCARGA

LATERAL

ESTABILIZADORES

ENVASES

DE GASOUNA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DEAIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJfAS

ACEITE

DEL MOTOR

Lea estas instruccionesy este manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha side montada en la

fdbdca con la excepci6n de aquellas panes

que se dejaron sin montar pot razones de

envfo. Todas las panes como las tuercas, las

arandelas, lea pernos, etc., que son

necesarias para completar el montaje han sido

colocadas en la bolsade panes. Para

asegurarse que su segadora funcione en

forma segura y adecuade, todas las panes y

los articulos de ferreterfa que se monten

tienen que ear apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CART(_N

1. Remueva las parles sueltas que se

incluyencon la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la cuba entre el mango superior y

_1inferior,y la cuba que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera do la

caja de cart6n y revfsela cuidaclosamente

para verificar si todavfa quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cuSa protectora, levante la

secci6n del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la cuSa del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segOn le acomode para segar. Refi6rase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

Mang°lnferi°r._///Levantar /}_

/gz

PARA INSTALAR LOS ACCESORIOS

Su segadora rue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirlade modo que pueda ensacar o

descargar:

•Abra la puerta trasera y remueva la tapon

acolchadora. Gudrdela en un lugar seguro.

• Ahora puede instalar el recogedor o el

desviador de recortes opcional.

•Para volver a la operaci6n de

acolchamiento con capa vegetal, instale la

tapon acolchadora en la abertura de

descarga de la segadora.

igllPRECAUCl6N: No haga funcionar su

segadora sin la tapon acolchadora aprobada

en su lugar,o sin el desviador de recortes, o

sin el reeogedor de c_sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando estit un poco abierta.

Tapon

acolchadora-

PARA PREPARAR LA BATER|A

AVISO: Su bateria tiene que estar cargada

antes de que pueda hacer arrancar su

segadora.

1. Desconecte el conector del motor (macho)

al conector de la bateria (hembra).

2. Conecte el conector del cargador de la

baterfa (macho) al conector de la baterfa

(hembra).

3. Enchufe el cargador de la baterfa dentro

del enchufe de 110 volt C.A.

4. Deje el cargador de la baterfa conectado

pot 24 horas antes de hacer arrancar su

motor pot la primera vez.

5. Despu6s de cargar, conecte el conector

del motor al conector de la baterfa.

Su motor cuenta con un alternador integrado

para carga parcial. Conecte su cargador de

bateda para cargarla segl_n sea necesario.

IMPORTANTE: El alternador del motor no

cargara una bateria descargada.

AI final de la temporada de siega, la baterfa se

debe cargar por 48 horas para protegerla

durante el perfodo de almacenamiento en el

invierno.

_I_PRECAUCI(_N: Siempre desconecte el

conector del motor del conector de la bateria

para evitar el arranque pot accidente al

transportar o guardar su segadora despu_s

de la temporada.

Conector del

motori

jJJ

Con"'ectordellabaterfa(hembra)

Cargador

de la

balerfa

Conectordel

cargadorde

.....--- la baterfa

(macho)

FAMILIARICESE CON SU SEGADORA

LEAESTE MANUAL DEL DUENO Y t_ASREGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustracionescon su segadorapara familiarizarsecon la ubicaci6nde los

diversoscontroles y ajustes.Guarde este manual para referenciaen elfuturo.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCI(_N 0 MOTOR MOTOR FL_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOSYLOSPIESLEJOS

Interruptorde

arranque d_ Barra de control que exige

ia presenciadel operador

Cable

de zona delmotor

Controlde impulsi6n

Mangodel_Manilladel mango

Recogedordelcdspe_ Tapa del depositode lagasolina

Filtrode aire

Cebador

Silenciador

Cubiertade

laimpulsi6n

Taponde la acolchadora

Tapadel depositode aceite del

motorcon varIIla indicadorade nivel

Caja ¸

IMPORTANT: Este cortacesped viene

SIN ACEITE O GASOLINA en motor. Ajustadorde larueda

(en cada rueda)

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras amotor, que se conducen desde la parte de atrds, rotatorias, Sears, cumplen

con los estdndares de seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor est&funcionando.

Barra de control que exige la prencla del

operador - tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Sudltela para parar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindropara uso

cuando se necesita hacar arrancar un motor

frfo.

Mango del arrancador auxillar - se usa para

Palanca de control de la impulsi6n - se

usa para enganchar la segadora para

movimiento hacia adelante impulsada a motor.

Tapon de la acolchadora - situada en la

abertura de la descarga y debe ser quitada

cuando se convierte la operacoi6n de

ensacado a descarga.

Interruptor de arranque de Ilave - se usa

para hacer arrancar el motor.

hacer arrancar el motor. 22

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrafios dentro

de sus ojos, Io que puede

producir dafios graves en 6stos.

Siempm use anteojos de seguridad o

pmtecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos una mascara

de seguridad de visi6n amplia, para uso

espejuelos o anteojos de seguridad

estandarte.

COMO USAR SU SEGADORA

VELOClDAD DEL MOTOR

La velocidad del motorse estableci6 en la

f_brica para un mndimiento 6ptimo. La

velocidad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

_PRECAUCl6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchi!la. Pot ning_n motivo trate de eliminar la

funci6n del control del operador. La cuchilla

gira cuando el motor estd funcionando.

• Su segadora viene equipada con una barra

de control que exige la presencia del

operador, Io que requiem que el operador

est6 detrds del mango de la segadora para

hacerla arrancar y operada.

CONTROL DE LA IMPULSION

• La autoimpulsi6n se controla al sujetar la

barra de controlque exige la presencia del

operador hacia abajo en el mango y al

empujar la palanca de control de la

impulsi6n hacia adelante hasta que suene

"clic," luego se suelta la palanca.

• El movimiento hacia adelante parar& cuando

la barra de control que exige la presencia

del operador se suelta. Para parar el

movimiento hacia adelante sin parar el

motor, suelte la barra de control que exige la

presencia del operador un poco hasta que

se desenganche el control de la impulsi6n.

Sujete la barra de control que exige la

presencia del operador abajo en contra del

mango para continuar segando sin

autoimpulsibn.

• Para mantener el control de la impulsi6n

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abajo y

levante las ruedas delanteras fuera del

suelo al girar la se =adora.

Barradecontrolquee igela presenciadel operador

', _ , Controldela

Paraenganchar _'

elcontroldela '_

Impulsibn

PARA AJUSTAR LA ALTURA DE

CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto., ajuste la altura

de code para que se acomode a sus

requisitos. La posiciondel medio es la mejor

para la mayorfa de los c6spedes.

•Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de mode

que se acomode a sus requisitos.

Aseg_rese que todas las ruedas queden

igualmente ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orejas de la placa est._n

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orejas de la placa.

Parauncortealto,

bajelasruedas

Parauncodebajo,levantelas ruedas Mango

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CriSPED

1. Levante la puerta trasera del cortac6sped

y colocar los ganchos del armazon de la

recolectora de hierba en los pasadores del

quicio de la puerta.

2. El recogedor de cdsped quecla asegurado

en la caja de la segadora cuando se baja

la puerta trasera para descansar en el

bastidor del recogedor de cdsped.

_PRECAUCl6N: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de cdsped, aprobados, en su lugar.

Nunca trate de operar la segadora cuando se

ha removido la puerta trasera o cuando estd

un poco abierta.

impulsibn

Controldela

impulsi6n

a ana,aao 23

Pasadordeh "" Pue_a

Gancho lateral del

bastidor del recogedor

Mango del

bastidor del

recogedorde

PARA VACIAR EL RECOGEDOR DE

ClaSPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de cdsped, con los

recortes, de debajo del mango de la

segadora.

3. Vacie los recortes de la boise usando

tanto el mango del bastidor como 61de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacfe;

se producira un desgaste innecesario.

Mangodel

bastidordel

recogedor

de casped

Mangode

la bolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. El motor puede contener 20 oz. de

aceite. Para el tipo y la calidad vea =MOTOR"

en la seccian de las Mantenimiento en este

manual.

1. Aseg0rese que la segadora est_ nivelada

yque el drea alrededor del depasito de

aceite est6 limpia.

2. Remueva la tapa del depasito de aceite del

motory rellene hasta la linea de Ileno en

dsta. Vacfe el aceite lentamiente. No Io Ilene

demasiado.

AVISO: Permita que el aceite se aciente bien

en el motor para una lectura exacta. Para leer

el nivel apropiado, apriete la tapa del relleno

del aceite de motor, remuevala para leer la

varilla medidora del aceite.

3. Vuelva ainstalar la tapa del depasito del

aceite y apriatela.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la Ifnea de Ileno en la varilla indicadora de

nivel.

•Cambie el aceite despuds de 25 horas de

operacibn o una vez pot temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvoresas o

sucias.

AGREGUE GASOLINA

• Llene el estanque de combustible. Use

gasolina regular, sin plomo, nueva y limpia

con el minimo de 87 octanos. (El uso de

gasolina con plomo aumentard los

depasitos de 6xido de plomo y carbono y se

reducird la duracian de la v_,lvula). No

mezcle el aceite con la gasolina. Para

asegurar que la gasolina utilizada sea

fresca compre estanques los cuales

puedan ser utilizados durante los primeros

30 dfas.

_,DVERTENClA:La experiencia ha indicado

que los combustibles mezclados con alcohol

(conocidos como gasohol, o el uso de etanol o

metanol) pueden atraer la humedad, la que

conduce a la separacian y formacian de

_.cidos durante el almacenamiento. La gasolina

acfdica puede da£=arel sistema del combus-

tible de un motordurante el almacenamiento.

Para evitar los problemas con el motor, se

debe vaciar el sistema del combustible antes

de guardarlo por un perfodo de 30 dias o mds.

Vacfe el estanque del combustible, haga

arrancar el motor y hdgalo funcionar hasta

que las Ifneas del combustible y el carburador

queden vacJos. La prbxima temporada use

combustible nuevo. Vea las instruccionespara

El Almacenamiento para rods informacian.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir daSos

_rmanentes.

PRECAUClaN: Llene hasta la parte inferior

del cuello de relleno del estanque de gasolina.

No Io Ilene demasiado. Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

~Tapa del

rellenadorde

gasolina

Tapadel

deposito

de aceite

PARA HACER ARRANCAR EL MOTOR

NOTA: Debido alas capas protectoras del

motor, una cantidad pequefia de humo puede

estar presente durante el uso inicial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje

el cebador tres (3) veces antes de tratario.

Use un empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando pot unos cuantos minutos.

2. Sujete la barra de control que exige la

presencia del operador abajo en el mango.

3. Gire la Ilave para el arranque eldctricoen

el sentido de las manillas del reloj para

hacer arrancar el motor.

IMPORTANTE: No haga arrancar el motor

mds de 5 segundos continuados. Espere 5 a

10 segundos entre cada vez que trate de

hacerlo arrancar.

1. Para hacer arrancar el motor usando la

manilla del arrancador auxiliar, siga los

pasos anteriores. Intercambie el uso de la

Ilave del arranque el_ctrico por el cord6n

arrancador."firela manilla arrancadora

r:_pidamente. No permita que el cord6n

arrancador se devuelva abruptamente.

PARA PARAR EL MOTOR

•Para parar el motor, suette la barra de

control que exige la presencia del operador.

AVISO: En climas m_.s frios puede que sea

necesario repetir los pasos del cebado. En

climas m_.s calurosos el cebar demasiado

puede producirel ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

•Bajo ciertas condiciones, tal como cdsped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

rnontonesde recortes de cdsped. Puede

que sea necesado reducir la velocidad del

recorridoy/o haga funcionar la segadora

sobre el area pot segunda vez.

•Para un corte muy pesado, reduzca el

ancho del code pasando parcialmente por

encima del lugar antedormente cortado y

siegue lentamente.

•Para un mejor ensacado del cdsped y para

la mayoria de las condiciones de corte, la

velocidad del motor debe ajustarse a la

posici6n de R,_PIDO.

•Cuando use una segadora con descarga

trasera en c_sped h_medo y pesado, los

montones del c_sped cortado puede que no

entren en el recogedor de cesped. Reduzca

la velocidad del recorrido (velocidad de

empuje) y/o haga funcionar la segadora

sobre el drea por segunda vez.

•Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la pr6xima

pasada.

•Los poros en los recogedores de cOsped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudardn

menos cdsped. Para evitar dsto, rocheel

recogedor con la manguera de agua

regularmente y ddjelo secarse antes de

usarlo.

•Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de c6sped y paja. Esto ayudard el

flujo del aire del motor y extender._su

duraci6n.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimeinto mantenga la caja de la segador a

sin acumlacion de cesped y basura. Vea

=LiMPIEZA" en seccion de Mantenimento de

este manual.

•La cuchilla acelchadora especial va a

volver a cortar los recortes de c_sped

muchas veces, y los reduce en tamaSo, de

mode que si se caen en el cdsped se van a

dispesar entre _ste y no se van anotar.

Tambidn, el c6sped acolchado se va a

deshacer rdpidamente entregando

substancias nutritivas para el cdsped.

Siempre acolche con la velocidad del motor

(cuchilla) mds alta, pues asf se obtendrd la

mejor acci6n de recorte de las cuchillas.

•Evite cortar el c_sped cuando est_ mojado.

El c_sped mojado tiende a format montones

e interfiere con la acci6n de acolchado. La

mejor hora para segar el c_sped es

temprano en la tarde. A esa hora 6ste se ha

secado y el d.rea reci6n cortada no quedar_.

expuesta al sol directo.

•Para obtener los mejores resultados, ejuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de cdsped. En el caso de que

el edsped haya crecido demasiado, puede

ser necesario el elevar la altura del corte

para reducir el esfuerzo necesario para

empujar la segadora y para evitar

sobrecargar el motor, dejando montones de

recortes de cdsped. Para un acolchamiento

muy pesado, reduzca el ancho del corte

pasando por encima del lugar anteriormente

cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de cdsped y sus condiciones

pueden exigir que un drea tenga que ser

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo corte, siegue atravesado o

en forma perpendicular ala pasada del

primer corte.

•Cambie su patr6n de corte de semana a

semana. Siegue de notre a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitard que el c6sped se

enrede y cambie de direcci6n.

... FEc..ssE.v.c,o

Revisar si hay su_etadoressueltos If if

Limpiar/inspecc;onarel recogedor de

SE c_sped (si viene equipad°) I_' _

Limpiar la segadora

G Lira iar deba o de lacubierta de la trans-

.P.

m=s=bn(segadoras con poder propulsor) f//

Revisar lascorreas y las poleas irnpul- ib/

sadas (se_adoras con poder propulsor)

Revisar o/afilar/cambiar la cuchilla J3

R Tab_ade lubr;caci6n ;/

Limpiar la baterla/recargar

(segadoras con arranque el_ctrico) I_ V'4

i I Revisar el nivel del aceite

O!Cambiar el aceite del motor V/1,2

g Lirnpiar el fittrode aire _,

Inspeccionar el silenciador

RLimpiar c_cambiarla bujfa I_

Carnbiar el cartucho de papel del filtro I_ 2

de aire

I - Cambiar rods a menudo cuando se opere bajo can3a pesada o en ambientes con altas lemperaturas.

2 - Dar servicio rnds a menudo cuando se opere en condiciones sucks o polvorosas.

3 - Carnb;e las cuchillas n_ls amenudo cuando siegue en teneno arenoso.

4 - Cargar por 48 horas al fin de 1,1temporada.

RECOMENDACIONES GENERALES

La garantfa de esta segadora no cubre los

artfculos que han estado sujetos al abuso o a

la negligencia del operador. Para recibirtodo el

valor de la garantia, el operador tiene que

mantener la segadora segOn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma ped6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci(_nde Servicio y

Ajustes de este manual tienen que ser

revisados por Io menos un vez por cada

temporada.

• Una vez al afro, cambie la buj{a, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla est,. desgastada. Una bujt'a

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure mds.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

•Revise el nivel del aceite del motor.

•Revise si hay sujetadores sueltos.

LUBRICACI(_N

Mantenga la unidad bien lubdcada (vea la

"TABLA DE LUBRICACI(_N").

TABLA DE LUBRICACI(_N

(_) Puntalde

resorte del

freno

(_) Aceite

del motor

Bisagra de

la puerta

traser

(_) Clavija de montaje del puntal del mango

(_)Rocleellubrlcante

_) Vea"MOTOR"enlasectiondeMantenlmlento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma moderada.

ESPECIFICACIONES DEL PRODUCTO

NUMERO DE SERIE:

:ECHA DE COMPRA:

;APACIDAD Y TIPO DE GASOLINA: 1,25 CUARTOS (REGULAR SIN PLOMO)

TIPO DE ACEITE (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

CAPACIDAD DE ACEITE: 20 ONZAS

BUJiA (ABERTURA: .030") CHAMPION RJ19LM o J19LM

ORSI6N DEL PERNO DE LA CUCHILLA: 35-40 FT. LBS.

El nL_memdel nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nDmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de

insectos que pueden dafiar la goma.

•Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilladoblada o da_ada.

PAPA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y

pbngalo en donde no pueda entrar en

contacto con 6sta.

2. Haga descansar la segadora en su lado.

Aseg_rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el pemo.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el pemo de la cuchilla girdndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los artfculos de

ferreterfa adjuntadores (el perno, la

arandela de seguddad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador siesta da_ado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Aseg_rese que la

ranura del adaptador y que el chavetero

del cigueSal est_n alineados.

2. Ponga la cuchilla en el adaptador de dsta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en el

adaptador.

3. Aseg_rese de que el borde de salida de la

cuchilla (opuesto al borde afilado) estd

hacia arriba hacia el motor.

4. Instale el pemo de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el cigueSal.

5. Use un bloque de madera entre la cuchilla

yla caja de la segadora y apdete el perno

de la cuchillagir_,ndolo en el sentido en

que giran las manillas del reloj.

•La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilia

- pero si Io hace, asegdrese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchillaque no estd

balanceada va a producir eventualmente daSo

en la segadora o en el motor.

•La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

•Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est,. balanceada debe permanecer

en la posicibn horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

esta quede balanceada. 3haveterodel

/ciguenal

Cuchilla

Pemo Arandela

de la endurecida

27cuchilla Borde de salida Adaptadorde la cuchilla

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

•Revise su recogedor de cdsped amenudo

para verificar si estd dafiado o deteriorado.

Sa va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cdmbielo

solamente por uno que sea aprobado pot el

fabricante. D_ el nOmerodel modelo de la

segadora cuando Io ordene.

RUEDAS DE IMPULSI6N

Revise las ruedas de impulsi6n delanteras

cada vez antes de segar, para asegurarse de

que se mueven libremente.

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c_sped, etc. an el

drea de las ruedas de impulsi6n y tienen que

limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las clavijas de

horquilla y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c(_spedde dentro de la cubierta contra el

polvo, pifi6n y/o de los dientes de los

engranajas de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Si despuds de limpiar las ruedas de

impulsi6n no gimn libremente, p6ngase en

contacto con su centro de servicio Sears o

con un otto centro de servicio cualificado.

CAJA DE ENGRANAJES

•Para mantener el sistema de impulsi6n

funcionando an forma adecuada, la caja de

engranajes y el drea alrededor de la

impulsidntienen que mantenerse limpias y

sin acumulaci6n de basura. Limpie debajo

de la cubierta de la impulsi6n dos veces por

temporada.

•La caja de engranajes se Ilena con

lubdcante hasta el nivel adecuado en la

fdbrica. La _nica vez que el lubricante

necesita atenci6n es cuando se le ha

prestado servicio a la caja de engranajes.

•Si se necesita lubdcante, use solamente

Grasa Texaco Starplex Premium 1, Parte

No. 750369. No use substitutos.

MOTOR

LUBRICACI(_N

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ

de servicioAPL Seleccione la calidad de

viscosidad SAE seg_n su temperatura de

operaci6n esperada.

CAUDADES DE VISCOSIDAD DE SAE

AVISO: A pesar de que los aceites de

multiviscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima fifo, estos aceites de

multiviscosidad van ha aumentar el consumo

de aceite cuando se usan en temperaturas

sobre 32° F. Revise el nivel del aceite del

motor mds a menudo, para evitar un posible

dafio en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o pot Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del c:_rterantes de

arrancar el motor y despuds de cada cinco (5)

horas de uso conUnuado.Apriete el tap6n del

aceite en forma segura cada vez que revise el

niveldel aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinarla segadora para

dranar el aceite, drene el tanque de combus-

tible haciendo cotter el motor hasta que el

tanque est6 vacio.

1. Desconecte el alambre de la bujfa y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

ddjela a un lado en una superficielimpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipienta idbneo. Mueva la

segadora de atrds para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

_sta.

FILTRO DE AIRE

Su motor puede sufrir aver[as y funcionar de

manera incorrecta con un filtro del aim sucio.

Sustituirel papel del cartucho una vez al afio o

tras 100 horas de funcionamiento, rods a

menudo si se utiliza en condiciones de

suciedad y polvo particulares. No lave el filtro

de aire.

PARA CAMBIAR EL FILTRO DE AIRE

1. Remueva el filtro de aim girandoloen el

sentido en que girela de las manillas del

reloj para apretarla, hasta el tope, y retirelo

del collar.

2. Remueva el filtrode la parte interior de la

cubierta.

3. Limpie la parte interior de la cubierta y el

collar para remover toda acumulaci6n de

mugre.

4. Inserte el filtro nuevo en la cubierta.

5. Ponga la cubierta del filtrode aire dentro

del collar alineando la oreja con la ranura.

6. Empuje la cubierta hacia adentro y girela

en el sentido contrario de las manillas del

reloj para apretaria.

Collar Gireenelsentidoalas manillasdel

relojpara

Abrazadere remover

_Lnure

Filtrodeaire

Oreja Gireen

elsentido

contrariolasmanillas

Cubiertadelfiltrodeaire delrelojparaapreiar

SILENCIADOR

Inspeccione y cambie el silenciador si estd

cormido puede producir un peligro de incendio

y/o da_o.

BUJ|AS

Cambie las bujfas al comienzo de cada

temporada de siega o despu_s de cada 100

horas de operacibn, Io que suceda primero. El

tipo de bujfa y el ajuste de la abertura

aparecen en "ESPEClFICAClONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

redimientom, mantenga lacajadelasgadorasin

acumulacion de cesped y gasura. Limpie la

parte de su segadora despues de cada uso.

_PRECAUClON: Desconecte el alambre de la

bujfa y p6ngalo en donde no pueda entrar en

contacto con _sta.

•Limpie la parte inferior de su segadora

raspdndola para remover la acumulaci6n de

c_sped y basura.

•Limpie el motor a menudo para evitar que se

acumule la basura. Un motor tapado funciona

mds caliente y se acorta su duraci6n.

• Mantenga las superficiespulidas y las

ruedas sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema el6ctrico, el silenciador, el filtro

de aire y el carburador est_n tapados para

evitar que les entre el agua. El agua en el

motor puede acortar la duraci6nde _ste.

LIMPIE DEBAJO DE LA CUBIERTA DE

LAIMPULSI6N

Limpiedebajo de la cubierta de la impulsi6npor

Io menos dos veces cada temporada. Raspe

debajo de la cubierta con un cuchillopara

masilla o con una herramienta parecida, para

remover toda acumulacibn de c_sped o basura

en la parte inferiorde la cubierta de la impulsi6n.

APRECAUCI6N: Antes de dar cualquier

sercicio o de hacer ajustes:

•Sueltela barrade controly pare el motor.

•Asegt3reseque la cuchillay que todas las

partesmoviblesse hayan detenido

completamente.

•Desconecteelalambrede labujia yI:x_ngaloen

dondeno puedaentraren contactocon €_.sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PAPA AJUSTAR LA ALTUPA DE CORTE"

en la seccibn de OperaciSn de este manual.

DESVIADOR TRASERO

Se proporcionaun desviadertrasero,adjunto

entre las ruedastraseras de su segadera, para

reducira unminimo laposibilidadque objetos

sean lanzadoshacia afuera de la parte traserade

la segadera,en la posick:_en dende se encuentra

el operador.Sise da,Saeldesv'Laderdebe

cambiarse.

PARA REMOVER/CAMBIAR LA CORREA

DE IMPULSION

1. Remueva la cubierta de la impulsi6n.

Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

2 Haga descansar la segadora en su lade

con el filtro de aire y el carburador mirando

hacia arriba.

3. Remueva la cuchilla.

4. Remueva la defensa en contra del

desperdicio.

5. Remueva la correa de la polea del motor

en el cigue_al.

6. Instale la correa nueva siguiendo los

pasos anteriores en el orden inverso.

7. Siempre use la correa aprobada pot la

f_.brica para asegurarse que calce y dure.

Cubierta de

la impulsion

PARA AJUSTAR EL MANGO

El mango puede ser montado auna posici6n

alta o baja. Los agujeros de montaje en el

mango inferior estdn fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y todas las

partes atadas al mango inferior.

2. Remueva las clavijas de horquilla de la

ctavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removedo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva amontar las clavijas de horquilla

pot encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Posici6n ," •

parasegar I¢,-'aI

Posicibnbaja

Posici6n ('_

parasegar i "_

Posici6nalta

Mango

Girar

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

1. Ponga el bastidordel recogedor de c_sped

en la bolsa del crisped con la parte rigida

de la bolsa en la parte inferior.Asegdmse

que el mango del bastidoreste en el

exterior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilosobre el

bastidor.

AVISO: Si los sujetadores de viniloestdn muy

duros, mdtalos en agua caliente por algunos

minutos. Si se moja la bolsa, ddjela que se

seque antes de usarla.

PRECAUCION: No haga funcionar su

segadora sin el desviador _le recortes o sin el

recogedor de crisped, apmbados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando est& un poco abierta.

Mango del

bastidor del

recogedor

Abertura

delbastidor

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sidoajustada en la

fdbrica. No trate de aumentar la velocidad del

motor pues se pueclen producir lesiones

personales. Si cree que el motor est,.

funcionando demasiado rdpido o demasiado

lento, Ileve su segadora amas con su centro

de servicio Sears o con un otro centro de

servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principalfijo no

ajustable pare controlar la mezcla. Si su motor

no est,. funcionando en forma adecuada

debido aproblemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otto

centro de servicio cualificado pare repararla y/

o ajustarla.

IMPORTANTE. Nunca manipule el regulador

del motor, el que ha sidoajustado en la f_brica

para la velocidad del motoradecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f_brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dfas o

m&s.

SEGADORA

Cuando se va a guardar la segadora por

cierto perfodo de tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gu&rdela en un ._rea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubrfquela segSn se muestre en la

secci6n de Mantenimento de este manual.

3. AsegOrese de que todas las tuercas y

clavijas y todos los pemos y tomillos est6n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est&n daSadas, quebradas o desgastadas.

Cdmbielas si es necesado.

4. Retoque todas las superficies que esten

oxidadas o con la pinture picada; use una

Iliaantes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenada.

1. Apdete los extremos inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu6valo hacia adelante.

2. Suelte los pemos de montaje del mango

superior Io suficiente como para permitir

que el mango supedor se pueda doblar

hacia atr&s.

IMPORTANTE: Cuando doble el mango para

el alacenamiento o el trasporte, asegurese

que Io doble segun se muestre o puede danar

los cables de control.

•Cuando prepare sus mangos a partir de la

posici6nde almacenamiento, el mango

infedor autom&ticamente se asegurar_ en la

posici6n pare segar.

Aprietepara doblar

Mango infedor

Clavijadehorquilla

Barra de controlque

exigela

operador Doblar

Mango

Doblar

hacia

_ atrgs

\Posici6n

parasegar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen dep6eitos de goma en partes

fundamentales del sistema de combustible

tales como el carburador, el filtro del combus-

tible, la manguera del combustible o en el

estanque durante el almacenamiento. La

expedencia tambi_n indica que los combus-

tibles mezclados con alcohol (conocido como

gasohol o que Uenen etanol o metanol) pueden

atraer humedad, Io que conduce a la

separacion y a la formacion de acidos durante

el almacenamiento. La gasolina acidica puede

da_ar el sistema de combustible de un motor

durante el periodo de almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d_jelo funcionar

hasta que las Ifneas del combustible y el

carburador est_n vac_os.

•Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir

da5os permanentes.

• Use combustible nuevo la pr6xima

temporada.

AVISO; El estabilizador de combustible es una

altemativa aceptable pare reducir a un minimo

la formacibn de dep6sitos de goma en el

combustible durante el perfodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacenamiento. Siempre siga

la proporcibn de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor por Io menos 10 minutos despu_s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

estd usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

c_mbielo con aceite de motor limpio. (Vea

"MOTOR" en la secci6n de =Mantenimiento"

de este manual.)

CILINDRO

1. Remueva ia bujfa,

2. Vacie 29 ml (una onza) de aceite a trav6s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4, Cambie por una bujfa nueva.

BATER[A

Separe la bateda del conector del motor y

cargue la bateria durante 48 horas.

OTROS

•No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producir_.nproblemas.

• Si es posible, guarde su unidad en un

recinto cerrado y cObrala para protegeda

contra el polvo y la mugre.

•Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pldstico. El pldstico no puede respirar, Io

que permite la formacibn de condensacibn,

Io que producird la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motory las areas de escape to

davia estan calientes.

_ILPRECAUCI(_N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificioen donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfde el motor antes de alma-

cenarla en alg6n recinto cerrado.

IDENTIFICACION DE PROBLEMAS

PROBLEMA

No arranca

Falta de fuerza

CAUSA

1. Filtro de airo sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa

desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posicibn suelta.

9. Barra de control defectuosa.

10. Bateda d_bi

lt. Desconecte el conector

de la bateda.

1. Cuchii]a desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3, Velocidad del motor lenta.

4. Acumulaci6n de c_sped,

hojas o basura debajo

de la segadora.

!5. Demasiado aceite en el motor.

!6. Velocidad de recorrido

demasiado rdpida.

CORRECClON

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combus-

tible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Drene el estanque de combus-

tible y el carburador y vuelva a

nenar el estanque con gasolina

nueva.

5. Conecte el alarnbrea la buj|a.

6. Cambie la bujl'a.

7. Apriete el perno de la cuchilla

cambie el adaptador de la

cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Cague la baterfa

11. Conecte la baterfa al motor.

1. Ajuste ala posici6n de "Code

m_.salto."

2. Ajuste a la posici6n de =Corte

rods alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mds lenta.

DENTIFICACION DEPROBLEMAS

PROBLEMA

Mal corte-

disparejo

Vibraci6n

excesiva

Cord6n

arrancador

dificil de tirar

Pdrdida de

impulsi6n

Recogedor de

cdsped no se

Ilena (si viene

equipado)

Diflcil de empujar

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas

obasura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

1. El freno del volante del

motor estd aplicado cuando

se suelta la barra de control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla

quebrado.

4. La cuchiUa se arrastra en

el cesped.

1. Ruedas impulsoras no giran

cuandoel control de impulsi6n

est,. enganchado.

2. La correa no esta

impulsando.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n

de aire.

1. El c_sped estd demasiado

alto ola altura de la rueda

demasiado baja.

2. Parle trasera de la

caja/cuchilla de la segadora

arrastrdndose en el c_sped.

3. Recogedor de cdsped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCION

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. Ajuste todas las ruedas a la

misma altura.

3. Limpie la parte infedor de la

caja de la segadora.

Cambie la cuchilla. Apriete el

perno de la cuchilla.

P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado.

3. Cambie el adaptador de la

cuchitla.

_,. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una supefficie firme

para hater arrancar el motor.

1. Ajuste o cambie el cable de

control deimpulsi6n, si est'. roto.

2. Ponga las correas en las poleas

o cdmbielas si est_.n rotas.

1. Eleve la altura de code.

2. Cambie las cuchillas.

3. Limpie el recogedor de c_sped.

1. Eleve la altura de code.

Eleve la parte trasera de la caja

de la segadora (1) un lugar

rods alto.

Vac{e el recogedor de cesped.

Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.377576

KEY PART

NO. NO. DESCRIPTION

157553 Battery Bracket

750909 Battery

17411312 Hex Washer Head Screw 13x.750

86353 Connector MOUntingClip

111549X BatteryCharger

NOTE: All component dimensionsgiven in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUM BER 917.377576

GEAR CASE ASSEMBLY- PART NUMBER 702511

KEY PART

NO. NO. DESCRIPTION

1 17490416 Tapping Screw 1/4-20 x 1-1/4

2 137055X004 Engagement Bracket

3 137053 Shifter

4 57072 Seal

6 48373 Gear Case Halves Kit

(includes Kay Numbers 4 and 7)

777881 Seadng

8 137051 WormShaft

9 137074 Ddve Shaft

10 57079 HardenedWasher

11 131484 ClutchYoke

12 700343 Bushing

13 86447 Plug

14 137050 HelicalGear

15 750436X ClutchJaw

16 750369 Grease

17 12000003 E-Ring

18 850848 Hi-Pro Key

19 81585X004 Spring Bracket

NOTE: All component dimensionsgiven in U.S. inches,

1 inch= 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.377576

lO 14

40 56

(.;HAPi-_SMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.377576

KEY PART

NO. NO.

1 166860)<479

2 151501

3751152

4150425

5 66426

6 136376

7169807

8 146771

9 170947

10 128415

11 150050

12 54583

13 132004

14 156374)(479

15 7C0365X479

16 176655X479

17 140661X479

18 144929

20 140540

22 85543

23 87677

25 83923

26 57143

27 151138

28 142748

29 61651

30 750913X004

31 161961

32 170136X004

34 146630

35 700325XC]07

37 150078

38 88348

39 173571X479

40 173572)(479

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

UpperHandle 41 150406

Engine ControlAssembly (IncludesCable) 44 172833

Nut 46 851514

Mulcher Plug 47 141114

WireTie 48 851074

HandleKnob 49 850263

EngineZone Control Cable 50 851084

ControlBar 51 170031

Rear DoorKit (IncludesKey #71 & 72) 52 85463

Pop Rivet 53 74760612

SelfTapping Screw #10-24 x 5'8 55 751592

Hex Tapping Screw w/Seres 1/4-20 x 1/2 56 88652

Nut 1/4 - 20 57 51793

Back Plate 58 151590X479

Side Baffle 59 131959

Discharge Baffle 61 132001

Rear Baffle 62 134612

Screw 64 ---

Rear Skirt

EnginePulley 69 151440

Hi-Pro Key #505 70 17600406

Hex FlangeNut 71 170939

WaveWasher 72 170938

W1-1eel 73 165912

ShoulderBolt 3/8-16 x 1 74 - - -

SpringWasher * -161058

AxleArm Assembly --180385

SelectorKnob

SelectorSpdng Available accessories

Spacer -- 917 33313

Wheel AdjustingBracket - o 71 33623

Thread Cutting Screw w/Seres 5/t6-18 x 3/4 - -71 33500

Flatwasher 3/8 - _ 71 33000

Handle Bracket Assembly (Left)

Handle Bracket Assembly (Right)

Hex Head Thread Rolling Screw 3/8-16 x 1-1/8

LawnMower Housing (Incl. Key #14, 15, 51)

Blade Adapter

Blade22"

HardenedWasher

HelicalWasher 3/6-24 x 1-3/8 Gr. 8

Hex Head Machine Screw 3/8-24 x 1-3/8 Gr. 8

FrontBaffle Kit

DangerDecal

Hex Bolt3/8-16x3/4

Locknut 3/8-16

Hinge Screw 1/4-20 x 1-1/4

HairpinCotter

Lower Handle

Handle Bolt

RopeGuide

Debris Shield

Engine, Craftsman, Model Number

143.996504 (See Breakdown)

Hubcaps

Screw

Spdng RH

Spring LH

BoJt

BatteryAssembly (See Breakdown)

Warning Decal (Not Shown)

Owner's Manual (English/Spanish)

notincludedwithlawn mower:

ClippingDeflector (AvailableinService Dept. only)

Gas Can (2,5 gaL)

FuelStabilizer

SAE 30W Oil (20 oz.)

NOTE: All componentdimensionsgiven in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMB ER 917.377576

14 16

--6

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.377576

KEY PART

NO. NO. KEY PART

DESCRIPTION NO. NO. DESCRIPTION

1 145755

3 751152

4 158755

5146527

6 150495

8 150182

9145212

11 150340

12 1200(X)58

13 137054

14 88080

15 88118

16 67725

18 701037

26 143603

ControlCable Assembly 28 154990 DriveCover

Locknut#10-24 31 132010 Hex FlangeNut

Pan Head Machine Screw 1/4 x 2.12 32 137052 DrivePulley

V-Belt 35 151521 Wheel AdjusterAssembly(Left)

SpringRetainer 36 702511 Gear Case Assembly

Hubcap 37 137090 Spring

FlangedNut 38 63601 Nut

Wheel &Tire Assembly 40 75192 Spdng

E-Ring 41 151520 Wheel AdjusterAssembly(Right)

Pinion 54 169932 Gressbag Assembly

DustCover 55 86012 DriveshaftCover

FeltWasher 57 169931 GrassbagTube

Washer 1/2 x 1-1/2 x .134

Selector Knob NOTE: Allcomponent dimensionsgiven in U.S. inches.

Pan Head Tapping Screw #10-24 x 2-3/4 1 inch=25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.996504

400

130

120 119

182,

223

182 185

178

347

263A

1(,287 "_-390

126 151A 1C, 195

125

238 250

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.996504

I<L='YPART

NO. NO. DESCRIP'I1ON

1 37266

226727

6 33734

7 36557

12 36775

12A 36558

12B 36694

14 28277

15 30589

16 34839A

17 31335

18 651018

19 36281

2O 32600

3O 358O1

4O 4OO27

4O028

41 40025

40026

42 40OO6

40007

43 20381

45 36777

46 32610A

48 27241

5O 36778

52 29914

69 35261

70 34311E

72 30572

73 28833

75 27897

80 30574A

81 30590A

82 30591

_. 83 30588A

86 65O488

89 611004

90 611150

92 650815

93 650816

100 3444313

101 610118

103 651007

110 37047

110A 36953

110B 36954

119 36787

120 36825

125 37288

126 37289

130 6021A

135 35395

150 31672

151 31673

151A 40017

169 36783

Cylinder (Includes Key

Numbers 2, 20 and 150)

DowelPin

BreatherElement

Breather Assembly(Includes

Key Numbers6 and 12A)

BreatherTube

Breather Cover&Tube

(Includes Key Number 12B)

BreatherTube Elbow

Washer

Governor Rod(Includes Key #14)

GovernorLever

GovernorLeverCEamp

Screw, Torx T-15, #8°32 x 19/64"

ExtensionSpring

OilSeal

Crankshaft

Piston,Pin & RingSet (Standard)

Piston,Pin & Ring Set (.010" OS)

Piston& Pin Assembly(Standard)

(IncludesKey Number 43)

Piston& Pin Assembly (.010" OS)

(Includes Key Number 43)

RingSet (Standard)

Ring Set(,010" OS)

PistonPin Retaining Ring

ConnectingRodAssembly

(IncludesKey Number 46)

Connecting RodBolt

Valve Lifter

Camshaft (MCR)

OilPump Assembly

• Mounting Flange Gasket

Mounting Flange (Includes Key

Numbers 72 thru 83 end 306)

Oil DrainPlug (Includes Key #73)

Drain Plug Gasket

Oil Seal

Governor Shaft

Washer

GovernorGear Assembly

(includesKey Number 61)

GovernorSpool

Screw, 1/4-20 x 1-1/4"

FlywheelKey

Flywheel

BeJlevilleWasher

FlywheelNut

Solk:lState Ignitk_n

Spark Plug Cover

Screw, "Ion(T-15, #10-24 x 15/16"

GroundWira

GroundWire

D,C. StarterWire

•CylinderHead Gasket

CylinderHead

Exhaust Valve (Standard)

(Includes KeyNumber 151)

Intake Valve (Standard)

(IncludesKey Number 151)

Screw, 5/16-18 x 1-1/2"

ResistorSpark Plug(RJ 19LM)

Valve Spring

Valve SpringCap

Intake Valve Seal

* Valve Cover Gasket

KEY PART

NO. NO. DESCRIPTION

172 36784 Valve Cover

174 30200 Screw, #10-24 x 9/16"

178 29752 Nut & Lock Washer, 1/4-28

182 6201 Screw, 1/4-28 x 7/8"

184 26756 •Gasket, Carburetor To Intake Pipe

185 36785 Intake Pipe

186 32653 GovernorLink

189 650831 Screw, 1/4-20 x t/2"

191 36559A S.E. Brake Bracl_et(includes #195)

195 610973 Terrdlnai

196 35035 Power Restart Switch

207 34336 ThrottleLink

216 33086 R.P.M. AdjustingLever

223 650451 Screw, 1/4-20 x I"

224 36786 * Intake Pipe Gasket

238 650932 Screw, #t0-32 x49/64"

239 34338 • Gasket, Air Cleaner

241 36919 Collar,AirCleaner

245 36905 Filter,AirCleaner

250 36920 Cover, AirCleaner

260 36980 BlowerHousing

261 30200 Screw, #10-24 x9/16"

262 650831 Screw, 114-20x1/2"

263A 36921 Starter Grill

275 36790 Muffler

277 650988 Screw, 1/4-20 x 2-5/16"

285 350(_A Starter Cup

287 650926 Screw, #8-32 x 21/64"

290 29774 FuelLine

292 26460 FuelLineClamp

298 28763 Screw, #10-32 x35/64"

300 36916 FuelTank (Includes

Key Numbers292 and 301)

301 36246 Fuel Cap

305 35647 Oil FillTube

306 36996 " "O"-Ring

307 35499 "O*-Ring

309 650562 Screw, #10-32 x 1/2"

310 35648 Dipstick

313 34080 Spacer

314 650767 Screw, #8-32 x27/64"

315 36952 AltamatorCoil

322 35013 ConnectorBody

322A 610885 ConnectorBody

325 35249 SpringClip

325A 37152 SpdngClip

347 651038 Screw, #10-32 x 51/64"

370A 36261 LubricationDecal

37(X_ 37199 PrimerDecal

380 640174 Carburetor (Includes Key #184)

390 590739 Rewind Starter

395 35709 Electric Starter Motor (12 Volt)

400 3O792B Gasket Set

(Includes All Items Marked *)

416 36085 Spark ArrestorKit(Optional)

(Includes Key Number 417)

417 650821 Screw, 10-32 x 1/2"(Optional)

900 750832 Replacement Small Block

(Order from 71-999)

..... ReplaeementEngine- NONE

RPM: High:2900 to3200

NOTE: This engine could have been builtwith Starter

#590702.

NOTE: All componentdimensions given in U.S. inches

1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODELNUMBER143.996504

I-"

K_--Y PART

NO. NO. DESCRIPTION

- - 640174 Carburetor (IncludesKeyNurnber

184 of Engine Parts List)

1 631615 Throttle Shaft & Lever Assembly

2 631767 ThrottleReturnSpring

4 631184 * DustSeal Washer

5 631183 * DustSeal (Throttle)

6 640070 ThrottleShutter

7 650506 * ShutterScrew

16 631807 Fuel Fitting

17 651025 ThrottleCrack/Idle Speed Screw

18 630766 TensionSpring

20 640018 Idle Restdctor Screw

20A 640053 Idle RestrictorScrew Cap

25 631867 FloatBowl

27 631024 * Float Shaft

28 632019 Float

29 631028 * FIoatBow_=O'Ring

30 631021 * Inlet Needle, Seat, and Clip

(incLudesKey Number 31)

31 631022 Spdng Clip

35 36045A PrimerBulb/RetainerRing

36 640080 Main Nozzle Tube

36A 632766 CarburetorTube

37 632547 * =O"Ring, Main Nozzle Tube

40 640175 HighSpeed BowlNut

44 27110A BowINutWasher

47 630748 * Welch Plug,idle MixtureWell

48 631027 * WelchPlug, AtmosphericVent

48A 631027 * WelchPlug

60 632760 Repair Kit (Includes ItemsMarked*)

NOTE: All componentdimensionsgiven in U.S. inches

1 inch = 25.4 mm

11C

12 KEY PAR]"

NO. NO. DESCRIPTION

--35709 ElectricStarter (12 Volt)

1 34955 RetainerRing

2 34950 Spring Retainer

3 34954 Spdng

4A 34949A Gear

5B 34953 Drive End Cap Assembly

6 33450 Lock Nut

7 34944 Annatura

8 34945 HousingAssembly

10A 590500 ThrustWasher

11C 35714 CommutatorEndCap Assembly

(includes Brushes)

12 34947 Bolt,#10-32 x 3-3/16"

13 34946 PinionDriver

14 34951 CupWasher

15 34952 RetainerRing

16 34948 Washer

17 34953 DriveNut

18 590608 Washer

NOTE: Allcomponent dimensionsgiven inU.S. inches

1 inch= 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.996504

--11

O--2

KEY PART

NO. NO. DESCRIPTION

°°

590702 RecoilStarter

590599A Spring Pin (Includes Key Number 4)

590600 Washer

590696 Retainer

590601 Washer

590697 Brake Spring

590698 Starter Dog

590699 DogSpring

590700 Pulley& Rewind SpringAssembly

590703 Starter HousingAssembly

(40degree Grommet)

590535 Starter Rope (98" x 9/64" diameter)

590701 StarterHandle

NOTE: All component dimensionsgiven in U.S. inches

1 inch = 25.4 mm

KEY PART

NO. NO. DESCRIPTION

- - 590739

3 590740

6590616

7 580617

8590618A

--8 11 590638

12 590535

13 590701

14 590760

III 11-7

_--_ 43

Rewind Starter

Retainer

Starter Dog

DogSpring

Pulley& Rewind Spring Assembly

Starter Housing Assembly

(40degree Grommet)

Starter Rope (98" x 9/64" diameter)

Starter Handle

Spring Clip

NOTE: All component dimensionsgiven in U.S. inches

1 inch = 25.4 mm

For repairof major brand appliances inyour own home...

no matter who made it, no matter who sold it!

1-800-4-MY-HOME _ Anytime,dayornieS_t

(1-80o-469-4_3) (us_ andCanada)

_,vw,se_u_.(_Dm www.seal_._

For repair of carry-in products like vacuums, lawn equipment, and

electronics, callfor the nearest Sears Parts and Repair Center.

1-800-488-1222 An,#ne,dayornk:J_(U.SAorgy)

www.sear&oDm

Forthe replacement parts, accessoriesandowner'smanuals

thatyou need to do-it-yourseff,callSears PartsDirectS"t

1-800-366-PART 6 a.m.- 11p.m., 7days aweek

(1-800-,366-7278) (U.S.A.only)

www.seas.com/partsdirect

To purchase or inquireabout a Sears Service Agreement

orSears Maintenance Agreement:

1-800-827-6655 (u.sA.) 1-800-361-6665 (Canada)

7 a.m.- 5 p.m.,CST, Mo_ - Sat. 9 a.m.- 8 p.m.EST, M- F, 4 p,m.S_

, HHIml III L ....................

Parapedirserviciode reparaciSna

domicib, yparaordenar piezas:

1-888-SU-HOC-_ sv

(1-888-784-6427)

Au _ pour serviceenfrar_;_s:

1-B(X)-LE-FOY]ERMc

(1-8_

[sEA-sl

HomeCentral®J

®Registered Trademark /TMTrademark /su Service Mark of Sears, Roebuck and Co.

®Mama Registreda /TM Marca de Fdbdca /sMMama de Servicio de Sears, Roebuck and Co.

v,cMarque de commerce /MeMarque d6posde de Sears, Roebuck and Co.

180385 08.15.01 BY Printed in U.S.A.

Craftsman 917377576 6.5 HP 22" Rear Discharge Power Propelled Rotary Lawn Mower

Product's Documents

Owner’s Manual

Specifications

Craftsman 917377576 Questions and Answers
