WAARSCHUWING
Steek dit apparaat niet aan voordat u de
instruces van het hoofdstuk AANSTEKEN
in deze handleiding hebt gelezen.
Sla geen benzine of andere ontvlambare
vloeistoen of dampen op of gebruik
deze niet in de buurt van dit of enig
ander apparaat. Een niet-gebruikte,
losgekoppelde gases mag niet in de buurt
van dit of enig ander apparaat worden
opgeslagen. Indien deze aanwijzingen
niet precies worden opgevolgd, kan dat
brand- of explosiegevaar meebrengen en
materiële schade, persoonlijk letsel of de
dood veroorzaken.
GEVAAR
INDIEN U GAS RUIKT:
• Sluit de gastoevoer naar het apparaat
af.
• Doof open vlammen.
• Open het deksel.
• Blijf uit de buurt van het apparaat
indien u gas blij ruiken en neem
onmiddellijk contact op met het
gasbedrijf of de brandweer.
Bewaar deze handleiding als referene
Deze gasbarbecue mag alleen buiten op een goed verluchte plek worden gebruikt.
Gebruik hem nooit in een gebouw, garage of een andere gesloten ruimte.
PRO285
Breng het serienummerlabel aan dat op de kartonnen doos staat
Serie Nr.
XXXXXX000000
Model Nr.
Wolf Steel Europe BV
De Riemsdijk 22, 4004 LC, Tiel
The Nederlands
eu.inf[email protected]
NIET WEGGOOIEN
!
!
N415-0309CE-NL DEC 29.20.indd 1N415-0309CE-NL DEC 29.20.indd 1 1/15/2021 10:14:07 AM1/15/2021 10:14:07 AM
2
www.napoleon.com
N415-0309CE-NL DEC 29.20
www.napoleon.com
1100 jjaaaarr bbeeppeerrkkttee NNaappoolleeoonn PPrreessiiddeenntt''ss GGaarraannttiiee
NAPOLEON producten worden gemaakt van onderdelen en materialen van hoge kwaliteit en worden gemonteerd door
goed opgeleide vakmensen die erg trots zijn op hun werk. Deze grill is voor het inpakken en verzenden grondig
geïnspecteerd door een gekwalificeerd technicus om te garanderen dat u als klant het kwaliteitsproduct ontvangt dat u
van NAPOLEON mag verwachten.
NAPOLEON garandeert dat componenten van uw nieuwe NAPOLEON-product volledig vrij zullen zijn van gebreken inzake
materialen en vakmanschap vanaf de aankoopdatum voor de onderstaande periode:
Aluminium gietvormen / roestvrijstalen basis ...................................... 10 jaar
Roestvrijstalen deksel ........................................................................ 10 jaar
Porseleinen gebrandverfde deksel ..................................................... 10 jaar
Geverfd stalen deksel ......................................................................... 5 jaar volledige dekking, plus 50% korting tot het 10
de
jaar
Roestvrijstalen buisbranders .............................................................. 5 jaar volledige dekking, plus 50% korting tot het 10
de
jaar
Met porselein geëmailleerde gietijzeren grillroosters .......................... 5 jaar volledige dekking, plus 50% korting tot het 10
de
jaar
Roestvrijstalen of porseleinen schroeiplaten ...................................... 3 jaar volledige dekking, plus 50% korting tot het 10
de
jaar
Alle overige onderdelen ...................................................................... 2 jaar
Mochten onderdelen dermate verslechteren dat ze niet meer
functioneren (doorgeroest of doorgebrand) binnen het tijdsbestek van de
garantiedekking, dan zal een vervangend onderdeel geleverd worden.
Het vervangende onderdeel is de volledige verantwoordelijkheid van
NAPOLEON zoals gedefinieerd in deze Beperkte Garantie; in geen
geval is NAPOLEON aansprakelijk voor installatiekosten, arbeidskosten-,
of enige andere kosten of uitgaven die voortvloeien uit de
herinstallatie van een garantie-item, voor enig incidentele, resulterende
of indirecte schade of voor eventuele transportkosten, arbeidskosten of
exporttarieven.
Deze Beperkte Garantie bestaat naast mogelijke rechten voortvloeiend
uit lokale wetgeving. Daarnaast verplicht deze Beperkte Garantie
NAPOLEON niet tot het in voorraad houden van reserve-onderdelen.
NAPOLEON kan, naar eigen goeddunken en gebaseerd op de
verkrijgbaarheid van onderdelen, volledig aan haar verplichtingen
voldoen door de klant een evenredig krediet te verlenen voor een
nieuw product. Na het eerste jaar kan NAPOLEON, met het oog op deze
Beperkte Garantie, naar eigen goeddunken alle door deze
garantie opgelegde verplichtingen volledig nakomen door de originele
koper de groothandelsprijs van alle defecte onderdelen met een geldige
garantie terug te betalen.
Wanneer u een beroep doet op de garantie van NAPOLEON,
heeft u de verkoopfactuur of een kopie daarvan nodig, samen met een
serienummer en het modelnummer.
NAPOLEON behoudt het recht om
een vertegenwoordiger ieder product of onderdeel te laten
inspecteren alvorens een garantieclaim te honoreren. U moet
contact opnemen met de klantenservice van NAPOLEON of
een geautoriseerde NAPOLEON-dealer om de voordelen van de
garantiedekking te verkrijgen.
Voorwaarden en beperkingen
Deze Beperkte Garantie geeft een garantieperiode voor ieder product
dat bij een geautoriseerde NAPOLEON-dealer is gekocht zoals
gespecificeerd in de eerder genoemde tabel en geeft de
oorspronkelijke koper recht op de gespecificeerde dekking met
betrekking tot ieder component dat binnen
de garantie vervangen is,
hetzij door NAPOLEON, hetzij door een geautoriseerde NAPOLEON-
dealer, om een component te vervangen van een dergelijk
product dat kapot gegaan is tijdens normaal huishoudelijk gebruik als
een gevolg van een productiefout.
De "50% korting" genoemd in de tabel betekent dat het component
beschikbaar is voor de koper voor 50% van de reguliere verkoopprijs van
het component in de aangegeven periode. Deze Beperkte Garantie
dekt geen accessoires of merchandise.
Ter verduidelijking: "normaal huishoudelijk gebruik van een product"
betekent dat het product: geïnstalleerd is door een bevoegde monteur, in
overeenstemming met de installatie-instructies die bij het product zijn
inbegrepen en met de lokale bouw- en brandverordeningen; goed
onderhouden is; en is niet gebruikt als gemeenschapsvoorziening of in
een commerciële toepassing.
D
aarnaast betekent "storing" niet: oververhitting, uitvallen
vanwege
omgevingsomstandigheden, zoals sterke wind of inadequate
ventilatie, krassen, deuken, corrosie, slijtage van verf en platen,
verkleuring door hitte, schurende of chemische schoonmaakmiddelen
of blootstelling aan UV, afsplinteren van porseleinen, gebrandverfde
onderdelen, of schade veroorzaakt door foutief gebruik, ongeval, hagel,
brandend vet, gebrekkig onderhoud, blootstelling aan bijtende middelen
zoals zout of chloor, aanpassingen, misbruik, verwaarlozing, of het
installeren van onderdelen van andere fabrikanten.
N415-0309CE-NL DEC 29.20.indd 2N415-0309CE-NL DEC 29.20.indd 2 1/15/2021 10:14:07 AM1/15/2021 10:14:07 AM
3
www.napoleon.com
N415-0309CE-NL DEC 29.20
WAARSCHUWING! Het niet nauwkeurig volgen van deze instruces kan leiden tot door vuur
veroorzaakt letsel en in het uiterste geval de dood.
Veiligheidsvoorschrien
• Deze gasgrill moet precies volgens de instruces in de handleiding worden geassembleerd. Wanneer
de grill in de winkel geassembleerd was, moet u de assemblage-instruces herzien om correcte
assemblage te bevesgen en de vereiste testen op lekkage uit te voeren alvorens de grill in gebruik te
nemen.
• Lees de volledige handleiding alvorens de gasgrill in gebruik te nemen.
• Deze gasgrill mag alleen in de openlucht in een goed-gevenleerde ruimte worden gebruikt en moet
niet in een gebouw, garage, afgeschermde veranda, gazebo of een ander ingesloten gebied worden
gebruikt.
• Deze gasgrill is alleen ontworpen voor propaan, butaan of een propaan/butaan mengsel.
• Gebruik niet in winderige omstandigheden. Sterke wind beïnvloed de kookprestaes van de gasgrill
in een negaeve manier.
• In geen geval mag er iets worden gewijzigd in de construce van deze gasgrill. Onderdelen
verzegeld door de fabrikant, een vergunning erkende reparateur, of aannemer mogen niet worden
gemanipuleerd door de gebruiker.
• Gebruik deze eenheid niet onder een brandbare bedekking.
• Zorg voor voldoende afstand van brandbare materialen: 18“ (457mm) van de achterkant, 18“
(457mm) van de zijkanten van de eenheid. Extra afstand wordt geadviseerd bij gebruik nabij vinyl of
ruiten van glas.
• De gastoevoerslang moet worden geïnstalleerd zodat het geen contact maakt met hete oppervlakten
van de grill terwijl deze in gebruik is of klaar voor opslag is.
• De gas cilinder moet worden ontkoppelt wanneer de gasgrill niet in gebruik is.
• Wanneer de gas cilinder op het toestel is aangesloten, moeten de gasgrill en de cilinder in de
openlucht in een goed-gevenleerde ruimte worden opgeslagen.
• Wanneer de gasgrill binnen moet worden opgeslagen, moet de aansluing tussen de propaanpatroon
en de gasgrill worden ontkoppelt en de cilinder verwijdert en opgeslagen in de openlucht in een goed
gevenleerde ruimte uit bereik van kinderen. Ontkoppelde cilinders moeten niet in een gebouw,
garage of een ander ingesloten gebied worden opgeslagen.
• Inspecteer de gastoevoerslang vóór elk gebruik. Als er bewijsmateriaal van bovenmage schuring of
slijtage is of de slangen snee hee, moet het, voorafgaand aan het gebruiken van de gasgrill, met een
nieuwe slang worden vervangen die door de grillfabrikant wordt gespeciceerd.
• Sla nooit een extra cilinder onder of dichtbij deze grill op.
• Leid de slang niet onder de lekbak - handhaaf de juiste afstand van de onderkant van de eenheid.
• Test de eenheid op lekkage vóór gebruik, jaarlijks en wanneer om gasonderdelen worden vervangen.
• Volg de aansteekinstruces zorgvuldig wanneer u de grill gebruikt.
• Steek de branders niet aan wanneer de deksel gesloten is.
• Volwassenen en vooral kinderen moeten op de hoogte zijn van de gevaren van hoge
oppervlaktetemperaturen. Jonge kinderen in de buurt van de gasgrill moeten onder toezicht zijn.
• Laat de grill niet onbeheerd achter jdens gebruik.
• Beweeg de grill niet wanneer deze heet of in gebruik is.
• Houd alle elektrische snoeren en de gastoevoerslang weg van hete oppervlakten.
• Maak zeker dat de schroeiplaat juist geposioneerd is.
• Maak de vetschaal en schroeiplaten regelmag schoon om vetopbouw te vermijden, wat tot
vetbranden kan leiden.
• Gebruik geen water, bier, of een andere vloeistoen om opakkeringen te voorkomen.
• Gebruik een hogedrukreiniger om de onderdeel van de eenheid schoon te maken.
• Deze gasgrill is niet ontworpen voor commercieel gebruik.
• Deze gasgrill is niet bedoelt voor en mag nooit als verwarming worden gebruikt.
!
N415-0309CE-NL DEC 29.20.indd 3N415-0309CE-NL DEC 29.20.indd 3 1/15/2021 10:14:07 AM1/15/2021 10:14:07 AM
4
www.napoleon.com
N415-0309CE-NL DEC 29.20
DIMENSIONS
14 3/4"
38cm
(25 1/4" [64cm]
- LID OPEN)
15 3/4"
40cm
29"
74cm
PRO285 GRILL
GRILL SIZE: 14
1
2
in X 21
1
2
in (IRREGULAR) = 285 in
2
(37 cm X 54 cm (IRREGULAR) = 1840cm
2
)
ALL DIMENSIONS ARE APPROXIMATE
12 1/4"
31cm
18 1/2"
47cm
8 1/4"
21cm
N415-0309CE-NL DEC 29.20.indd 4N415-0309CE-NL DEC 29.20.indd 4 1/15/2021 10:14:07 AM1/15/2021 10:14:07 AM
5
www.napoleon.com
N415-0309CE-NL DEC 29.20
Hanteer zorgvuldig
LET OP! Wees voorzichg jdens gebruik of transport van uw grill om schade en foueve uitlijning
van interne componenten te voorkomen. Hoewel deze grill met mobiliteit in gedachten is ontworpen,
zal ruwe behandeling of misbruik in schade aan interne componenten resulteren, wat kan voorkomen
dat uw grill verhindert naar behoren werkt.
Correcte verwijdering van dit product
Deze aanduiding gee aan dat dit product in de gehele EU niet bij het overige huishoudelijke afval mag
worden gezet. Recycle het verantwoord ter bevordering van duurzaam hergebruik van grondstoen en ter
voorkoming van mogelijke schade aan het milieu en de volksgezondheid t.g.v. ongecontroleerde dumping.
Gebruik a.u.b. het teruggave- en verzamelsysteem, of neem contact op met de winkel waar u het product
hee gekocht. Daar kan men dit product op een milieuvriendelijke manier recyclen.
Gases
Gebruik uitsluitend goedgekeurde gasessen. Gebruik propaan voor een opmaal resultaat. Zorg ervoor
dat de es voldoende gas bevat voor een goede werking van het apparaat. Neem in geval van twijfel
contact op met het lokale gasbedrijf.
• Draai aljd voorzichg aan de gastoevoerkraan.
• Sluit nooit een niet-goedgekeurde gases aan op het apparaat.
• Reserveessen mogen niet in de buurt van een werkend apparaat worden opgeslagen. Gasessen
mogen niet worden blootgesteld aan overmage hie of direct zonlicht.
WAARSCHUWING! Zorg ervoor dat de gasslang zo loopt dat er voldoende afstand blij
tegenover de onderkant van het apparaat. Slangen die in contact komen met hete oppervlakken
kunnen smelten of lekken, en zo een brand veroorzaken.

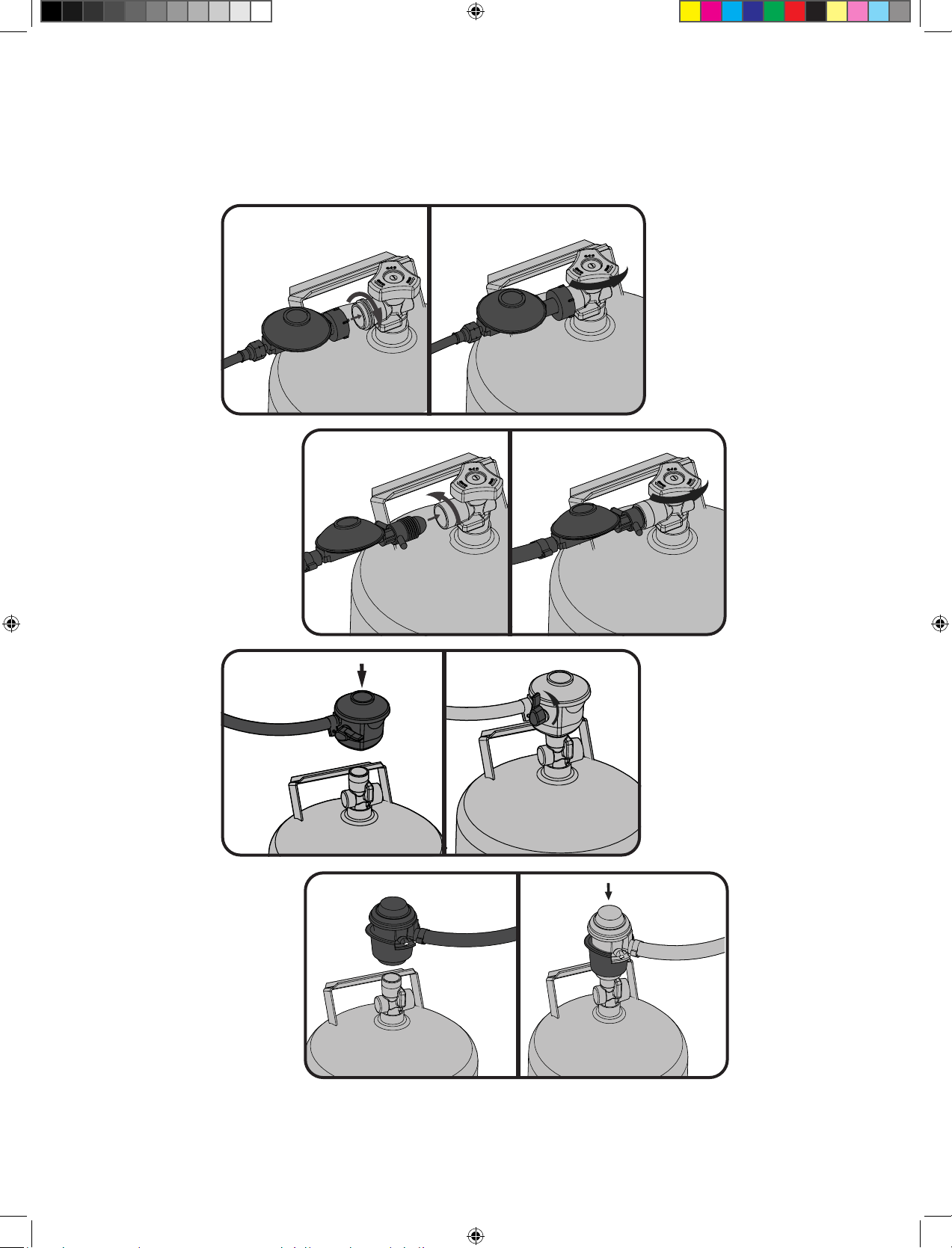

Aansluing Van De Gases: Zorg ervoor dat er geen kinken zijn in de slang van de gasregelaar. Verwijder
de dop of plug van de gastoevoerkraan. Bevesg de regelaar aan de gastoevoerkraan. Test alle
verbindingen op lekkage voordat u de barbecue gebruikt. De lektest moet op de volgende momenten
worden uitgevoerd: jaarlijks, telkens als een gases wordt aangesloten of wanneer een gasonderdeel werd
vervangen.
Gasslang
• Indien de slang en de regelaar niet door de fabrikant worden meegeleverd, dan mogen alleen
goedgekeurde slangen en regelaars worden gebruikt.
• Sluit het apparaat niet aan op een permanente gasinstallae.
• Zorg ervoor dat de slang niet in contact komt met vet, ander heet braadvet of hete oppervlakken van
de barbecue.
• Controleer de slang regelmag. Indien hij gescheurd, gesmolten of versleten is, moet hij worden
vervangen voordat het apparaat opnieuw wordt gebruikt.
• De voor de slang aanbevolen lengte bedraagt 0,9 m. Hij mag niet langer dan 1,5 m zijn.
• Zorg ervoor dat er bij de installae geen verdraaiing of kinken zijn in de slang.
• Vervang de slang vóór de vervaldatum die erop vermeld staat.
Voorbeeld Gases
318 mm
580 mm
!
!
N415-0309CE-NL DEC 29.20.indd 5N415-0309CE-NL DEC 29.20.indd 5 1/15/2021 10:14:07 AM1/15/2021 10:14:07 AM
6
www.napoleon.com
N415-0309CE-NL DEC 29.20
WAARSCHUWING!
• Routeer geen slang onder de lekbak.
• Zorg dat alle verbindingen worden aangedraaid door twee moersleutels te gebruiken. Gebruik
geen Teonband of smeermiddel op slangverbindingen.
• Zorg dat de slang geen contact met oppervlakten met een hoge temperatuur hee, of deze kan
smelten en lekken wat een brand kan veroorzaken.
Gasslang
• Indien de slang en de regelaar niet door de fabrikant worden meegeleverd, dan mogen alleen
goedgekeurde slangen en regelaars worden gebruikt.
• Zorg ervoor dat de slang niet in contact komt met vet, ander heet braadvet of hete oppervlakken van
de barbecue.
• Controleer de slang regelmag. Indien hij gescheurd, gesmolten of versleten is, moet hij worden
vervangen voordat het apparaat opnieuw wordt gebruikt.
• Hij mag niet langer dan 1,5 m zijn.
• Zorg ervoor dat er bij de installae geen verdraaiing of kinken zijn in de slang.
• Vervang de slang vóór de vervaldatum die erop vermeld staat.
Regelaar
In de volgende tabel vindt u invoerwaarden voor het apparaat.
Brander Openingsgroote (Bruto)Warmte-Invoer (Totaal) Gasverbruik (Totaal)
I II I II I II
#69 (0.74 mm) #73 (0.61 mm) 4.1kW 4.1kW 301 g/hr 301 g/h
Gecerceerde gassen / drukwaarden – Controleer of de kenplaat overeenkomt met de volgende lijst
.
Knoei niet met de regulator en breng geen veranderingen aan. Gebruik alleen regulators die druk leveren
zoals aangegeven in de bovenstaande table. Vervang alleen met een door de fabrikant voorgeschreven
regulator.
Gassoort
I
3B/P(30)
I
3+(28-30/37)
I
3B/P(50)
Openingsgrooen (zie
hierboven)
I I II
Gassen / drukwaarden Butaan en Propaan
op 30mbar
Butaan 28-30mbar
Propaan 37mbar
Butaan en Propaan
op 50mbar
Landen BE, BG, CY, DK, EE,
FI, FR, GB, HR, HU,
IS, IT, LT, LU, MT, NL,
NO, RO, SE, SI, SK,
TR
BE, CH, CY, CZ, ES,
FR, GB, GR, IE, IT, LT,
LU, LV, PT, SK, SI
AT, CH, DE, SK
!
N415-0309CE-NL DEC 29.20.indd 6N415-0309CE-NL DEC 29.20.indd 6 1/15/2021 10:14:08 AM1/15/2021 10:14:08 AM
7
www.napoleon.com
N415-0309CE-NL DEC 29.20
FIG. 1
FIG. 2
FIG.3
FIG.4
Cilinder aansluing
LET OP! Sommige drukslangen bevaen een moer met een linkse schroefdraad, en anderen moeten
op AAN staan om ze aan te sluiten, en op UIT staan om ze los te koppelen. Volg de onderstaande
instruces voor de juiste drukslang.
N415-0309CE-NL DEC 29.20.indd 7N415-0309CE-NL DEC 29.20.indd 7 1/15/2021 10:14:08 AM1/15/2021 10:14:08 AM
8
www.napoleon.com
N415-0309CE-NL DEC 29.20
1
2
3
N415-0309CE-NL DEC 29.20.indd 8N415-0309CE-NL DEC 29.20.indd 8 1/15/2021 10:14:08 AM1/15/2021 10:14:08 AM
9
www.napoleon.com
N415-0309CE-NL DEC 29.20
Gebruik vrijstaand op tafel
De TQ285/PRO285 is ontworpen met mobiliteit als oogmerk. Met zijn inklapbare poten kan de TQ285/
PRO285 op de meeste tafels worden geplaatst. De poten zijn uitklapbaar en vergrendelen zich in posie,
ze klappen weer terug en vergrendelen zich als u onderweg gaat.
WAARSCHUWING! De poten die zich aan weers zijde van de grill bevinden moeten uitgeklapt
zijn jdens gebruik.
WAARSCHUWING! Gebruik de grill niet op plasc, kunsthars of glazen tafel bladen.
Oponele
1
2
x4
3
5
4
6
!
!
N415-0309CE-NL DEC 29.20.indd 9N415-0309CE-NL DEC 29.20.indd 9 1/15/2021 10:14:09 AM1/15/2021 10:14:09 AM
10
www.napoleon.com
N415-0309CE-NL DEC 29.20
Instruces I.V.M. Lektest
WAARSCHUWING! Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na
vervanging of onderhoud van gasonderdelen.
WAARSCHUWING! Niet Op Lekkage Met Behulp Van Een Vuurtje. Rook niet jdens deze test
en verwijder alle ontstekingsbronnen.
LEKTEST: Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud
van gasonderdelen. Rook niet jdens deze test en verwijder alle ontstekingsbronnen. Zie het schema in
verband met lektests voor de te controleren gedeelten.
Schakel alle branderknoppen uit. Draai de gastoevoerkraan open.
Breng met een borsteltje op alle verbindingen en aansluingen van de regelaar, slang, verdeelstukken en
kranen een oplossing van vloeibare zeep en water aan.
Luchtbellen wijzen op een gaslek. Draai het losse onderdeel vast of vervang het door een door de
handelaar aanbevolen stuk.
Als het lek niet kan worden gedicht, sluit dan de gastoevoer af, koppel deze af en laat de barbecue
controleren door het gasbedrijf of de handelaar. Gebruik het apparaat slechts nadat het lek werd gedicht.
Sluit de gastoevoer af.
STOP
!
!
X
N415-0309CE-NL DEC 29.20.indd 10N415-0309CE-NL DEC 29.20.indd 10 1/15/2021 10:14:09 AM1/15/2021 10:14:09 AM
11
www.napoleon.com
N415-0309CE-NL DEC 29.20
Instruces voor het aansteken
WAARSCHUWING! Deksel openen
WAARSCHUWING! Controleer of alle branders in de UIT posie staan. Sluit een
passende gas cilinder aan
Hoofd brander aansteken
1. Open grill deksel
2. Druk en draai de hoofdbrander knop langzaam naar de ´HI´ posie. Deze handeling
zal de gekozen brander doen ontsteken.
3. Als de brander niet ontsteekt draai dan de knop onmiddellijk weer in de
´OFF´posie en herhaal handeling 2 tot de brander wel ontsteekt.
4. Als de brander binnen 5 seconden niet brandt, draai dan de knop in de ´OFF´posie
en wacht 5 minuten tot het overtollig gas is verdwenen, herhaal dan stappen 2 en 3 of
ontsteek de brander met een lucifer.
5. Als de grill met een Lucifer wordt aangestoken klem dan de lucifer in de
meegeleverde ´aansteek klem´. Steek de ingeklemde lucifer door het rooster terwijl u
de gasregelaar opendraait .
Brander Controle
Uit posie
!
N415-0309CE-NL DEC 29.20.indd 11N415-0309CE-NL DEC 29.20.indd 11 1/15/2021 10:14:10 AM1/15/2021 10:14:10 AM
12
www.napoleon.com
N415-0309CE-NL DEC 29.20
De binnenkant van de grill reinigen: Verwijder de roosters. Gebruik een messing draadborstel om
vervuiling te verwijderen van de gegoten zij delen en de binnenkant van de deksel. Borstel alle vervuiling
van de binnenkant van uw grill in de uitneembare vet lade.
Grillinstructies
Eerste vuren: Wanneer de gasbarbecue voor het eerst wordt aangestoken, zult u een geur ruiken. Dat is
normaal en is maar heel jdelijk. Het gaat om het “inbranden” van verf en smeermiddelen binnenin die
werden gebruikt jdens de produce. Dit gebeurt maar één keer. Laat de hoofdbranders ongeveer een
half uur lang op de hoogste stand aan staan.
Gebruik van de hoofdbrander: Wanneer u voedsel schroeit, adviseren wij voorverwarming van de grill
door alle hoofdbranders op de posie “HIGH” met de deksel dicht in werking te stellen voor ongeveer
10 minuten. Het voedsel dat voor korte jd (vissen, groenten) wordt gegrilld kan met open deksel
worden geroosterd. Het koken met het gesloten deksel zorgt voor hogere, meer even temperaturen
wat de kookjd kan verminderen en vlees meer gelijk kookt. Het voedsel dat een kookjd hee van
langer dan 30 minuten, zoals braadvlees, kan (met de brander tegengesteld aan de voedselplaatsing
aangestoken) indirect worden gekookt. Wanneer het koken van zeer mager vlees, zoals kippenborst of
mager varkensvlees, kunnen de roosters ingesmeerd worden met olie voor het voorverwarmen om de
kans op aanbakken te verminderen. Het koken van vlees met een hoog vetgehalte kan tot opakkeringen
leiden. Trim het vet in orde of verminder de temperatuur om dit te verhinderen. Indien u opakkeringen
waarneemt, neem het voedsel van de vlammen en de verminder de temperatuur. Laat de deksel open. Zie
Uw “All season grill” kookboek van Napoleon voor meer gedetailleerde instruces.
WAARSCHUWING! Monteren werkhandschoenen en een veiligheidsbril te dragen wanneer
het schoonmaken.
WAARSCHUWING! Sluit de gastoevoer af aan de bron en schakel het apparaat uit voor iedere
onderhoudsbeurt. Onderhoud mag alleen worden uitgevoerd wanneer de barbecue is afgekoeld,
om mogelijke brandwonden te voorkomen. Barbecuesaus en zout kunnen corrosief zijn en tasten de
onderdelen van de barbecue snel aan als deze niet regelmag worden schoongemaakt.
Reinigings Instruces
Nota: roestvrijstaal hee de neiging om te roesten in de aanwezigheid van chloriden en sulden, in
het bijzonder in kustgebieden en andere ruwe gebieden zoals de warme, hoogvochge atmosfeer rond
zwembaden en bubbelbaden. Deze vlekken lijken op roest, maar kunnen makkelijk worden verwijderd en
voorkomen. Om zeker te zijn van roestbestrijding, dient u alle roestvrijstalen oppervlakken elke 3-4 weken
of zo vaak als nodig is met zoet water en roestvrijstaalreiniger te wassen.
WAARSCHUWING! Gebruik deze grill niet onder uitgetrokken luifels. Het niet volgen van deze
instruces kan in brand of lichamelijk letsel resulteren.
GEVAAR! Sla deze grill niet direct na gebruik op. Laat de grill aoelen zodat u de grill kan aanraken
voor deze te slaan of te bewegen. Het nalaten om dit te doen kan in een brand resulteren wat
bezitsschade, lichamelijk letsel of dood kan veroorzaken.
Giejzeren roosters: De giejzeren roosters van uw nieuwe grill bieden u superieure warmteopname en
geleiding. Door uw roosters regelmag in te veen brengt u een beschermende coang aan, die heplt het
rooster meer roestbestendig te maken en die de an aanbak eigenschappen van het rooster verbetert.
Bij ingebruikname: Was de roosters met de hand met een milde zeep en water om eventueel residu van
het produce proces te verwijderen. (was nooit in een vaatwasser) spoel roosters grondig af met heet
water en droog ze compleet af met een zachte doek. Dit is belangrijk zodat er geen vochgheid in het
giejzer binnendringt.
nveen: gebruik een zachte doek, en verdeel een plantaardige olie over het gehele rooster oppervlak en
zorg dat alle hoeken en groeven goed ingevet zijn. Gebruik geen gezouten veen boter of margarine.
Verwarm uw grill 15 minuten voor, plaats vervolgens de ingevee roosters in de grill. Draai de regelaars
naar medium en sluit het deksel. Laat uw roosters gedurende een half uur verwarmen. Zet alle branders
in de ´OFF´ posie en draai het gas bij de bron dicht. Lat de roosters aoelen. Deze procedure dient u
gedurende het seizoen een aantal malen te herhalen, alhoewel dit niet noodzakelijk is bij dagelijks gebruik.
( Volg onderstaande instruce bij dagelijks gebruik.)
Dagelijks gebruik: Alvorens uw grill voor te verwarmen en te reinigen met een messing draadborstel, vet u
de bovenzijde van het rooster in met plantaardige olie. Verwarm uw grill voor en borstel overtollig residu
weg met en messing draadborstel.
!
!
!
N415-0309CE-NL DEC 29.20.indd 12N415-0309CE-NL DEC 29.20.indd 12 1/15/2021 10:14:10 AM1/15/2021 10:14:10 AM
13
www.napoleon.com
N415-0309CE-NL DEC 29.20
Vet opvang schaal: Opeengehoopte veen zijn brandgevaarlijk. Reinig de vet opvang schaal regelmag om
te voorkomen dat vet zich ophoopt. Vet en uiredende sappen komen terecht in de vet opvang schaal, die
zich onder de branders bevindt, en hopen zich daar op. Om deze te reinigen schui u de vet opvang schaal
uit de grill. Bekleed de vet opvang schaal nooit met aluminium folie, zand of enig ander materiaal omdat
dit de goede doorstroming van vet zou kunnen belemmeren. De schaal dient te worden uitgeschraapt met
een plamuurmes of een schraper.
Reiniging van de buitenkant van de grill: Reinig geverfde, geëmailleerde of roestvrijstalen onderdelen
niet met schurende schoonmaakmiddelen. Geëmailleerde onderdelen dienen extra voorzichg te worden
behandeld. Het email kan barsten als je er op slaat. Om het email te repareren kunt u evt. email-touch-
up gebruiken. De buitenkant van de barbecue met lauw zeepsop schoonmaken. Reinig de roestvrijstalen
delen met een schoonmaakmiddel voor roestvrij staal of met een niet-schurend product. Veeg aljd met
de draad mee. Staalwol maakt krassen in de afwerking en mag niet worden gebruikt.
Roestvrijstalen onderdelen verkleuren (ze worden goudkleurig of bruin) bij gebruik. Dat is normaal en
beïnvloedt de werking van de grill niet.
WAARSCHUWING! Monteren werkhandschoenen en een veiligheidsbril te dragen wanneer
het schoonmaken.
WAARSCHUWING! Sluit de gastoevoer af aan de bron en schakel het apparaat uit voor iedere
onderhoudsbeurt. Onderhoud mag alleen worden uitgevoerd wanneer de barbecue is afgekoeld, om
mogelijke brandwonden te voorkomen. Een lektest moet jaarlijks en telkens als een gasonderdeel
werd vervangen, worden uitgevoerd.
Onderhouds Instruces
Wij adviseren dat deze gas grill jaarlijks grondig geïnspecteerd en onderhouden wordt door een
gekwaliceerd vakman.
Houd te allen jde het gebied rond de gas grill vrij van brandbare materialen, benzine en andere
brandbare dampen en vloeistoen. Belemmer de stroom van venlae en verbrandingslucht niet.
Brander: De brander is vervaardigd uit dikwandig 304 r.v.s., maar extreme hie en een corrosieve
omgeving kunnen tot oppervlakte corrosie leiden. Dit kan worden verwijderd met een messing draad
borstel.
LET OP! Wees behoedzaam voor spinnen.
Spinnen en insecten worden aangetrokken door de geur van propaan, en aardgas. De brander is uitgerust
met een insecten rooster op de lucht inlaat regelaar, deze reduceert de waarschijnlijkheid dat insecten
nesten in de brander bouwen maar kan het probleem niet volledig uitsluiten. Een nest of een web kan een
brander met een zacht gele of oranje vlam doen branden of een een brand veroorzaken bij de lucht inlaat
onder het bedieningspaneel. Om de brander van binnen te reinigen dient deze uit de grill verwijderd te
worden. Verwijder schroeven waarmee de brander aan de kruisvuur beugel en aan het chassis van de grill
is bevesgd. Beweeg de brander naar achteren en omhoog om hem te verwijderen.
Reinigen: Gebruik een exibele `venturi´ (gasbuis) reinigingsborstel om de binnenkant van de brander te
reinigen. Schud los gekomen de brander uit door de gasinlaat opening. Controleer de brander openingen
en de sproeier op de gasregelaar op blokkades. Brander openingen kunnen dicht gaan zien in de loop
der jd door etensresten en corrosie. Gebruik een b.v. opengebogen paperclip om deze te reinigen. De
brander openingen zijn eenvoudiger te reinigen als de brander gedemonteerd is maar het gaat ook gaat
ook als deze nog gemonteerd is.
LET OP! Zorg ervoor dat u de openingen niet groter maakt.
Zorg dat het insectenrooster schoon is, sluitend geplaatst zit en vrij is van verontreinigingen.
Terug monteren: Herhaal de demontage handelingen in omgekeerde volgorde om de brander terug te
monteren. Verzeker dat de regelaar in de brander zit als u deze monteert. Herplaats de kruisvuurbeugels
en draai de schroeven vast aan om de herinstallae te voltooien.
!
N415-0309CE-NL DEC 29.20.indd 13N415-0309CE-NL DEC 29.20.indd 13 1/15/2021 10:14:10 AM1/15/2021 10:14:10 AM
14
www.napoleon.com
N415-0309CE-NL DEC 29.20
WAARSCHUWING! Het is erg
belangrijk dat bij het herinstalleren van
de brander na het reinigen, de/het klep/
uiteinde de brander in gaat voordat u uw
gasgrill aansteekt. Als de klep niet in de
brander zit, kan brand- of explosiegevaar
ontstaan.
WAARSCHUWING! Slang: Controleer op afgeschaafde, gesmolten, doorgesneden en gebarsten
plekken. Gebruik de gasbarbecue niet indien de slang er zo uitziet. Laat het onderdeel vervangen door
uw Napoleon-handelaar in gasbarbecues of door een erkend gasinstallateur.
!
!
N415-0309CE-NL DEC 29.20.indd 14N415-0309CE-NL DEC 29.20.indd 14 1/15/2021 10:14:10 AM1/15/2021 10:14:10 AM
15
www.napoleon.com
N415-0309CE-NL DEC 29.20
Probleem oplossen
Probleem Mogelijke oorzaak Oplossing
Weinig warmte/
Kleine vlammen als brander op
`HIGH´ staat.
Gas blokkade.
Niet goed voorverwarmd.
Gas cilinder bevroren.
Controleer brander en sproeier op
spinnenwebben.
Verwarm uw grill 5 tot 10 minuten voor
op de ´HIGH´ stand.
Als u voor langere jd grillt of met een
bijna lege gas cilinder, of bij lage buiten
temperatuur, hee een kleine gas
cilinder niet voldoende verdampings
oppervlak om voldoende vloeibaar
propaan in gasvorm om te zeen. Sluit
een nieuwe volle gas cilinder aan.
Excessieve vlam aanwakkering/
ongelijkmage warmte verdeling.
Niet goed voorverwarmd.
Overmage opbouw van vet en as
in de vet opvang schaal.
Verwarm uw grill 5 tot 10 minuten voor
op de ´HIGH´ stand
Reinig uw vet opvang schaal regelmag,
bekleed uw vet opvang schaal niet
met aluminium folie. Raadpleeg uw
onderhouds instruces.
Branders branden met gele vlam
gepaard met een gaslucht..
Mogelijk spinnenweb of andere
vervuiling, niet goed afgestelde
lucht toevoer.
Brander grondig reinigen door hem te
verwijderen. Se algemene onderhouds
instruces. Lucht toevoer regelaar iets
verder openen volgens verbrandings
lucht toevoer bijstel instruces. (Dit
dient door een gekwaliceerde gas
installateur te geschieden.)
Vlammen bevinden zich op
enige afstand van de brander
gepaard met gaslucht en mogelijk
problemen met het aansteken..
Niet goed afgestelde lucht toevoer
regelaar.
Lucht toevoer regelaar iets verder sluiten
volgens verbrandings lucht toevoer
bijstel instruces. (Dit dient door een
gekwaliceerde gas installateur te
geschieden.)
Brander ontsteekt niet met het
ontstekings mechanism maar wel
met een lucifer.
Jet-re uitgang is verontreinigd of
verstopt.
Reinig Jet-re uitgang met zachte borstel
of penseel.
“Lak” lijkt los te laten van
binnenkant van de deksel.
Vet opbouw aan de binnen
oppervlaktes.
Dit is geef defect, Het aladeren wordt
veroorzaakt door aangebakken vet dat
uitdroogt en afschilfert.
Brander vermogen is te lag
ondanks dat de regelaar op
´HIGH´staat. (Rommelend geluid
en spuerende blauwe vlammen
aan het brander oppervlak.)
Gas is bijna op.
Gas slang is bekneld.
Vervuilde of verstopte sproeier.
Spinnenweb of ander vervuiling in
de branderbuis.
Check gas nivo in de gases.
Herposioneer de gasslang indien nodig.
Reinig de sproeier.
Reinig de branderbuis.
Zoemende regelaar. Normaal op warme dagen. Dit is geen mankement. Dit wordt
veroorzaakt door de interne trillingen
in de regelaar en beïnvloedt niet
de werking of de veiligheid van de
gasbarbecue. Zoemende regelaars
worden niet vervangen.
N415-0309CE-NL DEC 29.20.indd 15N415-0309CE-NL DEC 29.20.indd 15 1/15/2021 10:14:10 AM1/15/2021 10:14:10 AM
16
www.napoleon.com
N415-0309CE-NL DEC 29.20
BEWAAR UW AANKOOPBEWIJS VOOR
EVENTUELE GARANTIEAANVRAGEN:
RESERVEONDERDELEN BESTELLEN
BELANGRIJKE-INFORMATIE
MODEL:
AANKOOPDATUM:
SERIENUMMER:
(
Vul in om later makkelijk terug te kunnen vinden)
Voor reserveonderdelen kunt u contact opnemen met de Napoleon-dealer waar het product is gekocht.
Bezoek de Napoleon Grills website voordat u met de dealer contact opneemt voor uitvoerige
instructies m.b.t. schoonmaken, troubleshooten en onderhoud:
www.napoleongrills.nl.
Om een garantieaanvraag in te dienen vragen we om de volgende informatie
:
1. Model- en serienummer van het apparaat.
2.
Artikelnummer en -beschrijving.
3.
Een beknopte probleembeschrijving (‘kapot’ is niet toereikend).
4.
Aankoopbewijs (kopie van de rekening).
In sommige gevallen kan Napoleon verzoeken de gereclameerde onderdelen terug te sturen voor
inspectie, voordat reserveonderdelen geleverd worden.
NB: Voor u contact met uw dealer opneemt, het volgende is niet onder garantie gedekt:
• Verzendkosten, commissies, exportheffingen
.
• Arbeidstijd en -kosten van de reparatie.
• Communicatiekosten t.b.v. de probleemdiagnose.
• Verkleuring van roestvast staal.
• Defecten veroorzaakt door gebrekkige reiniging en/of gebrekkig onderhoud, of door
verkeerd gebruik van reinigingsmiddelen (ovenreiniger en agressieve chemicaliën)
.
Item Descripon
base x
N010-0830 x
N570-0104 screw, 10-24 X 3/8” x
N475-0319 x
N010-0825 manifold 50mbar (DE) x
N010-0773 manifold 30mbar (CE) x
N570-0078 screw, m4 x 8mm x
7 N585-0089-BK1HT x
8 N570-0076 screw, #8 X 1/2” x
N380-0020 control knob x
N570-0073 screw 1/4-20 x 3/8” x
N710-0079 x
Z570-0033 screw, 10-24 x 12mm x
N100-0047 burner, right x
burner, le x
N325-0083 x
N655-0179 lid handle support le x
17 N655-0180 x
18 N685-0017 x
N570-0107 screw, 10-24 x 30mm x
N135-0048-BK1HG x
N485-0023 coer pin x
N485-0021 x
N080-0302 cross light bracket x
N305-0087-BK2FL cooking grid le x
N305-0088-BK2FL x
N080-0303 bracket, leg x
27 x
28 N570-0068 screw, #14 x 1/2” x
N080-0346 bracket, ex line x
N255-0057 ng x
W450-0027 nut, 1/2-20 x
ng x
N075-0091 craddle front / rear x
N325-0088 x
N325-0089 x
37 silicone bumper x
38 N720-0060 manifold ex line x
N135-0048-BK1HG- assembly, lid x
N475-0319-SER assembly, control panel x
N010-0834 assembly, craddle x
N325-0083-SER assembly, lid handle x
x
N415-0309CE-NL DEC 29.20.indd 16N415-0309CE-NL DEC 29.20.indd 16 1/15/2021 10:14:11 AM1/15/2021 10:14:11 AM
17
www.napoleon.com
N415-0309CE-NL DEC 29.20
Onderdelen lijst
Item Part # Descripon
1 N135-0045NH-
BK1HT
base x
2 N010-0830 drip pan plate x
3 N570-0104 screw, 10-24 X 3/8” x
4 N475-0319 control panel x
5 N010-0825 manifold 50mbar (DE) x
N010-0773 manifold 30mbar (CE) x
6 N570-0078 screw, m4 x 8mm x
7 N585-0089-BK1HT control panel heat shield x
8 N570-0076 screw, #8 X 1/2” x
9 N380-0020 control knob x
10 N570-0073 screw 1/4-20 x 3/8” x
11 N710-0079 drip pan x
12 Z570-0033 screw, 10-24 x 12mm x
13 N100-0047 burner, right x
14 N100-0046 burner, le x
15 N325-0083 lid handle x
16 N655-0179 lid handle support le x
17 N655-0180 lid handle support right x
18 N685-0017 temperature gauge x
19 N570-0107 screw, 10-24 x 30mm x
20 N135-0048-BK1HG lid x
21 N485-0023 coer pin x
22 N485-0021 clevis pin x
23 N080-0302 cross light bracket x
24 N305-0087-BK2FL cooking grid le x
25 N305-0088-BK2FL cooking grid right x
26 N080-0303 bracket, leg x
27 N160-0025 clip x
28 N570-0068 screw, #14 x 1/2” x
29 N080-0346 bracket, ex line x
31 N255-0057 ng x
32 W450-0027 nut, 1/2-20 x
33 N255-0014 ng x
34 N075-0091 craddle front / rear x
35 N325-0088 craddle handle x
36 N325-0089 craddle handle cover x
37 N510-0013 silicone bumper x
38 N720-0060 manifold ex line x
39 N135-0048-BK1HG-
SER
assembly, lid x
40 N475-0319-SER assembly, control panel x
41 N010-0834 assembly, craddle x
42 N325-0083-SER assembly, lid handle x
N530-0032 regulator hose DE x
N415-0309CE-NL DEC 29.20.indd 17N415-0309CE-NL DEC 29.20.indd 17 1/15/2021 10:14:11 AM1/15/2021 10:14:11 AM
18
www.napoleon.com
N415-0309CE-NL DEC 29.20
Item Part # Descripon
N530-0033 regulator hose NL x
N530-0037 regulator hose UK x
N530-0046 regulator hose CZ x
N530-0034 regulator hose DK x
N530-0034 regulator hose NO, FI, ES x
N530-0038 regulator hose FR x
N530-0035 regulator hose SE x
N530-0036 regulator hose IT x
N530-0044 regulator hose PL x
N530-0043 regulator hose RU x
68286 cover - grill head only ac
68287 cover - for PRO285 - stand - ce ac
56080 griddle ac
PRO285-STAND-CE oponal cart and shelves for PRO285 ac
62006 replacement grease tray ac
x - standaard- ac - medeplichg
Onderdelen lijst
N415-0309CE-NL DEC 29.20.indd 18N415-0309CE-NL DEC 29.20.indd 18 1/15/2021 10:14:11 AM1/15/2021 10:14:11 AM
19
www.napoleon.com
N415-0309CE-NL DEC 29.20
39
24
25
10
14
23
13
10
10
1
10
40
10
10
41
28
10
31
29
32
27
11
33
22
21
20
18
42
21
22
12
7
8
38
3
5
4
9
6
9
6
3
41
34
34
37
37
28
8
37
8
36
35
35
36
28
8
17
19
15
16
19
2
26
28
26
26
26
28
28
28
39
40
42
ITEM NO.
PART NUMBER
DESCRIPTION
QTY.
1
N135-0045
CASTING, BASE
1
2
N500-XX49
PLATE, DRIP
1
3
N570-0104
SCREW, #10-24x3/8"
HEX WSHR HEAD STN STL
4
4
N475-0319
PANEL, CONTROL
1
5
N432-0020
MANIFOLD TUBE 1
6
N570-0078
SCREW, M4 X 8MM PAN HD PHIL ZINC
4
7
N585-0089
SHIELD HEAT CONTROL PANEL
1
8
N570-0076
SCREW, #8x1/2 HI/LO TAPPING PHIL FLAT HD 8
9
N380-0019A
KNOB, CONTROL
2
10
N570-0073
SCREW, 1/4-20 X 3/8 S/S HEX WASHER HD
8
11
N710-0079
PAN, DRIP
1
12
Z570-0033
SCREW,10-24 X 1/2" STN STEEL
4
13
N100-0047
1
14
N100-0046
BURNER TUBE
1
15
N325-XX83
HANDLE, LID
1
16
N655-0179
SUPPORT, LID HANDLE LEFT
1
17
N655-0180
1
18
TEMP-F002
1
19
Z570-0029
SCREW, 10-24 35 MM STN STL PAN HEAD 2
20
N135-XX46-F001
CASTING, PRO285 LID
1
21
N485-XX23
PIN, CLEVIS 6x20MM
4
22
N485-0021
PIN, HAIRPIN COTTER
4
23
N080-0302
CROSS LIGHTING TUBE
1
24
N305-0087 IGS
1
25
N305-0088 IGS
1
26
N080-0303
BRACKET, FOLDING LEG
4
27
N160-0025
CLIP, FLEX LINE 1
28
N570-0068
SCREW, 14 X 1/2 STN STL HEX HD AB
13
29
N080-PROTO2
BRACKET, FLEX LINE TO REG HOSE
1
30
N080-REGHOSE
BRACKET, FLEX LINE TO REG HOSE
1
31
N255-0057
FITTING, UNION 3/8" MF TO 1/4"MF
1
32
W450-0027
NUT, 1/2-20 BRASS
1
33
N255-0014
BRASS FITTING-GERMAN TYPE CONNECTION
1
34
N075-0091
2
35
N325-0088
2
36
N325-0089
2
37
N510-0013-MC
BUMPER, RECTANGULAR BLK SILICONE
4
38
FLEX LINE-PRO285-BETTER
1
Onderdelen diagram
N415-0309CE-NL DEC 29.20.indd 19N415-0309CE-NL DEC 29.20.indd 19 1/15/2021 10:14:11 AM1/15/2021 10:14:11 AM
N415-0309CE-NL
Napoleon products are protected
by one or more U.S. and Canadian
and/or foreign patents or patents
pending.
N415-0309CE-NL DEC 29.20.indd 20N415-0309CE-NL DEC 29.20.indd 20 1/15/2021 10:14:11 AM1/15/2021 10:14:11 AM
