Owner’s Manual
Extended Reach Wall-Mount
Monitor Arm with
Antimicrobial Tape
*
Model: DWMLARM1732AM
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR!
75 x 75
100 x 100
32"
MAX
4.4-17.6 lb.4.4-17.6 lb.
(2-8 kg)(2-8 kg)
MAXMAX
* Antimicrobial tape on handle aids in resisting the
growth of bacteria, viruses, fungi, mold and mildew.
Español 13 • Français 25 • Русский 37 • Deutsch 49
2
Safety Instructions
Warranty and Product Registration
WARNING
• Do not begin the installation until you have read and understood the instructions and warnings contained in this
manual. If you have any questions regarding any of the instructions or warnings, please visit tripplite.com/support.
• This mount was designed to be installed and utilized ONLY as specified in this manual. Improper installation of this
product may cause damage or serious injury.
• This product should only be installed by someone of good mechanical ability, with basic building experience and a full
understanding of this instruction manual.
• Ensure the mounting surface can safely support the combined load of the equipment and all attached hardware and
components.
• Use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not over-tighten. Over-tightening screws can damage the unit and greatly reduce the
screws’ holding power.
•
This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal injury.
5-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and workmanship for a period of
5 years from the date of initial purchase. If the product should prove defective in material or workmanship within that period, Seller will repair or replace the
product, at its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER MAKES NO
EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED
WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE;
AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied
warranty lasts, and some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not
apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the use intended. Since
individual applications are subject to great variation, the manufacturer makes no representation or warranty as to the suitability or fitness of these devices for
any specific application.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite
product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may differ slightly from actual
products.
NOTE: Read the entire instruction manual before you start assembly and installation.
3

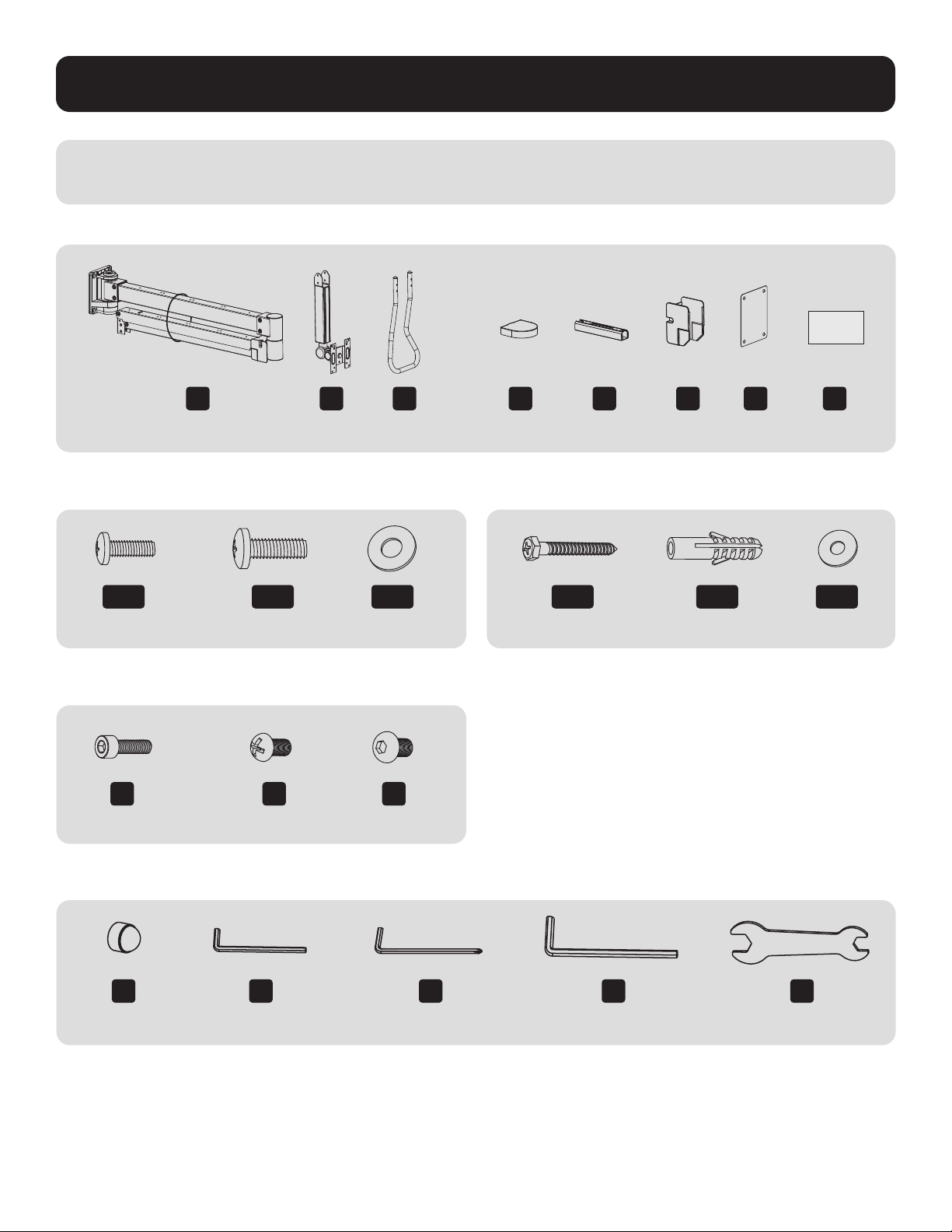

Component Checklist
IMPORTANT: Ensure you have received all parts according to the component checklist prior to installing.
If any parts are missing or faulty, visit tripplite.com/support for service.
B
(x1)
D
(x1)
C
(x1)
E
(x9)
F
(x1)
G
(x1)
P
(x1)
A
(x1)
Package M Package W
M-A
M4x12 (x4)
W-A
(x4)
M-B
M5x12 (x4)
W-B
(x4)
M-C
D5 (x4)
W-C
(x4)
Package P2
H
(x4)
L
4 mm (x1)
M
5 mm (x1)
N
6 mm (x1)
O
(x1)
Package P1
I
(x4)
J
M5x6 (x20)
K
M6x10 (x4)
90x53 mm
Antimicrobial Tape
4
Assembly

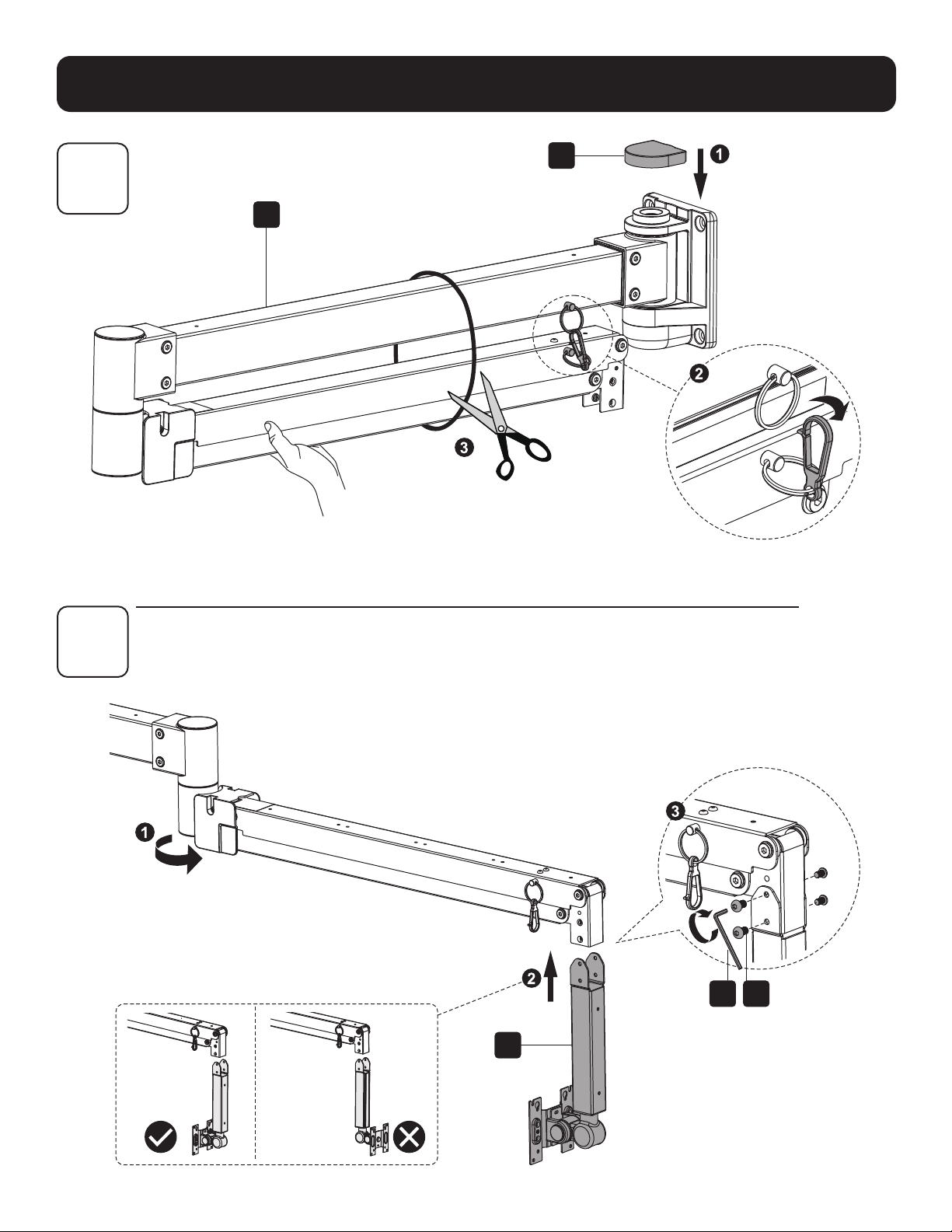

A
D
B
L K
1
2
5
Assembly

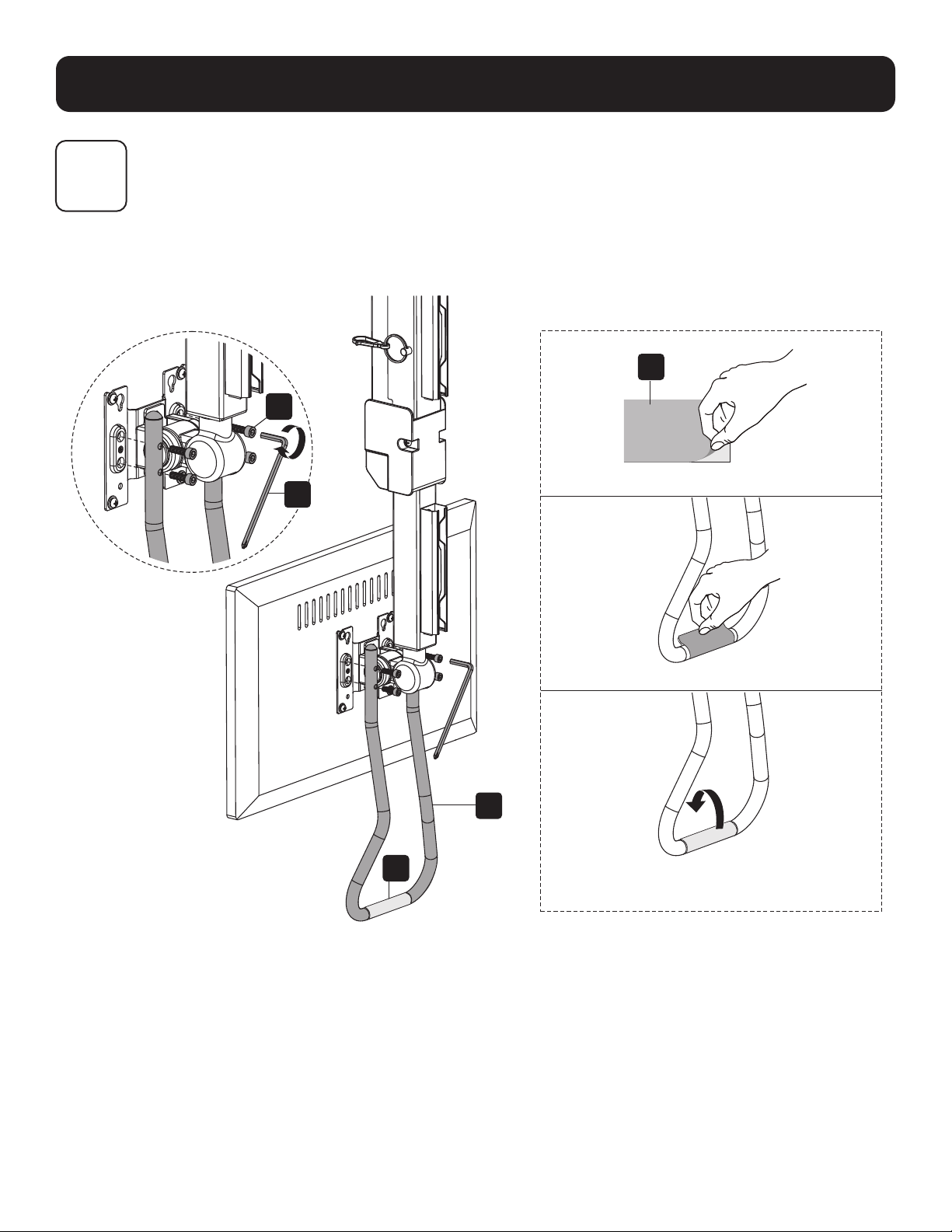

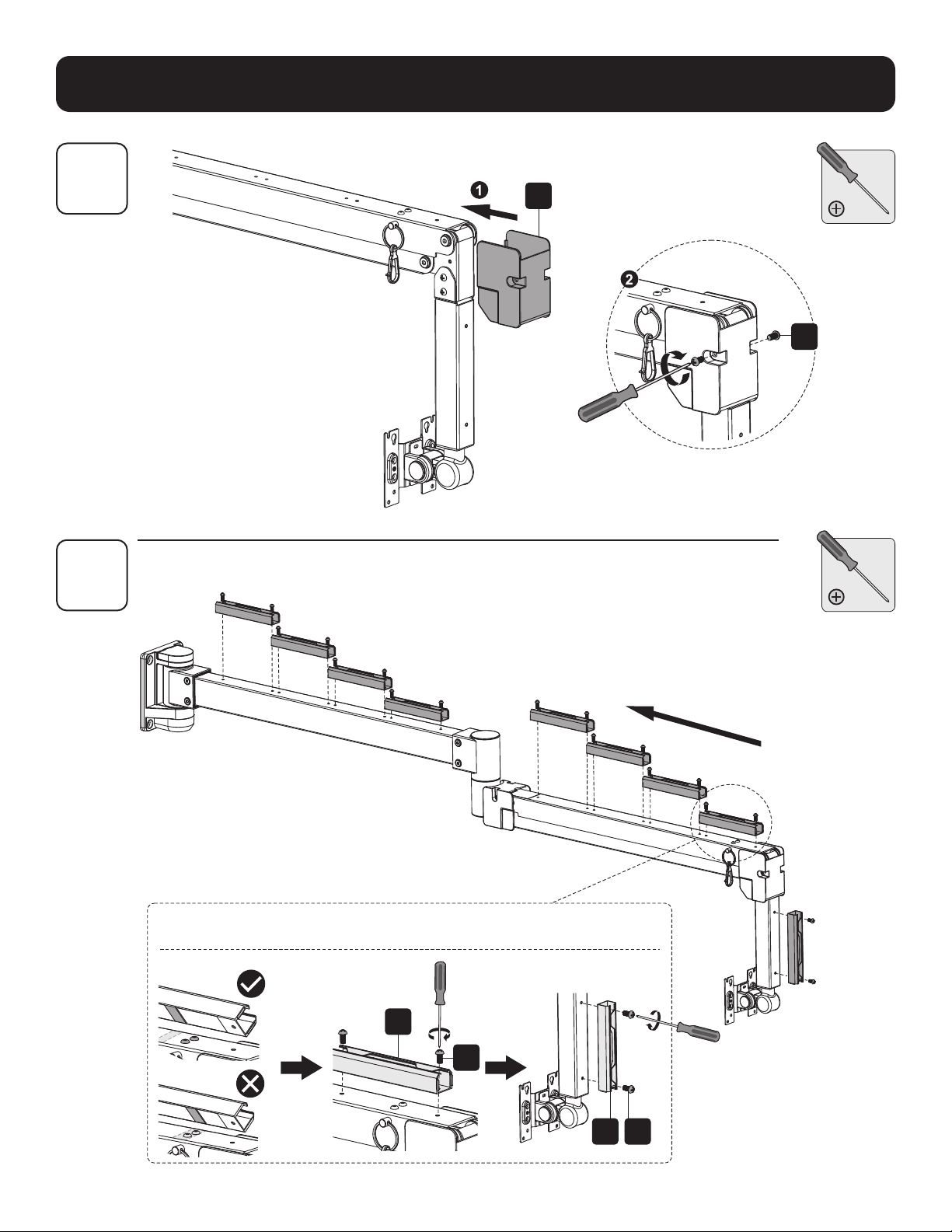

F
J
E
E
J
J
Cable covers should be
installed from the outside of
the arm in toward the wall
bracket (as arrows show).
The two screws found on the arm must be positioned through the slot found on
the bottom of the cover.
3
4
6

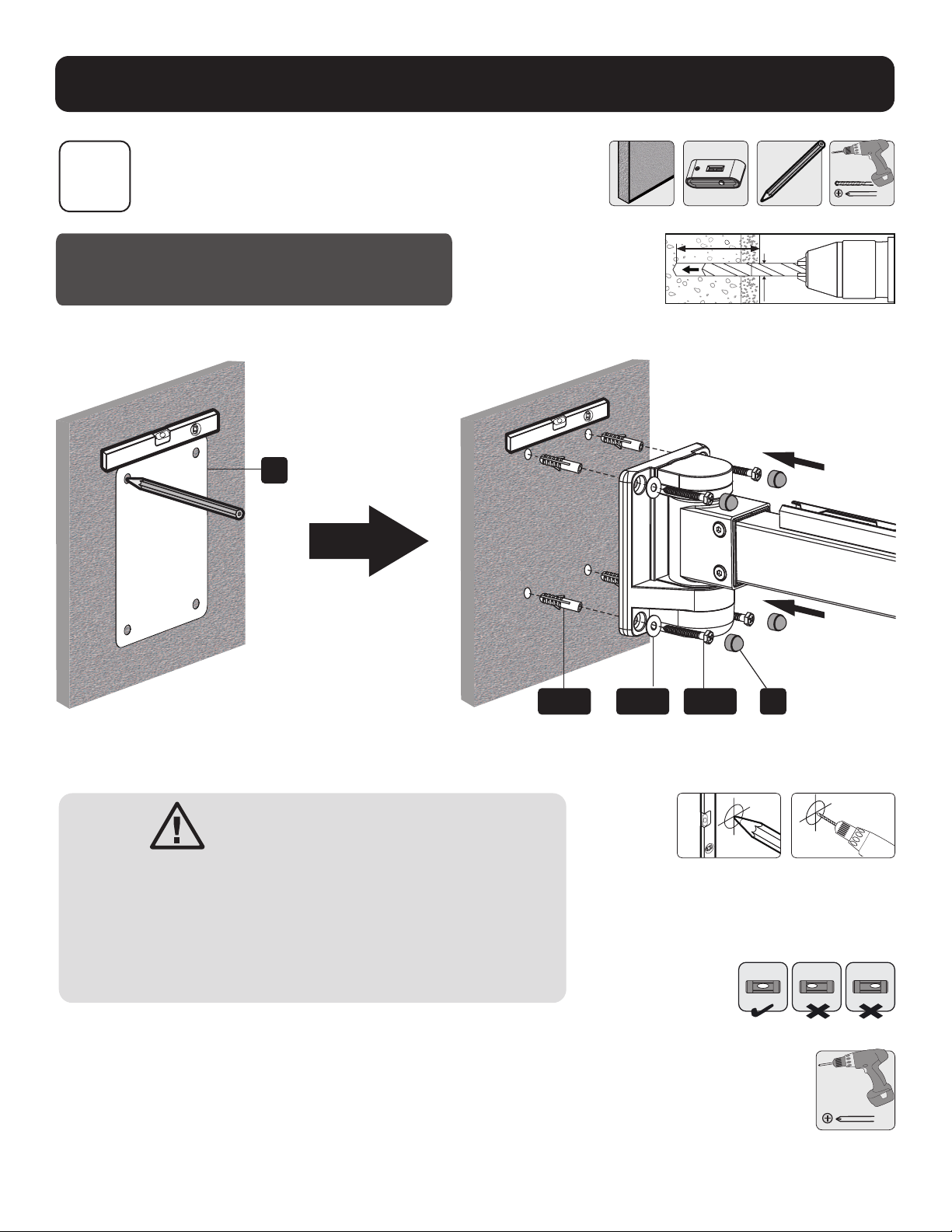

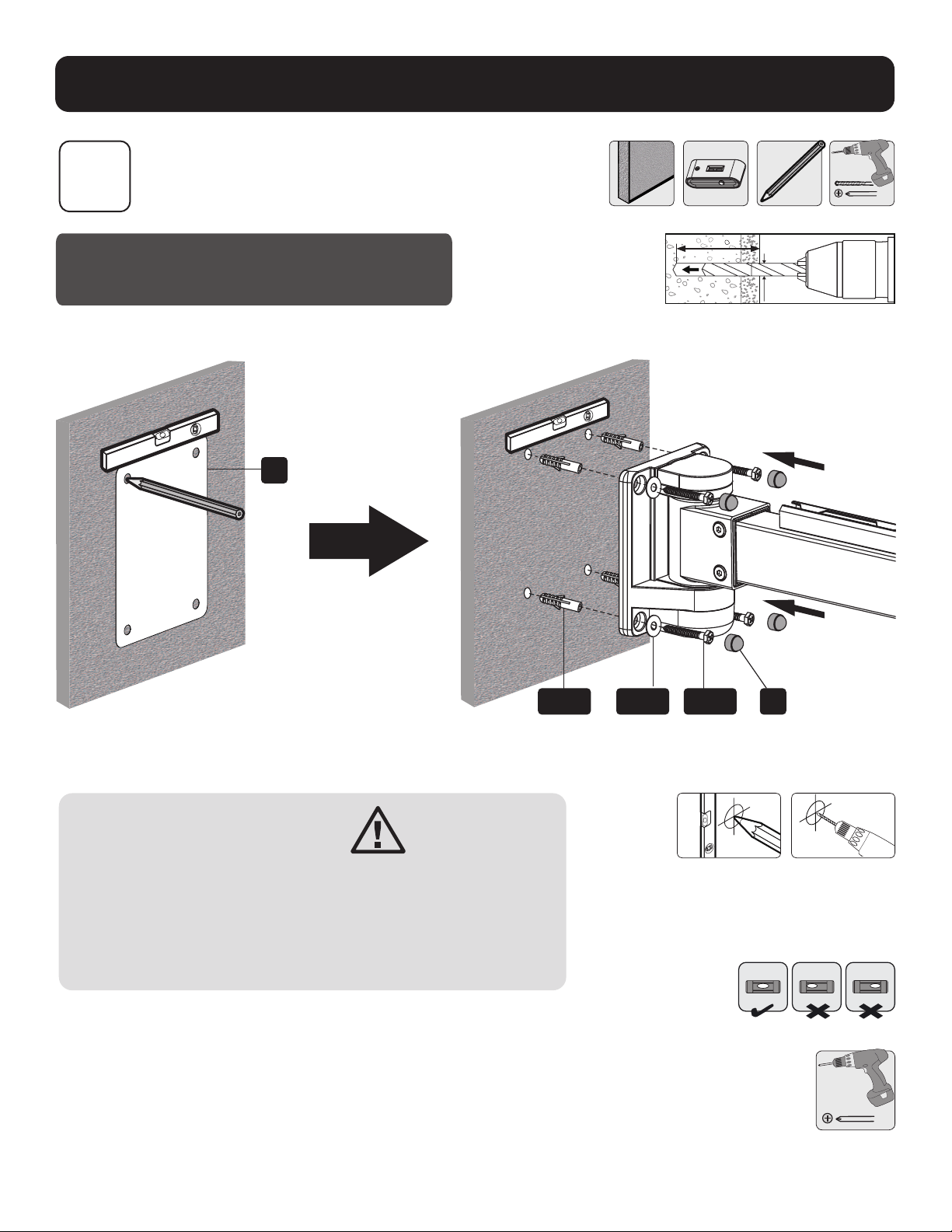

Installation
Use the template
and a pencil to find
and mark the exact
location of the
mounting holes.
Screw the wall
mount onto
the wall.
Drill pilot holes.
1
2
95 mm95 mm
(3.7")(3.7")
95 mm
(3.7")
Ø 12 mm
(Ø 1/2")
WARNING
• Installers are responsible to provide hardware for other types of
mounting situations.
• Installers must verify that the supporting surface will safely support
the combined load of the equipment and all attached hardware
and components.
G
HW-B W-C W-A
5
Note: This product is designed to be installed
on solid concrete or masonry walls.
Mounting on Solid Walls
7

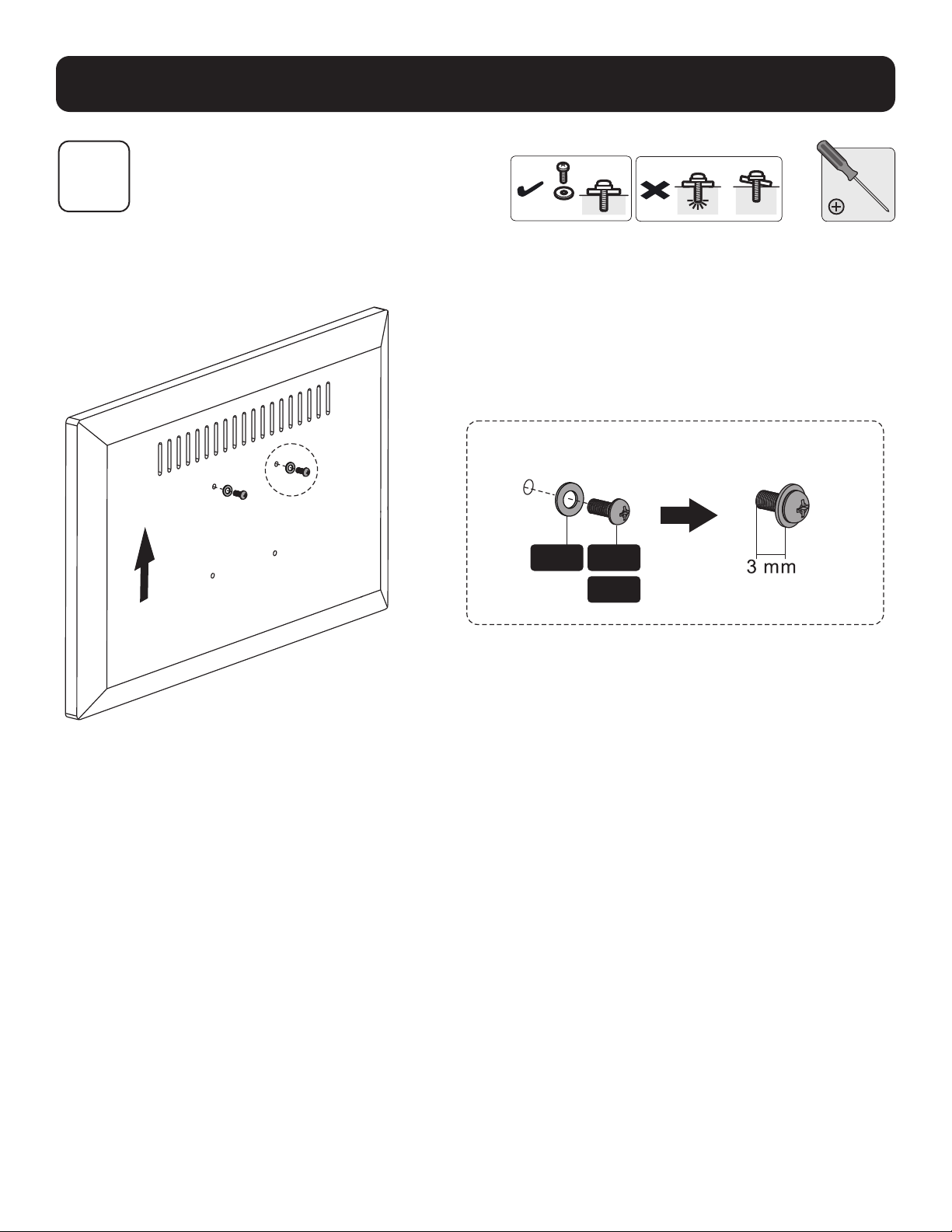

Attaching the Display
TV
TV
TV
M-C M-A
M-B
6
8
Attaching the Display
M-C
M-A
M-B
7

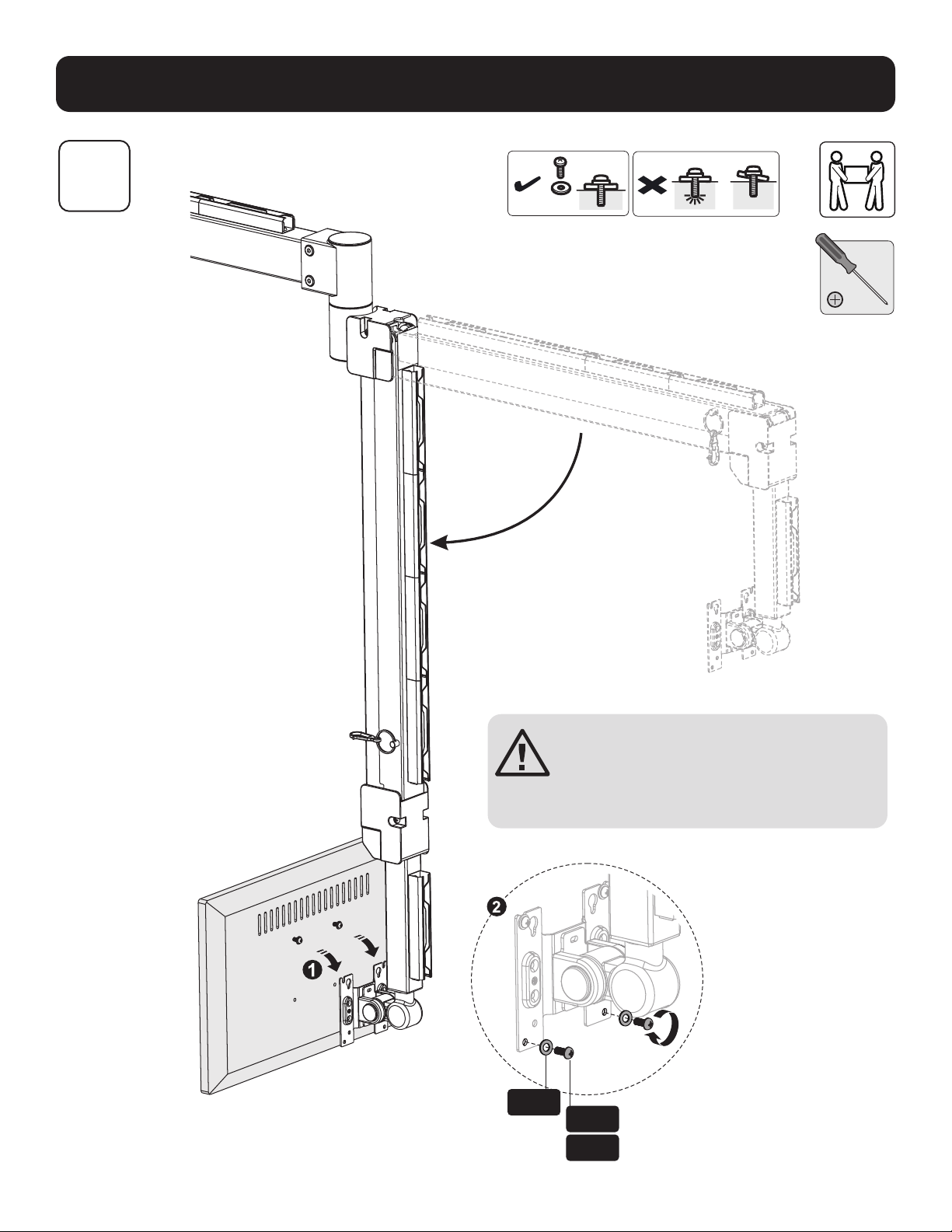

Use an assistant or mechanical lifting
equipment when hooking the display
onto the mount and fastening the
screws as shown. Firmly secure all
screws. Do not over-tighten.
TV
TV
TV
9
Attaching the Display
O
8
10

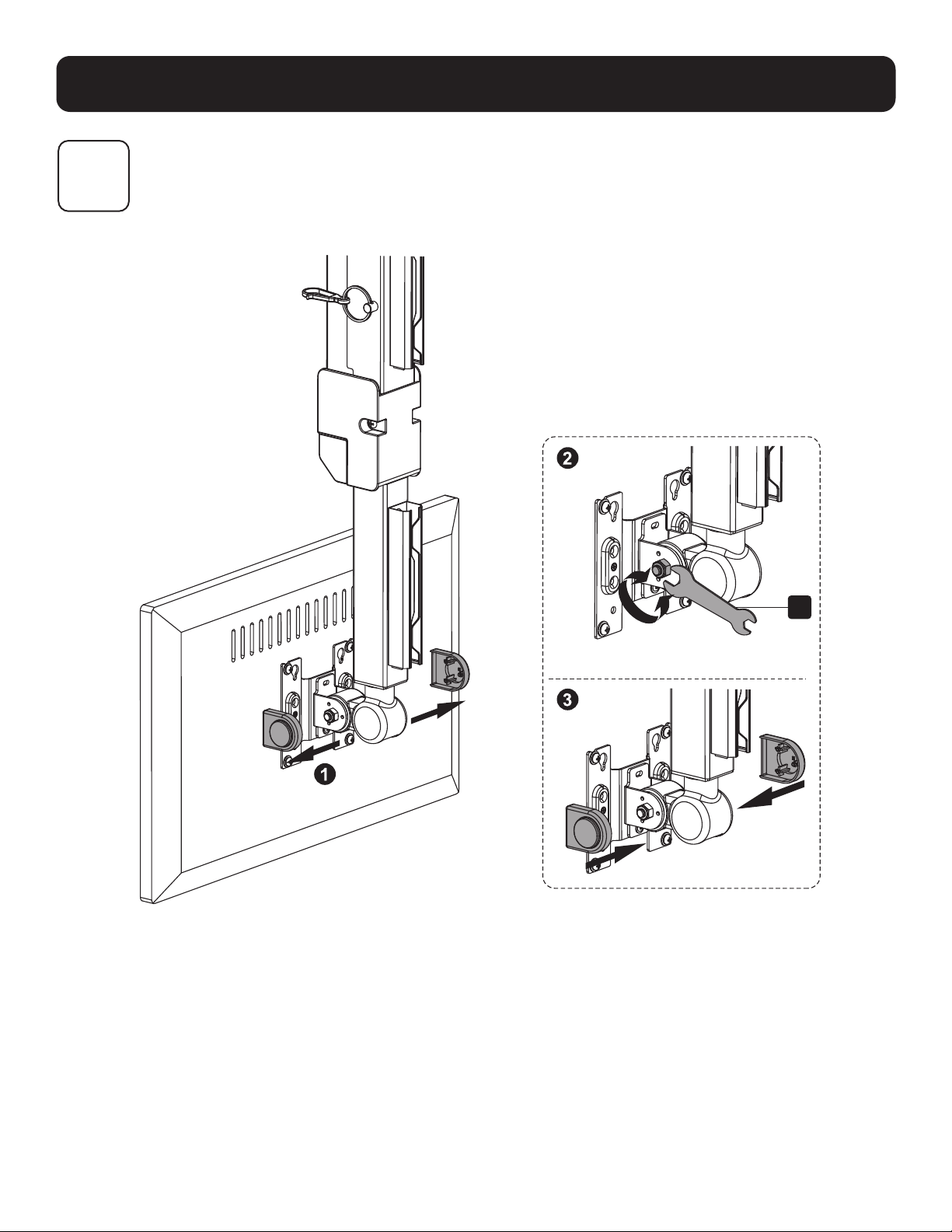

Attaching the Handle
C
P
P
I
M
9
11

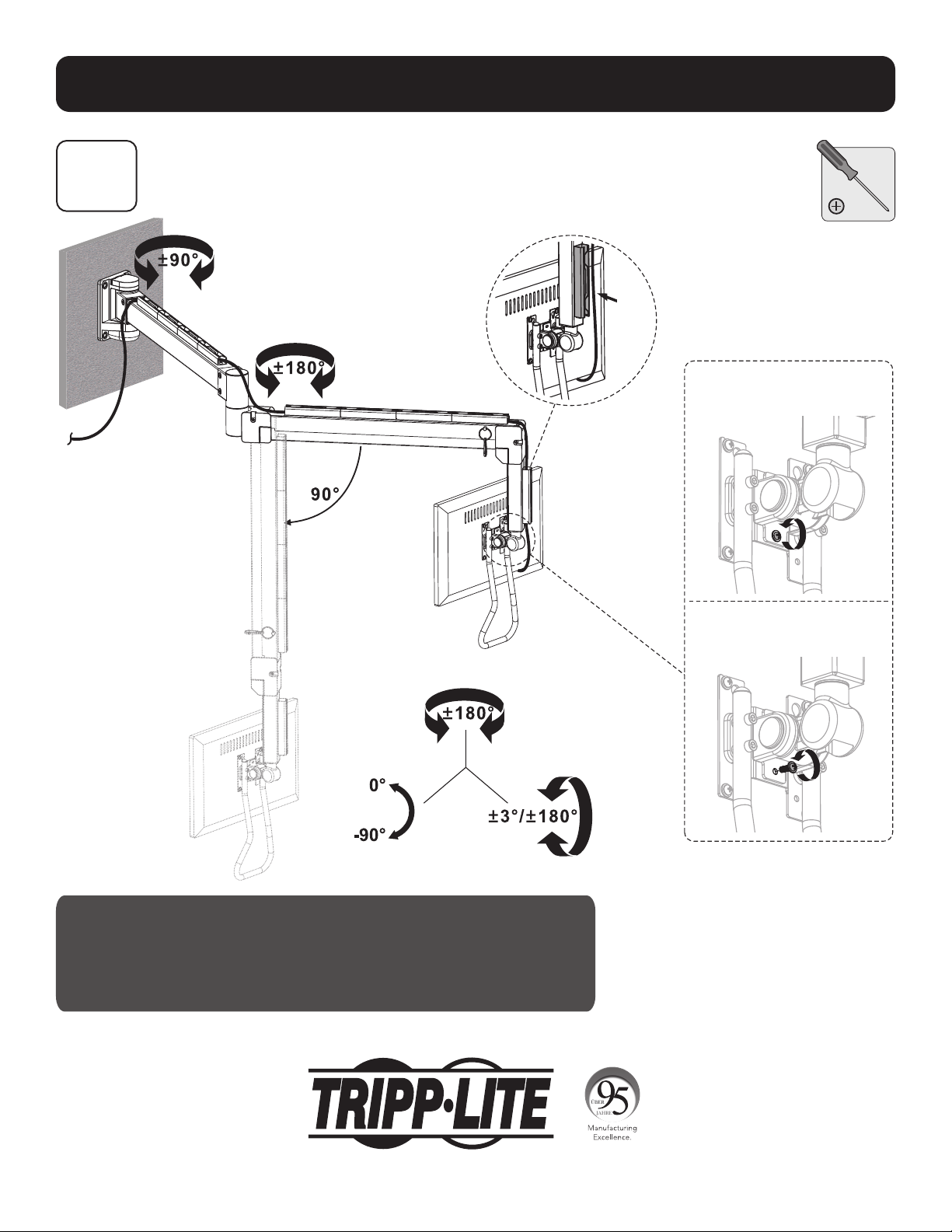

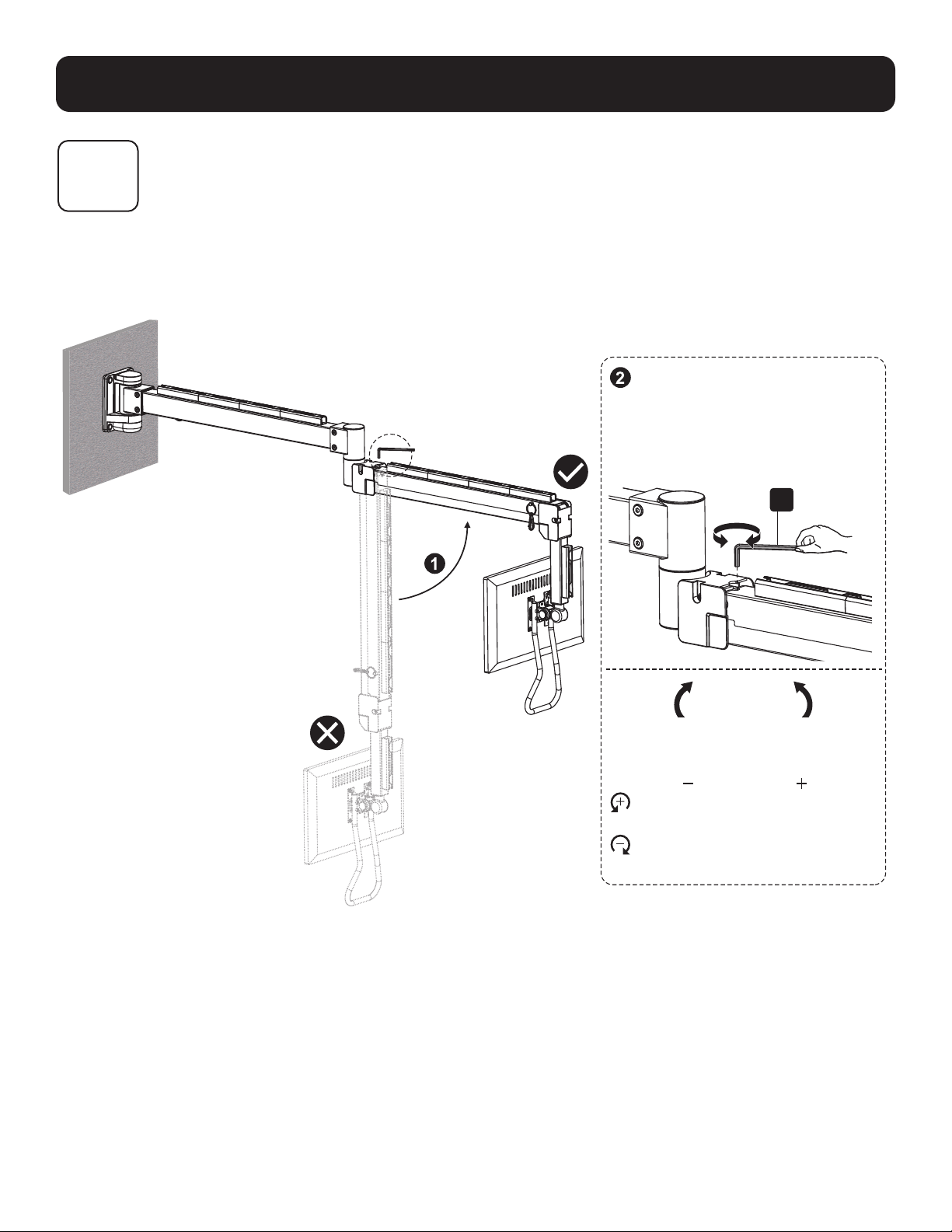

Adjustment
N
Keep the monitor arm horizontal
while making spring tension
adjustments. Prior to any arm
movement, fully remove the hex key.
(Note: DO NOT over-tighten screw.)
To adjust a heavier display, turn
knob counter-clockwise.
To adjust a lighter display, turn
knob clockwise.
TURN KNOB
TO ADJUST LOAD CAPACITY
INCREASEDECREASE
10
12

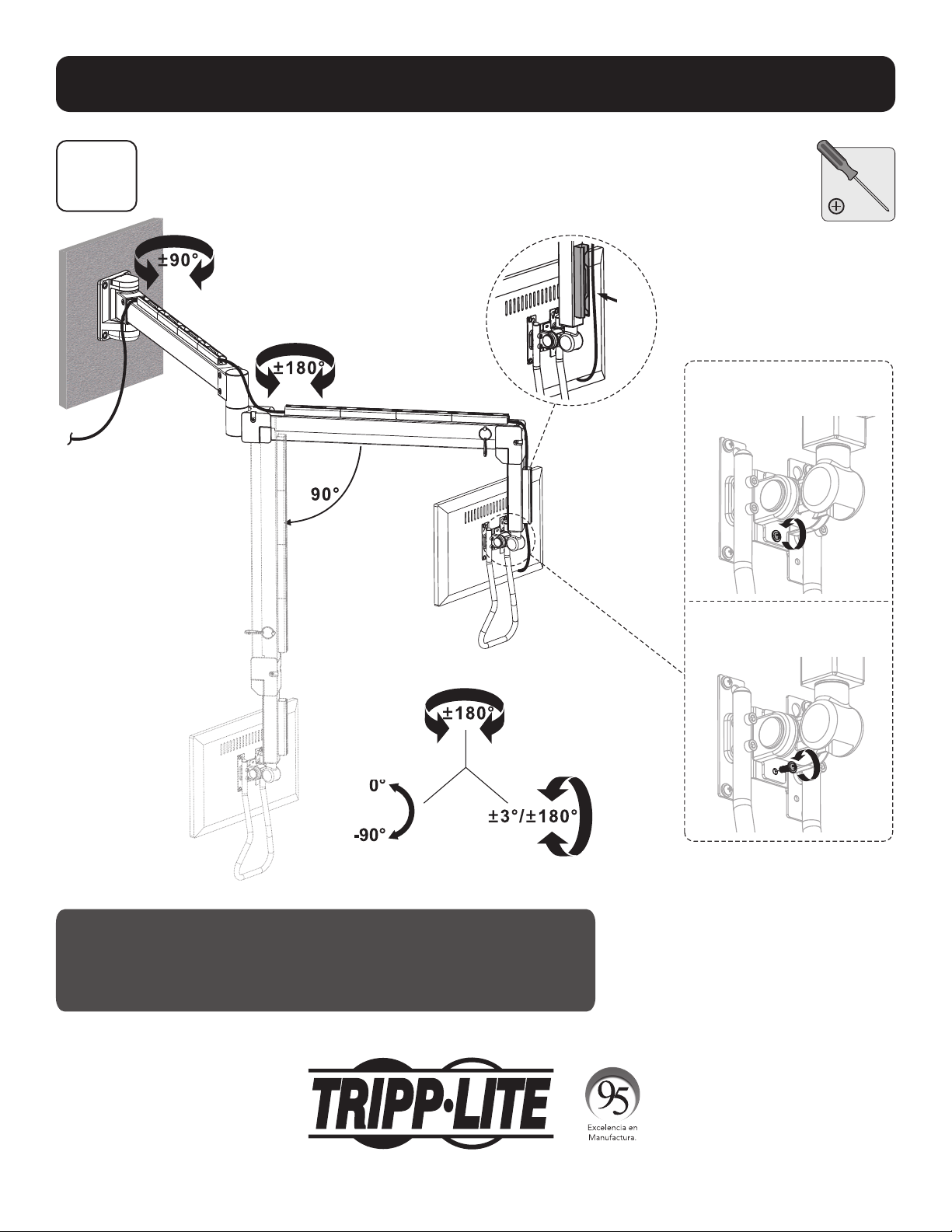

Adjustment
Maintenance
• Check that the bracket is secure and safe to use at regular intervals
(at least every three months).
• Please visit tripplite.com/support if you have any questions.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-04-284 • 93-3E7D_RevA
FuIly remove the screw for
±180° screen rotation.
Loosen the screw for ±3°
level adjustment.
pivot
tilt
screen level/rotation
11
13
