Dewalt DCE200M2 20V MAX Press Tool Kit User Manual

final page size: 8.5 x 5.5 in

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑DeWALT

DCE200

20V Max* Press Tool

Outil de sertissage 20V max*

Herramienta de Prensado de 20V Máx*

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 3

Français (traduction de la notice d’instructions originale) 13

Español (traducido de las instrucciones originales) 24

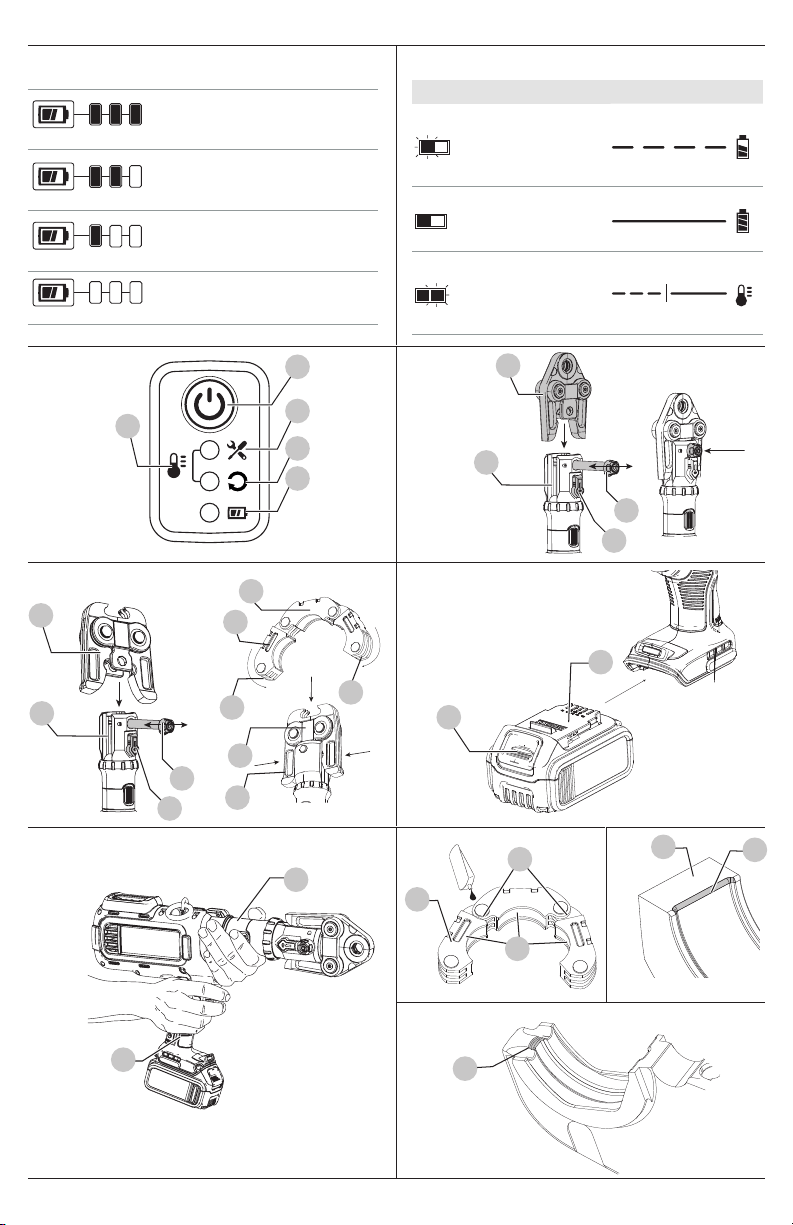

Fig. A

DCE200

Components

Press jaw

Jaw arms

Jaw retention pin

Lock/release slide

Trigger switch

Reverse trigger switch

Diagnostics panel

Power ON/OFF switch

Micro USB port

Battery pack

Battery release button

Shoulder strap ring

LED Worklight

Shoulder strap clip

Main handle

Tool neck

Actuator jaws

Press ring

Ring arms

Ring slots

Composants

Mâchoires de sertissage

Bras de mâchoires

Broche de retenue

Glissière de verrouillage

Gâchette

Inverseur

Écran de diagnostic

Interrupteur MARCHE/ARRÊT

Port micro USB

Bloc‑piles

Bouton de libération du bloc‑piles

Anneau de suspension de la

bandoulière

Lampe DEL

Dispositif de fixation de la bandoulière

Poignée principale

Collet

Mâchoire de l’actionneur

Bague de pression

Bras de l’anneau

Fentes correspondantes

Componentes

Mordaza de prensado

Brazos de la mordaza

Perno de retención de la mordaza

Botón deslizante de bloqueo/

desbloqueo

Interruptor de gatillo

Interruptor de gatillo de reversa

Panel de diagnóstico

Interruptor de encendido/apagado

Puerto micro USB

Batería

Botón de liberación de la batería

Anillo para la correa del hombro

Luz de trabajo LED

Gancho para correa para el hombro

Mango principal

Cuello de la herramienta

Mordaza del actuador

Anillo de presión

Brazos del anillo

Ranuras de acoplamient

Fig.B Fig.C

Fig.D Fig.E

Fig.F

Fig.H Fig.I Fig.J

Fig.K

Fig.G

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc‑piles doit être rechargé

La batería tiene que cargarse

Indicators/Témoin/Indicador

Charging

Bloc‑piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc‑piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/Fría

ENGLISH

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long hair

can be caught in movingparts.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

This press tool is designed for professional pressing of specific

plumbing applications only. Only trained personnel should

operate this tool.

DO NOT use under wet conditions or in the presence of

flammable liquids orgases.

Your heavy‑duty cordless press tool is a professional

powertool.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

ENGLISH

Additional Safety Rules for Press Tool



WARNING: Use the press tool only with DeWALT

or DeWALT‑approved attachments. Other

uses or modifying the press tool for other

applications may damage the press tool, damage

the attachments and/or can result in a faulty

installation. Faulty installations can result in

catastrophic failures, injury to installers and

damage toproperty.



WARNING: Though this DeWALT press tool will

reach the proper pressure to complete a press

successfully, connections can only be effective

when the connection is free from defects and

when the press is properly prepared according

to the fitting manufacturer's installation

procedures. Proper preparation and installation is

the responsibility of the installingcontractor.

• Only use

DeWALT or DeWALT‑approved attachments

with a compression range rated for thistool.

• Keep all body parts away from the attachments

during operation and any time the power is ON. A

moment of inattention while operating power tools,

may result in serious personal injury. Fingers or hands

can be crushed, fractured or amputated if they become

caught in theattachments.

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

ENGLISH

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart

at the end of this manual for compatibility of batteries

andchargers.

• Charge the battery packs only in

DeWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

• Inspect tool and attachments before use for any loose

or missing parts. Never attempt to repair or use a

damaged jaw set or other attachment. Replace with a

new jaw set orattachment.

• This tool produces large forces that can break

attachments or parts and cause injury. Always be

attentive and take proper safety precautions, including

wearing eyeprotection.

• Crush hazard. Never run the tool without a jaw set or

attachmentinstalled.

• Only trained personnel should operate thistool.

• Before operating, inspect the tool and LEDs on the

diagnostics panel. Correct any problems before using the

tool. Reference the LED Indications section for a list of

possible problems andsolutions.

• Before operating, inspect job site for hazards

including chemicals or waste that could remain

inpipes.

• Before operating, read and understand all safety

and operating instructions including the fitting

manufacturer's installation instructions and the

instructions for any other equipment used with this

tool. Failure to follow all instructions and warnings

may result in property damage and/or serious

personalinjury.

• Keep the pressing area of the tool free from hands

and other objects while tool is in use. Fingers could

becrushed.

• Secure and support the material prior to making the

press to prevent movement during pressing.

• Keep a firm grip on the tool at all times. Forces on the

tool may change during and after thepress.

• Press operations may cause material pieces to fly.

Flying particles can cause permanent eye damage.

ALWAYS wear eyeprotection.

• Always wear gloves when operating tool and

handling materials. The ends of the materials can be

sharp and can cause serious personalinjury.

• Always wear safety shoes to protect your feet from

sharp metal debris on thefloor.

ENGLISH

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a

DeWALT charger. DeWALT

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging

DeWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

The RBRC® Seal

Please take your spent battery packs to

an authorized DeWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

Shipping the DeWALT FLEXVOLT® Battery Pack

The

DeWALT FLEXVOLT® battery pack has a battery cap that

should be used when shipping the batterypack.

Attach the cap to the battery pack to ready it for shipping.

This converts the battery pack to three separate 20V

batteries. The three batteries have the Watt hour rating

labeled “Shipping” on the battery pack. If shipping without

the cap or in a tool, the pack is one battery at the Watt hour

rating labeled“Use”.

Example battery pack label:

USE: 120Wh SHIPPING: 3x 40Wh

In this example, the battery pack is three batteries with

40Watt hours each when using the cap. Otherwise, the

battery pack is one battery with 120Watthours.

Fuel Gauge Battery Packs (Fig.B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end‑userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

ENGLISH

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Wall Mounting

Some DeWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Electronic Protection System

Li‑Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig.C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. The red charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the red charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed. Some chargers require the battery

pack release button to be pressed forremoval.



WARNING: Only charge batteries in air temperature

over 40° F (4.5° C) and below 104° F (+40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

NOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

NOTE: To remove the battery pack, some chargers

require the battery pack release button to bepressed.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink but with the yellow light continuously

ON. Once the battery pack has reached an appropriate

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

will turn on automatically when the battery pack needs to

becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

ENGLISH

Installing and Removing the Battery Pack

(Fig.G)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

NOTE: For best results, make sure your battery pack is

fullycharged.



WARNING: CUT OR AMPUTATION HAZARD.

Never have any part of your body near the press jaw or

moving parts during the press cycle, or whenever the

main power is ON. Serious personal injury mayoccur.



WARNING: Proper material preparation

and installation is the responsibility of the

installingcontractor.



WARNING: The press fittings must be used in

compliance with applicable building codes and as

approved by the authorities having jurisdiction.

For proper installation procedures and to reduce the risk

of failure resulting in injury or property damage, follow

all published safety and installationinstructions.



WARNING: To reduce the risk of injury, always

remove the press jaw or attachment for transport

orstorage.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Assembling Press or Actuator Jaw (Fig.E, F)



CAUTION: The jaw

1

will fall if thelock/releaseslide

4

is moved while the jaw is aimeddownward.

1. Remove the batterypack.

2. Hold the press jaw

1

or actuator jaw

17

and move the

lock/release slide

4

back. The jaw retention pin

3

will

automatically spring open, releasing thejaw.

3. Remove the press or actuator jaw or otherattachment.

4. Replace with a new or different sized press or actuator

jaw or other attachment as shown in Fig.E, F.

5. Push the jaw retention pin

3

back in until it locks in a

closedposition.

NOTICE: To avoid damage to the tool, do not

operate the tool without the jaw retention pin

fully inserted. Damage to the tool mayoccur.

micro USB cable to the micro USB port

9

on the back of

the tool to a USB port on a computer. Then go to the Home

screen of the program to access tool tracking and usage

reports stored on the presstool.

NOTE: The USB connection will not charge the tool's

batterypack.

For more information on

DeWALT CRIMP CONNECT™ System

functionality and features, please call 1–800–4‑DeWALT

(1–800–433–9258), visit www.

DeWALT.com or view the FAQ

page and help screens located inside thesoftware.

DeWALT CRIMP CONNECT™ System (Fig.A)

This press tool is capable of connecting with a computer via

the micro USB port

9

on the back of the tool using the micro

USB cable included with your tool. This allows the user to

connect the DeWALT press tool to a computer which utilizes

DeWALT's CRIMP CONNECT

Systemsoftware.

NOTE: The CRIMP CONNECT™ System software is governed

by separate terms and conditions available for viewing

through the softwaredownload.

Step 1: Download the CRIMP CONNECT™ System software to

your computer at www.dewalt.com/crimpconnect.

Step 2: Follow the instructions in the software to create your

CRIMP CONNECT™ Systemaccount.

Step 3: Connect your press tool with the

DeWALT CRIMP

CONNECT™ System software by first connecting the provided

Introduction

The DCE200 cordless press tool uses an electric motor to

power a hydraulic piston pump. The pumping action forces

a ram forward that forces closed a jaw set or attachment. The

attachment mechanically presses fittings onto various types

of tubing to create a tight and permanentseal.

Trigger Switch (Fig.A)

1. Squeezing the trigger switch

5

advances the hydraulic

ram, while fully releasing the trigger switch stops the

advance of the hydraulicram.

Reverse Trigger Switch (Fig.A)

1. Squeezing the reverse trigger switch

6

retracts the

hydraulic ram which releases the pressingaction.

Shoulder Strap (Fig.A)



WARNING: The shoulder strap and ring are intended

for transporting the tool. They are not intended for

tethering or securing the tool to a person or object

during use. Inspect shoulder strap and attachment

points on tool for wear ordamage.



WARNING: Do not transport the tool with the

main power ON. Switch the main power OFF prior

totransporting.

Your press tool comes with a shoulderstrap.

1. Hook the shoulder strap clips

14

into the shoulder strap

ring

12

LED Worklight (Fig.A)

The LED worklight

13

is located on the foot of thetool.

1. The worklight is activated when the trigger switch is

depressed. It will remain on for 2minutes.

2. After 1minute, 40seconds, the light will dim to 25%

indicating that the light is going to turnoff.

LED Display (Fig.D)

The LED display on the top of the press tool includes the

power ON/OFF button

8

maintenance LED

21

, cycle

complete LED

22

, battery state of charge LED

23

, and

temperature LEDs

24

. Refer to the LED Indications chart for

specificinformation.

1. When the battery state of charge LED

23

is lit, regardless

of color, the tool isON.

ENGLISH

1. Press jaw arms

2

to open jaws

1

and place around

thefitting.

2. Turn the tool ON by holding the power ON/OFF button

8

until all three LEDs (

21

,

22

,

23

) illuminategreen.

3. Hold toolsecurely.

4. Press and hold the trigger switch

5

(bottom trigger) until

the cycle is complete, indicated by the ram automatically

returning to its originalposition.

5. When the press cycle is complete, the cycle complete

LED

22

will flash green for five seconds. If the press

cycle is incomplete, the cycle complete LED

22

will flash

red for five seconds. No action is possible until the user

presses the power ON/OFF button

8

6. If the battery dies or tool malfunctions during the press

connection, the rollers can retract by pressing the reverse

trigger switch

6

(top trigger). This will retract the ram

and allow the jaws to beopened.

7. Press the power ON/OFF button

8

to turn the tool OFF,

then press the jaw arms to open the jawset.

NOTE: If the tool does not complete the press

properly, read the Troubleshooting Guide or LED

Indications sections or take the tool to a

DeWALT factory

servicecenter.

NOTE: When pressing overhead, always confirm

workpiece and tool are secure beforepressing.

NOTE: In the event of an incomplete press, press the

reverse trigger switch

6

to open the press jaws and

remove thematerial.

Pressing with Press Ring and Actuator

Jaw (Fig.A, D–F)

1. Open ring arms

19

to place open ring

18

around fitting.

2. Press actuator jaw arms

2

to open the actuator jaw

17

and secure into the mating slots

20

of the ring arms

19

3. Turn the tool ON by holding the power ON/OFF button

8

until all three LEDs (

21

,

22

,

23

) illuminategreen.

4. Hold toolsecurely.

5. Press and hold the trigger switch

5

(bottom trigger) until

the cycle is complete, indicated by the ram automatically

returning to its originalposition.

6. When the press cycle is complete, the cycle complete

LED

22

will flash green for five seconds. If the press

cycle is incomplete, the cycle complete LED

22

will flash

red for five seconds. No action is possible until the user

presses the power ON/OFF button

8

7. If the battery dies or tool malfunctions during the press

connection, the rollers can retract by pressing the reverse

trigger switch

6

(top trigger). This will retract the ram

and allow the jaws to beopened.

8. Press the power ON/OFF button

8

to turn the tool OFF,

then press the actuator jaw arms

2

to open the actuator

jaw

17

and remove from the press ring

18

9. Open ring arms 

19

to open the press ring

18

and

remove it from thefitting.

NOTE: If the tool does not complete the press properly,

read the LED Indications section or take the tool to a

DeWALT factory servicecenter.

Preparing the Connection



WARNING: Always follow the specific

manufacturer's installation instructions for press

tool attachments being used. It is the installer's

responsibility to ensure the compatibility of the

pipe and fittings used for the connection. Contact

the manufacturer for specific information on their

fittings system. Failure to follow all instructions and

warnings may result in property damage and/or serious

personalinjury.

• Make sure to clear the work area of loose debris and any

other items that could hinder the pressing operation.

• Always ensure the work area is set up properly and that

the tool's connection is prepared according to the fitting

manufacturer’sinstructions.

• Follow the fitting manufacturer’s instructions to make

sure the tubing is inserted properly into thefitting.

Pressing (Fig.A, D–F)



WARNING: To reduce the risk of serious personal

injury, inspect the jaw assembly for cleanliness, cracks

or other damage before beginning a press. Using a dirty

or damaged jaw assembly could result in improper

press connections that could lead to extensive property

damage. Return damaged jaw assembly to a

DeWALT

servicefacility.



WARNING: To reduce the risk of serious personal injury,

prior to use, inspect workpieces for cracks, defects or

wear. Defective workpieces mayshatter.



WARNING: Before turning on the press tool, be

sure hands are clear of thejaws.

Before beginning a press, check the fuel gauge to determine

whether the battery charge is sufficient to complete the

pressingoperation.

NOTE: The tool will turn off automatically after two minutes

of no use.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

15

and one hand on the tool neck

16

, of the

presstool.

Proper Hand Position (Fig.H)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

To install the battery pack

10

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide it

into the handle until the battery pack is firmly seated in the

tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

11

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

ENGLISH

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should

be performed by a

DeWALT factory service center or a

DeWALT authorized service center. Always use identical

replacementparts.

Refer to DeWALT press tool accessory compatibilitychart.

Accessories



WARNING: Since accessories, other than those offered

DeWALT, have not been tested with this product, use

of such accessories with this tool could be hazardous.

To reduce the risk of injury, only DeWALT recommended

accessories should be used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact

DeWALT call 1‑800‑4‑DeWALT

(1-800-433-9258) or visit our website: www.dewalt.com.

Press Jaw and Rings Maintenance (Fig.I–K)



WARNING: To reduce the risk of serious personal

injury, inspect the jaw assembly for cleanliness, cracks

or other damage before beginning a press. Using a dirty

or damaged jaw assembly could result in improper

press connections that could lead to extensive property

damage. Return damaged jaw assembly to a

DeWALT

servicefacility.

1. Remove any dirt and metal deposits inside the

pressprofile

24

and 

26

of the press jaw

1

or press

ring

18

and similar locations onjaws.

2. After using the press jaw or press ring check the

pressingprofile

24 of press jaws and rings for

damages27 as shown in Fig.K.

3. After every 400pressings, lubricate joints

25

and

between moving surfaces on the jaws and rings with a

graphite

based lubricant

at thejoints.

Lubrication (Fig.A)

1. Inspect the jaw retention pin

3

and lubricate as needed

with a silicone basedlubricant.

2. Inspect the press jaw

1

, actuator jaw

17

press ring

18

Lubricate the joints and between

the moving surfaces as needed with any common

graphite basedlubricant.

3. Check springs in attachments before, during and after each

use. Attachments should open and close freely with light to

moderateeffort.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.

Required Maintenance (Fig.A)

Maintenance is required when the pipe pressing tool reaches

45,000 cycles. Warning indicators will illuminate on the

diagnostic panel

7

asfollows.

1. Maintenance warning at 44,500 cycles (Maintenance LED

lights yellow continuously)

2. Final maintenance warning at 44,900 cycles

(Maintenance LED flashes yellow continuously)

3. Needs service at 45,000 cycles (Maintenance LED lights

red for 10seconds then turns tool off automatically).

At 45,000 cycles, the tool will no longer run. Take your

tool to a

DeWALT factory service center for maintenance

andrecalibration.



WARNING: Before each use, inspect the tool

(including LED indicators) and correct any

problems before attempting touse.



WARNING: Skin injection hazard. The oil in the

mechanism is under extreme pressure. Do not use

hands to check for oilleaks.



WARNING: Explosion hazard. The internal

hydraulic system creates extreme pressures.

Only

DeWALT‑qualified personnel should service

thistool.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your

DeWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

NOTE: When pressing overhead, always confirm

workpiece and tool are secure beforepressing.

NOTE: In the event of an incomplete press, press the

reverse trigger switch

6

to open the press jaws and

remove thematerial.

Inspecting the Pressed Connection

1. Clear the pressed fitting of any control rings or control

labels. These are used by fitting manufacturers to indicate

an unpressedfitting.

2. Check for excessive misalignment, tubing not fully inserted

into the fitting, and incorrect jaw or attachment alignment.

Make sure no other issues are present on the pressed

connection per the fitting manufacturer’s instructions. If

any issues are present, remove the fitting and replace with

a newone.

3. Test the fitting according to manufacturer’s instructions

or localcodes.

ENGLISH

SPECIFICATIONS

DCE200 20V Max*

Ram force 7645–8550 lbs (34kN‑38kN)

Operating temperature range 14 °F–158 °F (‑10 °C–70 °C)

Three Year Limited Warranty

For warranty terms, go to https://www.dewalt.com/Legal/

Warranty/3‑Year‑Limited‑Warranty.

To request a written copy of the warranty terms, contact:

Customer Service at D

eWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1‑800‑4‑

DeWALT

(1-800-433-9258).

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1‑800‑4‑

DeWALT

(1-800-433-9258) for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of an

insurance loss, such as fire, flood or theft, your registration

of ownership will serve as your proof ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.dewalt.com.

ENGLISH

LED Indications

INDICATION USER ACTION LEDs EXAMPLE

Unit Power

Unit ON Press the

power ON/OFF button

8

All three LEDs (

21

,

22

,

23

) light in green for one second.

GREEN

Unit OFF

Press the

power ON/OFF button

8

All three LEDs (

21

,

22

,

23

) light in red for one second.

RED

USB

Plug tool into computer

via USB

Maintenance LED

21

illuminates in blue continuously.

NOTE: Indication is permanent as soon as tool is plugged in via USB.

BLUE

Battery

Full Charge Battery state of charge LED

23

illuminates in green continuously.

NOTE: Indication is permanent as soon as tool is switched ON.

GREEN

Medium

Charge

Battery state of charge LED

23

illuminates in yellow continuously.

NOTE: Indication is permanent as soon as tool is switched ON.

YELLOW

Low Charge

Battery state of charge LED

23

illuminates in red for ten seconds, then tool

turns OFF automatically.

NOTE: Indication is permanent as soon as tool is switched ON.

RED

Crimp/Press Cycle

Cycle

Complete

Attempt a crimp/press Cycle Complete LED

22

flashes in green for five seconds.

GREEN

Cycle Not

Complete

Attempt a crimp/press

Cycle Complete LED

22

flashes in red for 5 seconds.

NOTE: No action is possible until user presses power ON/OFF button.

RED

Maintenance

Warning

Maintenance LED

21

illuminates in yellow continuously.

NOTE: 500 cycles left. Indication is permanent as soon as tool is

switched ON.

YELLOW

Final

Maintenance

Warning

Maintenance LED

21

flashes in yellow continuously.

NOTE: 100 cycles left. Indication is permanent as soon as tool is

switched on.

YELLOW

Needs Service

Maintenance LED

21

illuminates in red for ten seconds, then tool turns

OFF automatically.

NOTE: Zero cycles left.

RED

Temperature

Out of Range

Maintenance

21

and Cycle Complete

22

LEDs illuminate in

red continuously.

NOTE: Indication is permanent as soon as tool is switched ON.

LEDs will turn off when an acceptable operation temperature is reached.

RED

FRANÇAIS

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non‑respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est

utilisé. Ne pas utiliser d’outil électrique en cas de

fatigue ou sous l’influence de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

corporellesgraves.

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Définitions: symboles et termes

d'alarmessécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.



DANGER: indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT: indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Utilisation prévue

Cet outil de pressage est conçu pour le pressage

professionnel d’applications spécifiques de plomberie

uniquement. Seulement le personnel qualifié doit utiliser

cet outil.

NE PAS utiliser en conditions humides ou en présence de

liquides ou gaz inflammables.

Votre outil de pressage sans fil à usage intensif est un outil

électrique professionnel.

NE PAS laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.

FRANÇAIS

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus faciles

àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

FRANÇAIS

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs‑piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

PILES ET CHARGEURS

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque vous

commandez des blocs‑piles de remplacement, assurez‑vous

d’inclure le numéro du catalogue et latension.

Soyez toujours attentif prenez les précautions de sécurité

appropriées, incluant porter une protection desyeux.

• Risque d’écrasement. N’utilisez jamais l’outil sans

ensemble de mâchoires ou accessoireinstallé.

• Seulement le personnel qualifié doit utiliser cetoutil.

• Avant d’utiliser l’outil, inspectez‑le et les DEL du

panneau de diagnostic. Corrigez tout problème avant

d’utiliser l’outil. Consultez les section sur les Indications

des DEL pour obtenir une liste des problèmes possibles et

de leurssolutions.

• Avant de l’utiliser, inspectez le lieu de travail pour les

dangers incluant les produits chimiques et les déchets

qui pourraient demeurer dans lestuyaux.

• Avant l’utilisation, lisez et comprenez toutes les

instructions de fonctionnement et de sécurité

incluant les instructions d’ajustement du fabricant

et les instructions pour tout autre équipement utilisé

avec cet outil. Ne pas suivre toutes les instructions et

tous les avertissements suivants peut entraîner des

dommages matériels et/ou des blessuresgraves.

• Gardez la zone de pressage de l’outil à l’abri des

mains et d’autres objets pendant l’utilisation de

l’outil. Les doigts pourraient êtreécrasés.

• Fixez et soutenez le matériau avant de faire le

pressage pour éviter tout mouvement pendant le

pressage.

• Saisissez fermement l’outil en tout temps. Les forces de

l’outil peuvent varier durant et après lepressage.

• Des pièces de matériel peuvent s’envoler suite au

pressage. Les particules volantes peuvent causer des

dommages permanents aux yeux. Portez TOUJOURS

une protection desyeux.

• Portez toujours des gants lorsque vous utilisez l’outil

et quand vous manipulez des matériaux. Les extrémités

des matériaux peuvent être tranchantes et causer une

blessure corporellegrave.

• Portez toujours des chaussures de sécurité pour

protéger vos pieds des débris de métalliques

tranchants sur leplancher.

Règles de sécurité supplémentaires pour

l’outil de pressage



AVERTISSEMENT: utilisez l’outil de pressage

seulement avec les accessoires DeWallt ou

approuvés par DeWalt. D’autres utilisations

ou la modifications de l’outil de pressage peut

endommager l’outil de pressage, les accessoires

et/ou entraîner une mauvaise installation.

Les mauvaises installations peuvent entraîner

des défaillances catastrophiques, blesser les

installateurs et endommager lesbiens.



AVERTISSEMENT: bien que cet outil de pressage

DeWALT atteigne la pression appropriée pour

mener à bien un pressage, les raccordements

ne peuvent être efficaces que si le raccordement

est exempt de défauts et si le pressage est

correctement préparé selon les procédures

d’installation du fabricant du raccord. La

préparation et l’installation appropriées

est la responsabilité de l’entrepreneur

effectuantl’installation.

• N’utilisez que des accessoires

DeWALT ou approuvés

par

DeWALT dont la plage de compression est

adaptée à cetoutil.

• Gardez toutes les parties de votre corps hors de

portée des accessoires durant l’utilisation et en

tout lorsque l’outil est en marche. Un moment

d’inattention pendant l’utilisation d’outils électriques

peut entraîner une blessure corporelle grave. Les

doigts ou les mains peuvent être écrasés, fracturés ou

amputés s’ils se retrouvent coincés dans lesaccessoires.

• Inspectez l’outil et les accessoires avant de les utiliser

pour vérifier qu’il n’y a pas de pièces lâches ou

manquantes. Ne jamais tenter de réparer ou d’utiliser

un ensemble de mâchoires ou autre accessoire

endommagé. Remplacer par un nouveau ensemble de

mâchoires ouaccessoire.

• Cet outil produit de grandes forces qui peuvent briser

les accessoires ou les pièces et causer une blessure.

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge

non conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRANÇAIS

Expédier la bloc-pile FLEXVOLT

de DeWALT

Le bloc‑piles FLEXVOLT

de DeWALT a un couvercle des

piles qui doit être utilisé lorsque vous expédiez le bloc‑piles.

Fixez le

couvercle au bloc‑piles afin qu’il soit prêt pour l’expédition.

Cela convertit le bloc‑piles en trois piles 20V séparés. Les trois

piles ont un taux de wattheures sur le bloc‑piles étiqueté «

Expédition». Si vous l’expédiez sans le capuchon ou dans un

outil, le bloc est une pile au taux de wattheures étiquetée

«Utiliser».

Exemple d’étiquette de bloc‑piles:

UTILISATION: 120Wh Expédition: 3x 40Wh

Dans cet exemple, le bloc‑piles est trois piles de

40wattheures chacune lorsque vous utilisez le couvercle.

Sinon, le bloc‑piles est 120wattheures.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc‑piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc‑piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs‑piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement

dansleschargeurs

DeWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes

ou à une température au‑dessus de 130°C (265°F) pourrait

causer uneexplosion.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

FRANÇAIS

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWG (American Wire Gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig.C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles. Le(s)

voyant(s) de chargement rouge clignotera(ont) de façon

continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement rouge demeure(nt) allumé(s) de façon

continue. Le bloc‑piles peut être laissé dans le chargeur

ou retiré. Certains chargeurs nécessitent d’appuyer sur le

bouton de libération du bloc‑piles pour lesretirer.

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur

DeWALT . Les chargeurs

et les blocs‑piles DeWALT sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables

DeWALT . Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

Le sceau SRPRC

Veuillez apporter vos blocs‑piles usagés

dans un centre de services

DeWALT

autorisé ou chez votre détaillant local pour

les recycler. Dans certaines régions, il est illégal de mettre les

blocs‑piles usagés à la poubelle. Vous pouvez aussi contacter

votre centre de recyclage local pour des informations sur les

endroits où déposer le bloc‑piles usagé. Ne pas mettre dans

la collecte sélective. Pour de plus amples renseignements,

visitez www.call2recycle.org ou appelez au numéro sans

frais dans le sceauSRPRC

SRPRC

est une marque de commerce déposée de Call

2Recycle,Inc.

FRANÇAIS

Introduction

L’outil de pressage sans fil DCE200 utilise un moteur

électrique pour alimenter une pompe à piston hydraulique.

L’action de pompage fait avancer un piston qui force la

fermeture d’un ensemble de mâchoires ou d’un accessoire.

L’accessoire presse mécaniquement les raccords sur divers

types de tubes pour créer un joint étanche etpermanent.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez et retirez le

bloc‑piles avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Montage mural

Certains chargeurs DeWALT sont conçus pour pouvoir être

installés au mur ou être placés verticalement sur une table

ou une surface de travail. Pour la fixation au mur, placez

le chargeur près d’une prise de courant et loin d’un coin

ou d’autres obstructions qui peuvent nuire à la circulation

de l’air. Utilisez la base du chargeur comme modèle

pour l’emplacement des vis de montage sur le mur. Fixez

solidement le chargeur à l’aide de vis pour cloison sèche

(achetées séparément) d’au moins 1po (25,4mm) de

longueur avec tête de diamètre de 0,28 à 0,35po (7 à 9mm)

vissées dans du bois à une profondeur optimale en laissant

exposée une partie de vis d’environ 7/32po (5,5 mm).

Alignez les fentes au dos du chargeur avec les vis exposées et

insérez‑les entièrement dans lesfentes.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

le refroidissement du bloc‑piles après l’utilisation,

évitez de placer le chargeur ou le bloc‑piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

bloc‑piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: Consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement. Les vieux chargeurs peuvent

avoir des renseignements supplémentaires et/ou

peuvent ne pas avoir un voyantjaune.

REMARQUE: Pour retirer le bloc‑piles, on doit

appuyer sur le bouton de libération du bloc‑piles sur

certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc‑piles. Cette fonction assure

une durée de vie maximale du bloc‑piles.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) rouge continuant à clignoter, mais avec

le voyant jaune allumé de façon continue. Lorsque le

bloc‑piles a atteint une température appropriée, le voyant

jaune s’éteindra et le chargeur reprendra la procédure

dechargement.

DCB118 et DCB1112 Chargers

Les chargeurs DCB118 et DCB1112 sont munis d’un

ventilateur interne conçu pour refroidir le bloc‑piles. Le

ventilateur se mettra automatiquement en marche chaque

fois que le bloc‑piles aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une

surcharge, une surchauffe et une importante décharge. L’outil

s’éteint automatiquement et le bloc‑piles doit êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc‑piles et

optimiser son rendement, le recharger à une température

ambiante de 18°C à 24°C (65°F à 75°F). NE PAS charger

lorsque le bloc‑piles est en dessous de +4,5°C (+40°F)

ou au‑dessus de +40°C (+104°F). C’est important pour

prévenir tout dommage sérieux au bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

FRANÇAIS



AVERTISSEMENT: RISQUE DE COUPURE OU

D’AMPUTATION. N’approchez jamais une partie de

votre corps de la mâchoire de la presse ou des pièces

mobiles pendant le cycle de pressage ou lorsque

l’alimentation principale est en marche. Des blessures

graves peuventsurvenir.



AVERTISSEMENT: la préparation et l’installation

appropriées du matériel sont la responsabilité de

l’entrepreneur effectuant l’installation.



AVERTISSEMENT: les raccords de presse doivent

être utilisés conformément aux codes de bâtiment

applicables tels qu’approuvés par les autorités

compétentes. Pour des procédures d’installation et

pour réduire le risque de défaillance entraînant une

blessure ou des dommages matériels, suivez toutes les

instructions d’installation et de sécuritépubliées.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Assemblage de la mâchoire de la presse ou

de l’actionneur (Fig.E, F)



ATTENTION: la mâchoire

1

tombera si la glissière de

verrouillage/déverrouillage

4

est déplacée lorsque la

mâchoire est orientée vers lebas.

1. Retirez le bloc‑piles.

2. Tenir la mâchoire de pressage

1

ou la mâchoire

d’actionnement

17

et déplacer la glissière de

verrouillage/déverrouillage

4

vers l’arrière. La goupille

de retenue de la mâchoire

3

s’ouvre automatiquement,

libérant lamâchoire.

3. Retirez la mâchoire de la presse ou de l’actionneur ou

tout autreaccessoire.

4. Remplacez par une nouvelle mâchoire de presse ou

d’actionneur ou un autre accessoire de taille différente,

comme indiqué dans la Fig.E, F.

5. Repoussez la goupille de retenue de la mâchoire

3

jusqu’à ce qu’elle se verrouille en positionfermée.

AVIS: pour éviter d’endommager l’outil, n’utilisez

pas l’outil sans que la goupille de retenue des

mâchoires soit complètement insérée. L’outil risque

d’êtreendommagé.

l’outil à un port USB d’un ordinateur. Allez ensuite sur l’écran

d’accueil du programme pour accéder aux rapports de suivi

et d’utilisation des outils stockés sur l’outil depressage.

REMARQUE: La connexion USB ne permet pas de charger le

bloc‑piles del’outil.

Pour plus d’informations sur les fonctionnalités et les

caractéristiques du système

DeWALT CRIMP CONNECT™,

veuillez appeler le 18004‑DeWALT (1800433‑9258), visiter le

site www.

DeWALT.com ou consulter la page de la FAQ et les

écrans d'aide situés dans lelogiciel.

Système DeWALT CRIMP CONNECT™ System

(Fig.A)

Cet outil de pressage peut être connecté à un ordinateur

par le port micro USB

9

situé à l’arrière de l’outil en utilisant

le câble micro USB fourni avec votre outil. Cela permet

à l’utilisateur de connecter l’outil de pressage DeWALT

à un ordinateur qui utilise le logiciel du système CRIMP

CONNECT

deDeWALT.

REMARQUE: Le logiciel du système CRIMP CONNECT™ est

régi par des conditions générales distinctes que vous pouvez

consulter en téléchargeant lelogiciel.

Étape 1: Téléchargez le logiciel du système

CRIMP CONNECT™ sur votre ordinateur à l’adresse

www.dewalt.com/crimpconnect.

Étape 2: Suivez les instructions du logiciel pour créer votre

compte du système CRIMP CONNECT™.

Étape 3: Connectez votre outil de pressage au logiciel

DeWALT CRIMP CONNECT™ System en connectant d’abord

le câble micro USB fourni au port micro USB

9

à l’arrière de

Commutateur de la gâchette (Fig.A)

1. Le fait d’appuyer sur la gâchette

5

fait avancer le piston

hydraulique, tandis que le fait de relâcher complètement

la gâchette arrête l’avance du pistonhydraulique.

Gâchette inversée (Fig.A)

1. En appuyant sur la gâchette inversée

6

, le piston

hydraulique se rétracte, ce qui libère l’action depressage.

Bandoulière (Fig.A)



AVERTISSEMENT: La bandoulière et l’anneau sont

destinés à transporter l’outil. Ils ne sont pas conçus pour

attacher ou fixer l’outil à une personne ou à un objet

pendant son utilisation. Vérifiez que la bandoulière

et les points d’attachement de l’outil ne sont pas usés

ouendommagés.



AVERTISSEMENT: Ne transportez pas l’outil lorsque

l’alimentation principale est en marche. Mettez l’outil

hors tension avant de letransporter.

Votre outil de pressage est livré avec unebandoulière.

1. Accrochez les attaches de la bandoulière

14

dans

l’anneau de la bandoulière

12

Lampe de travail DEL (Fig.A)

La lampe de travail à DEL

13

est située sur le pied del’outil.

1. La lampe de travail est activée lorsque vous appuyez sur

le commutateur. Elle restera allumée pendant 2minutes.

2. Après 1minute, 40secondes, la lumière diminuera à

25%, indiquant que la lumière vas’éteindre.

Affichage à DEL (Fig.D)

L’affichage à DEL situé sur le dessus de l’outil de pressage

comprend le bouton d’alimentation ON/OFF

8

, la DEL

d’entretien

21

, la DEL de fin de cycle

22

, la DEL d’état de

charge de la batterie

23

et la DEL de température

24

Consultez le tableau des indications des DEL pour des

informationsspécifiques.

1. Lorsque la DEL de l’état de charge de la batterie

23

est

allumée, quelle que soit la couleur, l’outil est soustension.

FRANÇAIS

avant de commencer une pressage. L’utilisation d’un

assemblage de mâchoires sale ou endommagé peut

entraîner des raccordements incorrects de la presse

et des dommages matériels importants. Renvoyer

l’assemblage de mâchoires endommagé à un centre de

service

DeWALT.



AVERTISSEMENT: pour réduire le risque de blessures

graves, avant l’utilisation, inspectez les pièces pour

détecter les fissures, les défauts ou l’usure. Les pièces

défectueuses peuventéclater.



AVERTISSEMENT: avant de mettre en marche

l’outil de pressage, assurez‑vous que les mains ne

sont pas en contact avec lesmâchoires.

Avant de commencer un pressage, vérifiez la jauge de

carburant pour déterminer si la charge de la batterie est

suffisante pour terminer l’opération depressage.

REMARQUE: L’outil s’éteint automatiquement après deux

minutes d’inutilisation.

1. Appuyez sur les bras des mâchoires

2

pour ouvrir les

mâchoires

1

et les placer autour duraccord.

2. Allumez l’outil en maintenant le bouton marche/arrêt

8

jusqu’à ce que les trois DEL (

21

,

22

,

23

) s’allument

envert.

3. Tenez fermementl’outil.

4. Appuyez sur la gâchette

5

(gâchette inférieure) et

maintenez‑la enfoncée jusqu’à ce que le cycle soit

terminé, ce qui est indiqué par le retour automatique du

piston à sa positioninitiale.

5. Lorsque le cycle de pressage est terminé, la DEL de cycle

complet

22

clignote en vert pendant cinq secondes.

Si le cycle de pressage est incomplet, la DEL de cycle

complet

22

clignote en rouge pendant cinq secondes.

Aucune action n’est possible tant que l’utilisateur

n’appuie pas sur le bouton MARCHE/ARRÊT

8

6. Si la batterie s’épuise ou si l’outil fonctionne mal pendant

le branchement de la presse, les rouleaux peuvent

se rétracter en appuyant sur la gâchette inversée

6

(gâchette supérieure). Cela rétractera le piston et

permettra d’ouvrir lesmâchoires.

7. Appuyez sur le bouton MARCHE/ARRÊT

8

pour éteindre

l’outil, ensuite appuyez sur les bras des mâchoires pour

ouvrir l’ensemble demâchoires.

REMARQUE: Si l’outil ne termine pas le pressage

correctement, lisez le Guide de dépannage ou les

sections sur les Indications des DEL ou apportez l’outil à

un centre de service d’usine

DeWALT.

REMARQUE: Lors du pressage en hauteur, vérifiez

toujours que la pièce et l’outil sont bien fixés avant

depresser.

REMARQUE: En cas de pressage incomplet, appuyez sur

la gâchette inversée

6

pour ouvrir les mâchoires de la

presse et retirer lematériau.

Pressage avec l’anneau de pressage et la

mâchoire de l’actionneur (Fig.A, D–F)

1. Ouvrez les bras de l’anneau

19

pour placer l’anneau

ouvert

18

autour du raccord.

Préparation du branchement



AVERTISSEMENT: toujours suivre les instructions

d’installation du fabricant spécifique pour les

accessoires d’outils de pressage utilisés. Il incombe

à l’installateur de s’assurer de la compatibilité des

tuyaux et des raccords utilisés pour le raccordement.

Contactez le fabricant pour obtenir des informations

spécifiques sur son système de raccords. Ne pas suivre

toutes les instructions et tous les avertissements

suivants peut entraîner des dommages matériels et/ou

des blessuresgraves.

• Veillez à débarrasser la zone de travail des débris

détachés et de tout autre élément qui pourrait entraver

l’opération de pressage.

• Assurez‑vous toujours que la zone de travail est

correctement installée et que le raccordement de l’outil

est préparé conformément aux instructions du fabricant

duraccord.

• Suivez les instructions du fabricant du raccord pour vous

assurer que la tuyauterie est insérée correctement dans

leraccord.

Pressage (Fig.A, D–F)



AVERTISSEMENT: pour réduire le risque de blessures

graves, inspectez l’assemblage de mâchoires pour

vérifier la propreté, les fissures ou tout autre dommage



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS l’appareil solidement en

prévision d’une réactionsoudaine.

Une position des mains appropriée nécessite une main sur la

poignée principale

15

et une main sur le col de l’outil

16

de l’outil depressage.

Position appropriée des mains (Fig.H)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS solidement en prévision d’une

rétroactionsoudaine.

Installation et retrait du bloc‑piles (Fig.G)



AVERTISSEMENT : s'assurer que l’outil/appareil est en

position « Off » avant d'insérer le bloc‑piles.

REMARQUE: Pour une meilleure performance, assurez‑vous

que le bloc‑piles est complètementchargé.

Pour installer le bloc‑piles

10

dans l’outil, alignez le

bloc‑piles avec les glissières à l’intérieur de la poignée de

l’outil et glissez‑le dans la poignée jusqu’à ce que le bloc‑piles

soit bien placé dans l’outil et assurez‑vous qu’il estenclenché.

Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton de

libération

11

et tirez‑le fermement hors de la poignée de

l’outil. Insérez‑le dans le chargeur comme indiqué dans la

section relative au chargeur du présentmanuel.



AVERTISSEMENT: pour réduire le risque de

blessure, retirez toujours la mâchoire de la

presse ou l’accessoire en vue du transport ou de

sonentreposage.

FRANÇAIS

Lubrification (Fig.A)

1. Inspectez la goupille de retenue de la mâchoire

3

lubrifiez‑la si nécessaire à l’aide d’un lubrifiant à base

desilicone.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Entretien requis (Fig.A)

L’entretien est nécessaire lorsque l’outil de pressage des

tuyaux atteint 45000cycles. Les indicateurs d’avertissement

s’allument sur le panneau de diagnostic

7

commesuit.

1. Avertissement d’entretien à 44500cycles (la DEL

d’entretien s’allume en jaune enpermanence).

2. Avertissement d’entretien final à 44900cycles (la DEL

d’entretien clignote en jaune enpermanence).

3. Entretien nécessaire à 45000cycles (la DEL d’entretien

s’allume en rouge pendant 10secondes, puis

l’outil s’éteint automatiquement). À 45000cycles,

l’outil ne fonctionnera plus. Confiez votre outil à un

centre de service d’usine

DeWALT pour l’entretien et

leréétalonnage.



AVERTISSEMENT: avant chaque utilisation,

inspectez l’outil (y compris les voyants DEL)

et corrigez tout problème avant de tenter

del’utiliser.



AVERTISSEMENT: risque d’injection cutanée.

L’huile contenue dans le mécanisme est sous une

pression extrême. N’utilisez pas vos mains pour

vérifier l’absence de fuited’huile.



AVERTISSEMENT: risque d’explosion. Le système

hydraulique interne crée des pressions extrêmes.

Seul le personnel qualifié de DeWALT doit

entretenir cetoutil.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil etretirez le

bloc‑piles avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

desblessures.

Votre outil électrique

DeWALT a été conçu pour

fonctionner longtemps avec un minimum de entretien. Le

fonctionnement continu et satisfaisant de l’outil dépendra

d’une entretien adéquate et d’un nettoyagerégulier.

2. Appuyez sur les bras de la mâchoire de l’actionneur

(2) pour ouvrir la mâchoire de l’actionneur

17

et la

fixer dans les fentes correspondantes

20

des bras de

l’anneau

19

3. Allumez l’outil en maintenant le bouton MARCHE/

ARRÊT

8

jusqu’à ce que les trois DEL (

21

,

22

,

23

)

s’allument envert.

4. Tenez fermementl’outil.

5. Appuyez sur la gâchette

5

(gâchette inférieure) et

maintenez‑la enfoncée jusqu’à ce que le cycle soit

terminé, ce qui est indiqué par le retour automatique du

piston à sa positioninitiale.

6. Lorsque le cycle de pressage est terminé, la DEL de cycle

complet

22

clignote en vert pendant cinq secondes.

Si le cycle de pressage est incomplet, la DEL de cycle

complet

22

clignote en rouge pendant cinq secondes.

Aucune action n’est possible tant que l’utilisateur

n’appuie pas sur le bouton MARCHE/ARRÊT

8

7. Si la batterie s’épuise ou si l’outil fonctionne mal pendant

le branchement de la presse, les rouleaux peuvent

se rétracter en appuyant sur la gâchette inversée

6

(gâchette supérieure). Cela rétractera le piston et

permettra d’ouvrir lesmâchoires.

8. Appuyez sur le bouton MARCHE/ARRÊT

8

pour

éteindre l’outil, ensuite appuyez sur les bras de la

mâchoire de l’actionneur

2

pour ouvrir la mâchoire de

l’actionneur

17

et la retirer de la bague de pression

18

9. Ouvrez les bras de l’anneau

19

pour ouvrir l’anneau de

pression

18

et le retirer duraccord.

REMARQUE: Si l’outil ne termine pas le pressage

correctement, lisez les section sur les Indications

des DEL ou apportez l’outil à un centre de service

d’usine

DeWALT.

REMARQUE: Lors du pressage en hauteur, vérifiez

toujours que la pièce et l’outil sont bien fixés avant

depresser.

REMARQUE: En cas de pressage incomplet, appuyez sur

la gâchette inversée

6

pour ouvrir les mâchoires de la

presse et retirer lematériau.

Inspection du raccord pressé

1. Éliminez les anneaux de contrôle ou les étiquettes de

contrôle du raccord pressé. Ceux‑ci sont utilisés par

les fabricants de raccords pour indiquer un raccord

nonpressé.

2. Vérifiez qu’il n’y a pas de désalignement excessif, que la

tuyauterie n’est pas entièrement insérée dans le raccord

et que la mâchoire ou l’accessoire n’est pas correctement

aligné. Assurez‑vous qu’aucun autre problème n’est

présent sur le raccord pressé, conformément aux

instructions du fabricant du raccord. Si c’est le cas, retirez le

raccord et remplacez‑le par unnouveau.

3. Testez le raccord conformément aux instructions du

fabricant ou aux normeslocales.

FRANÇAIS

CARACTÉRISTIQUES

DCE200 Max 20 V*

Force de piston 7645‑8550 lbs (34 kN‑38 kN)

Plage de température de

fonctionnement

14 °F à 158 °F (‑10 °C à 70 °C)

Garantie limitée de trois ans

Pour les conditions de la garantie, allez à https://

www.dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez : le service à la clientèle au

DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez au 1‑800‑4‑DeWALT (1-800-433-9258).

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux‑ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1‑800‑4‑

DeWALT (1-800-433-9258) pour en obtenir le

remplacementgratuit.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte

remplie vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnied’assurances.

• SÉCURITÉ: l’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi

par la loi fédérale américaine de la protection

desconsommateurs.

• Registre en ligne à www.dewalt.com.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT: pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

DeWALT

ou un centre de réparation agréé

DeWALT. Toujours

utiliser des pièces de rechangeidentiques.

Reportez-vous au tableau de compatibilité des

accessoires des outils de pressage DeWALT

Accessoires



AVERTISSEMENT: les accessoires autres que DeWALT

n’ayant pas été testés avec ce produit, leur utilisation

avec cet outil peut s’avérer dangereuse. Pour réduire le

risque de blessure, seuls les accessoires recommandés

par

DeWALT doivent être utilisés avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

DeWALT appelez au 1‑800‑4‑DeWALT (1-800-433-9258) ou

consultez notre site web:www.dewalt.com.

Entretien de la mâchoire et des anneaux de

la presse (Fig.I–K)



AVERTISSEMENT: pour réduire le risque de blessures

graves, inspectez l’assemblage de mâchoires pour

vérifier la propreté, les fissures ou tout autre dommage

avant de commencer une pressage. L’utilisation d’un

assemblage de mâchoires sale ou endommagé peut

entraîner des raccordements incorrects de la presse

et des dommages matériels importants. Renvoyer

l’assemblage de mâchoires endommagé à un centre de

service

DeWALT.

1. Éliminez toute saleté et tout dépôt métallique à l’intérieur

du profil de presse

24

et

26

de la mâchoire de presse

1

ou de l’anneau de presse

18

et des endroits similaires

sur lesmâchoires.

2. Après utilisation de la mâchoire ou de la bague

de pressage, vérifiez que le profil de pressage

24

des mâchoires et des bagues de pressage n’est pas

endommagé

27 comme indiqué dans la Fig.K.

3. Après 400pressages, lubrifiez les joints

25

et les surfaces

mobiles des mâchoires et des anneaux à l’aide d’un

ubrifiant à base de graphite

au niveau desjoints.

2. Inspectez la mâchoire de presse

1

, la mâchoire

d’actionneur

17

la bague de presse

18

Lubrifiez les joints et entre les

surfaces mobiles, si nécessaire, à l’aide de tout lubrifiant

courant à base degraphite.

3. Vérifiez les ressorts des accessoires avant, pendant et

après chaque utilisation. Les accessoires doivent s’ouvrir

et se fermer librement avec un effort léger àmodéré.

FRANÇAIS

Indications par DEL

INDICATION ACTION DE L’UTILISATEUR DEL EXEMPLE

Puissance de l’unité

Unité en

marche

Appuyez sur le

bouton d’alimentation ON/

OFF

8

Les trois DEL (

21

,

22

,

23

) s’allument en vert pendant une seconde.

VERT

Unité arrêtée

Appuyez sur le

bouton d’alimentation ON/

OFF

8

Les trois DEL (

21

,

22

,

23

) s’allument en rouge pendant une seconde..

ROUGE

USB

Branchez l’outil sur

l’ordinateur

par USB

La DEL d’entretien

21

est allumée en bleu en permanence.

REMARQUE : L’indication est permanente dès que l’outil est branché

par USB.

BLEU

Batterie

Charge

complète

La DEL de l’état de charge de la batterie

23

est allumée en vert

en permanence.

REMARQUE : L’indication est permanente dès que l’outil est mis en

MARCHE.

VERT

Charge

moyenne

La DEL de l’état de charge de la batterie

23

est allumée en jaune

en permanence.

REMARQUE : L’indication est permanente dès que l’outil est mis EN

MARCHE.

JAUNE

Faible charge

La DEL de l’état de charge de la batterie

23

s’allume en rouge pendant dix

secondes, puis l’outil S’ÉTEINT automatiquement.

REMARQUE : L’indication est permanente dès que l’outil est mis

en MARCHE.

ROUGE

Cycle de sertissage/pressage

Cycle

complet

Tenter un sertissage/pressage La LED de cycle complet

22

clignote en vert pendant cinq secondes.

VERT

Cycle non

complet

Tenter un sertissage/pressage

La LED de cycle complet

22

clignote en rouge pendant 5 secondes.

REMARQUE : Aucune action n’est possible tant que l’utilisateur n’appuie

pas sur le bouton MARCHE/ARRÊT.

ROUGE

Entretien

Avertissement

d’entretien

La DEL d’entretien

21

est allumée en jaune en permanence.

REMARQUE : 500 cycles restants. L’indication est permanente dès que

l’outil est mis en MARCHE.

JAUNE

Avertissement

final

d’entretien

La DEL d’entretien

21

clignote en jaune en permanence.

REMARQUE : 100 cycles restants. L’indication est permanente dès que

l’outil est mis en MARCHE.

JAUNE

Besoin de

service

La DEL d’entretien

21

s’allume en rouge pendant dix secondes, puis l’outil

s’éteint automatiquement.

REMARQUE : Zéro cycles restants.

ROUGE

Température

hors plage

Les DEL d’entretien

21

et de cycle complet

22

s’allument en rouge

en permanence.

REMARQUE : L’indication est permanente dès que l’outil est mis

en MARCHE.

Les DEL s’éteignent lorsqu’une température de fonctionnement acceptable

est atteinte.

ROUGE

ESPAÑOL

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos

y palabras de alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de lesiones corporales o

dañosmateriales.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso Pretendido

Esta herramienta de prensa está diseñada para prensado

profesional de aplicaciones de plomería específicas

únicamente. Sólo personal capacitado debe operar

estaherramienta.

NO use bajo condiciones húmedas o en la presencia de

líquidos o gasesinflamables.

Su herramienta de prensa inalámbrica de servicio pesado es

una herramienta eléctricaprofesional.

NO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen estaherramienta.

ESPAÑOL

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta. Las

herramientas eléctricas son peligrosas si son operadas

por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

ESPAÑOL

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

• Revise la herramienta y los accesorios antes de

usarlos en busca de partes sueltas o faltantes. Nunca

intente reparar o utilizar un juego de mordazas u otro

accesorio dañado. Reemplace con un nuevo juego de

mordazas oaccesorio.

• Esta herramienta produce grandes fuerzas que

pueden romper los accesorios o partes y causar

lesiones. Siempre esté atento y tome las precauciones de

seguridad adecuadas, incluyendo el uso de protección para

losojos.

• Riesgo de aplastamiento. Nunca opere la

herramienta sin un juego de mordazas o un

accesorioinstalado.

• Sólo personal capacitado debe operar

estaherramienta.

• Antes de operar, revise la herramienta y los LED en el

tablero de diagnóstico. Corrija cualquier problema antes

de usar la herramienta. Consulte la seccione Indicaciones

LED para obtener una lista de posibles problemas

ysoluciones.

• Antes de operar, revise el sitio de trabajo respecto a

riesgos incluyendo químicos o desperdicio que podría

permanecer en lostubos.

• Antes de operar, lea y entienda todas las

instrucciones de seguridad y operación incluyendo

las instrucciones de instalación del fabricante del

accesorio y las instrucciones para cualquier otro

equipo usado con esta herramienta. La falla en seguir

todas las instrucciones y advertencias puede resultar

en daño a la propiedad y/o lesiones personalesserias.

• Mantenga las manos y otros objetos fuera del área de

prensado de la herramienta mientras la herramienta

esté en uso. Podría aplastarse losdedos.

• Asegure y soporte el material antes de realizar el

prensado para prevenir que se mueva durante éste.

• Mantenga un agarre firme sobre la herramienta en

todo momento. Las fuerzas sobre la herramienta pueden

cambiar durante y después delprensado.

• Las operaciones de prensa pueden causar que

se expulsen piezas del material. Las partículas

expulsadas pueden causar daño permanente a los

ojos. SIEMPRE use protección para losojos.

• Siempre use guantes cuando opere la herramienta

y maneje los materiales. Los extremos de los

materiales pueden ser filosos y pueden causar lesiones

personalesserias.

• Siempre use zapatos de seguridad para proteger sus

pies contra desechos de metal filosos en elpiso.

Reglas de Seguridad Adicionales para

Herramienta de Prensa



ADVERTENCIA: Use la herramienta de prensa sólo

con accesorios DeWALT o aprobados por DeWALT.

Otros usos o la modificación de la herramienta

de prensa para otras aplicaciones puede dañar

la herramienta de prensa, daño a los accesorios

y/o puede resultar en una instalación defectuosa.

Instalaciones defectuosas pueden resultar en

fallas catastróficas, lesiones a los instaladores y

daño a lapropiedad.



ADVERTENCIA: Aunque esta herramienta de

prensa DeWALT alcanzará la presión adecuada

para completar un prensado con éxito, las

conexiones sólo pueden ser efectivas cuando la

conexión está libre de defectos y cuando la prensa

está preparada adecuadamente de acuerdo con

los procedimientos de instalación del fabricante

del accesorio. La preparación e instalación

adecuadas son responsabilidad del contratista

deinstalación.

• Utilice únicamente accesorios

DeWALT o aprobados

por DeWALT con un rango de compresión clasificado

para estaherramienta.

• Mantenga todas las partes de su cuerpo alejadas de

los accesorios durante la operación y en cualquier

momento que la herramienta esté encendida. Un

momento de falta de atención mientras opera

herramientas eléctricas puede resultar en lesiones

personales serias. Los dedos o manos pueden ser

aplastados, fracturarse o amputarse si quedan atrapados

en losaccesorios.

impredecible que resulte en incendios, explosión o

riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

ESPAÑOL

Envío de Paquete de Batería D

eWALT FLEXVOLT™

El paquete de batería

DeWALT FLEXVOLT™ tiene una tapa

de batería que se debe usar cuando se envíe el paquete

debatería.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación del

usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo

encargadores

DeWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para obtener

la mejor vida útil, guarde los paquetes de baterías en un

lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente agotada.

El paquete de batería pueden explotar en el fuego. Se

crean humos y materiales tóxicos cuando se queman los

paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar una explosión.“

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

ESPAÑOL

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador

DeWALT . Los

cargadores y paquetes de batería

DeWALT están diseñados

específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería

DeWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DeWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org. O llame al número de larga

distancia gratuito en el Sello RBRC®. RBRC® es una marca

comercial registrada de Call2 Recycle, Inc.

Conecte la tapa al paquete de batería para alistarlo para

envío. Esto convierte el paquete de batería en tres baterías de

20V separadas. Las tres baterías tienen la clasificación Watt

horas en el paquete de batería etiquetado “Envío”. Si se envía

sin la tapa o en una herramienta, el paquete es una batería

en la clasificación de Watts hora indicada al lado de"Uso".

Ejemplo de etiqueta de paquete de batería:

USO: 120Wh Envío: 3x 40Wh

En este ejemplo, el paquete de batería es tres baterías con

40Watts hora cada una cuando se usa la tapa. De otra

manera, el paquete de batería es de 120Wattshora.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge) por

seguridad. Cuanto menor es el número de calibre del

cable, el cable será más pesado y por lo tanto su capacidad.

Un cable de tamaño inferior causará una caída en el

voltaje en línea que resulta en una pérdida de energía y

sobrecalentamiento. La siguiente tabla muestra el tamaño

correcto a usar dependiendo de la longitud total de todos

los cables de extensión juntos, y la clasificación de amperes

de la placa de identificación. Si tiene duda, use el calibre

más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire Gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

ESPAÑOL

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Montaje en pared

Algunos cargadores CRAFTSMANDeWALT están diseñados

para montarse en pared o colocarse verticales sobre una

mesa o superficie de trabajo. Si se monta en pared, localice

el cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para Tablaroca (adquiridos por separado) por lo

menos de 1" (25.4mm) de largo, con un diámetro de cabeza

de tornillo de 0.28–0.35" (7–9mm), atornillados en madera

a una profundidad óptima dejando aproximadamente

7/32" (5.5 mm) de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES

PARA USO FUTURO

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

Carga de la Batería (Fig.C)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de

batería. Las luces rojas parpadearán continuamente

mientrascarga.

3. La carga está completa cuando las luces de carga roja

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse. Algunos

cargadores requieren que se presione el botón de

liberación del paquete de batería pararetirarlo.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a +40°C

(104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

NOTA: Consulte la etiqueta cerca de las luces de

carga en el cargador respecto a los patrones de

parpadeo. Los cargadores más viejos pueden tener

información adicional y/o pueden no tener una luz

indicadoraamarilla.

NOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el procedimiento decarga.

Cargadores DCB118 y DCB1112

Los cargadores DCB118 y DCB1112 están equipados con

un ventilador interno diseñado para enfriar el paquete de

batería. El ventilador se encenderá automáticamente cuando

el paquete de batería se necesiteenfriar.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas, placez

le bloc‑piles au lithium‑ion sur son chargeur jusqu’à ce qu’il

soit complètementrechargé.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

ESPAÑOL

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Ensamble de Prensa o Mordaza de

Actuador (Fig.E, F)



ATENCIÓN: La mordaza

1

caerá si la corredera de

bloqueo/liberación

4

se mueve mientras la mordaza

está apuntada haciaabajo.

1. Retire el paquete de labatería.

2. Sostenga la mordaza de prensa

1

o la mordaza de

actuador

17

y mueva la corredera de bloqueo/

liberación

4

hacia atrás. El pasador de retención de

mordaza

3

se abrirá por resorte automáticamente,

liberando lamordaza.

3. Retire la prensa o la mordaza del actuador u

otroaccesorio.

4. Reemplace con una mordaza de prensa o actuador

nueva o de tamaño diferente u otra conexión como se

muestra en la Fig.E, F.

5. Empuje el pasador de retención de la mordaza

3

hacia

atrás hasta que se bloquee en posicióncerrada.

AVISO: Para evitar dañar la herramienta, no

opere la herramienta sin el pasador de retención

de mordaza completamente insertado. Puede

ocurrir daño a laherramienta.

que utilice el software del Sistema CRIMP CONNECT

deDeWALT.

NOTA: El software del Sistema CRIMP CONNECT™ se rige por

términos y condiciones independientes disponibles para su

visualización a través de la descarga delsoftware.

Paso 1: Descargue el software del Sistema CRIMP CONNECT™

a su computadora en www.dewalt.com/crimpconnect.

Paso 2: Siga las instrucciones en el software para crear su

cuenta del Sistema CRIMP CONNECT™.

Paso 3: Conecte si herramienta de prensa con el software

del Sistema CRIMP CONNECT™ de

DeWALT conectando

primero el cable micro USB incluido en el puerto micro

USB

9

en la parte trasera de la herramienta a un puerto USB

en una computadora. Después vaya a la pantalla de Inicio del

programa para tener acceso a los reportes de rastreo y uso de

la herramienta almacenados en la herramienta deprensa.

NOTA: La conexión USB no cargará el paquete de batería de

laherramienta.

Para obtener más información sobre la funcionalidad y

características del Sistema CRIMP CONNECT™

DeWALT,

llame al 1–800–4‑

DeWALT (1–800–433–9258), visite

www.DeWALT.com o vea la página de Preguntas frecuentas

y pantallas de ayuda ubicadas dentro delsoftware.

Sistema CRIMP CONNECT™ DeWALT (Fig.A)

Esta herramienta de prensa es capaz de conectarse con una

computadora por medio de puerto micro USB

9

en la parte

trasera de la herramienta con el cable micro USB incluido

con su herramienta. Esto permite que el usuario conecte

la herramienta de prensa

DeWALT a una computadora

Introducción

La herramienta de prensa inalámbrica DCE200 utiliza

un motor eléctrico para accionar una bomba de pistón

hidráulica. La acción de bombeo fuerza a un ariete hacia

adelante que fuerza que un juego de mordazas o accesorio

se cierren. El accesorio presiona mecánicamente los

accesorios sobre varios tipos de tubería para crear un sello

hermético ypermanente.

Interruptor de Gatillo (Fig.A)

1. Al apretar el interruptor de gatillo

5

avanza el ariete

hidráulico, mientras que al soltarlo completamente se

detiene el avance del arietehidráulico.

Interruptor de Gatillo de Reversa (Fig.A)

1. Al presionar el interruptor de gatillo de reversa

6

se retrae el pistón hidráulico que libera la acción

deprensado.

Correa para el Hombro (Fig.A)



ADVERTENCIA: La correa para el hombro y el anillo

están diseñados para transportar la herramienta. No

están diseñados para sujetar o asegurar la herramienta

a una persona u objeto durante su uso. Revise la

correa para el hombro y los puntos de sujeción de la

herramienta respecto a desgaste odaños.



ADVERTENCIA: No transporte la herramienta con

la energía principal encendida. Apague la energía

principal antes detransportar.

Su herramienta de prensa viene con una correa para

elhombro.

1. Enganche los sujetadores de la correa para el hombro

14

en el anillo de la correa para el hombro

12

Luz de Trabajo LED (Fig.A)

La luz de trabajo LED

13

está ubicada en la pata de

laherramienta.

1. La luz de trabajo se activa cuando se presiona el

interruptor de gatillo. Permanecerá encendido durante

2minutos.

2. Después de 1minuto, 40segundos, la luz se atenuará al

25%, lo que indica que la luz seapagará.

Pantalla LED (Fig.D)

La pantalla LED en la parte superior de la herramienta de

prensa incluye el botón de encendido/apagado

8

el LED

de mantenimiento

21

, LED de ciclo completo

22

, LED de

estado de carga de batería

23

, y LEDs de temperatura

24

Consulte la gráfica de Indicadores LED respecto a

informaciónespecífica.

1. Cuando el LED de estado de carga de la batería

23

esté encendido, independientemente del color, la

herramienta estáencendida.

ESPAÑOL

la compatibilidad de la tubería y los accesorios

utilizados para la conexión. Comuníquese con el

fabricante para obtener información específica sobre

su sistema de accesorios. La falla en seguir todas las

instrucciones y advertencias puede resultar en daño a

la propiedad y/o lesiones personalesserias.

• Asegúrese de limpiar el área de trabajo de escombros

sueltos y cualquier otro elemento que pueda obstaculizar

la operación de prensado.

• Asegúrese siempre que el área de trabajo esté

configurada correctamente y que la conexión de

la herramienta esté preparada de acuerdo con las

instrucciones del fabricante delaccesorio.

• Siga las instrucciones del fabricante del accesorio para

asegurarse que el tubo esté insertado correctamente en

elaccesorio.

Prensado (Fig.A, D–F)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, revise el ensamble de la mordaza

respecto a limpieza, grietas u otro daño antes de

comenzar a utilizar la prensa. Usar un ensamble de

mordaza sucio o dañado podría resultar en conexiones

de prensa adecuadas que podrían guiar a un daño

extenso de la propiedad. Regrese el ensamble de

mordaza dañado a una instalación de servicio

DeWALT.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, antes de su uso, revise las piezas de

trabajo en busca de grietas, defectos o desgaste. Las

piezas de trabajo defectuosas se puedenromper.



ADVERTENCIA: Antes de encender la herramienta

de prensado, asegúrese que las manos no toquen

lasmordazas.

Antes de comenzar un prensado, verifique el indicador de

combustible para determinar si la carga de la batería es

suficiente para completar la operación deprensado.

NOTA: La herramienta se apagará automáticamente después

de dos minutos sin uso.

1. Presione los brazos de las mordazas

2

para abrir las

mordazas

1

y colóquelos alrededor delaccesorio.

2. Encienda la herramienta manteniendo presionado el

botón de encendido/apagado

8

hasta que los tres

LED

21

,

22

,

23

) se iluminen enverde.

3. Sostenga la herramienta de formasegura.

4. Presione y mantenga presionado el interruptor de

gatillo

5

(gatillo inferior) hasta que se complete el ciclo,

lo que indica que el pistón regresa automáticamente a su

posiciónoriginal.

5. Cuando se completa el ciclo de prensado, el LED de

ciclo completo

22

parpadeará en verde durante cinco

segundos. Si el ciclo de prensado está incompleto, el

LED de ciclo completo

22

parpadeará en rojo durante

cinco segundos. Ninguna acción es posible hasta que el

usuario presione el botón ON/OFF de energía

8

6. Si la batería se agota o la herramienta falla durante la

conexión de la prensa, los rodillos pueden retraerse

presionando el interruptor de gatillo de reversa

6

(gatillo

Preparación de la Conexión



ADVERTENCIA: Siempre siga las instrucciones

de instalación específicas del fabricante para los

accesorios de herramientas de prensado que se

utilizan. Es responsabilidad del instalador garantizar



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación a una reacciónrepentina.

La posición correcta de la mano requiere una mano en

la manija principal

15

y una mano en el cuello de la

herramienta

16

, de la herramienta deprensa.

Colocación Adecuada de Manos (Fig.H)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

Instalación y Desinstalación de Paquete de

Batería (Fig.G)



ADVERTENCIA: Asegúrese que la herramienta/

aparato esté en la posición de apagado antes de

insertar el paquete debatería.

NOTA: Para mejores resultados, asegúrese que su paquete de

batería esté completamentecargado.

Para instalar el paquete de batería

10

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación

11

y jale firmemente el paquete de

batería fuera de la manija de la herramienta. Insértelo en

el cargador como se describe en la sección de cargador de

estemanual.



ADVERTENCIA: PELIGRO DE CORTE O

AMPUTACIÓN. Nunca tenga ninguna parte de

su cuerpo cerca de la mordaza de prensa o partes

móviles durante el ciclo de prensa, o cuando la energía

principal esté encendida. Pueden ocurrir lesiones

personalesgraves.



ADVERTENCIA: La preparación de material e

instalación adecuadas son responsabilidad del

contratista de instalación.



ADVERTENCIA: Los accesorios de prensa se

deben usar en cumplimiento con los códigos de

construcción aplicables y conforme lo aprueben

las autoridades que tengan jurisdicción. Para

los procedimientos de instalación adecuados y para

reducir el riesgo de falla que resulten en lesiones o

daño a la propiedad, siga todas las instrucciones de

seguridad einstalación.



ADVERTENCIA: Para reducir el riesgo de lesiones,

siempre retire la mordaza de prensa o el accesorio

para su transporte oalmacenamiento.

ESPAÑOL

Mantenimiento Requerido (Fig.A)

Se requiere mantenimiento cuando la herramienta de prensa

de tubo alcance 45,000 ciclos. Los indicadores de advertencia

se iluminarán en el tablero de diagnóstico

7

comosigue.

1. Advertencia de mantenimiento en 44,500 ciclos

(luces LED de mantenimiento amarillas parpadean

continuamente)

2. Advertencia de mantenimiento final en 44,900 ciclos

(luces LED de mantenimiento amarillas continuamente)

3. Se necesita servicio en 45,000 ciclos (luces LED de

mantenimiento rojas por 10segundos y la herramienta

se apaga automáticamente). En 45,000 ciclos, la

herramienta ya no operará. Lleve su herramienta

a un centro de servicio de fábrica

DeWALT para

mantenimiento yrecalibración.



ADVERTENCIA: Antes de cada uso, revise la

herramienta (incluyendo los indicadores LED) y

corrija cualquier problema antes de intentarusar.



ADVERTENCIA: Peligro de inyección de la piel.

El aceite en el mecanismo está bajo presión

extrema. No use las manos para revisar fugas

deaceite.



ADVERTENCIA: Peligro de explosión. El sistema

hidráulico interno crea presiones extremas. Sólo

personal calificado por

DeWALT debe dar servicio

a estaherramienta.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Su herramienta

DeWALT ha sido diseñada para funcionar

durante un largo período con un mínimo de mantenimiento.

Un funcionamiento continuo satisfactorio depende

del cuidado adecuado de la herramienta y de una

limpiezaperiódica.

Inspección de Conexión Prensada

1. Limpie el accesorio prensado de cualquier anillo de

control o etiqueta de control. Estos son utilizados por

los fabricantes de accesorios para indicar un accesorio

sinprensar.

2. Verifique que no haya una desalineación excesiva,

que la tubería no esté completamente insertada en el

accesorio y que la mordaza o el accesorio estén alineados

incorrectamente. Asegúrese que no haya otros problemas

presentes en la conexión prensada de acuerdo con las

instrucciones del fabricante del accesorio. Si hay algún

problema, retire el accesorio y reemplácelo por unonuevo.

3. Pruebe el accesorio de acuerdo con las instrucciones del

fabricante o los códigoslocales.

superior). Esto retraerá el ariete y permitirá que se abran

lasmordazas.

7. Presione el botón de encendido/apagado

8

para apagar

la herramienta, luego presione los brazos de la mordaza

para abrir el juego demordazas.

NOTA: Si la herramienta no completa el prensado

correctamente, lea la seccione Indicaciones LED o lleve

la herramienta a un centro de servicio de fábrica

DeWALT.

NOTA: Al presionar por encima, siempre confirme que la

pieza de trabajo y la herramienta estén aseguradas antes

depresionar.

NOTA: En el caso de un prensado incompleto, presione

el interruptor de gatillo de reversa

6

para abrir las

mordazas de la prensa y quitar elmaterial.

Prensado con Anillo de Presión y

Mordaza de Actuador (Fig.A, D–F)

1. Abra los brazos del anillo

19

para colocar el anillo

abierto

18

alrededor del accesorio.

2. Presione los brazos de la mordaza del actuador

2

para

abrir la mordaza del actuador

17

y fíjela en las ranuras

de acoplamiento

20

de los brazos del anillo

19

3. Encienda la herramienta manteniendo presionado el

botón de encendido/apagado

8

hasta que los tres

LED

21

,

22

,

23

) se iluminen enverde.

4. Sostenga la herramienta de formasegura.

5. Presione y mantenga presionado el interruptor de

gatillo

5

(gatillo inferior) hasta que se complete el ciclo,

lo que indica que el pistón regresa automáticamente a su

posiciónoriginal.

6. Cuando se completa el ciclo de prensado, el LED de

ciclo completo

22

parpadeará en verde durante cinco

segundos. Si el ciclo de prensado está incompleto, el

LED de ciclo completo

22

parpadeará en rojo durante

cinco segundos. Ninguna acción es posible hasta que el

usuario presione el botón ON/OFF de energía

8

7. Si la batería se agota o la herramienta falla durante la

conexión de la prensa, los rodillos pueden retraerse

presionando el interruptor de gatillo de reversa

6

(gatillo

superior). Esto retraerá el ariete y permitirá que se abran

lasmordazas.

8. Presione el botón de encendido/apagado

8

para apagar

la herramienta, luego presione los brazos de la mordaza

del actuador

2

para abrir la mordaza del actuador

17

retírela del anillo de presión

18

9. Abra los brazos del anillo

19

para abrir el anillo de

presión

18

y extráigalo delaccesorio.

NOTA: Si la herramienta no completa el prensado

correctamente, lea las secciones Guía de resolución

de problemas o Indicaciones LED o lleve la

herramienta a un centro de servicio de fábrica

DeWALT.

NOTA: Al presionar por encima, siempre confirme que la

pieza de trabajo y la herramienta estén aseguradas antes

depresionar.

NOTA: En el caso de un prensado incompleto, presione

el interruptor de gatillo de reversa

6

para abrir las

mordazas de la prensa y quitar elmaterial.

ESPAÑOL

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DeWALT u en un centro de mantenimiento autorizado

DeWALT. Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

GUADALAJARA, JAL

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERIDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MONTERREY, N.L.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBLA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

SAN LUIS POTOSI, SLP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREON, COAH

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col.

Remes

(229) 9217016

VILLAHERMOSA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

Consulte la tabla de compatibilidad de accesorios de

herramienta de prensa

DeWALT.

Los accesorios recomendados para uso con su

herramienta están disponibles por un costo adicional

a partir de su distribuidor local o centro de servicio

autorizado. Si necesita asistencia para localizar cualquier

accesorio, póngase en contacto con

DeWALT llame al

1‑800‑4‑DeWALT (1-800-433-9258) o visite nuestro sitio

web:www.dewalt.com.

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes

a los ofrecidos por

DeWALT, no han sido probados

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por DeWALT con esteproducto.

Mantenimiento de Mordaza de Prensa y

Anillos (Fig.I–K)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, revise el ensamble de la mordaza

respecto a limpieza, grietas u otro daño antes de

comenzar a utilizar la prensa. Usar un ensamble de

mordaza sucio o dañado podría resultar en conexiones

de prensa adecuadas que podrían guiar a un daño

extenso de la propiedad. Regrese el ensamble de

mordaza dañado a una instalación de servicio

DeWALT.

1. Retire cualquier depósito de suciedad o metal dentro

del perfil de la prensa

24

y 

26

de la mordaza de la

prensa

1

o anillo de prensa

18

y ubicaciones similares

en lasmordazas.

2. Después de usar la mordaza de prensa o anillo de prensa

revise el perfil de prensado

24 de las mordazas o anillos

de prensa respecto a daños27 como se muestra en la

Fig.K.

3. Después de cada 400operaciones de prensa, lubrique las

juntas

25

y entre las superficies móviles en las mordazas

y anillos con un lubricante a

base de grafito

en lasjuntas.

Lubricación (Fig.A)

1. Revise el pasador de retención de la mordaza

3

lubrique conforme se necesite con lubricante a base

desilicona.

2. Revise la mordaza de la prensa

1

, la mordaza del

actuador

17

o el anillo de prensa

18

Lubrique las

juntas y entre las superficies de movimiento conforme

se necesite con cualquier lubricante a base de

grafitocomún.

3. Revise los resortes en las conexiones antes, durante y

después de cada uso. Las conexiones deben abrir y cerrar

libremente con un esfuerzo ligero omoderado.

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas

de la herramienta. Estos productos químicos pueden

debilitar los materiales plásticos utilizados en estas

piezas. Utilice un paño humedecido sólo con agua

y jabón neutro. Nunca permita que penetre líquido

dentro de la herramienta ni sumerja ninguna de las

piezas en unlíquido.

ESPAÑOL

ESPECIFICACIONES

DCE200 20 V Máx*

Fuerza de ariete 7645–8550 lbs (34kN‑38kN)

Rango de temperatura de

operación

14 °F–158 °F (‑10 °C–70 °C)

Garantía Limitada de Tres Años

Para los términos de garantía, visite https://

www.dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en

DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD 21286o

llame al 1‑800‑4‑

DeWALT (1-800-433-9258).

AMÉRICA LATINA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene en

el empaque, llamar a la compañía local o visitar el sitio Web a

fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1‑800‑4‑

DeWALT

(1-800-433-9258) para que se le reemplacengratuitamente.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en www.dewalt.com.

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55)

53267100

Si se encuentra en U.S., por favor llame al

1-800-4-

DeWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Black and Decker S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100R.F.C.BDE8106261W7

ESPAÑOL

Indicaciones LED

INDICACIÓN ACCIÓN DEL USUARIO LEDs EJEMPLO

Energía de unidad

Unidad

encendida

Presione el botón ON/OFF

8

Los tres LEDs (

21

,

22

,

23

) se iluminan en verde durante un segundo.

VERDE

Unidad

apagada

Presione el botón ON/OFF

8

Los tres LEDs (

21

,

22

,

23

) se iluminan en rojo por un segundo.

ROJO

USB

Conecte la herramienta a la

computadora

por USB

El LED de mantenimiento

21

se ilumina en azul continuamente.

NOTA: La indicación es permanente tan pronto como la herramienta se

conecte a través de USB.

AZUL

Batería

Carga completa LED de estado de carga de batería

23

se ilumina en verde continuamente.

NOTA: La indicación es permanente tan pronto como la herramienta se

ENCIENDA.

VERDE

Carga media

LED de estado de carga de batería

23

se ilumina en amarillo continuamente.

NOTA: La indicación es permanente tan pronto como la herramienta se

ENCIENDA.

AMARILLO

Carga baja

LED de estado de carga de batería

23

se ilumina en rojo por diez segundos,

entonces la herramienta se APAGA automáticamente.

NOTA: La indicación es permanente tan pronto como la herramienta

se ENCIENDA.

ROJO

Ciclo de engarce/prensa

Ciclo

Completo

Intento de engarce/prensa LED de ciclo completo

22

parpadea por cinco segundos.

VERDE

Ciclo No

Completo

Intento de engarce/prensa

LED de ciclo completo

22

parpadea en rojo por 5 segundos.

NOTA: Ninguna acción es posible hasta que el usuario presione el botón

ON/OFF de energía.

ROJO

Mantenimiento

Advertencia de

mantenimiento

LED de mantenimiento

21

se ilumina en amarillo continuamente.

NOTA: 500 ciclos restantes. La indicación es permanente tan pronto como

la herramienta se ENCIENDA.

AMARILLO

Advertencia de

mantenimiento

final

LED de mantenimiento

21

parpadea en amarillo continuamente.

NOTA: 100 ciclos restantes. La indicación es permanente tan pronto como

la herramienta se enciende.

AMARILLO

Necesita

servicio

LED de mantenimiento

21

se ilumina en rojo por diez segundos, después la

herramienta se apaga automáticamente.

NOTA: Cero ciclos restantes.

ROJO

Temperatura

fuera de rango

Los LEDs de Mantenimiento

21

y Ciclo Completo

22

se iluminan en

rojo continuamente.

NOTA: La indicación es permanente tan pronto como la herramienta

se ENCIENDA.

Los LEDs se apagarán cuando se alcance la temperatura de

operación aceptable.

ROJO

NA087420 10/21

eWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more D

eWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* Li-Ion

Battery Packs

Blocs‑piles

Baterías

DCB200, DCB201, DCB203, DCB204, DCB204BT**, DCB205, DCB205BT**, DCB206, DCB208, DCB210, DCB230, DCB240, DCBP034

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104, DCB1106, DCB1112

60V Max* Li-Ion

Battery Packs

Blocs‑piles

Baterías

DCB606, DCB609, DCB612

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB1322, DCB1102, DCB1104, DCB1106, DCB1112

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18,

54or 108. (120V Max* is based on using 2D

eWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale

est de 18, 54ou 108. (120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion D

eWALT

de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20o 60voltios. El voltaje nominal

es de 18, 54o 108V. (120V Máx* se basan en el uso de 2baterías de iones de litio

DeWALT de 60V Máx*

combinadas.)

**BT ‑ Bluetooth®

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc.

and any use of such marks by

DeWALT is under license. Other trademarks and trade names are those of

their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant

à Bluetooth SIG, Inc. et toute utilisation de ces marques par

DeWALT est sous licence. Les autres marques

de commerce et noms commerciaux sont ceux de leurs détenteursrespectifs.

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG,

Inc. y

DeWALT utiliza dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales

pertenecen a sus respectivospropietarios.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones

eincendio.

Dewalt DCE200M2 20V MAX Press Tool Kit

Product's Documents

Instruction Manual

Specifications

Dewalt DCE200M2 Questions and Answers
