Greenworks STB410 User Manual

www.greenworkstools.com

STB80L01

STB80L211

STB409

EN OPERATOR MANUAL

ES MANUAL DEL OPERADOR

STRING TRIMMER

CORTABORDES

MANUEL D’OPÉRATEUR

COUPE-HERBE

1 Description............................. 4

1.1 Purpose...........................................4

1.2 Overview.........................................4

2 Important safety

instructions............................ 4

3 Symbols on the machine.......6

4 Risk levels.............................. 6

5 Service.................................... 6

6 Environmentally safe

battery disposal..................... 6

7 Proposition 65........................ 7

8 Installation.............................. 7

8.1 Unpack the machine....................... 7

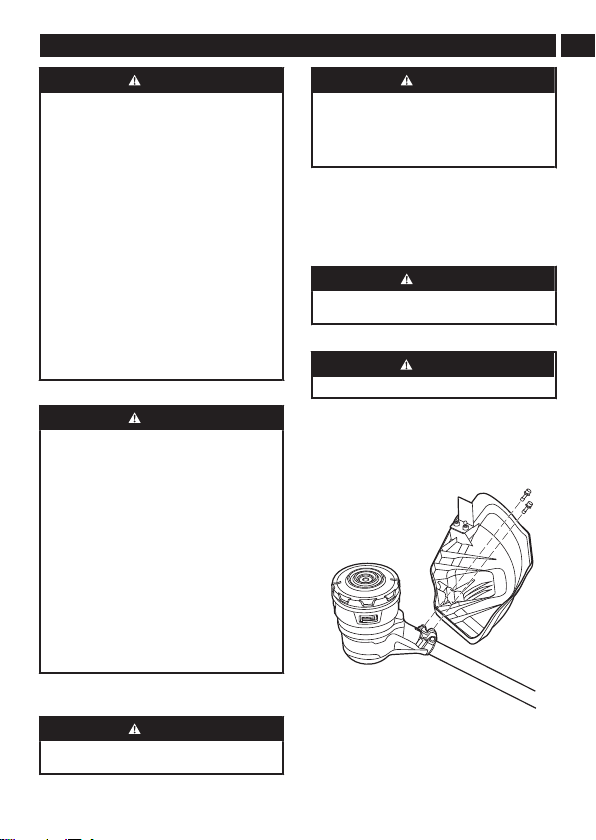

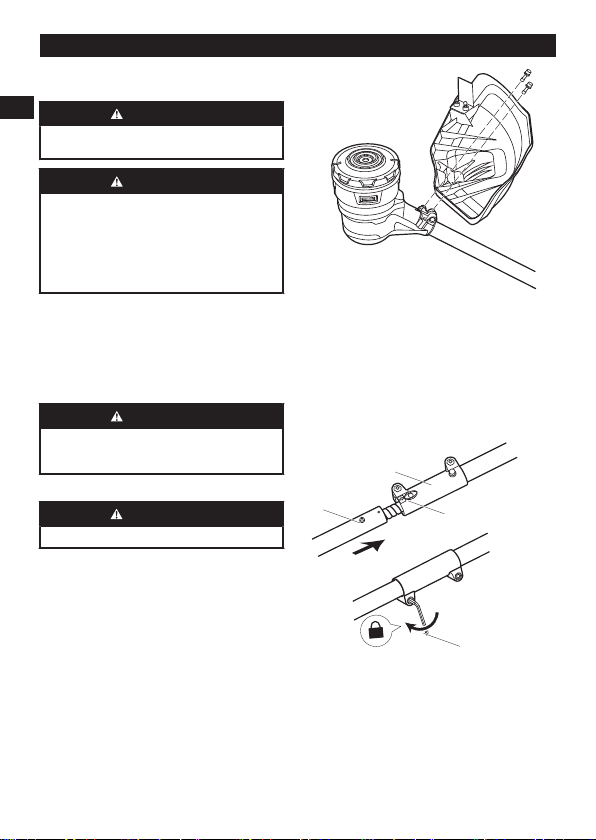

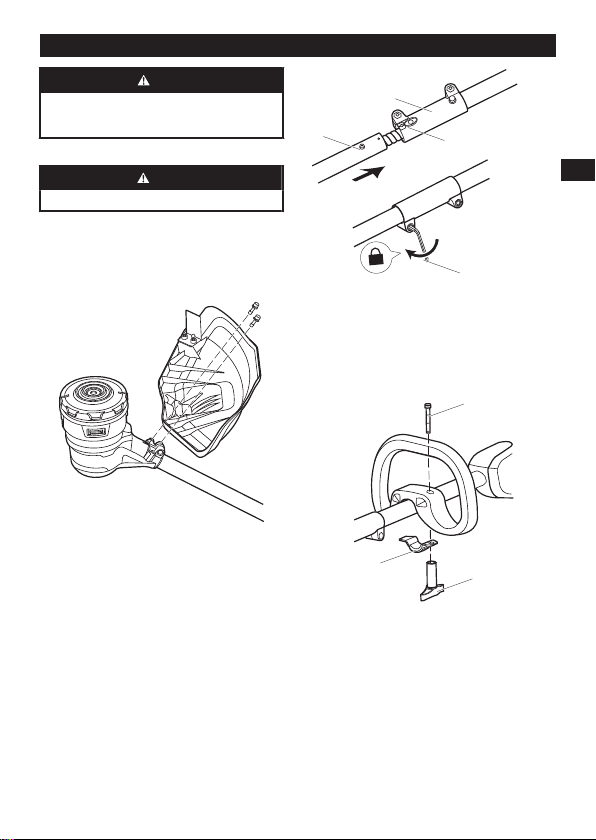

8.2 Attach the guard............................. 7

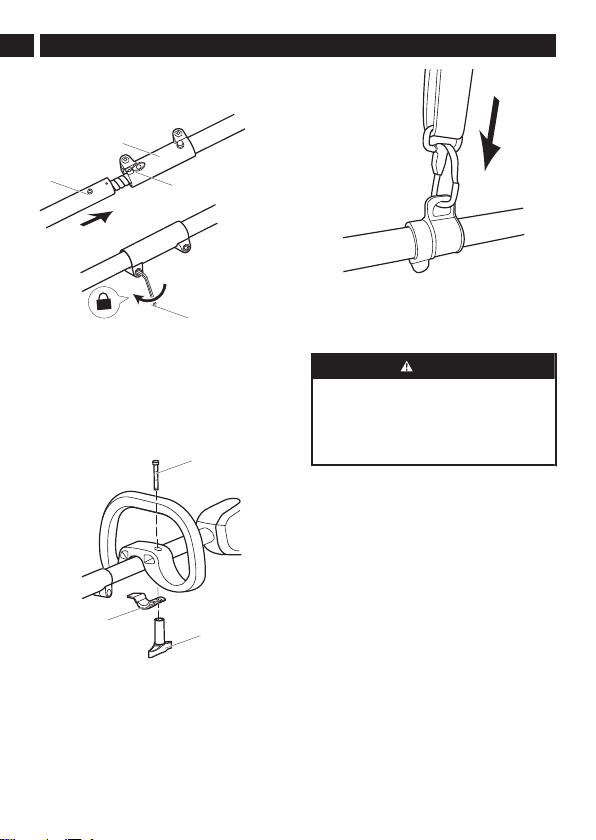

8.3 Assemble the shaft......................... 7

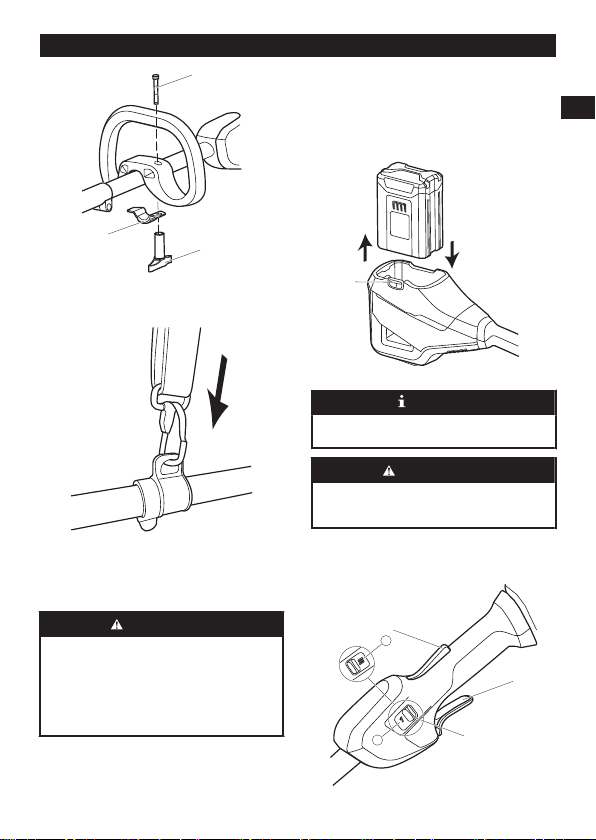

8.4 Attach the auxiliary handle..............8

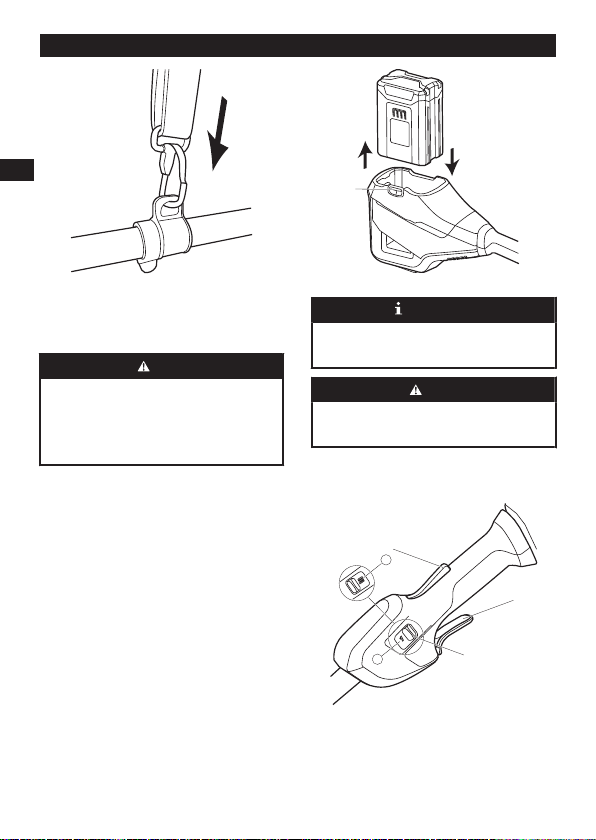

8.5 Attach the shoulder strap................8

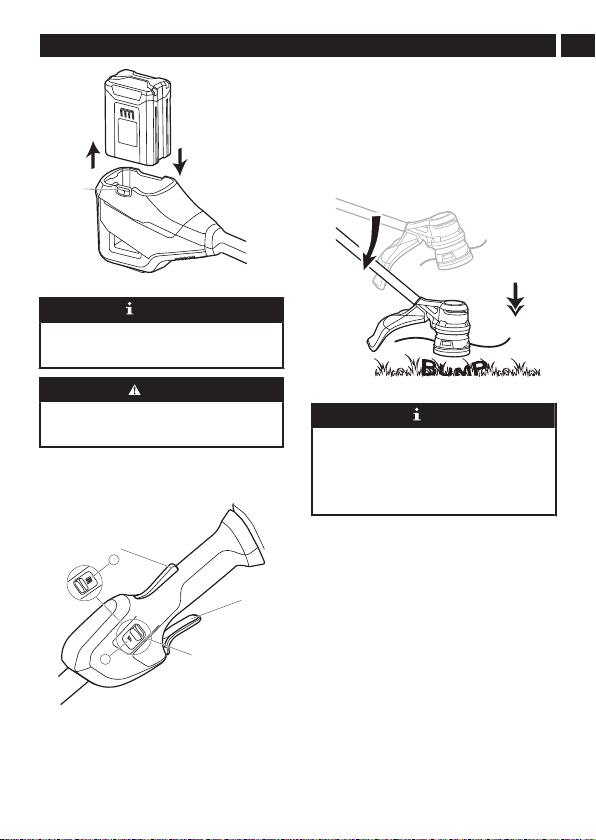

8.6 Install the battery pack....................8

8.7 Remove the battery pack................8

9 Operation................................ 9

9.1 Start the machine............................9

9.2 Stop the machine............................9

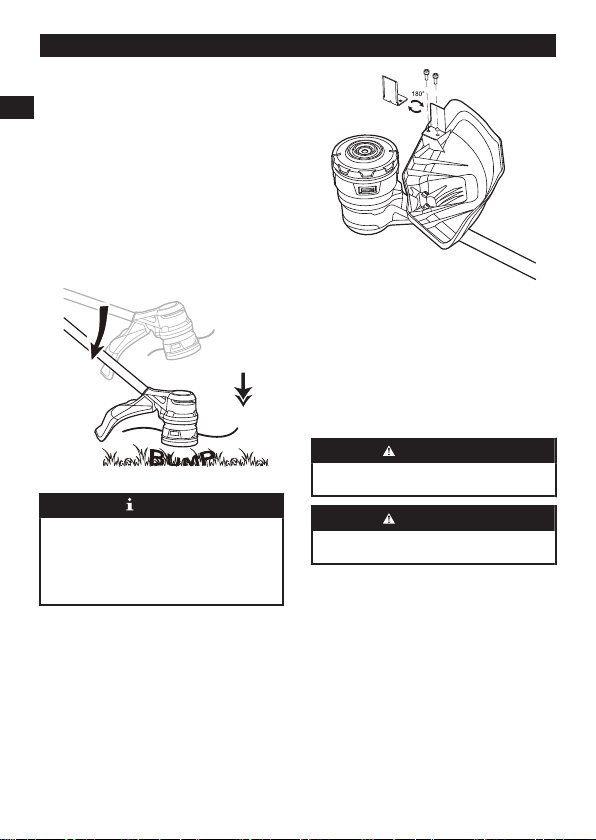

9.3 Adjust the length of the

cutting line.......................................9

9.4 Adjust the cutting diameter............. 9

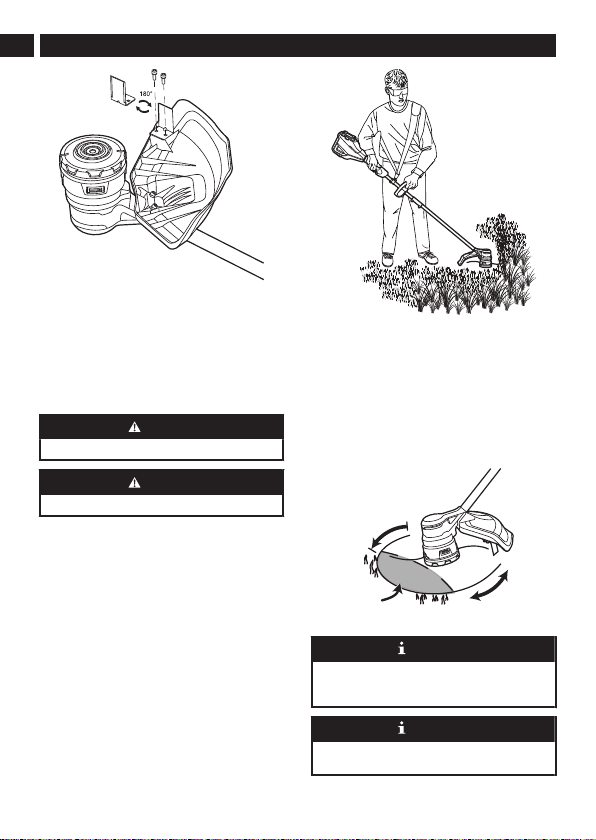

9.5 Line cut-off blade.......................... 10

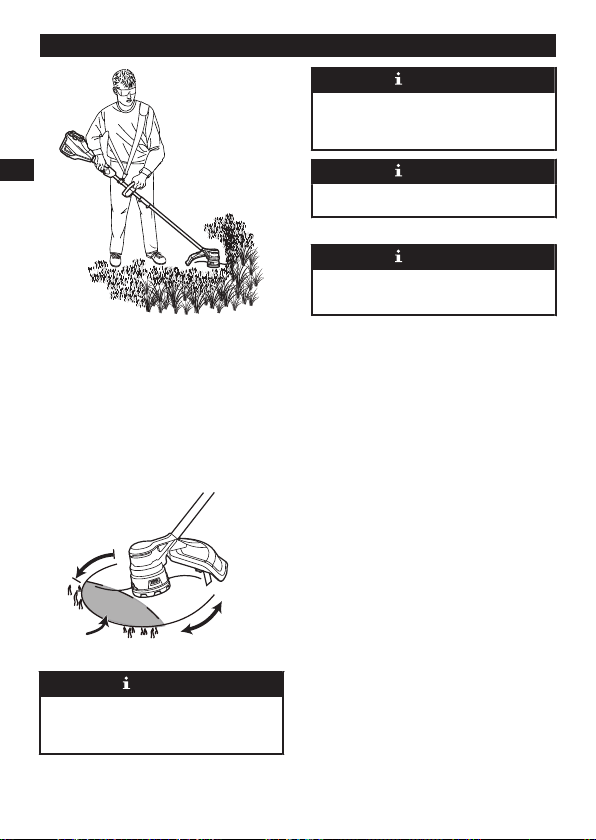

9.6 Operation tips............................... 10

9.7 Cutting tips ...................................10

10 Maintenance......................... 10

10.1 General information.......................11

10.2 Clean the machine........................ 11

10.3 Remove excess line......................11

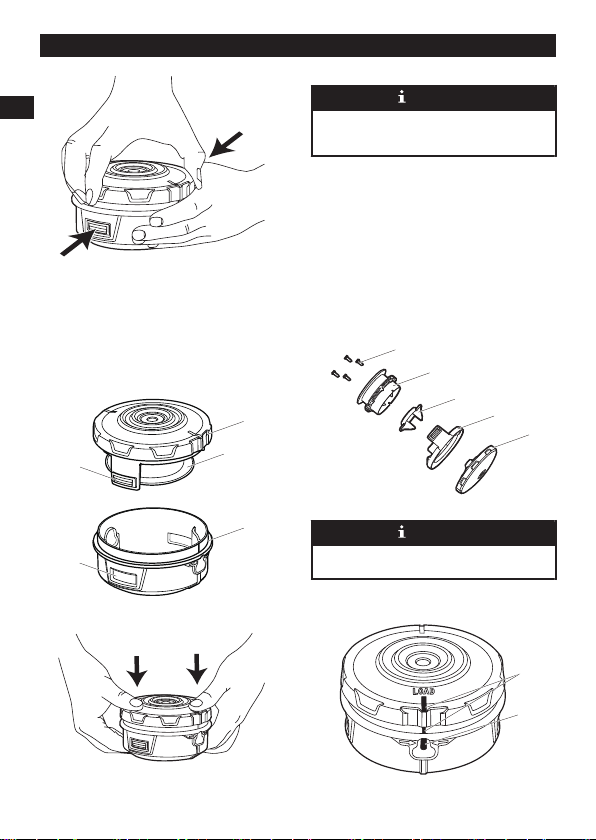

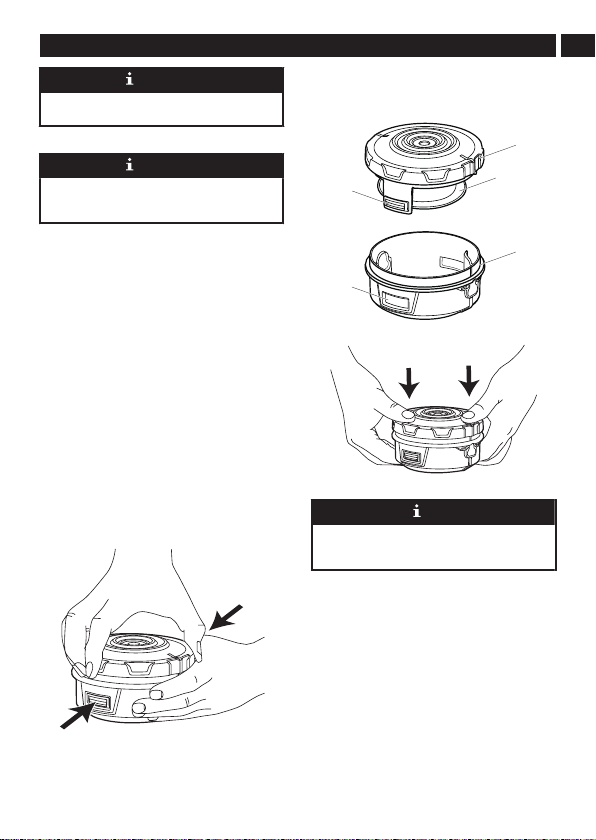

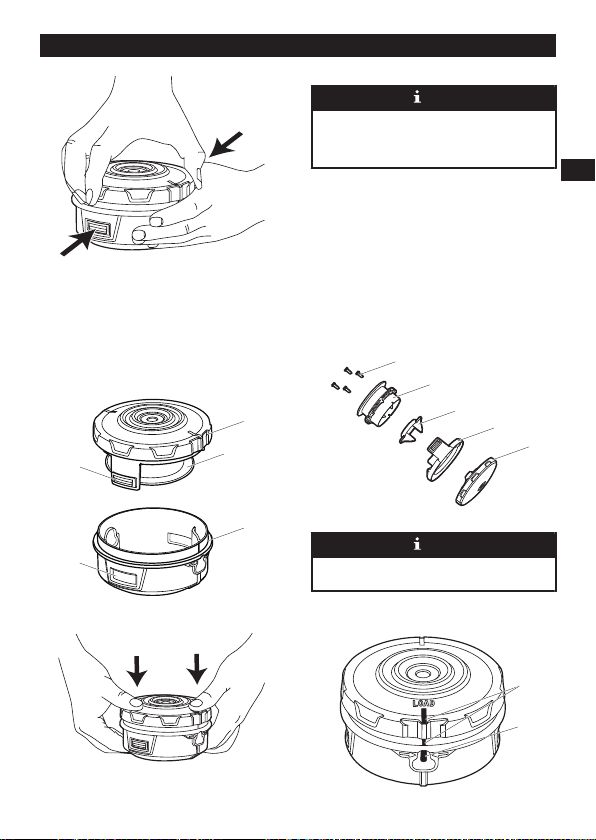

10.4 Replace the spool......................... 11

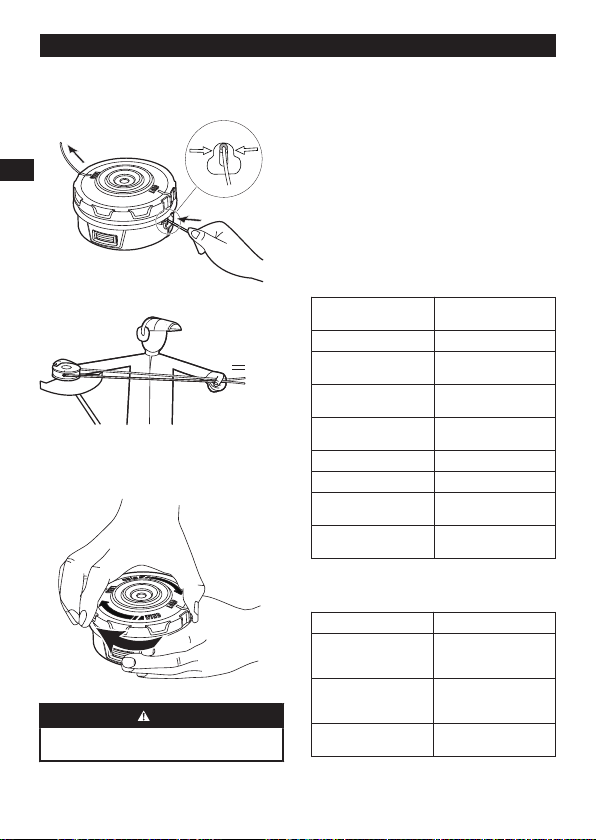

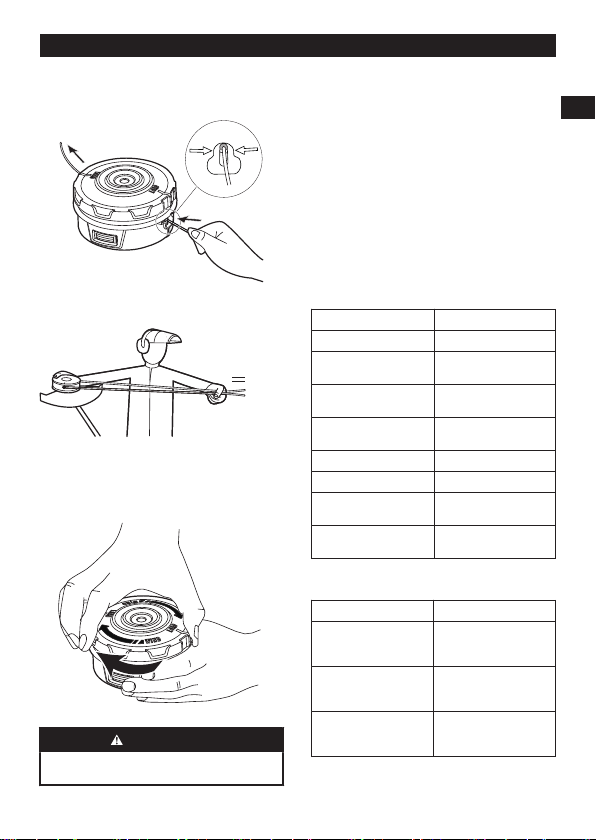

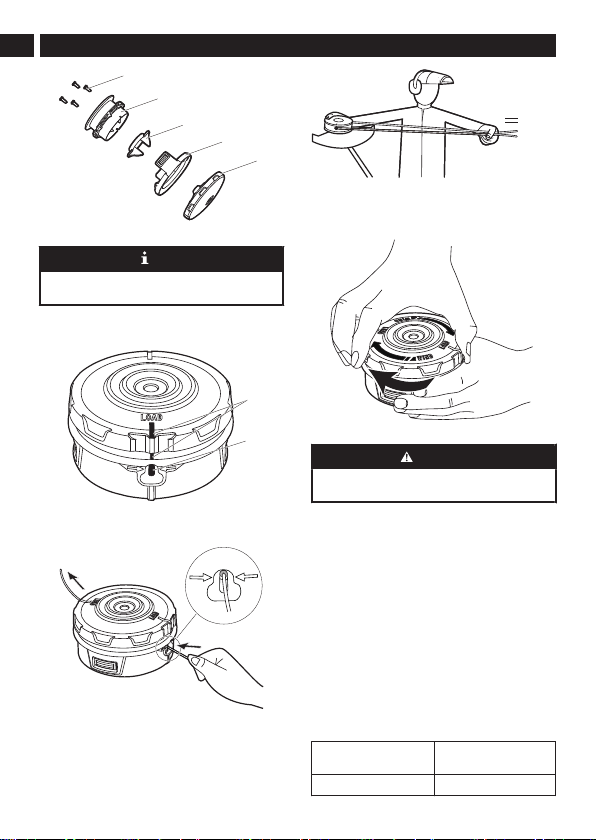

10.5 Install the cutting line.................... 12

11 Transportation and

storage..................................12

11.1 Move the machine........................ 12

11.2 Store the machine.........................12

12 Technical data...................... 12

13 Troubleshooting...................13

14 Limited warranty.................. 14

15 Exploded view......................16

English

1 DESCRIPTION

1.1 PURPOSE

This machine is used to cut grass, light weeds, and

other similar vegetation at or around ground level. The

cutting plane must be approximately parallel to the

ground surface. You cannot use the machine to cut or

chop hedges, shrubs, bushes, flowers, and compost.

1.2 OVERVIEW

Battery release button

Rear handle

Lock-out button

Trigger

Speed switch

Upper shaft

Auxiliary handle

Coupler

Lower shaft

Motor housing

Trimmer head

Cut-off blade

Guard

2 IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USING THIS

POWER TOOL

WARNING

Read and understand all instructions before

using this product. Failure to follow all instructions

listed below may result in electric shock, fire, and/or

serious personal injury.

• Use only identical manufacturer’s replacement parts

and accessories. Use of any other parts may create

a hazard or cause product damage.

• Always wear safety glasses with side shields

marked to comply with ANSI Z87.1. Everyday

glasses have only impact resistant lenses. They are

NOT safety glasses. Following this rule will reduce

the risk of eye injury. Use face mask if operating in

dusty workspaces.

• Avoid Dangerous Environment – Do not expose

power tools to prolonged or heavy wet conditions.

Water entering a power tool will increase the risk of

electric shock.

• Use the machine only in daylight or good artificial

light.

• Do not use in rain. Avoid using the machine in bad

weather conditions especially when there is a risk of

lightning.

• Never operate the machine with damaged guards or

shields or without guards or shields in place.

• Keep all bystanders, children, and pets at least 50 ft.

away.

• Dress Properly – Do not wear loose clothing or

jewelry. They can be caught in moving parts.

Use of rubber gloves and substantial footwear

is recommended when working outdoors. Wear

protective hair covering to contain long hair.

• Use Appliance Correctly. Do not use appliance for

any job except that for which it is intended.

• Avoid Unintentional Starting – Do not carry

appliance with finger on switch. Be sure switch is

off when battery is plugged in.

• Do Not Force Appliance – It will do the job better

and with lower risk of injury at the rate for which it

was designed.

• Do Not Overreach – Keep proper footing and

balance at all times.

• Stay Alert – Watch what you are doing. Use

common sense. Do not operate this unit when you

are tired, ill or under the influence of alcohol, drugs

or medication.

• Always store idle power tools indoors – When not

in use, power tools should be stored indoors in a

dry and high or locked-up place, out of reach of

children.

• The machine is not intended for use by persons

(including children) with reduced physical, sensory

or mental capabilities, or lack of experience

and knowledge, unless they have been given

English

supervision or instruction concerning use of the

machine by a person responsible for their safety.

Children should be supervised to ensure that they

do not play with the machine.

• This appliance can be used by children aged from

8 years and above and persons with reduced

physical, sensory, or mental capabilities or lack of

experience and knowledge if they have been given

supervision or instruction concerning use of the

appliance in a safe way and understand the hazards

involved. Children shall not play with the appliance.

Cleaning and user maintenance shall not be made

by children without supervision.

• Maintain Appliance with Care – Replace string head

if cracked, chipped, or damaged in any way. Be sure

the string head is properly installed and securely

fastened. Keep cutting edge sharp and clean for

best performance and to reduce the risk of injury.

Follow instructions for lubricating and changing

accessories. Inspect appliance cord periodically,

and if damaged, have it repaired by an authorized

service facility. Inspect extension cords periodically

and replace if damaged. Keep handles dry, clean,

and free from oil and grease. Failure to do so can

cause serious injury.

• Check damaged parts before using the appliance,

a guard or other part that is damaged should be

carefully checked to determine that it will operate

properly and perform its intended function. Check

for alignment of moving parts, binding of moving

parts, breakage of parts, damaged mountings, and

any other condition that may affect its operation.

A guard or other part that is damaged should

be properly repaired or replaced by an authorized

service center unless indicated elsewhere in this

manual.

• The battery must be removed from the appliance

before it is scrapped. Rechargeable batteries are

to be removed from the appliance before being

charged. Different types of batteries or new and

used batteries are not to be mixed. Exhausted

batteries are to be removed from the appliance and

safely disposed of.

• Remove or disconnect battery before servicing,

cleaning or removing material from the gardening

appliance.

• Do not modify or attempt to repair the appliance

or the battery pack (as applicable) except as

indicated in the instructions for use and care.

Use appliances only with speciﬁcally designated

battery packs. Use of any other battery packs

may create a risk of injury and ﬁre. Use only

with Greenworks BAB727/2901302 battery or other

Greenworks Commercial 82V batteries. Different

types of batteries or new and used batteries are not

to be mixed.

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one

type of battery pack may create a risk of fire

when used with another battery pack. Use only with

Greenworks GCH8020/GCH8040 charger or other

Greenworks Commercial 82V chargers.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws, or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause a

fire.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or

burns.

• Do not use a battery pack or appliance that

is damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior

resulting in fire, explosion, or risk of injury.

• Do not expose a battery pack or appliance to

fire or excessive temperature. Exposure to fire or

temperature above 265 °F (130 °C) may cause an

explosion.

• Do not dispose of the batteries in a fire. The cells

may explode. Check with local codes for possible

special disposal instructions.

• Do not open or mutilate the batteries. Released

electrolyte is corrosive and may cause damage to

the eyes or skin. It may be toxic if swallowed.

• Exercise care in handling batteries in order not to

short the battery with conducting materials such as

rings, bracelets, and keys. The battery or conductor

may overheat and cause burns.

• Follow all charging instructions and do not charge

the battery pack or appliance outside of the

temperature range specified in the instructions.

Charging improperly or at temperatures outside of

the specified range may damage the battery and

increase the risk of fire.

• Have servicing performed by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the product is

maintained.

• Keep guards in place and in working order.

• Keep hands and feet away from cutting area. Switch

on the motor only when the hands and feet are

away from the cutting means. Take care against

injury to feet and hands from the cutting means.

• Disconnect the battery pack from the appliance

whenever the machine is left by the user, before

clearing a blockage, before checking, cleaning or

working on the machine, after striking a foreign

object to inspect the machine for damage, if

the machine starts to vibrate abnormally, for

immediately check, before making any adjustments,

changing accessories, or storing appliance. Such

preventive safety measures reduce the risk of

starting the appliance accidentally.

English

• Use only with the nylon cutting line of 0.095" /

0.080" (2.4 mm / 2.0 mm) diameter. Do not

use heavier lines than recommended by the

manufacturer and line materials of other types – for

example, metal wire, rope, and the like.

SAVE THESE INSTRUCTIONS

3 SYMBOLS ON THE MACHINE

Some of the following symbols can be used on this

machine. Please study them and learn their definition.

Proper interpretation of these symbols will let you

operate the tool better and safer.

Symbol Explanation

V Voltage

A Current

Hz Frequency (cycles per second)

W Power

min Time

/min

Revolutions, strokes, surface speed,

orbits etc., per minute

Direct current

Precautions that involve your safety.

Read and understand all instruc-

tions before you operate the ma-

chine, and follow all warnings and

safety instructions.

Always wear safety glasses with

side shields marked to comply with

ANSI Z87.1 when you operate this

machine.

Do not expose the machine to rain

or moist conditions.

Keep all bystanders at least 50-ft

away.

Do not install or use any type of

blade on the machine or displaying

this symbol.

Thrown objects can ricochet and re-

sult in personal injury or property

damage.

4 RISK LEVELS

The following signal words and meanings are intended

to explain the levels of risk associated with this

product.

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminent-

ly hazardous situation,

which, if not avoided, will

result in death or serious

injury.

WARNING Indicates a potential-

ly hazardous situation,

which, if not avoided,

could result in death or

serious injury.

CAUTION Indicates a potential-

ly hazardous situation,

which, if not avoided, may

result in minor or moder-

ate injury.

CAUTION (Without Safety Alert

Symbol) Indicates a situa-

tion that may result in

property damage.

5 SERVICE

Servicing requires extreme care and knowledge and

must be performed only by a qualified service

technician. For service we suggest you return the

machine to your nearest AUTHORIZED SERVICE

CENTER for repair. Use only identical manufacturer’s

replacement parts and accessories.

6 ENVIRONMENTALLY SAFE BATTERY

DISPOSAL

The toxic and corrosive materials below are in the

batteries used in this machine: Lithium-ion, a toxic

material.

WARNING

Discard all toxic materials in a specified manner

to prevent contamination of the environment.

Before discarding damaged or worn-out Lithium-ion

battery, contact your local waste disposal agency,

or the local Environmental Protection Agency for

information and specific instructions. Take the

batteries to a local recycling and/or disposal center,

certified for Lithium-ion disposal.

English

WARNING

If the battery pack cracks or breaks, with or without

leaks, do not recharge it and do not use. Discard it

and replace with a new battery pack. DO NOT TRY

TO REPAIR IT! To prevent injury and risk of fire,

explosion, or electric shock, and to avoid damage to

the environment:

• Cover the terminals of the battery with heavy-duty

adhesive tape.

• DO NOT try to remove or destroy any of the

battery pack components.

• DO NOT try to open the battery pack.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in

the eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular

household trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of

any waste landfill or municipal solid waste stream.

• Take them to a certified recycling or disposal

center.

7 PROPOSITION 65

WARNING

This product contains a chemical known to the

state of California to cause cancer, birth defects

or other reproductive harm. Some dust created by

power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and

other masonry products;

• Arsenic and chromium from chemically treated

lumber.

Your risk of exposure to these chemicals varies

depending on how often you do this type of work. To

reduce your exposure to these chemicals, work in a

well-ventilated area, and work with approved safety

equipment, such as dust masks that are specially

designed to filter out microscopic particles.

8 INSTALLATION

8.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine

before use.

WARNING

• If parts of the machine are damaged, do not use

the machine.

• If parts are missing, do not operate the machine.

• If parts are damaged or missing, contact the

service center.

1. Open the package.

2. Read the documentation provided in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and packing material in

compliance with local regulations.

WARNING

For your personal safety, do not insert battery before

the tool is assembled completely.

8.2 ATTACH THE GUARD

WARNING

Do not touch the cut-off blade.

1. Remove the screws from the trimmer head with

the supplied hex wrench.

2. Put the guard onto the trimmer head.

3. Align the screw holes on the guard with the screw

holes on the trimmer head.

4. Tighten the screws.

8.3 ASSEMBLE THE SHAFT

1. Loosen the screw on the coupler (1).

2. Push in the release button on the lower shaft (2).

3. Align the release button with the positioning hole

(3) and slide the two shafts together.

English

4. Turn the lower shaft until the button locks into the

positioning hole.

5. Tighten the screw with the hex wrench (4).

8.4 ATTACH THE AUXILIARY HANDLE

1. Remove the knob (1) from the handle.

2. Attach the auxiliary handle and lower clamp (2)

on the shaft.

3. Set the auxiliary handle in the comfortable

position.

4. Put the bolt (3) through the holes.

5. Tighten the auxiliary handle with the knob.

8.5 ATTACH THE SHOULDER STRAP

1. Attach the carabiner to the carrying ring on the

drive tube.

2. Put on the shoulder strap.

3. Adjust the length of the strap so that the

carabiner is about a hand’s width below your right

hip.

8.6 INSTALL THE BATTERY PACK

WARNING

• If the battery pack or charger is damaged, replace

the battery pack or the charger.

• Stop the machine and wait until the motor stops

before you install or remove the battery pack.

• Read and understand the instructions in the

battery and charger manual.

1. Align the ribs on the battery pack with the

grooves in the battery compartment.

2. Push the battery pack into the battery

compartment until the battery pack locks into

place.

3. When you hear a click, the battery pack is

installed.

8.7 REMOVE THE BATTERY PACK

1. Push and hold the battery release button (1).

2. Remove the battery pack from the machine.

English

9 OPERATION

IMPORTANT

Before you operate the machine, read and

understand the safety regulations and the operation

instructions.

WARNING

Be careful when you operate the machine and

always observe your surroundings before operating

tool.

9.1 START THE MACHINE

1. Push the lock-out button (1) and pull the trigger

(2).

2. Push the speed switch (3) to the desired

operating speed. Push the speed switch to

position A for low speed or position B for high

speed.

9.2 STOP THE MACHINE

1. Release the trigger to stop the machine.

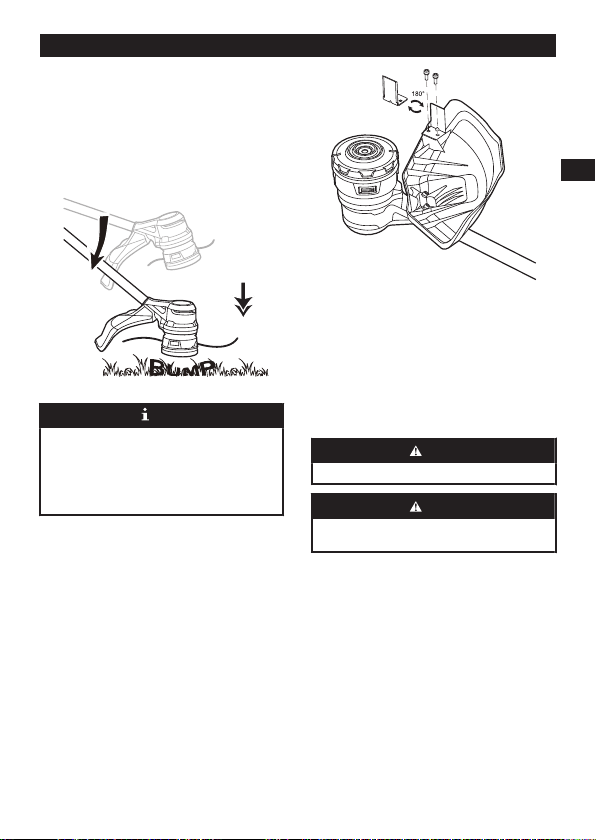

9.3 ADJUST THE LENGTH OF THE CUTTING

LINE

While you operate the machine, the cutting line gets

worn shorter. You can adjust the length of the cutting

line.

1. While the trimmer is running, bump the trimmer

head against the ground.

2. Line is automatically released and the cut-off

blade cuts the excess length.

9.4 ADJUST THE CUTTING DIAMETER

NOTE

The machine is set at a 14 in. (35.6 cm) cutting

diameter. You can adjust to a 16 in. (40.6 cm) cutting

diameter.

Set the cutting diameter to 14 in. (35.6 cm) for

greater runtime and 16 in. (40.6 cm)for a larger

cutting area.

1. Remove the battery pack.

2. Remove the blade screws from the cut-off blade.

3. Turn the cut-off blade 180°.

4. Tighten the blade screws.

English

9.5 LINE CUT-OFF BLADE

This trimmer is equipped with a line cut-off blade

(17) on the guard. The line cut off blade continuously

trims the line to ensure a consistent and efficient cut

diameter. Advance line whenever you hear the motor

running faster than normal, or when trimming efficiency

diminishes. This will maintain best performance and

keep line long enough to advance properly.

9.6 OPERATION TIPS

WARNING

Keep clearance between the body and the machine.

WARNING

Do not operate the machine without guard in place.

Follow these tips when operating the machine:

• Keep the machine connected to the correctly worn

harness.

• Keep a firm hold with both hands on the machine

while you operate the machine.

• Cut tall grass from the top down.

If grass winds around the trimmer head:

• Remove the battery pack.

• Remove the grass.

9.7 CUTTING TIPS

• Tilt the machine toward the area to be cut. Use the

tip of the cutting line to cut grass.

• Move the machine from right to left to prevent

thrown debris from hitting the operator.

• Do not cut in the danger area.

• Do not force the trimmer head into uncut grass.

• Wire and picket fences cause cutting line wear and

breakage. Stone and brick walls, curbs, and wood

can wear the cutting line quickly.

Best cutting area

Direction of rotation

Dangerous cutting area

10 MAINTENANCE

IMPORTANT

Read and understand the safety regulations and the

maintenance instructions before you clean, repair or

do the maintenance work on the machine.

IMPORTANT

Make sure that all nuts, bolts and screws are tight.

Check regularly that the handles are firmly mounted.

English

IMPORTANT

Use only the replacement parts and accessories of

the initial manufacturer.

10.1 GENERAL INFORMATION

IMPORTANT

Only your dealer or approved service center can

perform maintenance that is not given in this

manual.

Before the maintenance operations:

• Stop the machine.

• Remove the battery pack.

• Cool the motor.

• Store the machine in cool and dry place.

• Use correct clothing, protective gloves and safety

glasses.

10.2 CLEAN THE MACHINE

• Clean the machine after each use with a moist cloth

dipped in neutral detergent.

• Do not use aggressive detergents or solvents like

"glass cleaner" to clean the plastic parts or handles.

• Keep the trimmer head free from grass, leaves, or

excessive grease.

• Keep the air vents clean and free of debris to avoid

overheating and damage of the motor.

• Do not spray water onto the motor and electrical

components.

10.3 REMOVE EXCESS LINE

1. Push the tabs (5) on the sides of the trimmer

head at the same time.

2. Pull and remove the spool cover (1) and spool

(2).

3. Remove any remaining line.

4. Clean dirt and debris from all parts. Replace

spool if it is worn or damaged.

5. Align the spool tabs (5) with the tab openings (4)

in the base of the spool (3).

6. Push the spool cover until it clicks into position.

10.4 REPLACE THE SPOOL

NOTE

If any parts of the spool retainer assembly are

damaged or worn, replace the damaged part and

reassemble them as following showing

1. Disassemble the trimmer head. Pull and remove

the spool cover (5).

2. Clean dirt and debris from all parts.

3. Loosen the screws (1). Remove the spool (2),

slot cover (3), location housing (4) from the spool

assembly.

4. Replace with a new spool.

5. Insert the location housing and slot cover onto the

spool cover, and then put the spool onto the slot

cover to the desired position.

6. Tighten with the screws.

English

10.5 INSTALL THE CUTTING LINE

NOTE

Do not put more than 23 feet of cutting line in at a

time.

1. Remove the remaining cutting line on the spool.

2. Line up the slots on the spool cover with the slots

(1) on the trimmer head.

3. Insert the line into the mounting hole, which is

located inside the eyelet (2). Push the cutting line

until it exits the opposite hole.

4. Pull the cutting line through until there is an equal

quantity of cutting line on each side.

5. Rotate the spool cover clockwise in the arrow

direction to wind the cutting line into the trimmer

head. Keep approximately 5 in of cutting line

above out of each side of the trimmer head.

11 TRANSPORTATION AND STORAGE

WARNING

Remove the battery pack from the machine before

transportation and storage.

11.1 MOVE THE MACHINE

When you move the machine, you must:

• Stop the machine.

• Remove the battery pack.

11.2 STORE THE MACHINE

• Remove the battery pack from the machine and

charge it.

• Make sure that children cannot come near the

machine.

• Keep the machine away from corrosive agents such

as garden chemicals and de-icing salts.

• Secure the machine during transportation to prevent

damage or injury. Clean and examine the machine

for any damage.

12 TECHNICAL DATA

Type Cordless, battery pow-

ered

Motor 80V

English

No load speed 5000 / 6000 (±10%)

RPM

Cutting line diameter 0.095" / 0.080" (2.4 mm /

2.0 mm)

Cutting path diameter 14 in. /16 in. (35.6 cm /

40.6 cm)

Feed Type Bump Feed

Weight (without battery

pack)

7.9 lbs (3.6 kg)

Battery model BAB727/2901302 and

other BAB series

Charger model GCH8020/GCH8040 and

other CAB series

The recommended ambient temperature range:

Item Temperature

String trimmer storage

temperature range

32°F (0°C) - 113°F

(45°C)

String trimmer operation

temperature range

32°F (0°C) - 113°F

(45°C)

Battery charging temper-

ature range

39°F (4°C) - 104°F

(40°C)

Charger operation tem-

perature range

39°F (4°C) - 104°F

(40°C)

Battery storage tempera-

ture range

32°F (0°C) - 113°F

(45°C)

Battery discharging tem-

perature range

32°F (0°C) - 113°F

(45°C)

13 TROUBLESHOOTING

Problem Possible

Cause

Solution

The ma-

chine

does not

start

when you

push the

trigger.

No electrical

contact be-

tween the ma-

chine and the

battery pack.

1. Remove battery

pack.

2. Check contact and

install the battery

pack again.

The battery

pack is deple-

ted.

Charge the battery

pack.

The lock-out

button and trig-

ger are not

pushed at the

same time.

1. Pull the lock-out

button and hold it.

2. Pull the trigger to

start the machine.

English

Problem Possible

Cause

Solution

The ma-

chine

stops

when you

cut.

The guard is

not attached to

the machine.

Remove the battery

pack and attach the

guard to the machine.

Heavy cutting

line is used.

Use only with the

nylon cutting line of

0.095" / 0.080" (2.4

mm / 2.0 mm) diame-

ter.

Grass winds

around the mo-

tor shaft or the

trimmer head.

1. Stop the machine.

2. Remove the battery

pack.

3. Remove the grass

from the motor shaft

and trimmer head.

The motor is

overloaded.

1. Remove the trim-

mer head from the

grass.

2. The motor will re-

cover to work as soon

as the load is re-

moved.

3. When you cut,

move the trimmer

head in and out of

the grass to be cut

and remove no more

than 8" in length of

the grass being cut

per pass.

The battery

pack or ma-

chine is too hot.

1. Cool the battery

pack until its func-

tion returns to normal.

This is best done by

bringing the battery

into the shade or in-

doors.

2. Cool the machine

for approximately 10

minutes. Remove the

battery from the tool

to help the tool cool

down more quickly.

The battery

pack is discon-

nected from the

tool.

Install the battery

pack again.

The battery

pack is deple-

ted.

Charge the battery

pack.

Problem Possible

Cause

Solution

The line

does not

advance.

Lines are wel-

ded to them-

selves.

Lubricate with silicone

spray.

Not enough line

on spool.

Install more line.

Lines are worn

too short.

Advance the cutting

line by bumping the

trimmer head.

Lines are tan-

gled on spool.

1. Remove the lines

from the spool.

2. Wind the lines.

The line

keeps

breaking.

The machine is

used incorrectly.

1. Cut with the tip of

the line, avoid stones,

walls and other hard

objects.

2. Advance the cutting

line regularly to keep

full cutting width.

The grass

winds

around

the trim-

mer head

and motor

housing.

Cut tall grass at

ground level.

1. Cut tall grass from

the top down.

2. Remove no more

than 8" in each pass

to prevent wrapping.

The line

does not

cut well.

The cut-off

blade becomes

dull.

Sharpen the cut-off

blade with a file or re-

place it.

Vibration

increases

obviously.

The line is worn

down at one

side and not ad-

vanced in time.

Make sure that the

line on both sides is

normal. Advance the

line.

14 LIMITED WARRANTY

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Greenworks hereby warranties this product, to the

original purchaser with proof of purchase, for a period

of four (4) years against defects in materials, parts

or workmanship. Greenworks, at its own discretion

will repair or replace any and all parts found to be

English

defective, through normal use, free of charge to the

customer. This warranty is valid only for units which

have been used for personal use that have not been

hired or rented for industrial/commercial use, and

that have been maintained in accordance with the

instructions in the owners’ manual supplied with the

product from new.

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due

to misuse, commercial use, abuse, neglect,

accident, improper maintenance, or alteration; or

2. The unit, if it has not been operated and/or

maintained in accordance with the owner's

manual; or

3. Normal wear;

4. Routine maintenance items such as lubricants,

blade sharpening;

5. Normal deterioration of the exterior finish due to

use or exposure.

HELPLINE:

Warranty service is available by calling our toll-free

helpline, at 1-855-345-3934.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

replacement under this warranty unless such return is

requested in writing by Greenworks.

USA address:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Canadian address:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Mexico address:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

English

15 EXPLODED VIEW

1.1

1.3 1.4

1.2

Part No. Qt

Description No

Part No. Qt

Description

1 R0201836-00 1 Auxiliary Handle Assembly 2 R0203419-00 1 Trimmer Head Assembly

1.1 R0201826-00 1 Bolt 3 R0201830-00 1 Hex Screw

1.2 R0201827-00 1 Auxiliary handle 4 R0201881-00 1 Guard Assembly

1.3 R0201828-00 1 Bracket 5 R0201770-00 1 Allen key

1.4 R0201833-00 1 Knob

English

1 Description........................... 18

1.1 But.................................................18

1.2 Aperçu...........................................18

2 Instructions importantes

sur la sécurité.......................18

3 Symboles figurant sur la

machine................................ 20

4 Niveaux de risques.............. 20

5 Service.................................. 21

6 Élimination des

batteries sans danger

pour l'environnement.......... 21

7 Proposition 65...................... 21

8 Installation............................22

8.1 Déballer la machine...................... 22

8.2 Attachez la garde protectrice........ 22

8.3 Assemblez l'arbre......................... 22

8.4 Attachez la poignée auxiliaire....... 22

8.5 Fixez la bandoulière......................23

8.6 Installer le bloc-batterie.................23

8.7 Retirer le bloc-batterie.................. 23

9 Utilisation..............................23

9.1 Démarrer la machine.................... 23

9.2 Arrêter la machine.........................24

9.3 Réglez la longueur de la ligne

de coupe....................................... 24

9.4 Réglez le diamètre de coupe........ 24

9.5 Lame de coupe de la ligne............24

9.6 Conseils sur l'utilisation.................24

9.7 Conseils de coupe........................ 25

10 Entretien............................... 25

10.1 Informations générales................. 25

10.2 Nettoyez la machine..................... 25

10.3 Supprimez l'excédent de ligne...... 25

10.4 Remplacez la bobine.................... 26

10.5 Installez la ligne de coupe............ 26

11 Transport et entreposage....27

11.1 Déplacez la machine.................... 27

11.2 Entreposez la machine................. 27

12 Données techniques............27

13 Dépannage............................28

14 Garantie limitée....................29

15 Vue éclatées......................... 31

Français

1 DESCRIPTION

1.1 BUT

Cette machine est utilisée pour couper l'herbe,

les mauvaises herbes légères et d'autres végétaux

similaires au niveau du sol ou à proximité. La surface

de coupe doit être approximativement parallèle à la

surface du sol. Vous ne pouvez pas utiliser la machine

pour couper ou hacher des haies, des arbustes, des

buissons, des fleurs, et du compost.

1.2 APERÇU

Bouton d’éjection de la batterie

Poignée arrière

Bouton de verrouillage

Gâchette

Interrupteur de vitesse

Arbre supérieur

Poignée auxiliaire

Coupleur

Arbre inférieur

Boîtier du moteur

Tête de coupe

Lame de coupe

Garde protectrice

2 INSTRUCTIONS IMPORTANTES SUR LA

SÉCURITÉ

LISEZ TOUTES LES INSTRUCTIONS AVANT

D'UTILISER CET ÉQUIPEMENT ÉLECTRIQUE

AVERTISSEMENT

Lisez et comprenez toutes les instructions avant

d'utiliser ce produit. Le non-respect de ces

avertissements et de ces instructions peut entraîner

un choc électrique, un incendie et/ou des blessures

graves.

• Utilisez uniquement des pièces de rechange

et des accessoires identiques du fabricant.

L'utilisation d'autres pièces peut créer un danger ou

endommager le produit.

• Portez toujours des lunettes de sécurité avec des

écrans de protection latéraux marqués selon la

norme ANSI Z87.1. Les lunettes ordinaires sont

dotées de verres résistants aux impacts seulement.

Ce ne sont PAS des lunettes de sécurité. Le respect

de cette règle réduira le risque de blessures aux

yeux. Portez un masque facial si vous travaillez

dans des environnements poussiéreux.

• Évitez de travailler dans des environnements

dangereux – N’exposez pas les outils électriques

à des conditions de fortes humidités et pendant

longtemps. L'eau qui pénètre dans un outil

électrique augmente le risque de choc électrique.

• Utilisez la machine uniquement à la lumière du jour

ou sous une bonne lumière artificielle.

• N'utilisez pas sous la pluie. Évitez d’utiliser la

machine par mauvais temps, surtout s’il y a un

risque de foudre.

• N’utilisez jamais la machine avec des protections

ou des écrans endommagés ou sans protections ou

écrans en place.

• Tenez tous les curieux, les enfants et les animaux

domestiques à une distance d'au moins 15 m

(50 pi).

• Portez des vêtements adéquats – Ne portez pas

de vêtements amples ou de bijoux. Ils pourraient

se coincer dans les pièces en mouvement. Le port

de gants en caoutchouc et de chaussures adaptées

est recommandé pour travailler à l'extérieur. Portez

un couvre-chef protecteur pour contenir les cheveux

longs.

• Utilisez l’appareil correctement. N'utilisez l’appareil

que pour les travaux auxquels il est destiné.

• Évitez tout démarrage accidentel – Ne transportez

pas l’appareil avec un doigt sur l’interrupteur.

Assurez-vous que l'interrupteur est éteint lorsque

vous branchez la batterie.

• Ne forcez pas l'appareil – Le travail sera mieux

exécuté et avec moins de risque de blessure à la

vitesse pour laquelle il a été conçu.

• Ne vous penchez pas trop – Gardez toujours un bon

équilibre et une position stable.

• Restez vigilant – Faites attention à ce que vous

faites. Faites appel à votre bon sens. N'utilisez

pas cet appareil si vous êtes fatigué, malade ou

Français

sous l'influence de l'alcool, de drogues ou de

médicaments.

• Rangez toujours les outils électriques inutilisés

à l'intérieur – Lorsqu'ils ne sont pas utilisés,

entreposez-les à l'intérieur dans un endroit sec, hors

de portée des enfants.

• Cette machine n’est pas destinée à être utilisée

par des personnes (y compris des enfants)

ayant des capacités physiques, sensorielles ou

mentales réduites ou un manque d’expérience et

de connaissances, à moins qu’elles n’aient reçu

une supervision ou des instructions concernant son

utilisation par une personne responsable de leur

sécurité. Les enfants doivent être surveillés pour

s’assurer qu’ils ne jouent pas avec la machine.

• Cet appareil peut être utilisé par des enfants

âgés de 8 ans et plus, et des personnes ayant

des capacités physiques, sensorielles ou mentales

réduites ou sans expérience et connaissances

si elles sont sous surveillance ou ont reçu des

instructions pour utiliser l’appareil de manière sûre

et si elles comprennent les dangers impliqués.

Les enfants ne devraient pas jouer avec l'appareil.

Le nettoyage et l’entretien par l’utilisateur ne

doivent pas être effectués par des enfants sans

surveillance.

• Effectuez l’entretien de l’appareil avec soin –

Remplacez la tête de coupe si elle est fissurée,

ébréchée ou endommagée de quelque façon

que ce soit. Assurez-vous que la tête de

coupe est correctement installée et solidement

fixée. Gardez le bord des dents bien aiguisé

et propre pour une meilleure performance et

pour réduire les risques de blessures. Suivez

les instructions pour lubrifier et changer les

accessoires. Inspectez périodiquement le cordon

de l'appareil. S'il est endommagé, faites-le réparer

par un réparateur agréé. Inspectez périodiquement

les rallonges électriques et remplacez-les si elles

sont endommagées. Veillez à ce que les poignées

restent propres, sèches et exemptes d’huile et de

graisse. Le non-respect de cette consigne peut

entraîner des blessures corporelles graves.

• Vérifier les pièces endommagées avant d’utiliser

l’appareil. Il convient de vérifier soigneusement la

garde protectrice ou toute autre pièce endommagée

pour s'assurer qu'il fonctionnera correctement

comme prévu. Vérifiez l'alignement des pièces

mobiles, la fixation des pièces mobiles, la

cassure des pièces, les fixations endommagées

et toute autre condition qui pourrait affecter leur

fonctionnement. Une garde protectrice ou toute

autre pièce endommagée doit être correctement

réparée ou remplacée par un centre de service

agréé, sauf en cas d'indication contraire dans ce

manuel.

• La batterie doit être retirée de l’appareil avant d’être

mise au rebut. Les piles rechargeables doivent être

retirées de l’appareil avant d’être chargées. Évitez

de mélanger différents types de piles ou des piles

neuves et usagées. Les piles épuisées doivent

être retirées de l’appareil et éliminées de façon

sécuritaire.

• Retirez ou débranchez la batterie avant d'entretenir,

de nettoyer ou d'enlever des matériaux de l’appareil

de jardinage.

• Ne modifiez pas ou n'essayez pas de réparer

l'appareil ou le bloc-batterie (selon le cas) sauf

en conformité avec les instructions d'utilisation

et d'entretien indiquées dans ce manuel. Utilisez

les appareils uniquement avec des batteries

spécialement conçues à cet effet. L'utilisation de

toutes autres batteries peut créer un risque de

blessure et d'incendie. Utilisez uniquement avec

une batterie Greenworks BAB727/2901302 ou

d’autres.batteries 82V commerciales Greenworks.

Évitez de mélanger différents types de piles ou des

piles neuves et usagées.

• Rechargez uniquement avec le chargeur spécifié

par le fabricant. Un chargeur adapté à un type de

bloc-batterie peut créer un risque d'incendie lorsqu'il

est utilisé avec un autre bloc batterie. Utilisez

uniquement un chargeur Greenworks GCH8020/

GCH8040 ou d’autres chargeurs commerciaux 82V

Greenworks.

• Lorsque la batterie n'est pas utilisée, éloignez-la

d’autres objets métalliques, comme des attaches

trombones, des pièces de monnaie, des clés, des

clous, des vis ou autres petits objets métalliques qui

peuvent établir une connexion d'une borne à une

autre. Le court-circuit des bornes de la batterie peut

provoquer un incendie.

• Dans des conditions abusives, du liquide peut fuir

de la batterie. Évitez tout contact. En cas de contact

accidentel, rincez avec de l’eau. En cas de contact

avec les yeux, consultez également un médecin. Le

liquide qui s’échappe de la batterie peut causer des

irritations ou des brûlures.

• N'utilisez pas une batterie ou un appareil

endommagé ou modifié. L’utilisation de batteries

endommagées ou modifiées peut provoquer une

réaction imprévisible avec un risque d'incendie,

d'explosion ou de blessure.

• N'exposez pas une batterie ou un appareil à un feu

ou à une température excessive. L'exposition au feu

ou une température supérieure à 130 °C (265 °F)

peut provoquer une explosion.

• Ne jetez pas les batteries au feu. Les cellules

peuvent exploser. Consultez les règlements

locaux pour connaître les instructions d'élimination

spéciales.

• Ne tentez pas d'ouvrir ni d'abîmer la batterie. Les

électrolytes rejetés sont corrosifs et peuvent causer

des dommages aux yeux ou à la peau. L'électrolyte

peut être toxique lorsqu'elle est avalée.

• Manipulez les batteries avec précaution afin de ne

pas court-circuiter la batterie avec des matériaux

Français

conducteurs tels que les bagues, les bracelets et les

clés. La batterie ou le conducteur peut surchauffer

et provoquer des brûlures.

• Suivez toutes les instructions de recharge et ne

rechargez pas le bloc-batterie ou l'appareil en

dehors de la plage de température spécifiée dans

ces instructions. Un rechargement incorrect ou à

des températures en dehors de la plage spécifiée

peut endommager la batterie et augmenter le risque

d'incendie.

• Faites effectuer l'entretien par un réparateur

qualifié en n'utilisant que des pièces de rechange

identiques. Cela garantira le maintien de la sécurité

du produit.

• Gardez les gardes protectrices en place et en bon

état de fonctionnement.

• Gardez les mains et les pieds éloignés de la

zone de coupe. Ne mettez le moteur en marche

qu’après vous êtes assuré que les mains et les

pieds sont éloignés du dispositif de coupe. Prenez

des précautions pour que les pieds et les mains ne

soient pas blessés par le dispositif de coupe.

• Débranchez le bloc-piles de l’appareil chaque fois

que l’utilisateur quitte la machine, avant de dégager

une obstruction, avant de vérifier, de nettoyer ou

de travailler sur la machine, après avoir heurté

un objet étranger pour vérifier que la machine

n’est pas endommagée, si la machine commence

à vibrer anormalement, et avant d’effectuer un

contrôle immédiat ou tout réglage, de changer

d’accessoire ou de ranger l’appareil. De telles

mesures de sécurité préventives réduisent le risque

d'un démarrage accidentel de la machine.

• Utilisez uniquement avec la ligne de coupe en nylon

de 0.095" / 0.080" (2.4 mm / 2.0 mm) diamètre.

N'utilisez pas de lignes plus lourdes que celles

recommandées par le fabricant et d'autres types de

lignes – par ex., du fil métallique, de la corde, etc..

CONSERVEZ CES INSTRUCTIONS

3 SYMBOLES FIGURANT SUR LA MACHINE

Certains des symboles suivants peuvent être utilisés

sur cette machine. Veuillez les étudier et apprendre

leur signification. Une bonne interprétation de ces

symboles vous permettra de mieux utiliser l'outil et de

manière plus sécuritaire.

Symbole Explication

V Voltage

A Courant

Hz Fréquence (cycles par seconde)

W Puissance

min Heure

Symbole Explication

/min

Tours, coups, vitesse périphérique,

orbites, etc., par minute

Courant direct

Précautions destinées à assurer la

sécurité.

Lisez et comprenez toutes les in-

structions avant d'utiliser cette ma-

chine, et suivez tous les avertisse-

ments et les consignes de sécurité.

Portez toujours des lunettes de sé-

curité dont les écrans latéraux sont

conformes à la norme ANSI Z87.1.

lorsque vous utilisez cette machine.

Ne pas exposer la machine à la

pluie ou à l'humidité.

Tenez tous les curieux à une dis-

tance d'au moins 15 m (50 pi).

N'installez ou n'utilisez aucun type

de lame sur une machine qui affiche

ce symbole.

Les objets projetés peuvent ricocher

et causer des blessures corporelles

ou des dommages matériels.

4 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur

signification ont pour but d'expliquer les niveaux de

risques associés à l'utilisation de ce produit.

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation dan-

gereuse imminente qui, si

elle n’est pas évitée, peut

entraîner la mort ou des

blessures graves.

AVERTISSE-

MENT

Indique une situation po-

tentiellement dangereuse

qui, si elle n’est pas évit-

ée, peut entraîner la mort

ou des blessures graves.

MISE EN

GARDE

Indique une situation po-

tentiellement dangereuse

qui, si elle n'est pas évit-

ée, pourrait causer des

blessures mineures ou

modérées.

Français

SYM-

BOLE

SIGNAL SIGNIFICATION

MISE EN

GARDE

(Sans symbole d’alerte de

sécurité) indique une sit-

uation pouvant entraîner

des dommages matériels.

5 SERVICE

L'entretien nécessite un soin extrême et une

connaissance approfondie du système, et ne doit être

effectué que par un technicien qualifié. Pour l'entretien,

nous vous suggérons de retourner la machine à votre

CENTRE DE SERVICE AUTORISÉ le plus proche

pour réparation. Utilisez uniquement des pièces de

rechange et des accessoires identiques du fabricant.

6 ÉLIMINATION DES BATTERIES SANS

DANGER POUR L'ENVIRONNEMENT

Les matières toxiques et corrosives ci-dessous se

trouvent dans les batteries utilisées dans cette

machine : Lithium-ion, une substance toxique.

AVERTISSEMENT

Éliminez toutes les substances toxiques d'une

manière spécifiée afin de prévenir la contamination

de l'environnement. Avant de jeter une batterie

au Lithium-ion endommagée ou usagée, contactez

votre écocentre ou l'agence locale de protection de

l'environnement pour obtenir des informations et des

instructions spécifiques. Apportez les batteries à un

centre local de recyclage ou d’élimination certifié

pour l’élimination de batteries au Lithium-ion.

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans

fuites, ne la rechargez pas et ne l'utilisez pas.

Jetez-la et remplacez-la par une nouvelle batterie.

N'ESSAYEZ PAS DE LA RÉPARER ! Pour prévenir

les blessures et les risques d'incendie, d'explosion

ou de décharge électrique, et pour éviter tout

dommage à l'environnement :

• Couvrez les bornes de la batterie avec du ruban

adhésif résistant.

• NE PAS essayer d'enlever ou de détruire les

composants de la batterie.

• NE PAS essayer d'ouvrir ou de réparer la batterie.

• En cas de fuite, les électrolytes rejetés sont

corrosifs et toxiques. NE PAS laisser entrer la

solution dans les yeux ou en contact avec la peau

et ne l’avalez pas.

• NE PAS jeter vos batteries usagées dans votre

poubelle à ordures ménagères.

• NE PAS incinérer les batteries.

• NE PAS les mettre dans un endroit où ils feront

partie d'un site d'enfouissement de déchets ou

d'un flux de déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

7 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu

dans l'état de Californie comme étant une cause

de cancer, de malformations congénitales ou

d'autres problèmes de reproduction. Certaines

poussières produites par le ponçage mécanique,

le sciage, le meulage, le perçage et d'autres

activités de construction contiennent des produits

chimiques connus pour causer le cancer, des

malformations congénitales ou d'autres problèmes

de reproduction. Voici quelques exemples de ces

produits chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment

et d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques

varie selon la fréquence à laquelle vous faites ce

type de travail. Pour réduire votre exposition à

ces produits chimiques, travaillez dans un endroit

bien ventilé et utilisez un équipement de sécurité

approuvé, comme des masques anti-poussière

spécialement conçus pour filtrer les particules

microscopiques.

Français

8 INSTALLATION

8.1 DÉBALLER LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine

avant de l'utiliser.

AVERTISSEMENT

• Si les pièces de la machine sont endommagées,

ne l’utilisez pas.

• Si des pièces sont manquantes, ne pas faire

fonctionner la machine.

• Si des pièces sont endommagées ou

manquantes, communiquez avec le centre de

service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la

boîte.

4. Retirez la machine de sa boîte.

5. Jetez la boîte et l’emballage conformément aux

règlements locaux.

AVERTISSEMENT

Pour votre sécurité personnelle, n'insérez pas la

batterie avant que l'outil ne soit complètement

assemblé.

8.2 ATTACHEZ LA GARDE PROTECTRICE

AVERTISSEMENT

Ne touchez pas la lame de coupe.

1. Retirez les vis de la tête de coupe à l'aide de la

clé hexagonale fournie.

2. Placez la garde protectrice sur la tête de coupe.

3. Alignez les trous de vis sur la garde protectrice

avec les trous de vis sur la tête de coupe.

4. Serrez les vis.

8.3 ASSEMBLEZ L'ARBRE

1. Desserrez la vis sur le coupleur (1).

2. Enfoncez le bouton de déclenchement sur l’arbre

inférieur (2).

3. Alignez le bouton de déclenchement avec le trou

de positionnement (3) et glissez les deux arbres

ensemble.

4. Tournez l'arbre inférieur jusqu'à ce que le bouton

s'enclenche dans le trou de positionnement.

5. Serrez la vis avec une clé Hex (4).

8.4 ATTACHEZ LA POIGNÉE AUXILIAIRE

1. Retirez le bouton (1) de la poignée.

2. Attachez la poignée auxiliaire et abaissez la bride

(2) sur le manche.

3. Placez la poignée auxiliaire dans une position

confortable.

4. Introduisez le boulon (3) dans les trous.

5. Serrez la poignée auxiliaire à l’aide du bouton.

Français

8.5 FIXEZ LA BANDOULIÈRE

1. Fixez le mousqueton à l’anneau de transport sur

le tube.

2. Enfilez la bandoulière.

3. Ajustez la longueur de la bandoulière de façon à

ce que le mousqueton ait à peu près la largeur

d'une main sous votre hanche droite.

8.6 INSTALLER LE BLOC-BATTERIE

AVERTISSEMENT

• Si le bloc-batterie ou le chargeur est endommagé,

remplacez-le, au besoin.

• Arrêtez la machine et attendez que le moteur

s'arrête avant d'installer ou de retirer le bloc-

batterie.

• Lisez et comprenez les instructions du manuel du

bloc-batterie et du chargeur.

1. Alignez les languettes de la batterie avec les

rainures du compartiment de batterie.

2. Poussez le bloc-batterie dans le compartiment de

batterie jusqu'à ce qu'il soit bien encliqueté.

3. Vous devriez entendre un clic lorsque le bloc-

batterie sera inséré correctement.

8.7 RETIRER LE BLOC-BATTERIE

1. Poussez et maintenez enfoncé le bouton de

déblocage de la batterie (1).

2. Retirez le bloc-batterie de la machine.

9 UTILISATION

IMPORTANT

Avant d'utiliser la machine, lisez et comprenez les

consignes de sécurité et les instructions d'utilisation.

AVERTISSEMENT

Soyez prudent lorsque vous utilisez la machine

et observez toujours votre environnement avant

d'utiliser l'outil.

9.1 DÉMARRER LA MACHINE

1. Appuyez sur le bouton de verrouillage (1) et tirez

la gâchette (2).

Français

2. Poussez l’interrupteur de vitesse (3) sur la vitesse

de fonctionnement désirée. Poussez l’interrupteur

de vitesse en position A pour la vitesse lente ou

en position B pour la vitesse élevée.

9.2 ARRÊTER LA MACHINE

1. Lâchez la gâchette pour arrêter la machine.

9.3 RÉGLEZ LA LONGUEUR DE LA LIGNE DE

COUPE

Lorsque vous utilisez la machine, la ligne de coupe

s'use plus rapidement. Vous pouvez régler la longueur

de la ligne de coupe.

1. Lorsque la tondeuse est en marche, cognez la

tête de coupe contre le sol.

2. La ligne est automatiquement débloquée et la

lame de coupe la longueur excédentaire.

9.4 RÉGLEZ LE DIAMÈTRE DE COUPE

REMARQUE

La machine est réglée avec un diamètre de coupe

de 14 in. (35.6 cm). Vous pouvez régler le diamètre

de coupe à 16 in. (40.6 cm).

Réglez le diamètre de coupe à 14 in. (35.6 cm) pour

une plus grande autonomie et à 16 in. (40.6 cm)

pour une plus grande surface de coupe.

1. Retirez le bloc-batterie.

2. Retirez les vis de la lame de la lame de coupe.

3. Tournez la lame de coupe de 180°.

4. Serrez les vis de la lame.

9.5 LAME DE COUPE DE LA LIGNE

Ce coupe-herbe est équipé d'une lame de coupe

(17) sur la garde protectrice. La lame de coupe de

la ligne coupe en continu la ligne pour assurer un

diamètre de coupe constant et efficace. Avancez la

ligne chaque fois que vous entendez le moteur tourner

plus vite que d'habitude, ou lorsque l'efficacité du

réglage diminue. Cela permettra de maintenir une

meilleure performance et de garder la ligne assez

longue pour couper correctement.

9.6 CONSEILS SUR L'UTILISATION

AVERTISSEMENT

Respectez l'espace libre entre le corps et la

machine.

AVERTISSEMENT

N'utilisez pas la machine sans la garde protectrice

en place.

Voici quelques conseils pour l'utilisation de la

machine:

• Maintenez la machine branchée au harnais

correctement porté.

• Tenez fermement la machine avec deux mains

pendant son utilisation.

• Coupez l'herbe haute du haut vers le bas.

Si l'herbe s'enroule autour de la tête de coupe:

• Retirez le bloc-batterie.

• Retirez l’herbe.

Français

9.7 CONSEILS DE COUPE

• Inclinez la machine vers la zone à couper. Utilisez

l'extrémité de la ligne de coupe pour couper l'herbe.

• Déplacez la machine de la droite vers la gauche

pour éviter que des débris ne frappent l'opérateur.

• Ne coupez pas dans la zone dangereuse.

• Ne forcez pas la tête de coupe dans l'herbe non

coupée.

• Les fils de fer et les clôtures de piquets causent

l'usure et la rupture de la ligne de coupe. Les

pierres et les murs de brique, les bordures et le bois

peuvent user rapidement la ligne de coupe.

Sens de rotation

Meilleure zone de coupe

Zone de coupe

dangereuse

10 ENTRETIEN

IMPORTANT

Lisez et comprenez les consignes de sécurité et

les instructions d'entretien avant de nettoyer, de

réparer ou d'effectuer des travaux d'entretien sur la

machine.

IMPORTANT

Assurez-vous que tous les écrous, les boulons et les

vis sont bien serrés. Vérifiez régulièrement que les

poignées sont bien fixées.

IMPORTANT

Utilisez uniquement les pièces de rechange et les

accessoires du fabricant initial.

10.1 INFORMATIONS GÉNÉRALES

IMPORTANT

Seul votre concessionnaire ou un centre de service

agréé peut effectuer l'entretien qui n'est pas indiqué

dans ce manuel.

Avant les opérations d'entretien :

• Arrêtez la machine.

• Retirez le bloc-batterie.

• Laissez le moteur se refroidir.

• Entreposez la machine dans un endroit frais et sec.

• Portez des vêtements, des gants de protection et

des lunettes de sécurité appropriés.

10.2 NETTOYEZ LA MACHINE

• Nettoyez la machine après chaque utilisation avec

un chiffon humide trempé dans un détergent neutre.

• N'utilisez pas de détergents ou de solvants

agressifs comme « nettoyant pour vitres » pour

nettoyer les pièces en plastique ou les poignées.

• Gardez la tête de coupe exempte d'herbe, de

feuilles ou de graisse excessive.

• Gardez les évents d'aération propres et exempts de

débris pour éviter la surchauffe et les dommages au

moteur.

• Ne pulvérisez pas de l'eau sur le moteur et les

composants électriques.

10.3 SUPPRIMEZ L'EXCÉDENT DE LIGNE

1. Poussez les languettes (5) sur les côtés de la tête

de coupe en même temps.

Français

2. Tirez et démontez le couvercle de la bobine (1) et

la bobine (2).

3. Retirez toute ligne restante.

4. Enlevez la saleté et les débris sur toutes les

pièces. Remplacez la bobine si elle usée ou

endommagée.

5. Alignez les languettes de la bobine (5) avec les

ouvertures des languettes (4) à la base de la

bobine (3).

6. Poussez le couvercle de la bobine jusqu'à ce qu'il

s'enclenche en position.

10.4 REMPLACEZ LA BOBINE

REMARQUE

Si des pièces de l'ensemble de retenue de bobine

sont endommagées ou usées, remplacez la pièce

endommagée et remontez-les comme suit.

1. Désassemblez la tête de coupe. Tirez et

démontez le couvercle de la bobine (5).

2. Enlevez la saleté et les débris sur toutes les

pièces.

3. Desserrez les vis (1). Retirez la bobine (2),

le couvercle de la fente (3), le logement

d'emplacement (4) de l'ensemble de bobine.

4. Installez une nouvelle bobine.

5. Insérez le boîtier d'emplacement et le couvercle

de la fente sur le couvercle de bobine (b), puis

placez la bobine sur le couvercle de la fente dans

la position souhaitée.

6. Serrez avec les vis.

10.5 INSTALLEZ LA LIGNE DE COUPE

REMARQUE

Ne mettez pas plus de 7 m (23 pi) de ligne de coupe

à la fois.

1. Retirez la ligne de coupe restante sur la bobine.

2. Alignez les fentes du couvercle de la bobine avec

les fentes (1) de la tête de coupe.

Français

3. Insérez la ligne dans le trou de montage, qui

est situé à l'intérieur de l'œillet (2). Poussez la

ligne de coupe jusqu'à ce qu'elle sorte par le trou

opposé.

4. Tirez la ligne de coupe jusqu'à ce qu'il y ait une

longueur égale de ligne de coupe de chaque

côté.

5. Faites tourner le couvercle de la bobine dans le

sens des aiguilles d'une montre dans le sens de

la flèche pour enrouler le fil de coupe dans la

tête de coupe. Conservez environ 5" de ligne de

coupe au-dessus de chaque côté de la tête de

coupe.

11 TRANSPORT ET ENTREPOSAGE

AVERTISSEMENT

Retirez la batterie de la machine avant de la

transporter et de l’entreposer.

11.1 DÉPLACEZ LA MACHINE

Lorsque vous déplacez la machine, il faut toujours

faire ce qui suit :

• Arrêtez la machine.

• Retirez le bloc-batterie.

11.2 ENTREPOSEZ LA MACHINE

• Retirez le bloc-batterie de la machine et chargez-le.

• Assurez-vous que les enfants ne peuvent pas

s'approcher de la machine.

• Gardez la machine loin des agents corrosifs, tels

que les produits chimiques de jardin et les sels de

déglaçage.

• Protégez la machine pendant le transport pour

éviter tout dommage ou blessure. Nettoyez la

machine et vérifiez qu'elle n'est pas endommagée.

12 DONNÉES TECHNIQUES

Type Sans fil, à batterie

Moteur 80V

Vitesse à vide 5000 / 6000 (±10%)

tr/min

Diamètre de la ligne de

coupe

0.095" / 0.080" (2.4 mm /

2.0 mm)

Diamètre de coupe 14 in. /16 in. (35.6 cm /

40.6 cm)

Type d'avance du fil Avance par coups

Poids (sans batterie) 7.9 lbs (3.6 kg)

Batterie (modèle) BAB727/2901302 et au-

tres séries BAB

Chargeur (modèle) GCH8020/GCH8040 et

autres séries CAB

La plage de température ambiante recommandée :

Article Température

Plage de température

d’entreposage du coupe-

herbe

32°F (0°C) - 113°F

(45°C)

Plage de température

de fonctionnement du

coupe-herbe

32°F (0°C) - 113°F

(45°C)

Plage de température de

rechargement de la batt-

erie

39°F (4°C) - 104°F

(40°C)

Français

Article Température

Plage de température de

fonctionnement du char-

geur

39°F (4°C) - 104°F

(40°C)

Plage de température

d’entreposage de la batt-

erie

32°F (0°C) - 113°F

(45°C)

Plage de température de

déchargement de la batt-

erie

32°F (0°C) - 113°F

(45°C)

13 DÉPANNAGE

Prob-

lème

Cause possi-

ble

Solution

Le moteur

ne dé-

marre pas

lorsque

vous ap-

puyez sur

la gâch-

ette.

Pas de contact

électrique entre

la machine et la

batterie.

1. Retirez la batterie.

2. Vérifiez le contact

et réinstallez la batter-

ie.

La batterie est

déchargée.

Rechargez le bloc-

batterie.

Le bouton de

verrouillage et

la gâchette ne

sont pas enfon-

cés en même

temps.

1. Appuyez sur le

bouton de verrouillage

et maintenez-le en-

foncé.

2. Appuyez sur la

gâchette pour démar-

rer la machine.

Prob-

lème

Cause possi-

ble

Solution

La ma-

chine

s’arrête

lorsque

vous

couper

l’herbe.

La garde pro-

tectrice n’est

pas attachée à

la machine.

Retirez la batterie et

installez la garde pro-

tectrice à la machine.

Une ligne de

coupe lourde

est utilisée.

Utilisez uniquement

avec la ligne de

coupe en nylon de

0.095" / 0.080" (2.4

mm / 2.0 mm) diamè-

tre.

L'herbe s'en-

roule autour de

l’arbre du mo-

teur ou de la

tête de coupe.

1. Arrêtez la machine.

2. Retirez le bloc-batt-

erie.

3. Enlevez l'herbe de

l'arbre du moteur et

de la tête de coupe.

Le moteur est

surchargé.

1. Retirez la tête de

coupe de l'herbe.

2. Le moteur se remet

en marche dès que la

charge est retirée.

3. Lorsque vous cou-

pez, déplacez la tête

de coupe dans le gaz-

on à couper et hors

de celui-ci et n’enle-

vez pas plus de 8 po

de longueur de gazon

en un passage.

La batterie ou la

machine est

trop chaude.

1. Laissez refroidir

la batterie jusqu'à ce

que son fonctionne-

ment revienne à la

normale. Le mieux est

de placer la batterie

à l’ombre ou à l’intér-

ieur.

2. Laissez refroidir la

machine pendant en-

viron 10 minutes. Re-

tirez la batterie de

l'outil pour aider l'outil

à refroidir plus rapide-

ment.

La batterie est

déconnectée de

l'outil.

Réinstallez la batterie.

La batterie est

déchargée.

Rechargez le bloc-

batterie.

Français

Prob-

lème

Cause possi-

ble

Solution

La ligne

n'avance

pas.

Les lignes sont

soudées entre

elles.

Lubrifiez avec du sili-

cone en vaporisateur.

Pas assez de

lignes sur la bo-

bine.

Installez plus de lig-

nes.

Les lignes sont

devenues trop

courtes.

Avancez la ligne de

coupe en donnant des

coups avec la tête de

coupe.

Les lignes sont

emmêlées sur

la bobine.

1. Retirez les lignes

de la bobine.

2. Enroulez les lignes.

La ligne

ne cesse

de se

briser.

La machine

n’est pas uti-

lisée correcte-

ment.

1. Coupez avec le

bout de la ligne, évi-

tez les pierres, les

murs et autres objets

durs.

2. Avancez régulière-

ment la ligne de

coupe pour conserv-

er toute la largeur de

coupe.

L'herbe

s'enroule

autour de

la tête de

coupe et

du boîtier

du mo-

teur.

Coupez l'herbe

haute au niveau

du sol.

1. Coupez l'herbe

haute du haut vers le

bas.

2. N'enlevez pas plus

de 8" à chaque pas-

sage pour éviter l'en-

roulement.

La ligne

ne coupe

pas bien.

La lame de

coupe s’est

émoussée.

Affûtez la lame de

coupe avec une lime

ou remplacez-la.

Les vibra-

tions aug-

mentent

visible-

ment.

La ligne est

usée d'un côté

et n'est pas

avancée à

temps.

Assurez-vous que la

ligne des deux côtés

est normale. Avancez

la ligne.

14 GARANTIE LIMITÉE

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Greenworks garantit par la présente ce produit,

à l'acheteur original avec preuve d'achat, pour

une période de quatre (4) ans contre tout défaut

de matériaux, de pièces ou de main-d'œuvre.

Greenworks, à sa propre discrétion, réparera ou

remplacera toutes les pièces défectueuses, dans

des conditions normales d'utilisation, sans frais pour

le client. Cette garantie n'est valable que pour les

appareils qui ont été utilisés à des fins personnelles,

qui n'ont pas été loués à des fins industrielles ou

commerciales et qui ont été entretenus conformément

aux instructions du manuel du propriétaire fourni avec

le produit neuf.

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce qui est devenue inopérante en

raison d'une mauvaise utilisation, d'une utilisation

commerciale, d'un abus, d'une négligence, d'un

accident, d'un entretien inapproprié ou d'une

modification; ou

2. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel du propriétaire; ou

3. Usure normale;

4. Articles d'entretien courant tels que lubrifiants,

affûtage des lames;

5. Détérioration normale du fini extérieur due à

l'utilisation ou à l'exposition.

ASSISTANCE TÉLÉPHONIQUE :

Le service de garantie est disponible en appelant

notre ligne d'assistance téléphonique sans frais, au

1-855-345-3934.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout

équipement motorisé ou accessoire sont à la charge

de l'acheteur. Il incombe à l'acheteur de payer les

frais de transport pour toute pièce retournée pour

remplacement en vertu de la présente garantie, à

moins qu'un tel retour soit demandé par écrit par

Greenworks.

Adresse aux États-Unis :

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Adresse au Canada :

Greenworks Tools Canada, Inc.

Français

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Adresse au Mexique :

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Français

15 VUE ÉCLATÉES

1.1

1.3 1.4

1.2

No No de pièce Qt

Description No No de pièce Qt

Description

1 R0201836-00 1 Ensemble de poignée

auxiliaire

2 R0203419-00 1 Ensemble de la tête de

taille-haie

1.1 R0201826-00 1 Boulon 3 R0201830-00 1 Vis hexagonale

1.2 R0201827-00 1 Poignée auxiliaire 4 R0201881-00 1 Ensemble de la garde pro-

tectrice

1.3 R0201828-00 1 Support 5 R0201770-00 1 Clé Allen

1.4 R0201833-00 1 Bouton

Français

1 Descripción.......................... 33

1.1 Finalidad....................................... 33

1.2 Perspectiva general...................... 33

2 Instrucciones

importantes de seguridad... 33

3 Símbolos en la máquina......35

4 Niveles de riesgo................. 35

5 Servicio.................................35

6 Eliminación de batería

segura para el medio

ambiente............................... 36

7 Propuesta 65........................ 36

8 Instalación............................ 36

8.1 Desembalaje de la máquina......... 36

8.2 Fijación de la protección............... 37

8.3 Montaje del eje............................. 37

8.4 Fijación del asa auxiliar................ 37

8.5 Fijación de la correa de hombro... 37

8.6 Instalación de la batería................38

8.7 Retirada de la batería................... 38

9 Funcionamiento................... 38

9.1 Puesta en marcha de la

máquina........................................ 38

9.2 Detención de la máquina.............. 38

9.3 Ajuste de la longitud del hilo

de corte.........................................39

9.4 Ajuste del diámetro de corte......... 39

9.5 Cuchilla de corte de hilo............... 39

9.6 Consejos de funcionamiento........ 39

9.7 Consejos de corte ........................40

10 Mantenimiento......................40

10.1 Información general...................... 40

10.2 Limpieza de la máquina................40

10.3 Retirada del exceso de hilo.......... 40

10.4 Sustitución del carrete.................. 41

10.5 Instalación del hilo de corte.......... 41

11 Transporte y

almacenamiento...................42

11.1 Traslado de la máquina................ 42

11.2 Almacenamiento de la máquina... 42

12 Datos técnicos..................... 42

13 Solución de problemas....... 43

14 Garantía limitada..................44

15 Vista despiezada..................46

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta máquina se utiliza para cortar hierba, maleza

ligera y otra vegetación similar a nivel del suelo. El

plano de corte debe estar aproximadamente paralelo

a la superficie del suelo. No puede utilizar la máquina

para cortar o podar setos, arbustos, matorrales, flores,

y compost.

1.2 PERSPECTIVA GENERAL

Botón de desbloqueo de la batería

Asa posterior

Botón de desbloqueo

Gatillo

Interruptor de velocidad

Eje superior

Asa auxiliar

Acoplamiento

Eje inferior

Carcasa del motor

Cabezal de corte

Cuchilla de corte

Protección

2 INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE

USAR ESTA HERRAMIENTA ELÉCTRICA

AVISO

Debe leer y entender todas las instrucciones

antes de utilizar este producto. El incumplimiento

de las instrucciones indicadas a continuación puede

provocar descargas eléctricas, incendios o lesiones

personales graves.

• Utilice únicamente accesorios y piezas de repuesto

del fabricante. El uso de cualquier otra pieza puede

generar un riesgo o producir daños en el producto.

• Lleve siempre gafas de seguridad con protectores

laterales marcadas para cumplir la ANSI Z87.1.

Las gafas normales solo tienen lentes resistentes

a impactos. NO son gafas de seguridad. Si sigue

esta regla reducirá el riesgo de lesiones oculares.

Utilice una máscara facial si trabaja en entornos

polvorientos.

• Evite los entornos peligrosos – No exponga las

herramientas eléctricas a condiciones de humedad

fuerte o prolongada. Si penetra agua en una

herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

• Utilice la máquina únicamente con luz diurna o con

una buena iluminación artificial.

• No la utilice bajo la lluvia. Evite utilizar la máquina

con mal tiempo, especialmente cuando exista un

riesgo de rayos.

• Nunca utilice la máquina si las protecciones han

sufrido daños o no se encuentran en su posición.

• Mantenga a todos los transeúntes, niños y

mascotas al menos a una distancia mínima de

15 m.

• Vístase adecuadamente – No lleve ropa holgada

o joyas sueltas. Pueden resultar atrapadas por las

piezas en movimiento. Se recomienda el uso de

guantes de goma y calzado resistente cuando se

trabaje en el exterior. Lleve una protección capilar

para sujetar el cabello largo.

• Use el aparato correctamente. No utilice el aparato

para trabajos distintos del previsto.

• Evite la puesta en marcha accidental – No

transporte un aparato enchufado con el dedo sobre

el interruptor. Asegúrese de que el interruptor esté

desactivado al conectar la batería.

• No fuerce el aparato – Hará el trabajo mejor y

con menos probabilidades de sufrir lesiones a la

velocidad para la que se diseñó.

• No se estire – Mantenga en todo momento una

postura adecuada y el equilibrio.

• Permanezca alerta – Observe lo que está haciendo.

Utilice el sentido común. No utilice este aparato

cuando esté cansado, enfermo o bajo la influencia

de alcohol, drogas o medicamentos.

• Almacene siempre las herramientas eléctricas

inactivas en interior – Cuando no estén en uso,

las herramientas eléctricas deben almacenarse en

Español

interior, en un lugar seco, fuera del alcance de los

niños.

• La máquina no debe ser utilizada por personas

(niños incluidos) con una discapacidad física,

sensorial o mental, o que no tengan experiencia

ni conocimientos, a menos que hayan recibido

supervisión o instrucción sobre el uso de la máquina

por una persona responsable de su seguridad.

Supervise siempre a los niños para asegurarse de

que no jueguen con la máquina.

• Este aparato puede ser utilizado por niños a partir

de los 8 años y por personas con capacidades

físicas, sensoriales o mentales reducidas, o que

no tengan experiencia ni conocimientos, si son

supervisados o instruidos en el uso del aparato de

forma segura y entienden los riesgos implicados.

Los niños no deben jugar con el aparato.

Los niños no podrán realizar la limpieza ni el

mantenimiento reservado al usuario a menos que

sean supervisados.

• Mantenga el aparato con cuidado – Sustituya el

cabezal de hilo si está agrietado, astillado o dañado

de alguna manera. Asegúrese de que el cabezal

de hilo esté correctamente instalado y bien fijado.

Mantenga el filo afilado y limpio para un mejor

rendimiento y para reducir el riesgo de lesiones.

Siga las instrucciones para la lubricación y el

cambio de accesorios. Inspeccione periódicamente

el cable del aparato, y si está dañado, haga que

lo repare un centro de servicio técnico autorizado.

Inspeccione periódicamente los cables alargadores

y sustitúyalos si están dañados. Mantenga las asas

secas, limpias y sin restos de aceite y grasa. De no

hacerlo podrían producirse lesiones graves.

• Compruebe las piezas dañadas antes de utilizar

el aparato, una protección u otra pieza dañada

debe comprobarse detenidamente para determinar

si funcionará correctamente y cumplirá su función

prevista. Compruebe la alineación de las piezas

móviles, la unión de las partes móviles, la rotura

de piezas, los montajes dañados y cualquier otra

condición que pueda afectar a su funcionamiento.

Una protección u otra pieza que esté dañada debe

ser reparada o sustituida debidamente por un centro

de servicio autorizado, a menos que se indique lo

contrario en este manual.

• La batería debe retirarse del aparato antes

de desecharla. Las baterías recargables deben

retirarse del aparato antes de cargarlas. No se

deben mezclar distintos tipos de baterías o baterías

nuevas y usadas. Las baterías agotadas deben

retirarse del aparato y desecharse de forma segura.

• Retire o desconecte la batería antes de reparar,

limpiar o retirar material del aparato de jardinería.

• No modifique ni intente reparar el aparato

o la batería (según corresponda), excepto lo

indicado en las instrucciones de uso y cuidado.

Utilice los aparatos únicamente con las baterías

designadas específicamente. El uso de cualquier

otra batería puede dar lugar a un riesgo de

lesiones e incendio. Usar únicamente con baterías

Greenworks BAB727/2901302 y otras baterías de

82 V de Greenworks Commercial No se deben

mezclar distintos tipos de baterías o baterías

nuevas y usadas.

• Recargue solo con el cargador especificado por el

fabricante. Un cargador adecuado para un tipo de

batería puede dar lugar a un riesgo de incendio

cuando se usa con otra batería. Usar únicamente

con cargador Greenworks GCH8020/GCH8040

y otros cargadores de 82 V de Greenworks

Commercial

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como clips,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan hacer una

conexión entre los terminales. El cortocircuito de

los terminales de la batería puede provocar un

incendio.

• Bajo condiciones abusivas, es posible que salga

líquido despedido de la batería; evite el contacto.

Si se produce un contacto accidental, aclare con

agua. Si el líquido entra en contacto con los ojos,

acuda también al médico. El líquido despedido de la

batería puede provocar irritación o quemaduras.

• No utilice una batería o un aparato que haya sufrido

daños o modificaciones. Las baterías dañadas

o modificadas pueden exhibir un comportamiento

impredecible que puede dar lugar a un incendio,

una explosión o un riesgo de lesiones.

• No exponga una batería o un aparato al fuego ni a

temperaturas excesivas. La exposición al fuego o a

una temperatura superior a 265 °F (130 °C) puede

provocar una explosión.

• No deseche las baterías en el fuego. Las celdas

pueden explotar. Contacte a las autoridades locales

para informarse sobre las posibles instrucciones del

desecho.

• No abra ni destruya las baterías. El electrolito

liberado es corrosivo y puede producir daños a

los ojos o la piel. Puede ser tóxico en caso de

ingestión.

• Tenga cuidado con el manejo de las baterías

para no cortocircuitarlas con materiales conductores

como anillos, pulseras y llaves. La batería o

el conductor puede sobrecalentarse y producir

quemaduras.

• Siga todas las instrucciones de carga y no cargue

la batería o el aparato fuera del intervalo de

temperatura especificado en las instrucciones. La

carga incorrecta o a temperaturas fuera del intervalo

especificado puede dañar la batería y aumentar el

riesgo de incendio.

• Solicite a un técnico de reparación cualificado que

realice las tareas de servicio utilizando únicamente

piezas de repuesto idénticas. Esto garantizará el

mantenimiento de la seguridad del producto.

Español

• Mantenga las protecciones en su posición y en

estado de funcionamiento.

• Mantenga las manos y los pies alejados de la zona

de corte. Encienda el motor únicamente cuando las

manos y los pies estén alejados de los medios de

corte. Tenga cuidado de no producirse lesiones en

los pies y las manos con los medios de corte.

• Desconecte la batería del aparato siempre que el

usuario deje la máquina, antes de eliminar una

obstrucción, antes de revisar, limpiar o trabajar en

la máquina, después de golpear un objeto extraño

para inspeccionar la máquina en busca de daños,

si la máquina empieza a vibrar de forma anormal,

para comprobaciones inmediatas, antes de realizar

ajustes, cambiar accesorios o almacenar el aparato.

Estas medidas de seguridad preventivas reducen

el riesgo de que el aparato se ponga en marcha

accidentalmente.

• Utilícelo únicamente con el hilo de corte de nailon

de 0.095" / 0.080" (2.4 mm / 2.0 mm) diámetro. No

utilice hilos más fuertes de lo recomendado por el

fabricante ni materiales de hilo de otros tipos – por

ejemplo, alambre, cuerda y similar.

CONSERVE ESTAS INSTRUCCIONES

3 SÍMBOLOS EN LA MÁQUINA

En esta máquina pueden utilizarse algunos de los

siguientes símbolos. Le rogamos que los estudie y

aprenda sus definiciones. La interpretación correcta

de estos símbolos le permitirá manejar la herramienta

mejor y de manera más segura.

Símbolo Explicación

V Tensión

A Corriente

Hz Frecuencia (ciclos por segundo)

W Potencia

min Tiempo

/min

Revoluciones, carreras, velocidad

de superficie, órbitas, etc., por min-

uto

Corriente continua

Precauciones que afectan a su se-

guridad.

Debe leer y entender todas las in-

strucciones antes de manejar la má-

quina, así como seguir todas las ad-

vertencias e instrucciones de segur-

idad.

Símbolo Explicación

Lleve siempre gafas de seguridad

con protectores laterales marcada

para cumplir la ANSI Z87.1 cuando

utilice esta máquina.

No exponga la máquina a la lluvia o

a condiciones de humedad.

Mantenga a todos los transeúntes al

menos a 15 m (50 pies).

No instale ni utilice ningún tipo de

cuchilla en la máquina o que mues-

tre este símbolo.

Los objetos proyectados pueden re-

botar y provocar lesiones person-

ales o daños materiales.

4 NIVELES DE RIESGO

Las siguientes indicaciones y los significados explican

los niveles de riesgo asociados a este producto.

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de

peligro inminente que, de

no evitarse, provocará le-

siones graves o incluso la

muerte.

ADVERTEN-

CIA

Indica una situación de

peligro potencial que, de

no evitarse, podría provo-

car lesiones graves o in-

cluso la muerte.

PRECAU-

CIÓN

Indica una situación de

peligro potencial que, de

no evitarse, puede provo-

car lesiones leves o mod-

eradas.

PRECAU-

CIÓN

(Sin símbolo de alerta so-

bre seguridad) Indica una

situación que puede pro-

vocar daños materiales.

5 SERVICIO

Las tareas de servicio exigen un cuidado extremo

así como conocimientos y deben ser realizadas

únicamente por un técnico de servicio cualificado.

Para cuestiones de servicio, le recomendamos que

devuelva la máquina al CENTRO DE SERVICIO

AUTORIZADO más cercano para su reparación.

Español

Utilice únicamente accesorios y piezas de repuesto

idénticos del fabricante.

6 ELIMINACIÓN DE BATERÍA SEGURA

PARA EL MEDIO AMBIENTE

Los materiales tóxicos y corrosivos que figuran a

continuación se encuentran en las baterías utilizadas

en esta máquina: Ion de litio, un material tóxico.

AVISO

Deseche todos los materiales tóxicos de una

manera especificada para evitar la contaminación

del medio ambiente. Antes de desechar una batería

de iones de litio dañada o agotada, contacte con

la agencia local de eliminación de residuos o con

la agencia de protección medioambiental local para

obtener información e instrucciones específicas.

Lleve las baterías a un centro de reciclaje o

eliminación local certificado para la eliminación de

los iones de litio.

AVISO

Si la batería se agrieta o se rompe, con o sin fugas,

no la recargue ni la utilice. Deséchela y sustitúyala

por una batería nueva. ¡NO INTENTE REPARARLA!

Para evitar lesiones y riesgos de incendio, explosión

o descarga eléctrica, y para evitar daños al medio

ambiente:

• Cubra los terminales de la batería con cinta

adhesiva resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados

son corrosivos y tóxicos. NO deje que la solución

entre en contacto con los ojos o la piel, y no la

ingiera.

• NO deseche estas baterías con la basura

doméstica normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán

parte de vertederos de residuos o flujos de

residuos sólidos urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

7 PROPUESTA 65

AVISO

Este producto contiene una sustancia química

conocida en el estado de California como

causante de cáncer, defectos de nacimiento u

otros daños reproductivos. El polvo generado por

el lijado eléctrico, el serrado, el esmerilado, la

perforación y otras actividades de construcción

contiene sustancias químicas que se sabe que son

causantes de cáncer, defectos de nacimiento u otros

daños reproductivos. Algunos ejemplos de estas

sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros

productos de albañilería;

• Arsénico y cromo de la madera tratada

químicamente.

El riesgo de exposición a estas sustancias químicas

varía según la frecuencia con la que realice este

tipo de trabajo. Para reducir su exposición a

estas sustancias químicas, trabaje en una zona

bien ventilada y trabaje con equipos de seguridad

aprobados, como máscaras antipolvo, que estén

especialmente diseñadas para filtrar partículas

microscópicas.

8 INSTALACIÓN

8.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina

antes del uso.

AVISO

• Si las piezas de la máquina presentan daños, no

utilice la máquina.

• Si faltan piezas, no haga funcionar la máquina.

• Si faltan piezas o hay piezas dañadas, contacte el

centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la

caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el material de embalaje de

conformidad con los reglamentos locales.

Español

AVISO

Por su seguridad personal, no inserte la batería

antes de haber montado la herramienta por

completo.

8.2 FIJACIÓN DE LA PROTECCIÓN

AVISO

No toque la cuchilla de corte.

1. Retire los tornillos del cabezal de corte con la

llave hexagonal suministrada.

2. Ponga la protección sobre el cabezal de corte.

3. Alinee los orificios de tornillos de la protección

con los orificios de tornillo del cabezal de corte.

4. Apriete los tornillos.

8.3 MONTAJE DEL EJE

1. Afloje el tornillo del acoplamiento (1).

2. Pulse el botón de desbloqueo del eje inferior (2).

3. Alinee el botón de desbloqueo con el orificio de

posicionamiento (3) y deslice los dos ejes juntos.

4. Gire el eje inferior hasta que el botón se bloquee

en el orificio de posicionamiento.

5. Apriete el tornillo con la llave hexagonal (4).

8.4 FIJACIÓN DEL ASA AUXILIAR

1. Retire el mando (1) del asa.

2. Fije el asa auxiliar y la abrazadera inferior (2) en

el eje.

3. Sitúe el asa auxiliar en una posición cómoda.

4. Introduzca el perno (3) por el orificio.

5. Apriete el asa auxiliar con el mando.

8.5 FIJACIÓN DE LA CORREA DE HOMBRO

1. Fije el mosquetón al anillo de transporte en el

tubo de accionamiento.

Español

2. Póngase la correa de hombro.

3. Ajuste la longitud de la correa para que el

mosquetón quede aproximadamente a la anchura

de una mano debajo de su cadera derecha.

8.6 INSTALACIÓN DE LA BATERÍA

AVISO

• Si la batería o el cargador ha sufrido daños,

sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor

se pare antes de instalar o retirar la batería.

• Debe leer y entender las instrucciones del manual

de la batería y el cargador.

1. Alinee las nervaduras de la batería con las

ranuras del compartimento de la batería.

2. Introduzca la batería en el compartimento de la

batería hasta que encaje en su posición.

3. Cuando escuche un clic, la batería está instalada.

8.7 RETIRADA DE LA BATERÍA

1. Pulse y mantenga pulsado el botón de

desbloqueo de la batería (1).

2. Retire la batería de la máquina.

9 FUNCIONAMIENTO

IMPORTANTE

Antes de utilizar la máquina, debe leer y entender

las normas de seguridad y las instrucciones de

funcionamiento.

AVISO

Tenga cuidado cuando maneje la máquina y

observe siempre su entorno antes de utilizar la

herramienta.

9.1 PUESTA EN MARCHA DE LA MÁQUINA

1. Pulse el botón de desbloqueo (1) y apriete el

gatillo (2).

2. Empuje el interruptor de velocidad (3) a la

velocidad deseada de funcionamiento. Empuje

el interruptor de velocidad a la posición A para

velocidad baja o posición B para velocidad alta.

9.2 DETENCIÓN DE LA MÁQUINA

1. Suelte el gatillo para detener la máquina.

Español

9.3 AJUSTE DE LA LONGITUD DEL HILO DE

CORTE

Mientras utiliza la máquina, el hilo de corte se

desgasta y se acorta. Puede ajustar la longitud del hilo

de corte.

1. Durante el funcionamiento, golpee el cabezal de

corte contra el suelo.

2. El hilo se libera automáticamente y la cuchilla de

corte corta la longitud sobrante.

9.4 AJUSTE DEL DIÁMETRO DE CORTE

NOTA

La máquina está ajustada a un diámetro de corte de

14 in. (35.6 cm). Puede ajustarla a un diámetro de

corte de 16 in. (40.6 cm).

Ajuste el diámetro de corte a 14 in. (35.6 cm) para

un tiempo de funcionamiento mayor y a 16 in. (40.6

cm) para una zona de corte más extensa.

1. Retire la batería.

2. Retire los tornillos de la cuchilla de la cuchilla de

corte (17).

3. Gire la cuchilla de corte 180°.

4. Apriete los tornillos de la cuchilla.

9.5 CUCHILLA DE CORTE DE HILO

Este cortabordes está equipado con una cuchilla de

corte de hilo (17) en la protección. La cuchilla de corte

de hilo recorta continuamente el hilo para garantizar

un diámetro de corte uniforme y eficaz. Avance el

hilo cada vez que escuche que el motor funciona

más rápido de lo normal, o cuando la eficiencia del

corte disminuya. Esto mantendrá el mejor rendimiento

y mantendrá el hilo el tiempo suficiente para avanzar

adecuadamente.

9.6 CONSEJOS DE FUNCIONAMIENTO

AVISO

Mantenga un espacio entre el cuerpo y la máquina.

AVISO

No utilice la máquina sin la protección en su

posición.

Le sugerimos lo siguiente cuando utilice la

máquina:

• Mantenga la máquina conectada al arnés

correctamente colocado.

• Mantenga una posición firme con dos manos en la

máquina mientras la utiliza.

• Corte la hierba alta de arriba a abajo.

Si se enrolla hierba alrededor del cabezal de corte:

• Retire la batería.

• Quite la hierba.

Español

9.7 CONSEJOS DE CORTE

• Incline la máquina hacia la zona que va a cortar.

Utilice la punta del hilo de corte para cortar hierba.

• Mueva la máquina de derecha a izquierda para

evitar que los residuos despedidos golpeen al

operario.

• No corte en la zona peligrosa.

• No fuerce el cabezal de corte en hierba sin cortar.

• Las cercas de alambres y estacas provocan el

desgaste y la rotura del hilo de corte. Las paredes

de piedra y de ladrillo, los bordillos y la madera

pueden desgastar rápidamente el hilo de corte.

Dirección

de rotación

Mejor zona de corte

Zona de

corte peligrosa

10 MANTENIMIENTO

IMPORTANTE

Debe leer y entender los reglamentos de seguridad

y las instrucciones de mantenimiento antes de

limpiar, reparar o realizar tareas de mantenimiento

en la máquina.

IMPORTANTE

Asegúrese de que todas las tuercas, los pernos

y los tornillos estén apretados. Compruebe

periódicamente que las asas estén firmemente

montadas.

IMPORTANTE

Utilice únicamente las piezas de repuesto y los

accesorios del fabricante original.

10.1 INFORMACIÓN GENERAL

IMPORTANTE

Únicamente un distribuidor o un centro de

servicio autorizado puede realizar las tareas de

mantenimiento que no se indican en este manual.

Antes de las operaciones de mantenimiento:

• Detenga la máquina.

• Retire la batería.

• Deje que se enfríe el motor.

• Almacene la máquina en un lugar fresco y seco.

• Utilice ropa adecuada, guantes protectores y gafas

de seguridad.

10.2 LIMPIEZA DE LA MÁQUINA

• Limpie la máquina después de cada uso con un

paño húmedo humedecido en detergente neutro.

• No utilice detergentes o disolventes agresivos como

"limpiacristales" para limpiar las piezas de plástico o

las asas.

• Mantenga el cabezal de corte libre de hierba, hojas

o grasa excesiva.

• Mantenga los respiraderos limpios y libres de

residuos para evitar el sobrecalentamiento y daños

en el motor.

• No pulverice agua sobre el motor ni los

componentes eléctricos.

10.3 RETIRADA DEL EXCESO DE HILO

1. Presione las pestañas (5) de los laterales del

cabezal de corte al mismo tiempo.

Español

2. Tire para retirar la cubierta del carrete (1) y el

carrete (2).

3. Retire el hilo restante.

4. Limpie la suciedad y los residuos de todas las

piezas. Sustituya el carrete si está desgastado o

dañado.

5. Alinee las pestañas del carrete (5) con las

aberturas de las pestañas (4) en la base del

carrete (3).

6. Introduzca la cubierta del carrete hasta que

encaje en su posición.

10.4 SUSTITUCIÓN DEL CARRETE

NOTA

Si alguna pieza del conjunto del retenedor del

carrete está dañada o desgastada, sustituya la

pieza dañada y vuelva a montarla como se muestra

a continuación.

1. Desmonte el cabezal de corte. Tire para retirar la

cubierta del carrete (5).

2. Limpie la suciedad y los residuos de todas las

piezas.

3. Afloje los tornillos (1). Retire el carrete (2),

la cubierta de la ranura (3) y la carcasa de

ubicación (4) del conjunto del carrete.

4. Sustituya por un carrete nuevo.

5. Inserte la carcasa de ubicación y la cubierta de la

ranura en la cubierta del carrete, a continuación,

coloque el carrete sobre la cubierta de la ranura

en la posición deseada.

6. Apriete con los tornillos.

10.5 INSTALACIÓN DEL HILO DE CORTE

NOTA

No ponga más de 23 ft (7 m) de hilo de corte cada

vez.

1. Retire el hilo de corte restante del carrete.

2. Alinee las ranuras de la cubierta del carrete con

las ranuras (1) del cabezal de corte.

Español

3. Introduzca el hilo por el orificio de montaje, que

se encuentra dentro de la abertura (2). Introduzca

el hilo de corte hasta que salga por el orificio

contrario.

4. Tire del hilo de corte hasta que haya una

cantidad igual de hilo de corte a cada lado.

5. Gire la cubierta del carrete en sentido horario,

en la dirección de la flecha, para enrollar el

hilo de corte en el cabezal de corte. Mantenga

aproximadamente 5 in (12,5 cm) de hilo de corte

por encima de cada lado del cabezal de corte.

11 TRANSPORTE Y ALMACENAMIENTO

AVISO

Retire la batería de la máquina antes del transporte

y el almacenamiento.

11.1 TRASLADO DE LA MÁQUINA

Cuando mueva la máquina debe:

• Detener la máquina.

• Retirar la batería.

11.2 ALMACENAMIENTO DE LA MÁQUINA

• Retire la batería de la máquina y cárguela.

• Asegúrese de que los niños no puedan acercarse a

la máquina.

• Mantenga la máquina alejada de agentes

corrosivos, como sustancias químicas para jardín y

sales para descongelación.

• Sujete con seguridad la máquina durante el

transporte para evitar daños o lesiones. Limpie y

examine si hay daños en la máquina.

12 DATOS TÉCNICOS

Tipo Inalámbrico, con funcio-

namiento a batería

Motor 80V

Velocidad sin carga 5000 / 6000 (±10%)

RPM

Diámetro de hilo de corte 0.095" / 0.080" (2.4 mm /

2.0 mm)

Diámetro de recorrido de

corte

14 in. /16 in. (35.6 cm /

40.6 cm)

Tipo de alimentación Avance por sacudida

Peso (sin batería) 7.9 lbs (3.6 kg)

Modelo de batería BAB727/2901302 y otras

series BAB

Modelo de cargador GCH8020/GCH8040 y

otras series CAB

El intervalo de temperatura ambiente recomenda-

do:

Elemento Temperatura

Intervalo de temperatura

de almacenamiento del

cortabordes

32°F (0°C) - 113°F

(45°C)

Intervalo de temperatura

de funcionamiento del

cortabordes

32°F (0°C) - 113°F

(45°C)

Intervalo de temperatura

de carga de la batería

39°F (4°C) - 104°F

(40°C)

Español

Elemento Temperatura

Intervalo de temperatura

de funcionamiento del

cargador

39°F (4°C) - 104°F

(40°C)

Intervalo de temperatura

de almacenamiento de la

batería

32°F (0°C) - 113°F

(45°C)

Intervalo de temperatura

de descarga de la bate-

ría

32°F (0°C) - 113°F

(45°C)

13 SOLUCIÓN DE PROBLEMAS

Prob-

lema

Posible causa Solución

La máqui-

na no se

pone en

marcha

cuando

aprieta el

gatillo.

No hay contac-

to eléctrico en-

tre la máquina y

la batería.

1. Retire la batería.

2. Compruebe el con-

tacto e instale de nue-

vo la batería.

La batería se

ha agotado.

Cargue la batería.

El botón de

desbloqueo y el

gatillo no se

presionan al

mismo tiempo.

1. Apriete el botón de

desbloqueo y sujéte-

lo.

2. Apriete el gatillo

para poner en marcha

la máquina.

Prob-

lema

Posible causa Solución

La máqui-

na se de-

tiene

cuando

corta.

La protección

no está fijada a

la máquina.

Retire la batería y fije

la protección a la má-

quina.

Se utiliza un hi-

lo de corte pe-

sado.

Utilice únicamente

con el hilo de corte

de nylon de 0.095" /

0.080" (2.4 mm / 2.0

mm) de diámetro.

La hierba se

enrolla alrede-

dor del eje del

motor o del ca-

bezal de corte.

1. Detenga la máqui-

na.

2. Retire la batería.

3. Retire la hierba del

eje del motor y del ca-

bezal de corte.

El motor se ha

sobrecargado.

1. Retire el cabezal

de corte de la hierba.

2. El motor se recu-

perará para funcionar

en cuanto se retire la

carga.

3. Cuando corte,

mueva el cabezal de

corte hacia dentro y

fuera de la hierba que

va a cortar y quite no

más de 8" (20 cm) de

longitud de hierba en

cada pasada.

La batería o la

máquina está

demasiado cal-

iente.

1. Deje enfriar la ba-

tería hasta que el fun-

cionamiento vuelva a

la normalidad. Para

ello un mejor resulta-

do, ponga la batería a

la sombra o en interi-

or.

2. Deje enfriar la má-

quina durante aprox-

imadamente 10 min-

utos. Retire la bate-

ría de la herramien-

ta para que se enfríe

más rápidamente.

La batería se

ha desconecta-

do de la herra-

mienta.

Instale de nuevo la

batería.

La batería se

ha agotado.

Cargue la batería.

Español

Prob-

lema

Posible causa Solución

El hilo no

avanza.

Los hilos se

han quedado

soldados.

Lubrique con espray

de silicona.

No hay sufi-

ciente hilo en el

carrete.

Instale más hilo.

Los hilos se

desgastan y

son demasiado

cortos.

Avance el hilo de

corte golpeando el ca-

bezal de corte.

Los hilos están

enredados en el

carrete.

1. Retire los hilos del

carrete.

2. Enrolle los hilos.

El hilo se

rompe

continua-

mente.

La máquina se

está utilizando

incorrecta-

mente.

1. Corte con la punta

del hilo, evite piedras,

paredes y otros obje-

tos duros.

2. Avance el hilo de

corte periódicamente

para mantener el an-

cho de corte comple-

to.

La hierba

se enrolla

alrededor

del cabe-

zal de

corte y de

la carca-

sa del

motor.

Corte la hierba

alta al nivel del

suelo.

1. Corte la hierba alta

de arriba a abajo.

2. No quite más de 8"

(20 cm) en cada pa-

sada para evitar que

se enrolle.

El hilo no

corta bi-

en.

La cuchilla de

corte se ha de-

safilado.

Afile la cuchilla de

corte con una lima o

sustitúyala.

Las vibra-

ciones

aumentan

notable-

mente.

El hilo está gas-

tado en un lado

y no se ha

avanzado a

tiempo.

Asegúrese de que el

hilo a ambos lados

esté normal. Avance

el hilo.

14 GARANTÍA LIMITADA

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Por la presente Greenworks garantiza este producto,

al comprador original con el comprobante de compra,

durante un periodo de cuatro (4) años frente a

defectos en materiales, piezas o mano de obra. A

su entera discreción Greenworks reparará o sustituirá

cualquiera y todas las piezas que resulten ser

defectuosas, con un uso normal, sin coste alguno

para el cliente. Esta garantía es válida únicamente

para unidades que se hayan utilizado para uso

personal que no han sido arrendadas o alquiladas

para uso industrial/comercial y cuyo mantenimiento

se ha realizado de acuerdo con las instrucciones del

manual del propietario suministrado con el producto

nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier pieza que no funcione debido a

mal uso, uso comercial, abuso, negligencia,

accidente, mantenimiento inadecuado o

alteración; o

2. La unidad, si no ha sido utilizada o mantenida de

acuerdo con el manual del propietario; o

3. Desgaste normal;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. Deterioro normal del acabado exterior debido al

uso o la exposición.

LÍNEA DE ASISTENCIA TELEFÓNICA:

Puede contactar con el servicio de garantía llamando

a nuestra línea de asistencia telefónica gratuita, a

1-855-345-3934.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por Greenworks.

Dirección en EE.UU.:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Dirección en Canadá:

Greenworks Tools Canada, Inc.

Español

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Dirección en méxico:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Español

15 VISTA DESPIEZADA

1.1

1.3 1.4

1.2

Nº Nº pieza Ca

nt.

Descripción Nº Nº pieza Ca

nt.

Descripción

1 R0201836-00 1 Conjunto de asa auxiliar 2 R0203419-00 1 Conjunto de cabezal de

corte

1.1 R0201826-00 1 Perno 3 R0201830-00 1 Tornillo hexagonal

1.2 R0201827-00 1 Asa auxiliar 4 R0201881-00 1 Conjunto de protección

1.3 R0201828-00 1 Soporte 5 R0201770-00 1 Llave Allen

1.4 R0201833-00 1 Mando

Español

www.greenworkstools.com

P0803304-02 Rev B

Greenworks STB410

Product's Documents

Owner Manuals

Specifications

Greenworks STB410 Questions and Answers
