IMPORTANT: IMPORTANT : IMPORTANTE:
Read Before Using Lire avant usage Leer antes de usar
For English Version Version française Versión en español
See page 2 Voir page 12 Ver la página 22
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento y seguridad
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
Call Toll Free for
Consumer Information
& Service Locations
Pour obtenir des informations
et les adresses de nos centres
de service après-vente,
appelez ce numéro gratuit
Llame gratis para
obtener información
para el consumidor y
ubicaciones de servicio
11335K
2610048692.qxp_11335K 10/5/17 8:51 AM Page 1
-2-
Work area safety
Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
Electrical safety
Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of
electric shock.
Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges
and refrigerators. There is an increased risk
of electric shock if your body is earthed or
grounded.
Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
When operating a power tool outdoors,
use an extension cord suitable for outdoor
use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
If operating a power tool in a damp location
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of
an GFCI reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention
while operating power tools may result in
serious personal injury.
Read all safety warnings and all instructions. Failure to follow the
warnings and instructions may result in electric shock, fire and/or serious
injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
General Power Tool Safety Warnings
Safety Symbols
The definitions below describe the level of severity for each signal word. Please read the manual
and pay attention to these symbols.
!
This is the safety alert symbol. It is used to alert you to potential
personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will
result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided, could
result in death or serious injury.
CAUTION, used with the safety alert symbol, indicates a hazardous
situation which, if not avoided, will result in minor or moderate injury.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 2
-3-
Demolition Hammer Safety Rules
Wear ear protectors. Exposure to noise can
cause hearing loss.
Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
Hold power tools by insulated gripping
surfaces, when performing an operation
where the cutting tool may contact hidden
wiring or its own cord. Cutting accessory
contacting a "live" wire may make exposed
metal parts of the power tool "live" and could
give the operator an electric shock.
Use a metal detector to determine if there
are gas or water pipes hidden in the work
area or call the local utility company for
assistance before beginning the operation.
Striking or cutting into a gas line will result in
explosion. Water entering an electrical device
may cause electrocution.
Always wear safety goggles or eye
protection when using this tool. Use a dust
U
se personal protective equipment. Always
wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the
switch is in the off-position before
connecting to power source and / or battery
pack, picking up or carrying the tool.
Carrying power tools with your finger on the
switch or energizing power tools that have the
switch on invites accidents.
Remove any adjusting key or wrench before
turning the power tool on. A wrench or a
key left attached to a rotating part of the power
tool may result in personal injury.
Do not overreach. Keep proper footing and
balance at all times. This enables better
control of the power tool in unexpected
situations.
Dress properly. Do not wear loose clothing
or jewelry. Keep your hair, clothing and
gloves away from moving parts. Loose
clothes, jewelry or long hair can be caught in
moving parts.
If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
Do not force the power tool. Use the
correct power tool for your application. The
correct power tool will do the job better and
safer at the rate for which it was designed.
Do not use the power tool if the switch does
not turn it on and off. Any power tool that
c
annot be controlled with the switch is
dangerous and must be repaired.
Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment
or binding of moving parts, breakage of
parts and any other condition that may
affect the power tool’s operation. If damaged,
have the power tool repaired before use.
Many accidents are caused by poorly
maintained power tools.
Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
Use the power tool, accessories and tool
bits etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Service
Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 3
-4-
GFCI and personal protection devices like
electrician’s rubber gloves and footwear will
further enhance your personal safety.
Do not use AC only rated tools with a DC
power supply. While the tool may appear to
work, the electrical components of the AC
rated tool are likely to fail and create a hazard
to the operator.
Keep handles dry, clean and free from oil
and grease. Slippery hands cannot safely
control the power tool.
Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard return
springs may be improperly mounted.
Certain cleaning agents such as gasoline,
carbon tetrachloride, ammonia, etc. may
damage plastic parts.
Risk of injury to user. The power cord must only
be serviced by a Bosch Factory Service Center
or Autho rized Bosch Service Station.
Some dust created by
power sanding, sawing,
grinding, drilling, and other construction
activities contains chemicals known to
cause cancer, birth defects or other
reproductive harm. Some examples of
these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and
other masonry products, and
• Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such as
those dust masks that are specially designed
to filter out microscopic particles.
Additional Safety Warnings
m
ask or respirator for applications which
generate dust. Safety goggles or eye
protection will help deflect fragments of the
material that may be thrown toward your face
and eyes. Dust generated or gases released
from the material you are cutting (i.e. asbestos
insulated pipes, radon) may cause respiratory
difficulties.
Use thick cushioned gloves and limit the
exposure time by taking frequent rest
periods. Vibration caused by hammer action
may be harmful to your hands and arms.
Do not use dull or damaged bits and
accessories. Dull or damaged bits have a
greater tendency to bind in the workpiece.
Always use both handles for maximum
control over this hammer. Never attempt to
operate this tool with one hand. This tool
develops intense percussive forces during
o
peration and you may lose control if
attempting one hand operation.
P
osition yourself to avoid being caught
between the tool or side handle and walls
or posts. Should the bit become bound or
jammed in the work, the reaction of the tool
could crush your hand or leg.
Do not strike the bit with a handheld
hammer or sledge hammer when
attempting to dislodge a bound or jammed
bit. Fragments of metal from the bit could
dislodge and strike you or bystanders.
Never place the tool down until the motor
has come to a complete stop.
When removing the bit from the tool avoid
contact with skin and use proper protective
gloves when grasping the bit or accessory.
Accessories may be hot after prolonged use.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 4
-5-

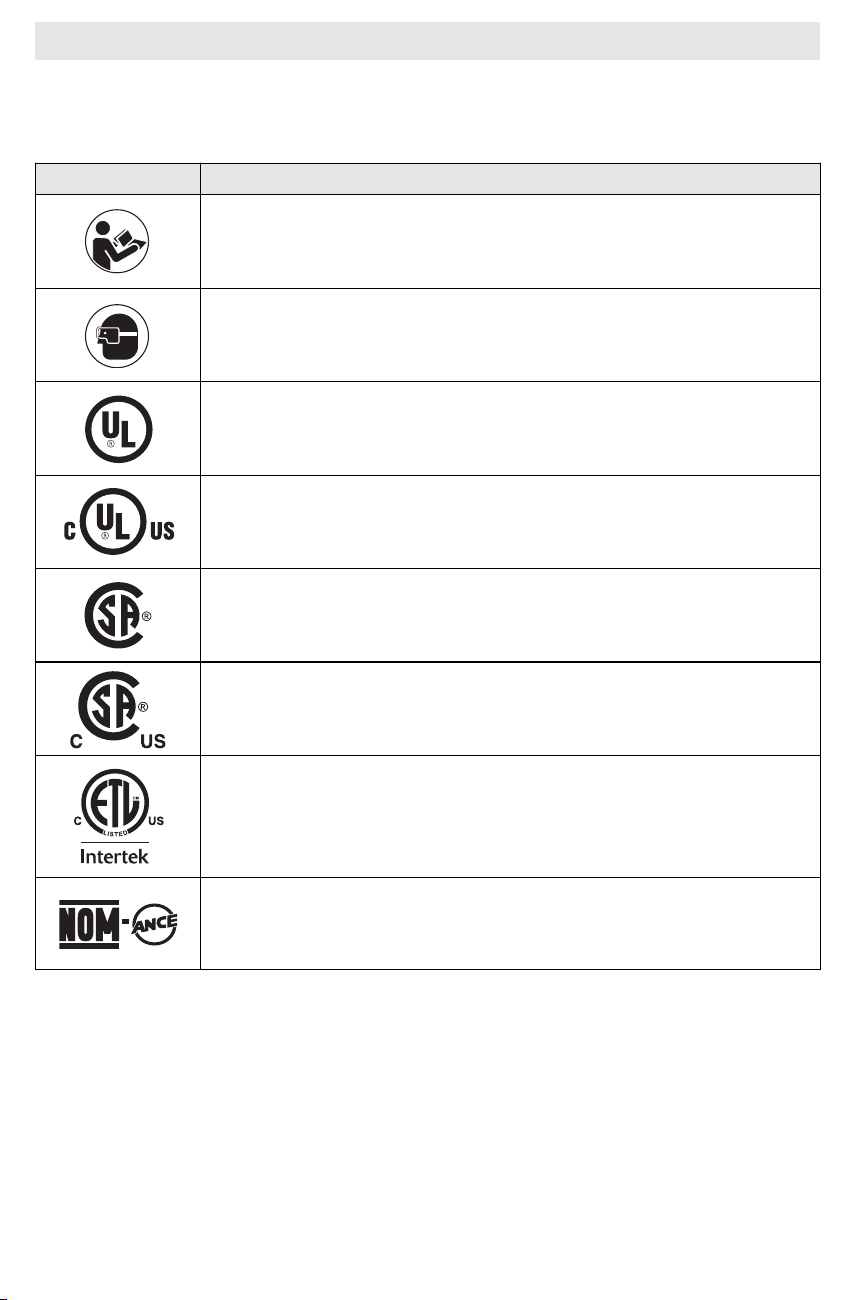

Symbols
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol Designation / Explanation
V Volts (voltage)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
kg Kilograms (weight)
min Minutes (time)
s Seconds (time)
⌀
Diameter (size of drill bits, grinding wheels, etc.)
n
0
No load speed (rotational speed at no load)
n Rated speed (maximum attainable speed)
.../min
Revolutions or reciprocation per minute (revolutions, strokes, surface speed,
orbits etc. per minute)
0 Off position (zero speed, zero torque...)
1, 2, 3, ...
I, II, III,
Selector settings (speed, torque or position settings. Higher number means
greater speed)
0
Infinitely variable selector with off (speed is increasing from 0 setting)
Arrow (action in the direction of arrow)
Alternating current (type or a characteristic of current)
Direct current (type or a characteristic of current)
Alternating or direct current (type or a characteristic of current)
Class II construction (designates double insulated construction tools)
Earthing terminal (grounding terminal)
2610048692.qxp_11335K 10/5/17 8:51 AM Page 5
-6-

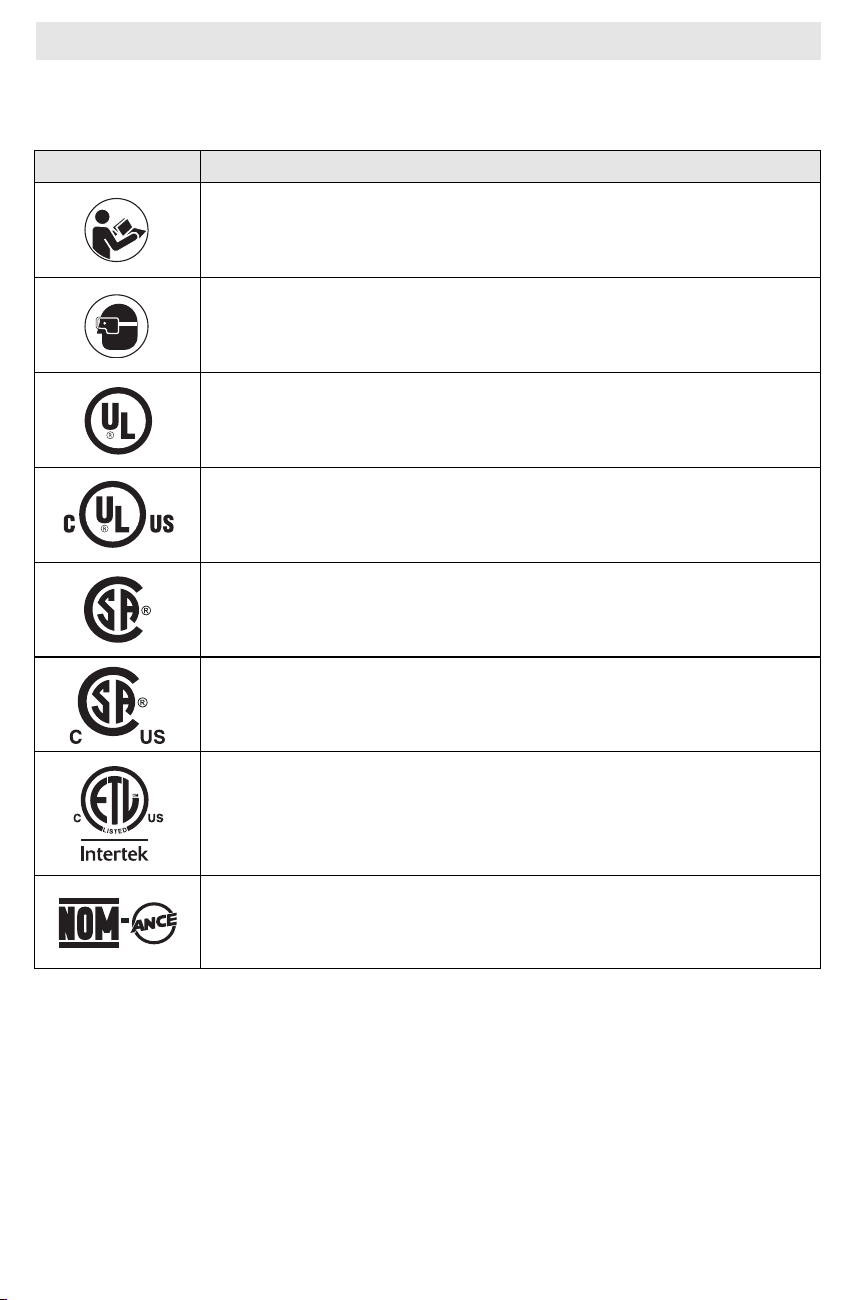

Symbols (continued)
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol Designation / Explanation
Alerts user to read manual
Alerts user to wear eye protection
This symbol designates that this tool is listed by Underwriters Laboratories.
This symbol designates that this tool is listed by Underwriters Laboratories,
to United States and Canadian Standards.
This symbol designates that this tool is listed by the Canadian Standards
Association.
This symbol designates that this tool is listed by the Canadian Standards
Association, to United States and Canadian Standards.
This symbol designates that this tool is listed by the Intertek Testing
Services, to United States and Canadian Standards.
This symbol designates that this tool complies to NOM Mexican Standards.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 6
-7-

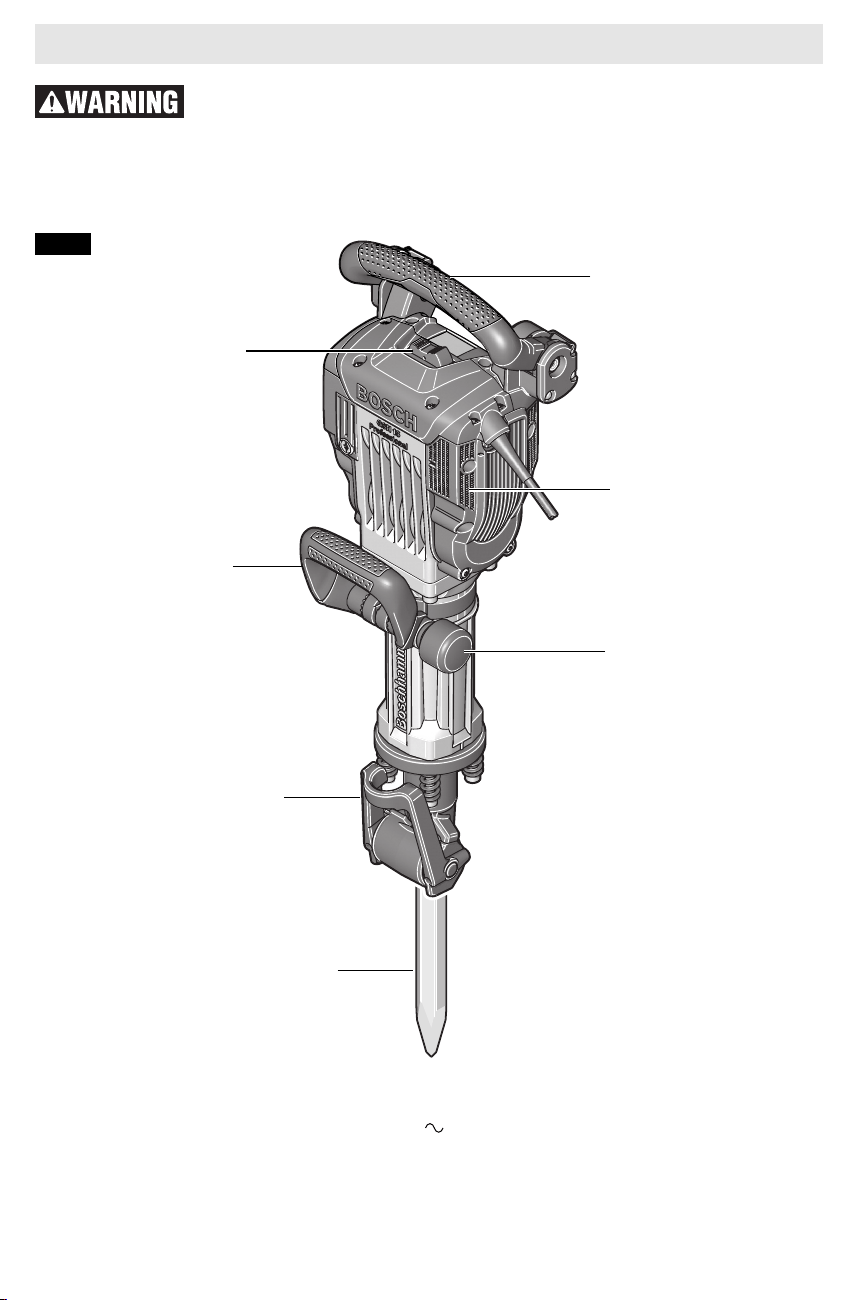

Functional Description and Specifications
Disconnect the plug from the power source before making any
assembly, adjustments or changing accessories. Such preventive
safety measures reduce the risk of starting the tool accidentally.
Demolition Hammer
TOOL
RETAINER
LEVER
ROCKER
ON/OFF SWITCH
KNURLED NUT
Model number 11335K
Voltage rating 120 V 50 - 60Hz
Amperage rating 15.0 A
No load speed 1,300 BPM
Shank style Standard 1-1/8" hex, air tool steel
or Bosch internal locking steel.
VIBRATION CONTROL
HANDLE
AIR VENTS
BOSCH INTERNAL
LOCKING STEEL
FIG. 1
ARTICULATING
AUXILIARY
HANDLE
2610048692.qxp_11335K 10/5/17 8:51 AM Page 7
-8-
ARTICULATING AUXILIARY HANDLE
The articulating auxiliary handle can be
turned to any position. Loosen the knurled
nut, rotate the handle around the tool to the
desired position and securely tighten the
knurled nut (Fig 1).
The articulating auxiliary handle can also be
mounted to face the other side of the tool.
Completely unscrew the knurled nut and then
pull out the hexagon bolt upward. Pull off the
handle to the side and tilt the remaining
clamping element by 180°. Mount the handle
in reverse order.
COLLAR
(Standard air steel)
TOOL
RETAINER
LEVER
SHANK END
TOOL
HOLDER
TOOL
HOLDER
TOOL
RETAINER
LEVER
SHANK END
FIG. 2

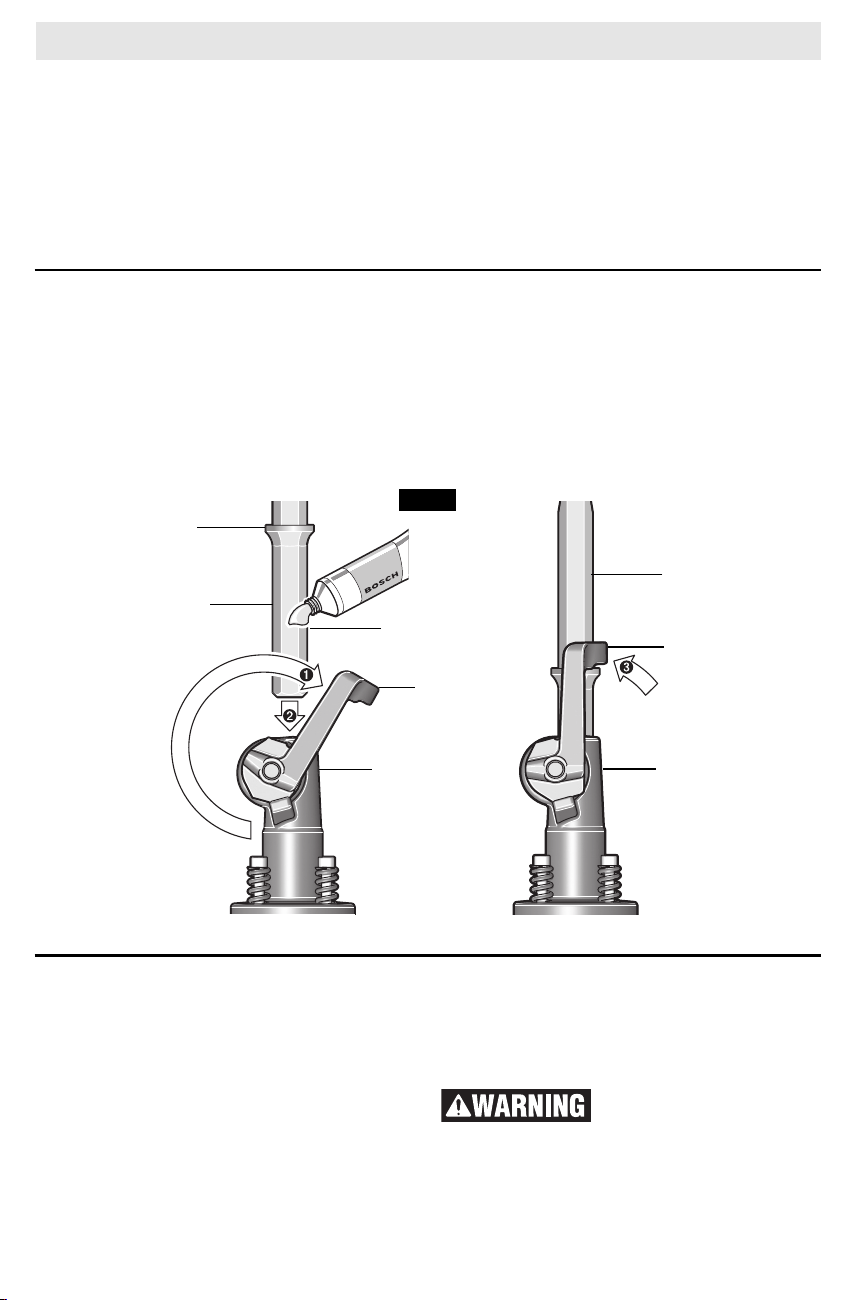

To lock Bosch internal locking steel in
place, lower tool retainer until you can slide
the internal locking steel up to the striker.
NOTE: notch on internal locking steel should
always face toward the retainer lever. To
lock, raise the tool retainer lever all the way
up as shown in figure 3.
NOTE: The high efficiency available from the
rotary hammers can only be obtained if sharp
and undamaged accessories are used. The
"cost" to maintain sharp and undamaged
accessories is more than offset by the "time
saved" in operating the tool with sharp
accessories.
REMOVING ACCESSORIES
Accessories may be hot
after use. Avoid contact
with skin and use proper protective gloves or
cloth to remove.
To remove an accessory, reverse the
previous directions. All accessories should
be wiped clean after removing.
Assembly
INSTALLING ACCESSORIES
Clean the insert shank end of the accessory
to remove any debris, then lightly grease with
a light oil or lubricant. If work is to be done
where the accessories are changed
frequently and laid in dirt, sand or concrete
dust, it is best not to grease the shank after
wiping clean.

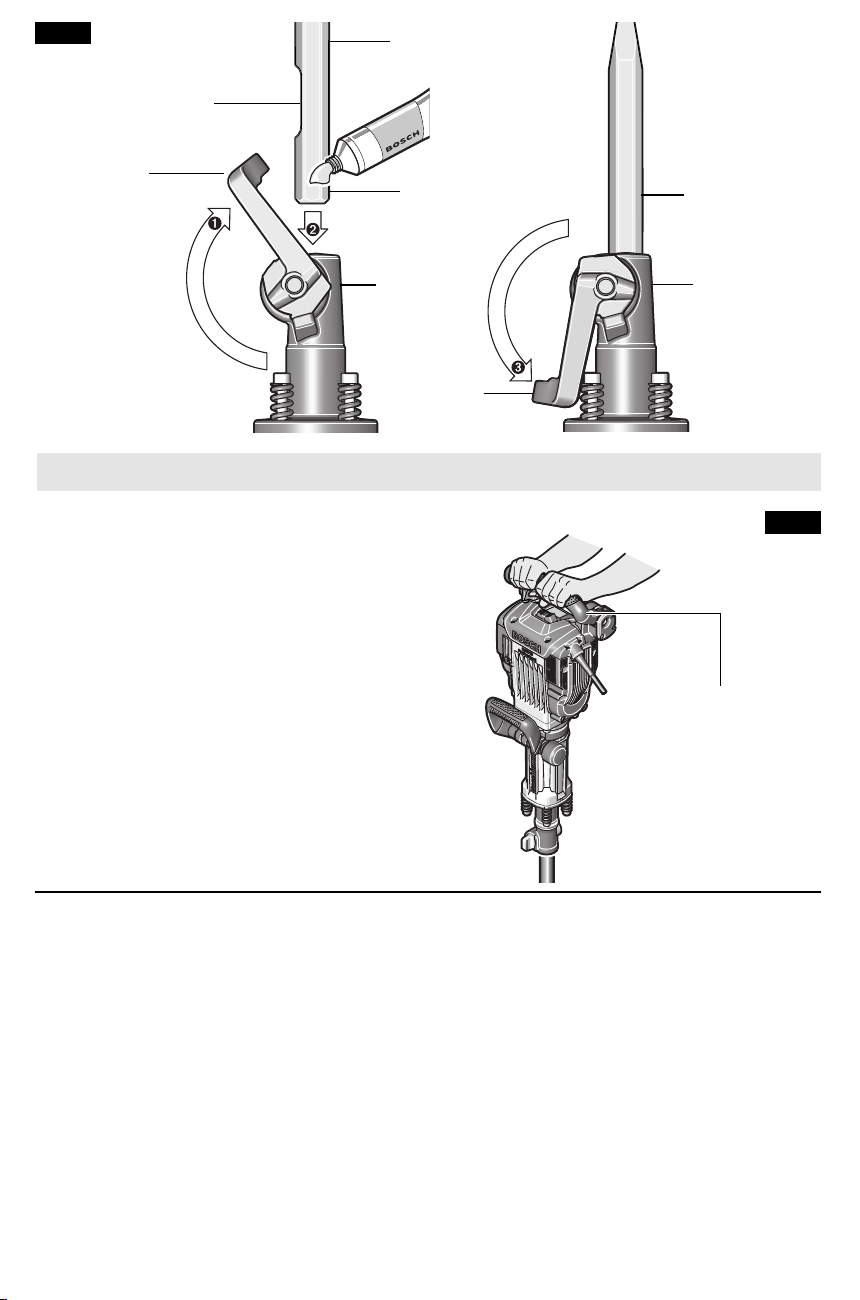

To lock standard air steel in place, lower
the tool retainer lever all the way down and
around the bottom and raise lever all the way
up to the opposite side. To lock, insert air
steel up to the striker and lower the retainer
lever around the shank below the accessory
collar as shown in figure 2.
STANDARD AIR
STEEL
180 º
2610048692.qxp_11335K 10/5/17 8:51 AM Page 8
The tool may be switched on with either
hand. Balance the tool with both hands and
rest the tool on the hip.
For the best penetration rates in concrete,
run the tool with a steady pressure, but do
not use excessive force as this will decrease
the efficiency of the tool. Start chipping with
the tool in a straight in position until the
surface to be broken is chipped. Draw the
hammer back at an angle of 60˚ with the
surface to be broken. Apply only enough
force to keep the tool weight on the
accessory
All grease packed hammers require a short
period of time to warm up. Depending on the
room temperature, this time may vary from
approximately 15 seconds (90˚F) to 2
minutes (32˚F). A new hammer requires a
break-in period before full performance is
realized. This period may require up to 5
hours of operation.
Avoid no load running of the tool. No load or
"empty blows" is the most damaging factor to
any impact hammer.
As earlier pointed out, sharp accessories as
well as clean air vents are necessary for
efficient operation. Establish and follow a set
maintenance program.
"TOOL TIPS"
-9-
A
TOOL
HOLDER
TOOL
HOLDER
TOOL
RETAINER
LEVER
SHANK END

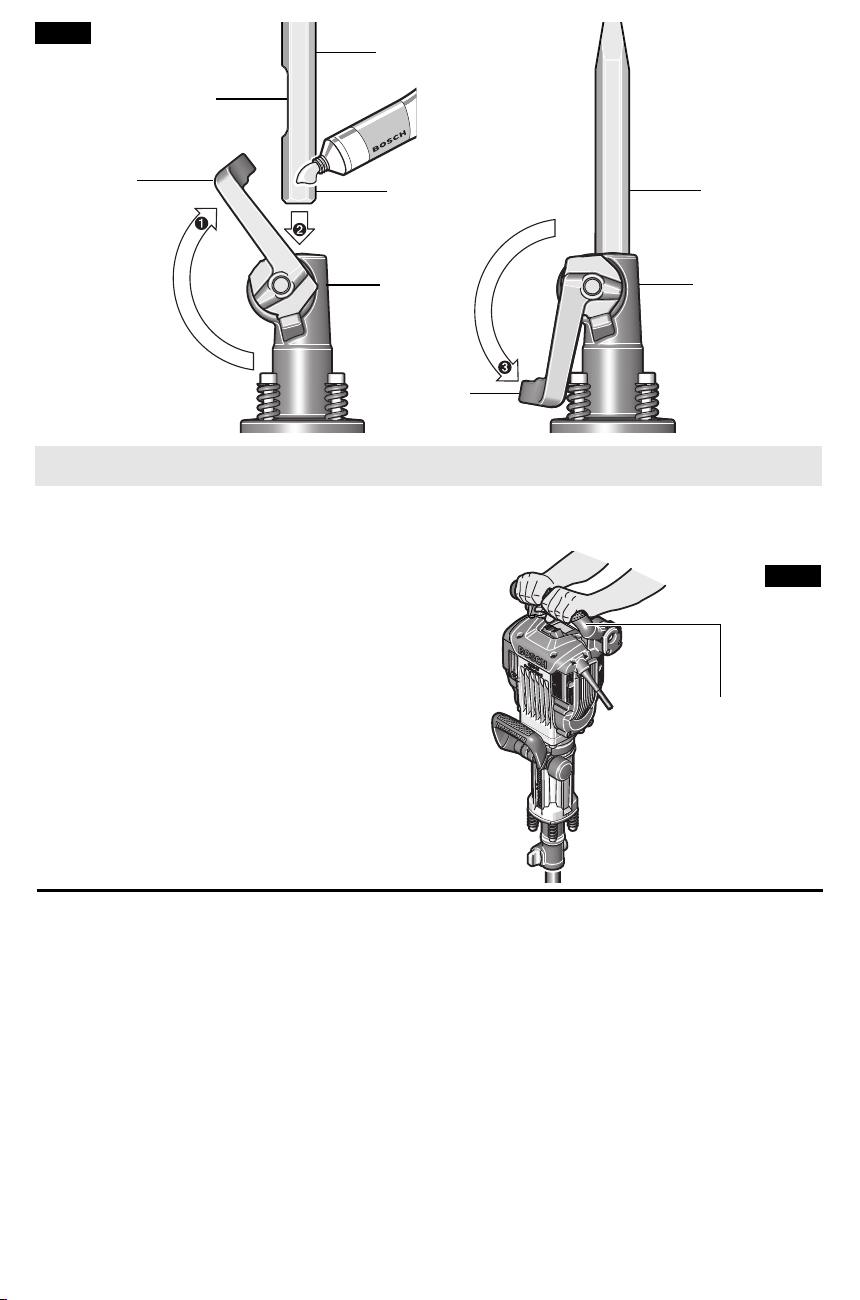

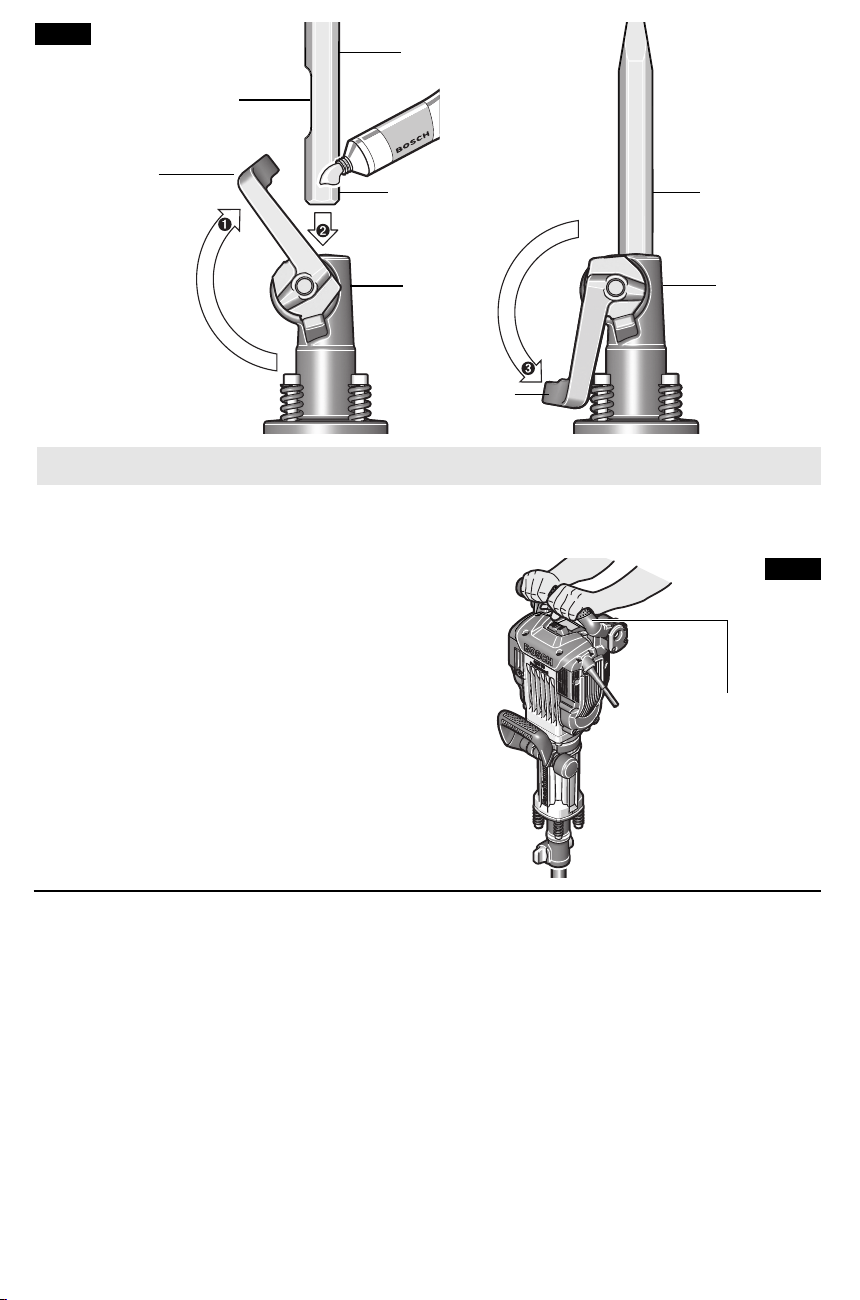

FIG. 3
NOTCH
(Bosch internal
locking steel)
BOSCH INTERNAL
LOCKING STEEL
TOOL
RETAINER
LEVER
Operating Instructions
ROCKER “ON/OFF” SWITCH
TO TURN THE TOOL "ON" depress the
dust-protected switch to the number “I”
position.
TO TURN THE TOOL "OFF": depress switch
to the number “0” position (Fig. 1).
For low temperatures, the machine reaches
the full impact rate only after a certain time.
This start-up time can be shortened by
striking the chisel in the tool against the floor
one time.
VIBRATION CONTROL HANDLE
While working, hold the tool with both hands
by the handle. The handle can move upward
and downward around its axis by approx. 30
mm. This has a damping effect against
vibrations (Fig. 4).
For the highest possible impact damping,
work only with moderate pressure.
FIG. 4
VIBRATION
CONTROL
HANDLE
SHANK END
180 º
2610048692.qxp_11335K 10/5/17 8:51 AM Page 9
-10-
Dust Extraction
For selection of dust collection systems and
operating instructions, see the Operating /
Safety Instructions for ‘Dust Extraction
Attachments for Hammers and Hammer Drills’
included with your tool or with the dust
extraction attachment.
Service
Preventive maintenance
performed by
unauthorized per so n nel may result in
misplacing of internal wires and
components which could cause serious
hazard. We recommend that all tool service
be performed by a Bosch Factory Service
Center or Autho rized Bosch Service Station.
TOOL LUBRICATION
Your Bosch tool has been properly lubricated
and is ready to use. It is recommended that
tools with gears be regreased with a special
gear lubricant at every brush change.
CARBON BRUSHES
The brushes and commutator in your tool
have been engineered for many hours of
dependable service.
Your tool is equipped with a Pop-out brush
system. The tool will shut off when brush
replacement, lubrication and preventive
maintenance are needed.
Only genuine Bosch replace ment brushes
specially designed for your tool should be
used.
BEARINGS
Every second brush change, the bearings
should be replaced at Bosch Factory Service
Center or Au thorized Bosch Service Station.
Bearings which become noisy (due to heavy
load or very abrasive material cut ting) should
be replaced at once to avoid overheating or
motor failure.
Cleaning
To avoid accidents
always dis connect the
tool from the power supply before
cleaning or performing any main tenance.
The tool may be cleaned most effectively
with compressed dry air. Always wear
safety gog gles when cleaning tools with
compressed air.
Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not at tempt to clean by inserting pointed
objects through openings.
Certain cleaning agents
and sol vents damage
plastic parts. Some of these are: gasoline,
carbon tetrachlo ride, chlo rinated cleaning
solvents, ammonia and house hold
detergents that contain ammonia.
Maintenance
If an extension cord is
necessary, a cord with
adequate size conductors that is capable
of carrying the current necessary for your
tool must be used. This will prevent
excessive voltage drop, loss of power or
overheating. Grounded tools must use 3-wire
extension cords that have 3-prong plugs and
receptacles.
NOTE: The smaller the gauge number, the
higher the cord capacity.
RECOMMENDED SIZES OF EXTENSION CORDS
120 VOLT ALTERNATING CURRENT TOOLS
Tool’s
Ampere
Rating
Cord Size in A.W.G. Wire Sizes in mm
2
Cord Length in Feet Cord Length in Meters
25 50 100 150
15 30 60 120
3-6
6-8
8-10
10-12
12-16
18
18
18
16
14
16
16
16
16
12
16
14
14
14
–
14
12
12
12
–
0.75
0.75
0.75
1.0
–
0.75
1.0
1.0
2.5
–
1.5
2.5
2.5
4.0
–
2.5
4.0
4.0
–
–
Extension Cords
2610048692.qxp_11335K 10/5/17 8:51 AM Page 10
-11-
Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si
l'on n'observe pas ces avertissements et ces consignes de sécurité, il existe un
risque de choc électrique, d'incendie et/ou de blessures corporelles graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES
DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou
à votre outil alimenté par piles (sans fil).
Avertissements généraux concernant la sécurité des outils électroportatifs
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.
N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une
perte de contrôle si on vous distrait.
Sécurité électrique
Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on
utilise une fiche non modifiée sur une prise qui lui
correspond.
Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente
si votre corps est relié à la terre.
N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil
électroportatif, le risque de choc électrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.
S'il est absolument nécessaire d'utiliser l'outil
électroportatif dans un endroit humide, utilisez une
alimentation protégée par un disjoncteur de fuite de
terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit
les risques de choc électrique.
Sécurité personnelle
Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous

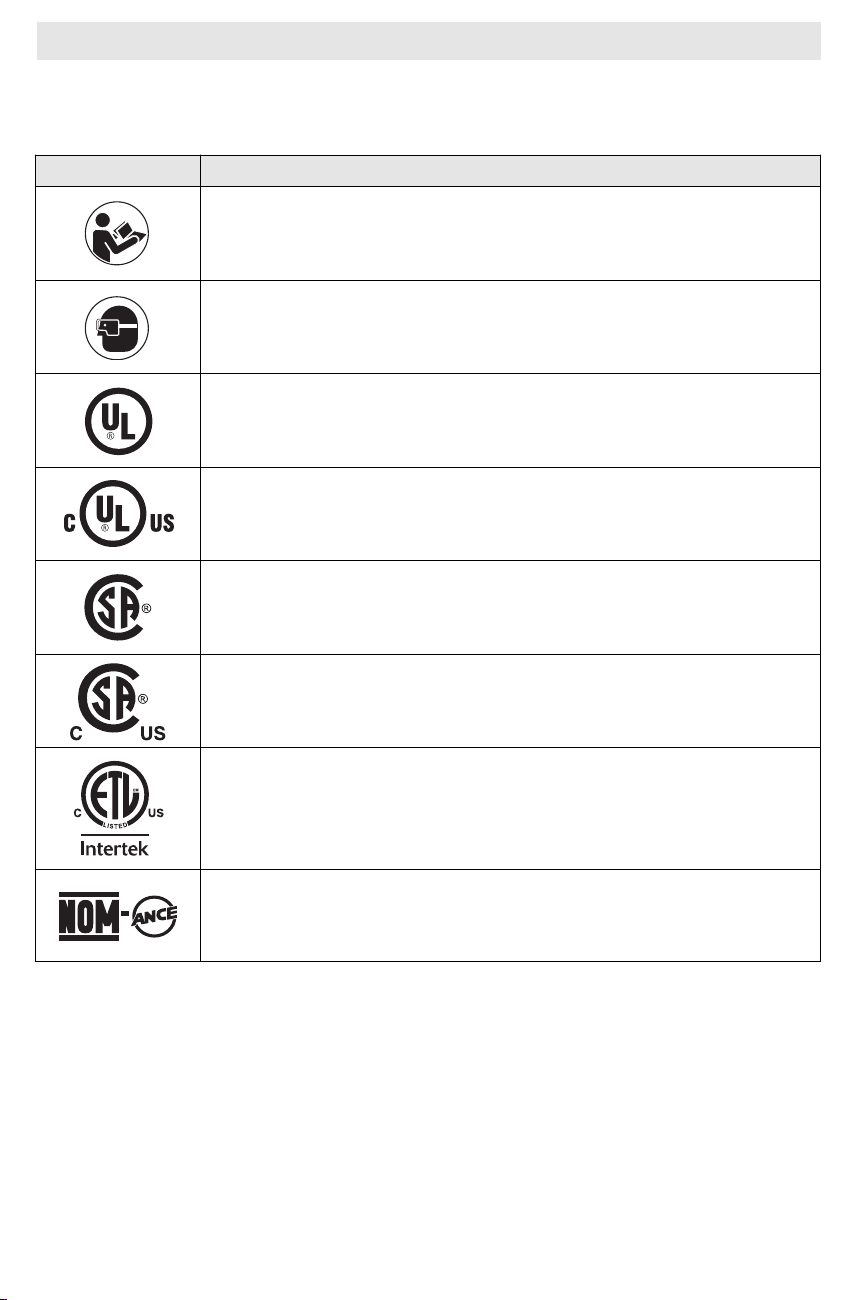

Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le
mode d’emploi et lire la signification de ces symboles.
!
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous
avertir de l’existence possible d’un danger de lésion corporelle.
Obéissez à tous les messages relatifs à la sécurité qui suivent ce
symbole pour éviter tout risque de blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas
évitée, causera la mort d’une personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle
n’est pas évitée, pourrait causer la mort d’une personne ou une
blessure grave.
MISE EN GARDE, conjointement avec le symbole d’alerte en
liaison avec la sécurité, indique une situation dangereuse qui, si
elle n'est pas évitée, causera une blessure légère ou modérée.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 11
-12-
Consignes de sécurité pour le marteau de démolition
Portez des protecteurs d'oreilles. L'exposition au
bruit peut causer une perte d'acuité auditive.
Utilisez la ou les poignée(s) auxiliaire(s) si elle
est/elles sont fournie(s), avec l'outil. Une perte de
contrôle pourrait causer des blessures physiques.
Tenez les outils électroportatifs par ses surfaces de
préhension isolées lorsque vous effectuez une
opération à l’occasion de laquelle outils de coupe
risque d’entrer en contact avec un fil caché ou avec
son propre cordon d’alimentation. Tout contact de
l’accessoire de coupe avec un fil sous tension risque
de mettre aussi sous tension les parties métalliques
exposées de l’outil électroportatif, ce qui pourrait
causer un choc électrique pour l’opérateur.
Utilisez un détecteur de métaux afin d’établir s’il y a
des tuyaux d’eau ou à gaz dissimulés dans l’aire de
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils
électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.
Utilisez des équipements de sécurité personnelle.
Portez toujours une protection oculaire. Le port
d'équipements de sécurité tels que des masques
antipoussières, des chaussures de sécurité
antidérapantes, des casques de chantier et des
protecteurs d'oreilles dans des conditions appropriées
réduira le risque de blessure corporelle.
Évitez les démarrages intempestifs. Assurez-vous que
l'interrupteur est dans la position arrêt (Off) avant de
brancher l'outil dans une prise de courant et/ou un
bloc-piles, de le ramasser ou de le transporter. Le
transport d'un outil électroportatif avec le doigt sur la
gâchette ou le branchement de cet outil quand
l'interrupteur est en position de marche (ON) est une
invite aux accidents.
Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations
inattendues.
Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.
Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de
collecte des poussières, assurez-vous que ces
dispositifs sont raccordés et utilisés correctement.
L'utilisation d'un dépoussiéreur peut réduire les dangers
associés à l'accumulation de poussière.
Utilisation et entretien des outils
électroportatifs
Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.
Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et
doit être réparé.
Débranchez la fiche de la prise ou enlevez le bloc-pile
de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité
préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.
Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans
les mains d’utilisateurs inexpérimentés.
Entretenez les outils électroportatifs. Vérifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. Vérifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus.
Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.
Utilisez l'outil électroportatif, les accessoires et les
embouts d'outil, etc. conformément à ces
instructions, en tenant compte des conditions de
travail et des travaux à réaliser. L'emploi d’outils
électroportatifs pour des tâches différentes de celles
pour lesquelles ils ont été prévus peut résulter en une
situation dangereuse.
Entretien
Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 12
-13-
L’emploi d’un GFCI et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien en
caoutchouc améliorent votre sécurité personnelle.
N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble
fonctionner, les composants électriques d’un outil prévu
pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.
Maintenez les poignées sèches et exemptes d’huile et
de graisse. On ne pas maîtriser un outil électroportatif
en toute sécurité quand on a les mains glissantes.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents
de nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
Risque de blessure pour l'utilisateur. Le cordon
d'alimentation électrique ne doit être réparé que par un
Centre de service usine de Bosch ou par une Station
service agréée de Bosch.
Les travaux à la
machine tel que
ponçage, sciage, meulage, perçage et autres travaux
du bâtiment peuvent créer des poussières contenant
des produits chimiques qui sont des causes
reconnues de cancer, de malformation congénitale ou
d’autres problèmes reproductifs. Ces produits
chimiques sont, par exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.
Avertissements supplémentaires concernant la sécurité
travail ou appelez la compagnie de service public
locale pour assistance avant de commencer
l’opération. Le fait de frapper une conduite de gaz ou
de couper dans celle-ci provoquera une explosion.
L’eau pénétrant dans un appareil électrique peut
entraîner une électrocution.
Portez toujours des lunettes à coques latérales ou
des lunettes de protection en utilisant cet outil.
Utilisez un respirateur ou un masque antipoussières
pour les applications qui produisent de la poussière.
Les lunettes de sécurité ou la protection oculaire
permettent de dévier les fragments de matériau qui
pourraient être projetés vers votre visage et vos yeux.
La poussière générée ou les gaz libérés par le matériau
que vous travaillez (par ex. tuyaux à isolation amiante,
radon) peuvent causer des difficultés respiratoires.
Utilisez des gants rembourrés épais et limitez le
temps d'exposition en prenant des pauses
fréquentes. Les vibrations produites par le mouvement
de percussion peuvent être nocives pour les mains et
les bras.
N'utilisez pas de forets et d'accessoires émoussés
ou endommagés. Les forets émoussés ou
endommagés ont tendance à gripper dans l'ouvrage.
Utilisez toujours les deux poignées pour bien
maîtriser ce marteau. Ne tentez jamais de le tenir
d’une seule main pendant l’utilisation. Cela
développe des forces de percussion intenses et vous
risquez d’en perdre le contrôle si vous le maniez d’une
seule main.
Placez-vous de manière à éviter d'être pris entre
l'outil ou la poignée latérale et les murs ou les
montants. Si l’embout vient à brider ou à se coincer
dans l’ouvrage, la réaction de l’outil risque de vous
écraser la main ou la jambe.
Ne frappez pas le foret avec une masse ou un
marteau à main en tentant de déloger un foret
grippé ou coincé. Des fragments métalliques
pourraient se détacher du foret et vous frapper ou
frapper des personnes présentes.
Ne jamais déposer l’outil avant que le moteur ne se
soit complètement arrêté.
En retirant le foret de l'outil, évitez tout contact avec
la peau et utilisez des gants protecteurs appropriés
en saisissant le foret ou l'accessoire. Les accessoires
peuvent être chauds après une utilisation prolongée.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 13
-14-
Symboles
I
M
P
O
R
T
A
N
T
:
C
e
r
t
a
i
n
s
d
e
s
s
y
m
b
o
l
e
s
s
u
i
v
a
n
t
s
p
e
u
v
e
n
t
ê
t
r
e
u
t
i
l
i
s
é
s
s
u
r
v
o
t
r
e
o
u
t
i
l
.
V
e
u
i
l
l
e
z
l
e
s
é
t
u
d
i
e
r
e
t
a
p
p
r
e
n
d
r
e
l
e
u
r
s
i
g
n
i
f
i
c
a
t
i
o
n
.
U
n
e
i
n
t
e
r
p
r
é
t
a
t
i
o
n
a
p
p
r
o
p
r
i
é
e
d
e
c
e
s
s
y
m
b
o
l
e
s
v
o
u
s
p
e
r
m
e
t
t
r
a
d
'
u
t
i
l
i
s
e
r
l
'
o
u
t
i
l
d
e
f
a
ç
o
n
p
l
u
s
e
f
f
i
c
a
c
e
e
t
p
l
u
s
s
û
r
e
.
Symbole Désignation / Explication
V Volts (voltage)
A Ampéres (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
kg Kilogrammes (poids)
min Minutes (temps)
s Seconds (temps)
⌀
Diamétre (taille des mèches de perceuse, meules, etc.)
n
0
Vitesse à vide (vitesse de rotation, à vide)
n Vitesse nominale (vitesse maximum pouvant être atteinte)
.../min
Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc.,
par minute)
0 Position d'arrêt (vitesse zéro, couple zéro ...)
1, 2, 3, ...
I, II, III,
Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus
élevé signifie une vitesse plus grande)
0
Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)
Flèche (action dans la direction de la flèche)
Courant alternatif (type ou caractéristique du courant)
Courant continu (type ou caractéristique du courant)
Courant alternatif ou continu (type ou caractéristique du courant)
Construction classe II (désigne des outils construits avec double isolation)
Borne de terre (borne de mise à la terre)
2610048692.qxp_11335K 10/5/17 8:51 AM Page 14
-15-
Symboles (suite)
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus
efficace et plus sûre.
Symbole Désignation / Explication
Alerte l’utilisateur pour lire le mode d’emploi
Alerte l’utilisateur pour porter des lunettes de sécurité
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories
selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de
normalisation.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de
normalisation selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon
les normes des États-Unis et du Canada
Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 15
Numéro de modèle 11335K
Tension nominale 120 V 50 - 60Hz
Intensité nominale 15,0 A
Vitesse à vide 1 300 b/min
Type de tige Foret pneumatique standard 1 1/8" hex.,
ou foret de blocage interne Bosch.
-16-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque
assemblage ou réglage que ce soit ou de changer les accessoires. Ces
mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
Marteau de démolition
LEVIER DE
RETENUE DU
FORET
INTERRUPTEUR
À BASCULE
MARCHE/ARRÊT
ÉCROU MOLETÉ
POIGNÉE DE CONTRÔLE
DES VIBRATIONS
PRISES D’AIR
FORET DE
BLOCAGE
INTERNE
BOSCH
FIG. 1
POIGNÉE ARTICULÉE
AUXILIAIRE
2610048692.qxp_11335K 10/5/17 8:51 AM Page 16
POIGNÉE ARTICULÉE AUXILIAIRE
La poignée articulée auxiliaire peut être tournée dans
n'importe quelle position. Desserrez l'écrou moleté,
faites tourner la poignée autour de l'outil jusqu'à la
position désirée et serrez solidement l'écrou moleté
(Fig. 1).
La poignée articulée auxiliaire peut également être
montée de façon à être orientée face à l'autre côté de
l'outil. Dévissez complètement l'écrou moleté, puis tirez
sur le boulon hexagonal (vers le haut) pour le détacher.
Tirez la poignée sur le côté et inclinez l'élément de
serrage restant de 180°. Montez la poignée dans l'ordre
inverse.
-17-
POSE DE L’EQUIPEMENT ACCESSOIRE
Nettoyez la tige de l’embout pour en enlever toute
saleté, puis enduisez-la modérément d’une huile ou
graisse légère. Toutefois, si vous devez changer
fréquemment d’embouts et ne pouvez pas faire
autrement que de les laisser dans la saleté, le sable ou
la poussière de béton, il est préférable d’en essuyer la
tige sans la lubrifier.

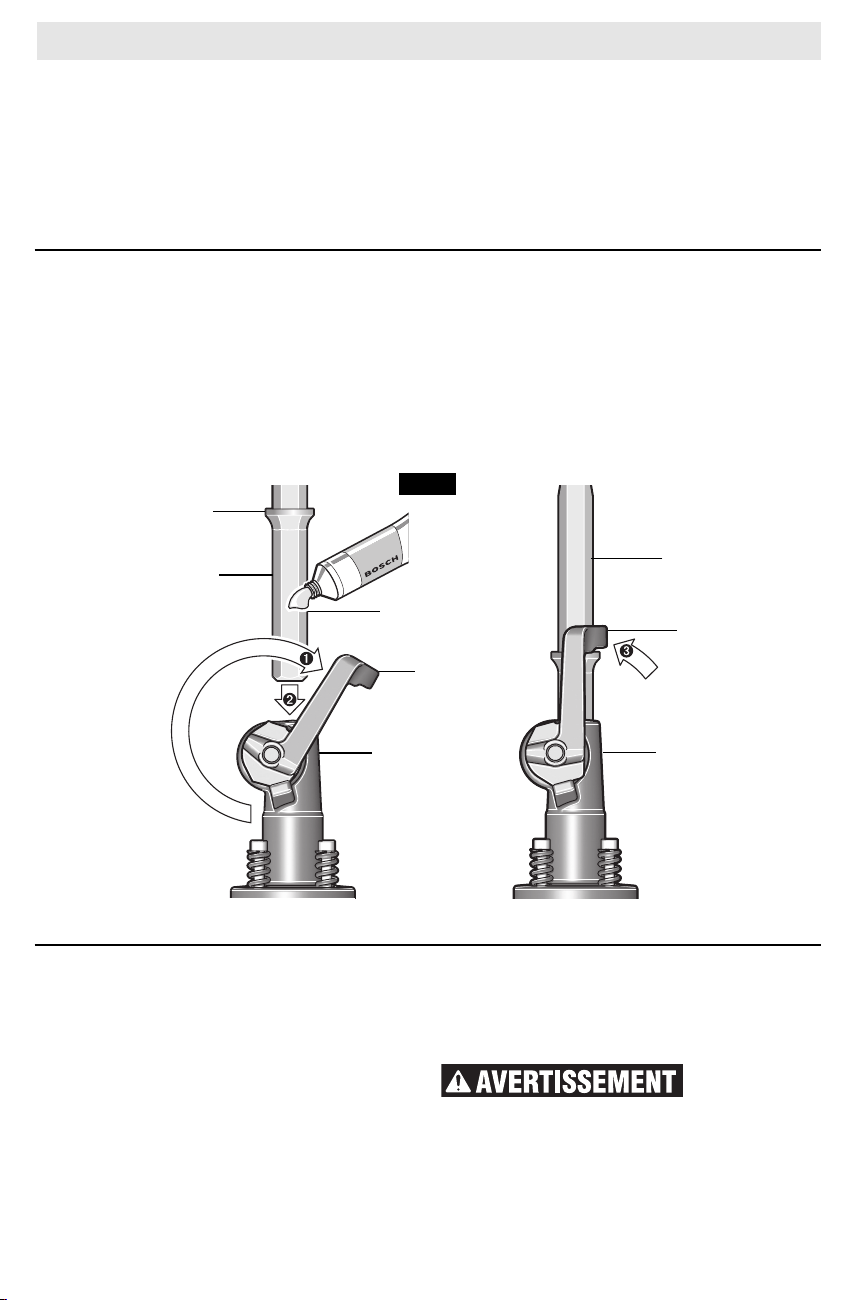

Pour bloquer le foret pneumatique en place, abaissez
le levier de retenue du foret entièrement vers le bas et
autour du fond, et levez le levier entièrement vers le
haut du côté opposé. Pour bloquer, insérez le foret
pneumatique jusqu’au frappeur, et abaissez le levier de
retenue autour de la tige sous le collier d’accessoire,
comme illustré à la Figure 2.
Assemblage
Pour bloquer le foret de blocage interne Bosch en
place, abaissez le levier de retenue du foret jusqu’à ce
que vous puissiez glisser le foret de blocage interne
jusqu’au frappeur. REMARQUE : l’encoche du foret de
blocage interne doit toujours être dirigé vers le levier de
retenue. Pour bloquer, levez le levier de retenue du
foret entièrement vers le haut, comme illustré à la
Figure 3.
REMARQUE : Le marteau rotatif ne produira les
résultats attendus que si vous l’équipez d’embouts bien
affûtés et en parfait état. Les frais d’entretien de
l’équipement sont minimes comparés au temps que
vous épargnerez.
DEPOSE DE L’EQUIPEMENT ACCESSOIRE
L’équipement peut
être chaud après
l’usage. Évitez tout contact avec la peau et utilisez un
chiffon ou des gants protecteurs appropriés pour
déposer.
Pour déposer un accessoire, procédez à l’inverse de la
pose. Prenez l’habitude de nettoyer les accessoires à
leur enlèvement.
COLLIER
(Foret pneumatique
standard)
LEVIER DE
RETENUE DU
FORET
BOUT DE LA TIGE
PORTE-FORET
PORTE-FORET
LEVIER DE
RETENUE DU
FORET
BOUT DE LA TIGE
FIG. 2
FORET PNEUMATIQUE
STANDARD
2610048692.qxp_11335K 10/5/17 8:51 AM Page 17
INTERRUPTEUR À BASCULE MARCHE/ARRÊT
POUR METTRE L'OUTIL EN MARCHE, appuyez sur
l'interrupteur protégé contre la poussière de manière
à le mettre à la position numéro 1.
POUR METTRE L'OUTIL À L'ARRÊT, appuyez sur
l'interrupteur de manière à le mettre à la position
numéro 0 (Fig. 1).
À basse température, la machine n'atteint sa force
d'impact maximum qu'après un certain temps.
Ce délai de mise en marche peut être raccourci en
tapant une fois le ciseau de l'outil contre le sol.
POIGNÉE DE CONTRÔLE DES VIBRATIONS
Pendant que vous travaillez, tenez l'outil des deux mains
par la poignée. Il est possible de déplacer la poignée
vers le haut et vers le bas autour de son axe d'environ
30 mm. Ceci permet d'amortir les vibrations (Fig. 4).
Pour obtenir l'amortissement maximum de l'impact,
ne travaillez qu'avec une pression modérée.
-18-
Consignes de fonctionnement
CONSEILS PRATIQUES
On peut mettre l’outil en marche de l’une ou l’autre
main. Mettez l’outil en équilibre des deux mains, et
reposez l’outil sur la hanche.
Pour de meilleurs résultats dans le béton, exercez une
pression uniforme sans excès de force. Autrement,
l’outil ne donnera pas le rendement prévu.
Commencez à marteler à angle droit jusqu’à ce que la
surface à casser soit ciselée. Retirez le marteau à
angle de 60° par rapport à la surface à casser.
N’appliquez pas plus de force qu’il faut pour maintenir
le poids de l’outil sur l’accessoire.
Tous les marteaux garnis de graisse mettent un peu
de temps à se réchauffer. Selon la température de la
pièce, le temps peut varier de 15 secondes (90°F) à 2
minutes (32°F). Un marteau neuf n’atteindra sa pleine
performance qu’après avoir fait l’objet de rodage
approprié, à savoir jusqu’à 5 heures de
fonctionnement.
Évitez de faire marcher l’outil à vide. Les coups à vide
sont ce qui endommage le plus un marteau à
percussion.
Tel qu’il a été signalé antérieurement, l’entretien des
accessoires et la propreté des prises d’air influent
directement sur le rendement de l’outil. Adoptez un
programme d’entretien que vous suivrez
régulièrement.
A
PORTE-FORET
PORTE-FORET
BOUT DE LA TIGE
FIG. 3
ENCOCHE (Foret
de blocage
i
nterne Bosch)
FORET DE BLOCAGE
INTERNE BOSCH
FIG. 4
POIGNÉE DE
CONTRÔLE DES
VIBRATIONS
LEVIER DE
RETENUE
DU FORET
LEVIER DE
RETENUE
DU FORET
BOUT DE LA TIGE
2610048692.qxp_11335K 10/5/17 8:51 AM Page 18
-19-
Extraction de la poussière
Pour parcourir la sélection des systèmes de collecte de
la poussière et pour lire le mode d’emploi, consultez le
document intitulé « Mode d’emploi / Consignes de
sécurité » relatif aux « Accessoires d’extraction de
poussière pour marteaux ordinaires et marteaux
perforateurs » accompagnant votre outil ou l’accessoire
d’extraction de poussière.
Service
L ’ e n t r e t i e n
préventif effectué
par des employés non auto risés peut entraîner un
position nement erroné des composants et des fils
internes, et ainsi causer des dangers sévères. Il est
recom man dé que l’entretien et la réparation de nos
outils soient confiés à un centre de service-usine
Bosch ou à un centre de service après-vente Bosch
agréé.
GRAISSAGE DE L’OUTIL
Votre outil Bosch a été convenablement graissé et est
prêt à utiliser. Il est recommandé que les outils à
engrenages soient regraissés avec une graisse
spéciale à l’occasion de tout remplacement de balais.
BALAIS DE CHARBON
Les balais et le collecteur de votre outil ont été conçus
pour donner plusieurs heures de fonctionnement sans
aléas.
Votre outil est équipé d’un système de balais
éjectables. L’outil s’arrêtera lorsqu’un remplacement
de balais, un graissage et un entretien préventif seront
nécessaires.
Vous ne devriez utiliser que les balais de rechange
d’origine Bosch qui con viennent spécialement à votre
outil.
ROULEMENTS
Tous les deux rem placements de balais, il faudrait
confier le remplacement des roulements à un centre
de service-usine Bosch ou à un centre de service
après-vente Bosch agréé. Les roulements qui sont
devenus bruyants (à cause de sciage de matériaux
très abrasifs ou de durs efforts) devraient être
remplacés à l’instant pour éviter la surchauffe et la dé -
faillance du moteur.
Nettoyage
Pour éviter le
risque d’acci -
dents, débranchez toujours l’outil de la prise de
courant avant de procéder au nettoyage ou à
l’entretien. Vous pouvez très bien le nettoyer à l’air
com primé. Dans ce cas, portez toujours des lunettes
de sécurité.
Gardez les prises d’air et les interrupteurs propres et
libres de débris. N’essayez pas de les nettoyer en
introduisant des objets pointus dans leurs ouvertures.
Certains agents de
nettoyages et certains
dissolvants abîment les pièces en plastique. Parmi
ceux-ci se trouvent: l’essence, le tétrachlorure de
carbone, les dissolvants de nettoyage chlorés,
l’ammoniaque ainsi que les détergents domestiques
qui en contiennent.
Entretien
Cordons de rallonge
Si un cordon de
rallonge s'avère
nécessaire, vous devez utiliser un cordon avec
conducteurs de dimension adéquate pouvant porter le
courant nécessaire à votre outil. Ceci préviendra une
chute excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.
REMARQUE : Plus le calibre du cordon est petit, plus sa
capacité est élevée.
DIMENSIONS DE RALLONGES RECOMMANDÉES
OUTILS 120 VOLTS COURANT ALTERNATIF
Intensité
nominale
de l’outil
Calibre A.W.G. Calibre en mm
2
Longueur en pieds Longueur en mètres
25 50 100 150 15 30 60 120
3-6
6-8
8-10
10-12
12-16
18
18
18
16
14
16
16
16
16
12
16
14
14
14
–
14
12
12
12
–
0.75
0.75
0.75
1.0
–
0.75
1.0
1.0
2.5
–
1.5
2.5
2.5
4.0
–
2.5
4.0
4.0
–
–
2610048692.qxp_11335K 10/5/17 8:51 AM Page 19
-20-
Lea todas las advertencias de seguridad y todas las instrucciones. Si no se
siguen las
advertencias e instrucciones, el resultado podría ser sacudidas eléctricas,
incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES
PARA REFERENCIA FUTURA
La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red
eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).
Advertencias generales de seguridad para herramientas mecánicas
Seguridad del área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de
líquidos, gases o polvos inflamables. Las
herramientas mecánicas generan chispas que pueden
incendiar el polvo o los vapores.
Mantenga alejados a los niños y a las personas que
estén presentes mientras esté utilizando una
herramienta mecánica. Las distracciones pueden
hacerle perder el control de la herramienta.
Seguridad eléctrica
Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique nunca el
enchufe de ningún modo. No use enchufes
adaptadores con herramientas mecánicas conectadas
a tierra (puestas a tierra). Los enchufes no
modificados y los tomacorrientes coincidentes
reducirán el riesgo de sacudidas eléctricas.
Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento
del riesgo de sacudidas eléctricas si el cuerpo del
operador se conecta o pone a tierra.
No exponga las herramientas mecánicas a la lluvia o
a condiciones mojadas. La entrada de agua en una
herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.
No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles. Los cordones dañados o enganchados
aumentan el riesgo de que se produzcan sacudidas
eléctricas.
Cuando utilice una herramienta mecánica en el
exterior, use un cordón de extensión adecuado para
uso a la intemperie. La utilización de un cordón
adecuado para uso a la intemperie reduce el riesgo de
que se produzcan sacudidas eléctricas.
Si es inevitable utilizar una herramienta mecánica en
un lugar húmedo, utilice una fuente de energía
protegida por un interruptor de circuito accionado por
corriente de pérdida a tierra (GFCI). El uso de un GFCI
reduce el riesgo de sacudidas eléctricas.
Seguridad personal
Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
mecánica cuando esté cansado o bajo la influencia
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de
seguridad. Por favor, lea el manual y preste atención a estos símbolos.
!
Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle
a usted de posibles peligros de lesiones corporales. Obedezca
todos los mensajes de seguridad que sigan a este símbolo para
evitar posibles lesiones o muerte.
PELIGRO indica una situación peligrosa que, si no se evita,
causará la muerte o lesiones graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita,
podría causar la muerte o lesiones graves.
PRECAUCIÓN, cuando se utiliza con el símbolo de alerta de
seguridad, indica una situación peligrosa que, si no se evita,
causará lesiones leves o moderadas.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 20
-21-
Normas de seguridad para martillos de demolición
Use protectores de oídos. La exposición al ruido
puede causar pérdida de audición.
Utilice el mango o mangos auxiliares, si se
suministran con la herramienta. La pérdida de
control puede causar lesiones corporales.
Agarre las herramientas eléctricas por las
superficies de agarre con aislamiento cuando
realice una operación en la que el herramienta de
corte pueda entrar en contacto con cables ocultos o
con su propio cable de alimentación. El accesorio de
corte que entre en contacto con un cable que tenga
corriente puede hacer que las partes metálicas de la
herramienta eléctrica que estén al descubierto tengan
corriente y podrían causar una descarga eléctrica al
operador.
Utilice un detector de metales para determinar si hay
tuberías de gas o de agua ocultas en el área de
trabajo o llame a la compañía local de servicios
públicos para obtener asistencia antes de comenzar la
operación. Golpear o cortar una tubería de gas
de drogas, alcohol o medicamentos. Un momento de
distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.
Use equipo de protección personal. Use siempre
protección de los ojos. El equipo de protección, como
por ejemplo una máscara antipolvo, calzado de
seguridad antideslizante, casco o protección de oídos,
utilizado para las condiciones apropiadas, reducirá las
lesiones corporales.
Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
conectar la herramienta a la fuente de energía y / o al
paquete de batería, levantar la herramienta o
transportarla. Transportar herramientas mecánicas
con un dedo en el interruptor o encender herramientas
mecánicas que tengan el interruptor en la posición de
encendido invita a que se produzcan accidentes.
Quite todas las llaves de ajuste o de tuerca antes de
encender la herramienta mecánica. Una llave de
tuerca o de ajuste que se deje colocada en una pieza
giratoria de la herramienta mecánica podría causar
lesiones corporales.
No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramienta
mecánica en situaciones inesperadas.
Vístase adecuadamente. No use ropa holgada ni
alhajas holgadas. Mantenga el pelo, la ropa y los
guantes alejados de las piezas móviles. La ropa
holgada, las alhajas holgadas o el pelo largo pueden
quedar atrapados en las piezas móviles.
Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que dichas instalaciones estén
conectadas y se usen correctamente. El uso de
dispositivos de recolección de polvo puede reducir los
peligros relacionados con el polvo.
Uso y cuidado de las herramientas
mecánicas
No fuerce la herramienta mecánica. Use la
herramienta mecánica correcta para la aplicación que
desee realizar. La herramienta mecánica correcta hará
el trabajo mejor y con más seguridad a la capacidad
nominal para la que fue diseñada.
No use la herramienta mecánica si el interruptor no la
enciende y apaga. Toda herramienta mecánica que no
se pueda controlar con el interruptor es peligrosa y
debe ser reparada.
Desconecte el enchufe de la fuente de energía y/o el
paquete de batería de la herramienta mecánica antes
de hacer cualquier ajuste, cambiar accesorios o
almacenar herramientas mecánicas. Dichas medidas
preventivas de seguridad reducen el riesgo de arrancar
accidentalmente la herramienta mecánica.
Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas que
no estén familiarizadas con la herramienta mecánica
o con estas instrucciones utilicen la herramienta. Las
herramientas mecánicas son peligrosas en manos de
usuarios que no hayan recibido capacitación.
Mantenga las herramientas mecánicas. Compruebe si
hay piezas móviles desalineadas o que se atoran, si
hay piezas rotas y si existe cualquier otra situación
que podría afectar el funcionamiento de la
herramienta mecánica. Si la herramienta mecánica
está dañada, haga que la reparen antes de usarla.
Muchos accidentes son causados por herramientas
mecánicas mantenidas deficientemente.
Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de
corte mantenidas apropiadamente, con bordes de corte
afilados, se atoren, y dichas herramientas son más
fáciles de controlar.
Utilice la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones, teniendo en cuenta las condiciones de
trabajo y el trabajo que se vaya a realizar. El uso de la
herramienta mecánica para operaciones distintas a
aquéllas para las que fue diseñada podría causar una
situación peligrosa.
Servicio de ajustes y reparaciones
Haga que su herramienta mecánica reciba servicio de
un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto
asegurará que se mantenga la seguridad de la
herramienta mecánica.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 21
-22-
Un GFCI y los dispositivos de protección personal,
como guantes de goma y calzado de goma de
electricista, mejorarán más su seguridad personal.
No use herramientas mecánicas con capacidad
nominal solamente para CA con una fuente de
energía de CC. Aunque pueda parecer que la
herramienta funciona correctamente, es probable que
los componentes eléctricos de la herramienta con
capacidad nominal para CA fallen y creen un peligro
para el operador.
Mantenga los mangos secos, limpios y libres de
aceite y grasa. Las manos resbalosas no pueden
controlar de modo seguro la herramienta mecánica.
Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de sus
partes, ya que los cables internos podrían reubicarse
incorrectamente o pellizcarse, o los resortes de
retorno de los protectores de seguridad podrían
montarse incorrectamente. Ciertos agentes de
limpieza, tales como gasolina, tetracloruro de carbono,
amoníaco, etc., podrían dañar las piezas de plástico.
Riesgo de lesiones para el usuario. El cordón de energía
debe recibir servicio de ajustes y reparaciones
solamente por un Centro de Servicio de Fábrica Bosch o
una Estación de Servicio Bosch Autorizada.
Cierto polvo generado
por el lijado,
aserrado, amolado y taladrado mecánicos, y por otras
actividades de construcción, contiene agentes
químicos que se sabe que causan cáncer, defectos de
nacimiento u otros daños sobre la reproducción.
Algunos ejemplos de estos agentes químicos son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje con
equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.
Advertencias de seguridad adicionales
producirá una explosión. La entrada de agua en un
dispositivo eléctrico puede causar electrocución.
Use siempre gafas de seguridad o protección de los
ojos cuando utilice esta herramienta. Use una
máscara antipolvo o un respirador para aplicaciones
que generan polvo. Las gafas de seguridad o la
protección de los ojos ayudarán a desviar los
fragmentos del material que puedan salir despedidos
hacia la cara y los ojos. El polvo generado o los gases
liberados por los materiales que esté cortando (por ej.,
tuberías con aislamiento de asbesto, radón) pueden
causar dificultades respiratorias.
Use guantes con almohadillado grueso y limite el
tiempo de exposición tomando frecuentes períodos de
descanso. La vibración causada por la acción de martillo
puede ser perjudicial para las manos y los brazos.
No utilice brocas ni accesorios desafilados o dañados.
Las brocas o accesorios desafilados o dañados pueden
atascarse frecuentemente en la pieza de trabajo,
causando una reacción de par motor.
Utilice siempre ambos mangos para lograr el máximo
control sobre este martillo. Nunca intente utilizar esta
herramienta con una sola mano. Esta herramienta
desarrolla intensas fuerzas percusivas durante su
funcionamiento y es posible que usted pierda el control
si intenta utilizar la herramienta con una sola mano.
Sitúese de modo que evite ser atrapado entre la
herramienta o el mango lateral y las paredes o los
postes. Si la broca se traba o agarrota en la pieza de
trabajo, la reacción de la herramienta podría aplastarle
la mano o la pierna.
No golpee la broca con un martillo de mano ni con una
herramienta de martilleo cuando intente soltar una
broca atascada o enganchada. Se podrían soltar
fragmentos de metal de la broca y golpearle a usted o
golpear a las personas que se encuentren presentes.
Nunca deje la herramienta en ningún lugar hasta que
el motor se haya detenido por completo.
Al sacar la broca de la herramienta, evite el contacto
con la piel y use guantes de protección adecuados al
agarrar la broca o el accesorio. Los accesorios pueden
estar calientes después de un uso prolongado.
2610048692.qxp_11335K 10/5/17 8:51 AM Page 22
-23-
Símbolos
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Símbolo Désignación / Explicación
V Volt (tensión)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
kg Kilogramo (peso)
min Minuto (tiempo)
s Segundo (tiempo)
⌀
Diámetro (tamaño de las brocas taladradoras, muelas, etc)
n
0
Velocidad sin carga (velocidad rotacional sin carga)
n Velocidad nominal (máxima velocidad obtenible)
.../min
Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie,
órbitas, etc., por minuto)
0 Posición "off" (velocidad cero, par motor cero...)
1, 2, 3, ...
I, II, III,
Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número
más alto significa mayor velocidad)
0
Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)
Flecha (Acción en la dirección de la flecha)
Corriente alterna (tipo o una característica de corriente)
Corriente continua (tipo o una característica de corriente)
Corriente alterna o continua (tipo o una característica de corriente)
Construcción de clase II (designa las herramientas de construcción con aislamiento doble)
Terminal de toma de tierra (terminal de conexión a tierra)
2610048692.qxp_11335K 10/5/17 8:51 AM Page 23
-24-
Símbolos (continuación)
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Símbolo Désignación / Explicación
Alerta al usuario para que lea el manual.
Alerta al usuario para que use protección de los ojos.
Este símbolo indica que esta herramienta está catalogada por Underwriters
Laboratories.
Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta está catalogada por la Canadian
Standards Association.
Este símbolo indica que la Canadian Standards Association ha catalogado esta
herramienta indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta cumple con la norma mexicana
oficial (NOM).
2610048692.qxp_11335K 10/5/17 8:51 AM Page 24
Número de modelo 11335K
Tensión nominal 120 V 50 - 60Hz
Capacidad nominal en amperios 15,0 A
Velocidad sin carga 1,300 GPM
Estilo de cuerpo Barrena neumática hexagonal estándar de 1 1/8"
o barrena de fijación interna Bosch.
-25-

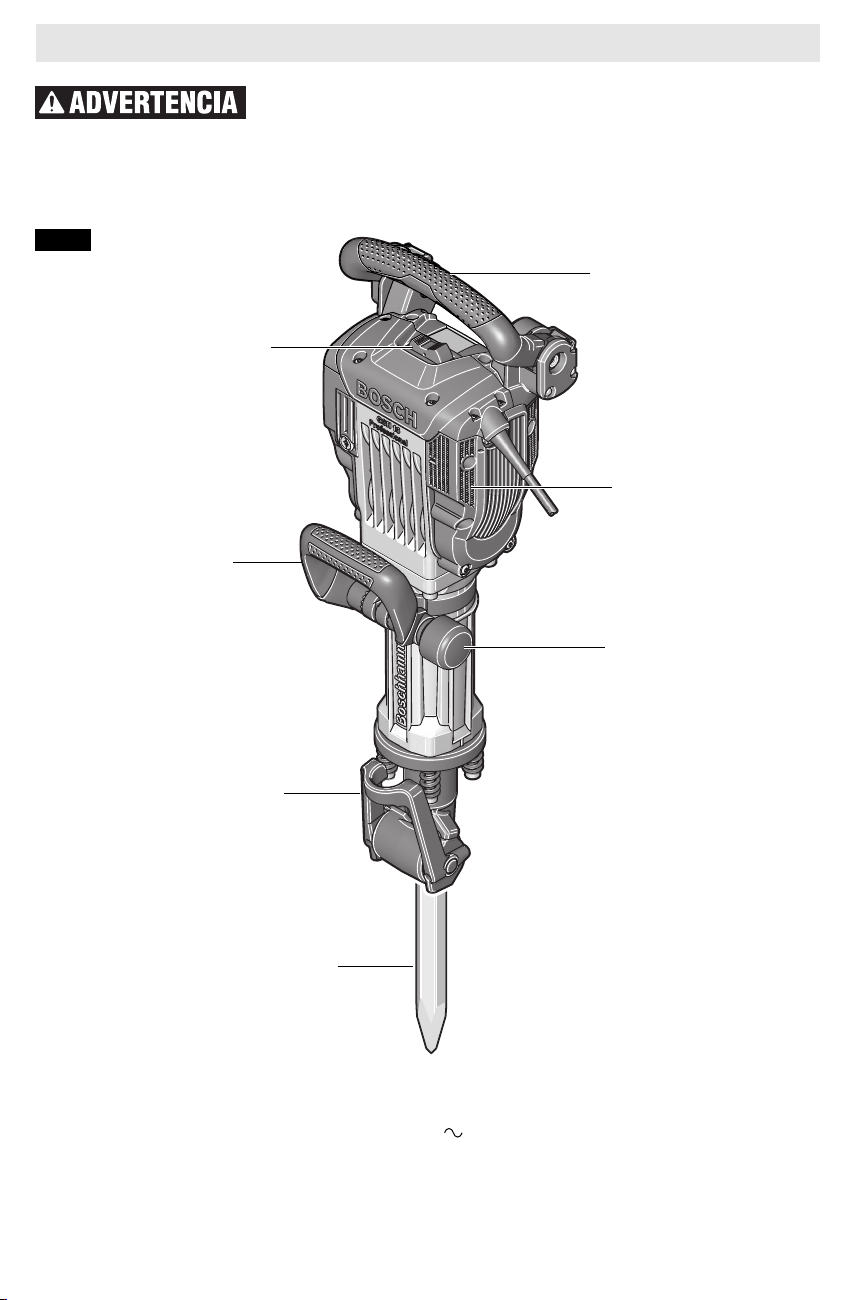

Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier
ensamblaje o ajuste, o cambiar accesorios. Estas medidas de seguridad
preventivas reducen el riesgo de arrancar la herramienta accidentalmente.
Martillo de demolición
PALANCA DEL
RETENEDOR DE
LA BARRENA
INTERRUPTOR OSCILANTE
DE "ENCENDIDO Y
APAGADO"
TUERCA ESTRIADA
MANGO DE CONTROL
DE LA VIBRACIÓN
ABERTURAS DE
VENTILACIÓN
BARRENA DE FIJACIÓN
INTERNA BOSCH
FIG. 1
MANGO AUXILIAR
ARTICULADO
2610048692.qxp_11335K 10/5/17 8:51 AM Page 25
-26-
MANGO AUXILIAR ARTICULADO
El mango auxiliar articulado se puede girar hasta
cualquier posición. Afloje la tuerca estriada, gire el
mango alrededor de la herramienta hasta la posición
deseada y apriete firmemente la tuerca estriada (Fig. 1).
El mango auxiliar articulado también se puede montar
de manera que esté frente al otro lado de la
herramienta. Desenrosque completamente la tuerca
estriada y luego saque hacia arriba el perno
hexagonal. Tire del mango hacia el lado e incline 180o
el elemento de fijación restante. Monte el mango en
orden inverso.
INSTALACIÓN DE ACCESORIOS
Limpie el extremo del vástago de inserción del
accesorio para quitar los residuos que éste pueda
tener y luego engráselo ligeramente con un aceite o
lubricante ligero. Si el trabajo se va a realizar donde
los accesorios se cambian frecuentemente y se dejan
sobre suciedad, arena o polvo de concreto, es mejor
no engrasar el vástago después de limpiarlo.

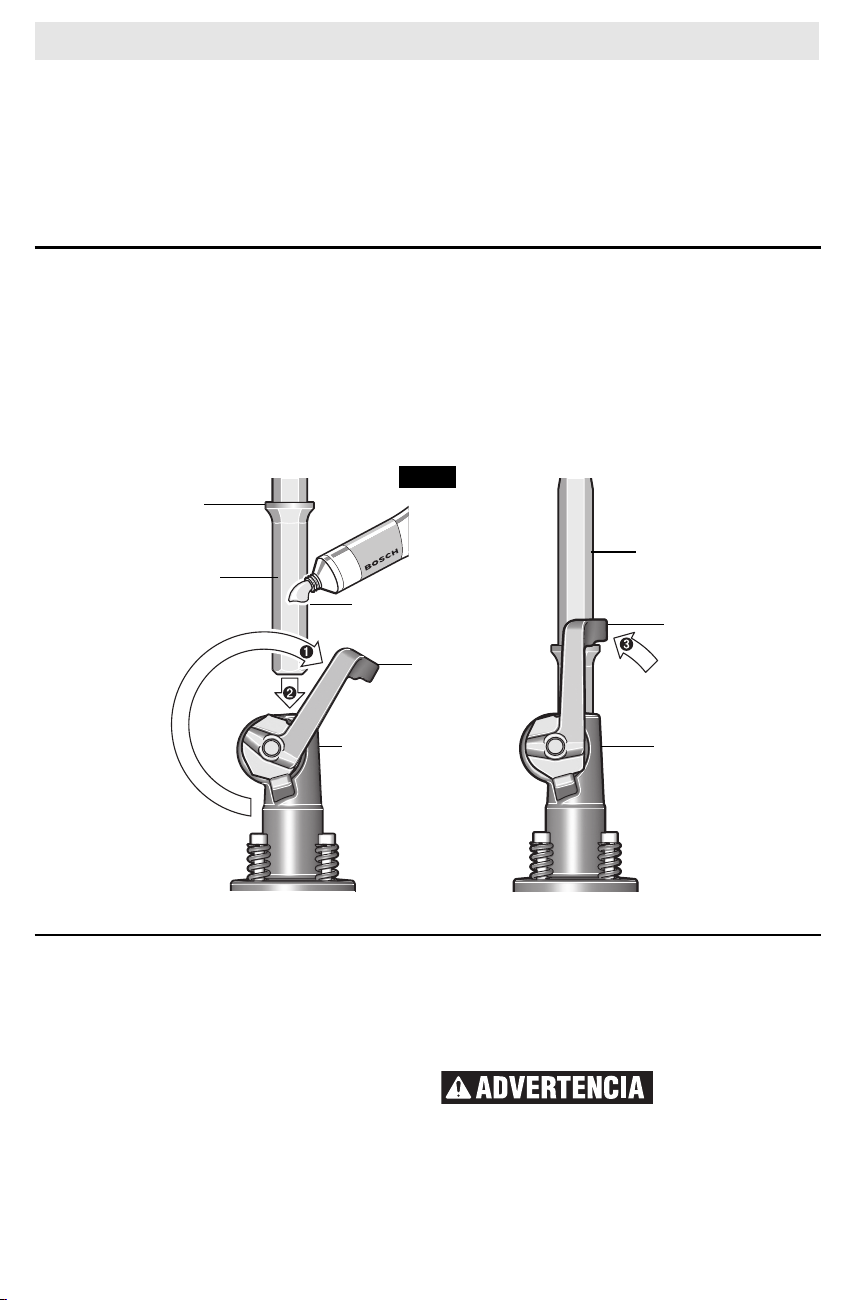

Para fijar la barrena neumática estándar en su sitio,
baje la palanca del retenedor de la barrena hasta abajo
del todo y alrededor de la parte inferior, y suba la
palanca del todo hasta el lado contrario. Para fijarla,
introduzca la barrena neumática hacia arriba hasta el
percutor y baje la palanca del retenedor alrededor del
vástago, debajo del collarín accesorio, tal como se
muestra en la figura 2.
Ensamblaje
COLLARÍN
(Barrena neumática
estándar)
PALANCA DEL
RETENEDOR DE
LA BARRENA
EXTREMO DEL VÁSTAGO
PORTAHERRAMIENTA
PORTAHERRAMIENTA
EXTREMO DEL VÁSTAGO
FIG. 2
Para fijar la barrena de fijación interna Bosch en su
sitio, baje el retenedor de la barrena hasta que la
barrena de fijación interna se pueda deslizar hacia arriba
hasta el percutor. NOTA: la muesca de la barrena de
fijación interna siempre debe estar orientada hacia la
palanca del retenedor. Para fijar la barrena, suba la
palanca del retenedor de la barrena hasta arriba del todo
tal como se muestra en la figura 3.
NOTA: La alta eficiencia proporcionada por los
martillos giratorios sólo se puede obtener si se
utilizan accesorios afilados y sin daños. El “costo” de
mantener accesorios afilados y sin daños es
sobradamente compensado por el “tiempo que se
ahorra” al utilizar la herramienta con accesorios
afilados.
REMOCION DE ACCESORIOS
Los accesorios
pueden estar calientes
después de la utilización. Evite el contacto con la piel
y utilice guantes de protección o un paño protector
adecuados para quitar dichos accesorios.
Para quitar un accesorio, invierta las instrucciones
anteriores. Se deberán limpiar todos los accesorios
después de quitarlos.
PALANCA DEL
RETENEDOR DE
LA BARRENA
BARRENA NEUMATICA
ESTANDÁR
2610048692.qxp_11335K 10/5/17 8:51 AM Page 26
-27-
A
FIG. 3
MUESCA (Barrena de
fijación interna Bosch)
BARRENA DE FIJACIÓN
INTERNA BOSCH
PALANCA DEL
RETENEDOR DE
LA BARRENA
PALANCA DEL
RETENEDOR DE
LA BARRENA
Instrucciones de funcionamiento
“CONSEJOS PARA LA HERRAMIENTA”
INTERRUPTOR OSCILANTE DE
"ENCENDIDO Y APAGADO"
PARA ENCENDER LA HERRAMIENTA, oprima el
interruptor protegido contra el polvo hasta la posición
número "1".
PARA APAGAR LA HERRAMIENTA, oprima el
interruptor hasta la posición número "0" (Fig. 1).
A bajas temperaturas, la máquina alcanza la frecuencia
de impactos completa sólo después de cierto tiempo.
Este tiempo de arranque se puede reducir golpeando el
cincel de la herramienta una vez contra el piso.
MANGO DE CONTROL DE LA VIBRACIÓN
Mientras trabaja, sujete la herramienta por el mango
con las dos manos. El mango se puede mover hacia
arriba y hacia abajo alrededor del eje aproximadamente
30 mm. Esto tiene un efecto amortiguador contra las
vibraciones (Fig. 4).
Para lograr la mayor amortiguación posible de los
impactos, trabaje solamente con una presión
moderada.
FIG. 4
MANGO DE
CONTROL DE LA
VIBRACIÓN
La herramienta se puede encender con cualquiera de
las dos manos. Equilibre la herramienta con ambas
manos y apóyela en la cadera.
Para lograr las mejores velocidades de penetración en
hormigón, haga funcionar la herramienta ejerciendo
sobre ella una presión uniforme, pero no utilice
demasiada fuerza, ya que esto reducirá la eficiencia de
la herramienta. Comience a desbastar con la
herramienta en posición recta hasta que la superficie
que se va a romper esté desbastada. Tire del martillo
hacia atrás de manera que éste forme un ángulo de
60° con la superficie que se va a romper. Ejerza
únicamente suficiente fuerza para mantener el peso
de la herramienta sobre el accesorio.
Todos los martillos llenos de grasa requieren un corto
período de tiempo para calentarse. Según la
temperatura ambiente, este período podrá variar
desde aproximadamente 15 segundos (90°F) hasta 2
minutos (32°F). Un martillo nuevo requiere un
período de rodaje antes de poder funcionar a pleno
rendimiento. Puede que este período requiera hasta 5
horas de funcionamiento.
Evite que la herramienta funcione sin carga. El
funcionamiento sin carga o “golpes en vacío” es el
factor más perjudicial para todo martillo de percusión.
Tal como se ha indicado anteriormente, es necesario
que los accesorios estén afilados y que las aberturas
de ventilación estén limpias para que la herramienta
funcione con eficacia. Establezca y siga un programa
fijo de mantenimiento.
PORTA-
HERRAMIENTA
PORTA-
HERRAMIENTA
EXTREMO DEL VÁSTAGO EXTREMO DEL
VÁSTAGO
2610048692.qxp_11335K 10/5/17 8:51 AM Page 27
-28-
Extracción de polvo
Para obtener una selección de sistemas de recolección
de polvo e instrucciones de utilización, consulte las
Instrucciones de utilización / seguridad para
“Aditamentos de extracción de polvo para martillos y
taladros de percusión” incluidas con su herramienta o
con el aditamento de extracción de polvo.
Servicio
El mantenimiento
preventivo rea lizado
por personal no autorizado pude dar lugar a la
colocación in correcta de cables y com ponentes
internos que podría constituir un peligro serio.
Recomendamos que todo el servicio de las herramientas
sea realizado por un Centro de servicio de fábrica Bosch
o por una Estación de servicio Bosch autorizada.
LUBRICACIÓN DE LAS HERRAMIENTAS
Su herramienta Bosch ha sido lubricada adecuadamente
y está lista para la utilización. Se recomienda que las
herramientas con engranajes se vuelvan a engrasar con
un lubricante especial para engranajes en cada cambio
de escobillas.
ESCOBILLAS DE CARBÓN
Las escobillas y el conmutador de la herramienta han
sido diseñados para muchas horas de servicio fiable.
La herramienta está equipada con un sistema de
escobillas emergentes. La herramienta se apagará
cuando las escobillas necesiten reemplazo,
lubricación y mantenimiento preventivo.
Sólo se deben usar escobillas de repuesto Bosch
genuinas di señadas específicamente para su
herramienta.
RODAMIENTOS
Después de cada segundo cambio de escobillas, los
rodamientos deben cambiarse en un Centro de servicio
de fábrica Bosch o en una Estación de servicio Bosch
autorizada. Los roda mientos que se vuelven ruidosos
(debido a la pesada carga o al corte de materiales muy
abrasivos) deben ser sus ti tuidos inme dia tamente para
evitar el sobre calentamiento o el fallo del motor.
Limpieza
Para evitar accidentes
desconecte siempre la
herra mienta de la fuente de energía antes de la
limpieza o de la realización de cual quier
mantenimiento. La herramienta se puede limpiar más
eficazmente con aire comprimido seco. Use gafas de
segu ridad siempre que limpie herramientas con aire
comprimido.
Las aberturas de ventilación y las palancas de interruptor
deben mante nerse limpias y libres de materias extrañas.
No intente limpiar intro du ciendo objetos puntiagudos a
través de las aberturas.
Ciertos agentes de
limpieza y disol ventes
dañan las piezas de plástico. Algunos de estos son:
gasolina, tetracloruro de carbono, disolventes de
limpieza clorados, amoníaco y detergentes domésticos
que contienen amoníaco.
Mantenimiento
Cordones de extensión
Si es necesario un
cordón de extensión,
se debe usar un cordón con conductores de tamaño
adecuado que sea capaz de transportar la corriente
necesaria para la herramienta. Esto evitará caídas de
tensión excesivas, pérdida de potencia o
recalentamiento. Las herramientas conectadas a tierra
deben usar cordones de extensión de 3 hilos que tengan
enchufes de 3 terminales y receptáculos para 3
terminales.
NOTA: Cuanto más pequeño sea el número de calibre,
más alta será la capacidad del cordón.
TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION
HERRAMIENTAS DE 120 V CORRIENTE ALTERNA
Capacidad
nominal en
amperes de la
herramienta
Tamaño del cordón en A.W.G. Tamaños del cable en mm
2
Longitud del cordón en pies Longitud del cordón en metros
25 50 100 150 15 30 60 120
3-6
6-8
8-10
10-12
12-16
18
18
18
16
14
16
16
16
16
12
16
14
14
14
–
14
12
12
12
–
0.75
0.75
0.75
1.0
–
0.75
1.0
1.0
2.5
–
1.5
2.5
2.5
4.0
–
2.5
4.0
4.0
–
–
2610048692.qxp_11335K 10/5/17 8:51 AM Page 28
-29-
Notes / Remarques / Notas :
2610048692.qxp_11335K 10/5/17 8:51 AM Page 29
-30-
Notes / Remarques / Notas :
2610048692.qxp_11335K 10/5/17 8:51 AM Page 30
-31-
Notes / Remarques / Notas :
2610048692.qxp_11335K 10/5/17 8:51 AM Page 31
2610048692 10/17
© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056-2230
Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.
Importado en México por: Robert Bosch, S.A. de C.V., Calle
Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de
México, C.P. 50070, Tel. (722) 2792300
L
IMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS
R
obert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in
material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited
Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are
d
efective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service
Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any
BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.
THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,
SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.
ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOMECANADIAN PRO V -
I
NCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.
I
N NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF
PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE
EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.
THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE
U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.
THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND
T
HE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR
IMPORTER.
GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH
R
obert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront
exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL
RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,
s
era l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne
soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.
Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre
d
e service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.
LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE
TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.
T
OUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES
PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES
LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE
LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES
PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL
EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES
DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.
CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA
ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU
REVENDEUR BOSCH LOCAL.
GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH
Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero
de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION
DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o
condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no
hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de
servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica
portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para
Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.
ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,
BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.
TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS
EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE
ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.
EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A
RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.
ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS
INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.
ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE
VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.
ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS
ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,
PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.
!2610048692!
2610048692.qxp_11335K 10/5/17 8:51 AM Page 32
