LME475
MO48L4422
www.greenworkstools.com
www.shopgreenworksgear.com
EN OPERATOR MANUAL
MANUAL DEL OPERADOR
MOWER
FR MANUEL D'UTILISATIONTONDEUSE
ES CORTACÉSPED
Doit utiliser (2) blocs-piles Greenworks 24 V entièrement chargés.
N’utilisez pas de batteries autres que Greenworks 24 V.
L’utilisation d’une seule batterie ne démarrera pas la machine.

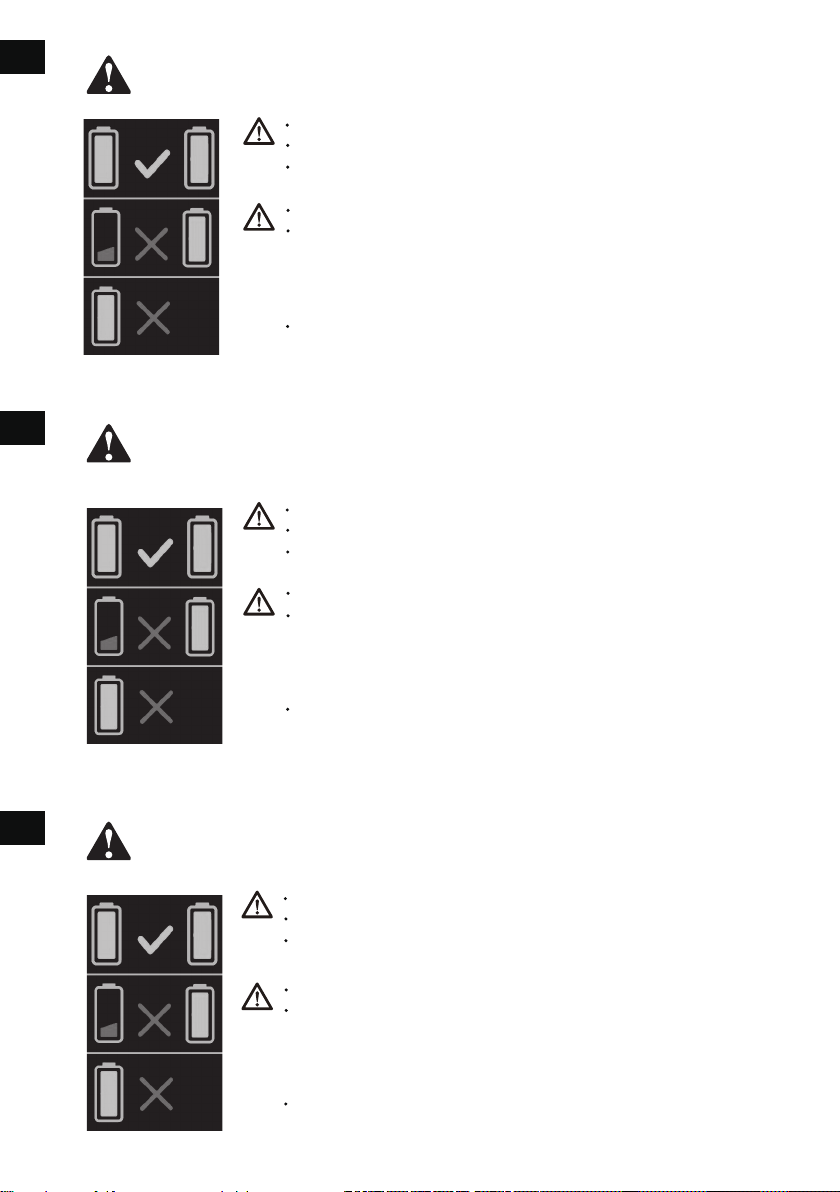

THIS MACHINE MUST HAVE TWO BATTERIES TO RUN!
Assurez-vous que les deux batteries sont entièrement chargées.
Si l’état de charge de chaque batterie est différente, l’autonomie de
la machine est soumise à la batterie la moins alimentée (par ex.,
: une batterie est entièrement chargée et l’autre ne l’est qu’à 50 %,
l'unité ne fonctionnera que jusqu'au 50 % de la batterie est épuisée).
Lors de l’utilisation de (2) batteries ayant différents
ampères-heures (Ah), la machine fonctionnera jusqu’à ce que la
batterie inférieure (Ah) soit épuisée.
EN
FR
ES
CETTE MACHINE DOIT AVOIR DEUX BATTERIES
POUR FONCTIONNER!
¡ESTA MÁQUINA DEBE TENER DOS BATERÍAS
PARA FUNCIONAR!
Must use (2) fully charged Greenworks 24V battery packs.
Do not use battery packs other than Greenworks 24V.
Using only one battery pack will not start the machine.
Ensure both batteries are charged 100%.
If each battery has a different charge state, the run-time of the
machine is subject to the lowest powered battery (For example:
one battery is charged 100%, and the other is charged 50%, the
unit will only run until the 50% battery is depleted).
When using (2) batteries with different amp hours (Ah),
the machine will run until the lower (Ah) battery is depleted.
Deben utilizarse (2) baterías Greenworks de 24V totalmente cargadas.
No utilice baterías que no sean de Greenworks 24V.
La utilización de una sola batería no hará que la máquina se ponga
en marcha.
Asegúrese de que ambas baterías estén cargadas al 100%.
Si cada batería tiene un estado de carga diferente, el tiempo de
funcionamiento de la máquina está sujeto a la batería de menor
carga (Por ejemplo: una batería está cargada al 100% y la otra al
50%, la unidad solo funcionará hasta que la batería del 50% se agote).
Cuando se utilizan (2) baterías con diferentes amperios hora (Ah),
la máquina funcionará hasta que la batería inferior (Ah) se agote.
1 Description.........................................4
1.1 Purpose.............................................................. 4
1.2 Overview........................................................... 4
1.3 Packing list........................................................ 4
2 Read all instructions......................... 4
2.1 Children and Bystanders....................................4
2.2 General Operation..............................................4
2.3 Service/Maintenance......................................... 6
2.4 Slope Operation................................................. 6
3 Symbols on the product.................... 7
4 Risk levels...........................................7
5 Environmentally safe battery
disposal...............................................7
6 Proposition 65....................................8
7 Installation......................................... 8
7.1 Unpack the machine.......................................... 8

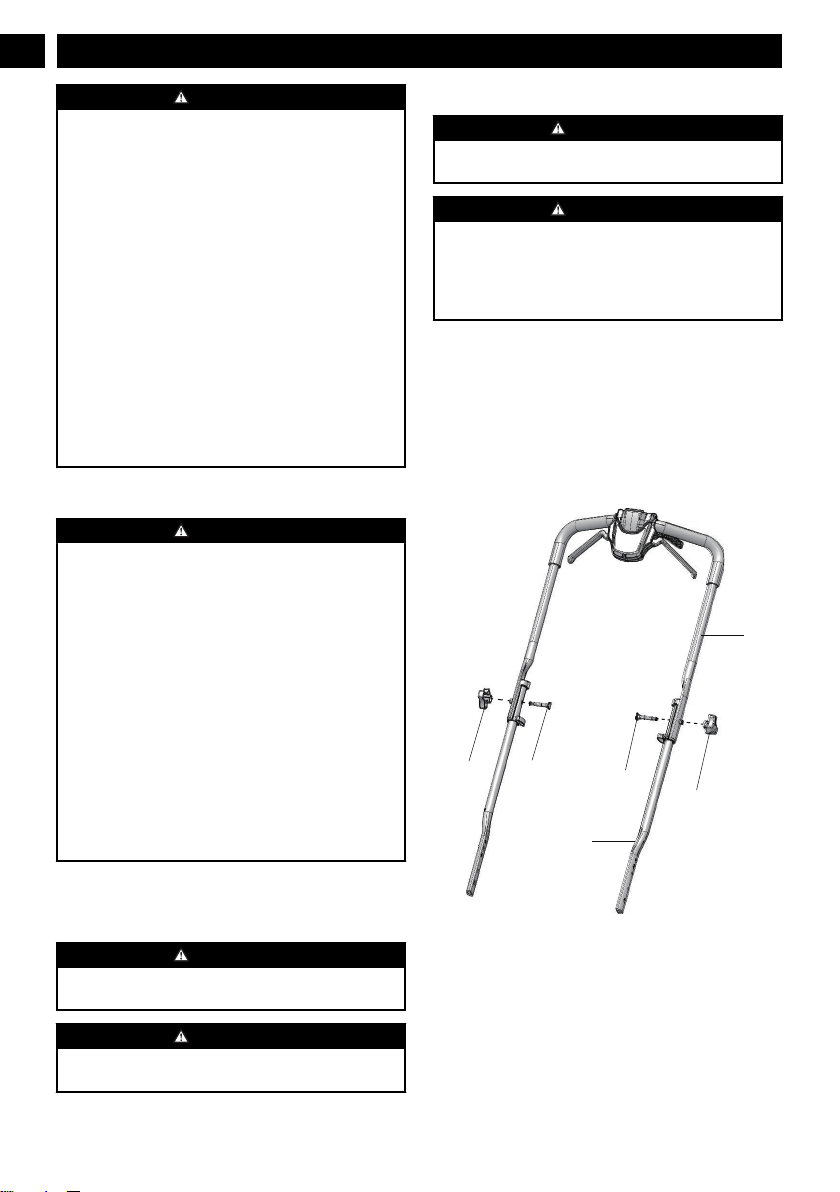

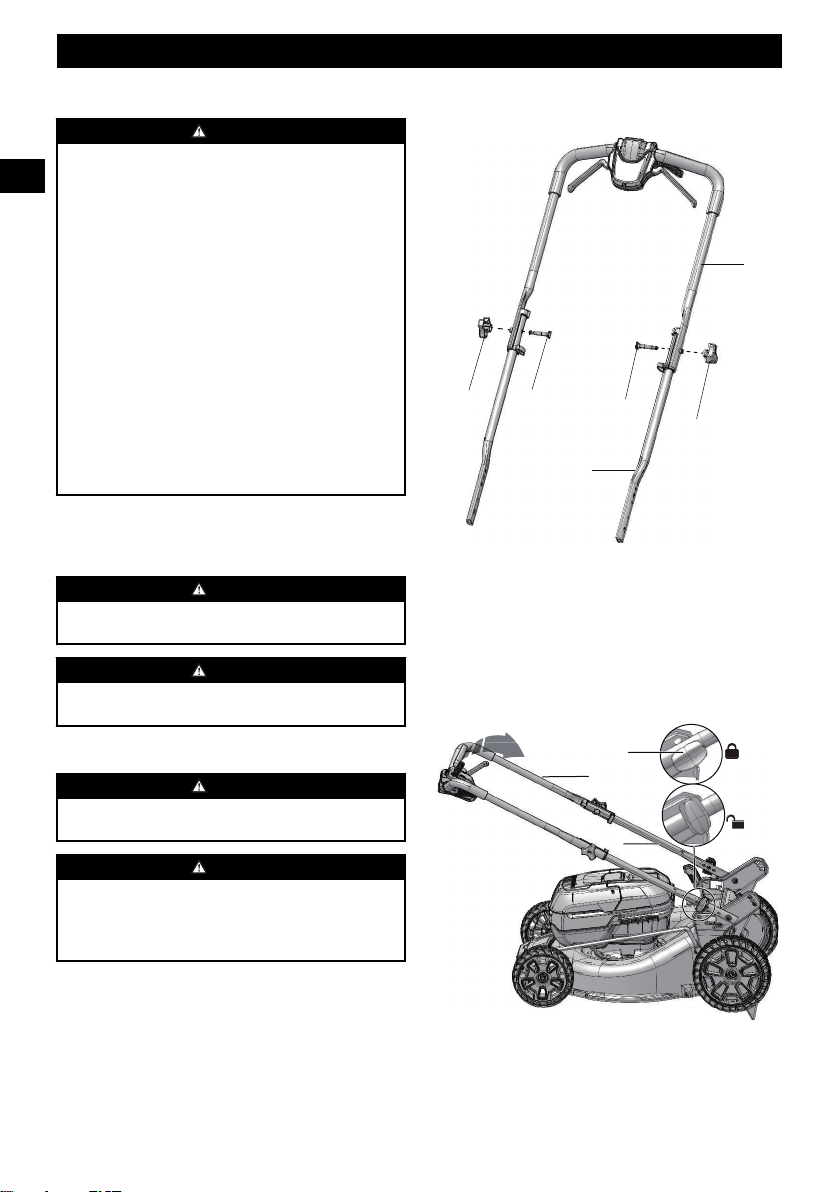

7.2 Install the upper handle .....................................8
7.3 Unfold the lower handle.................................... 9

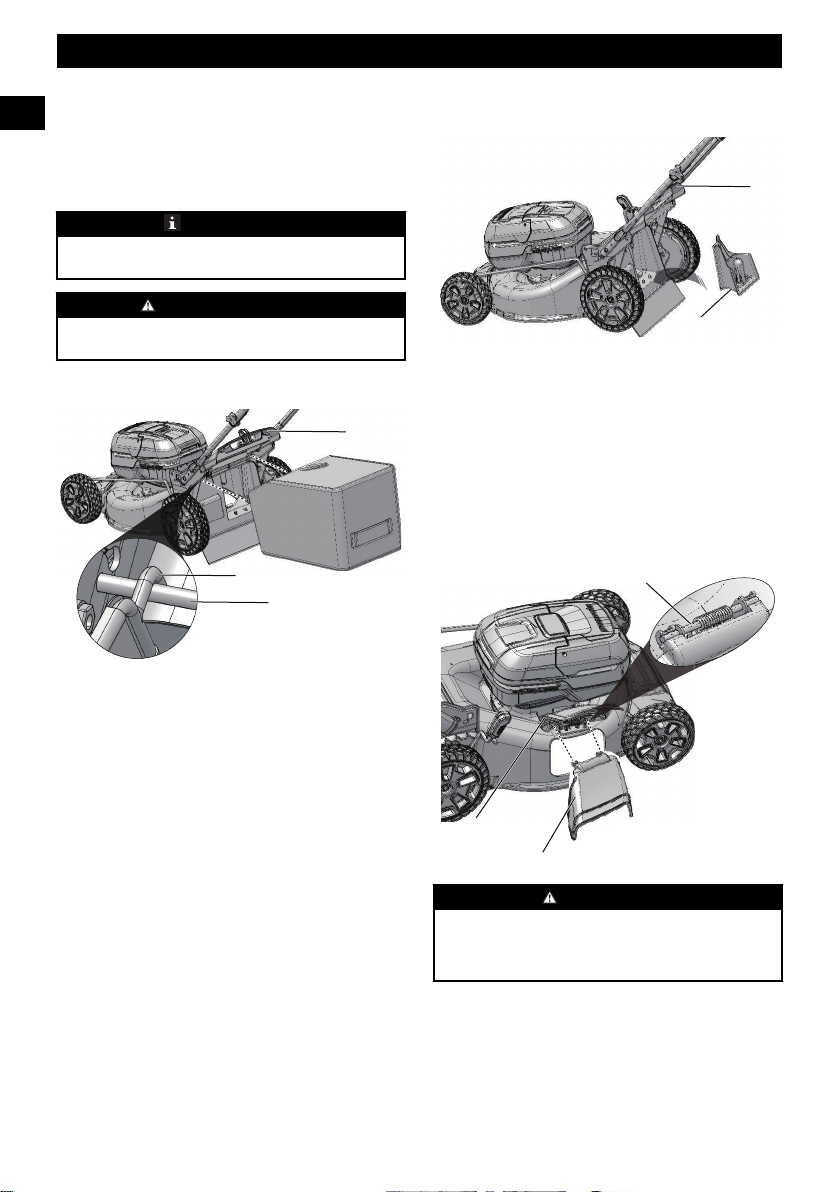

7.4 Install the grass catcher......................................9
7.5 Install the mulch plug........................................ 9
7.6 Install the side discharge chute..........................9

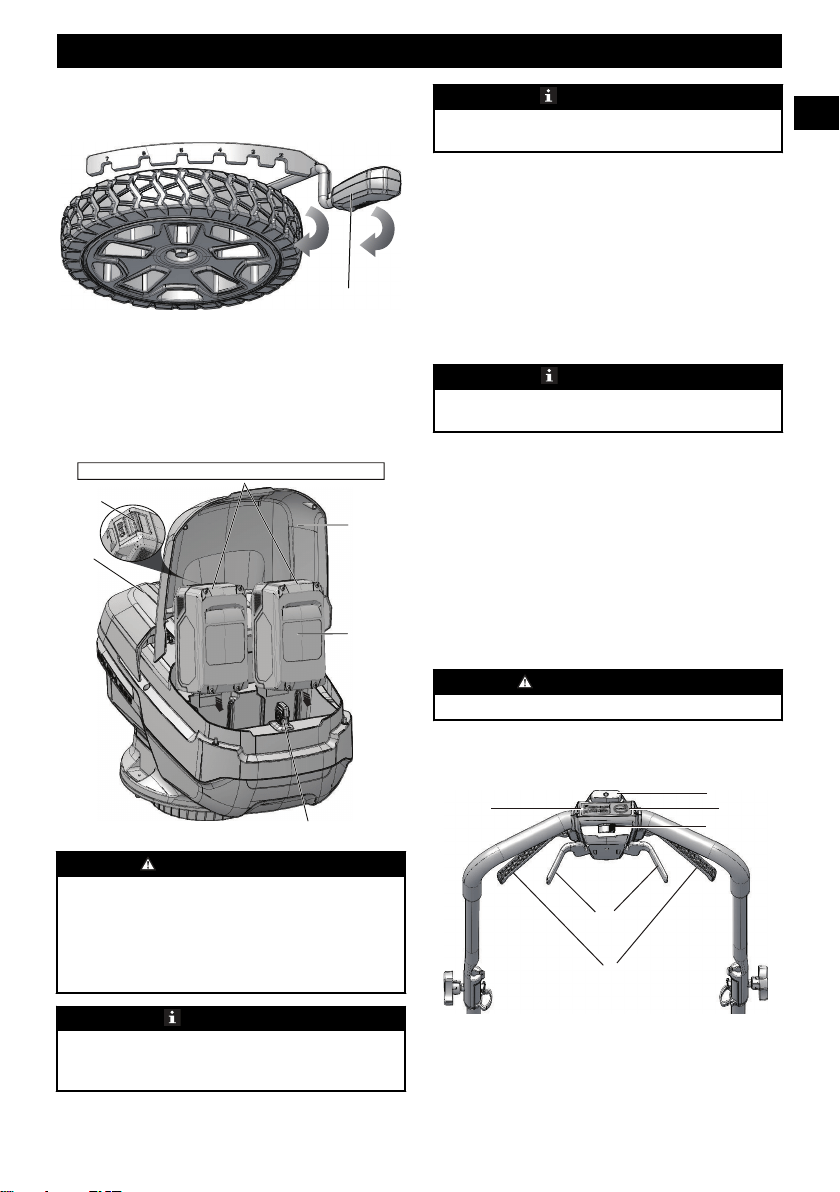

7.7 Set the cutting height....................................... 10
7.8 Install the battery packs................................... 10
7.9 Remove the battery packs................................10
8 Operation......................................... 10

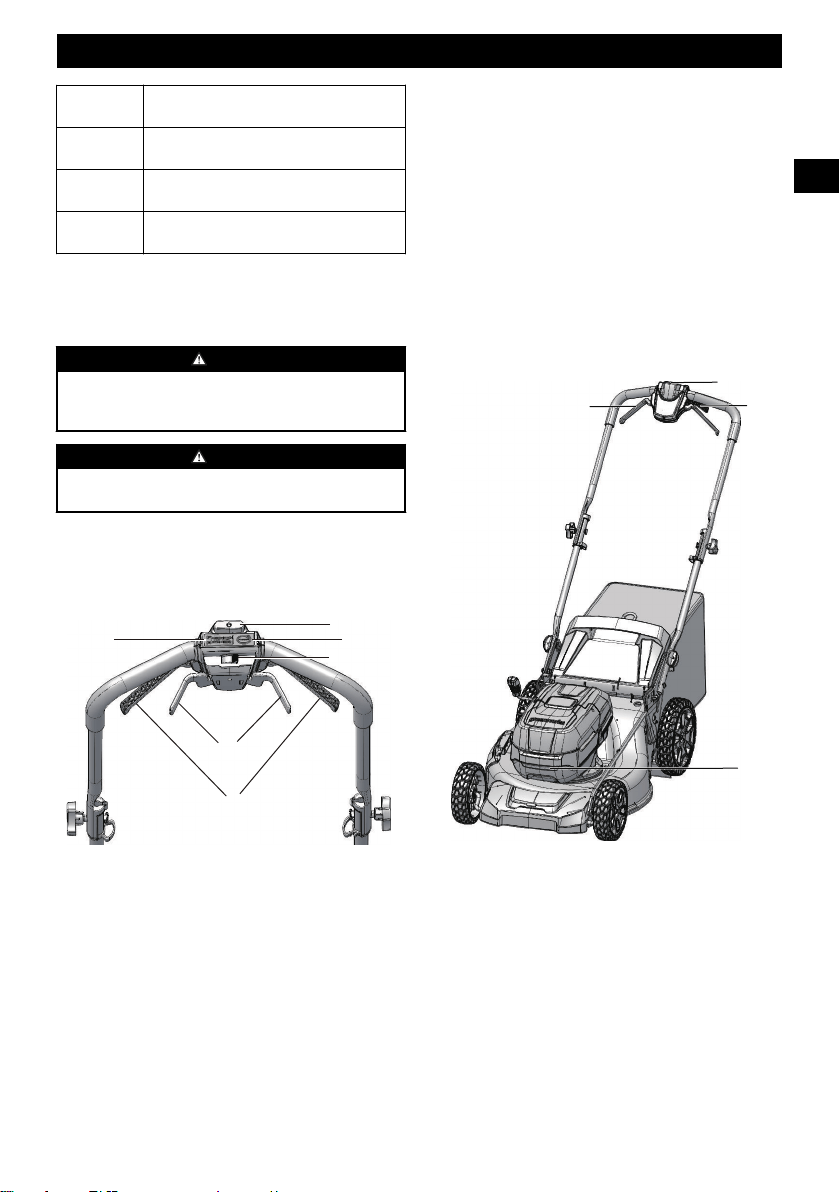

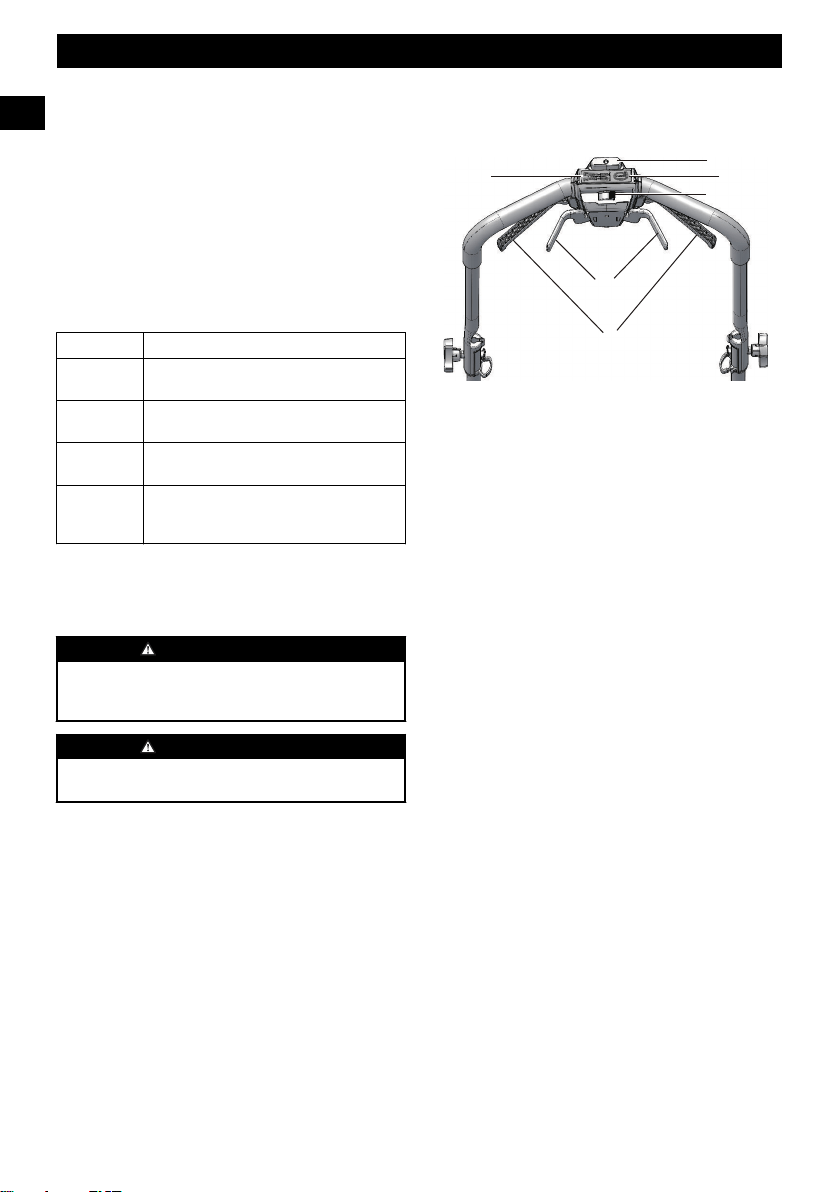

8.1 Start the machine............................................. 10
8.2 Stop the machine..............................................11
8.3 Operate the self-propel drive system............... 11
8.4 LED Headlights............................................... 11
8.5 Empty the grass catcher................................... 11
8.6 Operate on slopes.............................................12
8.7 Operation tips.................................................. 12
9 Maintenance.....................................12
9.1 General maintenance....................................... 12

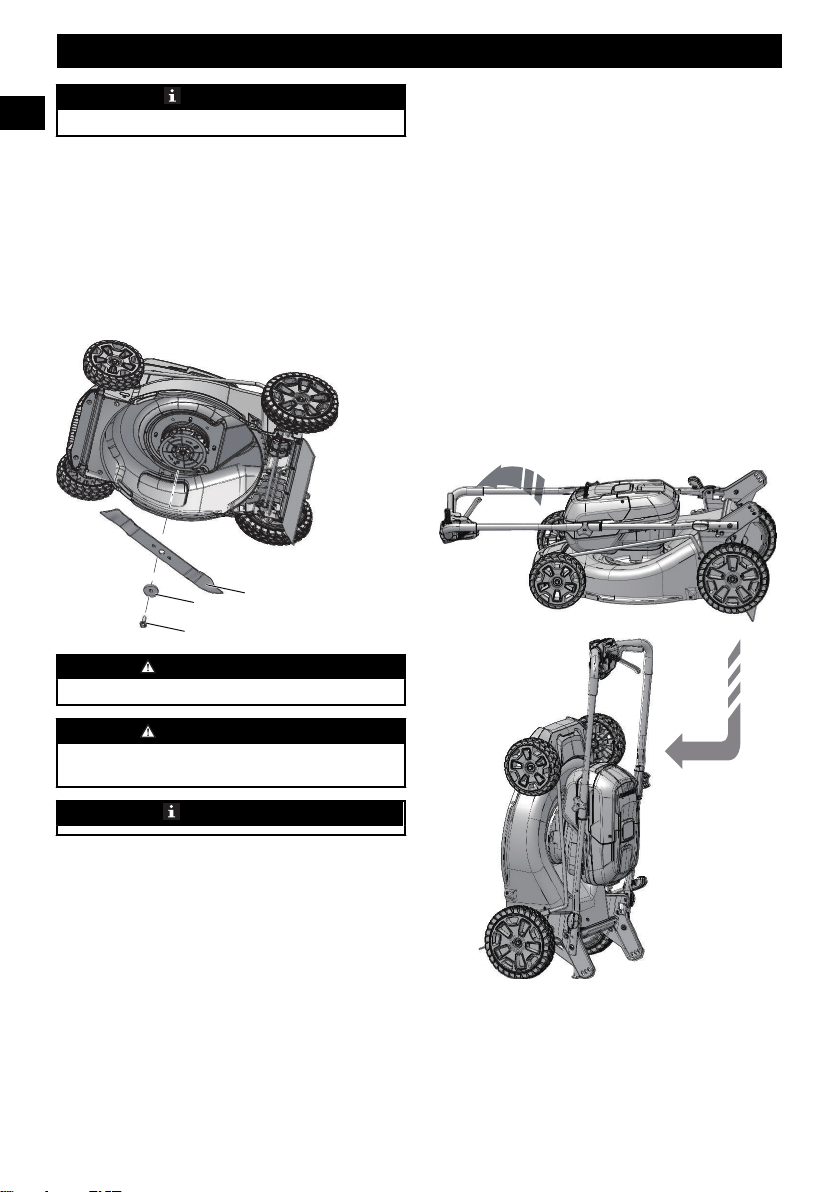

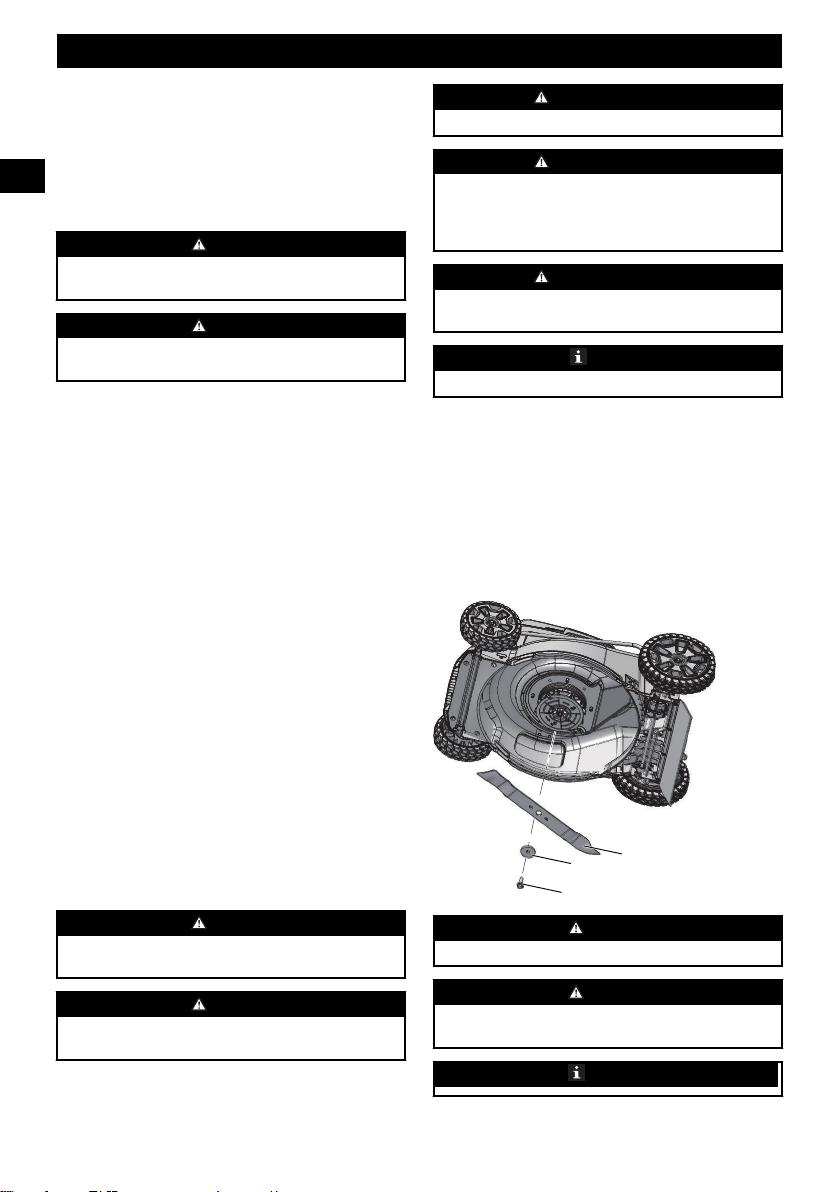

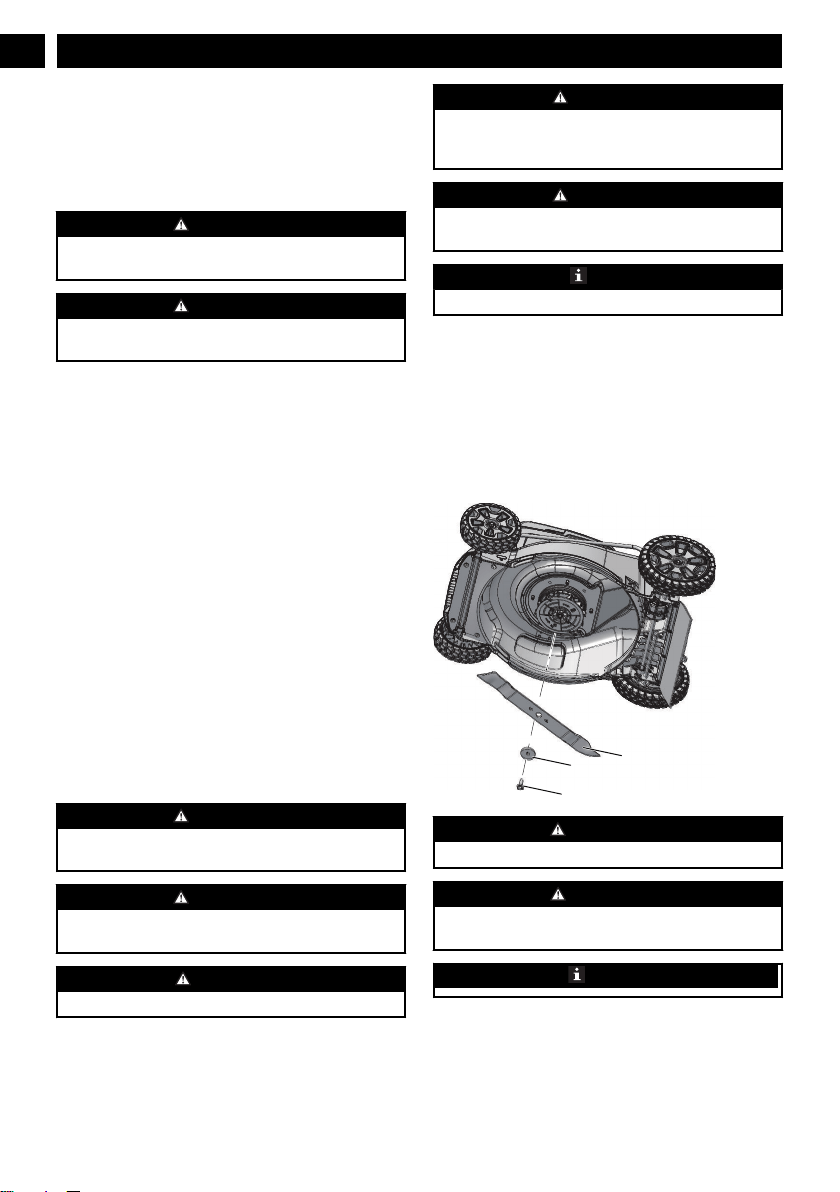

9.2 Replace the blade.............................................12
9.3 Store the machine............................................ 13

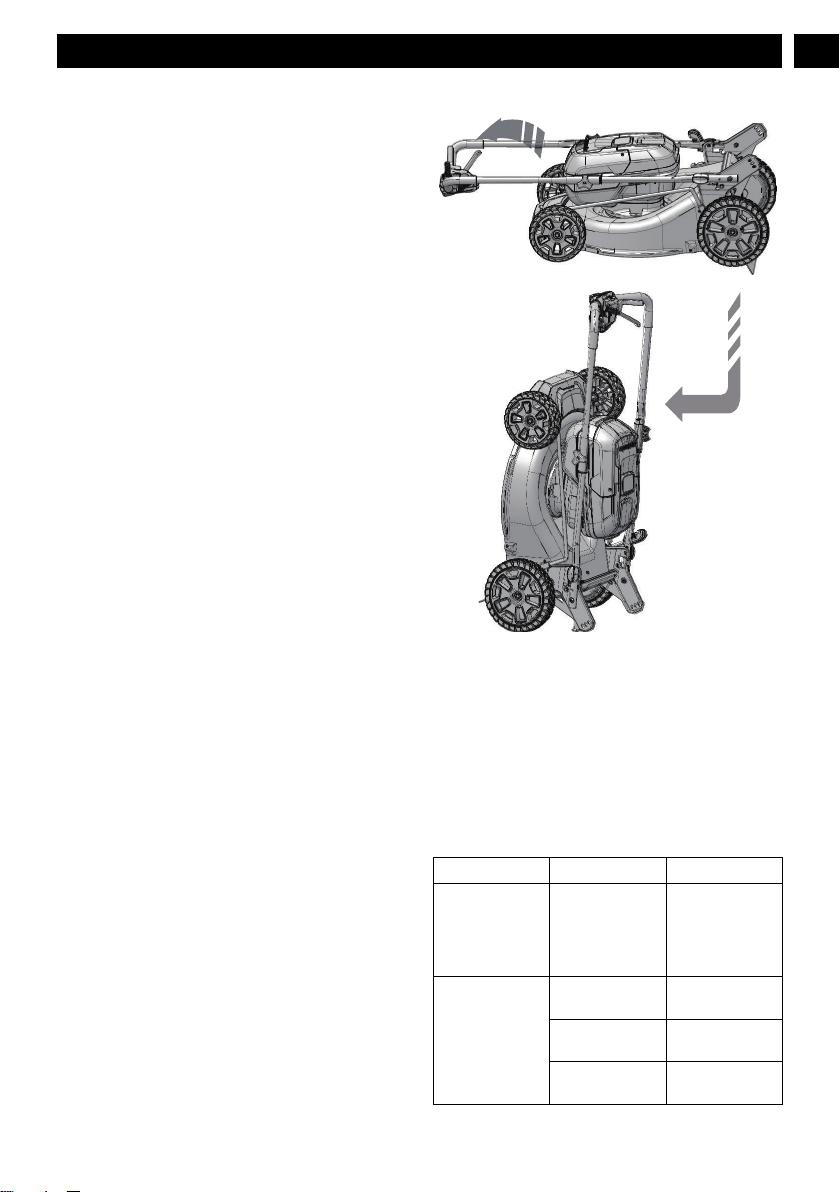

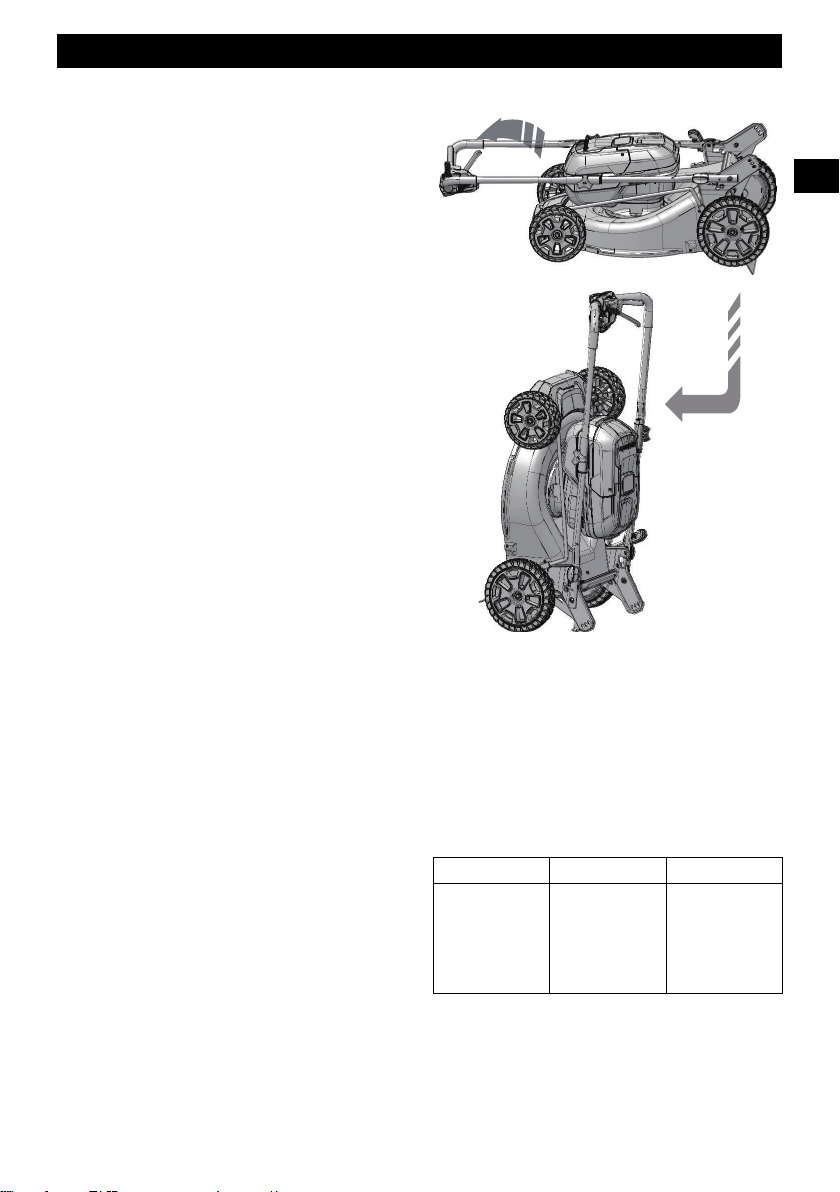

9.4 Vertical storage................................................ 13
10 Troubleshooting...............................13
11 Technical data..................................14
12 Limited warranty............................ 14

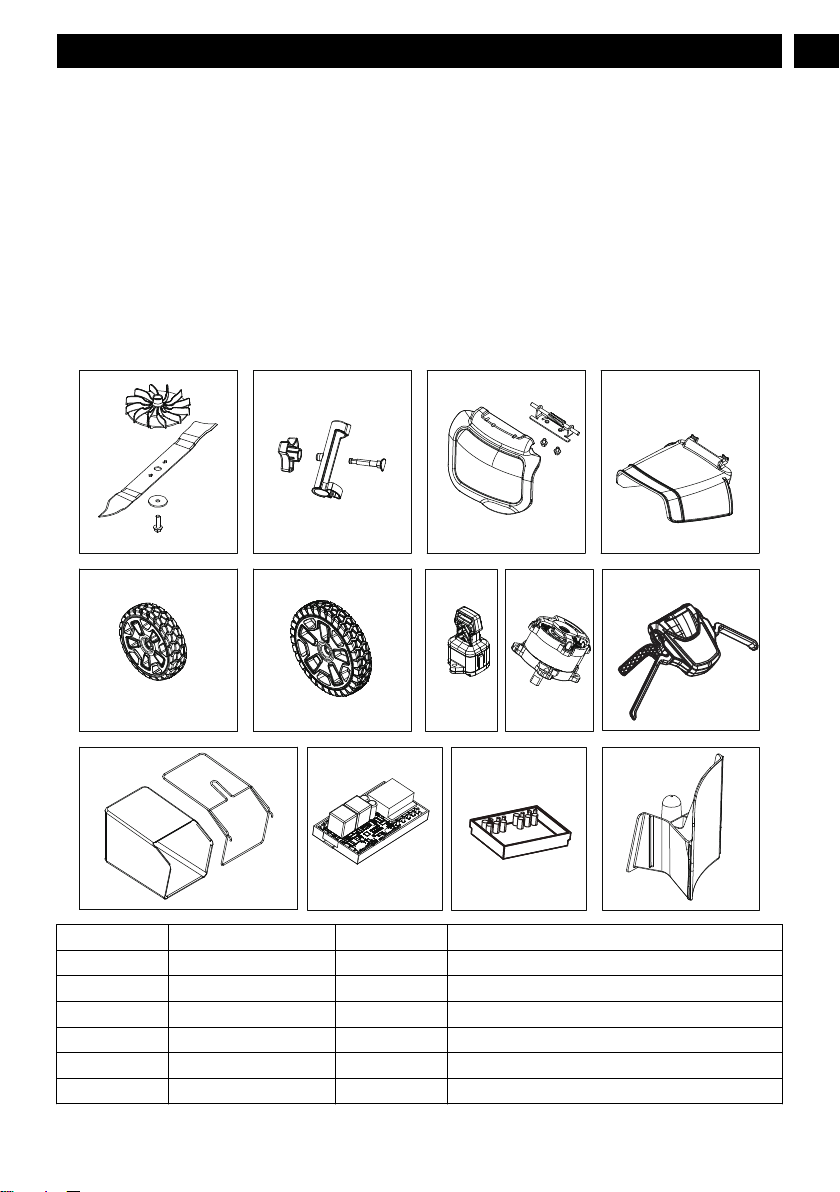

13 Exploded view..................................15
3
English
EN
1 DESCRIPTION
1.1 PURPOSE
This machine is used for domestic lawn mowing. The cutting
blade must be approximately parallel to the ground. All four
wheels must touch the ground while you mow.

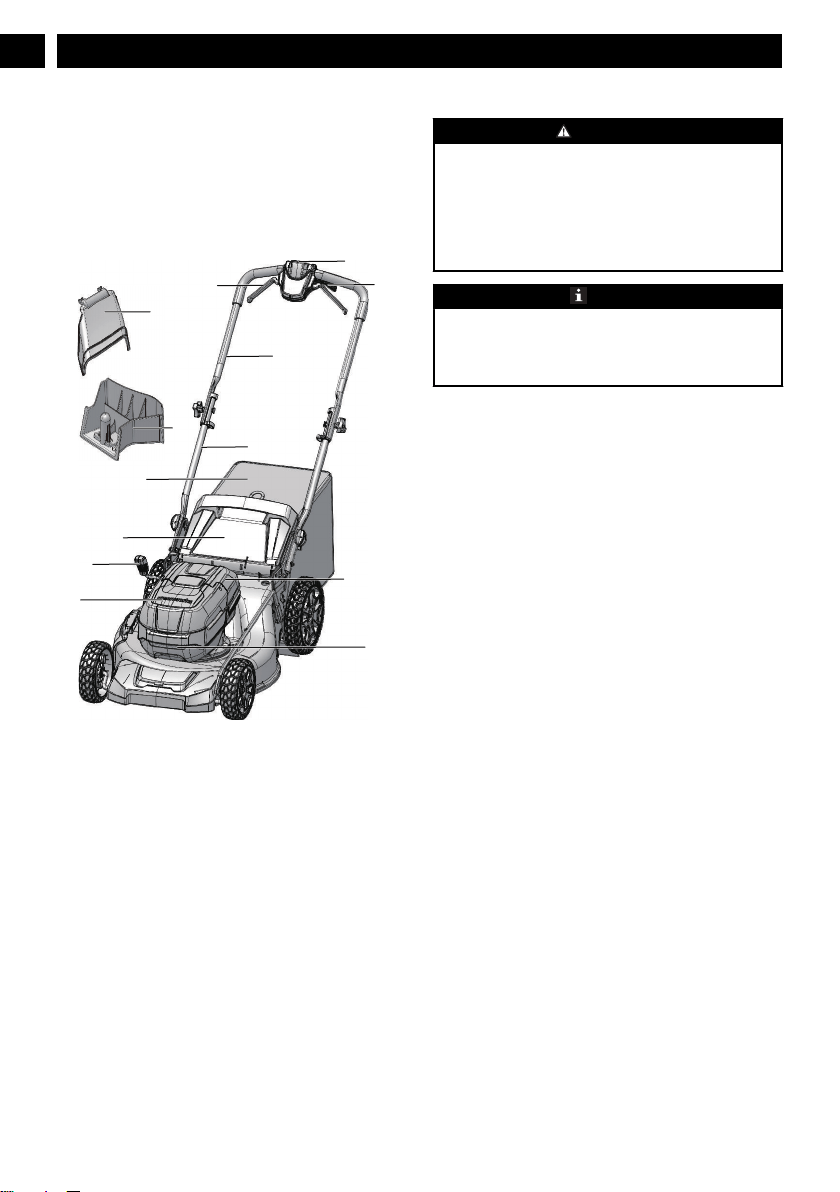

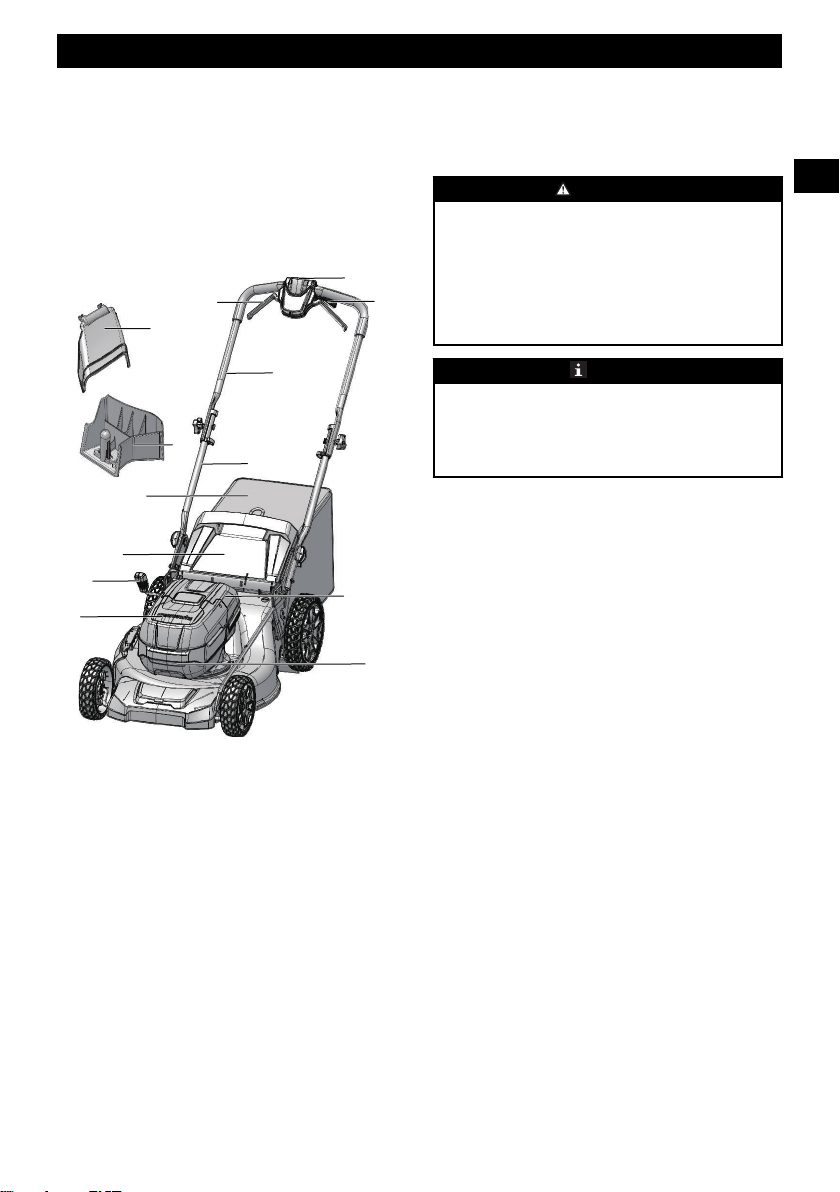

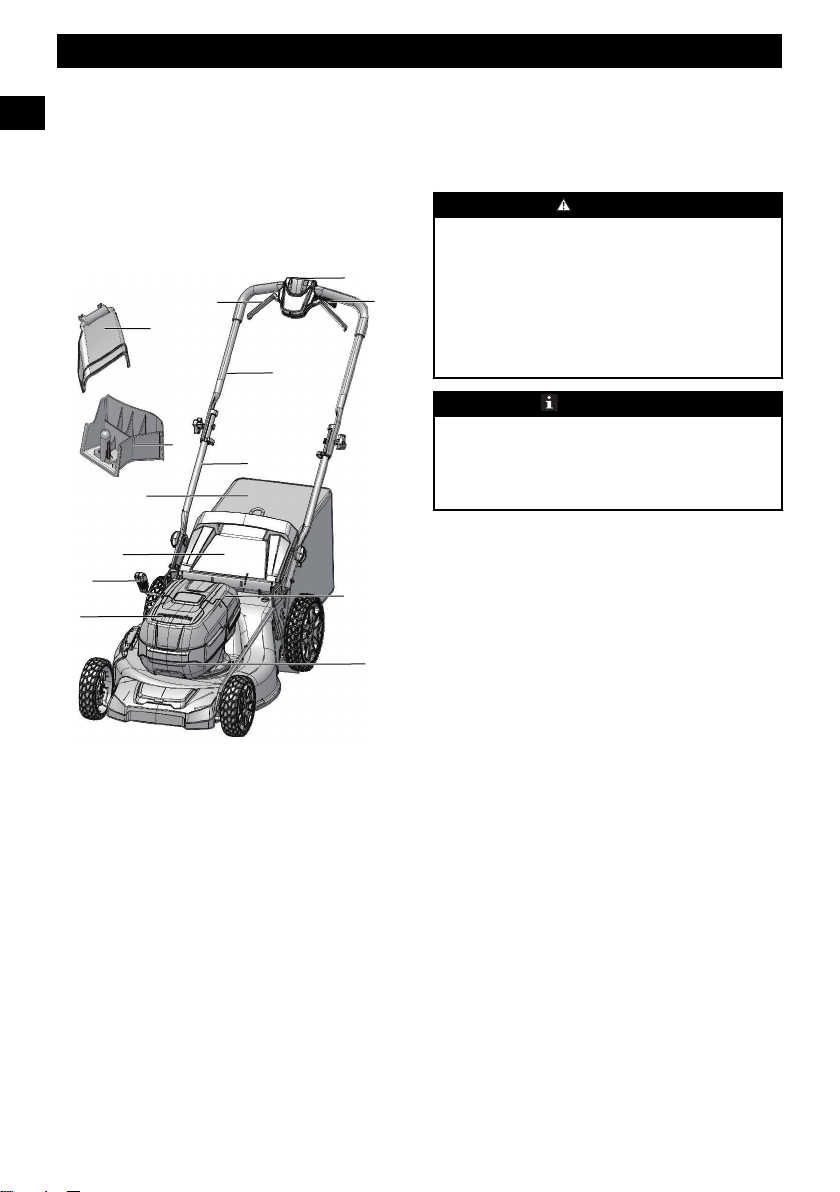

1.2 OVERVIEW
1
11
2
3
4
5
6
12
13
7
8
10
9
1
Start button
2
Start handle
3
Upper handle
4
Lower handle
5
Grass catcher
6
Rear discharge door
7
Height adjustment lever
8
Battery door1
9
Headlight
10
Battery door2
11
Self-propel drive lever
12
Side discharge chute
13
Mulch plug
1.3 PACKING LIST
1
Lawn mower
2
Grass catcher
3
Side discharge chute
4
Manual
2 READ ALL INSTRUCTIONS
DANGER
This machine was built to be operated according to the rules
for safe operation included in this manual. As with any type
of power equipment, carelessness or error on the part of the
operator can result in serious injury. This machine is
capable of amputating hands and feet and throwing objects.
Failure to observe all safety instructions could result in
serious injury or death.
NOTE
When using electric lawn mowers, basic safety precautions
should always be followed to reduce the risk of fire, electric
shock, and personal injury. These basic precautions include
the following:
2.1 CHILDREN AND BYSTANDERS
Tragic accidents can occur if the operator is not alert to the
presence of children or bystanders.
• Keep the area of operation clear of all persons,
particularly small children, and pets.
• Use extreme care when approaching blind corners,
doorways, shrubs, trees, or other objects that may obscure
your vision of a child or bystander. Keep children,
bystanders, helpers and pets at least 100 feet (30m) from
the mower while it is in operation. Stop the machine if
anyone enters the area.
• Never allow children under 14 years old to operate a
power mower. Operators 14 years old and over should
fully read and understand the operator’s manual and
safety rules. Only responsible individuals who are
familiar with these rules of safe operation should be
allowed to use this machine.
2.2 GENERAL OPERATION
• Read this operator’s manual carefully in its entirety
before assembling or operating this machine. Read,
understand, and follow all instructions on the machine
and in the manuals before operation. Familiarize yourself
with the controls and proper use of this machine before
operation. Save this manual for future and regular
reference.
• Do not use the lawn mower for any job except that for
which it is intended. Your lawn mower has been designed
to perform only one job: cut grass.
• Never attempt to make a wheel height adjustment while
the motor is running.
• Don’t force the lawn mower; it will do the job better and
more safely at the rate for which it was designed.
• Don’t overreach, keep proper footing and balance at all
times. Many injuries occur as a result of the mower being
pulled over the foot during a fall caused by slipping or
tripping. A slip and fall can cause serious personal injury.
If you feel you are losing your footing, release the control
4
English
EN
handle immediately and the blade will stop rotating
within three seconds.
• Thoroughly inspect the area where the mower is to be
used and remove all stones, sticks, wires, dog bones, and
other foreign objects.
• Prevent unintentional starting. Ensure the switch is in the
off position before connecting to battery pack, picking up
or carrying the mower. Carrying the mower with your
finger on the switch or energizing mower that has the
switch on invites accidents.
• Never pull the mower back toward you while you are
walking. If you must back the mower away from a wall or
obstruction, first look down and behind you to avoid
tripping, and then follow these steps:
• Step back from the mower in order to fully extend
your arms.
• Be sure that you are well balanced.
• Pull the mower back slowly.
• Remove the battery pack from the mower before making
any adjustments, changing accessories, or storing
appliance. Such preventive safety measures reduce the
risk of starting the mower accidentally.
• Before and while moving backwards with the mower,
look behind and down for small children and other
people.
• Do not operate the mower while under the influence of
alcohol or drugs. Stay alert and watch what you are doing
at all times. Use common sense and do not operate the
lawn mower when you are tired.
• Always wear safety glasses or safety goggles during
operation and while performing an adjustment or repair to
protect your eyes. Thrown objects that ricochet can cause
serious injury to the eyes. Always use a face or dust mask
if the operation is dusty.
• Keep clear of the discharge opening at all times. Do not
put hands or feet near rotating parts or under the cutting
deck. Contact with the blade can amputate hands and feet.
• Plan your mowing pattern to avoid discharge of material
toward roads, sidewalks, bystanders and the like. Also,
avoid discharging material against walls or obstructions,
which may cause discharged material to ricochet back
toward the operator.
• To help avoid the blade or an injury from a thrown
objects, stay in the operator zone behind the handles.
• A missing or damaged discharge cover can cause blade
contact or injuries from thrown objects.
• Objects struck by the lawn mower blade can cause severe
injuries to persons. The lawn should always be carefully
examined and cleared of all objects prior to each mowing.
• Stop the blade when crossing gravel drives, walks or
roads.
• Follow all charging instructions and do not charge the
battery pack or mower outside of the temperature range
specified in the instructions. Charging improperly or at
temperatures outside of the specified range may damage
the battery and increase the risk of fire.
• If lawn mower strikes a foreign object, follow these steps:
• Release the bail switch to disengage the motor.
• Remove the battery.
• Inspect for damage.
• Repair any damaged parts before restarting and
operating the lawn mower.
• Have servicing performed by a qualified repair person
using only identical replacement parts. This will ensure
that the safety of the product is maintained.
• Dress properly; do not wear loose clothing or jewelry that
can be caught in moving parts. Use of safety gloves and
proper footwear is recommended when working outdoors.
Wear sturdy, rough-soled work shoes and close-fitting
slacks and shirts. Shirts and pants that cover the arms and
legs and steel-toed shoes are recommended. Never
operate this machine in bare feet, sandals, slippery or
lightweight (e.g., canvas) shoes.
• Do not modify or attempt to repair the mower or the
battery pack (as applicable) except as indicated in the
instructions for use and care.
• Wear protective hair covering to contain long hair.
• Avoid dangerous environments; do not use the lawn
mower in damp/wet locations or if it is raining.
• Store idle lawn mower indoors. When not in use,
appliances should be stored indoors in dry, and high or
locked-up place – out of reach of children. Always
remove the battery from the mower before storing.
• Mow only in daylight or good artificial light. Walk, never
run while operating.
• If the mower should start to vibrate abnormally,
immediately stop the motor, remove the battery and check
for the cause. Vibration is generally a warning that the
mower is not functioning properly.
• Check bag frequently for deterioration and wear, and
replace worn bags. Check that replacement bags comply
with the original manufacturer's recommendations or
specifications.
• Before cleaning the mower, unclogging or removing the
grass bag, mulching insert, or side discharge chute, turn
the motor off and wait until the blade comes to a
complete stop, then remove the battery pack. The cutting
blade continues to rotate for a few seconds after the motor
is shut off. Never perform these functions until you are
sure the blade has stopped rotating.
• Keep cutting edges clean and sharp to ensure best
performance.
• Periodically inspect safety devices and cords for damage.
If damaged do not operate the unit until it has been
repaired by an authorized service professional.
• Never operate the mower without the proper discharge
cover, grass bag, mulching insert, side discharge chute, or
other safety devices in place and working. Never operate
the mower with damaged safety devices. Failure to do so
can result in personal injury.
• Use only approved batteries and chargers. Non-approved
batteries and chargers may cause damage to the mower or
injure the operator.
5
English
EN
• Do not dispose of the battery in a fire. The cells could
catch fire or explode. Check with local codes and waste
management for proper disposal instructions.
• When battery pack is not in use, keep it away from other
metal objects, like paper clips, coins, keys, nails, screws
or other small metal objects that can make a connection
from one terminal to another. Shorting the battery
terminals together may cause burns or a fire.
• Do not open or destroy the battery. Electrolytes contained
within the battery are corrosive and may cause damage to
eyes or skin if released. It may be toxic if swallowed.
• Under abusive conditions, liquid may be ejected from the
battery; avoid contact. If contact accidentally occurs,
flush with water. If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may cause
irritation or burns.
• Do not expose a battery pack or appliance to fire or
excessive temperature. Exposure to fire or temperature
above130°C may cause explosion.
• Exercise care in handling batteries to avoid shorting the
battery with conducting materials such as rings, bracelets,
keys, etc. The battery or conductor may overheat and
cause burns if contact with said materials is made.
• Do not use a battery pack or appliance that is damaged or
modified. Damaged or modified batteries may exhibit
unpredictable behavior resulting in fire, explosion or risk
of injury.
2.3 SERVICE/MAINTENANCE
• Check the blade and the motor (machine) mounting bolts
at frequent intervals for proper tightness.
• Replace the blade if it is bent or cracked. An unbalanced
blade causes vibration that could damage the motor drive
unit or cause personal injury.
• Keep all nuts, bolts, and screws tight in order to ensure
the equipment is in safe working condition.
• Do not wash with a hose; avoid getting water in motor
and electrical connections.
• Never remove or tamper with safety devices. Check their
proper operation regularly. Never do anything to interfere
with the intended function of a safety device or to reduce
the protection provided by a safety device.
• Keep mower free of grass, leaves, or other debris build
up. Allow mower to cool before storing.
• Never make any adjustments or repairs with the motor
running.
• Always remove battery pack from mowers before
adjusting, cleaning, or repairing.
• Check grass catcher components and the discharge guard
frequently and replace with manufacturer’s recommended
parts, when necessary.
• Sharpen a dull blade equally at each end to maintain the
balance.
• Keep guards in place and in working order. Mower blades
are sharp, and can cut. Wrap the blades or wear gloves,
and use extra caution when servicing.
• Clean the blade thoroughly and check its balance by
supporting it horizontally on a thin nail through its center
hole. The nail should also be in a horizontal position. If
either end of the blade rotates downward, remove some
metal from the heavy or lower end until the blade is
balanced. It is balanced when neither end drops.
• Use identical replacement blades only.
• Maintain lawn mower with care. Keep cutting edges
sharp and clean for best and safest performance. Follow
instructions for lubricating and changing accessories.
Inspect lawn mower cord periodically and if damaged,
have it repaired by an authorized service facility.
• If situations occur that are not covered in this manual, use
care and good judgment or contact Customer Service for
assistance.
• Never operate the mower without proper guards, plates,
or other safety protective devices in place.
The recommended ambient temperature range:
Item Temperature
Mower storage temperature range 32°F (0°C) - 113°F
(45°C)
Mower operation temperature
range
32°F (0°C) - 113°F
(45°C)
Battery charging temperature range 39°F (4°C) - 104°F
(40°C)
Charger operation temperature
range
39°F (4°C) - 104°F
(40°C)
Battery storage temperature range 32°F (0°C) - 113°F
(45°C)
Battery discharging temperature
range
32°F (0°C) - 113°F
(45°C)
2.4 SLOPE OPERATION
Slopes are a major factor related to slip-and-fall accidents,
which can result in severe injury. Operation on slopes
requires extra caution. If you feel uneasy on a slope, do not
mow it.
Do:
• Mow across the face of slopes; never mow up and down.
Exercise extreme caution when changing direction on
slopes.
• Watch for holes, ruts, rocks, hidden objects, or bumps
which can cause you to slip or trip. Tall grass can hide
obstacles.
Do not:
• Mow excessively steep slopes.
• Mow near drop-offs, ditches or embankments; you could
lose your footing or balance.
• Mow slopes greater than 15 degrees.
• Mow on wet grass. Unstable footing could cause slipping.
6
English
EN
3 SYMBOLS ON THE PRODUCT
Some of the following symbols may be used on this mower.
Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the
mower better and safer.
Symbol Name Explanation
V Volt Voltage
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
min Minutes Time
/min Per Minute
Revolutions, strokes, surface
speed, orbits etc., per minute
Alternating
Current
Type of current
Direct Current
Type or a characteristic of cur-
rent
n
o
No Load Speed Rotational speed, at no load
Safety Alert
Precautions that involve your
safety.
Eye Protection
Always wear eye protection
with side shields marked to
comply with ANSI Z87.1 when
operating this equipment.
WARNING ---
Wet Conditions
Do not expose the product to
rain or moist conditions.
Read Opera-
tor’s Manual
To reduce the risk of injury,
user must read and understand
operator’s manual before using
this product.
Maintain Safe-
ty Devices
Do not open or remove safety
devices while the tool is run-
ning.
Look Behind
While Backing
Look down and behind first to
avoid tripping when pulling
back.
DANGER ---
Keep Hands
and Feet Away
To reduce the risk of injury,
keep hands and feet away from
rotating parts. Do not operate
unless discharge cover or grass
bag is in its proper place. If
damaged, replace immediately.
DANGER ---
Keep Bystand-
ers Away
All visitors should be kept at a
distance from work area.
Symbol Name Explanation
DANGER ---
Thrown Debris
Remove objects that can be
thrown by the blade in any di-
rection. Wear safety glasses.
DANGER ---
Steep Slope
Hazard
Use extra caution on slopes. do
not mow slopes greater than 15
degrees.
4 RISK LEVELS
The following signal words and meanings are intended to
explain the levels of risk associated with this product.
SYM-
BOL
SIGNAL MEANING
DANGER Indicates an imminently haz-
ardous situation, which, if not
avoided, will result in death
or serious injury.
WARNING Indicates a potentially hazard-
ous situation, which, if not
avoided, could result in death
or serious injury.
CAUTION Indicates a potentially hazard-
ous situation, which, if not
avoided, may result in minor
or moderate injury.
CAUTION (Without Safety Alert Sym-
bol) Indicates a situation that
may result in property dam-
age.
5 ENVIRONMENTALLY SAFE
BATTERY DISPOSAL
The toxic and corrosive materials below are in the batteries
used in this machine: Lithium-Ion, a toxic material.
WARNING
Discard all toxic materials in a specified manner to prevent
contamination of the environment. Before discarding
damaged or worn out Li-ion battery, contact your local
waste disposal agency, or the local Environmental
Protection Agency for information and specific instructions.
Take the batteries to a local recycling and/or disposal center,
certified for lithium-ion disposal.
7
English
EN
WARNING
If the battery pack cracks or breaks, with or without leaks,
do not recharge it and do not use. Discard it and replace
with a new battery pack. DO NOT TRY TO REPAIR IT! To
prevent injury and risk of fire, explosion, or electric shock,
and to avoid damage to the environment:
• Cover the terminals of the battery with heavy-duty
adhesive tape.
• DO NOT try to remove or destroy any of the battery
pack components.
• DO NOT try to open the battery pack.
• If a leak develops, the released electrolytes are
corrosive and toxic. DO NOT get the solution in the
eyes or on skin, and do not swallow it.
• DO NOT put these batteries in your regular household
trash.
• DO NOT incinerate.
• DO NOT put them where they will become part of any
waste landfill or municipal solid waste stream.
• Take them to a certified recycling or disposal center.
6 PROPOSITION 65
WARNING
This product contains a chemical known to the state of
California to cause cancer, birth defects or other
reproductive harm. Some dust created by power sanding,
sawing, grinding, drilling, and other construction activities
contains chemicals known to cause cancer, birth defects or
other reproductive harm. Some examples of these chemicals
are:
• Lead from lead-based paints;
• Crystalline silica from bricks and cement and other
masonry products;
• Arsenic and chromium from chemically treated lumber.
Your risk of exposure to these chemicals varies depending
on how often you do this type of work. To reduce your
exposure to these chemicals, work in a well-ventilated area,
and work with approved safety equipment, such as dust
masks that are specially designed to filter out microscopic
particles.
Save these instructions.
7 INSTALLATION
WARNING
Do not change or make accessories that are not
recommended by the manufacturer.
WARNING
Do not put in the safety key or the battery pack until you
assemble all the parts.
7.1 UNPACK THE MACHINE
WARNING
Make sure that you correctly assemble the machine before
use.
WARNING
• If the parts are damaged, do not use the machine.
• If you do not have all the parts, do not operate the
machine.
• If the parts are damaged or missing, speak to the service
center.
1. Open the package.
2. Read the documentation in the box.
3. Remove all the unassembled parts from the box.
4. Remove the machine from the box.
5. Discard the box and package in compliance with local
regulations.
7.2 INSTALL THE UPPER HANDLE
3
4
14
14
15
15
1. Align the holes in the upper handle (3) and the lower
handle (4).
2. Put the bolts (14) through the holes.
3. Tighten the knobs (15) onto the bolts.
4. Do the same operation on the other side.
8
English
EN
7.3 UNFOLD THE LOWER HANDLE
3
4
16
1. Pull and turn the handle knobs (16) 90°.
2. Unfold the handle.
3. Line up the handle knobs in one of the three positions on
the brackets.
4. Turn the handle knobs 90° until they engage the holes in
the brackets.
NOTE
Make sure that the two handle knobs are in the same
position.
WARNING
Do not damage or pinch the cables when you fold or unfold
the handle.
7.4 INSTALL THE GRASS CATCHER
17
6
18
1. Remove the mulch plug.
2. Remove the side discharge chute.
3. Open the rear discharge door (6) and hold it.
4. Hold the the grass catcher by its handle and engage the
hooks (17) on the door rod (18).
5. Close the rear discharge door.
7.5 INSTALL THE MULCH PLUG
6
13
1. Remove the grass catcher.
2. Open the rear discharge door (6) and hold it.
3. Hold the mulch plug (13) by its handle and fit it in the
discharge chute.
4. Close the rear discharge door.
7.6 INSTALL THE SIDE DISCHARGE
CHUTE
20
12
21
CAUTION
When you use the side discharge chute,
• Do not install the grass catcher.
• Keep the mulch plug installed.
1. Open the side discharge door (20) and hold it.
2. Line up the recesses of the side discharge chute (12)
below the pivot (21).
9
English
EN
3. Close the side discharge door.
7.7 SET THE CUTTING HEIGHT
The machine can be set to different cutting height.
7
1. Pull the height adjustment lever (7) rearward to increase
the cutting height.
2. Pull the height adjustment lever forward to decrease the
cutting height.
7.8 INSTALL THE BATTERY PACKS
8
28
30
10
29
THIS MOWER MUST HAVE TWO BATTERIES TO RUN!
WARNING
• If the battery pack or charger is damaged, replace the
battery pack or the charger.
• Stop the machine and wait until the engine stops before
you install or remove the battery pack.
• Read, know, and follow the instructions in the battery
and charger manual.
NOTE
The machine has an automatic switch function that lets the
other two battery packs work when the first two battery
packs are depleted.
IMPORTANT
Optimize the power and performance of your new 2x24
mower by running with both batteries charged to 100%.
1. Open the battery door A (8).
2. Align the ribs on the battery pack (28) with the grooves in
the battery compartment.
3. Push the battery pack into the battery compartment until
the battery pack locks into place.
4. When you hear a click, the battery pack is installed.
5. Close the battery door A.
6. Follow the same operations to install the battery packs in
the other compartment.
NOTE
The motor starts only when you put in the safety key (30).
7.9 REMOVE THE BATTERY PACKS
1. Open the battery door A (8) or battery door B (10).
2. Remove the safety key (30).
3. Push and hold the battery release button (29).
4. Remove the battery packs from the machine.
8 OPERATION
WARNING
Wear eye protection during operation.
8.1 START THE MACHINE
2
11
1
21
24
31
1. Make sure safety key is inserted into slot.
2. Push and hold the start button (1).
3. While you hold the start button (1), grab the start handle
(2) in the direction of the handle bar.
4. Once the machine has started, you can release the start
button.
5. Press Turbo button (31) to speed up to 3,200 RPM.
Battery capacity indicator (24)
10
English
EN
F indicates the capacity of two battery packs in the front two
ports.
R indicates the capacity of two battery packs in the rear two
ports.
Lights Capacity
3 Green
Lights
The battery is above 80% capacity.
2 Green
Lights
The battery is above 55% capacity.
1 Green
Light
The battery is above 30% capacity.
Lights go out The battery is less than 30% capacity and re-
quires charging immediately
8.2 STOP THE MACHINE
1. Release the start handle to stop the machine.
WARNING
Wait until the blade fully stops before you start the machine
again. Do not quickly turn the machine off and on.
WARNING
Always remove the safety key and battery pack after you
complete the work.
8.3 OPERATE THE SELF-PROPEL
DRIVE SYSTEM
2
11
1
21
24
31
1. Start the machine.
2. While you hold the start handles (2), grab either of the
drive levers (11) and pull towards the handle bar.
3. Hold the start handles and the drive levers at the same
time.
4. Release either set of start handle (2) and drive lever (11)
from the same side.
5. Adjust the speed control (21) with your free hand.
• Slide the speed control button in the direction of the
Rabbit Symbol to increase the speed.
• Pull the speed control button in the direction of the
Turtle Symbol to decrease the speed.
6. Release the drive levers to close the self-propel system.
To engage the self-propel drive system while the mower is
not running:
• Press and hold the start button (1), then pull up on the
drive lever (11).
OR
• Pull up on the drive lever (11), then press the start button
(1).
8.4 LED HEADLIGHTS
1
11
2
9
1. When the mower is ready to start, you may grab the start
handle (2) or the self-propel lever (11) to turn on the LED
headlights (9).
2. Release the start handles and self-propel levers to turn off
the headlights.
8.5 EMPTY THE GRASS CATCHER
1. Stop the machine.
2. Remove the safety key.
3. Remove the battery pack.
4. Open the rear discharge door and hold it.
11
English
EN
5. Hold the grass catcher by its handle and unhook it from
the door rod.
6. Close the rear discharge door.
7. Empty the grass catcher.
8.6 OPERATE ON SLOPES
WARNING
Do not mow on the slopes with incline more than 15°. If
you are not comfortable, do not mow on a slope.
WARNING
Please keep a low self-propelled speed when you mow on a
slope.
• Do not go up and down on a slope, mow across the face
of the slope. Be careful when you change the direction on
a slope.
• Monitor the holes, ruts, rocks, and other hidden objects
that can cause you to fall. Remove all obstacles such as
rocks and tree limbs.
• Make sure that your footing is stable. If you are out of
balance, release the start handle immediately.
• Do not mow near drop-offs, ditches, or embankments.
8.7 OPERATION TIPS
• Do not try to override the operation of the start button or
start handles.
• Do not tilt the machine when you start it.
• Do not put hands or feet near or below the turning parts.
• Keep the discharge chute clean.
• Do not cut wet grass.
• Higher blade height is necessary for new or thick grass.
• Clean the bottom of the mower deck after each use.
Remove grass clippings, leaves, dirt, and other debris.
9 MAINTENANCE
WARNING
Remove the safety key and battery pack from the machine
before maintenance.
WARNING
Keep the motor and battery pack free from grass, leaves or
too much grease.
CAUTION
Use only approved replacement parts.
CAUTION
Do not let brake fluids, gasoline, petroleum-based materials
touch the plastic parts. Chemicals can cause damage to the
plastic, and make the plastic unserviceable.
CAUTION
Do not use strong solvents or detergents on the plastic
housing or components.
NOTE
Recommended tightening torque (blade): 33-37 Nm.
9.1 GENERAL MAINTENANCE
• Before each use, examine the machine for damaged,
missing, or loose parts such as screws, nuts, bolts and
caps.
• Tighten correctly all the fasteners and caps.
• Clean the machine with a dry cloth. Do not use water.
9.2 REPLACE THE BLADE
25
27
26
WARNING
Use only approved replacement blades.
WARNING
Wear heavy gloves or wind cloth around the blade when
you touch the blade.
NOTE
1. Stop the machine.
2. Make sure that the blade (27) is fully stopped.
3. Remove the safety key and battery pack.
4. Turn the machine to its side.
12
English
EN
5. Use a piece of wood to prevent the movement of the
blade.
6. Remove the mounting screw (25) and spacer (26) with a
wrench or socket.
7. Remove the blade.
8. Install the new blade. Make sure that the arrows engage
the holes in the blade.
9. Put in the mounting screw and spacer and tighten them.
Recommended tightening torque: 24-27 ft.lbs.
9.3 STORE THE MACHINE
• Remove the safety key.
• Remove the battery pack(s).
• Clean the machine before storage.
• Make sure the motor is not hot when you store the
machine.
• Make sure that the machine does not have loose or
damaged parts. If it is necessary, follow these
instructions:
• Replace the damaged parts.
• Tighten the bolts.
• Speak to a person at an approved service center.
• Store the machine in a dry area.
• Make sure that children cannot come near the machine.
9.4 VERTICAL STORAGE
1. Remove the grass catcher.
2. Remove the battery and safety key.
3. Pull and turn the handle knobs 90.
4. Fold down the handles.
5. Turn the handle knobs 90° to lock the handle into
position.
6. Stand the machine on end and make sure that the brackets
touch the floor.
10 TROUBLESHOOTING
Problem Possible cause Solution
The handle is not
in position.
The bolts are not
engaged correctly.
Adjust the height
of the handle and
make sure that the
bolts and nuts are
aligned correctly.
The machine does
not start.
The battery ca-
pacity is low.
Charge the battery
pack.
The start handle is
defective.
Replace the start
handle.
The battery key is
not put in.
Put in the battery
key.
13
English
EN
Problem Possible cause Solution
The machine cuts
grass unevenly.
The lawn is rough. Examine the mow-
ing area.
The blade height is
not set correctly.
Move the wheels
to a higher posi-
tion.
The machine does
not mulch correct-
ly.
Wet grass clip-
pings attach to the
deck.
Wait until the
grass dries before
mowing.
The mulch plug is
missing.
Install the mulch
plug.
The machine is
hard to push.
The grass is too
tall, or the blade
height is too low.
Increase the blade
height.
The grass catcher
and the blade
drags in thick
grass.
Empty the grass
clippings from the
grass catcher.
There is a high vi-
bration in the ma-
chine.
The blade is un-
balanced and
worn.
Replace the blade.
The motor shaft is
bent.
1. Stop the mo-
tor.
2. Remove the
safety key and
battery pack.
3. Disconnect the
power source.
4. Inspect for
damage.
5. Repair the ma-
chine before
you start it
again.
The machine stops
during mowing.
The blade height is
too low.
Increase the blade
height.
The battery pack is
out of power.
Charge the battery
pack.
The grass clip-
pings attach to the
deck or the blade.
Remove the bat-
tery pack and
check the deck.
Operation temper-
ature of the ma-
chine is too high.
Cool the machine.
* If you cannot find the solution to these problems, go to the
service center.
11 TECHNICAL DATA
Voltage 48 V (2x24 V)
No load speed 2800 RPM / 3200 RPM (Turbo)
Deck Size 21"
Height adjustments 1 3/8 - 4” (3.5 - 10.2 cm)
Self-propelled speed 1.9-4.9 fps (0.6-1.5 m/s)
Functions 3-in-1Rear bag & Side Discharge
& Mulch
Weight (without bat-
tery pack)
66 lbs (30 kg)
Battery model BAG710/BAG709 and other BAG
series
Charger model CAG817 and other CAG series
12 LIMITED WARRANTY
YEAR
ANS
AÑOS
LIMITED WARRANTY
GARANTIE LIMITÉE
GARANTÍA
LIMITADA
3
Greenworks hereby warranties this product, to the original
purchaser with proof of purchase, for a period of three (3)
years against defects in materials, parts or workmanship.
Greenworks, at its own discretion, will repair or replace any
and all parts found to be defective, through normal use, free
of charge to the customer. This warranty is valid only for
units which have been used for personal use that have not
been purchased or rented for industrial/commercial use, and
that have been maintained in accordance with the instructions
in the owners’ manual supplied with the product when new.
ITEMS NOT COVERED BY WARRANTY:
1. Any part that has become inoperative due to misuse,
commercial use, abuse, neglect, accident, improper
maintenance, or alteration; or
2. The unit, if it has not been operated and/or maintained in
accordance with the owner's manual; or
3. Normal wear;
4. Routine maintenance items such as lubricants, blade
sharpening;
5. Normal deterioration of the exterior finish due to use or
exposure.
HELPLINE:
Warranty service is available by calling our toll-free helpline
at 1-888-909-6757.
14
English
EN
TRANSPORTATION CHARGES:
Transportation charges for the movement of any power
equipment unit or attachment are the responsibility of the
purchaser. It is the purchaser’s responsibility to pay
transportation charges for any part submitted for replacement
under this warranty unless such return is requested in writing
by Greenworks.
USA address: Canadian address:
Greenworks Tools Greenworks Tools Canada, Inc.
P.O. Box 1238 P.O. Box 93095, Newmarket,
Ontario
Mooresville, NC 28115 L3Y 8K3
13 EXPLODED VIEW
1
5
6 7 8 9
2
3 4
10
11 12 13
No. Part No. Qty. Description
1 R0202444-00 1 Blade assembly kit
2 RB341291179A 2 Bolt/knob
3 RB311081179A 1 Side discharge cover kit
4 RB341241179C 1 Side discharge chute
5 RB341281179A 2 8" front wheel assembly
6 R0200744-00 2 10" rear wheel assembly
15
English
EN
No. Part No. Qty. Description
7 RB341472376 1 Safety key
8 R0202517-00 1 Motor
9 R0202514-00 1 Upper control assembly
10 R0202515-00 1 Grass catcher assembly
11 R0202516-00 1 Power control board
12 R0202507-00 1 Switch-over control board
13 R0200068-00 1 Mulch plug kit
16
English
EN
1 Description.......................................18
1.1 But................................................................... 18
1.2 Aperçu............................................................. 18
1.3 Liste du contenu de l’emballage......................18
2 Lisez toutes les instructions ...........18
2.1 Les enfants et les curieux.................................18
2.2 Fonctionnement............................................... 18
2.3 Service/Entretien............................................. 20
2.4 Utilisation sur une pente..................................21
3 Symboles figurant sur la
machine............................................ 21
4 Niveaux de risques...........................22
5 Élimination des batteries sans
danger pour l'environnement.........22
6 Proposition 65..................................23
7 Installation....................................... 23
7.1 Déballer la machine.........................................23
7.2 Installez la poignée supérieure ....................... 23
7.3 Déployez la poignée inférieure........................23
7.4 Installez le sac arrière...................................... 24
7.5 Installez le bouchon de déchiquetage.............. 24
7.6 Installez la goulotte d'éjection latérale.............24
7.7 Réglez la hauteur de coupe..............................25
7.8 Installez les blocs de batteries......................... 25
7.9 Retirez les blocs de batteries........................... 25
8 Utilisation.........................................25
8.1 Démarrer la machine....................................... 25
8.2 Arrêter la machine........................................... 26
8.3 Faire fonctionner le système
d’autopropulsion..............................................26
8.4 Phares avant DEL............................................ 27
8.5 Vider le sac arrière...........................................27
8.6 Travailler sur les pentes................................... 27
8.7 Conseils sur l'utilisation...................................27
9 Entretien ..........................................27
9.1 Entretien général..............................................28
9.2 Remplacer la lame........................................... 28
9.3 Entreposez la machine.....................................28
9.4 Rangement vertical..........................................28
10 Dépannage........................................29
11 Données techniques......................... 29
12 Limited warranty............................ 30
13 Vue éclatée........................................31
17
Français
FR
1 DESCRIPTION
1.1 BUT
Cette machine est utilisée pour tondre le gazon à la maison.
La lame de coupe doit être approximativement parallèle au
sol. Les quatre roues doivent toucher le sol pendant que vous
tondez.
1.2 APERÇU
1
11
2
3
4
5
6
12
13
7
8
10
9
1
Bouton de démarrage
2
Poignée de démarrage
3
Partie supérieure du guidon
4
Poignée inférieure
5
Sac arrière
6
Trappe d'éjection arrière
7
Levier de réglage de la hauteur
8
Trappe de la batterie1
9
Phare avant
10
Trappe de la batterie2
11
Levier de commande de vitesse automotrice
12
Goulotte d'éjection latérale
13
Bouchon de déchiquetage
1.3 LISTE DU CONTENU DE
L’EMBALLAGE
1
Tondeuse à gazon
2
Sac arrière
3
Goulotte d'éjection
latérale
4
Manuel
2 LISEZ TOUTES LES
INSTRUCTIONS
DANGER
Cette machine a été fabriquée pour être utilisée
conformément aux consignes de sécurité qui figurent dans
ce manuel. Comme avec tout autre type d'équipement
motorisé, la négligence ou une erreur de la part de
l'utilisateur peut provoquer des blessures graves. Cette
machine est capable d'amputer les mains et les pieds et de
projeter des objets. Le non-respect de toutes les consignes
de sécurité peut entraîner des blessures graves, voire
mortelles.
REMARQUE
Lorsque vous utilisez une tondeuse à gazon électrique, des
précautions de sécurité de base doivent toujours être prises
pour réduire les risques d'incendie, de choc électrique et de
blessures corporelles. Ces précautions de base comprennent
ce qui suit :
2.1 LES ENFANTS ET LES CURIEUX
Des accidents tragiques peuvent se produire si l'opérateur ne
fait pas attention à la présence des enfants ou des curieux.
• Garder la zone d'opération à l'écart de toute personne, en
particulier les jeunes enfants et les animaux domestiques.
• Soyez extrêmement prudent lorsque vous approchez un
angle mort, une porte, un arbuste, un arbre ou tout autre
objet qui pourrait obscurcir votre vision d'un enfant ou
d'un curieux. Gardez les enfants, les curieux, les
assistants et les animaux domestiques à au moins 30 m
(100 pi) de la tondeuse lorsqu'elle est en marche. Arrêtez
la machine si quelqu'un s'approche.
• Ne permettez jamais à des enfants de moins de 14 ans
d'utiliser une tondeuse électrique. Les opérateurs âgés de
14 ans et plus doivent lire et comprendre le manuel
d'opérateur et les règles de sécurité. Seules les personnes
responsables et qui connaissent ces règles de sécurité
doivent être autorisées à utiliser cette machine.
2.2 FONCTIONNEMENT
• Lisez attentivement ce manuel d'opérateur dans son
intégralité avant d'assembler ou d'utiliser cette machine.
Avant de démarrer, veuillez lire, comprendre et suivre
toutes les instructions présentes dans le manuel
d'utilisation et sur la machine. Familiarisez-vous avec les
commandes et l'utilisation correcte de cette machine
avant de l'utiliser. Conservez ce manuel pour référence
future et régulière.
• N'utilisez la tondeuse à gazon que pour les travaux
auxquels elle est destinée. Votre tondeuse à gazon a été
conçue pour effectuer un seul travail : couper l'herbe.
18
Français
FR
• N'essayez jamais de régler la hauteur des roues lorsque le
moteur est en marche.
• Ne forcez pas la tondeuse à gazon; elle fera le travail
mieux et de façon plus sécuritaire au rythme pour lequel
elle a été conçue.
• Ne vous penchez pas trop, gardez un bon équilibre en tout
temps. De nombreuses blessures surviennent lorsque la
tondeuse est tirée sur le pied lors d'une chute causée par
un glissement ou un trébuchement. Faites attention de ne
pas glisser et de ne pas tomber pour éviter des blessures
graves. Si vous sentez que vous perdez l'équilibre,
relâchez immédiatement le guidon et la lame s'arrêtera de
tourner dans les trois secondes.
• Inspectez soigneusement l'endroit où la tondeuse doit être
utilisée et enlevez toutes les pierres, les bâtons, les fils,
les os de chien et autres objets étrangers.
• Évitez tout démarrage accidentel. Assurez-vous que
l’interrupteur est en position d’arrêt avant de brancher la
batterie ou de soulever ou de transporter la tondeuse.
Transporter la tondeuse avec un doigt sur l’interrupteur
ou alimenter une tondeuse dont l'interrupteur est en
marche risque de provoquer des accidents.
• Ne tirez jamais la tondeuse vers vous lorsque vous
marchez. Si vous devez reculer la tondeuse loin d'un mur
ou d'un obstacle, regardez d'abord vers le bas et derrière
vous pour éviter de trébucher, puis suivez ces étapes :
• Éloignez-vous de la tondeuse pour allonger
complètement vos bras.
• Assurez-vous de rester bien en équilibre.
• Tirez lentement sur la tondeuse.
• Retirez la batterie de la tondeuse avant d'effectuer des
réglages, de changer des accessoires ou de ranger la
machine. De telles mesures de sécurité préventives
réduisent le risque d'un démarrage accidentel de la
tondeuse.
• Avant de reculer et en reculant avec la tondeuse, regardez
derrière vous et vers le bas pour voir s'il y a de jeunes
enfants et d'autres personnes.
• N'utilisez pas la tondeuse si vous êtes sous l'influence
d'alcool ou de drogues. Restez vigilant et faites attention à
ce que vous faites en tout temps. Faites preuve de bon
jugement et n'utilisez pas la tondeuse si vous êtes fatigué.
• Portez toujours des lunettes de sécurité ou des lunettes de
protection pendant l'utilisation et lors d'un ajustement ou
d'une réparation pour protéger vos yeux. Les objets
projetés qui ricochent peuvent causer de graves blessures
aux yeux. Utilisez toujours un masque facial ou un
masque anti-poussière si l'opération est poussiéreuse.
• En tout temps, se tenir à l'écart de l'ouverture de
déchargement. Ne placez jamais vos mains ou vos pieds
près d'une pièce en mouvement ou sous le plateau de
coupe. La lame en mouvement peut amputer les mains et
les pieds.
• Planifiez votre tracé de tonte de manière à éviter tout
déversement de matériaux vers les routes, les trottoirs, les
passants et autres endroits semblables. De plus, évitez de
décharger le produit contre des murs ou des obstructions,
ce qui pourrait faire ricocher le produit déchargé vers
l'opérateur.
• Pour éviter la lame ou une blessure par un objet projeté,
restez dans la zone de l'opérateur derrière les guidons.
• Un couvercle de décharge manquant ou endommagé peut
causer un contact avec la lame ou des blessures causées
par des objets projetés.
• Les objets heurtés par la lame de la tondeuse à gazon
peuvent causer de graves blessures aux personnes. Le
gazon doit toujours être soigneusement examiné et
débarrassé de tout objet avant chaque tonte.
• Arrêtez la lame lorsque vous traversez des chemins de
gravier, des chemins ou des routes.
• Suivez toutes les instructions de recharge et ne rechargez
pas la batterie ou la tondeuse en dehors de la plage de
température spécifiée dans ces instructions. Un
rechargement incorrect ou à des températures en dehors
de la plage spécifiée peut endommager la batterie et
augmenter le risque d'incendie.
• Si la tondeuse heurte un corps étranger, procédez comme
suit :
• Relâchez l'interrupteur d'arrêt d'urgence pour
désengager le moteur.
• Retirez la batterie.
• Vérifiez qu'elle n'est pas endommagée.
• Réparez toutes les pièces endommagées avant de
redémarrer et d'utiliser la tondeuse à gazon.
• Faites effectuer l'entretien par un réparateur qualifié en
n'utilisant que des pièces de rechange identiques. Cela
garantira le maintien de la sécurité du produit.
• Habillez-vous correctement; ne portez pas de vêtements
amples ou de bijoux qui pourraient se coincer dans les
pièces en mouvement. Le port de gants de sécurité et de
chaussures appropriées est recommandé pour travailler à
l'extérieur. Portez des chaussures de travail robustes à
semelle rugueuse et des pantalons et des chemises bien
ajustés. Une chemise et un pantalon qui protègent les bras
et les jambes et des chaussures à bout d'acier sont
recommandés. N'utilisez jamais cette machine pieds nus,
en sandales, en chaussures glissantes ou légères (par ex.,
en toile).
• Ne modifiez pas ou n’essayez pas de réparer la tondeuse
ou la batterie (selon le cas) sauf en conformité avec les
instructions d'utilisation et d'entretien indiquées dans ce
manuel.
• Portez un couvre-chef protecteur pour contenir les
cheveux longs.
• Évitez les environnements dangereux; n'utilisez pas la
tondeuse à gazon dans des endroits humides ou mouillés
ou s'il pleut.
• Rangez les tondeuses inutilisées à l'intérieur. Lorsqu'elle
n'est pas utilisée, la machine doit être entreposée à
l'intérieur, dans un endroit sec, surélevé ou verrouillé,
hors de portée des enfants. Retirez toujours la batterie de
la tondeuse avant de la ranger.
19
Français
FR
• Ne tondez qu'à la lumière du jour ou sous une bonne
lumière artificielle. Marchez, ne courez jamais pendant
l'opération.
• Si la tondeuse commence à vibrer anormalement, arrêtez
immédiatement le moteur, retirez la batterie et vérifiez la
cause. Les vibrations sont généralement un avertissement
indiquant que la tondeuse ne fonctionne pas correctement.
• Vérifiez fréquemment la détérioration et l'usure du sac et
remplacez les sacs usés. Vérifiez que les sacs de
remplacement sont conformes aux recommandations ou
aux spécifications du fabricant d'origine.
• Avant de nettoyer la tondeuse, de déboucher ou d'enlever
le sac à herbe, le dispositif de déchiquetage ou la goulotte
d'éjection latérale, arrêtez le moteur et attendez que la
lame s'arrête complètement, puis retirez la batterie. La
lame continue à tourner pendant quelques secondes après
que le moteur s'est éteint. N'exécutez jamais ces fonctions
tant que vous n'êtes pas sûr que la lame ne tourne plus.
• Gardez la lame de coupe propre et tranchante pour
assurer la meilleure performance.
• Inspectez périodiquement les dispositifs de sécurité et les
cordons pour vous assurer qu'ils ne sont pas
endommagés. Si l'appareil est endommagé, ne l'utilisez
pas avant qu'il n'ait été réparé par un professionnel
autorisé.
• N'utilisez jamais la tondeuse sans le couvercle de
décharge, le sac à herbe, le bouchon de déchiquetage, la
goulotte d'éjection latérale ou tout autre dispositif de
sécurité approprié en place et en fonctionnement.
N'utilisez jamais la tondeuse si ses dispositifs de sécurité
sont endommagés. Le non-respect de cette consigne peut
entraîner des blessures corporelles.
• Utilisez uniquement les batteries et les chargeurs
approuvés. Les batteries et les chargeurs non approuvés
peuvent endommager la tondeuse ou blesser l'opérateur.
• Ne jetez pas la batterie au feu. Les cellules peuvent
s'enflammer. Consultez les codes locaux et la gestion des
déchets pour connaître les instructions d'élimination
appropriées.
• Lorsque la batterie n'est pas utilisée, éloignez-la des
autres objets métalliques, comme des attaches trombones,
des pièces de monnaie, des clés, des clous, des vis ou
autres petits objets métalliques qui peuvent établir une
connexion d'une borne à une autre. Le court-circuitage
des bornes de la batterie peut provoquer des brûlures ou
un incendie.
• Ne tentez pas d'ouvrir ni de détruire la batterie. Les
électrolytes contenus dans la batterie sont corrosifs et
peuvent causer des dommages aux yeux ou à la peau s'ils
sont rejetés. L'électrolyte peut être toxique lorsqu'elle est
avalée.
• Dans des conditions abusives, du liquide peut être éjecté
de la batterie; évitez tout contact. En cas de contact
accidentel, rincez avec de l’eau. En cas de contact avec
les yeux, consultez également un médecin. Le liquide
s'échappant des batteries peut causer des irritations ou des
brûlures.
• N'exposez pas une batterie ou un appareil à un feu ou à
une température excessive. L'exposition au feu ou à une
température supérieure à 130°C peut provoquer une
explosion.
• Manipulez les batteries avec la plus grande prudence afin
d'éviter de court-circuiter la batterie avec des matériaux
conducteurs tels que bagues, bracelets, clés, etc. La
batterie ou le conducteur peut surchauffer et provoquer
des brûlures en cas de contact avec ces matériaux.
• N'utilisez pas une batterie ou un appareil endommagé ou
modifié. Les batteries endommagées ou modifiées
peuvent présenter un fonctionnement imprévisible et
provoquer un incendie, une explosion ou un risque de
blessure.
2.3 SERVICE/ENTRETIEN
• Vérifiez fréquemment que la lame et les boulons de
fixation du moteur sont bien serrés.
• Remplacez la lame si elle est pliée ou fissurée. Une lame
déséquilibrée provoque des vibrations qui pourraient
endommager l'unité d'entraînement du moteur ou causer
des blessures corporelles.
• Gardez tous les écrous, boulons et vis serrés pour vous
assurer que l'outil est en état de fonctionnement
sécuritaire.
• Ne lavez pas avec un tuyau d'arrosage; évitez de mettre
de l'eau dans le moteur et les connexions électriques.
• Ne jamais retirer ou modifier les dispositifs de sécurité.
Vérifiez régulièrement leur bon fonctionnement. Ne
jamais faire quoi que ce soit qui puisse interférer avec le
fonctionnement prévu d'un dispositif de sécurité ou
réduire la protection offerte par un dispositif de sécurité.
• Débarrassez la tondeuse des brins d'herbe, feuilles et
d'autres débris qui pourraient s'y accumuler. Laissez la
tondeuse se refroidir avant l'entreposage.
• N'effectuez jamais de réglages ou de réparations quand le
moteur est en marche.
• Retirez toujours la batterie de la tondeuse avant de
procéder au réglage, au nettoyage ou à la réparation.
• Vérifiez fréquemment les éléments du sac arrière et le
dispositif de protection de la décharge et les remplacer au
besoin par les pièces recommandées par le fabricant.
• Affûtez une lame émoussée de façon égale à chaque
extrémité pour maintenir l'équilibre.
• Gardez les gardes protectrices en place et en bon état de
fonctionnement. Les lames de la tondeuse sont
tranchantes et peuvent blesser. Enveloppez la lame avec
un chiffon ou portez des gants et faites très attention en la
manipulant.
• Nettoyez soigneusement la lame et vérifiez son équilibre
en la soutenant horizontalement sur un clou fin par son
trou central. Le clou doit être également dans une position
horizontale. Si l'une ou l'autre extrémité de la lame tourne
vers le bas, enlevez un peu de métal de l'extrémité lourde
ou inférieure jusqu'à ce que la lame soit équilibrée. Elle
est équilibrée lorsque aucune des deux extrémités ne
tombe.
20
Français
FR
• Utilisez seulement des lames de rechange identiques.
• Entretenez soigneusement la tondeuse. Gardez les bords
de coupe tranchants et propres pour une performance
optimale et plus sûre. Suivez les instructions pour
lubrifier et changer les accessoires. Inspectez
périodiquement le cordon de la tondeuse. S'il est
endommagé, faites-le réparer par un réparateur agréé.
• En cas de situations qui ne sont pas couvertes dans ce
manuel, faites preuve de prudence et de bon jugement ou
contactez le Service à la clientèle pour obtenir de l'aide.
• N'utilisez jamais la tondeuse sans les protections, les
plaques ou d'autres dispositifs de protection de sécurité
appropriés en place.
La plage de température ambiante recommandée :
Article Température
Plage de température d’entreposage
de la tondeuse
32°F (0°C) - 113°F
(45°C)
Plage de température de fonc-
tionnement de la tondeuse
32°F (0°C) - 113°F
(45°C)
Plage de température de recharge-
ment de la batterie
39°F (4°C) - 104°F
(40°C)
Plage de température de fonc-
tionnement du chargeur
39°F (4°C) - 104°F
(40°C)
Plage de température d’entreposage
de la batterie
32°F (0°C) - 113°F
(45°C)
Plage de température de décharge-
ment de la batterie
32°F (0°C) - 113°F
(45°C)
2.4 UTILISATION SUR UNE PENTE
Les pentes sont un facteur majeur lié aux accidents de
glissade et de chute, qui peuvent entraîner des blessures
graves. L'utilisation sur les pentes exige une prudence
supplémentaire. Si vous vous sentez mal à l'aise sur une
pente, ne tondez pas du gazon.
À faire :
• Tondez sur la face des pentes ; ne tondez jamais de haut
en bas. Faites très attention en changeant de direction sur
une pente.
• Surveillez les trous, les ornières, les pierres, les objets
cachés ou les bosses qui peuvent vous faire glisser ou
trébucher. Les herbes hautes peuvent masquer des
obstacles.
À ne pas faire :
• Tondre dans des pentes excessivement raides.
• Tondre près d’un dénivellement prononcé, d’un fossé ou
du rebord d’un talus; vous pourriez perdre pied ou perdre
l'équilibre.
• Tondre dans une pente de plus de 15 degrés.
• Tondre du gazon mouillé ou humide. L'instabilité de la
posture au sol peut provoquer des glissements.
3 SYMBOLES FIGURANT SUR
LA MACHINE
Certains des symboles suivants peuvent être utilisés sur cette
tondeuse. Veuillez les étudier et apprendre leur signification.
Une bonne interprétation de ces symboles vous permettra de
mieux utiliser la tondeuse et de manière plus sécuritaire.
Symbole Nom Explication
V Volt Voltage
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
min Minutes Heure
/min Par minute
Tours, coups, vitesse périphéri-
que, orbites, etc., par minute
Courant alter-
natif
Type de courant
Courant con-
tinu
Type ou caractéristique du cou-
rant
n
o
Vitesse à vide Vitesse rotationnelle, à vide
Alerte de sécur-
ité
Précautions destinées à assurer
la sécurité.
Protection des
yeux
Portez toujours des lunettes de
protection avec des protections
latérales marquées conformé-
ment à la norme ANSI Z87.1
lorsque vous utilisez cet équipe-
ment.
AVERTISSE-
MENT --- Con-
ditions humides
Ne pas exposer la machine à la
pluie ou à l'humidité.
Lisez le manuel
d'opérateur
Pour réduire les risques de bles-
sures, l'utilisateur doit lire et
comprendre le manuel d'opéra-
teur avant d'utiliser ce produit.
Entretenir les
dispositifs de
sécurité
Ne pas ouvrir ou retirer les dis-
positifs de sécurité lorsque l'ou-
til est en marche.
Regardez der-
rière vous
quand vous re-
culez
Regardez d'abord vers le bas et
vers l'arrière pour éviter de tré-
bucher lorsque vous tirez vers
l'arrière.
21
Français
FR
Symbole Nom Explication
DANGER ---
Maintenez à
distance les
mains et les
pieds
Pour réduire les risques de bles-
sures, éloignez les mains et les
pieds des pièces en mouvement.
Ne pas faire fonctionner à
moins que le couvercle de dé-
charge ou le sac d'herbe ne soit
à sa place appropriée. S'il est
endommagé, remplacez-le im-
médiatement.
DANGER ---
Gardez les gens
à distance
Tous les visiteurs doivent être
tenus à bonne distance de la
zone de travail.
DANGER ---
Débris rejetés
Retirez les objets qui peuvent
être projetés par la lame dans
n'importe quelle direction. Por-
tez des lunettes de protection.
DANGER ---
Danger sur
pente abrupte
Soyez particulièrement prudent
sur les pentes. Ne tondez pas
sur une pente inclinée à plus de
15°.
4 NIVEAUX DE RISQUES
Les termes de mise en garde suivants et leur signification ont
pour but d'expliquer les niveaux de risques associés à
l'utilisation de ce produit.
SYM-
BOLE
SIGNAL SIGNIFICATION
DANGER Indique une situation danger-
euse imminente qui, si elle
n’est pas évitée, peut entraîner
la mort ou des blessures
graves.
AVERTISSE-
MENT
Indique une situation poten-
tiellement dangereuse qui, si
elle n’est pas évitée, peut en-
traîner la mort ou des bles-
sures graves.
MISE EN
GARDE
Indique une situation poten-
tiellement dangereuse qui, si
elle n'est pas évitée, pourrait
causer des blessures mineures
ou modérées.
MISE EN
GARDE
(Sans symbole d’alerte de sé-
curité) indique une situation
pouvant entraîner des dom-
mages matériels.
5 ÉLIMINATION DES
BATTERIES SANS DANGER
POUR L'ENVIRONNEMENT
Les matières toxiques et corrosives ci-dessous se trouvent
dans les batteries utilisées dans cette machine : Lithium-ion,
une substance toxique.
AVERTISSEMENT
Éliminez toutes les substances toxiques d'une manière
spécifiée afin de prévenir la contamination de
l'environnement. Avant de jeter une batterie au lithium-ion
endommagée ou usée, contactez votre agence locale
d'élimination des déchets ou l'agence locale de protection de
l'environnement pour obtenir des informations et des
instructions spécifiques. Apportez les batteries à un centre
local de recyclage ou d'élimination certifié pour
l'élimination de batteries au lithium-ion.
AVERTISSEMENT
Si la batterie se fend ou se brise, avec ou sans fuites, ne la
rechargez pas et ne l'utilisez pas. Jetez-la et remplacez-la
par une nouvelle batterie. N'ESSAYEZ PAS DE LA
RÉPARER ! Pour prévenir les blessures et les risques
d'incendie, d'explosion ou de décharge électrique, et pour
éviter tout dommage à l'environnement :
• Couvrez les bornes de la batterie avec du ruban adhésif
résistant.
• NE PAS essayer d'enlever ou de détruire les composants
de la batterie.
• NE PAS essayer d'ouvrir ou de réparer la batterie.
• En cas de fuite, les électrolytes rejetés sont corrosifs et
toxiques. NE laissez PAS entrer la solution dans les
yeux ou en contact avec la peau et ne l’avalez pas.
• NE PAS jeter vos batteries usagées dans votre poubelle
à ordures ménagères.
• N’incinérez PAS les batteries.
• NE LES Mettez PAS dans un endroit où ils feront partie
d'un site d'enfouissement de déchets ou d'un flux de
déchets solides municipaux.
• Emmenez-les dans un centre de recyclage ou
d'élimination certifié.
22
Français
FR
6 PROPOSITION 65
AVERTISSEMENT
Ce produit contient un produit chimique connu dans l'état
de Californie comme étant une cause de cancer, de
malformations congénitales ou d'autres problèmes de
reproduction. Certaines poussières produites par le ponçage
mécanique, le sciage, le meulage, le perçage et d'autres
activités de construction contiennent des produits chimiques
connus pour causer le cancer, des malformations
congénitales ou d'autres problèmes de reproduction. Voici
quelques exemples de ces produits chimiques :
• Plomb provenant de peintures à base de plomb;
• Silice cristalline provenant de briques, de ciment et
d'autres produits de maçonnerie;
• Arsenic et chrome provenant de bois traité
chimiquement.
Votre risque d'exposition à ces produits chimiques varie
selon la fréquence à laquelle vous faites ce type de travail.
Pour réduire votre exposition à ces produits chimiques,
travaillez dans un endroit bien ventilé et utilisez un
équipement de sécurité approuvé, comme des masques anti-
poussière spécialement conçus pour filtrer les particules
microscopiques.
Conservez ces instructions.
7 INSTALLATION
AVERTISSEMENT
Ne changez pas ou ne fabriquez pas des accessoires qui ne
sont pas recommandés par le fabricant.
AVERTISSEMENT
Ne mettez pas la clé de sécurité ou la batterie tant que vous
n'avez pas assemblé toutes les pièces.
7.1 DÉBALLER LA MACHINE
AVERTISSEMENT
Assurez-vous d'assembler correctement la machine avant de
l'utiliser.
AVERTISSEMENT
• Si les pièces sont endommagées, n'utilisez pas la
machine.
• Si vous n'avez pas toutes les pièces, n'utilisez pas la
machine.
• Si les pièces sont endommagées ou manquantes,
communiquez avec le centre de service.
1. Ouvrez l’emballage.
2. Lisez la documentation contenue dans la boîte.
3. Retirez toutes les pièces non assemblées de la boîte.
4. Retirez la machine de sa boîte.
5. Jetez la boîte et l'emballage en respectant les règlements
locaux.
7.2 INSTALLEZ LA POIGNÉE
SUPÉRIEURE
3
4
14
14
15
15
1. Alignez les trous dans la poignée supérieure (3) et dans la
poignée inférieure (4).
2. Introduisez les boulons (14) dans les trous.
3. Serrez les boutons(15) sur les boulons.
4. Faites la même opération sur l'autre côté.
7.3 DÉPLOYEZ LA POIGNÉE
INFÉRIEURE
3
4
16
23
Français
FR
1. Tirez et tournez les boutons de la poignée (16) de 90°.
2. Déployez la poignée.
3. Alignez les boutons de la poignée dans l'une des trois
positions sur les supports.
4. Tournez les boutons de la poignée de 90° jusqu'à ce qu'ils
s'engagent dans les trous des supports.
REMARQUE
Assurez-vous que les deux poignées sont dans la même
position.
AVERTISSEMENT
N'endommagez pas les câbles ou ne les pincez pas lorsque
vous pliez ou dépliez le guidon.
7.4 INSTALLEZ LE SAC ARRIÈRE
17
6
18
1. Retirez le bouchon de déchiquetage.
2. Retirez la goulotte d'éjection latérale.
3. Ouvrez et retenez la trappe d'éjection arrière (6).
4. Tenez le sac arrière par sa poignée et engagez les crochets
(17) dans la tige de porte (18).
5. Fermez la trappe d'éjection arrière.
7.5 INSTALLEZ LE BOUCHON DE
DÉCHIQUETAGE
6
13
1. Retirez le sac arrière.
2. Ouvrez et retenez la trappe d'éjection arrière (6).
3. Tenez le bouchon de déchiquetage(13) par sa poignée et
insérez-le dans la goulotte d'éjection.
4. Fermez la trappe d'éjection arrière.
7.6 INSTALLEZ LA GOULOTTE
D'ÉJECTION LATÉRALE
20
12
21
ATTENTION
Lorsque vous utilisez la goulotte d'éjection latérale,
• N'installez pas le sac arrière.
• Laissez le bouchon de déchiquetage en place.
1. Ouvrez et retenez la trappe d'éjection latérale(20).
2. Alignez les recoins de la goulotte d'éjection latérale (12)
sous la charnière (21).
3. Fermez la trappe d'éjection latérale.
24
Français
FR
7.7 RÉGLEZ LA HAUTEUR DE COUPE
La machine peut être réglée à différentes hauteurs de coupe.
7
1. Tirez le levier de réglage de la hauteur (7) vers l’arrière
pour augmenter la hauteur de coupe.
2. Tirez le levier de réglage de la hauteur vers l’avant pour
diminuer la hauteur de coupe.
7.8 INSTALLEZ LES BLOCS DE
BATTERIES
8
28
30
10
29
CETTE TONDEUSE DOIT AVOIR DEUX BATTERIES POUR FONCTIONNER!
AVERTISSEMENT
• Si le bloc-batterie ou le chargeur est endommagé,
remplacez-le, au besoin.
• Arrêtez la machine et attendez que le moteur s'arrête
avant d'installer ou de retirer le bloc-batterie.
• Lisez, comprenez et suivez les instructions du manuel
du bloc-batterie et du chargeur.
REMARQUE
La machine dispose d’une fonction de commutation
automatique qui permet aux deux autres blocs de batteries
de fonctionner lorsque les deux premiers sont épuisés.
IMPORTANT
Optimisez la puissance et le rendement de votre nouvelle
tondeuse 2x24 en utilisant deux batteries chargées à 100 %.
1. Ouvrez la trappe de batterie A (8).
2. Alignez les languettes du bloc-batterie (28) avec les
rainures du compartiment de batterie.
3. Poussez le bloc-batterie dans le compartiment de batterie
jusqu'à ce qu'il soit bien encliqueté.
4. Vous devriez entendre un clic lorsque le bloc-batterie sera
inséré correctement.
5. Fermez la trappe de batterie A.
6. Suivez les mêmes instructions pour installer les blocs de
batteries dans l'autre compartiment.
REMARQUE
Le moteur ne démarre que lorsque vous insérez la clé de
sécurité (30).
7.9 RETIREZ LES BLOCS DE
BATTERIES
1. Ouvrez la trappe de batterie A (8) ou la trappe de batterie
B (10).
2. Retirez la clé de sécurité (30).
3. Poussez et maintenez enfoncé le bouton de déblocage de
la batterie (29).
4. Retirez les blocs de batteries de la machine.
8 UTILISATION
AVERTISSEMENT
Portez des lunettes de protection pendant l'utilisation.
8.1 DÉMARRER LA MACHINE
2
11
1
21
24
31
1. Assurez-vous que la clé de sécurité est insérée dans la
fente.
2. Appuyez sur le bouton de mise en marche et maintenez-le
enfoncé (1).
25
Français
FR
3. Pendant que vous maintenez le bouton de démarrage (1)
tirez la poignée de démarrage (2) dans la direction du
guidon.
4. Une fois que la machine a démarré, vous pouvez relâcher
le bouton de démarrage.
5. Appuyez sur le bouton Turbo (31) pour atteindre une
vitesse de 3,200 tr/min
Indicateur de la capacité de la batterie (24)
F indique la capacité des deux batteries dans les deux ports
avant.
R indique la capacité des deux batteries dans les deux ports
arrière.
Lumières Capacité
3 lumières
vertes
La capacité de la batterie est supérieure à
80%.
2 lumières
vertes
La capacité de la batterie est supérieure à
55%.
1 lumière
verte
La capacité de la batterie est supérieure à
30%.
Les lumières
s'éteignent
La capacité de la batterie est inférieure à
30 %; la batterie doit être rechargée immédi-
atement
8.2 ARRÊTER LA MACHINE
1. Relâchez la poignée de démarrage pour arrêter la
machine.
AVERTISSEMENT
Attendez que la lame s’arrête complètement avant de
redémarrer la machine. N'éteignez pas et n'allumez pas
brusquement la machine.
AVERTISSEMENT
Retirez toujours la clé de sécurité et la batterie après avoir
terminé le travail.
8.3 FAIRE FONCTIONNER LE
SYSTÈME D’AUTOPROPULSION
2
11
1
21
24
31
1. Démarrez la machine.
2. Pendant que vous maintenez les poignées de démarrage
(2), saisissez l’un des leviers de commande (11) et tirez
vers le guidon.
3. Tenez les poignées de démarrage et les leviers de
commande en même temps.
4. Relâchez l’une ou l’autre des paires de poignée de
démarrage (2) et de levier de commande (11) du même
côté.
5. Réglez la commande de vitesse (21) avec votre main
libre.
• Faites glisser le bouton de commande de vitesse dans
la direction du symbole Lièvre pour augmenter la
vitesse.
• Appuyez sur le bouton de commande de vitesse dans
la direction du symbole Tortue pour réduire la vitesse.
6. Relâchez les leviers de commande pour fermer le système
de vitesse automotrice.
Pour enclencher le système de vitesse automotrice lorsque
la tondeuse n'est pas en marche :
• Appuyez et maintenez le bouton de démarrage (1), tirez
ensuite sur le levier de commande (11).
OU
• Tirez le levier de commande (11), appuyez ensuite sur le
bouton de démarrage (1).
26
Français
FR
8.4 PHARES AVANT DEL
1
11
2
9
1. Lorsque vous êtes prêt à mettre la tondeuse en marche,
vous pouvez saisir la poignée de démarrage (2) ou le
levier de vitesse automotrice (11) pour allumer les phares
DEL (9).
2. Relâchez la poignée de démarrage ou le levier de vitesse
automotrice pour éteindre les phares.
8.5 VIDER LE SAC ARRIÈRE
1. Arrêtez la machine.
2. Retirez la clé de sécurité.
3. Retirez le bloc-batterie.
4. Ouvrez et retenez le couvercle d'éjection arrière.
5. Tenez le sac arrière par sa poignée et décrochez-le de la
barre de la porte.
6. Fermez le couvercle d'éjection arrière.
7. Videz le sac arrière.
8.6 TRAVAILLER SUR LES PENTES
AVERTISSEMENT
Ne tondez pas sur une pente inclinée à plus de 15°. Si vous
n'êtes pas à l'aise, ne tondez pas sur une pente.
AVERTISSEMENT
Lorsque vous tondez sur une pente, veillez toujours à
maintenir une faible vitesse automotrice.
• Ne changez pas de direction de haut en bas, ou vice-
versa, lorsque vous tondez sur une pente. Soyez prudent
lorsque vous changez la direction sur une pente.
• Surveillez les trous, les ornières, les rochers et tout autres
objets cachés qui peuvent vous faire tomber. Retirez tous
les obstacles tels que les rochers et les branches d'arbre.
• Assurez-vous que vous êtes bien campé et en équilibre. Si
vous perdez l’équilibre, relâchez immédiatement la
poignée.
• Ne tondez pas près d'un dénivellement, d'un fossé ou du
rebord d'un talus.
8.7 CONSEILS SUR L'UTILISATION
• N’essayez pas de désactiver le fonctionnement du bouton
de démarrage ou des poignées de démarrage.
• N'inclinez pas la machine lorsque vous la démarrez.
• Ne placez pas les mains ou les pieds à proximité ou en
dessous des pièces en mouvement.
• Gardez la goulotte d'éjection arrière propre.
• Ne coupez l'herbe humide.
• Une hauteur de lame plus élevée est nécessaire pour un
gazon nouveau ou épais.
• Nettoyez le plateau de la tondeuse après chaque
utilisation. Enlevez les débris d'herbe coupée, les feuilles,
la saleté et autres débris.
9 ENTRETIEN
AVERTISSEMENT
Retirez la clé de sécurité et le bloc-batterie de la machine
avant l'entretien.
AVERTISSEMENT
Veillez à ce que le moteur et la batterie soient exempts
d'herbe, de feuilles ou d'un excès de graisse.
ATTENTION
Utilisez seulement les pièces de rechange approuvées.
ATTENTION
Évitez que les liquides de freins, l'essence et les matériaux à
base de pétrole ne viennent en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager le
plastique et le rendre inutilisable.
ATTENTION
N'utilisez pas de solvants ou de détergents puissants sur le
boîtier ou les composants en plastique.
27
Français
FR
REMARQUE
Couple de serrage recommandé (Lame ): 33-37 Nm.
9.1 ENTRETIEN GÉNÉRAL
• Avant chaque utilisation, vérifiez que la machine ne
contient pas de pièces endommagées, manquantes ou
desserrées, telles que vis, écrous, boulons et capuchons.
• Serrez correctement toutes les fixations et les capuchons.
• Nettoyez la machine avec un chiffon sec. N'utilisez pas de
l'eau.
9.2 REMPLACER LA LAME
25
27
26
AVERTISSEMENT
Utilisez seulement les lames de rechange approuvées.
AVERTISSEMENT
Portez des gants épais ou enroulez la lame avec un chiffon
lorsque vous la touchez.
REMARQUE
1. Arrêtez la machine.
2. Assurez-vous que la lame (27) soit complètement arrêtée.
3. Retirez la clé de sécurité et le bloc-batterie.
4. Tournez la machine sur le côté.
5. Utilisez un morceau de bois pour empêcher le
mouvement de la lame.
6. Retirez la vis de fixation (25) et l'entretoise (26) à l'aide
d'une clé ou d'une douille.
7. Retirez la lame.
8. Installez la nouvelle lame. Assurez-vous que les flèches
s'engagent dans les trous de la lame.
9. Placez les vis de fixation et les entretoises et serrez-les.
Couple de serrage recommandé : 24-27 pi.lb.
9.3 ENTREPOSEZ LA MACHINE
• Retirez la clé de sécurité.
• Retirez le(s) bloc-batterie(s).
• Nettoyez la machine avant de l'entreposer.
• Assurez-vous que le moteur n'est pas chaud lorsque vous
entreposez la machine.
• Assurez-vous que la machine n'a pas de pièces mal fixées
ou endommagées. Au besoin, suivez ces instructions :
• Remplacez les pièces endommagées.
• Serrez les boulon.
• Parlez à une personne d'un centre de service certifié.
• Entreposez la machine dans un endroit sec.
• Assurez-vous que les enfants ne peuvent pas s'approcher
de la machine.
9.4 RANGEMENT VERTICAL
1. Retirez le sac arrière.
2. Retirez la batterie et la clé de sécurité.
3. Tirez et tournez les boutons de la poignée de 90°.
4. Pliez les poignées.
28
Français
FR
5. Tournez les boutons de la poignée de 90° pour verrouiller
la poignée en position.
6. Placez la machine sur le côté et assurez-vous que les
touchent le plancher.
10 DÉPANNAGE
Problème Cause possible Solution
Le guidon n'est
pas bien installé.
Les écrous ne sont
pas bien enclench-
és.
Ajustez la hauteur
du guidon et assur-
ez-vous que les
écrous et les bou-
lons sont alignés
correctement.
La machine ne dé-
marre pas.
La capacité de la
batterie est faible.
Rechargez le bloc-
batterie.
La poignée de dé-
marrage est défec-
tueuse.
Remplacez la
poignée de démar-
rage.
La clé de sécurité
n'est pas insérée.
Ouvrez le couver-
cle de la batterie et
insérez.
La machine coupe
l'herbe de manière
irrégulière.
Le gazon est rabo-
teux.
Inspectez la zone
de tonte.
La lame n'est pas
réglée à la bonne
hauteur.
Placez les roues à
une hauteur plus
élevée.
La machine ne dé-
chiquette pas cor-
rectement.
Des débris d'herbe
humide s'accroche
au plateau.
Attendez jusqu'à
ce que l'herbe soit
sèche avant la
tonte.
Le bouchon de dé-
chiquetage est
manquant.
Installez le bou-
chon de déchiquet-
age.
La machine est
difficile à pousser.
L'herbe est trop
haute ou la hauteur
de la lame est trop
basse.
Augmentez la hau-
teur de la lame.
Le sac arrière et la
lame traînent dans
l'herbe épaisse.
Videz les débris
d'herbe humide du
sac arrière.
Problème Cause possible Solution
Il y a une forte vi-
bration dans la
machine.
La lame est désé-
quilibrée et usée.
Remplacez la
lame.
L'arbre du moteur
est tordu.
1. Arrêtez le mo-
teur.
2. Retirez la clé
de sécurité et
le bloc-batter-
ie.
3. Déconnectez
la source d'ali-
mentation.
4. Vérifiez
qu'elle n'est
pas endomma-
gée.
5. Réparez la
machine avant
de la redémar-
rer.
Le moteur s'arrête
pendant la tonte.
La hauteur de la
lame est trop
basse.
Augmentez la hau-
teur de la lame.
Le bloc-batterie
est déchargé.
Rechargez le bloc-
batterie.
Des débris d'herbe
humide s'accroche
au plateau ou à la
lame.
Retirez la batterie
et vérifiez le pla-
teau.
La température de
fonctionnement de
la machine est trop
élevée.
Laissez la machine
se refroidir.
* Si vous ne trouvez pas une solution à ces problèmes,
communiquez avec le centre de service.
11 DONNÉES TECHNIQUES
Voltage 48 V (2x24 V)
Vitesse à vide 2800 RPM / 3200 RPM (Turbo)
Taille du plateau 21"
Réglages de la hauteur 1 3/8 - 4” (3.5 - 10.2 cm)
Vitesse automotrice 1.9-4.9 fps (0.6-1.5 m/s)
Fonctions 3-in-1Déchiquetage/sac arrière et
trappe d’éjection
Poids (sans batterie) 66 lbs (30 kg)
Batterie (modèle) BAG710/BAG709 et autres séries
BAG
Chargeur (modèle) CAG817 et autres séries CAG
29
Français
FR
12 LIMITED WARRANTY
YEAR
ANS
AÑOS
LIMITED WARRANTY
GARANTIE LIMITÉE
GARANTÍA
LIMITADA
3
Greenworks hereby warranties this product, to the original
purchaser with proof of purchase, for a period of three (3)
years against defects in materials, parts or workmanship.
Greenworks, at its own discretion, will repair or replace any
and all parts found to be defective, through normal use, free
of charge to the customer. This warranty is valid only for
units which have been used for personal use that have not
been purchased or rented for industrial/commercial use, and
that have been maintained in accordance with the instructions
in the owners’ manual supplied with the product when new.
ITEMS NOT COVERED BY WARRANTY:
1. Any part that has become inoperative due to misuse,
commercial use, abuse, neglect, accident, improper
maintenance, or alteration; or
2. The unit, if it has not been operated and/or maintained in
accordance with the owner's manual; or
3. Normal wear;
4. Routine maintenance items such as lubricants, blade
sharpening;
5. Normal deterioration of the exterior finish due to use or
exposure.
HELPLINE:
Warranty service is available by calling our toll-free helpline
at 1-888-909-6757.
TRANSPORTATION CHARGES:
Transportation charges for the movement of any power
equipment unit or attachment are the responsibility of the
purchaser. It is the purchaser’s responsibility to pay
transportation charges for any part submitted for replacement
under this warranty unless such return is requested in writing
by Greenworks.
USA address:
Canadian address:
Greenworks Tools Greenworks Tools Canada, Inc.
P.O. Box 1238 P.O. Box 93095, Newmarket,
Ontario
Mooresville, NC 28115 L3Y 8K3
30
Français
FR
13 VUE ÉCLATÉE
1
5
6 7 8 9
2
3 4
10
11 12 13
No No de pièce Qté. Description
1 R0202444-00 1 Ensemble de montage de lame
2 RB341291179A 2 Boulon/bouton
3 RB311081179A 1 Trousse de couvercle d’éjection latérale
4 RB341241179C 1 Goulotte d'éjection latérale
5 RB341281179A 2 Ensemble de roue avant de 8"
6 R0200744-00 2 Ensemble de roue arrière de 10"
7 RB341472376 1 Clé de sécurité
8 R0202517-00 1 Moteur
9 R0202514-00 1 Ensemble du dispositif de contrôle supérieur
10 R0202515-00 1 Ensemble de sac arrière
11 R0202516-00 1 Carte de contrôle de puissance
12 R0202507-00 1 Panneau de contrôle du commutateur
13 R0200068-00 1 Ensemble du bouchon de déchiquetage
31
Français
FR
1 Descripción.......................................33
1.1 Finalidad.......................................................... 33
1.2 Perspectiva general..........................................33
1.3 Lista de embalaje.............................................33
2 Lea todas las instrucciones ............ 33
2.1 Niños y transeúntes .........................................33
2.2 Funcionamiento general.................................. 33
2.3 Servicio/Mantenimiento.................................. 35
2.4 Funcionamiento en pendientes........................ 36
3 Símbolos en el producto..................36
4 Niveles de riesgo.............................. 37
5 Eliminación de batería segura
para el medio ambiente...................37
6 Propuesta 65.....................................38
7 Instalación .......................................38
7.1 Desembalaje de la máquina............................. 38
7.2 Instalación del asa superior .............................38
7.3 Desplegado del asa inferior............................. 38
7.4 Instalación del recogehierba............................ 39
7.5 Instalación del tapón de mulching...................39
7.6 Instalación del conducto de descarga lateral... 39
7.7 Ajuste de la altura de corte.............................. 39
7.8 Instalación de las baterías................................40
7.9 Retirada de las baterías....................................40
8 Funcionamiento...............................40
8.1 Puesta en marcha de la máquina......................40
8.2 Detención de la máquina................................. 41
8.3 Funcionamiento del sistema de
transmisión autopropulsada............................. 41
8.4 Luces delanteras LED......................................41
8.5 Vaciado del recogehierba.................................41
8.6 Funcionamiento en pendientes........................ 42
8.7 Consejos de funcionamiento............................42
9 Mantenimiento.................................42
9.1 Mantenimiento general....................................42
9.2 Sustitución de la cuchilla.................................42
9.3 Almacenamiento de la máquina...................... 43
9.4 Almacenamiento vertical.................................43
10 Solución de problemas.................... 43
11 Datos técnicos.................................. 44
12 Garantía limitada............................44
13 Vista despiezada.............................. 46
32
Español
ES
1 DESCRIPCIÓN
1.1 FINALIDAD
Esta máquina se utiliza para el corte de césped doméstico. La
cuchilla de corte debe estar aproximadamente paralela al
suelo. Las cuatro ruedas deben tocar el suelo mientras corta el
césped.
1.2 PERSPECTIVA GENERAL
1
11
2
3
4
5
6
12
13
7
8
10
9
1
Botón de puesta en marcha
2
Asa de puesta en marcha
3
Asa superior
4
Asa inferior
5
Recogehierba
6
Puerta de descarga trasera
7
Palanca de ajuste de altura
8
Puerta de la batería1
9
Luz delantera
10
Puerta de la batería2
11
Palanca de accionamiento de autopropulsión
12
Conducto de descarga lateral
13
Tapón de mulching
1.3 LISTA DE EMBALAJE
1
Cortacésped
2
Recogehierba
3
Conducto de descarga
lateral
4
Manual
2 LEA TODAS LAS
INSTRUCCIONES
PELIGRO
Esta máquina se ha construido para utilizarse de acuerdo
con las normas para un funcionamiento seguro que se
incluyen en este manual. Como con cualquier tipo de
equipo eléctrico, un descuido o un error por parte del
operario puede provocar lesiones graves. Esta máquina es
capaz de amputar manos y pies y de lanzar objetos. El
incumplimiento de las instrucciones de seguridad podría
provocar lesiones graves o incluso la muerte.
NOTA
Cuando utilice cortacéspedes eléctricos, siempre deben
seguirse precauciones básicas de seguridad a fin de reducir
el riesgo de incendios, descargas eléctricas y lesiones
personales. Estas precauciones básicas incluyen lo
siguiente:
2.1 NIÑOS Y TRANSEÚNTES
Pueden producirse accidentes trágicos si el operario no está
alerta a la presencia de niños y transeúntes.
• Mantenga la zona de funcionamiento libre de cualquier
persona, especialmente niños pequeños y mascotas.
• Tenga mucho cuidado al acercarse a esquinas ciegas,
portales, arbustos, árboles u otros objetos que puedan
ocultar su visión de un niño o un transeúnte. Mantenga a
los niños, los transeúntes, los ayudantes y las mascotas al
menos a 100 pies (30m) del cortacésped cuando esté en
funcionamiento. Detenga la máquina si alguien entra en
la zona.
• Nunca permita que niños menores de 14 utilicen un
cortacésped eléctrico. Los operarios de 14 años en
adelante deben leer y entender en su totalidad el manual
del operario y las normas de seguridad. Únicamente están
autorizadas a utilizar la máquina personas responsables
que estén familiarizadas con estas normas de
funcionamiento seguro.
2.2 FUNCIONAMIENTO GENERAL
• Lea detenidamente este manual del operario en su
totalidad antes de montar o utilizar esta máquina. Debe
leer, entender y seguir todas las instrucciones en la
máquina y en los manuales antes del funcionamiento.
Familiarícese con los controles y el uso adecuado de esta
máquina antes del funcionamiento. Conserve este manual
para su consulta posterior y frecuente.
• No utilice el cortacésped para trabajos distintos del
previsto. El cortacésped se ha diseñado para realizar un
trabajo exclusivamente: cortar hierba.
• Nunca intente hacer un ajuste de altura de la rueda
mientras el motor esté en marcha.
33
Español
ES
• No fuerce el cortacésped; hará el trabajo mejor y con
mayor seguridad a la velocidad para la que se diseñó.
• No se estire, mantenga en todo momento una postura
adecuada y el equilibrio. Numerosas lesiones se producen
como resultado del paso del cortacésped sobre el pie
durante una caída debida a resbalones o tropiezos. En
caso de resbalar y caer pueden producirse lesiones
personales graves. Si siente que está perdiendo el
equilibrio, suelte la palanca de control inmediatamente y
la cuchilla dejará de girar en tres segundos.
• Inspeccione exhaustivamente la superficie donde va a
utilizarse el cortacésped y elimine todas las piedras,
ramas, cables, huesos de perros y otros objetos extraños.
• Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
conectar a la batería y al coger o transportar el
cortacésped. El transporte del cortacésped con el dedo en
el interruptor o la conexión de un cortacésped que tiene el
interruptor activado fomenta los accidentes.
• Nunca tire del cortacésped hacia usted mientras camina.
Si debe hacer retroceder el cortacésped desde una pared u
obstrucción, primero mire hacia abajo y hacia atrás para
evitar tropezar, a continuación, siga estos pasos:
• Aléjese del cortacésped para extender totalmente los
brazos.
• Asegúrese de tener un buen equilibrio.
• Tire del cortacésped hacia atrás lentamente.
• Retire la batería del cortacésped antes de realizar ajustes,
cambiar accesorios o almacenarlo. Estas medidas de
seguridad preventivas reducen el riesgo de que el
cortacésped se ponga en marcha accidentalmente.
• Antes y durante el retroceso con el cortacésped, mire
hacia atrás y hacia abajo para ver si hay niños pequeños y
otras personas.
• No utilice el cortacésped bajo la influencia de alcohol o
drogas. Manténgase alerta y observe lo que está haciendo
en todo momento. Emplee el sentido común y no utilice
el cortacésped cuando esté cansado.
• Lleve siempre gafas o anteojos de seguridad durante la
utilización y al realizar un ajuste o reparación para
proteger sus ojos. Los objetos proyectados que rebotan
pueden producir lesiones graves en los ojos. Lleve
siempre una máscara facial o antipolvo si se levanta
polvo durante el funcionamiento.
• Manténgase alejado en todo momento de la abertura de
descarga. No coloque las manos ni los pies cerca de las
piezas giratorias o debajo de la plataforma de corte. El
contacto con la cuchilla puede amputar manos y pies.
• Planifique su patrón de corte para evitar la descarga de
material hacia caminos, aceras, transeúntes y similares.
Asimismo, evite descargar material contra paredes u
obstrucciones, lo que puede hacer que el material
descargado rebote hacia el operario.
• Para ayudar a evitar la cuchilla o una lesión por un objeto
proyectado, permanezca en la zona del operario detrás de
las asas.
• Si falta la cubierta de descarga o si esta ha sufrido daños,
puede haber contacto con la cuchilla o lesiones por
objetos proyectados.
• Los objetos golpeados por la cuchilla del cortacésped
pueden producir lesiones graves a las personas. El césped
siempre debe examinarse detenidamente y deben
eliminarse todos los objetos antes de cada corte.
• Detenga la cuchilla cuando cruce senderos de grava,
aceras o caminos.
• Siga todas las instrucciones de carga y no cargue la
batería o el cortacésped fuera del intervalo de temperatura
especificado en las instrucciones. La carga incorrecta o a
temperaturas fuera del intervalo especificado puede dañar
la batería y aumentar el riesgo de incendio.
• Si el cortacésped golpea un objeto extraño, siga estos
pasos:
• Suelte el interruptor de seguridad para desacoplar el
motor.
• Retire la batería.
• Inspeccione si hay daños.
• Repare las piezas dañadas antes de volver a poner en
marcha y utilizar el cortacésped.
• Solicite a un técnico de reparación cualificado que realice
las tareas de servicio utilizando únicamente piezas de
repuesto idénticas. Esto garantizará el mantenimiento de
la seguridad del producto.
• Lleve indumentaria adecuada; no lleve ropa suelta ni
joyas que puedan quedar atrapadas en las piezas móviles.
Se recomienda el uso de guantes de seguridad y calzado
adecuado cuando se trabaje en el exterior. Lleve zapatos
de trabajo resistentes con suela dura y pantalones y
camisas ajustados. Se recomiendan camisas y pantalones
que cubran los brazos y piernas, así como zapatos con
punta de acero. Nunca utilice la máquina descalzo, con
sandalias o calzado resbaladizo o ligero (p. ej. de lona).
• No modifique ni intente reparar el cortacésped o la
batería (según corresponda), excepto según lo indicado en
las instrucciones de uso y cuidado.
• Lleve una protección capilar para sujetar el cabello largo.
• Evite los entornos peligrosos; no utilice el cortacésped en
lugares húmedos / mojados o si está lloviendo.
• Almacene el cortacésped inactivo en el interior. Cuando
no estén en uso, los aparatos deben almacenarse en el
interior, en un lugar seco y alto o cerrado, fuera del
alcance de los niños. Retire siempre la batería del
cortacésped antes de almacenarlo.
• Siegue únicamente con luz diurna o con una buena
iluminación artificial. Camine, no corra durante la
utilización.
• Si el cortacésped empieza a vibrar de manera anormal,
detenga inmediatamente el motor, retire la batería y
compruebe la causa. Normalmente la vibración es una
advertencia de que el cortacésped no funciona
correctamente.
• Compruebe la bolsa con frecuencia en busca de deterioro
y desgaste, y sustituya las bolsas desgastadas. Compruebe
34
Español
ES
que las bolsas de repuesto cumplan las recomendaciones
o especificaciones del fabricante original.
• Antes de limpiar el cortacésped, desatascar o retirar la
bolsa de hierba, el inserto para mulching o el conducto de
descarga lateral, apague el motor y espere hasta que la
cuchilla se detenga por completo, posteriormente retire la
batería. La cuchilla de corte sigue girando durante unos
segundos después de apagar el motor. Nunca realice estas
funciones hasta que esté seguro de que la cuchilla ha
dejado de girar.
• Mantenga los filos de corte limpios y afilados para
garantizar el mejor rendimiento.
• Inspeccione periódicamente los dispositivos de seguridad
y los cables en busca de daños. En caso de daños, no haga
funcionar la unidad hasta que haya sido reparada por un
profesional de servicio técnico autorizado.
• Nunca utilice el cortacésped sin la cubierta de descarga
adecuada, la bolsa de hierba, el inserto para mulching, el
conducto de descarga lateral u otros dispositivos de
seguridad en su posición y funcionando. Nunca utilice el
cortacésped con dispositivos de seguridad dañados. En
caso contrario podrían producirse lesiones personales.
• Utilice únicamente las baterías y cargadores aprobados.
Las baterías y cargadores no aprobados pueden producir
daños en el cortacésped o lesiones al operario.
• No deseche la batería en el fuego. Las celdas podrían
incendiarse o explotar. Compruebe los códigos locales y
de tratamiento de residuos para obtener instrucciones
adecuadas de eliminación.
• Cuando la batería no esté en uso, manténgala alejada de
otros objetos metálicos como clips, monedas, llaves,
clavos, tornillos u otros objetos metálicos pequeños que
puedan hacer una conexión entre los terminales. El
cortocircuito de los terminales de la batería puede
provocar quemaduras o un incendio.
• No abra ni destruya la batería. Los electrolitos contenidos
dentro de la batería son corrosivos y pueden producir
daños en los ojos o la piel si se liberan. Puede ser tóxico
en caso de ingestión.
• Bajo condiciones abusivas, es posible que salga líquido
despedido de la batería; evite el contacto. Si se produce
un contacto accidental, aclare con agua. Si el líquido
entra en contacto con los ojos, acuda también al médico.
El líquido despedido de la batería puede provocar
irritación o quemaduras.
• No exponga una batería o un aparato al fuego ni a
temperaturas excesivas. La exposición al fuego o a una
temperatura superior a 130°C puede provocar una
explosión.
• Tenga cuidado al manipular las baterías para evitar un
cortocircuito con materiales conductores, como anillos,
pulseras, llaves, etc. La batería o el conductor puede
sobrecalentarse y producir quemaduras si se hace
contacto con dichos materiales.
• No utilice una batería o un aparato que haya sufrido
daños o modificaciones. Las baterías dañadas o
modificadas pueden exhibir un comportamiento
impredecible que puede dar lugar a un incendio, una
explosión o un riesgo de lesiones.
2.3 SERVICIO/MANTENIMIENTO
• Compruebe la cuchilla y los pernos de montaje del motor
(de la máquina) a intervalos frecuentes para verificar que
estén bien apretados.
• Sustituya la cuchilla si está doblada o agrietada. Una
cuchilla desequilibrada provoca vibraciones que podrían
producir daños en la unidad de accionamiento del motor o
provocar lesiones personales.
• Mantenga todas las tuercas, los pernos y los tornillos
apretados para garantizar que el equipo esté en
condiciones seguras de funcionamiento.
• No lave con una manguera; evite que entre agua en el
motor y las conexiones eléctricas.
• Nunca retire ni manipule los dispositivos de seguridad.
Compruebe su correcto funcionamiento periódicamente.
Nunca haga nada para interferir con la función prevista de
un dispositivo de seguridad o para reducir la protección
proporcionada por un dispositivo de seguridad.
• Mantenga el cortacésped libre de hierba, hojas u otros
residuos acumulados. Deje que el cortacésped se enfríe
antes de almacenarlo.
• Nunca realice ajustes o reparaciones con el motor en
marcha.
• Retire siempre la batería de los cortacéspedes antes de
realizar tareas de ajuste, limpieza o reparación.
• Compruebe los componentes del recogehierba y la
protección de descarga con frecuencia y sustitúyalos por
piezas recomendadas por el fabricante, cuando sea
necesario.
• Afile una cuchilla desafilada por igual en cada extremo
para mantener el equilibrio.
• Mantenga las protecciones en su posición y en estado de
funcionamiento. Las cuchillas del cortacésped están
afiladas y pueden cortar. Envuelva las cuchillas o lleve
guantes y tenga especial cuidado al realizar tareas de
servicio.
• Limpie la cuchilla exhaustivamente y compruebe su
equilibrio apoyándola horizontalmente sobre un clavo
delgado por su orificio central. El clavo también debe
estar en posición horizontal. Si cualquiera de los
extremos de la cuchilla gira hacia abajo, retire algo de
metal del extremo pesado o inferior hasta que la cuchilla
esté equilibrada. Está equilibrada cuando ninguno de los
extremos cae.
• Utilice únicamente cuchillas de repuesto idénticas.
• Cuide el mantenimiento del cortacésped. Mantenga los
filos de corte afilados y limpios para obtener el mejor
rendimiento de forma segura. Siga las instrucciones para
la lubricación y el cambio de accesorios. Inspeccione
periódicamente el cable del cortacésped, y si está dañado,
haga que lo repare un centro de servicio técnico
autorizado.
35
Español
ES
• Si se producen situaciones que no están cubiertas en este
manual, tenga cuidado y utilice el buen juicio o contacte
con el servicio al cliente para obtener asistencia.
• Nunca utilice el cortacésped sin las protecciones, placas u
otros dispositivos de protección de seguridad adecuados
en su posición.
El intervalo de temperatura ambiente recomendado:
Elemento Temperatura
Intervalo de temperatura de alma-
cenamiento del cortacésped
32°F (0°C) - 113°F
(45°C)
Intervalo de temperatura de funcio-
namiento del cortacésped
32°F (0°C) - 113°F
(45°C)
Intervalo de temperatura de carga
de la batería
39°F (4°C) - 104°F
(40°C)
Intervalo de temperatura de funcio-
namiento del cargador
39°F (4°C) - 104°F
(40°C)
Intervalo de temperatura de alma-
cenamiento de la batería
32°F (0°C) - 113°F
(45°C)
Intervalo de temperatura de descar-
ga de la batería
32°F (0°C) - 113°F
(45°C)
2.4 FUNCIONAMIENTO EN
PENDIENTES
Las pendientes son un factor principal relacionado con los
accidentes por resbalones y caídas, que pueden provocar
lesiones graves. Durante el funcionamiento en pendientes, es
necesario tomar precauciones adicionales. Si no se siente
seguro en una pendiente, no la siegue.
Cosas que debe hacer:
• En las pendientes debe segarse transversalmente; nunca
siegue hacia arriba y abajo. Extreme las precauciones
cuando cambie de dirección en pendientes.
• Este atento por si hubiera agujeros, surcos, piedras,
objetos ocultos o baches que puedan hacer que resbale o
tropiece. La hierba alta puede ocultar obstáculos.
Cosas que no debe hacer:
• No siegue en pendientes excesivamente pronunciadas.
• No siegue cerca de precipicios, zanjas o terraplenes;
podría perder el equilibrio.
• No siegue en pendientes mayores de 15 grados.
• No siegue hierba mojada. Podría perder el equilibrio y
resbalar.
3 SÍMBOLOS EN EL PRODUCTO
En este cortacésped pueden utilizarse algunos de los
siguientes símbolos. Le rogamos que los estudie y aprenda su
significado. La interpretación correcta de estos símbolos le
permitirá manejar el cortacésped mejor y de manera más
segura.
Símbolo
Nombre Explicación
V Voltios Tensión
A Amperios Corriente
Hz Hertzios Frecuencia (ciclos por segundo)
W Vatios Potencia
min Minutos Tiempo
/min Por minuto
Revoluciones, carreras, veloci-
dad de superficie, órbitas, etc.,
por minuto
Corriente alter-
na
Tipo de corriente
Corriente con-
tinua
Tipo o una característica de cor-
riente
n
o
Velocidad sin
carga
Velocidad rotacional, sin carga
Alerta de se-
guridad
Precauciones que afectan a su
seguridad.
Protección ocu-
lar
Lleve siempre protección ocu-
lar con protectores laterales
marcada para cumplir la ANSI
Z87.1 cuando utilice este equi-
po.
ADVERTEN-
CIA --- Condi-
ciones húmedas
No exponga el producto a la
lluvia o a condiciones de hume-
dad.
Lea el manual
del operario
Para reducir el riesgo de le-
siones, el usuario debe leer y
entender el manual del operario
antes de utilizar este producto.
Mantenga los
dispositivos de
seguridad
No abra ni retire los dispositi-
vos de seguridad mientras la
herramienta esté funcionando.
Mire hacia
atrás cuando
retroceda
Mire hacia abajo y hacia atrás
en primer lugar para evitar tro-
pezar al retroceder.
PELIGRO ---
Mantenga ale-
jados los pies y
las manos
Para reducir el riesgo de le-
siones, mantenga las manos y
los pies alejados de las piezas
giratorias. No utilice a menos
que la cubierta de descarga o la
bolsa de hierba estén en su pos-
ición. En caso de daños, susti-
tuya inmediatamente.
PELIGRO ---
Mantenga ale-
jados a los
transeúntes
Todos los visitantes deben man-
tenerse a una distancia segura
de la zona de trabajo.
36
Español
ES
Símbolo Nombre Explicación
PELIGRO ---
Proyección de
residuos
Retire los objetos que puedan
ser proyectados por la cuchilla
en cualquier dirección. Lleve
gafas de seguridad.
PELIGRO ---
Riesgo en pen-
dientes pronun-
ciadas
Tenga mucho cuidado en las
pendientes. No siegue en pen-
dientes con una inclinación su-
perior a 15 grados.
4 NIVELES DE RIESGO
Las siguientes indicaciones y significados tienen como fin
explicar los niveles de riesgo asociados a este producto.
SÍMBO-
LO
INDICACIÓN SIGNIFICADO
PELIGRO Indica una situación de peli-
gro inminente que, de no evi-
tarse, provocará lesiones
graves o incluso la muerte.
ADVERTEN-
CIA
Indica una situación de peli-
gro potencial que, de no evita-
rse, podría provocar lesiones
graves o incluso la muerte.
PRECAUCIÓN Indica una situación de peli-
gro potencial que, de no evita-
rse, puede provocar lesiones
leves o moderadas.
PRECAUCIÓN (Sin símbolo de alerta sobre
seguridad) Indica una situa-
ción que puede provocar da-
ños materiales.
5 ELIMINACIÓN DE BATERÍA
SEGURA PARA EL MEDIO
AMBIENTE
Los materiales tóxicos y corrosivos que figuran a
continuación se encuentran en las baterías utilizadas en esta
máquina: Ion de litio, un material tóxico.
AVISO
Deseche todos los materiales tóxicos de una manera
especificada para evitar la contaminación del medio
ambiente. Antes de desechar una batería de ion de litio
dañada o agotada, contacte con la agencia local de
eliminación de residuos o con la agencia de protección
ambiental local para obtener información e instrucciones
específicas. Lleve las baterías a un centro de reciclaje o
eliminación local, certificado para la eliminación de ion de
litio.
AVISO
Si la batería se agrieta o se rompe, con o sin fugas, no la
recargue ni la utilice. Deséchela y sustitúyala por una
batería nueva. ¡NO INTENTE REPARARLA! Para evitar
lesiones y riesgos de incendio, explosión o descarga
eléctrica, y para evitar daños al medio ambiente:
• Cubra los terminales de la batería con cinta adhesiva
resistente.
• NO intente retirar o destruir ninguno de los
componentes de la batería.
• NO intente abrir la batería.
• Si se produce una fuga, los electrolitos liberados son
corrosivos y tóxicos. NO deje que la solución entre en
contacto con los ojos o la piel, y no la ingiera.
• NO deseche estas baterías con la basura doméstica
normal.
• NO incinere.
• NO lleve las baterías a lugares donde formarán parte de
vertederos de residuos o flujos de residuos sólidos
urbanos.
• Llévelas a un centro de reciclaje o eliminación
certificado.
37
Español
ES
6 PROPUESTA 65
AVISO
Este producto contiene una sustancia química conocida en
el estado de California como causante de cáncer, defectos
de nacimiento u otros daños reproductivos. El polvo
generado por el lijado eléctrico, el serrado, el esmerilado, la
perforación y otras actividades de construcción contiene
sustancias químicas que se sabe que son causantes de
cáncer, defectos de nacimiento u otros daños reproductivos.
Algunos ejemplos de estas sustancias químicas son:
• Plomo de pinturas con base de plomo;
• Sílice cristalina de ladrillos y cemento y otros productos
de albañilería;
• Arsénico y cromo de la madera tratada químicamente.
El riesgo de exposición a estas sustancias químicas varía
según la frecuencia con la que realice este tipo de trabajo.
Para reducir su exposición a estas sustancias químicas,
trabaje en una zona bien ventilada y trabaje con equipos de
seguridad aprobados, como máscaras antipolvo, que estén
especialmente diseñadas para filtrar partículas
microscópicas.
Conserve estas instrucciones.
7 INSTALACIÓN
AVISO
No cambie ni utilice accesorios que no sean los
recomendados por el fabricante.
AVISO
No coloque la llave de seguridad ni la batería hasta que no
haya montado todas las piezas.
7.1 DESEMBALAJE DE LA MÁQUINA
AVISO
Asegúrese de montar correctamente la máquina antes del
uso.
AVISO
• Si las piezas presentan daños, no utilice la máquina.
• Si no tiene todas las piezas, no utilice la máquina.
• Si faltan piezas o hay piezas dañadas, hable con el
centro de servicio.
1. Abra el embalaje.
2. Lea la documentación que se encuentra en la caja.
3. Retire todas las piezas sin montar de la caja.
4. Retire la máquina de la caja.
5. Deseche la caja y el embalaje de conformidad con los
reglamentos locales.
7.2 INSTALACIÓN DEL ASA
SUPERIOR
3
4
14
14
15
15
1. Alinee los orificios del asa superior (3) y el asa inferior
(4).
2. Introduzca los pernos (14) por los orificios.
3. Apriete los mandos (15) en los pernos.
4. Realice la misma operación en el otro lado.
7.3 DESPLEGADO DEL ASA
INFERIOR
3
4
16
1. Tire de los mandos del asa (16) y gírelos 90°.
2. Despliegue el asa.
38
Español
ES
3. Alinee los mandos de las asas en una de las tres
posiciones en los soportes.
4. Gire los mandos de las asas 90° hasta que encajen en los
orificios de los soportes.
NOTA
Asegúrese de que los dos mandos de las asas estén en la
misma posición.
AVISO
No dañe ni pellizque los cables cuando pliegue o despliegue
el asa.
7.4 INSTALACIÓN DEL
RECOGEHIERBA
17
6
18
1. Retire el tapón de mulching.
2. Retire el conducto de descarga lateral.
3. Abra la puerta de descarga trasera (6) y sujétela.
4. Sostenga el recogehierba por el asa y enganche los
ganchos (17) en la varilla de la puerta (18).
5. Cierre la puerta de descarga trasera.
7.5 INSTALACIÓN DEL TAPÓN DE
MULCHING
6
13
1. Retire el recogehierba.
2. Abra la puerta de descarga trasera (6) y sujétela.
3. Sujete el tapón de mulching (13) por su asa y colóquelo
en el conducto de descarga.
4. Cierre la puerta de descarga trasera.
7.6 INSTALACIÓN DEL CONDUCTO
DE DESCARGA LATERAL
20
12
21
PRECAUCIÓN
Cuando utilice el conducto de descarga lateral,
• No instale el recogehierba.
• Mantenga instalado el tapón de mulching.
1. Abra la puerta de descarga lateral (20) y sujétela.
2. Alinee los huecos del conducto de descarga lateral (12)
debajo de la articulación (21).
3. Cierre la puerta de descarga lateral.
7.7 AJUSTE DE LA ALTURA DE
CORTE
La máquina puede ajustarse a distintas alturas de corte.
7
1. Tire hacia atrás de la palanca de ajuste de altura (7) para
aumentar la altura de corte.
2. Tire hacia delante de la palanca de ajuste de altura para
disminuir la altura de corte.
39
Español
ES
7.8 INSTALACIÓN DE LAS BATERÍAS
8
28
30
10
29
¡ESTE CORTACÉSPED DEBE TENER DOS BATERÍAS PARA FUNCIONAR!
AVISO
• Si la batería o el cargador ha sufrido daños, sustituya la
batería o el cargador.
• Detenga la máquina y espere hasta que el motor se pare
antes de instalar o retirar la batería.
• Debe leer, conocer y seguir las instrucciones del manual
de la batería y el cargador.
NOTA
La máquina tiene una función de conmutación automática
que permite que las otras dos baterías funcionen cuando las
primeras dos baterías están agotadas.
IMPORTANTE
Optimice la potencia y el rendimiento de su nuevo
cortacésped 2x24 haciéndolo funcionar con ambas baterías
cargadas al 100%.
1. Abra la puerta de la batería A (8).
2. Alinee las nervaduras de la batería (28) con las ranuras
del compartimento de la batería.
3. Introduzca la batería en el compartimento de la batería
hasta que encaje en su posición.
4. Cuando escuche un clic, la batería está instalada.
5. Cierre la puerta de la batería A.
6. Realice las mismas operaciones para instalar las baterías
en el otro compartimento.
NOTA
El motor arranca solo cuando se introduce la llave de
seguridad (30).
7.9 RETIRADA DE LAS BATERÍAS
1. Abra la puerta de la batería A (8) o la puerta de la batería
B (10).
2. Retire la llave de seguridad (30).
3. Pulse y mantenga pulsado el botón de desbloqueo de la
batería (29).
4. Retire las baterías de la máquina.
8 FUNCIONAMIENTO
AVISO
Lleve protección ocular durante el funcionamiento.
8.1 PUESTA EN MARCHA DE LA
MÁQUINA
2
11
1
21
24
31
1. Asegúrese de que la llave de seguridad se inserte en la
ranura.
2. Pulse y mantenga pulsado el botón de puesta en marcha
(1).
3. Mientras mantiene pulsado el botón de puesta en marcha
(1), agarre el asa de puesta en marcha (2) en la dirección
del manillar.
4. Una vez que la máquina esté en marcha, puede soltar el
botón de puesta en marcha.
5. Pulse el botón Turbo (31) para acelerar a 3,200 RPM
Indicador de capacidad de la batería (24)
F indica la capacidad de dos baterías en los dos puertos
delanteros.
R indica la capacidad de dos baterías en los dos puertos
traseros.
Pilotos
Capacidad
40
Español
ES
3 pilotos
verdes
La batería está por encima del 80% de ca-
pacidad
2 pilotos
verdes
La batería está por encima del 55% de ca-
pacidad
1 piloto
verde
La batería está por encima del 30% de ca-
pacidad
Los pilotos
se apagan
La batería está por debajo del 30% de capac-
idad y debe cargarse inmediatamente
8.2 DETENCIÓN DE LA MÁQUINA
1. Suelte el asa de puesta en marcha para detener la
máquina.
AVISO
Espere hasta que la cuchilla se detenga por completo antes
de volver a poner en marcha la máquina. No apague y
encienda la máquina rápidamente.
AVISO
Retire siempre la llave de seguridad y la batería tras
finalizar el trabajo.
8.3 FUNCIONAMIENTO DEL
SISTEMA DE TRANSMISIÓN
AUTOPROPULSADA
2
11
1
21
24
31
1. Ponga en marcha la máquina.
2. Mientras sujeta las asas de puesta en marcha (2), agarre
cualquiera de las palancas de accionamiento (11) y tire
hacia el manillar.
3. Sujete las asas de puesta en marcha y las palancas de
accionamiento al mismo tiempo.
4. Suelte cualquier conjunto de las asas de puesta en marcha
(2) y la palanca de accionamiento (11) del mismo lado.
5. Ajuste el control de velocidad (21) con la mano libre.
• Deslice el botón de control de velocidad en la
dirección del símbolo del conejo para aumentar la
velocidad.
• Tire del botón de control de velocidad en la dirección
del símbolo de la tortuga para disminuir la velocidad.
6. Suelte las palancas de accionamiento para cerrar el
sistema de autopropulsión.
Para acoplar el sistema de transmisión autopropulsada
mientras el cortacésped no está funcionando:
• Pulse y mantenga pulsado el botón de puesta en marcha
(1), posteriormente, levante la palanca de accionamiento
(11).
O
• Tire hacia arriba de la palanca de accionamiento (11),
posteriormente, pulse el botón de puesta en marcha (1).
8.4 LUCES DELANTERAS LED
1
11
2
9
1. Cuando el cortacésped esté listo para la puesta en marcha,
puede agarrar el asa de puesta en marcha (2) o la palanca
de autopropulsión (11) para encender las luces delanteras
LED (9).
2. Suelte las asas de puesta en marcha y las palancas de
autopropulsión para apagar las luces delanteras.
8.5 VACIADO DEL RECOGEHIERBA
1. Detenga la máquina.
2. Retire la llave de seguridad.
3. Retire la batería.
4. Abra la puerta de descarga trasera y sujétela.
41
Español
ES
5. Sostenga el recogehierba por el asa y desengánchelo de la
varilla de la puerta.
6. Cierre la puerta de descarga trasera.
7. Vacíe el recogehierba.
8.6 FUNCIONAMIENTO EN
PENDIENTES
AVISO
No siegue en pendientes con una inclinación superior a 15°.
Si no está cómodo, no siegue en una pendiente.
AVISO
Mantenga una velocidad de autopropulsión baja cuando
siegue en una pendiente.
• No suba y baje en una pendiente, siegue transversalmente
la superficie de la misma. Tenga cuidado al cambiar de
dirección en una pendiente.
• Supervise los orificios, surcos, piedras y otros objetos
ocultos que pueden hacer que se caiga. Elimine todos los
obstáculos como piedras y ramas de árboles.
• Asegúrese de tener un equilibrio estable. Si pierde el
equilibrio, suelte el asa de puesta en marcha
inmediatamente.
• No siegue cerca de precipicios, zanjas o terraplenes.
8.7 CONSEJOS DE
FUNCIONAMIENTO
• No intente anular el funcionamiento del botón de puesta
en marcha o las asas de puesta en marcha.
• No incline la máquina cuando la ponga en marcha.
• No ponga las manos ni los pies cerca o debajo de las
piezas giratorias.
• Mantenga limpio el conducto de descarga.
• No corte hierba mojada.
• Es necesaria una mayor altura de la cuchilla para césped
nuevo o denso.
• Limpie la parte inferior de la plataforma del cortacésped
después de cada uso. Retire los recortes de hierba, las
hojas, la suciedad y otros residuos.
9 MANTENIMIENTO
AVISO
Retire la llave de seguridad y la batería de la máquina antes
de realizar tareas de mantenimiento.
AVISO
Mantenga el motor y la batería libres de hierba, hojas o un
exceso de grasa.
PRECAUCIÓN
Utilice únicamente piezas de repuesto aprobadas.
PRECAUCIÓN
No permita que líquidos de frenos, gasolina y otros
derivados del petróleo toquen las piezas de plástico. Las
sustancias químicas pueden dañar el plástico y hacer que
quede inservible.
PRECAUCIÓN
No utilice disolventes o detergentes fuertes en la carcasa o
los componentes de plástico.
NOTA
Par de apriete recomendado (cuchilla): 33-37 Nm.
9.1 MANTENIMIENTO GENERAL
• Antes de cada uso, examine la máquina para comprobar si
hay piezas dañadas, ausentes o sueltas como tornillos,
tuercas, pernos y tapas.
• Apriete correctamente todos los elementos de fijación y
las tapas.
• Limpie la máquina con un paño seco. No utilice agua.
9.2 SUSTITUCIÓN DE LA CUCHILLA
25
27
26
AVISO
Utilice únicamente cuchillas de repuesto aprobadas.
AVISO
Lleve guantes gruesos o enrolle un trapo alrededor de la
cuchilla cuando la toque.
NOTA
42
Español
ES
1. Detenga la máquina.
2. Asegúrese de que la cuchilla (27) se detenga por
completo.
3. Retire la llave de seguridad y la batería.
4. Apoye la máquina sobre un lateral.
5. Utilice un trozo de madera para impedir el movimiento de
la cuchilla.
6. Retire el tornillo de montaje (25) y el espaciador (26) con
una llave o una llave de tubo.
7. Retire la cuchilla.
8. Instale la cuchilla nueva. Asegúrese de que las flechas se
acoplen en los orificios de la cuchilla.
9. Coloque el tornillo de montaje y el espaciador y
apriételos. Par de apriete recomendado: 24-27 ft.lbs.
9.3 ALMACENAMIENTO DE LA
MÁQUINA
• Retire la llave de seguridad.
• Retire la(s) batería(s).
• Limpie la máquina antes del almacenamiento.
• Asegúrese de que el motor no esté caliente cuando
almacene la máquina.
• Asegúrese de que la máquina no tenga piezas sueltas o
dañadas. Si es necesario, siga estas instrucciones:
• Sustituya las piezas dañadas.
• Apriete los pernos.
• Hable con una persona de un centro de servicio
aprobado.
• Almacene la máquina en una zona seca.
• Asegúrese de que los niños no puedan acercarse a la
máquina.
9.4 ALMACENAMIENTO VERTICAL
1. Retire el recogehierba.
2. Retire la batería y la llave de seguridad.
3. Tire de los mandos del asa y gírelos 90 grados.
4. Pliegue las asas.
5. Gire los mandos del asa 90° para bloquear el asa en su
posición.
6. Coloque la máquina sobre un extremo y asegúrese de que
los soportes toquen el suelo.
10 SOLUCIÓN DE PROBLEMAS
Problema Posible causa Solución
El asa no está en
posición.
Los pernos no se
han acoplado cor-
rectamente.
Ajuste la altura del
asa y asegúrese de
que los pernos y
las tuercas se hay-
an alineado cor-
rectamente.
43
Español
ES
Problema Posible causa Solución
La máquina no se
pone en marcha.
La capacidad de la
batería está baja.
Cargue la batería.
El asa de puesta en
marcha tiene un
defecto.
Sustituya el asa de
puesta en marcha.
La llave de la ba-
tería no se ha in-
troducido.
Introduzca la llave
de la batería.
La máquina corta
la hierba irregular-
mente.
El césped es
agreste.
Examine la super-
ficie de segado.
La altura de la cu-
chilla no se ha
ajustado correcta-
mente.
Mueva las ruedas
a una posición más
alta.
La función de
mulching de la
máquina no se re-
aliza correcta-
mente.
Hay recortes de hi-
erba mojada ad-
heridos a la plata-
forma.
Espere hasta que
la hierba se seque
antes de segar.
Falta el tapón de
mulching.
Instale el tapón de
mulching.
Es difícil empujar
la máquina.
La hierba está de-
masiado alta o la
altura de la cuchil-
la es demasiado
baja.
Aumente la altura
de la cuchilla.
El recogehierba y
la cuchilla arras-
tran cuando se tra-
baja en hierba den-
sa.
Vacíe los recortes
de hierba del reco-
gehierba.
Hay una vibración
elevada en la má-
quina.
La cuchilla está
desequilibrada y
desgastada.
Sustituya la cu-
chilla.
El eje del motor
está doblado.
1. Detenga el
motor.
2. Retire la llave
de seguridad y
la batería.
3. Desconecte la
fuente de ali-
mentación.
4. Inspeccione si
hay daños.
5. Repare la má-
quina antes de
volver a po-
nerla en
marcha.
Problema Posible causa Solución
La máquina se de-
tiene durante el se-
gado.
La altura de la cu-
chilla es demasia-
do baja.
Aumente la altura
de la cuchilla.
La batería se ha
agotado.
Cargue la batería.
Hay recortes de hi-
erba adheridos a la
plataforma o a la
cuchilla.
Retire la batería y
compruebe la pla-
taforma.
La temperatura de
funcionamiento de
la máquina es de-
masiado alta.
Deje enfriar la má-
quina.
* Si no puede encontrar la solución a estos problemas, vaya al
centro de servicio.
11 DATOS TÉCNICOS
Tensión 48 V (2x24 V)
Velocidad sin carga 2800 RPM / 3200 RPM (Turbo)
Tamaño de plataforma 21"
Ajustes de altura 1 3/8 - 4” (3.5 - 10.2 cm)
Velocidad autopropul-
sada
1.9-4.9 fps (0.6-1.5 m/s)
Funciones 3-in-1Bolsa trasera, descarga later-
al y mulching
Peso (sin batería) 66 lbs (30 kg)
Modelo de batería BAG710/BAG709 y otras series
BAG
Modelo de cargador CAG817 y otras series CAG
12 GARANTÍA LIMITADA
YEAR
ANS
AÑOS
LIMITED WARRANTY
GARANTIE LIMITÉE
GARANTÍA
LIMITADA
3
Por la presente Greenworks garantiza este producto, al
comprador original con el comprobante de compra, durante
un periodo de tres (3) años frente a defectos en materiales,
piezas o mano de obra. A su entera discreción Greenworks
reparará o sustituirá cualquiera y todas las piezas que resulten
ser defectuosas, con un uso normal, sin coste alguno para el
cliente. Esta garantía es válida únicamente para unidades que
se hayan utilizado para uso personal que no han sido
compradas o alquiladas para uso industrial/comercial y cuyo
44
Español
ES
mantenimiento se ha realizado de acuerdo con las
instrucciones del manual del propietario suministrado con el
producto nuevo.
ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:
1. Cualquier pieza que no funcione debido a mal uso, uso
comercial, abuso, negligencia, accidente, mantenimiento
inadecuado o alteración; o
2. La unidad, si no ha sido utilizada o mantenida de acuerdo
con el manual del propietario; o
3. Desgaste normal;
4. Artículos de mantenimiento de rutina tales como
lubricantes, afilado de cuchillas;
5. Deterioro normal del acabado exterior debido al uso o la
exposición.
LÍNEA DE ASISTENCIA TELEFÓNICA:
Puede contactar con el servicio de garantía llamando a
nuestra línea de asistencia telefónica gratuita a
1-888-909-6757.
COSTES DE TRANSPORTE:
Los costes de transporte por el desplazamiento de cualquier
unidad o accesorio de equipos eléctricos son responsabilidad
del comprador. Es responsabilidad del comprador pagar los
costes de transporte de cualquier pieza enviada para su
sustitución bajo esta garantía, a menos que dicha devolución
sea solicitada por escrito por Greenworks.
Dirección en EE.UU.:
Dirección en Canadá:
Greenworks Tools Greenworks Tools Canada, Inc.
P.O. Box 1238 P.O. Box 93095, Newmarket,
Ontario
Mooresville, NC 28115 L3Y 8K3
45
Español
ES
13 VISTA DESPIEZADA
1
5
6 7 8 9
2
3 4
10
11 12 13
Nº Nº pieza Cant. Descripción
1 R0202444-00 1 Kit de conjunto de cuchilla
2 RB341291179A 2 Perno/mando
3 RB311081179A 1 Kit de cubierta de descarga lateral
4 RB341241179C 1 Conducto de descarga lateral
5 RB341281179A 1 Conjunto de rueda delantera de 8"
6 R0200744-00 1 Conjunto de rueda trasera de 10"
7 RB341472376 1 Llave de seguridad
8 R0202517-00 1 Motor
9 R0202514-00 1 Conjunto de control de superior
10 R0202515-00 1 Conjunto de recogehierba
11 R0202516-00 1 Placa de control de alimentación
12 R0202507-00 1 Placa de control de cambio
13 R0200068-00 1 Kit de tapón de mulching
46
Español
ES
