Thank You for Choosing KOHLER
Need help? Contact our Customer Care Center.
• USA/Canada: 1-800-4KOHLER (1-800-456-4537)
• Mexico: 001-800-456-4537
• For service parts information, visit kohler.com/serviceparts.
• For care and cleaning information, visit kohler.com/clean.
• Patents: kohlercompany.com/patents
Share your experience! Customer delight and a gracious product experience is our
top priority and we want to know how we did. Post a review on the kohler.com
product page for your product or on the website where you purchased your product.
Warranty
This product is covered under the KOHLER
®
Toilets and Seats Limited Warranty,
found at kohler.com/warranty. For a hardcopy of warranty terms, contact the
Customer Care Center.
Tools and Materials
Plastic Wrap
1430969-2-B
2 Kohler Co.
Before You Begin
WARNING: Risk of scalding. High water temperature can cause severe
burns. Do not connect this device to a water supply with a maximum
temperature above 104°F (40°C).
CAUTION: Risk of property or product damage. Pushing or pulling on the
water connection may cause water leakage.
CAUTION: Risk of product damage. Do not apply excessive force to the
spray wands.
CAUTION: Risk of product damage. In areas where water may freeze in the
pipes, make arrangements to keep the pipes warm. Any water remaining in
the seat may freeze during winter storage. Allow the unit to warm to room
temperature before reinstalling or using.
Follow all local plumbing and building codes.
Connect the seat to a cold water supply of drinking quality with a pressure of 20 psi
(139 kPa) - 80 psi (551 kPa).
Kohler Co. 3
1430969-2-B

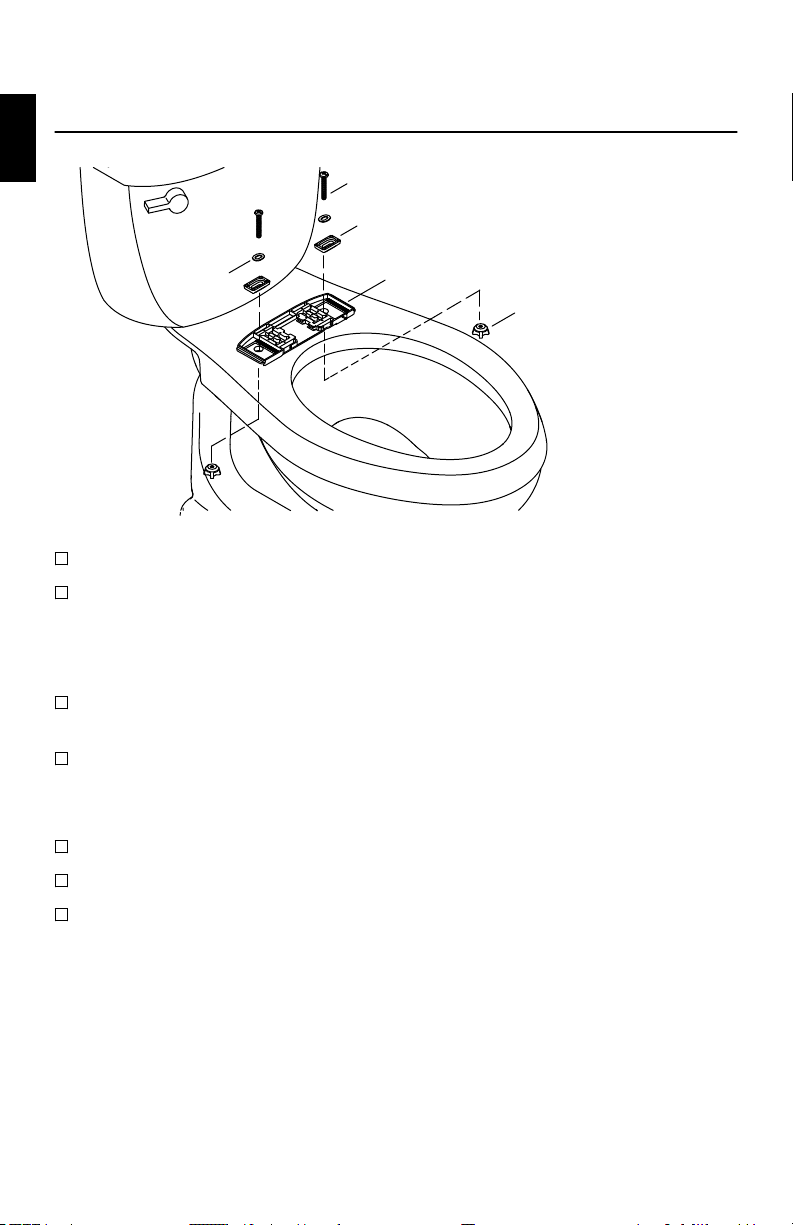

1. Install the Mounting Plate
Nut
Washer
Bolt
Mounting
Plate
Insert
Position the mounting plate over the mounting holes on the bowl.
Position the left and right inserts in the grooves on the mounting plate.
Toilets with Threaded Mounting Holes
Insert the bolts through the inserts and thread into the mounting holes.
Do not fully tighten at this time.
All Other Installations
Insert the bolts through the inserts and into the mounting holes.
Thread a nut onto each bolt.
Do not fully tighten at this time.
1430969-2-B
4 Kohler Co.

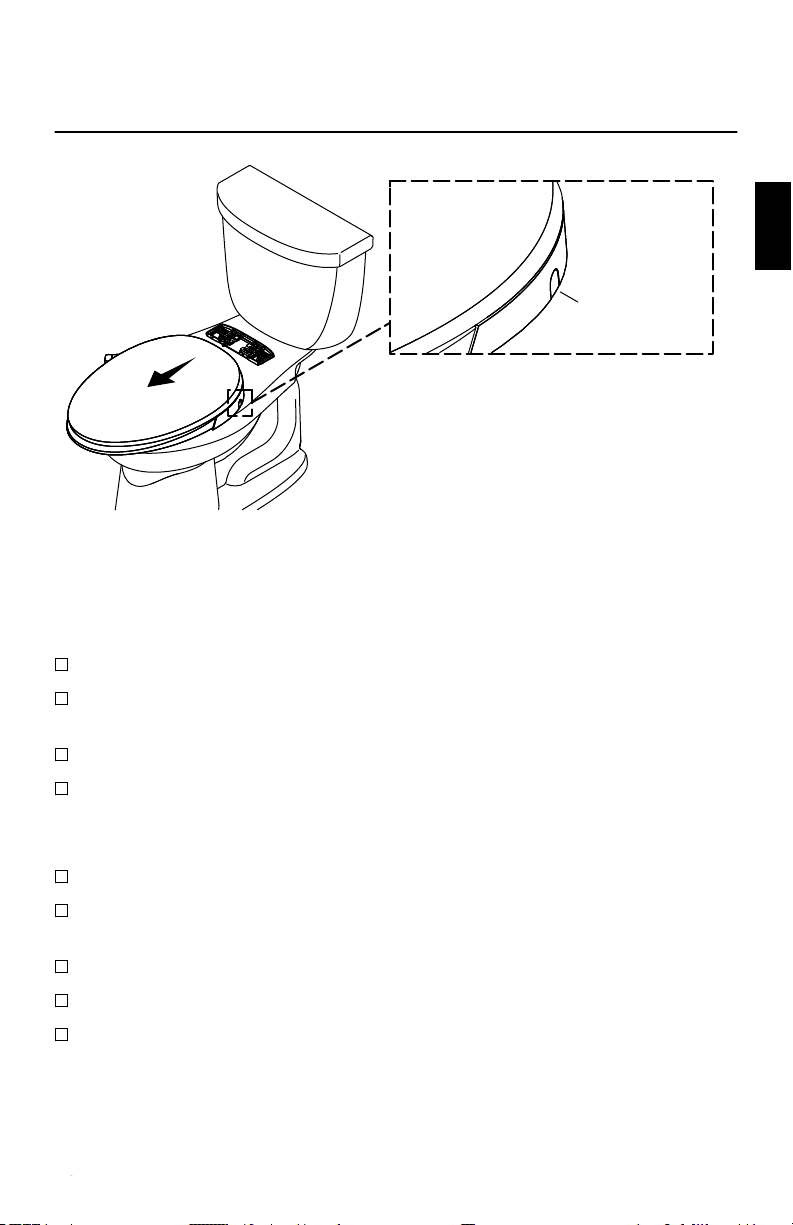

2. Install the Seat
Release
Button
Position the Seat
Slide the seat onto the mounting plate until you feel it snap into place.
Check the positioning of the seat. Adjust the position as needed until the seat
aligns with the front edge of the bowl.
Adjust the Seat
Remove the seat by pressing in the release buon and sliding the seat forward.
Reposition the mounting plate as needed.
Secure the Seat
Securely tighten the mounting plate bolts and nuts.
Slide the seat onto the mounting plate until you feel it snap into place.
Kohler Co. 5
1430969-2-B

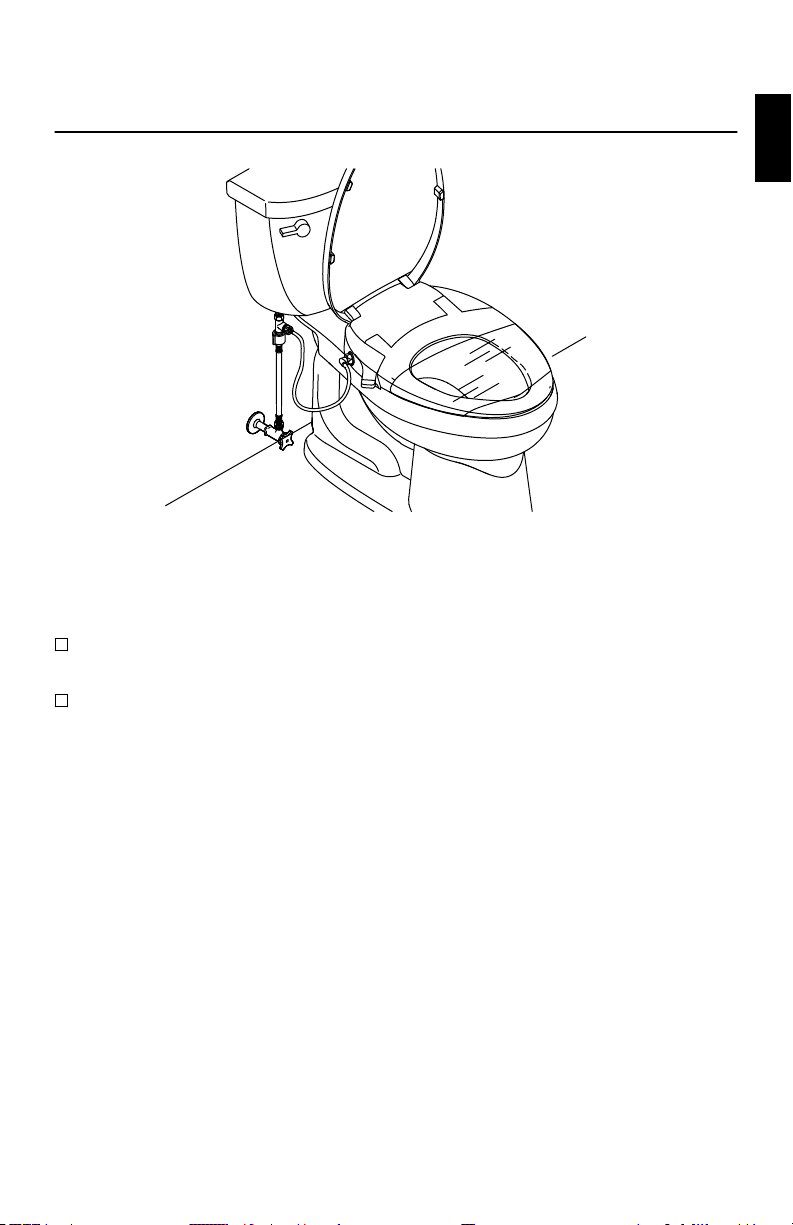

3. Connect the Water Supply
Hose
Supply Stop
Supply Hose
T-Valve
Gasket
CAUTION: Risk of property or product damage. Pushing or pulling on the
water connection may cause water leakage.
NOTICE: Use care to avoid cross-threading or overtightening the connections. Use
an adjustable wrench to tighten one-quarter turn past hand-tight.
Connect the T-valve to the seat hose.
If needed, connect the supply hose to the supply stop.
Connect the supply hose to the T-valve.
Verify that the gasket is installed inside the T-valve.
Connect the T-valve to the water inlet on the toilet tank.
Turn ON the water supply.
Check all connections for leaks, and make adjustments as needed.
1430969-2-B
6 Kohler Co.

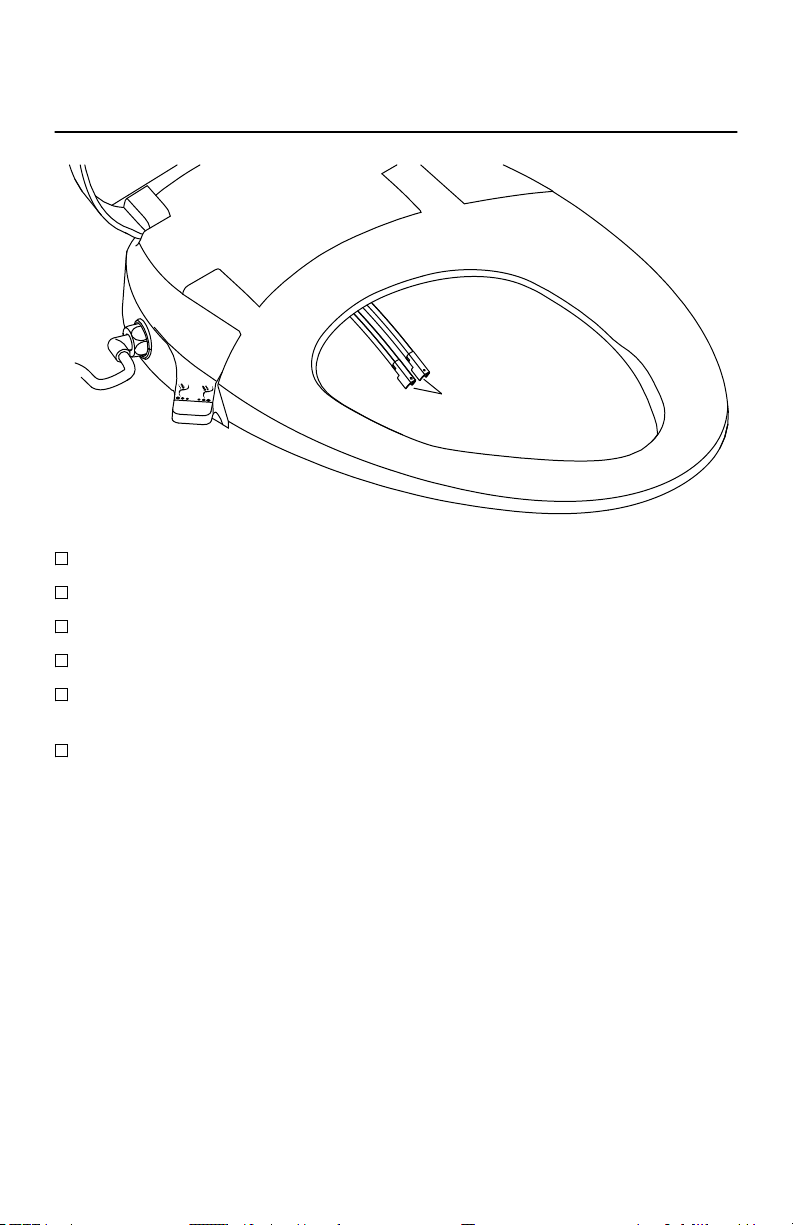

4. Check the Installation
Plastic Wrap
NOTE: Covering the seat with plastic wrap is optional. The features can be tested
while siing on the cleansing seat or covering the wand with your hand.
Wrap the seat with plastic wrap. This will prevent water from spraying beyond
the toilet while testing.
Refer to the “Operation” section to test the features.
Kohler Co. 7
1430969-2-B

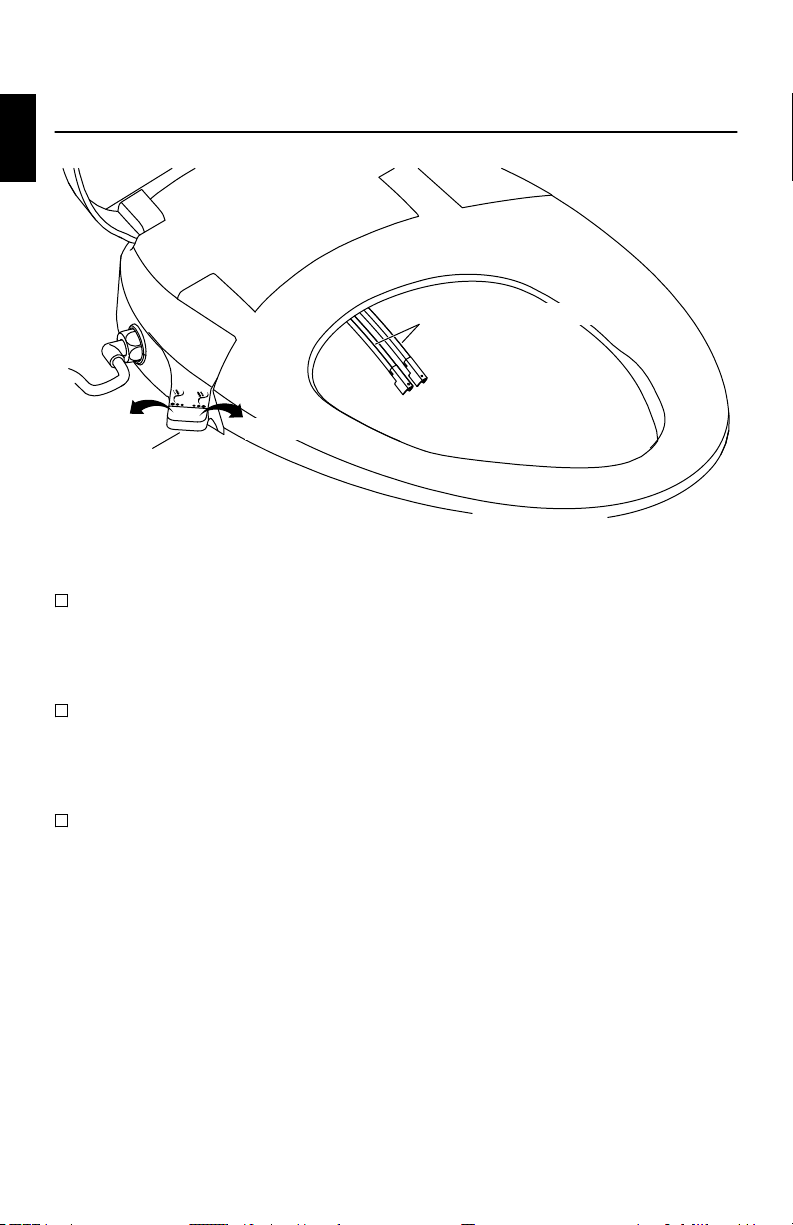

Operation
Knob
Front
Rear
Spray Wands
Front Wash
Twist the knob counterclockwise to activate the front wash feature and adjust the
front wash water pressure.
Rear Wash
Twist the knob clockwise to activate the rear wash feature and adjust the rear
wash water pressure.
Stop
Restore the knob to the default position to stop the front/rear wash.
1430969-2-B
8 Kohler Co.
Cleaning the Wands
Nozzles
Raise the lid and seat.
Manually extend one of the spray wands.
Firmly grip the wand, then pull the nozzle and remove.
Clean the nozzle with a soft-bristled brush and hot water.
With the outlet holes facing up, grasp the wand and rmly push the nozzle back
into place.
Repeat for the remaining spray wand.
Kohler Co. 9
1430969-2-B
Cleaning the Filter Screen
Inlet
Filter Screen
CAUTION: Risk of product damage. Do not cross-thread the hose connection
to the inlet.
NOTE: Clean the lter screen every 6 months or when there is a reduction in the
maximum water ow from the spray wand.
Turn OFF the water at the supply stop.
Disconnect the water supply hose from the seat connection.
Using long-nosed pliers, carefully remove the lter screen from the inlet.
Clean the lter screen with a soft-bristled brush.
Reinstall the lter screen.
Reconnect the water supply hose to the inlet, one-quarter turn past hand-tight.
Turn ON the water supply.
Check all connections for leaks, and make adjustments as needed.
1430969-2-B
10 Kohler Co.
Removing the Seat
Release
Button
IMPORTANT! When removing the seat for cleaning, take care to avoid exerting any
force on the hose connections.
For Cleaning
Press and hold the release buon.
Slide the seat forward to remove. Avoid puing pressure on the hoses.
Clean the area as needed.
To reinstall, slide the seat on the mounting bracket.
For Servicing
Turn OFF the water at the supply stop.
Flush the toilet to relieve any pressure from the supply hose.
Disconnect the water supply hose from the T-valve.
Slide the seat forward to remove.
When servicing is complete, reinstall the seat and reconnect all components.
Kohler Co. 11
1430969-2-B
Instructions d'installation
Siège nettoyant
Merci d'avoir choisi KOHLER
Besoin d'aide? Appeler notre centre de services à la clientèle.
• USA/Canada : 1-800-4KOHLER (1-800-456-4537)
• Mexique : 001-800-456-4537
• Pour tout renseignement sur les pièces de rechange, visiter le site
kohler.com/serviceparts.
• Pour des renseignements sur l'entretien et le neoyage, visiter le site
kohler.com/clean.
• Brevets : kohlercompany.com/patents
Partagez votre expérience! Le plaisir des clients et une expérience agréable du
produit sont nos objectifs absolus et nous aimerions savoir ce que vous en pensez.
Achez vos commentaires sur votre produit sur la page des produits du site
kohler.com ou sur le site Web où vous avez acheté votre produit.
Garantie
Ce produit est couvert sous la Garantie limitée pour toilees et sièges KOHLER
®
,
fournie sur le site
kohler.com/warranty. Pour obtenir une copie imprimée des termes
de la garantie, s'adresser au centre de service à la clientèle.
1430969-2-B
12 Kohler Co.
F
R
Outils et matériel
Film plastique étirable
Avant de commencer
AVERTISSEMENT : Risque d'ébouillantage. Une température d'eau élevée
peut causer des brûlures graves. Ne pas connecter cet appareil à une arrivée
d'eau dont la température maximale dépasse 104 °F ( 40 °C).
ATTENTION : Risque de dommages matériels ou d'endommagement du
produit. Des fuites d'eau pourraient se produire si l'on pousse ou tire sur le
raccord d'eau.
ATTENTION : Risque d'endommagement du produit. Ne pas appliquer de
force excessive sur les baguees d'arrosage.
ATTENTION : Risque d'endommagement du produit. Prendre les mesures
nécessaires pour maintenir les tuyaux au chaud dans les régions où l'eau
pourrait geler dans les tuyaux. Toute l'eau qui reste dans le siège pourrait geler
pendant l'entreposage en hiver. Laisser le dispositif se réchauer à la
température ambiante avant de le réinstaller ou de l'utiliser.
Respecter tous les codes de plomberie et de bâtiment locaux.
Connecter le siège à une alimentation en eau froide fournissant de l'eau d'une qualité
potable avec une pression de 20 psi (139 kPa) à 80 psi (551 kPa).
Kohler Co. 13
1430969-2-B
F
R

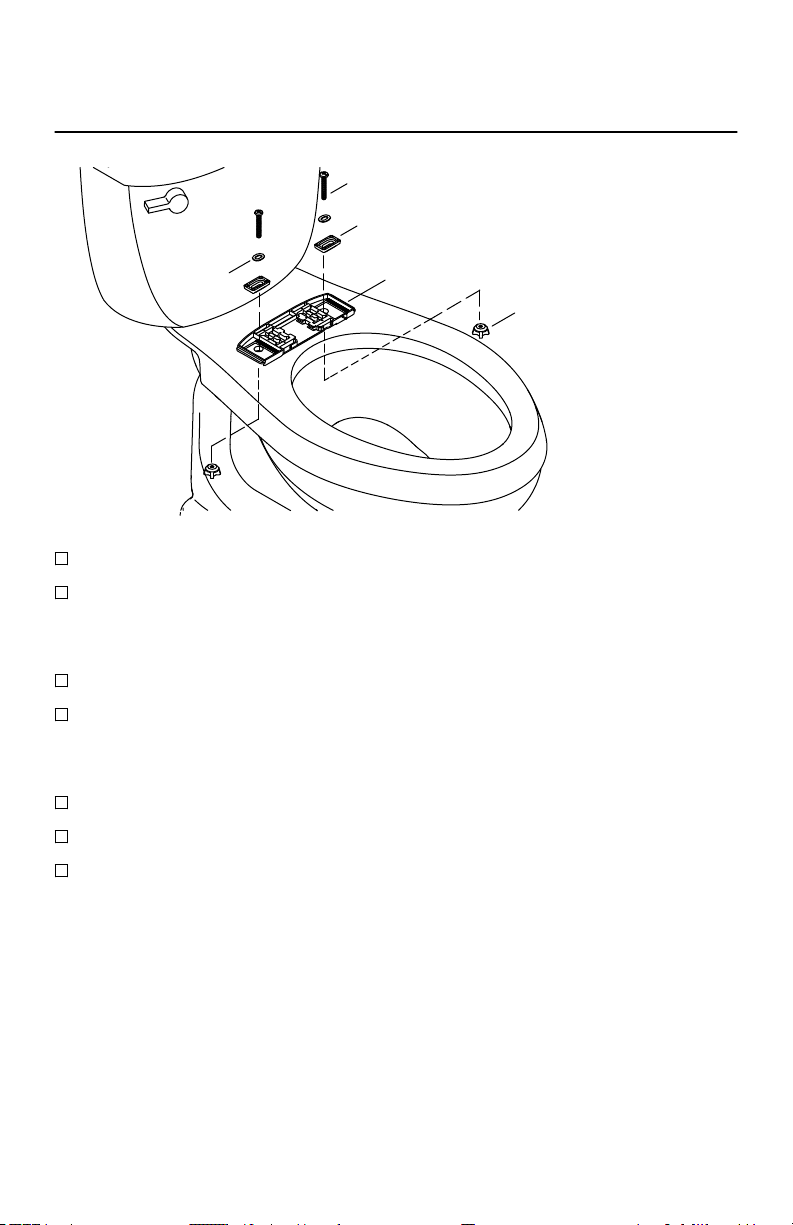

1. Installer la plaque de fixation
Écrou
Rondelle
Boulon
Plaque
de fixation
Pièce d’insertion
Positionner la plaque de xation par-dessus les trous de xation sur la cuvee.
Positionner les pièces d'insertion de gauche et de droite dans les rainures se
trouvant sur la plaque de xation.
Toilettes avec trous de fixation filetés
Insérer les boulons dans les pièces d'insertion et les enler dans les trous de
xation.
Ne pas serrer entièrement à ce point.
Toutes les autres installations
Insérer les boulons dans les pièces d'insertion et dans les trous de xation.
Enler un écrou sur chaque boulon.
Ne pas serrer entièrement à ce point.
1430969-2-B
14 Kohler Co.
F
R

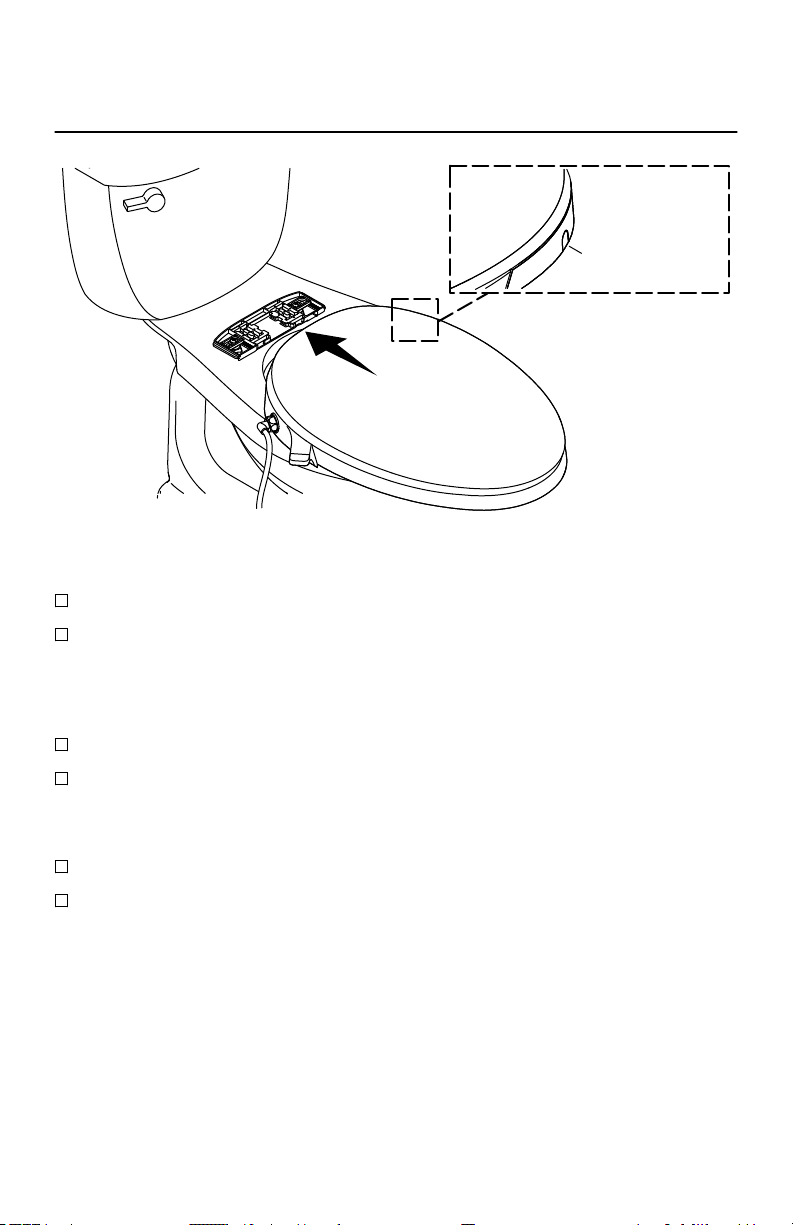

2. Installer le siège
Bouton de
dégagement
Positionner le siège
Faire glisser le siège sur la plaque de xation jusqu'à ce qu'un enclenchement soit
ressenti.
Vérier le positionnement du siège. Ajuster la position au besoin jusqu'à ce que le
siège soit aligné avec le bord avant de la cuvee.
Ajuster le siège
Retirer le siège en enfonçant le bouton de dégagement et en faisant glisser le siège
vers l'avant.
Repositionner la plaque de xation au besoin.
Sécuriser le siège
Bien serrer les boulons et les écrous de la plaque de xation.
Faire glisser le siège sur la plaque de xation jusqu'à ce qu'un enclenchement soit
ressenti.
Kohler Co. 15
1430969-2-B
F
R

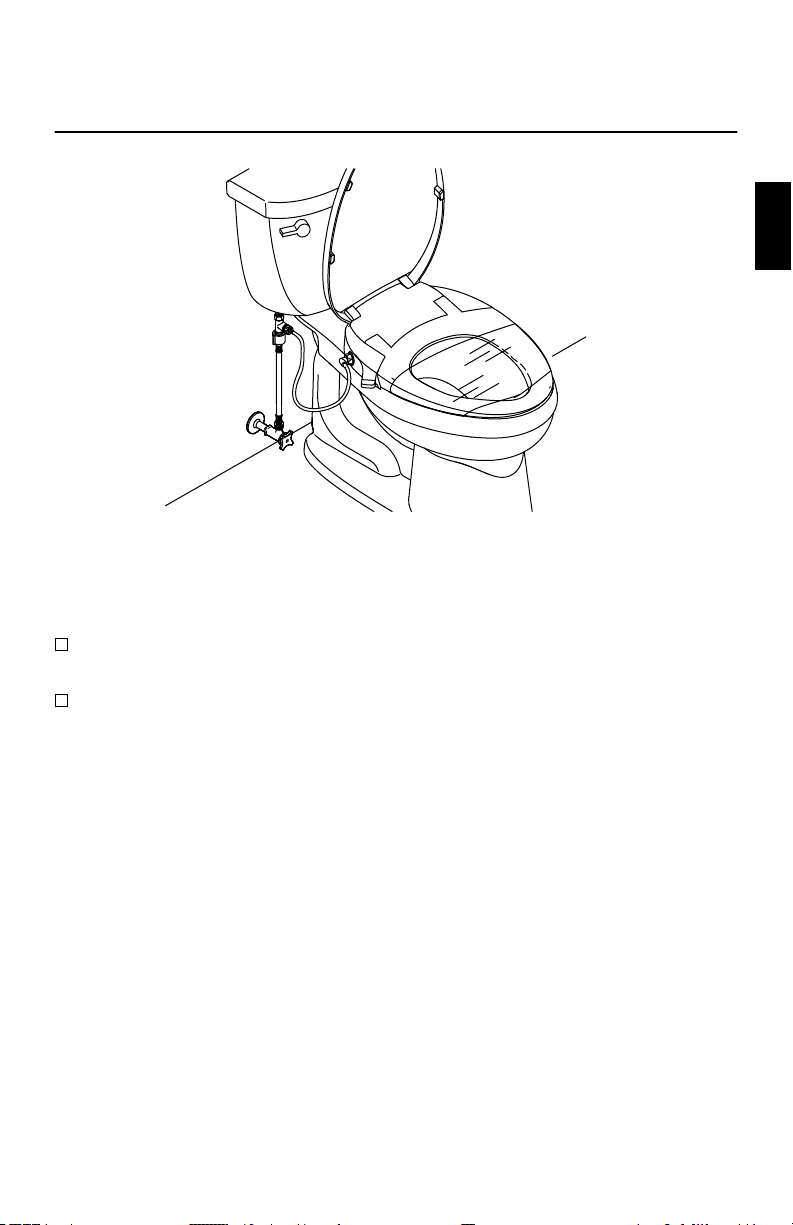

3. Connecter l'alimentation en eau
Tuyau
Robinet d'arrêt d'eau
Tuyau d'alimentation
Vanne en T
Joint
ATTENTION : Risque de dommages matériels ou d'endommagement du
produit. Des fuites d'eau pourraient se produire si l'on pousse ou tire sur le
raccord d'eau.
AVIS : Procéder avec soin an d'éviter de fausser le letage ou de serrer les
connexions excessivement. Utiliser une clé à molee pour serrer d'un quart de tour
au-delà du serrage à la main.
Connecter la vanne en T au tuyau du siège.
Si nécessaire, connecter le tuyau d'alimentation au robinet d'arrêt d'alimentation.
Connecter le tuyau d'alimentation à la vanne en T.
Vérier que le joint est installé dans la vanne en T.
Connecter la vanne en T à l'orice d'entrée d'eau sur le réservoir de la toilee.
Ouvrir l'alimentation en eau.
Inspecter tous les raccords pour y rechercher des fuites éventuelles et eectuer des
ajustements au besoin.
1430969-2-B
16 Kohler Co.
F
R
4. Vérifier l'installation
Film plastique
étirable
REMARQUE : Il est également possible de recouvrir le siège avec un lm plastique
étirable. Les fonctions peuvent être testées pendant que l'on est assis sur le siège
neoyant ou que l'on couvre la baguee avec la main.
Envelopper le siège avec du lm plastique étirable. Cela empêchera l'eau de jaillir
au-delà de la toilee pendant les tests.
Consulter la section « Fonctionnement » pour tester les fonctions.
Kohler Co. 17
1430969-2-B
F
R
Fonctionnement
Poignée
Avant
Arrière
Baguettes d’arrosage
Lavage avant
Tourner la poignée dans le sens antihoraire pour activer la fonction de lavage
avant et ajuster la pression d'eau de lavage avant.
Lavage arrière
Tourner la poignée dans le sens horaire pour activer la fonction de lavage arrière
et ajuster la pression d'eau de lavage arrière.
Arrêt
Remere la poignée à la position par défaut pour arrêter le lavage avant/arrière.
1430969-2-B
18 Kohler Co.
F
R
Nettoyage des baguettes
Buses
Lever le couvercle et le siège.
Prolonger manuellement une des baguees d'arrosage.
Saisir fermement la baguee, puis tirer sur la buse et retirer.
Neoyer la buse avec une brosse à poils doux et de l'eau chaude.
Avec les orices de sortie tournés vers le haut, saisir la baguee et pousser
fermement sur la buse pour la remere en place.
Répéter pour l'autre baguee d'arrosage.
Kohler Co. 19
1430969-2-B
F
R
Nettoyage de la crépine
Orifice d'entrée
Crépine
ATTENTION : Risque d'endommagement du produit. Ne pas fausser le
letage de la connexion tuyau à orice d'entrée.
REMARQUE : Neoyer la crépine tous les 6 mois ou lorsqu'il y a une réduction dans
le débit d'eau maximum en provenance de la baguee d'arrosage.
Couper l'eau au niveau du robinet d'arrêt d'arrivée.
Déconnecter le tuyau d'alimentation en eau du raccord du siège.
À l'aide d'une pince à bec long, retirer la crépine de l'orice d'entrée avec
précaution.
Neoyer la crépine avec une brosse à poils doux.
Réinstaller la crépine.
Reconnecter le tuyau d'alimentation en eau à l'orice d'entrée, d'un quart de tour
au-delà du serrage à la main.
Ouvrir l'alimentation en eau.
Inspecter tous les raccords pour y rechercher des fuites éventuelles et eectuer des
ajustements au besoin.
1430969-2-B
20 Kohler Co.
F
R
Retrait du siège
Bouton de
dégagement
IMPORTANT! Lors du retrait du siège pour un neoyage, veiller à ne pas exercer de
force sur les raccords du tuyau.
Pour le nettoyage
Appuyer et continuer à appuyer sur le bouton de dégagement.
Faire glisser le siège vers l'avant pour le retirer. Éviter d'exercer une pression sur
les tuyaux.
Neoyer la zone au besoin.
Pour réinstaller, glisser le siège sur le support de xation.
Pour l'entretien
Couper l'eau au niveau du robinet d'arrêt d'arrivée.
Passer la chasse pour relâcher toute pression du tuyau d'arrivée d'eau.
Déconnecter le tuyau d'arrivée d'eau de la vanne en T.
Faire glisser le siège vers l'avant pour le retirer.
Lorsque l'entretien est terminé, réinstaller le siège et reconnecter tous les
composants.
Kohler Co. 21
1430969-2-B
F
R
Instrucciones de instalación
Asiento de limpieza
Gracias por elegir productos KOHLER
¿Necesita ayuda? Comuníquese con nuestro Centro de Atención al Cliente.
• EE.UU./Canadá: 1-800-4KOHLER (1-800-456-4537)
• México: 001-800-456-4537
• Para consultar información sobre piezas de repuesto, visite
kohler.com/serviceparts.
• Para consultar información de cuidado y limpieza, visite kohler.com/clean.
• Patentes: kohlercompany.com/patents
¡Comparta su experiencia! Ofrecer deleite y una experiencia renada a los clientes es
nuestra mayor prioridad, y deseamos saber si lo logramos. Escriba una reseña en la
página del producto en kohler.com o en el sitio de Internet donde haya adquirido su
producto.
Garantía
A este producto lo cubre la Garantía limitada para inodoros y asientos de inodoro
de KOHLER
®
, que puede consultarse en kohler.com/warranty. Solicite una copia en
papel de los términos de la garantía al Centro de Atención al Cliente.
1430969-2-B
22 Kohler Co.
E
S
Herramientas y materiales
Envoltura de plástico
Antes de comenzar
AVISO: Riesgo de quemaduras. El agua a alta temperatura puede ocasionar
quemaduras graves. No conecte este dispositivo a un suministro de agua cuya
temperatura máxima sea superior a 104°F (40°C).
PRECAUCIÓN: Riesgo de daños al producto o a la propiedad. Si se empuja
la conexión de agua o si se tira de ella podrían ocasionarse fugas de agua.
PRECAUCIÓN: Riesgo de daños al producto. No aplique fuerza excesiva a
las varillas de rociado.
PRECAUCIÓN: Riesgo de daños al producto. En áreas donde el agua pudiera
congelarse en las tuberías, haga lo necesario para evitar que se congele. El
agua que quede en el asiento durante el almacenamiento en invierno se podría
congelar. Antes de volver a instalar o a usar la unidad, permita que llegue a la
temperatura ambiente.
Cumpla todos los códigos locales de plomería y construcción.
Conecte el asiento a un suministro de agua fría potable, con una presión entre
20 psi (139 kPa) y 80 psi (551 kPa).
Kohler Co. 23
1430969-2-B
E
S
1. Instale la placa de montaje
Tuerca
Arandela
Perno
Placa de
montaje
Inserto
Coloque la placa de montaje sobre los oricios de montaje en la taza del inodoro.
Coloque los insertos izquierdo y derecho en las ranuras en la placa de montaje.
Inodoros con orificios de montaje roscados
Introduzca los pernos a través de los insertos, y enrósquelos en los oricios de
montaje.
No apriete por completo en este momento.
El resto de las instalaciones
Introduzca los pernos a través de los insertos y dentro de los oricios de montaje.
Enrosque una tuerca en cada perno.
No apriete por completo en este momento.
1430969-2-B
24 Kohler Co.
E
S
2. Instale el asiento
Botón de
desenganche
Coloque el asiento
Deslice el asiento hacia la placa de montaje, hasta que sienta que encaja en su
lugar.
Revise la posición del asiento. Ajuste la posición lo que sea necesario hasta que el
asiento quede alineado con el borde delantero de la taza.
Ajuste el asiento
Presione el botón de desenganche y deslice el asiento hacia adelante hasta
retirarlo.
Cambie la posición de la placa de montaje lo que sea necesario.
Fije el asiento
Apriete con rmeza los pernos y las tuercas en la placa de montaje.
Deslice el asiento hacia la placa de montaje, hasta que sienta que encaja en su
lugar.
Kohler Co. 25
1430969-2-B
E
S
3. Conecte el suministro de agua
Manguera
Llave de paso
de suministro
Manguera de suministro
Válvula en T
Empaque
PRECAUCIÓN: Riesgo de daños al producto o a la propiedad. Si se empuja
la conexión de agua o si se tira de ella podrían ocasionarse fugas de agua.
AVISO: Tenga cuidado para evitar dañar las roscas o apretar demasiado las
conexiones. Con una llave de apriete ajustable, apriete un cuarto de vuelta adicional
después de apretar a mano.
Conecte la válvula en T a la manguera del asiento.
De ser necesario, conecte la manguera de suministro a la llave de paso de
suministro.
Conecte la manguera de suministro a la válvula en T.
Verique que el empaque quede instalado dentro de la válvula en T.
Conecte la válvula en T a la entrada de agua en el tanque del inodoro.
Abra el suministro de agua.
Revise todas las conexiones para asegurarse de que no haya fugas, y haga los
ajustes necesarios.
1430969-2-B
26 Kohler Co.
E
S
4. Revise la instalación
Envoltura de
plástico
NOTA: Cubrir el asiento con envoltura de plástico es opcional. Se pueden comprobar
las funciones estando sentado en el asiento de limpieza o cubriendo la varilla con la
mano.
Envuelva el asiento con envoltura de plástico. Esto evita que el agua salpique más
allá del inodoro durante las pruebas.
Consulte la sección “Funcionamiento” para probar las funciones.
Kohler Co. 27
1430969-2-B
E
S
Funcionamiento
Perilla
Frontal
Posterior
Varillas de rociado
Lavado frontal
Gire la perilla hacia la izquierda para activar la función de lavado frontal y ajustar
la presión del agua de lavado frontal.
Lavado posterior
Gire la perilla hacia la derecha para activar la función de lavado posterior y
ajustar la presión del agua de lavado posterior.
Detener
Vuelva a colocar la perilla en la posición original para detener el lavado frontal o
el posterior.
1430969-2-B
28 Kohler Co.
E
S
Limpieza de las varillas
Bosquillas
Levante la tapa y el asiento.
Extienda manualmente una de las varillas de rociado.
Sostenga la varilla con rmeza, y luego jale la boquilla y retírela.
Limpie la boquilla con un cepillo de cerdas suaves y agua caliente.
Con los oricios de salida hacia arriba, sujete la varilla y con rmeza empuje la
boquilla de nuevo a su lugar.
Repita esto con la otra varilla de rociado.
Kohler Co. 29
1430969-2-B
E
S
Lavado del tamiz de filtro
Entrada
Tamiz de filtro
PRECAUCIÓN: Riesgo de daños al producto. No trasrosque la conexión de la
manguera a la línea de entrada.
NOTA: Limpie el tamiz de ltro cada 6 meses o en cualquier momento en que baje el
ujo de agua máximo de la varilla de rociado.
Cierre el agua en la llave de paso de suministro.
Desconecte la manguera de suministro de agua de la conexión al asiento.
Con pinzas de punta larga retire con cuidado el tamiz de ltro de la línea de
entrada.
Limpie el tamiz de ltro con un cepillo de cerdas suaves.
Vuelva a instalar el tamiz de ltro.
Vuelva a conectar la manguera de suministro de agua a la línea de entrada 1/4 de
vuelta adicional después de apretar a mano.
Abra el suministro de agua.
Revise todas las conexiones para asegurarse de que no haya fugas, y haga los
ajustes necesarios.
1430969-2-B
30 Kohler Co.
E
S
Desmontaje del asiento
Botón de
desenganche
¡IMPORTANTE! Al desmontar el asiento para limpiarlo, tenga cuidado para evitar
ejercer fuerza en las conexiones de la manguera.
Para limpiarlo
Oprima y sostenga oprimido el botón de desenganche.
Deslice el asiento hacia adelante para sacarlo. Evite ejercer presión en las
mangueras.
Limpie el área lo que sea necesario.
Para volver a instalar el asiento, deslícelo en el soporte de montaje.
Para dar servicio
Cierre el agua en la llave de paso de suministro.
Accione la descarga del inodoro para eliminar la presión que pueda haber en la
manguera de suministro.
Desconecte la manguera de suministro de agua de la válvula en T.
Deslice el asiento hacia adelante para sacarlo.
Cuando termine de darle servicio, vuelva a instalarlo y a conectar todos los
componentes.
Kohler Co. 31
1430969-2-B
E
S
