Dewalt DWH200D DUST EXTRACTION TUBE KIT WITH HOSE User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

DWH200D

Dust Extraction System

Système de dépoussiérage

Sistema de Extracción de Polvo

final page size: 8.5 x 5.5 in

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 8

Español (traducido de las instrucciones originales) 15

ENGLISH

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

If you have any questions or comments about this or

any

DEWALT

tool, call us toll free at:

1-800-4-

DEWALT

(1-800-433-9258).

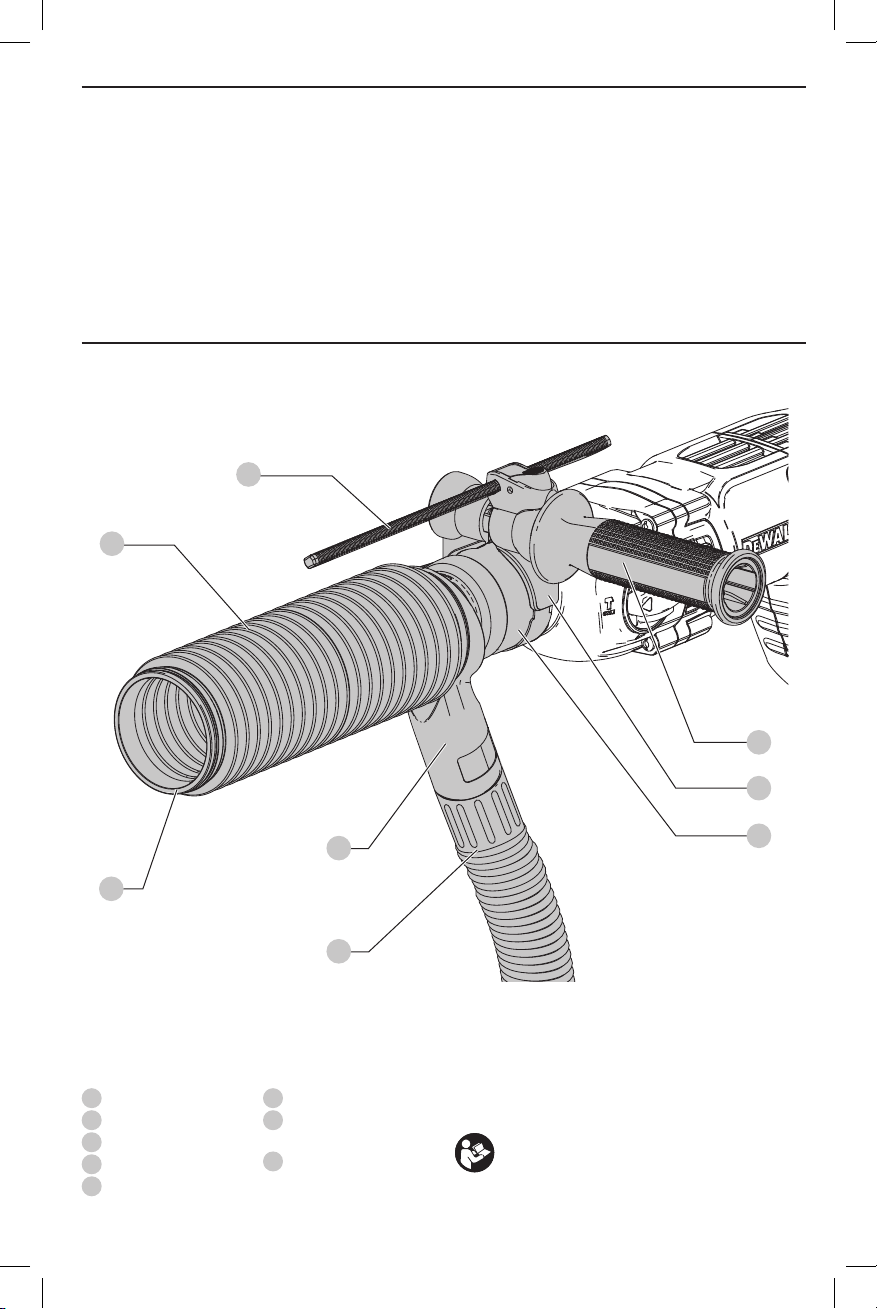

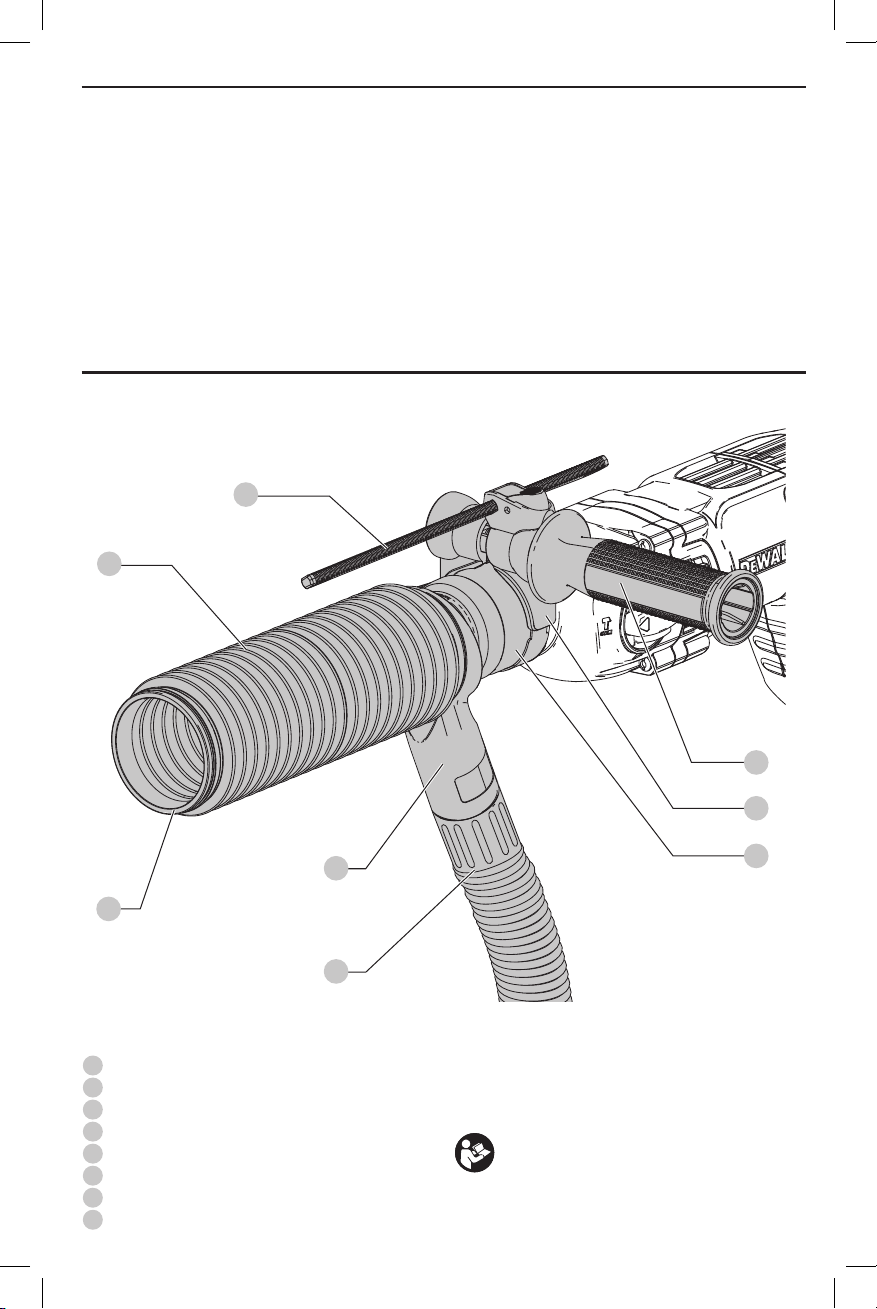

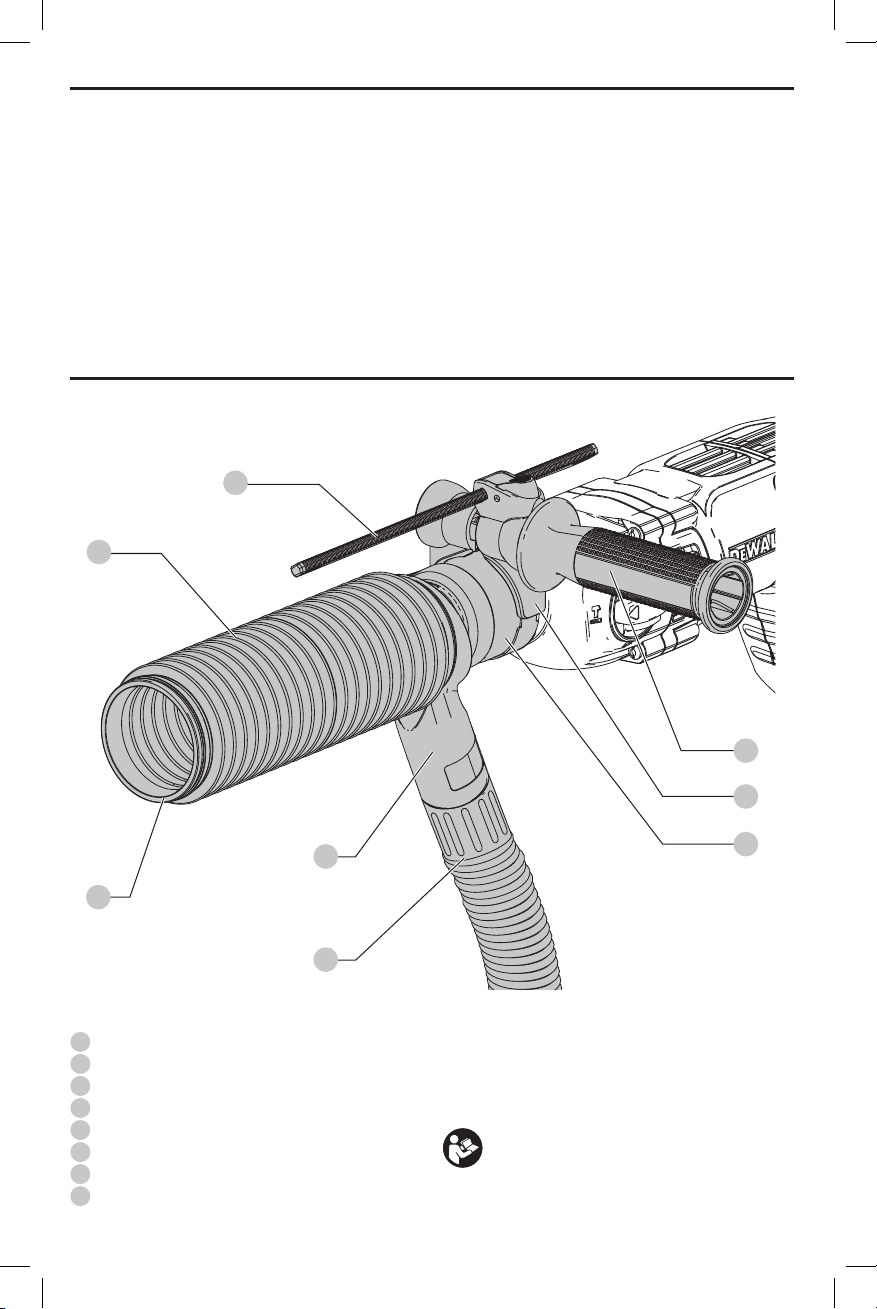

Side Handle

Ring opening

Ring adapter

Wear ring

Long bellow

Depth adjustment rod

Dust extraction

connection port

Dust hose

Fig. A

ENGLISH

Safety Instructions



WARNING! Always observe safety regulations

applicable in your country or region to reduce the risk

of fire, electric shock and personalinjury.

Read all of this manual carefully before operating the

attachment. Also refer to the manual of any power tool that

will be used with thisattachment.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

General Safety Rules

a ) Keep work area clear. Cluttered areas and benches

inviteinjuries.

b ) Keep children away. Do not let children come

into contact with the tool or extension cord.

Supervision is required for those under 16 years ofage.

c ) Use appropriate tool. The intended use is

described in this instruction manual. Do not force

small tools or attachments to do the job of a heavy-

duty tool. The tool will do the job better and safer at

the rate for which it wasintended.



WARNING: The use of any accessory or attachment

or performance of any operation with this tool, other

than those recommended in this instruction manual,

may present a risk of personalinjury.

Additional Specific Safety Rules for Dust

Extraction Systems

• Do not use the attachment for drilling applications in

wood, steel orplastic.

• Do not use the attachment in core drillingapplications.

• Do not use the attachment for chisellingapplications.

• Use only power tools recommended by D

WALT with this

attachment. For more information about D

WALT power

tools compatible with this attachment, please contact

your local dealer, refer to the addresses at the back of the

manual or visit www.dewalt.com.

• Do not use the tool in damp or wetconditions.

• Do not allow to be used as a toy. Close attention is

necessary when used by or nearchildren.

• Use only as described in this manual. Use only

manufacturer's recommendedattachments.

• Do not put any object into openings. Do not use with any

opening blocked; keep free of dust, lint, hair and anything

that may reduce airflow.

• Keep hair, loose clothing, fingers and all parts of body

away from openings and movingparts.

• Do not use to pick up flammable or combustible liquids,

such as gasoline, or use in areas where they may

bepresent.

Additional Safety Information



WARNING: Never modify the unit or any part of it.

Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause

a tripping or falling hazard. Some tools with large

battery packs will stand upright oxn the battery pack

but may be easily knockedover.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

Intended Use

Your dust extraction system DWH200D has been designed

for the extraction of dust in professional hammer drilling in

masonry or dry concrete with solid drill bits and stop bits

mounted to the power tool. DO NOT use with hollow bits

or corebits.

ENGLISH

This dust extraction system will fit most

DEWALT

corded and

cordless SDSPlus rotary hammers, corded hammer drills

and premium cordless drill/driver/hammerdrills.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

The dust extraction system is an attachment for use with

professional powertools.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

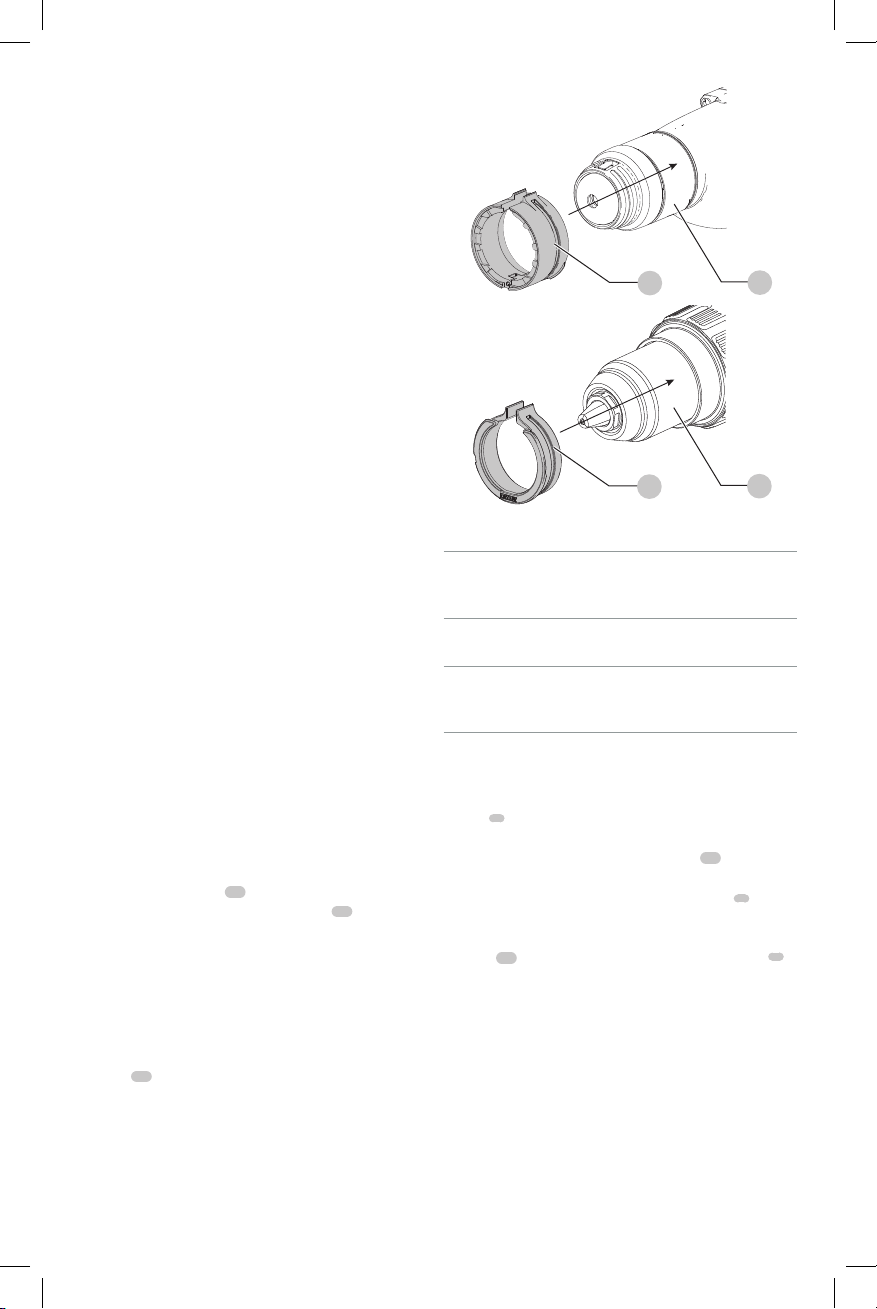

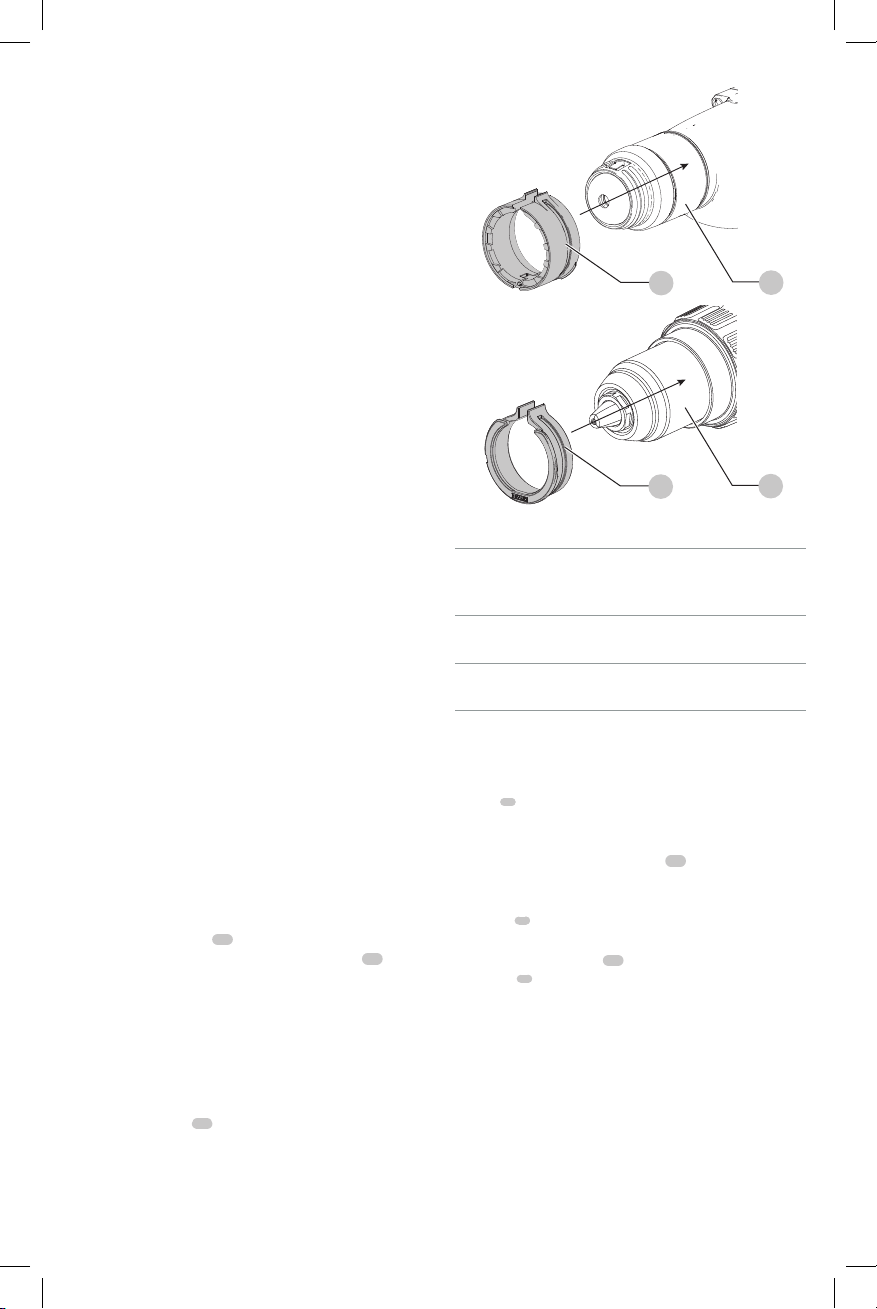

Attaching the Ring Adapter (Fig. A, B)

Your dust extraction system comes with two adapters;

a metal ring adapter with hinge for SDS Plus rotary

hammers

15

and a plastic ring adapter for percussion

hammerdrills

16

Refer to the Fitment Guide chart for proper adapteruse.

NOTE: If the diameter of the tool's collar is 54 mm, no ring

adapter isneeded.

1. If a ring adapter is needed, choose the correct ring

adapter for yourtool.

2. Open the ring adapter and slide it onto the tool's

collar

19

as shown in FigureB.

NOTE: The adapter will slide back and forth on thetool.

Fig. B

FITMENT GUIDE

No adapter collar needed

D25333, DCH293, D25263, DCH263,

DCH273, D25262, D25323, DCH253,

DCH213, D25223, D25213, D25123

Toothed adapter needed

DCH133, D25133, D25260, D25052,

D25012, D25023, DWD525, DWD520

Smooth adapter needed

DCD950, DCD970, DCD985, DCD995,

DCD996, DCD997

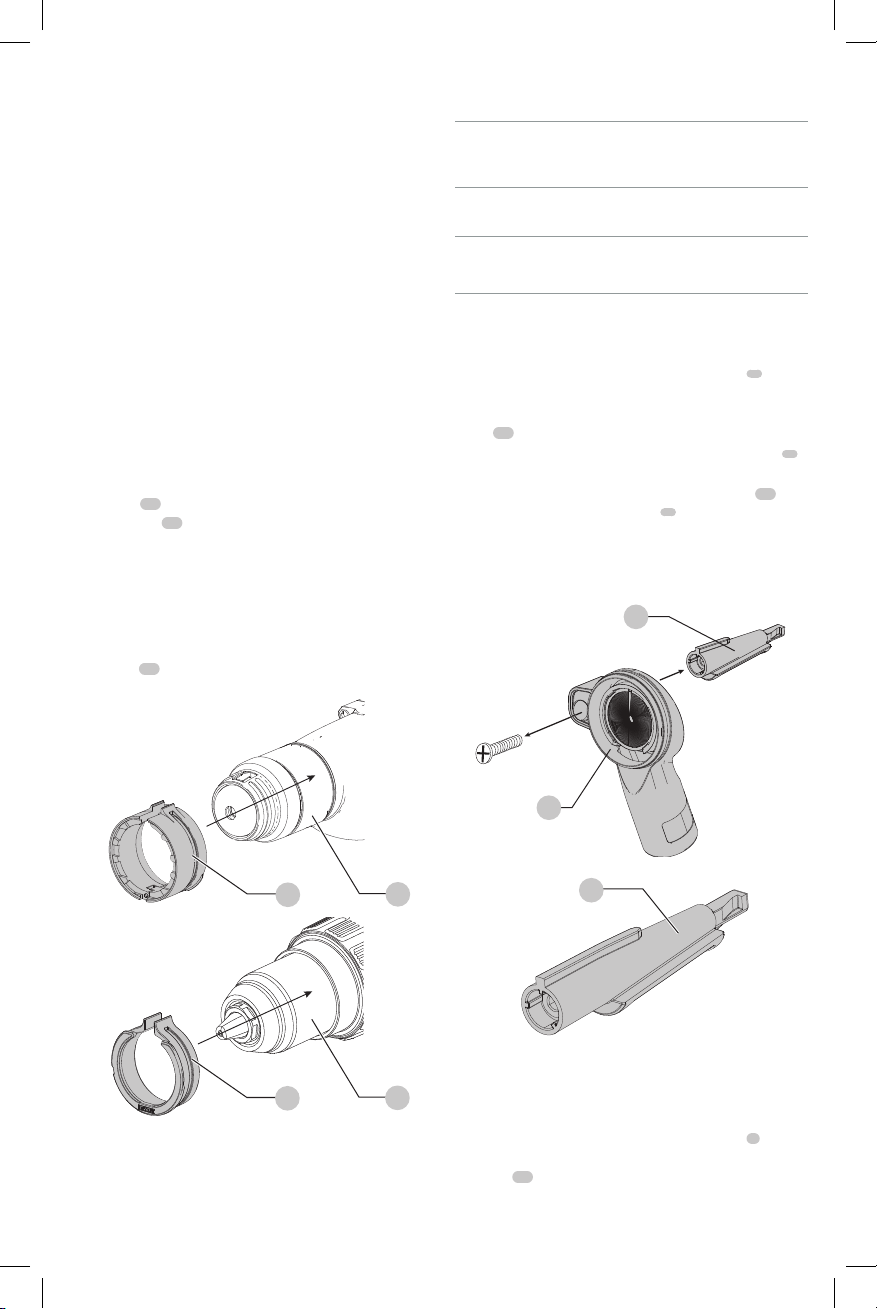

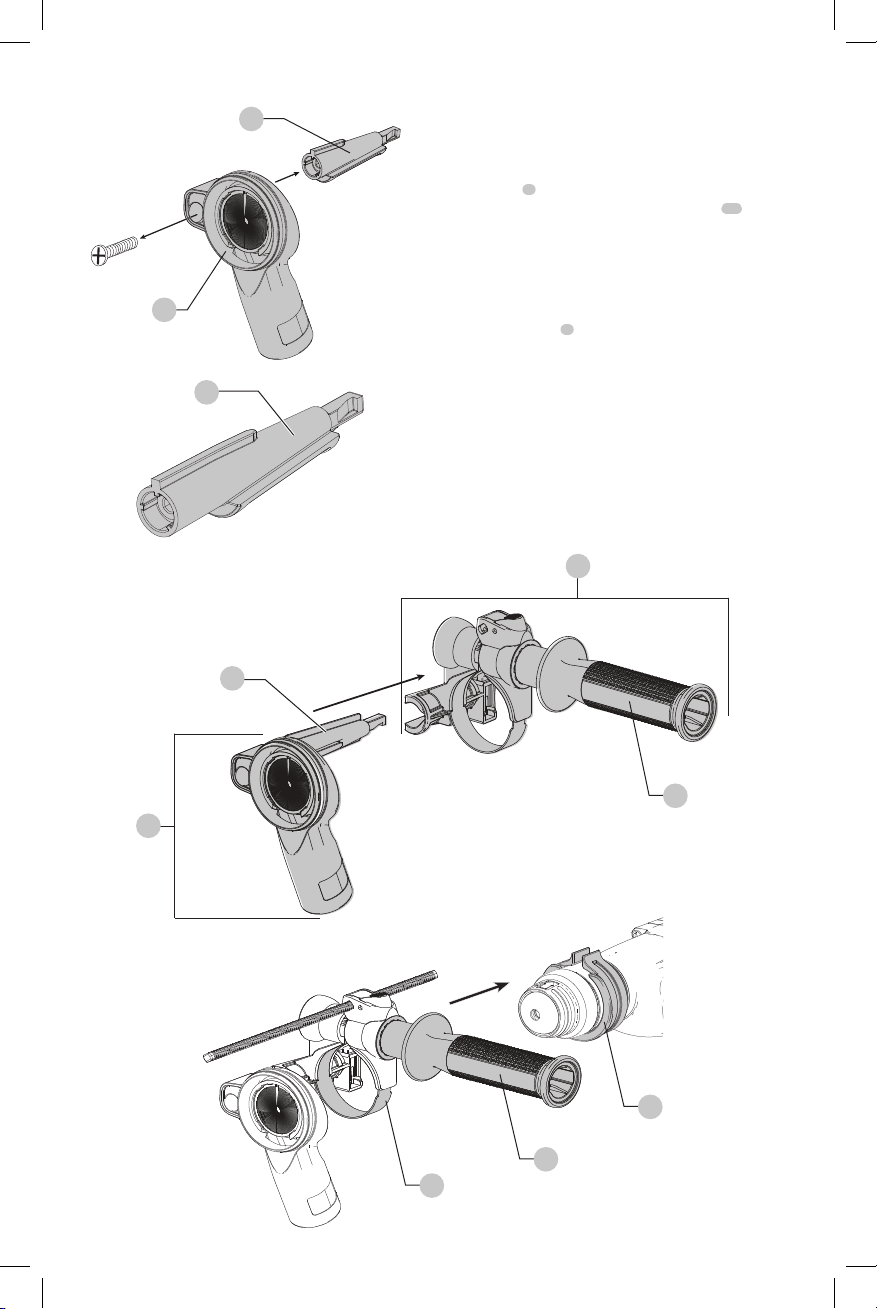

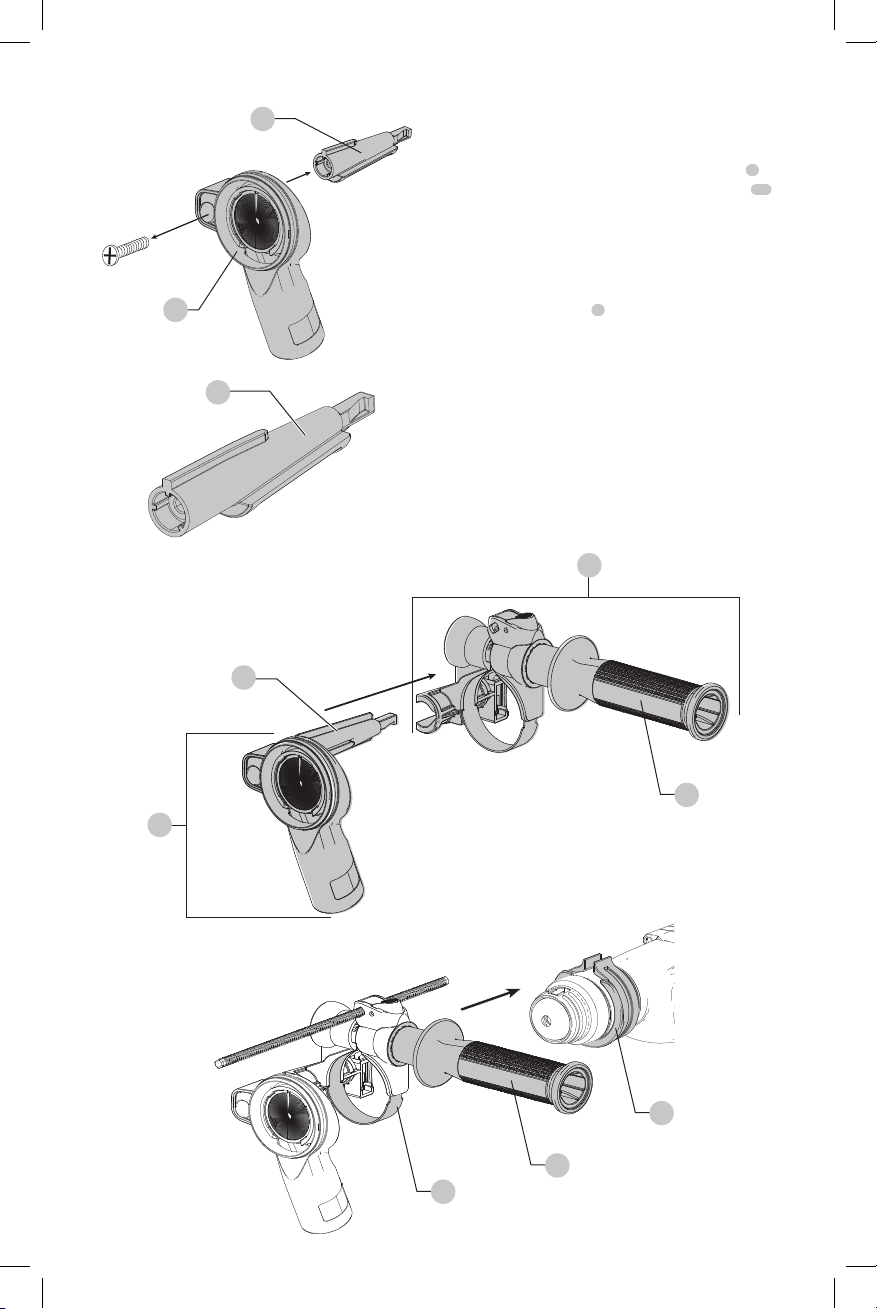

Assembling the Dust Extraction System

(Fig.A, C–E)

The standard SDS Plus tool holder adapter (short)



comes attached to some tools. But if your tool requires the

Quick Change Chuck (QCC) SDS Plus tool holder adapter

(long)

13

, assemble asfollows.

1. Remove the cross head screw from the short adapter



using a cross head screwdriver (Fig. C). Then use the

screw to assemble the long tool holder adapter

13

(Fig.D) to the dust brush body



. Tightensecurely.

2. Carefully slide the newly assembled dust brush and

tool holder adapter into the slot on the top of the side

handle assembly until you hear a click (Fig. E).

Fig. C

Fig. D

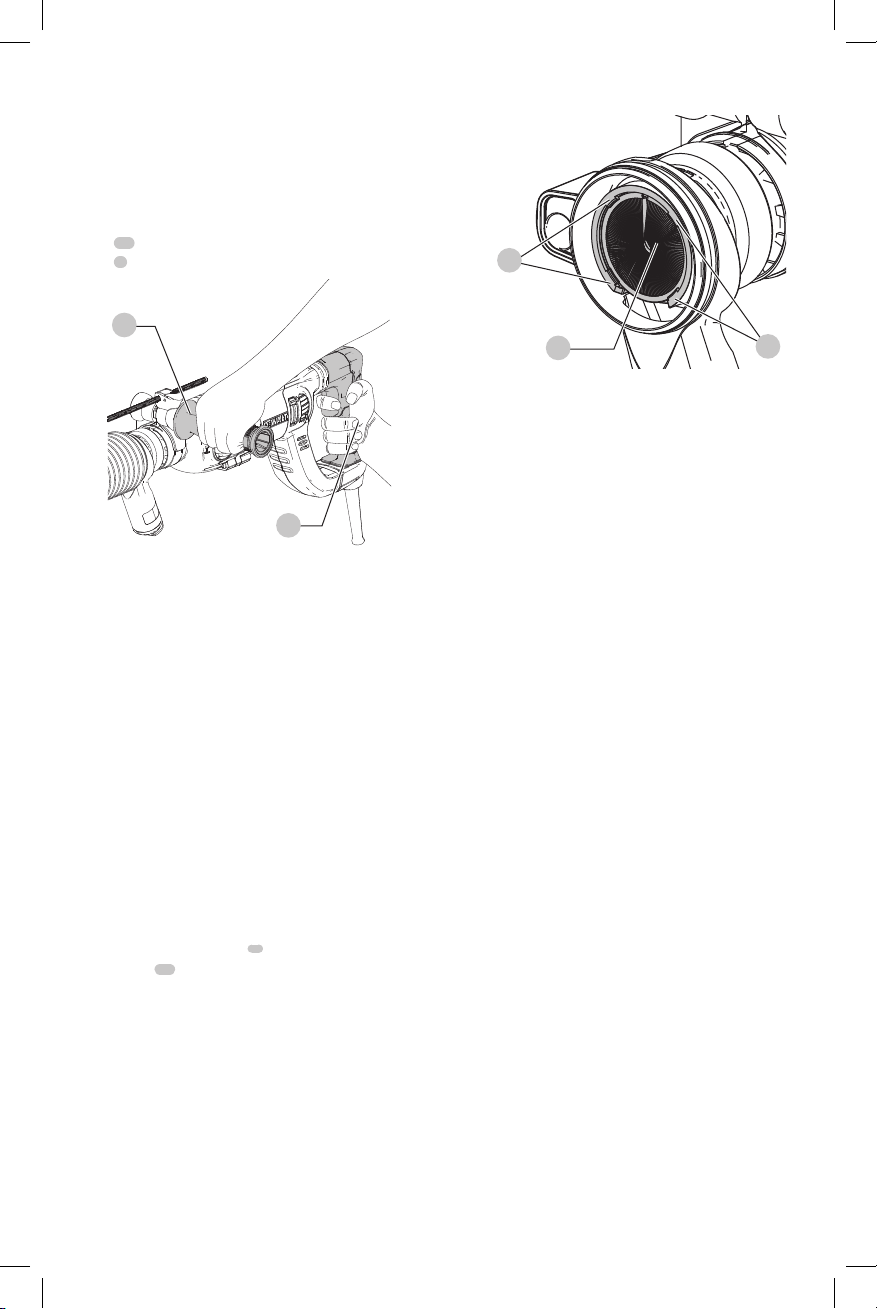

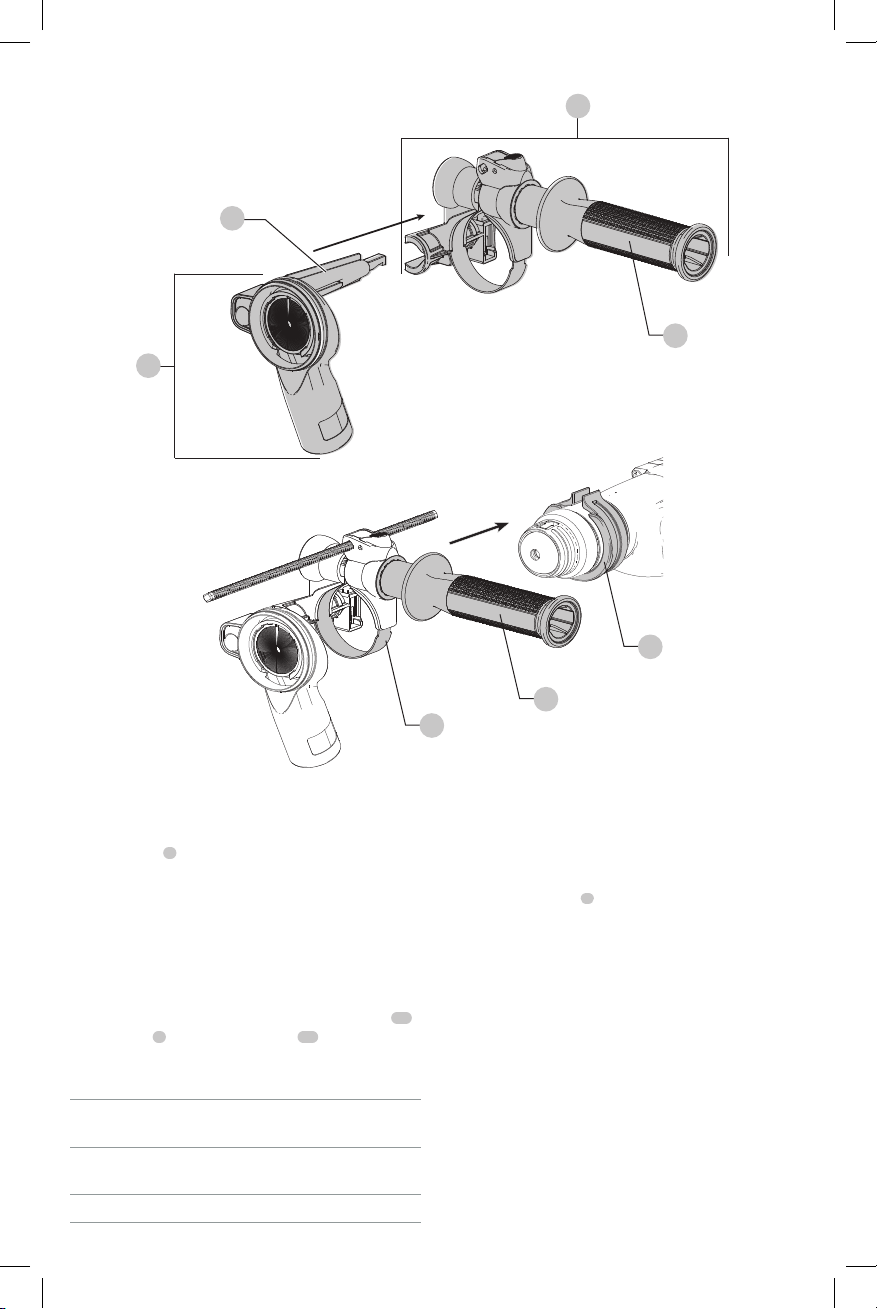

Attaching the Dust Extraction System to

the Tool (Fig.A, F)

1. Slide the assembled dust extraction system onto

the nose of the tool through the ring opening

2

past the tool holder andsleeve and onto the tool's

collar

19

. If a ring adapter is needed, refer to Attaching

theRingAdapter.

ENGLISH

2. Rotate the dust extraction system to the desired

position on the tool.

3. Lock the assembly in place by securely tightening the

side handle

1

, rotating the grip clockwise firmly so

that the assembly will not rotate due to the torque of

thetool.

4. Install and adjust the depth adjustment rod to

desiredlength.

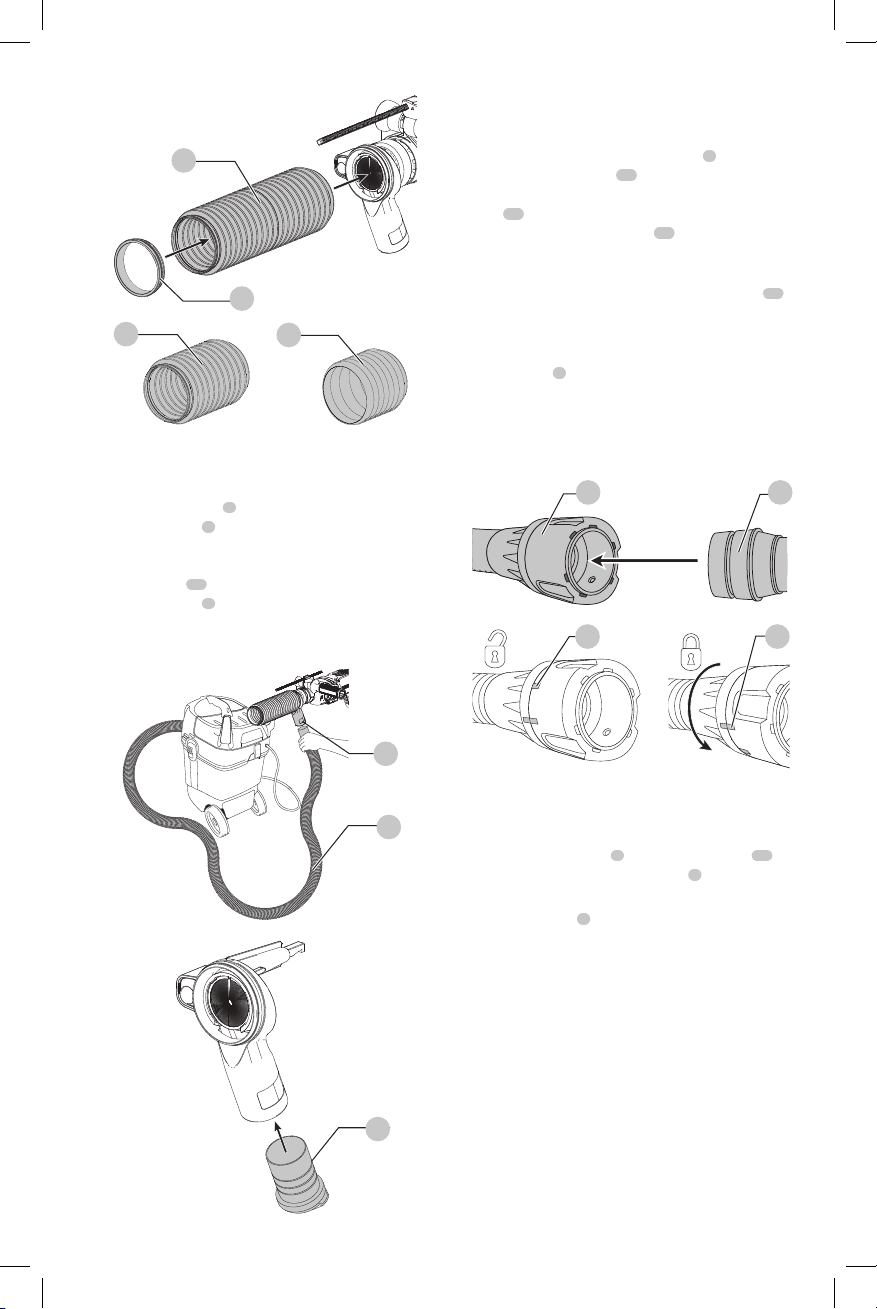

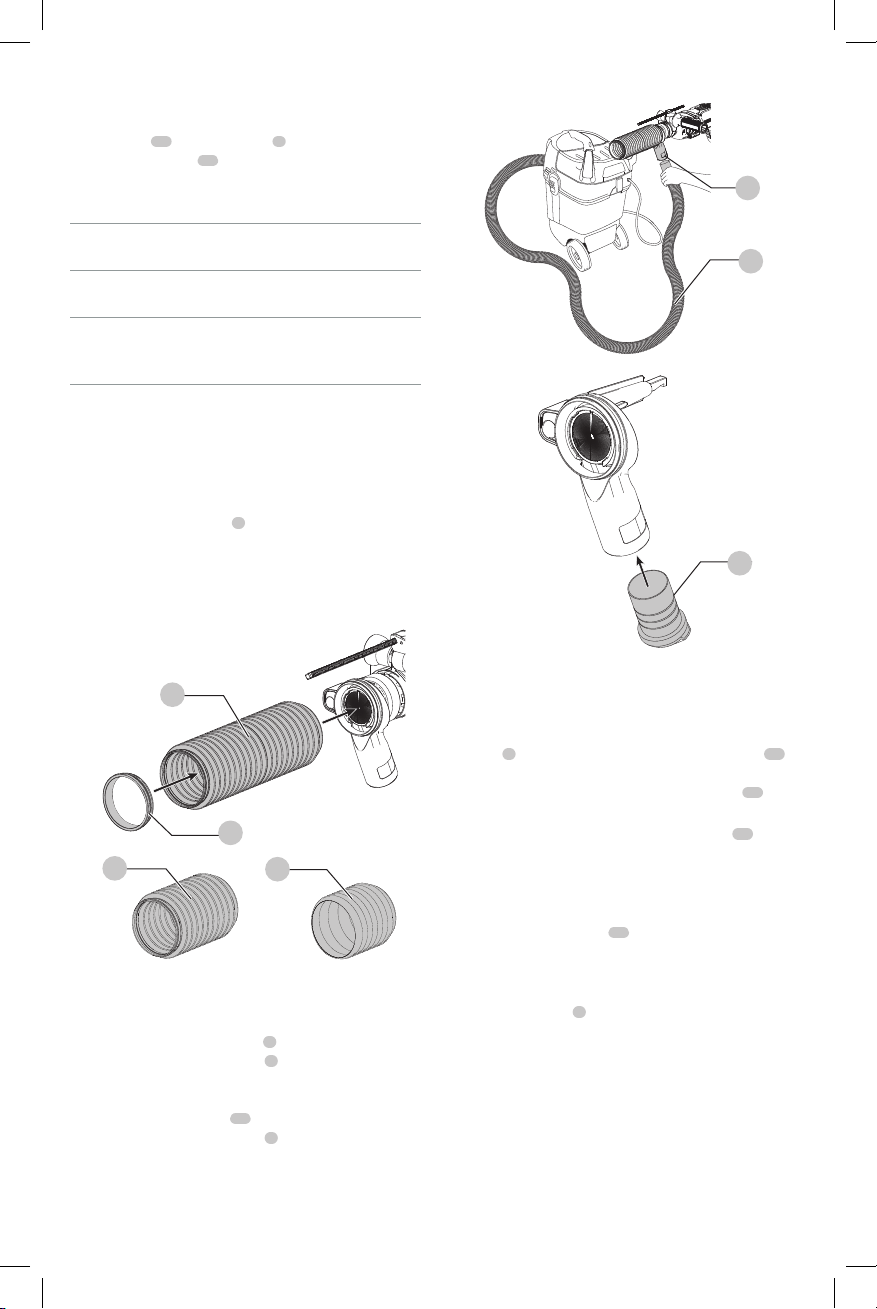

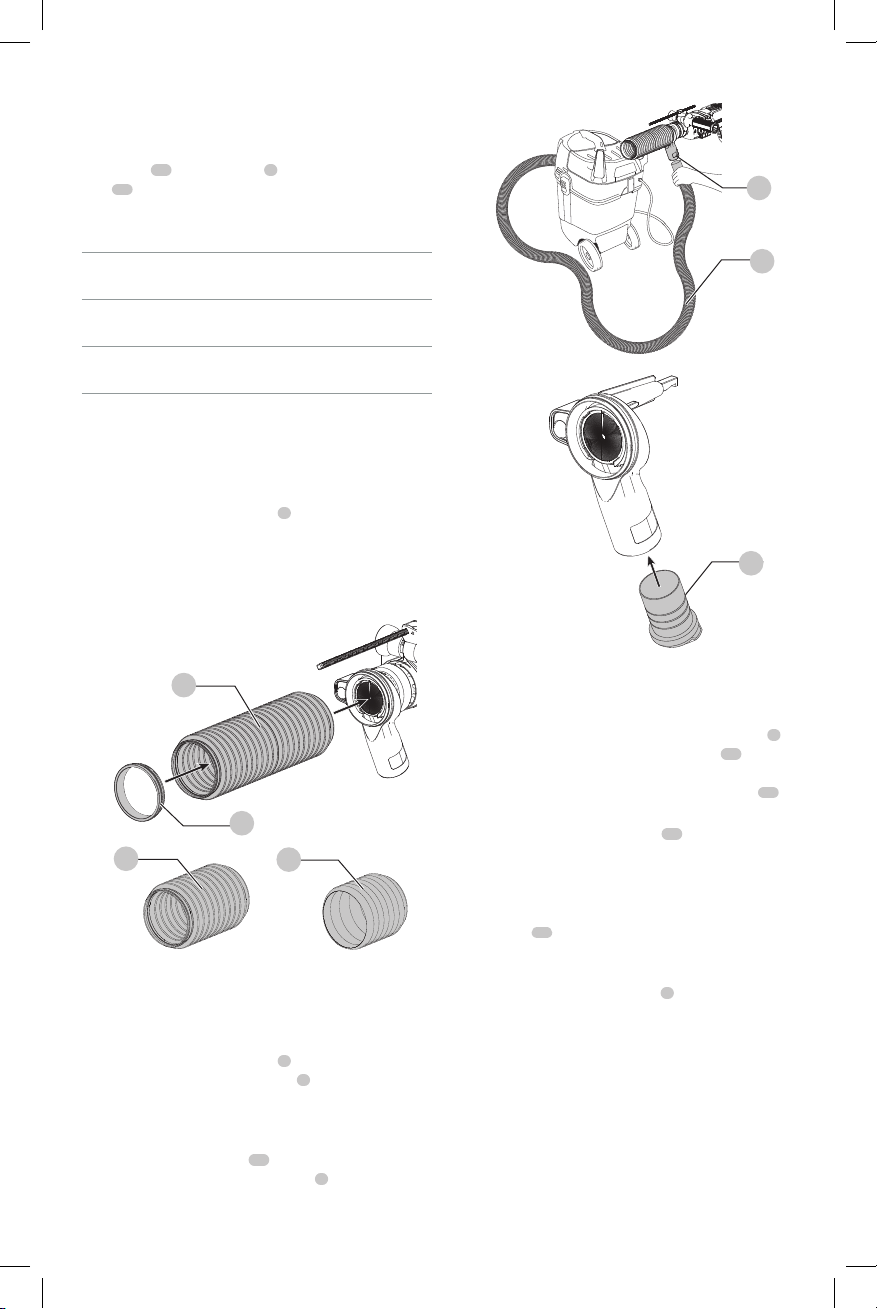

Attaching and Removing the Bellows

(Fig.A,G)

Your dust extraction system comes with a short bellow

10

a long bellow

5

, and a stop bit bellow

11

. Refer to the

chart below for proper usage for eachbellow.

BELLOW USAGE

Short bellow To be used with 6" (152 mm) overall length

[4" (102 mm) useable] bits.

Long bellow To be used with 10" (254 mm) overall length

[8" (203 mm) useable] bits.

Stop bit bellow To be used with SDS Plus rotary hammer stop bits.

Attaching the Bellow

You can attach the bellow with the bit either installed

orremoved.

1. Push the bellow onto the end of the dust extraction unit

while using a twisting motion until the bellow issecure.

2. Place the wear ring

4

on the oppposite end of

thebellow, closest to the workpiece.

Removing the Bellow

To remove the bellow, twist and pull the bellow away from

the dust extractionunit.

Fig. F

Fig. E

ENGLISH

Fig. G

Attaching a Dust Extractor to the Dust

Extraction Assembly (Fig. H–J)

1. Insert the dust hose

8

into the dust extraction

connection port

7

and a dust extractor (Fig. H).

NOTE: The dust extraction system is compatible with

or without a dust extractor. The tool can be used

with the plug

17

inserted in the dust extraction

connection port

7

(Fig. I). If you are using the plug, it

is recommended you remove the dust from the bellow

after drilling eachhole.

Fig. H

Fig. I

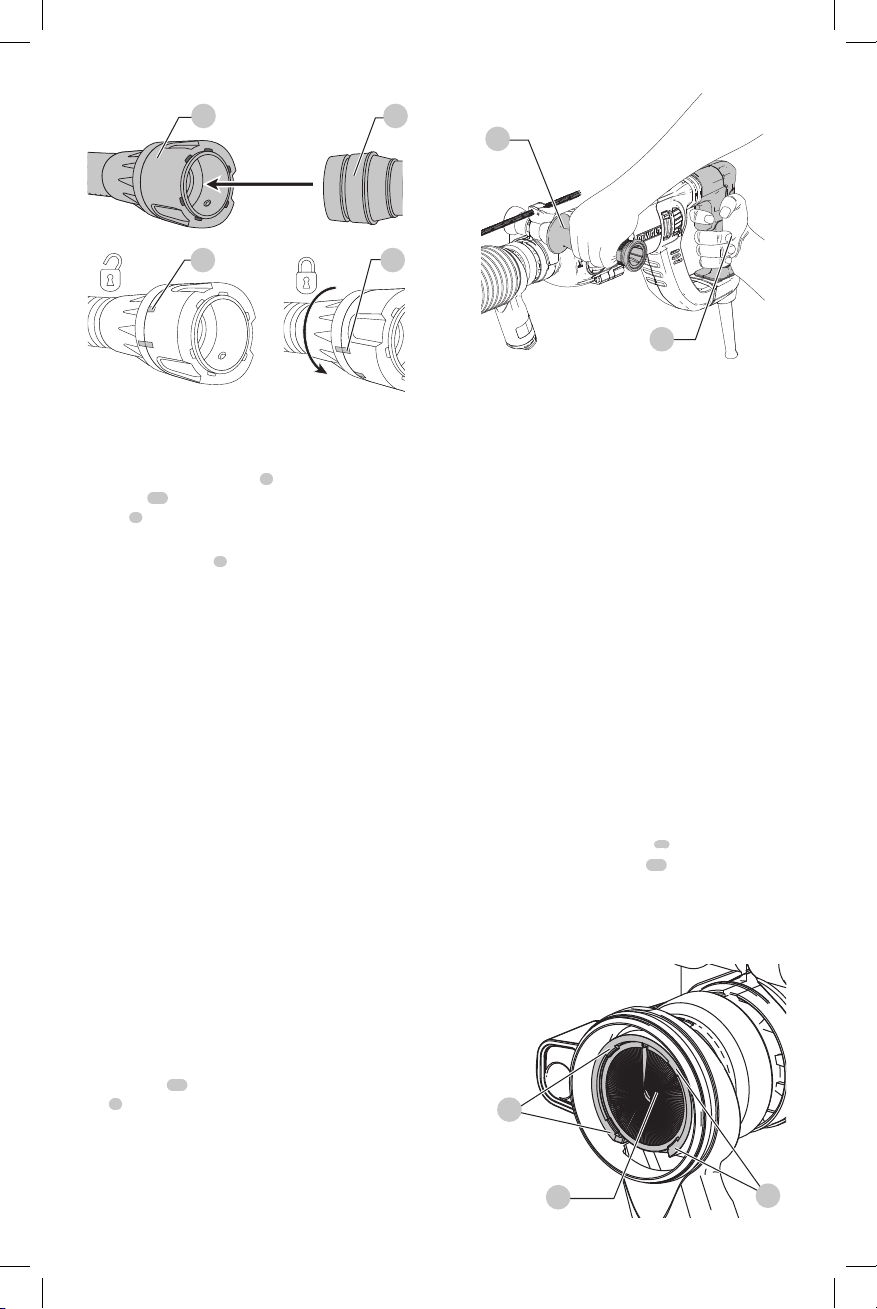

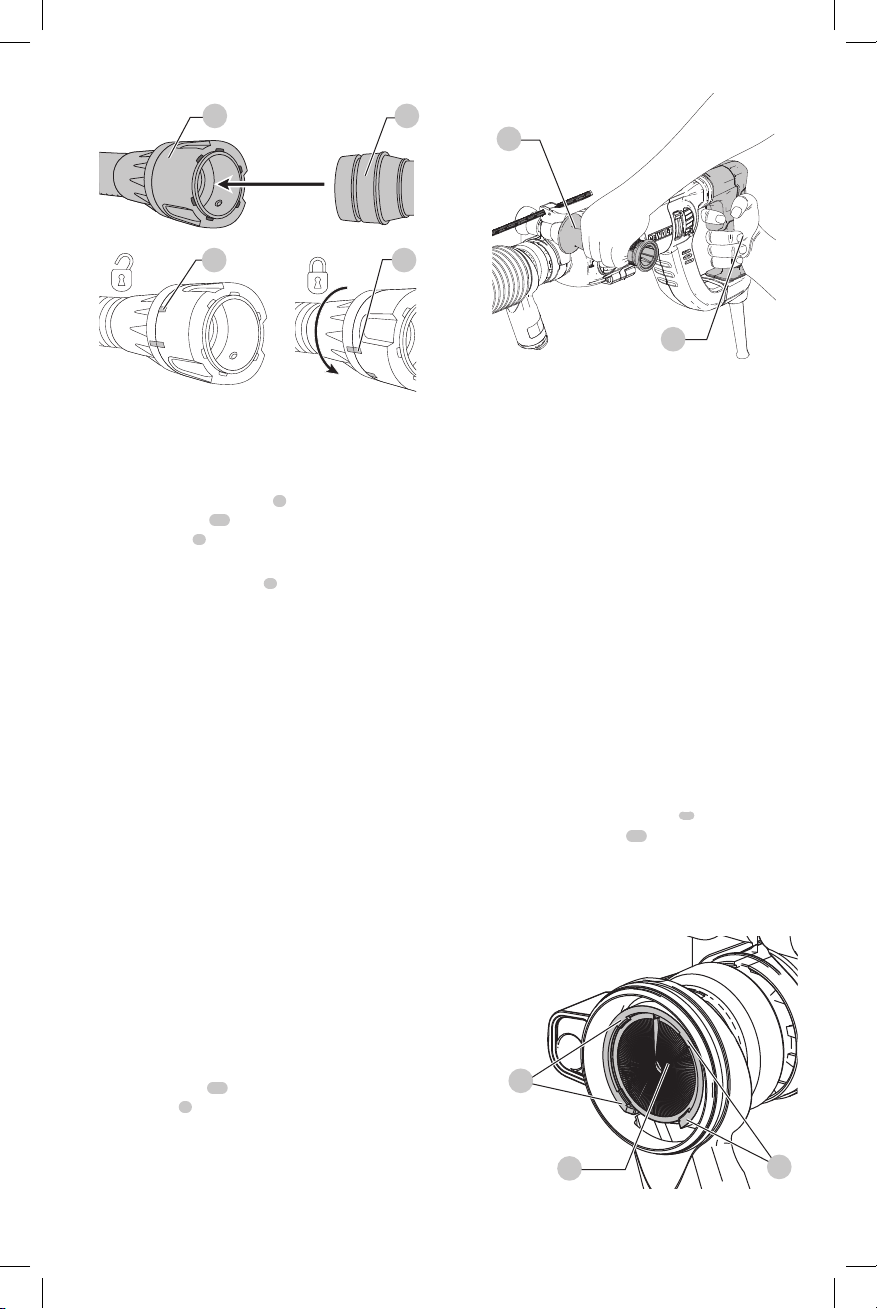

AirLock Compatible (Fig. A, H–J)

Your D

WALT dust extractor is compatible with the D

WALT

AirLock connection system. The AirLock allows for a fast,

secure connection between the dust hose

8

and power

tool. The AirLock connector

20

(Fig. J) connects directly to

WALT compatible tools or through the use of an AirLock

adapter

21

(available from your local D

WALTsupplier).

NOTE: If using an AirLock adapter

21

, ensure it is firmly

attached to the tool outlet before following the stepsbelow.

1. Ensure the collar on the AirLock connector is in the

unlock position. (Refer to FigureJ.) Align notches

23

collar and AirLock connector as shown for unlock and

lockpositions.

2. Push the AirLock connector onto the dust extraction

system hose

8

3. Rotate the collar to the lockedposition.

NOTE: The ball bearings inside collar lock into the slot

and secure the connection. The dust extraction system is

now securely connected to the dustextractor.

20 21

2323

Fig. J

Removing the Dust Extraction System

from the Tool (Fig. A, I)

1. Remove the dust hose

8

or the dust port plug

17

from

the dust extraction connection port

7

2. Remove the bit from the toolholder.

3. Turn side handle

1

to loosen and slide from the nose

of thetool.

4. If a ring adapter was used, open and remove the adapter

from the nose ofthetool.

OPERATION

Instructions for Use



WARNING: Always observe the safety instructions

and applicableregulations.



WARNING: To reduce the risk of serious personal

injury, turn tool off and disconnect tool from

power source before making any adjustments or

removing/installing attachments or accessories.

Be sure the trigger switch is in the OFF position. An

accidental start-up can causeinjury.

ENGLISH

Proper Hand Position (Fig. K)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

22

of the hammer and one hand on the side

handle

1

of the dust extractionsystem.

Fig. K

MAINTENANCE

Your

DEWALT

dust extraction system has been designed

to operate over a long period of time with a minimum of

maintenance. Continuous satisfactory operation depends

upon proper tool care and regularcleaning.



WARNING: To reduce the risk of serious personal

injury, turn tool off and disconnect tool from

power source before making any adjustments or

removing/installing attachments or accessories.

Be sure the trigger switch is in the OFF position. An

accidental start-up can causeinjury.



WARNING: Use only

DEWALT

replacementparts.

Replacing the Dust Brush (Fig.L)



WARNING: Wear approved eye protection and

approved dust mask when performing thisprocedure.

The dust brush will wear during use and will need to

bereplaced.

1. To remove the dust brush



, pry it away from the four

small tabs

24

holding it inplace.

2. Insert the new dust brush making sure it is securely held

by the four smalltabs.

Fig. L

Cleaning



WARNING: Blow dirt and dust out of all air vents

with clean, dry air at least once a week. To minimize

the risk of eye injury, always wear ANSI Z87.1

approved eye protection and dust mask when

performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories



WARNING: Since accessories, other than those

offered by

DEWALT

, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

DEWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact

DEWALT

Industrial

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1-800-4-

DEWALT

(1-800-433-9258) or visit our website:

www.dewalt.com.

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a

DEWALT

factory

service center or a

DEWALT

authorized service center.

Always use identical replacementparts.

ENGLISH

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

DEWALT

will repair, without charge, any defects due to faulty

materials or workmanship for three years from the date of

purchase. This warranty does not cover part failure due to

normal wear or tool abuse. For further detail of warranty

coverage and warranty repair information, visit www.

dewalt.com or call 1-800-4-

DEWALT

(1-800-433-9258). This

warranty does not apply to accessories or damage caused

where repairs have been made or attempted by others.

THIS LIMITED WARRANTY IS GIVEN IN LIEU OF ALL OTHERS,

INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY

AND FITNESS FOR A PARTICULAR PURPOSE, AND EXCLUDES

ALL INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some

states do not allow limitations on how long an implied

warranty lasts or the exclusion or limitation of incidental

or consequential damages, so these limitations may not

apply to you. This warranty gives you specific legal rights

and you may have other rights which vary in certain states

orprovinces.

In addition to the warranty,

DEWALT

tools are covered

byour:

1 YEAR FREE SERVICE

DEWALT

will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your

DEWALT

Power Tool, Laser, or Nailer for any reason, you

can return it within 90 days from the date of purchase with a

receipt for a full refund – no questionsasked.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-800-4-

DEWALT

(1-800-433-9258) for a freereplacement.

FRANÇAIS

Définitions: symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour

l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

DEWALT

, composez le numéro

sans frais : 1-800-4-

DEWALT

(1-800-433-9258).

Fig. A

Poignée latérale

Ouverture de la bague

Adaptateur de la bague

Bague d’usure

Soufflet long

Tige d’ajustement de la profondeur

Port de connexion du dépoussiérage

Tuyau de poussière

FRANÇAIS

Consignes de sécurité



AVERTISSEMENT! respectez toujours les règlements

de sécurité applicables dans votre pays ou région afin

de réduire le risque d’incendie, de choc électrique et

une blessurecorporelle.

Lisez attentivement tout ce guide avant d’utiliser l’accessoire.

Consultez aussi le guide de tout outil électrique qui sera utilisé

avec cetaccessoire.

CONSERVEZ CE GUIDE POUR

RÉFÉRENCE ULTÉRIEURE

Règles générales de sécurité

a ) Gardez l’aire de travail dégagée. Les établis et les

aires encombrés favorisent lesblessures.

b ) Gardez les enfants en retrait. Ne pas laisser

les enfants entrer en contact avec l’outil ou la

rallonge. Une supervision est requise pour ceux de

moins de 16ans.

c ) Utilisez un outil approprié. L’utilisation prévue

est décrite dans ce guide d’utilisation. Ne pas

forcer les petits outils ou les accessoires à faire le travail

d’un outil robuste. L’outil travaillera mieux et sera plus

sécuritaire à la vitesse pour laquelle il a étéconçu.



AVERTISSEMENT: l’utilisation de tout accessoire ou

la performance de toute opération avec cet outil, autre

que celles recommandées dans ce guide d’utilisation,

peut présenter un risque de blessurecorporelle.

Règles de sécurité spécifiques

supplémentaires pour les systèmes

dedépoussiérage

• Ne pas utiliser l’accessoire pour le perçage dans le bois,

l’acier ou leplastique.

• Ne pas utiliser l’accessoire pour leforage.

• Ne pas utiliser l’accessoire pour leciselage.

• Utilisez seulement les outils électriques recommandés

par D

WALT avec cet accessoire. Pour de plus amples

renseignements sur les outils électriques D

WALT

compatibles avec cet accessoire, veuillez contacter votre

détaillant local, consultez les adresses à l’arrière du guide

ou visitez www.dewalt.com.

• Ne pas utiliser l’outil en conditions humides oumouillées.

• Ne pas le laisser être utilisé comme un jouet. Une attention

particulière est nécessaire lorsqu’il est utilisé par des

enfants ou près desenfants.

• Utilisez seulement comme décrit dans ce guide. Utilisez

seulement les accessoires recommandés dufabricant.

• Ne pas mettre tout objet dans les ouvertures. Ne pas

utiliser si une ouverture est bloquée; tenez à l’écart de la

poussière, de la charpie, des cheveux et de tout ce qui peut

réduire la circulation de l’air.

• Gardez vos cheveux, vêtements amples, doigts et toutes

les parties de votre corps loin des ouvertures et des pièces

enmouvement.

• Ne pas utiliser pour ramasser des liquides combustibles

ou inflammables, comme l’essence ou utiliser dans des

endroits où ils sontprésents.

Renseignements de sécurité

supplémentaires



AVERTISSEMENT : ne jamais modifier l’appareil ou

toute pièce de celui-ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

FRANÇAIS

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil sur

son côté, sur une surface stable, là où il ne pourra

ni faire trébucher ni faire chuter quelqu’un.

Certains outils équipés d’un large bloc-piles peuvent

tenir à la verticale sur celui-ci, mais manquent alors

destabilité.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans ces

piècesmobiles.

Usage prévu

La fixation de dépoussiérage DWH200D a été conçue

pour le dépoussiérage lors du perçage à percussion dans

la maçonnerie et le béton sec à l’aide de mèches ou de

mèches à butée solides installées sur l’outil électrique.

NE PAS utiliser avec des têtes à tourillonner ou des

trépanscarottiers.

Cette fixation de dépoussiérage conviendra à la plupart des

marteaux rotatifs SDS Plus avec ou sans fil de

DEWALT

, aux

perceuses à percussion avec fil et aux perceuses/visseuses/

perceuses à percussion sans fil de premièrequalité.

NE PAS les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Ce système de dépoussiérage est un accessoire conçu pour

être utilisé avec des outils électriquesprofessionnels.

NE PAS le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Fixer l’adaptateur de la bague (Fig.A, B)

Votre système de dépoussiéragecomprend deux

adaptateurs : un adaptateur de la bague en métal avec des

marteaux rotatifs SDS Plus

15

et un adaptateur de la bague

en plastique pour les perceuses à percussion

16

Consultez le tableau du guide du montage pour une

utilisation appropriée de l’adaptateur.

REMARQUE: Si le diamètre du collet de l’outil est de 54

mm, aucun adaptateur de la bague n’estpasnécessaire.

1. Si un adaptateur de la bague est nécessaire, choisissez le

bon adaptateur pour votreoutil.

2. Ouvrez l’adaptateur de la bague et glissez-le sur le

collier

19

de l’outil comme illustré dans la FigureB.

REMARQUE: L’adaptateur glissera vers l’avant et vers

l’arrière de l’outil.

Fig. B

GUIDE DU MONTAGE

Aucun collier d’adaptateur

nécessaire

D25333, DCH293, D25263, DCH263,

DCH273, D25262, D25323, DCH253,

DCH213, D25223, D25213, D25123

Adaptateur denté

nécessaire

DCH133, D25133, D25260, D25052,

D25012, D25023, DWD525, DWD520

Adaptateur lisse

nécessaire

DCD950, DCD970, DCD985, DCD995,

DCD996, DCD997

Assembler le système de dépoussiérage

(Fig.A, C–E)

L’adaptateur du support de l’outil SDS Plus standard

(court)



est accompagné de certains outils. Mais si votre

outil nécessite un adaptateur du support de l’outil SDS

PLUS avec mandrin à échange rapide (long)

13

, assemblez

commesuit.

1. Retirez la vis cruciforme de l’adaptateur court



l’aide d’un tournevis cruciforme (Fig. C). Puis utilisez la

vis pour assembler l’adaptateur du support de l’outil

long

13

(Fig.D) au corps de la brosse à épousseter



Vissezsolidement.

2. Glissez soigneusement la brosse à épousseter

nouvellement assemblée et l’adaptateur du support de

l’outil dans la fente sur le dessus de l’assemblage de la

poignée jusqu’à ce que vous entendiez un clic (Fig. E).

FRANÇAIS

Fig. C

Fig. D

Fixer le système de dépoussiérage à l’outil

(Fig.A, F)

1. Glissez le système de dépoussiérage assemblé sur le

nez de l’outil à travers l’ouverture de la bague

2

, après

le support de l’outil et la douille et sur le collet

19

de l’outil. Si un adaptateur de la bague est nécessaire,

consultez Fixer l’adaptateur de labague.

2. Tournez le système de dépoussiérage à la position

désirée sur l’outil.

3. Verrouillez l’assemblage en place en serrant solidement

la poignée latérale

1

, en la tournant le sens des aiguilles

d’une montre afin que l’assemblage ne tourne pas en

raison du couple de l’outil.

4. Installez et ajustez la tige d’ajustement de la profondeur

à la longueurdésirée.

Fig. E

Fig. F

FRANÇAIS

Fixer et retirer les soufflets (Fig.A,G)

Votre système de dépoussiérage comprend un

souffletcourt

10

, un souffletlong

5

et un soufflet pour

mèche à épaulement

11

. Consultez le tableau ci-dessous

pour une utilisation appropriée de chaquesoufflet.

UTILISATION DES SOUFFLETS

Soufflet court À être utilisé avec des mèches d’une longueur totale

de 152 mm (6 po) [102 mm (4 po) utilisables].

Soufflet long À être utilisé avec des mèches d’une longueur totale

de 254 mm (10 po) [203 mm (8 po) utilisables].

Soufflet pour

mèche à

épaulement

À être utilisé avec des mèches à épaulement pour

marteaux rotatifs SDS Plus.

Fixer le soufflet

Vous pouvez fixer le soufflet avec la mèche installée

ouretirée.

1. Poussez le soufflet sur l’extrémité de l’unité de

dépoussiérage tout en utilisant un mouvement de

torsion jusqu’à ce que le soufflet soitsécuritaire.

2. Placez la bague d’usure

4

à l’extrémité opposée

dusoufflet la plus près de la pièce detravail.

Retirer le soufflet

Pour retirer le soufflet, tournez et retirez le soufflet de l’unité

dedépoussiérage.

Fig. G

Fixer le dépoussiéreur à l’assemblage de

dépoussiérage (Fig. H–J)

1. Insérez le tuyau de poussière

8

dans le port de

connexion du dépoussiérage

7

et un aspirateur (Fig. H).

REMARQUE: Le système de dépoussiérage est

compatible avec ou sans dépoussiéreur. L’outil peut

être utilisé avec la prise

17

insérée dans le port de

connexion du dépoussiérage

7

(Fig. I). Si vous utilisez

la prise, il est recommandé de retirer la poussière du

soufflet après avoir percé chaquetrou.

Fig. H

Fig. I

Compatible à AirLock (Fig. A, H–J)

Votre dépoussiéreur D

WALT est compatible avec le

système de connexion AirLock de D

WALT. AirLock permet

une connexion sécuritaire et rapide entre le tuyau de

poussière

8

et l’outil électrique. Le connecteur AirLock

20

(Fig. J) se connecte directement aux outils compatibles de

WALT ou par l’utilisation d’un adaptateur AirLock

21

(disponible chez votre fournisseur D

WALTlocal).

REMARQUE: Si vous utilisez l’adaptateur AirLock

21

assurez-vous qu’il est solidement fixé à la prise de l’outil

avant de suivre les étapes ci-dessous.

1. Assurez-vous que le connecteur AirLock est en

position déverrouillée. (Consultez la Figure J.)

Alignez les encoches de

23

du collet du connecteur

AirLock comme illustré pour les positions verrouillée

etdéverrouillée.

2. Poussez le connecteur AirLock sur le tuyau du système

de dépoussiérage

8

3. Tournez le collet en positionverrouillée.

REMARQUE: Le roulement à billes à l’intérieur du collet

se verrouille dans la fente et sécurise la connexion. Le

système de dépoussiérage est alors connecté de façon

sécuritaire audépoussiéreur.

FRANÇAIS

20 21

2323

Fig. J

Retirer le système de dépoussiérage de

l’outil (Fig.A, I)

1. Retirez le tuyau de poussière

8

ou de la prise du

port de poussière

17

du port de connexion du

dépoussiérage

7

2. Retirez la mèche du support de l’outil.

3. Tournez la poignée latérale

1

pour desserrer et glissez

du nez de l’outil.

4. Si l’adaptateur de la bague a été utilisé, ouvrez et retirez

l’adaptateur du nez de l’outil.

FONCTIONNEMENT

Mode d’emploi



AVERTISSEMENT: respectez toujours les consignes

de sécurité et les règlesapplicables.



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’outil et

débranchez-le de la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Assurez-vous que

la gâchette est en position Arrêt. Un démarrage

accidentel peut causer desblessures.

Position appropriée des mains (Fig. K)



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, utilisez TOUJOURS la

position des mains appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de

blessure grave, tenez TOUJOURS solidement en

prévision d’une rétroactionsoudaine.

Une position des mains appropriée nécessite une main sur

la poignée principale

22

du marteau et une main sur la

poignée latérale

1

le système dedépoussiérage.

Fig. K

ENTRETIEN

Votre système de dépoussiérage

DEWALT

a été conçu pour

fonctionner sur une longue période avec un minimum

d’entretien. Un fonctionnement satisfaisant continu dépend

de l’entretien approprié et d’un nettoyage régulier de l’outil.



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’outil et

débranchez-le de la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Assurez-vous que

la gâchette est en position Arrêt. Un démarrage

accidentel peut causer desblessures.



AVERTISSEMENT: utilisez seulement des pièces de

remplacement

DEWALT

Remplacer les brosses à épousseter

(Fig.L)



AVERTISSEMENT: portez une protection approuvée

pour les yeux et un masqueantipoussières.

La brosse à épousseter s’usera durant l’utilisation et devra

êtreremplacée.

1. Pour retirer la brosse à épousseter



, dégagez-la des

quatre petites languettes

24

la maintenant enplace.

2. Insérez la nouvelle brosse à épousseter en vous assurant

qu’elle est maintenue de façon sécuritaire par les quatre

petiteslanguettes.

Fig. L

FRANÇAIS

Nettoyage



AVERTISSEMENT: soufflez la saleté et la poussière

de tous les évents avec de l’air sec et propre au moins

une fois par semaine. Afin de minimiser le risque de

blessure aux yeux, portez toujours une protection

pour les yeux approuvée ANSI Z87.1 et un masque

antipoussières lorsque vous effectuez cettetâche.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

DEWALT

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DEWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec

DEWALT

Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-

DEWALT

) ou visiter

notre site Web : www.dewalt.com.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

DEWALT

ou un centre de réparation agréé

DEWALT

. Toujours

utiliser des pièces de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte

remplie vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi

par la loi fédérale américaine de la protection

desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DEWALT

réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

l’usage abusif de l’outil. Pour obtenir de plus amples

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.

com ou composer le 1 800 433-9258 (1 800 4-

DEWALT

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE

GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE

OU INDIRECT. Certains états n’autorisent aucune limitation

quant à la durée d’une garantie implicite ni aucune

exclusion ou limitation de garantie contre tout préjudice

accessoire ou indirect, aussi il se peut que ces exclusions

ne vous soient pas applicables. Cette garantie confère des

droits légaux particuliers à l’acheteur, mais celui-ci pourrait

aussi bénéficier d’autres droits variant d’un territoire à l’autre.

En plus de la présente garantie, les outils

DEWALT

sont

couverts par notre :

CONTRAT D’ENTRETIEN GRATUIT D’UNAN

DEWALT

entretiendra l’outil et remplacera les pièces usées au

cours d’une utilisation normale et ce, gratuitement, pendant

une période d’un an à compter de la date d’achat.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique, du

laser ou de la cloueuse

DEWALT

, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-

DEWALT

) pour en obtenir le

remplacementgratuit.

ESPAÑOL



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta

u otra herramienta

DEWALT

, llámenos al número

gratuito: 1-800-4-

DEWALT

(1-800-433-9258).

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Manija lateral

Abertura de anillo

Adaptador de anillo

Anillo de desgaste

Fuelle largo

Varilla de ajuste de profundidad

Puerto de conexión de extracción de polvo

Manguera de polvo

Fig. A

ESPAÑOL

Instrucciones de seguridad



¡ADVERTENCIA! Siempre observe las regulaciones

de seguridad aplicables en su país o región para

reducir el riesgo de incendio, descarga eléctrica y

lesionespersonales.

Lea todo este manual cuidadosamente antes de operar

el accesorio. Además consulte el manual de cualquier

herramienta eléctrica que se usará con esteaccesorio.

CONSERVE ESTE MANUAL PARA

REFERENCIA FUTURA

Reglas generales de seguridad

a ) Mantenga el área de trabajo sin obstrucciones.

Las áreas y bancos abarrotados pueden

producirlesiones.

b ) Mantenga a los niños alejados. No permita que

niños estén en contacto con la herramienta o

el cable de extensión. Se requiere supervisión para

personas menores a 16 años deedad.

c ) Use la herramienta correcta. El uso pretendido

se describe en este manual de instrucciones. No

fuerce herramientas o accesorios pequeños para hacer

el trabajo de una herramienta deservicio pesado.

La herramienta hará el trabajo mejor y con más

seguridad en la velocidad para la que estádiseñada.



ADVERTENCIA: El uso de cualquier accesorio o

conexión o el desempeño de cualquier operación con

esta herramienta, diferentes a los recomendados en

este manual de instrucciones, pueden presentar un

riesgo de lesionespersonales.

Reglas de seguridad específicas

adicionales para sistemas de extracción

de polvo

• No use el accesorio para aplicaciones de perforación en

madera, acero oplástico.

• No use el accesorio en aplicaciones de perforación

denúcleo.

• No use el accesorio para aplicaciones decincelado.

• Sólo use herramientas eléctricas recomendadas por

WALT con este accesorio. Para más información sobre

las herramientas eléctricas D

WALT compatibles con

este accesorio, por favor póngase en contacto con su

distribuidor local, consulte las direcciones en la parte

posterior del manual o visite www.dewalt.com.

• No use la herramienta en condiciones húmedas

omojadas.

• No permita que se use como un juguete. Se necesita poner

atención cuando sea usado por o cerca deniños.

• Sólo use como se describe en este manual. Sólo use

accesorios recomendados por elfabricante.

• No coloque ningún objeto en las aberturas. No la use con

ninguna abertura bloqueada; manténgala libre de polvo,

pelusa, cabello y cualquier cosa que pueda reducir el flujo

deaire.

• Mantenga el cabello, ropa suelta, y todas las partes del

cuerpo alejados de las aberturas y partesmóviles.

• No lo use para recoger líquidos inflamables o

combustibles, tales como gasolina, o en áreas donde

puedan estarpresentes.

Información de seguridad adicional



ADVERTENCIA: Nunca modifique la unidad o

ninguna parte de ésta. Podría resultar en daño o

lesionespersonales.



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.

ESPAÑOL



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

Uso Debido

Su accesorio de extracción de polvo DWH200D ha

sido diseñado para la extracción de polvo con uso de

rotomartillo profesional en mampostería o concreto

seco con brocas sólidas y brocas de tope montadas en la

herramienta eléctrica. NO use con brocas huecas o brocas

denúcleo.

Este accesorio de extracción de polvo se adaptará a la

mayoría de los martillos rotatorios SDS Plus alámbricos e

inalámbricos

DEWALT

, rotomartillo alámbricos y taladros/

destornilladores/rotomartillos inalámbricospremium.

NO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

El sistema de extracción de polvo es un aditamento a ser

utilizado con herramientas eléctricasprofesionales.

NO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Conexión del adaptador de anillo

(Fig.A, B)

Su sistema de extracción de polvo incluye dos adaptadores;

un adaptador de anillo de metal con bisagra para

rotomartillos SDS Plus

15

y un adaptador de anillo de

plástico para martillos neumáticos de percusión

16

Consulte la tabla de Guía de filamento para el uso del

adaptadoradecuado.

NOTA: Si el diámetro del collar de la herramienta es de 54

mm, el adaptador de anillo no senecesita.

1. Si se necesita un adaptador de anillo, elija el adaptador

de anillo correcto para suherramienta.

2. Abra el adaptador de anillo y deslícelo sobre el collar de

la herramienta

19

como se muestra en la FiguraB.

NOTA: El adaptador se deslizará hacia adelante y hacia

atrás en laherramienta.

Fig. B

GUÍA DE COLOCACIÓN

No se necesita collar de

adaptador

D25333, DCH293, D25263, DCH263,

DCH273, D25262, D25323, DCH253,

DCH213, D25223, D25213, D25123

Se necesita adaptador con

dientes

DCH133, D25133, D25260, D25052,

D25012, D25023, DWD525, DWD520

Se necesita adaptado liso

DCD950, DCD970, DCD985, DCD995,

DCD996, DCD997

Ensamble de sistema de extracción de

polvo (Fig.A, C–E)

El adaptador de soporte de herramienta SDS Plus estándar

(corto)



viene conectado en algunas herramientas.

Pero si su herramienta requiere el adaptador de soporte

de herramienta SDS Plus de Mandril de Cambio Rápido

[Quick Change Chuck (QCC)] (largo)

13

, ensamble de la

siguientemanera.

1. Retire el tornillo de cabeza de cruz del adaptador

corto



con un destornillador de cruz (Fig. C). Después

use el tornillo para ensamblar el adaptador de soporte

de herramienta largo

13

(Fig.D) al cuerpo del cepillo de

polvo



. Aprietefirmemente.

2. Deslice cuidadosamente el cepillo de polvo

ensamblado recientemente y el adaptador del soporte

de herramienta en la ranura en la parte superior del

ensamble de la manija lateral hasta que escuche un clic

(Fig. E).

ESPAÑOL

Fig. C

Fig. D

Conexión de sistema de extracción de

polvo a la herramienta (Fig.A, F)

1. Deslice el sistema de extracción de polvo ensamblado

sobre la punta de la herramienta a través de la abertura

del anillo

2

, pasando el soporte de la herramienta y

la camisa y sobre el collar de la herramienta

19

. Si se

necesita un adaptador de anillo, consulte Conexión de

adaptador deanillo.

2. Gire el sistema de extracción de polvo a la posición

deseada en la herramienta.

3. Bloquee el ensamble en su lugar apretando firmemente

la manija lateral

1

, girando la empuñadura firmemente

en el sentido de las manecillas del reloj de forma que el

ensamble nogire.

4. Instale y ajuste la varilla de ajuste de profundidad a la

longituddeseada.

Fig. F

Fig. E

ESPAÑOL

Conexión y desinstalación de fuelles

(Fig.A,G)

Su sistema de extracción de polvo incluye un

fuellecorto

10

, un fuellelargo

5

, y un fuelle de broca de

tope

11

. Consulte la siguiente tabla para el uso adecuado

para cadafuelle.

USO DE FUELLE

Fuelle corto Para usarse con brocas de 152 mm (6") de longitud

general [102 mm (4") utilizables].

Fuelle largo Para usarse con brocas de 254 mm (10") de longitud

general [203 mm (8") utilizables].

Fuelle de broca

de tope

Para utilizarse con brocas de tope de rotomartillo

SDS Plus.

Conexión de fuelle

Puede conectar el fuelle con la broca instalada oretirada.

1. Empuje el fuelle sobre el extremo de la unidad de

extracción de polvo mientras usa un movimiento de giro

hasta que el fuelle estéseguro.

2. Coloque el anillo de desgaste

4

en el extremo opuesto

delfuelle, más cerca a la pieza detrabajo.

Desinstalación de fuelle

Para retirar el fuelle, gire y jale el fuelle desde la unidad de

extracción depolvo.

Fig. G

Conexión de extractor de polvo al

ensamble de extracción de polvo

(Fig.H–J)

1. Inserte la manguera de polvo

8

en el puerto de

conexión de extracción de polvo

7

y un extractor de

polvo (Fig. H).

2. NOTA: El sistema de extracción de polvo es compatible

con o sin un extractor de polvo. La herramienta se

puede usar con el tapón

17

insertado en el puerto

de conexión de extracción de polvo

7

(Fig. I). Si está

utilizando el tapón, se recomienda que elimine el polvo

del fuelle después de perforar cadaorificio.

Fig. H

Fig. I

Compatible con AirLock (Fig. A, H–J)

Su extractor de polvo D

WALT es compatible con el sistema

de conexión AirLock de D

WALT. AirLock permite una

conexión rápida y segura entre la manguera de polvo

8

y la herramienta eléctrica. El conector AirLock

20

(Fig. J)

se conecta directamente a las herramientas compatibles

WALT o mediante el uso de un adaptador AirLock

21

(disponible a través de su proveedor local D

WALT).

NOTA: Si usa un adaptador AirLock

21

, asegúrese que esté

conectado firmemente a la salida de la herramienta antes de

seguir los pasos acontinuación.

1. Asegúrese que el collar en el conector AirLock esté en la

posición de desbloqueo. (Consulte la Figura J.) Alinee las

muescas

23

en el collar y el conector AirLock como se

muestra para las posiciones de desbloqueo ybloqueo.

2. Empuje el conector AirLock sobre la manguera de

sistema de extracción de polvo

8

3. Gire el collar a la posición debloqueo.

NOTA: Los cojinetes de bola dentro del collar se

aseguran en la ranura y aseguran la conexión. El sistema

de extracción de polvo ahora está conectado de forma

segura al extractor depolvo.

ESPAÑOL

20 21

2323

Fig. J

Desinstalación de sistema de extracción

de polvo de la herramienta (Fig. A, I)

1. Retire la manguera de polvo

8

o e tapón del puerto

de polvo

17

del puerto de conexión de extracción de

polvo

7

2. Retire la broca del soporte de laherramienta.

3. Gire la manija lateral

1

para aflojarla y deslizarla desde

la punta de laherramienta.

4. Si se usó un adaptador de anillo, abra y retire el

adaptador de la punta de laherramienta.

OPERACIÓN

Instrucciones para uso



ADVERTENCIA: Siempre observe las instrucciones de

seguridad y las regulacionesaplicables.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la herramienta y desconecte

la herramienta de la fuente de energía

antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Asegúrese

que el interruptor de gatillo esté en la posición

OFF (apagado). Un arranque accidental puede

causarlesiones.

Colocación adecuada de manos (Fig. K)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición correcta de la mano requiere una mano en la

manija principal

22

del martillo y una mano en la manija

lateral

1

del sistema de extracción depolvo.

Fig. K

MANTENIMIENTO

Su sistema de extracción de polvo

DEWALT

se diseñó para

operar durante un periodo de tiempo prolongado con

un mínimo de mantenimiento. La operación satisfactoria

continua depende del cuidado adecuado de la herramienta

y la limpiezaregular.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la herramienta y desconecte

la herramienta de la fuente de energía

antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Asegúrese

que el interruptor de gatillo esté en la posición

OFF (apagado). Un arranque accidental puede

causarlesiones.



ADVERTENCIA: Sólo use partes de

reemplazo

DEWALT

Reemplazo de cepillo de polvo (Fig.L)



ADVERTENCIA: Use protección para los ojos

aprobada y máscara de polvo aprobada cuando

realice esteprocedimiento.

El cepillo de polvo se desgastará durante el uso y

necesitaráreemplazarse.

1. Para retirar el cepillo para polvo



, haga palanca desde

las cuatro lengüetas pequeñas

24

que lo sostienen en

sulugar.

2. Inserte el nuevo cepillo para polvo asegurándose que

quede bien sujeto por las cuatro lengüetaspequeñas.

Fig. L

ESPAÑOL

Limpieza



ADVERTENCIA: Sople la suciedad y polvo de todas

las ventilas de aire con aire limpio y seco por lo menos

una vez a la semana. Para minimizar el riesgo de

lesiones a los ojos, siempre use protección para ojos

aprobada por ANSI Z87.1 y máscara para polvo

cuando realiceesto.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los que

ofrece

DEWALT

., el uso de dichos accesorios con esta

herramienta podría ser peligroso. Para reducir el riesgo

de lesiones, con este producto deben usarse sólo los

accesorios recomendados por

DEWALT

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con

DEWALT

Industrial

Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica

DEWALT

u en un centro de mantenimiento

autorizado

DEWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al(55)

5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-

DEWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

ESPAÑOL

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.dewalt.com/register.

Garantía Limitada por Tres Años

DEWALT

reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas por

terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O

CONSECUENTES. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita, o la exclusión

o limitación de daños incidentales o consecuentes, así que

estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales

usted puede tener otros derechos dependiendo del estado

o la provincia en que seencuentre.

Además de la garantía, las herramientas

DEWALT

están

cubiertaspor:

1 AÑO DE SERVICIO GRATUITO

DEWALT

mantendrá la herramienta y reemplazará las

piezas gastadas por su uso normal, sin cobro, en cualquier

momento durante un año a contar de la fecha decompra.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90 DÍAS

Si no está completamente satisfecho con el desempeño

de su máquina herramienta, láser o clavadora

DEWALT

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1-800-433-9258

(1-800-4-

DEWALT

) para que se le reemplacengratuitamente.

Solamente para propósito deMéxico:

Importado por:

DEWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel.(52) 555-326-7100

R.F.C.: BDE810626-1W7

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

Dewalt DWH200D DUST EXTRACTION TUBE KIT WITH HOSE

Product's Documents

Instruction Manual

Specifications

Dewalt DWH200D Questions and Answers
