INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

DW872

14" (355 mm) Multi-Cutter

™

Saw

Scie Organe de Coupes Multiples

de 355 mm (14 po)

Sierra de Multi-Cutter

de 14” (355 mm)

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA

DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES

DE USAR EL PRODUCTO.

392736-01,00,DW872 6/29/00 9:00 AM Page 3

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS

OR ANY D

WALT TOOL, CALL US TOLL FREE AT:

1-800-4-D

WALT (1-800-433-9258)

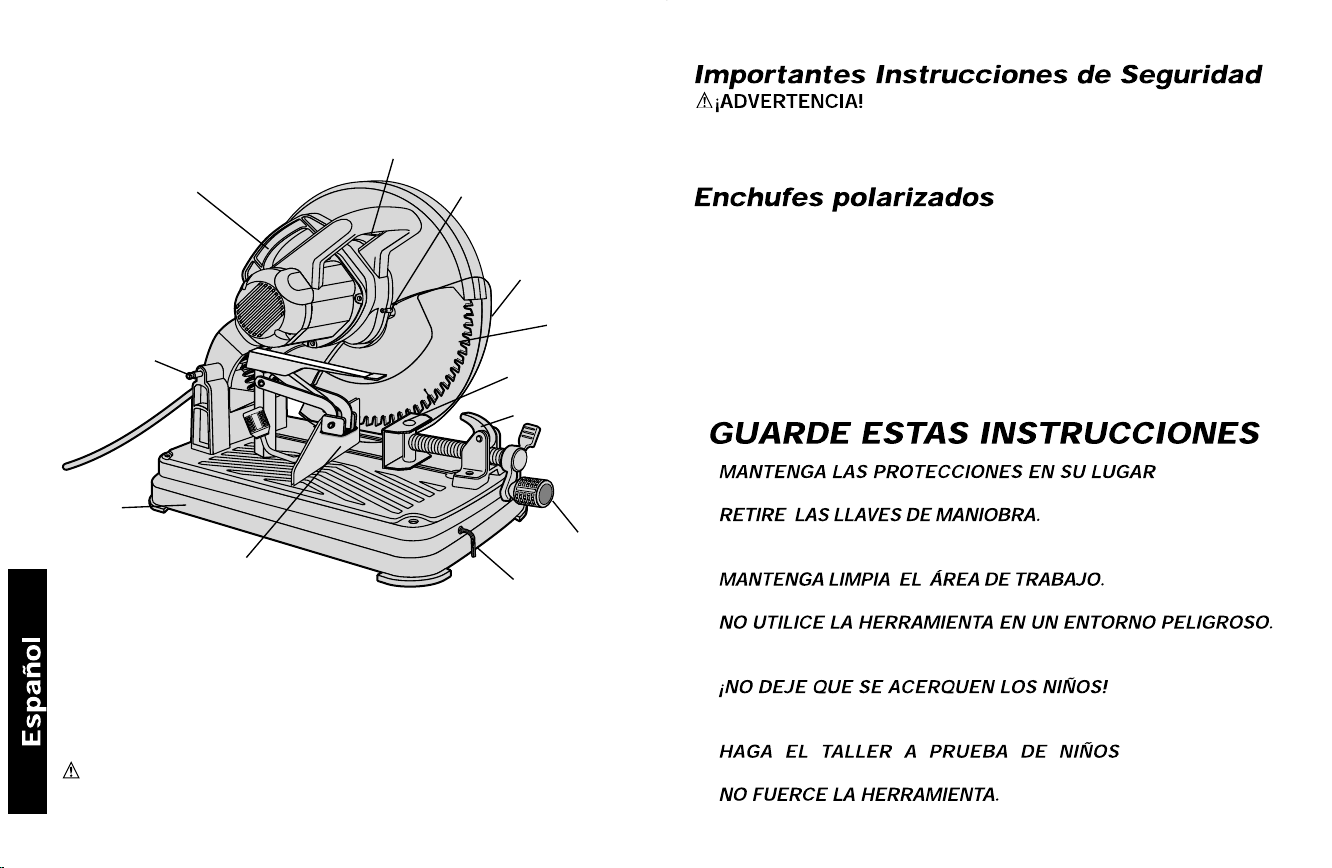

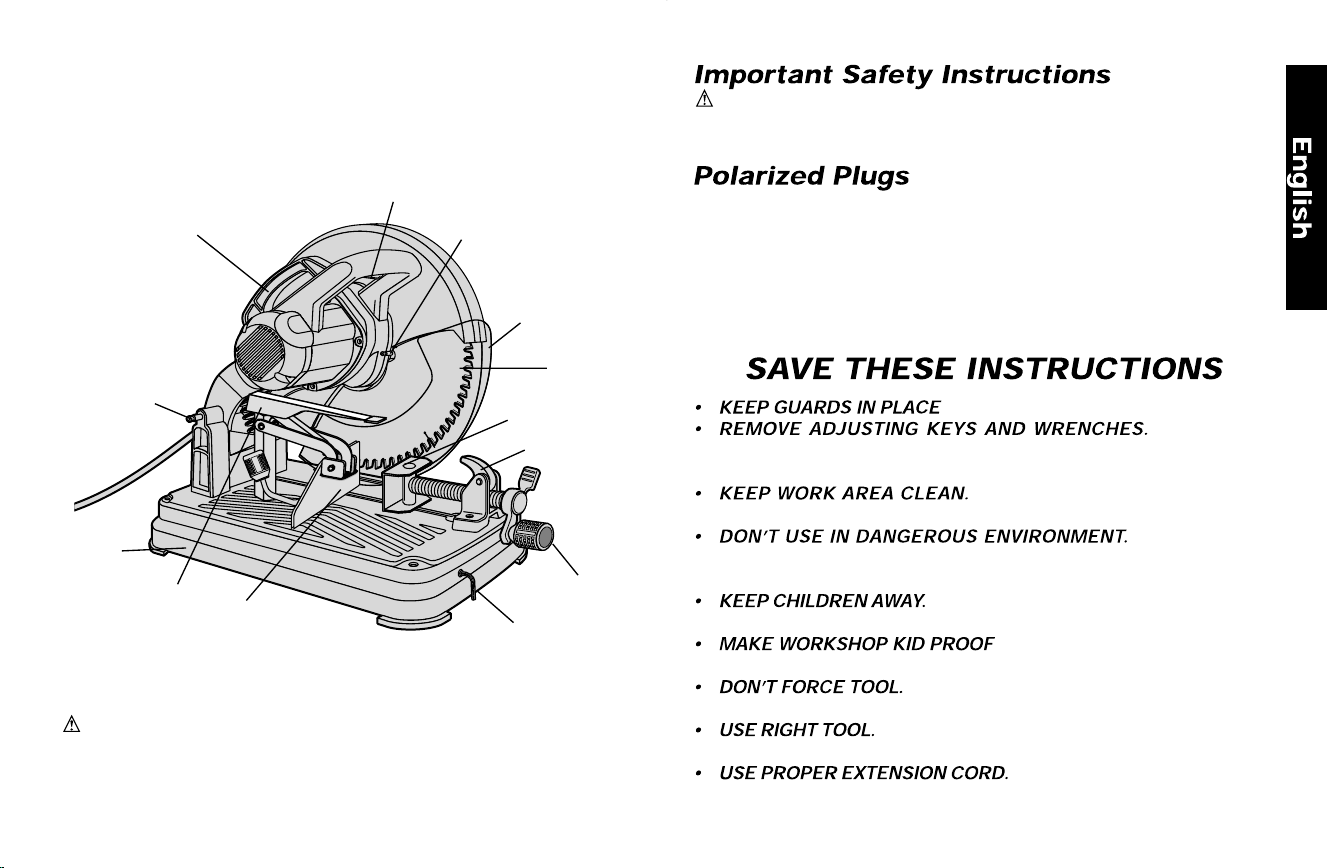

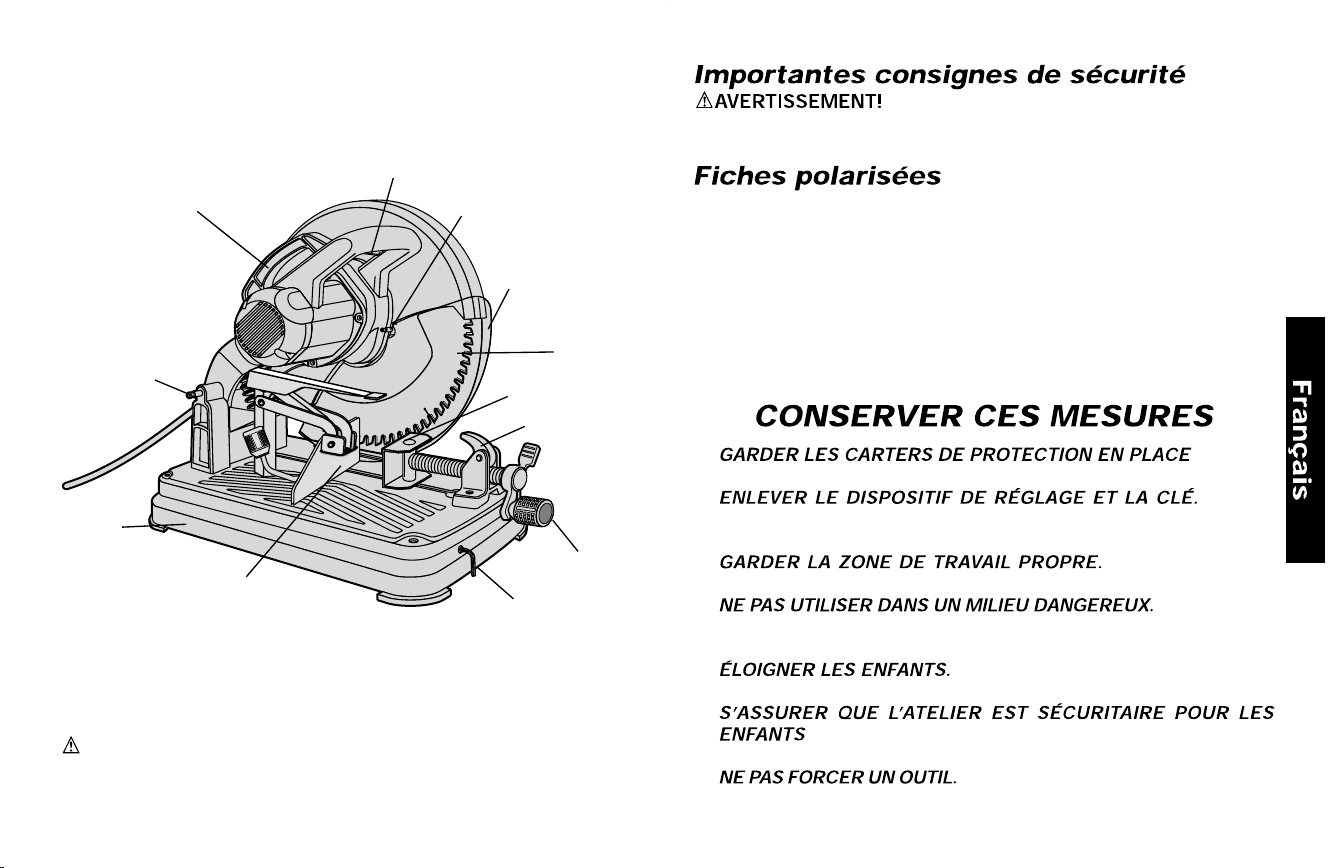

TRIGGER SWITCH

FENCE

VISE LEVER

CRANK

AUTO-

RETRACTING

GUARD

BLADE

VISE

CARRY

HANDLE

LOCK

DOWN PIN

BLADE LOCK LEVER

BASE

HEX

WRENCH

WARNING: FOR YOUR OWN SAFETY READ INSTRUCTION

MANUAL BEFORE OPERATING MULTI-CUTTER.

WARNING! Read and understand all instructions. Failure to

follow all instructions listed below may result in electric shock, fire

and/or serious personal injury.

To reduce the risk of electric shock, this equipment has a polarized

plug (one blade is wider than the other). This plug will fit in a polarized

outlet, only one way. If the plug does not fit fully into the outlet,

reverse the plug. If it still does not fit, contact a qualified electrician

to install the proper outlet. Do not change the plug in any way. Units

rated for 220 volts will have a different style plug that will not fit the

outlet and is not polarized.

and in working order.

Form habit of

checking to see that keys and adjusting wrenches are removed from

tool before turning it on.

Cluttered areas and benches invite

injuries.

Don’t use power

tools in damp or wet locations, or expose them to rain. Keep work

area well lighted.

All visitors should be kept at a safe distance

from work area.

with padlocks, master switches, or

by removing starter keys.

It will do the job better and safer at the rate for

which it was designed.

Don’t force tool or attachment to do a job for which

it was not designed.

Make sure your extension cord is

in good condition. When using and extension cord, be sure

AUXILIARY

VERTICAL

CLAMP

392736-01,00,DW872 6/29/00 9:00 AM Page 1

to use one heavy enough to carry the current your product will

draw. An undersized cord will cause a drop in line voltage resulting

in loss of power and overheating. The following table shows the

correct size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gage. The smaller

the gage number, the heavier the cord.

Minimum Gage for Cord Sets

Volts Total Length of Cord in Feet

120V 0-25 26-50 51-100 101-150

240V 0-50 51-100 101-200 201-300

Ampere Rating

More Not more AWG

Than Than

0 - 6 18 16 16 14

6 - 10 18 16 14 12

10- 12 16 16 14 12

12- 16 14 12 Not Recommended

Do not wear loose clothing, gloves,

neckties, rings, bracelets, or other jewelry which may get caught

in moving parts. Non-slip footwear is recommended. Wear

protective hair covering to contain long hair.

• Also use face or dust mask if

cutting operation is dusty. Everyday eyeglasses only have impact

resistant lenses, they are not safety glasses.

• Use clamps, including supplied auxiliary vertical

clamp and/or a vise to hold work. It’s safer than using your hand.

• Keep proper footing and balance at all times.

• Keep tools sharp and clean for best

and safest performance. Follow instructions for lubricating and

changing accessories.

• before servicing; when changing accessories,

such as blades, bits, cutters, and the like.

• Make sure

switch is in off position before plugging in.

• Consult the instruction

manual for recommended accessories. The use of improper

accessories may cause risk of injury to persons.

• Serious injury could occur if the tool is

tipped over or if the cutting tool is unintentionally contacted.

• Before further use of the tool, a guard or

other part that is damaged should be carefully checked to determine

that it will operate properly and perform its intended function — check

for alignment of moving parts, binding of moving parts, breakage of

parts, mounting, and any other conditions that may affect its operation.

A guard or other part that is damaged should be properly repaired or

replaced.

•

Don’t leave tool until it comes to a complete stop.

• REPLACEMENT PARTS. When servicing use only identical

replacement parts.

• this equipment has

a polarized plug (one blade is wider than the other.) This plug will fit in

a polarized outlet only one way. If the plug does not fit, contact a

qualified electrician to install the proper outlet. DO NOT CHANGE THE

PLUG IN ANY WAY.

• Wear eye protection.

• Keep hands out of path of saw blade. Never cut a piece where

hand would be 6" (152 mm) or less from blade.

• Do not operate saw without guards in place.

• Do not perform any operation freehand.

• Never reach in back of saw blade.

• Turn off tool and wait for saw blade to stop before moving

workpiece or changing settings.

• Disconnect power before changing blade or servicing.

• No Load speed of this tool is 1300 rpm.

• Always position tool on a flat, stable surface before use.

392736-01,00,DW872 6/29/00 9:00 AM Page 2

• Do not use cutting fluids with this electric tool. The fluids could ignite,

cause electrical shock, or chemically attack the plastic lower guard.

• Be aware of cutting chips and the material being cut. They may be

sharp and hot. Allow cut off parts to cool before handling

• Before using, inspect the blade for cracks or flaws. If a crack or flaw is

evident—discard the blade! The blade should also be inspected

whenever you think the tool or blade may have been dropped.

• Never start the tool with a person in line with the blade. This includes

the operator.

• In operation, avoid bouncing the blade or giving it rough treatment.

If this occurs, stop the tool and inspect the blade.

• Clean your tool periodically following the procedure in this manual.

• Do not remove blade guards.

•

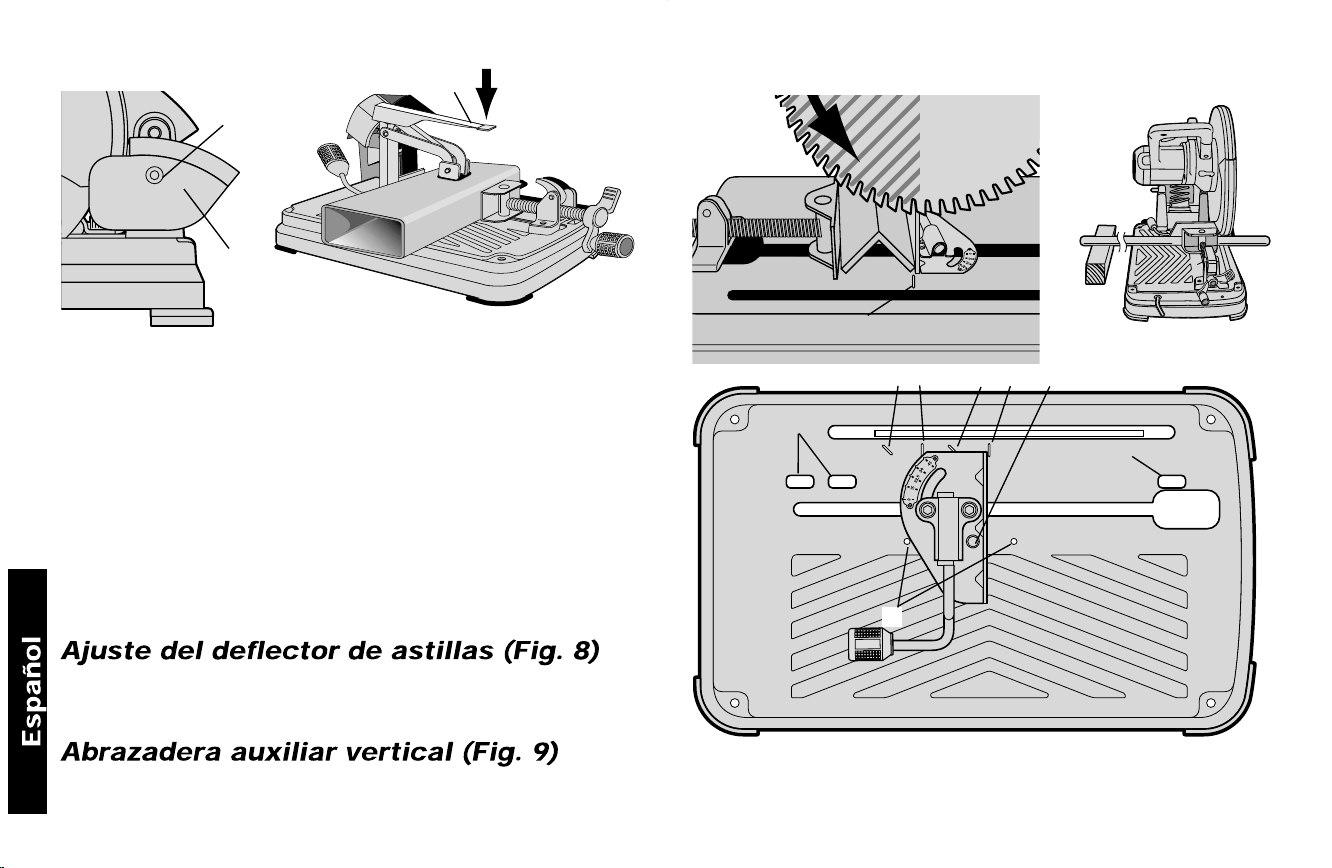

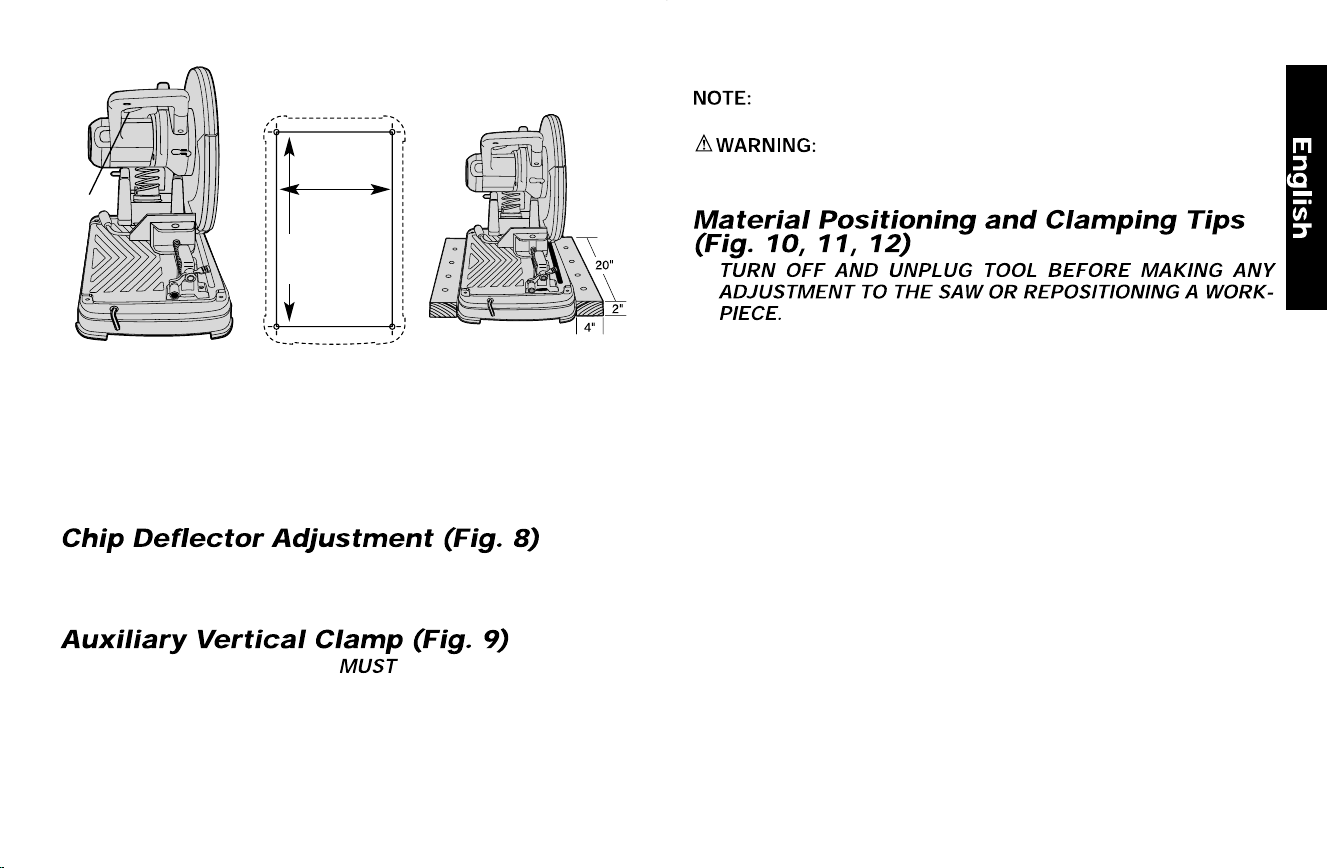

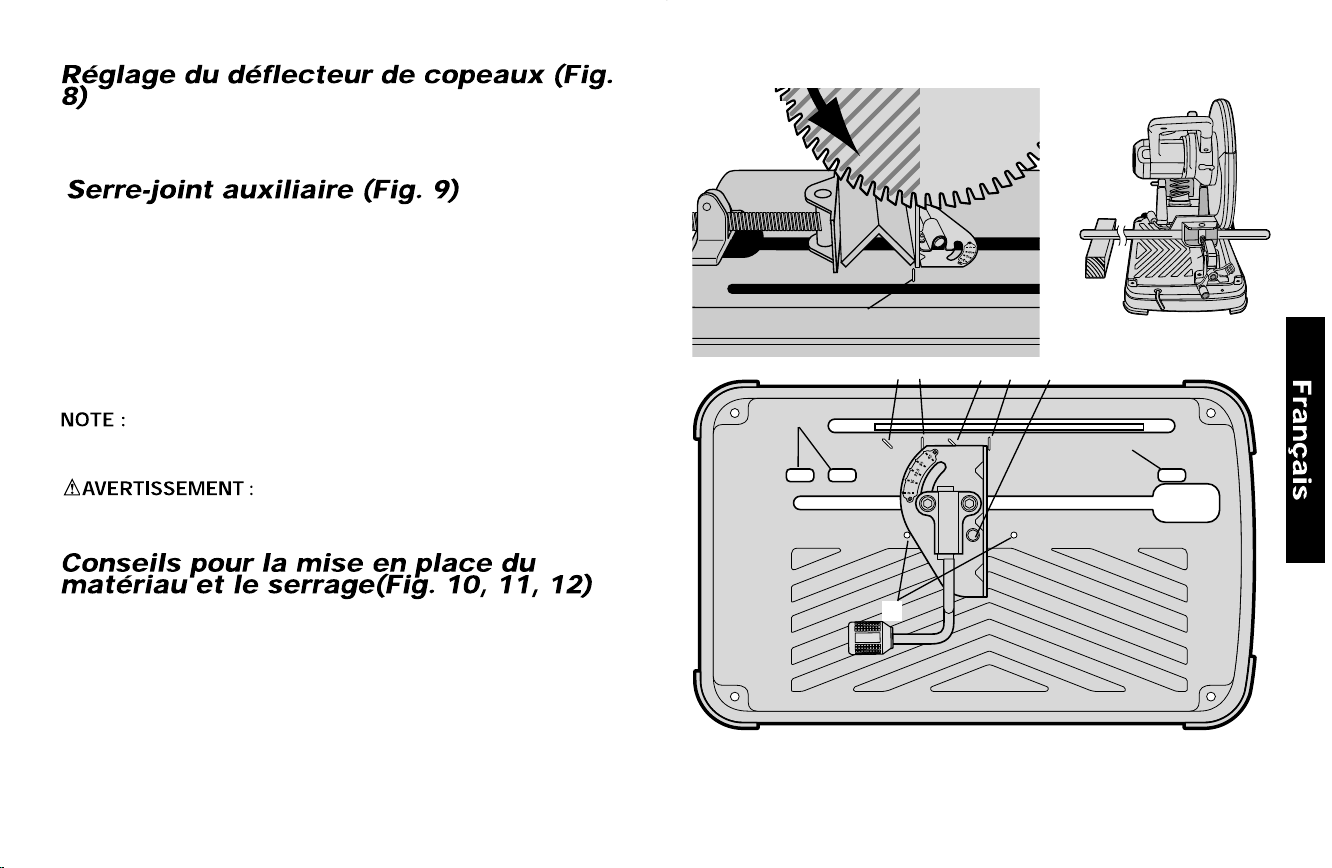

Other aids such as the supplied auxiliary vertical

clamp, spring, bar, or C-clamps may be appropriate for certain sizes

and shapes of workpiece. Use care in selecting and placing these

clamps and make a dry run before making a cut. The auxiliary vertical

clamp must be used when cutting on the upstroke of the blade See

Auxiliary Vertical Clamp section of this manual.

•

• Use tool in a well-ventilated area.

• Turn tool off before removing any pieces from the base.

•

• Use only genuine DEWALT14” (355mm) carbide tipped metal cutting

blades. Never use abrasive cut off wheels or other type of saw blade.

• Do not cut concrete, stone, brick, tile or ceramic.

• Make sure the blade lock (Fig. 4) is released before switch is turned on.

• Keep hands and body away from rotating blade.

• Make sure blade is not contacting the work piece before the switch is

turned on.

• DO NOT CUT material LESS than 18 gauge (.0478”, 1.2 mm) in

thickness.

•

Sparks or hot chips from cutting or arcing motor

brushes may ignite combustible materials.

Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains chemicals

known to cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically-treated lumber (CCA).

Your risk from these exposures varies, depending on how often you

do this type of work. To reduce your exposure to these chemicals:

work in a well ventilated area, and work with approved safety

equipment, such as those dust masks that are specially designed to

filter out microscopic particles.

Be sure your power supply agrees with the nameplate marking.

120 volts, “60 Hz” means alternating current (normal 120 volt, 60

Hz house current).

A voltage decrease of more than 10% will cause a loss of power and

overheating.

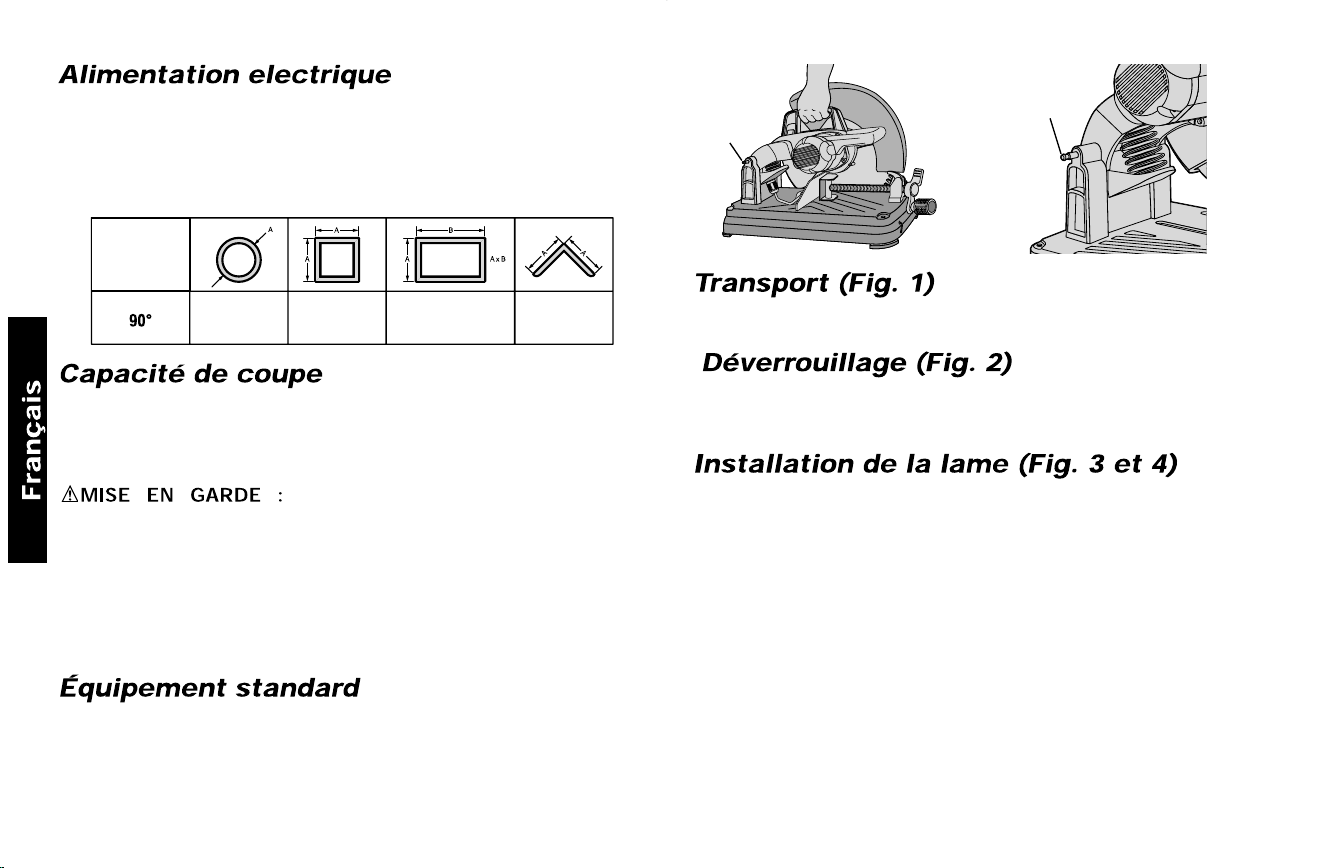

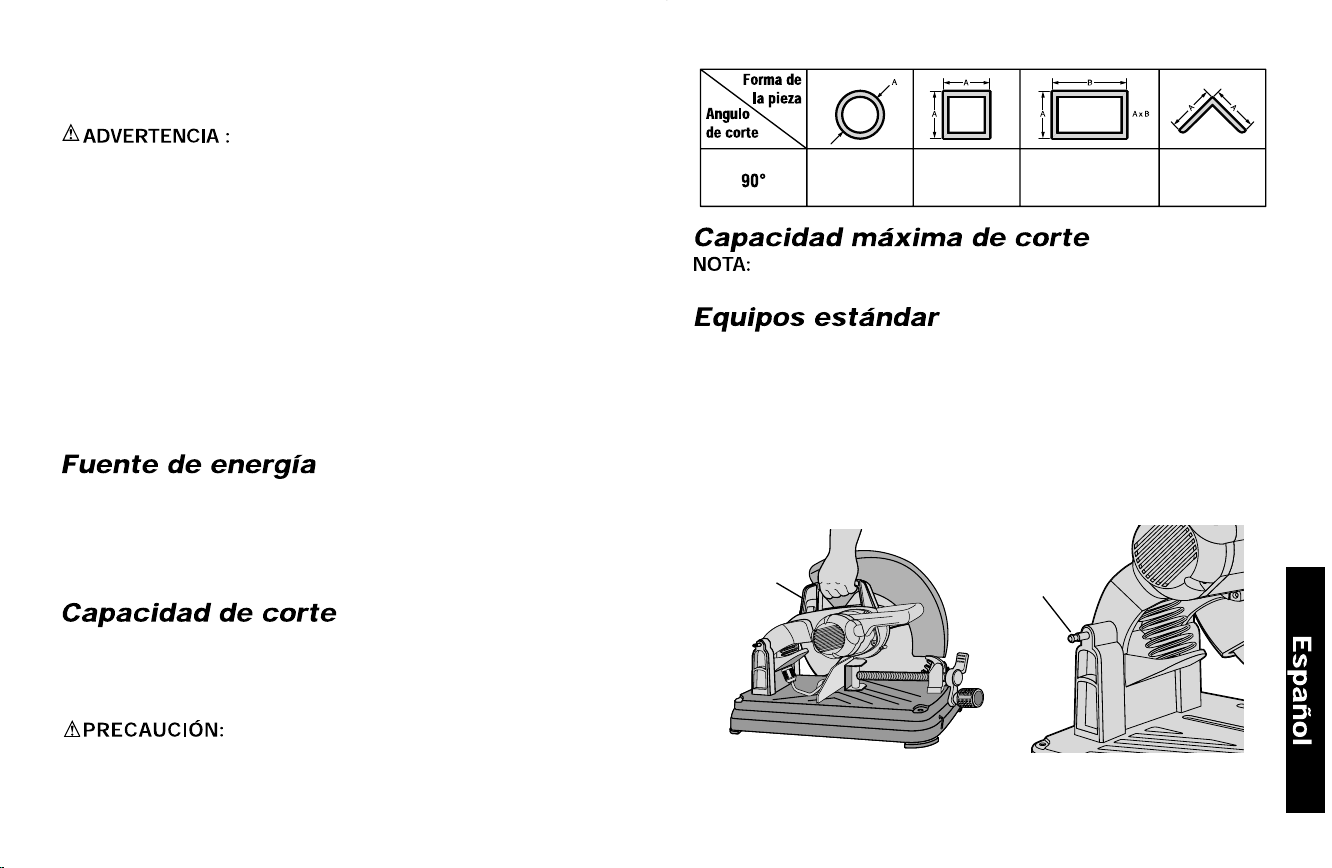

The wide vise opening and high pivot point provide cutting capacity

for many large pieces. Use the cutting capacity chart to determine

total maximum size of cuts that can be made.

CAUTION: CERTAIN LARGE, CIRCULAR OR IRREGULARLY

SHAPED OBJECTS MAY REQUIRE ADDITIONAL HOLDING

MEANS IF THEY CANNOT BE HELD SECURELY IN THE VISE.

NOTE: CAPACITY SHOWN ON CHART ASSUMES OPTIMUM FENCE

POSITION.

392736-01,00,DW872 6/29/00 9:00 AM Page 3

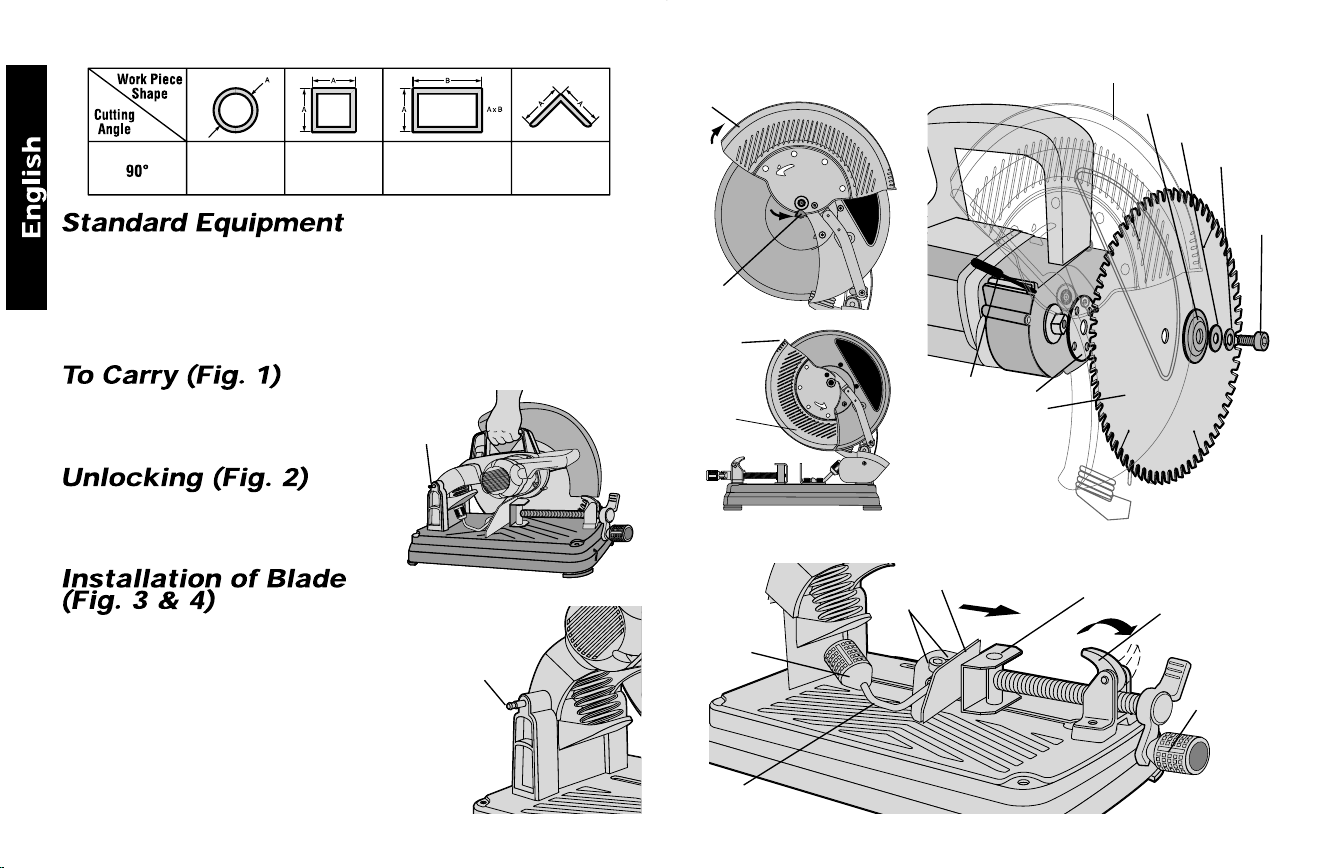

1 14” (355mm) genuine D

WALT Metal Cutting Blade.

1 Blade Wrench in base holder.

1 Vise Attachment

1 Auxiliary vertical clamp

Fold down unit to position where you

can carry the saw. Push in lock pin (A) to

lock arm down.

To unlock tool, depress carry handle

slightly and pull lock pin (A) out. Motor

arm will then pivot upward.

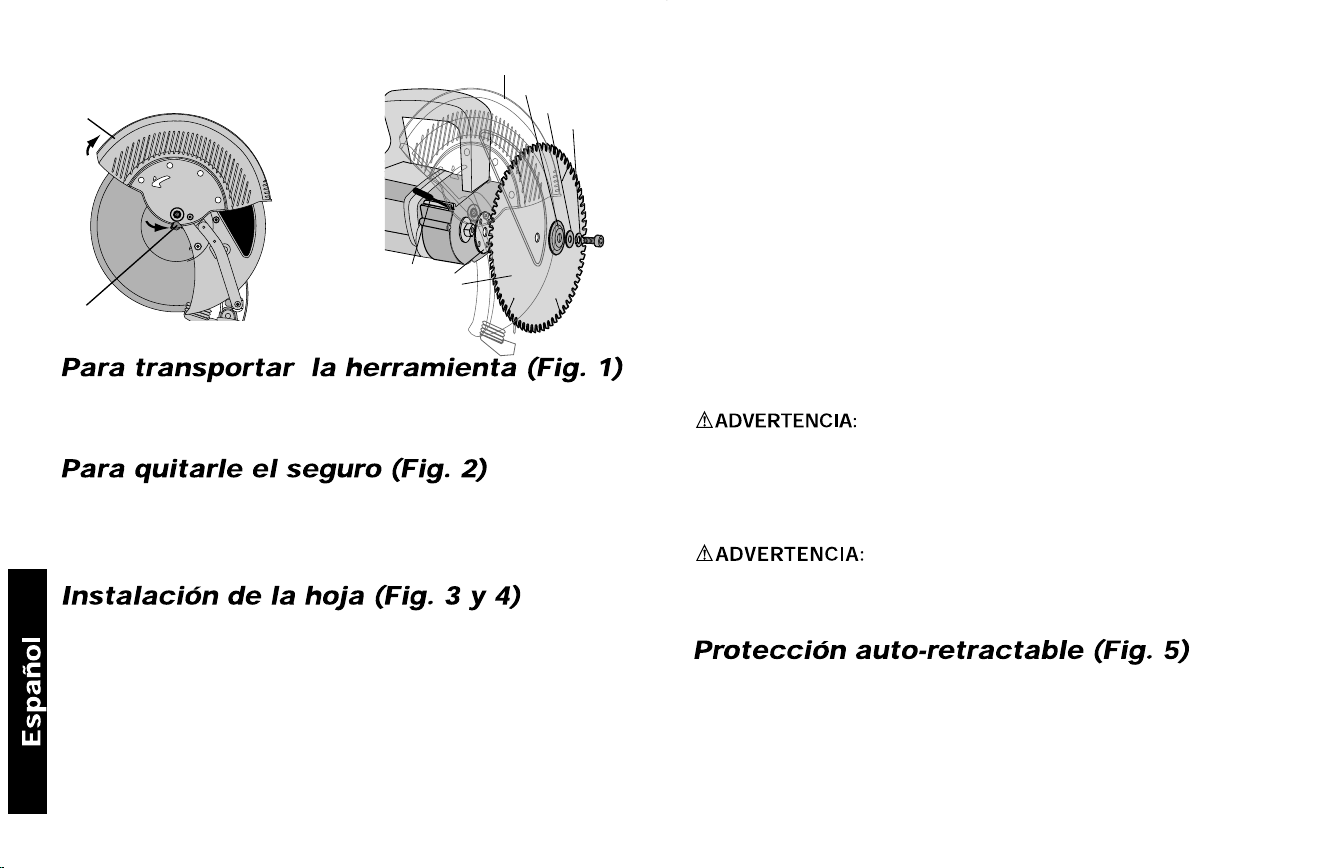

1. UNPLUG UNIT FROM POWER SUPPLY.

2. With motor arm in the up position, rotate

the lower guard (A) out of the way and

hold with one hand. (Shown in dotted

lines to show the rest of the detail)

3. With the same hand, depress the blade

lock lever (I) until it engages one of the

holes in the inner clamp washer (H). With

FIG. 5

FIG. 3

FIG. 4

FIG. 6

FIG. 2

FIG. 1

5-3/16” 4-3/4” 4-1/4 x 7” 5-9/16”

392736-01,00,DW872 6/29/00 9:00 AM Page 4

FIG. 8

FIG. 9

FIG. 7

the hex wrench rotate the bolt cover (B) out of the way and loosen

the bolt (C) counterclockwise. Then remove the bolt (C), lock

washer (D), the flat washer (E) and the outer clamp washer (F).

4. Install blade (G) oriented as shown against the inner clamp

washer (H). Reassemble the outer clamp washer, flat washer,

lock washer and bolt hand tight.

5. With blade lock engaged, tighten the bolt securely with the hex

wrench.

6. Remove hex wrench then release lower guard and blade lock

lever.

7. Use same steps to remove the blade.

DO NOT MAKE ANY ADJUSTMENT WHILE TOOL IS PLUGGED

INTO POWER SUPPLY.

WARNING: VISUALLY CHECK BLADE FOR CRACKS OR

OTHER DAMAGE. VERIFY PROPER BLADE INSTALLATION

BEFORE USE. IF BLADE IS DAMAGED IN ANY WAY, HAVE IT

RECONDITIONED AT A QUALIFIED SAW BLADE SERVICE

SHOP.

WARNING: BE SURE THE BLADE BOLT IS TIGHTENED

SECURELY AND THE BOLT COVER IS COVERING THE BOLT

HEAD BEFORE CUTTING.

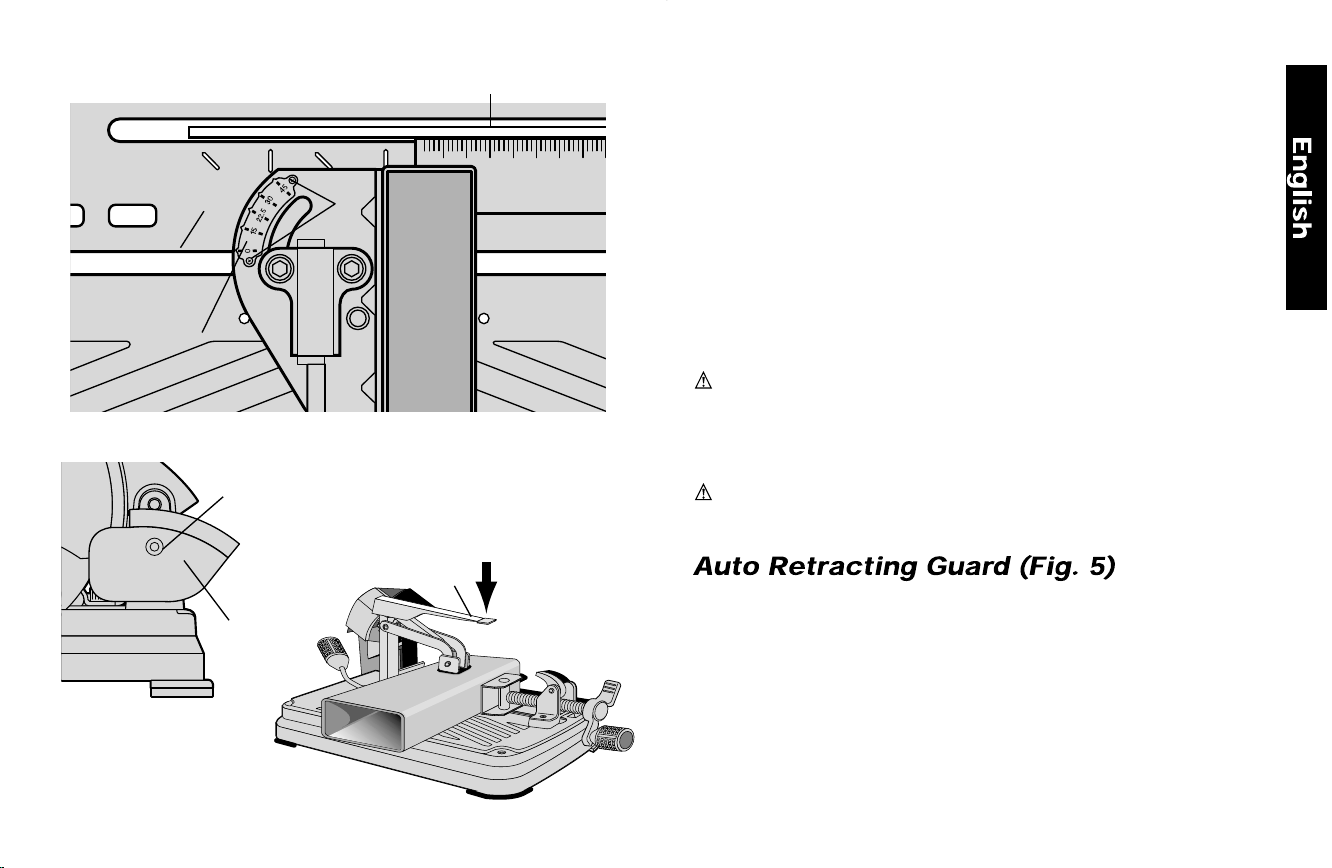

This tool has an automatic retracting lower guard system. The blade

is exposed as it approaches the material and is covered in the up

position.

• When cutting very large pieces, it may be necessary to manually

assist the guard in retracting. To accomplish this, rotate the guard

(A) slightly by the lip (B), just enough to clear the workpiece and

release.

• Keep hands and other body parts away from rotating blade.

• Do not remove blade guard system.

• Keep guard system in good operating condition.

392736-01,00,DW872 6/29/00 9:00 AM Page 5

FIG. 10

FIG. 11

FIG. 12

D E

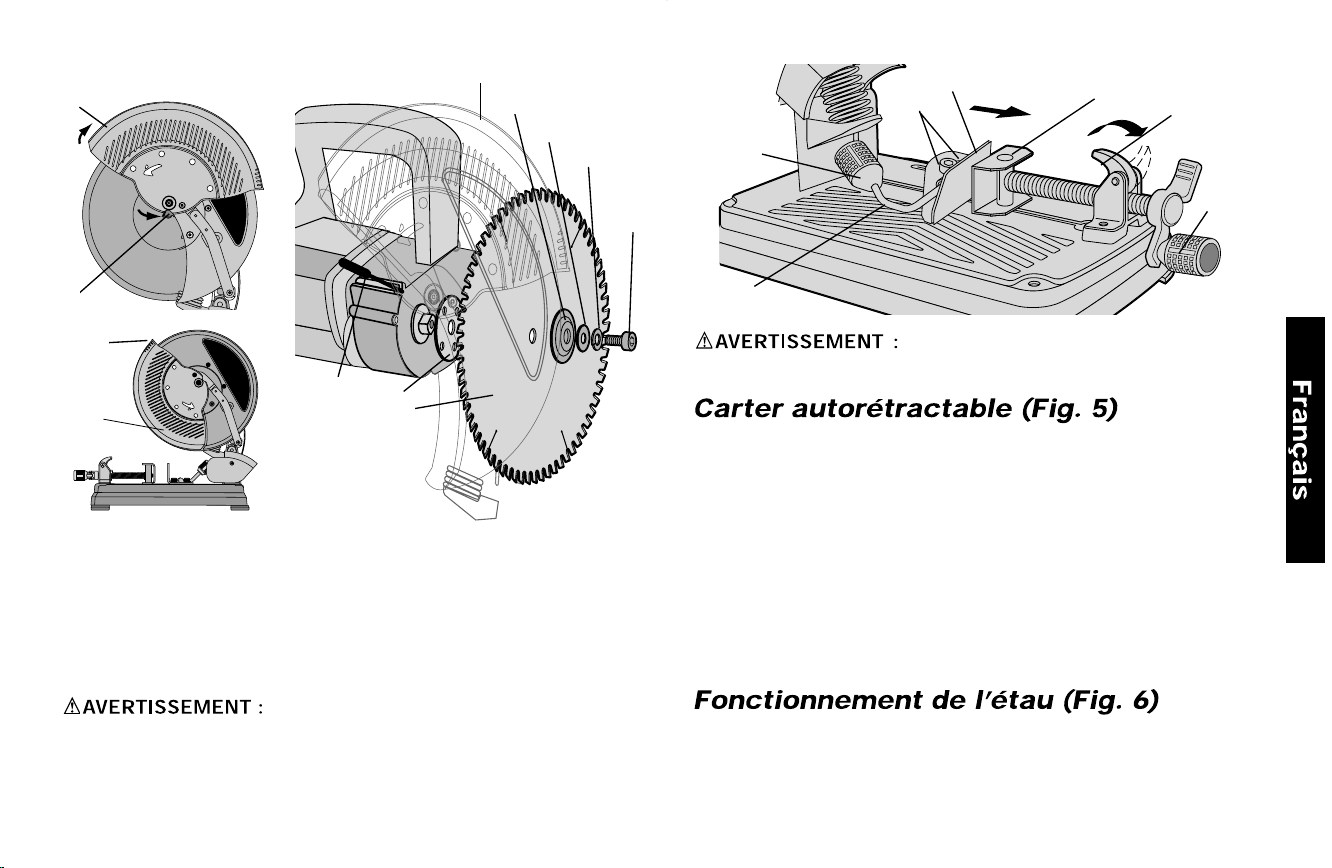

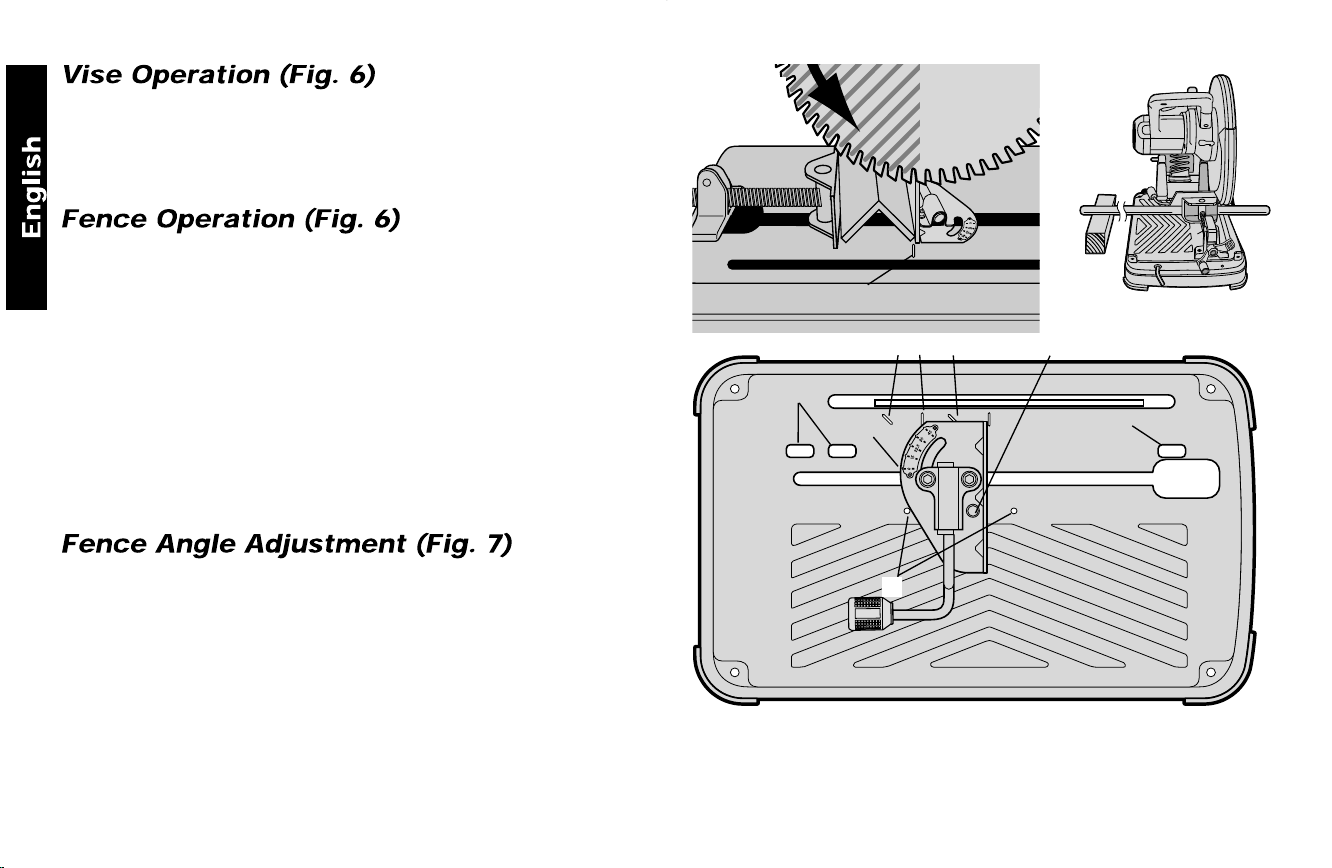

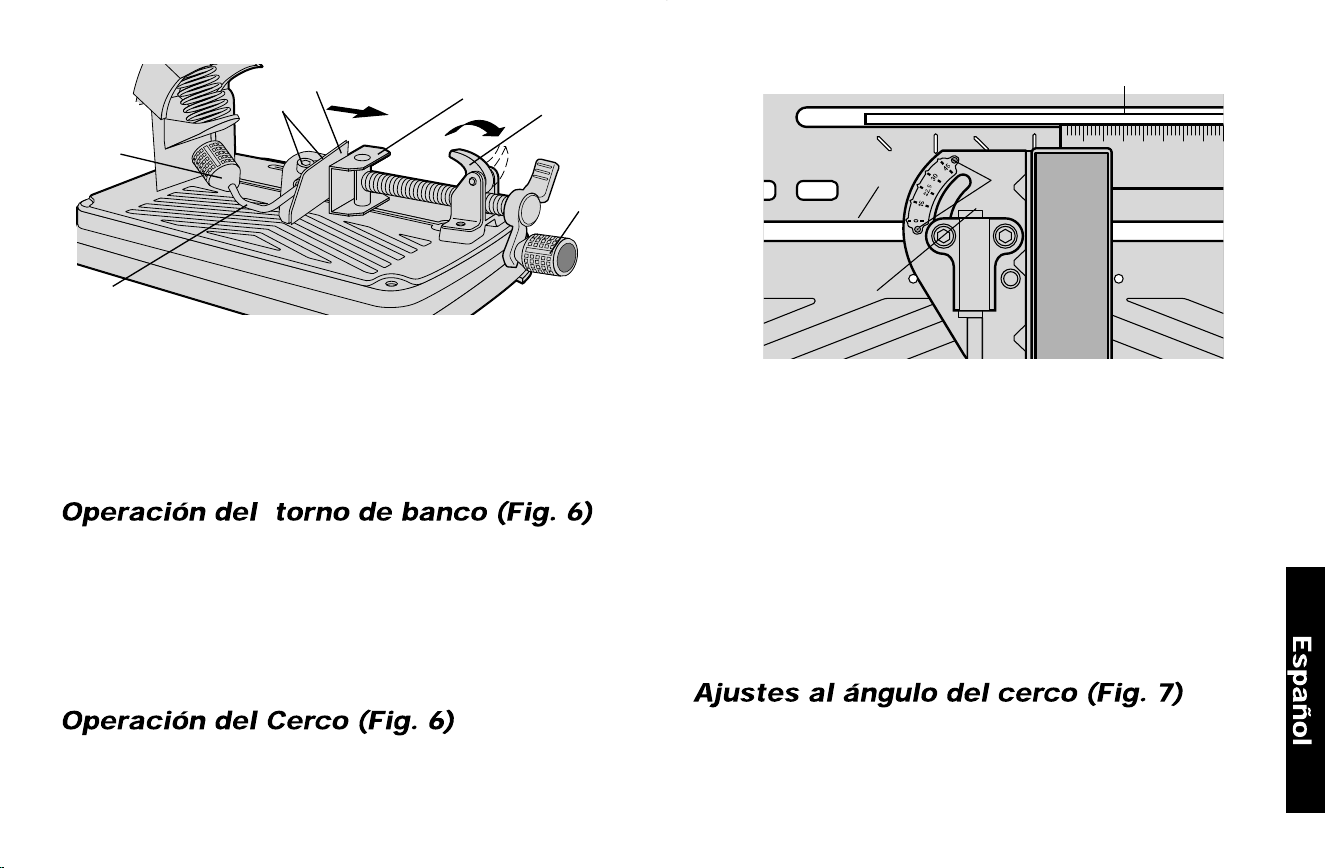

The vise (A) has a quick travel feature. To release the vise when it is

clamped tightly, turn the crank (B) counterclockwise one or two times

to remove clamping pressure. Lift vise lever (C). Pull crank assembly

out as far as desired. Vise may be shoved into work without cranking.

Lower vise lever then tighten vise on work by using crank.

The fence (D) requires no wrenches to operate. The quick release

clamp lever (E) unlocks and locks the fence. When the lever is

rotated fully forward, toward the vise, the fence is unlocked. The

fence can then be freely moved forward, backward or rotated to allow

for the best cutting position.

Pushing the lever fully to the rear locks the fence in position selected.

If the leg (G) of the lever is not horizontal (parallel to the base), the

fence is not locked. Lever will only lock fence when there is strong

resistance to rotate it backwards, which engages the cam action. If

resistance is light, adjust clamping force by slightly tightening the two

bolts (F) holding the fence to the base. Test by clamping the

workpiece with the vise. Adjust as needed to assure that the fence

does not move and the workpiece is securely clamped.

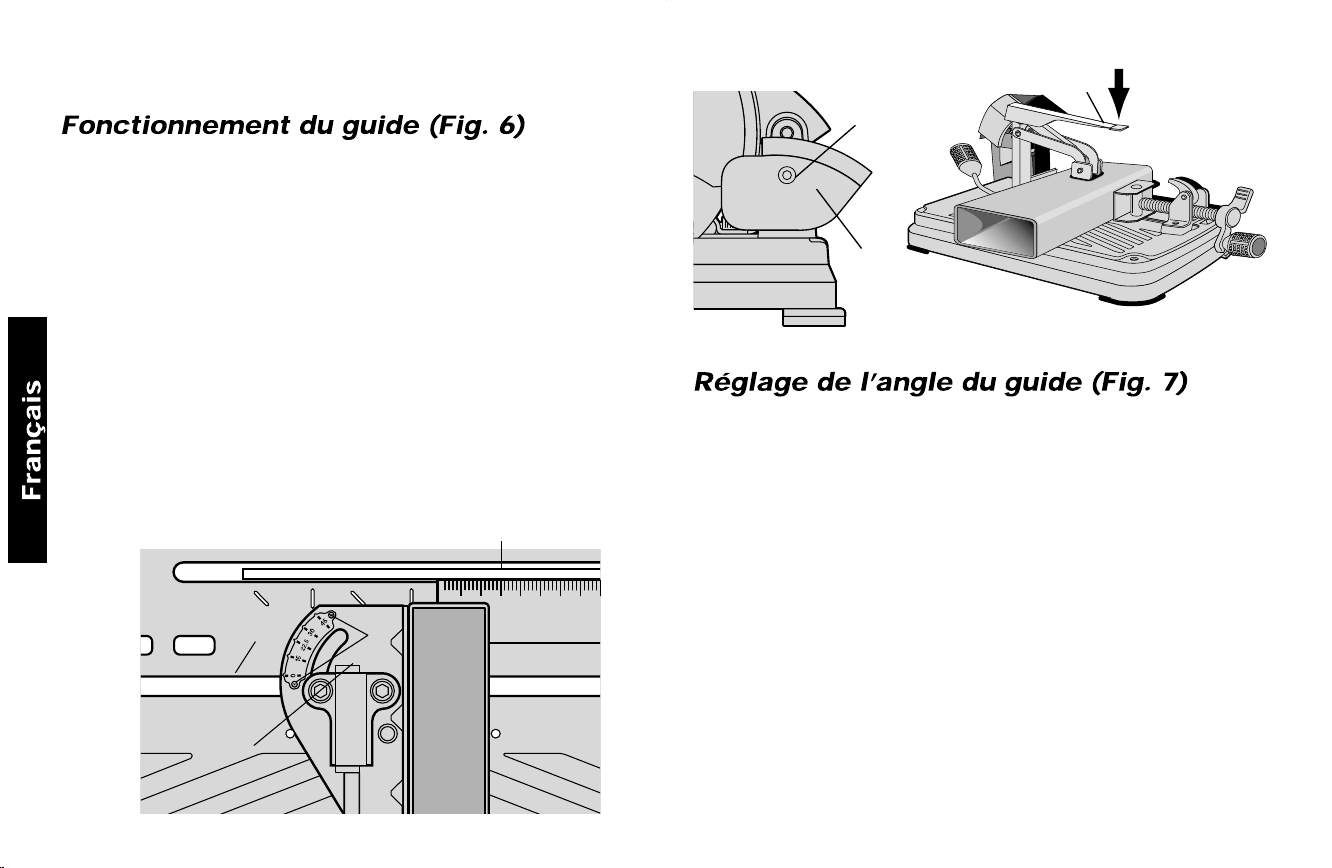

To make angle cuts, unlock and rotate the fence until the desired

angle on the angle plate (A) lines up with the edge of the slot (B) in

the base, then re-lock the fence.

The angle plate (A) is attached to the fence by screws (E) and is

preset at the factory. If it becomes necessary to readjust the angle

plate for accuracy, perform the following steps.

1. DISCONNECT THE POWER SUPPLY.

2. Unlock the fence and lock the arm in the down position so the

392736-01,00,DW872 6/29/00 9:00 AM Page 6

FIG. 13

FIG. 14

10-1/8"

(257 MM)

FIG. 15

17-3/8"

(441 MM)

blade extends into the base.

3. Place a square (C) against the blade (D), adjust the fence against

the square and then re-lock the fence.

4. Unlock and raise the arm.

5. Loosen the two angle plate screws (E). Align the 0˚ pointer with

the edge of the slot (B) and retighten the screws.

To aim chips away from surrounding area or into a collection bin,

loosen the screw (A), adjust the chip deflector (B) angle and retighten

the screw.

The auxiliary vertical clamp (A) be used with the vise when

cutting wide or irregular shaped materials, when making angle cuts,

and when the fence is in the rear positions where the upstroke of the

blade tends to pull the workpiece up from the vise.

To use the clamp, insert it in one of the holes (Fig. 11,G) in the base

until the clamp rests on the workpiece. Press the lever down as

shown in Fig. 9 to lock the workpiece in place. Lift the lever to release

the clamp.

When clamping thin stock, a shim of suitable thickness may

be required under the clamp pad.

Failure to use vertical clamping when cutting on the

upstroke of the blade may result in serious damage to the tool and

possible personal injury.

•

• In general, position the workpiece so it will be cut on the down-

stroke of the blade. (Shaded area) Slot (A) indicates the best fence

position for general cutting at 90˚.

• Slots (A) and (B) indicate the best fence positions for general

cutting at 90˚ and 45˚. Slots (C) and (D) indicate the same for larger

pieces. (Fig. 11)

• When the fence is lined up with a slot in the base, the spring loaded

pin (E) will drop into the corresponding hole (F) in the base to

further secure the fence position. To move fence to another

position, pull up the pin.

• The fence can also be used in other angles and positions, as

needed.

• Long workpieces must be supported by a block so it will be level

with the saw table The cut off piece should be free to fall downward

to avoid blade binding.(Fig. 12)

• ALWAYS CLAMP THE WORKPIECE SECURELY, NO EXCEP-

TIONS.

• Always clamp the workpiece with the vise and auxiliary vertical

clamp as described.

• The auxiliary vertical clamp or other clamping aids such as spring,

bar or C-clamps will compliment the vise for holding certain sizes

and shapes of work pieces. Use care in selecting and placing these

392736-01,00,DW872 6/29/00 9:00 AM Page 7

.3"

(8 MM)

FIG. 16

FIG. 17

clamps. Make a dry run before making the cut.

To start the tool, depress the trigger switch (A). To turn the tool off,

release the trigger switch. Keep hands and material from blade until

it has coasted to a stop.

CAUTION: MAKE SURE THE BLADE IS NOT TOUCHING THE

WORKPIECE WHEN THE TOOL IS STARTED.

1. BEFORE STARTING THE TOOL, MAKE SURE:

• Tool is securely mounted on a stable surface.

• Blade is mounted correctly and blade bolt is tight.

• Fence is set properly and locked in place.

• Workpiece is held firmly in the vise and vertically clamped as

described.

• Chip deflector is properly adjusted.

2. Start the motor and allow the blade to come up to full speed.

3. Pull the handle down slowly to make initial contact with the

workpiece. Once contact is made, increase feed rate, allowing

the blade to do the work. Slow down just before the cut is

complete.

4. After the cut is complete, turn the tool off and keep hands away

until blade has stopped spinning.

CAUTION: When cutting small pieces, (less than one inch) the

scrap may be thrown toward the rear of the unit.

1. The blade teeth are made of carbide material which is very hard,

yet brittle. Vibration increases side loads that could cause chipping

of teeth or cracking of the blade. Here are some important tips that

will help prolong the life of the blade and the tool:

• Position the workpiece as much as possible under the down-

stroke of the blade (Figure 10). Material must be firmly clamped

and supported to reduce vibration. NO EXCEPTIONS.

• Never perform cuts on small workpieces bundled together.

• Position the workpiece so that the blade is cutting through the

smallest cross section.

• Avoid cutting large, flat, horizontal surfaces where possible. The

lowest number of blade teeth contacting the workpiece during the

cut will produce the least amount of heat and increase blade life.

2. The following signs indicate that the blade is worn and should be

resharpened or replaced:

• Poor cutting performance.

• More sparks than chips created during a cut.

• The ringing sound of the blade increases.

(Recommended when multiple cuts will be made at the same

location)

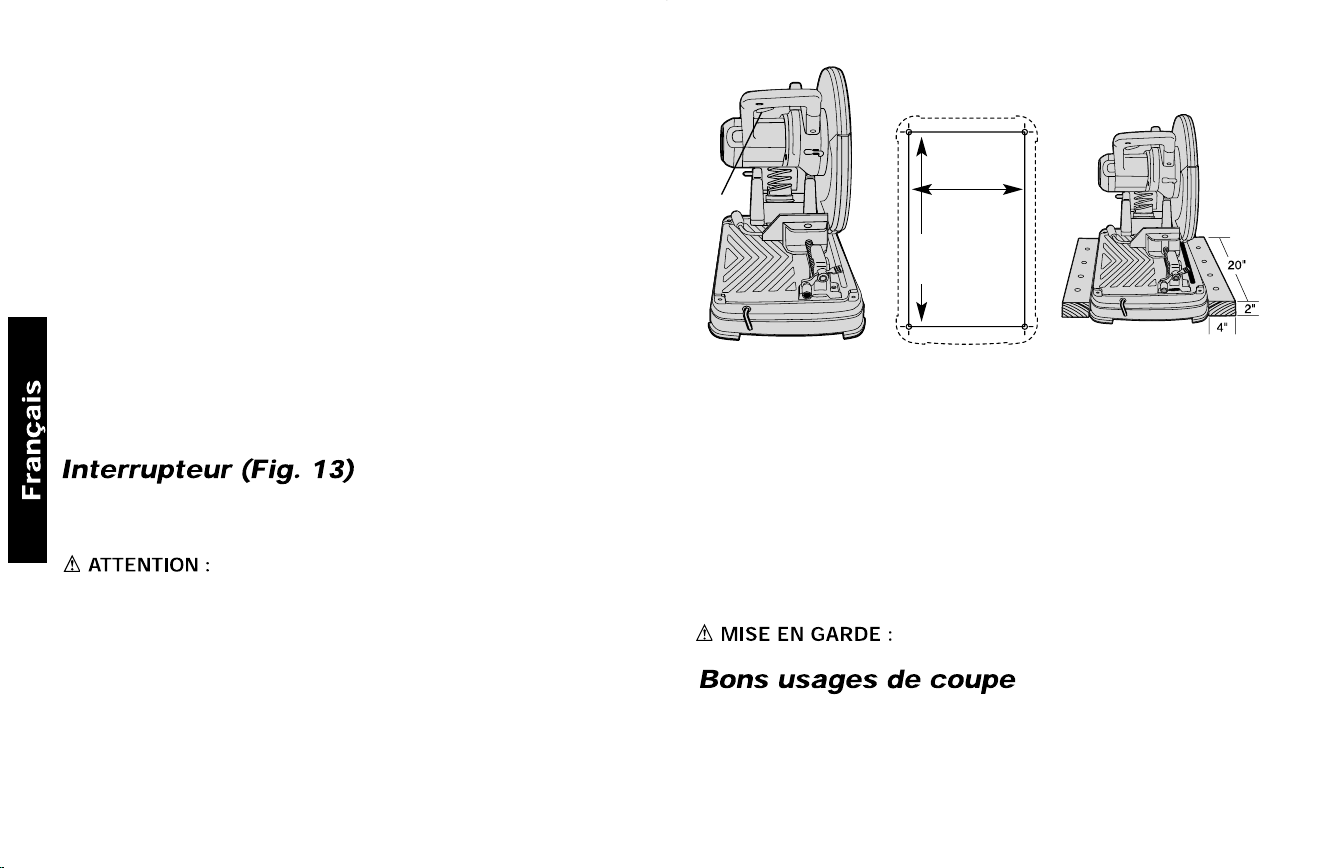

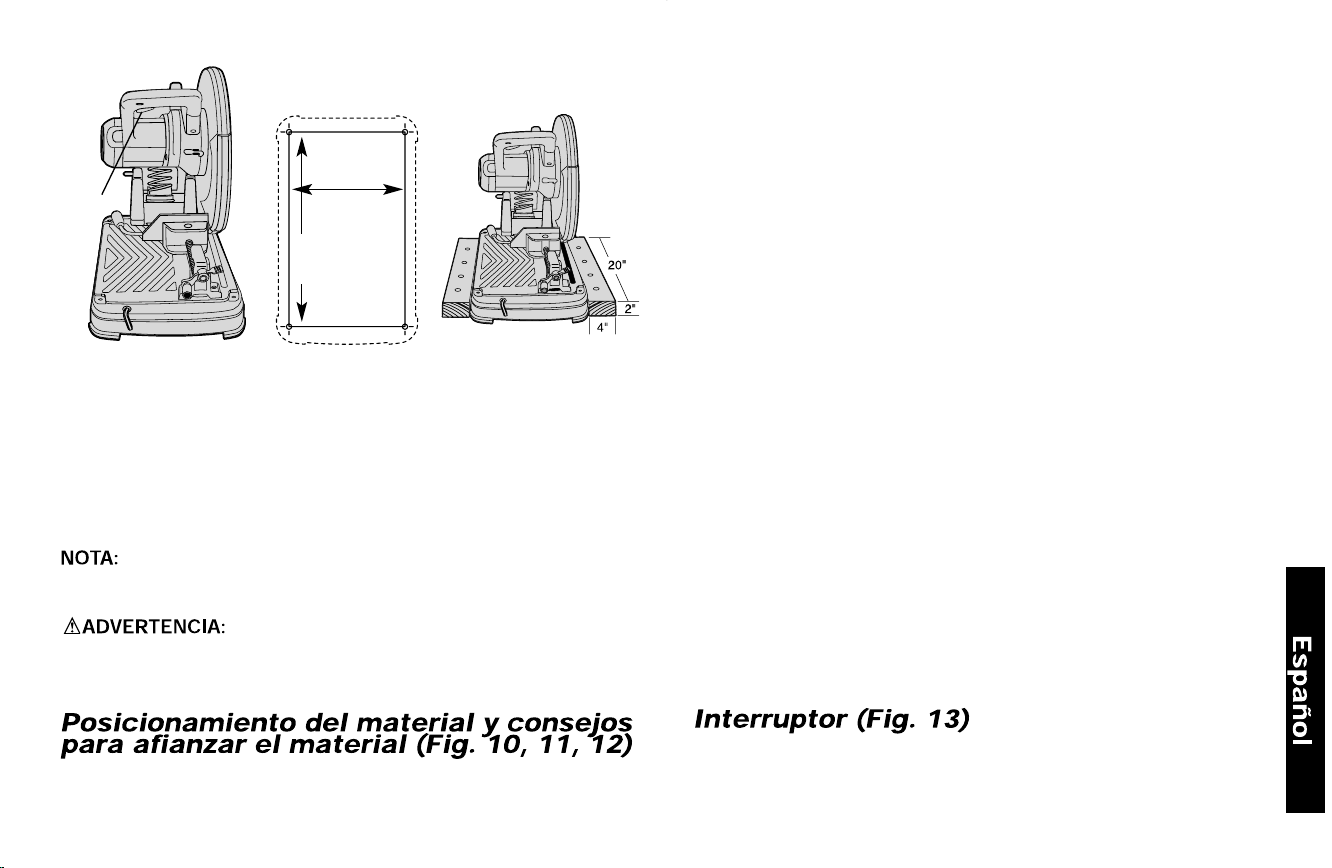

1. Drill four holes 5/16" through the work surface. (Figure 14)

392736-01,00,DW872 6/29/00 9:00 AM Page 8

2. Insert 1/4-20 screws down through the holes in the base and

through holes in mounting surface. The approximate length of

the screws should be the thickness of the mounting surface plus

4 inches.

CRADLE MOUNTING

1. Cut two boards approximately 20" long x 2" high x 4" wide.

2. Place tool at desired work location.

3. Place boards tightly along side, and attach to work surface,

(Figure 15).

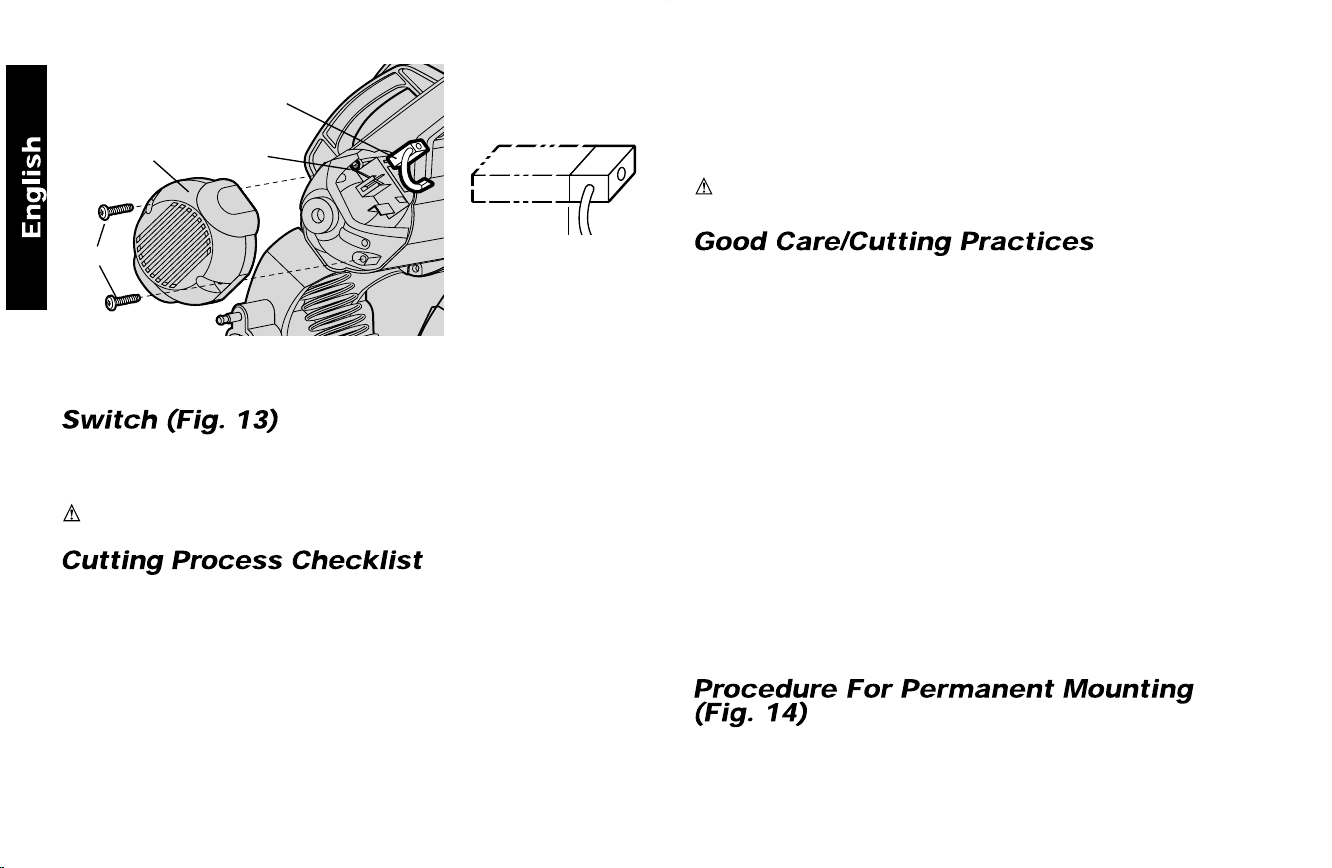

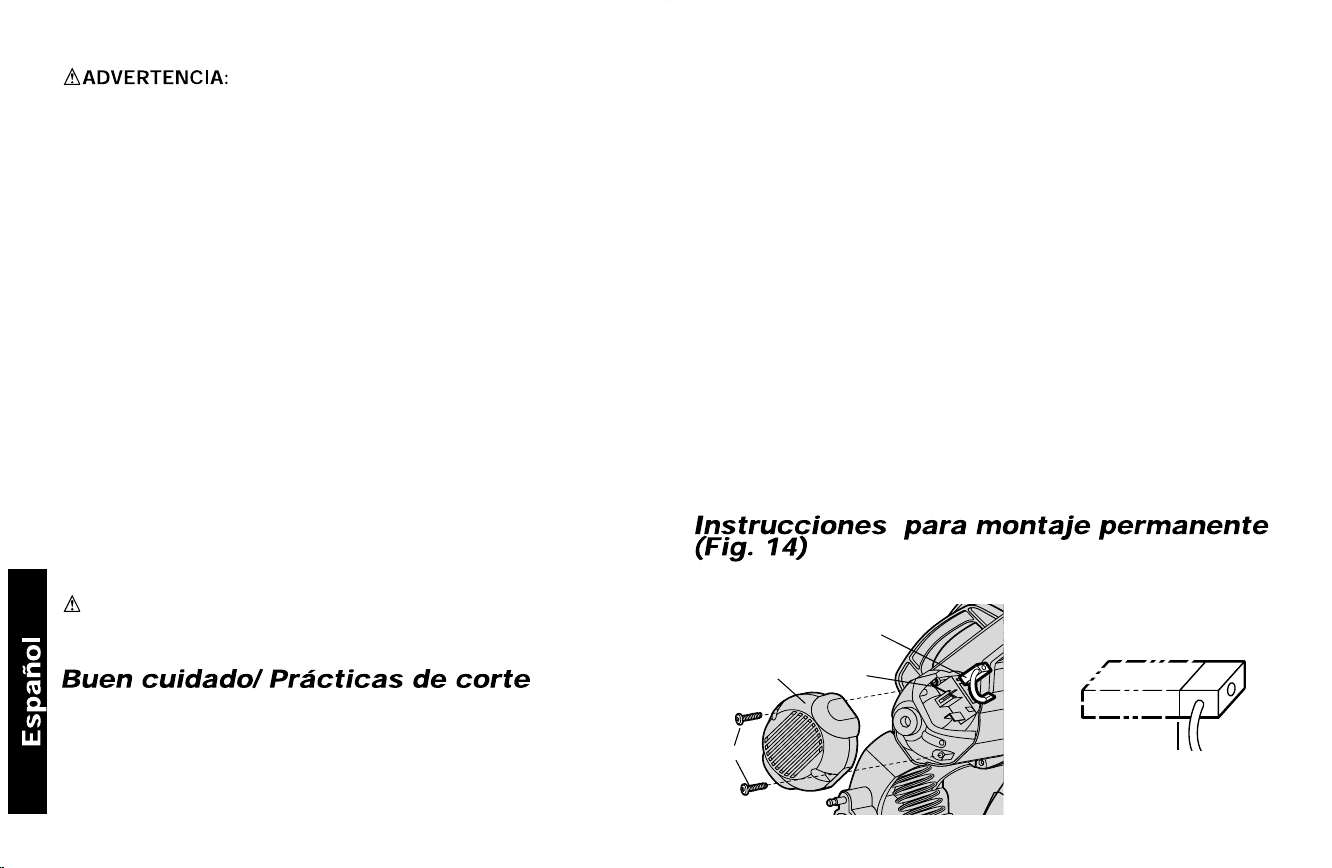

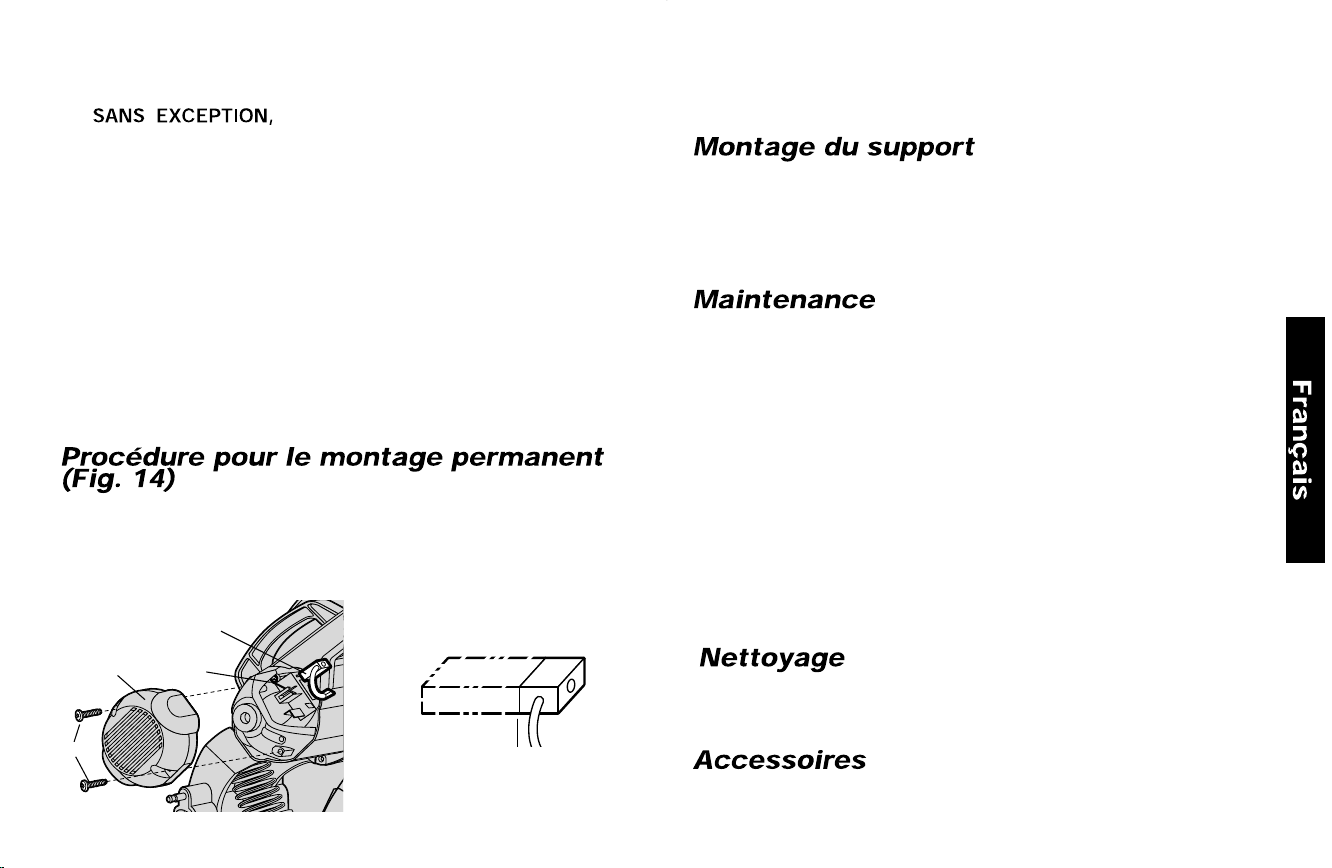

BE SURE TOOL IS UNPLUGGED BEFORE INSPECTING

BRUSHES. Brushes should be regularly inspected for wear. To

inspect brushes, unscrew the two end cap screws (A) and remove

end cap (B). To remove each brush, (C) first unplug the shunt wire

terminal connection. Then carefully back the brush spring (D) out of

the brush box and remove brush. Brushes should slide freely in brush

box. If brushes are worn down to .3” (8mm) (see Figure 17) they

should be replaced. To reinstall each brush carefully back the spring

out of the brush box, insert the brush and return the spring making

sure it is pressing on the brush and not touching the brush box.

Reconnect shunt wire terminal, then replace the end cap and two

screws.

Blowing dust and grit out of the main housing and chip deflector by

means of an air hose is recommended and should be done as often

as dirt is seen collecting in and around the air vents.

Blades are available at extra cost from your local dealer or

authorized service center. If you need assistance in locating this

accessory for your tool, contact:

WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD

21286

CAUTION: The use of any other accessory not recommended

for use with this tool could be hazardous.

To assure product SAFETY and RELIABILITY, repairs, maintenance

and adjustment other than those discussed in this manual should be

performed by authorized service centers or other qualified service

organizations, always using identical replacement parts.

Closed-type, grease-sealed ball bearings are used throughout. These

bearings have sufficient lubrication packed in them at the factory to last

the life of the tool.

Gears should be relubricated every 60 to 90 days, depending upon

use. This lubrication should only be attempted by experienced power

tool repair persons like the mechanics at D

WALT service centers. The

gear case should be wiped clean and 2 oz. (60 grams) of D

WALT

Lubricant Part No. 790206 (6 oz. tube) placed in the gear case.

WALT heavy duty industrial tools are warranted for one year from

date of purchase. We will repair, without charge, any defects due to

faulty materials or workmanship. For warranty repair information, call

1-800-4-D

WALT. This warranty does not apply to accessories or

damage caused where repairs have been made or attempted by

others. This warranty gives you specific legal rights and you may have

other rights which vary in certain states or provinces.

In addition to the warranty, D

WALT tools are covered by our:

30 DAY NO RISK SATISFACTION GUARANTEE

If you are not completely satisfied with the performance of your

392736-01,00,DW872 6/29/00 9:00 AM Page 9

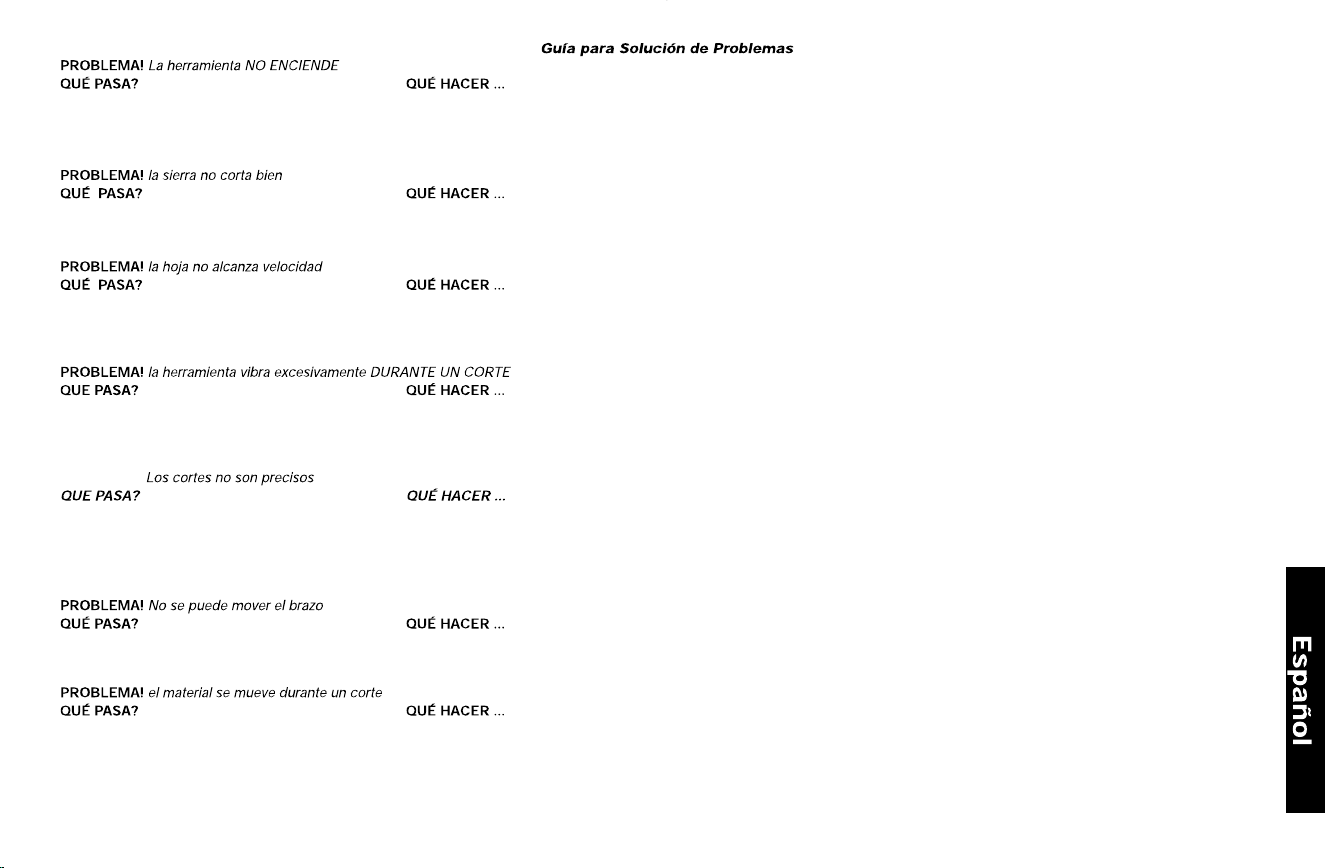

TROUBLE! TOOL WILL NOT START

WHAT’S WRONG? WHAT TO DO…

1. Tool not plugged in. 1.Plug in saw.

2. Fuse blown or circuit breaker tripped. 2.Replace fuse or reset circuit breaker.

3. Cord damaged. 3.Have cord replaced by authorized service center.

4. Brushes worn out. 4.Have brushes replaced by authorized service center.

TROUBLE! TOOL MAKES UNSATISFACTORY CUTS

WHAT’S WRONG? WHAT TO DO…

1. Dull blade. 1.Replace or sharpen blade. See Good Care/Cutting Practices pages 7 and 8.

2. Workpiece incorrectly placed or clamped. 2.Firmly clamp and support workpiece. See Material Positioning and Clamping page 7.

TROUBLE! BLADE DOES NOT COME UP TO SPEED

WHAT’S WRONG? WHAT TO DO…

1. Extension cord too light or too long. 1.Replace with adequate size cord. See chart on page 2.

2. Low voltage. 2.Contact your electric company.

3. Low generator voltage. 3.Check generator output voltage. Reduce number of tools powered by the generator.

TROUBLE! TOOL VIBRATES EXCESSIVELY DURING CUT

WHAT’S WRONG? WHAT TO DO…

1. Tool not mounted securely to stand or work bench. 1.Tighten all mounting hardware. See page 8, Procedures for Permanent Mounting.

2. Damaged saw blade. 2.Replace blade.

3. Workpiece not clamped properly. 3.Refer to Material Positioning and Clamping page 7, and Good Care and Cutting

Practices, pages 7 and 8.

TROUBLE! DOES NOT MAKE ACCURATE CUTS

WHAT’S WRONG? WHAT TO DO…

1. Fence not adjusted correctly. 1.Check and adjust. See Fence Operation on page 5.

2. Blade is not square to fence. 2.Check and adjust. See Fence Angle Adjustment on page 6.

3. Excessive force used to make cut. 3.Reduce cutting force, let the blade do the work.

4. Work piece moving. 4.Clamp workpiece securely. See Material Positioning and Clamping page 7. Make sure

material is laying flat against the base.

TROUBLE! CANNOT MOVE ARM

WHAT’S WRONG? WHAT TO DO…

1. Auto-retracting blade guard will not move. 1.Check for damaged parts. Check for excessive chips in guard. Replace or repair as needed.

2. Lock down pin is engaged. 2.Push down slightly on the arm, pull lock down pin out. Raise arm. See page 3.

TROUBLE! MATERIAL MOVES DURING CUT

WHAT’S WRONG? WHAT TO DO…

1. Fence slipping or workpiece incorrectly placed or clamped. 1.See Material Positioning and Clamping, page 7.

2. Vise too loose 2.Tighten vise clamping. Use auxiliary vertical clamp. See Auxiliary Vertical Clamp, page 7.

3. Excessive cutting force. 3.Reduce cutting force.

392736-01,00,DW872 6/29/00 9:00 AM Page 10

Bien lire et comprendre toutes les consignes.

Le non-respect, même partiel, des instructions ci-dessous entraînera

un risque d’électrocution, d’incendie et/ou de blessures graves.

Pour réduire les risques d’électrocution, cet équipement a une fiche

polarisée (une lame plus large que l’autre). Cette fiche s’insère dans

une prise polarisée, dans un sens seulement. Si elle ne s’insère pas

bien dans la prise, il suffit de la retourner. Si elle persiste à ne pas

entrer, appeler un électricien qualifié pour installer la prise qui

convient. Ne pas essayer de modifier la fiche en aucune façon. Les

appareils de 220 volts ont une prise de type différent qui ne peut

pénétrer dans la même prise et qui n’est pas polarisée.

· et en bon

état.

· Prendre

l’habitude de vérifier si la clé et le dispositif de réglage sont enlevés

de l’outil avant de faire fonctionner celui-ci.

· Les espaces et les

établis encombrés occasionnent des blessures.

· Ne pas utiliser

d'outils électriques dans des lieux humides ou mouillés et ne pas les

exposer à la pluie. L’espace de travail doit être bien éclairé.

· Tous les visiteurs doivent rester à une

distance sécuritaire de la zone de travail.

en posant des cadenas ou enlevant les clés de mise en

marche.

· L’outil fonctionne mieux et de façon plus

sûre à la vitesse pour laquelle il a été conçu.

INTERRUPTEUR À GACHETTE

GUIDE

LEVIER DE

L’ÉTAU

MANIVELLE

CARTER DE

PROTECTION

AUTORÉTRAC-

TABLE

LAME

ÉTAU

POIGNÉE DE

TRANSPORT

GOUPILLE

VERROUIL

LAGE

LEVIER DE

VERROUILLAGE DE

LA LAME

BASE

CLÉ

HEXAGONALE

POUR TOUT RENSEIGNEMENT SUPPLÉMENTAIRE SUR CET OUTIL OU

TOUT AUTRE OUTIL DEWALT, COMPOSER SANS FRAIS LE NUMÉRO :

1-800-4-DEWALT (1-800-433-9258)

AVERTISSEMENT : POUR LA SÉCURITÉ PERSONNELLE,

LIRE LE MANUEL D’INSTRUCTIONS AVANT DE FAIRE

FONCTIONNER L’OUTIL DE COUPE MULTIPLE.

392736-01,00,DW872 6/29/00 9:00 AM Page 11

· avant de les réparer, de changer les

accessoires comme les lames, les mèches, les forets, etc.

· Avant de

brancher l’outil, s’assurer que l’interrupteur est à la position d'arrêt.

· Consulter le

manuel d’instructions pour les accessoires recommandés. L’usage de

mauvais accessoires risque de causer des blessures.

· De graves

blessures peuvent se produire si l’outil bascule ou s’il est mis en

marche accidentellement.

· Avant d’utiliser l’outil, il

faut soigneusement vérifier tout carter de protection, ou autre pièce

endommagée pour s’assurer qu’il fonctionne bien et remplit son rôle.

Vérifier l’alignement et la liberté de mouvement des pièces mobiles,

l’intégrité des pièces, le montage et toute autre condition qui peut

altérer le fonctionnement. Si un carter de protection ou une autre pièce

est endommagé, il faut le réparer ou le remplacer.

Ne pas quitter l’outil avant

qu’il ne soit complètement arrêté.

· N’utiliser que des pièces de rechange

identiques.

· cet équipement

a une fiche polarisée (une lame plus large que l’autre). Cette fiche

s’insère dans une prise polarisée, dans un sens seulement. Si elle ne

s’insère pas bien dans la prise, appeler un électricien qualifié pour

installer la prise qui convient. NE PAS ESSAYER DE MODIFIER LA

FICHE DE QUELQUE MANIÈRE QUE CE SOIT.

· S’ASSURER QUE LE BOULON DE LA LAME EST BIEN SERRÉ

AVANT DE COUPER.

· Toujours porter des lunettes protectrices.

· Garder les mains hors de la trajectoire de la lame. Ne jamais couper

une pièce si la main doit être à moins de 6 po (152 mm) de la lame.

· Ne pas forcer l’outil ou l’accessoire

pour un travail auquel il n’est pas destiné.

· S’assurer que la rallonge

est en bon état et du calibre approprié pour le courant utilisé par le

produit. Un cordon de rallonge trop petit produit une chute de tension,

une perte de puissance et une surchauffe. Le tableau suivant indique

le calibre correct à utiliser en fonction de la longueur de la rallonge et

de l’intensité indiquée sur la plaque signalétique. En cas de doute,

utiliser le calibre supérieur suivant. Plus le chiffre du calibre est petit,

plus le fil est gros.

Calibre minimal des cordons de rallonge

Longueur totale du cordon

25 ft. 50 ft. 75 ft. 100 ft. 125 ft. 150 ft. 175 ft.

7.6 m 15.2 m 22.9 m 30.5 m 38.1 m 45.7 m 53.3 m

Intensité

18 AWG 18 AWG 16 AWG 16 AWG 14 AWG 14 AWG 12 AWG

· . Ne pas porter de

vêtements lâches, de gants, de cravates ou de bijoux qui risquent de

se prendre dans les pièces mobiles. Il est recommandé de porter des

chaussures antidérapantes et de couvrir les cheveux longs.

· Utiliser aussi un

masque antipoussière si les conditions de travail l’exigent. Les lunettes

ordinaires ont seulement des verres qui résistent aux chocs; ce ne sont

pas des lunettes de protection.

· Utiliser des serre-joint ou un étau pour fixer

l’ouvrage. C'est plus sûr que d’utiliser les mains et libère ces dernières

pour faire fonctionner l’outil.

· bien placer les pieds et conserver

son équilibre en tout temps.

· Garder les outils bien

aiguisés et propres pour un meilleur rendement et une plus grande

sécurité. Suivre les instructions de lubrification et de changement des

accessoires,

392736-01,00,DW872 6/29/00 9:00 AM Page 12

· NE PAS COUPER UN MATÉRIAU SOUS TENSION.

· N’utiliser que les lames de coupe du métal au carbure de 14 po (355

mm) de DeWALT . Ne jamais utiliser de disques de coupe abrasifs ni

d’autre type de lame de scie.

· Ne pas couper de béton, de pierre, de brique de carreaux ou de

céramique.

· S’assurer que le verrouillage de la lame (Fig. 4) est dégagé avant de

mettre l’interrupteur sur Marche.

· Garder les mains et le corps loin de la lame rotative.

· S’assurer que la lame ne touche pas la pièce de travail avant que l’on

ait appuyé sur l’interrupteur de mise en marche.

· NE PAS COUPER DE MATÉRIAU d’une épaisseur INFÉRIEURE au

calibre 18 (0,0478 po, 1,2 mm).

· NE PAS FAIRE FONCTIONNER CET OUTIL DANS LE VOISINAGE

DE LIQUIDES, DE GAZ OU DE POUSSIÈRES INFLAMMABLES. Les

étincelles ou des copeaux brûlants provenant de la coupe ou de

l’amorçage d’arc des balais du moteur risquent d’enflammer les

matériaux combustibles.

Certains outils, tels que les sableuses

électriques, les scies, les meules, les perceuses ou certains autres

outils de construction, peuvent soulever de la poussière contenant des

produits chimiques susceptibles d’entraîner le cancer, des

malformations congénitales ou pouvant être nocifs pour le système

reproductif. Parmi ces produits chimiques, on retrouve :

• le plomb dans les peintures à base de plomb;

• la silice cristalline dans les briques et le ciment et autres produits de

maçonnerie;

• l’arsenic et le chrome dans le bois de sciage ayant subi un

traitement chimique (CCA).

Le risque associé à de telles expositions peut varier selon la fréquence

avec laquelle on effectue ces travaux. Pour réduire l’exposition à de

tels produits, il faut travailler dans un endroit bien ventilé et utiliser

l’équipement de sécurité approprié tel un masque anti-poussières

spécialement conçu pour filtrer les particules microscopiques.

· Ne pas utiliser la scie sans carter de protection en place.

· Ne jamais exécuter de tâche à main levée.

· Ne jamais tendre la main à l’arrière de la lame de scie.

· Toujours arrêter l’outil et attendre que la lame soit immobilisée avant

de déplacer la pièce ou de modifier les réglages.

· Débrancher l’outil avant de changer la lame ou d’effectuer l’entretien.

· La vitesse à vide de cet outil est de 1 300 tr/min.

· Toujours placer l’outil sur une surface plate et stable avant de l’utiliser.

· Ne pas utiliser de liquides de coupe avec cet outil, car ils risquent de

s’enflammer ou de causer une électrocution.

· Faire attention aux copeaux de coupe et au matériel coupé. Ils peuvent

être tranchants et chauds. Laisser les morceaux coupés refroidir avant

de les toucher.

· Avant l’utilisation, inspecter la lame pour voir si elle est fissurée ou si

elle présente des défauts. Si c’est le cas, la jeter. Toujours vérifier la

lame quand on a des raisons de croire que celle-ci ou l’outil est

tombé(e).

· Ne jamais mettre l’outil en marche quand il y a une personne dans

l’axe de la lame. Ceci s’applique aussi à l’utilisateur.

· Pendant le fonctionnement, éviter de faire rebondir la lame ou de la

manipuler brutalement. Si cela se produit, arrêter l’outil et vérifier.

· Nettoyer périodiquement l’outil de coupe multiple en suivant la

procédure indiquée dans ce manuel.

· Ne pas enlever les carters de protection de la lame.

· TOUJOURS UTILISER L’ÉTAU OU UN DISPOSITIF DE FIXATION

APPROPRIÉ POUR BIEN TENIR LA PIÈCE DE TRAVAIL. Les autres

accessoires fournis (serre-joint, ressort, barre ou serre-joint en C)

peuvent être utiles pour certaines dimensions et formes de pièce de

travail. Faire bien attention dans le choix et la pose de ces serre-joint

et faire un essai avant de couper. Le serre-joint auxiliaire doit être

utilisé pour la coupe dans le sens de la rotation de la lame. Lire la

section se rapportant au serre-joint auxiliaire.

· NE JAMAIS COUPER DE MAGNÉSIUM AVEC CET OUTIL.

· Utiliser l’outil dans une zone bien aérée.

· Éteindre l’outil avant d’enlever une pièce de la base.

392736-01,00,DW872 6/29/00 9:00 AM Page 13

Replier l’appareil à la position qui permet de transporter la scie.

Enfoncer la goupille de verrouillage (A) pour verrouiller le bras.

Pour déverrouiller l’outil, appuyer légèrement sur la poignée de

transport et tirer la goupille de verrouillage (A). Le bras du moteur

pivote alors vers le haut.

1. DÉBRANCHER L’APPAREIL DE LA PRISE ÉLECTRIQUE.

2. Le bras du moteur étant en position relevée, faire tourner le

carter inférieur (A) pour le mettre hors du chemin et le retenir

d’une main (montré en pointillé pour illustrer les détails).

3. Avec la même main, appuyer sur le levier de verrouillage de la

lame (I) jusqu’à ce qu’il s’engage dans l’un des trous de la

rondelle (H) du serre-joint interne. Avec la clé hexagonale, faire

tourner le chapeau du boulon (B) pour le sortir et desserrer le

boulon (C) dans le sens antihoraire. Ensuite, enlever le boulon

(C), la rondelle (D), la rondelle plate (E) et la rondelle (F) du

serre-joint externe.

4. Installer la lame (G) en l’orientant tel qu’illustré sur le dispositif

d’entraînement positif de la rondelle ((H) du serre-joint interne.

Remonter la rondelle du serre-joint extérieur, la rondelle-frein et

S’assurer que l’alimentation concorde avec les indications sur la

plaque signalétique, « 120 volts, 60 Hz » décrit un courant alternatif

(courant domestique normal de120 volts, 60 Hz).

Une baisse de tension de plus de 10 % provoquera une perte de

puissance et une surchauffe.

L’ouverture de l’étau et le point de pivot élevé permettent de couper

de grandes pièces. Utiliser le tableau de capacité de coupe pour

déterminer la dimension de coupe maximale.

CERTAINS OBJETS DE GRANDE

DIMENSION, DE FORME CIRCULAIRE OU IRRÉGULIÈRE,

PEUVENT EXIGER UNE FIXATION SUPPLÉMENTAIRE S’ILS NE

PEUVENT ÊTRE RETENUS DANS L’ÉTAU DE FAÇON

SÉCURITAIRE.

CAPACITÉ DE COUPE MAXIMALE

NOTE : LA CAPACITÉ INDIQUÉE SUR LE TABLEAU SUPPOSE

UNE POSITION OPTIMALE DU GUIDE.

1authentique lame de coupe pour le métal de 14 po (355 mm)

DeWALT.

1clé de lame dans la retenue de la base

1fixation de l’étau

1serre-joint auxiliaire

FIG. 1

FIG. 2

134, 9 mm

5-3/16 po

120, 6 mm

4-3/4 po

107, 9 x 177, 8

4-1/4 x 7 po

141, 2 mm

5-9/16 po

392736-01,00,DW872 6/29/00 9:00 AM Page 14

S’ASSURER QUE LE BOULON DE LA

LAME EST BIEN SERRÉ ET QUE LE CHAPEAU DU BOULON EST

BIEN EN PLACE SUR LE BOULON AVANT DE COUPER.

Cet outil comporte un carter à rétraction automatique. La lame est

exposée quand elle approche du matériau et est recouverte à la

position relevée.

· Quand on coupe de très grosses pièces, il peut être nécessaire

d’aider la rétraction du carter de la main. Pour cela, faire tourner

légèrement le carter (A) avec le rebord (B), il suffit de dégager la

pièce de travail et de la libérer.

· Garder la main et les autres parties du corps loin de la lame

rotative.

· Ne pas enlever le système de carter de protection de la lame.

· Garder le système de carter de protection en bon état de marche.

L’étau (A) a un dispositif de déplacement rapide. Pour le desserrer,

faire tourner la manivelle (B) dans le sens antihoraire une ou deux

fois pour libérer la pression. Lever le levier de l’étau (C). Sortir la

manivelle à la distance désirée. L’étau peut être installé sur la pièce

le boulon et serrer à la main.

5. Le verrouillage de la lame étant engagé, bien serrer le boulon

avec la clé hexagonale.

6. Enlever la clé et relâcher le levier inférieur et le levier de

verrouillage de la lame.

7. Suivre les mêmes étapes pour enlever la lame.

NE PAS FAIRE DE RÉGLAGE QUAND L’OUTIL EST BRANCHÉ.

VÉRIFIER VISUELLEMENT SI LA LAME

EST FISSURÉE OU ENDOMMAGÉE, VÉRIFIER QUE LA LAME

EST BIEN INSTALLÉE AVANT DE L’UTILISER. SI LA LAME EST

ENDOMMAGÉE, LA FAIRE REMETTRE À NEUF PAR UN ATELIER

D’ENTRETIEN DE LAMES DE SCIE QUALIFIÉ.

FIG. 6

FIG. 5

FIG. 3

FIG. 4

392736-01,00,DW872 6/29/00 9:00 AM Page 15

Pour faire des coupes angulaires, déverrouiller le guide et le faire

tourner à l’angle désiré sur la plaque graduée (A) jusqu’à ce qu’elle

soit alignée avec le bord de la fente (B) dans la base, reverrouiller

ensuite le guide.

La plaque angulaire (A) est fixée au guide avec des vis (E) et

préréglée en usine. S’il faut régler de nouveau la plaque angulaire

pour plus de précision, suivre les étapes suivantes :

1. Débrancher l’appareil.

2. Déverrouiller le guide et verrouiller le bras en position basse de

façon que la lame dépasse de la base.

3. Placer un carré (C) contre la lame (D), régler le guide contre le

carré et verrouiller de nouveau le guide.

4. Déverrouiller et relever le bras.

5. Desserrer les deux vis (E) de la plaque angulaire. Aligner l’index

0° sur le bord de la fente (B) et resserrer les vis.

de travail sans manœuvre de la manivelle. Baisser le levier de l'étau

et serrer ce dernier sur la pièce de travail avec la manivelle.

Le fonctionnement du guide (D) ne demande aucune clé. Le

dégagement rapide du levier de serre-joint (E) déverrouille et

verrouille le guide. Quand on fait tourner le levier à fond vers l’avant,

le guide est déverrouillé. Il peut être déplacé librement vers l’avant,

vers l’arrière, ou être tourné pour obtenir la meilleure position de

coupe.

En poussant le levier à fond vers l’arrière, on verrouille le guide à la

position sélectionnée. Si la patte (G) du levier n’est pas horizontale

(parallèle à la base), le guide n’est pas verrouillé. Le levier ne

verrouille le guide que quand il y a une forte résistance qui le fait

tourner vers l’arrière, qui déclenche le mouvement de la came. Si la

résistance est faible, régler la force de serrage en serrant légèrement

les deux boulons (F) retenant le guide à la base. Faire un essai en

serrant la pièce de travail avec l’étau. Régler selon les besoins pour

s’assurer que le guide ne se déplace pas et que la pièce de travail

est bien serrée.

FIG. 7

FIG. 8

FIG. 9

392736-01,00,DW872 6/29/00 9:00 AM Page 16

Pour éjecter les copeaux de la zone avoisinante ou dans un bac de

récupération, desserrer la vis (A), régler l’angle du déflecteur de

copeaux (B) et resserrer la vis.

Le serre-joint auxiliaire (A) DOIT être utilisé quand on coupe des

matériaux de grande dimension ou de forme irrégulière, quand on fait

des coupes angulaires et que le guide est à la position arrière quand

les courses montantes de la lame ont tendance à tirer la pièce de

travail hors de l’étau.

Pour utiliser le serre-joint, l’insérer dans l’un des trous (Fig. 11, G)

de la base jusqu’à ce qu’il appuie contre la pièce de travail. Abaisser

le levier comme le montre la Figure 9 pour verrouiller la pièce de

travail en place. Relever le levier pour déclencher le serre-joint.

Pour effectuer le serrage d’un matériau mince, il peut être

nécessaire de placer une cale d’épaisseur adéquate sous le serre-

joint.

Si on n’utilise pas le serre-joint auxiliaire pour

couper dans le sens de rotation de la lame, l’outil peut subir des

dommages graves et l’utilisateur peut se blesser.

· ÉTEINDRE ET DÉBRANCHER L’OUTIL AVANT DE RÉGLER

LA SCIE OU DE REPOSITIONNER LA PIÈCE DE TRAVAIL.

· En général, il faut placer la pièce de travail de façon que la

coupe se fasse sur la course descendante de la lame (zone

ombrée). La fente A indique la meilleure position du guide pour la

coupe générale à 90°.

· Les fentes (A) et (B) indiquent les meilleures positions du guide

pour la coupe générale à 90° et à 45°. Les fentes (C) et (D)

indiquent la même chose pour les pièces plus grandes (Fig. 11).

FIG. 10

FIG. 11AB

FIG. 12

D E

392736-01,00,DW872 6/29/00 9:00 AM Page 17

· la pièce de travail est fermement maintenue en place dans

l’étau,

· le déflecteur de copeaux est bien réglé,

2. Mettre le moteur en marche et laisser la lame atteindre sa pleine

vitesse.

3. Baisser lentement la poignée pour établir un contact initial avec

la pièce de travail. Une fois le contact établi, augmenter le rythme

d’alimentation, laisser la lame faire le travail. Ne ralentir que juste

avant la fin de la coupe.

4. Une fois la coupe terminée, éteindre l'outil et garder les mains

éloignées jusqu'à ce que la lame s'immobilise.

Lorsqu'on coupe de petites pièces (moins

d’un pouce), les résidus peuvent être projetés vers l’arrière.

Les dents de la lame sont en carbure, matériau très dur et très

friable. La vibration augmente les charges latérales qui pourraient

ébrécher les dents ou fissurer la lame. Voici quelques conseils

importants qui permettront de prolonger la vie de la lame et de l’outil

· Positionner la pièce de travail le plus possible sous la course

· Une fois que le guide est aligné avec une fente, on peut visser le

boulon (E) à la main dans un trou (F) correspondant à la base, au

besoin, pour mieux fixer la position du guide (Fig. 11).

· Le guide peut aussi être utilisé à d’autres angles et positions,

au besoin.

· Les pièces de travail longues doivent être soutenues au moyen

d’un bloc de façon qu’elle soient horizontales avec la scie à table.

La pièce coupée devrait pouvoir tomber vers le bas pour ne pas

gêner la lame (Fig. 12).

· IL FAUT TOUJOURS BIEN SERRER LA PIÈCE DE TRAVAIL,

SANS EXCEPTION.

· Toujours serrer la pièce de travail avec l’étau et le serre-joint

auxiliaire.

· Le serre-joint auxiliaire ou les autres aides de serrage comme le

ressort, la barre ou les serre-joints C s’ajoutent à l’étau pour fixer

certaines dimensions ou formes de pièce de travail. Bien choisir

et placer ces serre-joint et faire un essais à vide avant de couper.

Pour mettre l’outil en marche, appuyer sur l’interrupteur à gâchette

(A). Pour l’arrêter, relâcher la palette. Garder les mains et le matériau

loin de la lame jusqu’à ce que celle-ci s’immobilise.

S’assurer que la lame ne touche pas la pièce de

travail quand l’outil est mis en marche.

PIÈCE DE TRAVAIL LORS DU DÉMARRAGE DE L'OUTIL

Liste de vérification pour le processus de coupe

1. Avant de mettre l’outil en marche, s’assurer que :

· l’outil est bien monté sur une surface stable,

· la lame est bien montée et que le boulon de la lame est bien

serré,

· le guide est bien placé et verrouillé,

FIG. 13

FIG. 14

10-1/8"

(257 MM)

FIG. 15

17-3/8"

(441 MM)

392736-01,00,DW872 6/29/00 9:01 AM Page 18

descendante de la lame (Figure 10). Le matériau doit être

fermement serré et soutenu en place pour réduire la vibration,

· Ne jamais faire de coupes sur de petites pièces de travail

regroupées ensemble.

· Positionner la pièce de travail de façon que la lame coupe la

section la plus petite.

· Éviter autant que possible de couper de grandes surfaces plates

horizontales. Moins il y a de dents qui touchent la pièce de

travail durant la coupe, moins il y aura de chaleur et plus la lame

durera.

2. Les indices suivants indiquent que la lame est usée et qu’elle doit

être raffûtée ou remplacée :

· Mauvaise coupe.

· Il y a plus d’étincelles que de copeaux durant la coupe.

· Le bruit de sonnerie de la lame augmente.

(Recommandation pour les coupes multiples au même endroit)

1. Percer quatre trous de 5/16 po dans la surface de travail (Figure

14).

2. Insérer des vis 1/4-20 dans les trous de la base et de la surface

de montage. La longueur approximative des vis doit être égale à

l’épaisseur de la surface de montage, plus quatre pouces.

1. Couper deux planches de 20 po de longueur x 2 po de hauteur x

4 po de largeur.

2. Placer l’outil à l’endroit de travail désiré.

3. Placer les planches bien contre le côté et les fixer à la

surface de travail (Figure 15).

INSPECTION ET REMPLACEMENT DES BALAIS DU MOTEUR

(FIG. 16)

S’ASSURER QUE L’OUTIL EST DÉBRANCHÉ AVANT

D’INSPECTER LES BALAIS. Il faut vérifier l’usure de ces derniers

régulièrement. Pour l’inspection des balais, dévisser les deux vis à

chapeau d’extrémité (A) et le capuchon d’extrémité (B). Pour

déposer chaque balai (C), débrancher d’abord la connexion de la

borne du fil de dérivation. Ensuite, sortir soigneusement le ressort de

balai (D) de son logement et enlever le balai. Les balais doivent

glisser librement dans leur logement. S’ils sont usés à 0,3 po (8 mm)

(voir Figure 17), il faut les remplacer. Pour réinstaller chaque balai,

sortir soigneusement le ressort de son logement, insérer le balai et

remettre le ressort en s’assurant qu’il appuie sur le balai et qu’il ne

touche pas le logement. Rebrancher la borne du fil de dérivation et

remettre le capuchon et les deux vis.

Il est recommandé d'enlever la poussière et la grenaille du logement

principal et du déflecteur de copeaux avec un jet d’air comprimé

chaque fois qu’on en constate la présence autour des prises d’air.

Les accessoires recommandés pour l’outil sont vendus séparément

.3"

(8 MM)

FIG. 16

FIG. 17

392736-01,00,DW872 6/29/00 9:01 AM Page 19

spécifiques. L’utilisateur peut également se prévaloir d’autres droits

selon l’état ou la province qu’il habite.

En plus de la garantie D

WALT, les outils D

WALT sont couverts par

votre :

GARANTIE DE SATISFACTION DE 30 JOURS

Si, pour quelque raison que ce soit, l’outil industriel de service intensif

WALT ne donne pas entière satisfaction, il suffit, pour obtenir un

remboursement complet, de le retourner chez le marchand

participant dans les 30 jours suivant la date d'achat. Il faut retourner,

port payé, l’outil complet. Une preuve d'achat peut être requise.

requise.

chez les détaillants et dans les centres après-vente autorisés.

Les lames à entraînement positif sont disponibles pour un coût

supplémentaire chez votre concessionnaire local ou au centre après-

vente autorisé. Pour tout renseignement pour trouver un accessoire,

communiquer avec :

WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD

21286

Il peut être dangereux d’utiliser tout accessoire

autre que ceux qui sont recommandés pour l’outil.

Pour assurer la SÉCURITÉ D’EMPLOI et la FIABILITÉ de l’outil, n’en

confier la réparation, l’entretien et le réglage (y compris l’inspection

des balais) qu’à un centre après-vente ou à un atelier d’entretien

autorisé n’utilisant que des pièces de rechange identiques.

Des roulements à billes fermés à graissage scellé sont utilisés pour

l’ensemble de l’outil. Ils sont remplis de suffisamment de graisse en

usine pour durer toute la vie de l’outil.

Les engrenages doivent être relubrifés tous les 60 à 90 jours, selon

l’usage. Cette lubrification ne doit être faite que par un réparateur

d’outils électriques expérimenté, comme ceux des centres après-

vente D

WALT. Le boîtier d’engrenages doit être essuyé et rempli

de 1/2 oz, (16 grammes) de lubrifiant D

WALT numéro de pièce

790206 (tube de 6 oz).

Les outils industriels de service intensif D

WALT sont garantis

pendant un an à partir de la date d’achat. Tout défaut de matériel ou

de main-d'œuvre sera réparé gratuitement par D

WALT. Pour obtenir

plus de renseignements sur les réparations couvertes par la garantie,

composer le 1 800 433-9258. La garantie ne couvre pas les

accessoires ni les réparations tentées ou effectuées par des tiers.

Les modalités de la présente garantie donnent des droits légaux

392736-01,00,DW872 6/29/00 9:01 AM Page 20

1. L’outil n’est pas branché. 1. Brancher la scie.

2. Un fusible est brûlé ou le disjoncteur est déclenché. 2. Remplacer le fusible ou renclencher le disjoncteur.

3. Cordon endommagé. 3. Faire remplacer les interrupteurs défectueux par un centre aprèsvente autorisé.

4. Balais usés. 4. Faire remplacer les interrupteurs défectueux par un centre aprèsvente autorisé.

1. Lame émoussée. 1. Remplacer ou affûter la lame. Voir Usages de coupe et d’entretien, pages 18.

2. La pièce de travail est mal placée ou mal serrée. 2. Bien serrer et soutenir la pièce de travail. Voir Mise en place et serrage du matériau, page 17.

1. La rallonge est trop petite ou trop longue. 1. La remplacer par une rallonge de la bonne dimension. Voir tableau, page 12.

2. Faible tension. 2. Communiquer avec la compagnie d’électricité.

3. Faible tension du générateur. 3. Vérifier la tension de sortie du générateur. Réduire le nombre d’outils alimentés par le générateur.

1. L’outil n’est pas bien monté sur le support ou l’établi. 1. Serrer toute la quincaillerie de montage. Voir page 18, Procédures pour le montage permanent.

2. Lame de scie endommagée. 2. Remplacer la lame.Consulter Mise en place et serrage du matériau, page 17, et Usages de coupe et d’entretien, pages 18.

1. Le guide n’est pas bien réglé. 1. Vérifier et régler. Voir Fonctionnement du guide, page 15.

2. La lame n’est pas d’équerre avec le guide. 2. Vérifier et régler. Voir Réglage de l’angle du guide, page 16.

3. Effort excessif lors de la coupe. 3. Réduire l’effort de coupe, laisser la lame faire le travail.

4. La pièce de travail bouge. 4. Bien serrer la pièce de travail. Voir Mise en place et serrage du

matériau, page 17. S’assurer que le matériel repose bien à plat sur la base

1. Le carter autorétractable de la lame ne bouge pas. 1. Vérifier s’il y a des pièces endommagées. Vérifier s’il y a trop de

copeaux dans le carter. Remplacer ou réparer, au besoin.

2. La goupille de verrouillage est engagée. 2. Appuyer doucement sur le bras pour le baisser, sortir la goupille de

verrouillage. Relever le bras. Voir page 14.

1. Le guide glisse ou la pièce de travail est mal placée ou serrée. 1. Voir Mise en place et serrage du matériau, page 17.

2. L’étau est trop serré. 2. Serrer l’étau., Serre-joint vertical auxiliare

3. Effort de coupe excessif. 3. Réduire l’effort de coupe

392736-01,00,DW872 6/29/00 9:01 AM Page 21

Lea todas las instrucciones y asegúrese de que

las comprende bien. Si no sigue las indicaciones a continuación, se

expone a choques eléctricos, incendios o aún a graves lesiones

personales.

Para reducir el riesgo de choques eléctricos, este equipo viene

dotado de un enchufe polarizado (en que una clavija es más ancha

que la otra). Este enchufe puede entrar en un tomacorrientes

polarizado solamente de la forma correcta. Si no entra bien en el

tomacorrientes, déle vuelta al enchufe. Si todavía no encaja bien,

contacte un electricista calificado para instalar el tomacorrientes

adecuado. No cambie el enchufe de ninguna forma. Las unidades

calibradas para 220 voltios tendrán un enchufe de estilo diferente

que no cabe en el tomacorrientes y no está polarizado.

· y en buenas

condiciones de funcionamiento.

· Forme el hábito de confirmar

que se han retirado todas las llaves de maniobra de la herramienta

antes de encenderla..

· Un área o un banco

de trabajo en desorden invita accidentes.

Nunca use herramientas mecánicas en lugares húmedos o mojados,

ni las exponga a la lluvia. Mantenga el área de trabajo bien iluminada.

· Todas las personas

deben mantenerse a una distancia prudente, apartada del área de

trabajo.

· con candados,

interruptores maestros,, o quitando los botones de arranque.

· La herramienta funcionará mejor

INTERRUPTOR DE GATILLO

CERCO

PALANCA DEL

TORNO

MANIVELA

PROTECCION

AUTO-

RETRACTABLE

HOJA DE

SIERRA

TORNO DE

BANCO

MANGO

PORTADOR

FIADOR

DEL

SEGURO

PALANCA DE

ENCLAVAMIENTO DE

LA HOJA

BASE

LLAVE

HEXAGONAL

ADVERTENCIA: PARA SU PROPIA SEGURIDAD, LEA EL MANUAL DE

INSTRUCCIONES ANTES DE OPERAR LA MULTISIERRA.

PARA CUALQUIER PREGUNTA O COMENTARIO SOBRE LAS

HERRAMIENTAS DeWALT, LLÁMENOS A LA LÍNEA GRATUITA:

1-800-4-DeWALT (1-800-433-9258)

Epecificaciones

Tensión de alimentación: 120 V CA~

Potencia nominal: 1650 W

Frecuencia de operación: 50/60 Hz

Consumo de corriente: 15 A

392736-01,00,DW872 6/29/00 9:01 AM Page 22

y con mayor seguridad cuando se usa para la función para la que

fue diseñada.

· No fuerce una

herramienta o un accesorio a hacer un trabajo para el que no fueron

diseñados.

· Verifique que

el cordón de extensión está en buenas condiciones. Cuando usa un

cordón de extensión, confirme que es del calibre adecuado para

transmitir la energía que consumirá la herramienta. Un cordón de

menor capacidad de potencia causará una caída en la línea de tensión

resultando en una pérdida de potencia y sobrecalentamiento. La tabla

a continuación indica el tamaño correcto que se debe usar,

dependiendo de la longitud del cable y la calibración de amperios

según la placa. Si hay dudas sobre el tamaño adecuado, es

recomendable usar el tamaño más potente. Entre más pequeño sea

el número de calibración, más potencia tendrá el cordón.

Calibre mínimo requerido (AWG) para cables de extensión

Longitud total del cable de extensión

25 ft. 50 ft. 75 ft. 100 ft. 125 ft. 150 ft. 175 ft.

7.6 m 15.2 m 22.9 m 30.5 m 38.1 m 45.7 m 53.3 m

Calibre promedio del alambre

18 AWG 18 AWG 16 AWG 16 AWG 14 AWG 14 AWG 12 AWG

· No use ropa holgada,

corbatas, anillos, pulseras u otra joyería que puede quedar atrapada

en las partes móviles de la herramientas. Se recomienda usar calzado

antideslizante. Recoja el cabello largo y protéjalo debidamente.

· También se

recomienda usar una mascarilla contra el polvo, si anticipa que el

trabajo va a generar mucho polvo. Los lentes de los anteojos de uso

diario son resistentes a impactos solamente, pero no son lentes de

seguridad.

· Sujete la pieza de trabajo

con abrazaderas o en las mordazas de un torno de banco cuando

sea práctico hacerlo. Es más seguro que sujetarla con la mano y le

permite usar ambas manos para manejar la herramienta. .

· Párese firmemente en el suelo,

manteniendo un buen equilibrio en todo momento.

· Mantenga sus herramientas afiladas

y limpias para que presten mejor servicio con mayor seguridad. Siga

las instrucciones para lubricarlas y cambiar accesorios.

· antes de proceder a darles

mantenimiento, cuando esté cambiando accesorios, tales como hojas,

brocas, cortadoras y otros .

Siempre confirme que el interruptor está en

posición de apagado antes de enchufar la herramienta.

· Consulte el manual de

instrucciones para comprobar cuáles son los accesorios

recomendados. Si se usan accesorios inadecuados, se arriesga a

que ocurran lesiones personales .

· Pueden ocurrir

lesiones graves si la herramienta se desequilibra o si accidentalmente

hace contacto con la herramienta de corte.

· Antes de seguir usando la

herramienta, hay que revisar cuidadosamente todas las r protecciones

y otras piezas que parezcan estar averiadas, para determinar si van

a funcionar bien y realizar la función para la que fueron diseñadas.

Revise la alineación y las conexiones entre las partes móviles , vea

si hay partes rotas, examine el montaje y toda otra condición que

pueda afectar su funcionamiento. Si hay protecciones o partes

averiadas, deben ser reparadas o reemplazadas inmediatamente.

Nunca deje

una herramienta desatendida mientras esté funcionando. Espere

hasta que llegue a pararse completamente.

392736-01,00,DW872 6/29/00 9:01 AM Page 23

· REPUESTOS. Utilice solamente piezas de repuesto idénticas..

· este

equipo tiene un enchufe polarizado (donde una clavija es más ancha

que la otra). Este enchufe entra en un tomacorrientes polarizado

solamente en una posición. Si el enchufe no entra en el receptáculo,

contacte un electricista calificado para que le instale el tomacorrientes

adecuado. NO CAMBIE EL ENCHUFE DE NINGUNA MANERA.

• ASEGÚRESE DE QUE EL PERNO DE LA HOJA ESTÉ APRETADO

FIRMEMENTE ANTES DE CORTAR

· Utilice gafas de protección

· Mantenga las manos fuera de la trayectoria del disco. Cuando vaya a

cortar, nunca ponga las manos a 15 cm (6 pulg) delante de la sierra.

· No opere la sierra sin las guardas en su sitio.

· No opere la herramienta a manos libres.

· Nunca se coloque por detrás del disco de sierra.

· Apague la herramienta y espere a que el disco se detenga antes de

cambiar de posición la pieza de trabajo o hacer ajustes.

· Desconecte la alimentación antes de cambiar el disco o darle

mantenimiento a la herramienta.

· La velocidad de rotación sin carga de trabajo de esta herramienta es

de 1.300 rpm.

· Siempre coloque la herramienta en una superficie plana y estable

antes de usarla.

· No use líquidos de corte con esta herramienta eléctrica. Los líquidos

podrían encenderse o causar electrocución.

· Esté alerta de las astillas que produce el material que se está

cortando. Pueden ser filosas y estar calientes. Antes de tocarlas,

espere a que se enfríen.

· Antes de usar la herramienta, revise la hoja para confirmar que no está

rajada y que no tiene defectos. Si encuentra alguna rajadura o

defecto, descarte esa hoja. Es necesario examinar la hoja siempre

que se sospeche que se ha dejado caer la herramienta o la hoja

misma..

· Nunca haga funcionar la herramienta cuando hay una persona en

línea directa con la hoja, incluyendo el operador.

· Mientras está trabajando, evite cualquier acción que haga rebotar la

hoja o que implique un trato indebido.

Si esto ocurre, apague la herramienta y examine la hoja.

· Limpie su multisierra con regularidad, siguiendo las indicaciones de

este manual..

· No quite las protecciones de la hoja.

· Siempre use una mordaza, abrazaderas o algún otro dispositivo

especial para sujetar su trabajo firmemente. Otros accesorios tales

como la abrazadera auxiliar que viene con el equipo, la barra de

resorte, o tornillos de mano, pueden ser apropiadas para ciertos

tamaños y formas de trabajos. Siempre tenga cuidado en seleccionar

y colocar estas abrazaderas y trate de hacer una prueba en seco,

antes de tratar de hacer un corte. Las abrazaderas auxiliares

verticales deben ser utilizadas para realizar cortes hacia arriba. Vea

la sección Abrazadera vertical auxiliar del presente manual.

· NUNCA CORTE MAGNESIO CON ESTA HERRAMIENTA.

· Use la herramienta en un área bien ventilada..

· Apague la herramienta antes de quitarle cualquier pieza de la base.

· NUNCA CORTE MATERIAL ACTIVADO CON CORRIENTE

ELÉCTRICA.

· Use solamente hojas de sierra metálicas genuinas DeWALT 14”

(355mm), con punta de carburo. Nunca use discos abrasivos de corte,

ni ningún otro tipo de hojas de sierra.

· No corte hormigón, piedras, ladrillos, mosaicos o cerámica.

· Confirme que no está puesto el seguro de la hoja (Fig. 4) antes de

encender el interruptor.

· Mantenga las manos y el cuerpo fuera del alcance de la hoja rotatoria.

· Asegúrese que la hoja no está en contacto con la pieza de trabajo

antes de encender el interruptor.

· NO CORTE material con un espesor MENOR de calibre 18 (.0478”,

1.2 mm).

· NO TRABAJE CON ESTA HERRAMIENTA CERCA DE LÍQUIDOS,

392736-01,00,DW872 6/29/00 9:01 AM Page 24

GASES, O POLVO INFLAMABLE. Las chispas o las astillas

calientes producidas por el corte o los arcos y chispas producidas por

las escobillas del motor pueden encender los materiales inflamables.

Parte del polvo creado al lijar, aserruchar, moler

o perforar con máquina, así como al realizar otras actividades de la

construcción, contiene substancias químicas que se sabe producen

cáncer, defectos congénitos u otras afecciones reproductivas. Algunos

ejemplos de esas substancias químicas son:

• plomo de pinturas a base de plomo,

• sílice cristalizado de ladrillos y cemento y otros productos de

albañilería, y

• arsénico y cromo de la madera químicamente tratada (CCA).

El riesgo al contacto con estas substancias varía, según la frecuencia

en que se haga este tipo de trabajo. Para reducir la exposición a esas

substancias químicas: trabaje en un área bien ventilada, y trabaje con

equipos de seguridad aprobados, tales como máscaras contra el polvo

especialmente diseñadas para filtrar las partículas microscópicas.

Asegúrese de que el suministro de energía concuerda con las

indicaciones de la placa, 120 voltios, 60 Hz, significa corriente

alterna (normal 120 voltios, 60 Hz, corriente doméstica).

Una caída de tensión de más de un 10% causará pérdida de

potencia y sobrecalentamiento.

Gracias a la amplia abertura del torno y su alto punto de rotación, la

herramienta tiene una gran capacidad para cortar muchas piezas

grandes. Consulte la tabla que indica la capacidad de corte para

determinar el tamaño máximo de cortes que se pueden hacer.

EN EL CASO DE CIERTOS OBJETOS

GRANDES, CIRCULARES O DE FORMA IRREGULAR A VECES

ES NECESARIO UTILIZAR OTROS MEDIOS DE SUJECIÓN SI NO

PUEDEN SUJETARSE FIRMEMENTE EN EL TORNO DE BANCO.

LA CAPACIDAD MOSTRADA EN LA TABLA SUPONE QUE

EL CERCO ESTÁ EN POSICIÓN ÓPTIMA.

1 Hoja de sierra metálica genuina D

WALT de 14” (355mm).

1 Llave para la hoja, alojada en la base

1 Accesorio de torno

1 Abrazadera auxiliar

FIG. 1

FIG. 2

134, 9 mm

5-3/16”

120, 6 mm

4-3/4”

107, 9 x 177, 8

4-1/4 x 7”

141, 2 mm

5-9/16”

392736-01,00,DW872 6/29/00 9:01 AM Page 25

Cierre la unidad a que quede en una posición adecuada para llevar

o traer la sierra. Empuje el fiador del seguro (A) para enclavar el

brazo.

Para quitarle el seguro a la herramienta, oprima el mango portador

levemente y saque el fiador del seguro (A). El brazo del motor se

levantará.

1. Desconecte la unidad de la fuente de energía.

2. Con el brazo del motor en posición vertical, gire la protección

inferior (A) fuera del paso y sosténgala con una mano (Mostrada

con la línea en puntitos para ilustrar el resto del detalle)

3. Con la misma mano, oprima la palanca de enclavamiento de la

hoja (I) hasta que encaje en uno de los agujeros en la arandela

interior de la abrazadera (H). Con la llave hexagonal dele vuelta

a la tapa del perno (B) sáquela, y afloje el perno (C) dándole

vueltas en sentido contrario a las agujas de un reloj. Luego

saque el perno (C), la arandela de seguridad (D), la arandela

plana (E) y la arandela de la abrazadera exterior (F).

4. Instale la hoja (G) en la orientación mostrada, en la propiedad de

accionamiento positivo de la arandela de la abrazadera interior.

(H). Vuelva a armar la arandela de la abrazadera exterior, la

arandela plana, la arandela de seguridad y el perno,

apretándolos bien manualmente.

5. Con el seguro de la hoja en su lugar, apriete el perno firmemente

con la llave hexagonal.

6. Retire la llave hexagonal, luego suelte la protección inferior y la

palanca del seguro de la hoja.

7. Para sacar la hoja, siga los mismos pasos.

NO HAGA NINGÚN AJUSTE MIENTRAS LA HERRAMIENTA ESTÁ

CONECTADA A LA FUENTE DE ENERGÍA.

EXAMINE LA HOJA VISUALMENTE PARA VER

SI TIENE RAJADURAS U OTROS DAÑOS. VERIFIQUE QUE SE

HA INSTALADO CORRECTAMENTE ANTES DE USARLA. SI LA

HOJA ESTÁ DAÑADA DE ALGUNA FORMA, LLÉVELA A UN

TALLER DE SERVICIO CALIFICADO PARA HOJAS DE SIERRAS

PARA QUE LA VUELVAN A REACONDICIONAR.

ASEGÚRESE DE QUE EL PERNO DE LA

HOJA ESTÁ BIEN APRETADO Y QUE LA TAPA DEL PERNO

CUBRE LA CABEZA DEL PERNO, ANTES DE EMPEZAR A

CORTAR.

Esta herramienta tiene un sistema de protección inferior con

retracción automática. Cuando la hoja se aproxima al material que

va a cortar, está expuesta, y cuando está en posición vertical, está

cubierta.

· Cuando se están cortando piezas muy grandes, muchas veces

es necesario ayudar manualmente a la protección para que se

FIG. 3

FIG. 4

392736-01,00,DW872 6/29/00 9:01 AM Page 26

retracte. Para hacerlo, gire la protección (A) un poco por el

borde (B), justo lo suficiente para que pase la pieza de trabajo y

suéltela.

· Siempre mantenga las manos y otras partes del cuerpo fuera del

alcance de la hoja en funcionamiento.

· No quite el sistema de protección de la hoja.

· Mantenga el sistema en buenas condiciones de funcionamiento.

El torno (A) tiene una propiedad de recorrido rápido. Para liberar el

torno banco cuando está afianzado firmemente, dele vuelta a la

manivela (B) en dirección opuesta a las agujas del reloj una o dos

veces para aliviar la presión de sujeción. Levante la palanca del

torno (A). Saque el conjunto de la manivela hasta el punto que

desee. El torno se puede empujar a que trabaje sin necesidad de la

manivela. En ese caso, la palanca inferior del torno se usa para

sujetar el trabajo utilizando la manivela.

La operación del cerco (D) no necesita llaves. Se usa la palanca de

la abrazadera de soltado rápido (E) para cerrar y abrir el cerco.

Cuando se gira la palanca totalmente hacia enfrente, se quita el

seguro del cerco. El cerco entonces se puede mover hacia adelante

o hacia atrás, o se puede girar para permitir colocar el material en

la mejor posición de corte..

Al empujar la palanca totalmente hacia atrás, el cerco queda

encajado en la posición deseada. Si la pata (G) de la palanca no

está en posición horizontal (paralela a la base), el cerco no ha

encajado seguramente. El cerco queda asegurado en su lugar

solamente cuando hay una resistencia fuerte de darle vueltas hacia

atrás , lo que inicia la acción de la leva. Si la resistencia no es

mucha, ajuste la fuerza de sujeción apretando levemente los dos

pernos (F) que afianzan el cerco a la base. Pruébelo afianzando la

pieza de trabajo con el torno. Haga los ajustes necesarios para

asegurarse que el cerco no se va a mover y que la pieza de trabajo

está afianzada firmemente.

Para hacer cortes en bisel, quítele el seguro al cerco y muévalo

hasta que el ángulo deseado en la placa angular (A) quede alineado

con el borde de la ranura (B) en la base, luego vuelva a ponerle el

seguro al cerco.

FIG. 6

FIG. 7

392736-01,00,DW872 6/29/00 9:01 AM Page 27

La placa angular (A) está afianzada al cerco con tornillos (E) y su

posición ha sido predeterminada en la fábrica. En caso que fuera

necesario reajustar la placa angular para mayor precisión, siga los

pasos a continuación.

1. DESCONECTE LA FUENTE DE ENERGÍA.

2. Quítele el seguro al cerco y enclave el brazo en posición inferior

de manera que la hoja se extienda hacia la base.

3. Coloque una escuadra (C) contra la hoja (D), ajuste el cerco

contra la escuadra y vuelva a asegurar el cerco.

4. Quite el seguro y levante el brazo de la sierra.

5. Afloje los dos tornillos de la placa angular (E). Alinee la punta 0°

con el borde de la ranura t (B) y vuelva a apretar los tornillos.

Para que las astillas caigan fuera del área inmediata o para que

caigan en una tolva de colección, afloje el tornillo (A), ajuste el

ángulo (B) del deflector de astillas y vuelva a apretar los tornillos.

Es necesario usar la abrazadera auxiliar (A) cuando se corta material

ancho, o de forma irregular, para hacer cortes en bisel o cuando el

FIG. 8

FIG. 9

FIG. 10

FIG. 11AB

FIG. 12

D E

392736-01,00,DW872 6/29/00 9:01 AM Page 28

cerco está en la posición posterior y el movimiento ascendente de

corte de la hoja tiende a arrastrar la pieza de trabajo arriba del torno.

Para usar la abrazadera, insértela en uno de los agujeros (Fig. 11,G)

en la base hasta que la abrazadera esté reposando sobre la pieza de

trabajo. Presione la palanca hacia abajo, según se muestra en la

Fig. 9, para asegurar la pieza de trabajo en su lugar. Levante la

palanca para soltar la presión de la abrazadera.

Cuando sea necesario afianzar piezas delgadas, podría ser

necesario utilizar una cuña o chapa delgada debajo de las mordazas

de la abrazadera.

Si no se utilizan abrazaderas verticales cuando

se corte con el movimiento ascendente de corte de la hoja, podría

causar daños serios a la herramienta y posiblemente lesiones

personales.

· APAGUE Y DESCONECTE LA HERRAMIENTA ANTES DE

HACER CUALQUIER AJUSTE A LA SIERRA O CAMBIAR LA

POSICIÓN DE LA PIEZA DE TRABAJO.

· En general, coloque la pieza de trabajo de forma que se pueda

cortar con el movimiento descendente de la sierra (área

sombreada) La ranura A indica la mejor posición del cerco para

cortes a 90° en general.

· Las ranuras (A) y (B) indican las mejores posiciones del cerco

para cortes en 90° y 45°. Las ranuras (C) y (D) indican las

mejores posiciones para las piezas de mayor tamaño. (Fig. 11)

· Una vez que se tenga el cerco alineado con una ranura, el perno

(E) se insertará en el agujero correspondiente (F) en la base,

para afianzar aún más la posición del cerco . Para mover el cerco

a otra posición, tire del perno.

· El cerco se puede usar también para otros ángulos y otras

posiciones, según se necesite.

· Las piezas largas deben estar soportadas por un bloque para

que estén a nivel con la mesa en que está la sierra. El pedazo

que se corte, debe caer libremente hacia abajo para evitar

atascar la hoja.(Fig. 12)

· SIEMPRE ES NECESARIO AFIANZAR LA PIEZA DE

TRABAJO FIRMEMENTE, SIN EXCEPCIÓN ALGUNA.

· Siempre sujete la pieza de trabajo con el torno de banco y con

la abrazadera vertical, según se ha indicado.

· La abrazadera auxiliar, o cualquier otro dispositivo que se use de

mordaza como una barra de resorte o las abrazaderas C,

pueden complementar el torno de banco para sostener piezas de

trabajo de ciertos tamaños o formas. Seleccione y coloque

estas abrazaderas con cuidado. Haga una prueba en seco antes

de hacer un corte.

Para encender la herramienta, oprima el interruptor de gatillo (A).

Para apagarla, suelte el interruptor de gatillo. Mantenga las manos

y materiales fuera del paso de la hoja, hasta que se detenga

completamente.

FIG. 13

FIG. 14

10-1/8"

(257 MM)

FIG. 15

17-3/8"

(441 MM)

392736-01,00,DW872 6/29/00 9:01 AM Page 29

herramienta.

· Coloque la pieza de trabajo en el paso del recorrido descendente

de la hoja (Figura 10) Los materiales deben estar firmemente

afianzados y debidamente soportados para reducir vibraciones.

SIN EXCEPCIÓN ALGUNA.

· Nunca intente cortar un atado de varias piezas. Córtelas

individualmente.

· Coloque la pieza de trabajo de manera que la hoja corte pase

por la sección transversal más pequeña.

· En lo posible, evite cortar superficies grandes, planas,

horizontales. Entre menor sea el número de dientes de la hoja

que hacen contacto con la pieza de trabajo durante el corte,

menor será el calor producido y más se prolongará la vida de la

hoja.

2. Las siguientes condiciones son seña que la hoja está gastada y

que es necesario volverla a afilar, o reemplazarla:

· Rendimiento de corte inadecuado.

· Crea más chispas que astillas durante un corte. .

· Aumenta el zumbido de la operación de la hoja.

(Recomendado cuando se van a hacer múltiples cortes en el mismo

Verifique que la hoja no está tocando la pieza

de trabajo cuando se arranca la herramienta.

PIEZA DE TRABAJO CUANDO SE ENCIENDE LA

HERRAMIENTA.

Lista de control para el proceso de aserrado

1. Antes de prender la herramienta, confirme que:

· La herramienta está instalada firmemente en una superficie

estable.

· La hoja está instalada correctamente y el perno de la hoja está

bien apretado.

·El cerco está en la posición correcta y asegurado en su lugar.

·La pieza de trabajo está firmemente sostenida por un torno de

banco y sujeta con abrazaderas verticales según se ha indicado.

· El ajuste del deflector de astillas es correcto

2. Arranque el motor y deje que la hoja alcance su velocidad plena.

3. Baje el mango suavemente para hacer contacto inicial con la

pieza de trabajo. Una vez que haga contacto, aumente el

régimen de alimentación, permitiendo que la hoja haga el

trabajo. Aminore la velocidad justo antes de terminar el corte.

4. Una vez que haya terminado el corte, apague la herramienta y

mantenga las manos fuera del alcance de la hoja, hasta que deje

de girar.

ADVERTENCIA Cuando corte piezas pequeñas (inferiores a 2,54

cm), los residuos pueden ser lanzados hacia la parte trasera de la

herramienta.

Los dientes de la hoja están hechos de un material de carburo que

aunque muy duro, es deleznable. La vibración aumenta las cargas

laterales que pueden causar que se desconchen o astillen los

dientes o que se raje la hoja. He aquí unos consejos muy

importantes que le ayudarán a prolongar la vida de la hoja y de la

.3"

(8 MM)

FIG. 16

FIG. 17

392736-01,00,DW872 6/29/00 9:01 AM Page 30

lugar)

1. Perfore cuatro agujeros de 5/16" por la superficie de trabajo.

(Figura 14)

2. Inserte tornillos de 1/4-20 por dichos agujeros hasta llegar a la

base y por los agujeros en la superficie de montaje. La longitud

aproximada de los tornillos debe ser el espesor de la superficie

de montaje más 4 pulgadas.

1. Corte dos tablas de 20" long. x 2" alto x 4" ancho

aproximadamente.

2. Coloque la herramienta en lugar de trabajo deseado.

3. Coloque las tablas a ambos lados de la herramienta, lo más

cerca posible de ella, y afiáncelas a la superficie de trabajo.

Inspección y reemplazo de las escobillas del motor (Fig. 16)

Confirme que la herramienta está desconectada antes de examinar

las escobillas. Es necesario examinar las escobillas regularmente

para ver si muestran señales de desgaste. Para examinar las

escobillas, destornille los dos tornillos de cabeza en los extremos (A)

y quite la cabeza (B). Para sacar las escobillas, (C) primero

desconecte la conexión del terminal cable de derivación. Luego,

con mucho cuidado, aparte hacia atrás el resorte de la escobilla (D)

sacándolo de la caja de las escobillas y retire la escobilla. Las

escobillas deberían deslizarse sin problemas en su caja. Si las

escobillas están gastadas a .3” (8mm) (vea la Figura 17) es

necesario reemplazarlas. Para volver a instalarlas, mueva el resorte

hacia atrás fuera de la caja de las escobillas, inserte la escobilla,

vuelva a poner el resorte en su lugar verificando que está

presionando contra la escobilla y que no está tocando la caja de

escobillas. Vuelva a conectar el terminal del cable de derivación,

luego reemplace la cabeza del tornillo extremo y los dos tornillos.

Se recomienda sacar el polvo y arenilla del alojamiento principal y

del deflector de astillas utilizando una aspiradora de aire. Esta tarea

debe hacerse toda vez que se vea que se empiezan a acumular

polvo alrededor de las orificios de ventilación..

Las hojas se pueden adquirir de su distribuidor local o de un centro

de servicio autorizado, a un costo adicional. Si necesita ayuda en

encontrar este accesorio para su herramienta, por favor contacte a:

WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD

21286

No se recomienda utilizar ningún otro accesorio

con esta herramienta , pues puede ser peligroso.

Para garantizar la SEGURIDAD y CONFIABILIDAD del producto,

toda reparación, mantenimiento y ajustes aparte de los que trata este

manual deben ser hechos en centros de servicio autorizados o por

cualquier otra entidad de servicio calificada, siempre usando partes

idénticas de reemplazo.

Esta herramienta cuenta con cojinetes de bolas de tipo cerrado, con

sello de grasa. En la fábrica se ha empacado suficiente lubricación

en estos cojinetes para dure la vida de la herramienta. .

Hay que lubricar los engranajes cada 60 a 90 días dependiendo del

uso. Esta lubricación debe intentarla solamente personal de

reparación con experiencia en herramientas mecánicas, como los

mecánicos en los centros de servicio D

WALT. Es necesario limpiar

la caja de engranajes y aplicarle 1/2 oz. (16 gramos) de Lubricante

WALT, Parte No. 790206 (tubo de 6 oz.) .

Las herramientas mecánicas de servicio pesado de D

WALT están

392736-01,00,DW872 6/29/00 9:01 AM Page 31

garantizadas por un año contado desde su fecha de compra.

WALT se compromete a reparar, sin costo alguno, cualquier

defecto debido a materiales o elaboración defectuosa. Para mayor

información sobre la garantía, sírvase llamar al 1-900-4-D

WALT.

Esta garantía no es de aplicación a los accesorios o a daños

causados cuando otras personas han hecho o han intentando hacer

reparaciones . Esta garantía le confiere derechos legales

específicos, además los compradores pueden tener otros derechos

que varían según el estado o la provincia.

Además de la garantía, las herramientas DeWALT están cubiertas

por nuestra:

GARANTÍA DE SATISFACCIÓN SIN RIESGO 30 DÍAS

Si no está completamente satisfecho con el funcionamiento de su

herramienta de uso industrial D

WALT, simplemente devuélvala a un

vendedor participante dentro de 30 días para recibir un reembolso

total de su precio de compra. Es posible que se necesite presentar

prueba de compra.

392736-01,00,DW872 6/29/00 9:01 AM Page 32

1.La herramienta no está conectada. 1.Conecte la sierra.

2.Se ha fundido el fusible o disparado el circuito. 2.Reemplace el fusible o vuelva a iniciar el panel de circuitos.

3.Cordón dañado. 3.Reemplace el cordón en un centro de servicio autorizado.

4.Escobillas gastados. 4.Reemplace las escobillas en un centro de servicio autorizado.

1. Hoja roma. 1. Reemplace o afile la hoja. Consulte Buen Cuidado/Prácticas, págs. 28.

2. La pieza de trabajo no está colocada ni 2. Afiance la pieza de trabajo y sopórtela debidamente. Consulte Posicionamiento y Sujeción del Material, página 28.

afianzada debidamente .

1.El cordón de extensión es muy ligero o muy largo. 1.Reemplácelo por uno de tamaño adecuado. Vea la tabla en la página 23.

2.Baja tensión. 2.Comuníquese con su compañía eléctrica.

3.Baja tensión del generador. 3.Confirme la tensión de salida del generador. Reduzca el número de herramientas energizadas por

el generador.

1.Tal vez la herramienta no esté asegurada 1.Apriete todos los elementos de montaje. Consulte la página 28, Procedimientos para io banco de trabajo.

firmemente a un puesto instalación permanente.

2.Hoja de corte dañada. 2.Reemplace la hoja.

3.La pieza de trabajo no está sujetada debidamente. 3.Consulte, colocación del material y Prácticas, página 28 y Buen Cuidado y Prácticas de Corte, páginas 7 y 8.

PROBLEMA!

1. El cerco no está ajustado correctamente. 1. Confirme la posición del cerco y haga los ajustes correspondientes. Vea Operación del Cerco, página 26.

2. La hoja no está alineada con el cerco. 2. Verifique la posición y ajústela. Vea Ajuste al Angulo del Cerco, página 26.

3. Fuerza excesiva para hacer un corte. 3. Reduzca la presión de corte, deje que la hoja haga el trabajo.

4. La pieza de trabajo se mueve. 4. Asegure la pieza de trabajo firmemente en su lugar. Vea Posicionamiento y Sujeción del Material, página 27.

Confirme que el material descansa plano sobre la base.

1. La protección auto-retractable de la hoja 1.Revise la hoja a ver si hay partes averiadas. Vea si hay demasiadas astillas en la protección. Repárela, o reemplácela, según sea

no se mueve. necesario.

2. El fiador del seguro está puesto. 2. Empuje el brazo hacia abajo levemente, saque el fiador del seguro. Vuelva a levantar el brazo. Vea página 25.

1. El cerco se desliza o la pieza de trabajo no se 1.Vea Posicionamiento y Sujeción del Material, página 28.

ha puesto en la posición correcta, o no está

debidamente sujetada.

2.El torno está muy flojo 2.Apriete las prensa vertical auxiliar

3.Excesiva fuerza de corte. 3.Reduzca la fuerza de corte.
