DW055PL
User Manual
1
2
C
D
2

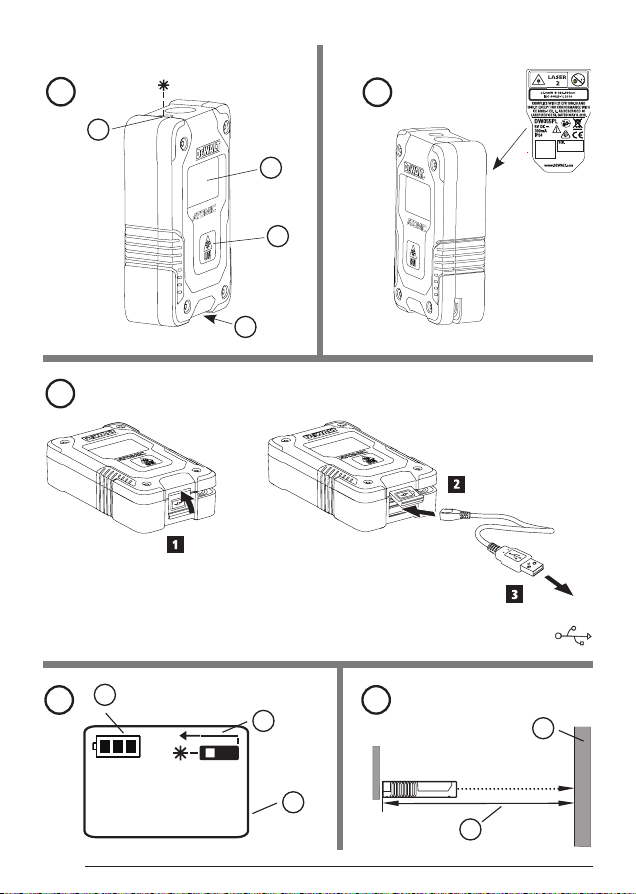

Figures
A
1
2
3
B
E
4
1
3
6.17ft
2
USB
3
E
Contents
• User Safety
• Charging the Battery
• Using the Tool
• Warranty
• Specications
Retain all sections of this manual for future
reference.
User Safety
WARNING:
Carefully read the Safety Instructions
and Product Manual before using
this product. The person responsible
for the product must ensure that all
users understand and adhere to these
instructions.
WARNING:
The following label information is
placed on your laser tool to inform you
of the laser class for your convenience
and safety (Figure
B
).
Symbol Meaning
V Volts
mW Milliwatts
Laser Warning
nm Wavelength in nanometers
2 Class 2 Laser
WARNING: To reduce the risk of
injury, user must read this
instruction manual and the
safety manual.
WARNING: LASER RADIATION.
DO NOT STARE INTO BEAM.
Class 2 Laser Product.
The DW055PL tool emits a visible laser
beam, as shown in Figure
A
1
. The laser
beam emitted is Laser Class 2 and complies
with 21 CFR 1040.10 and 1040.11 except
for conformance with IEC 60825-1, Ed. 3,
as described in Laser Notice 56, dated May
8, 2019.
WARNING:
While the laser tool is in operation,
be careful not to expose your eyes
to the emitting laser beam (red light
source). Exposure to a laser beam
for an extended time period may be
hazardous to your eyes. Do not look
into the beam with optical aids.
Supplier’s Declaration of Conformity
47 CFR § 2.1077 Compliance Information
Unique Identier: DW055PL
Responsible Party – U.S. Contact
Information
DEWALT
701 East Joppa Road
Towson, Maryland 21286
www.DEWALT.com
4
E
FCC Statement
These devices comply with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions: 1) this device may not cause
harmful interference, and 2) this device must
accept any interference received, including
interference that may cause undesired
operation.
NOTE: This equipment has been tested and
found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to
provide reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses and can
radiate radio frequency energy and, if not
installed and used in accordance with the
instructions, may cause harmful interference
to radio communications. However, there is
no guarantee that interference will not occur
in a particular installation. If this equipment
does cause harmful interference to radio and
television reception, which can be determined
by turning the equipment off and on, the user
is encouraged to try to correct the interference
by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the
equipment and receiver.
• Connect the equipment into an outlet
on a circuit different from that which the
receiver is connected.
• Consult the dealer or an experienced radio/
TV technician for help.
Canada, Industry Canada (IC) Notices
Class B digital circuitry of this device complies
with Canadian ICES-003. This device complies
with Industry Canada license-exempt RSS
standard(s). Operation is subject to the
following two conditions: 1) this device may
not cause interference, and 2) this device must
accept any interference, including interference
that may cause undesired operation of the
device.
Charging the Battery
Fully charge the battery before initial use and
whenever the tool has not been used for 6
months or longer.
WARNING:
Only charge product using
a certied power adapter that is
compliant with applicable country
regulations and international/regional
safety standards. Using adapters
that do not meet applicable safety
standards could result in injury.
1.
Locate the port cover on the bottom of the
tool (Figure
A
4
).
2.
Using your finger, gently pull the port cover
up (Figure
C
1
).
3.
Insert the small end of the USB Recharge
Cable into the port on the bottom of the
tool, making sure to insert the flat side
of the cable into the flat side of the port
(Figure
C
2
).
4.
Insert the USB end of the cable into a USB
port in a computer or USB power outlet
(Figure
C
3
).
5.
Wait approximately 2.5 hours for the
battery to fully charge and then disconnect
the USB Recharge Cable.
When the tool is ON, the battery level appears
in the display window (Figure
D
1
).
5
E
Using the Tool
1.
Point the laser at the top of the tool (Figure
A
1
) toward the wall whose distance you
need to measure (Figure
E
1
).
2.
Click (Figure
A
3
) to turn the tool on
and display a laser dot on the wall (Figure
E
1
).
3.
When the bottom of the tool is positioned
at the correct distance from the wall, click
to take the measurement (Figure
E
2
).
4.
View the measurement on the display
window (Figure
D
3
).
Changing the Unit of Measure
Once the current measurement is taken, you
can change the unit of measure from decimal
ft (6.21 ft) to fractional ft (6'02"9/16), fractional
ft to meters (1.894 m), meters to inches (74
9/16 in), or inches to decimal ft.
To change the unit of measurement, press
and hold until you see the measurement
change (3 seconds).
NOTE: If you continue to hold after the
measurement changes, the tool will turn off.
Re-measuring
1.
When you need to take a new
measurement, point the laser toward the
wall whose distance you need to measure.
2.
Click .
• The previous measurement (Figure
D
3
) will be cleared from the display
window.
• will change to in the display
window (Figure
D
2
).
3.
When the bottom of the tool is positioned
at the correct distance from the wall, click
to take the measurement (Figure
E
2
).
Turning Off the Tool
The tool can be turned off in either of these
ways:
• After taking a measurement, press and hold
for 5 seconds (until the display window
clears).
• If you do not use the tool for 120 seconds, it
will automatically turn off. (After 60 seconds,
the laser (red dot) will turn off and then after
another 60 seconds the unit will turn off.)
Warranty
Go to www.DEWALT.com for the latest
warranty information.
6
E
Specications
Range 6.5in to 55ft (.165m to 16.75m)
Measuring Accuracy* Typically ± 1/4in (± 6mm)*
Resolution** 1/16in (1mm)**
Laser Class Class 2 (IEC/EN60825-1: 2014)
Laser Wavelength ≤ 1.0mW @ 620-690nm
Auto Power Switch-off After 120s
Battery Life Up to 1000 Measurements
or 30 days (if the tool is not used)
Dimension (H x D x W) 2.44 x .69 x 1.25in (62 x 17.5 x 32mm)
Weight 1.12oz (31.75g)
IP Rating Water & Dust Resistant to IP54
Storage Temperature Range 19° F ~ 158° F (-7° C ~ +70 C)
Operating Temperature Range 32° F ~ 104° F (0° C ~ +40° C)
*Measuring Accuracy depends on the current conditions. Under favorable conditions (good
target surface, low background illumination, and good room temperature) up to 30ft (10m).
The measurement error can increase by up to ± 0.5mm/m for distances over 30ft (10m).
**Resolution is the nest measurement you can see. In inches, that is 1/16". In mm, that is
1mm.
7
ES
Contenido
• Seguridad del usuario
• Carga de la batería
• Uso de la Herramienta
• Garantía
• Especicaciones
Conserve todas las secciones de este
manual para futura referencia.
Seguridad del usuario
ADVERTENCIA:
Lea con atención las instrucciones de
seguridad y el manual del producto
antes de usar el producto. La persona
responsable del producto debe
asegurarse que todos los usuarios
entiendan y cumplan con estas
instrucciones.
ADVERTENCIA:
La siguiente etiqueta de información
se coloca en su herramienta láser para
informarle sobre la clase de láser para
su comodidad y seguridad (Figura
B
).
Símbolo Signicado
V Voltios
mW Milivatios
Advertencia del láser
nm Longitud de onda en
nanómetros
2 Láser de Clase 2
ADVERTENCIA: Para reducir el
riesgo de lesiones, el usuario
debe leer este manual de
instrucciones y el manual de
seguridad.
ADVERTENCIA: RADIACIÓN
LÁSER. NO MIRE FIJAMENTE
EL RAYO. Producto Láser Clase
2.
La herramienta DW055PL emite un rayo láser
visible, como se muestra en la Figura
A
1
.
El rayo láser emitido es un Láser Clase 2
y cumple con 21 CFR 1040.10 y 1040.11,
excepto por el cumplimiento con IEC 60825-1
Ed. 3., como se describe en el Aviso Láser
No. 56, con fecha del 8 de mayo, 2019.
ADVERTENCIA:
Mientras la herramienta láser esté en
uso, tenga cuidado de no exponer
sus ojos al rayo láser (fuente de luz
roja). La exposición a un rayo láser
durante un largo periodo de tiempo
podría ser peligroso para sus ojos. No
mire directamente al rayo con ayudas
ópticas.
ES
8
Declaración de conformidad del proveedor
47 CFR § 2.1077 Información de
cumplimiento
Identicador único: DW055PL
Parte Responsable – Información de
contacto en EUA
DEWALT
701 East Joppa Road
Towson, Maryland 21286
www.DEWALT.com
Declaración de FCC
Estos dispositivos cumplen con la Parte
15 del Reglamento FCC. La operación está
sujeta a las dos condiciones siguientes: 1)
Este dispositivo no puede causar interferencia
dañina, y 2) este dispositivo debe aceptar
cualquier interferencia recibida, incluso las
interferencias que pudieran causar operación
no deseada.
NOTA: Este equipo ha sido probado
y cumple con los límites para dispositivos
digitales de clase B, de conformidad con la
Parte 15 de las Reglas FCC. Estos límites
han sido diseñados para proporcionar una
protección razonable contra las interferencias
nocivas en instalaciones residenciales. Este
equipo genera, usa e irradia energía de
radiofrecuencia y, si no se instala y se usa
de acuerdo con las instrucciones, puede
causar interferencia perjudicial para las
radiocomunicaciones. No obstante, no existe
ninguna garantía de que no se producirá
interferencia en una instalación determinada.
Si este equipo causa interferencias
perjudiciales para la recepción de radio
y televisión, que puede determinarse al
encender y apagar el equipo, el usuario puede
tratar de corregir la interferencia tomando una
o varias de las siguientes medidas:
• Reorientar o reubicar la antena receptora.
• Aumentar la distancia entre el equipo y el
receptor.
• Conectar el equipo en un tomacorriente de
otro circuito diferente al que está conectado
el receptor.
• Consulte al distribuidor o a un técnico
experto en radio/TV para solicitar su ayuda.
Carga de la batería
Cargue la batería completamente antes del
primer uso y siempre que la herramienta no
se use durante 6 meses o más.
ATTENTION:
Chargez le produit uniquement
à l'aide d'un adaptateur secteur
certié conforme aux réglementations
nationales en vigueur et aux
normes de sécurité internationales /
régionales. L'utilisation d'adaptateurs
non conformes aux normes de sécurité
applicables pourrait entraîner des
blessures.
1.
Coloque la cubierta del puerto en el parte
inferior de la herramienta (Figura
A
4
).
2.
Utilizando su dedo, jale suavemente la
cubierta de puerto hacia arriba (Figura
C
1
).
3.
Inserte el extremo pequeño del Cable de
Carga USB en el puerto en el parte inferior
de la herramienta, asegurándose de
insertar el lado plano del cable en el lado
plano del puerto (Figura
C
2
).
4.
Inserte el extremo de USB del cable
9
ES
en el puerto USB en una computadora
o tomacorriente USB (Figura
C
3
).
5.
Espere aproximadamente 2.5 horas para
que la batería se cargue completamente
y después desconecte el Cable de carga
USB.
Cuando la herramienta esté ENCENDIDA,
se mostrará el nivel de batería en la pantalla
(Figura
D
1
).
Uso de la Herramienta
1.
Apunte el láser de la parte superior de la
herramienta (Figura
A
1
) hacia la pared
cuya distancia desea medir (Figura
E
1
).
2.
Dé clic en (Figura
A
3
) para
encender la herramienta y mostrar un
punto láser sobre la pared (Figura
E
1
).
3.
Cuando la parte inferior de la herramienta
esté colocada en la distancia correcta
de la pared, dé clic en para tomar la
medición (Figura
E
2
).
4.
Vea la medición en la ventana de la
pantalla (Figura
D
3
).
Cambio de la unidad de medición
Después de tomar la medición actual,
puede cambiar la unidad de medida de pies
decimales (6.21 pies) a fracciones de pie
(6'02"9/16), de fracciones de pie a metros
(1.894 m), de metros a pulgadas (74 9/16
pulg.), o de pulgadas a pies decimales.
Para cambiar la unidad de medición, presione
y sostenga hasta que vea el cambio de
medición (3 segundos).
NOTA: Si continúa sosteniendo después
que cambie la medición, la herramienta se
apagará.
Re-medición
1.
Cuando necesite tomar una nueva
medición, apunte el láser hacia la pared
cuya distancia necesita medir.
2.
Clic en .
• La medición anterior (Figura
D
3
) se
borrará de la ventana de la pantalla.
• cambiará a en la ventana de la
pantalla (Figura
D
2
).
3.
Cuando la parte inferior de la herramienta
esté colocada en la distancia correcta
desde la pared, dé clic en para tomar
la medición (Figura
E
2
).
Apagado de la herramienta
Puede apagar la herramienta de cualquiera de
estas formas:
• Después de tomar una medición, presione
y sostenga por 5 segundos (hasta que
la ventana de la pantalla se borre).
• Si no utiliza la herramienta por un
plazo de 120 segundos, se apagará
automáticamente. (Después de 60
segundos, el láser (punto rojo) se apagará
y después de otros 60 segundos, la unidad
se apagará.)
Garantía
Visite www.DEWALT.com respecto a la
información de garantía más reciente.
ES
10
Especicaciones
Alcance 6,5 pulg. a 55 pies (,165m a 16,75m)
Precisión de la medición* Típicamente ± 1/4pulg. (± 6mm)*
Resolución** 1/16 pulg. (1 mm)**
Clase de láser Clase 2 (IEC/EN60825-1: 2014)
Longitud de onda de láser ≤ 1.0mW @ 620-690nm
Apagado automático Después de 120s
Vida de batería Hasta 1000 mediciones
o 30 días (si no se usa la herramienta)
Dimensiones (A x A x L) 2.44 x .69 x 1.25pulg. (62 x 17.5 x 32mm)
Peso 1,12oz (31.75g)
Clasicación IP Resistente al agua y el polvo según IP54
Rango de temperatura de
almacenamiento
19 °F ~ 158 °F (-7 °C ~ +70 °C)
Rango de temperatura de operación 32° F ~ 104° F (0° C ~ +40° C)
*La precisión de la medición depende de las condiciones actuales. En condiciones favorables (buena
supercie de objetivo, baja iluminación de fondo y buena temperatura ambiente) hasta 30 pies (10m). El
error de medición puede aumentar hasta ±0.5 mm/m para distancias de más de 30 pies (10m).
**La resolución es la medición más na que se puede ver. En pulgadas, esto es 1/16". En milímetros, esto
es 1 mm.
11
F
Table des matières
• Sécurité de l'utilisateur
• Charger la pile
• Utiliser l’outil
• Garantie
• Caractéristiques
Conservez toutes les sections de ce
manuel pour référence ultérieure.
Sécurité de l'utilisateur
AVERTISSEMENT :
Lisez attentivement les consignes
de sécurité et le manuel du produit
avant d'utiliser l'appareil. La personne
responsable du produit doit s'assurer
que tous les utilisateurs ont compris et
respectent ces instructions.
AVERTISSEMENT :
Les étiquettes d'informations suivantes
sont apposées sur votre outil laser an
de vous informer de la classication du
laser pour des raisons de commodité
et de sécurité (Figure
B
).
Symbole Sens
V volts
mW milliwatts
Avertissement du niveau
laser
nm Longueur d’onde en
nanomètres
2 Laser classe 2
AVERTISSEMENT : An d’en
réduire le risque de blessure,
l’utilisateur doit lire le manuel
d’instructions et le manuel de
sécurité.
AVERTISSEMENT :
RAYONNEMENT LASER. NE
PAS FIXER LE FAISCEAU.
Produit laser de classe 2.
Les outils DW055PL émettent un faisceau
laser visible, comme illustré par la figure
A
1
. Le faisceau laser émis est de classe 2
est conforme aux normes 21 CFR 1040.10 et
1040.11 sauf pour la conformité avec la norme
with IEC 60825-1 Ed. 3, comme décrit dans
l’avis de laser no 56, daté du 8 mai 2019.
AVERTISSEMENT :
Lorsque l'outil laser est en
marche, assurez-vous de ne pas
exposer vos yeux au faisceau laser
émis (source lumineuse rouge).
L'exposition à un faisceau laser
pendant une période prolongée peut
être dangereuse pour vos yeux.
Ne pas regarder directement vers
le faisceau avec des accessoires
optiques.
F
12
Déclaration de conformité du fournisseur
Renseignements sur la conformité 47 CFR
§ 2.1077
Identicateur unique : DW055PL
Partie responsable – Coordonnées aux
É.-U.
DEWALT
701 East Joppa Road
Towson, Maryland 21286
www.DEWALT.com
Déclaration de la FCC
Cet appareil est conforme à la partie 15 de la
réglementation de la FCC. Son fonctionnement
est assujetti aux deux conditions suivantes :
1) cet appareil ne peut pas causer du
brouillage préjudiciable et 2) cet appareil doit
accepter toute interférence reçue, notamment
les interférences qui peuvent entraîner un
fonctionnement non désiré.
REMARQUE : Cet équipement a été testé et
il est conforme aux limites de la classe B des
équipements numériques, conformément à la
partie 15 de la réglementation de la FCC. Ces
limites sont prévues pour offrir une protection
raisonnable contre le brouillage préjudiciable
dans une installation résidentielle. Cet
équipement génère, utilise, peut émettre
de l'énergie de fréquence radio et, s’il n'est
pas installé ou utilisé conformément aux
instructions, peut entraîner un brouillage
préjudiciable aux communications radio.
Cependant, il n'y a pas de garantie que ce
brouillage se produira dans une installation
particulière. Si cet équipement cause du
brouillage préjudiciable à la réception
de la radio ou de la télévision, qui peut
être déterminé en allumant et éteignant
l'équipement, l'utilisateur est incité à corriger
le brouillage par une ou plusieurs de mesures
suivantes:
• Réorientez ou relocalisez l'antenne
réceptrice.
• Augmentez la distance entre l'équipement
et le récepteur.
• Connectez l’équipement dans une prise de
courant située sur un circuit différent de celui
du récepteur.
• Consultez le détaillant ou un technicien
ayant de l'expérience en radio/téléviseur
pour obtenir de l'aide.
Canada, Avis d’Innovation, Sciences et
Développement économique Canada (ISDE)
Le circuit numérique de classe B de cet
équipement est conforme à la norme
canadienne ICES-003. Cet équipement
est conforme à la (aux) norme(s) RSS
d’Innovation, Sciences et Développement
économique Canada exempte(s) de licence.
Son fonctionnement est assujetti aux deux
conditions suivantes : 1) cette imprimante
ne doit pas provoquer d'interférences et 2)
elle doit pouvoir accepter les interférences,
y compris les interférences susceptibles
d'entraîner un fonctionnement indésirable d'un
autre appareil.
Charger la pile
Chargez complètement le bloc-piles avant la
première utilisation et lorsque l'outil n'est pas
utilisé durant six mois ou plus.
AVERTISSEMENT :
Cargue el producto únicamente
con un adaptador de corriente
certicado que cumpla con las
normativas nacionales aplicables
y los estándares de seguridad
internacionales / regionales. El uso de
adaptadores que no cumplan con las
normas de seguridad aplicables podría
provocar lesiones.
1.
Trouvez le couvercle du port sur le bas de
13
F
l’outil (Figure
A
4
).
2.
Utilisez votre doigt, tirez doucement
couvercle du port vers le haut (Figure
C
1
).
3.
Insérez le petit bout du câble de recharge
USB dans le port sur le bas de l’outil tout
en vous assurant d’insérer le côté plat du
câble dans le côté plat du port (Figure
C
2
).
4.
Insérez l’extrémité USB du câble dans
le port USB d’un ordinateur ou une prise
d'alimentation USB (Figure
C
3
).
5.
Attendez environ 2,5 heures pour que
la pile soit complètement chargée, puis
déconnectez le câble de recharge USB.
Lorsque l'outil est allumé, le niveau de
puissance de la pile apparaît dans la fenêtre
d'affichage (Figure
D
1
).
Utiliser l’outil
1.
Pointez le laser situé en haut de l'outil
(Figure A n
o
1) vers le mur ou l'objet dont
vous voulez mesurer la distance (Figure
E
1
).
2.
Cliquez sur (Figure
A
3
) pour
allumer l’outil et afficher le point du laser
sur le mur (Figure
E
1
).
3.
Lorsque le bas de l’outil est placé à la
bonne distance du mur, cliquez sur
pour mesurer (Figure
E
2
).
4.
Voyez la mesure dans la fenêtre
d’affichage (Figure
D
3
).
Changer l'unité de mesure
Une fois la mesure prise, vous pouvez
changer l'unité de mesure de pieds décimaux
(6,21 pi) à pied en fractions (6 pi 2 po 9/16),
de pied en fractions à mètres (1,894 m), de
mètres à pouces (74 9/16 po) ou de pouces à
pieds décimaux.
Pour changer l’unité de mesure, appuyez
et maintenez jusqu’à ce que l’unité de
mesure (3 secondes).
REMARQUE : Si vous continuez à maintenir
après les changements de mesure, l’outil
s’éteindra.
Mesurer de nouveau
1.
Lorsque vous prenez une nouvelle mesure,
pointez le laser vers le mur dont vous
devez mesurer la distance.
2.
Cliquez sur .
• La mesure précédente (Figure
D
3
)
sera effacée de la fenêtre d’affichage.
• passera à dans la fenêtre
d’affichage (Figure
D
2
).
3.
Lorsque le bas de l’outil est placé à la
bonne distance du mur, cliquez sur
pour prendre la mesure (Figure
E
2
).
Éteindre l'outil
L'outil peut être éteint de l'une ou l'autre de
ces façons :
• Après avoir mesuré, appuyez et maintenez
pendant 5 secondes (jusqu'à ce que
l'écran d'affichage s'éteigne).
• Si vous n'utilisez pas l'outil pendant 120
secondes, il s'éteint automatiquement.
(Après 60 secondes, le laser (point rouge)
s’éteindra, puis après un autre 60 secondes,
l’outil s’éteindra.)
Garantie
Allez à www.DEWALT.com pour les plus
récentes informations au sujet de la garantie.
F
14
Caractéristiques
Portée 6.5 po à 55 pi (.165 m à 16,75 m)
Précision des mesures* Généralement ± 1/4 po (± 6mm)*
Résolution** 1/16 po (1 mm)**
Classe de laser Classe 2 (IEC/EN60825-1 : 2014)
Longueur d'onde du laser ≤ 1,0mW à 620-690nm
Fermeture automatique Après 120 s
Durée de vie de la pile Jusqu’à 1000 mesures
ou 30 jours (si l’outil n’est pas utilisé)
Dimensions (H x P x L) 2,44 x 0,69 x 1,25 po (62 x 17,5 x 32 mm)
Poids 1,12oz (31,75g)
Indice de protection
Résistant à l’eau et à la poussière selon la norme
IP54
Plage de températures de stockage 19° F ~ 158° F (-7° C ~ +70 C)
Plage de températures de
fonctionnement
32° F ~ 104° F (0° C ~ +40° C)
*La précision de la prise de mesure dépend des conditions actuelles. En conditions favorables (bonne
surface cible, faible luminosité ambiante et bonne température de la pièce) jusqu’à 10 m (30 pi). L’erreur de
mesure peut augmenter jusqu’à ± 0,5 mm/m pour des distances de plus de 10 m (30 pi).
**La résolution est la meilleure des mesures que vous puissiez voir. En pouces, 1/16 po. En mm, 1 mm.
15
PT
Índice
• Segurança do usuário
• Como carregar a bateria
• Como Usar a Ferramenta
• Garantia
• Especicações
Guarde todas as seções deste manual para
consulta futura.
Segurança do Usuário
AVISO:
Leia com atenção as instruções de
segurança e o manual do produto
antes de utilizar este produto. A
pessoa responsável pelo produto
deve assegurar que todos os
usuários entendam e respeitem estas
instruções.
AVISO:
As seguintes informações das
etiquetas estão xadas na ferramenta
laser para informar sobre a classe
do laser para sua comodidade e
segurança (Figura
B
).
Símbolo Signicado
V Volts
mW Milliwatts
Aviso do laser
nm Comprimento de onda em
nanômetros
2 Laser Classe 2
AVISO: Para reduzir o risco de
ferimentos, é necessário ler
este manual de instruções e o
manjual de segurança.
AVISO: RADIAÇÃO LASER.
NÃO OLHAR DIRETAMENTE
PARA O FEIXE DE LASER.
Produto laser de classe 2.
A ferramenta DW055PL emite um feixe laser
visível, como indicado na Figura
A
1
.
O feixe laser emitido é de classe 2 e em
conforma com 21 CFR 1040.10 e 1040.11
exceto conformidade com IEC 60825-1 Ed. 3,
como descrito em a Notificação de Laser N.º
56, datado de 8 de Maio de 2019.
AVISO:
Quando a ferramenta laser estiver em
funcionamento, tenha cuidado para
não expor os olhos ao feixe de laser
emissor (fonte de luz vermelha). A
exposição a um feixe laser durante um
intervalo prolongado pode ser perigoso
para os olhos. Não olhe para o feixe
com próteses oculares.
PT
16
Declaração de Conformidade do
Fornecedor 47 CFR § 2.1077 Informações
da Conformidade
Identicador Único: DW055PL
Parte Responsável – Informações de
Contato em U.S.
DEWALT 701 East Joppa Road
Towson, Maryland 21286
www.DEWALT.com
Declaração da FCC
Esse dispositivo está em conformidade
com a Parte 15 das Regras da FCC.
O funcionamento está sujeito às duas
condições seguintes: 1) Esse dispositivo
não pode causar interferências nocivas,
e 2) este dispositivo tem de aceitar
quaisquer interferências recebidas, incluindo
interferências que possam causar um
funcionamento indesejado.
NOTA: Esse equipamento foi testado
e está em conformidade com os limites
de um dispositivo digital de classe B, em
conformidade com a Parte 15 das Regras
da FCC. Estes limites foram concebidos
para fornecer uma proteção razoável contra
interferências nocivas em uma instalação
residencial. Este equipamento gera, usa
e pode irradiar energia de radiofreqüência e,
se não for instalado e usado de acordo com
as instruções, poderá causar interferência
prejudicial às comunicações de rádio.
Contudo, não há garantia que não ocorram
interferências em uma instalação específica.
Se esse equipamento realmente causar
interferências prejudiciais na recepção de
rádio e televisão, o que pode ser determinado
ligando e desligando o equipamento, o usuário
deve tentar corrigir as interferências realizando
uma ou mais das medições seguintes ações:
• Reoriente ou reposicione a antena de
recepção em outra posição.
• Aumente a distância de separação entre
o equipamento e o receptor.
• Ligue o equipamento na tomada em um
circuito que não deve ser o mesmo circuito
ao qual está ligado o receptor.
• Consulte o fornecedor ou um técnico de
rádio/televisão para obter ajuda.
Como carregar a bateria
Carregue completamente a bateria antes
da primeira utilização, bem como sempre,
quando a ferramenta não foi utilizada 6 meses
ou mais tempo.
1.
Encontre a tampa da entrada da bateria na
parte fundo da ferramenta (Figura
A
4
.
2.
Puxe até com o dedo a tampa da entrada
(Figura
C
1
).
3.
Insira a ponta do cabo de recarga USB
dentro da porta localizada na parte fundo
da ferramenta. Certifique-se de inserir o
lado achatado do cabo dentro do lado
achatado da porta (Figura
C
2
).
4.
Insira a ponta do USB do cabo dentro da
porta USB em um computador ou uma
tomada elétrica USB (Figura
C
3
).
5.
Espere aproximadamente 2,5 horas
para que a bateria fique completamente
carregada e depois desconecte o cabo
recarregável USB.
Quando a ferramenta estiver ligada, o nível
de carga das baterias aparecerá no display
(Figura
D
1
).
17
PT
Como Usar a Ferramenta
1.
Aponte o laser na parte superior da
ferramenta (Figura n.º 1) para a parede ou
o objeto, cuja distância você precisa medir
(Figura
E
1
).
2.
Aperte (Figura
A
3
) para ligar
a ferramenta e exibir o ponto do laser
(Figura
E
1
).
3.
Quando a parte inferior da ferramenta
estiver posicionada na distância correta,
aperte para fazer a medição (Figura
E
2
).
4.
Visualizar a medição na janela do display
(Figura
D
3
).
Como alterar a unidade de medida
Depois que medição de corrente tiver sido
realizada, você poderá alterar a unidade de
medida de pés decimais (6,21 pés) para pés
fracionais (6'02"9/16), pés fracionais para
metros (1,894 m), metros para polegadas
(74 9/16 pol.), ou de polegadas para pés
decimais.
Para mudar a unidade de medida, pressione e
segure pressionado até visualizar a última
medição (3 segundos).
NOTA: Se continuar mantendo pressionado
após a medição, a ferramenta se
desligará.
Medir novamente
1.
Quando você precisa de fazer uma nova
medição, aponte o laser na direção da
parede cuja distância você pretende medir.
2.
Aperte .
• A medição anterior (Figura
D
3
)
desaparecerá do display.
• se alterará para na janela da
tela (Figura
D
2
).
3.
Quando a parte inferior da ferramenta
estiver posicionada na distância correta
da parede, clique em para fazer a
medição (Figura
E
2
).
Como desligar a ferramenta
A ferramenta pode ser desligada de uma das
seguintes maneiras:
• Após fazer a medição, pressione e
mantenha pressionado durante 5
segundos (até o display se apagar).
• Se não utilizar a ferramenta durante
120 segundos, ela se desligará
automaticamente. (Após 60 segundos, o
laser (ponto vermelho) irá se desligar e em
seguida, após 60 segundos a unidade se
desliga.)
Garantia
Visite www.DEWALT.com para ler
a informação mais recente sobre a garantia.
PT
18
Especicações
Faixa 6.5 pol. a 55 pés (.165 m a 16,75 m)
Precisão de Medição* Geralmente ± 1/4in (± 6 mm)*
Resolução** 1/16 pol. (1 mm)**
Classe do Laser Classe 2 (IEC/EN60825-1: 2014)
Comprimento da onda do laser ≤ 1,0 mW a 620-690 nm
Desligamento automático Após 120s
Vida da bateria Até 1000 medições
ou 30 dias (se a ferramenta não for usada)
Dimensões (A x D x L) 2,44 x .69 x 1,25 pol. (62 x 17,5 x 32 mm)
Peso 1,12oz (31,75g)
Classicação IP Resistência a Água e Poeira Nível IP54
Faixa de Temperatura de
Armazenamento
-7 °C ~ +70 °C (19 °F ~ 158 °F)
Faixa de Temperatura Operacional 0 °C ~ +40 °C (32 °F ~ 104 °F)
*A precisão de medição depende de as condições atuais. Em condições favoráveis (boa superfície alvo,
iluminação de fundo baixa e temperatura ambiente) até 30ft (10m) (30 pés). O erro de medição pode
aumentar até ±0.5mm/m para distâncias superiores a 30ft (10m).
**A resolução corresponde à mais precisa medição possível. Em polegadas, corresponde a 1/16". Em mm,
corresponde a 1 mm.
Notes:
© 2020, 2021
DEWALT
701 East Joppa Road,
Towson, MD 21286
224162
January 2021
