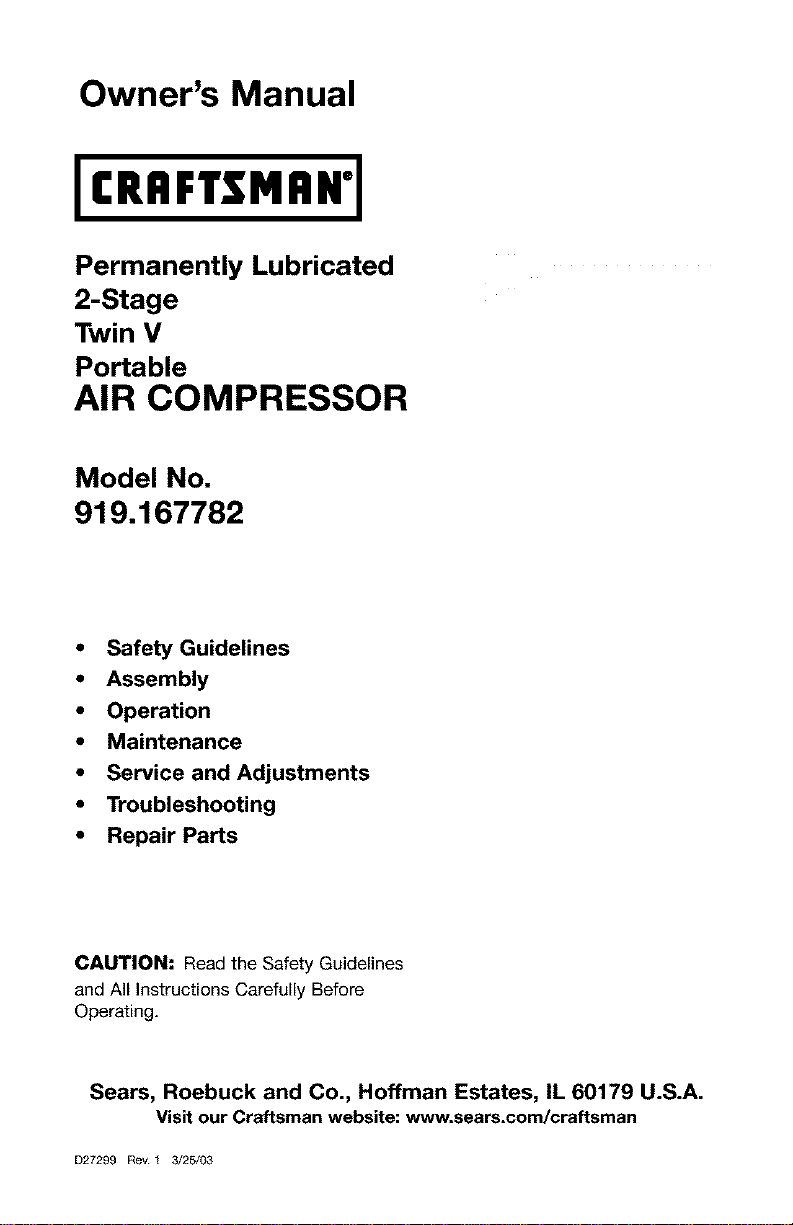

Owner's Manual
JCRRFTSMRN1
Permanently Lubricated
2-Stage
Twin V
Portable
AIR COMPRESSOR
Model No.
919.167782
• Safety Guidelines
• Assembly
• Operation
• Maintenance
• Service and Adjustments
• Troubleshooting
• Repair Parts
CAUTION: Read the Safety Guidelines
and All Instructions Carefully Before
Operating.
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.
Visit our Craftsman website: www.eears.com/craftsman
D27299 Revl 3/25/03
hq:_:] ! :1EoJ_,_[_o] _hi _h I_-_

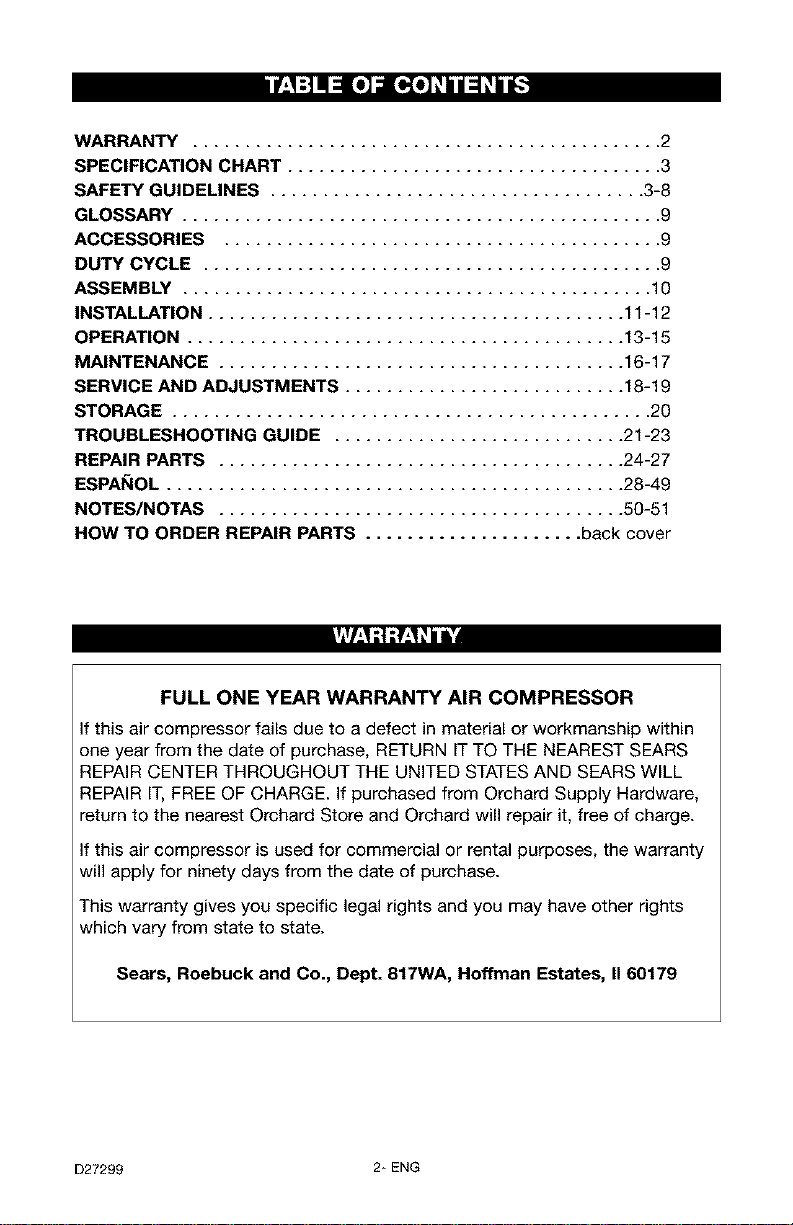

WARRANTY ............................................. 2
SPECIFICATION CHART .................................... 3
SAFETY GUIDELINES .................................... 3-8
GLOSSARY .............................................. 9
ACCESSORIES .......................................... 9
DUTY CYCLE ............................................ 9
ASSEMBLY ............................................. 1g
INSTALLATION ........................................ f1-12
OPERATION .......................................... f3-15
MAINTENANCE ....................................... f6-17
SERVICE AND ADJUSTMENTS ........................... f8-19
STORAGE .............................................. 20
TROUBLESHOOTING GUIDE ............................ 21-23
REPAIR PARTS ....................................... 24-27
ESPAI_IOL ............................................ 28-49
NOTES/NOTAS ....................................... 50-51
HOW TO ORDER REPAIR PARTS ..................... back cever
FULL ONE YEAR WARRANTY AIR COMPRESSOR
If this air cempresser fails due te a defect in material er workmanship within
one year from the date of purchase, RETURN IT TO THE NEAREST SEARS
REPAIR CENTER THROUGHOUT THE UNITED STATES AND SEARS WILL
REPAIR IT,FREE OF CHARGE. If purchased from Orchard Supply Hardware,
return to the nearest Orchard Store and Orchard will repair it, free of charge.
If this air compressor is used fer commercial er rental purposes, the warranty
will apply for ninety days from the date of purchase.
This warranty gives yeu specific legal rights and yeu may have other rights
which vary from state to state.
Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, II 60179
D27299 2* ENG

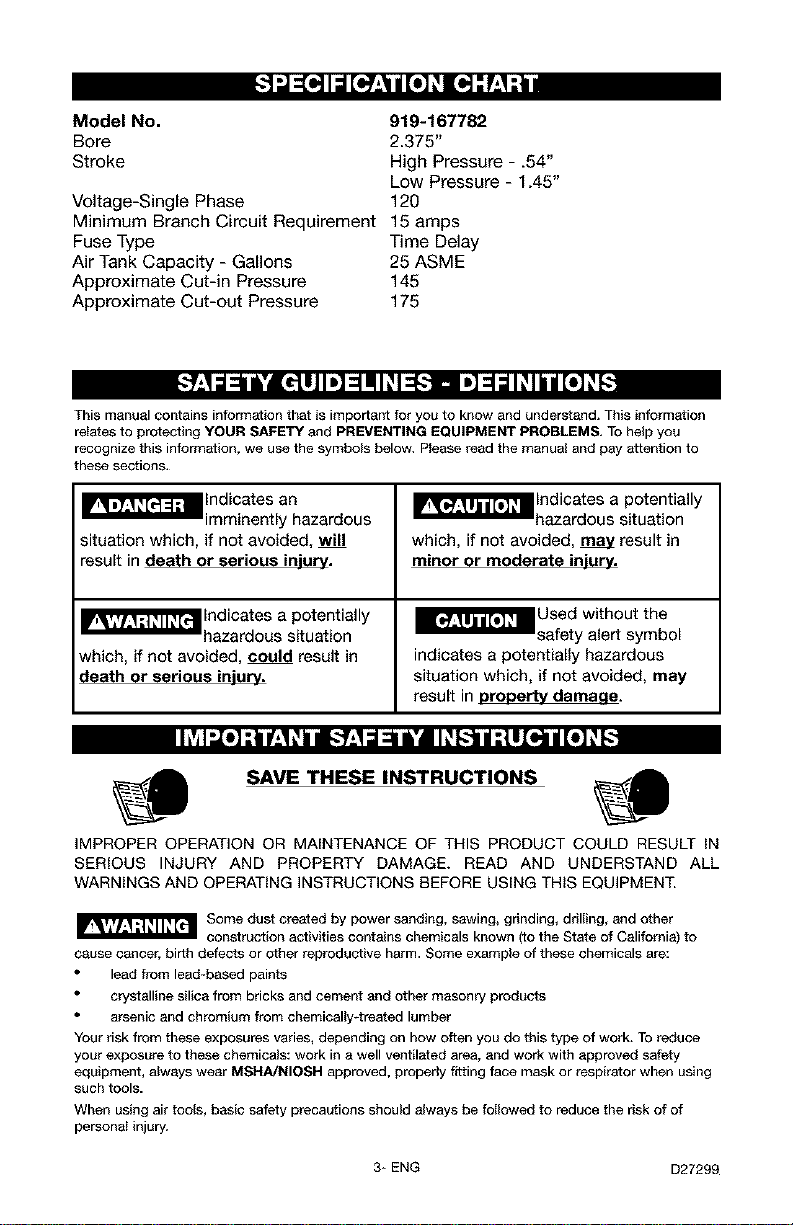

Model No.
Bore
Stroke
Voltage-Single Phase
Minimum Branch Circuit Requirement
Fuse Type
Air Tank Capacity - Gallons
Approximate Cut-in Pressure
Approximate Cut-out Pressure
919-167782
2.375"
High Pressure - .54"
Low Pressure - 1.45"
120
15 amps
Time Delay
25 ASME
145
175
[."Y:__1_ li'l_tl] Im]=1III#I=1.']-,Iml=1_11_Iil II[e_]_,[-._
This manual contains information that is important for you to know and understand. This information
relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you
recognize this inforrnation_ we use the symbols below. Please read the manual and pay attention to
these sections.
_lndicates an
imminently hazardous
situation which, if not avoided, will
result in death or serious injury.
_lndicates a potentially
hazardous situation
which, if not avoided, could result in
death or serious injury.
_l_'_lndicates a potentially
hazardous situation
which, if not avoided, _ result in
minor or moderate injuw.
_!_Used without the
safety alert symbol
indicates a potentially hazardous
situation which, if not avoided, may
result in property damaae.
Ih_l_o]-qnL+_+hd[-"_.,_l_S"d_[IP.[-:-]ljt,t[l_o,]njl[o_]P.[-.+
SAVE THESE INSTRUCTIONS
IMPROPER OPERATION OR MAINTENANCE OF THIS PRODUCT COULD RESULT IN
SERIOUS INJURY AND PROPERTY DAMAGE. READ AND UNDERSTAND ALL
WARNINGS AND OPERATING INSTRUCTIONS BEFORE USING THIS EQUIPMENT,
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known (to the State of California) to
cause cancer, birth defects or other reproductive harm. Some example of these chemicals are:
lead from lead-based paints
crystalline silica from bricks and cement and other masonry products
arsenic and chromium from chemicalty4reated lumber
Your risk from these exposures varies, depending on how often you do this type of work. To reduce
your exposure to these chemicals: work in a well ventilated area, and work with approved safety
equipment, always wear MSHA/NIOSH approved, properly fitting face mask or respirator when using
such tools.
When using air tools, basic safety precautions should always be followed to reduce the risk of of
personal injury.
3* ENG D27299
I1_I_o];]lL"_ +Ill [,,'9'-'I_1_ i'dl I+F,,,_11_o _+]L_,[,,I
Save these instructions
improper operation or maintenance of this product could result in serious injury and
property damage. Read and understand all warnings and operation instructions before
using this equipment.
,I;1"1.,I;I n

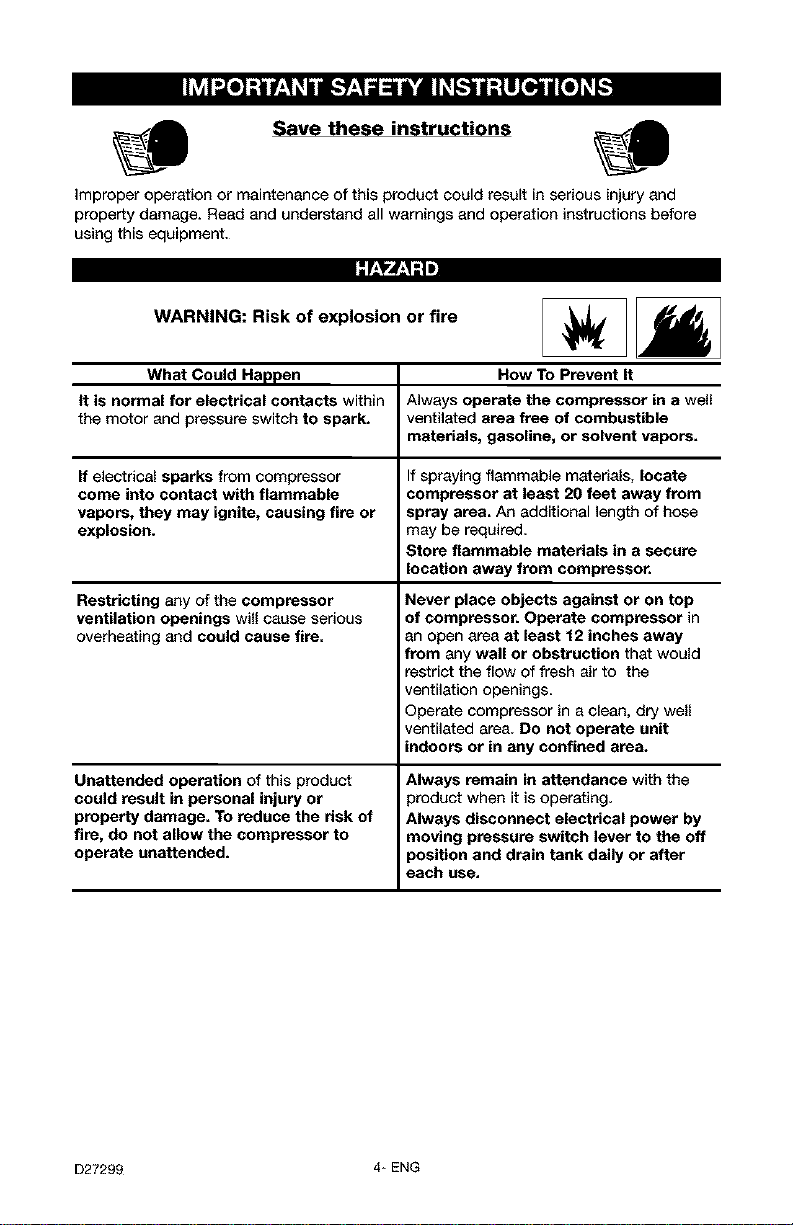

WARNING: Risk of explosion or fire
What Could Happen
tt is normal for electrical contacts within
the motor and pressure switch to spark.
If electrical sparks from compressor
come into contact with flammable
vapors, they may ignite, causing fire or
explosion.
Restricting any of the compressor
ventilation openings will cause serious
overheating and could cause fire.
Unattended operation of this product
could result in personal injury or
property damage. To reduce the dsk of
fire, do not allow the compressor to
operate unattended.
How To Prevent It
Always operate the compressor in a well
ventilated area free of combustible
materials, gasoline, or solvent vapors.
If spraying flammable materials, locate
compressor at least 20 feet away from
spray area. An additional length of hose
may be required.
Store flammable matadals in a secure
location away from compressor.
Never place objects against or on top
of compressor. Operate compressor in
an open area at least 12 inches away
from any wall or obstruction that would
restrict the flow of fresh air to the
ventilation openings.
Operate compressor in a clean, dry well
ventilated area. DO not operate unit
indoors or in any confined area.
Always remain in attendance with the
product when it is operating
Always disconnect electrical power by
moving pressure switch lever to the off
position and drain tank daily or after
each use.
D27299 4* ENG
F_

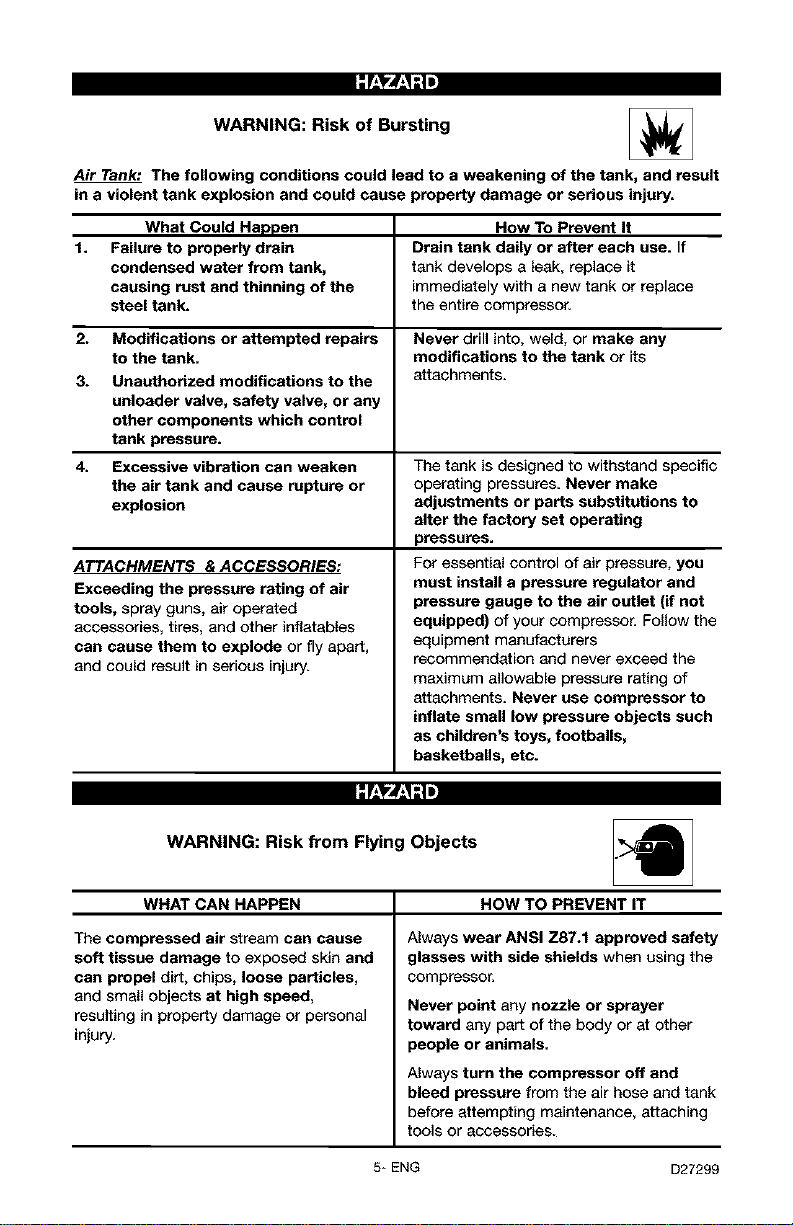

WARNING: Risk of Bursting
Air Tank: The following conditions could lead to a weakening of the tank, and result
in a violent tank explosion and could cause property damage or serious injury.
2.
3.
What Could Happen
Failure to properly drain
condensed water from tank,
causing rust and thinning of the
steel tank.
How To Prevent It
Drain tank daily or after each use. If
tank develops a leak, replace it
immediately with a new tank or replace
the entire compressor.
Modifications or attempted repairs
to the tank,
Unauthorized modifications to the
unloader valve, safety valve, or any
other components which control
tank pressure.
Excessive vibration can weaken
the air tank and cause rupture or
explosion
Never drill into, weld, or make any
modifications to the tank or its
attachments.
4. The tank is designed to withstand specific
operating pressures. Never make
adjustments or parts substitutions to
alter the factory set operating
prossuros.
ATTACHMENTS & ACCESSORIES:
Exceeding the pressure rating of air
tools, spray guns, air operated
accessories, tires, and other inflatables
can cause them to explode or fly apart,
and could result in serious injury.
For essential control of air pressure, you
must install a pressure regulator and
pressure gauge to the air outlet (if not
equipped) of your compressor. Follow the
equipment manufacturers
recommendation and never exceed the
maximum allowable pressure rating of
attachments. Never use compressor to
inflate small low pressure objects such
as children's toys, footballs,
basketballs, etc.
,l:_'!'J l l=
WARNING: Risk from Flying Objects
WHAT CAN HAPPEN HOWTO PREVENT IT
The compressed air stream can cause
soft tissue damage to exposed skin and
can propel dirt, chips, loose particles,
and small objects at high speed,
resulting in property damage or personal
injury.
Always wear ANSI Z87.1 approved safety
glasses with side shields when using the
compressor,
Never point any nozzle or sprayer
toward any part of the body or at other
people or animals.
Always turn the compressor off and
bleed pressure from the air hose and tank
before attempting maintenance, attaching
tools or accessories.
5* ENG D27299

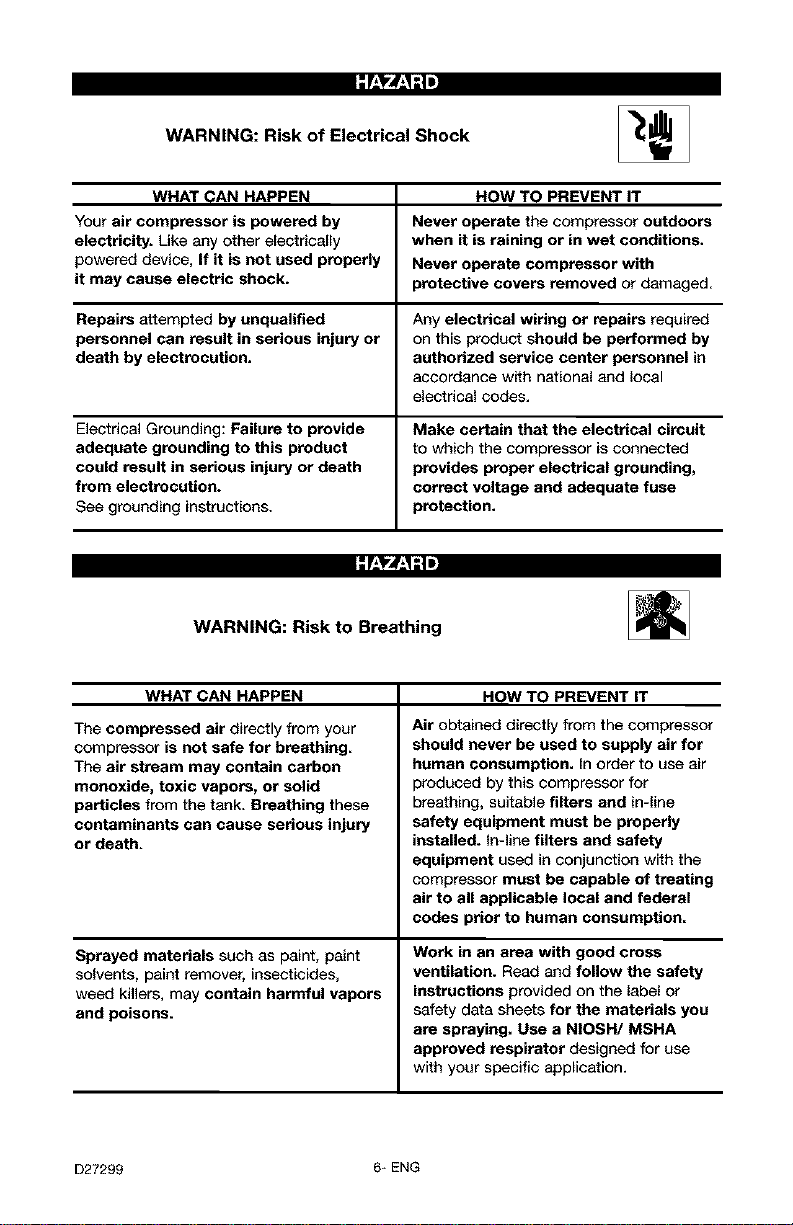

WARNING: Risk of Electrical Shock
WHAT CAN HAPPEN
Your air compressor is powered by
electricity. Like any other electrically
powered device, If it is not used properly
it may cause electric shock.
Repairs attempted by unqualified
personnel can result in serious injury or
death by electrocution,
Electrical Grounding: Failure to provide
adequate grounding to this product
could result in serious injury or death
from electrocution.
See grounding instructions.
HOW TO PREVENT IT
Never operate the compressor outdoors
when it is raining or in wet conditions.
Never operate compressor with
protective covers removed or damaged
Any electrical wiring or repairs required
on this product should be performed by
authorized service center personnel in
accordance with national and local
elect rical codes.
Make certain that the electrical circuit
to which the compressor is connected
provides proper electrical grounding,
correct voltage and adequate fuse
protection,
,I;1"1'.I;1=
WARNING: Risk to Breathing
WHAT CAN HAPPEN
The compressed air directly from your
compressor is not safe for breathing
The air stream may contain carbon
monoxide, toxic vapors, or solid
particles from the tank. Breathing these
contaminants can cause serious injury
or death.
Sprayed materials such as paint, paint
solvents, paint remover, insecticides,
weed killers, may contain harmful vapors
and poisons.
HOW TO PREVENT IT
Air obtained directly from the compressor
should never be used to supply air for
human consumption, In order to use air
produced by this compressor for
breathing, suitable filters and in-line
safety equipment must be properly
installed. In-line filters and safety
equipment used in conjunction with the
compressor must be capable of treating
air to all applicable local and federal
codes prior to human consumption.
Work in an area with good cross
ventilation. Read and follow the safety
instructions provided on the label or
safety data sheets for the materials you
are spraying, Use a NtOSH/MSHA
approved respirator designed for use
with your specific application.
D27299 6* ENG

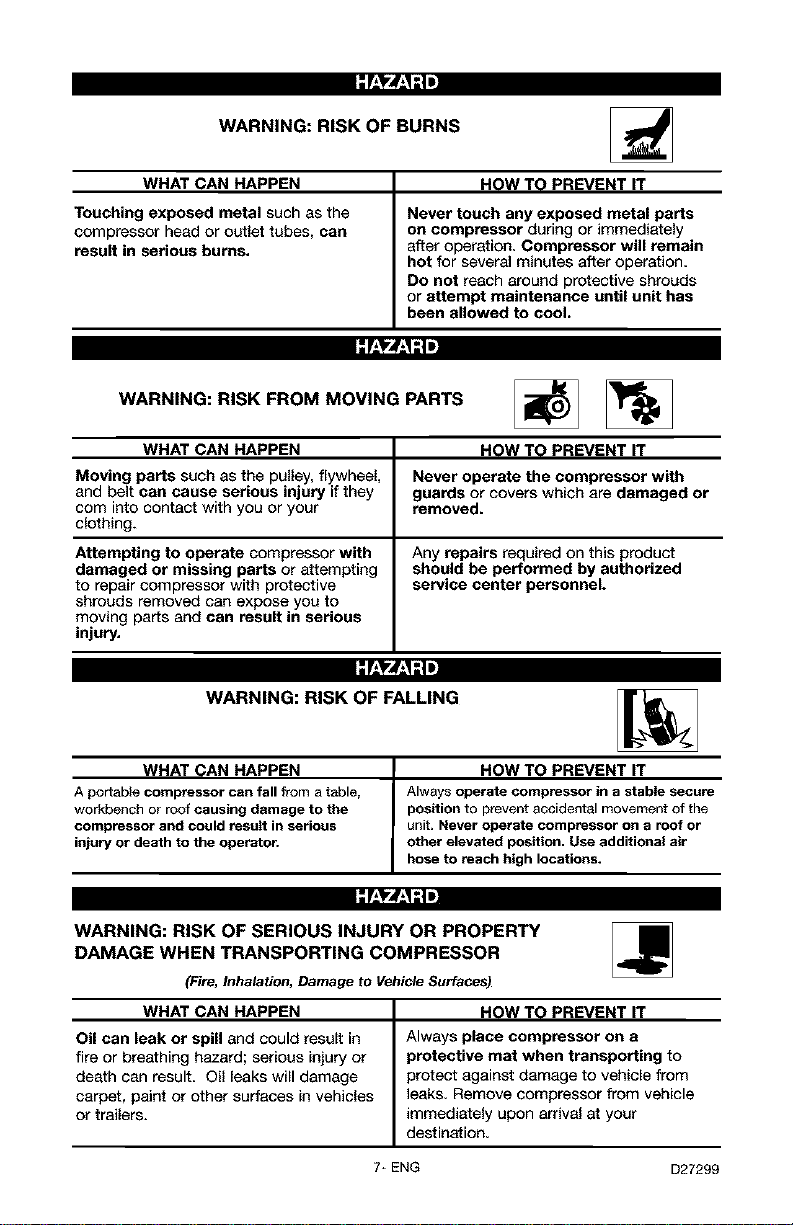

WARNING: RISK OF BURNS
WHAT CAN HAPPEN
Touching exposed metal such as the
compressor head or outlet tubes, can
result in serious burns,
HOW TO PREVENT IT
Never touch any exposed metal parts
on compressor during or immediately
after operation. Compressor will remain
hot for several minutes after operation.
Do not reach around protective shrouds
or attempt maintenance until unit has
been allowed to cool.
,l;_'l'J l l=
WARNING: RISK FROM MOVING PARTS
WHAT CAN HAPPEN
Moving parts such as the pulley, flywheel,
and bait can cause serious injury if they
corn into contact with you or your
clothing.
Attempting to operate compressor with
damaged or missing parts or attempting
to repair compressor with protective
shrouds removed can expose you to
moving parts and can result in serious
injury.
HOW TO PREVENT IT
Never operate the compressor with
guards or covers which are damaged or
removed.
Any repairs required on this product
should be performed by authorized
service center personnel.
,l;_'l'J l l=
WARNING: RISK OF FALLING
WHAT CAN HAPPEN
A portable compressor can fall from a table,
workbench or roof causing damage to the
compressor and could result in serious
injury or death to the operator.
HOW TO PREVENT IT
Always operate compressor in a stable secure
position to prevent accidental movement of the
unit. Never operate compressor on a roof or
other elevated position. Use additional air
hose to reach high locations.
,l;_'l'J l l=
WARNING: RISK OF SERIOUS INJURY OR PROPERTY
DAMAGE WHEN TRANSPORTING COMPRESSOR
(Fire, Inhalation, Damage to Vehicle Surfaces)
WHAT CAN HAPPEN
Oil can leak or spill and could result in
fire or breathing hazard; serious injury or
death can result. Oil leaks will damage
carpet, paint or other surfaces in vehicles
or trailers.
HOW TO PREVENT IT
Always place compressor on a
protective mat when transporting to
protect against damage to vehicle from
leaks. Remove compressor from vehicle
immediately upon arrival at your
destination.
7÷ ENG D27299

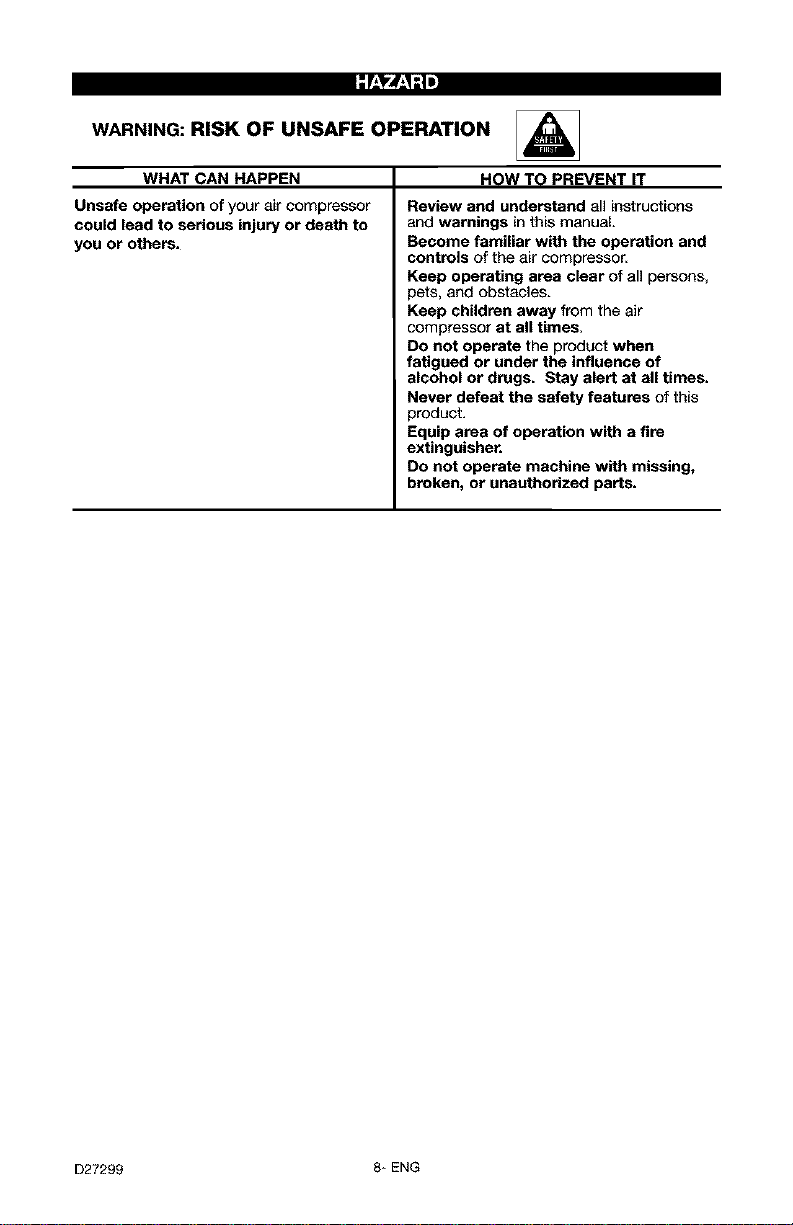

WARNING: RISK OF UNSAFE OPERATION
WHAT CAN HAPPEN
Unsafe operation of your air compressor
could lead to serious injury or death to
you or others.
HOW TO PREVENT IT
Review and understand all instructions
and warnings in this manual.
Become familiar with the operation and
controls of the air compressor.
Keep operating area clear of all persons,
3ets, and obstacles.
Keep children away from the air
compressor st all times,
Do not operate the product when
fatigued or under the influence of
alcohol or drugs. Stay alert at all times.
Never defeat the ssfety features of this
_roduct.
Equip ares of operation with a fire
extinguisher.
DO not operate machine with missing,
broken, or unauthorized parts.
D27299 8* ENG

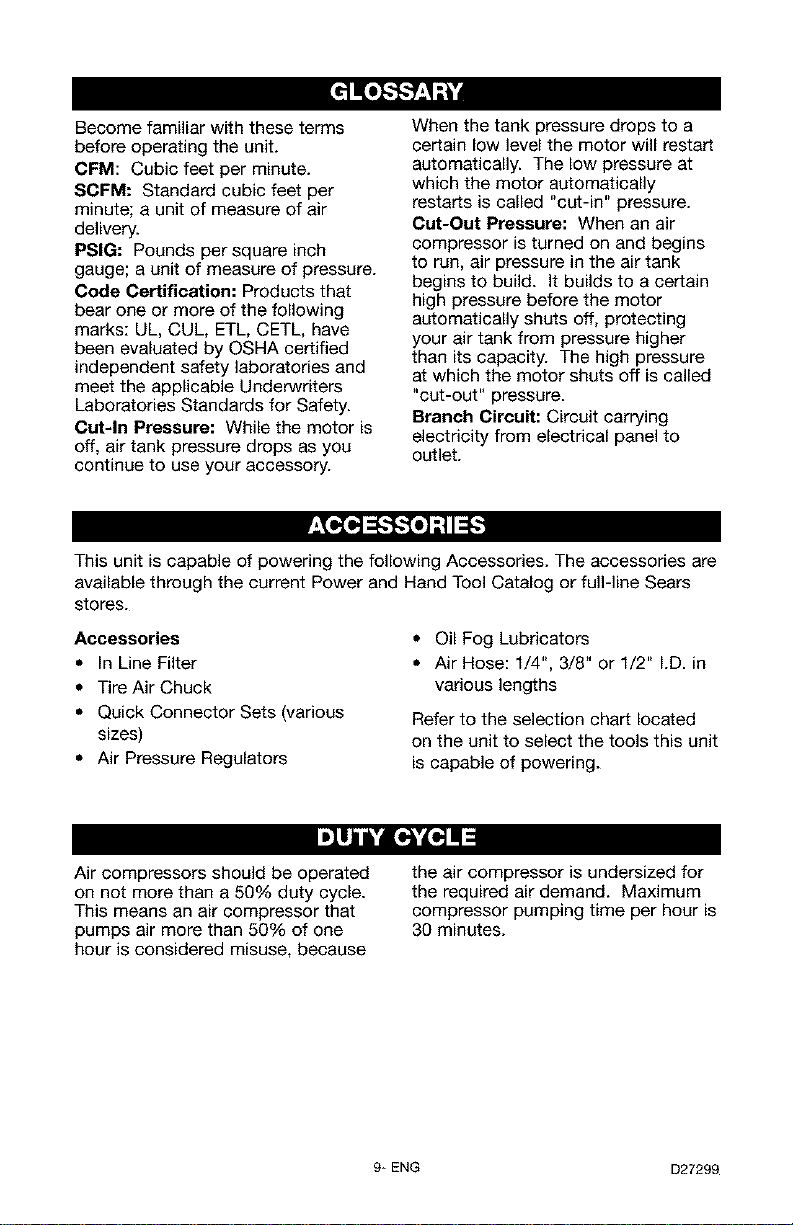

Become familiar with these terms
before operating the unit.
CFM: Cubic feet per minute.
SCFM: Standard cubic feet per
minute; a unit of measure of air
delivery.
PSIG: Pounds per square inch
gauge; a unit of measure of pressure.
Code Certification: Products that
bear one or more of the following
marks: UL, CUL, ETL, CETL, have
been evaluated by OSHA certified
independent safety laboratories and
meet the applicable Underwriters
Laboratories Standards for Safety.
Cut-In Pressure: While the motor is
off, air tank pressure drops as you
continue to use your accessory.
When the tank pressure drops to a
certain low level the motor will restart
automatically. The low pressure at
which the motor automatically
restarts is called "cut-in" pressure.
Cut-Out Pressure: When an air
compressor is turned on and begins
to run, air pressure in the air tank
begins to build. It builds to a certain
high pressure before the motor
automatically shuts off, protecting
your air tank from pressure higher
than its capacity. The high pressure
at which the motor shuts off is called
"cut-out" pressure.
Branch Circuit: Circuit carrying
electricity from electrical panel to
outlet.
This unit is capable of powering the following Accessories. The accessories are
available through the current Power and Hand Tool Catalog or full-line Sears
stores.
Accessories
• In Line Filter
• TireAir Chuck
• Quick Connector Sets (various
sizes)
• Air Pressure Regulators
• Oil Fog Lubricators
• Air Hose: 1/4", 3/8" or 1/2" I.D. in
various lengths
Refer to the selection chart located
on the unit to select the tools this unit
is capable of powering.
_uJunk'd[e,,_ al=1
Air compressors should be operated
on not more than a 50% duty cycle.
This means an air compressor that
pumps air more than 50% of one
hour is considered misuse, because
the air compressor is undersized for
the required air demand. Maximum
compressor pumping time per hour is
30 minutes.
9-ENG D27299

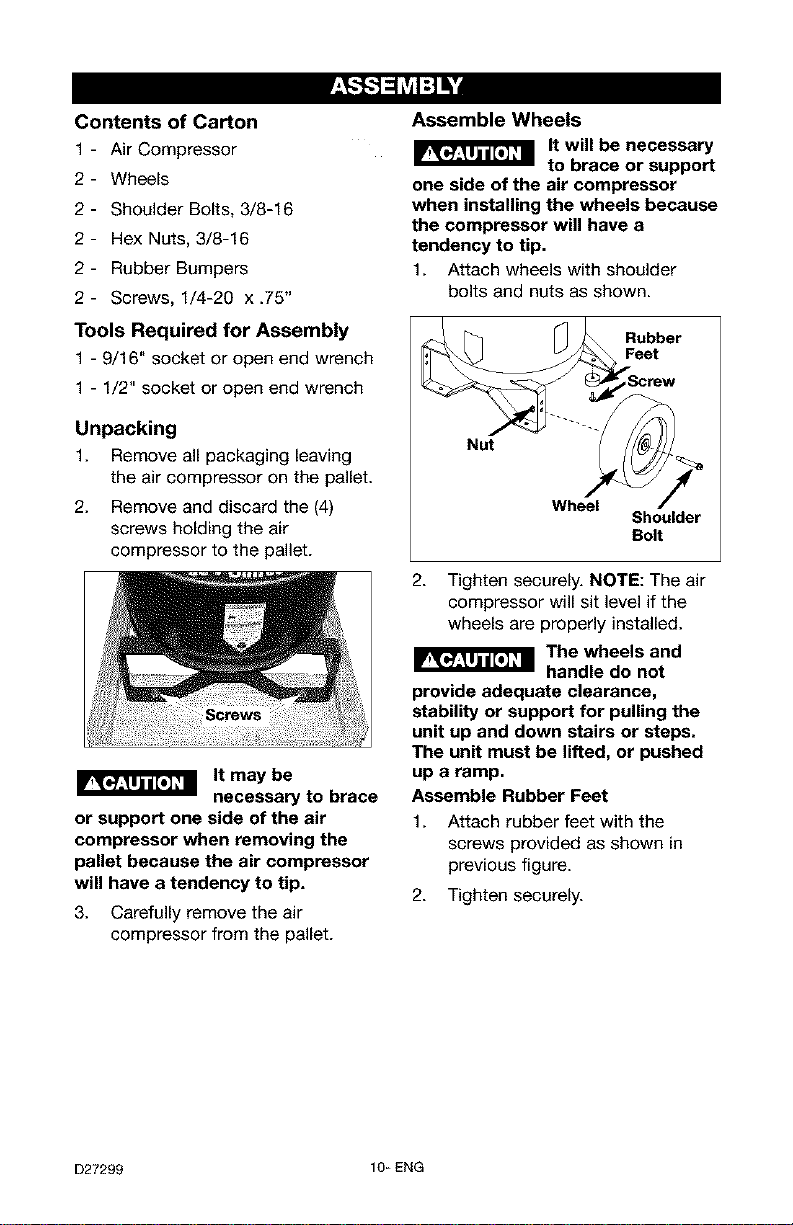

Contents of Carton
1 - Air Compressor
2- Wheels
2 - Shoulder Bolts, 3/8-16
2 - Hex Nuts, 3/8-16
2 - Rubber Bumpers
2 - Screws, 1/4-20 x .75"
Tools Required for Assembly
1 - 9/16" socket or open end wrench
1 - 1/2" socket or open end wrench
Unpacking
1. Remove all packaging leaving
the air compressor on the pallet.
2. Remove and discard the (4)
screws holding the air
compressor to the pallet.
It may be
necessary to brace
or support one side of the air
compressor when removing the
pallet because the air compressor
will have a tendency to tip.
3. Carefully remove the air
compressor from the pallet.
Assemble Wheels
It will be necessary
to brace or support
one side of the air compressor
when installing the wheels because
the compressor will have a
tendency to tip.
1. Attach wheels with shoulder
bolts and nuts as shown.
[_ _ _ Rubber
Nut _
whee,Z /
Shoulder
Bolt
2. Tighten securely. NOTE: The air
compressor will sit level if the
wheels are properly installed.
I_'_'j_ The wheels and
handle do not
provide adequate clearance,
stability or support for pulling the
unit up and down stairs or steps.
The unit must be lifted, or pushed
up a ramp.
Assemble Rubber Feet
1. Attach rubber feet with the
screws provided as shown in
previous figure.
2. Tighten securely.
D27299 10-ENG
I I_[-.'_1Iv;_II It;'1II[o_]l
HOW TO SET UP YOUR
UNIT
Location of the Air Compressor
Locate the air compressor in a clean,
dry and well ventilated area. The air
compressor should be located at
least 12" away from the wall or other
obstructions that will interfere with
the flow of air. The air compressor
pump and shroud are designed to
allow for proper cooling. The
ventilation openings on the
compressor are necessary to
maintain proper operating
temperature. Do not place rags or
other containers on or near these
openings.The air filter must be kept
clear of obstructions which could
reduce air flow to the air compressor.
GROUNDING INSTRUCTIONS
RISK OF
ELECTRICAL
SHOCK. In the event of a short
circuit, grounding reduces the risk
of shock by providing an escape
wire for the electric current. This
air compressor must be properly
grounded.
The portable air compressor is
equipped with a cord having a
grounding wire with an appropriate
grounding plug (see following
illustrations). The plug must be used
with an outlet that has been installed
and grounded in accordance with all
local codes and ordinances.
1. The cord set and plug with this
unit contains a grounding pin.
This plug MUST be used with a
grounded outlet.
IMPORTANT: The outlet being used
must be installed and grounded in
accordance with all local codes and
ordinances.
2.
Make sure the outlet being used
has the same configuration as
the grounded plug. DO NOT
USE AN ADAPTER. See
illustration.
1_lu_j _Grounded
_ l_ Outlets
Grou_d!ing Pin
3. Inspect the plug and cord before
each use. Do not use if there are
signs of damage.
4. If these grounding instructions
are not completely understood,
or if in doubt as to whether the
compressor is properly
grounded, have the installation
checked by a qualified
electrician.
CA.
RESULT IN ELECTRICAL SHOCK.
Do not modify the plug provided. If
it does not fit the available outlet, a
correct outlet should be installed
by a qualified electrician.
Repairs to the cord set or plug
MUST be made by a qualified
electrician.
11_ ENG D27299

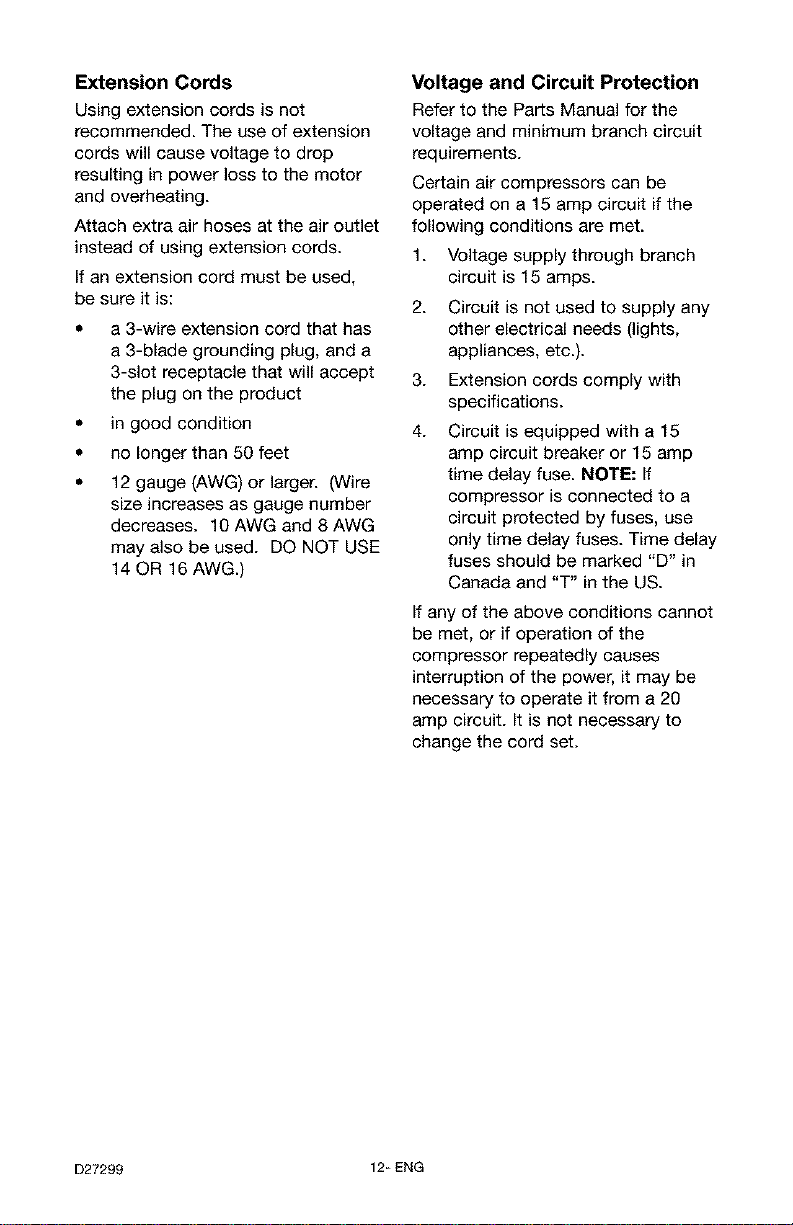

Extension Cords
Using extension cords is not
recommended. The use of extension
cords will cause voltage to drop
resulting in power loss to the motor
and overheating.
Attach extra air hoses at the air outlet
instead of using extension cords.
If an extension cord must be used,
be sure it is:
a 3-wire extension cord that has
a 3-blade grounding plug, and a
3-slot receptacle that will accept
the plug on the product
in good condition
no longer than 50 feet
12 gauge (AWG) or larger. (Wire
size increases as gauge number
decreases. 10 AWG and 8 AWG
may also be used. DO NOT USE
14 OR 16 AWG.)
Voltage and Circuit Protection
Refer to the Parts Manual for the
voltage and minimum branch circuit
requirements.
Certain air compressors can be
operated on a 15 amp circuit if the
following conditions are met.
1. Voltage supply through branch
circuit is 15 amps.
2. Circuit is not used to supply any
other electrical needs (lights,
appliances, etc.).
3. Extension cords comply with
specifications.
4.
Circuit is equipped with a 15
amp circuit breaker or 15 amp
time delay fuse. NOTE: If
compressor is connected to a
circuit protected by fuses, use
only time delay fuses. Time delay
fuses should be marked "D" in
Canada and "T" in the US.
If any of the above conditions cannot
be met, or if operation of the
compressor repeatedly causes
interruption of the power, it may be
necessary to operate it from a 20
amp circuit. It is not necessary to
change the cord set.
D27299 12-ENG

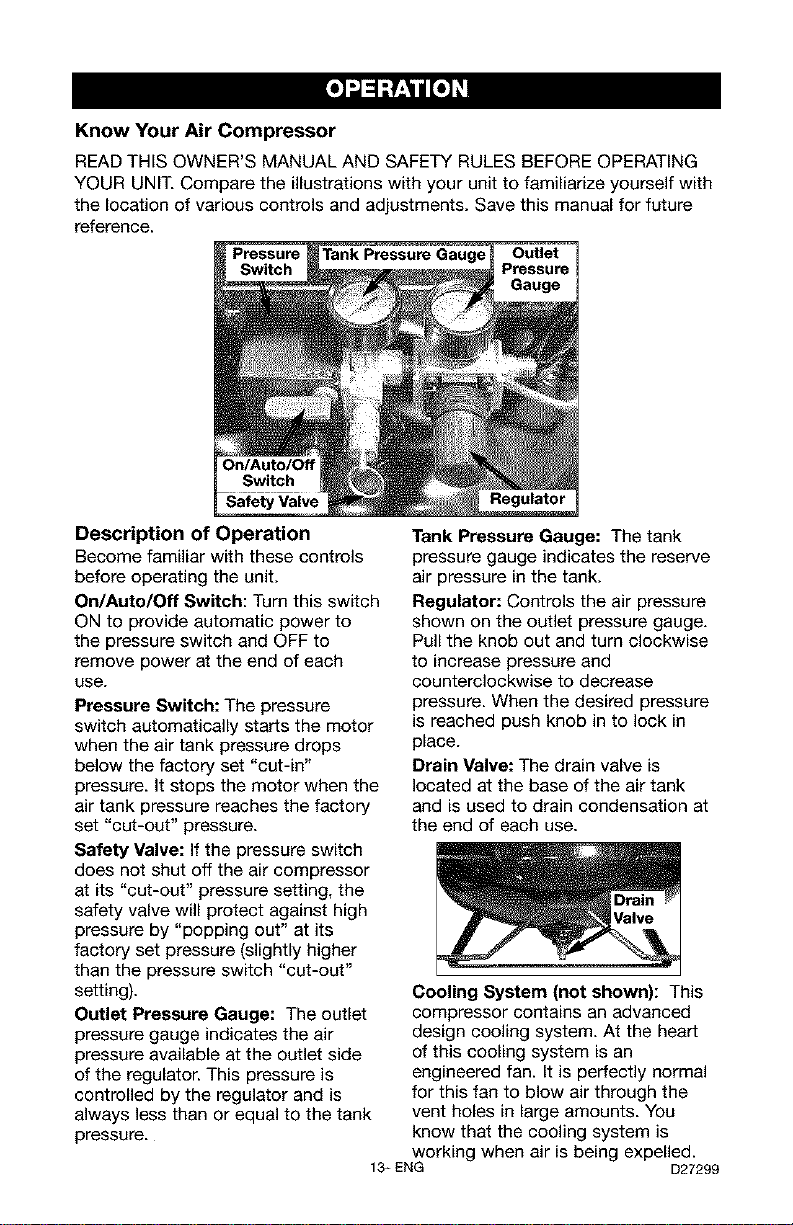

Know Your Air Compressor
READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING
YOUR UNIT. Compare the illustrations with your unit to familiarize yourself with
the location of various controls and adjustments. Save this manual for future
reference.
Outlet
Pressure i
Gauge
Safety Valve
Description of Operation
Become familiar with these controls
before operating the unit.
On/Auto/Off Switch: Turn this switch
ON to provide automatic power to
the pressure switch and OFF to
remove power at the end of each
use.
Pressure Switch: The pressure
switch automatically starts the motor
when the air tank pressure drops
below the factory set "cut-in"
pressure. It stops the motor when the
air tank pressure reaches the factory
set "cut-out" pressure.
Safety Valve: If the pressure switch
does not shut off the air compressor
at its "cut-out" pressure setting, the
safety valve will protect against high
pressure by "popping out" at its
factory set pressure (slightly higher
than the pressure switch "cut-out"
setting).
Outlet Pressure Gauge: The outlet
pressure gauge indicates the air
pressure available at the outlet side
of the regulator. This pressure is
controlled by the regulator and is
always less than or equal to the tank
pressure.
13_ ENG
Tank Pressure Gauge: The tank
pressure gauge indicates the reserve
air pressure in the tank.
Regulator: Controls the air pressure
shown on the outlet pressure gauge.
Pull the knob out and turn clockwise
to increase pressure and
counterclockwise to decrease
pressure. When the desired pressure
is reached push knob in to lock in
place.
Drain Valve: The drain valve is
located at the base of the air tank
and is used to drain condensation at
the end of each use.
Cooling System (not shown): This
compressor contains an advanced
design cooling system. At the heart
of this cooling system is an
engineered fan. It is perfectly normal
for this fan to blow air through the
vent holes in large amounts. You
know that the cooling system is
working when air is being expelled.
D27299

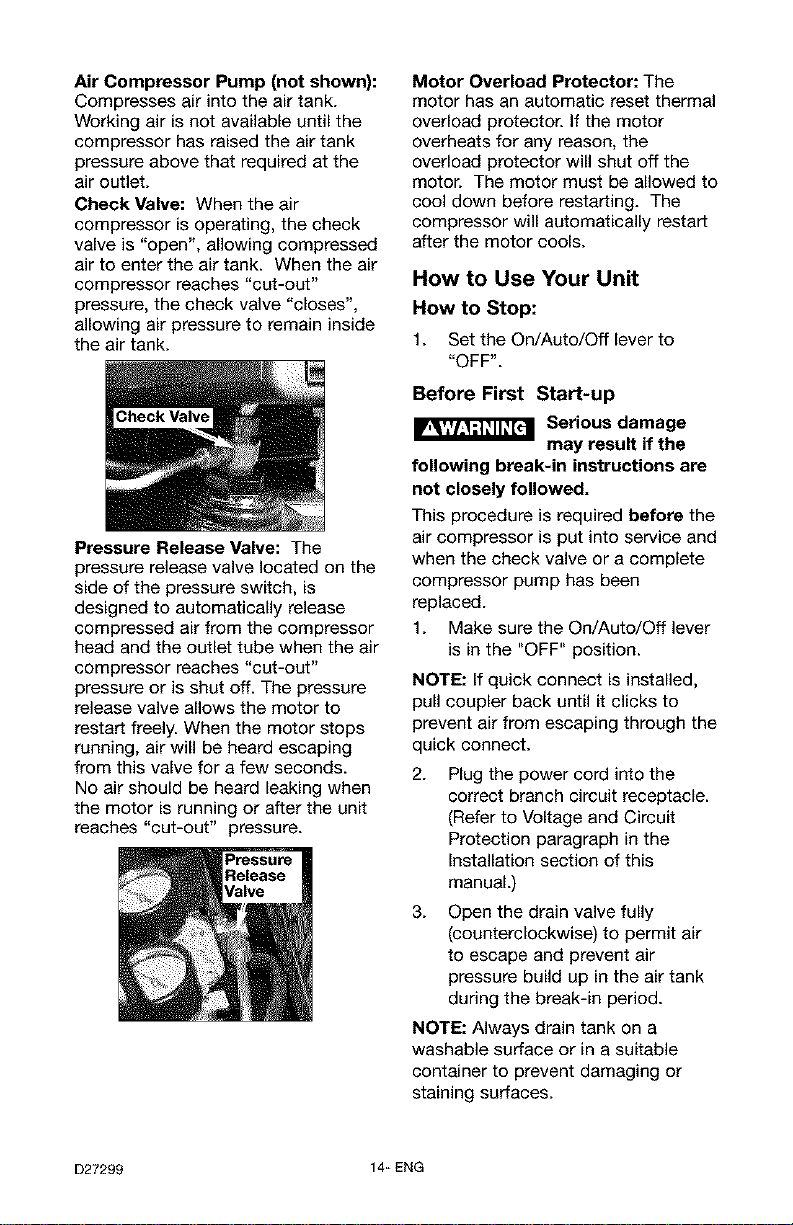

Air Compressor Pump (not shown):
Compresses air into the air tank.
Working air is not available until the
compressor has raised the air tank
pressure above that required at the
air outlet.
Check Valve: When the air
compressor is operating, the check
valve is "open", allowing compressed
air to enter the air tank. When the air
compressor reaches "cut-out"
pressure, the check valve "closes",
allowing air pressure to remain inside
the air tank.
Pressure Release Valve: The
pressure release valve located on the
side of the pressure switch, is
designed to automatically release
compressed air from the compressor
head and the outlet tube when the air
compressor reaches "cut-out"
pressure or is shut off. The pressure
release valve allows the motor to
restart freely. When the motor stops
running, air will be heard escaping
from this valve for a few seconds.
No air should be heard leaking when
the motor is running or after the unit
reaches "cut-out" pressure.
Motor Overload Protector: The
motor has an automatic reset thermal
overload protector. If the motor
overheats for any reason, the
overload protector will shut off the
motor. The motor must be allowed to
cool down before restarting. The
compressor will automatically restart
after the motor cools.
How to Use Your Unit
How to Stop:
1. Set the On/Auto/Off leverto
"OFF".
Before First Start-up
Serious damage
may result if the
following break-in instructions are
not closely followed.
This procedure is required before the
air compressor is put into service and
when the check valve or a complete
compressor pump has been
replaced.
1. Make sure the On/Auto/Off lever
is in the "OFF" position.
NOTE: If quick connect is installed,
pull coupler back until it clicks to
prevent air from escaping through the
quick connect.
2. Plug the power cord into the
correct branch circuit receptacle.
(Refer to Voltage and Circuit
Protection paragraph in the
Installation section of this
manual.)
3. Open the drain valve fully
(counterclockwise) to permit air
to escape and prevent air
pressure build up in the air tank
during the break-in period.
NOTE: Always drain tank on a
washable surface or in a suitable
container to prevent damaging or
staining surfaces.
D27299 14_ENG

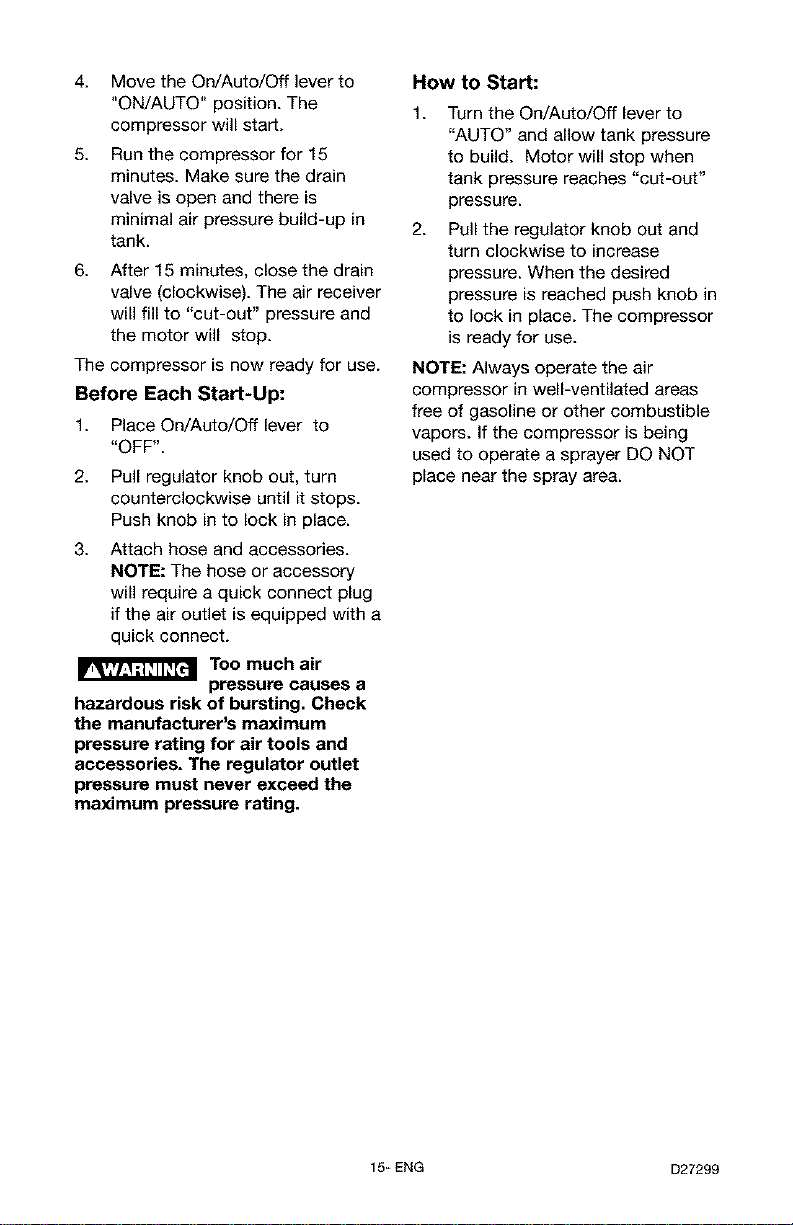

4. Move the On/Auto/Off lever to
"ON/AUTO" position. The
compressor will start.
5. Run the compressor for 15
minutes. Make sure the drain
valve is open and there is
minimal air pressure build-up in
tank.
6. After 15 minutes, close the drain
valve (clockwise). The air receiver
will fill to "cut-out" pressure and
the motor will stop.
The compressor is now ready for use.
Before Each Start-Up:
1. Place On/Auto/Off lever to
"OFF".
2. Pull regulator knob out, turn
counterclockwise until it stops.
Push knob in to lock in place.
3. Attach hose and accessories.
NOTE: The hose or accessory
will require a quick connect plug
if the air outlet is equipped with a
quick connect.
TOO much air
pressure causes a
hazardous risk of bursting, Check
the manufacturer's maximum
pressure rating for air tools and
accessories. The regulator outlet
pressure must never exceed the
maximum pressure rating.
How to Start:
1. Turn the On/Auto/Off lever to
"AUTO" and allow tank pressure
to build. Motor will stop when
tank pressure reaches "cut-out"
pressure.
2. Pull the regulator knob out and
turn clockwise to increase
pressure. When the desired
pressure is reached push knob in
to lock in place. The compressor
is ready for use.
NOTE: Always operate the air
compressor in well-ventilated areas
free of gasoline or other combustible
vapors. If the compressor is being
used to operate a sprayer DO NOT
place near the spray area.
15_ENG D27299

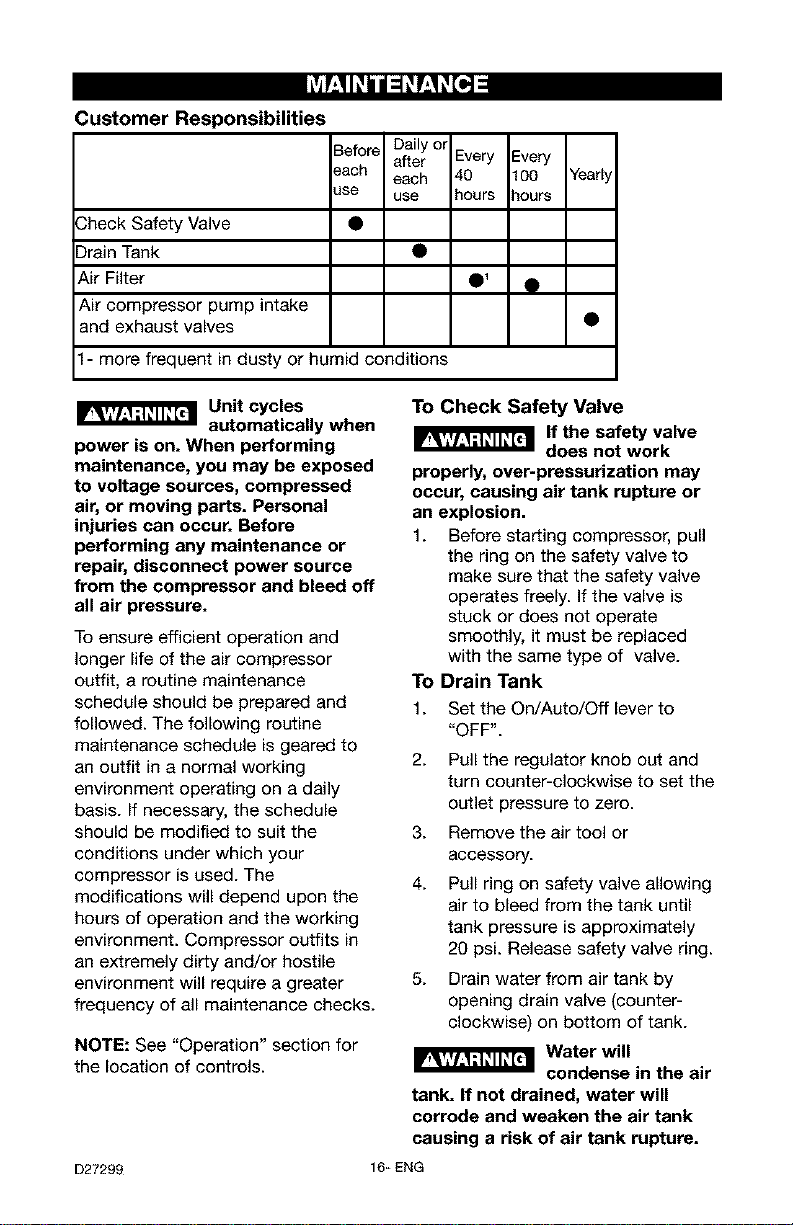

Customer Responsibilities
Before Daily ol
after Every Every
aach each 40 100 Yearly
use use hours _ours
Check Safety Valve •
Drain Tank •
Air Filter •_ •
Air compressor pump intake
and exhaust valves •
1- more frequent in dusty or humid conditions
Unit cycles
automatically when
power is on. When performing
maintenance, you may be exposed
to voltage sources, compressed
air, or moving parts. Personal
injuries can occur. Before
performing any maintenance or
repair, disconnect power source
from the compressor and bleed off
all air pressure.
To ensure efficient operation and
longer life of the air compressor
outfit, a routine maintenance
schedule should be prepared and
followed. The following routine
maintenance schedule is geared to
an outfit in a normal working
environment operating on a daily
basis. If necessary, the schedule
should be modified to suit the
conditions under which your
compressor is used. The
modifications will depend upon the
hours of operation and the working
environment. Compressor outfits in
an extremely dirty and/or hostile
environment will require a greater
frequency of all maintenance checks.
NOTE: See "Operation" section for
the location of controls.
D27299
To Check Safety Valve
if the safety valve
does not work
properly, over-pressurization may
occur, causing air tank rupture or
an explosion,
1. Before starting compressor, pull
the ring on the safety valve to
make sure that the safety valve
operates freely. If the valve is
stuck or does not operate
smoothly, it must be replaced
with the same type of valve.
To Drain Tank
1. Set the On/Auto/Off lever to
"OFF".
2. Pull the regulator knob out and
turn counter-clockwise to set the
outlet pressure to zero.
3. Remove the air tool or
accessory.
4.
Pull ring on safety valve allowing
air to bleed from the tank until
tank pressure is approximately
20 psi. Release safety valve ring.
5. Drain water from air tank by
opening drain valve (counter-
clockwise) on bottom of tank.
Water will
condense in the air
tank. If not drained, water will
corrode and weaken the air tank
causing a risk of air tank rupture.
16_ ENG
6. After the water has been drained,
close the drain valve (clockwise).
The air compressor can now be
stored.
NOTE: If drain valve is plugged,
release all air pressure. The valve
can then be removed, cleaned, the
reinstalled.

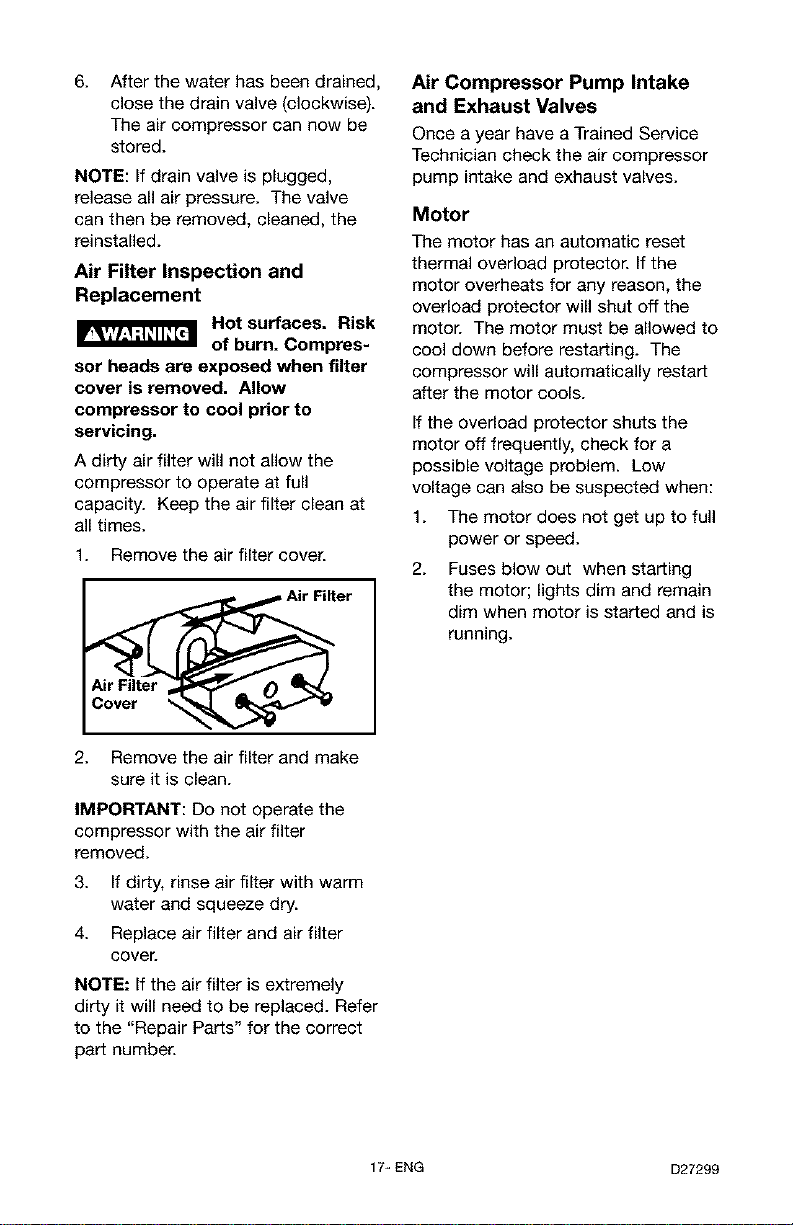

Air Filter Inspection and
Replacement
Hot surfaces. Risk
of burn. Compres-
sor heads are exposed when filter
cover is removed. Allow
compressor to cool prior to
servicing.
A dirty air filter will not allow the
compressor to operate at full
capacity. Keep the air filter clean at
all times.
1. Remove the air filter cover.
2. Remove the air filter and make
sure it is clean.
IMPORTANT: Do not operate the
compressor with the air filter
removed.
3. If dirty, rinse air filter with warm
water and squeeze dry.
4. Replace air filter and air filter
cover.
NOTE: If the air filter is extremely
dirty it will need to be replaced. Refer
to the "Repair Parts" for the correct
part number.
Air Compressor Pump Intake
and Exhaust Valves
Once a year have a Trained Service
Technician check the air compressor
pump intake and exhaust valves.
MoOr
The motor has an automatic reset
thermal overload protector, if the
motor overheats for any reason, the
overload protector will shut off the
motor. The motor must be allowed to
cool down before restarting. The
compressor will automatically restart
after the motor cools.
if the overload protector shuts the
motor off frequently, check for a
possible voltage problem. Low
voltage can also be suspected when:
1. The motor does not get up to full
power or speed.
2. Fuses blow out when starting
the motor; lights dim and remain
dim when motor is started and is
running.
17_ ENG D27299
_'_jl_ Unit cycles
automatically when
power is on. When doing
Maintenance, you may be exposed
to voltage sources, compressed air
or moving parts. Personal injuries
can occur. Before performing any
Maintenance or repair, unplug the
compressor and bleed off all air
pressure.
ALL MAINTENANCE AND REPAIR
OPERATIONS NOT LISTED MUST
BE PERFORMED BY A TRAINED
SERVICE TECHNICIAN.

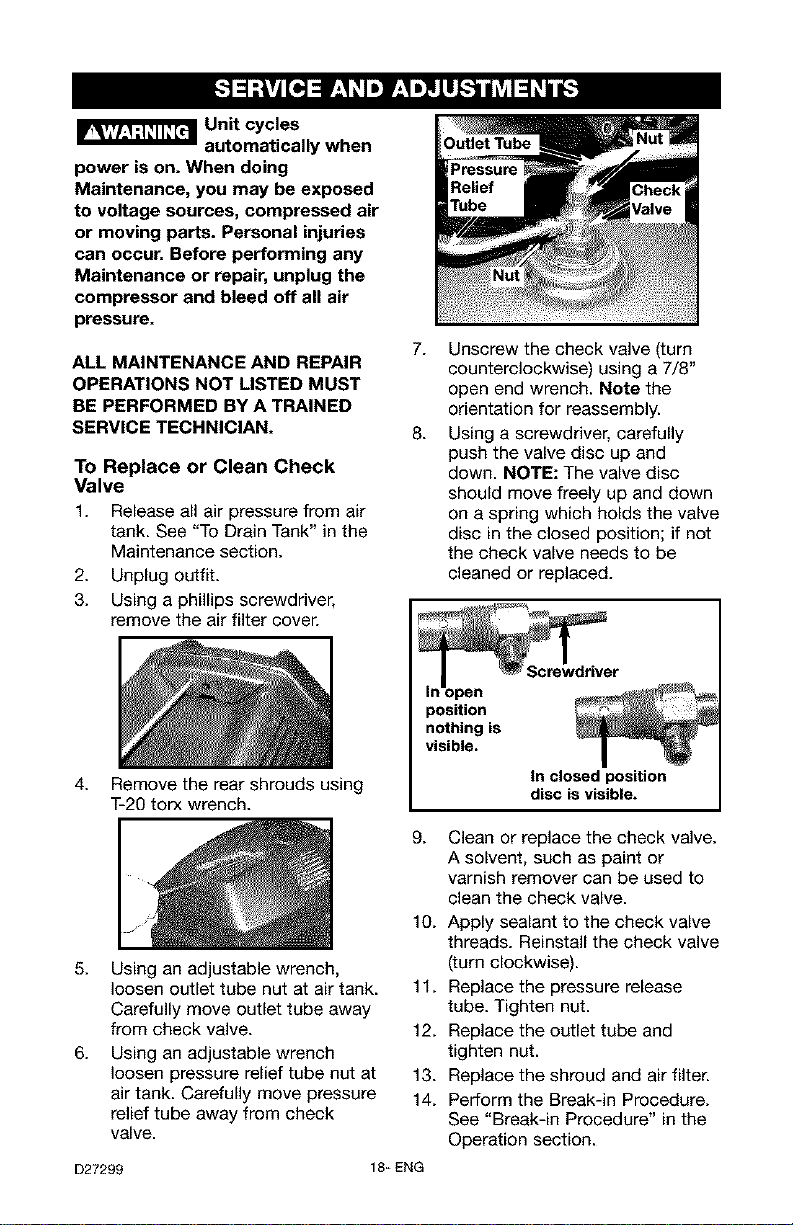

TO Replace or Clean Check
Valve
1. Release all air pressure from air
tank. See "To Drain Tank" in the
Maintenance section.
2. Unplug outfit.
3. Using a phillips screwdriver,
remove the air filter cover.
Outlet Tube
7.
8.
Unscrew the check valve (turn
counterclockwise) using a 7/8"
open end wrench. Note the
orientation for reassembly.
Using a screwdriver, carefully
push the valve disc up and
down. NOTE: The valve disc
should move freely up and down
on a spring which holds the valve
disc in the closed position; if not
the check valve needs to be
cleaned or replaced.
Screwdriver
position
nothing is
visible,
4. Remove the rear shrouds using
T-20 torx wrench.
In closed position
disc is visible.
5. Using an adjustable wrench,
loosen outlet tube nut at air tank.
Carefully move outlet tube away
from check valve.
6. Using an adjustable wrench
loosen pressure relief tube nut at
air tank. Carefully move pressure
relief tube away from check
valve.
D27299
9. Clean or replace the check valve.
A solvent, such as paint or
varnish remover can be used to
clean the check valve.
10. Apply sealant to the check valve
threads. Reinstall the check valve
(turn clockwise).
11. Replace the pressure release
tube. Tighten nut.
12. Replace the outlet tube and
tighten nut.
13. Replacethe shroud and air filter.
14. Perform the Break-in Procedure.
See "Break-in Procedure" in the
Operation section.
18_ENG

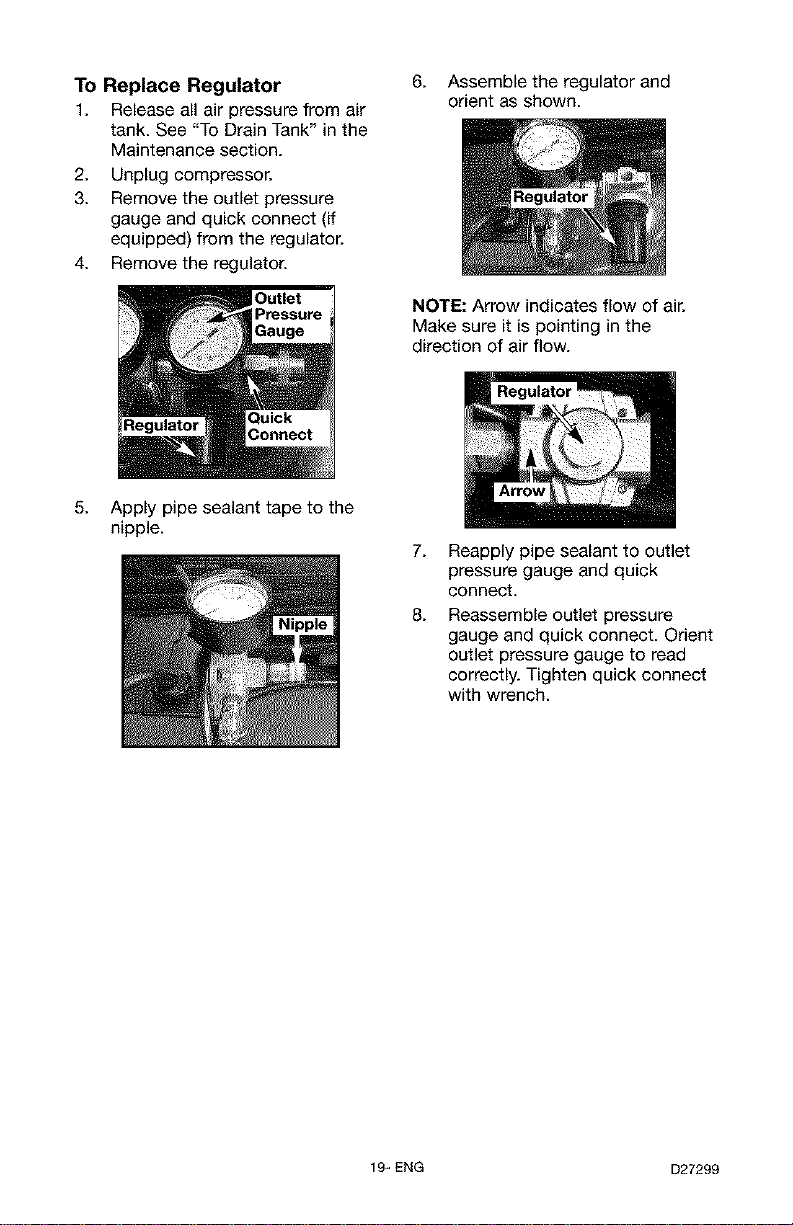

To Replace Regulator
1. Release all air pressure from air
tank. See "To Drain Tank" in the
Maintenance section.
2. Unplug compressor.
3. Remove the outlet pressure
gauge and quick connect (if
equipped) from the regulator.
4. Remove the regulator.
6. Assemble the regulator and
orient as shown.
NOTE: Arrow indicates flow of air.
Make sure it is pointing in the
direction of air flow.
5.
Apply pipe sealant tape to the
nipple.
7.
8.
Reapply pipe sealant to outlet
pressure gauge and quick
connect.
Reassemble outlet pressure
gauge and quick connect. Orient
outlet pressure gauge to read
correctly. Tighten quick connect
with wrench.
19_ ENG D27299

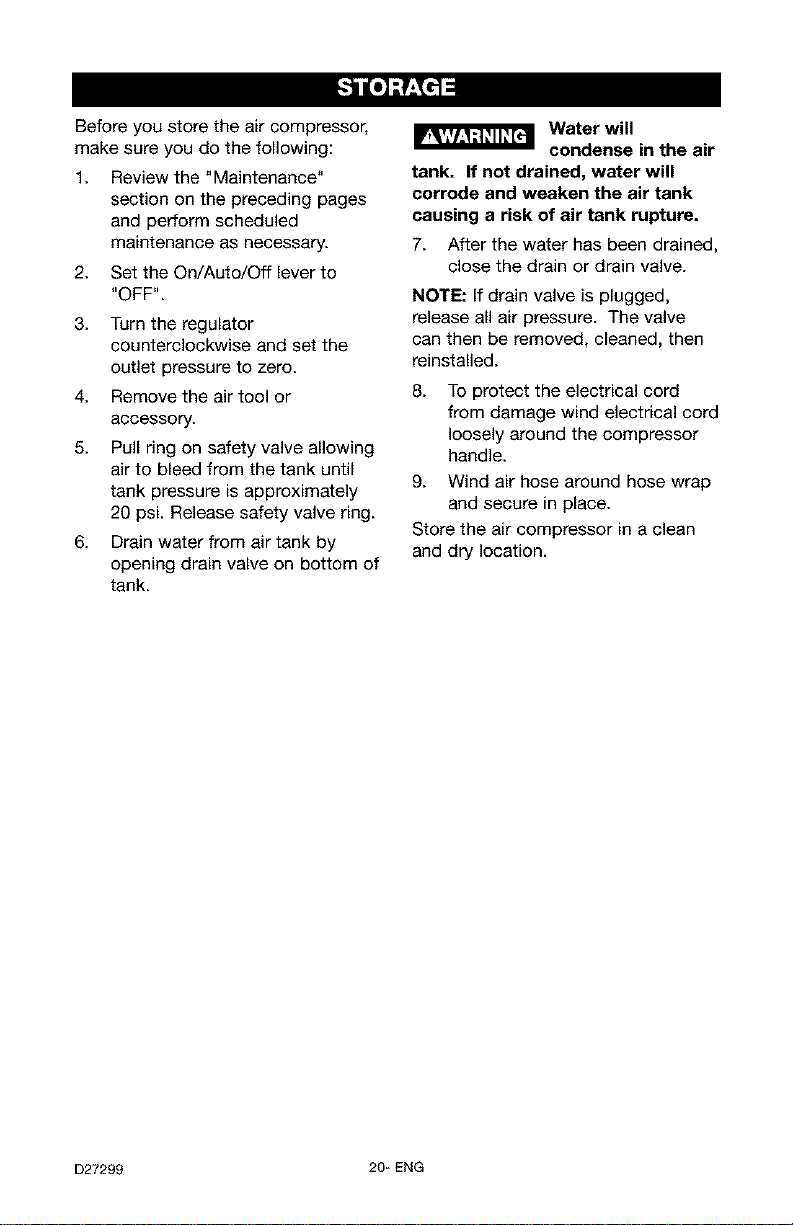

Before you store the air compressor,
make sure you do the following:
1. Review the "Maintenance"
section on the preceding pages
and perform scheduled
maintenance as necessary.
2. Set the On/Auto/Off lever to
"OFF".
3. Turn the regulator
counterclockwise and set the
outlet pressure to zero.
4. Removethe air tool or
accessory.
5. Pull ring on safety valve allowing
air to bleed from the tank until
tank pressure is approximately
20 psi. Release safety valve ring.
6. Drain water from air tank by
opening drain valve on bottom of
tank.
Water will
condense in the air
tank. If not drained, water will
corrode and weaken the air tank
causing a risk of air tank rupture.
7. After the water has been drained,
close the drain or drain valve.
NOTE: If drain valve is plugged,
release all air pressure. The valve
can then be removed, cleaned, then
reinstalled.
8. To protect the electrical cord
from damage wind electrical cord
loosely around the compressor
handle.
9. Wind air hose around hose wrap
and secure in place.
Store the air compressor in a clean
and dry location.
D27299 20-ENG
d,(ollJ :] l :_'_"[oIo]l | I_B

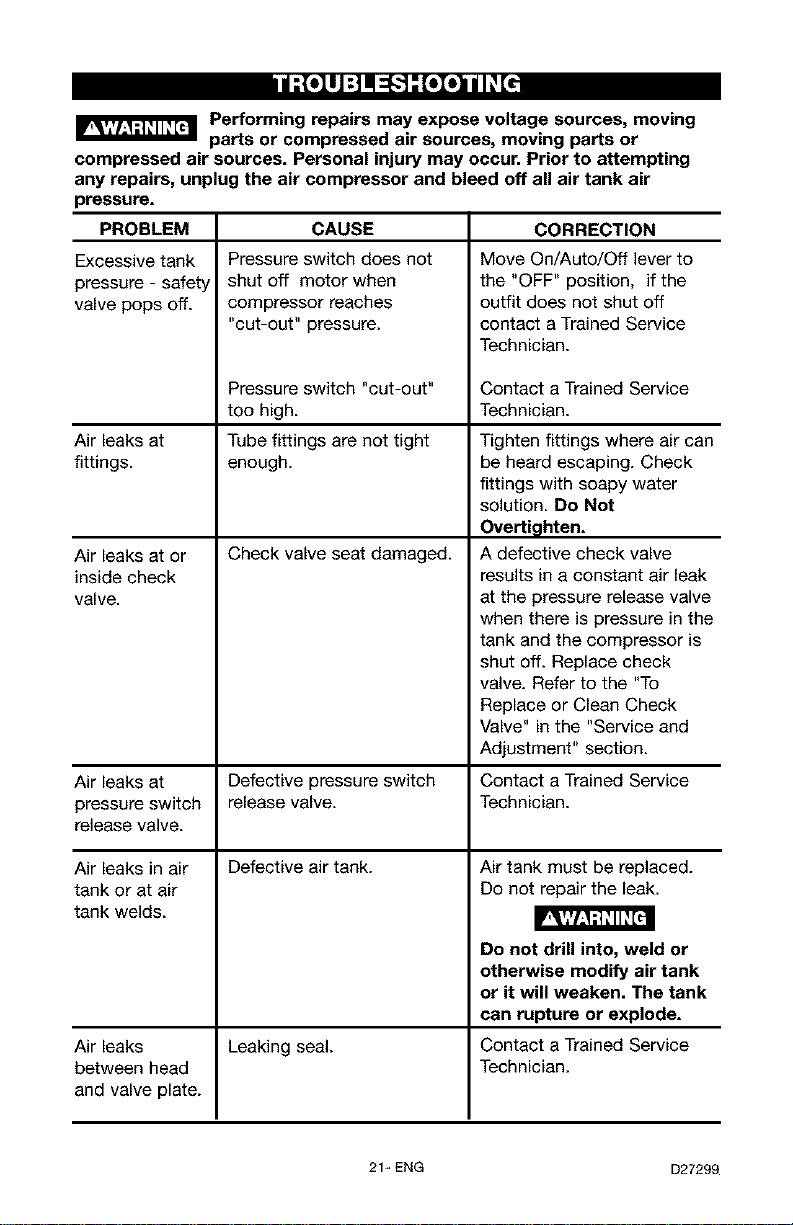

Performing repairs may expose voltage sources, moving
parts or compressed air sources, moving parts or
compressed air sources. Personal injury may occur. Prior to attempting
any repairs, unplug the air compressor and bleed off all air tank air
pressure.
PROBLEM
Excessive tank
pressure - safet
valve pops off.
Air leaks at
fittings.
Air leaks at or
inside check
valve.
CAUSE
Pressure switch does not
shut off motor when
compressor reaches
"cut-out" pressure.
Pressure switch "cut-out"
too high.
Tube fittings are not tight
enough.
Check valve seat damaged.
Air leaks at Defective pressure switch
pressure switch release valve.
release valve.
Defective air tank.
Air leaks in air
tank or at air
tank welds.
CORRECTION
Move On/Auto/Off lever to
the "OFF" position, if the
outfit does not shut off
contact a Trained Service
Technician.
Contact a Trained Service
Technician.
Tighten fittings where air can
be heard escaping. Check
fittings with soapy water
solution. Do Not
Overfi_hten.
A defective check valve
results in a constant air leak
at the pressure release valve
when there is pressure in the
tank and the compressor is
shut off. Replace check
valve. Refer to the "To
Replace or Clean Check
Valve" in the "Service and
Adjustment" section.
Contact a Trained Service
Technician.
Air tank must be replaced.
Do not repair the leak.
Do not drill into, weld or
otherwise modify air tank
or it will weaken. The tank
can rupture or explode.
Contact a Trained Service
Technician.
Air leaks Leaking seal.
between head
and valve plate.
21_ ENG D27299

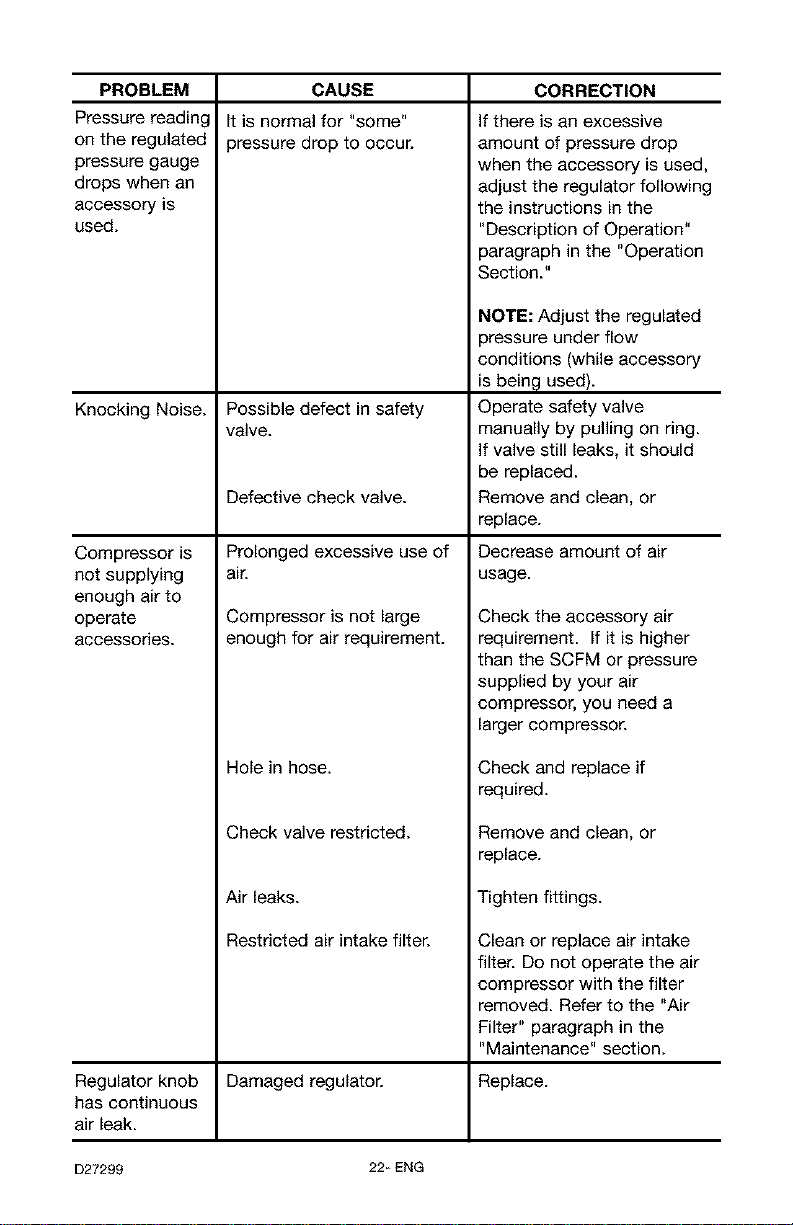

PROBLEM CORRECTION
Pressure reading
on the regulated
pressure gauge
drops when an
accessory is
used.
CAUSE
It is normal for "some"
)ressure drop to occur.
Knocking Noise.
Compressor is
not supplying
enough air to
operate
accessories.
Possible defect in safety
valve.
Defective check valve.
Prolonged excessive use of
air.
Compressor is not large
enough for air requirement.
Hole in hose.
Check valve restricted.
Air leaks.
Restricted air intake filter.
Clean or replace air intake
filter. Do not operate the air
compressor with the filter
removed. Refer to the "Air
Filter" paragraph in the
"Maintenance" section.
If there is an excessive
amount of pressure drop
when the accessory is used,
adjust the regulator following
the instructions in the
"Description of Operation"
paragraph in the "Operation
Section."
NOTE: Adjust the regulated
)ressure under flow
conditions (while accessory
is being used).
Operate safety valve
manually by pulling on ring.
If valve still leaks, it should
be replaced.
Remove and clean, or
replace.
Decrease amount of air
usage.
Check the accessory air
requirement. If it is higher
than the SCFM or pressure
supplied by your air
compressor, you need a
larger compressor.
Check and replace if
required.
Removeand clean, or
replace.
Tighten fittings.
Regulator knob Damaged regulator. Replace.
has continuous
air leak.
D27299 22_ENG

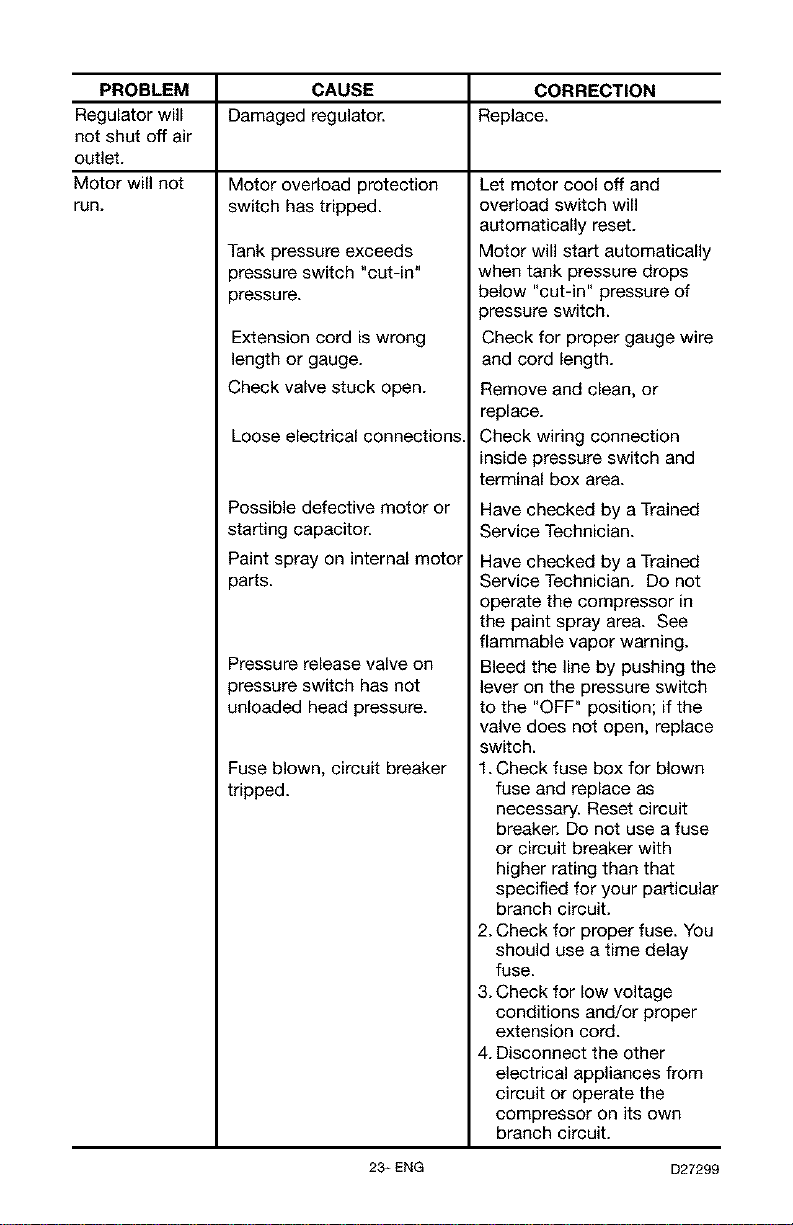

PROBLEM
Regulator will
not shut off air
outlet.
Motor will not
run.
CAUSE CORRECTION
Damaged regulator. Replace.
Motor overload protection
switch has tripped.
Tank pressure exceeds
pressure switch "cut-in"
pressure.
Extension cord is wrong
length or gauge.
Check valve stuck open.
Loose electrical connections.
Possible defective motor or
starting capacitor.
Paint spray on internal motor
Darts.
Pressure release valve on
3ressure switch has not
unloaded head pressure.
Fuse blown, circuit breaker
tripped.
Let motor cool off and
overload switch will
automatically reset.
Motor will start automatically
when tank pressure drops
below "cut-in" pressure of
)ressure switch.
Check for proper gauge wire
and cord length.
Remove and clean, or
replace.
Check wiring connection
inside pressure switch and
terminal box area.
Have checked by a Trained
Service Technician.
Have checked by a Trained
Service Technician. Do not
operate the compressor in
the paint spray area. See
flammable vapor warning.
Bleed the line by pushing the
lever on the pressure switch
to the "OFF" position; if the
valve does not open, replace
switch.
1.Check fuse box for blown
fuse and replace as
necessary. Reset circuit
breaker. Do not use a fuse
or circuit breaker with
higher rating than that
specified for your particular
branch circuit.
2. Check for proper fuse. You
should use a time delay
fuse.
3. Check for low voltage
conditions and/or proper
extension cord.
4. Disconnect the other
electrical appliances from
circuit or operate the
compressor on its own
branch circuit.
23_ ENG D27299

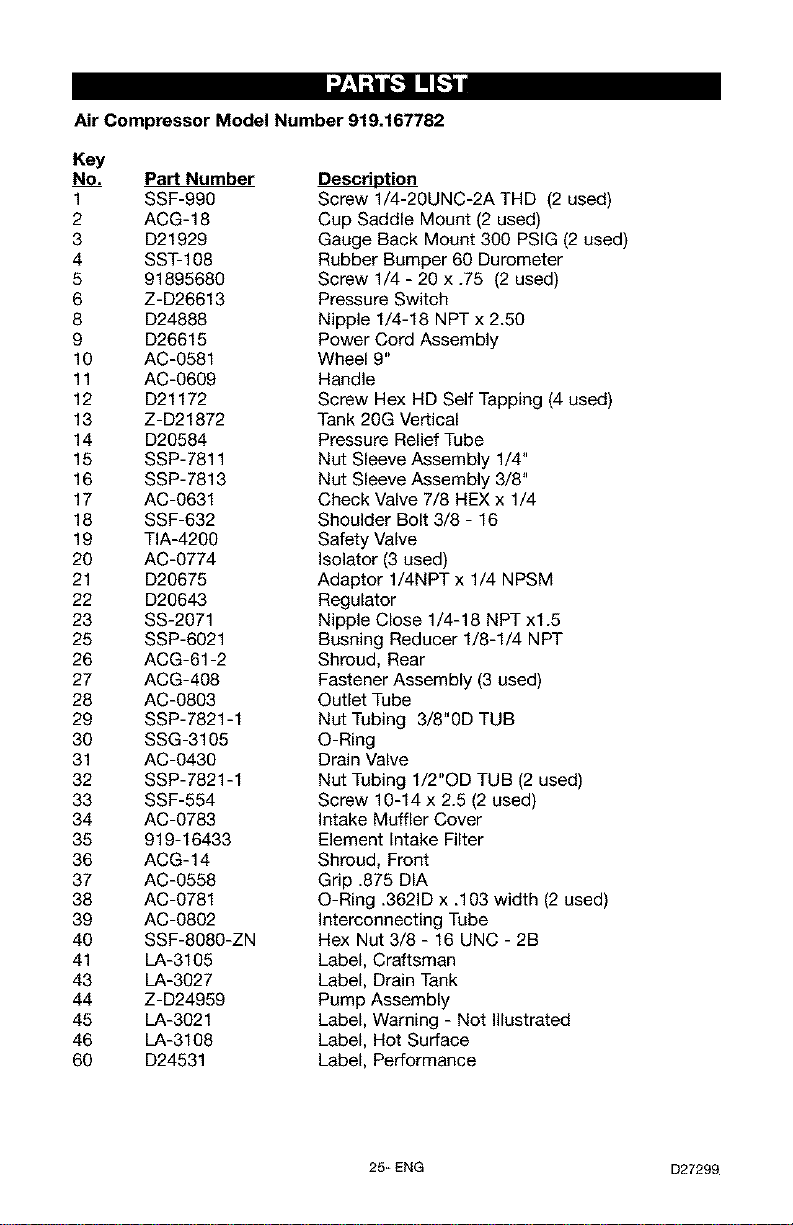

._I-'I_o]_VAl".,I-'!_o] -'IIm]¥,__=_,___v

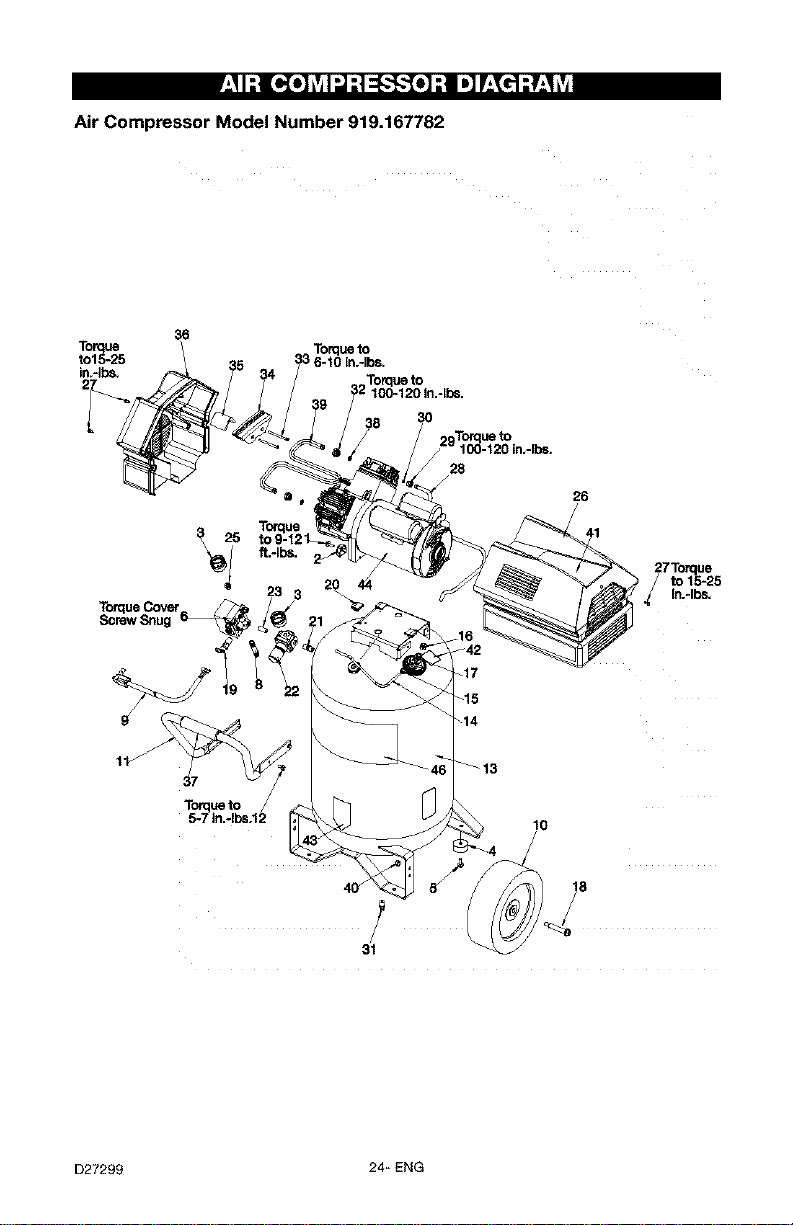

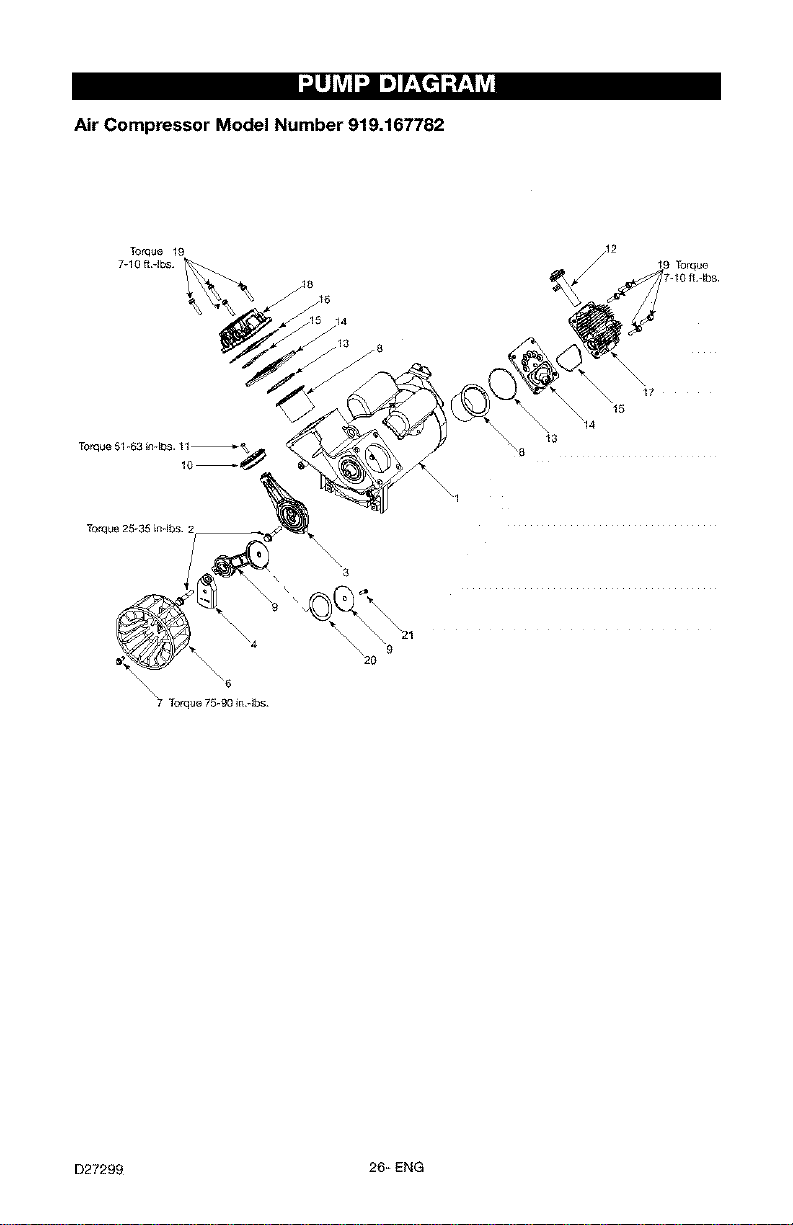

Air Compressor Model Number 919.167782
toT°l_.U_5
in,-Ibs.
36
Torque
25 to 9-12
13Torque to
6-10 [n.-Ibs.
Torque to
2 100-120 In.4bs.
3O
29Torque to
. 100-120 In,-Ibs.
28
/
26
.>71; ue
[n.-Ibs_
10
D27299 24_ENG
Air Compressor Model Number 919.167782
Key
No. PaN Number
1 SSF-990
2 ACG-18
3 D21929
4 SST-108
5 91895680
6 Z-D26613
8 D24888
9 D26615
10 AC-0581
11 AC-0609
12 D21172
13 Z-D21872
14 D20584
15 SSP-7811
16 SSP-7813
17 AC-0631
18 SSF-632
19 TIA-4200
20 AC-0774
21 D20675
22 D20643
23 SS-2071
25 SSP-6021
26 ACG-61-2
27 ACG-408
28 AC-0803
29 SSP-7821-1
30 SSG-3105
31 AC-0430
32 SSP-7821-1
33 SSF-554
34 AC-0783
35 919-16433
36 ACG-14
37 AC-0558
38 AC-0781
39 AC-0802
40 SSF-8080-ZN
41 LA-3105
43 LA-3027
44 Z-D24959
45 LA-3021
46 LA-3108
60 D24531
Description
Screw 1/4-20UNC-2ATHD (2 used)
Cup Saddle Mount (2 used)
Gauge Back Mount 300 PSIG (2 used)
Rubber Bumper 60 Durometer
Screw 1/4 - 20 x .75 (2 used)
Pressure Switch
Nipple 1/4-18 NPT x 2.50
Power Cord Assembly
Wheel 9"
Handle
Screw Hex HD Self Tapping (4 used)
Tank 20G Vertical
Pressure Relief Tube
Nut Sleeve Assembly 1/4"
Nut Sleeve Assembly 3/8"
Check Valve 7/8 HEX x 1/4
Shoulder Bolt 3/8 - 16
Safety Valve
Isolator (3 used)
Adaptor 1/4NPT x 1/4 NPSM
Regulator
Nipple Close 1/4-18 NPT x1.5
Busning Reducer 1/8-1/4 NPT
Shroud, Rear
Fastener Assembly (3 used)
Outlet Tube
Nut Tubing 3/8"0D TUB
O-Ring
Drain Valve
Nut Tubing 1/2"OD TUB (2 used)
Screw 10-14 x 2.5 (2 used)
Intake Muffler Cover
Element Intake Filter
Shroud, Front
Grip .875 DIA
O-Ring .3621D x .103 width (2 used)
Interconnecting Tube
Hex Nut 3/8 - 16 UNC - 2B
Label, Craftsman
Label, Drain Tank
Pump Assembly
Label, Warning - Not Illustrated
Label, Hot Surface
Label, Performance
25_ENG D27299
Air Compressor Model Number 919.167782
3
g
\20
\6
\\\\_z Torque 75-90 in.-Jb$.
D27299 26_ENG

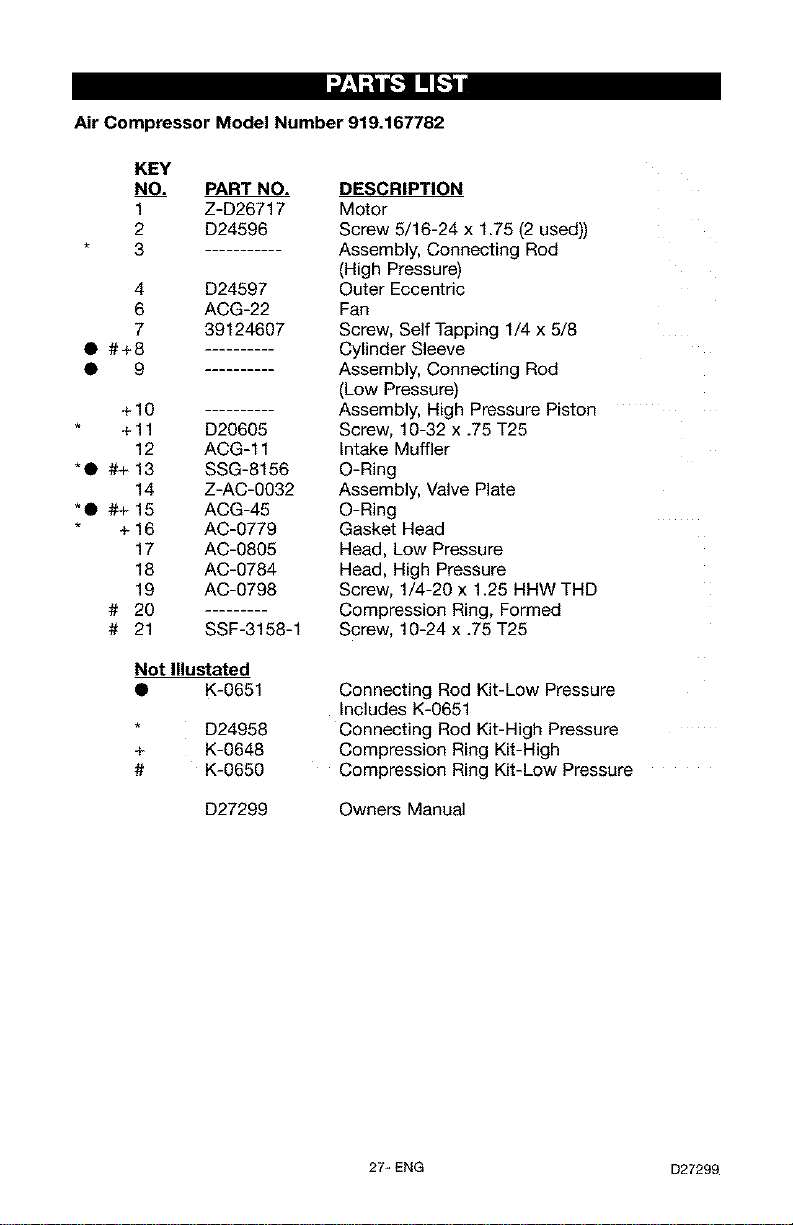

Air Compressor Model Number 919.167782
KEY
NO. PART NO.
1 Z-D26717
2 D24596
3
4 D24597
6 ACG-22
7 39124607
• #+8
• 9
+10
+11 D20605
12 ACG-11
*• #+ 13 SSG-8156
14 Z-AC-0032
*• #+ 15 ACG-45
+16 AC-0779
17 AC-0805
18 AC-0784
19 AC-0798
# 20
# 21 SSF-3158-1
DESCRIPTION
Motor
Screw 5/16-24 x 1.75 (2 used))
Assembly, Connecting Rod
(High Pressure)
Outer Eccentric
Fan
Screw, Self Tapping 1/4 x 5/8
Cylinder Sleeve
Assembly, Connecting Rod
(Low Pressure)
Assembly, High Pressure Piston
Screw, 10-32 x .75 T25
Intake Muffler
O-Ring
Assembly, Valve Plate
O-Ring
Gasket Head
Head, Low Pressure
Head, High Pressure
Screw, 1/4-20 x 1.25 HHW THD
Compression Ring, Formed
Screw, 10-24 x .75 T25
Notlllustated
• K-0651
D24958
+ K-0648
# K-0650
Connecting Rod Kit-Low Pressure
Includes K-0651
Connecting Rod Kit-High Pressure
Compression Ring Kit-High
Compression Ring Kit-Low Pressure
D27299 Owne_ Manual
27_ ENG D27299

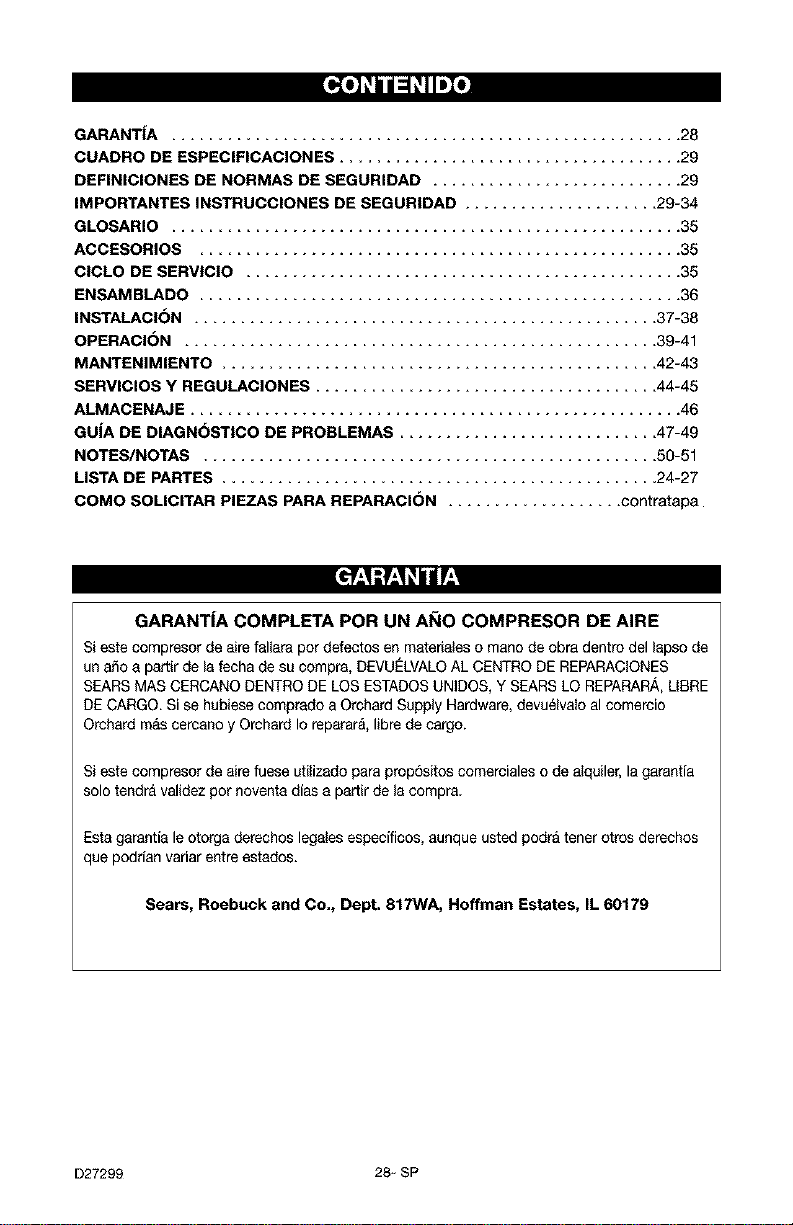

GARANT|A .................................................... 28
CUADRO DE ESPECIFICACIONES ..................................... 29
DEFINICIONES DE NORMAS DE SEGURIDAD ........................... 29
IMPORTANTES INSTRUCCIONES DE SEGUR|DAD ..................... 29-34
GLOSARIO ....................................................... 35
ACCESORIOS .................................................... 35
CICLO DE SERVICIO ............................................... 35
ENSAMBLADO .................................................... 36
INSTALACION .................................................. 37-38
OPERACION ................................................... 39-41
MANTENIMIENTO ............................................... 42-43
SERVICIOS Y REGULACIONES ..................................... 44-45
ALMACENAJE ..................................................... 46
GUIA DE DIAGNOSTICO DE PROBLEMAS ............................ 47-49
NOTES/NOTAS ................................................. 50-51
LISTA DE PARTES ............................................... 24-27
COMO SOLICITAR PIEZAS PARA REPARACION ................... contratapa
GARANT|A COMPLETA POR UN AI_IO COMPRESOR DE AIRE
Si este compresor de airefal_arapot defectos en materiales o mano de obra dentrodel 3apsode
un aSoa partir de la fecha de su compra, DEVUELVALOAL CENTRO DE REPARACIONES
SEARS MAS CERCANO DENTRO DE LOS ESTADOS UNIDOS, YSEARS LO REPARARA,UBRE
DE CARGO. Si se hubiese comprado aOrchard Supply Hardware, devu_lva_oal comercio
Orchard m_s cercano y Orchard Io reparar_, libre de cargo.
Si este compresor de airefuese utiJizadopara prop6sitos comerciales o de alquiler, la garantfa
solo tendra validez pot noventa dias a partir de la compra.
Esta garantia le otorga derechos legales especfficos, aunque usted podra tenet otros derechos
que poddan variar entre estados.
Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179
D27299 28-SP

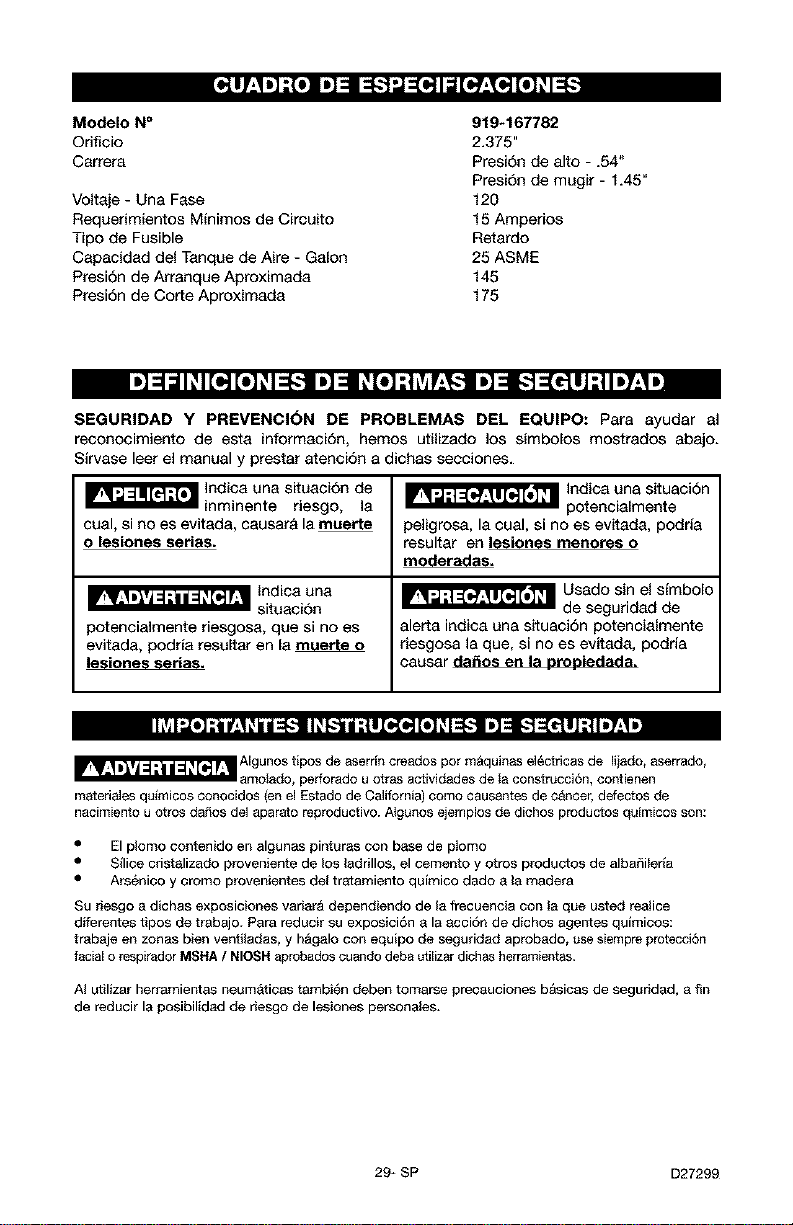

Modelo N°
Orificio
Carrera
Voltaje - Una Fase
Requerimientos Minimos de Circuito
Tipo de Fusible
Capacidad del Tanque de Aire - Galon
Presi6n de Arranque Aproximada
Presi6n de Corte Aproximada
919-167782
2.375"
Presion de alto - .54"
Presion de mugir - 1.45"
120
15 Amperios
Retardo
25 ASME
145
175
SEGURIDAD Y PREVENCI(_N DE PROBLEMAS DEL EQUIPO: Para ayudar al
reconocimiento de esta informaei6n, hemos utilizado los simbolos mostrados abajo.
Sirvase leer el manual y prestar atenci6n a dichas secciones.
!ndicauna situaci6nde
Enminente riesgo, la
cual, si no es evitada, causar& la muerte
o lesiones series.
?&?a
potencialmente riesgosa, que si no es
evitada, podria resultar en la
lesiones setias,
_ Indica una situaci6n
potencialmente
Ioeligrosa, la cual, si no es evitada, podria
resultar en lesiones menores o
_ Usado sin el simbolo
de seguridad de
alerta indica una situacion potencialmente
riesgosa la que, si no es evitada, podda
causar da_os en la oroDiedada.
_Algunos tipos de sserr[n cresdos pot m&quinss el6ctricas de liiado, sserrado,
3moIado_ perforado u otras actividades de Is construooi6n, contienen
materiales qu_micos conocidos (en el Estado de California) como causantes de c&ncer, defectos de
nacimiento u otros d_os del ap_rato reproductivo. A_gunos ejemplos de dichos productos quimicos son:
El plomo contenido en algunas pinturas con base de pIomo
Silice cristalizado proveniente de los ladrillos, el cemento y otros productos de albaSilerla
• Ars_nioo y cromo provenientes del tr_tamiento quimico dado a la readers
Su tiesgo a dichas exposiciones variar& dependiendo de la frecuenda con la que usted realice
diferentes tipos de trabajo. Para reducir su exposici6n a la acci6n de dichos agentes quimicos:
tr_baje en zonas bien ventiladas, y h&galo con equipo de seguridad aprobado, use siempre protecci6n
facial o respirador MSHA / NIOSH aprobados cuando deba utilizar dichas herramientas.
AI utilizar herramientas neum&ticas tambi_n deben tomarse precauciones b&sicas de seguridad, a fin
de reducir la posibilidad de riesgo de lesiones personales.
29* SP D27299
GUARDE ESTAS INSTRUCCIONES
LA OPERACI()N O EL MANTENIMIENTO INADECUADOS DE ESTE PRODUCTO
PODRiAN OCASIONAR SERIAS LESIONES Y DAI_IOSA LA PROPIEDAD. LEA Y
COMPRENDA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE
FUNCIONAMIENTO ANTES DE UTILIZAR ESTE EQUIPO.
',l:=ll[_ ;{a
ADVERTENCIA: RIESGO DE EXPLOSI()N O INCENDIO
_,QUE PUEDE OCURRIR?
Para los contactos el_ctricos es normal la
existencia de chispas entre el motor y eI
interrupter a presi6n,
Si las chispas el6ctricas provenientes del
comptesor tomaraN contacto COn
emanacioaes de materlAles inflamables,
ellos podrian arder originando incendio o
explosi6a.
Restringir cualquiera de las aberturas de
ventilaci6n causar_i un serio recalentamiento
y podrla producir un incendio.
Dejar desatenido este product{) mientras el
mismo est& en funcionamiento puede
resuitar en lesiones personales o da_os a la
propiedad= Para reducir el riesgo de incendio,
no permita que el compresor opere
desatendido.
;,COMO PREVENIRLO?
Opere siempre el compresor en un sector
bien ventihdo y libre de materiales
combustibles, gasolina o emanaciones de
solvente.
En un &tea de rociado de materiales
inflamables, ubique al compresor por Io
menos a 6,1m (20 pies) de distancia del _irea
de rociado. Podrla requerirse una extensi6n de
la manguera.
Almacene los materiales inflamables en una
ubicacibn segura, alejados del compresor.
Jam&s coloque objetos apoyados o sobre el
compresor. Opere el compresor en un sector
abierto, por I0 menos a 30 cm (12 pulgadas)
alejado de cualquier pared u obstrucci6n que
restrinja el flujo de aire fresco alas aberturas de
ventilaci6n.
Opere eI compresor en un sector limpio+ seco, y
bien ventilado. NO opere la unidad en
espacios cerrados o cualquier _rea
confinada.
Mantdngase siempre alerta cada vez que el
pmducto este funcionando.
Desconecte siempre el suministro el_ctrico
moviendo la palanca conmutadora de
presibn a la posicibn de apagado (off), y
drene el tanque diariamente o despu_s de
cada uso.
D27299 30 + SP
',,I=ll[_ :{I
ADVERTENCIA: RIESGO DE EXPLOSION
TANQUE DE AIRE: LAS SIGUIENTES CONDICIONES PODRiAN, CAUSAR EL
DEBlUTAMIENTO DEL TANQUE, Y DETERMINAR SU EXPLOSION VIOLENTA, DAI_IOS
A LA PROPIEDAD O SERIAS LESIONES.
&QUE PUEDE OCURRIR?
1. Drenaje inadecuado del agua condensada
en el tanque, siendo la causa del bxido
que reduce el espesor del tanque de
acero.
2. Modificaciones o intanto de reparaciones
al tanque.
_.COMO PREVENIRLO?
Drene el tanque diariamenta o despu_s de
cada uso. Si el tanque genera una p_rdida,
reempl&celo inmediatamenta con un nuevo
tanque o reemplace el compresor compteto,
Jam_s perfore+ suelde, o efectde modificaci6n
alguna al tanque o sus accesorios,
3. Modificaciones no autorizadas a la vdlvula
de descarga, v_lvula de seguridad o
cualquier otto componente que controle
la presibn del tanque.
4. La vibracibn excesiva puede debilitar el EItanque estb dise_ado para resistir presiones
tanque de aire y causar su ruptura o operativas especificas. Jamds efectde ajustes
explosiSn, o susfituya partes que alteren las
regulaciones de presibn originales de
f_brica.
AGREGADOS Y ACCESORIOS
El exceso a los valores de presi6n
establecidos para las herramientas
neum_ticas, pistolas rociadoras, accesorios
activados pot aire, cubiertas y otros objetos
inflabIes, puede causar su explosi6n o set
arrojados, pudiendo ocasionar serias lesiones.
Para un control esencial de la presi6n+ debe
ustad instalar un regulador y un medidor de
presibn a la salida del aide de su compreso_ (Si
no estuviese equipado) Siga las recomendaciones
de los fabdcantes de su equipo y jam&s exceda
los valores mfiximos de presi6n permitidos pare
los aocesorios+ Jam_s use el compfesot para
inflar objetos que requieren poca o baja
presibn, tales como juguetas para los ni_os,
pelotas de f_tbol, pelotas de basquet, etc.
'J=Ilia] "-{I
ADVERTENCIA: RIESGO DE OBJETOS ARROJADOS POR EL AIRE.
&QUE PUEDE OCURRIR? &COMO PREVENIRLO?
El chorro de aire comprimido puede causar
da_os sobre los tejidos blandos de la piel
expuesta, y puede propulsar suciedad,
astillas, part_culas sueltas y peque_os objetos a
alia velocidad, ocasionaldo dafios a la propiedad
o lesiones personales.
AI utilizar el compresor, use siempre anteojos
de seguridad ansi 7-87.1 aprobados, con
protacci6n lateral.
Jam_is apunte ninguna boquilla o pulverizador
hacia partes del cuerpo, a otras personas o
animales.
Apague siempre el compresor y purgue la
presibn de la manguem del a+rey del tanque,
antes de inte_ar el mantenimiento, el acople de
herramientas o accesorios+
31_ SP D27299
ADVERTENCIA: RIESGO DE DESCARGA ELECTRICA
&QUEPUEDE OCURRIR?
Su compresor de aire est& accionado por
electricidad. Come cualquier otro dispos_tivo
e_6ctrico impulsado electricamente, si no se Io
utiliza adecuadamente, podrla causarle una
descarga el_ctrica.
Las reparaciones intentadas por personal no
calificado podrian ocasionar serias lesiones
o la muerte por eleCtrocuci6n.
CONEXlON A TIERRA: Dejar de proveer una
adecuada conexi6n a tiena a este producto
podrla ocasionar lesiones serias o la muer_e
por electrocuci6n. Ver instrucciones para la
puesta a tierra.
&COMO PREVENIRLO?
Jam_s opere e! compresor a la intemperie
cuando est& IIoviendo o en condiciones de
humedad.
Nunca opere el compresor sin sus defensas
o sus cubiertas removidas o dafiadas.
Cualquier conexibn el6ctrica O _eparaci6n
requerida pot este producto debe ser
efectuada por personal autorizado de los
servicentros de acuerdo a los c6digos
el_ctricos nacionales y locales.
Asegt_rese que el circuito el_ctrico al cual
est& conectado el compresor, suministra
apropiada conexibn a tierra, tensibn correcta
y una adecuada protecci6n de fusibles.
J=1111[_;{=
ADVERTENCIA: RIESGO DE INHALACION
_QUEPUEDE OCURRIR?
El aire comprimido proveniente del compresor
no es sano para respirar. El chorro de aire
puede contener mon6xido de carbono,
vapores tbxicos o partlculas s61idas
provenientes del tanque. La inhalaci6n de
dichos contaminantes puede Ilegar a causar
serias lesiones o la muerte.
El rociado de materiales tales como pintura,
sotventes, removedores de pintura, insecticidas,
mata hierbas, contienen emanaciones daflinas y
venenosas.
_.COMO PREVENIRLO?
El aire obtenido directamente det compresor
jamds deberd ser utilizado para proveer aire
para consumo humano. Para poder utiIizar el
aire produoido pot este compresor y hacer_o
resirable, deber_in instalarse un filtro adecuado
y un equipo de seguridad intetcalado= Los
fittros intercatados tanto como el equipo de
seguridad utitizado en conjunto con el
compresor, deber_n ser capaces de procesar
el tratamiento del aire de acuerdo a todos los
c6digos locales y federales, previo al
consumo humano.
Trabaje en un drea con buena ventilaci6n
cruzada. Lea y siga las instrucciones de
seguridad provistas en el rbtulo o en los datos
de las hojas de seguridad del material que est_
pulverizando. Use el respirador aprobado
NIOSH/MSHA designado para utilizarse con su
aplicaci6n especifica.
D27299 32_ SP
ADVERTENCIA: RIESGO DE QUEMADURAS
_QU I_ PUEDE OCURRIR?
Tocar el metal expuesto tal como el ¢abezal
del compresor o los tubos de saIid8 del escape,
puede ooasionarle serias quemaduras.
_.COMO PREVENIRLO?
Jamds toque partes de metal expuestas en el
compresor dursnte o inmed+atamente despues
de la operaci6n, el compresor permanecer_
caliente por vsrios minutos luego de la
opersci6n.
No Io cubra con fundas protectorss o intente el
mantenimiento hasta que la unidad haya
aIcanzado SU enfriamiento_
J=1111[_;{=
ADVERTENCIA: RIESGO DE PARTES MOVILES
&QUE PUEDE OCURRIR?
Partes movibles tales como Ia pole& et
volante y ta correa podrlan set la causa de
serias lesiones si etlas entrsrsn en contacto
con usted o sus ropas.
Intentar operar el oompresor con sus parses
da_adas o faltantes, o la reparaci6n del
compresor con SUS proteociones removidas,
puede exponerlo a usted a partes movibles,
que podrlan resultar en lesiones serias=
&COMO PREVENIRLO?
Nunca opere el compresor sin sus defensas
o sus cubiertas removidas o d85adas.
Cualquier reparaci6n requerids por este
producto debe ser efectuada pot personal
autorizado de los servicentros.
J=lll[_;{=
R|ESGO DE CAIDA
_QUEPUEDE OCURRIR?
Un compresor port&tii puede caerse de Is
mesa, el b_lco de trsbajo o del techo da_ando
al compresor y pudiendo resultar en serias
lesiones o la muerte del operador=
&COMO PREVENIRLO?
Opere siempre el compresor en una posici6n
estable y segura a fin de prevenir el movimiento
sccide_al de Ia unidad, Jam_s opere el
compresor sobre un techo u otra posici6n
elevada. Utilice mangueras adicionales de aire
para alcanzar posiciones altas.
"] =ll[_ ;{,
ADVERTENCIA: RIESGO DE DAI;IOS A LA PROPIEDAD AL
TRANSPORTAR EL COMPRESOR
(Fuego, inhalacibn, daSo a la superficie de vehlculos)
&QUE PUEDE OCURRIR?
el aceite puede derramarse y eI!o podr_a
resultar en serias lesiones o Is muerte debido al
riesgo de incendio o inhalaci6n. El derrame de
aceite daSa alfombras, pinturas u otras
superficies de vehiculos o remolques.
&COMO PREVENIRLO?
Deposite el compresor sobre una aifombrilla
protectora cuando Io transporte, a fin de
proteger al vehlculo de p_rdidas pot goteo,
Retire el oompresor del veh_culo inmedi_tamente
despu6s de su arribo al destino.
33- SP D27299
",,1=1al[_ ;{q
ADVERTENCIA: RIESGO DE OPERACION INSEGURA
_QUEPUEDE OCURRIR?
La operacion insegura de su compresor de aire
podr_a ocasionarle serias lesiones o la muerte
a usted u otros.
_,C6MO PREVENIRLO?
Revise y comprenda todas las instrucciones y
advertencias COntenidss en este manual+
Familiarlcese con los m_todos de operaci6n y
control del compresor de aire+
Mantenga lil0re la zona de operaciones de
persona alguna, 8nima_es dom_sticos y
obstaculos,
Mantenga alejados a los ni_os del coxmpresor
de aire en todo momento.
No opere el producto cuando se encuentre
fatigado o toajo la influencia del alcohol o
drogas. Est_ alerta en todo momento.
Jam_s a_ere los elementos de seguridad de
este producto,
Equipe la zona de operaciones con un
extinguidor de fuego.
No opere la m_quina si _sta tiene partes
fa]tantes, rotas o no autorizadas.
D27299 34+ SP
Familiaflcese con los siguiantes t_rminos,
antes de operar la unidad:
OFM: (Cubic feet per minute) Pies cQbicos
por minuto.
SCFM: (Stardard cubic feet per minute)
Pies ct3bicos estandar pot minuto; una
unidad de medida que permite medir la
cantidad de entrega de aire.
PSIG: (Pound per square inch) Libras por
pulgada cuadrada.
ASME: American Society of Mechanical
Engineers (Sociedad Americana de
Inganieros Medtnicos); hecho probado
inspeccionado y registrado an
cumplimiento de los estandares de la
ASME.
Cbdigo de certificaci6n: LOS productos
que usan ana o m&s de las siguiantes
marcas: UL, CUL, ETL, CETL, han sido
evaluados por OSHA, laboratorios
indepandientes certificados an seguridad,
y reQnan los estandares suscriptos par los
laboratorios dedicados a la certificaci6n
de la seguridad.
Ptesi6n minima de corte: Cuando el
motor est& apagado, la presi6n del tanque
de aire baja a medida que usted contint_a
usando su accesorio. Cuando la presi6n
del tanque baja al valor fijado en fabrica
come punto bajo, el motor volvera a
arrancar automaticamente. La presi6n
baja a la cual el motor arranca
automaticamente, se llama presi6n
"minima de corte".
Presibn mdxima de torte: Cuando un
compresor de aire se enciende y
comienza a funcionar, la presi6n de aire
en el tanque comienza a aumentar.
Aumenta basra un valor de presi6n alto
fijado en fabrica antes de que el motor
automaticamente se apague protegiendo
a su tanque de aire de presiones mas
altas que su capacidad. La presi6n alta a
la cual el motor se apaga se llama presi6n
"m&xima de corte".
Ramal: Circuito electrico que transporta
electricidad desde el panel de control
hasta el tomacorriente.
Esta unidad es suficiente para abastecer de energia electHca a los siguientes accesorios. Estos se
encuentran disponibles a traves del catalogo para herramientas electricas y manuales, en
cualquiera de los comercios que rnantiene la linea completa de SEARS.
Accesodos
• Filtro en linea
• Entrada de aire a neamaticos
• Juegos de conectores rapidos (varios
tama_os)
• Reguladores de presi6n de aire
• Lubricadores de niebla de aceite
• Manguera de aire: 1/4 plug., 3/8 plug.
o 1/2 plug. D.I. en varias medidas
Refi_rase al grafico de selecci6n ubicado
sobre la unidad, para elegir el tipo de
herramienta que esta unidad es capaz de
hacar funcionar.
[e,][e,lEo]Im]::1_o,][o]
Los compresores de aire deban set
operados a no mas de150% de su ciclo de
servicio. Eso significa que si un compresor
de aire bombea aire por m&s de150% en
una hora, est& considerado de uso
inadecuado, porque el compresor de aire
esta subdimensionado para la demanda
requerida. 30 minutos pot hora debe set el
tiempo m&ximo de bombeo de un
compresor,
35 - SP D27299
Contenido de la caja
1- Compresor de aire
2- Ruedas
2- Pemos con resalto, 3/8" - 16
2- Tuercas hexagonales, 3/8" - 16
2- Parachoques de goma
2- Tomillos, _A"- 20 x .75
Ensamble de las ruedas
del equipo cuando se instalan las
ruedas porque el compresor tenderd a
voltearse.
I, Fije las ruedas con pemos con
resalto y tuercas como se muestra.
Herramientas necesarias para el
ensamble
1 - Ilave de tuboo de boca de 9/16"
1 - Ilave de tuboo de boca de 1/2"
Desempaque
I, Retire todo el material de empaque
dejando al compresor de aire sobre
la tarima.
2, Retire y descarte los (4) tomillos qua
sostienen al compresor de aire en la
tarima.
_==_ Puede set
neeesario soportar
un lado del compresot de aite cuando
se retita la tatima porque el eompresor
de aire tender_ a voltearse.
3. Retire caidadosamente el compresor
de aire de la tarima.
Rueda Pernos con
resalto
2, Apriete firmemente. NOTA: El
equipo se asentara nivelado si las
ruedas est&n debidamente
instaladas.
_ LaaSngedaoSyel
ptoporoionan un despeje, estabUidad o
soporte adecuado para tirar de la
unidad hacia arriba y hacia abajo pot
escaleras o gradas. La unidad debe ser
levantada o empujada pot una rampa.
Ensamble de las patas de caucho
I, Fije las patas de caacho con los
tornillos provistos como se muestra
an la figura previa.
2. Apdete firmemente
D27299 36-SP
COMO PREPARAR LA UNIDAD 2.
Ubicacibn del comp_sor de aire
Ubique al compresor de aire en una zona
Iimpia, seca y bien ventilada. La bomba
del compresor de eire y su carcase hen
side disefiadas para permitir un
enfriamiento adecuado. Las aberturas de
ventilaci6n del compresor resultan -
entonces - necesarias para el
mantenimiento de una adecuada
temperature de funcionamiento. No
coloque generos o contenedores, encima,
ni en las proximidades de dichas
aberturas+ E I filtro de aire debe
mantenerse libre de obstrucciones que
poddan reducir el flujo de aire al
compresor.
INSTRUGCIONES PAPA CONECTAR A
TIERRA
RIESGO DE
DESCARGA
ELECTRICA Ante la eventualidad de un
cortocircuito, la conexidn a tierra
reduce el rieego de eleetrocucidn
ptoveyendo un conductor de escape
para la corriente el_ctrica. Este
compresor de aim debe estar
adecuadamente conectedo a tierra.
El compresor portatil de aire esta
equipado con un cable que tiane un
conductor destinado a tierra, con una
espiga apropiada pare su conexi6n (ver
las siguientes ilustraciones). El enchufe
debe ser utilizado con un tome corriente
que haya side instalade y conectado a
tierra de acuerdo a todos los cddigos y
ordenanzas locales.
1< El cable que acompafia a esta
unidad tiene una espiga pare
conexi6n a tierra. Esta DEBE set
utilizada con un tomacordente
conectado a tierra.
IMPORTANTE: El tomacorriente que set&
utilizado deber&
haber side conectado a tierra conforme a
todos los codigos locales y ordenenzes.
AsegQresede que el tomacome_te que
sea utilizado tenga la misma
con_uracidn que el enchufe de coneyJ6n
atierra
NO UTILICE UN ADAPTADOR. Ver
flgur&
3.
l1_lu_ g _Grounded
_ _Outlets
Grou_d_ing Pin
Inspecelone el enchufe y su cordon
antes de cede use No use si existieran
signos de dafios.
4. Si les instrucciones de conexi6n a tierra
no fueran cempletamente
comprendides, e si se estuv_=raante la
dude acerca de que elcompresor
estuviese adecuedemente conectado
a tierra, haga verificar la instalani6n
per un electricista competente.
TIERRA PUEDE DETERMINAR UNA
DESCARGA ELECTRICA.
NO modifique el enchufe provisto. Si el
mismo no penetrara el tomacordente
disponible, un electricieta competente
deberd instalar uno apropiado.
La reparacibn del cable o del enchufe
DEBERJ_ ser efectuada por un
electricista competente.
37_ SP D27299
Cables de extensibn eldctrica
NO se recomienda la utilizaci6n de cables
de extensiSn electrica. El usa de cables
de extensi6n electrica originar& una caida
de tension, Io que determinara una
p_rdida de potencia del motor asi como
su recalentamiento. En lugar de utilizar an
cable de extension el6ctrica, incremente el
alcance de la manguera de aire dentro de
la zona de trabajo, aSadiendole otro largo
de manguera a su extremo. Conecte los
largos adicionales de manguera de
acuerdo a su necesidad.
Si - no obstante - debe utilizarse una
extensi6n de cable, asegQrese de que:
• La extensi6n electrica de 3
conductores, tenga un encbufe de
conexi6n a tierra de 3 hojas, y que exieta
un recept&culo que acepte el enchufe del
producto.
Este en buenos condiciones.
No mas largo que 15,2 m (50 pies).
• Calibre 12 (AWG) o mayor. (La
medida de los cables se incrementa a
medida que su numero ordinal decrece.
10 y 8 AWG pueden ser usados tambien.
NO USE 14 NI 16 AWG).
Proteccibn del voltaje y del circuito
Acerca del voltaje y la minima cantidad de
circuitos requeridos, refi_rase al Manual
de piezas.
Ciertos campresores de aire pueden ser
operados en un circuito de 15 A, siempre
que se cumplan las siguientes
condiciones:
1. Que el voltaje suministrado a trav6s
de los tamales del circuito sea de 15
A.
2. Que el circuito no sea utilizado para
alimentar ninguna atra necesidad
el_ctrica (iluminaci6n, artefactos,
etc.)
3. Que los cables de extension cumplan
con las especificaciones.
4. El circuito cuenta con un disyuntor
de 15 amperios o un fusible de
acci6n retardada de 15 amperios.
NOTA: Si el compresor est&
canectado a un circuito protegido
por faeibles, use s61o fusibles de
acci6n retardada. Los fusibles de
acci6n retardada deben estar
marcados con la letra "D" en Canada
y "T" en EE.UU.
Si cualquiera de las condiciones
enumeradas no pudiese ser cumplida, o si
el funcionamiento del compresor causara
reiteradas interrupciones de la energia con
la que se Io alimenta, podda ser necesario
operar al miemo desde an circuito de 20
A. Para ello no ser& necesario cambiar su
cable de limentaci6n.
D27299 38-SP
Conozca su compresor de aire
LEA ESTE MANUAL DEL PROPIETARIO Y SUS NORMAS DE SEGURIDAD ANTES DE
OPERAR LA UNIDAD. Compare las ilustraciones contra su unidad a fin de familiarizarse
con la ubicaci6n de los distintos controles y regulaciones Conserve este manual para
referencias futuras.
Descripcibn de operaciones
Familiarfcesecon estos controles antes de
operar la unidad.
Interruptor On/Auto/Off: Mueva este
interruptor a la posicion ON para dar
contacto automatico al interruptor de
presi6n, y OFF para interrumpir la energfa
al_trica al termino dal uso.
Interruptor de presi6n: El interruptor de
presi6n permite el arranque at_om&tico del
motor cuando la presi6n del tanque
disminuye pot debajo dal valor de la presi6n
de conexi6n regulada en fabrica. El motor
se detendr& cuando la presi6n del tanque
alcance los valores de presi6n de corte,
regulado en f&brica para su desconexi6n.
Valvula de segurided: Si el inte_uptor de
presi6n dejara de cortar el suministro de
presi6n del compresor conforme a los
valores prefijados para lapresi6n de corte,
la vsJvula de seguridad protegera contra la
presi6n alevada, %altando" de acuerdo a
los valores prefijados en f&brica (ligeramente
saperiores a los de presi6n de corte de la
Ilave interruptora.)
Manbmetro para controlar la presibn de
ealida. Este man6metro indicar&la presi6n
de aire disponible a la salida del regalador.
Esta presi6n esta controlada por el
regulador yes siempre menor o igual que la
presi6n del tanque
Manbmetro de la presibn del tanque: El
man6metro que controla la presi6n del
tanque indica la reserva de presi6n del
tanque de alre.
Reguledor, Controla la presbn de alre
mostrada en el man6metro de salida. Tire
de la perilla y gfrela en sentido horatio para
incrementar la presi6n, y hagalo en sentido
inverso para disminalrla. Cuando se Iogre la
presi6n deseada, presione la perilla para
bloquearla.
Valvula de drenaje: La velvala de drenaje
se encuentra ubicada sobre la base del
tanque de alre y se usa para drenar la
condensael6n el fin de cada uso+
Sistema de enfriamiento (no most_ado):
Este compresor contiene un sistema de
avanzada para el control de enfriamiento. En
el nQeleo de este alstema de enfriamiento
hay un ventilador especialmente diseSado.
Resulta perfectamente normal - para este
ventilador - soplar alre en grandes
cantidades a trav6s de los orifielos de
ventilaci6n. De tal manera se podr& saber
que el sistema de enfriamiento trabaja
cuando el alre esta siendo expelido+
39 + SP D27299
Bomba de compresi6n del aire (no
mostrada): Comprime el aire dentro del
tanque. Elelre de trabajo no se encuentra
disponible haste que el compresor haya
alcanzado a Ilenar el tanque hasta un nivel
de presion per encima del requerido pare la
salida del airs.
Vblvula reguladora: Cuando el compresor
de airs se encuentra funoionando, lav&lvula
reguladora esta "abierta ", perrnitiendo la
entrada del airs comprimido al tanque de
aire. Cuando el nivel de presion del tanque
alcanza el punto de "corte", la v&lvula
reguladora "se cierra ", reteniendo la presidn
del elre dentro del tanque.
Valvula aliviadora de preel6n: La v_dvula
aliviadora de presi6n se encuentra ubicada
en el costado del interruptor de presi6n; ha
sido dise_ada pare liberar autom&ticamente
el airs comprimido de la cabeza compresora
y el tube de salida, cuando el compresor de
aire alcanza la presi6n de "corte" o es
apagado. La v&lvula eliviadora de presi6n
permite el arranque libre del motor. Cuando
el motor se detiene, deberia escacharse el
escape del airs a traves de dicha velvula
darante unos segundos. No debe
escucharse escape elguno mientras el
motor esta en marcha, ni p_rdidas continoas
una vez que se alcanz6 la presi6n "de
corte _,
Valvula
aliviadora
de presi6n
Protecci6rt para sobrecarga del motor:. El
motor tiene an repesicionador termico per
sobrecarga del motor. Si el motor se
sobrecelentase, per cuelquier raz6n, el
protector de sobrecarga desconectar& el
motor. El motor deber& set dejado enfriar
antes de velver a ponedo en marcha. El
compFesor volvera a arrancar
autom&ticamente una vez enfriado el motor.
Si el protector de sobrecarga apaga el
motor con mucha frecuencia, verifique si
hay algen posible problema de voltaje.
Tambien se puede sospechar de
bajo voltaje cuando:
1. El motor no alcanza toda su petenoia o
veloeldad.
2. Los fusibles se queman cuando se
arranca el motor; las luces se atenQan
y siguen atenuadas cuando el motor
es arrancado y esta en funcionamiento.
Cbmo utilizer su unidad
C6mo detenerla:
1. Coloque la posici6n de la Ilave
interruptora On/Auto/Off en la
posici6n "OFF".
Antes de poner en marcha
Silas siguientes
instrucciones no
fuesen seguidas estrictamente, podrdn
ocurrir serios da_os.Este procedimiento es
necesario antes de poner en servielo al
compresor de aire, y cuando la vdlvula
regaladora o la bomba completa del
compresor haya eldo reemplazade
1. Aseg_rese que la palanca On/Auto/Off
est_ en la pesici6n "OFF".
NOTA: Tire del acoplamiento hacia atr&s haste
percibir el "clic" que impide el escape del airs
de la conexi6n r_pida.
2. Enchufe el cable de alimenteel6n en el
receptbculo del ramal del elrcuito
correcto. (Rsferirse al parrafo "Protecel6n
del voltaic y del circuito" en la secci6n
"lnstalael6n" de este manual).
3. Abra completamente la valvula de drenaje
(sentido antihorario) a fin de permitir la
salide del airee impedir el aumento de la
presi6n dentro del tanque de aire durante
el periodo de esentemiento.
4. Mueva la palenca On/Auto/Off a la
posici6n "ON/AUTO". El compresor se
pondra en marcha.
5. Hega funcionar elcompresor durante 15
minutes. Aseg_rese de que lavalvula de
drenaje est_ abierte y que la presi6n de
aire acumulado en el tanque sea minima.
6. Luego de 15 minutos, cierre le v_lvula de
drenaje (sentido horatio). El aire recibido
ira Ilenando hasta el punto de "torte" de
presi6n, y el motor se detendr&.
El compresor estara ahora listo pare set usado.
D27299 40-SP
Antes de cada puesta en marcha:
1, Coloque el interruptor On/Auto/Off en la
posici6n "OFF" ycierre elregulador de
aire.
2. Tire de laperilta del regulador, gire en
sentido antihorario hasta el limite. Empuje
la perilla hasta su posici6n blocante.
3. Conecte la manguera y accesorios.
NOTA:Tanto la manguera como los
accesorios requeriran un enchufe de
conexi6n r&pida si la salida del aire esta
equipada con un z6calo de conexi6n
rApida.
Demasiada
presibn de aire
podrd set la causa de riesgo de expiosibn.
Verifique los valores de m_xima presibn
dados pot el fabricante de las herramientas
P_umdticas y los accesorios. La presibn de
salida del regulador jamds debe exceder tos
valores de maxima presibn especificados.
Cbmo poner en marcha:
1,
Mueva la palanca On/Auto/Off a la
posici6n "AUTO" y deje que se
incremente lapresi6n del tanque. El
motor se detendr_ una vez alcanzado el
valor de presi6n "de corte" del tanque.
2,
Tire de la perilla del regulador y gire en
sentido horariopara incrementar la
presi6n. Cuando el valor deseado de
presi6n sea Iogrado, presione la perilla
basta su posici6n blocante. El compresor
estara listo para set usado.
NOTA: Opere siempre el compresor de aire en
areas bien ventiladas, fibres de gasolina u otras
emanaciones combustibles. Si el compresor
set& utilizado para utilizar un rociador, NO Io
coloque en las cercanias de lazona de
rociado.
41_ SP D27299
;ff:1 _bi _ _1hVAII_ _I lie
Responsabilidades del cliente
Antes
de [_aria_te 3ada Cada
cada 01uegode 30 100 _lua_mente
cedauso iotas horas
uso
Verifique la vAlvula de seguridad •
Drenaje del tanque •
Filtro de aire •_ •
V&lvules de entrada y escape de
la bomba del compresor de aire •
1- M_s frecuente en condiciones polvofientas o hOmedas.
Cuando se realizan
trabajos de
mantenimiento, usted puede estar
expuesto e fuentee de voltaje, aire
comprimido o piezes en movimiento,
Pueden ocurrir lesiones personales.
Antes de realizar cualquier trabajo de
mantenimiento o reparacibn,
desconecte la fuente de energia del
compteeor y putgue toda le presibn de
aire.
Pera esegurar una operaci6n eficiente y
una vida Qtil mas prolongada del
compresor de aire debe preperarse y
seguirse un programa de mantenimiento
de rutina. El siguiente programa de
mantenimiento de rutina est& dise_ado para
un equipo funcionando diariemente en un
ambiente normal de trebajo. Si fuese
necesado, el programa debe ser
modificado para adaptarse alas
condicionee bejo las cueles se usa su
compresor. Las modificaciones
dependeran de las horas de operaci6n y
del ambiente de trabejo. Los equipos de
compresi6n funcionando en un ambiente
sumamente sucio y hostil requeriran
mayor frecuencia de todas las
verificaciones de mantenimiento.
NOTA: Vea en la secci6n "Operaci6n" la
ubicaci6n de los controles.
Cbmo verificar la v_ilvula de
seguridad
Si la valvula de
seguridad no
trabaja adecuadamente, ego podra
determinar la sobrepresibn del tanque,
creando el deego de su tuptura o
explosi6n.
1. Antes de porter en marcha el motor,
tire del anillo de la v&lvula de
seguddad para confirmar la
seguridad de que la misma opera
libremente, si la v&lvula qeedase
trabada o no trabajara
c6modamente, debera set
reemplazada pore] misme tipo de
valvula.
Cbmo drenar el tanque
1 Coloque la palanca On/Auto/Off en la
posici6n "OFF ".
2=
Tire de la perilla del regulador y gire
en sentido contrario e lae agujas de
reloj pera esteblecer la salida de
presi6n en cere.
3 Remueve la herramienta neumatica o
el eccesorio.
4= Tire del aro de la valvula de
segeddad dejande purgar el aire del
tanque hasta que este reduzca su
presi6n aproximadamente a 20 PSI.
Suelte e{ aro de {8v_lvula de
seguridad.
5=
Drene el ague contenide en e{ tanque
de aire, abriendo la v&lvula de
dreneje ubicada en la base del
tanque (en sentido contrario alas
agujas de reloj).
D27299 42_ SP
Dentro del
tanque se
produeir_ condensacibn de ague. Si no
drena, el ague Io corroera y debilitar_
causando un riesgo de ruptuta del
tanque de cite.
6.
Una vez drenada el agua, cierre la
valvula de drenaje
(girando en sentido horatio). Ahora el
compresor de
aire podr& set guardado.
NOTA: Si la v&lvula de drenaje fuera del
tipo enchufe, elimine toda la presion de
aire. La valvula podra entonces ser
extrafda, limpiada y finalmente reinstalada.
Filtro de Aire - Inspeccibn y
reemplazo
_ Superficies
calientes.
Riesgo de quemaduras. Las cabezas
del com-presor estan expuestas
cuando se retira la cubierta del filtro.
Deje enfriar al compresor antes de
darle servicio.
Un filtro de aire sucio no permitira que el
compresor opere a plena capacidad.
Mantenga el filtro de aire limpio en todo
momento.
1< Retire la tapa del filtro de aire<
3 Siesta suc{o enjuague el filtro de aire
con agua tibia y exprimalo hasta que
seque.
4< Vuelva a colocar el filtro de aire y su
cubierta.
NOTA: Si el filtro de aire est& sumamente
sucio necesitar& ser reemplazado.
Consulte la secciSn "Repuestos" para
obtener el nQmero correcto de la pieza.
Vdlvulas de entrada y escape de la
bomba del compresor de aire
Una vez al a_o haga que un Tecnico
Capacitado de Servicio inspeccione las
valvulas de entrada y escape de la bomba
del compresor de aire+
Motor
El motor tiene un protector de sobrecarga
t_rmieo de reposici6n automatic& Si el
motor se sobrecalienta por alguna raz6n,
el protector de sobrecarga apagara el
motor. Debe dejar enfriar el motor antes
de volverlo a arrancar. El compresor
arrancara autom&ticamente despues que
se enfrfe el motor.
Si el protector de sobrecarga apaga el
motor con mucha frecuencia, verifique si
hay algt_n posible
problema de voltaje. Tambien se puede
sospechar de
_Filtro de l
aire 1.
filtro de aire _'_-_
bajo voltaje cuando:
El motor no alcanza toda su potencia
o velocidad<
Los fusibles se queman cuando se
arranca el motor; las luces se
atenean y siguen atenuadas cuando
el motor es arraecado y est& en
funcionamiento.
2 Retire el filtro de aire y asegOrese de
que est_ limpio
IMPORTANTE: No opere el compresor
sin el filtro de aire.
43-SP D27299
en cuanto la energla el_ctrica es
conectada. AI efectuar el
mantenimiento, usted quedard
expuesto a tensibn viva, eire
comprimido o partes en movimiento.
Debido a tales circunstancias, podrlan
ocurrirle lesiones personales. Antes de
efectuar mantenimiento o reparacibn
alguna, desenchufe el compresor y
purgue cualquier presibn de aire.
TODO TIPO DE MANTENIMIENTO Y
OPERACIONES DE REPARACION NO
MENCIONADOS, DEBEP_N SER
EFECTUADOS POR PERSONAL TI_CNICO
ESPECIALIZADO.
Para reemplazar o limpiar la
vblvula de retencibn
1< Libere toda la presi6n del tanqae de
aire. Vea "C6mo Drenar el Tanque"
en la secci6n "Mantenimiento".
2< Desenchufe el eqaipo.
3< Usando un destomillador Phillips
retire la cubierta del filtro de aire.
4 Retire las cubiertas posteriores
usando una Ilave Torx T-20
5 Usando una llave ajustable afloje la
tuerca de la tuberia de salida en el
tanque de aire. Retire
cuidadosamente la tuberfa de salida
de la valvula de retenci6n.
6< Usando una llave de tuercas
ajustable afloje la tuerca de la tuberfa
de alivio de presi6n en el tanque de
aire. Retire cuidadosamente la
tuberfa de alivio de presi6n de la
v_lvula de retenci6n.
D27299
9 Limpie o reemplace la v&lvula de
retenci6n. Un solvente, tal come un
removedor de pintura o de barniz
puede usarse para limpiar la v&lvula
de retenci6n.
10. Aplique sellador alas roscas de la
valvula de retenci6n. Vaelva a
instalar la valvula de retenci6n (gire a
la derecha).
11. Vaelva a instalar la tuberia de alivio
de presi6n. Apriete la tuerca.
12. Vuelva a instalar la tuberia de salida y
apriete la taerc&
13. Vaelva a colocar la cubierta y el filtro
de aire.
14. Ejecute el procedimiento de paesta
en march& Vea "Procedimiento de
Puesta en Marcha" en la secci6n
"Operaci6n".
7=
8=
Desenrosque la v&lvala de retenci6n
gir&ndola hacia la izquierda usando
una llave de boca de 7/8% Tome
nota de la orientaci6n para volverla
a ensamblar.
Usando un destomillador, empaje
con cuidado el disco de la v&lvula
hacia ardba y hacia abajo. NOTA._ El
disco de la v&lvula debe moverse
Iibremente hacia arriba y hacia abajo
sobre an resorte que detiene el disco
de la v&lvula en la posicion cerrada.
Si no Io hace, la v&lvula de retencion
necesita ser limpiada o reemplazad&
el disco es visible
44- SP
Para reemplazar el regulador 6. Ensamble el regulador y ori6ntelo de
acuerdo a Io mostrado
1 Libere toda la presi6n del aire del
tanque. Yea "Drenaje del tanque" en
la secci6n "Mantenimiento%
2 Desenchufe el equipo.
3.
Usando una Ilave de tuercas ajustable
retire el
medidor de salida de presi6n y la
conexi6n
rapida del regulador (si la tiene).
4 Extraiga el regulador.
NOTA: La flecha indica el sentido del flujo
del aire. AsegQrese que est_ apuntando a
la direccion en la que fluye el aire.
5.
Aplique cinta selladora de caSerias
sobre el niple del tubo vertical
7,
8.
Reaplique sellador de caSerias al
manometro de presidn extema y a la
conexion rapida.
Rearme el man6metro de presion de
salida y el conector rapido. Oriente el
manometro de salida para permitir su
lectura correctamente. Ajuste las
conexiones COn a Ilav.
45-SP D27299
Antes de guerdar su compresor de aire,
asegt_rese de hacer Io siguiente:
Revise la secci6n "Mantenimiento"
de las p&ginas preeedentes y ejecute
el mantenimiento programado de
aeuerdo a la necesidad.
2. Coloque la palanca On/Auto/Off en
la posicidn "OFF".
3. Gire el regulador en sentido
antihorario y fije la presidn de selida
en cero.
4. Extraiga la herramienta neumatica o
el accesorio.
Tire del anillo de la v&lvula de
seguddad permitiendo el pargado del
aire del tanque hesta que la presion
del mismo Ilegue aproximademente a
20 PSL Suelte el anillo de le valvule
de segaridad.
6. Drene el agua del tanque de aire
abriendo la valvula de drenaje
ubicada en el fondo del tanque.
El agua se
condensa dentro
del tanque de aire. Si no se drene, ella
corroerd debilitando le paredes del
tanque de aire, originando un riesgo de
ruptura de sus paredes.
7. Una vez qae el agua haya sido
drenada, cierre la valvula de drenaje.
NOTA: Si la valvala de drenaje estuviese
enchufeda, libere toda la presiSn de aire.
Le valvule podr& ser extraida, limpiada y
luego reinstalada.
8.
Proteja el cable el6ctrico y les
mangueras de eire de daSos (tales
como ser pisoteados o pasados por
encima). Enrollelos en forma floja,
alrededor de la manija del compresor.
AImacene el compresor de aire en un sitio
limpio y seco.
D27299 46_ SP
[_l_.,q Iml_I m]V.,T_l/[e.IoJ Im]=I _ -'ToJ:] q:4i_Y.,T_
El desarrollo de reparaciones puede exponer a sitios
con corriente viva, partes en movimiento o fuentes de
aire comprimido que podrlan ocasionar lesiones personales. Antes de
intentar reparacibn alguna, desenchufe el compresor de aire y purgue toda
la presibn de aire del tanque.
PROBLEMA
Presi6n excesiva
del tanque - la
valvula de
seguridad se
dispara.
Las conexiones
pierden aire.
CAUSA
El interruptor de presion no
interrumpe al motor cuando el
compresor alcanza la presi6n
"de corte _,
El interruptor de presion "de
corte" esta calibrado demasiado
alto.
Las conexiones de los tubos no
estAn suficientemente ajustadas.
Compruebe si el asiento de la
v_lvula esta dafiado
Hay fugas de
aire en la valvula
de retencion o
dentro de ella.
CORRECCION
Mueva la palanca On/Auto/Off a
la posicion "OFF", si el equipo
no corta, contacte a un t_cnico
calificado para el servicio.
Contacte a un t6cnico de
;ervicio calificado.
Ajuste las conexiones en las que
el aire puede ser escuchado
escap&ndose. Verifique las
conexiones con soluoi6n
jabonosa y agu& NO
SOBREAJUSTE.
Una v&lvula de retencion
defectuosa causa una fuga
constante de aire en la v&lvula
de alivio de presi6n cuando hay
3residn en el tanque y se apaga
el compresor. Reemplace Is
v_lvula de retenci6n. Consulte
"C6mo Reemplazar o Limpiar la
Valvula de Reteneion" en la
seccion "Servico y adjuste".
Perdida de presidn Un interruptor de presion Contacte a un t_cnico calificado
de aire en el defectuoso libera la valvula, en servicio.
interruptor de la
v_lvula aliviadora.
Perdida de sire en Tanque de airs defectuoso,
el tanque de aire
o en las
soldaduras del
tanque de aire.
El tanque de airs debe ser
reemplazado. No repare la
}erdida.
NO efectde perforaci6n alguna
sobre la soldadura o cosa
semejante sobre el tanque de
aire, ello Io debilitara, El
tanque podHa romperse o
explotar.
Perdida de aire Perdida en el sellado, Contacte a un t_cnico calificado
entre el eabezal en servicio.
y el plato de
v_lvula.
47_SP D27299
PROBLEMA CORRECCION
La lectura de la
presion sobre un
man6metro (si
viene equipado
con este)
desciende cuando
se utiliza un
8coesodo.
Golpeteo.
El compresor no
esta
suministrando
suficiente
cantidad de aire
para
operar los
8coesorios,
CAUSA
Esnormal que ocurra algen
descenso en 18presion.
Posible defecto en la valvula
de seguridsd+
Posible defecto en la valvula
de seguridsd+
Excesivo y prolongado uso del
aire.
El compresor no tiene
suficiente capacidad para el
requerimiento de aire al que
esta sometido.
Orificio en la manguers.
V&lvula reguladora restringida
Perdid8 de aire
Filtro de entrad8 de aire
restringido.
Si hubiese una caida excesiva de
presidn durante el uso del
accesorio, aiuste el regulador de
acuerdo a 1as instrucciones de la
seccion Operacidn. NOTA:Ajuste 18
presidn regulada bajo condiciones de
flujo (mientras se est6 usando el
accesorio).
Opere la valvula de seguridsd
manualmente tirando de su anillo+
Si la valvula aun pierde, debera ser
reemplazsd&
Extraiga y limpie 0 reemplace.
Disminuya la cantidad de uso de
aire.
Veriflque el requerimiento de aire
del 8ccesorio. Si es mayor que
SCFM 0 18presion suministrada
por su compresor de aire, se
necesita un compresor de mayor
capacidad.
Veriflque y reemplace si fuese
necesario.
Extraiga, limpie 0 reemplace.
Ajuste las conexiones+
Limpie 0 reemplace el filtro de
entrada de aire. No opere el
compresor de aire sin el filtro.
Consulte el parrsfo "Filtro de Aire"
en la section "Mantenimiento".
El regulsdor tiene Regulador da_sdo. Reemplace+
una fuga
continua de aire.
El regulador no Regulador da_ado. Reemplace+
cierra la salida
del aire.
D27299 48-SP
PROBLEMA
El motor no
funciona.
CAUSA CORRECCION
El interruptor de protecci6n des
obrecarga del motor se ha
abierto.
La presi6n del tanque excede
la presion de "corte maximo"
del interruptor de presi6n.
El cord6n de extension es del
largo o calibre equivocados.
La v&lvula de retenci6n se ha
quedado abierta.
Conexiones electricas sueltas.
Posible motor o capacitor de
arranque defectuosos
Rociado de pintura en las
)artes intemas del motor.
_av&lvula de liberaci6n de
)resi6n en el interruptor de
)resi6n no ha descargado la
,'arga de presi6n.
Fusible quemado, disyuntor
abierto.
Deje enfriar el motor y el
interruptor de sobrecarga se
reejustar& autom&ticamente
El motor arrancar& automaticamente
cuando la presion del tanque caiga
por debajo de la presion de corte
m_xima del interruptor de presi6n.
Compruebe el calibre y la Iongitud
apropiados del cord6n.
Extraiga, Iimpie o reemplace.
Compruebe la conexi6n de
cableado dentro del interraptor de
presion y del _rea de la ceja de
terminales.
Haga inspeccionar pot un tecnico
capacitado de servicio.
Haga inspeccionar pot un t6cnico
capacitado de servicio. No haga
funcionar elcompresor en el &tea de
pintura por rociado. Vea la
advertencia acerca de vapores
inflamables.
Purgue la Ifnea empujando la
palanca en el interruptor de presion
a la posici6n "OFF" [Apagado]; si la
v_lvula no se abre, reemplace el
interruptor.
1. Inspeccione la caja de
fusibles para determinar si
hay fusibles quemados y
reempl&celos segQn sea
necesario. Reajaste el
disyuntor. No use un fusible o
disyuntor con capacidad
mayor que la especificada
para su circuito especificado.
2. Compruebe si el fusible es el
correcto. Debe usar un fusible
de accion retardada.
3. Compruebe si existen
condiciones de bajo voltaje
y/o si el cordon de extensi6n
es el correcto.
4, Desconecte todos los otros
artefactos electricos del
circuito u opere el compresor
en su propio circuito.
49+ SP D27299
D27299 50-SP
51_SP D27299
Get it fixed, at your home or ours!
Your Home
For repair in your home - of all major brand appliances,
lawn and garden equipment, or heating and cooling systems,
no matter who made it, no matter who sold it!
For the replacement parts, accessories and
owner's manuals that you need to do-it-yourself
For Sears professional installation of home appliances
and items like garage door openers and water heaters
1-800-4-MY-HOME ® Anytime,dayorn_ght
11-800-469-4663) IUSA and Canadaj
WWW sears corn ww_N sears ca
Our Home
For repair of carry-in products like vacuums, lawn equipment,
and electronics, call or go on-hne for the nearest
Sears Parts and Repair Center.
1-800-488-1222 Anyllrne, dayor n_ght IU SA onby)
www sears corn
To purchase a protection agreement on a product serviced by Sears
1-800-827-6655 (u s A.I 1-800-361-6665 (Canada)
Pafa pe_lr servlClO de repara_on
a dornlclllo, y para ordenar plezas
1-888-SU-HOGAR s_T
(1-888W84_427)
Au Canada pour ser_ce en frangals
1-800-LE.FOYER r,Tc
/ 1_00-5336937j
sears ca
SEARS
_,Sears _k ar_ Co
,_ Regnstered Trademark ,_ _Trademark _ ,r_ Set wce Mark of Sears, RoebL*ck and Co
,_ Marca Re_qs[rada / r [_arca de Fabrpca _ "rl Marc a de Servicpo de Sears Roebuc, k and Co
r _ Marqbe de commerce i rlL Marque depose_ de Sears Roebuck 3rtd Go
