Craftsman 9179998C lawn mower User Manual

Owner's Manual

OTARY LAWN

550 Series Briggs &

21" Rear-Discharge

MOWER

Stratton Engine

Model No.

917.9998C

• EspaSol, p. 18

CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears Brands Management Corp., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com / craftsman

Warranty ................................................... 2 Maintenance ...................................... 11-13

Safety Rules .......................................... 2-4 Service and Adjustments ........................ 14

Product Specifications .............................. 4 Storage .............................................. 15-16

Assembly / Pre-Operation ...................... 6 Troubleshooting ................................. 16-17

Operation ............................................. 7-10 Repair Parts ....................................... 34-41

Maintenance Schedule ........................... 11 Sears Service .......................... Back Cover

CRAFTSMAN 2=YEAR FULL WARRANTY

For TWO YEARS from the date of purchase, this product is warranted against any

defects in material or workmanship. Defective product will receive free repair or

replacement if repair is unavailable.

For warranty coverage details to obtain free repair or replacement, visit the web site:

www.craftsman.com

This warranty covers ONLY defects in material and workmanship.

Warranty coverage does NOT include:

• Expendable parts that can wear out from normal use within the warranty

period, such as blades, blade adapters, belts, filters or spark plugs.

• Product damage resulting from user attempts at product modification or repair

or caused by product accessories.

• Repairs necessary because of accident or failure to operate or maintain this

product according to all supplied instructions.

• Preventative maintenance, or repairs necessary due to improper fuel mixture,

contaminated or stale fuel.

This warranty is void if this product is ever used while providing commercial services or

if rented to another person.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is

capable of amputating hands and feet and

throwing objects. Failure to observe the

following safety instructions could result in

serious injury or death.

_kWARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known to

the State of California to cause cancer and

birth defects or other reproductive harm.

_kLook for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

,_ WARNING: In order to prevent acci-

dental starting when setting up, transport-

ing, adjusting or making repairs, always

disconnect spark plug wire and place wire

where it cannot come in contact with plug.

,A CAUTION: Muffler and other engine

parts become extremely ,4Tb-,

hot during operation and

remain hot after engine

has stopped. To avoid

severe burns on contact,

stay away from these areas.

_kWARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_I,WARNING: This lawn mower is

equipped with an internal combustion

engine and should not be used on or near

any unimproved forest-covered, brush-

covered or grass-covered land unless the

engine's exhaust system is equipped with

a spark arrester meeting applicable local

or state laws (if any). If a spark arrester is

used, it should be maintained in effective

working order by the operator.

In the state of California the above is re-

quired by law (Section 4442 of the Califor-

nia Public Resources Code). Other states

may have similar laws. Federal laws apply

on federal lands. A spark arrester for the

muffler is available through your nearest

Sears Parts & Repair Center (See the RE-

PAIR PARTS section of this manual).

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material against

a wall or obstruction. Material may richo-

chet back toward the operator. Stop blade

when crossing gravel surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for prop-

er operation and installation of accesso-

ries. Only use accessories approved by

the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run. 3

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe

injury. All slopes require extra caution. If

you feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the opera-

tor is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

AWARNING: CHILDREN CAN BE

INJURED BY THIS EQUIPMENT. The

American Academy of Pediatrics recom-

mends that children be a minimum of 12

year of age before operating a pedestrian

controlled lawn mower and a minimum of

16 years of age before operating a riding

lawn mower.

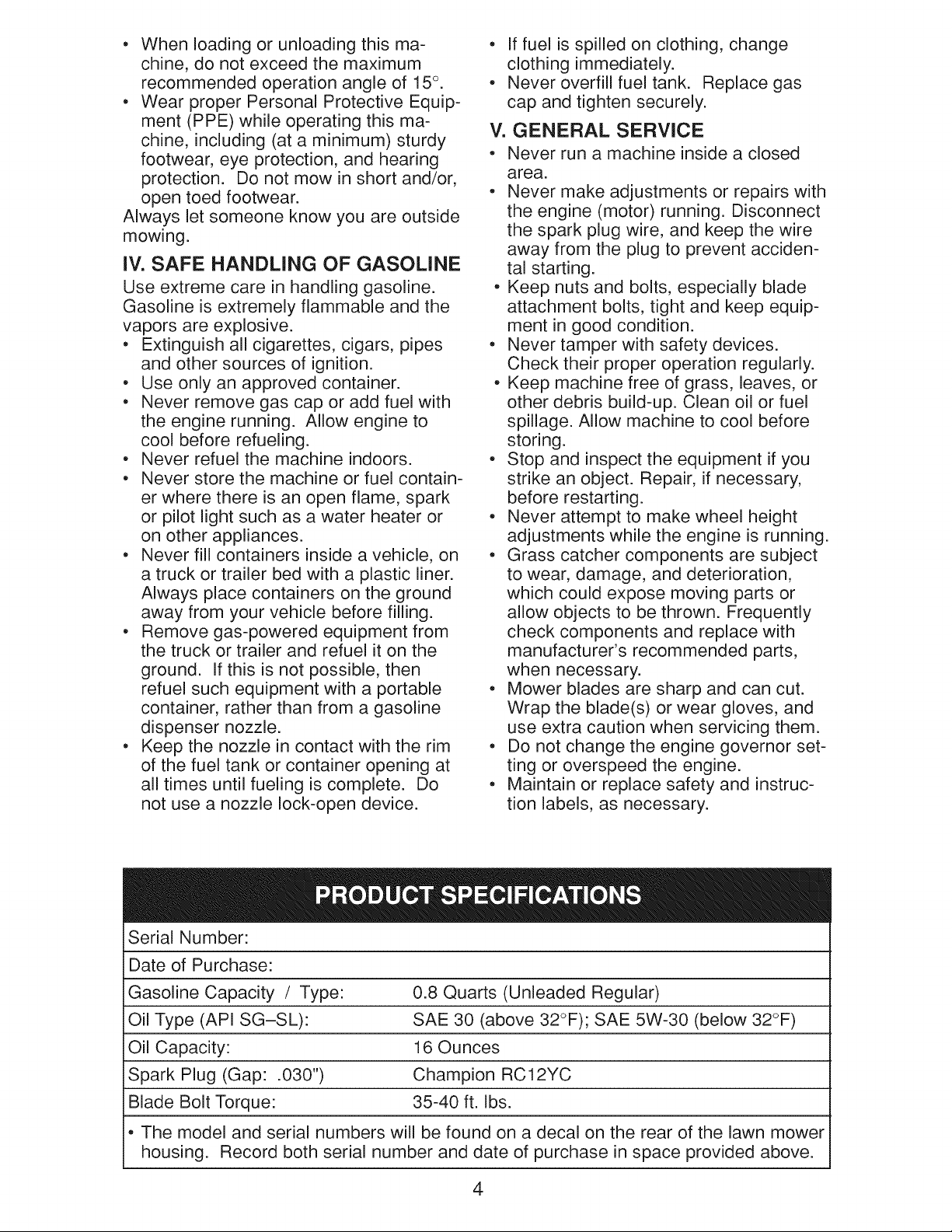

• When loading or unloadingthis ma-

chine, do not exceed the maximum

recommendedoperation angle of 15°,

• Wear proper Personal Protective Equip-

ment (PPE)while operatingthis ma-

chine, including (at a minimum) sturdy

footwear, eye protection, and hearing

protection, Do not mow in short and/or,

open toed footwear,

Always let someone know you are outside

mowing,

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline,

Gasoline is extremely flammable and the

vapors are explosive,

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition,

• Use only an approved container,

• Never remove gas cap or add fuel with

the engine running, Allow engine to

cool before refueling,

• Never refuel the machine indoors,

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or

on other appliances,

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner,

Always place containers on the ground

away from your vehicle before filling,

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground, If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle,

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete, Do

not use a nozzle lock-open device,

• If fuel is spilled on clothing, change

clothing immediately,

• Never overfill fuel tank, Replace gas

cap and tighten securely,

V. GENERAL SERVICE

• Never run a machine inside a closed

area,

• Never make adjustments or repairs with

the engine (motor) running, Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent acciden-

tal starting,

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition,

• Never tamper with safety devices,

Check their proper operation regularly,

• Keep machine free of grass, leaves, or

other debris build-up, Clean oil or fuel

spillage, Allow machine to cool before

storing,

• Stop and inspect the equipment if you

strike an object, Repair, if necessary,

before restarting,

• Never attempt to make wheel height

adjustments while the engine is running,

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown, Frequently

check components and replace with

manufacturer's recommended parts,

when necessary,

• Mower blades are sharp and can cut,

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them,

• Do not change the engine governor set-

ting or overspeed the engine,

• Maintain or replace safety and instruc-

tion labels, as necessary,

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 0,8 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 16 Ounces

Spark Plug (Gap: ,030") Champion RC12YC

Blade Bolt Torque: 35-40 ft, Ibs,

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing, Record both serial number and date of purchase in space provided above,

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY=HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been assem-

bled at the factory with the exception of

those parts left unassembled for shipping

purposes. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be tight-

ened securely. Use the correct tools as

necessary to ensure proper tightness. All

parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

Operator MOWING

POSITION

control bar

i sI

I / ii

,)1

/i 1

ii i I

Upper

handle

Handle

knob

Lower handle

TO REMOVE MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing posi-

tion.

2. Insert bolt through handle and bracket

and secure with nut.

3. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

4. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging or

discharging, see "TO CONVERT MOWER"

in the Operation section of this manual.

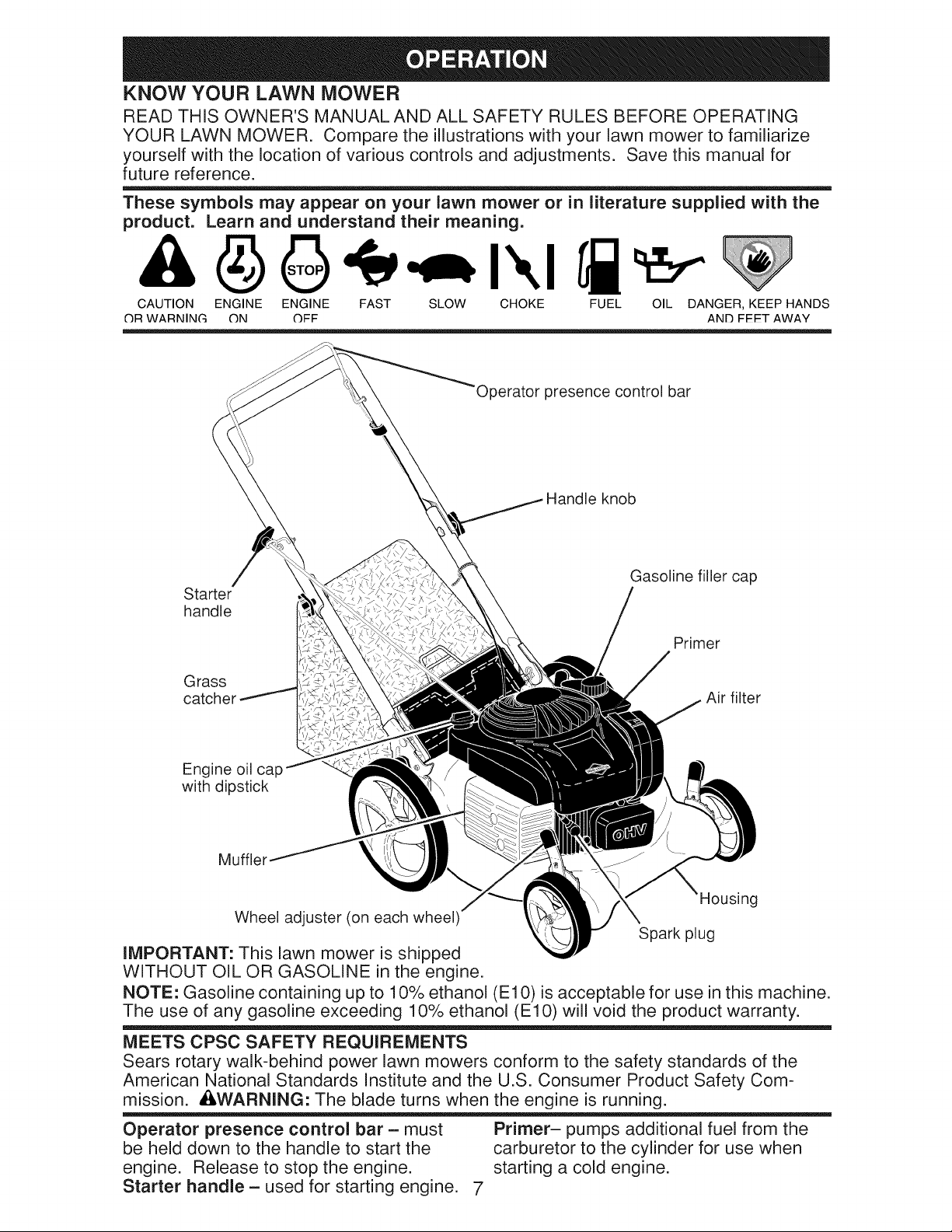

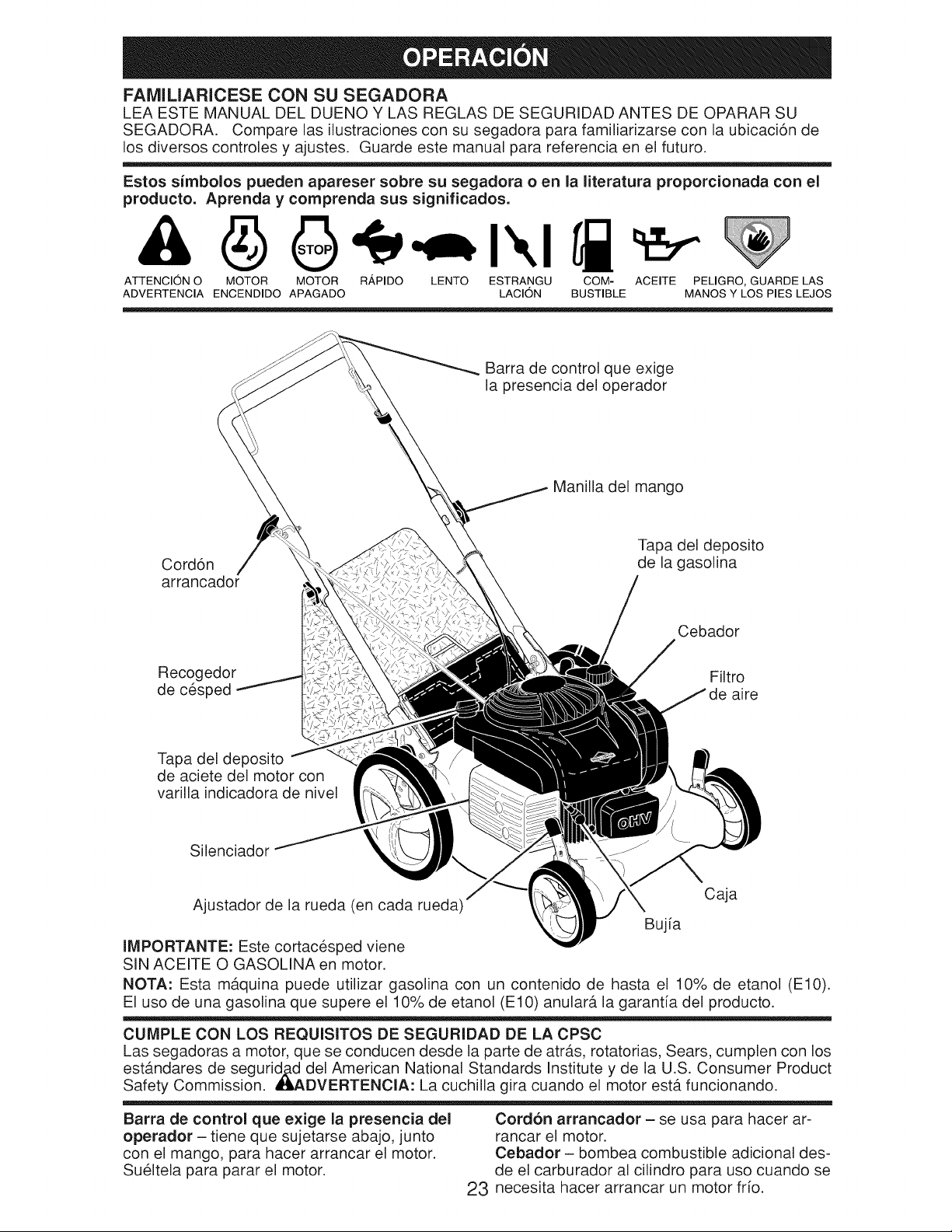

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator 3resence control bar

Handle knob

Starter

handle

Grass

catcher

Engine oil cap

with dipstick

Gasoline filler cap

Primer

Air filter

Muffler

3using

Wheel adjuster (on each wheel)

Spark plug

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

NOTE: Gasoline containing up to 10% ethanol (El0) _sacceptable for use in this machine.

The use of any gasoline exceeding 10% ethanol (El0) will void the product warranty.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. _I,WARNING: The blade turns when the engine is running.

Operator presence control bar = must Primer- pumps additional fuel from the

be held down to the handle to start the carburetor to the cylinder for use when

engine. Release to stop the engine, starting a cold engine.

Starter handle = used for starting engine. 7

The operationof any

SAFETYGLASSESlawn mower can result

in foreign objects thrown

into the eyes,which can

result in severe eye dam-

age. Alwayswear safety glasses or eye

shields while operatingyour lawn mower

or performing any adjustments or repairs.

We recommend a standard safety glasses

or wide vision safety maskworn over

spectacles.

HOW TO USE YOUR LAWN

MOWER

ENGINE SPEED

Engine speed was set at the factory for

optimum performance, it is not adjustable.

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

Pivot pins Rear

Grass

catcher

handle

ENGINE ZONE CONTROL

_,CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD

TO LOWER MOWER

Plate tab

LEVER FORWARD TO RAISE MOWER Lever

Catcher frame hook

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION" DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

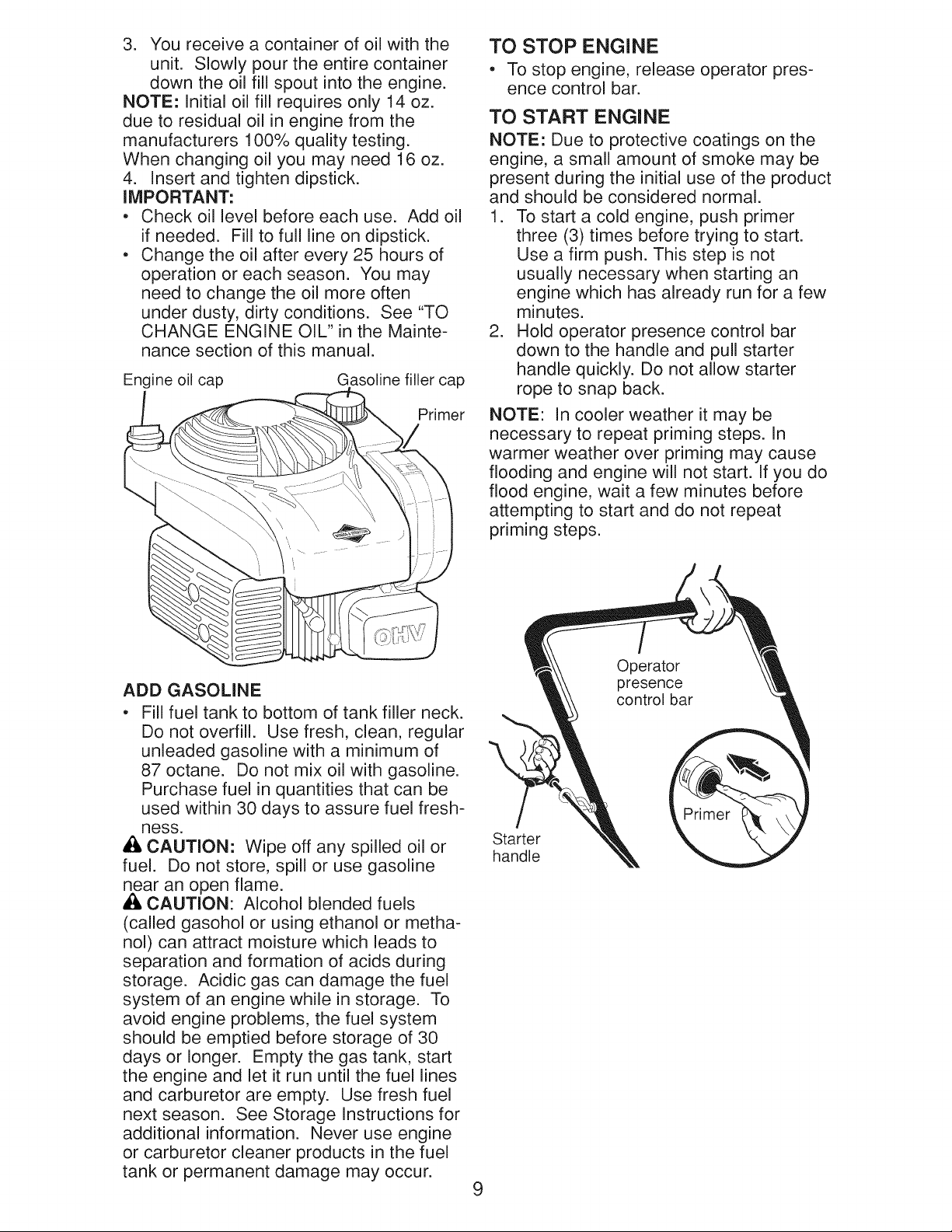

3. You receivea container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 14 oz.

due to residualoil in engine from the

manufacturers100%quality testing.

When changing oil you may need 16 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

needto change the oil more often

underdusty, dirty conditions. See "TO

CHANGE ENGINE OIL"in the Mainte-

nance section of this manual.

Engine oil cap Gasoline filler cap

Primer

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you do

flood engine, wait a few minutes before

attempting to start and do not repeat

priming steps.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

& CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

& CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Starter

handle

MOWING TiPS

_, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving dumps of grass clippings.

It may also be necessary to reduce

ground speed and / or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TiPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly to

provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown

it will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1 /3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

MAINTENANCE BEFOREAFTEREVERY

EACH EACH 10

SCHEDULE USE USE HOURS

Check for Loose Fasteners

_ Clean / Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels I_

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt / Pulleys ***

_ Check / Sharpen / Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

IE Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

EVERY EVERY

BEFORE

25 HOURS 100

OR SEASON HOURS STORAGE

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

LUBRICATION CHART

(_) Wheel

adjuster (on

each wheel)

(_) Engine oil

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean / new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

(_ Rear door

hinge

(_ Handle bracket mounting pins

(_ Spray lubricant

(_) See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

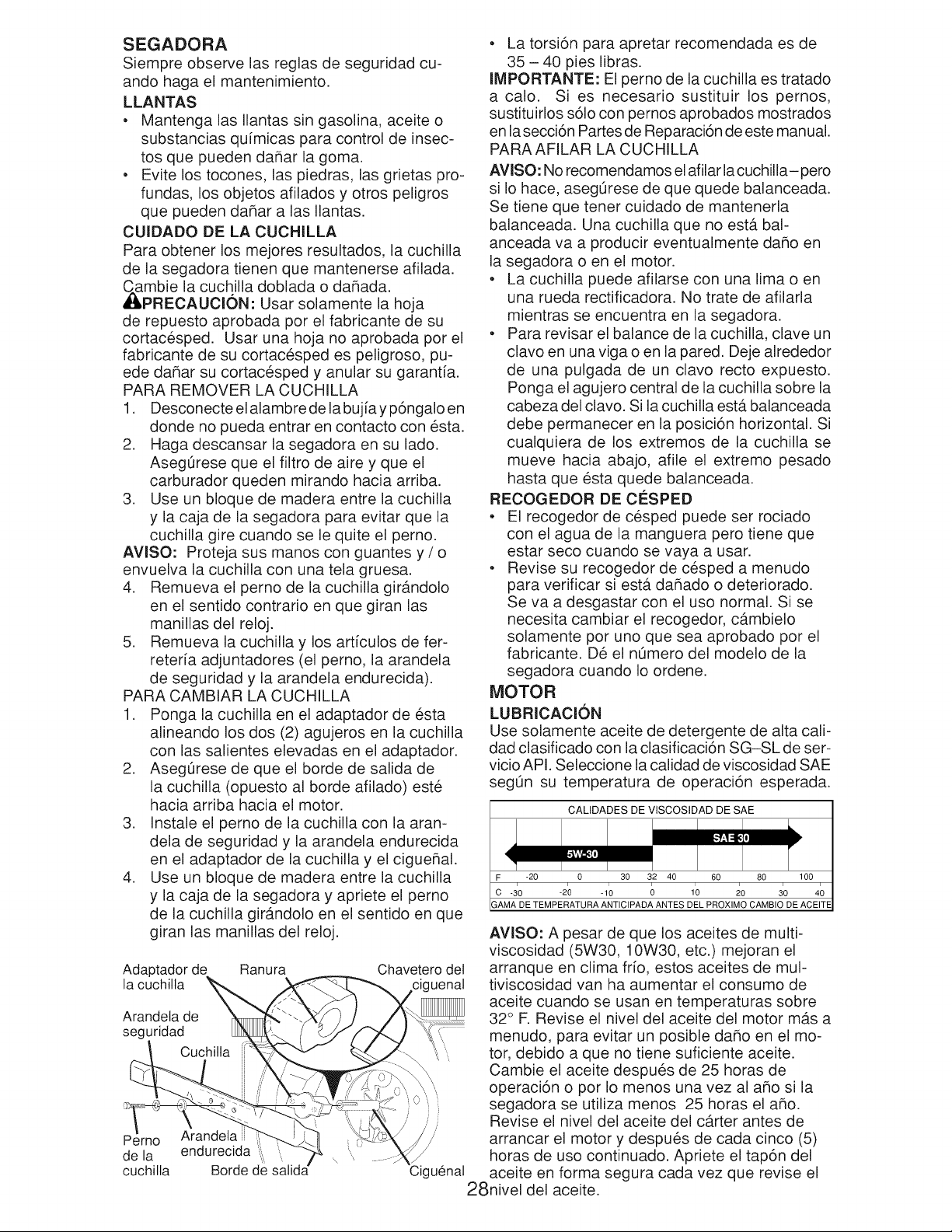

BLADE CARE

For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

A CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is

hazardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and / or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, Iockwasher and hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

Blade adapter Ke

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

TO SHARPEN BLADE

NOTE: We do not recommend sharp-

ening the blade - but if you do, be sure

the blade is balanced. An unbalanced

blade will cause eventual damage to lawn

mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

Lockwasher

Blade

bolt Hardened .....::',::, / \

washer Trailing edge

RASSCATCHER

The grass catcher may be hosed with

water, but must be dry when used.

Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

C -30 -2; -1; & 110 20 30 4;

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

Crankshaft

keyway (5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

', level more frequently to avoid possible

engine damage from running low on oil.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

Crankshaft 12

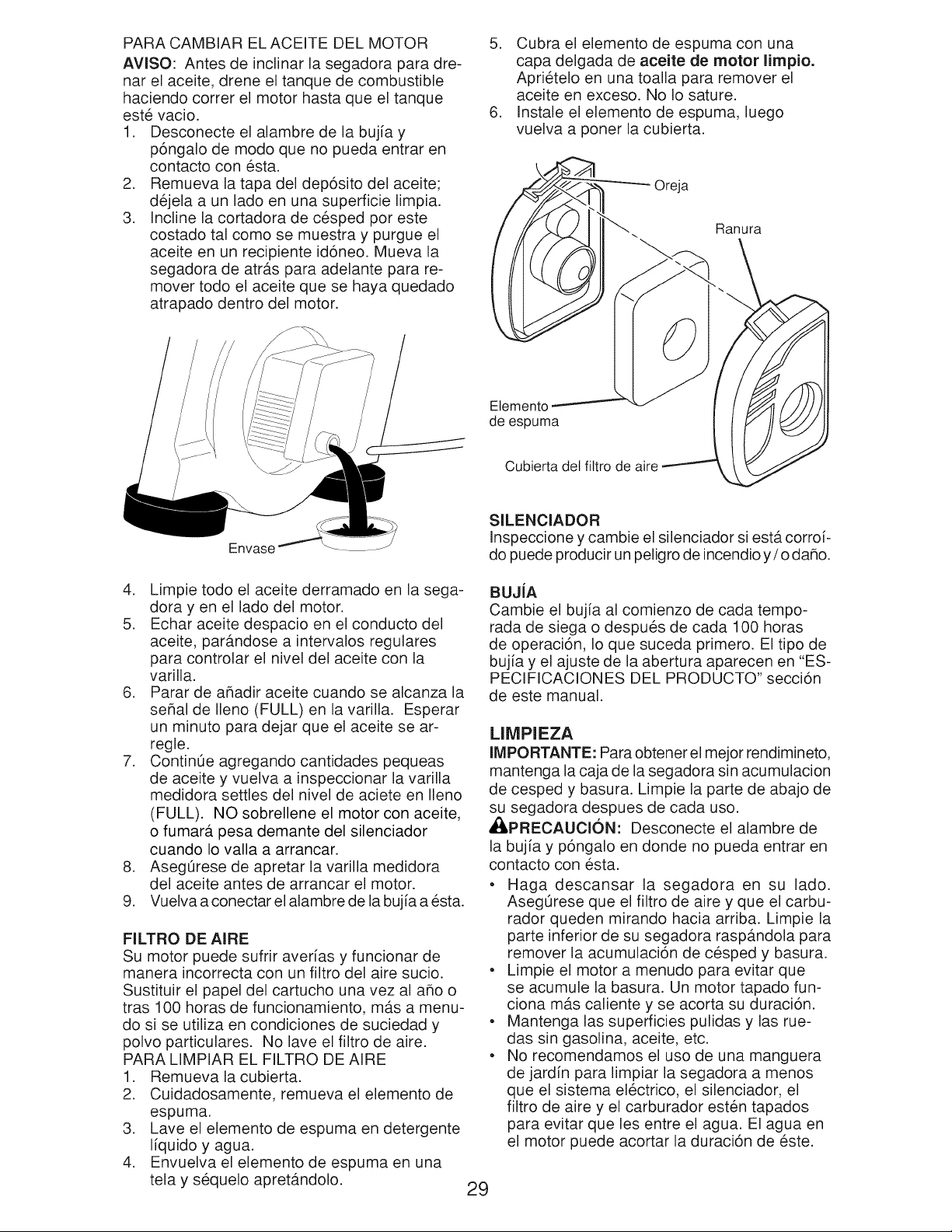

TO CHANGE ENGINEOIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnectspark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Removeengine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

5. Lightly coat foam elementwith clean

engine oil. Squeeze in towel to re-

move excess oil. Do not saturate.

6. Install foam element, then replace

cover.

Slot

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the muf-

fler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever oc-

curs first. Service air cleaner more often

under dusty conditions.

TO CLEAN AIR FILTER ELEMENT

1. Remove cover.

2. Carefully remove foam element.

3. Wash foam element in liquid detergent

and water.

4. Wrap foam element in cloth and

squeeze dry.

Foam

element

Cover

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and / or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

,_,CAUTION" Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

ill WARNING" To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s)

securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Remove bolts and nuts.

4. Squeeze lower handle in to remove it

from mounting pins.

5. Turn lower handle over to raise or

lower handle.

6. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

7. Reinstall bolts and nuts.

8. Reassemble upper handle and all parts

removed from lower handle.

SQUEEZE _:i_l /

TO ADJUST _

Mounting pin

e Hairnin cntt_.r / G

brack Hairpin cotter

Hairpin

Mounting

pin LOW POSITION

Handle

bracket

HIGH POSITION

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and / or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

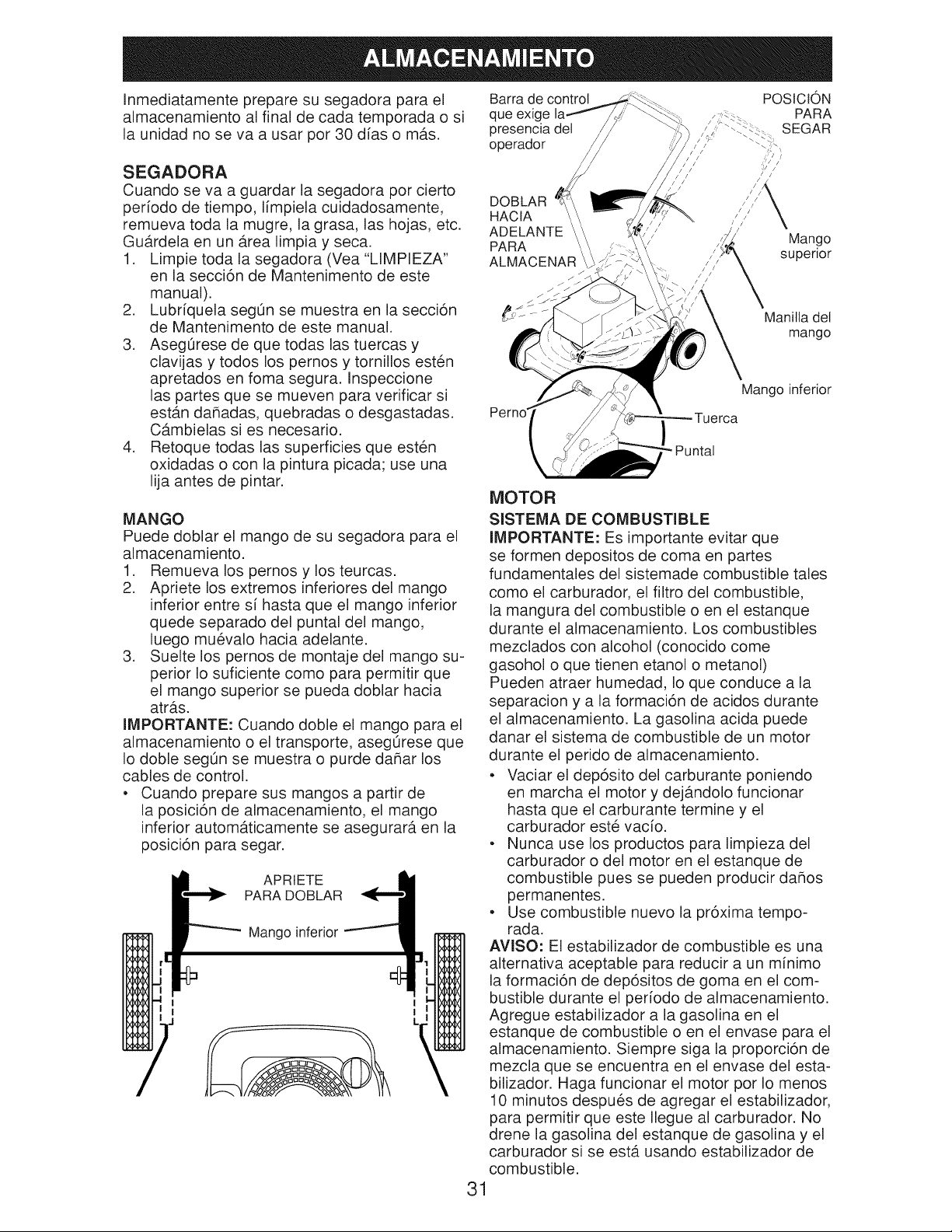

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

Operator MOWING

f POSITION

control bar

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Remove bolts and nuts.

2. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

3. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may dam-

age the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing posi-

tion.

SQUEEZE

TO FOLD

Lower handle

€

//,/

/////

FOLD ,'i" X

FORWAR[ Upper

FOR ,' handle

STORAGE

Handle

knob

Lower handle

Bracket

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

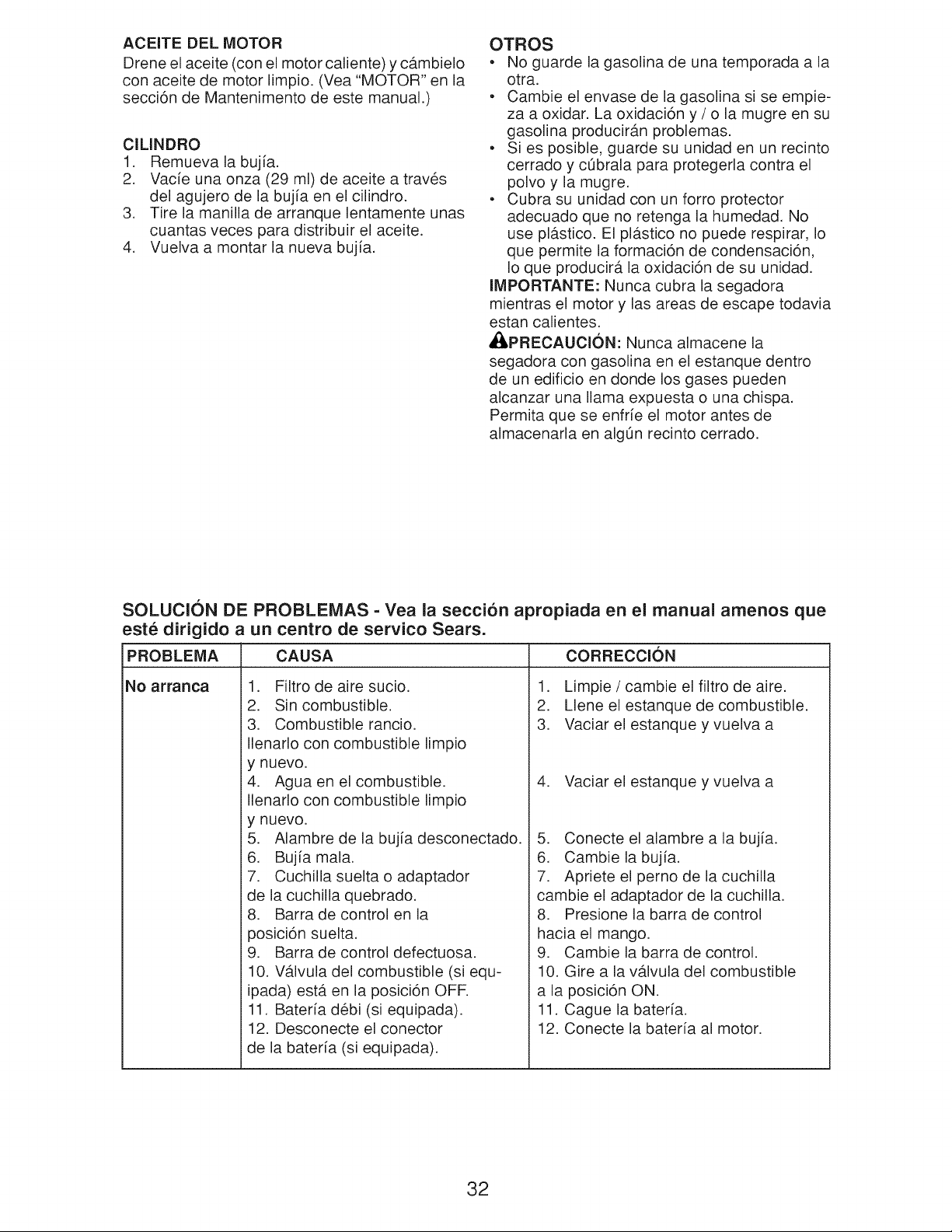

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

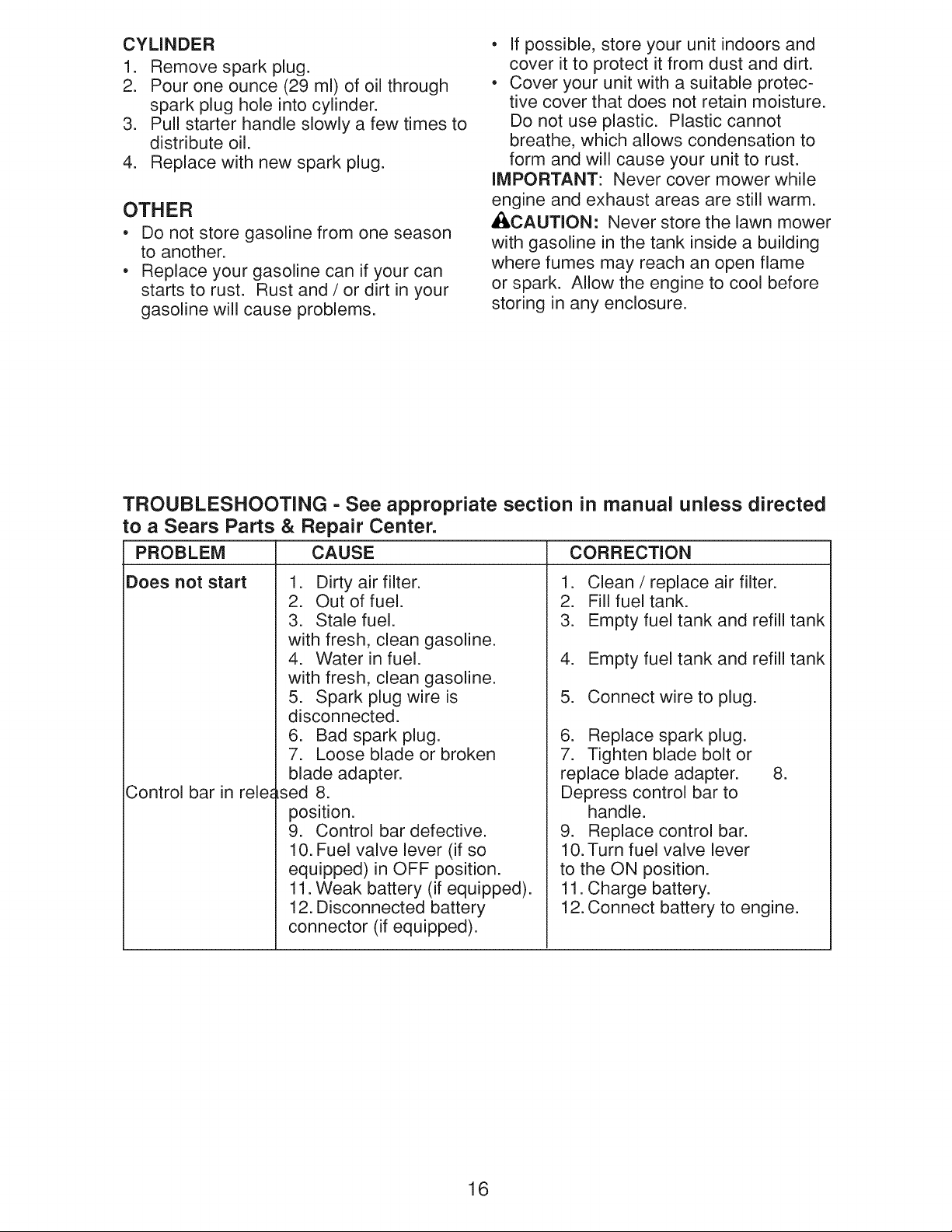

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and / or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

&CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

with fresh, clean gasoline.

4. Water in fuel.

with fresh, clean gasoline.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

Control bar in rele_,sed 8.

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

CORRECTION

1. Clean / replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

4. Empty fuel tank and refill tank

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Loss of power

housing or cutting

Dirty air filter.

Poor cut -

uneven

trash under mowe=

Excessive

vibration

Starter rope

hard to pull

pulling starter rope

Grass catcher

not filling

(If so equipped)

1. Rear of lawn mower

3lade

dragging in heavy grass.

2. Cutting too much grass.

3. Clean / replace air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

blade bolt.

2. Wheel heights uneven.

height.

3. Buildup of grass, leaves

mower housing.

1. Worn, bent or loose blade.

blade bolt.

2. Bent engine crankshaft.

qualified service center.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

qualified service center.

3. Blade adapter broken.

4. Blade dragging in grass.

grass or to hard surface.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

Hard to push

CORRECTION

1. Raise cutting height.

2. Raise cutting height. 3.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

2. Set all wheels at same

3. Clean underside of and

1. Replace blade. Tighten

2. Contact a Sears or other

1. Depress control bar to

upper handle before

2. Contact a Sears or other

3. Replace blade adapter.

4. Move lawn mower to cut

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

HEED MORE HELP?

You'll find the answer and more on managemyhome.com - for free!

• Find this and all your other product manuals online.

• Get answers from our team of home experts.

• Get a personalized maintenance plan for your home.

• Find information and tools to help with home projects.

brought to you by Sears

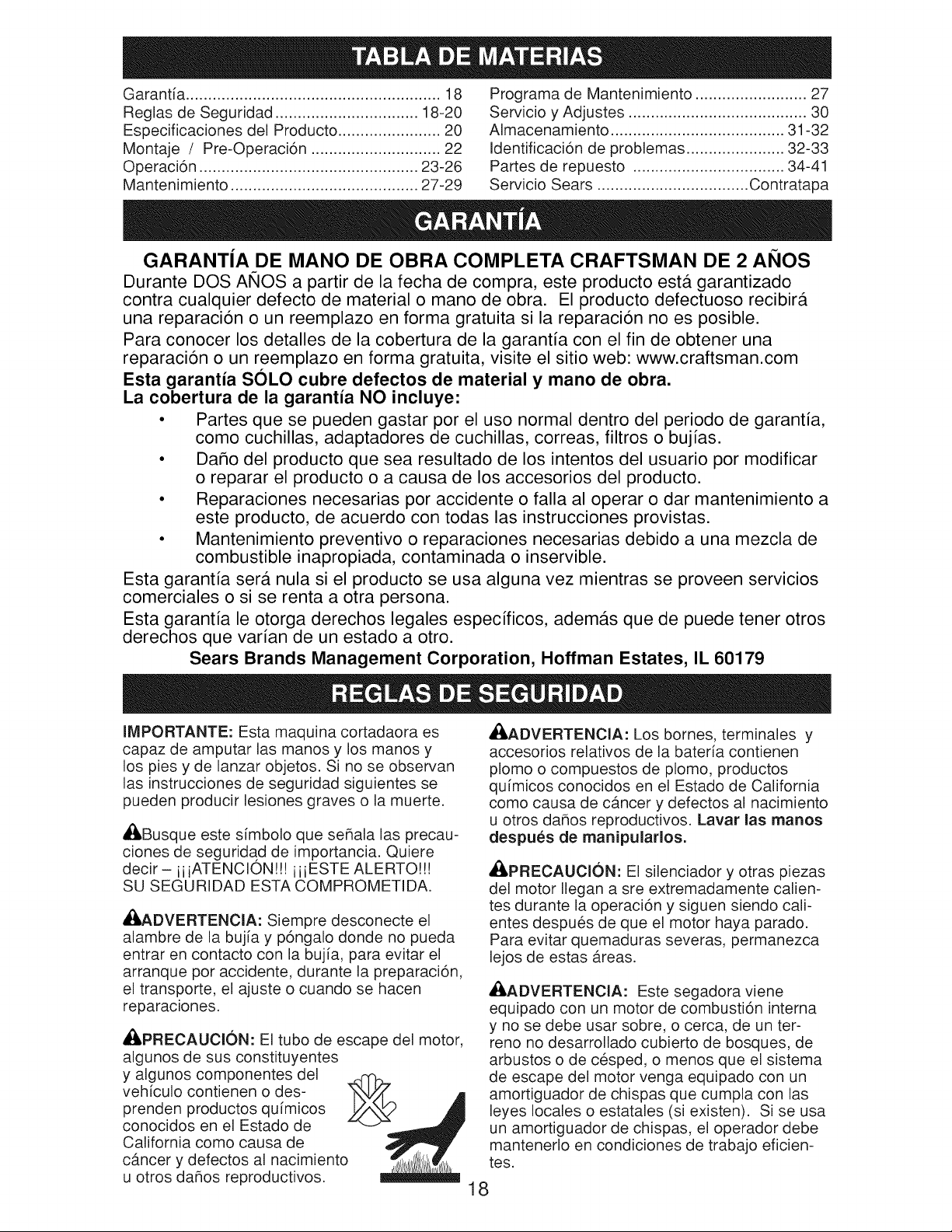

Garanfia ......................................................... 18 Programa de Mantenimiento ......................... 27

Reglas de Seguridad ................................ 18-20 Servicio y Adjustes ........................................ 30

Especificaciones del Producto ....................... 20 AImacenamiento ....................................... 31-32

Montaje / Pre-Operaci6n ............................. 22 Identificaci6n de problemas ...................... 32-33

Operaci6n ................................................. 23-26 Partes de repuesto .................................. 34-41

Mantenimiento .......................................... 27-29 Servicio Sears .................................. Contratapa

GARANTiA DE MANO DE OBRA COMPLETA CRAFTSMAN DE 2 ANOS

Durante DOS ANOS a partir de la fecha de compra, este producto esta. garantizado

contra cualquier defecto de material o mano de obra. El producto defectuoso recibir_.

una reparacion o un reemplazo en forma gratuita si la reparacion no es posible.

Para conocer los detalles de la cobertura de la garantia con el fin de obtener una

reparacion o un reemplazo en forma gratuita, visite el sitio web: www.craftsman.com

Esta garantia SOLO cubre defectos de material y mano de obra.

La cobertura de la garantia NO incluye:

• Partes que se pueden gastar por el uso normal dentro del periodo de garantia,

como cuchillas, adaptadores de cuchillas, correas, filtros o bujias.

• DaSo del producto que sea resultado de los intentos del usuario por modificar

o reparar el producto o a causa de los accesorios del producto.

• Reparaciones necesarias por accidente o falla al operar o dar mantenimiento a

este producto, de acuerdo con todas las instrucciones provistas.

• Mantenimiento preventivo o reparaciones necesarias debido a una mezcla de

combustible inapropiada, contaminada o inservible.

Esta garantia ser_. nula si el producto se usa alguna vez mientras se proveen servicios

comerciales o si se renta a otra persona.

Esta garantia le otorga derechos legales especificos, adema.s que de puede tener otros

derechos que varian de un estado a otro.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

iMPORTANTE: Esta maquina cortadaora es

capaz de amputar las manos y los manos y

los pies y de lanzar objetos. Si no se observan

las instrucciones de seguridad siguientes se

pueden producir lesiones graves o la muerte.

_:_Busque este s[mbolo que sehala las precau-

clones de seguridad de importancia. Quiere

decir - i i iATENCION!!! i iiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_DVERTENCIA: Siempre desconecte el

alambre de la buj[a y p6ngalo donde no pueda

entrar en contacto con la buj[a, para evitar el

arranque pot accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_PRECAUCi0N: El tubo de escape del motor,

algunos de sus constituyentes

y algunos componentes del

veh[culo contienen o des-

prenden productos qu[micos

conocidos en el Estado de

California como causa de

cancer y defectos al nacimiento

u otros dahos reproductivos.

AI_ADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bater[a contienen

plomo o compuestos de plomo, productos

qu[micos conocidos en el Estado de California

como causa de c_.ncer y defectos al nacimiento

u otros dahos reproductivos. Lavar las manos

despues de manipularlos.

_PRECAUCi0N: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despu_s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas _.reas.

,_ILADVERTENCIA: Este segadora viene

equipado con un motor de combusti6n interna

y no se debe usar sobre, o cerca, de un ter-

reno no desarrollado cubierto de bosques, de

arbustos o de c_sped, o menos que el sistema

de escape del motor venga equipado con un

amortiguador de chispas que cumpla con las

leyes locales o estatales (si existen). Si se usa

un amortiguador de chispas, el operador debe

mantenerlo en condiciones de trabajo eficien-

tes.

En el estado de California, la ley exige Io

anterior (Secci6n 4442 del "California Public

Resources Code"). Otros estados pueden

contar con otras leyes parecidas. Las leyes

federales se aplican en la tierras federales. Su

centro de Servicio m_.s cercano tiene disponible

amortiguadores de chispas para el silenciador

(Vea la secci6n de PARTES DE REPUESTO en

el manual Ingles del dueho).

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est6n familiarizadas con las

instrucciones operen la m_.quina.

• Despeje el Area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden set recogidos y lanzados pot las

cuchillas.

• AsegOrese que el b.rea no se hallen per-

sonas, antes de segar. Pare la m_.quina si

alguien entra en el _.rea.

• No opere la maquina sin zapatos o con san-

dallas abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atr_.s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrb.s antes y

mientras que se mueve hacia atr_.s.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use Onicamente accesorios

aprobados pot el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce pot calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del d[a o con una

buena luz artificial.

• No opere la mb.quina bajo la infiuencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

est6 mojada. Aseg0rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averfa.

• Siempre use gafas de seguridad o anteojos con

protecci6n lateral cuando opere la segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m_.s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o ca[das, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrahos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstb.culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NII_OS

Se pueden producir accidentes tr_.gicos si el

operador no presta atenci6n a la presencia

de los nihos. A menudo, los nihos se sienten

atra[dos pot la m_.quina y pot la actividad de

la siega. Nunca suponga que los nihos van a

permanecer en el mismo lugar donde los vio

pot 01tima vez.

• Mantenga a los nihos alejados del _.rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est6 alerta y apague la m_.quina si hay nihos

que entran al _.rea.

• Antes y cuando este retrocediendo, mire

hacia atrb.s y hacia abajo para verificar si hay

nihos pequehos.

• Nunca permita que los nihos operen la

mb.quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, b.rboles u otros objetos que pueden

interferir con su I[nea de visi6n.

,dI_ADVERTENCIA: LOS NINOS PUEDEN RE-

SULTAR HERIDOS POR ESTE EQUIPO. La

Academia Americana de Pediatrfa recomienda

que los cortac_sped de conductor a pie sean

manejados pot personas de al menos 12 ahos

de edad, mientras que los cortac6sped de con-

ductor montado sean operados pot personas

19 de al menos 16 ahos de edad.

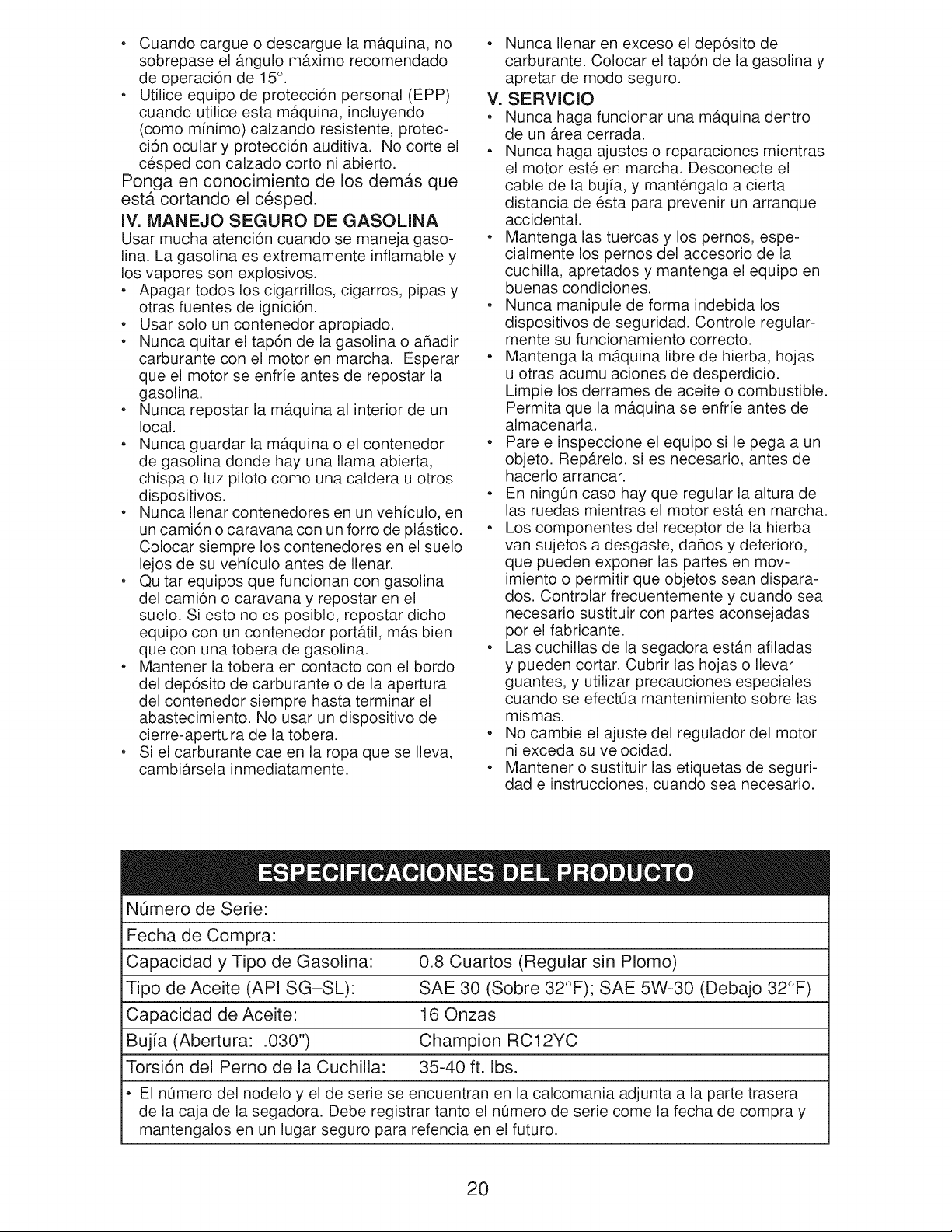

• Cuando cargue o descargue la m_.quina, no

sobrepase el _.ngulo m_.ximo recomendado

de operaci6n de 15°.

• Utilice equipo de protecci6n personal (EPP)

cuando utilice esta m_.quina, incluyendo

(como m[nimo) calzando resistente, protec-

ci6n ocular y protecci6n auditiva. No corte el

c6sped con calzado corto ni abierto.

Ponga en conocimiento de los demas que

esta cortando el c6sped.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente infiamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o ahadir

carburante con el motor en marcha. Esperar

que el motor se enfr[e antes de repostar la

gasolina.

• Nunca repostar la m_.quina al interior de un

local.

• Nunca guardar la m_.quina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un veh[culo, en

un cami6n o caravana con un forro de plb.stico.

Colocar siempre los contenedores en el suelo

lejos de su veh[culo antes de Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el

suelo. Si esto no es posible, repostar dicho

equipo con un contenedor portb.til, m_.s bien

que con una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambi_.rsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVlClO

• Nunca haga funcionar una m_.quJna dentro

de un Area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est6 en marcha. Desconecte el

cable de la buj[a, y mant6ngalo a cierta

distancia de 6sta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la mb.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la m_.quina se enfr[e antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• En ningOn caso hay que regular la altura de

las ruedas mientras el motor est,. en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, dahos y deterioro,

que pueden exponer las partes en mow

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

pot el fabricante.

• Las cuchillas de la segadora estb.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect0a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de seguri-

dad e instrucciones, cuando sea necesario.

NQmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 0.8 Cuartos (Regular sin PIomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 16 Onzas

Buj[a (Abertura: .030") Champion RC12YC

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nOmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nOmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para ia Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estA disehado

y fabricado para funcionar de modo fiable pot

muchos ahos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucion del producto si su producto

garantizado no puede set arreglado.

• Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambi_n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda rapida pot telefono - soporte tele-

f6nico pot parte de un representento Sears

sobre productos que requieren un arreglo en

casa, y ademb.s una programaci6n sobre los

a reglos m_.s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dfa y noche o

fijar en Ifnea una cita para obtener el servicio.

Sears tiene m_.s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a m_.s de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos ahos. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

mas informacion, Ilame al 1=800=827-6655.

Servicio de Instalacion Sears

Para la instalacidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

artfculos para la casa, en U.S.A. Ilamar a

1=800=4=MY=HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi6n est_.n disponibles en la mayorfa de las tiendas de Sears yen los centros

de servicio. AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac_sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

f_.brica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de env[o.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los arficulos de ferreter[a que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

Barra de POSICION

que sxige la PARA

presencia det SEGAR

operador _

LEVAN-

TAR

/ //

///

iii I

Mango

superior

_,:_ C_ Manitla del

mango

Mango Inferior

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuba entre el mango superior y _1

inferior, y la cuba que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para verificar si todavfa quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dahar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Inserte el pernos a trav6s de _ste y del

puntal y aseg0relo con las tuercas.

3. Remueva la cuba protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

4. Remueva la cuba del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segL_n le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la Secci6n de Ser-

vicio y Ajustes de este manual.

Puntal

PARA MONTAR EL RECOGEDOR DE CLeSPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del c_sped con la parte r[gida

de la bolsa en la parte inferior. Aseg0rese

que el mango del bastidor est_ en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo estb.n muy

duros, m6talos en agua caliente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

Mango del

bastidor det

recogedor

Sujetadore_ Abertura

de vinilo det bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertir la de modo que pueda ensacar o

descargar, refi6rase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDADANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENClA ENCENDIDO APAGADO LAClON BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

Manilla del mango

Cord6n

arrancador

Tapa del deposito

de la gasolina

Cebador

Recogedor

de c6sped

Tapa del deposito

de aciete del motor con

varilla indicadora de nivel

Filtro

aire

Silenciador

Ajustador de la rueda (en cada rueda) Caja

Buj[a

IMPORTANTE: Este cortac_sped viene

SIN ACEITE O GASOLINA en motor.

NOTA" Esta m_.quina puede utilizar gasolina con un contenido de hasta el 10% de etanol (El0).

El uso de una gasolina que supere el 10% de etanol (El0) anular_, la garant[a del producto.

CUIVlPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrb.s, rotatorias, Sears, cumplen con los

est_.ndares de seguridAad del American National Standards Institute y de la U.S. Consumer Product

Safety Commission. _ltADVERTENOIA: La cuchilla gira cuando el motor est,. funcionando.

Barra de control que exige la presencia del Cordon arrancador - se usa para hacer ar-

operador - tiene que sujetarse abajo, junto rancar el motor.

con el mango, para hacer arrancar el motor. Cebador - bombea combustible adicional des-

Su61tela para parar el motor, de el carburador al cilindro para uso cuando se

23 necesita hacer arrancar un motor fr[o.

Laoperaci6nde cualquier

segadorapuedehacerque

saltenobjetosextrahosdentrode

susojos,Ioquepuedeproducir

dahosgravesen_stos.Siempre

useanteojosdeseguridado protecci6npara

losojosmientrasoperesu segadorao cuando

hagaajusteso reparaciones.Recomendamos

gafaso unamascarade seguridaddevisi6n

ampliadeseguridadusadasobrelasgafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la fb.-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Pot ningOn motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor estb. funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est_ detrb.s del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayoria

de los c6spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. AsegOrese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estAn

insertadas en el agujero del mango. Tambi6n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda set movido entre las

orejas de la placa.

PALANCA HACIA ATRikS

PARA BAJAR EL CORTACESPED

-._ .-J///

E_S

de la

ptaca

PALANC,_

HAClA

ADELANTE PARA LEVANTAR EL CORTACESPED

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado:

• Levantar la puerta trasera de cortac6sped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la operaci6n de acolchamiento,

remover ia recolectora de hierba y cerrar la

puerta trasera.

Pasador del

trasera

Mango det

bastidor del

recogedor

de c6sped

Gancho lateral del

bastidor det recogedor

PARA VACIAR EL RECOGEDOR DE ClaSPED

1. Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los re-

cortes, de debajo del mango de la segadora.

3. Vacie los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producir_, un desgaste innecesario.

Mango del

bastidor det

recogedor

c6sped

ANTES DE HACER

ARRANCAR EL MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, yea

el "MOTOR" en la secci6n del Mantenimiento

de este manual.

_I_PRECAUClON: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. Aseg0rese que la segadora est_ nivelada.

2. Remueva ia varila medidora de aceite del

tubo de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVlSO: El terrapl_n inicial del aceite requiere

solamente 14 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 16 onzas.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la I[nea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite m_.s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

Tapa del deposito

de aceite

Tapa del rellenador

de gasotina

Cebador

estanque del combustible, haga arrancar el

motor y hb.galo funcionar hasta que las Ifneas

del combustible y el carburador queden vac[os.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para m_.s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daflos permanentes.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequefla de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor if[o, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador r_.pidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AVISO: En climas m_.s fr[os puede que sea

necesario repetir los pasos del cebado. En cli-

mas m_.s calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el m[nimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan set utilizados

durante los primeros 30 d[as.

_I, PRECAUCION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_I, PREOAUOION: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de b.cidos durante el

almacenamiento. La gasolina ac[dica puede

daflar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

pot un per[odo de 30 d[as o m_.s. Vacie el

Mango det

arrancador

CONSEJOS PARA SEGAR

_PRECAUClON: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden dahar su

segadora y anular su garant[a.

• Bajo ciertas condiciones, tal como c6sped

muy alto, puede ser necesario el elevar

la altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c6sped. Puede que sea

necesario reducir la velocidad del recorrido y

/ o haga funcionar la segadora sobre el _.rea

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del c_sped y para la

mayor[a de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R,&PIDO.

• Los poros en los recogedores de c_sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudarb.n menos

c6sped. Para evitar 6ste, rode el recogedor

con la manguera de agua regularmente y

d_jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudarb, el fiujo del

aire del motor y extender,, su duraci6n.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de c_sped muchas

veces, y los reduce en tamaho, de modo que

si se caen en el c6sped se van a dispesar

entre 6ste y no se van a notar. Tambi6n, el

c6sped acolchado se va a deshacer rb.pi-

damente entregando substancias nutritivas

para el c_sped. Siempre acolche con la

velocidad del motor (cuchilla) m_.s alta, pues

as[ se obtendr_, la mejor acci6n de recorte de

las cuchillas.

• Evite cortar el c_sped cuando est_ mojado.

El c_sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el c6sped es

temprano en la tarde. A esa hora _ste se ha

secado y el _.rea reci_n cortada no quedar_.

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c6sped. En el caso de que el

c_sped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c6sped.

Para un c_sped muy pesado, reduzca el an-

cho del corte pasando pot encima del lugar

anterJormente cortado y sJegue lentamente.

MAX 1 /3

• Ciertos tipos de c6sped y sus condiciones

pueden exigir que un _.rea tenga que set

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo corte, siegue atravesado

(en forma perpendicular) a la pasada del

primer corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_, que el c6sped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTEN|M| NTO

Revisar si hay Sujetadores Sueltos _4'

S Limpiar/Inspeccionar el Recogedor de Cesped *

E Controlar los Neumaticos

G Controlar las Ruedas Motrices ***

A Limpiar la Segadora ....

[_ Limpiar debajo la Cubierta de la Transmisidn ***

O Revisar las Correas y las Poleas Impulsadas ***

R Revisar / Afilar / Cambiar la Cuchilla

j_ Lubricacidn

i Limpiar / Recargar la Bateria **

Revisar el nivel del Aceite _#_

M Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

"r I Inspeccionar el Silenciador

O Cambiar la Bujia

Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

io a_adir un estabilizador de carburante.

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADA DE CADA 10 25 HORAS O 100 ALMACE-

USO USO HORAS TEMPORADA HORAS NAMIENTO

v' v'

v'3

_,2

. (si viene equipado) 1 - Cambiar mAs a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas,

** Segadoras con Arranque Electrico 2 - Dar servicio mb,s a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propumsor 3 - Cambie las cuchillas m_.s a menudo cuando siegue en terreno arenoso.

**** Utilizar una rasqueta para mimpiar 4 - Cargar por 48 horas al fin de la temporada.

debajo de la cubierta del cortacesped 5 - Y despu6s de 5 horas de funcionamiento.

RECOIVlENDAClONES GENERALES

La garanfia de esta segadora no cubre los

arficulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garanfia, el operador tiene que

mantener la segadora seg0n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

TABLA DE LUBRICACION

(_ Ajustador

de la rueda

(_) Aceite

del

motor

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al aho, cambie la buj[a, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla ester desgastada. Una buj[a

nueva y un elemento del filtro de aire limpio

/ nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mb.s.

• Siga el programa de mantenimiento en este

manual.

(_ Bisagra

de la

puerta

traser

(_) Clavija de montaje del puntal del mango

(_ Rocie e_ Jubricante

(_) Vea "MOTOR" en la seccion de Mantenirniento

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRJCACl0N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qu[micas para control de insec-

tos que pueden daflar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden daflar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o daflada.

_I_,PREOAUOiON: Usar solamente la hoja

de repuesto aprobada pot el fabricante de su

cortac_sped. Usar una hoja no aprobada pot el

fabricante de su cortac_sped es peligroso, pu-

ede daflar su cortac6sped y anular su garanfia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y p6ngalo en

donde no pueda entrar en contacto con _sta.

2. Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y / o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir_.ndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los arficulos de fer-

reter[a adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHILLA

1. Ponga la cuchilla en el adaptador de 6sta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

2. Aseg0rese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

3. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigueflal.

4. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girb.ndolo en el sentido en que

giran las manillas del reloj.

Adaptador de Ranura Chavetero del

la cuchilta ciguenal

Arandela de

seguridad

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61o con pernos aprobados mostrados

en la secci6n Partes de Reparaci6n de este manual.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar la cuchilla- pero

si Io hace, asegOrese de que quede balanceada.

Se tiene que tenet cuidado de mantenerla

balanceada. Una cuchilla que no estb. bal-

anceada va a producir eventualmente daflo en

la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave un

clavo en una viga o en la pared. Deje alrededor

de una pulgada de un clavo recto expuesto.

Ponga el agujero central de la cuchilla sobre la

cabeza del clavo. Si la cuchilla estb. balanceada

debe permanecer en la posici6n horizontal. Si

cualquiera de los extremos de la cuchilla se

mueve hacia abajo, afile el extremo pesado

hasta que _sta quede balanceada.

RECOGEDOR DE CO:SPED

• El recogedor de c_sped puede set rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c6sped a menudo

para verificar si est,. daflado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_.mbielo

solamente pot uno que sea aprobado pot el

fabricante. D6 el n0mero del modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICAClON

Use solamente aceite de detergente de alta call-

dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

seg0n su temperatura de operaci6n esperada.

Perno Arandela

de la endurecida "::i,,

cuchilla Borde de

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima if[o, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° F. Revise el nivel del aceite del motor m_.s a

",, menudo, para evitar un posible daflo en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o pot Io menos una vez al aflo si la

segadora se utiliza menos 25 horas el aflo.

Revise el nivel del aceite del carter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

)igu6nal aceite en forma segura cada vez que revise el

28nivel del aceite.

CALIDADES DE VISCOSIDAD DE SAE

F -20 0 30 32 40 60 80 100

c -_0 -2; -1; ; 1; _0 _0 4;

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para dre-

nat el aceite, drene el tanque de combustible

haciendo cotter el motor hasta que el tanque

est6 vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficie limpia.

3. Incline la cortadora de c6sped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_.s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

5. Cubra el elemento de espuma con una

capa delgada de aceite de motor limpio.

Apri6telo en una toalla para remover el

aceite en exceso. No Io sature.

6. Instale el elemento de espuma, luego

vuelva a poner la cubierta.

eja

Ranura

ees ma

Cubierta det fittro de aire

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, par_.ndose a intervalos regulates

para controlar el nivel del aceite con la

varilla.

6. Parar de ahadir aceite cuando se alcanza la

sehal de Ileno (FULL) en la varilla. Esperar

un minuto para dejar que el aceite se ar-

regle.

7. Contin0e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

8. Aseg0rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelvaaconectarelalambredelabujiaa6sta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aho o

tras 100 horas de funcionamiento, m_.s a menu-

do si se utiliza en condiciones de suciedad y

polvo particulates. No lave el filtro de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remuevalacubierta.

2. Cuidadosamente, remueva el elemento de

espuma.

3. Lave el elemento de espuma en detergente

liquido y agua.

4. Envuelva el elemento de espuma en una

tela y s6quelo apret_.ndolo.

SILENCIADOR

Inspeccione y cambie el silenciador si estb. corroi-

do puede producir un pelJgro de incendio y / o daho.

BUJJA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despu6s de cada 100 horas

de operaci6n, Io que suceda primero. El tipo de

buj[a y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

_PRECAUCION: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con _sta.

• Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspb.ndola para

remover la acumulaci6n de c_sped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mb.s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

_ADVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegOrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujfa y p6n-

galo en donde no pueda entrar en contacto

con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un m[nimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daha el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior estb.n fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y conexi6ne(s)

el asegurar _1(los) cable(s) al mango infe-

rior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Remueva los pernos y los teurcas.

4. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

5. Gire el mango inferior por encima para

levantar o bajar el mango.

6. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje.

7. Vuelva los pernos y los teurcas.

8. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Posici6n r"q Posici6n /r-?

segar_ para segar /

I /

Clavija

horc Puntal

Clavija mango

montaje POSICION BAJA POSICION ALTA

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la fb.-

brica. No trate de aumentar la velocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor estb. funcionando demasiado

rb.pido o demasiado lento, Ileve su segadora a

mas con su centro de servicio Sears o con un

otro centro de servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no estb. funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su segadora a contacto con su centro

de servicio Sears o con un otro centro de servicio

cualificado para repararla y / o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f_.brica

para la velocidad del motor adecuada. Puede

set peligroso hacer funcionar el motor a una

velocidad pot sobre el ajuste de alta velocidad

de la fb.brica. Si cree que la velocidad alta regu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otto centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

I1_ APRIETE

-----_ PARA AJUSTE

i_._ Mango inferior

• F_Puntal Ctavija de monta

_"Idet mango Clavija de horquilla

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 d[as o m_.s.

SEGADORA

Cuando se va a guardar la segadora por cierto

per[odo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un b.rea limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubr[quela seg0n se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg0rese de que todas las tuercas y

clavijas y todos los pernos y tornillos est6n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estb.n dahadas, quebradas o desgastadas.

C_.mbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada: use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Remueva los pernos y los teurcas.

2. Apriete los extremos inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante.

3. Suelte los pernos de montaje del mango su-

perior Io suficiente como para permitir que

el mango superior se pueda doblar hacia

atr_.s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegOrese que

Io doble segLin se muestra o purde dahar los

cables de control.

• Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior autom_.ticamente se asegurar_, en la

posici6n para segar.

APRtETE

PARA DOBLAR

Mango inferior

Barra de control POSICION

que exige PARA

presencia det SEGAR

operador /

/ //

///

DOBLAR

HACIA

ADELANTE Mango

PARA

ALMACENAR superior

Manilla del

mango

Mango inferior

Puntal

MOTOR

SISTEMA DE COMBUSTIBLE

iMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejb.ndolo funcionar

hasta que el carburante termine y el

carburador est_ vac[o.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir dahos

permanentes.

• Use combustible nuevo la pr6xima tempo-

rada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un m[nimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el per[odo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despu_s de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se est,. usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cb.mbielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

ClLINDRO

1. Remuevala bujfa.

2. Vac[e una onza (29 ml) de aceite a trav_s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se empie-

za a oxidar. La oxidaci6n y / o la mugre en su

gasolina producir_.n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y c0brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_.stico. El pl_.stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_PRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrfe el motor antes de

almacenarla en alg0n recinto cerrado.

SOLUCION DE PROBLEiVlAS =Yea ia secci6n apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

llenarlo con combustible limpio

y nuevo.

4. Agua en el combustible.

llenarlo con combustible limpio

y nuevo.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_.lvula del combustible (si equ-

ipada) estb. en la posici6n OFF.

11. Bater[a d_bi (si equipada).

12. Desconecte el conector

de la bater[a (si equipada).

CORRECClON

1. Limpie / cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

4. Vaciar el estanque y vuelva a

5. Conecte el alambre a la buj[a.

6. Cambie la buj[a.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la vb.lvula del combustible

a la posici6n ON.

11. Cague la bater[a.

12. Conecte la bater[a al motor.

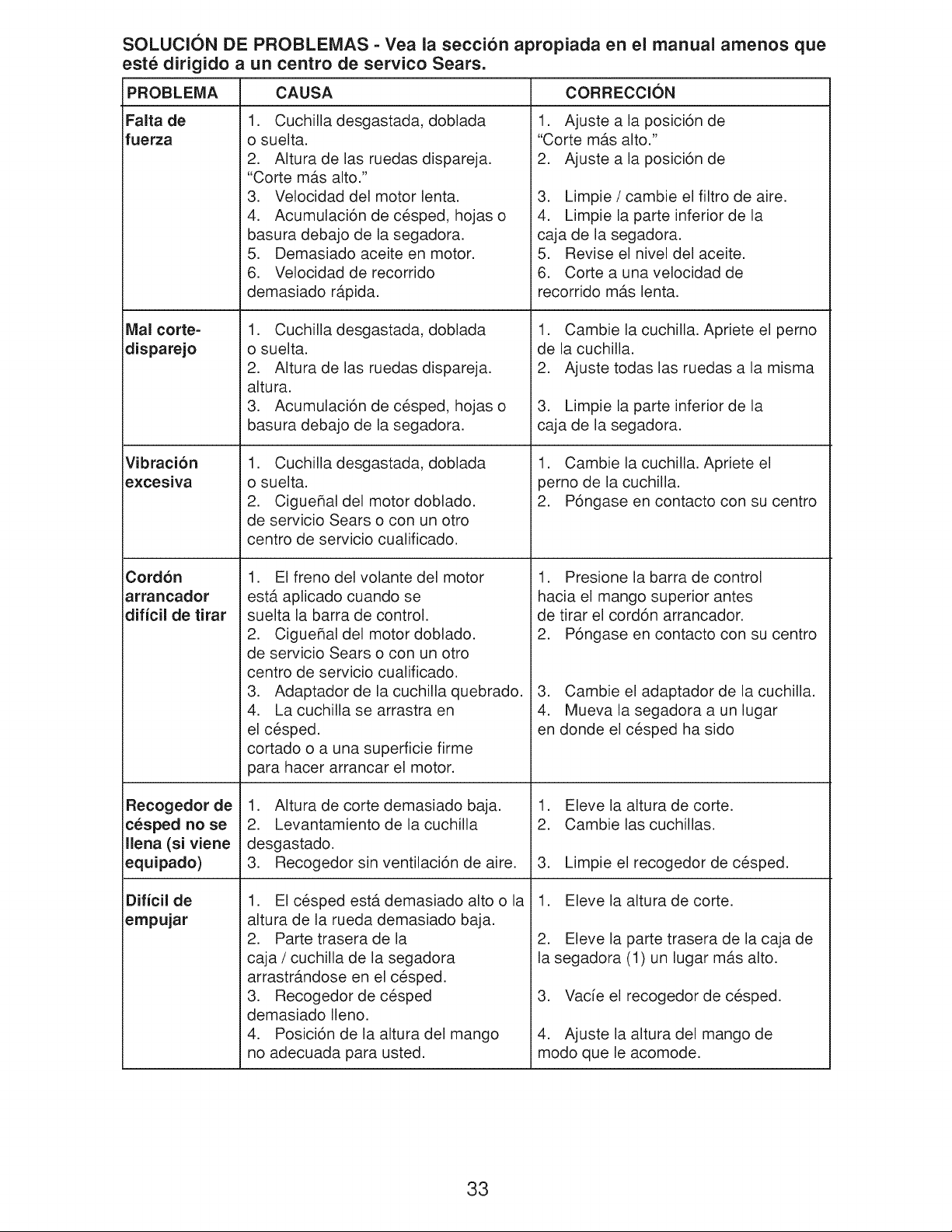

SOLUCION DE PROBLEMAS - Yea ia seccion apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

CAUSAi PROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibraci6n

excesiva

iCord6n

arrancador

idificil de tirar

Recogedorde

cesped no se

llena(siviene

equipado)

Dificil de

empujar

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

"Corte mb.s alto."

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

altura.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguehal del motor doblado.

de servicio Sears o con un otto

centro de servicio cualificado.

1. El freno del volante del motor

estb. aplicado cuando se

suelta la barra de control.

2. Ciguehal del motor doblado.

de servicio Sears o con un otto

centro de servicio cualificado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c6sped.

cortado o a una superficie firme

para hacer arrancar el motor.

1. AItura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c6sped est,. demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja / cuchilla de la segadora

arrastr_.ndose en el c_sped.

3. Recogedor de c6sped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECClON

1. Ajuste a la posici6n de

"Corte mb.s alto."

2. Ajuste a la posici6n de

3. Limpie / cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c6sped ha sido

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c6sped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.s alto.

3. Vacie el recogedor de c6sped.

4. Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,9998C

43 23

44 .......

12 11

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,9998C

KEY PART KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON NO. NO.

1 194176X428 Control Bar 34 401176X004 Axle Arm Assembly, Rear, LH 59 - - -

2 447814X479 Upper Handle 35 426589 Locknut, Hex 5/16-18

3 580638602 Bar, Lower Handle 36 401638 Shoulder Bolt

4 194788 Rope Guide 37 194345X460 Wheel & Tire Assembly, Front 61 409148

5 132004 Nut, Hex 39 409149 Flanged Locknut, Hex 65 88348

6 191574 Handle Bolt 40 446774 Frame, Grassbag 66 197480

7 66426 Wire Tie 41 194186 Hinge Screw 73 401630

8 74780512 Bolt, Hex Head 5/16-18 x 3/4 42 405421 Spring, Rear Door, LH 74 851201X004

11 440934 Engine Zone Control Cable 43 405423 Spring, Rear Door, RH 75 413693

12 178848 Hex Washer Head Screw 44 184193 Bolt, Rear Door

13 429930X004 Up-Stop Bracket 45 150406 Screw, Hex Head, Threaded, 76

14 189713X428 Handle Knob Rolled 3/8-16 x 1 77

o_ 15 51793 Hairpin Cotter 46 404763 Danger Decal 83

18 17600406 Screw 1/4-20 x 3/8 47 751153 Nut, Hex 84

19 401174X004 Axle Arm Assembly, Front, LH 48 401177X004 Axle Arm Assembly, Rear, RH 87

20 401175X004 Axle Arm Assembly, Front, RH 49 431909X460 Wheel & Tire Assembly, Rear 88

21 418655 Kit, Rear Skirt 50 408955 Grassbag 89

22 401621X004 Selector Spring, Front 52 442609 Kit, Lawn Mower Housing --

23 401814X428 Rear Door Assembly (Includes Key Number 46) - -

25 580915602 Handle Bracket Assembly, LH 53 851084 Screw, Hex Head, Grade 8

26 580915702 Handle Bracket Assembly, RH 3/8-24 x 1-3/8

28 407499X005 Wheel Adjusting Bracket, LH 54 850263 Helical Lockwasher

29 407500X005 Wheel Adjusting Bracket, RH 55 851074 Hardened Washer

30 401629 Spacer 56 406706 21"Blade

32 440858X004 Selector Spring, Rear 57 850977 Blade Adapter

33 87877 Selector Knob

DESCRiPTiON

Engine, Briggs & Stratton,

Model No. 9P702-0027-F1

(See Breakdown)

Nut, Hex

Washer, Flat

O-Ring

Washer, Curved, Cylindrical

Washer, Special, Engine

Kit, Rear Baffle

(Includes 3 Screws)

410589 Baffle, Rear

17411312 Screw, Rear Baffle

428501 Baffle, Front

17000510 Screw, Front Baffle

437516 Cap, Handle Bar

73970500 Bolt, Carriage

72250505 Nut, Hex

404764 Warning Decal (not shown)

581735849 Owner's Manual

Available accessories not included with mower:

-- 71 33623 Gas Can

(2.5 Gallon Container)

- - 71 33500 Fuel Stabilizer

-- 71 33000 SAE 30W Oil

(20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm

iMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 9P702-0027-F1

875

1395_

535

528i i

968

745A_

745_

9233

621

850

305_

332_

75 _-'_

78_

9723

1036 EMISSIONS LABEL

334_

333J

........... i¸¸

635

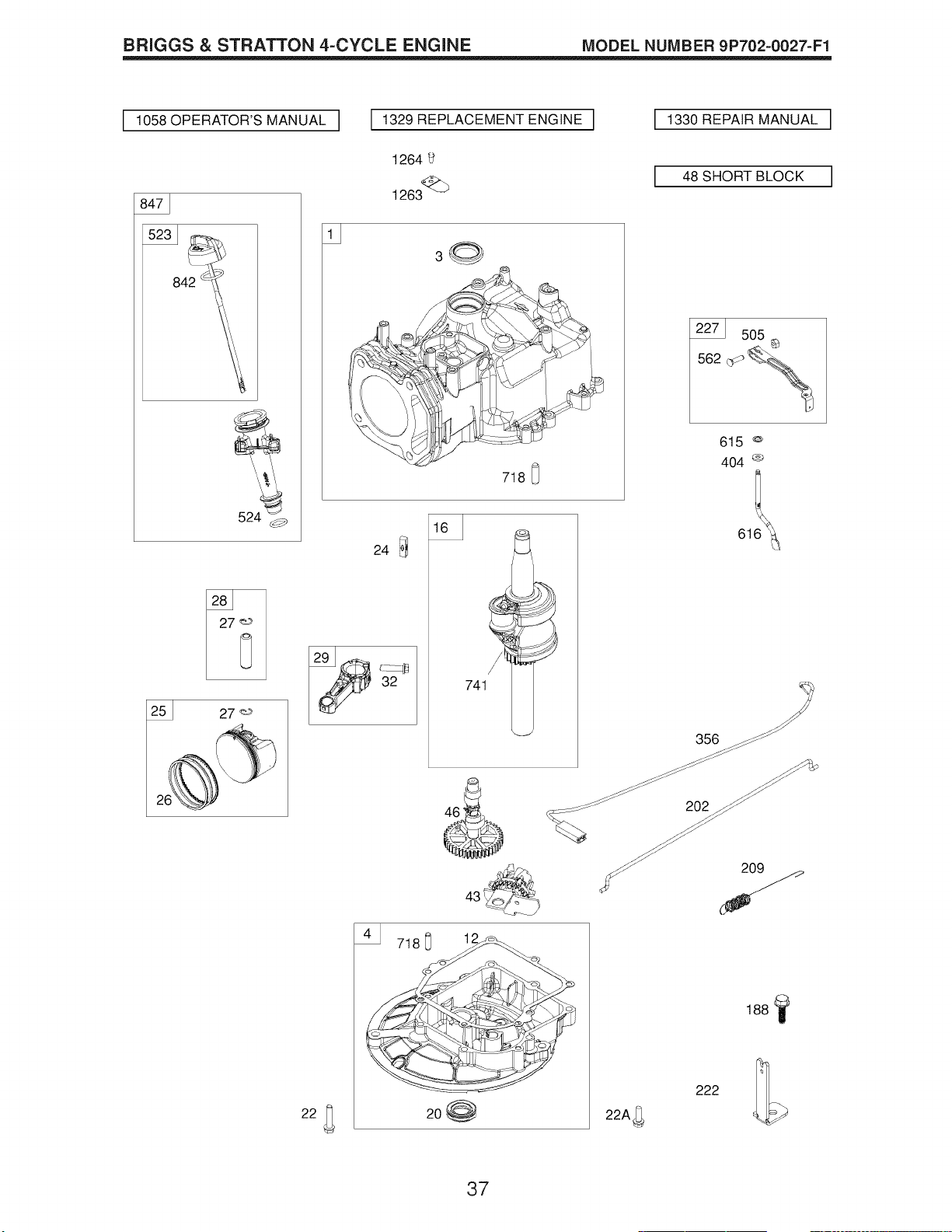

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 9P702-0027-F1

I 1058 OPERATOR'S MANUAL I [ 1329 REPLACEMENT ENGINE ] I 1330 REPAIR MANUAL I

I 48SHORTBLOCKI

842

1264

1263(_

718 [_

741

615 @

404 ®

7180

20@

222

188

22A_

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 9P702-0027-F1

493

1238

318 _

617

623 0

163

3_# 868_

238 _'

1029_ _-_ 35

1029A %

1026_ _

337

1023

914

85O

635

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 9P702-0027-F1

121 CARBURETOR OVERHAUL KIT

217

104

617

623

163

358 ENGINE GASKET SET

30 20@

623 0

842 _

868 @

Engine Power Rating Information

The gross power rating for individual gas engine models is labeled in accordance with SAE (Society

of Automotive Engineers) code J1940 (Small Engine Power & Torque Rating Procedure), and rating

performance has been obtained and corrected in accordance with SAE J1995 (Revision 2002-05).

Torque values are derived at 3060 RPM; horsepower values are derived at 3600 RPM. Actual gross

engine power will be lower and is affected by, among other things, ambient operating conditions

and engine-to-engine variability. Given both the wide array of products on which engines are placed

and the variety of environmental issues applicable to operating the equipment, the gas engine will

not develop the rated gross power when used in a given piece of power equipment (actual "on-site"

or net power). This difference is due to a variety of factors including, but not limited to, accessories

(air cleaner, exhaust, charging, cooling, carburetor, fuel pump, etc.), application limitations, ambi-

ent operating conditions (temperature, humidity, altitude), and engine-to-engine variability. Due to

manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated

power for this Series engine.

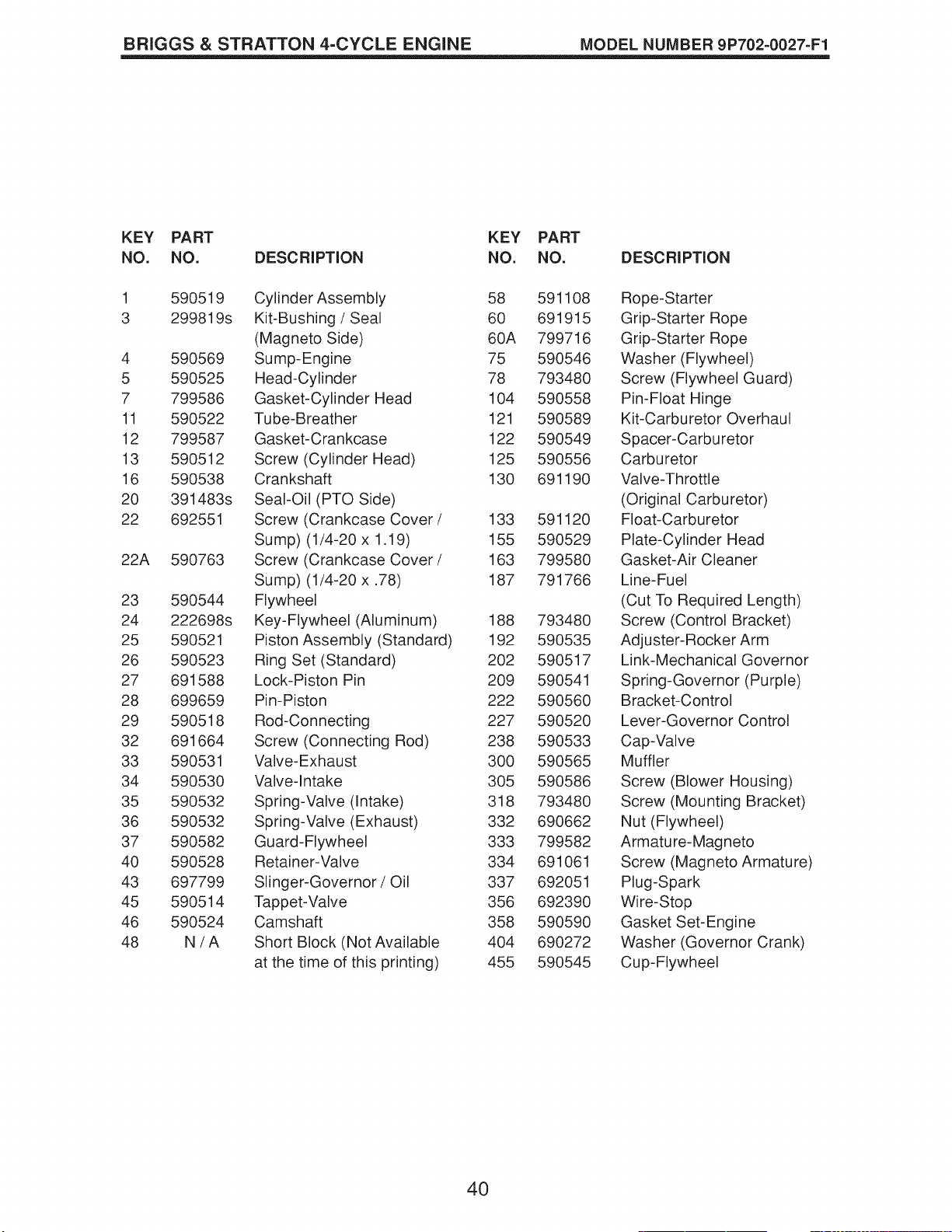

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 9P702-0027=F1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRiPTiON

1 590519

3 299819s

4 590569

5 590525

7 799586

11 590522

12 799587

13 590512

16 590538

20 391483s

22 692551

22A 590763

23 590544

24 222698s

25 590521

26 590523

27 691588

28 699659

29 590518

32 691664

33 590531

34 590530

35 590532

36 590532

37 590582

40 590528

43 697799

45 590514

46 590524

48 N/A

Cylinder Assembly

Kit-Bushing / Seal

(Magneto Side)

Sump-Engine

Head-Cylinder

Gasket-Cylinder Head

Tube-Breather

Gasket-Crankcase

Screw (Cylinder Head)

Crankshaft

Seal-Oil (PTO Side)

Screw (Crankcase Cover

Sump) (1/4-20 x 1.19)

Screw (Crankcase Cover

Sump) (1/4-20 x .78)

Flywheel

Key-Flywheel (Aluminum)

Piston Assembly (Standard)

Ring Set (Standard)

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

Valve-Exhaust

Valve-Intake

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Guard-Flywheel

Retainer-Valve

Slinger-Governor / Oil

Tappet-Valve

Camshaft

Short Block (Not Available

at the time of this printing)

58 591108 Rope-Starter

60 691915 Grip-Starter Rope

60A 799716 Grip-Starter Rope

75 590546 Washer (Flywheel)

78 793480 Screw (Flywheel Guard)

104 590558 Pin-Float Hinge

121 590589 Kit-Carburetor Overhaul

122 590549 Spacer-Carburetor

125 590556 Carburetor

130 691190 Valve-Throttle

(Original Carburetor)

133 591120 Float-Carburetor

155 590529 Plate-Cylinder Head

163 799580 Gasket-Air Cleaner

187 791766 Line-Fuel

(Cut To Required Length)

188 793480 Screw (Control Bracket)

192 590535 Adjuster-Rocker Arm

202 590517 Link-Mechanical Governor

209 590541 Spring-Governor (Purple)

222 590560 Bracket-Control

227 590520 Lever-Governor Control

238 590533 Cap-Valve

300 590565 Muffler

305 590586 Screw (Blower Housing)

318 793480 Screw (Mounting Bracket)

332 690662 Nut (Flywheel)

333 799582 Armature-Magneto

334 691061 Screw (Magneto Armature)

337 692051 Plug-Spark

356 692390 Wire-Stop

358 590590 Gasket Set-Engine

404 690272 Washer (Governor Crank)

455 590545 Cup-Flywheel

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 9P702-0027-F1

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON

493 590551

505 793515

523 796503

524 691876

528 793006

535 799579

562 793514

601 791850

613 590562

615 690340

616 590516

617 270344s

621 692310

623 799581

635 692076

718 690959

724 697478

741 796210

745 691146

745A 690859

770 590588

830 590536

842 691031

847 590572

850 100106

868 590534

875 590584

914 591103

922 692135

Bracket-Mounting 923 691487

(Carburetor) 930 590585

Nut (Governor Control Lever) 957 591003

Dipstick 968 590581

Seal-Dipstick Tube 972 590568

Hose-Primer (Fuel Tank) 975 591116

(Cut To Required Length) 1023 590513

Filter-Air Cleaner Foam 1026 590515

Bolt 1029 590526

(Governor Control Lever) 1029A 590527

Clamp-Hose (Green) 1036 - - -

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor 1058 N / A

SeaI-O Ring

(Intake Manifold) 1127 590554

Switch-Stop

SeaI-O Ring 1238 590550

(Carburetor Spacer) 1263 697124

Boot-Spark Plug 1264 793453

Pin-Locating (Cylinder) 1329 N / A

Retainer-Seal

Gear-Timing 1330 N / A

Screw (Brake) (#10-32 x .86)

Screw (Brake) (#10-32 x .5) 1395 590552

Kit-Rewind / Blower Housing

Stud-Rocker Arm - - 398067

SeaI-O Ring (Dipstick)

Dipstick / Tube Assembly

Sealant-Silicone

Seal-Valve

Base-Air Cleaner

Screw (Rocker Cover)

Spring-Brake

Brake

Guard-Rewind

Cap-Fuel

Cover-Air Cleaner

Fuel-Tank

Bowl-Float

Cover-Rocker

Rod-Push

Arm-Rocker (Exhaust)

Arm-Rocker (Intake)

Label-Emissions (Available

from any Briggs & Stratton

Authorized Dealer)

Operator's Manual (Not

Available at time of printing)

Screw (Float Bowl to

Carburetor Body)

Screw (Carburetor Spacer)

Reed-Breather

Screw (Breather Reed)

Replacement Engine (Not

Available at time of printing)

Repair Manual (Not

Available at time of printing)

Screw (Air Cleaner Base

to Carburetor)

Spark Arrester

(available accessory)

Carburetor Overhaul Kit Key No. 121

Engine Gasket Set Key No. 358

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

S_RV|C_ NOTES

NEED HORE HELP?

YouTl find the answer and more on managemyho_eoCO_ - for fr'ee!

o Find this and aLLyour other product manuals online.

o Get answers from our team of home experts.

o Get a personalized maintenance plan for your home.

o Find information and tooLs to help with home projects.

Your Home

For repair - in your home - of aH major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n Au Canada pour serviceen fran£ais:

a domicilio,y paraordenar piezas: 1-800-LE-FOYERMc

1-888-,SU-HOGAR® (1-800-533-6937)

(1-888-784-6427) www. sea rs. ca

Serifs

TM SM

® Registered Trademark / Trademark / Service Mark of Sears Brands, LLC

® Marca Registrada / TMMarca de Fabrica / Marca de Servicio de Sears Brands, LLC

MCMarque de commerce / MDMarque d6pos_e de Sears Brands, LLC

581735849 Rev. 2 08.01.13BY PrintedinU.S.A.

Craftsman 9179998C lawn mower

Product's Documents

User Manual

Specifications

Craftsman 9179998C Questions and Answers
