Sun Joe 24V-GTS4004-XT 24-Volt 3-in-1 Cordless Yard Care User Manual

Model 24V-GTS4004-XT Form No. SJ-24V-GTS4004-XT-880E-M

, LLC

SAVE THESE INSTRUCTIONS

A Division of Snow Joe

, LLC

OPERATOR’S MANUAL

CORDLESS LAWN + GARDEN

MULTI-TOOL SYSTEM

24-VOLT MAX* | POLE HEDGE TRIMMER | POLE LEAF BLOWER | POLE CHAIN SAW

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

Always follow these safety guidelines. Failure to do so may

result in serious bodily injury or death.

General Safety

mWARNING! This appliance is not intended for use

by children or by unassisted, unsupervised persons whose

physical, sensory or mental capabilities prevent them from

using it safely. Children should be supervised to ensure that

they do not play with the appliance.

Before starting up your machine, please check it carefully for

any defects. If you nd any, do not start up your machine.

Contact your authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

mWARNING! When using the power tool, basic safety

precautions should always be followed to reduce the risk of

re, electric shock, and personal injury. These include:

1. Keep work area clean and well-lit – Cluttered, dark

areas invite accidents.

2. Avoid dangerous environments – Do not use the power

tool in rain, in damp or wet locations, or in bad weather,

especially when there is a risk of lighting. This decreases

the risk of being struck by lighting. Do not operate the

power tool in gaseous or explosive atmospheres or use

the power tool near ammable or combustible liquids.

Motors in these tools normally spark, and the sparks

might ignite fumes.

3. Know your product – Know how to start and stop the

machine. Be thoroughly familiar with the controls.

4. Keep children, bystanders, and pets away –

All spectators, including pets, should be kept a safe

distance away from the work area.

5. Dress properly – Do not wear loose clothing or jewelry.

They can get caught in moving parts. Protective rubber

gloves and non-slip footwear are recommended when

working outdoors.

mCAUTION! – Exercise caution to avoid slipping or

falling. Wear protective footwear that will protect your feet

and improve your footing on slippery surfaces.

7. Stay alert – Watch what you are doing. Use common

sense. Do not operate the power tool when you are tired,

or under the inuence of alcohol or drugs.

8. Do not overreach –

Keep proper footing and balance

at all times.

9. Avoid unintentional starting – Do not carry the power

tool with your nger on the trigger. Make sure the switch

is o before inserting the battery.

10. Use the right appliance – Do not use the power tool

for any applications other than those for which it

was intended.

11. Blades are sharp – Don't grasp the exposed cutting

blades or cutting edges when picking up or holding

the power tool.

12. Use two hands – Hold the telescoping pole and handle

with both hands to avoid loss of control.

13. Remove the battery – Remove the battery from the

power tool when it is not in use, before servicing it, when

changing accessories, and when performing any other

maintenance task.

14. Use safety glasses – Also use safety footwear,

snug-tting clothing, protective gloves, hearing and

head protection.

15. Use head protection – Always use head protection when

operating the power tool overhead. Falling debris can

result in serious personal injury.

16. Do not force the tool – It will perform better with less

likelihood of personal or mechanical injury if it is used at

the rate for which it was designed.

17. Store indoors – When not in use, the power tool should

be stored indoors in a dry and high or locked-up place out

of the reach of children.

18. Check for damaged parts – Before further use of the

appliance, all guards and parts should be carefully

checked to determine that it will operate properly and

perform its intended function. Check for alignment of

moving parts, binding of moving parts, breakage of parts,

mounting, and any other condition that may aect its

operation. A guard or other part that is damaged should

be properly repaired or replaced. Contact the Snow Joe

+ Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563) for assistance.

19. Maintain the power tool with care – Keep the cutting

edges sharp and clean for optimal performance and to

reduce the risk of injury. Keep the handles dry, clean,

and free from oil and grease. Follow the additional

recommendations described in the maintenance section

of this manual.

20. Do not use the power tool if the switch does not turn it on

and o. Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

21. Keep all parts of the body away from the cutting blades or

chain. Do not remove cut material or hold material to be cut

when blades are moving. Make sure the switch is o when

clearing jammed material. The blades or chain will continue

moving for a while after the tool is turned o. A moment

of inattention while operating the power tool may result in

serious personal injury.

22. Carry the power tool by the handle with the cutting blade

or chain stopped. When transporting or storing the power

tool, always keep the blades or chain bar covered. Proper

handling of the garden tool will reduce possible personal

injury from the cutting blades or chain.

23. Hold the product by insulated gripping surfaces only,

because the cutting blade or chain may contact hidden

wiring. Cutting blades or chain contacting a “live” wire

may make exposed metal parts of the product “live”and

could give the operator an electric shock.

24. The unit has not been designed to provide protection

from electric shock in the event of contact with overhead

electric lines. Never use the power tool near any electrical

power lines. Contact with or use near power lines may

cause serious injury or electric shock resulting in death.

Maintain a minimum clearance of 50 ft (15 m) from all

power lines.

mWARNING! Before inspecting, cleaning, or servicing

the machine, remove the battery and wait for all moving parts

to stop. Failure to follow these instructions can result in serious

personal injury or property damage.

mWARNING! Do not use this appliance without reading

this instruction manual.

mWARNING! Do not use the appliance within range of

persons unless they are wearing protective clothing.

mWARNING! Do not operate the cordless power tool in

a tree, on a ladder, or on a scaold. Using the tool under such

circumstances is extremely dangerous.

mWARNING! Do not let familiarity with this type of tool

prevent you from taking all necessary precautions.

Remember that a careless fraction of a second is sucient

to inict serious injury.

mWARNING! The garden tool system must be fully

assembled before operation! Do not use the tool that is only

partly assembled or assembled with damaged parts!

mWARNING! Starting, stopping, and restarting an

electric motor repeatedly within a few seconds can generate

a great deal of heat and damage the motor. To protect the life

of your cordless power tool, always wait at least ve seconds

after stopping before restarting the unit.

mWARNING! Electrical Shock Hazard – Before starting

up your machine, please check it carefully for any defects.

If you nd any, do not start up your machine and contact

your distributor.

NOTE: Take care of small parts that are removed during

assembly or when making adjustments. Keep them secure

to avoid loss.

Please contact an authorized Snow Joe

+ Sun Joe

dealer

or call the Snow Joe

+ Sun Joe

customer service center

at 1-866-SNOWJOE (1-866-766-9563) for all maintenance

or operations not foreseen in this manual. Any operation

performed in an unauthorized service center or by unqualied

personnel will completely invalidate the warranty.

mWARNING! For your safety and that of others:

• Correct maintenance is essential to maintain the original

eciency and safety of the machine over time.

• Keep all nuts, bolts, and screws tight to be sure the

equipment is in safe working condition.

• Never use the machine with worn or damaged parts.

Damaged parts are to be replaced and never repaired.

mWARNING! Always wear protective gloves during

maintenance operations.

mWARNING! Use only original manufacturer’s

replacement parts, accessories and attachments. Failure to do

so can cause possible injury and poor performance.

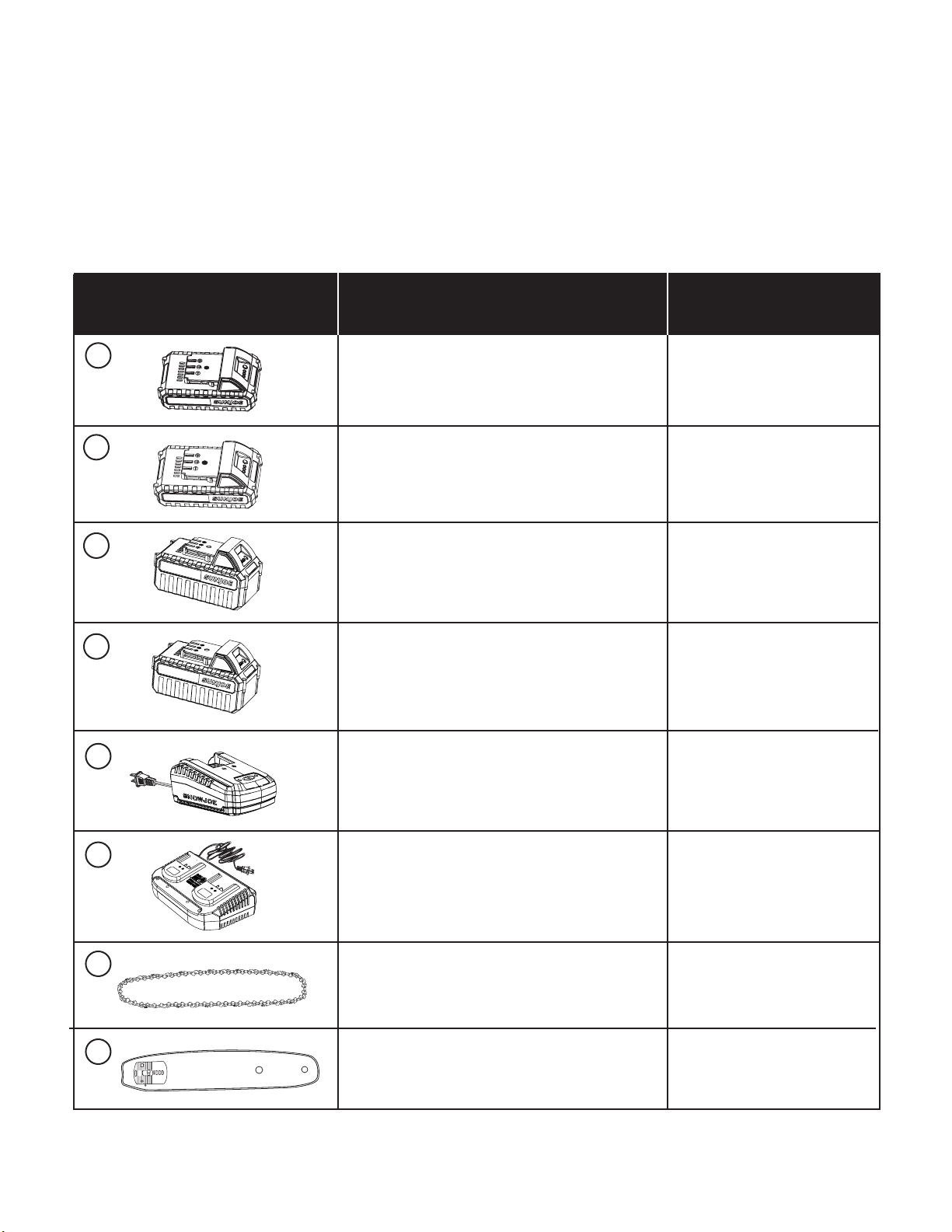

To order genuine replacement parts or accessories for the

Sun Joe

24V-GTS4004-XT cordless pole garden tool system,

please visit sunjoe.com or contact the Snow Joe

+ Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563).

Cleaning the Tool

mWARNING! Never let any liquid get inside the motor

housing and NEVER immerse any part of the housing in liquid.

1. Stop the motor and remove the battery.

2. Clean dirt and debris from the body of the tool,

using a damp cloth with a mild detergent.

NOTE: Do not use any strong detergents on the plastic

housing or the handle, as they can be damaged by certain

aromatic oils such as pine and lemon, and by solvents

such as kerosene.

Storage

mWARNING! Do not at any time let brake uids, gasoline,

petroleum-based products, penetrating oils, etc., come in

contact with plastic parts. Chemicals can damage, weaken, or

destroy plastic which may result in serious personal injury.

1. Stop the motor and remove the battery.

2. Clean the garden tool system thoroughly before storing.

3. Always place the blade cover on the blade and bar sheath

on the chain bar before storing or transporting the garden

tool system. Use caution to avoid the sharp teeth of the

blade and the chain.

4. Store the garden tool system indoors, in a dry place that is

inaccessible to children. Keep away from corrosive agents

such as garden chemicals and de-icing salts.

5. We recommend using the original package for storage or

covering the product with a suitable cloth or enclosure to

protect it against dust.

Specic Safety Warnings

for Pole Chain Saw

1. Only the pole chain saw operator should be in the

work area.

2. Do not use the pole chain saw to cut down trees.

3. Always use two hands when operating the pole chain saw.

Grip the pole chain saw securely with one hand on the

trigger and the other hand on the pole.

4. Before starting the pole chain saw, make sure that the

saw chain is not in contact with any object.

5. Do not allow the pole chain saw to make contact with

grounded objects such as pipes, fences, and metal posts.

6. Do not force the pole chain saw while cutting. Apply light

pressure. It will perform more eectively and safely if it is

used at the rate for which it was designed.

7. Use extreme caution when cutting a limb that is under

tension. When wood tension is released, the limb could

spring back and strike the operator, causing severe injury

or death.

8. During transport, hold the pole at its balance point,

with the guide bar and chain facing to the rear.

9. Do not cut small brush and saplings with the pole chain

saw. Small branches may catch in the chain and be

whipped towards the operator, which could pull the

operator o balance.

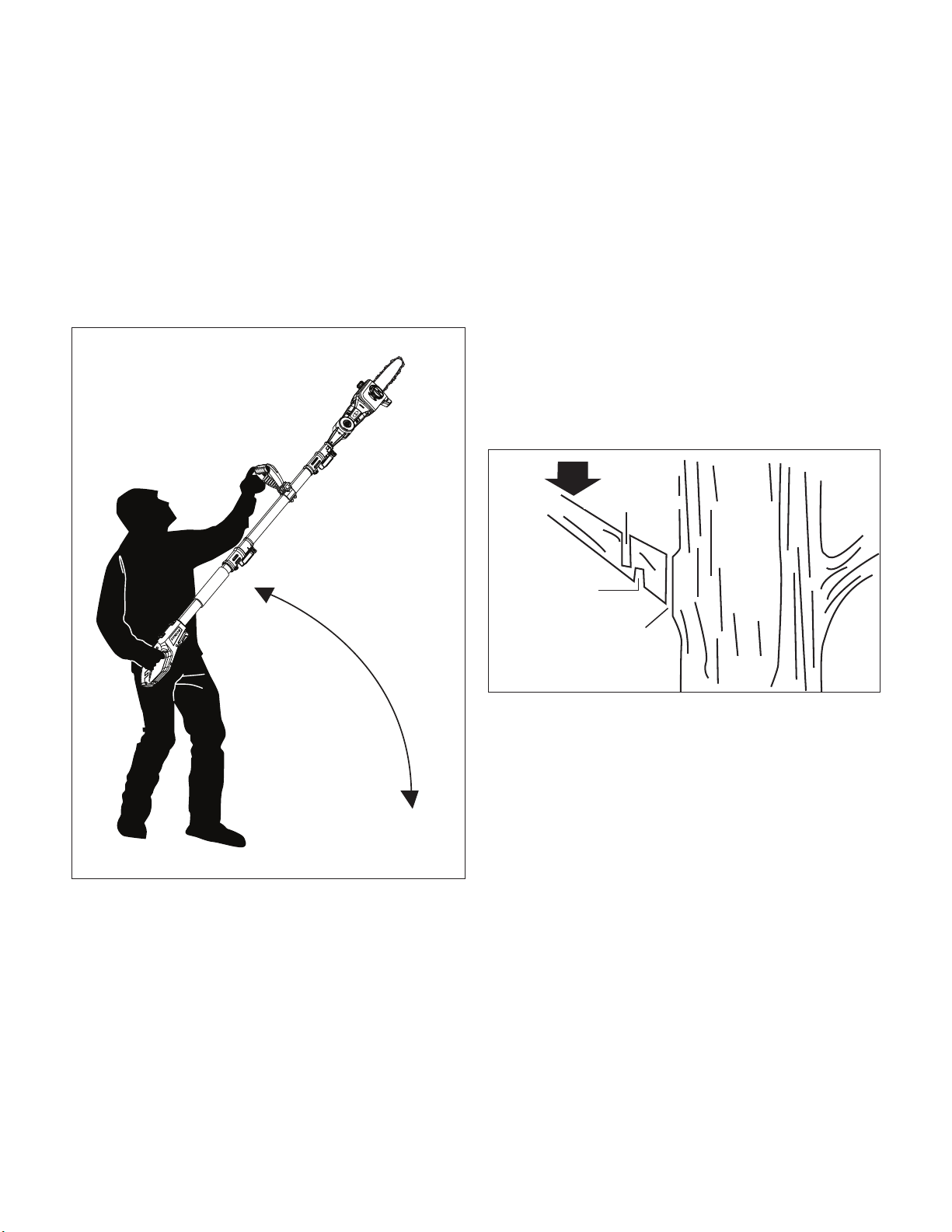

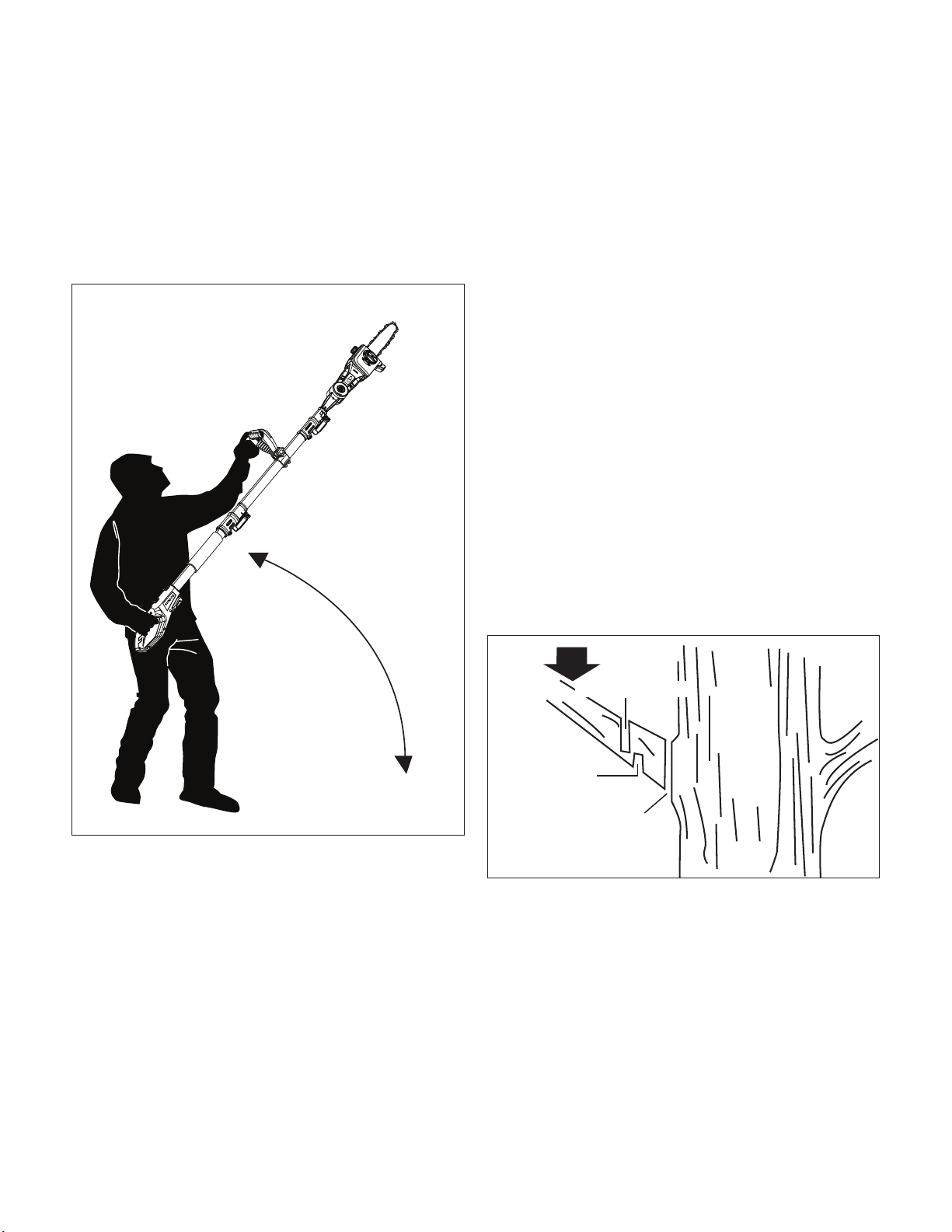

10. Never stand directly under the limb you are trimming.

Always position yourself outside the path of falling debris.

11. Keep a rm, steady pressure on the pole chain saw while

cutting. Do not try to cut limbs larger in diameter than the

length of the guide bar.

12. Keep other people and pets away from the cutting end of

the pole chain saw and at a safe distance away from the

work area.

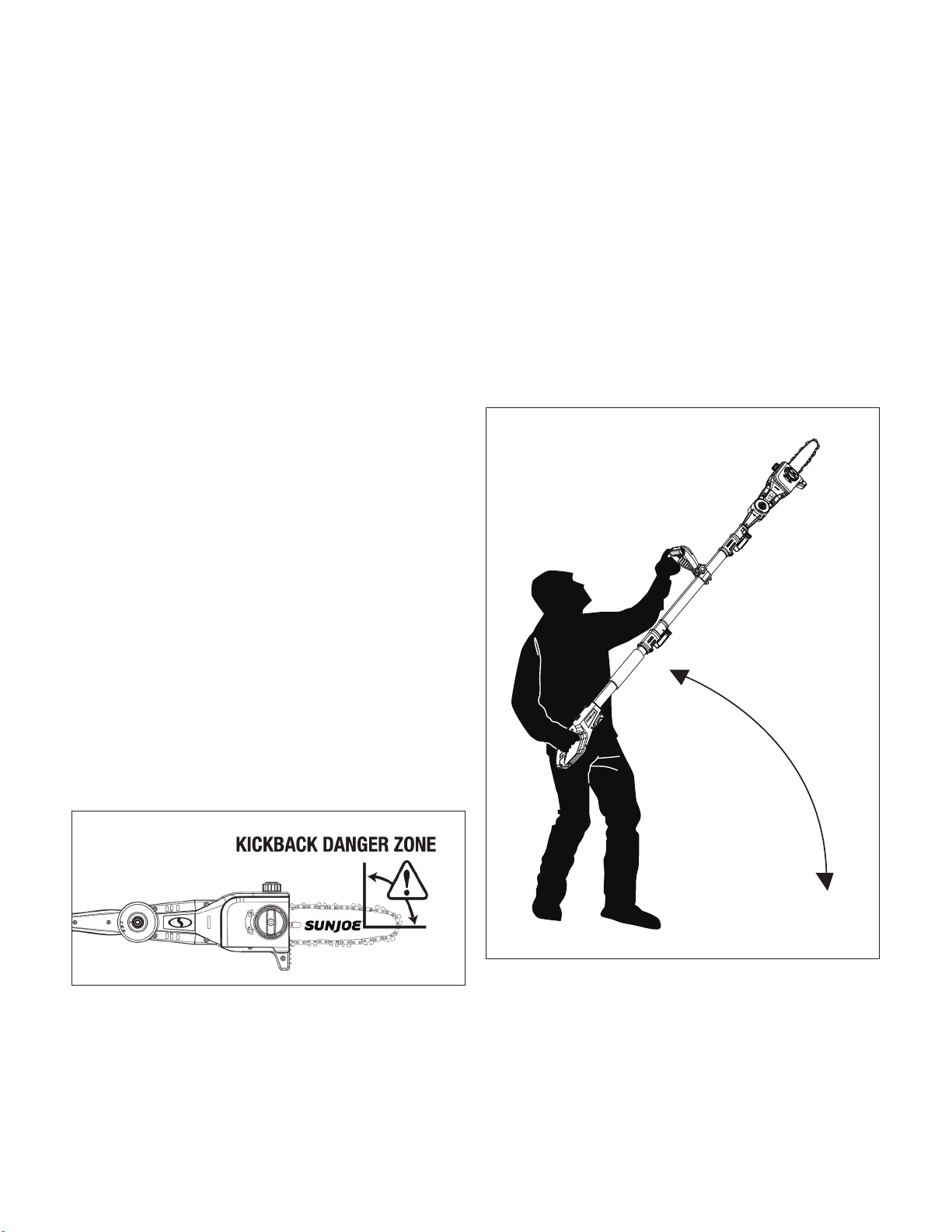

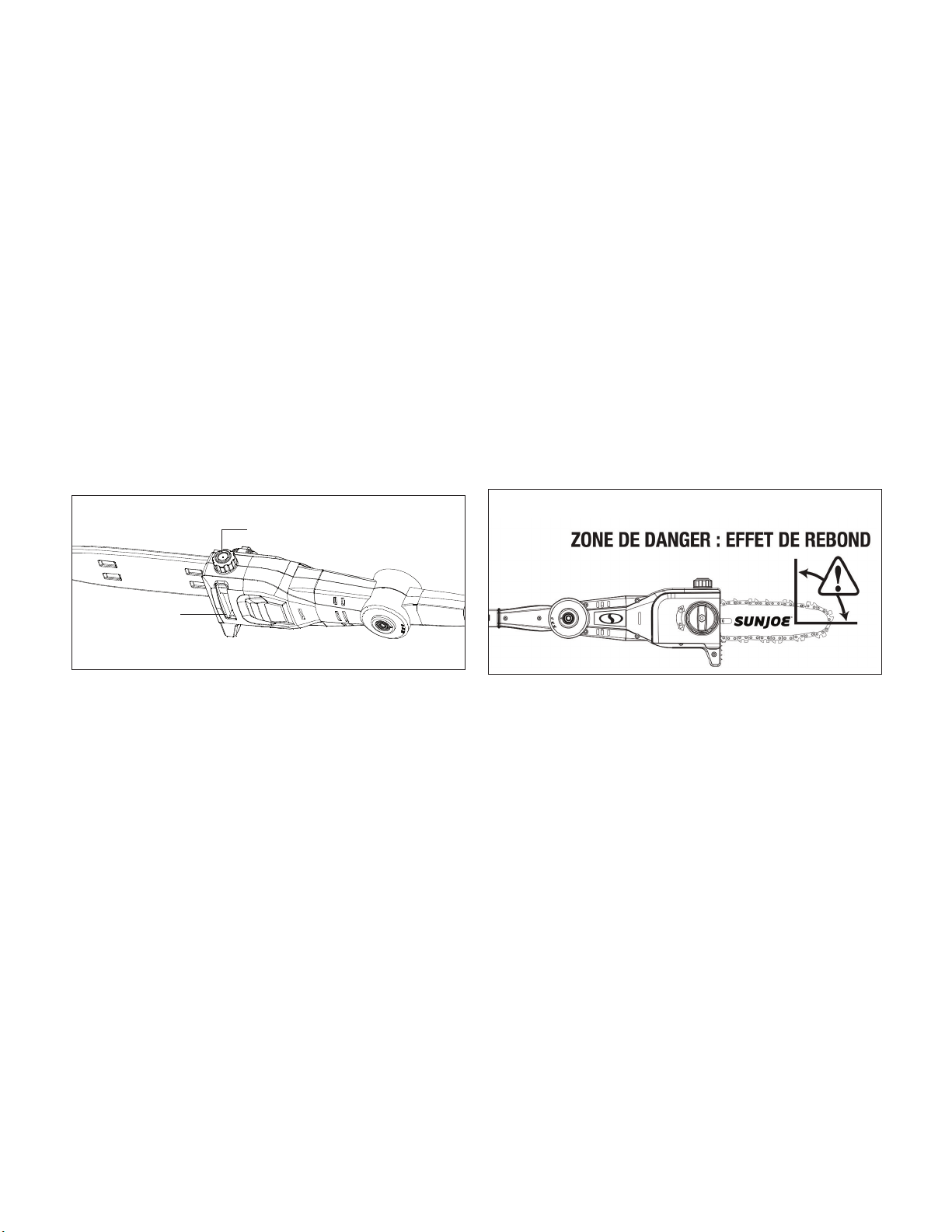

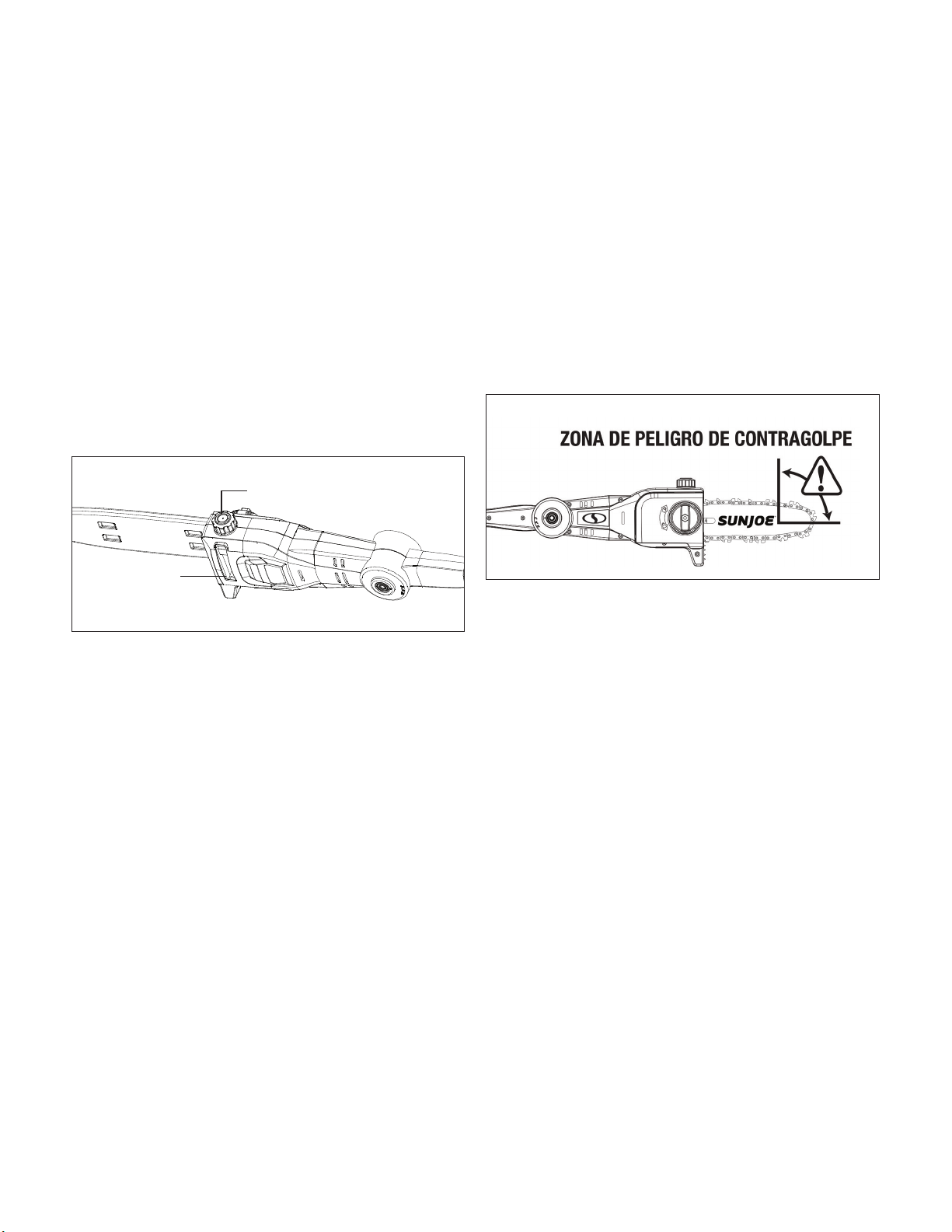

Kickback

mWARNING! Kickback may occur when the nose or tip

of the guide bar touches an object, or when the wood closes

in and pinches the saw chain in the cut.

AVOID CONTACTING THE GUIDE BAR TIP WITH ANY

OBJECT. In some cases, when the tip makes contact with an

object, it may cause a fast reverse reaction, kicking the guide

bar up and back towards the operator. Pinching the saw chain

along the top of the guide bar may also push the guide bar

rapidly back towards the operator. Either of these reactions

may cause you to lose control of the pole chain saw, which

could result in serious personal injury.

• Kickback safety devices on this pole chain saw include

a skip chain and a low kickback guide bar. These will

reduce, but not entirely prevent, kickbacks. Follow the

necessary precautions indicated in this operator's manual

to avoid kickbacks.

• Always use two hands when operating the pole chain saw,

one hand gripping the trigger and the other hand gripping

the pole. Use a rm grip. Thumbs and ngers must wrap

around the trigger and the pole.

• Keep all guards in place on the pole chain saw. Make sure

they are in proper working order.

• Do not overreach or extend arms above shoulder height.

• Keep solid footing and balance at all times.

• Never try cutting through two branches at the same time.

Only cut one at a time.

• Do not bury the guide bar nose or try to cut by boring the

guide bar nose into the wood.

• Watch for shifting of wood or other forces that may pinch

the chain.

• Use extreme caution when re-entering a previous cut.

• Use the low-kickback chain and guide bar supplied with

this pole chain saw. Only use genuine Snow Joe

Sun Joe

replacement parts designed specically for use

with this pole chain saw.

• Never use a dull or loose chain. Keep the chain sharp and

properly tensioned.

Specic Safety Warnings

for Pole Hedge Trimmer

1. Remove any adjusting key or wrench before turning

the power tool on. A wrench or key left attached

to the rotating part of the power tool may result in

personal injury.

2. Remove any blade that has been damaged. Always make

sure that the blade is installed correctly and securely

fastened before each use. Failure to do so can cause

serious injury.

3. Never cut any material over 0.6 in. (1.5 cm) in diameter.

4. Maintain a rm grip on the handle and the pole while

cutting with the blade. Keep the blade away from body.

5. Use the pole hedge trimmer and accessories in

accordance with these instructions, taking into account

the working conditions the work to be performed.

Use of the power tool for operations dierent from

intended use could lead to a hazardous situation.

Specic Safety Warnings

for Pole Leaf Blower

1. The blower has been designed to clear light debris and

leaves from hard surfaces – not for clearing grassed areas.

2. When operating the unit, never point the blower nozzle

in the direction of people or pets or in the direction of

windows. Use extra caution when blowing debris near

solid objects, such as trees, automobiles, and walls.

3. Be sure to secure the unit when transporting it.

4. Use extra care when cleaning on stairs.

5. Do not put any object into the tool's openings. Do not use

the tool with any opening blocked; keep openings free of

dust, lint, hair, or any other object that may reduce air ow.

6. Check the work area before each use. Remove all objects

such as rocks, broken glass, nails, wire, or string, which

can be thrown or become entangled in the machine.

7. Never run the unit without the proper equipment attached.

Always ensure the blower tube is properly installed.

Battery & Charger

Safety Instructions

We pay a great deal of attention to the design of every battery

pack to ensure that we supply you with batteries that are safe,

durable and have a high energy density. The battery cells have

a wide range of safety devices. Each individual cell is initially

formatted and its electrical characteristic curves are recorded.

This data is then used exclusively to be able to assemble the

best possible battery packs.

Despite all the safety precautions, caution must always be

exercised when handling batteries. The following points must

be obeyed at all times to ensure safe use. Safe use can only

be guaranteed if undamaged cells are used. Incorrect handling

of the battery pack can cause cell damage.

IMPORTANT! Analyses conrm that incorrect use and poor

care of high-performance batteries are the main factors

responsible for personal and/or product damage.

mWARNING! Use only approved replacement batteries;

other batteries may damage the power tool and cause it to

malfunction, which can lead to serious personal injury.

mWARNING! Do not use a battery pack or appliance that

is damaged or modied. Damaged or modied batteries may

exhibit unpredictable behavior resulting in re, explosion or risk

of injury.

Do not modify or attempt to repair the appliance or the battery

pack except as indicated in the instructions for use and care.

Have your battery pack serviced by a qualied repair person

using only identical replacement parts. This will ensure that the

safety of the battery pack is maintained.

mCAUTION! To reduce the risk of injury, charge the

24V iON+ lithium-ion battery pack only in its designated

24V iON+ lithium-ion charger. Other types of chargers present

risk of re, personal injury and damage. Do not wire a battery

pack to a power supply plug or car cigarette lighter. Such

misuse will permanently disable or damage the battery pack.

• Avoid dangerous environments – Do not charge the

battery pack in rain, snow or in damp or wet locations.

Do not use the battery pack or charger in the presence of

explosive atmospheres (gaseous fumes, dust or ammable

materials) because sparks may be generated when inserting

or removing the battery pack, which could lead to a re.

• Charge in a well-ventilated area – Do not block the

charger vents. Keep them clear to allow for proper

ventilation. Do not allow smoking or open ames near a

charging battery pack. Vented gases may explode.

NOTE: The safe temperature range for the battery is

40°F (4.5°C) to 105°F (40.5°C). Do not charge the battery

outside in freezing weather; charge it at room temperature.

• Maintain charger cord – When unplugging the charger, pull

the plug, not the cord, from the receptacle to reduce the

risk of damage to the electrical plug and cord. Never carry

the charger by its cord or yank it by the cord to disconnect

it from the receptacle. Keep the cord away from heat, oil

and sharp edges. Make sure the cord will not be stepped

on, tripped over or subjected to damage or stress when the

charger is in use. Do not use the charger with a damaged

cord or plug. Replace a damaged charger immediately.

• Do not use an extension cord unless it is absolutely

necessary – Using the wrong, damaged or improperly

wired extension cord poses a risk of re and electric shock.

If an extension cord must be used, plug the charger into a

properly wired 16 gauge or larger extension cord with the

female plug matching the male plug on the charger. Make

sure that the extension cord is in good electrical condition.

• Charger 24VCHRG-AC is rated for 100 – 240 volt AC

only – The charger must be plugged into an appropriate

receptacle.

• Use only recommended attachments – Use of an

attachment not recommended or sold by the battery

charger or battery pack manufacturer may result in risk

of re, electric shock or personal injury.

• Unplug charger when not in use – Make sure to remove

battery packs from unplugged chargers.

mWARNING! To reduce the risk of electric shock,

always unplug the charger before performing any cleaning

or maintenance. Do not allow water to ow into the charger.

Use a Ground Fault Circuit Interrupter (GFCI) to reduce shock

hazards.

• Do not burn or incinerate battery packs – Battery packs

may explode, causing personal injury or damage.

Toxic fumes and materials are created when battery

packs are burned.

• Do not crush, drop or damage battery packs – Do not

use the battery pack or charger if they have sustained a

sharp blow, been dropped, run over or have been damaged

in any way (i.e. pierced with a nail, hit with a hammer,

stepped on, etc.).

• Do not disassemble – Incorrect reassembly may pose

a serious risk of electric shock, re or exposure to toxic

battery chemicals. If the battery or charger are damaged,

contact an authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563) for assistance.

• Battery chemicals cause serious burns – Never let a

damaged battery pack contact the skin, eyes or mouth.

If a damaged battery pack leaks battery chemicals, use

rubber or neoprene gloves to safely dispose of it. If skin is

exposed to battery uids, wash the aected area with soap

and water and rinse with vinegar. If eyes are exposed to

battery chemicals, immediately ush with water for

20 minutes and seek medical attention. Remove and

dispose of contaminated clothing.

• Do not short circuit – A battery pack will short circuit if

a metal object makes a connection between the positive

and negative contacts on the battery pack. Do not place a

battery pack near anything that may cause a short circuit,

such as paper clips, coins, keys, screws, nails and other

metallic objects. A short-circuited battery pack poses a risk

of re and severe personal injury.

• Store your battery pack and charger in a cool, dry

place – Do not store the battery pack or charger where

temperatures may exceed 105ºF (40.5ºC), such as in direct

sunlight or inside a vehicle or metal building during the

summer.

Information about the battery

1. The battery pack supplied with your cordless power tool is

only partially charged. The battery pack has to be charged

completely before you use the tool for the rst time.

2. For optimum battery performance, avoid low discharge

cycles by charging the battery pack frequently.

3. Store the battery pack in a cool place, ideally at

59°F (15°C) and charged to at least 40%.

4. Lithium-ion batteries are subject to a natural aging

process. The battery pack must be replaced at the latest

when its capacity falls to just 80% of its capacity when

new. Weakened cells in an aged battery pack are no

longer capable of meeting the high power requirements

needed for the proper operation of your garden tool

system, and therefore pose a safety risk.

5. Do not throw battery packs into an open re as this poses

a risk of explosion.

6. Do not ignite the battery pack or expose it to re.

7. Do not exhaustively discharge batteries. Exhaustive

discharge will damage the battery cells. The most

common cause of exhaustive discharge is lengthy storage

or non-use of partially discharged batteries. Stop working

as soon as the performance of the battery falls noticeably

or the electronic protection system triggers. Place the

battery pack in storage only after it has been fully charged.

8. Protect batteries and the tool from overloads. Overloads

will quickly result in overheating and cell damage inside

the battery housing even if this overheating is not apparent

externally.

9. Avoid damage and shocks. Immediately replace batteries

that have been dropped from a height of more than

3 feet (1 meter) or those that have been exposed to violent

shocks, even if the housing of the battery pack appears to

be undamaged. The battery cells inside the battery may

have suered serious damage. In such instances, please

read the waste disposal information for proper battery

disposal.

10. If the battery pack suers overloading and overheating,

the integrated protective cuto will switch o the

equipment for safety reasons.

IMPORTANT! Do not press the ON/OFF switch any more

if the protective cut-o has been activated. This may

damage the battery pack.

11. Use only original battery packs. The use of other batteries

poses a re risk and may result in injuries or an explosion.

Information about the charger and the

charging process

1. Please check the data marked on the rating plate of the

battery charger. Be sure to connect the battery charger

to a power supply with the voltage marked on the rating

plate. Never connect it to a dierent mains voltage.

2. Protect the battery charger and its cord from damage.

Keep the charger and its cord away from heat, oil and

sharp edges. Have damaged cords repaired without delay

by a qualied technician at an authorized

Snow Joe

+ Sun Joe

dealer or call the

Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

3. Electrical plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

grounded appliances. Unmodied plugs and matching

outlets will reduce the risk of electric shock.

4. Keep the battery charger, battery pack(s) and the cordless

tool out of the reach of children.

5. Do not use the supplied battery charger to charge other

cordless tools.

6. During periods of heavy use, the battery pack will become

warm. Allow the battery pack to cool to room temperature

before inserting it into the charger to recharge.

7. Do not overcharge batteries. Do not exceed the maximum

charging times. These charging times only apply to

discharged batteries. Frequent insertion of a charged or

partially charged battery pack will result in overcharging

and cell damage. Do not leave batteries in the charger for

days on end.

8. Never use or charge batteries if you suspect that it has

been more than 12 months since the last time they were

charged. There is a high probability that the battery pack

has already suered dangerous damage (exhaustive

discharge).

9. Charging batteries at a temperature below 41°F (5°C) will

cause chemical damage to the cells and may cause a re.

10. Do not use batteries that have been exposed to heat

during the charging process, as the battery cells may have

suered dangerous damage.

11. Do not use batteries that have suered curvature or

deformation during the charging process or those that

exhibit other atypical symptoms (gassing, hissing,

cracking, etc.).

12. Never fully discharge the battery pack

(maximum recommended depth of discharge is 80%).

A complete discharge of the battery pack will lead to

premature aging of the battery cells.

Protection from environmental inuences

1. Wear suitable work clothes. Wear safety goggles.

2. Protect your cordless tool and the battery charger from

moisture and rain. Moisture and rain can cause dangerous

cell damage.

3. Do not use the cordless tool or the battery charger near

vapors and ammable liquids.

4. Use the battery charger and cordless tools only in dry

conditions and at an ambient temperature of

40°F – 105°F (4.5°C – 40.5°C).

5. Do not keep the battery charger in places where the

temperature is liable to reach over 104°F (40°C). In

particular, do not leave the battery charger in a car that is

parked in the sunshine.

6. Protect batteries from overheating. Overloads,

overcharging and exposure to direct sunlight will result

in overheating and cell damage. Never charge or work

with batteries that have been overheated – replace them

immediately, if possible.

7. Store the charger and your cordless tool only in dry

locations with an ambient temperature of 40°F – 105°F

(4.5°C – 40.5°C). Store your lithium-ion battery pack in a

cool, dry place at a temperature of 50°F – 68°F

(10°C – 20°C). Protect the battery pack, charger and

cordless tool from humidity and direct sunlight. Only place

fully charged batteries in storage

(charged to at least 40%).

8. Prevent the lithium-ion battery pack from freezing. Battery

packs that were stored below 32°F (0°C) for more than

60 minutes must be discarded.

9. When handling batteries, be wary of electrostatic charge.

Electrostatic discharges can damage the electronic

protection system and the battery cells. Avoid electrostatic

charging and never touch the battery poles.

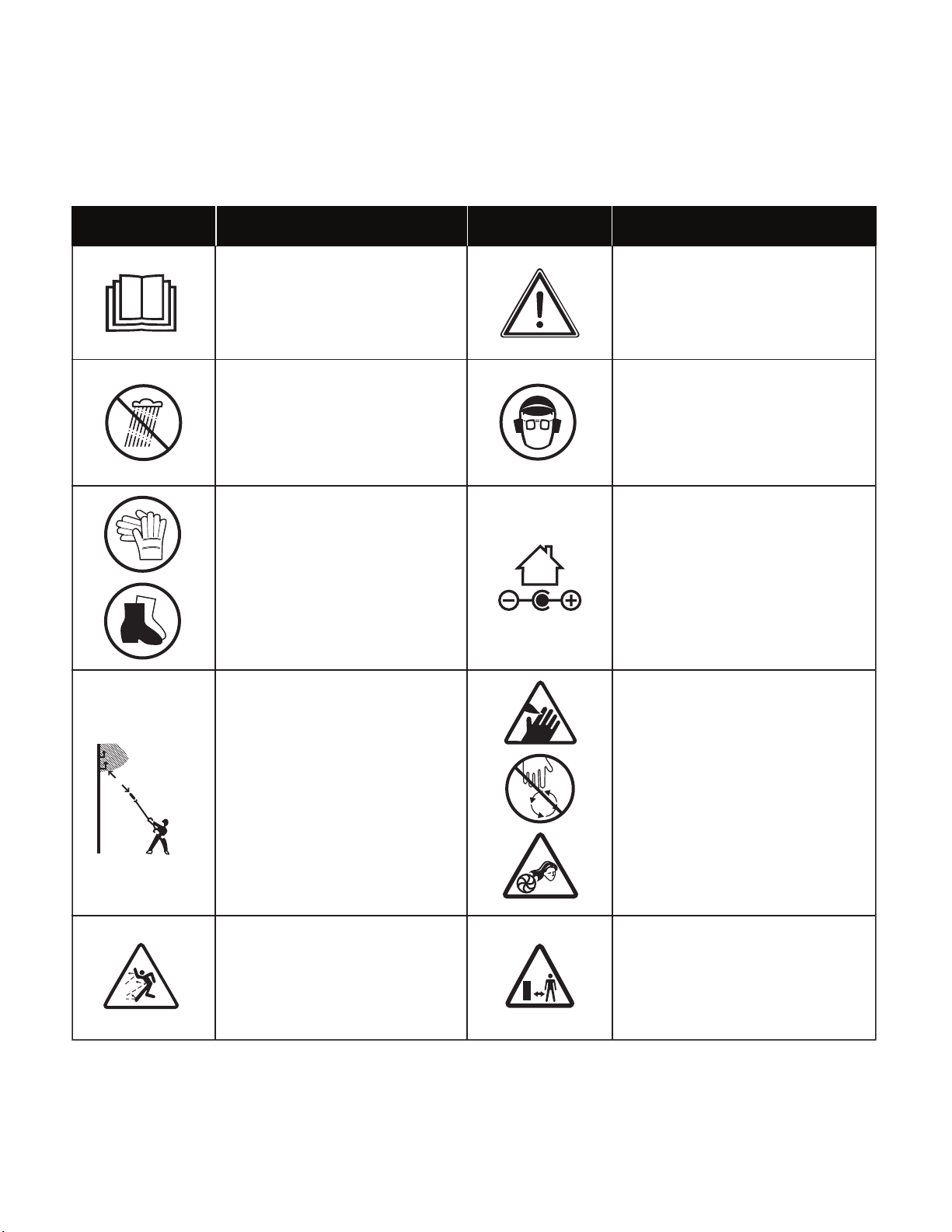

Safety Symbols

The following table depicts and describes safety symbols that may appear on this product. Read, understand, and follow all

instructions on the machine before attempting to assemble and operate.

READ THE OPERATOR'S

MANUAL(S) – Read, understand,

and follow all instructions in the

user manual(s) before attempting

to assemble and operate.

SAFETY ALERT – Indicates a

precaution, a warning, or a danger.

WEAR EYE AND HEARING

PROTECTION – For protection

against injury, wear ear defenders

and safety goggles.

WARNING! Do not expose the unit

to rain or wet conditions. Keep dry.

Symbols SymbolsDescriptions Descriptions

Indoor use only. Only use battery

charger indoors.

50 ft

(15 m)

WARNING! SHOCK HAZARD –

Keep at least 50 ft (15 m) away

from power lines. Do not overreach.

Keep proper footing and balance at

all times.

DANGER! Rotating blades pose

a serious risk of injury. Keep hair,

clothing, and all body parts away

from the air intake or any openings.

Secure hair above shoulders and

behind head. Do not let your hair or

clothing get drawn into the appliance.

Failure to keep hair, clothing, or body

parts away from air intake could

result in personal injury.

Thrown objects and rotating

blade can cause severe

injury.

Keep bystanders a minimum

distance of 50 ft (15 m) away from

the work area.

Wear protective gloves and non-slip

footwear when using the machine

and handling debris.

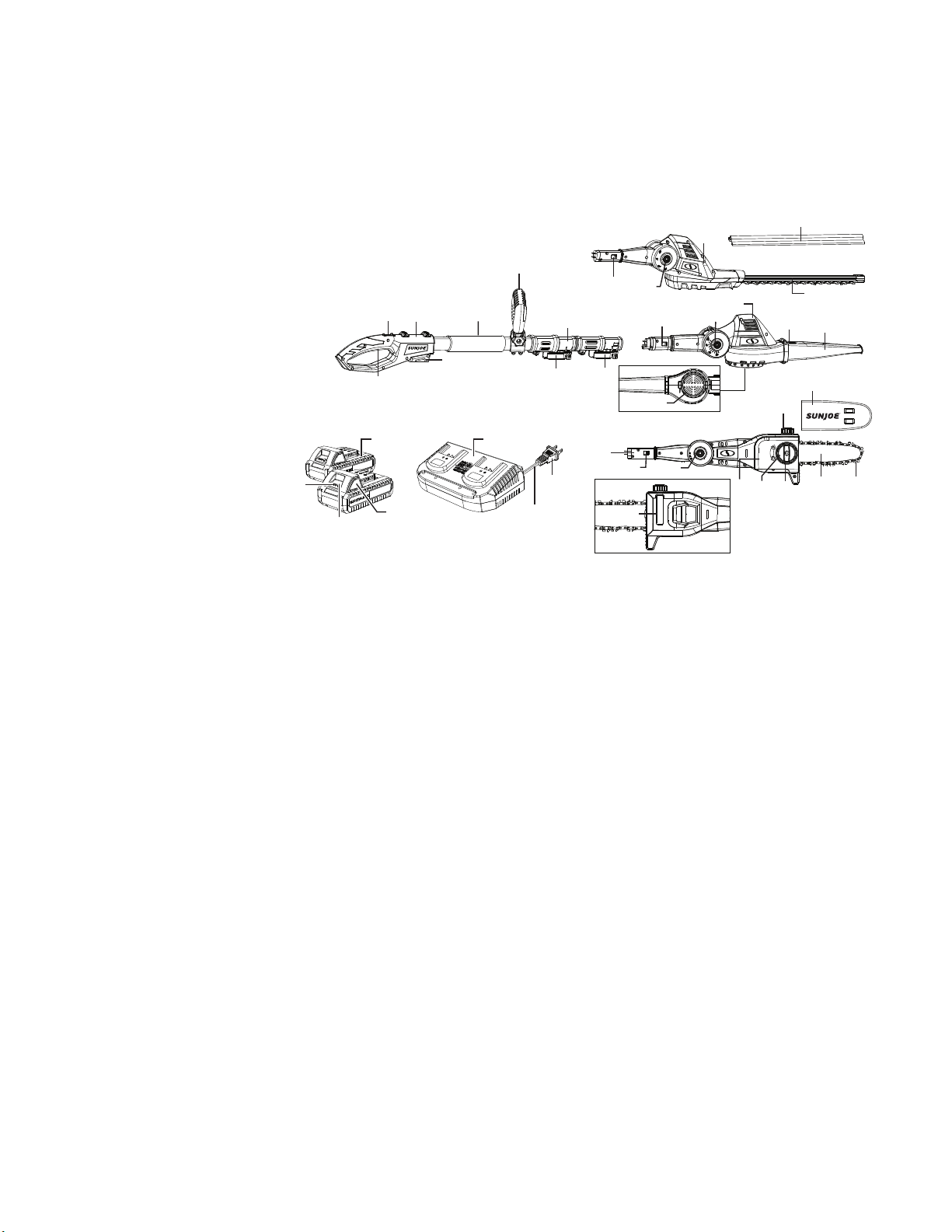

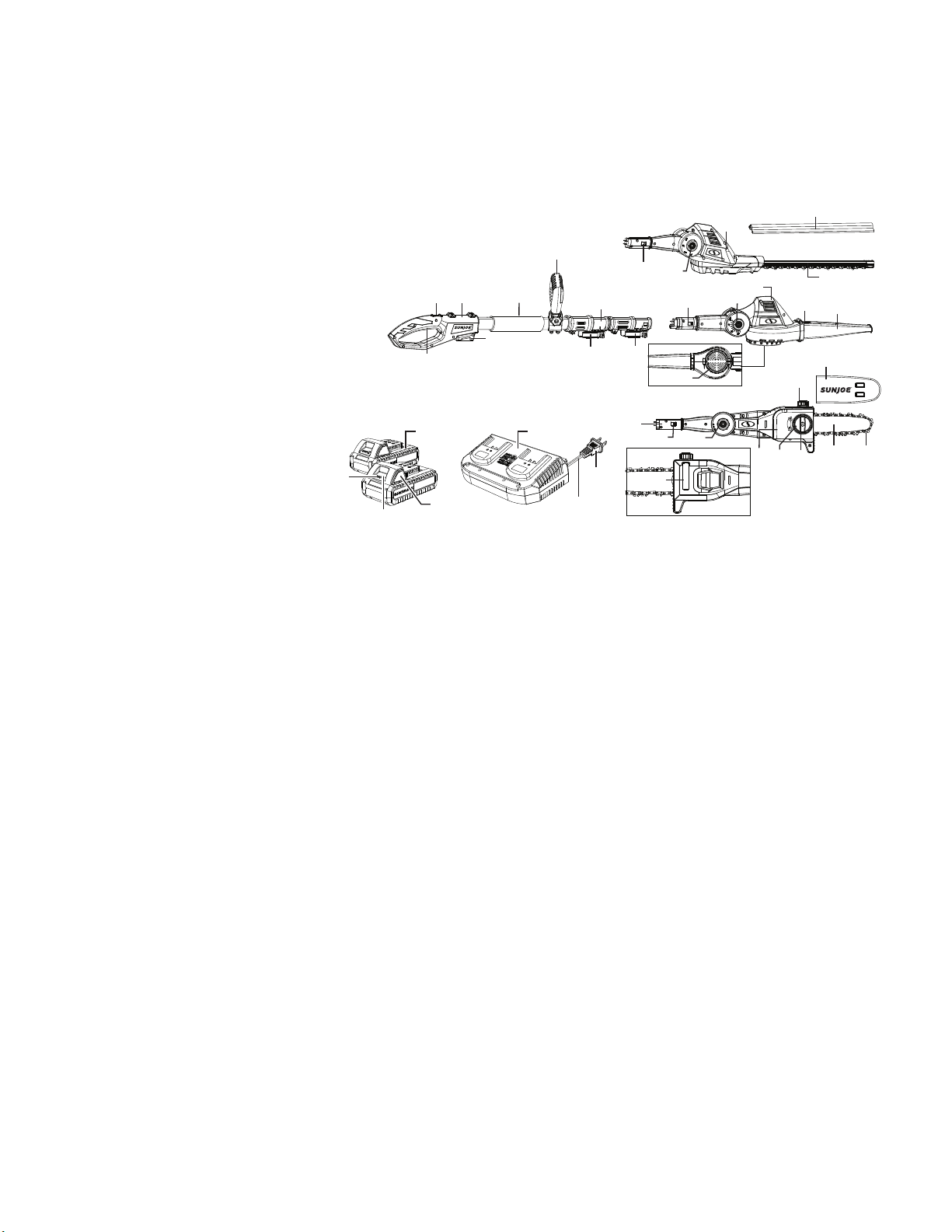

Know Your Cordless Pole Garden Tool System

Read the owner’s manual and safety instructions carefully before operating the cordless garden care system. Compare the

illustration below to the cordless garden tool system in order to familiarize yourself with the location of the various controls and

adjustments. Save this manual for future reference.

Technical Data

Battery Voltage Max* .....................................................24V D.C.

Battery Capacity ................................................................ 2.0 Ah

Charger Input ......................................... 120V AC, 60Hz, 160 W

Charger Output .............................................. 26V DC, 2 x 2.2 A

Battery Charge Time Max ................................................ 55 min

Telescoping Pole Length ...................................... 3.7 ft to 5.3 ft

(1.1 m to 1.6 m)

Hedge Trimmer

Motor .................................................................................250 W

Blade Length ...................................................... 17.7 in. (45 cm)

Cutting Diameter Max ......................................... 0.6 in. (1.5 cm)

Head Angles .............................................................. -45° to 90°

Net Weight ........................................................... 7.7 lbs (3.5 kg)

Leaf Blower

Motor ................................................................................ 300 W

Air Speed Max ............................................124 MPH (200 km/h)

Air Flow Max ........................................... 440 CFM (12.4 m³ min)

Head Angles ............................................................ -30° to 105°

Net Weight ........................................................... 6.2 lbs (2.8 kg)

Chain Saw

Motor ................................................................................ 350 W

Bar/Chain Length ................................................ 8 in. (20.3 cm)

Cutting Thickness ......................................... Max: 7.5 in. (19 cm

Recommended: 6.5 in. (16.5 cm)

Oil Tank Capacity ............................................... 2.7  oz (80 ml)

Overhead Reach .......................................................14 ft (4.3 m)

Head Angles .................................................................. 0° to 30°

Net Weight ........................................................... 7.7 lbs (3.5 kg)

*Initial no-load voltage, when fully charged, peaks at 24 volts; nominal voltage

under typical load is 21.6 volts.

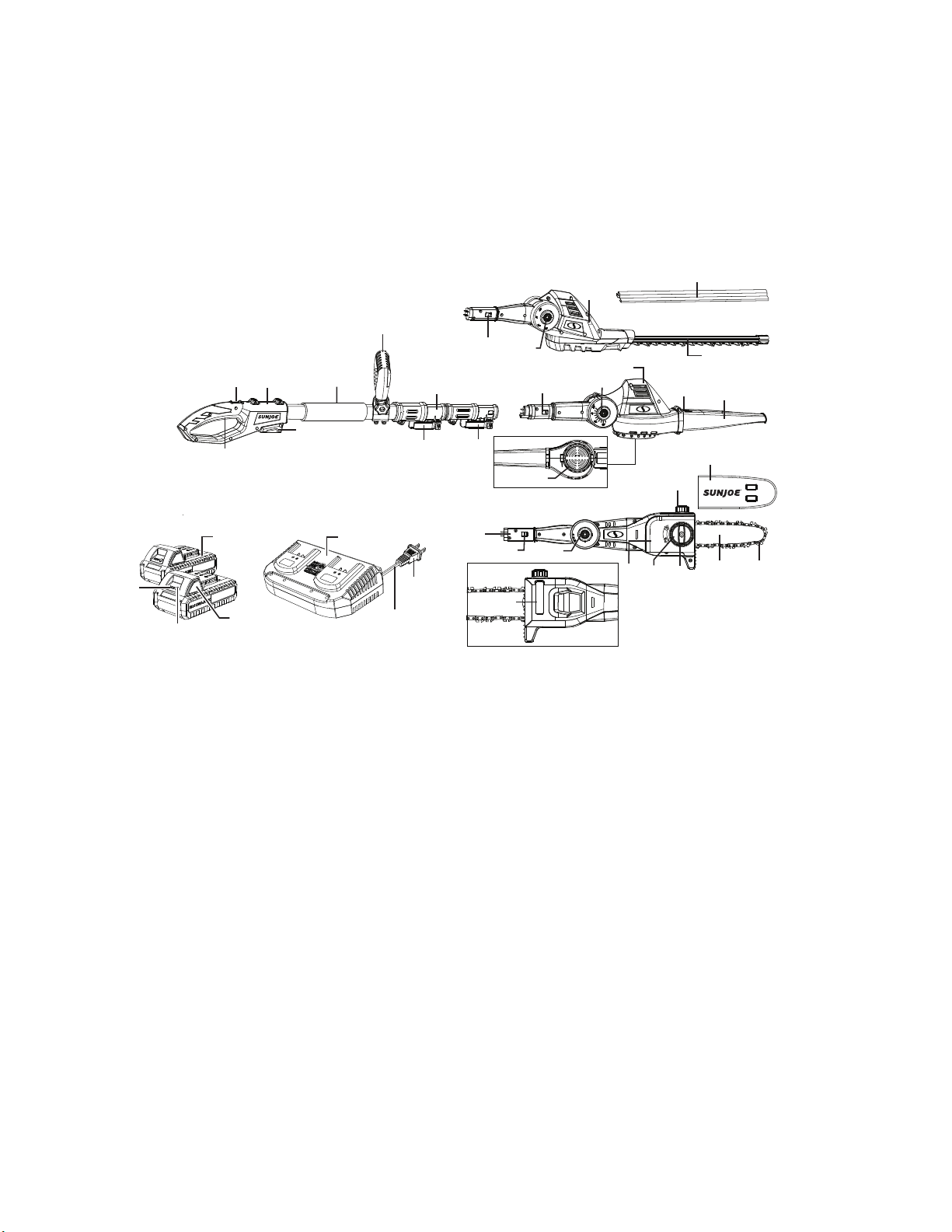

1. Hedge trimmer blade cover

2. Hedge trimmer head

3. Lock tab

4. Rotating button

5. Hedge trimmer blade

6. Blower tube

7. Blower tube lock tab

8. Blower head

9. Telescoping pole

10. Auxiliary Handle

11. Soft grip

12. Handle

13. Safety lock switch

14. On/O switch

15. Battery compartment

16. Telescoping lock

17. Assembly lock

18. Air vent

19. 24V iON+ lithium-ion dual-port charger (24VCHRG-DPC)

20. Charger plug

21. Charger cord

22. Push button for battery indicator

23. Battery indicators

24. Push lock button

25. 24V iON+ lithium-ion battery (24VBAT-LTE)

featuring exclusive EcoSharp

technology (2)

26. Chain saw head

27. Oil cap

28. Chain saw bar sheath

29. 8 in. cutting chain

30. 8 in. guide bar

31. Chain tensioner ring

32. Chain/sprocket end cover knob

33. Chain/sprocket end cover

34. Oil level window

3 4

1213

16 17

Bottom of the blower head

3 4

2930

3132

Back of the chain saw head

Unpacking

Carton Contents

• Telescoping pole with auxiliary handle

• Chain saw head with chain and bar pre-mounted

• Chain saw bar sheath

• Hex key wrench

• Hedge trimmer head with blade

• Hedge trimmer blade sheath

• Leaf blower head

• Blower tube

• 24V iON+ lithium-ion batteries (2)

• 24V iON+ lithium-ion dual-port battery charger

• Manual with registration card

• Oil bottle

1. Carefully remove the garden tool system and check to see

that all of the above items are supplied.

2. Inspect the product carefully to make sure no breakage or

damage occurred during shipping. If you nd damaged or

missing parts, DO NOT return the unit to the store. Please

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

material until you are ready to use your new cordless

garden tool system. The packaging is made of recyclable

materials. Properly dispose of these materials in

accordance with local regulations.

IMPORTANT! The equipment and packaging material are

not toys. Do not let children play with plastic bags, foils,

or small parts. These items can be swallowed and pose a

suocation risk!

Battery Pack Operation

The equipment is powered by a lithium-ion battery. The battery

pack is completely sealed and maintenance free.

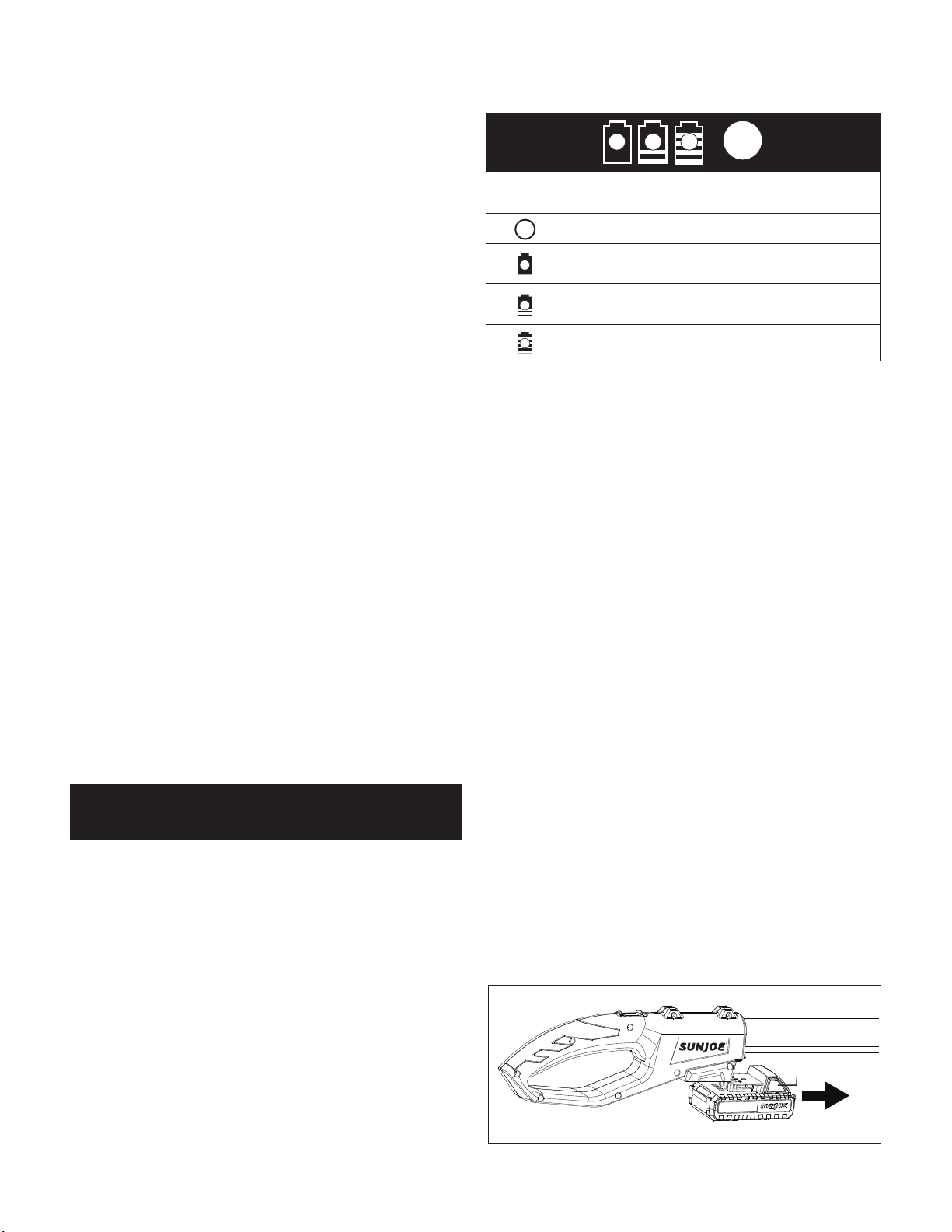

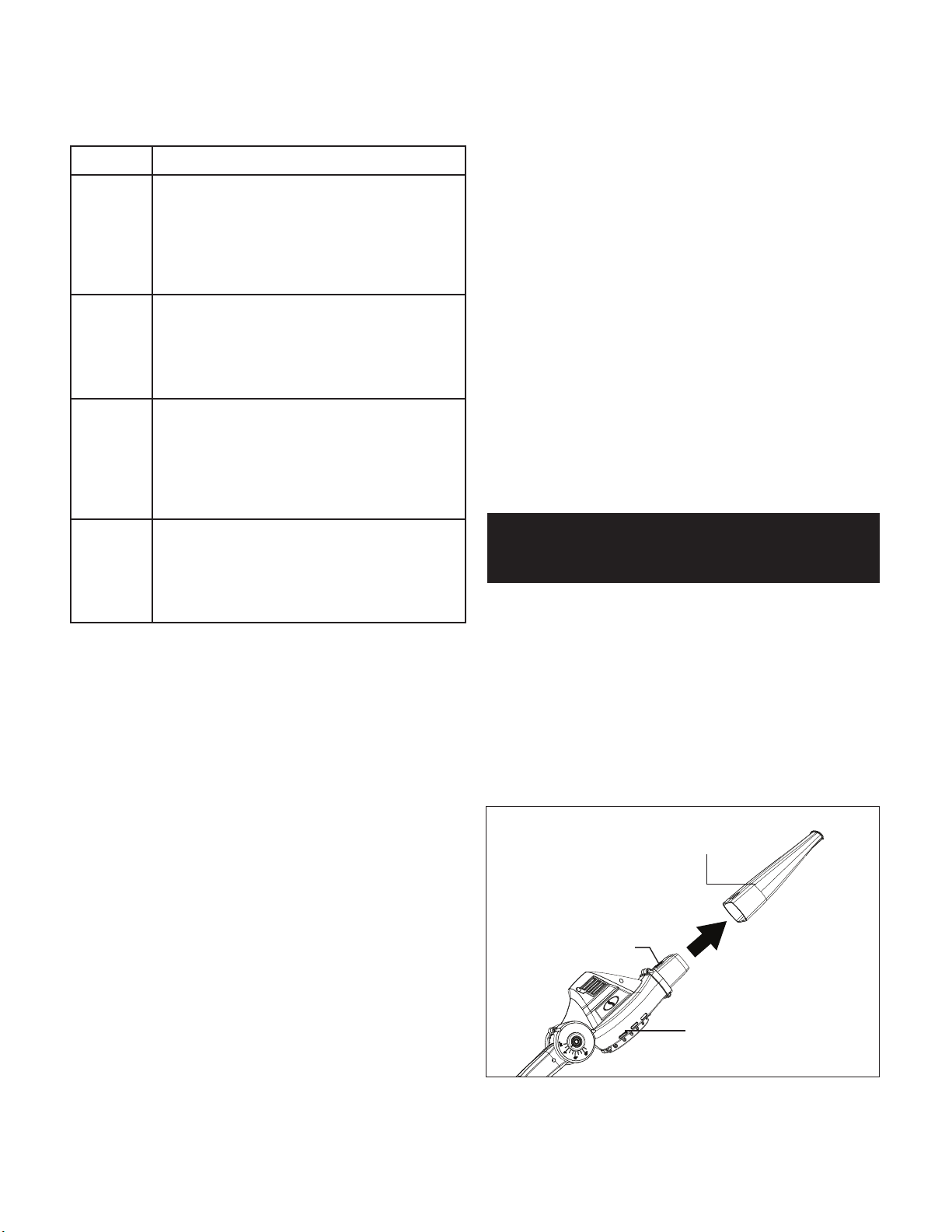

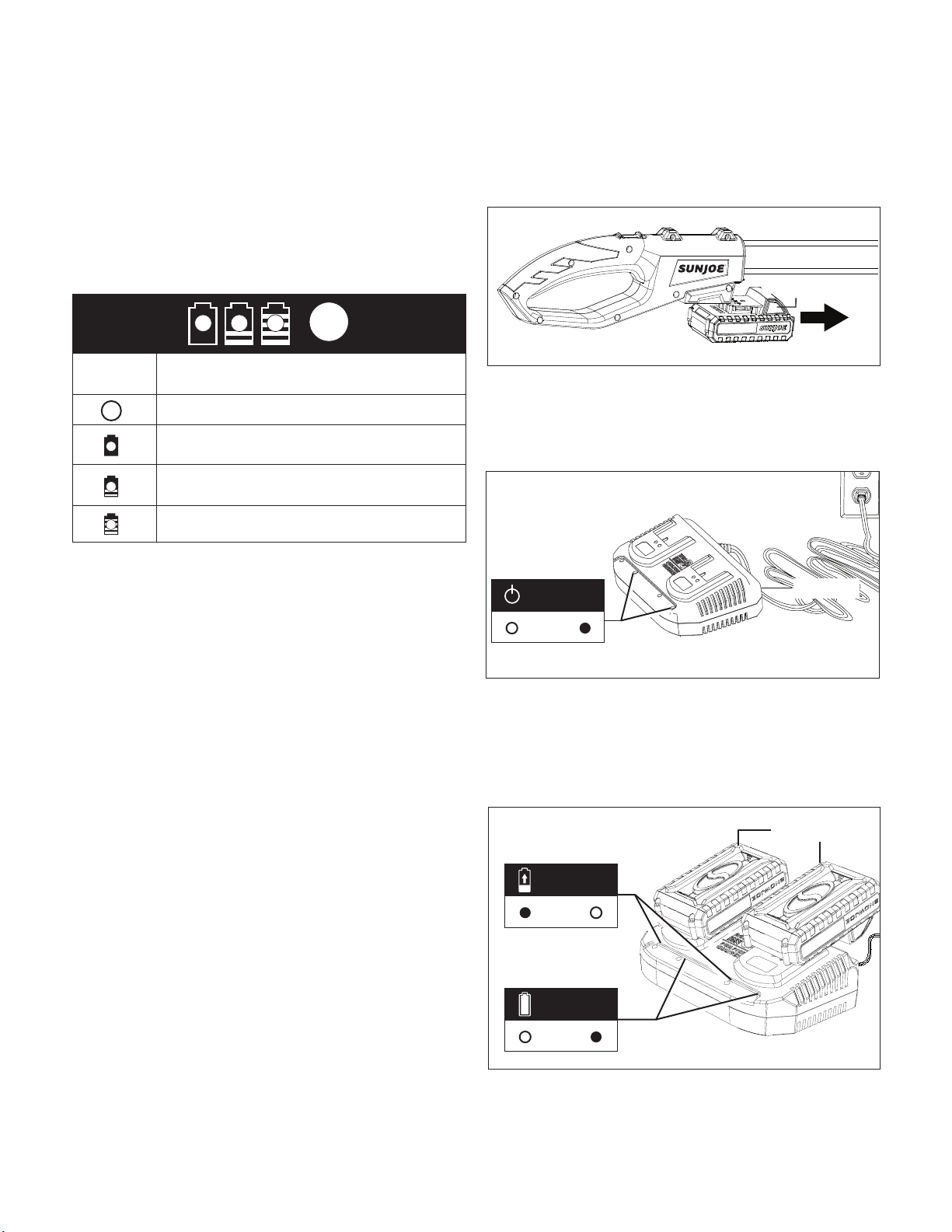

Battery Charge Level Indicator

The battery pack is equipped with a push button for checking

the charge level. Simply press the push button to read o the

battery charge level from the LEDs of the battery indicator:

• All 3 level monitoring LEDs are lit: Battery charge level

is high.

• 2 level monitoring LEDs are lit: Battery charge level is

decreasing. Stop work as soon as possible.

• 1 level monitoring LED is lit: Battery is at. Stop work

IMMEDIATELY and charge the battery. Otherwise the

battery’s service life will be greatly shortened.

NOTE: If the charge level button does not appear to be

working, insert the charger and charge as needed.

NOTE: Immediately after using the battery pack, the charge

level button may display a lower charge than it will if checked

a few minutes later. The battery cells “recover” some of their

charge after resting.

Charger Operation

WARNING! Charge only 24V iON+ lithium-ion battery

packs with its compatible 24V iON+ lithium-ion charger.

Other types of batteries may cause personal injury

and damage.

To reduce the risk of electric shock, do not allow water to ow

into the charger's AC/DC plug.

When to Charge the iON+ 24VBAT-LTE

Lithium-iON Battery

NOTE: The iON+ 24VBAT-LTE lithium-ion battery packs do

not develop a "memory" when charged after only a partial

discharge. Therefore, it is not necessary to run down the

battery pack before inserting the charger plug.

• Use the battery indicator lights to determine when to charge

your iON+ 24VBAT-LTE lithium-ion battery pack.

• You can "top-o" your battery pack's charge before starting

a big job or after a long day of use.

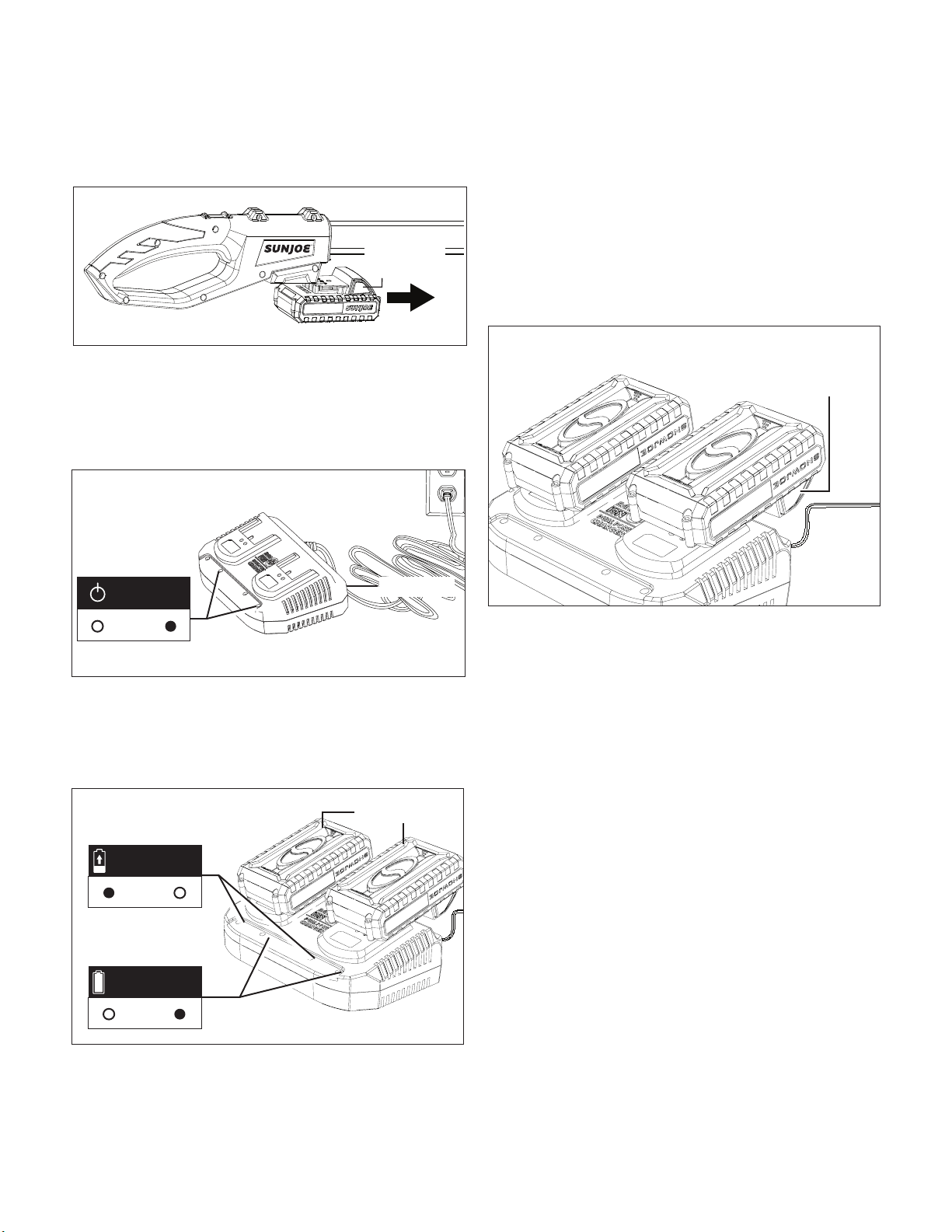

Charging the Battery

1. Push the push lock button on the battery to pull the

battery pack out from the battery compartment (Fig. 1).

Battery + Charger

Charge level button

The battery is at 30% capacity

and requires charging

The battery is at 60% capacity

and requires charging soon

The battery is at full capacity

Light IndicatorsLights

Fig. 1

Push button

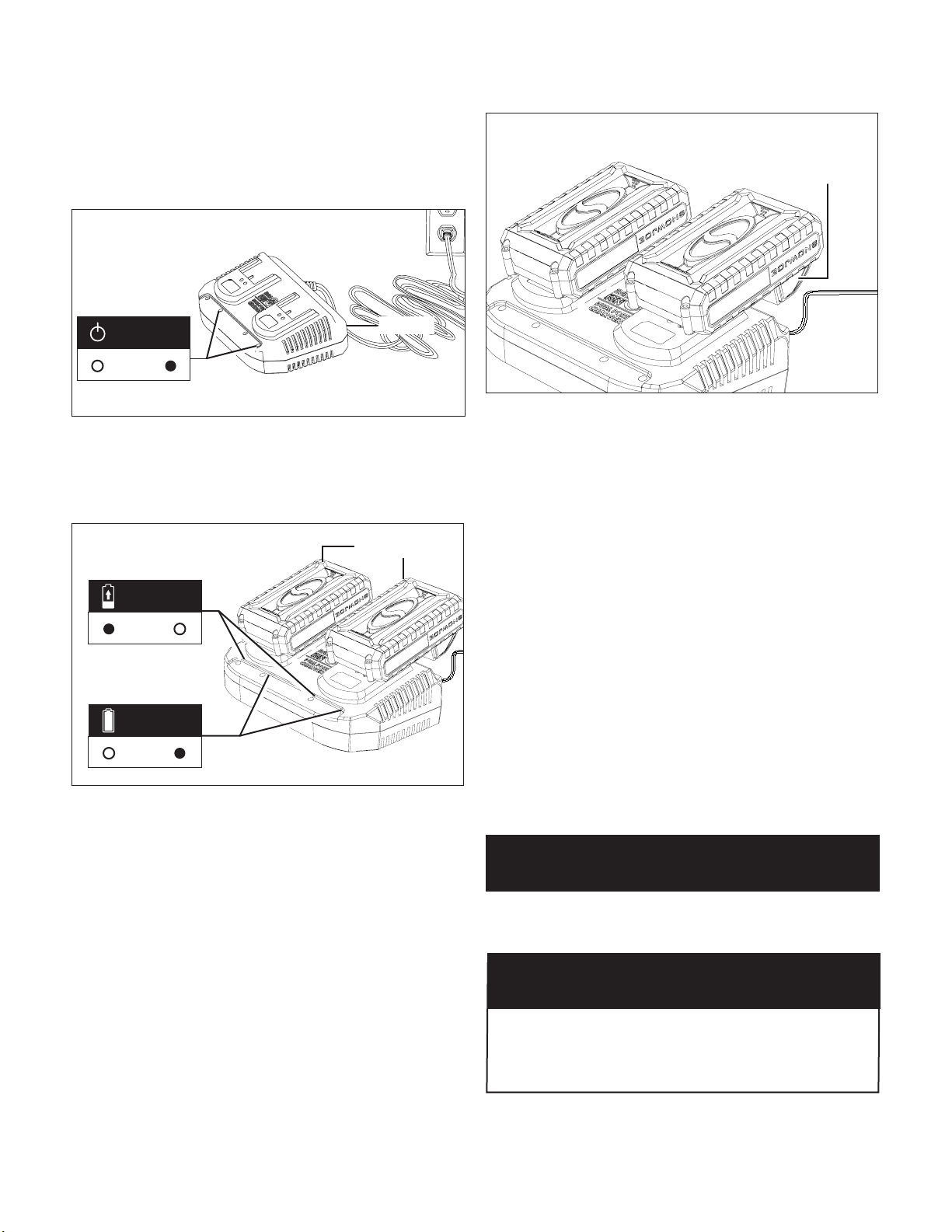

2. Check that the mains voltage is the same as that marked

on the rating plate of the battery charger. Then, insert the

charger's plug into the electrical wall outlet. When you

plug in the charger, two green lights will illuminate and

stay green (Fig. 2).

3. Place the battery packs into the charger by sliding the

packs to lock them into position. When you insert the

batteries into the charger, the two green lights will go

o, and the red lights will illuminate to indicate that the

batteries are charging (Fig. 3).

4. When the charger lights turn green, the batteries are fully

charged (Fig. 3).

NOTE: A fully discharged pack with an internal

temperature in the normal range will fully charge in

55 min (between 32ºF/0ºC and 113ºF/45ºC).

5. If the light indicators do not come on at all, check that

the battery packs are fully seated into the bay. Remove

the battery packs and reinsert. If the problem persists,

contact an authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563) for assistance.

6. When charging is complete, remove the batteries from

the charger by pressing the push lock buttons and sliding

the batteries backward to unlock them from the charger

(Fig. 4)

mCAUTION! FIRE HAZARD. When remove the batteries

from the charger, be sure to unplug the charger from the outlet

rst, then remove the batteries from the charger.

mWARNING! This charger does not automatically turn

o when the batteries are fully charged. Please take care not

to leave the batteries in the charger. Switch o or unplug the

charger at the mains when charging is complete.

7. Timely recharging of the batteries will help prolong the

batteries' life. You must recharge the battery packs when

you notice a drop in the equipment's power.

IMPORTANT! Never allow the battery packs to become

fully discharged as this will cause irreversible damage to

the batteries.

Charging a Hot or Cold Battery Pack

The green indicator lights on the charger base indicates that

the battery packs' temperatures are outside the charging

range. Once the packs are within the acceptable range, normal

charging will take place and the red light will be continuous.

Hot or cold battery packs may take longer to charge.

Assembly

Fig. 2

Charger

green

Power on

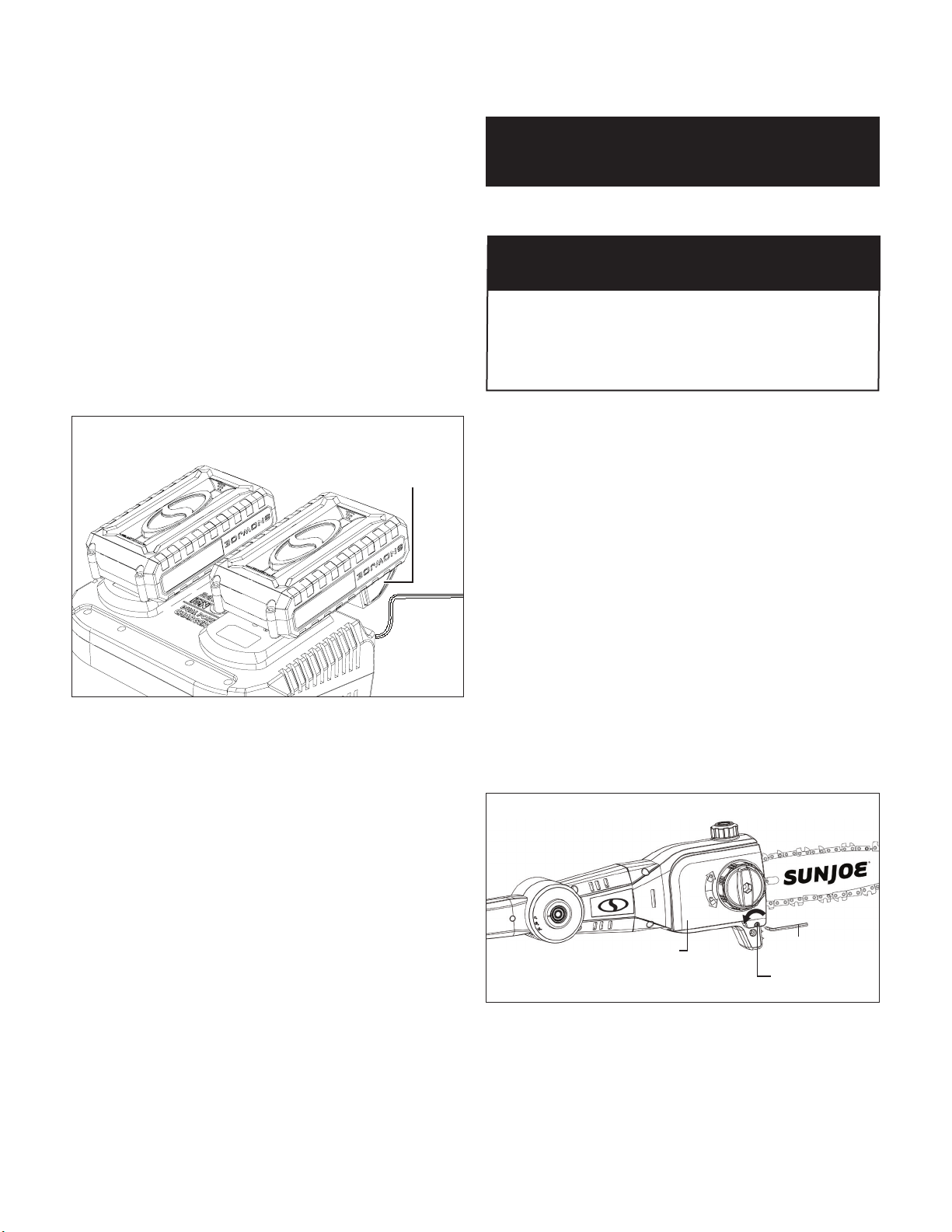

Fig. 3

Battery packs

red

Charging

green

Fully

Charged

Fig. 4

Push lock

button

Pole Chain Saw

m WARNING m

Do not insert the battery until assembly is complete.

Failure to comply could result in accidental starting

and possible serious personal injury.

mDANGER! Never start the motor before installing the

guide bar, chain, and chain/sprocket end cover. Without all

these parts in place, the clutch can y o or explode, exposing

the user to potentially serious injuries.

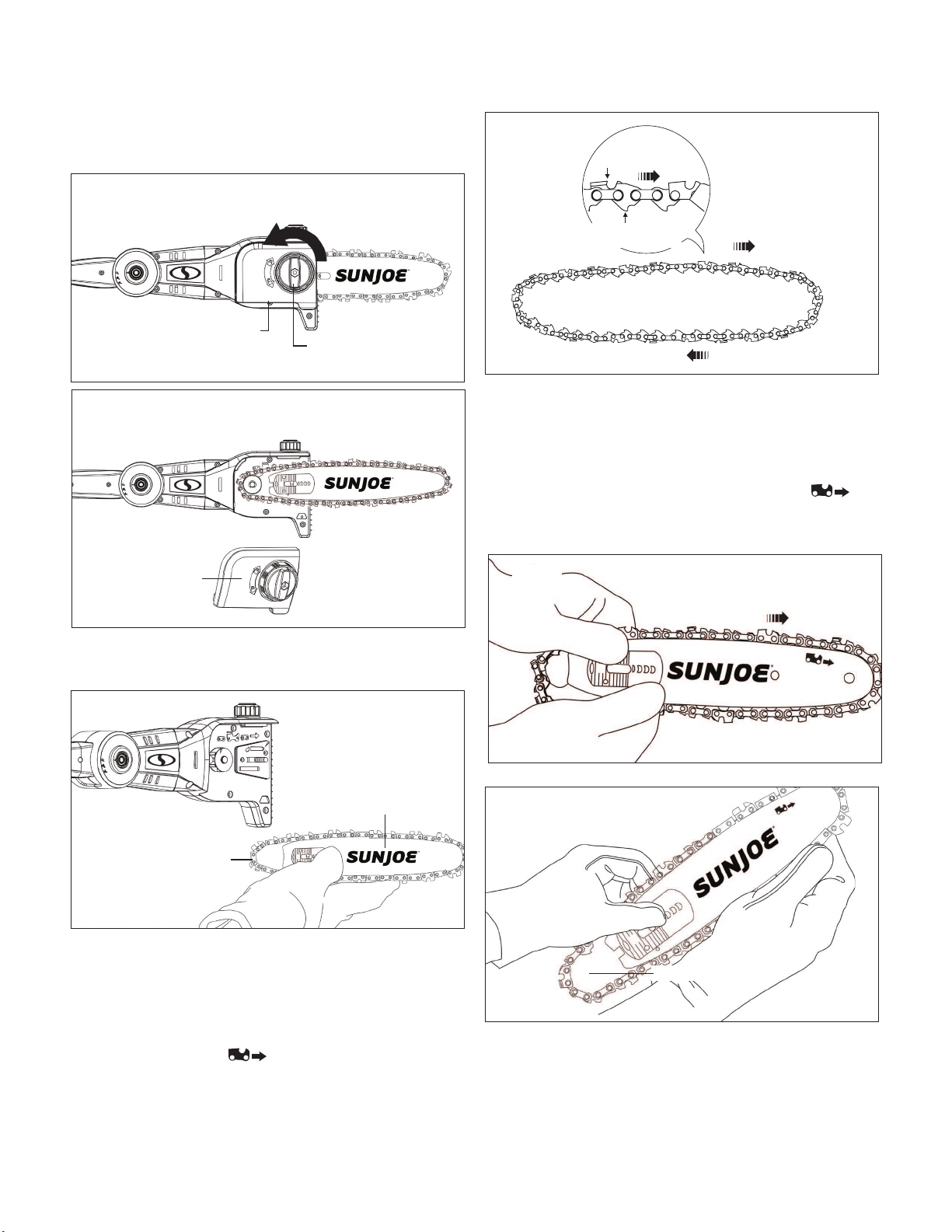

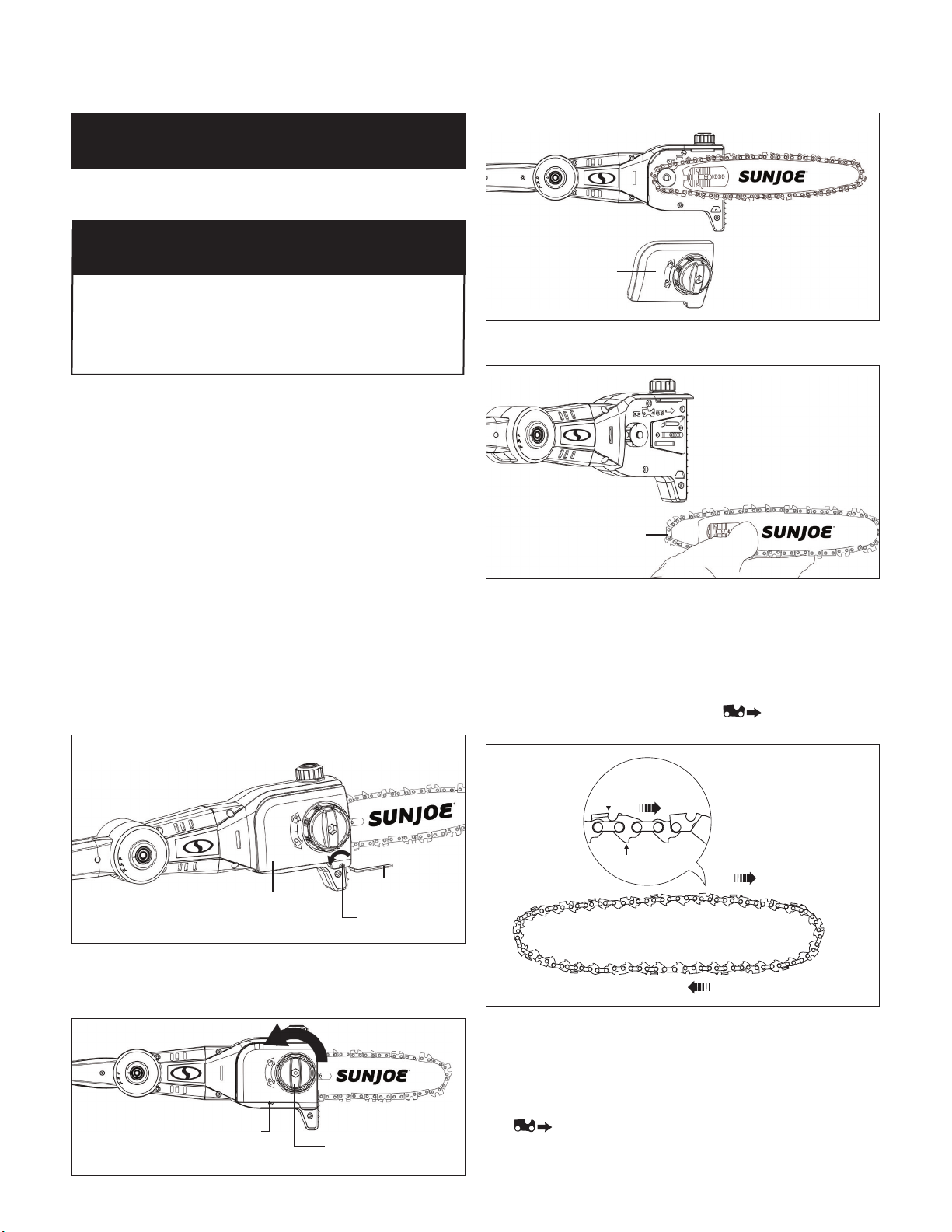

Installing/Replacing Guide Bar And

Cutting Chain

Tools and supplies required:

• Hex key wrench (provided)

• Heavy-duty work gloves

NOTE: When replacing the guide bar and chain, use only identical

replacement parts. Make sure the pole chain saw is disconnected

with the battery before proceeding with installation.

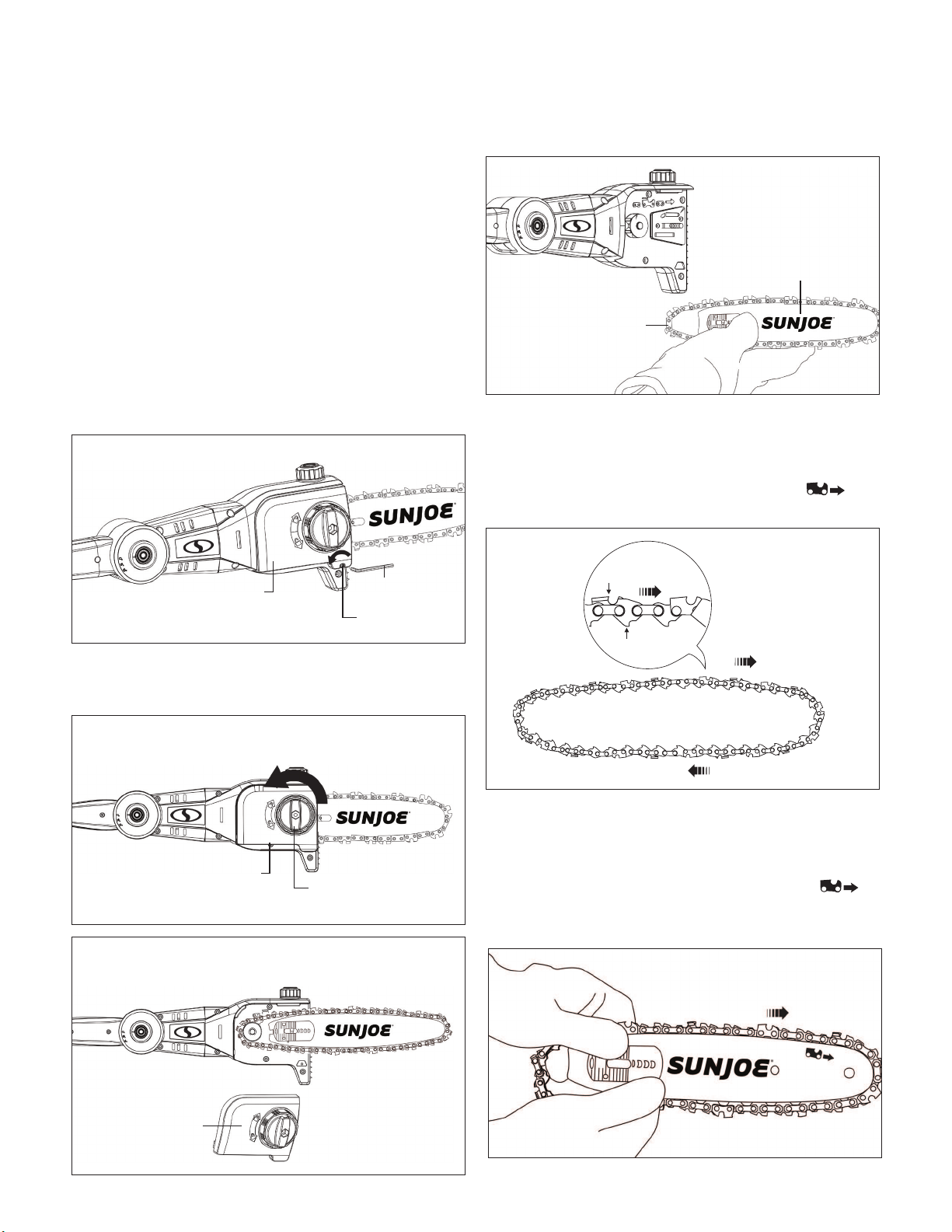

1. Remove the hex bolt by screwing it counterclockwise with

the hex key wrench (Fig. 5).

2. Screw the chain/sprocket end cover knob

counterclockwise to release chain/sprocket end cover

(Figs. 6 – 7).

3. Remove the bar and chain from the mounting surface

(Fig. 8).

4. Remove the old chain from the bar.

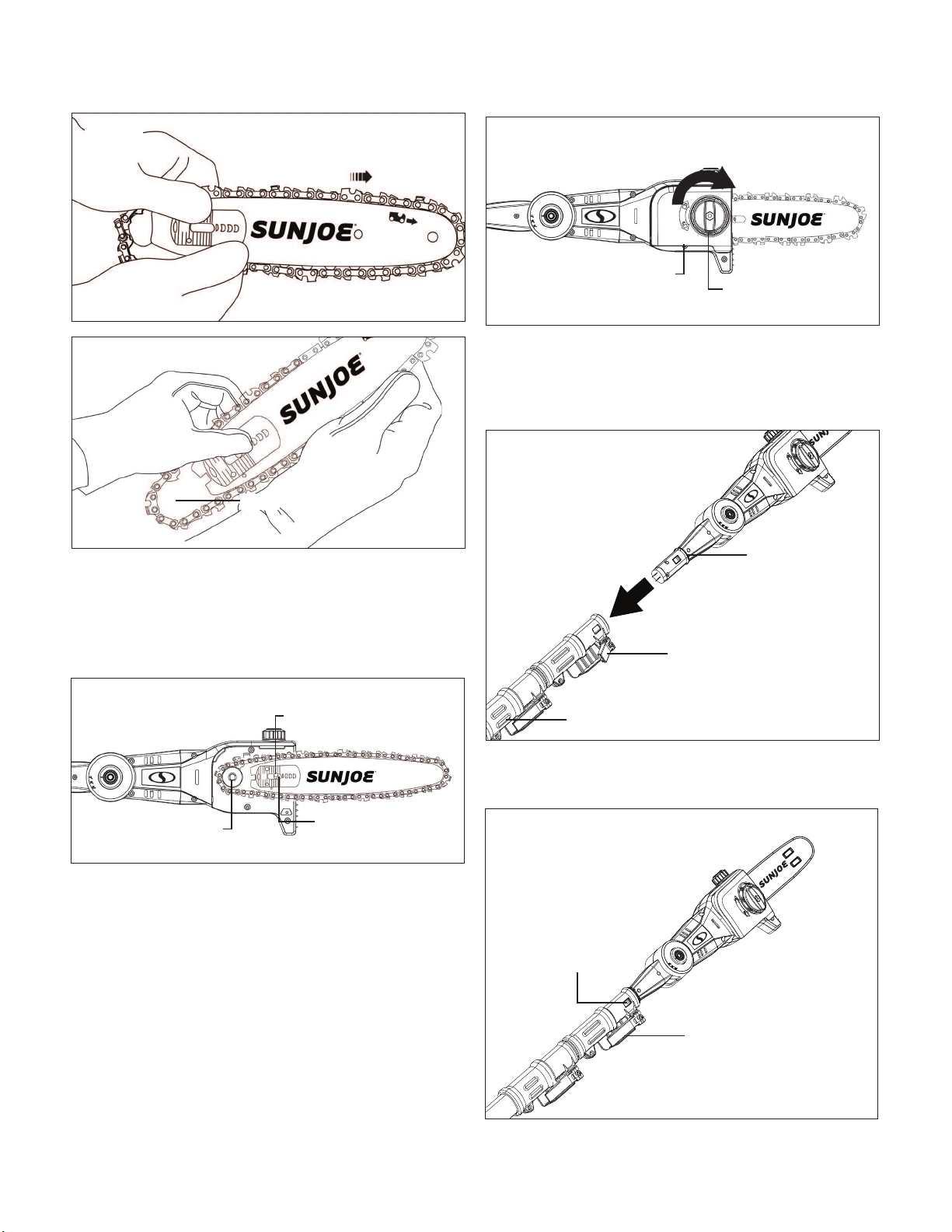

5. Lay out the new saw chain in a loop and straighten any

kinks. THE SHARP SIDE OF THE TEETH MUST FACE

AWAY FROM YOU IN THE DIRECTION OF THE CHAIN

ROTATION INDICATED ON THE GUIDE BAR

. If

the teeth face backwards, turn the loop over (Fig. 9).

6. Starting at the tip, mount the chain drive links into the

bar groove, leaving a loop at the back of the bar. The

chain will loosely t until it is placed on the sprocket

(Figs. 10 – 11).

NOTE: Make certain of the direction of the chain

If the chain is mounted backwards, the saw will vibrate

abnormally and will not cut.

Fig. 5

Chain/sprocket

end cover

Hex bolt

Hex key wrench

Fig. 8

Cutting chain

Guide bar

Fig. 9

Chain rotation

Sharp cutting edge

Chain drive link

Fig. 10

Fig. 6

Chain/sprocket

end cover

Chain/sprocket

end cover knob

Fig. 7

Chain/sprocket

end cover

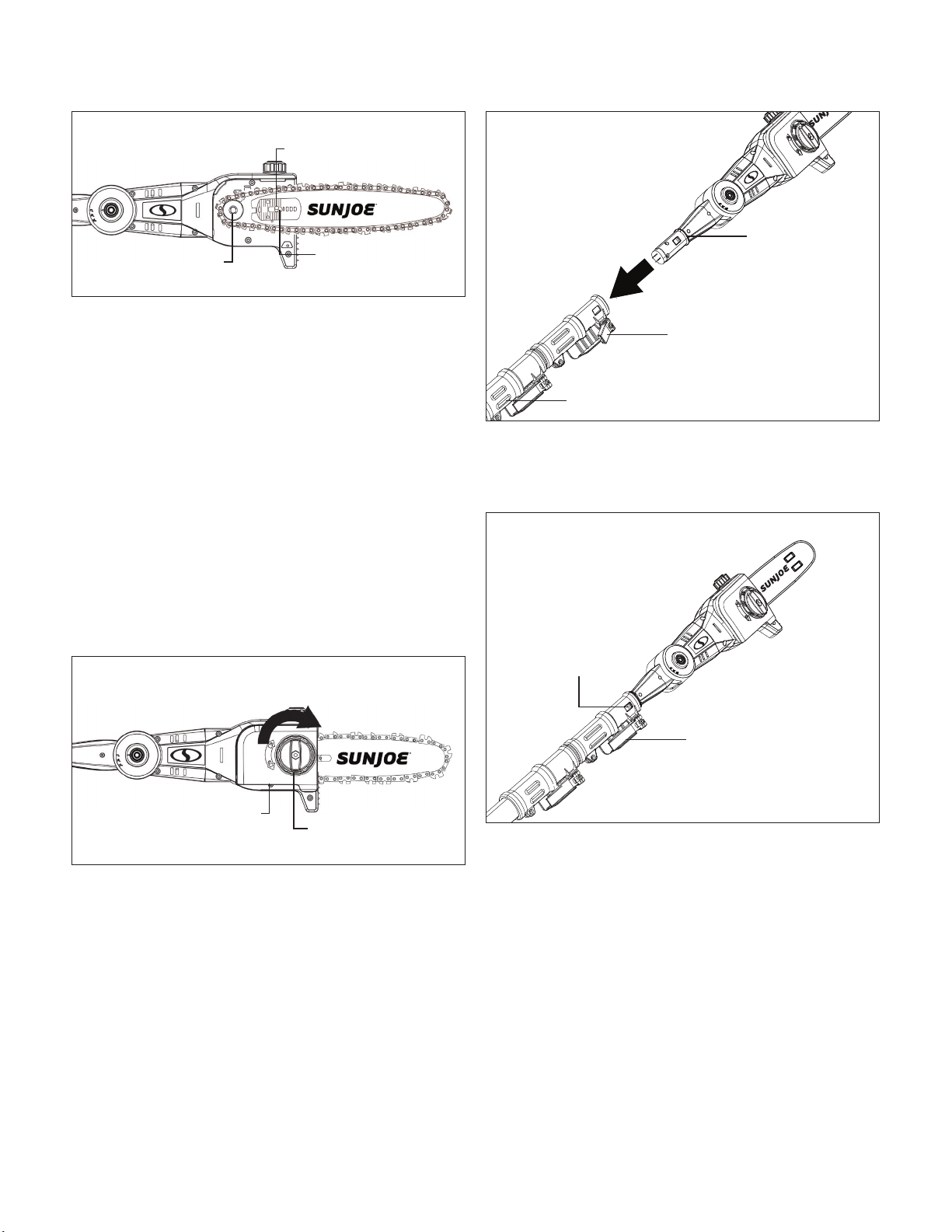

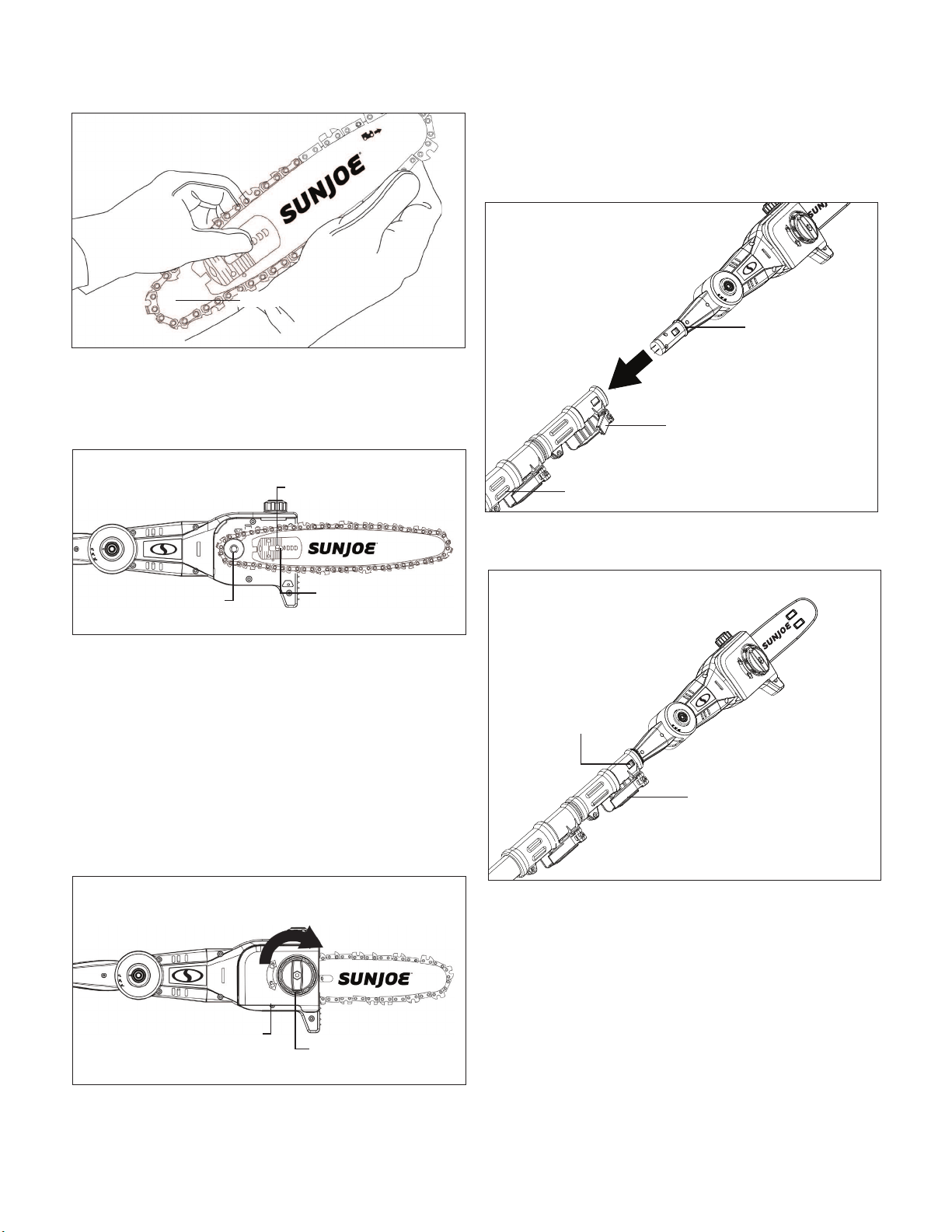

7. Hold the chain in position on the bar and place the loop

around the sprocket. Fit the bar ush against the mounting

surface so that the bar studs are in the long slot of the bar

and the adjusting pin is in the chain tension pin hole

(Fig. 12).

Replace the chain/sprocket end cover by positioning the cover

onto the saw head. Tighten the end cover knob, but leave the

bar free to move for tension adjustment. Put back the hex bolt

by screwing it clockwise with the hex key wrench.

Remove all slack from the chain by turning the chain

tensioner ring clockwise until the chain seats snugly against

the bar with the drive links in the bar groove (Fig. 13).

NOTE: The chain is correctly tensioned when there is no

sag on the underside of the guide bar; the chain is snug,

but can be rotated by hand without binding. For more

information on chain tensioning, see the maintenance

section beginning on pg. 16.

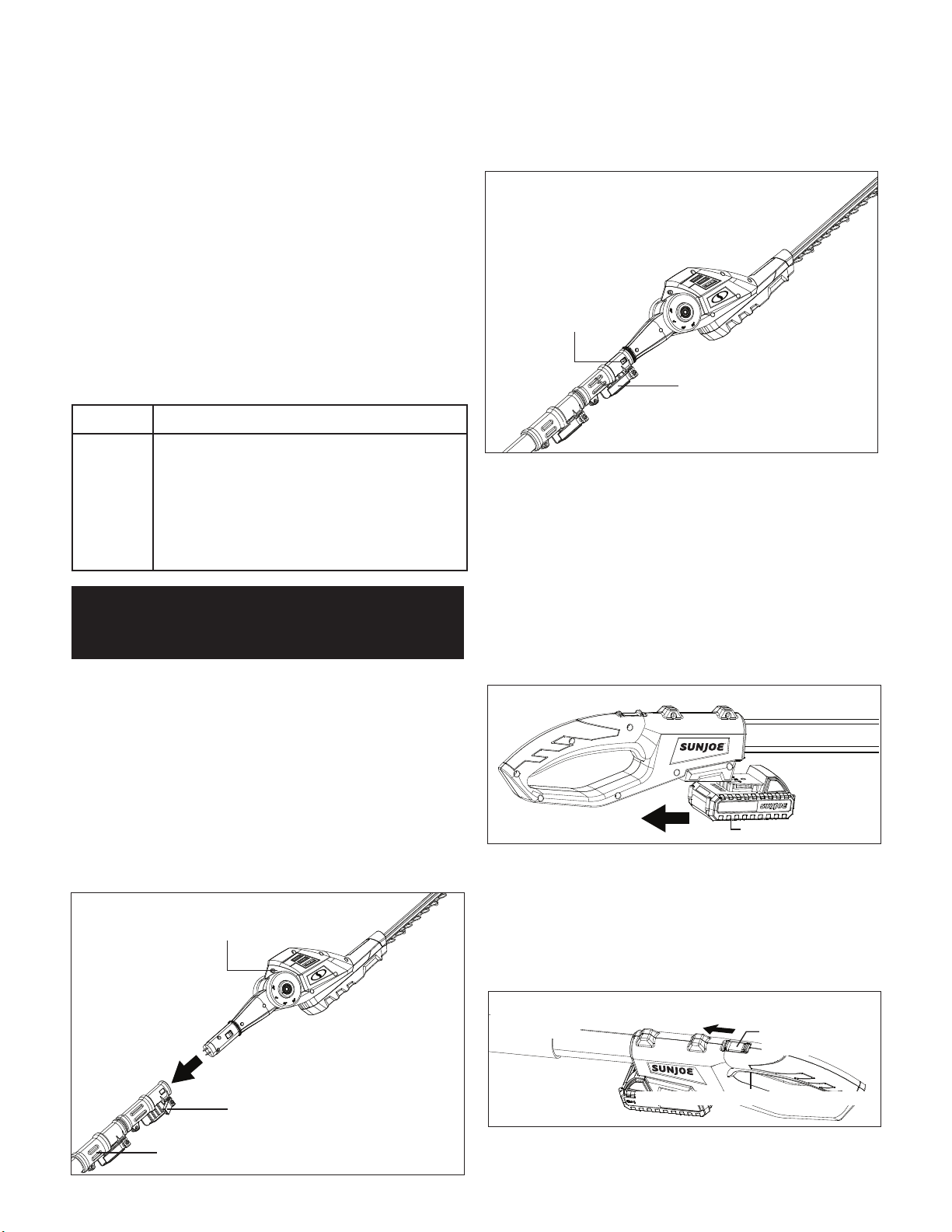

Connecting to the Telescoping Pole

1. Open the assembly lock on the telescoping pole, and

push the chain saw head into the opening on the end of

the pole (Fig. 14).

2. When the lock tabs snap in, lock back the assembly lock,

the pole chain saw will be ready to use (Fig. 15).

3. To remove the chain saw head, release the On/O switch

and remove the battery. Unlock the assembly lock. Push

the lock tabs on both sides, and pull the chain saw head

out (Fig. 15).

Operation

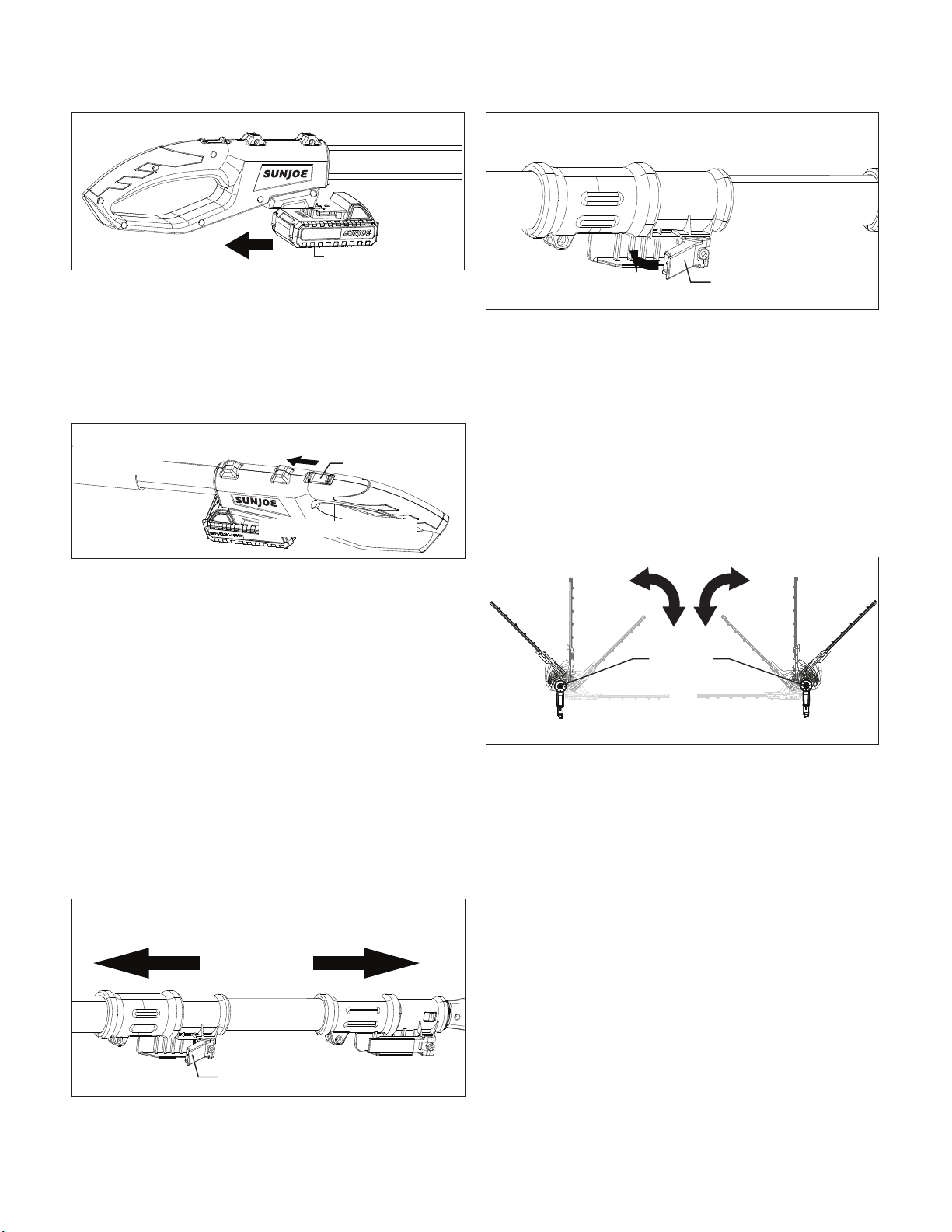

Starting and Stopping

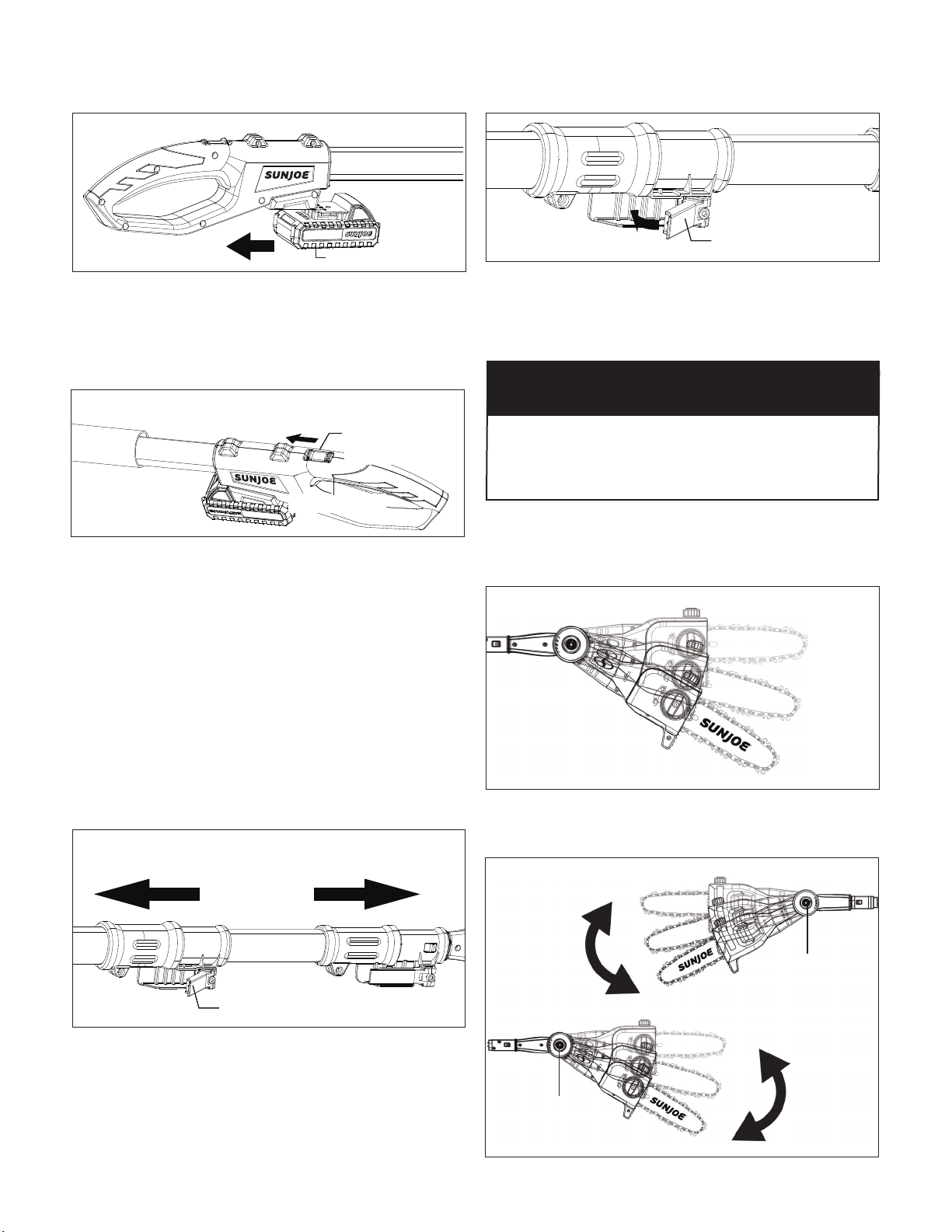

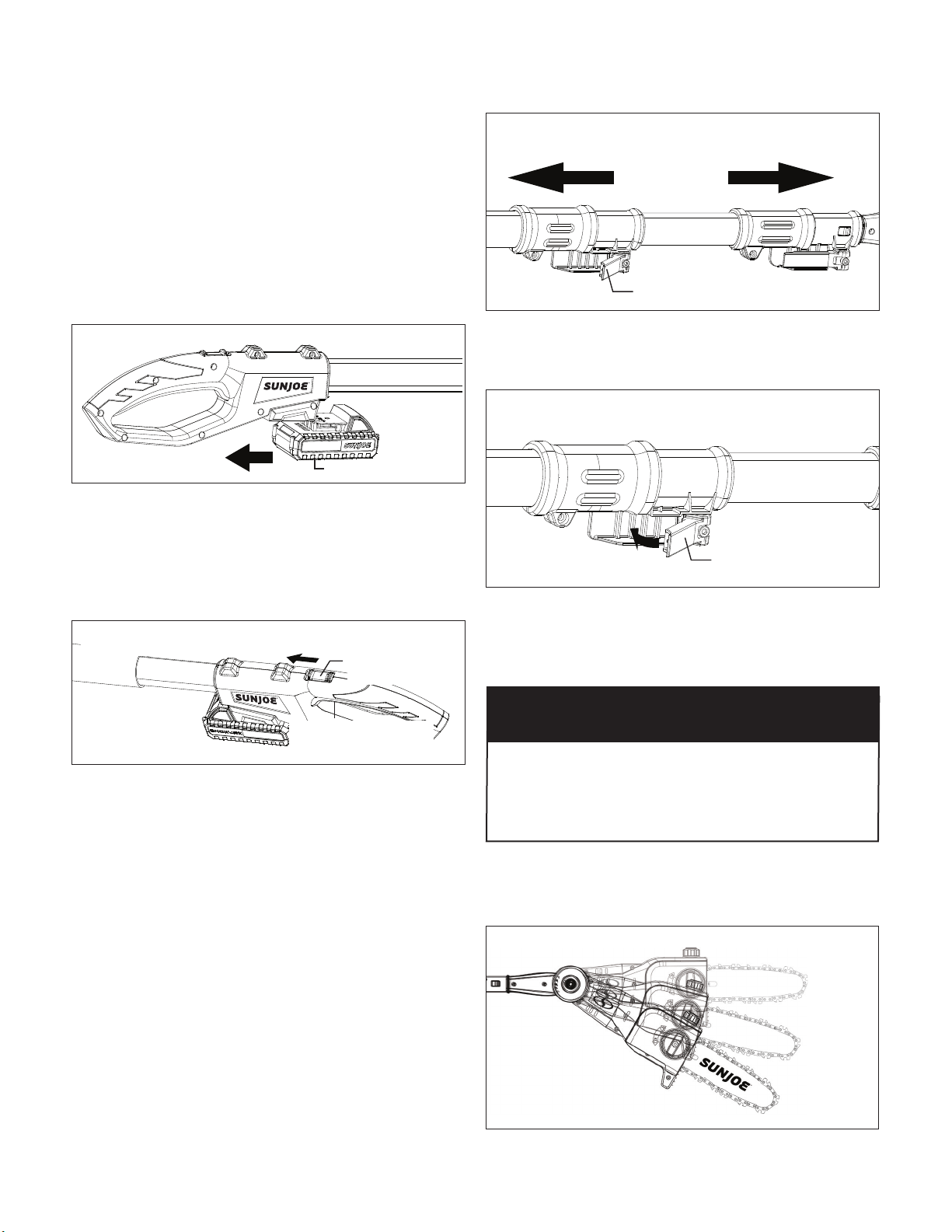

1. Slide the battery into the battery compartment until it

clicks to lock it into position (Fig. 16).

Fig. 11

Loop

Fig. 12

Sprocket

Adjusting pin

Chain tension

pin hole

Fig. 13

Chain/sprocket

end cover

Chain tensioner

ring

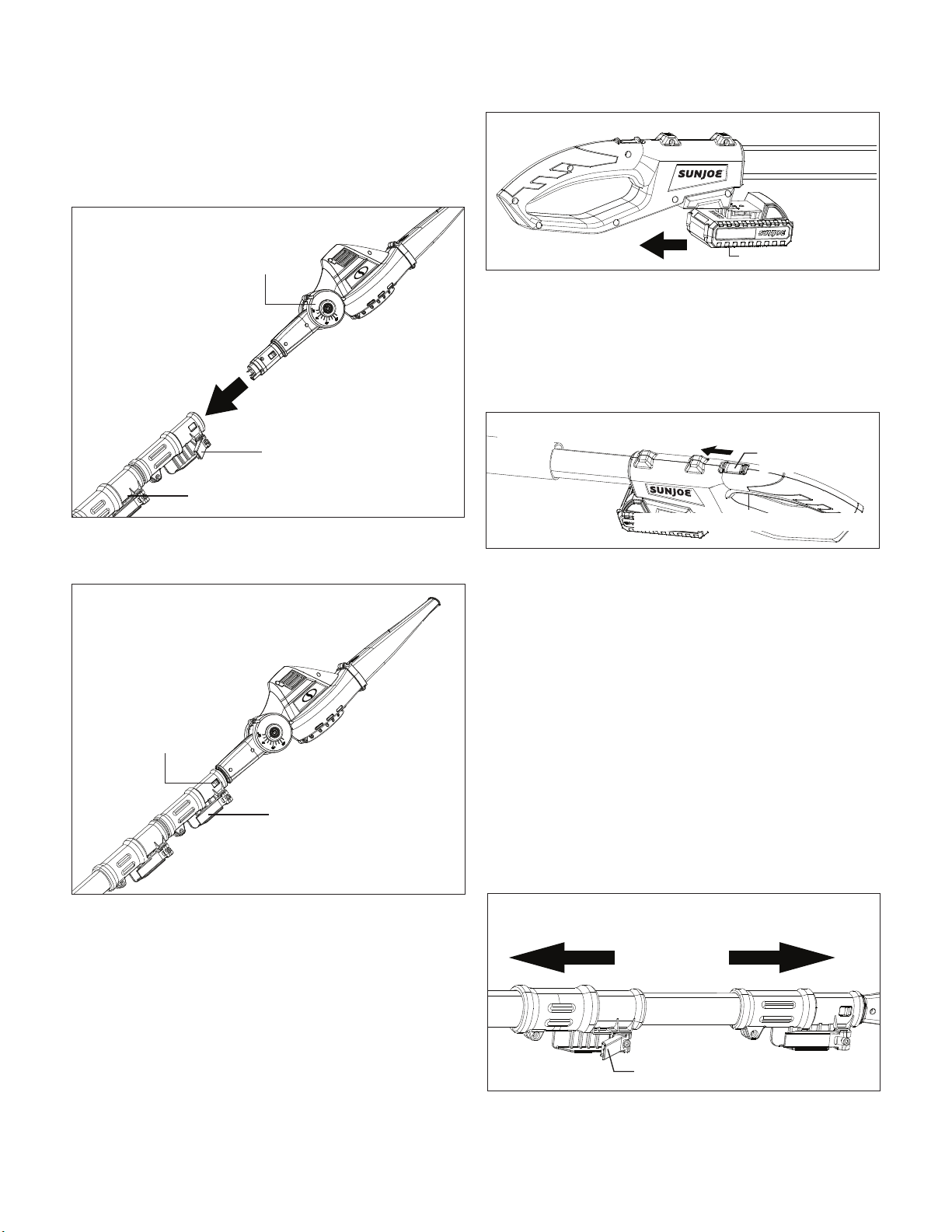

Fig. 14

Telescoping pole

Assembly lock

Chain saw head

Fig. 15

Lock tab

Assembly lock

2. To turn the pole chain saw ON, push and hold the safety

lock switch (located on the handle) forward with your

thumb and then squeeze the On/O switch with your

ngers. Once the tool is running, you can release the

safety lock switch (Fig. 17).

3. To turn the tool OFF, release the On/O switch (Fig. 17).

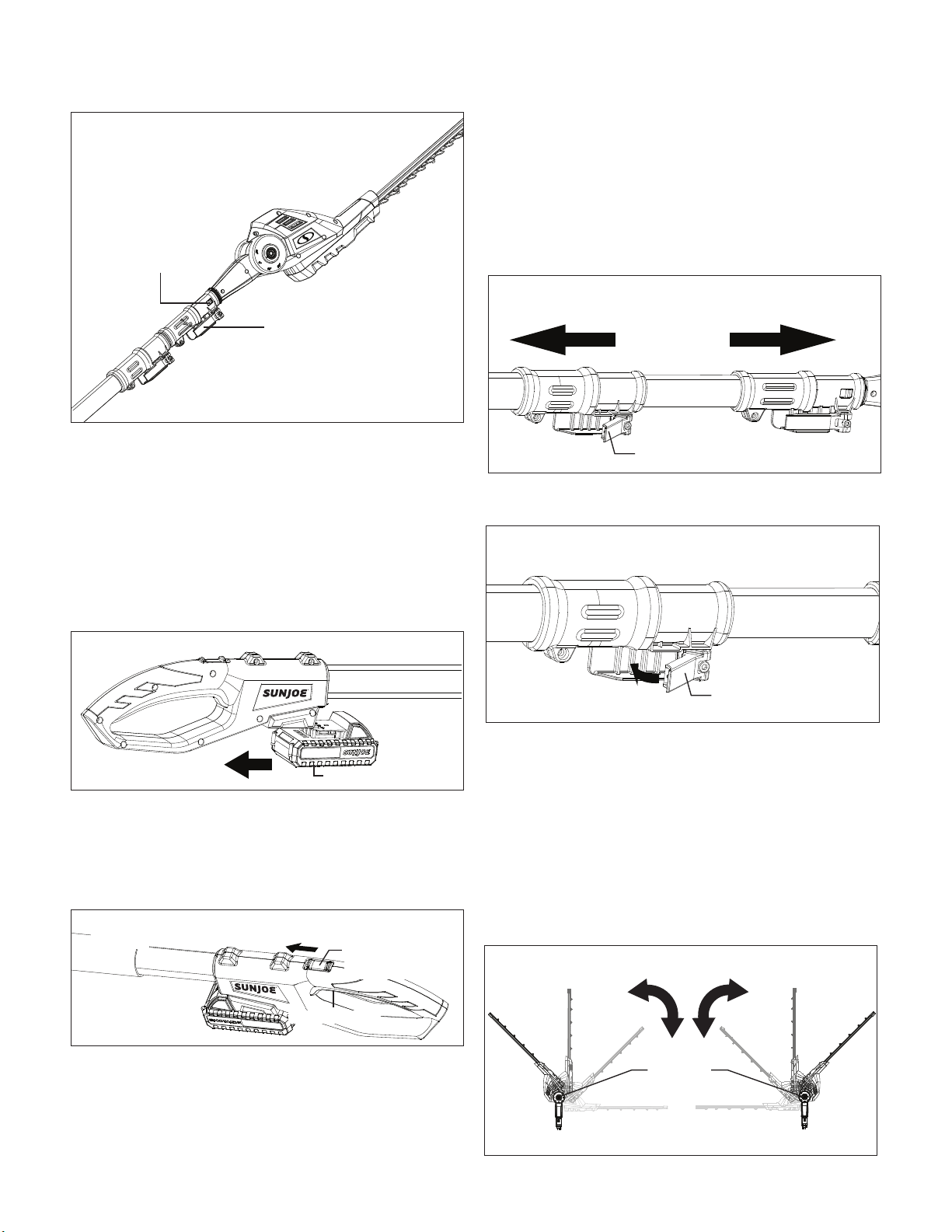

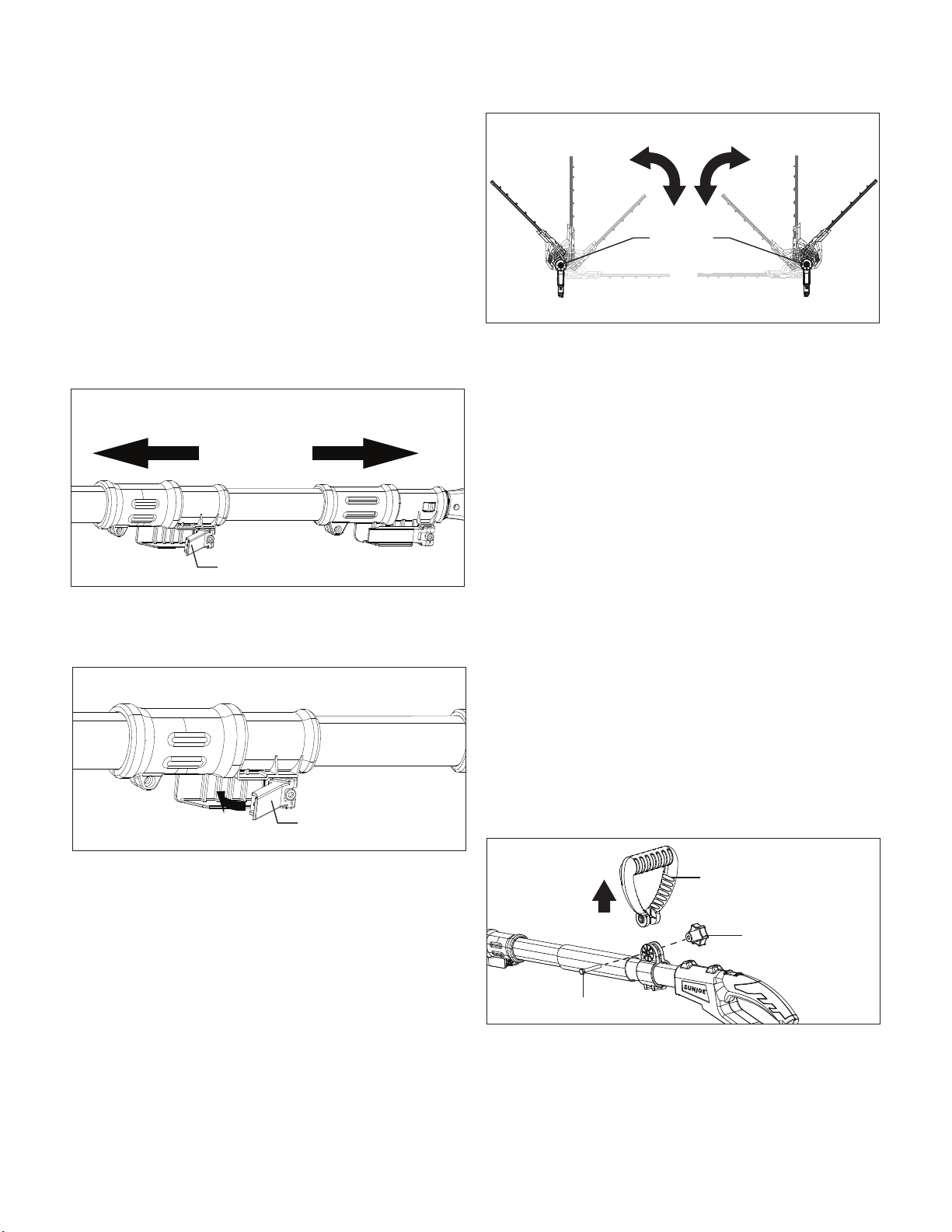

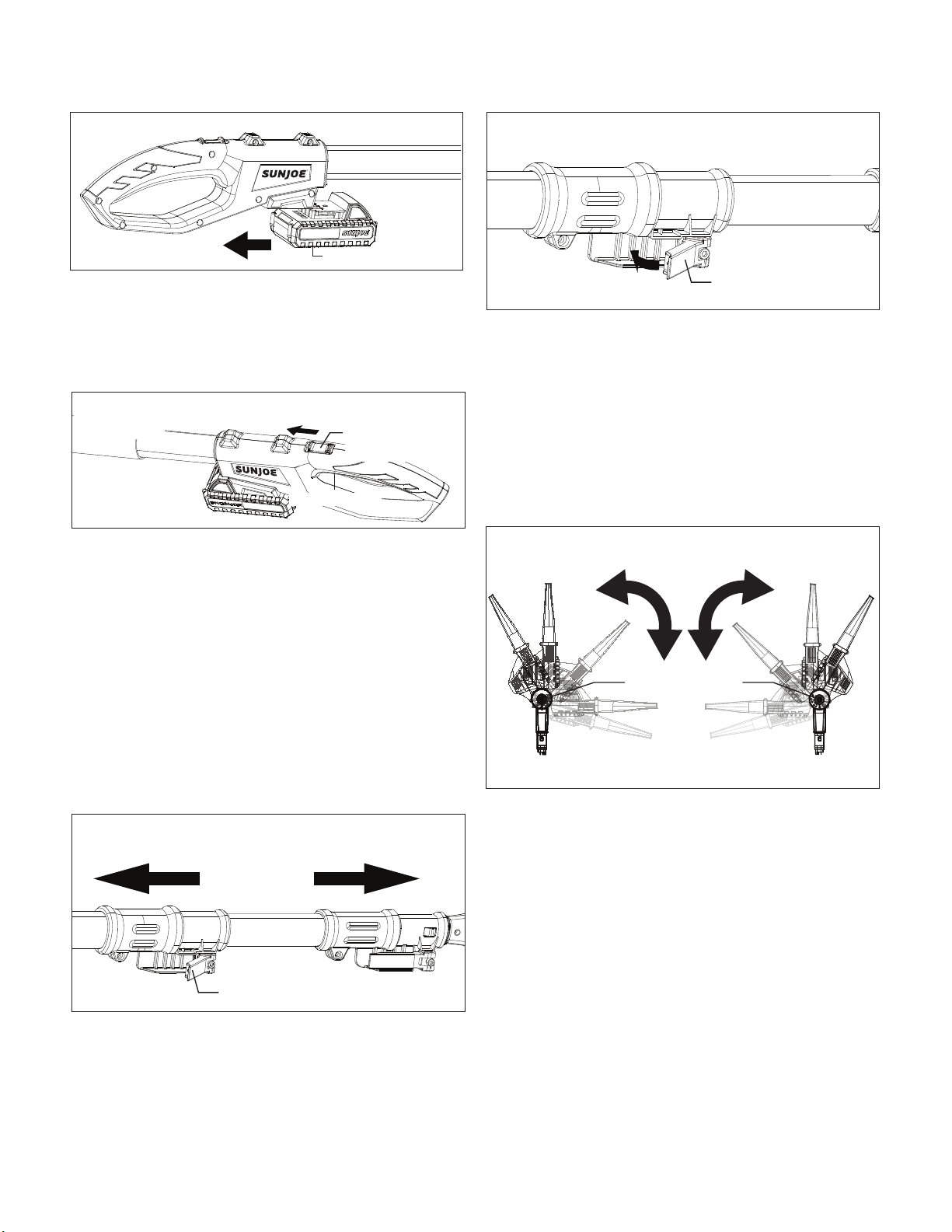

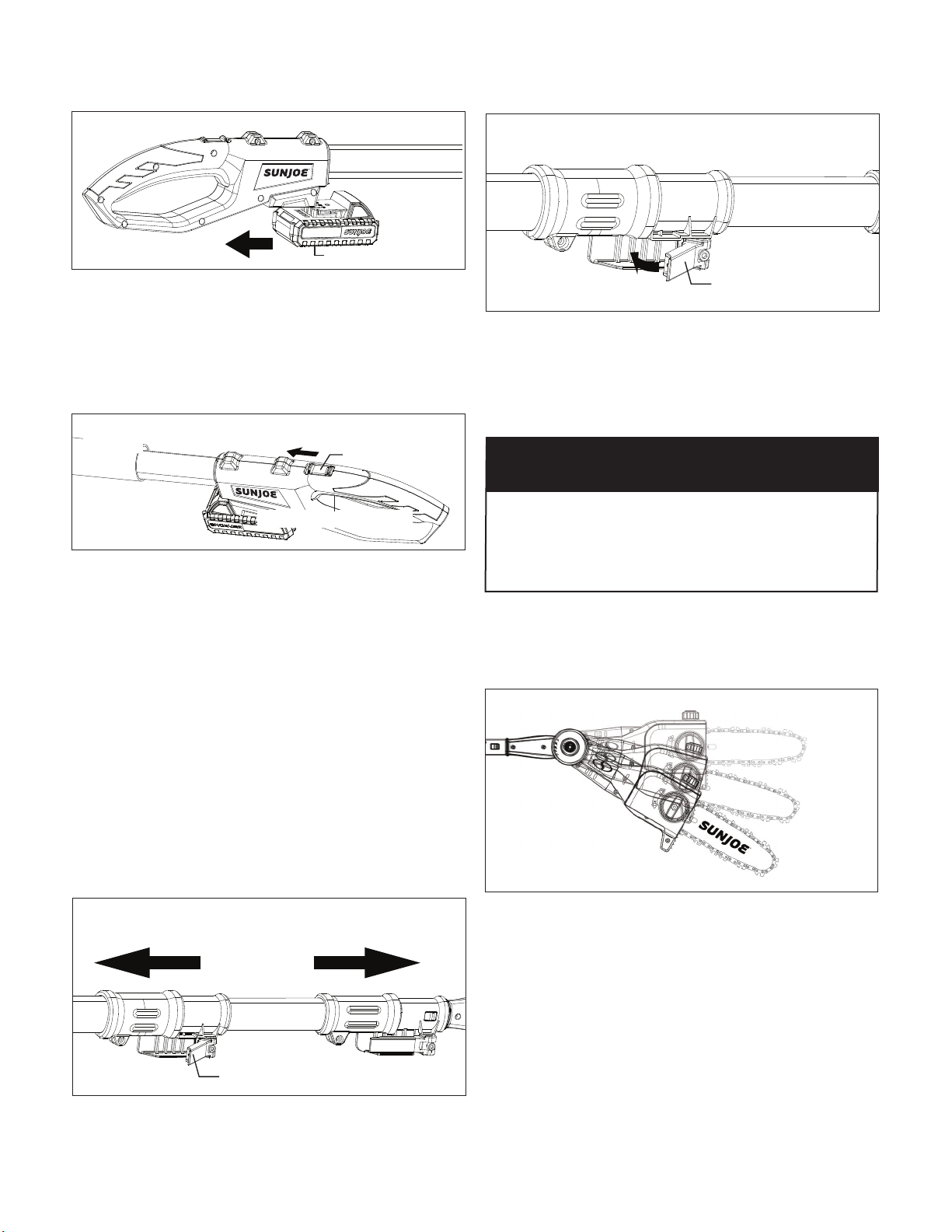

Adjusting the Telescoping Pole

This machine is equipped with a telescoping pole which

provides up to 7.2 ft (2.2 m) of overhead reach. To adjust the

telescoping pole, follow the instructions below.

1. Disconnect the saw from the power supply by removing

the battery from the compartment.

2. Unclip the telescoping lock to release the pole. Extend the

pole to the desired length (Fig. 18).

NOTE: Push poles toward each other to shorten the pole

or pull them away from each other to lengthen the pole.

Only extend the pole to the minimum length required to

reach the limb.

3. Lock the pole in position by closing the telescoping lock

(Fig. 19), and ensure that the pole is secured.

mWARNING! Failure to lock the telescoping lock as

directed could result in personal injury.

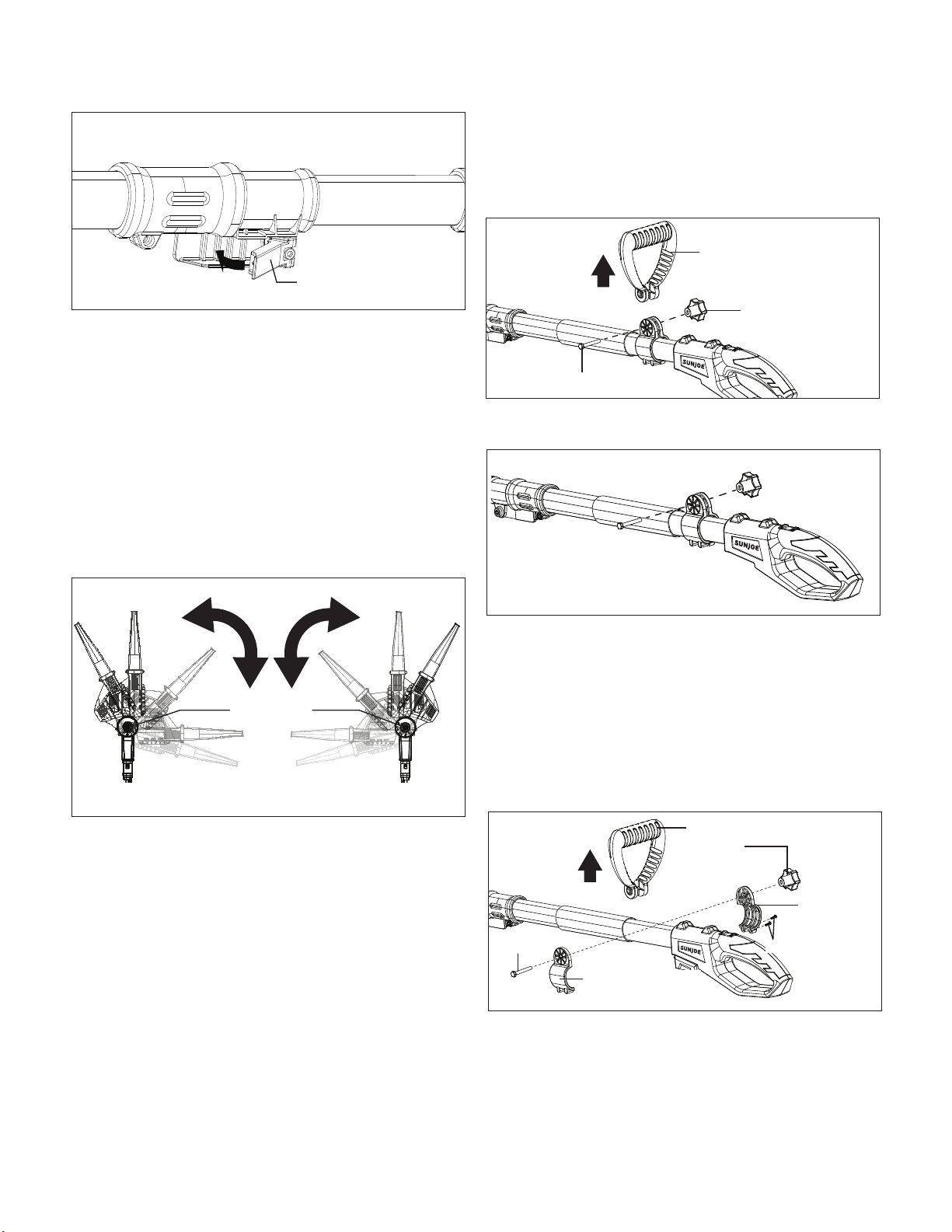

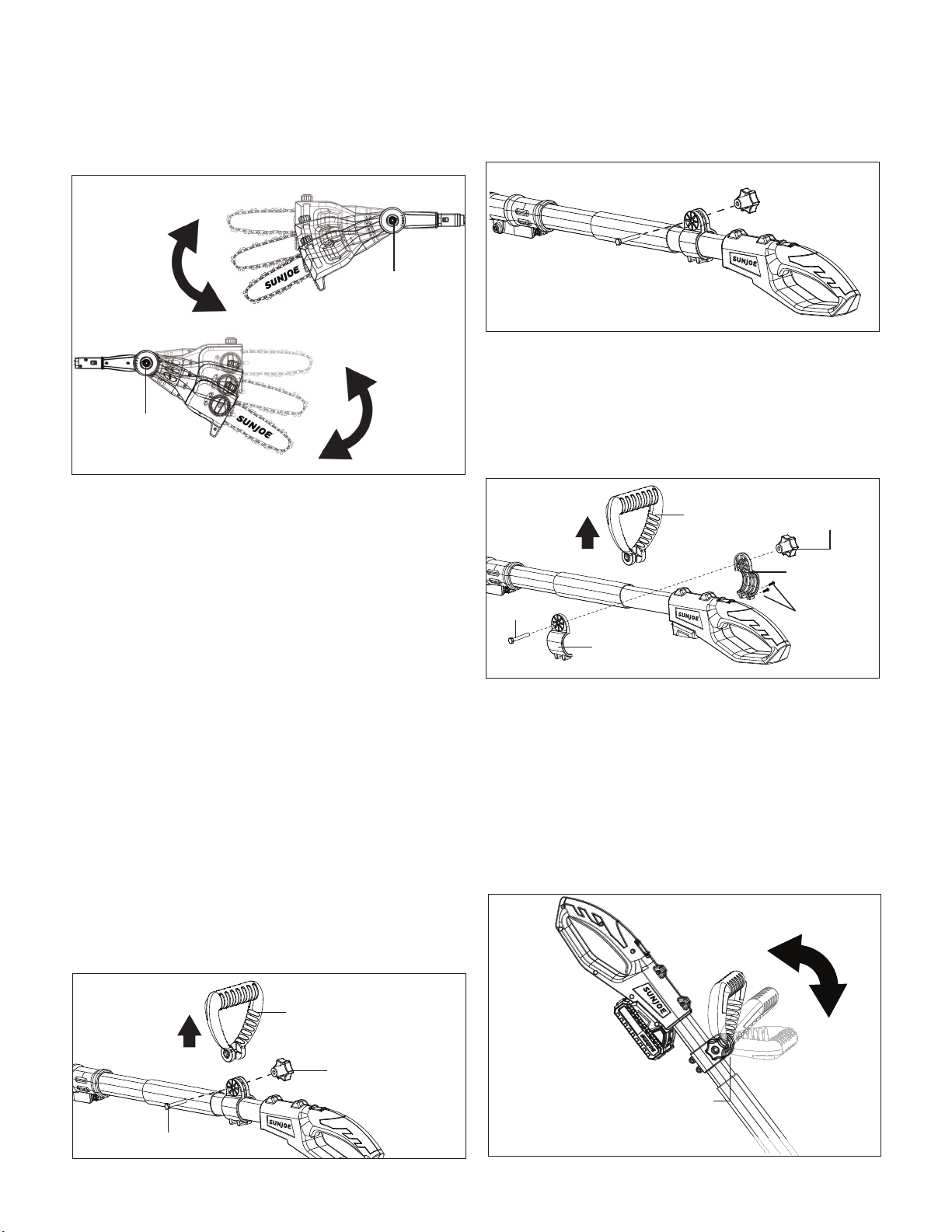

Adjusting the Multi-Angle Head

The pole chain saw head can be rotated for dierent cutting

angles for 0º, 15º, and 30º (Fig. 20). Follow the below

instructions to adjust angles.

1. Rotate the chain saw head to the desired cutting angle

while pressing the rotating buttons located on both sides

simultaneously (Fig. 21).

Fig. 16

Battery

Fig. 17

On/O switch

Safety lock

switch

Fig. 18

Pull Pull

Telescoping lock

Fig. 19

Telescoping lock

m WARNING m

Do not insert the battery until assembly is complete.

Failure to comply could result in accidental starting

and possible serious personal injury.

Fig. 20

0º

15º

30º

Fig. 21

Rotating button

Front Side

Back Side

Rotating button

2. Release the buttons when the chain saw head is set to the

desired angle.

NOTE: Failure to properly secure the chain saw head may

result in personal injury and/or property damage.

mWARNING! Always ensure the chain saw head is

securely locked! Do not attempt to use the pole chain saw with

the head in any other position or unlocked!

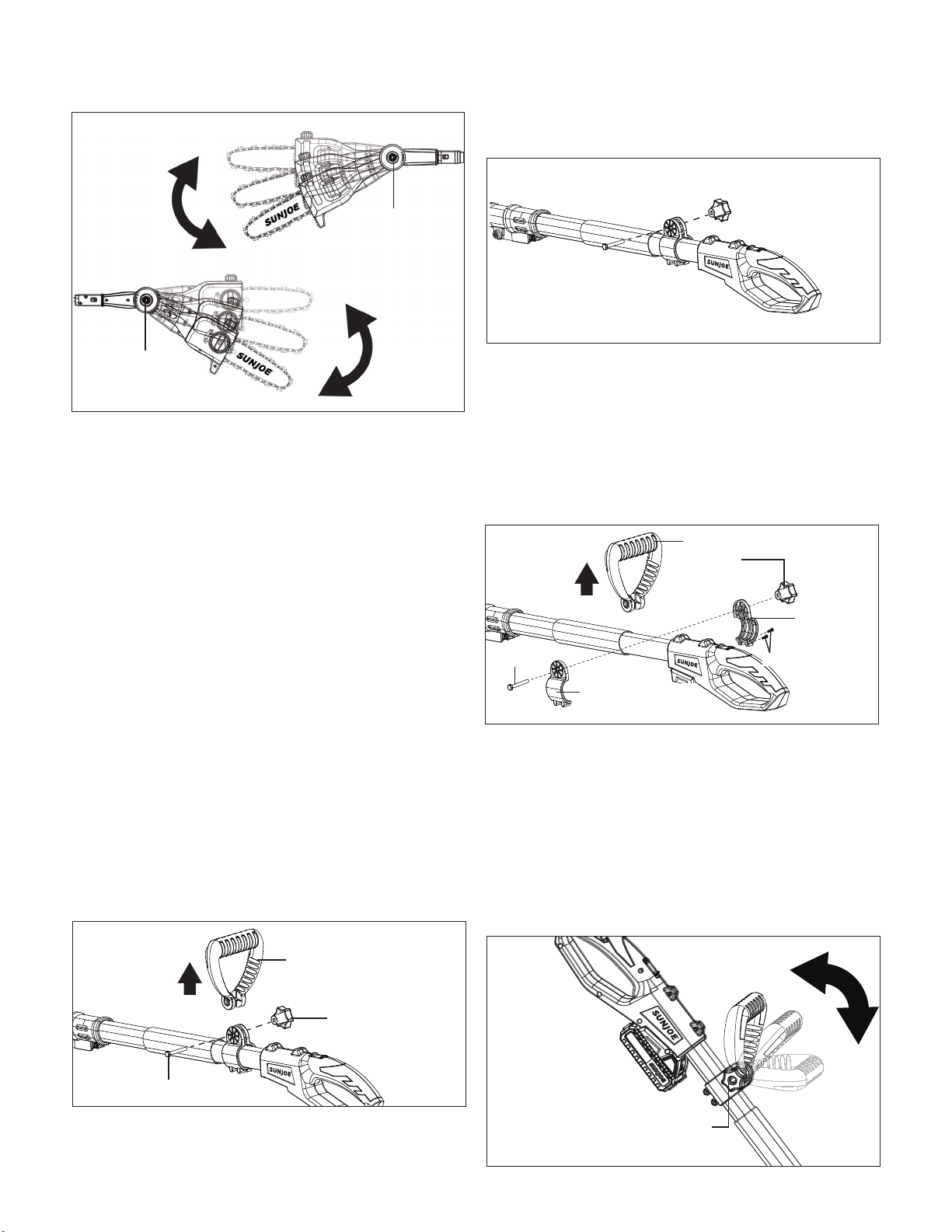

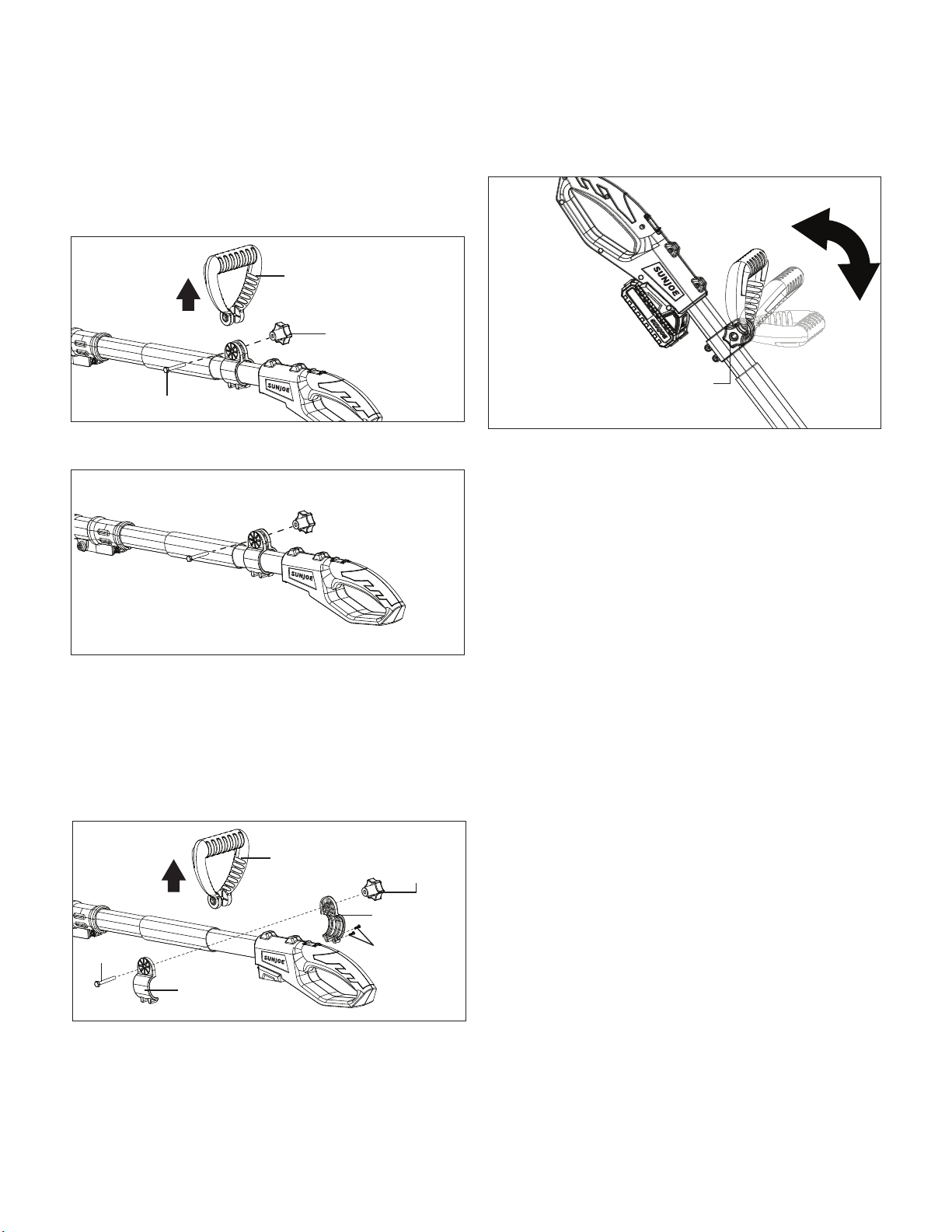

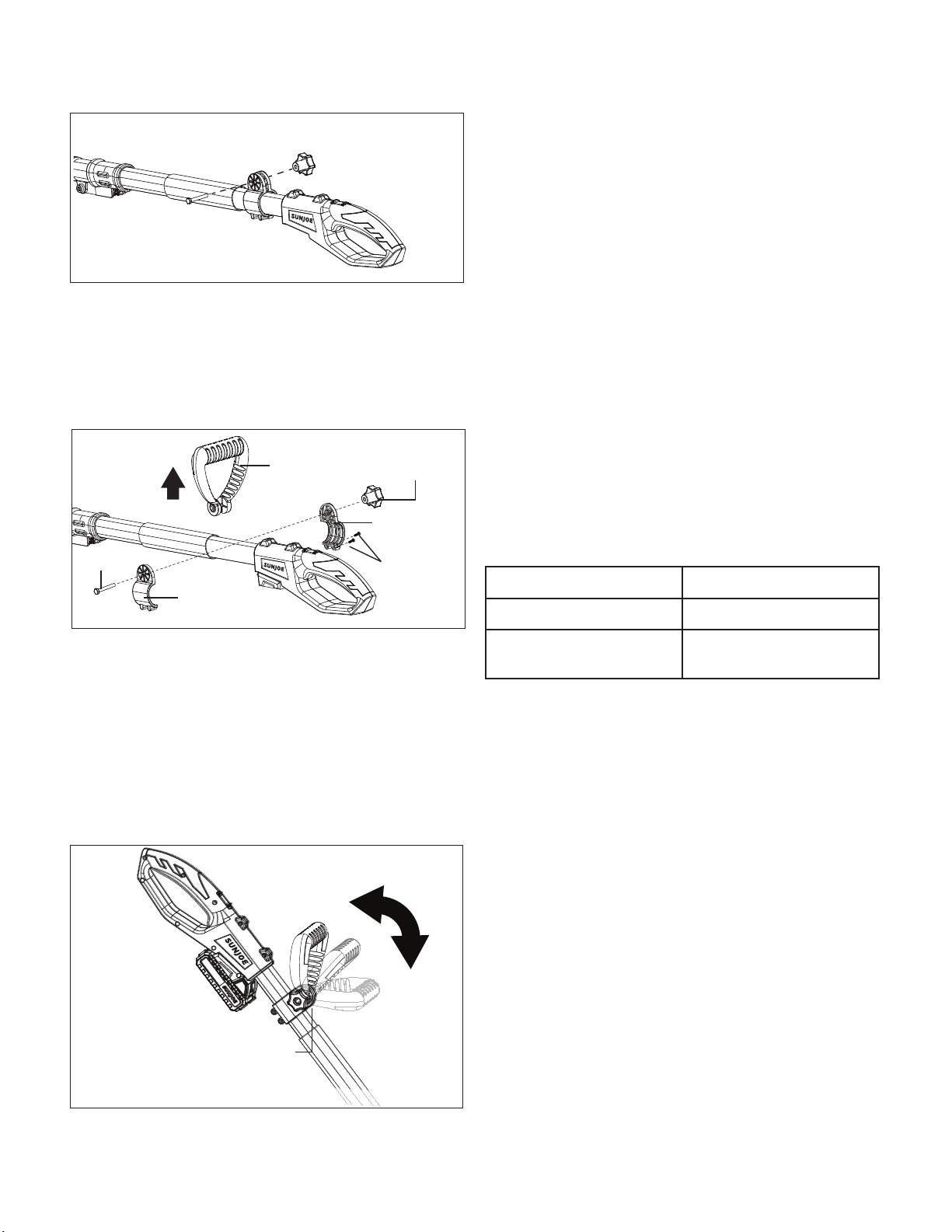

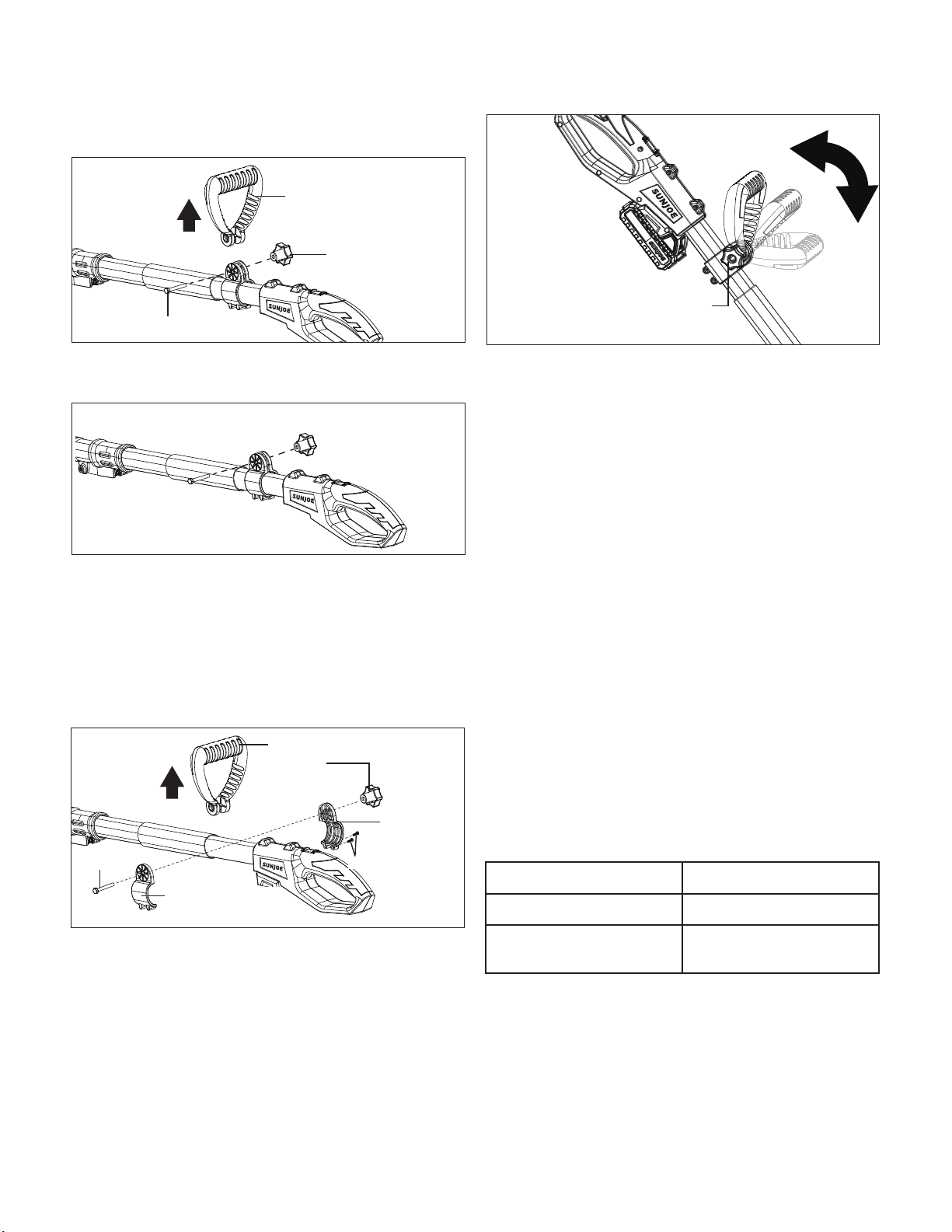

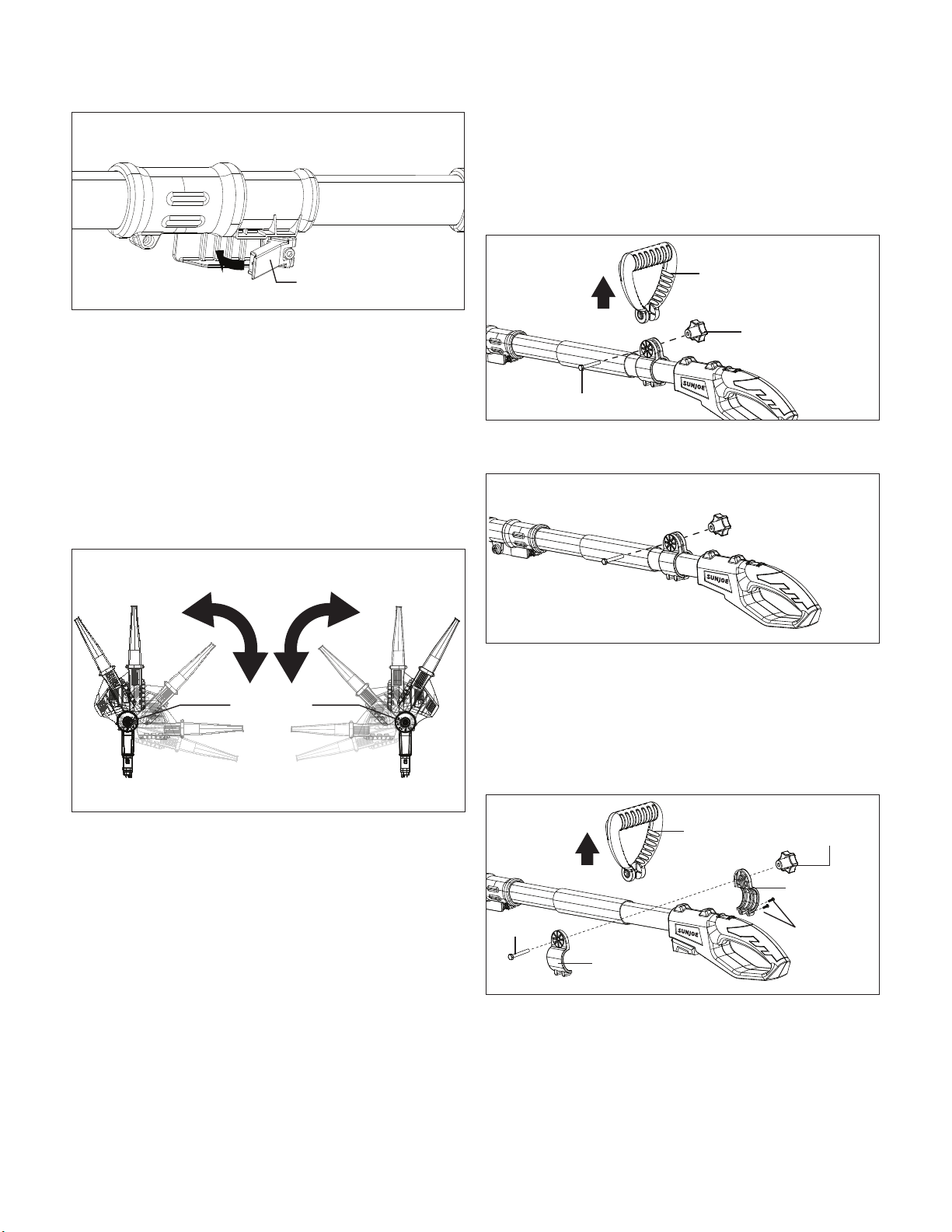

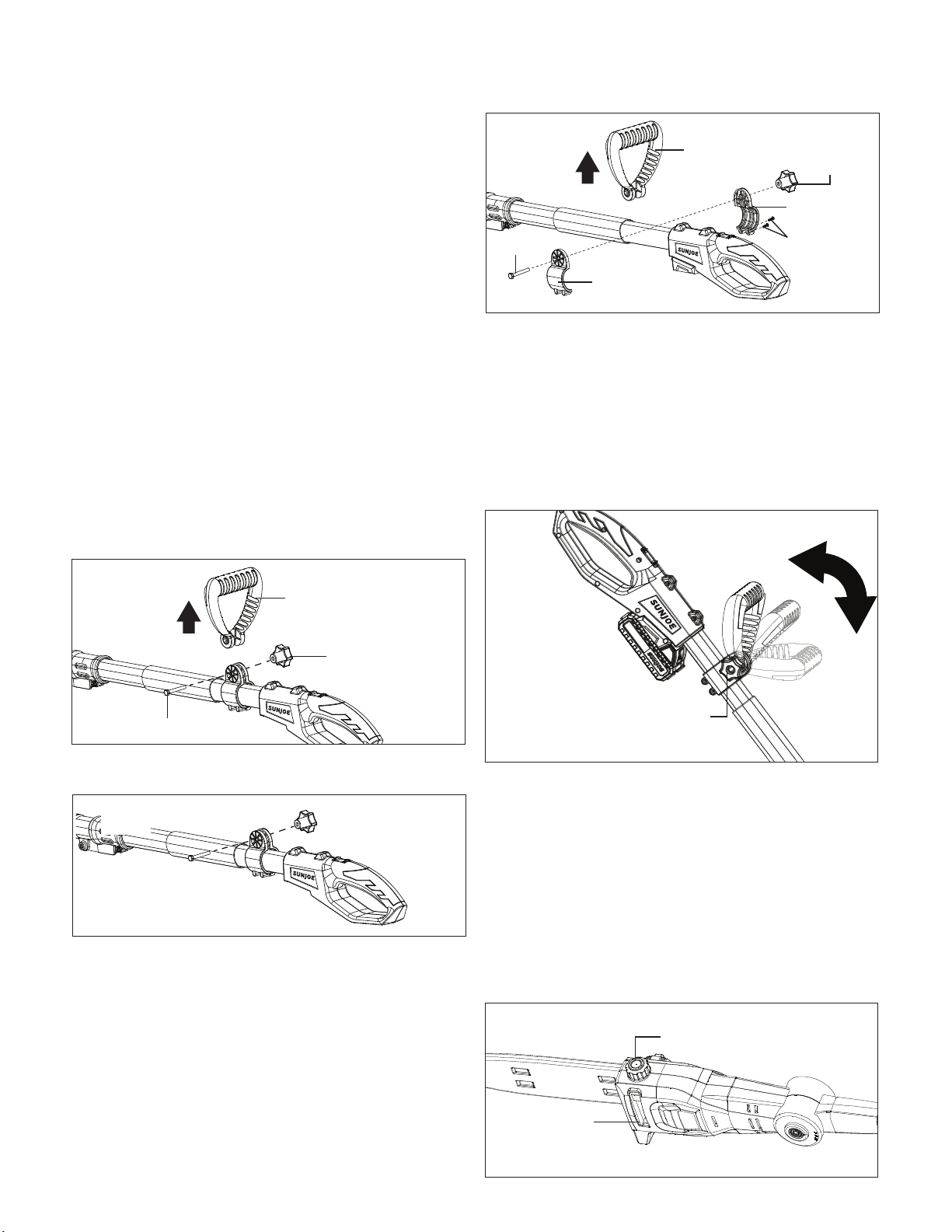

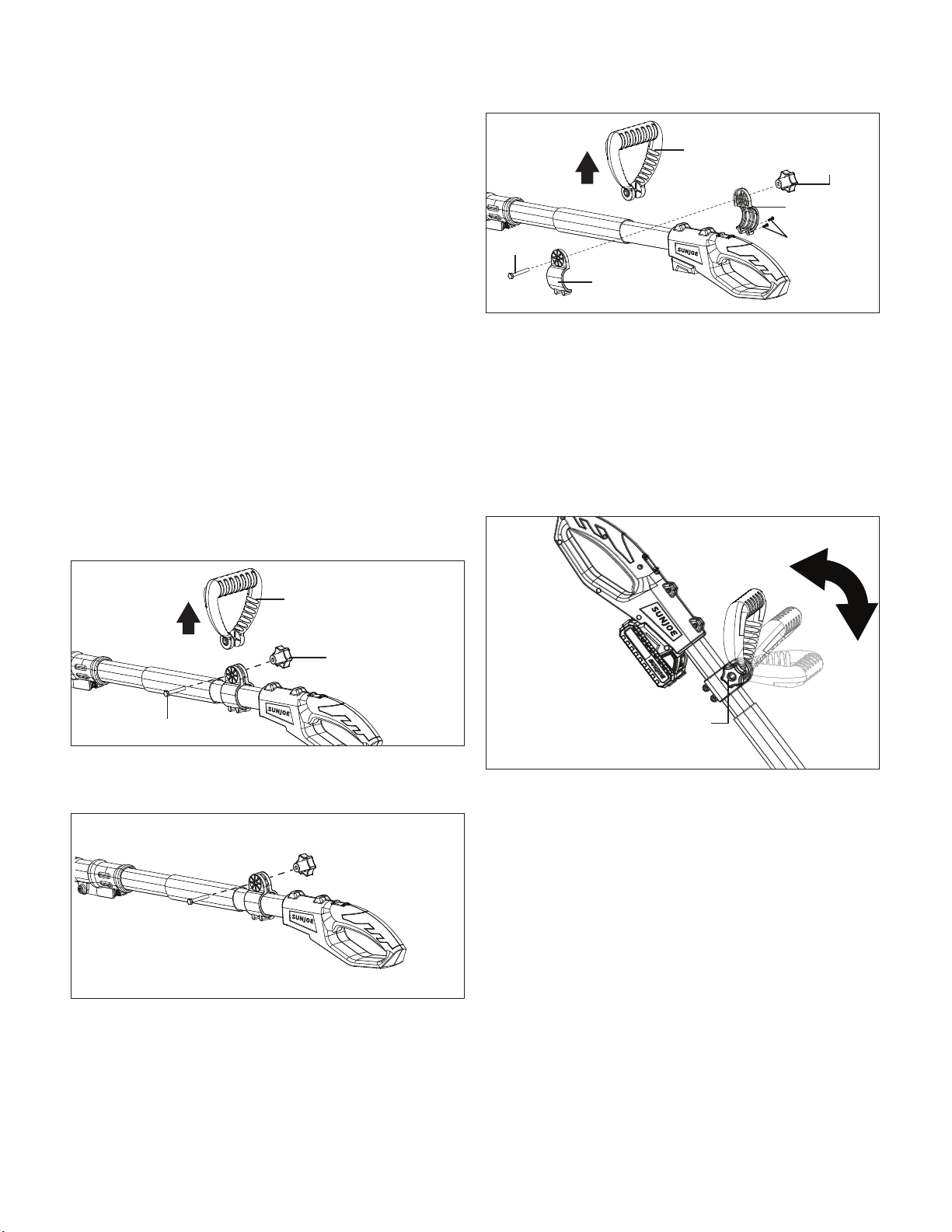

Adjusting the Auxiliary Handle

The chain saw is equipped with an auxiliary handle that can be

adjusted and removed. Follow the instruction below to operate

the auxiliary handle

mWARNING! Make sure the knob, bolt, and the screws

are xed into place. Failure to lock any of them as directed

could result in personal injury or property damage.

To Remove the Auxiliary Handle

1. Disconnect the saw from the power supply by removing

the battery from the compartment.

2. Unscrew the auxiliary handle lock knob and remove it and

the bolt, then the auxiliary handle can be pulled out

(Fig. 22).

3. Re-assemble the auxiliary handle lock knob and the bolt

on (Fig. 23).

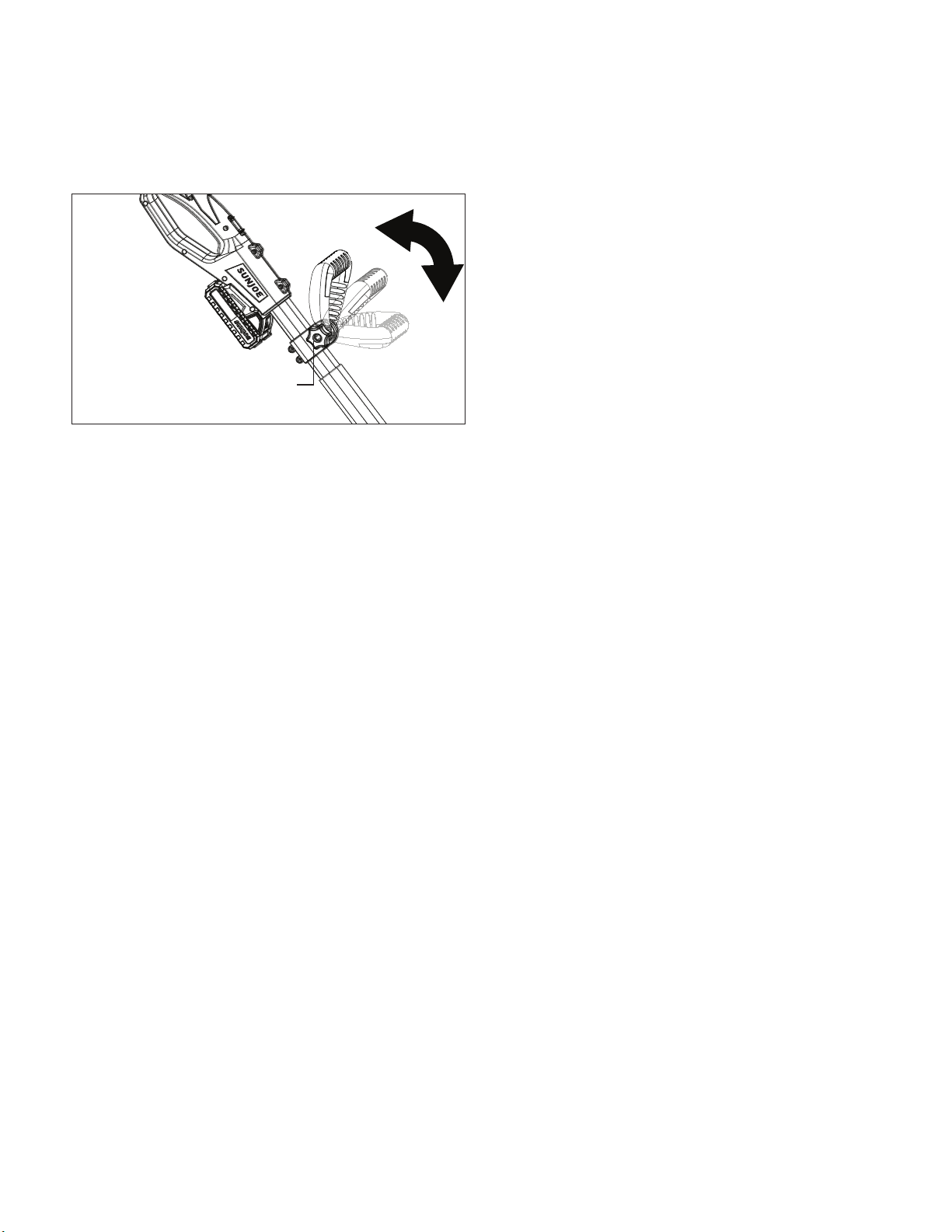

To Adjust the Position of the Auxiliary Handle

1. Disconnect the saw from the power supply by removing

the battery from the compartment.

2. Remove the auxiliary handle lock knob, the bolt, and the

auxiliary handle. Use a screw driver to remove the two

screws that used to x the auxiliary handle loops.

Remove the loops from the pole (Fig. 24).

3. Re-assemble the auxiliary handle loop on the desired spot

on the pole by using the two screws, and put back the

auxiliary handle, the auxiliary handle lock knob and the

bolt (Fig. 24).

To Adjust the Angle of the Auxiliary Handle

1. Stop the saw by releasing the On/O switch.

2. The auxiliary handle can be adjusted in -45°, 0°, 45°.

Rotate the auxiliary handle lock knob to unlock the handle,

and then rotate the handle to the desired angle (Fig. 25).

3. Rotate the auxiliary handle lock knob back to lock the

handle in position.

Cutting Tips for Pole Chain Saw

mCAUTION!

• Before starting the saw, remove the oil tank cap and add

bar & chain oil to the top of the oil level window (Fig. 26).

One minute of use will consume approximately 0.15  oz

(4 ml) of oil. Rell when the oil level drops to 1/4 of a tank.

NOTE: Your pole chain saw head is equipped with an

automatic oil pump for bar and chain oiling. You must add

bar and chain oil or your pole chain saw will not function.

Fig. 22

Auxiliary handle

lock knob

Bolt

Fig. 23

Fig. 24

Auxiliary handle

Auxiliary

handle

lock knob

Bolt

Auxiliary

handle loop

Screws

Auxiliary

handle loop

Fig. 25

Auxiliary handle

lock knob

Fig. 26

Oil tank cap

Oil level

window

mWARNING! Be sure that the chain is not in contact with

any object when you start the motor.

mWARNING! Keep hands away from chain. Keep hands

on handles. Do not overreach.

A good, rm grip on the tool using both hands will help you

maintain control. Place one hand on the soft grip or the

telescoping pole, and the other hand on the handle with your

thumbs and ngers encircling the pole and handle. A rm grip

combined with proper positioning of the handle against your

body will help you maintain control of the saw. Do not let go of

the saw while it is in operation.

mCAUTION! The chain will continue to run for several

seconds after turning o the tool.

Do not use the pole chain saw under wet conditions. Use extreme

caution when cutting small brush, saplings, or limbs under tension

because slender and tense material may catch the saw and be

whipped toward you, pull you o balance, or spring back.

Do not use the pole chain saw to cut vines and/or small

underbrush.

Prior to each cutting session, run through the daily checklist

(see pg. 18).

mWARNING! Do not cut trees near electrical wires.

WARNING! Failure to lubricate the chain will cause

damage to the bar and chain. Use only a good quality bar and

chain oil designed specically for use with chain saws. One

minute of use will consume approximately 0.15  oz. (4 ml) of oil.

NOTE: It is normal for oil to seep from the saw when not in

use. To prevent seepage, empty the oil tank after each use.

When storing the unit for a long period of time (3 months or

longer), be sure the chain is lightly lubricated; this will prevent

rust on the chain and bar sprocket.

mWARNING! Kickback may occur when the moving

chain contacts an object at the upper portion of the tip of

the guide bar or when the wood closes in and pinches the

chain saw in the cut (Fig. 27). Contact at the upper portion

of the tip of the guide bar can cause the chain to dig into

the object and stop the chain for an instant. The result is a

lightning-fast reverse reaction, which kicks the guide bar up

and back toward the operator. If the chain saw is pinched

along the top of the guide bar, the guide bar can be driven

rapidly back toward the operator. Either of these reactions

can cause loss of saw control, which can throw the operator

o balance and result in serious injury. Do not rely exclusively

upon the safety devices built into the saw. As a user, you

should take several precautions to keep your cutting jobs free

from accident or injury.

Proper Cutting Stance

• Balance your weight with both feet on solid ground.

• Your body should always be to the left of the chain line.

• The most typical cutting application is to position the

unit at an angle of 60° or less depending on the specic

situation (Fig. 28). As the angle of the pole chain saw shaft

to the ground increases, the diculty of making the rst

cut (from the underside of limb) increases.

Basic Cutting Procedure

This unit with the chain saw head is designed for trimming

small branches and limbs up to recommended 6.5 in.

(16.5 cm), not to exceed a Max. cut of 7.5 in. (19 cm) in

diameter depending on type of wood. Practice cutting a few

small limbs using the following technique to get the “feel” of

using the saw before you begin a major sawing operation.

• Take the proper stance in front of the tree with the

saw OFF (Fig. 28).

Fig. 27

Fig. 28

60º MAXIMUM

• Squeeze the On/O switch and let the chain accelerate to

full speed before entering the cut.

• Keep the saw running the entire time you are cutting;

maintain a steady speed.

• Allow the chain to cut for you; exert only light downward

pressure. If you force the cut, damage to the bar, chain, or

unit can result.

• PUSH and PULL – This reaction force is always opposite

to the direction the chain is moving when it is in contact

with the wood. Thus, the operator must be ready to

control the PULL when cutting on the bottom edge of the

bar, and PUSH when cutting along the top edge.

• Do not put pressure on the saw at the end of the cut.

Pruning

Pruning is the process of trimming limbs from a live tree.

• Remove long branches in several stages.

• Cut lower branches rst to allow the top branches more

room to fall.

• When pruning trees, it is important not to make the

nishing cut next to the main limb or trunk until you have

cut o the farthest lying limb. This will reduce the weight

and prevent stripping the bark from the main member.

• Under cut the branch 1/3 through for your rst cut.

Your second cut should over cut to drop the branch o

(Fig. 29). Be prepared to balance the weight of the pole

chain saw when the limb falls.

Limbing

Limbing is the process of removing branches from a fallen tree.

• You should cut limbs one at a time. Remove the cut limbs

from the work area often to help keep the work area clean

and safe.

• Cut branches under tension from the bottom up to avoid

binding the bar and chain.

• Keep the tree between you and the pole chain saw while

limbing. Cut from the side of the tree opposite the branch

you are cutting.

If the Saw Becomes Pinched or Trapped

1. Wait for the blade to stop, wait ve minutes for the saw to

cool, remove the battery, and wear gloves to protect your

hands from the chain teeth.

2. If you can reach the limb from the ground, lift the limb

while holding the saw. This should release the “pinch” and

free the saw.

3. If the saw is still trapped, call a professional for

assistance.

Maintenance + Care

WARNING! Always remove the battery before

performing any adjustments, maintenance, or repairs to your

cordless pole chain saw.

• Use protective gloves when handling the bar and chain.

• Keep the bar encased in its sheath, except when working

directly on the bar or the chain.

• Never dispose of oils or other polluting materials in

unauthorized places.

Chain Tension

Check the chain tension before using the saw when the chain

is cold. The correct tension of a cold chain is when there is no

slack on the underside of the guide bar; the chain is snug, but

you can rotate it by hand without binding.

During normal saw operation, the temperature of the chain

will increase. The drive links of a correctly tensioned warm

chain will hang approximately 0.050 in. (1.25 mm) out of the

bar groove (Fig. 30). Be aware that a chain tensioned while

warm, may be too tight upon cooling. Check the “cold tension”

before next use. The chain must be re-tensioned whenever the

ats on the drive links hang out of the bar groove (Fig. 30).

NOTE: A new chain tends to stretch. Check the chain tension

frequently and re-tension as needed.

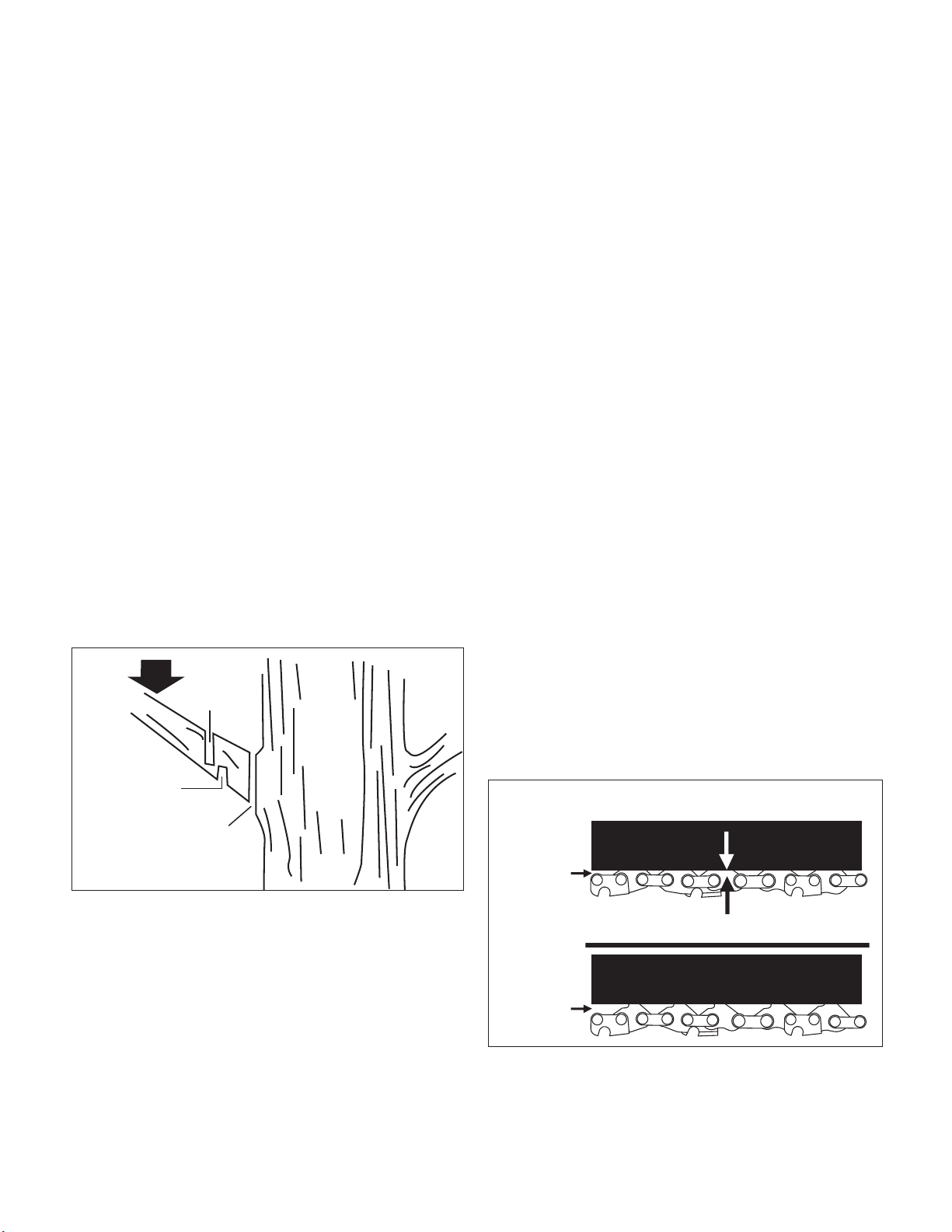

Fig. 29

Load

Second Cut

First Cut

1/3 Diameter

Finishing Cut

Fig. 30

Properly Adjusted Warm Chain

Approximately 0.050 in. (1.25 mm)

Flats are

visible here

Flats are not

visible here

Chain Needs Tensioning

Nuts and Screws

Periodically check that all the nuts and screws are tightened

securely. Check that the telescoping lock and assembly lock

are intact and in proper working order.

Chain Sharpening

mWARNING! To ensure that the saw works safely and

eciently, it is essential that the cutting components are

well-sharpened. It is highly recommended to replace the

chain once it loses its ability to cut cleanly and safely.

It is possible, however, to sharpen the existing chain if the

sharpening is carefully performed. Any work on the chain

and bar requires specic experience and special tools. For

safety purposes, we recommend you contact an authorized

Snow Joe

+ Sun Joe

dealer or call the Snow Joe

Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563).

Sharpening is necessary when:

• The sawdust looks like dust;

• Cutting becomes more dicult;

• The cut is not straight;

• Vibrations increase.

An authorized service center will sharpen the chain using the

right tools to ensure minimum removal of material and even

sharpness on all the cutting edges.

If you sharpen the chain yourself, use special round-section

les with the right diameter depending on the type of chain

(see “Chain Maintenance Table” on pg. 17). You need a certain

amount of skill and experience to avoid damaging the cutting

edges.

Sharpen the chain as follows (Fig. 31):

• Secure the bar rmly, with the chain mounted, in a

suitable vise.

• Tighten the chain if it is loose.

• Mount the le in the guide and then insert it in the tooth at

a constant angle from the cutting edge.

• Sharpen in a forward motion a few times and repeat this

on all the cutting edges facing the same way (right or left).

• To move the chain forward, use a screwdriver.

• Turn the bar over in the vise and repeat on all the other

cutting edges.

• Check that the depth limiter tooth does not stick out

farther than the inspection tool and le any projecting

parts with a at le, rounding o the edges (Fig. 31).

• After sharpening, remove all traces of ling and dust

and lubricate the chain in an oil bath. Replace the chain

whenever:

– The length of the cutting edges decreases to 5 mm

or less;

– There is too much play between the links and the rivets.

Guide Bar Maintenance

When the guide bar shows signs of wear, turn it over on the

saw to distribute the wear for maximum bar life. Feathering or

burring of the bar rails is a normal process of bar wear. You

should smooth such faults with a le as soon as they occur.

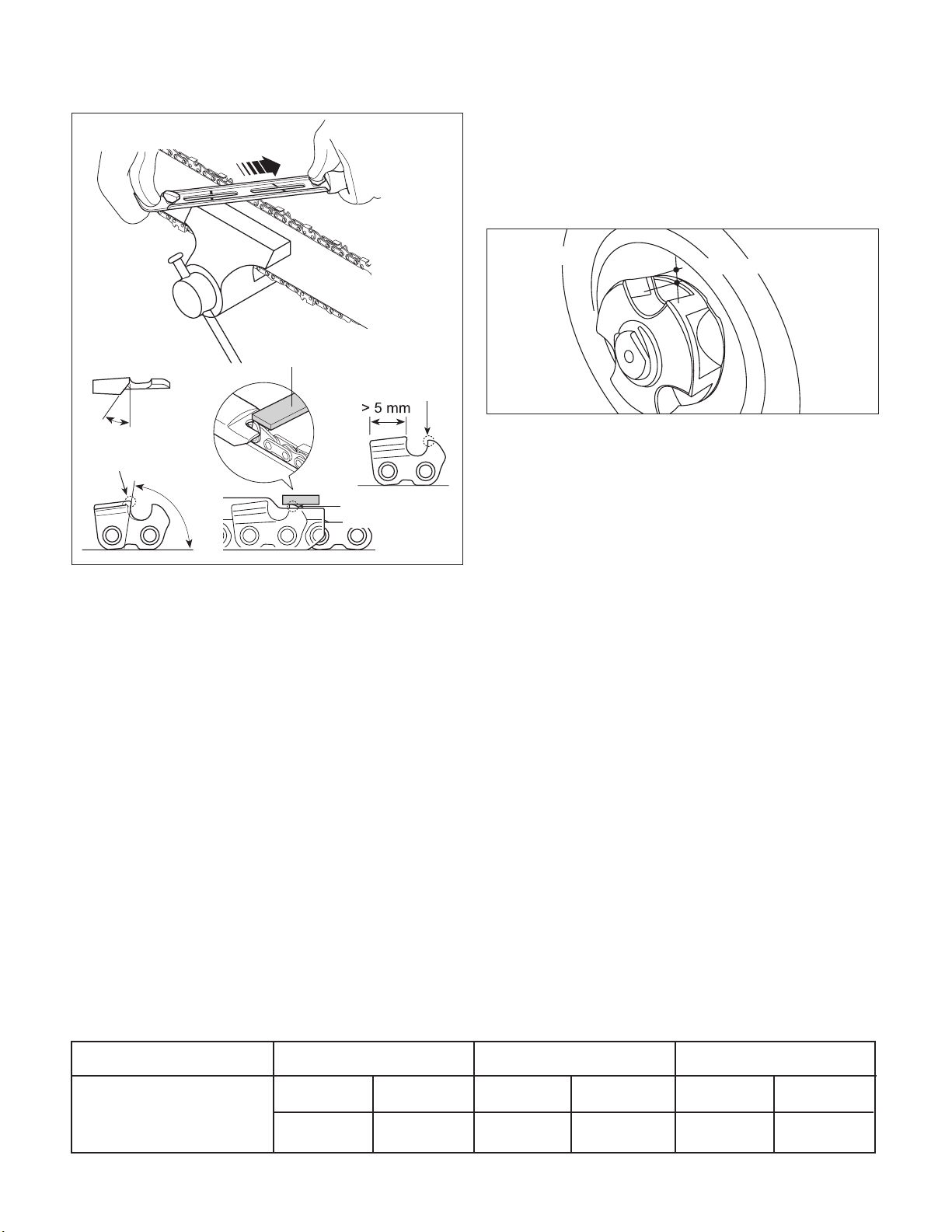

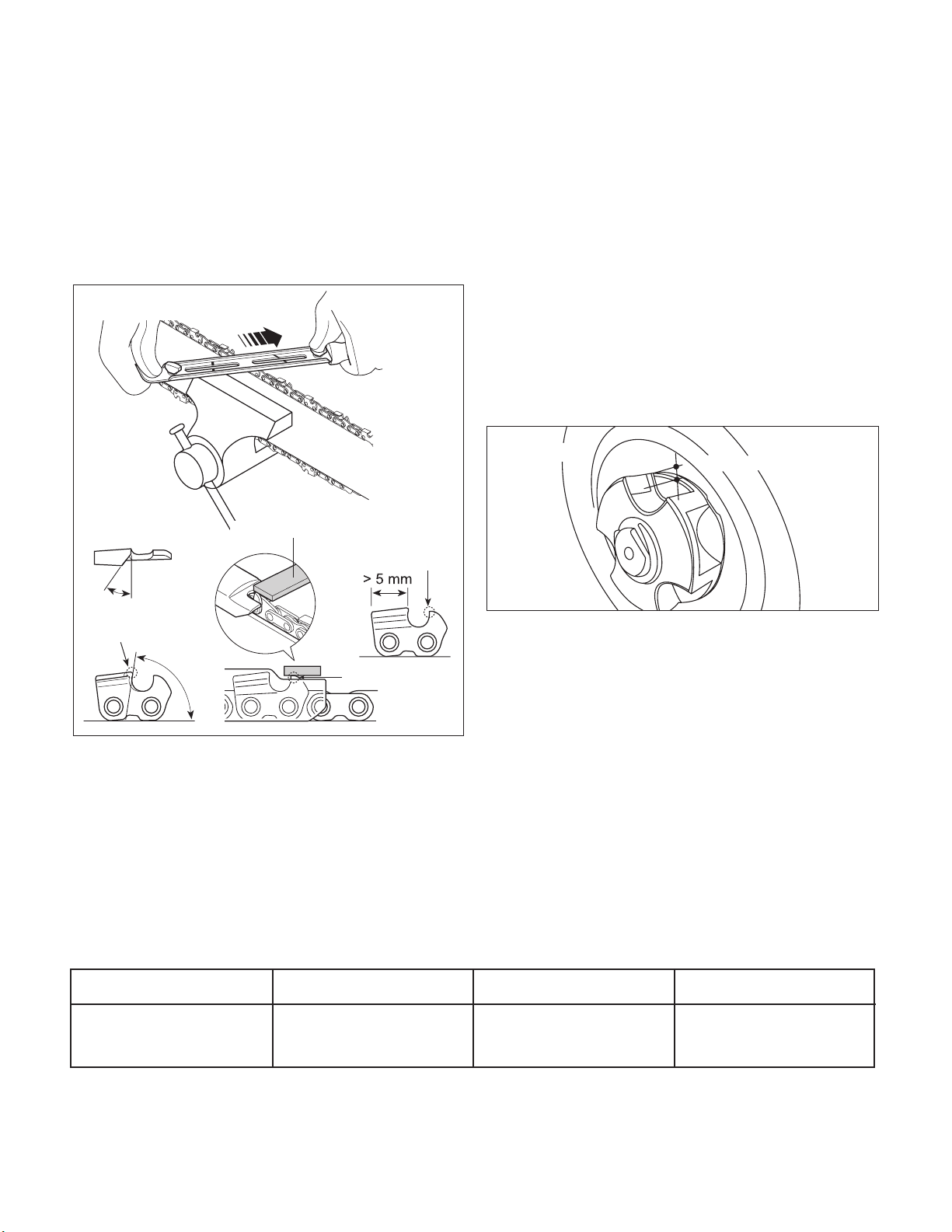

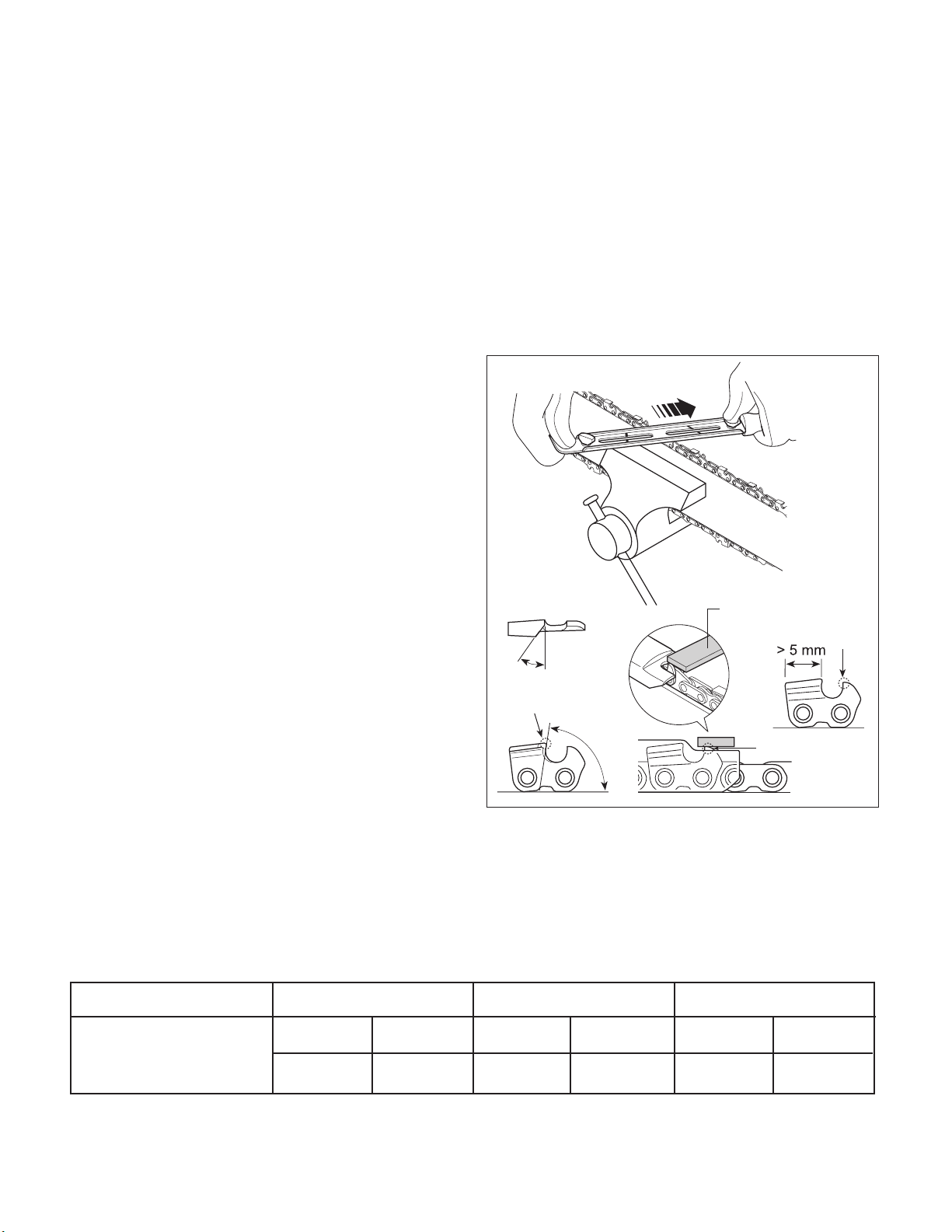

Fig. 31

Inspection tool

Depth limiter tooth

Cutting edge

Depth

limiter

tooth

Chain Maintenance Table

3/8

inches mm

Drive Links Chain Pitch Chain Gauge

File Diameter

inches

mm inches mm

9.5 0.050 1.3 45/32

Replace a bar with any of the following faults:

• wear inside the bar rails permitting the chain to

lay over sideways

• bent guide bar

• cracked or broken rails

• spread rails

Turn the saw over, check the underside of the guide bar, and

make sure that the lubrication holes and chain groove are free

from impurities.

Chain Sprocket

Regularly check the condition of the sprocket and replace it

when wear exceeds 0.5 mm (Fig. 32).

Do not mount a new chain with a worn sprocket or vice-versa.

Troubleshooting

Troubleshooting Tips

Most diculties are easy to x. Consult the troubleshooting

table for common problems and their solutions. If you continue

to experience problems or need repairs beyond these minor

adjustments, please call 1-866-SNOWJOE (1-866-766-9563)

for assistance.

mWARNING! Always remove the battery before

performing any adjustments, maintenance, or repairs to your

cordless chain saw.

Troubleshooting Table

Daily Checklist, Cleaning

and Storage

Daily Checklist

To help maintain your pole chain saw for optimum

performance, we recommend you complete this checklist prior

to each work session.

mWARNING! Do not insert the battery until you have

completed all of the daily checks.

• Inspect for any visible damage to the chain, guide bar, or

motor housing.

• Inspect the oil port and guide bar rails and clean them to

remove any debris.

• Check the chain tension.

• Check the chain teeth for sharpness.

• Check the bar and chain oil level; ll with only new chain

oil specically formulated for chain saws.

NOTE: If you notice anything unusual, such as a vibration or

an odd sound, shut the saw OFF immediately. Remove the

battery and check the saw for any damage.

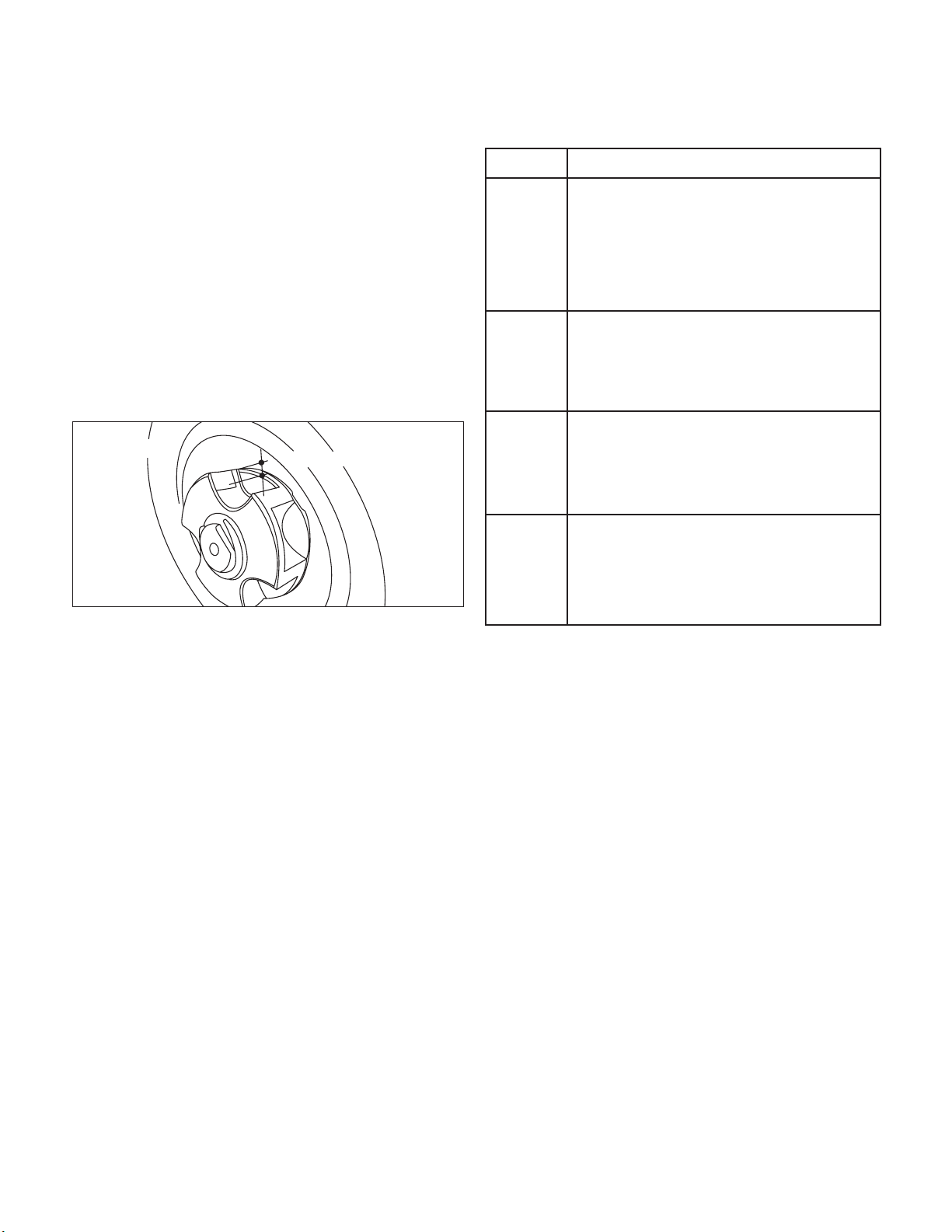

< 0.5 mm

Fig. 32

Problems Corrective Action

The saw

motor fails

to start

• Check that you have inserted the battery properly

and the battery has enough power to work.

• Make sure that you fully depress, push forward

and hold the safety lock switch before squeezing

the ON/OFF trigger switch.

• The chain is too tight; re-tension.

• The chain tension is too tight; re-tension.

• The chain oil tank is empty; rell.

• The lubrication holes are plugged; clean them out.

• The chain tension is too tight; re-tension.

• The guide bar or chain is damaged; inspect

and replace the damaged part.

The saw

runs, but

the chain

speed is

low

Bar and

chain

running

hot and

smoking

The saw

motor

runs, but

the chain

is not

turning

If you cannot nd the cause of the problem or are uncertain

what to do, then have the saw inspected by an authorized

Snow Joe

+ Sun Joe

dealer or call the Snow Joe

Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563) before using it.

mCAUTION!

• Remove the battery and wait at least ve minutes for the

saw to cool before servicing or storing your unit.

• If you drop the saw, carefully inspect it for damage. If the

guide bar is bent, the housing is cracked, the handle is

broken, or if you see any other condition that may aect

the saw’s operation, DO NOT USE the tool. Instead, have

it serviced at an authorized Snow Joe

+ Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service

center at 1-866-SNOWJOE (1-866-766-9563).

Assembly

WARNING! To prevent serious personal injury, make

sure the battery is removed and the impeller has come to a

complete stop before attaching or removing tubes.

Attaching the Blower Tube

1. Inserting the blower head into the blower tube until the

blower tube lock tab snaps in (Fig. 33).

2. To remove the blower tube, push the tube lock tab while

pulling the tube away from the blower head.

Connecting to the Telescoping Pole

1. Open the assembly lock on the telescoping pole, and

push the leaf blower head into the opening on the end of

the pole (Fig. 34).

2. When the lock tabs snap in, lock back the assembly lock,

and the pole leaf blower will be ready to use (Fig. 35).

3. To remove the leaf blower head, release the On/O switch

and remove the battery. Unlock the assembly lock, push

the lock tabs on both sides, and pull the blower head out

(Fig. 35).

Operation

Starting and Stopping

1. Slide the battery into the battery compartment until it

clicks to lock it into position (Fig. 36).

Pole Leaf Blower

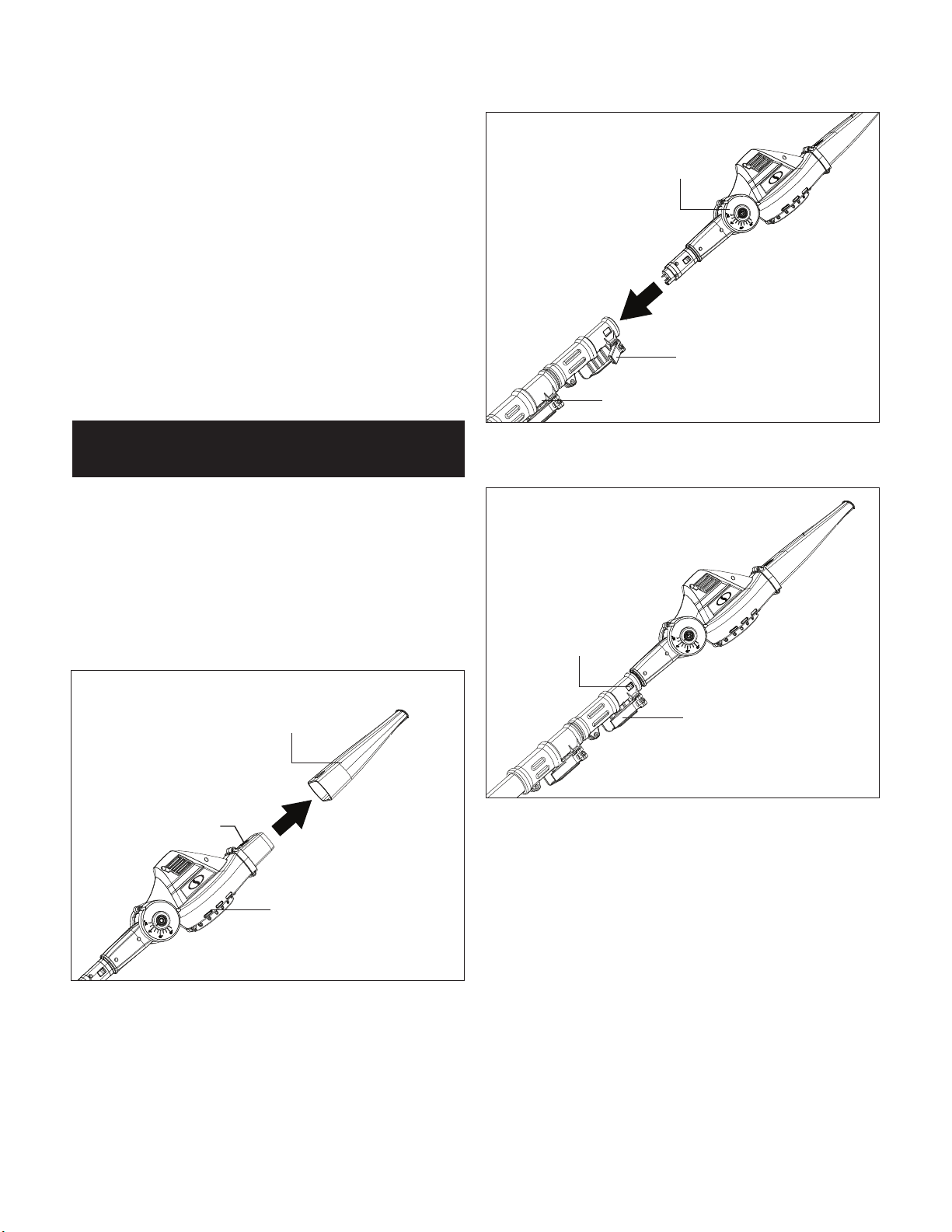

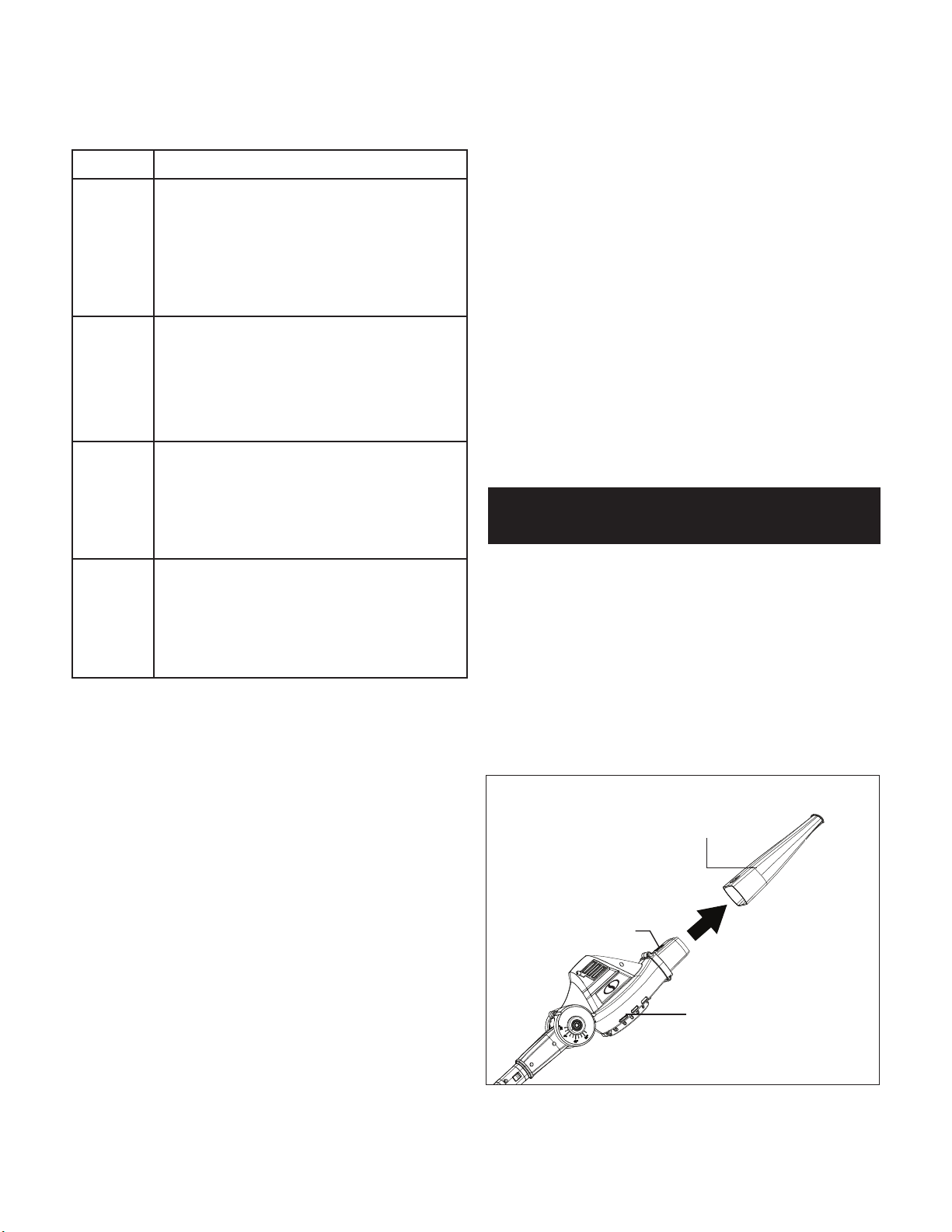

Fig. 33

Blower tube

Leaf blower head

Tube lock tab

Telescoping pole

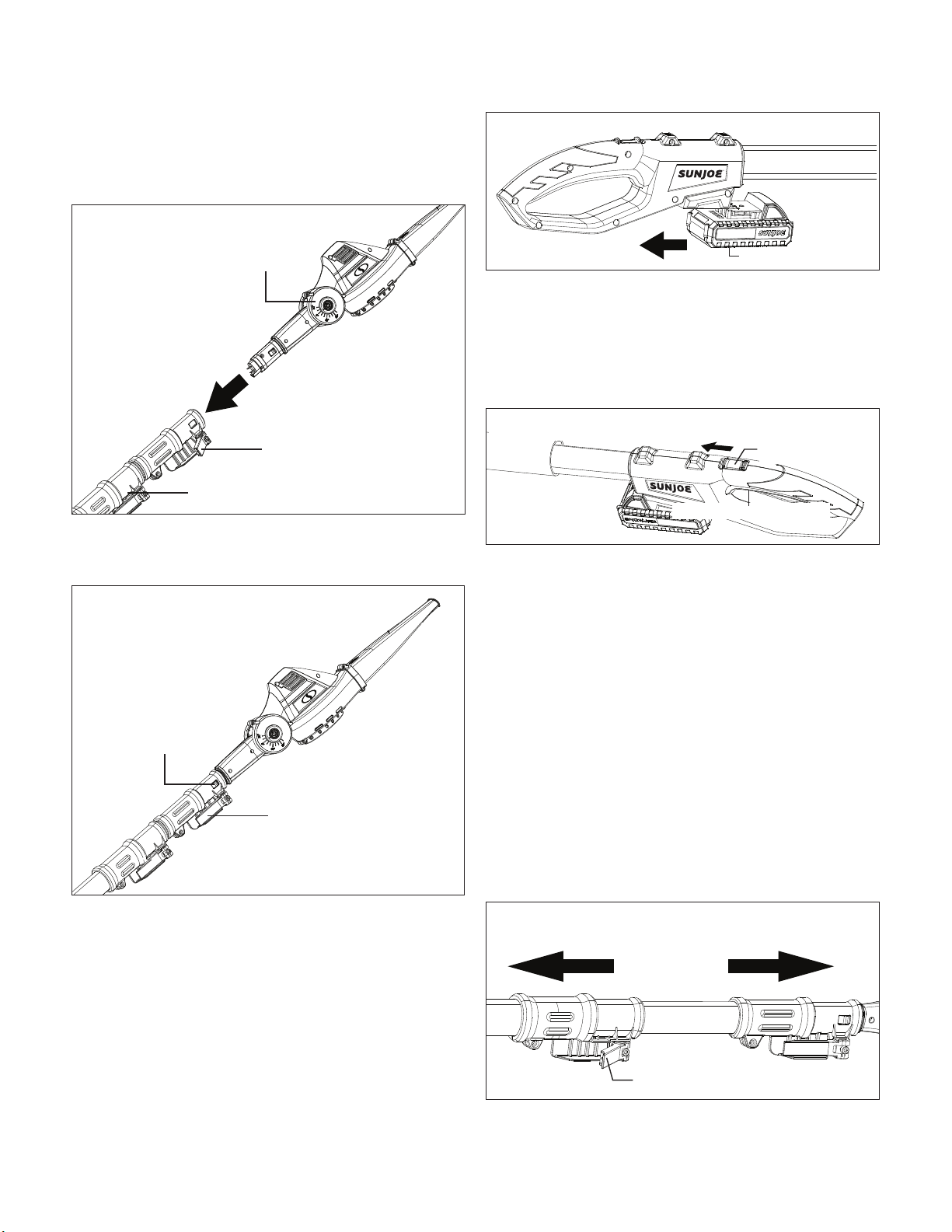

Fig. 34

Blower head

Assembly lock

Fig. 35

Lock tab

Assembly lock

2. To turn the pole blower ON, push and hold the safety lock

switch (located on the handle) forward with your thumb

and then squeeze the On/O switch with your ngers.

Once the tool is running, you can release the safety lock

switch (Fig. 37).

3. To turn the tool OFF, release the On/O switch (Fig. 37).

Adjusting the Telescoping Pole

This machine is equipped with a telescoping pole which can

telescope from 3.7 ft (1.1 m) to 5.3 ft (1.6 m). To adjust the

telescoping pole, follow the instructions below.

1. Disconnect the blower from the power supply by removing

the battery from the compartment.

2. Unclip the telescoping lock to release the pole. Extend the

pole to the desired length (Fig. 38).

NOTE: Push poles toward each other to shorten the pole

or pull them away from each other to lengthen the pole.

Only extend the pole to the minimum length required to

reach the leaf/debris.

3. Lock the pole in position by closing the telescoping lock

(Fig. 39), and ensure that the pole is secured.

mWARNING! Failure to lock the telescoping lock as

directed could result in personal injury.

Adjusting the Multi-Angle Head

The pole leaf blower head can be rotated for 10 dierent

cutting angles for -30º, -15º, 0º, 15º, 30º, 45º, 60º, 75º, 90º,

and 105º. Follow the below instructions to adjust angles.

1. Rotate the leaf blower head to desired angle while

pressing the rotating buttons located on both sides of the

unit simultaneously (Fig. 40).

2. Release the buttons when the leaf blower head is xed

into the desired angle.

NOTE: Failure to properly secure the blower head may

result in personal injury and/or property damage.

mWARNING! Always ensure the blower head is securely

locked! Do not attempt to use the pole leaf blower with the

head in any other position or unlocked!

Adjusting the Auxiliary Handle

The leaf blower is equipped with an auxiliary handle that can

be adjusted and removed. Follow the instruction below to

operate the auxiliary handle

mWARNING! Make sure the knob, bolt, and the screws

are xed into place. Failure to lock any of them as directed

could result in personal injury or property damage.

Fig. 36

Battery

Fig. 37

On/O switch

Safety lock

switch

Fig. 38

Pull Pull

Telescoping lock

Fig. 39

Telescoping lock

Fig. 40

Front side Back side

Rotating buttons

To Remove the Auxiliary Handle

1. Disconnect the leaf blower from the power supply by

removing the battery from the compartment.

2. Unscrew the auxiliary handle lock knob and remove it and

the bolt, then the auxiliary handle can be pulled out

(Fig. 41).

3. Re-assemble the auxiliary handle lock knob and the bolt

on (Fig. 42).

To Adjust the Position of the Auxiliary Handle

1. Disconnect the leaf blower from the power supply by

removing the battery from the compartment.

2. Remove the auxiliary handle lock knob, the bolt, and the

auxiliary handle. Use a screw driver to remove the two

screws that used to x the auxiliary handle loops.

Remove the loops from the pole (Fig. 43).

3. Re-assemble the auxiliary handle loop on the desired spot

on the pole by using the two screws, and put back the

auxiliary handle, the auxiliary handle lock knob and the

bolt (Fig. 43).

To Adjust the Angle of the Auxiliary Handle

1. Stop the leaf blower by releasing the On/O switch.

2. The auxiliary handle can be adjusted in -45°, 0°, 45°.

Rotate the auxiliary handle lock knob to unlock the handle,

and then rotate the handle to the desired angle (Fig. 44).

3. Rotate the auxiliary handle lock knob back to lock the

handle in position.

Operating Tips

mWARNING! Use the pole blower only in daylight or

good articial light.

• When using the pole blower, plant your feet rmly on the

ground and place your dominant hand on the handle to

control the unit. Use your other hand to grab the pole on

the soft grip to steady the unit.

• Wear personal protective equipment during your work

session. This includes boots, safety glasses/goggles, ear

defenders, long pants and a long-sleeve shirt.

• Make sure the blower tube is not directed at anybody or

any loose debris before starting the unit.

• Verify that the unit is in good working condition. Make sure

the tubes and guards are in place and secure.

• Keep a rm grip on the unit while in use.

• To reduce the risk of hearing loss associated with

increased sound levels, hearing protection is required.

• Operate power equipment only at reasonable hours—not

early in the morning or late at night when people might be

disturbed. Comply with times listed in local ordinances.

Usual recommendations are 9:00 am to 5:00 pm,

Monday through Saturday.

• To reduce noise levels, limit the number of pieces of

power equipment used at any one time and operate

power blowers at the lowest possible speed setting

necessary to do the job.

• Use rakes and brooms to loosen debris before blowing.

• In dusty conditions, slightly dampen surfaces.

• Conserve water by using power blowers instead of hoses

for many lawn and garden applications, including areas

such as gutters, screens, patios, grills, porches and

gardens.

Fig. 41

Auxiliary handle

lock knob

Bolt

Fig. 42

Fig. 43

Auxiliary handle

Auxiliary

handle

lock knob

Bolt

Auxiliary

handle loop

Screws

Auxiliary

handle loop

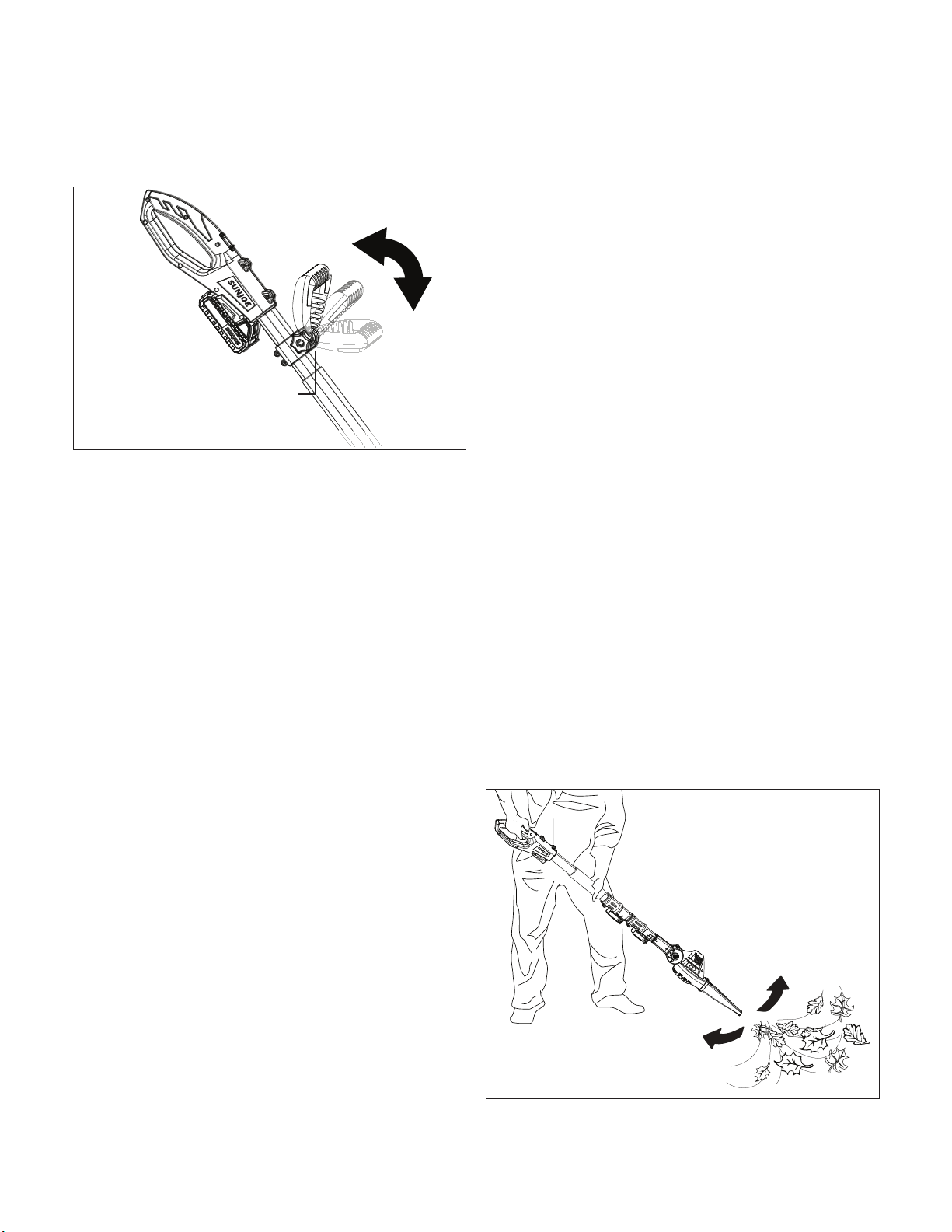

Fig. 44

Auxiliary handle

lock knob

• Blow debris into a safe, open area away from children,

pets, open windows or freshly washed cars.

• Clean up after using leaf blowers and other lawn

equipment. Dispose of debris appropriately.

mWARNING! To avoid serious personal injury, wear

ear defenders, goggles or safety glasses at all times when

operating this unit. Wear a face mask or dust mask in dusty

locations.

mWARNING! To prevent serious personal injury or

damage to the unit, make sure the blower tube is in place

before operating the unit.

Air Vents

Never cover air vents. Keep them free from obstructions

and debris. They must always remain clear for proper

motor cooling.

mWARNING! To avoid serious personal injury, do not

wear loose tting clothing or articles such as scarves, strings,

chains, ties, etc., that could get drawn into the air vents.

To make sure long hair does not get drawn into the air vents,

tie back long hair.

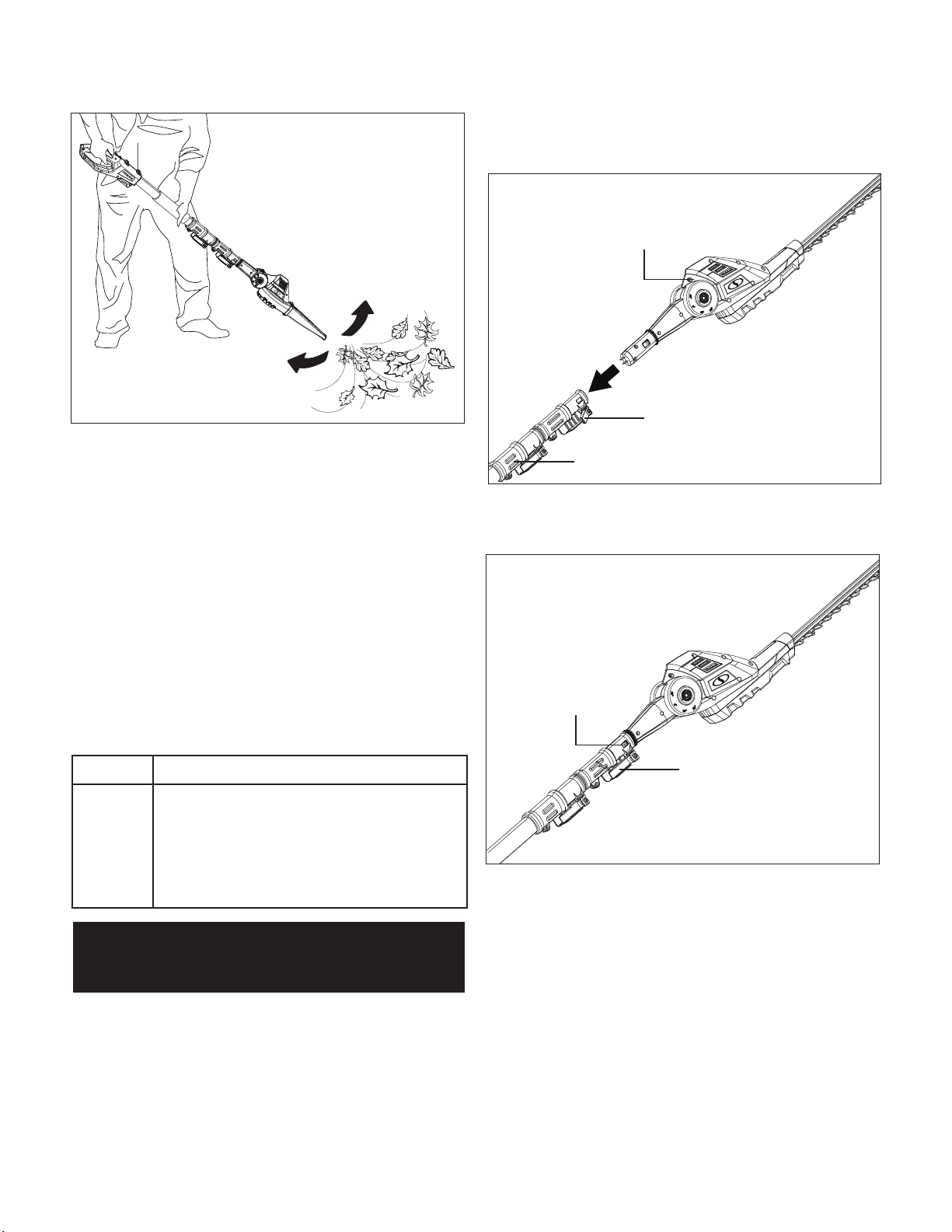

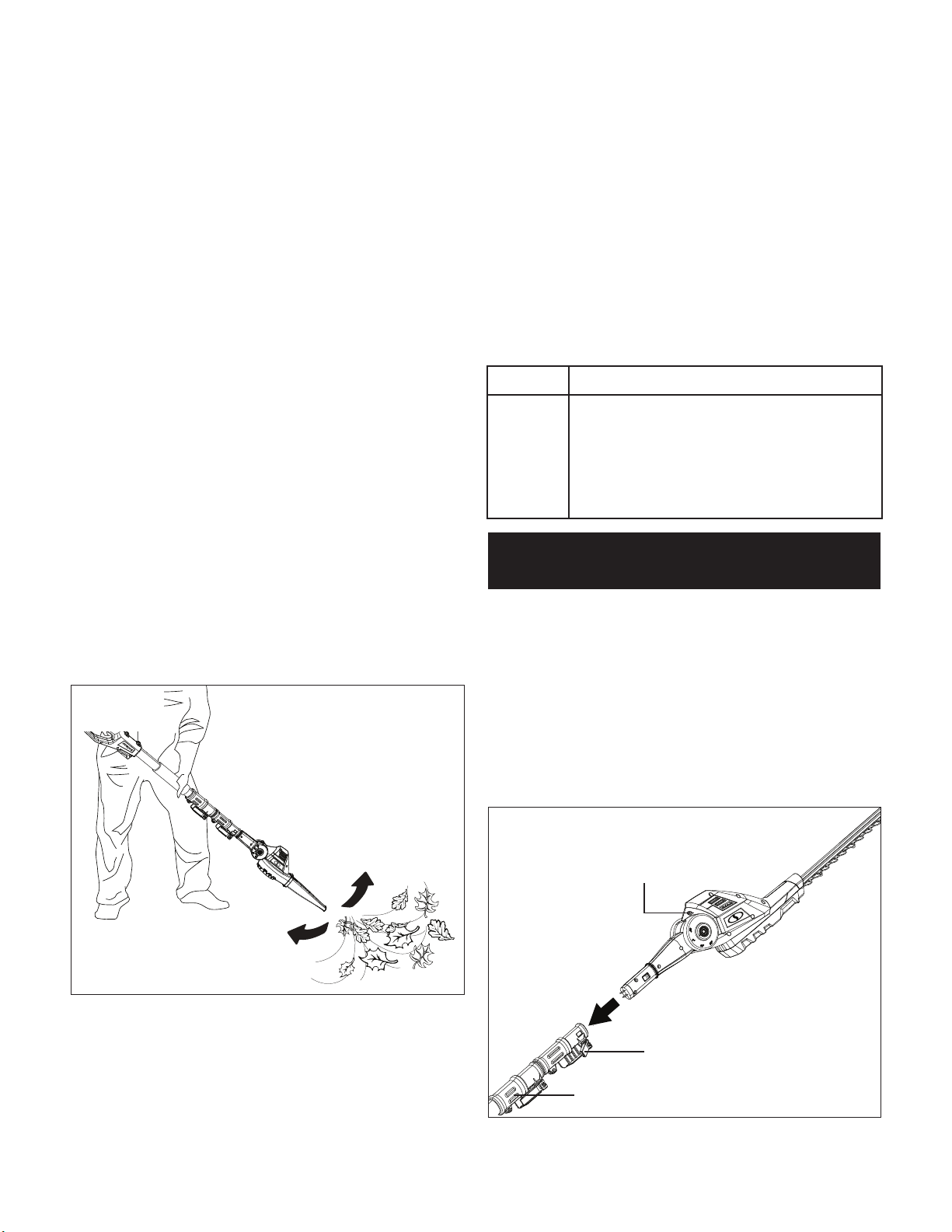

Blowing Operation

• Hold the blower rmly with your dominant hand on the

unit handle and the other hand on the soft grip.

Sweep from side to side with the blower tube several

inches above the ground or oor (Fig. 45).

• Slowly advance the unit, keeping the accumulated pile of

debris in front of you.

Maintenance + Care

1. Keep the tool’s air vents unclogged and clean at all times.

2. Remove dust and dirt regularly. Cleaning is best done with

a rag or brush.

3. Never use caustic agents to clean plastic parts.

Troubleshooting

mWARNING! Always remove the battery before

performing any adjustments, maintenance, or repairs to your

cordless pole blower.

Assembly

Connecting to the Telescoping Pole

The hedge trimmer head comes fully assembled. To use the

machine as a pole hedge trimmer, connect the hedge trimmer

head with the telescoping pole as indicated below.

1. Open the assembly lock on the telescoping pole, and

push the hedge trimmer head into the opening on the end

of the pole (Fig. 46).

2. When the lock tabs snap in, lock back the assembly lock,

and the pole hedge trimmer will be ready to use (Fig. 47).

Fig. 45

Problems Corrective Action

Motor fails

to start

when switch

is turned

on.

• Check that you have inserted the battery properly

and the battery has enough power to work.

• Make sure that you fully depress, push forward

and hold the safety lock switch before squeezing

the ON/OFF trigger switch.

Pole Hedge Trimmer

Fig. 46

Hedge trimmer head

Assembly lock

Telescoping pole

3. To remove the hedge trimmer head, release the On/O

switch and remove the battery. Unlock the assembly lock.

Push the lock tabs on both sides, and pull the hedge

trimmer head out (Fig. 47).

Operation

Starting and Stopping

1. Slide the battery into the battery compartment until it

clicks to lock it into position (Fig. 48).

2. To turn the pole hedge trimmer ON, push and hold the

safety lock switch (located on the handle) forward with

your thumb and then squeeze the On/O switch with

your ngers. Once the tool is running, you can release the

safety lock switch (Fig. 49).

3. To turn the tool OFF, release the On/O switch (Fig. 49).

Adjusting the Telescoping Pole

This machine is equipped with a telescoping pole which can

telescope from 3.7 ft (1.1 m) to 5.3 ft (1.6 m). To adjust the

telescoping pole, follow the instructions below.

1. Disconnect the hedge trimmer from the power supply by

removing the battery from the compartment.

2. Unclip the telescoping lock to release the pole. Extend the

pole to the desired length (Fig. 50).

NOTE: Push poles toward each other to shorten the pole

or pull them away from each other to lengthen the pole.

Only extend the pole to the minimum length required to

reach the hedges.

3. Lock the pole in position by closing the telescoping lock

(Fig. 51), and ensure that the pole is secured.

mWARNING! Failure to lock the telescoping lock as

directed could result in personal injury.

Adjusting the Multi-Angle Head

The hedge trimmer head can be rotated for 10 dierent cutting

angles for -45º, -30º, -15º, 0º, 15º, 30º, 45º, 60º, 75º, and 90º.

Follow the below instructions to adjust angles.

1. Rotate the trimmer head to the desired cutting angle while

pressing the rotating buttons located on both sides of the

unit simultaneously (Fig. 52).

Fig. 47

Lock tab

Assembly lock

Fig. 48

Battery

Fig. 49

On/O switch

Safety lock

switch

Fig. 50

Pull Pull

Telescoping lock

Fig. 51

Telescoping lock

Fig. 52

Rotating

buttons

Front side Back side

2. Release the buttons when the trimmer head is xed into

the desired angle.

NOTE: Failure to properly secure the trimmer head may

result in personal injury and/or property damage.

mWARNING! Always ensure the hedge trimmer head is

securely locked! Do not attempt to use the pole hedge trimmer

with the head in any other position or unlocked!

Adjusting the Auxiliary Handle

The hedge trimmer is equipped with an auxiliary handle that

can be adjusted and removed. Follow the instruction below to

operate the auxiliary handle

mWARNING! Make sure the knob, bolt, and the screws

are xed into place. Failure to lock any of them as directed

could result in personal injury or property damage.

To Remove the Auxiliary Handle

1. Disconnect the hedge trimmer from the power supply by

removing the battery from the compartment.

2. Unscrew the auxiliary handle lock knob and remove it and

the bolt, then the auxiliary handle can be pulled out

(Fig. 53).

3. Re-assemble the auxiliary handle lock knob and the bolt

on (Fig. 54).

To Adjust the Position of the Auxiliary Handle

1. Disconnect the hedge trimmer from the power supply by

removing the battery from the compartment.

2. Remove the auxiliary handle lock knob, the bolt, and the

auxiliary handle. Use a screw driver to remove the two

screws that used to x the auxiliary handle loops.

Remove the loops from the pole (Fig. 55).

3. Re-assemble the auxiliary handle loop on the desired spot

on the pole by using the two screws, and put back the

auxiliary handle, the auxiliary handle lock knob and the

bolt (Fig. 55).

To Adjust the Angle of the Auxiliary Handle

1. Stop the hedge trimmer by releasing the On/O switch.

2. The auxiliary handle can be adjusted in -45°, 0°, 45°.

Rotate the auxiliary handle lock knob to unlock the handle,

and then rotate the handle to the desired angle (Fig. 56).

3. Rotate the auxiliary handle lock knob back to lock the

handle in position.

Before Operation

1. Check the tool, the battery as well as accessories for

damage before each use. Do not use the tool if it is

damaged or shows wear.

2. Double check that the accessories and attachments are

properly xed.

3. Always hold the tool by its handle and soft grip. Keep the

handles dry to ensure safe support.

4. Ensure that the air vents are always unobstructed and

clear. Clean them if necessary with a soft brush. Blocked

air vents may lead to overheating and damage the tool.

5. Switch the tool o immediately if you are disturbed

while working by other people entering the working

area. Always let the tool come to a complete stop before

putting it down.

6. Do not overwork yourself. Take regular breaks to ensure

you can concentrate on the work and have full control

over the tool.

Fig. 53

Auxiliary handle

lock knob

Bolt

Fig. 54

Fig. 55

Auxiliary handle

Auxiliary

handle

lock knob

Bolt

Auxiliary

handle loop

Screws

Auxiliary

handle loop

Fig. 56

Auxiliary handle

lock knob

Trimming Times

Cutting Tips

mWARNING! Always hold the pole hedge trimmer with

both hands. Never hold shrubs with one hand and operate the

pole hedge trimmer with the other. Failure to heed this warning

can result in serious injury.

mWARNING! Clear the area to be cut before each use.

Remove all objects such as cords, lights, wire, or loose string

which can become entangled in the cutting blade and create a

risk of serious personal injury.

• Do not force the pole hedge trimmer through heavy

shrubbery. This can cause the blades to bind and slow

down. If the blades slow down, reduce the pace.

• Do not attempt to cut stems or twigs that are larger than

0.6 in. (1.5 cm) thick, or those obviously too large to feed

into the cutting blade. Use a non-powered hand saw or

pruning saw to trim large stems.

• If blades do become jammed, stop the motor, allow the

blades to stop, and remove the battery from the power tool

before attempting to remove the obstruction.

•

If desired, you can use a string to help cut your hedge level.

Decide how high you want the hedge. Stretch a piece of string

along the hedge at the desired height. Trim the hedge just

above the guide line of string. Trim the side of a hedge so that

it will be slightly narrower at the top. More of the hedge will be

exposed when shaped this way, and it will be more uniform.

• Wear gloves when trimming thorny or prickly growth. When

trimming new growth, use a wide sweeping action, so that

the stems are fed directly into the cutting blade. Older

growth will have thicker stems and will be trimmed easiest

by using a sawing movement.

• Hold unit rmly with both hands. Always keep your left hand

on the telescoping pole and your right hand on the rear

handle. The unit is used for cutting in either direction in a

slow, sweeping action from side to side.

• Stand so that you are stable and balanced on both feet.

• Inspect and clear the area of any hidden objects.

• To protect yourself from electrocution, do not operate within

50 feet (15 m) of overhead electrical lines.

• Never use the pole hedge trimmer near power lines,

fencing, posts, buildings, or other immovable objects.

•

Never use a blade after hitting a hard object without rst

inspecting it for damage. Do not use if any damage is detected.

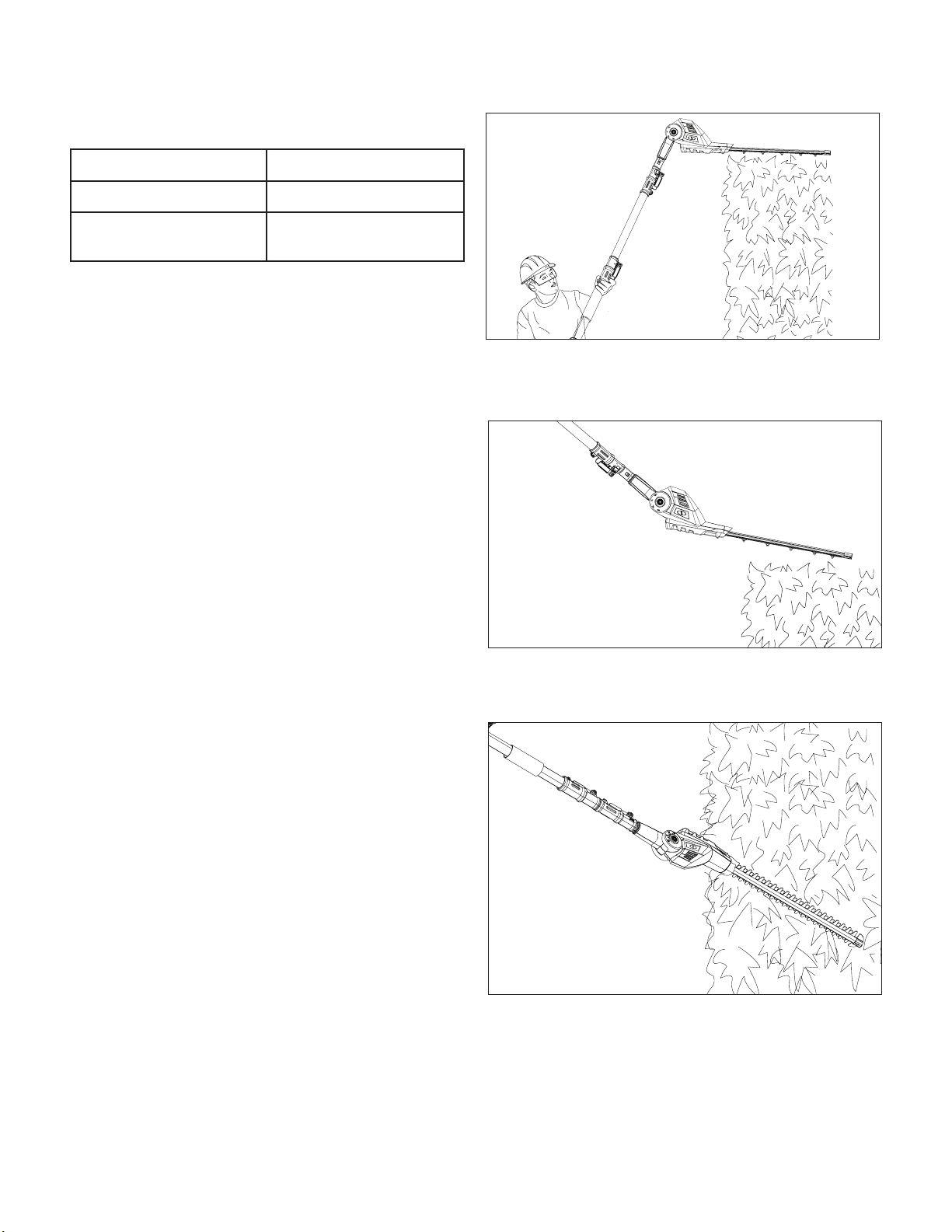

1. To use the pole hedge trimmer for trimming tall, hard-to-

read hedges or shrubs, hold the trimmer at the position

shown below (Fig. 57). Pivot the power head to several

dierent positions to shape or sculpt shrubs or hedges.

2. To use pole hedge trimmer for trimming the bottoms and

sides of hedges and shrubs, hold the pole trimmer at the

position shown below (Fig. 58).

3. To use pole hedge trimmer for trimming low-lying foliage

or ground cover, hold the pole hedge trimmer at the

position as shown below (Fig. 59).

mCAUTION! Do not use the pole hedge trimmer for

cutting stems greater than 0.6 inch (1.5 cm) thick.

Use the pole hedge trimmer only for cutting normal shrubbery

found around houses and buildings.

Green leaf hedges June to October

Evergreens April to August

Conifers and other fast

growing shrubs

Every 6 – 8 weeks

Fig. 57

Fig. 58

Fig. 59

Do not force the pole hedge trimmer through dense growth.

A slight back and forth sawing action may ease the cutting of

larger, more dense growth. If the pole hedge trimmer begins to

slow down, reduce the rate of speed at which you are trying to

cut. If the pole hedge trimmer becomes jammed, immediately

turn the trimmer o. Remove the battery and clear the jammed

debris from the cutter blades.

Care + Maintenance

WARNING! Blades are sharp. When handling the blade

assembly, wear non-slip, heavy-duty protective gloves. Do not

place your hand or ngers between blades or in any position

where they could get pinched or cut. NEVER touch the blades

or service the unit with the battery inserted.

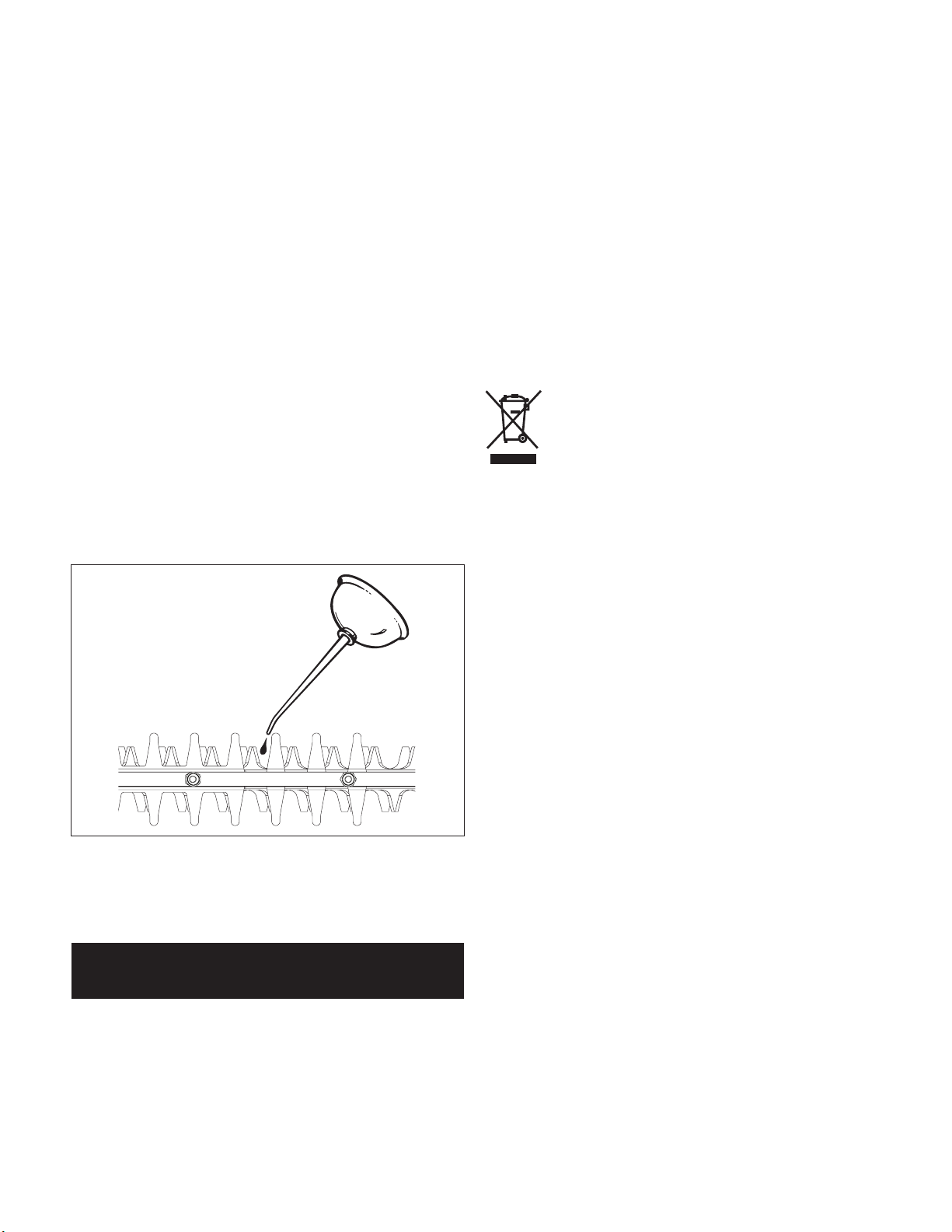

Lubricate the Blades

For easier operation and longer blade life, lubricate the pole

hedge trimmer blade before and after each use.

1. Stop the motor and remove the battery.

2. Lay the pole hedge trimmer on a at surface. Apply

lightweight machine oil along the edge of the top blade

(Fig. 60).

If you will be using the pole hedge trimmer for an extended

period, it is advisable to stop work intermittently in order to

re-oil the blade.

NOTE: Do not oil while the pole hedge trimmer is running.

Disposal

Recycling the tool

• Do not dispose of electrical appliances as unsorted

municipal waste. Use separate collection facilities.

• Contact your local government agency for information

regarding the collection systems available.

• If electrical appliances are disposed of in landlls

or dumps, hazardous substances can leak into the

groundwater and get into the food chain, damaging your

health and well-being.

• When replacing old appliances with new ones, the retailer

is legally obligated to take back your old appliance for

disposal at least free of charge.

Recycling + Disposal

The product comes in a package that protects it against

damage during shipping. Keep the package until you are

sure that all parts have been delivered and the product is

functioning properly. Recycle the package afterwards or keep

it for long-term storage.

WEEE symbol. Waste electrical products should not

be disposed of with household waste. Please recycle

where facilities exist. Check with your local authority

or local store for recycling regulations.

Battery Caution + Disposal

Always dispose of your battery pack according to federal,

state, and local regulations. Contact a recycling agency in your

area for recycling locations.

mCAUTION! Even discharged battery packs contain

some energy. Before disposing, use electrical tape to cover

the terminals to prevent the battery pack from shorting,

which could cause a re or explosion.

mWARNING! To reduce the risk of injury or explosion,

never burn or incinerate a battery pack even if it is damaged,

dead or completely discharged. When burned, toxic fumes and

materials are emitted into the surrounding atmosphere.

1. Batteries vary according to device. Consult your manual

for specic information.

2. Install only new batteries of the same type in your product

(where applicable).

3. Failure to insert batteries in the correct polarity, as

indicated in the battery compartment or manual, may

shorten the life of the batteries or cause batteries to leak.

4. Do not mix old and new batteries.

5. Do not mix Alkaline, Standard (Carbon-Zinc) or

Rechargeable (Nickel Cadmium, Nickel Metal Hydride,

or Lithium-Ion) batteries.

6. Do not dispose of batteries in re.

7. Batteries should be recycled or disposed of as per state

and local guidelines.

Fig. 60

If your Sun Joe

iON+ 24V-GTS4004-XT cordless garden

tool system requires service or maintenance, please call

1-866-SNOWJOE (1-866-766-9563) for assistance.

Model + Serial Number

When contacting the company, reordering parts, or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

located on the housing of the unit. Copy these numbers into

the space provided below.

24VCHRG-DPC

Federal Communications Commission

(FCC)

mWARNING! Any changes or modications to this

unit not expressly approved by the party responsible

for compliance could void the user's authority to operate

the equipment.

Class B device:

NOTE: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to part 15

of the FCC Rules.

These limits are designed to provide reasonable protection

against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio

frequency energy and, if not installed and used in accordance

with the instructions, may cause harmful interference to radio

communications.

However, there is no guarantee that interference will not occur

in a particular installation.

If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the

equipment o and on, the user is encouraged to try to correct

the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment

and receiver.

• Connect the equipment into an outlet on a circuit dierent

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Support

Record the following numbers from the housing or handle of your

new product:

2 4 V - G T S 4 0 0 4 - X T

Model #:

Serial #:

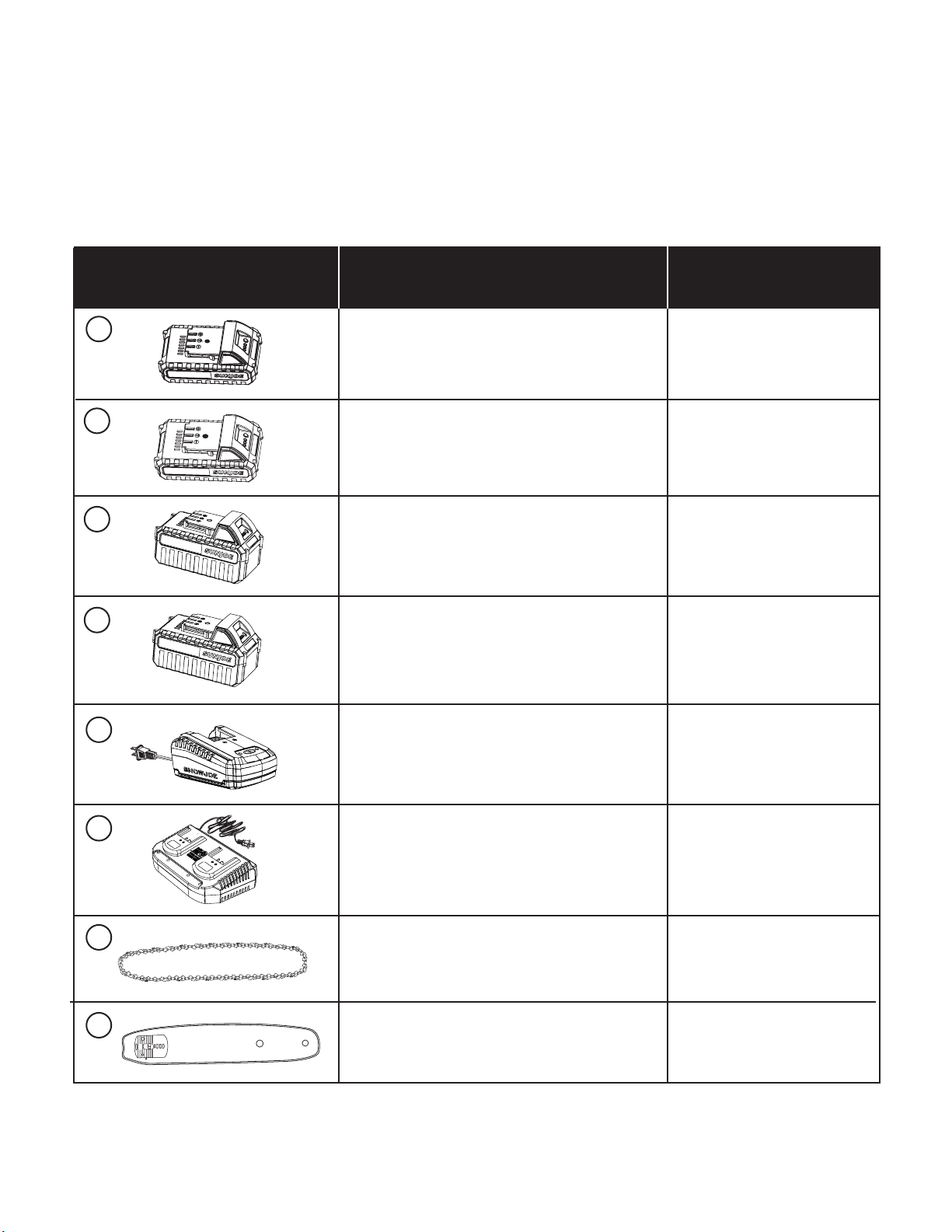

Optional Accessories

mWARNING! ALWAYS use only authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use

replacement parts or accessories that are not intended for use with this cordless garden tool system. Contact Snow Joe

Sun Joe

if you are unsure whether it is safe to use a particular replacement part or accessory with your cordless garden tool

system. The use of any other attachment or accessory can be dangerous and could cause injury or mechanical damage.

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

to provide notice of such

changes. Accessories can be ordered online at sunjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563).

24V iON+ 2.0 Ah Lithium-Ion Battery

24V iON+ 2.5 Ah Lithium-Ion Battery

24VBAT-LTE

ModelAccessories Item

8 in. (20.3 cm) replacement chain

8 in. (20.3 cm) replacement bar

SWJ-8CHAIN

SWJ805E-BAR

24VBAT-LT

24V iON+ 5.0 Ah Lithium-Ion Battery

24V iON+ 4.0 Ah Lithium-Ion Battery

24VBAT-XR

24VBAT

24V iON+ Lithium-Ion Battery Quick Charger

24V iON+ Lithium-Ion Battery Dual Port Charger

24VCHRG-QC

24VCHRG-DPC

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used

for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased

from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality

of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no

charge, or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty

rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased

at snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

Modelo 24V-GTS4004-XT Forma No. SJ-24V-GTS4004-XT-880S-M

SISTEMA INALÁMBRICO MULTI-

HERRAMIENTA PARA PATIO + JARDÍN

24 V MÁX.* |

BORDEADORA DE ARBUSTOS DE ALTURA

SOPLADORA DE HOJAS DE ALTURA | MOTOSIERRA DE ALTURA

, LLC

GUARDE ESTAS INSTRUCCIONES

Una división de Snow Joe

, LLC

MANUAL DEL OPERADOR

¡IMPORTANTE!

Instrucciones de seguridad

Todos los operadores deberán leer

estas instrucciones antes del uso

Siga siempre estas normas de seguridad. No hacerlo podría

resultar en lesiones corporales severas o incluso la muerte.

Seguridad general

m ¡ADVERTENCIA! Este artefacto no ha sido diseñado

para su uso por niños ni por otras personas sin asistencia

o supervisión cuyas habilidades físicas, sensoriales o mentales

les impidan usarlo de forma segura. Los niños deben estar

bajo supervisión para garantizar que no jueguen con

el artefacto.

Antes de encender su máquina, inspecciónela

cuidadosamente para cerciorarse de que no tenga defectos.

Si encuentra algún defecto, no la encienda. Contacte a

un concesionario autorizado Snow Joe

+ Sun Joe

o comuníquese con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

m ¡ADVERTENCIA! Al usar esta herramienta

inalámbrica, se deberán tomar siempre precauciones

básicas de seguridad para reducir riesgos de incendio,

choque eléctrico y lesiones personales. Estas incluyen:

1. Mantenga el área de trabajo limpia y bien iluminada:

las áreas abarrotadas y oscuras tienden a provocar

accidentes.

2. Evite entornos peligrosos: no use la herramienta

inalámbrica bajo la lluvia, en lugares húmedos o mojados,

o en mal tiempo, especialmente cuando haya un riesgo de

tormenta eléctrica. Esto reduce el riesgo de ser fulminado

por un rayo. No opere la herramienta inalámbrica en

atmósferas gaseosas o explosivas, ni la use cerca de

líquidos inamables o combustibles. Los motores en estas

herramientas normalmente echan chispas, y las chispas

pueden encender los gases.

3. Conozca su producto: sepa cómo arrancar y detener

la máquina. Familiarícese a fondo con los controles.

4. Mantenga alejados a los niños y mascotas: todos los

espectadores, incluidos niños y mascotas, deberán estar

a una distancia segura del área de trabajo.

5. Vístase apropiadamente: no utilice prendas holgadas

ni joyería. Pueden llegar a engancharse en las partes

móviles. Al trabajar en exteriores, se recomienda el uso de

guantes de goma y calzado antideslizante.

m ¡PRECAUCIÓN! Tenga cuidado y evite resbalar o caer.

Utilice calzado protector que proteja sus pies y mejore su

posición de pie en supercies resbaladizas.

7. Manténgase alerta: vea lo que está haciendo. Utilice su

sentido común. No opere la herramienta inalámbrica si

está cansado o bajo la inuencia de drogas o alcohol.

8. No se sobreextienda: mantenga con sus pies un balance

y posición adecuados todo el tiempo.

9. Evite encendidos accidentales: no transporte esta

herramienta inalámbrica con su dedo sobre el gatillo

interruptor. Asegúrese de que el interruptor esté en la

posición de apagado antes de insertar la batería.

10. Use el artefacto correcto: no use la herramienta

inalámbrica para cualquier otra aplicación que no sea una

de aquellas para las cuales fue diseñada.

11. Las cuchillas son aladas: al levantar o sostener la

herramienta inalámbrica, no la sujete por las cuchillas de

corte o bordes alados expuestos.

12. Use ambas manos: Sujete el mango y tubo telescópico

con las dos manos para evitar la pérdida de control.

13. Retire la batería: retire la batería de la herramienta

cuando no esté siendo usada, antes de repararla,

al cambiarle accesorios o al realizar cualquier otra tarea

de mantenimiento en esta.

14. Use gafas protectoras: use también calzado protector,

ropa que se ajuste a su cuerpo, guantes protectores y

protección auditiva y para la cabeza.

15. Use protección para la cabeza: use siempre protección

para la cabeza al operar la herramienta inalámbrica en

alturas. Los desechos que caigan pueden causar lesiones

personales severas.

16. No fuerce la herramienta: tendrá un mejor

funcionamiento con menos probabilidades de lesiones

personales o fallas mecánicas si es usada al ritmo de

actividad para el cual fue diseñada.

17. Guarde la herramienta en interiores: cuando no esté

en uso, la herramienta inalámbrica debe ser almacenada

bajo techo, en un lugar seco, alto o bajo llave, fuera del

alcance de los niños.

18. Verique si hay partes dañadas: antes de seguir

utilizando el artefacto, todos los protectores y partes

deben ser cuidadosamente inspeccionados para

determinar si funcionarán correctamente o no. Verique

el alineamiento, junturas y posibles roturas de las partes

móviles, así como cualquier otra condición que pueda

afectar el funcionamiento del artefacto. Una guarda o

cualquier otra parte dañada deberán ser correctamente

reparadas o reemplazadas. Comuníquese con la central

de servicio al cliente Snow Joe

+ Sun Joe

llamando

al 1-866-SNOWJOE (1-866-766-9563) para recibir

asistencia.

19. Cuide su herramienta inalámbrica: mantenga los bordes

de corte alados y limpios para un óptimo rendimiento

y para reducir el riesgo de lesiones. Mantenga los

mangos secos, limpios y sin aceites o grasas. Siga las

recomendaciones adicionales descritas en la sección de

mantenimiento de este manual.

20. No utilice la herramienta inalámbrica si el interruptor no la

enciende y apaga. Cualquier herramienta inalámbrica que

no pueda ser controlada por el interruptor es considerada

peligrosa y debe ser reparada inmediatamente.

21. Mantenga todas las partes del cuerpo alejadas de las

cuchillas de corte o la cadena. No retire material cortado

ni sujete el material a ser cortado cuando las cuchillas

estén moviéndose. Asegúrese de que el interruptor esté

apagado al retirar material atascado. Las cuchillas o

cadena continuarán moviéndose por un rato luego de que

la herramienta sea apagada. Un momento de distracción

durante el uso de esta herramienta podría ocasionar lesiones

personales severas.

22. Lleve la herramienta por el mango, con las cuchillas

o cadena detenidas. Al transportar o guardar la

herramienta inalámbrica, siempre mantenga las cuchillas

o barra de cadena cubiertas. Una manipulación apropiada

de la herramienta de jardín reducirá el riesgo de lesiones

personales causadas por las cuchillas de corte o cadena.

23. Sujete la herramienta solamente por supercies de

agarre aisladas, debido a que la cuchilla de corte o

cadena pueden hacer contacto con alambres ocultos.

Las cuchillas de corte o cadena que hagan contacto con

un alambre con corriente eléctrica pueden electricar las

partes de la herramienta y causar un choque eléctrico

al operador.

24. Esta unidad no ha sido diseñada para brindar protección

contra un choque eléctrico en caso de hacer contacto

con cableados de alto voltaje. Nunca use la herramienta

inalámbrica cerca de ninguna línea de alto voltaje.

El contacto con, o uso cerca de líneas de alto voltaje,

puede causar lesiones personales severas o un choque

eléctrico mortal. Manténgase a una distancia mínima de

50 pies (15 m) de todas las líneas de alta tensión.

m ¡ADVERTENCIA! Antes de inspeccionar, limpiar

o reparar la máquina, retire la batería y espere a que todas

las partes móviles se detengan. No seguir estas instrucciones

puede resultar en lesiones personales severas o daños a la

propiedad.

m ¡ADVERTENCIA! No use este artefacto sin antes leer

este manual de instrucciones.

m ¡ADVERTENCIA! No use el artefacto cerca de

personas, a menos que estén usando ropa protectora.

m ¡ADVERTENCIA! No opere esta herramienta

inalámbrica trepado en un árbol, sobre una escalera o en un

andamio. Usarla en dichas circunstancias es extremadamente

peligroso.

m ¡ADVERTENCIA! No permita que la familiaridad

con este tipo de herramientas le impida tomar todas las

precauciones necesarias. Recuerde que una fracción de

segundo de descuido es suciente para causar lesiones

personales severas.

m ¡ADVERTENCIA! ¡El sistema de herramientas de

jardín debe estar completamente ensamblado antes de su

operación! ¡No use una herramienta que ha sido ensamblada

solo parcialmente o ensamblada con partes dañadas!

m ¡ADVERTENCIA! El inicio, parada y reinicio de un

motor eléctrico de forma repetida en intervalos de pocos

segundos puede generar una gran cantidad de calor y dañar

el motor. Para proteger el ciclo de vida útil de su herramienta

inalámbrica, espere al menos cinco segundos luego de

detenerla para volverla a encender.

m ¡ADVERTENCIA! Peligro de choque eléctrico:

antes de encender su máquina, por favor inspecciónela

cuidadosamente para comprobar que no tenga defectos.

Si encuentra algún defecto, no la encienda y contacte

a su distribuidor.

NOTA: conserve y cuide las partes pequeñas retiradas durante

el ensamblado o al hacer ajustes. Consérvelas en un lugar

seguro para evitar que se pierdan.

Comuníquese con un concesionario autorizado Snow Joe

Sun Joe

o llame a la central de servicio al cliente

Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563)

para cualquier operación o tarea de mantenimiento no descrita

en este manual. Cualquier operación llevada a cabo en un

centro no autorizado o por personal no calicado invalidará

por completo la garantía.

m ¡ADVERTENCIA! Para su seguridad y la de

los demás:

• Un mantenimiento correcto es esencial para mantener

la eciencia original y seguridad de la máquina con

el tiempo.

• Mantenga todos los pernos, tuercas y tornillos ajustados

para garantizar que el equipo esté en una condición

segura de funcionamiento.

• Nunca use la máquina con partes gastadas o dañadas.

Las partes dañadas deben ser reemplazadas,

nunca reparadas.

m ¡ADVERTENCIA! Use siempre guantes protectores

durante las operaciones de mantenimiento.

m ¡ADVERTENCIA! Use solo partes de repuesto

y accesorios originales del fabricante. No hacerlo puede

causar lesiones personales y un bajo rendimiento de la unidad.

Para ordenar partes de repuesto o accesorios genuinos

del sistema inalámbrico de herramientas de jardín de altura

GTC4001C de Sun Joe

, visite sunjoe.com o comuníquese

con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

Limpieza de la herramienta

¡ADVERTENCIA! No permita que ningún líquido

se meta dentro de la carcasa del motor y NUNCA sumerja

ninguna parte de la carcasa en líquido alguno.

1. Detenga el motor y retire la batería.

2. Limpie el cuerpo de la herramienta, y retire suciedad

y residuos usando un paño húmedo con

un detergente suave.

NOTA: no use detergentes fuertes en la carcasa de

plástico o mango, ya que pueden ser dañados por

ciertos aceites aromáticos tales como pino o limón,

y por solventes como kerosene.

Almacenamiento

m ¡ADVERTENCIA! En ningún momento permita que

líquidos de frenos, gasolina, productos a base de petróleo,

aceites penetrantes, etc. hagan contacto con las partes

de plástico. Los agentes químicos pueden dañar, debilitar

o destruir el plástico, lo cual puede resultar en lesiones

personales severas.

1. Detenga el motor y retire la batería.

2. Limpie a fondo el sistema inalámbrico de herramientas

de jardín antes de guardarlo.

3. Coloque siempre la cubierta sobre las cuchillas y funda

sobre la barra de cadena antes de guardar o transportar

el sistema de herramientas de jardín. Tenga cuidado para

evitar hacer contacto las cuchillas aladas y los dientes

de la cadena.

4. Guarde el sistema de herramientas de jardín en interiores,

en un lugar seco y fuera del alcance de los niños.

Manténgala alejada de agentes corrosivos tales como

químicos de jardín y sales descongelantes.

5. Recomendamos usar el empaquetado para guardar el

producto, o cubrirlo con una tela o cubierta adecuada

para protegerlo contra el polvo.

Reglas de seguridad

especícas para la

motosierra de altura

1. Solo el operador de la motosierra de altura deberá estar

en el área de trabajo.

2. No utilice la motosierra de altura para talar árboles.

3. Utilice siempre las dos manos al operar la motosierra de

altura. Sujete la motosierra de altura de forma segura con

una mano en el gatillo interruptor, y la otra mano en

el tubo.

4. Antes de encender la motosierra de altura, asegúrese de

que la cadena de aserrado no esté haciendo contacto con

ningún objeto.

5. No permita que la motosierra de altura haga contacto con

objetos puestos a tierra tales como tuberías, cercas de

alambre y postes de metal.

6. No fuerce la motosierra de altura durante el corte.

Aplique una presión leve. Funcionará de una forma más

segura y efectiva si es usada con el nivel de actividad

para el cual fue diseñada.

7. Tenga mucho cuidado al cortar una rama que esté

bajo tensión. Cuando la tensión de la madera es

liberada, la rama puede recuperar su elasticidad y

golpear violentamente al operador, causándole lesiones

personales severas o la muerte.

8. Durante el transporte, sostenga el tubo en su centro

de equilibrio, con la barra-guía y cadena apuntando

hacia atrás.

9. No corte arbustos y árboles jóvenes pequeños con

la motosierra de altura. Las ramas pequeñas pueden

engancharse en la cadena y ser azotadas contra el

operador, haciéndole perder el equilibrio.

10. Nunca se pare directamente debajo de la rama que está

cortando. Colóquese siempre lejos de la ruta de caída de

las ramas y demás residuos.

11. Mantenga una presión rme y constante sobre la

motosierra de altura durante el corte. No trate de cortar

ramas de diámetros mayores a la longitud de la

barra-guía.

12. Mantenga a las demás personas y mascotas alejadas

del extremo de corte de la motosierra de altura y a una

distancia segura del área de trabajo.

Contragolpe

m ¡ADVERTENCIA! El contragolpe puede ocurrir

cuando la nariz o la punta de la barra-guía tocan un objeto,

o cuando la abertura de corte de la madera se cierra y aprieta

la motosierra durante el corte.

EVITE QUE LA PUNTA DE LA BARRA-GUÍA HAGA

CONTACTO CON OBJETO ALGUNO. En algunos casos,

cuando la punta hace contacto con un objeto, puede causar

una reacción en reversa extremadamente rápida, lanzando

la barra-guía hacia arriba y hacia atrás, en dirección del

operador. Apretar la cadena de la motosierra a lo largo de

la parte superior de la barra-guía puede también empujar la

barra-guía rápidamente hacia el operador. Cualquiera de estas

reacciones puede hacer que usted pierda el control de la

motosierra de altura, lesionándose severamente.

• Los dispositivos de seguridad contra contragolpes en esta

motosierra de altura incluyen una cadena saltadora y una

barra-guía de contragolpe controlado. Estos dispositivos

reducirán, pero no prevendrán por completo, los

contragolpes. Siga las precauciones necesarias indicadas

en este manual del operador para evitar los contragolpes.

• Use siempre ambas manos al operar la motosierra de

altura, una mano sujetando el gatillo y la otra mano

sujetando el tubo. Sujétela rmemente. Los pulgares y los

dedos deben rodear el gatillo y el tubo.

• La motosierra de altura debe tener todos sus protectores

instalados. Asegúrese de que funcionen correctamente.

• No se sobreextienda o extienda sus brazos por encima de

la altura de sus hombros.

• Asegúrese de estar de pie apropiadamente, manteniendo

un equilibrio adecuado en todo momento.

• Nunca intente cortar dos ramas al mismo tiempo.

Corte solo una por vez.

• No entierre la nariz de la barra-guía, ni trate de cortar

empujando la nariz de la barra-guía dentro de la madera.

• Esté pendiente del desplazamiento de la madera u otras

fuerzas que puedan aprisionar la cadena.

• Tenga muchísimo cuidado al re-entrar en un corte previo.

• Use la cadena de contragolpe controlado y la barra-guía

suministradas con la motosierra de altura. Use solo partes

de repuesto originales Snow Joe

+ Sun Joe

, diseñadas

especícamente para su uso con esta motosierra

de altura.

• Nunca use una cadena gastada o suelta. Mantenga la

cadena alada, con una tensión adecuada.

Reglas de seguridad

especícas para la

bordeadora de arbustos de

altura

1. Retire cualquier llave de ajuste o llave inglesa antes de

encender la herramienta. Una llave inglesa o de otro

tipo conectada a una parte giratoria de la herramienta

inalámbrica podría causar lesiones personales.

2. Retire cualquier cuchilla que se haya dañado. Asegúrese

siempre de que la cuchilla esté instalada correctamente

y sujeta de forma segura antes de cada uso. No hacerlo

puede causar lesiones personales severas.

3. Nunca corte material de más de 0.6 plg (1.5 cm)

de diámetro.

4. Mantenga una sujeción rme en el mango y el tubo

mientras corte con las cuchillas. Mantenga las cuchillas

alejadas de su cuerpo.

5. Utilice la bordeadora de arbustos de altura y sus

accesorios de acuerdo con estas instrucciones, tomando

en cuenta las condiciones de trabajo y la tarea a realizar.

Usar esta herramienta en tareas distintas a las destinadas

puede resultar peligroso.

Reglas de seguridad

especícas para la sopladora

de hojas de altura

1. La sopladora ha sido diseñada para limpiar residuos

ligeros y hojas de supercies duras, no para limpiar áreas

de césped.

2. Al operar la unidad, nunca apunte la boquilla de la

sopladora en dirección de personas o mascotas, o en

dirección de ventanas. Tenga especial cuidado al soplar

escombros cerca de objetos sólidos tales como árboles,

automóviles o paredes.

3. Asegúrese de que la unidad esté sujeta correctamente al

ser transportada.

4. Tenga especial cuidado al limpiar en escaleras.

5. No coloque ningún objeto dentro de las aberturas de

la herramienta. No use la herramienta si alguna de sus

aberturas está obstruida. Mantenga las aberturas libres

de polvo, pelusa, cabellos y cualquier objeto que pueda

reducir su ujo de aire.

6. Inspeccione el área de trabajo antes de cada uso.

Retire todos los objetos como rocas, vidrios rotos, clavos,

alambres o cuerdas; los cuales pueden ser arrojados

o enredarse dentro de la sopladora.

7. Nunca haga funcionar la sopladora sin los equipos

adecuados conectados. Asegúrese siempre de que el

tubo soplador esté instalado adecuadamente.

Instrucciones de seguridad

para la batería y el cargador

Prestamos mucha atención al diseño de cada batería para

garantizar la entrega de baterías seguras y durables, con

una alta densidad de energía. Las celdas de la batería tienen

una amplia gama de dispositivos de seguridad. Cada celda

individual es inicialmente formateada y se registran sus curvas

eléctricas características. Estos datos son luego usados

exclusivamente para poder ensamblar las mejores baterías

posibles.

A pesar de todas las precauciones de seguridad,

se debe tener mucho cuidado al manipular las baterías.

Los siguientes puntos deben ser obedecidos en todo

momento para garantizar un uso seguro. Un uso seguro solo

puede ser garantizado si se usan celdas libres de daños.

Una manipulación incorrecta de la batería puede causar daños

en las celdas.

¡IMPORTANTE! Los análisis han conrmado que el uso

incorrecto y cuidado deciente de baterías de alto rendimiento

son las causas principales de lesiones personales y/o daños al

producto.

m ¡ADVERTENCIA! Use solo baterías de repuesto

aprobadas. Otras baterías pueden dañar la herramienta

inalámbrica y provocar un desperfecto que pueda causar

lesiones personales severas.

m ¡ADVERTENCIA! No use una batería o artefacto

que haya sido dañado o modicado. Las baterías dañadas

o modicadas pueden reaccionar de forma impredecible,

causando un incendio, explosión, o riesgo de lesiones.

No modique ni intente reparar el artefacto o la batería,

a menos que lo haga según lo indicado en las instrucciones

de uso y cuidado.

Su batería deberá ser reparada por una persona calicada

usando únicamente partes de repuesto originales.

Esto mantendrá la seguridad de la batería.

m ¡PRECAUCIÓN! Para reducir el riesgo de lesiones,

cargue la batería de iones de litio iON+ de 24 V solo con su

cargador de batería de iones de litio designado, el iON+ de

24 V. Otros tipos de cargadores traen riesgos de incendio,

lesiones personales y daños. No conecte una batería a un

tomacorriente doméstico o encendedor de cigarrillos en

su vehículo. Dicho uso indebido dañará o deshabilitará

permanentemente la batería.

• Evite entornos peligrosos: no cargue la batería en la

lluvia, nieve ni entornos húmedos o mojados. No use la

batería o cargador en atmósferas explosivas (gases, polvo

o materiales inamables) ya que se pueden generar chispas

al insertar o retirar la batería, causando un incendio.

• Cárguela en un área bien ventilada: no bloquee los

conductos de ventilación del cargador. Manténgalos

despejados para permitir una ventilación adecuada.

No permita que se fume o haya llamas abiertas cerca

de una batería siendo cargada. Los gases presentes

pueden explotar.

NOTA: el rango seguro de temperatura para la batería

es de 40°F (4.5°C) a 105°F (40.5°C). No cargue la batería

en exteriores con temperaturas congelantes. Cárguela a

temperatura ambiente en interiores.

• Cuide el cable del cargador: al desenchufar el cargador

tire del enchufe, no del cable, para desconectarlo del

tomacorriente y así evitar el riesgo de daños al enchufe y

cable de alimentación. Nunca cargue el cargador colgado

de su cable, ni tire del cable para desconectarlo del

receptáculo. Mantenga el cable alejado del calor, aceites y

bordes losos. Asegúrese de que el cable no sea pisado,

que la gente no se tropiece con éste, ni que esté sujeto

a daños o tensiones mientras el cargador esté siendo

usado. No use el cargador con un cable o enchufe dañado.

Reemplace un cargador dañado inmediatamente.

• No use un cable de extensión a menos que sea

absolutamente necesario: usar un cable de extensión

incorrecto, dañado o conectado de forma inapropiada

puede causar un incendio o choque eléctrico. Si se debe

usar un cable de extensión, enchufe el cargador a un

cable de extensión de calibre 16 o mayor con el enchufe

hembra encajando perfectamente en el enchufe macho

del cargador. Verique que el cable de extensión esté en

buenas condiciones.

• El cargador 24VCHRG-AC está clasicado solo para

un voltaje de 100 V a 240 V CA: el cargador debe estar

enchufado a un tomacorriente apropiado.

• Use solo accesorios recomendados: el uso de un

accesorio que no sea recomendado ni vendido por el

fabricante de la batería o cargador de batería puede resultar

en un riesgo de choque eléctrico, incendio o lesiones

personales.

• Desenchufe el cargador cuando no esté siendo usado:

asegúrese de retirar las baterías de los cargadores

desenchufados.

m ¡ADVERTENCIA! Para reducir el riesgo de choque

eléctrico, desenchufe siempre el cargador antes de llevar a

cabo cualquier tarea de limpieza o mantenimiento. No permita

que el agua uya dentro del cargador. Use un interruptor de

circuito de falla de conexión a tierra (GFCI) para reducir el

riesgo de choque eléctrico.

• No queme ni incinere baterías: las baterías pueden

explotar, causando lesiones personales o daños.

Las baterías generan materiales y humos tóxicos al

ser quemadas.

• No triture, deje caer ni dañe las baterías: no use la

batería o cargador si han sido severamente golpeados,

se han dejado caer, se han aplastado o dañado de

cualquier forma (como por ejemplo perforados con un

clavo, golpeados con un martillo, pisados, etc.).

• No la desarme: el reensamblado incorrecto puede

representar un riesgo severo de choque eléctrico, fuego

o exposición a químicos tóxicos de la batería. Si la batería

o el cargador están dañados, contacte a un concesionario

autorizado Snow Joe

+ Sun Joe

o comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563) para

obtener ayuda.

• Los químicos de la batería causan quemaduras severas:

nunca deje que una batería dañada haga contacto con

la piel, ojos o boca. Si una batería dañada deja escapar

químicos, use guantes de hule o neopreno para deshacerse

de ella de forma segura. Si la piel es expuesta a los uidos

de la batería, lave el área afectada con detergente y

agua, y enjuague con vinagre. Si los ojos son expuestos

a los químicos, inmediatamente enjuáguelos con agua

durante 20 minutos y busque atención médica. Quítese y

deshágase de las vestimentas contaminadas.

• No provoque un cortocircuito: una batería puede hacer

cortocircuito si un objeto metálico hace conexión entre los

contactos positivo y negativo de la batería. No coloque

una batería cerca de objetos que puedan causar un

cortocircuito tales como monedas, sujetapapeles, tornillos,

clavos, llaves y otros objetos metálicos. Una batería

cortocircuitada representa un riesgo de incendio y lesiones

personales severas.

• Guarde su batería y cargador en un lugar fresco y seco:

no guarde la batería o cargador donde las temperaturas

puedan exceder los 105ºF (40.5ºC), como bajo la luz directa

del sol o dentro de un vehículo o construcción metálica

durante el verano.

Información sobre la batería

1. La batería suministrada con su herramienta inalámbrica

está cargada solo parcialmente. La batería tiene que

ser cargada por completo antes de que usted use la

herramienta por primera vez.

2. Para un óptimo rendimiento de la batería, evite ciclos de

descarga baja al cargar frecuentemente la batería.

3. Guarde la batería en un lugar fresco, de preferencia a

59°F (15°C) y cargada al menos a un 40%.

4. Las baterías de iones de litio están sujetas a un proceso

natural de desgaste. La batería debe ser reemplazada

a más tardar cuando su capacidad cae a un 80% de

su capacidad inicial, cuando estaba nueva. Las celdas

debilitadas en una batería desgastada no son capaces

de cumplir con los requisitos de alta potencia necesarios

para la operación adecuada de su sistema inalámbrico

de herramientas para jardín, y por tanto representan un

riesgo de seguridad.

5. No arroje las baterías al fuego abierto ya que esto

representa un riesgo de explosión.

6. No incendie la batería ni la exponga al fuego.

7. No descargue las baterías exhaustivamente. Una

descarga exhaustiva dañará las celdas de la batería.

La causa más común de descarga exhaustiva es

el almacenamiento prolongado o la falta de uso de

baterías parcialmente descargadas. Deje de trabajar

tan pronto como el rendimiento de la batería caiga

considerablemente o se active el sistema de protección

electrónico. Almacene la batería únicamente luego de

haberla cargado por completo.

8. Proteja las baterías y la herramienta contra

sobrecargas. Las sobrecargas causarán rápidamente

un sobrecalentamiento y daños a las celdas dentro

del compartimento de la batería, incluso si este

sobrecalentamiento no es aparente por fuera.

9. Evite daños y golpes. Reemplace inmediatamente las

baterías que se hayan caído desde una altura de más de

3 pies (1 m) o aquellas que hayan sido expuestas a golpes

violentos, incluso si la carcasa de la batería aparenta no

tener daños. Las celdas dentro de la batería pueden haber

sufrido daños severos. En dichos casos, lea la información

de eliminación para deshacerse apropiadamente de la

batería.

10. Si la batería sufre una sobrecarga y sobrecalentamiento,

el sistema interruptor de protección integrado apagará el

equipo por motivos de seguridad.

¡IMPORTANTE! No presione más el interruptor de

ENCENDIDO/APAGADO si el interruptor de protección se

ha activado. Esto puede dañar la batería.

11. Use únicamente baterías originales. El uso de otras

baterías representa un riesgo de incendio y puede resultar

en lesiones personales o una explosión.

Información sobre el cargador y el proceso

de carga

1. Verique los datos registrados en la placa de

especicaciones del cargador de batería. Asegúrese

de conectar el cargador de batería a una fuente de

alimentación que tenga el voltaje indicado en la placa

de especicaciones. Nunca lo conecte a una fuente de

alimentación con voltaje distinto al indicado.

2. Proteja el cargador de batería y su cable contra daños.

Mantenga el cargador y su cable alejados del calor,

aceites y bordes losos. Haga reparar los cables dañados

sin demora por un técnico calicado en un concesionario

autorizado Snow Joe

+ Sun Joe

o comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

3. Los enchufes eléctricos deben caber en los

tomacorrientes. Nunca modique el enchufe de ninguna

manera. No use ningún enchufe adaptador con artefactos

que tengan conexión a tierra. El uso de enchufes no

modicados y tomacorrientes equivalentes reducirá el

riesgo de un choque eléctrico.

4. Mantenga el cargador de batería, la(s) batería(s) y la

herramienta inalámbrica lejos del alcance de los niños.

5. No use el cargador de batería suministrado para cargar

otras herramientas inalámbricas.

6. Durante periodos de trabajo pesado, la batería se

calentará. Permita que la batería se enfríe a temperatura

ambiente antes de insertarla en el cargador para su

recarga.

7. No sobrecargue las baterías. No exceda los tiempos

máximos de carga. Estos tiempos de carga solo se

aplican a baterías descargadas. La inserción frecuente

de una batería cargada o parcialmente cargada resultará

en una carga en exceso y daños a las celdas. No deje las

baterías en el cargador por días enteros.

8. Nunca use o cargue las baterías si sospecha que han

pasado más de doce (12) meses desde la última vez que

fueron cargadas. Existe una alta probabilidad de que la

batería ya haya sufrido un daño severo

(descarga exhaustiva).

9. Cargar baterías a una temperatura menor de 41°F (5°C)

causará daños químicos a las celdas y puede provocar un

incendio.

10. No use baterías que hayan sido expuestas al calor durante

el proceso de carga, ya que las celdas de la batería

pueden haber sufrido daños severos.

11. No use baterías que se hayan curvado o deformado

durante el proceso de carga, ni aquellas que muestren

otros síntomas atípicos (liberación de gases, zumbidos,

resquebrajaduras, etc.).

12. Nunca descargue por completo la batería (se recomienda

una profundidad de descarga de un 80%). Una descarga

completa de la batería conducirá a un envejecimiento

prematuro de las celdas de la batería.

Protección contra inuencias del entorno

1. Use ropa de trabajo adecuada. Use gafas protectoras.

2. Proteja su herramienta inalámbrica y el cargador de

batería contra la humedad y la lluvia. La humedad y la

lluvia pueden causar peligrosos daños a las celdas.

3. No use la herramienta inalámbrica o el cargador de batería

cerca de vapores y líquidos inamables.

4. Use el cargador de batería y herramientas inalámbricas

solo en condiciones secas y a una temperatura ambiente

de entre 40°F y 105°F (4.5°C y 40.5°C).

5. No coloque la batería en lugares donde la temperatura

pueda alcanzar más de 104°F (40°C). En particular,

no deje el cargador de batería en un auto que esté

estacionado bajo la luz directa del sol.

6. Proteja las baterías contra el sobrecalentamiento. Las

sobrecargas, exceso de carga y exposición a la luz directa

del sol darán como resultado un sobrecalentamiento y

daños a las celdas. Nunca cargue ni trabaje con baterías

que hayan estado sobrecalentadas. De ser posible,

reemplácelas inmediatamente.

7. Guarde el cargador de batería y su herramienta

inalámbrica solo en condiciones secas y a una

temperatura ambiente de entre 50°F y 104°F

(10°C y 40°C). Guarde su batería de iones de litio en un

lugar fresco y seco, a una temperatura ambiente de entre

50°F y 68°F (10°C y 20°C). Proteja la batería, el cargador

y la herramienta inalámbrica contra la humedad y la luz

directa del sol. Solo almacene baterías cargadas por

completo (por lo menos hasta en un 40%).

8. Evite que la batería de iones de litio se congele. Las

baterías almacenadas a temperaturas menores de

32°F (0°C) por más de una hora deben ser desechadas.

9. Al manipular baterías, tenga cuidado con las descargas

electrostáticas. Las descargas electrostáticas pueden

dañar el sistema electrónico de protección y las celdas

de la batería. Evite las descargas electrostáticas y nunca

toque los polos de la batería.

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga

todas las instrucciones relacionadas a esta máquina antes de intentar ensamblarla y operarla.

LEA EL(LOS) MANUAL(ES) DEL

OPERADOR: lea, comprenda y

siga todas las instrucciones en

el(los) manual(es) antes de intentar

ensamblar y operar esta unidad.

ALERTA DE SEGURIDAD: indica

una precaución, advertencia o

peligro.

USE PROTECCIÓN OCULAR Y

AUDITIVA: para protegerse contra

lesiones, use protectores auditivos y

gafas protectoras.

¡ADVERTENCIA! No exponga la

unidad a la lluvia o a condiciones

húmedas. Manténgala seca.

Símbolo SímboloDescripción Descripción

Solo para uso en interiores. Utilice

el cargador de batería solamente en

interiores.

50 pies

(15 m)

¡ADVERTENCIA! PELIGRO

DE CHOQUE ELÉCTRICO:

manténgase a una distancia mínima

de 50 pies (15 m) de las líneas de

alta tensión. No se sobreextienda.

Mantenga con sus pies un balance

y posición adecuados todo el

tiempo.

¡PELIGRO! Las hojas giratorias

poseen un severo riesgo de

lesiones personales. Mantenga su

cabello, ropa y todas las partes de

su cuerpo alejadas de la entrada

de aire u otras aberturas. Sujete su

cabello por encima de los hombros

y detrás de la cabeza. No deje

que su cabello o ropa se metan al

artefacto. No mantener su cabello,

ropa o partes del cuerpo alejadas

de la entrada de aire puede causar

lesiones personales.

Los objetos arrojados y la

cuchilla giratoria pueden

causar lesiones personales

severas.

Mantenga a los espectadores a una

distancia mínima de 50 pies (15 m)

del área de trabajo.

Utilice guantes protectores y

calzado no deslizante al operar esta

máquina y al manipular desechos.

Conozca su sistema inalámbrico de herramientas de altura para jardín

Lea detenidamente este manual del propietario y el reglamento de seguridad antes de operar el sistema inalámbrico de

herramientas de altura para jardín. Compare la ilustración debajo con el sistema inalámbrico de herramientas para jardín con el

propósito de familiarizarse con la ubicación de los diversos controles y ajustes. Conserve este manual para futuras referencias.

17. Traba de ensamblado

18. Conducto de ventilación

19.

Cargador de doble puerto de baterías

de iones de litio iON+ de 24 V

(24VCHRG-DPC)

20. Conector de cargador

21. Cable cargador

22. Botón de presión para indicador de

batería

23. Indicadores de batería

24. Botón pulsador de trabado

25. Batería de iones de litio iON+ de

24 V (24VBAT-LTE) con exclusiva

tecnología EcoSharp

(2)

26. Cabezal de motosierra

27. Tapa de tanque de aceite

28. Funda para barra de motosierra

29. Cadena de corte de 8 plg

30. Barra-guía de 8 plg

31. Aro tensionador de cadena

32. Perilla de cubierta de extremo de

cadena/piñón

33. Cubierta de extremo de cadena/

piñón

34. Ventana de nivel de aceite

3 4

1213

16 17

Parte inferior del cabezal de sopladora

21 22

3 4

2930

3132

Reverso del cabezal

de motosierra

1. Cubierta de cuchilla de bordeadora de arbustos

2. Cabezal de bordeadora de arbustos

3. Lengüeta de trabado

4. Botón de rotación

5. Cuchilla de bordeadora de arbustos

6. Tubo soplador

7. Lengüeta de trabado de tubo de sopladora

8. Cabezal de soplador

9. Tubo telescópico

10. Mango auxiliar

11. Manillar suave

12. Mango

13. Interruptor de bloqueo de seguridad

14. Interruptor de encendido/apagado

15. compartimento de batería

16. Trabado telescópico

Datos técnicos

Voltaje de batería máx.* ................................................. 24 V CC

Capacidad de la batería ................................................... 2.0 Ah

Entrada del cargador ............................ 120 V CA, 60 Hz, 160 W

Salida del cargador ....................................... 26 V CC, 2 x 2.2 A

Tiempo de carga de batería máx. .................................... 55 min

Longitud de tubo telescópico ........................3.7 pies a 5.3 pies

(1.1 m a 1.6 m)

Bordeadora de arbustos

Motor .................................................................................250 W

Longitud de cuchilla .......................................... 17.7 plg (45 cm)

Diámetro de corte ............................................... 0.6 plg (1.5 cm)

Ángulos de cabezal .................................................... -45° a 90°

Peso neto ............................................................ 7.7 lbs (3.5 kg)

Sopladora de hojas

Motor ................................................................................ 300 W

Velocidad de ujo de aire máx. ..................124 MPH (200 km/h)

Flujo de aire máx. ...................................440 CFM (12.4 m³/min)

Ángulos de cabezal ...................................................-30° a 105°

Peso neto ............................................................ 6.2 lbs (2.8 kg)

Motosierra

Motor ................................................................................ 350 W

Largo de barra/cadena ........................................ 8 plg (20.3 cm)

Grosor de corte .......................................... 7.5 plg (19 cm) máx.

Recomendado: 6.5 plg (16.5 cm))

Capacidad de tanque de aceite ......................... 2.7  oz (80 ml)

Alcance de motosierra .......................................... 14 plg (4.3 m)

Ángulos de cabezal ........................................................ 0° a 30°

Peso neto ............................................................ 7.7 lbs (3.5 kg)

*Voltaje inicial sin carga, al ser cargada por completo alcanza un pico de 24 V; un

voltaje nominal bajo carga típica es 21.6 V.

Desembalaje

Contenido del paquete

• Tubo telescópico con mango auxiliar

• Cabezal de motosierra con cadena y barra pre-instaladas

• Funda para barra de motosierra

• Llave hexagonal

• Cabezal de bordeadora de arbusto con cuchillas

• Funda de cuchillas de bordeadora de arbustos

• Cabezal de sopladora de hojas

• Tubo soplador

• Baterías de iones de litio iON+ de 24 V (×2)

• Cargador de doble puerto de baterías

de iones de litio iON+ de 24 V

• Manual con tarjeta de registro

• Botella de aceite

1. Retire cuidadosamente el sistema de herramientas para

jardín y compruebe que todos los artículos anteriores

estén suministrados.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante

el transporte. Si alguna parte está dañada o extraviada,

NO DEVUELVA la unidad a la tienda. Comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni del

material de embalaje hasta que usted esté listo para usar

su nuevo sistema inalámbrico de herramientas de jardín.

El empaquetado está hecho de materiales reciclables.

Deseche estos materiales de acuerdo con los

reglamentos locales.

¡IMPORTANTE! El equipo y los materiales de embalaje no

son juguetes. No permita que los niños jueguen con bolsas

plásticas, láminas o partes pequeñas. ¡Estos objetos pueden

ser tragados y representan un riesgo de asxia!

Operación de la batería

La unidad es alimentada con una batería de iones de litio.

La batería está completamente sellada y no requiere de

mantenimiento.

Indicador de nivel de carga de batería

La batería está equipada con un botón para comprobar el nivel

de carga. Simplemente presione el botón para leer el nivel de

carga de la batería en los LED del indicador de la batería:

• Los tres LED de monitoreo de nivel están encendidos:

el nivel de carga de la batería es elevado.

• Dos LED de monitoreo de nivel están encendidos: el nivel

de carga de la batería está disminuyendo. Deje de trabajar

tan pronto como sea posible.

• Un LED de monitoreo de nivel está encendido: la batería

está baja. Deje de trabajar INMEDIATAMENTE y cargue la

batería. De otro modo, la vida útil de la batería se reducirá

en gran medida.

NOTA: si el botón de nivel de carga no parece funcionar,

inserte el conector del cargador y cargue según se requiera.

NOTA: inmediatamente luego del uso de la batería, el botón de

nivel de carga puede mostrar una carga más baja que la que

se mostrará algunos minutos después. Las celdas de la batería

“recuperan” parte de su carga luego de permanecer inactivas.

Operación del cargador

¡ADVERTENCIA! Cargue la batería de iones de litio

iON+ de 24V solo con su cargador de iones de litio compatible

iON+ de 24V. Otros tipos de baterías pueden explotar

causando lesiones personales y materiales.

Para reducir el riesgo de choque eléctrico, no permita que

entre agua a la conexión CA/CC del cargador.

Cuándo cargar la batería de iones de

litio iON+ 24VBAT-LTE

NOTA: las baterías de iones de litio iON+ 24VBAT-LTE no crean

una “memoria” al ser cargadas luego de una descarga parcial.

Por tanto, no hay necesidad de agotar la batería antes de

insertar el conector del cargador.

• Use las luces indicadoras LED de carga de batería para

determinar cuándo cargar su batería de iones de litio

iON+ 24VBAT-LTE.

• Usted puede cargar por completo su batería antes de

empezar un trabajo grande, o luego de un uso prolongado.

Batería + cargador

Botón de nivel de carga

La batería está cargada a un 30% y

requiere ser cargada de inmediato

La batería está cargada a un 60% y

requiere ser cargada pronto

La batería está cargada por completo

SignicadoLuces

Carga de la batería

1. Presione el botón pulsador de trabado en la batería para

poder extraer la batería fuera del compartimento (Fig. 1).

2. Compruebe que el voltaje de la red eléctrica sea el

mismo que el indicado en la placa de especicaciones

del cargador de baterías. Luego, inserte el enchufe

del cargador en el tomacorriente de pared. Cuando

enchufe el cargador, dos luces verdes se iluminarán y

permanecerán verdes (Fig. 2).

3. Coloque las baterías en el cargador deslizándolas para

trabarlas en su posición. Cuando usted inserte las

baterías en el cargador, las dos luces verdes se apagarán

y las luces rojas se encenderán indicando que las baterías

se están cargando (Fig. 3).

4. Cuando las luces del cargador se tornen verdes, las

baterías estarán totalmente cargadas (Fig. 3).

NOTA: una batería descargada por completo, con una

temperatura interna en el rango normal, se cargará

por completo dentro de 1 horas y 50 minutos a una

temperatura de entre 32ºF (0ºC) y 113ºF (45ºC).

5. Si las luces indicadoras no aparecen del todo, verique

que las baterías estén colocadas correctamente en sus

ubicaciones. Retire las baterías y vuelva a insertarlas.

Si el problema persiste, contacte a un concesionario

autorizado Snow Joe

+ Sun Joe

o comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563) para

obtener asistencia.

Cuando la carga haya nalizado, retire las baterías del

cargador presionando los botones de trabado y deslizando las

baterías hacia atrás para destrabarlas del cargador (Fig. 4).

m ¡PRECAUCIÓN! PELIGRO DE INCENDIO. Al

sacar las baterías del cargador, asegúrese de desenchufar el

cargador del tomacorriente primero, y luego retirar las baterías

del cargador.

m ¡ADVERTENCIA! Este cargador no se apaga de

forma automática cuando las baterías están completamente

cargadas. No deje las baterías conectadas al cargador.

Apague o desenchufe el cargador del tomacorriente cuando la

carga haya sido completada.

7. Una recarga oportuna de las baterías ayudará a prolongar

el ciclo de vida útil de estas. Usted debe recargar las

baterías cuando note una caída en la potencia de la

máquina.

¡IMPORTANTE! Nunca permita que las baterías se descarguen

por completo ya que esto les causará daños irreversibles.

Carga de una batería caliente o fría

Las luces verdes indicadoras en la base del cargador indican

que las temperaturas de las baterías están fuera del rango

de carga. Una vez que las baterías estén a una temperatura

dentro del rango aceptable, se cargarán normalmente y las

luces rojas serán continuas. Las baterías frías o calientes

pueden tardar más tiempo en cargarse.

Fig. 1

Presione el

botón

Fig. 2

Cargador

Verde

Encendido

Fig. 3

Baterías

Rojo

Cargando

Verde

Cargada por

completo

Fig. 4

Botón de

trabado

Motosierra de altura

Ensamblado

¡PELIGRO! Nunca arranque el motor antes de instalar

la barra-guía, cadena y cubierta de extremo de cadena/

piñón. Sin todas estas partes en su lugar, el embrague puede

explotar o salir volando, causando severas lesiones al usuario.

Instalación y reemplazo de la barra-guía

y cadena de corte:

Herramientas y accesorios requeridos:

• Llave hexagonal (incluida)

• Guantes resistentes para trabajo

NOTA: al reemplazar la barra-guía y la cadena, use solo partes

de repuesto idénticas. Asegúrese de que la motosierra de

altura esté desconectada de la batería antes de proceder con

la instalación.

1. Retire el perno hexagonal desenroscándolo en sentido

antihorario con la llave hexagonal (Fig. 5).

2. Desenrosque la perilla de cubierta de extremo de cadena/

piñón para liberar la cubierta de extremo de cadena/piñón

(Figs. 6 y 7).

3. Retire la barra-guía y cadena de la supercie de montaje

(Fig. 8).

4. Retire la cadena antigua de la barra-guía.

Coloque la nueva cadena de la motosierra en un

bucle, enderezando cualquier posible pliegue. EL

LADO AFILADO DE LAS CUCHILLAS DEBE ESTAR

ORIENTADO EN LA DIRECCIÓN OPUESTA A USTED,

EN LA DIRECCIÓN DE LA ROTACIÓN DE CADENA

INDICADA EN LA BARRA-GUÍA

. Si las cuchillas

están en sentido opuesto, dé vuelta al bucle (Fig. 9).

6. Empezando en la punta, monte los eslabones de impulso

de la cadena en la ranura de la barra, dejando un bucle en

la parte posterior de la barra. La cadena encajará suelta

hasta que sea colocada en el piñón (Figs. 10 y 11).

NOTA: compruebe la dirección correcta de la cadena

. Si la cadena es montada al revés, la motosierra

vibrará de forma anormal y no cortará.

m ¡ADVERTENCIA! m

No inserte la batería hasta que haya completado el

montaje. El incumplimiento de esta norma puede

provocar un arranque accidental y posibles lesiones

personales graves.

Fig. 5

Cubierta de

extremo de

cadena/piñón

Perno

hexagonal

Llave

hexagonal

Fig. 6

Cubierta de extremo

de cadena/piñón

Perilla de cubierta

de extremo de

cadena/piñón

Fig. 7

Chain/sprocket

end cover

Fig. 8

Cadena de corte

Barra-guía

Fig. 9

Rotación de

cadena

Borde de corte alado

Eslabón de impulso

de cadena

7. Sostenga la cadena en su lugar sobre la barra y coloque

el bucle alrededor del piñón. Coloque la barra nivelada

contra la supercie de montura de manera que los pernos

de la barra estén en la ranura larga de la barra y la clavija

de ajuste esté en el oricio de clavija de tensión de

cadena (Fig. 12).

8. Vuelva a colocar la cubierta de extremo de cadena/

piñón sobre el cabezal de la motosierra. Apriete la

perilla de cubierta de extremo, pero deje la barra con

libre movimiento para el ajuste de tensión. Empleando

la llave hexagonal, vuelva a colocar el perno hexagonal

enroscándolo en sentido horario.

9. Retire todo el exceso de la cadena girando el aro

tensionador de la cadena en sentido horario hasta que

la cadena encaje perfectamente con los eslabones de

impulso dentro de la ranura de la barra (Fig. 13).

NOTA: una cadena está tensionada correctamente cuando

no hay una holgura en el lado inferior de la barra-guía y la

cadena está ajustada pero puede ser rotada a mano sin

empujarla. Para más información sobre el tensionamiento

de la cadena, vea la sección de cuidado y mantenimiento

empezando en la página 48.

Conexión del tubo telescópico

1. Abra la traba de ensamblado en el tubo telescópico,

y empuje el cabezal de motosierra dentro de la abertura

en el extremo del tubo (Fig. 14).

2. Cuando la lengüeta de trabado encaje, trabe de vuelta la

traba de ensamblado, y la motosierra de altura estará lista

para ser usada (Fig. 15).

3. Para retirar el cabezal de motosierra, suelte el interruptor

Fig. 10

Fig. 11

Bucle

Fig. 12

Piñón

Clavija de ajuste

Oricio de clavija de

tensión de cadena

Fig. 13

Cubierta de extremo

de cadena/piñón

Aro tensionador

de cadena

Fig. 14

Tubo telescópico

Traba de ensamblado

Cabezal de

motosierra

Fig. 15

Lengüeta de

trabado

Traba de ensamblado

de encendido/apagado y retire la batería. Desactive la

traba de ensamblado. Empuje las lengüetas de trabado

en ambos lados y jale hacia afuera el cabezal de la

motosierra (Fig. 15).

Operación

Puesta en marcha y parada

1. Deslice la batería dentro del compartimento de batería

hasta que haga “clic” para trabarla en su posición

(Fig. 16).

2. Para encender la motosierra de altura, presione y

mantenga presionado hacia adelante el interruptor de

trabado de seguridad (ubicado en el mango) con su pulgar

y luego apriete el interruptor de encendido/apagado con

sus dedos. Una vez que la herramienta esté funcionando,

usted puede soltar el interruptor de trabado de seguridad

(Fig. 17).

3. Para apagar la herramienta, suelte el interruptor de

encendido/apagado (Fig. 17).

Ajuste del tubo telescópico

Esta máquina está equipada con un tubo telescópico que

proporciona un alcance de hasta 7.2 pies (2.2 m) de altura.

Para ajustar el tubo telescópico, siga las instrucciones a

continuación.

1. Desconecte la sierra de la fuente de alimentación retirando

la batería del compartimento.

2. Desenganche el trabado telescópico para soltar el tubo.

Extienda el tubo a la longitud deseada (Fig. 18).

NOTA: empuje los tubos uno hacia el otro para reducir

la longitud total, o jálelos hacia fuera para extender la

longitud total del tubo telescópico. Solo extienda el poste

a la longitud mínima requerida para alcanzar la rama.

3. Trabe el tubo telescópico en su posición cerrando el

trabado telescópico (Fig. 19), y compruebe que el tubo

esté asegurado.

m ¡ADVERTENCIA! No asegurar el trabado telescópico

tal como se indica puede resultar en lesiones personales.

Ajuste del cabezal multi-ángulo

El cabezal de la motosierra de altura puede ser rotado para

diferentes ángulos de corte: 0º, 15º, y 30º (Fig. 20). Siga las

instrucciones a continuación para ajustar el ángulo.

Fig. 16

Batería

Fig. 17

Interruptor de

encendido/apagado

Interruptor de

bloqueo de

seguridad

Fig. 18

Jale Jale

Trabado telescópico

Fig. 19

Trabado telescópico

m ¡ADVERTENCIA! m

No inserte la batería hasta que haya completado el

montaje. El incumplimiento de esta norma puede

provocar un arranque accidental y posibles lesiones

personales graves.

Fig. 20

0º

15º

30º

1. Gire el cabezal de motosierra al ángulo de corte deseado

mientras presiona simultáneamente los botones de

rotación en ambos lados (Fig. 21).

2. Suelte los botones cuando el cabezal de la motosierra

esté en el ángulo correcto.

NOTA: no asegurar correctamente el cabezal de la

motosierra puede resultar en lesiones personales severas

y/o daños a la propiedad.

m ¡ADVERTENCIA! ¡Asegúrese siempre de que el

cabezal de la motosierra esté trabado de forma segura! ¡No

intente usar la motosierra de altura con el cabezal destrabado

o en cualquier otra posición!

Ajuste del mango auxiliar

La motosierra está equipada con un mango auxiliar que puede

ser ajustado o retirado. Siga las instrucciones a continuación

para operar el mango auxiliar.

m ¡ADVERTENCIA! Asegúrese de que la perilla, perno

y tornillos estén jos en su lugar. No asegurar cualquiera de

éstos tal como se indica puede resultar en lesiones personales

o daños materiales.

Para retirar el mango auxiliar

1. Retire la batería del compartimiento para desconectar la

alimentación a la motosierra.

2. Desenrosque la perilla de trabado de mango auxiliar, retire

el perno, y luego jale hacia arriba el mango auxiliar

(Fig. 22).

3. Reensamble la perilla de trabado de mango auxiliar y el

perno (Fig. 23).

Para ajustar la posición del mango auxiliar

1. Retire la batería del compartimiento para desconectar la

alimentación a la motosierra.

2. Retire la perilla de trabado de mango auxiliar, el perno,

y el mango auxiliar. Use un destornillador para retirar los

dos tornillos que sujetan los bucles de mango auxiliar.

Retire los bucles del tubo (Fig. 24).

3. Reensamble los bucles de mango auxiliar en la posición

deseada del tubo usando los dos tornillos, y vuelva a

colocar el mango auxiliar, la perilla de trabado de mango

auxiliar y el perno (Fig. 24).

Para ajustar el ángulo del mango auxiliar

1. Detenga la motosierra soltando el gatillo interruptor de

encendido/apagado.

2. El mango auxiliar puede ser ajustado en -45°, 0° y

45°. Rote la perilla de trabado de mango auxiliar para

destrabar el mango, y luego rote el mango al ángulo

deseado (Fig. 25).

Fig. 21

Botón de

rotación

Lado frontal

Lado posterior

Botón de rotación

Fig. 22

Mango auxiliar

Perilla de trabado

de mango auxiliar

Perno

Fig. 23

Fig. 24

Mango

auxiliar

Perilla de

trabado de

mango auxiliar

Perno

Bucle de

mango

auxiliar

Tornillos

Bucle de

mango

auxiliar

Fig. 25

Perilla de

trabado de

mango auxiliar

3. Rote la perilla de trabado de mango de vuelta para trabar

el mango en su posición.

Consejos de operación para la

motosierra de altura

m ¡PRECAUCIÓN!

• Antes de encender la motosierra, quite el tapón del tanque

de aceite y añada aceite para barra y cadena hasta la

parte superior de la ventana de nivel de aceite (Fig. 26). Un

minuto de uso consumirá aproximadamente 0.15  oz (4

ml) de aceite. Vuelva a echar aceite cuando el nivel caiga a

menos de 1/4 de tanque.

NOTA: el cabezal de su motosierra de altura está

equipado con una bomba automática de aceite para la

lubricación de la barra y cadena. Usted debe agregar

aceite de barra y cadena o su motosierra de altura no

funcionará.

m ¡ADVERTENCIA! Asegúrese de que la cadena no esté

en contacto con ningún objeto cuando usted arranque

el motor.

m ¡ADVERTENCIA! Mantenga las manos alejadas

de la cadena. Mantenga las manos en los mangos.

No se sobreextienda.

Una sujeción buena y rme en la herramienta, usando ambas

manos, le ayudará a mantener el control. Coloque una mano

en el manillar suave del tubo telescópico y la otra mano en

el mango con su pulgar y demás dedos rodeando el tubo y

el mango. Una sujeción rme, combinada con la colocación

apropiada del mango contra su cuerpo, le ayudará a mantener

el control de la motosierra. No suelte la motosierra mientras

esté funcionando.

m ¡PRECAUCIÓN! La cadena continuará girando por

varios segundos luego de haber apagado la herramienta.

No use la motosierra de altura bajo condiciones húmedas.

Tenga extremo cuidado al cortar arbustos pequeños, brinzales

o ramas bajo tensión ya que el material tenso y angosto puede

ser atrapado por la motosierra y, al recuperarse elásticamente,

ser azotado contra usted, haciéndole perder el equilibrio.

No use la motosierra de altura para cortar plantas trepadoras

y/o maleza.

Antes de cada sesión de corte, revise minuciosamente la lista

de inspección diaria (ver página 50).

m ¡ADVERTENCIA! No corte árboles cerca de

cables eléctricos.

m ¡ADVERTENCIA! No lubricar la cadena causará

daños a la barra-guía y a la cadena. Use solo un aceite para

barra y cadena formulado especícamente para su uso con

motosierras. Un minuto de uso consumirá aproximadamente

0.15  oz (4 ml) de aceite.

NOTA: es normal que el aceite se derrame de la motosierra

cuando esta no esté siendo usada. Para prevenir derrames,

vacíe el tanque de aceite luego de cada uso. Al guardar

la unidad por un periodo prolongado (tres meses o más),

asegúrese de que la cadena esté ligeramente lubricada para

evitar óxido en la cadena y piñón de barra-guía.

m ¡ADVERTENCIA! Un contragolpe puede ocurrir

cuando la cadena en movimiento hace contacto con un

objeto en la parte superior de la punta de la barra-guía, o

cuando la madera se cierra apretando la motosierra durante

el corte (Fig. 27). El contacto en la parte superior de la punta

de la barra-guía puede causar que la cadena se entierre en

el objeto y detenga la cadena por un instante. El resultado es

una reacción en reversa extremadamente rápida, lanzando

la barra-guía hacia arriba y hacia atrás, en dirección del

operador. Si la motosierra está atrapada a lo largo del extremo

superior de la barra-guía, la barra-guía puede ser empujada

rápidamente hacia el operador. Cualquiera de estas reacciones

puede causar una pérdida de control de la motosierra, que

puede hacer que el operador pierda el equilibrio y se lesione

severamente. No se fíe exclusivamente en los dispositivos de

seguridad incorporados a la motosierra. Como usuario, usted

deberá tomar varias precauciones para que sus trabajos de

corte estén libres de accidentes o lesiones.

Postura apropiada para el corte

• Balancee su peso con ambos pies, en terreno sólido.

• Su cuerpo deberá estar siempre a la izquierda de la línea

de la cadena.

• La aplicación más común de corte es colocar la unidad en

un ángulo de 60° o menos, dependiendo de la situación

especíca (Fig. 28). A medida que el ángulo del tubo de la

motosierra de altura con el suelo va en aumento, aumenta

también la dicultad de hacer el primer corte (desde el

lado inferior de la rama).

Fig. 26

Tapón de tanque de aceite

Ventana de

nivel de aceite

Fig. 27

Procedimiento básico de corte

Esta unidad con el cabezal de motosierra está diseñada para

podar tallos y ramas pequeñas de hasta 6.5 plg (16.5 cm) de

diámetro, sin exceder un diámetro máximo de 7.5 plg (19 cm)

según el tipo de madera. Practique cortando algunas ramas

pequeñas empleando la siguiente técnica para tener una idea

de cómo usar la motosierra antes de empezar una operación

de aserrado más grande.

• Mantenga una postura apropiada frente al árbol con la

motosierra apagada (Fig. 28).

• Apriete el interruptor de encendido/apagado y deje que la

cadena acelere a su máxima velocidad antes de proceder

a cortar.

• Mantenga la motosierra funcionando durante todo el

tiempo de corte, manteniendo una velocidad constante.

• Permita que la cadena corte por usted: aplique solo una

ligera presión hacia abajo. Si fuerza el corte puede dañar

la barra-guía, la cadena o la unidad.

• EMPUJE y TRACCIÓN: esta fuerza de reacción siempre

es opuesta a la dirección del movimiento de la cadena

cuando hace contacto con la madera. Por lo tanto, el

operador debe estar listo para controlar la TRACCIÓN

al cortar en el borde inferior de la barra-guía, y el

EMPUJE al cortar a lo largo del borde superior.

• No aplique presión en la motosierra, en el extremo

del corte.

Podado

Podado es el proceso de cortar ramas de un árbol vivo.

• Retire las ramas largas en varias etapas.

• Corte las ramas inferiores primero, para darles a las ramas

altas mayor espacio para su caída.

• Al podar árboles, es importante no hacer el corte nal

cerca de la rama principal o tronco hasta que usted haya

cortado la rama más alejada. Esto reducirá el peso y

evitará arrancar la corteza del tronco principal.

• Corte la rama por debajo, a 1/3 de su diámetro. Este será

su primer corte. Su segundo corte deberá ser por encima

para que la rama se desprenda (Fig. 29). Esté listo para

balancear el peso de la motosierra de altura cuando la

rama caiga.

Desramado

Desramado es el proceso de retirar las ramas de un árbol caído.

• Usted debe cortar las ramas solo una por vez. Retire las

ramas cortadas del área de trabajo para mantenerla limpia

y segura.

• Corte las ramas bajo tensión de abajo hacia arriba para

evitar aprisionar la barra y cadena.

• Mantenga el árbol entre usted y la motosierra de altura

durante el desramado. Corte desde el lado del árbol

opuesto a la rama que esté cortando.

Si la motosierra queda atrapada o aprisionada

Espere a que la cadena se detenga. Espere cinco minutos a

que la motosierra se enfríe, retire la batería, y utilice guantes

para proteger sus manos contra las cuchillas de la cadena.

2. Si puede alcanzar la rama desde el suelo, levante la rama

sosteniendo la motosierra al mismo tiempo. Esto deberá

liberar la “trampa” y liberar la motosierra.

3. Si la motosierra aún sigue atrapada, llame a un profesional

para recibir ayuda.

Fig. 28

60º MAXIMUM

Fig. 29

Carga

Segundo corte

Primer

corte: 1/3 de

diámetro

Corte nal

Cuidado y mantenimiento

¡ADVERTENCIA! Siempre retire la batería antes

de llevar a cabo cualquier ajuste, tarea de mantenimiento

o reparación en su motosierra inalámbrica de altura.

• Use guantes protectores al manipular la barra y la cadena.

• Mantenga la barra insertada en su funda, excepto al

intervenir directamente en la barra o la cadena.

• Nunca se deshaga de aceites u otros materiales

contaminantes en lugares no autorizados.

Tensión de la cadena

Verique la tensión de la cadena antes de usar la motosierra,

cuando la cadena esté fría. Una cadena fría está tensionada

correctamente cuando no hay una holgura en el lado inferior

de la barra-guía: la cadena está ajustada pero usted puede

rotarla a mano sin esfuerzo.

Durante la operación normal de la motosierra, la temperatura

de la cadena se incrementará. Los eslabones de impulso

de una cadena caliente tensionada correctamente colgarán

aproximadamente a 0.05 plg (1.25 mm) de la ranura de

la barra-guía (Fig. 30). Tenga en cuenta que una cadena

tensionada cuando está caliente puede terminar demasiado

ajustada al enfriarse. Verique la “tensión en frío” antes del

próximo uso. La cadena deberá ser re-tensionada cuando

las partes planas en los eslabones de impulso cuelguen de la

ranura de la barra (Fig. 30).

NOTA: una cadena nueva tiende a estirarse. Compruebe la

tensión de cadena y re-tensione según se necesite.

Tornillos y tuercas

Compruebe periódicamente que todos los tornillos y tuercas

estén ajustados de forma segura. Verique que el trabado

telescópico y traba de ensamblado estén en perfecto estado

y funcionando correctamente.

Alado de la cadena

m ¡ADVERTENCIA! Para asegurarse de que la

motosierra funcione de forma segura y eciente, es esencial

que los componentes de corte estén bien alados.

Se recomienda enfáticamente reemplazar la cadena una

vez que pierda su habilidad de cortar de forma limpia y

segura. Es posible, sin embargo, alar la cadena existente si

se hace cuidadosamente. Cualquier trabajo en la cadena y

barra requiere de una experiencia especíca y herramientas

especiales. Por motivos de seguridad le recomendamos

contactar a un concesionario autorizado Snow Joe

Sun Joe

o llamar a la central de servicio al cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563).

El alamiento es necesario cuando:

• El aserrín parece polvo;

• El corte se vuelve más difícil;

• El corte no es recto;

• Las vibraciones aumentan.

Un centro de servicio autorizado alará la cadena usando

las herramientas correctas para asegurar un mínimo retiro de

material y un alado parejo en todos los bordes de corte.

Si ala la cadena usted mismo, use limas especiales

de secciones redondeadas con el diámetro correcto,

dependiendo del tipo de cadena (ver “Tabla de mantenimiento

de cadena” en la página 49). Usted necesita un cierto nivel de

destreza y experiencia para evitar dañar los bordes de corte.

Ale la cadena como se indica (Fig. 31):

• Asegure la barra rmemente, con la cadena montada,

en un tornillo de banco adecuado.

• Ajuste la cadena si está suelta.

• Monte la lima en la guía y luego insértela en el diente,

a un ángulo constante del borde de corte.

• Ale en un movimiento hacia adelante unas cuantas

veces, repitiendo en todos los bordes de corte y en la

misma dirección (izquierda o derecha).

• Para hacer avanzar la cadena, use un destornillador.

• Voltee la barra en el tornillo de banco y repita en los

demás bordes de corte.

• Compruebe que el diente limitador no sobresalga más

que el instrumento de inspección, y lime cualquier parte

saliente con una lima plana, redondeando los bordes

(Fig. 31).

• Luego del alado, retire todos los residuos de alado

y polvo, y proceda a lubricar la cadena en un baño de

aceite. Reemplace la cadena cuando:

– La longitud de los bordes de corte se reduce a 5 mm

o menos;

– Hay demasiada holgura entre los eslabones y los

remaches.

Fig. 30

Cadena caliente ajustada apropiadamente

Aproximadamente 0.05 plg (1.25 mm)

Las partes

planas son

visibles aquí

Las partes

planas no son

visibles aquí

La cadena necesita ser tensionada

Fig. 31

Herramienta de

inspección

Diente limitador

de profundidad

Borde de corte

Diente

limitador de

profundidad

Mantenimiento de la barra-guía

Cuando la barra-guía muestre señales de desgaste, voltéela

en la motosierra para distribuir el desgaste y lograr un máximo

ciclo de vida útil de la barra-guía. El desecado y desbarbado

de los rieles de la barra-guía son fenómenos normales del

desgaste de la barra-guía. Usted debe corregir dichas fallas

con un alador tan pronto como ocurran.

Reemplace una barra-guía con cualquiera de las

siguientes fallas:

• Desgaste dentro de los rieles de la barra, dejando que la

cadena yazca de costado;

• Barra-guía doblada;

• Rieles resquebrajados o rotos; o

• Rieles partidos.

Voltee la motosierra, inspeccione el lado inferior de la barra-

guía, y asegúrese de que los oricios de lubricación y la ranura

de la cadena estén libres de impurezas.

Piñón de cadena

Compruebe regularmente la condición del piñón y reemplácelo

cuando el desgaste exceda los 0.5 mm (Fig. 32).

No monte una cadena nueva con un piñón gastado

o viceversa.

Solución de problemas

Consejos para la solución de problemas

La mayoría de problemas son fáciles de resolver. Consulte la

tabla de solución de problemas para problemas comunes y

sus soluciones. Si usted continúa experimentando problemas

o necesita reparaciones más allá de estos ajustes menores,

llame al 1-866-SNOWJOE (1-866-766-9563) para recibir

asistencia.

m ¡ADVERTENCIA! Siempre retire la batería antes

de llevar a cabo cualquier ajuste, tarea de mantenimiento

o reparación en su motosierra inalámbrica.

< 0.5 mm

Fig. 32

Tabla de mantenimiento de cadena

3/8

Pulgadas Milímetros

Eslabones de impulso Paso de cadena Medidor de cadena

Diámetro de lima

Pulgadas

Milímetros Pulgadas Milímetros

9.5 0.050 1.3 45/32

Tabla de solución de problemas

Lista de inspección diaria,

limpieza y almacenamiento

Lista de inspección diaria

Para mantener su motosierra de altura funcionando de forma

óptima, le recomendamos completar la siguiente lista de

inspección antes de cada sesión de trabajo.

m ¡ADVERTENCIA! No inserte la batería hasta que

usted haya completado todas las inspecciones diarias.

• Inspeccione en busca de cualquier daño a la cadena,

barra-guía o carcasa de motor.

• Inspeccione el puerto de aceite y los rieles de la

barra-guía. Límpielos para retirar cualquier suciedad.

• Inspeccione la tensión de la cadena.

• Verique que las cuchillas de la cadena estén aladas.

• Compruebe que las cuchillas de la cadena estén aladas;

llene solo con aceite de cadena nuevo, formulado

especialmente para motosierras.

NOTA: si se percata de algo inusual, tal como una vibración

o sonido extraño, apague la motosierra inmediatamente.

Retire la batería y revise la motosierra, buscando el daño.

Si no puede encontrar la causa del problema o no sabe qué

hacer, haga que un concesionario autorizado

Snow Joe

+ Sun Joe

inspeccione la motosierra, o

comuníquese con la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563) antes de usarla.

m ¡PRECAUCIÓN!

• Retire la batería y espere por lo menos cinco minutos para

que la motosierra se enfríe antes de guardarla o repararla.

• Si usted deja caer la motosierra, inspecciónela

cuidadosamente para ver que no haya daños. Si la

barra-guía está doblada, la carcasa está quebrada, el

mango está roto, o si usted nota cualquier otra condición

que pueda afectar la operación de la motosierra,

NO USE LA HERRAMIENTA. En su lugar, hágala reparar

en un concesionario Snow Joe

+ Sun Joe

autorizado

o comuníquese con la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563).

Ensamblado

m ¡ADVERTENCIA! Para evitar lesiones personales

severas, asegúrese de que la batería haya sido retirada y que

el rotor se haya detenido por completo antes de conectar

o retirar tubos.

Conexión del tubo de sopladora

1. Inserte el cabezal de sopladora dentro del tubo de

sopladora hasta que la lengüeta de trabado de tubo

de sopladora encaje en su lugar (Fig. 33).

2. Para retirar el tubo de la sopladora, empuje la lengüeta de

trabado del tubo mientras retira el tubo lejos del cabezal

de la sopladora.

Problema Acción correctiva

El motor

de la

motosierra

no enciende

• Compruebe que ha insertado la batería

apropiadamente y la batería tiene energía

suciente como para trabajar.

• Asegúrese de que usted haya presionado por

completo, empujado hacia adelante y sujetado

el interruptor de trabado de seguridad antes

de apretar el gatillo interruptor de encendido/

apagado.

• La cadena está demasiado

ajustada, vuelva a tensionar.

• La cadena está demasiado ajustada,

vuelva a tensionar.

• El tanque de aceite de la cadena está vacío;

vuélvalo a llenar con aceite.

• Los oricios de lubricación están obstruidos;

límpielos.

• La cadena está demasiado ajustada,

vuelva a tensionar.

• La barra-guía o la cadena están dañadas;

inspeccione y reemplace la parte dañada.

motosierra

funciona,

pero la

velocidad

de la

cadena es

lenta.

La barra y

la cadena

funcionan

muy

calientes

y echan

humo.

motosierra

funciona,

pero la

cadena

no está

girando

Sopladora de hojas de altura

Fig. 33

Tubo soplador

Cabezal de sopladora

de hojas

Lengüeta de

trabado de tubo

Conexión del tubo telescópico

1. Abra la traba de ensamblado en el tubo telescópico,

y empuje el cabezal de la sopladora de hojas dentro de la

abertura en el extremo del tubo (Fig. 34).

2. Cuando las lengüetas de trabado encajen, trabe de vuelta

la traba de ensamblado, y la sopladora de hojas de altura

estará lista para ser usada (Fig. 35).

3. Para retirar el cabezal de sopladora de hojas, suelte el

interruptor de encendido/apagado y retire la batería.

Destrabe la traba de ensamblado, empuje las lengüetas

de trabado en ambos lados, y jale el cabezal de sopladora

hacia afuera (Fig. 35).

Operación

Puesta en marcha y parada

1. Deslice la batería dentro del compartimento de batería

hasta que haga “clic” para trabarla en su posición

(Fig. 36).

2. Para encender la sopladora de altura, presione y

mantenga presionado hacia adelante el interruptor de

trabado de seguridad (ubicado en el mango) con su pulgar

y luego apriete el interruptor de encendido/apagado con

sus dedos. Una vez que la herramienta esté funcionando,

usted puede soltar el interruptor de trabado de seguridad

(Fig. 37).

3. Para apagar la herramienta, suelte el interruptor de

encendido/apagado (Fig. 37).

Ajuste del tubo telescópico

Esta máquina está equipada con un tubo telescópico

que proporciona un alcance de 3.67 pies (1.1 m) a

5.34 pies (1.6 m). Para ajustar el tubo telescópico,

siga las instrucciones a continuación.

1. Desconecte la sopladora de la fuente de alimentación

retirando la batería del compartimento.

2. Desenganche el trabado telescópico para soltar el tubo.

Extienda el tubo a la longitud deseada (Fig. 38).

NOTA: empuje los tubos uno hacia el otro para reducir

la longitud total, o jálelos hacia fuera para extender la

longitud total del tubo telescópico. Solo extienda el tubo

a la longitud mínima requerida para alcanzar las

hojas/residuos.

3. Trabe el tubo telescópico en su posición cerrando el

trabado telescópico (Fig. 39), y compruebe que el tubo

esté asegurado.

Tubo telescópico

Fig. 34

Cabezal de soplador

Traba de ensamblado

Fig. 35

Lengüeta

de trabado

Traba de ensamblado

Fig. 36

Batería

Fig. 37

Interruptor de encendido/apagado

Interruptor de

bloqueo de

seguridad

Fig. 38

Jale Jale

Trabado telescópico

m ¡ADVERTENCIA! No trabar el trabado telescópico tal

como se indica puede resultar en lesiones personales.

Ajuste del cabezal multi-ángulo

El cabezal de la sopladora de hojas de altura puede ser rotado

para diez diferentes ángulos de corte: -30º, -15º, 0º, 15º, 30º,

45º, 60º, 75º, 90º y 105º. Siga las instrucciones a continuación

para ajustar el ángulo.

1. Gire el cabezal de sopladora de hojas al ángulo deseado

mientras presiona simultáneamente los botones de

rotación en ambos lados (Fig. 40).

2. Suelte los botones cuando el cabezal de la sopladora de

hojas esté jo en el ángulo correcto.

NOTA: no asegurar correctamente el cabezal de la

sopladora puede resultar en lesiones personales severas

y/o daños a la propiedad.

m ¡ADVERTENCIA! ¡Asegúrese siempre de que el

cabezal de la sopladora esté trabado de forma segura! ¡No

intente usar la sopladora de hojas de altura con el cabezal

destrabado o en cualquier otra posición!

Ajuste del mango auxiliar

La sopladora está equipada con un mango auxiliar que puede

ser ajustado o retirado. Siga las instrucciones a continuación

para operar el mango auxiliar.

m ¡ADVERTENCIA! Asegúrese de que la perilla, perno

y tornillos estén jos en su lugar. No asegurar cualquiera de

éstos tal como se indica puede resultar en lesiones personales

o daños materiales.

Para retirar el mango auxiliar

1. Retire la batería del compartimiento para desconectar la

alimentación a la sopladora.

2. Desenrosque la perilla de trabado de mango auxiliar, retire

el perno, y luego jale hacia arriba el mango auxiliar

(Fig. 41).

3. Reensamble la perilla de trabado de mango auxiliar y el

perno (Fig. 42).

Para ajustar la posición del mango auxiliar

1. Retire la batería del compartimiento para desconectar la

alimentación a la motosierra.

2. Retire la perilla de trabado de mango auxiliar, el perno,

y el mango auxiliar. Use un destornillador para retirar los

dos tornillos que sujetan los bucles de mango auxiliar.

Retire los bucles del tubo (Fig. 43).

3. Reensamble los bucles de mango auxiliar en la posición

deseada del tubo usando los dos tornillos, y vuelva a

colocar el mango auxiliar, la perilla de trabado de mango

auxiliar y el perno (Fig. 43).

Para ajustar el ángulo del mango auxiliar

1. Detenga la sopladora soltando el gatillo interruptor de

encendido/apagado.

Fig. 39

Trabado telescópico

Fig. 40

Lado frontal

Lado posterior

Botones de

rotación

Fig. 41

Mango auxiliar

Perilla de trabado

de mango auxiliar

Perno

Fig. 42

Fig. 43

Mango

auxiliar

Perilla de

trabado de

mango auxiliar

Perno

Bucle de

mango

auxiliar

Tornillos

Bucle de

mango

auxiliar

2. El mango auxiliar puede ser ajustado en -45°, 0° y

45°. Rote la perilla de trabado de mango auxiliar para

destrabar el mango, y luego rote el mango al ángulo

deseado (Fig. 44).

3. Rote la perilla de trabado de mango de vuelta para trabar

el mango en su posición.

Consejos de operación

m ¡ADVERTENCIA! Use la sopladora de altura solo

durante el día o bajo una buena luz articial.

•

Al usar la sopladora de altura, coloque sus pies rmemente

en el piso y coloque su mano dominante en el mango para

controlar la unidad. Use su otra mano para sujetar el tubo

desde el manillar suave para así estabilizar la unidad.

• Use equipos de protección personal durante su sesión de

trabajo. Esto incluye botas, gafas protectoras, gafas de

seguridad, protección auditiva, pantalones largos y una

camisa de manga larga.

• Asegúrese de que el tubo soplador no esté apuntando a

ninguna persona o escombros sueltos antes de encender

la unidad.

• Verique que la unidad esté en buenas condiciones de

trabajo. Asegúrese de que los tubos y guardas estén

asegurados en su lugar.

• Mantenga una sujeción rme en la unidad durante el uso.

• Para reducir el riesgo de pérdida auditiva asociada con

los altos niveles de ruido, se requiere de protección

auditiva.

• Opere la máquina eléctrica solo a horas razonables, ni

muy temprano en la mañana ni muy tarde en la noche

para evitar perturbar a los demás. Obedezca con los

horarios establecidos en los reglamentos locales.

Las recomendaciones usuales son de 9:00 AM a 5:00 PM,

de lunes a sábado.

• Para reducir los niveles de ruido, limite el número de

unidades eléctricas usadas al mismo tiempo, y opere

sopladoras a las más bajas velocidades posibles

necesarias para trabajar.

• Use rastrillos y escobas para aojar los residuos antes

de soplarlos.

• En condiciones polvorientas, humedezca levemente

las supercies.

• Conserve el agua usando sopladoras en lugar de

mangueras para muchas aplicaciones de patios y

jardines, incluyendo áreas tales como canaletas, mallas,

patios, parrillas, pórticos y jardines.

•

Sople los escombros hacia un área segura y abierta, lejos de

los niños, mascotas, ventanas abiertas o autos recién lavados.

• Limpie luego de usar sopladoras de hojas y otros equipos

de jardín. Deshágase apropiadamente de los desechos.

m ¡ADVERTENCIA! Para evitar lesiones personales

severas, utilice protección auditiva y gafas de seguridad

o protectoras siempre que opere esta unidad. Use una

máscara antipolvo o para el rostro en lugares polvorientos.

m ¡ADVERTENCIA! Para evitar lesiones personales

severas o daños a la unidad, asegúrese de que el tubo

soplador esté en su lugar antes de operar la unidad.

Conductos de ventilación

Nunca cubra los conductos de ventilación Manténgalos libres

de obstrucciones y residuos. Deben siempre mantenerse

despejados para un enfriamiento adecuado del motor.

¡ADVERTENCIA! Para evitar lesiones personales

severas, no use ropa holgada o accesorios como bufandas,

collares, cadenas, corbatas, etc. que puedan ser aspirados

dentro de los conductos de aire. Para asegurarse de que el pelo

largo no se meta a los conductos de ventilación, amárreselo.

Operación de soplado

• Sujete la sopladora rmemente con su mano dominante

en el mango principal y la otra mano en el manillar suave.

Barra lateralmente con el tubo de la sopladora varias

pulgadas por encima del suelo o piso (Fig. 45).

• Lentamente haga avanzar la unidad, manteniendo el

montículo de residuos acumulados frente a usted.

Fig. 44

Perilla de

trabado de

mango auxiliar

Fig. 45

Cuidado y mantenimiento

1. Mantenga los conductos de ventilación despejados

y limpios en todo momento.

2. Retire el polvo y suciedad de forma regular. La limpieza se

hace mejor con un paño o cepillo.

3. Nunca use agentes cáusticos para limpiar partes

plásticas.

Solución de problemas

m ¡ADVERTENCIA! Siempre retire la batería antes

de llevar a cabo cualquier ajuste, tarea de mantenimiento o

reparación en su sopladora de hojas inalámbrica de altura.

Ensamblado

Conexión del tubo telescópico

El cabezal de bordeadora de arbustos viene completamente

ensamblado. Para usar la máquina como bordeadora de

arbustos de altura, conecte el cabezal de bordeadora de

arbustos con el tubo telescópico tal como se indica debajo.

1. Abra la traba de ensamblado en el tubo telescópico,

y empuje el cabezal de la bordeadora de arbustos dentro

de la abertura en el extremo del tubo (Fig. 46).

2. Cuando las lengüetas de trabado encajen, trabe de vuelta

la traba de ensamblado, y la bordeadora de arbustos de

altura estará lista para ser usada (Fig. 47).

3. Para retirar el cabezal de la bordeadora de arbustos,

suelte el interruptor de encendido/apagado y retire la

batería. Destrabe la traba de ensamblado. Empuje las

lengüetas de trabado en ambos lados y jale hacia afuera

el cabezal de la bordeadora de arbustos (Fig. 47).

Operación

Puesta en marcha y parada

1. Deslice la batería dentro del compartimento de batería

hasta que haga “clic” para trabarla en su posición

(Fig. 48).

2. Para encender la bordeadora de arbustos de altura,

presione y mantenga presionado hacia adelante el

interruptor de trabado de seguridad (ubicado en el mango)

con su pulgar y luego apriete el interruptor de encendido/

apagado con sus dedos. Una vez que la herramienta esté

funcionando, usted puede soltar el interruptor de trabado

de seguridad (Fig. 49).

3. Para apagar la herramienta, suelte el interruptor

de encendido/apagado (Fig. 49).

Problema Acción correctiva

El motor

no arranca

cuando se

mueve el

interruptor

a la

posición de

encendido.

• Compruebe que ha insertado la batería

apropiadamente y la batería tiene energía

suciente como para trabajar.

• Asegúrese de que usted haya presionado por

completo, empujado hacia adelante y sujetado

el interruptor de trabado de seguridad antes

de apretar el gatillo interruptor de encendido/

apagado.

Bordeadora de arbustos de

altura

Fig. 46

Cabezal de bordeadora

de arbustos

Traba de ensamblado

Tubo telescópico

Fig. 47

Lengüeta de

trabado

Traba de ensamblado

Fig. 48

Batería

Fig. 49

Interruptor de encendido/apagado

Interruptor de

bloqueo de

seguridad

Ajuste del tubo telescópico

Esta máquina está equipada con un tubo telescópico que

proporciona un alcance de 3.67 pies (1.1 m) a 5.34 pies

(1.6 m). Para ajustar el tubo telescópico, siga las instrucciones

a continuación:

1. Desconecte la bordeadora de arbustos de la fuente de

alimentación retirando la batería del compartimento.

2. Desenganche el trabado telescópico para soltar el tubo.

Extienda el tubo a la longitud deseada (Fig. 50).

NOTA: empuje los tubos uno hacia el otro para reducir

la longitud total, o jálelos hacia fuera para extender la

longitud total del tubo telescópico. Solo extienda el poste

a la longitud mínima requerida para alcanzar los arbustos.

3. Trabe el tubo telescópico en su posición cerrando el

trabado telescópico (Fig. 51), y compruebe que el tubo

esté asegurado.

m ¡ADVERTENCIA! No trabar el trabado telescópico tal

como se indica puede resultar en lesiones personales.

Ajuste del cabezal multi-ángulo

El cabezal de la bordeadora de arbustos puede ser rotado

para diez diferentes ángulos de corte: -45º, -30º, -15º, 0º, 15º,

30º, 45º, 60º, 75º y 90º. Siga las instrucciones a continuación

para ajustar el ángulo.

1. Gire el cabezal de la bordeadora al ángulo de corte

deseado mientras presiona simultáneamente los botones

de rotación en ambos lados (Fig. 52).

2. Suelte los botones cuando el cabezal de la bordeadora

esté jo en el ángulo correcto.

NOTA: no asegurar correctamente el cabezal de la

bordeadora puede resultar en lesiones personales severas

y/o daños a la propiedad.

m ¡ADVERTENCIA! ¡Asegúrese siempre de que el

cabezal de la bordeadora de arbustos esté trabado de forma

segura! ¡No intente usar la bordeadora de arbustos de altura

con el cabezal destrabado o en cualquier otra posición!

Ajuste del mango auxiliar

La bordeadora está equipada con un mango auxiliar que

puede ser ajustado o retirado. Siga las instrucciones a

continuación para operar el mango auxiliar.

m ¡ADVERTENCIA! Asegúrese de que la perilla, perno

y tornillos estén jos en su lugar. No asegurar cualquiera de

éstos tal como se indica puede resultar en lesiones personales

o daños materiales.

Para retirar el mango auxiliar

1. Retire la batería del compartimiento para desconectar la

alimentación a la motosierra.

2. Desenrosque la perilla de trabado de mango auxiliar, retire

el perno, y luego jale hacia arriba el mango auxiliar

(Fig. 53).

3. Reensamble la perilla de trabado de mango auxiliar y el

perno (Fig. 54).

Fig. 50

Jale Jale

Trabado telescópico

Fig. 51

Trabado telescópico

Fig. 52

Botones

de rotación

Lado frontal

Lado posterior

Fig. 53

Mango auxiliar

Perilla de trabado

de mango auxiliar

Perno

Para ajustar la posición del mango auxiliar

1. Retire la batería del compartimiento para desconectar la

alimentación a la motosierra.

2. Retire la perilla de trabado de mango auxiliar, el perno,

y el mango auxiliar. Use un destornillador para retirar los

dos tornillos que sujetan los bucles de mango auxiliar.

Retire los bucles del tubo (Fig. 55).

3. Reensamble los bucles de mango auxiliar en la posición

deseada del tubo usando los dos tornillos, y vuelva a

colocar el mango auxiliar, la perilla de trabado de mango

auxiliar y el perno (Fig. 55).

Para ajustar el ángulo del mango auxiliar

1. Detenga la bordeadora soltando el gatillo interruptor de

encendido/apagado.

2. El mango auxiliar puede ser ajustado en -45°, 0° y

45°. Rote la perilla de trabado de mango auxiliar para

destrabar el mango, y luego rote el mango al ángulo

deseado (Fig. 56).

3. Rote la perilla de trabado de mango de vuelta para trabar

el mango en su posición.

Antes de la operación

1. Inspeccione la herramienta y la batería, así como todos

los accesorios, en busca de daños antes de cada uso.

No use la herramienta si está dañada o muestra desgaste.

2. Vuelva a vericar que los accesorios y partes estén jados

correctamente.

3. Sujete siempre la herramienta por su mango posterior

y manillar suave. Mantenga los mangos secos para

asegurar un soporte seguro.

4. Asegúrese de que los conductos de ventilación

estén siempre despejados y sin obstrucciones.

Límpielos de ser necesario con un cepillo suave.

Los conductos de ventilación bloqueados pueden causar

sobrecalentamiento y dañar la herramienta.

5. Apague la herramienta inmediatamente si usted es

interrumpido durante el trabajo por otras personas que

entran al área de trabajo. Siempre deje que la herramienta

se detenga por completo antes de abandonarla.

6. No trabaje en exceso. Tome descansos regulares para

asegurarse de estar concentrado en el trabajo y tener un

control total sobre la herramienta.

Periodos de poda

Consejos de corte

m ¡ADVERTENCIA! Siempre sujete la bordeadora de

arbustos de altura con ambas manos. Nunca sujete arbustos

con una mano y opere la bordeadora de arbustos de altura

con la otra. No seguir esta advertencia podría causar lesiones

personales severas.

m ¡ADVERTENCIA! Despeje el área a ser cortada antes

de cada uso. Retire todos los objetos tales como cordones,

luces, alambres, o cuerdas sueltas que puedan enredarse en

las cuchillas de corte y crear un riesgo de lesiones personales

severas.

• No fuerce la bordeadora de arbustos de altura a través

de arbustos densos. Esto puede causar que las cuchillas

se doblen y desaceleren. Si las cuchillas se desaceleran,

reduzca el ritmo de trabajo.

• No intente cortar ramas o tallos de un grosor mayor que

0.6 plg (1.5 cm), o aquellos visiblemente demasiado

grandes para las cuchillas de corte. Use una sierra manual

sin alimentación o sierra de podado para cortar ramas

o tallos grandes.

• Si las cuchillas se atascan, detenga el motor, permita

que las cuchillas se detengan y retire la batería de la

herramienta inalámbrica antes de intentar retirar

la obstrucción.

Fig. 54

Fig. 55

Mango

auxiliar

Perilla de

trabado de

mango auxiliar

Perno

Bucle de

mango

auxiliar

Tornillos

Bucle de

mango

auxiliar

Fig. 56

Perilla de

trabado de

mango auxiliar

Arbustos de hojas verdes De junio a octubre

Pinos De abril a agosto

Coníferas y otros arbustos

de crecimiento rápido

Cada 6 a 8 semanas

• Si lo preere, puede usar una cuerda para ayudarle a

cortar el nivel del arbusto. Decida cuán alto desea el

arbusto. Extienda una cuerda a lo largo del borde a la altura

deseada. Pode el arbusto apenas por encima de la línea

guía de la cuerda. Pode el lado de un arbusto de manera

que sea ligeramente más estrecho en la parte superior.

Más del arbusto será expuesto al dársele esta forma, y será

más uniforme.

• Use guantes al podar arbustos espinosos. Al podar nuevos

brotes, use una acción de barrido ancho de manera que

los tallos sean alimentados directamente dentro de la

cuchilla de corte. Los arbustos más viejos tendrán ramas

más gruesas y serán podados más fácilmente mediante un

movimiento de serrado.

• Sujete la unidad rmemente con las dos manos. Mantenga

siempre su mano izquierda en el tubo telescópico y su

mano derecha en el mango posterior. Esta unidad es usada

para cortar en cualquier dirección en un movimiento lento

y de barrido lateral.

• Manténgase de pie de manera que conserve con ambos

pies un balance y posición adecuados.

• Inspeccione y limpie el área de cualquier objeto oculto.

• Para protegerse de un choque eléctrico, no opere la

máquina a menos de 50 pies (15 m) de distancia de

tendidos de cables aéreos de alta tensión.

• Nunca use la bordeadora de arbustos de altura cerca de

líneas de alta tensión, vallas, postes, construcciones u

otros objetos inmuebles.

• Si la cuchilla golpea un objeto duro, no la vuelva a usar sin

antes inspeccionarla en búsqueda de daños. No la use si

se detecta algún daño.

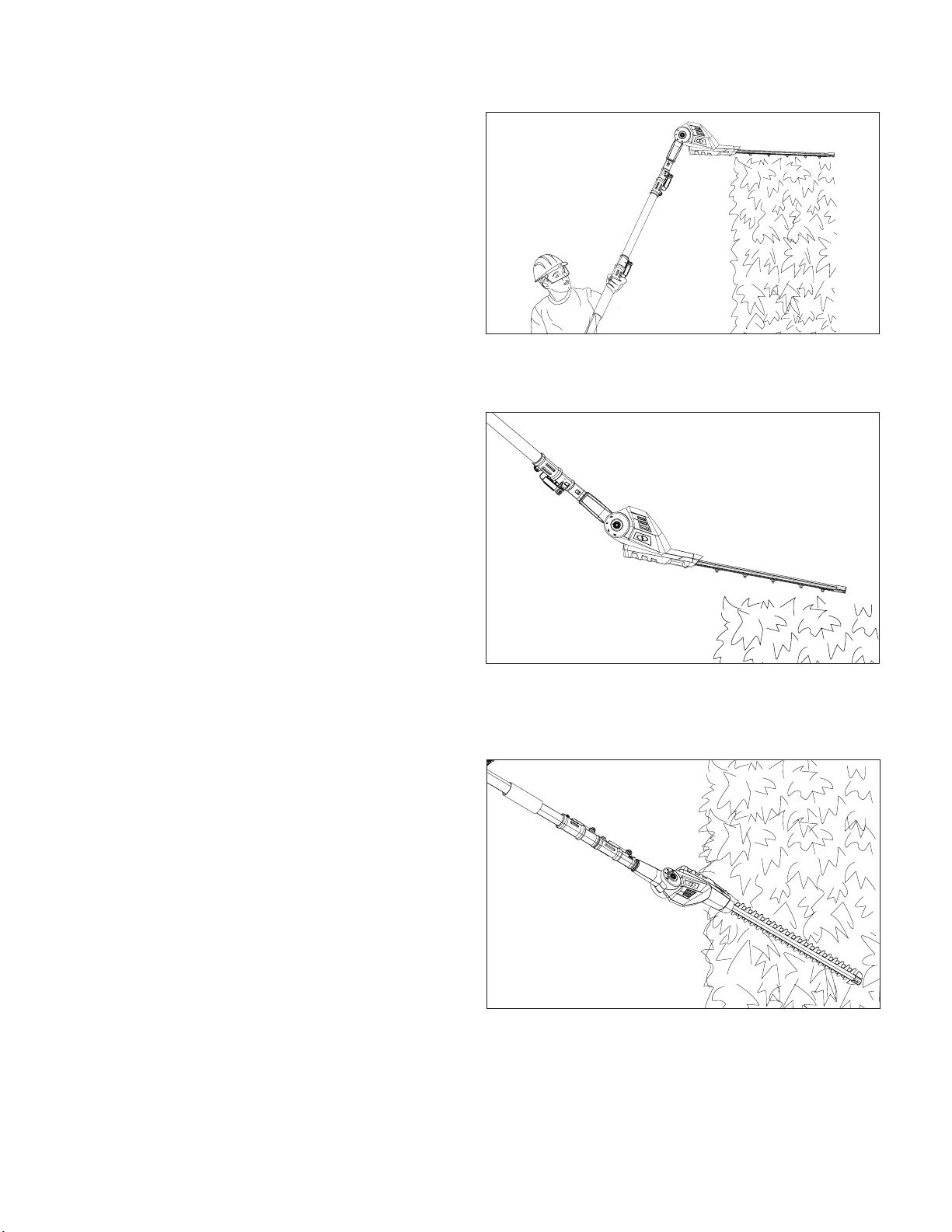

1. Para usar la bordeadora de arbustos de altura en el

podado de arbustos o setos altos y difíciles de ver,

sujete la bordeadora de arbustos de altura en la posición

mostrada a continuación (Fig. 57). Incline el cabezal de la

bordeadora a varias posiciones diferentes para dar forma

o esculpir arbustos o setos.

2. Para usar la bordeadora de arbustos de altura en la

poda de partes inferiores y laterales de arbustos y setos,

sujete la bordeadora de arbustos de altura en la posición

mostrada a continuación (Fig. 58).

3. Para usar la bordeadora de arbustos de altura en la

poda de follaje de baja altura o en el suelo, sujete la

bordeadora de arbustos de altura en la posición mostrada

a continuación (Fig. 59).

¡PRECAUCIÓN! No use la bordeadora de arbustos de

altura para podar ramas de más de 0.6 plg (1.5 cm) de grosor.

Use la bordeadora de arbustos de altura solo para cortar

arbustos de los alrededores de las casas y edicios.

No fuerce la bordeadora de arbustos de altura a través de arbustos

densos. Una acción de serrado ligera de lado a lado puede ayudar

al corte de arbustos más grandes y densos. Si la bordeadora de

arbustos de altura empieza a desacelerarse, reduzca el ritmo con

el cual usted está cortando. Si la bordeadora de arbustos de altura

se atasca, apáguela inmediatamente. Retire la batería y despeje los

residuos atascados en las cuchillas de corte.

Cuidado y mantenimiento

¡ADVERTENCIA! Las cuchillas están aladas.

Al manipular el ensamblado de las cuchillas, use guantes

protectores antideslizantes y de alta resistencia. No coloque

su mano o dedos entre las cuchillas o en cualquier posición en

la cual se puedan atrapar o cortar. NUNCA toque las cuchillas

ni repare la unidad con la batería insertada.

Fig. 57

Fig. 58

Fig. 59

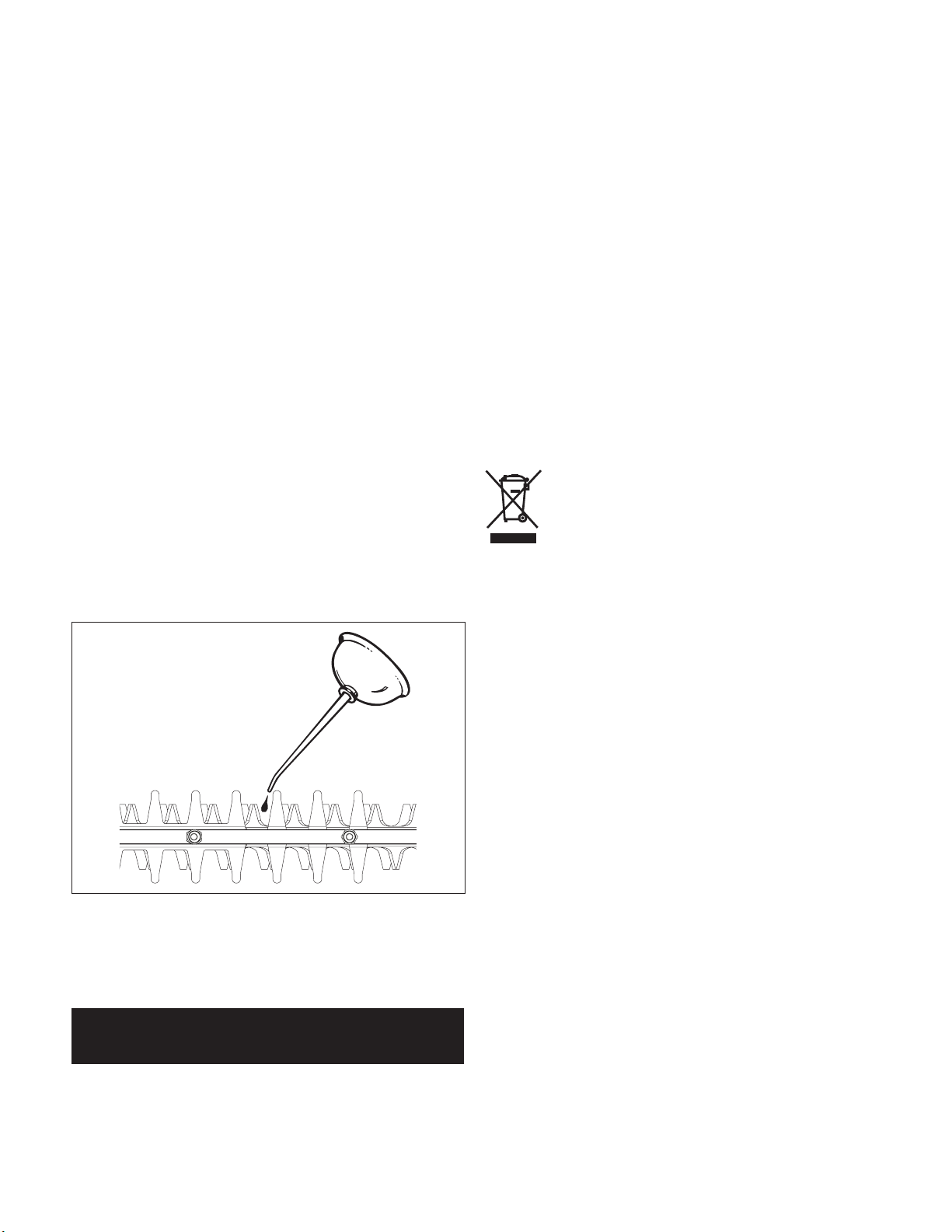

Lubricación de las cuchillas

Para una operación más fácil y un ciclo de vida útil más

prolongado de las cuchillas, lubrique la cuchilla de la

bordeadora de arbustos de altura antes y después de

cada uso.

1. Detenga el motor y retire la batería.

2. Coloque la bordeadora de arbustos de altura en una

supercie plana. Aplique aceite para máquinas ligeras

a lo largo del borde superior del ensamblado de cuchillas

(Fig. 60).

Si estará usando la bordeadora de arbustos de altura por un

periodo prolongado, se recomienda detener el trabajo

de forma intermitente para re-aceitar las cuchillas.

NOTA: no aplique aceite mientras la bordeadora de arbustos

de altura esté funcionando.

Eliminación

Reciclado de la herramienta

• No se deshaga de artefactos eléctricos como si fueran

residuos urbanos sin clasicar. Use instalaciones

de recolección aparte.

• Contacte a su agencia gubernamental local para

obtener información sobre los sistemas de recolección

disponibles.

• Si los artefactos eléctricos son desechados en rellenos

sanitarios o basureros, las sustancias peligrosas pueden

fugar en el agua subterránea y entrar en la cadena

alimentaria, dañando su salud y bienestar.

• Al reemplazar artefactos viejos con nuevos, el vendedor

está obligado legalmente a aceptar su artefacto viejo para

su eliminación, sin costo alguno por parte de usted.

Reciclaje y eliminación

El producto viene en un empaquetado que lo protege contra

daños durante el transporte. Conserve el empaquetado hasta

que usted esté seguro de que todas las partes hayan venido

en este y que el producto esté funcionando adecuadamente.

Luego, recicle el empaquetado o consérvelo para un

almacenamiento a largo plazo.

Símbolo WEEE. Los productos a baterías no deben

ser desechados en la basura doméstica. Recíclelos

donde hayan instalaciones para esto. Consulte con

las autoridades locales o tienda local para saber

sobre las normas de reciclaje.

Precaución y eliminación de la batería

Deshágase de su batería de acuerdo con los reglamentos

federales, estatales y locales. Contacte a un servicio de

reciclaje en su área para los lugares de reciclaje.

m ¡PRECAUCIÓN! Incluso las baterías descargadas

contienen algo de energía. Antes de deshacerse de éstas, use

cinta aislante para cubrir los terminales y evitar que la batería

haga cortocircuito, lo cual puede causar una explosión

o incendio.

m ¡ADVERTENCIA! Para reducir el riesgo de lesión

o explosión, nunca queme o incinere una batería incluso si

está dañada, inservible o completamente descargada.

Al ser quemada, los humos y materiales tóxicos son emitidos a

la atmósfera circundante.

1. Las baterías varían de acuerdo al dispositivo. Consulte su

manual para obtener la información especíca.

2. Instale solo nuevas baterías del mismo tipo en su

producto (donde corresponda).

3. No insertar las baterías con la polaridad correcta, tal

como se indica en el compartimento de la batería o en el

manual, puede reducir el ciclo de vida útil de las baterías o

causar fugas en las baterías.

4. No combine baterías nuevas con antiguas.

5. No combine baterías alcalinas, estándar (de zinc-carbono)

o recargables (de níquel-cadmio, de níquel-hidruro

metálico o de iones de litio).

6. No arroje las baterías al fuego.

7. Las baterías deben ser recicladas o desechadas según los

reglamentos locales y estatales.

Fig. 60

Si su sistema inalámbrico de herramientas para jardín

iON+ 24V-GTS4004-XT de Sun Joe

requiere servicio o

mantenimiento, llame al 1-866-SNOWJOE (1-866-766-9563)

para obtener ayuda.

Modelo y número de serie

Al contactar a la empresa, ordenar partes de repuesto o

programar una reparación en un centro autorizado, usted

necesitará proporcionar el modelo y número de serie, los

cuales se encuentran en la etiqueta ubicada en la carcasa de

la unidad. Copie estos números en el espacio proporcionado

a continuación.

Registre los siguientes números que se encuentran en la carcasa o

mango de su nuevo producto:

2 4 V - G T S 4 0 0 4 - X T

Modelo:

Nº de serie:

24VCHRG-DPC

Federal Communications Commission

(Comisión Federal de Comunicaciones o

FCC):

m ¡ADVERTENCIA! Cualquier cambio o modicación

a esta unidad no aprobados expresamente por la parte

responsable del cumplimiento pueden hacer que el usuario

pierda el derecho de utilizar el equipo.

Dispositivo Clase B:

NOTA: este equipo ha sido probado y cumple con los límites

de la Clase B de dispositivos digitales, de acuerdo con la Parte

15 de las normas de la FCC.

Estos límites están diseñados para proporcionar protección

razonable contra interferencias dañinas en una instalación

residencial.

Este equipo genera, usa y puede irradiar energía de

radiofrecuencia y, si no se instala y utiliza de acuerdo con las

instrucciones, puede provocar interferencias perjudiciales en

las comunicaciones radiofónicas.

No obstante, no hay garantía alguna de que no se produzcan

interferencias en una instalación concreta.

Si este equipo llegara a causar una interferencia perjudicial

para la recepción de radio o televisión (la cual se puede

determinar apagando y encendiendo el equipo), se recomienda

que el usuario trate de corregir la interferencia tomando una o

más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la distancia entre el equipo y el receptor.

• Conectar el equipo a un tomacorriente correspondiente

a un circuito diferente de aquel al que está conectado el

receptor.

• Consultar con un comerciante o con un técnico

experimentado de radio y televisión.

Soporte

Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes de

repuesto o accesorios que no hayan sido diseñados para su uso con este sistema inalámbrico de herramientas para jardín.

Comuníquese con Snow Joe

+ Sun Joe

si tiene dudas sobre si es seguro usar alguna parte de repuesto o accesorio en

particular con su sistema inalámbrico de herramientas para jardín. El uso de cualquier otro accesorio o parte puede ser peligroso

y puede causar lesiones personales o daños mecánicos.

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

+ Sun Joe

de noticar sobre

dichos cambios. Los accesorios pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando a la central de servicio al

cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563).

Batería de iones de litio iON+ de 24 V y 2.0 Ah

Batería de iones de litio iON+ de 24 V y 2.5 Ah

24VBAT-LTE

ModeloAccesorios Descripción

Cadena de repuesto de 8 plg (20.3 cm)

Barra-guía de repuesto de 8 plg (20.3 cm)

SWJ-8CHAIN

SWJ805E-BAR

24VBAT-LT

Batería de iones de litio iON+ de 24 V y 5.0 Ah

Batería de iones de litio iON+ de 24 V y 4.0 Ah

24VBAT-XR

24VBAT

Cargador rápido de batería de iones de litio iON+

de 24 V

Cargador de doble puerto de baterías

de iones de litio iON+ de 24 V

24VCHRG-QC

24VCHRG-DPC

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores

no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3)

reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando

snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio

Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a

[email protected]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto

permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos

que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta

Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

R4_01282020

Formulaire n° SJ-24V-GTS4004-XT-880F-MModèle 24V-GTS4004-XT

, LLC

CONSERVER CES INSTRUCTIONS

Une division de Snow Joe

, LLC

MANUEL D'UTILISATION

SYSTÈME D’OUTILS MULTIFONCTIONS

SANS CORDON POUR PELOUSES ET JARDINS

24 V MAX.* | TAILLE-HAIE | SOUFFLEUR À FEUILLES | SCIE À CHAÎNE

IMPORTANT!

Consignes de sécurité

Tous les utilisateurs doivent lire

ces instructions avant d’utiliser

l’outil

Suivez toujours ces consignes de sécurité. Ne pas s’y

conformer peut entraîner de graves blessures pouvant même

être fatales.

Sécurité générale

mAVERTISSEMENT! Cet outil n'est pas destiné à

être utilisé par des enfants ou par des personnes qui ne sont

ni assistées ni supervisées et dont les capacités physiques,

sensorielles ou mentales les empêchent de l'utiliser sans

danger. Les enfants doivent toujours être supervisés pour

s'assurer qu'ils ne jouent pas avec l’outil.

Avant de démarrer votre outil, veuillez l'inspecter

soigneusement pour vérier s’il présente d'éventuels défauts.

Si vous constatez un défaut, ne démarrez pas votre outil.

Communiquez avec un revendeur Snow Joe

+ Sun Joe

agréé ou appelez le service clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

mAVERTISSEMENT! Lors de l'utilisation de cet outil

électrique, les précautions de sécurité élémentaires doivent

toujours être suivies an de réduire le risque d'incendie,

d'électrocution ou de dommages corporels. Il s'agit des

précautions suivantes :

1. Maintenir la zone de travail propre et bien éclairée –

Les endroits encombrés et sombres sont propices aux

accidents.

2. Éviter les endroits dangereux – N'utilisez pas cet outil

électrique sous la pluie ou dans des endroits humides ou

mouillés. Cette précaution réduit le risque d’être frappé

par la foudre. Ne l’utilisez pas quand il y a du gaz dans

l’air, quand l’atmosphère est explosive ou près de liquides

inammables ou combustibles. Le moteur de ce type

d’outil produit des étincelles qui peuvent enammer des

vapeurs.

3. Apprendre à bien connaître l’outil – Sachez comment

démarrer et arrêter l’outil. Familiarisez-vous complètement

avec les commandes.

4. Maintenir les enfants, les spectateurs et les animaux

familiers à bonne distance – Tous les spectateurs,

notamment les animaux familiers, doivent être maintenus

à une distance de sécurité de la zone de travail.

5. S'habiller en conséquence – Ne portez ni vêtements

amples ni bijoux. Ils peuvent être happés par les

pièces mobiles. Il est recommandé de porter des

gants de protection en caoutchouc et des chaussures

antidérapantes pour tout travail à l'extérieur.

mMISE EN GARDE! – Faire très attention pour éviter de

glisser ou de tomber. Porter des chaussures de protection

pour se protéger les pieds et avoir une meilleure prise sur

les surfaces glissantes.

7. Rester vigilant – Surveillez ce que vous faites. Faites

preuve de bon sens. N'utilisez pas cet outil électrique si

vous êtes fatigué ou si vous avez consommé de l'alcool

ou de la drogue.

8. Ne pas s'arc-bouter –

Restez en permanence sur les

deux pieds pour ne pas perdre l'équilibre.

9. Prévenir les démarrages accidentels – Ne transportez

pas cet outil électrique en maintenant le doigt sur la

gâchette. Avant d’insérer la batterie, assurez-vous que

l'interrupteur est sur la position d'arrêt.

10. Utiliser l’outil adapté au travail à faire – N'utilisez pas

cet outil électrique pour un travail autre que celui pour

lequel il est destiné.

11. Les lames sont autées – Ne saisissez pas les lames

de coupe ou leurs bords de coupe pour soulever l’outil

électrique ou le transporter.

12. Utiliser les deux mains – Pour éviter de perdre le contrôle

de l'outil, tenez le manche télescopique et la poignée en

utilisant les deux mains.

13. Retirer la batterie – Retirez la batterie de l’outil électrique

quand vous ne l’utilisez pas, avant d’intervenir dessus,

quand vous changez d’accessoire ou quand vous

eectuez toute autre tâche d’entretien.

14. Porter des lunettes de sécurité – Portez également des

chaussures de protection, des vêtements serrés près du

corps, des gants de protection, des protecteurs d'oreilles

et une protection de la tête.

15. Porter un casque de protection – Protégez-vous

toujours la tête quand vous utilisez cet outil électrique

au-dessus de votre tête. Les chutes de débris peuvent

être à l’origine de graves blessures.

16. Ne pas forcer l'outil – Il fonctionnera mieux, sera moins

dangereux et moins susceptible de tomber en panne s’il

est utilisé au régime pour lequel il a été conçu.

17. Ranger l’outil à l'intérieur – Si vous n'utilisez pas cet

outil électrique, rangez-le à l'intérieur dans un endroit sec

et surélevé ou sous clé, hors de portée des enfants.

18. Vérier s’il y a des pièces endommagées –

Avant d’utiliser l’outil, inspectez-le soigneusement pour

vérier que tous les dispositifs de protection et autres

pièces ne sont pas endommagés et pour vous assurer

qu’il fonctionne correctement pour l’utilisation à laquelle

il est destiné. Vériez l'alignement des pièces mobiles,

l'absence de grippage des pièces mobiles, de rupture

de pièce, le montage et tout autre problème susceptible

d'entraver le bon fonctionnement de l'outil. Tout dispositif

de protection ou toute autre pièce endommagés

doivent être réparés ou remplacés de façon appropriée.

Communiquez avec le service clientèle Snow Joe

Sun Joe

en appelant le 1-866-SNOWJOE

(1-866-766-9563) pour de l’aide.

19. Entretenir l’outil électrique avec soin – Pour un

rendement optimal et pour réduire le risque de blessures,

maintenez les bords de coupe bien autés et propres.

Maintenez les poignées sèches, propres et exemptes

d'huile et de graisse. Suivez les recommandations

complémentaires décrites dans la section Entretien

de ce manuel.

20. N’utilisez pas cet outil électrique si l'interrupteur ne réussit

pas à le mettre en marche ou à l'arrêter. Un outil électrique

qui ne répond pas aux commandes du bouton-poussoir

est dangereux et doit être réparé.

21. Maintenez toutes les parties du corps éloignées des

lames de coupe ou de la chaîne. Quand les lames sont en

mouvement, rien ne doit être retiré ou tenu à la main pour

être coupé ou scié. Quand vous essayez de débloquer les

lames ou la chaîne, assurez-vous que le bouton-poussoir

est sur la position d’arrêt. Une fois le moteur coupé, les

lames ou la chaîne continueront leur mouvement pendant

quelques instants. Quand vous utilisez un outil électrique,

un moment d'inattention peut se traduire par de graves

blessures.

22. Transportez l’outil électrique par le manche, la lame de

coupe ou la chaîne étant à l’arrêt complet. Quand vous

transportez ou rangez l’outil électrique, replacez toujours

le couvre-lame ou la coie du guide-chaîne. En maniant

cet outil de jardinage de façon appropriée, vous réduirez

le risque que les lames ou la chaîne vous blessent.

23. Saisissez l’outil électrique en plaçant les mains

uniquement sur les surfaces isolées prévues à cet eet,

car la lame de coupe ou la chaîne peut entrer en contact

avec un câble ou un l dissimulé. Quand la lame de coupe

ou la chaîne touche un l ou un câble « sous tension »,

les pièces métalliques non isolées de l’outil électrique

peuvent elles aussi être « sous tension » et électrocuter

l’utilisateur.

24. Cet outil n’a pas été conçu pour fournir une protection

contre une électrocution s’il vient en contact avec des

lignes aériennes d’électricité. N’utilisez jamais cet outil

électrique à proximité de lignes d’électricité. Tout contact

de cet outil avec des lignes d’électricité ou toute utilisation

à proximité de lignes d’électricité peut être à l’origine

d’une électrocution ou de blessures graves, voire même

fatales. Maintenez un dégagement minimal de 15 m entre

l’outil et les lignes d’électricité.

mAVERTISSEMENT! Avant d’inspecter, de nettoyer

ou de réparer l’outil, retirer la batterie et attendre que toutes

les pièces mobiles se soient arrêtées. Le non-respect de ces

instructions pourrait entraîner de graves dommages matériels

ou corporels.

mAVERTISSEMENT! Ne pas utiliser l’outil sans lire

les instructions de ce manuel.

mAVERTISSEMENT! Ne pas utiliser l’outil près de

personnes se trouvant dans son rayon d'action, à moins

qu'elles portent des vêtements de protection.

mAVERTISSEMENT! Ne pas utiliser l’outil électrique

sans cordon dans un arbre, sur une échelle ou sur un

échafaudage. L'utilisation de l'outil dans de telles conditions

est extrêmement dangereuse.

mAVERTISSEMENT! Ne pas laisser votre familiarité

avec l'utilisation de ce type d'outil vous empêcher de prendre

toutes les précautions nécessaires. Ne pas oublier qu'une

fraction de seconde d'inattention sut pour se blesser

gravement.

mAVERTISSEMENT! Le système d’outils de jardinage

doit être complètement assemblé avant de pouvoir l’utiliser.

Ne pas utiliser l’outil s’il n’est que partiellement assemblé ou

assemblé avec des pièces endommagées.

mAVERTISSEMENT! Le démarrage, l’arrêt et le

redémarrage à répétition d’un moteur électrique et à quelques

secondes d'intervalle peuvent dégager énormément de

chaleur et endommager le moteur. Pour protéger la durée de

vie de votre outil électrique sans cordon, attendez toujours

au moins cinq secondes pour redémarrer l’outil après l'avoir

arrêté.

mAVERTISSEMENT! Risque d'électrocution –

Avant de démarrer votre outil, veuillez l'inspecter

soigneusement pour vérier s’il présente d'éventuels défauts.

Si vous en trouvez, ne démarrez pas votre outil

et communiquez avec votre revendeur.

REMARQUE : veillez à ne pas perdre les petites pièces qui

sont retirées pendant l’assemblage ou quand vous faites des

réglages. Placez-les dans un endroit précis pour éviter

de les perdre.

Pour toutes les opérations d'entretien non prévues dans ce

manuel, veuillez communiquer avec un revendeur

Snow Joe

+ Sun Joe

agréé ou appeler le service clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

Toute intervention eectuée par un centre d'entretien et de

réparation non agréé ou par du personnel non qualié annulera

complètement la garantie.

mAVERTISSEMENT! Pour votre sécurité et celle

des autres :

• Il est essentiel d'entretenir correctement l’outil pour

qu'il conserve son ecacité et sa sécurité d'origine

au l du temps.

• Maintenir serrés les écrous, les boulons et les vis pour

s'assurer que le matériel est en bon état de marche et

peut être utilisé sans danger.

• Ne jamais utiliser l’outil si des pièces sont usées ou

endommagées. Les pièces endommagées doivent être

remplacées et jamais réparées.

mAVERTISSEMENT! Toujours porter des gants de

protection pendant l’entretien de l’outil.

mAVERTISSEMENT! Utiliser uniquement des pièces de

rechange ou des accessoires du fabricant d’origine. Ne pas se

conformer à cet avertissement peut entraîner des blessures et

un rendement médiocre de l’outil.

Pour commander des pièces de rechange ou des accessoires

authentiques pour le système d’outils de jardinage sans

cordon à manche télescopique Sun Joe

24V-GTS4004-XT,

veuillez vous rendre sur le site www.sunjoe.com ou

communiquer avec le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

Nettoyage de l’outil

mAVERTISSEMENT! Ne jamais laisser de liquide à

l'intérieur du caisson moteur et ne JAMAIS plonger une partie

quelconque du caisson dans un liquide.

1. Arrêtez le moteur et retirez la batterie.

2. Nettoyez la saleté et les débris sur la carcasse de l’outil en

utilisant un chion humide et un détergent doux.

REMARQUE : n’utilisez pas de détergents forts sur la

carcasse en plastique ou sur la poignée, car elles peuvent

être endommagées par certaines huiles aromatiques

comme celles du pin ou du citron et par des solvants

comme le kérosène.

Remisage

mAVERTISSEMENT! Ne pas laisser de liquides

de frein, d’essence, de produits à base de pétrole, d’huiles

dégrippantes, etc., entrer en contact avec les pièces en

plastique. Les produits chimiques peuvent endommager,

aaiblir ou détruire le plastique, ce qui peut se traduire par

de graves blessures.

1. Arrêtez le moteur et retirez la batterie.

2. Nettoyez soigneusement le système d’outils de jardinage

avant de le remiser.

3. Avant de remiser ou de transporter le système d’outils de

jardinage, insérez toujours la lame dans le couvre-lame

et la chaîne dans la coie protectrice de guide-chaîne.

Veillez à ce que les dents autées des lames et de la

chaîne ne vous blessent pas.

4. Remisez toujours le système d’outils de jardinage à

l’intérieur, dans un endroit sec auquel les enfants n’ont

pas accès. Maintenez à l’écart les agents corrosifs,

par exemple les produits chimiques de jardin et les

sels de déglaçage.

5. An de le protéger contre la poussière, nous

recommandons d’utiliser l’emballage d’origine pour

remiser l’outil ou de le recouvrir d’une couverture en tissu

appropriée ou encore de l’enfermer.

Avertissements de

sécurité spéciques aux

scies à chaîne à manche

télescopique

1. Seul l'utilisateur de la scie à chaîne à manche

télescopique doit être dans la zone de travail.

2. N'utilisez pas la scie à chaîne à manche télescopique pour

abattre des arbres.

3. Les deux mains sont toujours nécessaires pour utiliser

la scie à chaîne à manche télescopique. Saisissez

fermement la scie à chaîne à manche télescopique,

une main sur la gâchette et l'autre sur le manche.

4. Avant de démarrer la scie à chaîne à manche

télescopique, assurez-vous que la chaîne de la scie n'est

en contact avec rien.

5. Ne laissez pas la scie à chaîne à manche télescopique

venir en contact avec tout ce qui est mis à la terre,

par exemple les tuyaux, les clôtures ou les poteaux

métalliques.

6. Ne forcez pas sur la scie à chaîne à manche télescopique

pendant que vous sciez. Appliquez une légère pression.

Elle exécutera le travail ecacement et sans danger si elle

est utilisée au régime pour lequel elle a été conçue.

7. Quand vous coupez une branche qui est sous tension,

faites preuve d'une extrême prudence. Quand la tension

d'une branche se libère, elle peut se rabattre brutalement

et frapper l'utilisateur en causant des blessures graves,

voire même fatales.

8. Pendant son transport, tenez le manche au niveau de son

point d'équilibre, le guide-chaîne et la chaîne tournés vers

l'arrière.

9. N'utilisez pas la scie à chaîne à manche télescopique

pour tailler de petits buissons ou des arbustes. Les petites

branches peuvent s'attraper dans la chaîne et frapper en

coup de fouet l'utilisateur, ce qui pourrait le déséquilibrer.

10. Ne vous tenez jamais debout directement sous la branche

que vous élaguez. Positionnez-vous toujours à l'écart des

endroits où retombent les débris.

11. Quand vous sciez, maintenez une pression ferme et

régulière sur la scie à chaîne à manche télescopique.

N'essayez pas de scier des branches dont le diamètre

est supérieur à la longueur du guide-chaîne.

12. Maintenez les autres personnes et les animaux familiers

à l'écart de l'extrémité du guide-chaine de la scie à chaîne

à manche télescopique et à bonne distance de la zone

de travail.

Eet de rebond

mAVERTISSEMENT! Un eet de rebond peut se

produire quand le pignon de renvoi ou l'extrémité du guide-

chaîne touche quelque chose ou quand le bois se rapproche

trop près de la chaîne de la scie et la pince dans l'entaille en

la retenant.

ÉVITER DE METTRE EN CONTACT L'EXTRÉMITÉ DU

GUIDE-CHAÎNE AVEC QUOI QUE CE SOIT. Dans certains

cas, quand l'extrémité entre en contact avec quelque chose,

il peut se produire une brusque réaction inverse faisant

rebondir le guide-chaîne vers le haut et vers l'arrière en

direction de l'utilisateur. Le pincement de la chaîne de la scie

le long de la partie supérieure du guide-chaîne peut également

le pousser et le faire reculer rapidement en direction de

l'utilisateur. L'une ou l'autre de ces réactions peut vous faire

perdre le contrôle de la scie à chaîne à manche télescopique

et vous blesser gravement.

• Parmi les dispositifs de protection contre les rebonds

équipant cette scie à chaîne à manche télescopique

gurent une chaîne à maillons anti-rebond et un guide-

chaîne à faible rebond. Ces dispositifs réduiront les eets

de rebond, sans toutefois les supprimer entièrement.

Pour éviter les eets de rebond, prenez les précautions

nécessaires indiquées dans ce manuel d'utilisation.

• Tenez toujours des deux mains la scie à chaîne à manche

télescopique quand vous l'utilisez, une main pressant la

gâchette et l'autre main saisissant le manche. Saisissez

fermement l’outil. Les deux pouces et les doigts doivent

s'enrouler autour de la gâchette et du manche.

• Maintenez en place tous les dispositifs de protection sur

la scie à chaîne à manche télescopique. Assurez-vous

qu'ils sont en bon ordre de marche.

• Ne vous arc-boutez pas et ne déployez pas les bras plus

haut que l'épaule.

• Restez en permanence sur vos deux pieds pour ne pas

perdre l’équilibre.

• N'essayez jamais de scier deux branches à la fois.

Sciez une seule branche à la fois.

• N'enterrez pas le nez du guide-chaîne ou n'essayez pas

de scier en enfonçant le nez du guide-chaîne dans le bois.

• Surveillez les mouvements du bois ou d'autres forces

pouvant pincer la chaîne.

• Faites preuve d'extrême prudence quand vous entrez

à nouveau dans une entaille ancienne.

• Utilisez la chaîne et le guide-chaîne à faible rebond fournis

avec cette scie à chaîne à manche télescopique.

Utilisez uniquement les pièces de rechange authentiques

Snow Joe

+ Sun Joe

conçues spécialement pour être

utilisées avec cette scie à chaîne à manche télescopique.

• N'utilisez jamais une chaîne émoussée ou lâche.

Maintenez la chaîne autée et correctement tendue.

Avertissements de sécurité

spéciques aux taille-haies à

manche télescopique

1. Avant de mettre en marche l'outil électrique, retirez toute

clavette de réglage ou autre clé. Toute clé ou clavette qui

reste attachée à une pièce mobile de l'outil électrique

peut blesser.

2. Retirez toute lame qui a été endommagée.

Avant chaque utilisation, assurez-vous toujours que

la lame est correctement posée et bien attachée.

Tout contrevenant s’expose à de graves blessures.

3. Ne taillez jamais quoi que ce soit d’un diamètre supérieur

à 1,5 cm.

4. Saisissez fermement la poignée et le manche avant de

tailler en utilisant la lame. Maintenez la lame éloignée

du corps.

5. Utilisez le taille-haie à manche télescopique et les

accessoires en respectant ces consignes et assurez-vous

de tenir compte des conditions de travail et de la tâche à

eectuer. L’utilisation de l’outil électrique pour des travaux

diérents de ceux pour lesquels il a été conçu pourrait

créer une situation dangereuse.

Avertissements de sécurité

spéciques aux soueurs

à feuilles à manche

télescopique

1. Ce soueur a été conçu pour balayer les débris légers

et les feuilles sur les sols durs et non pour balayer

les sols herbeux.

2. Lors de l'utilisation de l'outil, ne pointez jamais la buse de

souage en direction de personnes, d'animaux familiers

ou de fenêtres. Faites preuve d'extrême prudence quand

vous balayez des débris à proximité de tout ce qui

présente une structure solide, par exemple les arbres,

les voitures ou les murs.

3. Assurez-vous que l'outil ne présente aucun danger quand

vous le transportez.

4. Faites preuve d'extrême vigilance lorsque vous nettoyez

des escaliers.

5. N’insérez pas d'objets dans les ouvertures de l'outil.

N’utilisez pas l'outil si la moindre ouverture est obstruée.

Maintenez toutes les ouvertures exemptes de poussière,

de peluche, de cheveux et de tout ce qui peut réduire le

débit d’air.

6. Inspectez la zone de travail avant chaque utilisation.

Retirez tout ce qui pourrait être rejeté par l'outil ou qui

pourrait se prendre dedans, par exemple des roches,

des éclats de verre, des clous, du l de fer ou de la celle.

7. N’utilisez jamais cet outil sans y avoir attaché au préalable

les accessoires appropriés. Assurez-vous toujours que la

buse de souage est correctement posée.

Consignes de sécurité

s'appliquant aux batteries et

chargeurs

Nous avons consacré beaucoup de temps à la conception

de chaque bloc-batterie pour nous assurer de vous fournir

des batteries qui peuvent être utilisées sans danger, qui sont

robustes et qui ont une énergie volumique élevée. Les cellules

de la batterie sont dotées d'un large éventail de dispositifs de

sécurité. Chaque cellule individuelle est initialement formatée

et ses courbes électriques caractéristiques sont enregistrées.

Ces données sont ensuite utilisées exclusivement pour pouvoir

assembler les meilleurs blocs-batteries possible.

Malgré toutes ces mesures de précaution, il faut toujours faire

preuve de prudence lors de la manipulation de batteries.

Pour utiliser sans danger les batteries, les points suivants

doivent être observés en permanence. L'utilisation sans

danger peut uniquement être garantie si les cellules sont

intactes. Toute manipulation inappropriée d’un bloc-batterie

peut endommager les cellules.

IMPORTANT! Les analyses conrment que la mauvaise

utilisation des batteries à haut rendement et un entretien

laissant à désirer sont les principaux facteurs responsables

de dommages corporels et/ou matériels.

mAVERTISSEMENT! Utiliser uniquement des batteries

de rechange homologuées. D'autres types de batteries

peuvent endommager l’outil électrique et empêcher son

bon fonctionnement, ce qui peut entraîner de graves

dommages corporels.

mAVERTISSEMENT! Ne pas utiliser un bloc-batterie

ou un outil qui est endommagé ou modié. Les batteries

endommagées ou modiées peuvent se comporter de manière

imprévisible et provoquer un incendie ou une explosion ou

présenter un risque de blessure.

Ne modiez pas l’outil ou le bloc-batterie ou n’essayez pas

de les réparer, sauf précisions contraires concernant leur

utilisation ou leur entretien.

Faites réparer ou entretenir votre bloc-batterie par un

réparateur qualié utilisant uniquement des pièces de

rechange identiques. C'est à ce prix que la sécurité du

bloc-batterie sera préservée.

mMISE EN GARDE! Pour réduire le risque de blessures,

charger le bloc-piles au lithium-ion iON+ 24V uniquement à

l'aide du chargeur au lithium-ion iON+ 24V spéciquement

prévu à cet eet. Les autres types de chargeurs présentent

des risques d'incendie et de dommages corporels et matériels.

Ne brancher aucun

bloc-batterie sur le secteur ou sur l'allume-cigare d'une voiture.

Le bloc-batterie serait dénitivement et irrémédiablement

endommagé.

• Éviter les endroits dangereux – Ne chargez pas le

bloc-batterie sous la pluie, sous la neige ou dans les

endroits humides. N'utilisez pas le bloc-batterie ou son

chargeur quand l'atmosphère est explosive

(euents gazeux, poussière ou matières inammables),

des étincelles pouvant se produire lors de l'insertion ou

la dépose du bloc-batterie, ce qui pourrait provoquer

un incendie.

• Charger dans un endroit bien ventilé – N’obstruez pas

les orices de ventilation du chargeur. Dégagez le voisinage

immédiat du chargeur pour qu'il soit bien ventilé. Interdisez

de fumer et n'autorisez la présence d'aucune amme nue à

proximité d'un bloc-batterie se chargeant. Le gaz dispersé

dans l'atmosphère peut exploser.

REMARQUE : la plage de sécurité de températures pour la

batterie se situe entre 4,5 °C et 40,5 °C. Ne chargez pas la

batterie à l'extérieur quand il gèle, chargez-la à température

ambiante.

• Prendre soin du cordon du chargeur – Quand vous

débranchez le chargeur, pour éviter d'endommager la che

électrique et le cordon, tirez sur la che dans la prise et non

sur le cordon. Ne tirez jamais le chargeur par le cordon et

ne tirez pas brusquement sur le cordon pour le retirer de la

prise. Maintenez le cordon éloigné de la chaleur, de l'huile

et des objets tranchants. Pendant l'utilisation du chargeur,

assurez-vous que personne ne marchera sur le cordon, ne

trébuchera dessus et qu'il ne pourra être ni endommagé

ni soumis à des tensions ou des pressions. N'utilisez pas

le chargeur si sa che ou son cordon est endommagé.

Remplacez immédiatement tout chargeur endommagé.

• Ne pas utiliser de rallonge électrique à moins que cela

soit absolument nécessaire – L'utilisation d'une rallonge

électrique mal adaptée, endommagée ou mal branchée

présente des risques d'incendie et d'électrocution.

S'il s’avère nécessaire d'utiliser une rallonge électrique,

branchez le chargeur dans une rallonge électrique de

calibre 16 ou inférieur, la che femelle correspondant à la

che mâle sur le chargeur. Vériez que la rallonge électrique

est en bon état.

• Le chargeur 24VCHRG-AC est prévu uniquement pour

100 – 240 VCA – Le chargeur doit être branché dans une

prise appropriée.

• Utiliser uniquement des accessoires recommandés –

L'utilisation d'un accessoire non recommandé ou vendu

par le fabricant du chargeur de batterie ou du bloc-batterie

présente des risques d’incendie, d’électrocution ou de

blessures.

• Débrancher le chargeur quand il n’est pas utilisé –

Assurez-vous de retirer le bloc-batterie quand le chargeur

est débranché.

mAVERTISSEMENT! Pour réduire le risque

d'électrocution, toujours débrancher le chargeur avant

d'eectuer un nettoyage ou un entretien. Ne pas laisser d'eau

couler dans le chargeur. Pour réduire le risque d'électrocution,

utiliser un disjoncteur diérentiel de fuite de terre (DDFT).

• Ne pas brûler ou incinérer les blocs-batteries –

Les blocs-batteries peuvent exploser et provoquer des

dommages corporels ou matériels. Des vapeurs et des

particules toxiques se dégagent des blocs-batteries

qui brûlent.

• Ne pas écraser, faire tomber ou endommager les blocs-

batteries – N'utilisez pas le bloc-batterie ou le chargeur s'il

a reçu un coup brutal, s'il est tombé, s'il a été écrasé ou

s'il a été endommagé d'une façon ou d'une autre (c.-à-d.,

percé par un clou, frappé d’un coup de marteau, foulé au

pied, etc.).

• Ne pas démonter – Un remontage mal eectué peut

poser un risque important d'électrocution, d'incendie

ou d'exposition aux produits chimiques de la batterie.

Si la batterie ou le chargeur est endommagé, veuillez

communiquer avec un revendeur Snow Joe

+ Sun Joe

agréé ou appeler le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

• Les produits chimiques de la batterie peuvent

occasionner de graves brûlures – Ne laissez jamais un

bloc-batterie endommagé entrer en contact avec la peau,

les yeux ou la bouche. Si un bloc-batterie endommagé

laisse fuir des produits chimiques, utilisez des gants en

caoutchouc ou en néoprène pour les éliminer sans danger.

Si la peau est entrée en contact avec des uides de

batterie, lavez la zone aectée à l'eau et au savon et rincez

au vinaigre. Si les yeux sont entrés en contact avec des

produits chimiques de batterie, rincez immédiatement à

grande eau pendant 20 minutes et consultez un médecin.

Retirez les vêtements contaminés et jetez-les.

• Ne pas provoquer de court-circuit – Le bloc-batterie sera

en court-circuit si un objet en métal relie les contacts positif

et négatif du bloc-batterie. Ne placez pas le bloc-batterie

près de tout ce qui peut provoquer un court-circuit, par

exemple un trombone, une pièce de monnaie, une clé,

une vis, un clou ou tout autre objet métallique.

Un bloc-batterie en court-circuit présente un risque

d'incendie et peut blesser gravement.

• Ranger le bloc-batterie et son chargeur dans un endroit

frais et sec – Ne rangez pas le bloc-batterie ou le chargeur

quand les températures peuvent être supérieures à 40,5 °C,

par exemple directement sous les rayons du soleil,

à l'intérieur d'un véhicule ou dans un cabanon en métal

pendant l'été.

Renseignements sur la batterie

1. Le bloc-batterie fourni avec votre outil électrique sans

cordon n'est que partiellement chargé. Le bloc-batterie

doit être complètement chargé avant d'utiliser l'outil pour

la première fois.

2. Pour que la batterie fonctionne de manière optimale,

évitez d'attendre que le bloc-batterie soit presque

déchargé et chargez-le fréquemment.

3. Rangez le bloc-batterie dans un endroit frais, idéalement

à 15 °C et chargez au moins à 40 %.

4. Les batteries au lithium-ion s'usent naturellement avec le

temps. Le bloc-batterie doit être remplacé au plus tard

quand sa capacité chute à 80 % de sa capacité d'origine,

neuf. Les cellules aaiblies dans un bloc-batterie usé ne

peuvent plus produire la forte intensité exigée pour que

votre nettoyeur haute pression fonctionne normalement

et elles présentent donc un risque pour la sécurité.

5. Ne jetez pas les blocs-batteries dans un feu nu, ce qui

pourrait les faire exploser.

6. N'allumez pas les blocs-batteries et ne les exposez

pas au feu.

7. Ne déchargez pas les batteries jusqu'à ce qu'elles soient

épuisées. Toute décharge jusqu'à épuisement de la

batterie endommagera ses cellules. Le remisage prolongé

et la non-utilisation de batteries partiellement déchargées

sont les causes les plus communes de décharge de

batterie jusqu'à épuisement. Arrêtez votre travail dès que

vous remarquez que la puissance de la batterie chute

ou dès que le système de protection électronique se

déclenche. Remisez le bloc-batterie uniquement s’il est à

charge complète.

8. Protégez les batteries et la machine contre les surcharges.

Les surcharges donneront rapidement lieu à une

surchaue et endommageront les cellules à l'intérieur du

compartiment de batterie, même si cette surchaue n'est

pas visible de l'extérieur.

9. Évitez d’endommager la batterie et de la soumettre à

des chocs. Remplacez immédiatement les batteries

qui sont tombées d’une hauteur supérieure à 1 m ou

celles qui ont été soumises à des chocs violents, même

si le compartiment du bloc-batterie ne semble pas

endommagé. Les cellules à l'intérieur de la batterie

peuvent avoir été gravement endommagées. Dans ce

cas, veuillez lire les renseignements sur l'élimination des

déchets en ce qui concerne les batteries.

10. Si un bloc-batterie a souert d’une surcharge ou d’une

surchaue, le coupe-circuit de protection intégré coupe

le moteur de la machine pour des raisons de sécurité.

IMPORTANT! N'appuyez plus sur l'interrupteur

marche-arrêt si le coupe-circuit de protection a été activé.

Ceci pourrait endommager le bloc-batterie.

11. Utilisez uniquement des blocs-batteries d'origine.

L'utilisation d'autres batteries présente un risque

d'incendie et pourrait provoquer des blessures ou

une explosion.

Renseignements sur le chargeur et sur le

processus de charge

1. Veuillez vérier les données marquées sur la plaque

signalétique du chargeur de batterie. Veillez à brancher

le chargeur de batterie sur une source d'alimentation

correspondant à la tension indiquée sur la plaque

signalétique. Ne le branchez jamais sur une tension

de secteur diérente.

2. Protégez le chargeur de batterie et son cordon pour éviter

de les endommager. Maintenez le chargeur et son cordon

éloignés de la chaleur, de l'huile et des objets tranchants.

Faites réparer sans délai les cordons endommagés par un

technicien qualié chez un revendeur Snow Joe

Sun Joe

agréé ou appelez le service à la clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

3. Les ches électriques doivent correspondre à la prise.

N'apportez aucune modication, quelle qu'elle soit, à la

che. N'utilisez pas de che d'adaptation avec les outils

ou machines mis à la terre. Des ches non modiées

et des prises correspondantes réduiront le risque

d'électrocution.

4. Maintenez hors de portée des enfants le chargeur

de batterie, le bloc-batterie et l’outil ou la machine

sans cordon.

5. N'utilisez pas le chargeur de batterie qui est fourni pour

charger d'autres outils ou machines sans cordon.

6. Le bloc-batterie devient chaud s'il est utilisé longtemps.

Laissez le bloc-batterie se refroidir à la température

ambiante avant de l'insérer dans le chargeur pour le

recharger.

7. Ne chargez pas trop les batteries. Ne dépassez pas le

temps maximal de charge. Ces temps de charge ne

s'appliquent qu'aux batteries déchargées. L'insertion

fréquente d'un bloc-batterie chargé ou partiellement

chargé provoquera une surcharge et endommagera

les cellules. Ne laissez pas la batterie dans le chargeur

pendant plusieurs jours consécutifs.

8. N'utilisez ou ne chargez jamais une batterie si vous

soupçonnez qu'il y a plus de 12 mois qu'elle a été

chargée pour la dernière fois. Il est extrêmement

probable que le bloc-batterie soit déjà dangereusement

endommagé (décharge jusqu'à épuisement complet).

9. Si vous chargez une batterie à une température inférieure

à 5 °C, vous endommagez les produits chimiques des

cellules, ce qui peut provoquer un incendie.

10. N'utilisez pas les batteries qui ont été exposées à la

chaleur pendant leur charge, car les cellules de batterie

peuvent avoir été dangereusement endommagées.

11. N'utilisez pas les batteries qui se sont bombées ou ont

subi des déformations pendant le processus de charge,

ni celles présentant d'autres symptômes atypiques

(échappement de gaz, siement, ssures, etc.).

12. Ne déchargez jamais complètement un bloc-batterie

(le niveau maximal de décharge est de 80 %).

La décharge totale du bloc-batterie entraînera le

vieillissement prématuré des cellules de la batterie.

Protection contre les inuences

environnementales

1. Portez des vêtements de travail adaptés. Portez des

lunettes de sécurité.

2. Protégez votre machine sans cordon et le chargeur de

batterie contre l'humidité et la pluie. L'humidité et la pluie

peuvent endommager dangereusement les cellules.

3. N'utilisez pas la machine sans cordon ou le chargeur de

batterie près de vapeurs ou de liquides inammables.

4. Utilisez le chargeur de batterie et les outils ou machines

sans cordon uniquement dans un milieu sec et à une

température ambiante de 4,5 °C à 40,5 °C.

5. Ne conservez pas le chargeur de batterie dans les

endroits où la température est susceptible d'être

supérieure à 40 °C. Ne laissez surtout pas le chargeur

de batterie dans une voiture qui stationne au soleil.

6. Protégez les batteries contre les surcharges. Les

surcharges et l'exposition directe aux rayons du

soleil entraînent une surchaue des cellules et les

endommagent. Ne chargez ou n’utilisez jamais de

batteries qui ont surchaué : au besoin, remplacez-les

immédiatement.

7. Rangez le chargeur et votre machine sans cordon

uniquement dans un endroit sec où la température

ambiante est de 10 °C à 40 °C. Rangez votre bloc-

batterie au lithium-ion dans un endroit frais et sec à une

température de 10 °C à 20 °C. Protégez le bloc-batterie,

le chargeur et la machine sans cordon contre l'humidité

et les rayons du soleil. Remisez uniquement les batteries

à charge complète (chargées au minimum à 40 %).

8. Empêchez le bloc-batterie au lithium-ion de geler.

Les blocs-batteries qui ont été stockés à des

températures inférieures à 0 °C pendant plus

de 60 minutes doivent être jetés.

9. Quand vous manipulez une batterie, prenez garde

aux décharges électrostatiques. Les décharges

électrostatiques peuvent endommager le système

de protection électronique et les cellules de batterie.

Évitez les décharges électrostatiques et ne touchez

jamais les pôles de batterie.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur ce système d’outils. Avant d'essayer

de procéder à son assemblage et de l'utiliser, lisez, comprenez et suivez toutes les instructions sur ce système d’outils.

LIRE LE OU LES MANUELS

D'UTILISATION – Lire,

comprendre et suivre toutes les

instructions du ou des manuels

avant d'essayer d'assembler et

d'utiliser l’outil.

ALERTE DE SÉCURITÉ – Indique

une précaution, un avertissement ou

un danger.

PORT OBLIGATOIRE DE

LUNETTES DE SÉCURITÉ ET DE

SERRE-TÊTE ANTIBRUIT – Pour

éviter de se blesser, porter des

protecteurs d'oreilles et des lunettes

de sécurité.

AVERTISSEMENT! Ne pas utiliser

l’outil sous la pluie où quand le

temps est très humide. Garder l'outil

au sec.

Symboles SymbolesDescriptions Descriptions

Utilisation uniquement à l’intérieur.

Utiliser uniquement le chargeur de

batterie à l'intérieur.

15 m

AVERTISSEMENT! DANGER

D'ÉLECTROCUTION – Maintenir

une distance d'au moins 15 m avec

les lignes d’électricité. Ne pas

s’arc-bouter. Rester en permanence

sur les deux pieds pour ne pas

perdre l'équilibre.

DANGER! Les lames rotatives

posent de graves risques de

dommages corporels. Maintenir les

cheveux, les vêtements et toutes les

parties du corps à l'écart de la prise

d'air et de toutes les ouvertures.

Attacher les cheveux au-dessus des

épaules et derrière la tête. Ne pas

laisser les cheveux ou les vêtements

se prendre dans la machine. Toute

personne ne maintenant pas ses

cheveux, ses vêtements et toutes

les parties de son corps à l'écart de

la prise d'air pourrait se blesser.

La projection d'objets et

la lame rotative peuvent

provoquer de graves

blessures.

Maintenir les spectateurs à une

distance minimale de 15 m de la

zone de travail.

Porter des gants de protection et

des chaussures antidérapantes

pour utiliser l’outil électrique et

manipuler les débris.

Apprenez à mieux connaître votre système d’outils de

jardinage sans cordon à manche télescopique

Avant d'utiliser le système d’entretien des jardins sans cordon, lisez attentivement le manuel d’utilisation et les consignes

de sécurité. Comparez l'illustration ci-dessous avec le système d’outils de jardinage sans cordon pour vous familiariser avec

l'emplacement des diérents réglages et commandes. Conservez ce manuel pour pouvoir le consulter dans le futur.

1. Couvre-lame de taille-haie

2. Tête du taille-haie

3. Languette de verrouillage

4. Bouton de réglage

5. Lame de taille-haie

6. Buse de souage

7. Languette de verrouillage de buse de souage

8. Tête du soueur

9. Manche télescopique

10. Poignée auxiliaire

11. Partie rembourrée du manche à saisir

12. Poignée

13. Bouton-poussoir de sécurité

14. Gâchette marche/arrêt

15. Compartiment à batterie

16. Dispositif de verrouillage du manche télescopique

17. Verrou d’assemblage

18. Ouvertures d'aération

19. Double chargeur au lithium-ion iON+ 24V

(24VCHRG-DPC)

20. Fiche de chargeur

21. Cordon du chargeur

22. Bouton-poussoir pour témoin de charge de batterie

23. Témoins de charge de batterie

24. Bouton-poussoir de verrouillage

25. Batterie au lithium-ion iON+ 24 V (24VBAT-LTE)

présentant la technologie exclusive EcoSharp

(2)

26. Tête porte-scie à chaîne

27. Bouchon d'huile

28. Coie protectrice de guide-chaîne

29. Chaîne de 20,3 cm

30. Guide-chaîne de 20,3 cm

31. Bague de tendeur de chaîne

32. Bouton de coie arrière de chaîne/pignon

33. Coie arrière de chaîne/pignon

34. Hublot de niveau d'huile

Partie inférieure de la tête du soueur

Arrière de la tête porte-scie à chaîne

3 4

1213

16 17

21 22

3 4

2930

3132

Données techniques

Tension de batterie max.* .............................................. 24 VCC

Capacité de la batterie .................................................... 2,0 Ah

Entrée du chargeur .............................. 120 VCA, 60 Hz, 160 W

Sortie du chargeur ........................................ 26 VCC, 2 X 2,2 A

Temps de charge max. ................................................... 55 min

Longueur du manche .......................................... 1,1 m à 1,6 m

télescopique

Taille-haie

Moteur ............................................................................ 250 W

Longueur de la lame ....................................................... 45 cm

Diamètre de coupe ........................................................ 1,5 cm

Angles de la tête ....................................................... -45° à 90°

Poids net .........................................................................3,5 kg

Soueur à feuilles

Moteur ............................................................................ 300 W

Vitesse max. du débit d’air ....................................... 200 km/h

Débit d’air du souffleur max. ................................. 12,4 m³/min

Angles de la tête ..................................................... -30° à 105°

Poids net .........................................................................2,8 kg

Scie à chaîne

Moteur ............................................................................ 350 W

Longueur de guide/chaîne .......................................... 20,3 cm

Épaisseur de coupe ...............................................Max : 19 cm

................................................................

Recommandée : 16,5 cm

Contenance du réservoir d'huile ......................................80 ml

Portée en hauteur max. ................................................... 4,3 m

Angles de la tête ........................................................... 0° à 30°

Poids net .........................................................................3,5 kg

Déballage

Contenu de la caisse

• Manche télescopique avec poignée auxiliaire

• Tête porte-scie à chaîne (chaîne et guide-chaîne

déjà montés)

• Coie protectrice de guide-chaîne

• Clé hexagonale

• Tête de taille-haie avec lame

• Couvre-lame de taille-haie

• Tête de soueur à feuilles

• Buse de souage

• Batterie au lithium-ion iON+ 24 V (2)

• Double chargeur de batteries au lithium-ion iON+ 24V

• Manuel et carte d'enregistrement

• Bouteille d'huile

1. Retirez soigneusement le système d’outils de jardinage

de la caisse et inspectez-le pour vérier que tous les

éléments énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu pour vous assurer

qu'aucun élément ne s’est cassé ou n’a été endommagé

pendant le transport. Si vous constatez que des pièces

manquent ou sont endommagées, NE PAS retourner la

caisse au magasin. Veuillez appeler le service clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

REMARQUE : ne jetez pas la caisse d’expédition et

l’emballage tant que vous n’êtes pas prêt à utiliser le

système d’outils de jardinage sans cordon. L’emballage

est fabriqué dans des matériaux recyclables. Éliminez

ces matériaux de façon appropriée et conformément aux

réglementations locales.

IMPORTANT! Le matériel et l’emballage ne sont pas

des jouets. Ne laissez pas les enfants jouer avec les sacs

en plastique, les feuilles métalliques ou les petites pièces.

Ces éléments peuvent être avalés et présentent un danger

de suocation!

Utilisation du bloc-batterie

L’outil électrique est alimenté par une batterie au lithium-ion.

Le bloc-batterie ne nécessite absolument aucun entretien.

Indicateur de charge de batterie

Le bloc-batterie est équipé d'un bouton-poussoir pour vérier

le niveau de charge. Appuyez simplement sur le bouton-

poussoir pour lire le niveau de charge de la batterie à l'aide des

témoins indicateurs de charge :

Batterie et chargeur

*Tension initiale à vide; grimpe à 24 volts une fois à charge complète; la tension

nominale sous charge typique est de 21,6 volts.

• Les témoins indicateurs de charge sont tous les

3 allumés : le niveau de charge de batterie est élevé.

• 2 témoins indicateurs de charge sont allumés : le niveau

de charge de batterie diminue. Arrêtez votre travail dès

que possible.

• 1 témoin indicateur de charge est allumé : la batterie est

à plat. Arrêtez IMMÉDIATEMENT votre travail et chargez

la batterie. Sinon, la durée de vie de la batterie sera

extrêmement raccourcie.

REMARQUE : si le bouton de niveau de charge ne semble pas

fonctionner, insérez le chargeur et chargez au besoin.

REMARQUE : immédiatement après avoir utilisé le bloc-

batterie, le bouton de niveau de charge peut acher une

charge plus faible que si la vérication avait eu lieu quelques

minutes plus tard. Les cellules de la batterie « récupèrent » une

partie de leur charge après une période de repos.

Utilisation du chargeur

AVERTISSEMENT! Charger uniquement des blocs-

piles au lithium-ion iON+ 24V dans les chargeurs au lithium-ion

iON+ 24V compatibles. Les autres types de batteries peuvent

être à l’origine de dommages corporels et matériels.

Pour réduire le risque d'électrocution, ne laissez pas d'eau

couler dans la che du chargeur CA/CC.

Quand charger la batterie au lithium-ion

iON+ 24VBAT-LTE

REMARQUE : les blocs-piles au lithium-ion iON+ 24VBAT-LTE

ne présentent pas « d'eet mémoire » quand ils sont chargés

après une simple décharge partielle. C’est pourquoi il n’est pas

nécessaire d’épuiser le bloc-batterie avant d’insérer la che du

chargeur.

• Utilisez les témoins indicateurs de batterie pour déterminer

quand charger votre bloc-piles au lithium-ion iON+

24VBAT-LTE.

• Vous pouvez recharger « à fond » le bloc-batterie avant

de démarrer un gros travail ou après une longue journée

d'utilisation.

Comment charger la batterie

1. Pour retirer le bloc-batterie de son compartiment, appuyez

sur le bouton-poussoir de verrouillage sur la batterie

(Fig. 1).

2. Vériez que la tension de secteur est la même que celle

marquée sur la plaque signalétique du chargeur de

batteries. Insérez ensuite la che du chargeur dans une

prise murale. Lorsque vous branchez le chargeur, deux

témoins s’allument en vert sans clignoter (Fig. 2).

3. Insérez les blocs-piles dans le chargeur en les faisant

glisser jusqu’à ce qu’ils se mettent en place en se

verrouillant. Lorsque vous insérez les batteries dans le

chargeur, les deux témoins verts s’éteignent et les témoins

rouges s’allument pour indiquer que la charge des

batteries est en cours (Fig. 3).

Bouton de niveau de charge

La batterie est à 30 % de sa capacité et

nécessite d'être chargée

La batterie est à 60 % de sa capacité et

nécessite d'être chargée bientôt

La batterie est à charge complète

Indications de chargeTémoins

Fig. 1

Bouton-poussoir

Fig. 2

Chargeur

vert

Sous

tension

Fig. 3

Blocs-piles

rouge

Charge

en cours

vert

À charge

complète

4. Lorsque les témoins du chargeur passent au vert, les

batteries sont à charge complète (Fig. 3).

REMARQUE : un bloc-piles complètement déchargé

dont la température interne est dans une zone normale se

chargera complètement en 1 h 50 min (entre 0 °C et 45 ºC).

5. Si les témoins de charge ne s’allument pas du tout,

vériez que les blocs-piles reposent bien dans leur

compartiment. Retirez les blocs-piles et réinsérez-

les. Si le problème persiste, communiquez avec un

revendeur Snow Joe

+ Sun Joe

agréé ou appelez

le service à la clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

Une fois que les blocs-piles sont à charge complète, retirez-

les du chargeur en appuyant sur les boutons-poussoirs de

verrouillage de chaque bloc-piles et en les faisant glisser

vers l’arrière pour les dégager du chargeur (Fig. 4).

MISE EN GARDE! RISQUE D’INCENDIE. Avant de

retirer les batteries du chargeur, s’assurer de débrancher d’abord

le chargeur de la prise, puis retirer les batteries du chargeur.

mAVERTISSEMENT! Ce chargeur ne s’éteint pas

automatiquement lorsque les batteries sont à charge

complète. Veiller à ne pas laisser les batteries dans le chargeur.

Éteindre le chargeur ou le débrancher du secteur une fois que

les batteries sont à charge complète.

7. En rechargeant les batteries au moment opportun, vous

prolongerez leur durée de vie. Vous devez recharger

les blocs-piles lorsque vous remarquez une chute de

puissance de la machine.

IMPORTANT! Ne laissez jamais les blocs-piles se

décharger complètement, car ceci les endommagerait

irrémédiablement.

Charger un bloc-piles chaud ou froid

Les témoins verts sur la base du chargeur indiquent que la

température des blocs-piles est en dehors de la zone normale

pour se charger. Une fois que la température des blocs-piles

est redevenue acceptable, ils se chargent normalement et

le témoin rouge ne clignote plus. Les blocs-piles chauds ou

froids prennent davantage de temps pour se charger.

Assemblage

DANGER! Ne jamais démarrer le moteur avant de poser

le guide-chaîne, la chaîne et la coie arrière de chaîne/pignon.

Si ces pièces ne sont pas toutes en place, l'embrayage peut

voler en éclats ou exploser et l’utilisateur peut se blesser

gravement.

Pose/remplacement du guide-chaîne et

de la chaîne

Outils et fournitures nécessaires :

• Clé hexagonale (fournie)

• Gants de travail résistants

REMARQUE : pour le remplacement du guide-chaîne et

de la chaîne, utilisez uniquement des pièces de rechange

identiques. Avant de procéder à l'opération, assurez-vous

que la scie à chaîne à manche télescopique est débranchée

de la batterie.

1. Retirez le boulon à tête hexagonale en le dévissant dans le

sens contraire des aiguilles d’une montre à l’aide de la clé

hexagonale (Fig. 5).

Fig. 4

Bouton-

poussoir de

verrouillage

Scie à chaîne à manche

télescopique

m AVERTISSEMENT m

N'insérez pas la batterie avant la n de

l'assemblement. Le non-respect de cette consigne

peut entraîner un démarrage accidentel et des

blessures personnelles graves.

Fig. 5

Coie arrière de

chaîne/pignon

Boulon à tête

hexagonale

Clé hexagonale

2. Dévissez le bouton de la coie arrière de chaîne/pignon

dans le sens contraire des aiguilles d’une montre an de

libérer la coie arrière de chaîne/pignon (Fig. 6 et 7).

3. Retirez le guide-chaîne et la chaîne de la surface de

xation (Fig. 8).

4. Retirez l’ancienne chaîne du guide.

5. Disposez la nouvelle chaîne de la scie de manière à ce

qu’elle forme une boucle et en vous assurant qu’elle ne

soit pas tordue. LE CÔTÉ TRANCHANT DES DENTS NE

DOIT PAS VOUS FAIRE FACE ET DOIT ÊTRE DANS LE

SENS DE LA ROTATION DE LA CHAÎNE INDIQUÉ SUR

LE GUIDE-CHAÎNE

. Si le côté tranchant vous fait

face, retournez la boucle (Fig. 9).

6. En commençant par l’extrémité, montez les maillons

d’entraînement dans la rainure du guide en formant une

boucle à l'arrière du guide. La chaîne s'ajustera en restant

lâche jusqu'à ce qu'elle soit placée sur le pignon

(Fig. 10 et 11).

REMARQUE : vériez bien le sens de la chaîne

Si la chaîne est montée à l'envers, la scie vibrera

anormalement et ne sciera pas.

7. Maintenez la chaîne en position sur le guide-chaîne et

enroulez la boucle autour du pignon. Placez le guide-

chaîne de manière à ce qu'il repose bien contre la surface

de xation, que les goujons du guide-chaîne soient

dans la longue fente du guide-chaîne et que la goupille

de réglage soit dans le trou de la goupille de tension de

chaîne (Fig. 12).

Fig. 6

Coie arrière de

chaîne/pignon

Bouton de coie

arrière de chaîne/

pignon

Fig. 7

Coie arrière de

chaîne/pignon

Fig. 8

Chaîne

Guide-chaîne

Fig. 9

Sens de rotation

de la chaîne

Bord de coupe tranchant

Maillon d'entraînement

de chaîne

Fig. 10

Fig. 11

Boucle

8. Replacez la coie arrière de chaîne/pignon en la

positionnant sur la tête porte-scie. Serrez le bouton de

coie arrière, mais laissez le guide-chaîne se déplacer

librement pour le réglage de la tension. Posez le boulon

à tête hexagonale en le vissant dans le sens des aiguilles

d’une montre à l’aide de la clé hexagonale.

9. Éliminez complètement le jeu de la chaîne en tournant

la bague du tendeur de chaîne dans le sens des

aiguilles d'une montre jusqu'à ce que la chaîne repose

parfaitement contre le guide-chaîne, les maillons

d'entraînement étant dans la rainure du guide-chaîne

(Fig. 13).

REMARQUE : la chaîne est correctement tendue quand

il n'y a pas de jeu sur la face inférieure du guide-chaîne,

quand la chaîne repose bien sur le guide, mais quand il est

toujours possible de la faire tourner à la main sans qu'elle

grippe. Pour plus de renseignements sur la tension de

la chaîne, consultez la section Entretien commençant en

page 81.

Raccordement du manche télescopique

1. Ouvrez le verrou d’assemblage sur le manche

télescopique et poussez la tête porte-scie à chaîne dans

l’ouverture à l’extrémité du manche (Fig. 14).

2. Quand les languettes de verrouillage se ferment en

s’encliquetant, poussez sur le verrou d’assemblage;

la scie à chaîne à manche télescopique est prête à être

utilisée (Fig. 15).

3. Pour retirer la tête porte-scie à chaîne, relâchez le bouton-

poussoir marche-arrêt et retirez la batterie. Ouvrez le

verrou d’assemblage. Appuyez sur les languettes de

verrouillage des deux côtés et tirez la tête porte-scie à

chaîne pour la retirer (Fig. 15).

Utilisation

Démarrage et arrêt

1. Faites glisser la batterie dans le compartiment à batterie

jusqu'à ce qu'elle s’encliquette pour se verrouiller une fois

en place (Fig. 16).

Fig. 12

Pignon

Goupille de réglage

Trou de goupille de

tension de chaîne

Fig. 13

Coie arrière de

chaîne/pignon

Bague de tendeur

de chaîne

Fig. 14

Manche télescopique

Verrou

d’assemblage

Tête porte-scie

à chaîne

Fig. 15

Languette de

verrouillage

Verrou

d’assemblage

2. Pour mettre en marche la scie à chaîne à manche

télescopique, appuyez avec le pouce sur le bouton-

poussoir de sécurité (situé sur la poignée) en le

maintenant enfoncé et pressez ensuite la gâchette

marche-arrêt en utilisant les autres doigts. Une fois que

l'outil a démarré, vous pouvez relâcher le bouton-poussoir

de sécurité (Fig. 17).

3. Pour arrêter l'outil, relâchez la gâchette marche-arrêt

(Fig 17).

Réglage du manche télescopique

L’outil est équipé d’un manche télescopique qui a une portée

en hauteur de 2,2 m. Pour régler le manche télescopique,

suivez les instructions ci-dessous.

1. Débranchez la scie de la source d'alimentation électrique

en retirant la batterie de son compartiment.

2. Ouvrez le dispositif de verrouillage du manche

télescopique pour libérer le manche. Déployez le manche

à la longueur voulue (Fig. 18).

REMARQUE : poussez les éléments du manche en les

rapprochant l'un de l'autre pour raccourcir le manche,

ou tirez-les en les éloignant l'un de l'autre pour rallonger le

manche. Déployez uniquement le manche sur la longueur

minimale nécessaire pour atteindre la branche à scier.

3. Verrouillez le manche à la longueur voulue en fermant le

dispositif de verrouillage du manche télescopique (Fig. 19)

et assurez-vous que le manche est bien attaché.

mAVERTISSEMENT! Si le dispositif de verrouillage du

manche télescopique n’est pas fermé comme il est indiqué,

l'utilisateur peut se blesser.

Réglage de la tête multiangles

La tête porte-scie à chaîne à manche télescopique peut

pivoter pour former diérents angles de sciage,

soit 0°, 15° et 30° (Fig. 20.) Pour régler l’angle, suivez les

instructions ci-dessous.

1. Faites pivoter la tête porte-scie à chaîne sur l’angle

de sciage voulu tout en appuyant simultanément sur

les boutons de réglage d’angle situés des deux côtés

(Fig. 21).

Fig. 16

Batterie

Fig. 17

Gâchette marche/arrêt

Bouton-poussoir

de sécurité

Fig. 18

Tirer Tirer

Dispositif de verrouillage

du manche télescopique

Fig. 19

Dispositif de

verrouillage du manche

télescopique

m AVERTISSEMENT m

N'insérez pas la batterie avant la n de

l'assemblement. Le non-respect de cette consigne

peut entraîner un démarrage accidentel et des

blessures personnelles graves.

Fig. 20

0º

15º

30º

2. Relâchez les boutons quand la tête porte-scie à chaîne est

réglée à l’angle voulu.

REMARQUE : le fait de ne pas attacher correctement la

tête porte-scie à chaîne peut être à l'origine de dommages

corporels et/ou matériels.

AVERTISSEMENT! Toujours s’assurer que la tête porte-

scie à chaîne est solidement attachée et verrouillée! Ne pas

essayer d’utiliser la scie à chaîne à manche télescopique si la

tête est dans toute autre position ou si elle n’est pas verrouillée!

Réglage de la poignée auxiliaire

La scie à chaîne est équipée d’une poignée auxiliaire amovible

qui peut se régler. Pour utiliser la poignée auxiliaire, suivez les

instructions ci-dessous :

mAVERTISSEMENT! S’assurer que le bouton,

le boulon et les vis sont en place et serrés. Si l’un ou l’autre de

ces éléments de xation n’est pas serré comme il est indiqué,

il y a risque de dommages corporels ou matériels.

Pour retirer la poignée auxiliaire

1. Débranchez la scie de la source d'alimentation électrique

en retirant la batterie de son compartiment.

2. Dévissez et retirez le bouton de verrouillage de la poignée

auxiliaire, retirez le boulon puis la poignée auxiliaire

(Fig. 22).

3. Réassemblez la poignée auxiliaire, le boulon et le bouton

de verrouillage (Fig. 23).

Pour régler la position de la poignée auxiliaire

1. Débranchez la scie de la source d'alimentation électrique

en retirant la batterie de son compartiment.

2. Retirez le bouton de la poignée auxiliaire, le boulon et la

poignée auxiliaire. À l'aide d'un tournevis, retirez les deux

vis qui sont utilisées pour serrer les deux demi-attaches

de la poignée auxiliaire. Retirez les demi-attaches du

manche (Fig. 24).

3. En utilisant les deux vis, réassemblez les demi-attaches

de la poignée auxiliaire à l’endroit voulu sur le manche et

replacez la poignée auxiliaire, le bouton de verrouillage de

la poignée auxiliaire et le boulon (Fig. 24).

Pour régler l’angle de la poignée auxiliaire

1. Arrêtez la scie en relâchant la gâchette marche-arrêt.

2. La poignée auxiliaire peut se régler à -45°, 0°, 45°.

Pour déverrouiller la poignée, dévissez le bouton de

verrouillage de la poignée auxiliaire et inclinez la poignée

à l’angle voulu (Fig. 25).

Fig. 21

Bouton de

réglage

Côté avant

Côté arrière

Bouton de

réglage

Fig. 22

Poignée auxiliaire

Bouton de

verrouillage de

poignée auxiliaire

Boulon

Fig. 23

Fig. 24

Poignée auxiliaire

Bouton de

verrouillage de

poignée

auxiliaire

Boulon

Demi-

attache de

poignée

auxiliaire

Vis

Demi-attache de

poignée auxiliaire

Fig. 25

Bouton de

verrouillage de

poignée auxiliaire

3. Pour verrouiller la poignée une fois qu’elle est dans la

position voulue, revissez le bouton de verrouillage de la

poignée.

Conseils d'utilisation pour la scie à

chaîne à manche télescopique

mMISE EN GARDE!

• Avant de démarrer la scie, retirer le bouchon du réservoir

d'huile et ajouter de l'huile pour chaîne et guide-chaîne

jusqu'en haut du hublot de niveau d'huile (Fig. 26). Une

minute d'utilisation consommera environ 4 ml d'huile.

Ajoutez de l'huile quand le niveau d'huile est au quart (1/4)

de la contenance du réservoir.

REMARQUE : la tête porte-scie à chaîne à manche

télescopique est équipée d'une pompe à huile

automatique pour la lubrication du guide et de la chaîne.

Vous devez ajouter de l'huile pour chaîne et guide-chaîne,

sinon votre scie à chaîne à manche télescopique ne

fonctionnera pas.

mAVERTISSEMENT! Lors du démarrage du moteur,

s'assurer que la chaîne n'est en contact avec rien.

mAVERTISSEMENT! Tenir les mains éloignées

de la chaîne. Maintenir les mains sur les poignées.

Ne pas s’arc-bouter.

En saisissant fermement l'outil des deux mains, vous le

contrôlerez mieux. Placez une main sur la partie rembourrée

du manche télescopique et l'autre main sur la poignée, les

deux pouces et les doigts enroulés autour du manche et de

la poignée. Vous maintiendrez le contrôle de la scie en la

saisissant fermement et en plaçant la poignée contre votre

corps. Ne vous laissez pas entraîner par la scie quand elle

est en marche.

mMISE EN GARDE! La chaîne continuera de tourner

plusieurs secondes après avoir coupé le moteur de l'outil.

N'utilisez pas la scie à chaîne à manche télescopique par forte

humidité. Faites preuve d'extrême précaution quand vous

sciez des petits buissons, des arbustes ou des branches sous

tension : la matière elée et tendue peut se prendre dans la

scie et se retourner sur vous en coup de fouet en vous faisant

perdre l'équilibre ou sauter en arrière.

N'utilisez pas la scie à chaîne à manche télescopique pour

tailler de la vigne et/ou de petits fourrés.

Avant chaque séance d'utilisation de la scie, parcourez la liste

de contrôle quotidienne (voir page 83).

mAVERTISSEMENT! Ne pas scier à proximité de lignes

d’électricité.

mAVERTISSEMENT! Le manque de lubrication de la

chaîne endommagera le guide et la chaîne. Utiliser uniquement

une huile de bonne qualité pour guide-chaîne et chaîne

spéciquement conçue pour les scies à chaîne. Une minute

d'utilisation consommera environ 4 ml d'huile.

REMARQUE : il est normal que de l'huile suinte de la scie

quand on ne l'utilise pas. Pour empêcher les suintements,

videz le réservoir d'huile après chaque utilisation. Quand vous

remisez l'outil pendant une période prolongée

(3 mois ou plus)

assurez-vous que la chaîne est légèrement lubriée; ceci

empêchera la chaîne et le pignon du guide de rouiller.

mAVERTISSEMENT! Un eet de rebond peut se

produire quand la chaîne en mouvement entre en contact avec

quelque chose au niveau de la partie supérieure de l'extrémité

du guide-chaîne ou quand le bois se rapproche trop près et

pince la scie à chaîne dans l'entaille (Fig. 27). Tout contact au

niveau de la partie supérieure de l'extrémité du guide-chaîne

peut forcer la chaîne à creuser dans ce qu’elle a touché et

arrêter la chaîne pendant un instant. Il s'ensuit une réaction

inverse rapide comme l'éclair qui fait rebondir le guide-chaîne

vers le haut et vers l'arrière en direction de l'utilisateur. Si la

chaîne de la scie est pincée le long de la partie supérieure du

guide-chaîne, celui-ci peut être également entraîné rapidement

vers l'arrière en direction de l'utilisateur. L'une ou l'autre de

ces réactions peut faire perdre le contrôle de la scie, ce qui

déséquilibrer l'utilisateur et le blesser gravement. Ne comptez

pas exclusivement sur les dispositifs de sécurité intégrés à

la scie. En tant qu'utilisateur, vous devez prendre plusieurs

précautions pour que vos travaux de sciage ne donnent lieu

à aucun accident et aucune blessure.

Posture appropriée pour le sciage

• Répartissez votre poids sur les deux pieds, debout sur

un sol stable.

Fig. 26

Bouchon de réservoir d'huile

Hublot de

niveau d'huile

Fig. 27

• Votre corps doit toujours être à gauche de l'axe

de la chaîne.

• La posture de sciage la plus courante consiste à

positionner l'outil en formant un angle de 60°, ou moins

ouvert, selon la situation (Fig. 28). Au fur et à mesure

que l'angle formé par l'axe de la scie à chaîne à manche

télescopique avec le sol augmente, il devient de plus

en plus dicile d'eectuer la première entaille

(depuis le dessous de la branche).

Procédure élémentaire de sciage

Cet outil, grâce à la tête porte-scie à chaîne, est conçu pour

tailler de petites branches et du branchage d'un diamètre

maximal de 16,5 cm, ce qui est recommandé, et en tout cas

d’un diamètre toujours inférieur à 19 cm, en fonction du type

de bois. Avant d'entamer des travaux de sciage majeurs,

entraînez-vous à couper de petites branches en utilisant la

technique suivante pour mieux « sentir » la scie.

• Prenez la posture appropriée en vous plaçant devant

l'arbre, la scie étant arrêtée (Fig. 28).

• Avant d'eectuer une entaille, pressez la gâchette

marche-arrêt et laissez la chaîne accélérer jusqu'à ce

qu'elle atteigne sa vitesse maximale.

• Laissez la chaîne tourner pendant toute la durée du

sciage; maintenez une vitesse régulière.

•

Laissez la chaîne scier pour vous; exercez uniquement une

légère pression vers le bas. Si vous forcez le sciage, le guide-

chaîne, la chaîne, voire même l'outil, peuvent être endommagés.

• POUSSER-TIRER – Le sens de cette force de réaction

est toujours opposé au sens dans lequel la chaîne tourne

quand elle est en contact avec le bois. Ainsi, l'utilisateur

doit être prêt à contrôler l'eet TIRER quand la scie

s'appuie sur le bord inférieur du guide-chaîne,

et l'eet POUSSER quand la scie s'appuie le long du

bord supérieur.

• À la n du sciage, n'exercez aucune pression sur la scie.

Élagage

L'élagage consiste à scier les branches d'un arbre vivant.

• Retirez les branches longues en plusieurs étapes.

• Sciez d'abord les branches inférieures pour faire de la

place aux branches supérieures qui vont tomber.

• Lors de l'élagage d’un arbre, il importe de ne pas eectuer

l'entaille nale à proximité d'une branche principale ou

du tronc tant que la branche la plus éloignée n'a pas été

sciée. Ceci réduira le poids et évitera de détacher de

l'écorce de la branche principale ou du tronc.

• La première entaille doit être pratiquée dans la partie

inférieure de la branche, sur 1/3 de son diamètre.

La seconde entaille doit être pratiquée dans la partie

supérieure de la branche pour la faire tomber (Fig. 29).

Préparez-vous à compenser le poids de la scie à chaîne

à manche télescopique quand la branche tombe.

Ébranchage

L'ébranchage consiste à retirer les branches d'un arbre qui

a été abattu.

• Vous devez scier les branches une par une. Retirez

souvent les branches sciées de la zone de travail pour

la maintenir propre et exempte de danger.

• Sciez les branches sous tension depuis le bas et vers

le haut pour empêcher que le guide-chaîne et la chaîne

se grippent.

• Pendant l'ébranchage, faites en sorte que l'arbre

soit toujours entre vous et la scie à chaîne à manche

télescopique. Sciez depuis le côté de l'arbre opposé à la

branche que vous sciez.

Fig. 28

60º MAXIMUM

Fig. 29

Charge

Seconde entaille

Première

entaille sur 1/3

du diamètre

Entaille nale

Si la scie est pincée ou emprisonnée

1. Attendez que la lame s'arrête, patientez cinq minutes pour

que la scie se refroidisse, retirez la batterie et mettez des

gants pour vous protéger les mains des dents

de la chaîne.

2. Si vous pouvez atteindre la branche depuis le sol, levez la

branche tout en tenant la scie. Ceci doit annuler la force

de « pincement » et libérer la scie.

3. Si la scie reste emprisonnée, appelez un professionnel

pour de l'aide.

Soin et entretien

AVERTISSEMENT! Toujours retirer la batterie avant

d'eectuer un réglage quelconque, de l'entretien ou des

réparations sur la scie à chaîne à manche télescopique sans

cordon.

• Portez des gants de protection quand vous manipulez

le guide-chaîne ou la chaîne.

• Laissez le guide-chaîne dans sa coie protectrice, sauf

quand vous travaillez sur le guide-chaîne ou sur la chaîne.

• N'éliminez jamais de l'huile ou d'autres matières

polluantes dans les endroits où cela n'est pas autorisé.

Tension de chaîne

Quand la chaîne est froide, vériez sa tension avant d'utiliser

la scie. La tension d'une chaîne froide est appropriée quand il

n'y a pas de jeu sur la face inférieure du guide-chaîne, quand

la chaîne repose bien sur le guide, mais quand il est toujours

possible de la faire tourner à la main sans qu'elle grippe.

Quand la chaîne est utilisée normalement, sa température

augmente. Les maillons d'entraînement d'une chaîne qui

est chaude et correctement tendue pendent en ressortant

d'environ 1,25 mm de la rainure du guide-chaîne (Fig. 28).

Sachez qu'une chaîne bien tendue, quand elle est chaude,

peut se tendre excessivement en se refroidissant. Vériez la

tension « à froid » avant l'utilisation suivante. La chaîne doit

être de nouveau tendue toutes les fois que les méplats sur les

maillons d'entraînement pendent en ressortant de la rainure du

guide-chaîne (Fig. 30).

REMARQUE : une chaîne neuve a tendance à s'étirer. Vériez

fréquemment la tension de la chaîne et, au besoin, tendez-la à

nouveau.

Écrous et vis

Vériez périodiquement que tous les écrous et vis sont bien

attachés et serrés. Vériez que le dispositif de verrouillage du

manche télescopique et le verrou d’assemblage sont intacts

et fonctionnent bien.

Autage de chaîne

mAVERTISSEMENT! Pour être certain que la scie

fonctionne ecacement et sans danger, il est essentiel que

les composants de coupe soient bien autés. Il est vivement

recommandé de remplacer la chaîne une fois qu'elle ne

peut plus scier franchement et sans danger. Il est toutefois

possible d'auter la chaîne existante si l'autage est eectué

soigneusement. Tout travail sur la chaîne et le guide-chaîne

nécessite de l'expérience et des outils spéciaux. Par mesure

de sécurité, nous vous recommandons de communiquer avec

un revendeur Snow Joe

+ Sun Joe

agréé ou d'appeler le

service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

L'autage est nécessaire quand :

• la sciure ressemble à de la poussière;

• il devient de plus en plus dicile de scier;

• l’entaille n'est pas franche;

• Les vibrations augmentent.

Le centre d'entretien et de réparation agréé autera la

chaîne en utilisant les bons outils pour que le minimum de

composants soit déposé et que tous les bords de coupe

soient autés uniformément.

Si vous autez vous-même la chaîne, utilisez des limes

spéciales à section ronde ayant le diamètre correspondant au

type de chaîne (voir « Tableau d'entretien de chaîne », page

82). Vous devez avoir des compétences et une expérience

susantes pour éviter d'endommager les bords de coupe.

Autez la chaîne comme suit (Fig. 31) :

• Attachez solidement le guide-chaîne dans un étau adapté,

la chaîne étant montée dessus.

• Tendez la chaîne si elle est lâche.

• Montez la lime dans le guide et insérez-la ensuite dans

la gouge en formant un angle constant avec le bord de

coupe.

• Limez en eectuant plusieurs fois un mouvement vers

l'avant et répétez l'opération sur tous les bords de coupe

faisant face dans la même direction (droite ou gauche).

• Utilisez un tournevis pour faire avancer la chaîne.

• Retournez le guide-chaîne dans l'étau et répétez

l'opération pour tous les autres bords de coupe.

• Vériez que le tranchant supérieur ne ressort pas

davantage par rapport au niveau du guide de profondeur

Fig. 30

Chaîne chaude correctement tendue

Environ 1,25 mm

Les méplats

sont visibles ici

Les méplats

ne sont pas

visibles ici

La chaîne nécessite d'être tendue

et limez tout ce qui dépasse à l'aide d'une lime plate en

autant les bords de coupe (Fig. 31).

• Après l'autage, éliminez toutes les traces de limage et

de poussière, puis plongez la chaîne dans un bain d'huile

pour la lubrier. Remplacez la chaîne toutes les fois que :

– la longueur des bords de coupe se réduit à 5 mm

ou moins;

– il y a trop de jeu entre les maillons et les rivets.

Entretien du guide-chaîne

Quand le guide-chaîne présente des signes d'usure,

retournez-le sur la scie pour répartir l'usure et prolonger sa

durée de vie. L'amincissement ou la formation de bavures

sur les rainures du guide-chaîne est une usure normale. Vous

devez limer ce type de défauts dès leur apparition.

Remplacez le guide-chaîne quand il présente les défauts

suivants :

• usure intérieure des rainures du guide-chaîne laissant

la chaîne se déporter sur les côtés;

• guide-chaîne voilé;

• rails ssurés ou cassés;

• rainures écartées.

Retournez la scie, vériez le dessous du guide-chaîne et

assurez-vous que les trous de lubrication et la rainure de

chaîne sont exempts de toute impureté.

Pignon d'entraînement

Vériez régulièrement l'état du pignon et remplacez-le quand

il est usé sur plus de 0,5 mm (Fig. 32).

Ne montez pas une chaîne neuve quand le pignon est usé

ou vice-versa.

Dépannage

Conseils de dépannage

La plupart des problèmes se règlent facilement. Consultez le

tableau de dépannage pour les problèmes communs et leurs

solutions. Si les problèmes persistent ou si des réparations

sont nécessaires au-delà de simples réglages, veuillez appeler

le 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.

mAVERTISSEMENT! Toujours retirer la batterie avant

d'eectuer un réglage quelconque, un entretien ou des

réparations sur votre scie à chaîne sans cordon.

Fig. 31

Guide de profondeur

Tranchant

supérieur

Bord de coupe

Tranchant

supérieur

< 0.5 mm

Fig. 32

Tableau d'entretien de chaîne

Maillons d’entraînement Pas de chaîne Jauge de chaîne

Diamètre de lime

9,5 mm

1,3 mm

4,0 mm

Tableau de dépannage

Liste de contrôle

quotidienne, nettoyage

et remisage

Liste de contrôle quotidienne

Pour maintenir le rendement optimal de votre scie à chaîne à

manche télescopique, nous vous recommandons de pointer

cette liste de contrôle avant chaque séance de travail.

mAVERTISSEMENT! Ne pas insérer la batterie tant que

toutes les vérications quotidiennes n'ont pas été eectuées.

• Inspectez la chaîne, le guide-chaîne et le caisson moteur

pour vérier qu'ils ne sont visiblement pas endommagés.

• Inspectez l'orice de remplissage d'huile et les rainures du

guide-chaîne et nettoyez-les pour retirer tous

les débris.

• Vériez la tension de la chaîne.

• Vériez l'autage des dents de la chaîne.

• Vériez le niveau d'huile pour guide-chaîne et chaîne;

faites le niveau en utilisant uniquement une huile fraîche

spéciquement formulée pour les scies à chaîne.

REMARQUE : si vous notez quoi que ce soit d'inhabituel,

par exemple une vibration ou un son étrange, arrêtez

immédiatement la scie. Retirez la batterie et vériez si la scie

n'est pas endommagée.

Si vous ne pouvez pas trouver la cause du problème ou si

vous ne savez pas quoi faire, faites inspecter la scie par un

revendeur Snow Joe

+ Sun Joe

agréé ou appelez le service

clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563) avant de l’utiliser.

mMISE EN GARDE!

• Retirer la batterie et patienter au moins cinq minutes

pour que la scie se refroidisse avant d'intervenir dessus

ou la remiser.

• Si vous faites tomber la scie, vériez soigneusement

qu'elle n'est pas endommagée. Si le guide-chaîne est

voilé, si le caisson est ssuré, si la poignée est cassée,

ou si vous constatez quoi que ce soit pouvant aecter

le fonctionnement de la scie, NE PAS UTILISER l'outil.

Communiquez avec un centre d'entretien et de réparation

Snow Joe

+ Sun Joe

agréé ou appelez le service

clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

Assemblage

AVERTISSEMENT! Pour éviter de se blesser

gravement, avant de poser ou de retirer une buse,

s'assurer que la batterie est retirée et que le rotor est

complètement arrêté.

Attache de la buse de souage

1. Insérer la tête du soueur dans la buse de souage et

poussez-la jusqu’à ce que la languette de verrouillage

s’encliquette (Fig. 33).

2. Pour retirer la buse de souage, poussez la languette de

verrouillage tout en tirant la buse de la tête du soueur.

Problèmes Mesure corrective

Le moteur

de la scie

ne réussit

pas à

démarrer

• Vériez que vous avez inséré la batterie de façon

appropriée et que la batterie a susamment de

puissance pour fonctionner.

• Avant de presser la gâchette marche/arrêt,

assurez-vous d'appuyer à fond sur le bouton-

poussoir de sécurité en le maintenant enfoncé.

• La chaîne est trop serrée; réglez la tension.

• La tension de la chaîne est trop forte;

réglez la tension.

• Le réservoir d'huile de la chaîne est vide;

remplissez-le.

• Les trous de lubrication sont bouchés;

nettoyez-les.

• La tension de la chaîne est trop forte; réglez

la tension.

• Le guide-chaîne ou la chaîne sont

endommagés; inspectez et remplacez les

pièces endommagées.

La scie

tourne,

mais la

vitesse de

la chaîne

est lente

Guide-

chaîne et

chaîne

dégageant

de la

chaleur et

de la fumée

Le moteur

de la scie

tourne,

mais la

chaîne ne

tourne pas

Soueur à feuilles à manche

télescopique

Fig. 33

Buse de souage

Tête de soueur

à feuilles

Languette de

verrouillage

de buse

Raccordement du manche télescopique

1. Ouvrez le verrou d’assemblage sur le manche

télescopique et poussez la tête du soueur à feuilles

dans l’ouverture à l’extrémité du manche (Fig. 34).

2. Quand les languettes de verrouillage s’enclicquettent,

refermez le verrou d’assemblage; le soueur à feuilles à

manche télescopique est prêt à être utilisé (Fig. 35).

3. Pour retirer la tête du soueur à feuilles, relâchez la

gâchette marche-arrêt et retirez la batterie. Ouvrez le

verrou d’assemblage, appuyez sur les languettes de

verrouillage des deux côtés et tirez la tête du soueur

pour la retirer (Fig. 35).

Utilisation

Démarrage et arrêt

1. Faites glisser la batterie dans le compartiment à batterie

jusqu'à ce qu'elle s’encliquette pour se verrouiller une fois

en place (Fig. 36).

2. Pour mettre en marche le soueur à manche

télescopique, appuyez avec le pouce sur le bouton-

poussoir de sécurité (situé sur la poignée) en le

maintenant enfoncé et pressez ensuite la gâchette

marche-arrêt en utilisant les autres doigts. Une fois que

l'outil a démarré, vous pouvez relâcher le bouton-poussoir

de sécurité (Fig. 37).

3. Pour arrêter l'outil, relâchez la gâchette marche-arrêt

(Fig. 37).

Réglage du manche télescopique

L’outil est équipé d’un manche télescopique qui ore une

portée en hauteur de 1,1 m à 1,6 m. Pour régler le manche

télescopique, suivez les instructions ci-dessous.

1. Débranchez le soueur de la source d'alimentation

électrique en retirant la batterie de son compartiment.

2. Ouvrez le dispositif de verrouillage du manche

télescopique pour libérer le manche. Déployez le manche

à la longueur voulue (Fig. 38).

REMARQUE : poussez les éléments du manche en les

rapprochant l'un de l'autre pour raccourcir le manche,

ou tirez-les en les éloignant l'un de l'autre pour rallonger le

manche. Déployez uniquement le manche sur la longueur

minimale nécessaire pour atteindre les feuilles/débris

à souer.

3. Verrouillez le manche à la longueur voulue en fermant le

dispositif de verrouillage du manche télescopique (Fig. 39)

et assurez-vous que le manche est bien attaché.

Manche télescopique

Fig. 34

Tête de soueur

Verrou d’assemblage

Fig. 35

Languette de

verrouillage

Verrou

d’assemblage

Fig. 36

Batterie

Fig. 37

Gâchette marche/arrêt

Bouton-poussoir

de sécurité

Fig. 38

Tirer Tirer

Dispositif de verrouillage du

manche télescopique

mAVERTISSEMENT! Si le dispositif de verrouillage du

manche télescopique n’est pas fermé comme il est indiqué,

l'utilisateur peut se blesser.

Réglage de la tête multiangles

La tête du soueur à feuilles à manche télescopique peut

pivoter pour former 10 angles de sciage diérents, soit -30º,

-15º, 0º, 15º, 30º, 45º, 60º, 75º, 90º et 105º. Pour régler l’angle,

suivez les instructions ci-dessous.

1. Faites pivoter la tête du soueur à feuilles sur l’angle

voulu tout en appuyant simultanément sur les boutons

de réglage d’angle situés des deux côtés (Fig. 40).

2. Relâchez les boutons quand la tête du soueur à feuilles

est réglée à l’angle voulu.

REMARQUE : le fait de ne pas attacher correctement

la tête du soueur peut être à l'origine de dommages

corporels et/ou matériels.

mAVERTISSEMENT! Toujours s’assurer que la tête du

soueur est solidement verrouillée! Ne pas essayer d’utiliser

le soueur à feuilles à manche télescopique si la tête est dans

toute autre position ou si elle n’est pas verrouillée!

Réglage de la poignée auxiliaire

La soueur à feuilles est équipée d’une poignée auxiliaire

amovible qui peut se régler. Pour utiliser la poignée auxiliaire,

suivez les instructions ci-dessous :

mAVERTISSEMENT! S’assurer que le bouton,

le boulon et les vis sont en place et serrés. Si l’un ou l’autre de

ces éléments de xation n’est pas serré comme il est indiqué,

il y a risque de dommages corporels ou matériels.

Pour retirer la poignée auxiliaire

Débranchez la soueur à feuilles de la source d'alimentation

électrique en retirant la batterie de son compartiment.

Dévissez et retirez le bouton de verrouillage de la poignée

auxiliaire, retirez le boulon puis la poignée auxiliaire (Fig. 41).

3. Réassemblez la poignée auxiliaire, le boulon et le bouton

de verrouillage (Fig. 42).

Pour régler la position de la poignée auxiliaire

1. Débranchez la soueur à feuilles de la source

d'alimentation électrique en retirant la batterie de son

compartiment.

2. Retirez le bouton de la poignée auxiliaire, le boulon et la

poignée auxiliaire. À l'aide d'un tournevis, retirez les deux

vis qui sont utilisées pour serrer les deux demi-attaches

de la poignée auxiliaire. Retirez les demi-attaches du

manche (Fig. 43).

3. En utilisant les deux vis, réassemblez les demi-attaches

de la poignée auxiliaire à l’endroit voulu sur le manche et

replacez la poignée auxiliaire, le bouton de verrouillage de

la poignée auxiliaire et le boulon (Fig. 43).

Pour régler l’angle de la poignée auxiliaire

1. Arrêtez la soueur à feuilles en relâchant la gâchette

marche-arrêt.

Fig. 39

Dispositif de

verrouillage du

manche télescopique

Fig. 40

Côté avant Côté arrière

Boutons de

réglage

Fig. 41

Poignée auxiliaire

Bouton de

verrouillage de

poignée auxiliaire

Boulon

Fig. 42

Fig. 43

Poignée auxiliaire

Bouton de

verrouillage de

poignée

auxiliaire

Boulon

Demi-

attache de

poignée

auxiliaire

Vis

Demi-attache de

poignée auxiliaire

2. La poignée auxiliaire peut se régler à -45°, 0°, 45°. Pour

déverrouiller la poignée, dévissez le bouton de verrouillage

de la poignée auxiliaire et inclinez la poignée à l’angle

voulu (Fig. 44).

3. Pour verrouiller la poignée une fois qu’elle est dans la

position voulue, revissez le bouton de verrouillage de la

poignée.

Conseils d’utilisation

mAVERTISSEMENT! Utiliser le soueur à manche

télescopique uniquement à la lumière du jour ou sous un bon

éclairage articiel.

• Quand vous utilisez le soueur à manche télescopique,

plantez fermement les pieds sur le sol et placez votre

main dominante sur la poignée de l’outil pour le contrôler.

Utilisez l’autre main pour saisir la partie rembourrée

du manche.

• Portez un équipement de protection individuelle pendant

les séances de travail. Il s'agit de chaussures montantes,

de lunettes de sécurité ou de protection, de protecteurs

d'oreilles, de pantalons longs et d'une chemise

à manches longues.

• Avant de démarrer l’outil, assurez-vous que la buse de

souage n'est pas dirigée vers une personne ou des

débris épars.

• Vériez que l’outil est bon état de marche. Assurez-vous

que la buse et les dispositifs de protection sont en place

et bien attachés.

• Tenez fermement l’outil quand vous l’utilisez.

• Pour réduire le risque de pertes auditives associées aux

niveaux sonores élevés, une protection de l'ouïe est

nécessaire.

• Utilisez votre matériel électrique uniquement à des heures

raisonnables, ni tôt le matin, ni tard le soir quand des

personnes pourraient être dérangées. Conformez-vous

aux horaires faisant l'objet d'ordonnances locales. Il est

habituellement préconisé d'utiliser ce type d'outil de

9 h à 17 h, du lundi au samedi.

• Pour réduire le niveau sonore, limitez le nombre d'outils

ou de machines électriques utilisés en même temps et

utilisez les soueurs électriques à la vitesse la plus basse

possible convenant à la tâche à eectuer.

• Utilisez un râteau et un balai pour clairsemer les débris

avant de les souer.

• Quand il y a beaucoup de poussière, mouillez légèrement

le sol.

• Pour de nombreux travaux sur les pelouses et dans les

jardins, y compris les endroits tels que les caniveaux, les

grillages, les patios, les grilles, les porches et les jardins,

économisez de l'eau en utilisant un soueur électrique au

lieu d’un boyau d'arrosage.

• Souez les débris dans une zone dégagée ne présentant

aucun danger et éloignée des enfants, des animaux

familiers, des fenêtres ouvertes ou des voitures venant

d'être lavées.

• Après avoir utilisé un soueur à feuilles ou un autre

matériel pour pelouses et jardins, nettoyez-le. Éliminez

convenablement les débris.

mAVERTISSEMENT! Pour éviter de se blesser

gravement, porter en permanence des protecteurs d'oreilles,

des lunettes de protection ou de sécurité pendant l'utilisation

de cet outil. Dans les endroits poussiéreux, porter un

protecteur facial ou un masque protecteur contre la poussière.

mAVERTISSEMENT! Pour éviter de se blesser

gravement ou d'endommager l'outil, avant de l’utiliser,

s'assurer que la buse de souage est en place.

Ouvertures d'aération

Ne couvrez jamais les ouvertures d'aération. Maintenez-les

exemptes d'obstructions et de débris. Pour que le moteur

puisse se refroidir normalement, elles ne doivent jamais être

obstruées.

mAVERTISSEMENT! Pour éviter de se blesser

gravement, ne porter ni vêtements amples ni accessoires

lâches, par exemple une écharpe, un cordon, une chaîne,

une cravate, etc. qui pourraient se prendre dans les ouvertures

d'aération. Pour s'assurer que les cheveux ne se prennent pas

dans les ouvertures d'aération, les nouer en arrière.

Opération de souage

• Tenez fermement le soueur, la main dominante sur

la poignée de l’outil et l’autre main saisissant la partie

rembourrée du manche. Balayez transversalement,

la buse de souage étant à plusieurs centimètres

au-dessus du sol (Fig. 45).

Fig. 44

Bouton de

verrouillage de

poignée auxiliaire

• Avancez lentement avec le soueur en maintenant devant

vous le tas de débris en formation.

Soin et entretien

1. Maintenez en permanence les ouvertures d'aération de

l’outil dégagées et propres.

2. Retirez régulièrement la poussière et la saleté. Un chion

ou une brosse convient le mieux au nettoyage.

3. N’utilisez jamais de substances caustiques pour nettoyer

les pièces en plastique.

Dépannage

mAVERTISSEMENT! Toujours retirer la batterie

avant d'eectuer un réglage quelconque, un entretien ou

des réparations sur votre soueur à manche télescopique

sans cordon.

Assemblage

Raccordement du manche télescopique

La tête du taille-haie est entièrement assemblée quand elle est

expédiée. Pour utiliser l’outil en tant que taille-haie à manche

télescopique, raccordez la tête du taille-haie au manche

télescopique comme indiqué ci-dessous.

1. Ouvrez le verrou d’assemblage sur le manche

télescopique et poussez la tête du taille-haie dans

l’ouverture à l’extrémité du manche (Fig. 46).

2. Quand les languettes de verrouillage s’enclicquettent,

refermez le verrou d’assemblage; le taille-haie à manche

télescopique est prêt à être utilisé (Fig. 47).

3. Pour retirer la tête du taille-haie, relâchez la gâchette

marche-arrêt et retirez la batterie. Ouvrez le verrou

d’assemblage. Appuyez sur les languettes de verrouillage

des deux côtés et tirez la tête du taille-haie pour la retirer

(Fig. 47).

Utilisation

Démarrage et arrêt

1. Faites glisser la batterie dans le compartiment à batterie

jusqu'à ce qu'elle s’encliquette pour se verrouiller une fois

en place (Fig. 48).

Fig. 45

Problèmes Mesure corrective

Le moteur

ne veut pas

démarrer

quand

l’interrupteur

est sur « I ».

• Vériez que vous avez inséré la batterie de façon

appropriée et que la batterie a susamment de

puissance pour fonctionner.

• Avant de presser la gâchette marche/arrêt,

assurez-vous d'appuyer à fond sur le bouton-

poussoir de sécurité en le maintenant enfoncé.

Taille-haie à manche

télescopique

Fig. 46

Tête de taille-haie

Verrou d’assemblage

Manche télescopique

Fig. 47

Languette de

verrouillage

Verrou d’assemblage

2. Pour mettre en marche le taille-haie à manche

télescopique, appuyez avec le pouce sur le bouton-

poussoir de sécurité (situé sur la poignée) en le

maintenant enfoncé et pressez ensuite la gâchette

marche-arrêt en utilisant les autres doigts. Une fois que

l'outil a démarré, vous pouvez relâcher le bouton-poussoir

de sécurité (Fig. 49).

3. Pour arrêter l'outil, relâchez la gâchette marche-arrêt

(Fig 49).

Réglage du manche télescopique

L’outil est équipé d’un manche télescopique qui ore une

portée en hauteur de 1,1 m à 1,6 m. Pour régler le manche

télescopique, suivez les instructions ci-dessous.

1. Débranchez le taille-haie de la source d'alimentation

électrique en retirant la batterie de son compartiment.

2. Ouvrez le dispositif de verrouillage du manche

télescopique pour libérer le manche. Déployez le manche

à la longueur voulue (Fig. 50).

REMARQUE : poussez les éléments du manche en les

rapprochant l'un de l'autre pour raccourcir le manche,

ou tirez-les en les éloignant l'un de l'autre pour rallonger le

manche. Déployez uniquement le manche sur la longueur

minimale nécessaire pour atteindre la haie à tailler.

3. Verrouillez le manche à la longueur voulue en fermant le

dispositif de verrouillage du manche télescopique (Fig. 51)

et assurez-vous que le manche est bien attaché.

mAVERTISSEMENT! Si le dispositif de verrouillage du

manche télescopique n’est pas fermé comme il est indiqué,

l'utilisateur peut se blesser.

Réglage de la tête multiangles

La tête du taille-haie peut pivoter pour former 10 angles de

taille diérents, soit -45º, -30º, -15º, 0º, 15º, 30º, 45º, 60º, 75º

et 90º. Pour régler l’angle, suivez les instructions ci-dessous.

1. Faites pivoter la tête du taille-haie sur l’angle voulu tout

en appuyant simultanément sur les boutons de réglage

d’angle situés des deux côtés (Fig. 52).

2. Relâchez les boutons quand la tête du taille-haie est

réglée à l’angle voulu.

REMARQUE : le fait de ne pas attacher correctement

la tête du taille-haie peut être à l'origine de dommages

corporels et/ou matériels.

mAVERTISSEMENT! Toujours s’assurer que la tête

du taille-haie est bien attachée et verrouillée. Ne pas essayer

d’utiliser le taille-haie à manche télescopique si la tête est

dans toute autre position ou si elle n’est pas verrouillée.

Réglage de la poignée auxiliaire

La taille-haie est équipée d’une poignée auxiliaire amovible

qui peut se régler. Pour utiliser la poignée auxiliaire, suivez les

instructions ci-dessous :

mAVERTISSEMENT! S’assurer que le bouton,

le boulon et les vis sont en place et serrés. Si l’un ou l’autre de

ces éléments de xation n’est pas serré comme il est indiqué,

il y a risque de dommages corporels ou matériels.

Pour retirer la poignée auxiliaire

1. Débranchez la scie de la source d'alimentation électrique

en retirant la batterie de son compartiment.

Fig. 48

Batterie

Fig. 49

Gâchette marche/arrêt

Bouton-poussoir

de sécurité

Fig. 50

Tirer Tirer

Dispositif de

verrouillage du

manche télescopique

Fig. 51

Dispositif de

verrouillage du

manche télescopique

Fig. 52

Boutons

de réglage

Côté avant Côté arrière

Dévissez et retirez le bouton de verrouillage de la poignée

auxiliaire, retirez le boulon puis la poignée auxiliaire (Fig. 53).

3. Réassemblez la poignée auxiliaire, le boulon et le bouton

de verrouillage (Fig. 54).

Pour régler la position de la poignée auxiliaire

1. Débranchez la taille-haie de la source d'alimentation

électrique en retirant la batterie de son compartiment.

2. Retirez le bouton de la poignée auxiliaire, le boulon et la

poignée auxiliaire. À l'aide d'un tournevis, retirez les deux

vis qui sont utilisées pour serrer les deux demi-attaches

de la poignée auxiliaire. Retirez les demi-attaches du

manche (Fig. 55).

3. En utilisant les deux vis, réassemblez les demi-attaches

de la poignée auxiliaire à l’endroit voulu sur le manche et

replacez la poignée auxiliaire, le bouton de verrouillage de

la poignée auxiliaire et le boulon (Fig. 55).

Pour régler l’angle de la poignée auxiliaire

1. Arrêtez la taille-haie en relâchant la gâchette marche-arrêt.

2. La poignée auxiliaire peut se régler à -45°, 0°, 45°.

Pour déverrouiller la poignée, dévissez le bouton de

verrouillage de la poignée auxiliaire et inclinez la poignée

à l’angle voulu (Fig. 56).

3. Pour verrouiller la poignée une fois qu’elle est dans la

position voulue, revissez le bouton de verrouillage de la

poignée.

Avant utilisation

1. Avant chaque utilisation, inspectez l’outil, la batterie

ainsi que les accessoires pour vérier qu’ils ne sont pas

endommagés. N’utilisez pas l’outil si l’un de ces éléments

est endommagé ou présente des signes d’usure.

2. Faites une double inspection des accessoires pour vérier

qu’ils sont correctement attachés.

3. Tenez toujours l’outil par sa poignée et son manche.

Pour assurer une bonne prise en main, veillez à ce que la

poignée et le manche restent secs.

4. Assurez-vous que les ouvertures d’aération ne sont jamais

obstruées. Au besoin, nettoyez-les à l’aide d’une brosse

souple. Les ouvertures d’aération obstruées peuvent faire

surchauer l’outil et l’endommager.

5. Arrêtez immédiatement l’outil si vous êtes dérangé en

plein travail par des personnes pénétrant dans la zone de

travail. Avant de détourner votre attention, laissez l’outil

s’arrêter complètement.

6. Ne vous forcez pas vous-même. Prenez des pauses

régulières pour être certain de pouvoir vous concentrer

sur le travail en cours et d’avoir le contrôle total de l’outil.

Périodes de taille

Conseils pour la taille

mAVERTISSEMENT! Toujours tenir des deux mains

le taille-haie à manche télescopique. Ne jamais tenir des

arbustes d’une main et utiliser le taille-haie à manche

télescopique de l’autre. Toute personne ne tenant pas compte

de cet avertissement court le risque de se blesser gravement.

Fig. 53

Poignée auxiliaire

Bouton de

verrouillage de

poignée auxiliaire

Boulon

Fig. 54

Fig. 55

Poignée auxiliaire

Bouton de

verrouillage de

poignée

auxiliaire

Boulon

Demi-

attache de

poignée

auxiliaire

Vis

Demi-attache de

poignée auxiliaire

Fig. 56

Bouton de

verrouillage de

poignée auxiliaire

Haies à feuilles caduques Juin à octobre

Feuilles persistantes Avril à octobre

Conifères et autres arbustes

à croissance rapide

Toutes les 6 à 8 semaines

mAVERTISSEMENT! Avant chaque utilisation, dégager

la zone à tailler. Retirer tous les objets, par exemple les

cordons, les lampes, le l électrique ou les celles lâches qui

peuvent s'emmêler dans la lame de coupe et créer un risque

de graves blessures.

• Ne forcez pas le taille-haie à manche télescopique dans les

haies très touues. Vous pourriez gripper la lame et ralentir

son mouvement. Si le mouvement de la lame ralentit,

réduisez votre cadence de travail.

• N’essayez pas de scier des branches ou des branchettes

de plus de 1,5 cm d’épaisseur ou qui, de façon évidente,

sont trop grosses pour la lame de coupe. Utilisez une scie

égoïne non électrique ou une scie à élaguer pour couper les

branches trop grosses.

• Si la lame est vraiment coincée, arrêtez le moteur, laissez

la lame s’arrêter complètement et débranchez la batterie

avant d’essayer de débloquer la lame.

• Au besoin, vous pouvez utiliser une celle pour vous aider à

tailler votre haie à la hauteur voulue. Décidez de la hauteur

à donner à la haie. Déroulez de la celle le long de la haie,

à la hauteur voulue. Taillez la haie juste au-dessus de

la celle que vous utilisez pour vous guider. Taillez le

côté de la haie de telle sorte que sa partie supérieure

soit légèrement plus étroite. Si vous la sculptez de cette

façon, la haie sera davantage exposée et taillée plus

harmonieusement.

• Portez des gants si vous taillez de la végétation épineuse.

Lors de la taille de nouvelle végétation, imprimez à l’outil

un large mouvement de balayage pour que les branches

viennent directement sous la lame de coupe. La végétation

plus ancienne aura des branches plus épaisses et sera plus

facilement taillée en imprimant à l’outil un mouvement

de sciage.

• Tenez fermement l’outil des deux mains. Maintenez toujours

la main gauche sur le manche télescopique et la main droite

sur la poignée arrière. L’outil est conçu pour tailler dans les

deux directions en lui imprimant un mouvement transversal

de balayage lent.

• Restez stable et bien en équilibre sur vos deux pieds.

• Inspectez la zone de travail pour retirer tout ce qui pourrait

être dissimulé.

• Pour ne pas vous électrocuter, n’utilisez pas l’outil à moins

de 15 m de lignes aériennes d’électricité.

• N’utilisez jamais le taille-haie à manche télescopique à

proximité de lignes d’électricité, de clôtures, de poteaux,

de bâtiments ou de tout ce qui est impossible à déplacer.

• N’utilisez jamais une lame qui a heurté quelque chose de

dur sans avoir vérié au préalable si elle est endommagée.

Ne l’utilisez pas si vous constatez qu’elle est endommagée.

1. Pour utiliser le taille-haie à manche télescopique pour la

taille de haies ou d’arbustes de grande hauteur et diciles

à atteindre, tenez l’outil dans la position illustrée

ci-dessous (Fig. 57). Pour tailler ou sculpter les haies

ou les arbustes, faites pivoter la tête du taille-haie sur

plusieurs positions diérentes.

2. Pour utiliser le taille-haie à manche télescopique pour

la taille du bas et des côtés de haies et d’arbustes,

tenez l’outil dans la position illustrée ci-dessous (Fig. 58).

3. Pour utiliser le taille-haie à manche télescopique pour la

taille de feuillage ou de couverture végétale près du sol,

tenez le taille-haie à manche télescopique dans la position

illustrée ci-dessous (Fig. 59).

mMISE EN GARDE! Ne pas utiliser le taille-haie à

manche télescopique pour la taille de branches ayant plus

de 1,5 cm d’épaisseur.

Utilisez le taille-haie à manche télescopique uniquement pour

tailler des haies ou des arbustes normaux que l’on trouve

généralement autour des maisons et des immeubles.

Fig. 57

Fig. 58

Fig. 59

Ne forcez pas le taille-haie à manche télescopique dans

la végétation très touue. Un léger mouvement de sciage

en va-et-vient peut faciliter la taille de la végétation plus

envahissante et plus touue. Si le taille-haie à manche

télescopique commence à ralentir, réduisez la cadence à

laquelle vous essayez de tailler. Si le taille-haie à manche

télescopique se coince, coupez immédiatement le moteur.

Retirez la batterie et retirez les débris qui coincent les lames.

Soin et entretien

AVERTISSEMENT! Les lames sont autées.

Pour manipuler l’ensemble lame, porter des gants résistants

et antidérapants. Ne pas placer la main ou les doigts entre les

lames ou à un endroit où ils pourraient être pincés ou coupés.

NE JAMAIS toucher les lames ou intervenir sur l’outil quand la

batterie est insérée.

Lubrication des lames

Pour faciliter l’utilisation de l’outil et prolonger la durée de

vie des lames, lubriez les lames du taille-haie à manche

télescopique avant et après chaque utilisation.

1. Arrêtez le moteur et retirez la batterie.

2. Déposez le taille-haie à manche télescopique sur une

surface plane. Appliquez de l’huile mouvement légère le

long des bords de coupe de la lame supérieure (Fig. 60).

Si vous utilisez le taille-haie à manche télescopique pendant

une période prolongée, il est conseillé d’arrêter régulièrement

de travailler pour huiler à nouveau les lames.

REMARQUE : n’huilez pas le taille-haie à manche

télescopique quand il est en marche.

Élimination

Recyclage de l’outil

• Ne jetez pas les appareils électriques comme si c’étaient

des déchets ménagers. Utilisez les services d'enlèvement

spéciaux des ordures ménagères.

• Communiquez avec l'organisme public local pour obtenir

des informations sur les systèmes d'enlèvement oerts.

• Si des appareils électriques sont éliminés dans les

décharges ou les dépôts d'ordures, des substances

dangereuses peuvent s'inltrer dans les eaux souterraines

et polluer la chaîne alimentaire en nuisant à votre santé et

votre bien-être.

• Lors du remplacement d'appareils anciens par des neufs,

le détaillant est légalement tenu de reprendre au moins

gratuitement votre ancien appareil pour l'éliminer.

Recyclage et élimination

Le système d’outils est livré dans un emballage qui l’empêche

d’être endommagé pendant son expédition. Conservez

l’emballage jusqu’à ce que vous soyez sûr que toutes les

pièces ont été expédiées et que le système d’outils fonctionne

correctement. Ensuite, recyclez l’emballage ou conservez-le

pour le remisage de longue durée.

Symbole DEEE. Les déchets d’équipements

électriques ne doivent pas être jetés avec les

déchets ménagers. Veuillez les recycler dans

les installations prévues à cet eet. Pour les

réglementations de recyclage, communiquez avec

les services publics locaux ou avec votre revendeur.

Mise en garde concernant les blocs-

batteries et informations sur leur

élimination

Éliminez toujours les blocs-batteries en vous conformant

aux réglementations fédérales, de la province et locales.

Communiquez avec un organisme de recyclage de votre

région pour obtenir la liste des sites de recyclage.

mMISE EN GARDE! Même déchargé, un bloc-batterie

contient une certaine énergie. Avant de l’éliminer, utiliser du

ruban isolant pour couvrir les bornes et empêcher ainsi le

bloc-batterie de provoquer un court-circuit, ce qui pourrait

causer un incendie ou une explosion.

mAVERTISSEMENT! Pour réduire le risque de blessure

ou d'explosion, ne jamais brûler ou incinérer un bloc-batterie

même s'il est endommagé, mort ou complètement déchargé.

En brûlant, des vapeurs et des matières toxiques sont émises

dans l'atmosphère environnante.

1. Les blocs-batteries varient selon le type d’outils

ou de machines. Consultez votre manuel pour des

renseignements spéciques.

2. Le cas échéant, insérez uniquement des blocs-batteries

neufs de même type dans votre outil ou votre machine.

3. Si, en l’insérant, la polarité du bloc-batterie n’est pas

respectée, comme indiqué dans le compartiment à

batterie ou dans le manuel, sa durée de vie pourrait être

réduite ou il pourrait fuir.

4. Ne mélangez pas des blocs-batteries anciens et neufs.

Fig. 60

5. Ne mélangez pas des blocs-batteries alcalins, standard

(carbone/zinc) ou rechargeables (au nickel-cadmium,

au nickel-métal-hydrure ou au lithium-ion)

6. Ne jetez pas les blocs-batteries dans un feu.

7. Les blocs-batteries doivent être recyclés ou éliminés en

observant les directives provinciales ou locales.

Si votre système d’outils de jardinage sans cordon

Sun Joe

iON+ 24V-GTS4004-XT nécessite une réparation ou

un entretien, veuillez appeler le 1-866-SNOWJOE

(1-866-766-9563) pour de l’aide.

Lorsque vous communiquez avec l'entreprise pour commander

des pièces ou prendre rendez-vous pour une intervention

technique chez un revendeur agréé, vous devez fournir les

numéros de modèle et de série qui se trouvent sur l'étiquette

autocollante apposée sur le caisson de l’outil. Copiez ces

numéros dans l’espace réservé ci-dessous.

Veuillez noter les numéros suivants sur le caisson ou la poignée de

votre nouvel outil :

2 4 V - G T S 4 0 0 4 - X T

N° de modèle :

N° de série :

24VCHRG-DPC

FCC (Commission fédérale des

communications)

mAVERTISSEMENT! Toute modication ou tout

changement apporté à cet appareil et non approuvé par la

partie à qui incombe la responsabilité de sa conformité pourrait

annuler l’autorisation de l’utiliser.

Appareil de Classe B :

REMARQUE : ce matériel a été testé et il a été constaté

qu’il est conforme aux limites des appareils numériques de

Classe B, conformément à la Partie 15 des Règles de la FCC.

Ces limites sont conçues pour fournir une protection

raisonnable contre le brouillage préjudiciable dans une

installation résidentielle.

Ce matériel génère, utilise et peut rayonner une énergie

de fréquence radio et, s’il n’est pas installé et utilisé

conformément aux instructions, peut être à l’origine d’un

brouillage préjudiciable aux communications radio.

Toutefois, il n’est pas exclu que le brouillage aecte une

installation particulière.

Si cet appareil est à l’origine de brouillage préjudiciable à

la réception radio et télévision, ce qui peut être déterminé

en éteignant et en allumant l’appareil, l’utilisateur est invité

à supprimer le brouillage en prenant une ou plusieurs des

mesures suivantes :

• Réorienter ou repositionner l’antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Brancher l’appareil dans la sortie d’un circuit diérent de

celui dans lequel le récepteur est branché.

• Pour de l’aide, consulter le revendeur ou un technicien

radio/télévision qualié.

Numéros de modèle et de

série

Numéros de modèle et de

série

Accessoires en option

AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces ou des accessoires qui ne sont pas destinés à être utilisés avec ce système d'outils de jardinage

sans cordon. Communiquez avec le service clientèle Snow Joe

+ Sun Joe

si vous n'êtes pas sûr que l'utilisation d'une pièce

de rechange ou d'un accessoire particulier avec votre système d'outils de jardinage sans cordon soit sans danger. L’utilisation de

tout autre accessoire ou de toute autre pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou

mécaniques.

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue

de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par

téléphone en appelant le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

Batterie au lithium-ion 2,0 Ah iON+ 24 V

Batterie au lithium-ion 2,5 Ah iON+ 24 V

24VBAT-LTE

ModèleAccessoires Description

Chaîne de rechange 20,3 cm

Guide-chaîne de rechange 20,3 cm

SWJ-8CHAIN

SWJ805E-BAR

24VBAT-LT

Batterie au lithium-ion 5,0 Ah iON+ 24 V

Batterie au lithium-ion 4,0 Ah iON+ 24 V

24VBAT-XR

24VBAT

Chargeur rapide de batterie au lithium-ion iON+ 24 V

Double chargeur de batteries au lithium-ion iON+ 24V

24VCHRG-QC

24VCHRG-DPC

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE :

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou

de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux

ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe,

preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non

agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou

comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse [email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant

la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez

avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne

sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

R4_01282020

sunjoe.com

Sun Joe 24V-GTS4004-XT 24-Volt 3-in-1 Cordless Yard Care Solution Hedge Trimmer Pole Saw Leaf Blower W/ 2 x 2.0-Ah Batteries + Dual Port Charger

Product's Documents

OPERATOR’S MANUAL

Specifications

Sun Joe 24V-GTS4004-XT Questions and Answers
