TC-AC 190/6/8 OF
Art.-Nr.: 40.204.95 I.-Nr.: 11037
9
D Originalbetriebsanleitung
Kompressor
GB Original operating instructions
Compressor
F Mode d’emploi d’origine
Compresseur
I Istruzioni per l’uso originali
Compressore
S Original-bruksanvisning
Kompressor
NL Originele handleiding
Compressor
FIN Alkuperäiskäyttöohje
Kompressori
SLO Originalna navodila za uporabo
Kompresor
H Eredeti használati utasítás
Kompresszor
CZ Originální návod k obsluze
Kompresor
SK Originálny návod na obsluhu
Kompresor
GR Πρωτότυπες Οδηγίες χρήσης
Συμπιεστής
Anl_TC_AC_190_6_8_OF_SPK9.indb 1Anl_TC_AC_190_6_8_OF_SPK9.indb 1 12.03.2018 07:48:3912.03.2018 07:48:39
- 2 -
1
2
10
2
11
5
7
9 8
4 4
3
6
4
9
5
1
Anl_TC_AC_190_6_8_OF_SPK9.indb 2Anl_TC_AC_190_6_8_OF_SPK9.indb 2 12.03.2018 07:49:0312.03.2018 07:49:03
D
- 3 -
Gefahr! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Warnung vor elektrischer Spannung!
Warnung vor heißen Teilen!
Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen
Anl_TC_AC_190_6_8_OF_SPK9.indb 3Anl_TC_AC_190_6_8_OF_SPK9.indb 3 12.03.2018 07:49:0412.03.2018 07:49:04
D
- 4 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

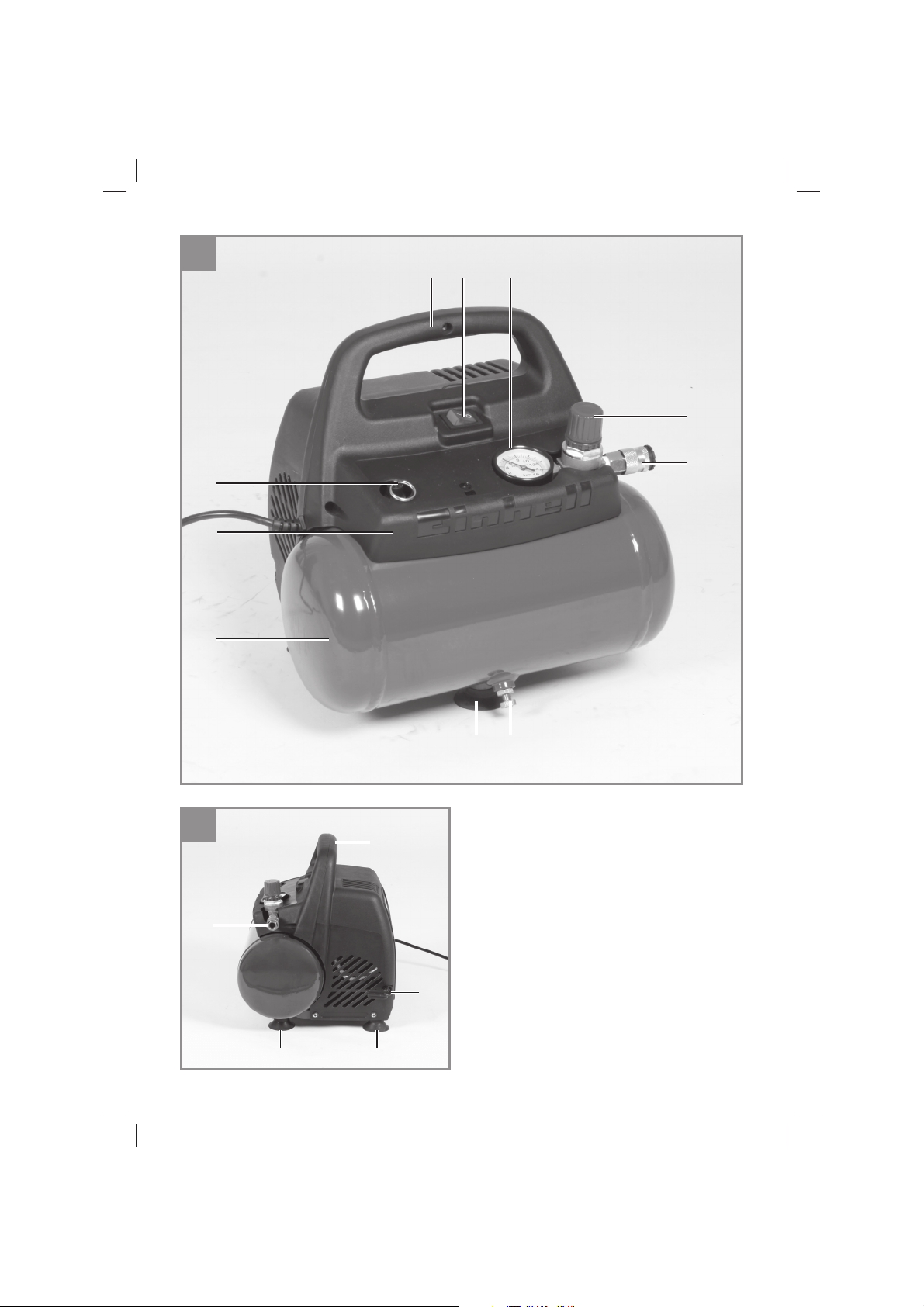

2.1 Gerätebeschreibung (Bild 1/2)
1. Gehäuseabdeckung
2. Druckbehälter
3. Haken für Kabelaufwicklung
4. Standfuß
5. Schnellkupplung (geregelte Druckluft)
6. Manometer
(eingestellter Druck kann abgelesen werden)
7. Druckregler
8. Ein-/ Aus-Schalter
9. Transportgriff
10. Sicherheitsventil
11. Ablass-Hahn für Kondenswasser
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelege-
nen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garan-
tiebestimmungen am Ende der Anleitung.
•
Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
•
Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
•
Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
•
Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
•
Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
•
Originalbetriebsanleitung
•
Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Der Kompressor dient zum Erzeugen von Druck-
luft für druckluftbetriebene Werkzeuge.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anl_TC_AC_190_6_8_OF_SPK9.indb 4Anl_TC_AC_190_6_8_OF_SPK9.indb 4 12.03.2018 07:49:0412.03.2018 07:49:04
D
- 5 -
4. Technische Daten
Netzanschluss: .............................. 230 V ~ 50 Hz
Motorleistung: ........................................... 1,1 kW
Betriebsart ...............................................S3 25%
Kompressor-Drehzahl min
-1
: ......................... 3550
Betriebsdruck bar: .............................................. 8
Druckbehältervolumen (in Liter): ........................ 6
Theo. Ansaugleistung l/min.: .......................... 185
Schalleistungspegel L
WA
in dB: ......................... 97
Unsicherheit K
WA
........................................... 2 dB
Schalldruckpegel L
pA
in dB: .............................. 75
Unsicherheit K
pA
............................................2 dB
Schutzart: ...................................................... IP20
Gerätegewicht in kg: .......................................... 9
Betriebsart S3 - 25% - 10min: S3 =
Aussetzbetrieb ohne Einfl uss des
Anlaufvorganges. Dies bedeutet, dass während
eines Zeitraums von 10 min die max. Betriebszeit
25% (2,5 Min) beträgt.
Gefahr!
Geräusch
Die Geräuschemissionswerte wurden entspre-
chend EN ISO 3744 ermittelt.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
•
Überprüfen Sie das Gerät auf Transportschä-
den. Etwaige Schäden sofort dem Transport-
unternehmen melden, mit dem der Kompres-
sor angeliefert wurde.
•
Die Aufstellung des Kompressors sollte in der
Nähe des Verbrauchers erfolgen.
•
Lange Luftleitungen und lange Zuleitungen
(Verlängerungskabel) sind zu vermeiden.
•
Auf trockene und staubfreie Ansaugluft ach-
ten.
•
Den Kompressor nicht in feuchtem oder nas-
sem Raum aufstellen.
•
Der Kompressor darf nur in geeigneten Räu-
men (gut belüftet, Umgebungstemperatur
+5°C bis 40°C) betrieben werden. Im Raum
dürfen sich keine Stäube, keine Säuren,
Dämpfe, explosive oder entflammbare Gase
befinden.
•
Der Kompressor ist geeignet für den Einsatz
in trockenen Räumen. In Bereichen, in denen
mit Spritzwasser gearbeitet wird, ist der Ein-
satz nicht zulässig.
6. Montage und Inbetriebnahme
Vorsicht!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
6.1 Netzanschluß
Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung lt. Ma-
schinenleistungsschild übereinstimmt. Lange Zu-
leitungen, sowie Verlängerungen, Kabeltrommeln
usw. verursachen Spannungabfall und können
den Motoranlauf verhindern. Bei niedrigen Tem-
peraturen unter +5°C ist der Motoranlauf durch
Schwergängigkeit gefährdet.
6.2 Aus-/ Einschalter (8)
Stellen Sie den Ein-/Ausschalter (8) zum Ein-
schalten auf die Position 1.
Zum Ausschalten Ein-/Ausschalter (8) in Position
0 bringen.
6.3 Druckeinstellung: (Abb. 1)
•
Mit dem Druckregler (7) kann der Druck am
Manometer (6) eingestellt werden.
•
Der eingestellte Druck kann an der Schnell-
kupplung (5) entnommen werden.
6.4 Druckschaltereinstellung
Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
Anl_TC_AC_190_6_8_OF_SPK9.indb 5Anl_TC_AC_190_6_8_OF_SPK9.indb 5 12.03.2018 07:49:0412.03.2018 07:49:04
D
- 6 -
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungs- und War-
tungsarbeiten den Netzstecker.
Gefahr!
Warten Sie bis der Verdichter vollständig ab-
gekühlt ist! Verbrennungsgefahr!
Gefahr!
Vor allen Reinigungs- und Wartungsarbeiten
ist der Kessel drucklos zu machen.
8.1 Reinigung
•
Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
•
Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
•
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
•
Schlauch und Spritzwerkzeuge müssen vor
Reinigung vom Kompressor getrennt werden.
Der Kompressor darf nicht mit Wasser, Lö-
sungsmitteln o. Ä. gereinigt werden.
8.2 Kondenswasser
Achtung! Für dauerhafte Haltbarkeit des Druck-
behälters (2) ist nach jedem Betrieb das Kon-
denswasser durch Öff nen des Ablasshahns (11)
abzulassen. Neigen sie den Kessel des Kom-
pressors so weit, dass sich der Ablasshahn am
tiefsten Punkt des Kessels befi ndet. So kann das
Kondenswasser vollständig ablaufen.
8.3 Sicherheitsventil (10)
Das Sicherheitsventil ist auf den höchstzulässi-
gen Druck des Druckbehälters eingestellt. Es ist
nicht zulässig, das Sicherheitsventil zu verstellen
oder dessen Plombe zu entfernen. Damit das
Sicherheitsventil im Bedarfsfall richtig funktioniert,
sollte dies von Zeit zu Zeit betätigt werden. Zie-
hen Sie so stark am Ring, bis die Druckluft hörbar
abbläst. Anschließend lassen Sie den Ring wie-
der los.
8.4 Lagerung
Gefahr!
Ziehen Sie den Netzstecker, entlüften Sie das
Gerät und alle angeschlossenen Druckluftwerk-
zeuge. Stellen Sie den Kompressor so ab, dass
dieser nicht von Unbefugten in Betrieb genom-
men werden kann.
Vorsicht!
Den Kompressor nur in trockener und für
Unbefugte unzugänglicher Umgebung auf-
bewahren. Nicht kippen, nur stehend aufbe-
wahren!
8.5 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
•
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
Anl_TC_AC_190_6_8_OF_SPK9.indb 6Anl_TC_AC_190_6_8_OF_SPK9.indb 6 12.03.2018 07:49:0412.03.2018 07:49:04
D
- 7 -
10. Mögliche Ausfallursachen
Problem Ursache Lösung
Kompressor läuft
nicht
1. Netzspannung nicht vorhanden
2. Netzspannung zu niedrig
3. Außentemperatur zu niedrig
4. Motor überhitzt
1. Kabel, Netzstecker, Sicherung und
Steckdose überprüfen.
2. Zu lange Verlängerungskabel
vermeiden. Verlängerungs-kabel
mit ausreichendem Aderquerschnitt
verwenden.
3. Nicht unter +5° C Außentemperatur
betreiben.
4. Motor abkühlen lassen ggf. Ursa-
che der Überhitzung beseitigen.
Kompressor läuft,
jedoch kein Druck
1. Rückschlagventil undicht
2. Dichtungen defekt
3. Ablass-Schraube für Kondens-
wasser (11) undicht.
1. Rückschlagventil austauschen.
2. Dichtungen überprüfen, defekte
Dichtungen bei einer Fachwerkstatt
ersetzen lassen.
3. Schraube per Hand nachziehen.
Dichtung auf der Schraube über-
prüfen, ggf. ersetzen.
Kompressor läuft,
Druck wird am Ma-
nometer angezeigt,
jedoch Werkzeuge
laufen nicht.
1. Schlauchverbindungen undicht.
2. Schnellkupplung undicht.
3. Zu wenig Druck am Druckregler
eingestellt.
1. Druckluftschlauch und Werk-
zeuge überprüfen, ggf. aus-
tauschen.
2. Schnellkupplung überprüfen,
ggf. ersetzen.
3. Druckregler weiter aufdrehen.
Anl_TC_AC_190_6_8_OF_SPK9.indb 7Anl_TC_AC_190_6_8_OF_SPK9.indb 7 12.03.2018 07:49:0512.03.2018 07:49:05
D
- 8 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_TC_AC_190_6_8_OF_SPK9.indb 8Anl_TC_AC_190_6_8_OF_SPK9.indb 8 12.03.2018 07:49:0512.03.2018 07:49:05
D
- 9 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Keilriemen, Luftfi lter
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
•
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TC_AC_190_6_8_OF_SPK9.indb 9Anl_TC_AC_190_6_8_OF_SPK9.indb 9 12.03.2018 07:49:0512.03.2018 07:49:05
D
- 10 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_AC_190_6_8_OF_SPK9.indb 10Anl_TC_AC_190_6_8_OF_SPK9.indb 10 12.03.2018 07:49:0512.03.2018 07:49:05
D
- 11 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
•
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_AC_190_6_8_OF_SPK9.indb 11Anl_TC_AC_190_6_8_OF_SPK9.indb 11 12.03.2018 07:49:0512.03.2018 07:49:05
GB
- 12 -
Danger! Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Beware of electrical voltage
Beware of hot parts
Warning! The equipment is remote-controlled and may start-up without warning.
Anl_TC_AC_190_6_8_OF_SPK9.indb 12Anl_TC_AC_190_6_8_OF_SPK9.indb 12 12.03.2018 07:49:0612.03.2018 07:49:06
GB
- 13 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1/2)
1. Housing cover
2. Pressure vessel
3. Hook for cable store
4. Supporting foot
5. Quick-lock coupling (regulated compressed
air)
6. Pressure gauge (for reading the set pressure)
7. Pressure regulator
8. On/Off switch
9. Transport handle
10. Safety valve
11. Drainage cock for condensation water
2.2 Items supplied
Please check that the article is complete as spe-
cifi ed in the scope of delivery. If parts are missing,
please contact our service center or the nearest
branch of the DIY store where you made your
purchase at the latest within 5 work days after
purchasing the article and upon presentation of
a valid bill of purchase. Also, refer to the warranty
table in the warranty provisions at the end of the
operating instructions.
•
Open the packaging and take out the equip-
ment with care.
•
Remove the packaging material and any
packaging and/or transportation braces (if
available).
•
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
•
If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
•
Original operating instructions
•
Safety instructions
3. Proper use
The compressor is designed for generating com-
pressed air for tools operated by compressed air.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anl_TC_AC_190_6_8_OF_SPK9.indb 13Anl_TC_AC_190_6_8_OF_SPK9.indb 13 12.03.2018 07:49:0612.03.2018 07:49:06
GB
- 14 -
4. Technical data
Power supply: .................................... 230 ~ 50 Hz
Motor rating in kW: .......................................... 1.1
Operating mode ......................................S3 25%
Compressor speed in rpm: ........................... 3550
Operating pressure in bar: ................................. 8
Pressure vessel volume in litre: .......................... 6
Theoretical intake rate in l/min.: ...................... 185
Sound power level L
WA
in dB: ............................ 97
K
WA
uncertainty .............................................2 dB
Sound pressure level L
pA
in dB: ........................ 75
K
pA
uncertainty ............................................. 2 dB
Protection type: ............................................IP 20
Machine weight in kg: ......................................... 9
Operating mode S3 - 25% - 10min: S3 =
Intermittent mode without infl uencing the starting
process. This means that during a period of 10
min the max. operating time is 25% (2.5 min).
Danger!
Noise
The noise emission values were measured in ac-
cordance with EN ISO 3744.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
•
Examine the machine for signs of transit da-
mage. Report any damage immediately to the
company which delivered the compressor.
•
The compressor should be set up near the
working consumer.
•
Avoid long air lines and long supply lines (ex-
tensions).
•
Make sure the intake air is dry and dust-free.
•
Do not set up the compressor in damp or wet
rooms.
•
The compressor may only be used in suitable
rooms (with good ventilation and an ambient
temperature from +5°C to +40°C). There must
be no dust, acids, vapors, explosive gases or
inflammable gases in the room.
•
The compressor is designed to be used in dry
rooms. It is prohibited to use the compressor
in areas where work is conducted with spray-
ed water.
6. Assembly and starting
Caution!
You must fully assemble the appliance before
using it for the fi rst time.
6.1 Voltage
Before you use the machine, make sure that the
mains voltage complies with the specifi cations on
the rating plate. Long supply cables, extensions,
cable reels etc. cause a drop in voltage and can
impede motor start-up. In the case of low tempe-
ratures below +5°C, motor start-up is jeopardized
as a result of stiff ness.
6.2 On/Off switch (8)
To switch on the equipment set the On/Off switch
(8) to position 1.
Move the On/Off switch (8) to position 0 to switch
off the equipment.
6.3 Adjusting the pressure: (Fig. 1)
•
You can adjust the pressure on the pressure
gauge (6) using the pressure regulator (7).
•
The set pressure can be taken from the quick-
lock coupling (5).
6.4 Setting the pressure switch
The pressure switch is set at the factory.
Switch-on pressure 6 bar
Switch-off pressure 8 bar
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
Anl_TC_AC_190_6_8_OF_SPK9.indb 14Anl_TC_AC_190_6_8_OF_SPK9.indb 14 12.03.2018 07:49:0612.03.2018 07:49:06
GB
- 15 -
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Pull the power plug before doing any
cleaning and maintenance work on the ap-
pliance.
Danger!
Wait until the compressor has completely
cooled down. Risk of burns!
Danger!
Always depressurize the tank before carrying
out any cleaning and maintenance work.
8.1 Cleaning
•
Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
•
We recommend that you clean the device
immediately each time you have finished
using it.
•
Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
•
You must disconnect the hose and any
spraying tools from the compressor before
cleaning. Do not clean the compressor with
water, solvents or the like.
8.2 Condensation water
Caution! To ensure a long service life of the pres-
sure vessel (2), drain off the condensed water by
opening the drainage cock (11) each time after
using. Tilt the compressor tank until the drainage
cock is at the lowest point of the tank. All the con-
densation water can then run out.
8.3 Safety valve (10)
The safety valve has been set for the highest per-
mitted pressure of the pressure vessel. It is prohi-
bited to adjust the safety valve or remove its seal.
Actuate the safety valve from time to time to en-
sure that it works when required. Pull the ring with
suffi cient force until you can hear the compressed
air being released. Then release the ring again.
8.4 Storage
Danger!
Pull the mains plug out of the socket and ventilate
the appliance and all connected pneumatic tools.
Switch off the compressor and make sure that it is
secured in such a way that it cannot be started up
again by any unauthorized person.
Caution!
Store the compressor only in a dry location
which is not accessible to unauthorized per-
sons. Always store upright, never tilted!
8.5 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
•
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
Anl_TC_AC_190_6_8_OF_SPK9.indb 15Anl_TC_AC_190_6_8_OF_SPK9.indb 15 12.03.2018 07:49:0612.03.2018 07:49:06
GB
- 16 -
10. Possible causes of failure
Problem Cause Solution
The compressor
does not start
1. No supply voltage
2. Insuffi cient supply voltage
3. Outside temperature is too low
4. Motor is overheated
1. Check the supply voltage, the pow-
er plug and the socket-outlet.
2. Make sure that the extension cable
is not too long. Use an extension
cable with large enough wires.
3. Never operate with an outside tem-
perature of below +5°C.
4. Allow the motor to cool down If
necessary, remedy the cause of the
overheating.
The compressor
starts but there is no
pressure
1. Leak in the non-return valve
2. The seals are damaged.
3. The drainage screw for
condensation water (11) leaks.
1. Replace the non-return valve
2. Check the seals and have any da-
maged seals replaced by a service
center
3. Tighten the screw by hand. Check
the seal on the screw and replace if
necessary.
The compressor
starts, pressure is
shown on the pres-
sure gauge, but the
tools do not start.
1. Loose hose connections
2. Leak in a quick-lock coupling
3. Insuffi cient pressure set on the
pressure regulator.
1. Check the compressed air hose
and tools and replace if necessary.
2. Check the quick-lock coupling and
replace if necessary.
3. Open the pressure regulator further.
Anl_TC_AC_190_6_8_OF_SPK9.indb 16Anl_TC_AC_190_6_8_OF_SPK9.indb 16 12.03.2018 07:49:0612.03.2018 07:49:06
GB
- 17 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EU concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_TC_AC_190_6_8_OF_SPK9.indb 17Anl_TC_AC_190_6_8_OF_SPK9.indb 17 12.03.2018 07:49:0612.03.2018 07:49:06
GB
- 18 -
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* V-belt, air fi lter
Consumables*
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
•
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_TC_AC_190_6_8_OF_SPK9.indb 18Anl_TC_AC_190_6_8_OF_SPK9.indb 18 12.03.2018 07:49:0712.03.2018 07:49:07
GB
- 19 -
Warranty cer tifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_TC_AC_190_6_8_OF_SPK9.indb 19Anl_TC_AC_190_6_8_OF_SPK9.indb 19 12.03.2018 07:49:0712.03.2018 07:49:07
F
- 20 -
Danger ! Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Attention à la tension électrique
Attention aux pièces brûlantes
Avertissement ! L’unité est télécommandée et peut démarrer sans avertissement préalable.
Anl_TC_AC_190_6_8_OF_SPK9.indb 20Anl_TC_AC_190_6_8_OF_SPK9.indb 20 12.03.2018 07:49:0712.03.2018 07:49:07
F
- 21 -
Danger!
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten-
tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité corres-
pondantes dans le cahier en annexe.
Danger!
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles-
sures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri-
eure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1/2)
1. Recouvrement du boîtier
2. Récipient sous pression
3. Crochet pour enrouleur de câble
4. Pied d‘appui
5. Accouplement rapide (air comprimé réglé)
6. Manomètre (la pression réglée est lisible)
7. Manostat régulateur
8. Interrupteur marche/arrêt
9. Poignée de transport
10. Soupape de sécurité
11. Robinet de vidange pour eau de condensati-
on
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, il faut vous adresser dans un
délai de 5 jours ouvrables maximum après votre
achat à notre service après-vente ou au magasin
de bricolage compétent le plus proche muni
d‘une preuve d‘achat valable. Veuillez consulter
pour cela le tableau des garanties dans les condi-
tions de garantie à la fi n du mode d‘emploi.
•
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
•
Retirez le matériel d’emballage tout comme
les sécurités d’emballage et de transport (s’il
y en a).
•
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
sont pas endommagés par le transport.
•
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Danger!
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
•
Mode d’emploi d’origine
•
Consignes de sécurité
3. Utilisation conforme à
l’aff ectation
Le compresseur sert à produire de l’air comprimé
pour les outils fonctionnant à l’air comprimé.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
Anl_TC_AC_190_6_8_OF_SPK9.indb 21Anl_TC_AC_190_6_8_OF_SPK9.indb 21 12.03.2018 07:49:0712.03.2018 07:49:07
F
- 22 -
4. Données techniques
Branchement secteur: .................... 230 V ~ 50 Hz
Puissance du moteur kW: ............................... 1,1
Mode de service .....................................S3 25%
Vitesse de rotation du compresseur min
-1
: ... 3550
Pression de service bar: .................................... 8
Capacité du réservoir à
air comprimé (en litres): ..................................... 6
Puissance d’aspiration théorique l/min: .......... 185
Niveau de puissance acoustique L
WA
en dB: .... 97
Imprécision K
WA
............................................2 dB
Niveau de pression acoustique L
pA
en dB: ....... 75
Imprécision K
pA
............................................2 dB
Type de protection: ....................................... IP 20
Poids en kg: ....................................................... 9
Mode de service S3 – 25 % - 10 min : S3 =
service discontinu sans infl uence du procédé
de démarrage. Ceci signifi e que pendant une
période de 10 min, la durée de fonctionnement
maxi. est de 25 % (2,5 min).
Danger!
Bruit
Les valeurs de niveau de bruit ont été détermi-
nées conformément à EN ISO 3744.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
•
Vérifiez que l’appareil n’a pas été endom-
magé pendant le transport. En cas d’avarie,
informez immédiatement l’entreprise de
transport qui a livré le compresseur.
•
Il est recommandable d’installer le compres-
seur à proximité du consommateur.
•
Evitez les tuyaux à air et les câbles
d’alimentation (câbles de rallonge) longs.
•
Veillez à ce que l’air aspiré soit sec et sans
poussière.
•
N’installez pas le compresseur dans un local
humide ou détrempé.
•
Le compresseur doit être utilisé uniquement
dans des endroits adéquats (bonne ventila-
tion, température ambiante +5°C - +40° C).
Il ne doit y avoir dans la salle aucune pous-
sière, aucun acide, aucune vapeur, aucun
gaz explosif ou inflammable.
•
Le compresseur doit être employé dans
des endroits secs. Il ne peut être utilisé
dans des zones où l’on travaille avec des
éclaboussures d’eau.
6. Montage et mise en service
Danger!
Montez absolument l’appareil complètement
avant de le mettre en service !
6.1 Raccordement électrique
Veillez, avant la mise en service, à ce que la ten-
sion du secteur et la tension de service soient les
mêmes en vous reportant à la plaque signalétique
de la machine. Les longs câbles d’alimentation
tout comme les rallonges, tambours de câble etc.
qui entraînent des chutes de tension et peuvent
empêcher le démarrage du moteur. Lorsque la
température descend en dessous de 5° C, le mo-
teur marche durement et peut ne pas démarrer.
6.2 Interrupteur marche/arrêt (8)
Mettez l’interrupteur Marche / Arrêt (8) en position
1 pour la mise en circuit.
Pour la mise hors circuit, mettre l’interrupteur
Marche / Arrêt (8) en position 0.
6.3 Réglage de pression : (fi gure 1)
•
Le régulateur de pression (7) permet de rég-
ler la pression sur le manomètre (6).
•
La pression réglée peut être prise au niveau
du raccord rapide (5).
6.4 Réglage de l’interrupteur manométrique
L’interrupteur manométrique est ajusté à l’usine.
Pression de mise en circuit: 6 bar
Pression de mise hors circuit 8 bar
7. Remplacement de la ligne de
raccordement réseau
Danger!
Si la ligne de raccordement réseau de cet ap-
pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.
Anl_TC_AC_190_6_8_OF_SPK9.indb 22Anl_TC_AC_190_6_8_OF_SPK9.indb 22 12.03.2018 07:49:0712.03.2018 07:49:07
F
- 23 -
8. Nettoyage, maintenance et
commande de pièces de
rechange
Danger!
Retirez la prise du réseau avant chaque tra-
vail de réglage et de maintenance.
Danger!
Attendez jusqu’à ce que le compresseur ait
refroidi ! Risque de brûlure !
Danger!
Avant tous travaux de nettoyage et de main-
tenance, mettre la chaudière hors circuit.
8.1 Nettoyage
•
Maintenez les dispositifs de protection, les
fentes à air et le carter de moteur aussi pro-
pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres-
sion.
•
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
•
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
•
Détachez le tuyau et les outils de pulvérisati-
on du compresseur avant de commencer le
nettoyage. Le compresseur ne doit pas être
lavé à l’eau, avec des solvants ou autres pro-
duits du même genre.
8.2 Eau de condensation
Attention ! Afi n de maintenir le récipient sous
pression (2) durablement en bon état, il faut
vidanger l‘eau de condensation après chaque
utilisation en ouvrant le robinet de vidange (11).
Penchez la cuve du compresseur jusqu‘à ce que
le robinet de vidange se trouve complètement au
fond de la cuve. De cette manière l‘eau de con-
densation peut s‘évacuer entièrement.
8.3 soupape de sécurité (10)
La soupape de sécurité est réglée sur la pression
maximale admise du récipient sous pression. Il
est interdit de dérégler la soupape de sécurié ou
supprimer ses plombs. Pour que la vanne de sé-
curité fonctionne correctement en cas de besoin,
il faut l’actionner de temps en temps. Tirez sur la
bague jusqu’à ce que vous entendiez l’air compri-
mé s’échapper. Ensuite, relâchez la bague.
8.4 Entreposage
Danger!
Tirez la fi che de contact, ventilez l’appareil et tous
les outils à air comprimé raccordés. Rangez le
compresseur de manière qu’aucune personne
non autorisée ne puisse le mettre en service.
Prudence !
Le compresseur doit être conservé dans un
endroit sec et dont l’accès est interdit aux
personnes non autorisées. Ne le renversez
pas, conservez-le uniquement debout !
8.5 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
•
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per-
mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin-
troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-
tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
Anl_TC_AC_190_6_8_OF_SPK9.indb 23Anl_TC_AC_190_6_8_OF_SPK9.indb 23 12.03.2018 07:49:0712.03.2018 07:49:07
F
- 24 -
10. Origine possible des pannes
Problème Origine Solution
Le compresseur ne
marche pas
1. Tension secteur pas présente
2. tension secteur trop basse
3. température extérieure trop faible
4. moteur trop chaud
1. Contrôler le câble, la fi che de
contact, le fusible et la prise de
courant
2. éviter les rallonges trop longues
Utiliser une rallonge de câble avec
suffi samment de diamètre de brin
3. ne pas s’en servir à une
température inférieure à +5°C
4. laissez refroidir le moteur, le cas
échéant, Eliminer d’origine de la
surchauff e
Le compresseur
fonctionne, cepen-
dant aucune pressi-
on n’est présente
1. soupape anti-retour non étanche
2. joints cassés
3. bouchon fi leté de vidange pour
l’eau condensée (11) perméable.
1. remplacer la soupape anti-retour
2. contrôler les joints, faire remplacer
les joints cassés dans un atelier
3. resserrer la vis à la main. Contrôler
le joint sur la vis, le remplacer le
cas échéant
Le compresseur
fonctionne, la pres-
sion est affi chée sur
le manomètre, mais
les outils ne foncti-
onnent pas
1. raccords de fl exibles
perméables
2. raccord rapide perméable
3. pas assez de pression réglée sur le
régulateur de pression
1. contrôler le tuyau d’air comprimé et
les outils, le cas échéant, les rem-
placer
2. contrôler le raccord rapide, le cas
échéant, le remplacer
3. Ouvrir encore le régulateur de pres-
sion.
Anl_TC_AC_190_6_8_OF_SPK9.indb 24Anl_TC_AC_190_6_8_OF_SPK9.indb 24 12.03.2018 07:49:0712.03.2018 07:49:07
F
- 25 -
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/EU relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-
er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
Anl_TC_AC_190_6_8_OF_SPK9.indb 25Anl_TC_AC_190_6_8_OF_SPK9.indb 25 12.03.2018 07:49:0812.03.2018 07:49:08
F
- 26 -
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-
mables.
Catégorie Exemple
Pièces d‘usure* courroie trapézoïdale, fi ltre à air
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
•
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
Anl_TC_AC_190_6_8_OF_SPK9.indb 26Anl_TC_AC_190_6_8_OF_SPK9.indb 26 12.03.2018 07:49:0812.03.2018 07:49:08
F
- 27 -
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-
sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-
mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-
tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-
lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-
dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-
males ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-
rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-
ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-
yer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-
rantie conformément aux informations du service après-vente de ce mode d‘emploi.
Anl_TC_AC_190_6_8_OF_SPK9.indb 27Anl_TC_AC_190_6_8_OF_SPK9.indb 27 12.03.2018 07:49:0812.03.2018 07:49:08
I
- 28 -
Pericolo! Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Attenzione! Portate cuffi e antirumore. L’eff etto del rumore può causare la perdita dell’udito.
Fate attenzione alla tensione elettrica
Fate attenzione alle parti molto calde
Avvertimento! L’unità è telecomandata e può mettersi in moto senza avvertimento.
Anl_TC_AC_190_6_8_OF_SPK9.indb 28Anl_TC_AC_190_6_8_OF_SPK9.indb 28 12.03.2018 07:49:0812.03.2018 07:49:08
I
- 29 -
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi-
oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques-
te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al-
cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono cau-
sare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1/2)
1. Copertura della scocca
2. Serbatoio a pressione
3. Gancio avvolgicavo
4. Piede di appoggio
5. Accoppiamento rapido (aria compressa rego-
lata)
6. Manometro (indica la pressione impostata)
7. Regolatore di pressione
8. Interruttore ON/OFF
9. Impugnatura di trasporto
10. Valvola di sicurezza
11. Tappo a rubinetto di scarico dell‘acqua di
condensa
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio
Assistenza presentando un documento di ac-
quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto o al centro fai-da-te competente
più vicino. Al riguardo fate attenzione alla Tabella
Garanzia nelle disposizioni di garanzia alla fi ne
delle istruzioni.
•
Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
•
Togliete il materiale d’imballaggio e anche i
fermi di trasporto / imballo (se presenti).
•
Controllate che siano presenti tutti gli elemen-
ti forniti.
•
Verificate che l’apparecchio e gli accessori
non presentino danni dovuti al trasporto.
•
Se possibile, conservate l’imballaggio fino
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
3. Utilizzo proprio
Il compressore serve per produrre aria compres-
sa per utensili azionati con aria compressa.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi-
anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
Anl_TC_AC_190_6_8_OF_SPK9.indb 29Anl_TC_AC_190_6_8_OF_SPK9.indb 29 12.03.2018 07:49:0812.03.2018 07:49:08
I
- 30 -
4. Caratteristiche tecniche
Collegamento rete elettrica: ........... 230 V ~ 50 Hz
Potenza del motore kW: .................................. 1,1
Modalità operativa ...................................S3 25%
Numero giri del compressore/min
-1
: ............. 3550
Pressione al funzionamento in bar: .................... 8
Volume del recipiente a pressione (in litri): ......... 6
Potenza teorica d’assorbimento l/min: ........... 185
Livello potenza acustica L
WA
in dB: ................... 97
Incertezza K
WA
..............................................2 dB
Livello intensità acustica L
pA
in dB: ................... 75
Incertezza K
pA
..............................................2 dB
Tipo die protezione: .....................................IP 20
Peso dell’apparecchio in kg:............................... 9
Modalità operativa S3 - 25% - 10min: S3 =
Esercizio intermittente senza infl usso sul
processo di avviamento. Ciò signifi ca che per un
periodo di 10min il tempo max. di esercizio è del
25% (2,5 min.).
Pericolo!
Rumore
I valori di emissione dei rumori sono stati rilevati
secondo la norma EN ISO 3744.
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.
•
Verificate che l’apparecchio non presenti
danni di trasporto. Comunicare tempestiva-
mente gli eventuali danni rilevati all’impresa
trasporti, che ha provveduto alla consegna
del compressore.
•
Il collocamento del compressore dovrebbe
avvenire vicino al consumatore.
•
Sono da evitare lunghe condutture dell’aria e
lunghe condutture di raccordo (cavi di prolun-
ga).
•
Verificate che l’aria assorbita sia asciutta e
senza polvere.
•
Non collocare il compressore in una stanza
umida o bagnata.
•
Il compressore deve venire usato soltanto in
luoghi adatti (ben aerati, temperatura ambien-
te +5°C - +40°C). Il luogo deve essere privo di
polvere, acidi, vapori, gas esplosivi o infiam-
mabili.
•
Il compressore è adatto per l’uso in luoghi as-
ciutti. L’uso non è concesso nelle zone dove
si lavora con spruzzi d’acqua.
6. Montaggio e messa in esercizio
Attenzione!
Prima della messa in esercizio montate assoluta-
mente l’apparecchio in modo completo!
6.1 Allacciamento alla rete
Prima della messa in esercizio fate attenzione
che la tensione di rete corrisponda a quella di
esercizio indicata sulla targhetta delle caratteris-
tiche dell’apparecchio. I cavi lunghi di alimentazi-
one nonché prolunghe, avvolgicavi, ecc. causano
un calo di tensione e possono impedire l’avvio del
motore. In caso di basse temperature inferiori a
+5°C l’avvio del motore può essere più diffi cile.
6.2 Interruttore ON/OFF (8)
Per accendere spostate l’interruttore ON/OFF (8)
in posizione 1.
Per spegnere portate l’interruttore ON/OFF (8) in
posizione 0.
6.3 Impostazione della pressione (Fig. 1)
•
Con il regolatore della pressione (7) si può
impostare la pressione sul manometro (6).
•
La pressione impostata può essere prelevata
sull’accoppiamento rapido (5).
6.4 Regolazione del pulsante
Il pulsante è stato regolato nello stabilimento.
Pressione d’accensione: 6 bar
Pressione di spegnimento: 8 bar
7. Sostituzione del cavo di
alimentazione
Pericolo!
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.
Anl_TC_AC_190_6_8_OF_SPK9.indb 30Anl_TC_AC_190_6_8_OF_SPK9.indb 30 12.03.2018 07:49:0812.03.2018 07:49:08
I
- 31 -
8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia e di ma-
nutenzione staccate la spina dalla presa di
corrente.
Pericolo!
Attendete fi no a quando il compressore si
sia completamente raff reddato! Pericolo di
ustioni!
Pericolo!
Prima di ogni lavoro di pulizia e manutenzio-
ne si deve eliminare la pressione del serba-
toio!
8.1 Pulizia
•
Tenete il più possibile i dispositivi di protezio-
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
•
Consigliamo di pulire l’apparecchio subito
dopo averlo usato.
•
Pulite l’apparecchio regolarmente con un
panno asciutto ed un po’ di sapone. Non usa-
te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
•
Il tubo e gli strumenti di spruzzo devono es-
sere separati dal compressore prima della
pulizia. Il compressore non deve venire pulito
con acqua, solventi ecc.
8.2 Acqua di condensa
Attenzione! Per una durata prolungata del serba-
toio a pressione (2), dopo ogni utilizzo è neces-
sario scaricare l‘acqua di condensa aprendo il
rubinetto di scarico (11). Inclinate il serbatoio del
compressore in modo che il rubinetto di scarico
si trovi nel punto più basso del serbatoio. In tal
modo l‘acqua di condensa potrà defl uire comple-
tamente.
8.3 Valvola di sicurezza (10)
La valvola di sicurezza è impostata sulla massima
pressione consentita per il recipiente a pressione.
Non è consentito modifi care la regolazione della
valvola di sicurezza o togliere il sigillo di piombo.
La valvola di sicurezza deve essere attivata di
quando in quando in modo che funzioni corret-
tamente in caso di necessità. Tirate brevemente
l’anello fi no a quando si sente l’aria compressa
che fuoriesce. Poi mollate di nuovo l’anello.
8.4 Conservazione
Pericolo!
Staccate la spina dalla presa di corrente, sfi atate
l’apparecchio e tutti gli utensili ad aria compressa
ad esso collegato. Tenete il compressore in modo
tale che non possa essere messo in funzione da
persone non autorizzate.
Attenzione!
Tenere il compressore solo in un ambiente
asciutto e non accessibile per persone non
autorizzate. Non ribaltarlo, conservarlo solo
diritto!
8.5 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
•
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
9. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es-
sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con-
segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
Anl_TC_AC_190_6_8_OF_SPK9.indb 31Anl_TC_AC_190_6_8_OF_SPK9.indb 31 12.03.2018 07:49:0812.03.2018 07:49:08
I
- 32 -
10. Possibili cause di anomalie
Problema Causa Soluzione
Il compressore non
funziona
1. Manca la tensione di rete
2. Tensione di rete troppo bassa
3. Temperatura esterna troppo bassa
4. Motore surriscaldato
1. Controllare cavo, spina di rete, fusi-
bile e presa di corrente
2. Evitate cavi di prolunga troppo
lunghi. Usate cavi di prolunga con
una sezione suffi ciente del condut-
tore
3. Non farlo funzionare ad una tempe-
ratura esterna inferiore a +5°C
4. Fate raff reddare il motore ed even-
tualmente eliminate la causa del
surriscaldamento
Il compressore
funziona, ma non
produce aria com-
pressa
1. Valvola antiritorno perde
2. Guarnizioni rovinata
3. Tappo a vite di scarico dell’acqua di
condensa (11) perde
1. Sostituite la valvola antiritorno
2. Controllate le guarnizioni, fare so-
stituire le guarnizioni difettose da
un’offi cina specializzata
3. Serrate a mano il tappo a vite.
Controllate la guarnizione della
valvola, eventualmente sostituitela
Il manometro indica
pressione, ma gli
utensili non funzi-
onano
1. Perdite nei collegamenti del tubo
2. Perdite all’accoppiamento rapido
3. Impostata pressione troppo bassa
sul regolatore di pressione
1. Controllate il tubo dell’aria com-
pressa, eventualmente sostituitelo
2. Controllate ed eventualmente sosti-
tuite l’accoppiamento rapido
3. Aprite maggiormente il regolatore di
pressione.
Anl_TC_AC_190_6_8_OF_SPK9.indb 32Anl_TC_AC_190_6_8_OF_SPK9.indb 32 12.03.2018 07:49:0912.03.2018 07:49:09
I
- 33 -
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/EU sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-
chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
Anl_TC_AC_190_6_8_OF_SPK9.indb 33Anl_TC_AC_190_6_8_OF_SPK9.indb 33 12.03.2018 07:49:0912.03.2018 07:49:09
I
- 34 -
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Cinghia trapezoidale, fi ltro dell‘aria
Materiale di consumo/parti di consumo *
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu-
enti domande:
•
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Anl_TC_AC_190_6_8_OF_SPK9.indb 34Anl_TC_AC_190_6_8_OF_SPK9.indb 34 12.03.2018 07:49:0912.03.2018 07:49:09
I
- 35 -
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-
tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-
mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-
do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Anl_TC_AC_190_6_8_OF_SPK9.indb 35Anl_TC_AC_190_6_8_OF_SPK9.indb 35 12.03.2018 07:49:0912.03.2018 07:49:09
S
- 36 -
Fara! Läs igenom bruksanvisningen för att sänka risken för skador
Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Varning för elektrisk spänning
Varning för heta delar
Varning! Enheten är fjärrstyrd och kan starta upp utan förvarning.
Anl_TC_AC_190_6_8_OF_SPK9.indb 36Anl_TC_AC_190_6_8_OF_SPK9.indb 36 12.03.2018 07:49:0912.03.2018 07:49:09
S
- 37 -
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis-
ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis-
ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan-
visning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!
Läs alla säkerhetsanvisningar och instrukti-
oner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan föror-
saka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1/2)
1. Skyddskåpa
2. Tryckkärl
3. Krokar för kabelupplindning
4. Stöd
5. Snabbkoppling (reglerad tryckluft)
6. Manometer (inställt tryck kan läsas av)
7. Tryckreduceringsventil
8. Strömbrytare
9. Transporthandtag
10. Säkerhetsventil
11. Avtappningskran för kondensvatten
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
byggmarknaden där du köpte produkten inom
fem dagar efter att du köpte artikeln. Tänk på att
du måste visa upp ett giltigt kvitto. Beakta även
garantitabellen i garantibestämmelserna i slutet
av bruksanvisningen.
•
Öppna förpackningen och ta försiktigt ut pro-
dukten ur förpackningen.
•
Ta bort förpackningsmaterialet samt förpack-
nings- och transportsäkringar (om förhan-
den).
•
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
na har skadats i transporten.
•
Spara om möjligt på förpackningen tills ga-
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast-
påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
•
Original-bruksanvisning
•
Säkerhetsanvisningar
3. Ändamålsenlig användning
Kompressorn används för att generera tryckluft till
tryckluftsdrivna verktyg.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul-
terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-
dukten ska användas inom yrkesmässiga, hant-
verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
Anl_TC_AC_190_6_8_OF_SPK9.indb 37Anl_TC_AC_190_6_8_OF_SPK9.indb 37 12.03.2018 07:49:0912.03.2018 07:49:09
S
- 38 -
4. Tekniska data
Nätanslutning: ................................ 230 V ~ 50 Hz
Motoreff ekt kW: ............................................... 1,1
Driftslag ..................................................S3 25 %
Varvtal min
-1
: ................................................ 3550
Driftstryck bar: .................................................... 8
Tryckbehållarens volym (i liter): .......................... 6
Teo. insugningkapacitet l/min: ........................ 185
Ljudeff ektsnivå L
WA
i dB: ................................... 97
Osäkerhet K
WA
..............................................2 dB
Ljudtrycksnivå L
PA
i dB:..................................... 75
Osäkerhet K
pA
..............................................2 dB
Kapslingsklass: ............................................ IP 20
Vikt i kg: ............................................................. 9
Driftslag S3 - 25% - 10 min: S3 = Intermittent
drift utan att uppstart påverkas. Detta betyder att
drifttiden uppgår till max. 25 % (2,5 min) under en
tidsperiod på 10 minuter.
Fara!
Buller
Bullervärden har bestämts enligt EN ISO 3744.
5. Före användning
Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.
•
Kontrollera kompressorn för transportskador.
Eventuella skador ska omedelbart rapporte-
ras till det transportföretag som levererade
kompressorn.
•
Uppställningen av kompressorn bör vara i
närheten av förbrukaren.
•
Undvik lång luftledning oh långa till-ledningar
(förlängningar).
•
Se till att insugningsluften är torr och dammfri.
•
Ställ inte upp kompressorn i ett fuktigt eller
vått utrymme.
•
Kompressorn får endast användas i lämpliga
utrymmen (tillräcklig ventilation, omgivnings-
temperatur +5°C - +40°C). Utrymmet får inte
innehålla damm, syra, ånga, eller explosiva
eller brännbara gaser.
•
Kompressorn är lämplig för användning i
torra utrymmen. Det är inte tillåtet att använda
kompressorn inom områden där sprutvatten
används.
6. Montering och driftstart
Obs!
Se till att maskinen har monterats komplett
innan du tar den i drift!
6.1 Nätanslutning
Innan du använder maskinen, kontrollera att
nätspänningen stämmer överens med uppgifter-
na som anges på maskinens märkskylt. Långa
tilledningar samt förlängningar, kabel trummor
osv. förorsakar spänningsfall och kan förhindra att
motorn startar upp. Vid låga temperaturer under
+5°C fi nns det risk för att motorn inte kan starta
upp pga. trög gång.
6.2 Strömbrytare (8)
Ställ strömbrytaren (8) i läge 1 för att slå på kom-
pressorn.
Ställ strömbrytaren (8) i läge 0 för att slå ifrån
kompressorn.
6.3 Ställa in trycket (bild 1)
•
Trycket kan ställas in med tryckreducerings-
ventilen (7) och läsas av på manometern (6).
•
Det inställda trycket kan släppas ut vid
snabbkopplingen (5).
6.4 Tryckbrytarinställning
Tryckbrytaren har ställts in på fabriken.
Inkopplingstryck: 6 bar
Urkopplingstryck: 8 bar
7. Byta ut nätkabeln
Fara!
Om nätkabeln till denna produkt har skadats mås-
te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter-
som det annars fi nns risk för personskador.
Anl_TC_AC_190_6_8_OF_SPK9.indb 38Anl_TC_AC_190_6_8_OF_SPK9.indb 38 12.03.2018 07:49:0912.03.2018 07:49:09
S
- 39 -
8. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut stickkontakten före alla rengö-
rings- och underhållsarbeten.
Fara!
Vänta tills kompressorn har svalnat helt! Risk
för brännskador!
Fara!
Töm kärlet på tryck inför rengöring och un-
derhåll.
8.1 Rengöra maskinen
•
Håll skyddsanordningarna, ventilationsöpp-
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas-
kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
•
Vi rekommenderar att du rengör maskinen
efter varje användningstillfälle.
•
Rengör maskinen med jämna mellanrum med
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt-
riska slag.
•
Slangen och sprutverktygen måste kopplas
loss från kompressorn innan rengöringen
utförs. Kompressorn får inte rengöras med
vatten, lösningsmedel eller liknande.
8.2 Kondensvatten
Obs! För att tryckkärlet (2) ska hålla tätt under
lång tid framöver, måste kondensvattnet alltid
tappas av med avtappningskranen (11) efter varje
användning. Luta kompressorns tryckkärlet så
pass mycket att avtappningskranen befi nner sig
vid kärlets lägsta punkt. Därefter kan allt kondens-
vatten rinna ut.
8.3 Säkerhetsventil (10)
Säkerhetsventilen har ställts in på tryckbehål-
larens högsta tillåtna tryck. Det är inte tillåtet att
ändra på säkerhetsventilens inställning eller att
ta bort plomberingen. För att garantera att säker-
hetsventilen fungerar rätt när den behövs, ska
den aktiveras med jämna mellanrum. Dra kraftigt
i ringen tills du hör hur tryckluft släpps ut. Släpp
sedan ringen.
8.4 Förvaring
Fara!
Dra ut stickkontakten, avlufta maskinen och alla
anslutna tryckluftsdrivna verktyg. Ställ undan
kompressorn så att den inte kan tas i drift av
obehöriga personer.
Obs!
Förvara kompressorn endast i torr omgivning
utom räckhåll för obehöriga personer. Förva-
ra inte kompressorn i lutat skick utan endast
stående!
8.5 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reser-
vdelar:
•
Maskintyp
•
Maskinens artikel-nr.
•
Maskinens ident-nr.
•
Reservdelsnummer för erforderlig reservdel
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack-
ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor-
na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
Anl_TC_AC_190_6_8_OF_SPK9.indb 39Anl_TC_AC_190_6_8_OF_SPK9.indb 39 12.03.2018 07:49:0912.03.2018 07:49:09
S
- 40 -
10. Möjliga orsaker till att kompressorn inte fungerar
Problem Orsak Lösning
De compressor
draait niet
1. Nätspänning saknas.
2. För låg nätspänning
3. För låg utomhus temperatur.
4. Överhettad motor.
1. Kontrollera kabel, stick kontakt, sä-
kring och stick uttag.
2. Undvik alltför långa förläng-
ningskablar. Använd endast
förlängnings kablar med tillräckligt
stor ledararea.
3. Använd inte maskinen under +5°C.
4. Låt motorn svalna och åtgärda ev.
orsaken till överhettningen.
Kompressorn kör,
men genererar inget
tryck.
1. Backventil otät.
2. Tätningar defekta.
3. Avtappningsplugg för kondensvat-
ten (11) otät.
1. Byt ut backventilen.
2. Kontrollera tätningarna, låt en
auktoriserad verkstad byta ut
defekta tätningar.
3. Dra åt skruven för hand. Kontrollera
tätningen på skruven, byt ut vid be-
hov.
Kompressorn kör,
tryck visas på
manometern, men
verktygen kör inte.
1. Otäta slangkopplingar.
2. Otät snabbkoppling.
3. Alltför lågt tryck har ställts in på
tryck reduceringsventilen.
1. Kontrollera tryckluftsslangen och
verktygen, byt ut vid behov.
2. Kontrollera snabb kopplingen, byt ut
vid behov.
3. Ställ in högre tryck med tryckredu-
ceringsventilen.
Anl_TC_AC_190_6_8_OF_SPK9.indb 40Anl_TC_AC_190_6_8_OF_SPK9.indb 40 12.03.2018 07:49:1012.03.2018 07:49:10
S
- 41 -
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-
fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-
ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-
ter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
Anl_TC_AC_190_6_8_OF_SPK9.indb 41Anl_TC_AC_190_6_8_OF_SPK9.indb 41 12.03.2018 07:49:1012.03.2018 07:49:10
S
- 42 -
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-
ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kilrem, luftfi lter
Förbrukningsmaterial/förbrukningsdelar*
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:
•
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
Beskriv den felaktiga funktionen.
Anl_TC_AC_190_6_8_OF_SPK9.indb 42Anl_TC_AC_190_6_8_OF_SPK9.indb 42 12.03.2018 07:49:1012.03.2018 07:49:10
S
- 43 -
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-
sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-
verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-
rer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-
den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-
besök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-
gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
Anl_TC_AC_190_6_8_OF_SPK9.indb 43Anl_TC_AC_190_6_8_OF_SPK9.indb 43 12.03.2018 07:49:1012.03.2018 07:49:10
NL
- 44 -
Gevaar! Handleiding lezen om het letselrisico te verminderen
Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.
Waarschuwing voor elektrische spanning
Waarschuwing voor warme onderdelen
Waarschuwing! De unit wordt op afstand bestuurd en mag zonder waarschuwing starten
Anl_TC_AC_190_6_8_OF_SPK9.indb 44Anl_TC_AC_190_6_8_OF_SPK9.indb 44 12.03.2018 07:49:1012.03.2018 07:49:10
NL
- 45 -
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
deze handleiding / veiligheidsinstructies daarom
aandachtig door. Bewaar deze goed zodat u
de informatie op elk moment kunt terugvinden.
Mocht u dit toestel aan andere personen doorge-
ven, gelieve dan deze handleiding/veiligheidsin-
structies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei-
ligheidsinstructies.
1. Veiligheidsvoorschriften
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure!
Gevaar!
Lees alle veiligheidsinstructies en aanwijzin-
gen. Nalatigheden bij de inachtneming van de
veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels ver-
oorzaken. Bewaar alle veiligheidsinstructies
en aanwijzingen voor de toekomst.
2. Beschrijving van het toestel en
leveringsomvang
2.1 Beschrijving van het toestel (fi g. 1/2)
1. Afdekking van de behuizing
2. Drukvat
3. Haak voor het opwikkelen van de kabel
4. Standvoet
5. Snelkoppeling (geregelde perslucht)
6. Manometer (ingestelde druk kan worden af-
gelezen)
7. Drukregelaar
8. AAN/UIT-schakelaar
9. Transportgreep
10. Veiligheidsklep
11. Afl aatkraan voor condenswater
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te controle-
ren aan de hand van de beschreven leveringsom-
vang. Indien er onderdelen ontbreken, gelieve
u dan binnen 5 werkdagen na aankoop van het
artikel te wenden tot ons servicecenter of tot de
dichtstbijzijnde bevoegde bouwmarkt, en leg een
geldig bewijs van aankoop voor. Gelieve daarvoor
de garantietabel in de garantiebepalingen aan het
einde van de handleiding in acht te nemen.
•
Open de verpakking en neem het toestel
voorzichtig uit de verpakking.
•
Verwijder het verpakkingsmateriaal alsmede
verpakkings-/transportbeveiligingen (indien
aanwezig).
•
Controleer of de leveringsomvang compleet
is.
•
Controleer het toestel en de accessoires op
transportschade.
•
Bewaar de verpakking indien mogelijk tot aan
het einde van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo-
gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik-
kingsgevaar!
•
Originele handleiding
•
Veiligheidsvoorschriften
3. Doelmatig gebruik
De compressor dient om perslucht voor pneuma-
tisch gereedschap te produceren.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk ver-
der gaand gebruik is niet doelmatig. Voor daaruit
voortvloeiende schade of letsel van welke aard
dan ook is de gebruiker/bediener, niet de fabri-
kant, aansprakelijk.
Wij wijzen erop dat onze toestellen overeen-
komstig hun bestemming niet ontworpen zijn voor
commercieel, ambachtelijk of industrieel gebruik.
Wij zijn niet aansprakelijk indien het toestel in
ambachtelijke of industriële bedrijven alsmede bij
gelijk te stellen activiteiten wordt gebruikt.
Anl_TC_AC_190_6_8_OF_SPK9.indb 45Anl_TC_AC_190_6_8_OF_SPK9.indb 45 12.03.2018 07:49:1012.03.2018 07:49:10
NL
- 46 -
4. Technische gegevens
Aansluiting op het net: ................... 230 V ~ 50 Hz
Motorvermogen:....................................... 1,1 kW
Bedrijfsmodus ......................................... S3 25%
Compressortoerental t/min.: ........................ 3550
Werkdruk bar: ................................................... 8
Drukvatvolume (in liter): .................................... 6
Theoretisch aanzuigvermogen l/min.: ........... 185
Geluidsvermogen L
WA
in dB: ............................ 97
Onzekerheid K
WA
...........................................2 dB
Geluidsdrukniveau L
pA
in dB: ........................... 75
Onzekerheid K
pA
...........................................2 dB
Bescherming type: ........................................ IP20
Gewicht van het toestel in kg: ............................ 9
Bedrijfsmodus S3 – 25% - 10 min.: S3 =
intermitterende modus zonder invloed van
de aanloopprocedure. Dat betekent dat
gedurende een periode van 10 min. de maximale
werkingsduur 25% (2,5 min.) bedraagt.
Gevaar!
Geluid
De geluidsemissiewaarden zijn bepaald conform
EN ISO 3744.
5. Vóór inbedrijfstelling
Controleer of de gegevens vermeld op het ken-
plaatje overeenkomen met de gegevens van het
stroomnet alvorens het toestel aan te sluiten.
•
Controleer het toestel op transportschade.
Het transportbedrijf dat de compressor gele-
verd heeft onmiddellijk op de hoogte stellen
van eventuele schade.
•
Het is aan te raden de compressor in de nabi-
jheid van de verbruiker op te stellen.
•
Lange luchtleidingen en lange toevoerleidin-
gen (verlengkabels) moeten worden verme-
den.
•
Ervoor zorgen dat de aanzuiglucht droog en
stofvrij is.
•
De compressor niet in een vochtige of natte
ruimte opstellen.
•
De compressor mag slechts in gepaste
ruimten (goed geventileerd, omgevingstem-
peratuur +5°C tot 40°C) worden gebruikt. In
de ruimte mogen geen stof, zuren, dampen,
explosieve of ontvlambare gassen aanwezig
zijn.
•
De compressor is geschikt voor gebruik in
droge ruimten. Hij mag niet worden gebruikt
in zones waarin met spatwater wordt gewerkt.
6. Montage en ingebruikneming
Voorzichtig!
Voor ingebruikneming het toestel zeker volle-
dig monteren!
6.1 Netaansluiting
Alvorens het toestel in gebruik te nemen dient u
er zich van te vergewissen dat de netspanning
overeenkomt met de bedrijfsspanning vermeld op
het kenplaatje van het apparaat. Lange toevoer-
leidingen alsook verlengkabels, kabeltrommels
enz. leiden tot spanningsverlies en kunnen het
starten van de motor beletten. Bij temperaturen
onder +5°C start de motor eventueel moeilijk ten
gevolge van stroefheid.
6.2 AAN/UIT-schakelaar (8)
Breng de AAN/UIT-schakelaar (8) naar de stand 1
om het toestel aan te zetten.
Om het toestel af te leggen brengt u de AAN/UIT-
schakelaar (8) naar stand 0.
6.3 Drukafstelling: (fi g. 1)
•
Met de drukregelaar (7) kan de druk op de
manometer (6) worden afgesteld.
•
De afgestelde druk kan op de snelkoppeling
(5) worden ontnomen.
6.4 Afstelling van de drukschakelaar
De drukschakelaar is in de fabriek afgesteld.
Inschakeldruk ca. 6 bar
Uitschakeldruk ca. 8 bar
7. Vervangen van de
netaansluitkabel
Gevaar!
Als de netaansluitkabel van dit toestel wordt
beschadigd, dient deze door de fabrikant of door
de dienst na verkoop of een overeenkomstig ge-
kwalifi ceerde persoon te worden vervangen om te
voorkomen dat iemand in gevaar wordt gebracht.
Anl_TC_AC_190_6_8_OF_SPK9.indb 46Anl_TC_AC_190_6_8_OF_SPK9.indb 46 12.03.2018 07:49:1012.03.2018 07:49:10
NL
- 47 -
8. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Verwijder vóór alle schoonmaak- en onder-
houdswerkzaamheden de netstekker uit het
stopcontact.
Gevaar!
Wacht tot de compressor helemaal is afgeko-
eld! Gevaar voor brandwonden!
Gevaar!
Vóór alle schoonmaak- en onderhoudswerk-
zaamheden dient de ketel drukloos te worden
gemaakt.
8.1 Reiniging
•
Hou de veiligheidsinrichtingen, de ventila-
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
•
Het is aan te bevelen het toestel onmiddellijk
na elk gebruik schoon te maken.
•
Maak het toestel regelmatig met een vochtige
doek en wat zachte zeep schoon. Gebruik
geen reinigings- of oplosmiddelen; die zou-
den de kunststofdelen van het toestel kunnen
aantasten. Zorg ervoor dat geen water bin-
nen in het toestel terecht kan komen. Door
binnendringen van water in een elektrische
apparatuur verhoogt het risico van een elekt-
rische schok.
•
Slang en spuitgereedschap moeten vóór de
schoonmaakbeurt van de compressor wor-
den gescheiden. De compressor mag niet
met water, oplosmiddelen of iets dergelijks
schoon worden gemaakt.
8.2 Condenswater
Let op! Voor een duurzame bestendigheid van
het drukvat (2) dient het condensatiewater na elk
gebruik te worden afgelaten door de afl aatkraan
(11) open te draaien. Zet de ketel van de com-
pressor zo schuin, dat de afl aatkraan zich op het
diepste punt van de ketel bevindt. Zo kan het con-
densatiewater volledig weglopen.
8.3 Veiligheidsklep (10)
De veiligheidsklep is afgesteld op de maximaal
toegestane druk van de druktank. Het is niet
toelaatbaar de veiligheidsklep te verstellen of
het plombeerloodje ervan te verwijderen. Om te
verzekeren dat de veiligheidsklep, indien nodig,
naar behoren werkt, dient u de klep van tijd tot
tijd in werking te stellen. Trek fl ink aan de ring tot
perslucht hoorbaar wordt afgeblazen. Laat daarna
de ring weer los.
8.4 Opbergen
Gevaar!
Trek de netstekker uit het stopcontact, ontlucht
het toestel en alle aangesloten pneumatische
gereedschappen. Berg de compressor op zodat
hij niet door onbevoegden in werking kan worden
gesteld.
Voorzichtig!
De compressor alleen in een droge en voor
onbevoegden ontoegankelijke omgeving
opbergen. Niet kantelen, alleen recht staand
opbergen!
8.5 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken de
volgende gegevens te vermelden:
•
Type van het toestel
•
Artikelnummer van het toestel
•
Ident-nummer van het toestel
•
Stuknummer van het gewenste wisselstuk
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
9. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
in de grondstofkringloop teruggebracht worden.
Het toestel en zijn accessoires bestaan uit ver-
schillende materialen, zoals b.v. metaal en plastic.
Defecte toestellen horen niet bij het huisvuil thuis.
Voor deskundige verwerking moet het toestel bij
een daarvoor bestemde inzamelplaats worden
afgegeven. Als u geen inzamelplaats kent gelieve
u dan bij de gemeente te informeren.
Anl_TC_AC_190_6_8_OF_SPK9.indb 47Anl_TC_AC_190_6_8_OF_SPK9.indb 47 12.03.2018 07:49:1012.03.2018 07:49:10
NL
- 48 -
10. Mogelijke uitvaloorzaken
Probleem Oorzaak Oplossing
De compressor
draait niet
1. Netspanning ontbreekt
2. Netspanning te laag
3. Buitentemperatuur te laag
4. Motor oververhit
1. Kabel, netstekker, zekering en stop-
contact controleren.
2. Te lange verlengkabel vermijden.
Verlengkabel met een voldoende
aderdoorsnede gebruiken.
3. Niet onder +5° buitentemperatuur
gebruiken.
4. Motor laten afkoelen, indien nodig,
de oorzaak van de oververhitting
verhelpen.
Compressor draait,
maar bouwt geen
druk op
1. Terugslagklep lek.
2. Dichtingen defect.
3. Afl aatplug voor condenswater (11)
ondicht.
1. Terugslagklep vervangen.
2. Dichtingen controleren, defecte
dichtingen door een vakwerkplaats
laten vervangen.
3. Plug met de hand aanhalen.
Dichting op de plug controleren,
indien nodig, vervangen.
Compressor draait,
druk wordt op de
manometer aan-
geduid, maar de
gereedschappen
draaien niet.
1. Slangverbindingen lek.
2. Snelkoppeling lek.
3. Druk op de drukregelaar te laag
afgesteld.
1. Persluchtslang en gereedschappen
controleren, indien nodig vervan-
gen.
2. Snelkoppeling controleren, indien
nodig vervangen.
3. Drukregelaar verder opendraaien.
Anl_TC_AC_190_6_8_OF_SPK9.indb 48Anl_TC_AC_190_6_8_OF_SPK9.indb 48 12.03.2018 07:49:1012.03.2018 07:49:10
NL
- 49 -
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EU op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-
zameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge-
deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.
Technische wijzigingen voorbehouden
Anl_TC_AC_190_6_8_OF_SPK9.indb 49Anl_TC_AC_190_6_8_OF_SPK9.indb 49 12.03.2018 07:49:1112.03.2018 07:49:11
NL
- 50 -
Service-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-
ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* V-snaar, luchtfi lter
Verbruiksmateriaal/verbruiksstukken*
Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:
•
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
Beschrijf deze foutieve werkwijze.
Anl_TC_AC_190_6_8_OF_SPK9.indb 50Anl_TC_AC_190_6_8_OF_SPK9.indb 50 12.03.2018 07:49:1112.03.2018 07:49:11
NL
- 51 -
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-
dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-
noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-
ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-
mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over-
belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen-
dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast-
stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-
gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-
helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
Anl_TC_AC_190_6_8_OF_SPK9.indb 51Anl_TC_AC_190_6_8_OF_SPK9.indb 51 12.03.2018 07:49:1112.03.2018 07:49:11
FIN
- 52 -
Vaara! Tapaturmavaaran vähentämiseksi lue käyttöohje
Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.
Varo sähkövirtaa
Varo kuumia osia
Varoitus! Yksikkö on kauko-ohjattu ja se saa lähteä käyntiin ilman varoitusta.
Anl_TC_AC_190_6_8_OF_SPK9.indb 52Anl_TC_AC_190_6_8_OF_SPK9.indb 52 12.03.2018 07:49:1112.03.2018 07:49:11
FIN
- 53 -
Huomio!
Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval-
lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli-
suusohjeiden noudattamisen laiminlyönnistä.
1. Turvallisuusmääräykset
Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.
Huomio!
Lue kaikki turvallisuusmääräykset ja ohjeet.
Jos turvallisuusmääräyksiä tai muita ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki
turvallisuusmääräykset ja ohjeet myöhempää
tarvetta varten.
2. Laitteen kuvaus ja toimituksen
sisältö
2.1 Laitteen kuvaus (kuvat 1/2)
1. Kotelon kansi
2. Painesäiliö
3. Johdonkelauskoukku
4. Tukijalka
5. Pikaliitin (säädelty paineilma)
6. Manometri (säädetyn paineen voi lukea tästä)
7. Paineensäädin
8. Päälle-/pois-katkaisin
9. Työntökahva
10. Turvaventtiili
11. Lauhdeveden laskuhana
2.2 Toimituksen sisältö
Tarkasta tässä kuvatun toimitusselostuksen
avulla, että valmiste on täysimääräinen. Jos osia
puuttuu, ota viimeistään 5. arkipäivänä oston
jälkeen yhteyttä asiakaspalveluumme tai lähim-
pään toimivaltaiseen rakennustarvikeliikkeeseen
ja esitä vastaava ostotosite. Huomioi tässä myös
tämän ohjekirjan lopussa olevat takuumääräykset
ja takuusuoritustaulukko.
•
Avaa pakkaus ja ota laite varovasti pakkauk-
sesta.
•
Poista pakkausmateiriaalit sekä pakkaus- ja
kuljetusvarmistukset (mikäli käytetty).
•
Tarkasta, onko toimitus täysilukuinen.
•
Tarksta, onko laitteessa ja varusteissa kulje-
tusvaurioita.
•
Säilytä pakkaus, mikäli mahdollista, takuua-
jan loppuun saakka.
Huomio!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi-
pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!
•
Alkuperäiskäyttöohje
•
Turvallisuusmääräykset
3. Määräysten mukainen käyttö
Kompressori on tarkoitettu kehittämään paineil-
maa paineilmakäyttöisiä työkaluja varten.
Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu-
tuvista vahingoista tai loukkaantumisista on vas-
tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.
Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol-
lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko-
illa tai näihin verrattavissa olevissa toimissa.
Anl_TC_AC_190_6_8_OF_SPK9.indb 53Anl_TC_AC_190_6_8_OF_SPK9.indb 53 12.03.2018 07:49:1112.03.2018 07:49:11
FIN
- 54 -
4. Tekniset tiedot
Verkkoliitäntä: ................................. 230 V ~ 50 Hz
Moottorin teho kW: .......................................... 1,1
Käyttötapa ..............................................S3 25%
Kompressorin kierrosluku min
-1
: ................... 3550
Käyttöpaine baria: .............................................. 8
Painesäiliön tilavuus (litraa): ............................... 6
Laskettu imuteho l/min: .................................. 185
Aänen tehotaso L
WA
, dB: .................................. 97
Mittausvirhe K
WA
...........................................2 dB
Äänenpaineen taso L
pA
, dB: ............................. 75
Mittausvirhe K
pA
............................................2 dB
Suojalaji: ...................................................... IP 20
Laitteen paino kg: ............................................... 9
Käyttötapa S3 - 25% - 10min: S3 =
jaksottaiskäyttö ilman käynnistymisvaiheen
vaikutusta. Tämä tarkoittaa, että 10 minuutin
ajanjakson aikana suurin käyttöaika on 25% (2,5
minuuttia).
Huomio!
Melunpäästöt
Melunpäästöarvot on mitattu standardin
EN ISO 3744 mukaan.
5. Ennen käyttöönottoa
Tarkistakaa ennen käyttöönottoa, että tyyppikilven
tiedot täsmäävät verkkotietojen kanssa.
•
Tarkasta, onko laitteessa kuljetusvaurioita.
Ilmoita mahdoliset vahingot heti kompressorin
toimittaneelle huolitsijalle.
•
Kompressori tulee asettaa kulutuslaitteen
lähistölle.
•
On vältettävä pitkiä ilma johtoja ja pitkiä
tuontijoh toja (jatkojohtoja).
•
Huolehdi siitä, että imuilma on kuivaa ja pöly-
töntä.
•
Älä asenna kompressoria kosteaan tai mär-
kään ti laan.
•
Kompressoria saa käyttää ainoastaan tar-
koituksenmukaisissa tiloissa (hyvä tuuletus,
ympäristön lämpötila +5°C - +40°C). Käyttö-
tiloissa ei saa olla pölyä tai happoja, höyryjä,
räjähdysalttiita tai helposti syttyviä kaasuja.
•
Kompressori soveltuu käytettäväksi kuivissa
tiloissa. Sitä ei saa käyttää tiloissa, joissa esi-
intyy myös vesiroiskeita.
6. Asennus ja käyttöönotto
Huomio!
Ennen käyttöönottoa tulee laite ehdottomasti
asentaa kokonaan!
6.1 Verkkoliitäntä
Tarkasta ennen käyttöönottoa, että käytettävissä
oleva verkkojännite vastaa laitteen tyyppikilvessä
annettua käyttöjännitettä. Pitkät liitäntäjohdot
sekä jatkojohdot, johtokelat jne. aiheuttavat
jännitehäviötä ja saattavat vaikeuttaa moottorin
käynnistymistä. Alhaisissa, alle +5° C lämpötilois-
sa on moottorin käynnistyminen vaikeaa raskas-
kulkuisuuden vuoksi.
6.2 Pois-/päälle-katkaisin (8)
Siirrä päälle-/pois-katkaisin (8) käynnistämistä
varten asentoon 1.
Sammuttamista varten päälle-/pois-katkaisin (8)
käännetään asentoon 0.
6.3 Paineen säätö: (Kuva 1)
•
Paineensäätimellä (7) voit säätää manometrin
(6) osoittamaa painetta.
•
Säädetyn paineen voit ottaa pikaliittimestä
(5).
6.4 Painekytkimen säätö
Painekytkin on säädetty tehtaalla.
Käynnistyspaine: 6 baria
Sammutuspaine: 8 baria
7. Verkkojohdon vaihtaminen
Huomio!
Kun tämän laitteen verkkojohto vahingoittuu sen
on korvattava joko valmistaja tai hänen asiakas-,
huolto- ja varaosapalvelunsa tai vastaavan pä-
tevyyden omaava henkilö, jotta vaaratilanteita ei
pääse syntymään.
Anl_TC_AC_190_6_8_OF_SPK9.indb 54Anl_TC_AC_190_6_8_OF_SPK9.indb 54 12.03.2018 07:49:1112.03.2018 07:49:11
FIN
- 55 -
8. Puhdistus, huolto ja varaosatilaus
Huomio!
Irroita verkkopistoke ennen kaikkia puhdis-
tus- ja huoltotoimia.
Huomio!
Odota, kunnes tiivistin on jäähtynyt täysin!
Palovamman vaara!
Huomio!
Ennen kaikkia puhdistus- ja huoltotoimia tu-
lee kattila tehdä paineettomaksi.
8.1 Puhdistus
•
Pidä suojalaitteet, ilmaraot ja moottorin kotelo
niin puhtaina pölystä ja liasta kuin suinki mah-
dollista. Pyyhi laite puhtaalla rievulla tai puhal-
la se puhtaaksi vähäpaineisella paineilmalla.
•
Suosittelemme laitteen puhdistamista heti
joka käytön jälkeen.
•
Puhdista laite säännöllisin väliajoin käyttäen
kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo-
lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.
•
Letku ja ruiskutustyökalut tulee ennen puhdis-
tusta irroittaa kompressorista. Kompressoria
ei saa puhdistaa vedellä, liuotteilla tms.
8.2 Lauhdevesi
Huomio! Jotta painesäiliö (2) säilyy pitkään käytt-
ökuntoisena, tulee jokaisen käytön jälkeen laskea
lauhdevesi pois avaamalla laskuhana (11). Kal-
lista kompressorin säiliötä niin pitkälle, että las-
kuhana on säiliön alhaisimmalla kohdalla. Silloin
lauhdevesi pääsee virtaamaan täysin pois.
8.3 Turvaventtiili (10)
Turvaventtiili on säädetty painesäiliön suurinta
sallittua painetta vastaavaksi. Turvaventtiilin
säätöä ei saa muuttaa ja siihen pantua sinettiä ei
saa ottaa pois. Jotta turvaventtiili toimii hätätilan-
teessa oikein, tulee se toimentaa kokeeksi aika
ajoin. Vedä renkaasta niin voimakkaasti, että kuu-
let paineilman purkautuvan. Päästä sitten rengas
jälleen irti.
8.4 Säilytys
Huomio!
Irroita verkkopistoke, poista ilma laitteesta ja kai-
kista siihen liitetyistä paineilmatyökaluista. Säilytä
kompressoria niin, että sitä ei voi ottaa luvatto-
masti käyttöön.
Huomio!
Säilytä kompressoria vain kuivissa tiloissa
poissa sitä mahdollisesti luvatta käyttävien
henkilöiden ulottuvilta. Älä kallista laitetta,
säilytä se vain pystyasennossa!
8.5 Varaosatilaus:
Varaosia tilatessasi anna seuraavat tiedot:
•
Laitteen tyyppi
•
Laitteen tuotenumero
•
Laitteen tunnusnumero
•
Tarvittavan varaosan varaosanumero.
Ajankohtaiset hinnat ja muut tiedot löydät osoit-
teesta www.isc-gmbh.info
9. Käytöstäpoisto ja uusiokäyttö
Laite on pakattu kuljetuspakkaukseen, jotta välte-
tään kuljetusvauriot. Tämä pakkaus on raaka-ai-
netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine-
kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis-
ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis-
teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.
Anl_TC_AC_190_6_8_OF_SPK9.indb 55Anl_TC_AC_190_6_8_OF_SPK9.indb 55 12.03.2018 07:49:1112.03.2018 07:49:11
FIN
- 56 -
10. Mahdolliset häiriönsyyt
Ongelma Syy Ratkaisu
Kompressori ei käy 1. Ei verkkovirtaa
2. Verkkojännite liian alhainen
3. Ulkolämpötila liian alhainen
4. Moottori ylikuumentunut
1. Tarkasta johto, verkkopistoke, varo-
ke ja pistorasia
2. Vältä liian pitkiä jatkojohtoja. Käytä
jatkojohtoa,jonka johdinhalkaisija
on riittävän suuri
3. Älä käytä alle +5°C ulkolämpötilas-
sa
4. Anna moottorin jäähtyä tai poista
ylikuumenemisen syy
Kompressori käy,
mutta painetta ei ole
1. Takaiskuventtiili ei ole tiivis
2. Tiivisteet ovat rikki
3. Lauhdeveden laskuruuvi (11) ei ole
tiivis.
1. Vaihda takaiskuventtiili uuteen
2. Tarkasta tiivisteet, anna alan korjaa-
mon vaihtaa vialliset tiivisteet uusiin
3. Kiristä ruuvi käsin. Tarkasta ruuvin
tiiviste ja vaihda tarvitessa uuteen
Kompressori käy,
manometrissä nä-
kyy painetta, mutta
työkalut eivät käy
1. Letkuliitokset eivät ole tiiviit
2. Pikaliitin ei ole tiivis
3. Painesäätimeen säädetty liian
vähän painetta.
1. Tarkasta paineilmaletku ja työkalut,
vaihda tarvitessa uuteen
2. Tarkasta pikaliitin, vaihda tarvitessa
uuteen.
3. Käännä paineensäädintä enemmän
auki tai liitä letku säätämättömän
säiliöpaineen liitäntään
Anl_TC_AC_190_6_8_OF_SPK9.indb 56Anl_TC_AC_190_6_8_OF_SPK9.indb 56 12.03.2018 07:49:1112.03.2018 07:49:11
FIN
- 57 -
Koskee ainoastaan EU-maita
Älä heitä sähkötyökaluja kotitalousjätteisiin!
Euroopan direktiivin 2012/19/EU loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek-
si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä-
välliseen kierrätykseen.
Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että
hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten
luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja
jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu-
välineitä, joissa ei ole sähköosia.
Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis-
taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.
Oikeus teknisiin muutoksiin pidätetään
Anl_TC_AC_190_6_8_OF_SPK9.indb 57Anl_TC_AC_190_6_8_OF_SPK9.indb 57 12.03.2018 07:49:1212.03.2018 07:49:12
FIN
- 58 -
Asiakaspalvelutiedot
Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump-
paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve-
lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.
Laji Esimerkki
Kuluvat osat* Kiilahihna, ilmansuodatin
Käyttömateriaali / käyttöosat*
Puuttuvat osat
* ei välttämättä kuulu toimitukseen!
Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.
isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin
kysymyksiin:
•
Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
•
Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
•
Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
Kuvaa tätä toimintavirhettä.
Anl_TC_AC_190_6_8_OF_SPK9.indb 58Anl_TC_AC_190_6_8_OF_SPK9.indb 58 12.03.2018 07:49:1212.03.2018 07:49:12
FIN
- 59 -
Takuutodistus
Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas-
palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:
1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus-
vaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu-
della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi-
työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat-
tavissa oleva rasitus.
3. Antamamme takuu ei kata näitä vaurioita:
- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi-
antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.
- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy-
töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).
- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-
nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu-
delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.
5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden
laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe-
tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen
puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy-
mättä.
Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.
Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.
Anl_TC_AC_190_6_8_OF_SPK9.indb 59Anl_TC_AC_190_6_8_OF_SPK9.indb 59 12.03.2018 07:49:1212.03.2018 07:49:12
SLO
- 60 -
Nevarnost! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Opozorilo pred električno napetostjo
Opozorilo pred vročimi deli
Opozorilo! Enota se upravlja na daljavo in se lahko zažene brez opozorila.
Anl_TC_AC_190_6_8_OF_SPK9.indb 60Anl_TC_AC_190_6_8_OF_SPK9.indb 60 12.03.2018 07:49:1212.03.2018 07:49:12
SLO
- 61 -
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere-
te v priloženi knjižici!
Nevarnost!
Preberite vse varnostne napotke in navodila.
V primeru, da tega ne storite, so lahko posledica
električni udar, požar in/ali hude poškodbe. Sh-
ranite vse varnostne napotke in navodila za
kasnejšo uporabo.
2. Opis aparata in obseg dobave
2.1 Opis naprave (slika 1/2)
1. Pokrov ohišja
2. Tlačni zbiralnik
3. Kavelj za navoj kabla
4. Oporna noga
5. Hitra sklopka (uravnavan stisnjen zrak)
6. Manometer (odčitate lahko nastavljen tlak)
7. Tlačni regulator
8. Stikalo za vklop/izklop
9. Transportni ročaj
10. Varnostni ventil
11. Izpustna pipa za kondezno vodo
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, morate
to najkasneje v 5 delovnih dneh po nakupu
artikla sporočiti našemu servisnemu centru ali
najbližji pristojni trgovini z gradbeno opremo s
predložitvijo veljavnega raèuna. Upoštevajte ta-
belo jamstva v garancijskih določilih ob koncu teh
navodil.
•
Odprite embalažo in previdno vzemite napra-
vo iz embalaže.
•
Odstranite embalažni material in embalažne
in transportne varovalne priprave (če obsta-
jajo).
•
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
delov pribora, do katerih bi lahko prišlo med
transportom.
•
Po možnosti shranite embalažo do poteka
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta-
ja nevarnost zadušitve in zaužitja takšnih
delov materiala!
•
Originalna navodila za uporabo
•
Varnostni napotki
3. Predpisana namenska uporaba
Kompresor proizvaja stisnjen zrak za orodje, ki ga
poganja stisnjen zrak.
Ta stroj se lahko uporablja le v skladu z njeg-
ovo namembnostjo. Vsaka drugačna uporaba
ni skladna z namenom. Za vsako škodo ali
poškodbe, ki pri tem nastanejo, jamči uporabnik/
upravljavec, in ne proizvajalec.
Prosimo, upoštevajte, da naše naprave niso bile
zasnovane za uporabo v poklicu, obrti ali indust-
riji. V primerih uporabe naprave v poklicu, obrti in
industriji ali podobnih dejavnostih ne prevzema-
mo jamstva.
Anl_TC_AC_190_6_8_OF_SPK9.indb 61Anl_TC_AC_190_6_8_OF_SPK9.indb 61 12.03.2018 07:49:1212.03.2018 07:49:12
SLO
- 62 -
4. Tehnični podatki
Električni priključek: ...................... 230 V ~ 50 Hz
Moč motorja: ............................................ 1,1 kW
Obratovalni način ................................... S3 25 %
Št. vrtljajev kompresorja min
-1
: ..................... 3550
Obratovalni tlak v barih: ..................................... 8
Prostornina tlačne posode (v litrih): ................... 6
Teo. sesalna količina l/min: ............................ 185
Raven zvočnega hrupa L
WA
v dB: .................... 97
Negotovost K
WA
.............................................2 dB
Nivo zvočnega tlaka L
pA
v dB:.......................... 75
Negotovost K
pA
..............................................2 dB
Vrsta zaščite: ................................................. IP20
Teža naprave v kg: ............................................ 9
Način obratovanja S3 – 25 % - 10 min: S3 =
obratovanje v presledkih brez vpliva postopka
zagona. To pomeni, da znaša v obdobju 10 min
najdaljši čas obratovanja 25 % (2,5 min).
Nevarnost!
Hrup
Emisijske vrednosti hrupa so bile ugotovljene v
skladu z EN 3744.
5. Pred prvim zagonom
Pred priključitvijo preverite, ali se podatki na tipski
tablici ujemajo z omrežnimi podatki.
•
Preglejte, ali se je naprava med transportom
poškodovala. Morebitne poškodbe takoj prija-
vite transportnemu podjetju, ki vam je dosta-
vilo kompresor.
•
Kompresor je treba postaviti v bližino porab-
nika.
•
Če je mogoče, ne uporabljajte dolgih zračnih
vodov in dovodov (podaljševalni kabel).
•
Sesalni zrak mora biti čist in brez prahu.
•
Kompresorja ne postavljajte v vlažnem ali
mokrem prostoru.
•
Kompresor je dovoljeno uporabljati samo v
primernih prostorih (dobro prezračevani, tem-
peratura okolja +5 °C do 40 °C). V prostoru ne
sme biti prahu, kislin, hlapov in eksplozivnih
ali vnetljivih plinov.
•
Kompresor je primeren za uporabo v suhih
prostorih. Na območjih, kjer se uporabljajo
vodni curki, kompresorja ni dovoljeno upora-
bljati.
6. Montaža in zagon
Pozor!
Pred zagonom napravo obvezno v celoti
montirajte!
6.1 Priključitev na omrežje
Pred zagonom preverite, ali se omrežna napetost
ujema z obratovalno napetostjo na tipski ploščici
naprave. Dolgi dovodi in podaljški, kabelski
bobni itd. povzročajo padec napetosti in lahko
preprečijo zagon motorja. Pri nizkih temperaturah
pod +5 °C bo zagon motorja otežen, ker se bo
motor le stežka vrtel.
6.2 Stikalo za vklop/izklop (8)
Postavite stikalo za vklop/izklop (8) v položaj za
vklop 1.
Za izklop postavite stikalo za vklop/izklop (8) v
položaj 0.
6.3 Nastavitev tlaka: (sl. 1)
•
S tlačnim regulatorjem (7) nastavite tlak na
manometru (6).
•
Nastavljen tlak lahko odčitate na hitri sklopki
(5).
6.4 Nastavitve tlačnega stikala
Tlačno stikalo je tovarniško nastavljeno.
Vklopni tlak je pribl. 6 barov.
Izklopni tlak je pribl. 8 barov.
7. Menjava priključka za omrežje
Nevarnost!
Če se priključek za omrežje te naprave
poškoduje, ga mora zamenjati izdelovalec,
izdelovalčev servis za stranke ali druga ustrezno
usposobljena oseba, da ne pride do nevarnih
situacij.
Anl_TC_AC_190_6_8_OF_SPK9.indb 62Anl_TC_AC_190_6_8_OF_SPK9.indb 62 12.03.2018 07:49:1212.03.2018 07:49:12
SLO
- 63 -
8. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Nevarnost!
Pred vsakim čiščenjem in vzdrževanjem izv-
lecite omrežno stikalo.
Nevarnost!
Počakajte, da se kompresor popolnoma ohla-
di! Nevarnost opeklin!
Nevarnost!
Pred vsakim čiščenjem in vzdrževanjem od-
stranite ves tlak iz kotla
8.1 Čiščenje
•
Zaščitno opremo, zračne reže in ohišje mo-
torja vzdržujte kar se le da v stanju brez pri-
sotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
•
Priporočamo, da napravo očistite neposredno
po vsakem končanem delu.
•
Redno čistite napravo z vlažno krpo in nekaj
milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.
•
Gibko cev in brizgalno orodje je treba pred
čiščenjem ločiti od kompresorja. Kompresorja
ni dovoljeno čistiti z vodo, razredčili ipd.
8.2 Kondenzna voda
Pozor! Za dolgoročno trajnost tlačnega zbiralnika
(2) morate po vsakem delu odpreti izpustno pipo
(11) in izpustiti kondenzat. Kotel kompresorja
nagnite tako, da je izpustna pipa na najnižji točki
kotla. Tako lahko kondenzna voda povsem izteče.
8.3 Varnostni ventil (10)
Varnostni ventil je nastavljen na največji dovoljeni
tlak tlačnega zbiralnika. Varnostnega ventila ni do-
voljeno prestavljati ali odstraniti njegove plombe.
Za zagotovitev pravilnega delovanja varnostnega
ventila ga morate občasno aktivirati. Povlecite
za obroč tako močno, da bo stisnjen zrak slišno
začel uhajati. Nato obroč ponovno izpustite.
8.4 Skladiščenje
Nevarnost!
Izvlecite električni vtič, odzračite napravo in
vso priključeno orodje na stisnjen zrak. Kom-
presor postavite tako, da bo nedostopen
nepooblaščenim osebam.
Pozor!
Kompresor hranite samo v suhem in
nepooblaščenim osebam nedostopnem
okolju. Ne nagibajte ga, ampak ga skladiščite
samo v pokončnem položaju!
8.5 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno na-
vesti naslednje navedbe;
•
Tip naprave
•
Art. številko naprave
•
Ident-številko naprave
•
številko potrebnega nadomestnega dela
Aktualne cene in informacije lahko najdete na
spletni strani: www.isc-gmbh.info
9. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi-
na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in oprema so iz različnih mate-
rialov, npr. iz kovine in plastike. Okvarjene naprave
ne sodijo med gospodinjske odpadke. Napravo
odložite na ustreznem zbirališču, da bo pravilno
odstranjena. Če ne poznate primernih zbirališč,
se pozanimajte pri svoji občinski upravi.
Anl_TC_AC_190_6_8_OF_SPK9.indb 63Anl_TC_AC_190_6_8_OF_SPK9.indb 63 12.03.2018 07:49:1212.03.2018 07:49:12
SLO
- 64 -
10. Možni vzroki okvare
Težava Vzrok Rešitev
Kompresor ne
deluje.
1. Ni električnega napajanja.
2. Prenizka električna napetost.
3. Prenizka zunanja temperatura.
4. Motor je pregret.
1. Preverite kabel, električni vtič, varo-
valko in vtičnico.
2. Ne uporabljajte predolgih
podaljševalnih kablov. Uporabite
podaljševalni kabel z zadostnim
presekom žil.
3. Ne uporabljajte pri zunanji tempera-
turi pod +5 °C.
4. Počakajte, da se motor ohladi in
odstranite vzrok pregretja.
Kompresor deluje,
vendar ni pritiska.
1. Protipovratni ventil ne tesni.
2. Tesnila so poškodovana.
3. Izpustni vijak za kondenzat (11) ne
tesni.
1. Zamenjajte protipovratni ventil.
2. Preverite tesnila. Poškodovana tes-
nila naj vam zamenjajo v servisni
delavnici.
3. Z roko zategnite vijak. Preverite in
po potrebi zamenjajte tesnilo na
vijaku.
Kompresor deluje,
tlak je prikazan na
manometru, vendar
orodje ne deluje.
1. Cevni priključki ne tesnijo.
2. Hitra sklopka ne tesni.
3. Na tlačnem regulatorju je nastavljen
prenizek tlak.
1. Preverite in po potrebi zamenjajte
gibko cev za stisnjen zrak in orodje.
2. Preverite in po potrebi zamenjajte
hitro sklopko.
3. Tlačni regulator bolj odprite.
Anl_TC_AC_190_6_8_OF_SPK9.indb 64Anl_TC_AC_190_6_8_OF_SPK9.indb 64 12.03.2018 07:49:1212.03.2018 07:49:12
SLO
- 65 -
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EU o starih električnih in elektronskih napravah in v skladu z iz-
vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs-
ko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom-
ponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
Anl_TC_AC_190_6_8_OF_SPK9.indb 65Anl_TC_AC_190_6_8_OF_SPK9.indb 65 12.03.2018 07:49:1212.03.2018 07:49:12
SLO
- 66 -
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka-
teri deli potrošni material.
Kategorija Primer
Obrabni deli* Klinasti jermek, zračni fi lter
Obrabni material/ obrabni deli*
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar naj-
bolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
•
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
Opišite to napačno delovanje.
Anl_TC_AC_190_6_8_OF_SPK9.indb 66Anl_TC_AC_190_6_8_OF_SPK9.indb 66 12.03.2018 07:49:1312.03.2018 07:49:13
SLO
- 67 -
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib-
no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do-
datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-
ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic-
no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na-
prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-
menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-
tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs-
kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.
5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustrez-
nega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je
okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.
Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser-
visnimi informacijami, opisanimi v teh navodilih za uporabo.
Anl_TC_AC_190_6_8_OF_SPK9.indb 67Anl_TC_AC_190_6_8_OF_SPK9.indb 67 12.03.2018 07:49:1312.03.2018 07:49:13
H
- 68 -
Figyelmeztetés a villamos feszültség elöl
Figyelmeztetés a forró részek elöl.
Figyelmeztetés! A bekapcsolási nyomás alá történő nyomásesés esetében fi gyelmeztetés nél-
kül autmatikusan beindul az egység!
Veszély! Figyelembe venni a használati utasítást!
Vigyázat! Hordjon zajcsökkentő hangvédőt!
Anl_TC_AC_190_6_8_OF_SPK9.indb 68Anl_TC_AC_190_6_8_OF_SPK9.indb 68 12.03.2018 07:49:1312.03.2018 07:49:13
H
- 69 -
Veszély!
A készülékek használatánál, a sérülések és a
károk megakadályozásának az érdekébe be kell
tartani egy pár biztonsági intézkedést. Ezért ezt
a használati utasítást / biztonsági utasításokat
gondosan átolvasni. Őrizze ezeket jól meg, azért
hogy mindenkor a rendelkezésére álljanak az
információk. Ha más személyeknek adná át a
készüléket, akkor kérjük kézbesítse ki vele együtt
ezt a használati utasítást / biztonsági utasításokat
is. Nem vállalunk felelőséget olyan balesetekért
vagy károkért, amelyek ennek az utasításnak és
a biztonsági utasításoknak a fi gyelmen kívül ha-
gyásából keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt fü-
zetecskében találhatóak!
Veszély!
Olvason minden biztonsági utalást és utasí-
tást el. A biztonsági utalások és utasítások
betartásán belüli mulasztások következménye
áramcsapás, tűz és/vagy nehéz sérülések lehet-
nek. Őrizze meg a biztonsági utalásokat és
utasításokat a jövőre nézve.
2. A készülék leírása és a szállítás
terjedelme
2.1 A készülék leírása (1/2-es kép)
1. Gépházburkolat
2. Nyomótartály
3. Akasztó a kábelfelcsévéléshez
4. Állóláb
5. Gyorskuplung (szabályozott préslég)
6. Manométer (le lehet olvasni a beállított
nyomást)
7. Nyomásszabályozó
8. Be-/ki- kapcsoló
9. Szállítófogantyú
10. Biztonsági szelep
11. Leeresztő-csap a kondenzvízhez
2.2 A szállítás terjedelme
Kérjük a leírott szállítási terjedelem alapján
leellenőrizni a cikk teljességét. Hiányzó részek
esetén forduljon a cikk vásárlása után legkésőbb
5 munkanapon belül egy érvényes vásárlási
igazolás felmutatása mellett a szervízközponthoz
vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén
a szervíz-információkban található szavatossági
táblázatot.
•
Nyissa ki a csomagolást és vegye ki óvatosan
a készüléket a csomagolásból.
•
Távolítsa el a csomagolási anyagot valamint
a csomagolási- / és szállítási biztosítékot (ha
létezik).
•
Ellenőrizze le, hogy teljes a szállítás terjedel-
me.
•
Ellenőrizze le a készüléket és a tartozékrés-
zeket szállítási károkra.
•
Ha lehetséges, akkor őrizze meg a csomago-
lást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem
gyerekjáték! Nem szabad a gyerekeknek a
műanyagtasakokkal, foliákkal és aprórészek-
kel játszaniuk! Fennáll a lenyelés és a meg-
fulladás veszélye!
•
Eredeti használati utasítás
•
Biztonsági utasítások
3. Rendeltetésszerűi használat
A kompresszor, a préslég által meghajtott
szerszámokhoz a préslég létrehozására szolgál.
Kérjük vegye fi gyelembe, hogy a készülékeink a
meghatározásuk szerint nem kisipari, kézműipari
vagy ipari üzemek területén történő bevetésre
lettek tervezve. Ezért a nem vállalunk szavatossá-
got, ha a készülék kisipari, kézműipari vagy ipari
üzemek területén valamint egyenértékű tevéke-
nységek területén van használva.
A gépet csak rendeltetése szerint szabad has-
ználni. Ezt túlhaladó bármilyen használat, nem
számít rendeltetésszerűnek. Ebből adódó bármi-
lyen kárért vagy bármilyen fajta sérülésért a hasz-
náló ill. a kezelő felelős és nem a gyártó.
Anl_TC_AC_190_6_8_OF_SPK9.indb 69Anl_TC_AC_190_6_8_OF_SPK9.indb 69 12.03.2018 07:49:1312.03.2018 07:49:13
H
- 70 -
4. Technikai adatok
Hálózati csatlakozás: .....................230 V ~ 50 Hz
Motor teljesítmény: .................................... 1,1 kW
Üzemmód ................................................S3 25%
Kompresszor-fordulatszám perc-1: .............. 3550
Üzemnyomás bar: .............................................. 8
Nyomótartály ürtartalom (literben):..................... 6
Teo. Beszívási teljesítmény l/perc: .................. 185
Hangteljesítménymérték L
WA
dB-ben: ............... 97
Bizonytalanság K
WA
.......................................2 dB
Hangnyomásmérték L
pA
dB-ben: ...................... 75
Bizonytalanság K
pA
.......................................2 dB
Védelmi rendszer: ......................................... IP20
A készülék súlya kg-ban: .................................... 9
Üzemmód S3 - 25% - 10perc: S3 =
megszakításos üzem az indulási folyamat
befolyásolása nélkül. Ez annyit jelent, hogy egy
10 perces időtartam alatt a max. üzemidő 25%
(2,5 perc).
Veszély!
Zajszint
A zajkibocsátási értékek az EN ISO 3744 szerint
lettek meghatározva.
5. Beüzemeltetés előtt
•
Vizsgálja felül a készüléket nem e sérült
meg a szállításnál. Az esetleges sérüléseket
jelentse azonnal annál a szállítási vállalatnál,
amelyik a kompresszort szállította.
•
Telepítse a kompresszort lehetőleg a fogyas-
ztó közelébe.
•
Kerülje el a hosszú légvezetőt és hosszú be-
vezetést (hosszabbítókat).
•
Ügyeljen arra, hogy a beszívott levegő száraz
és pormentes legyen.
•
Ne telepítse a kompresszort egy nedves vagy
vízes helyiségben.
6. Összeszerelés és beüzemeltetés
Figyelem!
A beüzemeltetés előtt a készüléket okvetlenül
komplett összeszerelni!
6.1 Hálózati csatlakozás
Üzembe helyezés előtt ügyeljen arra, hogy a há-
lózati feszültség megegyezzen a gép teljesítmé-
nyi táblája szerinti üzemi feszültségnek. Hosszú
betáplálási vezetékek, valamint hosszabbítók,
kábeldobok stb. feszültségesést okoznak és
megakadályozhatják a motorindítást. Alacsony
hőmérsékleteknél +5°C alatt nehéz járatúság által
veszélyeztetve van a motorindítás.
6.2 Ki-/ bekapcsoló (8)
A bekapcsoláshoz a be-/kikapcsolót (8) az 1-es
pozícióba tenni.
A kikapcsoláshoz a be-/kikapcsolót (8) a 0 pozí-
cióba tenni.
6.3 Nyomásbeállítás: (1as kép)
•
A nyomásszabályozóval (7) lehet a manomé-
teren (6) beállítani a nyomást.
•
A beállított nyomást a gyorskuplungon (5)
lehet levenni.
6.4 A nyomáskapcsoló beállítása
A nyomáskapcsoló gyárilag be van állítva.
Bekapcsolási nyomás cca. 6 bar
Kikpacsolási nyomás 8 bar
7. A hálózati csatlakozásvezeték
kicserélése
Veszély!
Ha ennek a készüléknek a hálózatra csatla-
koztató vezetéke megsérült, akkor ezt a gyártó
vagy annak a vevőszolgáltatása, vagy egy hason-
lóan szakképzett személy által ki kell cseréltetni,
azért hogy elkerülje a veszélyeztetéseket.
Anl_TC_AC_190_6_8_OF_SPK9.indb 70Anl_TC_AC_190_6_8_OF_SPK9.indb 70 12.03.2018 07:49:1312.03.2018 07:49:13
H
- 71 -
8. Tisztítás, karbantartás és
pótalkatrészmegrendelés
Veszély!
Tisztítás és karbanartási munkálatok előtt kihúzni
a hálózati csatlakozót.
Veszély!
Várja meg amig a tömörítő teljesen le nem hült!
Megégetés veszélye!
Veszély!
A kazánt minden tisztítási és karbantartási
munkálat előtt nyomás nélkülire tenni.
8.1 Tisztítás
•
Tartsa a védőberendezéseket annyira por
és szennyeződés mentesen amennyire csak
lehet. Dörzsölje a készüléket egy tiszta posz-
tóval le vagy pedig fújja, alacsony nyomás
melett présléggel le.
•
Ajánljuk, hogy a készüléket direkt minden
használat után megtisztítsa.
•
Tisztítsa meg rendszeresen a készüléket
egy nedves posztóval és valamennyí
kenőszappannal. Ne használjon tisztító vagy
oldószereket, mivel ezek meg tudják támadni
a készülék műanyag részeit. Ügyeljen arra,
hogy ne juthason víz a készülék belsejébe.
•
Tisztítás előtt le kell vállasztani a tömlőt és a
permetezőszerszámokat a kompresszorról.
Nem szabad a kompresszort vízzel, oldósze-
rekkel vagy hasonlóakkal tisztítani.
8.2 Kondenzvíz
Figyelem! A nyomótartály (2) maradó tartós-
ságához minden üzem után a leeresztőcsap (11)
megnyitása által le kell engedni a kondenzvízet.
Döntse meg annyira a kompresszor kazánját,
hogy a leeresztő csap a kazán legmélyebb pont-
ján legyen. Így a kondenzvíz teljesen le tud folyni.
8.3 Biztonsági szelep (10)
A biztonsági szelep a nyomótartály legnagyobb
engedélyezett nyomására van beállítva. Nem
engedélyezett a biztonsági szelep elállítása vagy
ólomzárjának az eltávolítása. Annak érdekében,
hogy a biztonsági szelep szükség esetén rende-
sen működjön, időröl időre üzemeltetni kellene.
Huzzon olyan erősen a gyűrűn, amig a préslég
hallhatóan le nem ereszt. Azután engedje ismét
el a gyűrűt.
8.4 Tárolás
Veszély!
Húzza ki a hálózati csatlakozót, szellőztesse ki a
készüléket és minden csatlakoztatott préslégs-
zerszámot. Állítsa a kompresszort úgy le, hogy
jogosulatlanok ne tudják üzembe venni.
Figyelem!
A kompresszort csak száraz és jogosulatla-
nok számára nem hozzáférhető környezetben
tárolni. Ne döntse meg, csak állva tárolni!
8.5 Pótalkatrészek megrendelése
A pótalkatrészek megrendelésénél a következő
adatokat kellene megadni:
•
A készülék típusát
•
A készülék cikk-számát
•
A készülék ident- számát
•
A szükséges pótalkatrész, pótalkatrész-
számát
Aktuális árak és inforációk a www.isc-gmbh.info
alatt találhatóak.
9. Megsemmisítés és
újrahasznosítás
A szállítási károk megakadályozásához a készü-
lék egy csomagolásban található. Ez a csoma-
golás nyersanyag és ezáltal ismét felhasználható
vagy pedig visszavezethető a nyersanyagi
körforgáshoz. A készülék és annak a tartozé-
kai különböző anyagokból állnak, mint például
fémből és műanyagokból. Defektes készülékek
nem tartoznak a házi hulladékok közé. Szakszerű
megsemmisítéshez le kellene adni a készüléket
egy megfelelő gyűjtőhelyen. Ha nem ismer
gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-
ségi önkormányzatnál.
Anl_TC_AC_190_6_8_OF_SPK9.indb 71Anl_TC_AC_190_6_8_OF_SPK9.indb 71 12.03.2018 07:49:1312.03.2018 07:49:13
H
- 72 -
10. Lehetséges kiesési okok
Probléma Ok Megoldás
Nem fut a kom-
presszor
1. Hiányzik a hálózati feszültség
2. Túl alacsony a hálózati
feszültség
3. Túl alacsony a kinti hőmérséklet
4. Túlhevül a motor
1. Leellenőrizni a kábelt, hálózati
csatlakozót, biztosítékot és a
dugaszoló aljzatot.
2. Elkerülni a túl hosszú
hosszabbítókábelt. Elegendő
érátmérűjű hosszabbítókábelt
használni.
3. Nem üzemeltetni +5°C fok alatti
kinti hőmérséklet alatt
4. Engedni a motort lehülni, adott
esetben eltávolítani a túlhevülés
okát.
A kompresszor fut,
de nincs nyomás
1. Szivargós a visszacsapó szelep
2. Tönkre vannak a tömítők
3. Szivárgós a kondenzvíz (11)
leeresztőcsavarja..
1. Kicserélni a visszacsapó
szelepet
2. Leellenőrizni a tömítőket, egy
szakműhelyben kicseréltetni a
tönkrement tömítőket.
3. Utánnahúzni kézzel a csavart.
Leellenőrizni a tömítőt a
csavaron, adott esetben
kicserélni.
A kompresszor fut,
a manométeren
nyomás van kijelez-
ve, de a szerszá-
mok nem futnak.
1. Szivárgósak a tömlőcstalakozók
2. Szivárgós a gyorskuplung
3. Túl kevés nyomás van a
nyomásszabályozón beállítva.
1. Leellenőrizni a préslégtömlőt és
a szerszámokat, adott esetben
kicserélni.
2. Leellenőrizni a gyorskuplungot,
adott esetben kicserélni.
3. Tovább kinyitni a
nyomásszabályozót.
Anl_TC_AC_190_6_8_OF_SPK9.indb 72Anl_TC_AC_190_6_8_OF_SPK9.indb 72 12.03.2018 07:49:1312.03.2018 07:49:13
H
- 73 -
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EU európai irányvonala és anemzeti jogba való
átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell
vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter-
nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő
helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében
levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto-
zékait és segítőeszközeit
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása,
kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
Anl_TC_AC_190_6_8_OF_SPK9.indb 73Anl_TC_AC_190_6_8_OF_SPK9.indb 73 12.03.2018 07:49:1312.03.2018 07:49:13
H
- 74 -
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn,
akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint
javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc-
solatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés-
zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
Kategória Példa
Gyorsan kopó részek* Ékszíj, légszűrő
Fogyóeszköz/ fogyórészek*
Hiányzó részek
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen
egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
•
Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
•
Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
•
Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
Írja le ezt a hibás működést.
Anl_TC_AC_190_6_8_OF_SPK9.indb 74Anl_TC_AC_190_6_8_OF_SPK9.indb 74 12.03.2018 07:49:1312.03.2018 07:49:13
H
- 75 -
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem
működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz
amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo-
non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő
érvényes:
1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-
mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló
tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan-
ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a
törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a
garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új
készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy
gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí-
tására vagy a készülék kicserélésére.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy
szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék
a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha,
egyenértékű igénybevételnek lett kitéve.
3. A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame-
lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy
rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági
határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek
történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például
a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata),
idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk),
erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy
egyébb természetes elkopásra vezethetőek vissza.
4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a
garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva
a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése
nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő
a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé-
nyes.
5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím
alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizo-
nylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül
kerülnek beküldésre, azok hiányzó hozzárendelési lehet
őség miatt ki vannak zárva a garnciateljesít-
mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy
megjavított vagy egy új készüléket.
Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken
levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan-
cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan
kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
Anl_TC_AC_190_6_8_OF_SPK9.indb 75Anl_TC_AC_190_6_8_OF_SPK9.indb 75 12.03.2018 07:49:1412.03.2018 07:49:14
CZ
- 76 -
Varování před elektrickým napětím
Varování před horkými díly
Varování! Jednotka se rozeběhne automaticky a bez varování při poklesu tlaku pod hodnotu
zapínacího tlaku!
Pozor! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Nebezpečí! Ke snížení rizika zranění si přečíst návod k obsluze
Anl_TC_AC_190_6_8_OF_SPK9.indb 76Anl_TC_AC_190_6_8_OF_SPK9.indb 76 12.03.2018 07:49:1412.03.2018 07:49:14
CZ
- 77 -
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní poky-
ny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní
pokyny a instrukce si uložte pro budoucí
použití.
Tento přístroj není určen k tomu, aby ho obsluho-
valy osoby (včetně dětí) s omezenými fyzickými,
senzorickými nebo duševními schopnostmi nebo
s nedostatkem zkušeností a/nebo s nedostatkem
znalostí, leda že by byly pod dohledem osoby
odpovědné za jejich bezpečnost nebo od ní
obdržely pokyny, jak přístroj používat.
Děti by měly být pod dohledem, aby bylo
zaručeno, že si nebudou s přístrojem hrát.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1/2)
1. Kryt tělesa přístroje
2. Tlaková nádoba
3. Hák pro navíjení kabelu
4. Podstavec
5. Rychlospojka (regulovaný stlačený vzduch)
6. Manometr (nastavený tlak může být odečten)
7. Regulátor tlaku
8. Zapínač/vypínač
9. Přepravní rukojeť
10. Pojistný ventil
11. Vypouštěcí kohout na kondenzovanou vodu
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo na nejbližší příslušné sta-
vební centrum. Dbejte prosím na tabulku o záruce
v záručních podmínkách na konci návodu.
•
Otevřete balení a přístroj opatrně vyjměte z
balení.
•
Odstraňte obalový materiál a ochrany balení /
dopravní pojistky (jsou-li k dispozici).
•
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
ly při přepravě poškozeny.
•
Balení si pokud možno uložte až do uplynutí
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
•
Originální návod k použití
•
Bezpečnostní pokyny
3. Použití podle účelu určení
Kompresor slouží k výrobě stlačeného vzduchu
pro stlačeným vzduchem provozované nástroje.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru-
hu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
Anl_TC_AC_190_6_8_OF_SPK9.indb 77Anl_TC_AC_190_6_8_OF_SPK9.indb 77 12.03.2018 07:49:1412.03.2018 07:49:14
CZ
- 78 -
4. Technická data
Síťová přípojka: .............................. 230 V ~ 50 Hz
Výkon motoru: ........................................... 1,1 kW
Druh provozu: ...........................................S3 25%
Počet otáček kompresoru min
-1
................... 3 550
Provozní tlak v barech: ....................................... 8
Objem tlakové nádrže (v litrech): ........................ 6
Teor. sací výkon l/min: .................................... 185
Hladina akustického výkonu L
WA
v dB: .............. 97
Nejistota K
WA
................................................. 2 dB
Hladina akustického tlaku L
pA
v dB: .................. 75
Nejistota K
pA
..................................................2 dB
Krytí: ............................................................ IP 20
Hmotnost přístroje v kg: ..................................... 9
Druh provozu S3 - 25% - 10 min: S3 =
přerušovaný chod bez vlivu rozběhu. Toto
znamená, že v rozmezí 10 minut činí max. doba
provozu 25% (2,5 min).
Nebezpečí!
Hluk
Hodnoty emise hluku změřeny podle normy EN
ISO 3744.
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typo-
vém štítku souhlasí s údaji sítě.
•
P řekontrolujte přístroj, zda nebyl při transpor-
tu poškozen. Případné škody ihned nahlásit
dopravci, který kompresor dodal.
•
K umístění kompresoru by mělo dojít v blíz-
kosti spotřebiče.
•
Je třeba se vyvarovat dlouhých vzducho-
vých vedení a dlouhých přívodních vedení
(prodloužení).
•
Je třeba dbát na suchý a bezprašný nasá-
vaný vzduch.
•
Kompresor neumíst’ovat ve vlhké nebo mokré
místnosti.
•
Kompresor smí být používán pouze ve vhod-
ných prostorech (dobře větrané, teplota okolí
+5°C - +40 °C). V prostoru se nesmí vysky-
tovat žádný prach, kyseliny, plyny, explozivní
nebo vznětlivé plyny.
•
Kompresor je vhodný pro používání v
suchých prostorech. V oblastech, kde je
pracováno se stříkající vodou, není používání
dovoleno.
6. Montáž a uvedení do provozu
Pozor!
Před uvedením do provozu přístroj
bezpodmínečně kompletně smontujte!
6.1 Připojení na síť
Před uvedením do provozu dbejte na to, aby
síťové napětí souhlasilo s provozním napětím
uvedeným ve výkonovém listu přístroje. Dlouhá
přívodní vedení, jakož i prodloužení, kabelové
bubny atd. způsobují pokles napětí a mohou
zabránit naběhnutí motoru. Při nízkých teplotách
pod +5 °C je naběhnutí motoru ohroženo těžkým
chodem.
6.2 Zapínač/vypínač (8)
Na zapnutí nastavte zapínač/vypínač (8) do po-
lohy 1.
Na vypnutí nastavte zapínač/vypínač (8) do po-
lohy 0.
6.3 Nastavení tlaku: (obr. 1)
•
Regulátorem tlaku (7) může být nastaven tlak
na manometru (6).
•
Nastavený tlak lze zjistit na rychlospojce (5).
6.4 Nastavení hlídače tlaku
Hlídač tlaku je nastaven ze závodu.
Spínací tlak cca 6 barů
Vypínací tlak cca 8 barů
7. Výměna síťového napájecího
vedení
Nebezpečí!
Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.
Anl_TC_AC_190_6_8_OF_SPK9.indb 78Anl_TC_AC_190_6_8_OF_SPK9.indb 78 12.03.2018 07:49:1412.03.2018 07:49:14
CZ
- 79 -
8. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími a údržbářskými pracemi
vytáhněte síťovou zástrčku ze zásuvky.
Nebezpečí!
Počkejte, až se kompresor kompletně och-
ladí! Nebezpečí popálení!
Nebezpečí!
Před všemi čisticími a údržbovými pracemi
učinit tlakovou nádobu beztlakou.
8.1 Čištění
•
Ochranná zařízení udržujte prostá prachu a
nečistot. Přístroj otřete suchým hadrem nebo
ho profoukněte stlačeným vzduchem s níz-
kým tlakem.
•
Doporučujeme čištění přístroje po každém
použití.
•
Čistěte přístroj pravidelně vlhkým hadrem
a trochou mazlavého mýdla. Nepoužívejte
žádné čisticí prostředky nebo rozpouštědla;
tyto mohou poškodit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda.
•
Hadice a stříkací nástroje musí být před
čištěním od kompresoru odpojeny. Kompresor
nesmí být čištěn vodou, rozpouštědly apod.
8.2 Kondenzovaná voda
Pozor! Pro trvalou životnost tlakové nádrže (2)
je třeba po každém použití vypustit kondenzova-
nou vodu otevřením vypouštěcího kohoutu (11).
Nakloňte kotel kompresoru do té míry, aby byl
vypouštěcí kohout na nejnižším místě kotle. Tak
můžete úplně vypustit kondenzovanou vodu.
8.3 Pojistný ventil (10)
Bezpečnostní ventil je nastaven na nejvyšší
přípustný tlak tlakové nádoby. Není přípustné
bezpečnostní ventil přestavovat nebo odstranit
jeho plombu. Aby bezpečnostní ventil váhněte tak
silně za kroužek, až je stlačený vzduch slyšitelně
vypouštěn. Poté kroužek zase pusťte.
8.4 Skladování
Nebezpečí!
Vytáhněte síťovou zástrčku ze zásuvky, přístroj
a všechny připojené nástroje na stlačený vz-
duch odvzdušněte. Kompresor odstavte tak, aby
nemohl být uveden nepovolanými osobami do
provozu.
Pozor!
Kompresor skladovat pouze v suchém a pro
nepovolané osoby nepřípustném prostoru.
Neklopit, skladovat vstoje!
8.5 Objednání náhradních dílů:
Př
i objednávce náhradních dílů je třeba uvést
následující údaje:
•
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na
www.isc-gmbh.info
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
Anl_TC_AC_190_6_8_OF_SPK9.indb 79Anl_TC_AC_190_6_8_OF_SPK9.indb 79 12.03.2018 07:49:1412.03.2018 07:49:14
CZ
- 80 -
10. Možné příčiny výpadku
Problém Příčina Řešení
Kompresor neběží. 1. Není k dispozici síťové napětí.
2. Moc nízké síťové napětí.
3. Moc nízká vnější teplota.
4. Přehřátý motor.
1. Překontrolovat kabel, síťovou
zástrčku, pojistku a zásuvku.
2. Vyhýbat se použití moc dlouhých
prodlužovacích kabelů. Používat
prodlužovací kabely s dostatečným
průřezem žíly.
3. Neprovozovat při vnější teplotě nižší
než +5 °C.
4. Motor nechat ochladit, event. od-
stranit příčinu přehřátí.
Kompresor běží,
ovšem není k dispo-
zici tlak.
1. Netěsný zpětný ventil.
2. Zničená těsnění.
3. Netěsný vypouštěcí šroub na kon-
denzovanou vodu (11).
1. Vyměnit zpětný ventil.
2. Těsnění překontrolovat, zničená
tě
snění nechat vyměnit v odborném
servisu.
3. Šroub dotáhnout ručně.
Překontrolovat těsnění šroubu,
event. vyměnit.
Kompresor běží, na
manometru je uka-
zován tlak, ovšem
nástroje neběží.
1. Netěsné hadicové spojení.
2. Netěsná rychlospojka.
3. Na regulátoru tlaku je nastaven moc
nízký tlak.
1. Překontrolovat hadici stlačeného
vzduchu a nástroje, event. vyměnit.
2. Překontrolovat rychlospojku, event.
vyměnit.
3. Regulátor tlaku více otevřít.
Anl_TC_AC_190_6_8_OF_SPK9.indb 80Anl_TC_AC_190_6_8_OF_SPK9.indb 80 12.03.2018 07:49:1412.03.2018 07:49:14
CZ
- 81 -
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa-
dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.
Technické změny vyhrazeny
Anl_TC_AC_190_6_8_OF_SPK9.indb 81Anl_TC_AC_190_6_8_OF_SPK9.indb 81 12.03.2018 07:49:1412.03.2018 07:49:14
CZ
- 82 -
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob-
jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Klínový řemen, vzduchový fi ltr
Spotřební materiál/spotřební díly*
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás-
ledující otázky:
•
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
Anl_TC_AC_190_6_8_OF_SPK9.indb 82Anl_TC_AC_190_6_8_OF_SPK9.indb 82 12.03.2018 07:49:1412.03.2018 07:49:14
CZ
- 83 -
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod-
nicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vylou
čeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíc
ů a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.
isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny
z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší
záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej-
sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.
Anl_TC_AC_190_6_8_OF_SPK9.indb 83Anl_TC_AC_190_6_8_OF_SPK9.indb 83 12.03.2018 07:49:1412.03.2018 07:49:14
SK
- 84 -
Výstraha pred elektrickým napätím
Výstraha pred horúcimi dielmi
Opozorilo! Enota se brez opozorila pri upadu tlaka pod vklopnim tlakom zažene!
Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.
Nebezpečenstvo! Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
Anl_TC_AC_190_6_8_OF_SPK9.indb 84Anl_TC_AC_190_6_8_OF_SPK9.indb 84 12.03.2018 07:49:1412.03.2018 07:49:14
SK
- 85 -
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná-
vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné pred-
pisy a pokyny. Nedostatky pri dodržovaní
bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vz-
nik požiaru a/alebo ťažké poranenia. Všetky
bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.
Tento prístroj nie je určený na to, aby ho mohli
používať osoby (vrátane detí) s obmedzený-
mi fyzickými, zmyslovými alebo psychickými
schopnosťami alebo osoby s nedostatočnými
skúsenosťami a/alebo nedostatočnými
vedomosťami, také používanie je možné len
v tom prípade, ak budú pod dozorom osoby
zodpovednej za ich bezpečnosť alebo ak boli
zaškolené o používaní prístroja. Deti by mali byť
pod dozorom, aby bolo možné zabezpečiť, že sa
nebudú s prístrojom hrať.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1/2)
1. Kryt telesa prístroja
2. Tlaková nádrž
3. Hák na navíjanie kábla
4. Podstavcová noha
5. Rýchlospojka (regulovaný stlačený vzduch)
6. Manometer (na odčítanie nastaveného tlaku)
7. Regulátor tlaku
8. Vypínač zap/vyp
9. Transportná rukoväť
10. Bezpečnostný ventil
11. Vypúšťací ventil na kondenzovanú vodu
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte do 5 pra-
covných dní od zakúpenia výrobku s predložením
platného dokladu o kúpe na naše servisné
stredisko alebo na najbližšie príslušné nákupné
stredisko. Prosím, pozrite si záručnú tabuľku v
záručných podmienkach na konci návodu.
•
Otvorte balenie a opatrne vyberte prístroj von
z balenia.
•
Odstráňte obalový materiál ako aj obalové/
transportné poistky (pokiaľ sú obsiahnuté).
•
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
ja a príslušenstva transportom.
•
Pokiaľ možno, uschovajte si obal až do konca
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
•
Originalna navodila za uporabo
•
Varnostna navodila
3. Správne použitie prístroja
Kompresor slúži na výrobu stlačeného vzduchu
pre pneumaticky poháňané nástroje.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu-
Anl_TC_AC_190_6_8_OF_SPK9.indb 85Anl_TC_AC_190_6_8_OF_SPK9.indb 85 12.03.2018 07:49:1512.03.2018 07:49:15
SK
- 86 -
hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše príst-
roje neboli svojim určením konštruované na profe-
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme-
selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Sieťové pripojenie: ......................... 230 V ~ 50 Hz
Výkon motora: ........................................... 1,1 kW
Pracovný režim ........................................S3 25%
Otáčky kompresora min
-1
: ............................ 3550
Prevádzkový tlak v baroch: ................................. 8
Objem tlakovej nádrže (v litroch): ....................... 6
Teor. nasávací výkon l/min.: ............................ 185
Hladina akustického výkonu L
WA
v dB: .............. 97
Faktor neistoty K
WA
........................................2 dB
Hladina akustického tlaku L
pA
v dB: .................. 75
Faktor neistoty K
pA
........................................2 dB
Druh ochrany: ............................................... IP20
Hmotnosť prístroja v kg: ..................................... 9
Prevádzkový režim S3 – 25 % - 10 min: S3 =
prerušovaná prevádzka bez vplyvu procesu
štartovania. To znamená, že v rámci časového
úseku 10 minút je max. prevádzková doba 25 %
(2,5 minúty).
Nebezpečenstvo!
Hluk
Emisné hodnoty hluku boli merané podľa EN ISO
3744.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla-
sia s údajmi elektrickej siete.
•
Skontrolujte prípadné poškodenie transpor-
tom. Akékoľvek poškodenia ihneď ohláste
dopravnej spoločnosti, ktorá dodala zakú-
pený kompresor.
•
Postavenie kompresora by sa malo
uskutočniť v blízkosti spotrebiča.
•
Dlhé vzduchové vedenie a dlhé prívod-
né vedenia (predlžovacie vedenia) sa
neodporúčajú.
•
Dbať na suchý a bezprašný nasávaný vz-
duch.
•
Neumiestňujte kompresor vo vlhkej alebo mo-
krej miestnosti.
•
Kompresor smie byť používaný len vo vhod-
ných miestnostiach (dobre vetraných, s teplo-
tou okolia +5 °C - +40 °C). V miestnostiach
sa nesmie nachádzať prach, kyseliny, výpary,
explozívne alebo zápalné plyny.
•
Kompresor je vhodný pre použitie v suchých
miestnostiach. V oblastiach, kde sa pracuje
so striekajúcou vodou, je použitie prístroja
zakázané.
6. Montáž a uvedenie do prevádzky
Pozor!
Pred uvedením do prevádzky prístroj
bezpodmienečne kompletne zmontovať!
6.1 Sieťové pripojenie
Pred uvedením do prevádzky dbajte na to, či
prítomné sieťové napätie zodpovedá prevádzko-
vému napätiu podľa typového štítku na prístroji.
Dlhé prívodné vedenia, ako aj predlžovacie káble,
káblové bubny atď. spôsobujú zníženie napätia a
môžu tak zabrániť rozbehnutiu motora. Pri nízkych
teplotách pod +5 °C je nábeh motora ohrozený
ťažkým chodom.
6.2 Vypínač zap/vyp (8)
Pri zapnutí nastavte vypínač zap/vyp (8) do po-
lohy 1.
Pri vypnutí prepnite vypínač zap/vyp (8) do polo-
hy 0.
6.3 Nastavenie tlaku: (obr. 1,2)
•
Pomocou tlakového regulátora (7) sa môže
nastaviť tlak na manometri (6).
•
Nastavený tlak sa môže odoberať cez
rýchlospojku (5).
6.9 Nastavenie tlakového vypínača
Tlakový vypínač je nastavený výrobcom.
Zapínací tlak cca 6 bar
Vypínací tlak cca 8 bar
Anl_TC_AC_190_6_8_OF_SPK9.indb 86Anl_TC_AC_190_6_8_OF_SPK9.indb 86 12.03.2018 07:49:1512.03.2018 07:49:15
SK
- 87 -
7. Výmena sieťového prípojného
vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrob-
com alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.
8. Čistenie, údržba a objednanie
náhradných dielov
Nebezpečenstvo!
Pred všetkými čistiacimi ate kábel zo siete.
Nebezpečenstvo!
Počkajte, kým je kompresor úplne vychlad-
nutý! Nebezpečenstvo popálenia!
Nebezpečenstvo!
Pred všetkými čistiacimi a údržbovými práca-
mi zbaviť kotol tlaku!
8.1 Čistenie
•
Udržujte ochranné zariadenia vždy v m vzdu-
chom pri nastavení na nízky tlak.
•
Odporúčame, aby ste prístroj čistili priamo po
každom použití.
•
Čistite prístroj pravidelne pomocou vlhkej
utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-
triedky alebo riedidlá; tieto prostriedky by
mohli napadnúť umelohmotné diely prístroja.
Dbajte na to, aby sa do vnútra prístroja ne-
dostala voda.
•
Hadica a striekacie nástroje sa musia pred
čistením odpojiť z kompresora. Kompresor
nesmie byť čistený vodou, rozpúšťadlami a
pod.
8.2 Kondenzovaná voda
Pozor! Pre dlhodobú trvanlivosť tlakovej nádrže
(2) sa musí po každej prevádzke vypustiť konden-
zovaná voda otvorením vypúšťacieho ventilu (11).
Nakloňte kotol kompresora tak, aby sa vypúšťací
ventil nachádzal na najnižšom bode kotla. Takto
sa umožní úplné vytečenie kondenzovanej vody.
8.3 Bezpečnostný ventil (10)
Bezpečnostný ventil je nastavený na najvyšší
prípustný tlak v Nie je prípustné meniť nastave-
nie bezpečnostného ventilu alebo odstraňovať
z neho plombu. Z dôvodu správnej funkcie
bezpečnostného ventilu v prípade potreby, by sa
mal tento ventil občas aktivovať. Potiahnite za
krúžok tak silno, aby ste zreteľne počuli unikanie
tlakového vzduchu. Nakoniec znovu krúžok pus-
tite.
8.4 Skladovanie
Nebezpečenstvo!
Vytiahnite elektrickú zástrčku zo siete,
odvzdušnite prístroj a všetky zapojené pneu-
matické prístroje. Kompresor odstavte tak, aby
nemohol byť uvedený do prevádzky nepovolanou
osobou.
Pozor!
Kompresor skladovať len v suchom pros-
tredí, ktoré je neprístupné nepovolaným
osobám. Nepreklápať, ale skladovať v posta-
venom stave!
8.5 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
•
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke
www.isc-gmbh.info
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne-
nia poškodeniu pri transporte. Tento obal je vyro-
bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa-
du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
Anl_TC_AC_190_6_8_OF_SPK9.indb 87Anl_TC_AC_190_6_8_OF_SPK9.indb 87 12.03.2018 07:49:1512.03.2018 07:49:15
SK
- 88 -
10. Možné príčiny poruchy
Problém Príčina Riešenie
Kompresor nebeží. 1. Nie je k dispozícii sieťové napätie.
2. Príliš nízke sieťové napätie.
3. Vonkajšia teplota príliš nízka.
4. Prehriaty motor.
1. Skontrolovať kábel, sieťovú
zástrčku, poistku a zásuvku.
2. Nepoužívať príliš dlhé predlžovacie
káble. Použiť predlžovací kábel s
dostatočným prierezom žily.
3. Neprevádzkovať pri vonkajšej teplo-
te nižšej ako +5°.
4. Motor nechať vychladnúť prípadne
odstrániť príčinu prehriatia.
Kompresor beží,
avšak bez tlaku.
1. Spätný ventil je netesný.
2. Tesnenia sú poškodené.
3. Vypúšťacia skrutka na kondenzo-
vanú vodu (11) netesná.
1. Vymeniť spätný ventil.
2. Skontrolovať tesnenia, opotrebo-
vané tesnenia nechať vymeniť v
odbornom servise.
3. Rukou dotiahnuť skrutku.
Skontrolovať tesnenie na skrutke,
prípadne vymeniť.
Kompresor beží,
tlak sa zobrazuje
na manometri, ale
nástroje nebežia.
1. Netesné hadicové spoje.
2. Netesná rýchlospojka.
3. Nastavený príliš nízky tlak na regu-
látore tlaku.
1. Skontrolovať pneumatickú hadicu a
nástroje, v prípade potreby vymeniť.
2. Skontrolovať rýchlospojku, v prípa-
de potreby vymeniť.
3. Regulátor tlaku ďalej povoliť.
Anl_TC_AC_190_6_8_OF_SPK9.indb 88Anl_TC_AC_190_6_8_OF_SPK9.indb 88 12.03.2018 07:49:1512.03.2018 07:49:15
SK
- 89 -
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/EU o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad-
nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po-
mocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
Anl_TC_AC_190_6_8_OF_SPK9.indb 89Anl_TC_AC_190_6_8_OF_SPK9.indb 89 12.03.2018 07:49:1512.03.2018 07:49:15
SK
- 90 -
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Klinový remeň, vzduchový fi lter
Spotrebný materiál / spotrebné diely*
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-
gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledu-
júce otázky:
•
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Anl_TC_AC_190_6_8_OF_SPK9.indb 90Anl_TC_AC_190_6_8_OF_SPK9.indb 90 12.03.2018 07:49:1512.03.2018 07:49:15
SK
- 91 -
Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser-
visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst-
roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-
dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
ňov od zistenia nedostatku.
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst-
roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Príst-
roje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo
záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše
záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
Anl_TC_AC_190_6_8_OF_SPK9.indb 91Anl_TC_AC_190_6_8_OF_SPK9.indb 91 12.03.2018 07:49:1512.03.2018 07:49:15
GR
- 92 -
Κίνδυνος! Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης
Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την
απώλεια της ακοής.
Προειδοποίηση από ηλεκτρική τάση
Προειδοποίηση από πολύ θερμά τμήματα
Προσοχή! Η μονάδα είναι τηλεχειριζόμενη και μπορεί να εκκινηθεί χωρίς προειδοποίηση.
Anl_TC_AC_190_6_8_OF_SPK9.indb 92Anl_TC_AC_190_6_8_OF_SPK9.indb 92 12.03.2018 07:49:1512.03.2018 07:49:15
GR
- 93 -
Κίνδυνος!
Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί
και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.
1. Υποδείξεις ασφαλείας
Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!
Κίνδυνος!
Διαβάστε όλες τις Υποδείξεις ασφαλείας
και τις Οδηγίες. Εάν δεν ακολουθήσετε
τις Υποδείξεις ασφαλεία και τις Οδηγίες δεν
αποκλείονται ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί. Φυλάξτε προσεκτικά
όλες τις Υποδείξεις ασφαλεάις και τις
Οδηγίες για το μέλλον.
2. Περιγραφή της συσκευής και
συμπαραδιδόμενα
2.1 Περιγραφή της συσκευής (εικ. 1/2)
1. Κάλυμμα περιβλήματος
2. Δοχείο υπό πίεση
3. Κρεμαστάρι για τύλιγμα καλωδίου
4. Βάση
5. Ταχυσύνδεσμος (χρονισμένος πεπιεσμένος
αέρας)
6. Μανόμετρο (μπορεί να διαβαστεί η
ρυθμισμένη πίεση)
7. Ρυθμιστής πίεσης
8. Διακόπτης ενεργοποίησης/απενεργοποίησης
9. Χειρολαβή μεταφοράς
10. Βαλβίδα ασφαλείας
11. Βίδα εκκένωσης για συμπύκνωμα νερού
2.2 Συμπαραδιδόμενα
Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την
πληρότητα
του προϊόντος. Σε περίπτωση ελαττωματικών
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 ημερών από την ημερομηνία αγοράς στο
Κέντρο Σέρβις (Service Center) της εταιρείας
μας προσκομίζοντας την ισχύουσα απόδειξη
αγοράς. Παρακαλούμε να προσέξετε τον πίνακα
εγγύησης στους όρους εγγύησης στο τέλος των
οδηγιών.
•
Ανοίξτε τη συσκευασία και βγάλτε
προσεκτικά τη συσκευή.
•
Απομακρύντε τα υλικά συσκευασίας
καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).
•
Ελέγξτε εάν είναι πλήρες το περιεχόμενο.
•
Ελέγξτε τη συσκευή και τα αξεσουάρ για
ενδεχόμενες ζημιές από τη μεταφορά.
•
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την
πάροδο της προθεσμάις της εγγύησης.
Κίνδυνος!
H συσκευή και τα υλικά συσκευασίας δεν
είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται
να παίζουν με πλαστικές σακούλες,
πλαστικές μεμβράνες και μικροαντικείμενα!
Υφίσταται κίνδυνος κατάποσης και
ασφυξίας!
•
Πρωτότυπες Οδηγίες χρήσης
•
Υποδείξεις ασφαλείας
3. Σωστή χρήση
Ο συμπιεστής προορίζεται για την παραγωγή
πεπιεσμένου αέρα για εργαλεία που
λειτουργούν με πεπιεσμένο αέρα.
Η μηχανή να χρησιμοποιείται μόνο για το σκοπό
για τον οποίο προορίζεται. Κάθε πέραν τούτου
χρήση δεν είναι ενδεδειγμένη. Για ζημιές ή
τραυματισμούς παντός είδους που οφείλονται
σε μη ενδεδειγμένη χρήση ευθύνεται ο χρήστης
/ χειριστής
και όχι ο κατασκευαστής.
Παρακαλούμε να προσέξετε, πως οι
συσκευές μας δεν έχουν κατασκευαστεί για
επαγγελματική, βιοτεχνική και βιομηχανική
χρήση. Δεν αναλαμβάνουμε καμία εγγύηση,
εάν η συσκευή χρησιμοποιηθεί σε βιοτεχνίες ή
βιομηχανίες ή σε παρόμοιες εργασίες.
Anl_TC_AC_190_6_8_OF_SPK9.indb 93Anl_TC_AC_190_6_8_OF_SPK9.indb 93 12.03.2018 07:49:1512.03.2018 07:49:15
GR
- 94 -
4. Τεχνικά χαρακτηριστικά
Ηλεκτρική σύνδεση: ..................... 230 V ~ 50 Hz
Ισχύς κινητήρα: ....................................... 1,1 kW
Είδος λειτουργίας ................................... S3 25%
Αριθμός στροφών συμπιεστή min
-1
: ........... 3550
Πίεση λειτουργίας bar: ..................................... 8
Όγκος δοχείου πίεσης (σε λίτρα): .................... 6
Θεωρ. Ισχύς αναρρόφησης l/min: ................. 185
Στάθμη ηχητικής ισχύος L
WA
σε dB: ................ 97
Αβεβαιότητα K
WA
..........................................2 dB
Στάθμη ηχητικής πίεσης L
pA
σε dB: ................ 75
Αβεβαιότητα K
pA
...........................................2 dB
Είδος προστασίας: ........................................IP20
Βάρος συσκευής σε kg: .................................... 9
Eίδος λειτουργίας S3 - 25% -10λεπτά: S3 =
λειτουργία διακοπής χωρίς επιίδραση της
διαδικασίας εκκίνησης Αυτό σημαίνει πως
σε διάστημα 10 λεπτών ο μέγιστος χρόνος
λειτουργίας ανέρχεται σε 25% (2,5 λεπτά).
Κίνδυνος!
Θόρυβος
Οι τιμές για τις εκπομπές θορύβου
εξακριβώθηκαν σύμφωνα με το πρότυπο
EN ISO 3744.
5. Πριν τη θέση σε λειτουργία
Πριν τη σύνδεση σιγουρευτείτε πως τα στοιχεία
στην ετικέτα της συσκευής συμφωνούν με τα
στοιχεία του δικτύου.
•
Ελέγξτε τη συσκευή για ζημιές από
τη μεταφορά. Ενδεχόμενες ζημιές να
δηλωθούν αμέσως στη μεταφορική εταιρεία
με την οποία παραδόθηκε ο συμπιεστής.
•
Ο συμπιεστής να τοποθετείται κοντά στον
καταναλωτή.
•
Να αποφεύγονται μακριοί αγωγοί αέρα και
καλώδια επέκτασης (μπαλαντέζες).
•
Να προσέχετε για καθαρό και στεγνό αέρα
αναρρόφησης.
•
Μη τοποθετείτε τον συμπιεστή σε υγρό
χω΄ρο.
•
Ο συμπιεστής να λειτουργεί μόνο σε
κατάλληλους χώρους (με καλό αερισμό,
θερμοκρασία +5°C bis 40°C). Στο χώρο αυτό
να μην υπάρχει σκόνη, ούτε οξέα, ατμοί,
εκρηκτικά ή αναφλέξιμα αέρια.
•
Ο συμπιεστής είναι κατάλληλος για χρήση
σε στεγνούς χώρους. Σε σημεία όπου
εκτελούνται εργασίες με πιτσιλίσματα
νερού, δεν επιτρέπεται η χρήση του
συμπιεστή.
6. Συναρμολόγηση και θέση σε
λειτουργία
Προσοχή!
Πριν τη θέση σε λειτουργία πρέπει να έχει
συναρμολογηθεί πλήρως η συσκευή!
6.1 Σύνδεση δικτύου
Πριν τη θέση σε λειτουργία να προσέξετε
να συμφωνεί η τάση δικτύου με την τάση
λειτουργίας σύμφ. με την πινακίδα της μηχανής.
Μακριά καλώδια, επεκτάσεις καλωδίων,
μπαλαντέζες κλπ. προκαλούν πτώση της τάσης
και μπορούν να να
εμποδίσουν την εκκίνηση
του κινητήρα. Σε χαμηλές θερμοκρασίες κάτω
των +5°C δεν αποκλείεται να μην παίρνει καλά
μπροστά ο κινητήρας.
6.2 Διακόπτης ενεργοποίησης/
απενεργοποίησης (8)
Για ενεργοποίηση βάλτε το διακόπτη
ενεργοποίησης/απενεργοποίησης (8) στην
θέση 1.
Για την απενεργοποίηση φέρτε το διακόπτη
ενεργοποίησης / απενεργοποίησης (8) στη
θέση 0.
6.3 Ρύθμιση διακόπτη πίεσης: (εικ. 1)
•
Με τον ρυθμιστή πίεσης (7) μπορείτε να
ρυθμίσετε την πίεση (6) στο μανόμετρο.
•
Η ρυθμισθείσα πίεση προκύπτει από τον
ταχυσύνδεσμο (5).
6.4 Ρύθμιση διακόπτη πίεσης
Ο διακόπτης πίεσης έχει ρυθμιστεί από το
εργοστάσιο.
Πίεση ενεργοποίησης σε περ. 6 bar
Πίεση απενεργοποίησης σε περ. 8 bar
Anl_TC_AC_190_6_8_OF_SPK9.indb 94Anl_TC_AC_190_6_8_OF_SPK9.indb 94 12.03.2018 07:49:1512.03.2018 07:49:15
GR
- 95 -
7. Αντικατάσταση του αγωγού
σύνδεσης με το δίκτυο
Κίνδυνος!
Εάν πάθει βλάβη το καλώδιο σύνδεση της
συσκευής με το δίκτυο, πρέπει προς αποφυγή
κινδύνου, να αντικατασταθεί από τον
κατασκευαστή ή το τμήμα του εξυπηρέτησης
πελατών ή από παρόμοια εξειδικευμένο
πρόσωπο.
8. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών
Κίνδυνος!
Πριν από όλες τις εργασίες καθαρισμού
και συντήρησης να βγάζετε το βύσμα του
δικτύου.
Κίνδυνος!
Περιμένετε μέχρι να κρυώσει τελείως ο
συμπιεστής! Κίνδυνος εγκαύματος!
Κίνδυνος!
Πριν από όλες τις ερργασίες καθαρισμού
και συντήρησης να τεθεί ο λέβητας εκτός
πίεσης.
8.1 Καθαρισμός
•
Να κρατάτε όσο πιο ελεύθερα από σκόνη
και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.
•
Συνιστούμε να καθαρίζετε τη συσκευή
αμέσως μετά από κάθε χρήση.
•
Να καθαρίζετε τη συσκευή τακτικά με ένα
νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.
•
Ο σωλήνας και τα ψεκαστικά εξαρτήματα
να χωρίζονται από τον συμπιεστή πριν τον
καθαρισμό. Ο συμπιεστής δεν επιτρέπεται
να καθαρίζεται με νερό, διαλύτες ή κάτι
παρόμοιο.
8.2 Συμπύκνωμα νερού
Προσοχή! Για μεγάλης διαρκείας αντοχή του
δοχείου πίεσης (2) να εκκενώνεται μετά από
κάθε χρήση το συμπύκνωμα νερού ανοίγοντας
τη βίδα εκκένωσης (11). Κλίνετε
τον λέβητα
του συμπιεστή τόσο, ώστε να βρίσκεται η βίδα
εκκένωσης στο κατώτερο σημείο του λέβητα.
Έτσι το νερό συμπυκνώματος να μπορεί να
εκρεύσει πλήρως.
8.3 Βαλβίδα ασφαλείας (10)
Η βαλβίδα ασφαλείας έχει ρυθμιστεί στην
μέγιστη επιτρεπτή πίεση του δοχείου υπό πίεση.
Δεν επιτρέπεται η αλλαγή της ρύθμισης της
βαλβίδας ασφαλείας ή
της μολυβδοσφραγίδας
της. Για να λειτουργήσει σωστά η βαλβίδα
ασφαλείας όταν την χρειαστείτε, πρέπει να την
χειρίζεστε από καιρού εις καιρό. Τραβήξτε τόσο
δυνατά στο δακτύλιο, μέχρι να ακούσετε την
έξοδο του πεπιεσμένου αέρα. Κατόπιν αφήστε
πάλι ελεύθερο τον δακτύλιο.
8.4 Φύλαξη
Κίνδυνος!
Βγάλτε το φις από την πρίζα, εξαερίστε τη
συσκευή
και όλα τα συνδεδεμένα εργαλεία
πεπιεσμένου αέρα. Τοποθετήστε τον συμπιεστή
σε σημείο που να μη μπορεί να τεθεί σε
λειτουργία από μη αρμόδια άτομα.
Προσοχή!
Ο συμπιεστής να φυλάσσεται μόνο σε
στεγνό χώρο στον οποίο δεν έχουν
πρόσβαση τρίτα άτομα. Μην τον γέρνετε,
να φυλάσσεται σε όρθια στάση!
8.5 Παραγγελία ανταλλακτικών
:
Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:
•
Τύπος της συσκευής
•
Αριθμός είδους της συσκευής
•
Αριθμός ταύτισης της συσκευής
•
Αριθμός ανταλλακτικού
Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info
Anl_TC_AC_190_6_8_OF_SPK9.indb 95Anl_TC_AC_190_6_8_OF_SPK9.indb 95 12.03.2018 07:49:1612.03.2018 07:49:16
GR
- 96 -
9. Διάθεση στα απορρίμματα και
επαναχρησιμοποίηση
Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.
Anl_TC_AC_190_6_8_OF_SPK9.indb 96Anl_TC_AC_190_6_8_OF_SPK9.indb 96 12.03.2018 07:49:1612.03.2018 07:49:16
GR
- 97 -
10. Ενδεχόμενες αιτίες διακοπής λειτουργίας
Πρόβλημα Αιτία Λύση
Δεν λειτουργεί ο
συμπιεστής
1. Δεν υπάρχει τάση δικτύου
2. Πολύ χαμηλή τάση δικτύου
3. Πολύ χαμηλή εξωτερική
θερμοκρασία
4. Υπερθέρμανση του κινητήρα
1. Να γίνει έλεγχος του καλωδίου,
του βύσματος, της ασφάλειας και
της πρίζας.
2. Να αποφεύγετε τις πολύ
μακριές επεκτάσεις καλωδίου.
Να χρησιμοποιείτε καλώδιο
επέκτασης με επαρκή διατομή
αγωγών.
3. Μη λειτουργείτε τη
συσκευή σε
εξωτερική θερμοκρασία κάτω των
+5°C.
4. Αφήστε τον κινητήρα να
κρυώσει ενδεχ. αποκαταστήστε
την αιτία που προκάλεσε την
υπερθέρμανση.
Ο συμπιεστής
λειτουργεί, αλλά
χωρίς πίεση
1. Η βαλβίδα αντίκρουσης δεν είναι
στεγανή
2. Χαλασμένες στεγανωτικές
διατάξεις.
3. Η βίδα εκκένωσης για
συμπύκνωμα νερού (11) δεν είναι
στεγανή.
1. Αλλαγή της βαλβίδας
αντίκρουσης.
2. Έλεγχος
των στεγανωτικών
διατάξεων και αντικατάσταση των
ελαττωματικών σε ειδικευμένο
συνεργείο.
3. Σφίξτε τη βίδα με το χέρι. Ελέγξτε
τη στεγάνωση της βίδας, ενδεχ.
αντικαταστήστε την.
Ο συμπιεστής
λειτουργεί, η πίεση
προβάλλεται στο
μανόμετρο, αλλά
τα εργαλεία δεν
λειτουργούν.
1. Δεν είναι στεγανοί οι σύνδεσμοι
του σωλήνα.
2. Δεν είναι στεγανός ο
ταχυσύνδεσμος.
3. Πολύ χαμηλή πίεση στον ρυθμιστή
πίεσης.
1. Ελέγξτε το σωλήνα πεπιεσμένου
αέρα και τα εργαλεία, ενδεχ.
αντικαταστήστε τα.
2. Ελέγξτε τον ταχυσύνδεσμο, ενδεχ.
αντικαταστήστε τον.
3. Ανοίξτε περισσότερο το ρυθμιστή
πίεσης.
Anl_TC_AC_190_6_8_OF_SPK9.indb 97Anl_TC_AC_190_6_8_OF_SPK9.indb 97 12.03.2018 07:49:1612.03.2018 07:49:16
GR
- 98 -
Μόνο για κράτη-μέλη της Ε.Ε.
Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!
Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/EU για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.
Εναλλακτική
λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται
τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.
Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της iSC GmbH.
M ε επιφύλαξη τεχνικών τροποποιήσεων
Anl_TC_AC_190_6_8_OF_SPK9.indb 98Anl_TC_AC_190_6_8_OF_SPK9.indb 98 12.03.2018 07:49:1612.03.2018 07:49:16
GR
- 99 -
Ενημέρωση για το σέρβις
Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.
Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή φθροά ή ότι
χρειάζονται τα ακόλουθα αναλώσιμα.
Κατηγορία Παράδειγμα
Φθειρόμενα εξαρτήματα* Τραπεζοειδής ιμάντας, φίλτρο αέρα
Αναλώσιμα υλικά/αναλώσιμα τμήματα*
Ελλείψεις
* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!
Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε
στις ακόλουθες ερωτήσεις:
•
Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?
•
Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?
•
Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?
Περιγράψετε αυτή τη δυσλειτουργία.
Anl_TC_AC_190_6_8_OF_SPK9.indb 99Anl_TC_AC_190_6_8_OF_SPK9.indb 99 12.03.2018 07:49:1612.03.2018 07:49:16
GR
- 100 -
Εγγύηση
Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό σέρβις που αναφέρεται στην κάρτα εγγύησης.
Για την αξίωση της εγγύησης ισχύουν τα εξής:
1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν
χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη
απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που
υπόσχεται ο
πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών
του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας
παρέχεται δωρεάν.
2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω
κατασκευαστή και που αφορούν
ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική,
βιοτεχνική ή βιομηχανική χρήση. Για το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.
3. Από την εγγύησή μας εξαιρούνται τα εξής:
- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε
όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ
. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.
- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής
ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).
- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.
4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της
συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν
συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.
5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.isc-gmbh.info. Να έχετε μαζί σας
την απόδειξη της νέας συσκευής. Οι συσκευές που
αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση
λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας
επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.
Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα ελαττώματα αυτά
δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.
Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.
Anl_TC_AC_190_6_8_OF_SPK9.indb 100Anl_TC_AC_190_6_8_OF_SPK9.indb 100 12.03.2018 07:49:1612.03.2018 07:49:16
Dong/Product-ManagementWeichselgartner/General-Manager
- 101 -
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про
зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
Kompressor TC-AC 190/6/8 OF (Einhell)
X
2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EC
X
2014/68/EU
90/396/EC_2009/142/EC
89/686/EC_96/58/EC
X
2011/65/EU
X
2006/42/EC
Annex IV
Notifi ed Body:
Notifi ed Body No.:
Reg. No.:
X
2000/14/EC_2005/88/EC
Annex V
X
Annex VI
Noise: measured L
WA
= 95 dB (A); guaranteed L
WA
= 97 dB (A)
P = 1.1 KW; L/Ø = cm
Notifi ed Body: 0477, Eurofi ns Product Testing Italy S.r.l.
2012/46/EU
Emission No.:
Standard references: EN 1012-1; EN 60204-1;
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 12.01.2018
First CE: 13 Archive-File/Record: NAPR18299
Art.-No.: 40.204.95 I.-No.: 11037 Documents registrar: Siegfried Roider
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Anl_TC_AC_190_6_8_OF_SPK9.indb 101Anl_TC_AC_190_6_8_OF_SPK9.indb 101 12.03.2018 07:49:1612.03.2018 07:49:16
- 102 -
Anl_TC_AC_190_6_8_OF_SPK9.indb 102Anl_TC_AC_190_6_8_OF_SPK9.indb 102 12.03.2018 07:49:1612.03.2018 07:49:16
- 103 -
Anl_TC_AC_190_6_8_OF_SPK9.indb 103Anl_TC_AC_190_6_8_OF_SPK9.indb 103 12.03.2018 07:49:1612.03.2018 07:49:16
EH 03/2018 (01)
Anl_TC_AC_190_6_8_OF_SPK9.indb 104Anl_TC_AC_190_6_8_OF_SPK9.indb 104 12.03.2018 07:49:1612.03.2018 07:49:16
