Karcher 2.642-999.0 Flächenreiniger FRV 30 User Manual

www.kaercher.com

FRV 30

59634770 08/12

Deutsch 3

English 7

Français 11

Italiano 15

Nederlands 19

Español 23

Português 27

Ελληνικά 31

Dansk 35

Norsk 39

Svenska 43

Suomi 47

Magyar 51

Čeština 55

Slovenščina 59

Polski 63

Româneşte 67

Türkçe 71

Русский 75

Slovenčina 79

Hrvatski 83

Srpski 87

Български 91

Eesti 95

Lietuviškai 99

Latviešu 103

Українська 107

Deutsch

– 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

 Gefahr!

Verletzungsgefahr durch defektes Gerät.

Vor Arbeitsbeginn Gerät auf ordnungsge-

mäßen Zustand überprüfen. Ist der Zu-

stand des Gerätes nicht einwandfrei darf es

nicht benutzt werden.

Am Gerät dürfen keine Veränderungen vor-

genommen werden.

 Gefahr!

Verletzungsgefahr durch den Rotations-

arm. Niemals bei laufendem Hochdruckrei-

niger unter das Gerät greifen.

Der Rotationsarm dreht sich nach dem Ab-

schalten des Hochdruckreinigers noch eine

kurze Zeit weiter. Vor Arbeiten am Gerät

abwarten, bis der Rotationsarm stillsteht.

Hochdruckstrahlen können bei unsachge-

mäßem Gebrauch gefährlich sein. Der

Strahl darf nicht auf Personen, Tiere, aktive

elektrische Ausrüstung oder auf das Gerät

selbst gerichtet werden.

Beachten Sie die Sicherheitshinweise Ihres

Hochdruckreinigers.

Der Flächenreiniger ist zum Reinigen von

Boden- und Wandflächen in Verbindung

mit einem Hochdruckreiniger geeignet.

Maximaler Wasserdruck 25 MPa (250 bar).

Maximale Wassertemperatur 60 °C.

Das Schmutzwasser wird über einen

Schlauch abgeleitet.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

Hinweis

Die benötigten Düsenpakete sind auf den

entsprechenden Hochdruckreiniger abge-

stimmt und müssen separat bestellt werden.

Sicherheitshinweise

Bestimmungsgemäße

Verwendung

Umweltschutz

Düsenpakete

Düsengröße des Hoch-

druckreinigers:

Düsenpaket

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

3DE

– 2

1 O-Ring

2 Rotationsarm

3 Düse

4 Überwurfmutter

 O-Ring in Nut des Rotationsarms einlegen.

 Düse aufsetzen.

 Düse mit Überwurfmutter leicht fest-

schrauben.

Hinweis

Der Austrittsstrahl muss parallel zum Rota-

tionsarm ausgerichtet werden.

 Schlüsselfläche der Düse (Schlüssel-

weite 10) parallel zum Rotationsarm

ausrichten.

 Überwurfmutter (Schlüsselweite 22) mit

Schraubenschlüssel festziehen.

 Vorgang am zweiten Rotationsarm wie-

derholen.

1 Injektordüse

2 Steckschlüssel

 Injektordüse mit Steckschlüssel in den

Injektor einschrauben und handfest

(8 Nm) anziehen.

Der Steckschlüssel ist dem Düsensatz

beigelegt.

Düsenpaket montieren

4 DE

– 3

 Strahlrohr des Hochdruckreinigers am

Flächenreiniger anschließen und mit

Schraubenschlüssel (Schlüsselweite

24) festziehen.

Vorsicht

Am Schlauchanschluss tritt ein starker

Schmutzwasserstrahl aus. Flächenreiniger

nicht ohne Schlauch benutzen.

 Schlauch am Schlauchanschluss des

Flächenreinigers einstecken und durch

Verdrehen sichern.

 Anderes Ende des Schlauchs zu einem

Abfluss führen.

Hinweis:

Mit dem beiliegenden Klettband kann das

freie Schlauchende fixiert werden (zum

Beispiel an einem Ablaufgitter).

 Beim Arbeiten Handspritzpistole und

Strahlrohr mit beiden Händen halten.

 Flächenreiniger so führen, dass er dicht

auf der zu reinigende Fläche aufliegt.

1 Anschluss

2 Schraube

 Anschluss senkrecht stellen.

 Beiliegende Schraube eindrehen und

festziehen, um das Gelenk festzustellen.

1 Adapter (Bestell-Nr.: 4.402-071.0)

2 Handspritzpistole

 Adapter auf Anschluss schrauben und

mit Schraubenschlüssel festziehen

(Schlüsselweite 22).

 Handspritzpistole auf Adapter schrauben,

ausrichten und mit Schraubenschlüssel

festziehen (Schlüsselweite 27)

Bodenreinigung Wandreinigung

5DE

– 4

Vorsicht

Am Schlauchanschluss tritt ein starker

Schmutzwasserstrahl aus. Flächenreiniger

nicht ohne Schlauch benutzen.

 Schlauch am Schlauchanschluss des

Flächenreinigers einstecken und durch

Verdrehen sichern.

 Anderes Ende des Schlauchs zu einem

Abfluss führen.

 Gerät bei der Wandreinigung am Hand-

griff festhalten.

 Flächenreiniger so führen, dass er dicht

auf der zu reinigende Fläche aufliegt.

 Gerät vor Frost schützen.

 Borsten beim Lagern nicht verformen.

Hinweis: Um ein dauerhaft gutes Absaug-

ergebnis sicherzustellen, bitte den Flä-

chenreininger FRV 30 nach Gebrauch

nicht auf den Borstenkranz abstellen. Zum

Schutz vor Beschädigung kann die Bürs-

tenleiste während der Lagerung des

FRV 30 auch entfernt werden.

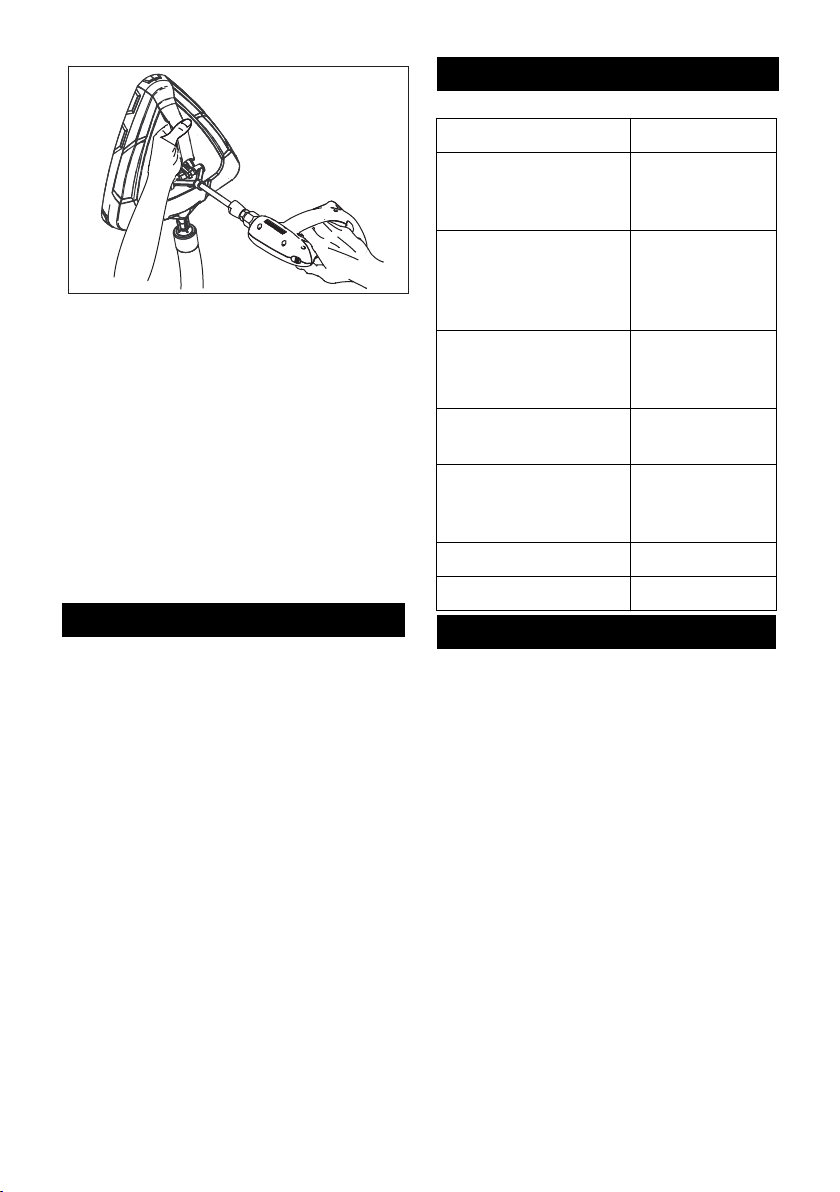

 Lenkrollen nach Gebrauch mit klarem

Wasser abspülen und nach dem Tro-

cken mit Kriechöl einsprühen.

Rotationsarm dreht sich nicht:

 Reinigungsdüsen auf Verschmutzung

prüfen.

Absaugleistung lässt nach:

 Borstenkranz verschlissen - Borsten-

kranz austauschen.

 Absaugkanal oder Absaugschlauch

verstopft - Absaugkanal und Absaug-

schlauch reinigen.

 Injektordüse verstopft - Injektordüse rei-

nigen.

Pflege

Zubehör

Zubehör: Bestellnummer

Gummilippe zur Erhö-

hung der Absaugwir-

kung

2.642-910.0

Schlauchbefestigung

(Saugnapf zur Befesti-

gung an glatten Flä-

chen)

2.642-528.0

Schmutzfänger (Grob-

schmutzabscheider)

2.642-532.0

Schlauchhalter (Wand-

befestigung)

2.042-001.0

Verbindungsmuffe

(Schlauchkupplung zur

Schlauchverlängerung)

6.902-077.0

Bürstenkranz 6.371-203.0

Verlängerungs-

schlauch

4.440-939.0

Hilfe bei Störungen

6 DE

English

– 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

 Danger!

Risk of injury due to defective appliance.

Check the faultless condition of the appli-

ance before using it. The appliance is not

fit for use if it is not in a faultless condition.

The appliance may not be modified.

 Danger!

Risk of injury due to rotation arm. Never

touch below the appliance when the high

pressure cleaner is on.

The rotation arm continues to rotate for a

while even after the high pressure cleaner

has been switched off. Wait for the rotation

arm to stop before starting any work on the

appliance.

High-pressure jets can be dangerous if im-

properly used. The jet must not be directed

at persons, animals, live electrical equip-

ment or at the appliance itself.

Please observe the safety instructions of

your high-pressure cleaner.

The floor cleaner, in combination with a

high pressure cleaner, is suitable for clean-

ing floors and walls.

Maximum water pressure 25 MPa (250 bar).

Maximum water temperature 60°C.

The wastewater is drained off via a hose.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection sys-

tems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

Note

The required packets of nozzles have been

adjusted to suit the corresponding high

pressure cleaners and must therefore be

ordered separately.

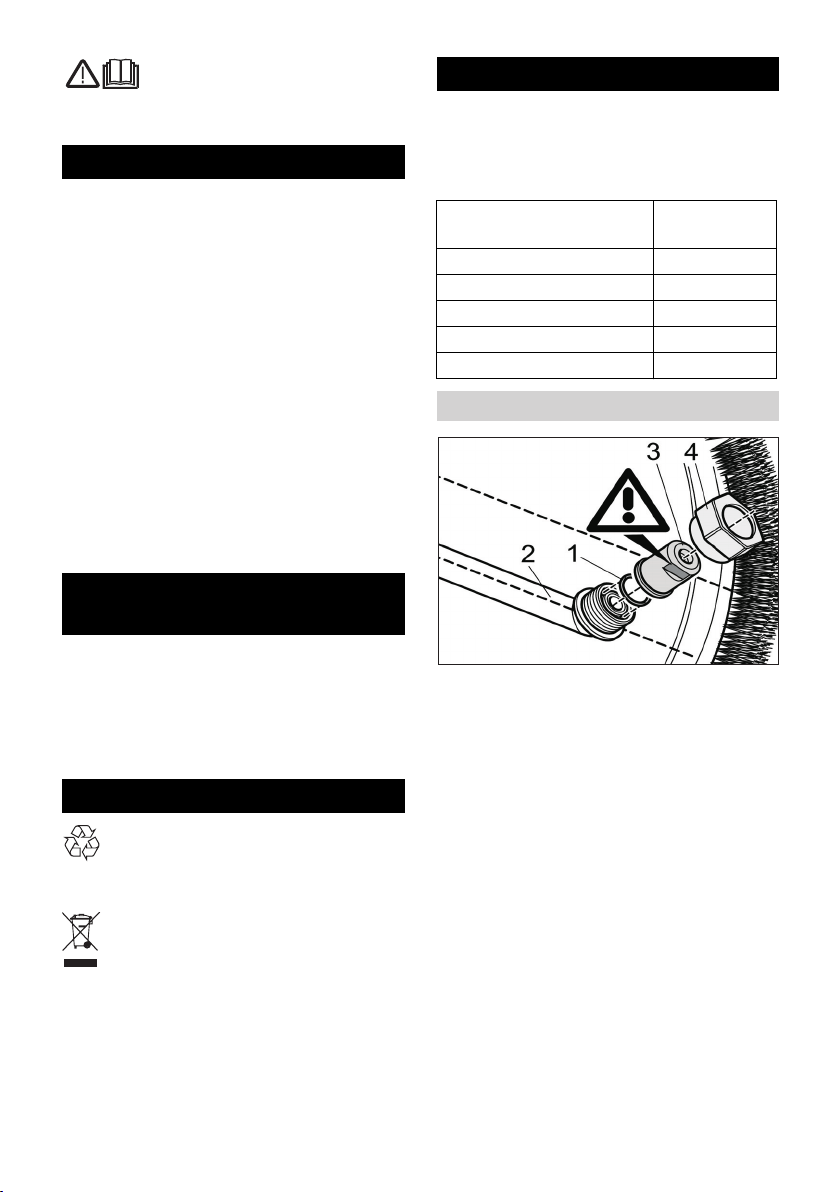

Safety instructions

Use as intended

Environmental protection

Nozzles packet

Nozzle size of the high-

pressure cleaner:

Nozzle packet

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

7EN

– 2

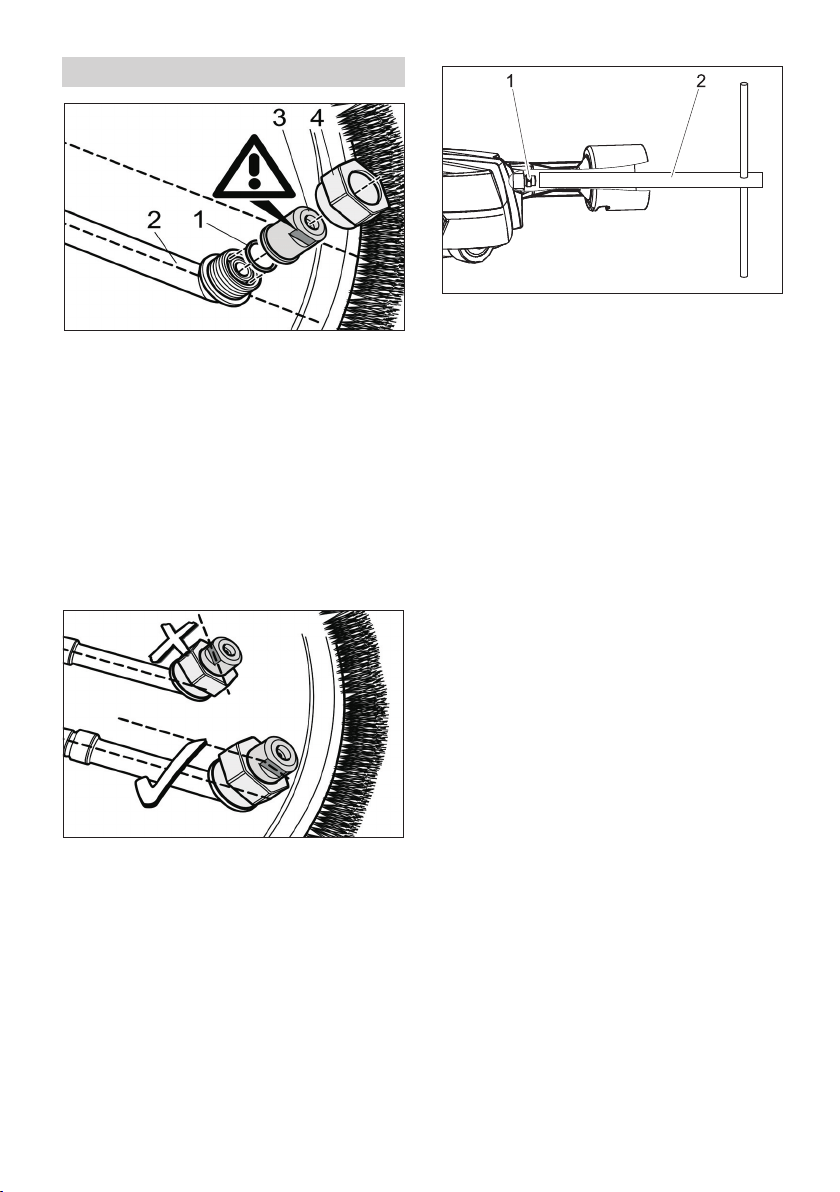

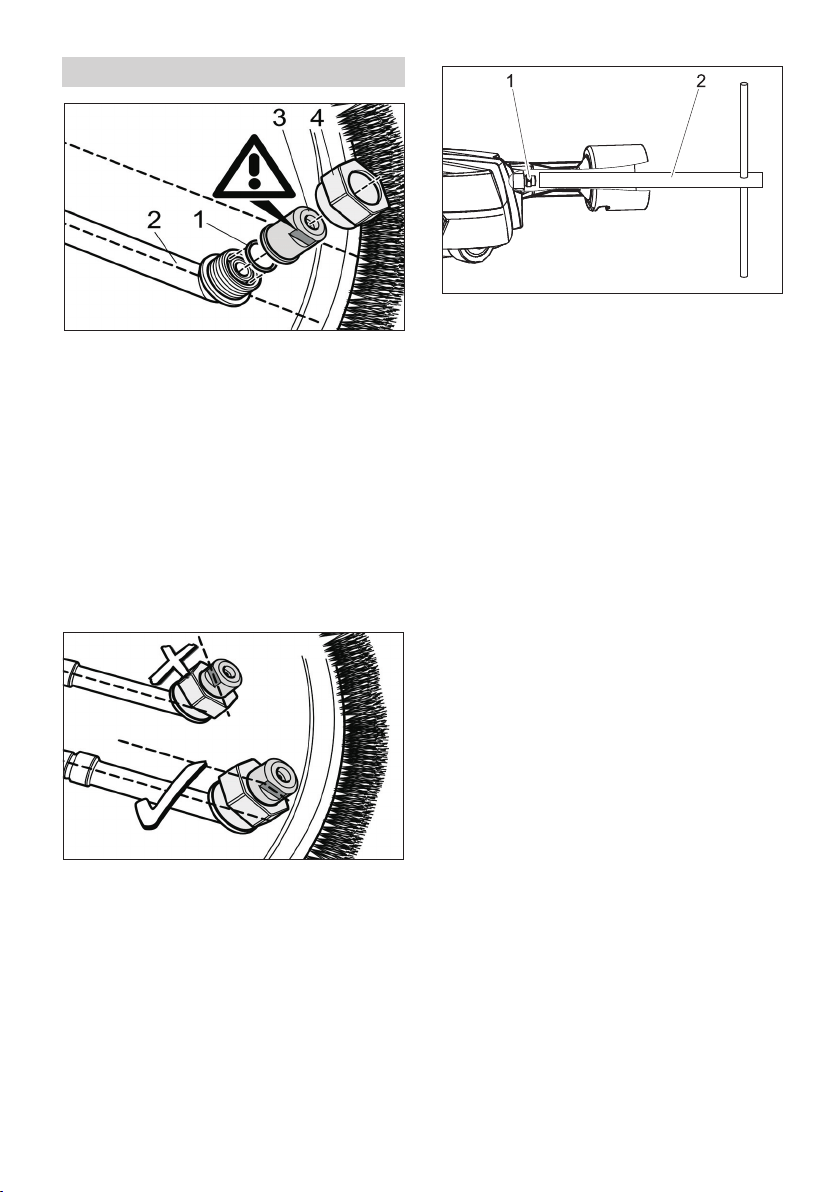

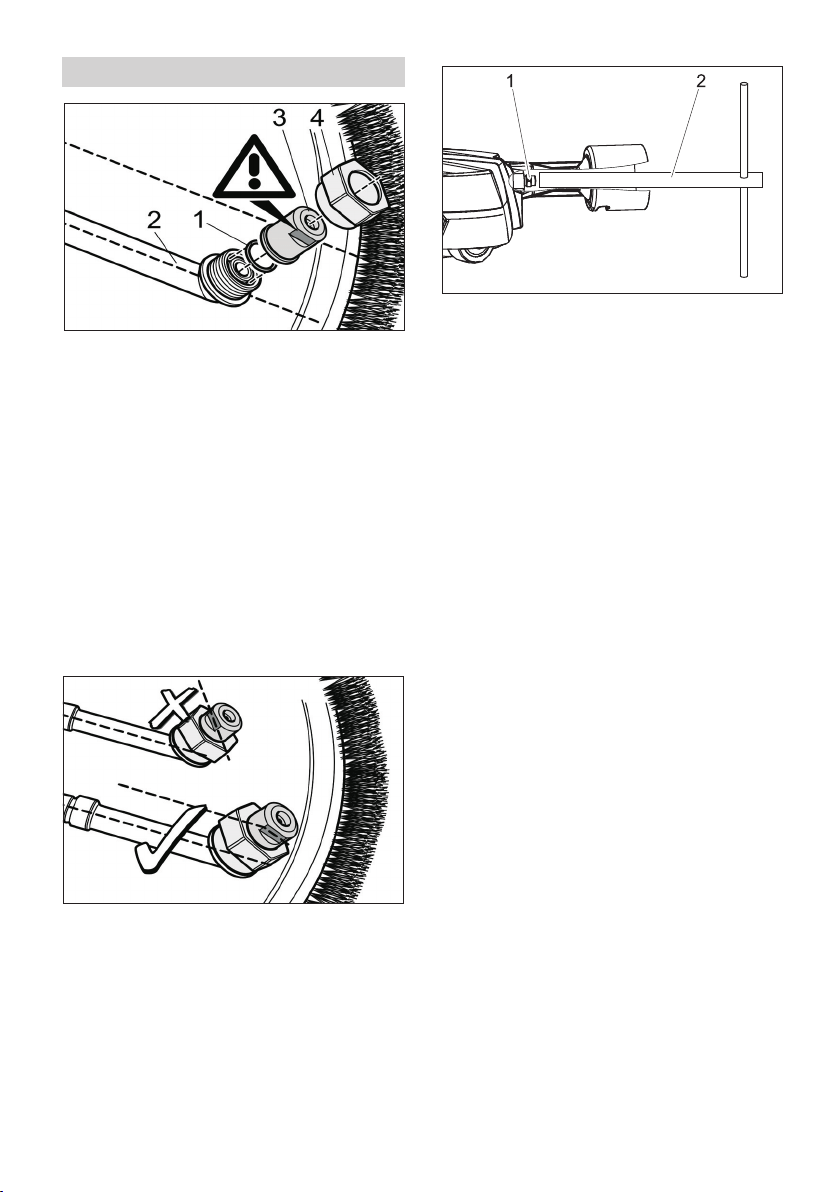

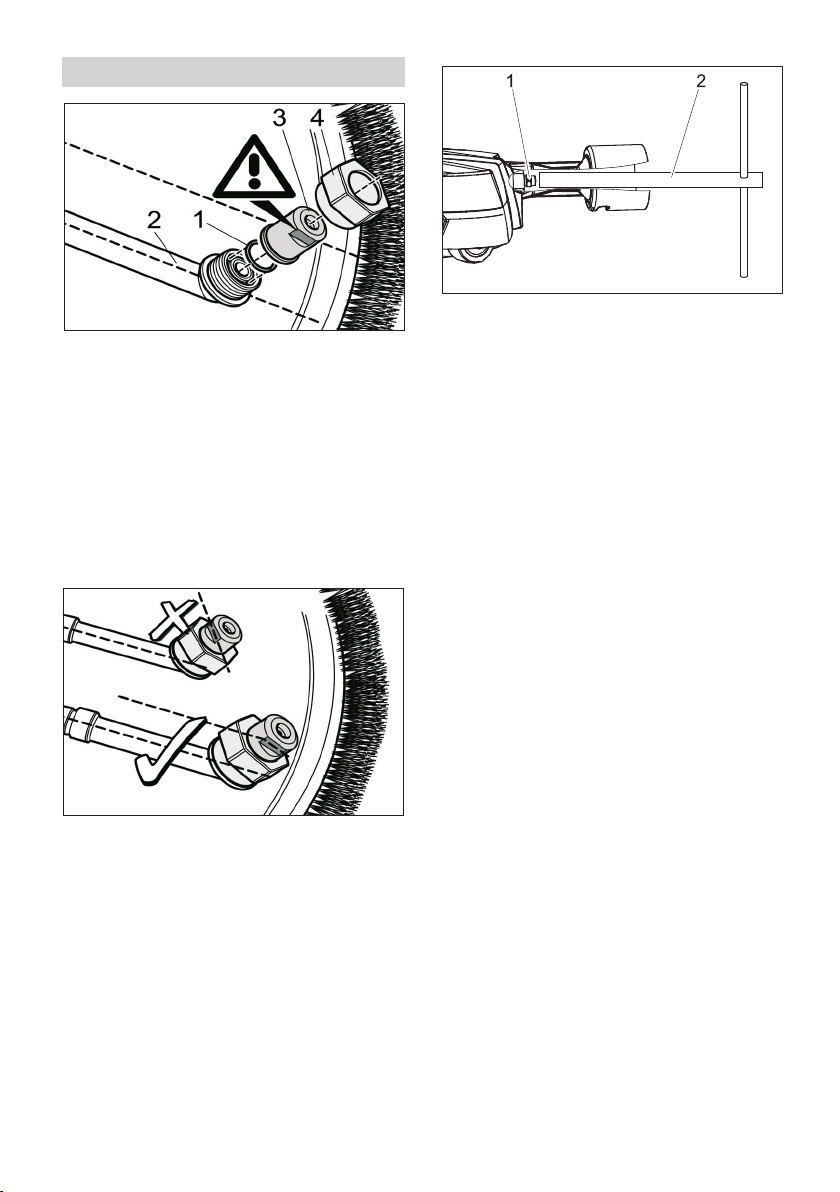

1 O ring

2 Rotation arm

3 Nozzle

4 Union joint

 Inser the O ring in the nut of the rotation

arm.

 Place the nozzle on it.

 Slightly fasten the nozzle with the Union

joint.

Note

The exit jet must be directed parallel to the

rotation arm.

 Adjust the wrench area of the nozzle

(width 10) so that it is parallel to the ro-

tation arm.

 Tighten the Union joint (width 22) using

a wrench.

 Repeat the process on the second rota-

tion arm.

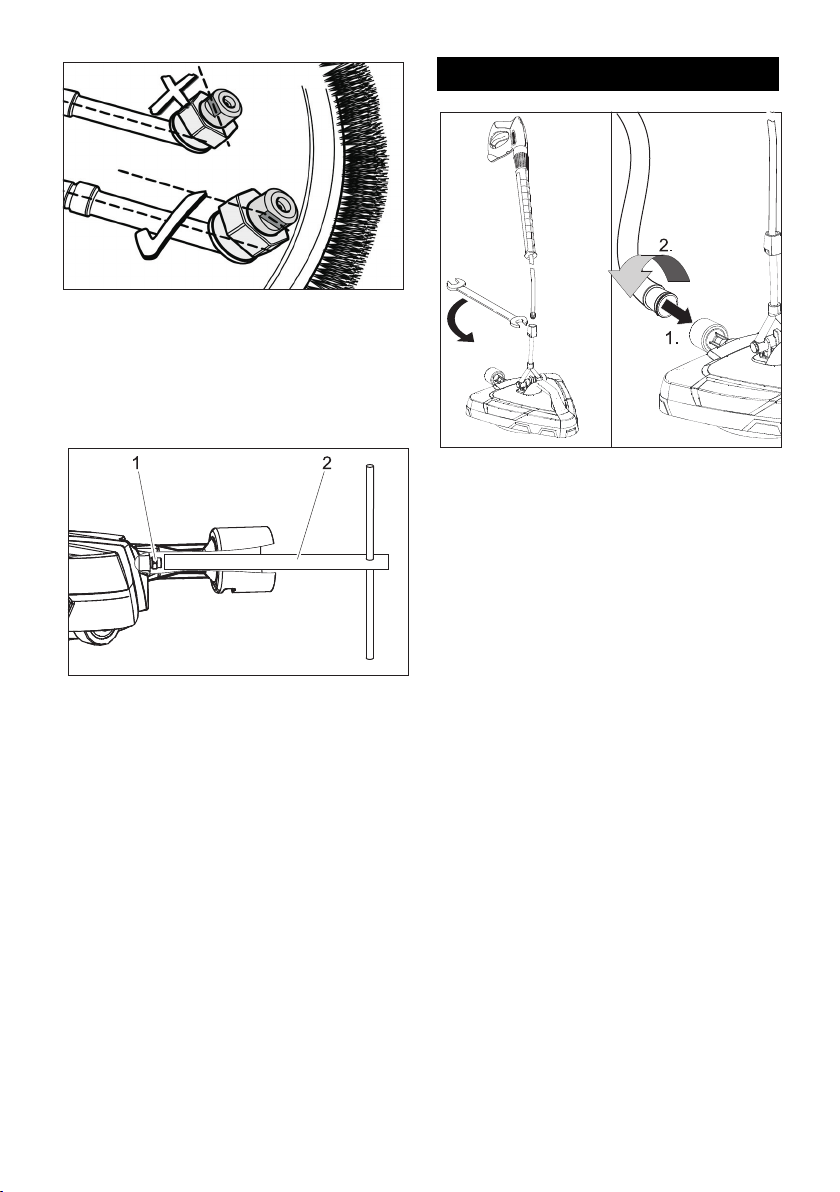

1 Injector nozzle

2 Wrench

 Screw the injector nozzle into the injec-

tor using the wrench and tighten it fin-

gertight (8 Nm).

The wrench is included with the nozzle set.

Assemble nozzle packet

8 EN

– 3

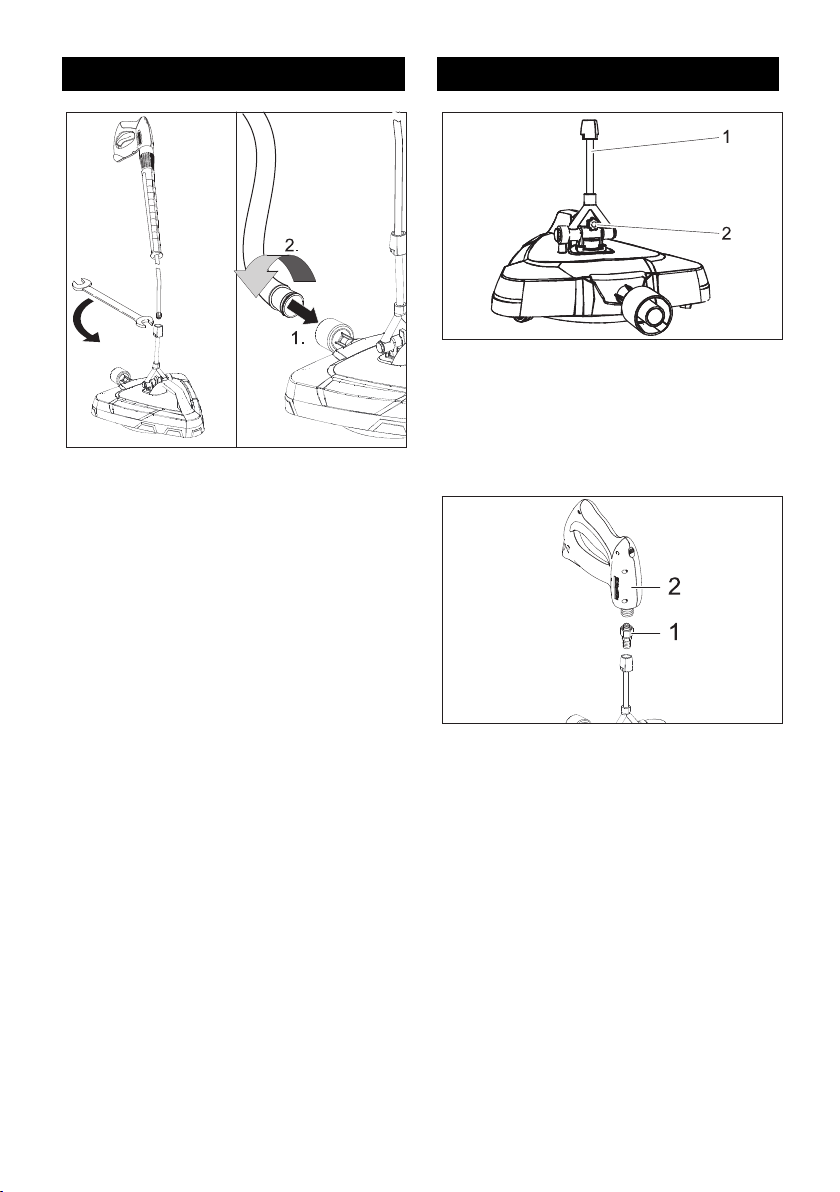

 Connect the steel pipe of the high pressure

cleaner to the surface cleaner and tighten it

with a wrench (opening width 24).

Caution

A strong wastewater jet will emerge from

the hose connection. Do not use the sur-

face cleaner without a hose.

 Insert the hose into the hose connection

and secure by rotating.

 Route the other end of the hose to a

drain.

Note:

The free end of the hose can be attached

by means of the included Velcro tape (e.g.

on a drain grid).

 Hold the hand spray gun and the spray

pipe firmly with both hands.

 Guide the surface cleaner so that it re-

mains close to the surface to be

cleaned.

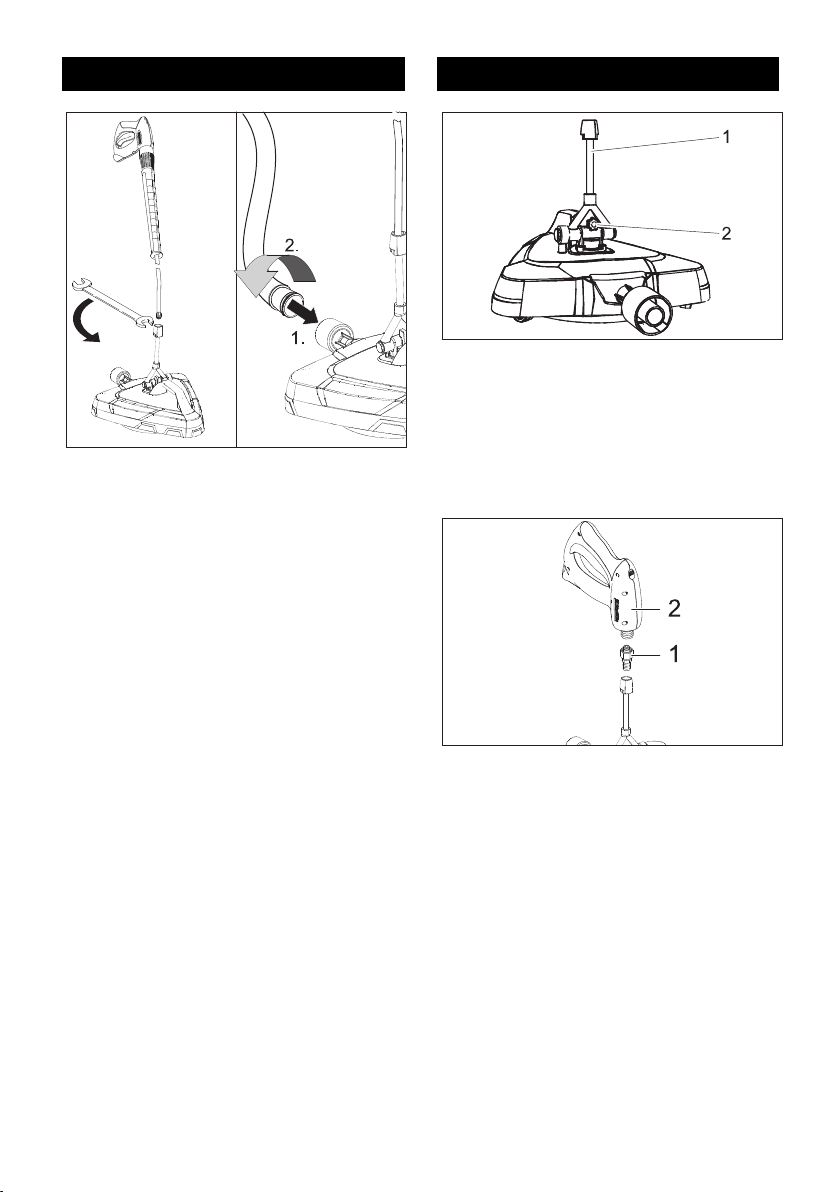

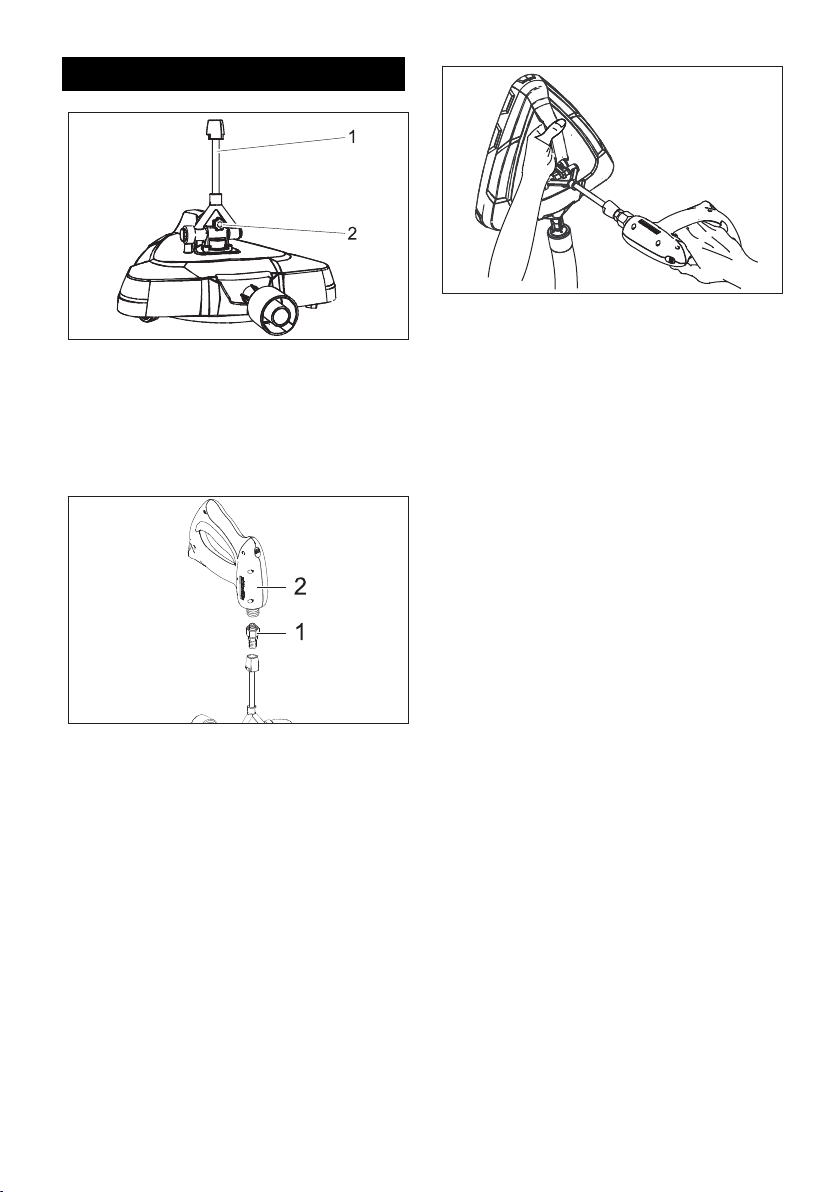

1 Connectiing piece

2 Screw

 Place the connecting piece vertically.

 Turn in the enclosed screw in order to

hold the joint firmly.

1 Adapter (order no.: 4.402-071.0)

2 Hand spraygun

 Screw the adapter to the connection

and tighten it with a wrench (key width

22).

 Screw the hand spray gun on the adapt-

er, align it and tighten it with a wrench

(key width 27).

Floor cleaning Wall cleaning

9EN

– 4

Caution

A strong wastewater jet will emerge from

the hose connection. Do not use the sur-

face cleaner without a hose.

 Insert the hose into the hose connection

and secure by rotating.

 Route the other end of the hose to a

drain.

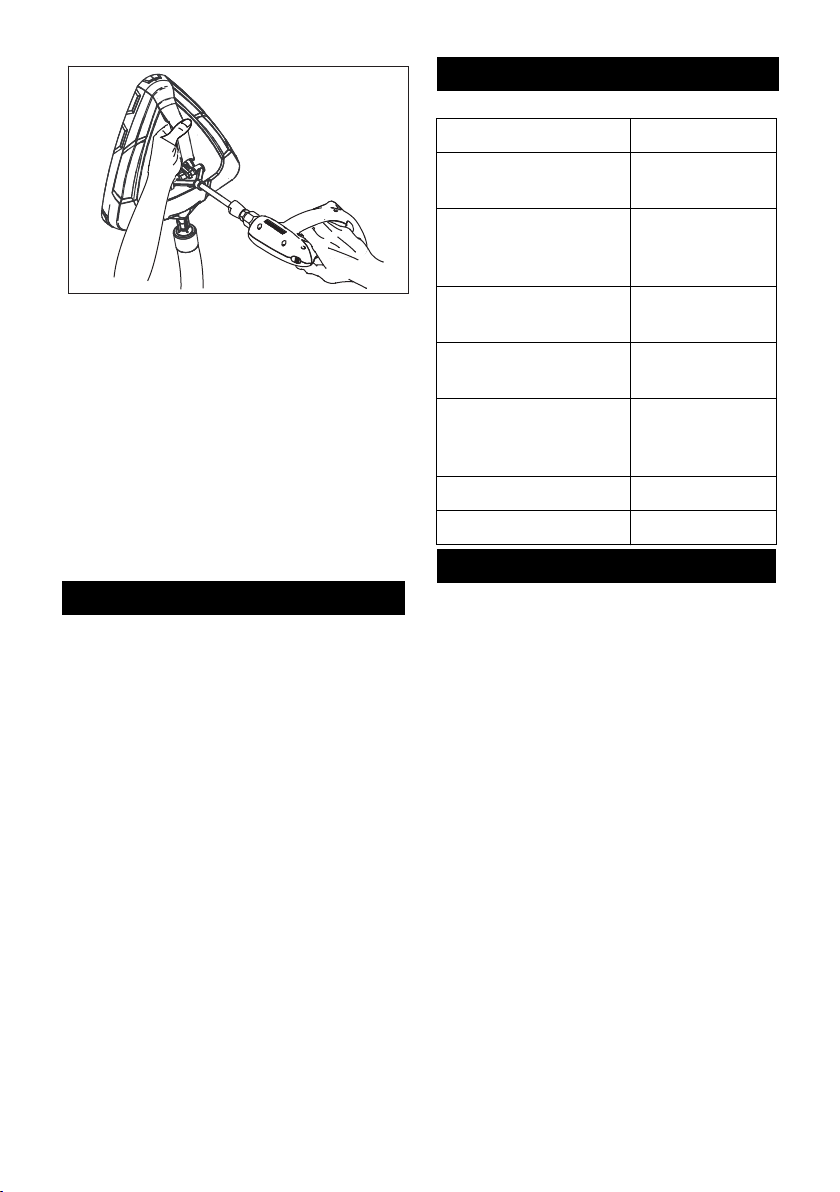

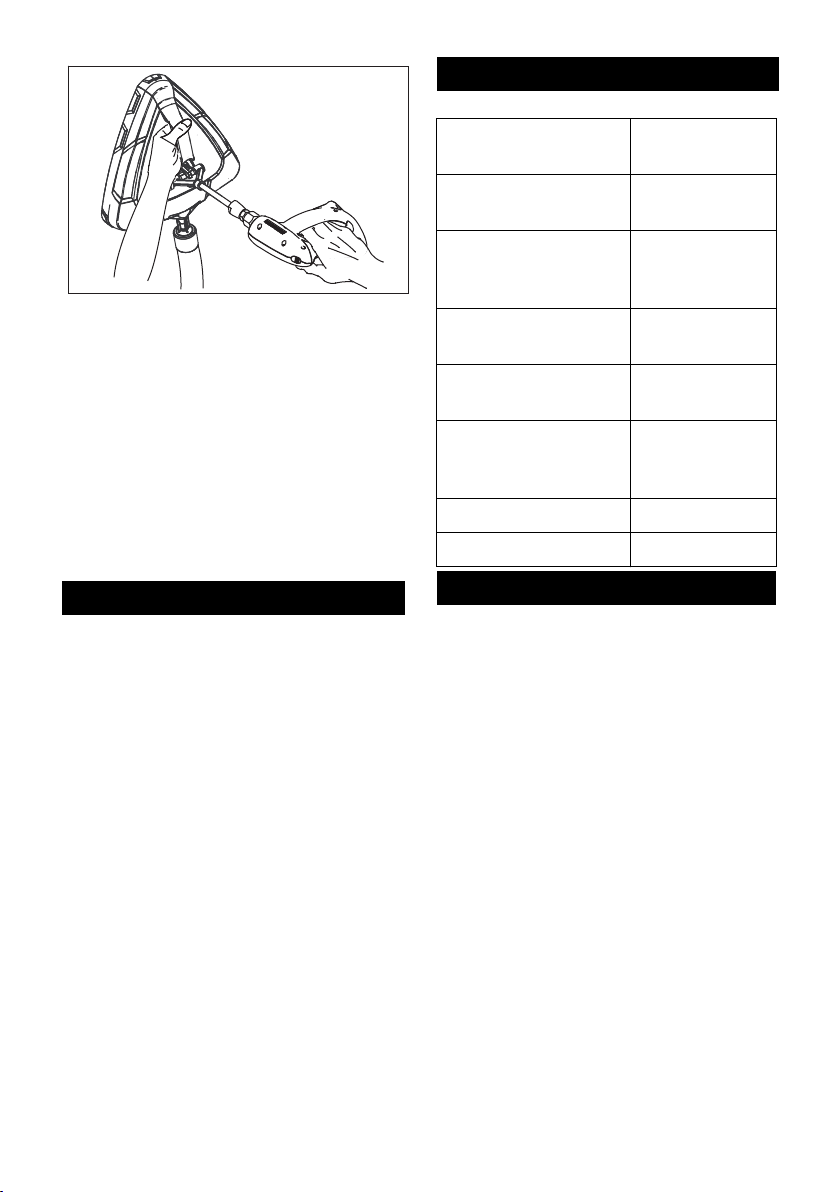

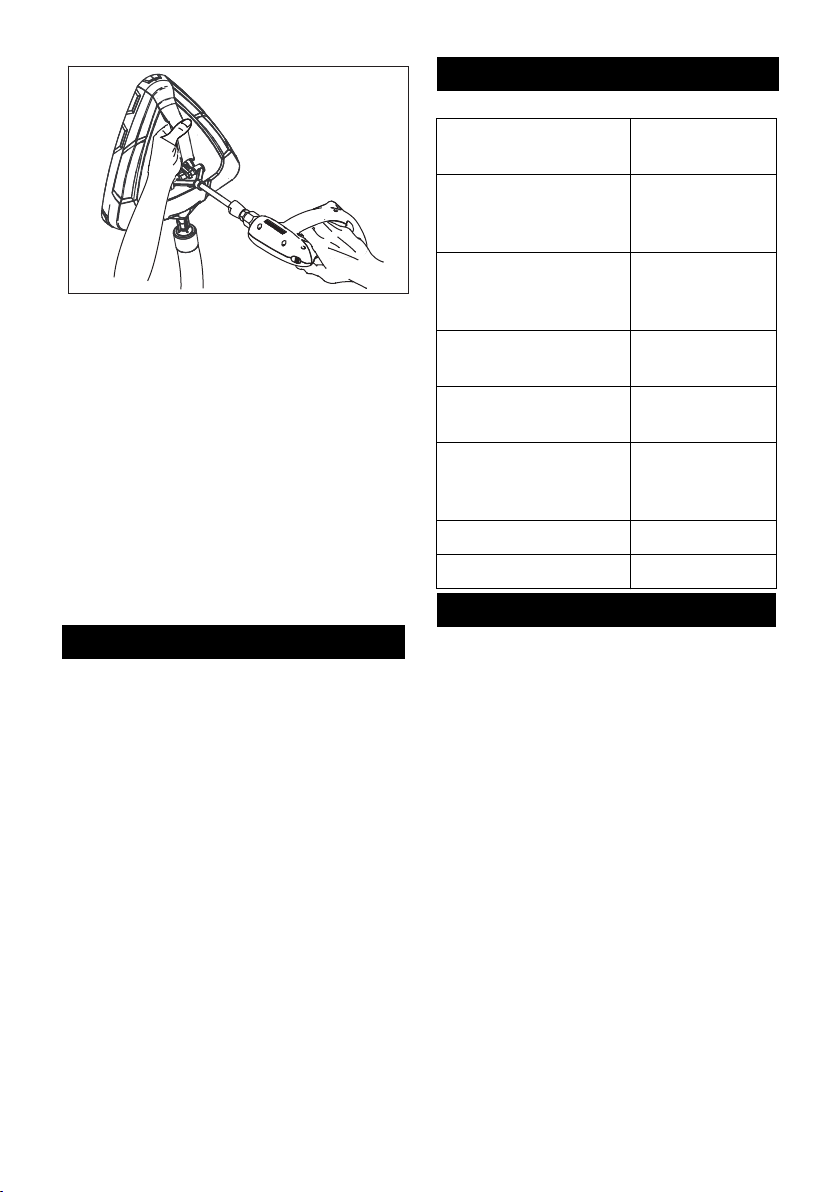

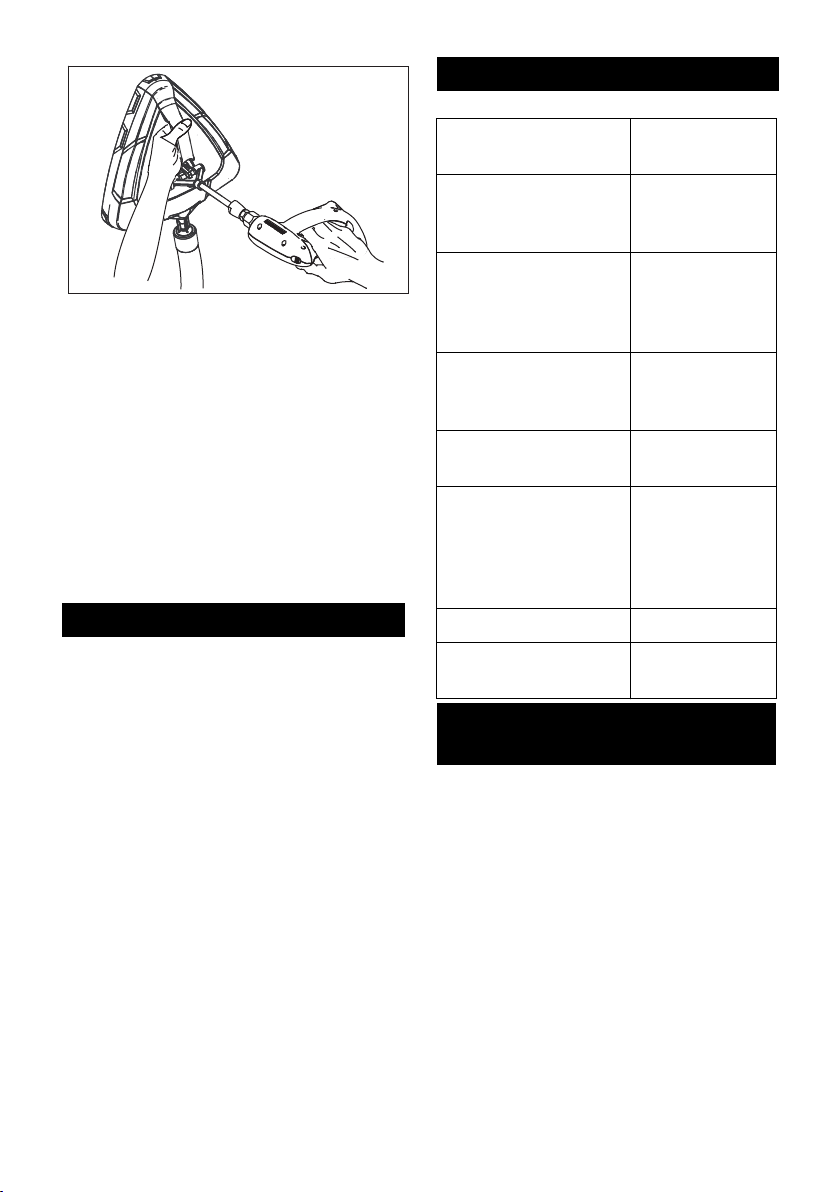

 Hold the appliance at the handle while

cleaning the wall.

 Guide the surface cleaner so that it re-

mains close to the surface to be

cleaned.

 Protect the appliance against frost.

 Do not allow bristles to deform during

storage.

Note: In order to ensure a good suction re-

sult, please do not place the surface clean-

er FRV 30 onto the bristle crown after use.

To protect the brush bar from damages,

you can also remove it while storing the

FRV 30.

 Rinse the steering rollers with clear wa-

ter after use and spray with creeping oil

after they have dried.

Rotation arm does not rotate:

 Check if the cleaning nozzles are dirty.

Vacuum performance decreasing:

 Bristle crown worn - replace bristle

crown.

 Suction channel/suction hose blocked -

clean suction channel and suction hose.

 Injector nozzle blocked - clean the in-

jector nozzle.

Care

Accessories

Accessories Order number

Rubber lip to increase

the suction effect

2.642-910.0

Hose fastener (suction

cup to install on

smooth surfaces)

2.642-528.0

Dirt catcher (coarse

dirt separator)

2.642-532.0

Hose support (wall

mount)

2.042-001.0

Connection bushing

(hose coupling to ex-

tend hose)

6.902-077.0

Brush crown 6.371-203.0

Extension hose 4.440-939.0

Troubleshooting

10 EN

Français

– 1

Lire ces notice originale avant la

première utilisation de votre ap-

pareil, se comporter selon ce qu'elles re-

quièrent et les conserver pour une

utilisation ultérieure ou pour le propriétaire

futur.

 Danger !

Risque de blessures lorsque l'appareil est

défaillant. Vérifier le bon état de l'appareil

avant de commencer à travailler. Ne pas

utiliser l'appareil si sont état n'est pas irré-

prochable.

Il est interdit d'effectuer des modification

sur l'appareil.

 Danger !

Risque de blessure due au bras en rotation.

Ne jamais mettre les mains sous l'appareil

pendant le fonctionnement du jet haute

pression.

Le bras rotatif continue de tourner un mo-

ment après la coupure du jet haute pres-

sion. Avant de travailler sur l'appareil,

attendre que le bras de rotation soit arrêté.

Une utilisation incorrecte des jets haute

pression peut présenter des dangers. Le jet

ne doit pas être dirigé sur des personnes,

animaux, installations électriques actives ni

sur l'appareil lui-même.

Observez les consignes de sécurité de

votre nettoyeur haute pression.

Le nettoyeur de surfaces convient au net-

toyage de sols et de murs en liaison avec

un nettoyeur haute pression.

Pression maxi de l'eau 25 MPa (250 bars).

Température maxi de l'eau 60 °C.

L'eau sale est évacuée à l'aide d'un tuyau.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte adéquats

afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Remarque

Les packs de buses nécessaires sont défi-

nis en fonction des jets haute pression cor-

respondants et doivent être commandés

séparement.

Consignes de sécurité

Utilisation conforme

Protection de

l’environnement

Packs de buses

Taille de buse du net-

toyeur haute pression :

Pack de

buses

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

11FR

– 2

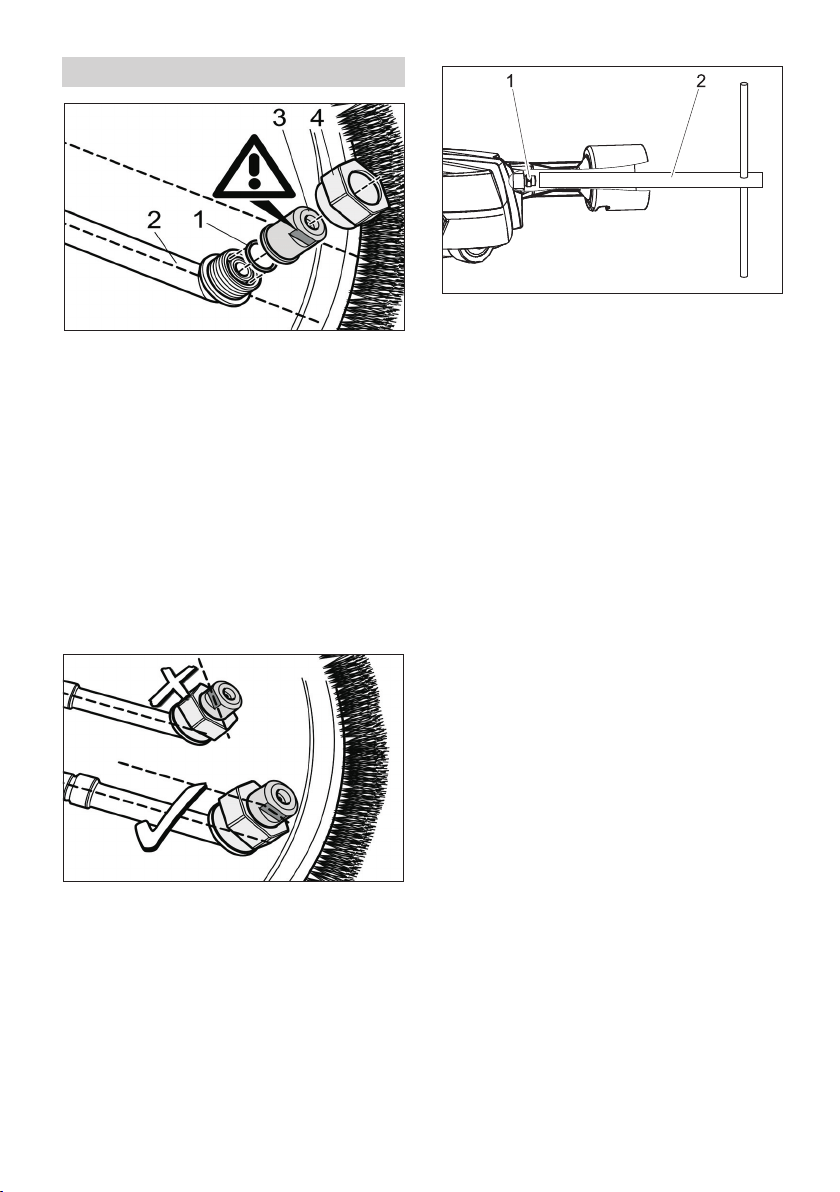

1 Joint torique

2 Bras rotatif

3 Buse

4 Écrou chapeau

 Insérer le joint torique dans l'encoche

du bras rotatif

 Mettre la buse en place.

 Serrer légèrement la buse avec l'écrou

chapeau.

Remarque

Le jet sortant doit être ajusté de façon pa-

rallèle au bras de rotation.

 Ajuster le plan clé de la buse (écartement

de 10) parallèlement au bras rotatif.

 Serrer l'écrou chapeau (écartement de

22) à l'aide de la clé.

 Répéter l'opération sur le deuxième

bras en rotation.

1 Buse d'injection

2 Clé à cliquet

 Visser la buse d'injecteur avec clé à cli-

quet dans l'injecteur et la serrer à la

main (8 Nm).

La clé à cliquet est fournie avec le jeu

de buses.

Monter le pack de buses

12 FR

– 3

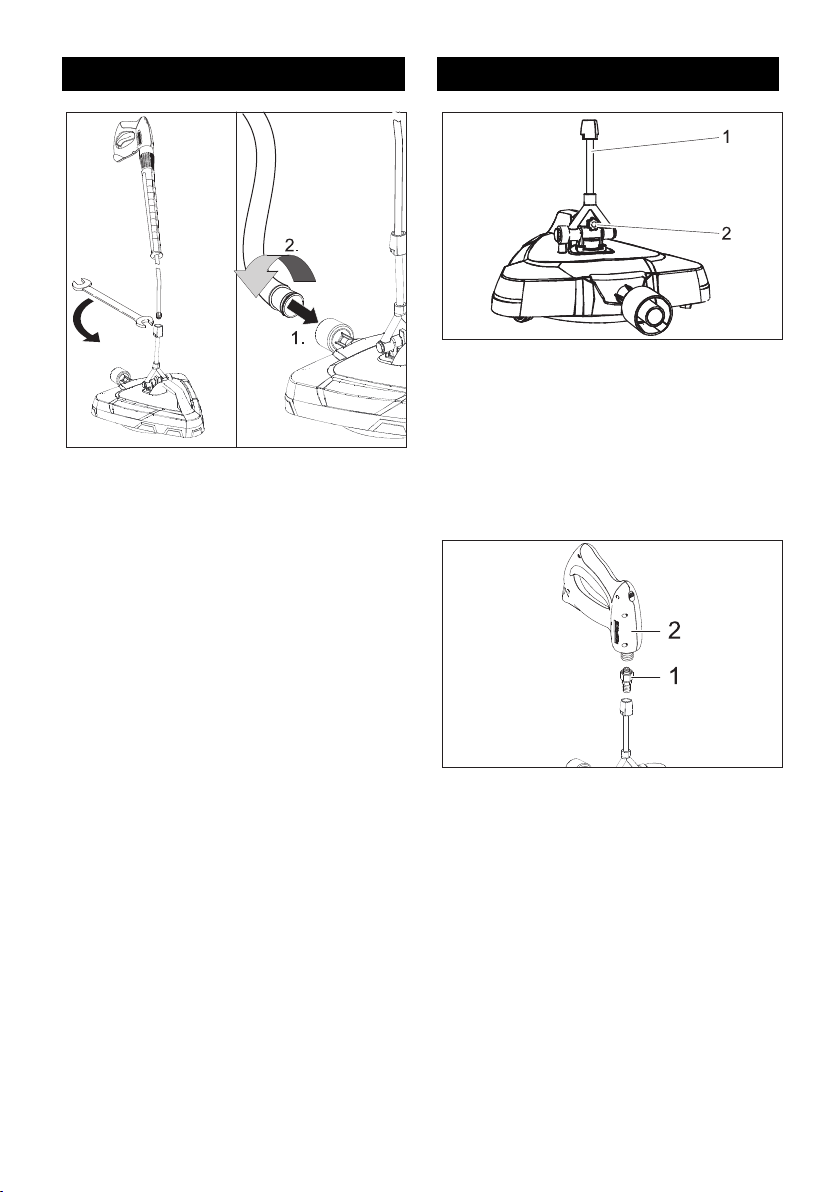

 Raccorder la lance du nettoyeur haute

pression au nettoyeur de surface et la ser-

rer à l'aide de la clé (d'ouverture de 24).

Attention

Un fort jet d'eau sale ressort du raccord

flexible. Ne pas utiliser le nettoyeur de sur-

face sans flexible.

 Insérer le flexible sur le raccord de

flexible du nettoyeur de surface et le

freiner en le faisant tourner.

 Plonger l'autre extrémité du flexible

dans un écoulement.

Remarque :

La bande velcro jointe permet de fixer l'ex-

trémité libre du flexible (par exemple sur

une grille d'écoulement).

 Pendant le travail, retenir la poignée

pistolet et la lance des deux mains.

 Guider le nettoyeur de surface de ma-

nière à ce qu'il repose bien sur la sur-

face à nettoyer.

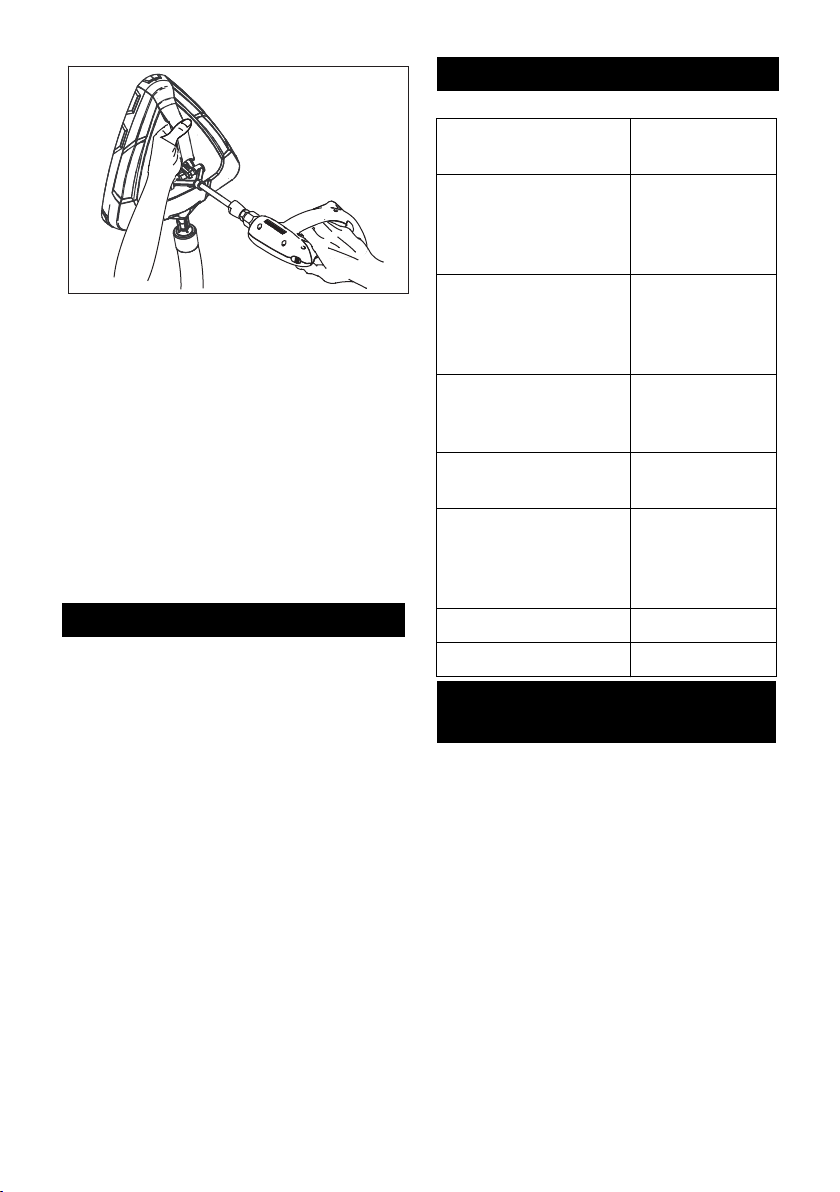

1 Raccordement

2 Vis

 Mettre le raccordement en position ver-

ticale.

 Visser la vis ci-jointe et sérrer pour blo-

quer l'articulation.

1 Adaptateur (référence : 4.402-071.0)

2 Poignée-pistolet

 Visser l'adaptateur sur le raccord et le serrer

à l'aide de la clé (d'ouverture de 22).

 Visser le pistolet manuel sur l'adapta-

teur, l'ajuster et le serrer à l'aide de la

clé (d'ouverture de 27).

Nettoyage du sol Nettoyage de murs

13FR

– 4

Attention

Un fort jet d'eau sale ressort du raccord

flexible. Ne pas utiliser le nettoyeur de sur-

face sans flexible.

 Insérer le flexible sur le raccord de

flexible du nettoyeur de surface et le

freiner en le faisant tourner.

 Plonger l'autre extrémité du flexible

dans un écoulement.

 Lors du nettoyage de murs, retenir l'ap-

pareil au niveau de la poignée.

 Guider le nettoyeur de surface de ma-

nière à ce qu'il repose bien sur la sur-

face à nettoyer.

 Mettre l'appareil à l'abri du gel.

 Ne pas déformer les poils lors du stoc-

kage.

Remarque : Pour garantir un bon résultat

d'aspiration en permanence, ne pas laisser

reposer le nettoyeur de surface FRV 30 sur

la couronne de brosse après son utilisation.

À titre de protection contre tout endomma-

gement, la barrette de brosse peut être

également retirée pendant l'inutilisation du

FRV 30.

 Après l'utilisation, rincer les roulettes di-

rigeables à l'eau claire et les vaporiser

d'huile lubrifiante après le séchage.

Le bras rotatif ne tourne pas :

 Vérifier si les buses de nettoyage sont

sales.

La puissance d'aspiration baisse :

 couronne de brosse usée - remplacer la

couronne de brosse.

 Canal d'aspiration ou flexible d'aspira-

tion obturé - nettoyer le canal d'aspira-

tion ou le flexible d'aspiration.

 Buse d'injecteur obturée - nettoyer la

buse d'injecteur.

Entretien

Accessoires

Accessoires : Référence

Lèvre en caoutchouc

pour une meilleure ca-

pacité d'aspiration

2.642-910.0

Fixation du flexible

(ventouse pour la fixa-

tion sur plans lisses)

2.642-528.0

Collecteur d'impuretés

(séparateur de saletés

grossières)

2.642-532.0

Support de flexible

(fixation murale)

2.042-001.0

Manchon de raccord

(coupleur flexible pour

rallonge de flexible)

6.902-077.0

Couronne de brosse 6.371-203.0

Flexible de rallonge 4.440-939.0

Assistance en cas de panne

14 FR

Italiano

– 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

 Pericolo!

Pericolo di lesione a causa dell'apparec-

chio difettoso. Prima di iniziare i lavori con-

trollare lo stato dell'apparecchio. Non

utilizzare l'apparecchio se non è in perfetto

stato.

È vietato apportare modifiche all'apparecchio.

 Pericolo!

Pericolo di lesioni causate dal braccio di ro-

tazione. Non stare sotto l'apparecchio con

l'idropulitrice in funzione.

Il braccio di rotazione ruota ancora per

qualche minuto dopo aver spento l'idropuli-

trice. Prima di effettuare lavori sull'impian-

to, attendere che il braccio sia fermo.

Getti ad alta pressione possono risultare

pericolosi se usati in modo improprio. Il get-

to non va mai puntato su persone, animali,

equipaggiamenti elettrici attivi o sull'appa-

recchio stesso.

Osservare le norme di sicurezza della Vo-

stra idropulitrice.

Il lavasuperfici è indicato per pulire pavi-

menti e pareti in abbinamento ad un'idropu-

litrice.

Pressione massima dell'acqua 18 MPa

(180 bar).

Temperatura massima dell'acqua 60 °C.

L'acqua sporca viene deviata tramite un

tubo flessibile.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dimessi mediante i sistemi di rac-

colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Avvertenza

I gruppi ugelli necessari sono realizzati per

la rispettiva idropulitrice e devono essere

ordinati separatamente.

Norme di sicurezza

Uso conforme a destinazione

Protezione dell’ambiente

Gruppi ugello

Dimensione ugelli

dell'idropulitrice:

Gruppo ugelli

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

15IT

– 2

1 O-Ring

2 Braccio di rotazione

3 Ugello

4 Dado a risvolto

 Inserire l'o-ring nella scanalature del

braccio di rotazione.

 Montare l'ugello.

 Avvitare leggermente l'ugello con il

dado di risvolto.

Avvertenza

Il getto di fuoriuscita deve essere parallelo

al braccio di rotazione.

 Allineare la superficie della chiave

dell'ugello (apertura 10) parallelamente

al braccio di rotazione.

 Serrare il dado di risvolto (apertura 22)

con la chiave per dadi.

 Ripetere la procedura sul secondo

braccio di rotazione.

1 Ugello iniettore

2 Chiave a tubo

 Avvitare nell'iniettore l'ugello con la

chiave a tubo e stringere manualmente

(8 Nm).

La chiave a tubo è compresa nella for-

nitura del set di ugelli.

Montaggio del gruppo ugelli

16 IT

– 3

 Collegare la lancia dell'idropulitrice al

lavasuperfici e stringere con una chiave

per dadi (apertura 24).

Attenzione

Dall'attacco del tubo flessibile fuoriesce un

forte getto di acqua sporca. Non usare il la-

vasuperfici senza tubo flessibile.

 Inserire il tubo flessibile sull'attacco del

tubo flessibile del lavasuperfici e bloc-

care ruotando.

 Condurre l'altra estremità del tubo ver-

so uno scarico.

Avviso:

Con il nastro a velcro compreso nella forni-

tura è possibile fissare l'estremità libera del

tubo flessibile (ad esemoio su una griglia di

scarico).

 Durante le operazioni tenere con en-

trambe le mani la pistola a spruzzo e la

lancia.

 Condurre il lavasuperfici in modo tale

che poggi sulla superficie da pulire.

1 Raccordo

2 Vite

 Collocare il raccordo in posizione verti-

cale.

 Per fissare il giunto inserire la vite in do-

tazione ed avvitarla.

1 Adattatore (N. ordine: 4.402-071.0)

2 Pistola a spruzzo

 Avvitare l'adattatore al raccordo e ser-

rarlo con la chiave per dadi (apertura

22).

 Avvitare l'adattatore alla pistola a

spruzzo e serrarlo con la chiave per

dadi (apertura 27)

Pulizia del pavimento Pulizia parete

17IT

– 4

Attenzione

Dall'attacco del tubo flessibile fuoriesce un

forte getto di acqua sporca. Non usare il la-

vasuperfici senza tubo flessibile.

 Inserire il tubo flessibile sull'attacco del

tubo flessibile del lavasuperfici e bloc-

care ruotando.

 Condurre l'altra estremità del tubo ver-

so uno scarico.

 Durante la pulizia della parete tenere

l'impugnatura del'apparecchio

 Condurre il lavasuperfici in modo tale

che poggi sulla superficie da pulire.

 Proteggere l'apparecchio dal gelo.

 Non deformare le setole durante il ma-

gazzinaggio.

Nota: Per garantire un risultato di aspira-

zione costantemente otttimale, dopo l'utiliz-

zo si prega di non posizionare il pulitore per

pavimenti FRV 30 sulla corona di setole.

Per prevenire eventuali danni è possibile ri-

muovere anche la barra delle setole duran-

te la conservazione del FRV 30.

 Dopo l'uso sciacquare le rotelle pivot-

tanti con acqua pulita e dopo l'asciuga-

tura applicare olio di penetrazione.

Il braccio di rotazione non gira:

 Controllare che le bocchette di pulizia

non siano sporche.

La potenza di aspirazione diminuisce:

 Corona di setole usurata - Sostituire la

corona di setole.

 Canale di aspirazione o tubo flessibile

di aspirazione ostruito - Pulire il canale

di aspirazione o il tubo flessibile di aspi-

razione.

 Ugello iniettore otturato - Pulire l'ugello

iniettore.

Cura

Accessori

Accessori: Codice d’ordi-

nazione

Labbro di gomma per

l'aumento dell'effetto

di aspirazione

2.642-910.0

Fissaggio tubo flessi-

bile (Ventosa di aspi-

razione per il fissaggio

su superfici piane)

2.642-528.0

Parasporco (separato-

re di sporco grossola-

no)

2.642-532.0

Portatubo (fissaggio a

parete)

2.042-001.0

Manicotto di collega-

mento (Giunto per

tubo flessibile per la

prolunga del tubo fles-

sibile)

6.902-077.0

Corona spazzola 6.371-203.0

Tubo prolunga flessi-

bile

4.440-939.0

Guida alla risoluzione dei

guasti

18 IT

Nederlands

– 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

 Gevaar!

Defect apparaat kan verwondingen veroor-

zaken. Voordat u met het apparaat gaat

werken, dient u te controleren, of het geen

gebreken vertoont. Is de toestand van het

apparaat niet in orde, mag het niet gebruikt

worden.

U mag geen veranderingen aan het appa-

raat aanbrengen.

 Gevaar!

De rotatiearm kan verwondingen veroorza-

ken. Grijp nooit onder het apparaat, wan-

neer het in bedrijf is.

De rotatiearm draait nog enige tijd door na

het uitschakelen van de hogedrukreiniger.

Alvorens aan het apparaat te werken, dient

u te wachten, totdat de rotatiearm stilstaat.

Hogedrukstralen kunnen gevaarlijk zijn

wanneer u het apparaat ondeskundig ge-

bruikt. U mag de straal niet richten op per-

sonen, dieren, actieve elektrische uitrusting

of het apparaat zelf.

Neem de veiligheidsaanwijzingen van uw

hogedrukreiniger in acht.

De oppervlaktereiniger is geschikt voor het

reinigen van vloeren en muren in combina-

tie met een hogedrukreiniger.

Maximale waterdruk 25 MPa (250 bar).

Maximale watertemperatuur 60 °C.

Het afvalwater wordt via een slang afge-

voerd.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

Aanwijzing

De benodigde straalpakketten zijn op de

desbetreffende hogedrukreiniger afge-

stemd en moeten apart besteld worden.

Veiligheidsinstructies

Reglementair gebruik

Zorg voor het milieu

Straalpakketten

Afmeting sproeier van

de hogedrukreiniger:

Straalpakket

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

19NL

– 2

1 O-ring

2 Rotatiearm

3 Sproeier

4 Verbindingsmoer

 O-ring in de groef van de rotatiearm leg-

gen.

 Sproeier erop zetten.

 Sproeier met verbindingsmoer licht

vastdraaien.

Aanwijzing

De naar buiten komende straal moet paral-

lel aan de rotatiearm gericht worden.

 Sleutelvlakken van de sproeier (sleutel-

maat 10) parallel aan de rotatiearm

richten.

 Verbindingsmoer (sleutelmaat 22) met

schroefsleutel vast aandraaien.

 Proces aan de tweede rotatiearm her-

halen.

1 Injectorsproeier

2 Steeksleutel

 Injectorsproeier met steeksleutel in de

injector schroeven en handvast (8 Nm)

aandraaien.

De steeksleutel zit bij de sproeierset.

Straalpakket monteren

20 NL

– 3

 Straalbuis van de hogedrukreiniger op

de oppervlaktereiniger aansluiten en

met schroefsleutel (sleutelmaat 24)

vast aandraaien.

Voorzichtig

Uit de slangaansluiting komt een sterke

straal afvalwater. Oppervlaktereiniger niet

zonder slang gebruiken.

 Slang in de slangaansluiting van de op-

pervlaktereiniger steken en door draai-

en vastzetten.

 Andere einde van de slang naar een af-

voer leiden.

Instructie:

Met de bijgevoegde klittenband kan het

vrije slangeinde vastgezet worden (bijvoor-

beeld aan een rooster van de afvoer).

 Bij het werken handspuitpistool en straal-

buis met beide handen vasthouden.

 Oppervlaktereiniger zo leiden, dat hij

dicht op het te reinigen oppervlak rust.

1 Aansluiting

2 Schroeven

 Aansluiting verticaal stellen.

 Bijgevoegde schroef indraaien en aan-

spannen om het gewricht vast te zetten.

1 Adapter (Bestelnr.: 4.402-071.0)

2 Handspuitpistool

 Adapter op de aansluiting schroeven en

met schroefsleutel vast aandraaien

(sleutelmaat 22).

 Handspuitpistool op de adapter schroe-

ven, uitrichten en met schroefsleutel

vast aandraaien (sleutelmaat 27)

Reinigen van vloeren Reiniging van muren

21NL

– 4

Voorzichtig

Uit de slangaansluiting komt een sterke

straal afvalwater. Oppervlaktereiniger niet

zonder slang gebruiken.

 Slang in de slangaansluiting van de op-

pervlaktereiniger steken en door draai-

en vastzetten.

 Andere einde van de slang naar een af-

voer leiden.

 Bij het reinigen van muren het apparaat

aan het handvat vasthouden.

 Oppervlaktereiniger zo leiden, dat hij

dicht op het te reinigen oppervlak rust.

 Apparaat tegen vorst beschermen.

 De borstels bij opbergen niet vervormen.

Instructie: Om een permanent goed af-

zuigresultaat te garanderen, mag de opper-

vlaktereiniger FRV 30 na gebruik niet op de

borstelkrans geplaatst worden. Ter be-

scherming tegen beschadigingen kan de

borstellijst tijdens het opbergen van de

FRV 30 ook verwijderd worden.

 Zwenkwielen na gebruik met zuiver wa-

ter afspoelen en na het drogen inspui-

ten met kruipolie.

Rotatiearm draait niet:

 reinigingssproeiers controleren op ver-

ontreiniging.

Zuigkracht vermindert:

 borstelkrans versleten - borstelkrans

vervangen.

 Zuigkanaal of zuigslang verstopt - zuig-

kanaal en zuigslang reinigen.

 Injectiesproeier verstopt - injectie-

sproeier reinigen.

Zorg

Toebehoren

Accessoires: Bestelnummer

Rubberlip voor de ver-

betering van de af-

zuigkracht

2.642-910.0

Slangbevestiging

(zuignap ter bevesti-

ging op gladde opper-

vlakken)

2.642-528.0

Vuilreservoir (afschei-

der voor grof vuil)

2.642-532.0

Slanghouder (wand-

bevestiging)

2.042-001.0

Verbindingsmof

(slangkoppeling ter

verlenging van de

slang)

6.902-077.0

Borstelkrans 6.371-203.0

Verlengslang 4.440-939.0

Hulp bij storingen

22 NL

Español

– 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

 Peligro

Riesgo de lesiones provocadas por un apa-

rato defectuoso. Comprobar el buen esta-

do del aparato antes de comenzar a

trabajar. Si el aparato no está en perfecto

estado, no debe utilizarse.

No se debe efectuar ningún tipo de modifi-

cación en el aparato.

 Peligro

Peligro de lesiones causados por el brazo

giratorio. No tocar debajo debajo del apara-

to con la limpiadora a presión en funciona-

miento.

El brazo giratorio sigue girando después de

apagar la limpiadora a alta presión durante

un breve período. Antes de trabajar con el

aparato, espere a que el brazo giratorio

deje de girar.

Los chorros a alta presión pueden ser peli-

grosos si se usan indebidamente. No dirija

el chorro hacia personas, animales o equi-

pamiento eléctrico activo, ni apunte con él

al propio aparato.

Tenga en cuenta las indicaciones de segu-

ridad de su limpiadora a alta presión.

El limpiador de superficies sirve para lim-

piar suelos y paredes en combinación con

una limpiadora a alta presión.

Presión máxima del agua 25 MPa (250 ba-

res).

Temperatura máxima del agua 60 °C.

El agua sucia es conducida a través de una

manguera.

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este moti-

vo, entregue los aparatos usados en los

puntos de recogida previstos para su reci-

claje.

Indicaciones sobre ingredientes (REA-

CH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

Nota

Los paquetes de boquillas necesarios es-

tán adaptados a la limpiadora a alta presión

y se tienen que pedir por separado.

Indicaciones de seguridad

Uso previsto

Protección del medio

ambiente

Paquetes de boquillas

Tamaño de la boquilla

del limpiador a alta pre-

sión:

Paquete de

boquillas

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

23ES

– 2

1 junta tórica

2 Brazo giratorio

3 boquilla

4 tuerca de racor

 Colocar la junta tórica en la ranura del

brazo giratorio.

 Colocar la boquilla.

 Atornillar ligeramente la boquilla con la

tuerca de racor.

Nota

El chorro de salida tiene que estar coloca-

do de forma paralela al brazo giratorio.

 Colocar la superficie de la llave (entre-

caras 10) paralela al brazo giratorio.

 Apretar la tuerca de racor (entrecaras

22) con una llave.

 Repetir el proceso en el segundo brazo

de rotación.

1 Boquilla del inyector

2 Llave de pipa

 Enroscar la boquilla con la llave de pipa en

el inyector y apretar con la mano (8 Nm).

La llave de pipa se incluye en el juego

de boquillas.

Montar el paquete de boquillas

24 ES

– 3

 Conectar la lanza dosificadora de la

limpiadora a alta presión al limpiador y

apretar con una llave (entrecaras 24).

Precaución

En la conexión de la manguera sale un

fuerte chorro de agua sucia. No utilizar el

limpiaterrazas sin manguera.

 Insertar la manguera en la conexión

para mangueras del limpiaterrazas y

asegurar girando ésta.

 Conducir el otro extremo de la mangue-

ra a un desagüe.

Nota:

Con la cinta de velcro que se incluye en el

suministro se puede fijar el extremo libre de

la manguera (por ejemplo a una rejilla de

desagüe).

 Durante el trabajo sujete con firmeza

con las dos manos la pistola pulveriza-

dora y la lanza dosificadora.

 Llevar el limpiaterrazas de tal forma

que apoye aproximado sobre la super-

ficie a limpiar.

1 conexión

2 tornillo

 Coloque la conexión de manera vertical.

 Gire y apriete los tornillos para fijar la

articulación.

1 Adaptador (nº referencia: 4.402-071.0)

2 Pistola pulverizadora manual

 Enroscar el adaptador en la conexión y

apretar con una llave (entrecaras 22).

 Enroscar la pistola pulverizadora al

adaptador, colocar y apretar con una

llave (entrecaras 27).

limpieza de suelos Limpieza de paredes

25ES

– 4

Precaución

En la conexión de la manguera sale un

fuerte chorro de agua sucia. No utilizar el

limpiaterrazas sin manguera.

 Insertar la manguera en la conexión

para mangueras del limpiaterrazas y

asegurar girando ésta.

 Conducir el otro extremo de la mangue-

ra a un desagüe.

 Para limpiar paredes, sujetar el aparato

del mango.

 Llevar el limpiaterrazas de tal forma

que apoye aproximado sobre la super-

ficie a limpiar.

 Proteger el aparato de las heladas.

 No deformar los cepillos al guardarlos.

Nota: para asegurar un buen resultado de

aspiración duradero, no colocar la limpia-

dora de superficies FRV 30 después del

uso sobre la corona de cerdas. Para evitar

daños, también se puede quitar la regleta

de cepillos mientras esté la FRV 30 guar-

dada.

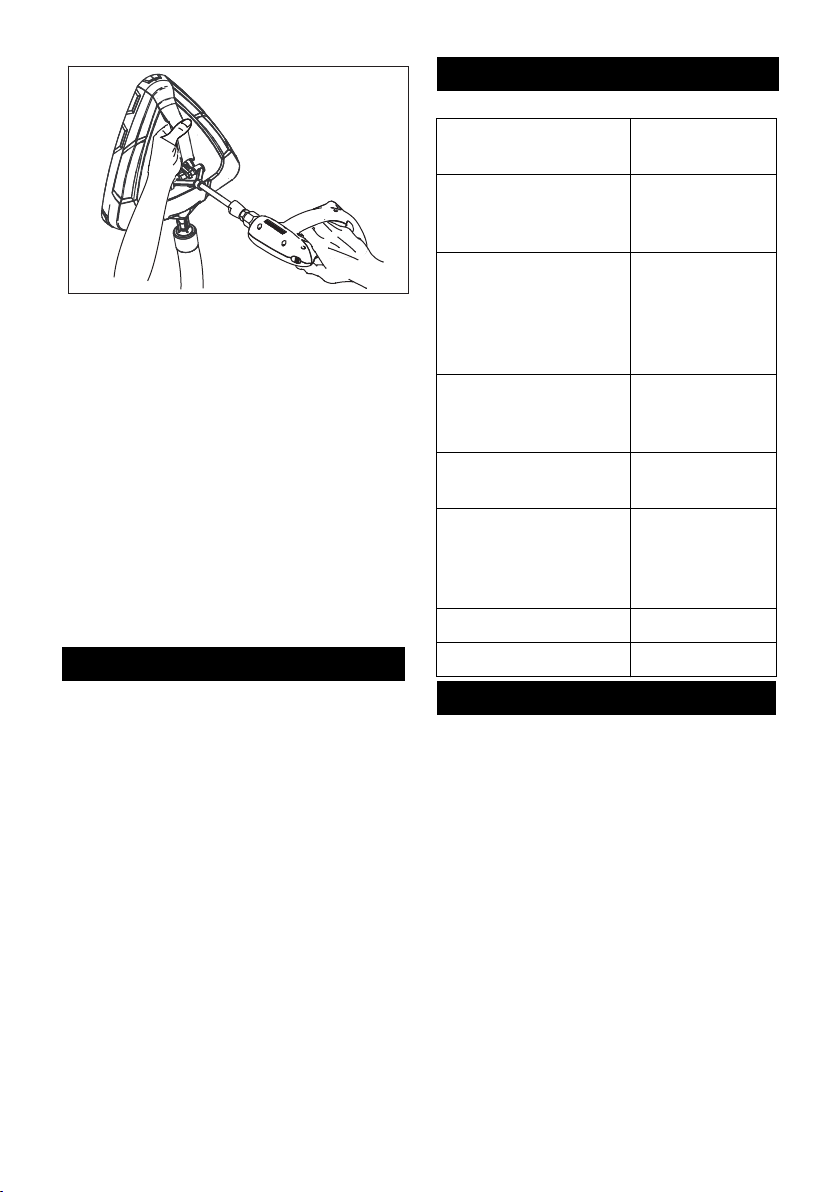

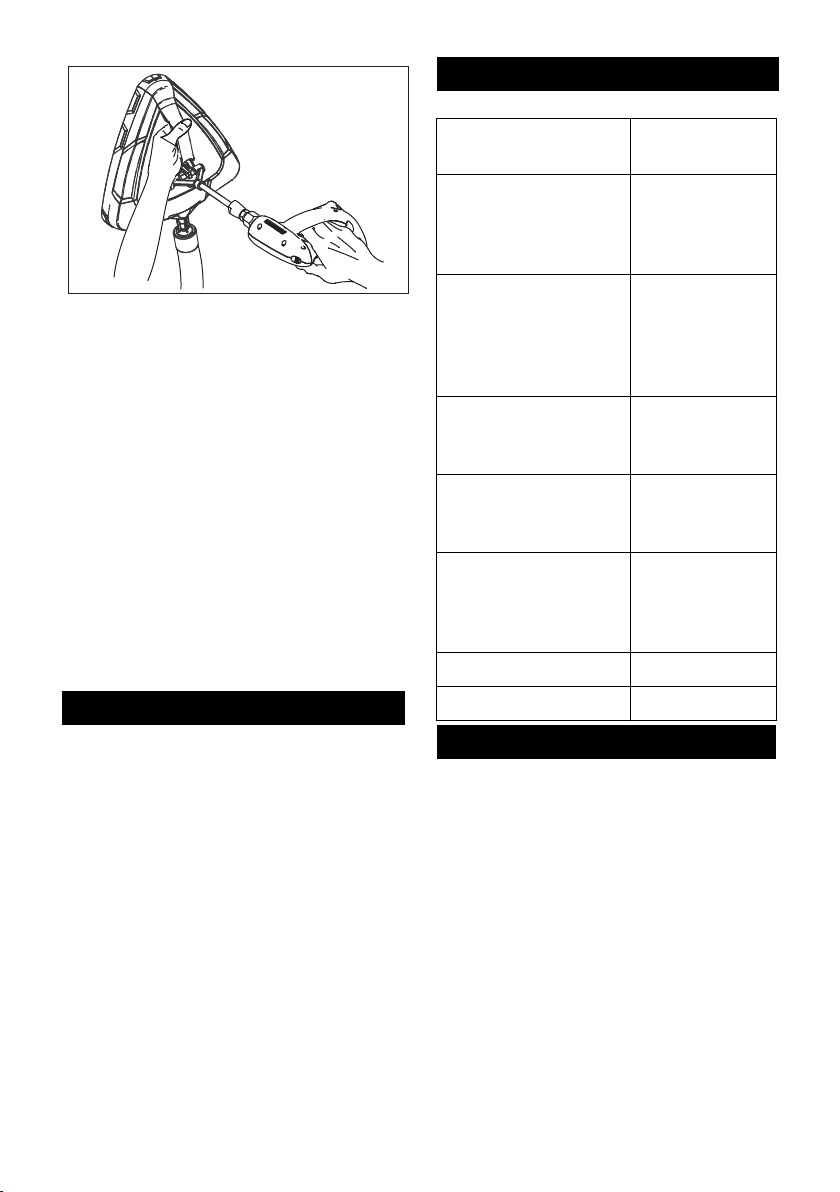

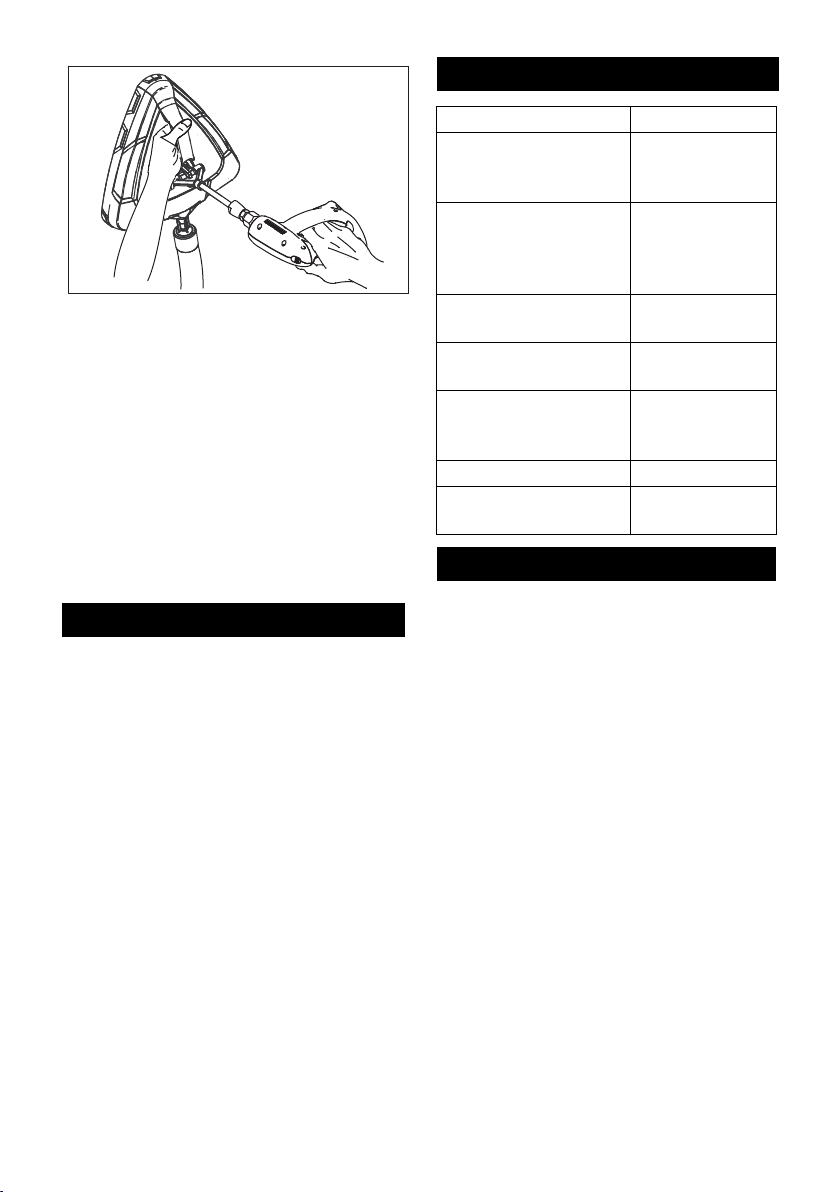

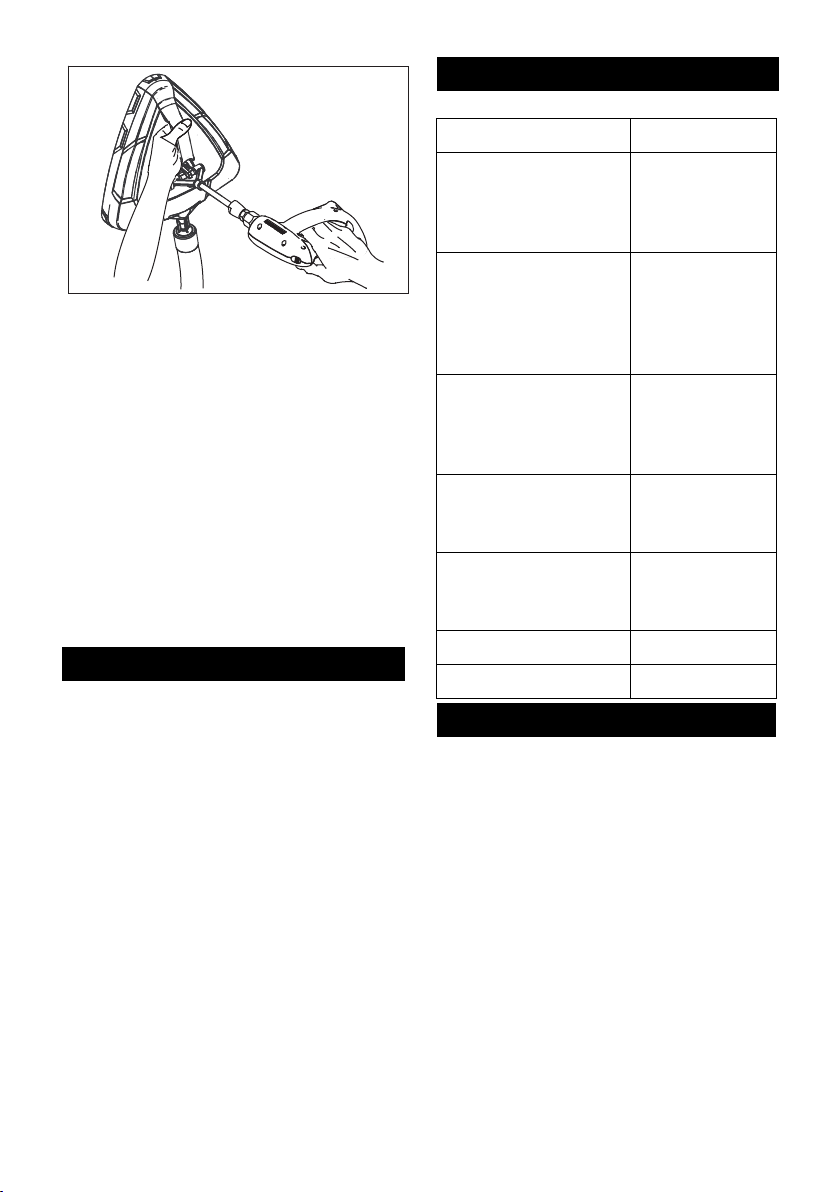

 Enjuagar las ruedas de dirección con

agua después de su uso, secarlas y

pulverizarlas con aceite lubricante.

El brazo de rotación no gira:

 Comprobar la suciedad de las boquillas

de limpieza.

La potencia de aspiración disminuye:

 Corona de cerdas desgastada - susti-

tuir la corona de cerdas.

 Canal o tubo de aspiración atascados -

limpiar el canal y el tubo de aspiración.

 Boquilla del inyector atascada - limpiar

la boquilla del inyector.

Cuidado del aparato

Accesorios

Accesorios: Nº referencia

Racor de goma para

aumentar la capaci-

dad de aspiración.

2.642-910.0

Fijación de la mangue-

ra (ventosa para fijarla

a superficies lisas)

2.642-528.0

Colector de suciedad

(separador de partícu-

las de suciedad grue-

sa)

2.642-532.0

Soporte de la man-

guera (fijación a la pa-

red)

2.042-001.0

Manguito de unión

(acoplamiento para

alargar la manguera)

6.902-077.0

corona de cepillo 6.371-203.0

Manguera de prolon-

gación

4.440-939.0

Ayuda en caso de avería

26 ES

Português

– 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

 Perigo!

Perigo de ferimentos devido a aparelho de-

feituoso. Controlar o estado intacto do apa-

relho, antes de iniciar os trabalhos. Se o

estado do aparelho não for considerado in-

tacto, este não pode ser colocado em fun-

cionamento.

Não devem ser feitas quaisquer alterações

no aparelho.

 Perigo!

Perigo de ferimentos pelo braço rotativo.

Nunca coloque a mão por baixo do apare-

lho com o lavador de alta pressão em ope-

ração.

O braço rotativo continua a trabalhar por

um curto período após a desactivação da

lavadora de alta pressão. Aguardar até que

o braço rotativo fique imobilizado, antes de

efectuar quaisquer trabalhos no aparelho.

Os jactos de alta pressão podem ser peri-

gosos em caso de uso incorrecto. O jacto

não deve ser dirigido contra pessoas, ani-

mais, equipamento eléctrico activo ou con-

tra o próprio aparelho.

Observe os avisos de segurança da sua

máquina de alta pressão.

O produto de limpeza de superfícies é ade-

quado para a limpeza de pavimentos e pa-

redes em conjunto com uma lavadora de

alta pressão.

Pressão máxima da água 25 MPa (250

bar).

Temperatura máxima da água 60 °C.

A água suja é escoada por uma mangueira.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Aviso

Os pacotes de bocais necessários foram

especialmente concebidos para os respec-

tivos lavadores de pressão e devem ser en-

comendados separadamente.

Avisos de segurança

Utilização conforme o fim a

que se destina a máquina

Protecção do meio-ambiente

Pacotes de bocais

Tamanho do bico da la-

vadora de alta pressão:

Pacote de

bocais

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

27PT

– 2

1 O-Ring

2 Braço rotativo

3 Bocal

4 Porca de capa

 Colocar o O-Ring na ranhura do braço

rotativo.

 Colocar o bocal.

 Aparafusar levemente o bocal com a

porca de capa.

Aviso

O jacto de saída deve ser orientado parale-

lamente ao braço rotativo.

 A superfície da chave do bocal (abertu-

ra da chave 10) deve ser alinhada para-

lelamente ao braço rotativo.

 Apertar a porca de capa (abertura da

chave 22) com a chave de boca.

 Repetir o processo no segundo braço

de rotação.

1 Bico injector

2 Chave de caixa

 Enroscar o bico injector com a chave de

caixa no injector e apertar manualmen-

te (8 Nm).

A chave de caixa está incluída no con-

junto de bicos.

Montar pacote de bocais

28 PT

– 3

 Conectar o tubo de jacto da lavadora de

alta pressão ao produto de limpeza de

superfícies e apertar com uma chave

de parafusos (abertura de chave 24).

Atenção

Na ligação da mangueira sai um forte jacto

de água suja. Não utilizar o produto de lim-

peza de superfícies sem mangueira.

 Inserir a mangueira na ligação de man-

gueira do produto de limpeza de super-

fícies e rodar para fixar.

 Posicionar a outra extremidade da

mangueira num esgoto.

Aviso:

Com a fita de velcro fornecida é possível fi-

xar a extremidade livre da mangueira (por

exemplo, numa grelha de escoamento).

 Durante os trabalhos deve-se segurar a

pistola pulverizadora manual e a lança

com as duas mãos.

 Conduzir o produto de limpeza de su-

perfícies de modo que este encoste na

superfície de limpeza.

1 Ligação

2 Parafuso

 Posicionar a ligação verticalmente.

 Enroscar e fixar o parafuso incluído, de

modo a fixar a articulação.

1 Adaptador (n.º de encomenda: 4.402-

071.0)

2 Pistola pulverizadora manual

 Aparafusar o adaptador na conexão e

fixar com uma chave de boca (abertura

da chave 22).

 Aparafusar e alinhar a pistola pulveriza-

dora manual no adaptador e fixar com

uma chave de boca (abertura da chave

27)

Limpeza de piso Limpeza da parede

29PT

– 4

Atenção

Na ligação da mangueira sai um forte jacto

de água suja. Não utilizar o produto de lim-

peza de superfícies sem mangueira.

 Inserir a mangueira na ligação de man-

gueira do produto de limpeza de super-

fícies e rodar para fixar.

 Posicionar a outra extremidade da

mangueira num esgoto.

 Segurar o aparelho no punho durante a

limpeza de paredes.

 Conduzir o produto de limpeza de su-

perfícies de modo que este encoste na

superfície de limpeza.

 Proteger o aparelho contra congela-

mento.

 Não deformar as cerdas durante o ar-

mazenamento.

Aviso: De modo a garantir bons resultados

de aspiração permanentes, não se deve

pousar o dispositivo de limpeza de superfí-

cies FRV 30 em cima da coroa de cerdas,

após a utilização. A fim de proteger a régua

das escovas contra danos, durante o arma-

zenamento do FRV 30, é possível proce-

der à sua desmontagem.

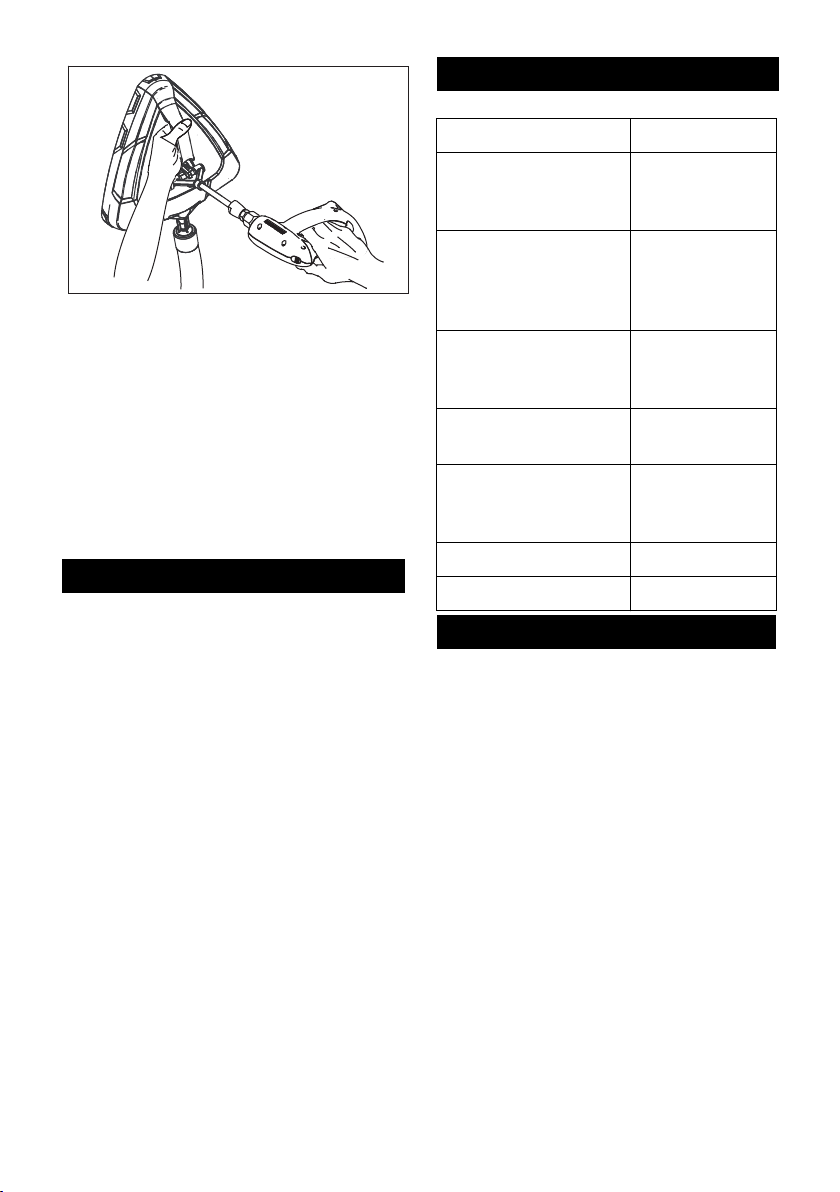

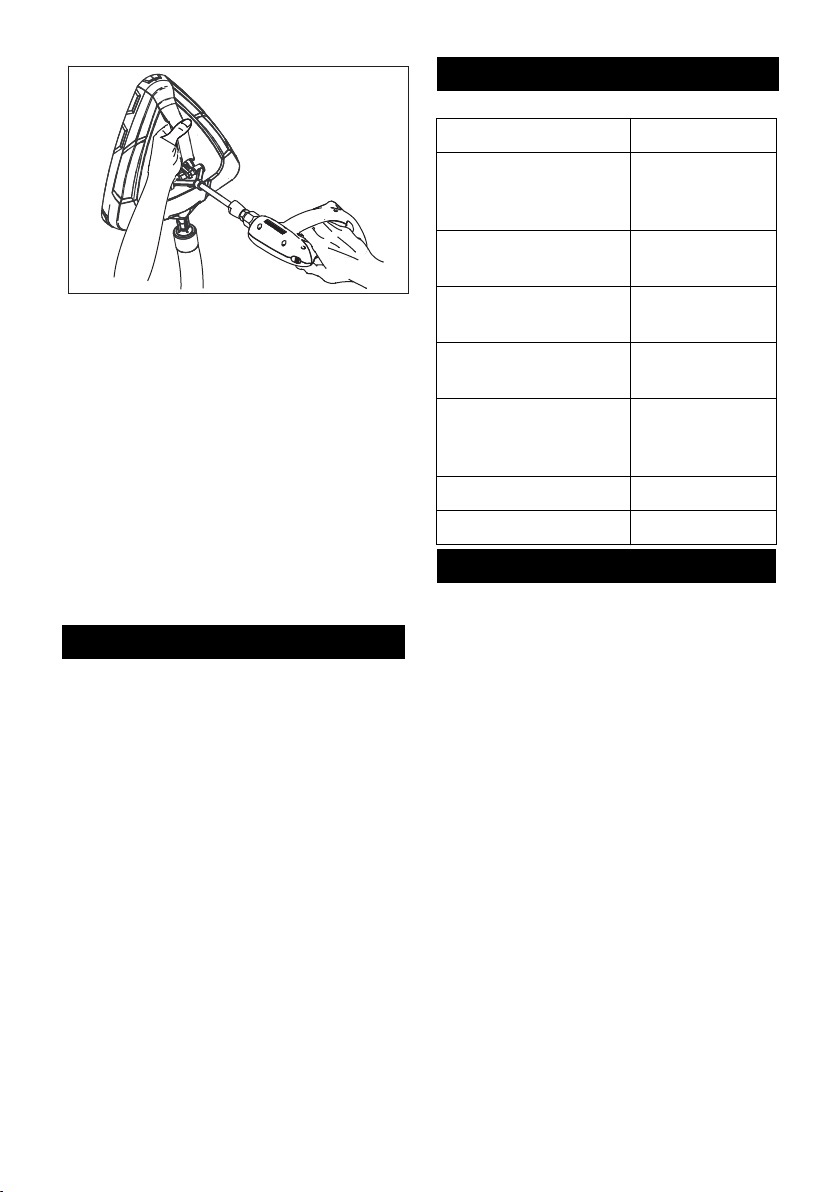

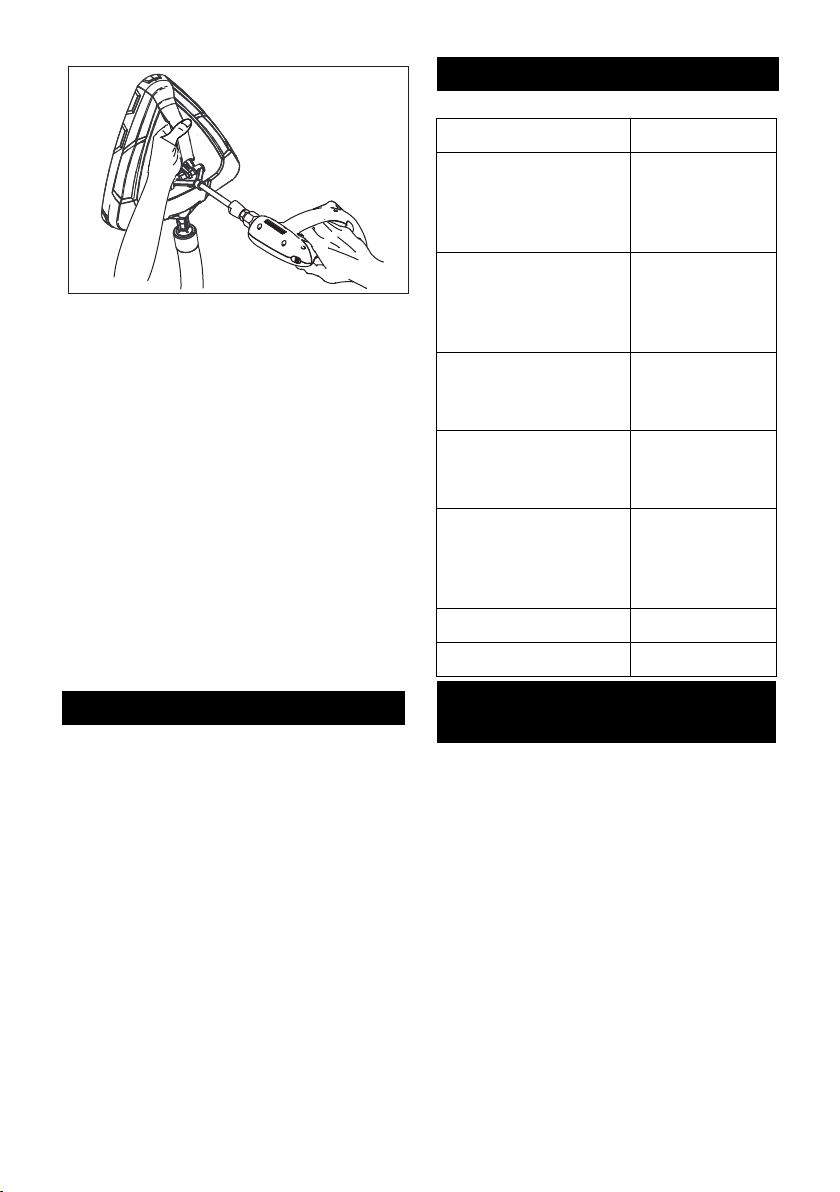

 Lavar os rolos de guia com água limpa

após a utilização e aplicar óleo após secar.

Braço de rotação não rodopia:

 Controlar se os bicos de limpeza estão

sujos.

Potência de aspiração perde potência:

 Desgaste da coroa de cerdas - substi-

tuir coroa de cerdas.

 Canal de aspiração ou mangueira de

aspiração entupidos - limpar canal de

aspiração e mangueira de aspiração.

 Bico injector entupido - limpar bico in-

jector.

Conservação

Acessórios

Acessórios: N.º de enco-

menda

Lábio de borracha

para o aumento do

efeito de aspiração

2.642-910.0

Fixação de mangueira

(copo de aspiração

para a fixação em su-

perfícies lisas)

2.642-528.0

Colector de impurezas

(separador de sujida-

de grossa)

2.642-532.0

Suporte de mangueira

(fixação de parede)

2.042-001.0

Luva de conexão

(acoplamento de man-

gueira para a exten-

são da mangueira)

6.902-077.0

Coroa de escovas 6.371-203.0

Mangueira de exten-

são

4.440-939.0

Ajuda em caso de avarias

30 PT

Ελληνικά

– 1

Πριν χρησιμοποιήσετε τη

συσκευή σας για πρώτη φορά,

διαβάστε αυτές τις πρωτότυπες οδηγίες

χρήσης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

 Κίνδυνος!

Κίνδυνος τραυματισμού από ελαττωματική

συσκευή. Πριν την έναρξη των εργασιών,

βεβαιωθείτε για την καλή κατάσταση της

συσκευής. Εάν η κατάσταση της συσκευής

δεν είναι άριστη, η συσκευή δεν πρέπει να

χρησιμοποιηθεί.

Η συσκευή δεν πρέπει να υποστεί

οποιαδήποτε τροποίηση.

 Κίνδυνος!

Κίνδυνος τραυματισμού από τον βραχίονα

περιστροφής. Ποτέ μην ακουμπάτε το

σημείο κάτω από την συσκευή, ενώ το

σύστημα καθαρισμού υψηλής πίεσης

βρίσκεται σε λειτουργία.

Ο βραχίονας περιστροφής συνεχίζει να

περιστρέφεται για λίγο μετά την

απενεργοποίηση του συστήματος

καθαρισμού υψηλής πίεσης. Περιμένετε να

ακινητοποιηθεί εντελώς ο βραχίονας

περιστροφής, πριν ξεκινήσετε οποιαδήποτε

εργασία στη συσκευή.

Ο ψεκασμός με υψηλή πίεση μπορεί να

αποδειχτεί επικίνδυνος σε περίπτωση μη

προσήκουσας χρήσης. Η δέσμη δεν πρέπει

να κατευθύνεται πάνω σε άτομα, ζώα,

ενεργοποιημένο ηλεκτρικό εξοπλισμό ή

στην ίδια τη συσκευή.

Λάβετε υπόψη τις υποδείξεις ασφαλείας του

συστήματος καθαρισμού υψηλής πίεσης.

Ο καθαριστής επιφανειών είναι κατάλληλος

για τον καθαρισμό επιφανειών δαπέδων

και τοίχων σε συνδυασμό με έναν

καθαριστή υψηλής πίεσης.

Μέγιστη πίεση νερού 25 MPa (250 bar).

Μέγιστη θερμοκρασία νερού 60 °C.

Το βρώμικο νερό μπορεί να εκρεύσει από

έναν ελαστικό σωλήνα.

Τα υλικά συσκευασίας είναι

ανακυκλώσιμα. Μην πετάτε τη

συσκευασία στα οικιακά απορρίμματα,

αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία θα

πρέπει να παραδίδονται προς

επαναχρησιμοποίηση. Για το λόγο αυτό

αποσύρετε τις παλιές συσκευές με

κατάλληλες διαδικασίες συγκέντρωσης

αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα

συστατικά μπορείτε να βρείτε στη

διεύθυνση:

www.kaercher.com/REACH

Υπόδειξη

Τα απαιτούμενα πακέτα ακροφυσίων

προορίζονται αποκλειστικά για το

αντίστοιχο σύστημα καθαρισμού υψηλής

πίεσης και η παραγγελία τους γίνεται

ξεχωριστά.

Υποδείξεις ασφαλείας

Ενδεδειγμένη χρήση

Προστασία περιβάλλοντος

Πακέτα ακροφυσίων

Μέγεθος ακροφυσίων

του καθαριστή υψηλής

πίεσης:

Πακέτο

ακροφυσίων

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

31EL

– 2

1 Στεγανωτικός δακτύλιος

2 Βραχίονας περιστροφής

3 Ακροφύσιο

4 Παρέμβυσμα

 Τοποθετήστε τον στεγανωτικό δακτύλιο

στην αυλάκωση του βραχίονα

περιστροφής.

 Τοποθετήστε το ακροφύσιο.

 Σφίξτε ελαφρά το ακροφύσιο με το

περικόχλιο.

Υπόδειξη

Η ακτίνα ψεκασμού πρέπει να ρυθμιστεί

παράλληλα προς το βραχίονα

περιστροφής.

 Ευθυγραμμίστε την επιφάνεια του

κλειδιού του ακροφυσίου (πλάτος

κλειδιού 10) με τον βραχίονα

περιστροφής.

 Σφιξτε το περικόχλιο (πλάτος κλειδιού

22) με το κλειδί.

 Επαναλάβετε τη διαδικασία στο

δεύτερο βραχίονα περιστροφής.

1 Ακροφύσιο ψεκασμού

2 Κλειδί

 Βιδώστε το ακροφύσιο ψεκασμού με το

κλειδί στον ψεκαστήρα και σφίξτε το με

το χέρι (8 Νm).

Το κλειδί παραμένει στη βάση του

ακροφυσίου.

Συναρμολόγηση πακέτου

ακροφυσίων

32 EL

– 3

 Συνδέστε το σωλήνα ψεκασμού του

καθαριστή υψηλής πίεσης στον

καθαριστή επιφανειών και σφίξτε τον με

ένα κατάλληλο κλειδί (διάμετρος

κλειδιού 24).

Προσοχή

Στη σύνδεση του ελαστικού σωλήνα εκρέει

μια ισχυρή δέσμη βρώμικου νερού. Μην

χρησιμοποιείτε τον καθαριστή επιφανειών

χωρίς ελαστικό σωλήνα.

 Τοποθετήστε τον ελαστικό σωλήνα

στην αντίστοιχη σύνδεση του

καθαριστή επιφανειών

και ασφαλίστε

τον με περιστροφή.

 Συνδέστε το άλλο άκρο του ελαστικού

σωλήνα με την αποχέτευση.

Υπόδειξη:

Το ελεύθερο άκρο του ελαστικού σωλήνα

μπορεί να στερεωθεί με τη συνοδευτική

κολλητική ταινία (για παράδειγμα στη

σχάρα της αποχέτευσης).

 Κατά την εργασία κρατάτε πάντα το

πιστολέτο χειρός και το σωλήνα

ψεκασμού και

με τα δύο χέρια.

 Χρησιμοποιείτε τον καθαριστή

επιφανειών έτσι, ώστε να εφάπτεται

πάντα καλά με την υπό καθαρισμό

επιφάνεια.

1 Σύνδεση

2 Βίδα

 Τοποθετήστε τη σύνδεση σε κάθετη

θέση.

 Βιδώστε και σφίξτε τις βίδες που

συνοδεύουν τη συσκευή, ώστε να

σταθεροποιήσετε την άρθρωση.

1 Προσαρμογέας (κωδ. παραγγελίας:

4.402-071.0)

2 Πιστολέτο χειρός

 Βιδώστε τον

προσαρμογέα στην

σύνδεση και σφίξτε τον με το κατάλληλο

κλειδί (πλάτος κλειδιού 22).

 Βιδώστε το πιστολέτο χειρός στον

προσαρμογέα, ευθυγραμμίστε το και

σφίξτε το με το κατάλληλο κλειδί

(πλάτος κλειδιού 27)

Καθάρισμα δαπέδων Καθάρισμα τοίχων

33EL

– 4

Προσοχή

Στη σύνδεση του ελαστικού σωλήνα εκρέει

μια ισχυρή δέσμη βρώμικου νερού. Μην

χρησιμοποιείτε τον καθαριστή επιφανειών

χωρίς ελαστικό σωλήνα.

 Τοποθετήστε τον ελαστικό σωλήνα

στην αντίστοιχη σύνδεση του

καθαριστή επιφανειών και ασφαλίστε

τον με περιστροφή.

 Συνδέστε το άλλο άκρο του ελαστικού

σωλήνα με την αποχέτευση.

 Κατά τον καθαρισμό τοίχων,

κρατάτε

σταθερα την συσκευή απο τη λαβή.

 Χρησιμοποιείτε τον καθαριστή

επιφανειών έτσι, ώστε να εφάπτεται

πάντα καλά με την υπό καθαρισμό

επιφάνεια.

 Προστατεύετε τη συσκευή από τον

παγετό.

 Μην παραμορφώνετε στις βούρτσες

κατά την αποθήκευση.

Υπόδειξη: Για να εξασφαλιστεί ένα διαρκές

και ποιοτικό αναρροφητικό αποτέλεσμα,

μην αφήνετε τον καθαριστήρα

επιφανειών

FRV 30 πάνω στη στεφάνη της βούρτσας

μετά τη χρήση. Για προστασία από βλάβες

μπορείτε επίσης να αφαιρέσετε τη διαμήκη

βούρτσα κατά την αποθήκευση του

FRV 30.

 Μετά τη χρήση ξεπλύνετε τους

τροχίσκους με καθαρό νερό και

ψεκάστε τους με λιπαντικό μετά το

στέγνωμα.

Ο βραχίονας περιστροφής δεν γυρίζει:

 Ελέγχετε τα ακροφύσια

καθαρισμού για

ρύπους.

Η αναρροφητική ισχύς μειώνεται:

 Η στεφάνη βούρτσας είναι φθαρμένη -

αντικαταστήστε την.

 Το κανάλι αναρρόφησης ή ο ελαστικός

σωλήνας αναρρόφησης είναι

φραγμένα, καθαρίστε τα.

 Το ακροφύσιο έγχυσης είναι φραγμένο

- καθαρίστε το.

Φροντίδα

Εξαρτήματα

Εξαρτήματα: Κωδικός

παραγγελίας

Λαστιχένιο χείλος για

περισσότερη

αναρροφητική ισχύ

2.642-910.0

Στήριγμα ελαστικού

σωλήνα (δοχείο

αναρρόφησης για

στερέωση σε λείες

επιφάνειες)

2.642-528.0

Φίλτρο (διαχωριστής

μεγάλων

απορριμμάτων)

2.642-532.0

Στήριγμα ελαστικού

σωλήνα (στερέωση

στον τοίχο)

2.042-001.0

Μούφα σύνδεσης

(σύνδεσμος ελαστικού

σωλήνα για επέκταση)

6.902-077.0

Στεφάνη βούρτσας 6.371-203.0

Ελαστικός σωλήνας

προέκτασης

4.440-939.0

Αντιμετώπιση βλαβών

34 EL

Dansk

– 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

 Fare!

Fare for personskader på grund af en defekt

maskine. Kontroller om maskinen er i god or-

den inden arbejdet starter. Hvis maskinen

ikke er i god orden må den ikke bruges.

Der må ikke foretages ændringer på maskinen.

 Fare!

Fare for personskader på grund af rotationsar-

men. Grib aldrig ind under maskinen hvis høj-

tryksrenseren kører.

En kort tid efter afbrydningen forsætter rotati-

onsarmen med at dreje. Vendt til rotationsar-

men standser inden der arbejdes på maskinen.

Højtryksstråler kan være farlige, hvis de ikke

anvendes korrekt. Strålen må ikke rettes mod

personer, dyr, tændt elektrisk udstyr eller mod

højtryksrenseren.

Følg højtryksrenserens sikkerhedsanvisninger

Ovefladerenseren er velegnet til rengøring

af gulvflader og vægge i forbindelse med

en højtryksrenser.

Maksimalt vandtryk 25 MPa (250 bar).

Maksimal vandtemperatur 60 °C.

Snavsevandet bortledes via en slange.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation

eller lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

OBS

De nødvendige mundstykkepakker er af-

stemt til den tilsvarende højtryksrenser og

skal bestilles separat.

1 O-Ring

2 Rotationsarm

3 Mundstykke

4 Omløbermøtrik

 Læg O-Ringen ind i rotationsarmens not.

 Sæt mundstykket på.

 Skru mundstykket med omløbermøtrik

let fast.

OBS

Udslipstrålen skal justeres parallelt til rota-

tionsarmen.

Sikkerhedsanvisninger

Bestemmelsesmæssig

anvendelse

Miljøbeskyttelse

Mundstykkepakker

Højtryksrenserens dyse-

størrelse:

Mundstykke-

pakke

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

Montering af mundstykkepakken

35DA

– 2

 Indstil mundstykkets nøgleflade (nøgle-

bredde 10) parallelt til rotationsarmen.

 Skru omløbermøtrikken (nøglebredde

22) fast med skruenøglen.

 Gentag processen på næste rotations-

arm.

1 Injektordyse

2 Topnøgle

 Skru injektordysen med topnøglen ind i in-

jektoren og stram den med hånden (8 Nm).

Topnøglen kommer med dysesættet.

 Tilslut højtryksrenserens strålerør til

overfladerenseren og skru det fast med

skruenøglen (nøglebredde 24).

Forsigtig

Ved slangetilslutningen træder en stærk

snavsevandsstråle ud. Overfladerenseren

må ikke bruges uden slange.

 Sæt slangen ind i overfladerenserens

slangetilslutning og sikr den ved at dre-

je slangen.

 Det andet ende af slangen ledes ind i et

afløb.

Bemærk:

Med det vedlægende burrebånd kan slan-

gens frie ende fikseres (f.eks. til et afløbs-

gitter).

 Under arbejdet skal håndsprøjtepisto-

len og strålerøret holdes fast med beg-

ge hænder.

 Overfladrenseren skal føres således, at

den ligger tæt på overfalden som skal

renses.

Gulvrensning

36 DA

– 3

1 Tilslutning

2 Skrue

 Hold tilslutning lodret.

 Skru vedliggende skrue og stram den

for at stille leddet fast.

1 Adapter (bestillingsnr.: 4.402-071.0)

2 Håndsprøjtepistol

 Skru adapteren på tilslutningen og træk

den fast med skruenøglen (nøglebred-

de 22).

 Skru håndsprøjtepistolen på adapteren,

juster den og træk den fast med skrue-

nøglen (nøglebredde 27).

Forsigtig

Ved slangetilslutningen træder en stærk

snavsevandsstråle ud. Overfladerenseren

må ikke bruges uden slange.

 Sæt slangen ind i overfladerenserens

slangetilslutning og sikr den ved at dre-

je slangen.

 Det andet ende af slangen ledes ind i et

afløb.

 Hold maskinen fast i håndtaget under

rensning af vægge.

 Overfladrenseren skal føres således, at

den ligger tæt på overfalden som skal

renses.

Rensning af vægge

37DA

– 4

 Beskyt maskinen imod frost.

 Børsterne må ikke omformes ved opbe-

varing.

Bemærk: For at opnå et konstant godt op-

sugningsresultat, må gulvvaskeren FRV 30

ikke stilles på børstekransen efter brug. For

at beskytte børstelisten mod beskadigelser

kan denne også fjernes, så længe FRV 30

bliver opbevaret.

 Skyl styrerullerne efter brugen med

klart vand og efter tørringen sprøjt dem

ind med krybeolie.

Rotationsarmen roterer ikke:

 Kontroller rengøringsdyserne med hen-

syn til tilsmudsning.

Indsugningskapaciteten reduceres:

 Børstekrans slidt - udskift børstekransen.

 Indsugningskanalen eller udsugnings-

slangen tilstoppet - rens udsugningska-

nalen og udsugningsslangen.

 Injektordysen tilstoppet - rens injektor-

dysen.

Pleje

Tilbehør

Tilbehør: Bestillings-

nummer

Gummilæbe for at øge

usugningseffekten

2.642-910.0

Slangefastgøring (su-

gekop til fastgøring på

glatte overflader)

2.642-528.0

Snavssamler (adskil-

ler til grov smuds)

2.642-532.0

Slangeholder (fastgø-

ring på væggen)

2.042-001.0

Koblingsmuffe (slan-

gekobling til forlængel-

se af slangen)

6.902-077.0

Børstekrans 6.371-203.0

Forlængerslange 4.440-939.0

Hjælp ved fejl

38 DA

Norsk

– 1

Før første gangs bruk av appara-

tet, les denne originale bruksan-

visningen , følg den og oppbevar den for

senere bruk eller fo overlevering til neste eier.

 Fare!

Fare for skader dersom maskinen er defekt.

Før du begynner arbeidet, kontroller at mas-

kinen er i god stand. Dersom maskinen ikke

er i feilfri stand skal den ikke brukes.

Det er ikke tillatt å utføre endringer på mas-

kinen.

 Fare!

Fare for skader fra rotasjonsarmen. Grip al-

dri inn under maskinen når høytrykksvas-

keren er i drift.

Etter at maskinen er slått av vil rotasjonsar-

men fortsette å rotere en kort stund. Vent

med å arbeide med maskinen til rotasjons-

armen står stille.

Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot personer,

dyr, elektrisk utstyr som er på, eller høy-

trykksvaskeren selv.

Gjør deg kjent med sikkerhetsanvisningene

for høytrykksvaskeren.

Flaterengjøreren er egnet for rengjøring av

gulv og veggflater i forbindelse med en

høyttrykkspyler.

Maksimalt vanntrykk 25 MPa (250 bar).

Maksimal vanntemperatur 60 °C.

Det brukte vannet ledes bort via en slange.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Bemerk

De nødvendige dysepakkene er tilpasset

hver enkelt høytrykkspyler som skal tilko-

ples og må bestilles separat.

Sikkerhetsanvisninger

Forskriftsmessig bruk

Miljøvern

Dysepakker

Dysestørrelse på høy-

trykksvasker:

Dysepakke

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

39NO

– 2

1 O-ring

2 Rotasjonsarm

3 Dyse

4 Unionmutter

 O-ring legges inn i sporet på rotasjons-

armen.

 Sett på dysen.

 Skru dysen lett fast med unionmutteren.

Bemerk

Utgangsstrålen må rettes parallelt med ro-

tasjonsarmen.

 Rett inn dysens nøkkelflate

(nøkkelvidde10) parallelt med rota-

sjonsarmen.

 Stram unionmutteren (nøkkelvidde 22)

med skrunøkkel.

 Gjenta prosessen på den andre rota-

sjonsarmen.

1 Injektordyse

2 Stikknøkkel

 Injektordyse skrus inn i injektoren ved

hjelp av stikknøkkel og trekkes til for

hånd (8 Nm).

Stikknøkkel er vedlagt i dysesettet.

Montere dysepakke

40 NO

– 3

 Strålerøret til høytrykksvaskeren kobles

til flaterengjørenren og skrus til med

skrunøkkel (nøkkelvidde 24).

Forsiktig!

Det kommer en kraftig stråle avb brukt vann

fra slangetilkoblingen. Ikke bruk flateren-

gjøreren uten slange.

 Sett inn slangen i slangekoblingen på fla-

terengjøreren og fest den ved å vri den.

 Før den andre enden av slangen til et

avløp.

Merk:

Den frie slangeenden kan festes ved hjelp

av det vedlagte borrelåsbåndet (f.eks. til en

avløpsrist).

 Ved bruk, hold høytrykkspistol og strå-

lerør med begge hender.

 Før flaterengjøreren slik at den ligger

tett an mot flaten som skal rengjøres.

1 Tilkobling

2 Skrue

 Still tilkoblingen loddrett.

 Skru inn vedlagte skrue og skru fast for

å feste leddet.

1 Adapter (bestillingsnr.: 4.402-071.0)

2 Høytrykkspistol

 Adapter skrus på tilkoblingen og festes

med skrunøkkel (nøkkelvidde 22).

 Adapter skrus på tilkoblingen, rettes inn og

festes med skrunøkkel (nøkkelvidde 27)

Gulvrengjøring Rengjøring av vegg

41NO

– 4

Forsiktig!

Det kommer en kraftig stråle avb brukt vann

fra slangetilkoblingen. Ikke bruk flateren-

gjøreren uten slange.

 Sett inn slangen i slangekoblingen på fla-

terengjøreren og fest den ved å vri den.

 Før den andre enden av slangen til et

avløp.

 Hold maskinen fast i håndtaket ved ren-

gjøring av vegg.

 Før flaterengjøreren slik at den ligger

tett an mot flaten som skal rengjøres.

 Skal ikke utsettes for frost.

 Ikke deformer børstene under lagring.

Merk: For å sikre et varig godt sugeresul-

tat, vennligst ikke sett flatevaskeren

FRV 30 på børstekransen etter bruk. For å

beskytte mot skader kan børstelisten også

tas av under lagring av FRV 30.

 Spyl styrehjulene med rent vann etter

bruk, la tørke, og spray med penetre-

rende olje.

Rotasjonsarm dreier seg ikke

 Kontroller om det er skitt i rengjørings-

dysene.

Sugeeffekten er for lav:

 Slitt børstekrans - skift børstekrans

 Sugekanal ellr sugeslange tilstoppet -

rengjør sugekanal og sugeslange.

 Injektordyse tilstoppet - rengjør injektor-

dyse.

Vedlikehold

Tilbehør

Tilbehør: Bestillings-

nummer

Gummileppe for økt

sugeeffekt

2.642-910.0

Slagefeste (sugekopp

for feste på glatte fla-

ter)

2.642-528.0

Smussfanger (grov-

smussavskiller)

2.642-532.0

Slangeholder (vegg-

feste)

2.042-001.0

Koblingsmuffe (slan-

gekobling for slange-

forlengelse)

6.902-077.0

Børstekrans 6.371-203.0

Forlengelsesslange 4.440-939.0

Feilretting

42 NO

Svenska

– 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

 Fara!

Skaderisk på grund av defekt apparat. Kon-

trollera att apparaten är i gott skick innan

arbete påbörjas. Är den inte felfri får den

inte användas.

Inga förändringar får göras på apparaten.

 Fara!

Skaderisk på grund av roterande arm. Stick

aldrig in handen under arbetande hög-

tryckstvätt.

Rotationsarmen fortsätter röra sig en stund

efter att högtryckstvätten stängts av. Vänta

tills armen stannat innan arbeten utförs på

apparaten.

Högtrycksstrålar kan vid felaktig använd-

ning vara farliga. Strålen får inte riktas mot

människor, djur, aktiv elektrisk utrustning

eller mot själva aggregatet.

Beakta säkerhetsanvisningarna för din

högtryckstvätt.

Ytrengöraren är lämplig för rengöring av

golv- och väggytor tillsammans med hög-

tryckstvätt.

Maximalt vattentryck 25 MPa (250 bar).

Maximal vattentemperatur 60 °C.

Smutsvattnet leds bort via en slang.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

Hänvisning

De munstyckespaket som behövs är an-

passade för respektive högtryckstvätt och

måste beställas separat.

Säkerhetsanvisningar

Ändamålsenlig användning

Miljöskydd

Munstyckespaket

Högtryckstvättens mun-

styckesstorlek:

Munstyckes-

paket

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

43SV

– 2

1 O-ring

2 Rotationsarm

3 Munstycke

4 Mantelmutter

 Lägg i O-ring i spåret på rotationsarmen.

 Sätt på munstycke.

 Skruva fast munstycke och mantelmut-

ter lätt.

Hänvisning

Utkommande stråle måste riktas parallellt

med rotationsarmen.

 Rikta in munstyckets nyckelyta (nyckel-

storlek 10) parallellt med rotationsarmen.

 Drag fast mantelmutter (nyckelstorlek

22) med skruvnyckel.

 Upprepa arbetssteget på den andra ro-

tationsarmen.

1 Injektormunstycke

2 Skruvnyckel

 Skruva in injektormunstycket i injektorn

med en skruvnyckel och dra åt det or-

dentligt för hand (8Nm).

Skruvnyckeln medföljer munstyckssatsen.

Montera munstyckespaket

44 SV

– 3

 Anslut högryckstvättens stålrör till yt-

rengöraren och drag fast med skruv-

nycklar (nyckelstorlek 24).

Varning

En kraftig smutsvattenstråle tränger ut vid

slanganslutningen. Använd inte ytrengöra-

ren utan slang.

 Stick in slangen i ytrengörarens

slanganslutning och säkra genom att

vrida fast den.

 Dra den andra änden av slangen till ett

avlopp.

Observera:

Den fria slangänden kan fästas med det bi-

fogade karborrbandet (exempelvis vid ett

avloppsgaller).

 Håll i handsprutan och strålröret med

båda händerna när du arbetar.

 För ytrengöraren på ett sådant sätt att

den ligger an tätt mot ytan som ska ren-

göras.

1 Anslutning

2 Skruv

 Håll anslutningen lodrätt.

 Ställ in leden genom att skruva i, och

dra fast, medföljande skruv.

1 Adapter (Beställningsnr. 4.402-071.0)

2 Handspruta

 Skruva fast adapter på anslutning och

drag fast med skruvnyckel (nyckelstor-

lek 22).

 Skruva fast handsprutpistolen på adap-

tern, rikta in och dra fast med skruv-

nyckel (nyckelstorlek 27).

Golvrengöring Väggrengöring

45SV

– 4

Varning

En kraftig smutsvattenstråle tränger ut vid

slanganslutningen. Använd inte ytrengöra-

ren utan slang.

 Stick in slangen i ytrengörarens

slanganslutning och säkra genom att

vrida fast den.

 Dra den andra änden av slangen till ett

avlopp.

 Håll apparaten i handtaget vid väggren-

göring.

 För ytrengöraren på ett sådant sätt att

den ligger an tätt mot ytan som ska ren-

göras.

 Skydda apparaten mot frost.

 Deformera inte borstarna vid förvaring.

OBS: För att säkerställa ett varaktigt bra

uppsugningsresultat får ytrengöraren

FRV 30 inte ställas ner på borstkransen.

Som skydd mot skador kan borstlisten un-

der förvarning av FRV 30 tas bort helt.

 Efter användningen ska styrrullarna

sköljas av med rent vatten och efter

torkning sprayas med krypolja.

Rotationsarmen roterar inte

 Se efter om rengöringsmunstyckena är

smutsiga

Sugeffekten mattas av.

 Stäng borstkransen - Byt ut borstkransen.

 Sugkanalen eller sugslangen täppt -

rengör sugkanalen och sugslangen.

 Insprutningsmunstycket igentäppt -

rengör insprutningsmunstycket.

Underhåll

Tillbehör

Tillbehör: Beställnummer

Gummiläpp för ökning

av uppsugningseffek-

ten.

2.642-910.0

Slangfäste (sugkopp

för fäste på hala ytor)

2.642-528.0

Smutsuppsamlare

(grovsmutsavskiljare)

2.642-532.0

Slanghållare (väggfäs-

te)

2.042-001.0

Kopplingsmuff (slang-

koppling för slangför-

längning)

6.902-077.0

Borstkrans 6.371-203.0

Förlängningsslang 4.440-939.0

Åtgärder vid störningar

46 SV

Suomi

– 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

 Vaara!

Viallisen laitteen aiheuttama loukkaantu-

misvaara. Tarkista laitteen asianmukainen

kunto ennen sen käyttöönottamista. Jos

kunto ei ole moitteeton, laitteen käyttö ei

ole sallittua.

Laitetta ei saa muuttaa.

 Vaara!

Pyörintävarren aiheuttama loukkaantumis-

vaara. Älä koskaan kosketa tai tartu lait-

teen alaosaan korkeapainepesurin ollessa

käynnissä.

Pyörintävarsi jatkaa pyörimistä hetken ai-

kaa, kun korkeapainepesuri kytketään pois

päältä. Ennen kuin kosket laitteeseen, odo-

ta kunnes pyörintävarsi pysähtyy paikoil-

leen.

Epäasianmukaisesti käytettyinä korkeapai-

nesuihkut voivat olla vaarallisia. Suihkua ei

saa suunnata ihmisiin, eläimiin, aktiivisiin

sähkövarusteisiin tai itse laitteeseen.

Noudata suurpainepesurisi turvaohjeita.

Pintapuhdistin soveltuu lattia- ja seinäpin-

tojen puhdistamiseen yhdessä korkeapai-

nepesurin kanssa.

Veden maksimi paine 25 MPa (250 bar).

Veden maksimi lämpötila 60 °C.

Likavasi johdetaan pois letkun välityksellä.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Ohje

Tarvittavat suutinpakkaukset on tarkoitettu

ainoastaan vastaavaan korkeapainepesu-

riin ja ne on tilattava erikseen.

Turvaohjeet

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

Suutinpakkaus

Painepesurin

suuttimien koot:

Suutinpakkaus

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

47FI

– 2

1 O-rengas

2 Pyörintävarsi

3 Suutin

4 Hattumutteri

 Aseta o-rengas pyörintävarren uraan.

 Aseta suutin paikoilleen.

 Kierrä suuttimen hattumutteri kiinni ke-

vyesti.

Ohje

Ulos tuleva suihku on suunnattava pyörin-

tävarren kanssa samansuuntaisesti.

 Suuntaa suihkun avainpinta (avaimen

koko 10) saman suuntaisesti pyörintä-

varren kanssa.

 Kiristä hattumutteri jakoavaimella tiu-

kasti kiinni (avaimen koko 22).

 Toista toimenpide toisella pyörintävar-

rella.

1 Injektorisuutin

2 Hylsyavain

 Kierrä injektorisuutin hylsyavaimella in-

jektoriin ja kiristä käsitiukkuuteen (8

Nm).

Hylsyavain kuuluu suutinpakkaukseen.

Suutinpakkauksen asentaminen

48 FI

– 3

 Kiinnitä korkeapainepesurin ruiskuputki

pintapuhdistimeen ja kiristä jakoavai-

mella (koko 24 mm).

Varo

Letkuliittimesta purkautuu voimakas likave-

sisuihku. Älä käytä pintapuhdistinta ilman

likavesiletkua.

 Pistä letku pintapuhdistimen letkuliitti-

meen ja varmista kiertämällä paikal-

leen.

 Johda letkun toinen pää viemäriin.

Huomautus:

Letkun vapaana olevan pään voi kiinnittää

mukana olevaa tarranauhaa käyttäen

(esim. viemärin ristikkoon).

 Pidä puhditustyötä tehtäessä molem-

min käsin kiinni käsiruiskupistoolista ja

ruiskuputkesta.

 Ohjaa pintapuhdistinta siten, että se on

tiiviisti puhdistettavaa pintaa vasten.

1 Liitäntä

2 Ruuvi

 Aseta liitäntä pystysuoraan.

 Kierrä mukana toimitettu ruuvi sisään ja

kiristä se tiukasti nivelen kiinnittämiseksi.

1 Adapteri (Tilausnumero: 4.402-071.0)

2 Käsiruiskupistooli

 Ruuvaa sovitin liitäntään ja kiristä jako-

avaimella kiinni (avaimen koko 22).

 Ruuvaa käsiruiskupistooli sovittimeen,

suuntaa ja kiristä jakoavaimella kiinni

(avainkoko 27).

Lattian puhdistaminen Seinän puhdistaminen

49FI

– 4

Varo

Letkuliittimesta purkautuu voimakas likave-

sisuihku. Älä käytä pintapuhdistinta ilman

likavesiletkua.

 Pistä letku pintapuhdistimen letkuliitti-

meen ja varmista kiertämällä paikal-

leen.

 Johda letkun toinen pää viemäriin.

 Pidä laitteen kahvasta tukevasti kiinni

seinää puhdistaessasi.

 Ohjaa pintapuhdistinta siten, että se on

tiiviisti puhdistettavaa pintaa vasten.

 Suojaa laite jäätymiseltä.

 Huolehdi, ettei harjasten muoto pääse

muuttumaan säilytyksen aikana.

Huomautus: Jatkuvan hyvän uimurointitu-

loksen varmistamiseksi, älä säilytä FRV 30

-pintapuhdistuslaitetta harjareunuksen va-

rassa. Vahingoittumiselta suojaamiseksi,

harjareunuksen voi myös poistaa FRV

30:estä säilytyksen ajaksi.

 Huuhtele ohjausrullat käytön jälkeen

puhtaalla vedellä ja suihkuta kuivumi-

sen jälkeen ryömintäöljyllä.

Pyörintävarsi ei pyöri:

 Tarkasta puhdistussuuttimien likaisuus.

Poisimuroinnin teho pienenee:

 Harjareunus kulunut - vaihda harjareunus.

 Imukanava tai imuletku tukossa - puh-

dista imukanava ja imuletku.

 Injektorisuutin tukossa - puhdista injek-

torisuutin.

Hoito

Tarvikkeet

Tarvikkeet: Tilausnumero

Kumihuuli imuvaiku-

tuksen parantamiseksi

2.642-910.0

Letkukiinnitin (imukup-

pi sileihin pintoihin kin-

nittämiseksi)

2.642-528.0

Lianerotin (karkean

lian erotin)

2.642-532.0

Letkunkannatin (sei-

näkiinnitys)

2.042-001.0

Yhdysholkki (letkuliitti-

men ja jatkoletkun vä-

liin)

6.902-077.0

Harjareunus 6.371-203.0

Jatkoletku 4.440-939.0

Häiriöapu

50 FI

Magyar

– 1

A készülék első használata előtt

olvassa el ezt az eredeti

használati utasítást, ez alapján járjon el és

tartsa meg a későbbi használatra vagy a

következő tulajdonos számára.

 Veszély!

Sérülésveszély hibás készülék miatt.

Munka előtt ellenőrízze a készülék

szabályszerű állapotát. Ha a készülék

állapota nem kifogástalan, akkor nem

szabad használni.

A készüléken nem szabad változtatásokat

végrehajtani.

 Veszély!

Sérülésveszély a rotációs kar által. Soha

ne nyúljon működő magasnyomású

tisztítóberendezésnél a készülék alá.

A rotációs kar a magasnyomású

tisztítóberendezés kikapcsolása után is

tovább forog még egy rövid ideig. A

készüléken való munka előtt várja meg,

amíg a rotációs kar megáll.

A nagynyomású vízsugár veszélyes lehet

szakszerűtlen használat esetén. A

vízsugarat soha ne irányítsa személyre,

állatra, működésben lévő elektromos

alkatrészre vagy a készülékre magára.

Tartsa be a nagynyomású tisztító

biztonsági utasításait.

A felülettisztító magasnyomású

tisztítóberendezéssel együtt padló- és

falfelületek tisztítására alkalmas.

Maximális víznyomás 25 MPa (250 bar).

Maximális vízhőmérséklet 60 °C.

A szennyvizet egy tömlőn keresztül vezeti el.

A csomagolóanyagok

újrahasznosíthatók. Ne dobja a

csomagolóanyagokat a háztartási

szemétbe, hanem gondoskodjék azok

újrahasznosításról.

A régi készülékek értékes

újrahasznosítható anyagokat

tartalmaznak, amelyeket tanácsos

újra felhasználni. Ezért a régi készülékeket

az arra alkalmas gyűjtőrendszerek

igénybevételével ártalmatlanítsa!

Megjegyzések a tartalmazott

anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott

anyagokkal kapcsolatosan a következő

címen talál:

www.kaercher.com/REACH

Megjegyzés

A szükséges fúvóka csomagok a megfelelő

magasnyomású tisztítóberendezésre

vannak elkészítve és külön kell

megrendelni őket.

Biztonsági tanácsok

Rendeltetésszerű használat

Környezetvédelem

Fúvóka csomagok

A magasnyomású

tisztító fúvóka

nagysága:

Fúvóka

csomag

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

51HU

– 2

1 O-gyűrű

2 Rotációs kar

3 Fúvóka

4 Hollandi anya

 Helyezze be az O-gyűrűt a rotációs kar

hornyába.

 Helyezze fel a fúvókát.

 A fúvókát a hollandi anyával könnyedén

csavarja be.

Megjegyzés

A kimenősugarat a rotációs karral

párhuzamosan kell beállítani.

 A fúvóka kulcs-felületét (10-es kulcs

méret) a rotációs karral párhuzamosra

kell igazítani.

 A hollandi anyát (22-es kulcs méret) a

csavarkulccsal húzza meg.

 Az eljárást a második rotációs karon

megismételni.

1 Injektor fúvóka

2 Dugókulcs

 Az injektor fúvókát a dugókulccsal az

injektorba becsavarni és kézzel (8 Nm)

meghúzni.

A dugókulcsot a fúvóka készlethez

mellékelik.

Fúvóka csomag felszerelése

52 HU

– 3

 Kapcsolja a felülettisztítóhoz a

magasnyomású tisztítóberendezés

sugárcsövét és a csavarkulccsal (24-es

kulcs méret) húzza meg.

Vigyázat

A tömlőcsatlakozásnál erős

szennyvízsugár lép ki. A felülettisztítót nem

szabad tömlő nélkül használni.

 A tömlőt a felülettisztító

tömlőcsatlakozójába dugni és

elfordítással biztosítani.

 A tömlő másik végét a lefolyóhoz

vezetni.

Megjegyzés:

A mellékelt tépőzár segítségével a

szabadon lévő tömlővéget rögzíteni lehet

(például a lefolyórácshoz).

 Munka közben a kézi szórópisztolyt és

a sugárcsövet mindkét kézzel tartsa.

 A felülettisztítót úgy vezesse, hogy

szorosan a tisztítandó felületre

feküdjön.

1 Csatlakozás

2 Csavar

 Állítsa a csatlakozást függőlegesen.

 Csavarja be a mellékelt csavart és

húzza meg, a csukló rögzítéséhez.

1 Adapter (megrendelési sz.: 4.402-

071.0)

2 Kézi szórópisztoly

 Az adaptert csavarja rá a csatlakozásra

és csavarkulccsal (22-es kulcs méret)

húzza meg.

 A kézi szórópisztolyt csavarja rá az

adapterre, állítsa be és csavarkulccsal

(27-es kulcs méret) húzza meg.

Padlótisztítás Faltisztítás

53HU

– 4

Vigyázat

A tömlőcsatlakozásnál erős

szennyvízsugár lép ki. A felülettisztítót nem

szabad tömlő nélkül használni.

 A tömlőt a felülettisztító

tömlőcsatlakozójába dugni és

elfordítással biztosítani.

 A tömlő másik végét a lefolyóhoz

vezetni.

 A készüléket faltisztítás esetén a

markolatnál fogja meg.

 A felülettisztítót úgy vezesse, hogy

szorosan a tisztítandó felületre

feküdjön.

 A készüléket fagy ellen védje.

 A kefék a tárolásnál ne

deformálódjanak.

Megjegyzés: A tartósan jó felszívási

eredmény biztosításához kérem, az

FRV 30 felülettisztítót használat után ne a

kefekoszorúra állítsa le. Rongálódás elleni

védelem érdekében a kefelécet az FRV 30

tárolása alatt le is lehet venni.

 A kormánygörgőket használat után

tiszta vízzel öblítse le és miután

megszáradt fújja be vízkiszorító

korrózióvédő olajjal.

A rotációs kar nem forog:

 Ellenőrizze a tisztító fúvókák

szennyezettségét.

A szívási teljesítmény alábbhagy:

 A kefekoszorú elkopott - cserélje ki a

kefekoszorút.

 A szívócsatorna vagy a szívócső el van

záródva - tisztítsa meg a szívócsatornát

és a szívótömlőt.

 Az injektor fúvóka elzáródott - tisztítsa

meg az injektor fúvókát.

Ápolás

Tartozékok

Tartozékok: Megrendelési

szám

Gumiél a leszívóhatás

növeléséhez

2.642-910.0

Tömlő rögzítése

(tapadókorong sima

felületen történő

rögzítéshez)

2.642-528.0

Szennyfogó (durva

szennyleválasztó)

2.642-532.0

Tömlőtartó (fali

rögzítés)

2.042-001.0

Összekötő karmantyú

(tömlőcsatlakozó a

tömlő

hosszabbításához)

6.902-077.0

Kefekoszorú 6.371-203.0

Hosszabbító tömlő 4.440-939.0

Segítség üzemzavar esetén

54 HU

Čeština

– 1

Před prvním použitím svého

zařízení si přečtěte tento

původní návod k používání, řiďte se jím a

uložte jej pro pozdější použití nebo pro

dalšího majitele.

 Pozor!

Nebezpečí poranění defektním přístrojem.

Před započetím prací zkontrolujte řádný

stav. Pokud stav přístroje není bez závat,

nesmí se používat.

Na přístroji neprovádějtě žádné úpravy.

 Pozor!

Nebezpečí úrazu otočným ramenem. Při

zapnutém vysokotlakém čističi nikdy

nesahejte pod přístroj.

Otočné rameno se ještě chvíli po vypnutí

vysokotlakého čističe otáčí. Před pracemi

na přístroji vyčkejte do zastavení otočného

ramene.

Paprsek vysokého tlaku vody může být

nebezpečný, je-li s ním zacházeno

neodborným způsobem. Paprsek

vysokého tlaku nikdy nesměřujte na osoby,

zvířata, zapnutá elektrická zařízení či na

samotný čistič.

Dodržujte bezpečnostní instrukce platné

pro vysokotlaký čistič.

Čistič ploch je vhodný na čištění podlah a

zdí ve spojení s vysokotlakým čističem.

Maximální tlak vody 25 MPa (250 bar).

Maximální teplota vody 60 °C.

Znečištěná voda je odváděna pomocí

hadice.

Obalové materiály jsou

recyklovatelné. Obal nezahazujte do

domácího odpadu, nýbrž jej odevzdejte k

opětovnému zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

Upozornění

Požadované svazky trysek jsou

koncipovány pro odpovídající vysokotlaký

čistič a musí být objednány zvlášť.

Bezpečnostní pokyny

Správné používání

Ochrana životního prostředí

Svazky trysek

Velikost trysky

vysokotlakého čističe:

Svazek

trysek

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

55CS

– 2

1Těsnění

2 Otočné rameno

3 Tryska

4Převlečná matice

 Těsnění vložte do drážky otočného

ramene.

 Nasaďte trysku.

 Trysku zlehka zašroubujte převlečnou

maticí.

Upozornění

Výstupní paprsek musí být namířen

paralelně k otočnému rameni.

 Klíčovou plochu trysku (velikost klíče

10) nasměrujte paralelně k otočnému

rameni.

 Převlečnou matici (velikost klíče 22)

utáhněte šroubovým klíčem.

 Tento postup opakujte s druhým

otočným ramenem.

1 Tryska injektoru

2 Nástrčný klíč

 Zašroubujte trysku injektoru do

injektoru pomocí nástrčného klíče a

rukou utáhněte (8 Nm).

Nástrčný klíč je přiložen včetn

ě sady

trysek.

Montáž svazku trysek

56 CS

– 3

 Připojte rozprašovací trubku

vysokotlakého čističe k čističi ploch a

utáhněte šroubovým klíčem (velikost

klíče 24).

Pozor

Z hadicové přípojky vytéká silný proud

znečištěné vody. Nepoužívejte čistič ploch

bez hadice.

 Nasaďte hadici na hadicovou přípojku

čističe ploch a zajistěte ji otočením.

 Druhý konec hadice sveďte do odpadu.

Upozornění:

Pomocí přiložené upínací pásky je možné

upevnit volný konec hadice (např. k mřížce

odpadu)

 Při práci držte pistoli a vysokotlakou

trubku pevně oběma rukama.

 Posouvejte čistič ploch tak, aby přiléhal

těsně k očišťované ploše.

1Připojení

2 Šroub

 Přípojku postavte svisle.

 Našroubujte a utáhně

te přiložené

šrouby a kloub tak zaaretujte.

1 Adapter (objednací č.: 4.402-071.0)

2Ruční stříkací pistole

 Adaptér našroubujte na konec a

utáhněte šroubovým klíčem (velikost

klíče 22).

 Ruční stříkací pistoli našroubujte na

adaptér, seřiďte a utáhněte šroubovým

klíčem (velikost klíče 27).

Čištění podlahy Čištění zdi

57CS

– 4

Pozor

Z hadicové přípojky vytéká silný proud

znečištěné vody. Nepoužívejte čistič ploch

bez hadice.

 Nasaďte hadici na hadicovou přípojku

čističe ploch a zajistěte ji otočením.

 Druhý konec hadice sveďte do odpadu.

 Přístroj držte při čištění zdí za držadlo.

 Posouvejte čistič ploch tak, aby přiléhal

těsně k očišťované ploše.

 Přístroj chraňte před mrazem.

 Štětiny při skladování nedeformujte.

Upozornění: Pokud chcete trvale zajistit

dobré sání, nepokládejte prosím čistič

ploch FRV 30 po použití na štětinový

věnec. Na ochranu před poškozením je

možné během uskladnění FRV 30 odstranit

lištu s kartáči.

 Vodicí kladky opláchně

te po použití

čistou vodou a po vysušení postříkejte

penetrujícím mazivem.

Rotační rameno se neotáčí:

 Zkontrolujte znečištění čisticích trysek.

Snížení sacího výkonu:

 Štětinový věnec je opotřebeny -

nahraďte jej za nový.

 Došlo k ucpání odsávacího kanálu

nebo hadice - vyčistěte odsávací kanál

a hadici.

 Došlo k ucpání trysky injektoru -

vyčistěte trysku injektoru.

Péče

Příslušenství

Příslušenství: Objednací

číslo

Pryžová manžeta ke

zvýšení sacího účinku

2.642-910.0

Upevnění hadice

(přísavky k uchycení

na kluzkých plochách)

2.642-528.0

Lapač nečistot

(odlučovač hrubých

nečistot)

2.642-532.0

Držák hadic (upevnění

na zeď)

2.042-001.0

Spojovací objímka

(hadicová spojka k

prodloužení hadice)

6.902-077.0

Kartáčový věnec 6.371-203.0

Prodlužovací hadice 4.440-939.0

Pomoc při poruchách

58 CS

Slovenščina

– 1

Pred prvo uporabo Vaše

naprave preberite to originalno

navodilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

 Nevarnost!

Pri okvarjeni napravi obstaja nevarnost

poškodb. Pred začetkom dela preverite, ali

se naprava nahaja v brezhibnem stanju. Če

stanje naprave ni brezhibno, je ne smete

uporabljati.

Na napravi ne smete izvajati nikakršnih

sprememb.

 Nevarnost!

Nevarnost poškodb z vrtljivo ročico. Nikoli

ne posegajte pod visokotlačni čistilnik,

kadar je vklopljen.

Vrtljiva ročica se po izklopu visokotlačnega

čistilnika kratek čas še naprej vrti. Pred

delom na napravi počakajte, da se vrtljiva

ročica ustavi.

Visokotlačni curki so lahko pri nestrokovni

uporabi nevarni. Curka nikoli ne usmerjajte

na osebe, živali, aktivno električno opremo

ali na sam stroj.

Upoštevajte varnostna navodila Vašega

visokotlačnega čistilnika.

Površinski čistilnik je primeren za čiščenje

talnih in stenskih površin v povezavi z

visokotlačnim čistilnikom.

Maksimalni pritisk vode 25 MPa (250 bar).

Maksimalna temperatura vode 60 °C.

Umazana voda se odvaja preko gibke cevi.

Embalažo je mogoče reciklirati.

Prosimo, da embalaže ne odlagate

med gospodinjski odpad, pač pa jo oddajte

v ponovno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za

nadaljnjo predelavo. Zato stare

naprave zavrzite s pomočjo ustreznih

zbiralnih sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

Opozorilo

Potrebni paketi šobe so prilagojeni

ustreznemu visokotlačnemu čistilniku in se

morajo posebej naročiti.

Varnostna navodila

Namenska uporaba

Varstvo okolja

Paketi šobe

Velikost šobe

visokotlačnega

čistilnika:

Paket šobe

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

59SL

– 2

1 Obročno tesnilo

2 Vrtljiva ročica

3 Šoba

4 Prekrovna matica

 Obročno tesnilo vstavite v utor vrtljive

ročice.

 Nataknite šobo.

 Šobo s prekrovno matico rahlo privijte.

Opozorilo

Izstopni curek mora biti naravnan

vzporedno z vrtljivo ročico.

 Ključno površino šobe (zev 10)

naravnajte vzporedno z vrtljivo ročico.

 Prekrovno matico (zev 22) z vijačnim

ključem trdno pritegnite.

 Postopek ponovite na drugi vrtljivi

ročici.

1 Injektorska šoba

2 Matični ključ

 Injektorsko šobo z matičnim ključem

uvijte v injektor in močno (8 Nm)

pritegnite.

Matični ključ je priložen kompletu šob.

Montiranje paketa šobe

60 SL

– 3

 Brizgalno cev visokotlačnega čistilnika

nataknite na površinski čistilnik in jo z

vijačnim ključem (zev 24) trdno

pritegnite.

Pozor

Na priključku gibke cevi izstopa močan

curek umazane vode. Površinskega

čistilnika ne uporabljajte brez gibke cevi.

 Gibko cev vtaknite v priključek gibke

cevi površinskega čistilnika in zavarujte

s sukanjem.

 Drug konec gibke cevi vodi do odtoka.

Opozorilo:

S priloženim velcro trakom se lahko prosti

konec gibke cevi fiksira (na primer na

odtočni mrežici).

 Ročno brizgalno pištolo in brizgalno cev

pri delu držite z obemi rokami.

 Površinski čistilnik vodite tako, da tesno

nalega na površino, ki jo je potrebno

očistiti.

1 Priključek

2 Vijak

 Priključek namestite pokonci.

 Priložen vijak uvijte in pritegnite, da

fiksirate zglob.

1 Adapter (Naroč. št.: 4.402-071.0)

2Ročna brizgalna pištola

 Adapter privijte na priključek in ga z vijačnim

ključem trdno pritegnite (zev 22).

 Ročno brizgalno pištolo privijte na

adapter, jo naravnajte in z vijačnim

ključem trdno pritegnite (zev 27).

Čiščenje tal Čiščenje sten

61SL

– 4

Pozor

Na priključku gibke cevi izstopa močan

curek umazane vode. Površinskega

čistilnika ne uporabljajte brez gibke cevi.

 Gibko cev vtaknite v priključek gibke

cevi površinskega čistilnika in zavarujte

s sukanjem.

 Drug konec gibke cevi vodi do odtoka.

 Pri čiščenju sten napravo trdno držite

za ročaj.

 Površinski čistilnik vodite tako, da tesno

nalega na površino, ki jo je potrebno

očistiti.

 Napravo zaščitite pred zmrzaljo.

 Pazite, da se ščetine pri skladiščenju ne

deformirajo.

Opozorilo: Za zagotovitev trajno dobrega

rezultata sesanja, čistilnika površin FRV 30

po uporabi ne odstavljajte na venec dlačic.

Za zaščito pred poškodbami se lahko

krtačna letev med shranjevanjem FRV 30

tudi odstrani.

 Vodilna kolesa po uporabi splaknite s

čisto vodo in jih potem, ko se posušijo,

napršite s polzečim oljem.

Vrtljiva ročica se ne vrti:

 Preverite umazanost čistilnih šob.

Sesalna moč upada:

 Venec dlačic obrabljen - zamenjajte

venec dlačic.

 Sesalni kanal ali gibka sesalna cev

zamašena - očistite sesalni kanal in

gibko sesalno cev.

 Injektorska šoba zamašena - očistite

injektorsko šobo.

Nega

Pribor

Pribor: Naročniška

številka

Gumijast nastavek za

povečanje sesalnega

učinka

2.642-910.0

Pritrditev gibke cevi

(prisesek za pritrditev

na gladkih površinah)

2.642-528.0

Lovilnik umazanije

(ločilnik grobe

umazanije)

2.642-532.0

Držalo gibke cevi

(stenska pritrditev)

2.042-001.0

Spojna objemka

(cevna spojka za

podaljšanje gibke

cevi)

6.902-077.0

Krtačni venec 6.371-203.0

Podaljševalna gibka

cev

4.440-939.0

Pomoč pri motnjah

62 SL

Polski

– 1

Przed pierwszym użyciem

urządzenia należy przeczytać

oryginalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do

późniejszego wykorzystania lub dla

następnego użytkownika.

 Niebezpieczeństwo!

Niebezpieczeństwo skaleczeń na skutek

uszkodzenia sprzętu. Przed rozpoczęciem

pracy sprawdzić, czy stan urządzenia jest

prawidłowy. Jeżeli stan urządzenia budzi

wątpliwości, nie wolno go używać.

Nie należy dokonywać żadnych modyfikacji

urządzenia.

 Niebezpieczeństwo!

Niebezpieczeństwo skaleczeń przez ramię

obrotowe. Nigdy nie wkładać rąk pod

urządzenie, gdy jest włączone

wysokociśnieniowe urządzenie

czyszczące.

Ramię obrotowe obraca się jeszcze przez

moment po wyłączeniu

wysokociśnieniowego urządzenia

czyszczącego. Przed przystąpieniem do

prac na urządzeniu należy odczekać, aż

ramię obrotowe przestanie się obracać.

W przypadku niewłaściwego użycia

strumień wody pod ciśnieniem może być

niebezpieczny. Nie wolno kierować

strumienia na ludzi, zwierzęta, czynny

osprzęt elektryczny ani na samo

urządzenie.

Przestrzegać wskazówek bezpieczeństwa

wysokociśnieniowego urzą

dzenia

czyszczącego.

Oczyszczacz powierzchniowy nadaje się

do czyszczenia powierzchni podłóg i ścian

przy użyciu myjki wysokociśnieniowej.

Maksymalne ciśnienie wody 25 MPa (250

bar).

Maksymalna temperatura wody 60°C.

Brudna woda odprowadzana jest przez

wąż.

Materiały użyte do opakowania

nadają się do recyklingu.

Opakowania nie należy wrzucać do

zwykłych pojemników na śmieci, lecz do

pojemników na surowce wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego

powodu należy usuwać zużyte urządzenia

za pośrednictwem odpowiednich

systemów utylizacji.

Wskazówki dotyczące składników

(REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

Wskazówka

Niezbędne zestawy dysz są dostosowane

do odpowiedniego wysokociśnieniowego

urządzenia czyszczącego i należy je

zamawiać

osobno.

Wskazówki bezpieczeństwa

Użytkowanie zgodne z

przeznaczeniem

Ochrona środowiska

Zestawy dysz

Wielkość dyszy myjki

wysokociśnieniowej:

Zestaw dysz

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

63PL

– 2

1 Pierścień uszczelniający o przekroju

okrągłym

2 Ramię obrotowe

3 Dysza

4 Nakrętka kołpakowa

 Pierścień uszczelniający o przekroju

okrągłym umieścić we wpuście

ramienia obrotowego.

 Nałożyć dyszę.

 Lekko dokręcić dyszę nakrętką

kołpakową.

Wskazówka

Strumień wylotowy musi być ustawiony

równolegle do ramienia obrotowego.

 Powierzchnię kluczy dyszy (rozwartość

klucza 10) ustawić równolegle do

ramienia obrotowego.

 Dociągnąć nakrętkę kołpakową

(rozwartość

klucza 22) kluczem

płaskim.

 Powtórzyć proces przy drugim ramieniu

obrotowym.

1 Dysza wtryskowa

2 Klucz nasadowy

 Wkręcić dyszę wtryskową do iniektora

przy użyciu klucza nasadowego i

dokręcić ręcznie (8 Nm).

Klucz nasadowy dołączony jest do

zestawu dysz.

Montaż zestawu dysz

64 PL

– 3

 Przyłączyć lancę myjki wysokociśnieniowej

do FR 30 i dokręcić kluczem płaskim

(rozwartość klucza 24).

Uwaga

Przy przyłączu węża pojawia się mocny

strumień brudnej wody. Nie używać

oczyszczacza powierzchniowego bez

węża.

 Włożyć wąż do przyłącza węża

oczyszczacza powierzchniowego i

zabezpieczyć przez przekręcenie.

 Drugi koniec węża umieścić w

odpływie.

Wskazówka:

Za pomocą dołączonej taśmy z

zatrzaskami można zablokować wolny

koniec węża (np. przy kracie wylotu).

 Przy pracach przytrzymać pistolet

natryskowy i lancę obydwoma rękoma.

 Oczyszczacz powierzchniowy

prowadzić w taki sposób, by przylegał

ściśle do czyszczonej powierzchni.

1 Przyłącze

2 Śruba

 Ustawić przyłącze w położeniu

pionowym.

 Dołączoną śrubę wkręcić i mocno

dokręcić, aby ustalić położenie

przegubu.

1 Adapter (nr art.: 4.402-071.0)

2Ręczny pistolet natryskowy

 Nakręcić złączkę na przyłącze i

dociągnąć kluczem płaskim

(rozwartość klucza 22).

 Nakręcić pistolet natryskowy na

złączkę, wyrównać i dociągnąć kluczem

płaskim (rozwartość klucza 27).

Czyszczenie podłóg Czyszczenie ścian

65PL

– 4

Uwaga

Przy przyłączu węża pojawia się mocny

strumień brudnej wody. Nie używać

oczyszczacza powierzchniowego bez

węża.

 Włożyć wąż do przyłącza węża

oczyszczacza powierzchniowego i

zabezpieczyć przez przekręcenie.

 Drugi koniec węża umieścić w

odpływie.

 Podczas czyszczenia ścian trzymać

urządzenie za uchwyt.

 Oczyszczacz powierzchniowy

prowadzić w taki sposób, by przylegał

ściśle do czyszczonej powierzchni.

 Urządzenie chronić przed mrozem.

 Nie odkształacać szczotek podczas

składowania.

Wskazówka: W celu zapewnienia

długotrwałego, pozytywnego wyniku

zasysania, oczyszczacza

powierzchniowego FRV 30 nie należy po

jego użyciu odstawiać na wieniec

szczotkowy. W celu ochrony przed

uszkodzeniem moż

na w trakcie

przechowywania FRV 30 również usunąć

listwę ze szczotkami.

 Po użyciu kółek skrętnych wypłukać je

czystą wodą i po wysuszeniu spryskać

olejem penetrującym.

Ramię obrotowe się nie obraca:

 Sprawdzić dysze czyszczące pod

kątem zanieczyszczeń.

Wydajność odsysania słabnie:

 Zużyty wieniec szczotkowy - Wymienić

wieniec szczotkowy.

 Zator w kanale odsysającym lub w

wężu odsysającym - Wyczyścić kanał

odsysający lub wąż odsysający.

 Zator w dyszy wtryskowej - Wyczyścić

dyszę wtryskową.

Konserwacja

Akcesoria

Akcesoria: Nr katalogowy

Ściągacz do

podwyższenia

wydajności

odkurzania

2.642-910.0

Mocowanie węża

(przyssawka do

mocowania na

gładkich

powierzchniach)

2.642-528.0

Osadnik

zanieczyszczeń

(separator dużych

zanieczyszczeń)

2.642-532.0

Wspornik węża

(mocowanie

ścianowe)

2.042-001.0

Mufa łączeniowa

(złącze węża do

przedłużacza węża)

6.902-077.0

Wieniec szczotkowy 6.371-203.0

Wąż przedłużeniowy 4.440-939.0

Usuwanie usterek

66 PL

Româneşte

– 1

Înainte de prima utilizare a

aparatului dvs. citiţi acest

instrucţiunil original, respectaţi

instrucţiunile cuprinse în acesta şi păstraţi-

l pentru întrebuinţarea ulterioară sau pentru

următorii posesori.

 Pericol!

Pericol de accidentare din cauza aparatului

defect. Înainte de a începe lucrul, verificaţi

dacă starea aparatului este

corespunzătoare. Dacă starea aparatului

nu este ireproşabilă, el nu trebuie utilizat.

Nu efectuaţi modificări ale aparatului.

 Pericol!

Pericol de accidentare din cauza braţului

rotativ. Nu introduceţi mâna sub aparat

când aparatul de curăţat sub presiune este

în funcţiune.

Braţul rotativ se mai roteşte puţin după ce

aparatul de curăţat sub presiune este oprit.

Înainte de a efectua lucrări la aparat,

aşteptaţi până când braţul rotativ se

opreşte.

Jeturile sub presiune pot fi periculoase în

cazul utilizării neconforme. Jetul nu trebuie

îndreptat spre persoane, animale,

echipamente electrice active sau asupra

aparatului însuşi.

Respectaţi indicaţiile privind siguranţa

aparatului dumneavoastră de curăţat sub

presiune.

Curăţitorul de suprafeţe este conceput

pentru curăţarea podelelor şi a pereţilor

împreună cu un aparat de curăţat sub

presiune.

Presiune maximă apă 25 MPa (250 bari).

Temperatură maximă apă 60 °C.

Apa uzată se evacuează printr-un furtun.

Materialele de ambalare sunt

reciclabile. Ambalajele nu trebuie

aruncate în gunoiul menajer, ci trebuie

duse la un centru de colectare şi

revalorificare a deşeurilor.

Aparatele vechi conţin materiale

reciclabile valoroase, care pot fi

supuse unui proces de revalorificare.

Din acest motiv, vă rugăm să apelaţi la

centrele de colectare abilitate pentru

eliminarea aparatelor vechi.

Observaţii referitoare la materialele

conţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

Observaţie

Pachetele de duze necesare sunt diferite în

funcţie de aparatul de curăţat sub presiune

şi trebuie comandate separat.

Măsuri de siguranţă

Utilizarea corectă

Protecţia mediului

înconjurător

Pachetele de duze

Dimensiunea duzei de la

aparatul de curăţat sub

presiune:

Pachet de

duze

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

67RO

– 2

1 Inel O

2 Braţ rotativ

3 Duză

4 Piuliţă olandeză

 Introduceţi inelul O în canalul braţului

rotativ.

 Aplicaţi duza.

 Strângeţi uşor duza cu piuliţa olandeză.

Observaţie

Jetul care iese din duză trebuie să fie

paralel cu braţul rotativ.

 Orientaţi partea duzei pe care se aplică

cheia (cheie de 10) paralel cu braţul

rotativ.

 Strângeţi piuliţa olandeză (cheie de 22)

cu cheia.

 Repetaţi procedura şi la al doilea braţ

rotativ.

1 Duză injector

2 Cheie tubulară

 Înşurubaţi duza în injector cu ajutorul

cheii tubulare şi strângeţi-o cu mâna

(8 Nm).

Cheia tubulară este anexată setului de

duze.

Montarea pachetului de duze

68 RO

– 3

 Prindeţi lancea aparatului de curăţat

sub presiune de curăţitorul de suprafeţe

şi strângeţi-o cu o cheie de 24.

Atenţie

La racordul de furtun se evacuează un jet

puternic de apă uzată. Nu utilizaţi

curăţitorul de suprafeţe fără furtun.

 Aplicaţi furtunul pe racordul de furtun al

curăţitorului de suprafeţe şi asiguraţi-l

prin rotire.

 Aduceţi celălalt capăt al furtunului la o

scurgere.

Notă:

Cu ajutorul benzii adezive anexate puteţi

fixa capătul liber al furtunului (la un grilaj de

scurgere, de exemplu).

 În timpul lucrului ţineţi pistolul manual

de stropit şi lancea cu ambele mâini.

 Conduceţi curăţitorul de suprafeţe în

aşa fel, să se aşeze etanş pe

suprafeţele care urmează s

ă fie

curăţate.

1 Racord

2 Şurub

 Aduceţi racordul în poziţie verticală.

 Introduceţi şurubul şi strângeţi-l, pentru

a fixa articulaţia.

1 Adaptor (nr. de comandă: 4.402-071.0)

2 Pistol manual de stropit

 Înşurubaţi adaptorul pe racord şi

strângeţi-l cu o cheie de 22.

 Înşurubaţi pistolul manual de stropit pe

adaptor, reglaţi-i poziţia şi strângeţi-l cu

o cheie de 27.

Curăţarea podelei Curăţarea pereţilor

69RO

– 4

Atenţie

La racordul de furtun se evacuează un jet

puternic de apă uzată. Nu utilizaţi

curăţitorul de suprafeţe fără furtun.

 Aplicaţi furtunul pe racordul de furtun al

curăţitorului de suprafeţe şi asiguraţi-l

prin rotire.

 Aduceţi celălalt capăt al furtunului la o

scurgere.

 Când curăţaţi pereţi, ţineţi aparatul de

mâner.

 Conduceţi curăţitorul de suprafeţe în

aşa fel, să se aşeze etanş pe

suprafeţele care urmează să fie

curăţate.

 Feriţi aparatul de îngheţ.

 Aveţi grijă ca perii să nu se deformeze

în timpul depozit

ării.

Indicaţie: Pentru asigurarea în

permanenţă a unui rezultat de aspirare

optim nu amplasaţi aparatul FRV 30 pe

inelul cu perie după oprire. Pentru evitarea

deteriorărilor puteţi să îndepărtaţi bara cu

perii a aparatului FRV 30 în timpul

depozitării.

 După utilizare clătiţi rolele de ghidare cu

apă curată şi pulverizaţi-le după uscare

cu ulei penetrant.

Braţul rotativ nu se roteşte:

 Verificaţi duzele de curăţare în privinţa

murdăririi.

Puterea de aspirare scade:

 Închideţi inelul cu perie - schimbaţi

inelul cu perie.

 Canalul de aspiraţie şi furtunul de

aspiraţie sunt înfundate - curăţaţi

canalul şi furtunul de aspiraţie.

 Duza injector este înfundată - curăţaţi

duza injector.

Îngrijirea

Accesorii

Accesorii: Nr. de

comandă

Lam[ de cauciuc

pentru îmbunătăţirea

efectului de aspiraţie

2.642-910.0

Dispozitiv pentru

fixarea furtunului

(ventuză pentru

fixarea pe suprafeţe

netede)

2.642-528.0

Filtru de murdărie

(separator de

murdărie grosieră)

2.642-532.0

Suport furtun (fixare la

perete)

2.042-001.0

Mufă de conectare

(între racordul de

furtun şi prelungitorul

de furtun)

6.902-077.0

Inel cu perie 6.371-203.0

Furtun de prelungire 4.440-939.0

Remedierea defecţiunilor

70 RO

Türkçe

– 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki

sahiplerine vermek için bu kılavuzu

saklayın.

 Tehlike!

Arızalı cihaz nedeniyle yaralanma tehlikesi.

Çalışmaya başlamadan önce, cihazın

kurallara uygun durumda olup olmadığınız

kontrol edin. Cihaz kusursuz durumda

değilse, kullanılmamalıdır.

Cihaz üzerinde değişiklikler

yapılmamalıdır.

 Tehlike!

Rotasyon kolu nedeniyle yaralanma

tehlikesi. Yüksek basınçlı temizleyici

çalışırken kesinlikle cihazın altından

tutmayın.

Rotasyon kolu, yüksek basınçlı temizleyici

kapatıldıktan sonra kısa süre çalışmaya

devam eder. Cihazdaki çalışmalardan önce

rotasyon kolunun durmasını bekleyin.

Yüksek basınçlı tazyik, düzgün

kullanılmadığı zaman tehlikeli olabilir.

Tazyik kişilere, hayvanlara, etkin elektrik

donanıma veya cihazın kendisine doğru

tutulmamalıdır.

Yüksek basınçlı temizleyicinizin güvenlik

uyarılarını dikkate alın.

Yüzey temizleyici, bir yüksek basınçlı

temizleyici ile bağlantılı olarak zemin ve

duvar yüzeylerinin temizlenmesi için

uygundur.

Maksimum su basıncı 25 MPa (250 bar).

Maksimum su sıcaklığı 60 .

Pis su, bir hortum üzerinden tahliye edilir.

Ambalaj malzemeleri geri dönüş-

türülebilir. Ambalaj malzemelerini

evinizin çöpüne atmak yerine lütfen tekrar

kullan labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden

değerlendirme işlemine tabi tutulması

gereken değerli geri dönüşüm

malzemeleri bulunmaktadır. Bu nedenle

eski cihazları lütfen öngörülen toplama

sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri

bulabileceğiniz adres:

www.kaercher.com/REACH

Not

Kullanılan meme paketleri, ilgili yüksek

basınçlı temizleyici için üretilmiştir ve ayrı

olarak sipariş edilmelidir.

Güvenlik uyarıları

Kurallara uygun kullanım

Çevre koruma

Meme paketleri

Yüksek basınçlı

temizleyicinin meme

boyutu:

Meme paketi

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

71TR

– 2

1 O-ring

2 Rotasyon kolu

3 Meme

4 Üst somun

 O-ringi rotasyon kolunun oluğuna

yerleştirin.

 Memeyi oturtun.

 Memeyi, üst somunla birlikte hafifçe

vidalayın.

Not

Çıkış huzmesi, rotasyon koluna paralel

olarak ayarlanmalıdır.

 Memenin anahtar yüzeyini (anahtar

genişliği 10) rotasyon koluna paralel

olarak hizalayın.

 Üst somunu (anahtar genişliği 22)

İngiliz anahtarı ile sıkın.

 İşlemi ikinci döner kolda tekrarlayın.

1 Enjektör memesi

2 Lokma anahtar

 Emjektör memesini nokta anahtarla

enjektöre vidalayın ve elinizle (8 Nm)

sıkın.

Lokma anahtar, meme setine

eklenmiştir.

Meme paketinin takılması

72 TR

– 3

 Yüksek basınçlı temizleyicinin çelik

borusunu yüzey temizleyiciye bağlayın

ve İngiliz anahtarıyla (anahtar genişliği

24) sıkın.

Dikkat

Hortum bağlantısından güçlü bir pis su

tazyiki çıkar. Yüzey temizleyiciyi hortum

olmadan kullanmayın.

 Hortumu, yüzey temizleyicinin hortum

bağlantısına takın ve döndürerek

kilitleyin.

 Hortumun diğer ucunu bir tahliye

çıkışına sokun.

Not:

Birlikte verilen cırt cırt bantla hortumun

serbest ucu sabitlenebilir (örn. bir tahliye

ızgarasına).

 Çalışma sırasında el püskürtme

tabancasını ve püskürtme borusunu iki

elinizle tutun.

 Yüzey temizleyiciyi, temizlenecek

yüzeye iyice dayanacak şekilde

kılavuzlayın.

1Bağlant

2Cıvata

 Bağlantıyı dikey konuma getirin.

 Ekteki cıvatayı vidalayın ve mafsalı

sabitlemek için sıkın.

1 Adaptör (Sipariş No.: 4.402-071.0)

2 El püskürtme tabancası

 Adaptörü bağlantıya vidalayın ve İngiliz

anahtarıyla sıkın (anahtar genişliği 22).

 El püskürtme tabancasını adaptöre

vidalayın, hizalayın ve İngiliz

anahtarıyla sıkın (anahtar genişliği 27).

Zemin temizliği Duvar temizliği

73TR

– 4

Dikkat

Hortum bağlantısından güçlü bir pis su

tazyiki çıkar. Yüzey temizleyiciyi hortum

olmadan kullanmayın.

 Hortumu, yüzey temizleyicinin hortum

bağlantısına takın ve döndürerek

kilitleyin.

 Hortumun diğer ucunu bir tahliye

çıkışına sokun.

 Duvar temizliği sırasında cihazı

tutamaktan tutun.

 Yüzey temizleyiciyi, temizlenecek

yüzeye iyice dayanacak şekilde

kılavuzlayın.

 Cihazı donmaya karşı koruyun.

 Depolama sırasında fırçayı deforme

etmeyin.

Uyarı: Sürekli iyi bir süpürme sonucunu

garanti etmek için, kullandıktan sonra FRV

30 yüzey temizleyiciyi kıl çarkının üzerine

koymayın. Hasara karşı korumak için, FRV

30 depolanırken fı

rça çıtası da çıkartılabilir.

 Kullandıktan sonra, manevra

tekerleklerini temiz suyla yıkayın ve

kuruduktan sonra tekerleklere

sürtünme yağı püskürtün.

Rotasyon kolu dönmüyor:

 Temizleme memelerine kirlenme

kontrolü yapın.

Süpürme gücü azalıyor:

 Kıl çarkını kilitleyin- Kıl çarkını

değiştirin.

 Süpürme kanalı veya süpürme hortumu

tıkanmış - Süpürme kanalını ve

süpürme hortumunu temizleyin.

 Enjektör memesi tıkanmış - Enjektör

memesini temizleyin.

Temizlik

Aksesuar

Aksesuar: Sipariş

numarası

Süpürme etkisini

arttırmak için kauçuk

dudak

2.642-910.0

Hortum sabitlemesi

(düz yüzeylerde

sabitleme için vantuz)

2.642-528.0

Kir tutucu (kaba kir

ayırıcı)

2.642-532.0

Hortum tutucusu

(duvar sabitlemesi)

2.042-001.0

Bağlantı manşonu

(hortum uzatması için

hortum kavraması)

6.902-077.0

Fırça çarkı 6.371-203.0

Uzatma hortumu 4.440-939.0

Arızalarda yardım

74 TR

Русский

– 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по

эксплуатации, после этого действуйте

соответственно и сохраните ее для

дальнейшего пользования или для

следующего владельца.

 Опасность!

Опасность получения травм от

дефективного прибора. Перед началом

работы проверить его надлежащее

состояние. Если состояние прибора не

безупречное, то его нельзя

использовать.

Запрещается производить какие-либо

изменения прибора.

 Опасность!

Опасность получения травмы от

вращающегося рычага. Никогда не

хвататься за прибор во время работы

чистящей установки высокого

давления.

Вращающийся рычаг после

отключения чистящей установки

высокого давления некоторое время

продолжает еще вращаться. Перед

проведением работ с прибором

дождаться полной остановки

вращающегося рычага.

Находящаяся под высоким давлением

струя воды может при неправильном

использовании представлять

опасность. Запрещается направлять

струю воды на людей, животных,

включенное электрическое

оборудование или на сам

высоконапорный моющий аппарат.

Соблюдайте все правила пользования,

указанные в инструкции.

Устройство для очистки поверхностей

предназначено для чистки поверхностей

полов и стен в сочетании с

высоконапорным моющим аппаратом.

Максимальное давление воды

составляет 25 Mпа (250 бар).

Максимальная

температура воды 60 °C.

Грязная вода отводиться по шлангу.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с

домашними отходами, а сдайте ее в

один из пунктов приема вторичного

сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому

утилизируйте старые приборы через

соответствующие системы

приемки

отходов.

Инструкции по применению

компонентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

Указание

Необходимые пакеты насадок

приспособлены к соответствующей

чистящей установке высокого

давления и заказываются отдельно.

Указания по технике

безопасности

Использование по

назначению

Защита окружающей среды

Пакеты насадок

Величина форсунки

высоконапорного

моющего аппарата:

Пакет

насадок

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

75RU

– 2

1 Уплотнительное кольцо

2 Вращающийся рычаг

3 Насадка

4 Накидная гайка

 Вложить уплотнительное кольцо в

паз вращающегося рычага.

 Установить насадку.

 Слегка затянуть насадку накидной

гайкой.

Указание

Струю следует направлять

параллельно к вращающемуся рычагу.

 Поверхность насадки под ключ

(ширина ключа 10) расположить

параллельно к вращающемуся

рычагу.

 Накидную гайку (ширина ключа 22)

затянуть гаечным ключом.



Повторить процесс на втором

вращающемся рычаге.

1 Инжекторная форсунка

2 Торцовый гаечный ключ

 Ввинтить инжекторную форсунку в

инжектор с помощью торцового

гаечного ключа и затянуть от руки

(8Нм).

Торцовый гаечный ключ имеется в

комплекте форсунок.

Установка пакета насадок

76 RU

– 3

 Стальную трубу высоконапорного

моющего аппарата соединить с

устройством для очистки

поверхностей и затянуть гаечным

ключом (ширина зева ключа 24).

Внимание!

Из элемента шлангового подключения

выходит сильная струя загрязненной

воды. Не использовать устройство

для очистки поверхностей без шланга.

 Вставить шланг в элемент

подключения шланга устройства для

очистки поверхностей и

зафиксировать путем

проворачивания.

 Другой конец шланга ввести в слив.

Указание:

С помощью прилагаемой ленты-липучки

можно зафиксировать свободный конец

шланга (например на решетке слива).

 При работе держать ручной

пистолет-распылитель двумя

руками.

 Устройство для очистки

поверхностей ввести таким образом,

чтобы оно плотно прилегало к

очищаемой поверхности.

1 Подсоединение

2 Винт

 Установить соединение

вертикально

 Ввернуть и затянуть прилагаемый

винт для фиксации шарнира.

1 Адаптер (Номер для заказа: 4.402-

071.0)

2 Ручной пистолет-распылитель

 Навинтить адаптер на соединение и

затянуть гаечным ключом (ширина

ключа 22).

 Навинтить ручной пульверизатор на

адаптер и затянуть гаечным ключом

(ширина ключа 27)

Чистка пола Чистка стен

77RU

– 4

Внимание!

Из элемента шлангового подключения

выходит сильная струя загрязненной

воды. Не использовать устройство

для очистки поверхностей без шланга.

 Вставить шланг в элемент

подключения шланга устройства для

очистки поверхностей и

зафиксировать путем

проворачивания.

 Другой конец шланга ввести в слив.

 Прибор при чистке стен держать за

ручку.

 Устройство для очистки

поверхностей ввести таким образом,

чтобы оно плотно прилегало к

очищаемой поверхности.

 Защищать прибор от мороза.

 При хранении не деформировать

щетину щетки.

Указание: Для обеспечения хорошей

мощности всасывания не ставьте

устройство для очистки поверхностей

FRV 30 после использования на щетину.

Щеточную планку также следует

удалить для защиты от повреждений,

которые могут возникнуть

во время

хранения FRV 30.

 После работы сполоснуть

направляющие ролики чистой водой

и смазать проникающим маслом

Вращающийся рычаг не вращается:

 Проверить чистящие насадки на

предмет загрязнений.

Скорость откачки:

 Щетина изношена - Заменить

щетину.

 Всасывающий канал или

всасывающий шланг засорен -

Очистить всасывающий канал и

всасывающий шланг.

 Инжекторная насадка засорилась -

Очистить инжекторную насадку.

Уход

Принадлежности

Принадлежности: Номер заказа

Резиновая кромка

для повышения

действия

отсасывания

2.642-910.0

Фиксатор шланга

(присоска для

фиксации на ровных

поверхностях)

2.642-528.0

Грязеуловитель

(отделитель грубых

частиц грязи)

2.642-532.0

Держатель для

шланга (настенное

крепление)

2.042-001.0

Соединительная

муфта (шланговое

соединение для

удлинения шланга)

6.902-077.0

Диск со щетками 6.371-203.0

Шланг-удлинитель 4.440-939.0

Помощь в случае

неполадок

78 RU

Slovenčina

– 1

Pred prvým použitím vášho

zariadenia si prečítajte tento

pôvodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie

použitie alebo pre ďalšieho majiteľa

zariadenia.

 Nebezpečenstvo!

Nebezpečie poranenia v dôsledku

chybného prístroja. Pred začatím prác

prístroj skontrolujte, či je v poriadku. Ak nie

je stav prístoja dobrý, nesmie sa používať.

Na prístroji sa nesmú vykonávať žiadne

zmeny.

 Nebezpečenstvo!

Nebezpečenstvo poranenia otočným

ramenom. Nikdy nesiahajte pod

vysokotlakový čistiaci prístroj, pokiaľ tento

beží.

Otočné rameno sa po vypnutí

vysokotlakového čistiaceho prístroja ešte

krátky čas otáča. Pred začatím prác s

prístrojom počkajte, kým sa otočné rameno

nezastaví.

Vysokotlakový prúd môže byť pri

neodbornom použití nebezpečný. Prúd sa

nesmie nasmerovať na osoby, zvieratá,

elektrické zariadenia pod napätím alebo na

samotné zariadenie.

Rešpektujte bezpečnostné pokyny k

vášmu vysokotlakovému čističu.

Čistič plôch je vhodný na čistenie podláh a

stien v spojení s vysokotlakovým čističom.

Maximálny tlak vody 25 MPa (250 bar).

Maximálna teplota vody 60 °C.

Znečistená voda sa odvádza cez hadicu.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo

nevyhadzujte do komunálneho odpadu, ale

odovzdajte ich do zberne druhotných

surovín.

Vyradené prístroje obsahujú

hodnotné recyklovateľné látky, ktoré

by sa mali opät' zužitkovat'. Staré

zariadenia preto láskavo odovzdajte do

vhodnej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Upozornenie

Potrebné súpravy trysiek sú

nadimenzované na príslušný

vysokotlakový čistiaci prístroj a musia byt'

objednané osobitne.

Bezpečnostné pokyny

Používanie výrobku v súlade

s jeho určením

Ochrana životného prostredia

Súpravy trysiek

Veľkosť dýzy

vysokotlakového

čističa:

Súprava

trysiek

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

79SK

– 2

1 O-krúžok

2 Otočné rameno

3 Tryska

4 Nástrčná matica

 O-krúžok vložte do drážky otočného

ramena.

 Nasaďte trysku.

 Trysku mierne pritiahnite pomocou

nástrčnej matice.

Upozornenie

Vystrekujúci prúd musí byt' nastavený

rovnobežne k otočnému ramenu.

 Plochu trysky pre kľúč(veľkosť

kľúča 10) nastavte rovnobežne s

otočným ramenom.

 Nástrčnú maticu pevne dotiahnite

kľúčom (veľkost' kľúča 22).

 Zopakujte proces na druhom rotačnom

ramene.

1 Injekčná dýza

2 nástrčkový kľúč

 Naskrutkujte injekčnú dýzu pomocou

nástrčkového kľúča a ručne ju

pritiahnite (8 Nm).

Nástrčkový kľúč je obsahom súpravy s

dýzami.

Montáž súpravy trysiek

80 SK

– 3

 Prúdovú rúrku vysokotlakového

čistiaceho prístroja pripevnite na plošný

čistič a pevne dotiahnite pomocou

kľúča (veľkosť kľúča 24).

Pozor

Z prípojky hadice vyteká silný prúd

znečistenej vody. Nepoužívajte plošný

čistič bez hadice.

 Nasuňte hadicu na prípojku hadice

plošného čističa a zaistite ju

pretočením.

 Druhý koniec hadice nasmerujte na

odtok.

Upozornenie:

Pomocou priloženej lepiacej pásky sa dá

zafixovať voľný koniec hadice (napríklad na

odtokovej mriežke).

 Pri práci pridržiavaje ručnú striekaciu

pištoľ a oceľovú rúrka obomi rukami.

 Plošný čistič usmerňujte tak, aby tesne

priliehal k čistenej ploche.

1 Prípojka

2 Skrutka

 Prípojku nastavte zvisle.

 Za účelom upevnenia kĺbu zaskrutkujte

priloženú skrutku a dotiahnite ju.

1 Adaptér (Objed. č.: 4.402-071.0)

2Ručná striekacia pištoľ

 Adaptér naskrutkujte na prípojku a

dotiahnite kľúčom (veľkosť k

ľúča 22).

 Naskrutkovanie ručnej striekacej

pištole na adaptér, nastavenie a

dotiahnutie skrutkovacím kľúčom

(veľkosť kľúča 27)

Čistenie podlahy Čistenie stien

81SK

– 4

Pozor

Z prípojky hadice vyteká silný prúd

znečistenej vody. Nepoužívajte plošný

čistič bez hadice.

 Nasuňte hadicu na prípojku hadice

plošného čističa a zaistite ju

pretočením.

 Druhý koniec hadice nasmerujte na

odtok.

 Prístroj držte pri čistení stien pevne za

držiak.

 Plošný čistič usmerňujte tak, aby tesne

priliehal k čistenej ploche.

 Prístroj chráňte pred mrazom.

 Dbajte na to, aby sa štetiny pri

skladovaní nedeformovali.

Upozornenie: Aby ste zabezpečili stály a

dobrý výsledok odsávania, neodkladajte

plošný čistič FRV 30 po použití na veniec s

kefkami. Na ochranu pred poškodením sa

môže lišta s kefkami počas uskladnenia

prístroja FRV 30 tiež odstrániť.

 Vodiace kladky vypláchnite po použití

čistou vodou a natrite po vyschnutí

olejom.

Otočné rameno sa neotáča:

 Skontrolujte znečistenie čistiacich

hubíc.

Vysávací výkon klesá:

 Opotrebený veniec so štetinami -

vymeňte veniec so štetinami.

 Vysávací kanál alebo vysávacia hadica

upchaté - vyčistite vysávací kanál a

vysávaciu hadicu

 Dýza injektora upchatá - vyčistite dýzu

injektora.

Ošetrovanie

Príslušenstvo

Príslušenstvo: Objednávacie

číslo

Gumené prísavky na

zvýšenie odsávacích

účinkov

2.642-910.0

Upevnenie hadice

(prísavky na

upevnenie na hladké

plochy)

2.642-528.0

Zachytávač nečistôt

(stierač hrubej

nečistoty)

2.642-532.0

Držiak na hadicu

(upevnenie na stenu)

2.042-001.0

Spojovací nátrubok

(spojka hadice na

predĺženie hadice)

6.902-077.0

Veniec s kefkami 6.371-203.0

Predlžovacia hadica 4.440-939.0

Pomoc pri poruchách

82 SK

Hrvatski

– 1

Prije prve uporabe Vašeg

uređaja pročitajte ove originalne

radne upute, postupajte prema njima i

sačuvajte ih za kasniju uporabu ili za

sljedećeg vlasnika.

 Opasnost!

Opasnost od ozlijeda zbog defektnog

uređaja. Prije početka rada provjerite

ispravnost ure- đaja. Ukoliko uređaj nije u

besprijekornom stanju, ni u kom slučaju se

ne smije upo- trijebljavati.

Na uređaju se ne smiju vršiti nikakve

izmjene.

 Opasnost!

Opasnost od ozlijeda zbog rotirajuće

ručice. Nikada ne dodirivati ispod uređaja

za čišćenje pod tlakom dok je u radu.

Rotirajuća ručica se okreće još neko

vrijeme nakon isključivanja uređaja za

čišćenje pod tlakom. Prije svakog

manipuliranja pričekati dok se rotirajuća

ručica sasvim ne umiri.

Visokotlačni mlazovi mogu u slučaju

nestručne uporabe biti opasni. Mlaz se ne

smije usmjeravati na osobe, životinje,

aktivnu električnu opremu ili na sam uređaj.

Pridržavajte se svih sigurnosnih naputaka

Vašeg visokotlačnog čistača.

Dodatak za površinsko čišćenje namijenjen

je za čišćenje podnih i zidnih površina uz

primjenu visokotlačnih čistača.

Maksimalni tlak vode 25 MPa (250 bar).

Maksimalna temperatura vode 60 °C.

Prljava se voda ispušta kroz odvodno

crijevo.

Materijali ambalaže se mogu

reciklirati. Molimo Vas da ambalažu

ne odlažete u kućne otpatke, već ih

predajte kao sekundarne sirovine.

Stari uređaji sadrže vrijedne

materijale koji se mogu reciklirati te bi

ih stoga trebalo predati kao

sekundarne sirovine. Stoga Vas molimo da

stare uređaje zbrinete preko odgovarajućih

sabirnih sustava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Napomena

Potrebni paketi mlaznica su podešeni za

odgovarajuć

e uređaje pod tlakom i

naručuju se posebno.

Sigurnosni napuci

Namjensko korištenje

Zaštita okoliša

Paket mlaznica

Veličina sapnica

visokotlačnog čistača:

Paket

mlaznice

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

83HR

– 2

1 O-prsten

2 Rotaciona ručica

3 Mlaznica

4 Slijepa matica

 Staviti O-prsten u utor rotacione ručice.

 Staviti mlaznicu.

 Lagano zaviti maticu na mlaznicu.

Napomena

Izlazni mlaz mora biti paralelan u odnosu

na rotirajuću ručicu.

 Ključnu površinu mlaznice (razmak

ključa 10) podesiti tako da bude

paralelno u odnosu na ručcu.

 Maticu (razmak ključa 22) zaviti i

zategnuti ključem.

 Ponovite postupak na drugom

rotacijskom kraku.

1 Injekcijska sapnica

2 Utični ključ

 Utičnim ključem uvijte injekcijsku

sapnicu u injektor i pritegnite rukom

(8 Nm).

Utični ključ je priložen uz komplet

sapnica.

Montiranje paketa mlaznice

84 HR

– 3

 Cijev za prskanje visokotlačnog čistača

priključite na dodatak za površinsko

čišćenje i zategnite odvijačem (širine

ključa 24).

Oprez

Na priključku crijeva izbija jak mlaz prljave

vode. Dodatak za površinsko čišćenje ne

smije se rabiti bez crijeva.

 Utaknite crijevo na odgovarajući

priključak dodatka za površinsko

čišćenje i učvrstite ga okretanjem.

 Drugi kraj crijeva postavite na

kanalizacijski ispust.

Napomena:

Slobodni krajevi crijeva mogu se pričvrstiti

priloženom čičak trakom (npr. za rešetke

kanalizacijskog ispusta).

 Prilikom radova držite ručnu prskalicu i

cijev za prskanje objema rukama.

 Dodatak za površinsko čišćenje vodite

tako da što bolje naliježe na površinu

koja se čisti.

1 Priključak

2 Vijak

 Priključak postavite okomito.

 Uvijte priloženi vijak i zategnite kako

biste pričvrstili zglob.

1 Prilagodnik (kataloški br.: 4.402-071.0)

2Ručna prskalica

 Adapter zaviti na priključak i pri- tegnuti

ključem (razmak ključa 22).

 Navijte ručnu prskalicu na prilagodnik,

usmjerite i zategnite ključ

em (širine 27).

Čišćenje poda Čišcenje zida

85HR

– 4

Oprez

Na priključku crijeva izbija jak mlaz prljave

vode. Dodatak za površinsko čišćenje ne

smije se rabiti bez crijeva.

 Utaknite crijevo na odgovarajući

priključak dodatka za površinsko

čišćenje i učvrstite ga okretanjem.

 Drugi kraj crijeva postavite na

kanalizacijski ispust.

 Pri čišćenju zida uređaj držati za ručicu.

 Dodatak za površinsko čišćenje vodite

tako da što bolje naliježe na površinu

koja se čisti.

 Zaštiti uređaj od mraza.

 Paziti da se dlake pri pospremanju ne

deformiraju.

Napomena: Kako bi se zajamčio trajno

dobar rezultat usisavanja, uređaj za

površinsko čišćenje FRV 30 nemojte nakon

uporabe odlagati postavljajući ga na

četkasti vijenac. Četka trakastog oblika se

radi zaštite od oštećenja može skinuti za

vrijeme skladištenja uređaja FRV 30.

 Upravljačke kotačiće nakon uporabe

ispreite čistom vodom i nakon sušenja

poprskajte uljem male viskoznosti.

Rotacijski krak se ne vrti:

 Provjerite zaprljanost mlaznica za

čišćenje.

Usisna snaga slabi:

 Četkasti vijenac je istrošen - zamijenite ga.



Usisni kanal ili usisno crijevo su

začepljeni - očistite ih.

 Injekcijska sapnica je začepljena -

očistite ju.

Njega

Pribor

Pribor: Kataloški broj

Gumena traka za

uvećanje efekta

usisavanja

2.642-910.0

Pričvršćenje crijeva

(vakuumska prianjalka

za pričvršćivanje na

glatke površine)

2.642-528.0

Hvatač prljavštine

(odvajač grube

prljavštine)

2.642-532.0

Držač crijeva

(pričvršćenje na zid)

2.042-001.0

Spojni naglavak

(crijevna spojka za

produljenje crijeva)

6.902-077.0

Četkasti vijenac 6.371-203.0

Produžno crijevo 4.440-939.0

Otklanjanje smetnji

86 HR

Srpski

– 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

 Opasnost!

Opasnost od povreda pri neispravnom

uredjaju Pre početka puštanja u radu

proveriti stanje uređaja shodno propisima.

Ako uređaj nije u izvanrednom stanju ne

sme se koristiti.

Ne smeju se preduzimati nikakve promene

na uređaju.

 Opasnost!

Opasnost od povreda kod rotacione četkice

Nikada ne pružati ruke ispod uređaja pri

radu prečistača pod visokim pritiskom.

Rotaciona četka nastavlja da se okreće još

neko kraće vreme nakon isključivanja

prečistača pod visokim pritiskom.

Sačetkajte pre rada na uređaju da se

rotaciona četka umiri.

Mlazovi pod visokim pritiskom mogu kod

nestručne upotrebe biti opasni. Mlaz se ne

sme da usmerava prema ljudima,

životinjama, aktivnoj električnoj opremi ili

samom uređaju.

Pridržavajte se svih sigurnosnih napomena

Vašeg visokopritisnog uređaja za čišćenje.

Dodatak za površinsko čišćenje je

prikladan za čišćenje podnih i zidnih

površina uz primenu visokopritisnih uređaja

za čišćenje.

Maksimalni pritisak vode 25 MPa (250 bar).

Maksimalna temperatura vode 60 °C.

Prljava voda se odvodi kroz odvodno

crevo.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Uputstvo

Potrebni paketi dizni su određeni

odgovarajući prečista

ču pod visokim

pritiskom i moraju se naručiti odvojeno.

Sigurnosne napomene

Namensko korišćenje

Zaštita životne sredine

Paket dizni

Veličina mlaznica

visokopritisnog uređaja

za čišćenje:

Paket dizna

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

87SR

– 2

1 O-prsten

2 Rotaciona četka

3 Brizgaljka

4 Obuhvatna navrtka

 Ubaciti O-prsten u žleb rotacione četke.

 Metnuti odozgo brizgaljku.

 Brizgaljku lagano sa obuhvatnom

navrtkom pritegnuti.

Uputstvo

Izlazni mlaz mora da bude usmeren

paralelno u odnosu na rotacione četke.

 Zubac za ključ na brizgaljki (širina

ključa 10) usmeriti paralelno u odnosu

na rotacione četke

 Obuhvatnu navrtku (širina ključa 22)

zategnuti sa ključem za navrtke.

 Ponovite postupak na drugom

rotacionom kraku.

1 Injekciona mlaznica

2 Utični ključ

 Utičnim ključem uvijte injekcionu

mlaznicu u injektor i pritegnite rukom

(8 Nm).

Utični ključ je priložen uz komplet

mlaznica.

Montiranje brizgaljke

88 SR

– 3

 Cev za prskanje visokopritisnog

uređaja za čišćenje priključite na

dodatak za površinsko čišćenje i

zategnite odvijačem (širine ključa 24).

Oprez

Na priključku creva izlazi jak mlaz prljave

vode. Dodatak za površinsko čišćenje

nemojte koristiti bez creva.

 Utaknite crevo na odgovarajući

priključak dodatka za površinsko

čišćenje i okretanjem ga fiksirajte.

 Drugi kraj creva postavite na

kanalizacioni odvod.

Napomena:

Slobodni krajevi creva mogu se fiksirati

priloženom čičak trakom (npr. za rešetke

kanalizacionog ispusta).

 Prilikom radova držite ručnu prskalicu i

cev za prskanje obema rukama.

 Dodatak za površinsko čišćenje

pomerajte tako da što bolje naleže na

površinu koja se čisti.

1 Priključak

2 Zavrtanj

 Priključak postavite uspravno.

 Uvijte priloženi zavrtanj i zategnite kako

biste pričvrstili zglob.

1 Adapter (kataloški br.: 4.402-071.0)

2Ručna prskalica

 Adapter zavrtnjem učvrstiti na spoju i sa

ključem za navrtke zategnuti (širina

ključa 22).

 Navijte ručnu prskalicu na adapter,

usmerite i zategnite odvijačem (širine

ključ

a 27).

Podno čišćenje Čišćenje zida

89SR

– 4

Oprez

Na priključku creva izlazi jak mlaz prljave

vode. Dodatak za površinsko čišćenje

nemojte koristiti bez creva.

 Utaknite crevo na odgovarajući

priključak dodatka za površinsko

čišćenje i okretanjem ga fiksirajte.

 Drugi kraj creva postavite na

kanalizacioni odvod.

 Čvrsto držati uređaj na rukohvatu pri

čišćenju zidova.

 Dodatak za površinsko čišćenje

pomerajte tako da što bolje naleže na

površinu koja se čisti.

 Uređaj čuvati od mraza.

 Ne deformisati pri skladištenju četkice.

Napomena: Kako bi se obezbedio trajno

dobar rezultat usisavanja, uređaj za

površinsko čišćenje FRV 30 nemojte nakon

upotrebe odlagati postavljajući ga na

četkasti venac. Četka trakastog oblika se

radi zaštite od oštećenja može skinuti za

vreme skladištenja uređaja FRV 30.

 Upravljačke točkiće nakon upotrebe

ispreite čistom vodom i nakon sušenja

poprskajte uljem male viskoznosti.

Rotacioni krak se ne okreće:

 Proverite zaprljanost mlaznica za

čišćenje.

Usisna snaga slabi:

 Četkasti venac je istrošen - zamenite ga.



Usisni kanal ili usisno crevo su

začepljeni - očistite ih.

 Injekciona mlaznica je začepljena -

očistite je.

Održavanje

Pribor

Pribor: Broj narudžbe

Gumena traka za

efikasnije usisavanje

2.642-910.0

Pričvršćenje creva

(vakuumska prianjalka

za pričvršćivanje na

glatke površine)

2.642-528.0

Hvatač prljavštine

(odvajač grube

prljavštine)

2.642-532.0

Držač creva

(pričvršćenje na zid)

2.042-001.0

Spojni naglavak

(crevna spojnica za

produženje creva)

6.902-077.0

Četkasti venac 6.371-203.0

Produžno crevo 4.440-939.0

Otklanjanje smetnji

90 SR

Български

– 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя за работа,

действайте според него и го запазете за

по-късно използване или за следващия

притежател.

 Опасност!

Опасност от нараняване поради

дефектен уред. Преди начало на

работа да се провери изправността на

уреда. Ако състоянието на уреда не е

отлично, той не трябва да се

използва.

По уреда не трябва да се предприемат

промени.

 Опасност!

Опасност от нараняване от

ротационното рамо. Никога не

бъркайте под уреда при работещо

почистване с високо налягане.

Ротационното рамо продължава да се

върти за кратко след изключване на

уреда за почистване с високо налягане.

Преди работа по уреда изчакайте,

докато ротационното рамо спре.

Струята под високо налягане може да

бъде

опасна при неправилна употреба.

Не насочвайте струята към хора,

животни, активни електрически уреди

или към самия уред.

Съблюдавайте указанията за

безопасност на Вашия уред за

почистване с високо налягане.

Устройството за почистване на

повърхности е подходящо за почистване

на подови и стенни повърхности с уред

за почистване с високо налягане.

Максимално налягане на водата 25 MPa

(250 bar).

Максимална температура на водата 60 °C.

Мръсната вода се отвежда с маркуч.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни

материали, подлежащи на

рециклиране, които могат да бъдат

употребени повторно

. Поради това моля

отстранявайте старите уреди,

използвайки подходящи за целта

системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

Указание

Необходимите пакети дюзи са

съгласувани със съответните уреди

за високо налягане и трябва да бъдат

поръчани поотделно.

Указания за безопасност

Употреба по

предназначение

Опазване на околната среда

Пакети дюзи

Размер на дюзата на

уреда за почистване с

високо налягане:

Пакет дюзи

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

91BG

– 2

1 Кръгло уплътнение

2 Ротационно рамо

3 Дюза

4 Съединителна гайка

 Да се постави кръглото уплътнение

на ротационното рамо.

 Да се постави дюзата.

 Леко да се завие дюзата с

присъединителната гайка.

Указание

Изходящата струя трябва да бъде

насочена успоредно на ротационното

рамо.

 Ключовата повърхност на дюзата

(размер на ключа 10) да се насочи

паралелно към ротационното рамо.

 Присъединителната гайка (размер

на ключа 22) да се затегне с

отвертка.

 Повторете операцията от второто

ротационно рамо.

1 Инжекторна дюза

2 Глух ключ

 Завийте инжекторната дюза с глух

ключ в инжектора и затегнете на ръка

(8 Nm).

Глухият ключ е приложен към

комплекта дюзи.

Монтаж на пакет от дюзи

92 BG

– 3

 Присъединете тръбата за

разпръскване на уреда за

почистване с високо налягане към

устройството за почистване на

повърхности и я затегнете с отвертка

(размер на ключа 24).

Внимание

От извода за маркуч изтича силна

струя мръсна вода. Не използвайте

устройството за почистване на

повърхности без маркуч.

 Поставете маркуча към извода за

маркуч на устройството за

почистване на повърхности и го

подсигурете със завъртане.

 Отведете другия край на маркуча в

канал.

Указание:

Свободният край може да бъде

фиксиран с приложената лепенка тип

котешко езиче (напр. към решетката за

отичане).

 При работа дръжте пистолета за

ръчно пръскане и тръбата за

разпръскване с две

ръце.

 Водете устройството за почистване

на повърхности така, че да застава

плътно върху повърхността за

почистване.

1 Извод

2 Винт

 Извода да се постави отвесно.

 Приложения винт да се завие и да се

стегне, за да се фиксира шарнира.

1 Адаптер (№ за поръчка: 4.402-071.0)

2 Пистолет за ръчно пръскане

 Адаптера да се

завинти и да се

затегне с отвертка (ширина на ключа

22).

 Завинтете пистолета за ръчно

пръскане към адаптера и го

затегнете с отвертка (ширина на

ключа 27).

Почистване на подове Почистване на стени

93BG

– 4

Внимание

От извода за маркуч изтича силна

струя мръсна вода. Не използвайте

устройството за почистване на

повърхности без маркуч.

 Поставете маркуча към извода за

маркуч на устройството за

почистване на повърхности и го

подсигурете със завъртане.

 Отведете другия край на маркуча в

канал.

 Уреда да се държи за дръжката

при

почистване на стени.

 Водете устройството за почистване

на повърхности така, че да застава

плътно върху повърхността за

почистване.

 Уреда да се пази от замръзване.

 Четките да не се обезформят при

складиране.

Указание: За да се гарантира постоянен

добър резултат от изсмукването, моля

след използване не оставяйте уреда за

почистване на повърхности FRV 30

върху венеца с четина. За защита от

увреждания лайсната с четка може да

бъде остранявана и при съхранение на

FRV 30.

 Промийте водещите колела с чиста

вода и след изсъхването им ги

напръскайте с проникващо масло.

Ротационното рамо не се върти:

 Проверете почистващите дюзи за

замърсявания.

Мощността на изсмукване

намалява:

 Износен венец с четина - Сменете

венеца с четина.

 Изсмуквателният канал или

изсмуквателният маркуч са

запушени - Почистете

изсмуквателния канал или

изсмуквателния маркуч.

 Инжекторната дюза е запушена -

Почистете инжекторната дюза.

Поддръжка

Принадлежности

Принадлежности: Номер за

поръчки

Гумена фаска за

повишаване на

ефекта на

засмукване

2.642-910.0

Закрепване на

маркуча (вакуумно

захващане за

закрепване към

гладки повърхности)

2.642-528.0

Уловител на

мръсотия ( утаител за

груби замърсявания)

2.642-532.0

Носач за маркуча

(закрепване на

стената)

2.042-001.0

Свързваща муфа

(куплунг на маркуч за

удължение на

маркуча)

6.902-077.0

Четков венец 6.371-203.0

Удължителен маркуч 4.440-939.0

Помощ при неизправности

94 BG

Eesti

– 1

Enne sesadme esmakordset

kasutuselevõttu lugege läbi

algupärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema

kasutamise või uue omaniku tarbeks alles.

 Oht!

Defketsest seadmest lähtuv vigastusoht.

Enne töö alustamist kontrollige, kas seade

on korras. Kui seadme seisund ei ole

laitmatu, ei tohi seda kasutada.

Seadme juures ei tohi teha mingeid

muudatusi.

 Oht!

Roteeruvast harust lähtuv vigastusoht.

Ärge kunagi sirutage kätt seadme alla, kui

kõrgsurvepesur töötab.

Roteeruv haru pöörleb päarast

kõrgsurvepesuri väljalülitamist veel lühikest

aega edasi. Enne seadme juures töötamist

oodake ära, kuni roteeruv haru on seisma

jäänud.

Kõrgsurveline veejuga võib

mittesihipärasel kasutamisel ohtlik olla.

Veejuga ei tohi suunata inimestele,

loomadele, pingestatud elektriseadmetele

ega seadmele endale.

Järgige oma kõrgrõhu-puhastusseadme

ohutusviiteid.

Pinnapuhasti sobib põranda- ja

seinapindade puhastamiseks ühenduses

kõrgsurvepesuriga.

Maksimaalne veesurve 25 MPa (250

baari).

Maksimaalne veetemperatuur 60 °C.

Must vesi juhitakse vooliku kaudu ära.

Pakendmaterjalid on

taaskasutatavad. Palun ärge visake

pakendeid majapidamisprahi hulka, vaid

suunake need taaskasutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjal, mis tuleks

suunata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu

vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Märkus

Vajalikud düüside paketid sõltuvad

kõrgsurvepesurist ja tuleb eraldi tellida.

Ohutusalased märkused

Sihipärane kasutamine

Keskkonnakaitse

Düüside paketid

Kõrgsurvepesuri düüsi

suurus:

Düüside

pakett

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

95ET

– 2

1 O-tihend

2 roteeruv haru

3 düüs

4 Kübarmutter

 Pange O-tihend roteeruvas harus

olevasse soonde.

 Pange düüs peale.

 Kruvige düüs kübarmutriga kergelt

kinni.

Märkus

Väljuv veejuga peab olema suunatud

roteeruva haruga paralleelselt.

 Suunake düüsi võtmepind (võti nr 10)

paralleelselt roteeruva haruga.

 Keerake kübarmutter (võti nr 22)

võtmega kinni.

 Korrake protsessi teise roteeruva haru

juures.

1 Pihustiotsak

2 Padrunvõti

 Keerake pihustiotsak padrunvõtme abil

pihustisse ja pingutage tugevasti

(8 Nm).

Padrunvõti kuulub otsaku komplekti.

Düüside paketi paigaldamine

96 ET

– 3

 Ühendage kõrgsurvepesuri joatoru

pinnapuhasti külge ja keerake võtmega

(nr 24) kinni.

Ettevaatust

Voolikuühendusest paiskub välja tugev

musta vee juga. Ärge kasutage

pinnapuhastit ilma voolikuta.

 Torgake voolik pinnapuhasti

voolikuliitmikku ja keerake kinni.

 Suunake vooliku teine ots äravoolu.

Märkus:

Juuresoleva takjapaelaga saab vaba

voolikuotsa paigale kinnitada (nt

äravooluresti külge).

 Tööötades hoidke pesupüstolit ja

joatoru mõelma käega.

 Juhtige pinnapuhastit nii, et see oleks

tihedalt puhastataval pinnal.

1 Ühendus

2 Kruvi

 Seadke ühendus vertikaalasendisse.

 Keerake juuresolev kruvi sisse ja

tõmmake kinni, et liigend fikseerida.

1 Adapter (tellimisnr: 4.402-071.0)

2 Pesupüstol

 Kruvige adapter ühenduskohale ja

keerake võtmega kinni (võti nr 22).

 Kruvige pesupüstol adapterile, suunake

õigesse asendisse ja keerake võtmega

kinni (võti nr 27).

Põranda puhastamine Seina puhastamine

97ET

– 4

Ettevaatust

Voolikuühendusest paiskub välja tugev

musta vee juga. Ärge kasutage

pinnapuhastit ilma voolikuta.

 Torgake voolik pinnapuhasti

voolikuliitmikku ja keerake kinni.

 Suunake vooliku teine ots äravoolu.

 Seina puhastades hoidke seadme

käepidemest kinni.

 Juhtige pinnapuhastit nii, et see oleks

tihedalt puhastataval pinnal.

 Kaitske seadet külma eest.

 Jälgige, et harjased ei deformeeruks,

kui seade on seisma pandud.

Märkus: Et tagada püsivalt hea

puhastustulemus, palume mitte asetada

puhastusseadet FRV 30 pärast kasutamist

harjastega pärjale. Kaitseks vigastamise

vastu võib harjaliistu FRV 30 hoiulepaneku

ajaks ka ära võtta.

 Pärast kasutamist loputage juhtrulle

puhta veega, laske kuivada ja

pihustage läbistava õliga.

Roteeruv haru ei pöörle:

 Kontrollige puhastusotsakuid

määrdumise osas.

Imemisvõimsus nõrgeneb:

 Harjastest pärg kulunud - vahetage

harjastest pärg välja.

 Äratõmbekanal või äratõmbevooli

ummistunud - puhastage

äratõmbekanalit ja äratõmbevoolikut.

 Pihustiotsak ummistunud - puhastage

pihustiotsakut.

Hooldus

Tarvikud

Tarvikud:

Tellimisnumber

Kummihuul

puhastusjõu

suurendamiseks

2 642-910.0

Vooliku kinnitus

(vaakumkinnitus

paigaldamiseks

siledatele pindadele)

2 642-528.0

Mustusepüüdja

(jämeda mustuse

separaator)

2 642-532.0

Vooliku hoidik (seinale

kinnitatav)

2 042-001.0

Ühendusmuhv

(vooliku liitmik vooliku

pikendamiseks)

6 902-077.0

Harjapärg 6 371-203.0

Pikendusvoolik 4 440-939.0

Abi häirete korral

98 ET

Lietuviškai

– 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina

atidžiai perskaityti originalią instrukciją, ja

vadovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam

savininkui.

 Pavojus!

Pavojus susižaloti pažeistu prietaisu. Prieš

pradėdami dirbti, patikrinkite, ar prietaisas

yra tvarkingos būklės. Jei būklė nėra

nepriekaištinga, prietaiso negalima

naudoti.

Draudžiama atlikti prietaiso pakeitimus.

 Pavojus!

Pavojus susižeisti judančia briauna.

Veikiant aukšto slėgio valymo mašinai,

jokiu būdu nekiškite rankų po prietaisu.

Išjungus aukšto slėgio valymo mašiną, dar

kurį laiką sukasi judanti briauna. Prieš

prietaiso darbus, palaukite, kol sustos

judanti briauna.

Netinkamai naudojama aukšto slėgio srovė

kelia pavojų. Draudžiama srovę nukreipti į

asmenis, gyvūnus, veikiančią elektros

įrangą arba patį prietaisą.

Paisykite savo turimo aukšto slėgio valymo

įrenginio naudojimo saugos reikalavimų.

Paviršių valymo įrenginys skirtas valyti

grindims ir sienoms kartu su aukšto slėgio

valymo įrenginiu.

Didžiausias vandens slėgis 25 MPa (250

bar).

Didžiausia vandens temperatūra 60 °C.

Nešvarus vanduo nukreipiamas per žarną.

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite pakuočių

kartu su buitinėmis atliekomis, bet

atiduokite jas perdirbimui.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų

perdirbimui tinkamų medžiagų, todėl

jie turėtų būti atiduoti perdirbimo įmonėms.

Todėl naudotus prietaisus šalinkite pagal

atitinkamą antrinių žaliavų surinkimo

sistemą.

Nurodymai apie sudedamąsias

medžiagas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Pastaba

Reikalingi antgalių rinkiniai pritaikyti tam

tikrai aukšto slėgio valymo mašinai ir turi

būti užsakyti atskirai.

Saugos reikalavimai

Naudojimas pagal paskirtį

Aplinkos apsauga

Antgalių rinkiniai

Aukšto slėgio valymo

įrenginio antgalio dydis:

Antgalių

rinkinys

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

99LT

– 2

1 O žiedas

2 Judanti briauna

3 Antgalis

4 Kreipiamoji veržlė

 O formos žiedą įstatykite į judančios

briaunos angą.

 Uždėkite antgalį.

 Antgalį lengvai priveržkite kreipiamąja

veržle.

Pastaba

Srovės kryptis turi būti nustatyta

lygiagrečiai su judančios briaunos kryptimi.

 Antgalio rakto plotą (rakto dydis 10)

nustatykite lygiagrečiai su judančia

briauna.

 Veržlėrakčiu (22 dydžio) tvirtai

užveržkite kreipiamąją veržlę.

 Pakartokite procedūrą su antra

judančia briauna.

1 Purkštuvo antgalis

2 Įkišamas raktas

 Purkštuvo antgalį su įkišamu raktu

įsukite į purkštuvą ir tvirtai užveržkite

ranka (8 Nm).

Įkišamas raktas pridėtas prie antgalių

rinkinio.

Sumontuokite antgalių rinkinį

100 LT

– 3

 Aukšto slėgio valymo įrenginio

purškiamąjį antgalį prijunkite prie

paviršių valymo įrenginio ir užveržkite

veržliarakčiu (24 dydžio).

Atsargiai

Iš žarnas movos išteka stipri nešvaraus

vandens srovė. Nenaudokite paviršių

valymo įrenginio be žarnos.

 Paviršių valymo įrenginio žarną įkiškite

į žarnos movą ir užsukite.

 Kitą žarnos galą nukreipkite į išleidimo

vietą.

Pastaba:

Pridėta lipnia juosta galite pritvirtinti laisvą

žarnos galą (pavyzdžiui, prie išleidimo

grotelių).

 Purškimo antgalį ant rankinį purškimo

pistoletą laikykite abiem rankomis.

 Paviršių valymo įrenginį valdykite taip,

kad jis glaudžiai gulėtų ant valomo

paviršiaus.

1 Jungtis

2 Varžtas

 Nustatykite jungtį vertikaliai.

 Norė

dami užfiksuoti lankstą, įsukite ir

tvirtai užveržkite pateiktą varžtą.

1 Adapteris (Užsakymo Nr.: 4.402-071.0)

2 Rankinis purkštuvas

 Užsukite adapterį ant jungties ir tvirtai

užveržkite veržlėrakčiu (22 dydžio).

 Užsukite rankinį purkštuvą ant

adapterio, nustatykite ir tvirtai

užveržkite veržlėrakčiu (27 dydžio).

Grindų valymas Sienų valymas

101LT

– 4

Atsargiai

Iš žarnas movos išteka stipri nešvaraus

vandens srovė. Nenaudokite paviršių

valymo įrenginio be žarnos.

 Paviršių valymo įrenginio žarną įkiškite

į žarnos movą ir užsukite.

 Kitą žarnos galą nukreipkite į išleidimo

vietą.

 Valydami, prietaisą tvirtai laikykite už

rankenos.

 Paviršių valymo įrenginį valdykite taip,

kad jis glaudžiai gulėtų ant valomo

paviršiaus.

 Saugokite prietaisą nuo šalčio.

 Laikydami nedeformuokite šerių.

Pastaba: siekdami užtikrinti nuolatinius

gerus siurbimo rezultatus, baigę naudoti

paviršių valymo įrenginį FRV 30,

nestatykite jo ant šepečio apvado. Siekiant

apsaugoti nuo pažeidimų, laikant FRV 30,

šepečio juostą galimą nuimti.

 Baigę naudoti, nuplaukite

kreipiamuosius ratukus švariu vandeniu

ir nusausinę apipurkškite plaunamuoju

tepalu.

Nesisuka judanti briauna:

 Patikrinkite, ar švar

ūs valymo antgaliai.

Mažėja siurbimo galia:

 Nusidėvėjęs šepečio apvadas.

Pakeiskite šepečio apvadą.

 Užsikišęs nusiurbimo kanalas arba

žarna. Išvalykite nusiurbimo kanalą ir

žarną.

 Užsikišęs purkštuvo antgalis. Išvalykite

purkštuvo antgalį.

Priežiūra

Dalys

Priedai: Užsakymo

numeris

Guminis apvadėlis,

padidinantis siurbimo

efektyvumą

2.642-910.0

Žarnos tvirtinimo

elementas (siurbtukas

tvirtinimui ant lygaus

paviršiaus)

2.642-528.0

Nešvarumų gaudyklė

(stambių nešvarumų

atskyriklis)

2.642-532.0

Žarnos laikiklis

(tvirtinimui prie sienos)

2.042-001.0

Jungiamoji mova

(žarnos jungtis

prailginimui)

6.902-077.0

Šepečio apvadas 6.371-203.0

Ilginamoji žarna 4.440-939.0

Pagalba gedimų atveju

102 LT

Latviešu

– 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas

oriģinālvalodā, rīkojieties saskaņā ar

norādījumiem tajā un uzglabājiet to vēlākai

izmantošanai vai turpmākiem lietotājiem.

 Bīstami!

Ievainojumu gūšanas bīstamība no bojātas

ierīces. Pirms darba sākuma pārbaudīt

ierīces pienācīgu stāvokli. Ja ierīces

stāvoklis nav nevainojams, tad to lietot

nedrīkst.

Ierīci nedrīkst nekādā veidā pārveidot.

 Bīstami!

Risks gūt traumu no rotējošas sviras.

Nekad neaiztikt ierīces apakšu

augstspiediena tīrīšanas iekārtas darba

laikā.

Rotējoša svira neilgu laiku turpina griezties

pēc augstspiediena tīrīšanas iekārtas

atslēgšanas. Pirms darba veikšanas ar

ierīci sagaidīt rotējošas sviras pilnu

apstāšanos.

Nepareizi lietojot, augstspiediena strūkla

var būt bīstama. Strūklu nedrīkst vērst uz

cilvēkiem, dzīvniekiem, zem sprieguma

esošām elektriskām iekārtām un uz pašu

aparātu.

Ievērojiet jūsu augstspiediena tīrīšanas

aparāta drošības norādījumus.

Virsmu tīrītā

js paredzēts grīdu un sienu

virsmu tīrīšanai kopā ar augstspiediena

tīrīšanas iekārtu.

Maksimālais ūdens spiediens 25 MPa (250

bar).

Maksimālā ūdens temperatūra 60 .

Netīrais ūdens tiek novadīts caur šļūteni.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu,

neizmetiet iepakojumu kopā ar

mājsaimniecības atkritumiem, bet gan

nogādājiet to vietā, kur tiek veikta atkritumu

otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams

pārstrādāt un izmantot atk

ārtoti.

Tādēļ lūdzam utilizēt vecās ierīces ar

atbilstošu savākšanas sistēmu

starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām

atradīsiet:

www.kaercher.com/REACH

Piezīme

Nepieciešamās sprauslu paketes ir

piemērotas noteiktai augstspiediena

tīrīšanas iekārtai un jāpasūta atsevišķi.

Drošības norādījumi

Lietošanas noteikumi

Vides aizsardzība

Sprauslu paketes

Augstspiediena

tīrīšanas iekārtas

sprauslas izmērs:

Sprauslu

pakete

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

103LV

– 2

1Blīvgredzens

2 Rotējoša svira

3 Sprausla

4 Uzmavuzgrieznis

 Ielikt blīvgredzenu rotējošas sviras

gropē.

 Uzspraust sprauslu.

 Viegli piegriezt sprauslu ar

uzmavuzgriezni.

Piezīme

Strūkla jānostāda paralēli rotējošai svirai.

 Sprauslas virsma uzgriežņu atslēgas

uzlikšanai (uzgriežņu atslēgas platums

10) jānostāda paralēli rotējošai svirai.

 Piegriezt uzmavuzgriezni (uzgriežņu

atslēgas platums 22) ar uzgriežņu

atslēgu.

 Darbību atkārtojiet pie otrās rotējošās

sviras.

1 Inžektora sprausla

2 Gala atslēga

 Inžektora sprauslu ar gala atslēgu

ieskrūvējiet inžektorā un ar roku

pievelciet to (8 Nm).

Gala atslēga ir pievienota sprauslu

komplektam.

Sprauslu paketes montāža

104 LV

– 3

 Pieslēdziet augstspiediena tīrīšanas

iekārtas smidzināšanas cauruli pie

virsmu tīrītāja un piegrieziet ar

uzgriežņu atslēgu (uzgriežņu atslēgas

platums 24).

Uzmanību

No šļūtenes pieslēguma izplūst stipra

netīrā ūdens strūkla. Nelietot virsmu tīrītāju

bez šļūtenes.

 Šļūteni iespraudiet virsmu tīrītāja

šļūtenes pieslēgumā un nostipriniet, to

pagriežot.

 Otru šļūtenes galu aizvelciet līdz

notekai.

Norāde:

Ar klāt pievienoto līplenti iespējams

nofiksēt brīvo šļūtenes vadu (piem

ēram,

pie noplūdes režģa).

 Darbojoties ar iekārtu, rokas

smidzināšanas pistoli turiet ar abām

rokām.

 Virsmu tīrītāju vadiet tā, lai tas cieši

piekļautos tīrāmajai virsmai.

1 Savienojums

2 Skrūve

 Savienojumu novietot vertikāli.

 Ieskrūvēt un piegriezt klātpielikto skrūvi,

lai nofiksētu šarnīru.

1 Adapters (pasūtījuma Nr.: 4.402-071.0)

2 Rokas smidzinātājpistole

 Uzskrūvēt adapteri uz savienojuma un

piegriezt ar uzgriežņu atslēgu (atslēgas

platums 22).

 Uzskrūvēt rokas smidzinātājpistoli uz

adaptera un piegriezt ar uzgriežņu

atslēgu (atslēgas platums 27).

Grīdas tīrīšana Sienu tīrīšana

105LV

– 4

Uzmanību

No šļūtenes pieslēguma izplūst stipra

netīrā ūdens strūkla. Nelietot virsmu tīrītāju

bez šļūtenes.

 Šļūteni iespraudiet virsmu tīrītāja

šļūtenes pieslēgumā un nostipriniet, to

pagriežot.

 Otru šļūtenes galu aizvelciet līdz

notekai.

 Sienu tīrīšanas laikā turēt ierīci aiz

roktura.

 Virsmu tīrītāju vadiet tā, lai tas cieši

piekļautos tīrāmajai virsmai.

 Sargāt ierīci no sala.

 Glabāšanas laikā neļaut sariem

deformēties.

Norāde: Lai nodrošinātu nemainīgi labu

tīrīšanas rezultātu, nenovietojiet virsmu

tīrītāju FRV 30 pēc lietošanas uz apaļās

sukas. Lai pasargātu no bojājumiem, suku

līsti FRV 30 uzglabāšanas laikā var arī

noņemt.

 Vadrullīšus pēc lietošanas noskalot ar

tīru ūdeni un pēc nožūšanas

apsmidzināt ar penetrējošu eļļu.

Negriežas rotējošā svira:

 Pārbaudiet, vai nav netīras tīrīšanas

sprauslas.

Samazinās nosūkšanas jauda:

 Nodilusi apaļā suka - nomainiet apaļo

suku.

 Aizsērējis nosūkšanas kan

āls vai

nosūkšanas šļūtene - iztīriet

nosūkšanas kanālu un nosūkšanas

šļūteni.

 Aizsērējusi inžektora sprausla - iztīriet

inžektora sprauslu.

Kopšana

Piederumi

Piederumi: Pasūtījuma

numurs

Gumijas uzgalis

nosūkšanas

efektivitātes

palielināšanai

2.642-910.0

Šļūtenes stiprinājums

(piesūceknis

nostiprināšanai pie

gludām virsmām)

2.642-528.0

Netīrumu savācējs

(lielo netīrumu

atdalītājs)

2.642-532.0

Šļūtenes turētājs

(sienas stiprinājums)

2.042-001.0

Savienojuma uzmava

(šļūtenes savienojums

šļūtenes

pagarināšanai)

6.902-077.0

Apaļā suka 6.371-203.0

Pagarinātājšļūtene 4.440-939.0

Palīdzība darbības

traucējumu gadījumā

106 LV

Українська

– 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з

експлуатації, після цього дійте

відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

 Обережно!

Небезпека поранення через несправний

прилад. Слід перевірити стан приладу

до початку роботи. Якщо прилад

несправний, то його не можна

використовувати.

Забороняється будь-яким чином

змінювати прилад.

 Обережно!

Небезпека поранення ротаційним

плечем . Забороняється братися за

нижню частину приладу при

працюючому очищувачі високого тиску.

Ротаційне плече ще деякий час

обертається після вимкнення

очищувача. Перед початком

обслуговування приладу слід

дочекатись, поки плече не зупинеться.

Струмені під тиском можуть бути

небезпечними у випадку невідповідного

їх застосування. Не можна направляти

струмінь на

людей, тварин, увімкнуте

електрообладнання або на сам прилад.

Зверніть увагу на інструкцію по

використанню Вашого очищувача

високого тиску.

Засіб для чищення поверхонь

використовується для очистки

поверхонь підлоги та стін в поєднанні з

очищувачем високого тиску.

Максимальний тиск води 25 мПа (250

бар).

Максимальна температура води 60 °C.

Забруднена вода відводиться через

шланг.

Матеріали упаковки

піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому, будь ласка, утилізуйте старі

пристрої за допомогою спеціальних

систем збору сміття.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на

веб-вузлі за адресою:

www.kaercher.com/REACH

Примітка

Комплекти сопел використовуються з

відповідними очищувачами і тому їх слід

замовляти окремо.

Правила безпеки

Правильне застосування

Захист навколишнього

середовища

Комплекти сопел

Розмір форсунки

очищувача високого

тиску:

Фільєрний

комплект

034...035 2.642-430.0

036...040 2.642-431.0

041...045 2.642-432.0

046...050 2.642-433.0

051...080 2.642-982.0

107UK

– 2

1 Ущільнююче кільце

2 Ротаційне плече

3 Сопло

4 Накидна гайка

 Вставити ущільнююче кільце в паз

ротаційного плеча.

 Встановити сопло.

 Легко закрутити сопло накидною

гайкою.

Примітка

Вихідний струмінь має знаходитись

паралельно ротаційному плечеві.

 Поверхню під ключ сопла (ключ на

10) вирівняти паралельно

ротаційному плечеві.

 Закрутити накидну гайку (ключ на 20)

гайковим ключем.

 Повторити

процес на другому

ротаційному плечу.

1 Інжекторна форсунка

2 Торцевий гайковий ключ

 Вгвинтити інжекторну форсунку за

допомогою торцевого гайкового

ключа в інжектор та затягнути від

руки (8Нм).

Торцевий гайковий ключ є у

комплекті форсунок.

Установка сопла

108 UK

– 3

 Стальну трубу очищувача високого

тиску з'єднати з пристроєм для

чищення поверхонь та затягнути

гайковим ключем (ширина зіву ключа

24).

Увага!

З елементу шлангового підключення

виходе сильний струмінь забрудненої

води. Не використовувати засіб для

чищення поверхонь без шлангу.

 Вставити шланг в елемент

підключення шлангу засобу для

чищення поверхонь та зафіксувати

шляхом прокручування.

 Другій кінець шлангу ввести до зливу.

Вказівка:

За допомогою стрічки-липучки, яка

входе до комплекту, можливо

зафіксувати вільний кінець шлангу

(наприклад на решітці зливу).

 Під час роботи тримати ручний

розпилювач двома руками.

 Засіб для чищення поверхонь ввести

таким чином, щоб він щільно

прилягав до поверхні, що

очищується.

1 З'єднання

2 Гвинт

 Встановити з'єднання у

вертикальному положенні.

 Вгвинтити та затягнути гвинт, що

додається, щоб закріпити держак.

1 Адаптер (Номер для замовлення:

4.402-071.0)

2 Ручний розпилювач

 Закрутити адаптер на з'єднанні та

закріпити гайковим ключем (ключ на

22).

 Нагвинтити ручний пульверизатор на

адаптер і затягнути гайковим ключем

(ширина ключа

27).

Очистка підлоги Очистка стін

109UK

– 4

Увага!

З елементу шлангового підключення

виходе сильний струмінь забрудненої

води. Не використовувати засіб для

чищення поверхонь без шлангу.

 Вставити шланг в елемент

підключення шлангу засобу для

чищення поверхонь та зафіксувати

шляхом прокручування.

 Другій кінець шлангу ввести до зливу.

 Під час очистки стіни тримати прилад

за ручку.

 Засіб для

чищення поверхонь ввести

таким чином, щоб він щільно

прилягав до поверхні, що

очищується.

 Слід захищати прилад від морозу.

 Уникати деформації щетини під час

зберігання.

Примітка: Для забезпечення належної

потужності всмоктування не ставте

пристрій для очищення поверхонь

FRV 30 після використання на щетину.

Щіткову планку також слід видалити для

захисту від пошкоджень,

які можуть

виникнути під час зберігання FRV 30.

 Після роботи сполоснути

направляючі ролики чистою водою і

змастити проникаючим мастилом.

Важіль, що обертається, не

обертається:

 Перевірити чистячи насадки на

предмет забруднень.

Швидкість відкачування:

 Щетина зношена - Замінити щетину.

 Всмоктувальний канал або

всмоктувальний шланг засмічений -

Очистити всмоктувальний канал і

всмоктувальний шланг.

 Інжекторна насадка

засмітилася -

Очистити інжекторну насадку.

Догляд

Аксесуари

Деталі: Номер

замовлення

Гумова крайка для

підвищення дії

відсмоктування

2.642-910.0

Фіксатор шланга

(присосок для

фіксації на рівних

поверхнях)

2.642-528.0

Шлямовловлювач

(віддільник грубих

часток бруду)

2.642-532.0

Тримач для шланга

(настінне кріплення)

2.042-001.0

З’єднальна муфта

(шлангове з'єднання

для подовження

шланга)

6.902-077.0

Диск з щітками 6.371-203.0

Шланг-подовжувач 4.440-939.0

Допомога у випадку

неполадок

110 UK

5950-583.book Seite 98 Donnerstag, 13. Februar 2003 3:55 15

06/12

AE Karcher FZE, P.O. Box 17416, Jebel Ali Free Zone

(South), Dubai, United Arab Emirates,

+971 4 886-1177, www.kaercher.com

AR Kärcher S.A., Urugguay 2887 (1646) San Fernando,

Pcia. de Buenos Aires

+54-11 4506 3343, www.karcher.com.ar

AT Alfred Kärcher Ges.m.b.H., Lichtblaustraße 7, 1220 Wien,

+43-1-25060-0, www.kaercher.at

AU Kärcher Pty. Ltd., 40 Koornang Road, Scoresby VIC 3179,

Victoria,

+61-3-9765-2300, www.karcher.com.au

BE Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,

+32-3-340 07 11, www.karcher.be

BR Kärcher Indústria e Comércio Ltda., Av. Professor Bene-

dicto Montenegro no 419, Betel, Paulínia - Estado de Sao

Paulo, CEP 13.140-000

+55-19-3884-9100, www.karcher.com.br

CA Kärcher Canada Inc., 6535 Millcreek Road, Unit 67,

Mississauga, ON, L5N 2M2,

+1-905-672-8233, www.karcher.ca

CH Kärcher AG, Industriestrasse, 8108 Dällikon, Kärcher SA,

Croix du Péage, 1029 Villars-Ste-Croix,

0844 850 864, www.kaercher.ch

CN Kärcher (Shanghai) Cleaning Systems, Co., Ltd., Part F,

2nd Floor, Building 17, No. 33, XI YA Road,

Waigaogiao Free Trade, Pudong, Shanghai, 200131

+86-21 5076 8018, www.karcher.cn

CZ Kärcher spol. s r.o., Modletice c.p. 141, CZ-251 01 Ricany,

+420/323/606 014, www.kaercher.cz

DE Alfred Kärcher Vertriebs-GmbH, Friedrich-List-Straße 4,

71364 Winnenden,

+49-7195/903-0, www.kaercher.de

DK Kärcher Rengøringssystemer A/S, Helge Nielsens Alle 7A,

8723 Løsning,

+45-70206667, www.karcher.dk

ES Kärcher, S.A., Pol. Industrial Font del Radium,

Calle Josep Trueta, 6-7, 08403 Granollers (Barcelona),

+34-902 17 00 68, www.karcher.es

F Kärcher S.A.S., Z.A. des Petits Carreaux,

5, avenue des Coquelicots, 94865 Bonneuil-sur-Marne,

+33-1-4399-6770, www.karcher.fr

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,

+358-207 413 600, www.karcher.fi

GB Kärcher (U.K.) Ltd., Kärcher House, Beaumont Road,

Banbury, Oxon OX16 1TB,

+44-1295-752-000, www.karcher.co.uk

GR Kärcher Cleaning Systems A.E., 31-33, Nikitara str. &

Konstantinoupoleos str., 136 71 Aharnes,

+30-210-2316-153, www.karcher.gr

HK Kärcher Limited, Unit 10, 17/F., Apec Plaza,

49 Hoi Yuen Road, Kwun Tong, Kowloon,

++(852)-2357-5863, www.karcher.com.hk

HU Kärcher Hungaria KFT, Tormásrét ut 2., (Vendelpark),

2051 Biatorbagy,

+36-23-530-64-0, www.kaercher.hu

I Kärcher S.p.A., Via A. Vespucci 19, 21013 Gallarate (VA),

+39-848-998877, www.karcher.it

IE Kärcher Limited (Ireland), C1 Centrepoint Business Park,

Oak Road, Dublin 12,

(01) 409 7777, www.kaercher.ie

JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2,

Matsusaka-Daira 3-chome, Taiwa-cho, Kurokawa-gun,

Miyagi 981-3408,

+81-22-344-3140, www.karcher.co.jp

KR Karcher (Korea) Co. Ltd., 162 Gukhoe-daero, (872-2 Sin-

jeong-Dong), Seoul, Korea

02-322 6588, A/S. 1544-6577, www.karcher.co.kr

LV Karcher SIA, Mārupes nov., Mārupe, Kārļa Ulmaņa gatve

101, Rīga, LV-1046

+371-67 80 87 07

MX Karcher México, SA de CV, Av. Gustavo Baz No. 29-C,

Col. Naucalpan Centro, Naucalpan, Edo. de México,

C.P. 53000 México,

+52-55-5357-04-28, www.karcher.com.mx

MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan

TPK 2/8, Taman Perindustrian Kinrara, Seksyen 2,

47100 Puchong, Selangor Darul Ehsan, Malaysia,

+603 8073 3000, www.karcher.com.my

NL Kärcher B.V., Postbus 474, 4870 AL Etten-Leur,

0900-33 666 33, www.karcher.nl

NO Kärcher AS, Stanseveien 31, 0976 Oslo, Norway,

+47 815 20 600, www.karcher.no

NZ Karcher Limited, 12 Ron Driver Place, East Tamaki,

Auckland, New Zealand,

+64 (9) 274-4603, www.karcher.co.nz

PL Kärcher Sp. z o.o., Ul. Stawowa 140, 31-346 Kraków,

+48-12-6397-222, www.karcher.pl

RO Karcher Romania srl, Sos. Odaii 439, Sector 1,

RO-013606 BUKAREST,

+40 37 2709001, www.kaercher.ro

RU Karcher Ltd. Service Center, Москва, ул. Б.Почтовая, д. 40

+7-495 789 90 76, www.karcher.ru

SE Kärcher AB, Tagenevägen 31, 42502 Hisings-Kärra,

+46 (0)31-577 300, www.karcher.se

SGP Karcher South East Asia Pte. Ltd., 5 Toh Guan Road

East, #01-00 Freight Links Express Distripark,

Singapore 608831,

+65-6897-1811, www.karcher.com.sg

SK Kärcher Slovakia, s.r.o., Beniakova 2, SK-94901 NITRA,

+421 37 6555 798, www.kaercher.sk

TR Kärcher Servis Ticaret A.S., Mahmutbey Mahallesi İstoç,

Petrol Plaza C-Blok Kat: 2-3, Bağcılar, 34218 Istanbul

+90-212-659-43 69, www.karcher.com.tr

TW Karcher Limited, 7/F, No. 66, Jhongijheng Rd.,

Sinjhuang City, Taipei County 24243, Taiwan,

+886-2-2991-5533, +886-800-666-825, www.kar-

cher.com.tw

UA Kärcher Ltd., Petropavlivska Str., 4, Petropavlivska Bor-

schagivka, Kyiv region, 08130,

+380 44 594 7576, www.karcher.com.ua

USA To locate your local dealer please visit our web site at

http://www.karchercommercial.com or call us at 888.805.9852

ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale,

Edenvale, 1614,

+27-11-574-5360, www.karcher.co.za

Karcher 2.642-999.0 Flächenreiniger FRV 30

Product's Documents

Bedienungsanleitung

Specifications

Karcher 2.642-999.0 Questions and Answers
