PG.15
www.napoleon.com
N415-0437CE-NO AUG 04.20
Påfør serienummeretikett fra kartong
Serie #
XXXXXX000000
Modell #
FARE
HVIS DU LUKTER GASS:
• Steng av gasslførselen l apparatet.
• Slukk eventuell åpen ild/ammer
• Åpne lokket
• Hvis lukten fortsa er lstede: Gå vekk
fra apparatet og lkall øyeblikkelig
Gassleverandør eller ring Brannvesenet.
ADVARSEL
Ikke prøv å tenne denne grillen ute å ha
lest instruksjoner om” TENNING” i denne
håndboken.
Ikke oppbevar eller bruk bensin eller andre
brennbare væsker, eller noe annet apparat som
benyer brennbar/eksplosjons farlig væske i
dri i nærheten av grillen. En gassaske som
ikke er lkoblet må ikke oppbevares i nærheten
av grillen eller noen andre anordninger. Hvis
informasjonen i disse instrukser ikke følges
eksakt kan det resultere i brann eller eksplosjon
som kan forårsake skade på eiendom, alvorlige
personskader eller død.
Denne grillen er bare beregnet på utendørs bruk og skal aldri brukes i garasjer og på overbygde
balkonger, eller verandaer.
M e r k n a d l i n s t a l l a t ø r e n : L ev e r d i s s e i n s t r u k s j o n e n e l e i e r e n ,
som skal beholde dem for fremdig bruk.
PRO285X
IKKE KAST
Wolf Steel Europe BV
De Riemsdijk 22, 4004 LC, Tiel
The Nederlands
eu.inf[email protected]
!
!
2
www.napoleon.com
N415-0437CE-NO AUG 04.20

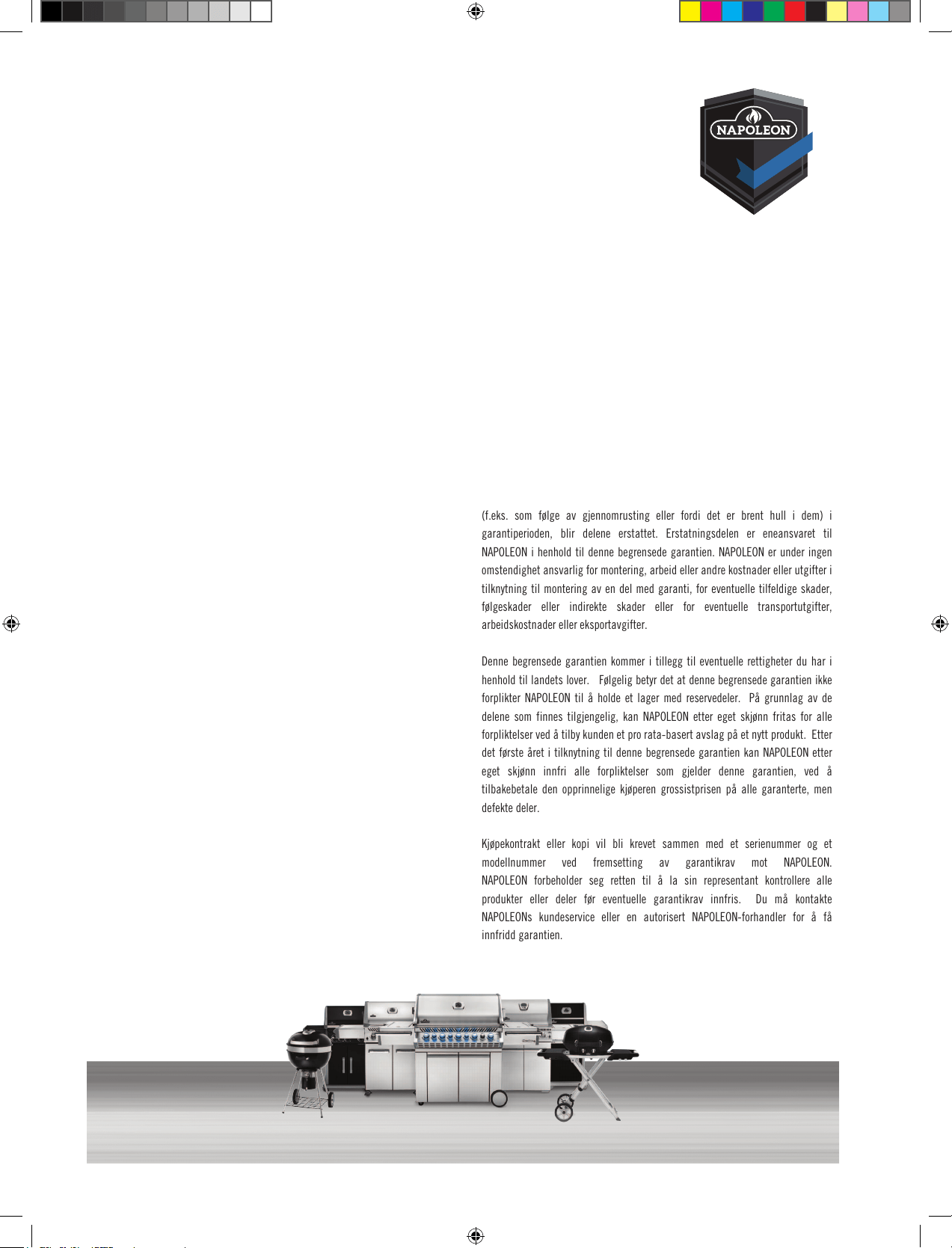

(f.eks. som følge av gjennomrusting eller fordi det er brent hull i dem) i
garantiperioden, blir delene erstattet. Erstatningsdelen er eneansvaret til
NAPOLEON i henhold til denne begrensede garantien. NAPOLEON er under ingen
omstendighet ansvarlig for montering, arbeid eller andre kostnader eller utgifter i
tilknytning til montering av en del med garanti, for eventuelle tilfeldige skader,
følgeskader eller indirekte skader eller for eventuelle transportutgifter,
arbeidskostnader eller eksportavgifter.
Denne begrensede garantien kommer i tillegg til eventuelle rettigheter du har i
henhold til landets lover. Følgelig betyr det at denne begrensede garantien ikke
forplikter NAPOLEON til å holde et lager med reservedeler. På grunnlag av de
delene som finnes tilgjengelig, kan NAPOLEON etter eget skjønn fritas for alle
forpliktelser ved å tilby kunden et pro rata-basert avslag på et nytt produkt. Etter
det første året i tilknytning til denne begrensede garantien kan NAPOLEON etter
eget skjønn innfri alle forpliktelser som gjelder denne garantien, ved å
tilbakebetale den opprinnelige kjøperen grossistprisen på alle garanterte, men
defekte deler.
Kjøpekontrakt eller kopi vil bli krevet sammen med et serienummer og et
modellnummer ved fremsetting av garantikrav mot NAPOLEON.
NAPOLEON forbeholder seg retten til å la sin representant kontrollere alle
produkter eller deler før eventuelle garantikrav innfris. Du må kontakte
NAPOLEONs kundeservice eller en autorisert NAPOLEON-forhandler for å få
innfridd garantien.
www.napoleon.com
NNaappoolleeoonn PPrreessiiddeennttss 1100 åårrss bbeeggrreennsseeddee ggaarraannttii
NAPOLEON produkter er utformet med førsteklasses komponenter og materialer, og er montert av erfarne fagfolk
som legger stolthet i sitt arbeid. Produktet er grundig inspisert av kvalifisert personell før pakking og skiping slik
at du – kunden – skal få det kvalitetsproduktet du forventer fra NAPOLEON.
NAPOLEON garanterer at komponentene i ditt nye NAPOLEON-produkt er uten feil i materialer og utførelse fra
kjøpsdato og ut følgende periode:
*Vilkår og begrensninger
Denne begrensede garantien har en garantiperiode som angitt i den ovennevnte
tabellen for alle produkter som er kjøpt gjennom en autorisert NAPOLEON-
forhandler, og gir den opprinnelige kjøperen rett til den angitte dekningen for alle
komponenter som må skiftes ut i garantitiden, enten av NAPOLEON eller av en
autorisert NAPOLEON-forhandler, til å skifte ut en komponent i et slikt produkt som
har gått i stykker ved normal privat bruk som følge av en produksjonsfeil. “50 %
avslag”, som angitt i tabellen betyr at komponenten gjøres tilgjengelig for
kjøperen med 50 % avslag på den vanlige butikkprisen for komponenten i den
angitte perioden. Denne begrensede garantien dekker ikke tilbehør eller
bonusdeler.
For å være mer presis betyr “normal privat bruk” av et produkt at produktet har
blitt montert av en lisensiert, autorisert servicetekniker eller -leverandør i samsvar
med monteringsanvisningene vedlagt produktet og alle lokale og nasjonale bygg- og
brannforskrifter, at det har vært vedlikeholdt, og at det ikke har vært brukt på
fellesarealer eller til kommersielle formål.
I tillegg omfatter uttrykket “gå i stykker” ikke bruk av for sterk varme, utblåsing på
grunn av værforhold som sterk vind eller utilstrekkelig lufting, riper, bulker, rust,
forringelse av lakkerte overflater og metallbelegg, misfarging på grunn av varme,
slipende eller kjemiske rengjøringsmidler eller UV-eksponering, avskalling av
porselensemaljerte deler eller skader forårsaket av feilbruk, ulykker, hagl, fettbrann,
manglende vedlikehold, skadelige miljøer med for eksempel mye salt eller klor,
ombygginger, misbruk, vanskjøtsel eller monterte deler fra andre produsenter.
Støpte deler i aluminium / fot i rustfritt stål.......................................... 10 år
Lokk i rustfritt stål ............................................................................... 10 år
Porselensemaljert lokk ....................................................................... 10 år
Lakkert stållokk ................................................................................... 5 års full dekning, pluss 50 % avslag inntil det 10. året
Brennerrør i rustfritt stål ...................................................................... 5 års full dekning, pluss 50 % avslag inntil det 10. året
Porselensemaljerte grillrister i støpejern ............................................ 5 års full dekning, pluss 50 % avslag inntil det 10. året
Flammetemmere i rustfritt stål eller porselen ...................................... 3 års full dekning, pluss 50 % avslag inntil det 10. året
Alle andre deler .................................................................................. 2 år
3
www.napoleon.com
N415-0437CE-NO AUG 04.20
Sikkerhetsinstruks
• Grillen må sees sammen i henhold l monteringsanvisningen. Er grill montert i bukk, må den
gjennomgås for å sjekke at monteringsanvisning er fulgt. Det må også gjennomføres lekkasjesjekk før
grillen tas i bruk.
• Les hele manualen før du bruker grillen.
• Denne grillen må kun brukes utendørs i godt venlert område. Den må ikke brukes inne, i garasjer,
carporter, paviljonger eller andre lukkede områder.
• Denne grillen er kun laget for propan, butan eller en blanding av disse.
• Se ikke grillen på et vindutsa sted. Sterk vind påvirker grillens eekvitet.
• Grillen må ikke under noen omstendigheter modiseres. Forseglede deler fra fabrikk eller forhandler
må ikke endres av bruker.
• Bruk ikke grillen under brennbare konstruksjoner.
• Hold lstrekkelig avstand l brennbart materiale, minst 0,5 meter bak grillen og 0,5 meter le begge
sider. Samme avstand anbefales l vinyl- og glasspaneler.
• Gasslangen må ikke komme i kontakt med varme ater under bruk og oppbevaring.
• Gassasken må kobles av når grillen ikke brukes.
• Når gassasken er påmontert, må grill og aske oppbevares ute i venlert område.
• Hvis grillen skal oppbevares innendørs, må asken kobles fra grillen og oppbevares utendørs i godt
venlert område. Flasken må ikke oppbevares i garasje eller annet lukket område.
• Sjekk slangen før hver bruk. Er det tegn l skraper, slitasje eller ku på slangen må den byes før
bruk. Sørg for at det kun brukes slanger som er godkjent for formålet.
• Oppbevar aldri ekstra gassasker under eller nær grillen.
• Legg ikke slangen under dryppannen. Sørg for lstrekkelig avstand l bunnen av grillkassen.
• Ta lekkasjetest før bruk, årlig og ved ethvert bye av gassrelaterte komponenter.
• Følg instruksen ved tenning av grillen.
• Ikke tenn brennere med grillokket nede.
• Voksne og spesielt barn bør gjøres oppmerksom på farene ved varme overatetemperaturer. Små
barn bør holdes under oppsyn nær grillen.
• Hold grillen under konstant oppsyn under bruk.
• Ikke y grillen når den er i bruk eller varm.
• Hold elektriske kabler og gasslange unna varme overater.
• Se eer at ammetemmerne (hvis medfølger), er rikg plassert.
• Rens dryppanne og ammetemmere regelmessig for å unngå opphopning og mulig brann i feet.
• Bruk ikke vann, øl eller andre væsker for å stoppe en oppamming.
• Det må ikke brukes høytrykkspyler ved vask av grillen.
• Denne grillen er ikke ment for kommersiell bruk.
• Denne grillen er ikke ment som og bør aldri brukes som varmer.
ADVARSEL! Hvis instruksjonene ikke følges kan det føre l alvorlig personskade, død eller skade
på eiendom. Les og følg alle advarsler og sikkerhetsregler i Brukerhåndboken før gassgrillen tas i bruk.
!
4
www.napoleon.com
N415-0437CE-NO AUG 04.20

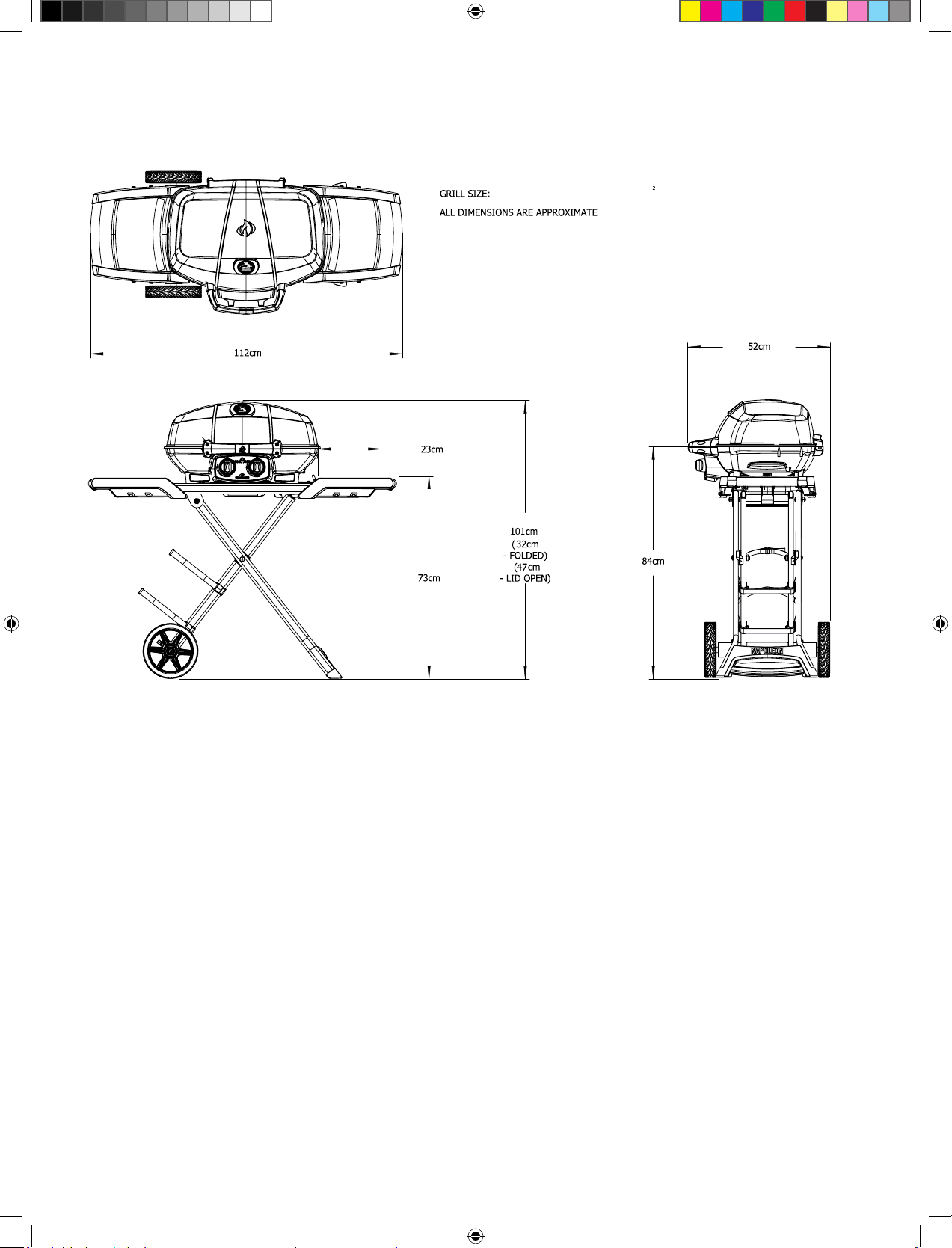

DIMENSJONER
OVERALL HEIGHT
37 cm X 54 cm (IRREGULAR) = 1840 cm
5
www.napoleon.com
N415-0437CE-NO AUG 04.20
Gassaske
Bruk kun godkjente gassasker som møter de nødvendige krav. For opmalt resultat må man benye
propangass. Se l at gassasken har nok trykk så grillen får nok gass.
• Hvis du er usikker spør din lokale gassforhandler.
• Bruk aldri en gassaske som ikke er godkjent.
• Ikke oppbevar ekstra gassasker re ved en grill i bruk. Beholderne må ikke utsees for ekstrem
varme eller direkte sollys.
ADVARSEL! Sørg for at slangen er lagt slik at den har lstrekkelig avstand l undersiden av grillen.
Slanger som kommer i kontakt med varme overater kan smelte og forårsake brann.
Tilkobling av gassaske: Sørg for at regulatorslanger ligger fri. Fjern beskyelsesheen fra asken. Skru
fast regulatoren på venlen på gassasken. Ta lekkasjetest på alle koblinger før bruk. Lekkasjetest må
uøres årlig, hver gang en beholder har hengt seg opp eller det er byet gassrelaterte deler
Gasslange
• Hvis ikke slange og regulator er inkludert fra fabrikk, sørg for at det kun brukes slanger og regulatorer
som er godkjent for bruken.
• Se eer at slangen ikke kommer i kontakt med varmt mat søl, fe, eller andre varmekilder på grillen.
• Sjekk slangen regelmessig. Ved skader eller slitasje må slangen skies før bruk.
• Den anbefalte slange lengde er 0.9m. Slangen skal ikke være lenger enn 1,5 meter.
• Vær oppmerksom på at slangen skal løpe fri uten vridninger eller knekk ved montering.
• By slangen innen utløpsdato.
Eksempel Cylinder
Håndteres med forsikghet.
FORSIKTIG! Vær forsikg når du bruker eller transporterer din grill for at unngå skade og
forskyving av indre komponenter. Selv om denne grillen er laget med tanke på å kunne ta denne med
seg så vil rø håndtering eller feil bruk føre l skade eller forskyving av indre komponenter, som igjen
fører l at grillen ikke fungerer som den skal.
Korrekt avfalls håndtering av dee produktet
Denne merkingen angir at dee produktet ikke skal kastes sammen med annet husholdningsavfall i
hele EU. For å hindre mulig skade på miljøet eller menneskelig helse fra ukontrollert avfallshåndtering,
resirkuler det ansvarlig for å fremme bærekraig gjenbruk av materielle ressurser. For å returnere en
brukt enhet, kan du bruke retur og innsamlingssystemer eller ta kontakt med forhandleren der produktet
ble kjøpt. De kan ta imot dee produktet for miljø trygg resirkulering.
318 mm
580 mm
!
!
6
www.napoleon.com
N415-0437CE-NO AUG 04.20
ADVARSEL!
• Ikke før slangen under dryppannen.
• Sørg for at alle koblinger er strammet ordentlig. Ikke bruk Teontape på noen slangekoblinger.
• Sørg for at slangen ikke kommer i kontakt med varme overater. Den kan smelte og forårsake brann.
Tekniske data
Følgende tabell oppgir inngangsverdier for grillen.
Brenner
Åpningsstørrelse
(Gross) Varme inntak
(Totalt)
Gass forbruk (Totalt)
I II I II I II
#69 (0.74 mm) #73 (0.61 mm) 4.1kW 4.1kW 301 g/hr 301 g/hr
Godkjente gasser/trykk – Sjekk at askene er I henhold l spesikasjoner.
Gjør ikke modiseringer eller inngrep på regulatoren. Bruk kun regulatorer som gir det trykket som nevnt i
tabellen over. Ved bye, bruk kun regulatorer spesisert av produsent.
Gass Kategori
I
3B/P(30)
I
3+(28-30/37)
I
3B/P(50)
Åpningsdiametre (se ovenfor) I I II
Gasser / press Butan og Propan på
30mbar
Butan 28-30mbar
Propan 37mbar
Butan og Propan på
50mbar
Landene BE, BG, CY, DK, EE, FI,
FR, GB, HR, HU, IS, IT,
LT, LU, MT, NL, NO,
RO, SE, SI, SK, TR
BE, CH, CY, CZ, ES, FR,
GB, GR, IE, IT, LT, LU,
LV, PT, SK, SI
AT, CH, DE, SK
!
7
www.napoleon.com
N415-0437CE-NO AUG 04.20

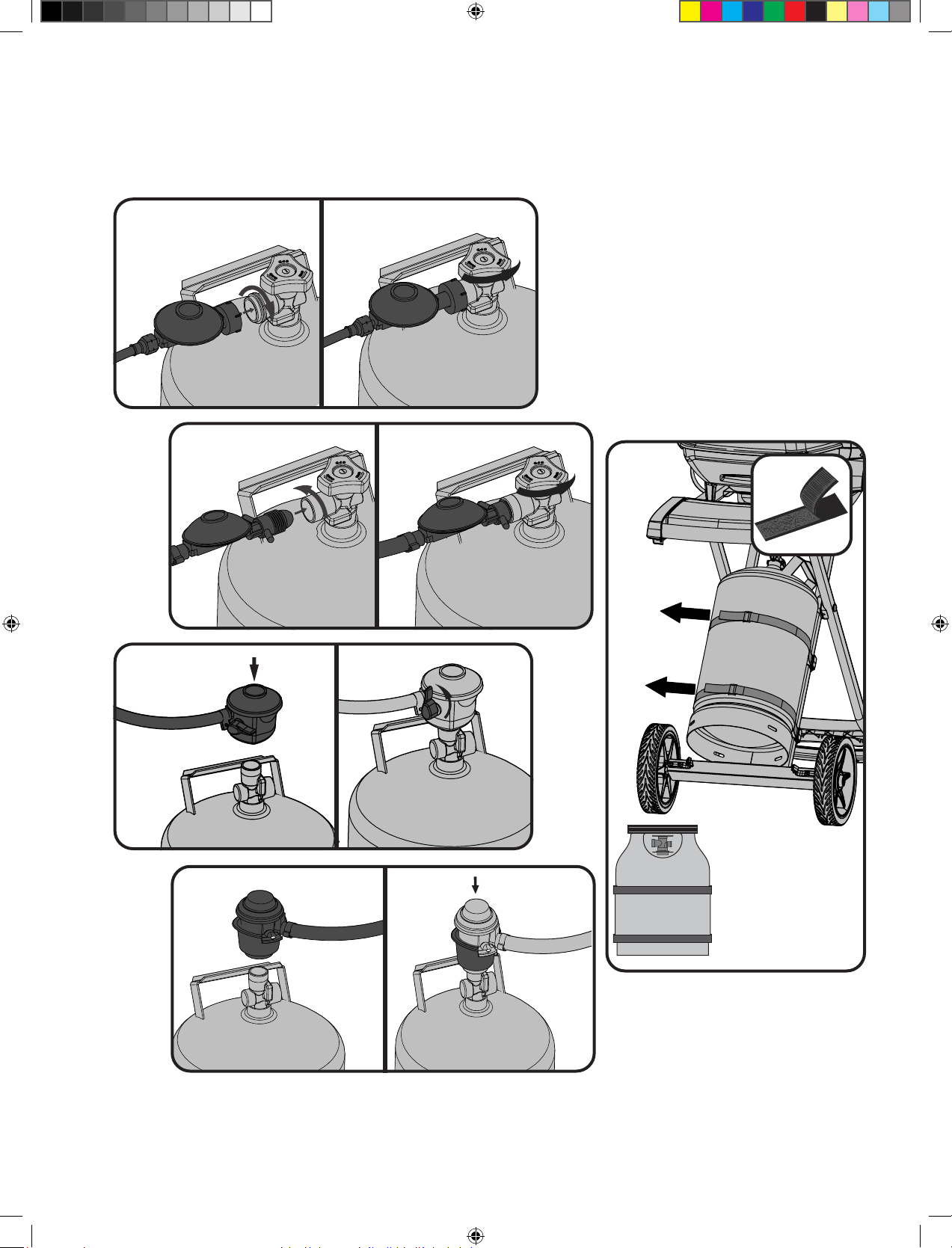

Sylinder Forbindelse
MERK! Noen regulatorslanger har en muer og et venstrehåndsfeste og andre må man tykke ON for
å koble PÅ og AV for å løsne. Følg instruksjonene nedenfor for den aktuelle regulatorslangen.
FIG. 1
FIG. 2
FIG.3
FIG.4
< 7 kg
_
8
www.napoleon.com
N415-0437CE-NO AUG 04.20
GASSLEKKASJE SJEKK INSTRUKSJONER
ADVARSEL! Ta alld en gasslekktest når gassbeholderen har vært frakoblet eller ved bye av
noen gasskomponenter.
ADVARSEL! Bruk ikke åpen amme for å sjekke om det er noen gasslekkasjer. Pass på at det ikke
nnes gnister eller åpne ammer i området mens du sjekker for lekkasjer. Gnister eller åpne ammer
kan resultere i brann eller en eksplosjon som kan medføre alvorlig personskade eller død.
Lekkasje test: Må alld uøres ved førstegangs bruk/lagringsperiode, og bye av noen gasskomponenter.
Ikke røyk under gasslekkasje sjekken og ern alt brennbart materiale. Les Diagrammet for lekkasjetesten
for å se hvilke område som må sjekkes. Pass på at alle bryterne l brennerne er slå av. Åpne
beholdervenlen.
Halvbland såpe/vann og fukt godt alle skjøtene, koblinger på regulatorene, slange, grenrør og venler.
Hvis det oppstår bobler er det en lekkasje. Hvis det er lekkasje:
Skru av gassen og fastskru forbindelsen eller by ut delen med en ny del anbefalt av en på Napoleons
kundesenter eller la en autorisert gass installatør kontrollere gassgrillen. Hvis det fortsa lekker, koble
umiddelbart fra gassen og la en autorisert installatør kontrollere grillen. Ikke bruk grillen før lekkasjen er
reet opp.
X
STOP
!
!
9
www.napoleon.com
N415-0437CE-NO AUG 04.20
Brenner Kontroll
Belysnings Instruksjoner
ADVARSEL! Ha lokket åpent.
ADVARSEL! Sjekk at begge brennerne står i av posisjon. Koble l gassen.
Tenning av brennere
1. Åpne lokket på grillen.
2. Trykk inn og vri kontrollknoen l den brenneren du ønsker å tenne rolig l “HIGH”
posisjon. Dee vil antenne valgte brenner.
3. Hvis brenneren ikke tenner, vri kontrollknoen lbake l “OFF” posisjon umiddelbart
og prøv trinn 2 igjen. Gjenta ere ganger om nødvendig.
4. Om brenneren ikke tenner innen 5 sekunder, vri kontrollknoen l “OFF” posisjon
og vent 5 minuer for å la overskytende gass forsvinne. Gjenta enten trinn 2 og 3,
eller tenn med fyrskk.
5. Hold fyrskken ned mot brenneren og vri kontrollknoen for å antenne gassen.
!
Fra slling
10
www.napoleon.com
N415-0437CE-NO AUG 04.20
Første tenning: Når grillen tennes for første gang avgir den en le fremmed du. Dee er en helt normal
lstand som kommer av innbrenning av indre farger og smøremidler som har bli brukt under produksjon
og kommer ikke l å oppstå igjen Bare kjør hovedbrennerne på høy omtrent en halvme.
Bruk av hovedbrenner: Vi anbefaler å forvame grillen før bruk ved å see på alle hovedbrennere i High-
posisjon med lokket lukket i ca. 10 minuer. Mat lberedt for korte perioder av gangen (sk, grønnsaker)
kan bli grillet med lokket åpent. Matlaging med lokket lukket vil sikre høyere og mer stabil temperatur
som kan redusere stekeden og steker kjø mer jevnt. Mat som har en steked på lengre enn 30 minuer
(stek, kan lberedes indirekte (for brenneren tennes motsa l mat plassering). Når du lbereder svært
magert kjø, for eksempel kyllingbryst eller magert svinekjø, kan ristene oljes før forvarming å redusere
he. Steking av kjø med en høy grad av fennholdet kan skape skkammerups. Enten trimme fe
eller redusere temperaturen å hindre dee. Skulle en oppblussing må maten yes vekk fra ammene
og redusere varmen. La lokket åpent. Se Din All Season Grill kokebok av Napoleon for mer detaljerte
instruksjoner.
ADVARSEL! Bruk alld vernehansker og vernebriller når du rengjør grillen.
ADVARSEL!
For å unngå brannskader, bør vedlikehold gjøres når grillen er kald. Unngå ubeskyet
kontakt med varme overater. Sørg for at alle brennere er slå av. Rengjør grillen i et område
hvor rengjøringsmidler ikke vil skade terrassegulv, gressplendekk, eller annen uteplass.. Ikke bruk
ovnsrens/stekeovnsrens l å rengjøre delene av gassgrill. Ikke bruk en selvrensende ovn l å rengjøre
grillrist eller andre deler på gassgrillen. Barbecue saus og salt kan være etsende og vil føre l raskere
forringelse av gassgrill komponentene med mindre de rengjøres regelmessig.
Rengjørings instuksjoner.
Merk: Rusri stål har en tendens l å oksidere eller få ekker i nærvær av klorider og sulder. Særlig
under røe klimaforhold og andre tøe miljøer. Som for eksempel i varm og svært fukg atmosfære rundt
bassenger og badestamper. Disse ekkene kan oppfaes som rust, men kan ernes eller forhindres. Vask
alle overater i rusri stål hver 3-4 uker, eller så oe som nødvendig med ferskvann og / eller stålrens.
Grillrist I støpejern: Grillrister i støpejern gir et uovertruent varmeopptak og varmefordeling. Ved
jevnlig vedlikehold av grillristene gir du risten et beskyende lag som hjelper mot rust og gjør “slipp le”
eekten bedre.
Første gangs bruk: Vask ristene for hånd med mildt såpevann for å erne eventuelle rester fra
produksjon. Vask aldri støpejernrister i oppvaskmaskin. Rens grundig med varmt vann og tørk helt med
en myk klut. Tørkingen er vikg for å hindre fukt i å angripe støpejernet.
Sesongmessig: Bruk en myk klut og gni vegetabilsk olje over hele risten. Sørg for at alle deler blir dekt.
Ikke bruk saltholdig materiale som smør eller margarin. Forvarm grillen i 15 minuer, se så ristene
i grillen. Se styrken l medium med lukket lokk. La ristene stå i grillen i ca. en halv me. Skru av alle
brennerne og stopp gasslførselen. La ristene avkjøle i grillen. Denne prosedyren bør gjentas ere ganger
i løpet av sesongen, men er nødvendig hver gang.
Daglig: Før forvarming og børstning med messingbørste, påfør vegetabilsk olje på hele overaten.
Forvarm så grillen og børst bort uønskede rester med messingbørste.
Rengjøring på innsiden av gassgrillen: Ta bort grillristen. Bruk en stålbørste l å løsne bøss fra støpesidene
og under lokket. Børst all bøss fra innsiden av grillen ned i den ybare drypppannen.
Grill instruksjoner
ADVARSEL! Ikke bruk grillen under markiser Hvis ikke disse instruksene følges kan det oppstå
brann eller personskade.
FARE! Ikke se grillen l lagring eller transport direkte eer bruk, vent l grillen har bli kald. Hvis
ikke kan det medføre skade på bygninger, personskader eller død.
!
!
!
11
www.napoleon.com
N415-0437CE-NO AUG 04.20
Dryppanne: Oppsamlet fe er en brannfare. Rengjør dryppannen regelmessig for å unngå at det bygger
seg opp med fe.Overødig fe rinner ned i dryppannen som ligger under gassgrillen og samles der. For å
rengjøre dyppannen trekkes den ut fra gassgrillen. Fyll aldri dryppannen med aluminiumsfolie, sand eller
annet materiale da dee kan hindre feet fra å renne ned i pannen.Pannen kan skrapes med en sparkel
eller skrape.
ADVARSEL!
Bruk alld vernehansker og vernebriller når du rengjør grillen.
ADVARSEL! Slå av gassen ved kilden og koble fra enheten før service. For å unngå muligheten for
brannskader, bør vedlikehold gjøres bare når grillen er kald/avkjølt. En lekkasjetest må uøres hvert år
og hver gang komponentdeler i gasskjeden er byet ut eller når gasslukt er l st
Vedlikehold Instruksjoner
Vi anbefaler at denne gassgrillen bli grundig kontrollert og vedlikeholdt årlig av en kvalisert fagperson.
Pass på alld at det ikke nnes brennbart materiale som bensin eller andre brennbare gasser og væsker i
området rundt gassgrillen. Ikke begrens eller blokker venlasjonen og forbrenningsluen.
Brenner
: Brenneren er laget i sterk 304 rusri stål, men ekstrem varme og utvendige elementer kan gi
overaterust. Denne kan ernes med messingbørste.
ADVARSEL! Se opp for edderkopper.
Edderkopper og andre insekter ltrekkes av lukten av naturgass og propan. Brennerne er utstyrt med
insektsne ved inntaket, noe som reduserer faren for at insekter bygger rede i brenneren, men det kan
likevel forekomme. Insektrede eller spindelvev kan gjøre at brenneren brenner med en svakt gul eller
oransje farge, eller det kan føre l at ammen slår lbake ut av luinntaket under kontrollpanelet. For å
rengjøre innsiden av brenneren, må den demonteres fra grillen:
Fjern skruene som fester avstandsholderen og brenneren l basen. La brenneren gli bakover og opp for
å frigjøre. Rensing: Bruk en myk askebørste for å rense inni brenneren. Rist ut eventuelle løse rester
gjennom inntaket for gassen. Sjekk brennerhullene og venlområdet for blokkeringer. Brennerhull kan
tees over d på grunn av matrester og rustpigmenter. Bruk en binders for å erne blokkeringer. Hullene
er leere å rense når brenneren er ernet fra grillen, men det kan også gjøres mens brenneren er
montert.
ADVARSEL! Pass på å ikke forstørre hullene i brenneren.
Sørg for at insektsneet er rent og sier stramt.
Reinstallasjon: Reverser prosedyren for å see brenneren lbake på plass. Pass på at venlen
entrer brenneren ved installasjonen. Se avstandsholderen på plass og stram skruene for å fullføre
reinstallasjonen.
Rengjøring av Ytre Grill Overaten: Ikke bruk slipende rengjøringsmidler eller stålull på malt emalje
eller rusrie stål deler av Napoleon Grill. Dee vil kunne ripe nishen. Utvendige grill overater bør
rengjøres med varmt såpevann mens metallet fortsa er li varmt å ta på. Fe og nye organiske ekker
ernes bakterielogisk ved ca .+67 grd.Celsius. For å rengjøre rusrie ater: Bruk en rusri Stålrens eller et
ikke-slipende rengjøringsmiddel som egner seg for rusri stål. Tørk alld i stålets ”ber” retning. Over
d blir rusrie ståldeler misfarget ved oppvarming. Vanligvis l en gylden eller brun fargetone. Denne
misfargingen er normal og påvirker ikke ytelsen l grillen.
Porselen emaljerte komponenter må håndteres med ekstra omsorg. De emaljerte atene er oe påstøpt
et annet egnet underlag, glassakge og kan få skader og krakeleringer(sprekkdannelser) eller skader
allerede ved lee slag. Du kan få kjøpt emaljeforsterker fra din Napoleon Grill forh
!
12
www.napoleon.com
N415-0437CE-NO AUG 04.20
ADVARSEL! Slange: Se l at koblingspunktene i begge ender av slangen er forsvarlig festet før
montering l gasskilden og kontroller at koplingene er lekkasjefrie. Kontroller slitasje, smeltemerker
på slangen, ku, og/eller sprekker i slangen. Hvis en eller ere av disse anmerkningene forennes, må
du ikke bruke gassgrill. Få delen byet ut fra din Napoleon Gass Grill forhandler eller kvalisert gass
installatør.
Lokk i støpt aluminium: Grillen er utstyrt med lokk i støpt aluminium. Dee er rusri og le å behandle.
Innsiden av lokket er av ubehandlet aluminium, og det kan derfor forekomme støpemerker her. Det betyr
ikke at det er noe galt, dee er merker som stammer fra produksjonprosessen.
Rengjør lokket regelmessig med varmt såpevann. Selv om støpt aluminium ikke ruster, kan høye
temperaturer og værbelastning forårsake oksidering på aluminiumsoverater. Dee vises som hvite
ekker i metallet. Hvis du vil pusse over dee, må du rengjøre området først og dereer pusse forsikg
med nt sandpapir. Tørk av overaten for å erne støv, og mal den dereer med varmebestandig lakk.
Besky områdene rundt grillen mot søl fra lakken. Følg produsentens anvisninger for herding.
ADVARSEL! Når du installerer
brenneren eer rengjøring, er det svært
vikg at venlen / åpning står lsluet i
brenneråpningen før du tenner gassgrillen.
Dersom venlen ikke står inne i brennrøret
Kan brann eller eksplosjon oppstå!
!
!
13
www.napoleon.com
N415-0437CE-NO AUG 04.20
Problemløsning
Problem Mulig årsak Løsning
Lav varme/ Liten amme når
venlen er skrudd på høy.
Blokkering av gass
Ikke rikg forvarming
Se eer edderkoppne i brenneren eller
åpningen
Forvarm grillen med hovedbrenneren på
høy i 5 l 10 minuer..
Veldig stor eller ujevn amme. Ikke rikg forvarming
Veldig mye fe og aske har bygd
seg opp i aske/dryp - pannen.
Forvarm grillen med begge
hovedbrennerene på høy i 5 l 10 minuer.
Rengjør dryppannen jevnlig. Ikke kle
pannen med aluminiumsfolie. Se
rengjøringsinstruksjoner
Brennerne brenner med gul
amme samdig som det
lukter gass.
Mulig edderkoppne eller annen
bøss, eller mulig misforhold lu/
gass.
Ta ut brenneren og rengjør den grundig. Se
generelle vedlikeholdsinstruksjoner. Hvis
ikke problemet løses må det tas kontakt
med forhandler
Flammene «yr« bort fra
brenneren, sammen med
gasslukt og er vanskelig å
tenne.
Mulig misforhold lu/gass. Ta kontakt med forhandler.
Brenneren vil ikke tenne med
tenneren men tenner med en
fyrskk.
Jet-re åpningen er full
av bøss
eller er te..
Rengjør Jet-re åpningen med en myk
børste.
Maling ser ut l å asse av på
innsiden av lokk eller hee.
Fe ser ut l å bygge seg opp på
innsiden av lokk eller hee.
Dee er ikke en feil på nishen. Det asser
ikke av. Det som asser av er fastbrent fe
som ser ut som malingsak.
Får liten eekt når brenneren
er skrudd på høy.
( Brummende lyd og akkende
blå amme på overaten på
brenneren).
Tomt for gass.
Gasslangen er i klem.
Skien eller te åpning.
Edderkoppne eller andre ng i
røret l brennerens ammeåpning.
Sjekk gassnivå i gasstanken.
Endre plassering av gasslangen.
Rengjør åpningen i brenneren.
Rens ut av røret i brennerens ammeåpning.
Summende regulator. Helt normalt på varme dager.
Dee er ikke en feil. Det er forårsaket av
interne vibrasjoner i regulator og påvirker
ikke ytelsen eller sikkerheten l gassgrill.
Summende regulatorer vil ikke bli erstaet.
14
www.napoleon.com
N415-0437CE-NO AUG 04.20
OPPBEVAR KVITTERING SOM BEVIS FOR GYLDIG GARANTIPERIODE
Beslling av reservedeler:
Garaninformasjon
MODELL:
DATO FOR KJØP:
SERIENUMMER:
(Registrer informasjon her for enkel referanse)
Ta direkte kontakt med din lokale forhandler eller der du har kjøpt grillen for reservedeler og
garantikrav. Før du kontakter forhandler sjekk Napoleons nettside,
www.napoleon.com, for mer
omfattende instruksjon om rengjøring, vedlikehold, feilsøking og utskifting av deler
.
For å behandle reklamasjonskrav trenger vi følgende informasjon:
1. Modell og serienummer på enheten.
2. Del nummer og beskrivelse.
3. En koraet beskrivelse av problemet («ødelagt» er ikke lstrekkelig).
4. Kjøpsbevis (kopi av faktura/kviering).
I noen lfeller kan vår forhandler be om at delene returneres l fabrikken for kontroll innen du får en ny
reservedel.
Før du kontakter forhandler, vær oppmerksom på at følgende ikke dekkes av garanen:
• Kostnad for transport, avgier og eksportavgier.
• Arbeidskostnader for ombygging og utskiing av deler.
• Utgier ved kontakt l forhandler ved reklamasjon.
• Misfarging av deler i rusri stål.
• Feil som har oppstå på grunn av manglende
vedlikehold og renhold eller ved bruk av feil
rengjøringsmidler (ovn rens).
15
www.napoleon.com
N415-0437CE-NO AUG 04.20
FORSIKTIG! Ved utpakking og montering anbefaler vi at det benyes arbeidshansker og
vernebriller som beskyelse. Selv om vi bestreber oss for å gjøre monteringen så problemfri og sikker
som mulig, er delene av stål og kan ha skarpe kanter og hjørner som kan forårsake ku hvis de ikke
håndteres korrekt.
16
www.napoleon.com
N415-0437CE-NO AUG 04.20
N450-0043 (8mm)
x2
1
2
3
4
Om nødvendig kan aksel cap bankes ned med en gummihammer.
17
www.napoleon.com
N415-0437CE-NO AUG 04.20
3
2
1
18
www.napoleon.com
N415-0437CE-NO AUG 04.20
2
1
19
www.napoleon.com
N415-0437CE-NO AUG 04.20
N570-0110 (1/4”-20)
10mm
x2
20
www.napoleon.com
N415-0437CE-NO AUG 04.20
ADVARSEL! Pass på at dryppannen er tom før grillen yes verkalt.
21
www.napoleon.com
N415-0437CE-NO AUG 04.20
3
2
1
4
5
22
www.napoleon.com
N415-0437CE-NO AUG 04.20
Item Part # Descripon PRO285X-BK PRO285X-MK-PHM
1 N325-0085-SS1SG cart handle x
N325-0085-BK1FL cart handle, mae black x
2 N120-0023 nylon cap x x
3 Z570-0036 1/4-20 x 7/8” screw x x
4 N325-0086-SS1SG cart shelf handle x
N325-0086-BK1FL cart shelf handle, mae black x
5 N120-0022 le self cap x x
6 N120-0021 right shelf cap x x
7 N570-0013 #8 X 5/8” screw x x
8 N590-0237 scissor cart shelf x x
9 N570-0076 #8 x 1/2” screw x x
10 N570-0111 #14 x 1 1/4” screw x x
11 N010-0804-SS1SG front cart beam x
N010-0804-BK1FL front cart beam, mae black x
N160-0017 ex line clip x x
12 N010-0805-SS1SG rear cart beam x
N010-0805-BK1FL rear cart beam, mae black x
13 N525-0047-BK1SG sliding track rail x x
14 N530-0032 regulator hose DE x x
N530-0033 regulator hose NL x x
N530-0037 regulator hose UK x x
N530-0046 regulator hose CZ x x
N530-0034 regulator hose DK x x
N530-0034 regulator hose NO, FI, ES x x
N530-0038 regulator hose FR x x
N530-0035 regulator hose SE x x
N530-0036 regulator hose IT x x
N530-0044 regulator hose PL x x
N530-0043 regulator hose RU x x
15 N080-0356-BK1SG hose mount ng adapter bracket x x
16 N570-0086 #14 x 1/2” screw x x
17 N135-0045-BK1HT base x x
18 N570-0104 10-24 x 3/8” screw x x
19 N475-0319 control panel x x
20 N010-0825 manifold 50mbar (DE) x x
N010-0773 manifold 30mbar (CE) x x
21 N570-0078 10-24 x 3/8” screw x x
22 N585-0089-BK1HT control panel heat shield x x
23 N380-0020-RD control knob x
N380-0042-BK control knob, black x
24 N200-0109-BK1HT right leg cover x x
25 N200-0108-BK1HT le leg cover x x
26 N710-0079 drip pan x x
27 N010-0821 le drip pan bracket x x
Parts List
Item Part # Descripon PRO285X-BK PRO285X-MK-PHM
28 N010-0822 right drip pan bracket
29 1/4-20 x 3/8” screw
right burner
le burner
N655-0158 le boom support handle
N655-0158-BK1HT le boom support handle, mae black
N655-0159 right boom support handle
N655-0159-BK1HT right boom support handle, mae black
Z570-0029
N325-0082 top/boom handle
N485-0023 clevis pin
38 N485-0021 coer pin
39 N080-0302 cross light bracket
N305-0087-BK2FL le cooking grid
N305-0088-BK2FL right cooking grid
N735-0018 leg pivot washer
foot frame tube
N720-0067-BK1FL foot frame tube, mae black
N325-0084
CE tank strap bracket
N010-0806-SS1SG
N010-0806-BK1FL wheel side frame, mae black
48
wheel, black
49 N015-0009
side shelf folding clip
le top handle support
le top handle support, mae black
right top handle support
right top handle support, mae black
N390-0003
N685-0017 temperature gauge
N685-0017-BK temperature gauge, black
N135-0048-BK1HG lid casng
N135-0048-BK1HL lid casng, mae black
1/2” brass nut
58 3/8” - 1/4” union ng
59 ng
regulator strap
N735-0019 8mm washer
N570-0108 M8 x 35mm screw
23
www.napoleon.com
N415-0437CE-NO AUG 04.20
Parts List
Item Part # Descripon PRO285X-BK PRO285X-MK-PHM
28 N010-0822 right drip pan bracket x x
29 N570-0073 1/4-20 x 3/8” screw x x
30 Z570-0033 10-24 x 12mm screw x x
31 N100-0047 right burner x x
32 N100-0046 le burner x x
33 N655-0158 le boom support handle x
N655-0158-BK1HT le boom support handle, mae black x
34 N655-0159 right boom support handle x
N655-0159-BK1HT right boom support handle, mae black x
35 Z570-0029 10-24 x 35mm screw x x
36 N325-0082 top/boom handle x x
37 N485-0023 clevis pin x x
38 N485-0021 coer pin x x
39 N080-0302 cross light bracket x x
40 N305-0087-BK2FL le cooking grid x x
41 N305-0088-BK2FL right cooking grid x x
42 N735-0018 leg pivot washer x x
43 N720-0067-SS1SG foot frame tube x
N720-0067-BK1FL foot frame tube, mae black x
44 N272-0001 scissor cart foot x x
45 N325-0084 scissor cart foot handle x x
46 N160-0037 CE tank strap bracket x x
47 N010-0806-SS1SG wheel side frame x
N010-0806-BK1FL wheel side frame, mae black x
48 Z745-0001 wheel x
Z745-0001-BK wheel, black x
49 N015-0009 axle x x
50 N160-0026 side shelf folding clip x x
51 N450-0043 axle cap x x
52 N655-0200 le top handle support x
N655-0200-BK1HT le top handle support, mae black x
53 N655-0201 right top handle support x
N655-0201-BK1HT right top handle support, mae black x
54 N390-0003 handle latch x x
55 N685-0017 temperature gauge x
N685-0017-BK temperature gauge, black x
56 N135-0048-BK1HG lid casng x
N135-0048-BK1HL lid casng, mae black x
57 W450-0027 1/2” brass nut x x
58 N255-0057 3/8” - 1/4” union ng x x
59 N255-0014 ng x x
60 N640-0003 regulator strap x x
61 N735-0019 8mm washer x x
62 N570-0108 M8 x 35mm screw x x
24
www.napoleon.com
N415-0437CE-NO AUG 04.20
x - standard ac - accessory
Parts List
Item Part # Descripon PRO285X-BK PRO285X-MK-PHM
63 N570-0109 M8 x 60mm screw x x
64 Z450-0015 M8 nut x x
65 N485-0022 8 x 50mm clevis pin x x
66 N570-0110 shoulder screw x x
67 N720-0060 manifold ex x x
68 N555-0097 lighng rod x x
69 N390-0004-BK1SG slide lock latch x x
70 N630-0006 spring x x
71 N390-0005-SS1SG slide handle latch x
N390-0005-BK1FL slide handle latch, mae black x
72 N500-0042B slide handle x x
73 Z570-0023 10-24 x 6mm screw x x
74 N010-0942-BK lid assembly x
N010-0942-MK lid assembly, mae black x
75 N475-0319-SER control panel assembly 30 mbar x
N475-0319-DE-SER control panel assembly 50 mbar x
N010-1461-SER control panel assembly 30 mbar, mae black x
N010-1462-SER control panel assembly 50 mbar, mae black x
76 N010-0943-BK top handle assembly x
N010-1463-MK-SER top handle assembly, mae black x
77 N010-0820-SER side shelf assembly x
N010-0820-MK-SER side shelf assembly, mae black x
78 N325-0082B-SER boom handle assembly x
N010-1464-MK-SER boom handle assembly, mae black x
79 N325-0084-SER scissor cart foot handle assembly x x
80 N525-0047-BK1SG-SER rail sliding track assembly x
N010-1465-SER rail sliding track assembly, mae black latch x
81 Z570-0037 10-24 x 38mm screw x x
82 N640-0004 tank strap x x
83 N570-0099 #14 x 3/4” screw x x
84 N320-0006 an-slip tank guard x x
71286 warming rack ac x
56080 griddle ac ac
61288 cover ac ac
62006 kit of 5 replacement grease trays ac ac
25
www.napoleon.com
N415-0437CE-NO AUG 04.20
Parts Diagram
1
2
3
26
74
11
12
28
27
40
41
32
29
31
39
17
25
24
75
77
77
3
7
50
48
51
42
61
64
83
15
14
59
58
63
61
49
2
42
10
9
18
9
18
30
43
79
47
61
62
64
65
38
66
68
29
46
57
80
78
84
79
16
9
44
45
56
76
55
37
38
74
78
33
35
36
34
75
23
21
30
22
9
67
19
20
18
80
72
73
71
13
69
70
76
52
53
54
36
81
77
9
8
6
5
4
7
60
46
82
26
www.napoleon.com
N415-0437CE-NO AUG 04.20
Notes
27
www.napoleon.com
N415-0437CE-NO AUG 04.20
Notes
N415-0437CE-NO
Napoleon products are protected
by one or more U.S. and Canadian
and/or foreign patents or patents
pending.
