Black+Decker BESTE620 String Trimmer, Electric, 14-Inch User Manual

Please read before returning this product for any reason.

àLIRE avant de retourner ce produit pour quelque raison que ce soit.

LEA EL MANUAL antes de devolver este producto por cualquier motivo.

INSTRUCTION MANUAL

MODE D’EMPLOI

MANUAL DE INSTRUCCIONES

EASYFEED

STRING TRIMMER/EDGER

TAILLE-BORDURE À FIL EASYFEED

DESBROZADORA/BORDEADORA DE

CUERDA EASYFEED

BESTE620

final page size: 8.5 x 5.5 in

ENGLISH

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 11

Español (traducido de las instrucciones originales) 22

To register your new product, visit

www.BlackandDecker.com/NewOwner

Consulter le site Web www.BlackandDecker.com/NewOwner

pour enregistrer votre nouveau produit.

Visite www.BlackandDecker.com/NewOwner para registrar su

nuevo producto.

Thank you for choosing BLACK+DECKER!

If you have a question or experience a problem with your

BLACK+DECKER purchase, go to: http://www.blackanddecker.com/

instantanswers

If you can’t find the answer or do not have access to the Internet,

call 1-800-544-6986 from 8 a.m. to 5 p.m. EST Mon. – Fri. to speak

with an agent. Please have the CATALOG NUMBER available when

you call.

ENGLISH

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

If you have any questions or comments about this or

any BLACK+DECKER tool, call us toll free at:

1-800-4-BLACK+DECKER (1-800-433-9258).

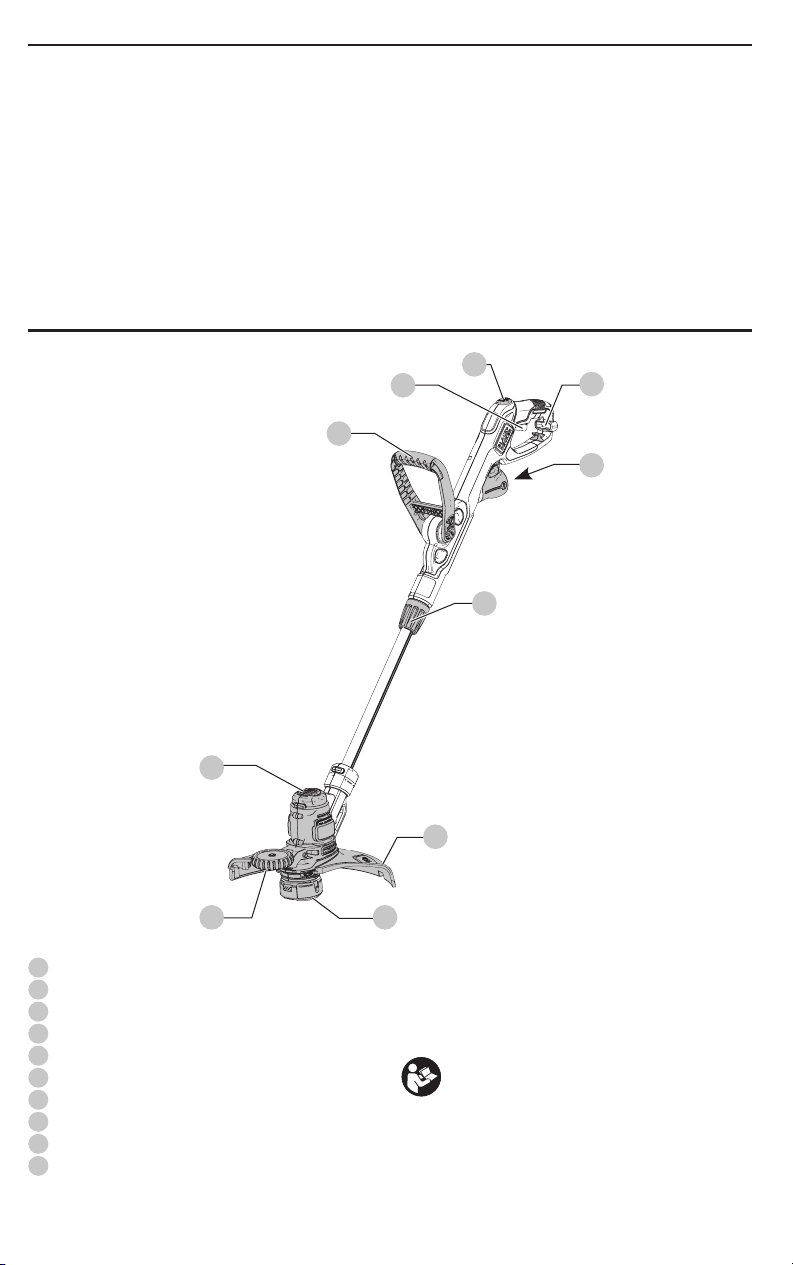

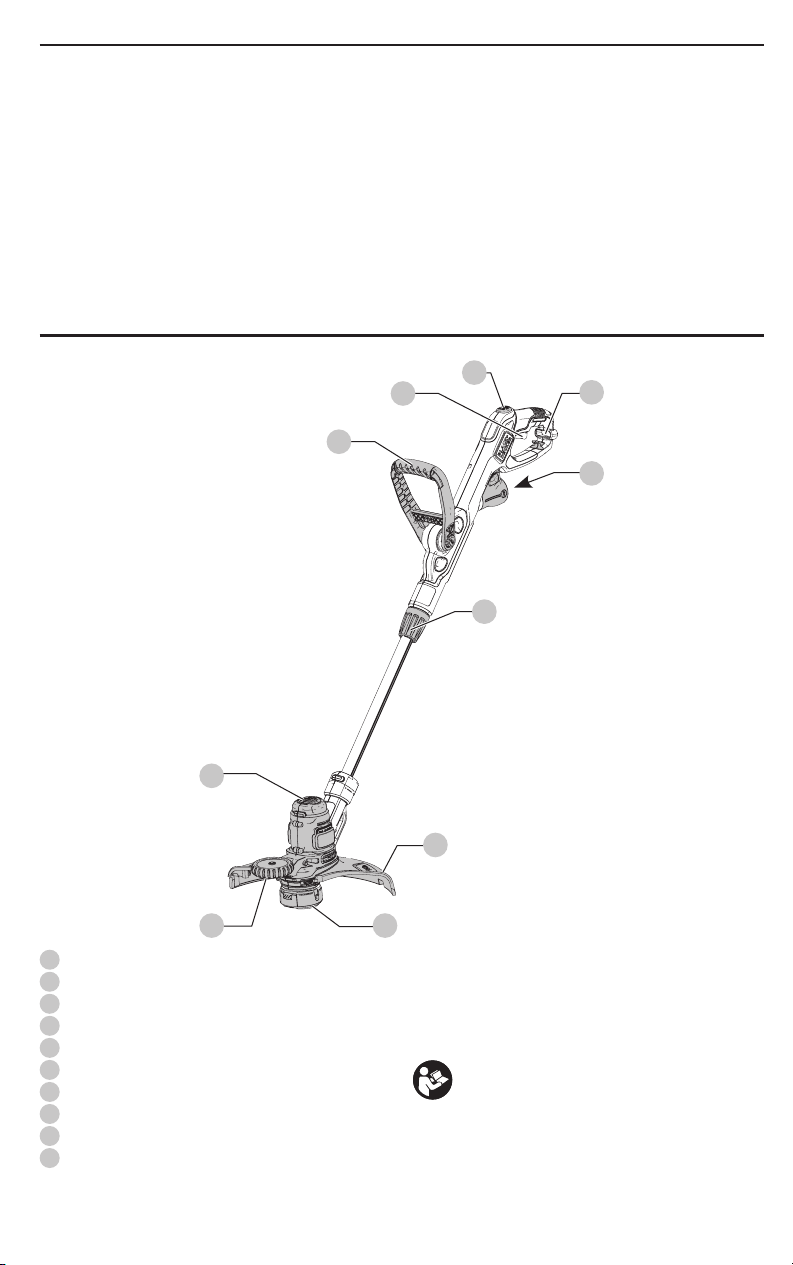

On/Off trigger switch

EASYFEED

button

Cord retainer

Power cord plug

Auxillary handle

Collar

Motor housing

Edge guide wheel

Guard

Spool

Fig. A

ENGLISH

Important Safety Warnings



WARNING: When using electric gardening

appliances, basic safety precautions should always

be followed to reduce risk of fire, electric shock, and

personal injury, including thefollowing.



WARNING: Do not remove guard. The guard must be

attached during use. Operating this trimmer without

the guard will violate the product warranty.



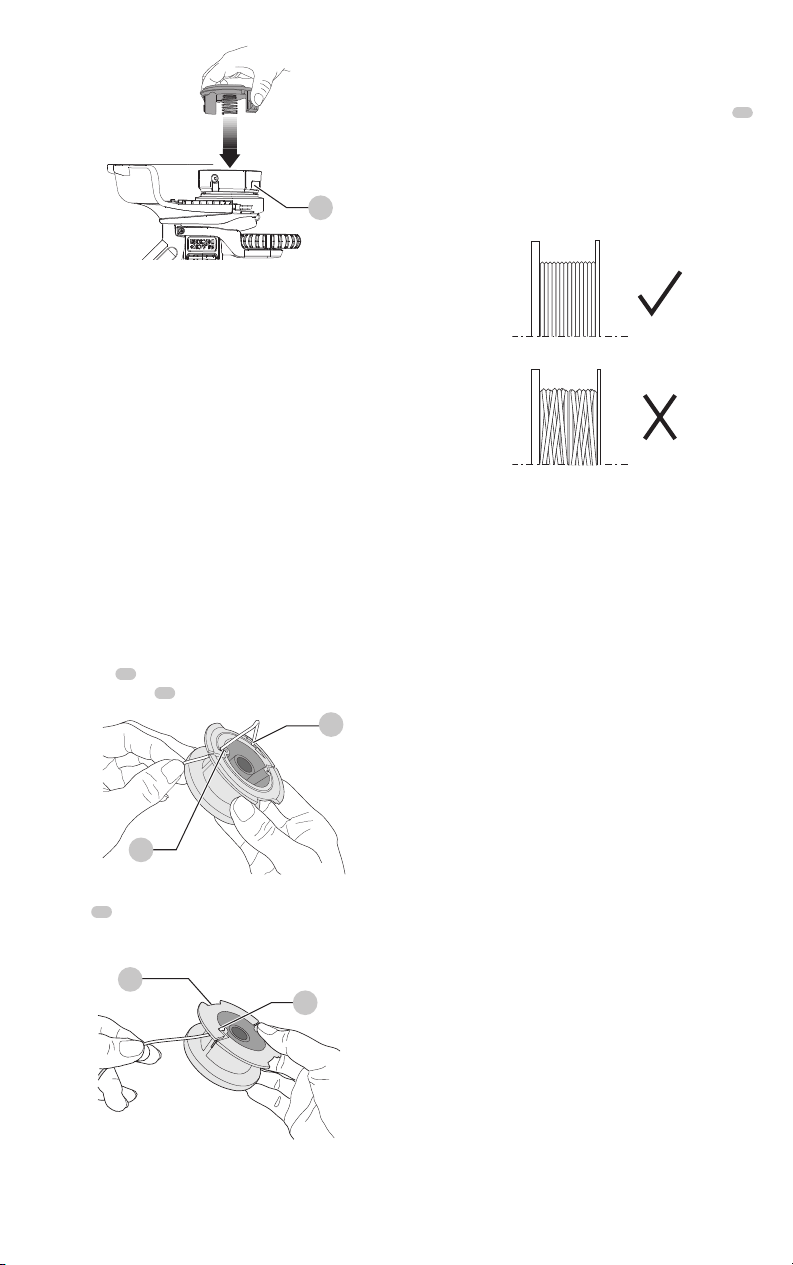

CAUTION: When replacing the line, use only 0.065"

(1.65 mm) diameter round line. Other diameters or

shapes may degrade performance or cause damage

to the trimmer.

READ ALL INSTRUCTIONS

• ALWAYS WEAR EYE PROTECTION – Wear safety spectacles

or goggles at all times when plugged in. These items are

available forpurchase.

• GUARD - Do not use this appliance without the

guardattached.

• DRESS PROPERLY – Do not wear loose clothing or

jewelry. They can be caught in moving parts. Gloves and

substantial rubber soled footwear are recommended

when working outdoors. Don’t operate the appliance

when barefoot or wearing open sandals. Wear heavy long

pants to protect your legs. Wear protective hair covering

to contain longhair.

• NYLON LINE – Keep face, hands and feet clear of rotating

nylon line at alltimes.

• THE ROTATING LINE PERFORMS A CUTTING FUNCTION–

Use care when trimming around screens and

desirableplantings.

• DO NOT USE materials not recommended, such as metal

wire, rope, and thelike.

• KEEP ALL BYSTANDERS AWAY at a safe distance from work

area, especiallychildren.

• MAKE SURE that other persons and pets are at least

100feet (30m)away.

• TO REDUCE THE RISK of rebound (ricochet) injury, work

going away from any nearby solid object such as wall,

steps, large stone, tree, etc. Use great care when working

close to solid objects and where necessary, do trimming

byhand.

• AVOID ACCIDENTALLY STARTING – Don’t carry plugged-in

trimmer with finger on trigger.

• USE THE RIGHT APPLIANCE – Do not use this appliance for

any job except that for which it isintended.

• DON’T OVERREACH – Keep proper footing and balance at

alltimes.

• DON’T FORCE APPLIANCE – It will do the job better and

with less likelihood of a risk of injury at the rate for which

it wasdesigned

• DAMAGE TO UNIT – If you strike or become entangled

with a foreign object, stop appliance immediately, unplug,

check for damage and have any damage repaired before

further operation is attempted. Do not operate with a

broken hub orspool.

• DAMAGE TO CORD – Keep power cord away from rotating

line. If you damage the cord, unplug it from the power

supply before moving the tool or examining the damage. A

damaged cord must be replaced before further use.

• SECURE EXTENSION CORD using the cord retainer shown in

in this manual.

• DISCONNECT TRIMMER – when not in use, when replacing

line, or prior to cleaning.

• AVOID DANGEROUS ENVIRONMENTAL CONDITIONS – Do

not use electric appliances in damp or wet locations.

Follow all instructions in this Instruction Manual for proper

operation of your appliance. Don’t use the appliance in

therain.

• DO NOT OPERATE portable electric appliances in gaseous

or explosive atmospheres. Motors in these appliances

normally spark, and the sparks might ignitefumes.

• STORE IDLE APPLIANCES INDOORS when not in use,

appliances should be stored indoors in a dry, locked-up

place out of reach ofchildren.

• STAY ALERT – Do not operate this unit when you are tired,

ill, or under the influence of alcohol, drugs, ormedication.

• MAINTAIN APPLIANCES WITH CARE – Follow instructions

in maintenance section. Keep handles dry, clean and free

from oil andgrease.

• GROUND FAULT CIRCUIT INTERRUPTER (GFCI) protection

should be provided on the circuit(s) or outlet(s) to be used

for the trimmer. Receptacles are available having built-in

GFCI protection and may be used for this measure ofsafety.

• CHECK DAMAGED PARTS – Before further use of the

appliance, a guard or other part that is damaged should

be carefully checked to determine that it will operate

properly and perform its intended function. Check for

alignment of moving parts, binding of moving parts,

breakage of parts, mounting, and any other condition

that may affect its operation. A guard or other part that

is damaged should be properly repaired or replaced by

an authorized service center unless otherwise indicated

elsewhere in thismanual.

• DO NOT immerse appliance in water or squirt it with a

hose. DO NOT allow any liquid to get insideit.

• DO NOT store the appliance on or adjacent to fertilizers

orchemicals.

• DO NOT clean with a pressurewasher.

• Keep guards in place and in workingorder.

• Keep hands and feet away from cuttingarea.

• KEEP CHILDREN, BYSTANDERS AND ANIMALS AWAY from

the work area a minimum of 30 feet (10 meters) when

starting or operating theunit.

• INSPECT THE AREA before using the unit. Remove all debris

and hard objects such as rocks, glass, wire, etc. that can

ricochet, be thrown, or otherwise cause injury or damage

duringoperation.

• Do not leave appliance when plugged in. Unplug from

outlet when not in use and beforeservicing.

• DO NOT use with damaged cord or plug. If appliance is

not working as it should, has been dropped, damaged,

ENGLISH

left outdoors, or dropped into water, return it to a

servicecenter.

• DO NOT pull or carry by cord, use cord as a handle, or pull

cord around sharp edges or corners. Keep cord away from

heatedsurfaces.

• DO NOT unplug by pulling on cord. To unplug, grasp the

plug, not thecord.

• Do not handle plug or appliance with wethands.

• Turn off all controls beforeunplugging.

• This appliance is provided with double insulation. Use only

identical replacement parts. See instructions for Servicing

of Double-InsulatedAppliances.

• To reduce the risk of electric shock, use only with an

extension cord intended for outdoor use, such as SJW

orSJTW.

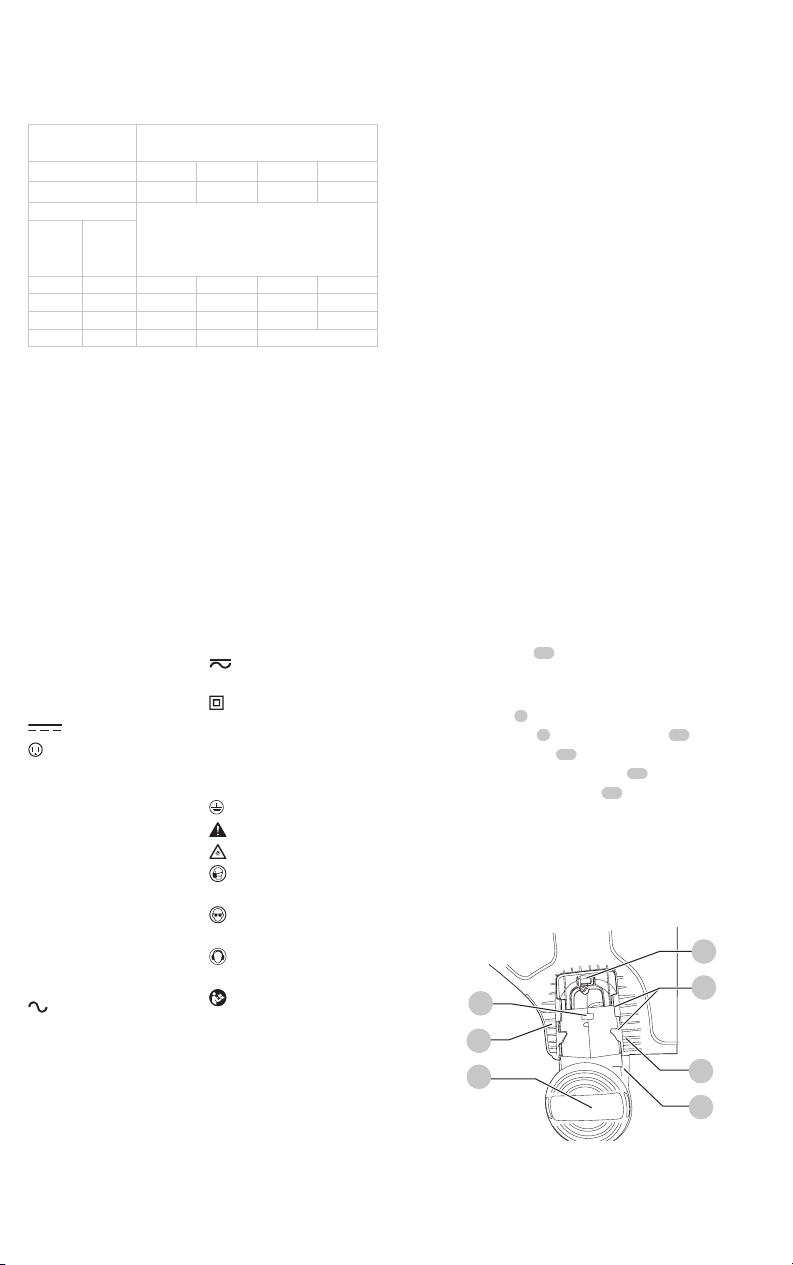

• Make sure your extension cord is in good condition and

is the correct size for your appliance. The Minimum

Gauge for Cord Sets chart below shows the correct size

to use depending on cord length and nameplate ampere

rating. If in doubt, use the next heavier gage. The smaller

the gage number, the heavier the cord. An undersized

extension cord will cause a drop in line voltage resulting in

loss of power and overheating

• Maintain Appliance With Care – Inspect extension cords

periodically and replace ifdamaged.

• To reduce the risk of disconnection of appliance cord from

the extension cord during operating:

a ) Make a knot as shown below; OR

b ) Use one of the plug-receptacle retaining straps or

connectors described in this manual; OR

c ) Secure the extension cord to the appliance plug as

shown or described in the OperatingInstructions.



WARNING: To reduce the risk of personal injury due to

a loose electrical connection between the appliance’s

plug and extension cord, firmly and fully attach the

appliance plug to the extension cord. Periodically

check the connection while operating to ensure it

is fully attached. Do not use an extension cord that

provides a loose connection. A loose connection may

result in overheating, fire, and increases the risk of

aburning.



WARNING: Do not use appliance if the switch trigger

does not turn the appliance on or off. Any appliance

that can not be controlled with the switch trigger is

dangerous and must berepaired.



WARNING: Some dust created by this product

contains chemicals known to the State of California to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

• compounds in fertilizers

• compounds in insecticides, herbicides

andpesticides

• arsenic and chromium from chemically

treatedlumber

To reduce your exposure to these chemicals, wear approved

safety equipment such as dust masks that are specially

designed to filter out microscopicparticles.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

Safety Rules and Instructions:

Extension Cords



WARNING: To reduce the risk of electric shock, use

only with an extension cord intended for outdoor

use, such as an extension cord of cord type SW-A,

SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A. or

SJTOW-A.

Make sure your extension cord is in good condition. When

using an extension cord, be sure to use one heavy enough

to carry the current your product will draw. An undersized

cord will cause a drop in line voltage resulting in loss of

power and overheating. The table shows the correct size

to use depending on cord length and nameplate ampere

rating. If in doubt, use the next heavier gauge. The smaller

the gauge number, the heavier the cord. If the extension

will be used outside, the cord must be suitable for outdoor

work. The letters “WA” on the cord jacket indicate that the

cord is suitable for outdoor use.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

ENGLISH

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

Safety Rules and Instructions:

Polarized Plug

To reduce the risk of electric shock, this equipment has

a polarized plug (one blade is wider than the other). This

equipment must be used with a suitable polarized 2 wire or

3 wire extension cord. Polarized connections will fit together

only one way. Make sure that the receptacle end of the

extension cord has large and small blade slot widths. If the

plug does not fit fully into the extension cord, reverse the

plug. If it still does not fit, obtain a suitable extension cord. If

the extension cord does not fit fully into the outlet, contact a

qualified electrician to install the proper outlet. Do not change

the tool plug or extension cord in anyway.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. BLACK+DECKER tools are factory

tested; if this tool does not operate, check powersupply.

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Fig. A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

This appliance is designed for residential outdoor

trimmingapplications.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



WARNING: Unplug the trimmer before attempting

to attach the guard, EDGE GUIDE OR HANDLE. NEVER

OPERATE TOOL WITHOUT GUARD FIRMLY IN PLACE.

THE GUARD MUST ALWAYS BE ON THE TOOL TO

PROTECT THE USER.

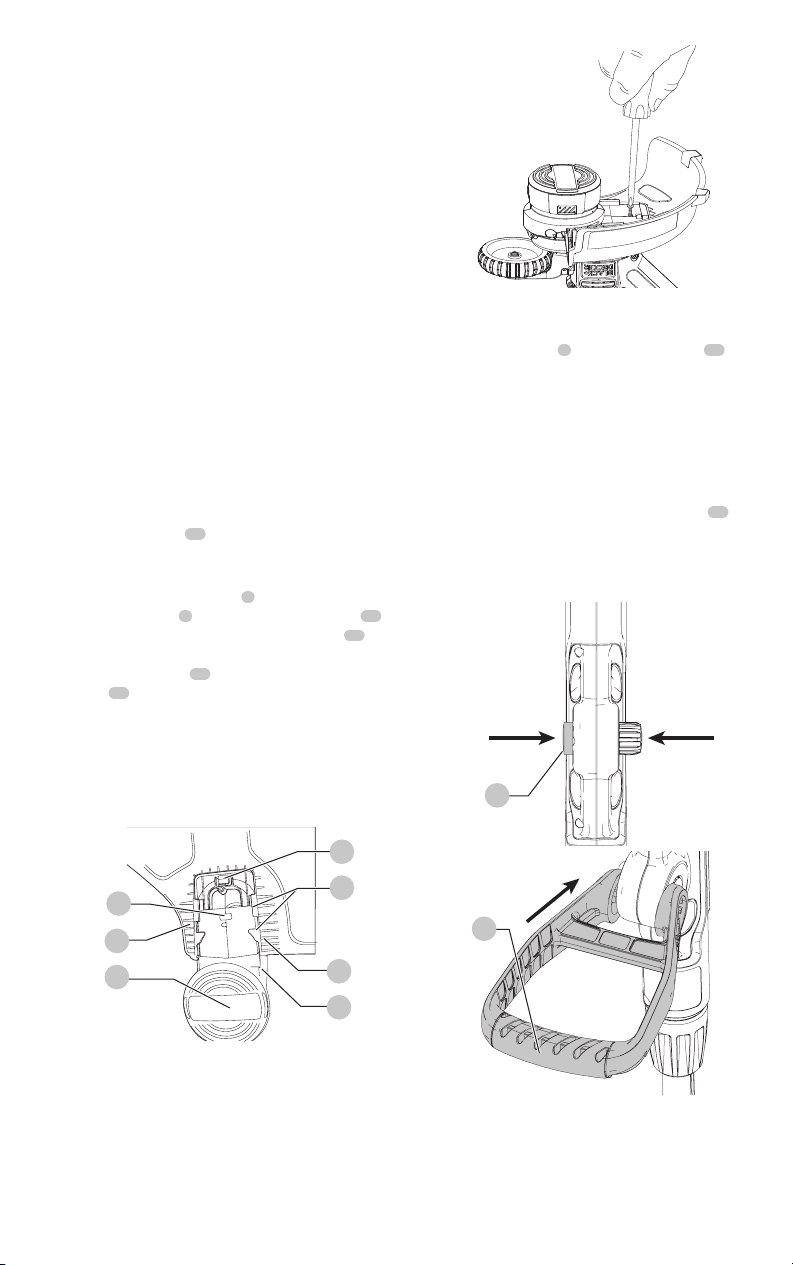

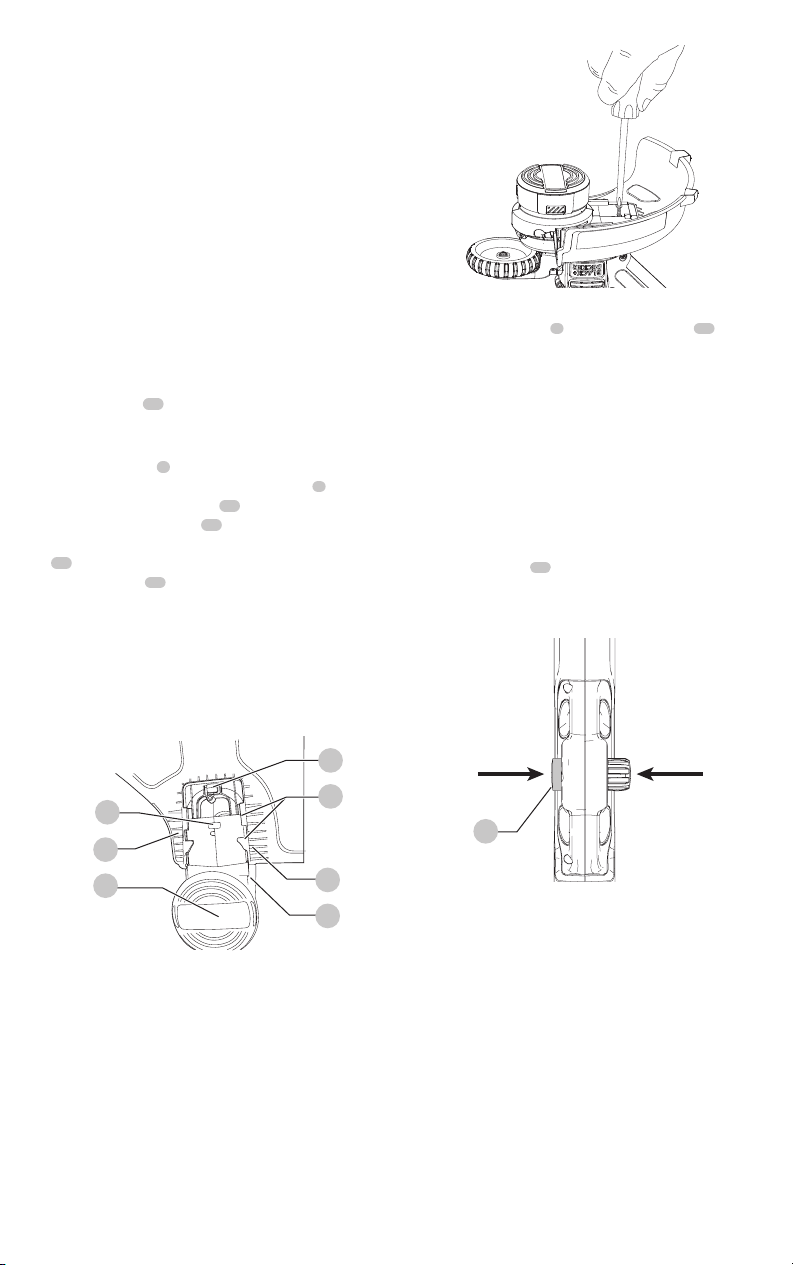

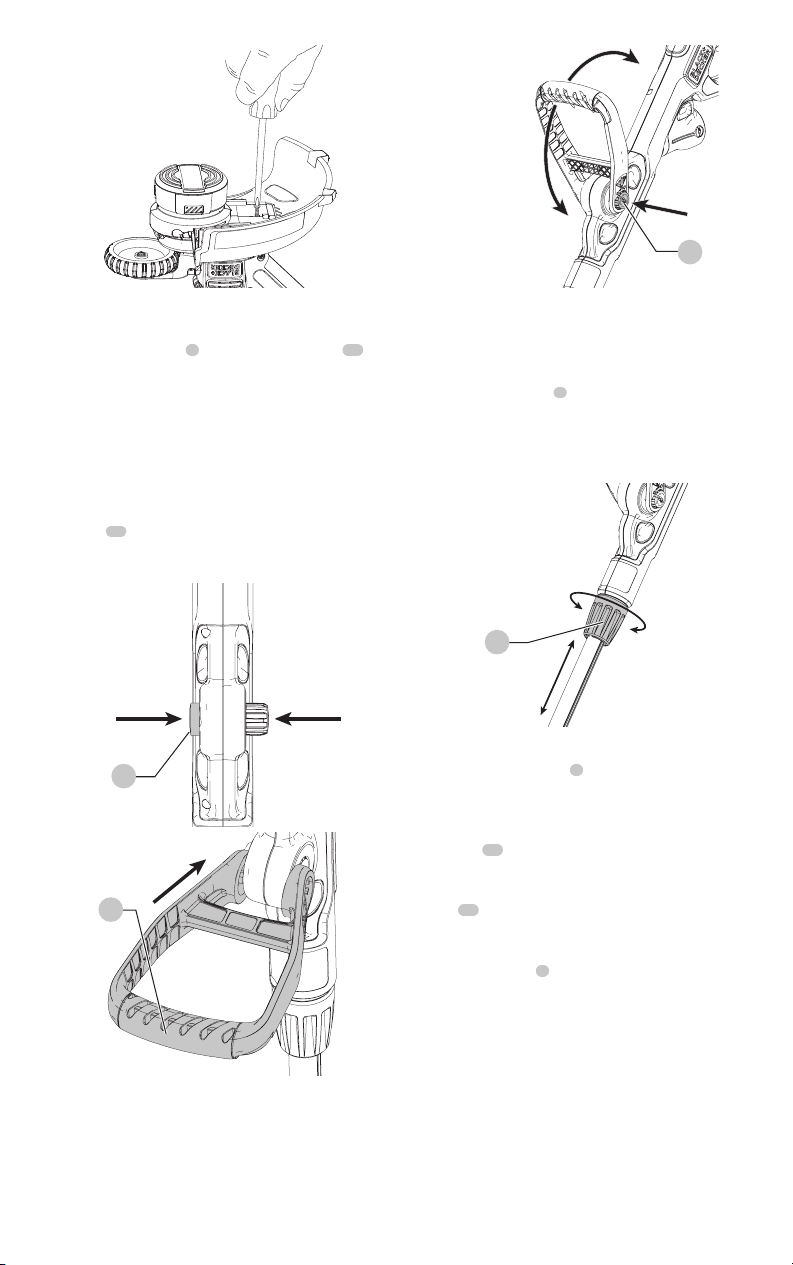

Attaching the Guard (Fig. B, C)



WARNING: NEVER OPERATE TRIMMER WITHOUT

GUARD FIRMLY IN PLACE.

• Turn the trimmer upside down so that you are looking

down at the spool

• Remove the screw from the guard with a

Phillipsscrewdriver.

• Turn the guard

upside down and slide it fully onto

the motor housing

. Make sure the tabs

on the

guard engage the ribs

on the motor housing as

shown in Figure B. The locking tab

should have

snapped into the housing slot

• Continue to slide the guard on until you hear it “snap”

into place.

• Insert the guard screw as shown in Figure C to complete

the guard assembly.

• Once the guard is installed, remove the covering from

the line cut-off blade, located on the edge of the guard.

Fig. B

ENGLISH

Fig. C

Attaching the Auxiliary Handle

(Fig. D, E, F)

• To attach the handle

, press in on the buttons

both sides of the upper housing as shown in figure D.

• Position the handle as shown in figure E, matching

up the grooved side of the handle with the grooved

button. Partially push the handle on so that it will hold

the buttons in when you release them with your hand.

• Push the handle completely onto the housing and

position it slightly until it “snaps” into place (Fig. F).

• To adjust the handle up or down, press in on the

button

and raise or lower the handle.

• The handle should be adjusted so that your front arm is

straight when the trimmer is in the working position.

Fig. D

Fig. E

Fig. F

Height Adjustment (Fig. G)



CAUTION: Adjust the length of the trimmer to obtain

proper working positions as shown in figure I3.

• The overall height of the trimmer can be adjusted by

loosening the collar

and rotating it in the direction of

the arrow shown in figure G.

• Move the upper housing straight up or down. When the

desired height is achieved, tighten the collar by rotating

it opposite of the direction shown in figure G.

Fig. G

Attaching Extension Cord (Fig. H)

An extension cord retainer

is built into the switch handle

that prevents the cord from coming unplugged.

• To use this feature, simply double the extension cord

about 8" (203 mm) from the end, and insert it into

the slot

in the end of the handle area as shown in

figureH.

• Hook the loop formed by doubling the cord over the

tab

. Gently tug on the cord to ensure that it is firmly

retained in the trimmer’s handle.

• Plug the receptacle end of the extension cord into the

power cord plug

in the trimmer.

ENGLISH

Fig. H

27 14

Releasing the cutting line

For shipping purposes, the cutting line is taped to the

spoolhousing.

• Remove the tape holding the cutting line to the

spoolhousing.

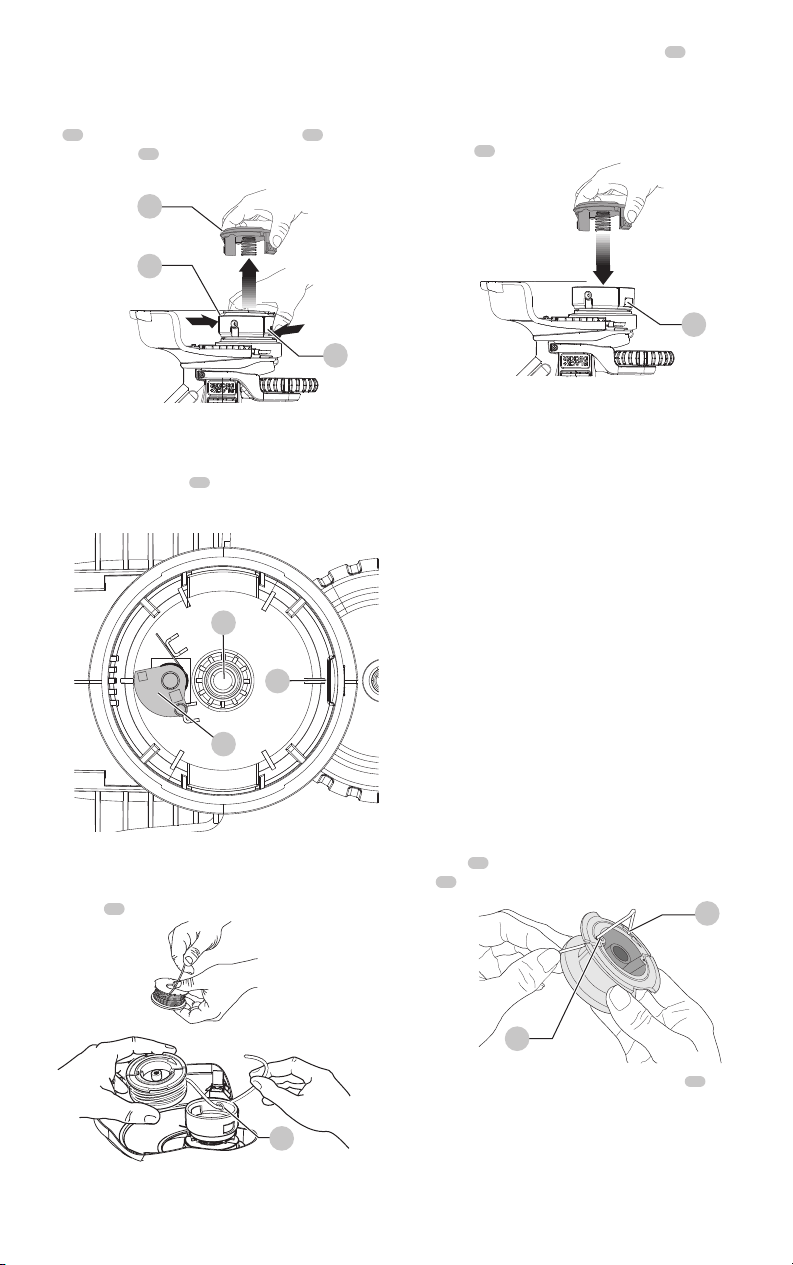

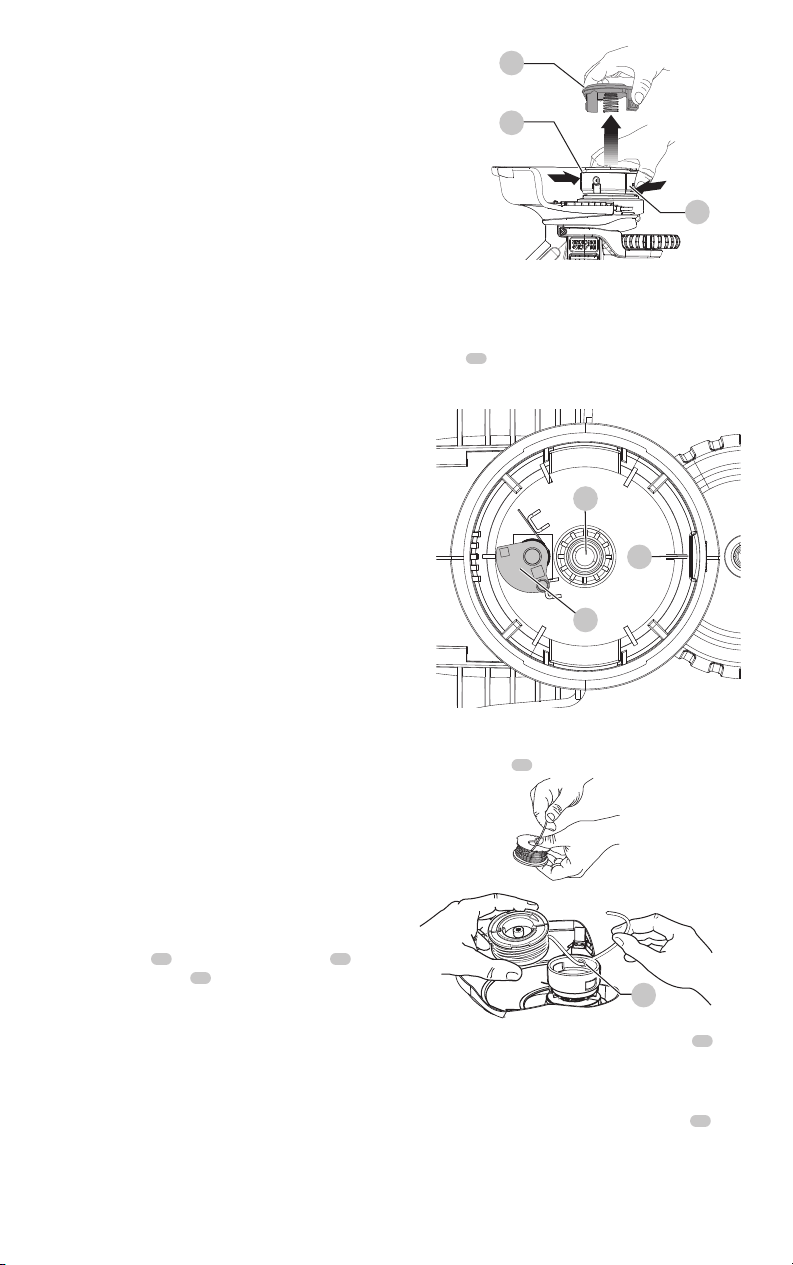

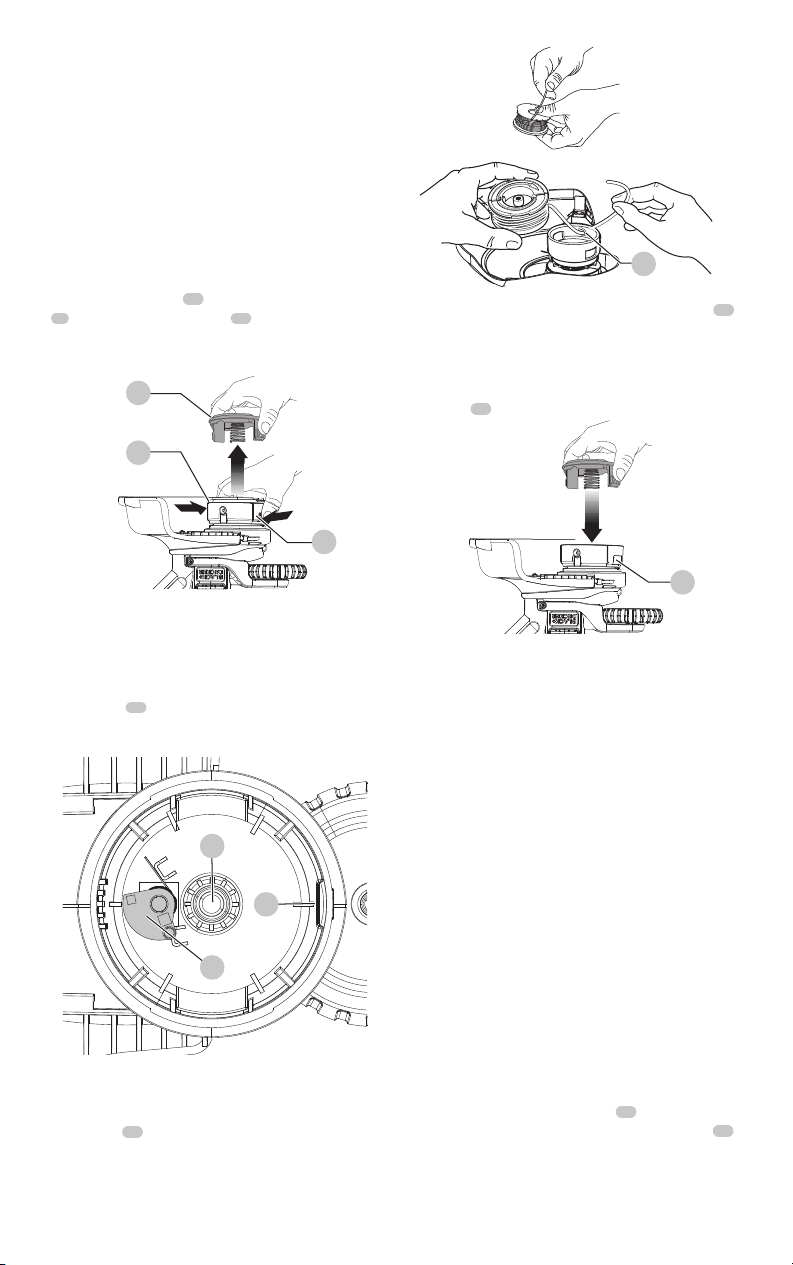

• See "Replacing the Spool" for instructions for removing

the spool

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



WARNING: Always use proper eye protection that

conforms to ANSI Z87.1 (CAN/CSA Z94.3) while

operating this appliance.



CAUTION: Before you begin trimming, only use the

appropriate type of cutting line.



CAUTION: Inspect area to be trimmed and remove

any wire, cord, or string-like objects which could

become entangled in the rotating line or spool. Be

particularly careful to avoid any wire which might be

bent outwardly into the path of the trimmer, such as

barbs at the base of a chain link fence.

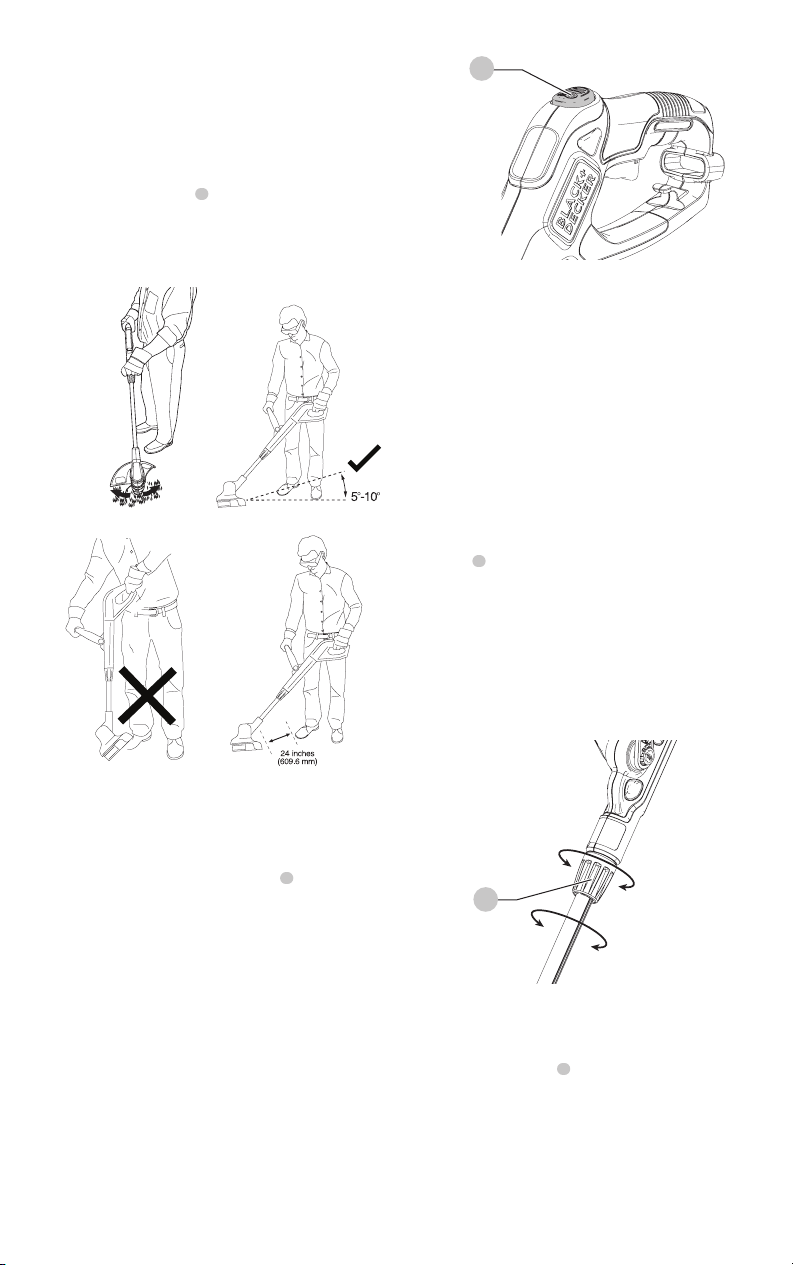

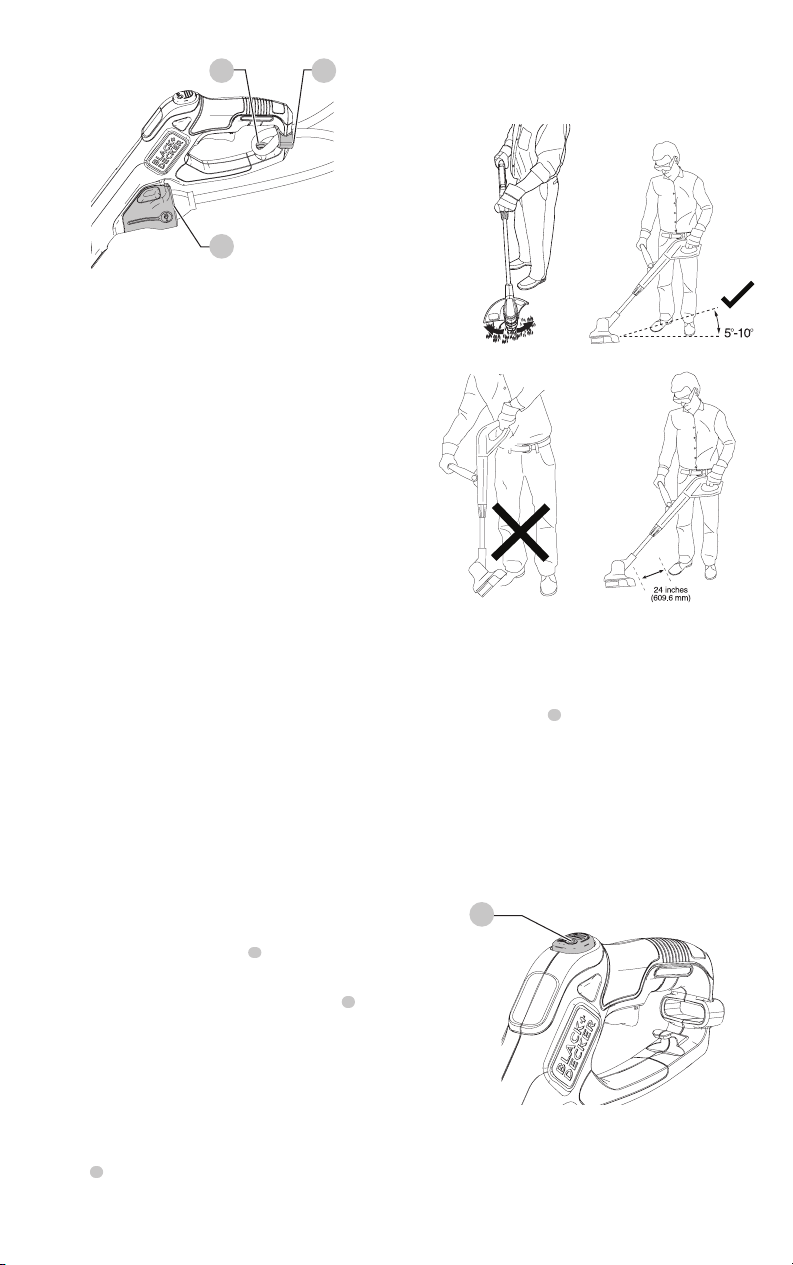

Proper Hand Position (Fig. I)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main handle

and one hand on the auxiliary handle

5

Switching On and Off

To switch the trimmer on, squeeze the trigger switch

To switch the trimmer off, release the trigger switch.

Operating the Trimmer

• With the unit on, angle unit and slowly swing the

trimmer side to side as shown in figure I.

• Maintain a cutting angle of 5° to 10° as shown in

Figure IA. Do not exceed 10° (Fig. IB). Cut with the tip of

the line. To keep distance from hard surfaces use edge

wheel

• Maintain a minimum distance of 24" (609.6 mm)

between the guard and your feet as shown in figure I.

To acheive this distance adjust the overall height of the

trimmer as shown in figure G.

Fig. I Fig. IA

Fig. IB Fig. IC

EASYFEED

Button (Fig. J)

The EASYFEED

feature allows you to advance the length

of cutting line available while trimming.

• To extend the cutting line, fully depress the

EASYFEED

button

while trimming and then

release (Fig. J).

NOTE: The trimmer will stop cutting when the EASYFEED

button is pressed and will resume cutting when released.

• For maximum line length, press the button multiple

times until you hear the cutting line hitting the guard.

NOTE: Do not continue to press the EASYFEED

button

once the maximum length is reached. This will result in

overfeeding and will consume string quickly.

Fig. J

Convert to Edging Mode (Fig. K)

The trimmer can be used in trimming mode or edging

mode to trim overhanging grass along lawn edges and

flower beds.

ENGLISH



WARNING: Disconnect the plug from the power

source before making any adjustments.



WARNING: When being used as an Edger, stones,

pieces of metal and other objects can be thrown out

at high speed by the line. The trimmer and guard

are designed to reduce the danger. However, MAKE

SURE that other persons and pets are at least 100 feet

(30m)away.

• To operate as a maintenance edger, turn the collar

shown in figure K.

• Hold the metal shaft and rotate the lower housing 180°

as shown in figure K.

• Turn the collar back until tight.

NOTE: The metal shaft and housing will only rotate in

onedirection.

• To return to the trimming position, loosen the lock

collar and rotate the lower housing back 180° and

retightening the collar.

Fig. K

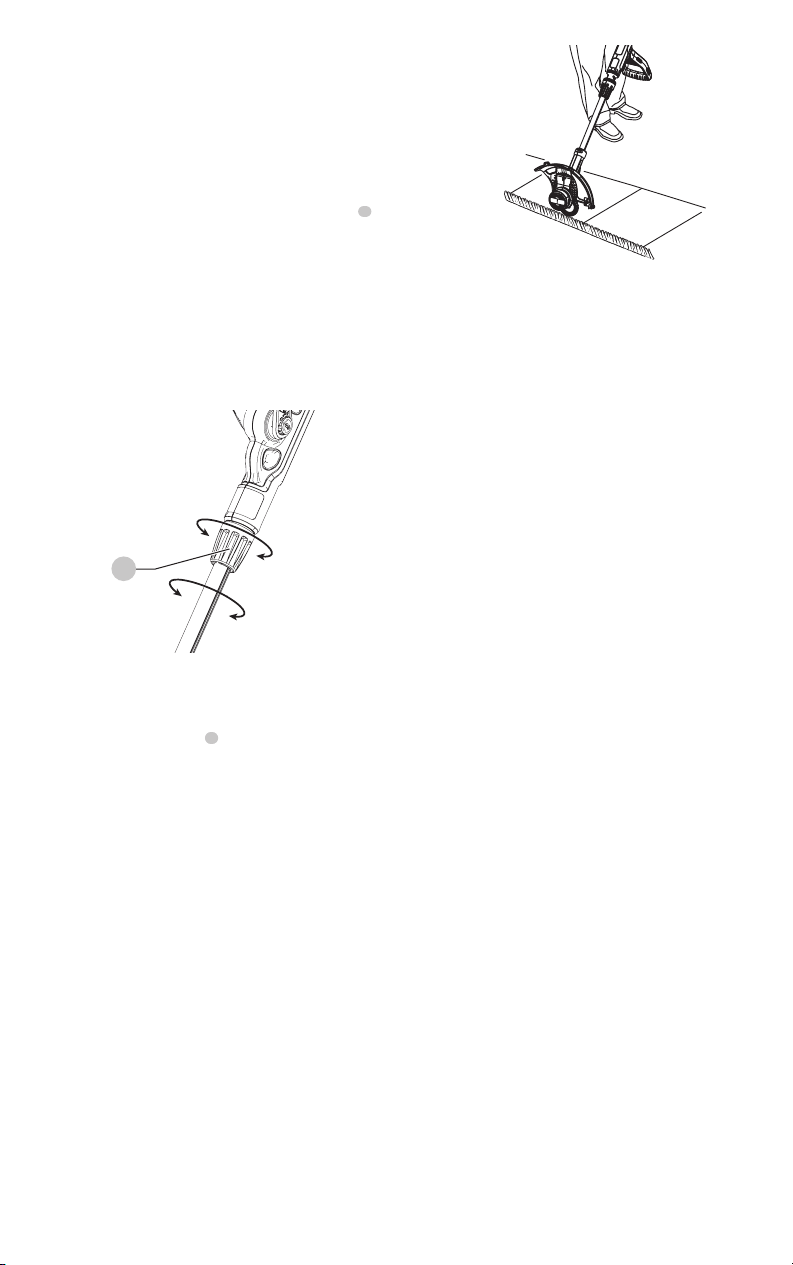

Edging (Fig. L)

Optimum cutting results are achieved on edges deeper than

2" (50 mm). Do not use this trimmer to createtrenches.

• Using the edging wheel

, guide the trimmer as shown

in figure L.

• Position the edging wheel on the edge of the sidewalk

or abrasive surface so the cutting line is over the grass or

dirt area to be edged.

NOTE: The line feed system may not operate correctly if

wheeled edge guide is not used.

NOTE: You will experience faster than normal cutting line

wear if the edging wheel is positioned too far from the

edge with the cutting line positioned over the sidewalk or

abrasive surface.

• To make a closer cut, slightly tilt the trimmer.

• Return to the trimming postion by loosening the lock

collar and rotating the lower housing back 180°. The

tool will lock in the trimmer position.

Fig. L

Cutting Line / Line Feeding

Your trimmer uses .065" (1.65 mm) diameter, ROUND nylon

line. During use, the tips of the nylon lines will become

frayed and worn. Press the EASYFEED

button to feed and

trim a fresh length of line. Cutting line will wear faster and

require more feeding if the cutting or edging is done along

sidewalks or other abrasive surfaces or heavier weeds are

being cut. Do not bump trimmer on ground in attempt to

feed line or for any other purposes.

Helpful Cutting Tips

• Use the tip of the string to do the cutting; do not force

string head into uncut grass.

• Wire and picket fences cause extra string wear, even

breakage. Stone and brick walls, curbs, and wood may

wear string rapidly.

• Do not allow spool cap to drag on ground or other surfaces.

• In long growth, cut from the top down and do not

exceed 12" (304.8 mm) high.

• Keep trimmer tilted toward the area being cut; this is

the best cutting area.

• The trimmer cuts when passing the unit from the left to

right. This will avoid throwing debris at the operator.

• Avoid trees and shrubs. Tree bark, wood moldings, siding,

and fence posts can easily be damaged by the string.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

1. Keep the air intake slots clean to avoid overheating.

2. Your trimmer line can dry out over time. To keep your

line in top condition, store spare pre-wound spools or

bulk line in a plastic, sealable bag with a tablespoon

ofwater.

3. Plastic parts may be cleaned by using a mild soap and

a damp rag.

4. The line cutter on the edge of the guard can dull over

time. It is recommended you periodically touch-up the

sharpness of the blade with a file.

ENGLISH

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories



WARNING: Since accessories, other than those

offered by BLACK+DECKER, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

BLACK+DECKER recommended accessories should be

used with thisproduct.



WARNING: The use of any accessory not

recommended by BLACK+DECKER for use with this

trimmer could be hazardous.



CAUTION: Before you begin trimming, only use the

appropriate type of cutting line.

Use BLACK+DECKER replacement spool Model No. AF-100,

and replacement cap RC-100.

Reload nylon line (either bulk or prewound replacement

spool) as shown in this manual.

• USE ONLY .065" (1.65 mm) DIAMETER ROUND NYLON

LINE. Do not use serrated or heavier gauge line, as

they will overload the motor and cause overheating.

This line is available at your local dealer or authorized

servicecenter.

• Other replacement parts (guards, spool caps, etc.) are

available through BLACK+DECKER service centers. To

find your local service location call: 1-800-544-6986 or

visit www.blackanddecker.com.

Replacing the Spool (Fig. M—P)



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

• Unplug trimmer.

• Depress the tabs

and remove the spool cap

21

from the spool housing

in the trimmer head

(Fig.M).

Fig. M

• For best results, replace spool with BLACK+DECKER

model no. AF-100.

• Grasp empty spool with one hand and spool housing

with other hand and pull spool out.

• If lever

(Fig. N) in base of housing becomes

dislodged, replace in correct position before inserting

new spool into housing.

Fig. N

• Remove any dirt and grass from the spool and housing.

• Unfasten the end of the cutting line and guide the line

into the eyelet

(Fig. O).

Fig. O

• Take the new spool and push it onto the boss

the housing (Fig. N). Rotate the spool slightly until it is

seated. The line should protrude approximately 5-3/8"

(136 mm) from the housing.

• Align the tabs on the spool cap with the slots

in the

housing (Fig. P).

ENGLISH

Fig. P

• Push the cap onto the housing until it snaps securely

into place.



CAUTION: To avoid trimmer damage, if the cutting

line protrudes beyond the trimming blade, cut it off so

that it just reaches the blade.

Rewinding Spool From Bulk Line (Fig.

Q—S)

(use only .065 in. ROUND diameter line)

Bulk line is also available for purchase from your local

retailer. NOTE: Hand wound spools from bulk line are likely

to become tangled more frequently than BLACK+DECKER

factory wound spools. For best results, factory wound spools

are recommended.

To install bulk line, follow the steps below:

• Unplug trimmer.

• Remove the empty spool from the trimmer as described

in “REPLACING THE SPOOL”.

• Remove any remaining cutting line from the spool.

• Make a fold at the end of the cutting line at about 3/4"

(19 mm)

. Feed the cutting line into one of the line

anchoring slots

as shown in figure Q.

Fig. Q

• Insert the 3/4" (19 mm) end of the bulk line into the

hole

in the spool adjacent to the slot as shown in

figure R. Make sure the line is pulled tight against the

spool as shown in figure R.

Fig. R

• Wind the cutting line onto the spool in the direction of

the arrow on the spool. Make sure to wind the line on

neatly and in layers. Do not crisscross (Fig. S).

• When the wound cutting line reaches the recesses

cut the line. (Fig. R).

• Fit the spool onto the trimmer as described in

“REPLACING THE SPOOL”.



CAUTION: Before you begin trimming, only use the

appropriate type of cutting line.

Fig. S

Troubleshooting

Trimmer Runs Slowly

1. Unplug the trimmer.

2. Check that the spool housing can rotate freely.

Carefully clean it if necessary.

3. Check that the cutting line does not protrude more

than approximately 5-3/8" (136 mm) from the spool.

If it does, cut it off so that it just reaches the line

trimmingblade.

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a BLACK+DECKER

factory service center or a BLACK+DECKER authorized

service center. Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

ENGLISH

TWO-YEAR LIMITED WARRANTY

Black & Decker (U.S.) Inc. warranties this product to be free

from defects in material or workmanship for a period of

two (2) years following the date of purchase, provided that

the product is used in a home environment. This limited

warranty does not cover failures due to abuse, accidental

damage or when repairs have been made or attempted

by anyone other than BLACK+DECKER and its Authorized

Service Centers. A defective product meeting the warranty

conditions set forth herein will be replaced or repaired at no

charge in either of two ways:

The first, which will result in exchanges only, is to return

the product to the retailer from whom it was purchased

(provided that the store is a participating retailer). Returns

should be made within the time period of the retailer’s

policy for exchanges. Proof of purchase may be required.

Please check with the retailer for its specific return policy

regarding time limits for returns or exchanges.

The second option is to take or send the product (prepaid)

to a BLACK+DECKER owned or authorized Service Center

for repair or replacement at BLACK+DECKER’s option.

Proof of purchase may be required. BLACK+DECKER

owned and authorized service centers are listed online

at www.blackanddecker.com. This warranty does not

apply to accessories. This warranty gives you specific

legal rights aand you may have other rights which vary

from state to state or province to province. Should you

have any questions, contact the manager of your nearest

BLACK+DECKER Service Center. This product is not intended

for commercial use, and accordingly, such commercial

use of this product will void this warranty. All other

guarantees, express or implied, are hereby disclaimed.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

check country specific warranty information contained in

the packaging, call the local company or see the website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-800-544-6986

for a free replacement.

Imported by Black & Decker (U.S.), Inc.

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

1-800-544-6986

Troubleshooting Guide

BE SURE TO FOLLOW SAFETY RULES AND INSTRUCTIONS

For assistance with your product, visit our website at www.blackanddecker.com for a list of service centers, or call the

BLACK+DECKER Customer Care Center at 1-800-544-6986.

PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION

- Trimmer will not start. - Cord is not plugged in.

- Circuit fuse is blown.

- Circuit breaker is tripped.

- Cord or switch is damaged.

- Plug tool into a working outlet.

- Replace circuit fuse. (If the

product repeatedly causes the

circuit fuse to blow, discontinue

use immediately and have

it serviced by an authorized

BLACK+DECKER service center.

- Reset circuit breaker. (If the

product repeatedly causes the

circuit breaker trip, discontinue

use immediately and have

it serviced by an authorized

BLACK+DECKER service center.

- Have cord or switch replaced at

an authorized BLACK+DECKER

service center.

- Cutting line is consumed

quickly in edge mode.

- Edging too far from edge

of sidewalks or abrasive

surfaces.

- The cutting line is hitting

the sidewalk or abrasive

surfaces.

- Ensure edging wheel is on the

edge of the surface and the

cutting line is positioned in the

grass or dirt area to be edged,

not the sidewalk or abrasive

surface.

FRANÇAIS

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil BLACK+DECKER, composez le

numéro sans frais : 1-800-4-BLACK+DECKER (1-800-

433-9258).

Gâchette

Bouton d’alimentation facile EASYFEED

Crochets d’enroulement du cordon

Fiche du cordon d’alimentation

Poignée auxiliaire

Serre-tige

Carcasse moteur

Roulette-guide de bordure

Protecteur

Bobine

Fig. A

FRANÇAIS

Avertissements importants concernant la

sécurité



AVERTISSEMENT: lors de l’utilisation d’outils de

jardinage électriques, les mesures de précaution

de base devraient toujours être prises pour réduire

la possibilité d’incendie, de choc électrique et de

blessures, en suivant les recommandations suivantes.



AVERTISSEMENT: ne pas retirer le protecteur. Le

protecteur doit être fixé durant l’utilisation. Utiliser

ce taille-bordure sans le protecteur porte atteinte à la

garantie du produit.



ATTENTION: lorsque vous remplacez le fil, utilisez

seulement un fil rond d’un diamètre de 1,65 mm

(0,065 po.). D’autres diamètres ou formes pourraient

réduire la performance ou endommager le taille-

bordure.

LISEZ TOUTES LES INSTRUCTIONS

• PORTEZ TOUJOURS UNE PROTECTION POUR LES YEUX :

portez des lunettes de sécurité ou de protection en tout

temps aussitôt que vous branchez l’outil. Ces articles sont

disponibles pour un achat.

• PROTECTEUR : ne pas utiliser cet outil sans avoir fixé le

protecteur.

• PORTEZ DES VÊTEMENTS APPROPRIÉS : ne pas porter des

vêtements amples ou des bijoux. Il peuvent se coincer dans

les pièces qui se déplacent. Les gants et les chaussures

à semelles en caoutchouc solides sont recommandés

lorsque vous travaillez à l’extérieur. Ne pas utiliser cet

outil lorsque vous êtes pieds nus ou que vous portez

des sandales ouvertes. Portez des pantalons longs pour

protéger vos jambes. Pour les cheveux longs, attacher en

retrait ou porter un filet à cheveux.

• FIL EN NYLON : gardez votre visage, vos mains et vos pieds

hors de portez du fil en rotation en tout temps.

• LE FIL EN ROTATION A UNE FONCTION DE COUPE : faites

attention lorsque vous coupez autour des moustiquaires et

des plantes désirables.

• NE PAS UTILISER des matériaux non recommandés,

comme un fil de métal, une corde et d’autres matériaux

semblables.

• GARDEZ TOUS LES PASSANTS ÉLOIGNÉS : à une distance

sécuritaire de la zone de travail, particulièrement les

enfants.

• ASSUREZ-VOUS que les autres personnes et les animaux

sont à une distance d’au moins 100 pieds (30 m).

• AFIN DE RÉDUIRE LE RISQUE de blessures par rebond

(ricochet), travaillez à distance de tout objet solide à

proximité comme un mur, des marches, une grosse pierre,

un arbre, etc. Faites très attention lorsque vous travaillez

près d’objets solides et au besoin, faites une coupe à la

main.

• ÉVITEZ LES DÉMARRAGES ACCIDENTELS : ne pas

transporter le taille-bordure branché avec votre doigt sur

la gâchette.

• UTILISEZ LE BON OUTIL : ne pas utiliser cet outil pour toute

tâche autre que celles pour lesquelles il est conçu.

• NE PAS S’ÉTIRER : maintenez vos pieds bien d’aplomb sur le

sol et un bon équilibre en tout temps.

• Ne pas forcer l’outil : le travail sera mieux fait et avec moins

de probabilité de risque à la vitesse pour laquelle il a été

conçu.

• DOMMAGES À L’OUTIL : si vous frappez ou si vous emmêlé

avec un objet étranger, arrêtez immédiatement l’outil,

débranchez-le, vérifiez les dommages et faites réparer les

dommages avant de tenter de le réutiliser. Ne pas l’utiliser

avec un moyeu ou une bobine brisé.

• DOMMAGES AU CORDON : éloignez le cordon

d’alimentation du fil en rotation. Si vous endommagez

le cordon, débranchez-le de l’alimentation électrique

avant de déplacer l’outil ou d’examiner les dommages.

Un cordon endommagé doit être remplacé avant toute

utilisation ultérieure.

• SÉCURISEZ LA RALLONGE à l’aide de l’enrouleur du cordon

illustré dans ce manuel.

• DÉBRANCHEZ LE TAILLE-BORDURE : lorsque vous ne

l’utilisez pas, lorsque vous remplacez le fil ou avant de le

nettoyer.

• ÉVITEZ LES CONDITIONS ENVIRONNEMENTALES

DANGEREUSES :ne pas utiliser des outils électriques

dans des endroits humides ou mouillés. Suivez toutes

les instructions dans le manuel d’instructions pour une

utilisation appropriée de votre outil. Ne pas utiliser l’outil

sous la pluie.

• NE PAS UTILISER les outils électriques portatifs dans une

atmosphère gazeuse ou explosive. Les moteurs de ces

outils produisent des étincelles et ces étincelles pourraient

enflammer les vapeurs.

• ENTREPOSEZ LES OUTILS ARRÊTÉS À L’INTÉRIEUR : lorsqu’ils

ne sont pas utilisés, les outils doivent être entreposés à

l’intérieur dans un endroit sec et verrouillé hors de portée

des enfants.

• DEMEUREZ VIGILANT : ne pas utiliser cet outil lorsque vous

êtes fatigué, malade ou sous l’influence de l’alcool, de

drogues ou de médicaments.

• ENTRETENEZ VOS OUTILS AVEC SOINS : suivez les

instructions dans la section Entretien. Garder vos mains

sèches, propres et exemptes de graisse et de poussière.

• La protection du DISJONCTEUR DIFFÉRENTIEL DE FUITE

À LA TERRE DDFT doit être fournie sur le(s) circuit(s)

ou les prise(s) pour être utilisée avec le taille-bordure. Les

connecteurs femelles sont disponibles avec une protection

DDFT intégrée et peuvent être utilisés pour cette mesure

de sécurité.

• VÉRIFIEZ LES PIÈCES ENDOMMAGÉES : avant toute

utilisation ultérieure de l’outil, un protecteur ou une autre

pièce qui est endommagé doit être soigneusement vérifié

afin de déterminer s’il fonctionnera correctement et s’il

effectuera la fonction prévue. Vérifiez l’alignement des

pièces qui se déplacent, les fixations des pièces qui se

déplacent, le bris des pièces, le montage et tout autre état

qui peut affecter son utilisation. Un protecteur ou une

autre pièce qui est endommagé doit être convenablement

réparé ou remplacé par un centre de services autorisé sauf

indication contraire dans ce manuel.

FRANÇAIS

• NE PAS immerger l’outil dans l’eau ou l’asperger avec un

tuyau. NE PAS laisser pénétrer tout liquide à l’intérieur.

• NE PAS entreposer l’outil sur ou près de fertilisants ou de

produits chimiques.

• NE PAS nettoyer avec une laveuse à pression.

• Maintenez les protecteurs en place en bon état de

fonctionnement.

• Gardez vos mains et vos pieds à distance de la zone de

coupe.

• GARDEZ LES ENFANTS, LES PASSANTS ET LES ANIMAUX

LOIN de la zone de travail à un minimum de 30 pieds (10

mètres) lorsque vous démarrez ou utilisez l’outil.

• INSPECTEZ LA ZONE avant d’utiliser l’outil. Retirez tous des

débris et les objets durs comme des roches, du verre, les fils,

etc. qui peuvent ricocher, être projetés ou d’une façon ou

d’une autre causer une blessure ou des dommages durant

l’utilisation.

• Ne pas laisser l’outil lorsqu’il est branché. Débranchez-le de

la prise lorsqu’il n’est pas utilisé et avant l’entretien.

• NE PAS utiliser avec un cordon ou une fiche endommagés.

Si l’outil ne fonctionne pas comme il le devrait, a été

échappé, endommagé, laissé à l’extérieur ou échappé

dans l’eau, retournez-le dans un centre de services.

• NE PAS tirer ou transporter par le cordon, utiliser le cordon

comme une poignée, ou enrouler le cordon autour de

bords ou coins coupants. Gardez le cordon hors de portée

de surfaces chaudes.

• NE PAS débrancher en tirant sur le cordon. Pour

débrancher, saisir la fiche, et non le cordon.

• Ne pas manipuler la fiche ou l’outil avec les mains

mouillées.

• Éteignez toutes les commandes avant de débrancher.

• Cet outil est muni d’une isolation double. Utilisez

seulement des pièces de remplacement identiques.

Consultez les instructions pour l’entretien des outils à

isolation double.

• Pour réduire le risque de choc électrique, utilisez seulement

une rallonge conçue pour un usage extérieur, comme la

SJW ou SJTW.

• Assurez-vous que la rallonge est en bon état et de la bonne

taille pour votre outil. Le calibre minimum du tableau

des cordons amovibles affiche la bonne taille à utiliser

selon longueur de cordon et l’intensité nominale de la

plaque signalétique. En cas de doute, utilisez le calibre

le plus lourd suivant. Plus le numéro de calibre est bas,

plus le cordon est lourd. Une rallonge de taille inférieure

entraînera une chute de tension de secteur ce qui causera

une perte de puissance et une surchauffe.

• Entretenez l’outil avec soins : inspectez régulièrement les

rallonges et remplacez-les si elles sont endommagées.

• Afin de réduire le risque de débranchement du cordon de

l’outil de la rallonge durant le fonctionnement :

a ) Faites un nœud comme illustré dans la figure B; OU

b ) Utilisez une des sangles de fixation du connecteur

femelle de la fiche ou les connecteurs décrit dans ce

manuel; OU

c ) Branchez bien la rallonge avec la fiche de l’outil

comme illustré ou décrit dans le mode d'emploi.



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle due à un mauvais branchement

électrique entre la fiche de l’outil et la rallonge, fixez

entièrement et fermement la fiche de l’outil à la

rallonge. Vérifiez régulièrement le branchement durant

l’utilisation afin de vous assurer qu’il entièrement fixé.

Ne pas utiliser une rallonge qui est mal branchée. Un

mauvais branchement peut entraîner une surchauffe,

un incendie et augmente le risque de brûlure.



AVERTISSEMENT: si la gâchette ne met pas l’outil en

marche ou si ne l’éteint pas, ne pas se servir de l’outil.

Tout outil qui ne peut être contrôlé avec la gâchette est

dangereux et doit être réparé.



AVERTISSEMENT: certaines poussières créées par ce

produit contiennent des produits chimiques reconnus

dans l’État de la Californie pour causer le cancer, des

anomalies congénitales ou autres effets nuisibles sur

la reproduction. Certains exemples de ces produits

chimiques sont:

• des composants de fertilisants;

• des composants d’insecticides, d’herbicides et de

pesticides;

• de l’arsenic et du chrome provenant du bois de

construction traité chimiquement.

Pour réduire votre exposition à ces produits chimiques, porter

un équipement de sécurité approuvé, comme un masque

antipoussière spécialement conçu pour filtrer les particules

microscopiques.

Renseignements de sécurité

supplémentaires



AVERTISSEMENT: TOUJOURS porter des lunettes

de sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou antipoussière si l’opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection des yeuxANSI Z87.1 (CAN/CSA Z94.3),

• protection auditive ANSI S12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: l’utilisation de cet outil peut

générer et/ou disperser de la poussière qui peut causer

des lésions respiratoires graves et permanentes ou

d’autres blessures. Utilisez toujours une protection

respiratoire approuvée par NIOSH/OSHA appropriée

pour l’exposition à la poussière. Dirigez les particules

loin du visage et du corps.



AVERTISSEMENT: portez toujours une protection

auditive personnelle appropriée conforme à

FRANÇAIS

ANSI S12.6 (S3.19) durant l’utilisation. Dans

certaines conditions et selon la durée d’utilisation,

le bruit provenant de ce produit peut contribuer à la

perte de l’audition.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements

amples, les bijoux ou les cheveux longs peuvent se coincer

dans des pièces qui déplacent.

Règles de sécurité et instructions :

Rallonges



AVERTISSEMENT: afin de réduire le risque de choc

électrique, utilisez seulement avec une rallonge conçue

pour l’utilisation à l’extérieur, comme une rallonge de

type SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A,

SJTW-A ou SJTOW-A.

Assurez-vous que votre rallonge est en bon état. Lorsque

vous utilisez une rallonge, assurez-vous d’utiliser

suffisamment lourd pour faire circuler le courant qui

sera acheminé au produit. Un cordon de taille inférieure

entraînera une chute de tension de secteur ce qui causera

une perte de puissance et une surchauffe. Le tableau

affiche la bonne taille à utiliser selon longueur de cordon

et l’intensité nominale de la plaque signalétique. En cas de

doute, utilisez le calibre le plus lourd suivant. Plus le numéro

de calibre est bas, plus le cordon est lourd. Si la rallonge doit

être utilisée à l’extérieur, le cordon doit être approprié pour

le travail extérieur. Les lettres «WA» sur la gaine du cordon

indiquent que le cordon est approprié pour une utilisation

extérieure.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

Instructions et consignes de sécurité :

Fiche polarisée

Pour réduire le risque de choc électrique, votre équipement

est muni d’une fiche polarisée (une lame est plus large que

l’autre) Cet outil doit être utilisé conjointement avec un

cordon de rallonge à deux conducteurs à prise polarisée

ou à trois conducteurs. La connexion polarisée ne pourra

être faite que dans le sens approprié. Assurez-vous que la

prise de la rallonge a une petite et une grande ouverture

d’insertion de lames. Si la fiche ne s’insère pas dans la prise

de la rallonge, pivotez-la de 180°. Si la connexion ne peut se

faire dans un sens ou dans l’autre, remplacez la rallonge. Si

la rallonge ne s’insère pas dans la prise murale, appelez un

électricien accrédité pour installer une prise adéquate. Ne

jamais modifier la fiche de l’outil ou la rallonge.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... revolutions per

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils BLACK+DECKER sont testés en

usine; si cet outil ne fonctionne pas, vérifier l’alimentation

électrique.

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en FigureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage Prévu

Cet appareil est conçu pour des applications d’entretien

d’environnement paysager résidentiel seulement.

FRANÇAIS

NE PAS les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

NE PAS le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.



AVERTISSEMENT: ne pas brancher l’appareil.

avant d’avoir installé LA GARDE PROTECTRICE,

LA ROULETTE-GUIDE OU LA POIGNÉE. NE JAMAIS

FAIRE FONCTIONNER L’OUTIL SANS QUE SA GARDE-

PROTECTRICE SOIT FERMEMENT FIXÉE EN PLACE.

LA GARDE-PROTECTRICE DOIT TOUJOURS ÊTRE SUR

L’OUTIL POUR PROTÉGER LES UTILISATEURS.

Fixation de la garde-protectrice

(Fig. B, C)



AVERTISSEMENT: NE JAMAIS FAIRE FONCTIONNER

LE COUPE-BORDURE SANS QUE SA GARDE-

PROTECTRICE SOIT FERMEMENT FIXÉE EN PLACE.

• Retournez le coupe-bordure sens-dessus-dessous four

faire face à la bobine

10

• À l›aide d›un tournevis Phillips, déposer la vis de retenue

de la garde protectrice.

• Retourner la garde-protectrice

9

.pour l’insérer sur la

carcasse du moteur

7

. S’assurer que les languettes

11

de la garde-protectrice s’insèrent dans les fentes

12

la carcasse du moteur comme montré à la figureB. La

languette de blocage

24

devrait s’être enclenchée dans

la fente

25

de la carcasse moteur.

• Poursuivre l’insertion jusqu’à ce que vous entendiez

le clic d’enclenchement de la garde-protectrice en

position.

• Visser la vis de maintien comme montré à la figureC.

• Après avoir installé la garde-protectrice retirez la

protection de la lame de coupe sur le bord de la garde.

Fig. B

Fig. C

Fixation de la poignée auxiliaire

(Fig. D, E, F)

• Pour fixer la poignée

5

, enfoncez les boutons

13

des

deux côtés du manche comme montré à la figureD.

• Placer la poignée comme montré à la figure E en

positionnant la rainure de la poignée sur la rainure du

bouton. Pousser partiellement la poignée de façon à

maintenir les boutons insérés

• et poursuivez son insertion jusqu’à ce qu’elle s’enclenche

en place (Fig.F).

• Pour ajuster la poignée, appuyez sur le bouton

13

pour

pouvoir faire pivoter la poignée.

• La poignée devrait être réglée de sorte que votre bras

est étendu lorsque le coupe-bordure est en position de

travail.

Fig. D

Fig. E

FRANÇAIS

Fig. F

Ajustement de hauteur (Fig. G)



ATTENTION: ajustez la longueur du manche pour

réaliser la bonne position de travail comme montré à

la figure13.

• La longueur du coupe-bordure se règle en desserrant le

collet serre-tige

6

comme montré à la figureG

• et ajustez la longueur du manche. Resserrez ensuite le

collet serre-tige.

Fig. G

Fixation d’un cordon d’extension (Fig. H)

Un dispositif de retenue de cordon rallonge

3

est intégré à

la poignée de la gâchette pour prévenir le débranchement

en se déplaçant.

• Pour utiliser ce dispositif, repliez simplement le cordon

de rallonge à environ 200mm (8po) de son extrémité et

insérez les deux longueurs dans la fente

14

à l’arrière de

la poignée comme montré à la figureH.

• Accrochez la boucle formée sur la languette

27

. Tirez

délicatement sur la rallonge pour vous assurer qu’elle est

bien retenue dans la poignée du coupe-bordure.

• Raccordez la rallonge à l’outil -

4

sur le coupe-bordure.

Fig. H

27 14

LIBÉRATION DU FIL DE COUPE

Durant le transport, le fil de coupe est collé au boîtier de la

bobine.

• Retirer le ruban adhésif retenant le fil de coupe au

boîtier de la bobine.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le de la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Un démarrage

accidentel peut causer des blessures.



AVERTISSEMENT: lors du travail avec cet appareil,

portez toujours une protection oculaire conforme à la

norme ANSI Z87.1 ou CAN/CSA Z94.3.



ATTENTION: n’utilisez seulement le fil de coupe

spécifié, approprié.



ATTENTION: inspecter l’aire à traiter et dégagez

tout câble, cordon ou objet pouvant se prendre et

s’enrouler sur la tête rotative ou la bobine. Soyez

particulièrement prudent afin d’éviter tout fil pouvant

être replié vers l’extérieur où vous passez le coupe-

bordure comme les barbelés à la base de clôtures à

mailles métalliques.

Position appropriée des mains (Fig. I)



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, utilisez TOUJOURS la

position des mains appropriée comme illustrée.



AVERTISSEMENT: afin de réduire le risque de

blessure grave, TOUJOURS maintenir solidement en

prévision d’une rétroaction soudaine.

Une position des mains adéquate nécessite une main sur la

poignée principale

et une main sur la poignée auxiliaire

5

Mise en marche et en arrêt

Pour mettre en marche, appuyez sur la gâchette

Pour arrêter le coupe-bordure, relâchez la gâchette.

Opération du coupe-bordure

• Avec l’unité en fonction, gardez-la inclinée et oscillez

lentement la tête de coupe d’un côté à l’autre comme

montré à la figure I.

• Maintenez un angle de cinq à dix degrés comme

montré à la figure IA. Ne pas dépasser une inclinaison

de dix degrés (Fig.1B). Coupez avec le bout de la ligne.

Servez-vous de la roulette de bordure

8

pour garder le

fil dégagé des surface dures.

• Gardez une distance minimum de 610mm (24 po) entre

entre la garde-protectrice et vos pieds comme montré

à la figure I. Pour ce faire, réglez la longueur de l’outil

comme montré à la figureG.

FRANÇAIS

Fig. I Fig. IA

Fig. IB Fig. IC

Bouton EASYFEED

(Fig. J)

La caractétique EASYFEED

vous permet de faire sortir le

fil tout en travaillant.

• Pour faire sortir le fil de coupe, enfoncez complètement

le bouton EASYFEED

tout en travaillant et puis

relâcher (Fig. J).

REMARQUE : lors de l’actionnement du bouton

EASYFEED

, le coupe-bordure cessera de couper et

reprendra sa coupe au relâchement du bouton.

• Pour une longueur maximale de ligne, appuyez

plusieurs fois sur le bouton jusqu’à ce vous entendiez le

fil frapper la garde-protectrice.

REMARQUE : ne gardez pas le boutonEASYFEED

enfoncé après que le fil ait rejoint la garde-protectrice. Ceci

causerait une vidange rapide de la bobine.

Fig. J

Conversion en mode de bordure (Fig. K)

Le coupe-bordure peut être utilisé en mode de bordure

pour couper les herbes en bordure des gazons et

platebandes de fleurs.



AVERTISSEMENT: avant de faire tout réglage,

débranchez la rallonge de sa source d’alimentation.



AVERTISSEMENT: lorsqu’utilisé comme coupe-

bordure, les cailloux ou autres objets peuvent être

projetés à une grande vitesse par le fil. L’outil et sa

garde-protectrice sont conçus pour réduire le danger,

mais ASSUREZ-VOUS que les autres personnes ou

animaux de compagnie ne se rapprochent pas plus

que 30m (100pi) de vous.

• Pour utiliser en contour de platebandes, desserrez le

collet

6

(Fig.K).

• Tenir le tube métallique du bas et le faire pivoter de 180

degrés comme montré à la FigureK.

• et resserrer le collet.

REMARQUE: la partie inférieure ne tournera que dans un

sens.

• Pour remettre l’outil en position originale, desserrer le

collet de verrouillage et tourner la partie du bas de 180

degrés dans l’autre sens et resserrer le collet.

Fig. K

Coupe-bordure (Fig. L)

Les meilleure résultats s’obtiennent sur les bordures de plus

de 5cm (2po) de profondeur. Ne vous servez pas du coupe-

bordure pour creuser des tranchées.

• L’utilisation de la roulette de bordure

8

comme montré

à la figureL guide l’outil.

• Placez la roulette de bordure sur le bord du trottoir ou

de la surface dure de sorte que le fil de coupe soit par

dessus le gazon ou l’aire à être traitée.

REMARQUE: si la roulette de bordure n’est pas appuyée, le

système d’alimentation de fil pourrait ne pas fonctionner à

l’actionnement du bouton Easyfeed.

REMARQUE: si la roulette de bordure est placée trop loin

du rebord avec le fil de coupe au-dessus du trottoir ou d’une

surface dure et abrasive, vous ferez l’expérience d’une usure

plus rapide que normal du fil.

• Pour faire une coupe plus rapprochée, inclinez

légèrement le coupe-bordure.

• Remettre l’outil en position originale en desserrant le

collet de verrouillage et tournant la partie du bas de

180degrés. Le coupe-bordure se verrouillera en position

normale.

FRANÇAIS

Fig. L

Fil de coupe et son alimentation

Votre coupe-bordure utilise un fil de nylon ROND de

1,65mm (0,065po) de diamètre. Lors d’utilisation,

l’extrémité du fil de nylon s’usera et se divisera en plusieurs

brins. Pour alimenter et couper une nouvelle longueur de

fil, actionnez le bouton EASYFEED

. Si le travail est fait

en bordure de trottoirs ou autre surface abrasive, ou si des

mauvaises herbes plus denses sont coupées, le fil de coupe

s’usera plus rapidement et une alimentation plus fréquente

de nouveau fil sera requise. Ne pas frapper la tête du coupe-

bordure sur le sol pour tenter de faire sortir le fil ou pour

toute autre raison.

Conseils pratiques de coupe

• Couper l’herbe avec l’extrémité du fil de coupe. Ne pas

forcer la tête dans les talus d’herbe.

• Les piquets et clôtures à mailles causent une plus

grande usure du fil et même son bris. Les murs

de brique ou de pierre, les bordures de trottoirs et

passerelles de bois pourraient user le fil plus rapidement.

• Ne pas laisser la tête de coupe faire contact avec le sol

ou toute autre surface.

• Pour les hautes herbes, commencer par le haut et ne pas

couper de longueurs de plus de 30cm (12po) à la fois.

• Pour une plus grande efficacité, gardez le coupe-

bordure incliné vers la zone traitée.

• La coupe se fait en oscillant l’unité de gauche à droite.

Ceci minimisera la projection de débris sur l’utilisateur.

• Évitez les arbustes et les arbres. L’écorce, les moulures de

bois, les parements d’édifices et les poteaux de clôtures

peuvent facilement endommager le fil de coupe.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le de la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Un démarrage

accidentel peut causer des blessures.

1. Pour prévenir une surchauffe du moteur, gardez les

ouvertures de prise d’air dégagées et propres.

2. Le fil de nylon peut s’assécher au fil du temps. Pour

garder le fil en bonne condition, entreposez les

bobines de rechange ou le fil en vrac dans un sac de

polyéthylène scellé et y déversant une cuillère à table

(15ml) d’eau.

3. Les surfaces de plastique se nettoient à l’eau et savon

doux avec un torchon mouillé.

4. Le coupe-fil sur le bord de la garde-protectrice

peut perdre de son efficacité au fil du temps. Il est

recommandé de l’aiguiser périodiquement avec une

lime.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT: etant donné que les accessoires,

autres que ceux offerts par BLACK+DECKER, n’ont pas

été testés avec ce produit, utiliser de tels accessoires

avec cet outil pourrait être dangereux. Afin de réduire

le risque de blessures, seulement les accessoires

recommandés BLACK+DECKER doivent être utilisés

avec ce produit.



AVERTISSEMENT: l’utilisation de tout accessoire non

recommandé par BLACK+DECKER pour utilisation

avec ce coupe-bordure pourrait être dangereuse.



ATTENTION: n’utilisez seulement le fil de coupe

spécifié, approprié.

Utiliser les bobines de remplacement BLACK+DECKER

modèle AF-100, et capuchon RC-100.

Faites la recharge du fil de nylon (en vrac ou en bobine)

comme expliqué dans le présent manuel.

• UTILISEZ SEULEMENT UN FIL DE NYLON ROND de

1,65mm (0,065po) DE DIAMÈTRE. Ne pas utiliser de fil

ondulé ou de plus gros calibre car ils surchargeraient

et feraient surchauffer le moteur. Le fil adéquat est

disponible chez votre détaillant local ou un centre de

services autorisé.

• D’autres pièces de remplacement (gardes, capuchons

de bobines etc.) sont disponibles aux centres de service

BLACK+DECKER. Pour localiser votre service local,

composez: 1-800-544-6986 ou visitez

www.blackanddecker.com

Replacement de la bobine

(Fig. M, N, O, P)



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le de la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/installer

FRANÇAIS

des pièces ou des accessoires. Un démarrage

accidentel peut causer des blessures.

• Débrancher le coupe-bordure.

• Dans la tête du coupe-bordure, enfoncer les languettes

15

et déposer le capuchon de la bobine

21

du corps

de la bobine

16

(Fig. M)

Fig. M

• Pour les meilleurs résultats, remplacez la bobine par une

autre du nº de modèle AF-100.

• Sortir la bobine vide de son logement.

• S’assurer que le levier

17

(Fig.N) du fond du logement

demeure dans sa position originale avant d’insérer la

nouvelle bobine.

Fig. N

• Dégager toute saleté et herbe du logement et de la

bobine.

• Libérer l’extrémité du fil de coupe et passer le fil dans

l’œillet

19

Figure O.

Fig. O

• Pousser la nouvelle bobine sur la bosse

18

dans le

logement (Fig.N). Tourner la bobine pour l’insérer

dans son siège. Le fil devrait sortir d’environ 136mm

(5-3/8po) du logement.

• Aligner les languettes du capuchon de bobine sur les

fentes

20

du logement (Fig. P).

Fig. P

• Pousser le capuchon sur le logement jusqu’à ce qu’il

s’enclenche de façon sécuritaire.



ATTENTION: si le fil de coupe dépasse de la lame de

la garde-protectrice, coupez-le à égalité à la garde

pour éviter d’endommager le coupe-bordure.

Rebobinage de bobine à partir de fil en

vrac (Fig. Q, R, S)

[utiliser seulement du fil ROND de 1,65 mm (0,065po)

de diamètre]

Le fil en vrac est aussi disponible chez votre détaillant

quincailler ou d’horticulture local. REMARQUE : les

bobines enroulées à la main à partir de fil en vrac sont

plus susceptibles de se bloquer plus fréquemment que les

bobines pré-enroulées aux ateliers BLACK+DECKER. Pour

de meilleurs résultats, les bobines enroulées à l’usine sont

recommandées.

Pour remplir une bobine vide, suivre la procédure

suivante:

• Débrancher le coupe-bordure.

• Déposer la bobine vide du coupe-bordure comme

indiqué à la section REMPLACEMENT DE LA BOBINE.

• Retirer tout fil résiduel de la bobine.

• Plier l’extrémité du fil à environ 19mm (3/4po) du bout

du fil

22

. Insérer le fil dans l’une des fentes d’ancrage

23

comme montré à la FigureQ.

•

Fig. Q

• Passer l’extrémité repliée du fil dans le trou

26

de la

bobine se trouvant près de la fente comme montré à la

figureR et s’assurer de tirer le fil de façon tendue contre

la bobine comme montré à la FigureR.

FRANÇAIS

Fig. R

• Bobiner le fil de coupe sur la bobine dans le sens de la

flèche sur la bobine. S’assurer de bobiner le fil de façon

ordonnée une couche après l’autre. Ne pas croiser le fil

diagonalement (Fig.S).

• Lorsque l’accumulation des couches de fil atteindra les

encastrements

, coupez le fil. (Fig.R).

• Ajuster la bobine sur le coupe-bordure comme indiqué

à la section REMPLACEMENT DE LA BOBINE.



ATTENTION: n’utilisez seulement

le fil de coupe spécifié, approprié.

Fig. S

Dépannage

Le coupe-bordure tourne lentement

1. Débrancher le coupe-bordure.

2. Vérifier que le corps de réception de la bobine tourne

librement.

3. Au besoin, nettoyer soigneusement.

4. S’assurer que le fil de coupe n’est pas sorti de la bobine

de plus d’environ 136mm (5-3/8po). Sinon, le couper à

la région de la lame de coupe de la garde protectrice.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

BLACK+DECKER ou un centre de réparation agréé

BLACK+DECKER. Toujours utiliser des pièces de

rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Enregistrez-vous en ligne au www.blackanddecker.com

GARANTIE LIMITÉE DE DEUX ANS

Black & Decker (U.S.) In. garantit ce produit être libre de

défaut de matériau et de main-d’œuvre pour une durée de

deux (2) ans suivant la date d’achat, à condition qu’il ait été

utilisé en milieu domiciliaire. La présente garantie limitée

ne couvre pas les pannes causées par abus d’utilisation,

dommage accidentel ou si une réparation a été faite ou

tentée par quiconque autre que les centres de service

autorisés BLACK+DECKER. Un produit défectueux selon

les termes de la garantie décrits dans les présentes sera

remplacé ou réparé sans frais de l’une ou l’autre des façon

suivantes:

La première, qui résultera en un simple échange, est de

retourner le produit au détaillant chez lequel il a été acheté

(pourvu que le magasin est un détaillant participant). Les

retours devraient être faits à l’intérieur de la période de

temps de la politique du détaillant pour les échanges.

Une preuve d’achat pourrait être requise. Veuillez

consulter le détaillant pour connaître la limite de temps

pour échange selon sa politique particulière. La seconde

façon est d’apporter ou d’expédier le produit (port payé

d’avance) à un centre de service autorisé ou propriété de

BLACK+DECKER pour réparation ou remplacement. Une

preuve d’achat pourrait être requise. La liste des centres de

service de BLACK+DECKER et ateliers autorisés est offerte

en ligne à www.blackanddecker.com. La présente garantie

ne s’applique pas aux accessoires. La présente garantie

vous donne des droits légaux particuliers et vous pouvez

avoir d’autres droits qui varient d’une province ou d’un

état à l’autre. Pour toute question, veuillez communiquer

avec le directeur d’un centre de service de BLACK+DECKER.

L’outil acheté n’est pas prévu pour usage commercial,

conséquemment, un tel usage annulera sa garantie. Les

présentes constituent un désistement à toute garantie

expresse ou implicite d’autres sources.

AMÉRIQUE LATINE La présente garantie ne s’applique pas

aux produits vendus en Amérique latine. Pour les produits

vendus en Amérique latine, consulter les renseignements

sur la garantie particulière au pays incluse dans l’emballage,

appeler l’agence locale de distribution ou consulter le site

Web pour plus deprécisions.

FRANÇAIS

Guide de dépannage

ASSUREZ-VOUS DE SUIVRE LES RÈGLES DE SÉCURITÉ ET LES INSTRUCTIONS

Pour obtenir de l’aide au sujet du produit, visitez notre site Web au www.blackanddecker.com pour une liste des centres de

services ou téléphonez au centre de service à la clientèle de BLACK+DECKER 1-800-544-6986.

PROBLÈME CAUSES POSSIBLES SOLUTIONS POSSIBLES

- Le taille-bordure ne

démarre pas.

- Le cordon n'est pas branché.

- Le fusible du circuit a sauté.

- Le disjoncteur s’est déclenché.

- Le cordon ou l’interrupteur est

endommagé.

- Branchez l’outil dans une prise qui

fonctionne.

- Remplacez le fusible du circuit. (Si le

produit fait sauter à maintes reprises

le fusible, cessez immédiatement

l’utilisation et faites-le réparer par un

centre de services BLACK+DECKER

autorisé.)

- Réenclenchez le disjoncteur. (Si le

produit fait enclencher à maintes

reprises le disjoncteur, cessez

immédiatement l’utilisation et faites-

le réparer par un centre de services

BLACK+DECKER autorisé.)

- Faites remplacer le cordon ou

l’interrupteur dans un centre de

services BLACK+DECKER autorisé.

- Le fil de coupe s’use

rapide en mode

bordure.

- La bordure est trop loin du

bord du trottoir ou des surfaces

abrasives.

- Le fil de coupe frappe le trottoir

ou des surfaces abrasives.

- Assurez-vous que la roue de bordure

est sur le bord de la surface et que le

fil de coupe est placé dans la zone de

la pelouse ou de la terre à être coupée,

pas le trottoir ou la surface abrasive.

Imported by Black & Decker (U.S.), Inc.

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

1-800-544-6986

ESPAÑOL



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta u

otra herramienta BLACK+DECKER, llámenos al número

gratuito: 1-800-4-BLACK+DECKER (1-800-544-6986).

Interruptor de gatillo ON/OFF (Encendido/Apagado)

Botón EASYFEED

Retenedor de cable

Enchufe de cable de energía

Manija auxiliar

Collar

Alojamiento de motor

Rueda de guía de borde

Protección

Carrete

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Fig. A

ESPAÑOL

Advertencias de seguridad importantes



ADVERTENCIA: Cuando use aparatos de jardinería

eléctricos, siempre se deben seguir las precauciones

de seguridad básica para reducir el riesgo de incendio,

descarga eléctrica, y lesiones personales, incluyendo

las siguientes.



ADVERTENCIA: No retire la protección. La protección

debe ser conectada durante el uso. Operar esta

desbrozadora sin la protección violará la garantía del

producto.



ATENCIÓN: Al reemplazar la línea, use sólo una línea

redonda de 1.65 mm (0.065") de diámetro. Otros

diámetros o formas pueden degradar el desempeño o

causar daños a la desbrozadora.

LEA TODAS LAS INSTRUCCIONES

• SIEMPRE USE PROTECCIÓN PARA LOS OJOS - Use gafas

o gogles de seguridad en todo momento cuando esté

conectada. Estos artículos están disponibles para su

compra.

• PROTECCIÓN - No use este aparato sin la protección

incluida.

• USE VESTIMENTA CORRECTA - No use ropa suelta o

joyas. Pueden quedar atrapados en las partes móviles. Se

recomiendan guantes y calzado de suela de hule cuando

trabaje al aire libre. No opere el aparato cuando esté

descalzo o use sandalias abiertas. Use pantalones largos

pesados para proteger sus piernas. Use una cubierta de

protección para el cabello para cubrir el cabello largo.

• LÍNEA DE NYLON - Mantenga la cara, las manos y los pies

alejados de la línea de nylon giratoria en todo momento.

• LA LÍNEA GIRATORIA REALIZA UNA FUNCIÓN DE CORTE

- Tenga cuidado al recortar alrededor de las pantallas y

plantas deseables.

• NO UTILICE materiales no recomendados, como alambre

metálico, cuerda y similares.

• MANTENGA TODOS LOS TRANSEÚNTES ALEJADOS - a

una distancia segura del área de trabajo, especialmente

a niños.

• ASEGÚRESE que otras personas y mascotas estén a una

distancia de por lo menos 100 pies (30 m).

• PARA REDUCIR EL RIESGO de lesión de rebote, trabaje

alejado de cualquier objeto sólido cercano, tal como

pared, peldaños, piedra grande, árbol, etc. Tenga mucho

cuidado al trabajar cerca de objetos sólidos y cuando sea

necesario, recorte a mano.

• EVITE EL ARRANQUE ACCIDENTAL - No lleve la

desbrozadora conectada con el dedo en el gatillo.

• UTILICE EL APARATO CORRECTO - No utilice este aparato

para ningún trabajo excepto para el que está diseñado.

• NO SE ESTIRE EN EXCESO - Mantenga la pisada y el

equilibrio adecuados en todo momento.

• No fuerce el aparato - Hará el trabajo mejor y con menos

probabilidad de un riesgo de lesión en la velocidad para

la que se diseñó

• DAÑO A LA UNIDAD - Si golpea o se enreda con un

objeto extraño, detenga el aparato inmediatamente,

desenchúfelo, revise si hay daños y repare cualquier daño

antes de intentar una nueva operación. No opere con un

cubo o un carrete rotos.

• DAÑO AL CABLE – Mantenga el cable alejado de la línea

giratoria. Si daña el cable, desconéctelo del suministro

de energía antes de mover la herramienta o examinar el

daño. Se debe reemplazar un cable dañado antes del uso

adicional.

• ASEGURE EL CABLE DE EXTENSIÓN con el retenedor de

cable mostrado en este manual.

• DESCONECTE LA DESBROZADORA – cuando no esté en

uso, cuando reemplace la línea, o antes de la limpieza.

• EVITE CONDICIONES AMBIENTALES PELIGROSAS – No

use aparatos eléctricos en ubicaciones mojadas o

húmedas. Siga todas las instrucciones de este manual de

instrucciones para la operación correcta de su aparato. No

use el aparato en la lluvia.

• NO OPERE aparatos eléctricos portátiles en una atmósfera

gaseosa o explosiva. Los motores de estos aparatos

pueden producir chispas, y éstas pueden encender los

vapores.

• GUARDE LOS APARATOS sin uso EN INTERIORES - Cuando

no se usan, los aparatos deben almacenarse en un lugar

seco y cerrado, fuera del alcance de los niños.

• PERMANEZCA ALERTA - No utilice esta unidad cuando esté

cansado, enfermo o bajo la influencia de alcohol, drogas

o medicamentos.

• MANTENGA LOS APARATOS CON CUIDADO - Siga las

instrucciones en la sección de mantenimiento. Mantenga

las manijas secas, limpias y libres de aceite y grasa.

• Se debe proporcionar protección de INTERRUPTOR DE

CIRCUITO DE FALLA A TIERRA [GROUND FAULT CIRCUIT

INTERRUPTER (GFCI)]en los circuitos o tomacorrientes

que se van a usar para la desbrozadora. Los receptáculos

están disponibles con protección GFCI integrada y pueden

ser utilizados para esta medida de seguridad.

• REVISE LAS PARTES DAÑADAS - Antes de utilizar el

aparato, se debe revisar cuidadosamente un protector u

otra parte que esté dañada para determinar si funcionará

correctamente y cumplirá su función. Revise la alineación

de las partes móviles, la unión de las partes móviles, la

ruptura de partes, el montaje y cualquier otra condición

que pueda afectar su operación. Una protección u otra

parte que esté dañada se debe reparar o reemplazar

apropiadamente por un centro de servicio autorizado, a

menos que se indique lo contrario en otra parte de este

manual.

• NO sumerja el aparato en agua ni lo rocíe con una

manguera. NO permita que entre ningún líquido en su

interior.

• NO guarde el aparato en o junto a fertilizantes o

productos químicos.

• NO limpie con una lavadora a presión.

• Mantenga las protecciones en su lugar y en buen estado

de operación.

• Mantenga las manos y los pies lejos del área de corte.

ESPAÑOL

• MANTENGA A LOS NIÑOS, TRANSEÚNTES Y ANIMALES

ALEJADOS del área de trabajo un mínimo de 30 pies (10

metros) cuando arranque u opere la unidad.

• REVISE EL ÁREA antes de usar la unidad. Retire todos

los desechos y objetos duros tales como piedras, vidrio,

cable, etc. que puedan ser expulsados, arrojados, o de

otra manera causar lesiones serias o daño durante la

operación.

• No deje el aparato cuando esté conectado. Desconecte

del tomacorriente cuando no esté en uso y antes de dar

servicio.

• NO use con el cable o enchufe dañado. Si el aparato no

funciona como debería, se ha dejado caer, se dañó, se

dejó en exteriores, o se dejó caer en agua, regréselo a un

centro de servicio.

• NO jale o transporte por el cable, no use el cable como

manija, o jale el cable alrededor de bordes o esquinas

filosas. Mantenga el cable lejos de superficies calientes.

• NO desconecte jalando del cable. Para desconectar, sujete

el enchufe, no el cable.

• No maneje el enchufe o aparato con las manos húmedas.

• Apague todos los controles antes de desconectar.

• Este aparato está equipado con aislamiento doble. Sólo

use partes de reemplazo idénticas. Vea las instrucciones

para Dar servicio a aparatos con doble aislamiento.

• Para reducir el riesgo de descarga eléctrica, sólo use con

un cable de extensión diseñado para uso en exteriores, tal

como SJW o SJTW.

• Asegúrese que su cable de extensión esté en buenas

condiciones y sea del tamaño correcto para su aparato.

La gráfica Calibre Mínimo para Juegos de Cable a

continuación muestra el tamaño correcto a usar

dependiendo de la longitud del cable y la clasificación

de amperes de la placa de identificación. Si tiene duda,

use el calibre más pesado siguiente. Mientras menor sea

el número de calibre, más pesado será el cable. Un cable

de extensión de tamaño inferior causará una caída en el

voltaje en línea que resulta en una pérdida de energía y

sobrecalentamiento

• Mantenga el Aparato con Cuidado – Revise los cables de

extensión periódicamente y reemplace si están dañados.

• Para reducir el riesgo de desconexión del cable del aparato

del cable de extensión durante la operación:

a ) Realice un nudo como se muestra en la figura B; O

b ) Use una de las correas o conectores de retención de

enchufe-receptáculo descritos en este manual; O

c ) Asegure el cable de extensión al enchufe del aparato

como se muestra o describe en las Instrucciones de

Operación



ADVERTENCIA: Para reducir el riesgo de lesiones

personales debidas a una conexión eléctrica suelta

entre el enchufe y el cable de extensión del aparato,

conecte firme y completamente el enchufe del

aparato al cable de extensión. Revise periódicamente

la conexión mientras opera para asegurar que

esté conectada completamente. No use un cable

de extensión que proporcione una conexión

holgada. Una conexión holgada puede resultar en

sobrecalentamiento, incendio, e incrementa el riesgo

de quemaduras.



ADVERTENCIA: No use el aparato si el gatillo de

interruptor no lo enciende y apaga. Cualquier aparato

que no pueda ser controlado con el gatillo del

interruptor es peligroso y debe ser reparado.



ADVERTENCIA: Algún polvo producido por este

producto contiene químicos conocidos por el

Estado de California que causan cáncer, defectos de

nacimiento u otros daños reproductivos. Algunos

ejemplos de estos químicos son:

• compuestos en fertilizantes

• compuestos en insecticidas, herbicidas y

pesticidas

• arsénico y cromo a partir de madera tratada

químicamente

Para reducir su exposición a estos químicos, use equipo

de seguridad aprobado, tal como máscaras de polvo que

estén diseñadas específicamente para filtrar partículas

microscópicas.

Información de seguridad adicional



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA

Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: El uso de esta herramienta puede

generar y/o dispersar polvo, que puede causar lesiones

respiratorias serías y permanentes u otras lesiones.

Siempre use protección respiratoria aprobada por

NIOSH/OSHA apropiada para la exposición de polvo.

Dirija las partículas lejos de la cara y el cuerpo.



ADVERTENCIA: Siempre use protección auditiva

personal adecuada que cumpla con ANSI S12.6

(S3.19) durante el uso. Bajo algunas condiciones

y duración de uso, el ruido de este producto puede

contribuir con la pérdida auditiva.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o

cabello largo podrían quedar atrapados en las partes

móviles.

ESPAÑOL

Reglas e instrucciones de seguridad:

Cables de Extensión



ADVERTENCIA: Para reducir el riesgo de descargas

eléctricas, utilice sólo una extensión para uso exterior,

como una extensión del tipo de cable SW-A, SOW-A,

STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A. o SJTOW-A.

Asegúrese que su cable de extensión esté en buenas

condiciones. Cuando use un cable de extensión asegúrese

de usar uno lo suficientemente pesado para llevar la

corriente que usará su producto. Un cable de tamaño

inferior causará una caída en el voltaje en línea que resulta

en una pérdida de energía y sobrecalentamiento. La tabla

muestra el tamaño correcto a usar dependiendo de la

longitud del cable y la clasificación de amperes de la placa

de identificación. Si tiene duda, use el calibre más pesado

siguiente. Mientras menor sea el número de calibre, más

pesado será el cable. Si la extensión se utiliza en exteriores,

el cable debe ser adecuado para trabajos en exteriores. Las

letras "WA" en la camisa del cable indican que el cable es

adecuado para uso en exteriores.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

Reglas e instrucciones de seguridad:

Enchufe polarizado

Para reducir el riesgo de descarga eléctrica, este equipo

tiene un enchufe polarizado (una clavija es más ancha que la

otra). Este equipo debe utilizarse con un cable de extensión

polarizado de 2 o 3 alambres. Las conexiones polarizadas se

insertarán de una sola manera. Asegúrese que el extremo

del receptáculo del cable de extensión tenga anchos de

ranura de clavija grandes y pequeños. Si el enchufe no se

conecta completamente al cable de extensión, invierta

el enchufe. Si todavía no se inserta, obtenga un cable de

extensión adecuado. Si el cable de extensión no se conecta

completamente en el tomacorriente, póngase en contacto

con un electricista calificado para instalar el tomacorriente

adecuado. No cambie el enchufe de la herramienta o el

cable de extensión de ninguna manera.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

Motor

Asegúrese de que la fuente de energía concuerde

con lo que se indica en la placa. Un descenso en el

voltaje de más del 10% producirá una pérdida de

potencia y sobrecalentamiento. Todas las herramientas

BLACK+DECKER son probadas en fábrica; si esta herramienta

no funciona, verifique el suministro eléctrico.

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

Uso Debido

Este aparato está diseñado para aplicaciones de corte

domésticas en exteriores.

NO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

NO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

ESPAÑOL

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.



ADVERTENCIA: Desenchufe la podadora antes de

intentar sujetar la protección, la GUÍA DE BORDES

O LA MANIJA. NUNCA OPERE LA HERRAMIENTA

SIN LA PROTECCIÓN FIRMEMENTE EN SU LUGAR.

LA PROTECCIÓN SIEMPRE DEBE ESTAR EN LA

HERRAMIENTA PARA PROTEGER EL USUARIO.

Conexión de la protección (Fig. B, C)



ADVERTENCIA: NUNCA OPERE LA PODADORA SIN LA

PROTECCIÓN FIRMEMENTE EN SU LUGAR.

• Gire la podadora al revés de forma que usted mire hacia

abajo al carrete

• Retire el tornillo de la protección con un destornillador

Phillips.

• Gire la protección

boca abajo y deslícela

completamente en el alojamiento del motor

Asegúrese que las lengüetas

de la protección se

conecten con las costillas

del alojamiento del motor

como se muestra en la figura B. La lengüeta de bloqueo

debería haberse conectado a presión en la ranura

del alojamiento

• Continúe deslizando la protección hasta que escuche

que "se conecta" en su lugar.

• Inserte el tornillo de la protección como se muestra en

la figura C para completar el ensamble de protección.

• Una vez que la protección esté instalada, retire la

cubierta de la cuchilla de corte de línea, ubicada en el

borde de la protección.

Fig. B

Fig. C

(Fig. D, E, F)

• Para sujetar la manija

, presione los botones

ambos lados del alojamiento superior como se muestra

en la figura D.

• Coloque la manija como se muestra en la figura E,

haciendo coincidir el lado ranurado de la manija con el

botón ranurado. Empuje parcialmente la manija para

que sostenga los botones cuando los suelte con la

mano.

• Empuje la manija completamente sobre el alojamiento

y colóquelo ligeramente hasta que "se conecte" en su

lugar (Fig. F).

• Para ajustar la manija hacia arriba o hacia abajo,

presione el botón

y levante o baje la manija.

• La manija se debe ajustar para que su brazo delantero

esté recto cuando la podadora esté en la posición de

trabajo.

Fig. D

ESPAÑOL

Fig. E

Fig. F

Ajuste de altura (Fig. G)



ATENCIÓN: Ajuste la longitud de la podadora para

obtener las posiciones de trabajo correctas como se

muestra en la figura I3.

• La altura total de la podadora se puede ajustar aflojando

el collar

y girándolo en la dirección de la flecha

mostrada en la figura G.

• Mueva el alojamiento superior hacia arriba o hacia

abajo. Cuando se alcance la altura deseada, apriete el

collar girándolo opuesto a la dirección mostrada en la

figura G.

Fig. G

Conexión de cable de extensión (Fig. H)

Un retenedor del cable de extensión

está integrado en la

manija del interruptor que evita que el cable se desconecte.

• Para usar esta característica, simplemente doble el

cable de extensión a unas 203 mm (8 ") del extremo, e

insértelo en la ranura

en el extremo del área de la

manija como se muestra en la figura H.

• Enganche el lazo formado al doblar el cordón sobre

la lengüeta

. Jale suavemente del cable para

asegurarse que esté firmemente retenido en la manija

de la podadora.

• Conecte el extremo del receptáculo del cable de

extensión en el enchufe del cable de energía

de la

podadora.

Fig. H

27 14

LIBERACIÓN DE LA CUERDA DE CORTE

Al despacharse de la fábrica, la cuerda de corte está sujeta

con cinta a la cubierta del carrete.

• Quite la cinta que sujeta la cuerda de corte a la cubierta

del carrete.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causar lesiones.



ADVERTENCIA: Utilice siempre una protección para

los ojos adecuada que cumpla con la norma ANSI

Z87.1 (CAN / CSA Z94.3) mientras opera este aparato.



ATENCIÓN: Antes de comenzar a recortar, utilice sólo

el tipo de línea de corte apropiado.



ATENCIÓN: Revise el área a recortar y retire cualquier

alambre, cuerda u objetos similares a cuerdas que

pudieran enredarse en la línea giratoria o en el carrete.

Tenga especial cuidado para evitar cualquier alambre

que pueda doblarse hacia fuera en la trayectoria de la

podadora, tal como púas en la base de una cerca de

eslabón de cadena.

Colocación adecuada de manos (Fig. I)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacción repentina.

La posición de manos adecuada requiere una mano en la

manija principal

3

y la otra sobre la manija auxiliar

5

Encendido y apagado

Para encender la podadora, oprima el interruptor de

gatillo

Para apagar la podadora, libere el interruptor de gatillo.

ESPAÑOL

Operación de la podadora

• Con la unidad encendida, coloque en ángulo la unidad

y gire lentamente la podadora de lado a lado como se

muestra en la figura I.

• Mantenga un ángulo de 5° a 10° como se muestra en

la figura IA. No exceda 10° (Fig. IB). Corte la punta de la

línea. Para mantener la distancia de las superficies duras,

utilice la rueda de borde

• Mantenga una distancia mínima de 609.6 mm (24 ")

entre la protección y sus pies como se muestra en la

figura I. Para lograr esta distancia, ajuste la altura total de

la podadora como se muestra en la figura G.

Fig. I Fig. IA

Fig. IB Fig. IC

EASYFEED

Botón (Fig. J)

La función EASYFEED

le permite avanzar la longitud de la

línea de corte disponible mientras corta.

• Para extender la línea de corte, presione

completamente el botón EASYFEED

mientras

corta y después libere (Fig. J).

NOTA: La podadora dejará de cortar cuando se presione el

botón EASYFEED

y reanudará el corte cuando se libere.

• Para obtener la longitud de línea máxima, presione el

botón varias veces hasta que escuche la línea de corte

golpeando la protección.

NOTA: No continúe presionando el botón

EASYFEED

una vez que se alcance la longitud máxima.

Esto resultará en sobrealimentación y consumirá la cuerda

rápidamente.

Fig. J

Conversión a modo de borde (Fig. K)

La podadora se puede utilizar en el modo de recorte o el

modo de borde para recortar el césped colgante a lo largo

de los bordes del césped y las jardineras.



ADVERTENCIA: Desconecte el enchufe de la fuente de

energía antes de realizar cualquier ajuste.



ADVERTENCIA: Cuando se utiliza como bordeadora,

las piedras, piezas de metal y otros objetos pueden ser

lanzados a alta velocidad por la línea. La podadora

y la protección están diseñadas para reducir el

peligro. Sin embargo, ASEGÚRESE que otras personas

y mascotas estén por lo menos a 100 pies (30m) de

distancia.

• Para operar como una cuchilla de mantenimiento, gire

el collar

como se muestra en la figura K.

• Sujete el eje metálico y gire el alojamiento inferior 180°

como se muestra en la figura K.

• Gire el collar de regreso hasta que esté apretado.

NOTA: El eje metálico y el alojamiento sólo girarán en una

dirección.

• Para regresar a la posición de corte, afloje el collar de

bloqueo y gire el alojamiento inferior hacia atrás 180° y

vuelva a apretar el collar.

Fig. K

Corte de borde (Fig. L)

Se obtienen resultados óptimos de corte en bordes de más

de 50 mm (2"). No utilice esta podadora para crear zanjas.

• Con la rueda de borde

, guíe la podadora como se

muestra en la figura L.

• Coloque la rueda de borde en el borde de la acera

o superficie abrasiva para que la línea de corte se

encuentre sobre el área de césped o tierra que se va a

cortar.

ESPAÑOL

NOTA: Es posible que el sistema de alimentación de línea

no funcione correctamente si no se utiliza la guía de borde

con ruedas.

NOTA: Experimentará un desgaste de línea de corte más

rápido que lo normal si la rueda de borde está situada

demasiado lejos del borde con la línea de corte colocada

sobre la acera o la superficie abrasiva.

• Para hacer un corte más cerca, incline ligeramente la

podadora.

• Regrese a la posición de recorte aflojando el collar de

bloqueo y girando el alojamiento inferior 180° hacia

atrás. La herramienta se bloqueará en la posición de

podadora.

Fig. L

Línea de corte / Alimentación de línea

Su podadora usa una línea de nylon REDONDA de 1.65 mm

(.065") de diámetro. Durante el uso, las puntas de las líneas

de nylon se deshilacharán y desgastarán. Presione el botón

easyfeed para alimentar y recortar una nueva longitud de

línea. La línea de corte se desgastará más rápido y requiere

más alimentación si el corte o el borde se realiza a lo

largo de aceras u otras superficies abrasivas o hierbas más

pesadas están siendo cortadas. No golpee la podadora en el

suelo para intentar alimentar la línea o para cualquier otro

propósito.

Consejos útiles de corte

• Utilice la punta de la cuerda para hacer el corte; no

fuerce la cabeza de la cuerda en el césped sin cortar.

• Las cercas de alambre y picos causan un desgaste

adicional en las cuerdas, incluso ruptura. Las piedra y

paredes de ladrillo, aceras y madera pueden desgastar la

cuerda rápidamente.

• No permita que la tapa del carrete arrastre sobre el suelo

u otras superficies.

• En el crecimiento largo, corte de arriba abajo y no

exceda 304.8 mm (12") de alto.

• Mantenga la podadora inclinada hacia el área que se

está cortando; ésta es la mejor zona de corte.

• La podadora corta al pasar la unidad de izquierda a

derecha. Esto evitará arrojar residuos al operador.

• Evite árboles y arbustos. Corteza de árbol, molduras

de madera, revestimiento, y postes de cercas puede

dañarse fácilmente por la cuerda.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causar lesiones.

1. Mantenga limpias las ranuras de entrada de aire para

evitar el sobrecalentamiento.

2. La línea de su recortadora puede secarse con el tiempo.

Para mantener su línea en perfectas condiciones,

almacene los carretes preenrollados de repuesto o la

línea a granel en una bolsa de plástico sellable con una

cucharada de agua.

3. Las partes de plástico se pueden limpiar con un jabón

suave y un trapo húmedo.

4. El cortador de línea en el borde de la protección puede

perder filo con el tiempo. Se recomienda retocar

periódicamente el filo de la hoja con una lima.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a los

ofrecidos por BLACK+DECKER, no han sido probados

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por BLACK+DECKER con este producto.



ADVERTENCIA: El uso de cualquier accesorio no

recomendado por BLACK+DECKER para uso con esta

herramienta podría ser peligroso.



ATENCIÓN: Antes de comenzar a recortar, utilice sólo

el tipo de línea de corte apropiado.

Use el carrete de reemplazo BLACK+DECKER Modelo No.

AF-100, y la tapa de reemplazo RC-100.

Vuelva a cargar la línea de nylon (ya sea a granel o del

carrete de reemplazo pre-enrollado) como se muestra en

este manual.

• SÓLO USE LÍNEA DE NYLON REDONDA DE 1.65 mm

.065" DE DIÁMETRO. No utilice una línea de calibre

serrado o más grueso, ya que sobrecargarán el

motor y causarán sobrecalentamiento. Esta línea está

disponible en su concesionario local o centro de servicio

autorizado.

ESPAÑOL

• Otras partes de repuesto (protecciones, tapas de

carretes, etc.) están disponibles a través de los centros

de servicio BLACK+DECKER. Para encontrar su ubicación

de servicio local, llame al: 1-800-544-6986 o visite www.

blackanddecker.com.

Reemplazo del carrete (Fig. M, N, O, P)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causar lesiones.

• Desconecte la podadora.

• Presione las lengüetas

y retire la tapa del carrete

del alojamiento del carrete

en el cabezal de la

podadora (Fig. M).

•

Fig. M

• Para mejores resultados, reemplace el carrete con el

Modelo BLACK+DECKER No. AF-100.

• Sujete el carrete vacío con una mano y el alojamiento

del carrete con la otra mano y jale el carrete hacia

afuera.

• Si la palanca

(Fig. N) en la base del alojamiento se

desprende, vuelva a colocarla en la posición correcta

antes de insertar el nuevo carrete en el alojamiento.

Fig. N

• Retire la suciedad y el césped del carrete y el

alojamiento.

• Afloje el extremo de la línea de corte y guíe la línea

hacia el ojal

(Fig. O).

Fig. O

• Tome el nuevo carrete y empújelo sobre el borde

del alojamiento (Fig. N). Gire el carrete ligeramente

hasta que se asiente. La línea debe sobresalir

aproximadamente a 136 mm (5-3/8") del alojamiento.

• Alinee las lengüetas de la tapa del carrete con las

ranuras

del alojamiento (Fig. P).

Fig. P

• Empuje la tapa sobre el alojamiento hasta que se

conecte firmemente en su lugar.



ATENCIÓN: Para evitar daños de la podadora, si la

línea de corte sobresale más allá de la cuchilla de

corte, córtela de modo que sólo llegue a la cuchilla.

Rebobinado de carrete de línea a granel

(Fig. Q, R, S)

(sólo use línea REDONDA de .065 pulg. de diámetro)

La línea a granel también está disponible para su compra

en su distribuidor local. NOTA: Los carretes enrollados

manualmente de la línea a granel probablemente se

enredarán con más frecuencia que los carretes enrollados

de fábrica de BLACK+DECKER. Para obtener mejores

resultados, se recomienda utilizar carretes enrollados en

fábrica.

Para instalar la línea a granel, siga los pasos a

continuación:

• Desconecte la podadora.

• Retire el carrete vacío de la podadora como se describe

en "REEMPLAZO DE CARRETE".

• Retire cualquier línea de corte restante del carrete.

• Realice un pliegue en el extremo de la línea de corte a

aproximadamente 19 mm (3/4")

. Alimente la línea

de corte en una de las ranuras de anclaje de línea

como se muestra en la figura Q.

ESPAÑOL

•

Fig. Q

Inserte el extremo de 19 mm (3/4") de la línea a granel

en el orificio

en el carrete adyacente a la ranura

como se muestra en la figura R. Asegúrese que la línea

esté apretada contra el carrete como se muestra en la

figura R.

Fig. R

• Enrolle la línea de corte en el carrete en la dirección de

la flecha en el carrete. Asegúrese de enrollar la línea en

forma ordenada y en capas. No enrolle de forma cruzada

(Fig. S).

• Cuando la línea de corte enrollada alcance los

hundimientos

, corte la línea. (Fig. R).

• Coloque el carrete en la podadora como se describe en

"REEMPLAZO DE CARRETE".



ATENCIÓN: Antes de comenzar a recortar,

utilice sólo el tipo de línea de corte apropiado.

Fig. S

Solución de problemas

La podadora opera lentamente

1. Desconecte la podadora.

2. Revise que el alojamiento del carrete pueda girar

libremente.

3. Límpielo cuidadosamente si es necesario.

4. Revise que la línea de corte no sobresalga más de

aproximadamente 136 mm (5-3/8") del carrete. Si lo

hace, córtela de forma que sólo llegue a la cuchilla de

corte.

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones,

el mantenimiento y los ajustes deben (inclusive

inspección y cambio de carbones) ser realizados

en un centro de mantenimiento en la fábrica

BLACK+DECKER u en un centro de mantenimiento

autorizado BLACK+DECKER. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-544-6986 (1–800 4-BLACK+DECKER)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto:

Mod./Cat.:

Marca:

Núm. deserie:

ESPAÑOL

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad

de Productos para el Consumidor).

Registro en línea en www.BLACK+DECKER.com/register.

GARANTÍA LIMITADA DE DOS AÑOS

Black & Decker (EUA) Inc. garantiza que este producto

está libre de defectos en material o mano de obra por un

periodo de dos (2) años a partir de la fecha de compra,

previendo que el producto se use en un ambiente

doméstico. Esta garantía limitada no cubre fallas debidas

a abuso, daño accidental o cuando se hayan realizado o

intentado reparaciones por cualquier otra persona diferente

a BLACK+DECKER y sus Centros de Servicio Autorizados.

Un producto defectuoso que cumpla con las condiciones

de la garantía establecidas en el presente se reemplazará o

reparará sin cargo en cualquiera de dos maneras:

La primera, que resultará en intercambios únicamente,

es devolver el producto al minorista en donde se compró

(previendo que la tienda sea un minorista participante).

Las devoluciones se deben realizar dentro del periodo

de tiempo de la política de intercambios del minorista.

Se puede requerir un comprobante de compra. Por favor

revise con el minorista su política de devolución específica

respecto a los límites de tiempo para devoluciones o

intercambios. La segunda opción es llevar o enviar el

producto (prepagado) a un Centro de Servicio propiedad

o autorizado por BLACK+DECKER para reparación o

reemplazo a opción de BLACK+DECKER. Se puede requerir

un comprobante de compra. Los centros de servicio

propiedad o autorizados por BLACK+DECKER se indican

en línea en www.blackanddecker.com. Esta garantía no

aplica a los accesorios. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían

de estado a estado o de una provincia a otra. Si tiene

cualquier pregunta, póngase en contacto con el gerente

de su Centro de Servicio BLACK+DECKER más cercano.

Este producto no está diseñado para uso comercial, y de

forma correspondiente, tal uso comercial de este producto

anulará la garantía. Se renuncia a todas las demás garantías,

expresas o implícitas, por medio del presente.

AMÉRICA LATINA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos en

América Latina, revise la información de garantía específica

contenida en el empaque, llame a la compañía local o

consulte la página de Internet respecto a talinformación.

Imported by Black & Decker (U.S.), Inc.

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

1-800-544-6986

ESPAÑOL

Guía de Solución de Problemas

ASEGÚRESE DE SEGUIR LAS REGLAS DE SEGURIDAD E INSTRUCCIONES

Para ayuda con su producto, visite nuestra página de Internet en www.blackanddecker.com para una lista de centros de

servicio, o llame al Centro de Atención al Cliente de BLACK+DECKER al 1-800-544-6986.

PROBLEMA CAUSA POSIBLE POSIBLE SOLUCIÓN

- La desbrozadora no

arranca.

- El cable no está conectado.

- Fusible de circuito fundido.

- Interruptor de circuito activado.

- Cable o interruptor dañado.

- Conecte la herramienta en un

tomacorriente que funcione.

- Reemplace el fusible de circuito. (Si

el producto hace que el fusible del

circuito se funda repetidamente, deje

de usar inmediatamente y solicite que

le dé servicio un centro de servicio

BLACK+DECKER autorizado.

- Restablezca el interruptor de circuito.

(Si el producto hace que el interruptor

circuito se dispare repetidamente, deje

de usar inmediatamente y solicite que

le dé servicio un centro de servicio

BLACK+DECKER autorizado.

- Pida que el cable o interruptor sea

reemplazado por un centro de servicio

BLACK+DECKER autorizado.

- La línea de corte

se consume

rápidamente en

modo de borde.

- Borde demasiado lejos del

borde de las aceras o superficies

abrasivas.

- La línea de corte golpea la acera

o superficies abrasivas.

- Asegúrese que la rueda de borde esté

en el borde de la superficie y la línea

de corte esté colocada en el área de

césped o tierra que se va a bordear, no

en la acera o en la superficie abrasiva.

Black & Decker (U.S.),Inc.

701 East Joppa Road, Towson, MD 21286

Part No. N527058

BESTE620

SEPTEMBER 2017

Black+Decker BESTE620 String Trimmer, Electric, 14-Inch

Product's Documents

Instruction Manual

Specifications

Black+Decker BESTE620 Questions and Answers
