PRINTED IN CHINA
READ THESE INSTRUCTIONS AND
SAVE THEM FOR FUTURE USE
net weight of fan: 17.42 lb (7.90 kg)
Table of Contents:
Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pg. 3
Fan Assembly. pgs. 4 - 5
Wiring. pg. 6

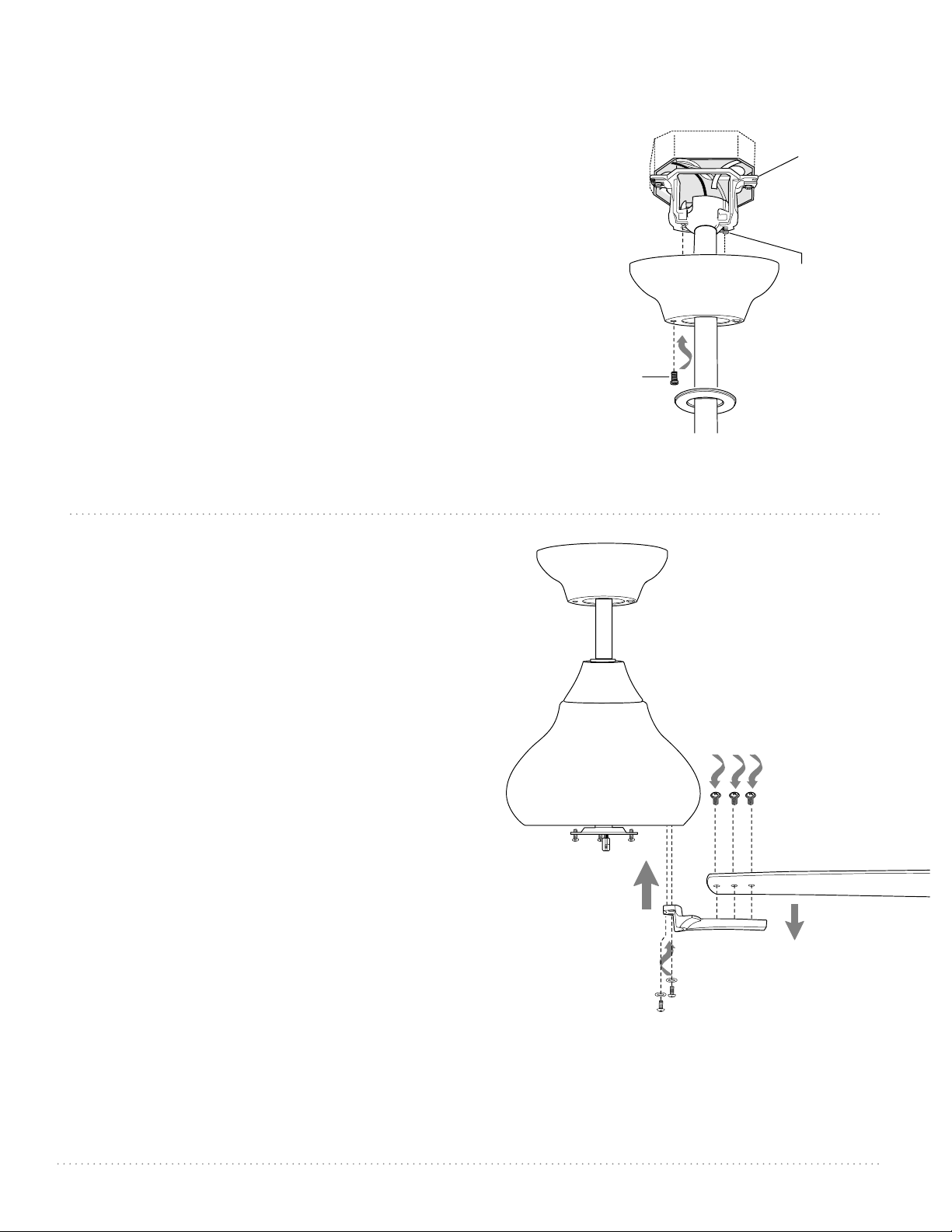

Canopy Assembly. pg. 7
Blade Assembly. pg. 7
Light Kit Assembly (Optional). pgs. 7 - 8

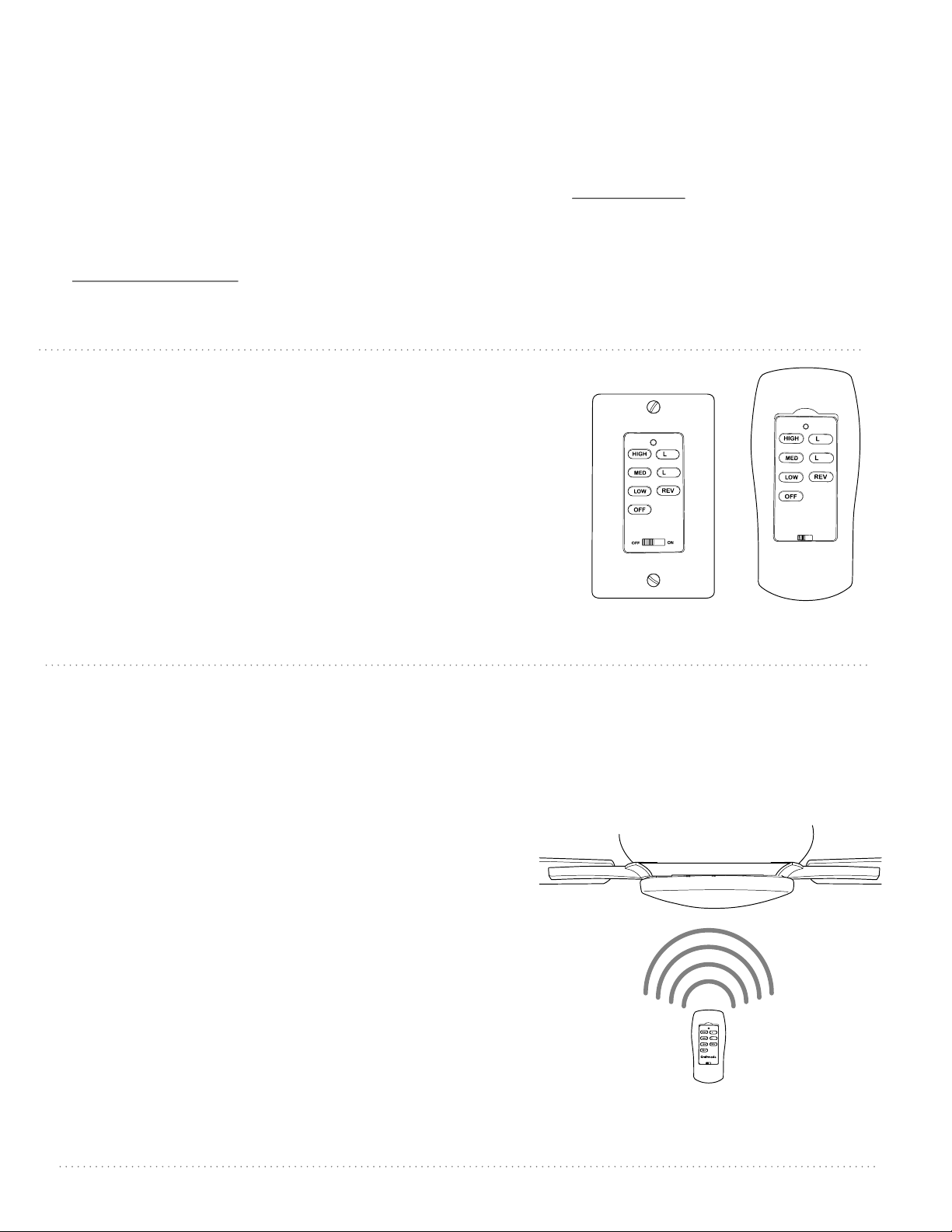

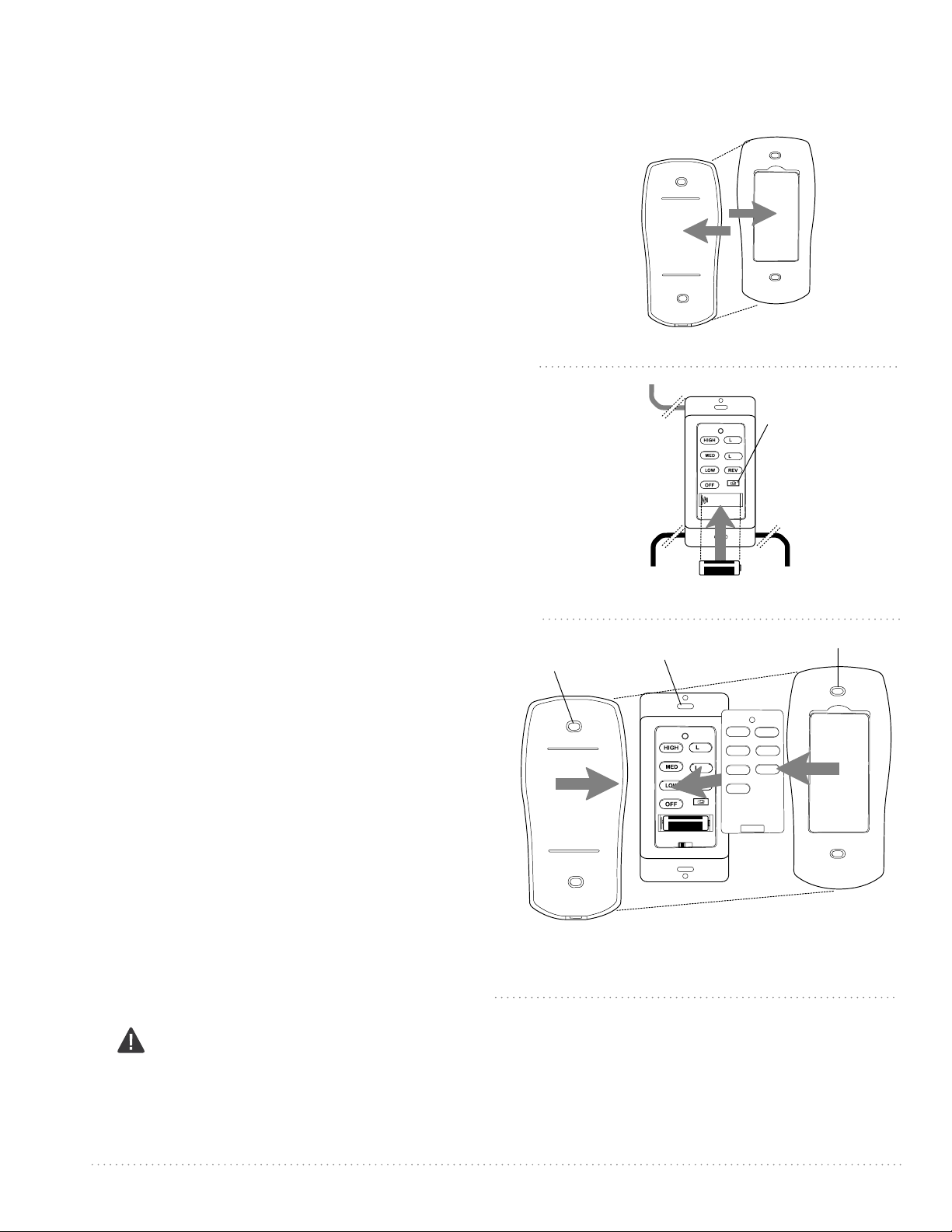

Handheld Remote Control Assembly. pg. 9
Automated Learning Process./
Activating Code. pg. 10
Remote Control Operation. pg. 10
Testing Your Fan. pg. 10
Troubleshooting. pg. 11
Warranty. pg. 11
Parts Replacement. pg. 11
E192641
Installation Guide
For Model:
SWY52
Swyft
SAFETY TIPS.
page 1
WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin
the fan installation or before servicing the fan or installing accessories.
1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE
INSTRUCTIONS.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.
2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code, and ANSI/NFPA 70-1999.
If you are unfamiliar with electrical wiring or if the house/building wires are different colors than those referred to in the
instructions, please use a qualified electrician.
3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at least seven (7) feet (2.13
meters) of clearance between the floor and the fan blade tips. The fan should be mounted so that the tips of the blades are at
least thirty (30) inches (76 centimeters) from walls or other upright structures.
4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at least 35 pounds (16
kilograms). The box must be supported directly by the building structure. Use only CUL (Canada) or UL (USA) listed outlet
boxes marked "FOR FAN SUPPORT."
WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked "Acceptable for Fan Support of
15.9 kg (35 lb) or less" and use the mounting screws provided with the outlet box. Most outlet boxes commonly used for the support of
lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified electrician if in doubt.
WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan are designed to accept
only one 12 gauge house wire and two lead wires from the fan. If your house wire is larger than 12 gauge or there is more than one house
wire to connect to the corresponding fan lead wires, consult an electrician for the proper size wire connectors to use.
5. Electrical diagrams are for reference only.
6. After installation is complete, check that all connections are absolutely secure.
7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into the outlet box. The
wires should be spread apart with the grounded conductor and the equipment-grounding conductor on opposite sides of the
outlet box.
WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device or control fan speed
with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will cause a loud humming noise from fan.]
8. Do not operate the reverse switch until fan has come to a complete stop. [Note: If using remote control with reverse capability,
reverse fan blade direction only when on LOW speed.]
9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation. Do not insert objects
into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or cleaning the fan.
10. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened cloth will be suitable for
most cleaning.
WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER than those provided
with this fan will void the warranty.
WARNING: This fan MUST be installed with the safety cable provided with the fan. Failure to use the safety cable provided may result in
personal injury, damage to the fan or damage to other property.
CAUTION: Do NOT tamper with or attempt to repair LED component of light kit. The light source is designed for this specific application
and should not be serviced by untrained personnel. If any servicing is required, call our customer service department.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation.
this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
11. Light kit is dimmable to 10% with select dimmers.
NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions and
situations that may occur. It must be understood that common sense and caution are necessary factors in the installation and operation
of this fan.
page 2

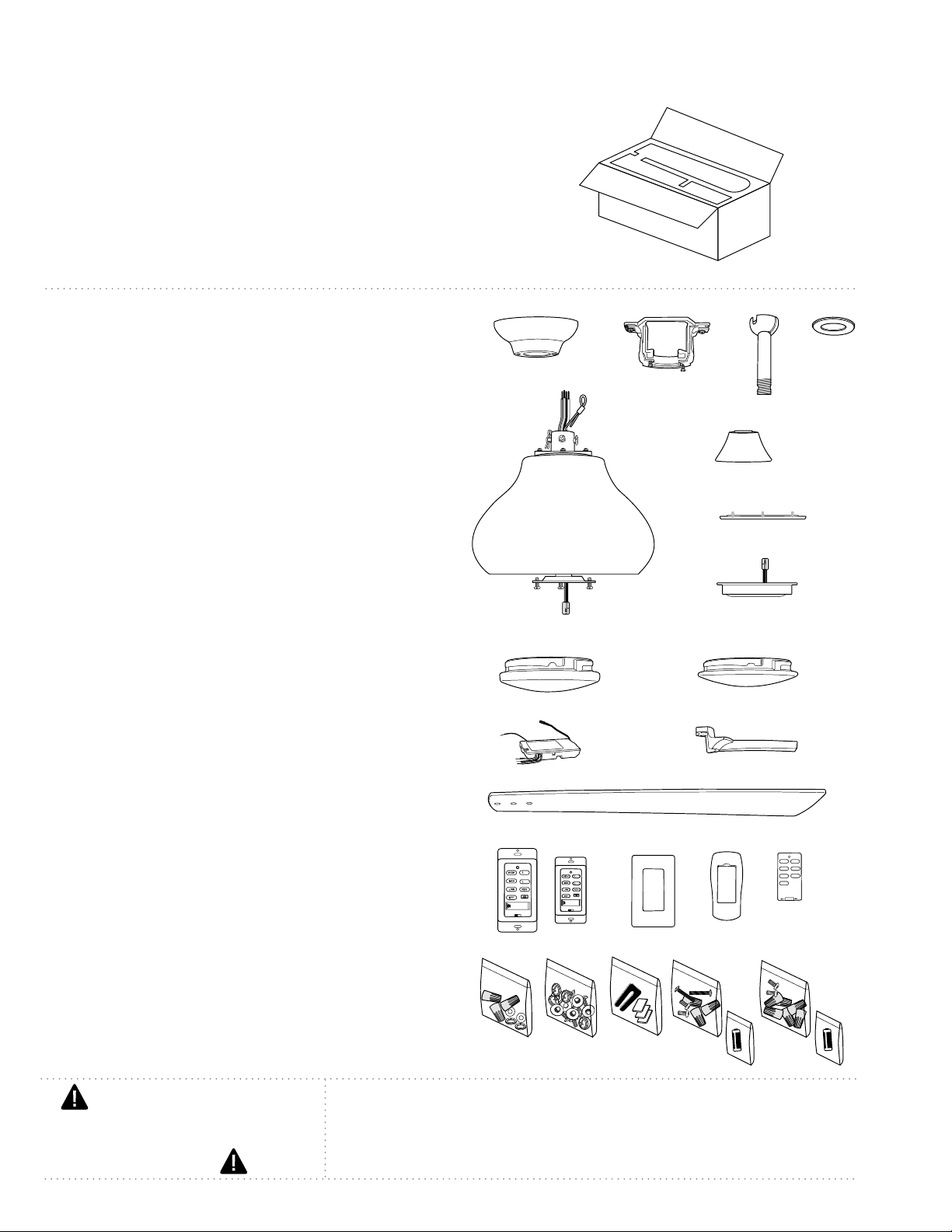

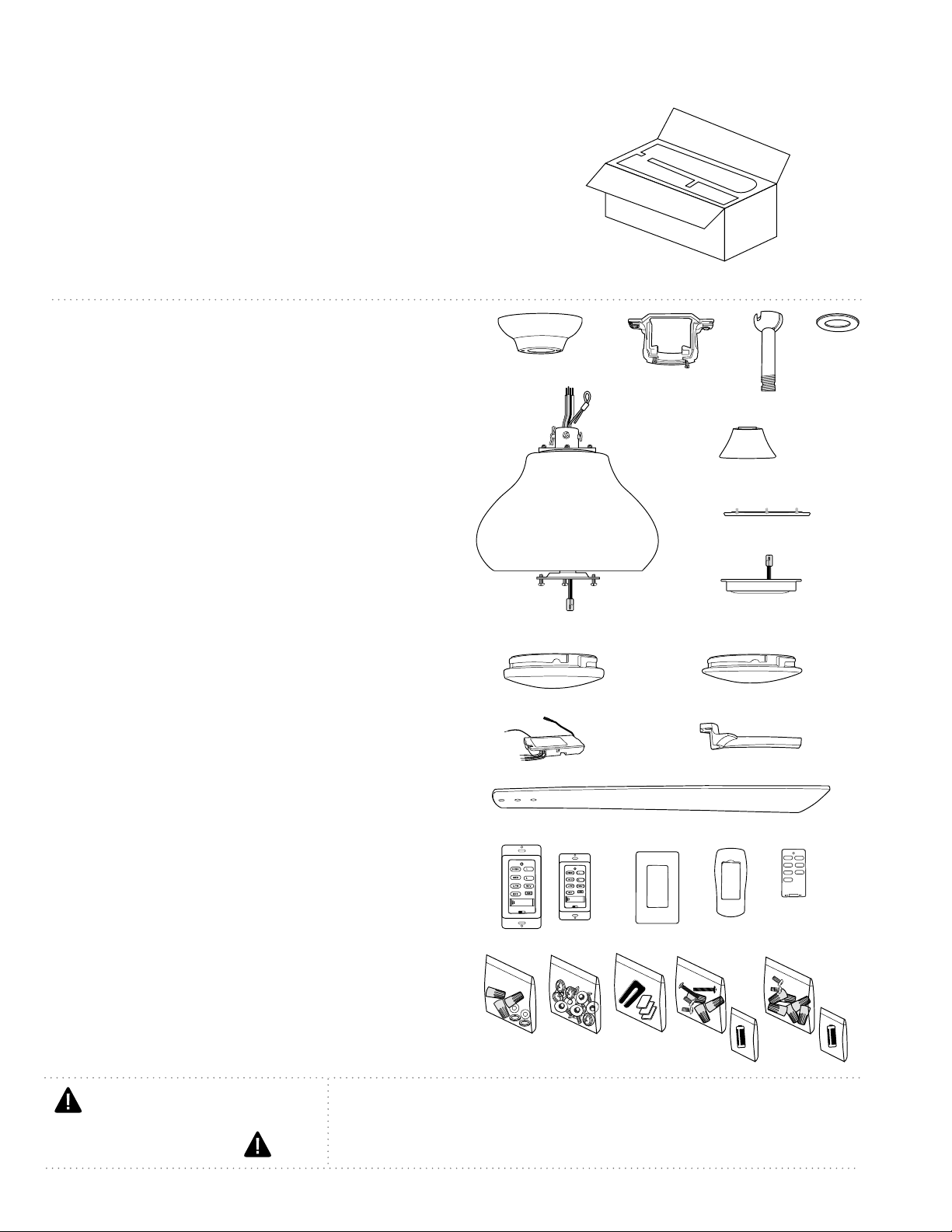

1. Unpacking Your Fan.
Carefully open the packaging. Remove items from
Styrofoam inserts. Remove motor housing and place
on carpet or Styrofoam to avoid damage to finish. Do
not discard fan carton or Styrofoam inserts should
this fan need to be returned for repairs.
Check against parts inventory that all parts have
been included.
2. Parts Inventory.
a. canopy. 1 piece
b. hanging bracket. 1 piece
c. downrod and hanging ball. 1 piece
d. canopy cover. 1 piece
e. motor housing. 1 piece
f. yoke cover. 1 piece
g. fitter plate. 1 piece
h. LED light kit . 1 piece
i. glass shade. 1 piece
j. metal cover. 1 piece
k. remote control receiver. 1 piece
l. blade arm. 5 pieces
m. blade. 5 pieces
n. wall control. 2 pieces
o. plate.1 piece
p. remote control cover. 1 piece
q. faceplate. 3 pieces
r. hardware packs
IMPORTANT REMINDER: You must
use the parts provided with this fan for
proper installation and safety.
k
j
a
c
e
g
f
d
h
b
i
r
m
n
o
11
-
22
-
ON/ DIM
OFF
11
-
22
-
ON/ DIM
OFF
p
q
w/ wall
control
w/ remote
l
page 3

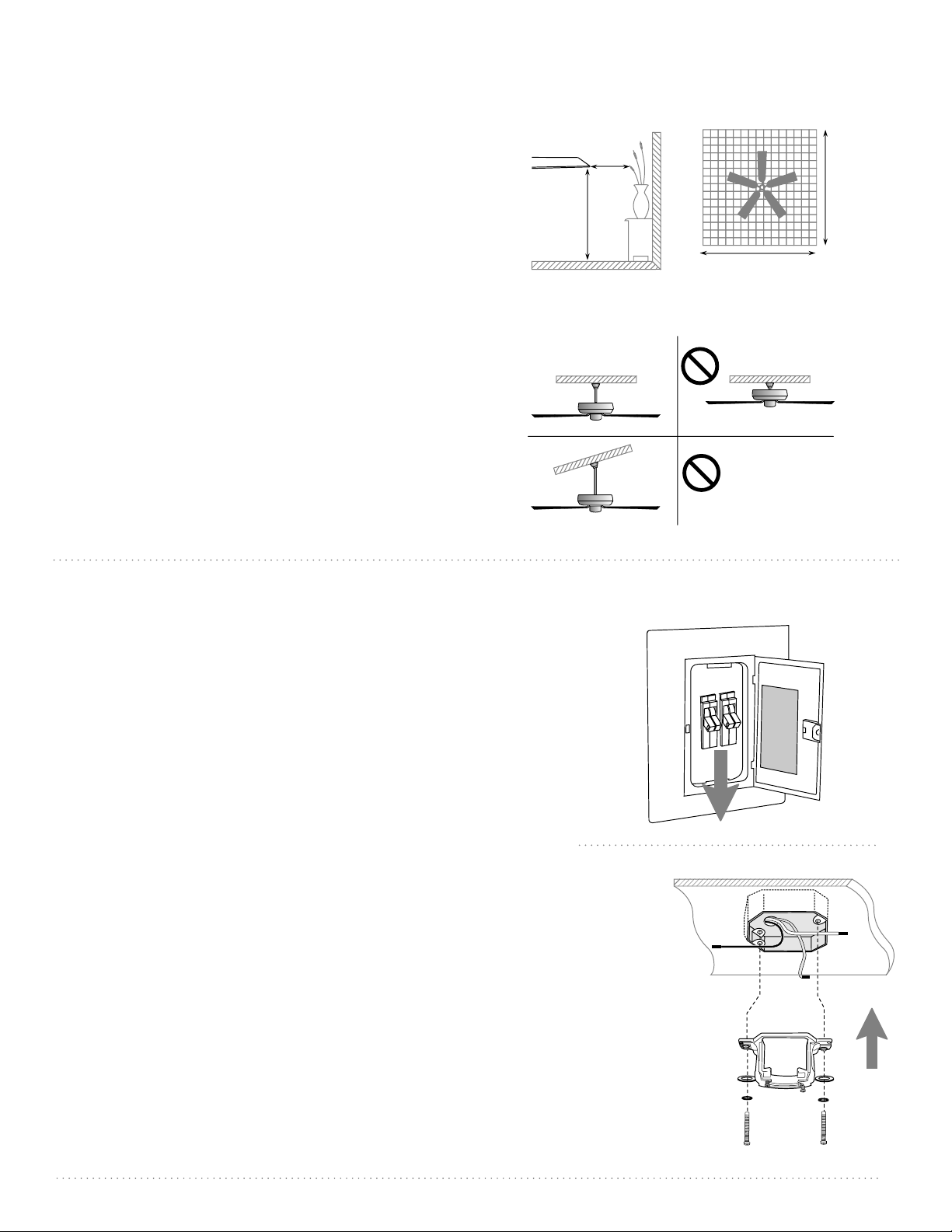

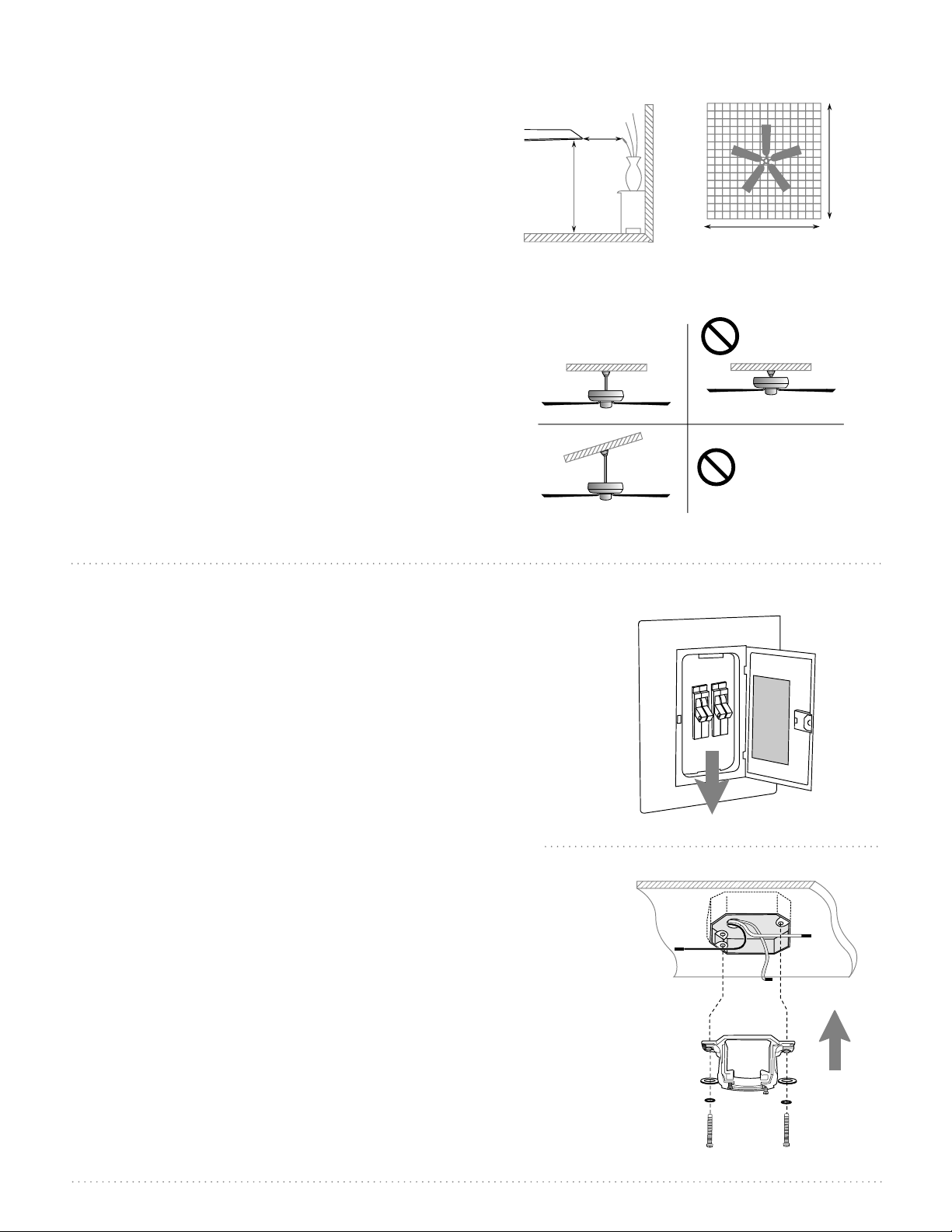

3. Installation Preparation.
ON
OFF
ON
OFF
4. Hanging Bracket Installation.
Turn off circuit breakers to current fixture from breaker
panel and be sure operating light switch is turned to the
OFF position.
WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.
Remove existing fixture.
WARNING: When using an existing outlet box, be sure the
outlet box is securely attached to the building structure and
can support the full weight of the fan. Ensure outlet box is
clearly marked "Suitable for Fan Support." If not, it must be
replaced with an approved outlet box. Failure to do so can
result in serious injury.
CAUTION: Be sure outlet box is properly grounded and that a
ground wire (GREEN or bare) is present.
Install hanging bracket to outlet box using original screws,
spring washers and flat washers provided with new or
original outlet box.* If installing on a vaulted ceiling, face
opening of hanging bracket towards high point of ceiling.
Arrange electrical wiring around the back of the hanging
bracket and away from the bracket opening.
*Note: It is very important that you use the proper hardware
when installing the hanging bracket as this will support the
fan.
Installation requires these tools:
Phillips screwdriver, flathead screwdriver, adjustable
pliers or wrench, stepladder, wire cutters, and rated
electrical tape.
downrod
installation
flushmount
installation
To prevent personal injury and damage, ensure
that the hanging location allows the blades a
clearance of 7 feet (2.13m) from the floor and
30in. (76cm) from any wall or obstruction.
This fan is suitable for room sizes up to 400 square
feet (37.2 square meters).
7 feet
(2.13 m) (76 cm)
30
inches
blade edge
12ft. - 20ft.
12ft. - 20ft.
(3.66m - 6.1m)
(3.66m - 6.1m)
Vaulted ceiling
angle is not to
exceed 25 degrees.
This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling. The
hanging length can be extended by purchasing a
longer downrod (0.5in./1.27cm diameter). Other
installation, such as flushmount, is not available
for this fan.
hanging bracket
spring washers
outlet box screws
flat washers
page 4

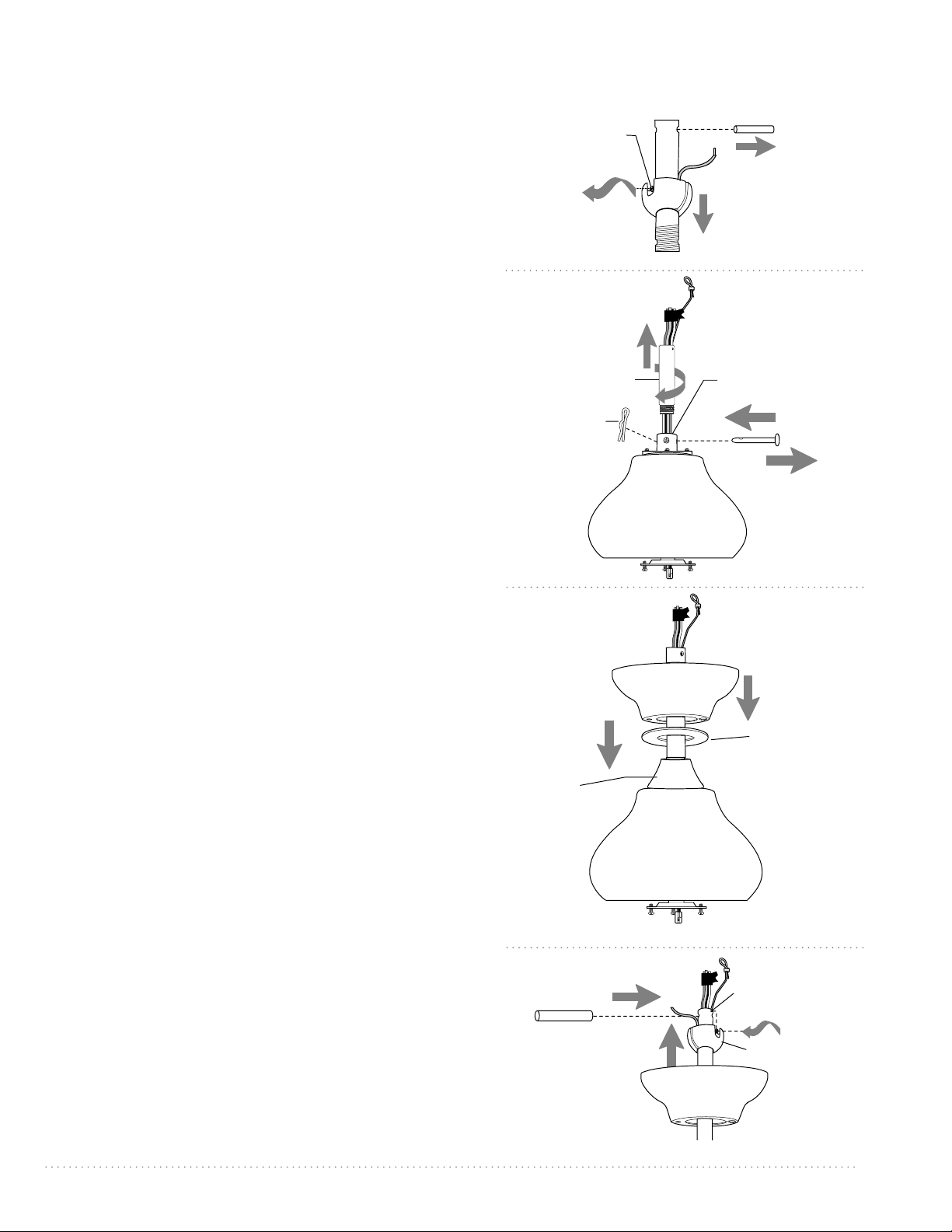

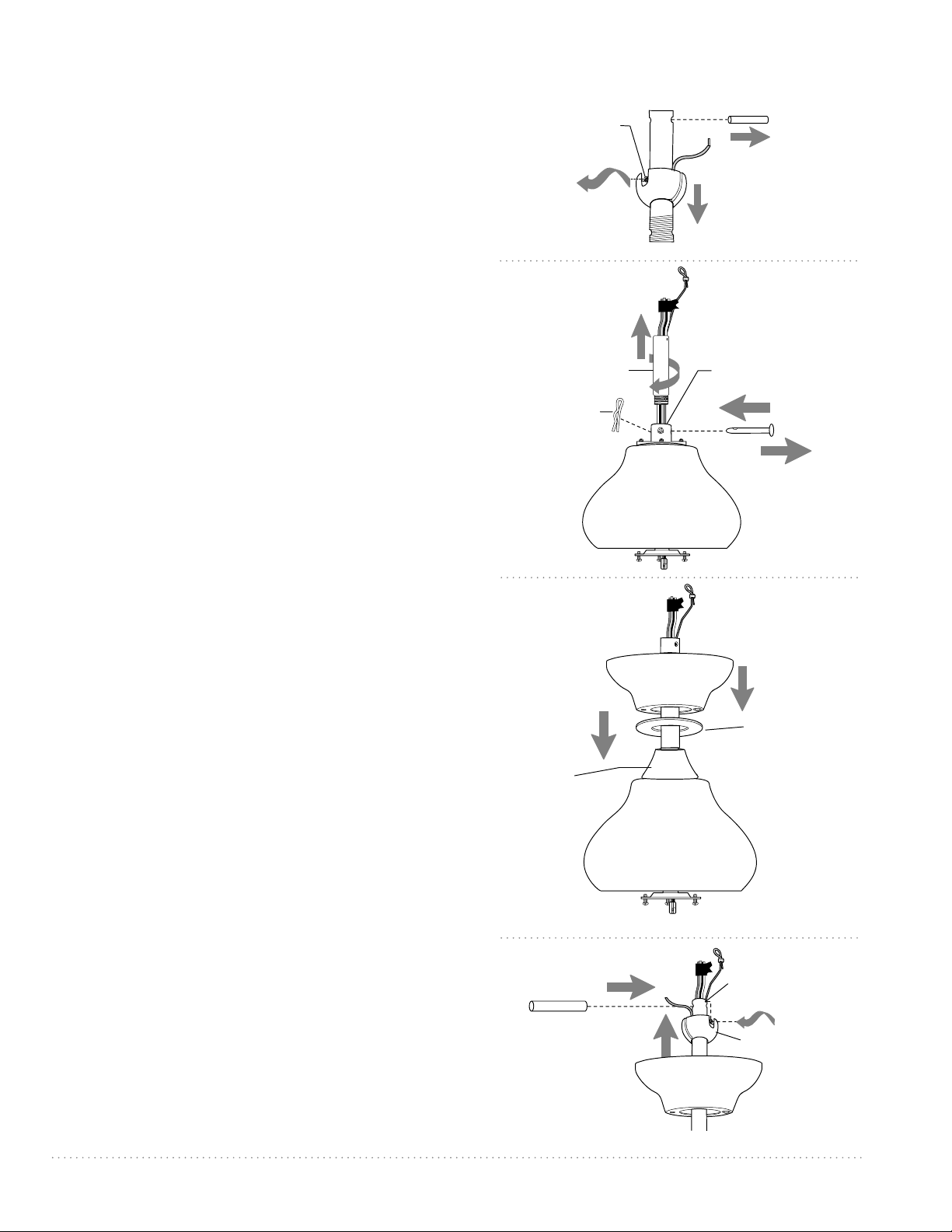

5. Fan Assembly.
NOTE: The important safety precautions and instructions
appearing in the manual are not meant to cover all
possible conditions and situations that may occur. It must
be understood that common sense and caution are
necessary factors in the installation and operation of this
fan.
Remove hanging ball from downrod provided by
loosening set screw on hanging ball. Lower hanging
ball and remove stop pin and then slide hanging
ball off of the downrod. [Refer to diagram 1.]
Loosen yoke set screws and nuts at top of motor
housing. Remove pin and clip from motor housing
yoke. [Refer to diagram 2.]
Tip: To prepare for threading electrical wires
through downrod, apply a small piece of electrical
tape to the ends of the electrical wires--this will
keep the wires together when threading them
through the downrod. [Refer to diagram 2.]
Determine the length of downrod you wish to use.
Thread safety cable and electrical wires through
threaded end of downrod and pull extra wire slack
from the upper end of the downrod. [Refer to
diagram 2.]
Thread downrod into the motor housing yoke until
holes for pin and clip in downrod align with holes in
yoke--make sure wires do not get twisted. Re-insert
pin and clip that were previously removed. Tighten
yoke set screws and nuts securely. [Refer to
diagram 2.]
Locate canopy cover in hardware pack. Slide yoke
cover, canopy cover and canopy over downrod.
[Refer to diagram 3.] (Note: Canopy cover must be
turned with shiny side toward the motor housing.)
Thread safety cable and wires through hanging ball
and then slide hanging ball over downrod--the top
of the downrod should be noted as having a set
screw hole; use this hole when setting the set screw.
Insert stop pin into top of downrod and raise
hanging ball. Be sure stop pin aligns with slots on
the inside of the hanging ball. Tighten set screw
securely. [Refer to diagram 4.]
WARNING: Failure to tighten set screw (on hanging
ball) completely could result in the fan becoming
loose and possibly falling.
["Fan Assembly" continued on next page.]
set screw
hanging ball
stop pin
diagram 2
diagram 1
diagram 3
diagram 4
motor
housing
canopy
canopy cover
downrod
yoke
cover
set screw hole
hanging ball
stop pin
downrod
electrical wiring
yoke set screw
and nut
pin
clip
motor
housing
safety cable
page 5
5. Fan Assembly. (cont.)

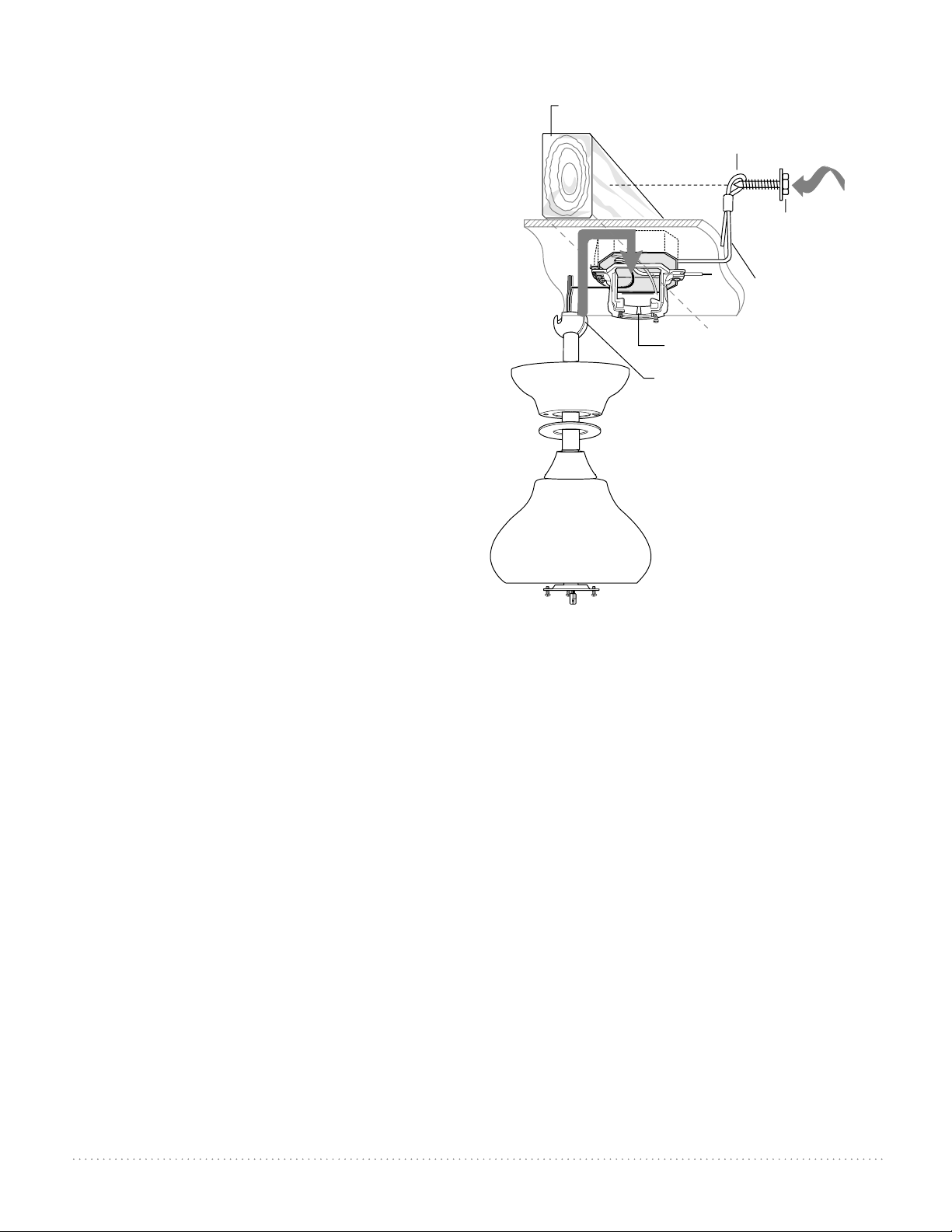

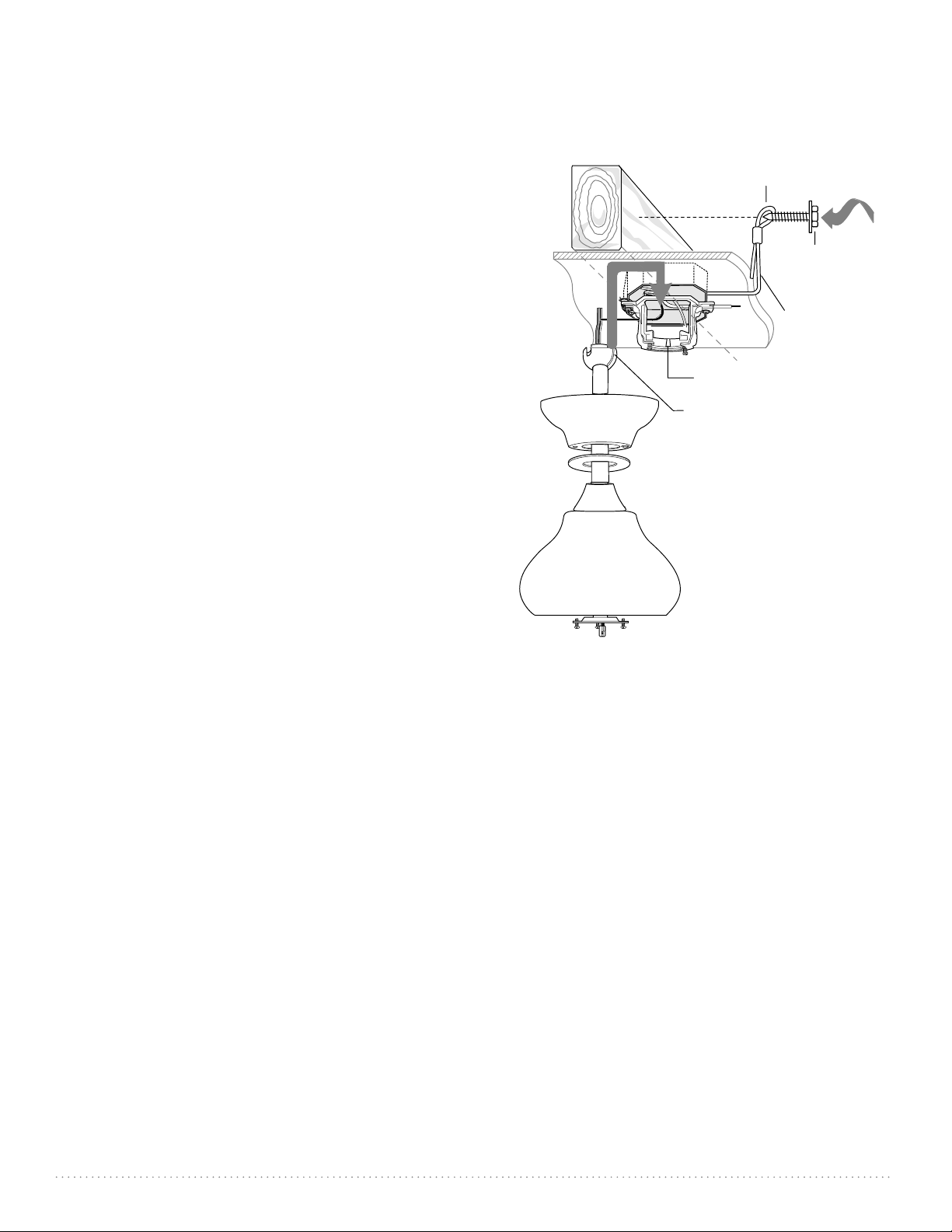

With the hanging bracket secured to the outlet
box and able to support the fan, you are now
ready to hang your fan. Grab the fan firmly with
two hands. Slide downrod through opening in
hanging bracket and let hanging ball rest on
the hanging bracket. Turn the hanging ball slot
until it lines up with the hanging bracket tab.
WARNING: Failure to align slot in hanging ball
with tab in hanging bracket may result in
serious injury or death.
Tip: Seek the help of another person to hold
the stepladder in place and to lift the fan up to
you once you are set on the ladder.
Find a secure attachment point (wood ceiling
joist highly recommended) and secure safety
cable. It will be necessary to use a heavy duty
wood screw, washer and lock washer (not
supplied) with the safety cable loop. If
necessary, adjust the loop at the end of the
safety cable. The loop at the end of the safety
cable should just fit over the threads on the
wood screw. Test safety cable by pulling on loose
end with pliers. If the safety cable slips, the loop
must be adjusted tighter. Extra cable slack can be
left in ceiling area.
motor housing
safety cable
hanging bracket tab
hanging ball slot
wood ceiling joist
wood screw
and washer
safety cable loop
page 6

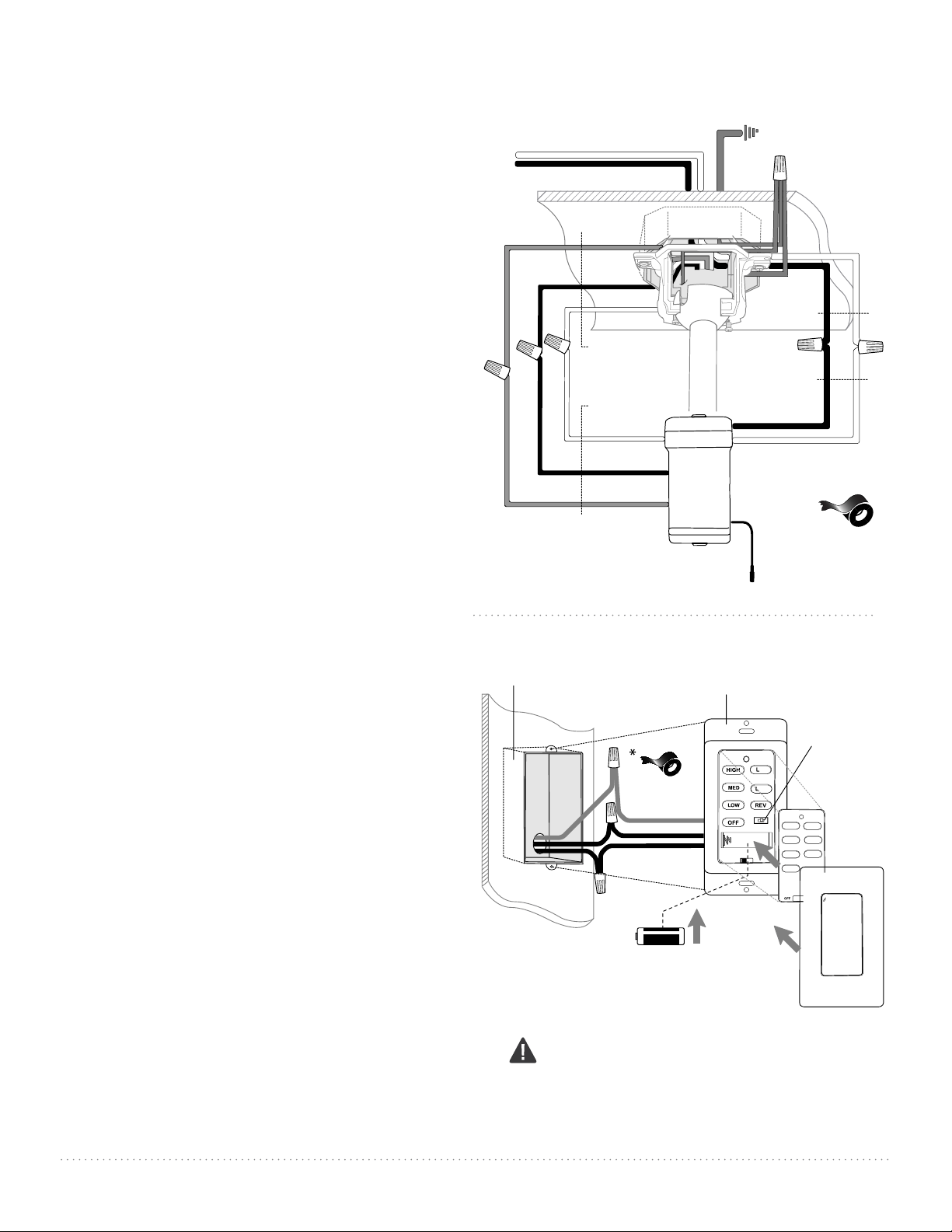

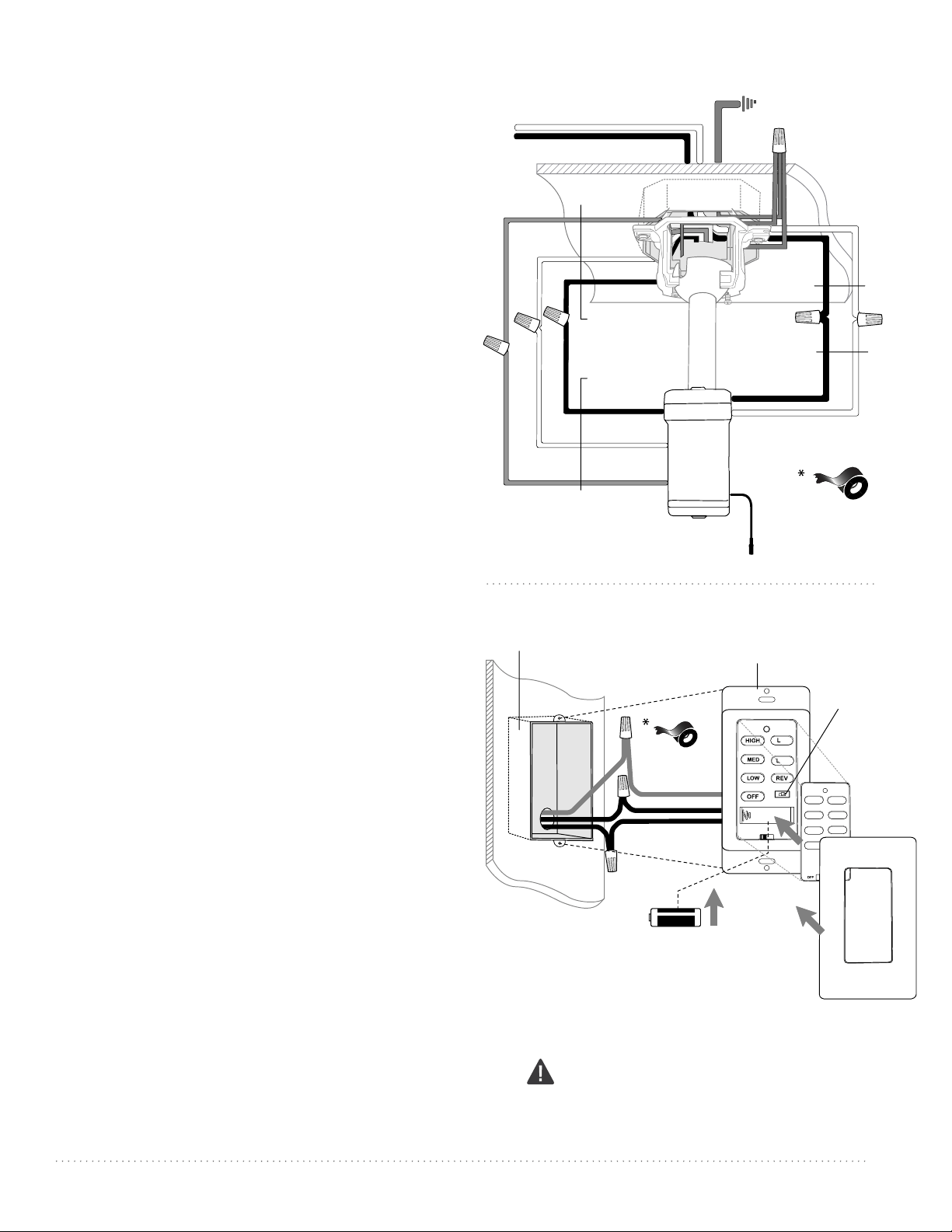

6. Wiring.
black
11
-
22
-
DIM/ON
OFF
outlet box
wall
control
dimmer
switch
face
plate
plate
12V battery
(wiring for wall control)
black
(AC IN from
breaker box)
black
(TO power SUPPLY)
black (OUT to fan)
green
green/
bare
ground
WARNING: Turn off circuit breakers to current fixture
from breaker panel and be sure switch is turned to the
OFF position.
CAUTION: Be sure outlet box is properly grounded and
that a ground wire (GREEN or Bare) is present.
Make sure all electrical connections comply with Local
Codes or Ordinances and the National Electrical Code. If
you are unfamiliar with electrical wiring or if the
house/building wires are different colors than those
referred to in the diagram to the right, please use a
qualified electrician.
Note: Excess lead wire length from the fan can be cut to
the desired length and then stripped.
When downrod is secured in place on the hanging
bracket, wire the RECEIVER with wire connectors
provided as shown in diagram at right.
Tip: While you are wiring, keep in mind that wires
must not obstruct receiver from sliding into hanging
bracket.
* Wrap each wire connector separately with electrical
tape as an extra safety measure.
Gently insert receiver (flat side up) into hanging
bracket and carefully push taped wire connectors into
outlet box. Allow antenna from remote control
receiver to hang outside of hanging bracket.
ground (green
or bare)
white supply wire
black supply wire
black
black
white
blue
blue
white
from receiver
black
AC IN L
AC IN N
white
white
ground (green
or bare)
from fan
from receiver
antenna
from ceiling
receiver
black
*
(wiring for receiver)
[PLEASE NOTE: Wall and/or handheld remote control
must be used for fan to operate. If you do not wish to
use the wall control, please proceed to Section 7 , page 7
continue with fan installation].
To install wall control, remove existing wall switch.
Wire one of the wall controls with wire connectors
provided as shown in diagram at right.
*Wrap each wire connector separately with electrical
tape as an extra safety measure. Gently push wires
and taped wire connectors into outlet box.
Install one 12-volt battery (included) in wall control.
IMPORTANT: Wall control will not function unless
battery is installed.
Since this fan comes with with a LED light kit, the
dimmer switch (labeled DIM and ON) has been
pre-set to the "ON" position (DIM). If you do not wish
to have dimming capability, please move the switch
to the "OFF" position (ON).
Select a faceplate (almond or white) and press firmly
onto front of wall control. Attach wall control to outlet
box and secure with screws from original wall switch.
Attach wall plate (included) to wall control using two
screws provided with the wall control.
WARNING: Choking Hazard - Small parts.
Keep battery away from children.
page 7

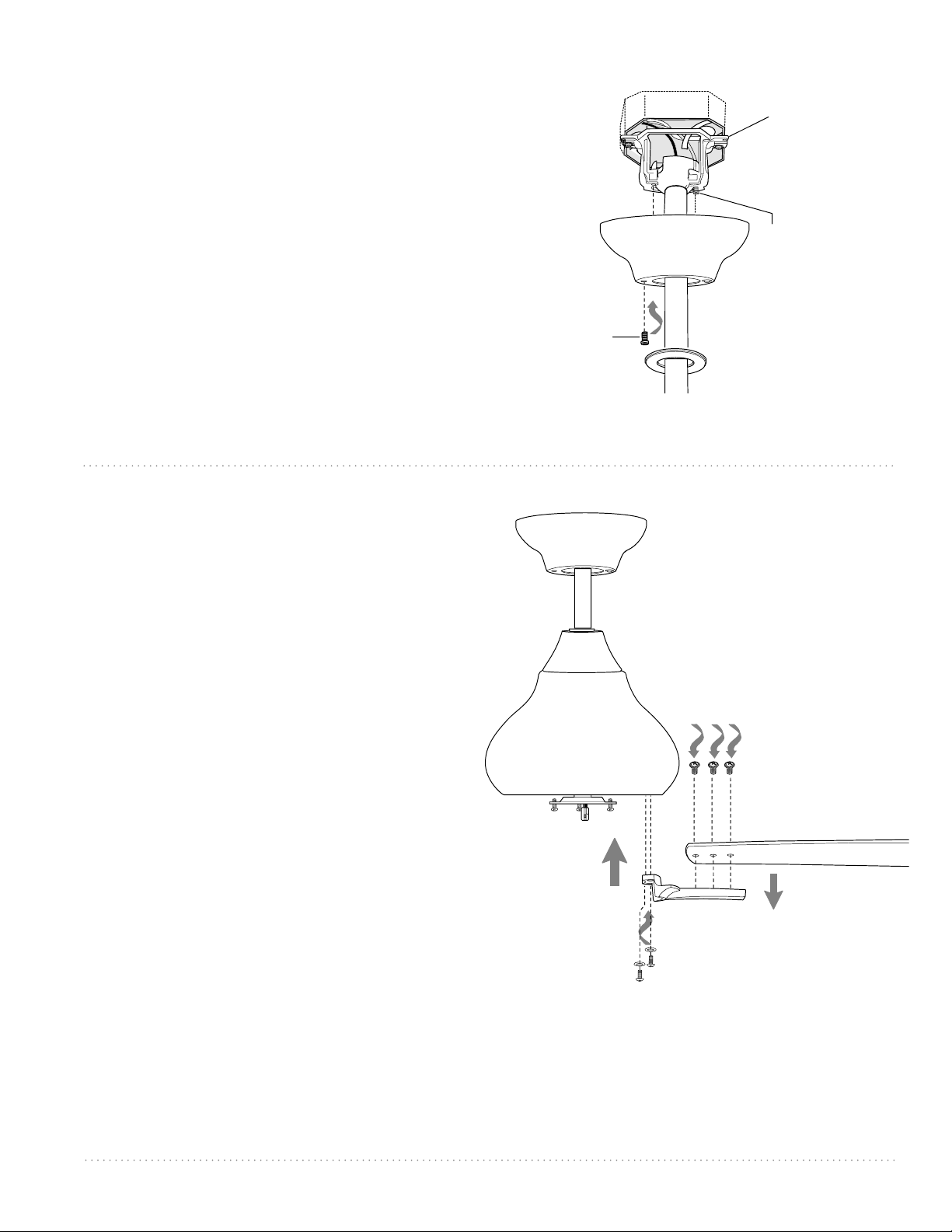

7. Canopy Assembly.
8. Blade Assembly.
Locate 2 screws on underside of hanging
bracket and remove screw closest to the open
end of the hanging bracket. Partially loosen the
other screw. Lift canopy to hanging bracket.
Place rounded part of slotted hole in canopy
over loosened screw in hanging bracket and
push up. Twist canopy to lock. Re-insert screw
that was removed and then tighten both
screws securely.
Slide canopy cover up to canopy, aligning
rounded part of slotted holes in canopy cover
with screwheads in bottom of canopy. Turn
canopy cover to the right (clockwise) until it
stops.
WARNING: To reduce the risk of serious
bodily injury, DO NOT use power tools to
assemble the blades. If overtightened, blades
may crack and break.
Locate 15 blade attachment screws/washers
in hardware pack. Hold up to blade and align
holes. Insert 3 blade attachment
screws/washers) with fingers first and then
tighten screws securely with a Phillips
screwdriver. Repeat for the remaining blades.
Remove blade arm screws and lock washers
from underside of motor (save blade arm
screws and lock washers to secure blade arms).
Align blade arm holes and attach blade arm
with lock washers and blade arm screws.
Before securing screws permanently, repeat
with remaining blade arms. Securely tighten
all screws.
Note: Tighten blade arm screws twice a year.
hanging
bracket
canopy
screw
screw
canopy cover
blade
blade arm
blade attachment
screws/washers
blade arm
screws
lock washers
page 8

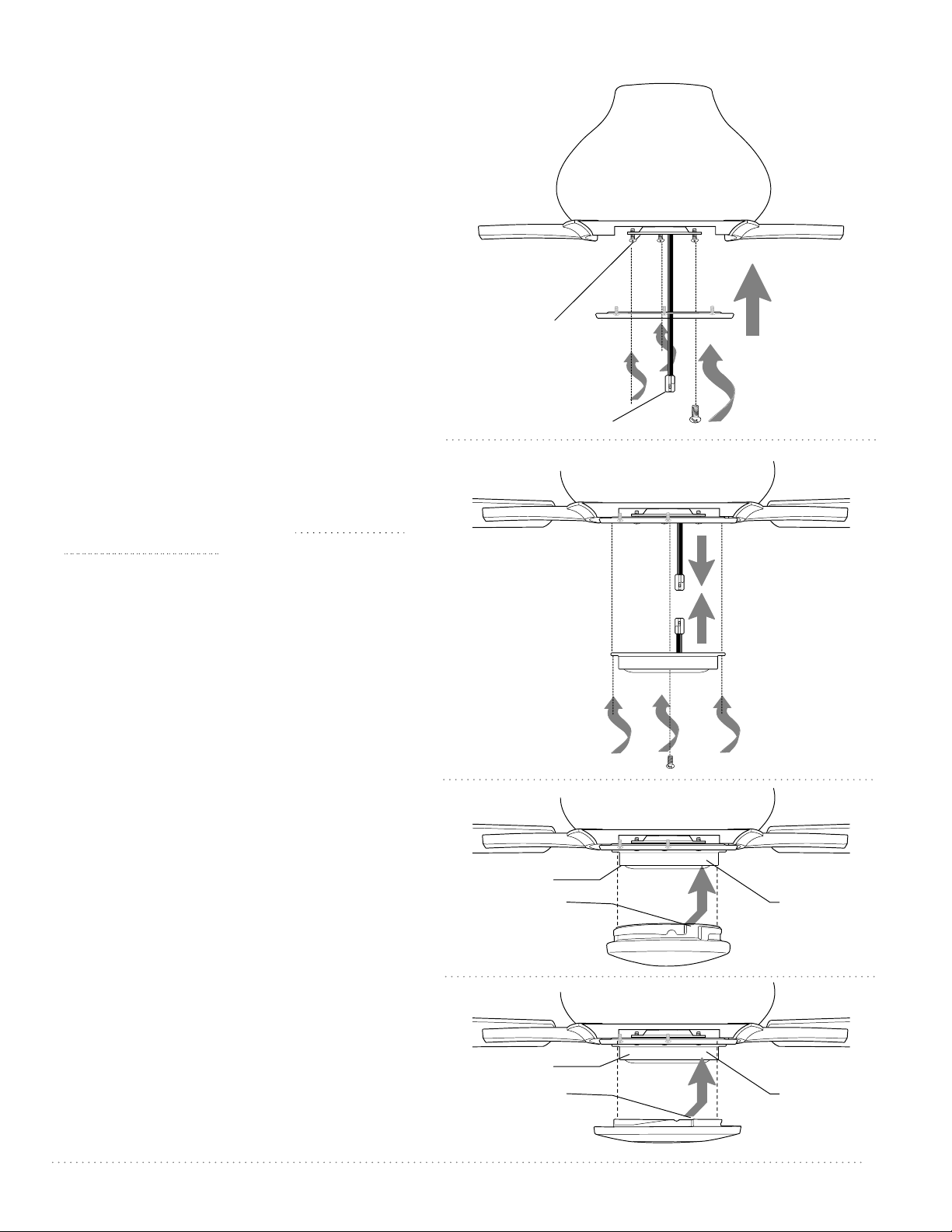

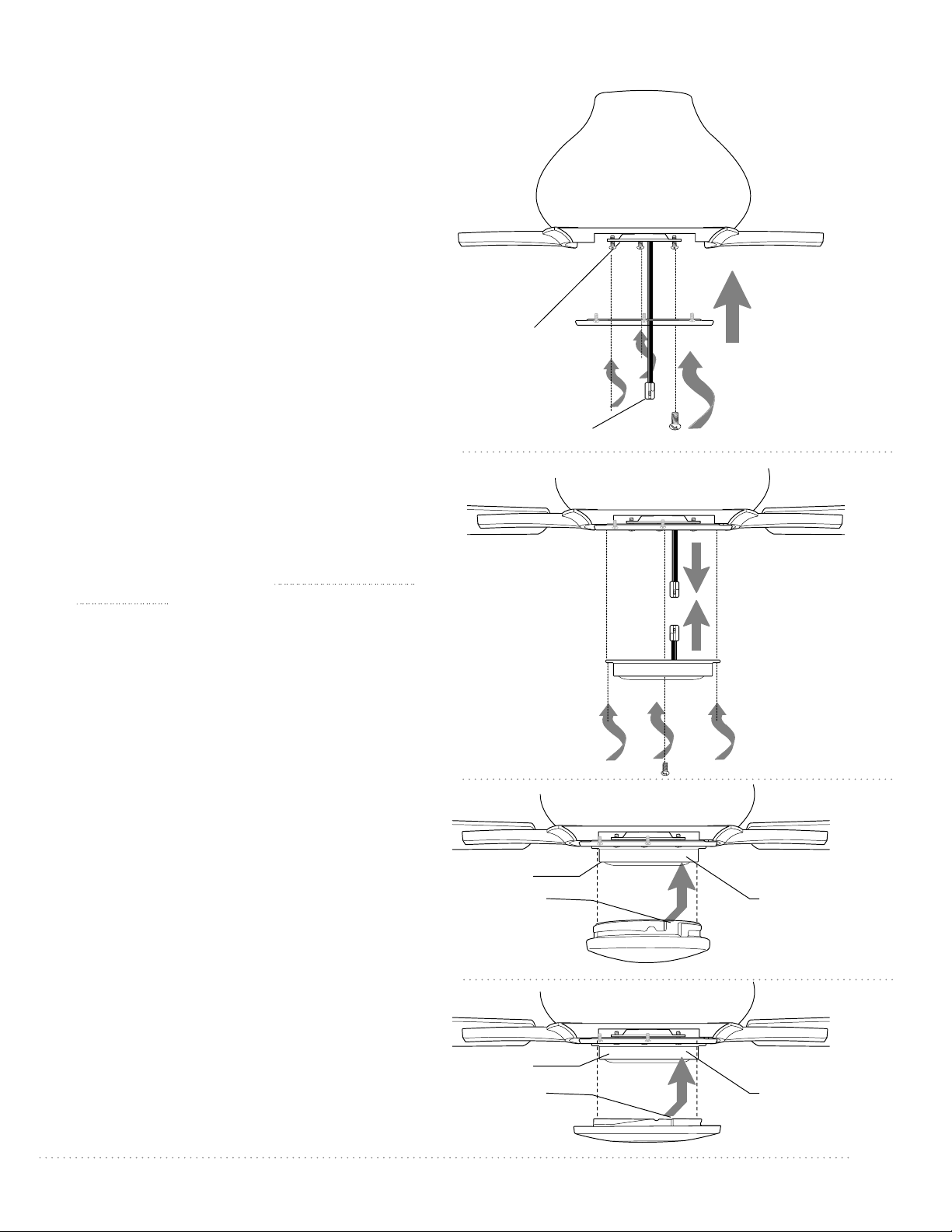

9. Light Kit Assembly (Optional).
Remove 1 screw from motor plate on underside
of motor housing and partially loosen the other
2 screws. Align slotted holes in fitter plate with
loosened screws in motor plate, allowing
female plug from motor housing to come
through hole in middle of fitter plate. Twist
fitter plate to lock. Re-insert screw that was
previously removed and securely tighten all 3
screws with a Phillips screwdriver.
If you wish to use the light kit, remove 1 screw
from underside of fitter plate and partially
loosen the other 2 screws.
Connect female plug from motor housing to
male plug from the LED light kit, matching up
the colors on the male plug with the colors on
the female plug for correct fit. Make sure that
plugs connect securely. [Note: If you will NOT
be using the light kit, do NOT connect the
plugs.]
Carefully arrange wiring within the
back of LED light kit.
Align slotted holes in
light kit fitter with loosened screws in fitter
plate. Twist light kit fitter to lock. Re-insert
screw that was previously removed and tighten
all 3 screws securely.
Locate slots on glass shade and align with
nodules on inside of LED light kit. Gently push
up on glass shade and turn to the RIGHT
(clockwise) until it slides completely into place.
If you do NOT wish to use the light, locate slots
on metal cover and align with nodules on
inside of LED light kit. Gently push up on metal
cover and turn to the RIGHT (clockwise) until it
slides completely into place.
CAUTION: Do not connect the LED light kit if
you do NOT wish to use the light.
metal cover
glass shade
nodules
slots
motor plate
female plug
motor
housing
motor
housing
fitter
plate
LED light kit
male
plug
female
plug
LED light kit
nodules
slots
LED light kit
page 9
wire
11
-
22
-
DIM/ ON

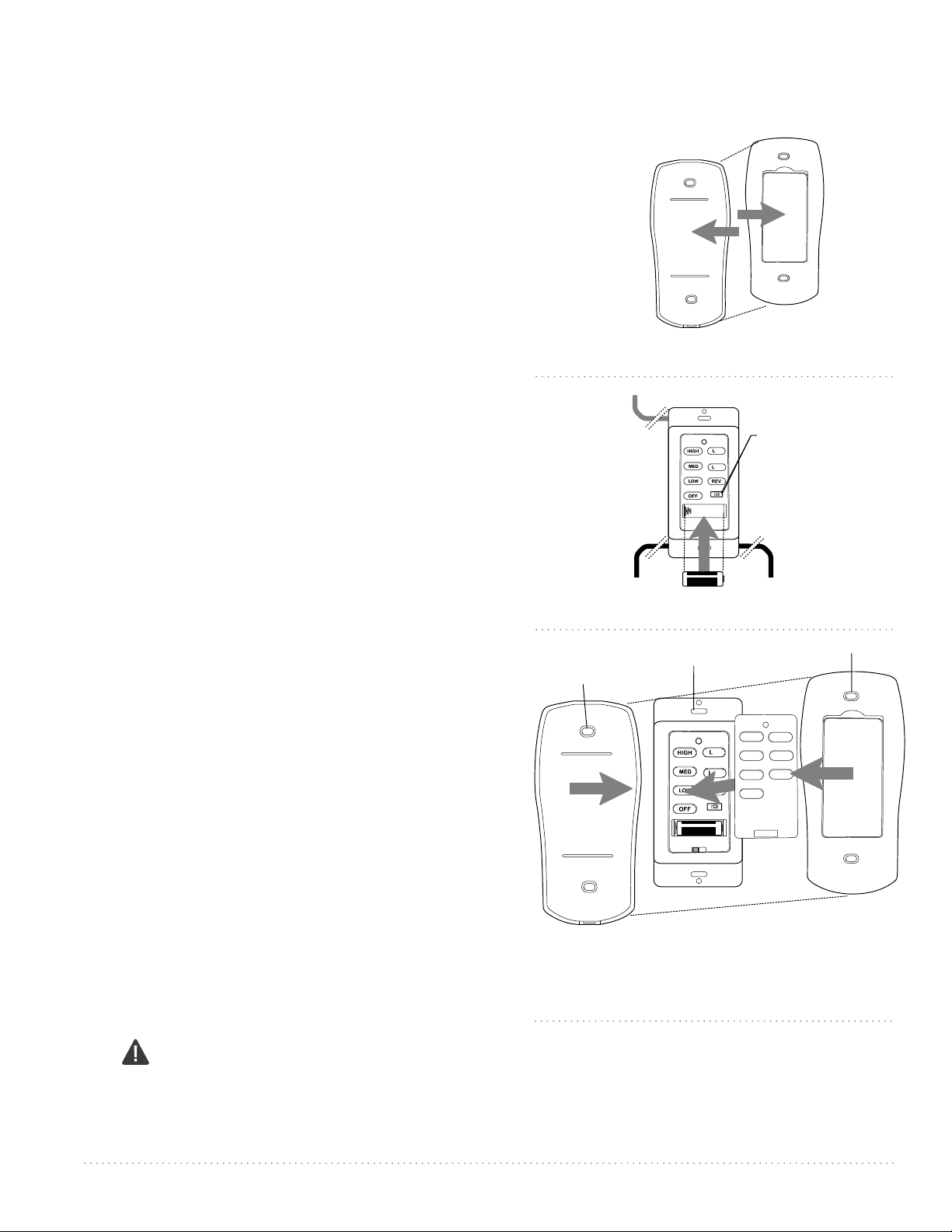

10. Handheld Remote Control Assembly.
IN ORDER TO USE THE HANDHELD REMOTE
CONTROL, PLEASE CONTINUE WITH SECTION 10 for
remote control assembly instructions. If you have
already installed the wall control but do not wish to
use the handheld remote control, please proceed to
Section 11.
Gently pull on remote control cover to separate
top and bottom parts. [Refer to diagram 1.]
In order to use wall control as a handheld remote
control, cut each wire on wall control (that was not
previously used)--use wire cutters to cut off each
wire as close to the wall control as possible. [Refer
to diagram 2.]
Install one 12-volt battery (included) in wall
control. [Refer to diagram 2.]
The dimmer switch (labeled DIM and ON) has
been pre-set to the "ON" position (DIM). If you do
not wish to have dimming capability, please move
the switch to the "OFF" position (ON). [Refer to
diagram 2.]
Attach black faceplate to front of wall control;
press down firmly. [Refer to diagram 3.]
Align holes in wall control with posts located on
inside of TOP part of remote control cover and
press together firmly. Place wall control into
BOTTOM part of remote control cover, aligning
posts in top of remote control cover with post
holes in the bottom. [Refer to diagram 3.]
(NOTE: Make sure to align narrower ends of
remote control cover before closing.) Squeeze top
and bottom of remote control cover together until
you hear a click at each end, indicating that the
remote control cover has closed completely.
IMPORTANT: Store the remote control away from
excess heat or humidity. To prevent damage to
remote control, remove the battery if remote
control will not be used for long periods.
11
-
22
-
ON/ DIM
remote
control
cover
(top)
(bottom)
wall control
dimmer
switch
wire
wire
12V battery
diagram 2
diagram 1
diagram 3
post
hole
hole
post
remote control
cover, BOTTOM
wall
control
face-
plate
remote control
cover, TOP
CAUTION: “DO NOT DISPOSE OF BATTERIES IN FIRE, BATTERIES MAY EXPLODE OR
LEAK.” - When disposing of household alkaline batteries, it is best to check with your local and
state recycling or household hazardous waste coordinators concerning the specifics of the
program in your area. You may also locate a recycling center by calling 1-800-8-BATTERY or
1-877-2-RECYCLE or visit www.epa.gov/epawaste/index.htm or www.earth911.org for more
information.
page 10
It is recommended that you test fan before finalizing
installation. Restore power from circuit box and light switch
(if applicable). Test wall control (optional installation) by
locating ON/OFF slider switch on wall control, then set to the
ON position. Test light and dimmer function and then test
fan speeds. Next, locate handheld remote control. Test the
light ON/OFF function by pressing the L2 button; test the
dimmer function by pressing the L2 button and holding it
down for
1 second. Test fan speeds with the different fan speed
buttons. If the wall and/or handheld remote control
operates all of the functions of the fan, battery has been
installed correctly. If the wall and/or handheld remote
control do (does) not operate all of the fan/light functions,
refer to "Troubleshooting" section to solve any issues before
contacting Customer Service.
Fan must be on LOW before setting the fan to reverse
direction. Use "reverse" button to recirculate air depending
on the season.
NOTE: If the wall control/handheld remote control interferes
with other appliances, go back to the instructions in Section
11 above.
13. Testing Your Fan.

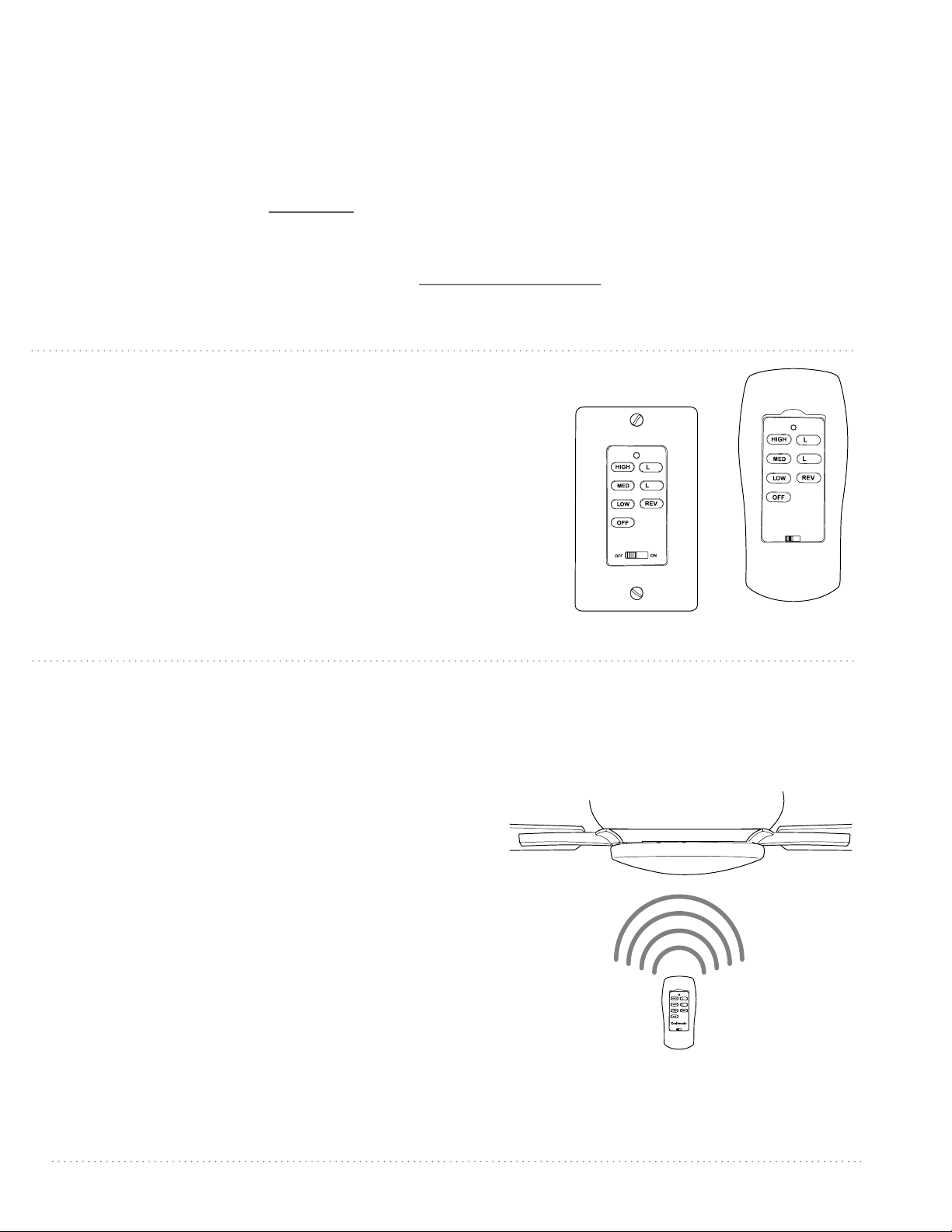

12. Remote Control Operation.
ON/OFF slider switch - turns wall control ON or OFF
(switch not functional on handheld remote)
HIGH button - turns fan to HIGH speed
MED button - turns fan to MEDIUM speed
LOW button - turns fan to LOW speed
OFF button - turns fan OFF
L1 button - (not applicable for this fan)
L2 button - turns light kit ON/OFF when pressed once;
dims light kit when pressed and held down
REV button - used to REVERSE blade direction
(fan must be set on low before reversing blade
direction)
11
-
22
-
11
-
22
-
11. Automated Learning Process./Activating Code.
CAUTION: The wall and/or handheld remote control can be programmed to multiple receivers or fans. If this is not desired,
turn wall switch off to any other programmable receiver or fan.
Restore electrical power and then, if using wall control, set slider switch on wall control to the ON position. Within
60 seconds of turning on the wall control, press and hold the OFF button on the wall control for 5 seconds or until
light blinks twice.
Turn power off again for at least 5 seconds and then turn power back on. Within 60 seconds of restoring the power,
press and hold the OFF button on the front of the handheld remote control for 5 seconds or until light blinks twice.
Test the light and fan functions to confirm the learning process is complete--see Section 13 below.
wall control
handheld
remote control
motor housing
11
-
22
-
PWLI1903
page 11
Problem: Fan fails to operate.
Solutions:
1. Check wall switch to fan/wall control.
2. Check to be sure wall control is wired properly.
3. Check to be sure fan is wired properly.
4. Learning process between fan, handheld remote
control and, if applicable, wall control may not have
been successful and code was not activated. Turn
off power and repeat instructions in Section 11
(page 10).
5. Check that red light on handheld remote control
turns on when a button is pressed indicating that
the battery is good.
Problem: Light kit not lighting.
Solutions:
1. Check wall switch to fan/wall control.
2. Check that wires in canopy are wired properly.
3. Verify that male and female plugs are connected
properly in LED light kit.
4. Learning process between fan, handheld remote
control and, if applicable, wall control may not have
been successful and code was not activated. Turn
off power and repeat instructions in Section 11
(page 10).
Problem: Fan operates but light fails.
Solutions:
1. Check to be sure wires in canopy are wired
properly.
2. Verify that male and female plugs are connected
properly in LED light kit.
Problem: Fan and light fail to operate with wall
control and/or handheld remote control.
Solutions:
1. Check battery power in handheld remote control.
2. Learning process between fan, handheld remote
control and, if applicable, wall control may not have
been successful and code was not activated. Turn
off power and repeat instructions in Section 11
(page 10).
3. Check that battery in wall control is still good.
Problem: Fan wobbles.
Solutions:
1. Use the balancing kit in one of the hardware
packs. If no blade balancing kit is provided, please
call Customer Support, 1-800-486-4892, to request
one.
2. Check to be sure set screw(s) on motor housing
yoke is (are) tightened securely.
3. Check to be sure set screw on hanging ball is
tightened securely.
Troubleshooting.
Warranty.
WARNING: Failure to disconnect power supply
prior to troubleshooting any wiring issues may
result in serious injury.
Parts Replacement.
For parts and information, please refer to
"Parts Inventory" on page 2.
Craftmade Customer Support:
1-800-486-4892
www.craftmade.com
CRAFTMADE™ LIFETIME LIMITED WARRANTY:
CRAFTMADE warrants this fan to the original household
purchaser for indoor use under the following provisions:
1-YEAR WARRANTY: CRAFTMADE will replace or repair any
fan which has faulty performance due to a defect in
material or workmanship. Contact Craftmade Customer
Service at 1-800-486-4892 to arrange for return of fan.
Return fan, shipping prepaid, to Craftmade. We will repair
or ship you a replacement fan, and we will pay the return
shipping cost.
5-YEAR WARRANTY: CRAFTMADE will repair or replace, at
no charge to the original purchaser, any fan motor that fails
to operate satisfactorily when failure results from normal
use.
RETURN FAN MOTOR ONLY, shipping prepaid, to Craftmade
Industries. We will repair or ship purchaser a replacement
motor and Craftmade will pay the return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY: CRAFTMADE will
repair the fan, at no charge for labor only to the original
purchaser, if the fan motor fails to operate satisfactorily
when failure results from normal use. Parts used in the
repair will be billed to the purchaser at prevailing prices at
time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Craftmade nor the manufacturer will assume any
liability resulting from improper installation or use of this
product. In no case shall the company be liable for any
consequential damages for breach of this, or any other
warranty expressed or implied whatsoever. This limitation
as to consequential damages shall not apply in states
where prohibited.
Índice de materias:
Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación. Pág. 3
Instalación del soporte de montaje. Pág. 3
Ensamblaje del ventilador. Págs. 4 - 5
Instalación eléctrica. Pág. 6
Colocación de la cubierta decorativa. Pág. 7
Colocación de las aspas. Pág. 7
Instalación del juego de luz LED (opcional). Pág. 8
Ensamblaje del control remoto de mano. Pág. 9
Proceso de aprendizaje automático./
Activar el código. Pág. 10
Funcionamiento del control remoto. Pág. 10
Verificación del funcionamiento del
ventilador. Pág. 10
Localización de fallas. Pág. 11
Garantía. Pág. 11
Piezas de repuesto. Pág. 11
peso neto del ventilador: 7,90 kg (17,42 lb)
IMPRESO EN CHINA
LEER ESTAS INSTRUCCIONES Y
GUARDARLAS PARA UTILIZACIÓN FUTURA
E192641
Guía de instalación
Para modelo:
SWY52
Swyft
SUGERENCIAS DE SEGURIDAD.
página 1
ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor
protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.
1. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y
GUARDAR ESTAS INSTRUCCIONES.
PRECAUCIÓN: para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del ventilador que tengan
bordes afilados.
2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código Nacional Eléctrico y
ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de la casa/el edificio son de colores diferentes
a los cuales se refieren en las instrucciones, favor de buscar un electricista calificado.
3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la rotación de las aspas, y por lo
menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas. Debe instalar el ventilador para que las puntas de las
aspas queden a una distancia de por lo menos 76 centímetros (30 pulgadas) de las paredes y otras estructuras verticales.
4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener por lo menos 16
kilogramos (35 libras). La caja de salida debe tener apoyo directo de la estructura del edificio. Sólo usar cajas de salida registradas con
CUL (Canadá) o UL (EEUU) que indican que "sirven para ventilador" ("FOR FAN SUPPORT" en inglés).
ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada "Aceptable para
sostener ventilador de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lb) or less"] y utilizar los tornillos proporcionados con
la caja de salida. La mayoría de las cajas de salida que normalmente se usan para sostener los aparatos de alumbrado no siempre son apropiadas
para sostener ventiladores y es posible que las tenga que reemplazar. En caso de duda, consultar con un electricista calificado.
ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos con este ventilador son
diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador. Si el calibre del cable de la casa es superior al
12 o hay más de un cable de la casa para conectar a los cables principales del ventilador al cual corresponda cada uno, consultar con un
electricista para informarse sobre el tamaño correcto de conectores para cable que se debe usar.
5. Los diagramas eléctricos son únicamente para referencia.
6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.
7. Después de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados para arriba y colocados
cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el conductor a tierra a un lado y el conductor a
tierra del equipo al lado opuesto.
ADVERTENCIA: para reducir el riesgo de incendio o una descarga eléctrica, no usar el ventilador con ningún control de velocidad de estado
sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama completa. [El usar un interruptor con reductor de
luz de gama completa para controlar la velocidad del ventilador causará un zumbido recio del ventilador.]
8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente. [Nota: si se usa un control remoto con capacidad
de reversa, cambiar la dirección de las aspas sólo cuando el ventilador esté en velocidad BAJA.]
9. No insertar ningún objeto entre las aspas mientras estén rotando.
ADVERTENCIA: para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni durante la instalación. No
insertar objetos entre las aspas mientras estén rotando.
ADVERTENCIA: para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando alrededor del ventilador o
limpiándolo.
10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente húmedo para su limpieza general.
ADVERTENCIA: para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas DISTINTAS a las
provistas con este ventilador se invalidará la garantía.
ADVERTENCIA: este ventilador DEBE instalarse con el cable de seguridad provisto. Si no se utiliza el cable de seguridad provisto, se pueden
producir lesiones personales, daños al ventilador o a otras propiedades.
PRECAUCION: NO manipule ni intente reparar el componente LED del juego de luz. La fuente de luz está diseñada para esta aplicación
específica y el mantenimiento no debe estar a cargo de personal sin capacitación. Si necesita algún tipo de mantenimiento, llame a
nuestro Departamento de Servicio al Cliente.
NOTA: se han hecho pruebas en este equipo y se ha comprobado que cumple con los límites para un aparato digital de clase B, de acuerdo con la
Parte 15 de las Reglas de la FCC. Se concibieron estos límites para proveer protección razonable contra la interferencia adversa en una
instalación residencial. Este equipo produce, usa y puede radiar energía de radiofrecuencia y, si no se instala y no se usa según las instrucciones,
puede causar interferencia adversa en la radiocomunicación. Sin embargo, no hay ninguna garantía de que no habrá interferencia en una
instalación en particular. Si este equipo sí causa interferencia adversa en la recepción de radio o televisión, que se puede determinar apagando y
prendiendo el equipo, se le urge al usuario a intentar rectificar la interferencia tomando una o más de las medidas que siguen:
* Orientar la antena de nuevo o localizarla en otro sitio.
* Aumentar la separación entre el equipo y el receptor.
* Conectar el equipo a un tomacorriente en un circuito distinto al cual está conectado el receptor.
Solicitar ayuda del distribuidor o un técnico de radio/televisión.
11. El juego de luz LED se puede regular al 10% con reguladores seleccionados.
NOTA: no se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las condiciones y
situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución son factores necesarios en la instalación y la
operación de este ventilador.
1. Desempaquetado del ventilador.
2. Inventario de piezas.
página 2
Abrir el empaque cuidadosamente. Sacar los artículos del
embalaje. Sacar el motor y ponerlo en una alfombra o en
el embalaje para evitar rayar el acabado. Guardar la caja
de cartón o el empaquetamiento original en caso de que
tenga que mandar el ventilador para alguna reparación.
Comprobar las piezas del ventilador con el inventario de
piezas y verificar que se incluyeron todas.
RECORDATORIO IMPORTANTE:
Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.
a. cubierta decorativa. 1 unidad
b. soporte de montaje. 1 unidad
c. tubo y bola que sirve para colgar. 1 unidad
d. tapa de la cubierta decorativa. 1 unidad
e. bastidor del motor. 1 unidad
f. cubierta del cuello. 1 unidad
g. placa de conexión. 1 unidad
h. juego de luz LED. 1 unidad
i. pantalla de vidrio. 1 unidad
j. cubierta de metal. 1 unidad
k. receptor del control remoto. 1 unidad
l. brazo para el aspa. 5 unidades
m. aspa. 5 unidades
n. control de pared. 2 unidades
o. placa. 1 unidad
p. cubierta del control remoto. 1 unidad
q. tapa. 3 unidades
r. paquetes de artículos de ferretería
k
j
a
c
e
g
f
d
h
b
i
r
m
n
o
11
-
22
-
ON/ DIM
OFF
11
-
22
-
ON/ DIM
OFF
p
q
l
con el
control
remoto
con el
control
de pared
página 3
3. Preparación para la instalación.
ON
OFF
ON
OFF
4. Instalación del soporte de montaje.
Apagar los cortacircuitos en el panel de electricidad que
suplen corriente a la caja de salida y asegurarse de que el
interruptor de luz esté APAGADO.
ADVERTENCIA: no desconectar el suministro de fuerza antes de
la instalación puede tener por resultado lesiones graves.
Quitar el aparato existente.
ADVERTENCIA: si utiliza una caja de salida existente, asegurarse
de que la caja de salida esté firmemente conectada a la
estructura del edificio y que sea capaz de sostener el peso total
del ventilador. Asegurarse de que la caja indique claramente que
"Sirve para ventilador" (FOR FAN SUPPORT); si no, se debe
reemplazar con una caja de salida aprobada. El no hacer el
cambio si es necesario puede resultar en lesiones graves.
PRECAUCIÓN: asegurarse de que la caja de salida esté
conectada a tierra correctamente y que haya un conductor a
tierra (cable VERDE o pelado).
Instalar el soporte de montaje utilizando los tornillos
originales, las arandelas de resorte y las arandelas planas de su
nueva o existente caja de salida.* Si hace la instalación en un
techo abovedado, colocar el soporte de montaje con la
abertura dirigida hacia la parte alta del techo. Arreglar el
alambrado eléctrico (los cables) en la parte de atrás del
soporte y lejos de la abertura del soporte.
*Nota: es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que sirve para
sostener el ventilador.
Se necesitan las herramientas siguientes para la
instalación:
Destornillador de estrella Phillips, destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora.
instalación
con tubo
instalación al
ras con el techo
Para prevenir daño corporal y otros daños, estar seguro
de que el lugar en donde va a colgar el ventilador le
permite un espacio libre de 2,13 m (7 pies) entre las
puntas de las aspas y el piso y 76 cm (30 pulg.) entre las
aspas y cualquier pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta
37,2 metros cuadrados (400 pies cuadrados).
borde del aspa
2,13 m
(7 pies)
76 cm
(30
pulg.)
3,66m - 6,1m
3,66m - 6,1m
(12 pies - 20 pies)
(12 pies - 20 pies)
El ángulo de inclinación
de un techo abovedado
no debe exceder los 25
grados.
Se puede colgar este ventilador con tubo en un techo
regular (sin inclinación) o abovedado. La longitud
colgante se puede extender comprando un tubo más
largo (con un diámetro de 1,27cm/0,5 pulg.). No hay
ningún otro tipo de instalación, como al ras con el
techo, disponible para este ventilador.
soporte de montaje
tornillos de la
caja de salida
arandelas planas
arandelas de resorte
página 4
5. Ensamblaje del ventilador.
NOTA: no se debe concluir que las precauciones de seguridad
importantes e instrucciones en este manual van a abarcar todas
las condiciones y situaciones posibles que puedan ocurrir. Se debe
entender que el sentido común y la precaución son factores
necesarios en la instalación y la operación de este ventilador.
Quitar la bola que sirve para colgar del tubo provisto
aflojando el tornillo de fijación de la bola que sirve para
colgar. Bajar la bola que sirve para colgar y sacar el perno
de tope y luego quitar la bola que sirve para colgar
deslizándola. [Referirse al diagrama 1].
Aflojar los tornillos de fijación del cuello y las tuercas en la
parte superior del bastidor del motor. Quitar el perno y la
clavija del cuello del bastidor del motor. [Referirse al
diagrama 2].
Sugerencia: para preparar los cables para pasarlos por el
tubo, poner un pedacito de cinta aisladora en la punta de
los cables--esto mantendrá los cables juntos al pasarlos
por el tubo. [Referirse al diagrama 2].
Determinar el largo del tubo que desea usar. Pasar los
cables del ventilador y el cable de seguridad a través del
extremo del tubo que tenga rosca y con cuidado jalar el
cableado en exceso por la parte de arriba del tubo.
[Referirse al diagrama 2].
Enroscar el tubo en el cuello del bastidor del motor hasta
alinearse los agujeros para el perno y la clavija en el tubo
con los del cuello—asegurarse de que no se tuerzan los
cables. Volver a introducir el perno y la clavija que se
quitaron anteriormente. Apretar los tornillos de fijación
del cuello y la tuerca completamente. [Referirse al
diagrama 2].
Localizar la tapa de la cubierta decorativa en uno de los
paquetes de artículos de ferretería. Deslizar la cubierta
del cuello, la tapa de la cubierta decorativa y la cubierta
decorativa por el tubo. [Referirse al diagrama 3]. (Nota: se
debe voltear la tapa de la cubierta decorativa para que el
lado brillante dé al bastidor del motor).
Pasar los cables y el cable de seguridad por la bola que
sirve para colgar y luego deslizar la bola que sirve para
colgar sobre el tubo--la parte de arriba del tubo debe
tener el agujero para el tornillo de fijación en ese
extremo; usar ese agujero al colocar el tornillo de fijación.
Introducir el perno de tope en la parte de arriba del tubo
y subir la bola que sirve para colgar. Asegurarse de que el
perno de tope se ponga en línea con las ranuras dentro
de la bola que sirve para colgar. Apretar bien el tornillo de
fijación. [Referirse al diagrama 4].
ADVERTENCIA: si no se aprieta bien el tornillo de fijación
(en la bola que sirve para colgar) es posible que se afloje
el ventilador y se caiga.
[El "Ensamblaje del ventilador" continúa en la página
siguiente].
diagrama 2
cable de seguridad
tubo
cableado
cubierta
decorativa
bastidor
del motor
tornillo de fijación
del cuello y tuerca
cubierta
del cuello
diagrama 3
clavija
perno
agujero para el
tornillo de fijación
bola que sirve
para colgar
perno de tope
bola que
sirve para
colgar
perno
de tope
diagrama 1
diagrama 4
tornillo
de fijación
bastidor
del motor
tapa de la
cubierta
decorativa
tubo
página 5
5. Ensamblaje del ventilador. (cont.)
Ya que esté sujeto el soporte de montaje a la caja
de salida y capaz de apoyar el ventilador, usted
está listo para colgar el ventilador. Agarrar el
ventilador firmemente con las dos manos.
Deslizar el tubo por la abertura del soporte de
montaje y dejar que se detenga la bola en el
soporte de montaje. Girar la bola que sirve para
colgar hasta que la ranura de la bola se alinee con
la parte saliente del soporte de montaje.
ADVERTENCIA: no alinear la ranura en la bola
que sirve para colgar con la parte saliente del
soporte de montaje puede causar lesiones graves
o muerte.
Sugerencia: solicitar ayuda de otra persona para
mantener sujeta la escalera y para que le suba el
ventilador cuando usted ya esté listo en la
escalera para colgarlo.
Encontrar un punto de acoplamiento seguro (se
recomienda la viga de madera en el techo) y
asegurar el cable de seguridad. Utilizar tornillo
para madera para trabajos pesados, arandela y
arandela de seguridad (no provistos) en el bucle
del cable de seguridad. Si es necesario, ajuste el
bucle en el extremo del cable de seguridad. El
bucle en el extremo del cable de seguridad debe
ser de tal tamaño que pase justo sobre la punta
de la parte roscada del tornillo para madera.
Poner el cable a prueba, jalando con un alicate la
parte suelta en la punta del cable. Si el cable se
desliza o se reduce el bucle del cable por donde pasa
el tornillo, hay que ajustar el bucle de nuevo. Se
puede poner el cable en exceso en el área del
techo.
ranura en la bola que
sirve para colgar
parte saliente del
soporte de montaje
viga de
madera
cable de
seguridad
bucle del cable
de seguridad
tornillo para
madera
y arandela
bastidor del motor
página 6
6. Instalación eléctrica.
[FAVOR DE DARSE CUENTA: se debe utilizar el control de
pared y/o el control remoto de mano para que funcione el
ventilador. Si no desea utilizar el control de pared, favor de
pasar a la sección 7, página 7 para seguir con la instalación
del ventilador].
Para instalar el control de pared, quitar el interruptor de
pared existente. Alambrar uno de los controles de pared
con los conectores para cable provistos así como se muestra
en el diagrama al lado.
* Como una medida de seguridad adicional, envolver cada
conector para cable con cinta aisladora. Delicadamente
meter los cables y los conectores para cable que tienen
cinta dentro de la caja de salida.
Instalar 1 batería de 12 voltios (incluida) en el control de
pared.
IMPORTANTE: el control de pared no funcionará sin que
se instale la batería.
Ya que este ventilador viene con un juego de luz LED,
el interruptor del reductor de luz (etiquetado DIM y ON)
está programado de antemano en posición "ENCENDIDO"
(DIM). Si no desea tener la capacidad de bajar la luz, favor
de mover el interruptor a la posición "APAGADO" (ON).
Escoger una tapa (color almendra o blanco) y apretarla
fijamente en la parte delantera del control de pared.
Sujetar el control de pared a la caja de salida y asegurarlo
con los tornillos del interruptor de pared original. Sujetar la
tapa de tomacorriente (incluida) al control de pared usando
los dos tornillos provistos con el control de pared.
verde
negro
placa
tapa
11
-
22
-
DIM/ON
(cableado para
del control de pared)
caja de salida
control
de pared
interruptor
del reductor
de luz
batería de 12V
negro (AL ventilador)
negro (ENTRADA CA
del cortacircuitos)
negro
(AL SUMINISTRO
de fuerza)
tierra
verde/
pelado
ADVERTENCIA
: apagar los cortacircuitos en el panel de
electricidad que suplen corriente a la caja de salida y
asegurarse de que el interruptor de luz esté APAGADO.
PRECAUCIÓN: asegurarse de que la caja de salida esté
conectada a tierra como es debido y que exista un conductor a
tierra (VERDE o pelado).
Asegurarse de que todas las conexiones eléctricas cumplan
con los Códigos o las Ordenanzas Locales y el Código Nacional
Eléctrico. Si usted no está familiarizado con el alambrado
eléctrico o los cables de la casa/el edificio son de colores
diferentes a los cuales se refieren en el diagrama al lado, favor
de buscar un electricista calificado.
Nota: si la longitud del alambrado que sale del ventilador es
demasiado, cortarlo al largo deseado y luego pelarlo.
Una vez que el ventilador esté bien sujeto en el soporte de
montaje, alambrar el RECEPTOR con los conectores para
cable provistos así como se muestra en el diagrama al lado.
Sugerencia: Mientras está haciendo la instalación eléctrica,
recordar que los cables no deben impedir el
posicionamiento del receptor en el soporte de montaje.
* Como una medida de seguridad adicional, envolver cada
conector para cable por separado con cinta aisladora.
Meter el receptor (con el lado plano boca arriba) en el
soporte de montaje y cuidadosamente empujar los cables y
los conectores para cable que tienen cinta dentro de la caja
de salida. Dejar que la antena del receptor del control
remoto se quede fuera del soporte de montaje.
negro
negro
negro
negro
del receptor
del ventilador
del techo
del receptor
blanco
blanco
blanco
azul
azul
alambre conductor negro
toma de tierra
(verde o pelada)
alambre conductor blanco
blanco
Entrada CA N
Entrada CA L
receptor
(cableado para el receptor)
antena
toma de tierra
(verde o pelada)
ADVERTENCIA: peligro de asfixia - Piezas
pequeñas. Mantenga las baterías fuera del alcance
de los niños.
página 7
7. Colocación de la cubierta decorativa.
8. Colocación de las aspas.
cubierta
decorativa
aspa
brazo para el aspa
tornillos para el
brazo para el aspa
tornillos/arandelas
para fijar el aspa
soporte de
montaje
tornillo
Localizar los 2 tornillos en la parte inferior del soporte de
montaje y quitar el tornillo que está localizado más cerca
del extremo abierto del soporte de montaje. Aflojar
parcialmente el otro tornillo. Elevar la cubierta decorativa
hasta el soporte de montaje. Poner la parte redondeada del
agujero con ranura en la cubierta decorativa encima del
tornillo aflojado en el soporte de montaje y empujar hacia
arriba. Girar la cubierta decorativa para cerrarla. Volver a
introducir el tornillo que se quitó y luego apretar bien
ambos tornillos.
Subir la tapa de la cubierta decorativa hasta la cubierta
decorativa, alineando la parte redondeada de los agujeros
con ranura en la tapa de la cubierta decorativa con las
cabezas de tornillo en el fondo de la cubierta decorativa.
Girar la tapa de la cubierta decorativa a la derecha (en el
sentido de las agujas del reloj) hasta que ya no gire.
ADVERTENCIA: para reducir el riesgo de lesiones
corporales graves, NO utilice herramientas eléctricas
para ensamblar las aspas. Si aprieta demasiado las
aspas, estas podrían agrietarse y quebrarse.
Localizar 15 tornillos/arandelas para fijar las aspas
en uno de los paquetes de artículos de ferretería.
Agarrar uno de los brazos para las aspas y juntarlo
con una de las aspas para alinear los agujeros.
Introducir tres tornillos/arandelas para fijar las aspas,
con los dedos primero y luego apretarlos bien con
un destornillador de estrella Phillips. Repetir el
procedimiento con las demás aspas.
Sacar los tornillos para los brazos para el aspa y las
arandelas de seguridad del lado inferior del motor
(guardar los tornillos para el brazo para el aspa y las
arandelas de seguridad para asegurar los brazos para
el aspa). Alinear los agujeros de uno de los brazos
para las aspas con los agujeros para los tornillos en
el motor y fijar el brazo para el aspa con arandelas
de seguridad y tornillos para el brazo para el aspa.
Antes de apretar los tornillos bien, repetir el mismo
procedimiento con los demás brazos para las aspas.
Apretar bien todos los tornillos.
Nota: apretar los tornillos para los brazos para las
aspas dos veces al año.
tornillo
tapa de la
cubierta decorativa
arandelas de seguridad
página 8
9. Instalación del juego de luz (opcional).
Quitar 1 tornillo de la placa del motor en el lado
inferior del motor y parcialmente aflojar los
otros 2 tornillos. Alinear los agujeros con ranura
en la placa de conexión con los tornillos
aflojados en la placa del motor, dejando que el
enchufe hembra del bastidor del motor pase
por el agujero de en medio de la placa de
conexión. Girar la placa de conexión para
cerrarla. Volver a introducir el tornillo que se
quitó anteriormente y apretar bien los 3
tornillos con un destornillador de estrella
Phillips.
Si desea UTILIZAR el juego de luz, quitar 1
tornillo del poste localizado en la parte inferior
de la placa de conexión y parcialmente aflojar
los otros 2 tornillos.
Conectar el enchufe hembra del bastidor del
motor al enchufe macho del juego de luz LED,
haciendo combinar los colores del enchufe
macho con los del enchufe hembra para un
ajuste correcto.. Asegurarse de que se conecten
bien los enchufes. [NOTA: si no va a utilizar el
juego de luz, NO conectar los enchufes].
Cuidadosamente arregle los cables dentro del
juego de luz LED. Alinear los agujeros con
ranura en el conectador para el juego de luz con
los tornillos aflojados en la placa de conexión.
Girar el conectador para el juego de luz para
cerrarlo. Volver a introducir el tornillo que se
quitó anteriormente y apretar bien los 3
tornillos.
Localizar las ranuras en la pantalla de vidrio y
alinear con los nódulos dentro del juego de luz
LED. Empujar la pantalla de vidrio suavemente
hacia arriba y girar la pantalla de vidrio hacia la
DERECHA (en sentido de las agujas del reloj)
hasta que quede encajada.
Si NO desea utilizar el juego de luz, localizar las
ranuras en la cubierta de metal y alinear con los
nódulos dentro del juego de luz LED. Empujar
la cubierta de metal suavemente hacia arriba y
girarla hacia la DERECHA (en sentido de las
agujas del reloj) hasta que se quede encajada.
PRECAUCIÓN: NO conectar el juego de luz LED
si NO desea usar la luz.
pantalla de vidrio
placa del motor
cubierta de metal
juego de luz LED
juego de luz LED
nódulos
ranuras
nódulos
ranuras
bastidor
del motor
enchufe hembra
placa de conexión
enchufe
hembra
enchufe
macho
juego de luz LED
bastidor
del motor
página 9
10. Ensamblaje del control remoto de mano.
PARA PODER UTILIZAR EL CONTROL REMOTO DE
MANO, FAVOR DE SEGUIR CON LA SECCIÓN 10 para
armar el control remoto. Si ya se instaló el control de
pared pero no desea utilizar el control remoto de
mano, favor de pasar a la sección 11.
Con cuidado separar la cubierta del control remoto,
despegando la parte superior de la inferior.
[Referirse
al diagrama 1].
Para utilizar el control de pared como control
remoto de mano, cortar cada cable en el control de
pared (que no se usó anteriormente)--usar
cortaalambres para cortar cada cable para que se
quede tan corto como sea posible.
[Referirse al
diagrama 2].
Instalar 1 batería de 12 voltios (incluida) en el
control de pared.
[Referirse al diagrama 2].
El interruptor del reductor de luz (etiquetado DIM y
ON) está programado de antemano en posición
"ENCENDIDO" (DIM). Si no desea tener la capacidad
de bajar la luz, favor de mover el interruptor a la
posición "APAGADO" (ON).
[Referirse al diagrama 2].
Fijar la tapa negra a la parte delantera del control
de pared; apretar la tapa fijamente.
[Referirse al
diagrama 3].
Alinear los agujeros en el control de pared con los
postes que se encuentran adentro de la parte
SUPERIOR de la cubierta del control remoto y
apretar fijamente. Colocar el control de pared
dentro de la parte INFERIOR de la cubierta del
control remoto, alineando los postes en la parte
superior de la cubierta del control remoto con los
agujeros para los postes en la parte inferior.
[Referirse al diagrama 3]. (NOTA:
asegurarse de
alinear los extremos más angostos de la cubierta
del control remoto antes de cerrarla.) Apretar la
parte superior e inferior de la cubierta del control
remoto hasta que se oiga un “clic” en cada
extremo, lo cual indicará que se haya cerrado
completamente la cubierta del control remoto.
IMPORTANTE: guardar el control remoto lejos del
calor excesivo o la humedad. Para prevenir daño al
control remoto, sacar la batería si no se va a utilizar
el control remoto por un tiempo extendido.
interruptor del
reductor de luz
control de pared
cable
cable
cable
11
-
22
-
DIM/ON
(parte
superior)
(parte
inferior)
cubierta del
control remoto
11
-
22
-
ON/ DIM
OFF
control
de pared
tapa
cubierta del
control remoto,
parte INFERIOR
poste
agujero
diagrama 1
diagrama 2
agujero
para el
poste
cubierta del
control remoto,
parte SUPERIOR
batería de 12V
diagrama 3
PRECAUCIÓN: "NO ARROJE LAS BATERÍAS AL FUEGO, PUEDEN EXPLOTAR O CHORREAR” -
Antes de desechar baterías alcalinas domésticas, se recomienda consultar a los coordinadores de
residuos domésticos peligrosos o de reciclaje locales y estatales para solicitarles información específica
sobre el programa vigente en su zona. A su vez, puede localizar un centro de reciclaje llamando al
1-800-8-BATTERY o 1-877-2-RECYCLE, o visitando www.epa.gov/epawaste/index.htm o
www.earth911.org para obtener más información.
11. Proceso de aprendizaje automático./Activar el código.
13. Verificación del funcionamiento del ventilador.
Se le recomienda poner el ventilador a prueba antes de terminar la
instalación. Regresar la corriente de electricidad en el cortacircuitos
y el interruptor de la luz (si se aplica). Poner a prueba el control de
pared (instalación opcional) localizando el interruptor corredero de
APAGADO y ENCENDIDO en el control de pared, luego ponerlo en
posición de ENCENDIDO (ON). Poner a prueba la luz y la función del
reductor de luz y después las velocidades del ventilador. Luego,
localizar el control remoto de mano. Poner a prueba la función de
luz de APAGADO y ENCENDIDO con el botón L2; poner a prueba el
funcionamiento del reductor de luz oprimiendo el botón L2 por más
de 1 segundo. Verificar las velocidades del ventilador con los
diferentes botones de velocidad. Si el control de pared/control
remoto de mano maneja todas las funciones de ventilador y luz, se
ha instalado bien la batería. Si el control de pared y/o el control
remoto de mano no controla(n) todas las funciones del ventilador/la
luz, favor de referirse a la sección "Localización de fallas" para
resolver cualquier asunto antes de comunicarse con el Servicio al
cliente.
Se debe poner el ventilador en posición BAJA antes de poner el
ventilador en reversa. Regular la rotación de aspas con el botón de
reversa para que se circule bien el aire dependiendo de las
estaciones del año.
NOTA: Si el control de pared/control remoto de mano interfiere con
otros aparatos, repetir las instrucciones de la sección 11 más arriba.
bastidor del motor
12. Funcionamiento del control remoto.
Interruptor corredero ON / OFF - ENCIENDE y APAGA el control de pared
(el interruptor no funciona en el
control de mano)
Botón HIGH - pone el ventilador en velocidad ALTA
Botón MED - pone el ventilador en velocidad MEDIA
Botón LOW - pone el ventilador en velocidad BAJA
Botón OFF - APAGA el ventilador
Botón L1 - (no se aplica para este ventilador)
Botón L2 - ENCIENDE/APAGA el juego de luz cuando se oprime el botón
una vez; al oprimir el botón y mantenerlo oprimido, se
convierte en reductor de luz el juego de luz
Botón REV - se usa para CAMBIAR la dirección de las aspas
(hay que poner el ventilador en posición baja antes de
poner el ventilador en reversa)
11
-
22
-
control de pared control remoto
de mano
11
-
22
-
PRECAUCIÓN: se puede programar el control de pared/control remoto de mano para usar con varios receptores o
ventiladores. Si no desea hacer esto, apagar el interruptor de cualquier otro receptor o ventilador programable.
Conectar la electricidad y luego, si se instaló el control de pared, poner el interruptor corredero en el control de pared
en posición ON (encendida). Dentro de 60 segundos de haber prendido el control de pared, oprimir el botón OFF
por 5 segundos o hasta que la luz parpadee dos veces.
Cortar la corriente de nuevo por 5 segundos como mínimo y luego volver a conectar la electricidad. Dentro de 60
segundos de haber conectado la electricidad, oprimir el botón OFF por 5 segundos en la parte de enfrente del
control remoto de mano o hasta que la luz parpadee dos veces.
Poner a prueba las funciones de luz y ventilador para confirmar que se haya terminado el proceso de aprendizaje--ver
la sección 13 a continuación.
página 10
11
-
22
-
Localización de fallas. Garantía.
ADVERTENCIA: no desconectar el suministro de
fuerza eléctrica antes de hacer localización de fallas
para cualquier problema de instalación eléctrica
puede causar lesiones graves.
PWLI1903
Piezas de repuesto.
Para piezas o información, referirse al
"Inventario de piezas" en la página 2.
Servicio al cliente de Craftmade:
1-800-486-4892
www.craftmade.com
página 11
Problema: el ventilador no funciona.
Soluciones:
1. Inspeccionar el interruptor de pared del
ventilador/control de pared.
2. Verificar la instalación eléctrica del control de pared (uso
opcional).
3. Verificar la instalación eléctrica del ventilador.
4. Es posible que no tuvo éxito el proceso de aprendizaje
entre el ventilador, el control remoto de mano y, si se aplica,
el control de pared y que no se activó el código.
Desconectar la electricidad y repetir las instrucciones de la
sección 11 (página 10).
5. Averiguar que la luz roja se prende en el control remoto
de mano cuando se oprima un botón, lo cual significa que
sirve la batería.
Problema: el juego de luz no se ilumina.
Soluciones:
1. Inspeccionar el interruptor de pared del
ventilador/control de pared.
2. Verificar que se hizo correctamente la conexión de cables
en la cubierta decorativa.
3. Verificar que se conectaron bien los enchufes macho y
hembra en el juego de luz LED.
4. Es posible que no tuvo éxito el proceso de aprendizaje
entre el ventilador, el control remoto de mano y, si se aplica,
el control de pared y que no se activó el código.
Desconectar la electricidad y repetir las instrucciones de la
sección 11 (página 10).
Problema: el ventilador funciona pero la luz no.
Soluciones:
1. Verificar que se hizo correctamente la conexión de cables
en la cubierta decorativa.
2. Verificar que se conectaron bien los enchufes macho y
hembra en el juego de luz LED.
Problema: no funcionan el ventilador ni la luz con el control
remoto de mano y/o el control de pared.
Soluciones:
1. Averiguar la carga de la batería en el control remoto de
mano y/o el control de pared.
2. Es posible que no tuvo éxito el proceso de aprendizaje
entre el ventilador, el control remoto de mano y, si se aplica,
el control de pared y que no se activó el código.
Desconectar la electricidad y repetir las instrucciones de la
sección 11 (página 10).
3. Verificar si aún sirve la batería en el control de pared.
Problema: el ventilador se tambalea.
Soluciones:
1. Usar el juego para balancear las aspas incluido en uno de
los paquetes de artículos de ferretería. Si no se incluye un
juego para balancear las aspas, llamar al Servicio al
cliente,1-800-486-4892, para pedir uno.
2. Averiguar que se apretó (apretaron) bien el (los) tornillo(s)
de fijación en el cuello del bastidor del motor.
3. Averiguar que se apretó bien el tornillo de fijación en la
bola que sirve para colgar.
GARANTIA LIMITADA DE POR VIDA DE CRAFTMADE™:
CRAFTMADE garantiza este ventilador al comprador
original de grupo familiar para uso interior con las
siguientes condiciones:
GARANTIA DE 1 AÑO: CRAFTMADE reemplazará o
reparará cualquier ventilador que tenga
funcionamiento deficiente debido a defectos en los
materiales o trabajo manual. Comunicarse con el
Servicio al cliente de CRAFTMADE al 1-800-486-4892
para acordar el reenvío del ventilador. Devolver el
ventilador, con los gastos de envío prepagados, a
Craftmade. Nosotros repararemos o reemplazaremos
el ventilador y pagaremos los gastos de envío de
regreso.
GARANTIA DE 5 AÑOS: CRAFTMADE reemplazará o
reparará sin costo al comprador original, cualquier
motor de ventilador que no funcione de manera
satisfactoria a causa de uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
prepagados, a Craftmade. Nosotros repararemos el
motor al comprador o le enviaremos uno de reemplazo
y Craftmade pagará los gastos de envío de regreso.
GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:
CRAFTMADE reparará el ventilador, sin costo al
comprador original por el coste laboral, si el motor del
ventilador no funciona satisfactoriamente a causa del
uso normal. Las piezas que se utilizan en hacer la
reparación serán facturadas al comprador a los precios
prevalecientes en el momento de la reparación.
El comprador original será responsable de todos los
gastos incurridos en sacar, reinstalar y enviar el
producto para reparación.
Esta garantía no se aplica cuando el ventilador tenga
daños por abuso mecánico, físico, eléctrico o por agua
resultando en su mal funcionamiento. Se exenta
específicamente el deterioro en el acabado u otras
partes debido al tiempo o exposición al aire marino
bajo esta garantía.
Ni Craftmade ni el fabricante se harán responsables
por lo que pasa por una instalación inadecuada o el
uso impropio de este producto. La compañía no se
hará responsable en ningún caso de ningún daño
emergente por incumplimiento de esta o cualquier
otra garantía expresada o implicada en absoluto. Esta
limitación de daños emergentes no se aplicará en
estados donde es prohibido.
