SAFETY GUIDELINES - DEFINITIONS

This manual contains information that is important for you to know and understand.

This information relates to protecting YOUR SAFETY and PREVENTING

EQUIPMENT PROBLEMS. To help you recognize this information, we use the

symbols below. Please read the manual and pay attention to these symbols.

DANGER: Indicates an imminently hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING: Indicates a potentially hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may

result in minor or moderate injury.

NOTICE: Indicates a practice not related to personal injury which, if not avoided,

may result in property damage.

IMpORTANT SAFETY INSTRUCTIONS

DANGER: Carbon Monoxide. Using an engine indoors can kill you in

minutes. Engine exhaust contains high levels of carbon monoxide (CO), a

poisonous gas you cannot see or smell. You may be breathing CO even if you

do not smell engine exhaust.

• NEVER use an engine inside homes, garages, crawlspaces or other partly

enclosed areas. Deadly levels of carbon monoxide can build up in these areas.

Usingafanoropeningwindowsanddoorsdoes NOTsupplyenoughfreshair.

• ONLY useoutdoorsand farawayfromopenwindows, doorsandvents.These

openingscanpullinengineexhaust.

• Evenwhentheengineisusedcorrectly,COmayleakintoyourhome.ALWAYS use

abattery-poweredorbatterybackupCOalarminyourhouse.Read and follow all

directions for CO alarm before using. Ifyoufeelsick,dizzyorweakatanytime,

move to fresh air immediately. See a doctor. You could have carbon monoxide

poisoning.

WARNING: Do not operate this unit until you read this instruction manual and

the engine instruction manual for safety, operation and maintenance instructions. If

you have any questions regarding the product, please contact our customer

service department at www.simpsoncleaning.com.

DANGER: Risk of injection or severe injury. Keep clear of nozzle. Do not

direct discharge stream at persons or live animals. This product is to be used

only by trained operators.

WARNING: This product and its exhaust contain chemicals known to the State

of California to cause cancer, birth defects or other reproductive harm. In addi-

tion, some cleaning products and dust contain chemicals known to the State of

California to cause cancer, birth defects or other reproductive harm. Wash hands

after handling.

Downloaded from www.ManualsFile.com manuals search engine

3 - ENG

WARNING: This product may not be equipped with a spark-arresting muffler.

If the product is not equipped and will be used around flam ma ble ma teri als or

on land covered with materials such as agricultural crops, forest, brush, grass or

other similar items, then an ap proved spark arrester must be installed and is legally

required in the state of California. It is a violation of California statutes section

130050 and/or sec tions 4442 and 4443 of the California Public Re sourc es Code,

unless the engine is equipped with a spark arrester, as defined in section 4442, and

maintained in ef fec tive work ing order. Spark arresters are also required on some

U.S. For est Service land and may also be legally required under other statutes and

or di nanc es.

Save theSe inStructionS

DANGER: RISk Of ExPLOSION OR fIRE

WhAT CAN hAPPEN hOW TO PREVENT IT

• Spilled gasoline and it’s vapors can

becomeignitedfromcigarettesparks,

electrical arcing, exhaust gases and

hotengine componentssuch asthe

muffler.

• Shutoffengineandallowittocoolbefore

addingfueltothetank.

• Usecareinfillingtanktoavoidspillingfuel.

Movepressurewasherawayfromfueling

areabeforestartingengine.

• Heatwillexpandfuelinthetankwhich

could result in spillage and possible

fireexplosion.

• Keepmaximumfuellevel1/2"(12.7mm)

below bottom of filler neck to allow for

expansion.

• Operatingthepressurewasherinan

explosiveenvironmentcouldresultin

afire.

• Operate and fuel equipment in well-

ventilated areas free from obstructions.

Equipareaswithfireextinguishersuitable

forgasolinefires.

• Materials placed against or near the

pressure washer can interfere with

itsproperventilationfeaturescausing

overheating and possible ignition of

thematerials.

• Neveroperatepressurewasherinanarea

containingdrybrushorweeds.

• Muffler exhaust heat can damage

painted surfaces, melt any material

sensitive to heat (such as siding,

plastic, rubber, vinyl or the pressure

hose,itself),anddamageliveplants.

• Alwayskeeppressurewasheraminimum

of4'(1.2m)awayfromsurfaces(suchas

houses, automobiles or live plants) that

could be damaged from muffler exhaust

heat.

• Improperly stored fuel could lead to

accidental ignition. Fuel improperly

secured couldgetintothe hands of

childrenorotherunqualifiedpersons.

• StorefuelinanOSHAapprovedcontain-

er, in a secure location away from work

area.

• Use of acids, toxic or corrosive

chemicals, poisons, insecticides, or

any kind of flammable solvent with

this product could result in serious

injuryordeath.

• Donotsprayflammableliquids.

Downloaded from www.ManualsFile.com manuals search engine

4- ENG

DANGER: RISk TO BREAThING (ASPhyxIATION)

WhAT CAN hAPPEN hOW TO PREVENT IT

• Breathing exhaust fumes will cause

serious injury or death! Engine

exhaust contains carbon monoxide,

anodorlessanddeadlygas.

• Operate pressure washer in a well-

ventilated area. Avoid enclosed areas

suchasgarages,basements,etc.

• Never operate unit in or near a location

occupiedbyhumansoranimals.

• Some cleaning fluids contain

substanceswhichcouldcauseinjury

toskin,eyesorlungs.

• Use only cleaning fluids specifically rec-

ommended for high pressure washers.

Follow manufacturersrecommendations.

Donotusechlorinebleach orany other

corrosivecompound.

DANGER: RISk Of fLUID INJECTION AND LACERATION

WhAT CAN hAPPEN hOW TO PREVENT IT

• Yourpressurewasheroperatesatfluid

pressuresandvelocitieshighenough

topenetratehumanandanimalflesh

which could result in amputation or

other serious injury. Leaks caused

byloosefittingsorwornordamaged

hoses can result in injection injuries.

DO NOT TREAT FLUID INJECTION

ASASIMPLE CUT! Seea physician

immediately!

• Inspect the high pressure hose regularly.

Replace the hose immediately if it is

damaged, worn, has melted from

contactingtheengine,orshowsanysigns

of cracks, bubbles, pinholes, or other

leakage. Never grasp a high pressure

hosethatisleakingordamaged.

• Nevertouch,grasporattempttocovera

pinhole or similar water leak on the high

pressure hose. The stream of water IS

underhighpressure andWILLpenetrate

skin.

• Neverplacehandsinfrontofnozzle.

• Directsprayawayfromselfandothers.

• Makesurehoseandfittingsaretightened

and in good condition. Never hold onto

thehoseorfittingsduringoperation.

• Donotallowhosetocontactmuffler.

• Never attach or remove wand or hose

fittingswhilesystemispressurized.

• Whenusingreplacementlancesorguns

with this pressure washer, DO NOT use

a lance and/or lance/gun combination

that is shorter in length than what was

provided with this pressure washer as

measured from the nozzle end of the

lancetotheguntrigger.

• Injuriescanresultifsystem pressure

is not reduced before attempting

maintenanceordisassembly.

• To relieve system pressure, shut off

engine,turnoffwatersupplyandpullgun

triggeruntilwaterstopsflowing.

• Use only accessories rated equal to or

higher than the rating of the pressure

washer.

Downloaded from www.ManualsFile.com manuals search engine

5 - ENG

DANGER: RISk Of INJURy fROM SPRAy

WhAT CAN hAPPEN hOW TO PREVENT IT

• High-velocity fluid spray can cause

objectstobreak,projecting particles

athighspeed.

• Always wear ANSI-approved Z87.1

safety glasses. Wear protective clothing

toprotectagainstaccidentalspraying.

• Never point wandatorspraypeopleor

animals.

• Light or unsecured objects can

becomehazardousprojectiles.

• Always secure trigger lock when wand

is not in service to prevent accidental

operation.

• Neverpermanentlysecuretriggerinpull-

back(open)position.

DANGER: RISk Of UNSAfE OPERATION

WhAT CAN hAPPEN hOW TO PREVENT IT

• Unsafe operation of your pressure

washercouldleadtoseriousinjuryor

deathtoyouorothers.

• Donotusechlorinebleach orany other

corrosivecompound.

• Become familiar with the operation and

controlsofthepressurewasher.

• Keepoperatingareaclearofallpersons,

petsandobstacles.

• Donotoperatetheproductwhenfatigued

orundertheinfluenceofalcoholordrugs.

Stayalertatalltimes.

• Nevercompromisethesafetyfeaturesof

thisproduct.

• Do not operate machine with missing,

brokenorunauthorizedparts.

• Neverleavewandunattendedwhileunitis

running.

• If proper starting procedure is not

followed,enginecankickbackcausing

serioushandandarminjury.

• If engine does not start after two pulls,

squeeze trigger of gun to relieve pump

pressure. Pull starter cord slowly until

resistanceisfelt.Thenpullcordrapidlyto

avoidkickbackandpreventhandorarm

injury.

• The spray gun/wand is a powerful

cleaningtoolthatcouldlooklikeatoy

toachild.

• Keep children away from the pressure

washeratalltimes.

• Reactiveforceofspraywillcausegun/

wand to kickback, and could cause

theoperatortosliporfallormisdirect

the spray. Improper control of gun/

wandcanresultininjuriestoselfand

others.

• Donotoverreachorstandonanunstable

support.

• Do not use pressure washer while

standingonaladder.

• Grip gun/wand firmly with both hands.

Expect the gun to kickback when

triggered.

Downloaded from www.ManualsFile.com manuals search engine

6- ENG

DANGER: RISk Of INJURy OR PROP ER Ty DAMAGE WhEN

TRANSPORTING OR STORING

WhAT CAN hAPPEN hOW TO PREVENT IT

• Fueloroilcanleakorspillandcould

result in fire or breathing hazard.

Serious injury or death can result.

Fuel or oil leaks will damage carpet,

paintorothersurfacesinvehiclesor

trailers.

• Oilcouldfillthecylinderanddamage

theengineiftheunitisnotstoredor

transportedinanuprightposition.

• Ifpressurewasherisequippedwithafuel

shut-off valve,turnthevalve to the OFF

positionbeforetransportingtoavoidfuel

leaks.Ifpressurewasherisnotequipped

with a fuel shut-off valve, drain the fuel

fromtankbeforetransporting.Onlytrans-

portfuelinanOSHA-approvedcontainer.

• Always place pressure washer on a

protective mat when transporting to

protect against damage to vehicle from

leaks.

• Always transport and store unit in an

upright position. Remove pressure

washer from vehicle immediately upon

arrivalatyourdestination.

DANGER: RISk Of ELEC TRI CAL ShOCk

WhAT CAN hAPPEN hOW TO PREVENT IT

• Spray directed at electrical outlets or

switches,orobjectsconnectedtoan

electricalcircuit,couldresultinafatal

electricalshock.

• Unpluganyelectricallyoperatedproduct

beforeattemptingtocleanit.Directspray

awayfromelectricoutletsandswitches.

DANGER: RISk Of ChEMICAL BURN

WhAT CAN hAPPEN hOW TO PREVENT IT

• Use of acids, toxic or corrosive

chemicals, poisons, insecticides, or

anykindofflammablesolventwiththis

productcouldresultinseriousinjuryor

death.

• Do not spray acids, gasoline, kerosene,

oranyotherflammablematerialswiththis

product.Useonlyhouseholddetergents,

cleaners and degreasers recommended

forusewithpressurewashers.

• Wear protective clothing to protect

eyes and skin from contactwith sprayed

materials.

Downloaded from www.ManualsFile.com manuals search engine

7 - ENG

WARNING: RISk Of BURSTING

WhAT CAN hAPPEN hOW TO PREVENT IT

• Over inflation of tires could result in

seriousinjuryandpropertydamage.

• Use a tire pressure gauge to check the

tires pressure before each use and while

inflating tires; see the tire sidewall for the

correcttirepressure.

NOTE:

Airtanks,compressorsandsimilar

equipmentusedtoinflatetirescanfillsmall

tires similar to these very rapidly. Adjust

pressureregulatoronairsupplytonomore

thantheratingofthetirepressure.Addair

insmallincrementsandfrequentlyusethe

tiregaugetopreventoverinflation.

• High-velocity fluid spray directed at

pneumatic tire sidewalls (such as

found on automobiles, trailers and

the like) could damage the sidewall

resultinginseriousinjury.

• On pressure washers rated above

1600 PSI (11032 kPa) use the widest

fan spray (40ºnozzle) and keep the

sprayaminimumof8"(20cm)fromthe

pneumatictiresidewall.Donotaimspray

directlyatthe jointbetweenthe tireand

rim.

WARNING: RISk Of hOT SURfACES

WhAT CAN hAPPEN hOW TO PREVENT IT

• Contact with hot surfaces, such as

engine exhaust components, could

resultinseriousburn.

• During operation, touch only the control

surfaces of the pressure washer. Keep

childrenawayfrom thepressurewasher

at all times. They may not be able to

recognizethehazardsofthisproduct.

WARNING: RISk Of INJURy fROM LIfTING

WhAT CAN hAPPEN hOW TO PREVENT IT

• Serious injury can result from

attemptingtolifttooheavyanobject.

• Thepressurewasheristooheavyto be

lifted by one person. Obtain assistance

fromothersbeforelifting.

Save theSe inStructionS

for future uSe

Downloaded from www.ManualsFile.com manuals search engine

8- ENG

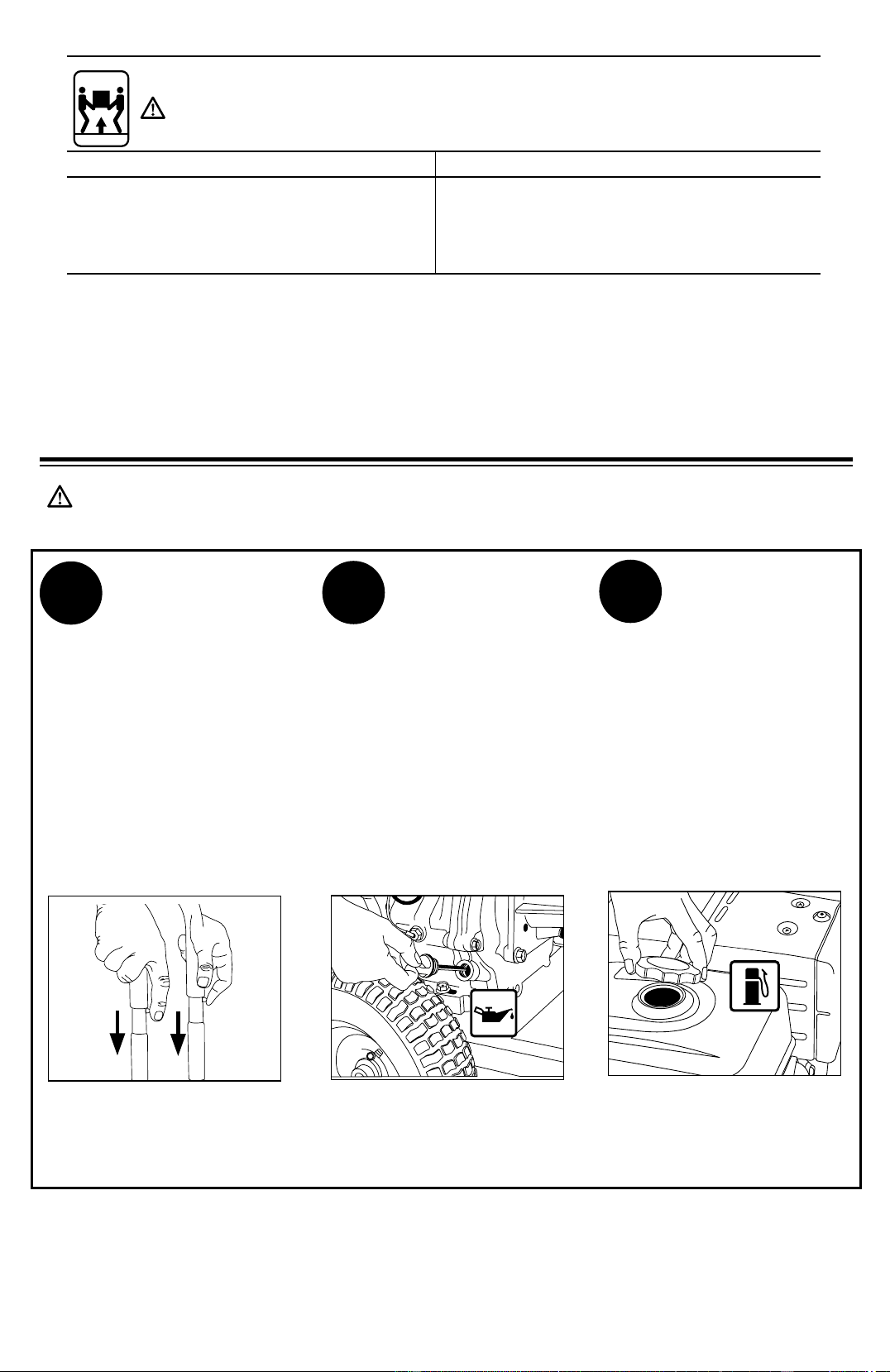

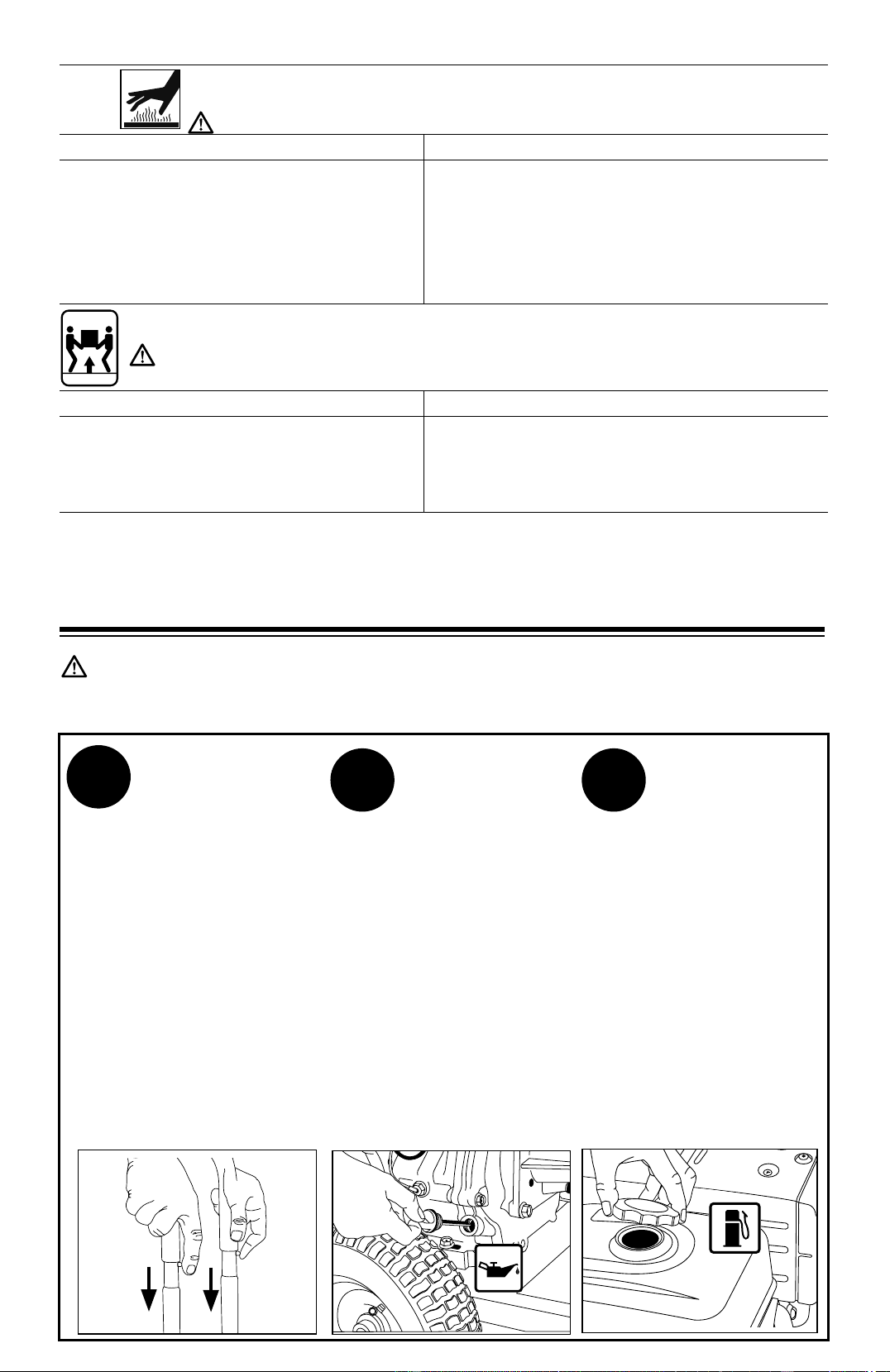

QUICK SETUP GUIDE

WARNING: To reduce the risk of injury, read the pressure washer instruction manual and

the engine instruction manual before operating pressure washer.

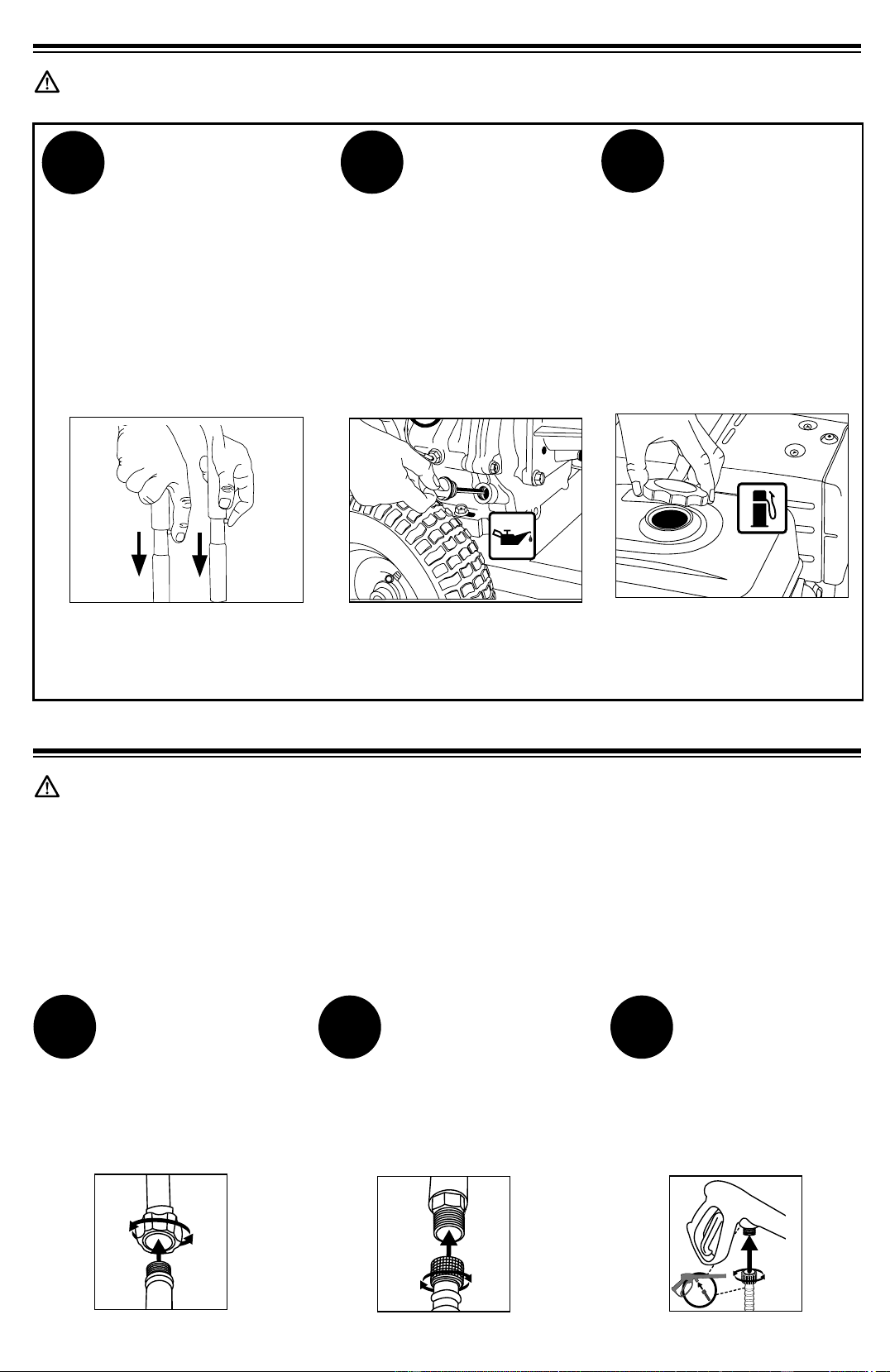

Install the Handle

Place handle onto

frame, depress

the snap buttons, and

slide the handle assembly

onto the frame until snap

buttons snap into place.

Add/Check Oil

The engine is

shipped without

oil. Before starting engine,

add the oil provided.

Check oil level prior to

each use. Refer to Engine

Owner’s Manual for

complete procedure.

Add Gasoline

In a well ventilated

outdoor area

add fresh, high quality,

unleaded gasoline with a

pump octane rating of 86

or higher. Do not overfill.

Wipe up spilled fuel before

starting the engine. Refer to

Engine Owner's Manual

for complete procedure.

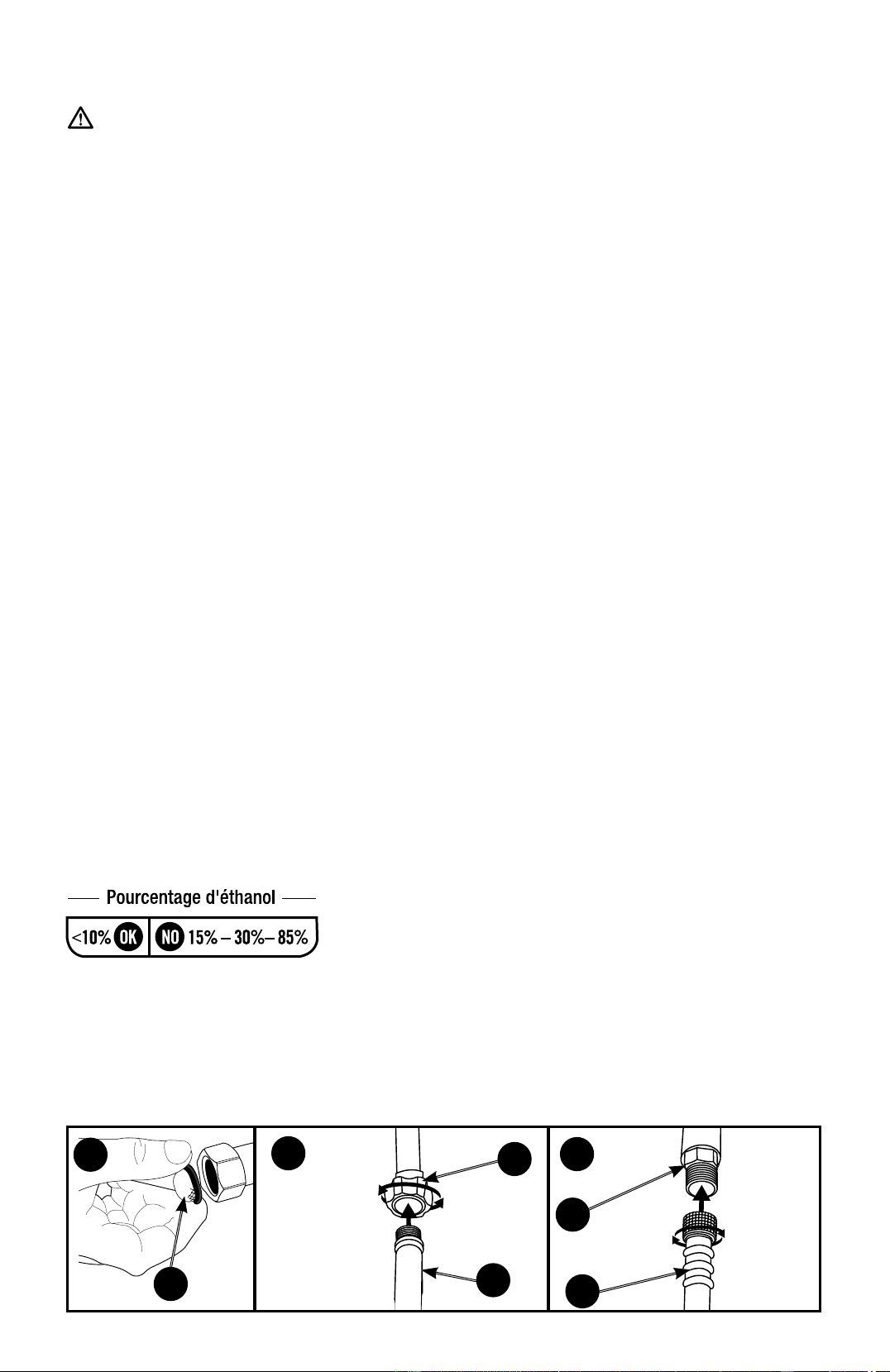

IMPORTANT: Ethanol Shield

(sold separately) is a fuel stabilizer that helps eliminate

and prevent ethanol related problems in power equipment. Follow the instructions on the

container and add to the gasoline.

QUICK START GUIDE

DANGER:

t /FWFS SVO FOHJOF JOEPPST PS JO FODMPTFE QPPSMZ WFOUJMBUFE BSFBT &OHJOF FYIBVTU

contains carbon monoxide, an odorless and deadly gas.

t 3JTLPGGMVJEJOKFDUJPOBOEMBDFSBUJPO8IFOVTJOHUIFIJHIQSFTTVSFTFUUJOH%0/05

allow the high-pressure spray to come in contact with unprotected skin, eyes or with

any pets or animals. Serious injury will occur.

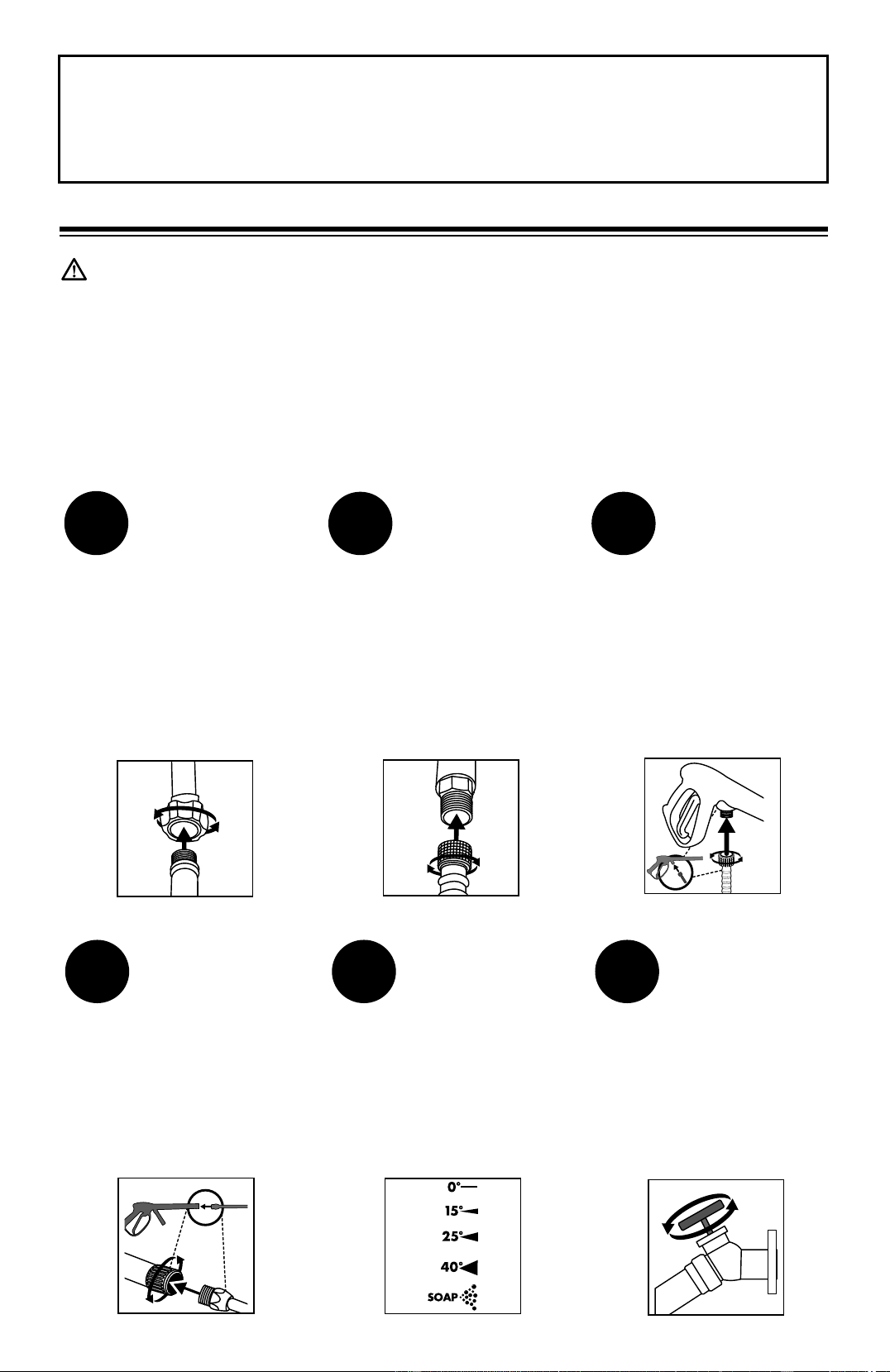

Connect Garden

Hose to Pump

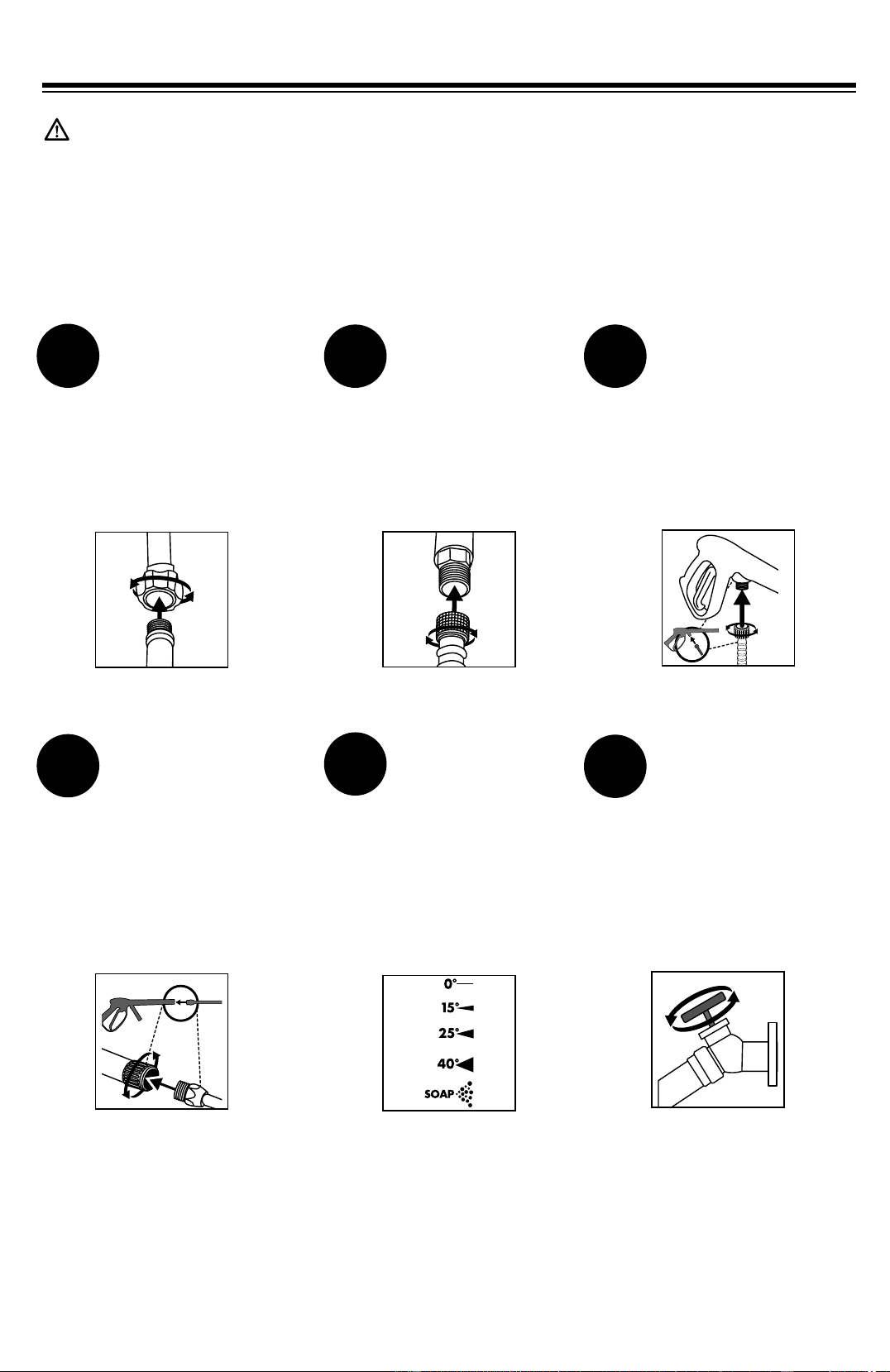

Thread the garden

hose to the pump inlet.

See label #1 on unit.

Connect High

Pressure Hose to

Pump

Connect the high pressure

hose to the pump outlet.

See label #2 on unit.

Connect High

Pressure Hose to

Spray Gun

Thread the other end of

the high pressure hose

to the spray gun.

Downloaded from www.ManualsFile.com manuals search engine

9 - ENG

Connect Spray

Wand to Spray

Gun

Thread the spray wand into

the end of the spray gun.

Select a spray

pattern

Rotate the spray selector to

the desired setting

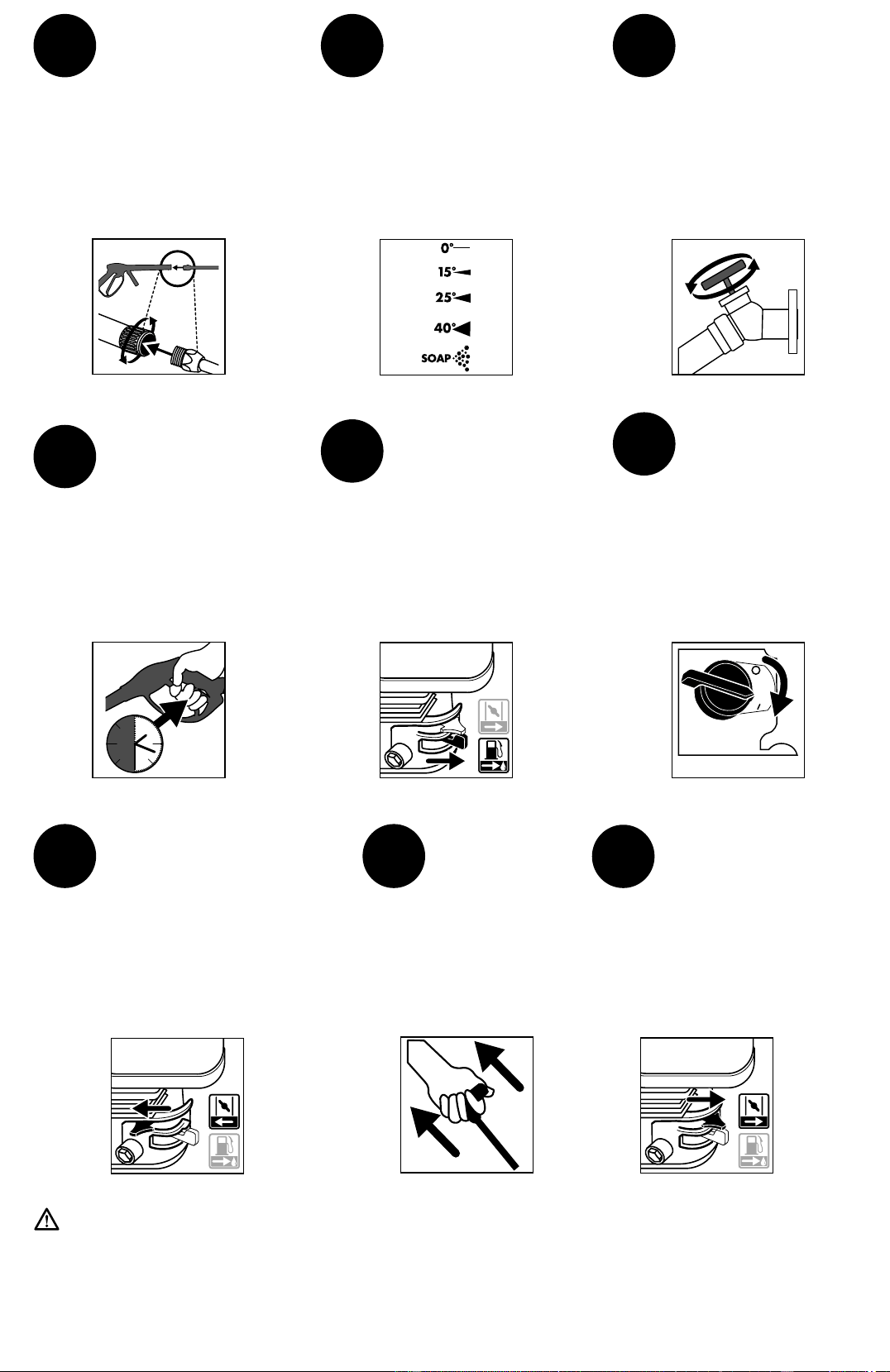

Turn Water

Faucet

Completely On

Do not run the unit

without water supply

connected and turned on.

Use Cold Water Only.

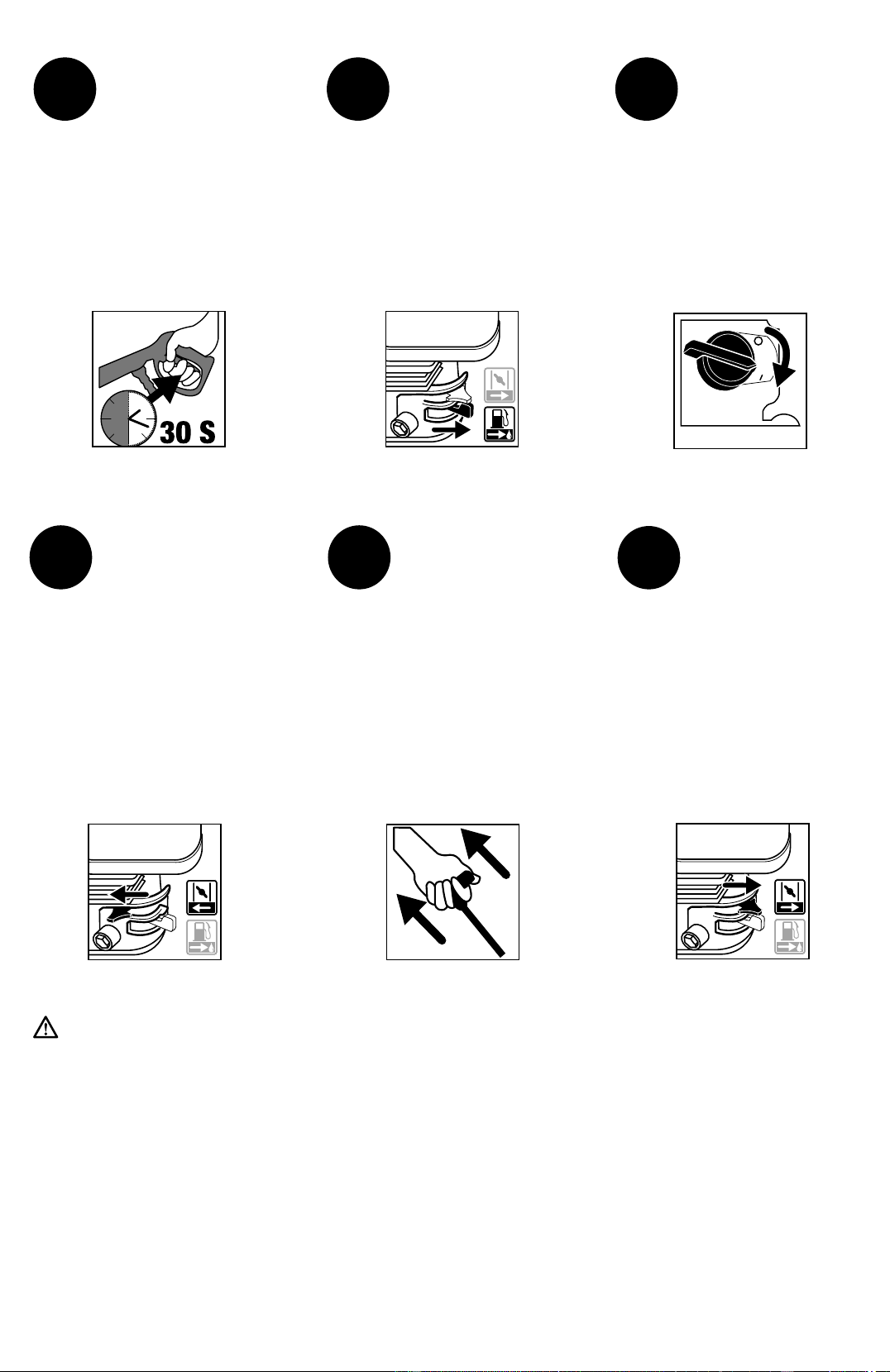

Release Air from

System

Release all air from

pump and high pressure

hose by depressing

trigger until a steady

stream of water is present.

Approximately 30 seconds.

30 S

Verify the Fuel

Switch is in the

ON Position

See label #8 on unit.

Verify the Engine

Switch is turned

to the ON

Position

See label #9 on unit.

OFF

Move the Choke to

the CLOSED Position

See label #10 on unit.

WARNING: This Guide is not a substitute for reading the operator's manual. User must

read and understand operator's manual before using this product.

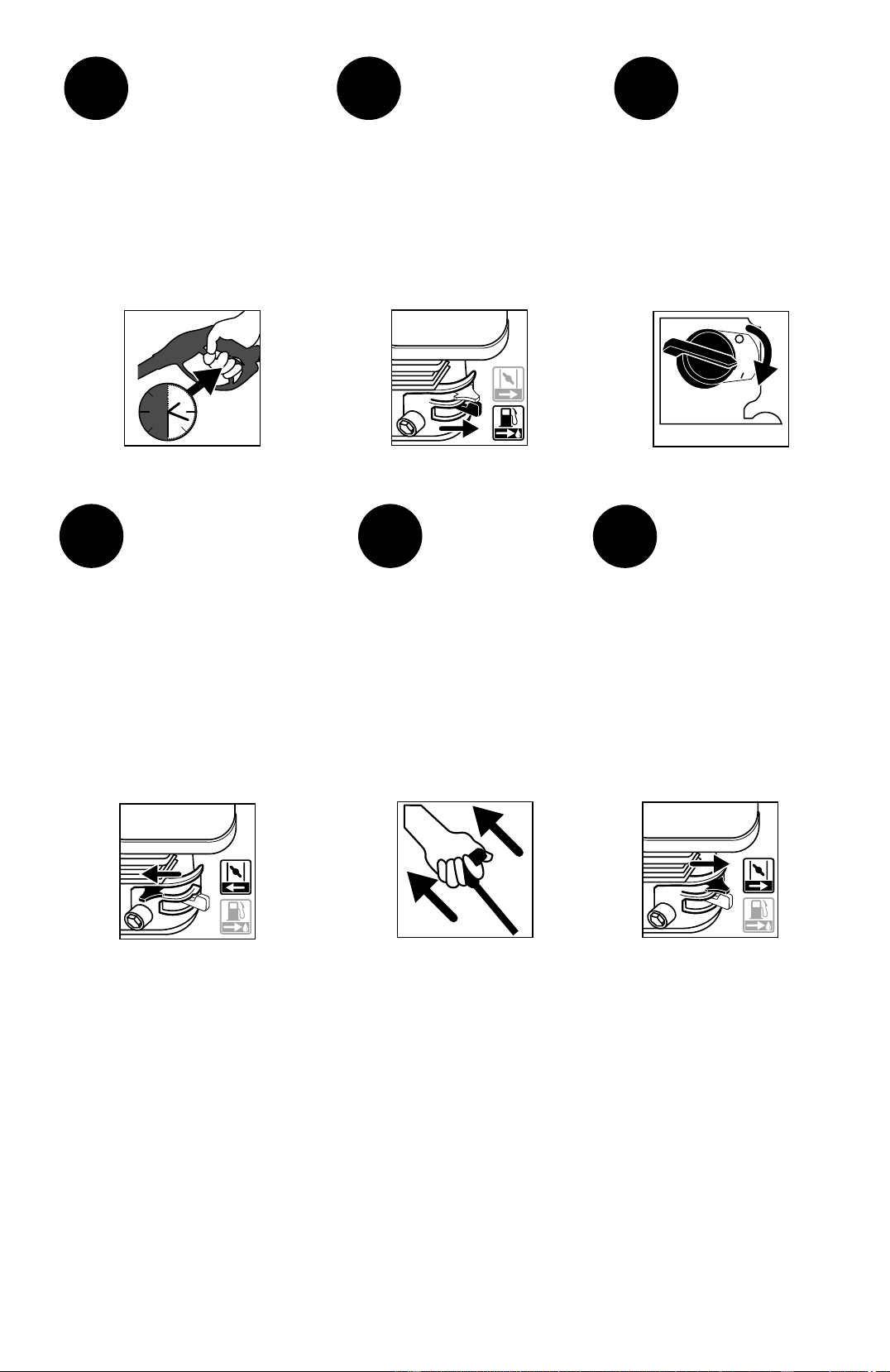

Pull the

Recoil Starter

Grip

Pull the recoil

starter grip to start

the engine.

See label #11 on unit.

Move the

Choke to the

OPEN Position

Gradually move

the Choke to the

OPEN Position after

engine starts.

See label #12 on unit.

Downloaded from www.ManualsFile.com manuals search engine

10- ENG

GET TO kNOW THE pRESSURE WASHER

NOTE: Photographs and line drawings used in this manual are for reference

only and do not represent a specific model.

Compare the illustrations with your unit to familiarize yourself with the location of

various controls and adjustments. Save this manual for future reference.

BASIC ELEMENTS OF A pRESSURE WASHER (FIG. 1)

A. high Pressure Pump: Increases the pressure of the water supply.

B. Engine: Drives the high pressure pump. Refer to the Engine Owner's Manual

for location and operation of engine controls.

C. high Pressure hose: Carries the pressurized water from the pump to the gun

and spray wand.

D. Spray Gun: Connects with spray wand to control water flow rate, direction and

pressure.

E. Spray Wand: See how To Use Spray Wand instructions in Operation section.

f. Detergent Siphon hose (not shown): Feeds cleaning agents into the pump to mix

with the water. See

how To Apply Chemicals/Cleaning Solvents

instructions

Operation

section.

G. handle

h. frame

I. Pump Outlet

J. Pump Inlet

Downloaded from www.ManualsFile.com manuals search engine

11 - ENG

k. 5n1 Multi-tip Nozzle

BASIC ELEMENTS OF AN ENGINE

Refer to the Engine Owner's Manual for location and operation of engine controls.

Choke Control: Opens and closes carburetor choke valve.

Starter Grip: Pulling starter grip operates recoil starter to crank engine.

Engine Switch: Enables and disables ignition system.

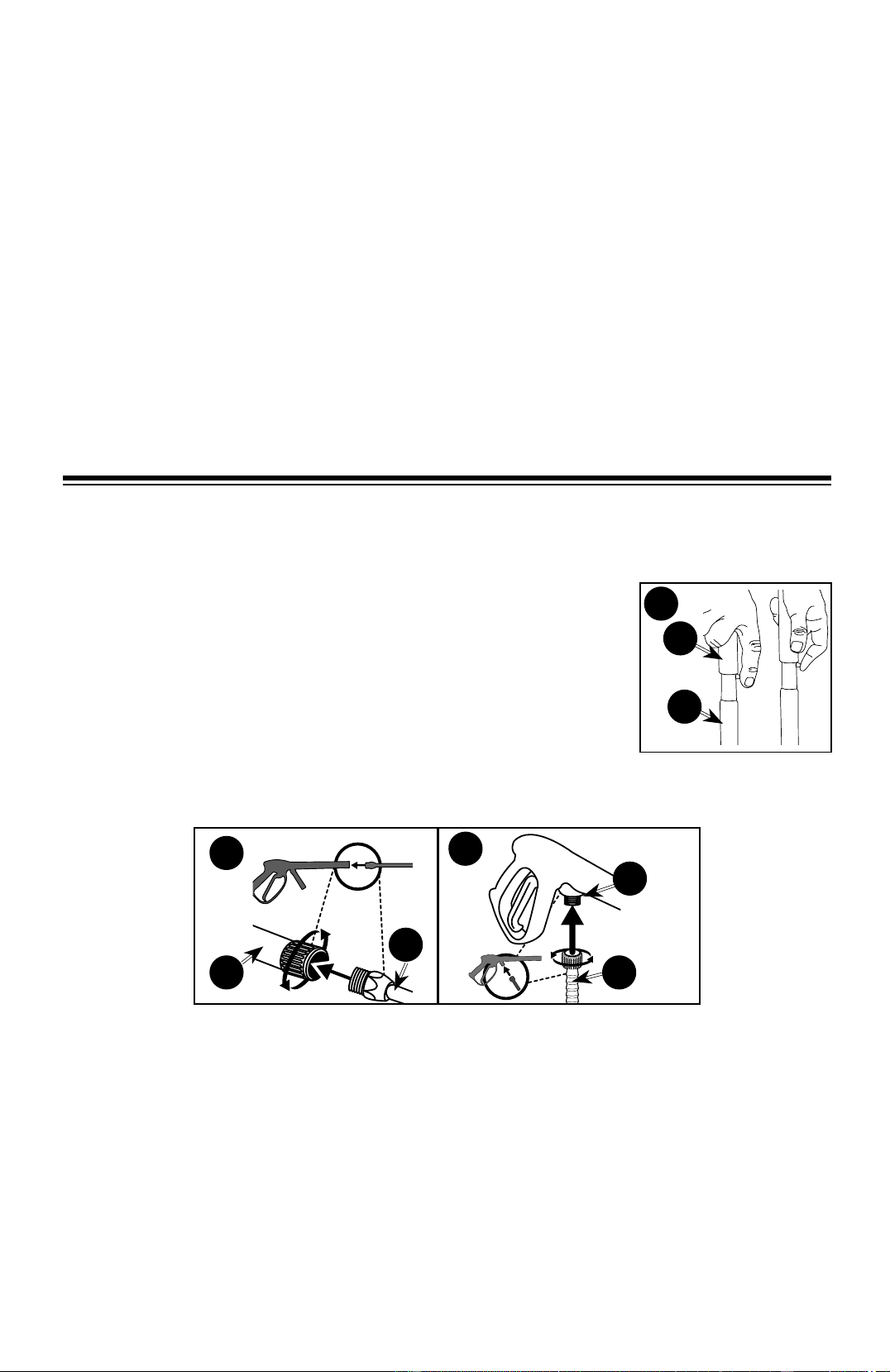

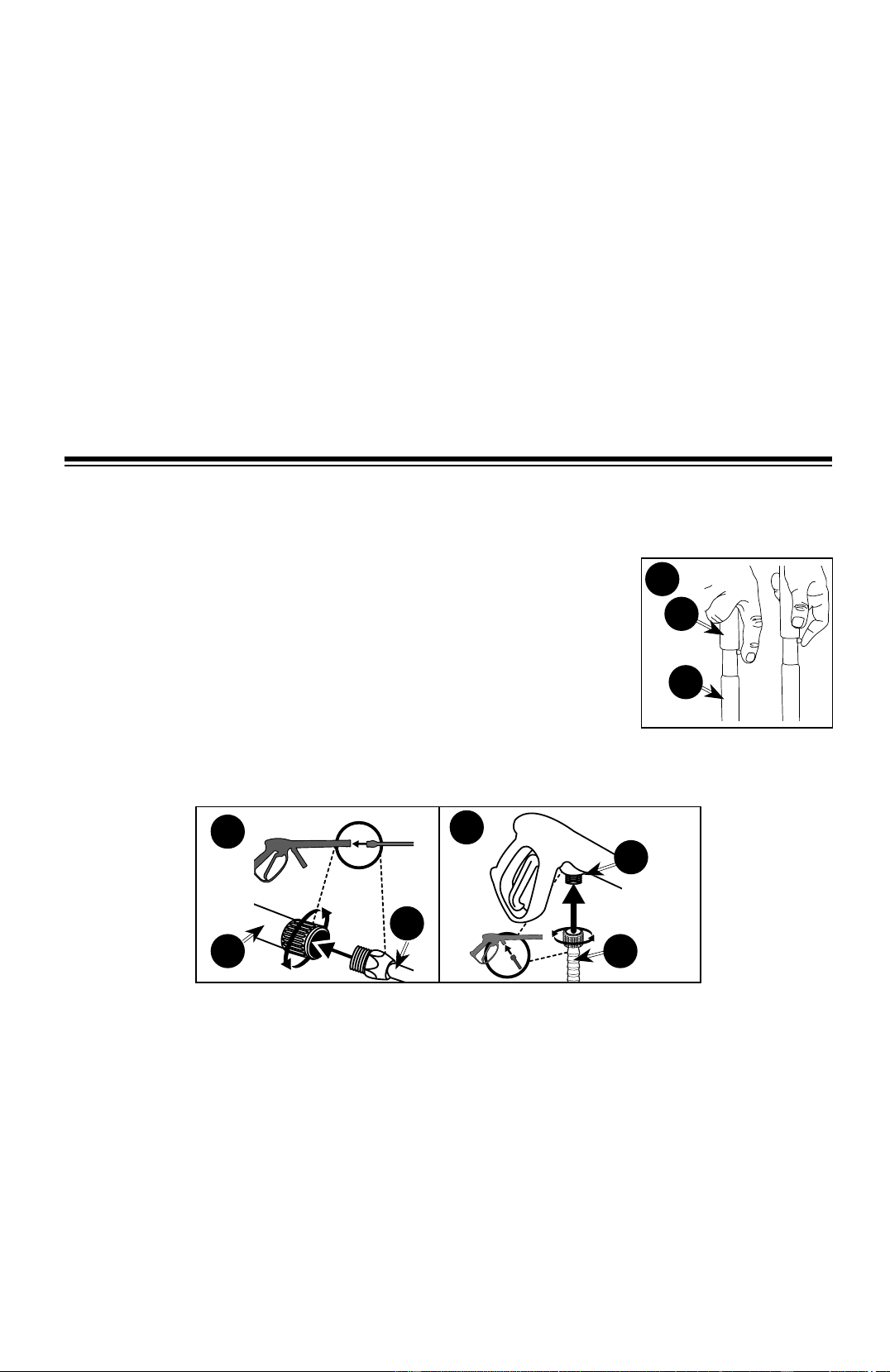

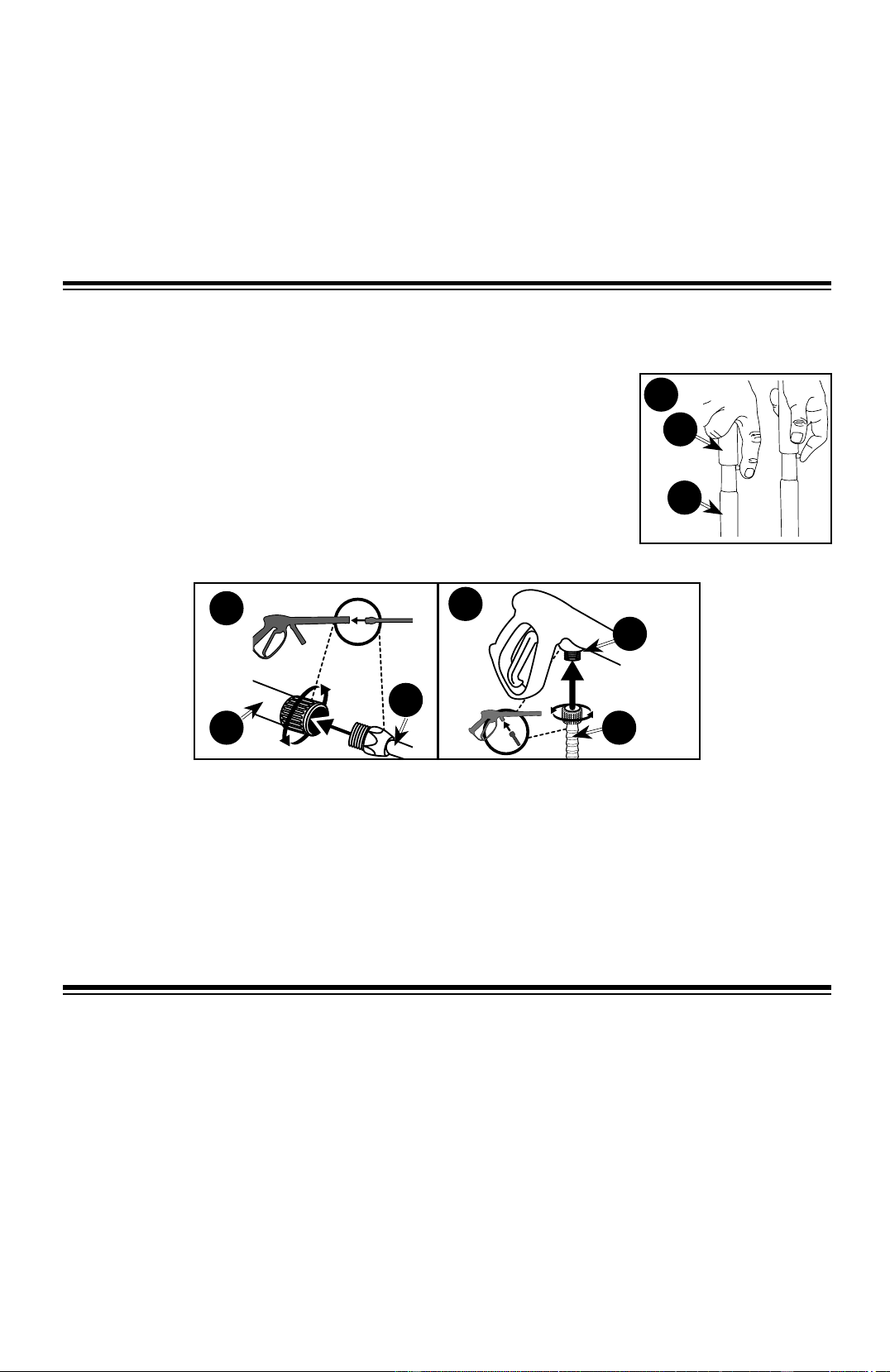

ASSEMBLY INSTRUCTIONS (FIG. 2–4)

1. Locate and remove all loose parts from the carton.

2. Cut four corners of the carton from top to bottom and lay the panels flat.

Place handle (G) onto frame (H), depress the snap

buttons, and slide the handle assembly onto the frame

until snap buttons snap into place.

NOTICE: Risk of personal injury. Avoid placing hands

between handle and frame when assembling to prevent

pinching.

4. Connect wand (E) to gun (D). Tighten securely.

5. Attach high pressure hose (C) to gun (D). Tighten se cure ly.

NOTICE: The engine is shipped without oil. Before starting engine, add the oil

provided. Damage to the engine will occur if the engine is run without oil, this

damage will not be covered under warranty.

NOTE: The pump on this unit is maintenance free and requires no oil. If

there is a problem with the pump, contact our Customer Service Group on

www.simpsoncleaning.com as soon as possible.

OpERATION

pRESSURE WASHER TERMINOLOGY

PSI: Pounds per Square Inch. The unit of measure for water pressure. Also used

for air pressure, hydraulic pressure, etc.

GPM: Gallons per Minute. The unit of measure for the flow rate of water.

CU: Cleaning Units. GPM multiplied by PSI equals CU.

Bypass Mode: Allows water to re-circulate within the pump when the gun trigger is

not pulled. This feature allows the operator to release the trigger gun and reposition

themselves without having to turn the engine off in between cleaning actions.

Downloaded from www.ManualsFile.com manuals search engine

12- ENG

WARNING: Do not allow the unit to run for more than two minutes without

the gun trigger being pulled. This could cause overheating and damage to

the pump. When the temperature inside the pump rises too high, the thermal

relief valve will open and release a spray of water from the pump to lower the

internal temperature. The valve will then close.

Thermal Relief Valve (L, fig. 5): When the temperature inside the

pump rises too high, this valve will open and release a gush of water

in an effort to lower the temperature inside the pump. The valve will

then close.

Detergent Injection System: Mixes cleaners or cleaning solvents with the water

to improve cleaning effectiveness.

Water Supply: All pressure washers must have a source of water. The minimum

requirements for a water supply are 20 PSI and 5 Gallons Per Minute. If your water

source is a well, the garden hose length can only be 30ft. (9m) max.

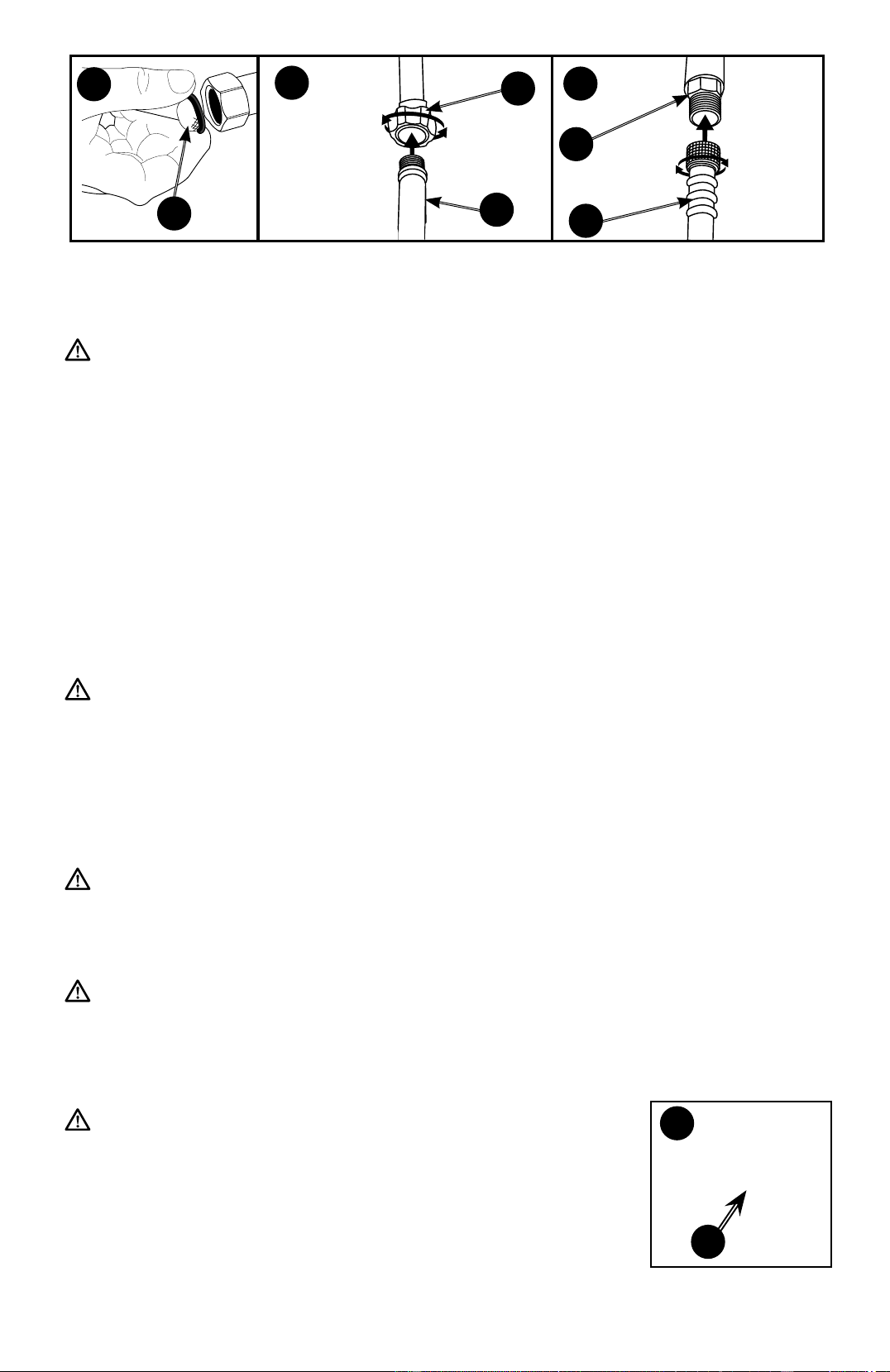

WARNING: To reduce the possibility of contamination always protect

against backflow when connected to a potable water system.

pRESSURE WASHER OpERATING FEATURES

pRESSURE ADJUSTMENTS

The pressure setting is preset at the factory to achieve op ti mum pres sure and

cleaning. If you need to lower the pres sure, it can be accomplished by these meth-

ods.

1. Back away from the sur face to be cleaned. The further away you are, the

less the pressure will be on the surface to be cleaned.

2. Change to the 40˚ nozzle. This nozzle delivers a less powerful stream of water

and a wider spray pattern. Refer to how To Use Spray Wand.

NOTICE: DO NOT attempt to increase pump pressure. A higher pressure setting

than the factory set pressure may damage pump.

HOW TO USE SpRAY WAND

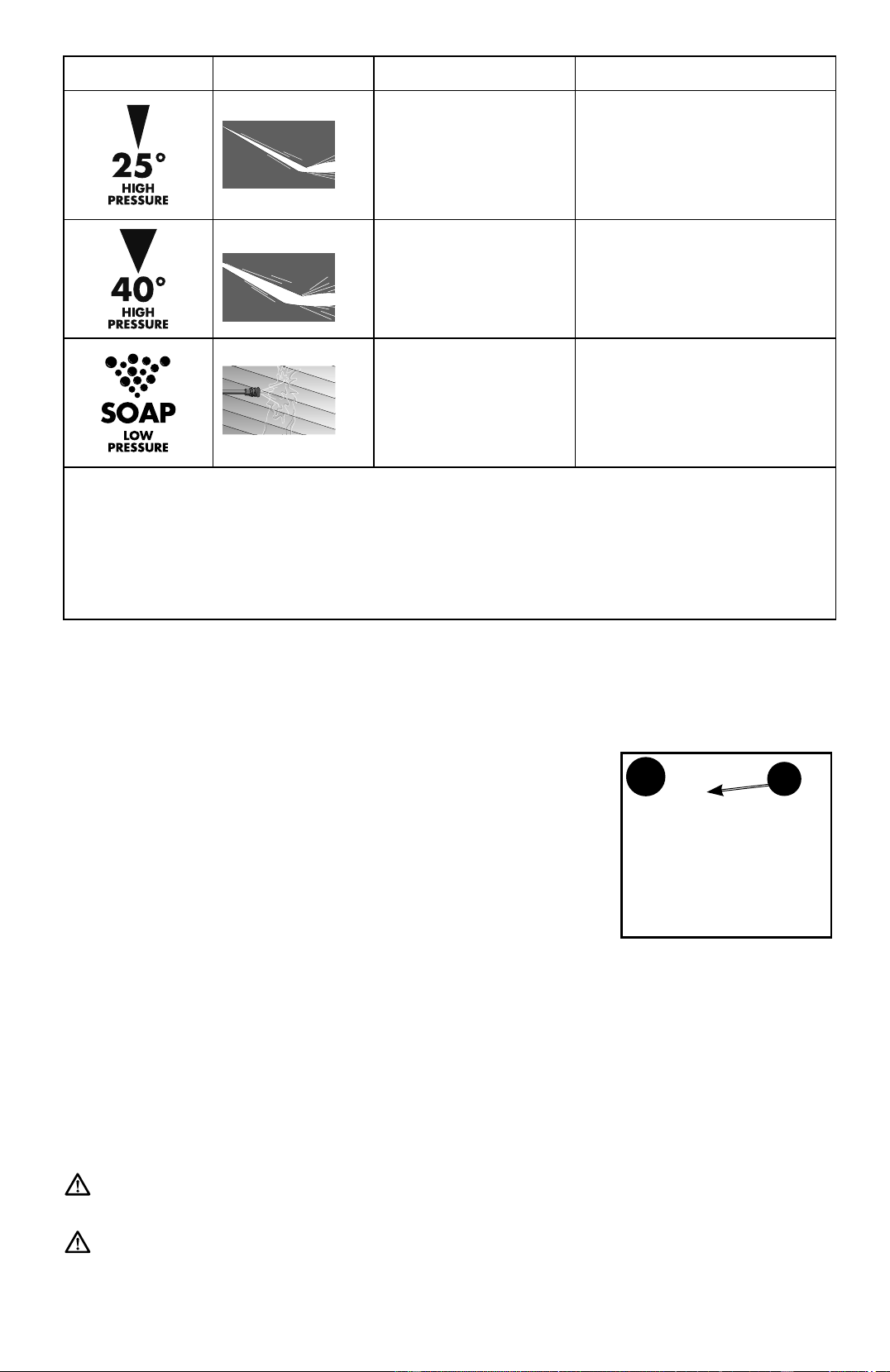

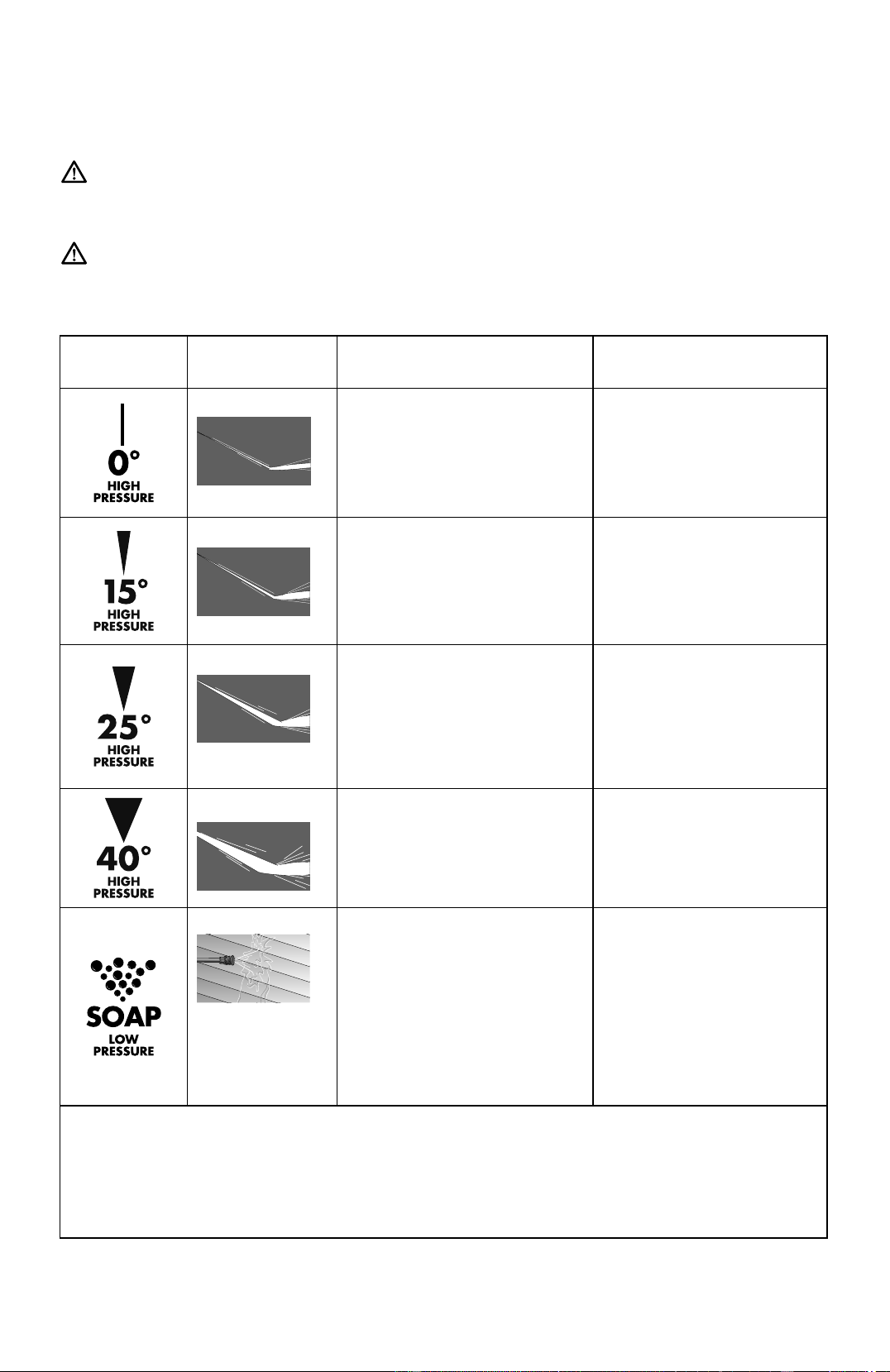

There are five spray pattern settings located on the 5n1 Multi-tip Nozzle. To select a

spray pattern, rotate the spray selector to the desired setting. Refer to the following

chart to choose the correct nozzle for the job to be performed.

DANGER: Risk of fluid injection. Do not direct discharge stream toward

persons, unprotected skin, eyes or any pets or animals. Serious injury will

occur.

WARNING: Flying objects could cause risk of serious injury. Do not attempt

to change nozzles while pressure washer is running. Turn engine off before

changing nozzles.

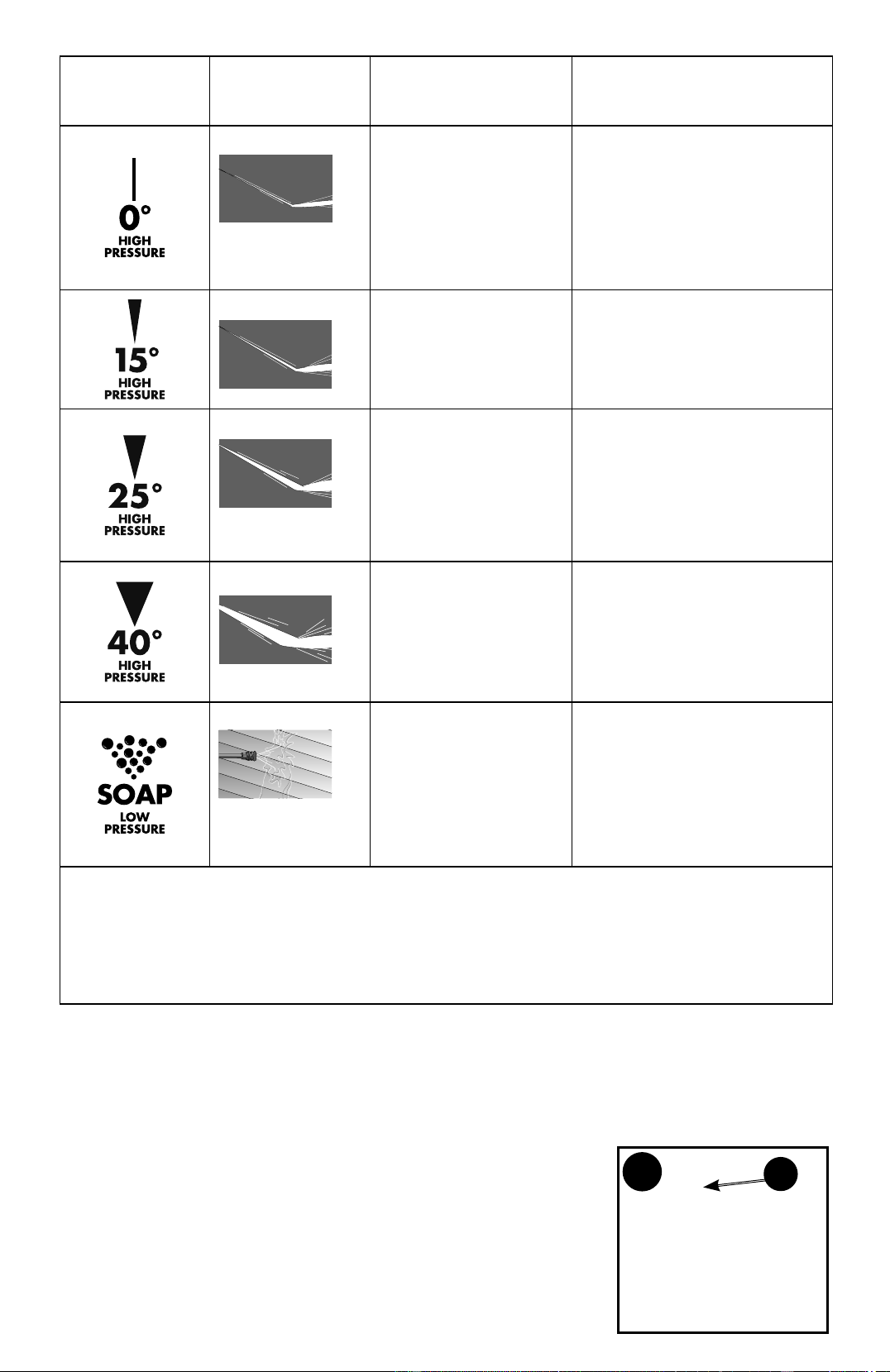

NOzzLE SpRAY pATTERN USES SURFACES*

powerful pinpoint

for spot cleaning

of hard, unpainted

surfaces or for

high reach areas

unpainted metal

or concrete;

DO NOT use on wood

intense cleaning

of unpainted

hard surfaces

grills, driveways, concrete

or brick walkways,

unpainted brick or stucco

Downloaded from www.ManualsFile.com manuals search engine

13 - ENG

NOzzLE SpRAY pATTERN USES SURFACES*

standard cleaning

nozzle for most

applications

yard tools, sidewalks,

lawn furniture, unpainted

siding, stucco, gutters

and eaves, concrete,

brick surfaces

cleaning of

painted or delicate

surfaces

auto/RV, marine, wood,

painted brick and stucco,

vinyl, painted siding

low pressure applies cleaning

solutions

Low pressure

spray is safe on all

surfaces. Always verify

compatibility of cleaning

solution prior to use.

*NOTICE: The high pressure spray from your pressure washer is capable of

causing damage to surfaces such as wood, glass, automobile paint, auto striping

and trim, and delicate objects such as flowers and shrubs. Before spraying, check

the item to be cleaned to assure yourself that it is strong enough to resist damage

from the force of the spray.

HOW TO AppLY CHEMICALS/CLEANING SOLvENTS (FIG. 6)

Applying chemicals or cleaning solvents is a low pressure operation. NOTE: Use

only soaps and chemicals designed for pressure washer use. Do not use bleach.

To Apply Chemicals:

1. Ensure detergent siphon hose (F, Figure 6) is attached

tobarbed fitting location near high pressure hose

connection of pump as shown.

2. Place other end of detergent siphon hose with filter on

it into container holding chemical/cleaning solution.

NOTE: For every 7 gallons of water pumped 1 gallon

of chemical/cleaning solution will be used.

3. Select the SOAP setting on the 5n1 Multi-tip Nozzle,

see how To Use Spray Wand paragraph in this section.

4. After use of chemicals, place detergent siphon hose into container of clean

water and draw clean water through chemical injection system to rinse system

thoroughly. If chemicals remain in the pump, it could be damaged. Pumps

damaged due to chemical residue will not be covered under warranty.

NOTE: Chemicals and soaps will not siphon if the soap nozzle is not selected on

the 5n1 Multi-tip Nozzle.

STARTING (FIG. 7–10)

WARNING: To reduce the risk of injury, read the pressure washer instruction

manual and the engine instruction manual before starting pressure washer.

DANGER: Risk of fluid injection and laceration. When using the high

pressure setting, DO NOT allow the high pressure spray to come in contact

with unprotected skin, eyes, or with any pets or animals. Serious injury will

occur.

Downloaded from www.ManualsFile.com manuals search engine

14- ENG

• Yourwasheroperatesatfluidpressuresandvelocitieshighenoughtopenetrate

humanandanimalflesh,whichcouldresultinamputationorotherseriousinjury.

Leakscausedbyloosefittingsorwornordamagedhosescanresultininjection

injuries.DONOTTREATFLUIDINJECTIONASASIMPLECUT!Seeaphysician

immediately!

DANGER: Carbon Monoxide. Using an engine indoors can kill you in

minutes. Engine exhaust contains high levels of carbon monoxide (CO), a

poisonous gas you cannot see or smell. You may be breathing CO even if you

do not smell engine exhaust.

• Breathingexhaustfumeswillcauseseriousinjuryordeath!Engineexhaust

contains carbon mon ox ide, an odorless and deadly gas.

• Operate pressure washer in a well-ventilated area. Avoid enclosed areas

such as ga rages, base ments, etc.

• Neveroperateunitinornearalocationoccupiedbyhumansoranimals.

WARNING: Risk of Fire, Asphyxiation and Burn. Never fill fuel tank when

engine is running or hot. Do not smoke when filling fuel tank.

• Never fill fuel tank completely. Fill tank to 1/2" (12.7 mm) below bottom of filler

necktoprovidespaceforfuelexpansion.Wipeanyfuelspillagefromengineand

equipmentbeforestartingengine.

• DO NOT let hoses come in contact with very hot engine muffler during or

immediatelyafteruseofyourpressurewasher.Damagetohosesfromcontactwith

hotenginesurfaceswillNOTbecoveredbywarranty.

NOTICE: Riskofpropertydamage.Neverpullwatersupplyhosetomovepressure

washer. This could damage hose and/or pump inlet.

• DONOTusehotwater,usecoldwateronly.

• Neverturnwatersupplyoffwhilepressurewasherengineisrunningordamageto

pumpwillresult.

• DONOTstopsprayingwaterformorethantwominutesatatime.Pumpoperates

inbypassmodewhensprayguntriggerisnotpressed.Ifpumpisleftinbypass

mode for more than two minutes internal components of the pump can be

damaged.

If you do not understand these precautions, please contact our customer service

department at www.simpsoncleaning.com

Prior to starting, refer to your engine manual for proper starting procedure.

1. In a well ventilated outdoor area add fresh, high quality, unleaded gasoline

with a pump octane rating of 86 or higher. Do not overfill. Wipe up spilled

fuel before starting the engine. Refer to Engine Owner's Manual for correct

procedure.

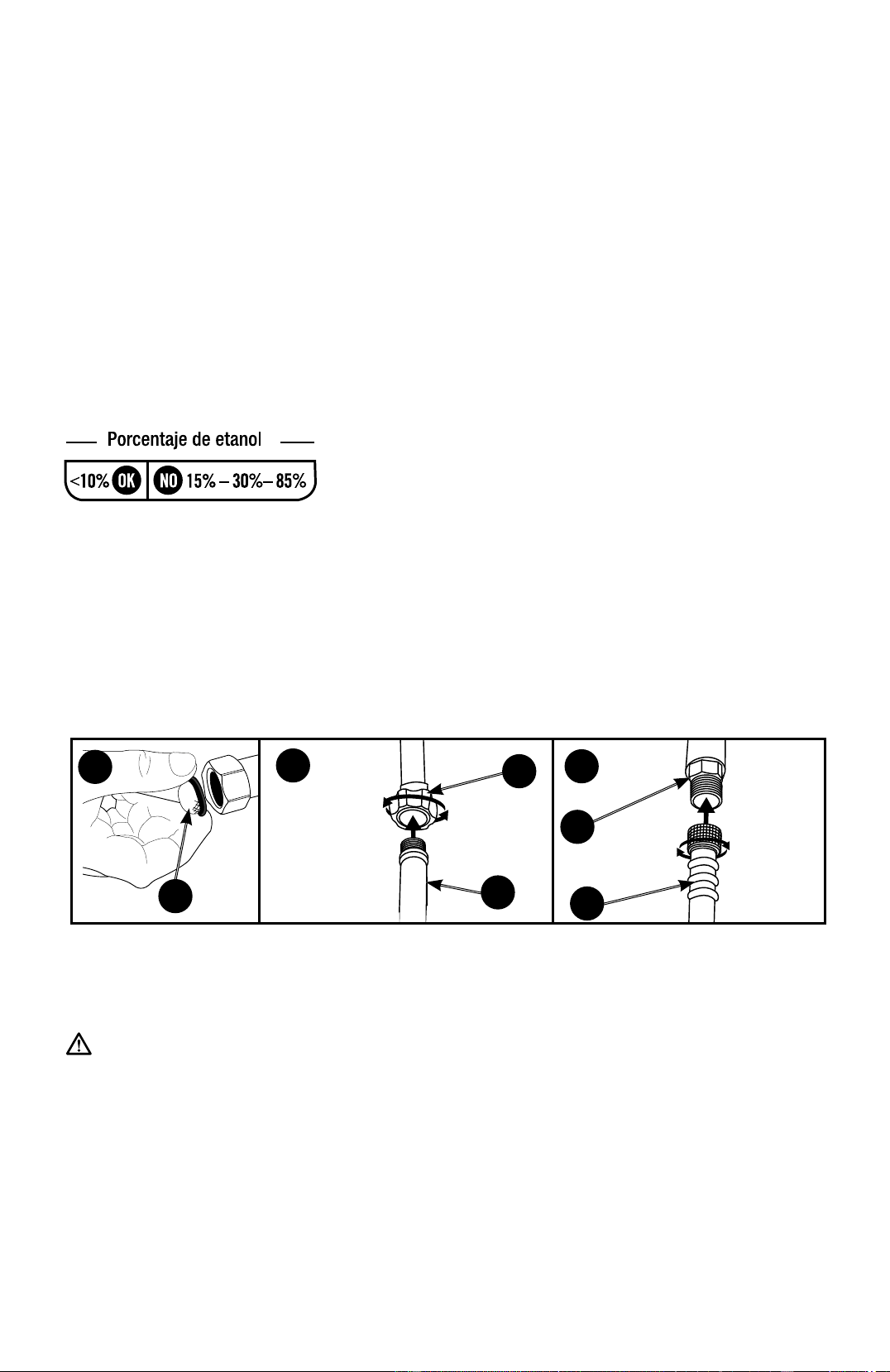

NOTICE: Useoffuelswithgreaterthan10%ethanolare

notapprovedforuseinthisproductperEPAregulations

andwilldamagetheunitandvoidthewarranty.

2. Check engine oil level. Refer to Engine Owner's Manual for correct procedure.

3. Connect the water hose to the water source. Turn the water source on to

remove all air from the hose. When a steady stream of water is present, turn

the water source off.

4. Verify the filter screen (M) is in water inlet of pump. NOTE: Convex side faces

out.

Downloaded from www.ManualsFile.com manuals search engine

15 - ENG

5. Connect water source (N) to pump inlet (J). NOTE: Water source must provide

a minimum of 5 gallons per minute at 20 PSI.

6. Connect high pressure hose (C) to pump outlet (I).

WARNING: To reduce the possibility of contamination always protect

against backflow when connected to a potable water system.

7. Choose the correct nozzle for the job to be performed. See how To Use spray

Wand instructions in this section. NOTE: If applying a chemical or cleaning

solution, see how To Apply Chemicals/Cleaning Solvents instructions in this

section.

8. Turn water source on.

NOTICE: Risk of property damage. Failure to do so could cause damage to the

pump.

9. Remove all air from the pump and high pressure hose by depressing trigger

until a steady stream of water is present.

10. Start engine. See Engine Owner's Manual for correct procedure.

WARNING: Risk of unsafe operation. If engine does not start after two

pulls, squeeze trigger of gun to relieve pump pressure. Pull starter cord slowly

until resistance is felt. Then pull cord rapidly to avoid kickback and prevent

hand or arm injury.

NOTE: If the oil level in the engine is low, the engine will not start. If the engine does

not start, check the oil level and add oil as needed.

11. Depress trigger on gun to start water flow.

WARNING: Risk of unsafe operation. Stand on a stable surface and

grip gun/spray wand firmly with both hands. Expect the gun to kick when

triggered.

12. Release trigger to stop water flow.

WARNING: Do not allow the unit to run for more than two minutes without

the gun trigger being pulled. This could cause overheating and damage to

the pump. When the temperature inside the pump rises too high, the thermal

relief valve will open and release a spray of water from the pump to lower the

internal temperature. The valve will then close.

WARNING: Risk of injury from spray. Always engage

the trigger lock (O) when gun is not in use. Failure to do so

could cause accidental spraying.

SHUTTING DOWN

1. After each use, if you have applied chemicals, place

detergent siphon hose into container of clean water and

draw clean water through chemical injection system to

rinse system thoroughly.

Downloaded from www.ManualsFile.com manuals search engine

16- ENG

NOTICE: Risk of property damage. Failure to do so could cause damage to the

pump.

2. Turn engine off. See Engine Owner's Manual.

NOTICE: Risk of property damage. NEVER turn the water off with the engine

running.

3. Turn water source off.

4. Pull trigger on spray gun to relieve any water pressure in hose or spray gun.

NOTE: Failure to release system pressure will prevent removal of high pressure

hose from spray gun or pump connection.

5. See Storage section in this manual for proper storage procedures.

MAINTENANCE

WARNING: Risk of burn hazard. When performing maintenance, you may

be exposed to hot surfaces, water pressure or moving parts that can cause

serious injury or death.

WARNING: Risk of fire hazard. Always disconnect, spark plug wire,

let the engine cool and release all water pressure before performing any

maintenance or repair. The engine contains flammable fuel. Do not smoke or

work near open flames while performing maintenance.

To ensure efficient operation and longer life of your pressure washer, a routine

maintenance schedule should be prepared and followed. If the pressure washer is

used in unusual conditions, such as high-temperatures or dusty conditions, more

fre quent maintenance checks will be required.

ENGINE

Consult the Engine Owner's Manual for the man u fac tur er's recommendations

for any and all maintenance. NOTE: The engine drain plug is located at the rear of

the unit.

pUMp

The pump was filled with oil at the factory. The pump on this unit is maintenance

free and requires no oil. If there is a problem with the pump contact us at

www.simpsoncleaning.com

CONNECTIONS

Connections on pressure washer hoses, gun and spray wand should be cleaned

regularly and lubricated with light oil or lithium grease to prevent leakage and

damage to the o-rings.

NOzzLE CLEANING (FIG. 11)

If the nozzle becomes clogged with foreign materials, such as dirt, excessive

pressure may develop. If the nozzle becomes partially clogged or restricted, the

pump pressure will pulsate. Clean the nozzle immediately using the nozzle kit

supplied and the following instructions:

1. Shut off the pressure washer and turn off the water supply.

2. Pull trigger on gun handle to relieve any water pressure.

3. Disconnect the spray wand from the gun.

Downloaded from www.ManualsFile.com manuals search engine

17 - ENG

4. Remove any obstructions with the nozzle cleaning tool

provided and backflush with clean water.

5. Direct water supply (N) into nozzle to backflush loosened

particles for 30 seconds.

6. Reconnect spray wand to gun and turn on water supply.

7. Start pressure washer and place spray wand into high

pressure setting to test.

CLEAN THE WATER INLET FILTER (FIG. 8)

This screen filter should be checked periodically and cleaned if

necessary.

1. Remove filter by grasping end and removing it from water inlet of pump.

2. Clean filter by flushing it with water on both sides.

3. Re-insert filter into water inlet of pump. NOTE: Convex side faces out.

NOTE: Do not operate the pressure washer without filter properly installed.

STORAGE

ENGINE

Consult the Engine Owner's Manual for manufacturer’s recommendations for

storage.

TO pREvENT FUEL-RELATED pROBLEMS

1. Add Ethanol Shield

(sold separately) fuel stabilizer following the manufactur-

er’s instructions. When adding a gasoline stabilizer, fill the fuel tank with fresh

gasoline. If only partially filled, air in the tank will promote fuel deterioration

during storage. If you keep a container of gasoline for refueling, be sure that it

contains only fresh gasoline.

2. After adding a gasoline stabilizer, run the engine outdoors for 10 minutes

to be sure that treated gasoline has replaced the untreated gasoline in the

carburetor.

3. Turn the fuel valve to the OFF position.

4. Continue to run the engine until it stops from the lack of fuel in the carburetor

fuel bowl. Running time should be less than 3 minutes.

pUMp

The manufacturer recommends using SIMPSON

/ POWERWASHER

Pump

Guard or equivalent when storing the unit for more than 30 days and/or when

freezing temperatures are expected. SIMPSON

/ POWERWASHER

Pump Guard

is environmentally friendly.

NOTE: Using pump guard helps provide proper lubrication to the internal seals of

the pump regardless of temperature or environment.

NOTICE: Risk of property damage. Use only SIMPSON

 / POWERWASHER

PumpGuardorequivalent.Otherproductscouldbecorrosiveand/orcontainalco-

hol which may cause pump damage.

1. Turn off pressure washer and disconnect hoses from pump.

2. Unscrew bottle valve from Pump Guard bottle and remove seal.

3. Screw bottle valve back onto bottle.

4. Attach bottle to water inlet of pump.

Downloaded from www.ManualsFile.com manuals search engine

18- ENG

5. Squeeze bottle to inject contents into pump.

6. With ignition switch off, simultaneously pull starter rope and squeeze bottle.

Repeat until protector fluid exits pump outlet. NOTE: This step may require

two people.

pRESSURE WASHER

1. Drain all water from high pressure hose and wrap it onto hose wrap.

2. Drain all water from the spray gun and wand by holding spray gun in a vertical

position with nozzle end pointing down and squeezing trigger. Store in gun

holder.

3. Wrap up and secure detergent siphon hose so it is protected from damage.

ACCESSORIES

DANGER: Risk of fluid injection. When using replacement spray wands or

guns with this pressure washer, DO NOT use a spray wand and/or spray gun/

wand combination that is shorter in length than what was provided with this

pressure washer as measured from the nozzle end of the wand to the gun

trigger.

NOTICE: The use of any other accessory not recommended for use with this tool

could be hazardous. Use only accessories rated equal to or greater than the rating

of the pressure washer.

SpECIFICATIONS

Model MS60753

PSI Max* 2800 PSI

GPM Max* 2.3 gpm

High Pressure Hose 25 ft. (7.6 m)

Presure of Inlet Water 20–100 PSI

Inlet Water cold tap (100 °F max)

Soap Consumption Rate 10% max

*RatedPressureandRatedWaterFlowiswithinmanufacturingtoleranceof

(+/- 10%).

In a continued commitment to improve quality, the manufacturer reserves the right

to make component changes, design changes, or specification changes when

necessary and without notice.

SERvICE INFORMATION

Do not return this product to your retailer. Please contact our customer service

department at www.simpsoncleaning.com

LIMITED WARRANTY

90 DAY LIMITED WARRANTY ON pRODUCT COMpONENTS EXCLUDING pUMp

SIMPSON

warrants to the original purchaser that the wheels, gun, hose, wand, spray

nozzle(s) and other components of the

SIMPSON

pressure washer covered under this

warranty are free from defects in material and workmanship for 90 days from the date

of purchase.

Downloaded from www.ManualsFile.com manuals search engine

19 - ENG

ONE YEAR LIMITED WARRANTY ON pUMp AND FRAME

SIMPSON

warrants to the original purchaser that the pump of the SIMPSON

pressure washer covered under this warranty is free from manufacturer’s defects in

material and workmanship for one year from the date of purchase. The one year limited

warranty applies to the pump only.

SIMPSON

will repair or replace, at SIMPSON

's option, products or components

which have failed within the above warranty periods. Service will be scheduled

according to the normal work flow and business hours at the service center location,

and the availability of replacement parts. All decisions of

SIMPSON

with regard to this

limited warranty shall be final.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

ENGINE WARRANTY

The engine warranty is covered under the terms and conditions as outlined by the

engine manufacture’s warranty contained herein and is sole responsibility of the engine

manufacturer.

RESpONSIBILITY OF ORIGINAL pURCHASER (INITIAL USER):

• To process a warranty claim on your

SIMPSON

pressure washer, report the

concern to www.simpsoncleaning.com for authorization and direction to the

nearest authorized service centre in your area.

• Retainoriginalcashregistersalesreceiptasproofofpurchaseforwarrantywork.

• Usereasonablecareintheoperationandmaintenanceoftheproductasdescribed

in the Owners Manual(s).

THIS WARRANTY DOES NOT COvER:

• Merchandisesoldasreconditioned,usedasrentalequipment,orfloorordisplay

models.

• Merchandisethathasbecomedamagedorinoperativebecauseofordinarywear,

misuse, cold, heat, rain, excessive humidity, water quality, freeze damage, use

of improper chemicals, negligence, accident, failure to operate the product in

accordance with the instructions provided in the Owners Manual(s) supplied with

the product, improper maintenance, the use of accessories or attachments not

recommended by

SIMPSON

, or unauthorized repair or alterations.

• Repairandtransportationcostsofmerchandisedeterminednottobedefective.

• Damagedueto chemicaldeterioration,scalebuildup, rust,corrosionorthermal

expansion

• Costsassociatedwithassembly,requiredoil,adjustmentsorotherinstallationand

start-up costs.

• Expendablepartsoraccessoriessuppliedwiththeproductwhichareexpectedto

become inoperative or unusable after a reasonable period of use, including but not

limited to springs, nozzles, o-rings, washers, and similar accessories.

• Merchandisesoldby

SIMPSON

which has been manufactured by and identified

as the product of another company, such as gasoline engines. The product

manufacturer’s warranty, if any, will apply.

• ANy INCIDENTAL, INDIRECT OR CONSEQUENTIAL LOSS, DAMAGE,

OR ExPENSE ThAT MAy RESULT fROM ANy DEfECT, fAILURE OR

MALfUNCTION Of ThE PRODUCT IS NOT COVERED By ThIS WARRANTy.

Some states do not allow the exclusion or limitation of incidental or consequential

damages, so the above limitation or exclusion may not apply to you.

Downloaded from www.ManualsFile.com manuals search engine

20- ENG

• IMPLIED WARRANTIES, INCLUDING ThOSE Of MERChANTABILITy OR

fITNESS fOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE yEAR fROM

ThE DATE Of ORIGINAL PURChASE. Some states do not allow limitations on

how long an implied warranty lasts, so the above limitations may not apply to you.

TROUBLE SHOOTING GUIDE

OPERATIONAL

ISSUE

POSSIBLE CAUSE SOLUTION

Engine will

not start

(see Engine

Owner's

Manual for

further engine

troubleshooting)

No fuel Add fresh fuel

Pressure builds up after

two pulls on the recoil

starter or after initial use

Squeeze gun trigger to relieve

pres sure

Choke lever in the "No

Choke" position

Move choke to the "Choke"

po si tion

Spark plug wire not attached Attach spark plug wire

Engine switch in OFF

po si tion.

Place engine switch

in ON position.

Choke lever in the "Choke"

position on a "hot" engine

or an engine that has been

exposed to thermal heat

for a long period of time.

Move choke to the "No

Choke"

po si tion.

No or low

pressure

(initial use)

Spray wand not in

high pressure

See how to Use Spray

Wand instructions in the

Operation Section

Low water supply Water supply must be at

least 5 gpm @ 20 PSI

Leak at high pressure

hose fitting

Repair leak. Apply sealant

tape if necessary

Nozzle obstructed See Nozzle Cleaning

instructions in the

Maintenance section

Water filter screen clogged Remove and clean filter.

See Cleaning Water Inlet

filter paragraph in the

Maintenance section for

the correct procedure

Air in hose Turn off the engine, then the

water source. Disconnect

the water source from the

pump inlet and turn the water

source on to remove all air

from the hose. When there

is a steady stream of water

present, turn water source

off. Re- con nect water source

to pump inlet and turn on

wa ter source. Squeeze trigger

to re move re main ing air

Downloaded from www.ManualsFile.com manuals search engine

21 - ENG

OPERATIONAL

ISSUE

POSSIBLE CAUSE SOLUTION

No or low

pressure

(initial use)

Choke in the “Choke” position Move choke to the “No

Choke”

po si tion

High pressure hose is too long Use high pressure hose under

100 feet (30m)

Will not draw

chemicals

Spray wand not in

low pressure

See how to Use Spray

Wand paragraph in the

Operation Section

Chemical filter clogged Clean filter

Chemical screen not

in cleaning solution

Make sure end of

detergent siphon hose

is fully submerged into

cleaning solution

Chemical too thick Dilute chemical. Chemical

should be the same

consistency as water

Pressure hose is too long Lengthen water supply hose

instead of high pressure hose

Chemical build up in

chemical injector

Please contact our customer

service department at

www.simpsoncleaning.com

No or low

pressure

(after period of

normal use)

Worn seal or packing Please contact our customer

service department at

www.simpsoncleaning.com

Worn or obstructed valves Please contact our customer

service department at

www.simpsoncleaning.com

Worn unloader piston Please contact our customer

service department at

www.simpsoncleaning.com

Water leaking at

gun/spray wand

connection

Worn or torn o-ring Check and replace

Loose hose connection Tighten

Water leaking

at pump

Loose connections Tighten

Piston packings worn Please contact our customer

service department at

www.simpsoncleaning.com

Worn or torn o-ring Please contact our customer

service department at

www.simpsoncleaning.com

Pump head or tubes

damaged from freezing

Please contact our customer

service department at

www.simpsoncleaning.com

Pump pulsates Nozzle obstructed See Nozzle Cleaning

paragraph in the

Maintenance section for

the correct procedure

Downloaded from www.ManualsFile.com manuals search engine

22- FR

MESURES DE SÉCURITÉ - DÉFINITIONS

Ce guide contient des renseignements importants que vous deviez bien saisir.

Cette information porte sur VOTRE SÉCURITÉ et sur LA PRÉVENTION DE

PROBLÈMES D'ÉQUIPEMENT. Afin de vous aider à identifier cette information,

nous avons utilisé les symboles ci-dessous. Veuillez lire attentivement ce guide en

portant une attention particulière à ces symboles.

DANGER : indique une situation dangereuse imminente qui, si elle n’est pas

évitée, causera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si

elle n’est pas évitée, pourrait causer la mort ou des blessures graves.

ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est

pas évitée, peut causer des blessures mineures ou modérées.

AVIS : indique une pratique ne posant aucun risque de dommages corporels

mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de

dommages matériels.

DIRECTIvES DE SÉCURITÉ IMpORTANTES

DANGER: monoxyde de carbone. Le fonctionnement d’un moteur à

l’intérieur provoque la mort en quelques minutes. L’échappement du moteur

contient des niveaux élevés de monoxyde de carbone (CO), un gaz toxique,

indoors et invisible. Il est possible que vous inhaliez du CO meme EN

L’ABSENCE de l’odeur de l’échappement du moteur.

• NE JAMAIS utiliser un moteur à l’intérieur d’une habitation, de garages, d’un

vide sanitare ou d’autres espaces partiellement clos. Ces endroits peuvent

accumuler des niveaux mortels de monoxyde de carbone, L’utilisation d’un

ventilateur ou l’ouverture des fenêtres et portes NE fournit PAS assez d’air

frais.

• UtiliserUNIQUEMENT à l’extériur et loin de fenêtres, portes et évents. En

effet, ces ouvertures peuvent asprier l’énchappement du moteur à l’intérieur

d’un espace.

• Même lors de l’utilisation correcte du moteur, le monoxyde de carbone

pourrait pénétrer dans l’habitation. TOUJOURS utiliser un advertisseur de

COalimentéàpileouunavertisseurdoCOdesecoursàpiledanslamaison.

Lire et repecter toutes les directives de l’avertisseur de CO avant son

utilisation. En cas de malaise, étourdissement ou faiblesse, à tout moment,

déplacer la personne à l’air frais immédiatement. Consulter un médecin. Ce

sont des signes d’intoxication oxycarbonée.

AVERTISSEMENT : ne pas utiliser l’appareil avant d’avoir lu le mode d’emploi, et

celui du moteur, et l’intégralité des directives de sécurité, d’utilisation et d’entretien.

Si vous avez n'importe quelles questions quant au produit, s'il vous plaît

contacter notre département de service clients à www.simpsoncleaning.com

DANGER : risque d’injection ou de blessure grave. S’éloigner de la buse.

Ne pas diriger le jet en direction de personnes. Ce produit ne doit être utilisé

que par des opérateurs formés.

Downloaded from www.ManualsFile.com manuals search engine

23 - FR

AVERTISSEMENT : ce produit et ses émanations contiennent des produits

chimiques reconnus par l’État de la Californie comme étant cancérigènes et pouvant

entraîner des anomalies congénitales ou d’autres problèmes liés aux fonctions

reproductrices. De plus, certains produits nettoyants et poussières contiennent des

produits chimiques reconnus par l’État de la Californie comme étant cancérigènes

et pouvant entraîner des anomalies congénitales ou d’autres problèmes liés aux

fonctions reproductrices. Se laver les mains après la manipulation de l’appareil.

AVERTISSEMENT : il est possible que le produit ne soit pas doté d’un silencieux

avec pare-étincelles. Si le produit n’en est pas équipé et qu’il est destiné à être

utilisé près de matières inflammables ou sur un terrain cultivé ou couvert d’arbres,

arbustes, herbes ou autres matières similaires, alors l’installation d’un pare-

étincelles homologué est obligatoire et exigée par la loi dans l’État de Californie.

Le produit sans cet équipement viole la législation californienne, section 130050

et/ou sections 4442 et 4443 du California Public Resources Code, à moins que le

moteur ne soit muni d’un pare-étincelles comme stipulé à la section 4442 et tenu

en bon état de fonctionnement. Les pare-étincelles sont exigés sur certaines terres

du Service des forêts américain et peuvent être également exigés par d’autres

législations ou ordonnances.

conServer ceS DirectiveS

DANGER : RISQUE D’ExPLOSION OU D’INCENDIE

CE QUI PEUT SE PRODUIRE COMMENT L’éVITER

• Les cigarettes, étincelles, arc

électrique, gaz d’échappement et

despartieschaudesdumoteurtelles

qu’un silencieux peuvent enflammer

l’essencedéverséeetsesvapeurs.

• Éteindrelemoteuretlelaisserrefroidir

avantderemplirleréservoird’essence

• Être attentif et éviter de déverser de

l’essence lors du remplissage du

réservoir. Éloigner la laveuse haute

pression de la zone de ravitaillement

avantdedémarrerlemoteur.

• Lecombustibleduréservoirsedilate

sous l’effet de la chaleur et pourrait

se solder par un déversement et un

incendieouuneexplosion.

• Laisser environ 12,7mm (1/2po) de

dégagementsousleborddugoulotde

remplissagepourpermettrel’expansion

del’essence.

• Le fonctionnement de la laveuse

hautepressiondansunmilieuexplosif

pourraitsesolderparunincendie.

• Utiliser et faire le plein d’essence de

l’équipement dans des zones bien

dégagéesdetoutobstacle.Installerun

extincteur adéquat dans les zones de

travail pour combattre les incendies à

based’essence.

• Dumatérieldéposécontreouprèsdela

laveusehautepressionpeutinterférer

avec les fonctionnalités d’aération

de l’équipement et provoquer une

surchauffe et l’allumage du matériel

(risqued’incendie).

• Ne jamais utiliser la laveuse haute

pressiondansunezoneavecarbustes

oubroussaillessecs.

Downloaded from www.ManualsFile.com manuals search engine

24- FR

• La chaleur de l’échappement du

silencieux peut endommager des

surfaces peintes, faire fondre tout

typedematérielsensibleàlachaleur

(comme du revêtement extérieur,

plastique, caoutchouc, vinyle ou

même le tuyau haute pression) et

nuireauxplantesvivantes.

• Toujours éloigner la laveuse haute

pression d’au moins 1,2m (4 pi) de

toutessurfaces(tellesquedesmaisons,

voitures, ou des plantes vivantes) qui

pourraient être endommagées par la

chaleurs’échappantdusilencieux.

• Del’essencemalentreposéepourrait

provoquer un allumage (incendie)

accidentel. Ranger l’essence de

façon sécuritaire pour en empêcher

l’accèsauxenfantsetàtoutesautres

personnesnonqualifiées.

• Entreposer l’essence dans un

contenanthomologué parla Loisur la

santé et la sécurité du travail dansun

emplacementsécuritaireloindelazone

detravail.

• L'utilisation d'acides, de produits

chimiques toxiques ou corrosifs, de

poisons, d'insecticides ou de toute

sorte de solvant inflammable dans

ce produit pourrait provoquer des

blessuresgravesoulamort.

• Ne pas vaporiser des liquides

inflammables.

DANGER : RISQUE D’ASPhyxIE

CE QUI PEUT SE PRODUIRE COMMENT L’éVITER

• Respirerlesvapeurs d’échappement

provoqueradegravesblessuresvoire,

un décès! Les gaz d’échappement

des moteurs contiennent du

monoxyde de carbone, un gaz

inodoreetmortel.

• Utiliserlalaveuse hautepressiondans

unezonebienaérée.Éviterlesendroits

closcommelesgarages,lessous-sols,

etc.

• Ne jamais utiliser l’appareil dans un

endroithabitépardeshommesoudes

anmaux.

• Certains liquides nettoyants

contiennentdessubstancespouvant

provoquer des blessures à la peau,

auxyeuxouausystèmerespiratoire.

• Utiliser uniquement des liquides

nettoyantsspécialementrecommandés

pourleslaveuseshautepression.Suivre

les recommandations des fabricants.

Nepasutiliserdeproduitàblanchirau

chloreoutoutautrecomposécorrosif.

Downloaded from www.ManualsFile.com manuals search engine

25 - FR

DANGER : RISQUE D’INJECTION ET DE LACéRATION

CE QUI PEUT SE PRODUIRE COMMENT L’éVITER

• Votre laveuse haute pression

fonctionneàdespressionsdeliquides

etdesvitessessuffisammentélevées

pour pénétrer la peau de l’homme

et animale, ce qui pourrait se solder

paruneamputationouautreblessure

grave. Des fuites provoquées par

des raccords lâches ou des tuyaux

usés ou endommagés peuvent se

solderpardesblessuresparinjection.

NE PAS TRAITER UN INJECTION

DE LIQUIDE COMM UNE SIMPLE

COUPURE! Consulter un médecin

immédiatement!

• Inspecterpériodiquementletuyauhaute

pression.Remplacerimmédiatementle

tuyau s’il est endommagé, usé, s’il a

fondu en contact avec le moteur ou

s’il démontre un signe de fissure, des

bulles,destrousd’épingleoutoutautre

fuite. Ne jamais saisir untuyau haute

pressionquifuitouestendommagé.

• Ne jamais toucher, saisir ou essayer

de couvrir un trou minuscule ou tout

autre fuite similaire sur le tuyau haute

pression.Lejetd’eauESTsoushaute

pressionetPÉNÈTRERAlapeau.

• Ne jamais mettre les mains

devantl’embouchure.

• Éloignerlejet,nepasledirigerverssoi-

mêmeouautrui.

• S’assurerquele tuyauet lesraccords

sont serrés et en bon état. Ne jamais

s’agripperautuyauouauxraccordsen

coursdefonctionnement.

• Nepasmettreletuyauencontactavec

lesilencieux.

• Nejamaisattacherouretirerletubeou

lesraccordsdutuyauaveclesystème

souspression.

• Siunelanceouunpistoletderechange

estutiliséaveccettelaveuseàpression,

NE PAS utiliser une lance et/ou une

combinaison lance et pistolet dont la

longueurestinférieureàcelledeslance

etpistoletfournisaveccettelaveuseà

pression;lamesuresefaitdel’extrémité

delabuseàladétentedupistolet.

• Ilyarisquedeblessuressilapression

n’est pas réduite avant d’essayer

de procéder à un entretien ou un

démontage.

• Pourdécompresserlesystème,éteindre

le moteur, fermer l’approvisionnement

en eau et enclencher la détente du

pistolet jusqu’à l’arrêt complet de

l’écoulementd’eau.

• Utiliseruniquementdesaccessoiresde

classementégalousupérieuràceluide

lalaveusehautepression.

Downloaded from www.ManualsFile.com manuals search engine

26- FR

DANGER : RISQUE DE BLESSURE PAR JET

CE QUI PEUT SE PRODUIRE COMMENT L’éVITER

• Unjetdeliquideàhautevitessepeut

briserdesobjetsetprojeterleséclats

àhautevitesse.

• Toujoursporterdeslunettesdesécurité

conformes à la norme ANSI Z87.1

Porterdesvêtementsprotecteurspour

seprotégerdejetsaccidentels.

• Nejamaisdirigerlalanceoulejetvers

unepersonneoudesanimaux.

• Des objets légers ou mal fixés

peuventsetransformerenprojectiles

dangereux.

• Toujours fixer solidement le verrou de

la détentelorsque le tube pulvérisateur

est inutilisé pour empêcher tout

fonctionnementaccidentel.

• Nejamaisfixer,defaçonpermanente,la

détenteenpositionarrière(ouverte).

DANGER : RISQUE D’UTILISATION DANGEREUSE

CE QUI PEUT SE PRODUIRE COMMENT L’éVITER

• Une utilisation dangereuse de

la laveuse haute pression pourrait

provoquerdegravesblessures,voire

son propre décès ou celle d’autres

personnes.

• Nepasutiliserdeproduitàblanchirau

chloreoutoutautrecomposécorrosif.

• Se familiariser ave le fonctionnement

etlescommandesdelalaveusehaute

pression.

• Tenir la zone de travail exempte de

toutespersonnes,animauxetobstacles.

• Ne pas utiliser le produit en cas de

fatigueousousl’emprised’alcooloude

drogues.Restervigilantentouttemps.

• Ne jamais rendre inopérant les

caractéristiquesdesécuritéduproduit.

• Ne pas utiliser l’appareil avec des

pièces manquantes, brisées ou non

autorisées.

• Ne jamais laisser le tube pulvérisateur

sanssurveillancelorsdufonctionnement

del’appareil.

• Suivre la procédure de démarrage

correctepouréviterl’effetderebond

moteur qui provoquerait ainsi une

blessuregraveàlamainouaubras.

• Si le moteur ne démarre pas après

deuxtentatives,appuyersurladétente

du pistolet pour décompresser la

pompe. Tirer délicatement la corde

du démarreur jusqu’à obtention d’une

résistance. Puis tirer rapidement sur

celui-ci pour éviter l’effet de rebond

moteuretempêchertouteblessureàla

mainouaubras.

Downloaded from www.ManualsFile.com manuals search engine

27 - FR

• Lepistoletetletubedepulvérisation

sontdesoutilsdenettoyagepuissants

qui ressemblent à un jouet pour un

enfant.

• Garder la laveuse haute pression hors

deportéedesenfantsentouttemps.

• Lepistoletetletubedepulvérisation

réagissent à la pression du jet et

provoqueront un effet de rebond

qui pourrait faire glisser, ou tomber,

l’opérateur ou rediriger le jet. Une

maîtriseimparfaitedupistoletetdela

lancepeutprovoquerdesblessuresà

soimêmeetàautrui.

• Nepastroptendrelesbrasousetenir

deboutsurunesurfaceinstable.

• Ne pas utiliser une laveuse haute

pressiondeboutsuruneéchelle.

• Saisir solidement à deux mains

le pistolet/tube de pulvérisation.

S’attendreàuneffetderebondlorsde

l’enclenchementdeladétente.

DANGER : RISQUE DE BLESSURE OU DE DOMMAGE à LA

PROPRIéTé LORS DU TRANSPORT OU DU RANGEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’éVITER

• Il y a risque de fuite ou de

déversement d’essence ou d’huile

quipourraitsesolderparunincendie

ou des problèmes respiratoires,

des blessures graves, voire la mort.

Des fuites d’essence ou d’huile

endommagerontlestapis,peintureou

toutes autres surfaces de véhicules

ouderemorques.

• Ilestpossiblequedel’huileremplisse

le cylindre et endommage le moteur

si l’appareil n’est pas rangé ou

transportéàlaverticale.

• Silalaveuse hautepression estdotée

d’une soupape d’arrêt, FERMER la

soupape d’arrêt avant le transport

pour éviter toute fuite d’essence. S’il

n’y a pas de soupape d’arrêt, purger

l’essenceduréservoiravantletransport.

Transporterl’essenceuniquementdans

uncontenanthomologuéparlaLoisur

lasantéetlasécuritédutravail.

 Toujours installer la laveuse haute

pression sur unrevêtementprotecteur

lors du transport pour protéger le

véhiculedetoutdommagedefuites.

 Toujours transporter et ranger

l’appareil à la verticale. Retirer

immédiatement la laveuse haute

pression du véhicule dès l’arrivée à

destination.

DANGER : RISQUE DEChOC éLECTRIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’éVITER

• Un jet en direction de prises

électriquesoud’interrupteursoutout

objet branché à un circuit électrique

pourrait se solder par un choc

électrique.

• Débrancher tout produit fonctionnant

à l’électricité avant d’essayer de le

nettoyer. Éloigner le jet des prises

électriquesetinterrupteurs.

Downloaded from www.ManualsFile.com manuals search engine

28- FR

DANGER : RISQUE DE BRÛLURE ChIMIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’éVITER

• L’utilisation d’acides, de produits

chimiques toxiques ou corrosifs, de

poisons,d’insecticides,oudetouttype

desolvantinflammableavecleproduit

risque desesolderpar des blessures

graves,voirelamort.

•

Nepaspulvériserd’acides,d’essence,

de kérosène ou toute autre matière

inflammable avec ce produit.

Utiliser uniquement des détergents

domestiques, des nettoyants et des

dégraissants recommandés avec la

laveusehautepression.

• Porter des vêtements protecteurs pour

protéger les yeux et la peau contre le

contactaveclesmatériauxsouspression.

AVERTISSEMENT : RISQUE D’éCLATEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’éVITER

•

Des pneus surgonflés pourraient

provoquer des blessures graves et

desdommagesàlapropriété.

• Utiliser un manomètre pour vérifier

la pression des pneus avant chaque

utilisation et lors du gonflage; consulter

leflancdepneupourobtenirlapression

correcte.



REMARQUE :

des réservoirs d’air,

des compresseurs et d’autres appareils

similaires utilisés pour gonfler les pneus

peuvent remplir de petits pneus à ces

pressions très rapidement. Régler

le régulateur de pression d’air à une

pressionmoindreque celle indiquéesur

lepneu.Ajouterl’airparpetitequantitéet

utiliser fréquemmentlemanomètrepour

empêcherunsurgonflage.

• Tout liquide pulvérisé à haute vitesse

directement sur les flancs des pneus

(commeceuxquel’onretrouvesurles

voitures,remorquesetautresvéhicules

semblables) risque d’endommager

les flancs et d’entraîner des blessures

graves.

• Avecleslaveuseshautepressioncotées

au-dessus de 11032 kPa (1 600 psi),

utiliserlejetenéventaillepluslarge(buse

de40º)etmaintenirlejetàaumoins200

mm (8 po) des flancs des pneus. Ne

pas diriger le jet directement sur le joint

séparantlepneuetlajante.

AVERTISSEMENT : ATTENTION SURfACES ChAUDES

CE QUI PEUT SE PRODUIRE COMMENT L’éVITER

• Le contact de surfaces chaudes

comme les composants

d’échappement moteur, pourrait

provoquerdesbrûluresgraves

• Encoursdefonctionnement,netoucher

que les surfaces de commande de la

laveuse haute pression. Tenir en tout

tempslesenfantsàl’écartdelalaveuse

hautepression.Ils n’ont pas assezde

jugementpourreconnaîtrelesdangers

inhérentsauproduit.

Downloaded from www.ManualsFile.com manuals search engine

29 - FR

GUIDE D’INSTALLATION RAPIDE

AVERTISSEMENT: Pour réduire le risque de blessure, veuillez lire le manuel

d’instructions de la laveuse à pression et du moteur avant d’utiliser l’appareil.

IMPORTANT: Ethanol Shield

(vendu séparément) est un stabilisateur de carburant

qui aide à éliminer et à prévenir les problèmes liés à l'éthanol dans les équipements de

puissance. Suivez les instructions sur le contenant et ajouter à l'essence.

Installation de la

poignée

Placez l'ensemble

de poignée sur le cadre,

enfoncez les boutons-

poussoirs et glissez

l'ensemble de poignée

dans le cadre jusqu'à

ce que les boutons-

poussoirs s'enclenchent

dans les trous.

Ajouter / Voir

pétrole

Le moteur est

livré sans huile. Avant

de démarrer le moteur,

ajouter l’huile fournie.

Vérifier le niveau d’huile

avant chaque utilisation.

Consultez le guide du

moteur pour connaître la

procédure appropriée.

Ajouter l’essence

Dans un endroit

extérieur bien aéré,

ajoutez de l'essence pure,

sans plomb, de haute

qualité et ayant un indice

d'octane de 86 ou plus. Ne

pas trop remplir. Essuyez

l’essence déversée avant

de démarrer le moteur.

Consultez le guide du

moteur pour connaître la

procédure appropriée.

AVERTISSEMENT : RISQUE DE BLESSURE EN SOULEVANT LE

PRODUIT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

t &TTBZFS EF TPVMFWFS VO PCKFU USPQ

MPVSE QFVU TF TPMEFS QBS EF HSBWFT

CMFTTVSFT

t -B MBWFVTF IBVUF QSFTTJPO FTU USPQ

MPVSEFQPVSÐUSFTPVMFWÏFQBSVOFTFVMF

QFSTPOOF%FNBOEFSEFMBJEFBWBOUEF

MBTPVMFWFS

CONSERVER CES DIRECTIVES

POUR UN USAGE U LT ÉRIEUR

Downloaded from www.ManualsFile.com manuals search engine

30- FR

GUIDE DE DÉMARRAGE RAPIDE

DANGER :

t/FGBJUFTKBNBJTUPVSOFSMFNPUFVSËMJOUÏSJFVSPVEBOTVOFOESPJUDMPTNBMBÏSÏ-FT

émanations d’échappement contiennent du monoxyde de carbone, un gaz inodore

et mortel.

t3JTRVFEJOKFDUJPOEFMJRVJEFFUEFMBDÏSBUJPO-PSTRVFWPVTVUJMJTF[MFSÏHMBHFËIBVUF

QSFTTJPO/&-"*44&;1"4MFKFUËIBVUFQSFTTJPOFOUSFSFODPOUBDUBWFDMBQFBV

non protégée ou des animaux de compagnie ou autres. Des blessures sérieuses

surviendront.

Branchez le tuyau

d’arrosage à la

pompe

Filetez le tuyau d’arrosage

à l’entrée de la pompe.

Voir l'étiquette #1

sur de l'appareil.

Branchez le tuyau

d’arrosage à la

pompe

Filetez le tuyau à

haute pression à la

sortie de la pompe.

Voir l'étiquette #2

sur de l'appareil.

Branchez la lance

d’arrosage au pistolet

de pulvérisation

Filetez la lance d’arrosage

dans l’extrémité du pistolet

de pulvérisation.

Branchez la lance

d’arrosage au

pistolet de

pulvérisation

Filetez la lance d’arrosage

dans l’extrémité du

pistolet de pulvérisation.

Choisir une forme

de jet

Tourner le sélecteur de jets

jusqu’au réglage désiré.

Ouvrez le robinet

d’eau au complet

Ne faites pas

fonctionner l’appareil si

l’alimentation d’eau n’est pas

branchée et ouverte. Utilisez

uniquement de l’eau froide.

Downloaded from www.ManualsFile.com manuals search engine

31 - FR

Assurez-vous que

la tige du volet de

départ soit tirée à

la position

FERMÉ (closed)

Voir l'étiquette #10

sur de l'appareil.

AVERTISSEMENT: Ce guide n’est pas un substitut pour la lecture du manuel de

MPQÏSBUFVS7PVTEFWF[MJSFFUDPNQSFOESFMFNBOVFMEFMPQÏSBUFVSBWBOUEVUJMJTFSDFQSPEVJU

Relâchez l’air du

système

Relâchez tout

l’air de la pompe et du

tuyau à haute pression

en appuyant sur la

gâchette jusqu’à ce qu’un

écoulement constant

d’eau soit présent.

Environ 30 secondes.

Assurez-vous que

le robinet de

carburant soit à

la position

OUVERT (open)

Voir l'étiquette #8

sur de l'appareil.

Assurez-vous que

l’interrupteur du

moteur soit à la

position MARCHE

(on)

Voir l'étiquette #9

sur de l'appareil.

OFF

Tirez la poignée

du lanceur

Tirez la poignée

du lanceur pour faire

démarrer le moteur.

Voir l'étiquette #11

sur de l'appareil.

Poussez la tige

du volet de

départ à la

position OUVERT

(open)

Déplacez, de façon

graduelle, la tige du volet

de départ à la position

OUVERT (open) lorsque

le moteur démarre.

Voir l'étiquette #12

sur de l'appareil.

Downloaded from www.ManualsFile.com manuals search engine

32- FR

MIEUX CONNAÎTRE LA LAvEUSE HAUTE pRESSION

REMARQUE: Les photographies et schémas figurant dans ce guide sont

incorporés seulement à titre de référence et ne représentent pas un model

particulier.

Comparez les illustrations avec votre appareil afin de vous familiariser avec

l'emplacement des commandes et des réglages. Conservez ce guide pour les

références futures.

ÉLÉMENTS DE BASE D’UNE LAvEUSE À pRESSION (FIG. 1)

A. Pompe à haute pression: Augmente la pression de la source d'eau.

B. Moteur : Entraîne la pompe à haute pression. Consultez le guide du moteur

pour connaître l’emplacement et l’utilisation des commandes du moteur.

C. Boyau à haute pression : Achemine l'eau sous pression de la pompe vers le

pistolet et la lance de vaporisation.

D. Pistolet de vaporisation : S'attache à la lance pour régler le débit d'eau, la

direction et la pression.

E. Tube de pulvérisation à branchement rapide : ce système permet à

l’utilisateur de changer rapidement les buses haute pression. Consultez la

partie intitulée Utilisation de la lance de vaporisation de Utilisation section.

f. Boyau de produit chimique : Alimente les agents de nettoyage dans la

pompe pour les mélanger avec l'eau. Consultez la partie intitulée Application

des produits chimiques/solvants de nettoyage de Utilisation section.

Downloaded from www.ManualsFile.com manuals search engine

33 - FR

G. Poignée

h. Cadre

I. Sortie de la pompe

J. Orifice d’admission de la pompe

k. La buse à permutation 5 en 1

ÉLÉMENTS DE BASE DU MOTEUR

Consultez le guide du moteur pour connaître l’emplacement et l’utilisation des

commandes du moteur.

Commande d'étrangleur : Ouvre et ferme la soupape de l'étrangleur dans le

carburateur.

Poignée du démarreur : Tirer sur la poignée du démarreur fait fonctionner le

démarreur à rappel pour démarrer le moteur.

Interrupteur du moteur : Met en fonction ou hors fonction le système d'allumage.

D'ASSEMBLAGE (FIG. 2–4)

1. Identifier et retirer toutes les pièces détachées de la boîte pliante.

2. Couper les quatre coins de la boîte, du haut vers le bas, et mettre les côtés à

plat sur le sol.

3. Placez l'ensemble de poignée (G) sur le cadre (H),

enfoncez les boutons-poussoirs et glissez l'ensemble

de poignée dans le cadre jusqu'à ce que les boutons-

poussoirs s'enclenchent dans les trous.

AVIS: Risquedeblessurescorporelles. Nepasplacerles

mains entre le module et le cadre pour éviter de se pincer

les mains.

4. Attachez la lance (E) au pistolet (D) et bien serrer.

5. Attachez le boyau à haute pression (C) au pistolet (D) et bien serrer.

AVIS: Le moteur est livré sans huile. Avant de démarrer le moteur, ajouter l’huile

fournie. Les dommages au moteur peuvent se produire si le moteur tourne sans

huile, ce dommage ne sera pas couvert par la garantie.

REMARQUE : La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a

un problème avec la pompe, s'il vous plaît contacter notre département de service

clients à www.simpsoncleaning.com.

Downloaded from www.ManualsFile.com manuals search engine

34- FR

UTILISATION

pRESSURE WASHER TERMINOLOGY

TERMINOLOGIE DES LAvEUSES À pRESSION

PSI : livres par pouce carré. Une unité de mesure de pression d'eau. Également

utilisé pour la pression d'air, la pression hydraulique, etc. .

GPM : Gallons par minute. L'unité de mesure du débit d'eau.

CU : Unités de nettoyage. GAL. PAR MIN. x PSI = CU. Parfois noté que L / min

(litres par minute).

Mode de dérivation : Permet à l'eau de recirculer dans la pompe lorsque la

détente n'est pas actionnée. Cette option permet à l’opérateur de libérer la

gâchette du pistolet et de se repositionner sans avoir à couper le moteur entre les

operations de nettoyage.

AVERTISSEMENT: Ne laissez pas l'unité fonctionner pendant plus de deux

minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer une sur-

chauffe et d'endommager la pompe. Lorsque la température à l'intérieur de

la pompe est trop élevée, la soupape de décharge thermique ouvrira et libérer

de l'eau à partir de la pompe pour abaisser la température interne. Alors la

vanne se ferme.

Soupape de surpression thermique (L, fig. 5) : lorsque la

température à l’intérieur de la pompe dépasse un certain seuil

(température élevée), la soupape s’ouvrira et relâchera un jet d’eau

pour essayer d’abaisser la température à l’intérieur de la pompe. La

soupape se fermera par la suite.

Système d'injection de produit chimique : Mélange les nettoyants ou les

solvants de nettoyage avec l'eau pour augmenter l'efficacité de nettoyage.

Source d'eau : Toutes les laveuses à pression ont besoin d'une source d'eau. Les

exigences minimums pour la source d'eau sont de 20 psi et de 19litres (5 gallons)

à la minute. Si votre source d’eau est un puits, la longueur du boyau d'arrosage

doit être limitée à 9m(30pi).

AVERTISSEMENT: pour réduire la possibilité de contamination, toujours

protéger le système contre les refoulements s’il est raccordé au système

d’apport en eau potable.

CARACTÉRISTIqUES DE FONCTIONNEMENT DE LA LAvEUSE À pRESSION

RÉGLAGE DE LA pRESSION

La pression est préréglée à l'usine afin d'obtenir une pression ainsi qu'un nettoyage

optimums. La pression peut être diminuée de la façon suivante.

1. éloignez-vous de la surface à nettoyer. Plus vous êtes éloigné, moins sera

la pression sur la surface à nettoyer.

2. Installer la buse de 40°. La buse de 40° produit un jet d’eau moins puissant

et pulvérise sur une plus grande superficie. Se reporter à la section Utilisation

de la lance de vaporisation.

AVIS : NE tentez PAS d'augmenter la pression de la pompe. Une pression plus

élevée que celle réglée à l'usine peut endommager la pompe.

Downloaded from www.ManualsFile.com manuals search engine

35 - FR

UTILISATION DE LALANCE

La buse à permutation 5 en 1 offre cinq formes de jet différentes. Pour choisir une

forme de jet, tourner le sélecteur de jets jusqu’au réglage désiré. Se reporter au

tableau suivant pour sélectionner la bonne buse pour le travail souhaité.

DANGER : risque d’injection de liquides. Ne pas diriger le jet en direction

de personnes, sur la peau et les yeux sans protection ou sur des animaux. Une

blessure grave se produira.

AVERTISSEMENT : la projection d’objets pourrait provoquer de graves

blessures. NE PAS essayer de changer de buse lorsque la laveuse haute

pression est en fonctionnement. Éteindre le moteur avant de changer de

buse.

Buse Angle de

pulvérisation

Utilisations Surfaces*

application précise

et puissante pour le

nettoyage de taches, de

surfaces non peintes ou

de zones inaccessibles

métal ou béton

non peint;

N’UTILISEZ pas

sur le bois

nettoyage intense

de surfaces dures

non peintes

grils, entrées de

cour, passages

piétons en béton ou

briques et briques

ou stuc non peints

buse standard pour

presque toutes les

applications

outils de jardin, trot-

toirs, meubles de

jardin, parement non

peint, stuc, les gout-

tières et surplomb de

toit, surfaces en brique

nettoyage de surfaces

peintes ou délicates

Automobile/VR,

bateau, bois, brique et

stuc peints, surface en

vinyle, parement peint

basse pression

applique des solutions

de nettoyage

la pulvérisation à

faible pression est

sécuritaire pour

toutes les surfaces;

toujours vérifier la

compatibilité des

solutions nettoyantes

avant leur utilisation

* AVIS : le jet sous haute pression de la laveuse haute pression est capable

d’endommager des surfaces comme le bois, le verre, les peintures d’automobiles,

les garnitures d’automobiles, les objets délicats comme les fleurs et les arbustes.

Avant de pulvériser, vérifier l’article à nettoyer et s’assurer qu’il est suffisamment

solide pour résister à la puissance du jet.

Downloaded from www.ManualsFile.com manuals search engine

36- FR

AppLICATION DES pRODUITS CHIMIqUES/SOLvANTS DE NETTOYAGE (FIG. 6)

L'application des solutions de nettoyage devrait être effectuée à basse pression.

REMARQUE : utilisez seulement des savons ou des produits chimiques qui sont

conçus spécialement pour une laveuse à pression. Ne pas utiliser de l'eau de

Javel.

Application de produits chimiques

1. Poussez le boyau de produit chimique (F, Figura 6)

dans le raccord cannelé, près du point de connexion

du boyau à haute pression de la pompe, tel qu'illustré.

2. Placez l'autre extrémité du boyau de produit chimique

(l'extrémité avec le filtre) dans le contenant avec le

produit chimique/solution de nettoyage. REMARQUE

: pour chaque quantité de 26,5 litres (7 gallons) d'eau

pompée, 3,8 litres (1 gallon) de produit chimique/

solution de nettoyage seront utilisés.

3. Sélectionner le réglage de SAVON sur La buse à permutation 5 en 1, se

reporter à la section Buses du tube de pulvérisation.

4 Après avoir utilisé un produit chimique, placez le boyau de produit chimique

dans un récipient d'eau propre et aspirez de l'eau propre à travers le système

d'injection de produit chimique pour bien rincer le système. Si les produits

chimiques restent dans la pompe, celle-ci pourrait être endommagée. Les

pompes endommagées par un produit chimique ne sont pas couvertes par la

garantie.

REMARQUE : Produits chimiques et de savons ne siphon si la buse de savon est

pas sélectionnée sur la buse à permutation 5 en 1.

DÉMARRAGE (FIG. 7–10)

AVERTISSEMENT: afin de réduire le risque de blessures, lire le monde

d’emploi de la laveuse haute pression avant de la mettre en marche.

DANGER : risque d’injection de liquide et de lacération Lors du

fonctionnement à pression élevée, NE PAS laisser le jet à haute pression en

contact avec la peau et les yeux sans protection ou avec des animaux. Une

blessure grave se produira.

• La laveuse haute pression fonctionne à des pressions de liquides et des

vitesses suffisamment élevées pour pénétrer la peau humaine et animale,

ce qui pourrait se solder par une amputation ou autres blessures graves.

Des fuites provoquées par des raccords lâches ou des tuyaux usés ou

endommagés peuvent se solder par des blessures par injection. NE PAS

TRAITERUNEINJECTIONDELIQUIDECOMMEUNESIMPLECOUPURE!

Consulter un médecin.

DANGER: Monoxyde de carbone. Le fonctionnement d’un moteur à

l’intérieur provoque la mort en quelques minutes. L’échappement du moteur

contient des niveaux élevés de monoxyde de carbone (CO), un gaz toxique,

indoors et invisible. Il est possible que vous inhaliez du CO meme EN

L’ABSENCE de l’odeur de l’échappement du moteur.

• Respirerlesvapeursd’échappementprovoqueradegravesblessuresvoire,

undécès!Lesgazd’échappementdesmoteurscontiennentdumonoxyde

de carbone, un gaz inodore et mortel.

• Utiliser la laveuse haute pression dans une zone bien aérée. Éviter les

endroits clos comme les garages, les sous-sols, etc.

Downloaded from www.ManualsFile.com manuals search engine

37 - FR

• Nejamaisutiliserl’appareildansunendroithabitépardeshommesoudes

an maux.

AVERTISSEMENT: risque d’incendie, asphyxie et de brûlures. Ne jamais

faire le plein du réservoir avec le moteur en marche ou chaud. Ne pas fumer

lors du plein d’essence.

• NEJAMAIS remplir le réservoir au complet. Laisser environ 12,7 mm (1/2 po)

de dégagement sous le bord du goulot de remplissage pour permettre

l’expansion de l’essence. Essuyer toute trace d’essence du moteur et de

l’équipement avant de démarrer le moteur..

• NEPASlaisserlestuyauxencontactaveclesilencieuxchaudencoursde

fonctionnement ou immédiatement près l’utilisation de la laveuse haute

pression. Les dommages aux tuyaux, suite à un contact avec les surfaces

chaudesdumoteur,NEsontPAScouvertsparlagarantie.

AVIS : Risque des dommages à la propriété. ne jamais tirer sur le tuyau

d’approvisionnement en eau pour déplacer la laveuse haute pression. Cette action

risque d’endommager le tuyau ou l’arrivée d’eau de la pompe.

• NEPASutiliserd’eauchaude.Utiliseruniquementdel’eaufroide.

• Nejamaisfermerl’arrivéed’eaulorsdufonctionnementdelalaveusehaute

pression, cela endommagera la pompe.

• NE PAS cesser la pulvérisation d’eau pour une période de plus de deux

minutes à chaque fois. La pompe fonctionne en mode de dérivation lorsque

la détente du pistolet de pulvérisation n’est pas engagée. Il y a risque

d’endommagement des composants internes de la pompe si elle demeure

en mode de dérivation pour plus de deux minutes.

Si vous ne comprenez pas ces mises en garde, s'il vous plaît contacter notre

département de service clients à www.simpsoncleaning.com pour obtenir de plus

amples instructions.

Avant de démarrage, l'appareil, consultez le guide du moteur pour connaître

la procédure de démarrage appropriée.

1. Dans un endroit extérieur bien aéré, ajoutez de l'essence pure, sans plomb, de

haute qualité et ayant un indice d'octane de 86 ou plus. Ne pas trop remplir.

Essuyez l’essence déversée avant de démarrer le moteur. Consultez le guide

du moteur pour connaître la procédure appropriée.

AVIS :Utilisezdecarburantsdontlateneurenéthanol

estsupérieureà10%nesontpasapprouvéspourune

utilisationdansceproduitparlaréglementationdel'EPA

etrisqued'endommagerl'appareiletannulerlagarantie.

2. Vérifiez le niveau d’huile. Consultez le guide du moteur pour connaître la

procédure appropriée.

3. Raccorder le tuyau d’eau à l’approvisionnement d’eau. Faire couler de l’eau

dans le tuyau pour retirer toute bulle d’air. Dès que le jet d’eau est constant,

fermer l’approvisionnement d’eau.

Downloaded from www.ManualsFile.com manuals search engine

38- FR

4. Assurez-vous que l'écran filtrant (M) est dans l'orifice d'entrée d'eau de la

pompe. REMARQUE: Le côté conique doit être dirigé vers l'extérieur.

5. Branchez la source d'eau (N) à l'orifice d'entrée de la pompe (J).

REMARQUE: La source d'eau doit fournir un minimum de 19 litres (5 gallons)

par minute à 20 PSI.

6. Attachez le boyau à haute pression (C) à la sortie de la pompe (I).

AVERTISSEMENT: pour réduire la possibilité de contamination, toujours

protéger le système contre les refoulements s’il est raccordé au système

d’apport en eau potable.

7. Pour sélectionner la bonne buse pour le travail souhaité. Consultez les

directives intitulées Utilisation de la lance de cette section. REMARQUE:

Si vous voulez appliquer un produit chimique ou une solution de nettoyage,

consultez la partie intitulée Application des produits chimiques/solvants de

nettoyage de cette section.

8. Ouvrez le robinet de la source d'eau.

AVIS : Risque des dommages à la propriété. Négliger de suivre cette directive

pourrait endommager la pompe.

9. Retirer toute trace de bulles d’air de la pompe et du tuyau haute pression en

appuyant sur la détente jusqu’à l’obtention d’un jet d’eau constant.

10. Démarrez le moteur. Consultez le guide du moteur pour connaître la

procédure appropriée.

AVERTISSEMENT : risque d’utilisation dangereuse Si le moteur ne

démarre pas après deux tentatives, appuyer sur la détente du pistolet pour

décompresser la pompe. Tirer lentement la corde du démarreur jusqu’à

obtention d’une résistance. Puis tirer rapidement sur celui-ci pour éviter

l’effet de rebond moteur et empêcher toute blessure à la main ou au bras.

REMARQUE : Si le niveau d’huile du moteur est bas, le moteur ne démarrera pas.

Dans ce cas, vérifier le niveau d’huile du moteur et ajouter de l’huile au besoin

11. Appuyez sur la détente du pistolet pour commencer la vaporisation d'eau.

AVERTISSEMENT : risque d’utilisation dangereuse Se tenir sur une

surface stable et saisir solidement le pistolet/la lance avec les deux mains.

S’attendre à un effet de rebond lorsque la détente du pistolet de pulvérisation

est engagée.

12. Relâchez la détente pour arrêter le débit d’eau.

AVERTISSEMENT: Ne laissez pas l'unité fonctionner pendant plus de deux

minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer une sur-

chauffe et d'endommager la pompe. Lorsque la température à l'intérieur de

la pompe est trop élevée, la soupape de décharge thermique ouvrira et libérer

de l'eau à partir de la pompe pour abaisser la température interne. Alors la

vanne se ferme.

AVERTISSEMENT: risque de blessure par jet. Verrouiller

la détente (O) lorsque le pistolet n’est pas utilisé pour

empêcher une pulvérisation accidentelle.

ARRÊT DE L'AppAREIL

1. Après chaque usage, si vous avez appliqué des produits

chimiques, placez le boyau de produit chimique dans un

récipient d'eau propre et aspirez de l'eau propre à travers

le système d'injection de produit chimique pour bien rincer le système.

Downloaded from www.ManualsFile.com manuals search engine

39 - FR

AVIS : Risque des dommages à la propriété. Si vous n'exécutez pas cette étape,

cela risque d'endommager la pompe.

2. Arrêtez le moteur. Consultez le Guide du moteur.

AVIS : Risquedesdommagesàlapropriété.NefermezJAMAISlerobinetd'eau

lorsque le moteur tourne.

3. Fermez le robinet de la source d'eau.

4. Appuyez sur la détente du pistolet de vaporisation pour dégager l’eau sous

pression dans le boyau ou dans le pistolet.

5. Consultez la section sur l'entreposage de ce guide pour connaître les

procédures d'entreposage appropriées.

ENTRETIEN

AVERTISSEMENT: risque de brûlure Lors d’un entretien, il y a présence

de surfaces d’eau chaudes, à pression élevée et de pièces mobiles qui

peuvent provoquer des blessures graves ou un décès.

AVERTISSEMENT: risque d’incendie Avant tout entretien ou réparation,

toujours débrancher le fil de la bougie, laisser refroidir le moteur et

décompresser toute pression d’eau. Le moteur contient un combustible

inflammable. Ne pas fumer ou travailler près de flammes nues lors d’un

entretien.

Afin d'assurer le bon fonctionnement et une durée de vie prolongée de votre

laveuse à pression, vous devez préparer et suivre un calendrier d'entretien régulier.

Si votre laveuse à pression est utilisée dans un environnement défavorable, tel

qu'à des températures élevées ou des conditions poussiéreuses, les vérifications

d'entretien doivent être exécutées plus souvent

MOTEUR

Consultez le guide du moteur pour connaître les recommandations du fabricant

concernant tous les services d’entretien. REMARQUE : Le bouchon de vidange

du moteur se situe à l'arrière de l'appareil.

pOMpE

La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a un problème

avec la pompe, contactez un Centre de service après-vente autorisé. If there is a

problem with the pump contact us at www.simpsoncleaning.com.

CONNEXIONS

Les connexions des boyaux de la laveuse à haute pression, du pistolet et de la

lance doivent être nettoyées régulièrement et lubrifiées avec une huile légère ou

de la graisse non soluble à l'eau afin d'éviter les fuites et dommages aux joints

toriques.

NETTOYAGE DE LA BUSE (FIG. 11)

En cas d’obturation de la buse avec une matière étrangère (saletés par exemple),

une pression excessive peut se développer. En cas d’obturation ou de restreinte

partielle de la buse, la pression de la pompe pulsera. Nettoyer immédiatement la

buse à l’aide de la trousse de nettoyage fournie. Suivre les directives suivantes :

1. Éteindre la laveuse haute pression et fermer l’arrivée d’eau.

2. Enfoncer la détente du pistolet de pulvérisation pour décompresser toute

pression d’eau.

3. Débrancher le tube de pulvérisation du pistolet.

Downloaded from www.ManualsFile.com manuals search engine

40- FR

4. Retirer toute trace d’obstruction à l’aide de l’outil de

nettoyage de buse fourni puis rincer à l’eau fraîche en sens

contraire.

5. Diriger l’arrivée d’eau (N) dans la buse haute pression

pendant 30 secondes pour évacuer les particules détachées.

6. Rebrancher le tube de pulvérisation au pistolet puis ouvrir

l’arrivée d’eau.

7. Démarrer la laveuse haute pression et sélectionner la

pression élevée pour tester le pistolet de pulvérisation.

NETTOYAGE DU FILTRE D’ENTRÉE D’EAU (FIG. 7)

Cet écran filtrant devrait être vérifié périodiquement et nettoyé au besoin.

1. Saisissez l'extrémité du filtre et retirez-le de l'orifice d'entrée d'eau de la

pompe, tel qu'illustré.

2. Nettoyez le filtre en le rinçant à l'eau sur les deux côtés.

3. Réinsérez le filtre dans l'orifice d'entrée d'eau de la pompe. REMARQUE : Le

côté conique doit être dirigé vers l'extérieur.

REMARQUE : N'utilisez pas la laveuse à pression lorsque le filtre n'est pas posé

de façon appropriée.

ENTREpOSAGE

MOTEUR

Consultez le Guide du propriétaire du moteur pour connaître les recommandations

du fabricant en ce qui concerne l'entreposage.

pOUR ÉvITER TOUT pROBLèME LIÉ AU CARBURANT

1. Verser le Ethanol Shield

(vendu séparément) stabilisateur d’essence confor-

mément aux instructions du fabricant.

Lors de l’ajout de stabilisateur d’essence, remplir le réservoir d’essence

fraîche. Si le réservoir n’est que partiellement plein, l’air présent favorisera la

détérioration de l’essence durant le stockage. Si l’essence utilisée provient

d’un bidon, s’assurer qu’elle est fraîche.

2. Après avoir ajouté le stabilisateur, faire tourner le moteur à l’extérieur pendant

10 minutes pour s’assurer que l’essence non traitée est remplacée par

l’essence traitée dans le carburateur.

3. Mettre le robinet d’essence en position FERMÉ.

4. Continuez à laisser tourner le moteur jusqu'à ce qu'il s'arrête à cause du

manque de carburant dans la cuve du carburateur.

pOMpE

Le fabricant recommande l’utilisation SIMPSON

/ POWERWASHER

d’un liquide

protecteur de pompe/produit d’hivérisation lors de l’entreposage de l’appareil pour

une durée supérieure à 30jours et/ou lorsque des températures sous le point de

congélation sont prévues. SIMPSON

/ POWERWASHER

liquide protecteur de

pompe est respectueux de l’environnement.

REMARQUE : l’utilisation d’un liquide protecteur de pompe permet de lubrifier

correctement les joints internes de la pompe, quels que soient la température ou

l’environnement.

Downloaded from www.ManualsFile.com manuals search engine

41 - FR

AVIS : risque de dommages matériels. Utiliser uniquement SIMPSON

POWERWASHER

Garde Pompe ou l'équivalent. D'autres produits pourraient être

corrosifs et / ou contiennent de l'alcool qui peut causer des dommages à la pompe.

1. Fermez le pulvérisateur à puissant jet d’eau et déconnectez les boyaus de la

pompe.

2. Dévissez le robinet de bouteille, de la bouteille Pump Guard, et enlevez le

sceau.

3. Vissez de nouveau le robinet sur la bouteille.

4. Attachez la bouteille à l’ouverture du pulvérisateur à puissant jet d’eau.

5. Pressez la bouteille pour injecter le contenu dans la pompe.

6. Avec contacteur d’allumage, simultanément tirer la corde du démarreur et

presser la bouteille. Répétez jusqu’à ce que le fluide protecteur sorties sortie

de la pompe. REMARQUE: Cette étape peut nécessiter deux personnes.

LAvEUSE À pRESSION

1. Vidange toute l'eau du tuyau à haute pression et l'envelopper sur le dévidoir

pour tuyau.

2. Vidangez toute l'eau du pistolet et de la lance. Pour ce faire, maintenez le

pistolet en position verticale, en dirigeant la buse vers le bas, et appuyez sur

la détente du pistolet. Rangez ces pièces dans le porte-pistolet.

3. Entreposez le boyau de produit chimique de façon à éviter tous dommages.

ACCESSOIRES

DANGER: Risque d’injection de liquides. Si une lance ou un pistolet de

rechange est utilisé avec cette laveuse à pression, NE PAS utiliser une lance

et/ou une combinaison lance et pistolet dont la longueur est inférieure à celle

des lance et pistolet fournis avec cette laveuse à pression; la mesure se fait

de l’extrémité de la buse à la détente du pistolet.

AVIS: l'utilisation de tout autre accessoire non recommandé avec cet outil pourrait

s'avérer dangereuse. Utiliser uniquement des accessoires de marque égal ou

supérieur à celui de la laveuse haute pression.

FICHE TECHNIqUE

MODÈLE MS60753

PSI - lb/po

Max* 2800 PSI

GPM Max* 2,3 GPM

L'haut tuyau de pression 7,6 m (25 pi)

La pression d'eau d'arrivée 20–100 PSI

Eau d'arrivée Eau froide du robinet

Le taux de

consommation de savon

10% max

* La pression nominale et débit d'eau nominal est dans la tolérance de fabrication

de (+ / - 10%)

Pour respecter notre engagement envers une amélioration constante de la qualité,

le fabricant se réserve le droit d’apporter, au besoin, des modifications à la

conception et aux composants.

Downloaded from www.ManualsFile.com manuals search engine

42- FR

RÉpARATIONS

Ne pas retourner cet appareil chez votre détaillant. s'il vous plaît contacter

notre département de service clients à www.simpsoncleaning.com

GARANTIE DE 1AN LIMITE

GARANTIE LIMITÉE DE 90 JOURS SUR LES COMpOSANTS DU pRODUIT EXCLUANT

LA pOMpE

SIMPSON

garantit, auprès de l’acheteur initial, que le roues, pistolet, tuyau, pôle, buse(s) et

autres composants des laveuses à haute pression

SIMPSON

, couverts sous cette garantie sont

sans défauts de fabrication et de matériaux pour un délai de 90 jours à partir de la date d'achat

du produit.

GARANTIE LIMITÉE D'UN AN SUR LA pOMpE ET L'ENCADREMENT

SIMPSON

garanti à l'acheteur d’origine uniquement que la pompe de l'hydronettoyeur

SIMPSON

couvert sous cette garantie est sans défauts de fabrication et de matériaux pour

un délai d’une année à partir de la date de l'achat du produit. La garantie limitée s’applique à la

pompe et l'encadrement seulement.

SIMPSON

réparera ou remplacera, à son choix, les produits ou composants ayant fait défaut

au cours des périodes de garantie décrites ci-dessus. Les réparations seront programmées

suivant le flux normal de travail et les heures d’ouvertures des centres de réparations ainsi que de

la disponibilité des pièces de rechange. Toutes les décisions de

SIMPSON

concernant cette

garantie limitée sont finales.

Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir aussi d’autres

droits qui varient d’un État ou d’une province à l’autre.

GARANTI DU MOTEUR

La garantie du moteur est couverte selon les termes et conditions tel que définis par la garantie du

fabricant de moteur inclus dans ce produit et est l’unique responsabilité du fabricant de moteur.

RESpONSABILITÉ DE L’ACHETEUR INITIAL (UTILISATEUR INITIAL) :

• Pour transmettre une réclamation de garantie sur votre hydronettoyeur

SIMPSON

communiquez le problème à www.simpsoncleaning.com afin d’obtenir une autorisation et

des directions pour trouver le centre de service le plus près de chez vous.

• Conserverlereçudecaissed’originecommepreuved’achatpourtouteréparationcouverte

par la garantie.

• Utiliserunediligenceraisonnablelorsdel’utilisationetl’entretienduproduitcommedécrit

dans le ou les mode(s) d’emploi.

CETTE GARANTIE NE COUvRE pAS :

• Lesmarchandisesvenduescommeremisesàneuf,utiliséescommeéquipementdelocation,

articles en montre ou modèles de présentation;

• Lesmarchandiseendommagéesouinopérantessuiteàune usurenormale, unemauvaise

utilisation, une utilisation sous conditions froides, chaudes, pluvieuses, d’humidité excessive,

qualité de l'eau, sous le point de congélation, une utilisation avec produits chimiques

inappropriés, une négligence, un accident, une utilisation non conforme aux instructions

comprises dans le ou les mode(s) d’emploi fourni(s) avec le produit, un mauvais entretien,

une utilisation avec accessoires non recommandés par

SIMPSON

ou une réparation ou

des modifications non autorisées;

• Lesfraisderéparationetdetransportdemarchandisesexemptesdedéfauts;

• Les frais associés avec l’assemblage, la lubrification exigée, les réglages ou autres frais

d’installation ou de mise en marche;

• Lesdommagesdusàladétériorationchimique,tartre,rouille,l'expansionthermiqueou

à la corrosion

• Les pièces ou accessoires non récupérables, fournis avec le produit, qui deviendront

inopérants ou inutilisables après une certaine période d’utilisation, y compris mais sans s’y

limiter, aux ressorts, buses, joints toriques, rondelles et accessoires similaires;

Downloaded from www.ManualsFile.com manuals search engine

43 - FR

• La marchandise vendue par

SIMPSON

qui est fabriquée par et identifiée comme le

produit d’un autre fabricant/ent comme les moteurs à essence. La garantie du fabricant, si

offerte, s’appliquera dans ces cas.

• TOUTE PERTE, DOMMAGE, fRAIS ACCESSOIRES, CONSéCUTIfS OU

INDIRECTS POUVANT PROVENIR DE TOUT DéfAUT, DéfAILLANCE OU MAUVAIS

fONCTIONNEMENT DU PRODUIT NE SONT PAS COUVERTS PAR CETTE GARANTIE.

Certains États ou provinces ne permettent pas l’exclusion ou la restriction de dommages

accessoires ou indirects, auquel cas, les exclusions ou limitations ci-dessus pourraient ne

pas être applicables.

• LES GARANTIES IMPLICITES, y COMPRIS CELLES DE QUALITé MARChANDE OU

D’ADéQUATION à UN USAGE PARTICULIER, SONT LIMITéES à UN AN à PARTIR DE

LA DATE D’AChAT. Certains États ou provinces ne permettent pas les restrictions sur la

durée d’une garantie implicite, auquel cas, les restrictions pourraient ne pas être applicables.

GUIDE DE DÉpANNAGE

PROBLÈME CAUSE CORRECTION

Le moteur ne

démarre pas

(voir le Guide

du moteur

pour plus de

renseignements

sur le

dépannage

du moteur)

Aucun carburant Ajoutez du carburant

Accumulation de

pression après

avoir tiré deux fois

sur le cordon de

démarrage ou après

l'utilisation initiale

Appuyez sur la détente du pistolet

pour dégager la pression

Le levier d'étrangleur

est en position

sans étranglement

« No Choke ».

Déplacez le levier d'étrangleur à la

position d'étranglement « Choke ».

Fil de bougie n'est

pas branché

Branchez le fil de la bougie d'allumage

Interrupteur du moteur

est en position OFF.

Placez l'interrupteur du

moteur en position ON.

Le levier d'étranglleur

est en position «

Choke » lorsque le

moteur est chaud ou

lorsque le moteur a été

exposé à une source

de chaleur pour une

période prolongée.

Déplacez le levier d'étrangleurr à

la position sans étranglement.

Aucune

pression ou

basse pression

(à l'utilisation

initiale)

La lance n'est pas

en position de

haute pression

Consultez les instructions

Utilisation de la lance de vaporisation de

la section

Utilisation

Alimentation en

eau insuffisante

La source d'eau doit acheminer au

moins 5 gal./min à 137,9 kPa (20 PSI)

Fuite au raccord

de boyau à haute

pression

Réparex la fuite. Appliquez du

ruban d'étanchéité au besoin

Buse obstruée Consultez les instructions

Nettoyage de la buses de

la section Entretien

Écran de filtrage

d'eau obstrué

Retirez le filtre et nettoyez-le. Consultez les

instructions

Nettoyage du filtre d’entrée

d’eau

de la section Entretien

Downloaded from www.ManualsFile.com manuals search engine

44- FR

PROBLÈME CAUSE CORRECTION

Aucune

pression ou

basse pression

(à l'utilisation

initiale)

De l'air se trouve

dans le boyau

Arrêtez le moteur et fermez ensuite le

robinet de la source d'eau. Débranchez

la source d'eau de l'orifice d'entrée

de la pompe et ouvrez le robinet de la

source d'eau pour purger l'air du boyau.

Lorsqu'un jet continu d'eau paraît, fermez

le robinet de la source d'eau. Rebranchez

la source d'eau à l'orifice d'entrée de la

pompe et ouvrez la source d'eau. Appuyez

sur la détente pour purger l'air qui reste

Le levier d'étrangleur

est en position

« Choke » .

Déplacez le levier d'étrangleur à la posi-

tion sans étranglement «Choke».

Aucune

pression ou

basse pression

(à l'utilisation

initiale)

Le boyau à haute

pression est trop long

Utilisez un boyau à haute pression d'une

longueur inférieure à 30 mètres (100 pieds)

Aucun produit

chimique

n'est aspiré

La lance n'est pas

en position de

basse pression

Consultez le paragraphe Utilisation

de la lance de vaporisation

de la section Utilisation

Filtre de produit

chimique obstrué

Nettoyez le filtre

L'écran filtrant de

produit chimique n'est

pas submergé dans

le produit chimique

Assurez-vous que l'embout du boyau

de produit chimique est entièrement

submergé dans le produit chimique

Le produit chimique

est trop épais

Diluez le produit chimique. Le produit

chimique devrait avoir la consistance d'eau

Le boyau à haute

pression est trop long

Utilisez un boyau d'eau plus long au lieu

d'un boyau à haute pression plus long

Une accumulation

de produit chimique

dans l'injecteur de

produit chimique.

S'il vous plaît contacter notre

département de service clients à

www.simpsoncleaning.com

Aucune

pression ou

basse pression

(après un

certain temps

d'utilisation

normale)

Joint d'étanchéité

ou garniture usés

S'il vous plaît contacter notre

département de service clients à

www.simpsoncleaning.com

Soupapes usées

ou obstruées

S'il vous plaît contacter notre

département de service clients à

www.simpsoncleaning.com

Piston de

déchargeur usé

S'il vous plaît contacter notre

département de service clients à

www.simpsoncleaning.com

Fuite d'eau au

niveau de la

connexion du

pistolet/lance

Joint torique

usé ou brisé

Check and replaa Vérifiez et remplacez

Connexion de

boyau desserrée

Serrez

Downloaded from www.ManualsFile.com manuals search engine

45 - FR

PROBLÈME CAUSE CORRECTION

Fuite d'eau

au niveau de

la pompe

Connexions

desserrées.

Serrez.

Garnitures de

piston usées

S'il vous plaît contacter notre

département de service clients à

www.simpsoncleaning.com

Joints toriques

usés ou brisés

S'il vous plaît contacter notre

département de service clients à

www.simpsoncleaning.com

La tête de la pompe

ou les tubes sont

endommagés à

cause du gel

S'il vous plaît contacter notre

département de service clients à

www.simpsoncleaning.com

La pompe

fonctionne de

façon pulsée

Buse obstruée Consultez les instructions

Nettoyage de la buses de

la section Entretien

Downloaded from www.ManualsFile.com manuals search engine

46- SP

DEFINICIONES DE NORMAS DE SEGURIDAD

Este manual contiene importante información para que usted sepa y comprenda.

Esta información se relaciona con la protección de SU SEGURIDAD Y LA

PREVENCIÓN DE PROBLEMAS AL EQUIPO. Para ayudarlo a reconocer esa

información, utilizamos los símbolos indicados más abajo. Sírvase leer el manual

y prestar atención a dichos símbolos.

PELIGRO: Indica una situación de peligro inminente que, si no se evita,

provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita,

podría provocar la muerte o lesiones graves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita,

posiblemente provocaría lesiones leves o moderadas.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de

no evitarse puede resultar en daños a la propiedad.

INSTRUCCIONES DE SEGURIDAD IMpORTANTES

PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en

minutes. El escape del motor contiene altos niveles de monóxido de carbono

(CO), un gas venenoso que no puede ver ni oler. Puede estar inhalando CO

aún si no huele los gases del escape del motor.

• NUNCA use un motor en el interior de casas, garajes, sótanos u otras áreas

parcialmentecerradas.En esas áreassepueden acumular nivlesemortales de

monóxdodecarbono.UsarunventiladoroabrirpuertasyventanasNO suministra

suficienteairefresco.

• SÓLOúseloenexterioresylejosdeventilaciones,puertasyventanasabiertas.

Estasaberturaspuedenatraerelescapedelmotor.

• Auncuandoelmotorseusecorrectamente,elCOsepuedeinfiltrarensuhogar,

SIEMPREutiliceunaalarmadeCOabateríaoconbateríadereservaenlacasa.

Antes de usar la alarma de CO,leaysigatodaslasinstrucciones.Sicomienza

asentirnáuseas,mareosodebilidad,vayaaunlugarconairefrescodeinmediato.

Consulte a un médico. Es posible que se haya envenenado con monóxidode

carbono.

ADVERTENCIA: No opere esta unidad hasta que haya leído este

manual de instrucciones y el del motor y las instrucciones de seguridad,

operación y mantenimiento. Si tiene alguna consulta acerca del producto,

contáctese con nuestro Departamento de Servicio al Cliente llamando al

www.simpsoncleaning.com

PELIGRO: Riesgo de inyección o heridas graves. Manténgase alejado de

la boquilla. No apunte directamente la descarga a personas o a animales

vivos. Este producto sólo debe ser utilizado por operadores entrenados.

ADVERTENCIA: Este producto y su escape contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento u otros problemas reproductivos Además, algunos productos de

limpieza y polvos contienen sustancias químicas reconocidas por el Estado de

California como causantes de cáncer, defectos de nacimiento u otros problemas

reproductivos. Lávese las manos después de utilizarlo.

Downloaded from www.ManualsFile.com manuals search engine

47 - SP

ADVERTENCIA:

Es posible que este producto no esté equipado con un

silenciador apagachispas. Si el producto no está equipado con este dispositivo y

se usará alrededor de materiales inflamables o sobre tierra cubierta con materiales

como cultivos agrícolas, bosques, malezas, césped u otros elementos similares,

debe instalarle un apagachispas aprobado. Éste es un requisito legal en el estado

deCalifornia.Queelmotornoestéequipadoconunapagachispas,comosedefine

en la sección 4442 del Código de Recursos Públicos de California, ni se mantenga

en un orden de trabajo eficaz, constituye una infracción a la sección 130050 y/o a

las secciones 4442 y 4443 de los estatutos de California. Los apagachispas también

se requieren en ciertas tierras del Servicio Forestal de los EE.UU. y pueden ser

obligatorios por ley en virtud de otros estatutos y ordenanzas.

conServe eStaS inStruccioneS

PELIGRO: RIESGO DE ExPLOSIóN O INCENDIO

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• La gasolina derramada y sus

vapores pueden encenderse

a causa de chipas de cigarrillos,

arcos eléctricos, gases de escape

ycomponentescalientes del motor,

comoelsilenciador

• Apague el motor y deje que se enfríe

antesdeponercombustibleeneltanque.

• Sea cuidadoso al llenar el tanque para

evitarelderramedecombustible.Alejela

lavadoraapresióndeláreacombustible

antesdeponerenmarchaelmotor.

• El calor expandirá el combustible

dentro del tanque, lo que podría

provocar un derrame y una posible

explosiónincendio

• Lleneeltanquehasta12,7mm(1/2pulg.)

pordebajodelaparteinferiordelcuello

dellenado,afindebrindarespaciopara

laexpansióndelcombustible.

• Laoperacióndelalavadoraapresión

en un  entorno explosivo podría

provocarunincendio

• Opere y coloque combustible al equipo

en áreas bien ventiladas y libres de

obstrucciones. Equipe las áreas con un

extintor de incendios adecuado para

incendiosporgasolina.

• La colocación de materiales contra

o cerca de la lavadora a presión

puede interferir con la ventilación

adecuada del equipo, lo que

causaría un sobrecalentamiento y

podríaencenderlosmateriales.

• Nuncaoperelalavadoraapresiónenun

áreaquetengamalezassecas.

• El calor del escape del silenciador

puededañarlassuperficiespintadas,

derretir los materiales sensibles al

calor(comorevestimientosinteriores,

plástico, goma, vinilo o la propia

mangueradepresión)yperjudicara

lasplantasnaturales.

• Mantengasiemprelalavadoraapresión

a una distancia mínima de 1,2 m (4')

de las superficies (tales como casas,

automóviles o plantas naturales) que

podrían sufrir daños por el calor del

escapedelsilenciador.

• Elcombustiblequenosealmacena

en forma correcta podría causar

la ignición accidental. Si no se lo

resguarda adecuadamente, podría

terminarenmanosdeniñosuotras

personasnocalificadas.

• Almacene el combustible dentro de un

contenedor aprobado por OSHA en un

lugarseguro,lejosdeláreadetrabajo.

Downloaded from www.ManualsFile.com manuals search engine

48- SP

• Elusodeácidos,productosquímicos

tóxicos o corrosivos, venenos,

insecticidas o cualquier clase de

solventes inamables con esta

unidad, podría ocasionar lesiones

seriasolamuerte.

• Norocíelíquidosinamables.

PELIGRO: RIESGO RESPIRATORIO (ASfIxIA)

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• Lainhalacióndevaporesdeescape

causarálesionesgravesolamuerte.

El escape del motor contiene

monóxido de carbono, un gas

inodoroqueesfatal.

• Opere la lavadora a presión en un área

bienventilada.Eviteloslugarescerrados

comogarajes,sótanos,etc.

• Nuncaoperelaunidadenunlugarenel

quehayaotraspersonasoanimales.

• Algunos líquidos para limpieza

contienen sustancias que podrían

causarlesionesenlapiel,losojoso

lospulmones.

• Utilice solamente limpiadores

recomendados específicamente para

lavadoras a alta presión. Siga las

recomendacionesdelosfabricantes.No

use lejía de cloro ni otro compuesto

corrosivo.

PELIGRO: RIESGO DE INyECCIóN DE LÍQUIDO y LACERACIóN

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• Su lavadora a presión opera el

líquido con una presión y velocidad

lo suficientemente altas como para

penetrar la carne humana y animal,

y por ello podría ocasionar una

amputación u otra lesión grave. Las

pérdidas causadas por accesorios

sueltosomanguerasdañadaspueden

producir lesiones por inyección. NO

TRATE LA INYECCIÓN DE LÍQUIDO

COMOSIFUERAUNSIMPLECORTE

Consultealmédicodeinmediato.

• Inspeccione la manguera de alta presión

periódicamente. Reemplace la manguera

de inmediato si está dañada, gastada,

se derritió por contacto con el motor

o evidencia signos de grietas, burbujas,

agujerosuotrostiposdepérdida.Nunca

tome una manguera de alta presión que

tengaunapérdidaoestédañada.

• Nunca toque, tome ni trate de cubrir un

agujeroocausadepérdidadeaguasimilar

enlamangueradealtapresión.Elflujode

aguaESTÁaaltapresiónyPENETRARÁla

piel.

• Nunca coloque las manos frente a la

boquilla.

• No dirija el pulverizador hacia sí mismo u

otraspersonas.

• Asegúrese de que la manguera y los

accesorios estén ajustados y en buenas

condiciones. Nunca se sujete de la

manguera ni de los accesorios durante la

operación.

• No permita que la manguera entre en

contactoconelsilenciador.

Downloaded from www.ManualsFile.com manuals search engine

49 - SP

• Su lavadora a presión opera el

líquido con una presión y velocidad

lo suficientemente altas como para

penetrar la carne humana y animal,

y por ello podría ocasionar una

amputación u otra lesión grave. Las

pérdidas causadas por accesorios

sueltosomanguerasdañadaspueden

producir lesiones por inyección. NO

TRATE LA INYECCIÓN DE LÍQUIDO

COMOSIFUERAUNSIMPLECORTE

Consulte al médico de inmediato.

(continuar)

• Nunca coloque ni quite la varilla ni los

accesorios de la manguera mientras el

sistemaestépresurizado.

• Cuando utilice las lanzas o pistolas de

repuestoconestalavadoraapresión,NO

utilice una lanza o una combinación de

lanza/pistolaqueseamáscortaenlongitud

quelaquesesuministróconestalavadora

a presión. Esta longitud semidedesdeel

extremodelaboquilladelalanzahastael

disparadordelapistola.

• Podría resultar herido si la presión

del sistema no se reduce antes de

intentar realizarle mantenimiento o

desarmarlo.

• Paraaliviarlapresióndelsistema,apague

elmotor,cierreelsuministrodeaguayhale

deldisparadordelapistolahastaquedeje

desalirlíquido.

•

Usesolamente accesorios,ya quetienen

unacapacidadnominaligualomayorque

la capacidad nominal de la lavadora a

presión.

PELIGRO: RIESGO DE LESIóN POR PULVERIZACIóN

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• La pulverización de líquidos a

alta velocidad puede hacer que

los objetos se rompan y lancen

partículasagranvelocidad.

• Use siempre gafas de seguridad

aprobadas según la ANSI Z87.1. Utilice

ropaqueloprotejadeunapulverización

accidental.

• Nuncaapunteelpulverizadorapersonas

oanimales.

• Losobjetoslivianosonoasegurados

pueden convertirse en proyectiles

peligrosos.

• Asegure siempre el bloqueador del

disparadorcuando la varilla no esté en

usoparaevitarlaoperaciónaccidental.

• Nuncaasegureeldisparadorhaciaatrás,

enposiciónabiertapermanente.

PELIGRO: RIESGO DE OPERACIóN INSEGURA

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• Laoperacióninseguradesulavadora

a presión podría producir lesiones

gravesolamuerte,austedmismoo

aotraspersonas..

• Noutilicelejíadecloroniotrocompuesto

corrosivo.

• Familiarícese con las operaciones y los

controlesdelalavadoraapresión.

• Mantengaeláreadeoperacioneslibrede

personas,mascotasyobstáculos.

• No opere el producto cuando esté

cansado o bajo la influencia de alcohol

o drogas. Manténgase alerta en todo

momento.

Downloaded from www.ManualsFile.com manuals search engine

50- SP

• Laoperacióninseguradesulavadora

a presión podría producir lesiones

gravesolamuerte,austedmismoo

aotraspersonas..(continuar)

• Nunca anule las características de

seguridaddeesteproducto.

• No opere la máquina si faltan piezas,

estánrotasonosonlasautorizadas.

• Nuncadejelavarillasinatenciónmientras

launidadestáenfuncionamiento.

• Si no se sigue el procedimiento

de puesta en marcha adecuado,

el motor puede retroceder, lo que

podría causar daños graves a las

manosylosbrazos..

• Sielmotornoarrancadespuésdehalar

dos veces, apriete el disparador  de la

pistolaparaaliviarlapresióndelabomba.

Hale delcablede arranque  lentamente

hastasentirciertaresistencia.Entonces,

hale de él rápidamente para evitar el

retrocesoyqueseproduzcanlesionesen

lasmanosolosbrazos.

• Lapistola/varillapulverizadoraesuna

herramienta de limpieza poderosa,

que podríaparecerunjuguete ante

losojosdeunniño.

• Mantenga a los niños alejados de la

lavadoraapresiónentodomomento.

• Lafuerzareactivadelapulverización

hará que la pistola/varilla retroceda,

locualpodríahacerqueeloperador

se resbale, caiga o apunte el

pulverizador hacia una dirección

incorrecta. El control inadecuado

de la pistola/varilla puede causar

lesionesalusuarioyaotraspersonas.

• Noseestiredemasiadonisepareenuna

superficiequenobrindeestabilidad.

• Nouselalavadoraapresióncuandoesté

subidoaunaescalera.

• Agarre la pistola/varilla firmemente con

ambas manos. Espere que la pistola

retrocedacuandoladispare.

PELIGRO: RIESGO DE LESIóN O DAÑO A LA PROPIEDAD AL

TRANSPORTAR O ALMACENAR LA UNIDAD

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• Se puede producir una pérdida o

derrame de combustible y aceite,

lo cual podría generar peligro de

incendiooinhalación.Puedecausar

lesiones graves o la muerte. Los

derrames de combustible o aceite

dañarán alfombras, pintura y

otras superficies de vehículos o o

remolques.

• Si la unidad no se almacena o

transporta en posición vertical, el

aceitepodríallenarelcilindroydañar

elmotor.

• Si la lavadora a presión está equipada

conunaválvuladecierredecombustible,

colóquela en la posición cerrada antes

de transportar la unidad, a fin de

evitar pérdidas de combustible. Si la

lavadora no está equipada con esta

válvula,dreneelcombustibledeltanque

antes de transportarla. Sólo transporte

combustibleenuncontenedoraprobado

porOSHA.

• Coloquesiemprelalavadoraapresiónen

untapeteprotectorcuandolatransporte,

para proteger al vehículo de daños por

pérdidas.

• Siempretransporteyalmacenelaunidad

en posición vertical. Quite la lavadora a

presióndelvehículoinmediatamenteuna

vezquehayallegadoadestino.

Downloaded from www.ManualsFile.com manuals search engine

51 - SP

PELIGRO: RIESGO DE DESCARGA ELéCTRICA

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• La pulverización de tomacorrientes

o interruptores eléctricos, u objetos

conectados a un circuito eléctrico

podría provocar una descarga

eléctricafatal.

• Desenchufe todos los productos que

operanconelectricidadantesdeintentar

limpiarlos. Nodirijaelpulverizador hacia

tomacorrienteseinterruptoreseléctricos.

PELIGRO: RIESGO DE QUEMADURA QUÍMICA

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• Elusodeácidos,químicostóxicoso

corrosivos, venenos, insecticidas o

cualquiertipodesolventeinflamable

con este producto podría provocar

unalesióngraveolamuerte

• No pulverice ácidos, gasolina, kerosén

o cualquier otro material inflamable con

este producto. Utilice sólo detergentes,

limpiadores y desgrasadores para uso

domésticorecomendadosparalavadoras

apresión.

• Utilice ropa que le proteja los ojos y

la piel del contacto con los materiales

pulverizados.

ADVERTENCIA: RIESGO DE DE ESTALLIDO

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• Elinfladoexcesivodelosneumáticos

podríacausarlesionesgravesydaño

alapropiedad.

• Utilice un medidor de presión de

neumáticosparacontrolar lapresiónde

éstosantesde cadauso ymientraslos

infla;observeelflancoparaverlapresión

correctadelneumático.

 NOTA: Los tanques de aire, los

compresores y el equipo similar que se

usaparainflarneumáticospuedenllenar

neumáticos pequeños como éstos con

mucha rapidez. Ajuste el regulador de

presiónsobreelsuministrodeaireaun

valor no superior a la calificación de la

presión del neumático. Agregue aire en

forma gradual y use con frecuencia el

medidordepresióndeneumáticospara

evitarinflarlosenexceso.

• La pulverización de líquidos a alta

velocidad dirigida hacia los flancos

de los neumáticos (como los de

los automóviles, remolques y otros

vehículos similares) podría dañar el

flancoyprovocarlesionesgraves.

• En las lavadoras a presión de más

de 11032 kpa (1600 PSI) utilice la

pulverización en abanico más ancha

(boquilla de 40º) y pulverice a una

distanciamínimade20cm(8”)delflanco

delneumático.Nopulvericedirectamente

sobre la unión entre el neumático y el

borde.

Downloaded from www.ManualsFile.com manuals search engine

52- SP

ADVERTENCIA: RIESGO DE SUPERfICIES CALIENTES

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• Elcontactoconsuperficiescalientes,

tales como los componentes de

escape de motores, podría causar

quemadurasgraves.

• Durante la operación, toque solamente

las superficies de los controles de la

lavadoraapresión.Mantengaalosniños

alejados de la lavadora a presión en

todo momento. Es posible que ellos no

reconozcanlospeligrosdeesteproducto.

ADVERTENCIA: RIESGO DE LESIóN POR LEVANTAR

MUChO PESO

¿QUé PUEDE SUCEDER? CóMO EVITARLO

• Elintentodelevantarunobjetomuy

pesado puede provocar lesiones

graves.

• La lavadora a presión es demasiado

pesada como para que la levante una

solapersona.Consigalaayudadeotras

personasparalevantarla.

conServe eStaS inStruccioneS

Para futuraS conSultaS

GUÍA RÁpIDA

ADVERTENCIA: Para reducir el riesgo de heridas, lea el manual de instrucciones

de la lavadora a presión y el manual de instrucciones del motor antes de usar la

lavadora a presión.

Instale la manija

Coloque el

ensamble del

mango sobre el marco,

oprima los botones de

acción rápida y deslice

el ensamble del mango

sobre el marco hasta

que los botones queden

asegurados en el lugar.

Agregue/revise

el aceite

El motor

viene sin aceite.

Antes de hacer funcionar

el motor, agregue el

aceite suministrado.

Revise el aceite antes

de cada uso. Consulte

el manual del usuario

del motor por el

procedimiento completo.

Agregue

gasolina

En un área bien

ventilada y al exterior,

agregue gasolina

fresca, de alta calidad

y sin plomo con un

índice de octanaje

de 86 o mayor. No lo

llene de más. Limpie

todo el combustible

derramado antes de

encender el motor.

Consulte el manual del

usuario del motor por el

procedimiento completo.

Downloaded from www.ManualsFile.com manuals search engine

53 - SP

Conecte la

manguera de

jardín a la

bomba

Enrosque la manguera

de jardín a la entrada

de la bomba.

Vea la etiqueta #1

de la unidad.

Conecte la

manguera de

alta presión a la

bomba

Conecte la manguera

de alta presión a la

salida de la bomba.

Vea la etiqueta #2

de la unidad.

Conecte la

manguera de

alta presión a la

pistola

rociadora

Enrosque el otro

extremo de la manguera

de alta presión a la

pistola rociadora.

Conecte la vara

rociadora a la

pistola

rociadora

Enrosque la vara

rociadora al extremo de

la pistola rociadora.

Seleccionar un

patrón de

rociado

Fire el selector de rociado

al ajuste deseado.

Abra

completamente

la llave del agua

No haga funcionar

la unidad sin el

suministro de agua

conectado y abierto.

Use agua fría solamente.

GUÍA RÁpIDA

PELIGRO:

 •Nunca haga funcionar el motor en el interior o en áreas cerradas o poco

ventiladas. Las emisiones del motor contienen monóxido de carbono, un gas

sin olor y letal.

 •Riesgodeinyeccióndefluidoydecortes.Alusarelmododealtapresión,

NO permita que el rocío de alta presión entre en contacto con la piel

desprotegida, los ojos o con mascotas o animales. Causará heridas graves.

IMPORTANTE: Ethanol Shield

(se vende por separado) es un estabilizador de

combustible que ayuda a eliminar y prevenir los problemas relacionados con el

etanol en equipos de potencia. Siga las instrucciones en el envase y añadir a la

gasolina.

Downloaded from www.ManualsFile.com manuals search engine

54- SP

Libere el aire del

sistema

Libere el aire

de la bomba y de

la manguera de alta

presión presionando el

gatillo hasta que salga

un flujo continuo de

agua. Aproximadamente

30 segundos.

30 S

Verifique que el

interrupto de

gas está en la

posición ON

Vea la etiqueta #8

de la unidad.

V erifique que

interruptor

del motor

esté en la

posición ON

Vea la etiqueta #9

de la unidad.

OFF

Mueva el cebador

a la posición

CERRADO

Vea la etiqueta #10

de la unidad.

Tire del

arranque

manual

Tire del arranque

manual para

encender el motor.

Vea la etiqueta #11

de la unidad.

Mueva el

cebador a la

posición

ABIERTO

Mueva lentamente

el cebador hacia la

posición ABIERTO

después de que el

motor haya arrancado.

Vea la etiqueta #12

de la unidad.

Downloaded from www.ManualsFile.com manuals search engine

55 - SP

ADVERTENCIA: Comprender la Guia Rápido no equivale a leer el manual del

operador. El usuario debe leer y comprender el manual del operador antes de usar

este produto.

FAMILIARÍCESE CON LA LAvADORA A pRESIÓN

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son

solo referencias y no representan un modelo específico

Compare las ilustraciones con su unidad para familiarizarse con la ubicación de

sus controles y regulaciones. Conserve este manual para referencias futuras.

ELEMENTOS BÁSICOS DE UNA LAvADORA A pRESIÓN

A. Bomba de alta presión: Incrementa la presión del suministro de agua.

B. Motor: Acciona la bomba de alta presión. Consulte el manual del usuario del

motor.

C. Manguera de alta presión: Lleva el agua a presión desde la bomba a la

pistola y el tubo aplicador.

D. Pistola rociadora: Se conecta al tubo aplicador para controlar el volumen del

flujo del agua, su dirección y la presión.

E. Varillas pulverizadoras: Refiérase a las Cómo utilizar el tubo aplicador

instrucciones en Operación sección.

f. Manga de sifon de detergente

(

no mostrada): Alimenta los líquidos

limpiadores a la bomba para mezclarlos con agua. Refiérase a las

instrucciones para la aplicación de químicos y solventes limpiadores en

Operación sección.

Downloaded from www.ManualsFile.com manuals search engine

56- SP

G. Manillar

h. Marco

I. Salida de la bomba

J. Entrada de la bomba

k. La boquilla intercambiable 5 en 1

ELEMENTOS BÁSICOS DEL MOTOR

Consulte el manual del usuario del motor.

Control de cebado: Abre y cierra la válvula de cebado del carburador.

Manija de arranque: Tirando esta manija se acciona el arrancador con resorte de

retroceso que arranca el motor.

Llave interruptora de l motor: Conecta y desconecta el sistema de ignición del

motor.

INSTRUCCIONES pARA ARMAR (FIG. 2–4)

1. Busque todas las partes sueltas de la caja y retírelas.

2. Corte las cuatro esquinas de la caja desde la parte superior hacia abajo y

coloque los paneles en posición horizontal.

Coloque el ensamble del mango (G) sobre el marco (H),

oprima los botones de acción rápida y deslice el

ensamble del mango sobre el marco hasta que los

botones queden asegurados en el lugar.

AVISO: Riesgo de lesión personal. Evite colocar las manos

entre el mango y el marco cuando realice el ensamblado

para no pellizcarse.

4. Conecte el tubo aplicador (E) a la pistola (D) y ajústelo firmemente.

5. Conecte la manguera de alta presión (C) a la pistola (D) y ajústela firmemente.

AVISO: El motor es despachado sin aceite. Antes de dar arranque motor, use el

aceite que se provee. Si used le da arranque al motor sin aceite ocasionará daños

irreparables en el motor, daños queno estarán cubiertos por la garantía.

NOTA: La bomba en esta unidad es libre de mantenimiento y no requiere aceite. Si

hay un problema con la bomba, contacte nuestro Grupo de Servicio de atención al

cliente en www.simpsoncleaning.com tan pronto como sea posible.

OpERACIÓN

TERMINOLOGÍA DE LA LAvADORA A pRESIÓN

PSI: Pounds per Square Inch. Lb/Pulg². Es una unidad de medida para la presión

del agua. Equivale a 49 pascales.

GPM: Galones por minuto. Es la unidad de medida para el flujo de agua. Algunas

veces listado como L/min (litros x minuto).

Downloaded from www.ManualsFile.com manuals search engine

57 - SP

CU: (Unidades de limpieza) GPM multiplicadas por PSI lpm x kPa = Unidades

limpiadoras.

Modo de Derivación: Permite que el agua recircule dentro de la bomba cuando

el gatillo no está presionado. Esta característica permite al operador el liberar

el gatillo y reacomodarse sin necesidad de tener que apagar el motor en cada

movimiento de limpieza.

ADVERTENCIA: No permita que la unidad funcione durante más de dos

minutos sin que el gatillo de la pistola esté presionado. Esto podría causar un

sobrecalentamiento y daños a la bomba. Cuando la temperatura dentro de la

bomba se eleva demasiado, la válvula de descarga térmica se abre y libera un

chorro de agua de la bomba para reducir la temperatura interna. La válvula se

cierra por si misma después de esto.

La Válvula térmica de Alivio (L , fig. 5): Cuando la temperatura

dentro de la bomba sube demasiado alto, esta válvula abrirá y

soltará un chorro de agua en un esfuerzo de bajar la temperatura

dentro de la bomba. La válvula entonces cerrará.

Sistema de Inyección de Productos Químicos: Mezcla los limpiadores o

solventes con agua para mejorar la eficiencia del lavado.

Suministro de agua: Todas las lavadoras a presión deben tener un suministro

de agua. Los requerimientos mínimos para el suministro del agua son 19 L/min a

138kPa (5 GPM a 20PSI). Si votre source d’eau est un puits, la longueur du boyau

d'arrosage doit être limitée à 9m(30pi).

AVERTENCIA: Para reducir la posibilidad de contaminación proteja

siempre el sistema contra la contracorriente cuando realice una conexión al

sistema de agua potable.

CARACTERÍSTICAS DE OpERACIÓN DE LA LAvADORA A pRESIÓN

REGULACIÓN DE LA pRESIÓN

La presión viene regulada de fábrica con el objeto de lograr la presión óptima para

la limpieza. Si usted necesitase reducir la presión, podrá hacerlo con los siguientes

métodos:

1. Retírese de la superficie por lavarse. Cuanto más alejado usted se

encuentre, menor presión habrá sobre la superficie a lavarse.

2. Cambie a la boquilla de 40˚. Esta boquilla libera un flujo de agua potente y

un patrón de pulverización más ancho. Consulte la sección Boquillas para la

varilla pulverizadora.

AVISO: NO intente incrementar la presión de la bomba. Una graduación superior a

la que trae de fábrica puede dañar la bomba.

CÓMO UTILIzAR EL TUBO ApLICADOR

Hay cinco ajustes de patrón de rociado ubicados en la boquilla intercambiable 5

en 1. Para seleccionar un patrón de rociado, gire el selector de rociado al ajuste

deseado. Consulte el cuadro siguiente a fin de elegir la boquilla correcta para el

trabajo por realizar.

DANGER: Riesgo de inyección de líquido. No dirija el flujo de agua hacia

personas, piel y ojos desprotegidos, ni animales o mascotas. Se producirán

lesiones graves.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves.

NO intente cambiar las boquillas mientras la lavadora a presión está

funcionando. Apague el motor antes de hacerlo.

Downloaded from www.ManualsFile.com manuals search engine

58- SP

BOqUILLA pATRÓN

(ABANICO) DE

ROCIADO

USOS SUpERFICIES *

gran capacidad de

localización para

limpiar manchas

en superficies

difíciles y sin pintar

o para alcanzar

áreas elevadas

hormigón o metal

sin pintar

NO usar en madera

limpieza intensa

de superficies

difíciles y sin pintar

parrillas, entradas de

automóviles, sendas

de ladrillo u hormigón,

estuco o ladrillo sin pintar

boquilla estándar

de limpieza para

la mayoría de las

aplicaciones

herramientas de jar-

dinería, muebles de

patio, paredes sin pin-

tar, estuco, canaletas

y aleros, superficies

de concreto y ladrillo

limpieza de

superficies pintadas

o delicadas

Automóviles/

vehículos recreativos,

embarcaciones, madera,

estuco y ladrillo pintado,

vinilo, revestimiento

exterior pintado

baja presión

se aplica una

solución de limpieza

la pulvérisation à faible

pression est sécuritaire

pour toutes les surfaces.

toujours vérifier la

compatibilité des

solutions nettoyantes

avant leur utilisation.

* AVISO: El chorro de alta presión de la lavadora puede dañar superficies como:

madera, vidrio, pintura de automóviles, molduras y decoraciones de automóviles

y objetos delicados tales como flores y arbustos. Antes de rociar, examine el

objeto a lavarse para asegurarse que sea lo suficientemente robusto como para

que no se dañe con la fuerza del chorro.

CÓMO EMpLEAR pRODUCTOS qUÍMICOS Y SOLvENTES pARA LIMpIEzA (FIG. 6)

El empleo de productos químicos o solventes para limpieza es una operación de

baja presión. NOTA: Utilice solamente jabones y productos químicos diseñados

para el uso en lavadoras a presión. No use blanqueadores.

Aplicación de productos químicos:

1. Verifique que la manguera del sifón de detergente

(F, Figura 6) esté colocada en el conector arponado

ubicado cerca de la conexión de la manguera de alta

presión de la bomba, como se muestra.

2. Coloque el otro extremo de la manga de sifon

de detergente (con su filtro instalado) dentro del

contenedor del producto químico o solución de

limpieza.

Downloaded from www.ManualsFile.com manuals search engine

59 - SP

NOTA: Se usa 3,8 litros de solución química limpiadora por cada 26,5 litros de

agua que se bombea.

3. Seleccionar el ajuste de JABÓN en la boquilla intercambiable 5 en 1. Consulte

la sección Boquillas para la varilla pulverizadora.

4. Luego de usar productos químicos, coloque la manga de sifon de un recipiente

con agua limpia y succiónela a través del sistema de inyección química, a fin

de enjuagar el sistema completamente. Las bombas dañadas por productos

químicos no serán cubiertas por la garantía.

NOTA: Productos químicos y jabones no sifón si la boquilla de jabón no está selec-

cionada en la boquilla intercambiable 5 en 1.

ARRANqUE (FIG. 7–10)

AVERTENCIA: Para reducir el riesgo de lesión, lea los manuales de

instrucciones de la lavadora a presión y del motor antes de poner en marcha

la unidad.

PELIGRO: Riesgo de inyección de líquido y laceración Cuando utilice

la configuración de alta presión, NO permita que el pulverizador entre

en contacto con personas, piel y ojos desprotegidos, ni con animales o

mascotas. Se producirán lesiones graves.

• Su lavadora opera el líquido con una presión y velocidad lo suficientemente

altascomoparapenetrarlacarnehumanayanimal,yestopodríaprovocaruna

amputación u otra lesión grave. Las pérdidas causadas por accesorios sueltos

o mangueras dañadas pueden provocar lesiones por inyección. NO TRATE LA

INYECCIÓNDELÍQUIDOCOMOSIFUERAUNSIMPLECORTE.Consulteaun

médicodeinmediato.

PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en

minutes. El escape del motor contiene altos niveles de monóxido de carbono

(CO), un gas venenoso que no puede ver ni oler. Puede estar inhalando CO

aún si no huele los gases del escape del motor.

• Lainhalacióndevaporesdeescapecausarálesionesgravesolamuerte.Elescape

delmotorcontienemonóxidodecarbono,ungasinodoroqueesfatal.

• Operelalavadoraapresiónenunáreabienventilada.Eviteloslugarescerrados

comogarajes,sótanos,etc.

• Nuncaoperelaunidadenunlugarenelquehayaotraspersonasoanimales.

AVERTENCIA: Riesgo de incendio, asfixia y quemadura. Nunca llene el

tanque de combustible cuando el motor esté encendido o caliente. No fume

mientras llena el tanque.

• NUNCA llene el tanque de combustible por completo. Llene el tanque hasta

12,7 mm (1/2") por debajo de la parte inferior del cuello de llenado, a fin de

brindarespacioparalaexpansióndelcombustible.Limpiecualquierderramede

combustibledelmotoryelequipoantesdeponerenmarchaelmotor.

• NOdejequelasmanguerasentrenencontactoconelsilenciadordelmotor,que

estará muy caliente, durante o inmediatamente después de usar la lavadora a

presión.LagarantíaNOcubriráeldañoalasmanguerasqueseproduzcaporel

contactoconsuperficiesmuycalientesdelmotor.

AVISO: Riesgodedañoalapropiedad.Nuncatiredelamangueradesuministro

de agua para mover la lavadora a presión. Esta acción podría dañar la manguera

y/o la entrada de la bomba.

• NOuseaguacaliente,sóloaguafría.

Downloaded from www.ManualsFile.com manuals search engine

60- SP

• NUNCAcierreelsuministrodeaguamientraselmotordelalavadoraapresiónesté

encendido,estodañaríalabomba.

• NO detenga la pulverización de agua durante más de dos minutos por vez. La

bombaoperaenmododederivacióncuandonosepresionaeldisparadordela

pistolapulverizadora.Silabombaquedaenmododederivacióndurantemásde

dosminutos,suscomponentesinternospodríandañarse.

Si no comprende estas instrucciones, sírvase contáctese con nuestro Departamento

de servicio al cliente llamando al www.simpsoncleaning.com

Antes de arrancar, refiérase al procedimiento de arranque en el manual de

su motor.

1. En una zona bien ventilada externa, agregue gasolina nueva, de alta calidad,

sin plomo, identificada en el surtidor de combustible con 86 octanos o más.

No llene en exceso. Limpie cualquier derrame de combustible del motor y del

equipo antes de poner el motor en marcha. Para informarse del procedimiento

correcto, consulte el manual del usuario del motor.

AVISO: Utilice a combustibles que contengan más de

10% de etanol no están aprobado para su uso en este

producto por reglamentos de la EPA y puede dañar la

unidad y anular la garantía.

2. Verifique el nivel de aceite del motor. Para informarse del procedimiento

correcto, consulte el manual del usuario del motor.

3. Conecte la manguera de agua a la fuente de agua. Abra la fuente de agua para

quitarle todo el aire a la manguera. Cuando haya un flujo de agua constante,

apague la fuente de agua.

4. Verifique que la malla del filtro (M) esté en la entrada de agua de la bomba.

NOTA: El cono hacis afuera.

5. Conecte el suministro de agua (N) a la entrada de la bomba (J). NOTA: El agua

suministrada debe tener un promedio de 19 L/min a 138 kPa (5 GPM a 20 PSI)

6. Conecte la manguera de alta presión (C) a la salida de la bomba(I).

AVERTENCIA: Para reducir la posibilidad de contaminación proteja

siempre el sistema contra la contracorriente cuando realice una conexión al

sistema de agua potable.

7. Seleccione la boquilla correcta para el trabajo a realizar. Refiérase a las Cómo

utilizar el tubo aplicador instrucciones en esta sección. NOTA: Si intenta

aplicar una solución química o de limpieza, refiérase a las instrucciones Cómo

emplear productos químicos y solventes para limpieza en esta sección.

8. Abra el suministro de agua.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar la bomba.

9. Elimine todo el aire de la bomba y la manguera de alta presión presionando el

disparador hasta que haya un flujo constante de agua.

Downloaded from www.ManualsFile.com manuals search engine

61 - SP

10. Ponga el motor en marcha; refiérase al manual del motor para informarse del

procedimiento correcto.

AVERTENCIA: Riesgo de operación insegura. Si el motor no arranca

después de halar dos veces, apriete el disparador de la pistola para aliviar

la presión de la bomba. Hale del cable de arranque lentamente hasta sentir

cierta resistencia. Entonces, hale de él rápidamente para evitar el retroceso y

que se produzcan lesiones en las manos o los brazos.

NOTA: Si el nivel de aceite del motor es bajo, el motor no arrancará. Si el motor no

arranca, controle el nivel de aceite y agregue aceite según sea necesario.

11. Presione el gatillo de la pistola para iniciar el flujo del agua.

AVERTENCIA: Riesgo de operación insegura. Párese en una superficie

estable y agarre la pistola/varilla firmemente con ambas manos. Espere que

la pistola retroceda cuando la dispare.

12. Suelte el gatillo para detener el flujo de agua.

ADVERTENCIA: No permita que la unidad funcione durante más de dos

minutos sin que el gatillo de la pistola esté presionado. Esto podría causar un

sobrecalentamiento y daños a la bomba. Cuando la temperatura dentro de la

bomba se eleva demasiado, la válvula de descarga térmica se abre y libera un

chorro de agua de la bomba para reducir la temperatura interna. La válvula se

cierra por si misma después de esto.

PELIGRO: Riesgo de lesión por pulverización. Trabe el

bloqueador del disparador (O) cuando la pistola no esté en

uso, a fin de evitar la pulverización accidental.

ApAGADO

1. Luego de cada uso, si usted ha utilizado productos

químicos, coloque la manga de sifon de detergente

dentro de un recipiente con agua limpia y succiónela a

través del sistema de inyección química, a fin de enjuagar

el sistema completamente.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar la bomba.

2. Apagado del motor. Consulte el manual del usuario del motor.

AVISO: Riesgo de daño a la propiedad.  NUNCA corte el suministro del agua

mientras el motor esté en marcha.

3. Corte el suministro del agua.

4. Presione el gatillo de la pistola rociadora para aliviar cualquier presión de agua

dentro de la manguera o la pistola rociadora.

NOTA: El no liberar la presión del sistema no permitirá remover la manguera

de alta presión de la pistola rociadora o de la conexión a la bomba.

5. Ver la sección Almacenaje en este manual para informarse del procedimiento

adecuado.

MANTENIMIENTO

ADVERTENCIA: Riesgo de quemadura. Cuando realice el mantenimiento,

es posible que se exponga a superficies calientes, presión de agua o partes

movibles, que pueden causar lesiones graves o la muerte.

Downloaded from www.ManualsFile.com manuals search engine

62- SP

ADVERTENCIA: Riesgo de incendio. Siempre desconecte el cable de la

bujía, deje que el motor se enfríe y libere toda la presión del agua antes de

realizar cualquier tarea de mantenimiento o reparación. El motor contiene

combustible inflamable. No fume ni trabaje cerca de llamas mientras hace el

mantenimiento.

Para asegurar el funcionamiento eficiente y una larga vida de su lavadora a presión,

se debe preparar y seguir un programa rutinario de mantenimiento. Si la lavadora

a presión se usa en condiciones inusuales, como de alta temperatura o polvo, se

requiere un mantenimiento más frecuente.

MOTOR

Para todas las operaciones de mantenimiento del motor, refiérase a las

recomendaciones del fabricante en el manual del usuario del motor. NOTA: El

tapón de drenaje del motor está ubicado en la parte posterior de la unidad.

BOMBA

La bomba en esta unidad no requiere mantenimiento ni aceite. Si se presentase

algún problema con la bomba, contáctese con nuestro Departamento de servicio

al cliente llamando al www.simpsoncleaning.com.

CONEXIONES

Las conexiones en las mangueras de la presión, la pistola y la varita del aerosol se

deben limpiar regularmente y lubricar con la grasa ligera del aceite o del litio para

prevenir salida y daño a los anilloso.

LIMpIEzA DE LA BOqUILLA (FIG. 11)

Si la boquilla comienza a obstruirse con materiales extraños como suciedad, se

puede generar una presión excesiva. Si se obstruye o restringe parcialmente, la

presión de la bomba pulsará. Límpie la boquilla inmediatamente usando el juego

limpiador provisto y las siguientes instrucciones:

1. Apague la lavadora a presión y corte el suministro de agua.

2. Apriete el gatillo de la pistola para aliviar la presión del agua.

3. Desconecte el tubo aplicador de la pistola.

4. Elimine cualquier obstrucción de la boquilla con la

herramienta limpiadora para boquilla provista y lávela en

dirección contraria con agua limpia.

5. Para eliminar las partículas sueltas, dirija el chorro de agua

(N) de la boquilla por 30 segundos a la boquilla por su lado

de salida.

6. Reconecte el tubo aplicador a la pistola y abra la llave de

agua.

7. Para probar la boquilla, ponga en marcha la lavadora a presión y gradúe la

boquilla del tubo aplicador para el máximo de presión.

CÓMO LIMpIAR EL FILTRO DE ENTRADA DEL AGUA (FIG. 7)

Este filtro de malla debe revisarse periódicamente y limpiarse cuando sea

necesario.

1. Quite el filtro agarrándolo firmemente del extremo y sáquelo de la entrada del

agua a la bomba, como se muestra.

2. Limpie el filtro enjuagándolo con agua por ambos lados.

3. Reinserte el filtro en la entrada de agua de la bomba. NOTA: La parte cónica

hacia arriba.

Downloaded from www.ManualsFile.com manuals search engine

63 - SP

NOTA: No opere la lavadora a presión sin el filtro instalado adecuadamente.

ALMACENAJE

MOTOR

Vea las recomendaciones para el almacenaje en el Para todas las operaciones

de mantenimiento del motor, refiérase a las recomendaciones del fabricante en el

manual del usuario del motor.

pARA IMpEDIR pROLEMAS RELACIONADOS CON EL COMBUSTIBLE:

1. Agregue el Ethanol Shield

estabilizador (se vende por separado) para la

gasolina siguiendo las instrucciones del fabricante. Cuando agregue un esta-

bilizador para la gasolina, llene el tanque de combustible con gasolina fresca.

Si sólo está parcialmente lleno, el aire en el tanque promoverá el deterioro del

combustible durante el almacenaje. Si usted mantiene un recipiente con gaso-

lina para el reabastecimiento, asegúrese que sólo contiene gasolina fresca.

2. Después de agregar el estabilizador para la gasolina, ponga en marcha el

motor al aire libre por 10 minutos para asegurarse que la gasolina tratada

reemplazó a la gasolina no tratada en el carburador.

3. Gire la válvula de combustible a la posición CERRADA..

4. Siga haciendo funcionar el motor hasta que se pare por falta de combustible

en la taza de combustible del carburador. El tiempo de funcionamiento debe

ser menor que 3 minutos.

BOMBA

El fabricante recomienda que se utilice un SIMPSON

/ POWERWASHER

protec-

tor/protector de invierno para bombas cuando almacene la unidad por más de

30 días o cuando estén pronosticadas heladas. SIMPSON

/ POWERWASHER

protector de Invierno para bombas es respeta el medio ambiente.

NOTA: El uso de un protector de invierno para bombas ayuda a brindarle una

lubricación adecuada a los sellos internos de la bomba, independientemente de la

temperatura o el entorno.

AVISO: Riesgodedañoalapropiedad.UsesóloSIMPSON

/POWERWASHER

GuardiadeBombaoequivalente.Otrosproductosquepodríansercorrosivasy/o

contener alcohol que puede causar daños a la bomba.

1. Apague la lavadora a presión y desconecte las mangueras de a bomba.

2. Desenrosque la válvula del frasco de la guardia de bomba y retire el sello.

3. Vuelva a atornillar la válvula en el frasco.

4. Conecte el frasco a la entrada de la lavadora a presión.

5. Apriete el frasco para inyectar el contenido en la bomba.

6. Con interruptor de encendido, al mismo tiempo tirar de la cuerda de arranque

y apretar la botella. Repita hasta que toma protector fluido de la bomba sale.

NOTA: Este paso puede requerir dos personas.

LAvADORA A pRESIÓN

1. Drene toda el agua de la manguera de alta presión, enróllela y guárdela en la

base de la lavadora a presión.

2. Con la boquilla hacia abajo y la pistola y la varilla pulverizadoras en posición

vertical, apriete el disparador para drenar toda el agua de la pistola y la varilla.

Guárdelas en el soporte de la pistola.

3. Enrolle y fije la manguera del sifón de detergente para que no se dañe.

Downloaded from www.ManualsFile.com manuals search engine

64- SP

ACCESORIOS

PELIGRO: Riesgo de inyección de fluido. Al utilizar varas o pistolas de

repuesto con esta lavadora a presión, NO utiliza una vara y/o una combi-

nación de pistola/vara rociadora que sea más corta que la originalmente

suministrada con esta lavadora a presión, midiéndolas desde el extremo de

la boquilla de la vara hasta el gatillo.

AVISO: El uso de accesorios no recomendados con esta herramienta puede

resultar peligroso. Use solamente accesorios de marca ya que tienen una capacidad

nominal igual o mayor que la capacidad nominal de la lavadora a presión.

ESpECIFICACIONES

MODELO MS60753

PSI Max* 2800PSI

GPM Max* 2,3 gpm

Manguera de alta presión 7,6 m (25 pies)

Presión del agua de entrada 20–100 PSI

Agua de entrada Llave de agua fría (100 °F max)

Índice de consumo de jabón 10% max

* La presión nominal y el flujo de agua nominal están comprendidos dentro de las

tolerancias de fábrica (+/- 10%)

Con el fin de mejorar la calidad, el fabricante se reserva el derecho de efectuar

modificaciones a los componentes y especificaciones, en el caso que lo considere

oportuno y sin previo aviso.

INFORMACIÓN DE SERvICIO

No regrese este producto al vendedor. Contáctese con nuestro Departamento

de servicio al cliente llamando al www.simpsoncleaning.com

GARANTÍA LIMITADA

LA GARANTÍA LIMITADA DE 90 DÍAS PARA COMPONENTES DE PRODUCTOS,

CON ExCEPCIóN DE LA BOMBA

SIMPSON

, garantiza al comprador original que las ruedas, la pistola, la manguera, la

vara, las boquillas para rociado y otros componentes del equipo de lavado con agua a

presión cubiertos por esta garantía están libres de defectos en el material y la mano de

obra por un período de 90 días a partir de la fecha de compra.

GARANTÍ A LIMITADA DE UN AÑO pARA LA BOMBA Y LA ESTRUCTURA

SIMPSON® le garantiza al comprador original que la bomba del equipo de lavado con

agua a presión cubierta por esta garantía está libre de defectos de fabricación en el

material y la mano de obra por un período de un año a partir de la fecha de compra. La

garantía limitada de un año se aplica únicamente ala bomba y la estructura.

SIMPSON

reparará o reemplazará, según su elección, los productos o componentes

que fallen dentro de los períodos de garantía mencionados anteriormente. El servicio

de mantenimiento se programará de acuerdo con el flujo de trabajo normal y el horario

comercial en el centro de mantenimiento, y la disponibilidad de las piezas de repuesto.

Todas las decisiones de SIMPSON

con respecto a esta garantía limitada serán

definitivas.

Downloaded from www.ManualsFile.com manuals search engine

65 - SP

Esta garantía le concede derechos legales específicos; pueden existir otros derechos

que varíen según el estado.

GARANTÍA DEL MOTOR

Motor La garantía del motor está cubierta bajo los términos y condiciones detalladas

por la garantía del fabricante del motor (incluida con el manual del usuario) y es

responsabilidad exclusiva del fabricante del motor.

RESPONSABILIDAD DEL COMPRADOR ORIGINAL (USUARIO INICIAL):

• Sideseaprocesarunareclamacióndegarantíaparasuequipodelavadoconagua

a presión SIMPSON

, informe el problema al www.simpsoncleaning.com a fin de

que lo autoricen y dirijan al centro de servicio autorizado más cercano en su área.

• Conserveelrecibodeventaoriginaldecajacomocomprobantedelacomprapara

el trabajo de la garantía.

• Tenga un cuidado razonable en la operación y el mantenimiento del producto,

según se describe en los Manuales del usuario.

ESTA GARANTÍA NO CUBRE:

• Mercadería vendida como reacondicionada, utilizada como equipo de alquiler o

modelos de exhibición.

• Mercaderíadañadaoquenofuncionadebidoadesgastecomún,usoincorrecto,

frío, calor, lluvia, humedad excesiva,

calidad del agua, daño por congelamiento,

uso de productos químicos inadecuados, negligencia, accidente, no operar el

producto de acuerdo con las instrucciones provistas en los Manuales del usuario

suministrado con el producto, mantenimiento inapropiado, el uso de accesorios o

dispositivos no recomendados por Black & Decker, o reparación o alteraciones no

autorizadas.

• Los daños debidos a deterioro químico, sarro, óxido, la expansión térmica o la

corrosión

• Costosdereparaciónytransportedemercaderíaquenoestádefectuosa.

• Costos asociadosconel montaje, elaceiterequerido,ajustesu otroscostos de

instalación y arranque.

• Piezasoaccesoriosprescindiblessuministradosconelproducto,queseespera

no funcionen o no se puedan utilizar luego de un período razonable de uso,

que pueden incluir, entre otros, resortes, boquillas, juntas tóricas, arandelas y

accesorios similares.

• MercaderíavendidaporSIMPSON

que haya sido fabricada por otra compañía e

identificada como el producto de esa compañía, como motores a gasolina. En este

caso, y de existir, se aplicará la garantía del fabricante del producto.

• ESTAGARANTÍANOCUBREPÉRDIDAS,DAÑOSNIGASTOSINCIDENTALES,

INDIRECTOS O RESULTANTES QUE PUEDAN SURGIR DE CUALQUIER

DEfECTO, fALLA O fUNCIONAMIENTO INCORRECTO DEL PRODUCTO.

Algunos estados no permiten la exclusión o limitación de los daños incidentales o

resultantes, por lo que la limitación o exclusión anterior puede no aplicarse a usted.

• LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIALIDAD O

IDONEIDAD PARA UN PROPóSITO DETERMINADO, SE LIMITAN A DOS

AÑOS A PARTIR DE LA fEChA DE LA COMPRA ORIGINAL. Algunos estados

no permiten limitaciones sobre el período de duración de una garantía implícita,

por lo que las limitaciones anteriores pueden no aplicarse a usted.

Downloaded from www.ManualsFile.com manuals search engine

66- SP

GUÍA DE DIAGNÓSTICO DE

PROBLEMA CAUSA CORRECCIóN

El motor no

arranca (vea

el diagnóstico

de problemas

en el manual

del usuario

del motor)

Sin combustible Agregar combustible fresco

Acumuláción de presión

después de tirar dos veces

de la cuerda del arrancador

o después de iniciar su uso

Apriete el gatillo de la pistola

para aliviar la presión

La leva de cebado (choke)

está en la posición

de "No Choke"

Mueva la leva de cebado a

la posición de "Choke"

El cable de la bujía

está desconectado

Conecte el cable de la bují

El interruptor del motor

está en apagado en

la posición "OFF"

Encienda el motor moviendo el

interruptor a la posición "ON".

La leva de cebado (choke)

está en la posición de

"Choke" cuando el motor

está "caliente" o ha

estado expuesto al calor

por un largo periodo.

Mueva la leva de cebado (choke)

a la posición de "No Choke".

No hay

presión o

está baja al

comenzar

a usar

La boquilla del tubo

aplicador no está graduada

para alta presión

Refiérase a las instrucciones

para el Uso del Tubo Aplicador

en la sección Operación

Poca agua en el suministro El suministro de agua debe

tener por lo menos 19 L/min a

138 kPa (5 GPM a 20 PSI)

Fuga en la conexión de la

manguera de alta presión

Repare la fuga. Aplique cinta

selladora si fuese necesario

Boquilla obstruida Refiérase a las instrucciones

para el Limpiador de Boquillas

en la sección Mantenimiento

La malla filtrante de

agua está obstruida

Elimine la obstrucción y limpie

la malla filtrante. Refiérase

a las instrucciones para el

Cómo Limpiar El filtro De

Entrada Del Agua en la

sección Mantenimiento

Downloaded from www.ManualsFile.com manuals search engine

67 - SP

PROBLEMA CAUSA CORRECCIóN

No hay

presión o

está baja al

comenzar

a usar

Aire en la manguera Apague el motor, luego corte el

suministro de agua y desconéctelo

de la entrada a la bomba. Abra

el suministro de agua para

eliminar todo el aire que haya en

la manguera. Cuando el flujo de

agua sea constante, cierrérrelo,

conéctelo a la entrada de la

bomba y ábralo. Apriete el gatillo

para eliminar el aire restante

La leva de cebado

(choke) está en la

posición de "Choke"

Mueva la leva a la posición

de "No Choke"

La manguera de alta

presión es demasiado larga

Utilice una manguera de

alta presión de menos

de 30 m (100pies)

No succiona

productos

químicos

El tubo aplicador no está

graduado para baja presión

Vea el procedimiento para

el Uso del Tubo Aplicador

en la sección Operación

El filtro de productos

químicos está obstruído

Limpie el filtro.

La malla para químicos

no está en la solución

limpiadora

Asegúrese que el extremo de la

manga de sifon de detergente

esté sumergida completamente

en la solución limpiadora.

El producto químico está

demasiado espeso

Diluya más el producto

químico. Debe tener la misma

consistencia del agua

La manguera de alta

presión es demasiado larga

Alargue la manguera de

suministro de agua en vez de

la manguera de alta presión

Acumulación de sedimentos

químicos en el inyector

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

No hay

presión o está

baja después

de un tiempo

normal de uso

Sello o empaquetadura

gastada

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Válvulas gastadas

u obstruídas

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

No hay

presión o está

baja después

de un tiempo

normal de uso

Pistón de descarga gastado Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Downloaded from www.ManualsFile.com manuals search engine

68- SP

PROBLEMA CAUSA CORRECCIóN

Agua

goteando por

la conexión

de la pistola /

tubo aplicador

Anillo "O" gastado o roto Revíselo y cámbielo

Acople de manguera flojo Ajústelo

Agua

goteando de

la bomba

Acoples flojos. Ajústelo

Empaquetaduras del

pistón gastadas

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Anillo "O" gastados o rotos Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Cabezal de la bomba

o tubos dañados por

congelamiento

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

La bomba

pulsa

Boquilla obstruida Refiérase a las instrucciones

para el Limpiador de Boquillas

en la sección Mantenimiento

Downloaded from www.ManualsFile.com manuals search engine

Simpson Cleaning MS60753-S (49-States) MegaShot 2800 PSI Gas Pressure Washer MS60753

Product's Documents

Instruction Manual

Specifications

Simpson Cleaning MS60753-S (49-STATES) Questions and Answers
