Before you begin
1
Installation

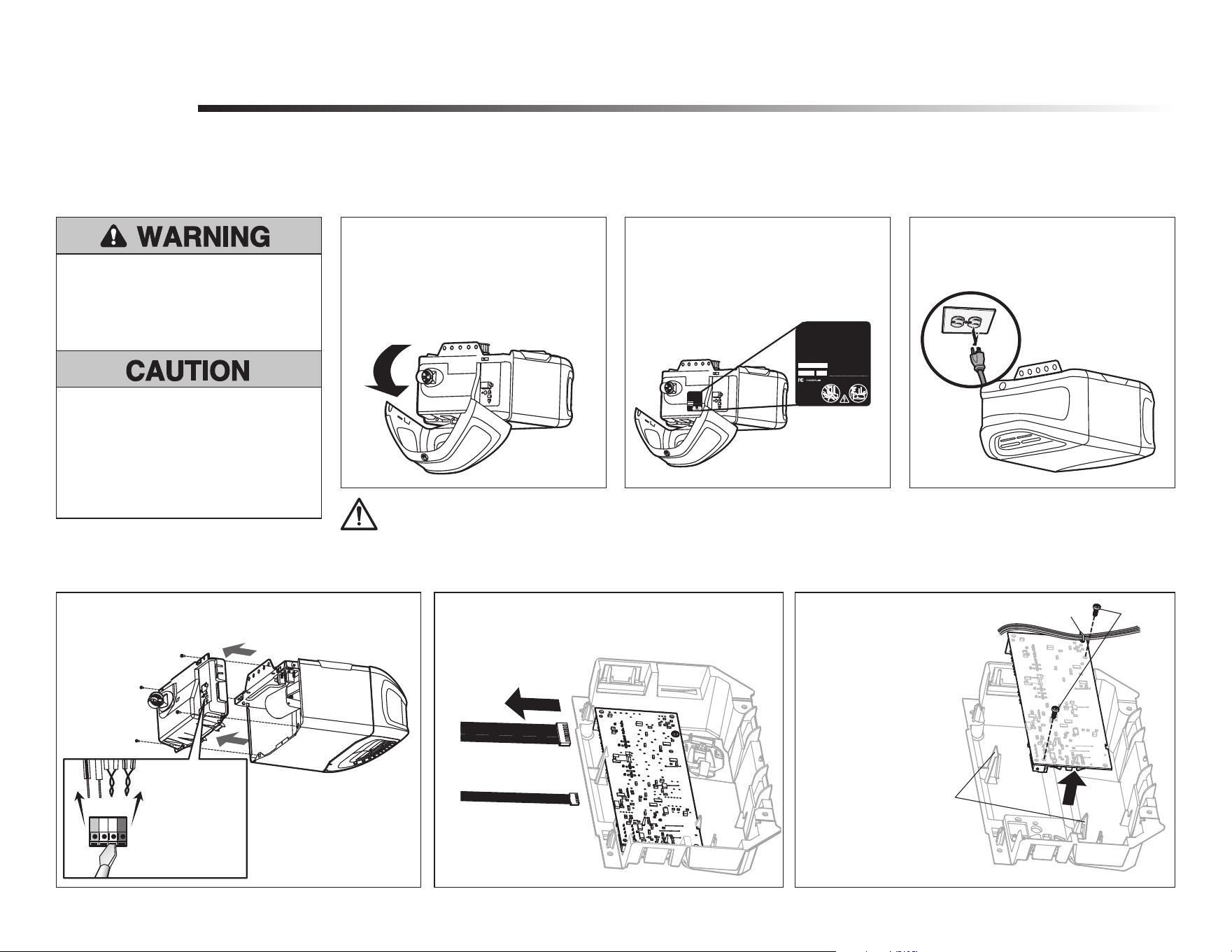

RECEIVER LOGIC BOARD REPLACEMENT
Model 050ACTWFMC
1.2 To maintain your warranty, place the
provided label over the existing label
on the end panel of the garage door
opener.

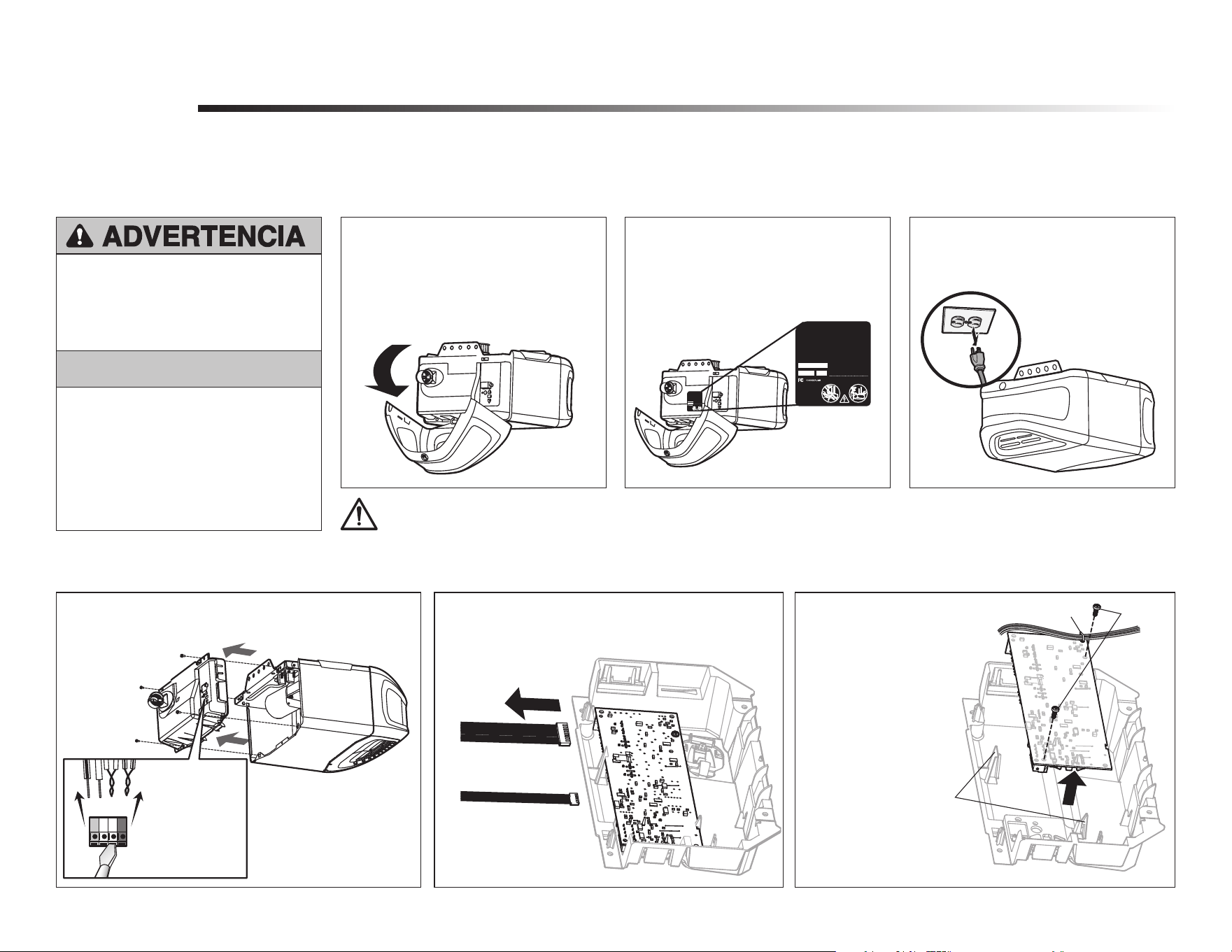

1.1 Remove the light lens by pulling the
top sides of the light lens and rotate the
light lens down. Squeeze the light lens
clips to remove lens from end panel.
Your garage door opener has an internal gateway located on the receiver logic board. After installing the new receiver logic board, use the myQ
®
serial number found on the provided label to add your
garage door opener to your myQ account. The products illustrated in the instructions are for reference. Your product may look different.
1.3 Disconnect power to the garage door
opener.
Remove the receiver logic board
2
2.1 Disconnect the wires from the quick-connect terminals (A).
Remove the receiver logic board end panel from the garage
door opener.
2.2 Unplug the wire harnesses from the receiver logic
board. You may need needle-nosed pliers to remove
the harnesses.
To prevent possible SERIOUS INJURY or
DEATH:
• Disconnect ALL electric and battery
power BEFORE performing ANY service
or maintenance.
To prevent damage to the receiver/logic
board, DO NOT touch printed circuit board
of replacement receiver/logic board during
installation.
ALWAYS wear protective gloves and eye
protection when changing the battery or
working around the battery compartment.
A
To insert or remove
the wires from the
terminal, push in the
tab with a
screwdriver tip.
Red
White
White
Grey
2.3 Remove the receiver
logic board from the
end panel by removing
the 2 screws and
releasing the 2 clips.
Screws
Wire clip
Clips
AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l’État de Californie
comme provoquant le cancer, des malformations congénitales ou d’autres problèmes de reproduction. Pour en savoir plus, visitez
www.P65Warnings.ca.gov.
2

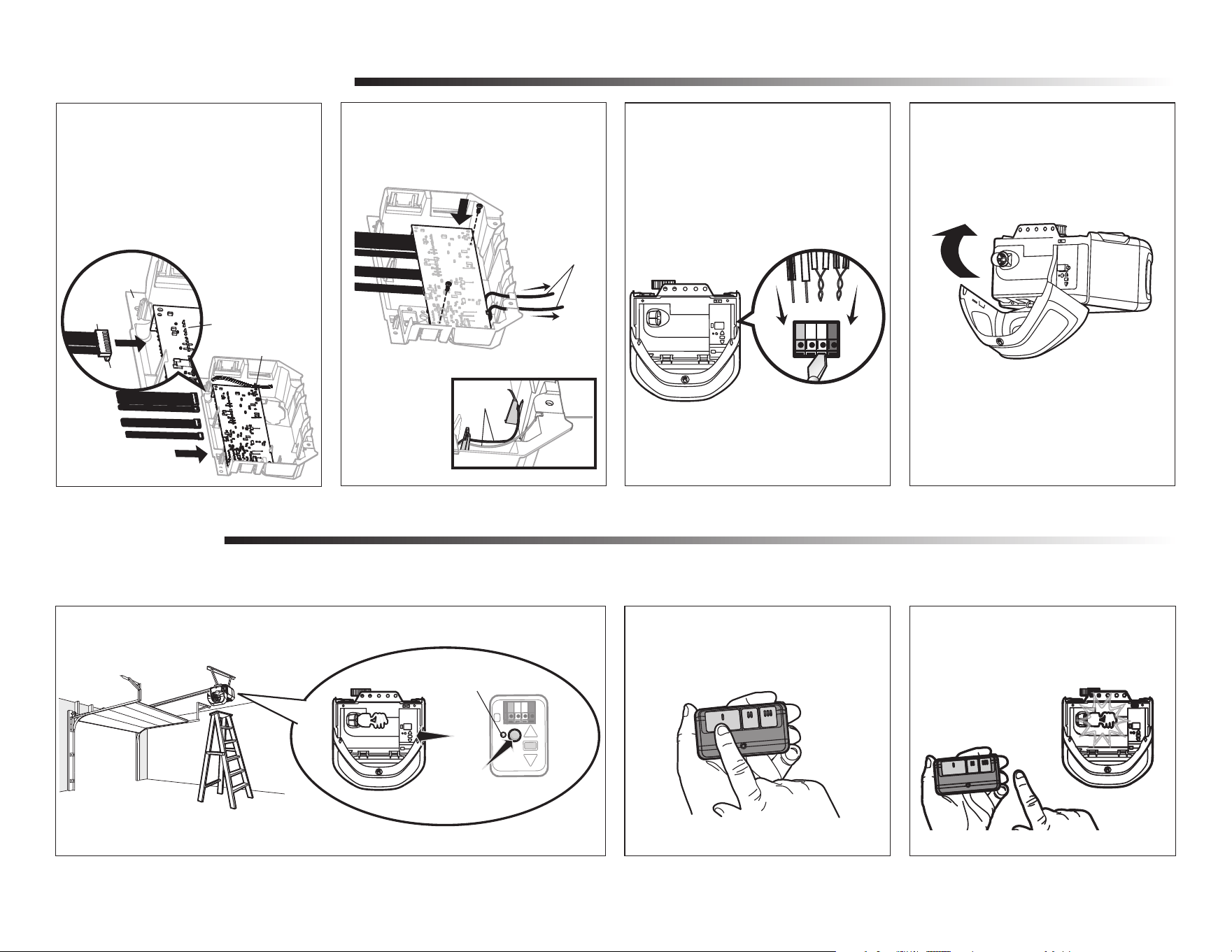

Install new receiver logic board
3

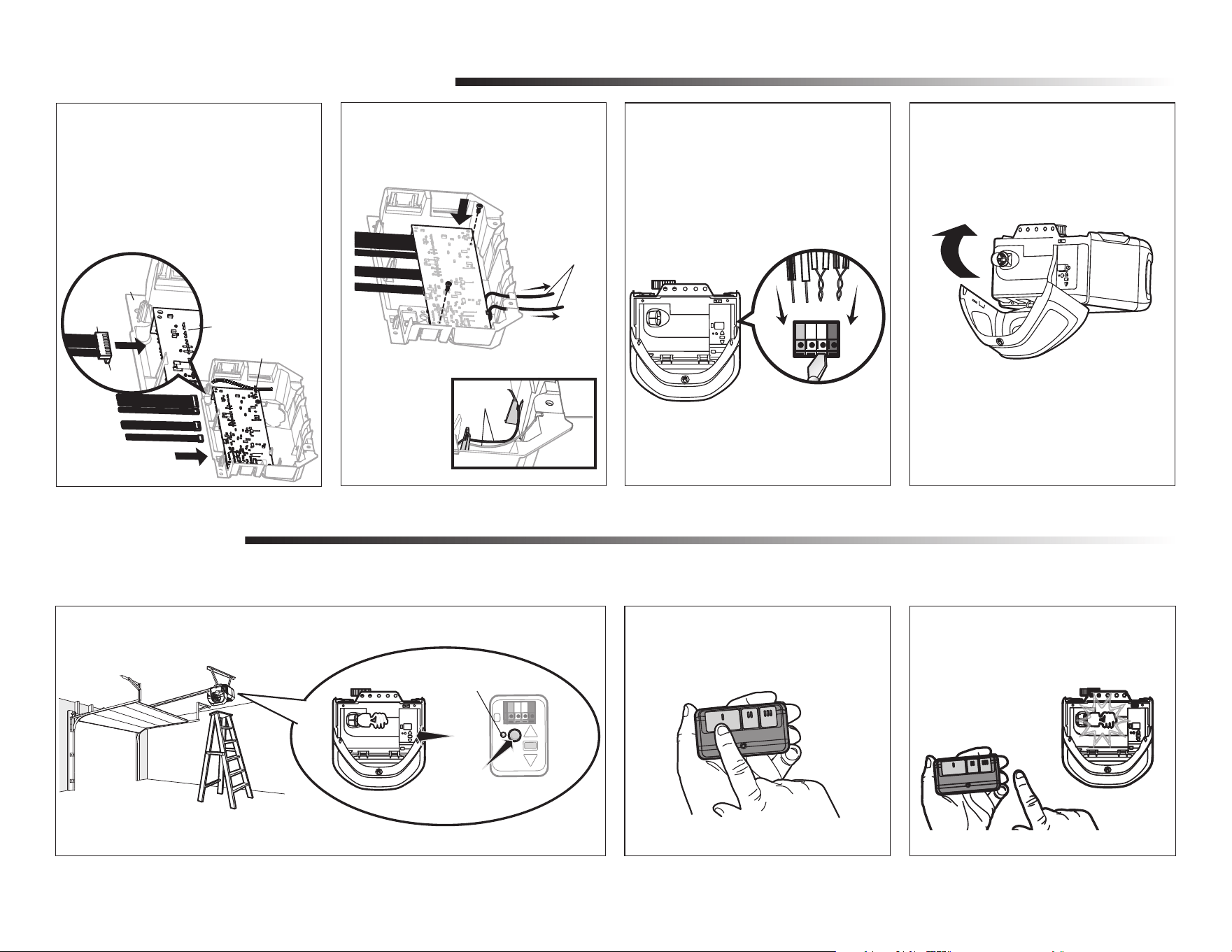

3.3 Reinsert the wires.
Door control wires:
• white wire into the white terminal.
• white/red wire into the red terminal.
Safety sensor wires:
• white wires into the white terminal.
• white/black wires into the
grey terminal.
NOTE: A test of the safety reverse system is necessary for safe operation.
To insert or remove the
wires from the terminal,
push in the tab with a
screwdriver tip.
1
Programming
1.1 Press and release the Learn button on the garage door opener. The Learn indicator light
will glow steadily for 30 seconds.
1.2 Within 30 seconds, press and hold the
button on the remote control.
1.3 Release the button when the garage
door opener light blinks. It has learned
the code. If light bulbs are not installed,
two clicks will be heard.
Program a remote control using the learn button
Learn
Indicator
Light
Yellow Learn
Button
3.4 Install the light lens by aligning with
the hinges and snapping into place.
Reconnect power.
NOTE: When installing the light lens, ensure the antenna
wires are hanging straight down.
Red
White
White
Grey
To program the Wi-Fi garage door opener to your network refer to your owner’s manual.
3.2 Insert the antenna wires through
the holes in the end panel. Snap the
receiver logic board into place on the
end panel and fasten with screws.
NOTE: Some models
will require the short
antenna wire to be
placed in the traps of
the end panel.
Antenna wires
Antenna
wires
3.1 Connect the wire harnesses to the
new receiver logic board. When
reconnecting the wire harness, be sure
the tabs on the wire harness are facing
the end panel, not the logic board.
Logic Board
Wire Clip
End Panel
Wire
Harness
Tabs
NOTE: If your logic board
has a wire clip, use the
wire clip to hold wires to
the logic board.
3

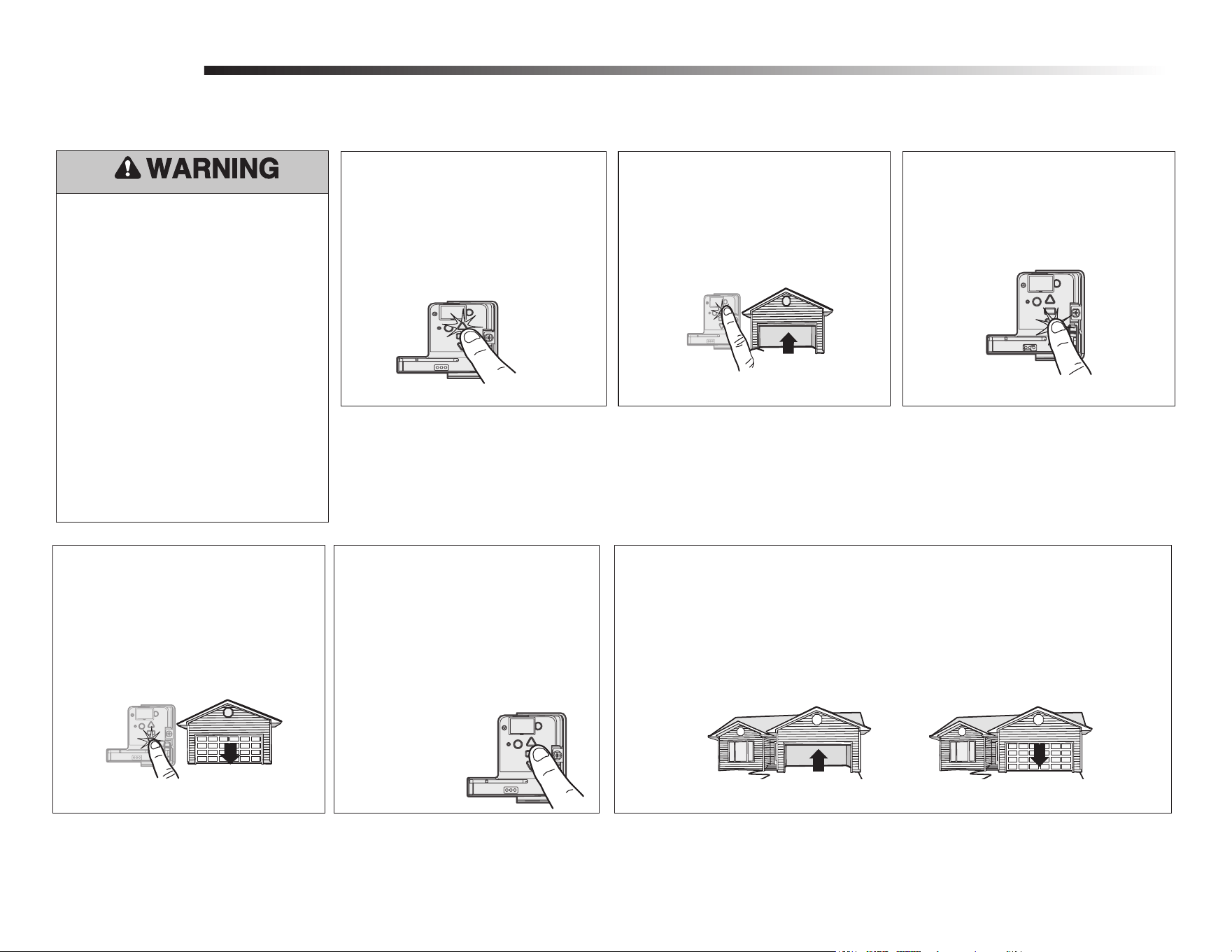

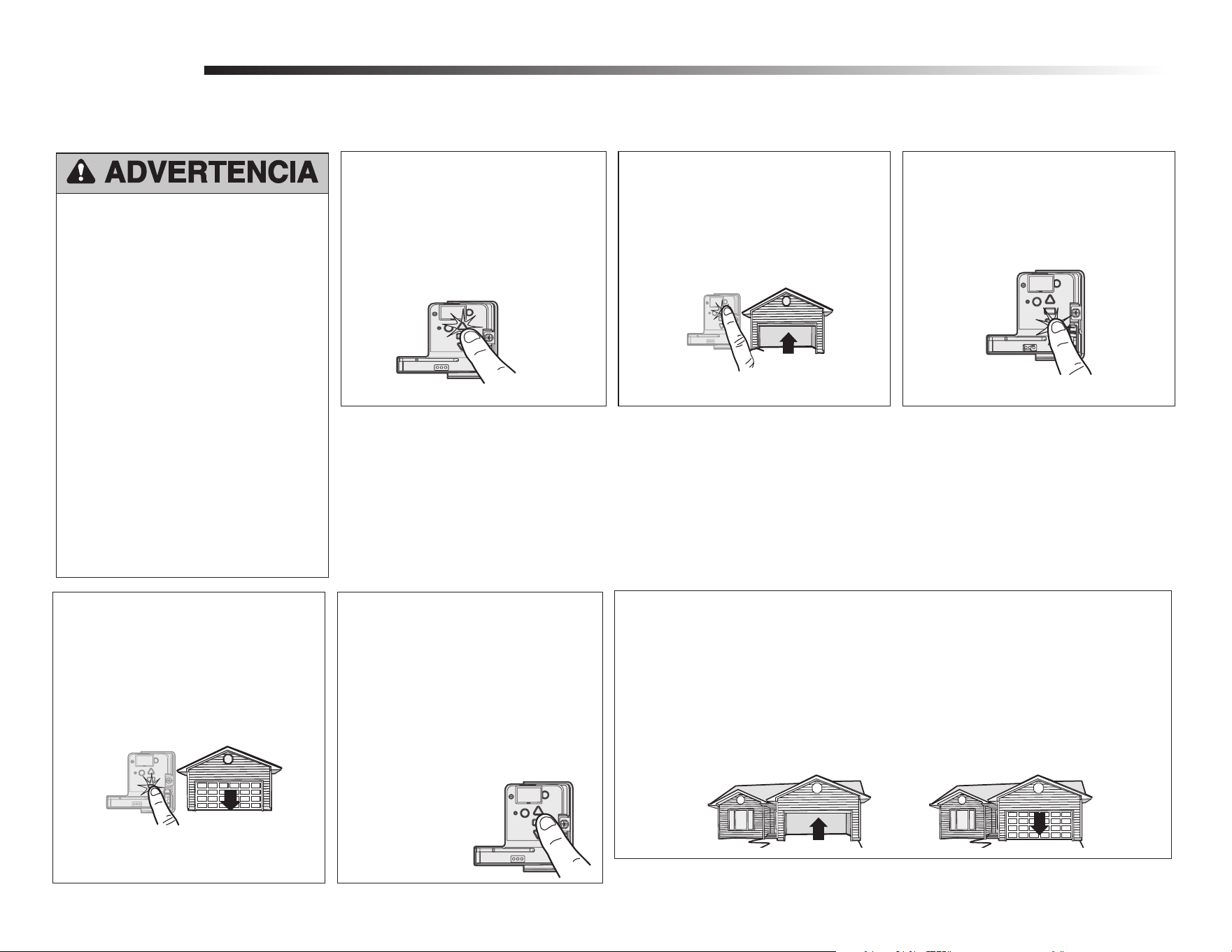

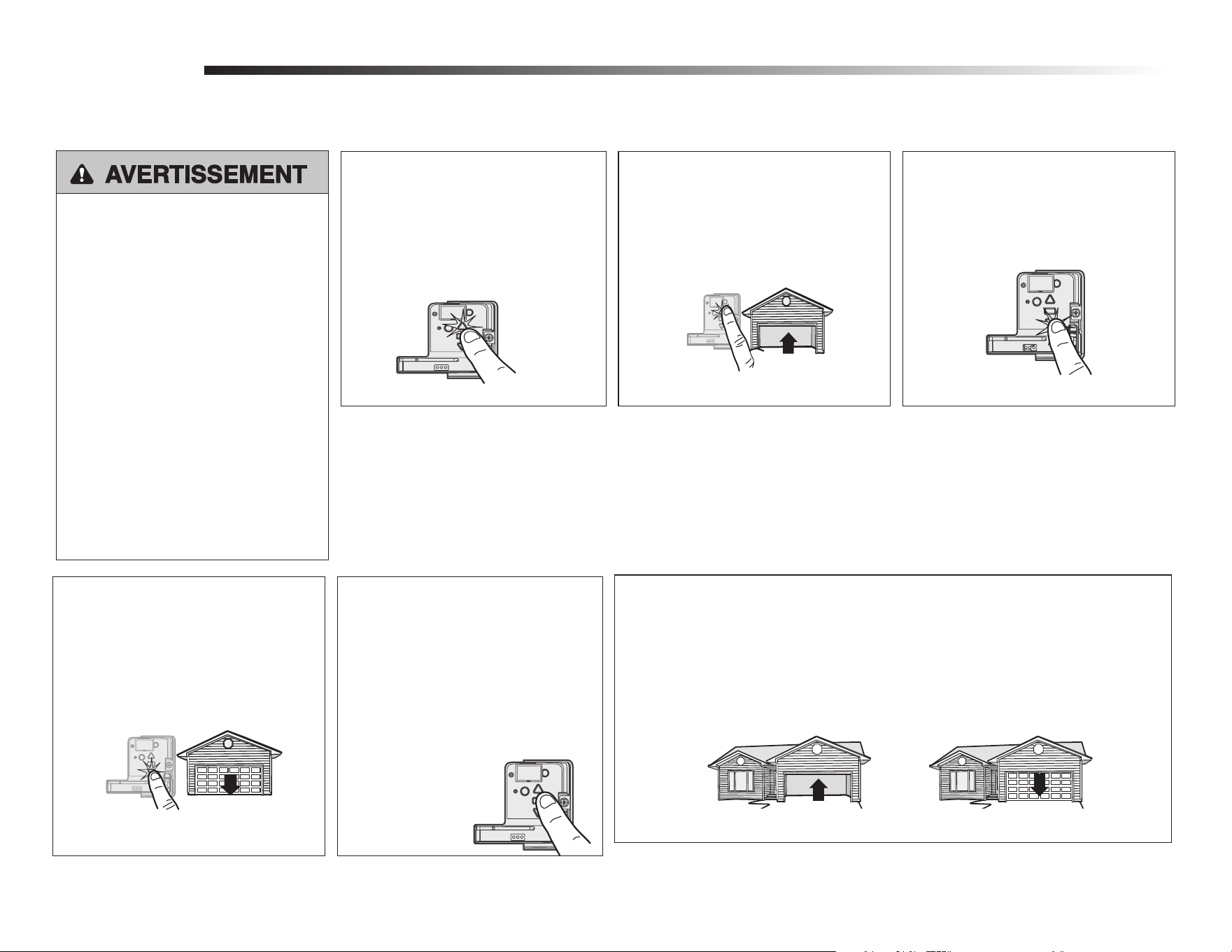

Program the travel
1
Without a properly installed safety reversal
system, persons (particularly small children)
could be SERIOUSLY INJURED or KILLED by a
closing garage door.
• Incorrect adjustment of garage door travel
limits will interfere with proper operation
of safety reversal system.
• After ANY adjustments are made, the
safety reversal system MUST be tested.
Door MUST reverse on contact with 1-1/2"
(3.8 cm) high object (or 2x4 laid flat) on
floor
While programming the travel, the UP and
DOWN buttons can be used to move the door
as needed. The Safety Reversing Sensors
will be disconnected during the Program the
Travel process. During the Automatic Force
Setup the door will automatically open and
close.
1.1 Press and hold the Adjustment Button
until the UP Button begins to ash and/
or a beep is heard.
The Safety Reversing Sensors will be
disconnected during the Program the Travel
process.
1.2 Press and hold the UP Button until the
door is in the desired UP position.
1.3 Once the door is in the desired
UP position press and release the
Adjustment Button. The garage door
opener lights will flash twice and the
DOWN Button will begin to ash.
1.4 Press and hold the DOWN button
until the door is in the desired DOWN
position.
Once both the up and down positions have been manually set, the Safety Reversing Sensors
will reconnect and become operational. Then, the opener will enter a force-sensing operation by
automatically moving the door open and close. The garage door opener will sound an audible and
visual alert before automatically opening and closing the door. The garage door opener will beep
three times, conrming that the Automatic Force Setup completed successfully. Adjustment is
complete.
If you hear one long beep after the door attempts to move, then the Automatic Force Set Up has
not completed successfully. Please start over at step 1 of Program the Travel..
Adjustment
Automatic Force Set Up
2
1.5 Once the door is in the desired DOWN
position press and release the Adjustment
Button. The garage door opener lights will
ash twice. Program the Travel is now
complete. If the garage door opener lights
ash 5 times, then programming has timed
out and the Travel Limits have not been
set. Please restart the Program the Travel
process.
1.6 Add the Step
Saver sticker under
the yellow program
button.

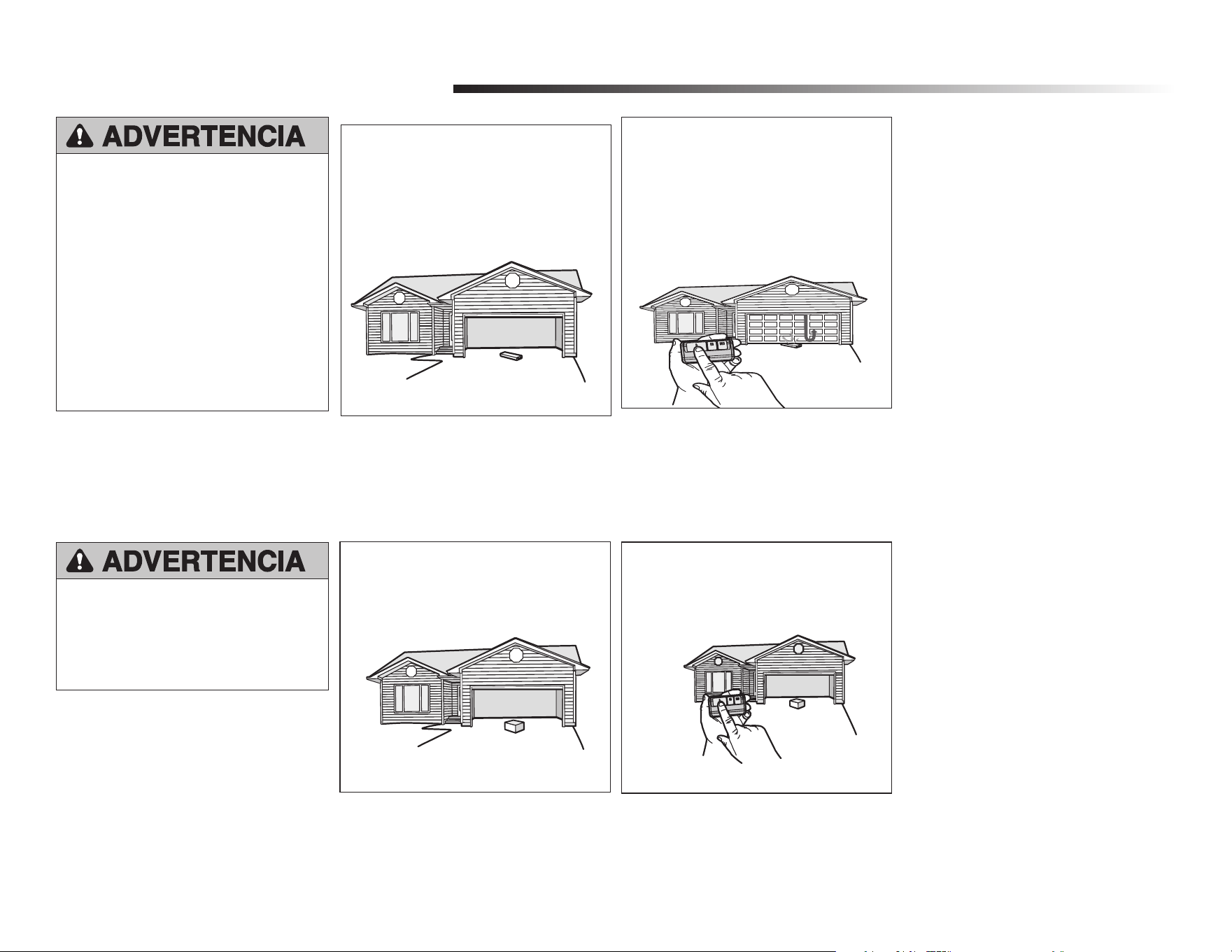

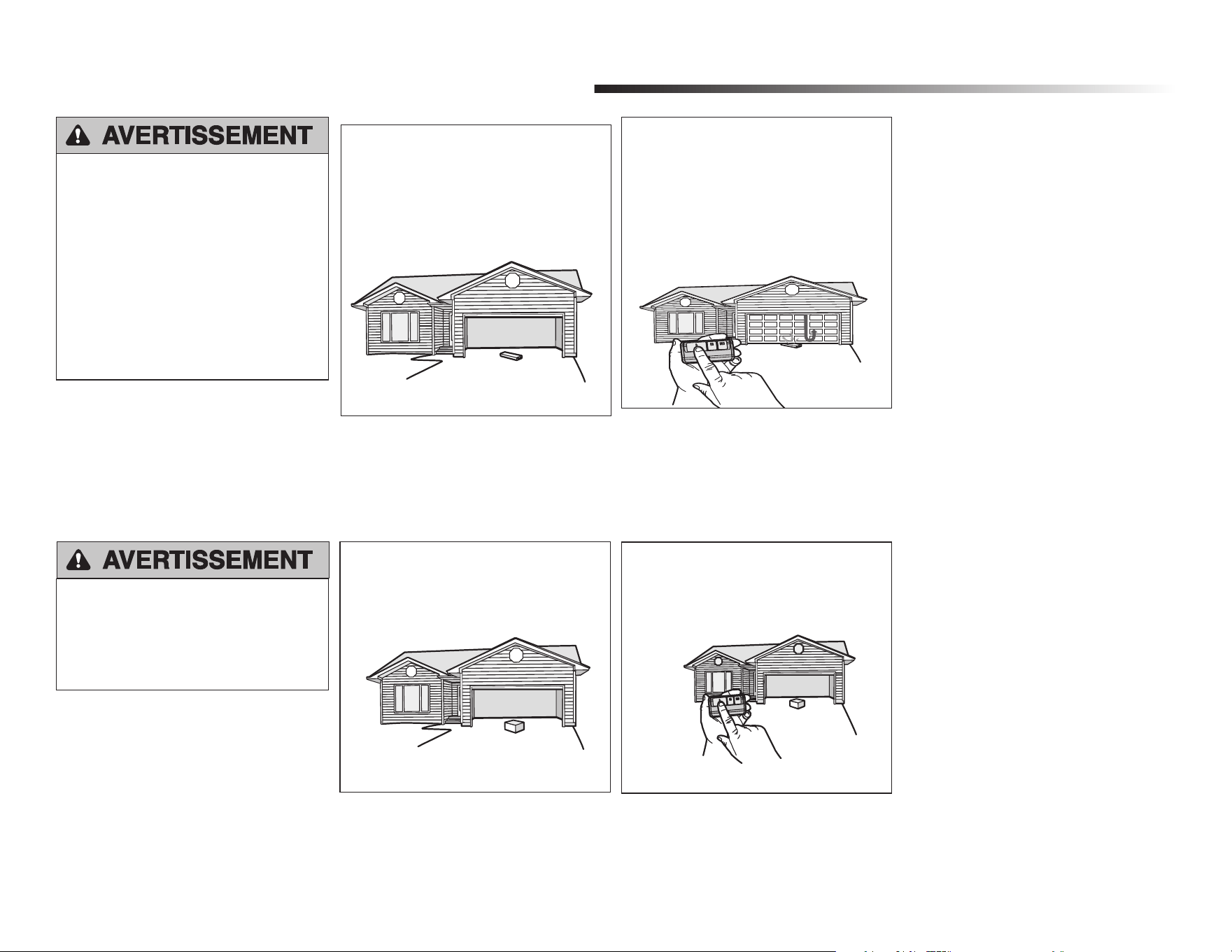

4
4.2 Press the remote control push button
to close the door. The door will not
move more than an inch (2.5 cm).
Test the Protector System
®
4.1 Open the door. Place an obstruction in
the path of the door.
The garage door opener will not close from
a remote control if the LED in either safety
reversing sensor is off (alerting you to the fact
that the sensor is misaligned or obstructed).
If the garage door opener closes the door when
the safety reversing sensor is obstructed (and
the sensors are no more than 6 inches [15 cm]
above the floor), call for a trained door systems
technician.
4

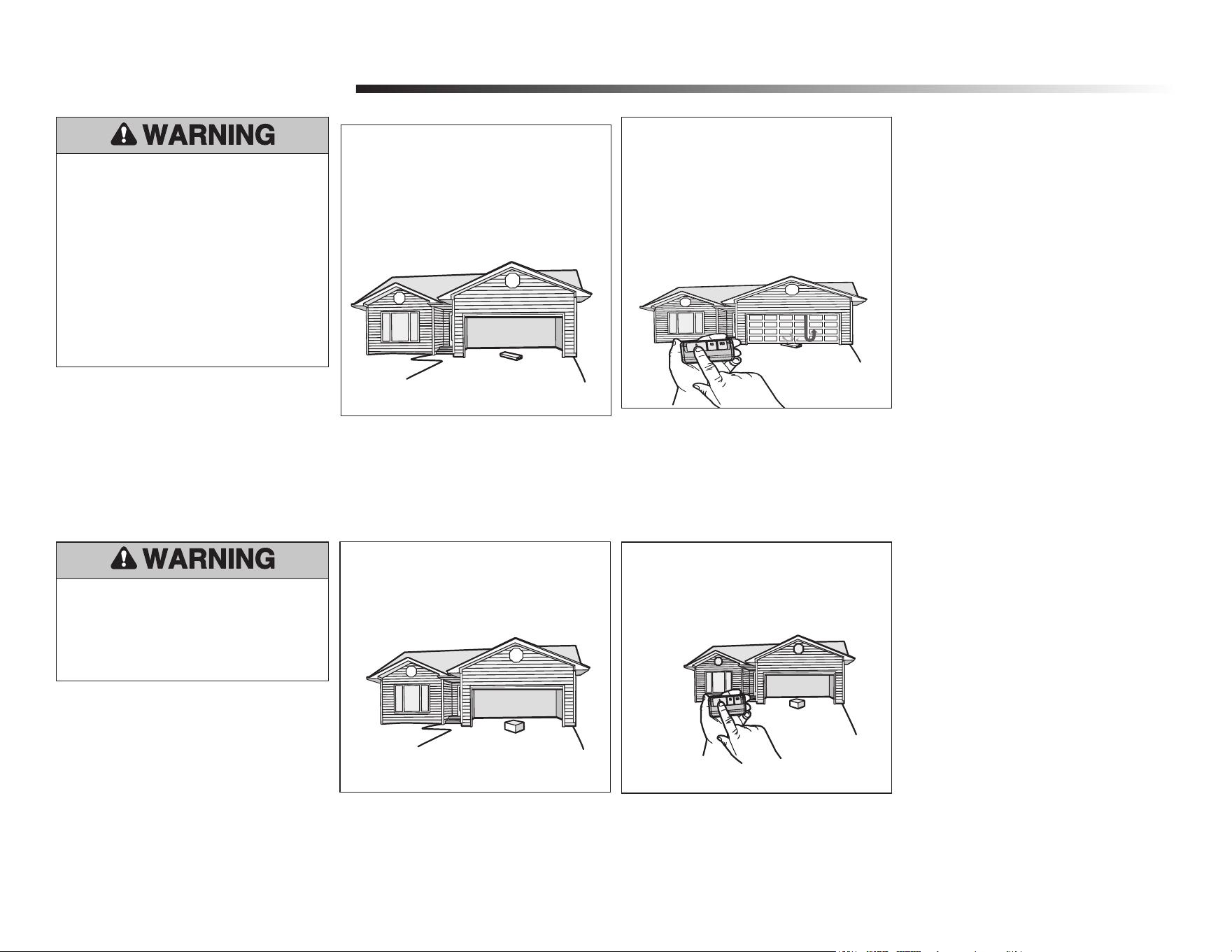

3.1 With the door fully open, place a 1-1/2
inch (3.8 cm) board (or a 2x4 laid flat)
on the floor, centered under the garage
door.
Test the Safety Reversal System
3.2 Press the remote control push button
to close the door. The door MUST
reverse when it makes contact with the
board.
If the door stops but does not reverse:
1. Repeat Program the Travel (see Adjustment
Step 1);
2. Repeat the Safety Reversal test.
If the test continues to fail, call a trained door
systems technician.
Without a properly installed safety reversal
system, persons (particularly small children)
could be SERIOUSLY INJURED or KILLED by a
closing garage door.
• Safety reversal system MUST be tested
every month.
• After ANY adjustments are made, the
safety reversal system MUST be tested.
Door MUST reverse on contact with 1-1/2"
high (3.8 cm) object (or 2x4 laid flat) on the
floor.
3
Without a properly installed safety reversing
sensor, persons (particularly small children)
could be SERIOUSLY INJURED or KILLED by a
closing garage door.
5
