OnDash N1 PRODash Cam
www.vantrue.net/contact facebook.com/vantrue.live
f
Always a surprise in Vantrue
Hey, find us here:
- 1 -
1. What’s in the box?
Was ist in der Box?
Die Übersicht über Kamera
Vorbereitung vor dem Einschalten
Grundlegende Operation
Spezifikationen
Garantie und Unterstützung
3
2. Camera Overview 4
3. Getting Started 5
4. Basic Operation 10
5. Specifications 21
6. Warranty & Support 22
ボックスに何が入っていますか？
23
45
ドラレコの概要
24
46
入門
25
47
基本操作
30
51
製品仕様
42
63
保証とアフターサービス
43
64
- 2 -
VERZEICHNIS
1. What’s in the box?
A. Car charger with built-in 10ft
mini USB cable
B. VANTRUE® N1 PRO dash cam
C. Suction cup mount
D. 3ft Micro USB data cable
E. N1 PRO dash cam user guide
F. Quick Guide
G. Warranty card
A
D
C
B
E
F G
- 3 -
2. Camera Overview
NO. Name Description
1
2
3
4
Emergency /MODE Button
LED Indicator
LED Indicator
Power/ Menu Button
One press captures photos when the
camera is recording.
One press manually locks the current
recording video clip when the camera
is recording.
Long press to enter Parking Mode when
the camera is recording.
Recording LED indicator
Charging LED indicator
Power ON/OFF when Long press;
Enter/exit setup menu when the
camera is not recording.
Quickly exit the next menu page when
the camera is on Menu Interface.
5
6
UP Button
OK Button
Upward selection;
Fast forward when playing back videos;
Microphone ON/OFF switch.
Stops/stars the video recording;
Confirms the setup.
- 4 -
1
HD RESET
12 13
2
3
4
5
6
7
8
9
N1 PRO
10
11
8 Micro USB Port USB port for charging or data
transferring.
10
11
Speaker
9 Memory Card Slot Location for the micro SD memory card.
Camera Lens
Delivers sound when playing back
videos.
Front facing F1.8 160° wide camera for
video recording.
12 HDMI Port
13 Reset Revert to factory settings
Connects to HDMI cable.
LED Indicator
Red LED solid on
Blue LED blinks
Camera is being charged.
Camera is recording videos.
Red LED Off
Camera is nearly full charged.
Screen overview
A. Charge via your USB charger
3. Getting started
3.1. Before using, charge the camera for 2-3 hours
- 5 -
0
2018/05/03
00:00:23
003KM/H
05:00:53
1080FHD
3
Video resolution
Capture
Recording standby status
Recording
Loop recording time
exposure
Parking Mode On
Parking Mode OFF
G-Sensor on
Memory card
inserted or not
Date stamp Time stamp
Current Battery Level
Battery is charging
Microphone ON
Microphone OFF
GPS Signal Locked
GPS Signal Connecting
Recording time
Speed Unit
time Lapse
Lock Current File
7 Down Button Downward selection;
Slow forward when playing back videos;
Turn off/on Screen.
USB Charger
POWER BANK
B. Charge via the car charger
While charging, the LED indicator light is blinking red.
Note:
1. The device has two ports available for charging - the USB port on
the camera and the USB port on the suction cup mount.
2. When charging via a computer, please use the USB port on the
mount. If you use the port on the camera, the device will detect data
connecting to the computer and auto switch to “Mass Storage”
mode, in which the camera will not be setup or operated.
- 6 -
Please use a genuine microSD memory card of from 8GB to 256GB
with a speed rating of class 10 or higher. Insert the memory card to
the camera’s card slot, press it until it clicks. To take the card out, turn
off the camera first, then push the card into the slot until it clicks out.
3.2 Installing memory card
NOTE: When using a 64GB, 128GB or 256GB MicroSD card, please
format it to FAT32 on the camera first.
Please insert the card into the camera. If it says 'please insert TF
card' or 'error card please format' here, please press the recording
button(OK button) and press the power button to access into the
menu, go 'system setup' and choose 'Format SD Card'. Then select
the " OK " and wait for 10 seconds. Then the card will be formatted
successfully.
(If you format it on computer, please search online on "How to
formata 64GB microSD card to FAT32".）
NOTE:
1.The MicroSD card should be formatted every 2 weeks to maximize
the lifetime of the memory card.
2. Please do not take the card out when the camera is recording in
case that the important video files missing.
1. Connect the suction mount to the camera’s mounting socket,
push it in till it clicks.
3.3 Installing the camera onto your windshield
- 7 -
5. Line the power cable around the trim of your vehicle.
- 8 -
2. Clean the windshield using water or alcohol, and wipe clean
with a lint-free cloth.
3. Wipe clean the suction mounting pad on the camera mount.

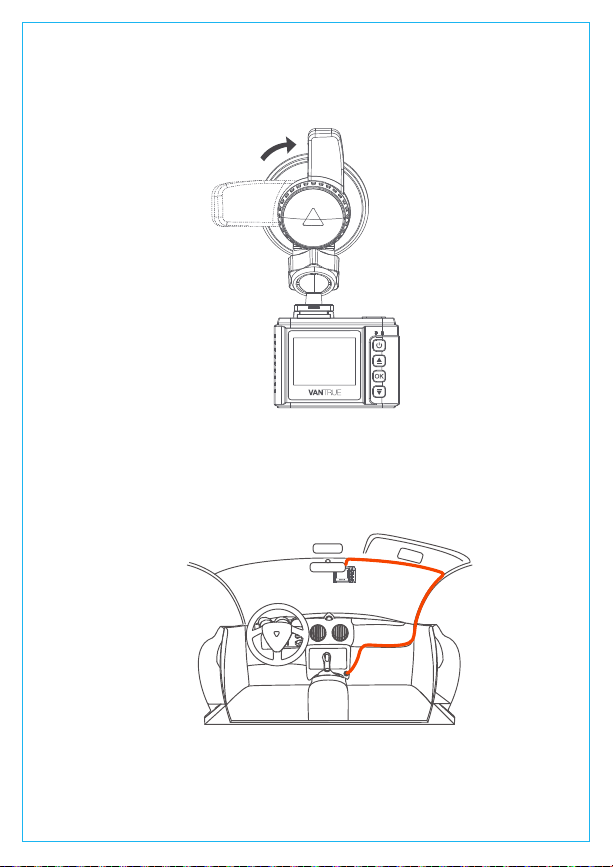

4. Install the suction mount to the windshield, and rotate the
locking bar on the mount upward 90 degrees till it clicks, then
the camera is mounted on the windshield securely.

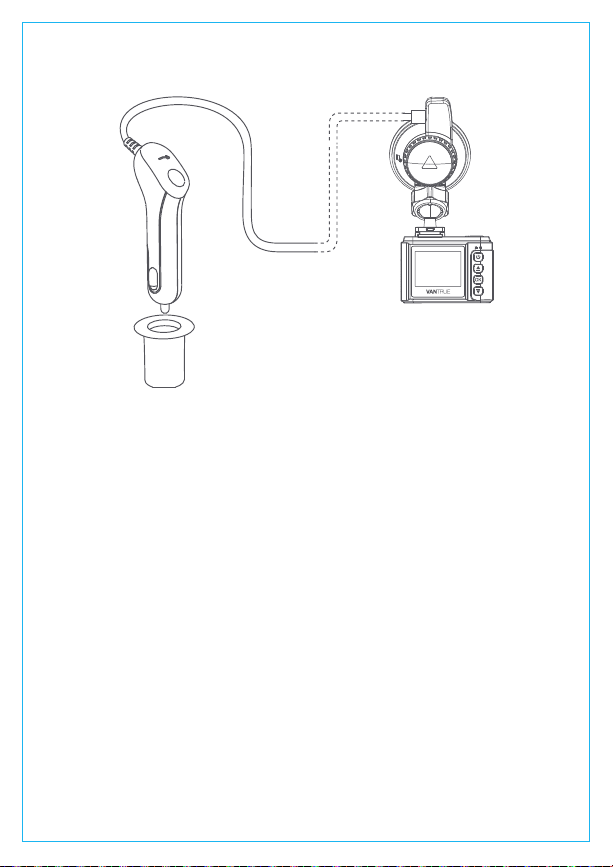

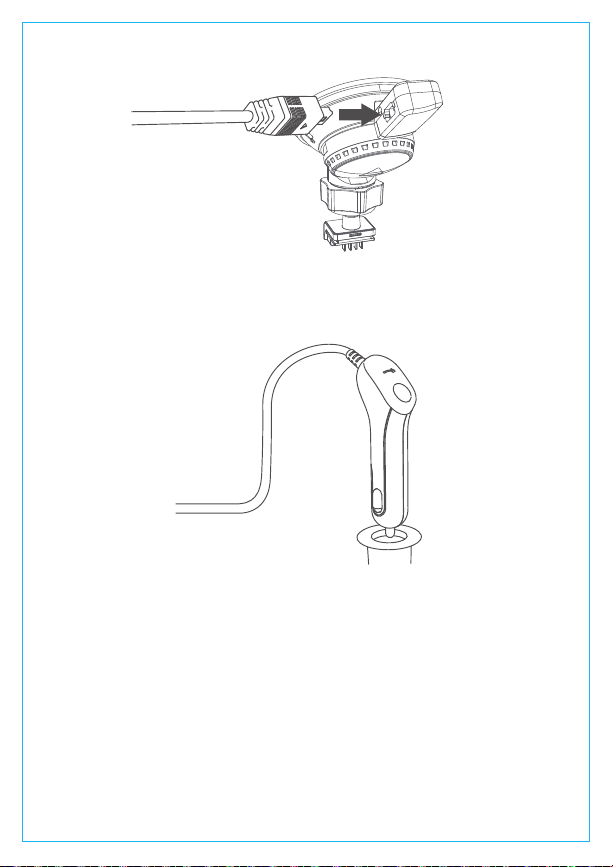

6. Plug the mini USB connect of the cable to the USB port on the
suction cup mount’s locking bar.
7. Insert the car charger into your vehicle’s cigarette lighter port.
8. Start the car, the camera will auto turn on and start recording.
vehicle’s cigarette
lighter port
- 9 -

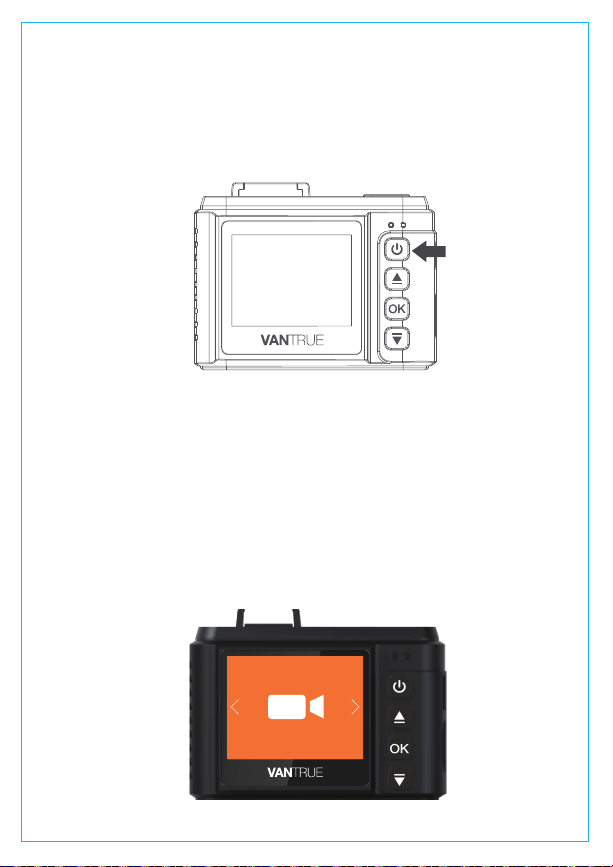

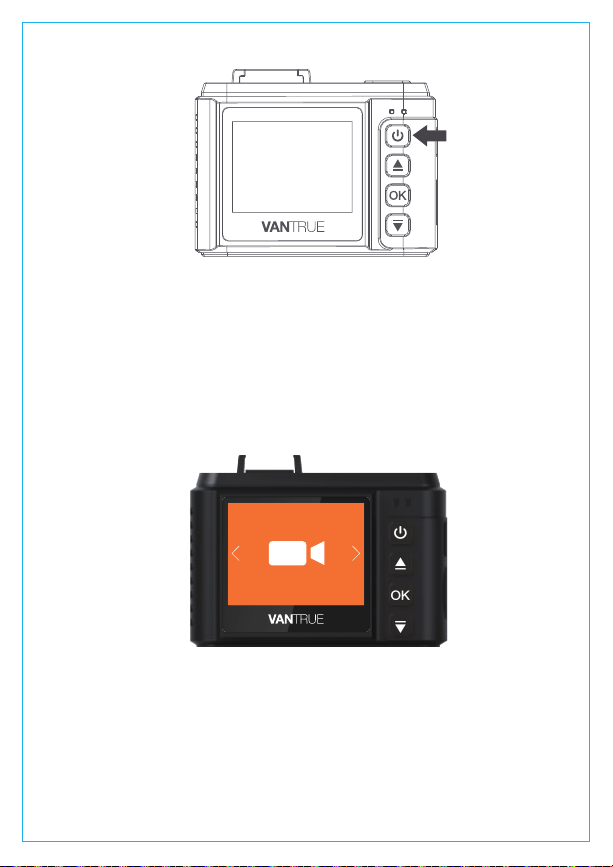

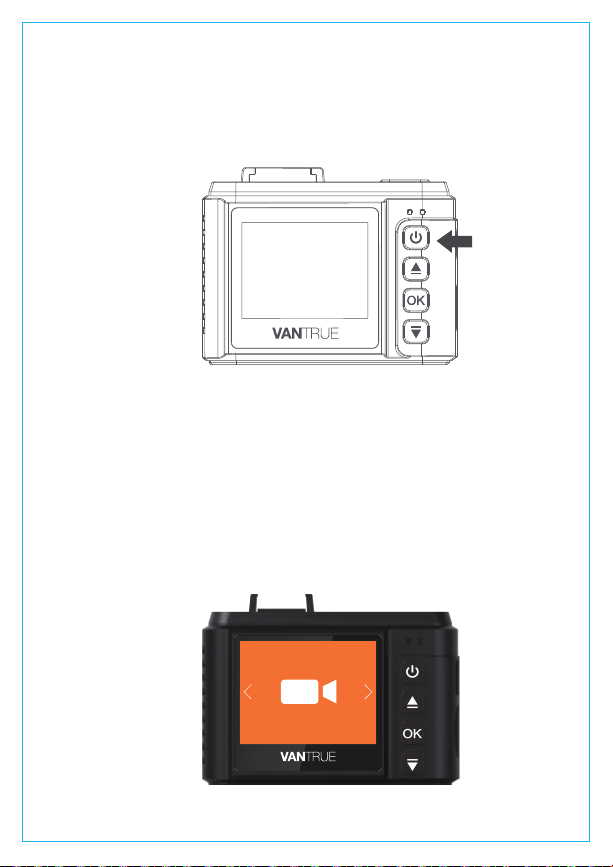

After powering on, one press the power button to enter the setup
menus.(If the camera is recording video, press the OK button to stop
the recording and then press the Power button.)
4.2. Settings in the menu
Record Setup
- 10 -
A. Manually
Long press the Power button to turn on/off the camera.
4. Basic Operation
4.1. Power on/off the camera.
B. Automatically.
When connecting to car charger, the camera will auto turn on
after you start your car and the battery charging starts. It will auto
turn off in 5 seconds after you shut off the car.
Press OK button to enter the settings, and press UP/DOWN button
to select setting items.
-Resolution: Default setting is 1920X1080/30FPS (fps: Frames per Second).
Press Down button to select 1280x720/30FPS.
-Loop Recording:
Default setting is 3 mins per video clip. Press Down
button to select among 1 min, 3 mins, 5 mins and OFF.
-G-Sensor: Default setting is Medium. Press Down button to select
among High, Medium, Low and OFF.
-Audio Recording: Default setting is ON. Press Down button to
select OFF.

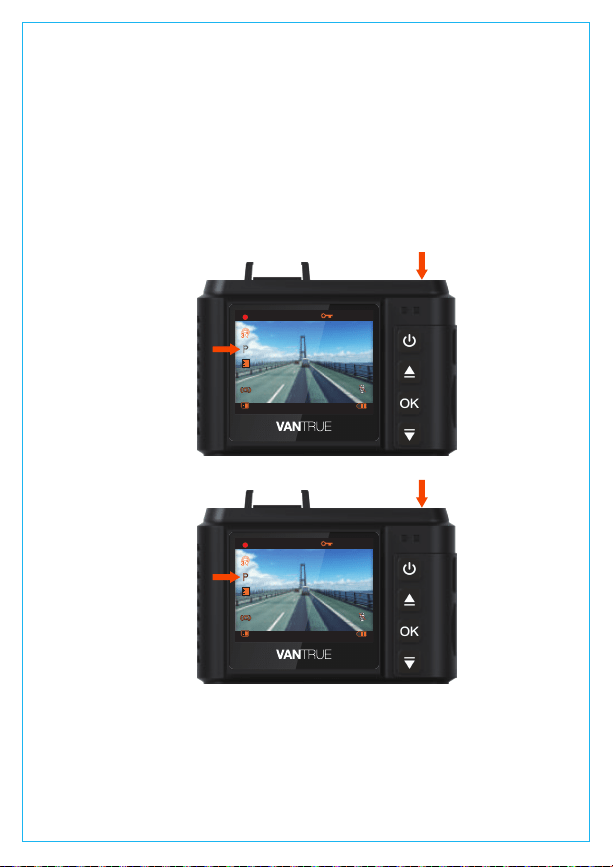

-Parking Mode: Default setting is OFF. Press Down and OK button
to turn it ON/OFF.
-Exposure: Default setting is 0. Press Down button to select among
2, 1, 0, 0 and -1, 0
-Number plate: Default setting is OFF, Press Down and OK button
to set your car number.
-Stamp: Default setting is Date/Time Stamp, Logo Stamp, Number
Stamp, Speed Stamp, GPS Location Stamp, Press OK button to turn
off/on the stamp.
-Rotate Display: Default setting is OFF. Press OK button to turn it
ON/OFF.
-Time Lapse: Default setting is OFF, Press Down Button to select
among 1 sec, 5 secs, and 10 secs.
-Power Off Delay: Default setting is ON, the camera will auto end
recording and turn off when you shut off the car. Press Down
button turn it OFF to disable it.
A. Record setup
When the setup finished, press power button to exit.
-Language: Default setting is English. Press OK button to select
among English, Chinese, Francais, Italiano, Espanol, Pyccknn,
Germany and Japanese.
-Format SD Card: Press OK and Down button, Select OK to format
the microSD card.
-Time & Date : Press UP/DOWN and OK button to setup date and
time. When finished, press Power button to exit.
B. System setup
- 11 -
Note: To use the GPS function, you need to purchase an extra GPS
mount for the camera.
-GPS : Default setting is Off. Press Down button to turn ON/OFF.
-Speed Unit: Default setting is MPH. Press UP button to select KM/H
or MPH.
When the setup finished, press Power button to exit.
C. GPS setup
-Auto LCD Off: Default setting is 3 Mins, the camera screen will turn
off in 3 mins while recording. Press Down button to select among
30 Secs, 1Min and 3 Mins, or turn it OFF to disable it.
-Device Sound: Default setting is ON. Press OK button to enable or
disable it.
-Non-use Auto Power OFF: Default setting is 3 mins, when the
camera is on but not in use, it will auto turn off after 3 mins. Press
Down button to select among 1 min, 2 mins and 3 mins, or turn it
OFF to disable it.
-Frequency: Default setting is 50HZ . Press Down button to select
60Hz.
-System info: View the Version of the dash cam.
-Default Setting: Press Down and select OK to set the device back
to factory settings.
When the setup finished, press Power button to exit.

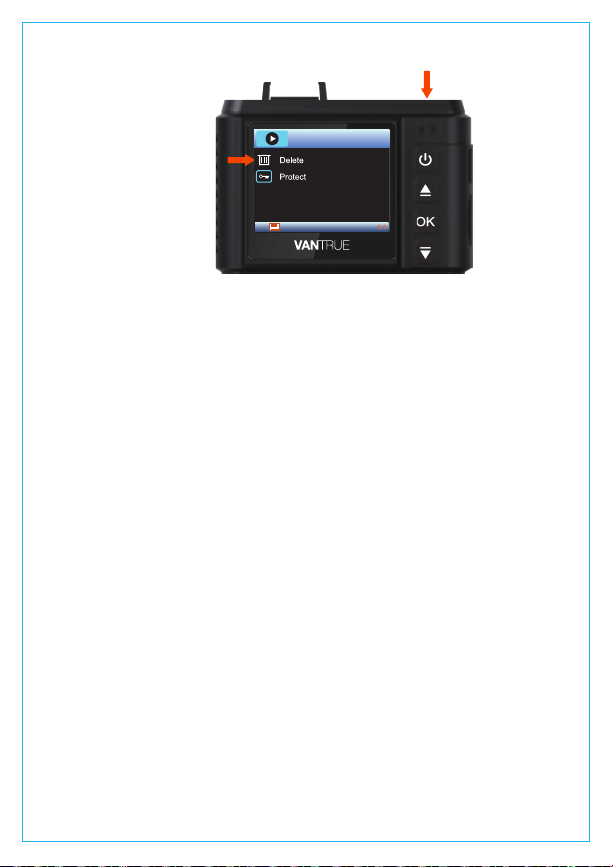

Check and delete videos/photos in the Normal/Event folder.
-Event: Event videos (detected by G-Sensor and manually locked)
stored.
-Normal: Normal recording videos and images stored.
-Photo: Images stored.
-All: All Images and video stored.
D. Files
- 12 -

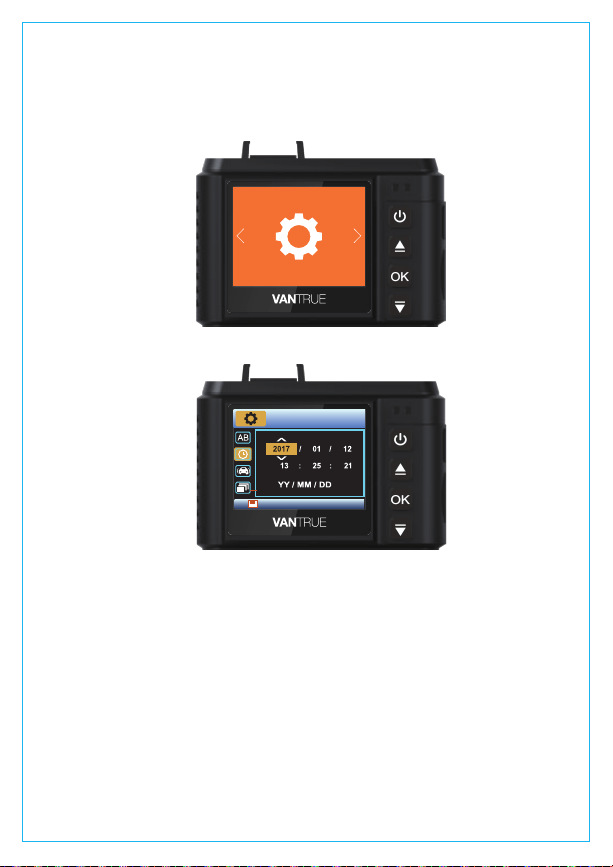

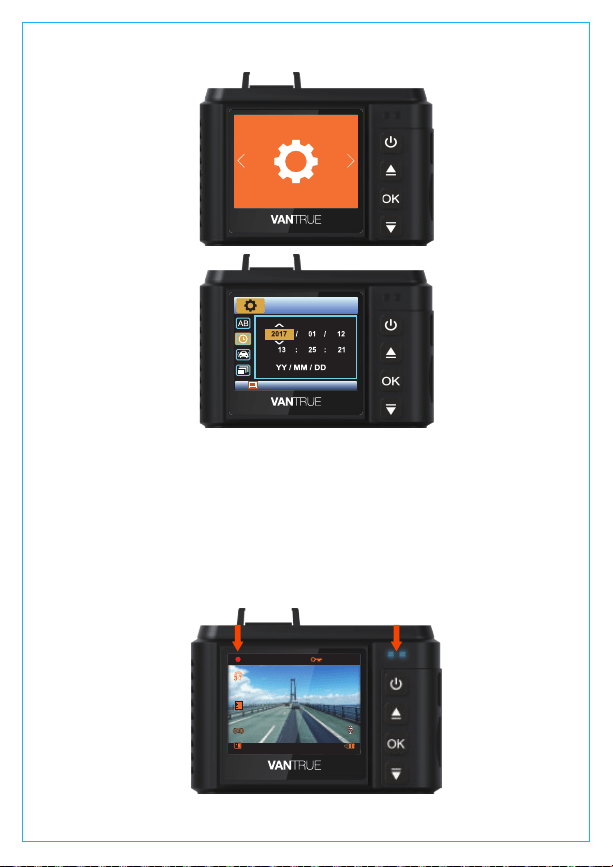

Go to the MENU interface, and “System Setup”>“Time& Date”,
press Down button to set. In the time setup interface, press UP

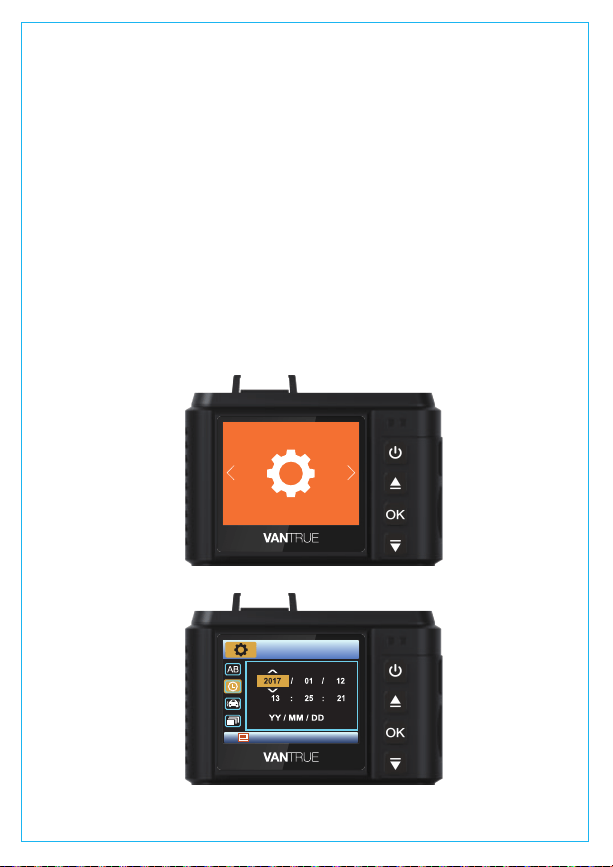

4.3 Date/Time setting
System Setup
After installing the memory card, by default, the camera immediately
starts loop recording video when it connects to a power source and
turn on. If it doesn’t connect to a power source, when you press the
OK button to turn it on, it will not auto start recording, you should press
the OK button to start recording.

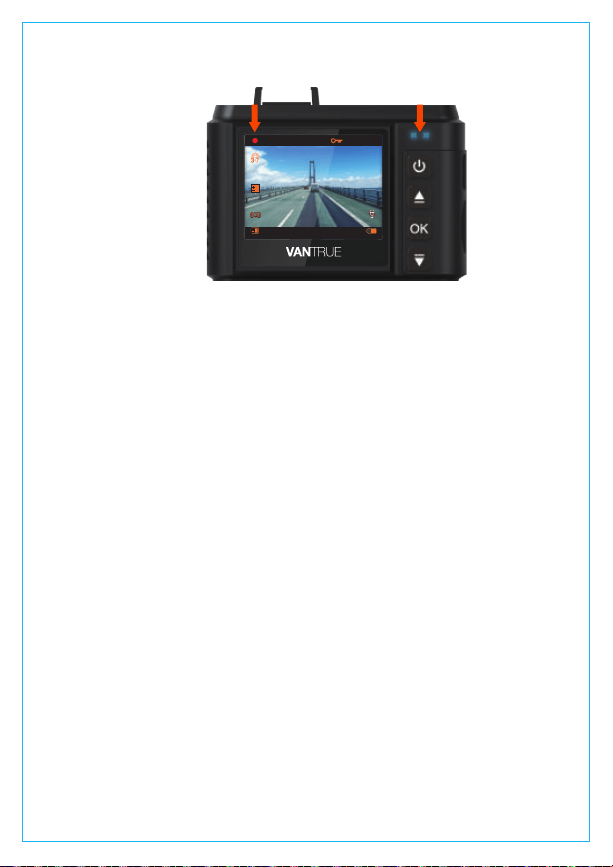

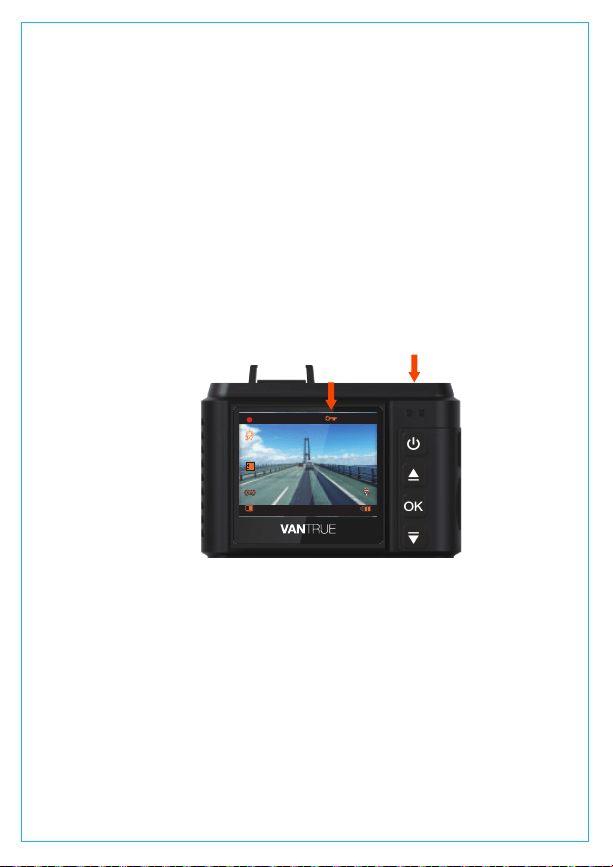

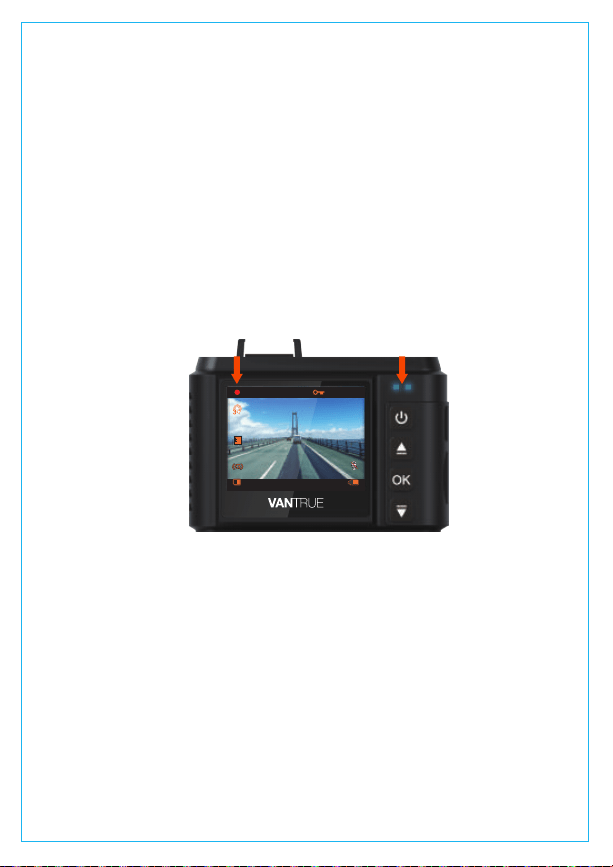

While recording, the LED indicator is blinking blue, and a red dot will
flash on the top left of the screen. You can stop/start the recording
by pressing the OK button.
4.4 Loop recording
- 13 -
or Down button to select date and time value, press OK to confirm
and go to next. When the setup is finished, press Power button
to exit.
By default, the loop recording time is 3 mins. Please go to “Record
Setup”>“Loop Recording” to change to 1 min, 3 mins, or 5mins for
your need. When it turns off, the camera will record video in 30 mins
per clip, but would not overwrite the old videos when the card is full.
The loop recording video is named by ”YearDate-Time-Serial”(for
example, “20180101-0010040-001”) format and stored in “File”>
“Normal” folder. When the microSD card is full, the camera will write
over the old files with new recording.
The event detection is triggered by G-Sensor (Gravity Sensor), it
auto detects possible accident collisions, locks up the current loop
recording video clip and saves the footage in the Event folder so
it would not be over-written when the card is full.
The G-Sensor sensibility is adjustable, it is Medium by default, but
you could adjust to Low or High or turn it Off in “Record Setup”>
“G-Sensor”.

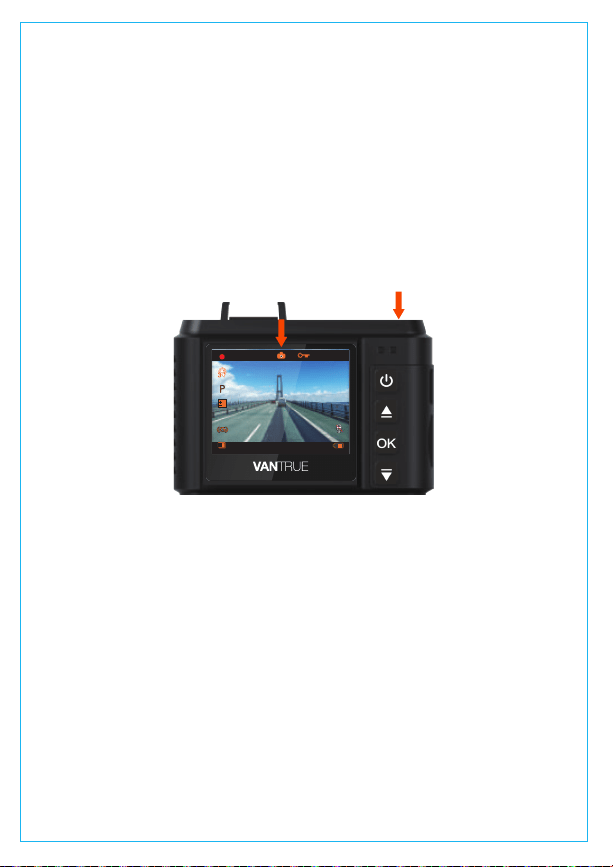

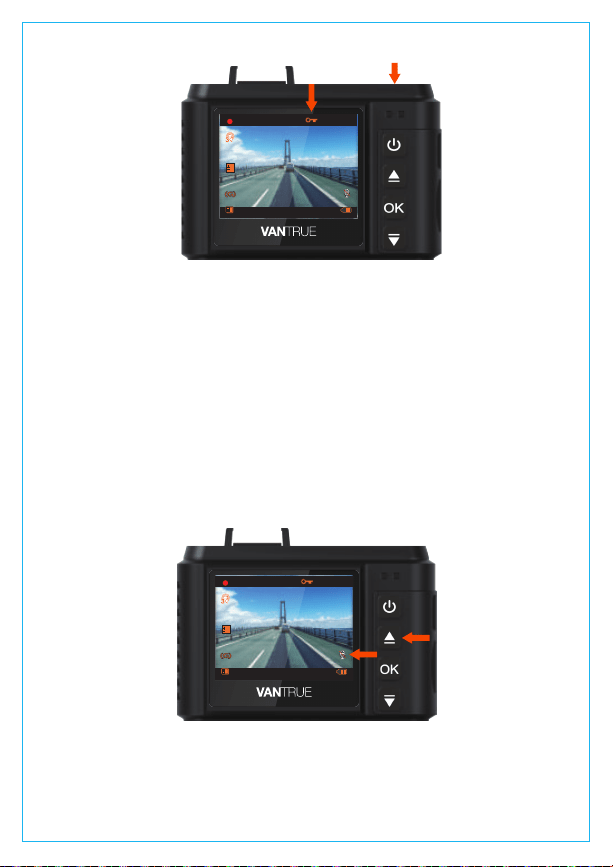

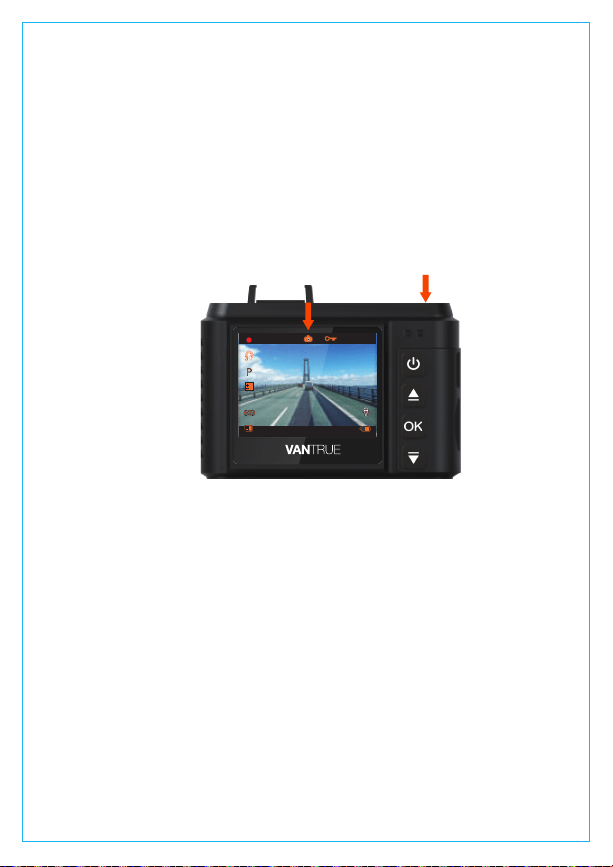

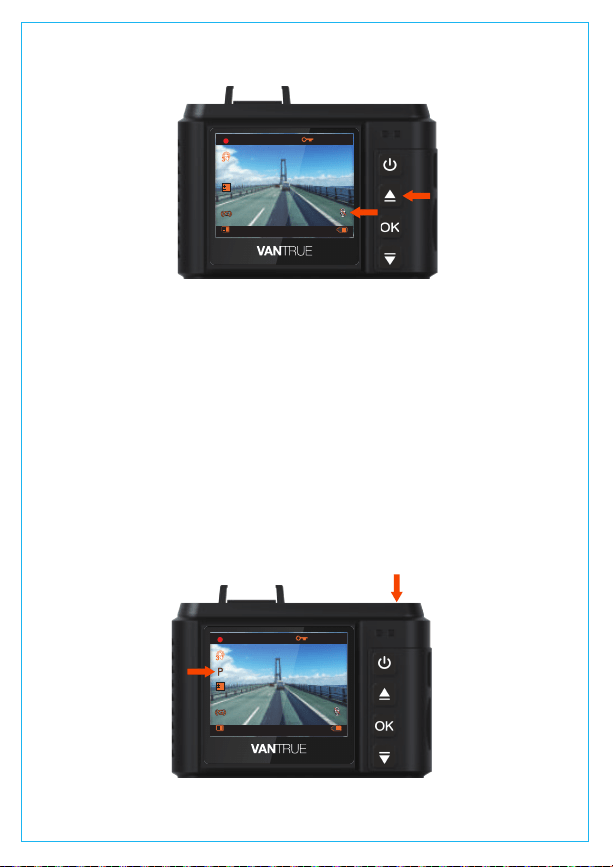

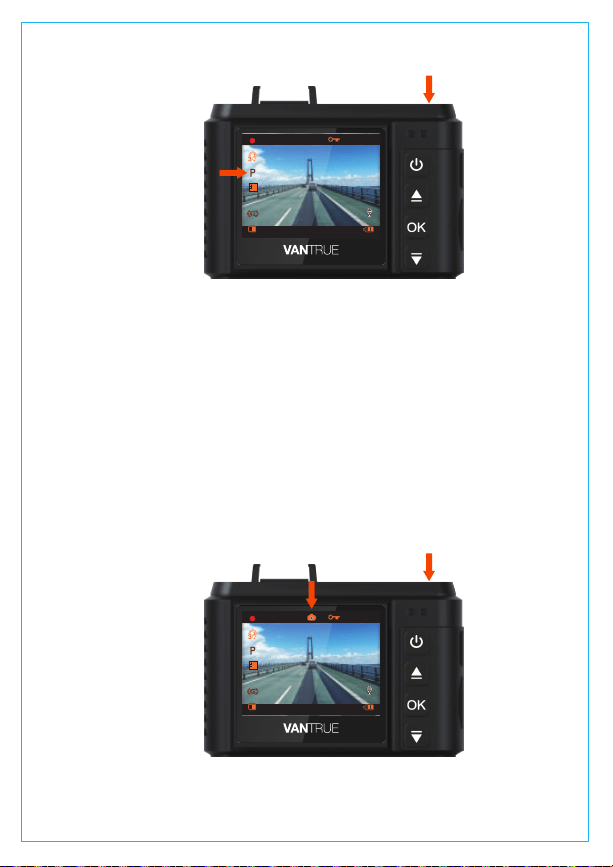

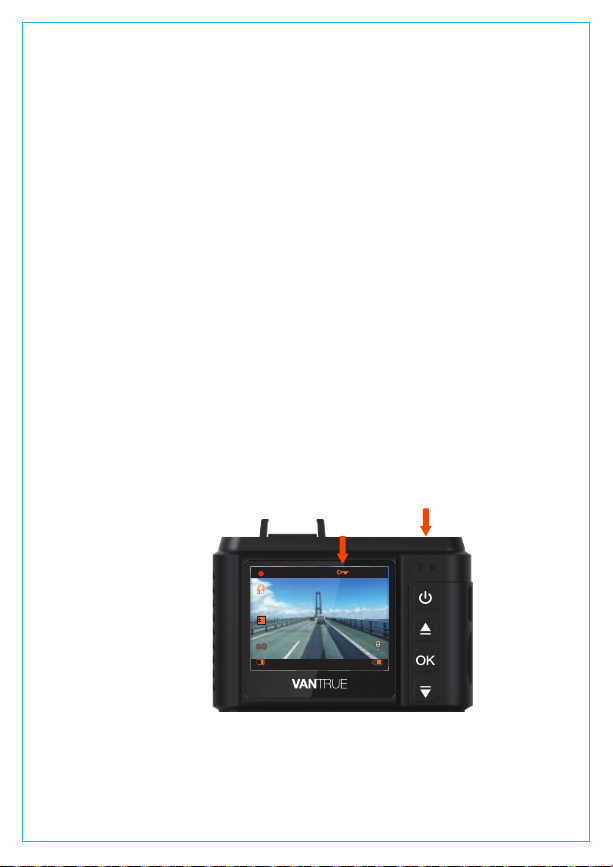

You could also lock a video footage manually, when the camera
is recording, press the Mode Button. A key icon will appear on the
top of the screen.
4.5 Event recording
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
- 14 -
-Go to “Record Setup”>“Audio recording”, and press OK and
Down button select OFF;

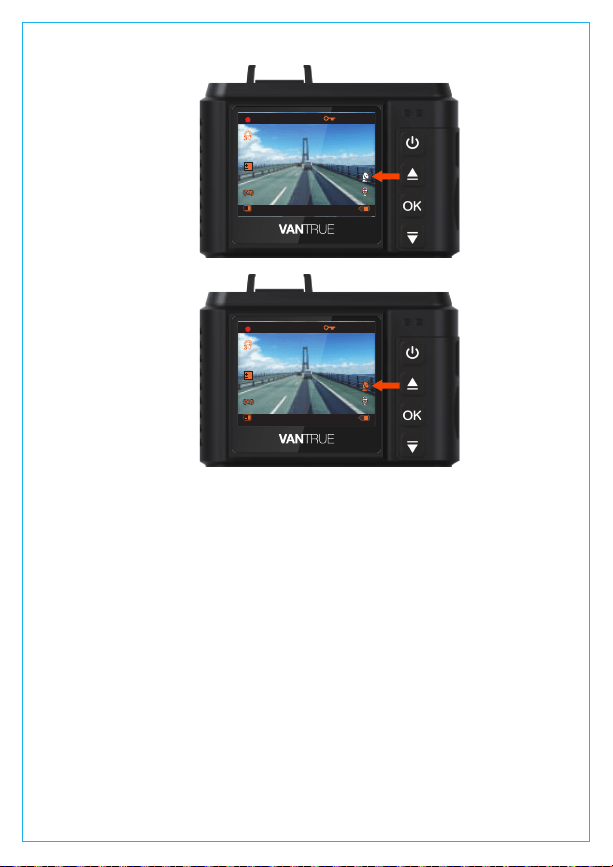

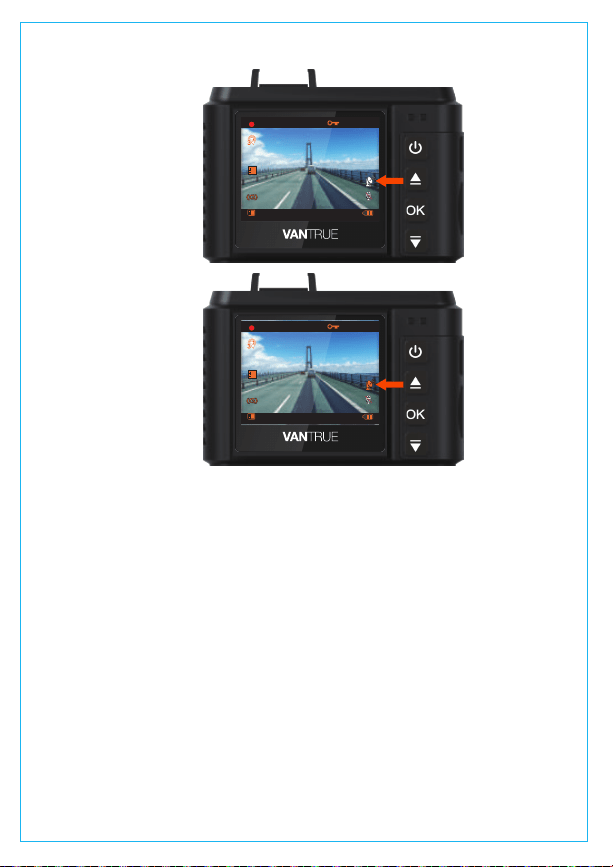

-While the camera is recording videos, press UP button to turn
OFF/ON the voice recording.
The event video is stored in “Event” folder, and would not be
over-written.

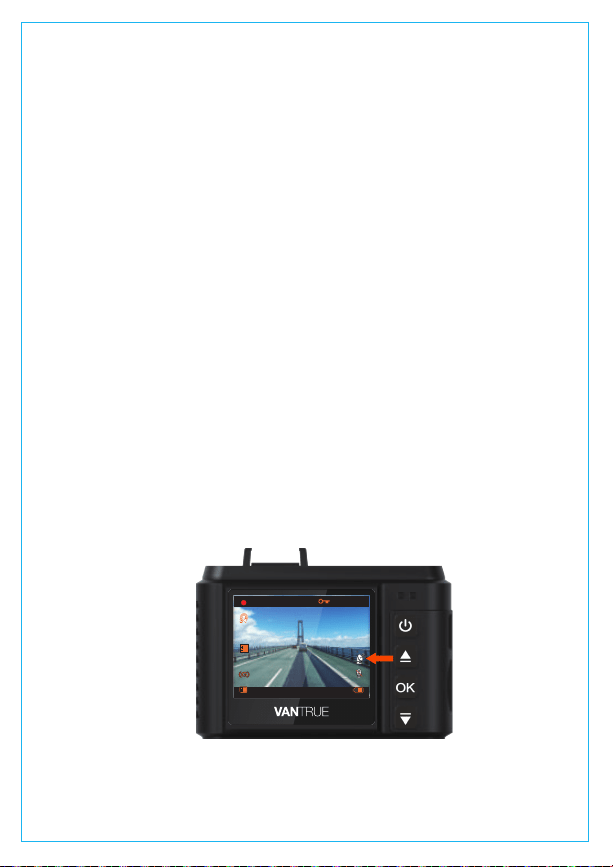

By default, the audio recording is ON. You could turn it off in two
ways:
4.6 Audio recording
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
When the voice recording has been turned off, the mic icon at the
right bottom of the screen will turn white with a red line across it.
- 15 -
Parking mode is triggered by motion detection sensor. After
activating the Parking Monitor, the camera will auto switch to
parking mode once it detects no movement in front of the camera
for 5 minutes while recording. Parking mode icon will turn orange.
In Parking Mode, when the camera turns off, it will turn on and end
recording after 20 seconds once the camera detects crash in front.
The parking mode will exit once the camera detects itself moved.
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
- 16 -
To use the parking mode, go to “Record Setup”>“Parking Monitor”
and select ON. Parking mode icon will appear at the left side of
the screen.
4.7 Parking mode
-When the camera is recording videos, press the Mode button to
take a photo in 2 million pixels.
4.8 Capture a picture
To use the camera’s GPS function, please purchase an external
GPS receiver mount. The external GPS receiver mount could be
purchased from Amazon.
1. Install the external GPS mount onto the camera instead of the
original mount.
2. Plug the mini USB connector to the port on the GPS mount, power it.
3. Once it gets charged, the camera turns on; if it's has microSD
card inserted, it will start recording, press OK button to stop recording
first. Press Power button to enter the setup interface, go to “GPS
Setup”>“GPS” to turn on the GPS function on the camera.
4. The GPS receiver starts to search and receive GPS signal, and the
GPS icon is gray on the screen. Once it gets GPS signal successfully,
the icon will turn orange.
4.9 Connecting external GPS receiver (Optional accessory)
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
- 17 -
NOTE: To keep the camera working in parking mode, please keep
powering it with an extra power bank or hardwire it to the car battery
directly. Don’t recommend to keep the camera working all the time
for over 10 hours.
- 18 -
5.You could stamp the GPS tracking and speed on the video footage,
go to “Record Setup”>“Stamp”>“Speed Stamp”, ”GPSLocation
Stamp”to set.
6.You could review the video on VANTRUE GPS Viewer.(available
for download on www.vantrue.net .).
Press Power button and go to “Files”>“Event”,“Normal”, “Photo”
and “All”>“Event” to view and playback videos on the camera.
Press UP/DOWN button to select videos and OK button to
playback/pause. When playing back, press UP to slow forward
the playback, press DOWN to fast forward.
Press the Mode button to delete a video or all videos.
NOTE: Photos are available for viewing on the camera.
4.10 Viewing video and photos
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
1. Plug the Micro USB connector of the data cable into the port
on the camera;
2. Plug the larger USB A connector of the data cable to the port
on your computer;
3. “Mass Storage” and “Power On” will be displayed on the camera
screen, please navigate to “Mass Storage” and press OK button
to transfer data.
4. Depending on your computer operating system, the device
appears as either a removable drive or a removable volume.
NOTE: When connecting to your computer, the camera cannot be
operated or setup. If you want to charge it and operate, please
connect it to a USB phone charger or car charger.
View on a computer
The camera has a mini HDMI port for connecting to an HDTV. The
product doesn’t include an HDMI cable, please use your own
mini HDMI to HDMI cable.
1. Use a USB charger to charge the camera;
2. Plug the mini HDMI connector to the HDMI port on the camera;
3. Plug the other HDMI connector to your TV’s HDMI port;
4. Adjust your TV to HDMI input mode;
5. Once the camera connects to your TV successfully, the camera
screen will turn black and project onto your TV screen.
View on a TV
- 19 -
(www.vantrue.net) for the latest firmware updates. You could
register your product on the website (www.vantrue.net/register) ,
so you will get a notice email when there is new firmware update.
The camera’s working temperature is from -4℉ to 158℉ (-20℃ to
70℃), temperature out of this range might affect the camera’s
work and do harm to the device.
In extremely hot weather, please do not expose the camera in
the sun when the car is parked outside. When the temperature
is around or lower than -4℉ (-20℃) in winter, if you don’t need to
use the camera, please remove it from the windshield and store
it in a storage box when the car is parked.
4.12 Working temperature
- 20 -
NOTE:
1. Please connect the camera to a power charger by a USB cable
all the time when you use the HDMI mode.
2. When connecting to a TV, the camera doesn’t support live
stream video recording, you could just view the recorded videos
on the camera.
The system will automatically be updated if the microSD card
contains firmware upgrade file. And the camera will restart
automatically after the upgrade has been completed.
Make sure your device is always up to date with latest firmware.
Please check back frequently at VANTRUE website
4.11 Upgrading the firmware
- 21 -
English/简体中文/Deutsch/Japanese/Francais/Italiano/
Espanol/Pyccknn
Model
Display
Lens
Sensor
Languages
Video
Audio
Memorizer
Shutter
USB Port
N1 pro
1.5 inch TFT LCD (16:9)
160 degrees wide viewing angle and full 6 layer glass lens
with wide aperture of F/1.8.
SonyIMX323 sensor
H.264 compressed format;.MOV 1920x1080P/30F,
1280x720P/30F
JPEG; 2million pixels
Built-in microphone and speaker
Internal memory: 4M
External: SDHC (8-256GB, micro SD card of above Class 10)
Electronic shutter
USB2.0, Micro
5. Specifications
The specifications of this product may change without prior notice for
product improvements.
Battery
Working Temp.
Storage
130mAh 3.7V Polymer Li-ion battery
-4 – 158 deg. Fahrenheit, -20-70 deg. Celsius
-4 – 176 deg. Fahrenheit, -20 - 80 deg. Celsius
PC Operation System Windows XP/Vista/Windows 7/Windows 8/Windows 10/Mac
- 22 -
Any thoughts?
Thank you for choosing VANTRUE!
Got any thoughts on the product? We are always working at our best
to improve our product& service quality and user experience. If you
have any thoughts on improving the product, please feel free to drop
us a message at [email protected]. We are anticipating to hearing
and got inspired from you.
6. Warranty & Support
Warranty
Support
If you have any question on your product, please do not hesitate to
contact us via Amazon or drop us an email at [email protected].
Any contact will be answered within 24 hours.
The VANTRUE OnDash N1 Pro Dash Cam comes with 12 months
warranty.If you register your product on our official site
(www.vantrue.net/register), you can extend the warranty to 18
months)
®
1. Was ist in der Box?
A. Auto-Ladegerät mit
eingebautem 10ft Mini-USB-Kabel
B. VANTRUE N1PRO Dash-Kamera
C. Saugnapfhalterung
D. 3ft USB-Dateienkabel
E. N1PRO Dash Cam
Bedienungsanleitung
F. Kurzanleitung
G. Garantiekarte
A
D
C
B
E
F G
- 23 -
2. Die Übersicht über Kamera
Num. Name Beschreibung
1
3
4
Notfall / MODE-Taste
LED-Anzeige
Power- / Menü-Taste
Nimmt Fotos auf, wenn die Kamera
aufnimmt.
Blockiert den aktuellen Videoclip
manuellwährend der Aufnahme .
Lange drücken, um in den Parkmodus
zu gelangen.
LED-Anzeige wenn aufnehmen.
2
LED-Anzeige
LED-Anzeige wenn aufladen.
Power Ein / Aus wenn lange drücken;
Einstellung-Menü aufrufen / beenden,
wenn die Kamera nicht aufnimmt.
Wenn die Kamera in der Menüseite ist,
kann die nächste Menüseite schnell
betreten werden.
5
6
7
Aufwärts-Taste
OK-Taste
Abwärtstaste
Aufwärtsauswahl;
Langsam vorwärts bei der Wiedergabe
von Videos;
Mikrofon EIN / AUS-Schalter.
Stoppt / startet die Videoaufnahme;
Bestätigt das Setup.
Abwärtsauswahl;
Schneller Vorlauf bei der Wiedergabe
von Videos;
Schalten Sie den Bildschirm aus/ein.
- 24 -
1
HD RESET
12 13
2
3
4
5
6
7
8
9
N1 PRO
10
11
8 Mikro USB-Anschluss USB-Anschluss zum Laden oder
Übertragen von Dateien.
9
10
Speicherkartensteckplatz Speicherort für die microSD-
Speicherkarte.
11
Lautsprecher Liefert Ton bei der Wiedergabe von
Videos.
12
Kamera-Objektiv
HDMI-Anschluss Verbindet mit HDMI-Kabel.
Vorderseite F1.8 160° breite Kamera
für Videoaufnahme.
13 Zurücksetzen Auf Werkseinstellungen zurücksetzen
LED-Anzeige
Rote LED leuchtet dauerhaft
Blaue LED blinkt
Die Kamera wird geladen.
Rote LED aus Die Kamera ist fast voll aufgeladen.
Die Kamera zeichnet Videos auf.
Bildschirmübersicht
- 25 -
A. a. Laden Sie über Ihr USB-Ladegerät auf.
3. Vorbereitung vor dem Einschalten
3.1. Vor dem Gebrauch laden Sie die Kamera 2-3 Stunden
lang auf.
0
2018/05/03
00:00:23
003KM/H
05:00:53
1080FHD
3
Video Auflösung
Schnappschluss
Aufnahme-Standby-Status;
Rekording
Loop-Aufnahmezeit
Belichtungszahl
Parkmodus Ein
Parkmodus Aus
G-Sensor an
Speicherkarte
eingelegt oder nicht
Datumsstempel Zeitstempel
Batterie Level
Batterie laden auf
Mikrofon EIN;
Mikrofon Aus
GPS-Signal Verbunden
GPS-Signal Verbinden
Aufnahmezeit
Geschwindigkeitseinheit
Zeitraffer
Aktuelle Datei sperren
B. Laden über das Autoladegerät auf.
Während des Ladevorgangs blinkt die LED-Anzeige rot.
- 26 -
Hinweis:
1. Das Gerät verfügt über zwei Anschlüsse zum Laden - den USB-
Anschluss an der Kamera und den USB-Anschluss an der
Saugnapfhalterung.
2. Verwenden Sie beim Aufladen über einen Computer den USB-
Anschluss an der Halterung. Wenn Sie den Anschluss an der
Kamera verwenden, erkennt das Gerät Dateien, die mit dem
USB Charger
POWER BANK
1. Das Gerät verfügt über zwei Anschlüsse zum Laden - den USB-
Anschluss an der Kamera und den USB-Anschluss an der
Saugnapfhalterung.
2. Verwenden Sie beim Aufladen über einen Computer den USB-
Anschluss an der Halterung. Wenn Sie den Anschluss an der
Kamera verwenden, erkennt das Gerät Dateien, die mit dem
Computer verbunden sind, und wechselt automatisch in den
Modus "Massenspeicher", in dem die Kamera nicht eingerichtet
oder betrieben wird.
Bitte verwenden Sie eine echte microSD-Speicherkarte von 8 GB bis
256 GB mit einer Geschwindigkeitsklasse von Klasse 10 oder höher.
Setzen Sie die Speicherkarte in den Kartensteckplatz der Kamera ein
und drücken Sie sie, bis sie einrastet. Um die Karte herauszunehmen,
schalten Sie zuerst die Kamera aus und drücken Sie dann die Karte
in den Steckplatz, bis sie ausrastet.
Bevor Sie die Karte verwenden, formatieren Sie die Karte wie folgt:
Drücken Sie die Ein / Aus-Taste, um die Einstellung aufzurufen (wenn die
Kamera Video aufnimmt, drücken Sie die OK-Taste, um die Aufnahme
zu beenden), drücken Sie die Abwärtstaste, um die System Einstellung-
Option zu wählen.Drücken Sie ok ,die Einstellung zu betreten.Dann
drücken Sie die Abwärts-Taste, um SD-Karte formatieren auszuwählen,
drücken Sie die OK- und die Ab-Taste, um OK auszuwählen.
HINWEIS:Wenn Sie eine 64-GB-Karte verwenden, formatieren Sie sie
bitte zuerst in der Kamera oder auf dem Computer zu FAT32.
(Formatieren auf der Computer, suchen und sehen Sie unter "So
formatieren Sie eine 64-GB-microSD-Karte zu FAT32" online.)
3.2 Speicherkarte installieren
- 27 -
HINWEIS:
1. Die MicroSD-Karte sollte alle zwei Wochen formatiert werden, um die
Lebensdauer der Speicherkarte zu maximieren.
2. Bitte nehmen Sie die Karte nicht heraus, wenn die Kamera
aufnimmt, falls die wichtigen Videodateien fehlen.
1.Verbinden Sie die Saughalterung mit der Montagesockel der
Kamera und drücken Sie sie hinein, bis sie einrastet..
3.3 Installieren Sie die Kamera auf Ihrer Windschutzscheibe
2. Reinigen Sie die Windschutzscheibe mit Wasser oder Alkohol und
wischen Sie sie mit einem fusselfreien Tuch ab.
3. Reinigen Sie den Saugnapf an der Saugnapfhalterung.
4. Installieren Sie die Saughalterung an der Windschutzscheibe und
drehen Sie die Verriegelungsstange an der Halterung um 90 Grad
nach oben, bis sie einrastet. Anschließend wird die Kamera sicher
an der Windschutzscheibe befestigt.
- 28 -
5. Verlegen Sie das Stromkabel um die Verkleidung Ihres Fahrzeugs.
- 29 -
6. Stecken Sie den Mini-USB-Stecker des Kabels in den USB-Anschluss
an der Verriegelungsstange der Saugnapfhalterung.
7.Stecken Sie das Kfz-Ladegerät in den Zigarettenanzünder Ihres
Fahrzeugs.
8. Starten Sie das Auto, die Kamera schaltet sich automatisch ein
und beginnt mit der Aufnahme.
Zigarettenanzünderanschluss
des Autos
Video Einstellung
A. Manuell
Drücken Sie lange die Ein / Aus-Taste, um die Kamera ein- /
auszuschalten.
4. Grundlegende Operation
4.1. Schalten Sie die Kamera ein / aus.
- 30 -
B. Automatisch.
Beim Anschluss an das Autoladegerät schaltet sich die Kamera
automatisch ein, nachdem Sie Ihr Fahrzeug gestartet haben und
der Ladevorgang beginnt. Es schaltet sich automatisch innerhalb
von 5 Sekunden nach dem Ausschalten des Fahrzeugs aus.
Nach dem Einschalten drücken Sie den Netzschalter, um in die
Setup-Menüs zu gelangen.
(Wenn die Kamera Video aufnimmt, drücken Sie die OK-Taste,
um die Aufnahme zu stoppen und drücken Sie dann die Power
-Taste.)
4.2. Einstellungen im Menü
Drücken Sie die OK-Taste, um die Einstellungen zu bestätigen, und
drücken Sie die Aufwärts/ Abwärts-Taste, um Einstellungsoptionen
auszuwählen.
-Auflösung: Die Standardeinstellung ist 1920X1080 / 30F (fps: Frames
pro Sekunde). Drücken Sie die Ab-Taste, um 1280x720 / 30FPS
auszuwählen.
-Zirkulationsaufnahme: Die Standardeinstellung ist 3 Minuten pro
Videoclip. Drücken Sie die Ab-Taste, um zwischen 1 Minute, 3
Minuten, 5 Minuten und Aus zu wählen.
-G-Sensor : Die Standardeinstellung ist Mittel. Drücken Sie die
Ab-Taste, um zwischen Hoch, Mittel, Niedrig und Aus zu wählen.
-Audio Rekord: Die Standardeinstellung ist Ein. Drücken Sie die Ab-
Taste, um Aus auszuwählen.
-ParkModus: Die Standardeinstellung ist Aus. Drücken Sie die
Abwärtstaste und die OK-Taste, um sie ein- / auszuschalten.
-Belichtungszahl: Die Standardeinstellung ist 0. Drücken Sie die
Taste Ab, um zwischen 2.0, 1.0 0.0 und -1.0 auszuwählen.
-Autokennzeichen Einstellung: Die Standardeinstellung ist Aus.
Drücken Sie die Abwärts- und die OK-Taste, um Ihre
Fahrzeugnummer einzustellen.
-Stempel: Die Standardeinstellung ist Datums- / Zeitstempel,
Logo-Stempel, Nummerstempel, Geschwindigkeitsstempel, GPS-
Standortstempel. Drücken Sie die OK-Taste, um den Stempel ein-
/ auszuschalten.
-Drehdarstellung: Die Standardeinstellung ist Aus. Drücken Sie die
OK-Taste, um sie ein- / auszuschalten.
-Zeitraffer Einstellung: Die Standardeinstellung ist Aus. Drücken Sie
die Ab-Taste, um zwischen 1 Sek., 5 Sek. Und 10 Sek. auszuwählen.
-Verschoben Aus mit Stromausfall: Die Standardeinstellung ist Ein,
die Kamera beendet automatisch die Aufnahme und schaltet sich
aus, wenn Sie das Fahrzeug ausschalten. Drücken Sie die Ab-Taste,
um sie auszuschalten.Wenn die Einstellung abgeschlossen ist, drücken
Sie die Netztaste, um den Vorgang zu beenden.
A. Video Einstellung
- 31 -
-Sprache: Die Standardeinstellung ist Englisch. Drücken Sie die
OK-Taste, um zwischen Englisch, Chinesisch, Deutsch und Japanisch
B. System Einstellung
- 32 -
Hinweis: Um die GPS-Funktion nutzen zu können, müssen Sie eine
zusätzliche GPS-Halterung für die Kamera erwerben.
Wenn die Einstellung abgeschlossen ist, drücken Sie zum Beenden
die Ein / Aus-Taste.
-GPS: Die Standardeinstellung ist Aus. Drücken Sie die Ab-Taste, um
das Gerät ein- / auszuschalten.
-Geschwindigkeitseinheit: Die Standardeinstellung ist MPH. Drücken
Sie die Vorwärts-Taste, um KM / H oder MPH zu wählen.
C. GPS Einstellung
Überprüfen und löschen Sie Videos / Fotos im Ordner "Normal / Not".
D. Dateiverwaltung
zu wählen.
-Formatierung: Drücken Sie OK und die Abwärtstaste, und wählen
Sie OK, um die microSD-Karte zu formatieren.
-Datum& Zeit Einstellung: Drücken Sie Abwärts / Vorwärts und OK,
um Datum und Uhrzeit einzustellen. Wenn Sie fertig sind, drücken
Sie die Ein/Ausschalttaste, um das Menü zu verlassen.
-Bildschirmschoner Einstellung: Die Standardeinstellung ist 3 Min.
Der Kamera-Bildschirm wird während der Aufnahme in 3 Minuten
ausgeschaltet. Drücken Sie die Ab-Taste, um zwischen 30 Sek.,
1 Min. Und 3 Min. auszuwählen, oder schalten Sie sie aus, um sie
zu deaktivieren.
-Audio: Die Standardeinstellung ist Aus. Drücken Sie die OK-Taste, um
sie zu aktivieren oder zu deaktivieren.
-Auto Aus wenn frei: Die Standardeinstellung ist Aus. Wenn die
Kamera eingeschaltet ist, aber nicht verwendet wird, wird sie
nach 3 Minuten automatisch ausgeschaltet. Drücken Sie die
Abwärts-Taste, um zwischen 1 Minute, 2 Minuten und 3 Minuten
auszuwählen, oder schalten Sie sie aus, um sie zu deaktivieren.
-Frequenz: Die Standardeinstellung ist 50 Hz. Drücken Sie die
Ab-Taste, um 60Hz auszuwählen.
-System Info: Sehen Sie sich die Version der Dash-Kamera an.
-Restaurierung Eintstellung: Drücken Sie auf Ab und wählen Sie OK,
um das Gerät auf die Werkseinstellungen zurückzusetzen.
Wenn die Einstellung abgeschlossen ist, drücken Sie zum Beenden
die Ein / Aus-Taste.
- 33 -
-Not: Notfallvideos (vom G-Sensor erkannt und manuell gesperrt)
werden gespeichert.
-Normal: Normale Aufnahme von Videos und Bildern werden
gespeichert.
-Foto: Bilder werden gespeichert.
-Alle: Alle Bilder und Videos werden gespeichert.
Gehen Sie zur MENÜ-Oberfläche und "System Einstellung">"Zeit &
Datum", drücken Sie die Ab-Taste zum Einstellen. Drücken Sie in
der Zeiteinstellungsoberfläche Auf- oder Ab-Taste, um den Datums-
und Uhrzeitwert auszuwählen, drücken Sie zur Bestätigung OK und
gehen Sie zum nächsten. Wenn die Einstell abgeschlossen ist, drücken
Sie die Netztaste, um das Menü zu schließen.
4.3 Zeit & Datum Einstellung
System Einstellung
Nach der Installation der Speicherkarte beginnt die Kamera
standardmäßig mit der Aufzeichnung von Videoaufnahmen,
wenn sie an eine Stromquelle angeschlossen und eingeschaltet
wird. Wenn es nicht an eine Stromquelle angeschlossen ist ,
drückenSie die OK-Taste zum Einschalten, wird die Aufnahme
nicht automatisch gestartet. Drücken Sie die OK-Taste, um mit
der Aufnahme zu beginnen.
Während der Aufnahme blinkt die LED-Anzeige blau und ein roter
Punkt blinkt oben links auf dem Bildschirm. Sie können die Aufnahme
stoppen / starten, indem Sie die OK-Taste drücken.
4.4 Zirkulationsaufnahme
Standardmäßig ist die Loop-Aufnahmezeit 3 Minuten. Bitte gehen
Sie zu "Video Einstellung">"Zirkulationsaufnahme", um auf 1 Minute,
3 Minuten oder 5 Minuten für Ihren Bedarf zu wechseln. Wenn es
ausgeschaltet wird, nimmt die Kamera Videos in 30 Minuten pro
Clip auf, aber würde die alten Videos nicht überschreiben, wenn
die Karte voll ist.
Das Zirkulation-aufnahme-video wird nach dem Format "Jahr Datum
Zeit - Seriell" (zum Beispiel "20170509-164638 MP4") benannt und im
Ordner "Dateiverwaltungi">"Normal" gespeichert. Wenn die microSD-
Karte voll ist, überschreibt die Kamera die alten Dateien mit neuer
Aufnahme.
- 34 -
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
-Gehen Sie zur"Video Einstellung">"Audio Rekord" und drücken Sie
OK und die Ab-Taste wählen Sie Aus;
-Wenn die Kamera Videos aufnimmt, drücken Sie die Vorwärts-
Taste, um Audio ein- / auszuschalten.
Standardmäßig ist die Audioaufnahme eingeschaltet. Sie können
es auf zwei Arten ausschalten:
4.6 Audio Rekord
Die Bewegungserkennung wird durch den G-Sensor
(Schwerkraftsensor) ausgelöst, erkennt mögliche Unfallkollisionen
automatisch, sperrt den Videoclip der aktuellen Aufzeichnung und
speichert das Material im Not-Ordner, so dass es nicht überschrieben
wird, wenn die Karte voll ist .
Die Empfindlichkeit des G-Sensors ist einstellbar, standardmäßig ist
sie Mittel, aber Sie können unter "Video Einstellung">"G-Sensor" auf
Niedrig oder Hoch einstellen oder ausschalten.
Sie können ein Video auch manuell sperren, wenn die Kamera
aufnimmt, drücken Sie die Mode-Taste. Ein Schlüsselsymbol erscheint
auf der linken Seite des Bildschirms.
Das Notfallvideo wird im Ordner "Not" gespeichert und nicht
überschrieben.
4.5 NotfallRekording
- 35 -
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
Wenn Audio deaktiviert wurde, wird das Mikrofon-Symbol rechts
unten auf dem Bildschirm weiß und mit einer roten Linie angezeigt.
- 36 -
Um den Parkmodus zu verwenden, gehen Sie zu "Video Einstellung"
und wählen Sie Ein.
Der Parkmodus wird durch den Bewegungserkennungssensor
ausgelöst. Nach dem Aktivieren des Parkmonitors schaltet die
Kamera automatisch in den Parkmodus, wenn während der
Aufnahme 5 Minuten lang keine Bewegung vor der Kamera
festgestellt wird. Das Parkmodus-Symbol erscheint auf der linken
Seite des Bildschirms.
4.7 Parkmodus
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
-Wenn die Kamera Videos aufnimmt, drücken Sie die Kamera-Taste,
um das Bild in 2 MillionenPixel aufzunehmen.
HINWEIS: Um die Kamera im Parkmodus zu halten, sollten Sie sie
mit einer zusätzlichen Powerbank betreiben oder direkt mit der
Autobatterie verdrahten. Empfehlen Sie nicht, die Kamera über
10 Stunden ununterbrochen in Betrieb zu halten.
4.8 Ein Foto machen
- 37 -
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
Wenn die Kamera im Parkmodus eine Bewegung erkennt, beginnt
sie automatisch mit der Aufnahme. und wenn die Bewegung stoppt,
wird die Aufnahme nach 10 Sekunden beendet.
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
- 38 -
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
Um die GPS-Funktion der Kamera zu verwenden, kaufen Sie bitte
eine externe GPS-Empfängerhalterung. Die externe GPS-
Empfängerhalterung könnte von Amazon gekauft werden.
1.Installieren Sie die externe GPS-Halterung anstelle der
Originalhalterung an der Kamera.
2. Stecken Sie den Mini-USB-Stecker in den Anschluss an der GPS-
Halterung und laden für sie auf.
3. Sobald es aufgeladen ist, schaltet sich die Kamera ein; Wenn
eine microSD-Karte eingelegt ist, wird die Aufnahme gestartet.
Drücken Sie die OK-Taste, um die Aufnahme zu beenden.
Drücken Sie die Ein- / Aus-Taste, um zur Einstellung-Oberfläche
zu gelangen, gehen Sie zu "GPS Einstellung">"GPS", um die GPS-
Funktion der Kamera einzuschalten.
4. Der GPS-Empfänger beginnt mit der Suche und dem Empfang
des GPS-Signals und das GPS-Symbol ist grau auf dem Bildschirm.
Sobald das GPS-Signal erfolgreich empfangen wurde, wird das
Symbol orange.
4.9 Anschluss eines externen GPS-Empfängers (optionales
Zubehör)
-Während die Kamera Videos aufnimmt, drücken Sie die Kamera-
Taste, um einen Schnappschuss in 16 Millionen Pixel aufzunehmen.
Drücken Sie unter der Wiedergabe Aufwärtstaste, um die Wiedergabe
zu verlangsamen, und auf Abwärtstaste, um vorzuspulen.
Drücken Sie die Mode-Taste, um ein Video oder alle Videos zu
löschen.
HINWEIS: Fotos können auf der Kamera angezeigt werden.
- 39 -
Löschen
Schutz
Drücken Sie die Netztaste und gehen Sie zu "Dateiverwaltung">"Not",
"Normal", "Foto" und "Alle">"Not", um Videos auf der Kamera
anzuzeigen und abzuspielen. Wählen Sie mit den Tasten Aufwärts /
Abwärts die Videos und mit der Taste OK die Wiedergabe / Pause.
4.10 Video und Fotos ansehen
5. Sie können das GPS und die Geschwindigkeit auf das Videomaterial
stempeln, gehen Sie zu "Video Einstellung">"Stempel">
"Geschwindigkeit Stempel", "GPSStempel" zu setzen.
6. Sie können das Video auf VANTRUE GPS Viewer (zum Download
auf www.vantrue.net.) Ansehen.
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
- 40 -
HINWEIS: Wenn Sie eine Verbindung zu Ihrem Computer herstellen,
kann die Kamera nicht bedient oder eingerichtet werden. Wenn
Sie es aufladen und betreiben möchten, schließen Sie es bitte an
ein USB-Telefonladegerät oder Autoladegerät an.
HINWEIS:
Die Kamera verfügt über einen Mini-HDMI-Anschluss zum Anschluss
an ein HDTV-Gerät. Das Produkt enthält kein HDMI-Kabel, bitte
verwenden Sie ein eigenes Mini-HDMI-zu-HDMI-Kabel.
1.Verwenden Sie ein USB-Ladegerät, um die Kamera aufzuladen.
2. Schließen Sie den Mini-HDMI-Anschluss an den HDMI-Anschluss
der Kamera an.
3. Schließen Sie den anderen HDMI-Anschluss an den HDMI-
Anschluss Ihres Fernsehgeräts an.
4. Stellen Sie Ihr Fernsehgerät auf den HDMI-Eingabemodus ein;
5. Sobald die Kamera erfolgreich mit Ihrem Fernsehgerät
verbunden ist, wird der Kamerabildschirm schwarz und projiziert
auf Ihren Fernsehbildschirm.
1. Bitte verbinden Sie die Kamera bei Verwendung des HDMI-Modus
die ganze Zeit über ein USB-Kabel mit einem Netzladegerät.
2. Wenn Sie eine Verbindung zu einem Fernsehgerät herstellen,
unterstützt die Kamera keine Livestream-Videoaufzeichnung.
Sie können nur die aufgezeichneten Videos auf der Kamera
anzeigen.
Sehen Sie auf einem Fernsehapparat an
4. Je nach Betriebssystem Ihres Computers erscheint das Gerät
als Wechseldatenträger oder entfernbares Laufwerk.
Auf einem Computer anzeigen
1. Stecken Sie den Micro-USB-Stecker des Datenkabels in den
Anschluss der Kamera.
2. Schließen Sie den größeren USB A-Anschluss des Datenkabels
an den Anschluss an Ihrem Computer an.
3. Auf dem Bildschirm der Kamera erscheint die "USB: Massenspeicher"
-Schnittstelle;
Das System wird automatisch aktualisiert, wenn die microSD-Karte
Firmware-Aktualisierungsdateien enthält. Nach dem Upgrade
wird die Kamera automatisch neu gestartet.
Stellen Sie sicher, dass Ihr Gerät mit der neuesten Firmware immer
auf dem neuesten Stand ist. Bitte überprüfen Sie regelmäßig
auf der VANTRUE-Website (www.vantrue.net) die neuesten
Firmware-Updates. Sie können Ihr Produkt auf der Website
registrieren (www.vantrue.net/register), so dass Sie bei einem
neuen Firmware-Update eine Benachrichtigung erhalten.
4.11 Aktualisieren der Firmware
Die Betriebstemperatur der Kamera liegt zwischen -4 °F und 158°F
(-20 ° C bis 70 ° C). Eine Temperatur außerhalb diesesBei extrem
heißem Wetter sollten Sie die Kamera nicht in der Sonne liegen
lassen, wenn das Auto draußen steht. Wenn die Temperatur im
Winter bei oder unter -4 ˚ (-20 ℃) liegt, wenn Sie die Kamera nicht
benutzen müssen, entfernen Sie sie bitte von der Windschutzscheibe
und lagern Sie sie in einer Aufbewahrungsbox, wenn das Auto
geparkt ist.
4.12 Arbeitstemperatur
- 41 -
Englisch / 简体 中文 / Deutsch / Japanisch
Modell
Bildschirm
Lens
Sensor
Sprachen
Video
Foto
Audio
Memorizer
Verschluss
USB Port
N1 pro
1.5 inch TFT LCD (16:9)
160 Grad breiter Betrachtungswinkel und volle 6 Schicht
Glaslinse mit großer Öffnung von F / 1.8.
SonyIMX323 Sensor
H.264 komprimiertes Format; .MOV 1920x1080P / 30F,
1280x720P / 30F
JPEG; 2 Millionen Pixel
Eingebautes Mikrofon und Lautsprecher
Interner Speicher: 4M
Extern: SDHC (8-256GB, microSD-Karte der Klasse 10)
Elektronischer Verschluss
USB2.0, Micro
5. Spezifikationen
Spezifikationen dieses Produkts können sich ohne vorherige Ankündigung
für Produktverbesserungen ändern.
Batterie
Arbeitstemperatur
Lager
130mAh 3.7V Polymer Li-ion Batterie
-4 – 158 deg. Fahrenheit, -20-70 deg. Celsius
-4 – 176 deg. Fahrenheit, -20 - 80 deg. Celsius
PC Operation System Windows XP/Vista/Windows 7/Windows 8/Windows 10/Mac
- 42 -
Irgendwelche Gedanken?
Hast du irgendwelche Gedanken zu dem Produkt? Wir arbeiten
immer an unserem Besten, um unsere Produkt- und Servicequalität
und Benutzerfreundlichkeit zu verbessern. Wenn Sie irgendwelche
Gedanken zur Verbesserung des Produkts haben, können Sie uns
gerne eine Nachricht an [email protected] senden. Wir erwarten
zu hören und wurde von Ihnen inspiriert.
6. Garantie und Unterstützung
Garantie
Unterstützung
Wenn Sie Fragen zu Ihrem Produkt haben, zögern Sie nicht, uns über
Amazon zu kontaktieren oder senden Sie uns eine E-Mail an
[email protected]. Jeder Kontakt wird innerhalb von 24 Stunden
beantwortet.
Die VANTRUE OnDash N1 Pro Dual Dash Kamera wird mit 12 Monaten
Garantie geliefert.
Wenn Sie Ihr Produkt auf unserer offiziellen Website
(www.vantrue.net/register) registrieren, können Sie die Garantie auf
18 Monate verlängern.
®
- 43 -
- 44 -
www.vantrue.net/contact facebook.com/vantrue.live
f
Danke, dass Sie sich für VANTRUE entschieden haben!
Kontaktieren uns:
A
D
C
B
E
F G
A.
B.
C.
D.
E.
F.
G.
1.
ボックスに何が入っていますか？
ミニUSBポート付きの車載充電
器(3m)
VANTRUEN1Proドライブレコー
ダー
吸盤マウント
Microケーブル(1m)
N1Proドラレコ取扱説明書
クィックスタートガイド
保証書
- 45 -
2.ドラレコの概要
NO.名称 働き
1
2
3
4
緊急/駐車モード/スナップ
ショットボタン
電源/メニューボタン
録画中に静止画撮影；
手動で記録している映像をロックします；
録画中/録画待機時に、5秒間押し続けて、
駐車モードに入ります。
LEDインジケーター 録画LEDインジケーター
LEDインジケーター
充電LEDインジケーター
3秒間押し続けて、電源のオン/オフをしま
す；
録画停止中に押してメニューモードへ；
前のページへ戻ります。
5
6
7
8
アップボタン
OKボタン
ダウンボタン
MicroUSBポート
メニューモード−上向き；
再生中−巻き戻し；
マイクのオン/オフをします。
確認ボタン●録画中、押して録画停止
下向き；
再生中−早送り；
スクリーンのライトのオン/オフをします。
充電やデータを転送します。
9
10
メモリカード挿入口
スピーカー
向きを確認してmicroSDHCカードを挿入
します。
動画を再生する場合サウンドを実現しま
す。
- 46 -
1
HD RESET
12 13
2
3
4
5
6
7
8
9
N1 PRO
10
11
a.USB充電器で充電
3.入門
3.1．使用の前に、ドラレコに2-3時間充電してください。
12 HDMIポート HDMIケーブルを接続し、外部モニター
へ出力します。
11 カメラレンズ 広視野角160度大口径F/1.8の光学6G多
層ガラスレンズ
13 リセットボタン 初期設定に戻します。
LEDIndicator
赤いLEDが点灯
青いLEDが点滅
充電中
赤いLEDが速く点滅 カメラはほぼ完全に充電されています。
録画中
スクリーンの概要
- 47 -
0
2018/05/03
00:00:23
003KM/H
05:00:53
1080FHD
3
撮影解像度
録画待機中
録画中
ループ録画時間
露光指数
駐車監視モードオン
駐車監視モードオフ
G-センサーON
マイクロSDカード有無
日付表示 時刻表示
充電中
残量
マイクOFF
マイクO N
GPS受信モードON
(要・別売GPS受信機)
GPS受信モードOFF
(要・別売GPS受信機)
撮影時間
速度の単位
タイムラップス 撮影
上書禁止動画撮影時鍵マーク点灯します
録画中に静止画撮影
USB Charger
POWER BANK
b.車載充電器で充電
充電中、赤いLEDインジケーターは点灯しています。
注意:
1.デバイスは二つの充電用ポートがあります。本体の右側にMicroポートがあ
り、吸盤マウントの上部にUSBポートがあります。
2.パソコンで充電すれば、マウントにあるUSBポートを使用してください。も
しカメラ本体のMicroポートと接続すると、画面で「ストレージ」と「充電
する」が表示されます。「ストレージ」モードに入ります、ドラレコを操作
出来なく、ただパソコンでデータを読み取ることができます。
- 48 -
注意:メモリーカードを使用前に、本体でメモリーカードをフォーマットして
ください。
（もし256GBのメモリーカードを使用すれば、フォーマット前に、本体で認識
できないのは正常です、「メニューボタン」＞「システム設定」＞「フォーマ
ット」をご選択ください、メモリーカードをフォーマットしてから、正常に使
用できます、ご注意ください。）
クラス10以上と8GB以上のmicroSDを使ってください。最大256GBのカードを
サポートします。ご使用前に、microSDはフォーマットを行ってください。
本製品の動作中にカードを取り出すことをしないでください。
挿入:microSDメモリーカードの端子面と本機の背面が同じ向きになるように
して、カチッと音がするまでmicroSDメモリーカード挿入口へ差し込みます。
取出し：microSDメモリーカードを1回押すと取り出すことができます。
3.2メモリーカードの取り付け
注意:
1.microSDカードは消耗品です。メモリーカードの寿命を延長するため、
2週間を経って、メモリーカードをフォーマットしてくださいね。
2.メモリーカードには書き込み可能回数などの製品寿命があります。
使用状況に応じて定期的に新品に交換するをおすすめします。
3.事故発生時は記録された録画ファイルが上書きされないように、必
ず電源をOFFにしてからmicroSDカードを抜いて保管して下さい。
4.電源がONの状態でmicroSDカードの抜き差しをしないでください。
microSDカード破損の原因となります。必ず電源OFF後ランプが3
秒以上消灯したことを確認しmiciroSDカードの抜き差しを行ってく
ださい。
- 49 -
1.ブラケットを本機ブラケットホルダーに、カチッと音がするまで差し
込んで取り付けてください。
3.3ドライブレコーダーの取り付け
2.フロントガラスを拭いて事前に決めた位置に軽く押し当て、マウ
ントをロック方向に90度まわしてください。
3.【フロントガラス上部より1/5以内、ルームミラー裏側で視界を
妨げない場所へ設置して下さい】
4.ワイパーの可動範囲にカメラを取り付けてください。
5.シガープラグのUSBケーブルでマウントのUSBポートと接続して
ください
- 50 -
6.車のシガーライターに付属のシガープラグを挿入してください。
7.エンジンを起動します。
8.ドライブレコーダーは自動にオンをし、自動に録画を開始します。
- 51 -
A.手動で。
電源ボタンを長押し、ドラレコを起動します；電源ボタンを5秒間
押し続いて、ドラレコはオフになります。
4.基本操作
4.1.電源のオン/オフ
録画設定
録画中/録画を停止のため【OKボタン】＞【電源ボタン】を押し、基本
設定画面を開きます。
4.2.メニューの設定
b.自動で。
シガーライターソケットや他の外部電源に接続すると、カメラは自
動的にオンになります。電源が切られた5秒後、本機の電源は自動的
にオフになります。
- 52 -
ダウンボタンを押し、録画設定を選択してください、OKボタンを押し、
録画設定を入力して、ダウンボタン/アップボタンで設定項目を選択し
てください。
A.録画設定
▶解像度:解像度の初期設定は1920X1080/30Fです。選択可能な設定:
1280x720/30FPSです。(FPS:FramesperSeconds)
▶ループ録画設定:初期設定は3分です。一つビデオの録画時間を設定
することができます。選択可能な設定:オフ、1分、3分、5分、オフで
す。
▶G−センサー設定:G−センサー設定の初期値は標準感度です。状況に
より、適切なレベル（低感度、標準感度、高感度、オフ）を選択してく
ださい。録画中、揺れや衝撃を発生した場合、感度に合わ自動的に録画
ファイルをロックします。その際画面の右上隅にアイコンが現れます。
ロックされた映像は新たなビデオに上書きされません。
▶録画音声:初期設定はオンです。オン／オフが選択できます。
▶駐車モード:初期設定はオフです。オン／オフが選択できます。
▶露光指数:初期設定は0です。選択可能な設定:0、-1.0、-2.0、+2.0、+1.0
▶車両登録番号:車両番号を設定します。アップ/ダウンボタンを押し、
正確な番号を選択して確認ボタンを押してください。設定完成したあと、
メニューボタンを押して退出します。
▶スタンプ:初期設定はオンです。全てのスタンプ(情報を録画ファイルに
表示)が表示しています。画面に日付/時間、車両登録番号、ブランド
ロゴのスタンプを表示したくない場合、スタンプをオフにします。
▶液晶反転設定:初期設定はオフです。オン／オフが選択できます。
▶タイムラプス撮影:初期設定はオフです。選択可能な設定:1秒、5秒、
10秒
▶電源オフ遅延:初期設定はオンです。カメラが動かず5秒を経った後、
電源が自動的にオフになります。オン／オフが選択できます。
設定完成したあと、メニューボタンを押して退出します。
- 53 -
▶言語:言語の設定の初期値は英語です。英語、中国語、日本語、ドイ
ツ語、フランス語、イタリア語、スペイン語、ロシア語の8種の言語が
選択できます。
▶フォーマット:microSDメモリーカードのフォーマットを行います。
全てのファイルに保存されたデータはなくなります。
▶時間設定:日付/時間を設定します。OKボタンとアップ／ダウンボタン
を押しで、日付/時間を設定してください。メニューボタンを押しで退
出します。
▶モニター点灯時間設定(LCD表示時間設定):初期設定は3分です。起動時
の画面表示時間を変更できます。録画中、設定時間経過後カメラのモニ
B.システム設定
ターは自動的にオフになります。選択項目は1分、3分、5分、オフがあ
ります。
▶デバイス音声:初期設定はオンです。オン／オフが選択できます。
▶オートパワーオフ:初期設定は3分です。カメラが動かず3分を経った
後、電源が自動的にオフになるオートパワーオフの時間を調整するこ
とできます。1分、2分、3分オフを選択できます。
▶周波数:初期設定は50Hzです。光源周波数は50Hz/60Hzを選択でき
ます。
▶システム情報:ファームウェアのバージョンを確認できます。
▶初期設定:全ての設定をお買い上げ時の状態に戻します。
設定完成したあと、メニューボタンを押して退出します。
C.GPS設定
注意:GPSを使用する場合：VANTRUEN1Rroドライブレコーダー専用
なVANTRUEGPS受信機を購入してください。
▶GPS設定:初期設定はオンです。別売りのGPS受信機と接続した後、
GPS機能をオフ／オンにしてください。
▶速度の単位:初期設定はMP/Hです。MP/H、KM/Hを選択できます。
通常ではKM/Hを選択して下さい。
設定完成したあと、メニューボタンを押して退出します。
D.ファイル
ノーマル/イベントフォルダのビデオ/画像を確認し、削除します。
▶ノーマル:通常の録画ビデオが保存されます。
▶イベント:イベントビデオ(自動で/手動でロックされたビデオ)が保存
されます。
▶画像:通常の画像が保存されます。
▶全て:全ての通常の録画ビデオ、画像とイベントビデオが保存されま
す。
- 54 -
【システム設定】＞【時間設定】を選択し、OKボタンを押してくださ
い。
まず、年を設定してください、アップ/ダウンボタンを押しで、正確な
番号を選択し、OKボタンを押して、次、月を設定してください、OKボ
タンを押し、年、月、日、そして、時間は全部設定した後、メニュー
ボタンを押してください。そうしたら、設定終了しました。
4.3.日付/時間の設定
メモリーカードを差し込んでいた後、電源を入れると、ドラレコは自動
的にオンになり、ループ録画を開始します。電源を入れない場合に、電
源ボタンを長押し、ドラレコは自動的に録画できません、ご注意くださ
い。OKボタンを押して、録画を開始します。
録画中、ブルーLEDライトは点滅しています、左上角の赤い点も点滅し
ています。OKボタンを押し、録画のオン/オフをします。
4.4.ループ録画
- 55 -
システム設定
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
初期設定は3分です。一つビデオの録画時間を設定することができます。
選択可能な設定：1分、3分、5分を選択できます。オフを選択する場合
に、一つビデオの録画時間は30分です、そして、microSDメモリーカー
ドの容量がなくなると、自動的に古い記録ファイルから順に上書きされ
ません。
ビデオを保存するため、カメラにイベントとノーマルという二つの
フォルダを設置します。緊急時刻にロックされた映像と衝撃を発生
したビデオは自動的にイベントファイルに保存されます。G-Sensor
感度の設定によって、検知できる衝撃の感度は違いがあります。
カメラはオンをする場合に、普通の映像は一般的にノーマルファイ
ルに保存されます。
録画中、揺れや衝撃を発生した場合、感度に合わ自動的に録画ファ
イルをロックします。その際画面の右上隅にキーのアイコンが現れ
ます。ロックされた映像は新たなビデオに上書きされません。
状況により、適切なレベル（低感度、標準感度、高感度、オフ）を
選択してください。録画中、揺れや衝撃を発生した場合、感度に合
わ自動的に録画ファイルをロックします。
4.5.イベント録画
- 56 -
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
microSDメモリーカードの容量がなくなると、自動的に古い記録ファ
イルから順に上書きされて繰り返し保存し続けます。イベントに保存
されたビデオは覆われていません。
注意:イベントファイルにビデオの容量は総容量の30%以上に達する場合
に、以前のイベントビデオは新たなビデオに上書きされます。定期的に
PCで重要なビデオを保存してください。あるいは、書き込み速度を守る
ため、1-2週間ぐらいメモリーカードをフォーマットしてください。
初期設定はオンです。オフの方法は以下のように:
▶【録画設定】＞【録画音声】を選択し、オフを選択してください。
▶録画中、アップボタンを押し、マイクのオン/オフをします。
4.6.音声記録
- 57 -
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
音声を閉める時、右下部のマイクアイコンはグレーになって、斜め线
があります。
駐車モードを使用する前に、駐車モードを開いてください。【録画設
定】＞【駐車モード】を押し、【オン】を選択してください。
駐車モードでは車両の衝撃およびレンズ範囲内の動体を監視します。
監視中に車両への衝撃および動体を検出すると駐車監視を開始します。
ドラレコに給電中、約5分車両に振動が加わらかった場合、駐車中と判
断し、駐車録画モードが起動します。スクリーンの左中央に（P)アイ
コンがオレンジになります。
4.8.駐車モード
A.自動的に
- 58 -
ドラレコに給電中、録画待機時に【駐車監視ボタン】を5秒間長押しで
駐車モードを開始します。その際画面の左中央に（P)アイコンがオレ
ンジになります。駐車中に衝撃や動きがあるまで待機状態になります。
ドラレコ本体が移動される場合に、自動的に駐車モードを退出します。
駐車中に、本機の電源がオフになってから、車両衝突により、生じた震
動をドライブレコーダーが察知した場合、自動的に電源が入り、20秒の
録画をします。衝撃記録のファイルは保護資料としてロックされ、上書
きされません。
B.手動的で
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
注意：
カメラはオンにしているとき、動きの感知ができます。内蔵している
バッテリーの容量は小さいので短時間しか機能しません。長時間(10時
▶録画中、スナップショットボタンを押し、写真を撮ることができま
す。写真の画素は200万画素です。写真の画素は解像度によって、写真
の画素は違いがあります。
4.8.静止画
- 59 -
間以下)使用する場合、外部電源を接続してください。またバッテリー
消費を少なくする為LCDスクリーンセーバーにて選択時間をなるべく
短くすることをお勧めします。
VANTRUEOnDashN1ProドライブレコーダーはGPS受信機を含んでいな
いので、GPS機能を使いたい場合は、AmazonでVANTRUEGPS受信機を
購入してください。
1.付属のマウントの代わりに、GPSマウントを取り付けてください。
2.GPSマウントのUSBポートで給電してください。
3.電源を入れると、ドラレコは自動的に録画します、OKボタンを押し、
録画を停止します。そして、メニューボタンを押し、【GPS設定】＞
【GPS設定】を押し、オンを選択してください。
4.GPS受信機をオンになると、GPS信号の捕捉を開始します、最初のGPS
アイコンはグレーにしています。GPS信号を受信した後、アイコンはオ
レンジになります。
4.9.専用なGPS受信機の取り付け(別売品)
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
5.画面にGPSと速度のスタンプを現わしたい場合、【録画設定】＞【ス
タンプ】＞【GPSスタンプ】、【速度スタンプ】を設定してください。
6.VANTRUEGPSViewerでGPS情報を含まれているビデオを再生できます。
（VANTRUEGPSViewerのダウンロードアドレス:(www.vantrue.net）
- 60 -
ドライブレコーダーで表示本機モニターで再生できます。
メニュー画面で、【ファイル】＞【ノーマル】/【ファイル】＞【イベ
ント】を押し、動画の選択をし、OKボタンを押して再生します。ビデ
オ再生している場合に、【OKボタン】を押すと停止になります。【ダ
ウンボタン】を押すと早送り、【アップボタン】を押すと巻き戻しに
なります。
ビデオを選択し【スナップショットボタン】を押すと、削除を選択＞
全てのファイルを削除する（全部削除）、このファイルを削除する場
合（現在のファイルの削除）を選択してください。
4.10.画像/動画の再生
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
0
2018/05/03
00:00:23
05:00:53
1080FHD
3
PCで表示
1.カードリーダーなどを使用してパソコンで再生します。ファイルを
MOVをサポートするプレーヤー使用すると、ビデオとオーディオフ
ァイルを再生することができます。
2.付属のUSBケーブルでカメラ本体のUSBポートと接続すると、画面で
「ストレージ」と「充電する」が表示されます。「ストレージ」モー
ドに入って、ドラレコを操作出来なく、ただパソコンでデータを読
み取ることができます。PCでビデオを再生することができます。
注意:パソコンでドラレコに給電する場合に、「充電する」をご選択く
ださい。
TVで表示
HDMIケーブルでHDTVと接続し、動画を見ることができます。HDMI
ケーブルが含まれていませんです、自分でHDMIケーブルを用意してく
ださい。
1.USB充電器でドラレコに給電してください。
2.ミニHDMIケーブルでドラレコはHDTVと接続してください。
3.テレビをHDMI入力モードに調整します。
4.正常に接続されると、カメラの画面は黒くなり、テレビ画面に投影さ
れます。
注意:1.HDMIモードを使用する時、必ずドラレコに給電してください。
2.接続中、ドラレコは録画できません。
- 61 -
削除
保護
- 62 -
メモリーカードの中にファームウェアがあると、システムは自動的に
ファームウェアを進級します。そして、バージョンアップが完了する
と、カメラは自動的に再起動します。
定期にお手元のファームウェアのバージョンを検査してくださいね。
弊社のウェブサイトで（www.vantrue.net)最新のファームウェアをダ
ウンロードできます。お手数ですが、弊社のウエブサイトで
（www.vantrue.net)商品を登録してください、ファームウェアを更新
する時、こちらはメールでお知らせていただきます。
4.11.ファームウェアのバージョン
ドラレコの動作環境温度範囲は-20〜70℃です、動作環境温度範囲を超え
る場合に、ドラレコの運行に影響があり、本体の寿命に影響を及ぼす
可能性があります。
暑い日に長い時間でそれを放置しないでください。温度が高すぎると、
本製品が動作を停止し、熱保護を起動します。温度が下がるときにそ
れを再起動します。厳冬に温度が-4℉（-20℃）以下になる場合は、カメ
ラを使用する必要がない場合は、フロントガラスから取り外して、駐
車中に収納ボックスに保管してください。
4.12.動作環境温度
- 63 -
JH.264圧縮技術；.MOV；1920x1080P/30F,1280x720P/30F
5. 製品仕様
型番
ディスプレー
レンズ
センサー
言語
ビデオ
イメージ
オーディオ
メモリーストレージ
シャッター
USBPort
N1pro
1.5インチTFTLCD(16:9)
広角160度大口径F/1.8の光学6G多層ガラスレンズ
SonyIMX323センサー
英語/中国語/日本語/ドイツ語/フランス語/イタリア語/スペイン
語/ロシア語
JPEG;200万画素
MIC/スピーカーが内蔵しています。
内部メモリ:4M
外部:SDHC(Class10以上の8GB−256GBのmicroSDメモリーカ
ード)
電子シャッター
USB2.0,Micro
本製品の仕様及び外観は、改良のため予告なく変更することがあります。予
めご了承ください。
電池
130mAh3.7Vリチウムイオン電池
動作環境温度
保存温度
-20-70℃
-20-80℃
対応パソコンOS WindowsXP/Vista/Windows7/Windows8/Windows10/MacOS
- 64 -
ご意見？
製品について何の意見がございますか？いつも私たちの製品とサービスの
品質とユーザーエクスペリエンスを向上させるために全力で取り組んでい
ます。製品を改善する上の意見やアドバイスを持っている場合は、ご遠慮
なく弊社までご連絡をお願いいたします（アマゾお問い合わせ或いは
[email protected]より）。お客様からの声を期待しております。
VANTRUEをご利用いただき、誠にありがとうございます。
6. 保証とアフターサービス
保証について
VANTRUE®OnDashN1Proドライブレコーダーは12ヶ月の保証期間があり
ます。18ヶ月の保証期間に延長するため、弊社のウェブサイトで
(www.vantrue.net/register)ご注文の商品を登録してください。
サポートについて
製品に何のご質問・問題がございましたら、いつでもお気軽にアマゾン経
由でお問い合わせいただくか。或いは、[email protected]までご連絡
ください。すべてのお問い合わせは、営業日に24時間以内にご返信を差し
上げます。
www.vantrue.net/contact facebook.com/vantrue.live
f
製品をご購入頂き、誠にありがとうございます。
お問い合わせ：
- 65 -
OnDash N1 PRODash Cam
