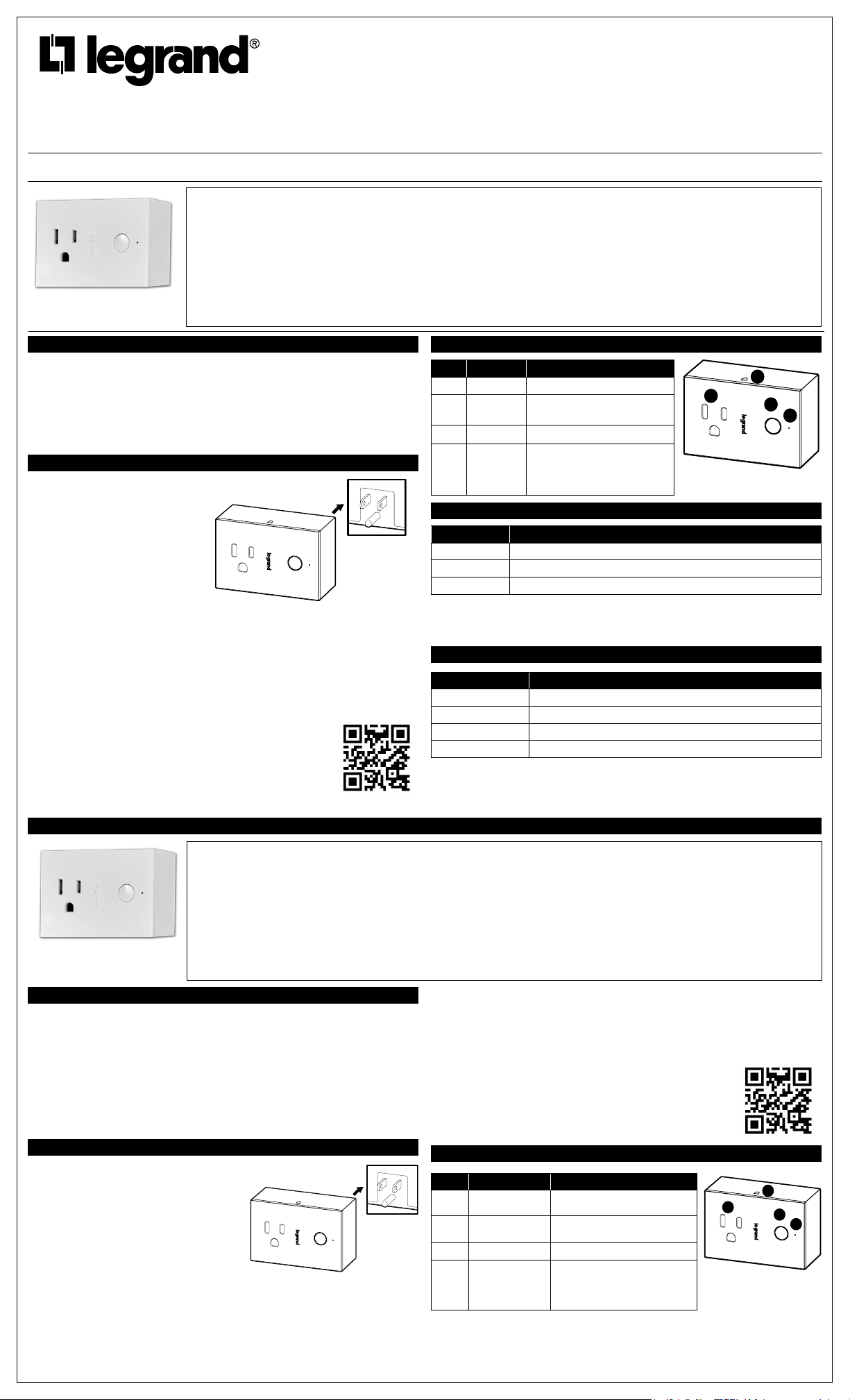

No: 341308 3/21
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: WNP10
radiant
®
WNP10 Plug-In Smart Switch with Netatmo; Tungsten, Resistive, Incandescent: 1800W;
General Purpose: 1800VA; Motor Control: 1/2 hp; LED, CFL, ELV: 5A
Interrupteur intelligent enchable radiant
®
WNP10 avec Netatmo; Tungstène, résistive,
incandescente : 1 800 W; Usage général : 1 800 VA; Commande de moteur : 1/2 HP; DEL, LFC,
électronique à basse tension : 5 A
Interruptor inteligente enchufable radiant
®
WNP10 con Netatmo; Tungsteno, resistivo, incandescente:
1800W; Propósito general: 1800VA; Control del motor: 1/2 hp; LED, CFL, ELV: 5A
Installation Instructions • Directives D’installation • Directives D’installation
BEFORE YOU START
Review this guide in its entirety. Consult an electrician with any questions or if you are
unsure of your abilities.
CAUTION: To reduce the risk of injury and/or overheating and damage to other equipment:
• For dry, indoor use only.
• Connect the Smart Plug-In Switch to a 120 VAC, 60 Hz power source ONLY
• To reduce the risk of electrical shock, this equipment has a grounding type plug that has
a third (grounding) pin. If the plug does not fit in outlet, contact a qualified electrician to
install the proper outlet.
INSTALLATION & SETUP
1. Plug in the smart plug-in switch
Insert the lamp or device to be controlled
into the outlet on the Smart Plug-In
Switch.
2. Test the smart plug-in switch
a. With the lamp or device on, press the
button on the Legrand Smart Plug-In
Switch to turn your
device on.
b. Press the button again to turn
your lamp or device o.
TROUBLESHOOTING TIP: If the device is not responding to the switch, confirm that the
outlet is powered and that the device is functional.
This radiant
®
device is designed to work with a radiant
®
Smart Gateway with Netatmo.
3. Set Up Your System
a. Download and launch the Legrand Home + Control app. The app is available on the App
Store or on Google Play.
b. Press the EZ button for 1 second, the LED indicator will blink magenta to indicate set
up mode. Follow the instructions in the app to finish setting up the device. If the device is
connected successfully, the LED will stop blinking.
c. Use the app to control your smart device.
For the most recent instruction sheets or more information on this
product, please see this link or scan the QR code:
https://www.legrand.us/p/wnp10
GETTING TO KNOW YOUR PLUG-IN
Item Name Description
1 Button Turns the device on or o.
2 LED Power
Indicator
Lit when load is o.
3 Outlet Plug your device into the outlet..
4 EZ Button/
LED
Press to start set up. Indicates the
current state of the device. Refer
to the “LED Light Explanations” for
details.
LED LIGHT EXPLANATIONS
State of Light Explanation
Solid Red Factory reset, not in network.
Blinking Green Device is attempting to connect to the network.
Solid Green Device in network, temporarily open.
Reset to Factory Default:
Deleting a device from the app will reset it to factory defaults. To manually reset the device
to factory defaults, press and hold the EZ button for 10 seconds until you see the LED blink
red then release. The LED will change to solid red when the reset is complete.
SPECIFICATIONS
Load Rating
Tungsten/Resistive 1800W
General Purpose 1800VA
Motor 1/2 HP
LED/CFL/ELV: 5A
Legrand reserves the right to change specifications without notice.
WNP10
radiant
®
Plug-In Smart Switch
1
2
3
4
REGULATORY INFORMATION
FCC NOTICE: This device complies with Part 15 of the FCC rules. Operation
is subject to the following two conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any interference received, including
interference that may cause undesirable operation.
This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected
• Consult the dealer or an experienced radio/TV technician for help
This equipment complies with FCC radiation exposure limits set forth for an
uncontrolled environment. This equipment should be installed and operated with a
minimum distance of 10 mm between the transmitter’s radiating structure(s) and the
body of the user or nearby persons.
NOTE: Any changes or modications to this device that are not expressly approved
by the manufacturer will void the warranty and the user’s authority to operate the
equipment.
Contains FCC ID: 2AU5D982057
IC NOTICE: This device complies with Industry Canada license-exempt RSS
standards. Operation is subject to the following two conditions: (1) this device may
not cause interference; and (2) this device must accept any interference, including
interference that may cause undesired operation of the device.
RF EXPOSURE STATEMENT: This equipment meets the SAR evaluation limits
given in RSS-102 Issue 5 requirements at the minimum separation distance of 10
mm to the human body. Note: Any changes or modi cations to this device that are
not expressly approved by the manufacturer, will void the warranty and the user’s
authority to operate the equipment.
IC: 25764-982057
HVIN: 982057
INSTRUCTIONS EN FRANÇAIS
AVANT DE COMMENCER
Passer l’ensemble de ce guide en revue. En cas de question ou d’incertitude concernant
ses capacités, consulter un électricien.
MISE EN GARDE :
Pour réduire le risque de blessures et (ou) de surchaue et de dommage
à d’autre matériel :
• Pour usage intérieur dans un endroit sec seulement.
• Connecter l’interrupteur intelligent enfichable UNIQUEMENT dans une source d’alimentation
de 120 V c. a., 60 Hz.
• Ce dispositif comporte une fiche de type mise à la terre dotée d’une troisième broche
de mise à la terre pour réduire les risques de décharge électrique. Si la fiche ne
convient pas à la prise, communiquer avec un électricien qualifié pour installer une prise
appropriée.
INSTALLATION ET CONFIGURATION
1. Brancher l’interrupteur intelligent enchable
Insérer la lampe ou le dispositif à contrôler dans la
prise de l’interrupteur intelligent enfichable.
2. Mettre l’interrupteur intelligent enchable à
l’essai
a. Lorsque la lampe ou le dispositif est
sous tension, appuyer sur le bouton de
l’interrupteur intelligent enfichable de Legrand
pour mettre le dispositif sous tension.
b. Appuyer sur le bouton pour mettre la lampe ou
le dispositif hors tension.
CONSEIL DE DÉPANNAGE :
Si le dispositif ne répond pas à l’interrupteur, vérifier que la
prise est alimentée et que le dispositif est fonctionnel.
Ce dispositif radiant
®
est conçu pour fonctionner avec une passerelle intelligente radiant
®
avec Netatmo.
3. Congurer votre système
a. Télécharger l’application Home + Control de Legrand et la lancer. L’application est oerte
sur l’App Store ou sur Google Play.
b. Appuyez sur le bouton EZ pendant 1 seconde, l’indicateur LED clignotera magenta pour
indiquer le mode de mise en place. Suivez les instructions de l’application pour terminer
la configuration de l’appareil. Si l’appareil est connecté avec succès, la LED cessera de
clignoter.
c. Utiliser l’application pour contrôler le dispositif intelligent.
Pour les fiches d’instructions les plus récentes ou plus d’informations
sur ce produit, veuillez consulter ce lien ou numériser le code QR :
https://www.legrand.us/p/wnp10
APPRENDRE À CONNAÎTRE VOTRE DISPOSITIF ENFICHABLE
Article Nom Description
1 Bouton Met le dispositif sous ou hors
tension.
2 Voyant
d’alimentation DEL
Allumé lorsque la charge est éteinte.
3 Prise Brancher le dispositif dans la prise.
4 Bouton EZ/DEL Appuyer sur le bouton pour
démarrer la configuration. Indique
l’état actuel du dispositif. Se reporter
à la section « Explications du voyant
DEL » pour plus de détails.
RENSEIGNEMENTS SUR LA RÉGLEMENTATION
AVIS DE LA FCC : Ce dispositif est conforme à la section 15 des règlements de
la FCC. On peut s’en servir sous réserve des deux conditions suivantes : 1) ce
dispositif ne provoque pas d’interférences nuisibles; 2) ce dispositif doit être en
mesure d’accepter toute interférence reçue, y compris les interférences qui peuvent
causer un fonctionnement indésirable.
Ce matériel a été mis à l’essai et a été jugé conforme aux limites d’un dispositif
numérique de classe B, conformément à la section 15 des règlements de la FCC.
Ces limites visent à offrir une protection raisonnable contre les interférences
nuisibles dans une installation résidentielle. Ce matériel génère, utilise et peut
émettre des radiofréquences et, s’il n’est pas installé ou utilisé conformément aux
directives, peut causer des interférences nuisibles aux communications radio.
Toutefois, il n’existe aucune garantie contre la possibilité d’interférences au sein
d’un milieu précis.
Si ce matériel cause des interférences nuisibles à la réception des téléviseurs et des
radios, ce qui peut être déterminé en mettant à l’arrêt, puis en remettant en marche
le matériel, l’utilisateur est encouragé à tenter de corriger ces interférences par l’une
ou plusieurs des mesures suivantes :
• réorienter ou déplacer l’antenne de réception;
• augmenter la distance entre le matériel et le récepteur;
• brancher le matériel dans une prise de courant appartenant à un circuit électrique
différent de celui sur lequel le récepteur est branché;
• demander de l’aide au fournisseur ou à un technicien spécialisé en radio/
télévision.
Ce matériel est conforme aux limites d’exposition aux radiations de la FCC
énoncées pour un environnement non contrôlé. Ce matériel doit être installé et
fonctionner à une distance minimale de 10 mm entre la structure rayonnante du
transmetteur et l’utilisateur ou les personnes se trouvant à proximité.
REMARQUE : Les changements ou les modications apportés à ce dispositif qui
ne sont pas expressément approuvés par le fabricant pourraient annuler la garantie
ainsi que l’autorisation de l’utilisateur à se servir du matériel.
Contient le n° d’ident. de la FCC : 2AU5D982057
AVIS DE L’IC : Ce dispositif est conforme aux normes CNR pour les appareils
exempts de licence d’Industrie Canada. On peut s’en servir sous réserve des
deux conditions suivantes : 1) ce dispositif ne provoque pas d’interférences;
2) ce dispositif doit être en mesure d’accepter toute interférence, y compris les
interférences qui peuvent causer un fonctionnement indésirable.
ÉNONCÉ RELATIF À L’EXPOSITION AUX RADIOFRÉQUENCES : Ce dispositif
est conforme aux limites d’évaluation du DAS énoncées dans les exigences
CNR 102, 5e édition à la distance de séparation minimale de 10 mm de l’humain.
Remarque : Les changements ou les modications apportés à ce dispositif qui ne
sont pas expressément approuvés par le fabricant pourraient annuler la garantie
ainsi que l’autorisation de l’utilisateur à se servir du matériel.
IC : 25764-982057
NIVM : 982057
1
2
3
4
Interrupteur intelligent
enchable radiant
®
WNP10
