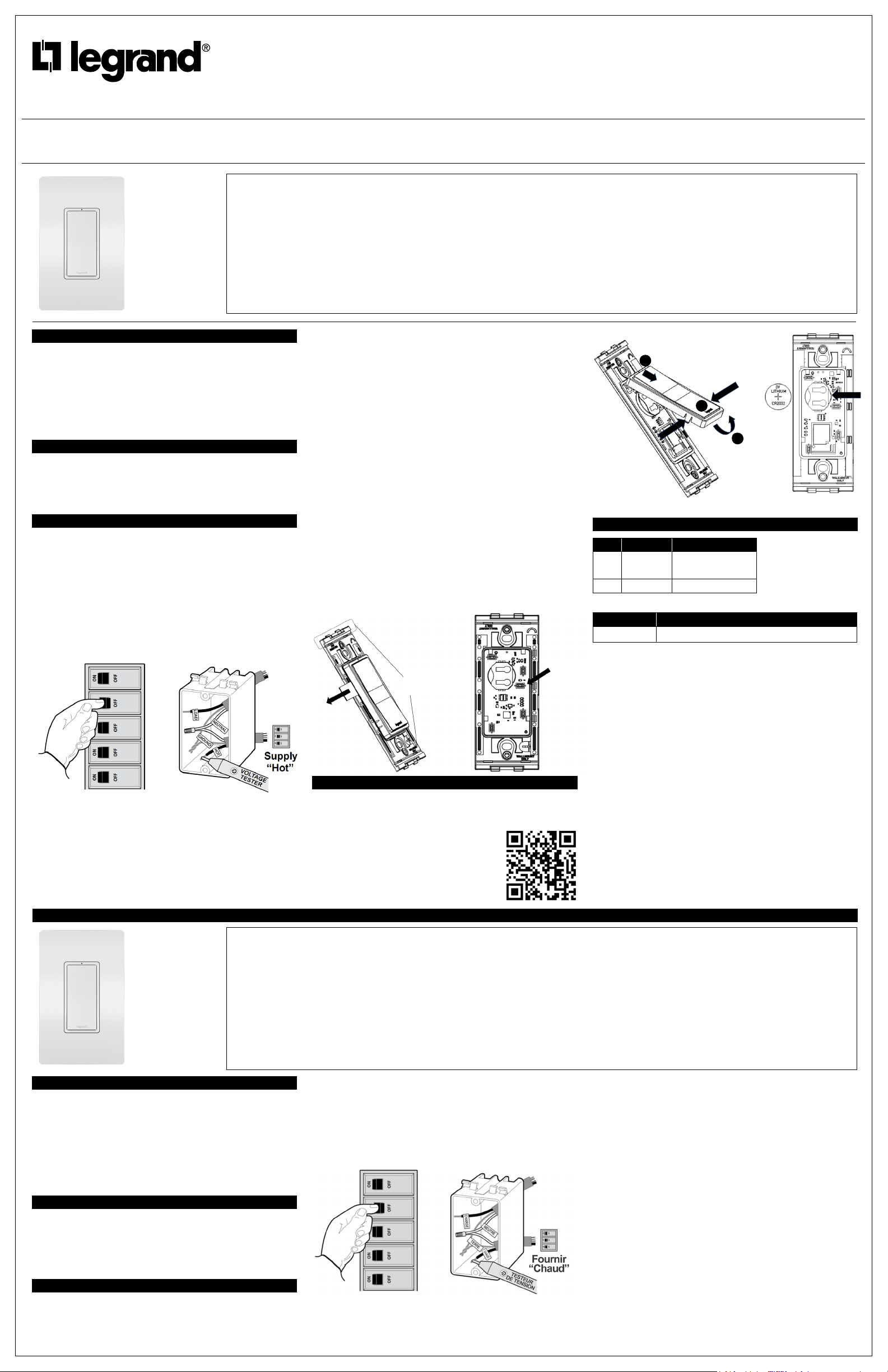

No. 341311 3/21
WNRL23 radiant
®
Wireless Smart Switch with Netatmo
Interrupteur intelligent sans l WNRL23 radiant
®
avec Netatmo
Interruptor inteligente inalámbrico radiant
®
WNRL23 con Netatmo
Installation Instructions • Notice d’Installation • Instrucciones de Instalación
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: WNRL23
Country of Origin: Made in China • Pays d’origine: Fabriqué en Chine • País de origen: Hecho en China
WNRL23
radiant
®
Wireless Smart
Switch with
Netatmo
BEFORE YOU START
Review this guide in its entirety. Consult an electrician with any questions or
if you are unsure of your abilities.
WARNING: Incorrect installation could result in death, serious injury, and/or
damage to your home or devices.
CAUTION: To reduce the risk of injury and/or overheating and damage to
other equipment:
• For dry, indoor use only.
• Do not use to power medical equipment – not suitable as a disconnecting
means.
WHAT YOU NEED
Required:
• Phillips-head screwdriver
• Flat blade screwdriver
You May Also Need:
Voltage tester, pliers, wire cutter, wire stripper, electrical tape, and wire nut.
INSTALLATION
1. Choose a place to install the device
This device can be installed on a at wall surface or in any standard
U.S. electrical wall box. It may also be installed over the wall next to
a standard U.S. electrical wall box, if used with a multi-gang Legrand
Radiant wall plate, catalog number beginning with RWP26-XXX.
INSTALLATION (on a wall surface)
2. Use provided double sided stickers to install on a tiled or other smooth
surface. Markings on the back of the device indicate location for the
stickers.
3. Use provided mounting screws to install on dry wall or uneven surface
where the sticker may not work.
Do not remove label or pull out ground wire as device may not sit ush.
INSTALLATION (in an electrical box)
2. Turn off power to the box at circuit breaker.
Note: Ensure power is o to all devices in the electrical box. Remove old
device from box. Install wire nuts to terminate all the exposed wires that
were previously connected to the old device. Ensure complete electrical
insulation by securing the wire nuts making sure no bare wire is exposed.
3. Install and secure the device
a. Fold the wires into the electrical box, taking care not to pinch a wire.
b. Remove label on back of the device to expose ground wire and
connect it to the box ground.
c. Use included mounting screws to secure the device to the electrical
box.
INSTALLATION (NEXT TO AN ELECTRICAL BOX)
2. Break off the tabs on device
Break o the tabs at the top and bottom of the device using pliers as shown
in image.
Mark the location of the device on the wall surface to the left or right of
existing device(s) installed in the electrical box by visually aligning it with
existing device(s)
3. Install and secure the device
a. Fold the wires into the electrical box, taking care not to pinch a wire.
b. Remove label on back of the device to expose ground wire and
connect to the box ground. Secure the connection with wire nut.
c. Use double sided stickers to install on tiled or any other smooth
surface next to the electrical box.
d. Use provided mounting screws if the surface next the electrical box is
dry wall or uneven surface where the sticker may not work.
e. Install the multi-gang subframe using sub-frame screws provided with
the radiant wall plate.
f. Snap-on the radiant wall plate.
If installing with a non-radiant wall plate, skip steps “e” and “f” above and
use screws provided with the other wall plate to secure this device.
SETUP
Remove battery insulation tab as shown in the image.
4. Set Up Your System
a. Download and launch the Legrand Home + Control app. The app is
available on the App Store or on Google Play.
b. Connect your smart device to your home
network by following the step by step
instructions in the app.
c. Use the app to control your smart device.
For the most recent instruction sheets or more
information on this product, please see this link or scan
the QR code: https://www.legrand.us/p/wnrl23wh
GETTING TO KNOW YOUR BATTERY POWERED SWITCH
Item Name Description
1 LED Indicator
Light
Indicates the current
state of device during
setup.
2 EZ Button Used to initiate setup.
LED Indicator Light Explanations
State of Light Explanation
Blinking Green Device is attempting to connect to the network.
Reset To Factory Default
Deleting a device from the app will reset it to factory defaults.
To manually reset the device to factory defaults press and hold the EZ
button for 15 seconds until you see the LED blink green and red then
release. The LED will turn o when the reset is complete.
Legrand reserves the right to change specications without notice.
REGULATORY INFORMATION
FCC NOTICE: This device complies with Part 15 of the FCC rules.
Operation is subject to the following two conditions: (1) this device
may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause
undesirable operation.
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment o and
on, the user is encouraged to try to correct the interference by one or
more of the following measures:
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit dierent from that
to which the receiver is connected
• Consult the dealer or an experienced radio/TV technician for help
This equipment complies with FCC radiation exposure limits set forth
for an uncontrolled environment. This equipment should be installed
and operated with a minimum distance of 90 mm between the
transmitter’s radiating structure(s) and the body of the user or nearby
persons.
NOTE: Any changes or modications to this device that are not
expressly approved by the manufacturer will void the warranty and the
user’s authority to operate the equipment.
Contains FCC ID: 2AU5D-WNZED
IC NOTICE: This device complies with Industry Canada license-
exempt RSS standards. Operation is subject to the following two
conditions: (1) this device may not cause interference; and (2) this
device must accept any interference, including interference that may
cause undesired operation of the device.
RF EXPOSURE STATEMENT: This equipment meets the SAR
evaluation limits given in RSS-102 Issue 5 requirements at the
minimum separation distance of 90 mm to the human body. Note:
Any changes or modi cations to this device that are not expressly
approved by the manufacturer, will void the warranty and the user’s
authority to operate the equipment.
IC: 25764-WNZED
HVIN: WNRL23
!
"
#
Break o tabs
for multi-gang
installation
EZ
Button
3
1
2
AVANT DE COMMENCER
Passer l’ensemble de ce guide en revue. En cas de question ou
d’incertitude concernant vos capacités, consulter un électricien.
Mise en garde : Une installation inappropriée pourrait entraîner la mort,
des blessures graves et (ou) des dommages à votre domicile ou à vos
dispositifs.
Attention : Pour réduire le risque de blessures et (ou) de surchaue et de
dommage à d’autre matériel :
• Pour usage intérieur dans un endroit sec seulement.
• Ne pas utiliser pour alimenter du matériel médical; ne convient pas comme
moyen de débranchement..
MATÉRIEL REQUIS
Obligatoire :
• Tournevis cruciforme
• Tournevis à tête plate
Autres éléments pouvant être requis :
Testeur de tension, pince, pince coupe-ls, pince à dénuder, ruban isolant et
connecteurs de ls.
INSTALLATION
1. Choisir un endroit où installer le dispositif.
Ce dispositif peut être installé sur une surface murale plane ou dans
n’importe quel boîtier électrique standard américain mural. Il peut
également être installé sur le mur à côté d’un boîtier électrique standard
américain mural, s’il est utilisé avec une plaque murale multiprise
Legrand Radiant, dont le numéro de catalogue débute par RWP26-XXX.
INSTALLATION (sur une surface murale)
2. Utiliser les autocollants à double face fournis pour l’installation sur une
surface carrelée ou sur toute autre surface lisse. Les marquages à
l’arrière du dispositif indiquent l’emplacement des autocollants.
3. Utiliser les vis de montage fournies pour l’installation sur une cloison
sèche ou sur une surface inégale à laquelle les autocollants pourraient
ne pas adhérer.
Ne pas retirer l’étiquette et ne pas tirer sur le l de mise à la terre, car le
dispositif pourrait ne pas être aeurant.
INSTALLATION (dans un boîtier électrique)
2. Couper l’alimentation jusqu’au boîtier électrique au niveau du
disjoncteur.
Remarque : S’assurer que tous les dispositifs du boîtier électrique
sont hors tension. Enlever l’ancien dispositif du boîtier. Installer les
connecteurs de ls pour terminer tous les ls exposés qui étaient
précédemment connectés à l’ancien dispositif. Assurer l’isolation
électrique complète en xant les connecteurs de ls et en veillant à ce
qu’aucun l nu ne soit exposé.
3. Installeretxerledispositif
a. Plier les ls dans le boîtier électrique en prenant soin de ne pas les
pincer.
b. Enlever l’étiquette à l’arrière du dispositif pour exposer le l de mise à
la terre et le connecter au boîtier de mise à la terre
c. Utiliser les vis de montage fournies pour xer le dispositif au boîtier
électrique.
INSTALLATION (à côté d’un boîtier électrique)
2. Briser les languettes sur le dispositif
Briser les languettes supérieure et inférieure du dispositif à l’aide d’une
pince, comme l’illustre l’image.
Marquer l’emplacement du dispositif sur la surface murale à gauche ou à
droite des dispositifs déjà installés dans le boîtier électrique en l’alignant
visuellement avec les dispositifs existants.
3. Install and secure the device
a. Plier les ls dans le boîtier électrique en prenant soin de ne pas les
pincer.
b. Enlever l’étiquette à l’arrière du dispositif pour exposer le l de mise
à la terre et le connecter au boîtier de mise à la terre. Fixer la
connexion avec un connecteur de l.
c. Utiliser les autocollants à double face fournis pour l’installation sur
une surface carrelée ou sur une autre surface lisse à côté du boîtier
électrique.
FRANÇAIS D’INSTALLATION
Interrupteur
intelligent
sansl
WNRL23
radiant
®
avec
Netatmo
RENSEIGNEMENTS SUR LA RÉGLEMENTATION
AVIS DE LA FCC : Ce dispositif est conforme à la section 15 des
règlements de la FCC. On peut s’en servir sous réserve des deux
conditions suivantes : 1) ce dispositif ne provoque pas d’interférences
nuisibles; 2) il doit être en mesure d’accepter toute interférence reçue,
y compris les interférences qui peuvent causer un fonctionnement
indésirable.
Ce matériel a été mis à l’essai et a été jugé conforme aux limites
d’un dispositif numérique de classe B, conformément à la section
15 des règlements de la FCC. Ces limites visent à orir une
protection raisonnable contre les interférences nuisibles dans une
installation résidentielle. Ce matériel génère, utilise et peut émettre
des radiofréquences et, s’il n’est pas installé ou utilisé conformément
aux directives, peut causer des interférences nuisibles aux
communications radio. Toutefois, il n’existe aucune garantie contre la
possibilité d’interférences au sein d’un milieu précis.
Si ce matériel cause des interférences nuisibles à la réception des
téléviseurs et des radios, ce qui peut être déterminé en mettant
à l’arrêt, puis en remettant en marche le matériel, l’utilisateur est
encouragé à tenter de corriger ces interférences par l’une ou plusieurs
des mesures suivantes :
• réorienter ou déplacer l’antenne de réception;
• augmenter la distance entre le matériel et le récepteur;
• brancher le matériel dans une prise de courant appartenant à
un circuit électrique diérent de celui sur lequel le récepteur est
branché;
• demander de l’aide au fournisseur ou à un technicien spécialisé en
radio/télévision.
Ce matériel est conforme aux limites d’exposition aux radiations de la
FCC énoncées pour un environnement non contrôlé. Ce matériel doit
être installé et fonctionner à une distance minimale de 90 mm entre la
structure rayonnante du transmetteur et l’utilisateur ou les personnes
se trouvant à proximité.
REMARQUE : Les changements ou les modications apportés à ce
dispositif qui ne sont pas expressément approuvés par le fabricant
pourraient annuler la garantie ainsi que l’autorisation de l’utilisateur à
se servir du matériel.
Contient le n° d’ident. de la FCC : 2AU5D-WNZED
AVIS DE L’IC : Ce dispositif est conforme aux normes CNR pour
les appareils exempts de licence d’Industrie Canada. On peut s’en
servir sous réserve des deux conditions suivantes : 1) ce dispositif
ne provoque pas d’interférences; 2) il doit être en mesure d’accepter
toute interférence, y compris les interférences qui peuvent causer un
fonctionnement indésirable.
ÉNONCÉ RELATIF À L’EXPOSITION AUX RADIOFRÉQUENCES :
Ce dispositif est conforme aux limites d’évaluation du DAS énoncées
dans les exigences CNR 102, 5e édition à la distance de séparation
minimale de 90 mm de l’humain. Remarque : Les changements ou les
modications apportés à ce dispositif qui ne sont pas expressément
approuvés par le fabricant pourraient annuler la garantie ainsi que
l’autorisation de l’utilisateur à se servir du matériel.
IC : 25764-WNZED
HVIN : WNRL23
LIMITED ONE YEAR WARRANTY
Legrand will remedy any defect in workmanship or material in Legrand products which may develop under
proper and normal use within one years from date of purchase by a consumer:
(1) by repair or replacement, or, at Legrand’s option, (2) by return of an amount equal to consumer’s
purchase price. Such remedy is IN LIEU OF ANY AND ALL EXPRESSED OR IMPLIED WARRANTIES
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. Such remedy by Legrand
does not include or cover cost of labor for removal or reinstallation of the product. ALL OTHER FURTHER
ELEMENTS OF DAMAGE (INCIDENTAL OR CONSEQUENTIAL DAMAGES) FOR BREACH OF ANY
AND ALL EXPRESSED OR IMPLIED WARRANTIES INCLUDING WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE ARE EXCLUDED HEREBY. (Some states do not allow
disclaimers or exclusion or limitation of incidental or consequential damages, so the above disclaimer and
limitation or exclusion may not apply to you.) ANY IMPLIED WARRANTIES INCLUDING WHERE REQUIRED
WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE SHALL BE LIMITED
TO THE one YEAR PERIOD SET FORTH ABOVE. (Some states do not allow limitations on how long an
implied warranty lasts, so the above limitation may not apply to you.)
To ensure safety, all repairs to Legrand products must be made by Legrand, or under its specic direction.
Procedure to obtain performance of any warranty obligation is as follows: (1) Contact Legrand, Syracuse,
New York 13221, for instructions concerning return or repair; (2) return the product to Legrand, postage paid,
with your name and address and a written description of the installation or use of the Legrand product, and
the observed defects or failure to operate, or other claimed basis for dissatisfaction. This warranty gives you
specic legal rights and you may also have other rights which vary from state to state.
GARANTIE LIMITÉE DE UNE ANNÉE
Legrand remédiera à tout défaut de fabrication ou matériel des produits Legrand qui peuvent survenir dans le
cadre d’une utilisation correcte et normale dans les une année de la date d’achat par un consommateur :
(1) par la réparation ou le remplacement, ou, au choix de Legrand, (2) le remboursement d’un montant
équivalent au prix d’achat du consommateur. Ledit recours REMPLACE TOUTES LES GARANTIES
EXPLICITES OU IMPLICITES DE QUALITÉ MARCHANDE OU D’APTITUDE À SATISFAIRE UNE
FONCTION PARTICULIÈRE. Ledit recours par Legrand n’inclut pas ni ne couvre le coût de la main-d’œuvre
pour le démontage ou la réinstallation du produit. TOUS AUTRES DOMMAGES (DIRECTS OU INDIRECTS)
EN CAS DE VIOLATION DE TOUTE GARANTIE EXPLICITE OU IMPLICITE Y COMPRIS LES GARANTIES
DE QUALITÉ MARCHANDE OU D’APTITUDE À SATISFAIRE UNE FONCTION PARTICULIÈRE SONT
EXCLUS PAR LES PRÉSENTES. (Certains États n’autorisent pas les dénégations de responsabilité,
les exclusions ou la limitation des dommages directs ou indirects; il se peut donc que la dénégation de
responsabilité et la limitation ou l’exclusion ci-dessus ne s’appliquent pas à vous.) TOUTE GARANTIE
IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU DE CONVENANCE À UN
USAGE PARTICULIER DOIT ÊTRE LIMITÉE À LA PÉRIODE DE UNE ANNÉE ÉTABLIE CI-DESSUS.
(Certains États n’autorisent pas les limitations de durée d’une garantie implicite; les limitations ci-dessus
peuvent donc ne pas s’appliquer à vous.)
Pour assurer la sécurité, toutes les réparations des produits Legrand doivent être eectuées par Legrand ou
sous sa direction spécique. Voici la marche à suivre pour obtenir l’exécution de toute obligation de garantie
: (1) Communiquer avec Legrand, Syracuse, New York, 13221, pour obtenir des directives concernant le
remboursement ou la réparation; (2) retourner le produit à Legrand, par un envoi en port payé, en indiquant
votre nom et votre adresse ainsi qu’une description écrite de l’installation ou de l’utilisation du produit Legrand,
et indiquer les défauts ou la défaillance de fonctionnement constatés ou tout autre motif d’insatisfaction. Cette
garantie vous donne des droits légaux particuliers, mais vous pouvez également avoir d’autres droits, selon
l’État où vous résidez.
GARANTÍA LIMITADA DE UN AÑO
Durante un plazo de un año a partir de la fecha de compra del consumidor, Legrand compensará cualquier
defecto de fabricación o material en los productos Legrand que se detecte a través de un uso adecuado y
normal:
(1) con reparación/reemplazo o, a opción de Legrand, (2) con devolución de una cantidad equivalente al
precio de compra del consumidor. Este recurso SUSTITUYE TODAS Y CADA UNA DE LAS GARANTÍAS
EXPRESAS O IMPLÍCITAS DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO EN
PARTICULAR. Este recurso de Legrand no incluye ni cubre el costo de la mano de obra requerida para el
retiro o reinstalación del producto. POR MEDIO DEL PRESENTE SE EXCLUYEN TODOS LOS DEMÁS
DAÑOS (EMERGENTES O INDIRECTOS) POR INCUMPLIMIENTO DE TODAS O CUALQUIERA DE
LAS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD
O IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR. (Algunos estados no permiten las exenciones
de responsabilidad o la exclusión o limitación de daños emergentes o indirectos; por lo tanto, la exención
de responsabilidad y la limitación o exclusión anteriores podrían no aplicarse en su caso). CUALQUIER
GARANTÍA IMPLÍCITA, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD O IDONEIDAD PARA
UN PROPÓSITO EN PARTICULAR QUE SEAN NECESARIAS, SE LIMITARÁ AL PERÍODO DE UN AÑO
ESTABLECIDO ANTERIORMENTE. (Algunos estados no permiten limitar la duración de una garantía
implícita, por lo que la limitación anterior podría no aplicarse en su caso).
Para garantizar la seguridad, todas las reparaciones de los productos Legrand deben ser realizadas por
Legrand o bajo su dirección especíca. El procedimiento para lograr el cumplimiento de cualquier obligación
de garantía es el siguiente: (1) Póngase en contacto con Legrand, Syracuse, Nueva York 13221, para obtener
instrucciones respecto a la devolución o reparación; (2) devuelva el producto a Legrand, con franqueo
pagado, junto con su nombre, dirección y una descripción escrita de la instalación o uso del producto
Legrand, así como los defectos o fallas de funcionamiento que se observaron o cualquier otra situación no
satisfactoria que desee declarar. Esta garantía le otorga derechos legales especícos y también puede tener
otros derechos según el estado.
800.223.4185
1.877.BY.LEGRAND
www.legrand.us
www.legrand.ca
Questions? We’re here to help.
Phone: 1-877-833-3303 8:00 a.m. to 8:00 p.m. EST (M-F)
Email: [email protected]
Chat: https://www.legrand.us/radiant/smart-lighting.aspx
(Click on the chat icon to open a dialogue box)
¿Tiene preguntas? Estamos aquí para ayudar.
Teléfono: 1-877-833-3303 de 8:00 a.m. a 8:00 p.m. EST (MF)
Correo electrónico: [email protected]
Chat: https://www.legrand.us/radiant/smart-lighting.aspx
(Haga clic en el icono de chat para abrir un cuadro de diálogo)
Vous avez des questions? Nous sommes là pour vous aider.
Téléphone : 1 877 833-3303 de 8 h à 20 h (HNE) (lundi au
vendredi)
Courriel : [email protected]
Clavardage : https://www.legrand.us/radiant/smart-lighting.aspx
(Cliquer sur l’icône de clavardage pour ouvrir une boîte de
dialogue)
No: 341311 3/21
© Copyright 2021 Legrand All Rights Reserved.
© Copyright 2021 Tous droits réservés Legrand.
© Copyright 2021 Legrand Todos los derechos reservados.
For covering patents, see www.legrand.us/patents
Pour couvrir les brevets, voir www.legrand.us/patents
Para cubrir las patentes, véase www.legrand.us/patents
d. Utiliser les vis de montage fournies si la surface à côté du boîtier
électrique est une cloison sèche ou une surface inégale à laquelle
l’autocollant pourrait ne pas adhérer.
e. Installer le faux cadre multiprise à l’aide des vis du faux cadre fournies
avec la plaque murale radiant.
f. Fixer la plaque murale radiant.
Si une plaque murale autre que de marque radiant est installée, passer les
étapes « e » et « f » ci-dessus et utiliser les vis fournies avec l’autre plaque
murale pour xer le dispositif.
CONFIGURATION
Enlever la languette d’isolation de la pile comme l’illustre l’image.
4. Congurerlesystème
a. Télécharger l’application Home + Control de Legrand et la lancer.
L’application est oerte sur l’App Store ou sur Google Play.
b. Connecter le dispositif intelligent à son réseau résidentiel en suivant
les directives détaillées fournies dans l’application.
c. Utiliser l’application pour contrôler le dispositif
intelligent.
Pour obtenir la che d’instructions la plus récente ou
pour obtenir plus de renseignements sur ce produit,
consulter le lien suivant ou balayer le code QR.
https://www.legrand.us/p/wnrl23wh
APPRENDRE À CONNAÎTRE L’INTERRUPTEUR À PILE
Article Nom Description
1 Voyant DEL Indique l’état actuel du
dispositif pendant la
conguration..
2 Bouton EZ Utilisé pour lancer la
conguration.
Explications du voyant DEL
État du voyant Explication
Clignotant vert Le dispositif tente de se connecter au réseau.
Réinitialisationpourrétablirlesparamètrespardéfautétablisenusine
La suppression d’un dispositif de l’application entraînera une réinitialisation
pour rétablir les paramètres par défaut établis en usine.
Pour réinitialiser manuellement le dispositif an de rétablir les paramètres
par défaut établis en usine, appuyer sur le bouton EZ et le maintenir
enfoncé pendant 15 secondes jusqu’à ce que le voyant DEL clignote en
vert et en rouge, puis le relâcher. Le voyant DEL s’éteindra une fois la
réinitialisation terminée.
Legrand se réserve le droit de modier les caractéristiques techniques sans
préavis.

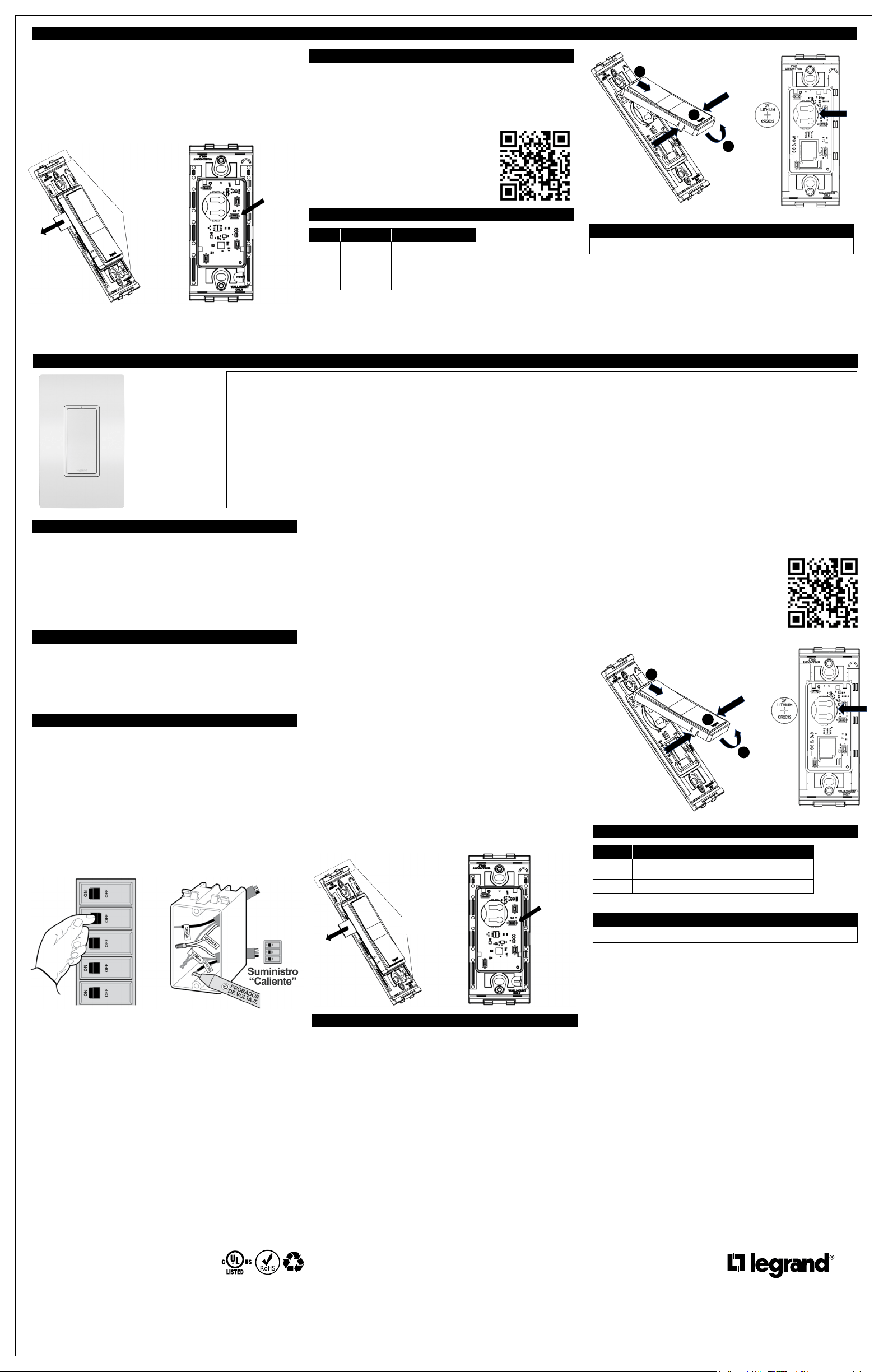

FRANÇAIS D’INSTALLATION (SUITE)
INSTRUCCIONES DE INSTALACIÓN ESPAÑOLAS
Languettes
détachables
pour une
installation
multiprise
Bouton
EZ
!
"
#
3
1
2
Interruptor
inteligente
inalámbrico
radiant
®
WNRL23 con
Netatmo
ANTES DE COMENZAR
Revise esta guía completamente. Consulte con un eléctrico si tiene
preguntas o no está seguro de sus capacidades.
Advertencia: Una instalación incorrecta podría provocar la muerte, lesiones
graves y/o daños a su hogar o dispositivos.
Precaución: Para reducir el riesgo de lesiones y/o sobrecalentamiento y
daños a otro equipo:
• Solo para uso en seco en interiores.
• No lo utilice para encender equipos médicos; no es adecuado como medio
de desconexión.
QUE NECESITA
Requerido:
• Destornillador Phillips
• Destornillador de punta plana
También puede necesitar:
Probador de voltaje, alicates, cortacables, pelacables, cinta aislante y
tuerca para cables.
INSTALACIÓN
1. Elija un lugar para instalar el dispositivo
Este dispositivo se puede instalar en una supercie de pared plana o en
cualquier caja de pared eléctrica estándar de EE. UU. También se puede
instalar sobre la pared junto a una caja de pared eléctrica estándar de
EE. UU. Si se usa con una placa de pared radiant Legrand de múltiples
salidas, número de catálogo que comienza con RWP26-XXX.
INSTALACIÓN (enlasuperciedeunapared)
2. Utilice los adhesivos de doble cara provistos para instalar en una
supercie de azulejos u otra supercie lisa. Las marcas en la parte
posterior del dispositivo indican la ubicación para los adhesivos.
3. Utilice los tornillos de montaje proporcionados para instalar en una pared
seca o una supercie irregular donde el adhesivo puede no funcionar.
No retire la etiqueta ni tire del cable de tierra, ya que es posible que el
dispositivo no quede alineado.
INSTALACIÓN (en una caja eléctrica)
2. Apague la alimentación de la caja en el disyuntor.
Nota: Asegúrese de que todos los dispositivos de la caja eléctrica
estén apagados. Retire el dispositivo anterior de la caja. Instale tuercas
para cables para terminar la conexión de todos los cables expuestos
que estaban previamente conectados al dispositivo anterior. Asegure
un aislamiento eléctrico completo asegurando las tuercas para cables y
asegurándose de que ningún cable pelado quede expuesto.
3. Instale y asegure el dispositivo
a. Pliegue los cables en la caja eléctrica, teniendo cuidado de no
pellizcarlos.
b. Quite la etiqueta en la parte posterior del dispositivo para exponer el
cable de tierra y conéctelo a la tierra de la caja.
c. Utilice los tornillos de montaje incluidos para asegurar el dispositivo a
la caja eléctrica.
INSTALACIÓN (junto a una caja eléctrica)
2. Rompa las lengüetas en el dispositivo
Rompa las lengüetas en la parte superior e inferior del dispositivo con unos
alicates como se muestra en la imagen.
Marque la ubicación del dispositivo en la supercie de la pared a la
izquierda o derecha de los dispositivos existentes instalados en la caja
eléctrica alineándolo visualmente con los dispositivos existentes.
3. Instale y asegure el dispositivo
a. Pliegue los cables en la caja eléctrica, teniendo cuidado de no
pellizcarlos.
b. Quite la etiqueta en la parte posterior del dispositivo para exponer el
cable de tierra y conectar a la tierra de la caja. Asegure la conexión
con tuerca para cable.
c. Utilice los adhesivos de doble cara para instalar en baldosas o
cualquier otra supercie lisa junto a la caja eléctrica.
d. Utilice los tornillos de montaje proporcionados si la supercie próxima
a la caja eléctrica es una pared de yeso o una supercie irregular
donde el adhesivo no se adhiere.
e. Instale el bastidor auxiliar de múltiples salidas utilizando los tornillos
del bastidor auxiliar que se incluyen con
la placa de pared radiant.
F. Encaje la placa de pared radiant
Si lo instala con una placa de pared no radiant, omita los pasos “e” y “f”
anteriores y use los tornillos que se incluyen con la otra placa de pared para
asegurar este dispositivo.
CONFIGURACIÓN
Retire la lengüeta de aislamiento de la batería como se muestra en la
imagen.
4. Conguresusistema
a. Descargue e inicie la aplicación Legrand Home + Control. La
aplicación está disponible en la App Store o en Google Play.
b. Conecte el regulador inteligente a su red doméstica siguiendo las
instrucciones paso a paso en la aplicación.
c. Utilice la aplicación para controlar su dispositivo inteligente.
Para obtener las hojas de instrucciones más recientes
o más información sobre este producto, consulte este
enlace o escanee el código QR:
https://www.legrand.us/p/wnrl23wh
CONOZCA SU INTERRUPTOR DE BATERÍA
Elemento Nombre Descripción
1 Luz indicadora
LED
Indica el estado actual del dispositivo
durante la conguración.
2 Botón EZ Se utiliza para iniciar la conguración.
Explicaciones de la luz indicadora LED
Estado de luz Explicación
Verde parpadeando El dispositivo está intentando conectarse con la red.
Restablecerconguracióndefábrica
Eliminar un dispositivo de la aplicación lo restablecerá a la conguración de
fábrica.
Para restablecer manualmente el dispositivo a la conguración de fábrica,
presione y mantenga presionado el botón EZ durante 15 segundos hasta
que vea que la luz LED parpadea en verde y rojo y luego suelte. La luz LED
se apagará cuando se complete el reinicio.
Legrand se reserva el derecho a cambiar las especicaciones sin previo
aviso.
INFORMACIÓN REGLAMENTARIA
TAVISO DE LA FCC: Este dispositivo cumple con la Parte 15 de
las reglas de la FCC. La operación está sujeta a las siguientes dos
condiciones: (1) este dispositivo no debe provocar interferencia
dañina, y (2) este dispositivo debe aceptar cualquier interferencia
recibida, incluso interferencia que pueda provocar una operación no
deseada.
Este equipo ha sido probado y cumple con los límites para un
dispositivo digital Clase B, conforme a la Parte 15 de las reglas de la
FCC. Estos límites están diseñados para proporcionar una protección
razonable contra la interferencia dañina en una instalación residencial.
Este equipo genera, usa y puede irradiar alimentación de radio
frecuencia y, si no se instala y usa de acuerdo con las instrucciones,
puede producir interferencia dañina a las comunicaciones de radio.
Sin embargo, no existe garantía de que la interferencia no se
producirá en una instalación especíca.
Si este equipo produce interferencia dañina a la recepción de radio
o televisión, lo cual puede determinarse apagando y encendiendo
el equipo, se sugiere al usuario que intente corregir la interferencia
mediante una o más de las siguientes acciones:
• Reoriente o reubique la antena de recepción
• Aumente la separación entre el equipo y el receptor
• Conecte el equipo a una toma de corriente en un circuito diferente al
que está conectado el receptor
• Consulte al distribuidor o a un técnico experimentado de radio/TV
para obtener ayuda
Este equipo cumple con los límites de exposición a la radiación de la
FCC establecidos para un entorno no controlado. Este equipo debe
ser instalado y operado a una distancia mínima de 90 mm entre la(s)
estructura(s) de radiación del transmisor y el cuerpo del usuario o las
personas cercanas.
NOTA: Cualquier cambio o modificación no aprobada expresamente
por el fabricante de este dispositivo anulará la garantía y la autoridad
del usuario para utilizar el equipo.
Contiene ID de la FCC: 2AU5D-WNZED
AVISO DE IC: Este dispositivo cumple con los estándares RSS
exentos de licencia de la Industria de Canadá. La operación está
sujeta a las siguientes dos condiciones: (1) este dispositivo no debe
provocar interferencia dañina, y (2) este dispositivo debe aceptar
cualquier interferencia, incluso interferencia que pueda provocar una
operación no deseada del dispositivo.
DECLARACIÓN DE EXPOSICIÓN A RF: Este equipo cumple con
los límites de evaluación SAR proporcionados en los requerimientos
RSS-102 Tema 5 en la distancia de separación mínima de 90 mm
con el cuerpo humano. Nota: cualquier cambio o modificación no
aprobada expresamente por el fabricante de este dispositivo anulará
la garantía y la autoridad del usuario para utilizar el equipo.
IC: 25764-WNZED
HVIN: WNRL23
Rompa las
lengüetas
para la
instalación
de múltiples
salidas
Botón
EZ
!
"
#
3
1
2
