No: 341309 5/21
radiant
®
WNRR15/WNRR20 Smart 15A/20A Tamper-Resistant Outlet with Netatmo,
Resistive: 120VAC, 60Hz, 15A/20A; Incandescent, Halogen: 1000W/1500W, Standard + Electronic Ballast: 3.75A/5A;
Motor: 1/2 HP/1 HP
radiant
®
WNRR15/WNRR20 Prise invioleuse Smart 15A/20A avec Netatmo,
Résistant : 120VAC, 60Hz, 15A/20A; Incandescent, Halogène : 1000W/1500W, Standard + Ballast électronique: 3.75A/5A;
Moteur : 1/2 HP/1 HP
radiant
®
WNRR15/WNRR20 Smart 15A/20A Salida resistente a manipulaciones con Netatmo,
Resistivo: 120VAC, 60Hz, 15A/20A; Incandescente, Halógeno: 1000W/1500W, Estándar + Lastre Electrónico: 3.75A /5A;
Motor: 1/2 HP/1 HP
Installation Instructions • Notice d’Installation • Instrucciones de Instalación
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: WNRR15, WNRR20
Country of Origin: Made in China • Pays d’origine: Fabriqué en Chine • País de origen: Hecho en China
BEFORE YOU START
Review this guide in its entirety. Consult an electrician with any questions or if you are
unsure of your abilities.
Warning: Incorrect installation could result in death, serious injury, and/or damage to
your home or devices.
Caution: To reduce the risk of injury and/or overheating and damage to other equipment:
• For dry, indoor use only.
• Do not use to power medical equipment – not suitable as a disconnecting means.
• Do not use with loads exceeding the device load rating.
• Connect the smart switch to a 120 VAC, 60 Hz power source ONLY.
• Always use copper wire to install the smart switch & follow all applicable local and
national electrical codes.
WHAT YOU NEED
Required:
• Phillips-head screwdriver
• Flat blade screwdriver
You May Also Need:
Voltage tester, pliers, wire cutter, wire stripper, electrical tape, flashlight, wiring leads
(included), and wire nuts (included).
INSTALLATION & SETUP
1. Turn off power to device at circuit breaker
Plug a light or a fan into the outlet and turn it on. Next go the the circuit breaker and
turn o the breaker that connects to the outlet. Confirm that power is now out to BOTH
outlets.
NOTE: Ensure power is o to all devices in electrical box.
2. Remove existing device
Check for the following wires:
a. HOT or LINE: Receives power from the circuit box. Referred to as “HOT” for the
purpose of this guide. Do not touch or let “HOT” wire contact other wires. The box may
contain additional LOAD wire to connect to downstream devices.
b. NEUTRAL: Creates a path to return current to the power source. The box may contain
additional NEUTRAL wire to connect to downstream devices.
c.
GROUND: Provides a safe path for electricity in the event of a short circuit.
3. Wire Smart Outlet
When connecting each wire, loosen the terminal screw, insert the wire into terminal slot,
and tighten the terminal screw until the wire is secured.
a. Connect the WHITE neutral wire(s) in the box to the Neutral Terminal on the device.
b. Connect the HOT wire(s) in the box to the LINE HOT terminal on the
device.
c. Connect the ground wire from the box to the Ground terminal on the side of the device.
The grounding terminal screw is Green in color.
NOTE: This outlet can be optionally wired to control downstream outlets. For more
information please see the resources section for this product on the Legrand.us website.
4. Secure Smart Outlet
a. Fold the wires into electrical box, taking care not to
pinch a wire.
b. Use included screws to secure smart outlet to electrical
box. Do not fully tighten the screws.
5. Test The Smart Outlet
NOTE: See getting to know your outlet section for feature
details.
Turn the power back on at the circuit breaker, press button to
turn controlled outlet on/o.
a. Turn the power on at the circuit breaker and check that
the indicator light on the smart outlet is on to indicate
that it is active.
b. Plug a lamp or device into the smart outlet.
c. Press the on/o button to turn the smart outlet on.
Your lamp or device should power on.
d. Press the on/o button to turn the smart outlet o.
Your lamp or device should power o.
TROUBLESHOOTING TIP: If the device is not powering,
visit www.legrand.us/radiant/smart-lighting/support for
support.
6. Attach Wall Plate
a. Use the sub-plate screws (provided) to secure the sub-
plate to the smart outlet.
b. Tighten device screws to secure to the electrical box.
c. Angle the UP end of the wall plate over the top edge of
the sub-plate. Push the screwless wall plate down and in
until it “snaps” into place over the sub-plate.
NOTE:
To remove the wall plate, place the tip of a flat
blade screwdriver into the slot under the wall plate and
twist gently.
7. Set Up Your System
a. Download and launch the Legrand Home + Control app. The app is available on
the App Store or on Google Play.
b. Connect your smart device to your home network by following the step
by step instructions in the app.
c. Use the app to control your smart device.
GETTING TO KNOW YOUR OUTLET
Item Name Description
1 Indicator
Light
Indicates operation. See
“Indicator Light Explana-
tions” for detail.
2 On/O
Button
Turns the controlled outlet
on or o
3 Controlled
Outlet
Outlet controlled by On/O
button and app
4 Uncontrolled
Outlet
“Always on” outlet
5 EZ Button Use to connect the device
to Netatmo network
LED Indicator Light Explanations
State of Light Explanation
Solid Red Factory default; ready to connect
Blinking Green Device is attempting to connect to the network
Solid Green Device is network, temporarily open.
Reset To Factory Default
To manually reset the outlet to factory defaults press and hold the EZ Button for 10
seconds until you see the LED blink then release. The device will reset in about 20
seconds after release.
SPECIFICATIONS
Ratings
Load WNRR15 WNRR20
Resistive 120 VAC, 60 Hz, 15A 120 VAC, 60 Hz, 20A
Incandescent/Halogen 1000W 1500W
Ballast 3.75A standard/electronic
5A standard/electronic
Motor 1/2 HP 1 HP
Legrand reserves the right to change specifications without notice.
For most recent instruction sheets or more information on
WNRR15, please see this link or scan the QR code:
https://www.legrand.us/p/wnrr15wh
For most recent instruction sheets or more
information on WNRR20, please see this link
or scan the QR code:
https://www.legrand.us/p/wnrr20wh
WNRR15
radiant
®
Smart Outlet
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
VOLTAGE
TESTER
1 2
Controlled
Controlled
THIS SIDE OUT
MOUNT OVER DEVICE
Controlled
THIS SIDE OUT
MOUNT OVER DEVICE
Controlled
THIS SIDE OUT
MOUNT OVER DEVICE
a b
c
REGULATORY INFORMATION
FCC NOTICE:
This device complies with Part 15 of the FCC rules. Operation
is subject to the following two conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any interference received, including
interference that may cause undesirable operation.
This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected
• Consult the dealer or an experienced radio/TV technician for help
This equipment complies with FCC radiation exposure limits set forth for an
uncontrolled environment. This equipment should be installed and operated with
a minimum distance of 90 mm between the transmitter’s radiating structure(s) and
the body of the user or nearby persons.
NOTE: Any changes or modications to this device that are not expressly
approved by the manufacturer will void the warranty and the user’s authority to
operate the equipment.
Contains FCC ID: 2AU5D982057
IC NOTICE:
This device complies with Industry Canada license-exempt RSS
standards. Operation is subject to the following two conditions: (1) this device may
not cause interference; and (2) this device must accept any interference, including
interference that may cause undesired operation of the device.
RF EXPOSURE STATEMENT: This equipment meets the SAR evaluation limits
given in RSS-102 Issue 5 requirements at the minimum separation distance of 90
mm to the human body. Note: Any changes or modications to this device that are
not expressly approved by the manufacturer, will void the warranty and the user’s
authority to operate the equipment.
IC ID: 25764-982057
HVIN: 982057
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
3
4
5
6
4
2
3
1
5
OFF
ON
OFF
ON
OFF
ON
VOLTAGE
TESTER
Load
Supply
“Hot”
WNRR20
radiant
®
Smart Outlet
WNRR15
WNRR20
INSTRUCTIONS EN FRANÇAIS
AVANT DE COMMENCER
Passer l’ensemble de ce guide en revue. En cas de question ou d’incertitude concernant
vos capacités, consulter un électricien.
Mise en garde : Une installation inappropriée pourrait entraîner la mort, des blessures
graves et (ou) des dommages à votre domicile ou à vos dispositifs.
Attention : Pour réduire le risque de blessures et (ou) de surchaue et de dommage à
d’autre matériel :
• Pour usage intérieur dans un endroit sec seulement.
• Ne pas utiliser pour alimenter du matériel médical; ne convient pas comme moyen de
débranchement.
• Ne pas utiliser avec des charges dépassant la capacité de charge du dispositif.
• Connecter l’interrupteur intelligent UNIQUEMENT dans une source
d’alimentation de 120 V c. a., 60 Hz.
• Toujours utiliser un fil de cuivre pour installer l’interrupteur intelligent et
respecter tous les codes de l’électricité locaux et nationaux applicables.
CE DONT VOUS AVEZ BESOIN
Obligatoire :
• Tournevis cruciforme
• Tournevis à tête plate
Autres éléments pouvant être requis :
Testeur de tension, pinces, pince coupe-fils, pince à dénuder, ruban isolant, lampe de
poche, fils de connexion (inclus) et connecteurs de fils (inclus).
INSTALLATION ET CONFIGURATION
1. Mettre le dispositif hors tension au niveau du disjoncteur
Brancher une lumière ou un ventilateur dans la prise et mettre la lumière ou le ventilateur
sous tension. Se rendre ensuite au disjoncteur et couper le courant du disjoncteur qui se
raccorde à la prise. Vérifier que les DEUX prises sont maintenant hors tension.
REMARQUE : S’assurer que tous les dispositifs du boîtier électrique sont hors tension.
2. Retirer le dispositif actuel
Vérifier les fils suivants :
a. FIL CHARGÉ ou FIL DE LIGNE : Reçoit le courant du boîtier de circuits électriques.
Appelé fil « CHARGÉ » aux fins du présent guide. Ne pas toucher aux fils «
CHARGÉS » ni les laisser entrer en contact avec d’autres fils. Le boîtier peut contenir
un fil DE CHARGE supplémentaire à raccorder aux appareils en aval.
b. NEUTRE : Crée un chemin pour renvoyer le courant à la source d’alimentation. Le boîtier
peut contenir un fil NEUTRE supplémentaire à raccorder aux appareils en aval.
c. Mise à la terre : Fournit un chemin sécuritaire à l’électricité en cas de court-circuit.
3. Raccorder la prise intelligente
Lors du raccordement de chaque fil, desserrer la vis de la borne, insérer le fil dans une
fente de la borne et serrer la vis de la borne jusqu’à ce que le fil soit bien fixé.
a. Raccorder les fils neutres BLANCS du boîtier à la borne neutre du dispositif.
b. Raccorder les fils CHARGÉS du boîtier à la borne CHARGÉE du fil de LIGNE du
dispositif.
c. Raccorder le fil de mise à la terre du boîtier à la borne de mise à la terre sur le côté
du dispositif. La vis de la borne de mise à la terre est verte.
REMARQUE : Cette prise peut être éventuellement câblée pour contrôler les prises en
aval. Pour plus de renseignements, consulter la section des ressources de ce produit
sur le site Legrand.us.

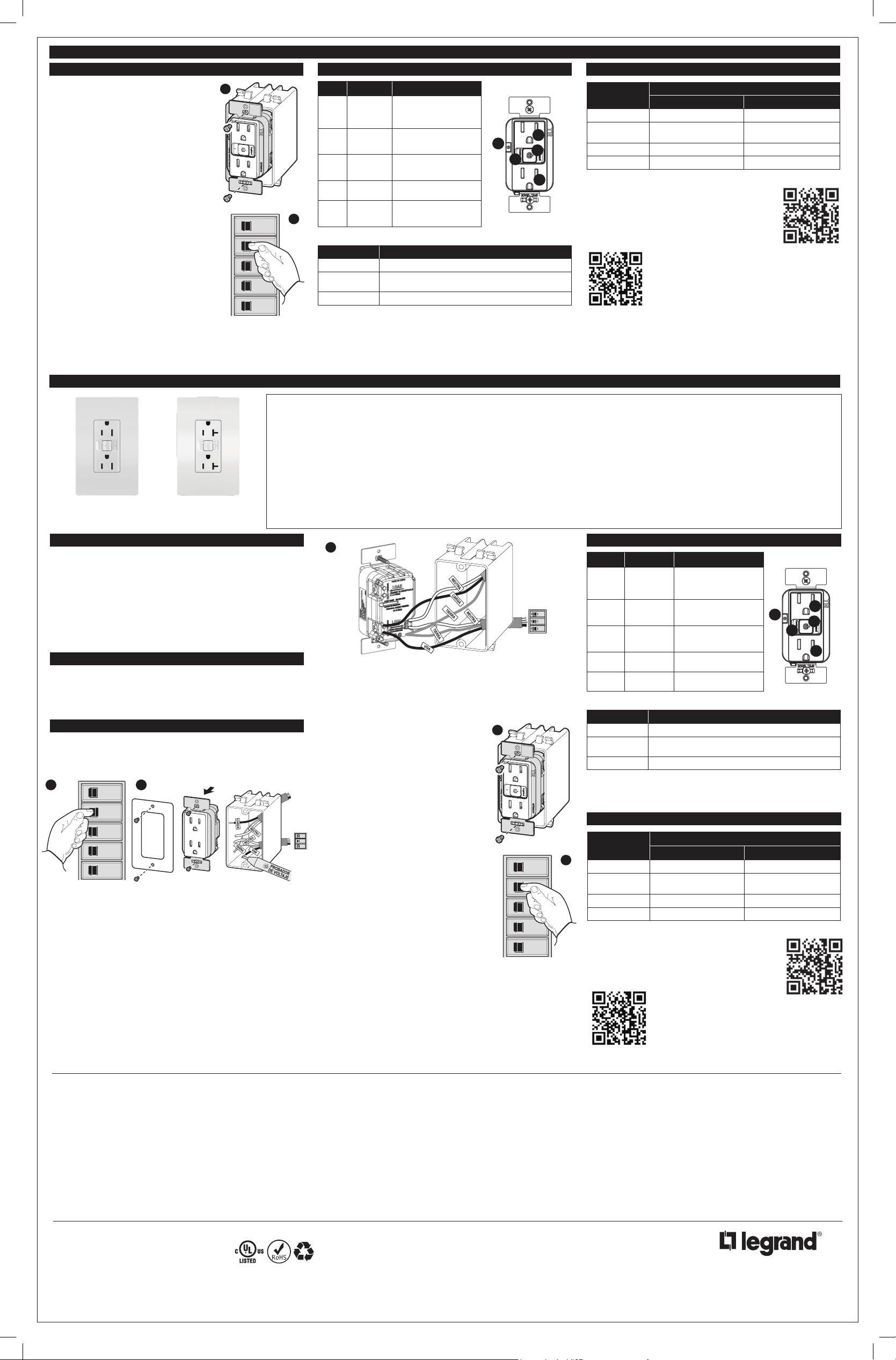

4. Fixer la prise intelligente
a. Plier les fils dans le boîtier électrique en prenant soin de ne pas les pincer.
b. Utiliser les vis fournies pour fixer la prise intelligente au boîtier électrique. Ne pas
serrer complètement les vis.
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
VOLTAGE
TESTER
1 2
OFF
ON
OFF
ON
OFF
ON
Charge
Fil d’alimentation
« chargé »
radiant
®
prise
intelligente, WNRR15
RENSEIGNEMENTS SUR LA RÉGLEMENTATION
AVIS DE LA FCC : Ce dispositif est conforme à la section 15 des règlements
de la FCC. On peut s’en servir sous réserve des deux conditions suivantes : 1)
ce dispositif ne provoque pas d’interférences nuisibles; 2) il doit être en mesure
d’accepter toute interférence reçue, y compris les interférences qui peuvent causer
un fonctionnement indésirable.
Ce matériel a été mis à l’essai et a été jugé conforme aux limites d’un dispositif
numérique de classe B, conformément à la section 15 des règlements de la FCC.
Ces limites visent à offrir une protection raisonnable contre les interférences
nuisibles dans une installation résidentielle. Ce matériel génère, utilise et peut
émettre des radiofréquences et, s’il n’est pas installé ou utilisé conformément aux
directives, peut causer des interférences nuisibles aux communications radio.
Toutefois, il n’existe aucune garantie contre la possibilité d’interférences au sein
d’un milieu précis.
Si ce matériel cause des interférences nuisibles à la réception des téléviseurs et
des radios, ce qui peut être déterminé en mettant à l’arrêt, puis en remettant en
marche le matériel, l’utilisateur est encouragé à tenter de corriger ces interférences
par l’une ou plusieurs des mesures suivantes :
• réorienter ou déplacer l’antenne de réception;
• augmenter la distance entre le matériel et le récepteur;
• brancher le matériel dans une prise de courant appartenant à un circuit électrique
différent de celui sur lequel le récepteur est branché;
• demander de l’aide au fournisseur ou à un technicien spécialisé en radio/
télévision.
Ce matériel est conforme aux limites d’exposition aux radiations de la FCC
énoncées pour un environnement non contrôlé. Ce matériel doit être installé et
fonctionner à une distance minimale de 90 mm entre la structure rayonnante du
transmetteur et l’utilisateur ou les personnes se trouvant à proximité.
REMARQUE : Les changements ou les modications apportés à ce dispositif
qui ne sont pas expressément approuvés par le fabricant pourraient annuler la
garantie ainsi que l’autorisation de l’utilisateur à se servir du matériel.
Contient le n° d’ident. de la FCC : 2AU5D982057
AVIS DE L’IC : Ce dispositif est conforme aux normes CNR pour les appareils
exempts de licence d’Industrie Canada. On peut s’en servir sous réserve des deux
conditions suivantes : 1) ce dispositif ne provoque pas d’interférences; 2) il doit être
en mesure d’accepter toute interférence, y compris les interférences qui peuvent
causer un fonctionnement indésirable.
ÉNONCÉ RELATIF À L’EXPOSITION AUX RADIOFRÉQUENCES : Ce dispositif
est conforme aux limites d’évaluation du DAS énoncées dans les exigences
CNR 102, 5e édition à la distance de séparation minimale de 90 mm de l’humain.
Remarque : Les changements ou les modications apportés à ce dispositif qui ne
sont pas expressément approuvés par le fabricant pourraient annuler la garantie
ainsi que l’autorisation de l’utilisateur à se servir du matériel.
N° d’ident. de l’IC : 25764-982057
NIVM : 982057
radiant
®
prise
intelligente, WNRR20
3
Loading ...
