Craftsman 536886540 22'' Dual Stage Snow Thrower User Manual

IMPORTANT MANUAL DO NOT THROW AWAY

OWNER'S

MANUAL

MODEL NO.

536.886540

Caution:

Read and Follow

All Safety Rules

and Instructions

Before Operating

This Equipment

5 HORSEPOWER

22" DUAL STAGE

SNOW THROWER

120V. ELECTRIC START

® Assembly

O Operation

O Customer Responsibilities

• Service and Adjustments

® Repair Parts

SEARS, ROEBUCK AND CO., Hoffman Estates, IL 60179 U.S.A.

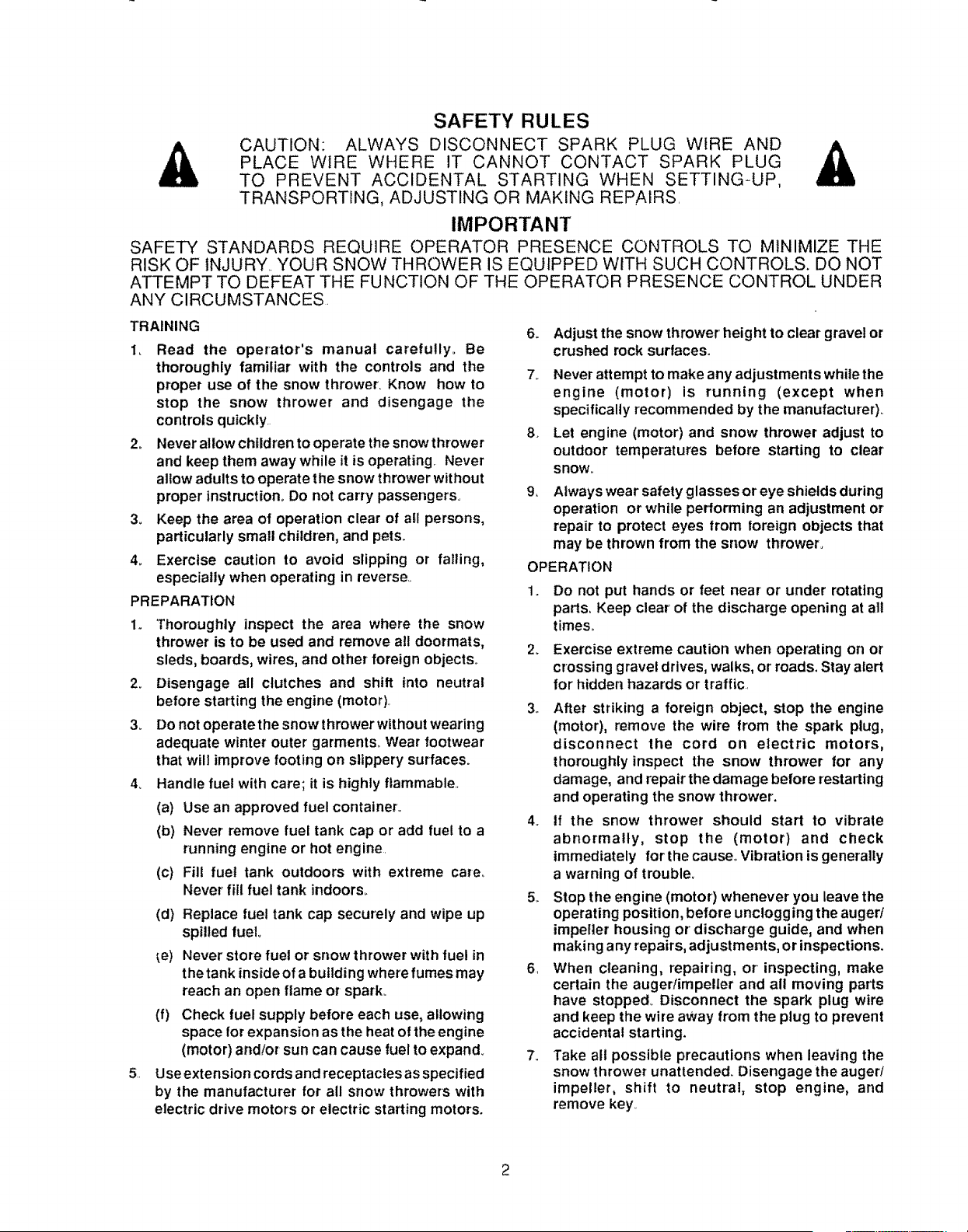

SAFETY RULES

& CAUTION: ALWAYS DISCONNECT SPARK PLUG WIRE AND &

PLACE WIRE WHERE IT CANNOT CONTACT SPARK PLUG

TO PREVENT ACCIDENTAL STARTING WHEN SETTING-UP,

TRANSPORTING, ADJUSTING OR MAKING REPAIRS.

IMPORTANT

SAFETY STANDARDS REQUIRE OPERATOR PRESENCE CONTROLS TO MINIMIZE THE

RISK OF INJURY.. YOUR SNOW THROWER IS EQUIPPED WITH SUCH CONTROLS. DO NOT

ATTEMPT TO DEFEAT THE FUNCTION OF THE OPERATOR PRESENCE CONTROL UNDER

ANY CIRCUMSTANCES.

TRAINING

1, Read the operator's manual carefully° Be

thoroughly familiar with the controls and the

proper use of the snow thrower. Know how to

stop the snow thrower and disengage the

controls quickly.

2o Never allow children to operate the snow thrower

and keep them away while it is operating Never

allow adults to operate the snow thrower without

proper instruction, Do not carry passengers.

3o Keep the area of operation clear of all persons,

particularly small children, and pets.

4_ Exercise caution to avoid slipping or falling,

especially when operating in reverse..

PREPARATION

1. Thoroughly inspect the area where the snow

thrower is to be used and remove all doormats,

sleds, boards, wires, and other foreign objects°

2. Disengage all clutches and shift into neutral

before starting the engine (motor).

3. Do not operate the snowthrower without wearing

adequate winter outer garments. Wear footwear

that will improve footing on slippery surfaces.

4. Handle fuel with care; it is highly flammable,

(a) Use an approved fuel container..

(b) Never remove fuel tank cap or add fuel to a

running engine or hot engine.

Never fill fuel tank indoor&

(d) Replace fuel tank cap securely and wipe up

spilled fuel.,

_e) Never store fuel or snow thrower with fuel in

the tank inside of a building where fumes may

reach an open flame or spark_

(f) Check fuel supply before each use, allowing

space for expansion as the heat of the engine

(motor) and/or sun can cause fuel to expand.

Use extension cords and receptacles as specified

by the manufacturer for all snow throwers with

electric drive motors or electric starting motors.

6. Adjust the snow thrower'height to clear gravel or

crushed rock surfaces.

7,, Never attempt to make any adjustments whilethe

engine (motor) is running (except when

specifically recommended by the manufacturer)_

8. Let engine (motor) and snow thrower adjust to

outdoor temperatures before starting to clear

snow.

9. Always wear safety glasses or eye shields during

operation or while performing an adjustment or

repair to protect eyes from foreign objects that

may be thrown from the snow thrower.

OPERATION

1. Do not put hands or feet near' or under rotating

parts. Keep clear of the discharge opening at all

times_

2. Exercise extreme caution when operating on or

crossing gravel drives, walks, or roads. Stay alert

for hidden hazards or traffic.

After striking a foreign object, stop the engine

(motor), remove the wire from the spark plug,

disconnect the cord on electric motors,

thoroughly inspect the snow thrower for any

damage, and repair the damage before restarting

and operating the snow thrower.

If the snow thrower should start to vibrate

abnormally, stop the (motor) and check

immediately for the cause° Vibration is generally

a warning of trouble.

5._ Stop the engine (motor) whenever you leave the

operating position, before unclogging the auger/

impeller housing or discharge guide, and when

making any repairs, adjustments, or inspections.

6. When cleaning, repairing, or inspecting, make

certain the auger/impeller and all moving parts

have stopped_ Disconnect the spark plug wire

and keep the wire away from the plug to prevent

accidental starting.

7. Take all possible precautions when leaving the

snow thrower unattended. Disengage the auger/

impeller, shift to neutral, stop engine, and

remove key..

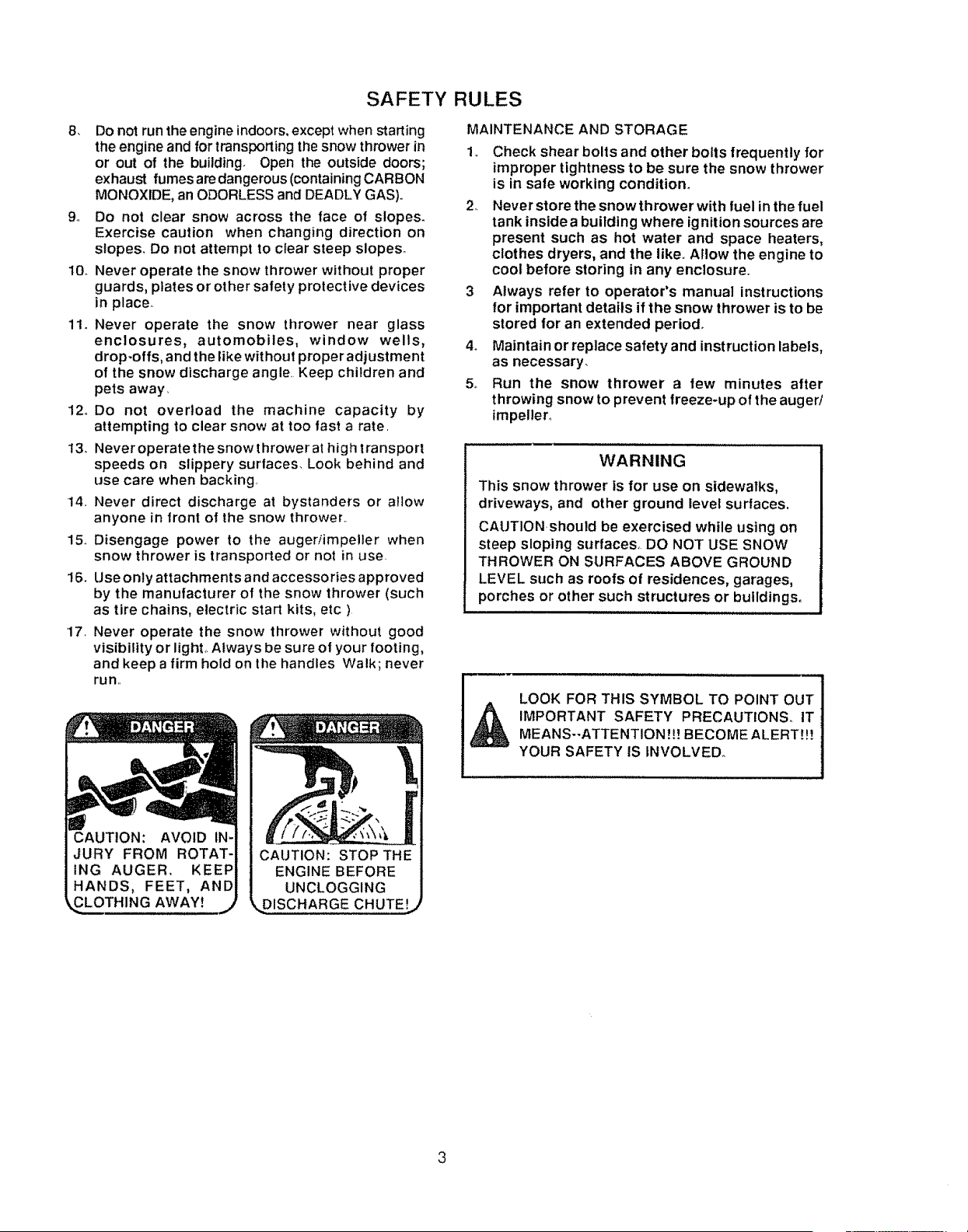

SAFETY RULES

8, DO not run the engine indoors, except when starting

the engine and for transporting the snow thrower in

or out of the building. Open the outside doors;

exhaust fumes are dangerous (containing CARBON

MONOXIDE, an ODORLESS and DEADLY GAS)°

9o Do not clear snow across the face of slopes.

Exercise caution when changing direction on

slopes. Do not attempt to clear steep slopes_

10. Never operate the snow thrower without proper

guards, plates or other safety protective devices

in place..

1t. Never operate the snow thrower near glass

enclosures, automobiles, window wells,

drop-offs, and the like wit hour proper adjustment

of the snow discharge angle Keep children and

pets away.

12o Do not overload the machine capacity by

attempting to clear snow at too fast a rate.

13. Neveroperate the snow thrower at high transport

speeds on slippery surlaces. Look behind and

use care when backing.

14.. Never direct discharge at bystanders or allow

anyone in front of the snow thrower..

15. Disengage power to the auger/impeller when

snow thrower is transported or not in use.

16. Use only attachments and accessories approved

by the manufacturer of the snow thrower (such

as tire chains, electric start kitS, etc )

'17. Never operate the snow thrower without good

visibility or light,. Always be sure ot your footing,

and keep a firm hold on the handles Walk; never

run..

MAINTENANCEAND STORAGE

1.. Check shear bolts and other boils frequently for

improper tightness to be sure the snow thrower

is in sate working condition_

2o Never store the snow thrower with tuel in the fuel

tank inside a building where ignition sources are

present such as hot water and space heaters,

clothes dryers, and the like.. Allow the engine to

coot before storing in any enclosure..

3 Always refer to operator's manual instructions

for important details if the snow thrower is to be

stored tor an extended period,

4o Maintain or replace safety and instruction labels,

as necessary.

5,. Run the snow thrower a tew minutes after

throwing snow to prevent freeze-up of the auger/

impeller°

WARNING

This snow thrower is for use on sidewalks,

driveways, and other ground level surfaces.

CAUTION should be exercised while using on

steep sloping surfaces. DO NOT USE SNOW

THROWER ON SURFACES ABOVE GROUND

LEVEL such as roofs of residences, garages,

porches or other such structures or bulldingso

LOOK FOR THIS SYMBOL TO POINT OUT---]

_ IMPORTANT SAFETY PRECAUTIONS_ IT !

MEANS--ATTENTION!!! BECOME ALERT!!! _

YOUR SAFETY IS INVOLVED_ /

CAUTION:

ING AUGER,

_LOTH1NG AWAY!

DISCHARGE CHUTE!

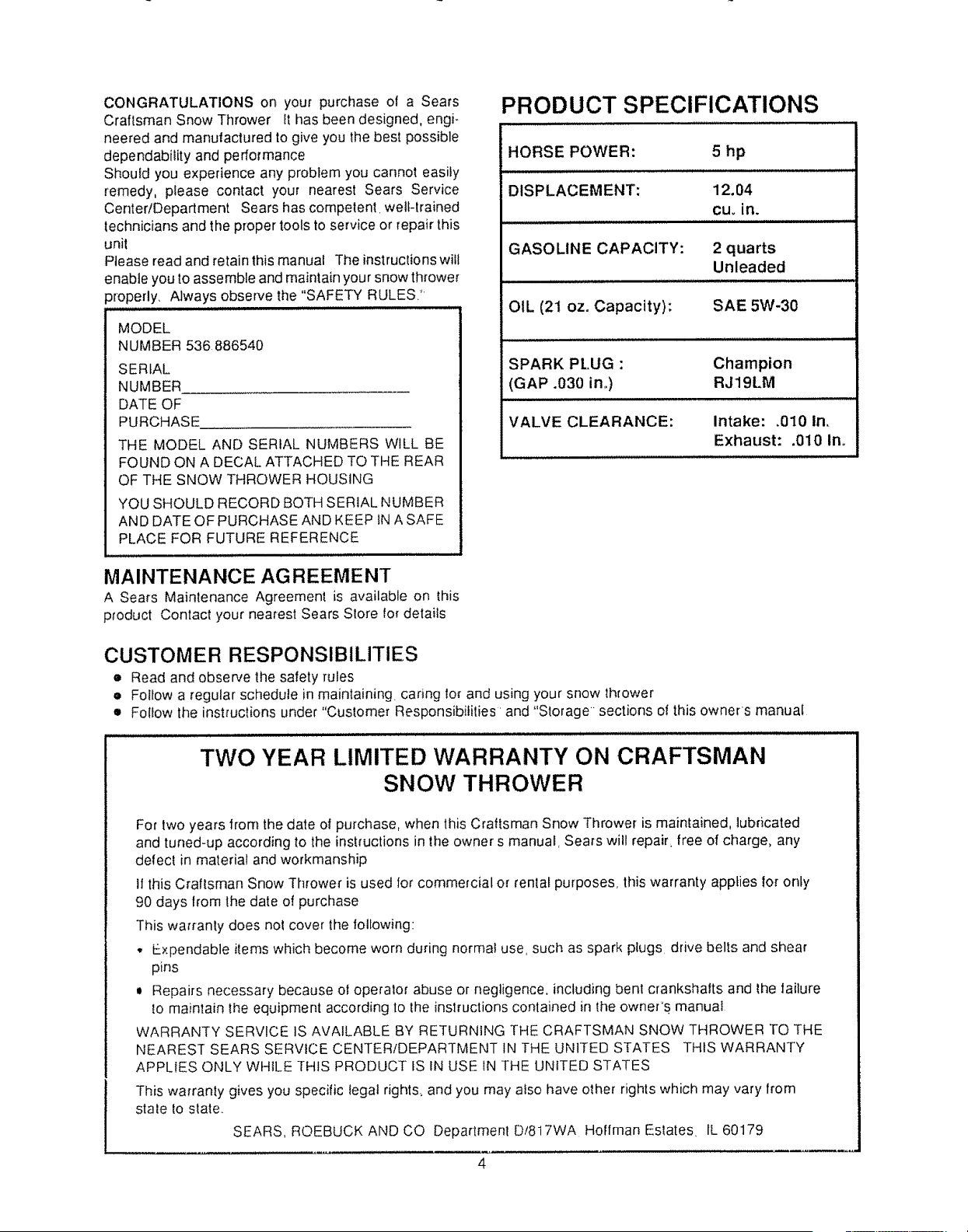

CONGRATULATIONS on your purchase of a Sears

Craftsman Snow Thrower It has been designed, engi-

neered and manufactured to give you the best possible

dependability and performance

Should you experience any problem you cannot easily

remedy, please contact your nearest Sears Service

Center/Department Sears has competent, wetHrained

technicians and the proper tools to service or repair this

unil

Please read and retain this manual The instruclions will

enable you Io assemble and maintain your snow thrower

]roperly, Always observe the "SAFETY RULES/

MODEL

NUMBER 536 886540

SERIAL

NUMBER

DATE OF

PURCHASE

THE MODEL AND SERIAL NUMBERS WILL BE

FOUND ON A DECAL ATTACHED TO THE REAR

OF THE SNOW THROWER HOUSING

YOU SHOULD RECORD BOTH SERIAL NUMBER

AND DATE OF PURCHASE AND KEEP IN A SAFE

PLACE FOR FUTURE REFERENCE

PRODUCT SPECIFICATIONS

HORSE POWER: 5 hp

DISPLACEMENT: 12.04

cu_ in.

GASOLINE CAPACITY: 2 quarts

Unleaded

OIL (21 oz. Capacity): SAE 5W-30

SPARK PL.UG :

(GAP .030 in.)

Champion

RJ19LM

VALVE CLEARANCE: Intake: .010 In,

Exhaust: .010 In.

MAINTENANCE AGREEMENT

A Sears Mainlenance Agreement is available on this

product Contact your nearest Sears Slore for details

CUSTOMER RESPONSIBILITIES

• Read and observe the safety rules

o Follow a regular schedule in maintaining, caring to_ and using your snow thrower

• Follow the instructions under "Customer Responsibilities and "Storage sections ot this owners manual

TWO YEAR LIMITED WARRANTY ON CRAFTSMAN

SNOW THROWER

For lwo years from the date of purchase, when this Craftsman Snow Thrower is maintained, lubricated

and tuned-up according to the instructions in the owner s manual, Sears will repair, free of charge, any

detecl in material and workmanship

1I this Craftsman Snow Thrower is used Ior commercial or renlat purposes, this warranty applies !or only

90 days from the date of purchase

This warranty does not cover the following:

,, Expendable ilems which become worn during normal use, such as spark plugs, drive belts and shear

pins

t Repairs necessary because ol operator abuse or negligence, including benl crankshalts and lhe lailure

to maintain the equipment according to the instructions contained in the owner's manual

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE CRAFTSMAN SNOW THROWER TO THE

NEAREST SEARS SERVICE CENTER/DEPARTMENT IN THE UNITED STATES THIS WARRANTY

APPLIES ONLY WHtLE THIS PRODUCT IS IN USE IN THE UNITED STATES

This warranly gives you specific legal rights, and you may also have other rights which may vary from

state !o slate,

SEARS. ROEBUCK AND CO Department Di817WA Hoflman Estates_ IL 60179

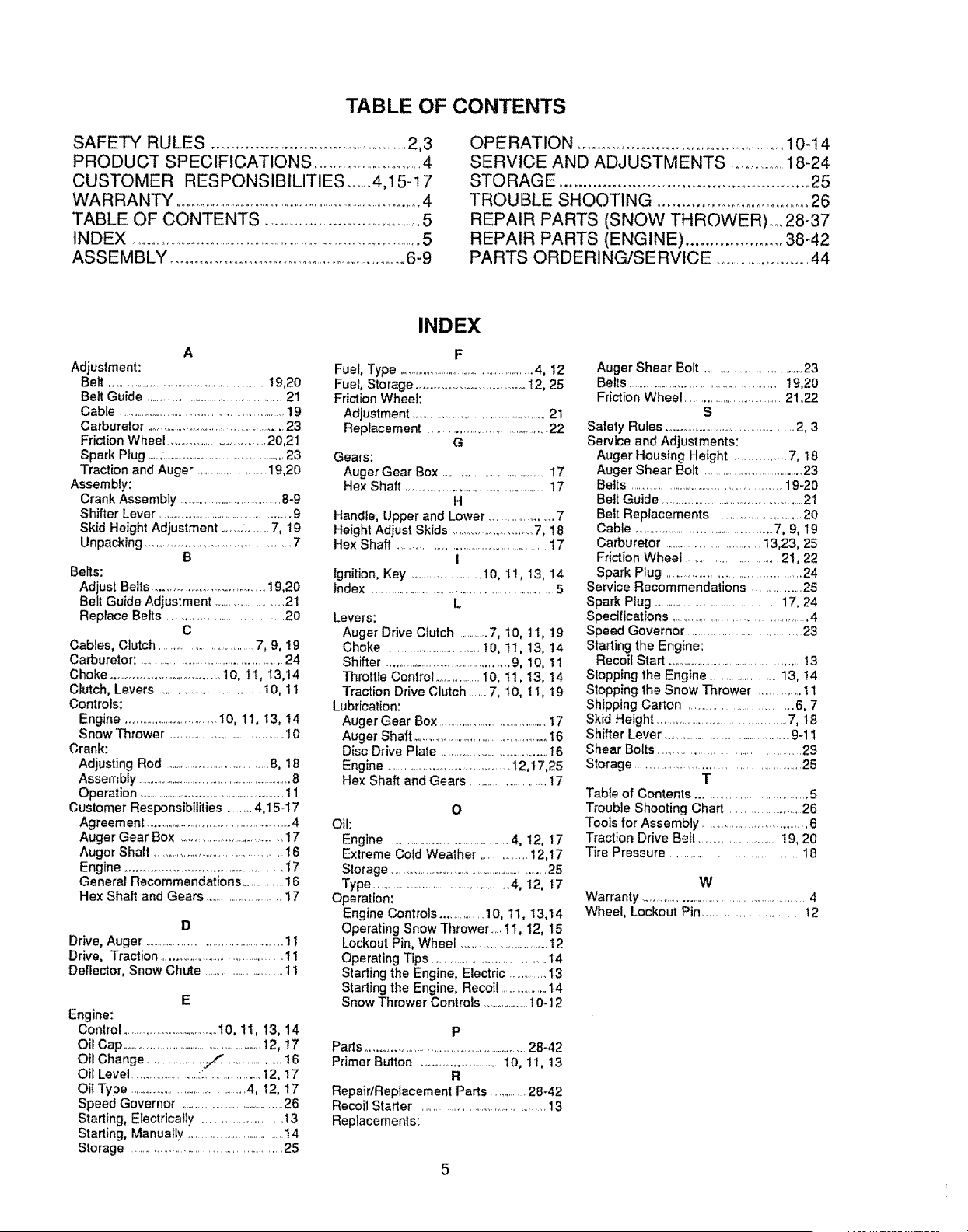

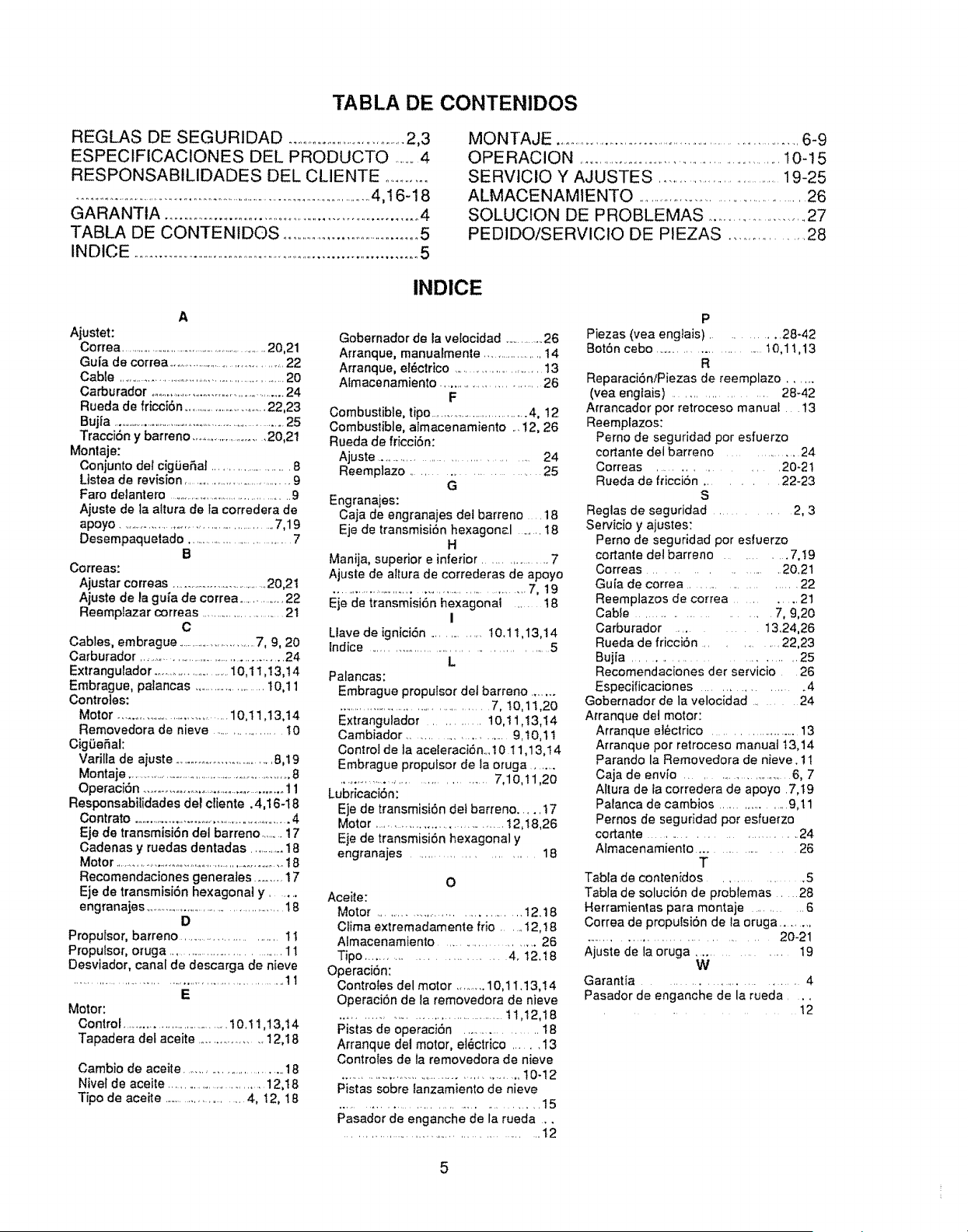

TABLE OF CONTENTS

SAFETY RULES ....................................................2,3

PRODUCT SPECIFICATIONS ..............................4

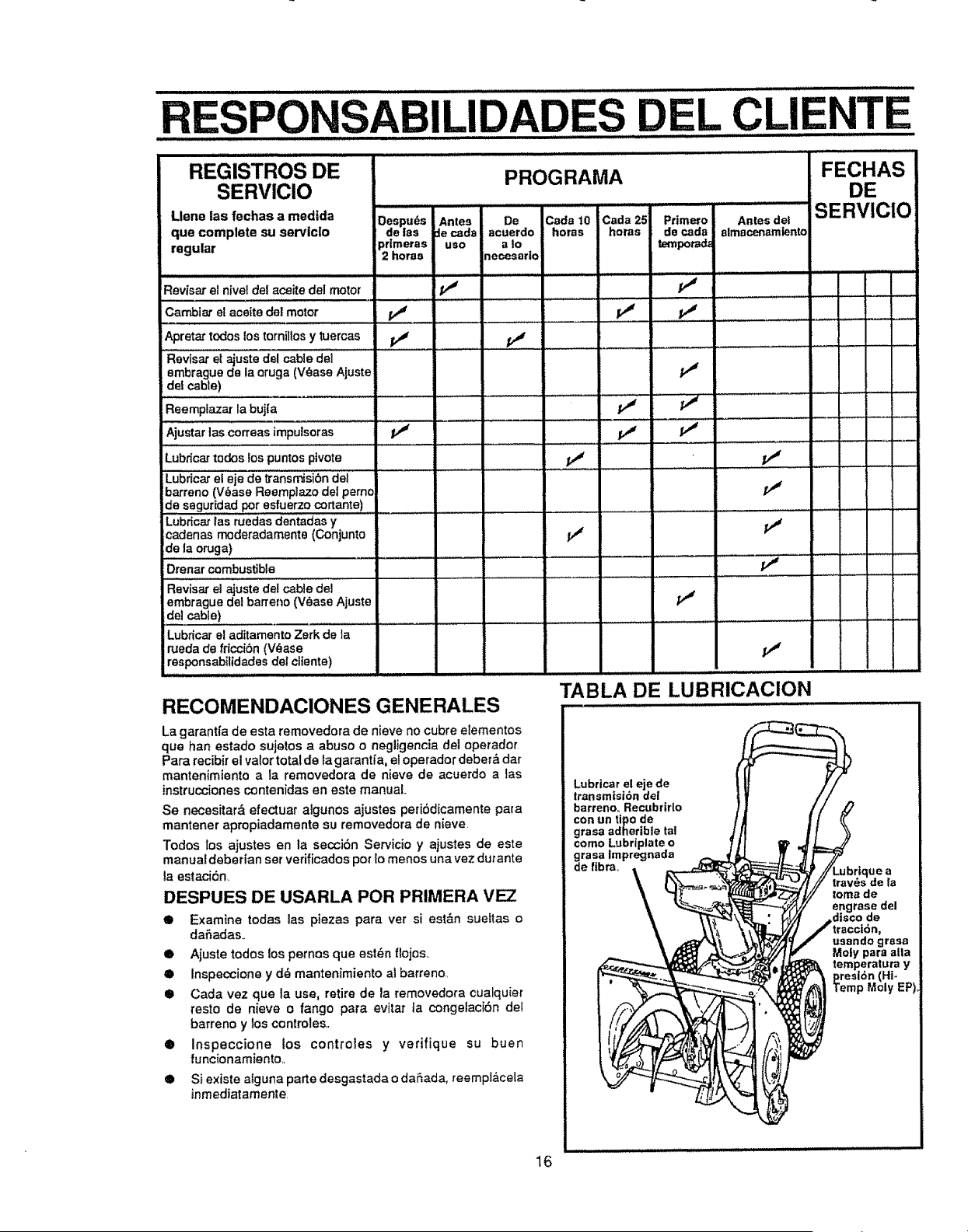

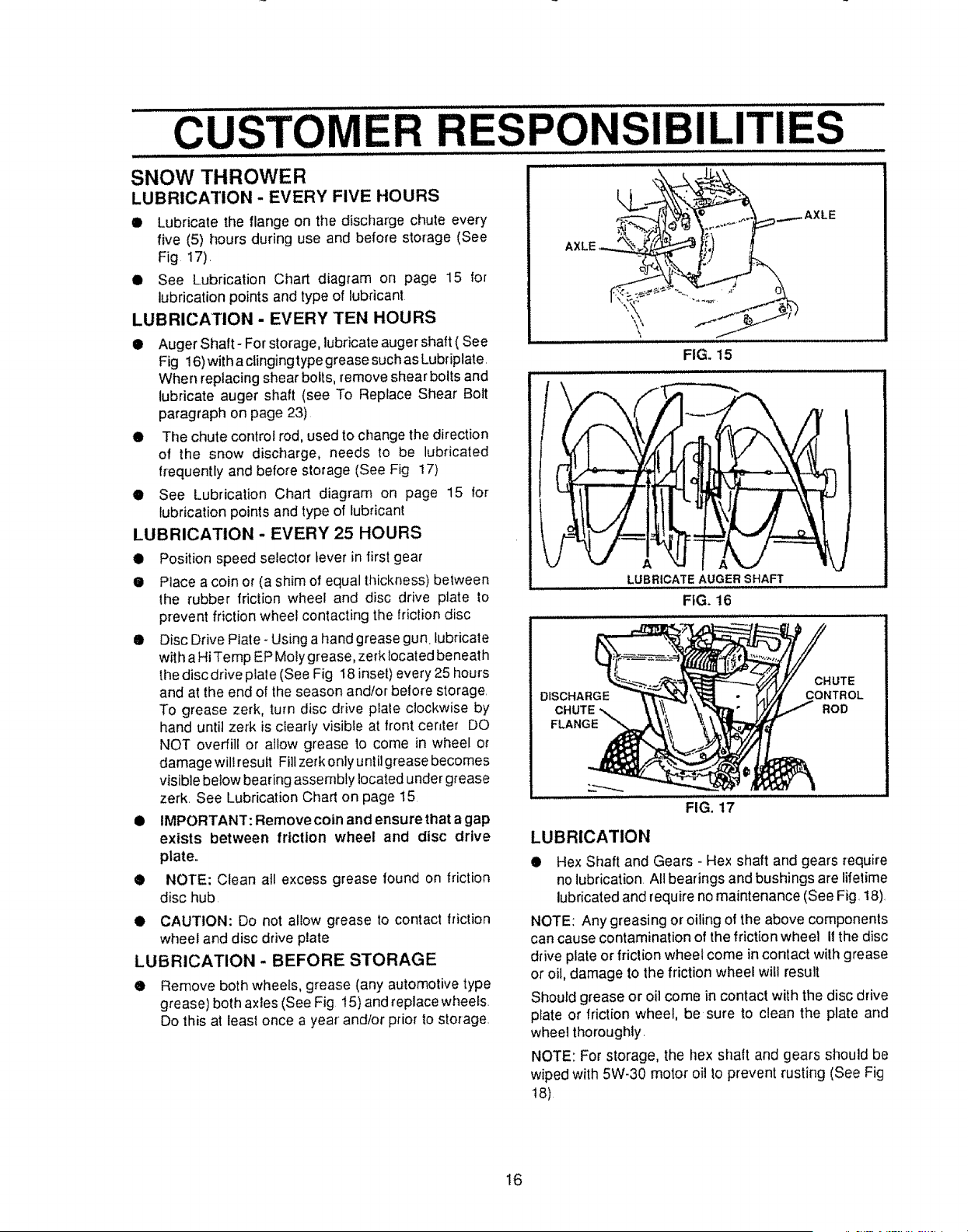

CUSTOMER RESPONSIBILITIES .......4,15-!7

WARRANTY .......................................................................4

TABLE OF CONTENTS .............................................5

INDEX ........................................................................................5

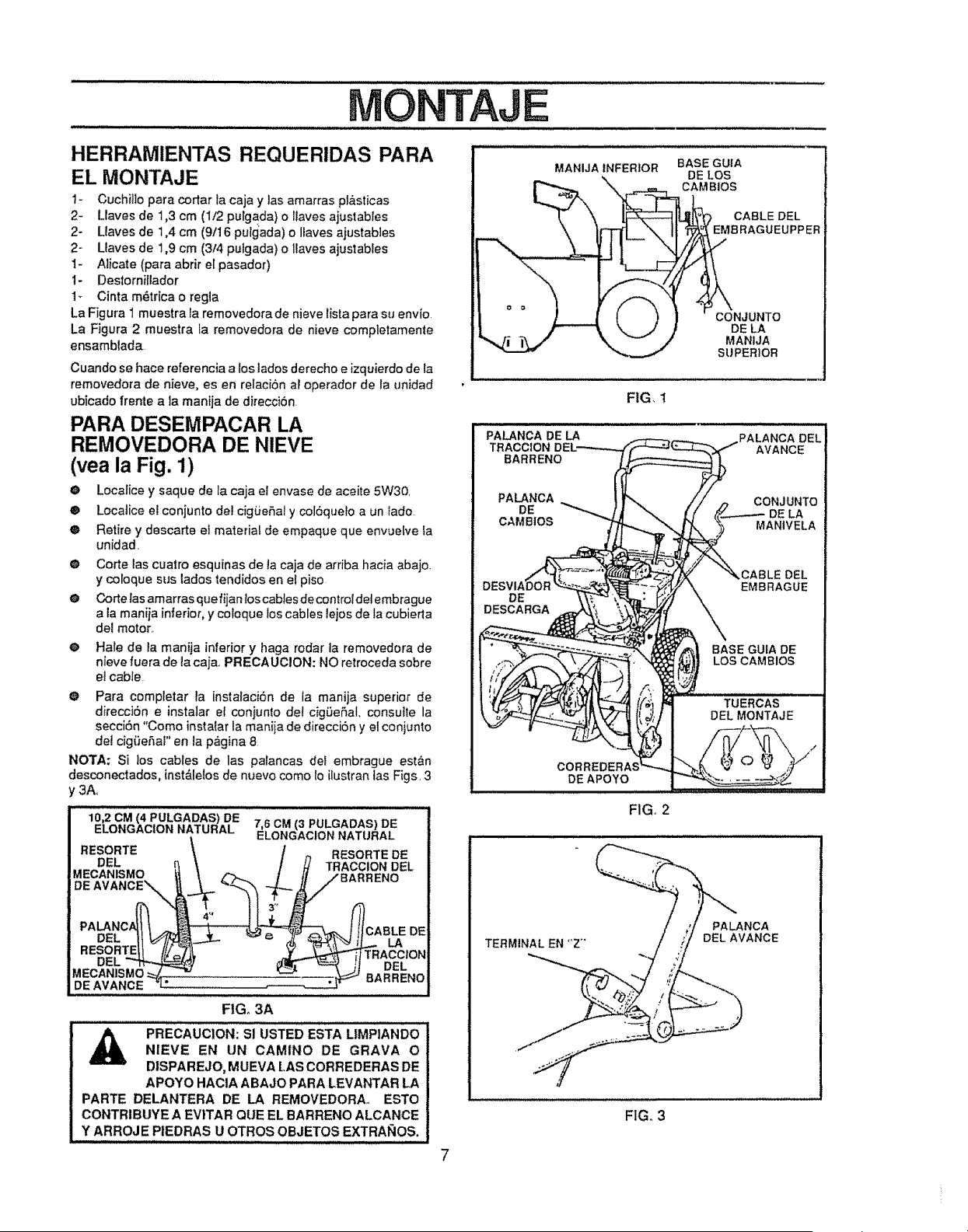

ASSEMBLY .............................................................6-9

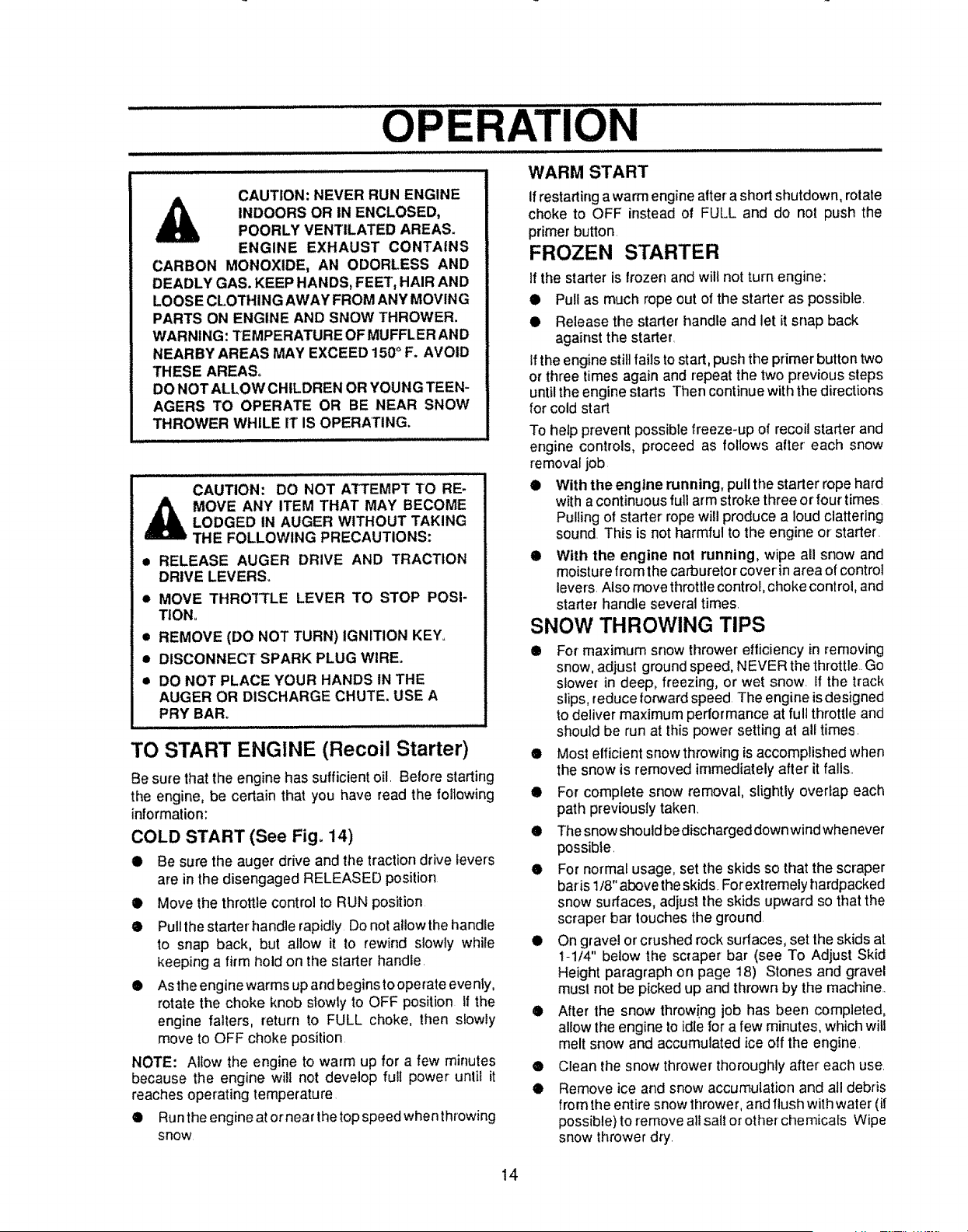

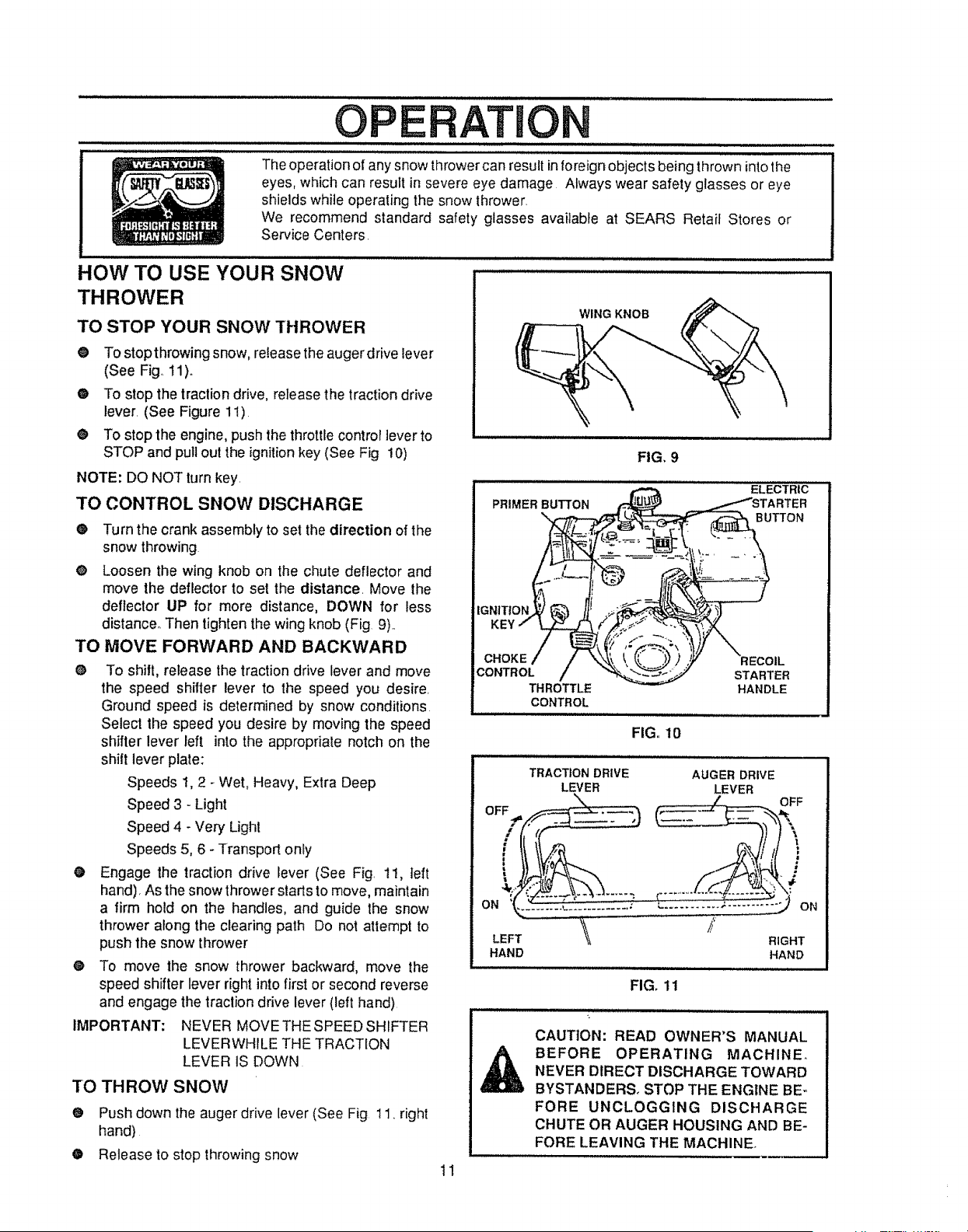

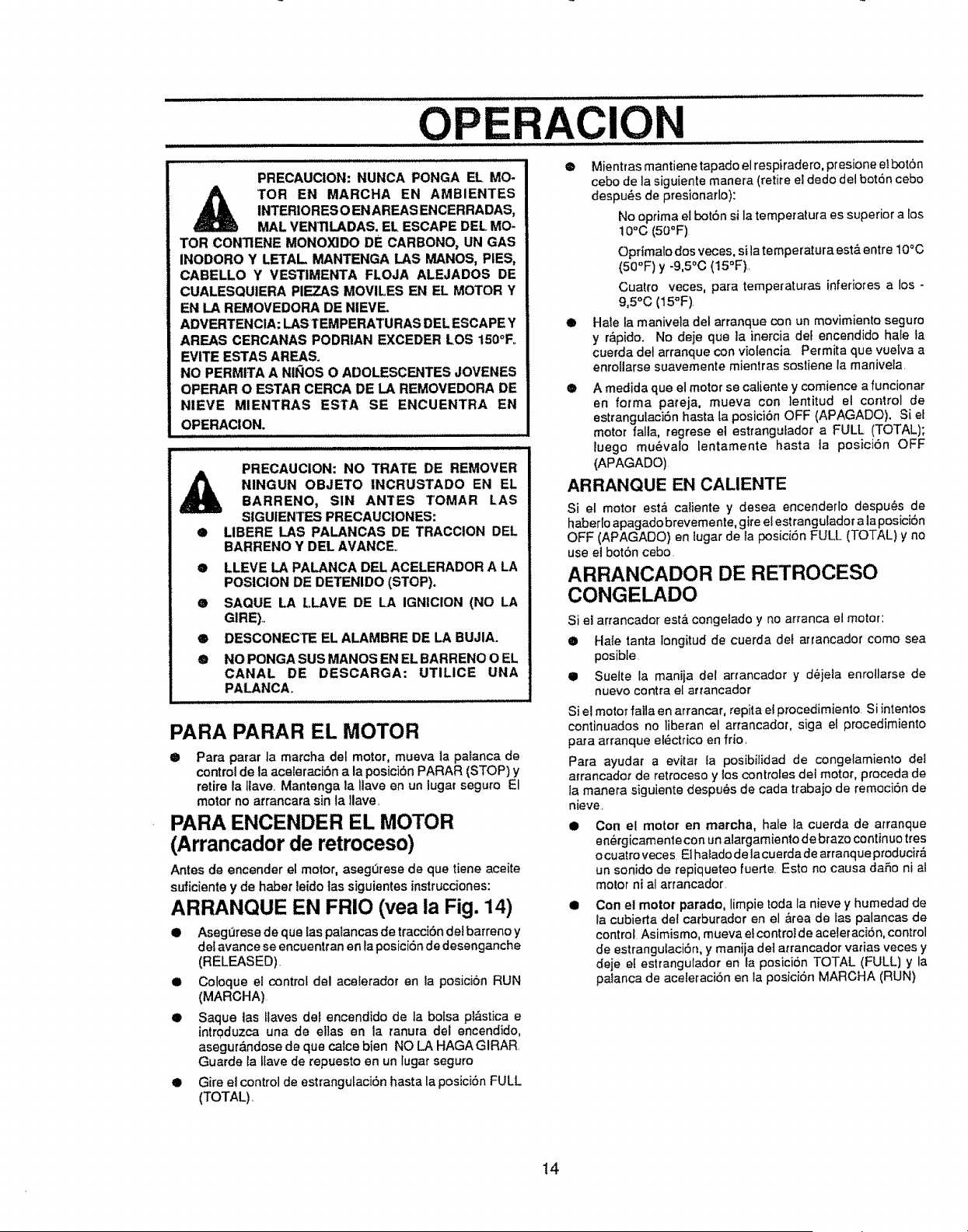

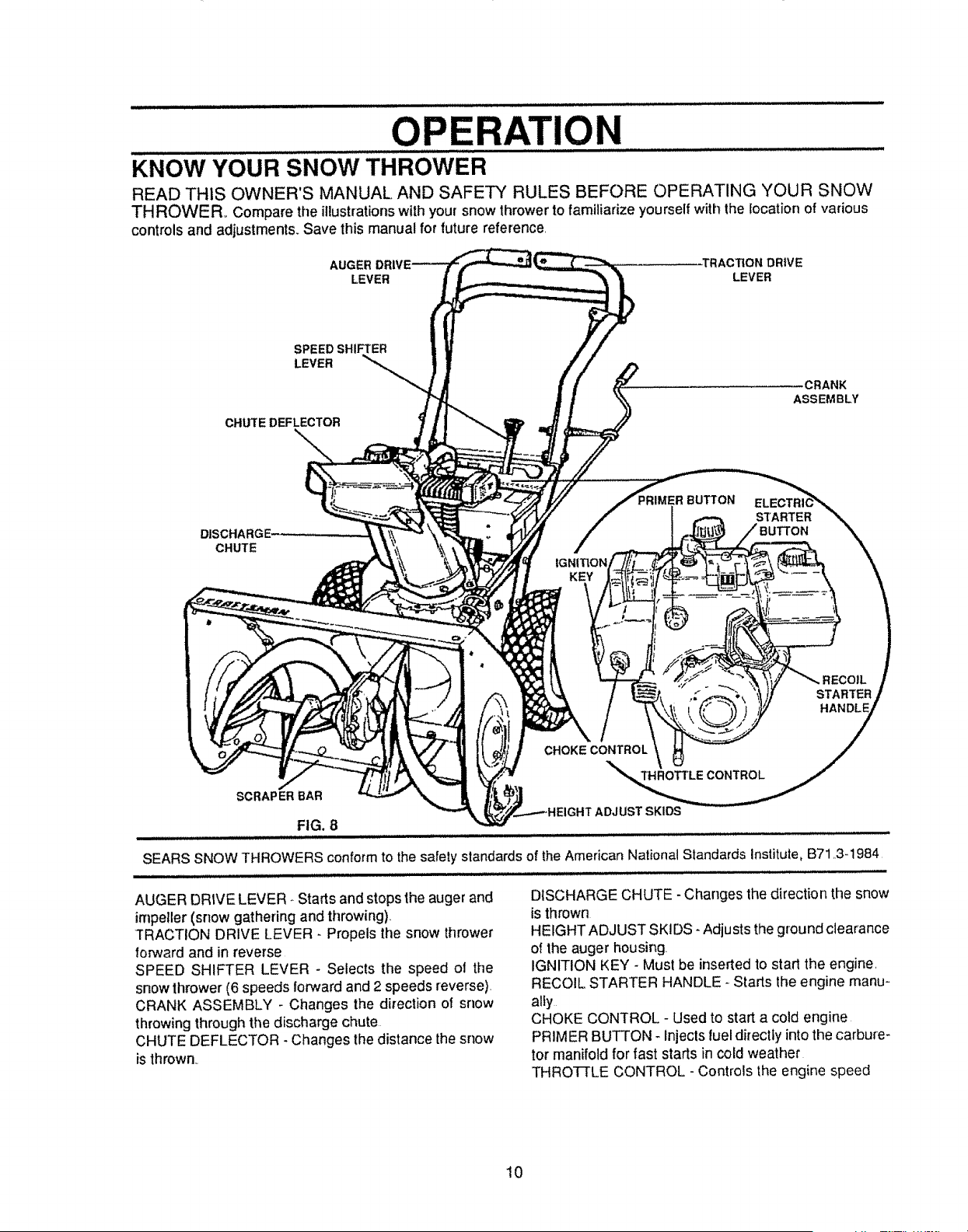

OPERATION ................................................... 10-14

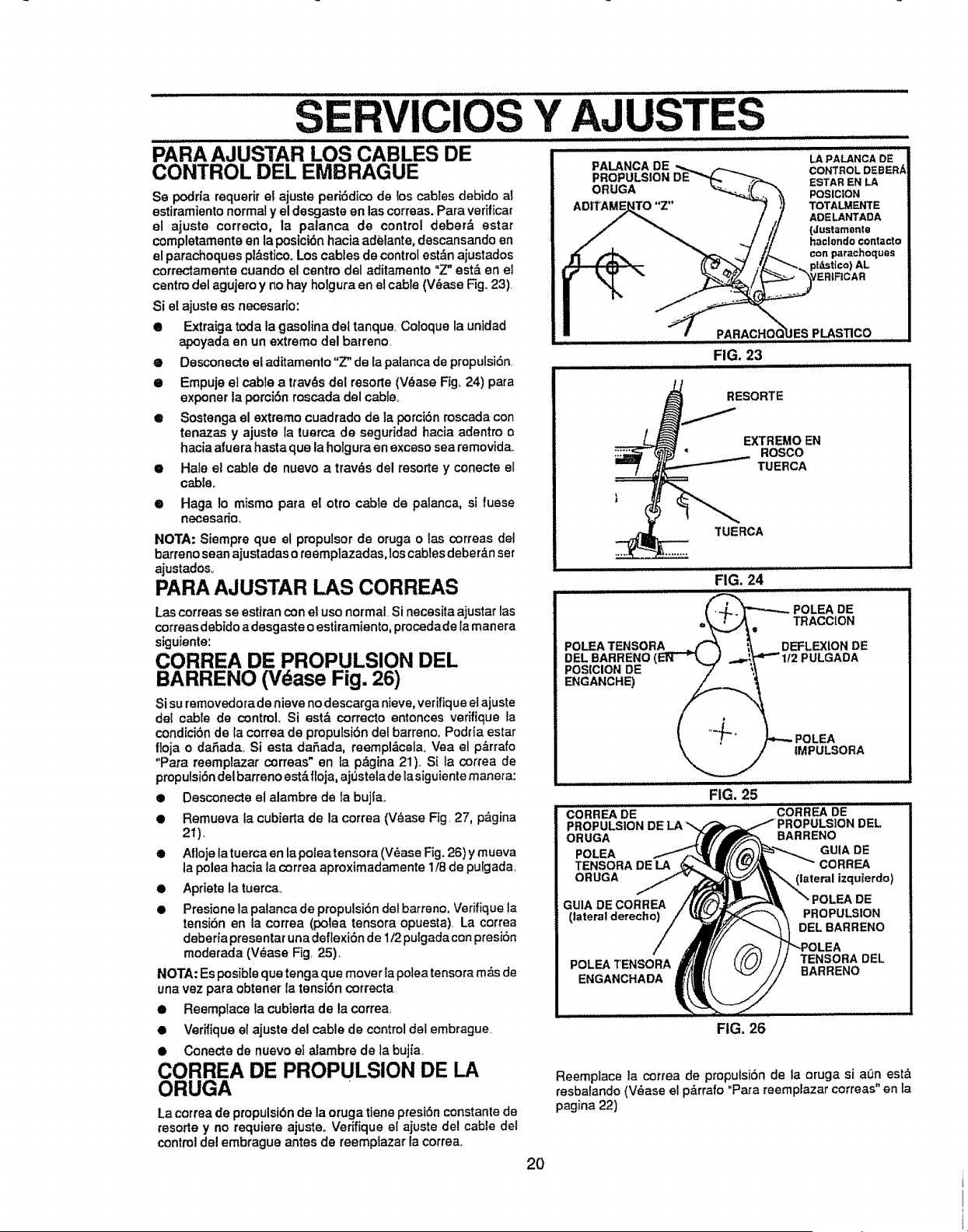

SERVICE AND ADJUSTMENTS ..............18-24

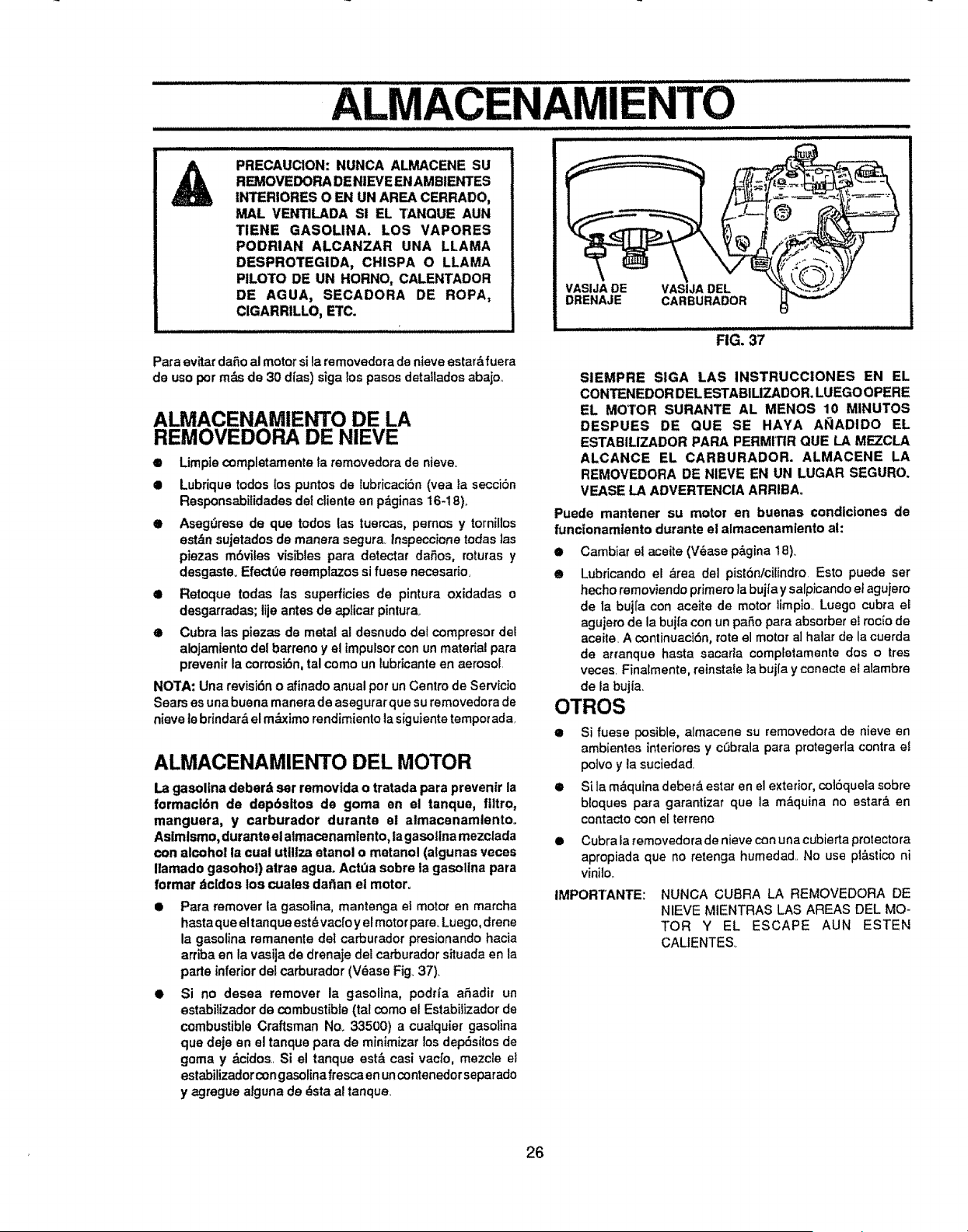

STORAGE ..................................................... 25

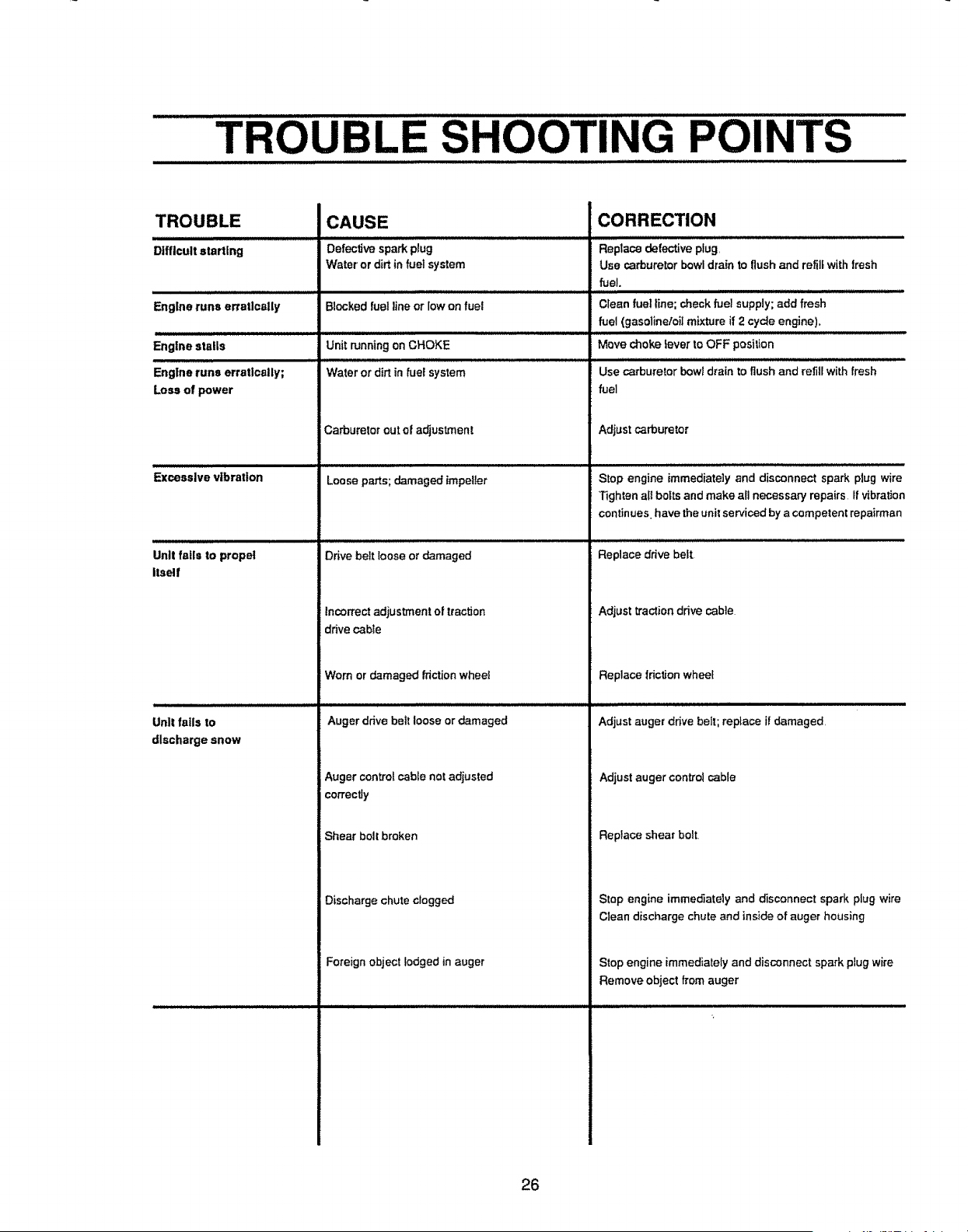

TROUBLE SHOOTING ................................. 26

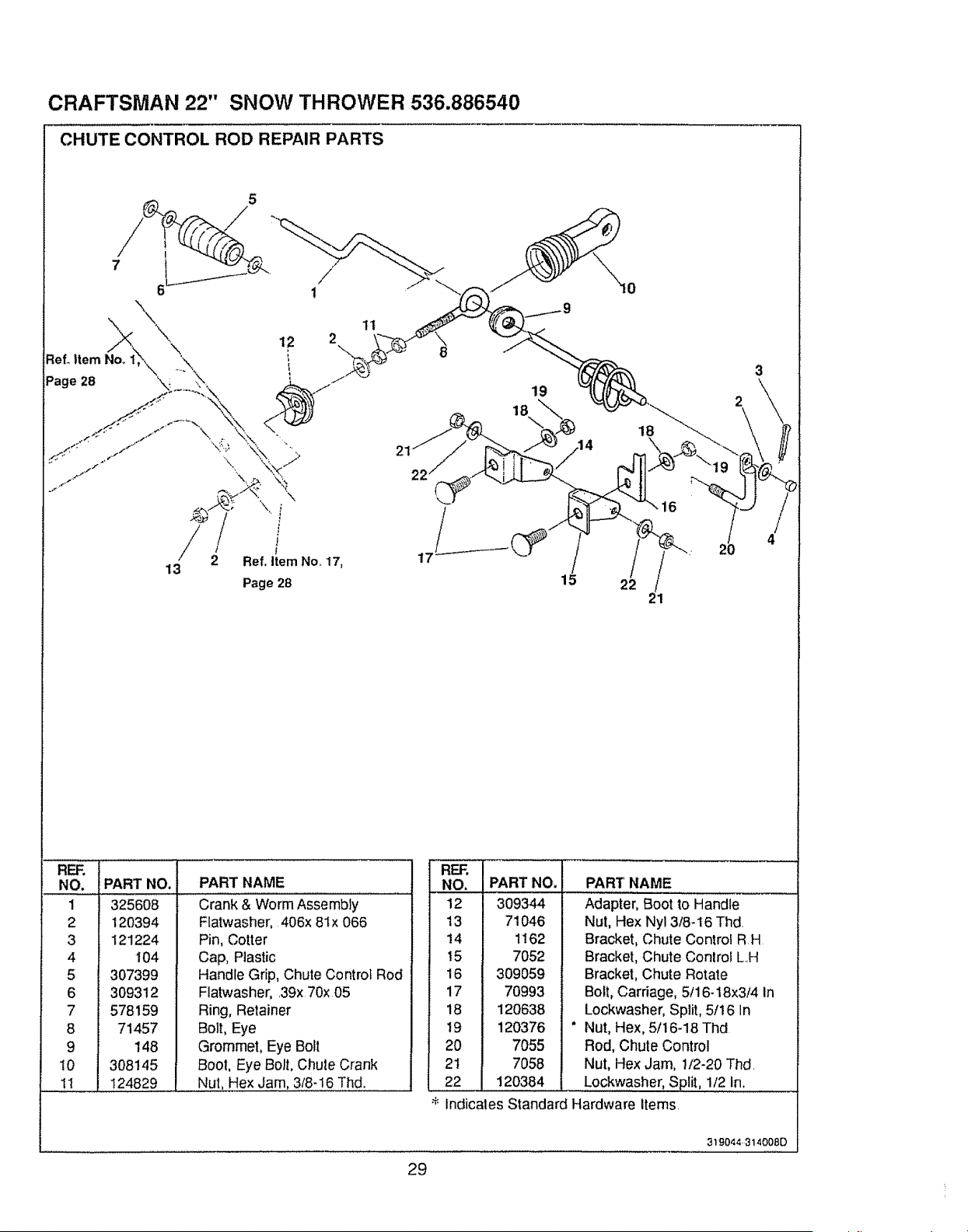

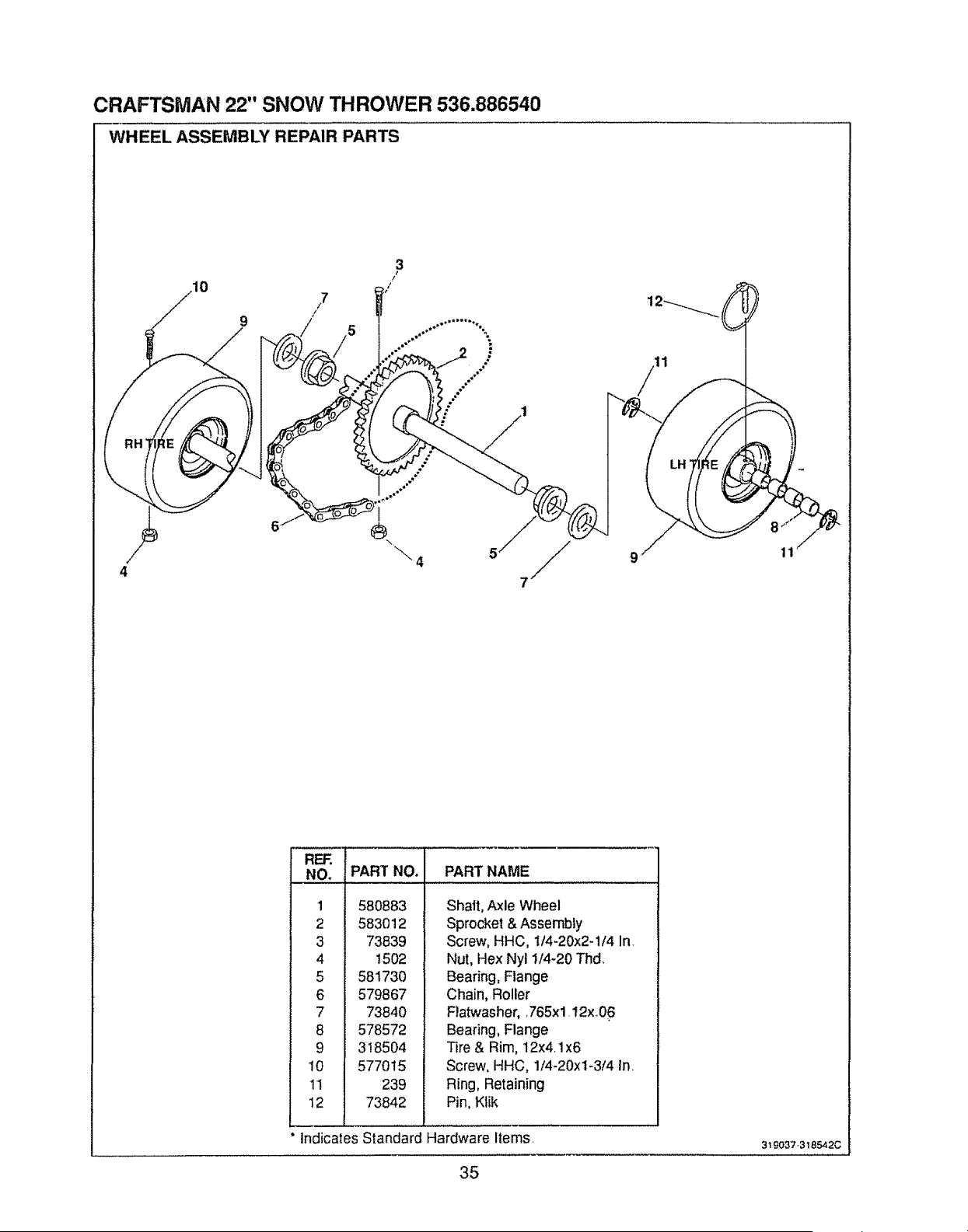

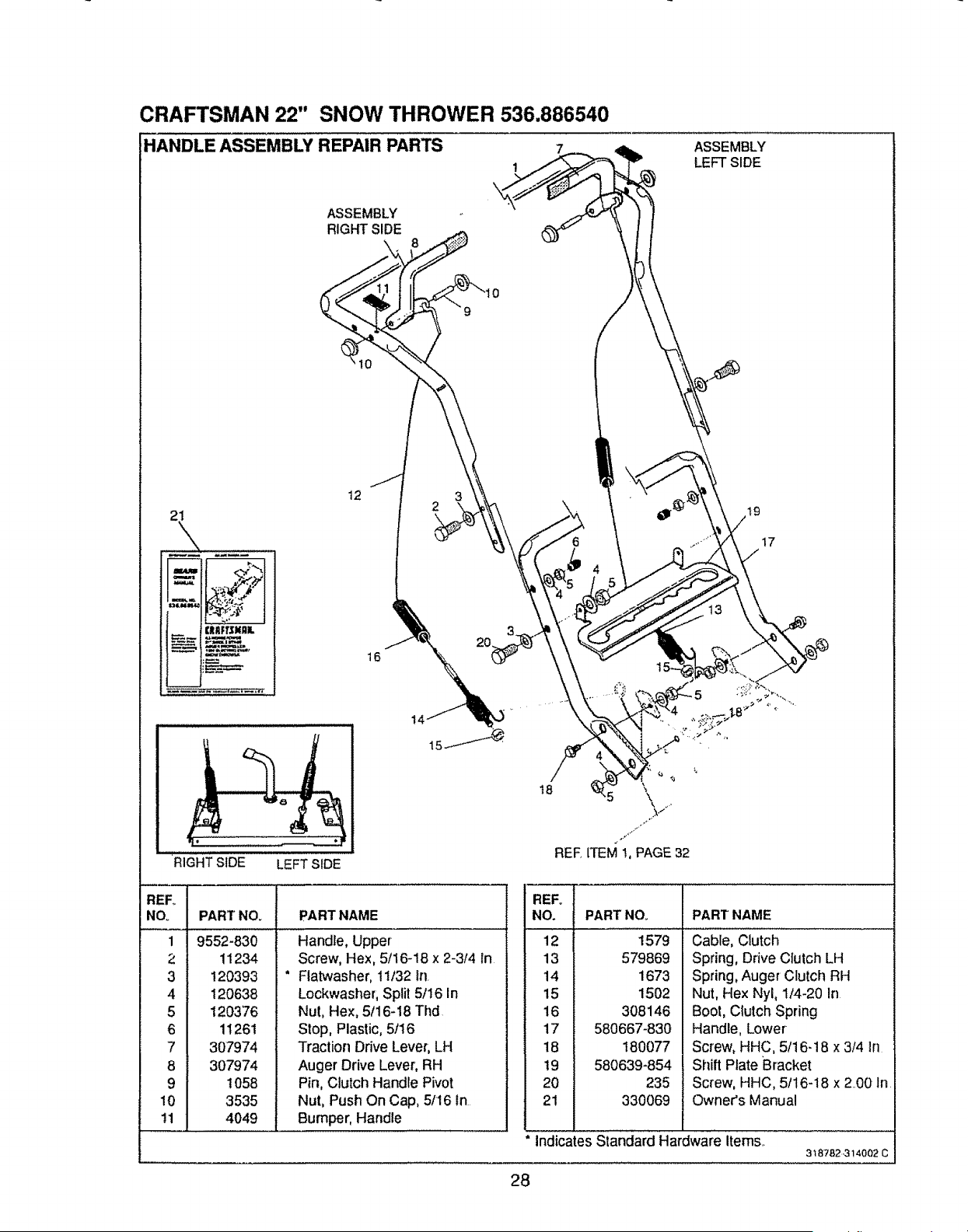

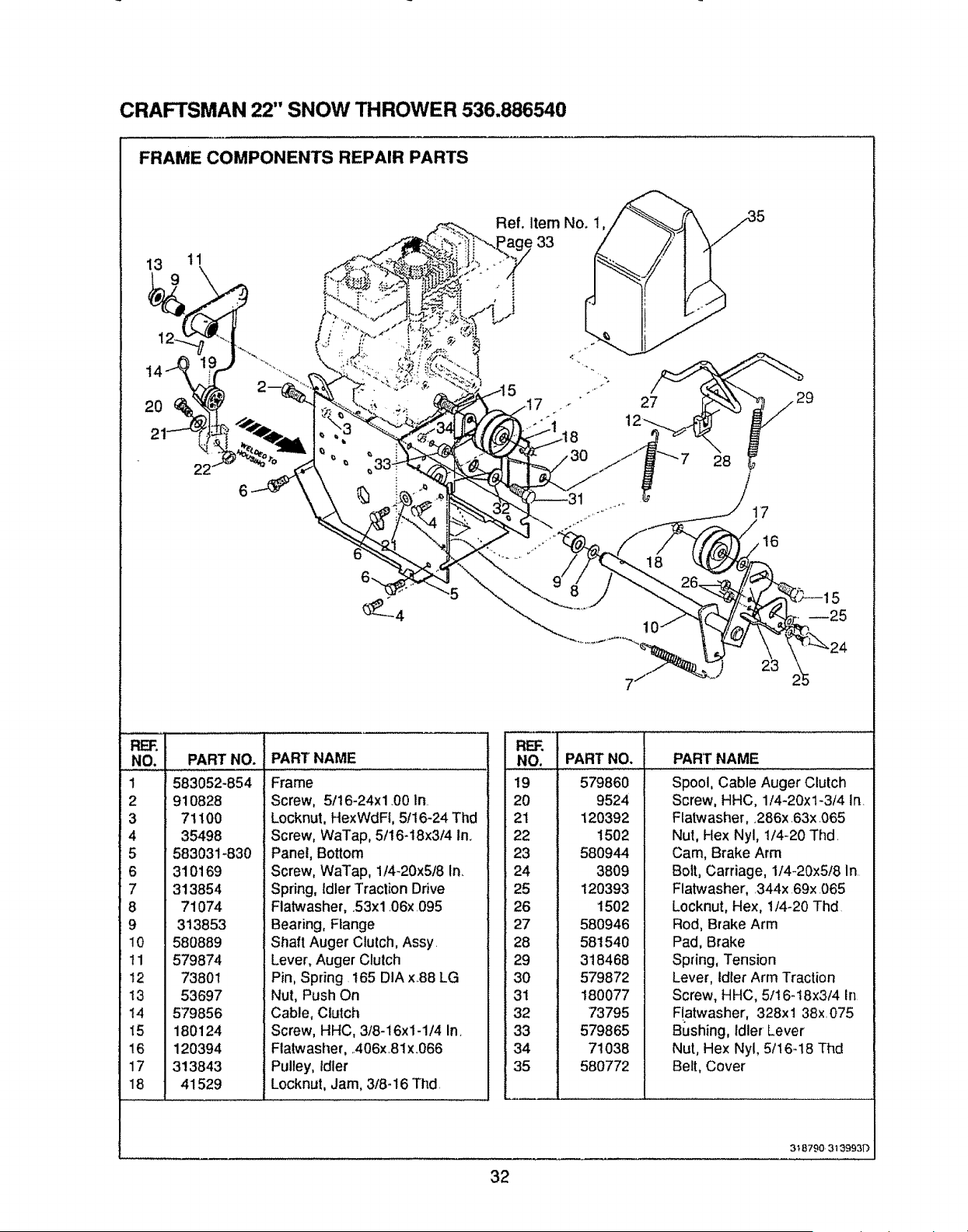

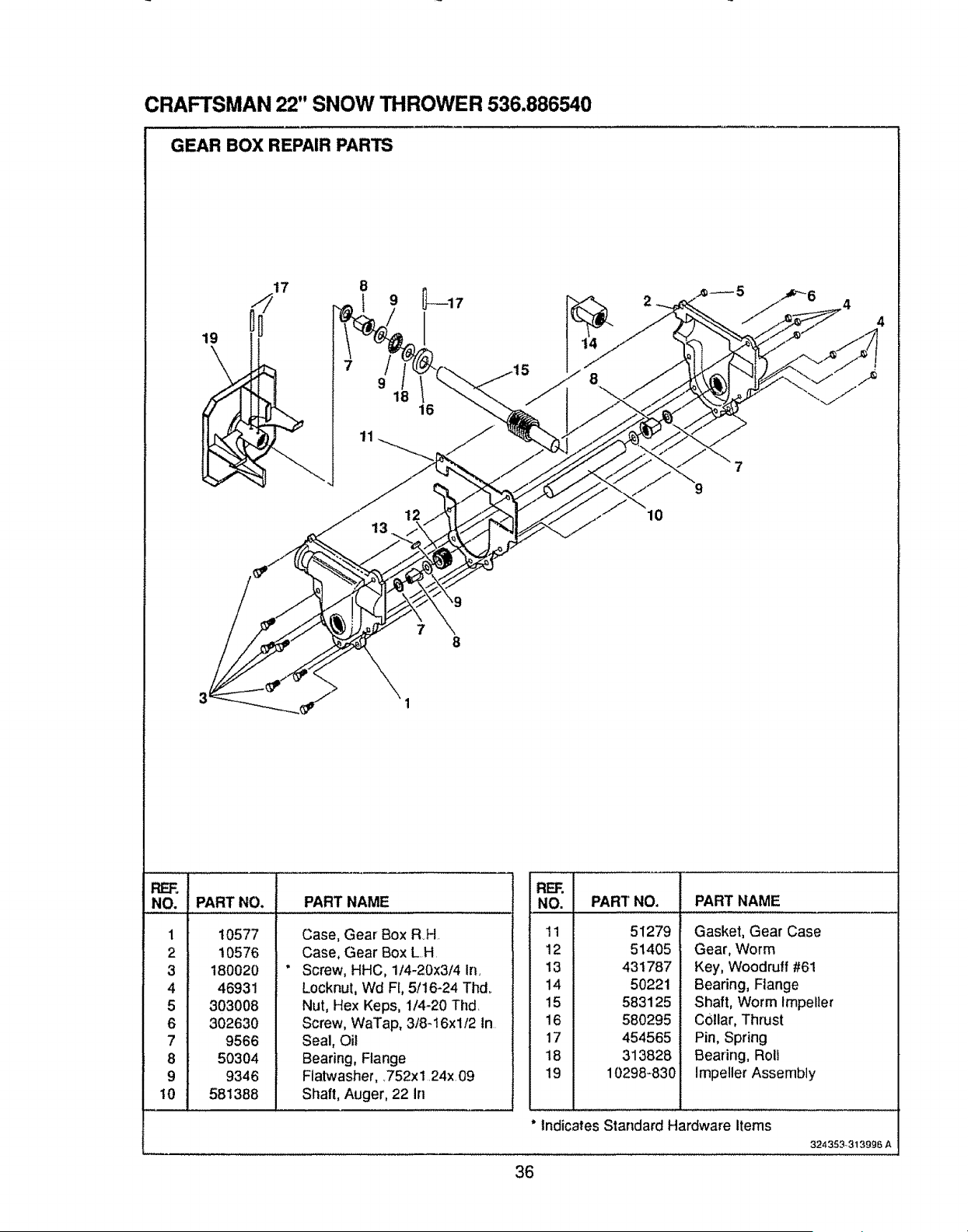

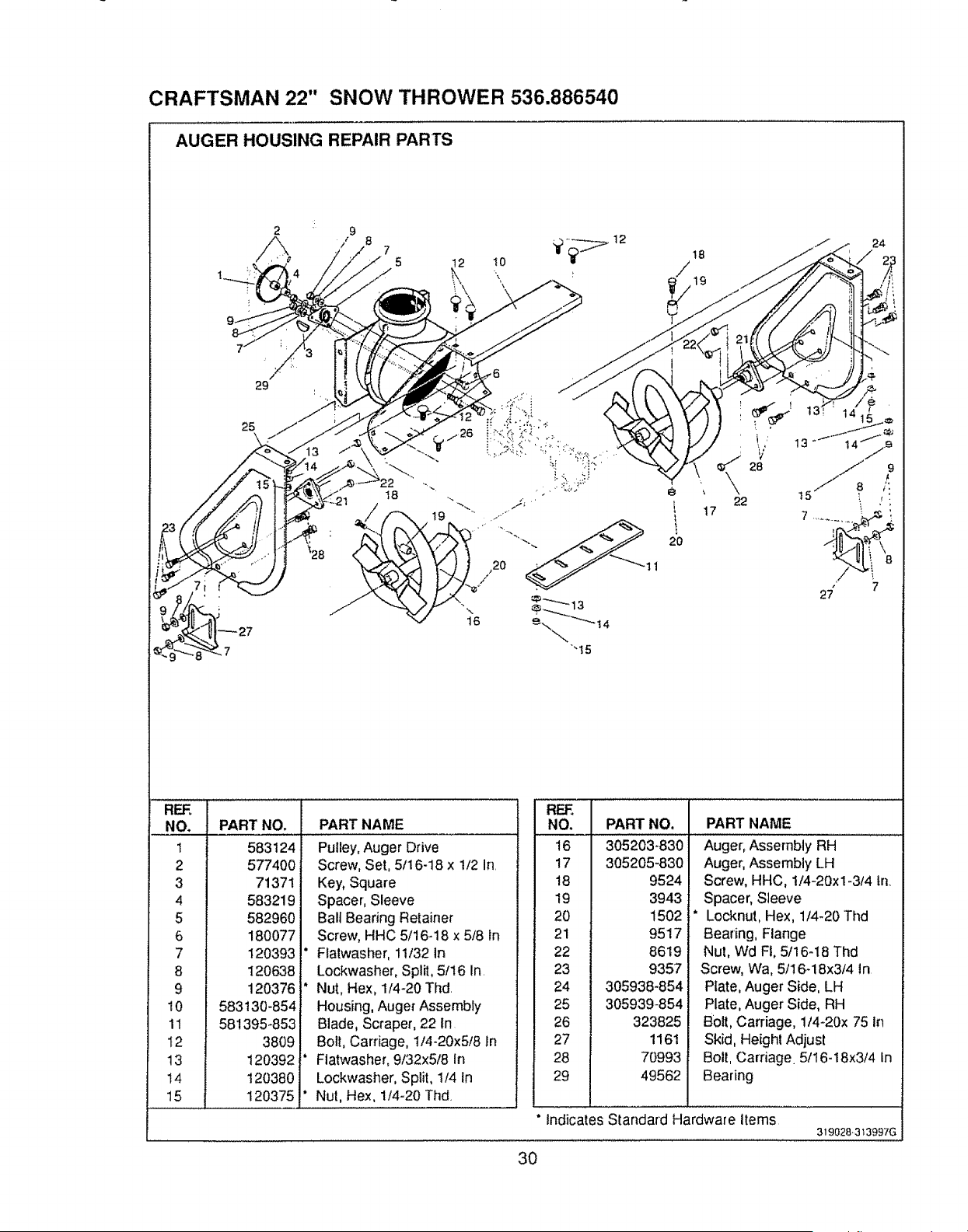

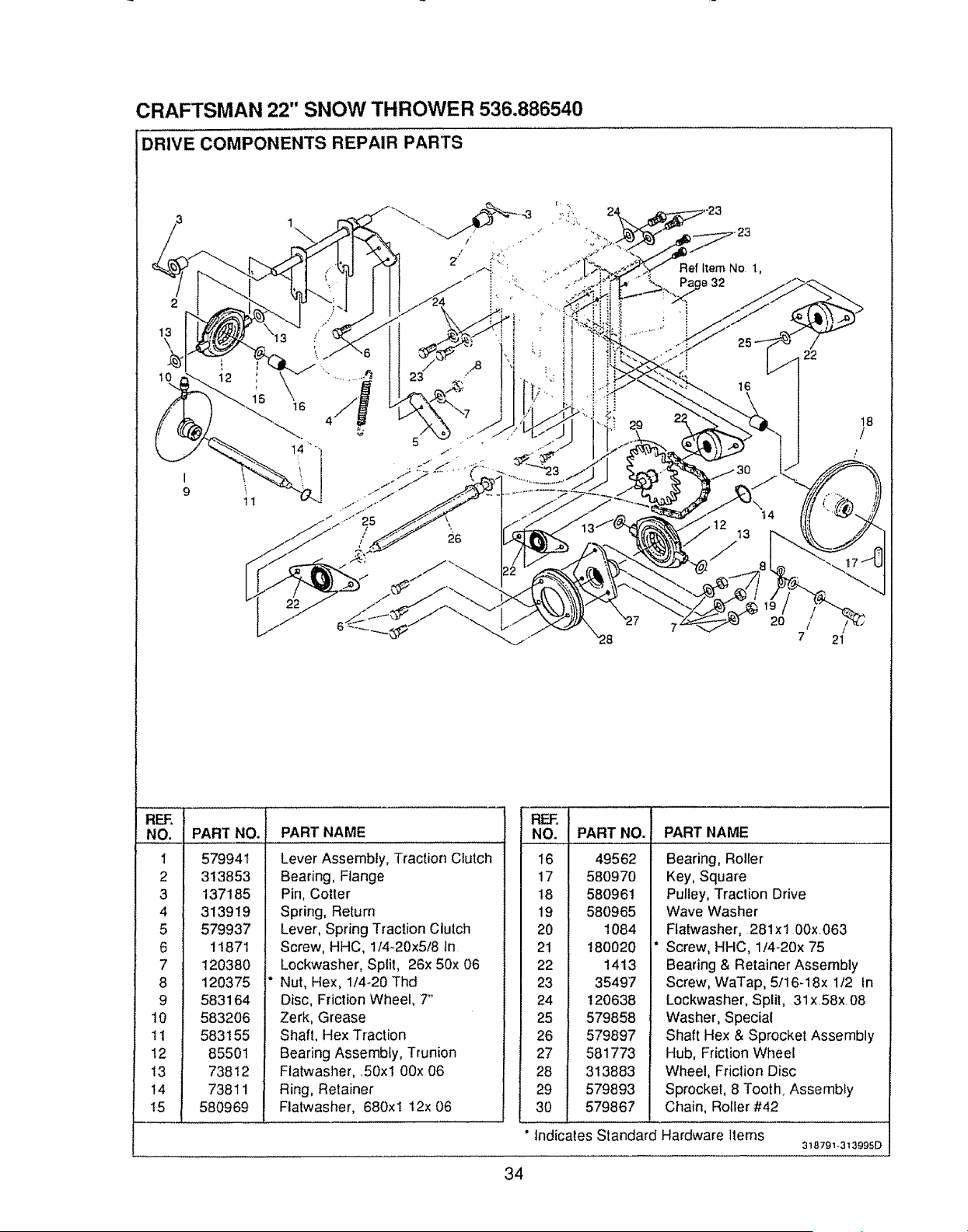

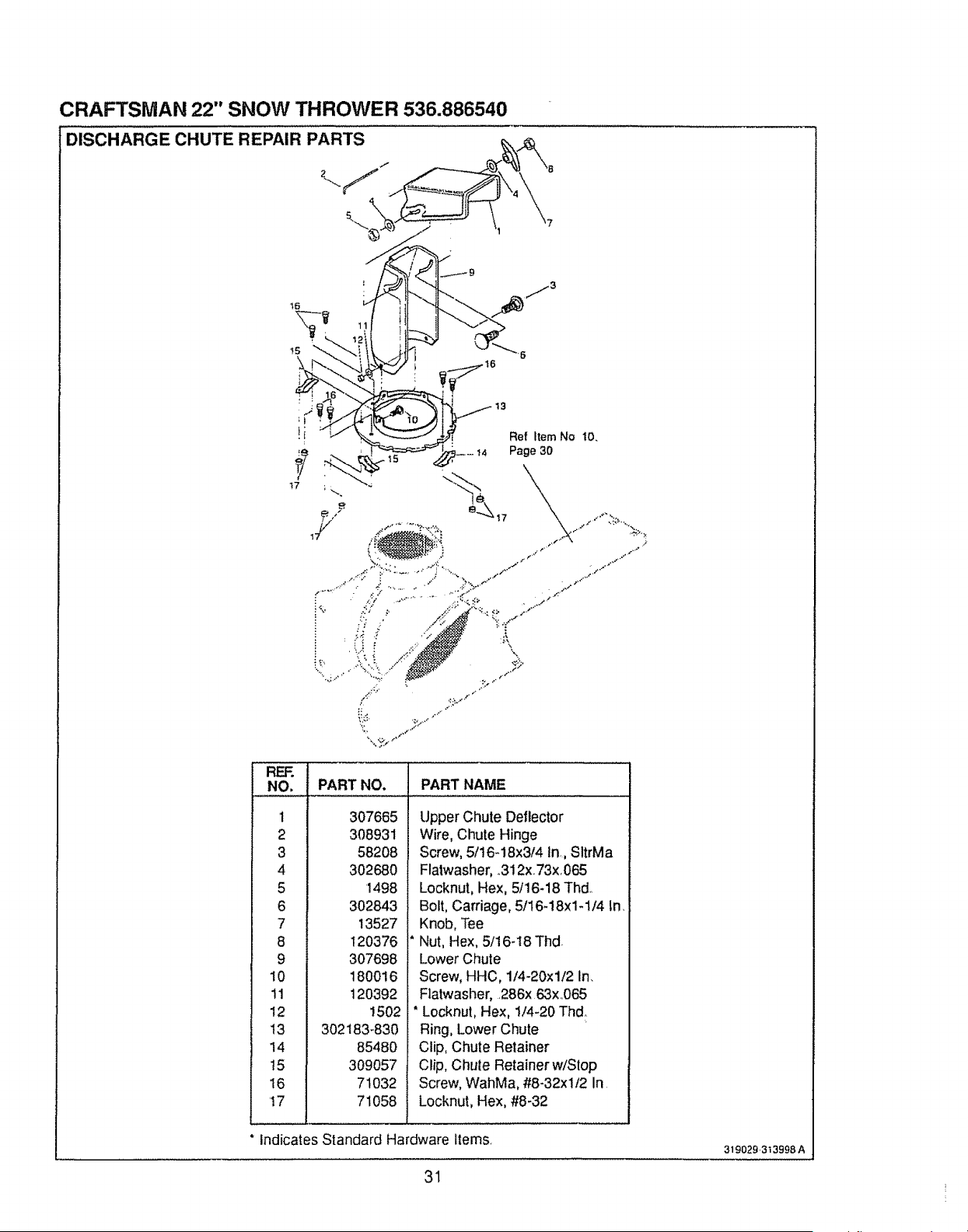

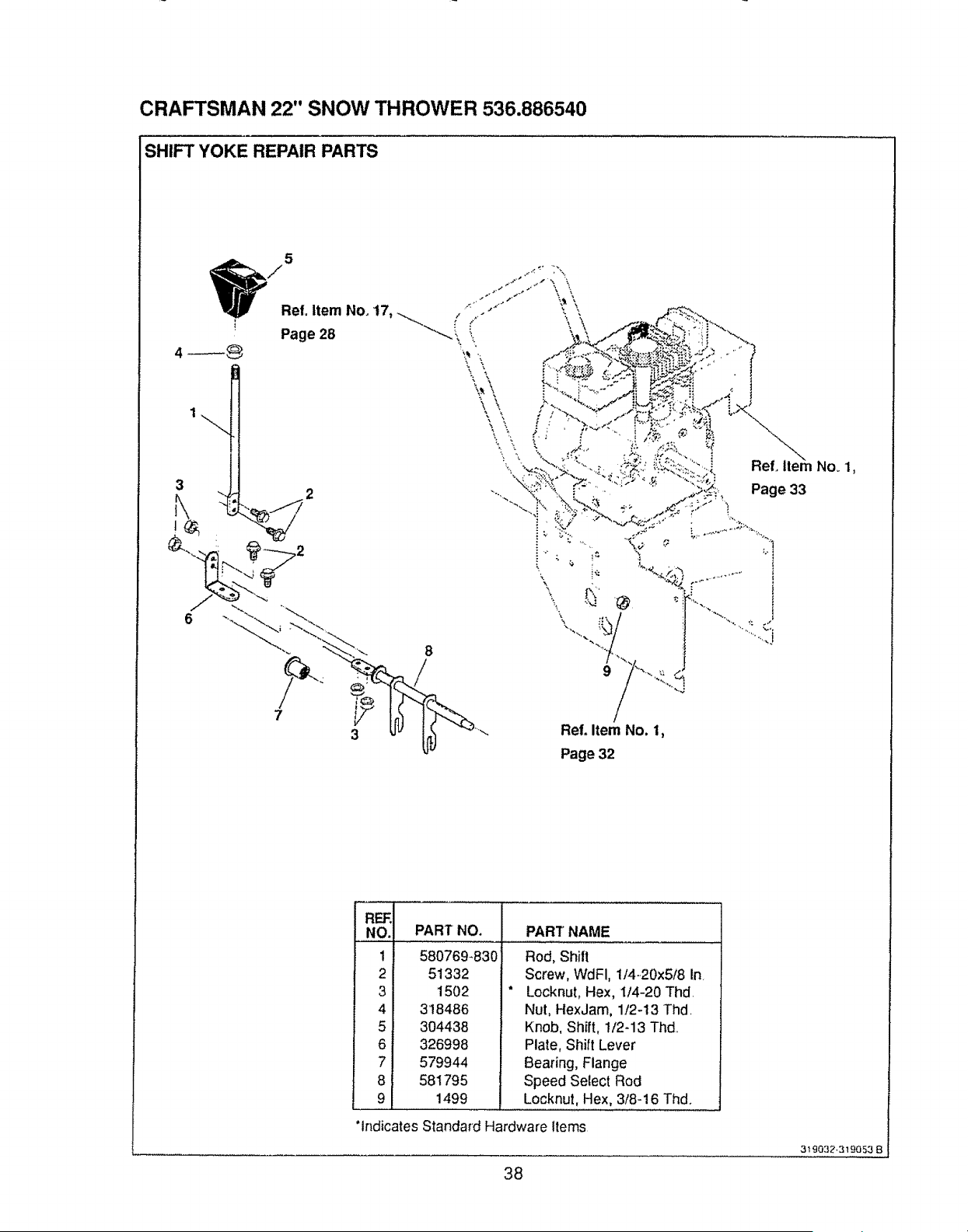

REPAIR PARTS (SNOW THROWER).,. 28-37

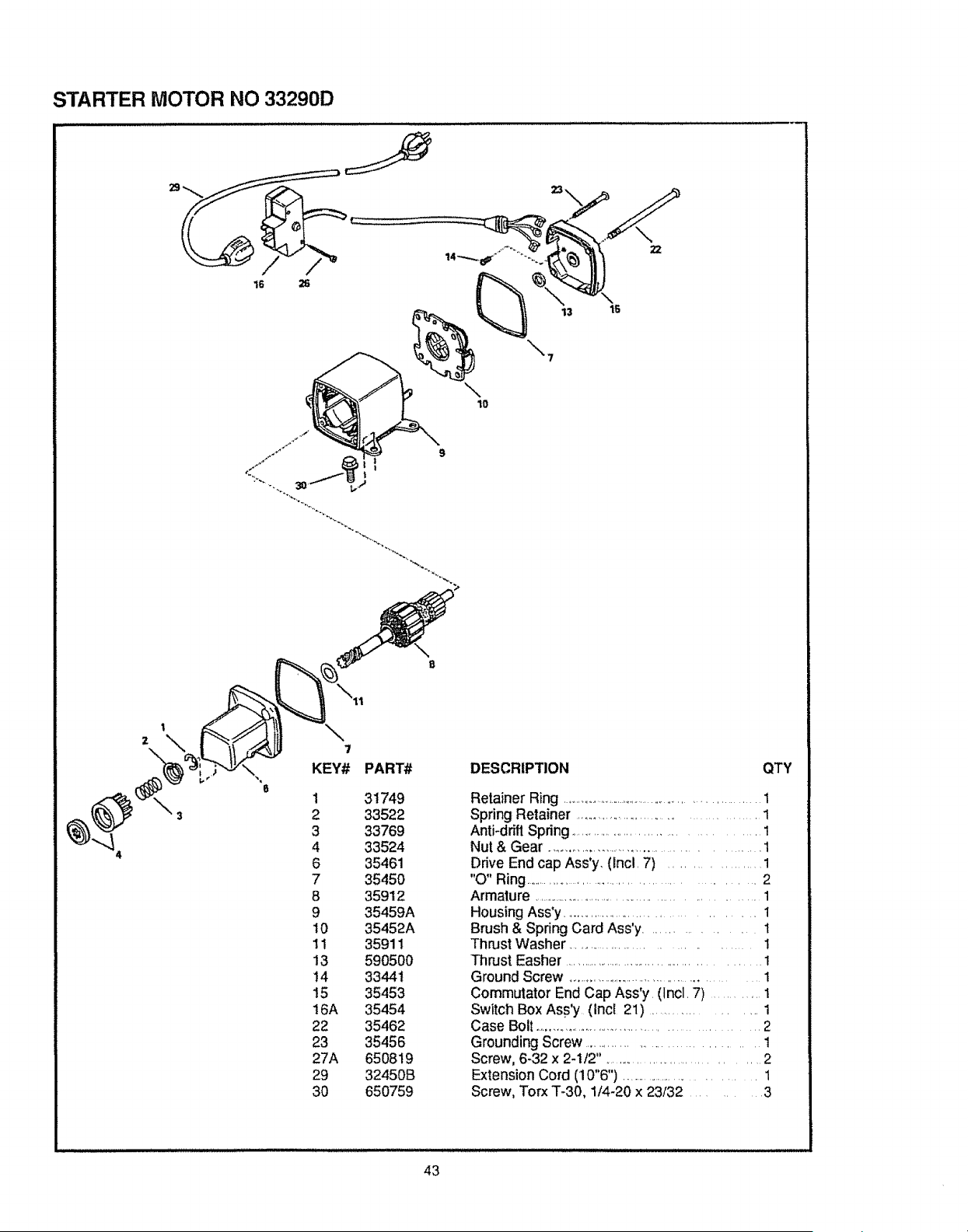

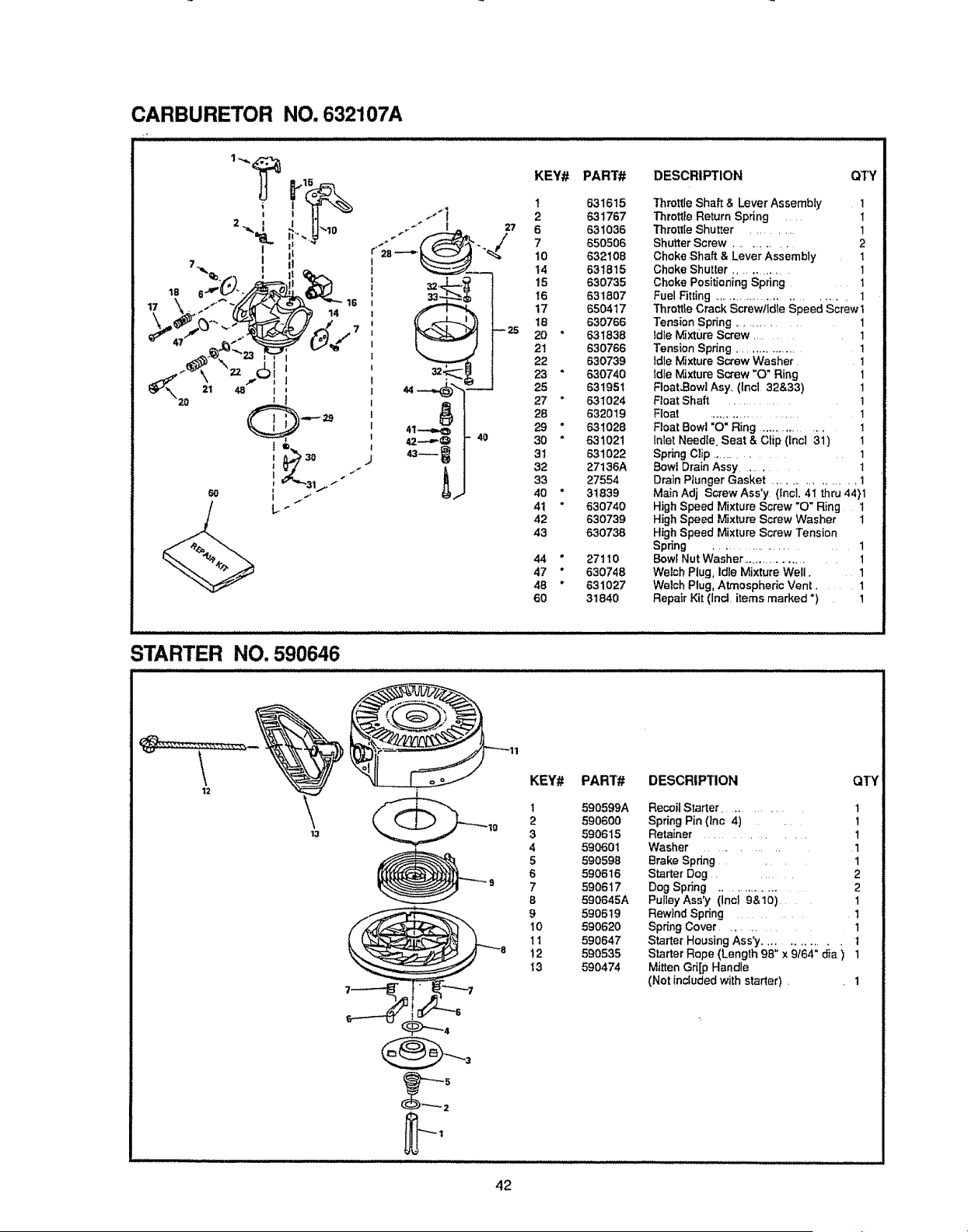

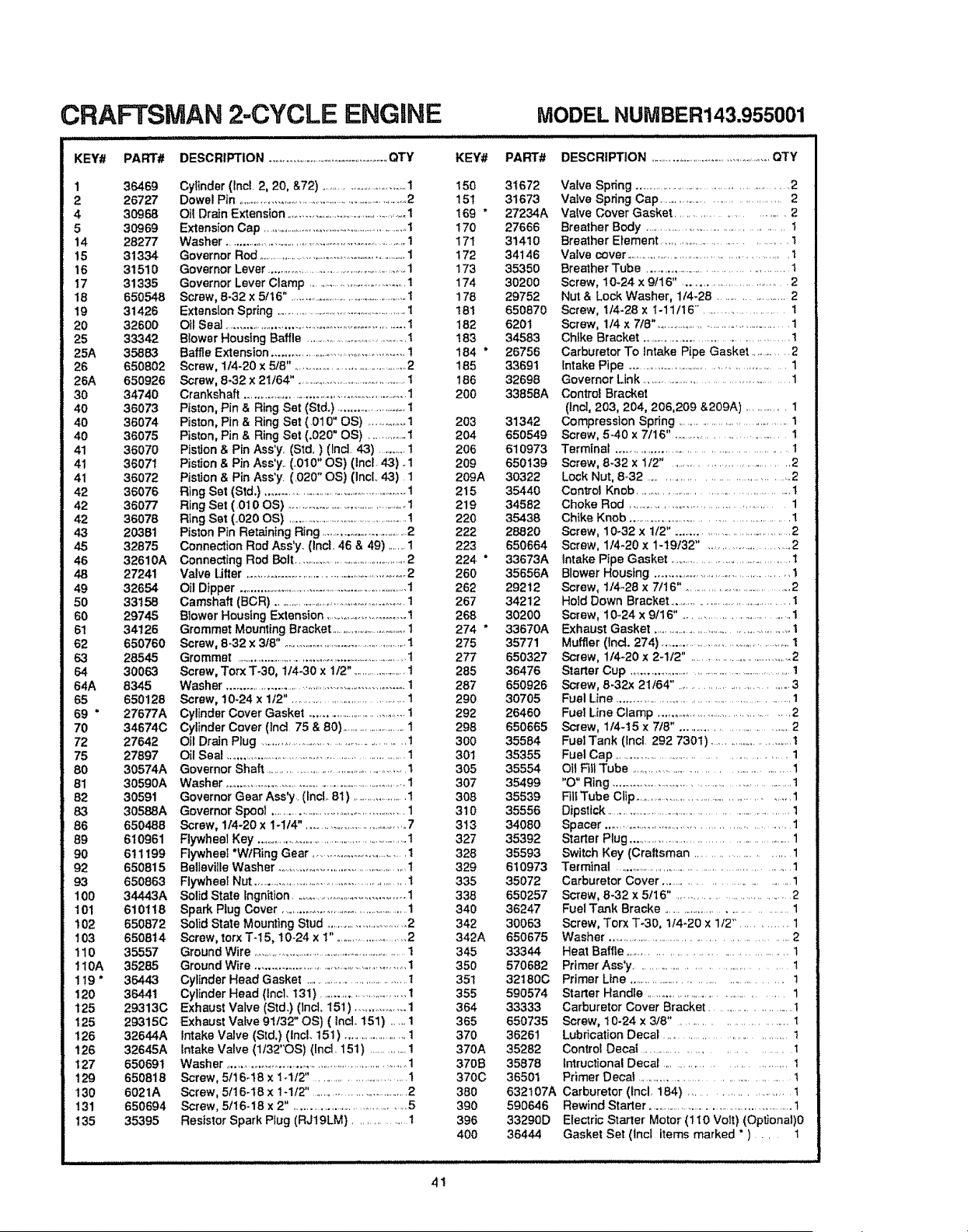

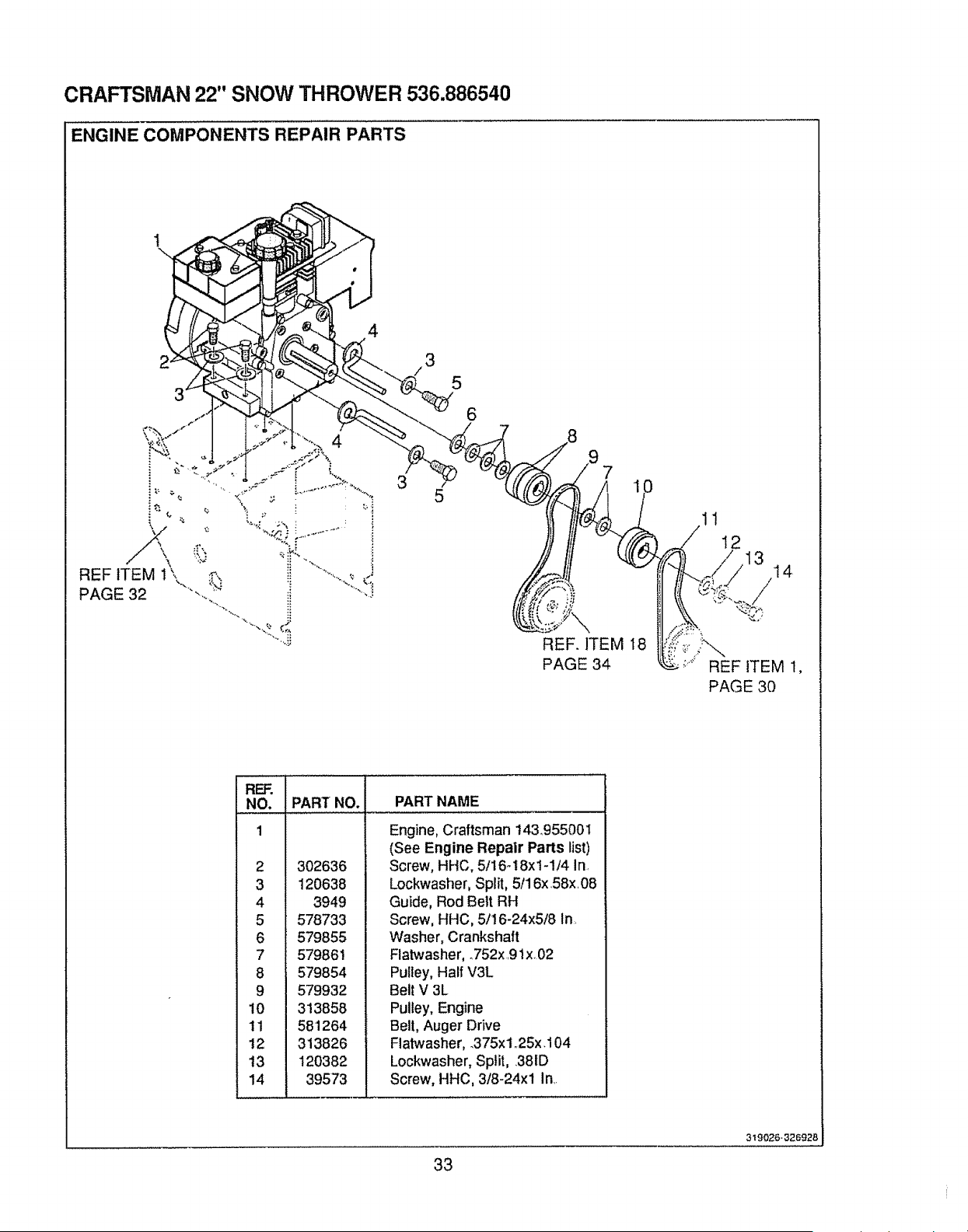

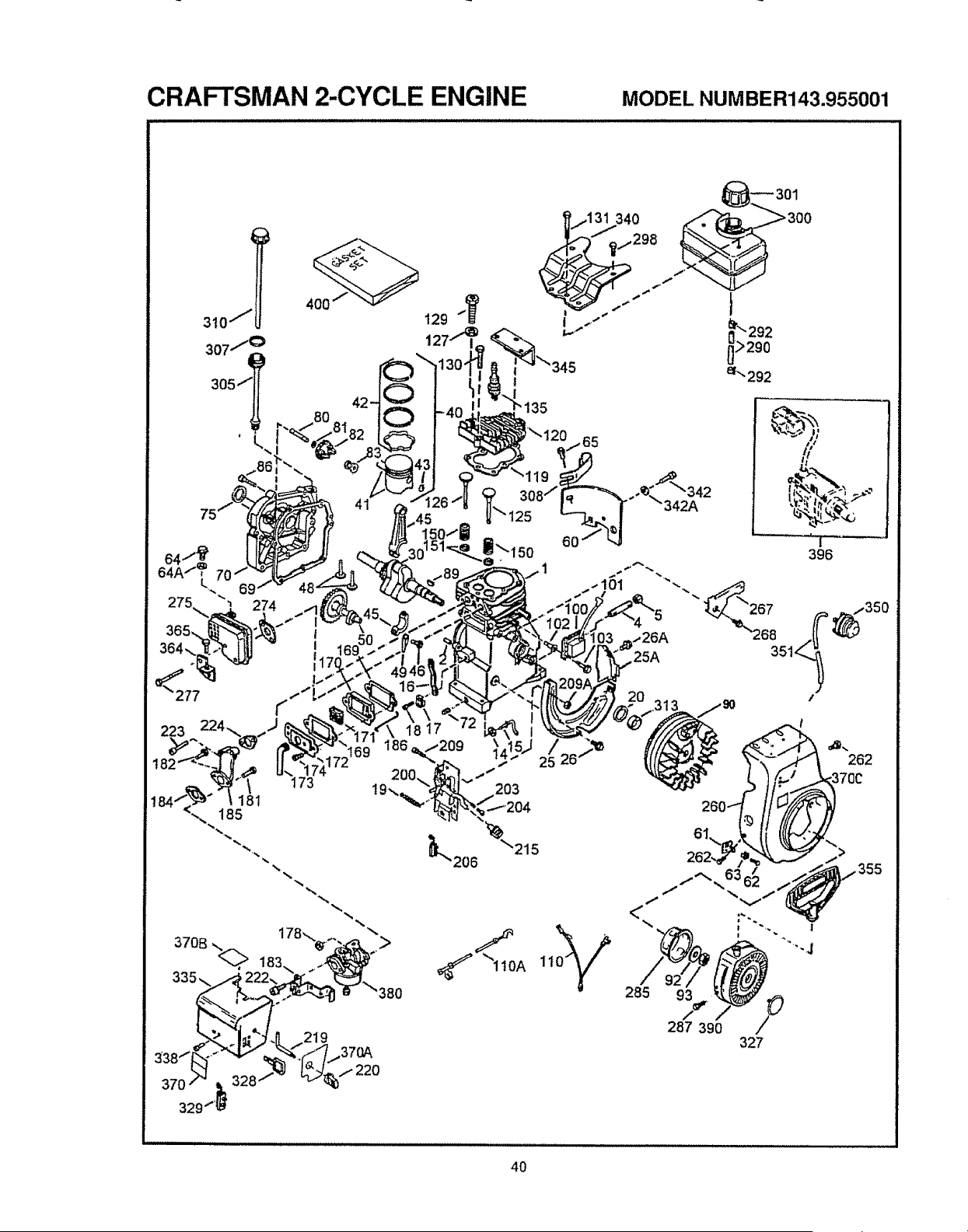

REPAIR PARTS (ENGINE) .................... 38-42

PARTS ORDERING/SERVICE ..........................44

Adjustment:

Belt .....................................................................19,20

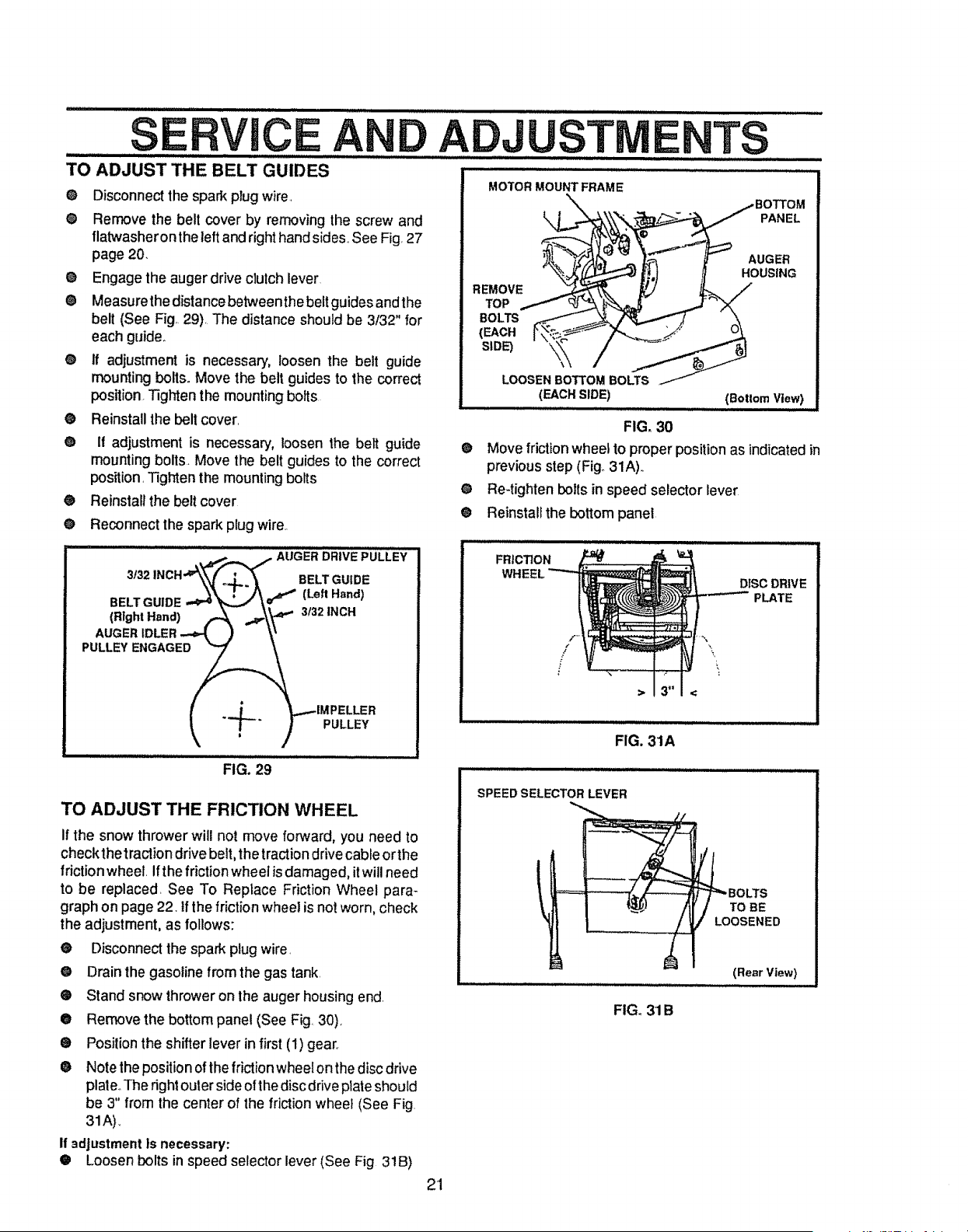

Belt Guide .................................................21

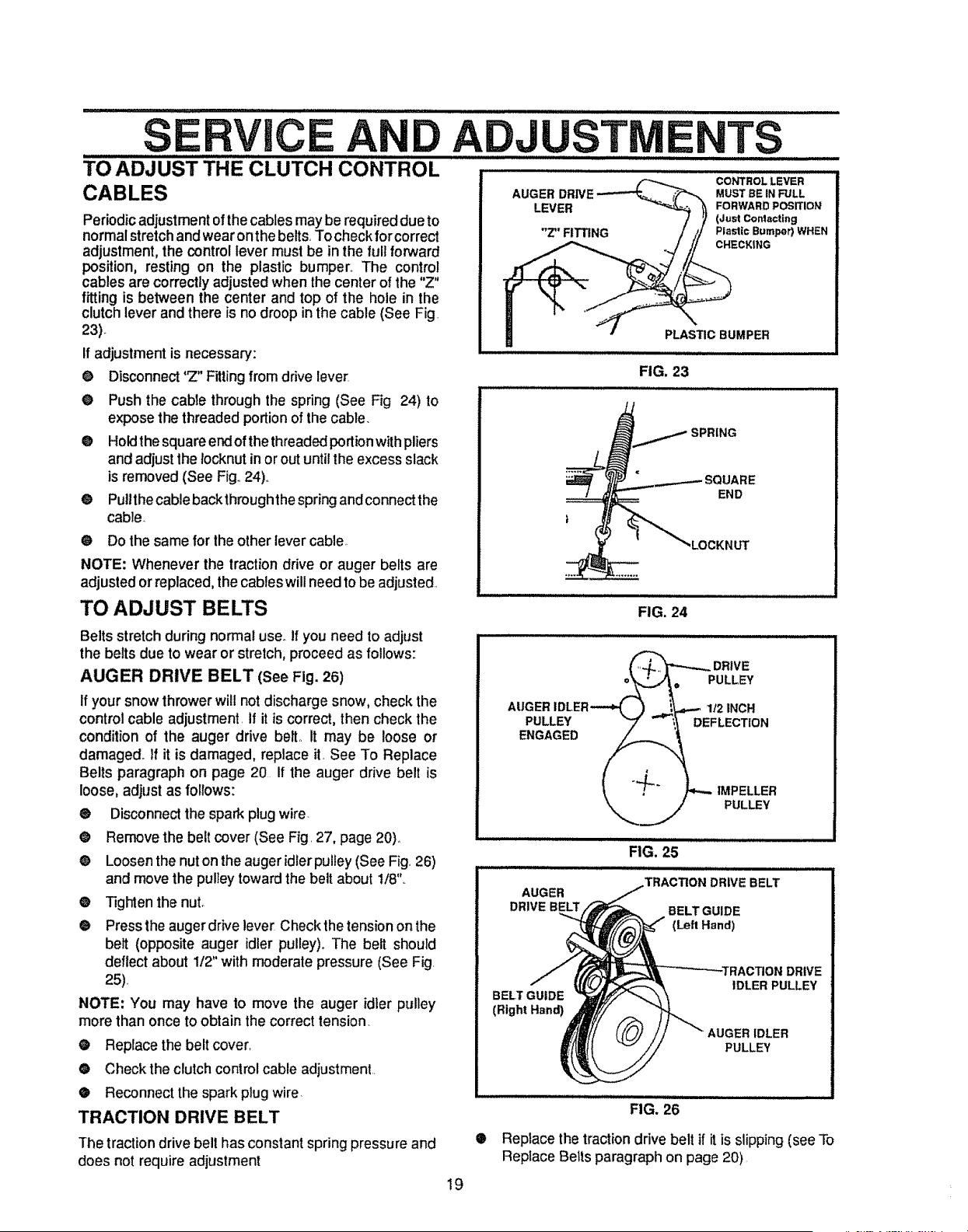

Cable .......................................................19

Carburetor ..............................................23

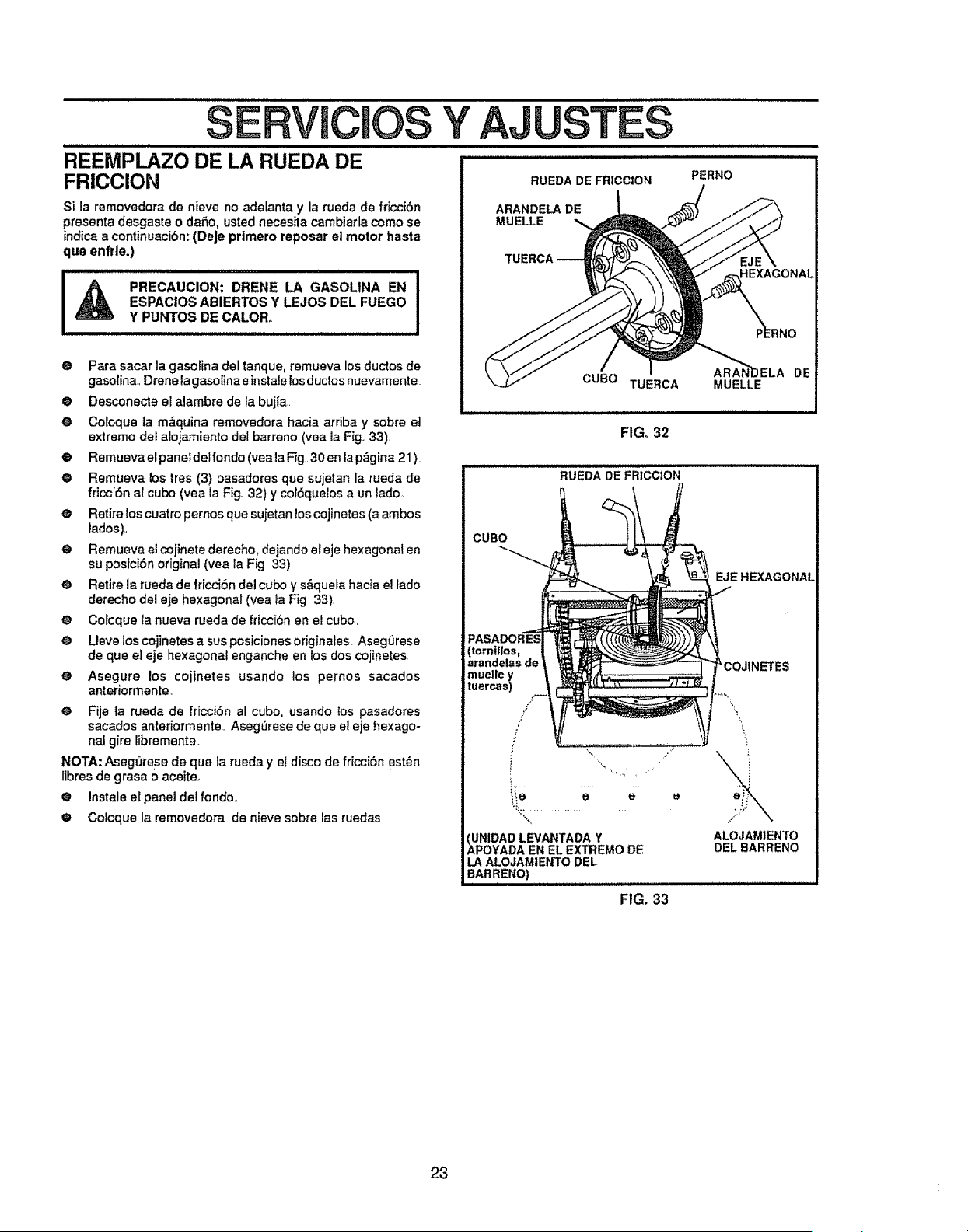

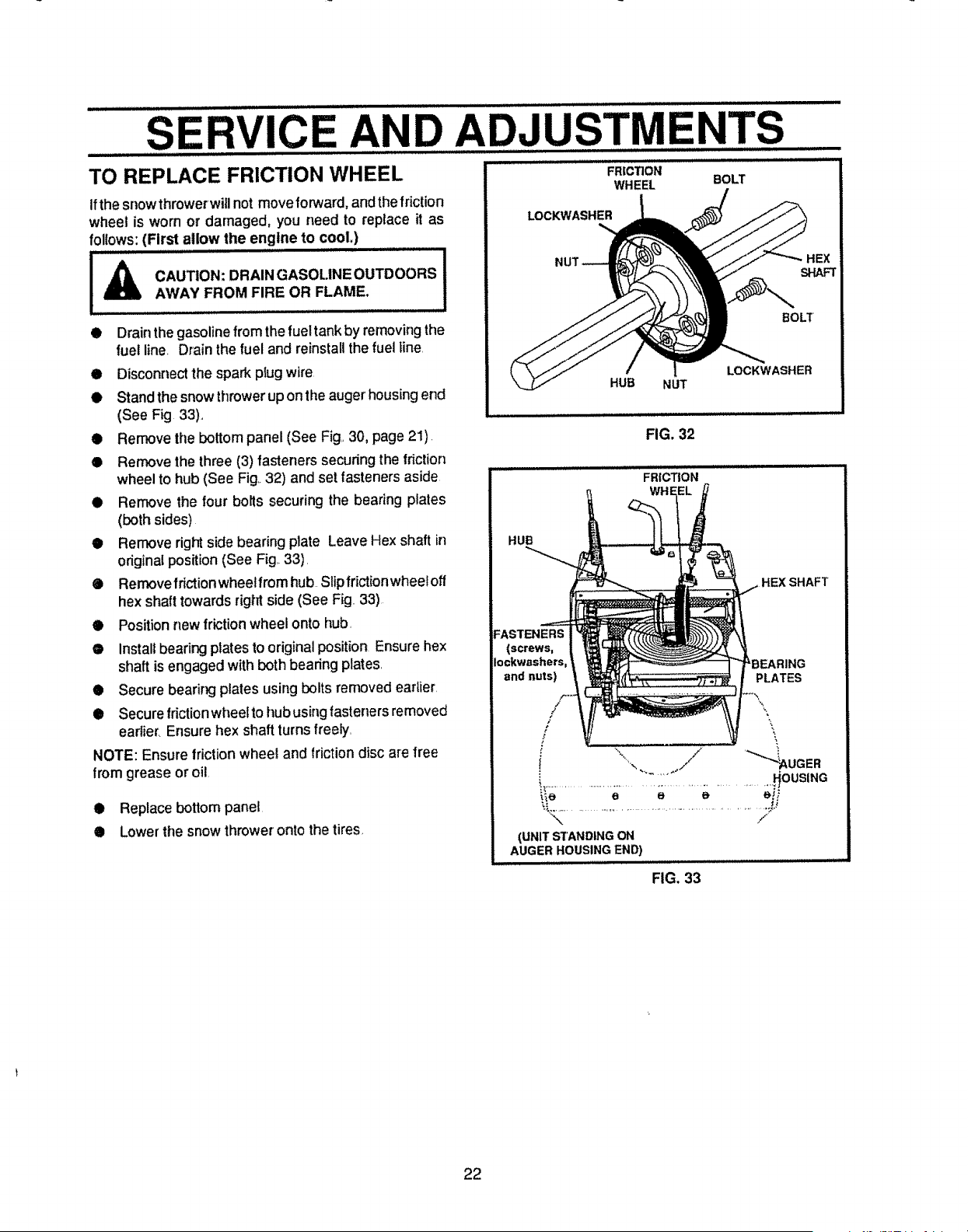

Friction Wheel ...............................2o,2I

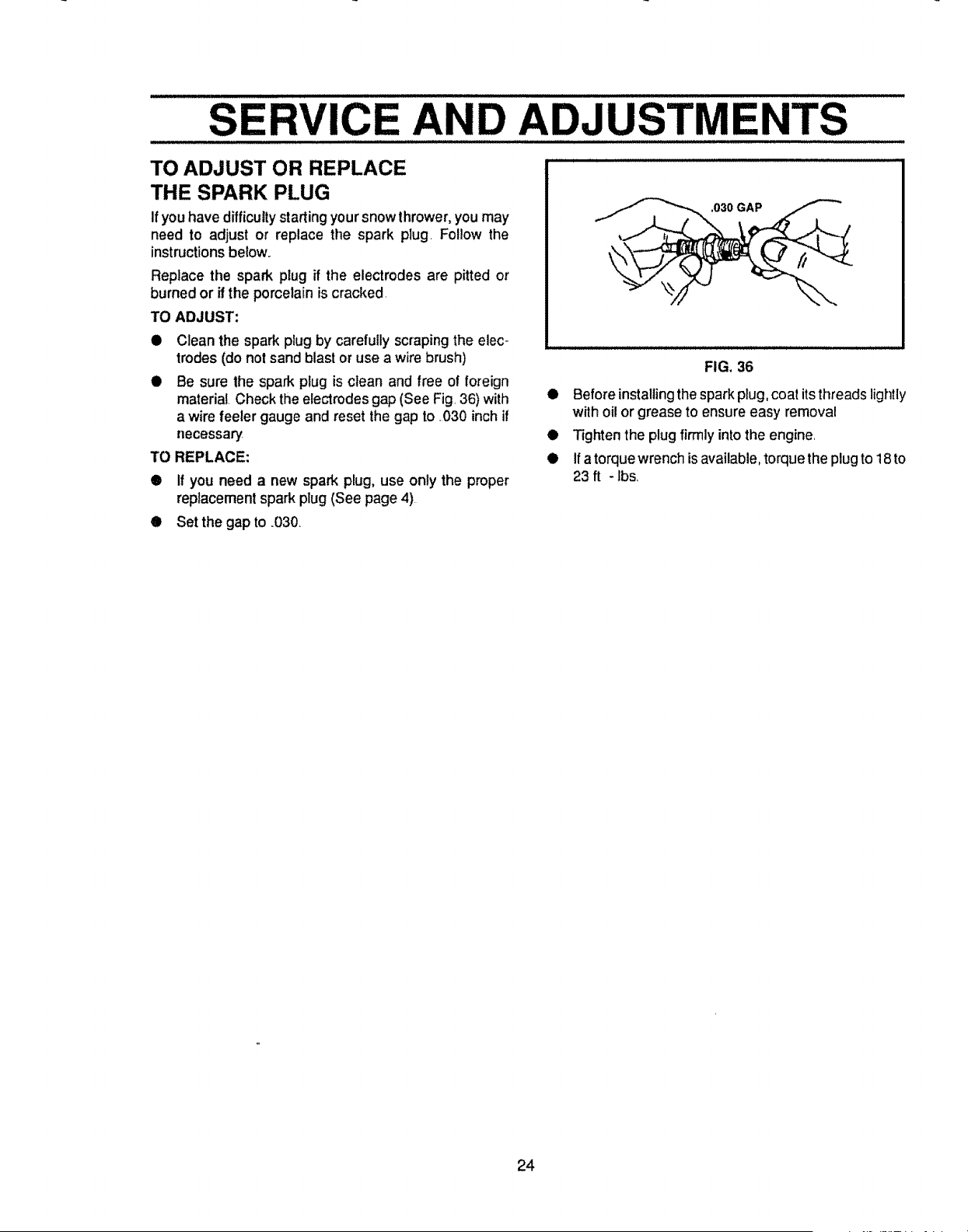

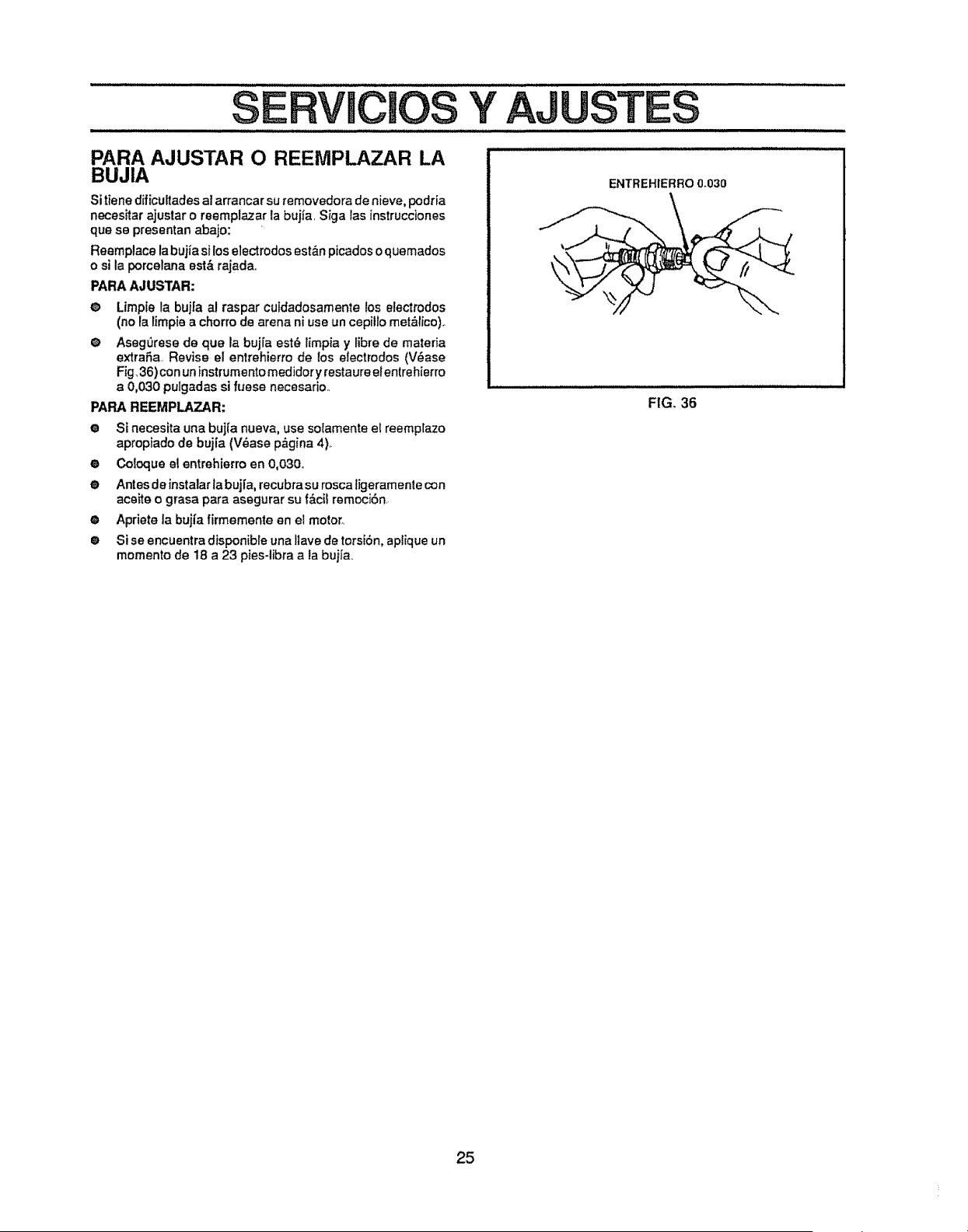

Spark Plug .....:...........................................23

Traction and Auger ........................19,20

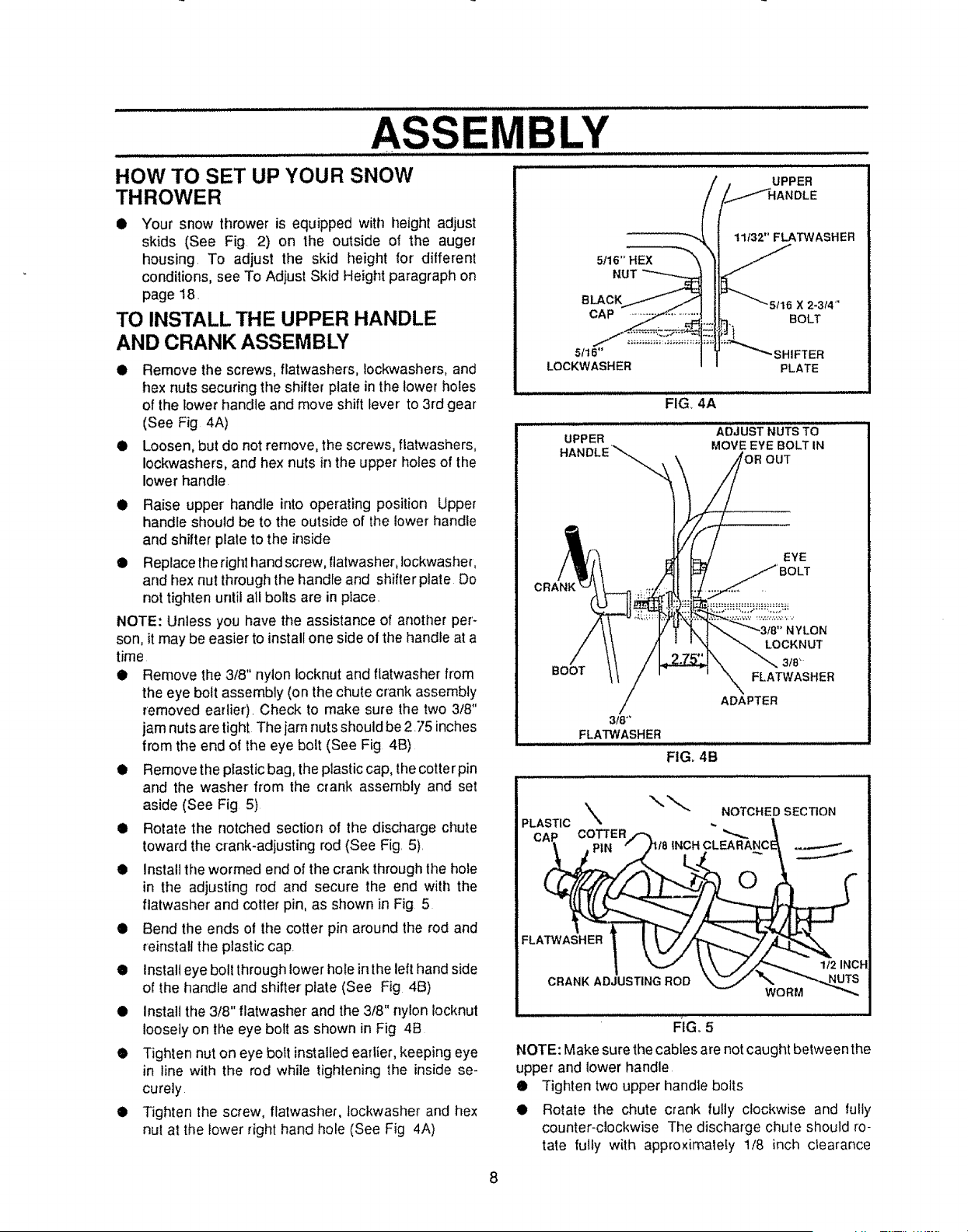

Assembly:

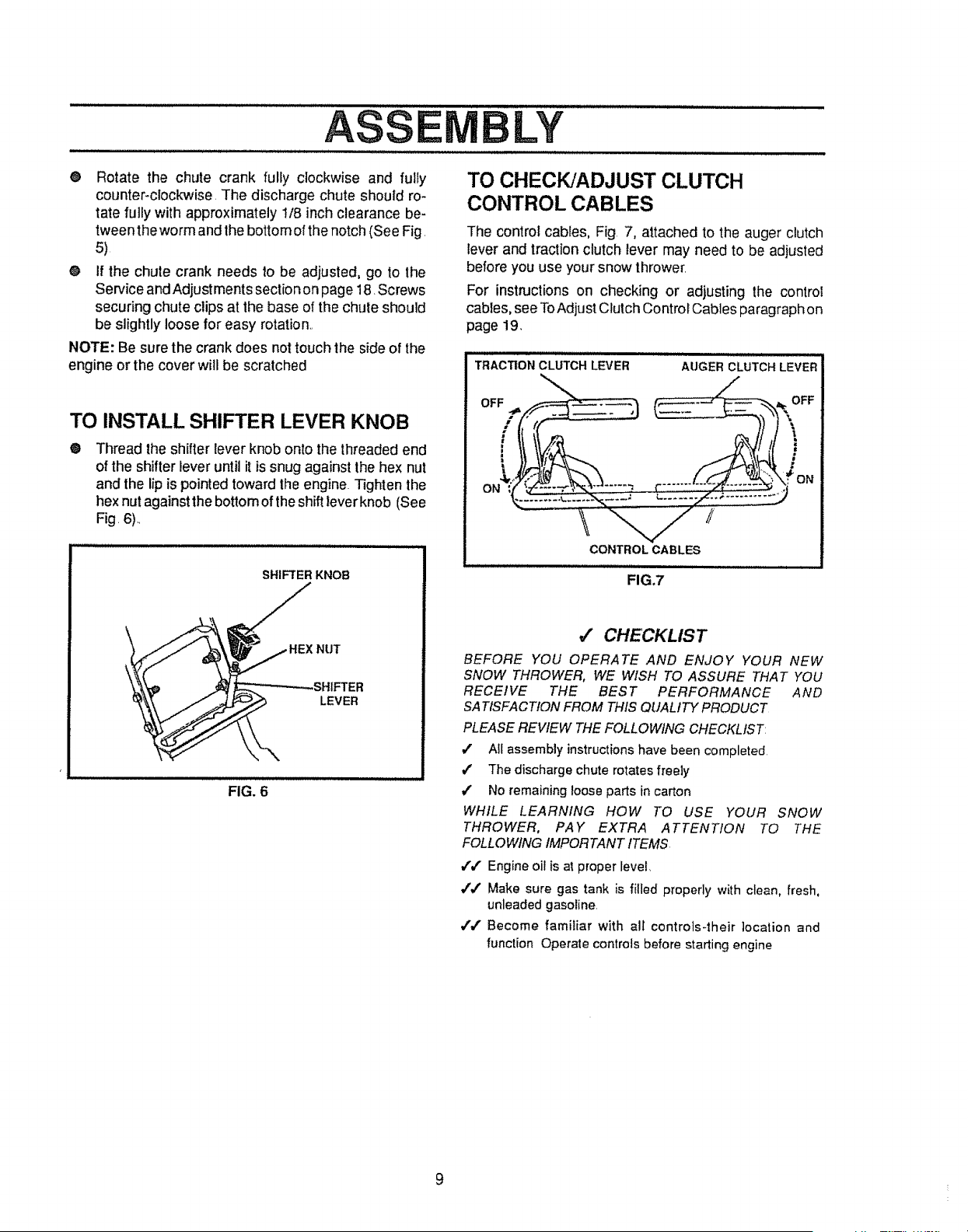

Crank Assembly .......................................8-9

Shifter Lever ............................................9

Skid Height Adjustment ................7, 19

Unpacking .................................................7

Belts:

Adjust Belts .....................................19,20

Bett Guide Adjustment ....................21

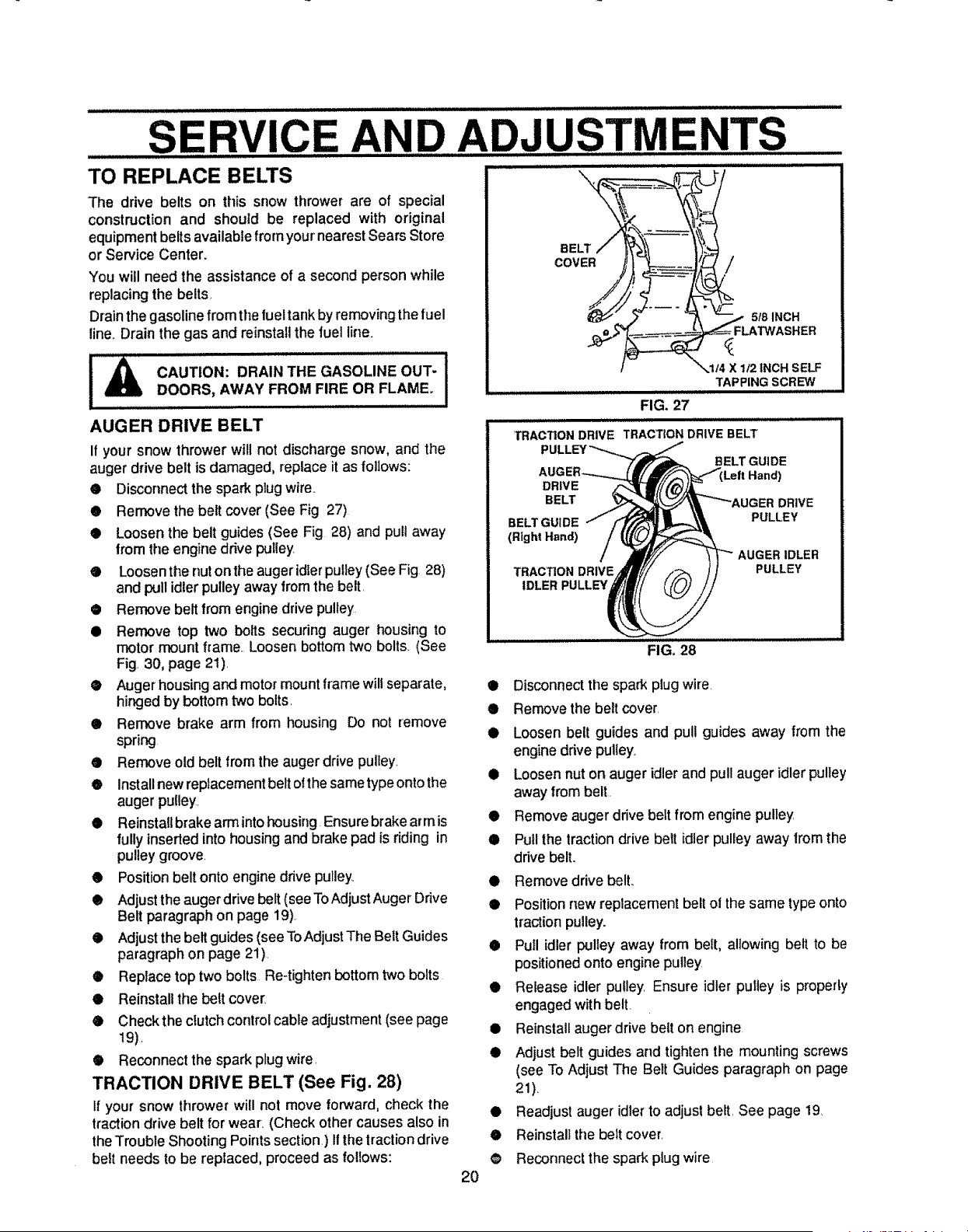

Replace Belts ..................................20

Cables, Ciutch ..................................7, 9, 19

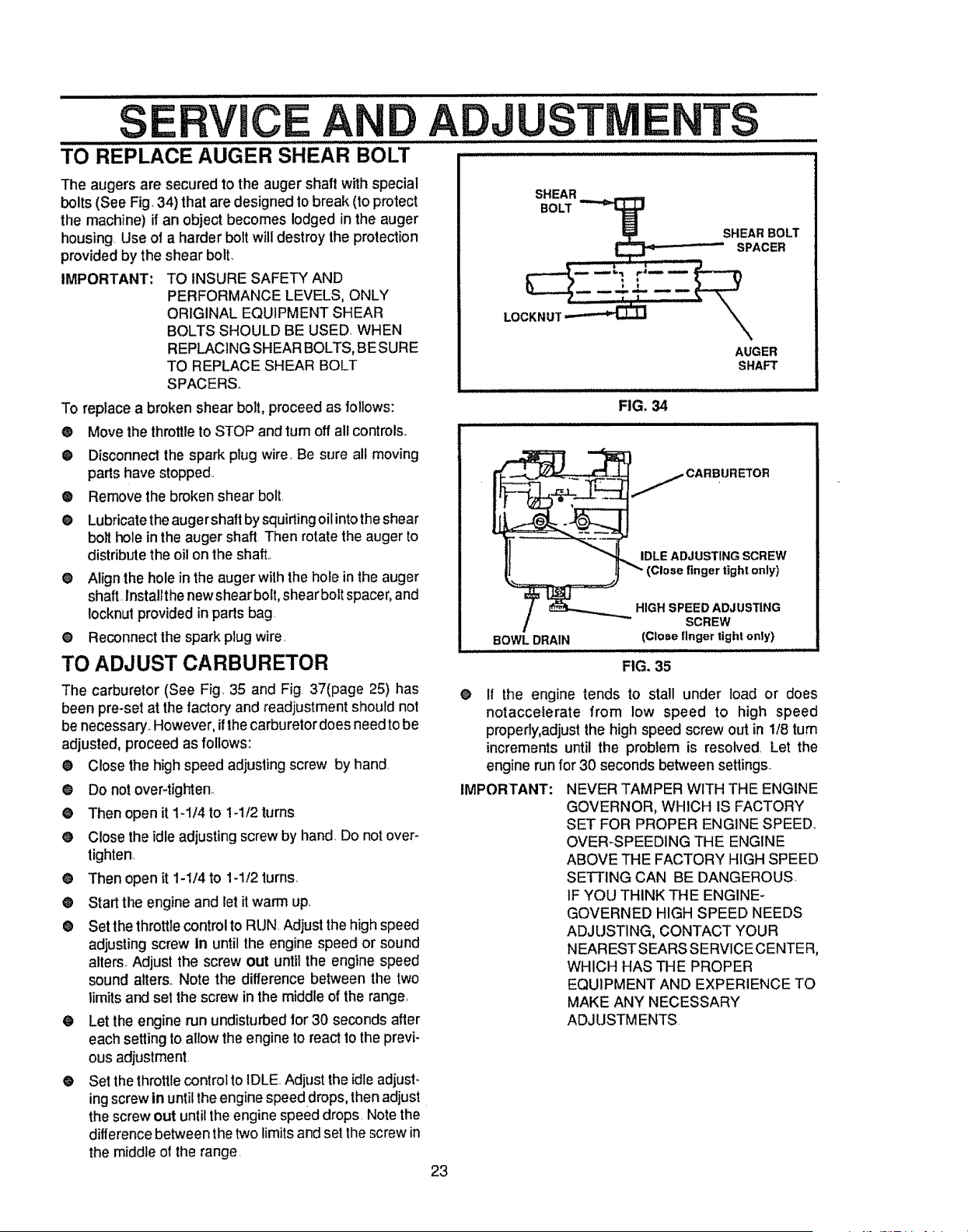

Carburetor: ......................................................24

Choke .................................10, tl, 13,14

Clutch, Levers .........................................1O,11

Controls:

Engine ....................................10, 11, 13, 14

Snow Thrower .....................................t0

Crank:

Adjusting Rod ....................................8, 18

Assembly .....................................................................8

Operation .............................................................11

Customer Responsibilities ...........4,15-17

Agreement ....................................................4

Auger Gear Box .....................................17

Auger Shaft .........................................16

Engine ................................................t 7

General Recommendations ................16

Hex Shall and Gears ............................I7

Drive, Auger ....................................................1t

Drive, Traction ...........................................11

Deflector, Snow Chute .............................11

Engine:

Control ................................10, 11, I3, 14

Oil Cap ....................................................12, t7

Oil Change ..................._ ................16

Oil Level .......................:_....................12, 17

Oit Type .................................................4, 12, 17

Speed Governor ........................................26

Starling, Electrically .........................13

Starling, Manually ..................................t4

Storage ...................................................25

INDEX

Fuel, Type ......................................................4, 12

Fuel, Storage .................................!2, 25

Friction Wheel:

Adjustment .............................................21

Replacement ........................................22

Gears:

Auger Gear Box ...............................I7

Hex Shaft ..................................................17

Handle, Upper and Lower ........................7

Height Adjust Skids ..........................7, 18

Hex Shaft ........................................................t7

Ignition, Key .................... 10, 11, I3, 14

Index .........................................................5

Levers:

Auger Drive Ctutch .............7, 10, tl, 19

Choke ................................!0, tl, 13, 14

Shifter ..............................................9, 10, 11

Throttle Control ..................I0, t 1, I3, t4

Traction Drive Clutch .... 7, 10, ! I, 19

Lubrication:

Auger Gear Box ......................................17

Auger Shaft ................................................16

Disc Drive Plate ...........................................16

Engine .......................................12,17,25

Hex Shaft and Gears ............................17

Oil:

Engine .........................................4, 12, 17

Extreme Cold Weather .................12,17

Storage ..........................................................25

Type .....................................................4, 12, 17

Operation:

Engine Controls ................10, 11, 13,14

Operating Snow Thrower.., tt, 12, 15

LockoutPin, Wheel ...............................12

Operating Tips .......................................14

Starling the Engine, Electric ...............t3

Starting the Engine, Recoil .................14

Snow Thrower Controls ....................10-12

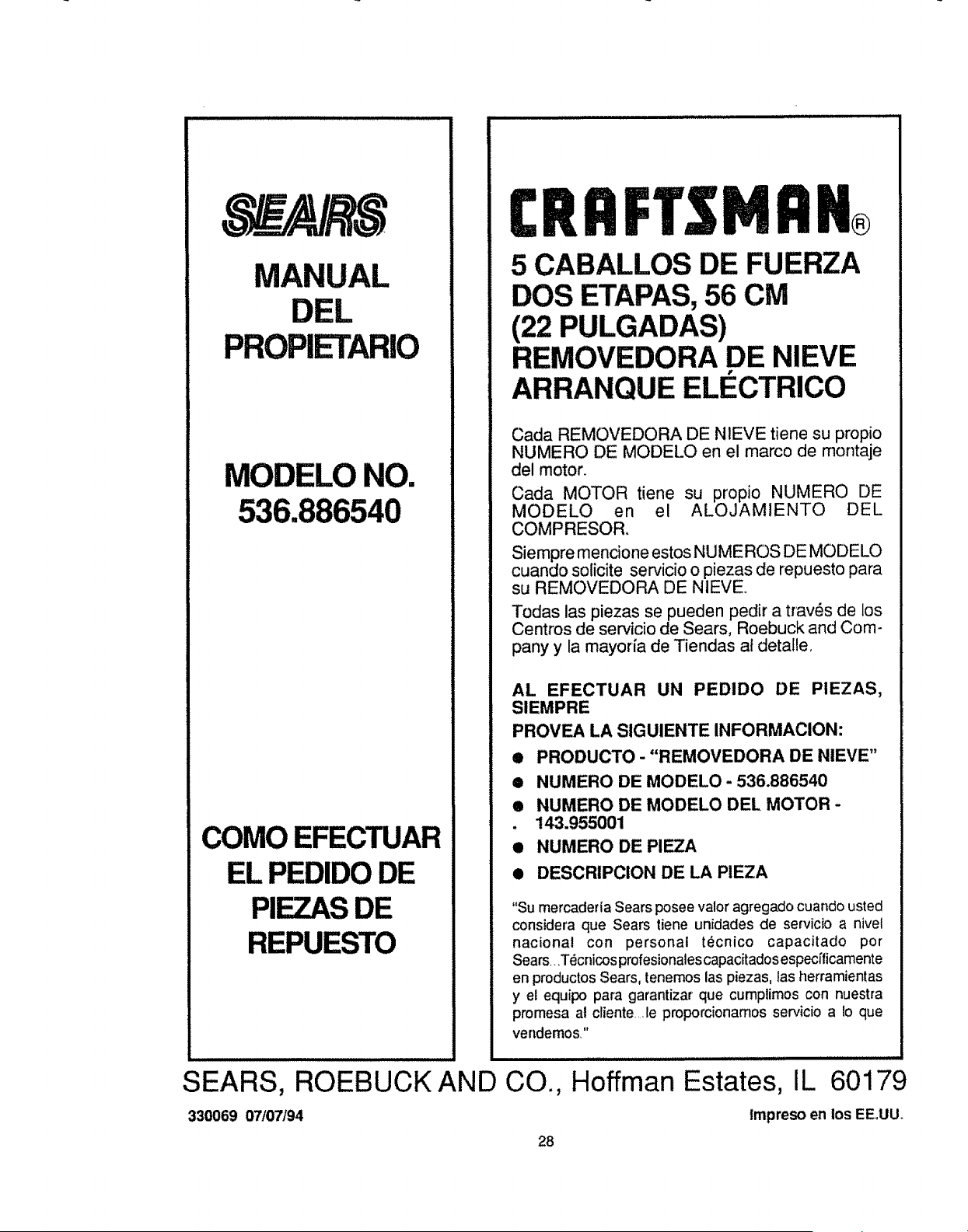

Paris ..............................................................28-42

Primer Button .............................10, 1t, 13

Repair/Replacement Parts ............28-42

Recoil Starter .....................................13

Replacements:

Auger Shear Bolt ...................................23

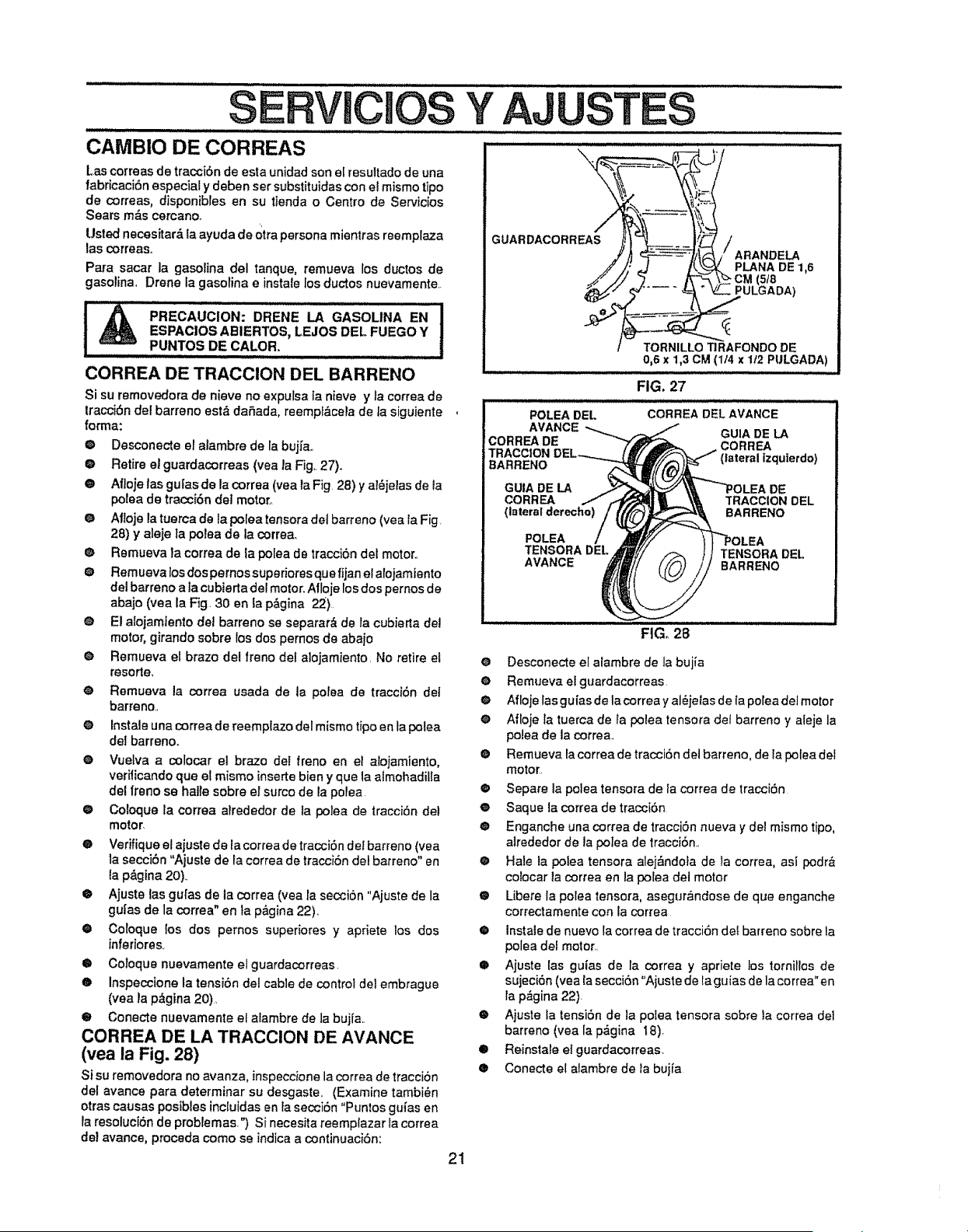

Belts ..................................................19,20

Friction Wheel ................................21,22

Safety Rules .................................................2, 3

Service and Adjustments:

Auger Housing Height ..................7, 18

Auger Shear Bolt .......................................23

Belts .........................................................19-20

Belt Guide ..................................................21

Belt Replacements ...............................20

Cable ................................................... 7, 9, 19

Carburetor ...............................13,23, 25

Friction Wheel ............................21, 22

Spark Plug ....................................... 24

Service Recommendations .................25

Spark Plug ...........................................17, 24

Specifications ..................................................4

Speed Governor ............................. 23

Starting the Engine:

Recoil Start ...............................................13

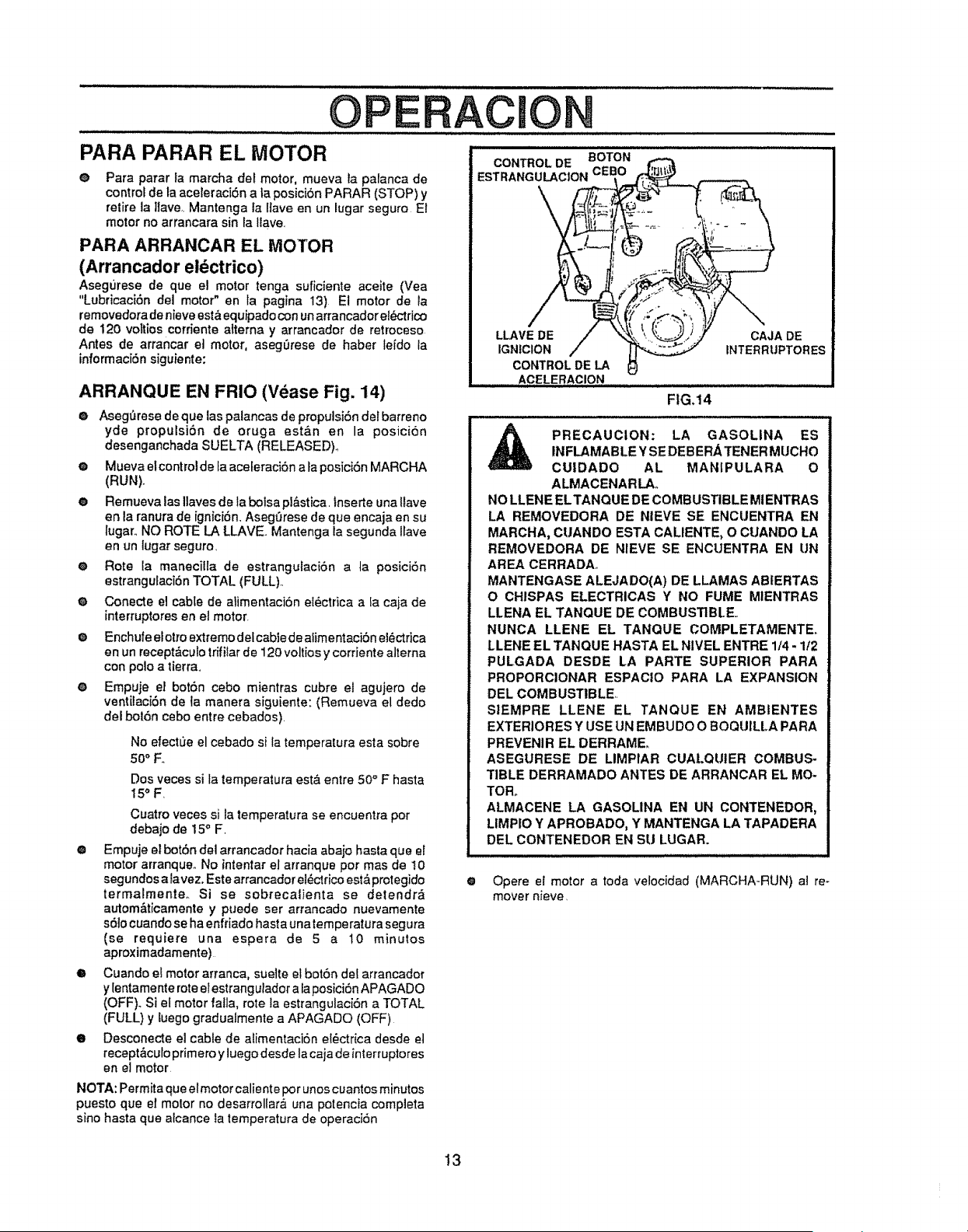

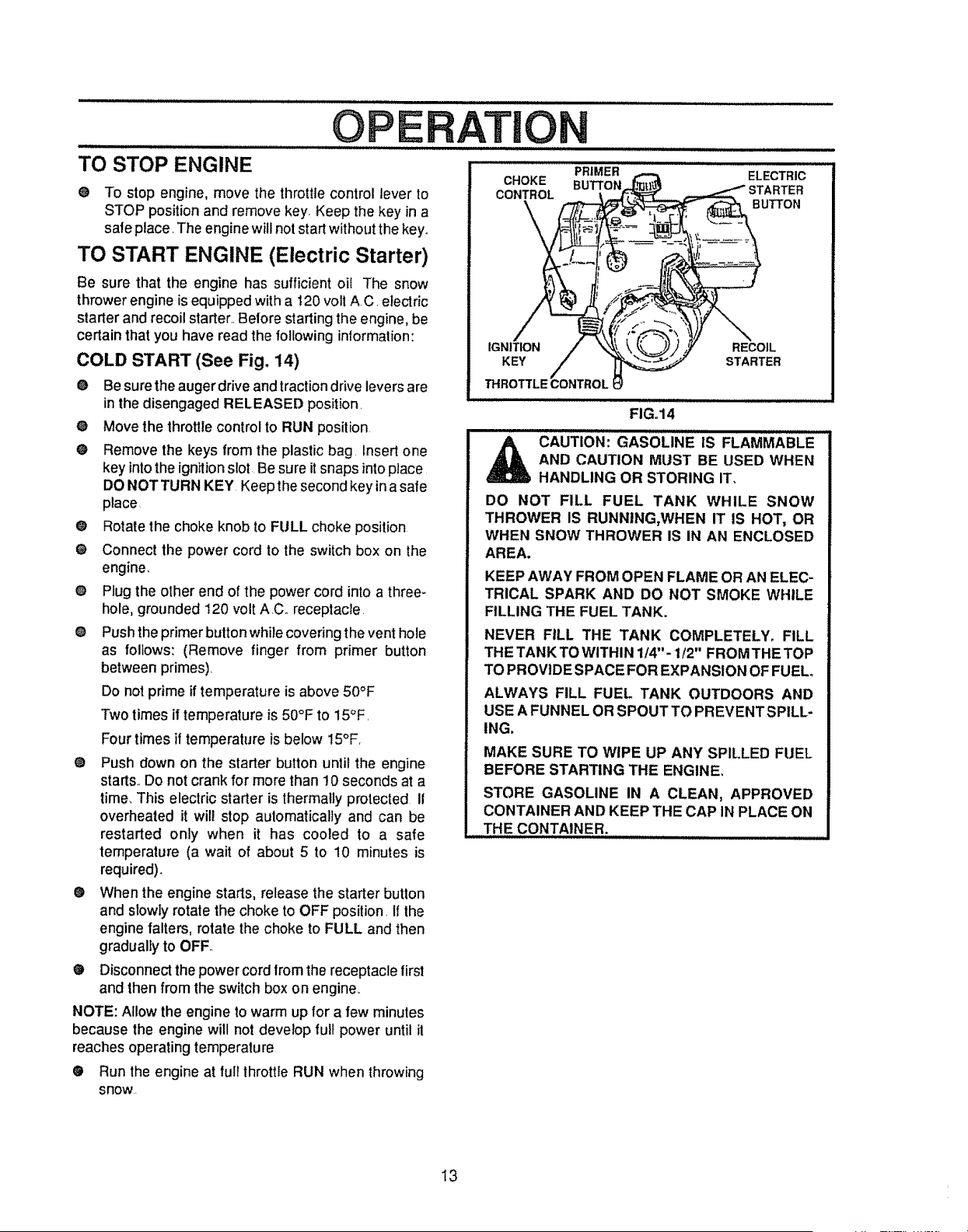

Stopping the Engine ......................13, 14

Stopping the Snow Thrower ................11

Shipping Carton ............................ 6, 7

Skid Height ................................... 7, 18

Shifter Lever ...........................................9-11

Shear Bolts ...................................... 23

Storage .................................................25

Table of Contents ....................................5

Trouble Shooting Chart ..........................26

Toolsfor Assembly ...............................6

Traction Drive Belt .................. 19, 20

Tire Pressure ................................. 18

Warranty .........................................................4

Wheel, Lockout Pin ............................ t2

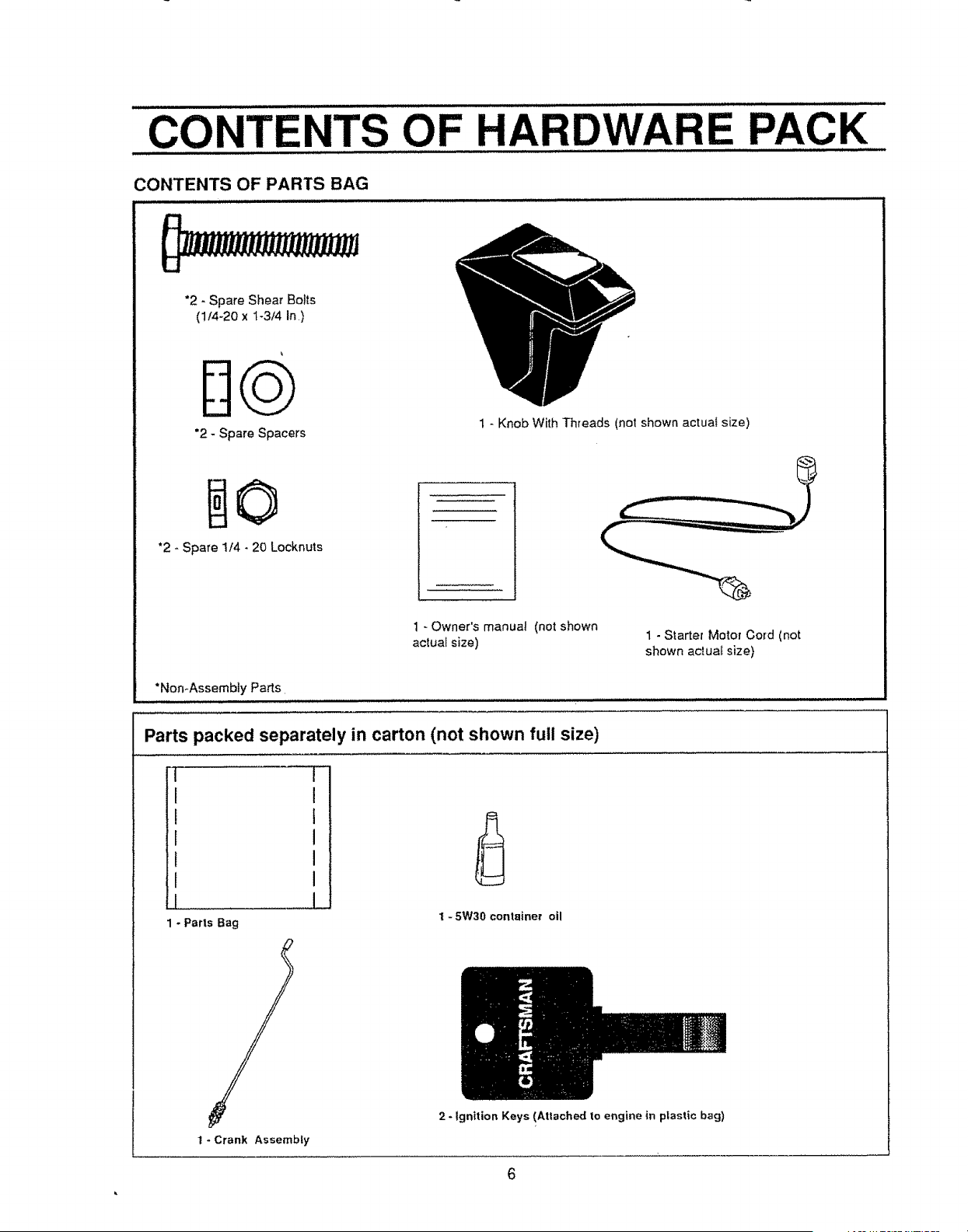

CONTEN rs OF HAR

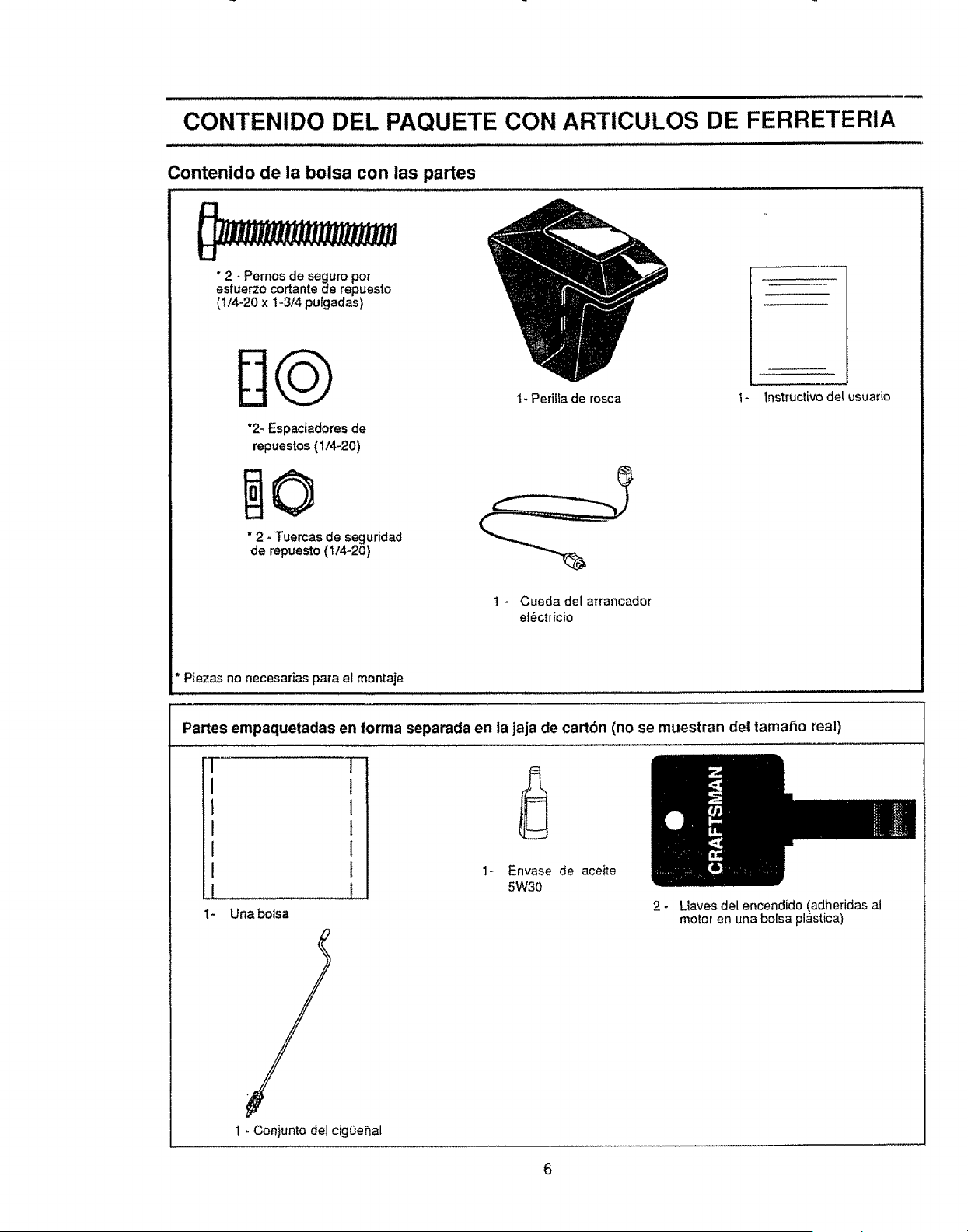

CONTENTS OF PARTS BAG

*2 - Spare Shear Bolts

(1/4-20 x I-3/4 In)

RE PACK

"2 - Spare Spacers

1 - Knob With Threads (not shown actua! size)

*2 - Spare 1/4 - 20 Locknuts

1 _ Owner's manua! (not shown

actual size)

1 - Starter Motor Cord (not

shown ac_ua_size)

"Non-Assembly Parts,

Parts packed separately in carton (not shown full size)

1 - Parts Bag

t - Crank Assembly

I - 5W30 container oil

2 - Ignition Keys (Attached to engine in plastic bag)

ASS

TOOLS REQUIRED FOR ASSEMBLY

1 - Knife (to cut carton and plastic ties)

2 - 1/2 inch wrenches (or adjustable wrenches)

2 - 9/16 inch wrenches (or adjustable wrenches)

2 - 3/4 inch wrenches (or adjustable wrenches)

1 - P_iers(to spread cotter pin)

1- Screwdriver

1 - Measuring Tape or Ruler

Figure 1 shows the snow throwerinthe shipping position.,

Figure 2showsthe snowthrower completely assembled.

Reference to the right and left hand side of the snow

thrower is from the operator's position at the handle,

TO REMOVE SNOW THROWER

FROM CARTON (See Fig. 1)

® Locate and remove container of 5W30 oil

Locate the crank assembly and place the assembly

aside

Remove anddiscardthe packing material from around

snow thrower.

Cut all four corners of the carton from top to bottom

and lay the panels fiat,

Cutties securing the clutch control cables to the lower

handle and lay cables back away from the motor

frame

® Roll the snowthrower off the carton by pulling on the

lower handle,, CAUTION: DO NOT back over cable

® To complete upper handle installationand install

chute crank assembly, see To Install The Upper

Handle and Crank Assembly paragraph on page 8

NOTE: Ifthe cables have become disconnected from the

clutch levers, reinstall the cables as shown in Fig 3 and

Fig, 3A,,

4" LG FREE

STATE 3" LG FREE

STATE

TRACTION _ / ,q AUGER

DRIVE,. "t_, / H -- DRIVE

[ r%

DRIVEll _/_ ""- - $ '_L_.4"'DR_VE

SPRING_ _ If SPRING

LEVER °ABLE

FIG. 3A

,_ CAUTION: IF YOU ARE REMOVINGSNOW FROM ANY GRAVELED OR UN-

EVEN SURFACE, RAISE THE FRONTOF

THE SNOW THROWER BY MOVING THE

SKIDS DOWN° THIS WILL HELP TO PREVEN_

STONES AND OTHER DEBRIS FROM BEING

PICKED UP AND THROWN BY THE AUGER.

i i iii,i i i

LOWEF

SHIFTER

PLATE

UPPER

AUGER DRIVE

LEVER

SHIFTER

LEVER

CHUTE

DEFLECTOR

HEIGHT ADJUST

SKID

"Z'FITTING

HANDLE

ASSEMBLY

FIG. 1

TRACTION DRIVE

LEVER

FIG. 2

FION

DRIVE

LEVER

FIG. 3

ASSEMBLV

HOW TO SET UP YOUR SNOW

THROWER

@ Your snow thrower is equipped with height adjust

skids (See Fig 2) on the outside of the auger

housing, To adjust the skid height for different

conditions, see To Adjust Skid Height paragraph on

page 18,

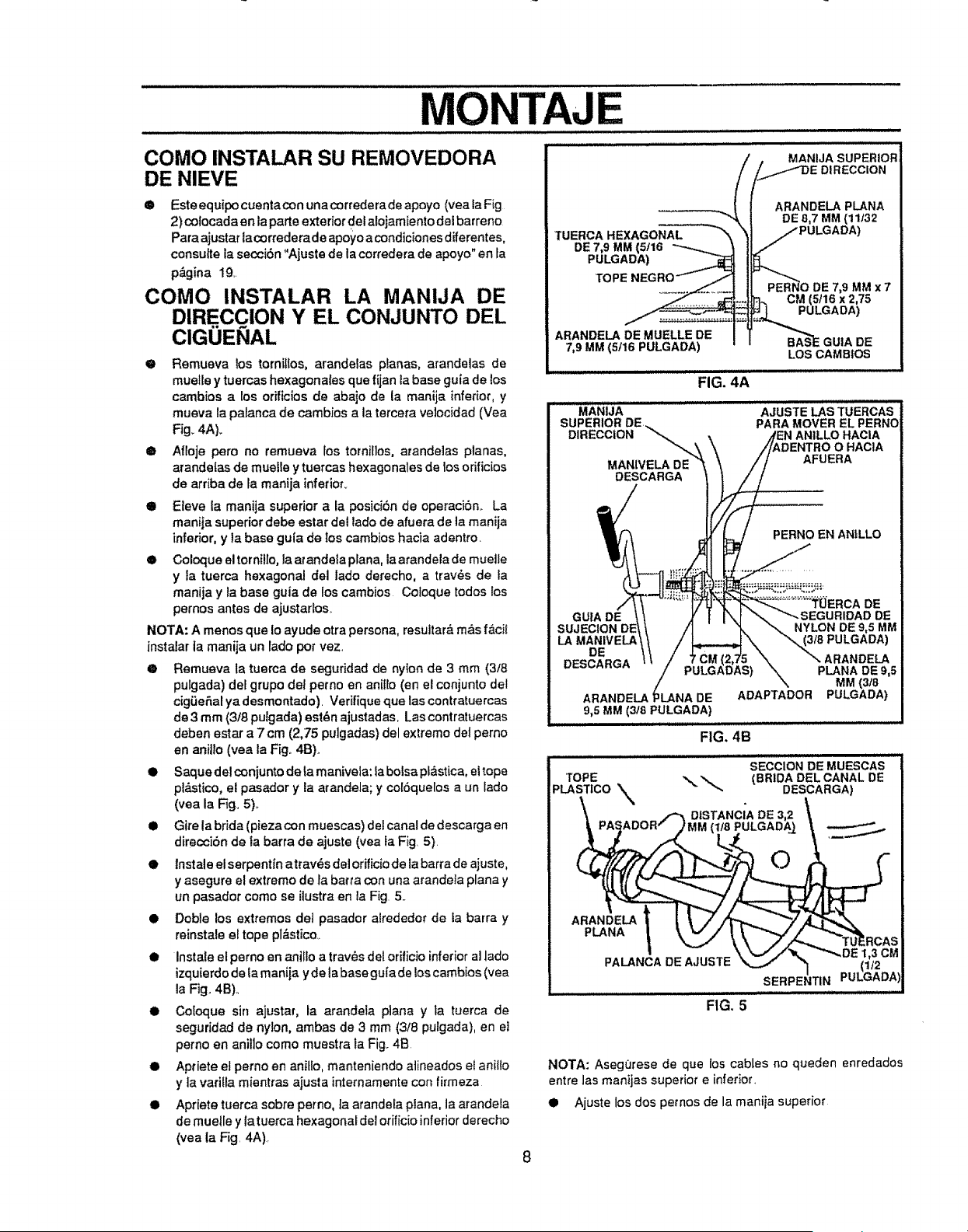

TO INSTALL THE UPPER HANDLE

AND CRANK ASSEMBLY

• Remove the screws, flatwashers, Iockwashers, and

hex nuts securing the shifter plate in the lower holes

of the towerhandle and move shift lever to 3rd gear

(See Fig 4A)

• Loosen, but do not remove, the screws, flatwashers,

Iockwashers, and hex nuts in the upper holes of the

lower handle

I Raise upper handle into operating position Upper

handle should be to the outside of the lower handle

and shifter plate to the inside

I Replace the right hand screw, flatwasher,iockwasher,

and hex nut throughthe handle and shifter plate Do

not tighten until all bolts are in place.

NOTE: Unless you have the assistance of another per'-

son, it may be easier to install one side of the handle at a

time

i Remove the 3/8" nylon Iocknut and flatwasher from

the eye bolt assembly (on the chute crank assembly

removed earlier). Check to make sure the two 3/8"

jam nuts are tight The jam nuts should be 2 75 inches

from the end o{ the eye bolt (See Fig 4B)

• Remove the plastic bag, the plastic cap, the cotter pin

and the washer from the crank assembly and set

aside (See Fig 5)

I Rotate the notched section of the discharge chute

toward the crank-adjusting rod (See Fig, 5),

@ Install the wormed end of the crank throughthe hole

in the adjusting rod and secure the end with the

flatwasher and cotter pin, as shown in Fig 5

@ Bend the ends of the cotter pin around the rod and

reinstall the plastic cap.

• install eye bolt throughlower hole in theleft hand side

of the handle and shifter plate (See Fig 4B)

I install the 3/8" tlatwasher and the 3/8" nylon Iocknut

loosely on the eye bolt as shown in Fig 4B

I Tighten nut on eye boft installedearlier, keeping eye

in line with the rod while tightening the inside se-

curely

i Tighten the screw, flatwasher, lockwasher and hex

nut at the tower right hand hole (See Fig 4A)

5/16"

LOCKWASHER

UPPER

HANDLE'_,

UPPER

11f32" FLATWASHER

X 2-3/4'"

PLATE

FIG 4A

ADJUST NUTS TO

MOVE EYE BOLT IN

OUT

EYE

BOLT

BOOT

318""

FLATWASHER

FIGo 4B

NYLON

LOCKNUT

3/8 4

FLATWASHER

ADAPTER

PLAST,C\ \ .NOTC.E{ SECTiON

CAP COTTERtt,,,,'_ t18

- PiN INCH CLEARANCE_ _,,_

FLA L<.

i _ \, ".. .//S"'._ _/zINCH

RG_ 5

NOTE: Make sure the cabtes are not caught between the

upper and lower handle

• Tighten two upper handle bolts

• Rotate the chute crank fully clockwise and tully

counter-clockwise The discharge chute should ro-

tate futly with approximately 1/8 inch clearance

ASSE LY

@ Rotate the chute crank fully clockwise and fully

counter-clockwise. The discharge chute should ro-

tate fully with approximately 1/8 inch clearance be-

tweenthe worm and the bottom of the notch (See Fig.

® If the chute crank needs to be adjusted, go to lhe

Service andAdjustments section on page 18.Screws

securing chute clips at the base of the chute should

be slightly loose for easy rotation.

NOTE: Be sure the crank does not touch the side of the

engine or the cover will be scratched

TO INSTALL SHIFTER LEVER KNOB

Thread the shifter lever knob ontothe threaded end

of the shifter lever until it is snug against the hex nut

and the lip is pointed toward Ihe engine. Tighten the

hex nut against the bottom of the shift lever knob (See

Fig. 6)..

SHIFTER KNOB

LEVER

FIG. 6

TO CHECK/ADJUST CLUTCH

CONTROL CABLES

The control cables, Fig. 7, attached to the auger clutch

lever and traction clutch lever may need to be adjusted

before you use your snow thrower.

For instructions on checking or adjusting the control

cabies, see ToAdjust Clutch Contro_Cables paragraph on

page 19.

TRACTION CLUTCH LEVER

AUGER CLUTCH LEVER

CONTROLCABLES

FIG.7

4' CHECKLIST

BEFORE YOU OPERATE AND ENJOY YOUR NEW

SNOW THROWER, WE WISH TO ASSURE THAT YOU

RECEIVE THE BEST PERFORMANCE AND

SATISFACTIONFROM THISQUALt7-YPRODUCT

PLEASEREVIEW THEFOLLOWINGCHECKLIST:

,l A_Iassemblyinstructionshave been completed

/ The discharge chute rotates freely

/ No remaining loose parts in carton

WHILE LEARNING HOW TO USE YOUR SNOW

THROWER, PAY EXTRA ATTENTION TO THE

FOLLOWINGIMPORTANTITEMS

/,/' Engineoilis at properlevel

/4' Make sure gas tank is filled properly with clean, fresh,

unleaded gasoline,

v'/ Become familiar with all controls-their ]ocation and

function Operate controls before starting engine

u,l/,

OPERATION

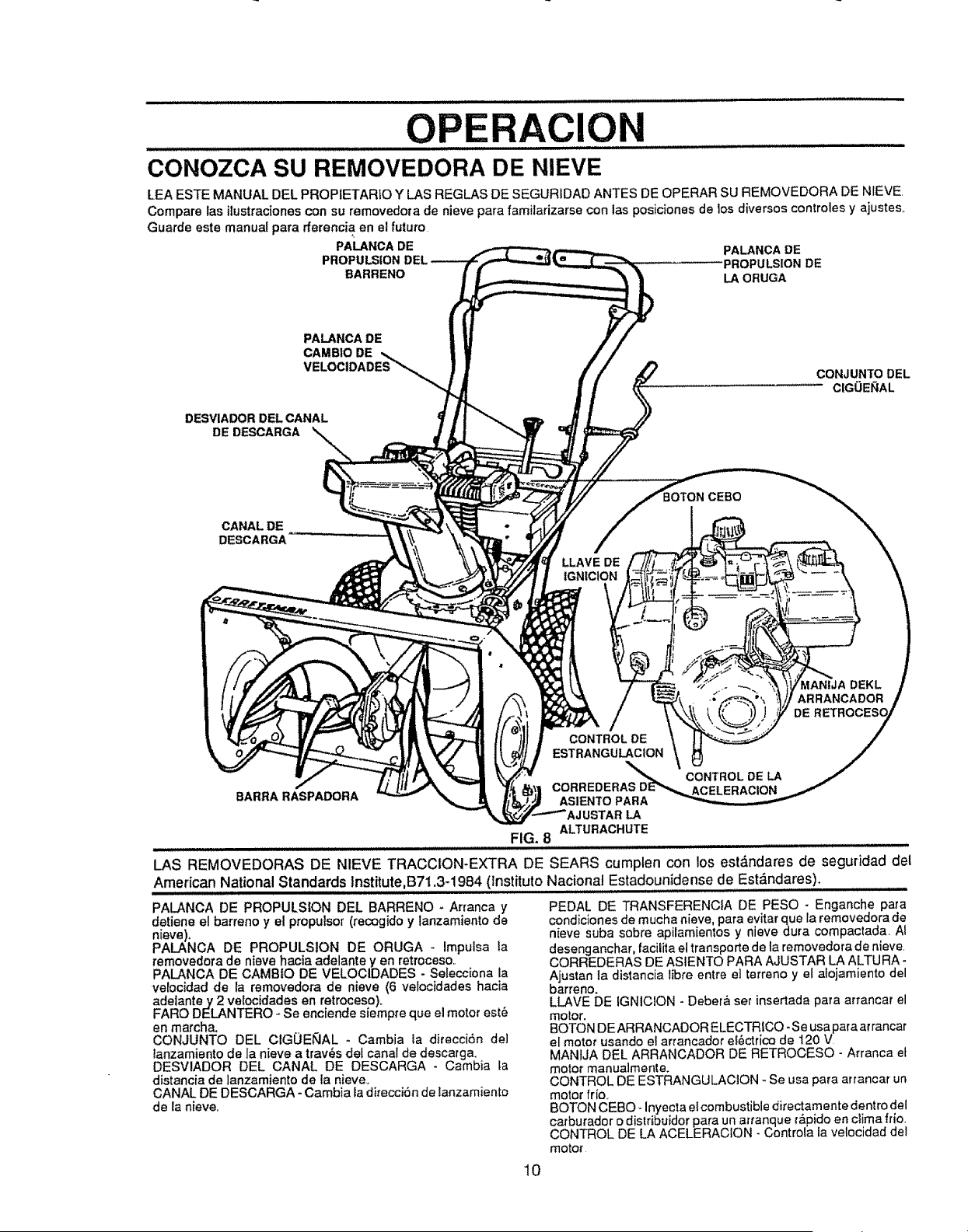

KNOW YOUR SNOW THROWER

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR SNOW

THROWER_ Compare the illustrations with your snow thrower to familiarize yourself with the location of various

controls and adjustments. Save this manual for future reference,

TRACTION DRIVE

LEVER LEVER

SPEED SHIFTER

LEVER

CHUTE DEFLECTOR

--..

CRANK

ASSEMBLY

DISCHARGE,

CHUTE

KEY

IMER BUTTON

STARTER

HANDLE

CHOKE CONTROL

THROTTLE CONTROL

SCRAP ER BAR

ADJUST SKIDS

FIG. 8

SEARS SNOW THROWERS conform to the safety standards of the American National Standards Institute, B71,,3-1984

AUGER DRtVE LEVER * Starts and stops the auger and

impeller (snow gathering and throwing),

TRACTION DRIVE LEVER- Propels the snow thrower

forward and in reverse

SPEED SHIFTER LEVER - Selects the speed ol the

snow thrower (6 speeds forward and 2 speeds reverse).

CRANK ASSEMBLY - Changes the direction of snow

throwing through the discharge chute

CHUTE DEFLECTOR - Changes the distance the snow

is thrown,_

DISCHARGE CHUTE - Changes the direction the snow

is thrown

HEIGHT ADJUST SKIDS- Adjusts the ground clearance

of the auger housing.

IGNITION KEY - Must be inserted to start the engine,

RECOIL STARTER HANDLE- Starts the engine manu-

ally

CHOKE CONTROL - Used to start a cold engine

PRIMER BUTTON - injeclsfuel directiy into the carbure-

tor manifold for fast starts in cold weather

THROTt-LE CONTROL - Controls the engine speed

OPE TlO

The operation of any snow thrower can result in foreign objects being thrown into the

eyes, which can result in severe eye damage Always wear safety glasses or eye

shields while operating the snow thrower.

We recommend standard safety glasses available at SEARS Retail Stores or

Service Centers.

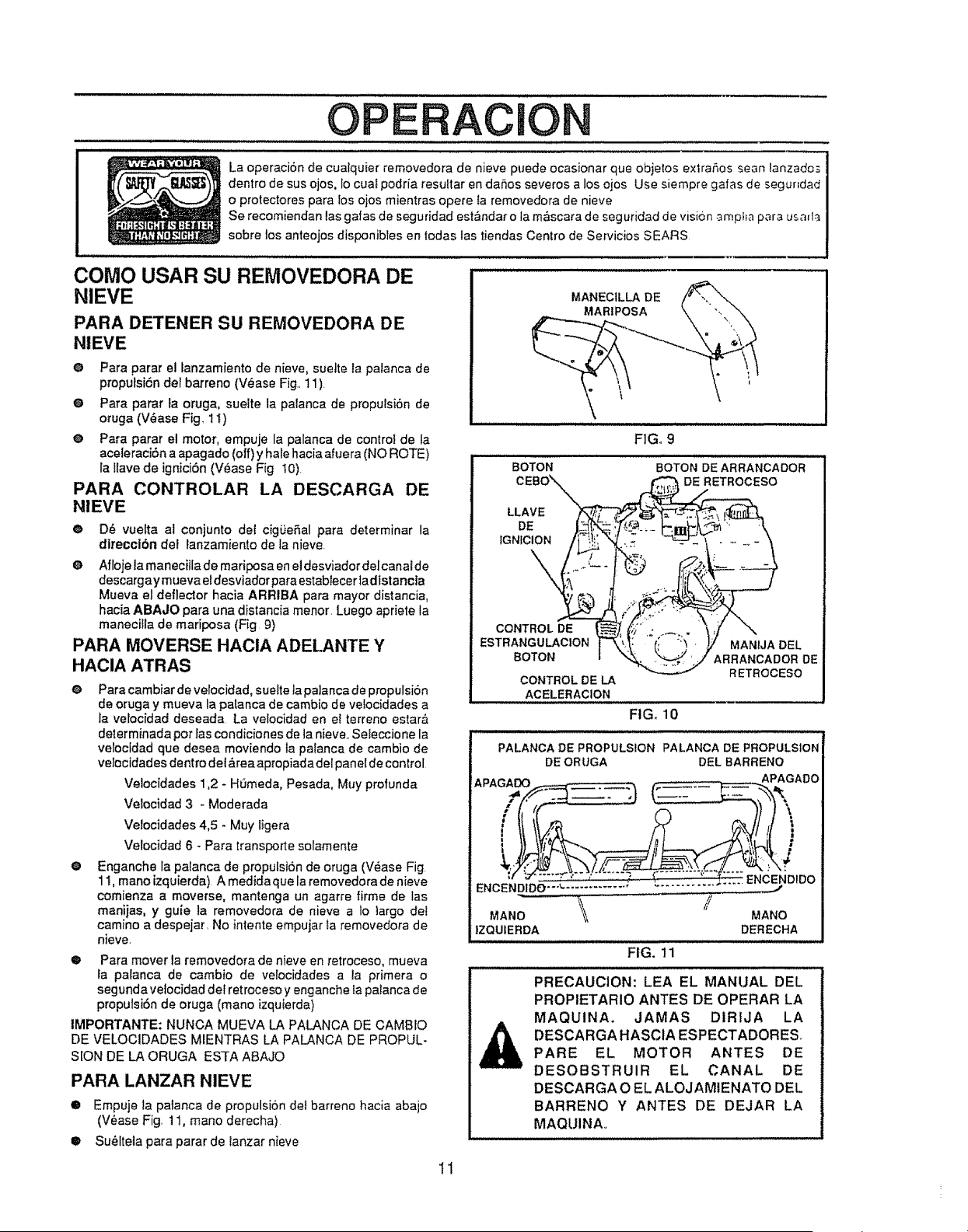

HOW TO USE YOUR SNOW

THROWER

TO STOP YOUR SNOW THROWER

@ To stopthrowing snow, release the augerdrive lever

(See Fig° 11).

@ To stop the traction drive, release the traction drive

lever. (See Figure 1!)

® To stop the engine, push the throttle control lever to

STOP and pull out the ignition key (See Fig 10)

NOTE: DO NOT turn key.

TO CONTROL SNOW DISCHARGE

• Turn the crank assembly to set the direction of the

snow throwing

O Loosen the wing knob on the chute deflector and

move the deflector to set the distance. Move the

deflector UP for more distance, DOWN for less

distance° Then tighten the wing knob (Fig 9).

TO MOVE FORWARD AND BACKWARD

0 To shilt, release the traction drive lever and move

the speed shifter lever to the speed you desire.

Ground speed is determined by snow conditions.

Select the speed you desire by moving the speed

shifter lever left into the appropriate notch on the

shift lever plate:

Speeds 1,2 _Wet, Heavy, Extra Deep

Speed 3 - Light

Speed 4 - Very Light

Speeds 5, 6 - Transport only

O Engage the traction drive lever (See Fig. 11, teft

hand), As the snow thrower starts to move, maintain

a firm hold on the handles, and guide the snow

thrower along the clearing path Do not attempt to

push the snow thrower

® To move the snow thrower backward, move the

speed shifter lever right into first or second reverse

and engage the traction drive lever (left hand)

IMPORTANT: NEVER MOVE THE SPEED SHIFTER

LEVERWHILE THE TRACTION

LEVER IS DOWN

TO THROW SNOW

O Push down the auger drive lever (See Fig 11, right

hand)

O Release to stop throwingsnow

WING KNOB

PRIMERBUTTON

FIG, 9

ELECTRIC

BUTTON

CONTROL

THROTTLE

CONTROL

FIG, 10

STARTER

HANDLE

TRACTION DRIVE

LEVER

LEFT '_

HAND

AUGER DRIVE

LEVER

FIG. 11

CAUTION: READ OWNER'S MANUAL

BEFORE OPERATING MACHINE.

NEVER DIRECT DISCHARGE TOWARD

BYSTANDERS_ STOP THE ENGINE BE-,

FORE UNCLOGGING DISCHARGE

CHUTE OR AUGER HOUSING AND BE-

FORE LEAVING THE MACHINE,

OPERATION

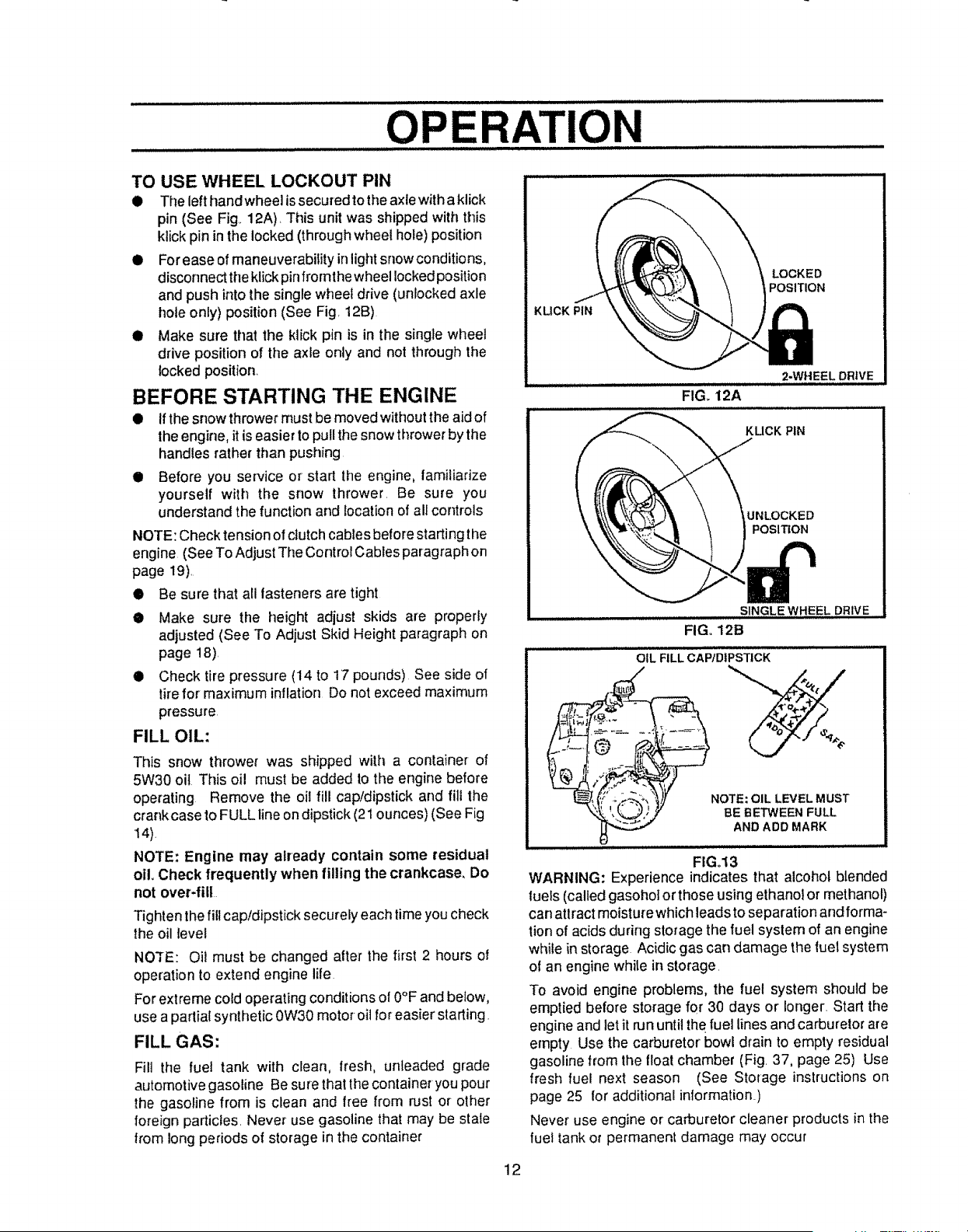

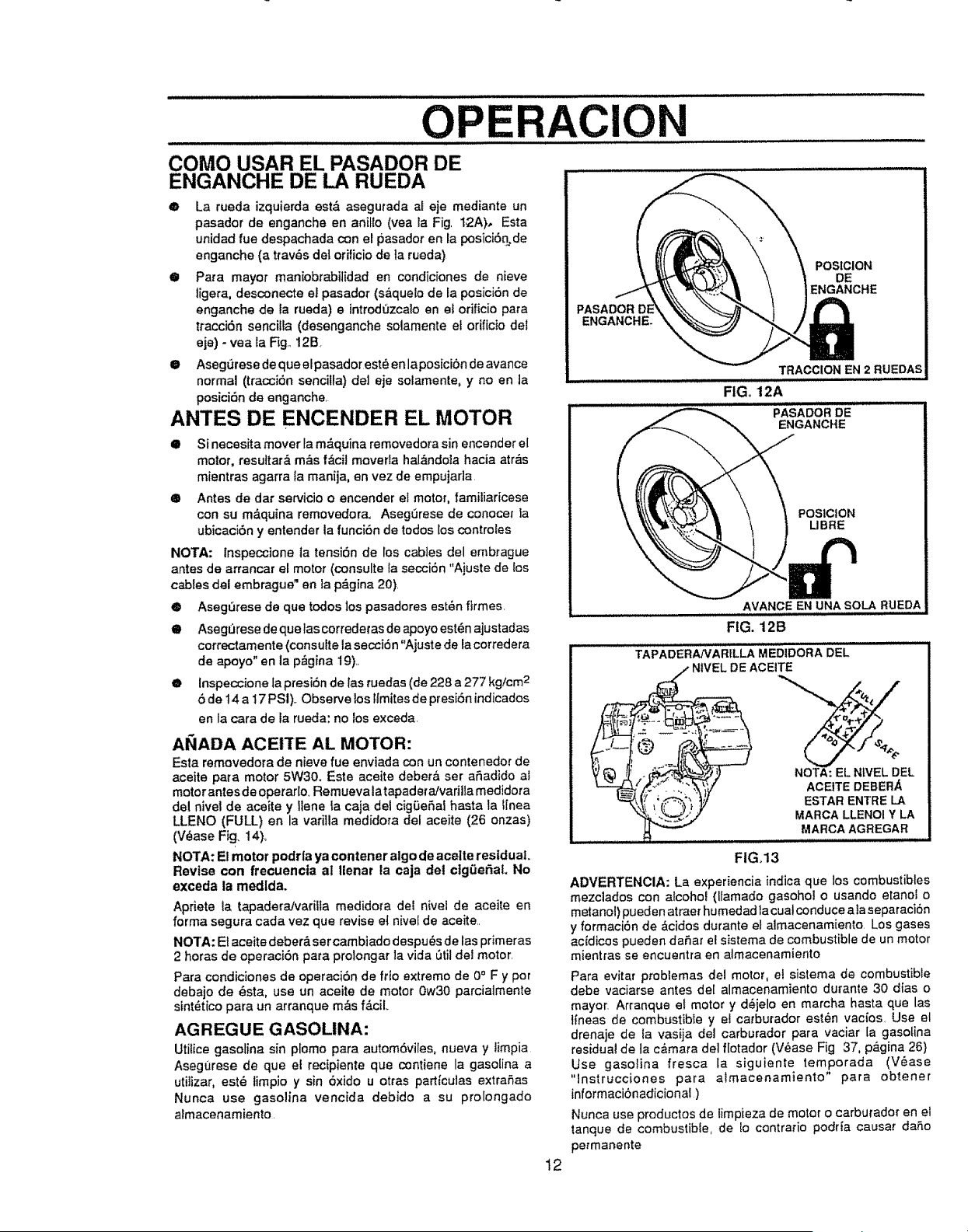

TO USE WHEEL LOCKOUT PIN

• The left hand wheel issecured to the axle with a klick

pin (See Fig., 12A), This unit was shipped with this

klick pin in the locked (through wheel hole) position

• Forease of maneuverability in light snowconditions,

disconnect the klick pinfromthe wheel locked position

and push into the single wheel drive (unFockedaxle

hole only) position (See Fig, 12B)

• Make sure that the klick pin is in the single wheel

drive position of the axle only and not through the

locked position

BEFORE STARTING THE ENGINE

• If the snow thrower must bemoved without the aid of

the engine, it is easier to putlthe snow thrower by the

handles rather than pushing

II Before you service or start the engine, familiarize

yourself with the snow thrower, Be sure you

understand the function and location of all controls

NOTE: Check tension of clutch cables before starting the

engine (See To Adjust The Control Cables paragraph on

page 19),

• Be sure that all fasteners are tight

• Make sure the height adjust skids are properly

adjusted (See To Adjust Skid Height paragraph on

page 18),

• Check tire pressure (14 to 17 pounds) See side of

tirefor maximum inflation Do not exceed maximum

pressure

FILL OIL:

This snow thrower was shipped with a container of

5W30 oil This oil must be added to tile engine before

operating Remove the oil fill cap!dipstick and fill the

crankcase to FULL line ondipstick (21 ounces) (See Fig

14)

NOTE: Engine may already contain some residual

oil Check frequently when filling the crankcase, Do

not over.fill

Tightenthe fill cap/dipstick securely each time youcheck

the oil level

NOTE: Oil must be changed after the first 2 hours of

operation to extend engine life

For extreme cord operating conditions of 0°F and below,

use a partial synthetic 0W30 motor oil for easier starting.

FILL GAS:

Fill the fuel tank with clean, fresh, unleaded grade

automotive gasoline Be sure that the container you pour

the gasoline from is clean and free from rust or other

foreign particles, Never use gasoline that may be stale

from long periods of storage in the container

KLICK PIN

LOCKED

POSITION

2-WHEEL DRIVE

FIG. 12A

KUCK PIN

UNLOCKED

POSITION

SINGLE WHEEL DRIVE

FIG+ 12B

OIL FILL CA'PID|PSTICK

NOTE: OIL LEVEL MUST

BE BETWEEN FULL

AND ADD MARK

FIG.13

WARNING: Experience indicates that alcohol blended

fuels (called gasohot or those using ethanol or methanol)

can attract moisture which leads to separation and forma-

tion of acids during storage the fuel syslem of an engine

while in storage Acidic gas carl damage the fuel system

of an engine while in storage,

To avoid engine problems, the fuel system should be

emptied before storage for 30 days or longer, Start the

engine and let it run until the fuel lines and carburetor are

empty Use the carburetor bowl drain to empty residual

gasoline from the float chamber (Fig, 37, page 25) Use

fresh fuel next season (See Storage instructions on

page 25 for additional information,)

Never use engine or carburetor cleaner products in the

fuel tank or permanent damage may occur

TO STOP ENGINE

O E

O To stop engine, move the throttle control lever to

STOP position and remove key. Keep the key in a

safe place. The engine will not start without the key.

TO START ENGINE (Electric Starter)

Be sure that the engine has sufficient oil The snow

thrower engine Jsequipped with a 120 voll AC. electric

starter and recoil starter_.Before starting the engine, be

certain that you have read the following intormatfon:

COLD START (See Fig. 14)

• Be sure the augerdrive and traction drive levers are

in the disengaged RELEASED position.

ATION

PRIMER ELECTRIC

CHOKE BUTTON

CONTROL

BUTTON

IGNITION RECOIL

KEY STARTER

THROTTLE CONTROL

@ Move the throttle control to RUN position

O Remove the keys from the plastic bag. Insert one

key intothe ignition slot Be sure it snaps into place

DO NOT TURN KEY Keep the second key in a safe

place

@ Rotate the choke knob to FULL choke position

O Connect the power cord to the switch box on the

engine.

O Plug the olher end of the power cord into a three-

hole, grounded 120 volt A.C. receptacle.

O Push the primer button while covering the vent hole

as follows: (Remove finger from primer button

between primes).

Do not prime if temperature is above 50°F

Two times if temperature is 50°F to 15°F.

Four times if temperature is below 15°F.

@ Push down on the starter button until the engine

starts.. Do not crank for more than 10 seconds at a

time.,This electric starter is thermally protected I1

overheated it will stop aulomatically and can be

restarted only when it has cooled to a safe

temperature (a wait of about 5 to 10 minutes is

required).

FIGo14

_ AUTION: GASOLINE IS FLAMMABLE

AND CAUTION MUST BE USED WHEN

HANDLING OR STORING IT,

DO NOT FILL FUEL TANK WHILE SNOW

THROWER IS RUNNING,WHEN IT IS HOT, OR

WHEN SNOW THROWER IS IN AN ENCLOSED

AREA,

KEEP AWAY FROM OPEN FLAME OR AN ELEC-

TRICAL SPARK AND DO NOT SMOKE WHILE

FILLING THE FUEL TANK,

NEVER FILL THE TANK COMPLETELY, FILL

THE TANKTOWlTHIN 1/4"-1f2" FROMTHETOP

TO PROVIDE SPACE FOR EXPANSION OF FUEL

ALWAYS FILL FUEL TANK OUTDOORS AND

USE A FUNNEL OR SPOUT TO PREVENTSPILL.

ING,

MAKE SURE TO WIPE UP ANY SPILLED FUEL

BEFORE STARTING THE ENGINE,

STORE GASOLINE IN A CLEAN, APPROVED

CONTAINER AND KEEP THE CAP IN PLACE ON

TH E CONTAINER.

When the engine starts, release the starter button

and slowly rotate the choke to OFF position. If the

engine falters, rotate the choke to FULL and then

gradually to OFF

• Disconnect the power cord fromthe receptacle first

and then from the switch box on engine,.

NOTE: Allow the engine to warm up for a few minutes

because the engine will not develop full power until il

reaches operating temperature

O Run the engine at fufi throttle RUN when throwing

snow,

iiiii,

OPERATION

CAUTION: NEVER RUN ENGINE

,_ INDOORS OR IN ENCLOSED,

POORLY VENTILATED AREAS.

ENGINE EXHAUST CONTAINS

CARBON MONOXIDE, AN ODORLESS AND

DEADLY GAS. KEEP HANDS, FEET, HAIR AND

LOOSE CLOTHING AWAY FROM ANY MOVING

PARTS ON ENGINE AND SNOW THROWER.

WARNING: TEMPERATURE OF MUFFLER AND

NEARBY AREAS MAY EXCEED 150° F. AVOID

THESE AREAS°

DO NOT ALLOW CHILDREN OR YOUNG TEEN-

AGERS TO OPERATE OR BE NEAR SNOW

THROWER WHILE IT IS OPERATING.

CAUTION: DO NOT ATTEMPT TO RE-

MOVE ANY ITEM THAT MAY BECOME

LODGED IN AUGER WITHOUT TAKING

THE FOLLOWING PRECAUTIONS:

• RELEASE AUGER DRIVE AND TRACTION

DRIVE LEVERS.

• MOVE THROI3FLE LEVER TO STOP POSI-

TION,

• REMOVE (DO NOT TURN) IGNITION KEY,

• DISCONNECT SPARK PLUG WIRE.

• DO NOT PLACE YOUR HANDS IN THE

AUGER OR DISCHARGE CHUTE. USE A

PRY BAR°

TO START ENGINE (Recoil Starter)

Be sure that the engine has sufficient oil. Belore starting

the engine, be certain that you have read the following

information:

COLD START (See Fig. 14)

• Be sure the auger drive and the tractiondrive levers

are inthe disengaged RELEASED position

Move the throttlecontrolto RUN positionO

Pull the starter handle rapidly Do not allow the handle

to snap back, but allow it to rewind slowly while

keeping a firm hold on the starter handle.

• As the engine warms up and begins to operate eve nly,

rotate the choke knob slowly to OFF position If the

engine falters, return to FULL choke, then slowly

move to OFF choke position

NOTE: Allow the engine to warm up for a few minutes

because the engine will not develop full power until it

reaches operating temperature

• Run the engine at or neat thetop speed whenthrowing

snow

WARM START

Ifrestarting a warm enginealter a short shutdown, rotate

choke to OFF instead of FULL and do not push the

primer button.

FROZEN STARTER

If the starter is frozen and will not turn engine:

@ Pull as much rope out of the starter as possible.

@ Release the starter handle and let it snap back

against the starter.

If the engine still fails to start, push the primer button two

or three times again and repeat the two previous sleps

until the engine starts Then continue with the directions

for cold start

To help prevent possible freeze-up of recoil starter and

engine controls, proceed as follows after each snow

removal job

• With the engine running, pull the starter rope hard

with acontinuous full arm stroke three or four times

Pulling of starter rope will produce a loud clattering

sound. This is not harmful to the engine or starter.

• With the engine not running, wipe all snow and

moisture from the carburetor cover in area of control

levers Also move throttle control choke control, and

starter handle several times.

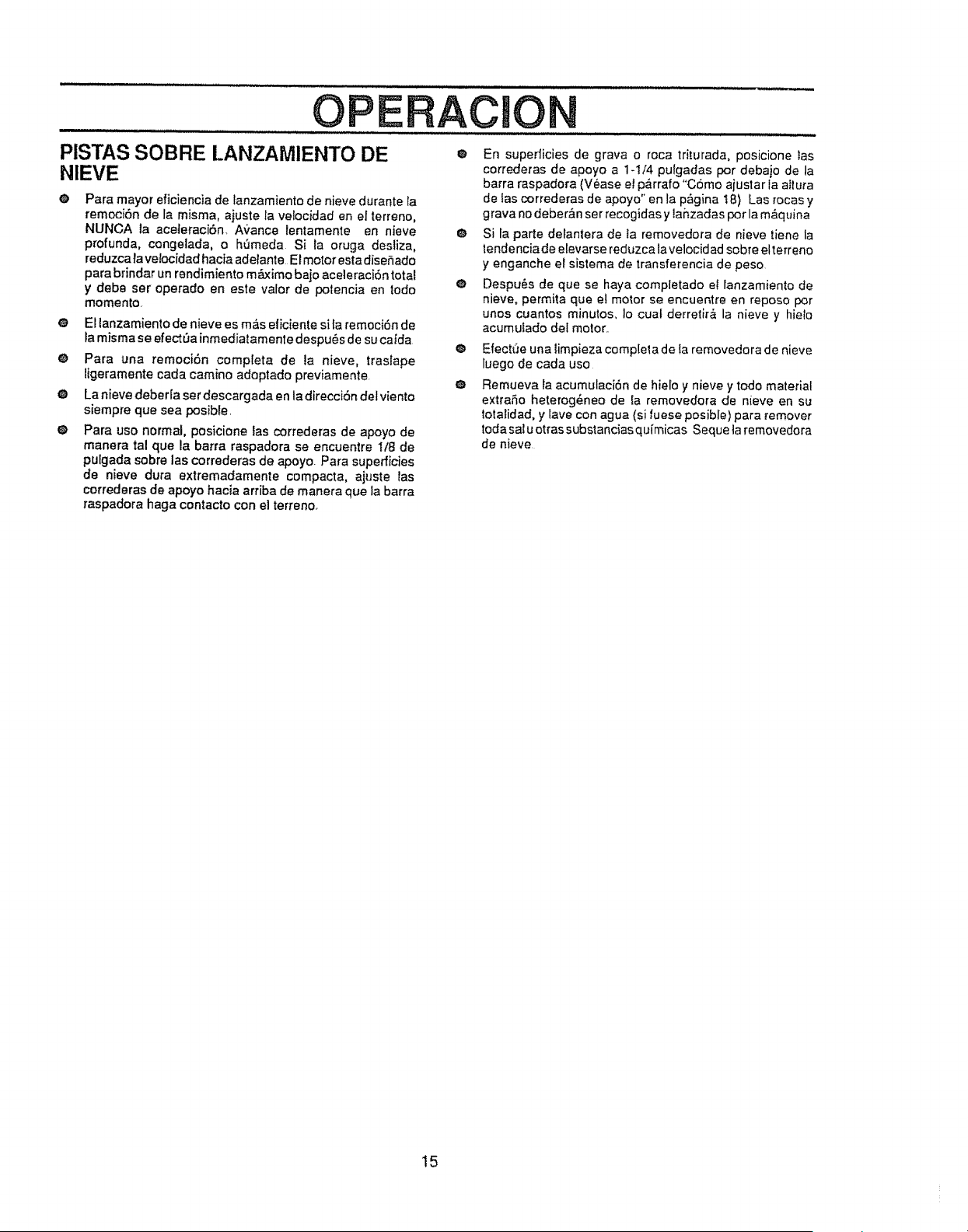

SNOW THROWING TIPS

® For maximum snow thrower efficiency in removing

snow, adjust ground speed, NEVER the throttle= Go

slower in deep, freezing, or wet snow. If the track

slips, reduce forward speed The engine is designed

to deliver maximum pedormance at full throttle and

should be run at this power setting at aUtimes.

• Most elficient snow throwing is accomplished when

the snow is removed irnmediately after it falls..

• For complete snow removal, slightly overlap each

path previously taken

• The snow should bedischarged down wind whenever

possible.

• For normal usage, set the skids so that the scraper

baris 1/8" above the skids. Forexlremely hardpacked

snow surfaces, adjust the skids upward so that the

scraper bar louches the ground

• On gravel or'crushed rock surfaces, set the skids at

1-1/4" below the scraper bar (see To Adjust Skid

Height paragraph on page 18) Stones and gravel

musl not be picked up and thrown by the machine.

• After the snow throw!ng job has been completed,

allow the engine to idle for a few minutes, which will

melt snow and accumulated ice off the engine.

® Clean the snow thrower thoroughly after' each use.

• Remove ice and snow accumulation and all debris

from the entire snow thrower, and flush with water (if

possible) to remove all salt or other chemicals Wipe

snow thrower dry

GUSTO E

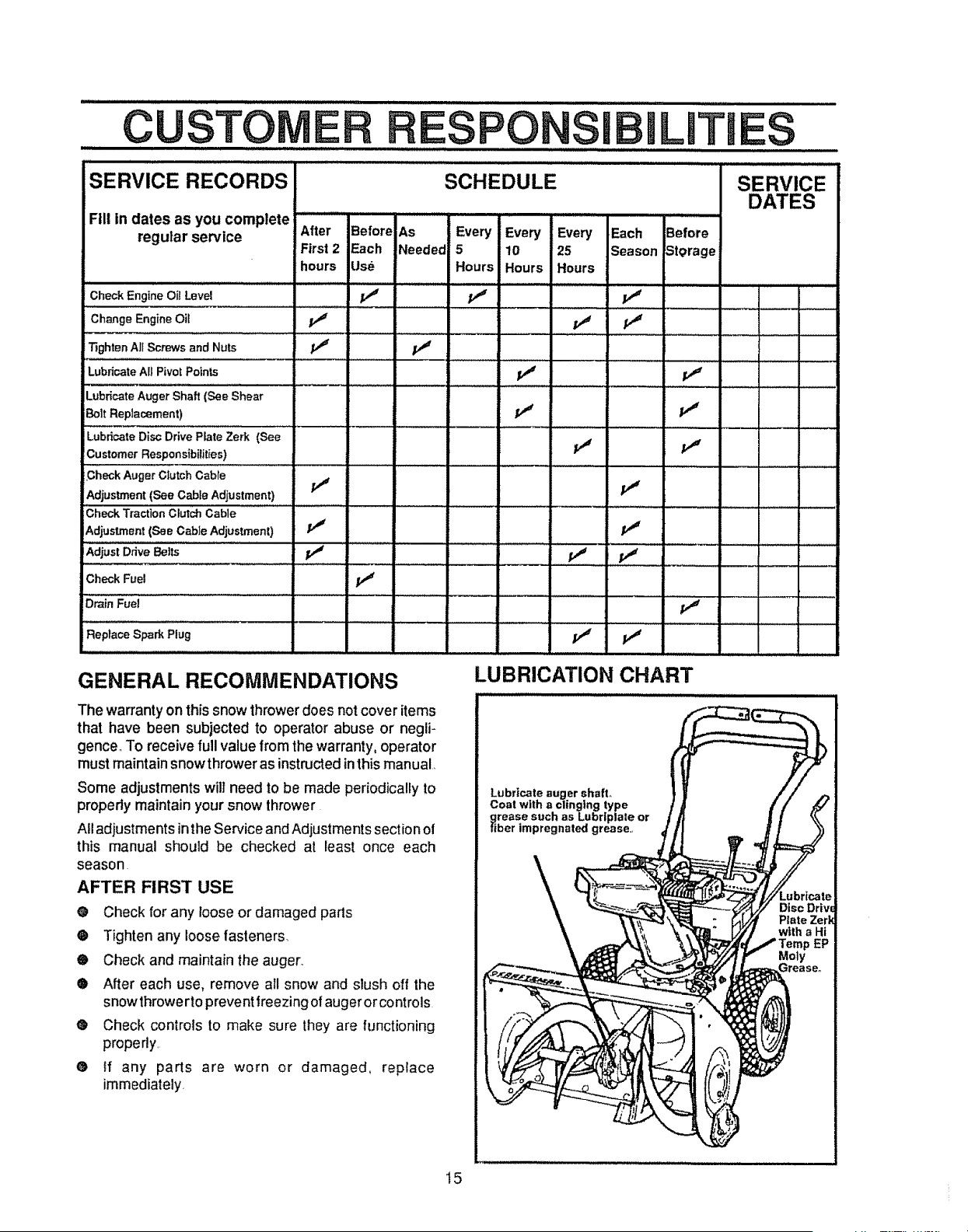

SERVICE RECORDS

ii iiiiiiiiiiii i iiiiiii

SCHEDULE

ES PaN S B/IIII'IIIIIII/Ij1/11¸¸¸¸1111ii LmTm ES

SERVICE

DATES

Fill in dates as you complete

regular service

iiiii IIHIL II II

After Before As Every Every Every Each Before

First 2 Each Needed 5 t0 25 Season Storage

hours Use Hours Hours Hours

Check Engine Oi! Level ,_ _

Change Engine Oil ,I_ _

Tighten All Screws and Nuts _ V _'

!.," v"

Lubricate All Pivot Points

Lubricate Auger Shaft (See Shear

iBolt Replacement)

Lubricate Disc Drive Plate Zerk (See

ICustomer Responsibilities}

Check Auger Clutch Cable

It'

Adjustment (See Cable Adjustment)

Check Traction Clutch Cable

Adjustment (See CableAdjustment)

Adjust Drive Belts V 'I

........ i.

, , = l_

Check Fuel

Drain Fuel V,#

Replace Spark Plug _

GENERAL RECOMMENDATIONS

LUBRICATION CHART

The warrantyon this snow thrower does not cover items

that have been subjected to operator abuse or negli-

gence, To receive full value from the warranty, operator

must maintain snow thrower as instructed inthis manual,

Some adjustments will need to be made periodically to

properly maintain your snow thrower

All adjustments in the Service and Adjustments section of

this manual should be checked at least once each

season

AFTER FIRST USE

o Check for any loose or damaged pads

® Tighten any loose fasteners

• Check and maintain the auger_

• After each use, remove all snow and slush off the

snowthrowerto prevent freezing of auger orcontrols

® Check controls to make sure they are functioning

properly,

• tf any parts are worn or damaged, replace

immediately

Lubricate auger shafL

Coat with a clinging type

grease such as Lubr|plate or

fiber impregnated grease.,

,JJl,i

SNOW THROWER

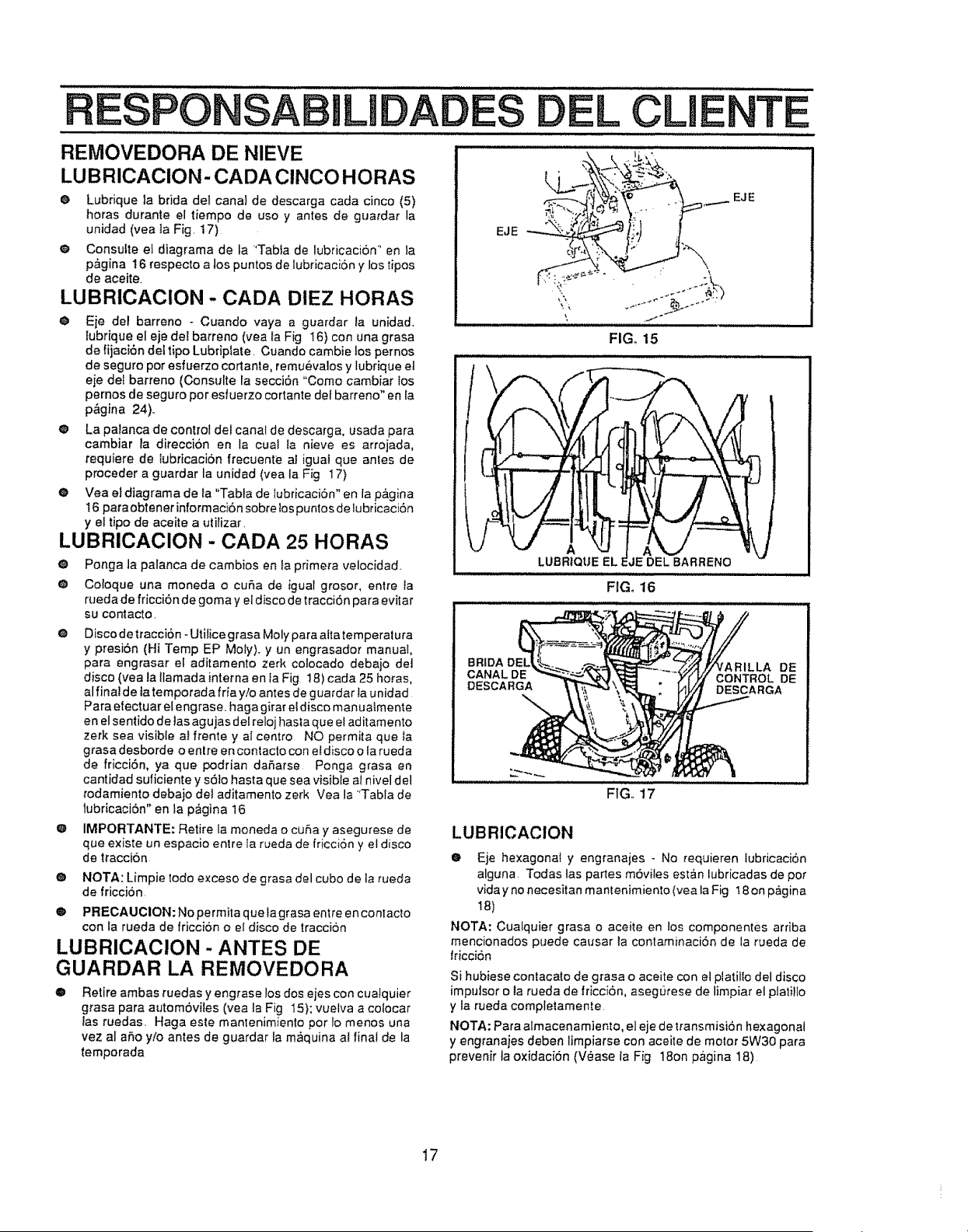

LUBRICATION - EVERY FIVE HOURS

® Lubricate the flange on the discharge chute every

five (5) hours during use and before storage (See

Fig 17),

• See Lubrication Chart diagram on page 15 for

lubrication points and type of lubricant

LUBRICATION - EVERY TEN HOURS

• Auger Shaft- For storage, lubricate auger shaft ( See

Fig 16) with aclinging type grease suchas Lubriplate,

When replacingshear bolts, remove shear bolts and

lubricate auger shaft (see To Replace Shear Bolt

paragraph on page 23)

• The chute control rod, used to change the direction

of the snow discharge, needs to be lubricated

frequently and before storage (See Fig 17)

• See Lubrication Chart diagram on page 15 for

lubricationpoints and type of lubricant

LUBRICATION - EVERY 25 HOURS

CUSTOMER RESPONSIBILITIES

lull

i II i II i,illl i lll i _LL-

_ AXLE

AXLE _

FIG. 15

• Position speed selector lever in first gear

• Place a coin or (a shim of equal thickness) between

the rubber friction wheel and disc drive plate to

prevent friction wheel contacting the friction disc

• Disc Drive Plate- Using a hand grease gun lubricate

wit h a Hi Temp EP Moly grease, zerk iocated beneath

the disc drive plate (See Fig 18 inset) every 25 hours

and at the end of the season and/or before storage.

To grease zerk, turn disc drive plate clockwise by

hand until zerk is clearly visible at front cer_ter DO

NOT overfill or allow grease to come in wheel or

damagewill result Fill zerkontyuntiigrease becomes

visible below bearing assembly located under grease

zerk See Lubrication Chart on page 15

II IMPORTANT: Remove coin and ensure that a gap

exists between friction wheel and disc drive

plate.

® NOTE: Clean all excess grease lound on friction

disc hub.

LUBRICATEAUGER'SHAFT

FIG. 16

DISCHARGE

CHUTE

FLANGE

CHUTE

CONTROL

ROD

FIG. 17

LUBRICATION

• Hex Shaft and Gears - Hex shaft and gears requ[re

no lubrication All bearings and bushings are lifetime

lubricated and requireno maintenance (See Fig, 18),

t) CAUTION: Do not allow grease to contact friction

wheel and disc drive plate

LUBRICATION - BEFORE STORAGE

® Remove both wheels, grease (any automotive type

grease) both axles (See Fig 15) and replacewheets.

Do this at least once a year and/or prior to storage,

NOTE: Any greasing or oiling of the above components

can cause contamination of the friction wheel Ifthe disc

drive plate or friction wheel come in contact with grease

or oil, damage to the friction wheel will result

Should grease or oil come in contact with the disc drive

plate or friction wheel, be sure to clean the plate and

wheel thoroughly.

NOTE: For storage, the hex shalt and gears should be

wiped with 5W-30 motor oil to prevent rusting (See Fig

18)

CUSTO E

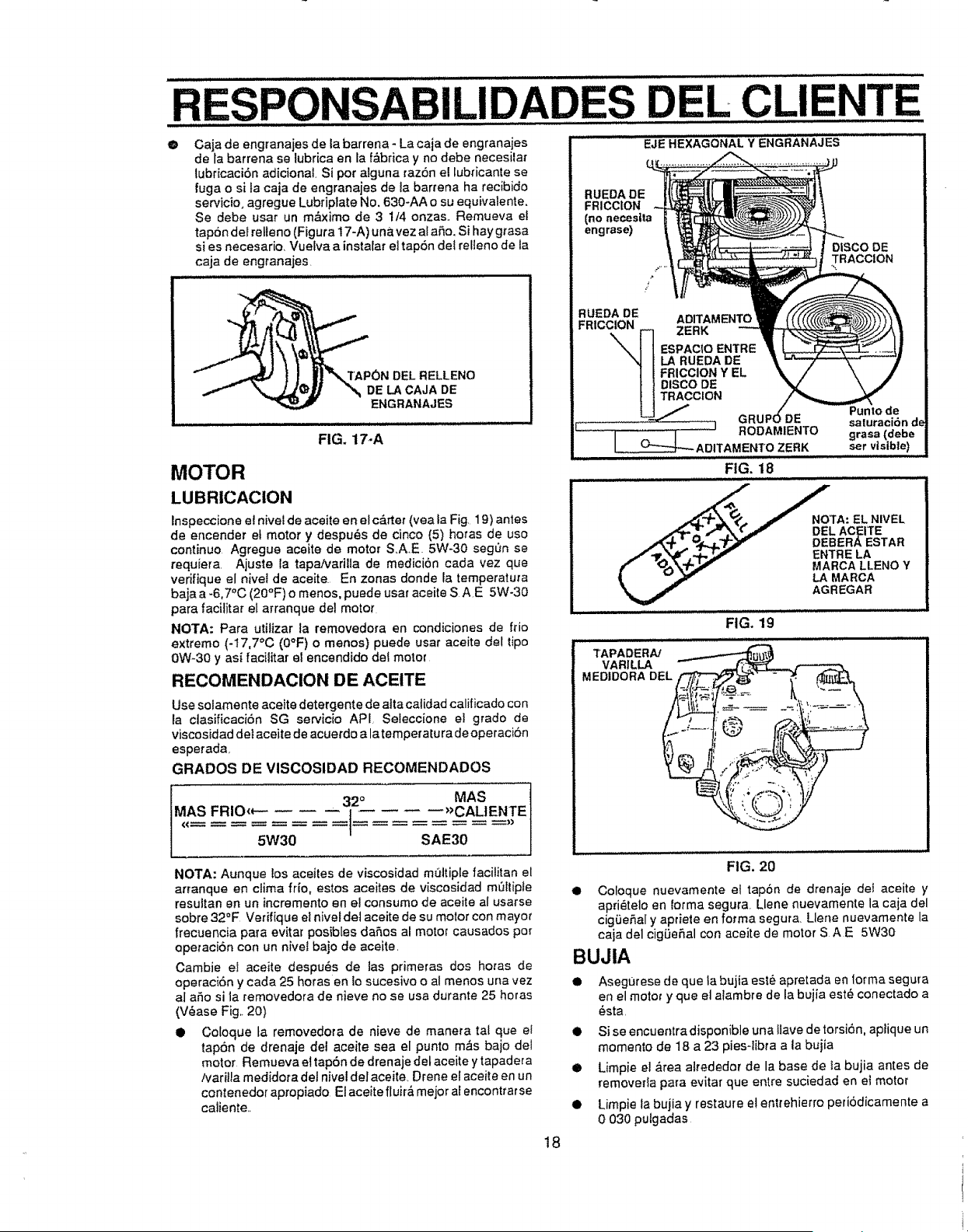

® Auger Gear Box - The auger gear box is lubricated at

the factory and should not require additional lubrica-

tion if for some reasonthe lubricatant should leak out,

or if the auger gear box has been serviced, add

Lubfiplate No 630-AA or equivalent Maximum 3 1/4

ounces shouldbeused, Removefillerplug (Figure 17-

A)once ayear,,If grease is visible, do not add If grease

is not visible, use a piece of fine wire like a dipstick, to

check if there is grease in the gearbox Add grease if

necessary Reinstall gear box filler

GEAR BOX

° _ " FILLER PLUG

ENGINE FIG. 17-A

LUBRICATION

Check thecrankcase oil level (See Fig 19) before staring

the engine and after each five (5) hours o! continuous

USerAdd SAE. 5W-30 motor oil as needed Tighten lilt

cap/dipstick securely each time you check the oil level

S_A,E, 5W-30 motor oil may be used to make starting

easier in areas where the temperature is 20° F or lower,,

OIL RECOMMENDATION

Only use high quality detergent oilrated with API service

classification SG Select the oil's viscosity grade accord-

ing to your expecled operating temperature:

RECOMMENDED VISCOSITY GRADES

32°

COLDER (€ I )_WARMER

5W30 SAE30

PONSI LITI

HEX SHAFT AND GEARS

WHEEL

(Require No

Lubrication)

DRIVE

PLATE

FRICTION

WHEEL

GREASE

ZERK

GAP BETWEEN

=RICTtON WHEEL

AND DISC DRIVE

PLATE

I -_' ......... BEARING

i _GREASE ASSEMBLY

........ ZERK

Point at which

grease should

be visible

........FIG. 18

_IL LEVEL

.,/ "1_'_'3_' "_eF" MUST BE BETWEEN

_" -0_ f" FULL AND

ADD MARK

FIG. 19

OIL FILL CAP/

DIPSTICK

NOTE: For extreme cold operating conditions of 0 ° F and

below, use partial synthetic 0W30 oil for easier starting

NOTE: Although multi-viscosity oils improve starting in

cold weather, these mufti-viscosity oils will result in

increased oil consumption when used above 32_'F Check

your engine oil level more frequently to avoid possible

engine damage from running low on oil

Change the oil after first two hours of operation and every

25 hours thereafter or at least once a year if the snow

thrower is not used for 25 hours (See Fig 20)

• Position snow thrower so that the oil drain ptug is

_owestpoint on the engine Remove oH drain plug

and oil fill cap/dipstick Drain oil into a suitable

container Oil will drain more lreely when warm

FIG. 20

O Replace oil drain plug and tighten securely, Refill

crankcase with S,A E 5W30 motor oil

SPARK PLUG

Make sure that the spark plug is tightened securely

into the engine,and the spark plug wire is attached to

the spark plug

Ifa torquewrench is available, torque plug to 18 to 23

foot pounds..

Clean the area around the spark plug base before

removal to prevent dirt from entering the engine

Clean the spark plug and reset the gap periodically

at 030 inch

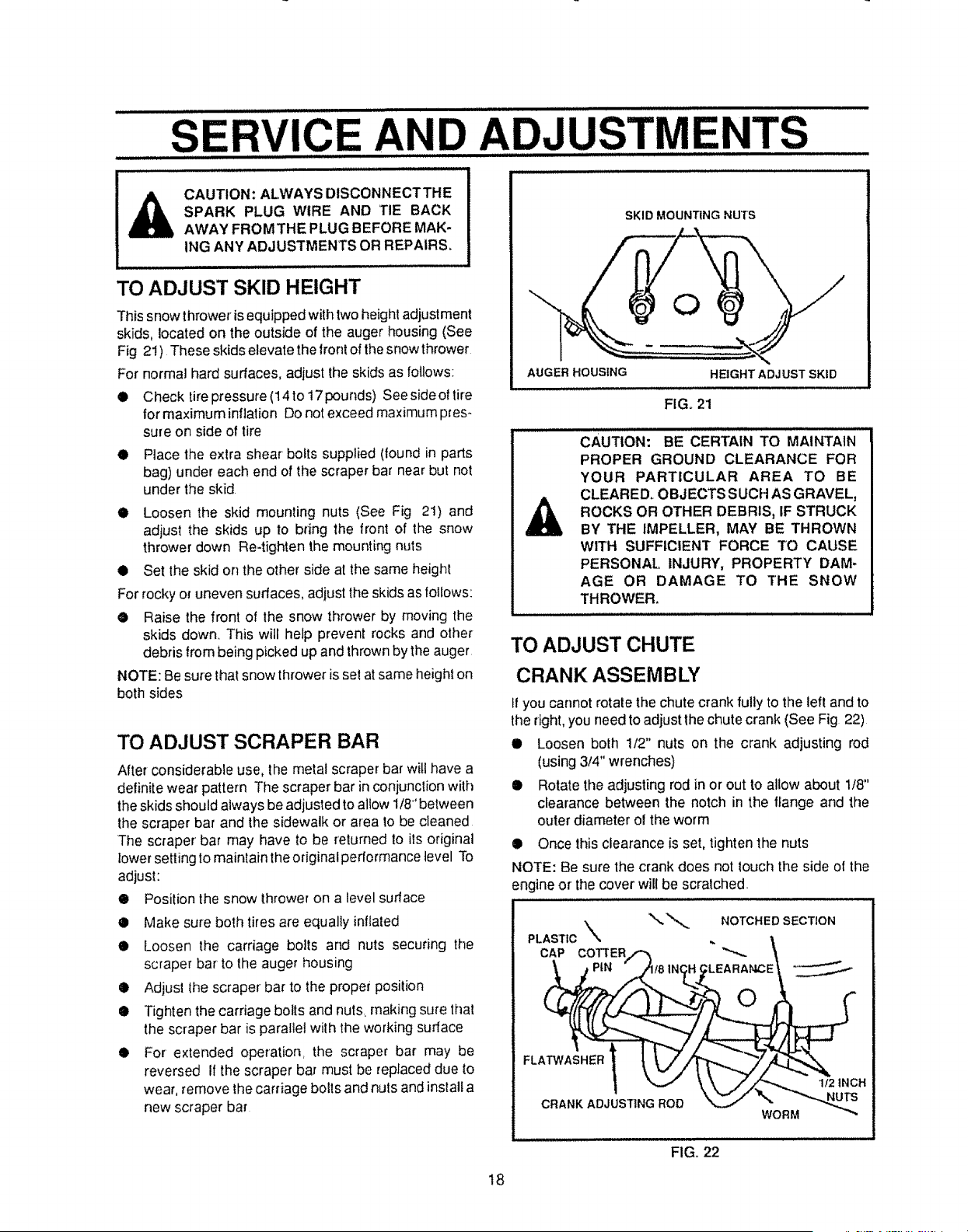

SERVICE AND ADJUSTMENTS

CAUTION: ALWAYS DtSCONNECTTHE

SPARK PLUG WIRE AND TIE BACK

AWAY FROM THE PLUG BEFORE MAK-

ING ANY ADJUSTMENTS OR REPAIRS.

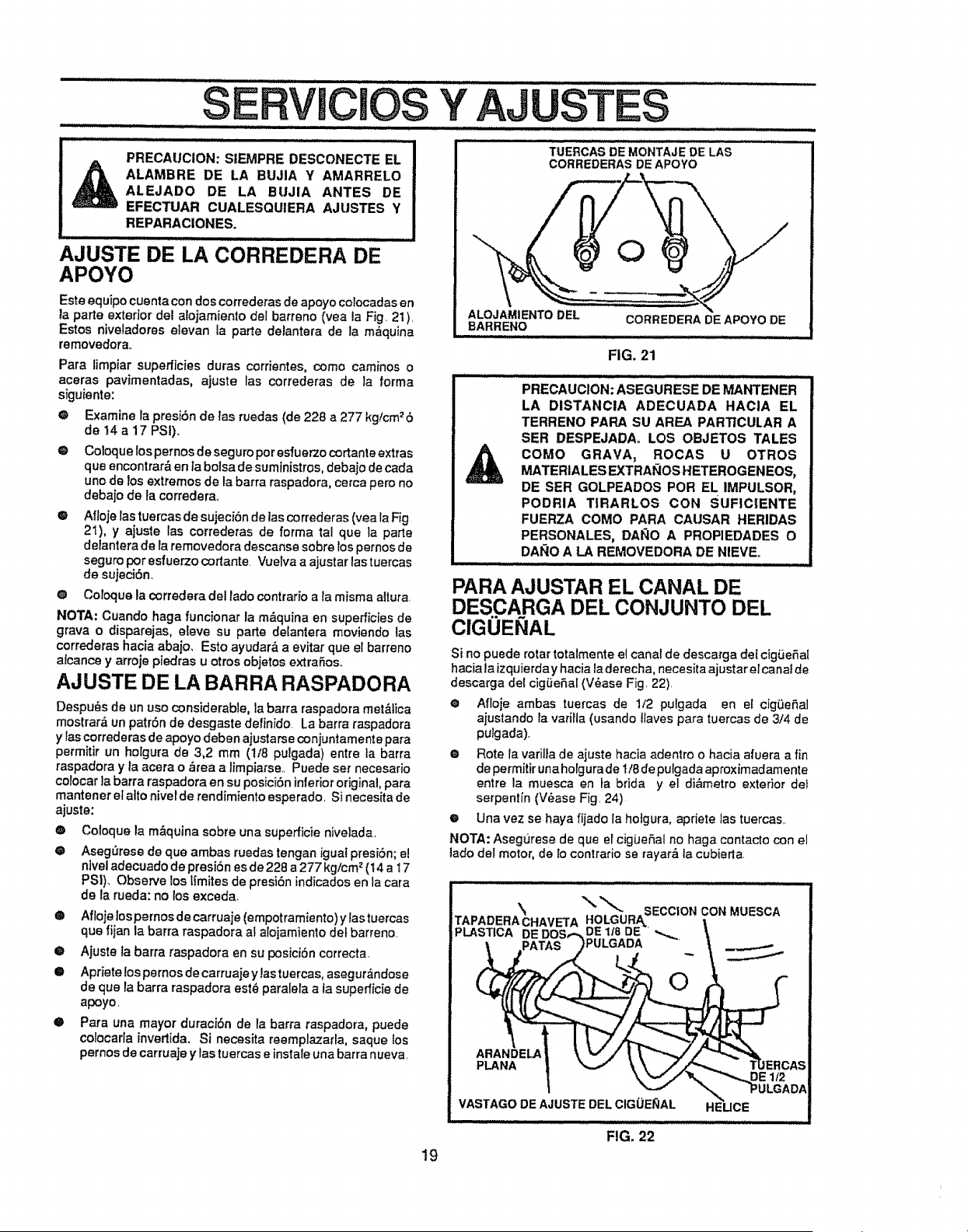

TO ADJUST SKID HEIGHT

This snow thrower is equipped with two height adjustment

skids, located on the outside of the auger housing (See

Fig 2!)These skids elevate the front of the snow thrower

For normal hard surfaces, adjust the skids as follows:

• Check tire pressure (14 to 17 pounds) See sicle of tire

for maximum inflation Do not exceed maximum pres-

sure on side of tire

• Place the extra shear bolts supplied (found in parts

bag) under each end of the scraper bar near but not

under' the skid

• Loosen the skid mounting nuts (See Fig 21) and

adjust the skids up to bring the front of the snow

thrower down Re-tighten the mounting nuts

Q Set the skid on the other side at the same height

For rocky or uneven surfaces, adjust the skids as follows:

• Raise the front of the snow thrower by moving the

skids down.. This will help prevent rocks and other

debris from being picked up and thrown by the auger

NOTE: Be sure that snow thrower is set at same height on

both sides

TO ADJUST SCRAPER BAR

After considerable use, the metal scraper bar will have a

definite wear pattern The scraper bar in conjunction with

the skids should always be adjusted to allow 1/8' between

the scraper bar and the sidewalk or area to be cleaned

The scraper bar may have to be returned to its original

lower setting to maintain the original performance level To

adjust:

• Position the snow throweron a level surface

• Make sure both tires are equally inflated

• Loosen the carriage bolts and nuts securing the

scraper bar to the auger housing

i Adjust the scraper bar to the proper position

@ Tighten the carriage bolts and nuts, making sure that

the scraper bar is parallel with the working surface

• For extended operation, the scraper bar may be

reversed If the scraper bar must be replaceddue fo

wear, remove the carriage bolts and nuts and install a

new scraper bar

SKID MOUNTING Nu_rs

AUGER HOUSING HEIGHT ADJ UST SKID

iii =l u=uu,

FIG. 21

CAUTION: BE CERTAIN TO MAINTAIN

PROPER GROUND CLEARANCE FOR

YOUR PARTICULAR AREA TO BE

CLEARED. OBJECTS S UCH AS GRAVEL,

ROCKS OR OTHER DEBRIS, IF STRUCK

BY THE IMPELLER, MAY BE THROWN

WiTH SUFFICIENT FORCE TO CAUSE

PERSONAL INJURY, PROPERTY DAM-

AGE OR DAMAGE TO THE SNOW

THROWER.

TO ADJUST CHUTE

CRANK ASSEMBLY

If you cannot rotate the chute crank fully to the left and to

the right, you need to adjust the chute crank (See Fig 22)

• Loosen both 1/2" nuts on the crank adjusting rod

(using 314" wrenches)

• Rotate the adjusting rod in or out to allow about 1/8"

clearance between the notch in the flange and the

outer diameter of the worm

• Once this clearance is set, tighten the nuts

NOTE: Be sure the crank does not touch the side of the

engine or the cover will be scratched.

PLASTIC _ NOTCHEDSECTION

CAP COTTERJ'_ " "_,_ \

FL PIN 18IN_.. LEARANCE "_.

1 _J" \'k.J'_.._I'2',NCH

FIG. 22

TO ADJUST THE CLUTCH C6'N'TROL

CABLES

Periodic adjustment of the cables may be required due to

normal stretch and wear onthe belts, To check for correct

adjustment, the control lever must be in the full forward

position, resting on the plastic bumper,, The control

cables are correctly adjusted when the center of the "Z"

fitting is between the center and top of the hole in the

clutch lever and there is no droop in the cable (See Fig.

23)°

If adjustment is necessary:

O Disconnect '_" Fitting from drive lever

Push the cable through the spring (See Fig 24) to

expose the threaded portion of the cable.

Hold the square end of the threadedportion with pliers

and adjust the Iocknut in or out untilthe excess slack

is removed (See Fig,,24),,

Pullthe cable back throughthespring andconnect the

cable.

O Do the same for the other lever cable,

NOTE: Whenever the traction drive or auger belts are

adjustedorreplaced, the cableswillneed tobe adjusted.

TO ADJUST BELTS

CONTROL LEVER

AUGER MUST BE IN FULL

LEVER FORWARD POSITION

(Just Contacting

"Z" FITTING Plastic Bumpor) WHEN

CHECKING

PLASTICBUMPER

FIG. 23

SPRING

SQUARE

END

"LOCKNUT

FIG. 24

Belts stretch during normal user If you need to adjust

the belts due to wear or stretch, proceed as follows:

AUGER DRIVE BELT (See Fig. 26)

If your snow thrower will not discharge snow, check the

control cable adjustment, If it is correct, then check the

condition of the auger drive bell it may be loose or

damaged° If it is damaged, replace it, See To Replace

Belts paragraph on page 20 If the auger drive belt is

loose, adjust as follows:

@ Disconnect the spark plug wire

@ Remove the belt cover (See Fig, 27, page 20)°

® Loosen the nut on the auger idlerpulley (See Fig, 26)

and move the pulley toward the belt about t/8'L

@ Tighten the nut.

@ Press the auger drive lever Check the tension on the

belt (opposite auger idler pulley). The belt should

deflect about 1/2" with moderate pressure (See Fig.

25),

NOTE: You may have to move the auger idler pulley

more than once to obtain the correct tension.

@ Replace the belt cover,

@ Check the clutch control cable adjustment.

@ Reconnect the spark plug wire

TRACTION DRIVE BELT

The traction drive belt has constant spring pressure and

does not require adjustment

_ DRIVE

_,_. PULLEY

AUGER IDLER_ ) _._.,_',_._I/2INCH

., /.,--. IMPELLER

_,,,.J PLILLEY

illlllllll ii,,llll,i i ii i j i i

FIG. 25

.TRACTIONDRIVEBELT

AUGER

DRIVE BELT BELT GUIDE

(Left Hand)

BELT GUIDE

(Right Hand)

DRIVE

IDLER PULLEY

_ER IDLER

PULLEY

FIG. 26

Replace the tractiondrive belt if it is slipping (see To

Replace Belts paragraph on page 20)

TO REPLACE BELTS

The drive belts on this snow thrower are of special

construction and should be replaced with original

equipment beltsavailable from your' nearest Sears Store

or Service Center.

You will need the assistance of a second person while

replacing the belts,

Drain the gasoline from the fuel tank by removing the fuel

line..Drain the gas and reinstall the fuel line.

CAUTION: DRAIN THE GASOLINE OUT- 1

DOORS, AWAY FROM FIRE OR FLAME.

AUGER DRIVE BELT

If your snow thrower will not discharge snow, and the

auger drive belt is damaged, replace it as follows:

• Disconnect the spark plug wire._

• Remove the belt cover (See Fig 27)

® Loosen the belt guides (See Fig 28) and pull away

fromthe enginedrive pulley

® Loosen the nut on the auger idler pulley (See Fig 28)

and pull idler pulley away from the belt

• Remove belt from engine drive pulley

• Remove top two bolts securing auger housing to

motor mount frame. Loosen bottom two bolts, (See

Fig. 30, page 21).

• Auger housing and motor mount frame will separate,

hinged by bottom two bolts.

• Remove brake arm from housing Do not remove

spring

• Remove old belt from the auger drive pulley.

• Install new replacement belt of the same type onto the

auger pulley.

• Reinstall brake arm into housing Ensure brake arm is

fully insertedinto housing and brake pad is riding in

pulley groove.

• Position belt onto engine drive pulley°

® Adjust the augerdrive belt (see ToAdjustAuger Drive

Belt paragraph on page 19).

• Adjust the belt guides (see ToAdjust The Belt Guides

paragraph on page 21)

® Replace top two bolts Re-tighten bottom two bolts

• Reinstall the belt cover,

• Checkthe clutch control cable adjustment (see page

19).

® Reconnect the spark plug wire.

TRACTION DRIVE BELT (See Fig. 28)

If your snow thrower will not move forward, check the

traction drive belt for wear, (Check other causes also in

the Trouble Shooting Points section.) 1Ithe tractiondrive

belt needs to be replaced, proceed as follows:

BELT

COVER /

5/8 INCH

X 112 INCH SELF

TAPPING SCREW

FIG. 27

Hll j iji

TRACTION DRIVE TRACTION DRIVE BELT

BELT GUIDE

DRIVE

BELT

BELT GUIDE

(Right Hand)

TRACTION DRIVE

IDLER PULLEY

DRIVE

PULLEY

IDLER

PULLEY

FIGo 28

Disconnect the spark plug wire.

Remove the beltcover

Loosen belt guides and pull guides away from the

engine drive pulley.

Loosen nut on auger idler and pull auger idler pulley

away frombelt.

Remove auger drive belt from engine pulley

Pull the traction drive belt idler pulley away fromthe

drive belt.

Remove drive belt.,

Position new replacement belt ol the same type onto

traction pulley.

Pull idler pulley away from belt, allowing belt to be

positioned onto engine pulley

Release idler pulley Ensure idler pulley is property

engaged with belt.

Reinstall auger drive belt on engine

Adjust belt guides and tighten the mounting screws

(see To Adiust The Belt Guides paragraph on page

2f).

Readjust auger idler to adjust beet.See page 19

Reinstall the belt cover.

Reconnect the spark plug wire

S RVIC AN

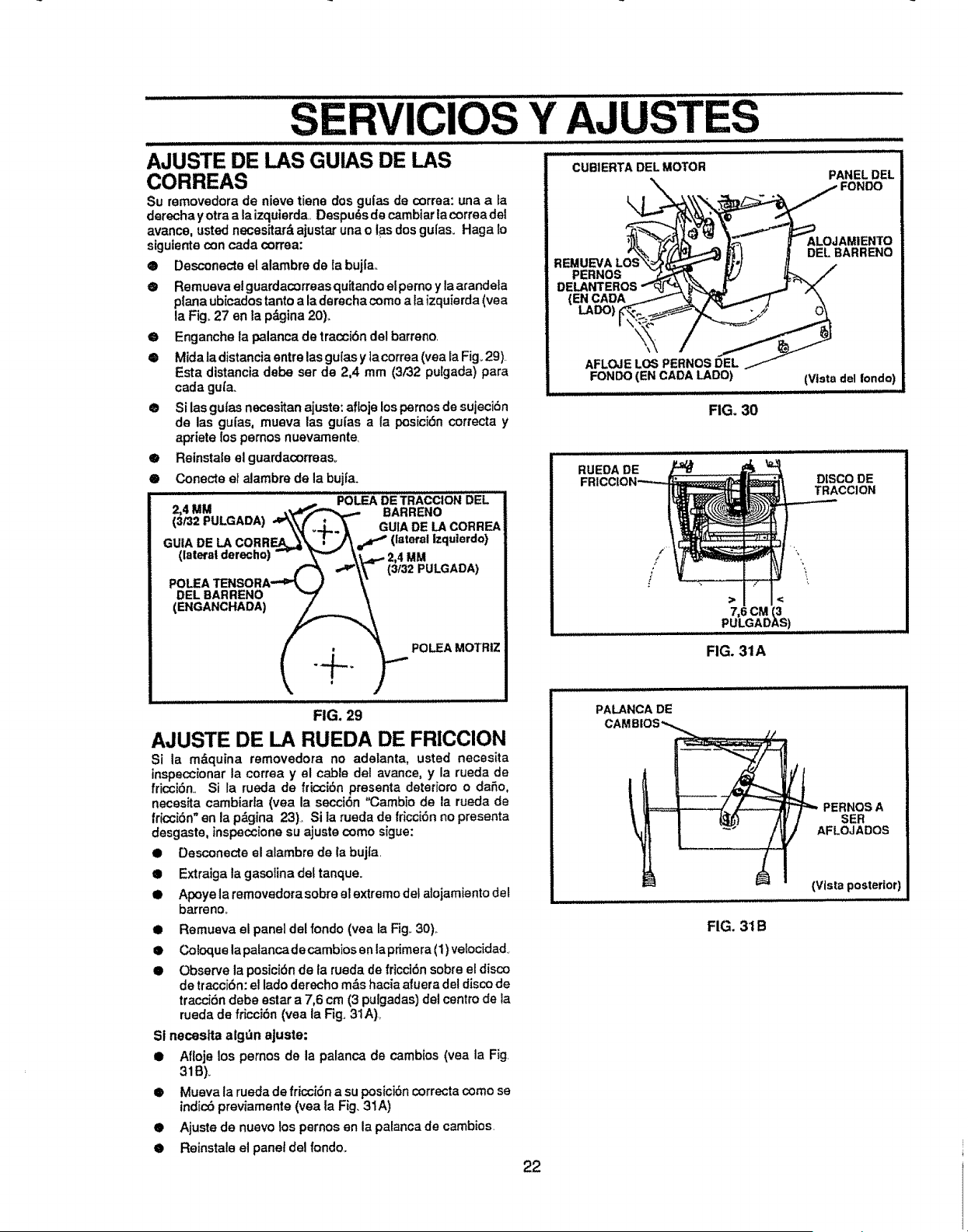

TO ADJUST THE BELT GUIDES

Disconnect the spark plug wire,

Remove the belt cover by removing the screw and

flatwasheron the leftand right hand sides, See Fig,27

page 20,

Engage the auger drive clulch lever

Measurethe distance between the belt guides andthe

belt (See Fig. 29), The distance should be 3/32" for

each guide.,

if adjustment is necessary, loosen the belt guide

mounting bolts° Move the belt guides to the correct

position. Tighten the mounting bolts

Reinstall the bell cover,

If adjustment is necessary, loosen the belt guide

mounting bolts, Move the belt guides to the correct

position, Tighten the mounting bolts

Reinstall the belt cover

Reconnect the spark plug wire.,

.... _ _,,_f..._./1 AUGER DRIVE PULLEY

BELTO0,D

wtg.,.o.,) ,=,NO.

if .._.L_.. _.._IMPELLER

It` {--" ) PULLEY

FIG. 29

TO ADJUST THE FRICTION WHEEL

If the snow thrower will not move forward, you need to

check the t raction drive belt, the traction drive cable orthe

frictionwheel If the friction wheeiis damaged, itwill need

to be replaced, See To Replace Friction Wheel para-

graph on page 22 tf the friction wheel is not worn, check

the adjustment, as follows:

@ Disconnect the spark plug wire,

@ Drain the gasoline from the gas tank,

• Stand snow thrower on the auger housing end.

@ Remove the bottom panel (See Fig.,30).

• Position the shifter lever in first (1) gear.

• Note the position of the friction wheel on the disc drive

plate,.The right outer side of the disc drive plate should

be 3" from the center of the friction wheel (See Fig.

31A),

If 3dJustment Is necessary:

• Loosen bolts in speed selector lever (See Fig 31B)

ADJU TM

MOTOR MOUNT FRAME

k PANEL

REMOVE

TOP

BOLTS

(EACH

SIDE)

AUGER

HOUSING

LOOSEN BOTTOM BOLTS

(EACH SIDE) (Botlom View)

,Lij /i / /J,. .................

FIG. 30

Movefrictionwheel to proper positionas indicatedin

previousstep (Fig°31A).,

Re-tightenbelts in speed selector level

Reinstallthe bottom panel

FRICTION

DISC DRIVE

PLATE

FIG. 31A

SPEEDSELECTOR LEVER

BOLT S

TO BE

OOSENED

(RearView t

FIG. 3'1B

.qFRVICF AND A_r}JUSTMENFS

FR|CTION

WHEEL BOLT

TO REPLACE FRICTION WHEEL

Ifthe snowthrower will notmove forward,and the friction

wheel is worn or damaged, you need to replace it as

follows: (First allow the engtne to cool.)

AWAY FROM FIRE OR FLAME, !

• Drain the gasoline from the fueltank by removing the

fuel line Drain the fuel and reinstall the fuel line.

• Disconnect the spark plug wire

• Stand the snow thrower up on the auger housing end

(See Fig 33).,

• Rerr_ve the bottom panel (See Fig,,30, page 21).

® Remove the three (3) fasteners securing the fnction

wheel to hub (See Fig..32) and set fasteners aside

• Remove the four bolts securing the bearing plates

(both sides)

• Remove right side bearing plate Leave Hex shaft in

original position (See Fig..33).

® Rernovefdction wheetfrom hub Slipfrictionwheel off

hex shaft towards right side (See Fig 33)

• Position new friction wheel onto hub,

• Install bearing plates to original position Ensure hex

shaft is engaged with both bearing plates,

• Secure bearing plates using bolts removed earlier.

• Secure friction wheel to hub using fasteners removed

earlier. Ensure hex shaft turns freely,

NOTE: Ensure frictionwheel and friction disc are free

from grease or oil.

• Replace bottom panel

• Lowerthe snow throwerontothe tires

LOCKWABHER

HUB NUT

FIG. 32

FRICTION

HUB

HEX

SHAFT

BOLT

LOCKWASHER

HEX SHAFT

FASTENERS

(screws,

Iockwashers RING

and nuts) PLATES

; "\

0 • //

i,.................................................................... ous,NG

(UNIT STANDING ON

AUGER HOUSING END)

j Hi,ll ===ul,Jlu

FIG. 33

SE CE

TO REPLACE AUGER SHEAR BOLT

ADJUST TS

The augers are secured to the auger shaft with special

bolts (See Fig° 34) that are designed to break (to protect

the machine) if an object becomes lodged in the auger

housing. Use of a harder bolt will destroy the protection

provided by the shear boll

IMPORTANT; TO INSURE SAFETY AND

PERFORMANCE LEVELS, ONLY

ORIGINAL EQUIPMENT SHEAR

BOLTS SHOULD BE USED, WHEN

REPLACING SHEAR BOLTS, BESURE

TO REPLACE SHEAR BOLT

SPACERS.

To replace a broken shear bolt, proceed as iollows:

® Move the throttleto STOP and turn off all controls,

® Disconnect the spark plug wire. Be sure all moving

parts have stopped.

• Remove the broken shear bolt.

• Lubricate the augershaft by squirting oil into the shear

bolt hole in the auger shaft Then rotate the auger to

distribute the oil on the shaft..

e Align the hole in the auger with the hole in the auger

shaft. Installt he newshearbolt, shearbolt spacer, and

locknut provided in parts bag

@ Reconnect the spark plug wire_

TO ADJUST CARBURETOR

The carburetor (See Fig. 35 and Fig 37(page 25) has

been pre-set at the factory and readjustment should not

be necessary. However, ifthecarburetor does need to be

adjusted, proceed as follows:

• Close the high speed adjusting screw by hand.

e Do not over-tighten.

@ Then open it I-1/4 to 1-1/2 turns

@ Close the idle adjusting screw by hand. Do not over-

tighten,.

® Then open it 1-1/4 to 1-1/2 turns.

® Start the engine and let it warm up.

@ Setthe throttle control to RUN Adjust the high speed

adjusting screw In until the engine speed or sound

alters_Adjust the screw out until the engine speed

sound alters.. Note the difference between the two

limits and set the screw in the middle of the range_

• Let the engine run undisturbed for 30 seconds after

each setling to allow the engine to react 1othe previ-

ous adjustment.

® Set the throttlecontrot to IDLE. Adjust the idleadjust-

ing screw in until the engine speeddrops, then adjust

the screw out until the engine speed drops. Note the

difference between the two limits and set the screw in

the middle of the range.

AUGER

SHAFT

FIG, 34

j CARBURETOR

DLE ADJUSTING SCREW

(Close finger tight ordy)

BOWL DRAIN

HIGH SPEED ADJUSTING

SCREW

(Close finger tight only)

FIG. 35

® If the engine tends to stall under toad or does

notacceterate from low speed to high speed

properly,adjust the high speed screw out in 1/8 turn

increments until the problem is resolved Let the

engine run for 30 seconds between settings..

IMPORTANT: NEVER TAMPER WITH THE ENGINE

GOVERNOR, WHICH IS FACTORY

SET FOR PROPER ENGINE SPEED,.

OVER-SPEEDING THE ENGINE

ABOVE THE FACTORY HIGH SPEED

SETTING CAN BE DANGEROUS,

IF YOU THINK THE ENGINE-

GOVERNED HIGH SPEED NEEDS

ADJUSTING, CONTACT YOUR

NEARESTSEARS SERVICE CENTER,

WHICH HAS THE PROPER

EQUIPMENT AND EXPERIENCE TO

MAKE ANY NECESSARY

ADJUSTMENTS

TO ADJUST OR REPLACE

THE SPARK PLUG

Ifyou have difficultystartingyoursnowthrower,you may

need to adjust or replace the spark plug Follow the

instructions below°

Replace the spark plug if the electrodes are pitted or

burned or if the porcelain is cracked.

TO ADJUST:

• Clean the spark plug by carefully scraping the elec-

trodes (donot sand blast or use a wire brush)

• Be sure the spark plug is clean and free of foreign

material,Check the electrodesgap (See Fig 36) with

a wire feeler gauge and reset the gap to ,030 inchif

necessary

TO REPLACE:

• If you need a new spark plug, use only the proper

replacement spark plug (See page 4)

• Set the gap to .030.

.030 GAP

FIG. 36

• Before installingthe spark plug, coat itsthreads lightly

with oil or grease to ensure easy removal

• Tighten the plug firmly into the engine.

• If a torque wrench is available, torque the plug to 18to

23 ft - lbs,

II_III_IUIllUIIUI,IIIIIILU_JIILI,IllLI,II

CAUTION: NEVER STORE YOUR SNOW

THROWER INDOORS OR IN AN EN-

CLOSED, POORLY VENTILATED AREA

IF GASOLINE REMAINS IN THE TANK. FUMES

MAY REACH AN OPEN FLAME, SPARK OR PI-

LOT LIGHT FROM A FURNACE, WATER HEATER,

CLOTHES DRYER, CIGARETTE, ETCo

STORAGE

To prevent engine damage (if snow thrower is not used

for more than 30 days) follow the steps below,

SNOW THROWER STORAGE

@ Thoroughly clean the snow thrower..

@ Lubricate all lubricationpoints (see the Customer

Responsibilities section on pages 15-17).

@ Be sure that all nuts, bolts and screws are securely

fastened., inspect all visible moving parts for dam-

age, breakage and wear. Replace if necessary.

@ Touch up all rusted or chipped paint surfaces; sand

lightly before painting,

e Cover the bare metal parts of the blower housing

auger and the impeller with rust preventative, such

as a spray lubricant,.

NOTE,' A yearly checkup or tune-up by a SEARS Service

Center is agood way to insure that yoursnow throwerwill

provide maximum performance for the next season,

ENGINE STORAGE

Gasoline must be removed or treated to prevent gum

deposits from forming in the tank, filter, hose, and

carburetor during storage. Also during storage, al-

cohol blended gasoline that uses ethanol or metha-

nol (sometimes called gasohol) attracts water. It acts

on the gas@line to form acids which damage the

engine.

e To remove gasoline, run the engine until the tank is

empty and the engine stops, Then drain remaining

gasoline from carburetor by pressing upward on

bowl drain located on the bottom of carburetor (See

Fig..37)°

® tfyou do not want to remove gasoline, a fuel stabilizer

(such as Craftsman Fuel Stabilizer No 33500) may

be added to any gasoline left in the tank to minimize

gum deposits and acids,. If the tank is almost empty,

mix stabilizer with fresh gasoline in a separate con-

tainer and add some tothe tank, ALWAYS FOLLOW

INSTRUCTIONS ON STABILIZER CONTAINER,

THEN RUN ENGINE AT LEAST 10 MINUTES AF-

TER STABILIZER IS ADDED TO ALLOW MIX-

TURE TO REACH CARBURETOR. STORE SNOW

THROWER IN A SAFE PLACE. SEE WARNING

ABOVE.

FIG. 37

You can keep your engine In good operating condi-

tion during storage by:

® Changing oil (See page 17).

e Lubricatingthe piston/cylinder area,. This can be

done by first removingthe spark plugand squirtinga

few dropsof cleanengineoil intothe spark plug hole.

Then coverthe spark plug hole with a ragto absorb

oilspray,.Next, rotate the engine bypullingthe starter

rope fully out two or three times. Finally, reinstall

spark plug and attach spark plug wire.

OTHER

IMPORTANT:

e Ifpossible,store your snow thrower indoorswithgas

removed and cover it to give protection from dust and

dirt.

e Ifthe machine must be stored outdoors, block upthe

snow thrower to be sure the entire machine is off the

ground.

e Cover the snow thrower with a suitable protective

cover that does not retain moisture., Do not use

plastic or vinyl_

NEVER COVER SNOW THROWER

WHILE ENGINE AND EXHAUST

AREAS ARE STILL WARM.

TROUBLE

Difficult starting

Engine runs erratically

_,i,,,Jl,/llJl/,/ ii/,Jl,Jl,

Engine stalls

Engine runs erratically;

Loss of power

Excessive vibration

Unit fails to propel

Itself

Unitfails to

dischargesnow

CAUSE

Defective spark plug

Water or dirtin fuel system

Blocked fuel lineor low on fuet

Unit running on CHOKE

I JJl U

Water or dirt in fuel system

Carburetor out of adjustment

Loose parts; damaged impelter

,,i ,J,l,ll,i,Jml,(i,I,,J,L

Drive belt loose or damaged

incorrect adjustment of traction

drive cable

Worn or damaged frictionwheel

Auger drive belt loose or damaged

Auger controlcable not adjusted

CORRECTION

Replace defective plug,

Use carburetor bowl drain to flush and refilf with fresh

fuel.

Clean fuel line; check fuel supply; add fresh

fuel (gasdiine/oil mixture if 2 cycle engine),

Move choke lever to OFF position

Use carburetor bowl drain to flush and refiUwith fresh

fuel

Adjust carburetor

Stop engine immediately and disconnect spark plug wire

Tighten all boils and make all necessary repairs If vibration

continues, have the unit serviced by a competent repairman

Replace drive belt,

Adjust traction drive cable

Replace friction wheel

Adjust auger drive belt; replace if damaged,

Adjust auger control cable

correctly

Shearboltbroken

Discharge chute clogged

Foreign object lodged in auger

Replace shear boil

Stop engine immediately and disconnect spark plug wire

Clean discharge chute and inside of auger housing

Stop engine immediately and disconnect spark plug wire

Remove object from auger

NOTES

CRAFTSMAN 22" SNOW THROWER 536.886540

HANDLE A_-'EMBL¥ REPAIR PARTS 7

ASSEMBLY

LEFT SIDE

ASSEMBLY

RIGHT SIDE

_+_2 '_

t -%,"*"

f I,,l_,,_Mll, ,

RIGHTSIDE LEFTSIDE

€

PART NO+

9552-830

11234

120393

120638

120376

11261

307974

t058

3535

4049

PART NAME

Handle, Upper

Screw, Hex, 5116-18 x 2-3/4 In

Ftatwasher, 1!/32 tn.

Lockwasher; Split 5/16 In

Nut, Hex, 5t16-18 Thd

Stop, Plastic,5/16

Traction Drive Lever; LH

Auger Drive Lever, RH

Pin, Clutch Handle Pivot

Nut, Push On Cap, 5116 In

Bumper, Handle

5 \

.,*.

,.+r"

"r_+

REE ITEM 1, PAGE32

r REF+

NO.

PART NO,+

1579

579869

1673

1502

308146

580667-830

180077

580639+854

235

330069

PARTNAME

Cable, Clutch

Spring, Drive Clutch LH

Spring, Auger Clutch RH

Nut, Hex NFI, 1/4-20 In

Boot, Clutch Spring

Handle, Lower-

Screw, HHC, 5/16-18 x 3/4 In

Shift Plate Bracket

Screw, HHC, 5/16-18 x 2.00 In

Owner's Manual

Indicates Standard Hardware items..

3'i 8782.314002 C

CRAFTSMAN 22" SNOW THROWER 536.886540

CHUTE CONTROL ROD REPAIR PARTS

\. "\.

Ref.,Item -_°1_°!_,. \

Page 28

_R_i

! NO. PART NO.

1 325608

2 120394

3 121224

4 104

5 307399

6 309312

7 578159

8 71457

9 148

10 308145

11 124829

PART NAME

Crank& Worm Assembly

Flatwasher, 406x 81x 066

Pin, Cotter

Cap, Plastic

Handle Grip, Chute Control Rod

Flatwasher, 39x 70xO5

Ring, Retainer

Bolt, Eye

Grommet, Eye Bolt

Boot, Eye Bolt, Chute Crank

Nut, Hex Jam, 3/8-16 Thd_

REF. I

NO. I PART NO.

12 _ 309344

_.3 '. 71046

14 I 1162

!5 ! 7052

16 I 309059

""7 ' 70993

18 | 120638

19 1 120376

2O I 7055

21 _ 7058

22 I 120384

PART NAME

Adapter, Boot to Handle

Nut, Hex Ny1318-16 Thd.

Bracket,Chute Control RH

Bracket, Chute Conlrol LH

Bracket, Chute Rotate

Bolt,Carriage, 5fl 6-18x3/4 In

Lockwasher,Split, 5/16 In

' Nut, Hex, 5/16-18 Thd

Rod, Chute Control

Nut, Hex Jam, 1/2-20 ThcJ.

Lockwasher, Sp!it, 1/2 in.

Indicates Standard Hardware Items,

3190443140080

CRAFTSMAN 22" SNOW THROWER 536.886540

REE

NO.

PART NO,

583124

577400

71371

583219

582960

180077

120393

120638

120376

583!30-854

581395-853

3809

120392!

120380i

120375i

PART NAME

Pulley, Auger Drive

Screw, Set, 5/16-18 x 1/2 In,

Key, Square

Spacer, Sleeve

Balf Bearing Retainer

Screw, HHC 5/16-18 x 5/8 In

* Flatwasher, 11/32 in

Lockwasher, Split, 5/16 In,

* Nut, Hex, 1/4-20 Thd.

Housing, Auger Assembly

Blade, Scraper, 22 In

Boll, Carriage, 1/4-20x5/8 In

° Flatwasher, 9/32x5f8 In

Lockwasher, Split, 1/4 In

* Nut, Hex, 1/4-20 Thd

! |

REE

NO, PART NO.

16 305203-830

17 305205-830

18 9524

19 3943

20 1502

21 9517

22 8619

23 9357

24 305938-854

25 305939-854

26 323825

27 1161

28 70993

29 49562

PART NAME

Auger, Assembly RH

Auger, Assembly LH

Screw, HHC, 1/4-20xl-314 trt.

Spacer, Sleeve

* Locknut, Hex, 1/4-20 Thd

Bearing, Flange

Nut, Wd FI, 5/16-18 Thd

Screw, Wa, 5/16-18x3/4 In

Ptate, Auger Side, LH

Plate, Auger Side, RH

B01t, Carriage, 1/4-20x 75 In

Skid, Heighl Adjust

Bolt, Carriage 5/16-18x3/4 In

Bearing

" Indicates Standard Hardware items

319028,313997G

CRAFTSMAN 22" SNOW THROWER 536.886540

DISCHARGE CHUTE REPAIR PARTS

!i Re! Item No 10,

Page

REF.

NO.

'17

PART NO. PART NAME

307665

308931

58208

302680

'1498

302843

13527

120376

307698

180016

120392

!502

302183-830

85480

309057

71032

71058

Upper Chute Deflector

Wire, Chute Hinge

Screw, 5/16-18x3/4 In., SltrMa

Flatwasher, o312x73x.065

Locknut, Hex, 5/16-18 Thd

Bolt, Carriage, 5/16-18x1-1/4 in.

Knob, Tee

* Nut, Hex, 5/16-18 Thd

Lower Chute

Screw, HHC, 1/4-20xl/2 In.

Flatwasher, .286x 63x.065

' Locknut, Hex, 1/4-20 Thd.

Ring, Lower Chute

Clip, Chute Retainer

Clip, Chule Retainer w/Stop

Screw, WahMa, #8-32xl/2 In

Locknut, Hex, #8-32

Indicates Standard Hardware Items

319029,313998 A

CRAFTSMAN 22" SNOW THROWER 536.886540

FRAME COMPONENTS REPAIR PARTS

Ref. Item No. 1,

_e33

REF. I

NO. ! PART NAME

- =

.I |

6 I

8 I

.q I

lO I

11 I

12 I

13 I

14 I

15 I

16 I

17 I

18 I

PART NO.

583052-854

910828

71100

35498

583031-830

310169

313854

71074

313853

Frame

Screw, 5/16-24xl O0 In

Locknut,HexWdFl, 5/16-24 Thd

Screw, WaTap, 5/!6-t8x3/4 ln_

Panel, Bottom

Screw, WaTap, 1!4-20x518 In_

Spring, Idler Traction Drive

Flatwasher, ,53xl 06x,095

Bearing, Flange

580889

579874

73801

53697

579856

180124

120394

313843

41529

Shaft Auger Clutch, Assy

Lever, Auger Clutch

Pin, Spring 165 DIA x.88 LG

Nut, Push On

Cable, Clutch

Screw, HHC, 3/8-16x1-1/4 In.

Flatwasher, A06x.81x _066

Pulley, Idler

Locknut, Jam, 3/8-16 Thd.

REF.

NO.

PART NO.

579860

9524

120392

1502

580944

3809

120393

1502

580946

581540

318468

579872

180077

73795

579865

71038

580772

PART NAME

Spool, Cable Auger Clutch

Screw, HHC, 1/4-20xl-3/4 In.

Flat'washer,286x 63x .065

Nut, Hex Nyl, 1/4-20 Thd.

Cam, Brake Arm

Bolt, Carriage, 1/4-20x5/8 In

Flatwasher, .344x69x 065

Locknut, Hex, 1/4-20 Thd

Rod, Brake Arm

Pad, Brake

Spring, Tension

Lever, idler Arm Traction

Screw, HHC, 5/16-18x3/4 In

F!atwasher, 328xl 38x.075

Bushing, Idler Lever

Nut, Hex Nyl, 5/16-18 Thd

Belt, Cover

3t8'790.313 -¢.._3D

CRAFTSMAN 22" SNOW THROWER 536.886540

ENGINE COMPONENTS REPAIR PARTS

REF. ITEM I8

PAGE 34

REF iTEM 1,

PAGE 30

REF.

NO,

PART NO. PART NAME

302636

120638

3949

578733

579855

579861

579854

579932

313858

581264

313826

120382

39573

Engine, Craftsman 14&95500i

(See Engine Repair Parts list)

Screw, HHC, 5/16-18x1-1/4 In.

Lockwasher, Split, 5/16x 58x. 08

Guide, Rod Belt RH

Screw, HHC, 5/16-24x5/8 In

Washer, Crankshaft

Flatwasher, .752x 9 lx.02

Pulley, Half V3L

Belt V 3L

Pulley, Engine

Belt, Auger Drive

Flatwasher, .375xl.25x.104

Lockwasher, Split, 381D

Screw, HHC, 3/8-24xl In..

319026.32692_

CRAFTSMAN 22" SNOW THROWER 536.886540

DRIVE COMPONENTS REPAIR PARTS

Ref item No 1,

20 /

7 2(

PART NO.

579941

3t 3853

137185

313919

579937

11871

120380

120375

583164

583206

583155

85501

73812

73811

580969

PART NAME

Lever Assembly, Traction Clutch

Bearing, Flange

Pin, Cotter

Spring, Return

Lever, Spring Traction Clutch

Screw, HHC, 1t4-20x5/8 In

Lockwasher, Split, 26x 50x 06

Nut, Hex, 114-20 Thd

Disc, Friction Wheel, 7"

Zerk, Grease

Shaft, Hex Traction

Bearing Assembly, Trunion

Flatwasher, 50xl 00x 06

Ring, Retainer

Flatwasher, 680xt 12x 06

REFo

NO.

PART NO. PART NAME

49562

580970

580961

580965

1084

180020

1413

35497

120638

579858

579897

581773

313883

579893

579867

Indicates Standard Ha_wareltems

Bearing, Roller

Key, Square

Pulley, Traction Drive

Wave Washer

Ftatwasher,281xl 00x 063

" Screw, HHC, 1/4-20x 75

Bearing & Retainer Assembly

Screw, WaTap, 5/16-18x 1/2 in

Lockwasher, Split, 31x58x08

Washer, Special

Shaft Hex & Sprocket Assembly

Hub, Friction Wheel

Wheel, Friction Disc

Sprocket, 8 Tooth, Assembly

Chain, Ro[Ier #42

3 !879_-313995D

CRAFTSMAN 22" SNOW THROWER 536.886540

WHEEL ASSEMBLY REPAIR PARTS

REF. !

_ NO. I PART NO.

4 !

6 I

8 I

9 I

10 1

11 I

I2 1

580883

583012

73839

1502

581730

579867

73840

578572

318504

577015

239

73842

PART NAME

Shalt, Axle Wheel

Sprocket & Assembly

Screw, HHC, 1t4-20x2-1/4 In

Nut, Hex Nyl 1/4_20Thd,

Bearing, Flange

Chain, Roller

Ftatwasher, ,765x1_12xo06

Bearing, Flange

Tire & Rim, 12x41 x6

Screw, HHC, 1/4-20xl-3/4 In,

Ring, Retaining

Pin, Klik

Indicates Standard Hardware Items.

319o37.318542C

CRAFTSMAN 22" SNOW THROWER 536.886540

GEAR BOX REPAIR PARTS

17 8

REF_

NO. PART NO. PART NAME

10577

10576

180020 "

46931

303008

302630

9566

50304

9346

581388

Case, Gear Box RH.

Case, Gear Box LH.

Screw, HHC, 1/4-20x3/4 In.

Locknut, Wd FI, 5/16-24 Thdo

Nut, Hex Keps, 1/4-20 Thd.

Screw, WaTap, 3/8-16xl/2 In

Seal, Oil

Bearing, Flange

Flatwasher, _752x124x 09

Shaft, Auger, 22 In

RE_

NO. PART NO, PART NAME

51279

51405

431787

50221

583125

580295

454565

313828

10298-830

Gasket, Gear Case

Gear, Worm

Key, Woodruff #61

Bearing, Flange

Shaft, Worm Impeller

COllar, Thrust

Pin, Spring

Bearing, Roll

Impeller Assembly

* Indicates Standard Hardware Items

324353.313995 A

CRAFTSMAN 22" SNOW THROWER 536.886540

DECALS

AUGER

HOUSING

REAR

VIEW

REF_I

NO. I

4 I

6 I

8 I

9 I

10 I

PART NO.

302487

70141

313892

302922

308766

318507

308768

3902

3903

319033

PART NAME

Decal, 9" Impeller

Decal, Danger Auger

Decal, Danger Chute

Decal, Danger instruction

Decal, Craftsman

Decal, 5/22 Auger Housing

Decal, Danger Stripe Chute

Decal, Traction Drive Engage

Decal, Auger Drive Engage

Decal, Gear Selector

319035,314005 B

CRAFTSMAN 22" SNOW THROWER 536.886540

SHIFT YOKE REPAIR PARTS

Ref. Item No. 1,

Page 32

No_ 1,

REE,

i NO.

.91

PART NO.

580769-830

51332

1502

318486

304438

326998

579944

581795

1499

PART NAME

Rod, Shitt

Screw, WdFI, 1/4-20x5/8 In,

Locknut, Hex, t/4-20 Thd.

Nut, HexJam, 1/2-13 Thd_

Knob, Shift, 1/2-13 Thd,,

Plate, Shift Lever

Bearing, Flange

Speed Select Rod

Locknut, Hex, 3/8-16 Thd_

*indicatesStandard Hardware items

319032,319653 B

CRAFTSMAN 26" SNOW THROWER 536.886540

ELECTRIC STARTER REPAIR PARTS

REF+

NO,,

PART NO+ PART NAME

330783

6216

6217

6219

Motor, Starter 120V

Screw, HWaSem 1/4-20xl/2 In,

Screw, HHC, #6+32x2+1/2In,

Cord, Starter Molor

330325A 319051 A

CRAFTSMAN 2-CYCLE ENGINE MODEL NUMBER143.955001

. ,..,,.,101

25A

396

,350

223

173

219

285

CRAFTSMAN 2-CYCLE ENGINE

KEY# PA_rr# DESCRI_rlON ............................................. QTY

KEY#

MODEL NUMBER143.955001

PAm_ DESCRI_T°ION ............. ...................................... QT_

1 36469

2 26727

4 30968

5 30969

14 28277

15 31334

16 31510

17 31335

18 650548

19 31426

20 32600

25 33342

25A 35883

26 650802

26A 650926

30 34740

40 36073

40 36074

40 36075

41 36070

41 36071

41 36072

42 36076

42 36077

42 36078

43 20381

45 32875

46 32610A

48 27241

49 32654

50 33158

60 29745

61 34126

62 650760

63 28545

64 30063

64A 8345

65 650128

69 " 27677A

70 34674C

72 27642

75 27897

80 30574A

81 30590A

82 30591

83 30588A

86 650488

89 610961

90 6! 1199

92 650815

93 650863

100 34443A

101 610118

102 650872

103 65O814

110 35557

110A 35285

119 * 35443

120 36441

125 29313C

125 29315C

126 32644A

126 32645A

127 650691

129 650818

! 30 6021A

131 650694

135 35395

Cylinder (tnct. 2, 20, &72) ..............................1

Dowel Pin .....................................................................2

Oil Drain Extension ..............................................1

Extension Cap ................................................................1

Washer ..............................................................1

Governor Rod .............................................................1

Governor Lever .....................................................1

Governor Lever Clamp ......................................1

Screw, 8-32 x 5!I 6". ...............................................I

Extension Spring .......................................................1

Oil Seal .............................................................1

Blower Housing Baffle ......................................1

Baffle Extension ............................................ 1

Screw, 1t4-20 x 5t8" _.........................................2

Screw, 8-32 x 21/64". ........................................1

Crankshaft ..................................................... 1

Piston, Pin & Ring Set (Std.) ............................1

Piston, Pin & Ring Set (.010" OS) ............ 1

Piston, Pin & Ring Set (.020" OS) ................1

Pistton &Pln Ass'y. (Std.) (Ind. 43) ...........t

Pistion & Pin Ass'y.. (o010" OS) (Incl 43) .1

Pistion & Pin Ass'y. (020" OS) (IncL 43) 1

Ring Set (Std.) ......................................................1

Ring Set (.010 OS) ............................................1

Ring Set (.020 OS) ...................................................1

Piston Pin Retaining Ring ...............................2

Connection Rod Ass'y. (Incl. 46 & 49) .......1

Connecting Rod Bolt .................................................2

Valve Lifter ........................................................2

Oil Dipper .......................................................................1

Camshaft (BCR) .....................................................1

Blower Housing Exiansion...........................1

Grommet Mounting Bracket ..................................1

Screw, 8-.32 x 318" o...............................................!

Grommet .......................................................................1

Screw, Torx T-30, t/4-30 x 1/2". ......................t

Washer ..............................................................I

Screw, 10-24 x 112". .....................................1

Cylinder Cover Gasket .....................................1

Cylinder Cover (lnd 75 & 80) .......................1

OilDrain Plug .......................................................I

Oil Seal ...................................................................1

Governor Shaft ....................................................1

Washer ...................................................................1

Governor Gear Assay. (Incl. 81 ) .......................1

Governor Spool .................................................1

Screw, 114-20 x 1-1t4". .....................................7

Flywheel Key ...........................................................1

Flywheel *WIRing Gear ............................... 1

Bellavitle Washer ..............................................1

FlywheelNut .........................................................I

Solid State Ingnition .........................................1

Spark Plug Cover ..................................................1

SolidState Mounting Stud ...................................2

Screw, 1orx T-15, 10-24 x 1". .........................2

Ground Wire ..............................................................1

Ground Wire ....................................................1

Cylinder Head Gasket .....................................1

Cylinder Head ({ncl. 131) ................................1

Exhaust Valve (Std.) (Incl. 151) ..................1

Exhaust Valve 91132" OS) ( lncl. 151) ......1

Intake Valve (Std,) (Incl. 151) .....................1

Intake Valve (1/32"OS) (Incl. t5!) .............1

Washer ...................................................................t

Screw, 5ll 6-18 x 1-112" ..............................1

Screw, 5116-I8 x 1-112" ..................................2

Screw, 5116-18 x 2". ......................................5

Resistor Spark Plug (RJ19LM) ............. 1

t50

t51

169 "

I70

t71

t72

173

174

178

t81

182

183

184 °

185

186

2O0

2O3

2O4

206

209

209A

215

219

220

222

223

224 *

260

262

267

268

274 °

275

277

285

287

290

292

298

300

301

3O5

307

308

310

313

327

328

329

335

338

340

342

342A

345

35O

351

355

364

365

370

370A

370B

370C

38O

390

396

400

31672

31673

27234A

27666

31410

34146

35350

30200

29752

650870

6201

34583

26756

33691

32698

33858A

31342

650549

610973

650139

30322

35440

34582

35438

28820

650664

33673A

35656A

29212

34212

30200

33670A

35771

650327

36476

650926

30705

26460

650665

35584

35355

35554

35499

35539

35556

3408O

35392

35593

610973

35072

650257

36247

30063

650675

33344

570682

32180C

590574

33333

650735

36261

35282

35878

36501

632t07A

590646

33290D

36444

Valve Spring ........................................................2

Valve Spring Cap ......................................... 2

Valve Cover Gasket ........................... 2

Breather Body ............................................. t

Breather Element ...................................... !

Valve cover .........................................................1

Breather Tube .................................................1

Screw, 10-24 x 9/16". ........................... 2

Nut & Lock Washer, 1t4-28 ....................... 2

Screw, 114-28 x t-11t16" ........................ 1

Screw, 1/4 x 718".................................................t

Chfke Bracket ...................................................1

Carburetor To intake Pipe Gasket ..............2

Intake Pipe ................................................ 1

Governor Link ................................................. 1

Contro! Bracket

(lncl, 203, 204, 206,209 &209A) ............... 1

Compression Spring .........................................1

Screw, 5-40 x 7116". .............................. 1

Terminal ..................................................... 1

Screw, 8-32 x 112" ................................... 2

Lock Nut, 8-32 .......................................... 2

Control Knob ........................................... 1

Choke Rod .......................................... 1

Chtke Knob ......................................................1

Screw, 10-32 x 1/2". ..........................................2

Screw, 114-20 x 1-19t32" •.............................2

Intake Pipe Gasket .........................................I

Blower Housing ..............................................1

Screw, 114-28 x 7/16" o.....................................2

Hold Down Bracket ..............................................1

Screw, 10-24 x 9116". ................................... 1

Exhaust Gasket .......................................................1

Muffler (Ind. 274) ...........................................1

Screw, 1/4-20 x 2-1t2". .....................................2

Starter Cup ...........................................................1

Screw, 8-32x 21/64". ................................ 3

Fuel Line ............................................................1

Fuel Line Clamp ........................................... 2

Screw, 114-15 x 7t8". .................................. 2

Fuel Tank (Inct. 292 7301) ..............................I

Fuel Cap ................................................... 1

O11Fill Tube ............................................... t

"0" Ring .......................................................... t

Fill Tube Clip ...................................................t

Dipstick ...................................................................1

Spacer .........o............................................... 1

Starter Plug ................................................ 1

Switch Key (Craltsman ......................... 1

Terminal ....................................................... I

Carburetor Cover .................................... 1

Screw, 8-32 x 5/16" ................................. 2

Fuel Tank Bracke ......................................... 1

Screw, Torx T-3D, 1f4-20 x 1/2". ........... 1

Washer ................................................. 2

Heat Baffle ............................................. 1

Primer Ass'y ...................................... !

Primer Line ........................................... 1

Starter Handle ..................................... 1

Carburetor Cover Bracket ......................... t

Screw, 10-24 x 3/6" . ........................ t

Lubrication Decal ............................ t

Control Decal ..................................... t

Intructional Decal ............................... t

Primer Decal ....................................... t

Carburetor (Incl. 184) ......................... t

Rewind Starter ......................................................!

Electric Statler Motor (1 t0 Volt) (Optional)0

Gasket Set (lncl items marked " ) .... 1

CARBURETOR NO. 632107A

41_ g

_Z5

KEY#

20 °

27 °

29 *

40 "

41 "

44 •

47 *

48 •

STARTER NO. 590646

PART# DESCRIPTION QTY

631615 Throttle Shaft & Lever Assembty 1

6.31767 Throttle Return Spring .... 1

631036 Thrott[e Shutter ......... 1

650506 ShutterScrew ............ 2

632t08 Choke Shaft & Lever Assembly 1

631815 Choke Shutter ............ 1

630735 Choke Positioning Spring 1

631807 Fuel Fitting ............................... 1

650417 Throttle Crack Screwttdle Speed Screw1

630766 Tension Spring ........... 1

631838 Idle Mixture Screw .......... 1

630766 Tension Spring .................... t

630739 idle Mixture Screw Washer. 1

630740 idle Mixture Screw "O" Ring 1

631951 Float,Bowl Asy.. (tnct 32&33) 1

631024 Roat Shaft ............ 1

632019 Float 1

631028 FloatBowl:5:---Ri,g ...,,ii;ii..... 1

631021 Inlet Needle. Seat & Clip (Inc] 31) !

631022 Spring Clip .............. 1

27136A Bowt Drain Assy ....... 1

27554 Drain Piunger Gasket ................. 1

31839 MainAdj Screw Ass'y ({ncl, 41 thru44}l

630740 High Speed Mixture Screw "O" Ring 1

630739 High Speed Mixture Screw Washer 1

630738 High Speed Mixture Screw Tension

Spring ................... 1

271 t0 Bowl Nut Washer ..................... 1

630748 Welch Plug, Idle Mixture Well. 1

631027 Welch Plug, Atmospheric Vent, 1

31840 Repair Kit (Ind, items marked ") t

KEY#

PART# DESCRIPTION QTY

590599A Recoi] Starter ............. 1

590600 Spring Pin (]nc 4) .... I

590615 Retainer ................ 1

590601 Washer ............. 1

590598 Brake Spring ..... 1

590616 Starter Dog ......... 2

590617 Dog Spring .................... 2

590645A Pulley Ass°y (Inel 9&10) 1

590619 Rewind Spring .......... 1

590620 Spring Cover ............ 1

590647 Starter Housing Ass'I/ .............. t

590535 Starter Rope (Length 98" x 9/64" dia ) 1

590474 Mitten Gri[p Handle

(Not included with starter) 1

STARTER MOTOR NO 33290D

KEY#

16A

27A

PART#

31749

33522

33769

33524

35461

35450

35912

35459A

35452A

35911

590500

33441

35453

35454

35462

35456

650819

32450B

650759

DESCRIPTION QTY

Retainer Ring ..............................................................1

Spring Retainer ........................................ 1

Anti-drift Spring .......................................... 1

Nut & Gear ........................................... 1

Drive End cap Ass'y, (Incl, 7) .................. 1

"O" Ring ............................................ 2

Armature ..............................................................1

Housing Ass'y .................................. 1

Brush & Spring Card Ass'y.................. 1

Thrust Washer ...................................... 1

Thrust Easher .................................................. 1

Ground Screw ......................................................1

Commutator End Cap Ass'y (Incl. 7) ............ 1

Switch Box Ass'y (inc[ 21) ...................... 1

Case Bolt ............................................. 2

Grounding Screw ..................................... 1

Screw, 6-32 x 2-1/2........................................ 2

Extension Cord (10"6") ........................... 1

Screw, Torx T-30, 1/4-20 x 23/32 ......... 3

OWNER'S

MANUAL

MODEL NO.

536.886540

HOW TO ORDER

REPAIR PARTS

SEARS, ROEBUCK AND

330069 07107194

CRRFTSMRN®

5 HORSEPOWER

22" DUAL STAGE

SNOW THROWER

120V. ELECTRIC START

Each SNOW THROWER has its own MODEL

NUMBER found on the engine mount frame.

Each ENGINE has its own MODEL NUMBER

found on the BLOWER HOUSING

Always mention these MODEL NUMBERS when

requesting service or RepairParts foryour SNOW

THROWER.

All parts may be orderedthrough Sears, Roebuck

and Company Service Centers and most Retail

Stores°

WHEN ORDERING REPAIR PARTS, ALWAYS

GIVE THE FOLLOWING INFORMATION:

* PRODUCT. "SNOW THROWER"

* MODEL NUMBER - 536.886540

* ENGINE MODEL NUMBER - 143.955001

* PART NUMBER

* PART DESCRIPTION

"Your Sears merchandise has added value when you

consider that Sears has service units nationwide staffed

with Sears trained technicians Professional technicians

specifically trained on Sears products, having the parts,

tools and equipment to insure that we meet our pledge

to you..we service what we sell"

CO., Hoffman Estates, IL 60179

Printed in USoA.

MANUAL IMPORTANTE NO LO BOTE

MAN AL DEL

PROPIETARIO

MODELO NO.

536.886540

Precaucion:

Lea y siga todas las

reglas e instrucciones

de seguridad antes de

operar este equipo

5 CABALLOS DE FUERZA

DOS ETAPAS,56 CM

(22 PULGADAS)

REMOVEDORA DE NIEVE

ARRANQUE ELE_CTRICO

o Montaje

• Operacion

e Responsabilidades del cliente

. Reparacion y ajustes

• Piezas de repuesto

SEARS, ROEBUCK AND CO., Hoffman Estates, IL 60179 U.S.A.

i ii u i i i ill i i ,,_.L ,,.i,,,.J, i i i i i j ii

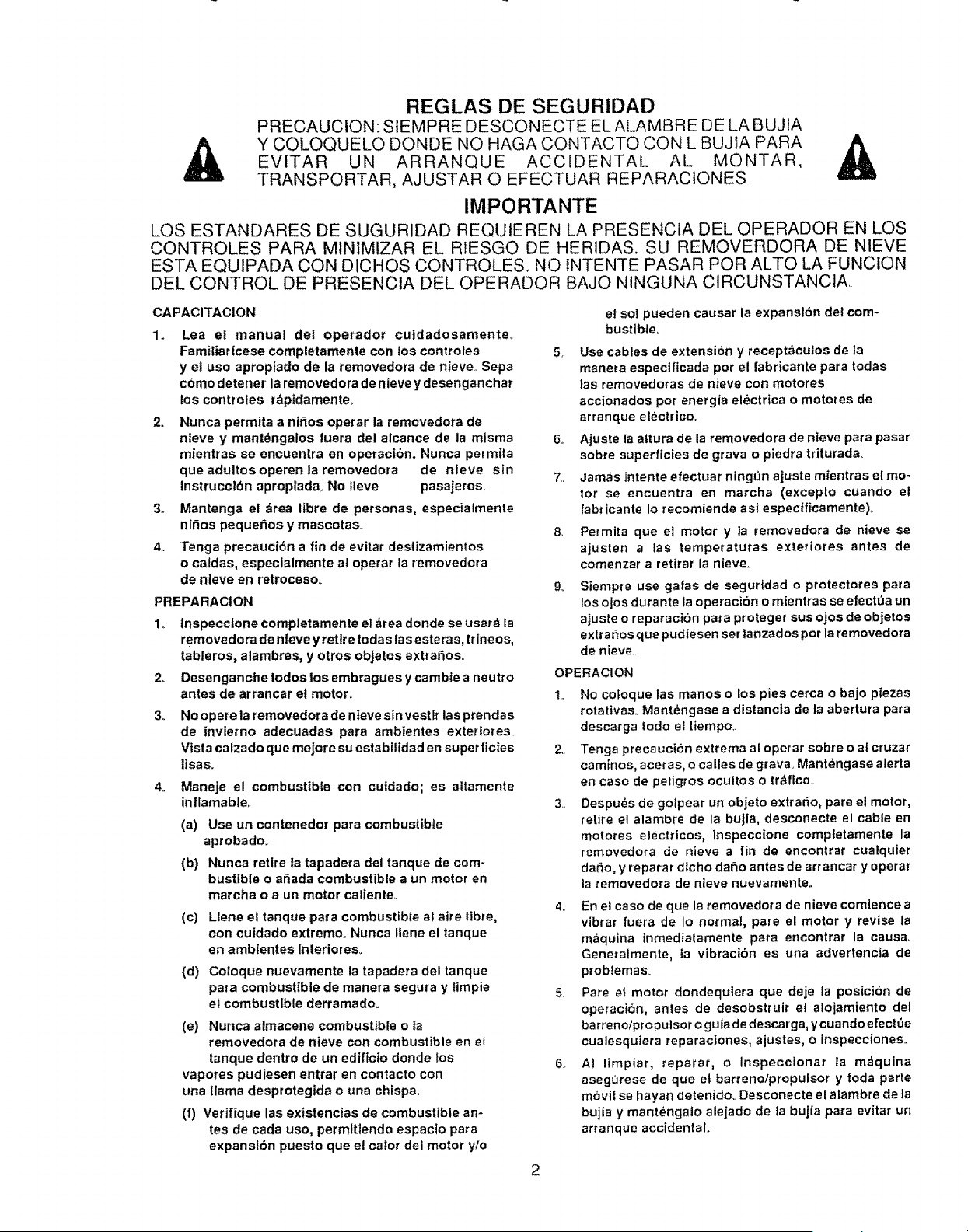

REGLAS DE SEGURIDAD

" A

PRECAUCION:SIEMPRE DESCONECTE ELALAMBRE DE L BUJIA

Y COLOQUELO DONDE NO HAGA CONTACTO CON L BUJIA PARA A_

EVlTAR UN ARRANQUE ACCIDENTAL AL MONTAR,

TRANSPQRTAR, AJUSTAR O EFECTUAR REPARACtONES

IMPORTANTE

LOS ESTANDARES DE SUGURIDAD REQUIEREN LA PRESENCIA DEL OPERADOR EN LOS

CONTROLES PARA MINIMIZAR EL RIESGO DE HERIDAS. SU REMOVERDORA DE NIEVE

ESTA EQU1PADA CON D1CHOS CONTROLES. NO INTENTE PASAR POR ALTO LA FUNCION

DEL CONTROL DE PRESENCIA DEL OPERADOR BAJO N1NGUNA CIRCUNSTANCIA

CAPACITACION

1. Lea el manual del operador culdadosamente.

Familiartcese comptetamente con los controles

y el uso apropiado de la removedora de nieve. Sepa

c6mo detener la removedora de nieve y desenganchar

los controles r_ptdamenteo

2, Nunca permita a ni_os operar la removedora de

nieve y mant_ngalos fuera del alcance de la misma

mientras se encuentra en operactbn. Nunca permita

que adultos operen la removedora de nieve sin

instrucci6n aproplada.. No lleve pasajeros.

3. Mantenga el drea ltbre de personas, especiaimente

ni_os peque_os y mascotas..

4,. Tonga precaucidn a fin de evitar deslizamientos

o caldas, especialmente al operar la removedota

de nleve en retroceso.

PREPARACION

1o tnspecctone completamente el drea donde se usar_ la

removedora de nteveyretire todas las esteras, trtneos,

tableros, alambres, y otros objetos extrar_os,

2. Desenganche todos los embragues y cambfe a neutto

antes de arrancar et motor.

3, No opere la removedora de nteve sin vestlr las prendas

de invierno adecuadas para ambientes exteriores.

Vista catzado que mejore su estabilidad en superficies

ltsaso

4. Maneje el combustible con cuidado; es altamente

inflamable.

(a) Use un contenedor para combustible

aprobado.

(b) Nunca retire ta tapadera del tanque de com-

bustible o aSada combustible a un motor en

marcha o a un motor caliente.

con culdado extremo.. Nunca Ilene el tanque

en ambtentes lnteriores..

(d) Coloque nuevamente la tapadera del tanque

para combustible de manera segura y limpie

e! combustible derramadoo

(e) Nunca almacene combustible o ta

removedora de nieve con combustible en el

tanque dentro de un ediflcio donde los

vapores pudiesen entrar en contacto con

una llama desprotegida o una chispa.

(f) Verifique las existencias de combustible an-

tes de cada uso, permitlendo espacio para

expansi6n puesto que el cator del motor y/o

et sol pueden causar la expansi6n del com-

bustible.

5. Use cables de extensi6n y recept;_culos de la

manera especificada por el fabricante para todas

tas removedoras de nieve con motores

accionados por energia electrica o motores de

arranque electrico,.

6._ Ajuste la aftura de la removedora de nieve para pasar

sobre superficies de grava o piedra triturada.

7. Jamas intente efectuar ning_3najuste mientras el mo-

tor se encuentra en marcha (excepto cuando et

fabricante Io recomiende asl espectficamente),.

& Permita que el motor y la removedora de nieve se

ajusten alas tempetaturas exteriores antes de

comenzar a retirar la nieve.

9. Siempre use galas de segurtdad o protectores para

los ojos durante ia operaci6n o mientras se electra un

ajuste o reparaci6n para proteger sus ojos de objetos

extra_osque pudiesen set lanzados por la removedora

de nieve,.

OPERACION

1.. No cofoque las manos o los pies cerca o bajo piezas

rolativas. Mantengase a distancia de la abertura para

descarga todo el tiempo..

2.. Tenga precauci6n extrema ai operar sobre o al cruzar

caminos, acer as, o calles de gravao Mantengase alerta

en caso de peligros ocultos o trMico.

3.. Despues de golpear un objeto extrar_o, pare el motor,

retire el alambre de la bujla, desconecte el cable en

motores electricos, inspecclone completamente la

removedora de nieve a fin de encontrar cualquter

da_o, y reparar dicho dar_o antes de arrancar y operar

la removedora de nieve nuevamente.

4. En el caso de que la removedora de nieve comience a

vibrar fuera de Io normal, pare el motor y revise la

maquina inmedialamente para encontrar la causa,

Generalmente, la vibracibn es una advertencta de

problemas_

5. Pare el motor dondequiera que deje la posicion de

operaci6n, antes de desobstruir et alojamiento del

barrenotpr opulsor o gu tade descar ga, ycuando efect_e

cualesquiera reparaciones, ajustes, o inspecciones.

6. AI limpiar, reparar, o lnspecclonar la m_quina

aseg_rese de que et barreno/propulsor y toda parle

movil se hayan detenido. Desconecte el alambre de ta

bujia y mantengalo alejado de la bujta para evitar un

arranque accidental,

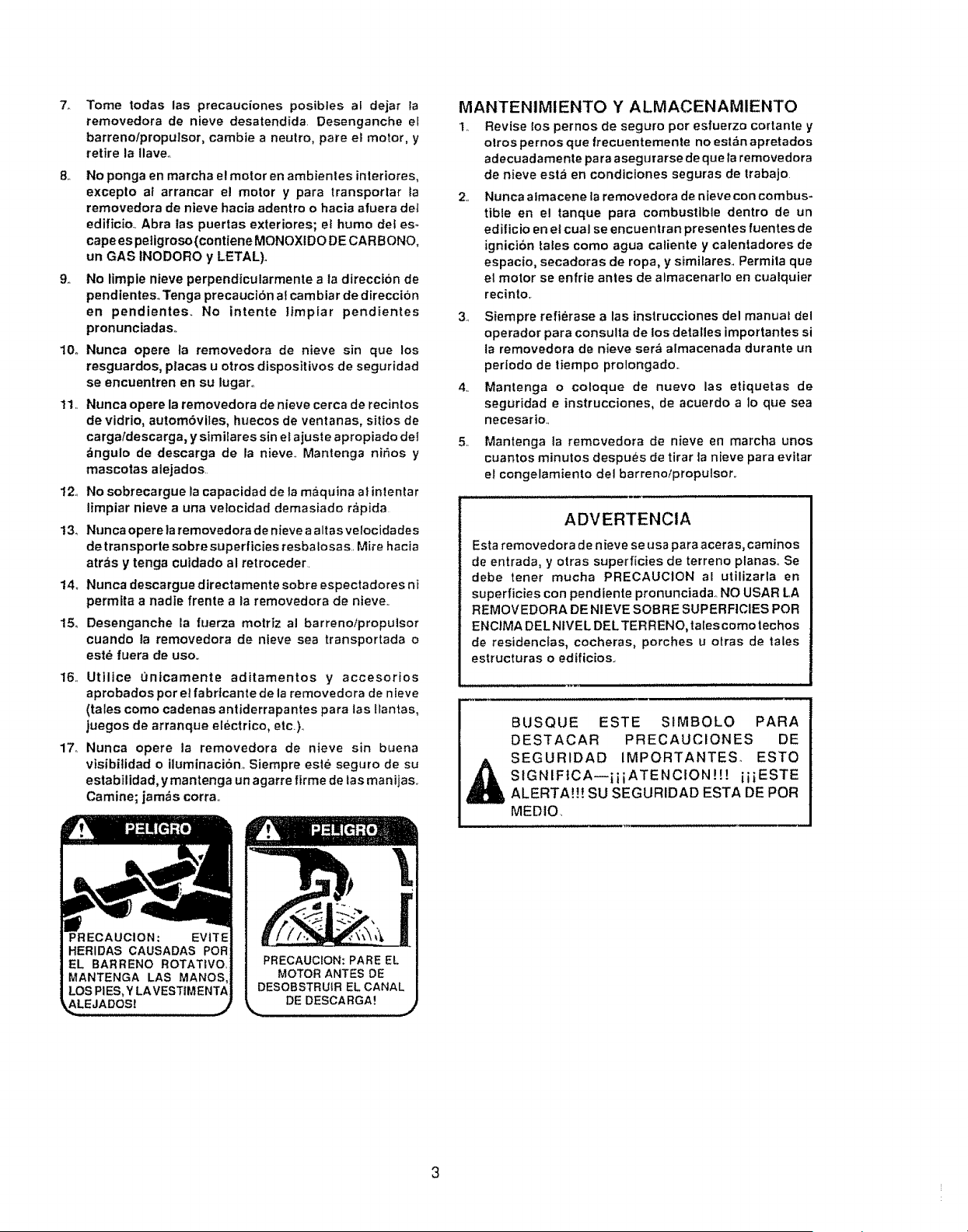

7,,

Tome todas las precauciones posibles al dejar la

removedora de nieve desatendida. Desenganche el

barreno/propulsor, cambie a neutro, pare et motor, y

retire la Ilaveo

8. No ponga en marcha e! motor en ambientes interiores,

excepto at arrancar el motor y para transportar fa

removedora de nieve hacia adentro o hacia afuera def

edificio.. Abra tas puertas exteriores; el humo def es-

cape es peligroso (contiene MONOXIDO DE CARBONO,

un GAS INODORO y LETAL).

9.. No limple nteve perpendicularmente a la direccion de

pendientes_ Tenga precauciSn al cam bia rde direccion

en pendientes_ No intente ]Jmpiar pendientes

pronunciadaso

10, Nunca opere la removedora de nieve sin que los

resguardos, placas u otros dispositivos de seguridad

se encuentren en su lugar..

11.. Nunca opere la removedora de nieve cerca de recintos

de vidrio, autom6vites, huecos de ventanas, sitios de

carga/descarga, y similares sin el ajuste apropiado de]

_ngulo de descarga de la nieve. Mantenga nif=os y

mascotas alejados.

12.. No sobrecargue la capacidad de la maquina at inlentar

limpiar nieve a una velocidad demasiado r&pida

13_ Nunca opere la removedora de nieve aaItas vetocidades

de transporte sobre superficies resbatosas.. Mire hacia

atr_s y tenga cuidado al retroceder.

14, Nunca descargue directamente sobre espectadores ni

perrnita a nadte frente a la removedora de nieve..

15o Desenganche la fuerza motrtz al barrenoiproputsor

cuando la removedora de nteve sea transportada o

este fuera de uso_

16,. Utilice t_ntcamente aditamentos y accesorios

aprobados por el fabrtcante de la removedora de nieve

(tales como cadenas antiderrapantes para las llantas,

juegos de arranque eIL,ctrico, etc.)°

17o Nunca opere la removedora de nieve sin buena

visibilidad o ilumtnaciono Siempre este seguro de su

estabiliclad,y mantenga unagarre firmede las manijas_.

Camine; jam_s corra,.

MANTENIMIENTO Y ALMACENAMIENTO

1_ Revise los pernos de seguro por esfuerzo cortante y

otros pernos que frecuentemente no est_n apretados

adecuadamente pa ra asegurarse de que la removedora

de nieve esta en condiciones seguras de trabajo

2,, Nunca atmacene la removedora de nleve con combus-

tible en el tanque para combustible dentro de un

editicio en el cual se encuentran presentes fuentes de

ignici6n tales como agua caliente y calentadores de

espacio, secadoras de ropa, y similares,, Permita que

el motor se enfrie antes de atmacenarlo en cualquier

recinto,

3. Siempre refierase alas instrucciones del manua_ del

operador para consulta de tos detaIles importantes si

la removedora de nieve sera almacenada durante un

periodo de Hempo prolongado..

4._ Mantenga o coloque de nuevo las etiquetas de

seguddad e instrucciones, de acuerdo a Io que sea

necesario,,

5. Mantenga la removedora de nieve en marcha unos

cuantos minutos despu_s de tirar la nfeve para evitar

el congelamiento del barreno;propulsor,.

ADVERTENClA

Esta removedora de nieve se usa para acerasjoaminos

de entrada, y otras superficies de terrerlo plat=as., Se

debe teller mucha PRECAUCION al utilizarla er;

superficies con pendiente pronunciadao NO USAR LA

REMOVEDORA DE NIEVE SOBRE SUPERFICIES POR

ENClMA DEL NIVEL DELTERRENO, tatescomotechos

de residenctas, cocheras, porches u olras de tares

estructuras o edificios..

BUSQUE ESTE SIMBOLO PARA

DESTACAR PRECAUCIONES DE

SEGURIDAD IMPORTANTES_ ESTO

SIGNIFICA--iiiATENCfON ??! iiiESTE

ALERTA?!! SU SEGURIDAD ESTA DE POR

MEDfO_

JADOSI

I PRECAUCION:PARE EL

I MOTORANTES DE

I DESOBSTRUtREL CANAL

I, DE DESCARGA!

FELICITAClONESen su compra de una Removedora de nieve

Craftsman de Sears.. Esta ha sido diseSada y fabricada usando

t_cnicas de ingenieria para brindarle ia confiabilidad y

rendimiento ma,s altos posibles

En el caso de que expefimente cualquiet prob]ema que no

pueda remediar facilmente, por favor pongase en contacto con

su Centro/Departamento de servicio Sears m_,s cercano Sears

tiene tecnicos cornpetentes, capacitados asi como tambien Ias

herramientas adecuadas para bfindar servicio de mantenimiento

o reparar esta unidad_

Por favor lea y guarde este manual Las instrucciones le

permitir_,n efectuar el montaje y dar mantenimiento a la

removedora de nieve apropiadamente Siempfe observe las

"REGLAS DE SEGURIDAD"

NUMERO

DE MODELO 536,886531

NUMERO

DE SERIE ..............................................

FECHA DE

COMPR_ ...........

LOS NUMEROS DE MODELO Y DE SERIE SE

ENCUENTRAN EN LA CALCOMANIA ADHERtDA A LA

PARTE POSTERIOR DEL ALOJAMtENTO DE LA

REMOVEDORA DE NIEVE

SE RECOMIENDA REGISTRAR EL NUMERO DE SERIE

Y LA FECHA DE COMPRA Y GUARDARLOS EN UN

LUGAR SEGURO PARA REFERENCIA FUTURA

CONTRATO DE MANTENIMIENTO

Se dispone de un Contrato de mantenimiento de Sears para

este prodocto P6ngase en contacto con ta Tienda Sears mas

cercana para obtener informaci6n detat]ada..

RESPONSABILIDADES DEL CLIENTE

• Leer y observar las reglas de seguridad

• Segu_ un prog_ama regular para e{ mantenimiento cuido

y uso de _a removedora de nieve

® Seguir las instrucciones bajo las secciones

•Responsabitidades def cliente" y "Almacenamiento '_de

este manual del propietario

ESPEClFICAClONES DEL PRODUCTO

CABALLOS DE FUERZA: 5CV

DESPLAZAMIENTO: 12.04

pulg. cubicas

CAPAClDAD DE GASOLINA: 2 cuartos,

Sin plomo

ACEITE (capacidad de 21 onzas) : 5W - 30

BUJIA : Champion

(ENTREHIERRO .030 pulg,) RJ19LM

HOLGURA DE VALYLAS: Entrada: ,010 pulg

Escape: .010 pulg

GARANTIA LIMITADA DE DO Af',IOS SOBRE LA

REMOVEDORA DE NIEVE CRAFTSMAN

Durante dos aSos a partit de la fecha de compra cuando esta Removedora de nieve Cra!_sman sea mantenida, lubricada y

afinada de acuerdo con las instrucciones en el manual de! propietario_ Sears reparar& sin recargo alguno, cuatquier defecto en

materiales y mano de obra

S[esta Removedorade nieve Craftsman se usa para propositos comerciales o de arrendamiento estagarantia es v,_lidadurante

90 dias a partir de la fecha de compra

Esta garantia no cubre Io siguiente:

Etementos fungibles Ios cuales se gastan durante el uso r_ormat tales como bujias, correas de transmision y ciavijas de seguro

pot esfuerzo cortante

Repar aciones necesarias debido al abuso o negligencia deI operador inctuyendo cigueSales doblados y la falta de mantenimiento

del equipo de acuerdo con las instrucciones contenidas en el manual det prop=etario

EL SERVtCIO DE GARANTIA SE PUEDE OBTENER AL DEVOLVER LA REMOVEDORA DE NIEVE CRAFTSMAN AL

CENTRO/DEPARTAMENTO DE SERVIC10 SEARS MAS CERCANO EN LOS ESTADOS UNIDOS ESTA GARANTtA ES

VAL1DA SOLO CUANDO ESTE PRODUCTO SEA USADO EN LOS ESTADOS UNIDOS

Esta garantia le otorga derechos tegales especificos y asimismo es posible que tencja otros derechos _os cuales varian de

estado a estado

SEARS ROEBUCK AND CO Dt817WA. HOFFMAN ESTATES, IL 60179

TABLA DE CONTENIDOS

REGLAS DE SEGURIDAD ...................................2,3

ESPECIFiCACIONES DEL PRODUCTO ........4

RESPONSABILIDADES DEL CLIENTE ..............

....................................................................................4,16-18

GARANTIA ....................................................................4

TABLA DE CONTENIDOS ......................................5

INDICE ............................................................................5

MONTAJE ......................................................................6-9

OPE RAClON .............................................................t 0-15

SERVICIO Y AJUSTES ....................................19-25

ALMACENAMIENTO ...............................................26

SOLUCfON DE PROBLEMAS ......................... 27

PEDIDO/SERVlCIO DE PIEZAS ................ 28

INDICE

Ajustet:

Correa ..........................................................20,21

Guia de correa ..........................................22

Cable ...........................................................20

Carburador ..................................................24

Rueda de fricci6n................................22,23

Bujla ...................................................................25

Tracci6n y barreno ...........................20,21

Montaje:

Conjuntodel cigi.ie_a] ........................8

Listeade revision......................................9

Faro delantero .............................................9

Ajuste de la altura de la corredera de

apoyo ...............................................7,19

Desempaquetado .............................. 7

Correas:

Ajustar correas ....................................20,21

Ajuste de la guia de correa .................22

Reemplazar correas ...............................21

Cables, embrague ..............................7, 9, 20

Carburador .................................................24

Extrangulador .............................10,11,!3,14

Embrague, patancas .......................t0,11

Controles:

Motor ...................................10,11,13,14

Removedora de nieve .....................t0

CigiJeSal:

Varilla de ajuste .............................8,19

Montaje ............................................................8

Operaci6n ..............................................11

Responsabitidades del cliente. 4,16-18

Contrato .........................................................4

Eje de transmisi6n del barreno .........17

Cadenas y ruedas dentadas .............18

Motor ............................................................18

Recomendaciones generates .........17

Eje de transmisi6n hexagonal y ......

engranajes .................................................18

Propulsor, barreno ............................. 11

Propulsor, oruga .................................11

Desviador, canal de descarga de nieve

...............................................................11

Motor:

Control ......................................10.t 1,13,t4

Tapadera del aceite ................. 12,18

Cambio de aceite ............................. 18

Nivef de aceite ............................. 12,t8

Tipo de aceite ...................... 4, 12, 18

Gobernador de la velocidad ................26

Arranque, manualmente ................... 14

Arranque, el6ctrico ............................ 13

Afmacenamiento ............................. 26

Combustible, tipo ..................................4, 12

Combustible, almacenamiento .. 12, 26

Rueda de fficci6n:

Ajuste .................................... 24

Reemplazo ..................... 25

Engranajes:

Caja de engranajes det barreno .18

Eje de transmisi6n hexagonal .........I8

Manija, superior e inferior ................ 7

Ajuste de attura de correderas de apoyo

....................................................... 7,19

Eje de transmisi6n hexagonal ..... t8

Llave de ignici6n ............... I0,11,13,14

Indice ................................................. 5

Palancas:

Embrague propulsor dot barreno ........

................................................ 7, t0,11,20

Extrangulador .......... t 0,t 1,13,I4

Cambiador ........................ 9,t0,t t

Control de la aceleraci6n..., t0 1 t ,13,t4

Embrague propulsor de la oruga ........

...................................... 7,10,11,20

Lubricaci6n:

Eje de transmisi6n de! barreno ..... t 7

Motor ................................... t2,t8,26

Eje de transmisiSn hexagonal y

engranajes .......................... 18

Aceite:

Motor ..................................... 12.18

Clima extremadamente frio ..... 12,!8

Almacenamiento ......................... 26

Tipo ............................ 4, t2,18

Operaci6n:

Controtes del motor ......... 10,11.13,!4

Operaci6n de la removedora de nieve

............................................. t1,12,t8

Pistas de operaci6n .................... t8

Arranque del motor, el6ctrico ...... 13

Controles de ta removedora de nieve

............................................... 10-12

Pistas sobre lanzamiento de nieve

...................................... 15

Pasador de enganche de la rueda ..

........................... , .............. t2

Piezas (yea englais) ............ 28-42

Bot6n cebo .............................. t0,11,13

Reparaci6n/Piezas de reemplazo .......

(yea englais) ................. 28-42

Arrancador per retroceso manual !3

Reemplazos:

Perno de seguridad per esfuerzo

cortante del barreno ................ 24

Correas .................... 20-21

Rueda de fricci6n ........ 22-23

Reglas de seguridad ............ 2, 3

Servicio y ajustes:

Perno de seguridad per estuerzo

cortante del barreno ........... 7, t9

Correas ................... 20.21

Guia de correa .................. 22

Reemplazos de correa ........... 21

Cable .................. 7, 9,20

Carburador ........... 13,24,26

Rueda de fricci6n ........... 22,23

Bujia ............................. 25

Recomendaciones der servicio 26

Especificaciones ................... 4

Gobernador de la velocidad ....... 24

Arranque dot motor:

Arranque el_clrico ......................... 13

Arranque per retroceso manual t3,14

Parando la Removedora de nieve. ! 1

Caja de env[o .......................... 6, 7

Altura de fa corredera de apoyo .7,t9

Pafanca de cambios ..................... 9,t 1

Pernos de seguridad per esfuerzo

cortante .............................. 24

Almacenamiento .................... 26

Tabla de contenidos ........... 5

Tabla de soluci6n de problemas ..... 28

Herramientas para montaje .......... 6

Correa de propufsi6n de la oruga .........

................................ 20-21

Ajuste de la oruga .................... 19

Garantia ............................... 4

Pasador de enganche de la rueda. ,,

CONTENIDO DEL PAQUETE CON ARTICULOS DE FERRETERIA

Contenido de la bolsa con las partes

* 2 - Pernos de seguro po_

esfuerzo cortante de repuesto

(1/4-20 x 1-3/4 pufgadas)

*2- Espaciadores de

repuestos (1/4-20)

"2 - Tuercas de seguridad

de repuesto (1/4-20)

1- Periila de rosca 1- Instructivo deL usuario

1 - Cueda del arrancador

e]_ctr icio

no necesarias para el montaje

Partes empaquetadas en forma separada en la jaja de carton (no se muestran de! tamaSo real)

Una botsa

1 - Conjunto del cigOeSal

1- Envase de aceite

5W30

2 _

Liaves del encendido (adheridas al

molor en una bolsa plastica)

MONTAJE

HERRAMIENTAS REQUERIDAS PARA

EL MONTAJE

1- Cuchi]lo para cortar la caja y tas amarras plasticas

2- Llaves de t,3 cm (1/2 pulgada ) o llaves ajustables

2- Lfaves de 1,4 cm (9/16 pulgada) o llaves ajustabtes

2- Llaves de 1,9 cm (3/4 pulgada) o llaves ajustables

1- Alicate (para abrir el pasador)

I- Destornillador

1_ Cinta m_trica o regla

La Figura 1 muestra la removedora de nieve lista para su envio

La Figura 2 muestra la removedora de nieve completamente

ensamblada

Cuando se hace referencia a los lades derecho e izquierdo de la

removedora de nieve, es en relaci6n al operador de la unidad

ubicado frente a la manija de direccibn

PARA DESEMPACAR LA

REMOVEDORA DE NIEVE

(vea la Fig. 1)

O Localice y saque de la caja el envase de aceite 5W30,

® Locaiice el conjunto del cig0eSal y coloquelo a un lade

O Retire y descarte el material de empaque que envuelve fa

unidad.

O Corte las cuatro esquinas de ta caja de arriba hacia abajo.

y coloque sus lades tendidos en el piso

0 Corte las amarras qua fijan los cables de controldei embrague

a la manija inferior, y coloque los cables lejos de la cubieda

del motor,

O Hale de la manija inferior y haga rodar ta removedora de

nieve fuera de la cajao PRECAUCION: NO retroceda sobre

el cable,

@ Para completar la instataciSn de la manija superior de

direcciSn e instalar et coniunto del cigSeEal, consutte la

secci6n "Come instalar la maniia de direcci6n y et cenjunto

del cigi)eEal" en la p_gina 8

NOTA: Si los cables de las palancas del embrague est&n

desconectados, inst&lelosde nuevo come Io ilustran tas Figs, 3

3Ao

10,2 CM (4 PULGADAS) DE 7,6 CM (3 PULGADAS) DE

ELONGACION NATURAL ELONGACION NATURAL

RESORTE RESORTE DE

DEL TRACCION DEL

MECANISMO

DEL LA

RESORTE TRACCION

DEL DEL i

MECANISMO BARRENOi

DEAVANCE

FIGo 3A

PRECAUCION: SI USTED ESTA LIMPIANDO

NIEVE EN UN CAMINO DE GRAVA O

DISPAREJO, MUEVA LAS CORREDERAS DE

APO¥O HACIA ABAJO PARA LEVANTAR LA

PARTE DELANTERA DE LA REMOVEDORA. ESTO

CONTRIBUYE A EV1TAR QUE EL BARRENO ALCANCE

Y ARROJ E PIEDRAS U OTROS OBJETOS EXTRAI_OS.

MANIJA INFERIOR

BASE GUIA

DE LOS

CAMBtOS

} CABLE DEL

EMBRAGUEUPPER

CONJUNTO

DE LA

MANIJA

SUPERIOR

FIG, 1

PALANCA DE LA PALANCA OEL

TRACCION AVANCE

CON JUNTO

DE DE LA

FIG,, 2

TERMINAL EN "Z'"

PALANCA

DEL AVANCE

FIG, 3

MONTAJE

COMe INSTALAR SU REMOVEDORA

DE NIEVE

O Esteequipocuentaconunacorrederadeapoyo (veafaFig

2) colocada en la parteexterior del alojamiento del barrene

Para ajustat lacorrederade apeyo a condiciones diferentes,

consulte ia secci6n "Ajuste de la corredera de apoyo" en Ia

p_gina 19..

COMe INSTALAR LA MANIJA DE

DIRECCION Y EL CONJUNTO DEE

CIGOEI 4AL

@ Remueva los torni[tos, arandelas planas, arandeias de

muelle y tuercas hexagonales que fijan labase guia de los

cambios a los orificios de abajo de la manija inferior, y

mueva la palanca de cambJosa la tercera velocidad (Vea

Fig_4A)_

• Afloje pore no remueva los tornillos, atandelas planas,

arande{as de muetie y tuercas hexagonales de |os orificios

de arriba de la manija infetior_

@ Eleve la manija superior a la posicibn de operaciSn.. La

manija superior debe estar del lade de afuera de la manija

inferior, y la base gula de Ios cambios hacia adentro

@ Coloqueeltornillo, laarandelaptana, laarandelade muelle

y la tuerca hexagonal del lade derecho, a trav_s de la

manija y la base guia de los cambios Coloque todos los

pernos antes de ajustarlos_

NOTA: A menes que Io ayude otra persona, resuttar& m&s f_.ci_

instalar ta manija un lade per vez.

@ Remueva la tuerca de seguddad de nylonde 3 mm (3/8

pulgada) del grupo det perno en anil_o(en el conjunto del

cigiJeSal ya desmontado). Verifique que Ins contratuercas

de 3 mm (3/8 pulgada) est_n ajustadas, Las contratuercas

deben estar a 7cm (2,75 pulgadas) del extreme del perno

en ani]io (vea la Fig° 4B).

• Saque de! conjunto de fa manivela: la bolsa pt&stica, el tope

pl_stico, el pasador y la arandela; y colSquelos aun lade

(yea la F_g. 5)°

@ Gire la brida (pieza con muescas) del canal de descarga en

direccibn de la barra de ajuste (yea ia Fig. 5).

@ lnstaleel serpenfln atrav_s dei orificiode ia barra de ajuste,

y asegure el extreme de la ba_'racon una arandela pinna y

un pasador come se ilustra en la Fig. 5.

@ Deble los extremes det pasador airededor de fa barra y

reinstale el tope pl_stico._

II Instale el perno en aniI!o a tray, s del orificio inferiora] lade

izquierdode ia manija y de la baseguIa de los cambies (yea

la Fig. 4B).,

@ Co[oque sin ajustar, la arandeta piana y la tuerca de

seguridad de nyton, ambas de 3 mm (3/8 pulgada), en el

perno en aniUocome muestra la Fig..4B

II Apriete et perno en anitlo, manteniendo atineados el aniI!o

y ]a variUamientras ajusta intemamente con firmeza

@ Apdete tuerca sobre perno, ta arandela plana, la arandeia

de muetle y ta tuerca hexagona_ de! erificioinferior derecho

(vea la Fig. 4A).

MANIJA SUPERIOR

TUERCA HEXAGONAL

DE 7,9 MM (5116

PULGADA)

TOPE

ARANDELA DE MUELLE DE

7,9 MM (5t16 PULGADA)

MANIJA

SUPERIOR DE

DIRECCION

DESCARGA

ARANDELAPLANA

DES,7MM(11132

DE 7_9 MM x 7

CM (5/16 x 2,75

PULGADA)

GUIA DE

LOS CAMEIIOS

FIG. 4A

AJUSTE LASTUERCAS

PARAMOVEREL PERNO

ANILLOHACIA

O HACIA

AFUERA

PERNO EN AN_LLO

GUIA DE

LA MANIVELA

DESCARGA

ARANDELA DE

9,5MM (318PULGADA)

NYLON DE 9,5 MM

3/8 PULGADA)

ARANDELA

PLANA DE 9,5

MM (3/8

ADAPTADOR PULGADA)

FIG. 4B

SECCIONDE MUESCAS

'TOPE (BRIDA DELCANAL DE

PLASTICO\ DESCARGA)

\, \ _ DISTANCIADE3,2" \

PA_jADOR" }MM (1/8 PULGADA) t __.,..

±,L - " ----I-

SERPENTIN PULGADA}

FIG. 5

NOTA: Asegurese de quetos cables no queden enredados

entre las manijas superior e inferior,

il Ajuste los dos pemos de la maniia superior

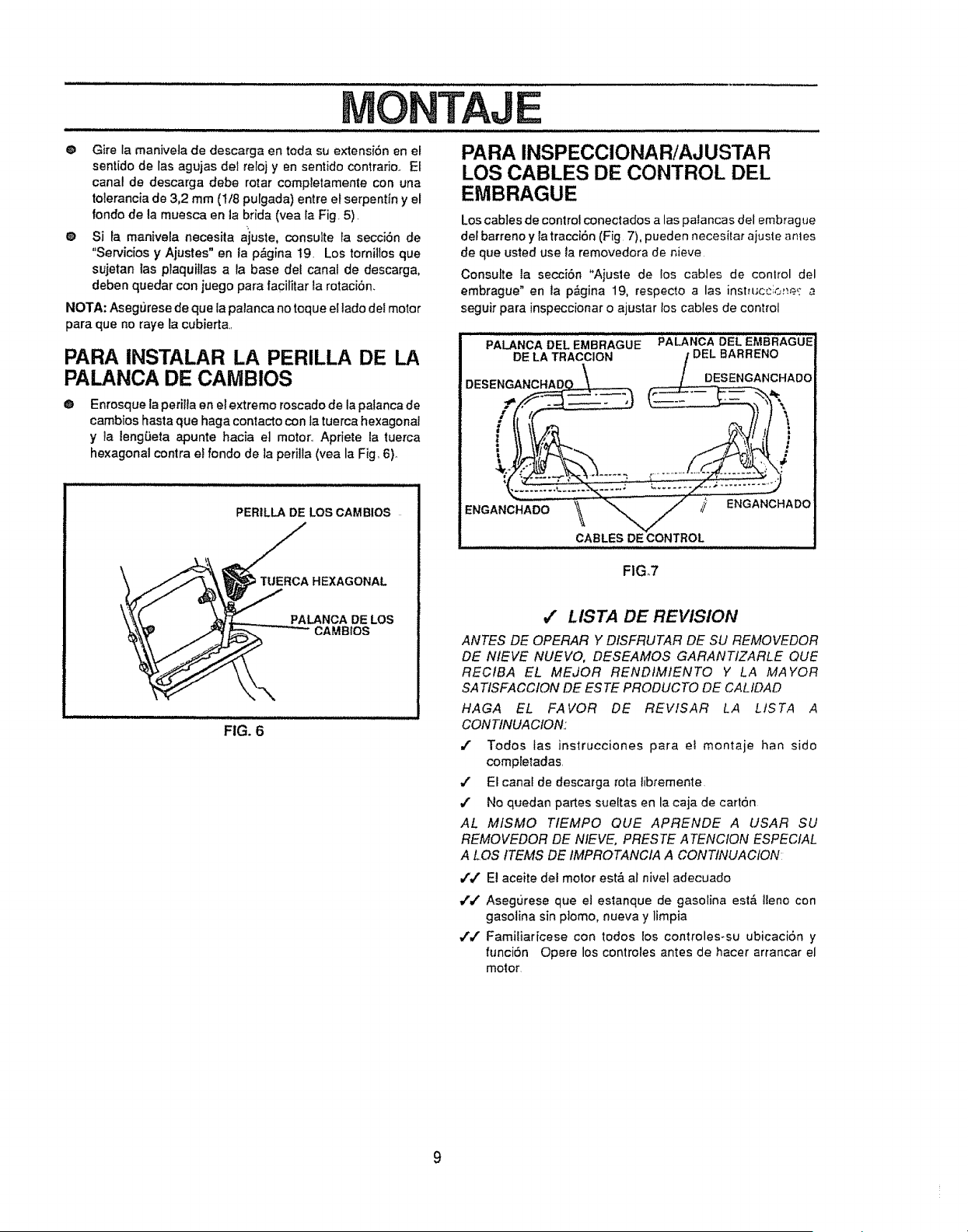

O Girelamanivetadedescargaentodasuextensi6nenet

sentidodelasagujasdelrelojyensentidocontrariooEt

canaldedescargadeberotarcomptetamenteconuna

toleranciade3,2mm(1/8pulgada)entreelserpentinyel

rondodelamuescaenlabrida(yealaFig.5).

O Si lamanivelanecesitaaiuste,consultelasecci6nde

"Servicios y Ajustes" en Ja p&gina 19. Los tornil{os que

surjetan las plaquitlas a la base del canal de descarga,

deben quedar con juego para lacilitar la rotaci6n.

NOTA: Asegurese de que la palanca no toque e! lado del motor

para que no raye la cubierta.

PARA INSTALAR LA PERILLA DE LA

PALANCA DE CAMBIOS

Enrosque la perilla en el extremo roscado de la palanca de

cambios hasta que haga contacto con la tuerca hexagonal

y la leng0eta apunte hacia el motor.. Apriete la tuerca

hexagonal contra el rondo de la peri]la (yea la Fig, 6).

TAJE

FIG. 6

PERILLA DE LOS CAMBIOS

TUERCA HEXAGONAL

PALANCA DE LOS

CAMBIOS

PARA INSPECClONARiAJUSTAR

LOS CABLES DE CONTROL DEL

EMBRAGUE

Los cables de control conectados alas palancas del embrag ue

del barreno y la tracci6n (Fig 7), pueden necesita_ ajuste antes

de que usted use la removedora de nieve

Consutte la secci6n "Aiuste de !os cables de conlrol del

embrague" en la p&gina 19, respecto alas inst_uc6o.,;_,: a

seguir para inspeccionar o ajustar los cables de control

PALANCA DELEMBRAGUE PALANCA DELEMBRAGUE

CABLES DECONTROL

FIGo7

/ LISTA DE REVISION

/,/ El aceite del motor est& al nivel adecuado

V'/ Asegurese que el estanque de gasolina est_i Ileno con

gasolina sin ptomo, nueva y limpia

// Familiaricese con todos los controles-su ubicaci6n y

lunci6n Opere los controles antes de hacer arrancar el

motor

ANTES DE OPEFtAR Y DISFRUTAR DE SU REMOVEDOR

DE NIEVE NUEVO, DESEAMOS GARANTtZARLE QUE

RECIBA EL MEJOR RENDIMtENTO Y LA MAYOR

SA TISFACC!ON DE ES TE PRODUCTO DE CAL IDAD

HAGA EL FAVOR DE REVISAR LA LtS TA A

CON TIN UA CION:

/ Todos las instrucciones para el montaje han sido

completadas.

,/ El canal de descarga rota libremente

/ No quedan partes sueltas en la caja de cart6n

AL MISMO TIEMPO QUE APRENDE A USAR SU

REMOVEDOR DE NIEVE, PRESTE A TENCtON ESPECIAL

A LOS ITEMS DE IMPROTANCIA A CONTtNUAC/ON

OPERAClON

i i ilJll i,ii ill iiii i,i,, i,i

CONOZCA SU REMOVEDORA DE NIEVE

LEA ESTE MANUAL DEL PROPIETAR_O Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU REMOVEDORA DE NtEVE,

Compare las ilustracionescon su removedora de nieve para familarizarse con las posiciones de los diversos controles y ajustes,.

Guarde este manuat para fferencia en el futuro

PALANCADE PALANCADE

PROPULSION PROPULSIONDE

BARRENO LA ORUGA

PALANCA DE

CAMBIO DE

DESVIADOR DEL CANAL

DE DESCARGA "%

CONJUNTO DEL

CIGOERAL

CANALDE

DESCARGA

LLAVE DE

CEBO

BARRA RASPADORA

)

- MANIJA DEKL /

:) AR.ANCADO./

OONTROLOE /

_CONTROL OELA

CORREOERASOC"',,,.._ACELERACION

ASIENTOPARA " "

_JUSTARLA

ALTURACHUTE

FIG. 8

LAS REMOVEDORAS DE NIEVE TRACCION-EXTRA DE SEARS cumplen con los est_,ndares de seguridad del

American National Standards Institute,B71.3-1984 (lnstituto Nacional Estadounidense de Est_ndares).

PALANCA DE PROPULSION DEL BARRENO - Arranca y

detiene e! barreno y el propulsor (recogido y lanzamientode

nieve).

PALANCA DE PROPULSION DE ORUGA - Impulsa ta

removedora de nieve hacia adelante yen retroceso,.

PALANCA DE CAMBtO DE VELOCIDADES - Selecciona la

velocidad de ia removedora de nieve (6 velocidades hacia

adeiante y 2 vetocidades en retroceso).

FARO DELANTERO - Se enciende siempre que el motor est_

en mar°ha.

CONJUNTO DEL CIGOEt_AL - Cambia la direcciSn de]

lanzamiento de la nieve a trav_s del canal de descarga.

DESVIADOR DEL CANAL DE DESCARGA - Cambia la

distancia de lanzamiento de la nieve_

CANAL DE DESCARGA - Cambia la direcci6n de lanzamiento

de la nieve,,

PEDAL DE TRANSFERENCtA DE PESO - Enganche para

condiciones de mucha nieve, para evitar que la removedora de

nieve suba sobre apilamientos y nieve dura compactada, Ai

desenganchar, facilita el transporte de la removedora de nieve,

CORREDERAS DE ASIENTO PARA AJUSTAR LA ALTURA-

Ajustan la distancia libre entre el terreno y el alojamiento del

barreno.

LLAVE DE IGNICION - Deber& set insertada para arran°at el

motor.

BOTON DEARRANCADOR ELECTRICO -So usapara arrancar

el motor usando el arrancador e!6ctrico de !20 V

MANtJA DEL ARRANCADOR DE RETROCESO - Arranca et

motor manualmente,

CONTROL DE ESTRANGULACION - Se usa para arran°at un

motorfrio,,

BOTON CEBO- Inyeclaelcombustibledirectamentedentrodel

carburador o distribuidor para un atranque r_pido en clima t'rio,

CONTROL DE LA ACELERACtON - Controla la velocidad del

motor

OPERACmON

La operaci6n de cualquier removedora de nieve puede ocasionar que objetos exlra_os sean tanzados

dentro de sus ojos, Io cual podria resu[tar en daSos severos a los ojos Use siempre galas de seguridad

o protectores para los ojos mientras opere ta removedora de nieve

Se recomiendan las gafas de seguridad est_nda_-o la m&scara de seguddad de vision amptfa para usada

sobre los anteojos disponibles en todas las tiendas Centre de Servicios SEARS

COMe USAR SU REMOVEDORA DE

NIEVE

PARA DETENER SU REMOVEDORA DE

NIEVE

@ Para parar el lanzamiento de nieve, suelte la patanca de

propulsi6n del barreno (V_ase Fig.. 11 ).

@ Para parar la oruga, suelte la patanca de propulsi6n de

oruga (V_ase Fig. 11)

e Para parar el motor, empuje la palanca de control de la

aceleraci6n a apagado (off) y hale hacia afuera (NO ROTE)

la Ilave de igniciSn (V_ase Fig 10).

PARA CONTROLAR LA DESCARGA DE

NIEVE

O D_ vuetta at conjunto del cigi)eSal para determinar la

dlrecct6n del lanzamiento de la nieve

e Afloje]a manecillade mariposa en eldesviadordelcanalde

descargay mueva et desviador para estabtecer ]a dlstancta

Mueva el deflector hacia ARRIBA para mayor distancia,

hacia ABAJO para una distancia menor. Luego apriete la

manecilla de mariposa (Fig 9)

PARA MOVERSE HAClA ADELANTE Y

HAClA ATRAS

Para cambiar de velocidad, suelte ta pa]anca de propulsion

de oruga y mueva la palanca de cambio de velocidades a

la velocidad deseada La velocidad en el terreno estar&

determinada per fas condiciones de ]a nieve. Seleccione la

velocidad que desea moviendo la palanca de cambio de

velocidades dentro det &tea apropiada del panel de control

Velocidades 1,2 - Htbmeda, Pesada, Muy profunda

Velocidad 3 - Moderada

Velocidades 4,5 - Muy tigera

Velecidad 6 - Para transporte solamente

Enganche la palanca de propulsiSn de oruga (V_ase Fig.

11, mane izquierda) A medidaque la removedora de nieve

comienza a moverse, mantenga un agarre firme de las

maniias, y guie la removedora de nieve a Io targo del

camino a despejar No intente empujar ta removedora de

nieve

@ Para mover la removedora de nieve en retroceso, mueva

la palanca de cambio de velocidades a ta primera o

segunda ve]ocidad deI retroceso y enganche Ia palanca de

propulsi6n de oruga (mane izquierda)

IMPORTANTE: NUNCA MUEVA LA PALANCA DE CAMBtO

DE VELOCIDADES MIENTRAS LA PALANCA DE PROPUL-

SION DE LA ORUGA ESTA ABAJO

PARA LANZAR NIEVE

® Empuje la patanca de propulsion dot barreno hacia abajo

(V_ase Fig, 11, mane derecha)

O Su_Iteta para parar de ianzar nieve

i iii iii i i. ....

MANEC1LLA DE

MARIPOSA

........BOT0,'

LLAVE

IGNfCION

FIGo 9

HHll II HUll I III I Im I I_,_

BOTON DE ARRANCADOR

DE RETROCESO

CONTROL DE

ESTRANGULACION

BOTON

CONTROLDELA

ACELERACION

FIG. 10

MANIJA DEL

ARRANCADOR DE

RETROCESO

PALANCA DE PROPULSION PALANCA DE PROPULSION

DE ORUGA DEL BARRENO

A ..... APAGADO

t _

,1t

i i

ENCENDID_:....L::2.::::. .... ; _.......... :.,:.,.. _ IDO

MANe _ J MANe

|ZQUIERDA DERECHA

FIG. 11

.................. = H I

PRECAUClON: LEA EL MANUAL DEL

PROPIETARIO ANTES DE OPERAR LA

MAQUINA. JAMAS DIRIJA LA

DESCARGA HASClA ESPECTADORESo

PARE EL MOTOR ANTES DE

DESOBSTRUIR EL CANAL DE

DESCARGA O EL ALOJAMIENATO DEL

BARRENO Y ANTES DE DEJAR LA

MAQUINA,

......................OPERACION

COMO USAR EL PASADOR DE

ENGANCHE DE LA RUEDA

Q La rueda izquierda est& asegurada al eje mediante un

pasador de engancha en anitlo (yea la Fig, 12A). Esta

unidad fue despachada con el pasador en la posici6n.de

enganche (a tray,s det orificio de la rueda)

• Para mayor maniobrabitidad en condiciones de nieve

ligera, desconecte el pasador (s&quelo de la posici6n de

enganche de ia rueda) e introd0zcalo en et orificio para

tracci(_n sencifla (desenganche solamente et orificio del

aje) - yea la Fig,, 12B,

@ AsegOrese de que elpasador est_ enlaposiciSn de avance

normal (traccidn sencilla) del eje solamente, y no en ]a

posici_n de enganche,

ANTES DE ENCENDER EL MOTOR

• Si necesita mover la m&quina removedora sin encender el

motor, resuitar& m&s f=icil moverta hal&ndola hacia atr&s

mientras agarra ta manija, en vez de empujada,

® Antes de dar servicio o encender el motor, lamiliaricese

con su m&quina removedora. Aseg,3rese de conocer ta

ubicaciSn y entender la funci6n de todos los controles

NOTA: Inspeccione ta tensiSn de los cables del embrague

antes de arrancar el motor (consulte fa secciSn "Ajuste de los

cables del embrague" en la p_gina 20).

@ Aseg_rese de qua todos los pasadores est,_n firmes,

l Aseg=3rese de qua las correderas de apoyo est_n ajustadas

correctamente (consulte la secci6n "Ajuste de la corredera

de apoyo" en la p&gina 19),.

Q lnspeccione la presibn de las ruedas (de 228 a 277 kg/cm 2

5 de t4 a 17 PSI),. Observe tos ;Imites de presiSn indicados

en la cara de la rueda: no los exceda,

AI_ADA ACEi3rE AL MOTOR:

Esta removedora de nieve rue enviada con un contenedor de

aceite para motor 5W30. Este aceite deber& set afiadido al

motor antes de operarlo. Remueva latapadera/varilla medidora

del nivel de aceite y Ilene la caja det cig(_efiai hasta la l[nea

LLENO (FULL) en la varilla medidora del aceite (26 onzas)

(V6ase Fig. 14).

NOTA: El motor podrla ya contener algo de aceite residual.

Revise con frecuencia al llenar la caja det cig_ier_aL No

exceda la medlda.

Apriete ta tapadera/varilla medidora del nivet de aceite en

forma segura cada vez qua revise et nivel de aceite,.

NOTA: Et aceite deber& ser cambiado despu6s de las primeras

2 horas de operaci6n para prolongar la vida L_tildel motor.

Para condiciones de operaci6n de frto extremo de 0 ° F y pot

debajo de 6sta, use un aceite de motor 0w30 parcialmente

sint6tico para un arranque m&s f_,ciL

AGREGUE GASOLINA:

Utilice gasolina sin plomo para autom6viles, nueva y timpia

Asegurese de qua el recipiente que contiene la gasolina a

utilizar, estd timpio y sin 6xido u otras partlcu]as extrahas

Nunca use gasolina vencida debido a su prolongado

almacenamiento,

ENGANCHE.

POStCION

ENGANCHE

TRACCION EN2RUEDAS

FIG. 12A

PASADOR DE

ENGANCHE

POSICION

UBRE

AVANCE EN UNA SOLARUEDA

FIG. 12B

TAPADERANARILLA MEDIDORA DEL

CEITE

NOTA: EL NIVEL DEL

ACEITE DEBERA

ESTAR ENTRE LA

MARCA LLENOI Y LA

MARCA AGREGAR

FIGo13

ADVERTENCIA: La experiencia indica que los combustibles

mezclados con alcohol (llamado gasohol o usando etanol o

metanol) puedenatraet humedadlacualconduce alaseparaci6n

y formaci6n de &cidos durante el almacenamiento Los gases

acidicos pueden daflar el sistema de combustible de un motor

mientras se encuentra en almacenamiento

Para evitar problemas del motor, e! sistema de combustible

debe vaciarse antes del almacenamiento durante 30 dias o

mayor. Arranque et motor y d_jelo en marcha hasta qua las

t{neas de combustible y el cai'burador asian vacios, Use el

drenaje de la vasija del carburador para vaciar la gasolina

residual de la e&mara del flotador (V_ase Fig 37, p_gina 26)

Use gasolina fresca la siguiente temporada (V_ase

"lnstrucciones pare almacenamiento" para obtener

informaciSnadicional )

Nunca use productos de iimpieza de motor o carburador en el

tanque de combustible, de 1o contrario podria causar dafio

permanente

OPE ACIO

PARA PARAR EL MOTOR

Para parar la marcha def motor, mueva ta palanca de

control de la aceleraci6n a ta posici6n PARAR (STOP) y

retire la llave, Mantenga la lfave en un lugar seguro El

motor no arrancara sin la llave,

PARA ARRANCAR EL MOTOR

(Arrancador el_ctrico)

Asegt_rese de que el motor tenga suficiente aceite (Vea

"Lubricaci6n del motor" en la pagina 13) El motor de ta

removedorade nieveest&equipado con unarrancador el_lrico

de 120 vottios corriente altema y arrancador de retroceso

Antes de arrancar el motor, aseg0rese de haber leido la

informaci6nsiguiente:

ARRANQUE EN FRIO (Vease Fig. 14)

@ Asegt_rese de que las palancas de propulsi6ndef barreno

yale propulsi6n de oruga est_.n en la posici6n

desenganchada SUELTA (RELEASED)_

• Mueva elcontrol de fa aceleraci6n a faposiciSnMARCHA

(RUN)°

e Remueva las Ilaves de la bolsa pl&stica, lnserte una llave

en la ranura de igniciSn, Aseg0rese de que encaja en su

lugar.,NO ROTE LA LLAVE,, Mantenga la segunda ltave

en un lugar seguro,

e Rote la manecilla de estrangulaci6n a ta posici6n

estrangulaci6n TOTAL (FULL).,

e Conecte ei cable de alimentaci6n el6ctrica a la caja de

interruptores en el motor.

e Enchufe elotro extremo delcable de afimentaci6n el_ctrica

en un recept&culo trifitar de 120 voltios y corriente altema

con polo a tierra,,

e Empuje e! bot6n cebo mientras cubre el agujero de

ventilaci6n de ia manera siguiente: {Remueva el dedo

del bot6n cebo entre cebados).

No e|ectue el cebado si la temperatura esta sobre

50 ° Fo

Dos veces si ta temperatura est,, entre 50 ° F hasta

15° F,

Cuatro veces si la temperatura se encuentra por

debajo de 15 ° F.

@ Empuje elbotSn del arrancador hacia abajo hasta que el

motor arranqueo No intentar el arranque por mas de t0

segundos a lavez. Este arrancador el_ctrico est& protegido

termalmenteo Si se sobrecatienta se detendr_

autom&ticamente y puede ser arrancado nuevamente

s6io cuando se ha enfriado hasta una temperatura segura

(se requiere una espera de 5 a 10 minutos

aproximadamente)

e Cuando ef motor arranca, suelte el bot6n det arrancador

y lentamente rote et estrangutador a la posicidn APAGADO

(OFF)_ Si el motor fat]a, rote la estrangulaci6n a TOTAL

(FULL) y fuego gradualmente a APAGADO (OFF)

• Desconecte el cable de alimentaci6n e!_ctrica desde el

recept&culo primero y luego desde la caja de interruptores

en el motor.

CONTROLDE BOTON

iESTRANGULACIONCEI

LLAVE DE CAJA DE

IGNICION INTERRUPTORES

CONTROL DE LA

ACELERACION

FIG.14

PRECAUCION: LA GASOLINA ES

INFLAMABLE Y SE DEB ERA TENER MUCHO

CUIDADO AL MANIPULARA 0

ALMACENARLA.

NO LLENE ELTANQUE DE COMBUSTIBLE MIENTRAS

LA REMOVEDORA DE NIEVE SE ENCUENTRA EN

MARCHA, CUANDO ESTA CALIENTE, 0 CUANDO LA

REMOVEDORA DE NIEVE SE ENCUENTRA EN IJN

AREA CERRADA,,

MANTENGASE ALEJADO(A) DE LLAMAS ABtERTAS

O CHISPAS ELECTRICAS Y NO FUME MIENTRAS

LLENA EL TANQUE DE COMBUSTIBt.E.

NUNCA LLENE EL TANQUE COMPLETAMENTE,.

LLENE EL TANQUE HASTA EL NIVEL ENTRE 1/4 - 1/2

PULGADA DESDE LA PARTE SUPERIOR PARA

PROPORCIONAR ESPACIO PARA LA EXPANSION

DEL COMBUSTIBLE..

SIEMPRE LLENE EL TANQUE EN AMBIENTES

EXTERIORES Y USE UN EMBUDO O BOQUILLA PARA

PREVENIR EL DERRAME

ASEGURESE DE LIMPIAR CUALQUIER COMBUS-

TIBLE DERRAMADO ANTES DE ARRANCAR EL MO-

TOR.

ALMACENE LA GASOLINA EN UN CONTENEDOR,

LIMPIO Y APROBADO, Y MANTENGA LA TAPADERA

DEL CONTENEDOR EN SU LUGAR.

Opere el motor a toda velocidad (MARCHA-Rt.JN) a! re-

mover nieve,

NOTA: Permita que el motor caliente por unos cuantos minutos

puesto que el motor no desarrollar_ una potencia compieta

sino hasta que alcance Ia temperatura de operaci6n

OPERAClON

J II

PRECAUCION: NUNCA PONGA EL MO-

,_ TOR EN MARCHA EN AMBIENTES

INTERIORES O EN AREAS ENCERRADAS,

MAL VENI!ILADAS. EL ESCAPE DEL MO-

TOR CONTIENE MONOXIDO DE CARBONO, UN GAS

INODORO Y LETAL MANTENGA LAS MANOS, PIES,

CABELLO Y VESTIMENTA FLOJA ALEJADOS DE

CUALESQUIERA PIEZAS MOVILES EN EL MOTOR Y

EN LA REMOVEDORA DE NIEVE.

ADVERTENClA: LASTEMPERATURAS DEL ESCAPE Y

AREAS CERCANAS PODRIAN EXCEDER LOS 150°F,.

EVITE ESTAS AREAS.

NO PERMITA A NI_IOS O ADOLESCENTES JOVENES

OPERAR O ESTAR CERCA DE LA REMOVEDORA DE

NIEVE MIENTRAS ESTA SE ENCUENTRA EN

OPERACION.

IJJUlll .......................

PRECAUCION: NO TRATE DE REMOVER

NINGUN OBJETO INCRUSTADO EN EL

BARRENO, SIN ANTES TOMAR LAS

SIGUIENTES PRECAUCIONES:

• LIBERE LAS PALANCAS DE TRACClON DEL

BARRENO Y DEL AVANCE

@ LLEVE LA PALANCA DEL ACELERADOR A LA

POSICION DE DETENIDO (STOP).

• SAQUE LA LLAVE DE LA IGNICION (NO LA

GIRL).,

® DESCONECTE EL ALAMBRE DE LA BUJIA.

@ NO PONGA SUS MANOS EN EL BARRENO O EL

CANAL DE DESCARGA: UTILICE UNA

PALANCA,

PARA PARAR EL MOTOR

@ Para parar la marcha dot motor, mueva ]a palanca de

control de la aceleraci6n a la posici6n PARAR (STOP) y

retire la ]lave_Mantenga la ilave en un iugar seguro El

motor no arrancara sin la 1lave.

PARA ENCENDER EL MOTOR

(Arrancador de retroceso)

Antes de encender el motor, aseg_rese de que tiene aceite

suficientey de haber leido Ins siguientes instrucciones:

ARRANQUE EN FRIO (vea la Fig. 14)

@ Aseg_rese de qua las pa|ancasde tracci6n dei barreno y

del avance se encuentranen laposici6nde desenganche

(RELEASED).

= Coloque e_ control del aceterador an la posici6n RUN

(MARCHA)

® Saque los ilaves dot encendido de la bolsa pl_stica e

intr0duzca una de eilas an la ranura del encendido,

asegurdndose de qua calce bien NO LA HAGA GIRAR

Guarde _aliave de repuesto an un lugar seguro

@ Gire el control de estrangutaci6n hasta la posici6nFULL

(TOTAL).

® Mientras mantiene tapadoel respiradero, presione elbot6n

cebo de la sigu[ente manera (retire el dedo del bot6n cebo

despu_s de presionarlo):

No oprima el bot6n sila temperatura as superior a los

10°C (50°F)

Oprimalo dosveces, si latemperatura est& entre 10°C

(5O°F) Y -9,5°C (15°F).

Cuatro veces, para temperaturas inferiores a los

9,5°C (15°F).

• Hale la manivela del arranque con un movimiento seguro

y r&pido. No deje que la inercia dee encendido hate la

cuerda del arranque con violencia. Permita que vuelva a

enrollarse suavemente mientras sostiene la manivela.

• A medida qua el motor se caliente y comience a funcionar

an forma pareja, mueva con ]entitud el control de

estranguiaci6n hasta Laposici6n OFF (APAGADO), Si e_

motor' falla, regrese el estrangu_ador a FULL (TOTAL);

luego mu_valo lentamente hasta la posici6n OFF

(APAGADO)

ARRANQUE EN CALIENTE

Si el motor est& cafiente y desea encenderlo despu_s de

haberlo apagado brevemente, gire el estrangulador a la posici6n

OFF (APAGADO) en iugar de la posici6n FULL (TOTAL) y no

use ei bot6n cebo.

ARRANCADOR DE RETROCESO

CONGELADO

Si el arrancador est& congetado y no arranca el motor:

• Hale tanta iongitud de cuerda de} arrancador como sea

posible

• Suelte la manija del ar_ancador y d_jela enrollarse de

nuevo contra el atrancador

Si el motor falla en arrancar, repita et procedimiento Si intentos

continuados no liberan el arrancador, sign el procedimiento

para arranque el_ctrico en frio,

Para ayudar a evita_ ta posibiIidad de congelamiento dot

arrancado_ de retroceso y los contro_es del motor, proceda de

la manera siguiente despu_s de coda trabajo de remoci6n de

nieve,

@ Con el motor an marcha, hale ia cuerda de a;ranque

energicamente con Lm alargamiento de brazo continuo tres

ocuatroveces El halado de lacuerda de arranque producir_

un sonido de repiqueteo fuerte, Esto no causa daSo ni al

motor ni al arrancador

_ll Con el motor parado, limpie toda la nieve y humedad de

ia cubierta dei carburador en el &tea de ins palancas de

control, Asimismo, mueva eLcent roi de aceter aci6n, control

de estrangulaci6n, y maniia det arrancador varias veces y

deje e[ estrangutador an la posiciSn TOTAL (FULL) y la

palanca de aceleraci6n en la posici6n MARCHA (RUN)

OPERACION

PISTAS SOBRE LANZAMIENTO DE

NIEVE

Para mayor eficiencia de lanzamiento de nieve durante la

remoci6n de la misma, ajuste la velocidad en el terreno,

NUNCA la aceleraci6n. A(,ance lentamente en nieve

profunda, congelada, o h_meda Sila oruga desliza,

reduzca la vetocidad hacia adelante El motor esta diseSado

para brindar un rendimiento m_imo bajo aceleraci6n total

y debe ser operado en este valor de potencia en todo

momento.

O Elianzamiento de nieve es m_s e|iciente sita remoci6n de

la misma se efect _tainmediatamente despu_s de su caida

@ Para una remociSn completa de la nieve, traslape

ligeramente cada camino adoptado previamente

O La nieve deber[a ser descargada en la direcciSn del viento

siempre que sea posible.

O Para uso normal, posicione las correderas de apoyo de

manera tal que la barra raspadora se encuentre I/8 de

pulgada sobre los correderas de apoyo. Para superficies

de nieve dura extremadamente compacta, ajuste los

correderas de apoyo hacia arriba de manera que la barra

raspadora haga contacto con el terreno.

• En superficies de grava o roca triturada, posicione las

correderas de apoyo a 1-t/4 pulgadas por debajo de la

barra raspadora (V6ase el p&rrafo "CSmo aiustar ia attura

de Ias correderas de apoyo" en la p;&gina t 8) Las rocas y

grava no deber&n ser recogidas y lahzadas pot la m,_quina

O Sila parte delantera de Ia removedora de nieve tiene la

tendencia de elevarse reduzca la velocid ad sobre el terreno

y enganche el sistema de transferencia de peso

O Despu_s de que se haya completado el lanzamiento de

nieve, permita que el motor se encuentre en reposo por

unos cuantos minutos, Io cual derretir& la nieve y hielo

acumulado del motor,,

Efect#Je una limpieza completa de la removedo ra de nieve

luego de cada uso

Remueva la acumulaciOn de hielo y nieve y todo material

extra,5o heterog&neo de la removedora de nieve en su

totatidad, y lave con agua (si fuese posible) para remover

loda sal u otras substancias quimicas Seque la removedora

de nieve

DE[ CLI

REGISTROS DE

SERVICIO

Liens las fechas a medtda Despu_s

que complete st] serviclo de los

regular prlmeras

2 heros

PROGRAMA

Antes De Cads 10 Coda 25 Ptimeto

:iscoda acuerdo heros hares de coda

use a io tempotad_

necesarto

FECHAS

..... SERVICIO

Antes de!

almacenamtento

Reviser el nivei del aceite del motor

.... ,........ =

Cambiar el aceite de! motor

Apretat tc_os los tornillos y tuercas = : _ p_'

Reviser el ajuste del cable del

embrague de la oruga (V_ase Ajuste

de! cable)

.. . ...........

Reemplazar la bujfa

Ajustar las €orreas impulsoras

Lubricar redes los puntos pivots

Lubricar ei eje de transmisi6n del

barreno (V_ase Reemplazo del pemo

de seguridad per esfuerzo cortante}

Lubdcar los ruedas dentadas y

cadenas moderadamente (Conjunto

de la oruga)

Drenar combustible

Revisor el ajuste del cable del

embrague del barreno (Vt_ase Ajuste

de] cable)

Lubricar el aditamento Zerk de la

naeda de fricci6n (V_ase

responsabilidades del cliente)

RECOMENDACIONES GENERALES

TABLA DE LUBRICACION

La garantfa de esta removedora de nieve no cubre elementos

que ban estado sujetos a abuse o negligencia del operador

Para recibir el valor total de la garantfa, el operador deber& dar

mantenimiento a la removedora de nieve de acuerdo alas

instrucciones contenidas en este manual..

Se neces_tar& efectuar atgunos ajustes peri6dicamente para

mantener apropiadamente su removedora de nieve.

Todos los ajustes an la secci6n Servicio y ajustes de este

manual deberlan set verificados per Io menos una vez dutante

la estaci6n.

DESPUES DE USARLA POR PRIMERA VEZ

• Examine todas los piezas para ver si est&n sueltas o

dafadas.

Q Ajuste redes los pernas que est_n flojos_

• Inspeccione y d_ mantenimiento al barreno.

• Coda vez que la use, retire de la removedora cualquier

resto de nieve o fango para evitar la congelacidn del

barreno y los controles..

• Inspeccione los controles y verifique su buen

funcionamiento,.

• Si existe atguna porte desgastada o dar_ada, reempl,_cela

inmediatamente.

Lubricar el eje de

lransmisi6n del

barreno_ Recubr|r[o

con un tipo de

grasa adherible tel

come Lubriplate o

grasa Impregnada

ESPONSABILIDAD

EL CLI

REMOVEDORA DE NIEVE

LUBRICACION- CADA ClNCO HORAS

O Lubrique la brida del canal de descarga cada cinco (5)

horas durante el tiempo de uso y antes de guardar la

unidad (yea la Fig, t 7)

O Consulte el diagrama de la 'Tabla de lubricaci6n" en Ia

p&gJna 16 respecto a los puntos de lubricaci6n y los tipos

de aceite.

LUBRICAClON - CADA DIEZ HORAS

O Eie de! barreno - Cuando vaya a guardar ta unidad.

Iubrique el eje dot barreno (yea la Fig t6) con una grasa

de fijaci6n dei tipo Lubriplate Cuando cambie los pernos

de seguro por esfuerzo cortante, remu6valos y lubdque et

eje del barreno (Consulte la secci6n "Como cambiar Ios

pernos de seguro por esfuerzo cortante del barreno" en la

p_gina 24).,

o La palanca de control del canal de desca_ga, usada para

cambiar ra direcci6n en la cuat Ia nieve es arrojada,

requiere de IubdcacJ6n frecuente al iguat que antes de

proceder a guardar la unidad (yea la Fig 17)

O Vea el diagrama de ta "Tabta de tubricaci6n" en la p&gina

16 paraobtener informaci6n sobre los puntos de lubricaci6n

y el tipo de aceite a utitizar,

LUBRICAClON - CADA 25 HORAS

Ponga la palanca de cambios en la primera velocidad,

Coloque una moneda o cuSa de igual grosor, entre ta

rueda de fdcciSn de goma y el disco de tracci6n para evitar

su contacto.

o Disco de tracci6n- Utiiice grasa Moly para alto temperalura

y presi6n (Hi Temp EP Moiy). y un engrasador manual,

para engrasar el aditamento zerk colocado debajo de]

disco (yea ta llamada interna en Ia Fig ! 8) cada 25 horas,

al final de ta temporada fria y/o antes de guardar la unidad

Para efectuar el engrase, hagagirar etdisco manualmente

en el sentido de los agujas del reloj hasIa que el aditamento

zerk sea visible a_ frente y aI centro NO permita que ta

grasa desborde o entre en contacto con el disco o la rueda

de fricci6n, ya que padrian daSarse Panga grasa en

cantidad suficiente y sSlo hasta que sea visible al niveldel

rodamiento debajo del aditamento zerk Vea la '*Tabla de

lubricaci6n" en la p_gina 16

O IMPORTANTE: Retire la moneda o cuSa y asegurese de

que existe un espacio entre la rueda de fricci6n y el disco

de tracci6n

@ NOT.&: Limpie todo exceso de grasa del cubo de la rueda

de fricci6n

® PRECAUClON: No permita que lagrasa entre en contac!o

con la rueda de lriccion o ef disco de tracci6n

LUBRICAClON - ANTES DE

GUARDAR LA REMOVEDORA

Retire ambas ruedas y engrase los dos ejes con cualquier

grasa para autom6viles (yea la Fig I5): vuelva a colocar

las ruedas, Haga este mantenimiento por to menos una

vez al aSo y!o antes de guardar la m_quina al final de la

temporada

FIG,. 15

LUBRtQUE EL IJE DEL BARRENO

]

FIG_ I6

CANALDE CONTROL DE

DESCARGA DESCARGA

FIGo 17

LUBRICACION

O Eje hexagonal y engranajes - No requieren lubricaciSn

alguna, Todas tas parses m6vites est&n lubricadas de pot

vida y no necesitan mantenimiento (yea la Fig 18 on p_gina

18)

NOTA: Cualquier grasa o aceite en los componentes arriba

mencionados puede causar la contaminaci6n de la rueda de

fricci6n

Si hubiese contacato de grasa o aceite con el platillo del disco

imputsor o la rueda de fricci6n, asegurese de limpiar el plati!lo

y la rueda completamente

NOTA: Para almacenamiento, el eje de transmisi6n hexagonal

y engranaies deben limpiarse con aceite de motor 5W30 para

prevenir la oxidaciSn (V_ase Ia Fig 18on pagina t8)

Caja de engranajes de la barrena - La caja de engranajes

de la barrena se lubrica en la f&brica y no debe necesila_

lubricaci6n adicional Si pot alguna raz6n el lubricante se

fuga o si la caja de engranajes de la barrena ha recibido

servicio, agregue Lubriplate No. 630-AA o su equivalente,

Se debe usar un m&ximo de 3 1/4 onzas Remueva et

tap6n del retleno (Figura 17-A) una vez al aSo, Si hay grasa

si es necesario, Vuelva a instalar et tap6n del refleno de la

caja de engranajes

TAPON DEL RELLENO

DE LA CAJA DE

ENGRANAJES

FIG. 17-A

MOTOR

LUBRICACION

Inspeccione el nivet de aceite en el c_rter (yea la Fig 19) antes

de encender et motor y despu_s de cinco (5) horas de uso

continuo Agregue aceite de motor S_ArE 5W-30 seg_n se

requiera Ajuste ta tapa/varilla de medici6n cada vez que

verifique el nivel de aceite En zonas donde la temperatura

baja a -6,7°C (20°F) o mends, puede usar aceite S AE 5W-30

para facilitar el arranque del motor

NOTA: Para utitizar la removedora en condiciones de frio

extremo (-17,7°C (0°F) o mends) puede usar aceite del tipo

0W-30 y asi facilitar el encendido det motor

RECOMENDACION DE ACEITE

Use solamente aceite detergente de atta catidad calificado con

la ciasificaci6n SG servicio API, Seleccione e! grado de

viscosidad del aceite de acuerdo a la temperalura de operaci6n

esperada,

GRADOS DE VISCOSIDAD RECOMENDADOS

3io .AS

S FRIO_ '_CALIENTE

5W30 SAE30

NOTA: Aunque los aceites de viscosidad mt_ltiple facilitan el

arranque en clima frio, estos aceites de viscosidad m_ltipte

resuttan en un incremento en el consumo de aceite al usarse

sobre 32°F Verifique el nivel del aceite de su motor con mayor

frecuencia pafa evitar posibles daSos al motor causados pot

operaci6n con un nivel bajo de aceite

Cambie et aceite despu6 s de ]as primeras dos ho;as de

operaci6n y cada 25 horas en Io sucesivo o al mends una vez

al aSo si la removedora de nieve no se usa durante 25 horas

(V6ase Fig,. 20)

@ Coloque la removedora de nieve de manera tal que et

tap6n de drenaje del aceite sea el punto m_s bajo del

motor Remueva et tap6n de drenaje del aceite y tapadera

Naritla medidora del nivel del aceite, Drene el aceite en un

contenedor apropiado El aceite fluir& mejor al encontrar se

caliente,.

RUEDA DE

FRICCION

(no nee..eslla

engrase)

DEL CLIENTE

EJE HEXAGONAL Y ENGRANAJES

RUEDA DE

FRICCION ADITAMENTC

DISCO DE

TRACCION

RODAMIENTO

Punlo de

saluraci6n de

grasa (debe

ser visible)

FIG. 18

_NOTA: EL NIVEL

j_-_. ". _."t'_" DEBERA ESTAR

_,,_ lr_a_-, .,_ ._ _" ENTRE LA

(" _o...._..,1_ MARCA LLENO Y

!. _,_ LA MARCA

_. _" AGREGAR

FIG. 19

TAPADERA/

VANILLA

FIG. 20

• Coloque nuevamente el tap6n de drenaje deI aceite y

apri_telo en forma segura Llene nuevamente la caja del

cigee_al y apriete en forma segura Llene nuevamente la

caja del cigLieSal con aceite de motor S A E 5W30

BUJIA

• AsegtJrese de que ia bujia est_ apretada en lorma segura

en el motor y que el alambre de la bujia est_ conectado a

_sta

• Si se encuentra disponible una llave de torsidn, aplique un

momento de 18 a 23 pies-libra a la bujia

• Limpie el &rea airededor de la base de ta bujia antes de

removerla para evitar que entre suciedad en et motor

• Limpie la bujia y restaure et entrehierro peri6dicamente a

0 030 pulgadas

S CIOS Y AJUSTES

PRECAUCION: SIEMPRE DE$CONECTE EL I

_ ALAMBRE DE LA BUJIA Y AMARRELO

ALEJADO DE LA BUJIA ANTES DE

EFECTUAR CUALESQUIERA AJUSTES Y

REPARAClONES.

AJUSTE DE LA CORREDERA DE

APOYO

Este equipo cuenta con dos correderas de apoyo co+ocadas en

la parte exterior del alojamiento del barreno (vea la Fig. 21).

Estos niveFadores eleven la parte delantera de la m&quina

removedora..

Para limpiar superficies duras corrientes, como caminos o

aceras pavimentadas, ajuste las correderas de la forma

siguiente;

O Examine la presi6n de Ins ruedas (de 228 a 277 kg/cm25

de 14 a 17 PSI).

@ Coloque lospernos deseguro por esfuerzo cortante extras

que encontrar& en ta bolsa de suministros, debajo de cada

uno de los extremos de la barra raspadora, cerca pero no

debajo de la corredera.,

@ Afloje Instuercas de sujeciSn de tas correderas (yea laFig

21), y ajuste las correderas de forma tal que la parte

delantera de la removedora descanse sobre los pernos de

seguro por esfuerzo corfante Vuelva a ajustar las tuercas

de sujeci6n.

e Coloque la corredera de! lado contrario a la misma altura.

NOTA: Cuando haga funcionar la m&quina en superficies de

grave o disparejas, eleve su parte delantera moviendo ins

correderas hacia abajo. Esto ayudar& a evitar que el barreno

a|cance y arroje piedras u otros objetos extraSos+

AJUSTE DE LA BARRA RASPADORA

Despu_s de un uso considerable, la barra raspadora met&lica

mostrar_t un patrSnde desgaste definido La barra raspadora

y Inscorrederas de apoyo deben ajustarse conjuntamente pare

permitir un holgura de 3,2 mm (1t8 pulgada) entre fa barra

raspadoray la acera o &tea a limpiarse+ Puede set necesario

cotocar la barra raspadora en su posici6ninferiororiginal, pare

mantener et alto nivel de rendimiento esperado. Si necesita de

ajuste:

• Co!oque la m,_quina sobre una superficie nivelada.

® Aseg_rese de que ambas ruedastengan igual presi6n; e!

nivel adecuado de presi6n es de 228 a 277 kg!cm_(I 4 a t 7

PSi). Observe los limites de presi6n indicados en lacara

de la rueda: no los exceda.

® Aflojelospernos de carruaje(empotramiento) y lastuercas

que fijan la barra raspadora at alojamiento dot barreno.

@ Ajuste la barra raspadora en su posiciSn correcta.

O Apdete lospernos decarruajey lastuercas, asegur&ndose

de que la barra raspadora est_ paralela a ta superficie de

apoyo.

O Para una mayor duraci6n de la barra raspadora, puede

colocarla invertida, Si necesita reempfazarta, saque los

pernosde carruaje y Instuercas e instale una barra nueva.

ALOJAMIENTO DEL

BARRENO

TUERCAS DE MONTAJE DE LAS

CORREDERAS DiEAPOYO

CORREDERADEAPOYODE

FIG, 21

PRECAUCION: ASEGURESE DE MANTENER

LA DISTANCIA ADECUADA HACIA EL

TERRENO PARA SU AREA PARTICULAR A

SER DESPEJADA. LOS OBJETOS TALES

COMO GRAVA, ROCAS U OTROS

MATERIALES EXTRAI(tOS HETEROGENEOS,

DE SER GOLPEADOS POR EL IMPULSOR,

PODRIA TIRARLOS CON SUFICIENTE

FUERZA COMO PARA CAUSAR HERIDAS

PERSONALES, DARO A PROREDADES O

DAI;IO A LA REMOVEDORA DE NIEVE,

PARA AJUSTAR EL CANAL DE

DESCARGA DEL CONJUNTO DEL

CIGUENAL

Si no puede rotar totalmente el canal de descarga de_ cigSeSat

hacia la izquierda y hacia ia derecha, necesita ajustar ef canat de

descarga del cigfJeSal (V6ase Fig 22),

e Afloje ambas tuercas de t/2 pulgada en el cigSeRa!

ajustando la varitla (usando Ilaves pare tuercas de 3/4 de

putgada),

o Rote ta varilla de ajuste hacia adentro o hacia afuera a fin

de permitir una holgura de 1/8 de pulgada aproximadamente

entre la muesca en Fa bride y el all&metro exterior det

serpentin (V_ase Fig, 24)

o Una vez se haya fijado la hotgura, apriete las tuercas,,

NOT,&: Asegt_rese de que el cigueRal no haga contacto con el

lado del motor, de 1ocontrario se rayar& la cubierta,

\ _HOL'_GUR- SECCION CON MUESCA

TAPADERA CHAVETA

PLASTICA DE DE 118 DE ' -_,..

PULGADA '

ARANDELA

PLANA

VASTAGO DE AJUSTE DEL CIGOE_AL

FIG. 22

SERVICIOS Y AJUSTES

PA'RAAJUSTAR LOS CABLES DE

CONTROL DEL EMBRAGUE

Se podrta requerir el ajuste periddico de los cables debido al

estiramiento normal y el desgaste en las coffees. Para verif[ca_

el ajuste correcto, la palanca de control de!oer& estar

completamente en la posioidn hacia adelante, descansandoen

el parachoques plbstjco. Los cables de control est_n ajustados

correctamentecuando el centro de! aditamento "Z" est& en el

centrodel agujero y no hay holgura en el cable (V_ase Fig. 23),

Si el ajuste es necesado:

• Extraiga t_a la gasolina det tanqua Coloque la unidad

apoyada en un extremo del batreno.

• Desconecte el aditamento "Z" de la palanca de proputsi6n.

• Empuje el cable a tray,s del resorte (Wase Fig_24) para

exponer la porcidn roscada del cable°

• Sostenga el extremo cuadrado de ]a porci6n roscada con

tenazas y ajuste la tuerca de seguridad hacia adentro o

hacia afuera haste que la holgura en exceso sea removida.

• Hale el cable de nuevo a travds del resorte y conecte el

cable

• Haga Io mismo para el otto cable de patanca, si fuese

necesario.,

NOTA: Siempre que el propulsor de oruga o tas correas dei

barreno sean ajustadas o reemplazadas, los cablesdeber&nset

ajustados.

PARA AJUSTAR LAS CORREAS

Lascorreas se estiran con el uso normal Si necesjta ajustar tas

correasdebidoa desgaste o estiramiento,procedade la manera

CORREA DE PROPULSION DEL

BARRENO (Vdase Fig. 26)

Sisu removedorade nieve no descarga nieve, verifiqueel ajuste

det cable de control Si ester correcto entonces verifique la

cond[ciSnde ra correa de propuisi6n det barreno. Podda estar

floja o da_ada. Siesta daSada, reempl&cela, Vea el p&rrafo

"Para reemplazar correas" en ta pdgina 21). Si la correa de

propulsiSndel barreno est&floja,ajOsteladelasiguientemanera:

• Desconecte el alambre de la bujIa.

• Remueva la cubierta de la correa (V_ase Fig. 27, p&gina

2!).

@ Alloje tatuerca an lapotea tensora (V_ase Fig. 26) y mueva

la polea hacia ia correa aproximadamente 1/8 de pulgada.

• Apriete la tuerca.,

• Presione la palanca de propulsi6ndel barreno. Verifique ta

tensi6n en la correa (polea tensora opuesta). La correa

debe ria presentat una deftexi6n de 1/2pulgada con presibn

moderada (V_ase Fig. 25).

NOTA: Es posible qua tenga que mover lapolea tensora m&s de

una vez para obtener la tens[6n co,recta

• Reemplace la cubierta de la correa

• Verifique el ajuste del cable de control del embrague.

• Conecte de nuevo el aJambre de la bujla.

CORREA DE PROPULSION DE LA

ORUGA

La correa de propulsion de la orugatiene presiSn constante de

resorte y no requiere ajusteo Vedfique el ajuste del cable del

controldel embrague antes de reemptazar la correa.

LA PA_NCA DE

PALANCA DE ___ ._._ CONTROL DEBER/_

PROPULSIONDE _'_-,. _"_,. =_-r^. cu, ^

oRUGA,

AOI'IrAME_TO ' Z" ,_] TOTALMEhq'E

/ _ / / ADELANTAOA

/ _. / r {Justamente

/ _ ,._/ haclGndo contacto

K _ _j! , conparachoques

ESPLASTICO

FIG. 23

RESORTE

EXTREMO EN

ROSCO

TUERCA

FIG. 24

_ POLEADE

=_._. TRACCION

POLEATENSORA____.("-_ _\ _ _DEFLEXIONDE

DEL BARRENO(ER-_..._ J ..,_'.._P'--1t2 PULGADA

POS[CIONDE -'7 ',\

! - _ POLEA

IMPULSORA

FIG. 25

CORREADE

PROPULSION DELA_

ORUGA

POLEA

ORUGA

CORREADE

_ULSION DEL

BARRENO

GUIA DE

CORREA

late_lizqu[erdo)

PROPULSION

DELBARRENO

TENSORA DEL

BARRENO

FIG, 26

Reemplace ta correa de proputsiSn de la oruga si a0n est&

resbatando(V_ase el p&rrafo"Para reemplazar correas"en la

pagina 22)

CAMBIO DE CORREAS

Las correasde tracci6n de esta unidad son el resultadode una

fabricaci6n especial y deben ser substituidas con el mismo tip@

de correas, disponibles en su tienda o Centre de Servicios

Sears m&s cercano.

Usted necesitar_, la ayuda de 0tra persona mientras reemptaza

las correas,,

Para sacar ]a gasotina del tanque, remueva los ductos de

gasolina, Drene la gasolina e instal@los ductosnuevamente.

CORREA DE TRACCION DEL BARREN@

Si su removedora de nieve no expulsa ta nieve y la correa de

tracciSn del barren@@st&da5ada, reempt&cela de ]a siguiente

forma:

@ Desconecte el alambre de la bujia,,

@ Retire el guardacorreas (yea la Fig,,27).

GUARDACORREAS

/ ARANDELA

PLANA DE 1,6

5/8

TORNILLO T|RAFONDO DE

0,6 x 1,3CM (1/4 x 1/2 PULGADA)

FIG, 27

POLEADEL CORREADEL AVANCE

AVANCE GUIA DE LA

CORREADE CORREA

TRACCION (lateralizquierdo)

BARREN@

TRACCIONDEL

BARREN@

TENSORADEL

BARREN@

@ Aft@j@iasgufas de la correa (yea la Fig.28) y al_jelas de la

polea de tracci6n dei motors

@ All@j@la tuerca de la polea tensoradel barren@(yea la Fig.

28) y aleje ]a polea de la correa.

@ Remueva ta correa de la polea de tracci6n dot motor.

@ Remueva los dospernos sup@dotesqua fijan el alojamiento

del barren@a la cubiertadel motor. All@i@los dospernosde

abajo (vea la Fig. 30 en la p_gina 22)

@ El alojamiento de! barren@se separar#, de ia cubiertadot

motor, girandosobre los dos pernosde abajo

@ Remueva el braze del freno del a]ojamiento. No retire el

resort@.

@ Remueva la correa usada de la potea de traccJ6n def

barren@,

@ Instal@una correade reemplazo del raisin@tip@en la polea

del barrenoo

@ Vueiva a col@car el braze del irene en el a/ojamiento,

veriiicando qua el mismo insert@bien y que la almohadifla

del freno se hails sobre et surco de la po/ea

@ (".,oEoquela correa aired@dotde la polea de tracciSndel

motor.

• Verifique el ajuste de la correa de tracci6ndel barren@(yea

la secci6n "Ajuste de la correa de tracci6n del barren@"en

la p&gina 20).,

@ Ajuste las gu[as de la correa (yea la secci6n "Ajuste de la

gulas de la correa" en la p&gina 22),

O Coloque los dos pernos superiores y apriete los dos

inferior@s.

e Col@quanuevamente elguardacorreas.

@ Inspeccione la tensi6n del cable de control del embrague

(yea la p_gina 20),

@ Conecte nuevamente el alambre de la bujia..

CORREA DE LA TRACClON DE AVANCE

(vea la Fig. 28)

Si su removedora no avanza, inspeccione la correa de tracci6n

del avance para determinar su desgaste, (Examine tambi_n

otras causas posibles incluidas en fa secci6n "P_Jntosguias en

la resoluciOn de problemas. ") Si necesita reemplazar la correa

del avarice, proceda come se indica a continuaci6n:

GUIA DE LA

CORREA

(lateral derecho)

POLEA

TENSORA DEL

AVANCE

FIG@28

@ Desconecte el atambre de la bujia

@ Rem_Jevaelguardacorreas

@ All@j@las guias de ta correa y al_jelas de la polea del motor

O All@j@la tuerca de fa polea tensora del barren@ y aleje la

polea de la correa,

@ Remueva la correa de tracci6n del barren@, de la polea del

motot_,

O Separe la polea tensora de la correa de tracci6n

@ Saque la correa de tracci6n

® Enganche una correa de tracciSn nueva y del mismo tip@,

aired@dot de la polea de tracci6n,,

® Hate la polea tensora alej_ndota de Ia correa, ast podr_

colocar la correa en la polea del motor

® Lib@re la polea tensora, asegur&ndose de qua enganche

correctamente con Eacorrea

e Instate de nuevo la correa de tracci6n deI barren@ sobre la

polea def motor,

• Ajuste las gutas de la correa y apriete los tornitlos de

sujeci6n (vea _asecci6n'=Ajuste de la guias de la correa" en

ta p&gina 22).

@ Ajuste la tensi6n de la polea tensora sabre la correa del

barren@ (yea la p&gina 18)_

O Reinstale etguardacorreas_

® Conecte el alambre de fa bujia

SERVICIOS Y AJUSTES

CUBIERTADELMOTOR

PANELDEL

AJUSTE DE LAS GUIAS DE LAS

CORREAS

Su removedora de nieve tiene dos guias de correa: una a ta

derecha y otraa la izquierda. Despu_s de cambiar la correa del

avance, usted neces_tar&ajustar una o las dos gulas_ Haga 1o

siguiente con cada correa:

® Desconecte el alambre de la bujla..

O Remueva etguardacorreas quitando el pernoy la arandela

p{ana ubicados tanto a laderecha come a la izquierda (yea

la Fig. 27 en la p_gina 20)°

• Enganche la palanca de tracci6n del barreno.

• Mida la distancia entre las guias y lacorrea (yea LaFig.,29).

Esta distancia debe ser de 2,4 mm (3/32 pulgada) pare

cada gula.

® Si las gu|as necesitan ajuste: afloje los pernos de sujeci6n

de las gules, mueva las gules a ia posici6n correcta y

apriete los pemos nuevamente

• Reinstale el guardacorreaso

® Conecte et alambre de la bujfa.

POLEADE TRACCIONDEL

2,4 MM ,_"P_ BARRENO

(3/32 PULGADA) GUIA DE LA CORREA

GUIA DE LA CORREA_. _ j/r_ __f (lateral Izqulerdo)

(lateralderecho) _ - _ _i,.=._ 2,4MM

.,ap.\\ (3t32 PULGADA)

POLEATENSORA_ } \"

DEL BARRENO "-I \

(ENGANCHADA)

( ÷ y

FIG. 29

AJUSTE DE LA RUEDA DE FRICCION

Si la m,_quina removedora no adelanta, usted necesita

inspeocionar la correa y el cable del avance, y la rueda de

fricci6n_,Si la rueda de fricci6n presenta deterioro o da_o,

neces_tacambiaria (vea la seccidn "Cambio de la rueda de

frioci6n" an la p&gina 23)_ Si la rueda de fdcci6n no presenta

desgaste, inspeccione su ajuste come sigue:

• Desconecte el alambre de la buj_a,

• Extraiga la gasotina del tanque.

• Apoye la removedora sobre el extreme def alojamiento det

barreno_

• Remueva el panel del fondo (vea la Fig.,30)..

• Co!oque la palancadecambios an laprimera (1) velocidad.

• Observe la posici6n de la rueda de fricci6n sobte el disco

de tt'acci6n: el lade derecho m&s hacia afuera del disco de

tracci6n debe estar a 7,6 cm (3 pulgadas) del centre de la

rueda de friccidn (yea la Fig. 31A),

Sf necesita algdn ajuste:

• Afloja los pernos de la palanca de cambies (vea la Fig.

31B)_

• Mueva la rueda de fricoi6n a su posiciSn correcta come se

indies previamente (vea fa Fig. 31A)

• Ajuste de nuevo los pernos en la paEancade cambios.

• Reinstale el panel del rondo.

REMUEVALOS_

PERNOS

DELANTEROS"

(EN CADA

AFLOJELOS PERNOSDEL

FONDO(EN CADALADe)

ALOJAMIENTO

DEL BARRENO

(Vista del rondo)

FIG, 30

RUEDA DE

DISCO DE

TRACCION

7,6CM (3

PULGADAS)

FIG. 31A

PALANCA DE

CAMBIOS_

I fi

FIG, 31B

SERVICmOS

REEMPLAZO DE LA RUEDA DE

FRIOOION

Si la removedora de nieve no adetanta y la rueda de fricciSn

presenta desgaste o daSo, usted neces_tacambiarla como se

indicaa centinuaci6n:(Deje prlmero reposar el motor hasta

que enfrle.)

PRECAUClON: DRENE LA GASOLtNA EN

ESPAClOS ABIERTOS Y LEJOS DEL FUEGO

Y PU_Fros DE CALORo

• Pare sacar la gasolina deltanque, remueva los ductos de

gasolina..Drene lagasolina e instal®losductosnuevamente.

@ Desconecte el alambre de la bujfa..

O Coloque la m_quina removedora hacia arriba y sobre et

extremo del alojamiento del barreno (yea la Fig. 33).

® Remueva el paneldelfondo (vea la Fig 30 en lapAgina 21 )

® Remueva los tres (3) pasadores que sujetan la rueda de

fricci6nat cubo (vea la Fig, 32) y colSquelos a un lado.,

® Retire los cuatro pernos que suietan los cojinetes (a ambos

lados).,

e Remueva elcojinete derecho, dejando el eje hexagonal en

su posiciSn original (vea la Fig. 33)

® Retire la rueda de fricci6n del cubo y s_quela hac}a el fado

derecho del eje hexagonal (yea la Fig. 33).

@ Coloque la nueva rueda de fdcci6n en el cubo.

® Lleve los cojinetes a sus posfciones original®s, Asegt_rese

de que el eje hexagonal enganche en tos dos cojinetes

® Asegure los cojinetes usando los pernos sacados

anteriormente

® Fije |a rueda de fricciSn al cubo, usando los pasadores

sacados anteriormente. As®gOres®de que el eje hexago-

nal gire libremente.

NOTA: Aseg0rese de que la rueda y e! disco de fricciSn est_n

libres de grasa o aceite,

@ Instal® elpanel del rondo..

O Cofoque la removedora de nieve sobre las ruedas

Y AJUSTES

PERNO

RUEDA DE FR|CC|ON

ARANDE|J_ DE

MUELLE

FIG, 32

RUEDA DE FRICCION

EJE HEXAGONAL

(UNIDAD LEVANTADA Y

APOYADA EN EL EXTREMO DE

LA ALOJAMIENTO DEL

BARRENO)

ALOJAMIENTO

DEL BARRENO

FIG. 33

Y AJUSTES

PARA REEMPLAZAR EL PERNO DE

SEGURO POR ESFUERZO

CORTANTE DEL BARRENO

Los barrenos est&n asegurados al eje de transmis[6n del

barreno con pernos especiafes (V_ase Fig_ 34) que est&n

dise£=adospara romperse (para proteger la m&quina) si un

objeto se atora en el alojamientodel barreno. El usode un perno

mas duro destruirfa la protecciSn provista por et perno de

seguro pot esfuerzo cortante.

IMPORTANTE: PAPA GARANTIZAR LA SEGURIDAD Y

LOS NIVELES DE RENDIMIENTO, SE

DEBE USAR SOLAMENTE PERNOS DE

SEGURIDAD POR ESFUERZOCORTANTE

DE EQUIPO ORIGINAL

Para reemplazar un perno de seguridad per esfuerzo cortante

roto,proceda de la siguiente manera:

® Mueva la aceleraci6n a PARAR (STOP) yapague todos los

controieso

® Desconecte el alambre de la buj(a_ Aseg_rese de que

todas las plazas m6viles se han detenidoo

@ Lubrique el aditamento zerk del eje de transmisi6n det

barreno (V_ase la seccibn Responsabilidades del cliente,

en i_ginas 16-18).

• Alinee el agujero an el barreno con el agujero en el eje de

transmisi6n deibarrenoo instale el nuevo pemo de seguridad

por esfuerzo cortante y la tuerca provistos,

• Reconecte el alambre de la bujia_

PARA AJUSTAR EL CARBURADOR

Et carburador (V_ase Fig,,35 y Fig_37 en p_,gina26) ha sido

preconfigurado en la f&brk_a y tos reajustes no deberfan set

necesariosoSin embargo, si el carburadorde hecho necesita

ser ajustado, proceda de la manera siguiente:

• Cierre el tornillo de ajuste de alta velocidad a mano

• No Io apr_ete en exceso_

• Luego &bralo 1-!/4 a I_1f2 vueRas,,

• Cierre el tomillo de ajuste de marcha en reposo al darle

vuelta en el sentido horario manualmente_ No aprete en

exceso_,

• Luego _.bralo 1-1t4 a 1-1/2 vueltas,

• Arranque el motor y d_jelo calentar,,

• Coleque el controlde la acelaracibn en MARCHA (RUN).

Ajuste el tornillo de ajuste de alta veiocidad hacla adentro

hasta qua la velocidad del motor o el sonido se altera

Ajuste el tornillo hacta afuera hasta qua el sonido de la

velocidad del motor se altera, Note la diferencia entre los

dos Iimites y fije el tornilto en la mitad de ese tango

• ColoqueeicontroldelaaceleraciSn en DESPACtO(SLOW)

Ajuste el tomiilo de ajuste de marcha en reposo hacta

adentro hasta qua la velocidad disminuya, luego ajuste el

tomiilo hacla afuera hasta qua el sonido de lavelocidad se

a[tere..Note ladiferencia entre los dos limitesy fijee! tornillo

en la mitad de ese rango,.

PERNOSDE

SEGURIDADPOR

ESFUERZO _

CORTANTE

a t

_ "-'7"7" "7" --

FIG. 34

AJUSTE DE

MARCHA EN REPOSO (Aprtete

con los dedos _nlcamente)

TORNILLO DEAJUSTEDE

ALTAVELOCIDAD(Aprtete

DE con los dedos t_nlcamente)

DRENAJE

i=,=,,

FIG. 35

IMPORTANTE:

Si et motor tiende a apagarse bajo carga o no aceterar

desde ia velocidad baja a la aRaapropiadamente, ajuste e_

tornillo de alta velocidad en incrementos de 1f8 de vuelta

hasta que el prob|ema se resuelva,

Deje qua el motor est_ en mareha sin perturbaciones

durante 30 segun_os entrecada posiciSn para permitirqua

el motor reaccione a los ajustes previos,

NUNCA EXPERIMENTE CON EL

GOBERNADOR DEL MOTOR, EL CUAL

ESTA CONFIGURADO DE FABRICA PARA

LAVELOCIDAD APROPIADA DEL MOTOR,

EL EXCESO DE VELOCIDAD DEL MOTOR

POR ENCIMA DEL AJUSTE DE ALTA

VELOCIDAD DE FABRICA PUEDE SER

PELIGROSO. SI USTED CREE QUE LA

ALTA VELOCIDAD GOBERNADA POR EL

MOTOR NECESITA SER AJUSTAOA,

PONGASE EN CONTACTO CON SU

CENTRO DE SERVlCIO SEARS MAS

CERCANO, ELCUAL TIENE EL EQUIPO Y

LA EXPERtENCIA APROPIADO PARA

EFECTUAR LOS AJUSTES NECESARIOS,

$ERVRCIOSY AJUSTES

PARA AJUSTAR O REEMPLAZAR LA

BUJIA

Sitiene dificultadesa] arrancar su removedora de nieve, podria

necesitar ajustar o reemplazar la bujia, Siga las instrucciones

que se presentan abajo:

Reemplace labujia si los electrodos est&n picados o quemados

o si la porcelana est,. rajada.,

PARA AJUSTAR:

O Limpie la buj[a al rasper cuidadosamente los electrodos

(no la limpie a chorro de arena ni use un cepillo met&lico)o

O Aseg_rese de que la buj[a est_ limpia y fibre de mateda

extraSa,,Revise el entrehierro de los electrodos (V_ase

Fig_36)con uninstrumentomedidory restaureet entrehierro

a 0,0.30puigadas si fuese necesario,.

PAPA REEMPLAZAR:

e Si necesita una buj_a nueva, use solamente et reemprazo

apropiado de bujfa (V_ase p&gina 4).

o Coloque el entrehjerroen 0,030o

e Antes de instalar la bujfa, recubrasu rosca tigeramente con

aceite o grasa pare asegurar su f_.cilremociSn,

• Apriete la bujia firmemente en e! motor°

• Si se encuentra disponible una liave de torsibn,ap_iqueun

memento de 18 a 23 pies-libra ala buj[a.,

ENTREHIERRO 0.030

FIGo 36

/1/1/1/1/1/iJJUlU_LUil_lm1/11

ALMACENAMIENrO

PRECAUC1ON: NUNCA ALMACENE SU

REMOVEDORA DENIEVE ENAMBIENTES

INTERIORES O EN UN AREA CERRADO,

MAL VFJ4"IILADA S! EL TANQUE AUN

TIENE GASOLINA. LOS VAPORES

PODRIAN ALCANZAR UNA LLAMA

DESPROTEGIDA, CHISPA O LLAMA

PILOT(} DE UN HORNO, CALENTADOR

DE AGUA, SECADORA DE ROPA,

CIGARRILLO, ETC.

Pare evitardato al motor si la removedorade nieve estate,fuera

de uso per m_ls de 30 dies) siga los pasos detalladosabajo,_

ALMACENAMIENTO DE LA

REMOVEDORA DE NIEVE

• Limpie completamente la removedora de nieve.

• Lubrique todos los puntos de lubricacidn (yea ta secci6n

Responsabilidades del cliente an pdginas 16-! 8)_

• Aseg_rese de que todos las tuemas, pernos y tornillos

est&nsujetados de manera segura,.Inspeccione todas las

piezas m6viles visibles para datectar datos0 roturas y

desgaste. Efect0e reemplazos si fuese necesario.

• Retoque todas !as superficies de pintura oxidadas o

desgarradas; lije antes de aplicar pintura_

• Cubra las plazas de meta! al desnudo del compresor def

alojamiento del barreno y el impulsor con un material para

prevenir la cormsi6n, tal como un lubricante an aerosol.

NOTA: Una revisidn o afinado anual per un Centro de Servicio

Sears es una buena manera de asegurar qua su removedora de

Nave te brindar& el m_imo rendimiento la siguiente tempor ada,

ALMACENAMIENTO DEL MOTOR

La gasoltna deberd ser removlda o tratada pare prevenir la

formaclbn de depbsitos de goma an el tanque, ft|tro,

manguera, y carburador durante el aimaconamlento..

Asimlsmo, durante el atmacenamtento, lagasotlna mezclada

con alcohol la cual utlltza etanol o metanol (algunas veces

Ilamado gasohot) atrae agua. Actda sobre la gasoltna para

formar dcldos los cuales dafian el motor,

Pare remover la gasoline, mantenga et motor en marcha

hasta qua el tanque est_ vac[o y el motor pare.,Luego, drone

la gasolina remanente de] carburador presionando hacia

arriba an la vasija de drenaje del carburador situada an la

parts inferior del carburador(Vdase Fig. 37)_

Si no desea remover la gasolina, podria afadir un

estabiUzadorde combustible(tat como el Estabilizador de

combustible Craftsman No_ 33500) a cualquier gasoline

qua deje an el tanque para de minimizer los depdsitos de

goma y ;_cidos..Si el tanque estd casi vacl'o, mezcle et

estabilizadorcongasolina fresca en uncontenedor separado

y agregue alguna de _sta al tanque..

VAStJA DE VASIJA DEL

DRENAJE CARBURADOR

FIG. 37

SIEMPRE SIGA LAS INSTRUCCIONES EN EL

CONTENEDOR DEL ESTABIUZADOR. LUEGO OPERE

EL MOTOR SURANTE AL MENOS 10 MINUTOS

DESPUES DE QUE SE HAYA AI_ADIDO EL

ESTABILIZADOR PAPA PERMITIR QUE LA M_CLA

ALCANCE EL CARBURADOR. ALMACENE LA

REMOVEDORA DE NIEVE EN UN LUGAR SEGURO.

VEASE LA ADVERTENCIA ARRIBA.

Puede mantener su motor en buenas condlctones de

functonamlento durante el almacenamlento ah

• Cambiar el aceite (V_ase p_gina 18).

® Lubricando el &rea del pist6n/cilindro Esto puede ser

hecho removiendo primero la bujfa y salpicando et aguiero

de la buj[a con aceite de motor timpio, Luego cubra el

agujero de la bujfa con un patio pareabsorber el rocfo de

ace!re. A continuacidn, rote el motor al haler de lacuerda

de arranque haste sacarta complatamente dos o tres

veces Finalmente, reinstale la buj(a y conecte eI alambre

de la bujia,

OTROS

• Si fuese posible, almacene su removedota de nieve an

arab!antes inter!ores y cL_bralapara protegerla contra el

polvo y la suciedad.

• Sila m&quina debar& estat en el exterior, co!6quela sobre

bloques pare garantizar qua la mdquina no estar& en

contacto con el terreno

• Cubra _aremovedora de nieve conunacubiertaprotectora

apropiada qua no retenga humedad,. No usa pl&sticoni

vinilo,.

IMPORTANTE: NUNCA CUBRA LA REMOVEDORA DE

NIEVE MtENTRAS LAS AREAS DEL MO-

TOR Y EL ESCAPE AUN ESTEN

CALIENTES_

PUNTOS PARA LA SOLUCION DE PF{OBLEMAS

PROBLEMA

,u,l,,,,,,,,,,,,,,,

Dlflcullad de, arranque,

El motor funciona

err_Ucamente

CAUSA

LNllllll I , lIMI I I I

Bujia defectuosa

Agua o suciedad en el sistema de combustible

El motorse apaga

El motorfunrJona

errdtlcamente; perdtde de

potencla

Vlbracl6n exceslva

La unldad no se puedo

propulsar a s{ mlsma

La unlded no descarga nleve

La unldad rueda sobre la

nleve

Linea de combustible bloqueada o poco combus-

tible

Unidad funcionando en el mode

ESTRANGULACION (CHOKE)

Ague o suciedad en el sistema de combustible

Carburador desajustado

Piezas flejas; impulsordaftado

Correa impulsora lloja o dahada

Ajuste incorrecto del cable impulsor de la oruga

Rueda de fdcciOn gaslada o daOada

Correa propulsora de! barteno floja o daOada

Cable de con_ol del barreno no ajustado

correctamente

Pemo de seguddad per esfuer-zocortante rote

Canal de descarga obstnJido

Objeto extra_e a!orado en barreno

Transferencia de peso desenganchada

CORRECCION

Reemplazar buji'adefectuosa

Usa.rvasija de drenaje del carburador para tavar y

rellenar con combustible fresco

Limpiarla tlnea de combustible; revisar la exis{encia de

combustible agregar combustible fresco (mezcla

gaso inaJaceitesi es motor de dos tiempos)

Colocar la paianca de estrangulaciOn (choke) en la

posic_0nMARCHA (RUN)

User vasije de drenaje dei carburador para laver y

reiienar con combustible fresco

Ajustar carburador

Parer el motor inmediatamente y desconeclar el alambre

de la bugle Apretar lodes los pemus y efectuar lax

reparaclones necesadas. Si la vibrac_On contin,3a, solicite

a un reparador competente que le d_ servicio a ]a unidad

Reemplazar la correa de impulsion

Ajustar cable de propulsion de la oruga

Reemplazar fa rueda de fricci0n

Ajuslar la correa de propulsion del barreno; reempJazar si

esla da£=ada

Ajustar el cable de conlroldel barreno

Reemplazar el perno de seguddad per esfue_o cortante

Parer e! motor inmediatamente y desconectar el alambre

de {a bujia, Limpiar canal de descarga y dentro del

alojamiento def barreno,

Parer el motor inmediatarnente y desconectar el alambre

de ta bujla Remover objeto del barreno

i, i,ii /i, ii, i

Enganchar el pedal de transferencia de peso

MANUAL

DEL

PROPIETARIO

MODELO NO.

536.886540

COMO EFEC'PJAR

EL PEDIDODE

PIEZASDE

REPUESTO

SEARS, ROEBUCK AND

330069 07/07/94

CRnFTSIVIRN,

5 CABALLOS DE FUERZA

DOS ETAPAS, 56 CM

(22 PULGADAS)

REMOVEDORA DE NIEVE

ARRANQUE ELI_CTRICO

Cada REMOVEDORA DE N1EVE tiene su propio

NUMERO DE MODELO en el marco de montaje

del moton

Cada MOTOR tiene su propio NUMERO DE

MODELO en el ALOJAMIENTO DEL

COMPRESOR.

Siempre mencione estos NU MEROS DE MODELO

cuando solicite servicio o piezas de repuesto para

su REMOVEDORA DE NIEVE

Todas las piezas se pueden pedir a trav_s de los

Centros de servicio de Sears, Roebuck and Com-

pany y la mayorfa de Tiendas at detalle,

AL EFECTUAR UN PEDIDO DE PIEZAS,

SIEMPRE

PROVEA LA SIGUIENTE INFORMACION:

• PRODUCTO -"REMOVEDORA DE NIEVE"

• NUMERO DE MODELO- 536.886540

• NUMERO DE MODELO DEL MOTOR -

. 143.955001

• NUMERO DE PIEZA

$ DESCRIPCION DE LA PIEZA

"Su mercaderta Sears posee valor agregado cuando usted

considera que Sears tiene unidades de sefvicio a nivel

nacional con personal tecnico capacitado por

Sears.,T_cnicos profesionales capacitadosespecilicamente

en productos Sears, tenemos las piezas, las herramientas

y el equipo para garantizar que cumpUmos con nuestra

promesa at cliente .le proporcionamos ser¢icio a Io que

vendemosi'

CO., Hoffman Estates, IL 60179

tmpreso en los EE,UU.

Craftsman 536886540 22'' Dual Stage Snow Thrower

Product's Documents

OWNER'S MANUAL

Specifications

Craftsman 536886540 Questions and Answers
