Designed to use only HE
High Efciency detergents.
Conçue pour l’utilisation
d’un détergent haute
efcacité seulement.
Use & Care Guide
Guide d’utilisation et d’entretien
Para obtener acceso
al Manual de uso y cuidado
en español, o para obtener
información adicional acerca
de su producto, visite:
www.maytag.com
FRONT-LOADING AUTOMATIC WASHER
LAVEUSE AUTOMATIQUE À CHARGEMENT FRONTAL
2
WASHER SAFETY
FRONT-LOADING AUTOMATIC WASHER
TABLE OF CONTENTS
LAVEUSE AUTOMATIQUE
À CHARGEMENT FRONTAL
TABLE DES MATIÈRES
WASHER SAFETY .........................................................2
OPERATING INSTRUCTIONS ......................................4
FEATURES AND BENEFITS ..............................................4
CONTROL PANEL AND FEATURES ..................................5
CYCLE GUIDE ...................................................................7
USING YOUR WASHER .................................................... 8
WASHER MAINTENANCE ...............................................11
INSTALLATION INSTRUCTIONS ................................14
INSTALLATION REQUIREMENTS ...................................14
LOCATION REQUIREMENTS .......................................... 15
DRAIN SYSTEM ..............................................................16
ELECTRICAL REQUIREMENTS ......................................17
INSTALLATION INSTRUCTIONS ..................................... 17
ROUTE DRAIN HOSE ......................................................18
CONNECT INLET HOSES ...............................................19
LEVEL WASHER ..............................................................20
COMPLETE INSTALLATION CHECKLIST .......................21
TROUBLESHOOTING .................................................22
ACCESSORIES ............................................................28
WARRANTY ................................................................. 29
ASSISTANCE OR SERVICE ........................ Back Cover
SÉCURITÉ DE LA LAVEUSE ......................................30
INSTRUCTIONS D’UTILISATION ...............................31
CARACTÉRISTIQUES ET AVANTAGES ..........................31
TABLEAU DE COMMANDE ET CARACTÉRISTIQUES ...32
GUIDE DES PROGRAMMES ..........................................34
UTILISATION DE LA LAVEUSE .......................................36
ENTRETIEN DE LA LAVEUSE .........................................40
INSTRUCTIONS D’INSTALLATION ............................43
EXIGENCES D’INSTALLATION ........................................43
EXIGENCES D’EMPLACEMENT .....................................44
SYSTÈME DE VIDANGE..................................................45
SPÉCIFICATIONS ÉLECTRIQUES ..................................46
INSTRUCTIONS D’INSTALLATION .................................47
ACHEMINER LE TUYAU D’ÉVACUATION ....................... 48
RACCORDEMENT DES TUYAUX
D’ARRIVÉE D’EAU.................. ........................................49
ÉTABLISSEMENT DE L’APLOMB DE LA LAVEUSE ........50
LISTE DE VÉRIFICATION POUR L’ACHÈVEMENT
DE L’INSTALLATION ........................................................51
DÉPANNAGE ...............................................................52
ACCESSOIRES ............................................................60
GARANTIE ...................................................................63
ASSISTANCE
OU SERVICE ................................... Couverture arrière
3
4
Your new front-loading high efciency washer, was designed
to conserve resources and lower your water and energy bills.
The washer is designed to determine and then provide the
amount of water needed for the best performance. The time
of operation may be greater for this new system than for a
conventional washer.
ELECTRONIC CONTROLS
Flexible electronic controls are easy to use whether you are
a beginner or an expert.
AUTO TEMP CONTROL
ATC (Auto Temp Control) electronically senses and
maintains a uniform water temperature. ATC regulates
incoming hot and cold water. The ATC is automatically
turned ON when a cycle is selected. See “Cycle Guide.”
n
ATC works for the wash temperature with Warm and Cold
settings.
n
The cold rinse temperatures depend on the cold water at
your faucet.
AUTO WATER LEVEL
Adjusting to the size of the load, this feature allows the
washer to use the minimal amount of water needed to clean
and rinse the clothes. With a low water level, you can obtain
the same results with smaller amounts of laundry products.
Because only the required amount of water is used, the
washer saves energy, too.
STAINLESS STEEL DRUM
The stainless steel drum eliminates corrosion and enables
higher spin speeds for more water extraction, reducing
drying time.
SUSPENSION SYSTEM
To reduce washer “walk” and “off-balance” conditions,
your new washer combines:
n
2 Springs to isolate vibration
n
2 Shock absorbers at the washer base to minimize
movement
DYNAMIC BALANCE
A precision balancing system allows the washer to reach
high-speed spins. The washer spins faster so that clothes
coming out of the washer will have less moisture than with
traditional top load washers. In addition, if the Dynamic
Balance system detects off-balance loads during spinning,
it redistributes the clothes so that they are evenly balanced.
ADAPTIVE VARIABLE SPEED MOTOR
The motor adapts to the load size and to the cycle
selected to give the optimum cleaning, rinsing, and spinning
conditions. The motor can handle slow speeds needed for
delicate items and is powerful enough to drive an average
clothes load up to high-speed spin.
FEATURES AND BENEFITS
1
3 4
5 6
1
2
3
5
6
OPERATING INSTRUCTIONS
4
2
7
7
5
1
5
2
3
4

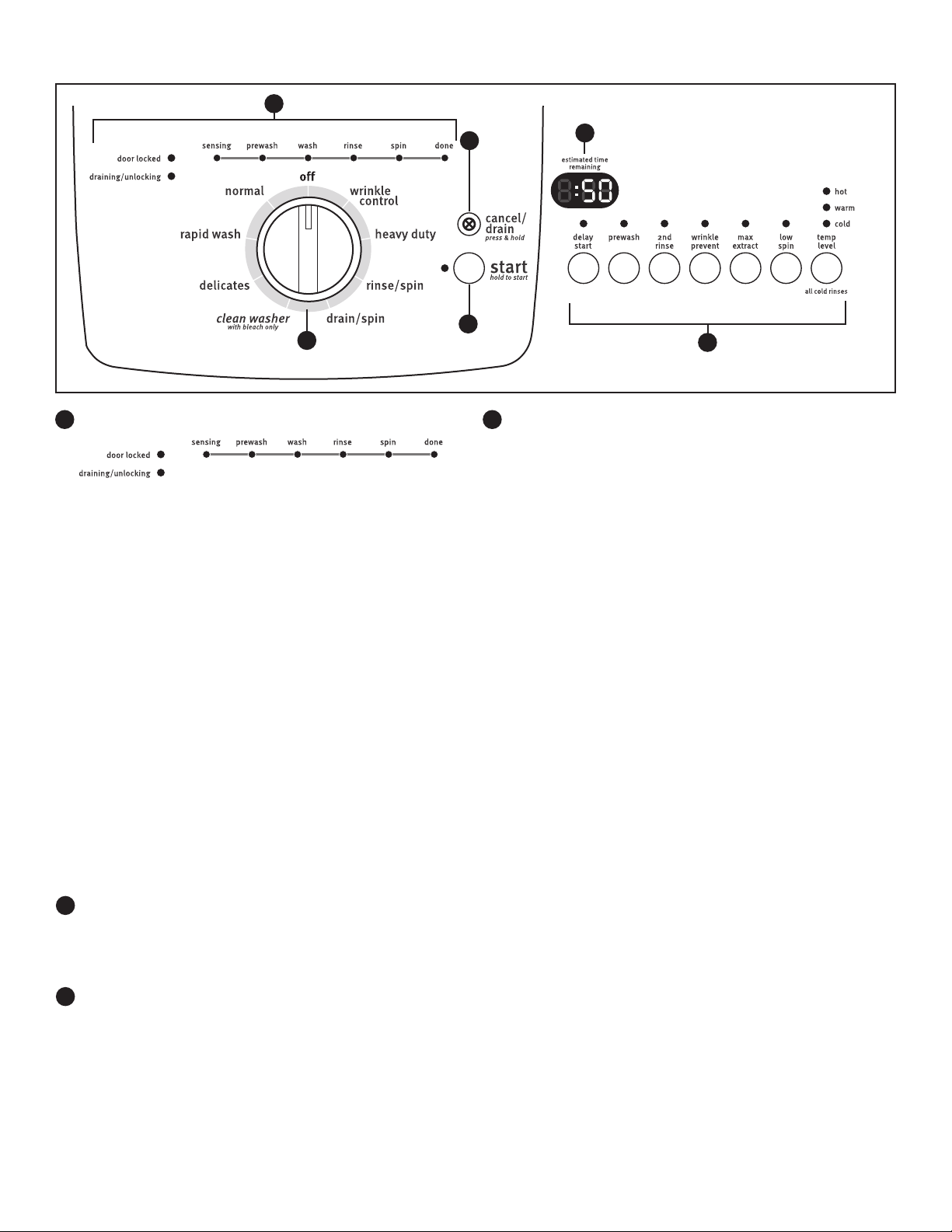

CONTROL PANEL AND FEATURES
6
CYCLE STATUS LIGHTS
The Cycle Status Lights show the progress of a cycle. At each
stage of the process, you may notice sounds or pauses that
are different from traditional washers.
The Sensing status light comes on as the washer
automatically weighs items, then adjusts the Estimated
Time Remaining, based on the cycle selected.
When the Door Locked LED light illuminates, the door
is locked. The door is locked and unlocked automatically,
depending on the stage of the wash cycle. Press and
hold CANCEL/DRAIN for 3 seconds to unlock the door
manually. It will take approximately 1 minute for the door
to unlock. When the door is unlocked, the Draining/Unlocking
light illuminates.
The Prewash, Wash, Rinse, and Spin lights each come on as
the washer progresses through each cycle.
The Done status light stays on for 1 hour after the cycle is
complete. To power down the washer manually after the wash
cycle is complete, switch knob to the Off position.
CANCEL/DRAIN BUTTON
Press to turn the washer on and off.
Press to stop/cancel a cycle at any time.
ESTIMATED TIME REMAINING
The cycle times vary automatically based on your water
pressure, water temperature, detergent, and clothes load.
The cycle time will be extended if oversudsing occurs or the
load is unbalanced. The oversuds routine removes extra suds
and ensures proper rinsing of your garments. The options you
select will also affect the cycle times that are shown in the
“Cycle Guide.” The Estimated Time Remaining can change
to much longer times under extreme conditions.
OPTIONS
You can customize your wash by adding options to your cycle
selections. Not all options are available with all cycles.
n
If an option is available with a selected cycle, the light for
that option will illuminate when selected.
n
If an option is unavailable with a selected cycle, there will
be a blinking light. The light for that option will not illuminate
when selected.
1
Delay Start
Use this to begin the wash cycle later.
n
Select DELAY START until the desired time (in hours)
shows in the Estimated Time Remaining display.
n
Select START. The countdown to the wash cycle will
show in the display window.
Prewash
Prewash is an 18-minute soak phase that is added before
the main wash. During prewash, there is only a small
amount of tumbling.
2nd Rinse
A second rinse can be used to aid in the removal
of detergent or bleach residue from garments. This
option provides an additional rinse with the same water
temperature as in the normal rinse. You may select or
deselect by pressing 2ND RINSE.
Wrinkle Prevent
Use this option to increase the quantity of incoming water
and decrease the spin speed and duration in the rinse
period. The last spin phase will have a lower spin speed
and last a shorter time.
Max Extract
Use this option to increase the nal spin period by
1 minute during the nal spin.
Low Spin
Each cycle has a preset spin speed. To reduce the nal
spin speed, press the LOW SPIN button.
Temp Level
Each cycle has a preset water temperature setting. To
change the water temperature, press the TEMP LEVEL
button until the desired setting is illuminated.
Select a water temperature based on the type of load
you are washing. Use the warmest wash water safe for
fabrics. Follow garment label instructions.
The water temperature for all rinse cycles is cold. Cold
rinses save energy.
START BUTTON
Press and hold to start a cycle, or press once while a cycle
is in process to pause it.
WASH CYCLE KNOB
Turn the Wash Cycle knob to select a cycle for your laundry
load. See “Cycle Guide” for detailed descriptions of cycles
that best suit your load.
4
2
3
5
6
6
7

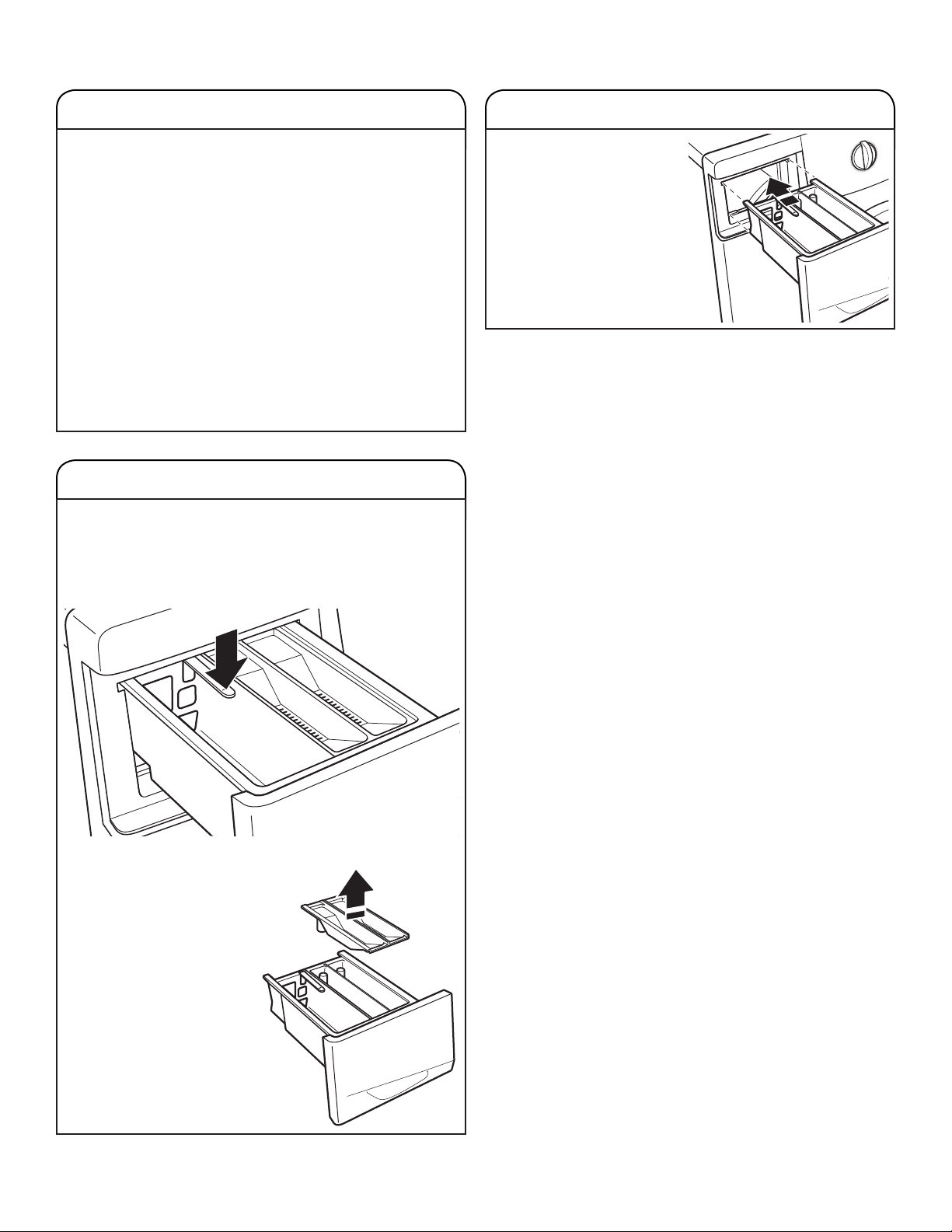

SMART DISPENSE DRAWER
The three compartments in the dispenser allow loading
of all laundry products before the washer is started. The
products will be dispensed into the wash at the optimal time
for high-performance cleaning. The bleach release system is
included in the detergent advantage system. The detergent is
added at the beginning of the cycle, and the bleach is added
after the enzymes have had a chance to do their cleaning.
The fabric softener is dispensed in the rinse cycle or in the
2ND RINSE, if selected. The Detergent Advantage System
Dispenser tray is easily removed for cleaning.
Dispenser Release Lever
High Efciency “HE” detergent compartment
Add liquid or powdered HE detergent to this
compartment for your main wash cycle.
n
Powdered color-safe bleach may be added to this
compartment along with powdered HE detergent.
Liquid chlorine bleach compartment
Automatically dilutes and dispenses liquid chlorine
bleach at the optimum time during the rst rinse
after the wash cycle. This compartment cannot dilute
powdered bleach.
Liquid fabric softener compartment
Automatically dilutes and dispenses liquid fabric
softener at the optimum time in the cycle.
n
Use only liquid fabric softener in this dispenser.
B
D
A
C
Choosing the Right Detergent
Use only High Efciency detergents. The package will be
marked “HE” or “High Efciency.” Low-water washing creates
excessive sudsing with a non-HE detergent. Using non-HE
detergent will likely result in longer cycle times and reduced
rinsing performance. It may also result in component failure and,
over time, build-up of mold or mildew. HE detergents are made
to produce the right amount of suds for the best performance.
Follow the manufacturer’s instructions to determine the amount
of detergent to use.
Use only High Efciency
(HE) detergent.
CONTROL PANEL AND FEATURES (CONT.)
D
B
7
C
A
A Dispenser release lever
B HE detergent compartment
C Fabric softener
D Liquid chlorine bleach
7
CYCLE GUIDE
Normally soiled cotton Normal 0:50 Warm High Delay Start Use this cycle to wash loads of normally
and linens
Prewash
soiled cottons and linens. This cycle has
2nd Rinse
1
high-speed spin.
Max Extract
Low Spin
Small loads of 2–3 Rapid 0:30 Warm High Delay Start Use this cycle to wash small loads of 2–3
lightly soiled cotton, Wash
Prewash
lightly soiled garments that are needed
polyester, nylon and 2nd Rinse
1
in a hurry. This cycle combines a
cotton blends Wrinkle Prevent
1
shortened wash time and high-speed
Max Extract spin to shorten drying time. Large wash
Low Spin loads will result in the washer increasing
the wash time.
Curtains and delicate Delicates 0:37 Warm Low Delay Start Use this cycle to wash sheer fabrics and
clothing, dresses,
Prewash
lingerie. This cycle has low-speed spin for
skirts, shirts and 2nd Rinse
1
gentle fabric care. Use mesh garment
blouses Wrinkle Prevent
1
bags to wash undergarments such as
Low Spin underwire bras, items with strings, and
small items such as socks.
No clothes, use Clean 1:15 Hot High Delay Start Use the Clean Washer cycle once
affresh
®
Washer Washer a month to keep the inside of your washer
Cleaner or chlorine fresh and clean. This cycle uses a higher
bleach water level. Use with affresh
®
Washer
Cleaner tablet or liquid chlorine bleach to
thoroughly clean the inside of your washer.
This cycle should not be interrupted.
See “Washer Care.”
IMPORTANT: Do not place garments
or other items in the washer during the
Clean Washer cycle. Use this cycle with
an empty wash drum.
All loads Drain/ 0:18 N/A High Delay Start Use this cycle to drain your washer
Spin Max Extract or to drain and spin your wash load.
Low Spin The spin speed is preset to HIGH.
All loads Rinse/ 0:24 Cold High Delay Start Use this cycle to get a rinse and spin only.
Spin 2nd Rinse
1
This cycle has high-speed spin.
Max Extract Rinse/Spin is useful for loads that need
Low Spin rinsing only and for adding fabric softener
to a load using the fabric softener
dispenser.
Heavily soiled Heavy Duty 1:10 Warm High Delay Start Use this cycle to wash loads of sturdy,
underwear, towels,
Prewash
colorfast fabrics and heavy soiled
shirts, etc., made of 2nd Rinse
1
garments. This cycle combines
cotton Max Extract a longer wash time and high-speed spin
Low Spin to shorten drying times.
Normally soiled Wrinkle 0:45 Warm Low Delay Start Use this cycle to wash loads of
permanent press Control
Prewash
permanent press blends and synthetic
blends and synthetic 2nd Rinse
1
fabrics. This cycle has a load cooling
fabrics Wrinkle Prevent
1
process to reduce wrinkling.
Max Extract
Low Spin
Items to wash:
Cycle:
Temp.
Level
†
:
Spin
Speed:
Available
Options:
Cycle Details:
Choose Wash Cycles by rotating the Cycle Selector Knob to the desired cycle. Each cycle is designed for different types of fabric and
soil levels.
n
Each cycle has a default cycle time and temperature level, and may have preset options. The preset settings provide the
recommended fabric care for the selected cycle.
n
The preset settings can be changed anytime before START is pressed. Not all options and modiers (temperature level,
spin options) are available with all cycles. Press and hold START (for approximately 3 seconds) to continue the cycle.
* The cycle times vary automatically based on your water pressure, water temperature, detergent, and clothes load. The cycle time will be extended
if oversudsing occurs or the load is unbalanced.
† All rinses are cold.
1
You cannot select 2nd Rinse and Wrinkle Prevent for the same load.
Estimated
Time* (hr:min):
8
USING YOUR WASHER
Sort items by recommended cycle, water temperature, and
colorfastness. Separate heavily soiled items from lightly soiled.
Separate delicate items from sturdy fabrics. Treat stains
promptly and check for colorfastness by testing stain remover
products on an inside seam.
1. Sort and prepare your laundry
Open the washer door. Place a load of sorted clothes loosely in
the washer. Items need to move freely for best cleaning and to
reduce wrinkling and tangling. Close the washer door by pushing
it rmly until the latch clicks.
NOTE: There is a routine at the beginning of each cycle to
avoid unintended use of the washer. This routine will take
approximately 1 minute to complete before the selected wash
cycle begins.
n
Depending on load type and cycle, the washer can be fully
loaded, but not tightly packed. Washer door should close
easily. See “Cycle Guide” for loading suggestions.
n
Mix large and small items and avoid washing single items.
Load evenly.
n
Wash small items in mesh garment bags. For multiple items,
use more than one bag and ll bags equally.
2. Load laundry into washer
First wash cycle without laundry
Before washing clothes for the rst time, ll the HE liquid
dispenser cartridge and install in the dispenser drawer. Choose
the RAPID WASH cycle and run it without clothes. Use only
HE detergent. This initial cycle serves to ensure the interior is
clean and the dispenser drawer is ready for use before washing
clothes.
Choosing the Right Detergent
Use only High Efciency detergents. The package will be
marked “HE” or “High Efciency.” Low-water washing creates
excessive sudsing with a non-HE detergent. Using non-HE
detergent will likely result in longer cycle times and reduced
rinsing performance. It may also result in component failure and,
over time, build-up of mold or mildew. HE detergents are made
to produce the right amount of suds for the best performance.
Follow the manufacturer’s instructions to determine the amount
of detergent to use.
Use only High Efciency (HE) detergent.
IMPORTANT:
n
Empty pockets. Loose change, buttons, or any small object
can plug pumps and may require a service call.
n
Close zippers, fasten hooks, tie strings and sashes, and
remove non-washable trim and ornaments.
n
Mend rips and tears to avoid further damage to items
during washing.
n
Turn knits inside out to prevent pilling. Separate lint-takers
from lint-givers. Synthetics, knits, and corduroy fabrics will
pick up lint from towels, rugs, and chenille fabrics.
n
Do not dry garments if stains remain after washing, because
heat can set stains into fabric.
n
Always read and follow fabric care labels and laundry
product instructions. Improper usage may cause damage
to your garments.
9
Add liquid or powdered HE detergent to this
compartment for your main wash cycle.
n
Powdered color-safe bleach may be added
to the Main Wash compartment along with
the powdered detergent.
n
Follow the manufacturer’s instructions to
determine the amount of detergent to use.
NOTE: Overlling could cause an oversudsing condition.

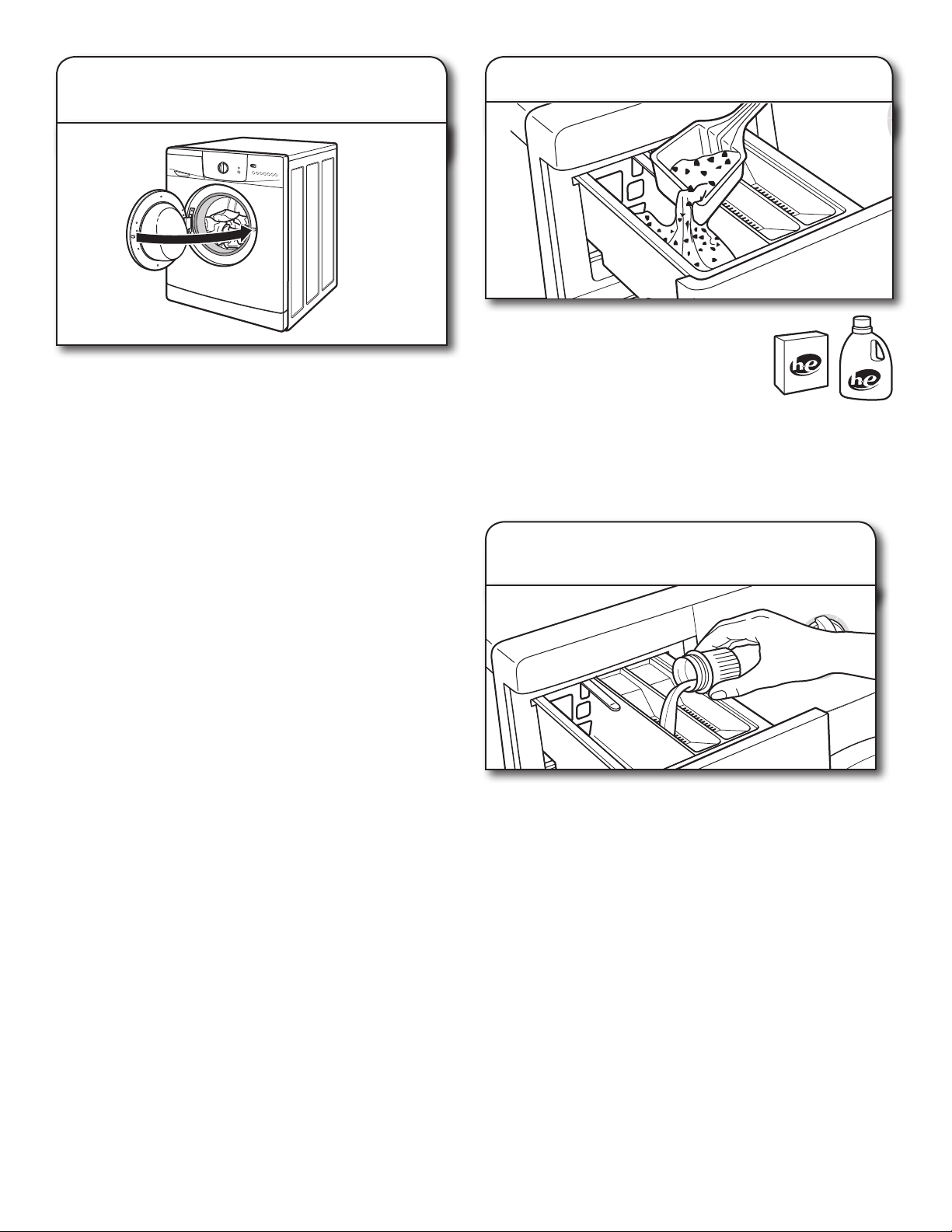

Using the Dispense Drawer
3. Add HE detergent to dispenser
Use only High Efciency
(HE) detergent.
To use the dispenser drawer:
1. Open the dispenser drawer.
2. Add laundry products as described in steps 3–6.
3. Slowly close the dispenser drawer. Make sure it is
completely closed.
NOTES:
n
A small amount of water may remain in the dispensers from
the previous wash cycle. This is normal.
n
See “About Detergent Concentration” for information on
detergent concentration.
Pour a measured amount of liquid fabric softener into liquid fabric
softener compartment. Always follow manufacturer’s directions
for correct amount of fabric softener based on your load size.
Fabric softener will be automatically dispensed in the nal rinse
or in the 2ND RINSE, if selected.
IMPORTANT: Do not overll, dilute, or use more than 1/2 cup
(120 mL) of fabric softener. Do not ll past the MAX line.
Overlling dispenser will cause fabric softener to immediately
dispense into washer.
n
Do not spill or drip any fabric softener onto the clothes.
n
Do not use liquid fabric softener dispenser balls in this washer.
They will not dispense correctly.
n
Do not ll beyond the “MAX” level.
4. Add fabric softener to dispenser
(if desired)
Add liquid chlorine bleach to the bleach compartment.
Do not overll, dilute, or use more than 1/2 cup (120 mL).
Do not use color-safe bleach or Oxi in the same cycle with
liquid chlorine bleach. The bleach will be automatically diluted
and dispensed at the best time during the rst rinse after the
wash cycle.
n
Always measure liquid chlorine bleach. Use a measuring cup
with a pour spout; do not guess.
n
Do not ll beyond the “MAX” level. Overlling could cause
garment damage.
n
Do not add color-safe bleach or oxi-product to this dispenser.
Add Oxi product or color-safe bleach to the drum before
loading clothes. Follow garment wash label care instructions.
5. Add liquid chlorine bleach
to dispenser (if desired)
Oxi-type boosters or color-safe bleach can be added to the
drum prior to adding laundry.
6. Add Oxi or color safe bleach
(if desired)
10
9. Press and hold START to begin wash
cycle immediately
Press and hold START (for approximately 3 seconds).
n
If you do not press START within 5 minutes of choosing
a cycle, the washer display automatically shuts off.
n
When the wash cycle is complete, the DONE status light
illuminates, the door unlocks and the wash load can be
removed from the washer. The washer goes into standby
mode automatically after the door is opened or 1 hour after
the cycle is complete and all displays will go off.
n
To power down the washer manually after the wash cycle is
complete, switch knob to Off position.
7. Turn Cycle Selector to start washer
Turn on the washer by turning the Cycle Selector and selecting
one of the cycles. The indicator light for the selected cycle will
illuminate. When selecting a Wash Cycle, the preset modiers,
options and temperature level for the selected cycle will
illuminate. The preset settings provide the recommended
fabric care for the selected cycle. See “Cycle Guide.”
8. Select desired options
Not all options are available with all cycles. See “Control Panel
and Features.”
Cycles and options can be changed anytime before START is
pressed.
Once you select a cycle, select the desired temperature level.
NOTE: Always follow fabric care label instructions to avoid
damage to your garments.
10. Press DELAY START and START
to begin wash cycle later
Press DELAY START until the desired delay time (in hours) is
displayed. Select START. The countdown to the wash cycle will
show in the display window.
IMPORTANT: When delaying a cycle, use only powdered
detergents in the main wash compartment since liquid
detergents may seep out of the compartment during the
delay before the wash cycle begins.
To restart the washer at any time, press and
hold CANCEL/DRAIN.
Wash Temp
Hot
Some cold water is added to save
energy. This will be cooler than
your hot water heater setting.
Warm
Some cold water will be added, so
this will be cooler than what your
previous washer provided.
Cold
Warm water may be added to
assist in soil removal and to help
dissolve detergents.
Suggested Fabrics
Whites and pastels
Durable garments
Heavy soils
Bright colors
Moderate to light soils
Dark colors that
bleed or fade
Light soils
USING YOUR WASHER (CONT.)
11
WASHER MAINTENANCE
WASHER CARE
Recommendations to Help Keep Your Washer Clean
and Performing at its Best
1. Always use High Efciency (HE) detergents and follow the
HE detergent manufacturer’s instructions regarding the
amount of HE detergent to use. Never use more than the
recommended amount because that may increase the
rate at which detergent and soil residue accumulate inside
your washer, which in turn may result in undesirable odor.
2. Use warm or hot water washes sometimes (not exclusively
cold water washes), because they do a better job of
controlling the rate at which soils and detergent accumulate.
3. Always leave the washer door slightly ajar between uses
to help dry out the washer and prevent the buildup of
odor-causing residue.
Cleaning Your Front Loading Washer
Read these instructions completely before beginning the
routine cleaning processes recommended below. This
Washer Maintenance Procedure should be performed,
at a minimum, once per month or every 30 wash cycles,
whichever occurs sooner, to control the rate at which soils
and detergent may otherwise accumulate in your washer.
Cleaning the Door Seal
1. Open the washer door and remove any clothing or items
from the washer.
2. Inspect the gray colored seal between the door opening
and the drum for stained areas or soil buildup. Pull back
the seal to inspect all areas under the seal and to check
for foreign objects.
3. If stained areas or soil buildup are found, wipe down
these areas of the seal using either of the following
two procedures:
a. Affresh
®
Grit Grabber
™
Cloth Procedure:
i. When the cycle is complete, gently pull back the
rubber door seal and clean the entire surface with
the rough side of the Grit Grabber
™
cloth.
b. Dilute Liquid Chlorine Bleach Procedure:
i. Mix a dilute bleach solution, using 3/4 cup (177 mL)
of liquid chlorine bleach and 1 gallon (3.8 L) of warm
tap water.
ii. Wipe the seal area with the dilute solution, using
a damp cloth.
iii. Let stand 5 minutes.
iv. Wipe down area thoroughly with a dry cloth and let
washer interior air dry with door open.
IMPORTANT:
n Wear rubber gloves when cleaning with bleach.
n Refer to the bleach manufacturer’s instructions
for proper use.
WASHER CARE (cont.)
Cleaning the Inside of the Washer
This washer has a special cycle that uses higher water
volumes in combination with affresh
®
Washer Cleaner or
liquid chlorine bleach to thoroughly clean the inside of the
washer. Steam washer models also utilize steam to enhance
cleaning in this special cycle.
NOTE: Read these instructions completely before beginning
the cleaning process.
Begin procedure
1. Affresh
®
Washer Cleaner Cycle Procedure
(Recommended):
a. Open the washer door and remove any clothing
or items.
b. Add an affresh
®
Washer Cleaner tablet to the washer
drum.
c. Do not add the affresh
®
Washer Cleaner tablet
to the dispenser drawer.
d. Do not add any detergent or other chemical to the
washer when following this procedure.
e. Close the washer door.
f. Select the CLEAN WASHER cycle.
g. Press the START button to begin the cycle. The Clean
Washer Cycle Operation is described below.
2. Chlorine Bleach Procedure:
a. Open the washer door and remove any clothing
or items.
b. Open the dispenser drawer and add 2/3 cup (160 mL)
of liquid chlorine bleach to the bleach compartment.
NOTE: Use of more liquid chlorine bleach than is
recommended above could cause product damage
over time.
c. Close the washer door and the dispenser drawer.
d. Do not add any detergent or other chemical to the
washer when following this procedure.
e. Close the washer door.
f. Select the CLEAN WASHER cycle.
g. Press the START button to begin the cycle. The Clean
Washer Cycle Operation is described below.
Description of Clean Washer Cycle Operation:
1. The Clean Washer cycle will determine whether clothing
or other items are in the washer.
2. If no items are detected in the washer, it will proceed
to step 3.
a. If any items are detected in the washer, “rL” (remove
load) will be displayed, and the washer “Controls Lock”
lights will remain lit. The door will unlock. Open washer
and remove any garments from the washer drum.
b. Press “CANCEL/DRAIN” to clear the “rL” code.
c. Press “START” to restart the cycle.
3. After the cycle is complete, leave the door open slightly to
allow for better ventilation and drying of the washer interior.
Cancellation of Clean Washer Cycle Operation:
If the Clean Washer cycle is canceled by the user after it has
been initiated, it may take up to 30 minutes for the washer
to purge any affresh
®
cleaner, chlorine bleach, or other
chemistry from the wash system and to adequately rinse any
remaining chemistry. The washer door will remain locked until
the cancellation process has been completed. This ensures
no cleaning chemistry will be carried over to the next wash
cycle and reduces the potential for damage to subsequent
loads of laundry or to the washer itself.
12
WASHER MAINTENANCE
WASHER CARE (cont.)
Removing the Dispenser
To remove:
1. Unlock the dispenser drawer by pressing the Dispenser
Release Lever (see “Control Panel and Features”). Remove
the drawer.
WASHER CARE (cont.)
To replace:
Replace the inserts and
return the dispenser to the
drawer.
WASHER CARE (cont.)
Clean Washer Cycle Cancellation Procedure:
1. Press the “CANCEL/DRAIN” button on the washer two
times.
2. Washer will begin to drain and rinse away the remaining
cleaning chemistry.
3. The cycle will complete the cancellation process in
approximately 30 minutes or less.
4. The washer then can be used to either repeat the Clean
Washer cycle or to wash laundry using one of the regular
wash cycles selected by the user.
Cleaning the Outside of the Washer
Use a soft, damp cloth or sponge to wipe up any spills.
Occasionally wipe the outside of your washer to help
keep it looking new.
IMPORTANT: To avoid damaging the washer’s nish,
do not use abrasive products.
2. Remove the inserts
(the siphon from the
softener and bleach
compartments).
3. You may nd laundry
product residue leftover
in your dispenser
compartments. To remove
residue, wash the parts
under running water.
NOTE: Do not wash
components in the
dishwasher.
13
Operate your washer only when you are home. If moving,
or not using your washer for a period of time, follow these
steps:
1. Unplug or disconnect power to washer.
2. Turn off water supply to washer to avoid ooding due
to water pressure surges.
3. Clean the dispenser. See “Washer Care.”
WINTER STORAGE CARE
IMPORTANT: To avoid damage, install and store washer
where it will not freeze. Because some water may stay in
hoses, freezing can damage washer. If storing or moving
during freezing weather, winterize your washer.
To winterize washer:
1. Shut off both water faucets, disconnect and drain water
inlet hoses.
2. Put 1 qt. (1 L) of R.V.-type antifreeze in basket and run
washer on Drain/Spin cycle for about 1 minute to mix
antifreeze and remaining water.
3. Unplug washer or disconnect power.
IMPORTANT: To reduce risk of hose failure, replace inlet
hoses every ve years and periodically inspect for kinks,
cuts, wear or water leaks.
HELPFUL TIP: When replacing your inlet hoses, mark
replacement date on label with a permanent marker.
NON-USE AND VACATION CARE
REINSTALLING/USING WASHER AGAIN
To reinstall washer after non-use, vacation, winter storage,
or moving:
1. Refer to “Installation Instructions” to locate, level, and
connect washer.
2. Before using again, run washer through the following
recommended procedure:
To use washer again:
1. Flush water pipes and hoses. Reconnect water inlet
hoses. Turn on both water faucets.
2. Plug in washer or reconnect power.
3. Run washer through Normal cycle to clean washer and
remove antifreeze, if used. Use only HE detergent. Use
half the manufacturer’s recommended amount for a
medium-size load.
TRANSPORTING YOUR WASHER
1. Shut off both water faucets. Disconnect and drain water
inlet hoses. Clip hoses to rear panel of washer.
2. If washer will be moved during freezing weather, follow
WINTER STORAGE CARE directions before moving.
3. Disconnect drain hose from drain system and attach to
rear panel clips.
4. Unplug power cord.
5. Place inlet hoses and drain hose inside washer basket.
6. Bundle power cord with a rubber band or cable tie to
keep it from hanging onto the ground.
IMPORTANT: Call for service to install new transport bolts.
Do not reuse transport bolts. Washer must be transported
in the upright position. To avoid structural damage to
your washer, it must be properly set up for relocation
by a certied technician.
WASHER MAINTENANCE
14
Alternate parts: (Not supplied with washer)
Your installation may require additional parts. To order, please
refer to toll-free numbers on the back page of this manual.
If you have: You will need:
Laundry tub or standpipe Sump pump system (if not already
taller than 55" (1.4 m) available)
Overhead sewer Standard 20 gal. (76 L) 30" (762 mm)
tall drain tub or utility sink, sump
pump and connectors (available from
local plumbing suppliers)
Floor drain system Siphon Break Kit Part Number 285834
Connector Kit (x2) Part Number 285835
Additional Drain Hose Part
Number 8318155
Drain hose too short Extension Drain Hose Part
Number 285863
Connector Kit Part Number 285835
Water faucets beyond 2 longer water ll hoses:
reach of ll hoses 6 ft (1.8 m) Part Number 76314
10 ft (3.0 m) Part Number 350008
Stack Kit:
Are you planning to stack your washer and dryer? To do so you
will need to purchase a Stack Kit.
To order, call the dealer from whom you purchased your washer
or refer to the “Assistance or Service” section. Ask for Part
Number W10178021.
Optional tools:

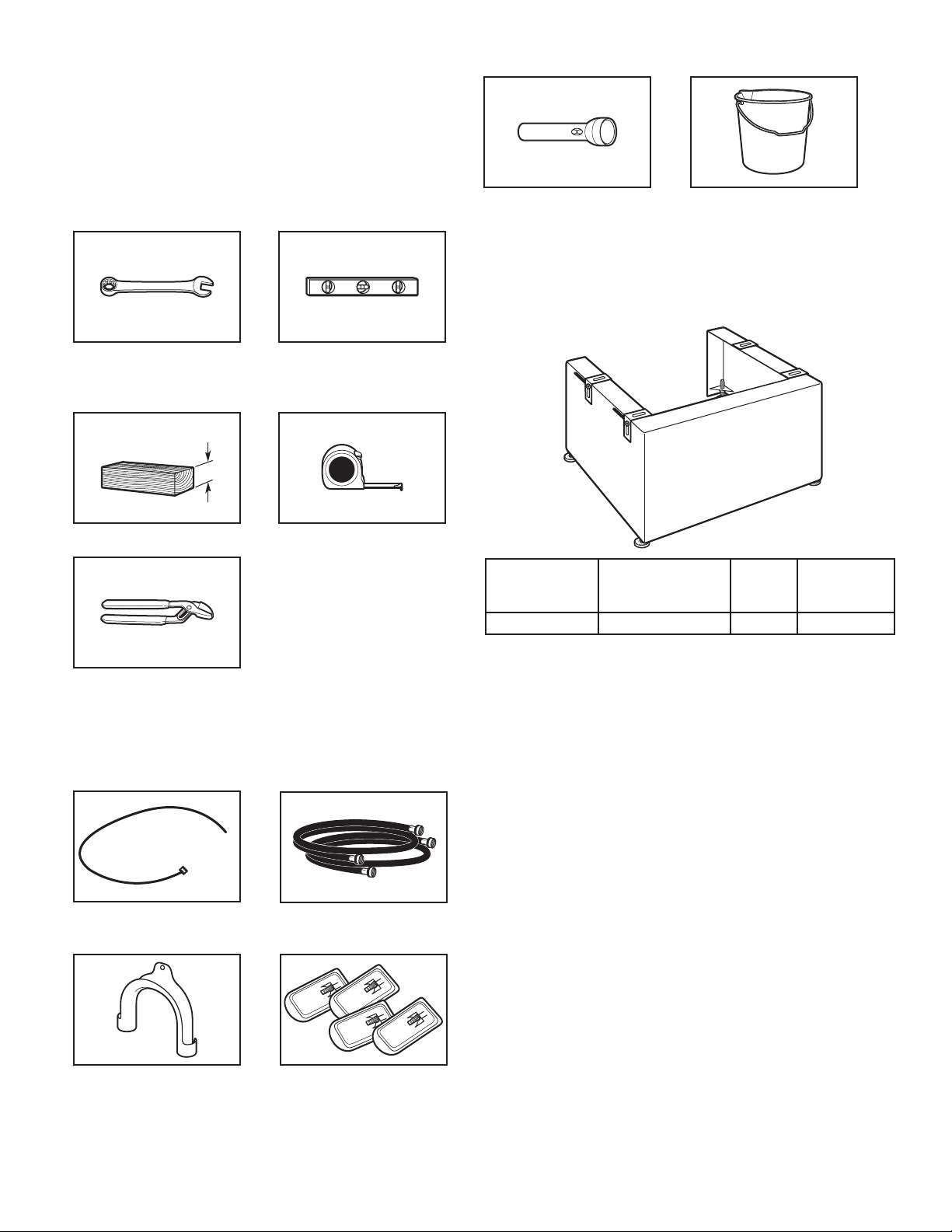

Parts supplied:
NOTE: All parts supplied for installation are in the washer
basket.
4" min
(102 mm)
Wood block
Adjustable or open end
wrenches 15/32" (12 mm)
and 1/2" (13 mm)
Ruler or measuring tape
Level
Pliers that open to 1
9
⁄
16
"
(39.5 mm)
Flashlight Bucket
Cable tie
U-shaped hose form
Tools needed:
INSTALLATION REQUIREMENTS
Tools and Parts
Gather required tools and parts before starting installation.
Inlet hoses (2) with
washers
Transport bolt hole
plugs (4)
Options:
Pedestal:
You have the option of purchasing a pedestal for this washer.
You may select an 11.8" (300 mm) pedestal. The pedestal will
add to the total height of the washer.
Pedestal
Height
Approximate
Height with
Washer
Color Model
Number
11.8" (300 mm) 44.7" (1135 mm) White LAB0050PQ
INSTALLATION
INSTRUCTIONS
15
LOCATION REQUIREMENTS
Proper installation is your responsibility.
You will need:
n
A water heater set to 120° F (49° C).
n
A grounded electrical outlet located within 5.4 ft (1.7 m) of
power cord on back of washer.
n
Hot and cold water faucets located within 4 ft (1.2 m) of hot
and cold water ll valves on washer, and water pressure of
20–100 psi (137.9–689.6 kPa).
n
A level oor with maximum slope of 1" (25 mm) under entire
washer. Installing on carpet or surfaces with foam backing is
not recommended.
n
Floor must support washer’s total weight (with water and load)
of 400 lbs (180 kgs).
IMPORTANT: Do not install, store or operate washer where
it will be exposed to weather or in temperatures below 32° F
(0° C). Water remaining in washer after use may cause damage
in low temperatures. See “Washer Maintenance” for winterizing
information.
23
7
/
16"
(595 mm)
32
7
/8"
(835 mm)
20
1
/8"
(510 mm)
36
1
/4
""
(920 mm)
1"
(25 mm)
1"
(25 mm)
39" min.
(990 mm)

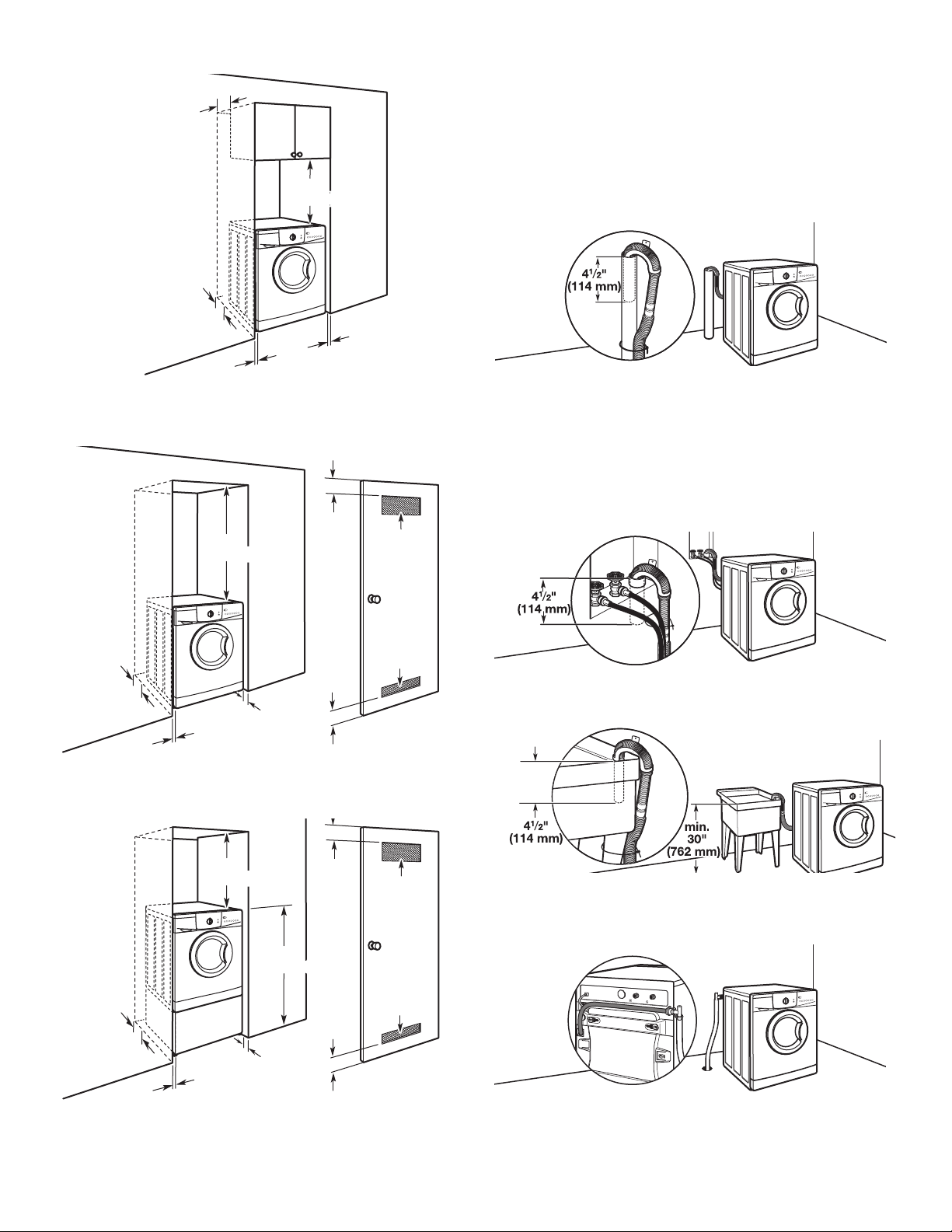

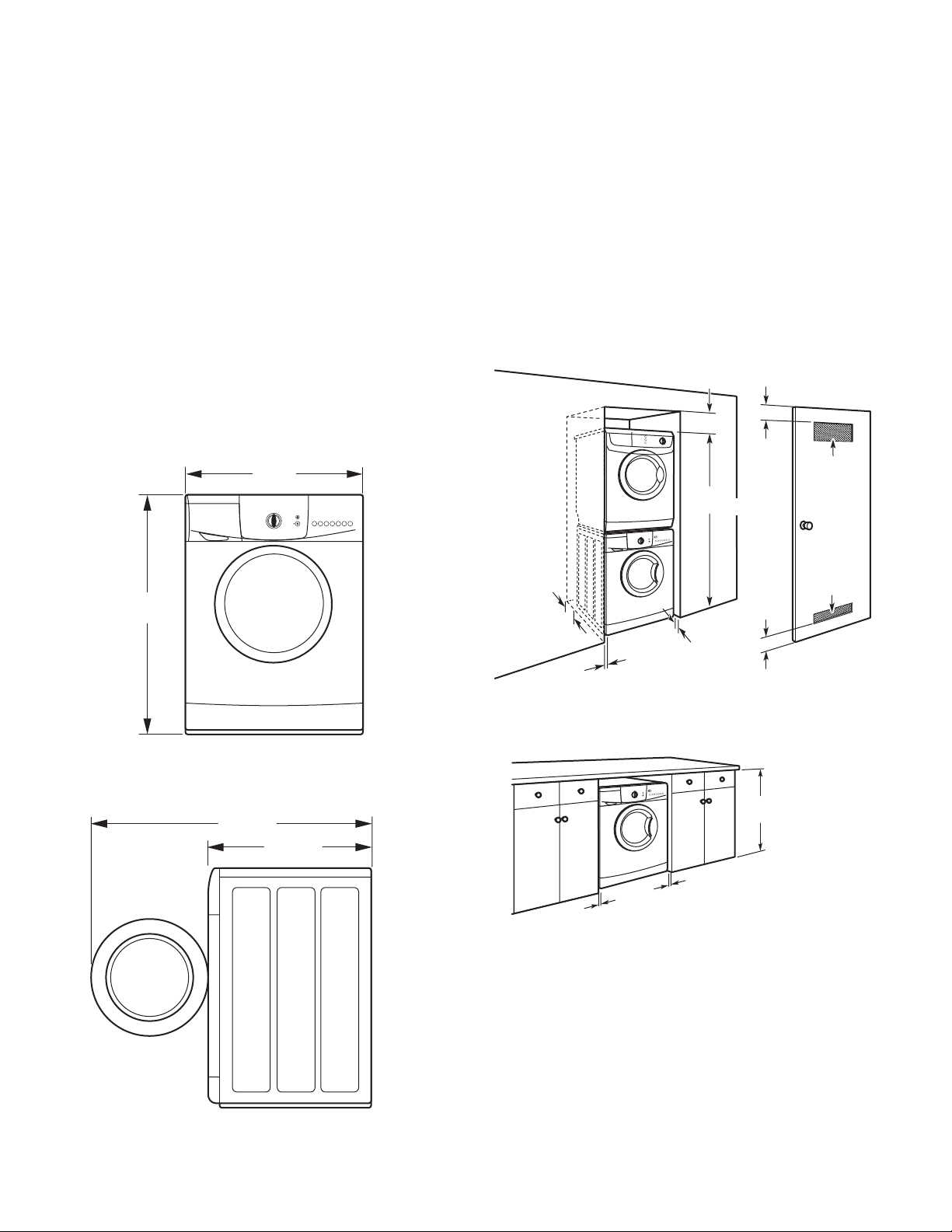

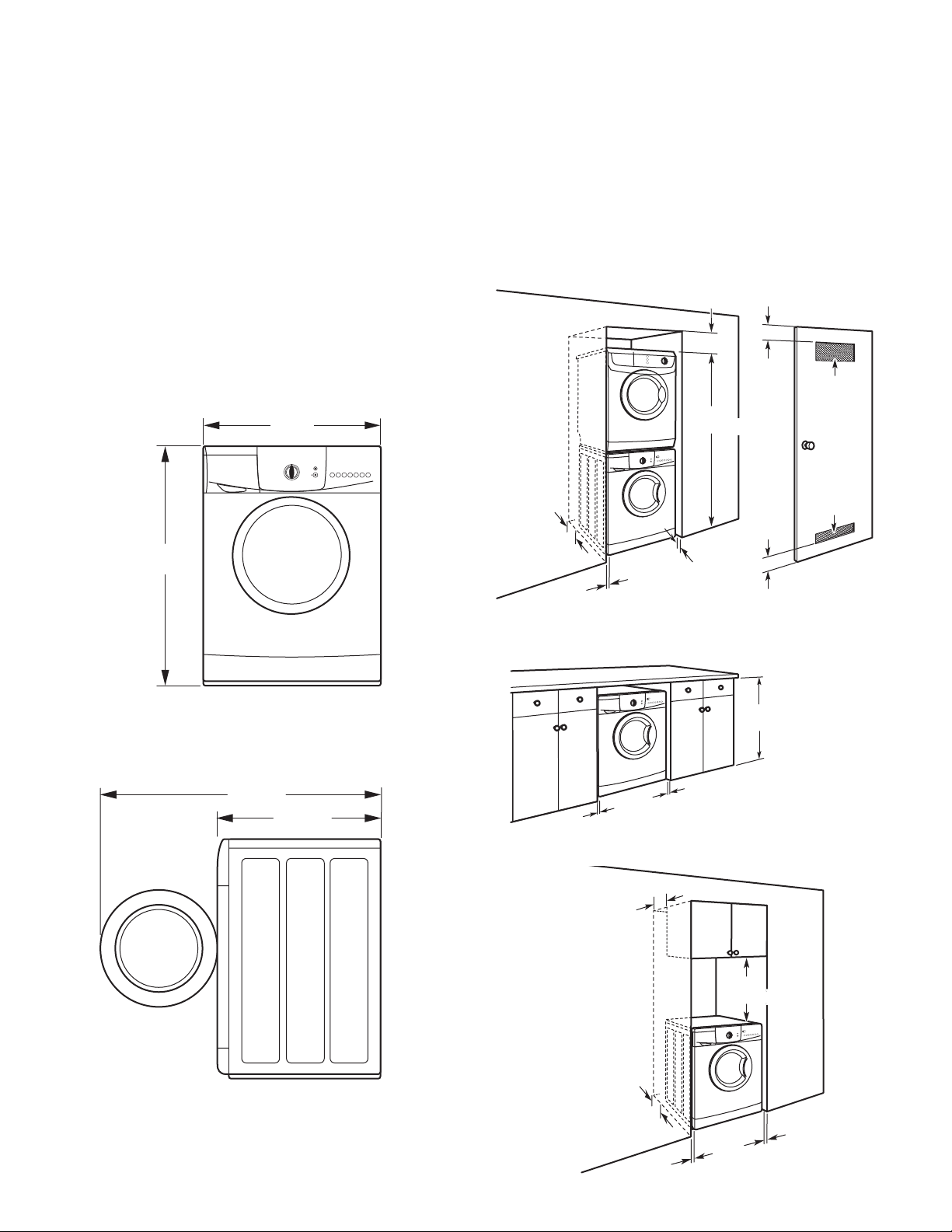

Custom under counter installation:
7"
(178 mm)
9"
(229 mm)
9"
(229 mm)
1"
(25 mm)
4"
(102 mm)
1"
(25 mm)
Custom cabinet installation:
All dimensions show recommended spacing allowed, except for
closet door ventilation openings which are the minimum required.
For each arrangement, consider allowing more space for ease of
installation and servicing, and spacing for companion appliances
and clearances for walls, doors, and oor moldings.
Space must be large enough to allow door to fully open.
Add spacing of 1" (25 mm) on all sides of washer to reduce
noise transfer. If a closet door or louvered door is installed, top
and bottom air openings in door are required.
1"
(25 mm)
5
1
/4"
(133 mm)
24 in.
2
(155 cm
2
)
48 in.
2
(310 cm
2
)
3"
(76 mm)
3"
(76 mm)
65
3
/4"
(1670 mm)
12"
(305 mm)
1"
(25 mm)
Recessed area or closet installation
(stacked washer and dryer):
*External exhaust elbow requires additional space.
16
Floor drain system requires a Siphon Break Kit (Part Number
285834), 2 Connector Kits (Part Number 285835), and an
Extension Drain Hose (Part Number 285863) that may be
purchased separately. See “Alternate Parts”. Minimum siphon
break height: 28" (710 mm) from bottom of washer. (Additional
hoses may be needed.)
Minimum diameter for a standpipe drain: 2" (51 mm). Minimum
carry-away capacity: 17 gal. (64 L) per minute. A 1/4" (6 mm)
diameter to 1" (25 mm) diameter Standpipe Adapter Kit is
available (Part Number 3363920). Top of standpipe must be at
least 30" (762 mm) high; install no higher than 55" (1.4 m) from
bottom of washer. If you have an overhead sewer and need to
pump higher than 96 inches, a sump pump and associated
hardware are needed. See “Alternate Parts”.
Wall standpipe drain system
Laundry tub drain system
Minimum capacity: 20 gal. (76 L). Top of laundry tub must
be at least 30" (762 mm) above oor; install no higher than
55" (1.4 m) from bottom of washer.
Floor standpipe drain system
See requirements for oor standpipe drain system.
Floor drain system
DRAIN SYSTEM
Drain system can be installed using a oor drain, wall standpipe,
oor standpipe, or laundry tub. Select method you need.
IMPORTANT: To avoid siphoning, only 4
1
⁄
2
" (114 mm) of drain
hose should be inside standpipe. Always secure drain hose with
cable tie.
LOCATION REQUIREMENTS (cont.)
Recessed area or closet installation (washer on pedestal):
1"
(25 mm)
4"
(102 mm)
24 in.
2
(155 cm
2
)
48 in.
2
(310 cm
2
)
3"
(76 mm)
3"
(76 mm)
1"
(25 mm)
9"
(229 mm)
18"
(457 mm)
44
11
/16"
(1135 mm)
44
11
/16"
(1135 mm)
Recessed area or closet installation (washer only):
1"
(25 mm)
4"
(102 mm)
24 in.
2
(155 cm
2
)
48 in.
2
(310 cm
2
)
3"
(76 mm)
3"
(76 mm)
9"
(229 mm)
34"
(864 mm)
1"
(25 mm)
17
INSTALLATION INSTRUCTIONS
NOTE: To avoid oor damage, set washer onto cardboard
before moving it.
48"
(1.2 m)
1. Move washer
It is necessary to remove all shipping materials for proper
operation and to avoid excessive noise from washer.
Move washer to within 48" (1.2 m) of its nal location. It must
be in a fully upright position.
ELECTRICAL REQUIREMENTS
n
A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical
supply is required. A time-delay fuse or circuit breaker is
recommended. It is recommended that a separate circuit
breaker serving only this appliance be provided.
n
This washer is equipped with a power supply cord having
a 3-prong grounding plug.
n
To minimize possible shock hazard, the cord must be plugged
into a mating, 3-prong, grounding-type outlet, grounded in
accordance with local codes and ordinances. If a mating outlet
is not available, it is the personal responsibility and obligation
of the customer to have the properly grounded outlet installed
by a qualied electrician.
n
If codes permit and a separate ground wire is used, it is
recommended that a qualied electrician determine that
the ground path is adequate.
n
Do not ground to a gas pipe.
n
Check with a qualied electrician if you are not sure the
washer is properly grounded.
n
Do not have a fuse in the neutral or ground circuit.
2. Locate transport bolts
Locate four transport bolts on rear of washer.
18
Loosen bolts with a 15/32" (12 mm) wrench. Once the bolt is
loose, move it to the center of the hole and completely pull out
the bolt, including the plastic spacer covering the bolt.
3. Remove transport bolts from
washer
Pull power cord through opening in rear panel.
NOTE: If washer is transported at later date, call your
local service center to avoid suspension and structural
damage, a certied technician must properly set up
washer for relocation.
4. Remove power cord
ROUTE DRAIN HOSE
6. Place power cord over top
Remove the yellow shipping strap from the cord. Gently
place power cord over top of washer to allow free access
to back of washer.
IMPORTANT: Do not plug washer in until installation has
been completed.
Gently pull the corrugated drain hose from the shipping
clips.
7. Remove drain hose from washer
Proper routing of the drain hose protects your oor from damage
due to water leakage. Read and follow these instructions.
Close bolt holes on cabinet back with four transport bolt hole
plugs included with washer parts.
5. Cover bolt holes with transport
bolt hole plugs
19
Run water for a few seconds through hoses into a laundry
tub, drainpipe, or bucket to avoid clogs. Water should run
until clear.
11. Clear water lines
10. Connect inlet hoses to water
faucets
For oor drain installations, you will need to connect the
drain hose form to the end of the drain hose. You may need
additional parts with separate directions. See “Alternate Parts”.
8. Connect laundry tub drain
or standpipe drain hose form
(oor drain installations only)
Place hose into standpipe (shown in picture) or over side of
laundry tub.
IMPORTANT: Only 4
1
⁄
2
" (114 mm) of drain hose should be
inside standpipe; do not force excess hose into standpipe or
lay on bottom of laundry tub. Drain hose form must be used.
9. Place drain hose in standpipe

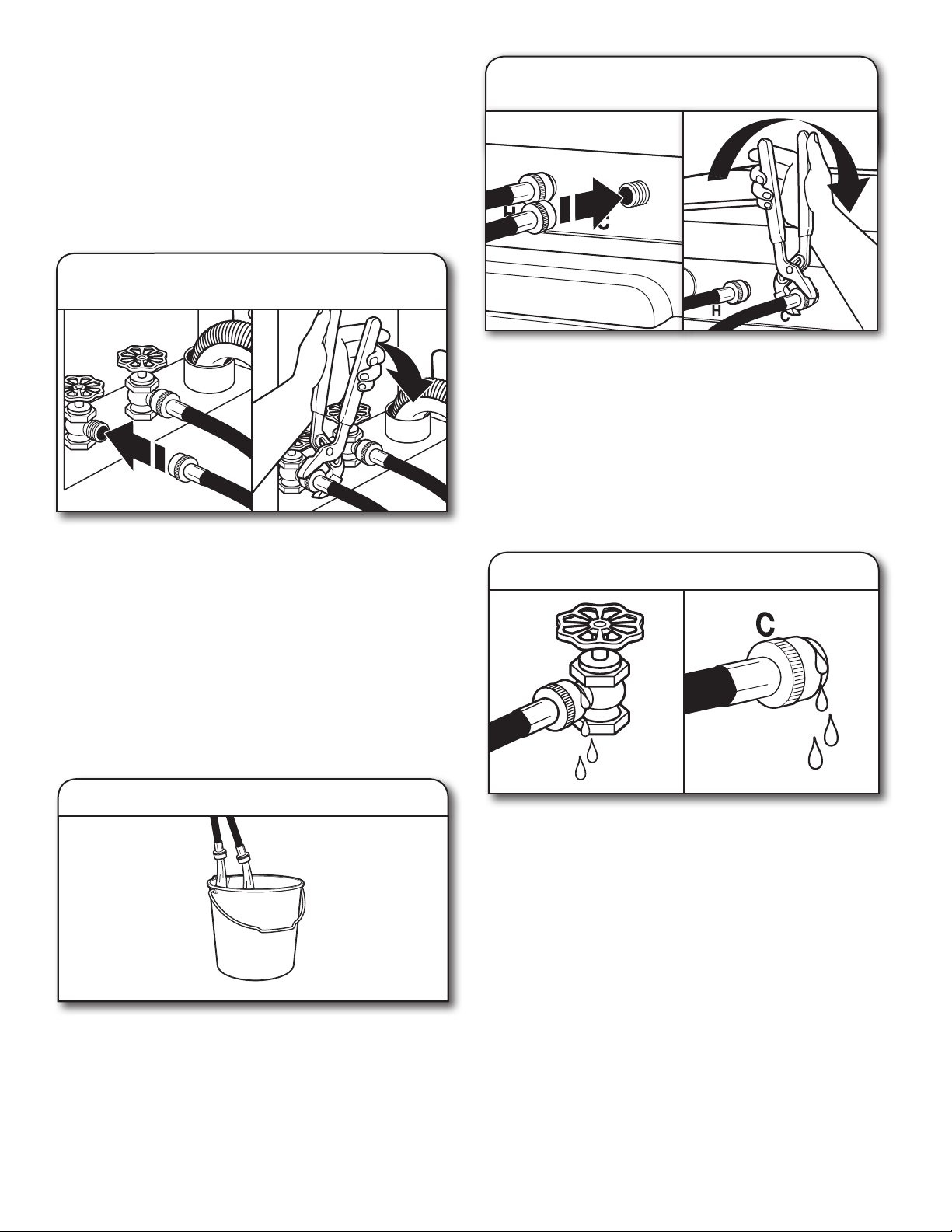

CONNECT INLET HOSES
Washer must be connected to water faucets with new inlet
hoses with at washers. Do not use old hoses.
NOTE: Both hoses must be attached and have water owing
to inlet valves. For optimal performance, hot and cold water
must be supplied to the washer.
Attach hose to hot water faucet. Screw on coupling by hand
until it is seated on washer. Use pliers to tighten couplings an
additional two-thirds turn. Repeat this step with second hose
for cold water faucet.
IMPORTANT: Do not overtighten or use tape or sealants on
valve when attaching to faucets or washer. Damage can result.
HELPFUL TIP: Make note of which hose is connected to hot
water to help in attaching hoses to washer correctly. In most
standard congurations, hoses will cross over each other
when attached correctly.
20
LEVEL WASHER
Leveling your washer properly reduces excess noise and
vibration.
Remove cardboard from beneath washer.
Place a level on top edges of washer,
checking each side and front. If not level, tip washer and
adjust feet up or down as shown in steps 17 and 18, repeating
as necessary.
15. Check levelness of washer
place level here
16. Rock washer to test foot contact
Grip washer from top and rock back and forth, making sure all
four feet are rmly on oor. Repeat, rocking washer from side
to side. If washer rocks, go to step 17 and adjust leveling feet.
If all four feet are in rm contact with oor, go to Step 18.
12. Connect inlet hoses to washer
Not Level LEVEL Not Level
Attach hot water hose to hot water inlet valve. Screw coupling
by hand until it is snug. Use pliers to tighten couplings an
additional two-thirds turn. Repeat with cold water inlet valve.
IMPORTANT: To reduce risk of hose failure, replace the hoses
every 5 years. Record hose installation or replacement dates
for future reference.
n
Periodically inspect and replace hoses if bulges, kinks, cuts,
wear, or leaks are found.
Slowly turn on water faucets to check for leaks. A small
amount of water may enter washer. It will drain later.
13. Check for leaks
Secure drain hose to laundry tub leg, drain standpipe, or inlet
hoses for wall standpipe with cable tie.
14. Secure drain hose
4.5"
(114 mm)
4
1
/2"
(114 mm)
4
1
/2"
(114 mm)
4.5"
(113 mm)
4
1
/2"
(114 mm)
Laundry Tub Standpipe Wall
21
19. Plug into a grounded 3-prong outlet
COMPLETE INSTALLATION
CHECKLIST
q
Check electrical requirements. Be sure you have correct
electrical supply and recommended grounding method.
q
Check that all parts are now installed. If there is an extra
part, go back through steps to see what was skipped.
q
Check that you have all of your tools.
q
Check that transport materials were completely
removed from back of washer.
q
Check that both hot and cold hoses are attached and water
faucets are on.
q
Check for leaks around faucets, valves, and inlet hoses.
q
Remove protective lm from console and any tape
remaining on washer.
q
Check that washer is plugged into a grounded
3-prong outlet.
q
Dispose of/recycle all packaging materials.
q
Read “Using Your Washer.”
q
To test and clean your washer, turn on the washer and
choose the Normal cycle and run it without clothes. Use only
HE detergent. Use 1/2 the manufacturer’s recommended
amount for a medium-size load.
If washer is not level, use a 1/2" or 13 mm open-end or
adjustable wrench to turn jam nuts clockwise on feet until they
are about 1/2" (13 mm) from the washer cabinet. Then turn the
leveling foot clockwise to lower the washer or counterclockwise
to raise the washer. Recheck levelness of washer and that all
four feet are rmly in contact with the oor. Repeat as needed.
HELPFUL TIP: You may want to prop up front of washer
about 4" (102 mm) with a wood block or similar object that
will support weight of washer.
When washer is level and all four feet are rmly in contact
with the oor, use a 15/32" or 12 mm open-end or adjustable
wrench to turn jam nuts counterclockwise on leveling feet
tightly against washer cabinet.
HELPFUL TIP: You may want to prop washer with
wooden block.
17. Adjust leveling feet
Jam nut
18. Tighten leveling feet
Jam nut
22

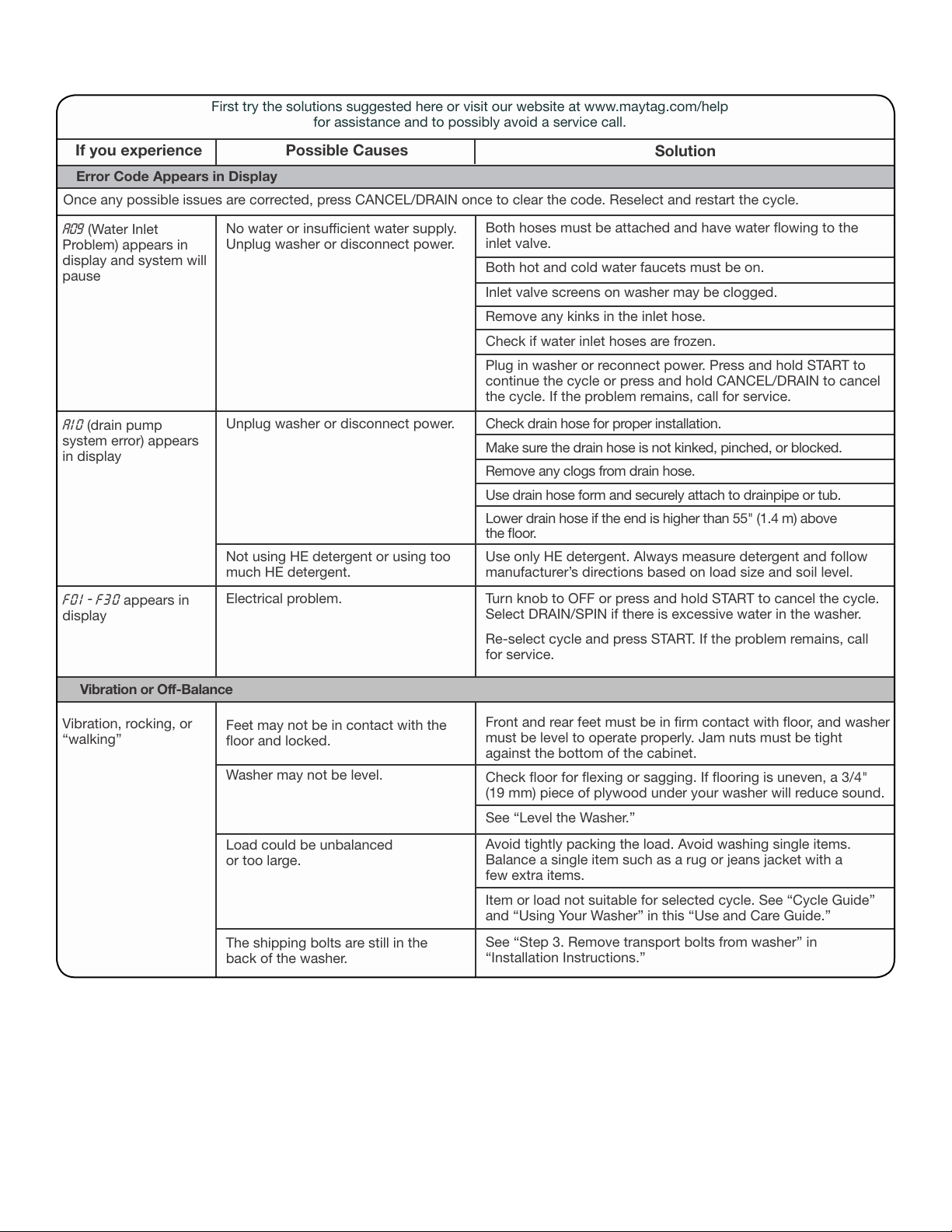

Once any possible issues are corrected, press CANCEL/DRAIN once to clear the code. Reselect and restart the cycle.
If you experience
Possible Causes
Solution
First try the solutions suggested here or visit our website at www.maytag.com/help
for assistance and to possibly avoid a service call.
Error Code Appears in Display
A
09 (Water Inlet
Problem) appears in
display and system will
pause
A
10 (drain pump
system error) appears
in display
Unplug washer or disconnect power. Check drain hose for proper installation.
Make sure the drain hose is not kinked, pinched, or blocked.
Remove any clogs from drain hose.
Use drain hose form and securely attach to drainpipe or tub.
Lower drain hose if the end is higher than 55" (1.4 m) above
the oor.
F
01
– F
30 appears in
display
Electrical problem. Turn knob to OFF or press and hold START to cancel the cycle.
Select DRAIN/SPIN if there is excessive water in the washer.
Re-select cycle and press START. If the problem remains, call
for service.
Not using HE detergent or using too
much HE detergent.
Use only HE detergent. Always measure detergent and follow
manufacturer’s directions based on load size and soil level.
TROUBLESHOOTING
No water or insufcient water supply.
Unplug washer or disconnect power.
Both hoses must be attached and have water owing to the
inlet valve.
Both hot and cold water faucets must be on.
Inlet valve screens on washer may be clogged.
Remove any kinks in the inlet hose.
Check if water inlet hoses are frozen.
Plug in washer or reconnect power. Press and hold START to
continue the cycle or press and hold CANCEL/DRAIN to cancel
the cycle. If the problem remains, call for service.
Feet may not be in contact with the
oor and locked.
Front and rear feet must be in rm contact with oor, and washer
must be level to operate properly. Jam nuts must be tight
against the bottom of the cabinet.
Check oor for exing or sagging. If ooring is uneven, a 3/4"
(19 mm) piece of plywood under your washer will reduce sound.
See “Level the Washer.”
Load could be unbalanced
or too large.
Avoid tightly packing the load. Avoid washing single items.
Balance a single item such as a rug or jeans jacket with a
few extra items.
Item or load not suitable for selected cycle. See “Cycle Guide”
and “Using Your Washer” in this “Use and Care Guide.”
Vibration, rocking, or
“walking”
Washer may not be level.
The shipping bolts are still in the
back of the washer.
See “Step 3. Remove transport bolts from washer” in
“Installation Instructions.”
Vibration or Off-Balance
23
First try the solutions suggested here or visit our website at www.maytag.com/help
for assistance and to possibly avoid a service call.
If you experience
Possible Causes
Solution
Empty pockets before washing. Loose items such as coins
could fall between basket and tub or may block pump.
It may be necessary to call for service to remove items.
Fill hoses not attached tightly.
Tighten ll-hose connection.
Properly seat all four ll hose at washers.
Drain hose connection.
Check that the drain hose is properly secured to drainpipe or
laundry tub.
Check household plumbing for leaks
or clogged sink or drain.
Water can backup out of a clogged sink or drainpipe. Check all
household plumbing for leaks (laundry tubs, drain pipe, water
pipes, and faucets.)
Fill hose washers.
Noises
It is normal to hear metal items on clothing such as metal snaps,
buckles, or zippers touch against the stainless steel basket.
Objects caught in washer
drain system.
Clicking or metallic
noises
Gurgling or humming
It is normal to hear the pump making a humming sound with
periodic gurgling or surging as nal amounts of water are removed
during the spin/drain cycles.
Washer may be draining water.
Water Leaks
Check the following for
proper installation:
Load not completely
covered in water
Water level not visible on door or
does not cover clothes.
This is normal for an HE front load washer. The washer senses
load sizes and adds the correct amount of water for optimal
cleaning.
Washer not performing as expected
The door will lock unlock and lock again. You will hear three
clicks after pushing START. This is normal.
Door locking or unlocking.
Not using HE detergent or using too
much HE detergent.
Only use HE detergent. Suds from regular detergents can
cause leaking from the door or rear of cabinet. Always measure
detergent and follow manufacturer’s directions based on your
load requirements.
Water or suds leaking
from door or rear of
cabinet
Residue on door glass.
Periodically clean the the underside of the glass window to
avoid potential leaks.
TROUBLESHOOTING
24
Normal washer operation.
Door must be completely closed and latched for washer to run.
Washer will pause during certain phases of cycle.
Do not interrupt cycle.
The washer pauses for about 2 minutes during certain cycles.
Allow the cycle to continue. Some cycles feature periods of
tumbling and soak.
Washer may be stopped to reduce suds.
Plug power cord into a grounded 3-prong outlet.
Do not use an extension cord.
Ensure there is power to outlet.
Check electrical source or call an electrician to check if voltage
is low.
Reset a tripped circuit breaker. Replace any blown fuses.
NOTE: If problems continue, contact an electrician.
Washer not loaded as recommended.
Remove several items, rearrange load evenly in drum.
Close door and press START.
Do not add more than 1 or 2 additional items after cycle has
started to avoid overloading or unbalancing.
Not using HE detergent or using too
much HE detergent.
Only use HE detergent. Suds from regular detergents can slow
or stop the washer. Always measure detergent and following
manufacturers directions based on your load requirements.
To remove suds, cancel cycle. Select RINSE/SPIN and /DRAIN/
SPIN. Press START. Do not add more detergent.
After any wash cycle is completed, the door must be opened
and then closed before a new cycle can begin.
Do not add more water to the washer.
Door not opened between cycles.
If you experience
Possible Causes
Solution
Washer won’t run or ll,
washer stops working
Check for proper water supply.
Both hoses must be attached and have water owing to
inlet valve.
Both Hot and Cold water faucets must be turned on.
Check that inlet valve screens have not become clogged.
Check for any kinks in inlet hoses, which can restrict water ow.
Check proper electrical supply.
First try the solutions suggested here or visit our website at www.maytag.com/help
for assistance and to possibly avoid a service call.
Washer not performing as expected (cont.)
The washer door is not rmly shut. The door must be closed during operation.
25

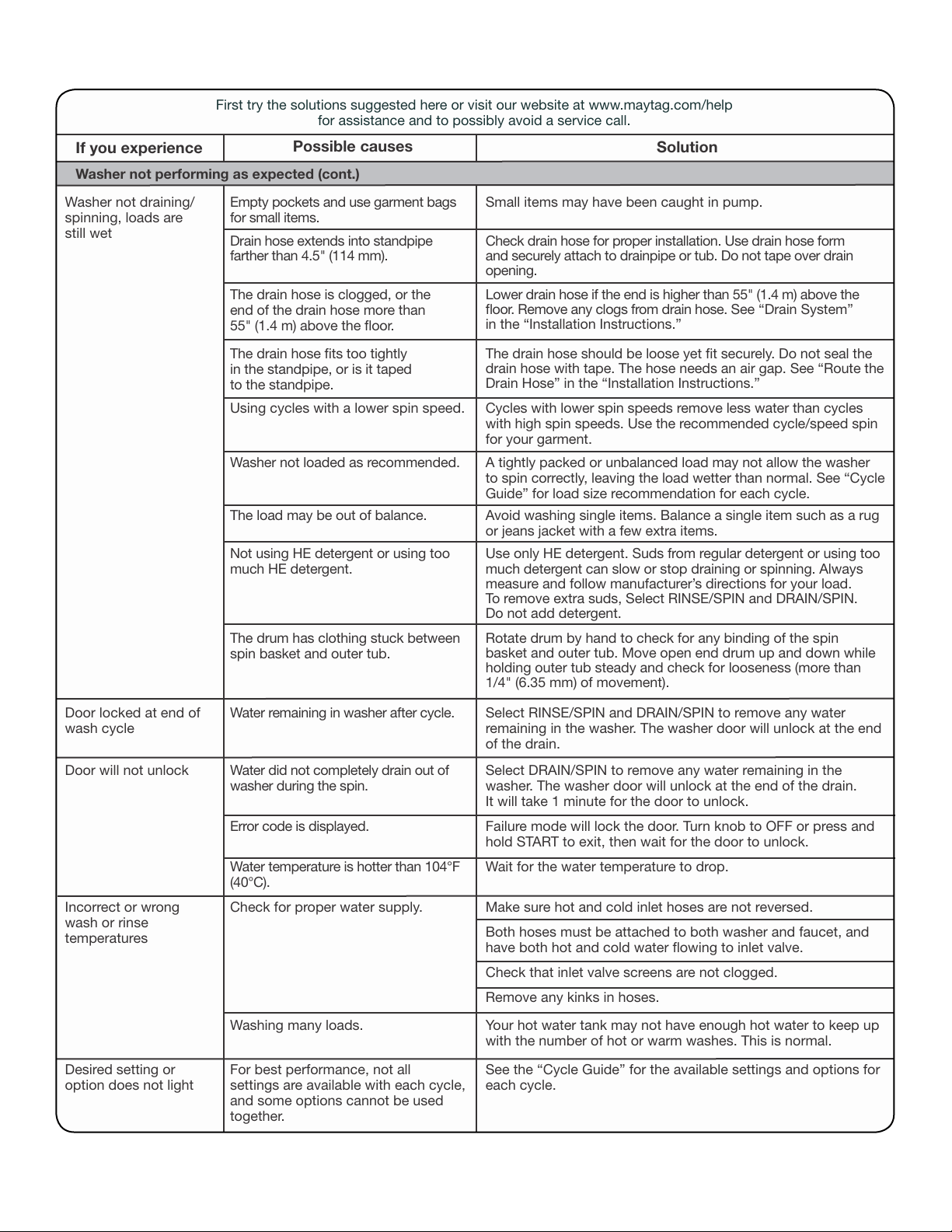

Washer not performing as expected (cont.)
If you experience
Possible causes
Solution
Incorrect or wrong
wash or rinse
temperatures
Check for proper water supply. Make sure hot and cold inlet hoses are not reversed.
Both hoses must be attached to both washer and faucet, and
have both hot and cold water owing to inlet valve.
Check that inlet valve screens are not clogged.
Remove any kinks in hoses.
First try the solutions suggested here or visit our website at www.maytag.com/help
for assistance and to possibly avoid a service call.
Select RINSE/SPIN and DRAIN/SPIN to remove any water
remaining in the washer. The washer door will unlock at the end
of the drain.
Water remaining in washer after cycle.
Door locked at end of
wash cycle
For best performance, not all
settings are available with each cycle,
and some options cannot be used
together.
Desired setting or
option does not light
See the “Cycle Guide” for the available settings and options for
each cycle.
Using cycles with a lower spin speed.
Cycles with lower spin speeds remove less water than cycles
with high spin speeds. Use the recommended cycle/speed spin
for your garment.
Washer not loaded as recommended.
Small items may have been caught in pump.Empty pockets and use garment bags
for small items.
A tightly packed or unbalanced load may not allow the washer
to spin correctly, leaving the load wetter than normal. See “Cycle
Guide” for load size recommendation for each cycle.
Washer not draining/
spinning, loads are
still wet
Drain hose extends into standpipe
farther than 4.5" (114 mm).
Check drain hose for proper installation. Use drain hose form
and securely attach to drainpipe or tub. Do not tape over drain
opening.
Not using HE detergent or using too
much HE detergent.
Use only HE detergent. Suds from regular detergent or using too
much detergent can slow or stop draining or spinning. Always
measure and follow manufacturer’s directions for your load.
To remove extra suds, Select RINSE/SPIN and DRAIN/SPIN.
Do not add detergent.
The load may be out of balance. Avoid washing single items. Balance a single item such as a rug
or jeans jacket with a few extra items.
The drain hose is clogged, or the
end of the drain hose more than
55" (1.4 m) above the oor.
Lower drain hose if the end is higher than 55" (1.4 m) above the
oor. Remove any clogs from drain hose. See “Drain System”
in the “Installation Instructions.”
The drain hose ts too tightly
in the standpipe, or is it taped
to the standpipe.
The drain hose should be loose yet t securely. Do not seal the
drain hose with tape. The hose needs an air gap. See “Route the
Drain Hose” in the “Installation Instructions.”
The drum has clothing stuck between
spin basket and outer tub.
Rotate drum by hand to check for any binding of the spin
basket and outer tub. Move open end drum up and down while
holding outer tub steady and check for looseness (more than
1/4" (6.35 mm) of movement).
Select DRAIN/SPIN to remove any water remaining in the
washer. The washer door will unlock at the end of the drain.
It will take 1 minute for the door to unlock.
Failure mode will lock the door. Turn knob to OFF or press and
hold START to exit, then wait for the door to unlock.
Wait for the water temperature to drop.
Water did not completely drain out of
washer during the spin.
Error code is displayed.
Water temperature is hotter than 104°F
(40°C).
Door will not unlock
Washing many loads. Your hot water tank may not have enough hot water to keep up
with the number of hot or warm washes. This is normal.
TROUBLESHOOTING
26
Load not rinsed Check for proper water supply. Make sure hot and cold inlet hoses are not reversed.
Both hoses must be attached and have water owing to the
inlet valve.
Both hot and cold water faucets must be on.
Inlet valve screens on washer may be clogged.
Remove any kinks in the inlet hose.
Not using HE detergent or using too
much HE detergent.
The suds from non-HE detergent can cause the washer
to operate incorrectly.
Use only HE detergent. Always measure detergent and follow
manufacturer’s directions based on load size and soil level.
Washer not loaded as recommended.
Avoid tightly packing the washer. The washer will not rinse well
if tightly packed. Load with dry items only. See the “Cycle
Guide” for load size recommendations for each cycle.
Use cycle designed for the fabrics being washed.
Add only 1 or 2 garments after washer has started.
If you experience
Possible Causes
Solution
First try the solutions suggested here or visit our website at www.maytag.com/help
for assistance and to possibly avoid a service call.
Not using correct cycle for fabric type.
Use a higher soil level cycle option and warmer wash
temperature to improve cleaning.
If using Delicates cycle, wash only a few items.
Use Heavy Duty cycle for tough cleaning.
Add a second rinse for heavily soiled loads.
Washer not performing as expected (cont.)
Washer not loaded as recommended.
Not cleaning or
removing stains
Add load loosely. Items need to move freely for best cleaning.
See the “Cycle Guide” for load size recommendations for each
cycle.
Add only 1 or 2 garments after washer has started.
Not using HE detergent or using too
much HE detergent.
Use only HE detergent. Always measure detergent and follow
manufacturer’s directions based on load size and soil level.
Hard water or high level of iron (rust)
in water.
You may need to install a water softener and/or iron lter.
Fabric softener dispensing ball used.
Dispensing balls will not operate correctly with this washer.
Add liquid fabric softener to the fabric softener compartment.
Powdered detergent used for
low-speed cycle.
Consider using liquid detergent.
Load is wrinkled,
twisted, or tangled
Washer not loaded as recommended. Add load loosely. Items need to move freely to reduce
wrinkling and tangling. See the “Cycle Guide” for load
size recommendations for each cycle.
Reduce tangling by mixing types of load items. Use the
recommended cycle for the type of garments being washed.
Select a slower spin speed. Note that items will be wetter
than when using a higher speed spin.
Wash action and/or spin speed too
fast for load.
Unload the washer as soon as it stops.
The washer is not unloaded promptly.
Use the Delicates cycle or another cycle with a low spin
speed to reduce wrinkling.
Not choosing the right cycle for the
load being washed.
If safe for load, use warm or hot wash water.
The wash water was not warm
enough to relax wrinkles.
TROUBLESHOOTING
27
If you experience
Possible Causes
Solution
First try the solutions suggested here or visit our website at www.maytag.com/help
for assistance and to possibly avoid a service call.
Washer not performing as expected (cont.)
Empty pockets, zip zippers, and snap or hook fasteners before
washing to avoid snags and tears.
Sharp items were in pockets during
wash cycle.
Strings and straps could have tangled.
Items may have been damaged before
washing.
Mend rips and broken threads in seams before washing.
Fabric damage can occur if washer is
tightly packed.
Liquid chlorine bleach may have been
added incorrectly.
Do not pour liquid chlorine bleach directly onto load. Wipe up
bleach spills.
Undiluted bleach will damage fabrics. Do not use more than
recommended by manufacturer.
Avoid tightly packing the washer. Load with dry items only.
Use cycle designed for the fabrics being washed.
Add only 1 or 2 garments after washer has started.
Tie all strings and straps before starting wash load.
Fabric Damage
The transfer of dye can occur when mixing whites and colors in
a load. Sort dark clothes from whites and lights.
Use hot or warm washes if safe for the load. Make sure your hot
water system is adequate to provide a hot water wash.
Use more detergent for washing heavy soils in cold or
hard water.
Load not sorted properly.Gray whites, dingy
colors
Wash temperatures too low.
Not enough detergent used,
or hard water.
Monthly maintenance not done as
recommended.
Run the Clean Washer cycle with affresh
®
monthly.
See “Washer Care” in “Washer Maintenance.”
Unload washer as soon as cycle is complete.
Use only HE detergent. Be sure to measure correctly. Always
follow the manufacturer’s directions.
See “Washer Care” section.
This washer has a tight seal to avoid water leaks. To avoid
odors, leave the door open to allow the washer to dry
between uses.
Odors
Not using HE detergent or using too
much HE detergent.
Door not left open after use.
Not washing like colors together.
Wash like colors together and remove promptly after the cycle is
complete to avoid dye transfer.
Use more detergent for washing heavy soils in cold or
hard water.
Not enough detergent used,
or hard water.
Not cleaning or
removing stains
Not using dispensers. Use dispensers to avoid chlorine bleach and fabric softener
staining.
Load dispensers before starting a cycle.
Avoid overlling.
Do not add products directly to load.
TROUBLESHOOTING
28
Clogged dispensers or laundry
products dispensing too soon.
Do not overll dispenser. Overlling causes immediate
dispensing.
Load dispensers before starting a cycle.
Homes with low water pressure may result in residual powder
in the dispenser. To avoid, select a warmer wash temperature if
possible, depending on your load.
Use only liquid chlorine bleach in the bleach compartment.
Incorrect dispenser
operation
Liquid chlorine bleach not used in
bleach compartment.
It is normal for small amounts of water to remain in dispenser at the
end of the cycle.
Water in dispenser after cycle has
nished.
If you experience
Possible Causes
Solution
First try the solutions suggested here or visit our website at www.maytag.com/help
for assistance and to possibly avoid a service call.
Washer not performing as expected (cont.)
Not using correct cycle for load type.
When using the Delicates cycle, you should wash small loads.
This ensures a gentle wash for your garments without increasing
cycle times.
The Delicates cycle is designed for smaller load sizes
(3–4 items) of lightly soiled garments. If larger loads are
washed in this cycle, wash time will be increased.
Normal washer operation. The cycle times vary automatically based on your water
pressure, water temperature, detergent, and clothes load.
The options you select will also affect the cycle times.
Cycle time changes or
cycle time too long
Excessive suds in washer.
Load may be out of balance.
When excessive suds are detected, a special suds routine
automatically starts to remove extra suds and ensure proper
rinsing of your garments. This routine will add time to the
original cycle.
When load unbalance occurs, a washing process will start
to redistribute the load. This extends the cycle time. Avoid
washing single items. Balance a single item such as a rug or
jeans jacket with a few extra items.
TROUBLESHOOTING
ACCESSORIES
Enhance your washer with these premium accessories.
For more high-quality items or to order, call 1-800-901-2042,
or visit us at www.whirlpool.com/accessories. In Canada,
call 1-800-807-6777 or visit us at www.whirlpoolparts.ca.
Part Number Accessory
8212638RP 6 ft (1.8 m) nylon braided
space-saving ll hose, 90°
elbow, hypro-blue steel
couplings. Safer than
stainless steel. (2-pack)
8212487RP 5 ft (1.5 m) nylon braided ll
hose. Safer than stainless
steel. (2-pack)
8212526 Washer drip tray, ts under all
31682 All purpose appliance cleaner
1903WH Laundry supply storage cart
W10135699 Affresh
®
Washer Cleaner
W10178021 Stack kit
29
MAYTAG
®
LAUNDRY WARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Maytag brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter “Maytag”) will pay for factory
specied parts and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased.
Service must be provided by a Maytag designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED
WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada and
applies only when the major appliance is used in t
he country in which it was purchased. Proof of original purchase date is required to obtain
service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used in
a manner that is inconsistent to published user or operator instructions and/or installation instructions.
2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or repair
house fuses, or to correct house wiring or plumbing.
3. Service calls to repair or replace appliance light bulbs, air lters or water lters. Consumable parts are excluded from warranty coverage.
4. Damage resulting from accident, alteration, misuse, abuse, re, ood, acts of God, improper ins
tallation, installation not in accordance
with electrical or plumbing codes, or use of products not approved by Maytag.
5. Cosmetic damage, including scratches, dents, chips or other damage to the nish of your major appliance, unless such damage results
from defects in materials or workmanship and is reported to Maytag within 30 days from the date of purchase.
6. Pick up and delivery. This major appliance is intended to be repaired in your home.
7. Repairs to parts or systems resulting from unauthorized modications made to the appliance.
8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Maytag servicer is not available.
9. The removal and reinstallation of y
our major appliance if it is installed in an inaccessible location or is not installed in accordance with
Maytag published installation instructions.
10. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered, or cannot be
easily determined.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A
PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not
allow limitations on the duration of implied warranties of merchantability or tness, so this limitation may not apply to you. This warranty
gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the
exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives
you specic legal rights, and you also may have other rights that vary from state to state or province to province.
If outside the 50 United States and Canada, contact your authorized Maytag dealer to determine if another warranty applies.
If you think you need repair service, rst see the “Troubleshooting” section of the Use & Care Guide. If you are unable to resolve the problem
after checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling Maytag. In the
U.S.A., call
. In Canada, call 80/6.
Keep this book and your sales slip together for future reference.
You must provide proof of purchase or installation date for in-
warranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can nd this information on the model and serial
number label located on the product.
Dealer name ____________________________________________________
Address _________________________________________________________
Phone number ___________________________________________________
Model number _______
____________________________________________
Serial number ___________________________________________________
Purchase date ___________________________________________________
30
SÉCURITÉ DE LA LAVEUSE
31
Votre nouvelle laveuse haute efcacité à chargement frontal a été
conçue pour préserver les ressources et diminuer vos factures
d’eau et d’énergie. La laveuse est conçue pour déterminer puis
fournir la quantité d'eau nécessaire à une performance optimale.
Avec ce nouveau système, la durée de fonctionnement peut être
supérieure à celle d’une laveuse conventionnelle.
COMMANDES ÉLECTRONIQUES
Les commandes électroniques exibles sont faciles
à utiliser, que vous soyez un débutant ou un expert.
COMMANDE AUTOMATIQUE
DE LA TEMPÉRATURE
La Commande automatique de la température (CAT) détecte
et maintient électroniquement une température uniforme de
l’eau. La CAT régule l’arrivée d’eau chaude et d’eau froide.
La fonction CAT est automatiquement activée lorsqu’un
programme est sélectionné. Voir le “Guide de programmes”.
n
La fonction CAT fonctionne pour la température de lavage
avec les réglages Warm (tiède) et Cold (froide).
n
Les températures de rinçage à froid dépendent
de la température de l’eau froide au robinet.
NIVEAU D'EAU AUTOMATIQUE
En s’ajustant au volume de la charge, cette caractéristique
permet à la laveuse d’utiliser la quantité d’eau minimum
nécessaire au nettoyage et au rinçage des vêtements.
Un faible niveau d’eau vous permet d’obtenir les mêmes
résultats avec de plus petites quantités de produits. Étant
donné que seule la quantité nécessaire d’eau est utilisée,
la laveuse vous fait aussi économiser de l’énergie.
TAMBOUR EN ACIER INOXYDABLE
Le tambour en acier inoxydable élimine la corrosion
et permet des vitesses d’essorage plus élevées pour une
meilleure extraction de l’eau et une réduction de la durée
de séchage.
SYSTÈME DE SUSPENSION
Pour réduire le “déplacement” ou le “déséquilibre” de la
laveuse, celle-ci combine :
n
2 ressorts pour isoler les vibrations
n
2 amortisseurs à la base de la laveuse pour minimiser
le mouvement
ÉQUILIBRE DYNAMIQUE
Un système d’équilibrage de précision permet à la laveuse
d’atteindre des vitesses d’essorage élevées. La laveuse
essore plus vite pour que les vêtements sortant de la
laveuse soient davantage secs qu’avec les laveuses
traditionnelles à chargement par le dessus. De plus,
si le système d’équilibre dynamique détecte des charges
déséquilibrées durant l’essorage, il redistribue les vêtements
de façon à ce qu’ils soient répartis uniformément.
MOTEUR ADAPTATIF À VITESSE VARIABLE
Le moteur s’adapte au volume de la charge et au
programme sélectionné pour délivrer les meilleures
conditions de nettoyage, de rinçage et d’essorage.
Le moteur peut gérer les vitesses lentes nécessaires pour
les articles délicats et il est assez puissant pour essorer
une charge moyenne de vêtements à une vitesse élevée.
CARACTÉRISTIQUES ET AVANTAGES
1
3 4
5 6
1
2
3
5
6
INSTRUCTIONS D’UTILISATION
4
2
7
7
32
TABLEAU DE COMMANDE ET CARACTÉRISTIQUES
1
5
2
3
4
6
TÉMOINS LUMINEUX DE PROGRAMME
Les témoins lumineux de programme indiquent la
progression d’un programme. À chaque étape du
processus, il est possible que l’on remarque des pauses
ou des sons différents de ceux que l’on remarque avec
des laveuses ordinaires.
Le témoin lumineux de détection s’allume alors que la laveuse
pèse les articles automatiquement, puis ajuste la durée
restante estimée en fonction du programme sélectionné.
Lorsque la DEL de porte verrouillée s’allume, cela signie
que la porte est verrouillée. La porte se verrouille et
se déverrouille automatiquement, en fonction de l’état
d’avancement du programme de lavage. Appuyer sur
CANCEL/DRAIN (annulation/vidange) pendant 3 secondes
pour déverrouiller manuellement la porte. La porte devrait
mettre environ 1 minute à se déverrouiller. Une fois la
porte déverrouillée, le témoin lumineux Draining/Unlocking
(vidange/déverrouillage) s’allume.
Les témoins Prewash (prélavage), Wash (lavage), Rinse
(rinçage), et Spin (essorage) s’allument tour à tour à mesure
que la laveuse avance dans les programmes.
Le témoin lumineux Done (terminé) reste allumé
pendant 1 heure à la n du programme. Pour déconnecter
manuellement la laveuse à l’issue d’un programme de lavage,
placer le bouton à la position Off (arrêt).
1
CANCEL/DRAIN BUTTON (BOUTON
D’ANNULATION/DE VIDAGE)
Appuyer sur ce bouton pour mettre la laveuse en marche et
pour l’éteindre. Appuyer sur ce bouton pour arrêter/annuler
un programme à tout moment.
ESTIMATED TIME REMAINING (DURÉE
RÉSIDUELLE ESTIMÉE)
Les durées de programme varient automatiquement en
fonction de la pression de votre eau, de la température de
l’eau, du détergent et de la charge de vêtements. La durée
du programme sera prolongée en cas d’excès de mousse
ou de déséquilibre de la charge. La procédure contre les
excès de mousse permet d’enlever l’excès de mousse et
assure un rinçage correct de vos vêtements. Les options
que vous sélectionnez affecteront également les durées de
programme indiquées dans le “Guide de programmes”. La
durée résiduelle estimée peut passer à des durées beaucoup
plus longues dans des conditions extrêmes.
2
3
OPTIONS
Vous pouvez personnaliser votre lavage en ajoutant des
options à vos sélections de programme. Toutes les options
ne sont pas disponibles avec tous les programmes.
n
Si une option est disponible avec un programme
sélectionné, le témoin lumineux pour cette option s’allume
au moment de la sélection.
n
Si une option n’est pas disponible avec un programme
sélectionné, un bref signal sonore est émis et le témoin
lumineux pour cette option ne s’allume pas au moment
de la sélection.
Delay Start (mise en marche différé)
Utiliser ce programme pour différer le mise en marche de
lavage.
n Sélectionner DELAY START (mise ne marche différé)
jusqu’à ce que la durée désirée (en heures) soit indiquée
sur l’afcheur de la durée résiduelle estimée.
n Sélectionner START (mise en marche). La fenêtre
d’afchage indique le compte à rebours jusqu’au
programme de lavage.
Prewash (prélavage)
Le prélavage est une phase de trempage de 18 minutes
qui est ajoutée avant le lavage principal. Lors du
prélavage, le culbutage est faible.
2nd Rinse (deuxième rinçage)
Un deuxième rinçage peut être effectué pour favoriser
l’élimination des résidus de détergent ou d’agent de
blanchiment sur les vêtements. Cette option fournit un
rinçage additionnel avec une eau à la même température
que pour le rinçage normal. Vous pouvez la sélectionner
ou la désélectionner en appuyant sur 2ND RINSE
(deuxième rinçage).
Wrinkle Prevent (empêchement des plis)
Utiliser cette option pour augmenter la quantité d’eau
à l’entrée et réduire la vitesse d’essorage et la durée
de la période de rinçage. La dernière phase d’essorage
comportera une vitesse d’essorage plus faible et durera
moins longtemps.
Max Extract (extraction maximale)
Utiliser cette option pour augmenter la période
d’essorage nale de 1 minute lors de l’essorage nal.
Low Spin (essorage faible)
Chaque programme comporte une vitesse d’essorage
préréglée. Pour réduire la vitesse de l’essorage nal,
sélectionner le bouton LOW SPIN.
4
33
7
DISTRIBUTEUR INTELLIGENT
Les trois compartiments du distributeur permettent le
chargement de tous les produits de lessive avant la mise
en marche de la laveuse. Les produits seront distribués
dans la laveuse au moment opportun pour un nettoyage
performant. Le système de libération de l’agent de
blanchiment est inclus dans le système supérieur de
distribution de détergent. Le détergent est ajouté au début
du programme et l’agent de blanchiment est ajouté une
fois que les enzymes ont pu effectuer leur nettoyage.
L’assouplissant de tissu sera distribué lors du programme
de rinçage ou du deuxième rinçage, le cas échéant.
Le plateau du système supérieur de distribution de détergent
peut être retiré facilement pour le nettoyage.
Temp Level (niveau de température)
Chaque programme comporte un préréglage de
température de l’eau. Pour modier la température de
l’eau, sélectionner le bouton TEMP LEVEL (niveau de
température), jusqu’à ce que le réglage désiré s’allume.
Sélectionner une température de l’eau selon le type de
charge à laver. Utiliser l’eau de lavage la plus chaude
sans danger pour les tissus. Suivre les instructions sur
l’étiquette des vêtements.
Le rinçage se fait à l’eau froide pour tous les programmes
de rinçage. Les rinçages à froid économisent de l’énergie.
START BUTTON (BOUTON MISE EN MARCHE)
Appuyer sans relâcher sur ce bouton pour démarrer un
programme ou appuyer une fois dessus pendant qu’un
programme est en cours pour le suspendre.
BOUTON DE PROGRAMME DE LAVAGE
Tourner le bouton de programme pour sélectionner un
programme correspondant à la charge de linge. Voir “Guide
de programmes” pour des descriptions de programmes
détaillées.
Levier de dégagement du distributeur
Compartiment de détergent Haute efcacité “HE”
en poudre
Verser le détergent HE liquide ou en poudre dans ce
compartiment pour le programme de lavage principal.
n
L’agent de blanchiment en poudre sans danger pour
les couleurs peut être ajouté à ce compartiment avec
le détergent HE en poudre.
Compartiment pour agent de blanchiment liquide
Dilue et distribue automatiquement l’agent de
blanchiment au chlore liquide au moment opportun lors
du premier rinçage qui suit le programme de lavage. Ce
compartiment ne peut diluer un agent de blanchiment
en poudre.
B
A
C
Choix du détergent approprié
Utiliser uniquement des détergents Haute efcacité. L’emballage
portera la mention “HE” ou “High Efciency” (haute efcacité).
Un lavage avec faible consommation d’eau produit un excès de
mousse avec un détergent non HE. Il est probable que l’utilisation
d’un détergent non HE prolongera la durée des programmes et
réduira la performance de rinçage. Ceci peut aussi entraîner des
défaillances de composants et, avec le temps, une accumulation
de moisissure. Les détergents HE sont conçus pour produire la
quantité de mousse adéquate pour le meilleur rendement. Suivre
les recommandations du fabricant pour déterminer la quantité de
détergent à utiliser.
Utiliser uniquement
un détergent Haute
efcacité (HE).
5
6
D
B
7
C
A
A Levier de dégagement du distributeur
B Compartiment de détergent HE
en poudre
C Assouplissant pour tissu
D Agent de blanchiment au chlore liquide
Compartiment d’assouplissant pour tissu liquide
Dilue et distribue automatiquement l’assouplissant pour
tissu liquide au moment opportun lors du programme.
n
Utiliser uniquement de l’assouplissant de tissu liquide
dans ce distributeur.
D
34
GUIDE DE PROGRAMMES
Choisir les programmes de lavage en tournant le bouton de sélection de programme au programme désiré. Chaque programme est
conçu pour différents types de tissu et niveaux de saleté.
n
Chaque programme a une durée, un niveau de température par défaut et peut comporter des options présélectionnées.
Les préréglages procurent aux tissus les soins recommandés pour le programme sélectionné.
n
Les préréglages peuvent être modiés à tout moment avant la sélection de START (mise en marche). Toutes les options et tous
les modicateurs (niveau de température, options d’essorage) ne sont pas disponibles avec tous les programmes. Appuyer sur
START (mise en marche) pendant environ 3 secondes pour poursuivre le programme.
Cotons et lins Normal 0:50 Warm High Delay Start Utiliser ce programme pour laver des
normalement sales (normal)
Prewash
charges de linge en coton et en lin
2nd Rinse
1
normalement sales. Ce programme
Max Extract comporte une vitesse d’essorage élevée
Low Spin
Petites charges de 2–3 Rapid 0:30 Warm High Delay Start Utiliser ce programme pour laver
articles en coton, Wash
Prewash
des petites charges de 2 à 3
polyester, nylon, et (lavage rapide) 2nd Rinse
1
articles légèrement sales dont on a besoin
mélanges de coton Wrinkle Prevent
1
rapidement. Ce programme combine
légèrement sales Max Extract une durée de lavage plus courte et un
Low Spin essorage à vitesse élevée pour
réduire la durée de séchage. Des
charges importantes dans la laveuse
augmenteront la durée de lavage.
Rideaux et vêtements Delicates 0:37 Warm Low Delay Start Utiliser ce programme pour laver des tissus
délicats, robes, jupes, (articles délicats)
Prewash
très ns et la lingerie. Ce programme
chemises et 2nd Rinse
1
comporte une faible vitesse d’essorage
chemisiers Wrinkle Prevent
1
pour prendre soin des articles délicats.
Low Spin Utiliser des sacs en let pour laver
les sous-vêtements tels que les soutiens-
gorge à armatures, les articles à celle et
les petits articles comme les chaussettes.
Pas de vêtements, Clean 1:15 Hot High Delay Start Utiliser le programme Cycle Washer
utiliser le nettoyant Washer (nettoyage de la laveuse) une fois par
pour laveuse (nettoyage de mois pour maintenir l’intérieur de la laveuse
affresh
®
ou la laveuse) frais et propre. Ce programme utilise
de l’agent de un niveau d’eau plus élevé. Utiliser
blanchiment au chlore une tablette de nettoyant de laveuse
affresh
®
ou un agent de blanchiment
au chlore liquide pour nettoyer en
profondeur l’intérieur de la laveuse.
Ce programme ne doit pas être
interrompu. Voir “Entretien de la laveuse”.
IMPORTANTE : Ne pas placer de
vêtements ou d’autres articles dans la
laveuse pendant le programme Clean
Washer (nettoyage de la laveuse). Utiliser
ce programme avec un tambour de lavage
vide.
Toutes les charges Drain/Spin 0:18 N/A High Delay Start Utiliser ce programme pour vidanger
(vidange/ Max Extract la laveuse ou pour vidanger et essorer
essorage) Low Spin la charge de lavage. La vitesse d’essorage
est préréglée à HIGH (élevée).
Articles à laver :
Programme :
Niveau
de temp.
†
:
Vitesse
d’essorage:
Options
disponibles :
Détails du programme :
Durée
estimée*
(hr:min):
* Les durées de programme varient automatiquement en fonction de la pression et de la température de l’eau, du détergent et de la charge de linge.
La durée du programme sera prolongée en cas d’excès de mousse ou si la charge est déséquilibrée.
† Tous les rinçages se font à l’eau froide.
1
Vous ne pouvez pas sélectionner les options 2nd Rinse (deuxième rinçage) ni Wrinkle Prevent (empêchement des plis) pour la même charge.
35
Options de
Niveau de température :
Chaude (Hot)
Tiède
(Warm)
Froide (Cold)
Options de
Vitesse d’essorage :
Élevée (High)
Basse
(Low))
Options disponibles :
Mise en marche différé (Delay Start)
Prélavage (Prewash)
Deuxième rinçage
(2nd Rinse)
Empêchement des plis
(Wrinkle Prevent)
Extraction maximale (Max Extract)
Essorage bas (Low Spin)
* Les durées de programme varient automatiquement en fonction de la pression et de la température de l’eau, du détergent et de la charge de linge.
La durée du programme sera prolongée en cas d’excès de mousse ou si la charge est déséquilibrée.
† Tous les rinçages se font à l’eau froide.
1
Vous ne pouvez pas sélectionner les options 2nd Rinse (deuxième rinçage) ni Wrinkle Prevent (empêchement des plis) pour la même charge.
Toutes les charges Rinse/Spin 0:24 Cold High Delay Start Utiliser ce programme pour effectuer
(rinçage/ 2nd Rinse
1
uniquement un rinçage et un essorage.
essorage) Max Extract Ce programme comporte une vitesse
Low Spin d’essorage élevée. Le programme Rinse
Spin est utile pour les charges qui
nécessitent un rinçage uniquement et pour
ajouter de l’assouplissant de tissu à une
charge en utilisant le distributeur
d’assouplissant de tissu.
Sous-vêtements, Heavy Duty 1:10 Warm High Delay Start Utiliser ce programme pour laver des
serviettes, chemises, (service intense)
Prewash
charges de tissus robustes, grand teint
etc, en coton et très 2nd Rinse
1
et des vêtements très sales. Ce programme
sales Max Extract combine une durée de lavage plus longue
Low Spin et une vitesse d’essorage. élevée pour
réduire les durées de séchage.
Mélanges à pressage Wrinkle Control 0:45 Warm Low Delay Start Utiliser ce programme pour laver des
permanent et tissus (commande
Prewash
charges de mélanges à pressage
synthétiques
anti-froissement)
2nd Rinse
1
permanent et de tissus synthétiques.
normalement sales Wrinkle Prevent
1
Ce programme comporte un processus
Max Extract de refroidissement de la charge pour
Low Spin réduire le froissement.
Articles à laver :
Programme :
Niveau
de temp.
†
:
Vitesse
d’essorage:
Options
disponibles :
Détails du programme :
Durée
estimée*
(hr:min):
36
UTILISATION DE LA LAVEUSE
Premier programme de lavage sans
vêtements
Avant de laver des vêtements pour la première fois, remplir la
cartouche du distributeur pour détergent HE liquide et l’installer
dans le tiroir du distributeur. Choisir le programme RAPID WASH
(lavage rapide) et le lancer sans vêtements. Utiliser uniquement
un détergent HE. Ce programme préalable sert à garantir que
l’intérieur est propre et le tiroir du distributeur est prêt à employer
avant de laver des vêtements.
Choix du détergent approprié
Utiliser uniquement des détergents Haute efcacité. L’emballage
portera la mention “HE” ou “High Efciency” (haute efcacité).
Un lavage avec faible consommation d’eau produit un excès de
mousse avec un détergent non HE. Il est probable que l’utilisation
d’un détergent non HE prolongera la durée des programmes et
réduira la performance de rinçage. Ceci peut aussi entraîner des
défaillances de composants et, avec le temps, une accumulation
de moisissure. Les détergents HE sont conçus pour produire la
quantité de mousse adéquate pour le meilleur rendement. Suivre
les recommandations du fabricant pour déterminer la quantité de
détergent à utiliser.
Utiliser uniquement un détergent
Haute efcacité (HE).
Trier les articles en fonction du programme et de la température
d’eau recommandés, ainsi que la solidité des teintures. Séparer
les articles très sales des articles peu sales. Séparer les articles
délicats des tissus résistants. Traiter les taches sans délai
et contrôler la solidité des teintures en essayant les produits
d’élimination de taches sur une couture intérieure.
1. Trier et préparer le linge
IMPORTANT :
n Vider les poches. Les pièces de monnaie, boutons et autres
petits objets peuvent obstruer les pompes et nécessiter une
intervention de dépannage.
n Fermer les fermetures à glissière, attacher les crochets,
cordons et ceintures en tissu, et retirer tout accessoire et
ornement non lavables.
n Réparer les déchirures pour éviter que les articles ne
s’endommagent encore davantage lors du nettoyage.
n Retourner les tricots pour éviter le boulochage. Séparer les
articles qui forment la charpie de ceux qui la retiennent. Les
articles synthétiques, tricots et articles en velours retiennent
la charpie provenant des serviettes, des tapis et des tissus
chenille.
n Ne pas sécher les vêtements si les taches sont toujours
présentes après le lavage car la chaleur pourrait xer les
taches sur le tissu.
n Toujours lire et suivre les instructions gurant sur les étiquettes
de soin des tissus et sur les produits de lessive. Une mauvaise
utilisation pourrait endommager les vêtements.
37
Ouvrir la porte de la laveuse. Placer une charge de linge trié
dans la laveuse sans les tasser. Les articles doivent pouvoir se
déplacer librement pour un nettoyage optimal et pour réduire le
froissement et l’emmêlement. Fermer la porte de la laveuse en
la poussant fermement jusqu’à ce que le loquet émette un clic.
REMARQUE: Une procédure spécique se met en marche au
début de chaque programme pour éviter l’utilisation involontaire
de la laveuse. Cette procédure dure environ 1 minute avant que
le programme de lavage sélectionné ne commence.
n Il est possible de charger complètement la laveuse, selon
le type de charge et le programme, mais les vêtements ne
doivent pas être tassés. La porte de la laveuse doit fermer
facilement. Voir “Guide de programmes” pour des suggestions
sur le mode de chargement.
n Mélanger les gros articles avec les petits et éviter de laver des
articles seuls. Charger de façon uniforme.
n Laver les petits articles dans des sacs à linge en let. Si les
petits articles sont nombreux, utiliser plus d’un sac et remplir
les sacs de façon égale.
2. Charger les vêtements dans
la laveuse
Utilisation du tiroir distributeur
Pour utiliser le tiroir distributeur :
1. Ouvrir le tiroir distributeur.
2. Ajouter les produits de lessive tel que décrit dans
les étapes 3 à 6.
3. Fermer lentement le tiroir distributeur. Vérier qu’il est
complètement fermé.
REMARQUES :
n
Il est possible qu’une petite quantité d’eau provenant du
programme de lavage précédent reste dans les distributeurs.
Ceci est normal.
n
Pour l’information sur la concentration du détergent, voir
“À propos de la concentration du détergent”.
Verser le détergent HE liquide ou en poudre
dans ce compartiment pour le programme
de lavage principal.
n
L'agent de blanchiment en poudre sans
danger pour les couleurs peut être ajouté
au compartiment du lavage principal avec
le détergent en poudre.
n
Suivre les instructions du fabricant pour
déterminer la quantité de détergent à utiliser.
REMARQUE : Un remplissage excessif pourrait causer un
excès de mousse.
3. Ajouter du détergent HE au distributeur
Utiliser uniquement
un détergent Haute
efcacité (HE).
Verser une mesure de l’assouplissant pour tissu liquide dans
le compartiment d’assouplissant pour tissu liquide. Toujours
suivre les instructions du fabricant pour connaître la quantité
d’assouplissant pour tissu adéquate en fonction de la taille
de la charge.
L’assouplissant pour tissu est toujours distribué lors du rinçage
nal, même si l’on a sélectionné 2nd Rinse (deuxième rinçage).
IMPORTANT : Ne pas remplir excessivement le distributeur, diluer
le produit ou utiliser plus de 1/2 de tasse (120 mL) d’assouplissant
pour tissu. Ne pas remplir au-delà du niveau MAX. Si l’on remplit
excessivement le distributeur, l’assouplissant pour tissu sera
distribué dans la laveuse immédiatement.
n
Ne pas renverser ou faire couler d’assouplissant pour tissu sur
les vêtements.
n
Ne pas utiliser de boules distributrices d’assouplissant pour
tissu dans cette laveuse. Elles ne distribueront pas leur
contenu correctement.
n
Ne pas remplir au-delà du niveau “MAX”.
4. Verser de l’assouplissant pour tissu
dans le distributeur (si désiré)
38
Ajouter une mesure d’agent de blanchiment liquide au chlore
dans le compartiment d’agent de blanchiment. Ne pas remplir
excessivement le distributeur, diluer le produit ou utiliser plus de
1/2 de tasse (120 mL). Ne pas utiliser d’agent de blanchiment
sans danger pour les couleurs ni de produit Oxi avec un
programme utilisant de l’agent de blanchiment au chlore liquide.
L'agent de blanchiment sera automatiquement dilué et distribué
au moment approprié au cours du premier rinçage après
le programme de lavage.
n
Toujours mesurer l’agent de blanchiment liquide au chlore.
Utiliser une tasse à mesurer avec un bec verseur; ne pas
utiliser une quantité approximative.
n
Ne pas remplir au-delà du niveau “MAX”. Un remplissage
excessif peut endommager les vêtements.
n
Ne pas ajouter d’agent de blanchiment sans danger pour les
couleurs ou de produit Oxi dans ce distributeur. Verser du
produit Oxi ou de l’agent de blanchiment sans danger pour
les couleurs dans le tambour avant de charger les vêtements
dans la laveuse. Tenir compte des instructions gurant sur
l’étiquette d’entretien des articles à laver.
5.
Ajouter de l’agent de blanchiment liquide
au chlore dans le distributeur (si désiré)
On peut ajouter des activateurs de type Oxi ou de l’agent de
blanchiment sans danger pour les couleurs dans le tambour
avant d’ajouter le linge.
6. Ajouter du produit Oxi ou de l’agent
de blanchiment sans danger pour
les couleurs (si désiré)
7. Tourner le sélecteur de programme
pour démarrer la laveuse
Mettre la laveuse en marche en tournant le sélecteur de
programme et en sélectionnant l'un des programmes. Le témoin
lumineux correspondant au programme sélectionné s'allumera.
Lors de la sélection d'un programme de lavage, les préréglages
des modicateurs, options, température de l'eau et vitesse
d'essorage pour le programme sélectionné seront allumés.
Les préréglages procurent les soins aux tissus recommandés
pour le programme sélectionné. Voir “Guide de programmes.”
39
9. Appuyer sans relâcher sur START
pour commencer le programme
de lavage immédiatement
Appuyer sur START (mise en marche) pendant environ
3 secondes.
n
Si vous n’appuyez pas sur START (mise en marche) dans
un délai de 5 minutes après avoir choisi un programme,
l’afchage de la laveuse s’éteint automatiquement.
n
Lorsque le programme de lavage est terminé, le témoin
lumineux DONE (terminé) s’allume, la porte se déverrouille et
la charge peut être retirée de la laveuse. La laveuse se met
automatiquement en mode veille après l’ouverture de la porte
ou au bout d’une heure après la n du programme; tous les
afchages s’éteignent.
n
Pour éteindre la laveuse manuellement une fois le programme
terminé, mettre le bouton à la position Off (arrêt).
8. Sélectionner les options désirées
Toutes les options ne sont pas disponibles avec tous les
programmes. Voir “Tableau de commande et caractéristiques.”
Les programmes et options peuvent être changés à tout moment
tant que START (mise en marche) n’a pas été sélectionné.
Une fois que vous avez sélectionné un programme, sélectionner
la température souhaitée.
REMARQUE : Toujours suivre les instructions des étiquettes de
soin pour éviter d’endommager les vêtements.
10. Appuyer DELAY START et START
pour commencer le programme
de lavage ultérieurement
Sélectionner DELAY WASH (lavage différé) jusqu’à ce que la
durée de délai souhaitée (en heures) s’afche. Sélectionner
START (mise en marche). La fenêtre d’afchage indique
le compte à rebours jusqu’au programme de lavage.
IMPORTANT : En cas de mise en marche différée d’un
programme, utiliser seulement des détergents en poudre dans
le compartiment de lavage principal car les détergents liquides
risquent de suinter hors du compartiment avant le début du
programme de lavage.
Pour remettre la laveuse en marche à tout
moment, sélectionner CANCEL/DRAIN
(annuler/vidanger).
Wash Temp (température de lavage)
Hot (Chaude)
De l’eau froide est ajoutée pour
économiser de l’énergie. Ceci
sera plus froid que le réglage
du chauffe-eau pour l’eau chaude
de votre domicile.
Warm (Tiède)
De l’eau froide sera ajoutée; il est
donc possible que l’eau soit plus
froide que celle que fournissait
votre laveuse précédente.
Cold (Froide)
De l’eau tiède est ajoutée
pour favoriser l’élimination
de la saleté et aider à dissoudre
les détergents.
Tissus suggérés
Blancs et couleurs
claires
Vêtements durables
Saleté intense
Couleurs vives
Saleté modérée à légère
Couleurs foncées
qui déteignent
ou s’atténuent
Saleté légère
40
ENTRETIEN DE LA LAVEUSE
ENTRETIEN DE LA LAVEUSE
Recommandations pour le maintien de la propreté
de la laveuse et du niveau de performance optimal
1. Utiliser toujours un détergent HE (Haute efcacité) et
employer la quantité de détergent recommandée par le
fabricant du détergent HE. Ne jamais utiliser plus que
la quantité recommandée de détergent, car ceci peut
augmenter le taux d’accumulation de résidus de détergent
et de souillures à l’intérieur de la laveuse, ce qui susciterait
la formation d’odeurs indésirables.
2. Exécuter périodiquement des lavages avec de l’eau tiède
ou chaude (pas exclusivement des lavages à l’eau froide),
car l’eau chaude facilite l’élimination des résidus de
détergent et de souillures.
3. Veiller à toujours laisser la porte de la laveuse entrouverte
pour qu’elle puisse sécher, et pour éviter l’accumulation
de résidus générateurs d’odeurs.
Nettoyage de la laveuse à chargement par l’avant
Lire complètement ces instructions avant d’entreprendre
les opérations de nettoyage de routine recommandées
ci-dessous. Le processus d’entretien de la laveuse devrait
être exécuté au moins une fois par mois, ou à intervalles
de 30 lavages (première limite atteinte); ceci permettra de
minimiser l’accumulation de résidus de détergent et de
souillures à l’intérieur de la laveuse.
Nettoyage du joint de la porte
1. Ouvrir la porte de la laveuse; retirer tous les articles
présents dans la laveuse.
2. Inspecter le joint gris entre l’embrasure de la porte et
le tambour – noter toute zone tachée ou d’accumulation
de souillures. Tirer sur le joint et inspecter partout sous
le joint – rechercher la présence éventuelle d’objets
étrangers.
3. S’il y a des zones tachées ou d’accumulation de
souillures, nettoyer ces zones du joint par essuyage,
selon l’une des deux méthodes ci-dessous :
a. Tampon de récurage affresh
®
Grit Grabber
™
Cloth :
i. Tirer doucement sur le joint en caoutchouc de
la porte et nettoyer toute la surface avec la face
rugueuse du tampon Grit Grabber
™
.
b.
Avec un agent de blanchiment liquide au chlore (dilué) :
i. Préparer une solution diluée de l’agent de
blanchiment au chlore – 3/4 tasse (177 mL) de
l’agent de blanchiment au chlore liquide et 1 gallon
(3,8 L) d’eau tiède puisée au robinet.
ii. Appliquer la solution sur les zones concernées du
joint avec un chiffon imbibé de la solution diluée.
iii. Laisser le produit agir pendant 5 minutes.
iv. Essuyer parfaitement la surface du joint avec un
chiffon sec, et laisser la porte de la laveuse ouverte
pour que l’intérieur puisse sécher.
IMPORTANT :
n Porter des gants de caoutchouc lors des
manipulations de l’agent de blanchiment au chlore.
n Consulter et observer les instructions et
recommandations du fabricant pour l’utilisation
appropriée de l’agent de blanchiment au chlore.
ENTRETIEN DE LA LAVEUSE (suite)
Nettoyage de l’intérieur de la laveuse
Cette laveuse comporte un programme spécial avec
utilisation d’un volume d’eau important en conjonction
avec le nettoyant pour laveuse affresh
®
ou un agent de
blanchiment liquide au chlore pour le nettoyage approfondi
de l’intérieur de la laveuse. Les modèles avec génération
de vapeur utilisent également la vapeur avec ce programme
spécial pour le nettoyage approfondi de l’appareil.
REMARQUE : Lire complètement ces instructions avant
d’entreprendre les opérations de nettoyage.
Commencement du processus de nettoyage
1. Programme avec nettoyant pour laveuse affresh
®
(Recommandé – Performance supérieure) :
a. Ouvrir la porte de la laveuse; retirer tous les articles
présents dans la laveuse.
b. Ajouter une pastille de nettoyant pour laveuse affresh
®
dans le tambour de la laveuse.
c. Ne pas ajouter de pastille de nettoyant pour laveuse
affresh
®
dans le tiroir du distributeur.
d. Ne pas ajouter de détergent ou autre composé
chimique dans la laveuse lors de l’exécution de cette
opération.
e. Fermer la porte de la laveuse.
f. Sélectionner le programme CLEAN WASHER
(nettoyage de la laveuse).
g. Appuyer sur le bouton START (mise en marche) pour
lancer le programme. Le processus du programme de
nettoyage de la laveuse est décrit ci-dessous.
2. Méthode avec l’agent de blanchiment au chlore :
a. Ouvrir la porte de la laveuse; retirer tous les articles
présents dans la laveuse.
b. Ouvrir le tiroir du distributeur et ajouter 2/3 tasse
(160 mL) de l’agent de blanchiment liquide au chlore
dans le compartiment du distributeur d’agent de
blanchiment au chlore.
REMARQUE : L’emploi répétitif d’une quantité d’agent
de blanchiment liquide au chlore supérieure à ce qui est
recommandé ci-dessus pourrait faire subir des dommages
à la laveuse.
c. Fermer la porte de la laveuse et le tiroir du distributeur.
d. Ne pas ajouter de détergent ou autre composant
chimique dans la laveuse lors de l’exécution de cette
opération.
e. Fermer la porte de la laveuse.
f. Sélectionner le programme CLEAN WASHER
(nettoyage de la laveuse).
g. Appuyer sur le bouton START (mise en marche) pour
lancer le programme. Le processus du programme de
nettoyage de la laveuse est décrit ci-dessous.
41
ENTRETIEN DE LA LAVEUSE (suite)
Description du programme de nettoyage de la laveuse :
1. Le programme Clean Washer (nettoyage de la laveuse)
détecte la présence éventuelle de linge dans la laveuse.
2. Si aucun article n’est détecté dans la laveuse, l’exécution
du programme se poursuit à l’étape 3.
a. Si un quelconque article est détecté dans la laveuse,
le code “rL” (retirer la charge) est présenté sur
l’afcheur, et le témoin Controls Lock (verrouillage
des commandes) reste illuminé. La porte se
déverrouille. Ouvrir la laveuse et retirer tout le linge
qui se trouve dans le tambour de la laveuse.
b. Appuyer sur le bouton CANCEL/DRAIN (annulation/
vidage) de l’appareil pour faire disparaître le code “rL”
de l’afcheur.
c. Appuyer sur le bouton START (mise en marche) pour
redémarrer le programme.
3. Après l’achèvement du programme, laisser la porte de la
laveuse entrouverte pour que l’intérieur puisse sécher et
pour permettre l’aération.
Annulation du programme de nettoyage de la laveuse :
Si l’utilisateur décide d’annuler l’exécution du programme de
nettoyage de la laveuse après le lancement du programme,
un délai qui peut atteindre 30 minutes est nécessaire pour
que l’appareil puisse éliminer le produit nettoyant affresh
®
,
l’agent de blanchiment au chlore ou tout autre composé
chimique du circuit de lavage et rincer adéquatement
le circuit de lavage. La porte de la laveuse demeurera
verrouillée jusqu’à la n de l’exécution du processus. Ceci
empêche le transfert de résidus du produit chimique de
nettoyage aux charges de linge ultérieures et minimise ainsi
le risque de détérioration du linge ou de l’appareil lui-même.
Processus d’annulation du programme de nettoyage
de la laveuse :
1. Appuyer deux fois sur le bouton CANCEL/DRAIN
(annulation/vidage) de la laveuse.
2. L’appareil entreprend une opération de vidange et
élimination des composés chimiques de nettoyage.
3. Le processus d’annulation du programme sera exécuté
en approximativement 30 minutes ou moins.
4. L’utilisateur peut ensuite exécuter de nouveau sur la
laveuse le programme de nettoyage de la laveuse, ou
sélectionner un programme de lavage quelconque pour
laver une charge de linge.
Nettoyage de l’extérieur de la laveuse
Utiliser un chiffon doux humide ou une éponge pour
éliminer les traces de tout renversement de produit. Essuyer
occasionnellement les surfaces externes de la laveuse pour
entretenir son aspect de produit neuf.
IMPORTANT : Pour ne pas endommager la nition
de la laveuse, ne jamais utiliser un produit abrasif.
ENTRETIEN DE LA LAVEUSE (suite)
Retrait du distributeur
Retrait :
1. Débloquer le tiroir du distributeur en appuyant sur le levier
de dégagement du distributeur (“Tableau de commande et
caractéristiques”). Retirer le tiroir.
2. Ôter les séparateurs
(le siphon des
compartiments de
l’assouplissant de
tissu et de l’agent
de blanchiment).
3. On trouvera peut-être
des traces de produits
de lessive dans les
compartiments de
distributeurs. Pour éliminer
ces traces, laver les pièces
sous l’eau du robinet.
REMARQUE : Ne pas
laver les composants au
lave-vaisselle.
Réinstallation :
Réinstaller les séparateurs
et remettre le distributeur
dans le tiroir.
42
Faire fonctionner la laveuse seulement lorsqu’on est présent. En
cas de déménagement ou si l’on n’utilise pas la laveuse pendant
longtemps, suivre les étapes suivantes :
1. Débrancher la laveuse ou déconnecter la source de courant
électrique.
2. Fermer l’alimentation en eau à la laveuse pour éviter toute
inondation due à une surpression.
3. Nettoyer le distributeur. Consulter “Entretien de la laveuse”.
ENTRETIEN POUR ENTREPOSAGE HIVERNAL
IMPORTANT : Pour éviter tout dommage, installer et
remiser la laveuse à l’abri du gel. L’eau qui peut rester
dans les tuyaux risque d’abîmer la laveuse en temps de
gel. Si la laveuse doit faire l’objet d’un déménagement ou
d’entreposage au cours d’une période de gel, hivériser la
laveuse.
Hivérisation de la laveuse :
1. Fermer les deux robinets d’eau; déconnecter et vidanger
les tuyaux d’arrivée d’eau.
2. Placer 1 L d’antigel pour véhicule récréatif dans le
panier et faire fonctionner la laveuse sur un programme
Drain/Spin (vidange/essorage) pendant environ 1 minute
pour mélanger l’antigel et l’eau restante.
3. Débrancher la laveuse ou déconnecter la source de
courant électrique.
IMPORTANT : Pour réduire le risque de défaillance
intempestive, remplacer les tuyaux d’arrivée d’eau tout
les cinq ans et les inspecter régulièrement pour vérier
l’absence de déformations, de coupures, d’usure ou de
fuites d’eau.
CONSEIL UTILE : Lors du remplacement des tuyaux
d’arrivée d’eau, noter la date de remplacement au
marqueur indélébile sur l’étiquette.
NON UTILISATION ET ENTRETIEN
EN PÉRIODE DE VACANCES
TRANSPORT DE LA LAVEUSE
1. Fermer les deux robinets d’eau. Débrancher et vidanger
les tuyaux d’arrivée d’eau. Fixer les tuyaux à la partie
arrière de la laveuse.
2. Si l’on déplace la laveuse pendant une période de gel,
suivre les instructions de la section ENTRETIEN POUR
ENTREPOSAGE HIVERNAL avant de la déplacer.
3. Déconnecter le tuyau d’évacuation du système
d’évacuation et le xer aux attaches de la partie arrière.
4. Débrancher le cordon d’alimentation.
5. Placer les tuyaux d’arrivée d’eau et le tuyau
d’évacuation dans le panier de la laveuse.
6. Enrouler le cordon d’alimentation et l’attacher avec
un élastique ou avec un attache-câble pour l’empêcher
de traîner sur le plancher.
IMPORTANT: Demander une intervention de dépannage
si l’on doit installer de nouveau boulons de transport.
Ne pas réutiliser les boulons de transport. La laveuse
doit être transportée en position verticale. An d’éviter
d’endommager la structure de la laveuse, celle-ci doit être
correctement installée pour pouvoir être déplacée par un
technicien agréé.
ENTRETIEN DE LA LAVEUSE
RÉINSTALLATION/RÉUTILISATION
DE LA LAVEUSE
Pour réinstaller la laveuse après une période de
non-utilisation, de vacances, de remisage pour l’hiver
ou après un déménagement :
1. Consulter les “Instructions d’installation” pour choisir
l’emplacement, régler l’aplomb de la laveuse et la
raccorder.
2. Avant de réutiliser la laveuse, exécuter la procédure
recommandée suivante :
Remise en marche de la laveuse :
1. Vidanger les canalisations d’eau et les tuyaux.
Reconnecter les tuyaux d’arrivée d’eau. Ouvrir les deux
robinets d’eau.
2. Brancher la laveuse ou reconnecter la source de courant
électrique.
3. Faire exécuter à la laveuse le programme Normal pour
nettoyer la laveuse et éliminer l’antigel, le cas échéant.
Utiliser uniquement un détergent HE. Utiliser la moitié
de la quantité recommandée par le fabricant pour une
charge de taille moyenne.
43
Autres pièces : (Non fournies avec la laveuse)
Il se peut que l’installation nécessite des pièces supplémentaires.
Pour commander, consulter les numéros d’appel sans frais
gurant sur la page de couverture de ce manuel.
Si vous avez : Il vous faudra :
Évier de buanderie Système de pompe de puisard (si non
ou tuyau de rejet déjà disponible)
à l’égout plus haut
que 55" (1,4 m)
Un égout surélevé Tuyau de vidange standard de 20 gal.
(76 L) de 30" (762 mm) de haut ou
évier de décharge, pompe de puisard
et connecteurs (disponibles chez les
vendeurs de matériel de plomberie
locaux)
Système de vidange Ensemble de brise-siphon,
plancher pièce au 285834
Ensemble de raccordement (x2),
pièce numéro 285835
Tuyau de vidange additionnel,
pièce n° 8318155
Un tuyau de vidange Tuyau de vidange supplémentaire,
trop court pièce numéro 285863
Ensemble de connection,
pièce numéro 285835
Robinets d’eau hors 2 tuyaux d’admission d’eau plus longs :
d’atteinte des tuyaux 6 pi (1,8 m), pièce n° 76314
d’admission 10 pi (3,0 m), pièce n° 350008
Ensemble de superposition :
Prévoyez-vous de superposer votre laveuse et votre sécheuse?
Pour ce faire, vous devrez acheter un ensemble de
superposition.
Pour commander, téléphoner au marchand chez qui vous avez
acheté votre laveuse ou consulter la section “Assistance ou
service”. Demander la pièce n° W10178021.
Outillage facultatif :
Pièces fournies :
REMARQUE: Toutes les pièces fournies pour l’installation
se trouvent dans le panier de la laveuse.
4" min
(102 mm)
Cale en bois
Clés plates ou clés à
molette de 15/32" (12 mm)
et 1/2" (13 mm)
Règle ou mètre ruban
Niveau
Pince avec ouverture
jusqu’à 1
9
⁄
16
" (39.5 mm)
Lampe de poche Seau
Attache-câble
Bride de retenue pour tuyau
de vidange (en forme de U)
Outillage nécessaire :
EXIGENCES D’INSTALLATION
Outillage et pièces
Rassembler les outils et piéces nécessaires avant de commancer
l’installation.
2 tuyaux d’arrivée d’eau
avec rondelles plates
Bouchons d’obturation
de trous de boulons de
transport (4)
Options:
Piédestal :
Vous pouvez acheter un piédestal
pour cette laveuse. Vous pouvez
choisir un piédestal de 11,8"
(300 mm). Le piédestal augmentera
la hauteur totale de la laveuse.
Hauteur du
piédestal
Hauteur
approximative
avec laveuse
Couleur Numéro de
modèle
11,8" (300 mm) 44,7" (1135 mm) Blanc LAB0050PQ
INSTRUCTIONS D’INSTALLATION
44
EXIGENCES D’EMPLACEMENT
C’est à l’utilisateur qu’incombe la responsabilité de réaliser une
installation correcte.
Il vous faudra :
n
Un chauffe-eau réglé à 120° F (49° C).
n
Une prise électrique reliée à la terre et située à moins de 5,4 pi
(1,7 m) du cordon d’alimentation situé à l’arrière de la laveuse.
n
Des robinets d’eau chaude et d’eau froide situés à moins de 4
pi (1,2 m) des électrovannes de remplissage d’eau chaude et
d’eau froide situées sur la laveuse et une pression d’eau de 20
à 100 lb/po² (137,9 à 689,6 kPa).
n
Un plancher de niveau avec une pente maximale de 1"
(25 mm) sous l’ensemble de la laveuse. Il n’est pas
recommandé de l’installer sur un tapis, de la moquette
ou des surfaces avec endos en mousse.
n
Un plancher capable de supporter le poids total de 400 lb
(180 kg) de la laveuse (eau et charge comprises).
IMPORTANT: Ne pas installer, remiser ou faire fonctionner la
laveuse à un emplacement où elle sera exposée aux intempéries
ou à des températures inférieures à 32° F (0° C). De l’eau restée
dans la laveuse après utilisation peut causer des dommages
à basse température. Voir “Entretien de la laveuse” pour des
renseignements sur l’hivérisation.
Toutes les dimensions représentent les dégagements
recommandés permis, hormis pour les ouvertures de ventilation
de la porte du placard qui correspondent aux dimensions
minimales nécessaires.
Pour chaque conguration, on peut éventuellement laisser da-
vantage de dégagement pour faciliter l’installation et l’entretien;
des distances de séparation pur les appareils ménagers voisins
et des dégagements pour les murs, les portes et les moulures de
plancher.
Le dégagement octroyé doit permettre à la porte de s’ouvrir
complètement. Ajouter un espace supplémentaire de 1" (25 mm)
de tous les côtés de la laveuse pour réduire le transfert de bruit.
Si l’on installe une porte de placard ou une porte à persiennes,
des ouvertures d’aération au sommet et au bas de la porte sont
nécessaires.
23
7
/16"
(595 mm)
32
7
/8"
(835 mm)
1"
(25 mm)
1"
(25 mm)
39" min.
(990 mm)
Installation sous comptoir personnalisée :
1"
(25 mm)
5
1
/4"
(133 mm)
24 in.
2
(155 cm
2
)
48 in.
2
(310 cm
2
)
3"
(76 mm)
3"
(76 mm)
65
3
/4"
(1670 mm)
12"
(305 mm)
1"
(25 mm)
Installation dans un encastrement ou un placard
(laveuse et sécheuse superposées) :
*Le coude d’évacuation externe nécessite davantage d’espace.
20
1
/8"
(510 mm)
36
1
/4""
(920 mm)
45
Installation dans un encastrement ou un placard
(laveuse uniquement) :
1"
(25 mm)
4"
(102 mm)
24 in.
2
(155 cm
2
)
48 in.
2
(310 cm
2
)
3"
(76 mm)
3"
(76 mm)
9"
(229 mm)
34"
(864 mm)
1"
(25 mm)
Installation dans un encastrement ou placard (laveuse
sur piédestal)
1"
(25 mm)
4"
(102 mm)
24 in.
2
(155 cm
2
)
48 in.
2
(310 cm
2
)
3"
(76 mm)
3"
(76 mm)
1"
(25 mm)
9"
(229 mm)
18"
(457 mm)
44
11
/16"
(1135 mm)
44
11
/16"
(1135 mm)
7"
(178 mm)
9"
(229 mm)
9"
(229 mm)
1"
(25 mm)
4"
(102 mm)
1"
(25 mm)
Installation dans un placard personnalisée :
Le système de vidange au plancher nécessite un ensemble
de brise-siphon (pièce numéro 285834), deux ensembles de
raccordement (pièce numéro 285835) et une rallonge de tuyau
de vidange (pièce numéro 285863) qui peuvent être achetés
séparément. Voir “Autres pièces”. Hauteur minimale du
brise-siphon : 28" (710 mm) à partir du fond de la laveuse.
(Des tuyaux supplémentaires peuvent être requis).
Diamètre minimal pour un tuyau rigide de rejet à l’égout : 2"
(51 mm). Capacité minimale d’acheminement : 17 gal. (64 L) par
minute. Un ensemble d’adaptateur de tuyau rigide de
rejet à l’égout de 1⁄4" (6 mm) à 1" (25 mm) de diamètre est
disponible (pièce numéro 3363920). Le sommet du tuyau de
rejet à l’égout doit avoir une hauteur d’au moins 30" (762 mm); ne
pas l’installer à plus de 55" (1,4 m) du fond de la laveuse. Si l’on
possède un égout surélevé et que l’on doit l’installer à plus de 96"
(2,44 m) de hauteur, un système de pompe de puisard (avec tout
le matériel en rapport) est nécessaire. Voir “Autres pièces”.
Système de vidange avec tuyau de rejet à l’égout mural
Système de vidange dans un évier de buanderie
Capacité minimale : 20 gal. (76 L). Le sommet de l’évier de
buanderie doit se trouver à au moins 30" (762 mm) du plancher;
ne pas l’installer à plus de 55" (1,4 m) du fond de la laveuse.
Système de vidange avec tuyau de rejet à l’égout au plancher
Voir les exigences pour le système de vidange avec tuyau rigide
de rejet à l’égout au plancher.
Système de vidange au plancher
SYSTÈME DE VIDANGE
Le système de vidange de la laveuse peut être installé à l’aide
d’un conduit d’évacuation au plancher, un tuyau de rejet à l’égout
au plancher ou mural ou un évier de buanderie. Sélectionner la
méthode à utiliser.
IMPORTANT : Pour éviter un effet de siphon, ne pas introduire
plus de 4
1
⁄2" (114 mm) de tuyau de vidange à l’intérieur du tuyau
rigide de rejet à l’égout. Toujours immobiliser le tuyau de vidange
avec un attache-câble.
46

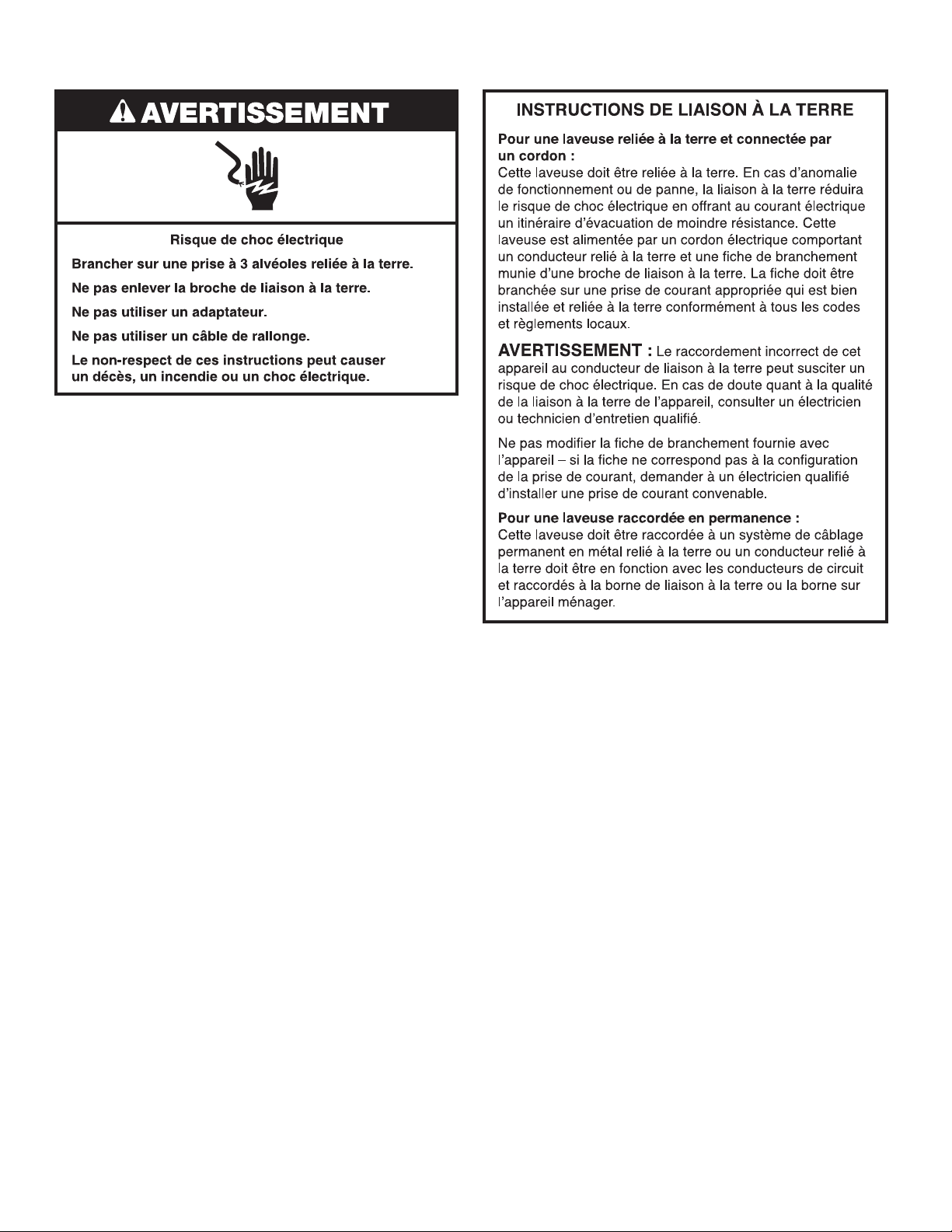

SPÉCIFICATIONS ÉLECTRIQUES
n
Une alimentation de 120 volts, 60 Hz, CA seulement,
de 15 ou 20 ampères, protégée par un fusible est requise.
On recommande l’emploi d’un fusible ou d’un disjoncteur
temporisé. Il est recommandé de raccorder l’appareil sur
un circuit distinct exclusif à cet appareil.
n
Cette laveuse comporte un cordon d’alimentation électrique
à trois broches pour liaison à la terre.
n
Pour minimiser les risques de choc électrique, on
doit brancher le cordon sur une prise de courant de
conguration correspondante, à 3 alvéoles, reliée à
la terre et installée conformément aux codes et
règlements locaux. Si une prise de courant de
conguration correspondante n’est pas disponible,
le client a la responsabilité et l’obligation de faire
installer par un électricien qualié une prise de
courant correctement reliée à la terre.
n
Si les codes le permettent et si l’on utilise un conducteur
distlnct de liaison à la terre, il est recommandé qu’un
électricien qualié vérie la qualité de la liaison à la terre.
n
Ne pas utiliser une tuyauterie de gaz pour le raccordement
à la terre.
n
En cas de doute quant à la qualité de la liaison à la terre
de la laveuse, consulter un électricien qualié.
n
Ne pas installer un fusible dans le conducteur neutre ou
le circuit de liaison à la terre.
47
Desserrer les boulons avec une clé de 15/32" (12 mm). Une
fois le boulon desserré, le déplacer au centre du trou et retirer
complètement le boulon, y compris la cale d'espacement en
plastique couvrant le boulon.
3. Retirer les boulons de transport
de la laveuse
Tirer sur le cordon d’alimentation pour le dégager de
l’ouverture du panneau arrière.
REMARQUE : Si la laveuse doit être transportée
ultérieurement, contacter le centre de service local an
d’éviter d’endommager la suspension et la structure
de la laveuse : un technicien agréé doit préparer la laveuse
correctement avant tout déplacement.
4. Retirer le cordon d’alimentation
Obturer les trous des boulons à l’arriére de la caisse à l’aide des
bouchons d’obturation des trous de boulons de transport fournis
avec les pièces de la laveuse.
5. Recouvrir les trous des boulons
de transport avec les bouchons
d’obturation
INSTRUCTIONS D’INSTALLATION
REMARQUE : Pour éviter d’endommager le plancher, installer
la laveuse sur un carton avant de la déplacer.
48"
(1.2 m)
1. Déplacer la laveuse
Il est nécessaire de retirer tout le matériel d’expédition pour un
fonctionnement correct et pour éviter que la laveuse ne fasse
trop de bruit.
Déplacer la laveuse à moins de 48" (1,2 m) de son emplacement
nal, elle doit être en position complètement verticale.
2. Localiser les boulons de transport
Localiser quatre boulons de transport situés l’arrière
de la laveuse.
48"
(1,2 m)
48
ACHEMINER LE TUYAU
D’ÉVACUATION
6. Placer le cordon d’alimentation
par-dessus la console
Retirer la sangle jaune d’expédition du cordon. Placer
délicatement le cordon d’alimentation par dessus la laveuse
pour permettre le libre accès à l’arrière de la laveuse.
IMPORTANT : Ne pas brancher la laveuse avant d’avoir
terminé l’installation.
Tirer doucement pour dégager le tuyau d’évacuation
(matériau ondulé) des agrafes d’arrimage.
7. Retirer le tuyau de vidange
de la laveuse
Le bon acheminement du tuyau de vidange protège vos
planchers contre les dommages imputables à une fuite d’eau.
Lire et suivre ces instructions.
Pour les installations avec vidange au plancher, il faut raccorder
la bride de retenue pour tuyau de vidange à l’extrémité du tuyau
de vidange. Des pièces supplémentaires avec des directives
distinctes seront peut-être nécessaires. Voir “Autres pièces”.
8. Raccorder le système de vidange de
l’évier de buanderie ou la courroie du
tuyau rigide de rejet à l’égout
(installations avec vidange
au plancher uniquement)
Placer le tuyau dans le tuyau rigide de rejet à l’égout (illustré
sur l’image) ou par-dessus le côté de l’évier de buanderie.
IMPORTANT : 4
1
⁄
2
" (114 mm) du tuyau de vidange doit être
à l’intérieur du tuyau de rejet à l’égout; ne pas forcer
l’excédent de tuyau dans le tuyau rigide de rejet à l’égout ni
le placer dans l’évier de buanderie. On doit utiliser la bride de
retenue pour tuyau de vidange.
9. Placer le tuyau de vidange dans
le tuyau rigide de rejet à l’égout
Bride de retenue
pour tuyau de
vidange (en
forme de U)
49
RACCORDEMENT DES TUYAUX
D’ARRIVÉE D’EAU
La laveuse doit être raccordée aux robinets à l’aide de tuyaux
d’arrivée d’eau neufs dotés de rondelles plates (non compris).
Ne pas utiliser de tuyaux usagés.
REMARQUE : Les deux tuyaux doivent être xés et l’eau
doit pénétrer dans les robinets d’arrivée d’eau. Pour une
performance optimale, la laveuse doit être approvisionnée
en eau chaude et en eau froide.
10. Raccorder les tuyaux d’arrivée
d’eau aux robinets
Fixer le tuyau au robinet d’eau chaude. Visser le raccord à la
main pour qu’il repose sur la rondelle. Serrer les raccords de
deux tiers de tour supplémentaires à l’aide d’une pince.
Répéter cette étape avec le deuxième tuyau pour le robinet
d’eau froide.
IMPORTANT : Ne pas serrer excessivement ni utiliser
de ruban adhésif ou de dispositif d’étanchéité sur la valve
lors de la xation aux robinets ou à la laveuse. Cela pourrait
entraîner des dommages.
CONSEIL UTILE : Repérer quel tuyau est raccordé à l’eau
chaude pour permettre une xation correcte des tuyaux
à la laveuse. Dans la plupart des congurations standard,
les tuyaux se croisent lorsque xés correctement.
11. Purger les canalisations d’eau
Faire couler l’eau par les tuyaux dans l’évier de buanderie,
le tuyau rigide de rejet à l’égout ou le seau pendant quelques
secondes pour éviter toute obstruction. On doit laisser couler
l’eau jusqu’à ce qu’elle soit limpide.
12. Raccorder les tuyaux d’arrivée d’eau
à la laveuse
Fixer le tuyau d’eau chaude au robinet d’arrivée d’eau chaude
.
Visser le raccord à la main jusqu’à
ce qu’il soit bien serré. Serrer
les raccords de deux tiers de tour supplémentaires à l’aide
d’une pince. Répéter pour le robinet d’eau froide.
IMPORTANT : Pour réduire le risque de défaillance des
tuyaux, remplacer les tuyaux tous les 5 ans. Inscrire la date
d’installation ou de remplacement des tuyaux pour référence
ultérieure.
n
Inspecter périodiquement les tuyaux et les remplacer
en cas de renement, de déformation, de coupure,
d’usure ou si une fuite se manifeste.
13. Rechercher les fuites éventuelles
Ouvrir lentement les robinets d’eau pour vérier qu’il n’y a pas
de fuite. Une petite quantité d’eau peut entrer dans la laveuse.
Elle s’évacuera plus tard.
50
Enlever le morceau de carton placé sous
la laveuse. Placer un niveau sur les bords
supérieurs de la laveuse en contrôlant chaque côté et l’avant.
Si elle n’est pas d’aplomb, faire basculer la laveuse et régler
les pieds vers le haut ou vers le bas tel qu’indiqué dans les
étapes 17 et 18, et recommencer si nécessaire.
15. Contrôler l’aplomb de la laveuse
Placer le niveau à
cet endroit
14. Immobiliser le tuyau de vidange
4.5"
(114 mm)
4
1
/2"
(114 mm)
4
1
/2"
(114 mm)
4.5"
(113 mm)
4
1
/2"
(114 mm)
Évier de buanderie
Tuyau rigide de rejet
à l’égout
Mur
Fixer le tuyau de vidange au pied de l’évier de buanderie, au
tuyau de rejet à l’égout ou aux tuyaux d’arrivée d’eau pour le
tuyau de rejet à l’égout mural avec l’attache-câble.
L’établissement correct de l’aplomb de la laveuse permet de
réduire les nuisances sonores et de limiter les vibrations.
ÉTABLISSEMENT DE L’APLOMB
DE LA LAVEUSE
Pas d’aplomb APLOMB Pas d’aplomb
16. Faire basculer la laveuse pour
tester la stabilité des pieds sur
le plancher
Saisir la laveuse par le dessus et la faire basculer d’avant en
arrière tout en s’assurant que les quatre pieds sont en contact
ferme avec le plancher. Faire de nouveau basculer la laveuse,
transversalement. Si la laveuse bascule, passer à l’étape 17
et ajuster les pieds de nivellement. Si les quatre pieds sont en
contact ferme avec le plancher, passer à l’étape 18.
Si la laveuse n’est pas d’aplomb, utiliser une clé plate ou une
clé à molette de 1/2" ou 13 mm pour tourner les contre-écrous
dans le sens horaire jusqu’à ce qu’ils se trouvent à environ 1/2"
(13 mm) de la caisse de la laveuse. Tourner ensuite le pied de
nivellement dans le sens horaire pour abaisser la laveuse ou
antihoraire pour la soulever. Contrôler à nouveau l’aplomb de
la laveuse et vérier que les quatre pieds sont bien au contact
du plancher. Répéter au besoin.
CONSEIL UTILE : Il serait judicieux de soulever l’avant de la
laveuse d’environ 4" (102 mm) à l’aide d’une cale en bois ou
d’un objet similaire qui soutiendra le poids de la laveuse.
17. Ajuster les pieds de nivellement
Jam nut
Contre-
écrou
51
19. Brancher sur une prise à 3 alvéoles
reliée à la terre
Une fois que la laveuse est d’aplomb et que les quatre pieds
sont bien au contact du plancher, de la laveuse établi, utiliser
une clé plate ou une clé à molette de 15/32" ou 12 mm pour
tourner les contre-écrous sur les pieds de nivellement dans le
sens anti-horaire et les serrer fermement contre la caisse de la
laveuse.
CONSEIL UTILE : Il serait judicieux d’étayer la laveuse
à l’aide d’une cale en bois.
18. Serrer les pieds de nivellement
Jam nut
Contre-
écrou
q
Consulter les spécications électriques. S’assurer de
disposer d’une source d’électricité appropriée et d’une
liaison à la terre conforme à la méthode recommandée.
q
Vérier que toutes les pièces sont maintenant installées. S’il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
q
Vérier la présence de tous les outils.
q
Vérier que tout le matériel d’expédition à été retiré de
l’arrière de la laveuse.
q
Vérier que les tuyaux d’arrivée d’eau chaude et d’eau froide
sont bien xés et que les robinets d’eau sont ouverts.
q
Vérier qu’il n’y a pas de fuite autour des robinets et des
tuyaux d’arrivée d’eau.
q
Ôter la pellicule protectrice de la console et tout ruban
adhésif resté sur la laveuse.
q
Vérier que la laveuse est branchée sur une prise de courant
à 3 alvéoles reliée à la terre.
q
Éliminer/recycler tous les matériaux d’emballage.
q
Lire “Utilisation de la laveuse”.
q
Pour tester la laveuse et la nettoyer, mettre en marche
la laveuse, sélectionner le programme Normal et la faire
fonctionner sans vêtements. Utiliser uniquement un
détergent HE. Utiliser la moitié de la quantité recommandée
par le fabricant pour une charge de taille moyenne.
LISTE DE VÉRIFICATION POUR
L’ACHÈVEMENT DE L’INSTALLATION
52
DÉPANNAGE
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Un code d’erreur apparaît sur l’afchage
A
09 (problème d’arrivée
d’eau) apparaît sur
l’afchage et le système
fera une pause
A
10 (erreur du système
de pompe de vidange)
apparaît sur l’afchage
Débrancher la laveuse ou déconnecter
la source de courant électrique.
Vérier que le tuyau de vidange est correctement installé.
Vérier que le tuyau d’évacuation n’est pas déformé, écrasé ou
obstrué.
Retirer toute obstruction du tuyau de vidange.
Utiliser la bride de retenue pour tuyau de vidange et la xer
solidement au tuyau de rejet à l’égout ou à la cuve.
Abaisser le tuyau de vidange si l’extrémité se trouve à plus de
55" (1,4 m) au-dessus du plancher.
F
01
- F
30 apparaît sur
l’afchage
Problème électrique. Tourner le bouton à OFF (arrêt) ou appuyer sans relâcher sur
START (mise en marche) pour annuler le programme.
Sélectionner DRAIN/SPIN (vidanger/essorer) en cas d’excès
d’eau dans la laveuse.
Sélectionner à nouveau un programme et appuyer sur START
(mise en marche). Si le problème persiste, faire un appel de
service.
Détergent HE non utilisé ou
utilisation excessive de détergent
HE.
Utiliser uniquement un détergent HE. Toujours mesurer
le détergent et suivre les instructions du fabricant en fonction
de la taille et du niveau de saleté de la charge.
Pas d’eau ou alimentation en eau
insufsante. Débrancher la laveuse
ou déconnecter la source de courant
électrique.
Les deux tuyaux doivent être xés et l’eau doit pénétrer dans
la valve d’arrivée.
Les robinets d’eau chaude et d’eau froide doivent être ouverts
tous les deux.
Les tamis des valves d’arrivée d’eau de la laveuse sont
peut-être obstrués.
Éliminer toute déformation du tuyau d’arrivée.
Examiner les tuyaux pour s’assurer qu’ils n’ont pas gelé.
Brancher la laveuse ou reconnecter la source de courant
électrique. Appuyer sans relâcher sur START pour poursuivre le
programme, ou sur CANCEL/DRAIN (annulation/vidange) pour
annuler le programme. Si le problème persiste, faire un appel
de service.
Les pieds ne sont peut-être pas
en contact avec le plancher ou
verrouillés.
Les pieds avant et arrière doivent être en contact ferme avec
le plancher et la laveuse doit être d’aplomb pour fonctionner
correctement. Les contre-écrous doivent être bien serrés
contre le bas de la caisse.
Vérier que le plancher n’est pas incurvé ou qu’il ne s’affaisse
pas. Si le plancher est irrégulier, un morceau de contreplaqué de
3/4" (19 mm) placé sous la laveuse permettra de réduire le bruit.
Voir “Réglage de l’aplomb de la laveuse”.
La charge est peut-être déséquilibrée
ou de trop grande taille.
Éviter de tasser la charge. Éviter de laver un article seul. Compenser
le poids d’un article seul tel qu’un tapis ou une paire de jeans par
quelques articles supplémentaires pour équilibrer le tout.
L’article ou la charge ne convient pas au programme
sélectionné. Voir “Guide de programme” et “Utilisation
de la laveuse”.
Vibrations, balancement
ou effet de “marche” de
la laveuse
La laveuse n’est peut-être pas
d’aplomb.
Les boulons d’expédition se trouvent
toujours à l’arrière de la laveuse.
Voir “Étape 3. Retirer les boulons de transport de la laveuse”
dans les “Instructions d’installation”.
Vibrations ou déséquilibre
Une fois que tout problème éventuel a été résolu, appuyer sur CANCEL/DRAIN (annulation/vidange) pour effacer le code.
Puis choisir et commencer du nouveau le programme.
53

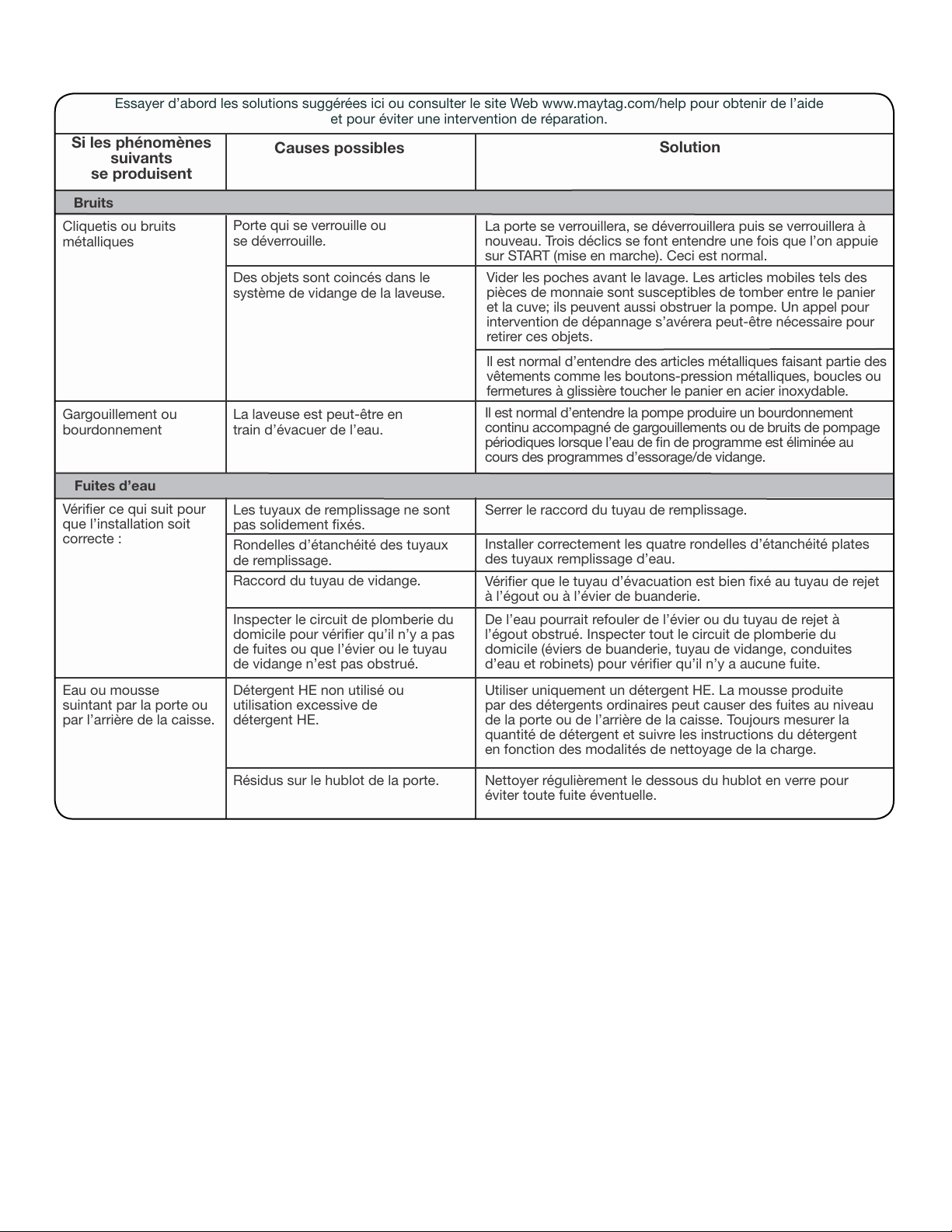

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
Vider les poches avant le lavage. Les articles mobiles tels des
pièces de monnaie sont susceptibles de tomber entre le panier
et la cuve; ils peuvent aussi obstruer la pompe. Un appel pour
intervention de dépannage s’avérera peut-être nécessaire pour
retirer ces objets.
Les tuyaux de remplissage ne sont
pas solidement xés.
Serrer le raccord du tuyau de remplissage.
Installer correctement les quatre rondelles d’étanchéité plates
des tuyaux remplissage d’eau.
Raccord du tuyau de vidange.
Vérier que le tuyau d’évacuation est bien xé au tuyau de rejet
à l’égout ou à l’évier de buanderie.
Inspecter le circuit de plomberie du
domicile pour vérier qu’il n’y a pas
de fuites ou que l’évier ou le tuyau
de vidange n’est pas obstrué.
De l’eau pourrait refouler de l’évier ou du tuyau de rejet à
l’égout obstrué. Inspecter tout le circuit de plomberie du
domicile (éviers de buanderie, tuyau de vidange, conduites
d’eau et robinets) pour vérier qu’il n’y a aucune fuite.
Rondelles d’étanchéité des tuyaux
de remplissage.
Bruits
Il est normal d’entendre des articles métalliques faisant partie des
vêtements comme les boutons-pression métalliques, boucles ou
fermetures à glissière toucher le panier en acier inoxydable.
Des objets sont coincés dans le
système de vidange de la laveuse.
Cliquetis ou bruits
métalliques
Gargouillement ou
bourdonnement
Il est normal d’entendre la pompe produire un bourdonnement
continu accompagné de gargouillements ou de bruits de pompage
périodiques lorsque l’eau de n de programme est éliminée au
cours des programmes d’essorage/de vidange.
La laveuse est peut-être en
train d’évacuer de l’eau.
Fuites d’eau
Vérier ce qui suit pour
que l’installation soit
correcte :
DÉPANNAGE
La porte se verrouillera, se déverrouillera puis se verrouillera à
nouveau. Trois déclics se font entendre une fois que l’on appuie
sur START (mise en marche). Ceci est normal.
Porte qui se verrouille ou
se déverrouille.
Détergent HE non utilisé ou
utilisation excessive de
détergent HE.
Utiliser uniquement un détergent HE. La mousse produite
par des détergents ordinaires peut causer des fuites au niveau
de la porte ou de l’arrière de la caisse. Toujours mesurer la
quantité de détergent et suivre les instructions du détergent
en fonction des modalités de nettoyage de la charge.
Eau ou mousse
suintant par la porte ou
par l’arrière de la caisse.
Résidus sur le hublot de la porte.
Nettoyer régulièrement le dessous du hublot en verre pour
éviter toute fuite éventuelle.
54
Fonctionnement normal de la
laveuse.
La porte doit être complètement fermée et verrouillée pour que
la laveuse puisse fonctionner.
La laveuse fait des pauses durant certaines phases du
programme. Ne pas interrompre le programme.
On peut arrêter la laveuse pour réduire la production de
mousse.
La laveuse ne
fonctionne pas ou
ne se remplit pas; elle
cesse de fonctionner
Vérier que l’alimentation en eau est
correcte.
Les deux tuyaux doivent être xés et l’eau doit pénétrer dans
la valve d’arrivée.
Les deux robinets d’eau chaude et d’eau froide doivent être
ouverts.
Vérier que les tamis des valves d’arrivée ne sont pas obstrués.
Vérier que les tuyaux d’arrivée d’eau ne sont pas déformés;
ceci peut réduire le débit.
Brancher le cordon d’alimentation dans une prise à 3 alvéoles
reliée à la terre.
Ne pas utiliser de câble de rallonge.
Vérier que la prise est alimentée.
Inspecter la source de courant électrique ou appeler
un électricien pour vérier si la tension est basse.
Remettre un disjoncteur qui serait ouvert en marche. Remplacer
tout fusible grillé.
REMARQUE : Si le problème persiste, appeler un électricien.
Vérier que l’alimentation électrique
à la laveuse est correcte.
La laveuse ne fonctionne pas comme prévu
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La charge n’est
pas complètement
submergée dans l’eau
Niveau d’eau non visible par
la porte ou eau ne recouvrant pas
les vêtements.
Ceci est normal pour une laveuse HE à chargement frontal. La
laveuse détecte la taille de la charge et ajoute la quantité d’eau
adéquate pour un nettoyage optimal.
DÉPANNAGE
55

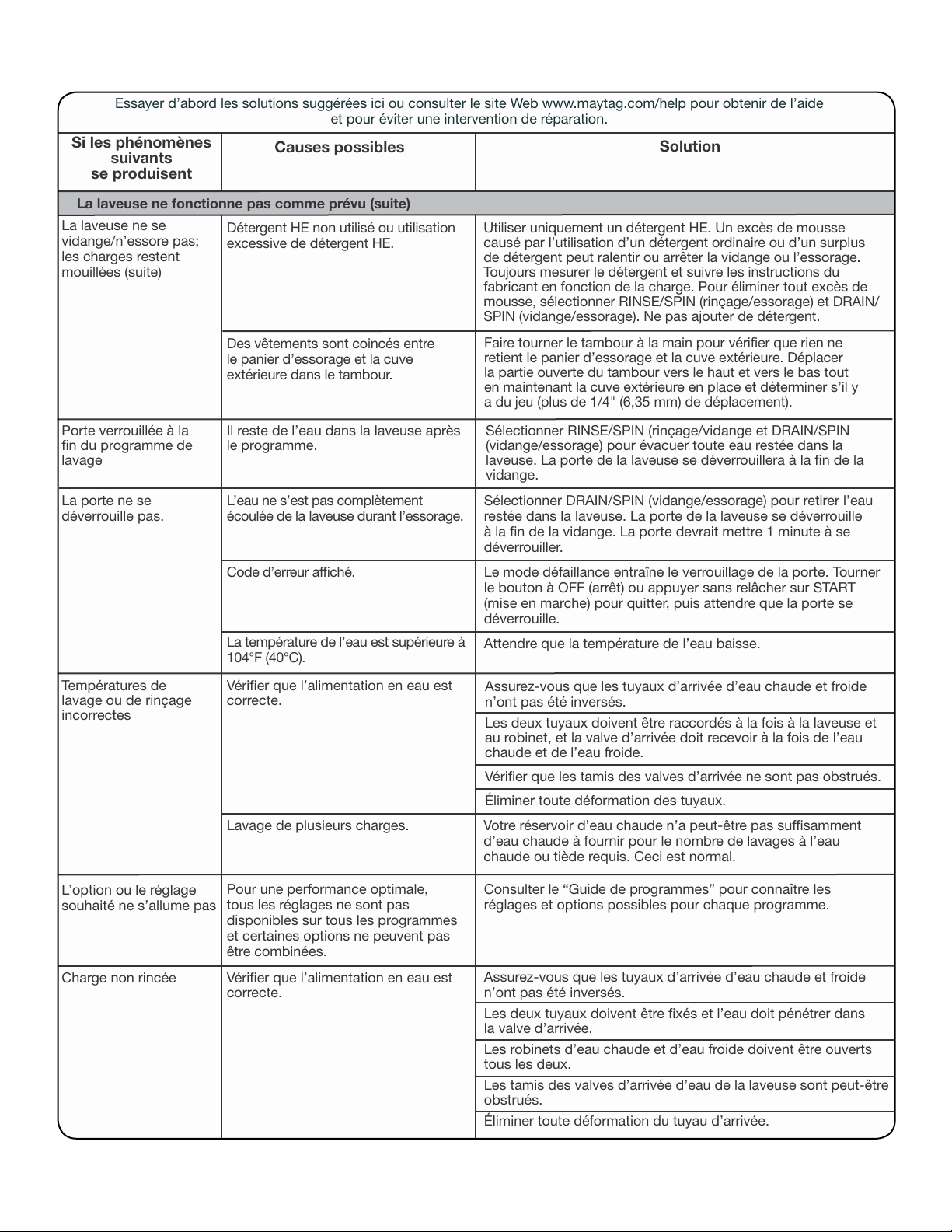

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
DÉPANNAGE
Détergent HE non utilisé ou utilisation
excessive de détergent HE.
Utiliser uniquement un détergent HE. La mousse produite par des
détergents ordinaires peut ralentir ou arrêter la laveuse. Toujours
mesurer la quantité de détergent et suivre les instructions du
fabricant en fonction des modalités de nettoyage de la charge.
Pour éliminer la mousse, annuler le programme. Sélectionner
RINSE/SPIN (rinçage/essorage) et DRAIN/SPIN (vidange/
essorage). Appuyer sur START (mise en marche). Ne pas ajouter
de détergent.
Lorsqu’un programme de lavage est terminé, la porte doit être
ouverte puis refermée avant qu’un nouveau programme puisse
commencer.
La porte n’a pas été ouverte entre
deux programmes.
La laveuse n’a pas été chargée tel
que recommandé.
Retirer plusieurs articles et ré-agencer la charge dans
le tambour. Fermer la porte et appuyer sur START
(mise en marche).
Ne pas ajouter plus de 1 ou 2 articles supplémentaires après que
le programme ait commencé an d’éviter une surcharge ou un
déséquilibre.
Ne pas ajouter d’eau dans la laveuse.
Fonctionnement normal de la
laveuse (suite).
La laveuse fait une pause d’environ 2 minutes au cours de
certains programmes. Laisser le programme se poursuivre.
Certains programmes comprennent des périodes de culbutage
et de trempage.
La laveuse ne
fonctionne pas ou
ne se remplit pas; elle
cesse de fonctionner
(suite)
La porte de la laveuse n’est pas
bien fermée.
La porte doit être fermée lorsque la laveuse est en marche.
Utiliser des programmes comportant
une vitesse d’essorage inférieure.
Les programmes avec vitesses d’essorage réduites éliminent
moins d’eau que les programmes qui comportent des vitesses
d’essorage supérieures. Utiliser la vitesse d’essorage/
le programme recommandé approprié pour le vêtement.
La laveuse n’a pas été chargée tel que
recommandé.
Des petits articles sont peut-être coincés dans la pompe.
Vider les poches et utiliser des sacs à
linge pour les petits articles.
Des vêtements tassés ou une charge déséquilibrée empêchent
la laveuse d’essorer correctement, ce qui laisse la charge plus
mouillée qu’elle ne devrait l’être. Voir “Guide de programmes”
pour consulter le volume de charge recommandé pour chaque
programme.
La laveuse ne se
vidange/n’essore pas;
les charges restent
mouillées
Le tuyau de vidange se prolonge dans
le tuyau rigide de rejet à l’égout au-delà
de 4,5" (114 mm).
Vérier que le tuyau de vidange est correctement installé.
Utiliser la bride de retenue pour tuyau de vidange et la xer
solidement au tuyau rigide de rejet à l’égout ou à la cuve.
Ne pas placer de ruban adhésif sur l’ouverture du système
de vidange.
La charge est peut-être déséquilibrée.
Éviter de laver un article seul. Compenser le poids d’un article
seul tel qu’un tapis ou une veste en jeans par quelques articles
supplémentaires pour équilibrer le tout.
Le tuyau de vidange est obstrué,
ou l’extrémité du tuyau de vidange
se trouve à plus de 55" (1,4 m)
au-dessus du plancher.
Abaisser le tuyau de vidange si l’extrémité se trouve à plus
de 55" (1,4 m) au-dessus du plancher. Retirer toute obstruction
du tuyau de vidange. Voir “Exigences d’installation” dans les
“Instructions d’installation”.
Le tuyau de vidange est trop serré
dans le tuyau rigide de rejet à l’égout,
ou est xé au tuyau rigide de rejet à
l’égout avec du ruban adhésif.
Le tuyau de vidange doit être lâche mais bien xé. Ne pas
sceller le tuyau de vidange avec du ruban adhésif. Le tuyau
a besoin d’une ouverture pour l’air. Voir “Acheminer le
tuyau de vidange” dans les “Instructions d’installation”.
56
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
Charge non rincée
Vérier que l’alimentation en eau est
correcte.
Assurez-vous que les tuyaux d’arrivée d’eau chaude et froide
n’ont pas été inversés.
Les deux tuyaux doivent être xés et l’eau doit pénétrer dans
la valve d’arrivée.
Les robinets d’eau chaude et d’eau froide doivent être ouverts
tous les deux.
Les tamis des valves d’arrivée d’eau de la laveuse sont peut-être
obstrués.
Éliminer toute déformation du tuyau d’arrivée.
Sélectionner RINSE/SPIN (rinçage/vidange et DRAIN/SPIN
(vidange/essorage) pour évacuer toute eau restée dans la
laveuse. La porte de la laveuse se déverrouillera à la n de la
vidange.
Il reste de l’eau dans la laveuse après
le programme.
Porte verrouillée à la
n du programme de
lavage
Températures de
lavage ou de rinçage
incorrectes
Vérier que l’alimentation en eau est
correcte.
Assurez-vous que les tuyaux d’arrivée d’eau chaude et froide
n’ont pas été inversés.
Les deux tuyaux doivent être raccordés à la fois à la laveuse et
au robinet, et la valve d’arrivée doit recevoir à la fois de l’eau
chaude et de l’eau froide.
Vérier que les tamis des valves d’arrivée ne sont pas obstrués.
Éliminer toute déformation des tuyaux.
Détergent HE non utilisé ou utilisation
excessive de détergent HE.
Utiliser uniquement un détergent HE. Un excès de mousse
causé par l’utilisation d’un détergent ordinaire ou d’un surplus
de détergent peut ralentir ou arrêter la vidange ou l’essorage.
Toujours mesurer le détergent et suivre les instructions du
fabricant en fonction de la charge. Pour éliminer tout excès de
mousse, sélectionner RINSE/SPIN (rinçage/essorage) et DRAIN/
SPIN (vidange/essorage). Ne pas ajouter de détergent.
La laveuse ne se
vidange/n’essore pas;
les charges restent
mouillées (suite)
Des vêtements sont coincés entre
le panier d’essorage et la cuve
extérieure dans le tambour.
Faire tourner le tambour à la main pour vérier que rien ne
retient le panier d’essorage et la cuve extérieure. Déplacer
la partie ouverte du tambour vers le haut et vers le bas tout
en maintenant la cuve extérieure en place et déterminer s’il y
a du jeu (plus de 1/4" (6,35 mm) de déplacement).
Sélectionner DRAIN/SPIN (vidange/essorage) pour retirer l’eau
restée dans la laveuse. La porte de la laveuse se déverrouille
à la n de la vidange. La porte devrait mettre 1 minute à se
déverrouiller.
Le mode défaillance entraîne le verrouillage de la porte. Tourner
le bouton à OFF (arrêt) ou appuyer sans relâcher sur START
(mise en marche) pour quitter, puis attendre que la porte se
déverrouille.
Attendre que la température de l’eau baisse.
L’eau ne s’est pas complètement
écoulée de la laveuse durant l’essorage.
Code d’erreur afché.
La température de l’eau est supérieure à
104°F (40°C).
La porte ne se
déverrouille pas.
Lavage de plusieurs charges. Votre réservoir d’eau chaude n’a peut-être pas sufsamment
d’eau chaude à fournir pour le nombre de lavages à l’eau
chaude ou tiède requis. Ceci est normal.
Consulter le “Guide de programmes” pour connaître les
réglages et options possibles pour chaque programme.
Pour une performance optimale,
tous les réglages ne sont pas
disponibles sur tous les programmes
et certaines options ne peuvent pas
être combinées.
L’option ou le réglage
souhaité ne s’allume pas
DÉPANNAGE
57
La laveuse n’a pas été chargée tel
que recommandé.
Ne nettoie pas, ne
détache pas
Ajouter les vêtements sans les tasser. Les articles doivent
pouvoir se déplacer librement pour le meilleur nettoyage. Voir
“Guide de programmes” pour consulter le volume de charge
recommandé pour chaque programme.
Si l’on souhaite ajouter des vêtements une fois que la laveuse
a démarré, n’en rajouter qu’un ou deux.
Détergent HE non utilisé ou utilisation
excessive de détergent HE.
Eau dure ou niveau élevé de fer
(rouille) dans l’eau.
Il faut peut-être installer un adoucisseur d’eau et/ou
un ltre à fer.
Une boule distributrice
d’assouplissant pour tissu
a été utilisée.
Les boules distributrices ne fonctionnent pas correctement
avec cette laveuse. Verser un assouplissant pour tissu liquide
dans le compartiment d’assouplissant pour tissu.
Du détergent en poudre a été utilisé
pour le programme à basse vitesse.
Essayer d’utiliser du détergent en liquide.

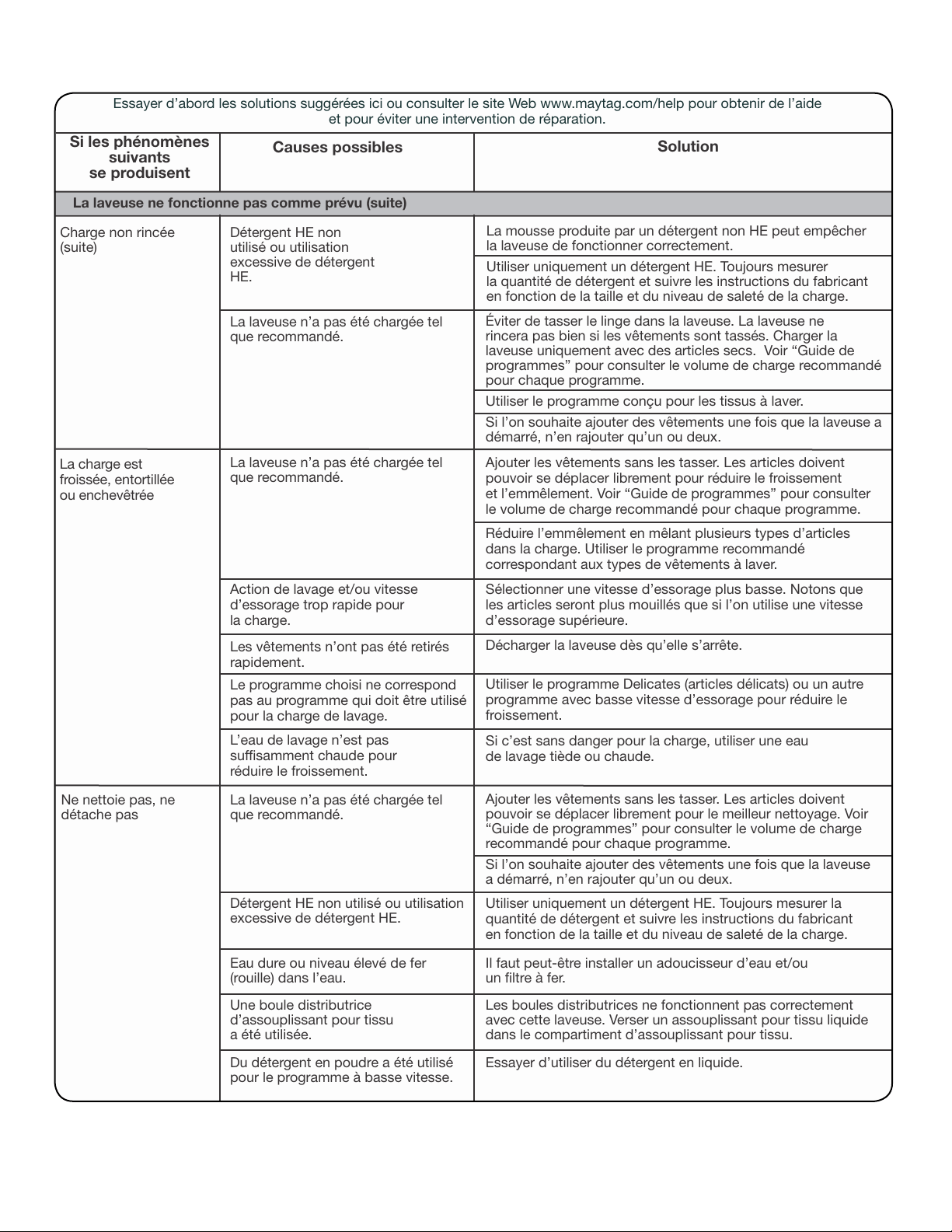

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
DÉPANNAGE
Charge non rincée
(suite)
La laveuse n’a pas été chargée tel
que recommandé.
Éviter de tasser le linge dans la laveuse. La laveuse ne
rincera pas bien si les vêtements sont tassés. Charger la
laveuse uniquement avec des articles secs. Voir “Guide de
programmes” pour consulter le volume de charge recommandé
pour chaque programme.
Utiliser le programme conçu pour les tissus à laver.
Si l’on souhaite ajouter des vêtements une fois que la laveuse a
démarré, n’en rajouter qu’un ou deux.
La charge est
froissée, entortillée
ou enchevêtrée
La laveuse n’a pas été chargée tel
que recommandé.
Ajouter les vêtements sans les tasser. Les articles doivent
pouvoir se déplacer librement pour réduire le froissement
et l’emmêlement. Voir “Guide de programmes” pour consulter
le volume de charge recommandé pour chaque programme.
Réduire l’emmêlement en mêlant plusieurs types d’articles
dans la charge. Utiliser le programme recommandé
correspondant aux types de vêtements à laver.
Sélectionner une vitesse d’essorage plus basse. Notons que
les articles seront plus mouillés que si l’on utilise une vitesse
d’essorage supérieure.
Action de lavage et/ou vitesse
d’essorage trop rapide pour
la charge.
Décharger la laveuse dès qu’elle s’arrête.
Les vêtements n’ont pas été retirés
rapidement.
Utiliser le programme Delicates (articles délicats) ou un autre
programme avec basse vitesse d’essorage pour réduire le
froissement.
Le programme choisi ne correspond
pas au programme qui doit être utilisé
pour la charge de lavage.
Si c’est sans danger pour la charge, utiliser une eau
de lavage tiède ou chaude.
L’eau de lavage n’est pas
sufsamment chaude pour
réduire le froissement.
Utiliser uniquement un détergent HE. Toujours mesurer la
quantité de détergent et suivre les instructions du fabricant
en fonction de la taille et du niveau de saleté de la charge.
Détergent HE non
utilisé ou utilisation
excessive de détergent
HE.
La mousse produite par un détergent non HE peut empêcher
la laveuse de fonctionner correctement.
Utiliser uniquement un détergent HE. Toujours mesurer
la quantité de détergent et suivre les instructions du fabricant
en fonction de la taille et du niveau de saleté de la charge.
58

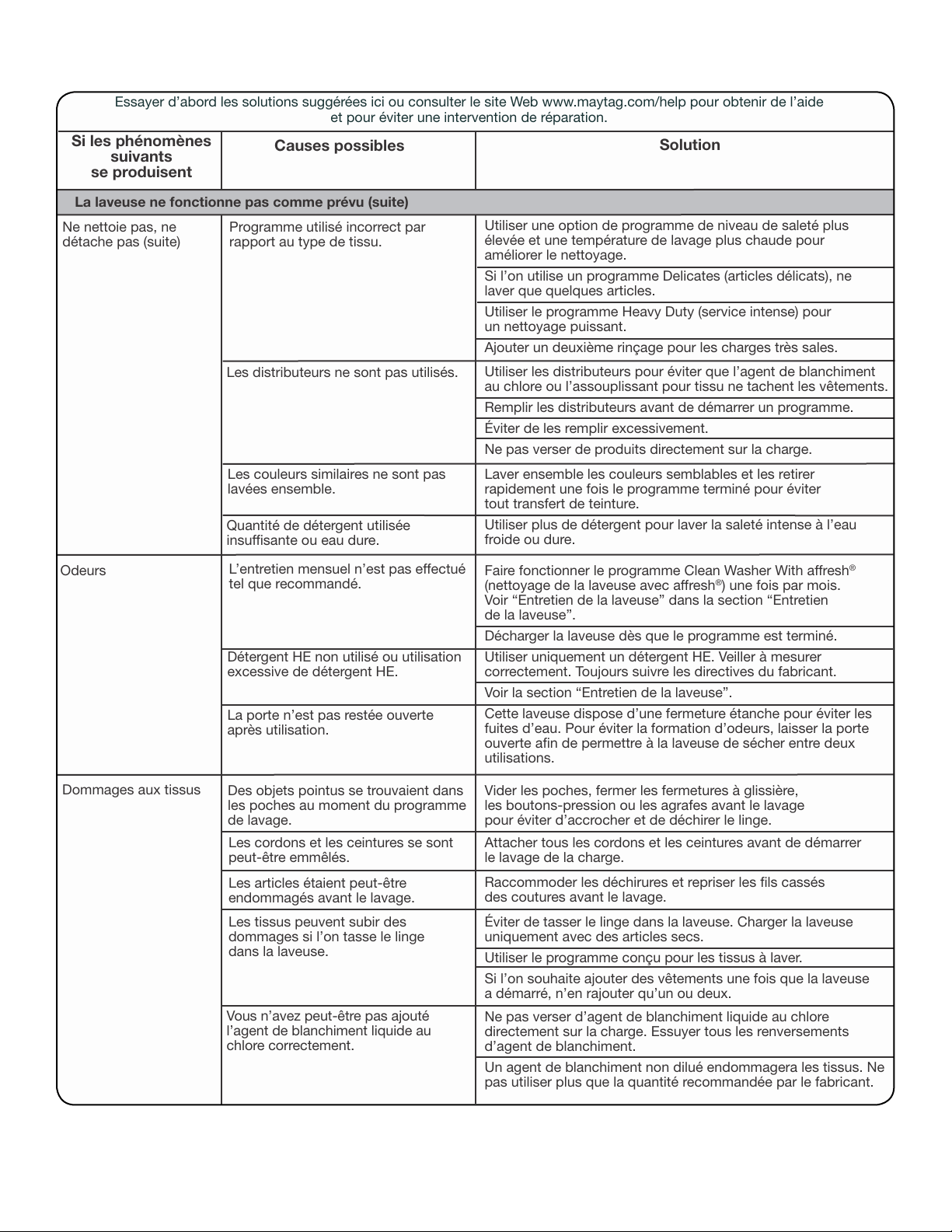

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
Vider les poches, fermer les fermetures à glissière,
les boutons-pression ou les agrafes avant le lavage
pour éviter d’accrocher et de déchirer le linge.
Des objets pointus se trouvaient dans
les poches au moment du programme
de lavage.
Les cordons et les ceintures se sont
peut-être emmêlés.
Les articles étaient peut-être
endommagés avant le lavage.
Raccommoder les déchirures et repriser les ls cassés
des coutures avant le lavage.
Les tissus peuvent subir des
dommages si l’on tasse le linge
dans la laveuse.
Vous n’avez peut-être pas ajouté
l’agent de blanchiment liquide au
chlore correctement.
Ne pas verser d’agent de blanchiment liquide au chlore
directement sur la charge. Essuyer tous les renversements
d’agent de blanchiment.
Un agent de blanchiment non dilué endommagera les tissus. Ne
pas utiliser plus que la quantité recommandée par le fabricant.
Éviter de tasser le linge dans la laveuse. Charger la laveuse
uniquement avec des articles secs.
Utiliser le programme conçu pour les tissus à laver.
Si l’on souhaite ajouter des vêtements une fois que la laveuse
a démarré, n’en rajouter qu’un ou deux.
Attacher tous les cordons et les ceintures avant de démarrer
le lavage de la charge.
Dommages aux tissus
Programme utilisé incorrect par
rapport au type de tissu.
Utiliser une option de programme de niveau de saleté plus
élevée et une température de lavage plus chaude pour
améliorer le nettoyage.
Si l’on utilise un programme Delicates (articles délicats), ne
laver que quelques articles.
Utiliser le programme Heavy Duty (service intense) pour
un nettoyage puissant.
Ajouter un deuxième rinçage pour les charges très sales.
Ne nettoie pas, ne
détache pas (suite)
Les distributeurs ne sont pas utilisés.
Les couleurs similaires ne sont pas
lavées ensemble.
Utiliser les distributeurs pour éviter que l’agent de blanchiment
au chlore ou l’assouplissant pour tissu ne tachent les vêtements.
Remplir les distributeurs avant de démarrer un programme.
Éviter de les remplir excessivement.
Ne pas verser de produits directement sur la charge.
Laver ensemble les couleurs semblables et les retirer
rapidement une fois le programme terminé pour éviter
tout transfert de teinture.
Utiliser plus de détergent pour laver la saleté intense à l’eau
froide ou dure.
L’entretien mensuel n’est pas effectué
tel que recommandé.
Faire fonctionner le programme Clean Washer With affresh
®
(nettoyage de la laveuse avec affresh
®
) une fois par mois.
Voir “Entretien de la laveuse” dans la section “Entretien
de la laveuse”.
Décharger la laveuse dès que le programme est terminé.
Utiliser uniquement un détergent HE. Veiller à mesurer
correctement. Toujours suivre les directives du fabricant.
Voir la section “Entretien de la laveuse”.
Cette laveuse dispose d’une fermeture étanche pour éviter les
fuites d’eau. Pour éviter la formation d’odeurs, laisser la porte
ouverte an de permettre à la laveuse de sécher entre deux
utilisations.
Odeurs
Détergent HE non utilisé ou utilisation
excessive de détergent HE.
La porte n’est pas restée ouverte
après utilisation.
Quantité de détergent utilisée
insufsante ou eau dure.
DÉPANNAGE
59
Distributeurs obstrués ou produits
de lessive distribués trop tôt.
Ne pas remplir excessivement le distributeur. Un remplissage
excessif peut entraîner une distribution immédiate.
Remplir les distributeurs avant de démarrer un programme.
Pour les domiciles présentant une basse pression d’eau, il est
possible qu’il reste de la poudre dans le distributeur. Pour éviter
cela, sélectionner une température de lavage plus chaude
(si possible – en fonction de la charge).
Utiliser seulement de l’agent de blanchiment liquide au chlore
dans le compartiment d’agent de blanchiment.
Fonctionnement
incorrect du
distributeur
L’agent de blanchiment liquide
au chlore n’a pas été versé dans
le compartiment d’agent de
blanchiment.
Il est normal qu’il reste de petites quantités d’eau dans
le distributeur une fois le programme terminé.
Il reste de l’eau dans le distributeur
une fois le programme terminé.
Un transfert de teinture peut se produire lors du mélange
d’articles blancs et de couleur dans une même charge. Séparer
les articles de teinte foncée des articles blancs ou clairs.
Utiliser les lavages à l’eau tiède ou chaude si celle-ci est sans
danger pour la charge. S’assurer que le système d’eau chaude
est adéquat pour fournir un lavage à l’eau chaude.
Utiliser plus de détergent pour laver la saleté intense à l’eau
froide ou dure.
La charge n’a pas été correctement
triée.
Blancs grisâtres,
couleurs défraîchies
Les températures de lavage sont trop
basses.
Quantité de détergent utilisée
insufsante ou eau dure.
Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide
et pour éviter une intervention de réparation.
Si les phénomènes
suivants
se produisent
Causes possibles
Solution
La laveuse ne fonctionne pas comme prévu (suite)
Programme utilisé incorrect par
rapport au type de tissu.
Si l’on utilise les programmes Delicates (articles délicats), il faut
laver uniquement des petites charges. Ceci garantit un lavage
en douceur des vêtements sans augmenter les durées de
programme.
Le programme Delicates (articles délicats) est conçu pour les
charges plus petites (3 à 4 articles) de vêtements légèrement
sales. Si des charges plus importantes sont lavées avec ce
programme, la durée de lavage augmente.
Fonctionnement normal de
la laveuse.
Les durées de programme varient automatiquement en
fonction de la pression et de la température de l’eau, du
détergent et de la charge de vêtements. Les options
sélectionnées affectent aussi les durées de programme
indiquées dans le guide de programmes.
La durée du
programme varie
ou la durée du
programme est
trop longue
Il y a trop de mousse dans la laveuse.
La charge est peut-être déséquilibrée.
Lorsqu’un excès de mousse est détecté, une procédure
spéciale contre la mousse se met en marche automatiquement
pour éliminer l’excès de mousse et assurer un rinçage efcace
pour les vêtements. Cette procédure prolonge la durée initiale
du programme.
En cas de déséquilibre de la charge, un processus de lavage
sera lancé pour redistribuer la charge. Ceci prolonge la durée
du programme. Éviter de laver un article seul. Compenser le
poids d’un article seul tel qu’un tapis ou une veste en jeans par
quelques articles supplémentaires pour équilibrer le tout.
DÉPANNAGE
60
ACCESSOIRES
Vous pouvez faciliter l’utilisation de votre laveuse avec ces
accessoires de première qualité.
Pour vous informer au sujet des autres articles de qualité ou
pour commander, composez le 1-800-901-2042, ou consultez
le site www.whirlpool.com/accessories. Au Canada,
composez le 1-800-807-6777 ou consultez le site Internet
www.whirlpoolparts.ca.
Numéro de pièce Accessoire
8212638RP Tuyau de remplissage compact de 6 pi
(1,8 m) en nylon tressé, coude à 90°,
raccords hypro-blue en acier. Plus
sécuritaire que l’acier inoxydable.
(lot de 2)
8212487RP Tuyau de remplissage de 5 pi (1,5 m)
en nylon tressé. Plus sécuritaire que
l’acier inoxydable. (lot de 2)
8212526 Plateau d’égouttement de la laveuse,
convient à tous les modèles
31682 Produit de nettoyage polyvalent pour
appareils ménagers
1903WH Casier de rangement de fournitures
de buanderie
W10135699 Nettoyant pour laveuse affresh
®
W10178021 Ensemble de superposition
61
NOTES
62
NOTES
63
GARANTIE DES APPAREILS DE BUANDERIE MAYTAG
®
GARANTIE LIMITÉE
Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes
à ou fournies avec le produit, la marque Maytag de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Maytag”) paiera
pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce
gros appareil ménager a été acheté. Le service doit être fourni par une compagnie de service désignée par Maytag. LE SEUL ET EXCLUSIF
RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. Cette
garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appareil ménager est utilisé
dans le pays où il a été acheté. Une preuve de la date d'achat d'origine est exigée pour obtenir un service dans le cadre de la présente
garantie limitée.
ÉLÉMENTS EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1. Les pièces de rechange ou la main d'œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal
ou lorsque les instructions d'installation et/ou les instructions de l'opérateur ou de l'utilisateur fournies ne sont pas respectées.
2. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil, remplacer
ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
3. Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces
consomptibles ne sont pas couvertes par la garantie.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive
ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Maytag.
5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à moins que
ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Maytag dans les 30 jours suivant la date d'achat.
6. L'enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
7. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.
8. Les frais de déplacement et de transport pour le service d'un produit si votre gros appareil ménager est situé dans une région éloignée où
un service d'entretien Maytag autorisé n'est pas disponible.
9. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies par Maytag.
10. Les pièces de rechange ou la main d'œuvre pour les gros appareils ménagers dont les numéros de série et de modèle originaux ont été
enlevés, modifiés ou qui ne peuvent pas être facilement identifiés.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE
PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et certaines provinces
ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que
la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous
pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.
LIMITATION DES RECOURS, EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION
PRÉVUE CI-DESSUS. MAYTAG N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États
et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et
exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez
également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.
Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Maytag autorisé pour déterminer si une
autre garantie s'applique.
Si vous avez besoin d'un service de réparation, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Si vous n'êtes pas
en mesure de résoudre le problème après avoir consulté la section “Dépannage”, vous pouvez trouver de l'aide supplémentaire en
consultant la section “Assistance ou Service” ou en appelant Maytag. Aux É.U., composer le 18006889900. Au Canada, composer le
18008076777. 6/08
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous devez
présenter un document prouvant la date d'achat ou d'installation.
Inscrivez les renseignements suivants au sujet de votre gros appareil
ménager pour mieux vous aider à obtenir assistance ou service en
cas de besoin. Vous devrez connaître le numéro de modèle et le
numéro de série au complet. Vous trouverez ces renseignements sur
la plaque signalétique située sur le produit.
Nom du marchand _______________________________________________
Adresse _________________________________________________________
Numéro de téléphone_____________________________________________
Numéro de modèle _______________________________________________
Numéro de série _________________________________________________
Date d’achat ____________________________________________________
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check “Troubleshooting” or visit www.maytag.com/help.
It may save you the cost of a service call. If you still need help, follow the instructions below.
When calling, please know the purchase date and the complete model and serial number of your appliance.
This information will help us to better respond to your request.
Maytag Services, LLC
ATTN: CAIR
®
Center
P.O. Box 2370
Cleveland, TN 37320-2370
Customer eXperience Centre
Whirlpool Canada LP
Unit 200 - 6750 Century Ave.
Mississauga, ON L5N 0B7
You can write with any questions or concerns at:
Maytag Services, LLC
1-800-688-9900 www.maytag.com
1-800-901-2042 (Accessories)
www.maytag.com/accessories
Whirlpool Canada LP
Customer Assistance
1-800-807-6777
www.maytag.ca
Our consultants provide assistance with
Please include a daytime phone number in your correspondence.
If you need replacement parts or to order accessories
We recommend that you use only Factory Specied Parts.
These parts will t right and work right because they are made with the same precision
used to build every new MAYTAG
®
appliance.
To locate factory specied replacement parts, assistance in your area, or accessories:
or call your nearest designated service center or refer to your Yellow Pages telephone directory.
In the U.S.A.
Features and specications on our full line of appliances.
Installation information.
Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.).
In the U.S.A. and Canada
Use and maintenance procedures.
Accessory and repair parts sales.
Referrals to local dealers, repair parts distributors,
and service companies. Maytag
®
designated service
technicians are trained to fulll the product warranty
and provide after-warranty service, anywhere in the
United States and Canada.
ASSISTANCE OU SERVICE
Avant de faire un appel pour assistance ou service, veuillez vérier la section “Dépannage” ou visiter le site www.maytag.com/
help. Cette vérication peut vous faire économiser le coût d’une visite de réparation. Si vous avez encore besoin d’aide, suivre les
instructions ci-dessous.
Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil.
Ces renseignements nous aideront à mieux répondre à votre demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces spéciées
par l’usine. Ces pièces conviendront et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes spécications
précises utilisées pour construire chaque nouvel appareil MAYTAG
®
.
Pour trouver des pièces de rechange spéciées par l’usine dans votre région :
Whirlpool Canada LP - Assistance à la clientèle
1-800-807-6777 www.maytag.ca
Vous pouvez écrire en soumettant toute question
ou tout problème au :
Customer eXperience Centre
Whirlpool Canada LP
Unit 200 - 6750 Century Ave.
Mississauga, ON L5N 0B7
Dans votre correspondance, veuillez indiquer un numéro
de téléphone où on peut vous joindre dans la journée.
Nos consultants fournissent
l’assistance pour :
Procédés d’utilisation et d’entretien.
Vente d’accessoires et de pièces de rechange.
Les références aux concessionnaires, compagnies de service
de réparation et distributeurs de pièces de rechange locaux.
Les techniciens de service désignés par Whirlpool Canada
LP sont formés pour remplir la garantie des produits et
fournir un service après la garantie, partout au Canada.
ou contacter votre centre de réparation désigné le plus proche ou consulter l’annuaire téléphonique des Pages Jaunes.
W10445545B
W10445548A - SP
© 2011 11/11
All rights reserved. Printed in U.S.A.
Tous droits réservés. Imprimé aux É.-U.
®Registered trademark/™ Trademark of Maytag Properties LLC or its related
companies. Used under license by Maytag Limited in Canada.
®Marque déposée/™Marque de commerce de Maytag Properties LLC ou de
ses compagnies afliées. Emploi sous licence par Maytag Limited au Canada.
Affresh
®
is a Registered Trademark/Grit Grabber
™
is a Trademark of Whirlpool, U.S.A.
Affresh
®
est une Marque déposée/Grit Grabber
™
est une Marque de commerce de Whirlpool, U.S.A.
