Sharp GS-XPM7FR Air Conditioners User Manual

GS-XPM7FR

GS-XPM9FR

GS-XPM12FR

GS-XPM7FR

GS-XPM9FR

GS-XPM12FR

FLOOR/CEILING MULTI SPLIT

TYPE ROOM AIR CONDITIONER

OPERATION MANUAL

ENGLISH

ESPAÑOL

ITALIANO

PORTUGUÊS

Air Conditioner

FRANÇAIS

* Plasmacluster is trademark of SHARP

Corporation.

AR CONDICIONADO DE SALA

TIPO MULTI SPLIT DE CHÃO/

TECTO

MANUAL DE INSTRUÇÕES

INDOOR UNIT

UNIDAD INTERIOR

UNITÀ INTERNA

UNIDADE INTERIOR

UNITE INTERIEURE

MULTI SPLIT PER PAVIMENTO/

SOFFITTO

CONDIZIONATORE D’ARIA AMBIENTE

MANUALE DI ISTRUZIONI

ACONDICIONADOR DE AIRE DE

HABITACIÓN DE TIPO DIVISIÓN

MÚLTIPLE DE SUELO/TECHO

MANUAL DE INSTRUCCIONES

CLIMATISEUR D’INTERIEUR

MULTIPLE

AVEC MONTAGE AU SOL/PLAFOND

NOTICE D’UTILISATION

A. Information on Disposal for Users (private households)

1. In the European Union

Attention: If you want to dispose of this equipment, please do not use the ordinary dust

bin!

Used electrical and electronic equipment must be treated separately and in

accordance with legislation that requires proper treatment, recovery and recycling of

used electrical and electronic equipment.

Following the implementation by member states, private households within the EU

states may return their used electrical and electronic equipment to designated

collection facilities free of charge*.

In some countries* your local retailer may also

take back your old product free of charge if you purchase a similar new one.

*) Please contact your local authority for further details.

If your used electrical or electronic equipment has batteries or accumulators, please

dispose of these separately beforehand according to local requirements.

By disposing of this product correctly you will help ensure that the waste undergoes

the necessary treatment, recovery and recycling and thus prevent potential negative

effects on the environment and human health which could otherwise arise due to

inappropriate waste handling.

2. In other Countries outside the EU

If you wish to discard this product, please contact your local authorities and ask for the

correct method of disposal.

For Switzerland: Used electrical or electronic equipment can be returned free of

charge to the dealer, even if you don’t purchase a new product. Further collection

facilities are listed on the homepage of

www.swico.ch

or www.sens.ch.

B. Information on Disposal for Business Users.

1. In the European Union

If the product is used for business purposes and you want to discard it:

Please contact your SHARP dealer who will inform you about the take-back of the

product. You might be charged for the costs arising from take-back and recycling.

Small products (and small amounts) might be taken back by your local collection

facilities.

For Spain: Please contact the established collection system or your local authority for

take-back of your used products.

2. In other Countries outside the EU

If you wish to discard of this product, please contact your local authorities and ask for

the correct method of disposal.

Attention: Your product is

marked with this symbol. It

means that used electrical

and electronic products

should not be mixed with

general household waste.

There is a separate

collection system for these

products.

ENGLISH

E-1

ENGLISH

Thank you for purchasing a SHARP air conditioner. Please read this manual carefully

before operating the product.

• IMPORTANT SAFETY INSTRUCTIONS ...E-1

•

ADDITIONAL NOTES ON OPERATION ..........

E-3

• TIPS ON SAVING ENERGY ......................E-3

• PART NAMES ............................................E-4

• USING THE REMOTE CONTROL.............E-6

• BASIC OPERATION ..................................E-8

•

ADJUSTING THE AIR FLOW DIRECTION ......

E-10

• FULL POWER OPERATION......................E-11

CONTENTS

• ONE-HOUR OFF TIMER ...........................E-11

• TIMER OPERATION ..................................E-12

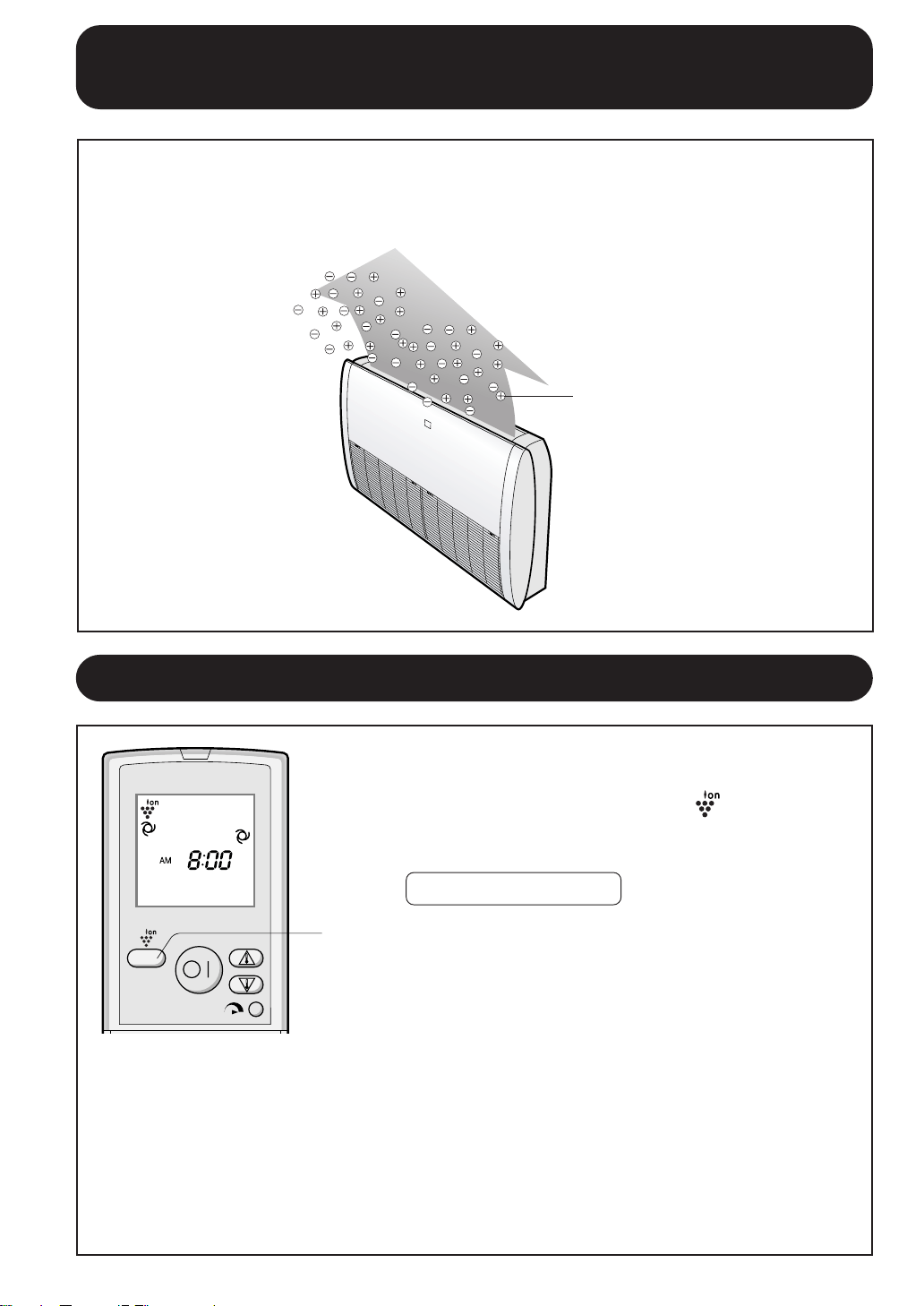

• TIPS ABOUT PLASMACLUSTER

OPERATION ..............................................E-14

• PLASMACLUSTER OPERATION..............E-14

• AUXILIARY MODE.....................................E-15

• MAINTENANCE .........................................E-15

• BEFORE CALLING FOR SERVICE...........E-17

WARNINGS FOR USE

Do not pull or deform the power supply cord. Pulling and misuse of the power supply cord

can result in damage to the unit and cause electrical shock.

Be careful not to expose your body directly to the outlet air for a long time. It may affect

your physical conditions.

When using the air conditioner for infants, children, elderly, bedridden, or disabled people

make sure the room temperature is suitable for those in the room.

Never insert objects into the unit. Inserting objects can result in injury due to the high

speed rotation of internal fans.

Ground the air conditioner without fail. Do not connect the grounding wire to gas pipe,

water pipe, lightning rod or telephone grounding wire. Incomplete grounding may cause

electric shock.

If anything is abnormal with the air conditioner (ex. a burning smell), stop the operation

immediately and turn the circuit breaker OFF.

The appliance shall be installed in accordance with national wiring regulations.

Improper

cable connection can cause the power supply cord, plug and the electrical outlet to

overheat and cause fire.

If the supply cord is damaged, it must be replaced by the manufacturer or its service agent

or a similarly qualified person in order to avoid a hazard. Use only the manufacture-

specified power cord for replacement.

WARNINGS FOR INSTALLATION/REMOVAL/REPAIR

• Do not attempt to install/remove/repair the unit by yourself. Incorrect work will cause electric

shock, water leak, fire etc. Consult your dealer or other qualified service personnel for the

installation/removal/repair of the unit.

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/

EEC as amended by 93/68/EEC.

IMPORTANT SAFETY INSTRUCTIONS

CAUTIONS FOR USE

Open a window or door periodically to ventilate the room, especially when using gas

appliances. Insufficient ventilation may cause oxygen shortage.

Do not operate the buttons with wet hand. It may cause electric shock.

For safety, turn the circuit breaker off when not using the unit for an extended period of

time.

Check the outdoor unit mounting rack periodically for wear and to make sure it is firmly

in place.

Do not put anything on the outdoor unit nor step on it. The object or the person may fall

down or drop, causing injury.

This unit is designed for residential use. Do not use for other applications such as in a

kennel or greenhouse to raise animals or grow plants.

Do not place a vessel with water on the unit. If water penetrates into the unit, electrical

insulations may deteriorate and cause electric shock.

Do not block the air inlets nor outlets of the unit. It may cause insufficient performance

or troubles.

Be sure to stop the operation and turn the circuit breaker off before performing any

maintenance or cleaning. A fan is rotating inside the unit and you may get injured.

Do not splash or pour water directly on the unit. Water can cause electrical shock or

equipment damage.

This appliance is not intended for use by young children or infirm persons without

supervision.

Young children should be supervised to ensure that they do not play with the appliance.

CAUTIONS FOR LOCATION/INSTALLATION

• Make sure to connect the air conditioner to power supply of the rated voltage and

frequency.

Use of a power supply with improper voltage and frequency can result in equipment

damage and possible fire.

• Do not install the unit in a place where inflammable gas may leak. It may cause fire.

Install the unit in a place with minimal dust, fumes and moisture in the air.

• Arrange the drain hose to ensure smooth drainage. Insufficient drainage may cause wetting

of the room, furniture etc.

• Make sure a leak breaker or a circuit breaker is installed, depending on the installation

location, to avoid electrical shock.

E-2

ENGLISH

INDOOR TEMP. OUTDOOR TEMP.

COOLING

upper limit

32°C D.B. 43°C D.B.

23°C W.B. -

lower limit

21°C D.B. 21°C D.B.

15°C W.B. -

HEATING

upper limit

27°C D.B. 24°C D.B.

-18°C W.B.

lower limit

20°C D.B. –7°C D.B.

- –8°C W.B.

ADDITIONAL NOTES ON OPERATION

OPERATING TEMPERATURE RANGE

• The built-in protective device may prevent the unit from operating when used out of this range.

• Condensation may form on the air outlet if the unit operates continuously in the COOL or DRY mode when

humidity is over 80 percent.

D.B. = Dry-bulb W.B. = Wet-bulb

WHEN POWER FAILURE OCCURS

This air conditioner has a memory function to store settings when a power failure occurs.

After power recovery, the unit will automatically re-start in the same settings which were active before

the power failure, except for timer settings.

If the timers were set before a power failure, they will need to be re-set after power recovery.

PREHEATING FUNCTION

In the HEAT operation, the indoor fan may not start for two to five minutes after the unit is turned on

to prevent cold air from blowing out of the unit.

DE-ICING FUNCTION

• When ice forms on the heat exchanger in the outdoor unit during the HEAT operation, an automatic

de-icer provides heat for about 5 to 10 minutes to remove the ice. During de-icing, the inside and

outside fans stop operating.

• After de-icing is completed, the unit automatically resumes operation in the HEAT mode.

HEATING EFFICIENCY

• The unit employs a heat pump that draws heat from the outside air and releases it into the room.

The outside air temperature therefore greatly affects the heating efficiency.

• If the heating efficiency is reduced due to low outside temperatures, use an additional heater.

• It takes time to warm up and heat the entire room because of the forced air circulation system.

E-3

TIPS ON SAVING ENERGY

Below are some simple ways to save energy when you use your air conditioner.

SET THE CORRECT TEMPERATURE

• Setting the thermostat 1°C higher than the desired temperature in the COOL mode and 2°C lower

in the HEAT mode will save approximately 10 percent in power consumption.

• Setting the temperature lower than necessary during cooling operation will result in increased

power consumption.

BLOCK DIRECT SUNLIGHT AND PREVENT DRAFTS

• Blocking direct sunlight during cooling operation will reduce power consumption.

• Close the windows and doors during cooling and heating operations.

SET PROPER AIR FLOW DIRECTION TO OBTAIN THE BEST AIR

CIRCULATION

KEEP FILTER CLEAN TO ENSURE THE MOST EFFICIENT OPERATION

MAKE MOST OF THE TIMER OFF FUNCTION

DISCONNECT THE POWER CORD WHEN THE UNIT IS NOT USED FOR AN

EXTENDED PERIOD OF TIME

• The indoor unit still consumes a small amount of power when it is not operating.

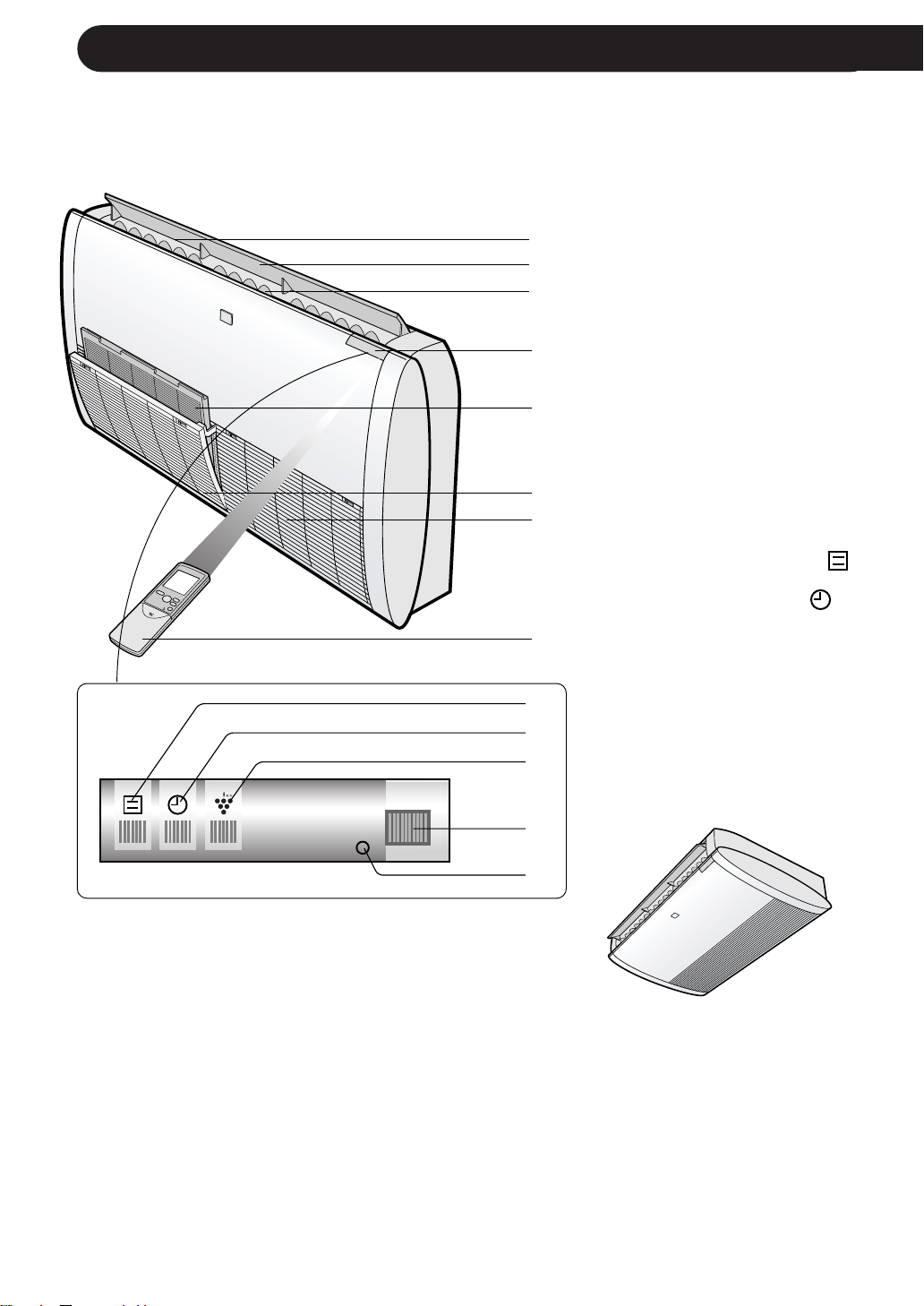

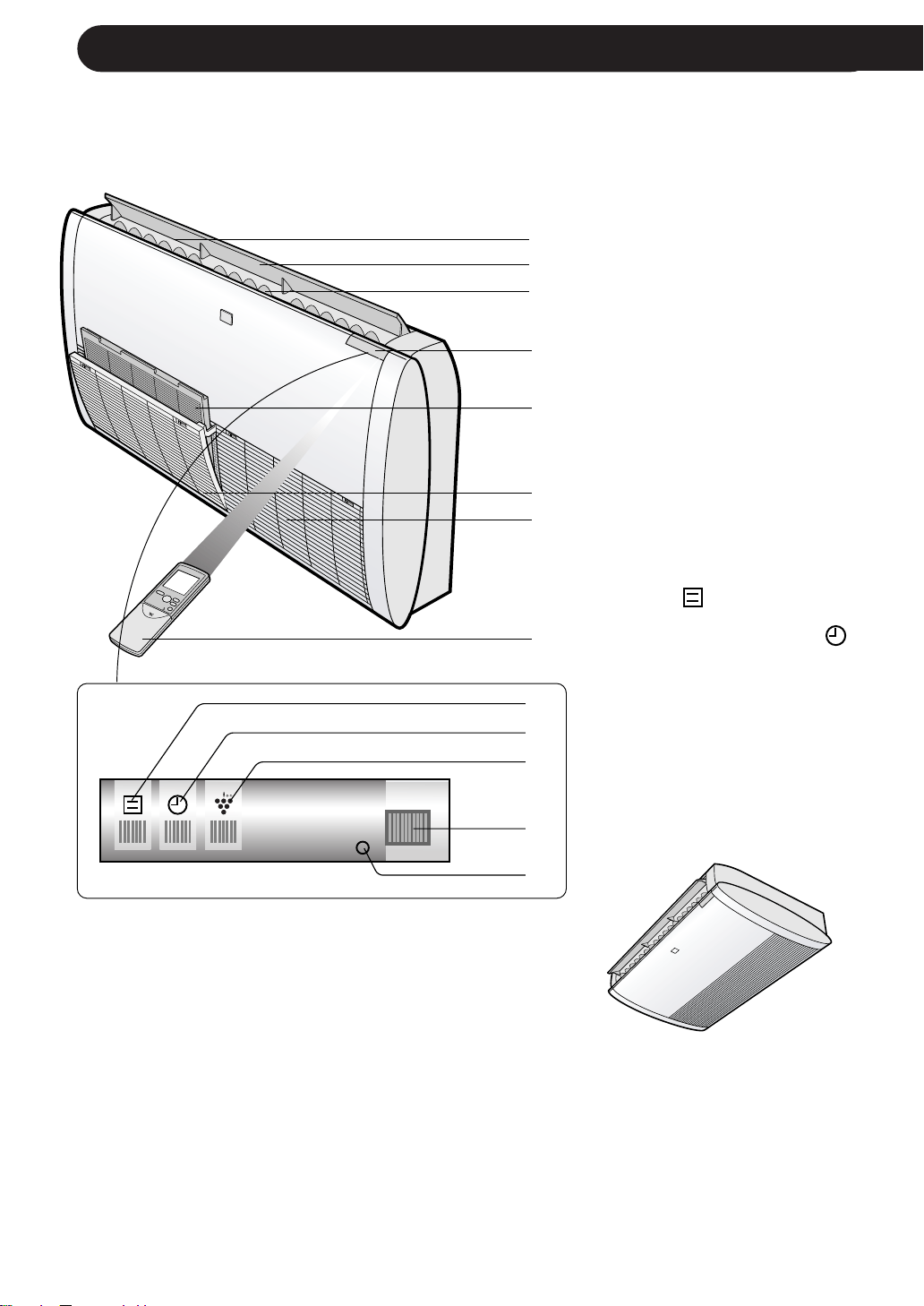

PART NAMES

1 Outlet (Air)

2 Vertical Adjustment Louvres

3 Horizontal Adjustment

Louvres

4 Indicator Panel

5 Air Filters

6 Intake Grille

7 Inlet (Air)

8 Remote Control

9 OPERATION Lamp (red

)

0 TIMER Lamp (orange

)

q PLASMACLUSTER Lamp

(blue)

w RECEIVER Window

e AUX. Button

INDOOR UNIT

(When installed on the floor)

E-4

NOTE: Actual units might vary slightly from those shown above.

(When installed on the ceiling)

AUX.

ENGLISH

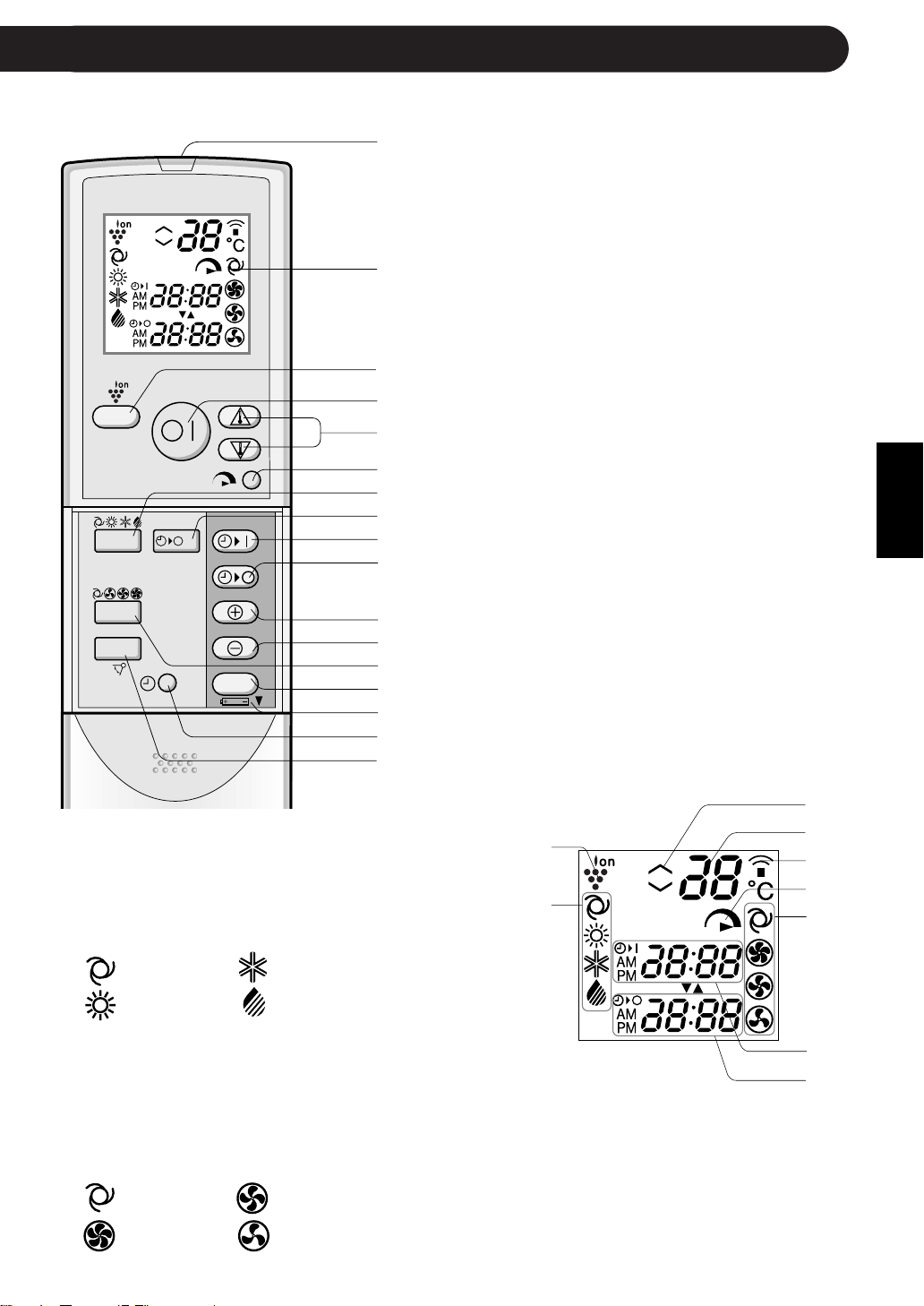

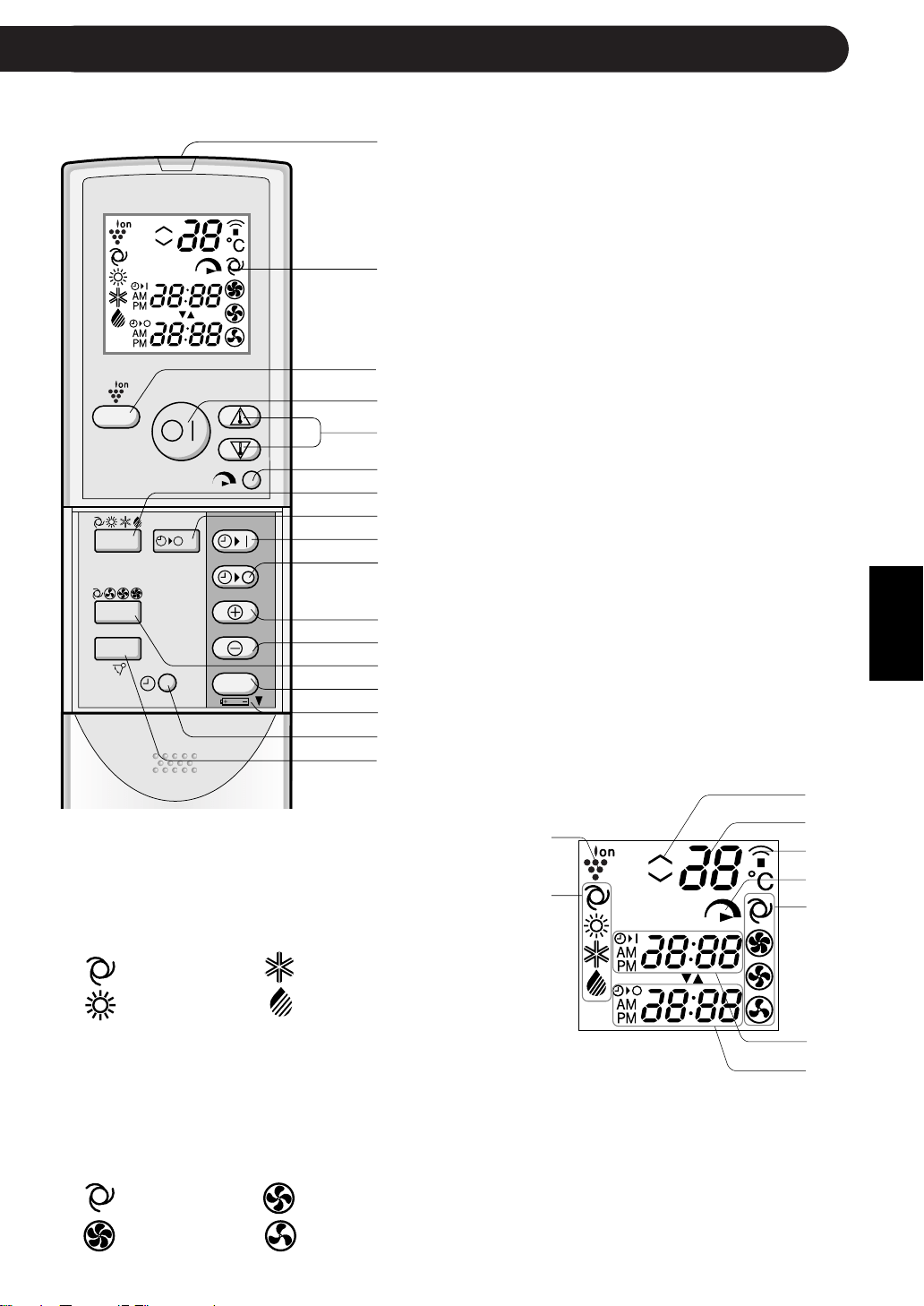

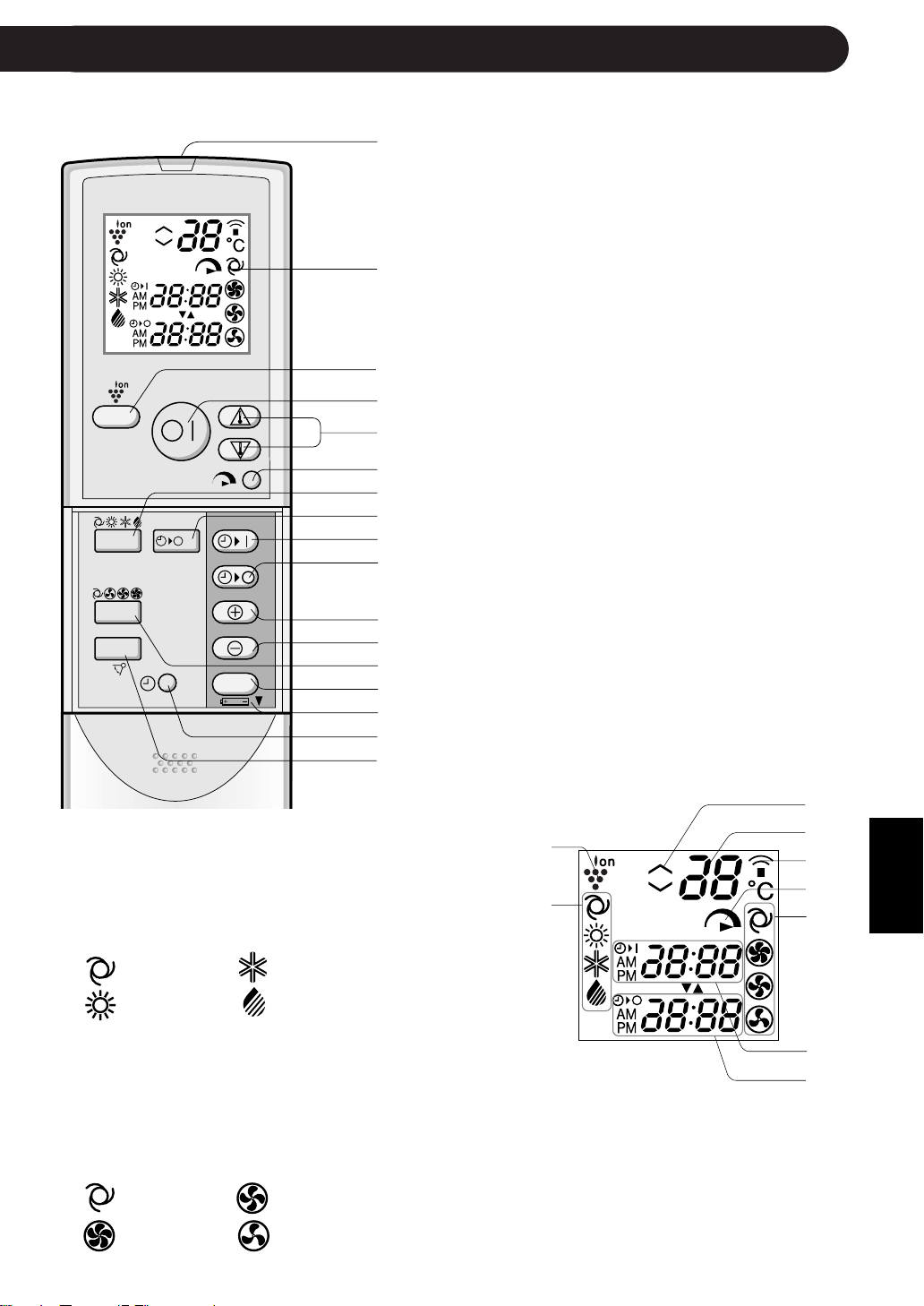

REMOTE CONTROL

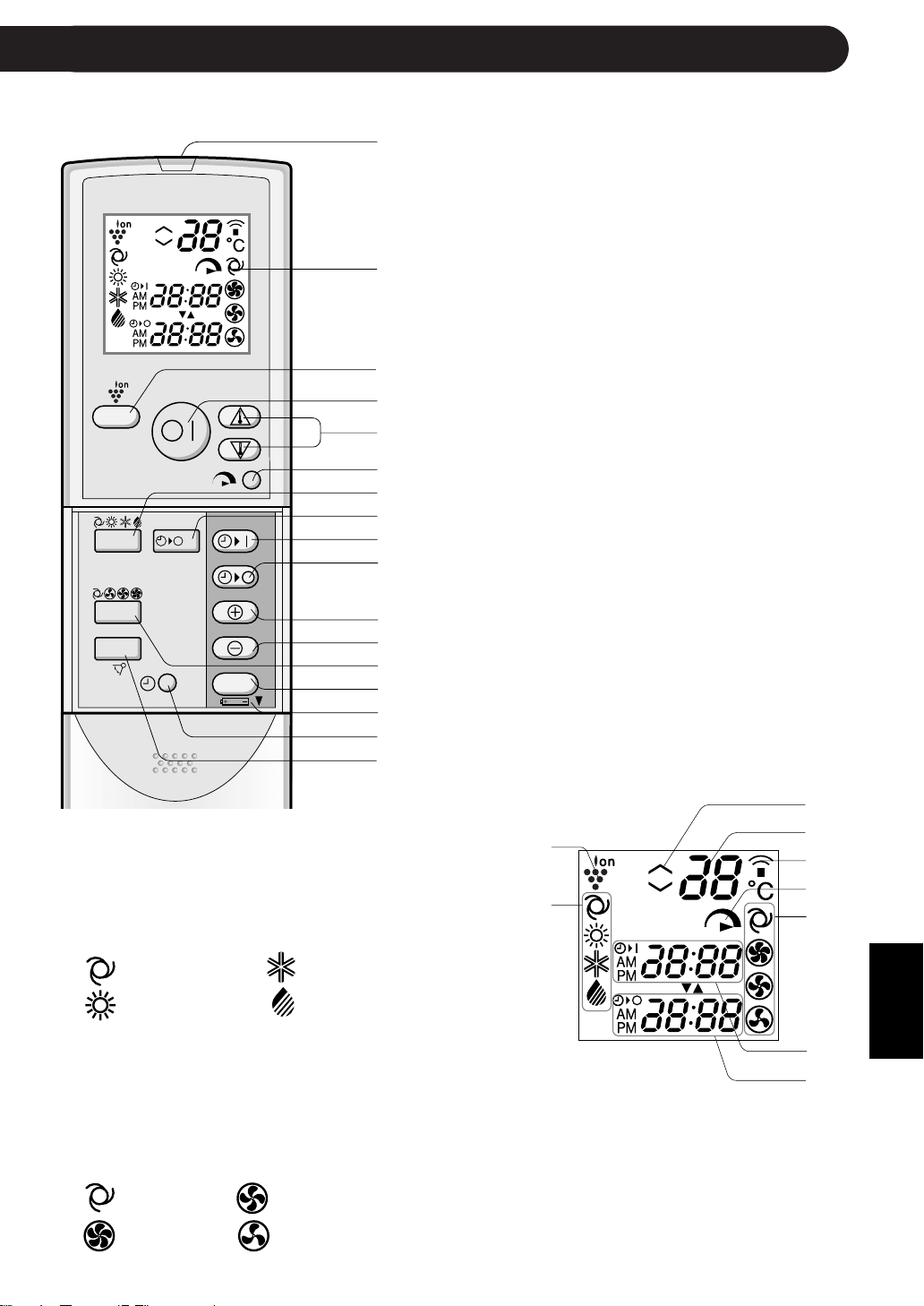

1 TRANSMITTER

2 DISPLAY (Liquid Crystal Display)

3 PLASMACLUSTER Button

4 ON/OFF Button

5 THERMOSTAT Button

6 FULL POWER Button

7 MODE Button

8 ONE-HOUR OFF TIMER Button

9 TIMER ON Button (for setting the timer)

0 TIMER OFF Button (for setting the timer)

q TIME ADVANCE Button

w TIME REVERSE Button

e FAN Button

r TIMER SET/CANCEL Button

t Indicates BATTERY COMPARTMENT is

below this mark

y CLOCK Button

u SWING Button

g TIMER ON INDICATOR/CLOCK

Indicates the on timer preset time or current

time.

h TIMER OFF INDICATOR

Indicates the preset time for off timer or one-

hour off timer.

E-5

i PLASMACLUSTER SYMBOL

o MODE SYMBOLS

: AUTO : COOL

: HEAT : DRY

p THERMOSTAT SETTING FOR AUTO AND

DRY MODES

a TEMPERATURE INDICATOR

s TRANSMITTING SYMBOL

d FULL POWER SYMBOL

f FAN SPEED SYMBOLS

: AUTO : LOW

: HIGH : SOFT

L.C.D. REMOTE CONTROL DISPLAY

SWING

FAN

MODE

SET/C

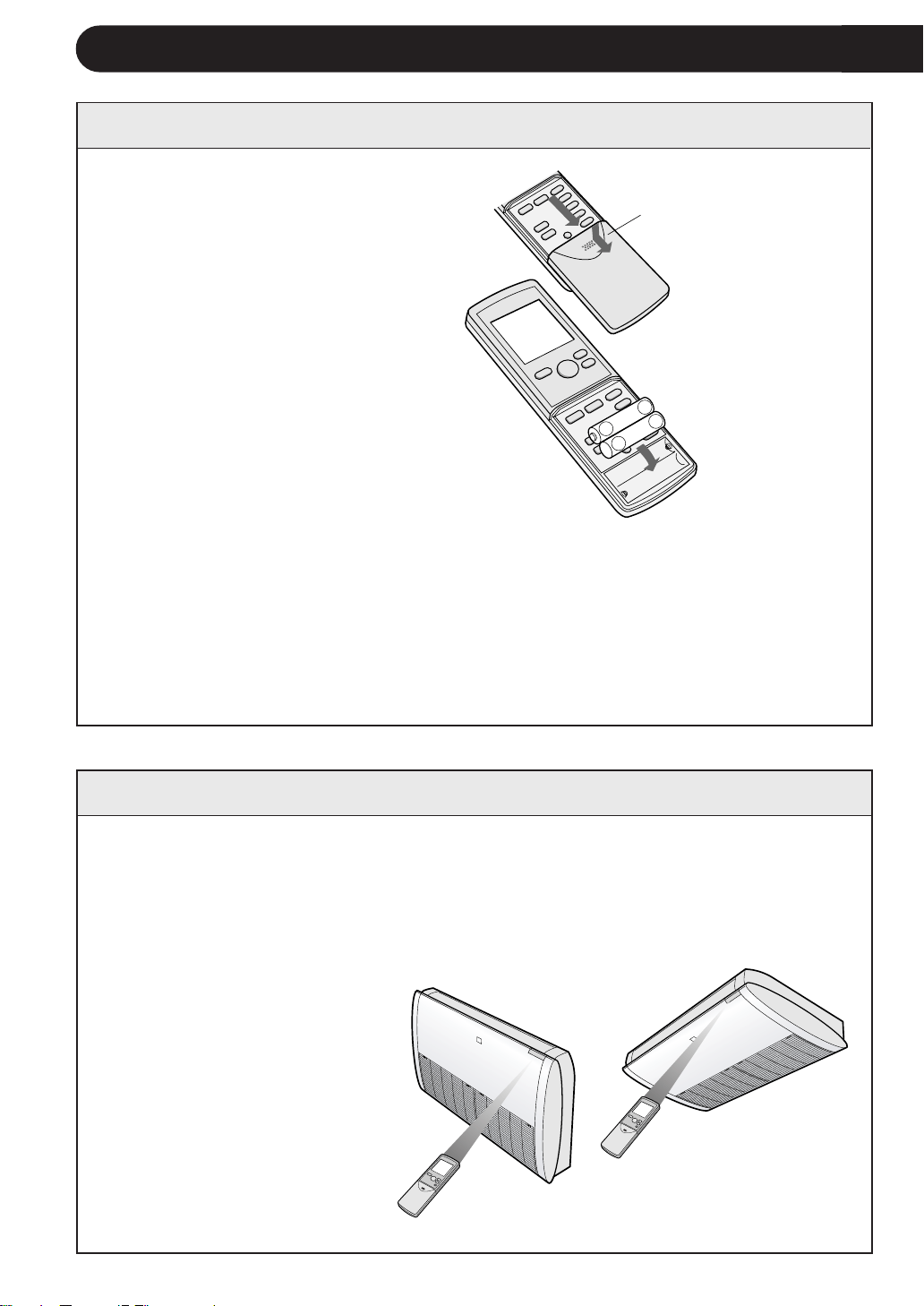

Remove the remote control

cover.

Insert batteries in the compart-

ment, making sure the ± and

— polarities are correctly

aligned.

• The display indicates “AM

6:00” when batteries are prop-

erly installed.

Reinstall the cover.

USING THE REMOTE CONTROL

E-6

NOTES:

• The battery life is approximately one year in normal use.

• When you replace the batteries, always change both batteries, and make sure they

are the same type.

• If the remote control does not operate properly after replacing the batteries, take

out the batteries and reinstall them again after 30 seconds.

• If you will not be using the unit for a long time, remove the batteries from the remote

control.

Point the remote control towards the unit’s signal receiver window and

press the desired button. The unit generates a beep when it receives the

signal.

• Make sure there is no cur-

tain or other object between

the remote control and the

unit.

• The remote control can send

signals from up to 7 metres

away.

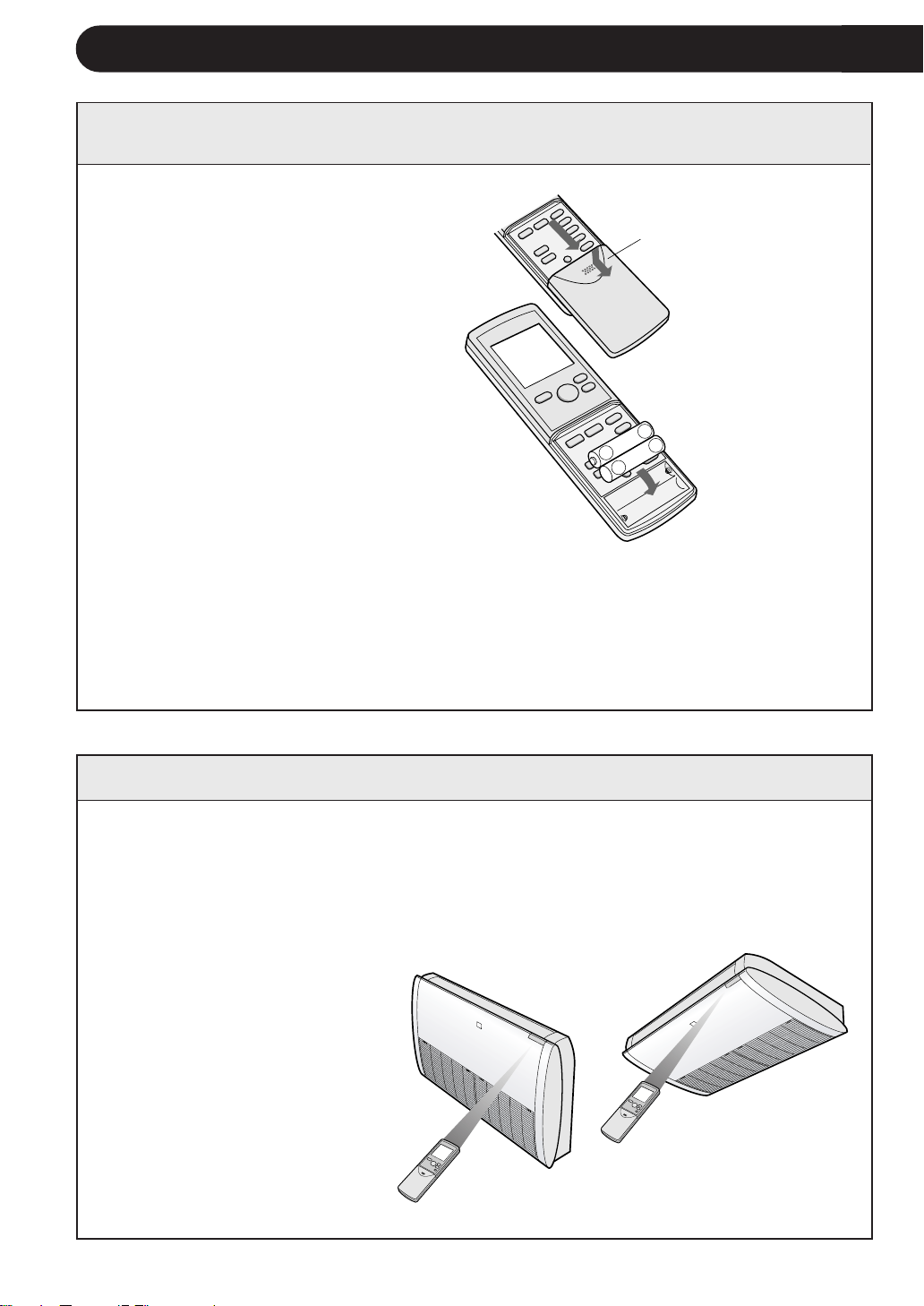

LOADING BATTERIES Use two size-AAA (R03) batteries.

HOW TO USE THE REMOTE CONTROL

Remote control

cover

Floor standing

Ceiling suspended

ENGLISH

E-7

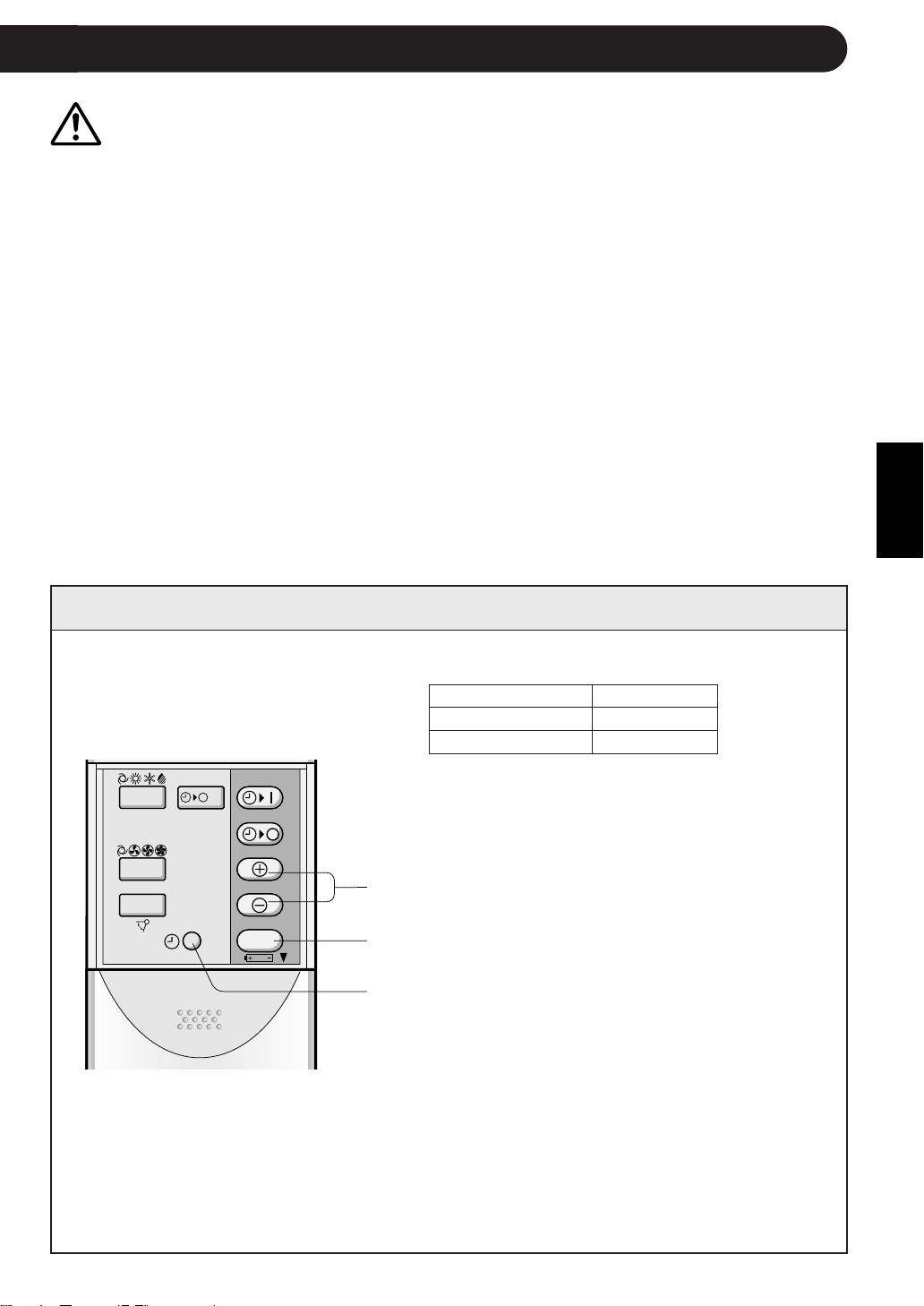

CAUTION

• Do not allow the signal receiver window to receive strong direct sunlight, since it can

adversely affect its operation. If the signal receiver window is exposed to direct sunlight,

close a curtain to block the light.

• Using a fluorescent lamp with a quick starter in the same room may interfere with

transmission of the signal.

• The unit can be affected by signals transmitted from the remote control of a television,

VCR or other equipment used in the same room.

• Do not leave the remote control in direct sunlight or near a heater. Also, protect the unit

and remote control from moisture and shock which can discolour or damage them.

SET CURRENT CLOCK TIME

There are two clock modes:

12-hour mode and 24-hour

mode.

To set to the 12-hour mode, press the

CLOCK button once in the first step.

To set to the 24-hour mode, press the

CLOCK button twice in the first step.

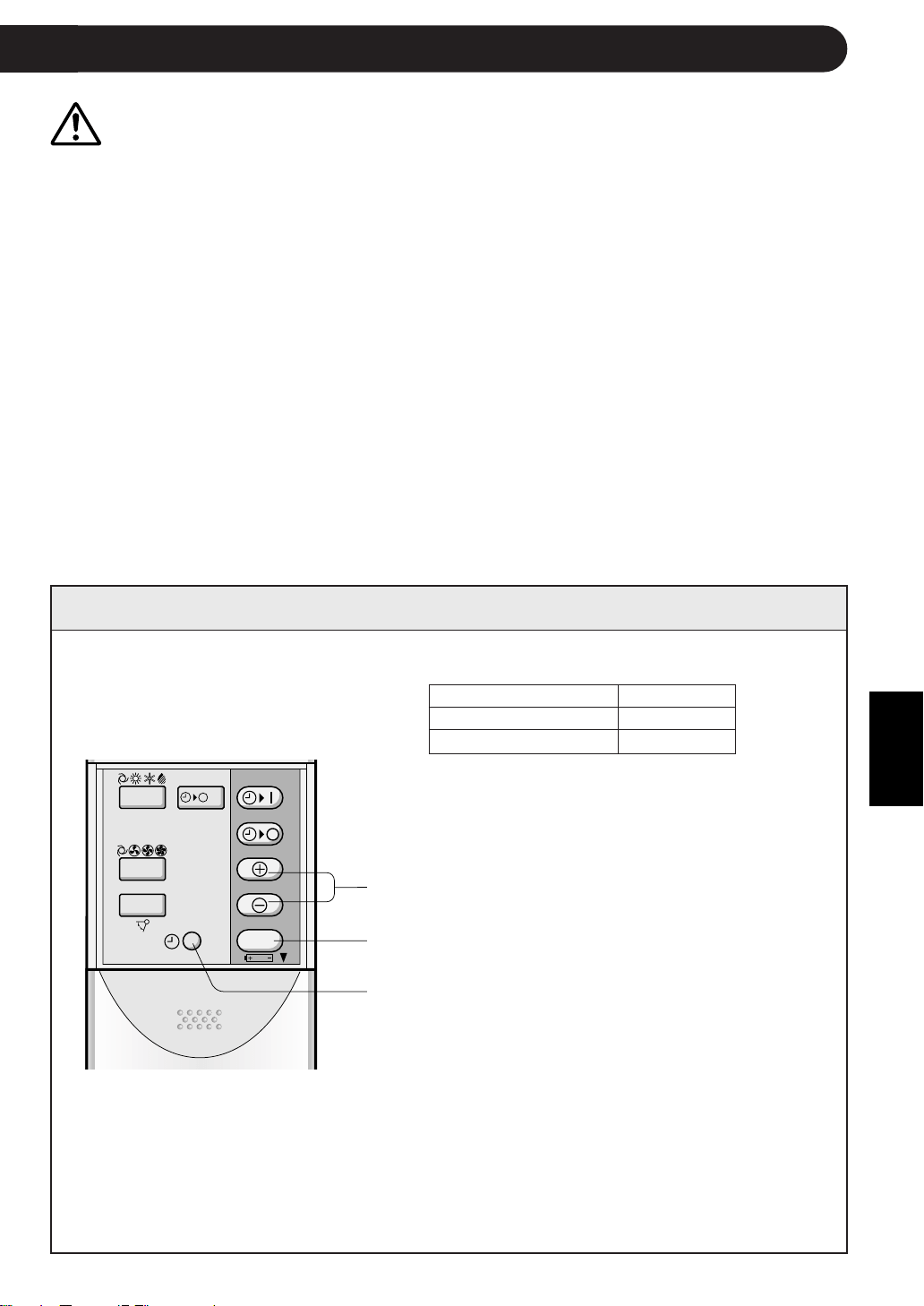

Press the TIME ADVANCE or REVERSE

button to set the current time.

• Keep the button pressed to advance

or reverse the time display quickly.

Press the SET/C button.

• The colon (:) blinks to indicate that the

clock is functioning.

NOTE:

• The current time cannot be set when the

timer is operating.

Example: 5 o’clock in the afternoon

Clock Display

12-hour mode PM 5:00

24-hour mode 17:00

SWING

FAN

MODE

SET/C

SWING

FAN

MODE

SET/C

Press the THERMOSTAT button to set the

desired temperature.

• In the AUTO and DRY

modes, the tempera-

ture can be changed

in 1°C increments

within the range of 2°C

higher to 2°C lower

from the temperature

automatically deter-

mined by the air con-

ditioner.

• In the COOL and HEAT modes, the tempera-

ture can be set within the range of 18 to 32°C

E-8

BASIC OPERATION

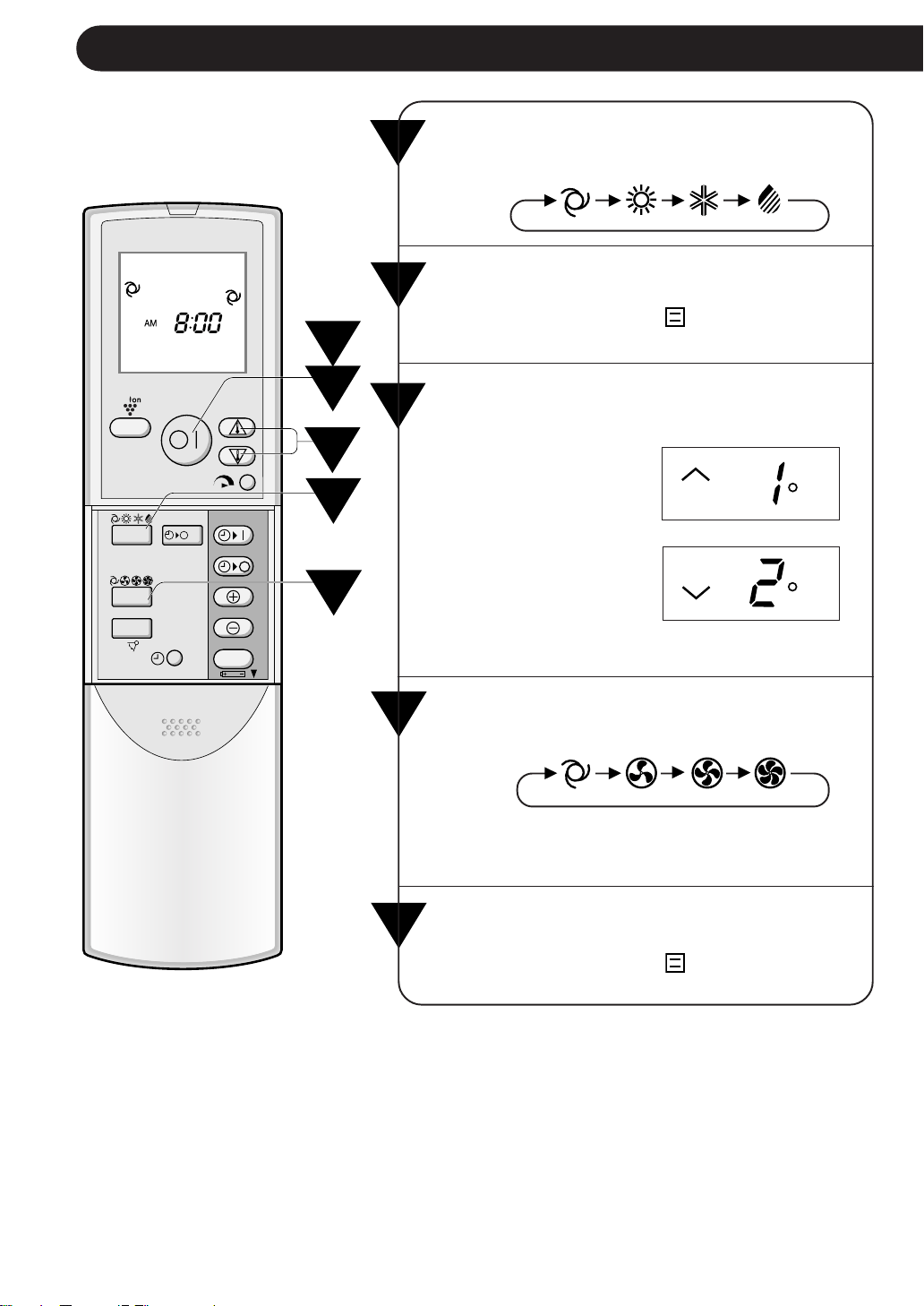

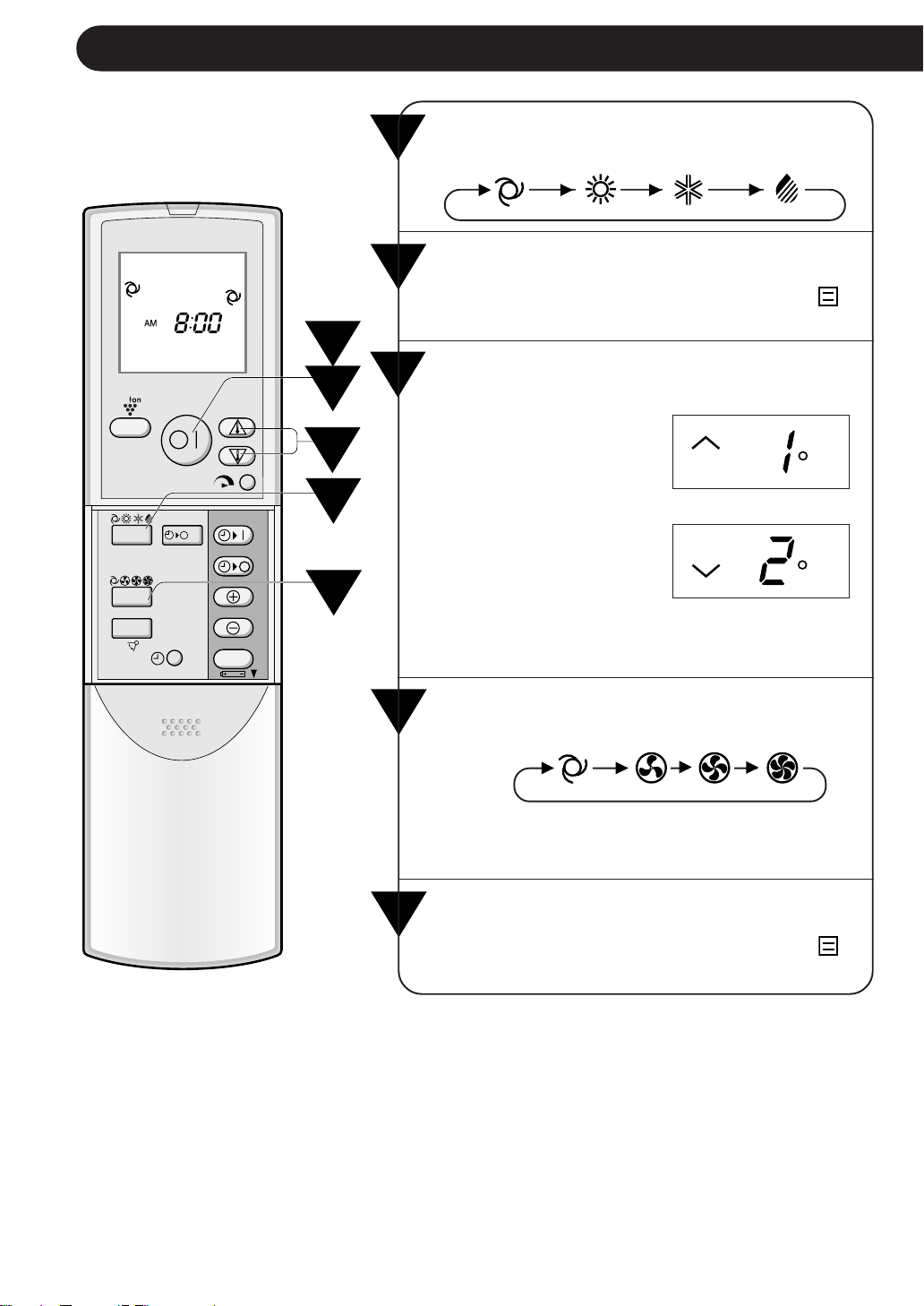

Press the ON/OFF button to start opera-

tion.

• The red OPERATION lamp (

) on the unit

will light.

Press the MODE button to select the op-

eration mode.

AUTO HEAT COOL DRY

• In the DRY mode, the fan speed is preset to

AUTO and cannot be changed.

To turn off the unit, press the ON/OFF but-

ton again.

• The red OPERATION lamp (

) on the unit

will turn off.

Press the FAN button to set the desired fan

speed.

AUTO SOFT LOW HIGH

(Example: 1°C higher)

(Example: 2°C lower)

NOTES:

This air conditioner is a multi-type, and multiple indoor units are connected to one outdoor unit.

When the setting mode differs among indoor unit(s), the indoor unit(s) operated later may not work.

• When the indoor unit(s) is/are operating in HEAT mode, the remaining unit(s) can not operate in

COOL or DRY mode.

• When the indoor unit(s) is/are operating in COOL or DRY mode, the remaining unit(s) can not

operate in HEAT mode.

When the mode of the indoor unit(s) later operated is/are different from those which is/are in

operation, after a few seconds, a long BEEP will be emitted and the OPERATION lamp and TIMER

lamp will blink alternately. This shows that the later operated unit(s) is/are not working. In such case,

change the remote control’s mode and send the same mode signal which the other indoor unit(s) is/

are operating in. The BEEP will be emitted twice from the indoor unit(s) later operated, and the unit(s)

will operate.

ENGLISH

E-9

• During operation, if the outdoor temperature changes, the temperature settings will

automatically slide as shown in the chart.

• Mode of the unit operated first will have priority over unit(s) without reference to the

chart.

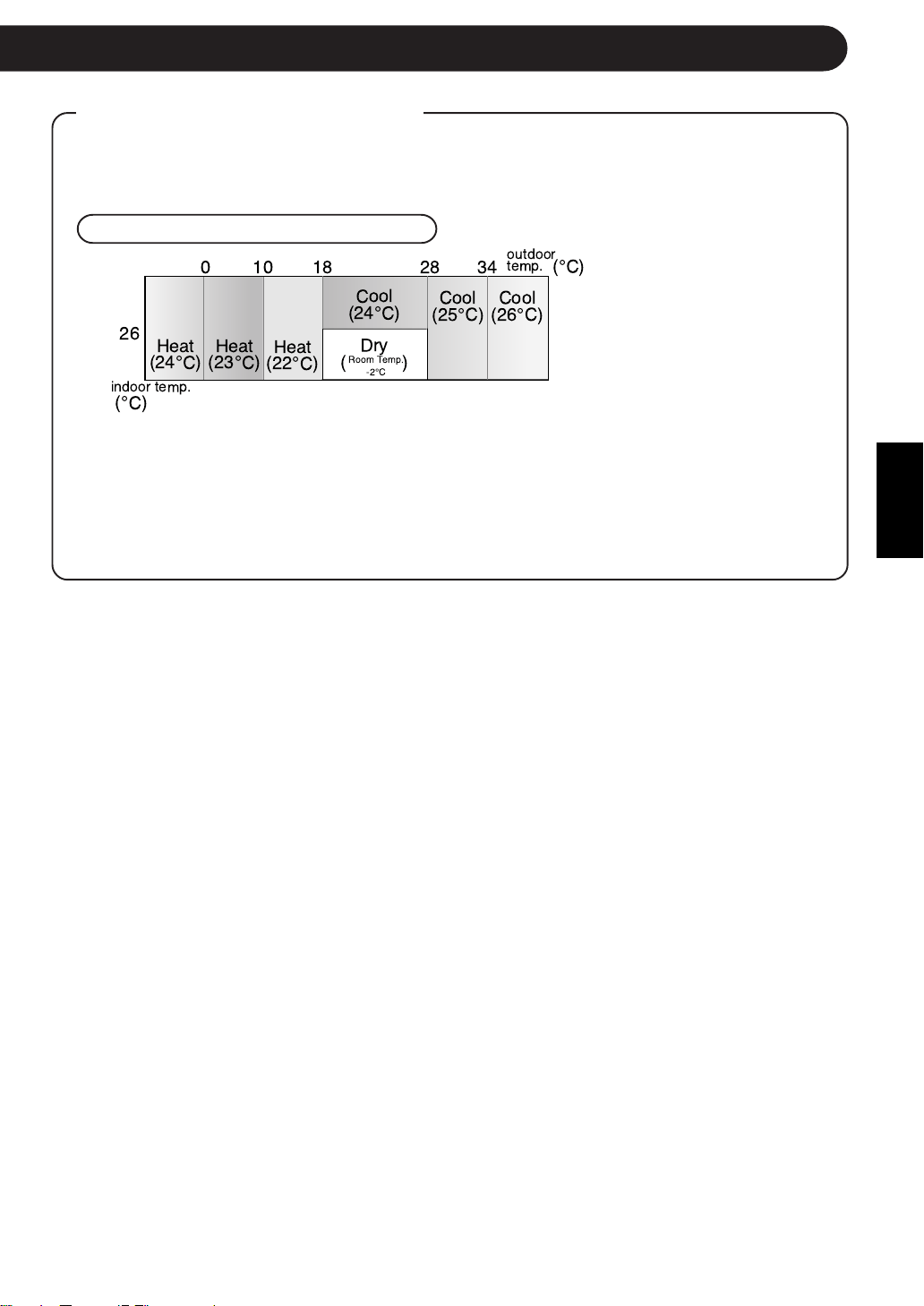

TIPS ABOUT AUTO MODE

In the AUTO mode, the temperature setting and mode are automatically se-

lected according to the room temperature and outdoor temperature when the

unit is turned on.

Modes and Temperature Settings

the figures in ( ) are temperature settings

281810034

(¡C)

Cool

(24

¡C)

Cool

(25

¡C)

Heat

(22

¡C)

Dry

()

Heat

(23

¡C)

Heat

(24¡C)

Cool

(26

¡C)

outdoor

temp.

indoor temp.

Room Temp.

-2

¡C

E-10

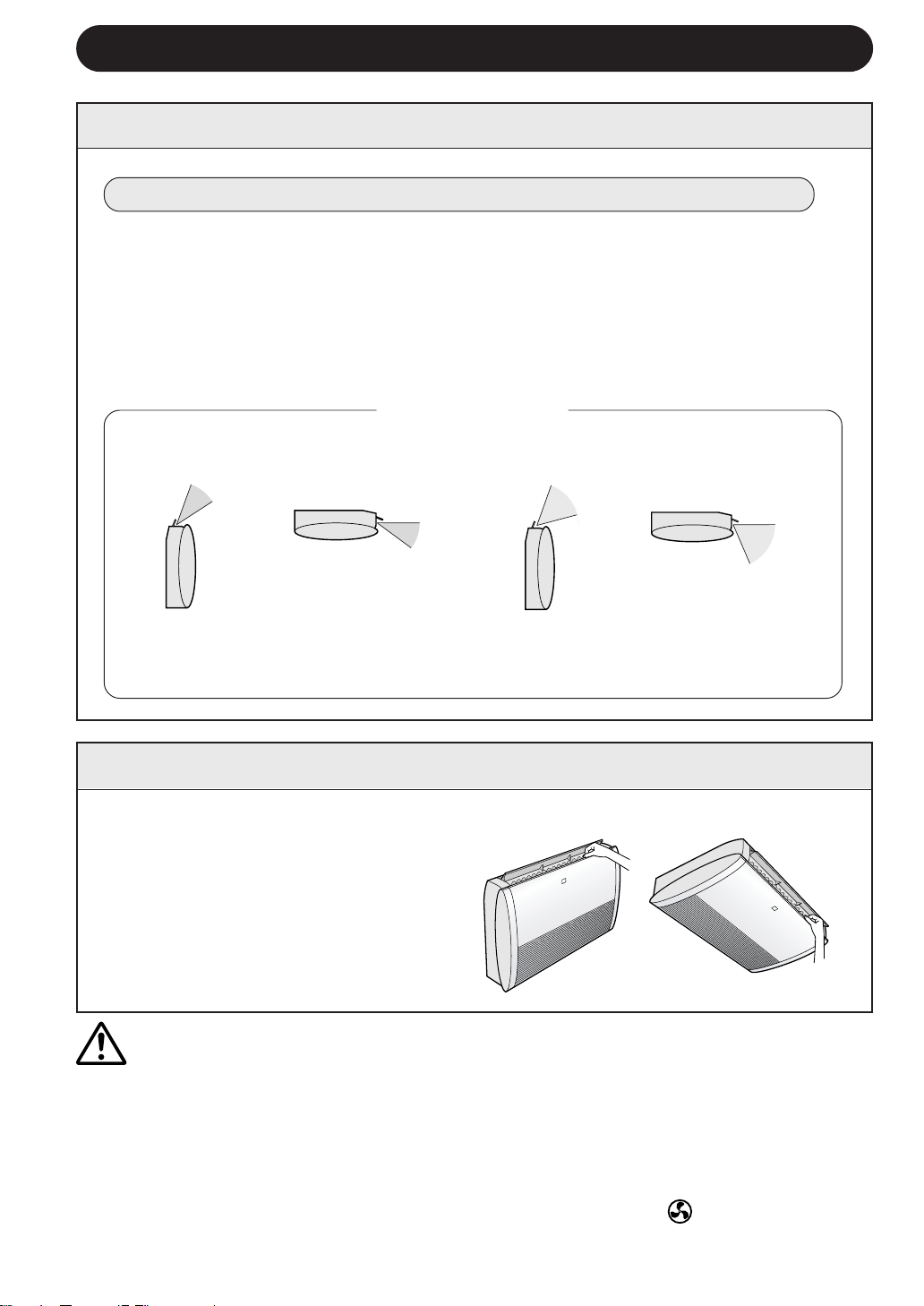

ADJUSTING THE AIR FLOW DIRECTION

VERTICAL AIR FLOW DIRECTION

HOW TO ADJUST THE AIR FLOW DIRECTION

HEAT mode

COOL and DRY modes

The adjustment range is narrower the

SWING range in order to prevent con-

densation from dripping.

The range is wide so the air flow can be

directed toward the floor.

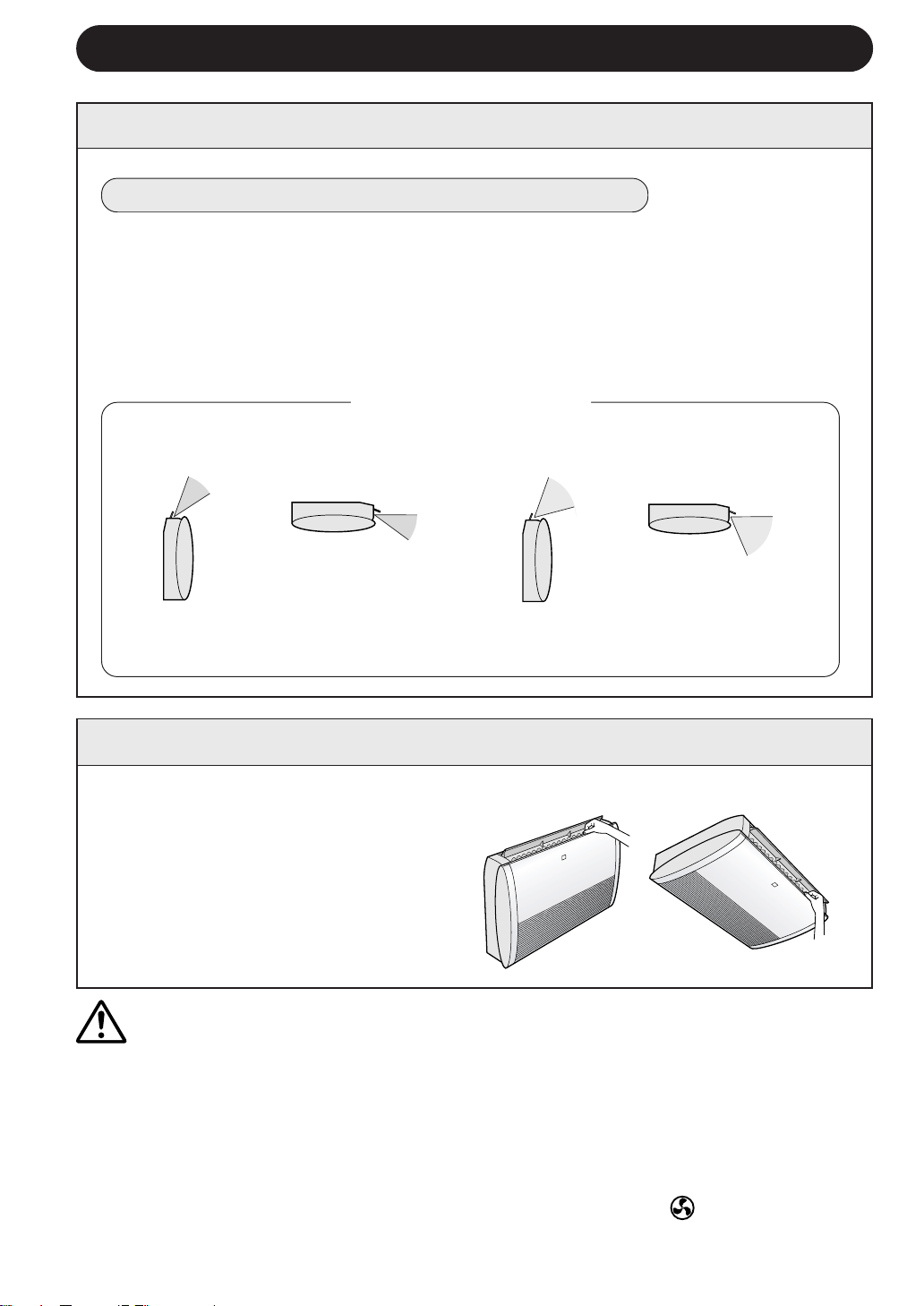

Hold the horizontal adjustment

louvre as shown in the diagram

and adjust the air flow direction.

Press the SWING button on the remote control once.

• The vertical adjustment louvre will change its angle continuously.

Press the SWING button again when the vertical adjustment louvre is at the

desired position.

• The louvre will stop moving within the range shown in the diagram.

• The adjusted position will be memorized and will be automatically set to the same position

when operated the next time.

Adjustment range

CAUTION

Never attempt to adjust the vertical adjustment louvres manually.

• Manual adjustment of the vertical adjustment louvre can cause the unit to malfunction when the

remote control is used for adjustment.

• When the vertical adjustment louvre is positioned at the lowest position in the COOL or DRY mode

for an extended period of time, condensation may result.

Do not adjust the horizontal adjustment louvre to the extreme left or right in the COOL mode

with the fan speed set to “SOFT(

)” for an extended period of time.

Condensation may form on the louvres.

HORIZONTAL AIR FLOW DIRECTION

Floor standing

Ceiling suspended

Floor standing Ceiling suspended Floor standing Ceiling suspended

ENGLISH

E-11

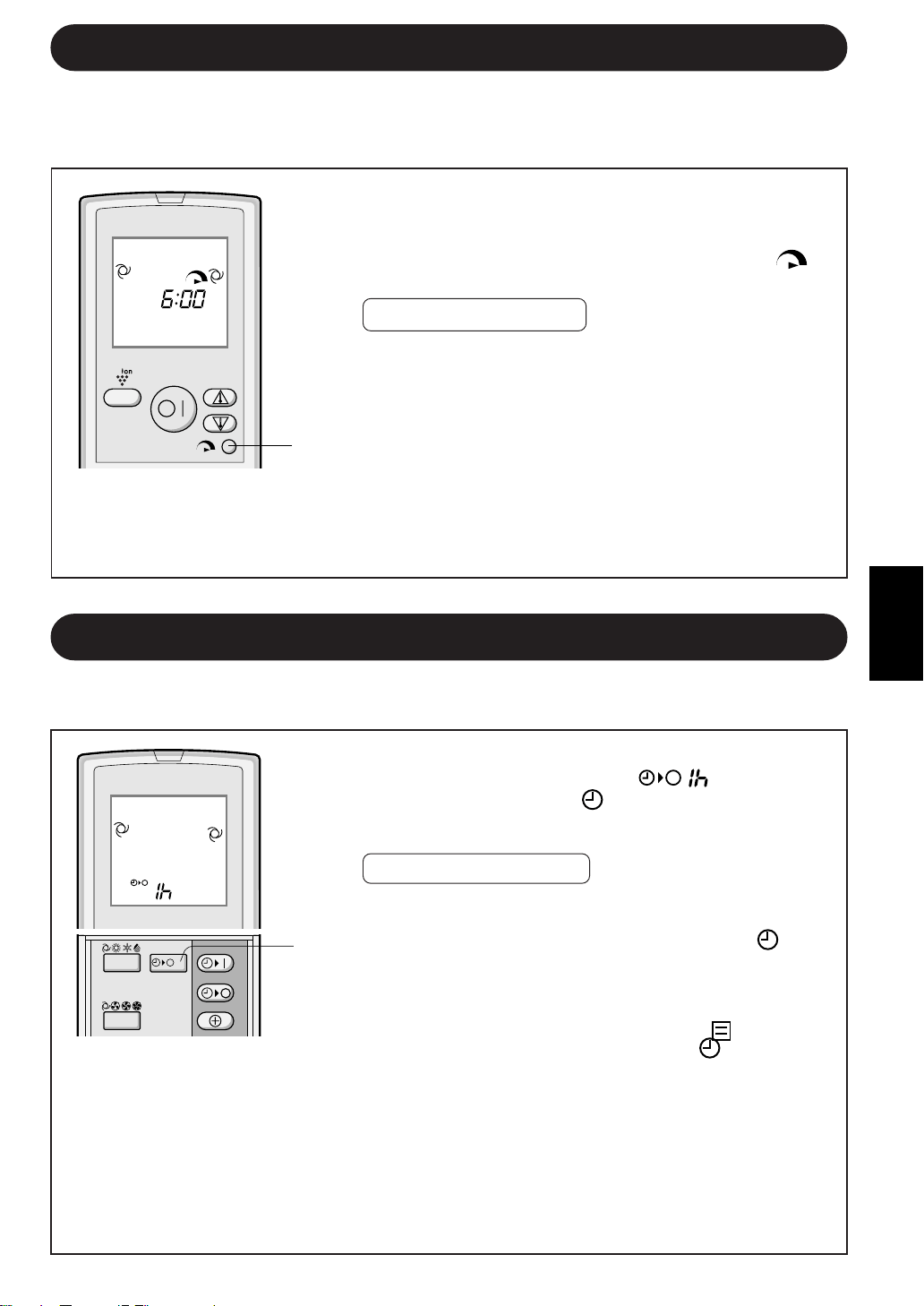

FULL POWER OPERATION

In this operation, the air conditioner works at maximum power to makes the room

cool or warm so rapidly that you can use it just after you come home.

Press the ONE-HOUR OFF TIMER button.

• The remote control displays “

”.

• The orange TIMER lamp (

) on the unit will light up.

• The unit will stop operating after one hour.

TO CANCEL

Press the TIMER CANCEL (SET/C) button.

• The orange TIMER lamp (

) on the unit will turn off.

Alternatively, turn the unit off by pressing the ON/

OFF button.

• The red OPERATION lamp (

) and the orange

TIMER lamp (

) on the unit will turn off.

When the ONE-HOUR OFF TIMER is set, the unit will automatically turn off after one

hour.

ONE-HOUR OFF TIMER

To activate the FULL POWER operation, press the

FULL POWER button during operation.

• The remote control will display “

”.

• The temperature display will go off.

TO CANCEL

Press the FULL POWER button again.

• FULL POWER operation will also be cancelled when

the operation mode is changed, or when the unit is

turned off.

NOTE:

• You cannot set the temperature or fan speed during the FULL POWER operation.

NOTES:

• The ONE-HOUR OFF TIMER operation has priority over TIMER ON and TIMER OFF

operations.

• If the ONE-HOUR OFF TIMER is set while the unit is not operating, the unit will operate for

an hour at the formerly set condition.

• If you wish to operate the unit for another hour before the ONE-HOUR OFF TIMER is

activated, press the ONE-HOUR OFF TIMER button again during operation.

• If TIMER ON and/or TIMER OFF are set, TIMER CANCEL button cancels every setting.

FAN

MODE

Press the TIMER OFF (

) button.

The TIMER OFF indicator will blink; press the

TIME ADVANCE or REVERSE buttons to set

the desired time. (The time can be set in 10-

minute increments.)

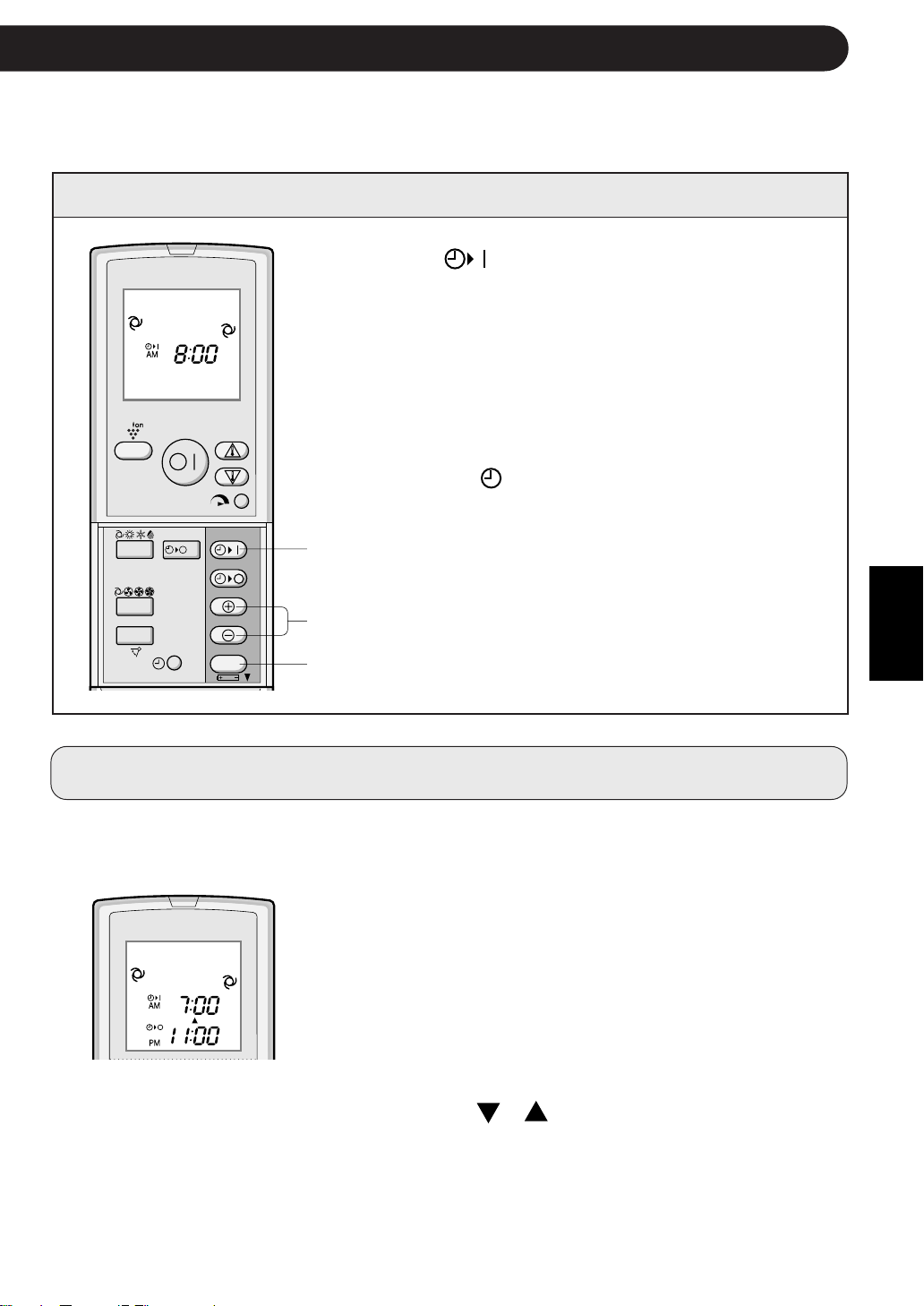

Point the remote control at the signal receiver

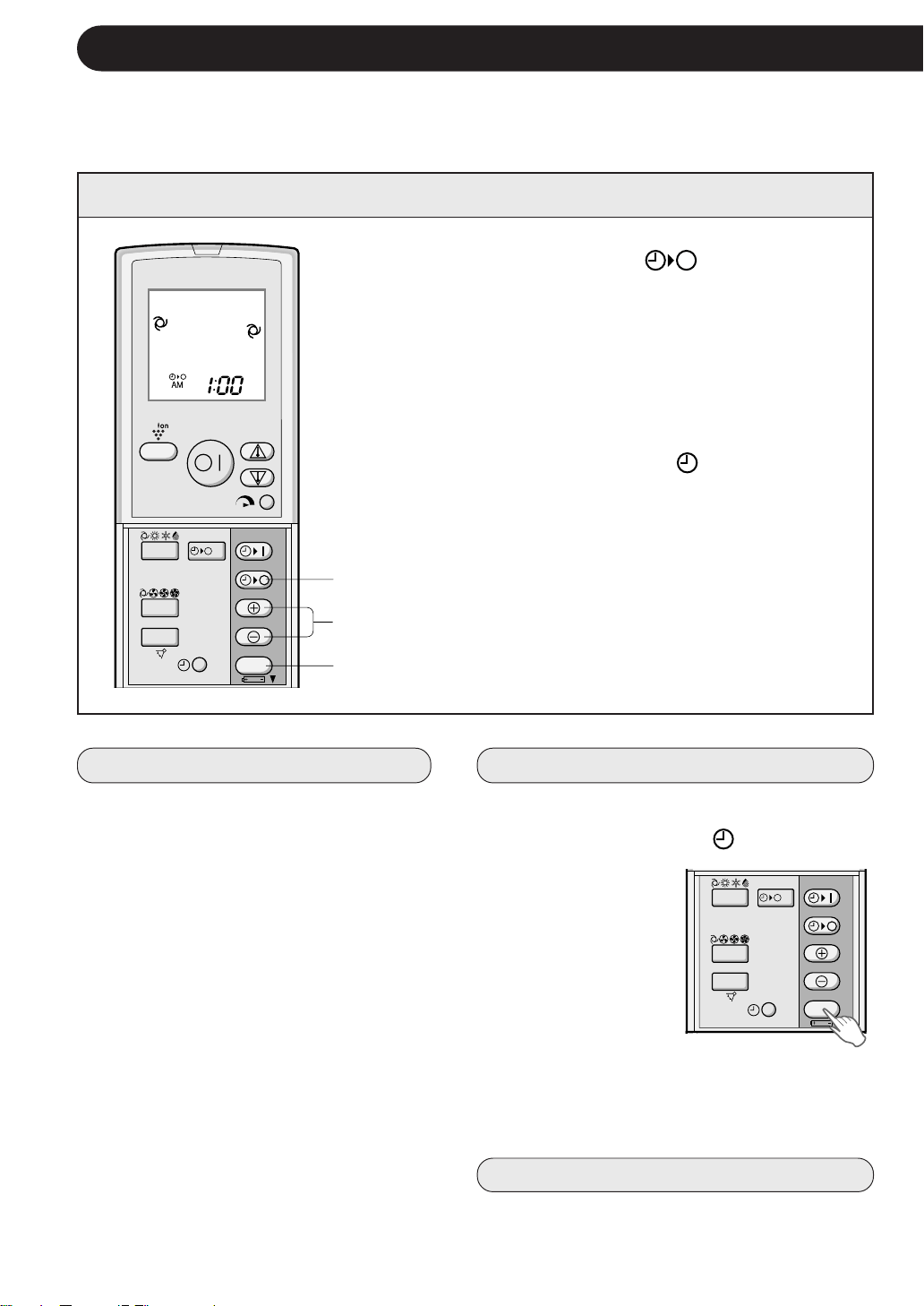

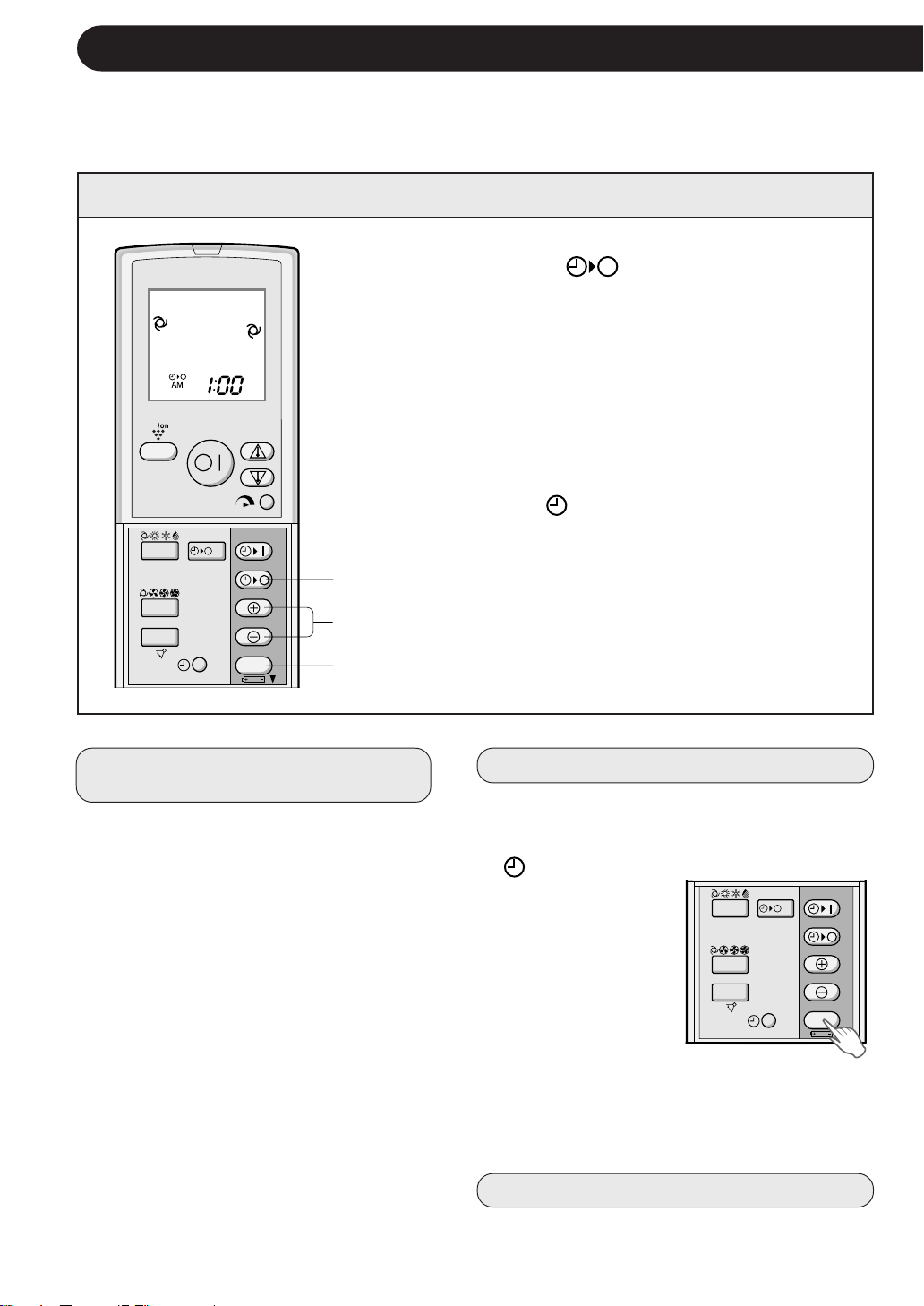

window on the unit and press the TIMER SET

(SET/C) button.

• The orange TIMER lamp (

) on the unit will

light.

• The unit will generate a beep when it receives the

signal.

NOTE:

Before setting the timer, make sure the clock is properly set with the current time.

TIMER OPERATION

TIMER OFF

Cancel the TIMER setting first, then set it

again.

TO CHANGE TIME SETTING

TO CANCEL TIMER MODE

Press the TIMER CANCEL (SET/C) button.

• The orange TIMER lamp (

) on the unit will

turn off.

• The current clock

time will be dis-

played on the re-

mote control.

TIPS ABOUT TIMER OFF OPERATION

When the TIMER OFF mode is set, the

temperature setting is automatically

adjusted to prevent the room from

becoming excessively hot or too cold

while you sleep. (Auto Sleep function)

COOL/DRY MODE:

• One hour after the time operation begins, the

temperature setting rises 1°C higher than

the original temperature setting.

HEAT MODE:

• One hour after the timer operation begins,

the temperature setting drops 3°C lower

than the original thermostat setting.

NOTE:

• If any TIMER ON, TIMER OFF and ONE-HOUR

OFF TIMER are set, the TIMER CANCEL button

cancels all settings.

E-12

SWING

FAN

MODE

SET/C

SWING

FAN

MODE

SET/C

ENGLISH

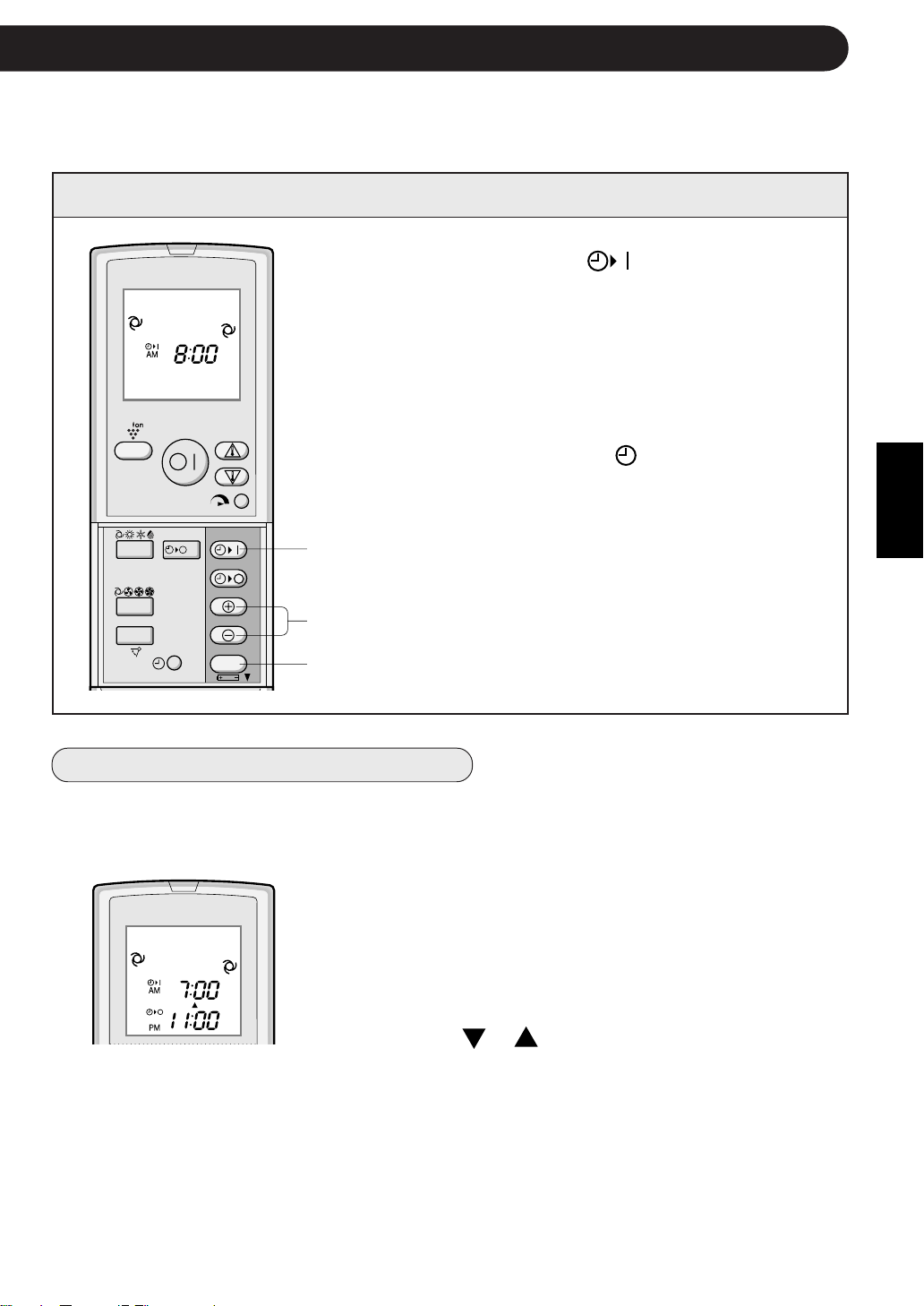

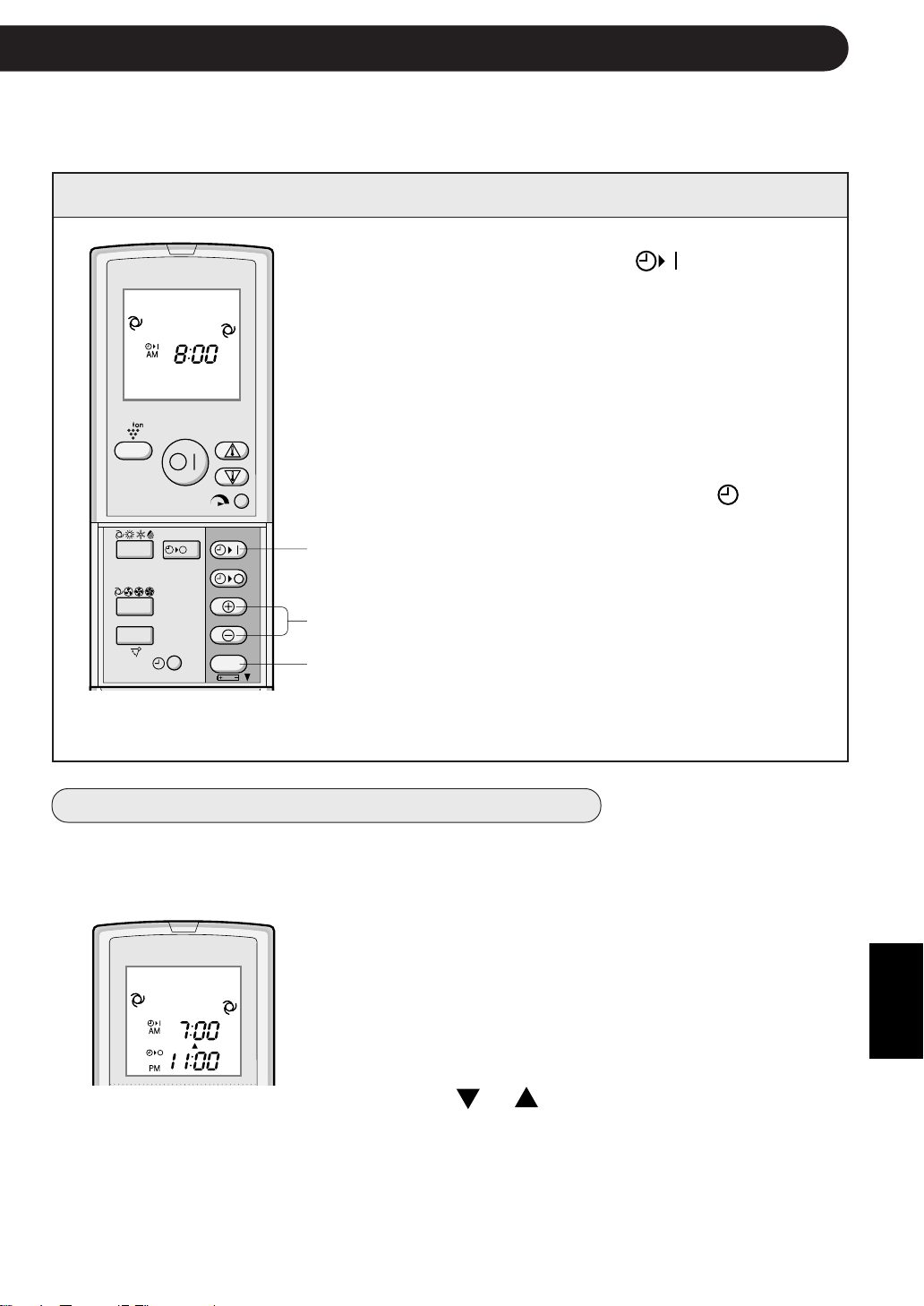

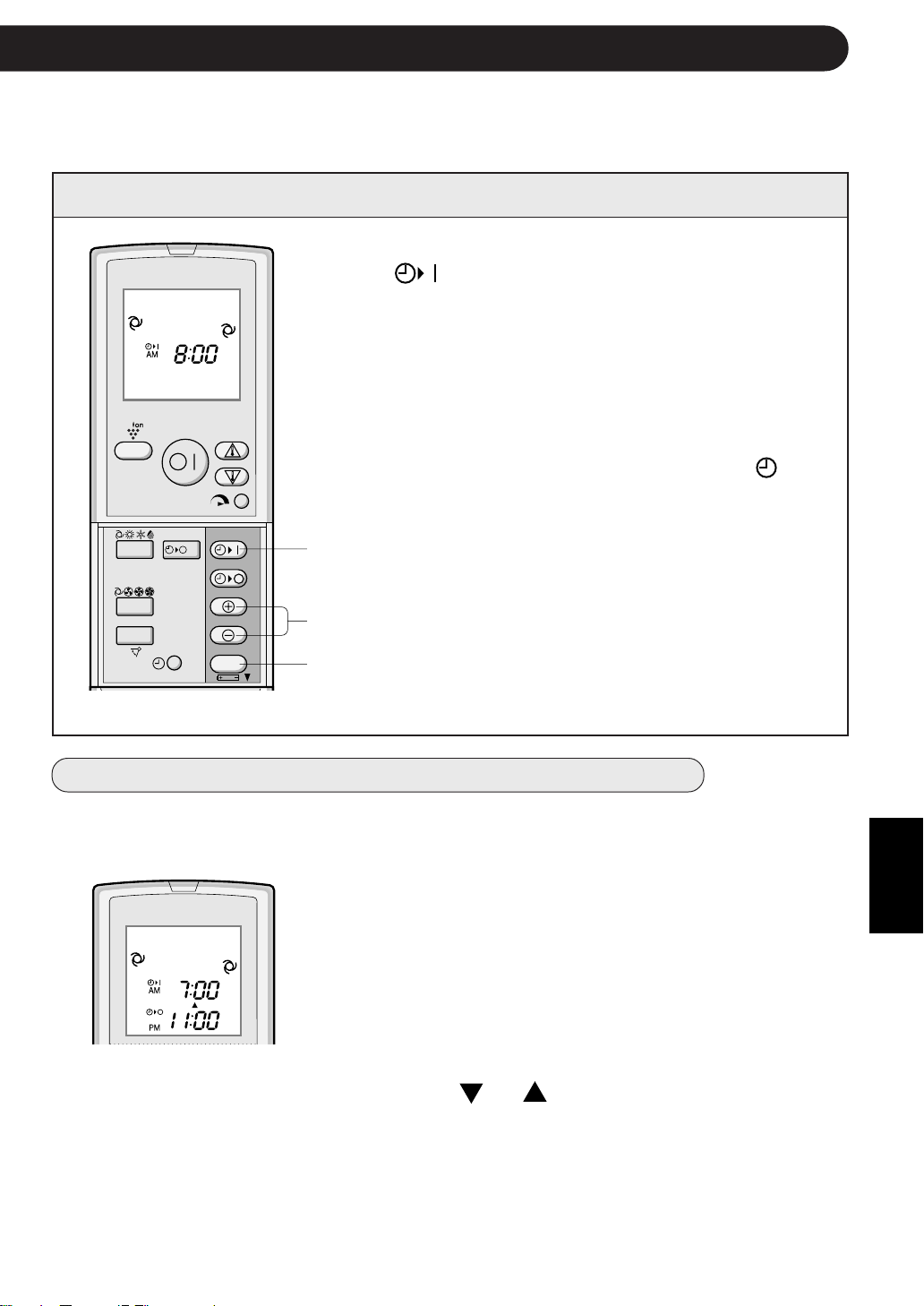

Press the TIMER ON (

) button.

The TIMER ON indicator will blink; press the TIME

ADVANCE or REVERSE buttons to set the de-

sired time. (The time can be set in 10-minute

increments.)

Point the remote control at the signal receiver

window on the unit and press the TIMER SET

(SET/C) button.

• The orange TIMER lamp (

) on the unit will light.

• The unit will generate a beep when it receives the

signal.

Select the operation condition.

• If unit(s) is/are operated in one mode while TIMER

ON is set with another unit in different mode, the

timer may not activate the required operation.

• The unit will turn on prior to the set timer to allow the

room to reach the desired temperature by the pro-

grammed time. (Awaking function)

Example:

To stop operation at 11:00 p.m. and resume operation

(With the same mode and temperature settings) to turn

on the unit by 7:00 a.m.

Set the TIMER OFF to 11:00 p.m. during operation.

Set the TIMER ON to 7:00 a.m.

The arrow (

or ) between the TIMER ON indicator

and the TIMER OFF indicator shows which timer will

activate first.

E-13

NOTES:

• You cannot programme the ON-TIMER and OFF-TIMER to operate the unit at different tempera-

tures or other settings.

• Either timer can be programmed to activate prior the other.

You can use the ON and OFF timers in combination.

COMBINED USE OF ON AND OFF TIMERS

TIMER ON

SWING

FAN

MODE

SET/C

E-14

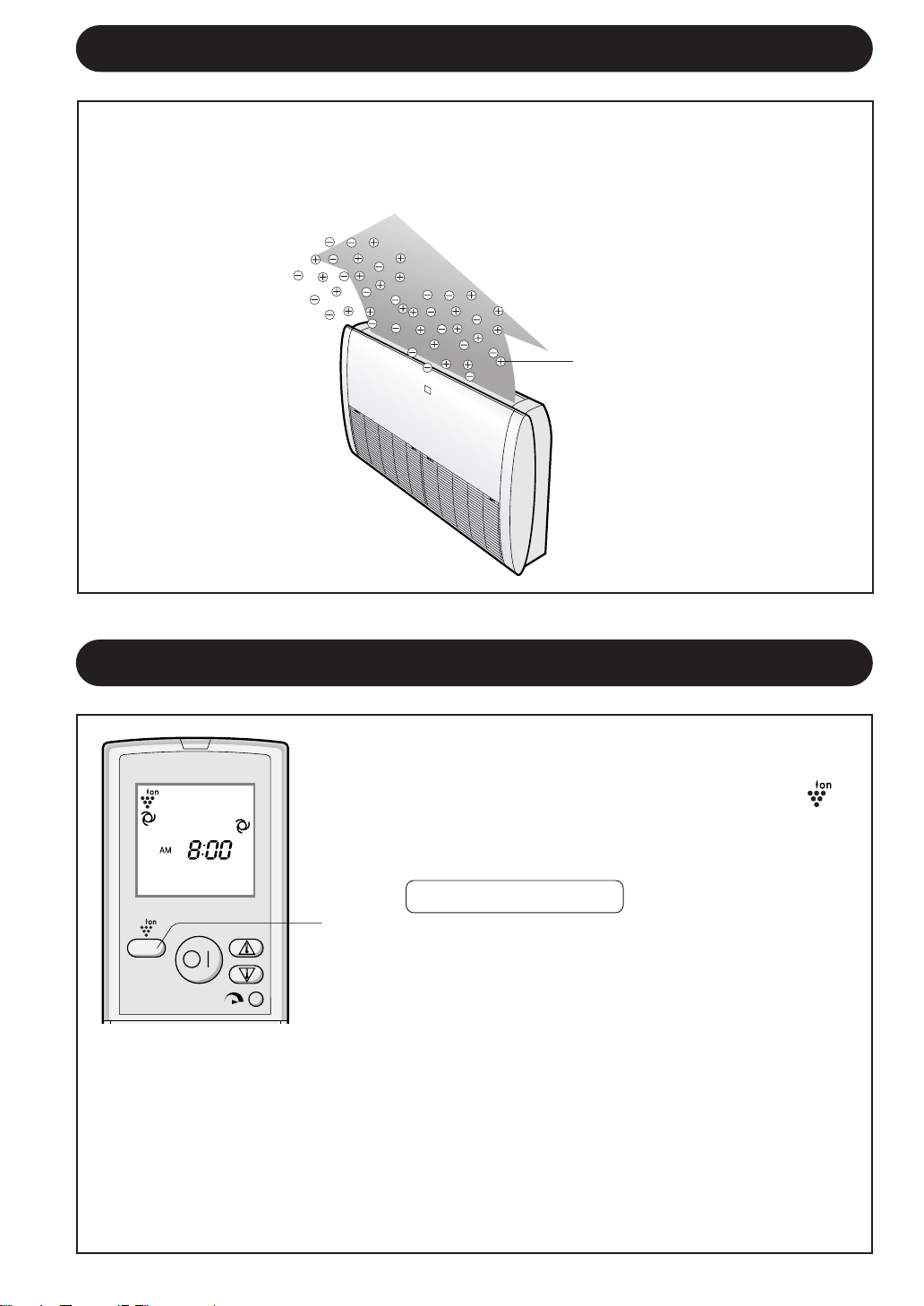

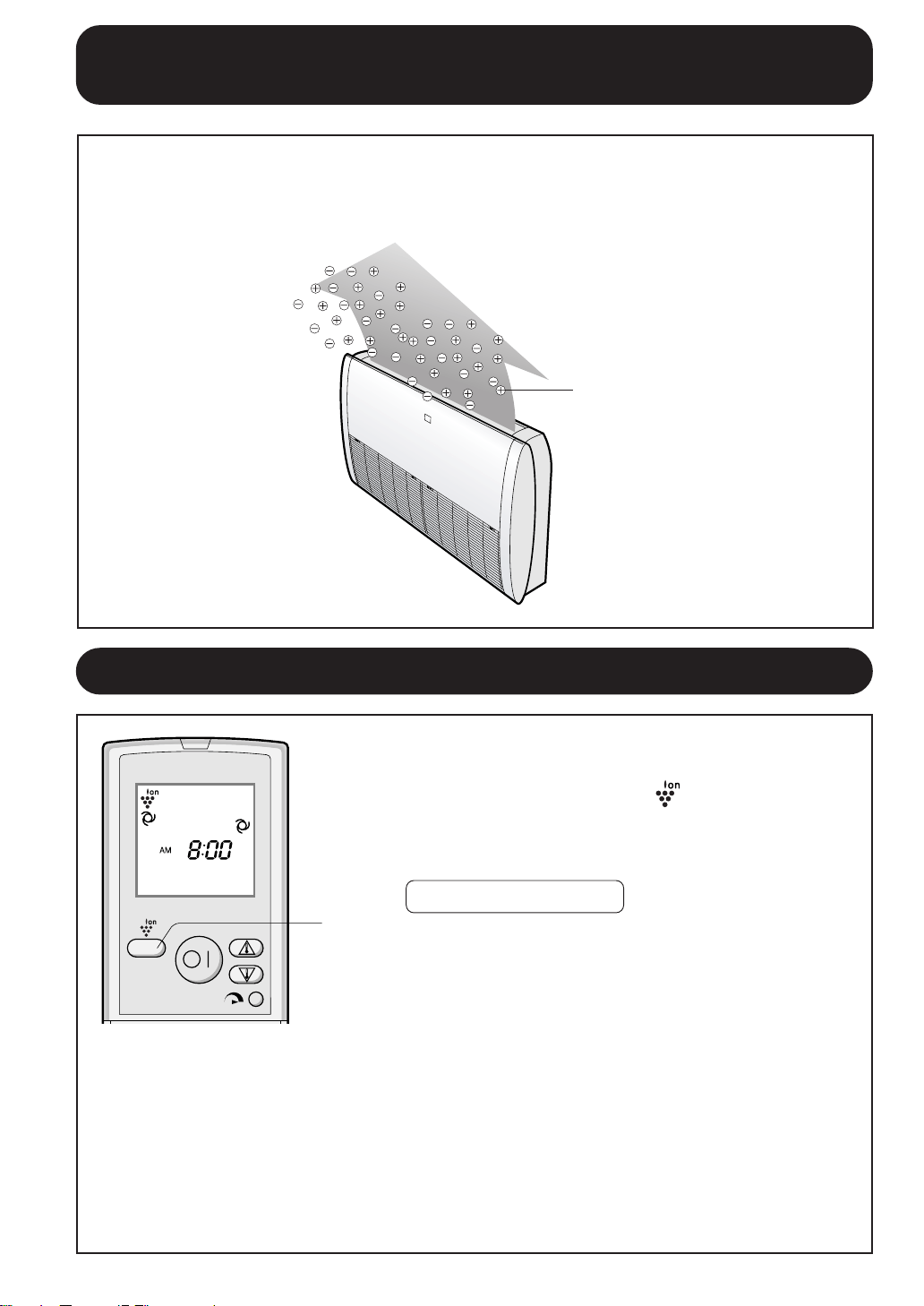

TIPS ABOUT PLASMACLUSTER OPERATION

The Plasmacluster ion generator inside the air conditioner will release positive

and negative Plasmacluster ions into the room.

Approximately the same numbers of positive and negative ions released into the air will reduce

some airborne mold.

PLASMACLUSTER OPERATION

During operation, press the PLASMACLUSTER

button.

• The remote control will display “

”.

• The blue PLASMACLUSTER lamp on the unit will light

up.

TO CANCEL

Press the PLASMACLUSTER button again.

• The PLASMACLUSTER lamp on the unit will turn off.

NOTES:

• Use of the PLASMACLUSTER operation will be memorized, and it will be activated the next

time you turn on the air conditioner.

• When the PLASMACLUSTER button is pressed while the unit is not operating, the

PLASMACLUSTER operation will be performed without accompanying air conditioning mode

(eg, HEATING or COOLING). The mode symbol of the remote control will go off and the fan

speed can not be set AUTO. At this time, you may feel HEATING is performed with units in other

rooms. Indoor fan will decrease its rotating speed and will turn ON and OFF depending on the

room temperature.

Plasmacluster ions

ENGLISH

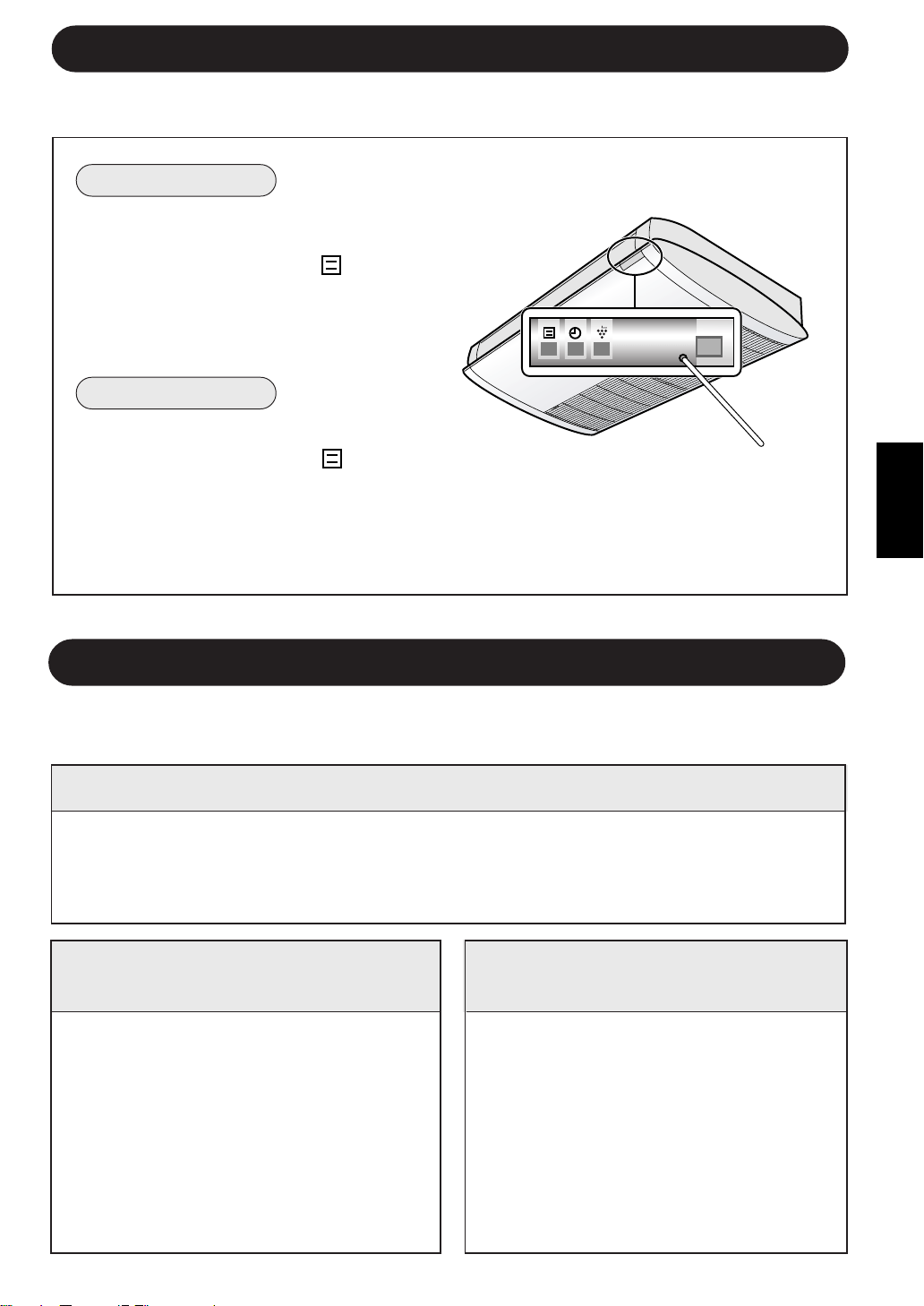

MAINTENANCE

Be sure to disconnect the power cord from the wall outlet or turn off the circuit

breaker before performing any maintenance.

MAINTENANCE AFTER AIR

CONDITIONER SEASON

Operate the unit in the COOL

mode, temperature setting 32°C,

for about half a day to allow the

mechanism to thoroughly dry.

Stop the operation and unplug

the unit. Turn off the circuit

breaker, if you have one exclu-

sively for the air conditioner.

Clean the filters, then reinstall

them.

MAINTENANCE BEFORE

AIR CONDITIONER SEASON

Make sure that the air filters are

not dirty.

Make sure that nothing obstructs

the air inlet or outlet.

Check the outdoor mounting rack

periodically for wear and to make

sure it is firmly in place.

CLEANING THE UNIT AND THE REMOTE CONTROL

• Wipe them with a soft cloth.

• Do not directly splash or pour water on them. We can cause electrical shock or

equipment damage.

• Do not use hot water, thinner, abrasive powders or strong solvents.

E-15

AUXILIARY MODE

Use this mode when the remote control is not available.

TO TURN ON

Press the AUX. button using a thin stick

on the indicator panel.

• The red OPERATION lamp (

) on the unit

will light and the unit will start operating in

the AUTO mode.

• The fan speed and temperature setting are

set to AUTO.

TO TURN OFF

Press the AUX. button again.

• The red OPERATION lamp (

) on the unit

will turn off.

NOTE:

If the AUX. button is pressed during normal operation, the unit will turn off.

AUX.

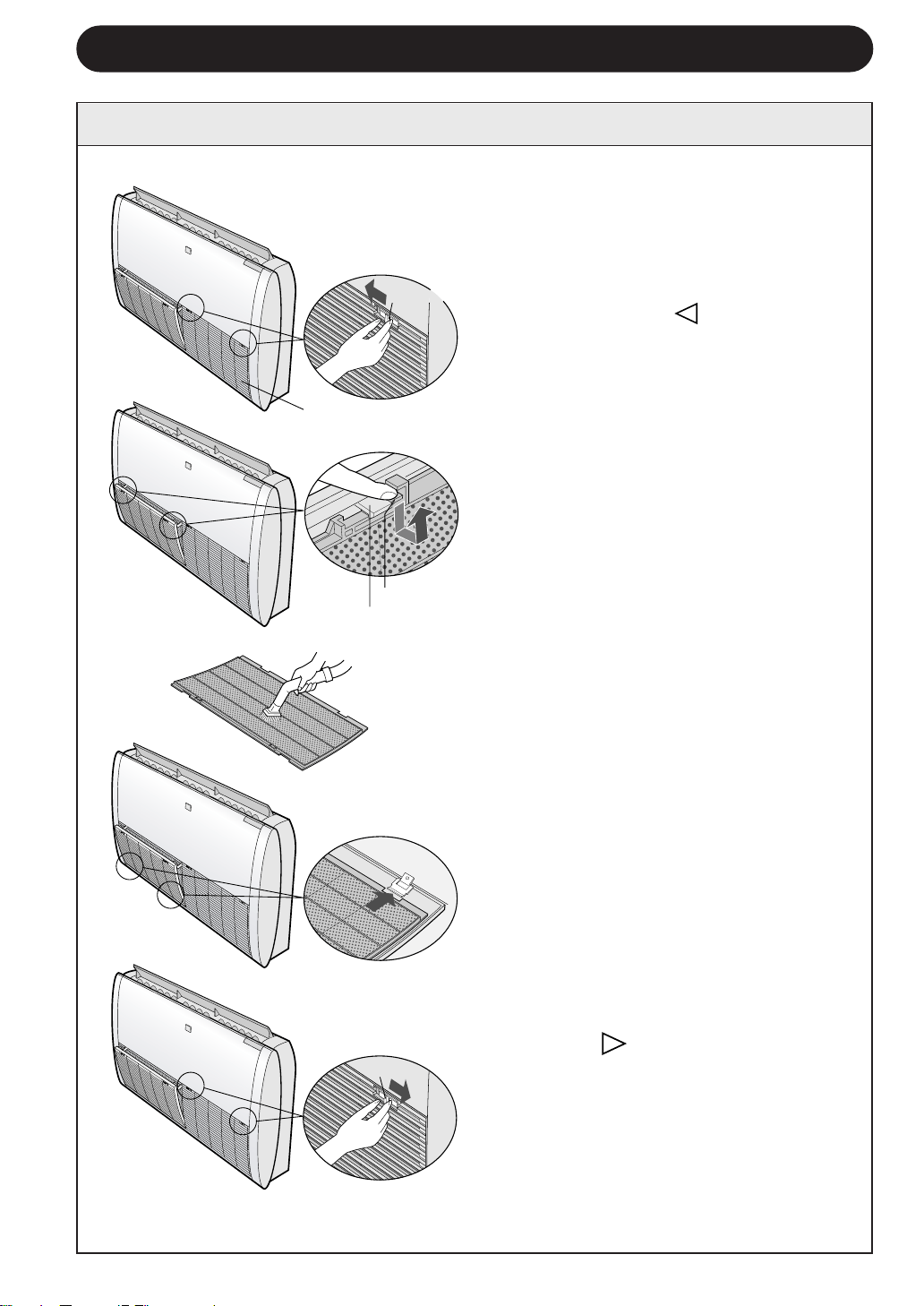

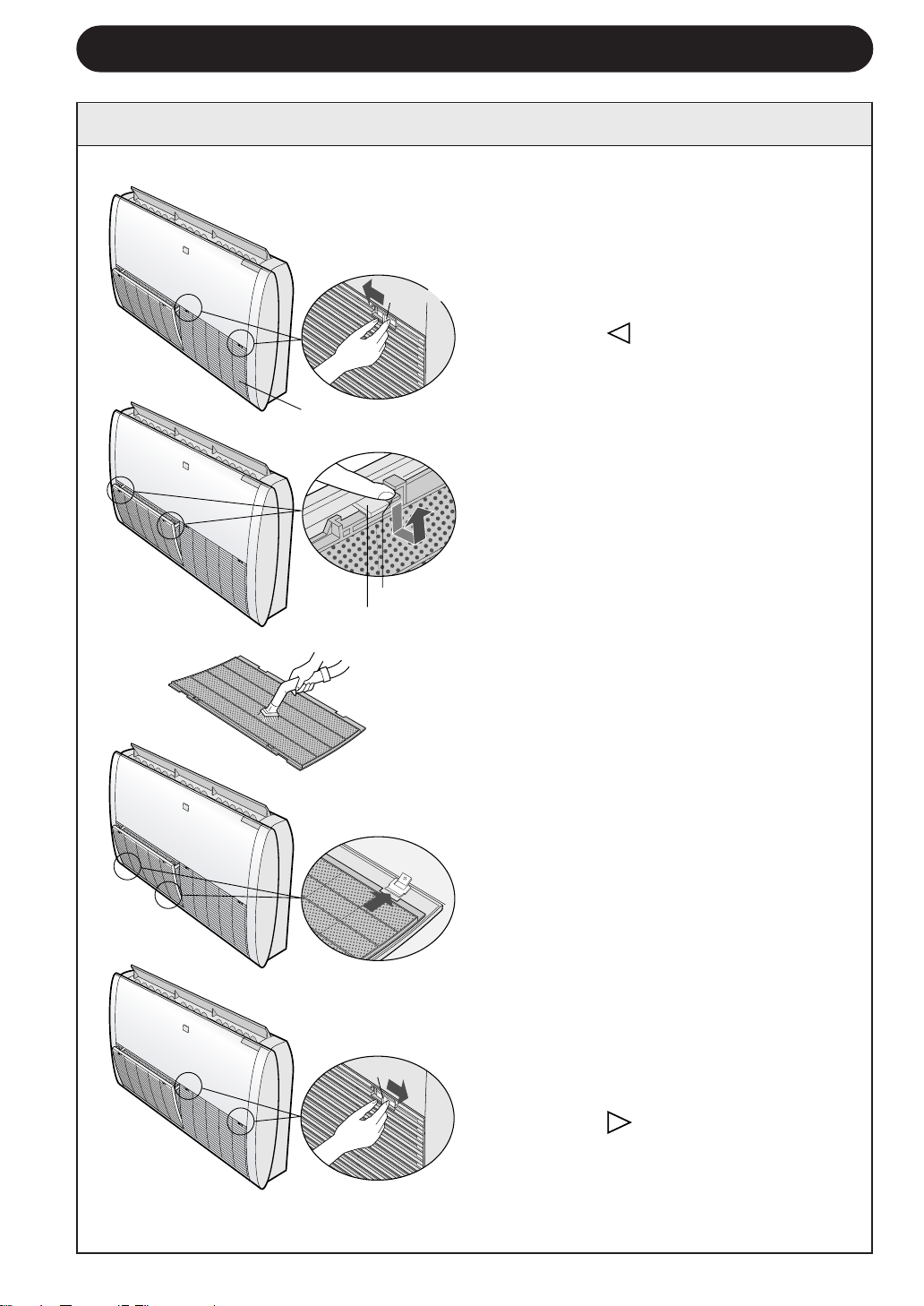

CLEANING THE FILTERS

E-16

MAINTENANCE

The air filters should be cleaned every two weeks.

TURN OFF THE UNIT

OPEN THE INTAKE GRILLE

1 Slide the stoppers to the left

( OPEN

Two stoppers are provided for

each the intake grille.

2 Gently pull and open the intake

grille.

REMOVE THE AIR FILTERS

Push both projections on the air fil-

ters slightly and unhook the filters.

CLEAN THE AIR FILTERS

Use a vacuum cleaner to remove

dust. If the filters are dirty, wash them

with warm water and a mild

detergent. Dry filters in the shade

before reinstalling.

REINSTALL THE AIR FILTERS

Face front side down and reinstall

the filters in the original positions.

Push in the hooks securely.

CLOSE THE INTAKE GRILLE

Slide the stoppers to the right

( CLOSE

) and the lock the intake

grille.

Stopper

Intake Grille

Projection

Hook

Stopper

ENGLISH

E-17

BEFORE CALLING FOR SERVICE

The following conditions do not denote equipment malfunctions

UNIT DOES NOT OPERATE

The unit will not operate if it is turned on immediately

after it is turned off. The unit will not operate

immediately after the mode is changed. This is to

protect the internal mechanisms. Wait 3 minutes

before operating the unit.

UNIT DOES NOT SEND OUT WARM AIR

The unit is preheating or de-icing.

CRACKING NOISE

The unit may produce a cracking noise. This sound

is generated by the friction of the front panel and

other components expanding or connecting due to a

temperature change.

ODORS

Carpet and furniture odors that entered into the

unit and the air conditioner's inner component

odors at the early stage of installation may be sent

out from the unit.

A LOW BUZZING NOISE EMITTED

This is a sound emitted when the unit is generating

Plasmacluster ions.

SWISHING NOISE

The soft, swishing noise is the sound of the refrig-

erant flowing inside the unit.

WATER VAPOUR

• In the COOL and DRY operation, water vapour

can sometimes be seen at the air outlet due to

the difference between the room air tempera-

ture and the air discharged by the unit.

• In the HEAT operation, water vapour may flow

out of the outdoor unit during de-icing.

THE OUTDOOR UNIT DOES NOT

STOP

After stopping the operation, the outdoor unit will

rotate its fan for about a minute to cool down the

unit.

ODOR EMITTED FROM THE

PLASMACLUSTER AIR OUTLET

This is the smell of ozone generated from the

Plasmacluster ion generator. The ozone concen-

tration is very small, posing no adverse effect on

your health. The ozone discharged into the air

rapidly decomposes, and its density in the room

will not increase.

INDOOR UNIT BECOMES WARM

EVEN WHEN IDLE

This is because the refrigerant also floes through

the idle indoor unit's pipes when the other unit is

operated in HEAT mode.

INDOOR UNIT BECOMES WARM

EVEN WHEN NOT DURING HEATING

OPERATION

When the PLASMACLUSTER button is pressed

while the unit is not operating, the without accom-

panying air conditioning mode (er. HEATING or

COOLING). At this time, you may feel warm air

coming out from the unit air outlet if HEATING is

performed with units in other rooms. Indoor fan will

decrease its rotating speed and will turn ON and

OFF depending on the room temperature.

UNIT DOES NOT OPERATE IN YOUR

REQUESTED MODE

• When one indoor unit is operating in COOL or

DRY mode, you can not operate the other unit

in HEAT mode. (After a few seconds, a long

BEEP will be emitted, and the OPERATION

lamp and TIMER lamp will blink alternately.)

• When one indoor unit is operating in HEAT

mode, you can not operate the other unit in

COOL nor DRY mode. (After a few seconds, a

long BEEP will be emitted, and the OPERA-

TION lamp and TIMER lamp will blink alter-

nately.)

UNIT DOES NOT SEND OUT AIR

(PLASMACLUSTER operation with-

out accompanying air conditioning

mode)

The other unit(s) is/are de-icing.

BEFORE CALLING FOR SERVICE

IF THE UNIT FAILS TO RECEIVE THE REMOTE CONTROL SIGNAL

Check whether the remote con-

trol batteries have become old

and weak.

Try to send the signal again with

the remote control pointed prop-

erly towards the unit’s signal re-

ceiver window.

Check whether the remote con-

trol batteries are installed with

the polarities properly aligned.

If the unit appears to be malfunctioning, check the following points before calling for

service.

IF THE UNIT FAILS TO OPERATE

Check to see if the circuit breaker has tripped or the fuse has blown.

IF THE UNIT FAILS TO COOL (OR HEAT) THE ROOM EFFECTIVELY

Check the filters. If dirty, clean

them.

Check the outdoor unit to make

sure nothing is blocking the air in-

let or outlet.

Check the thermostat is proper

setting.

Make sure windows and doors

are closed tightly.

A large number of people in the

room can prevent the unit from

achieving the desired tempera-

ture.

Check whether any heat-gen-

erating appliances are operat-

ing in the room.

Please call for service when OPERATION Lamp and TIMER Lamp on the indicator panel blink.

E-18

A. Información sobre eliminación para usuarios particulares

1. En la Unión Europea

Atención: si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura

habitual!

Los equipos eléctricos y electrónicos usados deberían tratarse por separado de

acuerdo con la legislación que requiere un tratamiento, una recuperación y un

reciclaje adecuados de los equipos eléctricos y electrónicos usados.

Tras la puesta en práctica por parte de los estados miembros, los hogares de

particulares dentro de los estados de la Unión Europea pueden devolver sus equipos

eléctricos y electrónicos a los centros de recogida designados sin coste alguno *.

En algunos países* es posible que también su vendedor local se lleve su viejo producto sin

coste alguno si Ud. compra uno nuevo similar. *) Por favor, póngase en contacto con su

autoridad local para obtener más detalles.

Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor

deséchelos por separado con antelación según los requisitos locales.

Al desechar este producto correctamente, ayudará a asegurar que los residuos

reciban el tratamiento, la recuperación y el reciclaje necesarios, previniendo de esta

forma posibles efectos negativos en el medio ambiente y la salud humana que de otra

forma podrían producirse debido a una manipulación de residuos inapropiada.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con las autoridades

locales y pregunte por el método de eliminación correcto.

Para Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin

coste alguno, incluso si no compra ningún nuevo producto. Se puede encontrar una

lista de otros centros de recogida en la página principal de

www.swico.ch

www.sens.ch.

B. Información sobre Eliminación para empresas usuarias

1. En la Unión Europea

Si el producto se utiliza en una empresa y quiere desecharlo:

Por favor póngase en contacto con su distribuidor SHARP, quien le informará sobre la

recogida del producto. Puede ser que le cobren los costes de recogida y reciclaje.

Puede ser que los productos de tamaño pequeño (y las cantidades pequeñas) sean

recogidos por sus centros de recogida locales.

Para España: por favor, póngase en contacto con el sistema de recogida establecido

o con las autoridades locales para la recogida de los productos usados.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con sus autoridades

locales y pregunte por el método de eliminación correcto.

Atención: su producto está

marcado con este símbolo.

Significa que los productos

eléctricos y electrónicos

usados no deberían

mezclarse con los residuos

domésticos generales.

Existe un sistema de

recogida independiente

para estos productos.

ESPAÑOL

S-1

ESPAÑOL

Gracias por la compra de este acondicionador de aire SHARP. Antes de usar el producto

lea el manual detenidamente.

• INSTRUCCIONES IMPORTANTES

DE SEGURIDAD ........................................S-1

• OBSERVACIONES ADICIONALES

SOBRE EL FUNCIONAMIENTO ...............S-3

• ALGUNOS CONSEJOS PARA

AHORRAR ENERGÍA ................................S-3

• DESIGNACIÓN DE LAS PIEZAS ..............S-4

• USO DEL MANDO A DISTANCIA .............S-6

• FUNCIONAMIENTO BÁSICO ....................S-8

• REGLAJE DE LA DIRECCIÓN

DE LA CORRIENTE DE AIRE ...................S-10

• FUNCIONAMIENTO A CAPACIDAD

MÁXIMA .....................................................S-11

ÍNDICE

• FUNCIONAMIENTO CON EL

TEMPORIZADOR DE UNA HORA ............S-11

• FUNCIONAMIENTO CON

EL TEMPORIZADOR .................................S-12

• CONSEJOS SOBRE

EL FUNCIONAMIENTO

DEL PLASMACLUSTER ............................S-14

• FUNCIONAMIENTO

DEL PLASMACLUSTER ............................S-14

• MODO AUXILIAR.......................................S-15

• MANTENIMIENTO .....................................S-15

• ANTES DE LLAMAR AL DEPARTAMENTO

DE SERVICIO TÉCNICO .............................S-17

ADVERTENCIAS PARA EL USO

No deforme o tire del cable de alimentación. Estirar y mal utilizar el cable de alimentación

puede ocasionar daños o descargas eléctricas.

Tenga cuidado de no exponer su cuerpo directamente a la salida de aire durante un largo

tiempo. Esto puede afectar sus condiciones físicas.

Al usar el acondicionador de aire para recién nacidos, niños, ancianos, personas

postradas en cama o inválidas, asegúrese de que la temperatura de la habitación sea

la adecuada para ellos.

Nunca inserte objetos dentro de la unidad. El insertar objetos puede causar heridas

debido a la rotación a alta velocidad de los ventiladores internos.

Conecte a tierra el acondicionador de aire sin falta. No conecte el cableado a tierra con

la tubería de gas, tubería de agua, barra pararrayos o cable a tierra del teléfono. Una

conexión incompleta a tierra puede causar descargas eléctricas.

Si sucede algo anormal con el acondicionador de aire (por ej. se detecta un olor a

quemado), detenga inmediatamente la operación y desactive el cortacircuitos.

El aparato se debe instalar de acuerdo con las regulaciones nacionales de cableado. La

inapropiada conexión del cable puede ocasionar un sobrecalentamiento del cable de

suministro de alimentación, del enchufe y del tomacorriente, y causar un incendio.

Si el cable de alimentación está dañado, éste deberá ser reemplazado por el fabricante,

por un técnico de servicio autorizado o por una persona similarmente cualificada, para

evitar situaciones peligrosas. Utilice para reemplazo solo el cable de alimentación

especificado por el fabricante.

ADVERTENCIAS PARA LA INSTALACIÓN/DESMONTAJE/

REPARACIÓN

• No trate de instalar/desmontar/reparar la unidad por su propia cuenta. La elaboración de un

trabajo incorrecto ocasionará descargas eléctricas, fugas de agua, incendios, etc. Consulte

a su distribuidor o a personal de servicio cualificado para que realice la instalación/desin-

stalación/reparación de la unidad.

Este aparato satisface los requisitos de las normas 89/336/EEC y 73/23/EEC, modifi-

cadas por las normas 93/68/EEC.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PRECAUCIONES PARA EL USO

Abrir periódicamente una ventana o una puerta para ventilar la habitación, sobre todo si

se usan aparatos que funcionan con gas. Una ventilación insuficiente puede causar

escasez de oxigeno.

No opere los botones con las manos mojadas. Esto puede causar descargas eléctricas.

Por seguridad, desconece el diferencial cuando no esté utilizando la unidad por un

período de tiempo prolongado.

Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay

desgaste y para cerciorarse de que está asegurada en su lugar.

No coloque nada en la unidad exterior ni se ponga encima. El objeto o la persona puede

caerse, causando lesiones.

Esta unidad está diseñada para uso doméstico. No la utilice para otras aplicaciones tales

como perreras donde se crían animales o invernaderos.

No coloque vasijas con agua sobre la unidad. Si el agua penetra dentro de la unidad, los

aislamientos eléctricos pueden deteriorarse y causar descargas eléctricas.

No bloquee las entradas ni las salidas de aire de la unidad. Esto puede ocasionar

funcionamiento insuficiente o problemas.

Asegúrese de apagar y desconectar el diferencial antes de llevar a cabo cualquier

mantenimiento o limpieza. Existe un ventilador rotando en el interior de la unidad y usted

podría resultar herido.

No rocíe o derrame agua directamente sobre la unidad. El agua puede causar descargas

eléctricas o daños al equipo.

Este aparato no está diseñado para el uso sin supervisión por parte de niños o personas

enfermas.

Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

PRECAUCIONES PARA UBICACIÓN/INSTALACIÓN

• Asegúrese de conectar el acondicionador de aire a la fuente de alimentación de la tensión

y la frecuencia correcta.

La utilización de una fuente de alimentación con un voltaje y frecuencias inadecuados

puede ocasionar daños en el equipo e incluso causar un incendio.

• No instale el aparato en lugares donde puede haber fuga de gases. Esto puede causar

incendios.

Instale el aparato en un lugar con poco polvo, vapores y humedad.

• Coloque la manguera de drenaje de tal forma que se asegure un drenaje fluido. Un drenaje

insuficiente puede causar humedecimiento de la habitación, muebles etc.

• Asegúrese de que se ha instalado un interruptor automático de perdidas o un diferencial,

dependiendo de la ubicación de la instalación, para evitar descargas eléctricas.

S-2

ESPAÑOL

TEMP. INTERIOR TEMP. EXTERIOR

ENFRIAR

límite superior

32°C B.S. 43°C B.S.

23°C B.H. -

límite inferior

21°C B.S. 21°C B.S.

15°C B.H. -

CALENTAR

límite superior

27°C B.S. 24°C B.S.

- 18°C B.H.

límite inferior

20°C B.S. –7°C B.S.

- –8°C B.H.

OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO

GAMA DE TEMPERATURA DE FUNCIONAMIENTO

• El dispositivo protector incorporado en el aparato puede impedir que éste continúe funcionando, cuando se use

fuera de este margen.

• En la salida de aire puede formarse condensación, si el aparato funciona continuamente en el modo ENFRIAR

o DESHUMECTAR, cuando la humedad ambiental es superior a un 80%.

B.S. = Bulbo seco B.H. = Bulbo húmedo

FALLO DE CORRIENTE

Este acondicionador de aire tiene una función de memoria automática para almacenar la configuración

cuando ocurra un fallo de corriente.

Después de retornar la corriente, el aparato se reinicializará automáticamente al mismo ajuste que estaba

activo antes del fallo de la corriente, excepto los ajustes de reloj.

Si los relojes fueron ajustados antes del fallo de corriente, es necesario reajustarlos después de volver

la corriente.

FUNCIÓN DE PRECALENTAMIENTO

Al funcionar en el modo CALENTAR, puede suceder que el ventilador interno tarde de dos a cinco

minutos

en comenzar a funcionar, después de haber conectado el aparato; esto tiene por objeto impedir

que el aire frío

salga fuera del aparato antes de que haya alcanzado la temperatura suficiente.

FUNCIÓN DE DESHIELO

•

Al formarse hielo en el intercambiador térmico que hay en la unidad exterior al funcionar en el modo

CALENTAR, un descongelador automático proporciona calor durante unos cinco a diez minutos,

para

retirar el hielo. Durante el deshielo el ventilador interior y el ventilador exterior dejan de funcionar.

• Una vez terminado el deshielo, el aparato continua funcionando en el modo CALENTAR.

EFICACIA DE CALENTAMIENTO

• El aparato emplea una bomba calorífica que extrae el calor del aire exterior, y lo despide dentro de la

habitación. Por eso, la temperatura del aire exterior influye considerablemente en el poder calorífico del aparato.

• Si el proceso de calentamiento es reducido debido a temperaturas bajas exteriores, utilice un calentador

adicional.

• Hasta poder calentar la habitación completa puede tardar tiempo dado que el aparato emplea un cir-

cuito de circulación forzada del aire.

S-3

ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA

A continuación se dan algunos consejos sencillos para ahorrar energía al usar

el acondicionador de aire.

REGULE LA TEMPERATURA CORRECTA

• Al ajustar el termostato 1°C más que la temperatura deseada en el modo ENFRIAR y 2°C menos en

el modo CALENTAR ahorrará aproximadamente un 10 porciento en consumo de corriente.

• Si se regula una temperatura más baja que lo necesario para enfriar la habitación, aumentará el con-

sumo de corriente.

BLOQUEE LOS RAYOS SOLARES DIRECTOS Y PREVENGA CORRIENTES DE AIRE

• Si bloquea la exposición del aparato a los rayos solares directos cuando utilice el aparato para enfria-

miento, reducirá el consumo de corriente.

• Cierre las ventanas y puertas durante las operaciones de enfriar y calentar.

PARA OBTENER UNA ÓPTIMA CIRCULACIÓN DEL AIRE, REGULE DEBIDAMENTE

EL SENTIDO DE LA CORRIENTE DE AIRE

PARA OBTENER UN FUNCIONAMIENTO EFICIENTE DEL APARATO, MANTENGA

EL FILTRO SIEMPRE LIMPIO

APROVECHE AL MÁXIMO LAS FUNCIONES DE DESACTIVACIÓN

CON EL TEMPORIZADOR

CUANDO NO SE VAYA A USAR EL APARATO DURANTE MUCHO TIEMPO,

DESCONECTE EL CABLE DE ALIMENTACIÓN

• La unidad interior consume una pequeña cantidad de energía incluso al no estar funcionando.

DESIGNACIÓN DE LAS PIEZAS

1 Salida de aire

2 Deflectores de ajuste vertical

3 Deflectores de ajuste

horizontal

4 Panel de indicaciones

5 Filtros de aire

6 Rejilla de admisión

7 Entrada de aire

8 Mando a distancia

9 Lámpara de

FUNCIONAMIENTO (roja )

0 Lámpara de TEMPORIZADOR

(anaranjada

)

q Lámpara de

PLASMACLUSTER (azul)

w Ventana RECEPTORA

e Tecla AUX.

UNIDAD INTERIOR

(Cuando se instala en el suelo)

S-4

NOTA: Los aparatos pueden diferir ligeramente de los indicados en las ilustraciones.

(Cuando se instala en el techo)

AUX.

ESPAÑOL

MANDO A DISTANCIA

1 TRANSMISOR

2 VISUALIZADOR (de cristal líquido)

3 Tecla PLASMACLUSTER

4 Tecla de CONEXIÓN/DESCONEXIÓN

5 Tecla del TERMOSTATO

6 Tecla de CAPACIDAD MÁXIMA

7 Tecla MODO (MODE)

8 Tecla TEMPORIZADOR EN UNA HORA

9 Tecla de ACTIVACIÓN DEL TEMPORIZADOR

(para regularlo)

0 Tecla de DESACTIVACIÓN DEL

TEMPORIZADOR (para regularlo)

q Tecla de AVANCE HORAS

w Tecla de RETROCESO DE HORAS

e Tecla VENTILACIÓN (FAN)

r Tecla de AJUSTE/CANCELACIÓN

DEL TEMPORIZADOR (SET/C)

t Indica que el COMPARTIMIENTO DE PILAS

está por debajo de esta marca

y Tecla de RELOJ

u Tecla de PASO DE AIRE (SWING)

g INDICADOR DE ACTIVACIÓN

DEL TEMPORIZADOR/RELOJ

Indica la hora programada para la conexión

del temporizador, o la hora actual.

h INDICADOR DE DESACTIVACIÓN

DEL TEMPORIZADOR

Indica la hora programada para la desco-

nexión del temporizador, o el reglaje de una

hora de éste.

S-5

i SÍMBOLO DE PLASMACLUSTER

o SÍMBOLOS DE MODO

: AUTOMÁTICO : ENFRIAR

: CALENTAR : DESHUMECTAR

p A JUSTE DEL TERMOSTATO PARA LOS

MODOS AUTOMÁTICO Y DESHUMECTAR

a INDICADOR DE TEMPERATURA

s SÍMBOLO DE TRANSMISIÓN

d SÍMBOLO DE CAPACIDAD MÁXIMA

SÍMBOLOS DE VELOCIDAD DEL VENTILADOR

: AUTOMÁTICA : BAJA

: ALTA : SUAVE

PANTALLA DE VISUALIZACIÓN

L.C.D. DEL MANDO A DISTANCIA

SWING

FAN

MODE

SET/C

Retire la cubierta del mando

a distancia.

Inserte las pilas en el comparti-

miento, asegúrese de que las

polaridades ± y — están cor-

rectamente alineadas.

• Si las pilas están bien coloca-

das, en el visualizador apare-

cerá “AM 6:00”.

Coloque de nuevo la cubierta

en su sitio.

USO DEL MANDO A DISTANCIA

S-6

NOTAS:

• Las pilas alcanzan para un año de uso normal, aproximadamente.

• Al sustituir las pilas, siempre cambie ambas pilas y asegúrese de que son del

mismo tipo.

• Si el mando a distancia no funciona apropiadamente después de sustituir las pilas,

retírelas y espere unos 30 segundos e introdúzcalas nuevamente.

• Cuando no vaya a usar el aparato durante largo tiempo, saque las pilas del mando

a distancia.

Apunte el mando a distancia hacia la ventana receptora de señal de la

unidad y pulse la tecla deseada. Cuando la unidad reciba la señal,

producirá un sonido audible.

• Cerciórese de que no haya

cortinas u otros objetos

entre el mando a distancia y

la unidad.

• El mando a distancia puede

enviar señales hasta a 7

metros de distancia.

FORMA DE COLOCAR LAS PILAS

Use dos pilas tamaño AAA (R03).

FORMA DE USAR EL MANDO A DISTANCIA

Cubierta del mando

a distancia

Fijado en el suelo

Suspendido en el techo

ESPAÑOL

S-7

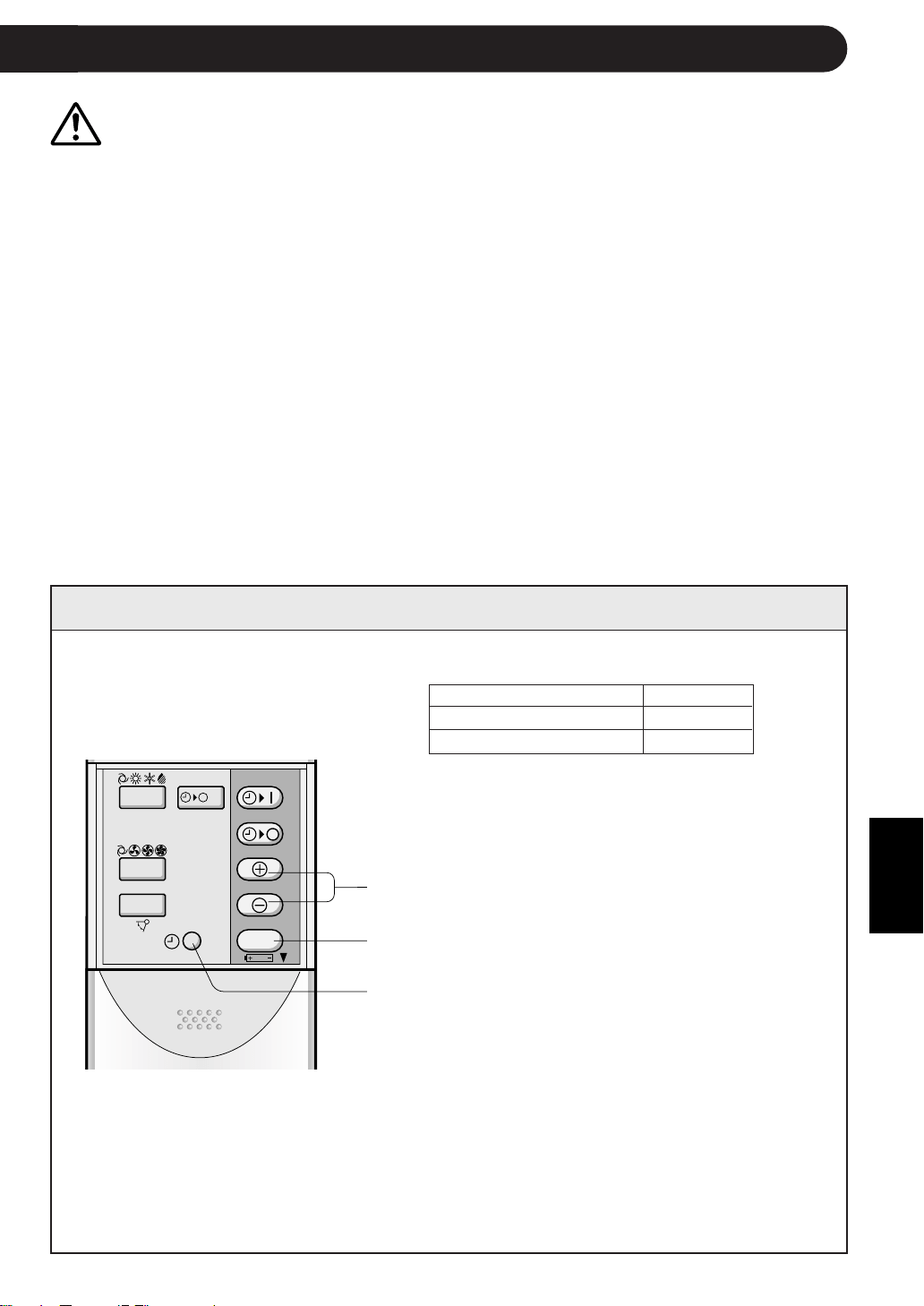

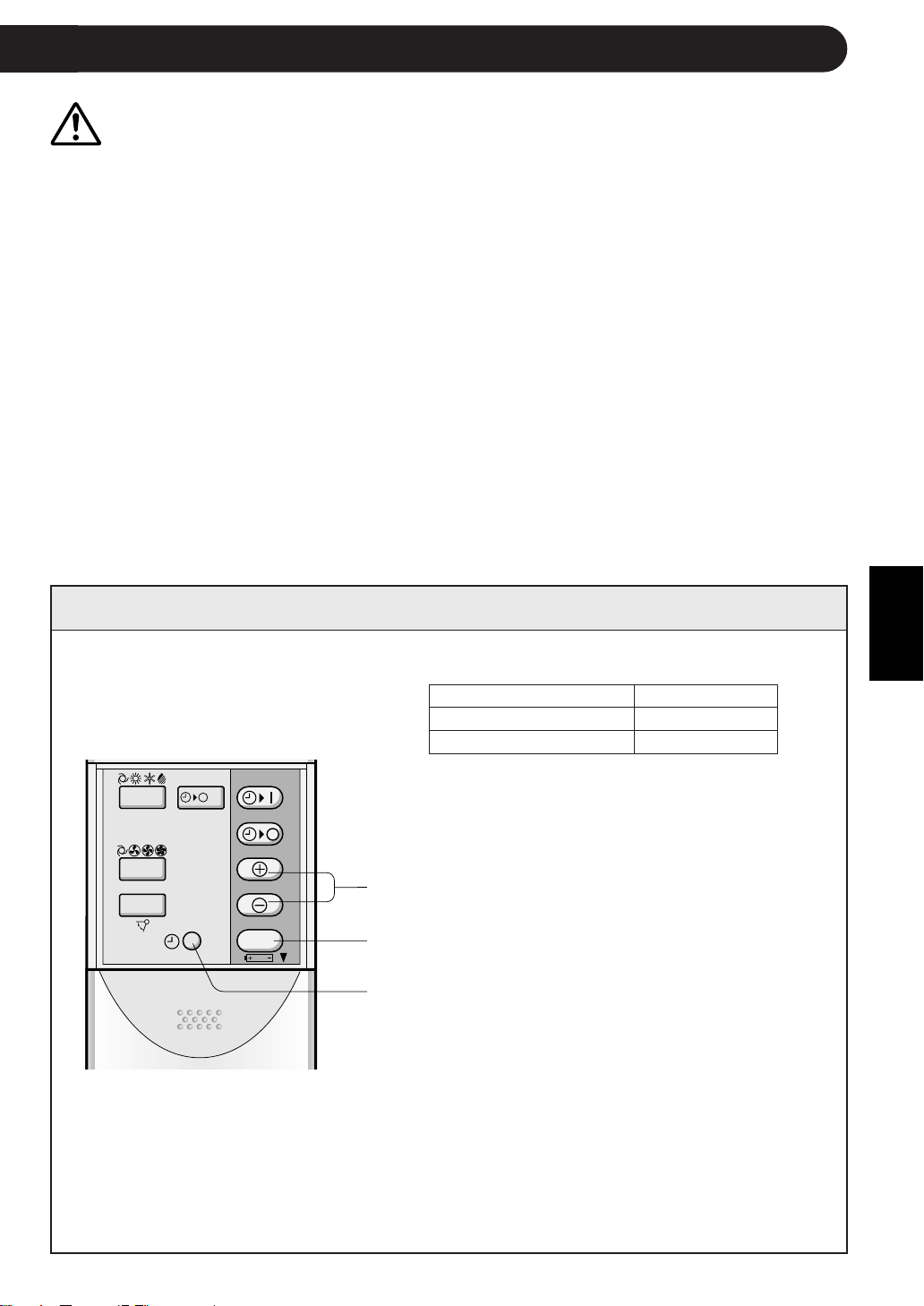

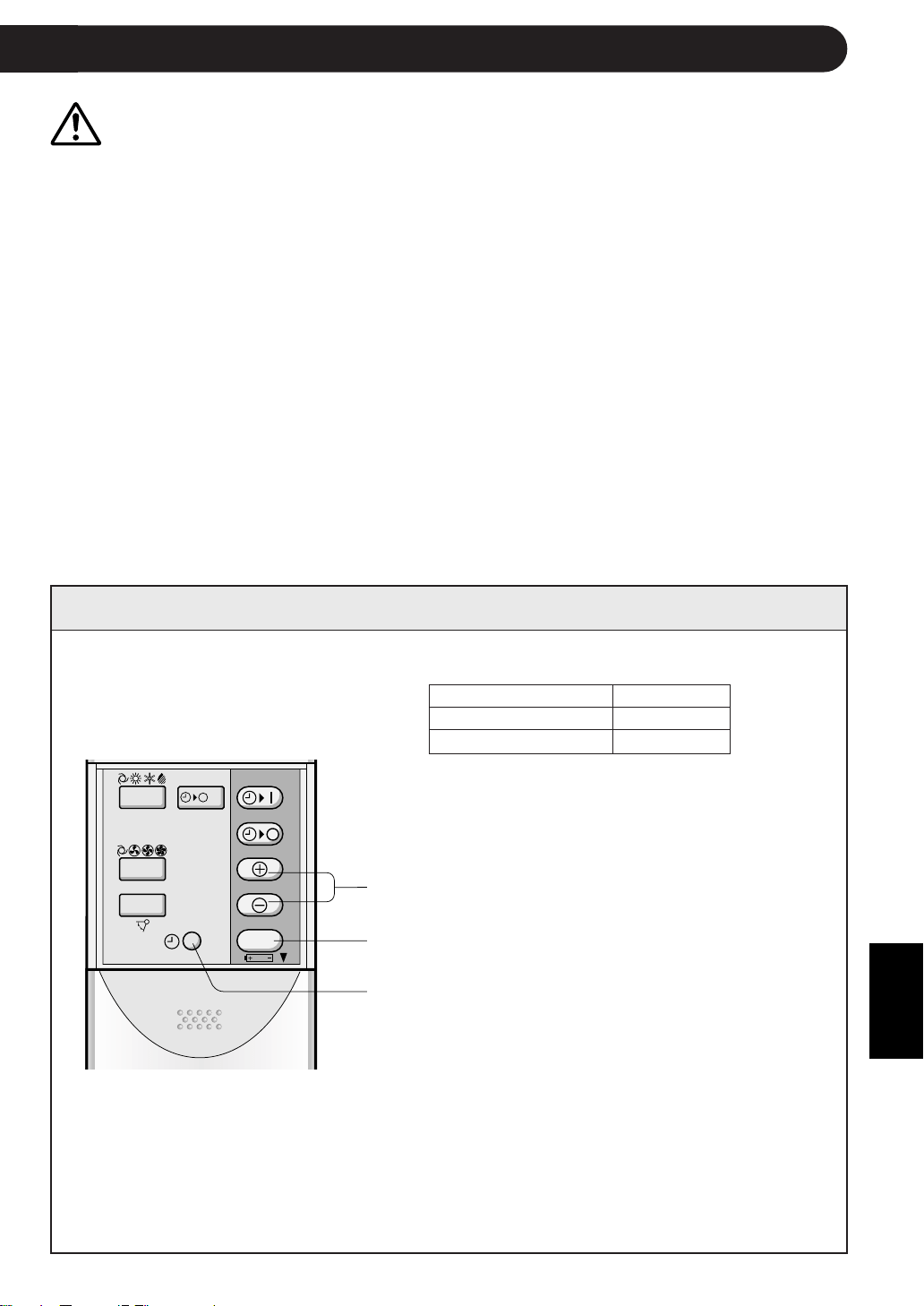

PRECAUCIÓN

• No permita que la ventana receptora de señal reciba la luz directa del sol, ya que esto

puede deteriorar su funcionamiento. Si la ventana receptora de señal es expuesta a la luz

solar directa, utilice una cortina para bloquear la luz.

• El uso de una lámpara fluorescente con interruptor rápido en la misma habitación puede

interferir con la transmisión de la señal.

• La unidad puede ser afectada por las señales transmitidas del mando a distancia de

la televisión, de la videograbadora o de otros aparatos usados en la misma habitación.

• No deje nunca el mando a distancia expuesto directamente a los rayos del sol, ni cerca

de un calentador. Igualmente, proteja la unidad y el mando a distancia contra la humedad

y los golpes, para evitar que se decoloren o se averíen.

AJUSTAR LA HORA

Existen dos modos para ajuste

de la hora: modo de 12 horas

y modo de 24 horas.

Para ajustar el modo de 12 horas, pulse

la tecla de RELOJ una vez.

Para ajustar el modo de 24 horas, pulse

la tecla de RELOJ dos veces.

Pulse las teclas de AVANCE o RETRO-

CESO DE HORAS para ajustar la hora

actual.

• Mantenga la tecla pulsada para avan-

zar o retroceder la visualización del

tiempo rápidamente.

Pulse la tecla SET/C.

• Los dos puntos (:) parpadean para indi-

car que el reloj está funcionando.

NOTA:

• Mientras el aparato este funcionando en

el modo de temporizador, no es posible

ajustar la hora actual.

Ejemplo: 5 de la tarde

Reloj Visualizador

Modo de 12 horas PM 5:00

Modo de 24 horas 17:00

SWING

FAN

MODE

SET/C

SWING

FAN

MODE

SET/C

Pulse la tecla del TERMOSTATO para regu-

lar la temperatura deseada.

• En los modos AUTO-

MÁTICO y DESHU-

MECTAR, la tempera-

tura se puede cambiar

en incrementos de 1°C

dentro del margen de

2°C más alto a 2°C

más bajo de la tem-

peratura determinada

automáticamente por el

acondicionador de aire.

• En los modos ENFRIAR y CALENTAR, la tem-

peratura se puede ajustar dentro del margen

de 18 a 32°C.

S-8

FUNCIONAMIENTO BÁSICO

Pulse la tecla de CONEXIÓN/DESCONE-

XIÓN comenzar el funcionamiento.

• La lámpara roja de FUNCIONAMIENTO (

)

en la unidad se iluminará.

Pulse la tecla MODE para elegir el modo

de funcionamiento.

AUTOMÁTICO CALENTAR ENFRIAR DESHUMECTAR

• Cuando la unidad funciona en el modo DES-

HUMECTAR, la velocidad del ventilador se

ajusta a AUTOMÁTICA y no se puede modificar.

Para desconectar la unidad, pulse la tecla de

CONEXIÓN/DESCONEXIÓN nuevamente.

• La lámpara roja de FUNCIONAMIENTO (

)

en la unidad se apagará.

Pulse la tecla FAN para regular la veloci-

dad del ventilador deseada.

AUTOMÁTICA SUAVE BAJA ALTA

(Ejemplo: 1°C más)

(Ejemplo: 2°C menos)

NOTAS:

Este es un acondicionador de aire de tipo de multidivisión, y múltiples unidades están conectadas a una

unidad exterior.

Cuando el modo de ajuste sea diferente entre la(s) unidad(es) interior(es), puede que no funcione(n) la(s)

unidad(es) interior(es) que se opere(n) después.

• Cuando la(s) unidad(es) interior(es) está(an) funcionando en el modo CALENTAR, la(s) unidad(es)

restante(s) no puede(n) funcionar en el modo ENFRIAR o DESHUMECTAR.

• Cuando la(s) unidad(es) interior(es) está/n funcionando en el modo ENFRIAR o DESHUMECTAR, no

pueden funcionar la(s) unidad(es) restante(s) en el modo CALENTAR.

Cuando el modo de la(s) unidad(es) interior(es) operada

(s)

después es/son diferente(s) del/de los que está

(n)

funcio

nando, después de transcurridos unos cuantos segundos, se emitirá un largo pitido y la lámpara de

FUNCIONAMIENTO y la lámpara de TEMPORIZADOR parpadearán alternadamente. Este muestra que la(s)

unidad(es) operada(s) después no está(n) funcionando. En tal caso, cambie el modo del mando a distancia y

envíe la misma señal de modo con la cual está(n) funcionando la(s) otra(s) unidad(es) interior(es). El pitido será

emitido dos veces en la(s) unidad(es) interior(es) operada(s) después, y la unidad(es) funcionará(n).

ESPAÑOL

S-9

• Durante el funcionamiento, si la temperatura exterior cambia, los ajustes de tempe-

ratura cambiarán automáticamente como se muestra en el diagrama.

• El modo de la unidad que se operó primero tendrá prioridad sobre la(s) otra(s)

unidad(es) sin referencia al diagrama.

NOTAS SOBRE EL MODO AUTOMÁTICO

En el modo AUTOMÁTICO, los ajustes de temperatura y modo son regulados

automáticamente dependiendo de la temperatura ambiente y la temperatura

exterior cuando la unidad está activada.

Ajustes de los modos y la temperatura

En las figuras en ( ) son ajustes de temperatura

281810034

Calentar

(24°C)

Calentar

(23°C)

Calentar

(22°C)

Enfriar

(25°C)

Enfriar

(26°C)

Enfriar

(24°C)

Deshumectar

(

Temp. ambiente

)

Temp.

exterior (°C)

Temp. interior

(°C)

–2°C

S-10

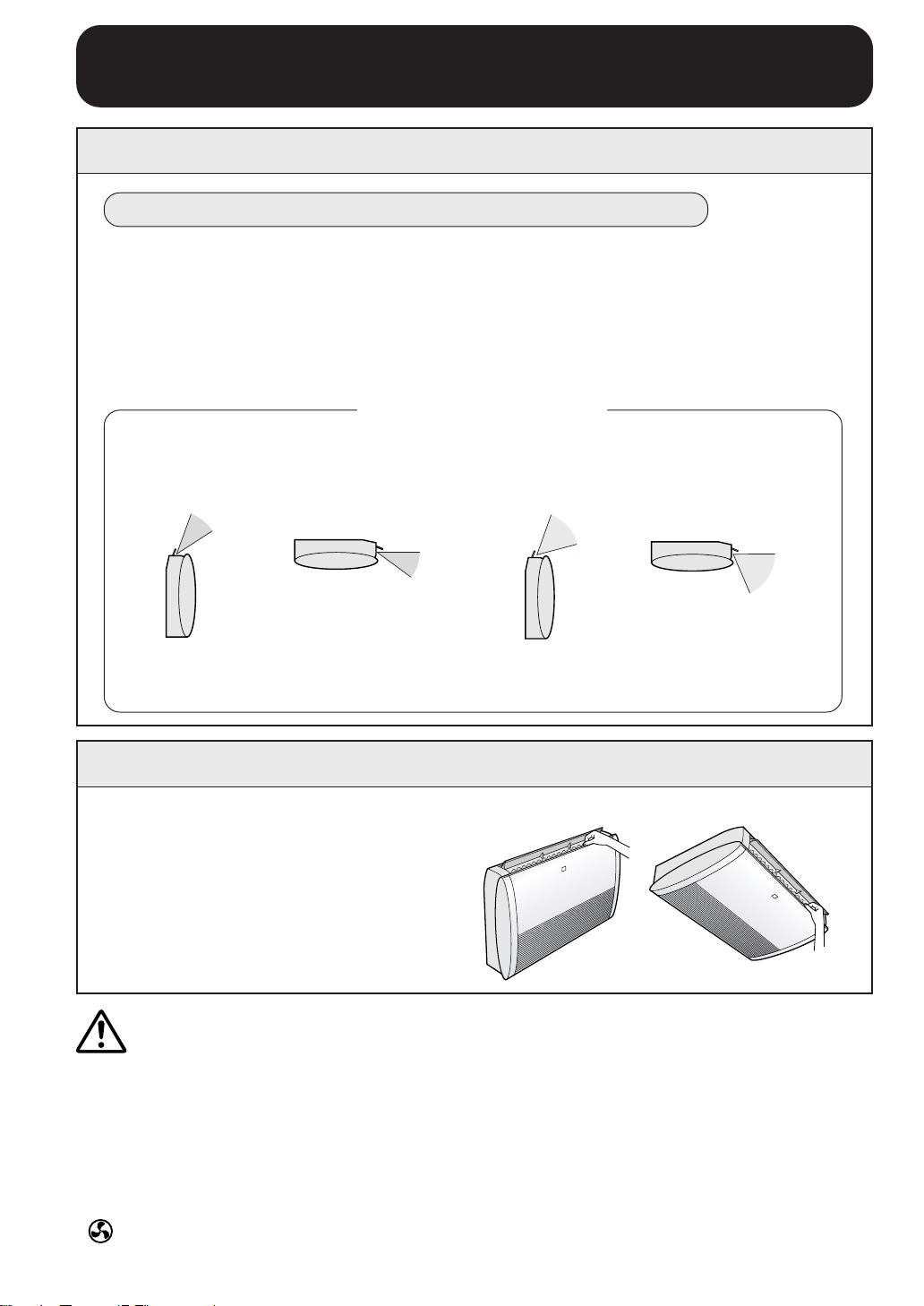

REGLAJE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE

CORRIENTE DE AIRE VERTICAL

FORMA DE AJUSTAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

Modo CALENTARModos ENFRIAR y DESHUMECTAR

El margen de ajuste es más estrecho que

el margen CORRIENTE DE AIRE con el

fin de impedir que se forme condensación

de agua.

El margen es amplio de tal forma que la

corriente de aire pueda ser dirigida hacia

el suelo.

Sostenga los deflectores de aju-

ste horizontal como se muestra

en el diagrama y ajuste la direc-

ción de la corriente de aire.

Pulse una vez la tecla SWING en el mando a distancia.

• El deflector de ajuste vertical cambiará su ángulo continuamente.

Pulse nuevamente la tecla SWING cuando el deflector de ajuste vertical esté

en la posición deseada.

• El deflector detendrá su movimiento dentro del margen mostrado en el diagrama.

• La posición ajustada será memorizada y ajustada automáticamente a la misma posición

la próxima vez que se opere el aparato.

Margen de ajuste

PRECAUCIÓN

No trate nunca de graduar manualmente los deflectores de ajuste vertical.

• Si se ajusta el deflector de ajuste vertical de forma manual, puede suceder que la unidad falle

posteriormente al querer manejarla con el mando a distancia.

• Si el deflector de ajuste vertical se ha regulado en la más baja posición en el modo ENFRIAR

o DESHUMECTAR por un periodo largo de tiempo, puede formarse condensación.

No realice el ajuste horizontal del deflector hacia el extremo izquierdo o derecho en el modo

ENFRIAR teniendo ajustada la velocidad del ventilador a “SUAVE (

)” durante un prolon-

gado período de tiempo.

Podría formarse condensación en los deflectores.

DIRECCIÓN DE LA CORRIENTE DE AIRE HORIZONTAL

Fijado en el suelo

Suspendido en el techo

Fijado en el suelo Suspendido

en el techo

Fijado en el suelo Suspendido

en el techo

ESPAÑOL

S-11

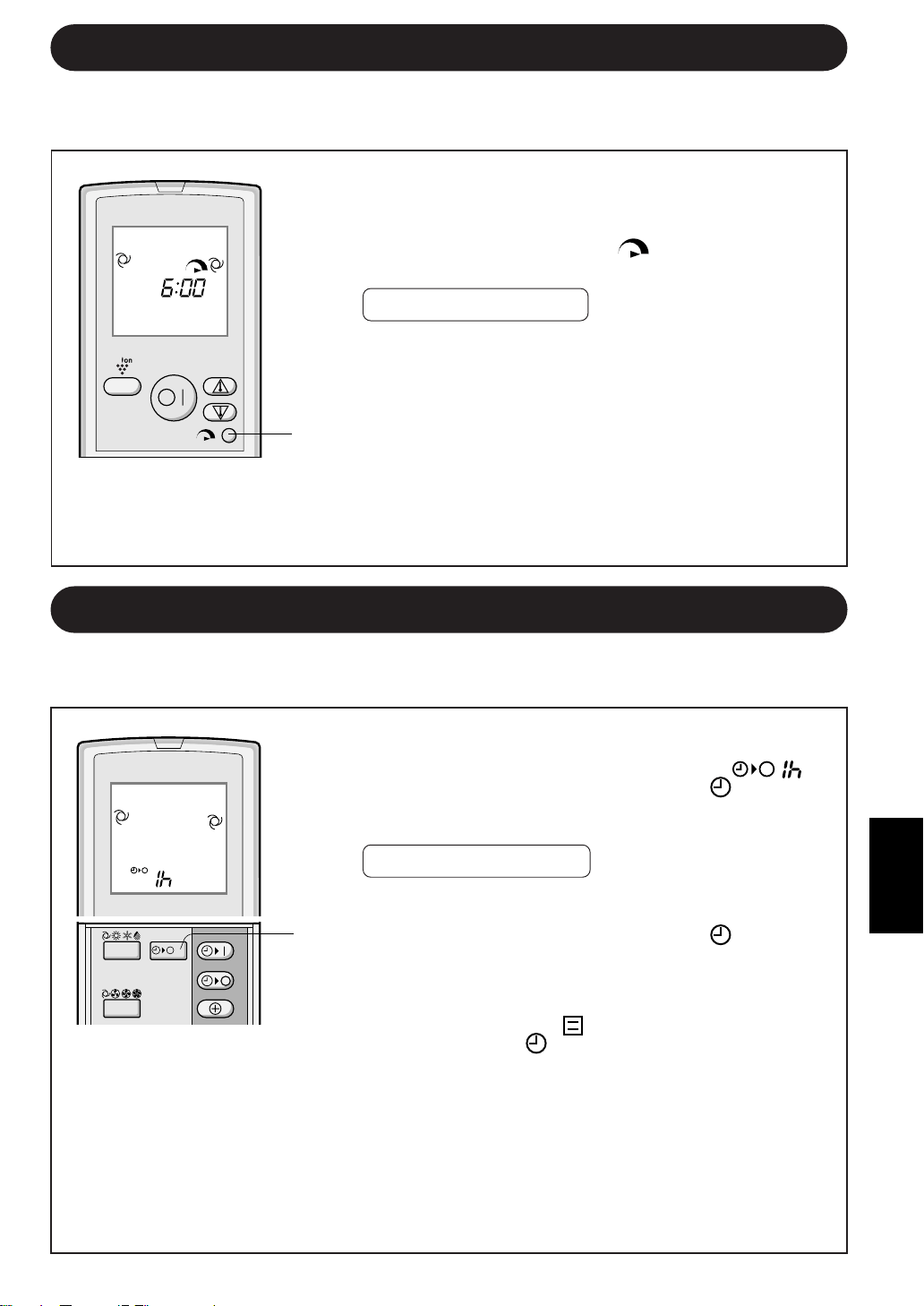

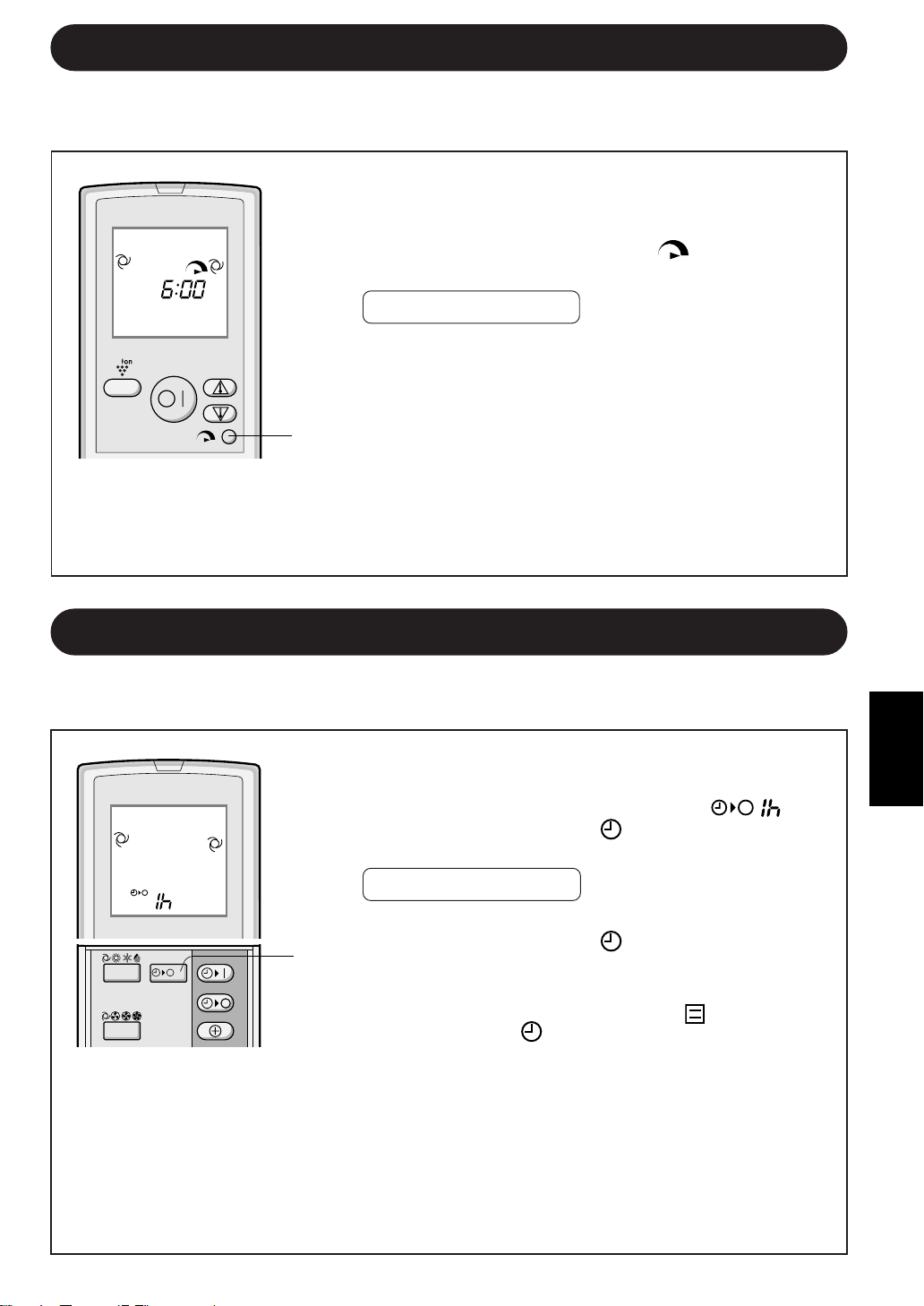

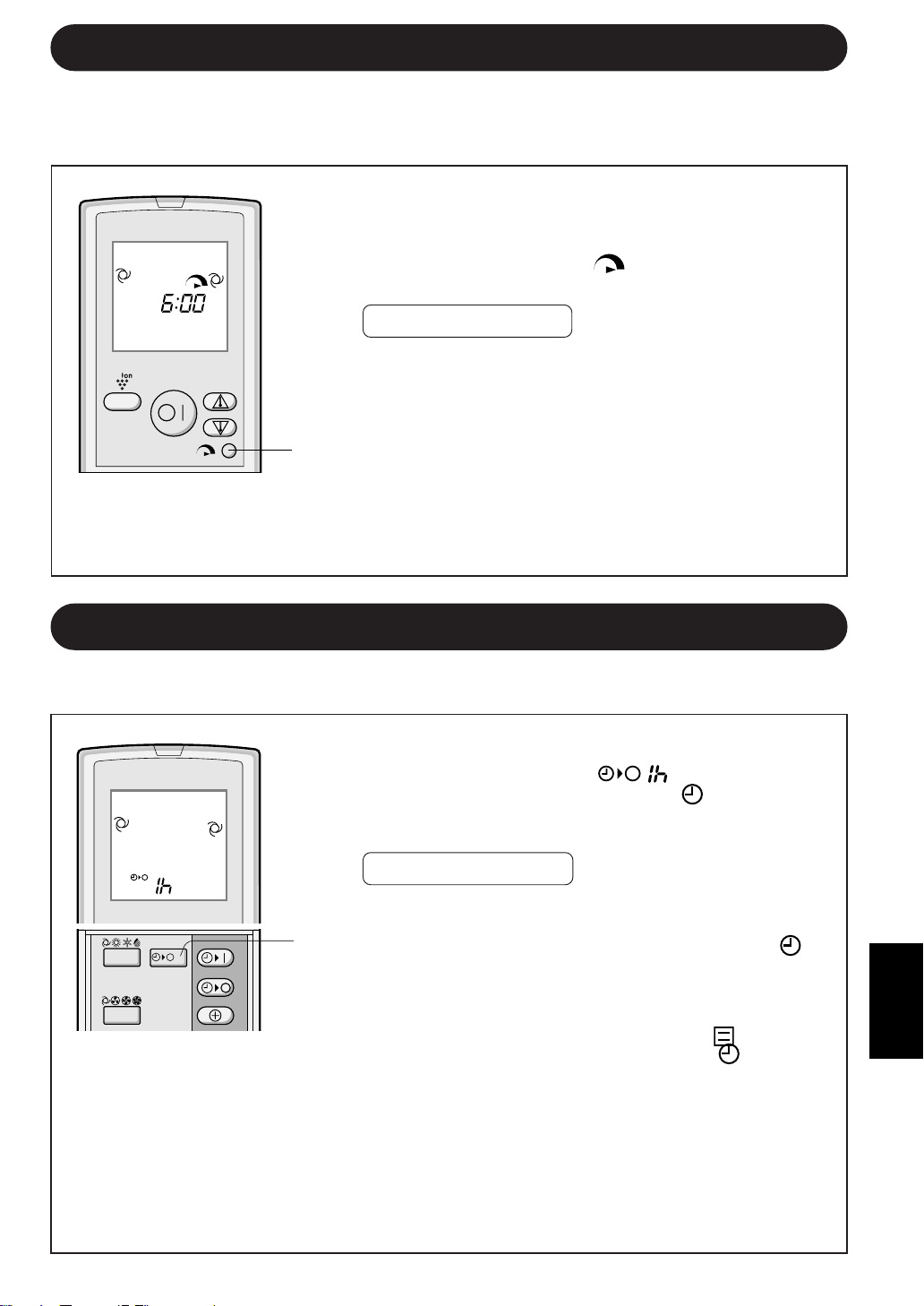

FUNCIONAMIENTO A CAPACIDAD MÁXIMA

En esta operación, el acondicionador de aire trabaja a la capacidad máxima para enf-

riar la habitación o calentarla tan rápidamente que puede utilizarlo justo cuando

llega usted a su casa.

Pulse la tecla TEMPORIZADOR DE UNA HORA.

• El mando a distancia visualiza “

”.

• La lámpara anaranjada (

) de TEMPORIZADOR en

la unidad se ilumina.

• La unidad se detendrá después de una hora.

PARA CANCELAR

Pulse la tecla de CANCELACIÓN DEL TEMPORI-

ZADOR (SET/C).

• La lámpara anaranjada de TEMPORIZADOR (

) en

la unidad se apaga.

En forma alternativa, apague la unidad pulsando la

tecla de CONEXIÓN/DESCONEXIÓN.

•

La lámpara roja de FUNCIONAMIENTO ( ) y la lám-

para anaranjada de TEMPORIZADOR ( ) se apaga-

rán.

Al usar el TEMPORIZADOR DE UNA HORA, la unidad se apagará automáticamente

después de transcurrida una hora.

FUNCIONAMIENTO CON EL TEMPORIZADOR DE UNA HORA

Para activar la función de CAPACIDAD MÁXIMA,

pulse la tecla de CAPACIDAD MÁXIMA teniendo la

unidad ya conectada.

• En el mando a distancia se visualiza la indicación “

”.

• Desaparece la indicación de temperatura.

PARA CANCELAR

Pulse de nuevo la tecla de CAPACIDAD MÁXIMA.

• La función de CAPACIDAD MÁXIMA se cancelará

también cuando el modo de operación cambie o cuando

la unidad se apague.

NOTA:

• No puede ajustar la temperatura o la velocidad del ventilador durante el funcionamiento

a CAPACIDAD MÁXIMA.

NOTAS:

• La función de TEMPORIZADOR DE UNA HORA tiene prioridad sobre las funciones de

TEMPORIZADOR ACTIVADO y TEMPORIZADOR DESACTIVADO.

• Si se ajusta el TEMPORIZADOR DE UNA HORA mientras la unidad no está funcionando,

ésta funcionará durante una hora en la condición antes ajustada.

• Si desea que la unidad funcione una hora antes de que se active el TEMPORIZADOR DE

UNA HORA, entonces pulse nuevamente la tecla TEMPORIZADOR DE UNA HORA mien-

tras esté funcionando la unidad.

• Si se ACTIVA y/o se DESACTIVA EL TEMPORIZADOR, con la tecla de CANCELACIÓN

DEL TEMPORIZADOR cualquier ajuste será cancelado.

FAN

MODE

Pulse la tecla de DESACTIVACIÓN DEL TEM-

PORIZADOR (

El indicador de DESACTIVACIÓN DEL TEMPO-

RIZADOR parpadeará; pulse las teclas de

AVANCE o RETROCESO DE HORAS para aju-

star la hora deseada. (El tiempo puede regularse

en incrementos de 10 minutos).

Apunte el mando a distancia a la ventana recep-

tora de señal en la unidad y pulse la tecla de

AJUSTE DEL TEMPORIZADOR (SET/C).

• En la unidad la lámpara anaranjada de TEMPO-

RIZADOR (

) se iluminará.

• Cuando la unidad recibe la señal emite un sonido.

NOTA:

Antes de programar el temporizador‚ asegúrese de que el reloj esté ajustado apropiada-

mente con la hora actual.

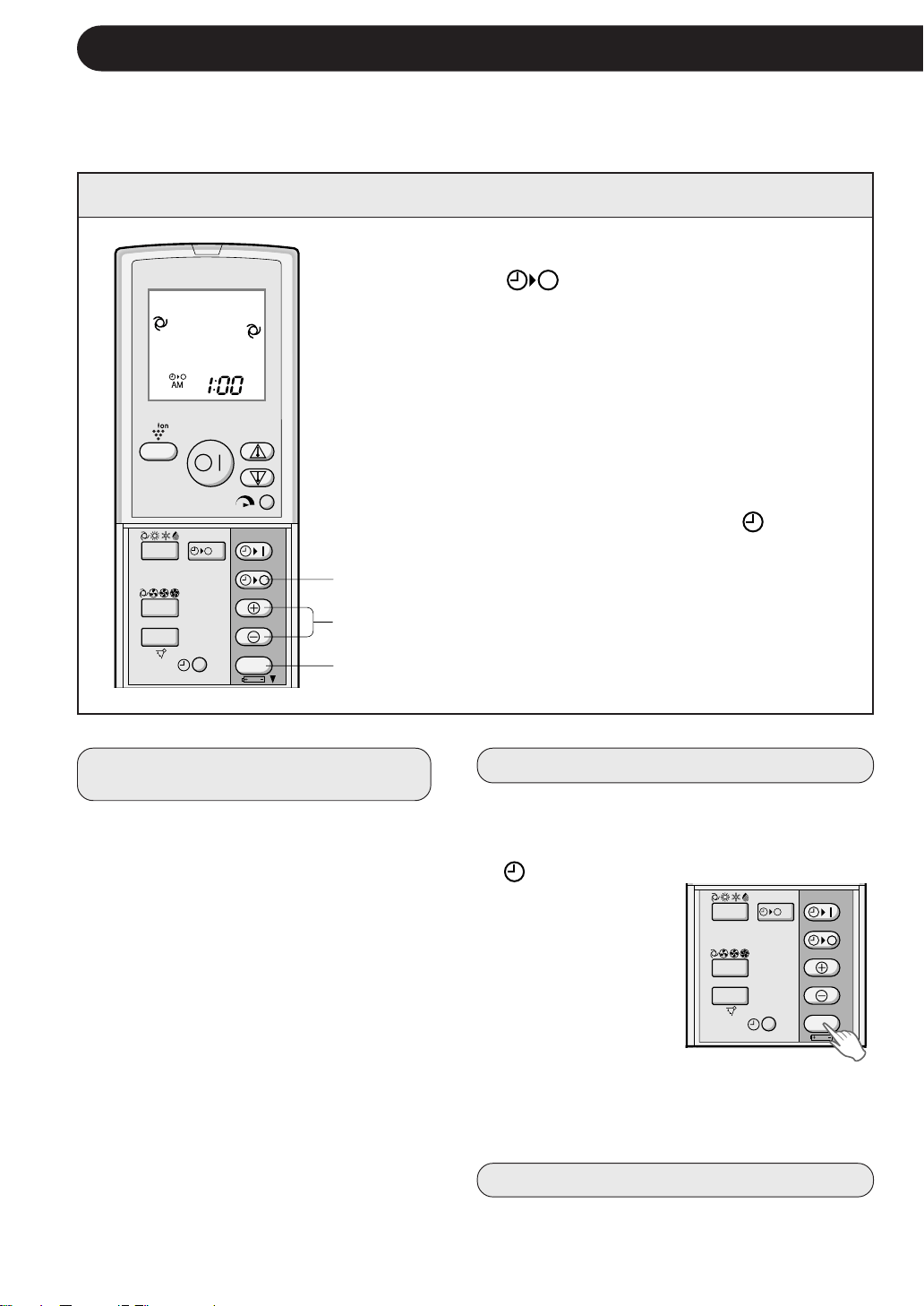

FUNCIONAMIENTO CON EL TEMPORIZADOR

DESACTIVACIÓN DEL TEMPORIZADOR

Cancelar primero la función de TEMPORI-

ZADOR y ajustarla de nuevo.

PARA MODIFICAR EL REGLAJE DE LA HORA

CANCELACIÓN DEL MODO DE TEMPORIZADOR

Pulse la tecla CANCELACIÓN DEL TEMPO-

RIZADOR (SET/C).

• La lámpara anaranjada de TEMPORIZADOR

(

) en la unidad se apaga.

• En el mando a dis-

tancia se visualizará

la hora actual.

CONSEJOS SOBRE CANCELAR EL

SERVICIO CON EL TEMPORIZADOR

Al elegir el modo DESACTIVACIÓN DEL

TEMPORIZADOR, la regulación de la

temperatura se ajusta automáticamente

para evitar que la temperatura suba o baje

excesivamente mientras usted duerme.

(Función de desconexión automática

nocturna)

MODO ENFRIAR/DESHUMECTAR:

• Una hora después de comenzar el servicio

con el temporizador, la temperatura sube

1°C por encima de la regulada.

MODO CALENTAR:

• Una hora después de comenzar el servicio

con el temporizador, la temperatura baja

3°C por debajo de la regulada en el ter-

mostato.

NOTA:

• Si se ajusta alguna de las funciones ACTIVA-

CIÓN DE TEMPORIZADOR, DESACTIVACIÓN

DE TEMPORIZADOR y TEMPORIZADOR DE

UNA HORA, la tecla de CANCELACIÓN TEMPO-

RIZADOR cancelará todos los ajustes.

S-12

SWING

FAN

MODE

SET/C

SWING

FAN

MODE

SET/C

ESPAÑOL

Pulse la tecla de ACTIVACIÓN DEL TEMPORIZA-

DOR (

El indicador de ACTIVACIÓN DEL TEMPORIZA-

DOR parpadeará; pulse las teclas de AVANCE o

RETROCESO DE HORAS para ajustar la hora

deseada. (El tiempo puede regularse en incre-

mentos de 10 minutos).

Apunte el mando a distancia a la ventana receptora

de señal en la unidad y pulse la tecla de AJUSTE

DEL TEMPORIZADOR (SET/C).

• En la unidad la lámpara anaranjada de TEMPORI-

ZADOR (

) se iluminará.

• Cuando la unidad recibe la señal emite un sonido.

Elija el modo de funcionamiento.

• Si la(s) unidad(es) opera(n) en un modo mientras

que la función ACTIVACIÓN DEL TEMPORIZADOR

está ajustada con otra unidad en un modo diferente,

es posible que el temporizador no active la operación

requerida.

• Antes de regular el temporizador, la unidad se

activará para permitir que en la habitación se alcance

la temperatura deseada en el tiempo programado.

(Función de reloj despertador)

Ejemplo:

Suspender el funcionamiento a las 11:00 p.m. y reanu-

darlo (con los mismos reglajes de modo y temperatura)

para que se active la unidad a las 7:00 a.m.

Ajuste la función de DESACTIVACIÓN DEL TEMPO-

RIZADOR para las 11:00 p.m. durante el funciona-

miento.

Ajuste la función de ACTIVACIÓN DEL TEMPORI-

ZADOR para las 7:00 a.m.

Las flechas (

o ) entre los indicadores de ACTI-

VACIÓN y DESACTIVACIÓN DEL TEMPORIZADOR se-

ñalan qué función se activará primero.

S-13

NOTAS:

• No es posible programar las funciones de ACTIVACIÓN y DESACTIVACIÓN DEL TEMPORIZADOR

para operar la unidad a temperaturas diferentes u otros reglajes.

• No es necesario conservar un orden cronológico para la programación de funciones.

Usted puede combinar las funciones de ACTIVACIÓN y DESACTIVACIÓN del

temporizador.

USO COMBINADO DE LAS FUNCIONES ACTIVACIÓN Y DESACTIVACIÓN

DEL TEMPORIZADOR

ACTIVACIÓN DEL TEMPORIZADOR

SWING

FAN

MODE

SET/C

S-14

CONSEJOS SOBRE EL FUNCIONAMIENTO DEL PLASMACLUSTER

El generador de iones Plasmacluster que se encuentra dentro del acondicionador

de aire, liberará en la habitación iones plasmacluster positivos y negativos.

La liberación en el aire de aproximadamente el mismo número de iones negativos y positivos

reducirá el moho transportado en el aire.

FUNCIONAMIENTO DEL PLASMACLUSTER

Durante el funcionamiento, pulse la tecla PLASMA-

CLUSTER.

• En el mando a distancia se visualiza la indicación “

”.

• La lámpara azul de PLASMACLUSTER de la unidad

se iluminará.

PARA CANCELAR

Pulse nuevamente la tecla PLASMACLUSTER.

• La lámpara de PLASMACLUSTER en la unidad se

apaga.

NOTAS:

• La utilización del funcionamiento del PLASMACLUSTER se memorizará y se activará la

próxima vez que active el acondicionador de aire.

• Cuando se pulsa la tecla PLASMACLUSTER mientras que la unidad no está en funcionamiento,

la función de PLASMACLUSTER se llevará a cabo sin el modo de acondicionamiento de aire

(por ejemplo, CALENTAMIENTO o ENFRÍAMIENTO). El símbolo de modo del mando a

distancia se apagará y la velocidad del ventilador no se podrá ajustar en AUTOMÁTICO. En

este momento, podrá sentir que el CALENTAMIENTO se lleva a cabo con las unidades en

otras habitaciones. El ventilador interior disminuirá su velocidad de rotación y se encenderá

y apagará dependiendo de la temperatura de la habitación.

Iones Plasmacluster

ESPAÑOL

MANTENIMIENTO

Asegúrese de desconectar el cable de alimentación del enchufe o apagar el diferencial

antes de realizar cualquier mantenimiento.

MANTENIMIENTO DESPUÉS

DE UN PERÍODO DE USO DEL

ACONDICIONADOR DE AIRE

Utilice la unidad en modo EN-

FRIAR, a una temperatura de 32°C,

durante aproximadamente

medio

día, para permitir que el me

canis-

mo se seque completamente.

Detenga el funcionamiento de la

unidad y desenchúfela. Desacti-

ve el diferencial, si tiene uno ex-

clusivamente para el acondicio-

nador de aire.

Limpie los filtros, luego reinstálelos.

MANTENIMIENTO ANTES

DE UN PERÍODO DE USO DEL

ACONDICIONADOR DE AIRE

Asegúrese de que los filtros de

aire no estén sucios.

Asegúrese de que nada obstruye

las entradas o salidas de aire.

Verifique periódicamente el des-

gaste de la rejilla de montaje ex-

terior y asegúrese de que está

colocada firmemente en su lugar.

LIMPIEZA DE LA UNIDAD Y DEL MANDO A DISTANCIA

• Límpielos con un paño suave.

• No rocíe o derrame agua directamente sobre ellos. Puede producirse una descarga

eléctrica o daño del equipo.

• No utilice agua caliente, diluyente, polvos abrasivos o disolventes fuertes.

S-15

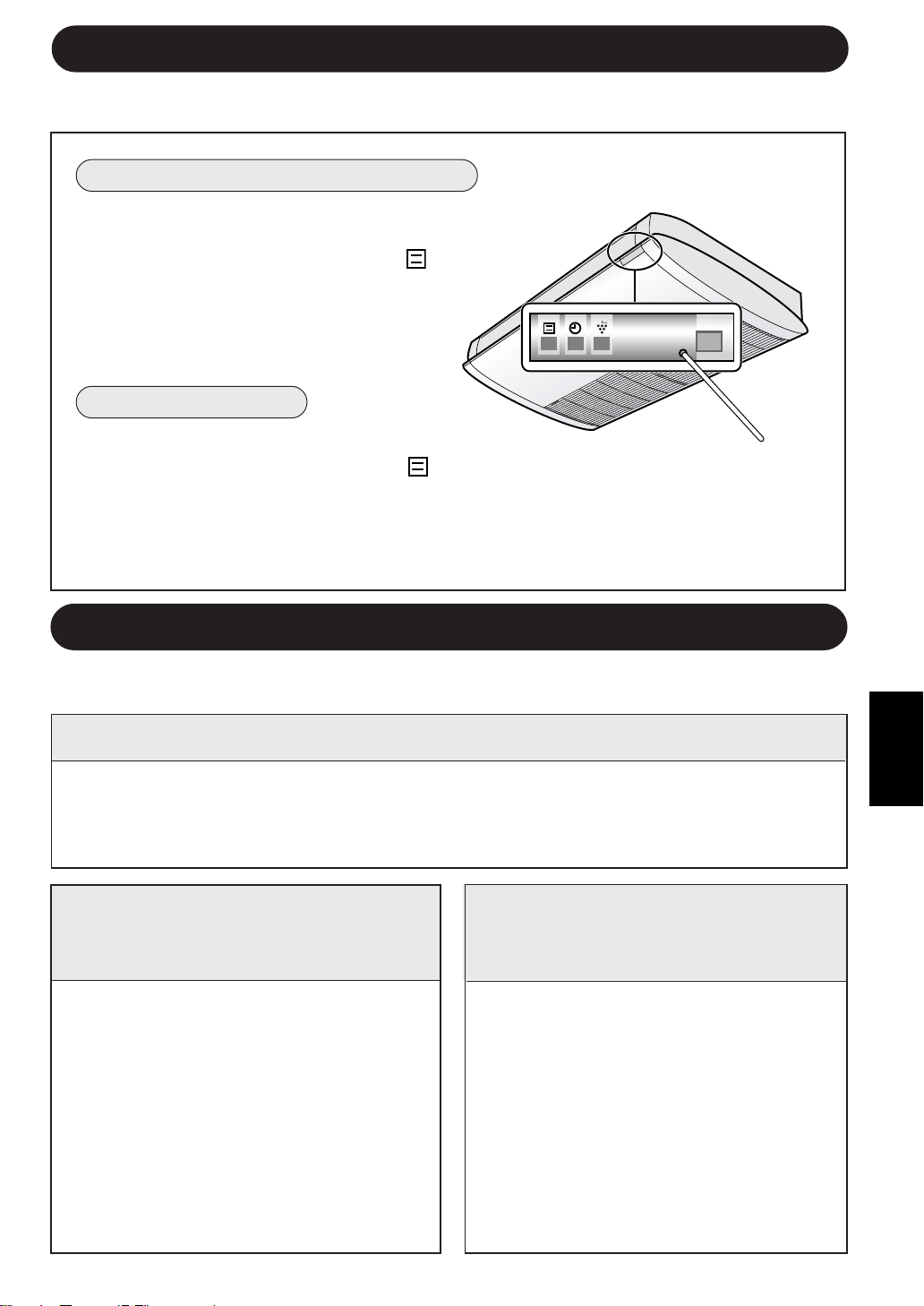

MODO AUXILIAR

Use este modo si no dispone de un mando a distancia.

ACTIVACIÓN

Pulse la tecla AUX. en el panel indicador

utilizando un palo delgado.

• Se encenderá la lámpara roja de FUNCIO-

NAMIENTO ( ) que está en la unidad y

ésta comenzará a funcionar en el modo

AUTOMÁTICO.

• La velocidad del ventilador y el reglaje de la

temperatura se ajustan al modo AUTO-

MÁTICO.

DESACTIVACIÓN

Pulse de nuevo la tecla AUX.

• La lámpara roja de FUNCIONAMIENTO (

)

en la unidad se apagará.

NOTA:

Si la tecla AUX. se pulsa durante el funcionamiento normal, la unidad se apagará.

AUX.

LIMPIEZA DE LOS FILTROS

S-16

MANTENIMIENTO

Los filtros de aire deben limpiarse cada dos semanas.

DESCONECTE LA UNIDAD

ABRA LA REJILLA DE ADMISIÓN

1 Deslice los tapones hacia la iz-

quierda ( OPEN

Hay dos tapones para cada rejilla

de admisión.

2 Tire de la rejilla de admisión con

cuidado y ábrala.

SAQUE LOS FILTROS DE AIRE

Empuje ligeramente ambos salientes

en los filtros de aire y desengánche

los filtros.

LIMPIE LOS FILTROS DE AIRE

Use un aspirador para retirar el

polvo. Si los filtros están sucios, lá-

velos con agua tibia y un detergente

suave. Seque los filtros a la sombra

antes de volverlos a instalar.

REINSTALE LOS FILTROS DE

AIRE

Colóquelos cara abajo y reinstale los

filtros en las posiciones originales.

Apriételos para que queden bien

fijados.

CIERRE LA REJILLA DE ADMISIÓN

Deslice los tapones hacia la derecha

( CLOSE

) para cerrar la rejilla de

admisión.

Gancho

Tapón

Rejilla de admisión

Saliente

Tap ón

ESPAÑOL

S-17

ANTES DE LLAMAR AL DEPARTAMENTO

DE SERVICIO TÉCNICO

Las siguientes condiciones no significan mal funcionamiento del equipo.

LA UNIDAD NO FUNCIONA

La unidad no funcionará inmediatamente después

de encenderla. La unidad no funcionará inme-

diatamente después de que el modo de servicio se

haya cambiado. Esto sucede con el fin de proteger

los mecanismos internos. Espere 3 minutos antes

de operar la unidad.

NO SALE AIRE CALIENTE

La unidad se encuentra en servicio de precalen-

tamiento o deshielo.

RUIDOS DE CRUJIDOS

La unidad puede producir un sonido de crujidos.

Este sonido es generado por la fricción del panel

frontal, expansión de otros componentes o la

conexión debida a cambios de temperatura.

OLORES

Olores a alfombra y muebles que penetran en la

unidad y los olores de los componentes internos

del acondicionador de aire pueden salir de la

unidad durante la etapa inicial de instalación.

SE EMITE UN ZUMBIDO BAJO

Este es un sonido emitido cuando la unidad está

generando iones Plasmacluster.

RUIDOS DE SILBIDOS

Los ruidos suaves, de silbidos son los sonidos

del refrigerante fluyendo en el interior de la

unidad.

VAPOR DE AGUA

• En los modos ENFRIAR y DESHUMECTAR, se

puede ver algunas veces vapor de agua en las

salidas de aire debido a diferencias entre la

temperatura ambiente del aire y la temperatura

del aire descargado por la unidad.

• En el modo CALENTAR, puede fluir vapor de

agua de la unidad exterior durante el deshielo.

LA UNIDAD EXTERIOR NO SE

DETIENE

Después de detener el funcionamiento, el venti-

lador de la unidad exterior rotará durante aproxi-

madamente un minuto para enfriar la unidad.

OLOR EMITIDO DESDE LA SALIDA

DE AIRE DEL PLASMACLUSTER

Este es el olor de ozono que genera el generador

iónico Plasmacluster. La concentración de ozono

es muy baja, no produciendo efectos perjudiciales

para su salud. El ozono descargado en el aire se

descompone rápidamente y su densidad en la

habitación no aumentará.

LA UNIDAD INTERIOR SE CALIENTA

AÚN ESTANDO INACTIVA

Esto se debe a que el refrigerante también fluye a

través de las tuberías de la unidad interior inactivas

cuando la otra unidad está funcionando en el modo

CALENTAR.

LA UNIDAD INTERIOR SE CALIENTA

AUN CUANDO NO SE LLEVA A CABO

CALENTAMIENTO

Cuando se pulsa la tecla PLASMACLUSTER

mientras la unidad no está funcionando, el funcio-

namiento del PLASMACLUSTER se realizará sin

el modo de acondicionamiento de aire, (esto es,

CALENTAR o ENFRIAR). En este momento, puede

sentir el aire caliente saliendo del orificio de salida

de aire de la unidad si el CALENTAMIENTO se lle-

va a cabo con unidades en otras habitaciones. El

ventilador interior disminuirá su velocidad de rota-

ción y se encenderá y apagará dependiendo de la

temperatura de la habitación.

LA UNIDAD NO FUNCIONA

EN EL MODO SOLICITADO

• Cuando una unidad interior está funcionando

en el modo ENFRIAR o DESHUMECTAR, no

podrá operar la otra unidad en el modo CALEN-

TAR. (Después de transcurridos unos cuantos

segundos, se emitirá un largo pitido y la lámpara

de FUNCIONAMIENTO y la lámpara de TEM-

PORIZADOR parpadearán alternadamente).

• Cuando una unidad interior está funcionando

en el modo CALENTAR, no podrá operar la otra

unidad en el modo ENFRIAR ni DESHUMEN-

CTAR. (Después de transcurridos unos cuantos

segundos, se emitirá un largo pitido y la lámpara

de FUNCIONAMIENTO y la lámpara de TEM-

PORIZADOR parpadearán alternadamente).

LA UNIDAD NO EXPULSA AIRE

CALIENTE (funcionamiento de

PLASMACLUSTER sin el modo

de acondicionamiento de aire)

La(s) otra(s) unidad(es) se está(n) desconge-

lando.

ANTES DE LLAMAR AL DEPARTAMENTO

DE SERVICIO TÉCNICO

LA UNIDAD NO RECIBE LA SEÑAL DEL MANDO A DISTANCIA

Verifique si las pilas del mando

a distancia están viejas o

descargadas.

Trate de enviar la señal de nuevo

apuntando el mando a distancia

hacia la ventana receptora de la

unidad.

Verifique si las pilas del mando

a distancia están instaladas

con las polaridades alineadas

en forma adecuada.

Si la unidad parece estar funcionando mal, verifique los siguientes puntos antes

de llamar al servicio técnico.

SI LA UNIDAD NO FUNCIONA

Verifique si el cortacircuito se ha disparado o si el fusible se ha fundido.

SI LA UNIDAD NO ENFRÍA (O CALIENTA) LA HABITACIÓN EFICAZMENTE

Examine los filtros. Si están

sucios, límpielos.

Examine la unidad exterior para

asegurarse de que la salida y

entrada de aire no está obstruida.

Examine el termostato para ver

si está bien regulado.

Cerciórese de que las venta-

nas y puertas estén bien cer-

radas.

Si hay muchas personas dentro

de la habitación, puede que la

unidad no alcance la temperatura

deseada.

Verifique si hay otros aparatos

calefactores que estén fun-

cionando dentro de la habi-

tación.

Llame al servicio técnico cuando las lámparas de FUNCIONAMIENTO y TEMPORIZADOR

parpadeen en el panel de indicaciones.

S-18

A. Informazioni sullo smaltimento per gli utenti (privati)

1. Nell'Unione europea

Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della

spazzatura!

Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in

conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio

adeguato dei suddetti prodotti.

In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE

possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a

centri di raccolta designati*.

In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se

l'utente acquista un altro nuovo di tipologia simile. *) Per maggiori informazioni si prega di

contattare l'autorità locale competente.

Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, l'utente

dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.

Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano

sottoposti al trattamento, al recupero e al riciclaggio necessari prevenendone il

potenziale impatto negativo sull'ambiente e sulla salute umana, che potrebbe derivare

da un'inadeguata gestione dei rifiuti.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi

sul metodo di smaltimento corretto.

Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere

restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo.

Altri centri di raccolta sono elencati sulle homepage di

www.swico.ch

o di www.sens.ch.

B. Informazioni sullo smaltimento per gli utenti commerciali

1. Nell'Unione europea

Se il prodotto è impiegato a scopi commerciali, procedere come segue per eliminarlo.

Contattare il proprio rivenditore SHARP che fornirà informazioni circa il ritiro del

prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli

(e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali.

Per la Spagna: Contattare il sistema di raccolta ufficiale o l'ente locale preposto al

ritiro dei prodotti usati.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi

sul metodo di smaltimento corretto.

Attenzione: Il dispositivo è

contrassegnato da questo

simbolo, che segnala di non

smaltire le apparecchiature

elettriche ed elettroniche

insieme ai normali rifiuti

domestici. Per tali prodotti è

previsto un sistema di

raccolta a parte.

ITALIANO

I-1

ITALIANO

Grazie per aver acquistato il condizionatore d’aria SHARP. Leggete attentamente questo

manuale prima di usare il prodotto.

• IMPORTANTI ISTRUZIONI PER

LA SICUREZZA .........................................I-1

• ULTERIORI NOTE RIGUARDANTI

IL FUNZIONAMENTO ................................I-3

• SUGGERIMENTI PER RISPARMIARE

ENERGIA ...................................................I-3

• NOMI DEI COMPONENTI .........................I-4

• USO DEL TELECOMANDO.......................I-6

• FUNZIONI DI BASE ...................................I-8

• REGOLAZIONE DELLA DIREZIONE

DEL FLUSSO D’ARIA ................................I-10

INDICE

• FUNZIONAMENTO A PIENA POTENZA...I-11

• TIMER DI SPEGNIMENTO DOPO

UN’ORA .....................................................I-11

• FUNZIONAMENTO DEL TIMER................I-12

• SUGGERIMENTI SUL FUNZIONAMENTO

DEL PLASMACLUSTER ............................I-14

• FUNZIONAMENTO

DEL PLASMACLUSTER ............................I-14

• MODALITÀ AUSILIARIA ............................I-15

• MANUTENZIONE ......................................I-15

• PRIMA DI RICHIEDERE ASSISTENZA.....I-17

AVVERTIMENTI PER L’USO

Non tirate o deformate il cavo di alimentazione. Se si tira o si usa erratamente il cavo,

l’unità si può danneggiare e provocare scosse elettriche.

Fate attenzione a non esporvi direttamente all’uscita dell’aria per un lungo periodo di

tempo. Potrebbe danneggiare la vostra salute.

Quando usate il condizionatore d’aria per bambini, anziani, persone costrette a letto o

disabili, assicuratevi prima che la temperatura della stanza sia adatta per tali persone.

Non inserite mai oggetti nell’unità. Ciò potrebbe portare a lesioni a causa dell’alta velocità

di rotazione dei ventilatori interni.

Collegate correttamente il condizionatore d’aria a terra. Non collegate il cavo a terra al

tubo del gas, al tubo dell’acqua, al parafulmini o al cavo a terra del telefono. Un

collegamento a terra incompleto potrebbe causare scosse elettriche.

In caso di qualsiasi anomalia nel condizionatore d’aria (per esempio odore di bruciato),

arrestate immediatamente l’unità e spegnete l’interruttore di circuito.

L’apparecchio deve essere installato in conformità con i regolamenti di connessione

elettrica nazionali. Un collegamento scorretto del cavo può provocare il surriscaldamento

del cavo di alimentazione, della spina e della presa elettrica e causare un incendio.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo

rappresentante o da una persona simile qualificata in modo da evitare qualunque

pericolo. Sostituite il cavo di alimentazione solo con un altro specificato dal produttore.

AVVERTIMENTI PER L’INSTALLAZIONE/RIMOZIONE/

RIPARAZIONE

• Non cercate di installare/rimuovere/riparare l’unità da soli. Un uso scorretto causerà scosse

elettriche, perdite d’acqua, incendi ecc.. Consultate il vostro rivenditore o dell’altro personale

di servizio qualificato per l’installazione/rimozione/riparazione dell’unità.

Questo apparecchio è conforme ai requisiti delle Direttive 89/336/EEC e 73/23/EEC

come emendate da 93/68/EEC.

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

PRECAUZIONI PER L’USO

Aprite una finestra o una porta periodicamente per ventilare la stanza, specialmente

quando si usano apparecchi a gas. Una ventilazione insufficiente potrebbe causare

mancanza di ossigeno.

Non toccate i tasti con le mani bagnate. Ciò potrebbe provocare una scossa elettrica.

Per sicurezza, spegnete l’interruttore del circuito quando non si usa l’unità per un lungo

periodo di tempo.

Controllate la cremagliera di montaggio dell’unità esterna periodicamente ed assicuratevi

che sia ben fissata.

Non posizionate alcun oggetto sopra l’unità esterna e non calpestatela, poiché l’oggetto

o la persona può cadere procurandosi lesioni.

Questa unità è stata progettata per l’uso in aree residenziali. Non usatela in canili o serre

per allevare animali o coltivare piante.

Non collocate contenitori d’acqua sull’unità. Se l’acqua penetra nell’unità, l’isolamento

elettrico si potrebbe rovinare causando una scossa elettrica.

Non bloccate gli sbocchi d’uscita ed entrata dell’aria dell’unità. Ciò potrebbe

comprometterne il funzionamento o provocare guasti.

Assicuratevi di spegnere l’apparecchio e l’interruttore di circuito prima di eseguire lavori

di manutenzione o pulizia. Il ventilatore che gira all’interno dell’unità potrebbe provocarvi

lesioni.

Non spruzzate o gettate acqua direttamente sull’unità. L’acqua potrebbe causare una

scossa elettrica o danni all’apparecchio.

Questo apparecchio non deve essere usato da bambini o persone inferme senza

supervisione.

Assicuratevi che i bambini non giochino con l’apparecchio.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO/

INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d’aria ad una presa di corrente di voltaggio e

frequenza giusta.

L’uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso

all’apparecchio e provocare un incendio.

• Non installate l’unità in un luogo dove ci potrebbero essere perdite di gas infiammabile.

Ciò potrebbe provocare incendi.

Non collocate l’unità in luoghi nei quali l’aria contiene polvere, fumi oppure umidità in

misura eccessiva.

• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio

insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili ecc.

• Assicuratevi di installare un interruttore differenziale o magnetotermico a seconda del luogo

d’installazione, per evitare scosse elettriche.

I-2

ITALIANO

TEMP. INTERNA TEMP. ESTERNA

RAFFRED-

limite sup.

32°C B.S. 43°C B.S.

DAMENTO

23°C B.U. -

limite inf.

21°C B.S. 21°C B.S.

15°C B.U. -

RISCAL-

limite sup.

27°C B.S. 24°C B.S.

DAMENTO

- 18°C B.U.

limite inf.

20°C B.S. –7°C B.S.

- –8°C B.U.

ULTERIORI NOTE RIGUARDANTI

IL FUNZIONAMENTO

LIMITI OPERATIVI

• Il sistema di protezione incorporato potrebbe interrompere il funzionamento dell’unità quando la si utilizza fuori

da questi limiti.

• Si potrebbe formare della condensa sull’uscita dell’aria se l’unità opera in modo continuo nella modalità

RAFFRESCAMENTO o DEUMIDIFICAZIONE quando l’umidità è al di sopra dell’80%.

B.S. = Bulbo secco B.U. = Bulbo umido

SE SI VERIFICA UN GUASTO DELL’ALIMENTAZIONE

Se si verifica un guasto dell’alimentazione, il condizionatore d’aria è dotato di una funzione di memo-

ria che memorizza le impostazioni.

Dopo il ripristino dell’alimentazione, l’unità riprenderà il funzionamento con le stesse impostazioni di

prima, fatta eccezione per il funzionamento con il timer.

Se i timer sono stati impostati prima del guasto dell’alimentazione, dovranno essere reimpostati dopo il

ripristino dell’alimentazione.

FUNZIONE DI PRERISCALDAMENTO

Durante il modo di funzionamento RISCALDAMENTO, il ventilatore interno potrebbe non funzionare

per due-cinque minuti dopo aver acceso l’unità al fine di evitare che esca aria fredda dalla stessa.

FUNZIONE DI SBRINAMENTO

• Quando sullo scambiatore di calore dell’unità esterna si forma del ghiaccio durante la modalità di

funzionamento RISCALDAMENTO, un sistema di sbrinamento automatico fornisce calore per circa

5-10 minuti per eliminare il ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.

• Una volta completato lo sbrinamento, l’unità riprende il funzionamento automaticamente nel modo

RISCALDAMENTO.

EFFICIENZA DEL RISCALDAMENTO

• L’unità usa una pompa di calore che raccoglie calore dall’aria esterna e lo diffonde nella stanza. Di

conseguenza, la temperatura dell’aria esterna influisce notevolmente sulla efficienza di riscaldamento.

• Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna,

utilizzate un riscaldatore addizionale.

•

Per riscaldare tutto l’ambiente occorrerà del tempo, in quanto l’unità adotta un sistema a circolazione forzata.

I-3

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia du-

rante l’uso del condizionatore d’aria.

IMPOSTATE LA TEMPERATURA CORRETTA

• Impostando il termostato 1°C in più della temperatura desiderata nella modalità RAFFRES-

CAMENTO (e 2°C in meno nella modalità RISCALDAMENTO) si risparmierà circa il 10 percento di

energia.

• Impostando una temperatura più bassa del necessario durante l’operazione di raffrescamento, si

consumerà più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D’ARIA

• Evitando la luce solare diretta durante l’operazione di raffrescamento si risparmierà energia.

• Chiudete le finestre e le porte durante le operazioni di raffrescamento e riscaldamento.

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D’ARIA PER OTTENERE

LA MIGLIOR CIRCOLAZIONE D’ARIA

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIÙ EFFICACE

RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER DISATTIVATO

DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L’UNITÀ NON VIENE

USATA PER UN LUNGO PERIODO DI TEMPO

• L’unità interna continua a consumare una piccola quantità di energia quando non è in funzione.

NOMI DEI COMPONENTI

1 Uscita (d’aria)

2 Deflettore di regolazione

verticale

3 Deflettore di regolazione

orizzontale

4 Pannello degli indicatori

5 Filtri dell’aria

6 Griglia di aspirazione

7 Presa (aria)

8 Telecomando

9 Spia di FUNZIONAMENTO

(rossa

)

0 Spia TIMER (arancione

)

q Spia PLASMACLUSTER

(blu)

w Finestra di RICETTORE

e Tasto AUSILIARIO (AUX.)

UNITÀ INTERNA

(Quando è installata sul pavimento)

I-4

NOTA: Le unità effettive potrebbero differire leggermente da quelle illustrate sopra.

(Quando è installata sul soffitto)

AUX.

ITALIANO

TELECOMANDO

1 TRASMETTITORE

2 DISPLAY (display a cristalli liquidi)

3 Tasto PLASMACLUSTER

4 Tasto d’ACCENSIONE/SPEGNIMENTO

5 Tasto TERMOSTATO

6 Tasto di PIENA POTENZA

7 Tasto MODO (MODE)

8 Tasto TIMER DI SPEGNIMENTO DOPO

UN’ORA

9 Tasto TIMER ATTIVATO

(per impostare il timer)

0 Tasto TIMER DISATTIVATO

(per impostare il timer)

q Tasto di AVANZAMENTO DELL’ORA

w Tasto di ARRETRAMENTO DELL‘ORA

e Tasto VENTILATORE (FAN)

r Tasto IMPOSTAZIONE/ANNULLAMENTO

TIMER (SET/C)

t Indica che il VANO BATTERIA è al di sotto di

questa marcatura

y Tasto OROLOGIO

u Tasto DEFLETTORE (SWING)

g INDICATORE/OROLOGIO DI TIMER

ATTIVATO

Indica l’ora preselezionata per l’attivazione

del timer o l’ora attuale.

h INDICATORE DI TIMER DISATTIVATO

Indica l’ora preselezionata per la disattivazione

del timer o per lo spegnimento dopo un’ora.

I-5

i SIMBOLO PLASMACLUSTER

o SIMBOLI DEL MODO

: AUTOMATICO : RAFFRESCAMENTO

: RISCALDAMENTO : DEUMIDIFICAZIONE

p IMPOSTAZIONE DEL TERMOSTATO PER I MODI

AUTOMATICO E DEUMIDIFICAZIONE

a INDICATORE DELLA TEMPERATURA

s SIMBOLO DI TRASMISSIONE

d SIMBOLO DI PIENA POTENZA

f SIMBOLI DI VELOCITÀ DEL VENTILATORE

: AUTOMATICO : MEDIA

: MASSIMA : MINIMA

DISPLAY LDC DEL TELECOMANDO

SWING

FAN

MODE

SET/C

Togliete il coperchio del teleco-

mando.

Inserite le batterie nel comparto,

assicurandovi che le polarità ±

e — siano allineate corretta-

mente.

• Il display indica “AM 6:00”

quando le batterie sono inse-

rite correttamente.

Rimettete il coperchio.

USO DEL TELECOMANDO

I-6

NOTE:

• In condizioni di uso normali, le batterie durano circa un anno.

• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.

• Se il telecomando non funziona correttamente dopo aver sostituito le batterie,

estraetele e rimettetele al loro posto dopo circa 30 secondi.

• Se non intendete usare l’unità per un lungo periodo di tempo, togliete le batterie dal

telecomando.

Puntate il telecomando verso il ricevitore dell’unità e premete il tasto desi-

derato. L’unità emette un segnale acustico “bip” quando riceve il segnale.

• Assicuratevi che non ci sia-

no tende o altri oggetti tra il

telecomando e l’unità.

• Il telecomando può inviare

segnali fino ad una distanza

di 7 metri.

INSERIMENTO DELLE BATTERIE

COME USARE IL TELECOMANDO

Coperchio del

telecomando

Verticale sul pavimento

Sospesa al soffitto

Utilizzate due batterie

di dimensioni AAA (R03).

ITALIANO

I-7

PRECAUZIONI

• Evitate di esporre il ricevitore alla luce solare diretta, in quanto ne può danneggiare il fun-

zionamento. Se il ricevitore è esposto alla luce solare diretta, schermatela.

• L’uso di una lampada fluorescente nello stesso locale può interferire con la trasmissione

del segnale.

• L’unità può essere influenzata da segnali trasmessi dal telecomando di un televisore,

videoregistratore o altre attrezzature usate nella stessa stanza.

• Non lasciate il telecomando esposto alla luce solare diretta o vicino ad un radiatore. Inoltre,

proteggete l’unità e il telecomando da umidità e scosse che potrebbero scolorirli o dan-

neggiarli.

IMPOSTAZIONE DELL’ORA ATTUALE

Ci sono due modalità orologio:

modalità a 12 ore e modalità a

24 ore.

Per impostare la modalità a 12 ore, pre-

mete innanzitutto il tasto OROLOGIO

una volta.

Per impostare la modalità a 24 ore, pre-

mete innanzitutto il tasto OROLOGIO

due volte.

Premete il tasto di AVANZAMENTO o

ARRETRAMENTO DELL’ORA per impo-

stare l’ora attuale.

• Tenete il tasto premuto per far avan-

zare o retrocedere velocemente il dis-

play dell’ora.

Premete il tasto SET/C.

• I due punti (:) lampeggiano per indicare

che l’orologio funziona.

NOTA:

• Quando è in funzione il timer, l’ora attuale

non può essere impostata.

Esempio: 17 del pomeriggio

Orologio Display

Modalità a 12 ore PM 5:00

Modalità a 24 ore 17:00

SWING

FAN

MODE

SET/C

SWING

FAN

MODE

SET/C

Premete il tasto TERMOSTATO per impo-

stare la temperatura desiderata.

• Nelle modalità AUTO-

MATICO e DEUMI-

DIFICAZIONE, la tem-

peratura può essere

cambiata in incrementi

di 1°C entro l’intervallo

compreso tra 2°C su-

periore e 2°C inferiore

rispetto alla tempera-

tura determinata auto-

maticamente dal con-

dizionatore d’aria.

• Nella modalità RAFFRESCAMENTO e RIS-

CALDAMENTO, la temperatura può essere im-

postata nell’intervallo compreso tra 18 e 32°C.

I-8

FUNZIONI DI BASE

Premete il tasto d’ACCENSIONE/SPEGNI-

MENTO per iniziare il funzionamento.

• La spia rossa di FUNZIONAMENTO (

)

sull’unità si illuminerà.

Premete il tasto MODE per selezionare la

modalità di funzionamento.

AUTO- RISCALDA- RAFFRESCA- DEUMIDIFI-

MATICO MENTO MENTO CAZIONE

• In modalità DEUMIDIFICAZIONE, la velocità

del ventilatore è preselezionata su AUTOMA-

TICO e non può essere cambiata.

Per spegnere l’unità, premete nuovamente

il tasto d’ACCENSIONE/SPEGNIMENTO.

• La spia rossa di FUNZIONAMENTO ( )

sull’unità si spegnerà.

Premete il tasto FAN per impostare la velo-

cità del ventilatore desiderata.

AUTOMATICO MINIMA MEDIA MASSIMA

(Esempio:

1°C superiore)

(Esempio:

2°C inferiore)

NOTE:

Questo condizionatore d’aria è di tipo multiplo e più unità interne vengono collegate all’unità esterna.

Quando la modalità di impostazione è diversa nelle varie unità interne, le unità utilizzate succes-

sivamente potrebbero non funzionare.

• Quando le unità interne vengono utilizzate nella modalità RISCALDAMENTO, le unità rimanenti

non funzioneranno nelle modalità RAFFRESCAMENTO o DEUMIDIFICAZIONE.

• Quando le unità interne vengono utilizzate in modalità RAFFRESCAMENTO o DEUMIDIFICA-

ZIONE, le unità rimanenti non funzioneranno in modalità RISCALDAMENTO.

Quando la modalità delle unità interne utilizzata per ultima è diversa da quella attiva correntemente,

verrà emesso un lungo BIP e le spie di FUNZIONAMENTO e TIMER lampeggeranno alternativamente.

Ciò mostra che le unità utilizzate l’ultima volta non funzionano. In tal caso, cambiate la modalità del

telecomando e inviate la stessa modalità del segnale con la quale sono utilizzate le altre unità. Il BIP

verrà emesso due volte dalle unità utilizzate per ultime, e le unità funzioneranno.

ITALIANO

I-9

• Durante il funzionamento, se la temperatura esterna cambia, le impostazioni della

temperatura cambieranno automaticamente come mostrato in tabella.

• La modalità dell’unità utilizzata per prima ha la priorità su altre unità senza riferimento

alla tabella.

SUGGERIMENTI SULLA MODALITÀ AUTOMATICO

Nel modo AUTOMATICO, le impostazioni della temperatura ed il modo vengono

selezionati automaticamente in funzione della temperatura ambientale e della

temperatura esterna al momento dell’accensione dell’unità.

Modalità e impostazioni della temperatura

Le cifre in ( ) sono impostazioni della temperatura

281810034

Ris-

calda-

mento

(24°C)

Ris-

calda-

mento

(23°C)

Ris-

calda-

mento

(22°C)

Raffresca-

mento

(24°C)

Raf-

fresca-

mento

(25°C)

Raf-

fresca-

mento

(26°C)

Temp. interna

(°C)

Deumid.

( )

Temp. stenza

–2°C

(°C)

Temp.

esterna

I-10

REGOLAZIONE DELLA DIREZIONE

DEL FLUSSO D’ARIA

DIREZIONE VERTICALE DEL FLUSSO D’ARIA

COME REGOLARE LA DIREZIONE DEL FLUSSO D’ARIA

Modalità RISCALDAMENTO

Modalità RAFFRESCAMENTO

e DEUMIDIFICAZIONE

L’intervallo di regolazione è più limitato di quello

del DEFLETTORE (SWING) per evitare che si

formi della condensa dallo sgocciolamento.

L’intervallo è ampio in modo tale che il

flusso d’aria possa essere diretto verso il

pavimento.

Tenete il deflettore di regolazione

orizzontale come mostrato nel

diagramma e regolate la direzio-

ne del flusso d’aria.

Premete il tasto SWING sul telecomando una volta.

• Il deflettore di regolazione verticale cambierà l’angolo continuamente.

Premete il tasto SWING nuovamente quando il deflettore di regolazione verti-

cale è nella posizione desiderata.

• Il deflettore smetterà di muoversi all’interno della gamma mostrata nel diagramma.

• La posizione regolata verrà memorizzata e verrà automaticamente impostata la volta suc-

cessiva.

Gamma di regolazione

PRECAUZIONI

Non tentate mai di regolare manualmente i deflettori di regolazione verticale.

• La regolazione manuale può causare malfunzionamento dell’unità quando si usa il telecomando

per la regolazione.

• Quando il deflettore di regolazione verticale è posizionato nella parte bassa nella modalità

RAFFRESCAMENTO o DEUMIDIFICAZIONE per un lungo periodo di tempo, si potrebbe formare

della condensa.

Non regolate il deflettore di regolazione orizzontale all’estrema sinistra o all’estrema destra

nella modalità RAFFRESCAMENTO con la velocità della ventola impostata su “MINIMA

(

)” per un periodo di tempo prolungato.

Si potrebbe formare della condensa sui deflettori.

DIREZIONE ORIZZONTALE DEL FLUSSO D’ARIA

Verticale sul

pavimento

Sospesa al soffitto

Verticale sul

pavimento

Sospesa al soffitto Verticale sul

pavimento

Sospesa al soffitto

ITALIANO

I-11

FUNZIONAMENTO A PIENA POTENZA

In questa modalità, il condizionatore d’aria funziona a piena potenza e rinfresca o

riscalda l’ambiente così velocemente che potete usarlo non appena rientrate a casa.

Premete il tasto TIMER DI SPEGNIMENTO DOPO

UN’ORA.

• Il telecomando consente di visualizzare “

”.

• La spia arancione TIMER (

) sull’unità si illuminerà.

• L’unità smetterà di funzionare dopo un’ora.

PER ANNULLARE

Premete il tasto ANNULLAMENTO TIMER (SET/C).

• La spia arancione TIMER (

) sull’unità si spegnerà.

In alternativa, spegnete l’unità premendo il tasto

d’ACCENSIONE/SPEGNIMENTO.

• La spia rossa di FUNZIONAMENTO (

) e la spia ar-

ancione TIMER (

) sull’unità si spegneranno.

Quando è impostato il TIMER DI SPEGNIMENTO DOPO UN’ORA, l’unità si spegnerà

automaticamente dopo un’ora.

TIMER DI SPEGNIMENTO DOPO UN’ORA

Per attivare il funzionamento a PIENA POTENZA,

premete il tasto di PIENA POTENZA durante il funzio-

namento.

• Il telecomando attiverà il display “

”.

• Il display della temperatura scomparirà.

PER ANNULLARE

Premete nuovamente il tasto di PIENA POTENZA.

• Il funzionamento a PIENA POTENZA verrà annullato

anche quando si cambia il modo di funzionamento o si

spegne l’unità.

NOTA:

• Non potete impostare la temperatura o la velocità del ventilatore durante il funzionamento a

PIENA POTENZA.

NOTE:

• La modalità TIMER DI SPEGNIMENTO DOPO UN’ORA ha priorità sulle modalità TIMER

ATTIVATO e TIMER DISATTIVATO.

• Se il TIMER DI SPEGNIMENTO DOPO UN’ORA viene impostato mentre l’unità non è in

funzione, l’unità funzionerà per un’ora in base alle condizioni impostate precedentemente.

• Se desiderate operare l’unità per un’altra ora prima che la modalità TIMER DI SPEGNI-

MENTO DOPO UN’ORA si attivi, premete il tasto durante il funzionamento.

• Se sono impostati TIMER ATTIVATO e/o TIMER DISATTIVATO, il tasto ANNULLAMENTO

TIMER cancella ogni impostazione.

FAN

MODE

Premete il tasto TIMER DISATTIVATO (

L’indicatore TIMER DISATTIVATO lampeggerà;

premete i tasti di AVANZAMENTO o ARRET-

RAMENTO DELL’ORA per impostare l’ora desi-

derata (l’ora può essere impostata in incrementi

di 10 minuti).

Puntate il telecomando verso il ricevitore del

segnale sull’unità e premete il tasto IMPOSTA-

ZIONE TIMER (SET/C).

• La spia arancione TIMER (

) sull’unità si illu-

minerà.

• Un segnale acustico “bip” verrà emesso dall’unità

interna quando riceverà il segnale.

NOTA:

Prima di impostare il timer, assicuratevi che l’orologio sia impostato con l’ora giusta.

FUNZIONAMENTO DEL TIMER

TIMER DISATTIVATO

Cancellate innanzitutto l’impostazione TIMER

e poi impostate il nuovo orario.

PER CAMBIARE L’IMPOSTAZIONE

DELL’ORA

PER ANNULLARE LA MODALITÀ TIMER

Premete il tasto ANNULLAMENTO TIMER

(SET/C).

• La spia arancione TIMER (

) sull’unità si speg-

nerà.

• L’ora corrente verrà

visualizzata sul tele-

comando.

SUGGERIMENTI SULLA MODALITÀ

TIMER DISATTIVATO

Quando è impostato il modo TIMER

DISATTIVATO, l’impostazione della

temperatura della stanza viene regolata

automaticamente per evitare che la stanza

diventi eccessivamente calda o fredda

mentre dormite. (Funzione Auto Sleep)

MODO RAFFRESCAMENTO/

DEUMIDIFICAZIONE:

• Un’ora dopo l’inizio del funzionamento con

timer, la temperatura aumenta di 1°C rispetto

all’impostazione originale del termostato.

MODO DI RISCALDAMENTO:

• Un’ora dopo l’inizio del funzionamento con

timer, la temperatura si abbassa di 3°C ris-

petto all’impostazione originale del termo-

stato.

NOTA:

• Se è impostato uno dei modi TIMER ATTI-VATO,

TIMER DISATTIVATO e SPEGNIMENTO DOPO

UN’ORA, il tasto ANNULLAMENTO TIMER (SET/

C) cancella tutte le impostazioni.

I-12

SWING

FAN

MODE

SET/C

SWING

FAN

MODE

SET/C

ITALIANO

Premete il tasto TIMER ATTIVATO (

L’indicatore TIMER ATTIVATO lampeggerà;

premete i tasti di AVANZAMENTO o ARRETRA-

MENTO DELL’ORA per impostare l’ora desiderata

(l’ora può essere impostata in incrementi di 10

minuti).

Puntate il telecomando verso il ricevitore del

segnale sull’unità e premete il tasto IMPOSTA-

ZIONE TIMER (SET/C).

• La spia arancione TIMER (

) sull’unità si illuminerà.

• Un segnale acustico “bip” verrà emesso dall’unità

interna quando riceverà il segnale.

Selezionate la modalità di funzionamento.

• Se l’unità dovesse/ro operare in un modo mentre

TIMER ATTIVATO è impostato con un altra unità in

un modo differente, il timer potrebbe non attivare le

operazioni richieste.

• L’unità si attiverà prima del timer impostato per con-

sentire alla stanza di raggiungere la temperatura de-

siderata entro l’ora programmata (funzione risveglio).

Esempio:

Per interrompere il funzionamento alle 22:00 e riprenderlo

(con la stessa modalità e le stesse impostazioni della

temperatura) attivando l’unità entro le 7:00.

Impostate TIMER DISATTIVATO sulle 11:00 p.m.

durante il funzionamento.

Impostate TIMER ATTIVATO sulle 7:00 a.m.

La freccia (

oppure ) tra gli indicatori TIMER ATTI-

VATO e TIMER DISATTIVATO mostra quale timer si

attiva prima.

I-13

NOTE:

• Non potete programmare il TIMER ATTIVATO e DISATTIVATO per far funzionare l’unità a tem-

perature diverse o con altre impostazioni.

• Ciascuno dei due timer può essere programmato in modo tale che si attivi prima dell’altro.

Potete usare i timer ATTIVATO e DISATTIVATO in combinazione.

USO COMBINATO DEL TIMER ATTIVATO E DISATTIVATO

TIMER ATTIVATO

SWING

FAN

MODE

SET/C

I-14

SUGGERIMENTI SUL FUNZIONAMENTO

DEL PLASMACLUSTER

Il generatore di ioni Plasmacluster all’interno del condizionatore d’aria rilascerà

ioni al plasma (plasmacuster) positivi e negativi nella stanza.

Approssimativamente lo stesso numero di ioni positivi e negativi rilasciati nell’aria ridurranno

alcuni funghi causati dall’aria.

FUNZIONAMENTO DEL PLASMACLUSTER

Durante il funzionamento, premere il tasto PLASMA-

CUSTER.

• Il telecomando attiverà il display “

”.

• La spia blu PLASMACUSTER sull’unità si illuminerà.

PER ANNULLARE

Premete nuovamente il tasto PLASMACLUSTER.

• La spia PLASMACLUSTER sull’unità si spegnerà.

NOTE:

• L’utilizzo della funzione PLASMACLUSTER verrà memorizzato e sarà attivato la prossima

volta che si accende il condizionatore d’aria.

• Quando premete il tasto PLASMACLUSTER mentre l’unità non è in funzione, l’operazione

PLASMACLUSTER verrà effettuata senza l’avvio di alcuna funzione di condizionamento (ad es.

RISCALDAMENTO o RAFFRESCAMENTO). Il simbolo della modalità del telecomando si spegne

e la velocità del ventilatore non può essere impostata su AUTOMATICO. A questo punto, potreste

sentire il RISCALDAMENTO con unità nell’altra stanza. Il ventilatore interno diminuirà la velocità

di rotazione e si accenderà e spegnerà a seconda della temperatura della stanza.

Ioni Plasmacluster

ITALIANO

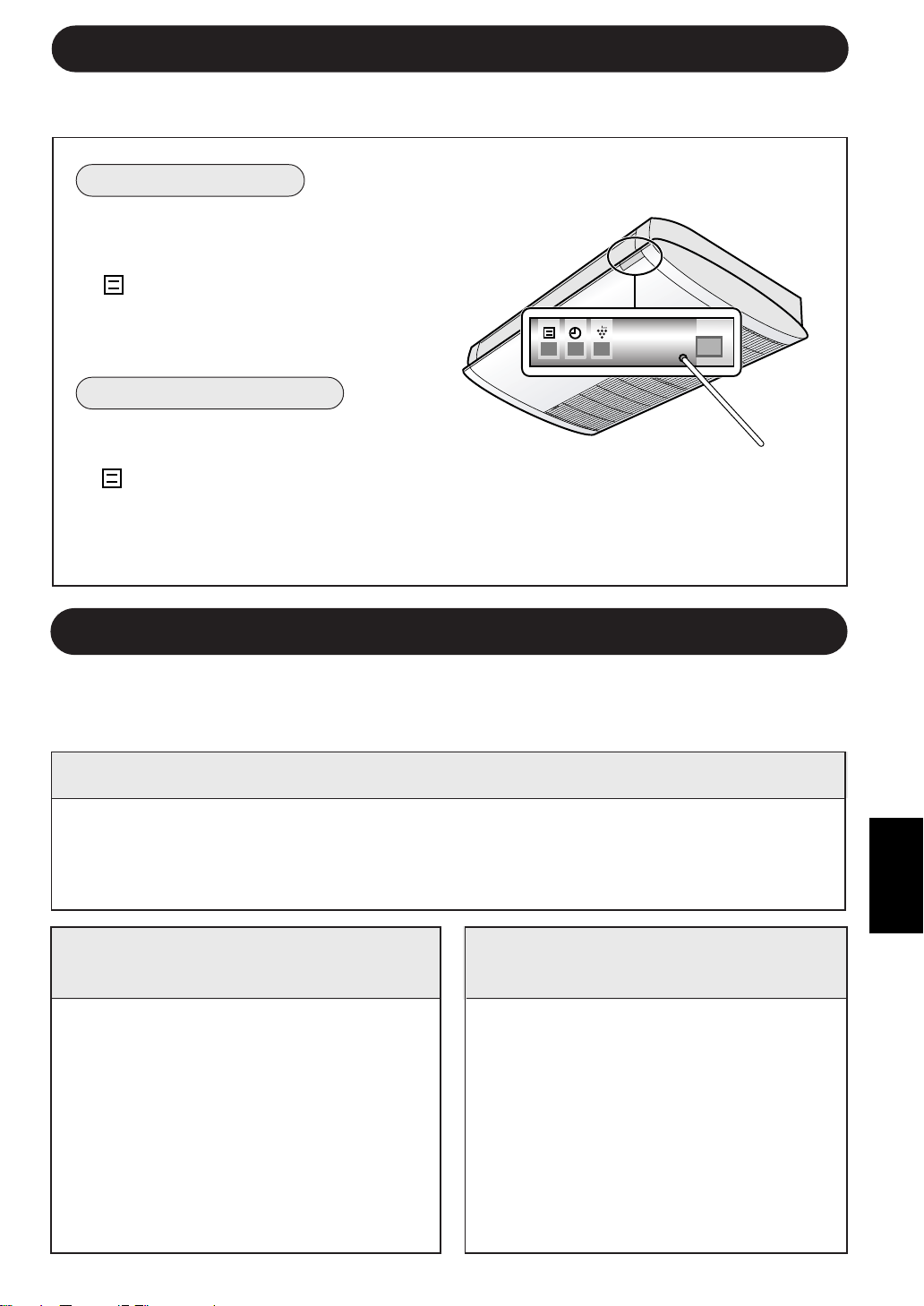

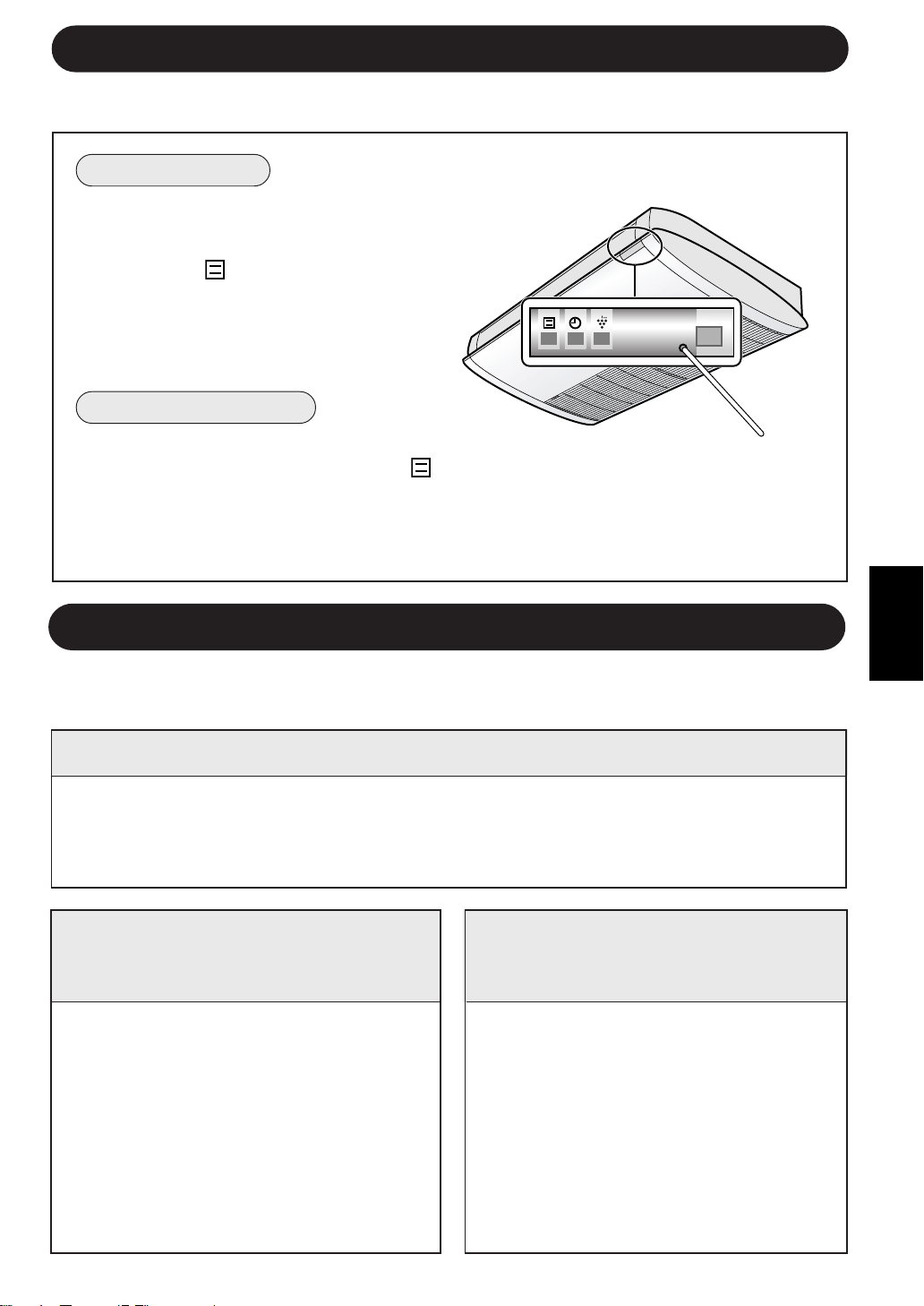

MANUTENZIONE

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l’interruttore

dell’impianto prima di eseguire qualsiasi lavoro di manutenzione.

MANUTENZIONE UNA VOLTA

TERMINATA LA STAGIONE DEL

CONDIZIONATORE D’ARIA

Utilizzate l’unità nella modalità

RAFFRESCAMENTO con un’im-

postazione della temperatura su

32°C per mezza giornata per con-

sentire la completa asciugatura

del meccanismo.

Arrestate il funzionamento e scol-

legate l’unità. Spegnete l’interru-

ttore di circuito se ne avete uno

esclusivamente per il condiziona-

tore d’aria.

Pulite i filtri e poi reinstallateli.

MANUTENZIONE PRIMA

DELLA STAGIONE DEL

CONDIZIONATORE D’ARIA

Assicuratevi che i filtri dell’aria non

siano sporchi.

Assicuratevi che l’entrata e l’uscita

dell’aria non siano ostruite.

Controllate la cremagliera di mon-

taggio dell’unità esterna periodi-

camente ed assicuratevi che sia

ben fissata.

PULIZIA DELL’UNITÀ E DEL TELECOMANDO

• Strofinateli con un panno morbido.

• Non spruzzate o gettate acqua direttamente su di essi. Ciò potrebbe causare

scossa elettrica o provocare danni all’attrezzatura.

• Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

I-15

MODALITÀ AUSILIARIA

Usate questo modo quando il telecomando non è disponibile.

PER ACCENDERE IL RICEVITORE

Premete il tasto AUX. sul pannello degli

indicatori mediante un bastoncino.

• La spia rossa di FUNZIONAMENTO (

)

sull’unità si illuminerà e l’unità comincerà il

funzionamento nel modo AUTOMATICO.

• La velocità del ventilatore e l’impostazione

della temperatura sono impostate su AUTO-

MATICO.

PER SPEGNERE

Premete nuovamente il tasto AUX.

• La spia rossa di FUNZIONAMENTO (

)

sull’unità si spegnerà.

NOTA:

Se viene premuto il tasto AUX. durante il normale funzionamento, l’unità si spegnerà.

AUX.

PULIZIA DEI FILTRI

I-16

MANUTENZIONE

I filtri dell’aria dovrebbero essere puliti ogni due settimane.

SPEGNETE L’UNITÀ

APRITE LA GRIGLIA DI ASPIRA-

ZIONE

1 Fate scorrere i fermi sulla sinistra

(OPEN

Sono presenti due fermi su ogni

griglia di aspirazione.

2 Tirate delicatamente e aprite la

griglia di aspirazione.

ESTRAETE I FILTRI DELL’ARIA

Premere leggermente entrambe le

sporgenze sui filtri dell’aria e sbloc-

care i filtri.

PULITE I FILTRI DELL’ARIA

Usate un aspirapolvere per togliere

la polvere. Se i filtri sono sporchi,

lavateli con acqua tiepida e un

detergente delicato. Asciugate i filtri

all’ombra prima di reinstallarli.

REINSTALLATE I FILTRI DELL’ARIA

Posizionate il lato anteriore rivolto

verso il basso e reinstallate i filtro

nelle posizioni originali. Fissate i

ganci in posizione.

CHIUDETE LA GRIGLIA DI ASPI-

RAZIONE

Fate scorrere i fermi verso destra

( CLOSE

) e fissate la griglia di

aspirazione.

Fermo

Griglia di aspirazione

Sporgenza

Gancio

Fermo

ITALIANO

I-17

PRIMA DI RICHIEDERE ASSISTENZA

Le condizioni seguenti non significano malfunzionamento

L’UNITÀ NON FUNZIONA

L’unità non funziona se accesa subito dopo averla

spenta. L’unità non funziona immediatamente dopo

aver cambiato la modalità. Ciò al fine di proteggere

il meccanismo interno. Attendere 3 minuti prima

che l’unità funzioni.

L’UNITÀ NON EMETTE ARIA CALDA

L’unità è in fase di preriscaldamento o di sbrina-

mento.

SCRICCHIOLÌO

L’unità potrebbe produrre degli scricchiolìi. Questi

suoni sono generati dalla frizione del pannello

anteriore e degli altri componenti che si espandono

in seguito a cambiamento della temperatura.

ODORI

L’unità potrebbe emettere gli odori, filtrati dentro

l’unità, dei tappeti e dei mobili e gli odori dei com-

ponenti interni nelle prime fasi di installazione.

VIENE EMESSO UN LEGGERO

RUMORE

Questo è un suono emesso quando l’unità sta

generando ioni Plasmacluster.

SIBILO

Il suono delicato, tipo sibilo, è prodotto dal refrige-

rante che scorre all’interno dell’unità.

VAPORE ACQUEO

• Nel modo di funzionamento RAFFRESCA-

MENTO e DEUMIDIFICAZIONE si può vedere

del vapore acqueo fuoriuscire dall’uscita dell’aria

in seguito alla differenza tra la temperatura

ambiente e l’aria rilasciata dall’unità.

• Nel modo di funzionamento RISCALDAMENTO,

del vapore acqueo può fuoriuscire dall’unità

esterna durante lo sbrinamento.

L’UNITÀ ESTERNA NON SI

ARRESTA

Dopo aver arrestato il funzionamento, il ventila-

tore dell’unità esterna girerà per circa un minuto

per raffreddare l’unità.

ODORI EMESSI DAL GENERATORE

PLASMACLUSTER

Si tratta dell’odore dell’ozono generato dal gene-

ratore di ioni Plasmacluster. La concentrazione di

ozono è minima, quindi non è pericolosa per la

salute. La scarica di ozono nell’aria svanisce

rapidamente e la sua densità all’interno della

stanza non aumenta.

L’UNITÀ INTERNA SI SCALDA ANCHE

QUANDO IN ATTESA

Questo accade poiché il refrigerante scorre anche

attraverso i tubi non in funzione dell’unità interna

quando l’altra unità è operata in modo RIS-

CALDAMENTO.

L’UNITÀ INTERNA SI SCALDA ANCHE

SE NON STA EFFETTUANDO

L’OPERAZIONE DI RISCALDAMENTO

Quando premete il tasto PLASMACLUSTER

mentre l’unità non è in funzione, l’operazione

PLASMACLUSTER verrà effettuata senza l’avvio

di alcuna funzione di condizionamento (ad es.

RISCALDAMENTO o RAFFRESCAMENTO). A

questo punto, potreste sentire dell’aria calda uscire

dalle uscite d’aria dell’unità se viene operato

RISCALDAMENTO con unità in altre stanze. Il ven-

tilatore interno diminuirà la velocità di rotazione e

si accenderà e spegnerà a seconda della tempera-

tura della stanza.

L’UNITÀ NON FUNZIONA NEL MODO

RICHIESTO

• Quando un’unità esterna funziona nella moda-

lità RAFFRESCAMENTO o DEUMIDIFICAZIO-

NE, non potete utilizzare l’altra unità nella

modalità RISCALDAMENTO (dopo alcuni

secondi, verrà emesso un lungo BIP e le spie di

FUNZIONAMENTO e TIMER lampeggeranno

alternativamente).

• Quando un’unità esterna è utilizzata nella mo-

dalità RISCALDAMENTO, non potete utilizzare

l’altra unità nella modalità RAFFRESCAMENTO

o DEUMIDIFICAZIONE (dopo alcuni secondi,

verrà emesso un lungo BIP e le spie di FUNZIO-

NAMENTO e TIMER lampeggeranno alternati-

vamente).

L’UNITÀ NON EMETTE ARIA

(operazione PLASMACLUSTER

senza l’avvio di alcuna funzione

di condizionamento).

Le altre unità sono in fase di sbrinamento.

PRIMA DI RICHIEDERE ASSISTENZA

SE L’UNITÀ NON RICEVE IL SEGNALE DEL TELECOMANDO

Controllate che le batterie del

telecomando non siano vecchie

o deboli.

Provate a inviare nuovamente il

segnale puntando il telecomando

correttamente verso il ricevitore

del segnale dell’unità.

Se vi sembra che l’unità non funzioni correttamente, controllate i seguenti punti prima

di richiedere assistenza.

SE L’UNITÀ NON FUNZIONA

Controllate che l’interruttore del circuito non sia saltato o che non sia bruciato un fusibile.

SE L’UNITÀ NON RAFFREDDA (O RISCALDA) L’AMBIENTE EFFICACEMENTE

Controllate i filtri. Puliteli se so-

no sporchi.

Controllate l’unità esterna e assi-

curatevi che l’uscita o l’entrata

dell’aria non siano ostruite.

Controllate che il termostato sia

impostato correttamente.

Assicuratevi che porte e fines-

tre siano ben chiuse.

Se nella stanza ci sono tante per-

sone, è possibile che l’unità non

riesca a raggiungere la tempera-

tura desiderata.

Controllate che nella stanza non

sia in funzione un’altra fonte di

calore supplementare.

Richiedete assistenza tecnica quando lampeggiano sul pannello degli indicatori la spia di FUNZIO-

NAMENTO e quella TIMER.

I-18

Controllate che le polarità delle

batterie siano allineate corret-

tamente.

A. Informações sobre a Eliminação de Produtos para os Utilizadores

(particulares)

1. Na União Europeia

Atenção: Se quiser eliminar este equipamento, não o deve fazer juntamente com o

lixo doméstico comum!

O equipamento eléctrico e electrónico deve ser tratado separadamente e ao abrigo da

legislação aplicável que obriga a um tratamento, recuperação e reciclagem

adequados de equipamentos eléctricos e electrónicos usados.

Após a implementação desta legislação por parte dos Estados-membros, todos os

cidadãos residentes na União Europeia poderão entregar o seu equipamento eléctrico

e electrónico usado em estações de recolha específicas a título gratuito*.

Em alguns países* o seu revendedor local também pode recolher o seu equipamento usado a

título gratuito na compra de um novo equipamento. *) Contacte as entidades locais para

mais informações.

Se o seu equipamento eléctrico e electrónico usado funcionar a pilhas ou baterias, deverá

eliminá-las em separado, conforme a legislação local, e antes de entregar o seu equipamento.

Ao eliminar este produto correctamente estará a contribuir para que o lixo seja

submetido aos processos de tratamento, recuperação e reciclagem adequados. Desta

forma é possível evitar os efeitos nocivos que o tratamento inadequado do lixo

poderia provocar no ambiente e na saúde.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o

método correcto para proceder à sua eliminação.

Na Suíça: O equipamento eléctrico e electrónico é aceite, a título gratuito, em

qualquer revendedor, mesmo que não tenha adquirido um novo produto. Poderá

encontrar uma lista das estações de recolha destes equipamentos na página da Web

www.swicho.ch ou www.sens.ch.

B. Informações sobre a Eliminação de Produtos para Utilizadores-

Empresas.

1. Na União Europeia

Se o produto for usado para fins comerciais e quiser eliminá-lo:

Contacte o seu revendedor SHARP que irá informá-lo sobre a melhor forma de

eliminar o produto. Poderá ter de pagar as despesas resultantes da recolha e

reciclagem do produto. Alguns produtos mais pequenos (e em pequenas

quantidades) poderão ser recolhidos pelas estações locais.

Na Espanha: Contacte o sistema de recolhas público ou as entidades locais para

mais informações sobre a recolha de produtos usados.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o

método correcto para proceder à sua eliminação.

Atenção: O seu produto

está identificado com este

símbolo. Significa que os

produtos eléctricos e

electrónicos não devem ser

misturados com o lixo

doméstico comum. Existe

um sistema de recolhas

específico para estes

produtos.

PORTUGUÊS

P-1

PORTUGUÊS

Agradecemo-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia

cuidadosamente este manual antes de fazer funcionar o aparelho.

• INSTRUÇÕES DE SEGURANÇA

IMPORTANTES .........................................P-1

• NOTAS ADICIONAIS SOBRE

A OPERAÇÃO ...........................................P-3

• SUGESTÕES PARA POUPAR ENERGIA....P-3

• NOMES DAS PEÇAS ................................P-4

• UTILIZAÇÃO DO CONTROLO REMOTO ....P-6

• FUNCIONAMENTO BÁSICO .....................P-8

• REGULAÇÃO DA DIRECÇÃO

DO FLUXO DO AR ....................................P-10

• MODO DE FUNCIONAMENTO

A PLENA FORÇA ......................................P-11

CONTEÚDO

• TEMPORIZADOR DE UMA HORA ............P-11

• FUNCIONAMENTO COM

TEMPORIZADOR ......................................P-12

• SUGESTÕES SOBRE O FUNCIONA-

MENTO DO PLASMACLUSTER ...............P-14

• FUNCIONAMENTO

DO PLASMACLUSTER .............................P-14

• MODO DE FUNCIONAMENTO

AUXILIAR ...................................................P-15

• MANUTENÇÃO..........................................P-15

• ANTES DE SOLICITAR ASSISTÊNCIA ....P-17

CUIDADOS PARA A SUA UTILIZAÇÃO

Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento

de energia e a sua má utilização podem resultar em danos para a unidade e causar

choque eléctrico.

Ser cuidadoso em não expor o seu corpo directamente sob a saída de ar durante um

período prolongado. Poderá afectar a sua condição física.

Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas

deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se

encontrarem na sala.

Nunca introduzir objectos na unidade. A introdução de objectos poderá resultar em

ferimentos devidos à elevada velocidade de rotação das ventoinhas interiores.

Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra

à tubagem de gás, canalização de água, pára-raios ou cabo de terra telefónico. A ligação

de terra incompleta poderá causar choque eléctrico.

Se algo estiver anormal com o ar condicionado (p. ex. um cheiro a queimado), parar

imediatamente o funcionamento e DESLIGAR o disjuntor corta-circuitos.

O aparelho deverá ser instalado de acordo com os regulamentos nacionais de instalações

eléctricas. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de

fornecimento de energia, da ficha e da tomada eléctrica de parede e causar um incêndio.

Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou pelo

seu agente de serviço ou pessoa identicamente qualificada a fim de evitar uma situação de

perigo. Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante.

ATENÇÃO PARA A INSTALAÇÃO/REMOÇÃO/REPARAÇÃO

• Não tente instalar/remover/reparar a unidade você mesmo(a). Um trabalho incorrecto

poderá provocar choque eléctrico, fugas de água, fogo etc. Consulte o seu revendedor ou

outro pessoal de assistência qualificado para a instalação/remoção/reparação do aparelho.

Este equipamento cumpre os requisitos das Directivas 89/336/CEE e 73/23/CEE

conforme a sua emenda 93/68/CEE.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

PRECAUÇÕES COM A UTILIZAÇÃO

Abrir periodicamente uma janela ou uma porta para ventilar a sala, especialmente quan-

do utilizar electrodomésticos a gás. A ventilação insuficiente poderá causar redução de

oxigénio.

Não utilizar os botões com as mãos molhadas. Poderá causar choque eléctrico.

Para segurança, desligar o disjuntor corta-circuitos quando não utilizar a unidade por um

período longo de tempo.

Verificar periodicamente o desgaste do chassis de montagem da unidade exterior e

certificar-se de que se encontra firmemente na posição.

Não colocar nada sobre a unidade exterior nem a pisar. O objecto ou a pessoa podem

cair, causando ferimentos.

Esta unidade foi concebida para utilização residencial. Não utilizar para outras aplicações

tais como num canil ou estufa para criação de animais ou plantas.

Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os

isolamentos eléctricos poder-se-ão deteriorar e causar choque eléctrico.

Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desem-

penho insuficiente ou problemas.

Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-

circuitos antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no

interior da unidade e você poderá ficar ferido.

Não espalhar ou verter água directamente sobre a unidade. A água poderá causar

choque eléctrico ou danos do equipamento.

Este electrodoméstico não foi concebido para utilização por crianças pequenas ou

pessoas doentes sem supervisão.

As crianças pequenas devem ser supervisionadas para assegurar que elas não brincam

com o electrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO/INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado ao fornecimento de energia de tensão e fre-

quência taxadas.

A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos

no equipamento e possível incêndio.

• Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá

causar um incêndio.

Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar.

• Dispor o tubo de drenagem para assegurar uma boa drenagem. Uma drenagem insuficiente

poderá provocar que a sala, mobiliário, etc. fiquem molhados.

• Assegurar-se de que se encontra instalado um disjuntor diferencial ou um corta-circuitos,

dependendo do local de instalação, para evitar o choque eléctrico.

P-2

PORTUGUÊS

TEMP. INTERIOR TEMP. EXTERIOR

ARREFECI-

limite superior

32°C D.B. 43°C D.B.

23°C W.B. -

MENTO

limite inferior

21°C D.B. 21°C D.B.

15°C W.B. -

AQUECI-

limite superior

27°C D.B. 24°C D.B.

- 18°C W.B.

MENTO

limite inferior

20°C D.B. –7°C D.B.

- –8°C W.B.

NOTAS ADICIONAIS SOBRE A OPERAÇÃO

O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

• O dispositivo de protecção instalado pode impedir o funcionamento da unidade ao ser usada fora desta gama.

• Se o ar tiver uma humidade superior a 80% pode formar-se condensação na saída de ar se a unidade for

usada constantemente no modo FRIO ou SECAR.

D.B. = Ampola seca W.B. = Ampola húmida

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.

Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que

estavam activas antes da falta de corrente, excepto as regulações do temporizador.

Se os temporizadores estiverem activados, têm de ser reactivados depois de a corrente ter voltado.

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento CALOR, a ventoinha interior pode não ligar por dois a cinco minutos depois

da unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em CALOR se formar gelo no permutador térmico dentro da unidade

exterior, um descongelador automático gera calor por cinco a dez minutos afim de remover esse gelo.

Durante o processo da descongelação, as ventoinhas exterior e interior, deixam de funcionar.

• Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no

modo CALOR.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por

consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.

• Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum

tempo a aquecer o espaço a climatizar.

• Demora algum tempo até o aparelho aquecer e, por sua vez, aquecer a sala, dado que esta

unidade funciona com um sistema de circulação de ar forçado.

P-3

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar

condicionado.

REGULAR A TEMPERATURA CORRECTA

• Regulando o termostato no modo FRIO para uma temperatura 1°C acima da temperatura desejada

e 2°C abaixo no modo CALOR pode economizar-se aproximadamente 10 por cento de electricidade.

• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o

consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR

• Evitando que os raios de sol entrem directamente na sala durante o arrefecimento, pode reduzir-

se o consumo de corrente.

• Feche portas e janelas durante as operações de arrefecimento e aquecimento.

REGULE A DIRECÇÃO DO FLUXO DE AR PARA OBTER A MELHOR

CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO

APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAR POR TEMPORIZADOR

RETIRE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE

NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

• A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

NOMES DAS PEÇAS

1 Saída (Ar)

2 Persiana reguladora vertical

3 Persiana reguladora hori-

zontal

4 Painel indicador

5 Filtros de ar

6 Grelha de entrada

7 Entrada (Ar)

8 Controlo remoto

9 Lâmpada de FUNCIONA-

MENTO (vermelha )

0 Lâmpada de TEMPORIZA-

DOR (laranja

)

q Lâmpada PLASMACLUSTER

(azul)

w Janela RECEPTORA

e Botão AUX.

UNIDADE INTERIOR

(Quando instalada no chão)

P-4

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

(Quando instalada no tecto)

AUX.

PORTUGUÊS

CONTROLO REMOTO

1 TRANSMISSOR

2 MOSTRADOR LCD (de cristais líquidos)

3 Botão PLASMACLUSTER

4 Botão LIGAR/DESLIGAR

5 Botão do TERMOSTATO

6 Botão de PLENA FORÇA

7 Botão MODE

8 Botão TEMPORIZADOR DE UMA HORA

9 Botão LIGAR POR TEMPORIZADOR

(para regular o temporizador)

0 Botão DESLIGAR POR TEMPORIZADOR

(para regular o temporizador)

q Botão AVANÇAR HORA

w Botão RECUAR HORA

e Botão VENTOINHA (FAN)

r Botão ACTIVAR/CANCELAR

TEMPORIZADOR (SET/C)

t Indica que o COMPARTIMENTO DAS

PILHAS se encontra debaixo desta marca

y Botão RELÓGIO

u Botão DIRECCIONAR (SWING)

g INDICADOR LIGAR POR

TEMPORIZADOR/RELÓGIO

Indica o tempo de ligação do temporizador

ou a hora actual.

h INDICADOR DESLIGAR POR

TEMPORIZADOR

Indica o tempo de desligamento do tempo-

rizador ou a regulação do temporizador de

uma hora.

P-5

i SÍMBOLO PLASMACLUSTER

o SÍMBOLOS DE MODOS DE FUNCIONAMENTO

: AUTO : FRIO

: CALOR : SECAR

p REGULAÇÃO DO TERMOSTATO PARA MODOS

DE FUNCIONAMENTO AUTOMÁTICO E SECAR

a INDICADOR DA TEMPERATURA

s SÍMBOLO DE TRANSMISSÃO

d SÍMBOLO DE PLENA FORÇA

f SÍMBOLOS DA VELOCIDADE DA VENTOINHA

: AUTO : LENTO

: RÁPIDO : SUAVE

L.C.D. MOSTRADOR DO

CONTROLO REMOTO

SWING

FAN

MODE

SET/C

Retire a tampa do controlo re-

moto.

Insira as pilhas no compartimen-

to assegurando que os pólos ±

e — fiquem correctamente posi-

cionados.

• Se as pilhas estiverem devi-

damente instaladas aparecerá

no mostrador “AM 6:00”.

Recoloque a tampa.

UTILIZAÇÃO DO CONTROLO REMOTO

P-6

NOTAS:

• A duração de vida útil da pilha é de aproximadamente um ano sob condições

normais de utilização.

• Ao substituir estas pilhas, faça-o sempre por duas novas e use sempre do mesmo

tipo.

• Se o controlo remoto não funcionar normalmente, depois de ter substituído as

pilhas, tire-as e volte a colocá-las após 30 segundos.

• Se não pretender utilizar a unidade por um período mais prolongado, retire as

pilhas do controlo remoto.

Aponte o controlo remoto na direcção do receptor da unidade e carregue

no botão que pretende accionar. Ouvir-se-á um som quando a unidade

receber o sinal.

• Assegure-se de que não há

qualquer objecto, como por

ex., cortinas, entre o controlo

remoto e a unidade.

• O controlo remoto funciona

até uma distância de sete

metros.

INSTALAR AS PILHAS Use duas pilhas AAA (R03).

COMO UTILIZAR O CONTROLO REMOTO

Controlo remoto

tampa

Suporte no chão

Suspenso no tecto

PORTUGUÊS

P-7

ATENÇÃO

• Não exponha a janela receptora à insolação demasiado forte ou directa, pois os raios

solares podem afectar o funcionamento correcto. Caso seja necessário, feche as cortinas

para evitar essa exposição directa.

• Se utilizar uma lâmpada fluorescente com um arrancador rápido na mesma sala em que

se encontra o ar condicionado, podem surgir interferências durante a transmissão do

sinal.

• A unidade pode ser afectada por sinais emitidos pelo telecomando de um televisor, de um

videogravador ou de outro equipamento que seja utilizado na mesma sala.

• Não deixe o controlo remoto exposto à insolação directa ou perto de um aquecimento.

Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes

podem provocar a sua descoloração ou danificá-los.

ACERTAR AS HORAS DO RELÓGIO

Existem dois tipos de funcio-

namento: relógio de 12 horas

e relógio de 24 horas.

Para activar o relógio de 12 horas car-

regue uma vez no botão RELÓGIO no

primeiro passo.

Para activar o relógio de 24 horas, car-

regue duas vezes no botão RELÓGIO

no primeiro passo.

Carregue nos botões AVANÇAR ou RE-

CUAR A HORA para acertar a hora do

relógio.

• Mantenha o respectivo botão premido

para avançar ou recuar rapidamente a

hora visualizada.

Carregue no botão SET/C.

• Os dois pontos (:) piscam para indicar

que o relógio está a funcionar.

NOTA:

• Estando programado o modo de tempo-

rizador, o relógio não pode ser acertado.

Exemplo: 5 horas da tarde

Relógio Mostrador

Relógio de 12 horas PM 5:00

Relógio de 24 horas 17:00

SWING

FAN

MODE

SET/C

SWING

FAN

MODE

SET/C

Carregue no botão do TERMOSTATO para

regular a temperatura desejada.

• Em modos AUTO e

SECAR, a temperatu-

ra pode ser alterada

em incrementos de

1°C dentro da gama

de 2°C acima a 2°C

abaixo da temperatura

automaticamente de-

terminada pelo ar con-

dicionado.

•

Nos modos FRIO e CALOR, a temperatura pode

ser definida dentro da gama de 18 a 32°C.

P-8

FUNCIONAMENTO BÁSICO

Carregue no botão LIGAR/DESLIGAR para

activar a função.

• A lâmpada vermelha (

) de FUNCIONA-

MENTO da unidade acender-se-á.

Carregue no botão MODE para escolher o

modo de funcionamento.

AUTO CALOR FRIO SECAR

• No modo SECAR, a velocidade da ventoinha

encontra-se ajustada em AUTO e não pode

ser alterada.

Para desligar a unidade, carregue nova-

mente no botão LIGAR/DESLIGAR.

• A lâmpada vermelha (

) de FUNCIONA-

MENTO na unidade apaga-se.

Carregue no botão FAN para determinar a

velocidade desejada da ventoinha.

AUTO SUAVE LENTO RÁPIDO

(Exemplo: 1°C mais alta)

(Exemplo: 2°C mais baixa)

NOTAS:

Este ar condicionado é de tipo múltiplo, e são ligadas múltiplas unidade interiores a uma única unidade exterior.

Quando o modo definido for diferente entre as unidade interiores, a(s) unidade(s) interior(es) coman-

dada(s) em último lugar podem não funcionar.

• Quando a(s) unidade(s) interior(es) estiver(em) a funcionar em modo CALOR, a(s) outra(s) unida-

de(s) não pode(m) funcionar em modo FRIO ou SECAR.

• Quando a(s) unidade(s) interior(es) estiver(em) a funcionar em modo FRIO ou SECAR, a(s)

outra(s) unidade(s) não pode(m) funcionar em modo CALOR.

Quando o modo da(s) unidade(s) interior(es) operada(s) em último lugar for(em) diferente(s) da(s) que já está/

estão em operação, após alguns segundos, será emitido um longo BIP e as lâmpadas de FUNCIONAMENTO

e de TEMPORIZADOR piscam alternadamente. Isto indica que a(s) unidade(s) operada(s) em último lugar

não está/estão a funcionar. Nesse caso, altere o modo do controlo remoto e envie o sinal do mesmo modo no

qual está/estão a operar a(s) outra(s) unidade(s) interior(s). O BIP será emitido duas vezes a partir da(s)

unidade(s) interior(s) comandada(s) em último lugar, e a(s) unidade(s) funcionará/ão.

PORTUGUÊS

P-9

• Durante o funcionamento, se se alterar a temperatura exterior, as regulações da

temperatura deslocar-se-ão automaticamente conforme mostra a tabela.

• O modo da unidade ligada em primeiro lugar, terá prioridade sobre a(s) unidade(s)

sem referência à tabela.

SUGESTÕES SOBRE O MODO AUTO

No modo AUTO, a temperatura e o modo são seleccionados automaticamente

consoante a temperatura ambiente e a temperatura exterior no momento em

que a unidade é ligada.

Modos e regulações de temperatura

os valores entre ( ) são temperaturas reguladas

281810034

Calor

(24°C)

Calor

(23°C)

Calor

(22°C)

Frio

(24°C)

Frio

(25°C)

Frio

(26°C)

Temp. interior

(°C)

Seco

( )

Temp. de sala

–2°C

(°C)

Temp.

exterior

P-10

REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR

DIRECÇÃO DO FLUXO VERTICAL DO AR

COMO REGULAR A DIRECÇÃO DO FLUXO DO AR

Modo CALOR

Modos FRIO e SECAR

A margem de regulação é mais restrita que

a margem SWING para evitar a formação

de água de condensação.

A margem é mais ampla para aumentar a

circulação de ar.

Segure na persiana reguladora

horizontal como ilustrado e regu-

le a direcção do fluxo do ar.

Carregue uma vez no botão SWING no controlo remoto.

• A persiana reguladora vertical modifica continuamente o seu ângulo.

Carregue mais uma vez no botão SWING assim que a persiana reguladora

vertical alcançar a posição desejada.

• A persiana pára dentro da margem apresentada no diagrama.

• A posição ajustada será memorizada e será automaticamente regulada na mesma posição

quando funcionar na próxima vez.

Margem de regulação

ATENÇÃO

Nunca tente ajustar a persiana reguladora vertical manualmente.

• O ajuste manual desta persiana pode mais tarde provocar o mau funcionamento da unidade ao ser

comandada por controlo remoto.

• Quando os modos FRIO e SECAR são utilizados por um período prolongado com a persiana

reguladora vertical ajustada numa posição muito virada para baixo, pode formar-se água de

condensação.

Não regule o ajuste da persiana reguladora horizontal demasiadamente para a direita ou

esquerda no modo FRIO com a velocidade de ventoinha “SUAVE (

)” durante um longo

período de tempo.

Condensação poderá formar-se nas persianas.

DIRECÇÃO DO FLUXO HORIZONTAL DO AR

Suporte no chão

Suspenso no tecto

Suporte no chão Suspenso no tecto Suporte no chão Suspenso no tecto

PORTUGUÊS

P-11

MODO DE FUNCIONAMENTO A PLENA FORÇA

Nesta operação, o ar condicionado trabalha em plena força para arrefecer ou aquecer

a sala tão rapidamente que a poderá utilizar logo após chegar a casa.

Carregue no botão TEMPORIZADOR DE UMA HORA.

• No mostrador do controlo remoto aparece “

”.

• A lâmpada laranja de TEMPORIZADOR (

) iluminar-

se-á na unidade.

• A unidade trabalhará durante uma hora.

PARA CANCELAR

Pressione o botão CANCELAR TEMPORIZADOR

(SET/C).

• A lâmpada laranja de TEMPORIZADOR (

) desligar-

se-á na unidade.

Alternativamente, desligue a unidade pressionando

o botão LIGAR/DESLIGAR.

• A lâmpada vermelha (

) de FUNCIONAMENTO e a

lâmpada laranja (

) de TEMPORIZADOR desligar-

se-ão na unidade.

Se o TEMPORIZADOR DE UMA HORA for activado, a unidade desligará automatica-

mente ao fim de uma hora.

TEMPORIZADOR DE UMA HORA

Para activar o funcionamento de PLENA FORÇA,

pressione o botão de PLENA FORÇA durante o

funcionamento.

• O controlo remoto mostrará “

”.

• O mostrador da temperatura desligar-se-á.

PARA CANCELAR

Pressione de novo o botão de PLENA FORÇA.

• O funcionamento de PLENA FORÇA também será

cancelado quando for mudado o modo de funciona-

mento ou quando a unidade for desligada.

NOTA:

• Não é possível definir a temperatura nem a velocidade da ventoinha durante a operação

em PLENA FORÇA.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcio-

namento de LIGAR POR TEMPORIZADOR e DESLIGAR POR TEMPORIZADOR.

• Se for regulado o TEMPORIZADOR DE UMA HORA enquanto a unidade não estiver a

funcionar, a unidade não funcionará durante uma hora nas condições previamente reguladas.

• Se desejar fazer funcionar a unidade durante uma outra hora antes de activar TEMPO-

RIZADOR DE UMA HORA, pressione de novo o botão TEMPORIZADOR DE UMA HORA

durante o funcionamento.

• Se estiverem ajustados LIGAR POR TEMPORIZADOR e/ou DESLIGAR POR TEMPO-

RIZADOR, o botão CANCELAR TEMPORIZADOR cancela todos os ajustamentos.

FAN

MODE

Carregue no botão DESLIGAR POR TEMPO-

RIZADOR (

O indicador DESLIGAR POR TEMPORIZADOR

fica intermitente; prima os botões AVANÇAR ou

RECUAR A HORA para acertar a hora. (A hora

pode ser regulada em passos de 10 minutos.)

Aponte o controlo remoto para a janela receptora

da unidade e carregue no botão ACTIVAR TEM-

PORIZADOR (SET/C).

• A lâmpada laranja de TEMPORIZADOR (

) na

unidade acender-se-á.

• Ouve-se um som a título de confirmação de que a

unidade está a receber o sinal.

NOTA:

Antes de acertar o temporizador, verifique primeiro se a hora do relógio está certa.

FUNCIONAMENTO COM TEMPORIZADOR

DESLIGAR POR TEMPORIZADOR

Primeiro cancele o TEMPORIZADOR e, a se-

guir, volte a activá-lo.

PARA MODIFICAR A HORA

PARA CANCELAR O MODO

TEMPORIZADOR

Pressione o botão CANCELAR TEMPORI-

ZADOR (SET/C).

• A lâmpada laranja de TEMPORIZADOR (

)

desligar-se-á na unidade.

• No controlo remoto

é visualizada a hora

actual.

SUGESTÕES SOBRE DESLIGAR POR

TEMPORIZADOR

Quando está activo o modo de funciona-

mento DESLIGAR POR TEMPORIZA-

DOR a temperatura da sala é regulada

automaticamente para evitar que a sala

fique demasiado quente ou demasiado

frio enquanto você está a dormir. (Função

automática nocturna)

MODO FRIO/SECAR:

• Uma hora depois do temporizador ter

começado a funcionar, a temperatura sobe

1°C para além da temperatura regulada.

MODO CALOR:

• Uma hora depois de o temporizador ter

começado a funcionar, a temperatura passa

3°C abaixo da temperatura regulada no

termostato.

NOTA:

• De qualquer modo se o LIGAR POR TEMPORI-

ZADOR, DESLIGAR POR TEMPORIZADOR e

TEMPORIZADOR DE UMA HORA estiver

activado, o botão de CANCELAR TEMPORIZA-

DOR cancela todos os ajustamentos.

P-12

SWING

FAN

MODE

SET/C

SWING

FAN

MODE

SET/C

PORTUGUÊS

Carregue no botão LIGAR POR TEMPORIZADOR

(

O indicador LIGAR POR TEMPORIZADOR fica

intermitente; prima os botões AVANÇAR ou

RECUAR A HORA para acertar a hora. (A hora

pode ser regulada em passos de 10 minutos.)

Aponte o controlo remoto para a janela receptora

da unidade e carregue no botão ACTIVAR

TEMPORIZADOR (SET/C).

• A lâmpada laranja de TEMPORIZADOR (

) na

unidade acender-se-á.

• Ouve-se um som a título de confirmação de que a

unidade está a receber o sinal.

Escolha a condição de funcionamento.

• Se a(s) unidade(s) for(em) operadas em um modo

enquanto LIGAR POR TEMPORIZADOR estiver defi-

nido com outra unidade em modo diferente, o tempo-

rizador poderá não activar a operação pretendida.

• A unidade ligar-se-á antes da hora pré-definida para

assim possibilitar que a temperatura desejada na sala

seja realmente alcançada na hora programada. (Fun-

ção de acordar)

Exemplo:

Parar o funcionamento às 11:00 da noite e retomar o

funcionamento (utilizando as mesmas regulações de

modo e temperatura) ligando a unidade às 7:00 da

manhã.

Regule, estando o aparelho em funcionamento,

DESLIGAR POR TEMPORIZADOR para as 11:00

da noite.

Regule LIGAR POR TEMPORIZADOR para as 7:00

da manhã.

As setas (

ou ) entre o indicador LIGAR POR

TEMPORIZADOR e o indicador DESLIGAR POR TEM-

PORIZADOR mostram qual será o primeiro temporiza-

dor a ser activado.

P-13

NOTAS:

• Não se pode programar LIGAR POR TEMPORIZADOR e DESLIGAR POR TEMPORIZADOR para

temperaturas ou outras regulações diferentes.

• Qualquer um dos temporizadores pode ser programado com prioridade em relação ao outro.

Pode-se combinar a utilização dos temporizadores LIGAR e DESLIGAR.

UTILIZAÇÃO COMBINADA LIGAR E DESLIGAR POR TEMPORIZADORES

LIGAR POR TEMPORIZADOR

SWING

FAN

MODE

SET/C

P-14

SUGESTÕES SOBRE O FUNCIONAMENTO

DO PLASMACLUSTER

O gerador de iões Plasmacluster dentro do ar condicionado libertará iões

Plasmacluster positivos e negativos para dentro da sala.

Aproximadamente o mesmo número de iões positivos e negativos libertados reduzem os

fungos no ar.

FUNCIONAMENTO DO PLASMACLUSTER

Durante a operação, prima o botão PLASMA-

CLUSTER.

• O controlo remoto mostrará “

”.

• A lâmpada azul PLASMACLUSTER iluminar-se-á na

unidade.

PARA CANCELAR

Pressione de novo o botão PLASMACLUSTER.

• A lâmpada PLASMACLUSTER da unidade apaga.

NOTAS:

• A utilização da operação PLASMACLUSTER será memorizada e será activada na próxima

vez que ligar o ar condicionado.

• Quando o botão PLASMACLUSTER é premido enquanto o aparelho não estiver a funcionar,

a operação PLASMACLUSTER será executada sem acompanhar o modo de ar condicionado

(p.ex. AQUECIMENTO ou ARREFECIMENTO). O símbolo de modo do controlo remoto

apagará e a velocidade da ventoinha não pode ser regulada em AUTO. Neste momento,

poderá aperceber-se de que o AQUECIMENTO é executado com as unidades em outras

salas. A ventoinha interior diminuirá sua velocidade de rotação e ligará e desligará depen-

dendo da temperatura da sala.

Iões de Plasmacluster

PORTUGUÊS

MANUTENÇÃO

Antes de efectuar qualquer trabalho de manutenção no aparelho, assegure-se de

que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o

disjuntor do circuito de corrente.

MANUTENÇÃO APÓS A ÉPOCA

DE AR CONDICIONADO

Deixe a unidade trabalhar aproxi-

madamente meio dia no modo

FRIO, com a temperatura regu-

lada em 32°C, para permitir que o

mecanismo seque devidamente.

Interrompa o funcionamento e des-

ligue a unidade. Desligue o disjuntor

de corrente se tiver um exclusiva-

mente para o ar condicionado.

Limpe os filtros e, a seguir, volte a

instalá-los.

MANUTENÇÃO ANTES DE

ÉPOCA DE AR CONDICIONADO

Assegure-se de que os filtros de

ar não estão sujos.

Assegure-se de que não está

nada a obstruir a entrada e a

saída de ar do aparelho.

Controle periodicamente a arma-

ção de montagem exterior, a fim

de detectar eventuais sinais de

desgaste e para assegurar que

fica fixa no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

• Limpe-os com um pano macio.

• Não os salpique ou molhe directamente com água. Poderá originar um choque

eléctrico ou danificar o equipamento.

• Não use água quente, diluente, pós abrasivos ou solventes fortes.

P-15

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ACTIVAR

Prima o botão AUX. utilizando uma ponta

fina no painel indicador.

• A lâmpada vermelha de FUNCIONAMENTO

( ) na unidade acende e a unidade co-

meça a funcionar no modo AUTO.

• A velocidade da ventoinha e a regulação da

temperatura são ajustadas em AUTO.

PARA DESACTIVAR

Prima novamente o botão AUX.

• A lâmpada vermelha de FUNCIONAMENTO

( ) na unidade apaga-se.

NOTA:

Se o botão AUX. for premido durante o funcionamento normal, a unidade é desligada.

AUX.

LIMPEZA DOS FILTROS

P-16

MANUTENÇÃO

Os filtros de ar devem ser limpos de duas em

duas semanas.

DESLIGAR A UNIDADE

ABRA A GRELHA DE ENTRADA

1 Coloque os batentes para a es-

querda (OPEN

Existem dois batentes para cada

grelha de entrada.

2 Puxe e abra a grelha de entrada.

REMOVA OS FILTROS DE AR

Carregue nas duas saliências dos

filtros de ar e desencaixe os filtros.

LIMPE OS FILTROS DE AR

Use um aspirador para retirar o pó.

Se os filtros estiverem sujos, lave-os

com água morna e um detergente

suave. Seque os filtros à sombra

antes de os voltar a instalar.

REINSTALE OS FILTROS DE AR

Vire a parte da frente dos mesmos

para baixo e volte a colocar os filtros

na sua posição original. Empurre os

fixadores.

FECHE A GRELHA DE ENTRADA

Coloque os batentes para a direita

( CLOSE

) e bloqueie a grelha de

entrada.

Batente

Grelha de entrada

Saliência

Gancho

Batente

PORTUGUÊS

P-17

ANTES DE SOLICITAR ASSISTÊNCIA

As condições de funcionamento seguidamente descritas não denunciam avarias do

equipamento.

UNIDADE NÃO FUNCIONA

A unidade não funcionará se for ligada imediata-

mente após ter sido desligada. A unidade não fun-

cionará imediatamente após o modo de funciona-

mento ter sido alterado. Esta característica é para

proteger o mecanismo interno. Espere 3 minutos

até colocar a unidade em funcionamento.

NÃO SAI AR QUENTE DA UNIDADE

A unidade está na fase de pré-aquecimento ou de

descongelação.

RUÍDO A ESTALAR

A unidade poderá produzir um ruído a estalar. Este

som é gerado pela fricção do painel frontal e outros

componentes a dilatarem-se ou a unirem-se devido

à mudança de temperatura.

CHEIROS

Cheiros das carpetes ou dos móveis e que tenham

penetrado na unidade e cheiros dos componentes

mais internos do ar condicionado na fase inicial da

instalação podem ser emitidos pela unidade.

É EMITIDO UM ZUMBIDO BAIXO

Este é o som emitido quando a unidade está a gerar

iões Plasmacluster.

RUÍDO SIBILANTE

O ruído suave e sibilante que se ouve é o ruído do

agente de refrigeração a correr dentro da unidade.

VAPOR DE ÁGUA

• No modo de funcionamento FRIO e SECAR,

pode-se verificar por vezes a existência de

vapor de água na saída de ar devido à diferença

de temperatura entre o ar interior da sala e o ar

descarregado pela unidade.

• No modo de funcionamento CALOR, pode sair

vapor de água da unidade exterior durante a

descongelação.

A UNIDADE EXTERIOR NÃO PÁRA

Após parar o funcionamento, a unidade exterior

continuará a rodar a sua ventoinha durante cerca

de um minuto para arrefecer a unidade.

ODOR EMITIDO PELA SAÍDA DE AR

DO PLASMACLUSTER

Este é um cheiro a ozono gerado a partir do

gerador de iões Plasmacluster. A concentração

do ozono é muito baixa, não tendo qualquer efeito

adverso sobre a sua saúde. O ozono libertado

para o ar decompor-se-á rapidamente, e a sua

densidade na sala não aumentará.

A UNIDADE INTERIOR AQUECE

MESMO QUANDO INACTIVA

Tal acontece porque o refrigerante também flui

através das tubagens da unidade interior inactiva

quando a outra unidade é operada em modo

CALOR.

A UNIDADE INTERIOR AQUECE

MESMO QUANDO NÃO DECORRER

A OPERAÇÃO DE AQUECIMENTO

Quando o botão PLASMACLUSTER é premido en-

quanto o aparelho não estiver a funcionar, a ope-

ração PLASMACLUSTER será executada sem

acompanhar o modo de ar condicionado (p.ex.

AQUECIMENTO ou ARREFECIMENTO). Nesta

altura, poderá notar a saída de ar quente da unidade

se estiver a ser executado o AQUECIMENTO com

outras unidades em outras salas. A ventoinha inte-

rior diminuirá sua velocidade de rotação e ligará e

desligará dependendo da temperatura da sala.

A UNIDADE NÃO FUNCIONA NO

MODO PRETENDIDO

• Quando uma unidade interior estiver a funcionar

em modo FRIO ou SECAR, a outra unidade

não pode funcionar em modo CALOR. (Após

alguns segundos, será emitido um longo BIP, e

as lâmpadas de FUNCIONAMENTO e de

TEMPORIZADOR piscam alternadamente.)

• Quando uma unidade interior estiver a funcionar

em modo CALOR, a outra unidade não pode

funcionar em modo FRIO nem SECAR. (Após

alguns segundos, será emitido um longo BIP, e

as lâmpadas de FUNCIONAMENTO e de

TEMPORIZADOR piscam alternadamente.)

A UNIDADE NÃO LANÇA AR

(operação PLASMACLUSTER não

acompanhada do modo ar

condicionado)

A(s) outra(s) unidade(s) está/estão a descongelar.

ANTES DE SOLICITAR ASSISTÊNCIA

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLO REMOTO

Verifique se as pilhas do con-

trolo remoto estão descarre-

gadas ou fracas.

Tente emitir novamente o sinal

com o controlo remoto a apontar

devidamente na direcção da

janela receptora do aparelho.

Verifique se as pilhas do

controlo remoto estão coloca-

das com a polaridade correcta.

Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente

referidos antes de solicitar assistência técnica.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) A SALA DEVIDAMENTE

Controle os filtros. Se estive-

rem sujos, limpe-os.

Controle a unidade exterior para

verificar se não está alguma coisa

a obstruir a entrada ou a saída de

ar.

Verifique se o termostato está

devidamente regulado.

Assegure-se de que as janelas

e as portas estão bem fechadas.

Havendo muitas pessoas na sala,

pode acontecer que a temperatura

desejada não seja alcançada.

Verifique se estão quaisquer

aparelhos que produzam calor

a funcionar na sala.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIO-

NAMENTO e lâmpada de TEMPORIZADOR no painel dos indicadores.

P-18

A. Informations sur la mise au rebut à l'intention des utilisateurs privés

(ménages)

1. Au sein de l'Union européenne

Attention : si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une

poubelle ordinaire !

Les appareils électriques et électroniques usagés doivent être traités séparément et

conformément aux lois en vigueur en matière de traitement, de récupération et de

recyclage adéquats de ces appareils.

Suite à la mise en oeuvre de ces dispositions dans les Etats membres, les ménages

résidant au sein de l'Union européenne peuvent désormais ramener gratuitement*

leurs appareils électriques et électroniques usagés sur des sites de collecte désignés.

Dans certains pays*, votre détaillant reprendra également gratuitement votre ancien produit si

vous achetez un produit neuf similaire. *) Veuillez contacter votre administration locale

pour plus de renseignements.

Si votre appareil électrique ou électronique usagé comporte des piles ou des

accumulateurs, veuillez les mettre séparément et préalablement au rebut

conformément à la législation locale en vigueur.

En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le

traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez

ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la

santé humaine.

2. Pays hors de l'Union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration

locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Suisse : les équipements électriques ou électroniques usagés peuvent être ramenés

gratuitement au détaillant, même si vous n'achetez pas un nouvel appareil. Pour

obtenir la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil

du site

www.swico.ch ou www.sens.ch .

. Informations sur la mise au rebut à l'intention des entreprises

1. Au sein de l'Union européenne

Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous

souhaitiez le mettre au rebut :

Veuillez contacter votre revendeur SHARP qui vous informera des conditions de

reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés.

Les produits de petite taille (et en petites quantités) pourront être repris par vos

organisations de collecte locales.

Espagne : veuillez contacter l'organisation de collecte existante ou votre

administration locale pour les modalités de reprise de vos produits usagés.

2. Pays hors de l'Union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration

locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Attention : votre produit

comporte ce symbole. Il

signifie que les produits

électriques et électroniques

usagés ne doivent pas être

mélangés avec les déchets

ménagers généraux. Un

système de collecte séparé

est prévu pour ces produits.

FRANÇAIS

F-1

FRANÇAIS

Nous vous remercions de l’achat d’un climatiseur SHARP. Lire attentivement ce manuel

avant d’utiliser l’appareil.

• CONSIGNES DE SECURITE

IMPORTANTES .........................................F-1

• AUTRES REMARQUES SUR LE

FONCTIONNEMENT .................................F-3

• CONSEILS SUR LES ECONOMIES

D’ENERGIE................................................F-3

• NOMENCLATURE .....................................F-4

• UTILISATION DE LA TELECOMMANDE ...F-6

• FONCTIONNEMENT DE BASE.................F-8

• REGLAGE DE LA DIRECTION

DU DEBIT D’AIR ........................................F-10

• FONCTIONNEMENT A PLEIN REGIME ...F-11

TABLE DES MATIERES

• MINUTERIE D’ARRET APRES UNE

HEURE.......................................................F-11

•

FONCTIONNEMENT DE LA MINUTERIE ...

F-12

• CONSEILS CONCERNANT LE FONC-

TIONNEMENT DU PLASMACLUSTER .....F-14

• FONCTIONNEMENT

DU PLASMACLUSTER..............................F-14

• MODE AUXILIAIRE....................................F-15

• ENTRETIEN ...............................................F-15

• AVANT D’APPELER LE SERVICE

APRES-VENTE ..........................................F-17

AVERTISSEMENTS

Ne pas tirer ou déformer le cordon d’alimentation. Le fait de saisir fortement ou de mal utiliser

le cordon d’alimentation risque d’endommager l’appareil et de provoquer une électrocution.

Veiller à ne pas exposer votre corps directement à l’air évacué pendant une longue

période. Il risque d’affecter votre état physique.

Lors de l’utilisation du climatiseur pour des nourrissons, de jeunes enfants, des

personnes âgées, des personnes alitées ou handicapées, s’assurer que la température

de la pièce est appropriée aux personnes qui se trouvent dans la pièce.

Ne jamais insérer d’objet dans l’appareil. Le fait d’insérer des objets peut provoquer des

blessures à cause de la rotation à grande vitesse des ventilateurs internes.

Mettre le climatiseur sans faille à la terre. Ne pas connecter le fil de mise à la terre à un

tuyau de gaz, une conduite d’eau, un paratonnerre ou un fil de mise à la terre du

téléphone. Une mise à la terre incomplète risque de provoquer une électrocution.

Si l’on constate n’importe quelle anomalie sur le climatiseur (ex : une odeur de brûlé),

l’arrêter immédiatement et couper le disjoncteur.

L’appareil doit être installé conformément aux réglementations de câblage nationales.

Une connexion de câble incorrecte peut provoquer une surchauffe du cordon

d’alimentation, de la fiche et de la prise électrique et provoquer un incendie.

Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant ou son

agent d’entretien ou encore une personne possédant des qualifications similaires afin

d’éviter tout danger. Utiliser uniquement le cordon d’alimentation spécifié par le fabricant

pour le remplacement.

MISES EN GARDE POUR L’INSTALLATION/

LE DEMONTAGE/LA REPARATION

• Ne pas essayer d’installer/démonter/réparer soi-même l’appareil. Un fonctionnement inadé-

quat peut provoquer des décharges électriques, des fuites d’eau, des incendies etc.

Consulter votre revendeur ou un service de dépannage qualifié pour les opérations d’ins-

tallation/démontage/réparation de cette unité.

Cet équipement est conforme aux exigences des Directives 89/336/CEE et 73/23/CEE

modifiées par la directive 93/68/CEE.

CONSIGNES DE SECURITE IMPORTANTES

PRECAUTIONS D’EMPLOI

Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors

de l’utilisation d’appareils à gaz. Une ventilation insuffisante risque de provoquer un

manque d’oxygène.

Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une

électrocution.

Par mesure de sécurité, couper le disjoncteur lorsque l’appareil n’est pas utilisé pendant

une période prolongée.

Vérifier périodiquement l’usure du rack de montage de l’unité extérieure afin de s’assurer

qu’il est fixé fermement en place.

Ne rien placer sur l’unité extérieure et ne pas marcher dessus. L’objet ou la personne

risque de basculer ou de tomber, provoquant des blessures.

Cet appareil est conçu pour une utilisation privée. Ne pas l’utiliser pour d’autres

applications, par exemple dans un chenil ou une serre pour l’élevage d’animaux ou la

culture des plantes.

Ne pas placer une cuvette contenant de l’eau sur l’appareil. Si de l’eau pénètre dans

l’appareil, l’isolation électrique risque d’être détériorée et peut provoquer une électrocution.

Ne pas bloquer les entrées et sorties d’air de l’appareil. Cela risque de provoquer un

fonctionnement insuffisant ou des pannes.

S’assurer d’arrêter le fonctionnement et de couper le disjoncteur avant d’effectuer la

maintenance ou le nettoyage. Un ventilateur tourne à l’intérieur de l’appareil et risque de

vous blesser.

Ne pas éclabousser ou verser de l’eau directement sur l’appareil. L’eau risque de

provoquer une électrocution ou d’endommager l’appareil.

Cet appareil n’est pas destiné à être utilisé par des enfants en bas âge ou des personnes

handicapées sans surveillance.

Les jeunes enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec

l’appareil.

PRECAUTIONS POUR L’EMPLACEMENT/INSTALLATION

• S’assurer de connecter le climatiseur à une alimentation de tension et de fréquence

appropriées.

L’utilisation d’une alimentation ayant une tension et une fréquence incorrectes peut

endommager l’appareil et provoquer un incendie.

• Ne pas installer l’appareil dans un endroit ou l’air est peu chargé en poussières, fumées et

humidité. Il risque de provoquer un incendie.

Installer l’appareil dans un endroit peu poussiéreux, sans fumées ni humidité dans l’air.

• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuf-

fisant risque de mouiller la pièce, les meubles, etc.

• S’assurer qu’un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de

l’emplacement d’installation, pour éviter une électrocution.

F-2

FRANÇAIS

TEMP. INT. TEMP. EXT.

REFRODIS-

limite supérieure

32°C S. 43°C S.

SEMENT

23°C H. -

limite inférieure

21°C S. 21°C S.

15°C H. -

CHAUF-

limite supérieure

27°C S. 24°C S.

FAGE

- 18°C H.

limite inférieure

20°C S. –7°C S.

- –8°C H.

AUTRES REMARQUES SUR LE FONCTIONNEMENT

GAMME DE TEMPERATURES DE SERVICE

• Le dispositif de protection intégré peut empêcher cette unité de fonctionner quand celle-ci est utilisée hors de

cette portée.

• De la condensation peut se former sur la sortie d’air si cette unité fonctionne continuellement en mode FRAIS

ou SEC et que l’humidité dépasse les 80 pour-cent.

S. = Ampoule sèche H. = Ampoule humide

EN CAS DE PANNE DE COURANT

Ce climatiseur est équipé d’une fonction de mémoire pour mémoriser les réglages en cas d’une panne

de courant.

Lorsque la panne est rétablie, l’appareil redémarrera automatiquement avec les mêmes réglages qui

étaient actifs avant l’alimentation de courant, excepté les réglages de la minuterie.

Si les minuteries ont été réglées avant une panne de courant, elles n’ont pas besoin d’être réglées à

nouveau lorsque le courant est rétabli.

FONCTION DE PRECHAUFFAGE

En mode CHAUFFAGE, le ventilateur intérieur risque de ne pas démarrer pendant deux à cinq minutes

après l’allumage de l’appareil pour éviter que de l’air froid soit soufflé de l’appareil.

FONCTION DE DEGIVRAGE

• Lorsque de la glace se forme sur l’échangeur de chaleur dans l’unité extérieure en mode

CHAUFFAGE, un dégivreur automatique fournit de la chaleur pendant environ 5 à 10 minutes pour

éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s’arrêtent de fonctionner.

• Après le dégivrage, l’appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.

RENDEMENT DU CHAUFFAGE

• L’appareil utilise une pompe à chaleur qui aspire la chaleur de l’air extérieur et la libère dans la

pièce. La température extérieure de l’air affecte ainsi considérablement le rendement du chauffage.

• Si le rendement du chauffage est réduit à cause de températures extérieures basses, utiliser un

chauffage d’appoint.

• Il faut du temps pour préchauffer et chauffer toute la pièce, à cause du système de circulation d’air forcé.

F-3

CONSEILS SUR LES ECONOMIES D’ENERGIE

Quelques méthodes simples sont décrites ci-dessous pour économiser de l’énergie

lorsque le climatiseur est utilisé.

REGLER LA TEMPERATURE APPROPRIEE

• Le fait de régler le thermostat à une température de 1°C supérieure à celle de la température

souhaitée en mode FRAIS et de 2°C inférieure en mode CHAUFFAGE permet une économie

d’environ 10 pour-cent de sa consommation électrique.

• Le fait de régler la température à un niveau plus bas que nécessaire pendant la climatisation aug-

mente la consommation électrique.

BLOQUER LES RAYONS DIRECTS DU SOLEIL ET EVITER LES COURANTS D’AIR

• Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique.

• Fermer les fenêtres et les portes pendant les opérations de refrodissement et de chauffage.

REGLER LA DIRECTION APPROPRIEE DU DEBIT D’AIR POUR OBTENIR LA

MEILLEURE CIRCULATION D’AIR

MAINTENIR LE FILTRE PROPRE AFIN D’ASSURER UN FONCTIONNEMENT OPTIMAL

OPTIMISER L’UTILISATION DE LA FONCTION DE MINUTERIE D’ARRET

DEBRANCHER LE CORDON D’ALIMENTATION LORSQUE L’APPAREIL N’EST

PAS UTILISE PENDANT UNE PERIODE PROLONGEE

• L’unité intérieure continue à consommer une faible quantité de courant lorsqu’elle ne fonctionne pas.

NOMENCLATURE

1 Bouche de sortie (Air)

2 Volets d’aération à réglage

vertical

3 Volets d’aération à réglage

horizontal

4 Panneau d’indicateurs

5 Filtres à air

6 Grille d’admission de l’air

7 Bouche d’entrée (Air)

8 Télécommande

9 Voyant de MARCHE

(rouge

)

0 Voyant de la MINUTERIE

(orange

)

q Voyant de PLASMA-

CLUSTER (bleu)

w Fenêtre de RECEPTION

e Touche AUX.

UNITE INTERIEURE

(Si installée sur le sol)

F-4

REMARQUE : Les unités réelles peuvent varier légèrement de celles montrées ci-dessus.

(Si installée au plafond)

AUX.

FRANÇAIS

TELECOMMANDE

1 EMETTEUR

2 AFFICHAGE (Affichage à cristaux liquides)

3 Touche PLASMACLUSTER

4 Touche MARCHE/ARRET

5 Touche de THERMOSTAT

6 Touche PLEIN REGIME

7 Touche MODE

8 Touche de d’ARRET APRES UNE HEURE

9 Touche MARCHE DE LA MINUTERIE

(pour régler la minuterie)

0 Touche ARRET DE LA MINUTERIE

(pour régler la minuterie)

q Touche d’AVANCE DU TEMPS

w Touche de RECUL DU TEMPS

e Touche VENTILATEUR (FAN)

r Touche de REGLAGE DE LA MINUTERIE/

D’ANNULATION DE LA MINUTERIE (SET/C)

t Indique que le COMPARTIMENT DES PILES

est en dessous de cette marque

y Touche d’HORLOGE

u Touche OSCILLATION (SWING)

g INDICATEUR DE MARCHE

DE LA MINUTERIE/HORLOGE

Indique l’heure préréglée de mise en marche

de la minuterie ou l’heure courante.

h INDICATEUR D’ARRET

DE LA MINUTERIE

Indique l’heure préréglée d’arrêt de la minu-

terie ou d’arrêt de la minuterie après une

heure.

F-5

i SYMBOLE DU PLASMACLUSTER

o SYMBOLES DE MODE

: AUTO : FRAIS

: CHAUFFAGE : SEC

p REGLAGE DU THERMOSTAT POUR

LES MODES AUTO ET SEC

a VOYANT DE TEMPERATURE

s SYMBOLE DE TRANSMISSION

d SYMBOLE PLEIN REGIME

f SYMBOLES DE VITESSE DU VENTILATEUR

: AUTO : BASSE

: HAUTE : FAIBLE

AFFICHAGE L.C.D.

DE LA TELECOMMANDE

SWING

FAN

MODE

SET/C

Retirer le couvercle de la télé-

commande.

Insérer les piles dans le compar-

timent, en s’assurant que les

polarités ± et — sont alignées

correctement.

• L’affichage indique “AM 6:00”

lorsque les piles sont insérées

correctement.

Remettre le couvercle en place.

UTILISATION DE LA TELECOMMANDE

F-6

REMARQUES :

• La durée de service des piles est d’environ un an dans des conditions d’utilisation

normales.

• Lors du remplacement des piles, toujours remplacer les deux piles en même temps,

et s’assurer qu’elles sont du même type.

• Si la télécommande ne fonctionne pas correctement après le remplacement des

piles, sortir les piles et les remettre en place 30 secondes plus tard.

• Si l’appareil ne sera pas utilisé pendant une longue période, enlever les piles de la

télécommande.

Pointer la télécommande vers la fenêtre de réception du signal de l’appareil

et appuyer sur la touche désirée. L’appareil émet un bip lorsqu’il reçoit le

signal.

• S’assurer qu’il n’y a pas de

rideau ou d’autre objet entre

la télécommande et l’appareil.

• La télécommande peut en-

voyer des signaux d’une dis-

tance de 7 mètres.

CHARGER LES BATTERIES Utiliser deux piles de format AAA (R03).

COMMENT UTILISER LA TELECOMMANDE

Couvercle

de la télécomande

Position au sol

Suspendu au plafond

FRANÇAIS

F-7

ATTENTION

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné

qu’ils peuvent gêner son fonctionnement. Si la fenêtre de réception du signal est exposée

aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.

• Le fait d’utiliser une lampe fluorescente avec un démarreur rapide dans la même pièce

risque de créer des interférences avec la transmission du signal.

• L’appareil peut être affecté par les signaux transmis par la télécommande d’un téléviseur,

d’un magnétoscope ou d’un autre équipement utilisé dans la même pièce.

• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d’un ra-

diateur. Protéger également l’appareil et la télécommande contre l’humidité et les chocs

qui peuvent décolorer ou endommager l’appareil.

REGLER L’HEURE ACTUELLE DE L’HORLOGE

Il y a deux modes d’horloge :

le mode 12 heures et le mode

24 heures.

Pour régler le mode 12 heures, appuyer

une fois sur la touche d’HORLOGE du-

rant la première étape.

Pour régler le mode 24 heures, appuyer

deux fois sur la touche d’HORLOGE du-

rant la première étape.

Appuyer sur la touche d’AVANCE DU

TEMPS ou de RECUL DE TEMPS pour

régler l’heure courante.

• Maintenir la touche enfoncée pour avan-

cer ou reculer rapidement l’affichage de

l’heure.

Appuyer sur la touche SET/C.

• Les deux points (:) clignotent pour

indiquer que l’horloge fonctionne.

REMARQUE :

• L’heure courante ne peut pas être réglée

lorsque la minuterie fonctionne.

Exemple : 5 heures de l’après-midi

Horloge Affichage

Mode 12 heures PM 5:00

Mode 24 heures 17:00

SWING

FAN

MODE

SET/C

SWING

FAN

MODE

SET/C

Appuyer sur la touche de THERMOSTAT

pour régler la température souhaitée.

• En modes AUTO et

SEC, la température

peut être changée par

pas de 1°C dans une

plage allant de 2°C en

plus à 2°C en moins

par rapport à la tem-

pérature déterminée

automatiquement par

le climatiseur.

• En mode FRAIS et CHAUFFAGE, la tempé-

rature peut être réglée entre 18 et 32°C.

F-8

FONCTIONNEMENT DE BASE

Appuyer sur la touche MARCHE/ARRET

pour commencer l’utilisation.

• Le voyant rouge de MARCHE (

) s’allume

sur l’appareil.

Appuyer sur la touche MODE pour sélec-

tionner le mode de fonctionnement.

AUTO CHAUFFAGE FRAIS SEC

• En mode SEC, la vitesse du ventilateur est pré-

réglée sur AUTO et ne peut pas être modifiée.

Pour éteindre l’appareil, appuyer à nouveau

sur la touche MARCHE/ARRET.

• Le voyant rouge de MARCHE (

) s’éteint

sur l’appareil.

Appuyer sur la touche FAN pour régler la

vitesse désirée du ventilateur.

AUTO FAIBLE BASSE HAUTE

(Example : 1°C plus élevé)

(Example : 2°C plus faible)

REMARQUES :

Ce climatiseur est à type multiple, où plusieurs unités d’intérieur sont connectées à une seule unité interne.

Si le mode réglé diffère entre l’(es) unité(s) intérieure(s), l’(es) unité(s) intérieure(s) mise(s) en mar-

che plus tard risque(nt) de ne pas fonctionner.

• Si l’(es) unité(s) intérieure(s) est/sont en mode CHAUFFAGE, l’(es) unité(s) restante(s) ne peuvent

pas marcher en mode FRAIS ou SEC.

• Si l’(es) unité(s) intérieure(s) est/sont en mode FRAIS ou SEC, l’(es) unité(s) restante(s) ne peu-

vent pas marcher en mode CHAUFFAGE.

Si le mode de(s) unité(s) intérieure(s) activée(s) plus tôt est/sont différents de celle(s) déjà en marche,

un long BIP sonore se fera entendre, puis le voyant de MARCHE ainsi que le voyant de la MINUTERIE

clignoteront simultanément. Ceci indique que l’(es) unité(s) mise(s) en marche en dernier n’est/ne sont

pas en marche. Il est, dans ce cas, nécessaire de changer le mode de la télécommande et d’envoyer le

même signal du mode dans lequel l’(es) autre(s) unité(s) intérieure(s) opère(nt). Ce BIP sera émis deux

fois à partir de(s) l’unité(s) mise(s) en marche en dernier, et l’(es) unité(s) se mettront en marche.

FRANÇAIS

F-9

• Pendant le fonctionnement, si la température extérieure varie, les réglages de tem-

pérature glisseront automatiquement comme indiqué sur le tableau.

• Le mode de l’unité activée en premier aura la priorité sur l’autre (les autres) unité(s)

sans référence au tableau.

CONSEILS A PROPOS DU MODE AUTO

En mode AUTO, les réglages de température et de mode sont sélectionnés

automatiquement selon la température de la pièce et la température extérieure

lorsque l’appareil est allumé.

Modes et réglages de température

Les chiffres entre ( ) sont les réglages de température

281810034

Chauf-

fage

(24°C)

Chauf-

fage

(23°C)

Chauf-

fage

(22°C)

Frais

(24°C)

Frais

(25°C)

Frais

(26°C)

Temp. intérieure

(°C)

Sec

( )

Temp. de la pièce

–2°C

(°C)

Temp.

extérieure

F-10

REGLAGE DE LA DIRECTION DU DEBIT D’AIR

DEBIT D’AIR VERTICAL

VOICI COMMENT AJUSTER LA DIRECTION DU DEBIT D’AIR

Mode CHAUFFAGE

Modes FRAIS et SEC

L’intervalle de réglage est plus étroit que

l’intervalle SWING afin d’éviter une con-

densation.

L’intervalle est large, de sorte que le débit

d’air puisse être dirigé vers le sol.

Tenir le volet de réglage horizon-

tal de l’aération comme indiqué

sur le schéma et ajuster la direc-

tion du débit d’air.

Appuyer une fois sur la touche SWING de la télécommande.

• Le volet de réglage vertical d’aération change continuellement d’angle.

Appuyer à nouveau sur la touche SWING lorsque volet de réglage vertical est

à la position désirée.

• Le volet d’aération arrête de se déplacer dans l‘intervalle indiqué sur le schéma.

• La position ajustée sera mémorisée et réglée automatiquement à la même position lors de

l’utilisation suivante.

Intervalle de réglage

ATTENTION

Ne jamais essayer d’ajuster les volets de réglage de débit d’air vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de

l’appareil lorsque la télécommande est utilisée pour le réglage.

• Lorsque le volet de réglage vertical est positionné à la position la plus basse en mode FRAIS ou

en mode SEC pendant une période prolongée, une condensation risque de se produire.

Ne pas placer le volet de réglage horizontal en position extrême de gauche ou de droite en

mode FRAIS lorsque la vitesse du ventilateur est réglée sur “FAIBLE (

)” pendant une

longue durée.

De la condensation risque de se former sur les volets d’aération.

DIRECTION HORIZONTALE DU DEBIT D’AIR

Position au sol

Suspendu au plafond

Position au sol Suspendu au plafond Position au sol Suspendu au plafond

FRANÇAIS

F-11

FONCTIONNEMENT A PLEIN REGIME

Dans ce mode de fonctionnement, le climatiseur fonctionne à plein régime pour

rafraîchir ou réchauffer l’atmosphère de la pièce si rapidement que vous pouvez

vous contenter de le mettre en marche juste au moment où vous rentrez chez vous.

Appuyer sur la touche d’ARRET APRES UNE HEURE.

• La télécommande affiche “

”.

• Le voyant orange de la MINUTERIE (

) s’allume sur

l’appareil.

• L’appareil s’arrête après une heure.

POUR ANNULER

Appuyer sur la touche d’ANNULATION DE LA

MINUTERIE (SET/C).

• Le voyant lumineux orange de la MINUTERIE (

)

s’éteint sur l’appareil.

Enfin appuyer à nouveau sur la touche MARCHE/

ARRET pour éteindre l’appareil.

• Le voyant lumineux rouge de MARCHE (

) et le vo-

yant lumineux orange de la MINUTERIE (

) s’éteig-

nent sur l’appareil.

Lorsque la minuterie d’ARRET APRES UNE HEURE est activée, l’appareil s’arrête de

fonctionner après une heure.

MINUTERIE D’ARRET APRES UNE HEURE

Pour activer le fonctionnement en PLEIN REGIME,

appuyer sur la touche PLEIN REGIME pendant le

fonctionnement.

• La télécommande affiche “

”.

• L’affichage de température s’éteint.

POUR ANNULER

Appuyer à nouveau sur la touche PLEIN REGIME.

• Le fonctionnement en PLEIN REGIME est également

annulé lorsque le mode de fonctionnement est modifié

ou quand l’appareil est éteint.

REMARQUE :

• Il n’est pas possible de régler la température ou la vitesse du ventilateur en mode de

fonctionnement à PLEIN REGIME.

REMARQUES :

• Le fonctionnement de la minuterie d’ARRET APRES UNE HEURE a la priorité sur les

fonctionnements MARCHE DE LA MINUTERIE et ARRET DE LA MINUTERIE.

• Lorsque la minuterie d’ARRET APRES UNE HEURE est réglée pendant que l’appareil ne

fonctionne pas, l’appareil fonctionne pendant une heure avec la condition réglée précédemment.

• Si l’on veut utiliser l’appareil une autre heure avant que la minuterie d’ARRET APRES UNE

HEURE soit activée, appuyer à nouveau sur la touche d’ARRET APRES UNE HEURE

pendant l’utilisation.

• Si MARCHE DE LA MINUTERIE et/ou ARRET DE LA MINUTERIE sont réglés, la touche

d’ANNULATION DE LA MINUTERIE annule chaque réglage.

FAN

MODE

Appuyer sur la touche d’ARRET DE LA MINU-

TERIE (

Le voyant ARRET DE LA MINUTERIE com-

mence à clignoter ; appuyer sur la touche

d’AVANCE DU TEMPS ou de RECUL DE

TEMPS pour régler l’heure courante. (L’heure

peut être réglée par incréments de 10 minutes.)

Pointer la télécommande sur la fenêtre de

réception du signal de l’appareil et appuyer sur

la touche de REGLAGE DE LA MINUTERIE

(SET/C).

• Le voyant orange de la MINUTERIE (

) s’allume

sur l’appareil.

• L’appareil émet un bip lorsqu’il reçoit le signal.

REMARQUE :

Avant de régler la minuterie, s’assurer que l’horloge est réglée correctement à l’heure courante.

FONCTIONNEMENT DE LA MINUTERIE

ARRET DE LA MINUTERIE

Annuler d’abord le réglage MINUTERIE, puis

le régler à nouveau.

POUR MODIFIER LE REGLAGE D’HEURE

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche d’ANNULATION DE

LA MINUTERIE (SET/C).

• Le voyant lumineux orange de la MINUTERIE

(

) s’éteint sur l’appareil.

• L’heure d’horloge

courante sera affi-

chée sur la télécom-

mande.

CONSEILS A PROPOS DE L’ARRET

DE LA MINUTERIE

Lorsque le mode ARRET DE LA MINU-

TERIE est réglé, le réglage de température

est automatiquement ajusté pour éviter

que la pièce devienne excessivement

chaude ou trop froide pendant votre

sommeil. (Fonction de veille automatique)

MODE FRAIS/SEC :

• Une heure après le début du fonctionnement,

la température augmente de 1°C plus haut

que le réglage original du thermostat.

MODE DE CHAUFFAGE :

• Une heure après le début du fonctionnement,

la température chute de 3°C plus bas que le

réglage original du thermostat.

REMARQUE :

• Si MARCHE DE LA MINUTERIE, ARRET DE

LA MINUTERIE ou ARRET APRES UNE

HEURE est réglé, la touche d’ANNULATION

DE LA MINUTERIE annule tous les réglages.

F-12

SWING

FAN

MODE

SET/C

SWING

FAN

MODE

SET/C

FRANÇAIS

Annuler d’abord le réglage (

) MARCHE DE

LA MINUTERIE, puis le régler à nouveau.

Le voyant MARCHE DE LA MINUTERIE com-

mence à clignoter ; appuyer sur la touche

d’AVANCE DU TEMPS ou de RECUL DE TEMPS

pour régler l’heure courante. (L’heure peut être

réglée par incréments de 10 minutes.)

Pointer la télécommande sur la fenêtre de réception

du signal de l’appareil et appuyer sur la touche de

REGLAGE DE LA MINUTERIE (SET/C).

• Le voyant orange de la MINUTERIE (

) s’allume

sur l’appareil.

• L’appareil émet un bip lorsqu’il reçoit le signal.

Sélectionner la condition de fonctionnement.

• Si l’ (les) unité(s) est/sont en cours de fonctionnement

dans un mode lorsque MARCHE DE LA MINUTERIE

est réglé avec une autre unité dans un mode différent,

la minuterie peut ne pas être en mesure d’activer la

fonction requise.

• L’unité s’allume avant l’heure réglée sur la minuterie

afin que la température à l’intérieur de la pièce puisse

atteindre celle voulue à l’heure prévue. (Fonction de

réveil)

Exemple :

Pour arrêter l’appareil à 11:00 p.m. et pour le rallumer à

7:00 a.m (avec les mêmes réglages de mode et de

température).

Régler ARRET DE LA MINUTERIE à 11:00 p.m. pen-

dant le fonctionnement.

Régler MARCHE DE LA MINUTERIE à 7:00 a.m.

La flèche (

ou ) entre le voyant MARCHE DE LA

MINUTERIE et le voyant ARRET DE LA MINUTERIE

montre quelle minuterie sera activée en premier.

F-13

REMARQUES :

• On ne peut pas programmer les minuteries MARCHE DE LA MINUTERIE et ARRET DE LA

MINUTERIE pour faire fonctionner l’appareil à des températures différentes ou d’autres réglages.

• Chaque minuterie peut être programmée pour être activée avant l’autre.

On peut utiliser les minuteries MARCHE et ARRET combinées.

UTILISATION COMBINEE DES MINUTERIES MARCHE/ARRET

MARCHE DE LA MINUTERIE

SWING

FAN

MODE

SET/C

F-14

CONSEILS CONCERNANT LE

FONCTIONNEMENT DU PLASMACLUSTER

L’ionisateur Plasmacluster à l’intérieur du climatiseur va délivrer des ions dans

la pièce.

Une même quantité d’ions négatifs et positifs permettent de réduire la quantité de

champignons de moisissure formés dans l’air.

FONCTIONNEMENT DU PLASMACLUSTER

Pendant le fonctionnement, appuyer sur la touche

PLASMACLUSTER.

• La télécommande affiche “

”.

• Le voyant bleu de PLASMACLUSTER s’allume sur

l’appareil.

POUR ANNULER

Appuyer à nouveau sur la touche PLASMA-

CLUSTER.

• Le voyant de PLASMACLUSTER situé sur l’appareil

s’éteindra.

REMARQUES :

• Le réglage du fonctionnement du PLASMACLUSTER sera mémorisé et fonctionnera dans le

même mode, à la prochaine activation du climatiseur.

• Lorsqu’on appuie sur la touche PLASMACLUSTER alors que l’appareil ne fonctionne pas,

le fonctionnement de PLASMACLUSTER démarrera sans le mode de climatisation de l’air

(c-à-d, CHAUFFAGE ou REFROIDISSEMENT). Le symbole de mode sur la télécommande

disparaîtra et la vitesse du ventilateur ne pourra pas être réglée sur AUTO. A ce moment, vous

pourrez sentir le CHAUFFAGE se faire avec les autres appareils dans les autres pièces. Le

ventilateur intérieur réduira sa vitesse de rotation et se mettra en position marche et arret en

fonction de la température de la pièce.

Groupes d’ions plasma

FRANÇAIS

ENTRETIEN

S’assurer de débrancher le cordon d’alimentation de la prise murale ou de couper le

dis-joncteur avant d’effectuer les travaux d’entretien.

ENTRETIEN APRES LA

SAISON DE CLIMATISATION

Faites fonctionner l’unité en mode

FRAIS avec un réglage de tem-

pérature à 32°C pendant environ

une demi-journée pour permettre

au mécanisme de sécher complè-

tement.

Arrêter le fonctionnement et dé-

brancher l’appareil. Couper le

disjoncteur, s’il est exclusivement

dédié au climatiseur.

Nettoyer les filtres, puis les réins-

taller.

ENTRETIEN AVANT LA

SAISON DE CLIMATISATION

S’assurer que les filtres à air ne

sont pas encrassés.

S’assurer qu’aucun objet ne bloque

l’entrée ou la sortie d’air.

Vérifier périodiquement l’usure du

rack de montage extérieur afin de

s’assurer qu’il est fermement mis

en place.

NETTOYER L’APPAREIL ET LA TELECOMMANDE

• Les essuyer avec un chiffon doux.

• Ne pas les éclabousser ou verser de l’eau dessus. Cela peut provoquer une élect-

rocution ou endommager l’appareil.

• Ne pas utiliser de l’eau chaude, un diluant, des poudres abrasives ou des solvants

forts.

F-15

MODE AUXILIAIRE

Utiliser ce mode si la télécommande n’est pas disponible.

POUR ALLUMER

Appuyer sur la touche AUX. à l’aide d’une

pointe fine sur le panneau indicateur.

• Le voyant rouge de MARCHE (

) s’allume

sur l’appareil et l’appareil commence à

fonctionner en mode AUTO.

• La vitesse du ventilateur et le réglage de

température sont en position AUTO.

POUR ETEINDRE

Appuyer de nouveau sur la touche AUX.

• Le voyant rouge de MARCHE (

) s’éteint

sur l’appareil.

REMARQUE :

Si la touche AUX. est enfoncée pendant le fonctionnement normal, l’appareil s’éteint.

AUX.

NETTOYAGE DES FILTRES

F-16

ENTRETIEN

Les filtres à air doivent être nettoyés toutes

les deux semaines.

ETEINDRE L’APPAREIL

OUVRIR LA GRILLE D’ADMISSION

DE L’AIR

1 Faire glisser les butées vers la

gauche ( OPEN

Deux butées sont fournies pour

chaque grille d’entrée d’air.

2 Tirer doucement et ouvrir la grille

d’entrée d’air.

RETIRER LES FILTRES A AIR

Appuyer doucement sur les deux

saillies des filtres à air pour les

décrocher.

NETTOYER LES FILTRES A AIR

Utiliser un aspirateur pour éliminer la

poussière. Si les filtres sont encras-

sés, les laver avec de l’eau chaude

et un détergent doux. Sécher les

filtres à l’ombre avant de les remettre

en place.

RÉINSTALLER LES FILTRES À AIR

Placer le côté avant en bas et réins-

taller les filtres dans leur emplace-

ment d’origine. Poussez les crochets

de manière à ce qu’ils soient bien

fixés.

FERMER LA GRILLE D’ENTREE

D’AIR

Faire glisser les butées sur la droite

( CLOSE

) et verrouiller la grille

d’entrée d’air.

Butée

Grille d’admission de l’air

Saillie

Crochet

Butée

FRANÇAIS

F-17

AVANT D’APPELER LE SERVICE APRES-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l’appareil.

L’APPAREIL NE FONCTIONNE PAS

L’appareil ne fonctionne pas s’il est allumé immé-

diatement après sa mise hors circuit. L’appareil ne

fonctionne pas immédiatement après le change-

ment de mode. Cela sert à protéger le mécanisme

interne. Attendre 3 minutes avant de faire fonction-

ner l’appareil.

L’APPAREIL N’ENVOIE PAS D’AIR

CHAUD

L’appareil est en cours de préchauffage ou de dé-

givrage.

BRUIT DE CRAQUEMENT

L’appareil risque de produire un bruit de craquement.

Ce son est généré par la friction du panneau avant

et par la dilatation ou la connexion des autres compo-

sants dûs à une variation de température.

ODEURS

Des odeurs de moquette et de meubles qui entrent

dans l’appareil et des odeurs des composants

internes du climatiseur au début de l’installation

peuvent être dégagées de l’appareil.

UN FAIBLE BOURDONNEMENT EST

EMIS

Ce son se fait entendre lorsque l’appareil génère des

groupes d’ions plasma.

LEGER BRUISSEMENT

Le bruit de bruissement doux est produit par le

réfrigérant se propageant à l’intérieur de l’ap-

pareil.

VAPEUR D’EAU

• Dans les modes FRAIS et SEC, de la vapeur

d’eau peut parfois être constatée à la bouche

de sortie d’air en raison de la différence entre la

température ambiante et celle de l’air dégagé

par l’appareil.

• En mode CHAUFFAGE, de la vapeur d’eau ris-

que de s’échapper de l’unité extérieure pendant

le dégivrage.

L’UNITE EXTERIEURE NE S’ARRETE

PAS

Après l’arrêt du fonctionnement, l’unité extérieure

fait tourner le ventilateur pendant environ une

minute pour refroidir l’appareil.

ODEUR EMISE PAR LA SORTIE

D’AIR DU PLASMACLUSTER

Cette odeur est celle de l’ozone généré par le

générateur d’ions plasma. La densité d’ozone est

très faible et n’affectera pas votre santé. L’ozone

dispersée dans l’air se décomposera rapidement

et sa densité dans la pièce n’augmentera pas.

L’UNITE INTERIEURE CHAUFFE

MEME LORSQU’ELLE N’EST PAS EN

MARCHE

Ceci est dû au fait que le réfrigérant coule également

dans les tuyaux de l’unité intérieure au repos lorsque

l’autre unité fonctionne en mode CHAUFFAGE.

L’UNITE D’INTERIEUR CHAUFFE

MEME LORSQU’ELLE N’EST PAS EN

COURS DE CHAUFFAGE

Lorsqu’on appuie sur la touche PLASMACLUSTER

alors que l’appareil ne fonctionne pas, le fonction-

nement de PLASMACLUSTER démarrera sans le

mode de climatisation de l’air (c-à-d, CHAUFFAGE

ou CLIMATISATION).Vous pourrez sentir à ce mo-

ment l’air chaud émis de la bouche de sortie d’air

si le CHAUFFAGE est effectué avec des appareils

dans d’autres pièces. Le ventilateur intérieur réduira

sa vitesse de rotation et se mettra en position

marche et arret en fonction de la température de la

pièce.

L’APPAREIL NE FONCTIONNE PAS

DANS LE MODE DESIRE

• Si une unité intérieure est en mode FRAIS ou

SEC, vous ne pouvez pas faire fontionner l’autre

unité en mode CHAUFFAGE. (Après quelques

secondes, un long BIP sonore se fera entendre,

puis le voyant de MARCHE ainsi que le voyant

de la MINUTERIE clignoteront simultanément.)

• Lorsqu’une unité intérieure fonctionne en mode

CHAUFFAGE, vous ne pouvez pas faire fon-

ctionner l’autre unité en mode COOL ou DRY.

(Après quelques secondes, un long BIP sonore

se fera entendre, puis le voyant de MARCHE

ainsi que le voyant de la MINUTERIE

clignoteront simultanément.)

L’APPAREIL N’EXPLULSE PAS

L’AIR (Fonctionnement de

PLASMACLUSTER sans être

accompagné du mode de

climatisation)

L’(es) autre(s) unité(s) est/sont en cours de

dégivrage.

AVANT D’APPELER LE SERVICE APRES-VENTE

SI L’APPAREIL N’ARRIVE PAS A RECEVOIR LE SIGNAL

DE LA TELECOMMANDE

Vérifier que les piles de la télé-

commande ne sont pas usa-

gées ou faibles.

Essayer d’envoyer à nouveau le

signal avec la télécommande

pointée correctement vers la

fenêtre de réception du signal de

l’appareil.

Vérifier si les piles de la télécom-

mande sont mises en place et si

elles sont alignées correctement

selon leur polarité.

Si l’appareil semble mal fonctionner, vérifier les points suivants avant de faire appel

au service après-vente.

SI L’APPAREIL NE FONCTIONNE PAS

Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.

SI L’APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE

CORRECTEMENT

Vérifier les filtres. S’ils sont en-

crassés, les nettoyer.

Vérifier l’unité extérieure pour

s’assurer que rien ne bloque

l’entrée ou la sortie d’air.

Vérifier si le thermostat est réglé

correctement.

S’assurer que les fenêtres et

les portes sont bien fermées.

La présence d’un grand nombre

de personnes dans la pièce peut

empêcher que l’appareil atteigne

la température désirée.

Vérifier si des appareils qui

génèrent de la chaleur fonction-

nent dans la pièce.

Contacter le service après-vente si les voyants de MARCHE et de la MINUTERIE clignotent sur le

panneau d’indicateurs.

F-18

DEUTSCH

TINSEA424JBRZ 06A- TH 2

Printed in Thailand

SHARP ELECTRONICS (Europe) GmbH

Sonninstraße 3, D-20097 Hamburg

This file has been downloaded from:

www.UsersManualGuide.com

User Manual and User Guide for many equipments like mobile phones, photo cameras, monther board, monitors, software, tv, dvd, and othes..

Manual users, user manuals, user guide manual, owners manual, instruction manual, manual owner, manual owner's, manual guide,

manual operation, operating manual, user's manual, operating instructions, manual operators, manual operator, manual product,

documentation manual, user maintenance, brochure, user reference, pdf manual

Downloaded from: http://www.usersmanualguide.com/

Sharp GS-XPM7FR Air Conditioners

Product's Documents

Operation Manual

Specifications

Sharp GS-XPM7FR Questions and Answers

Related Products

Sharp AF-S80FX Air Conditioners

Sharp AY -A07BE Air Conditioners

Sharp FU-55SE Air Conditioners

Sharp AF-W18CME Air Conditioners

Sharp AY-AP18GR Air Conditioners

Sharp FU-28H Air Conditioners
