1/18
User Manual
WARNING:
To ensure that your T150 racing wheel functions correctly with games,
you may be required to install the game’s automatic updates
(available when your system is connected to the Internet).
2/18

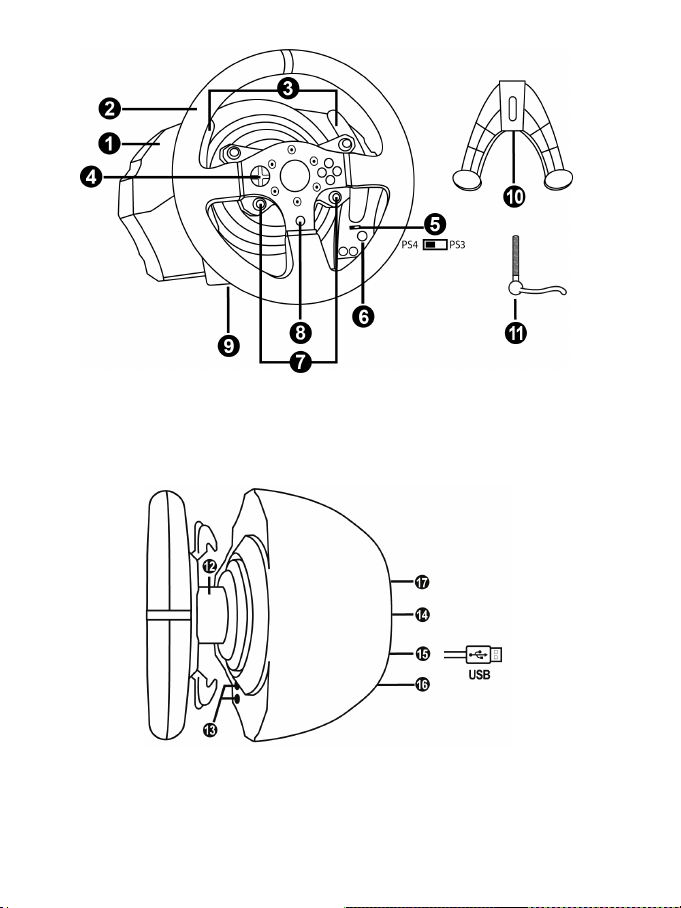

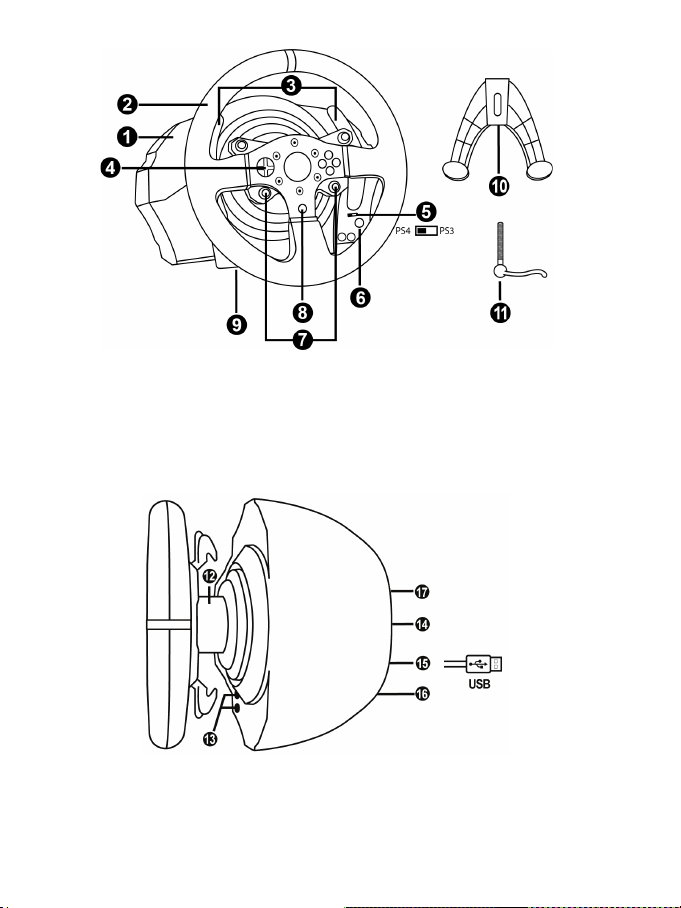

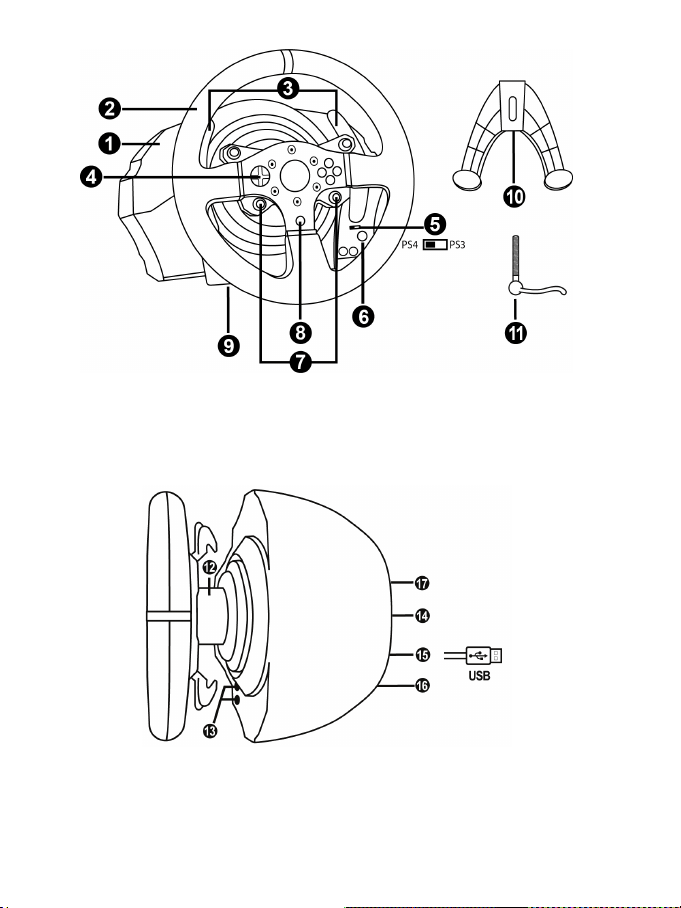

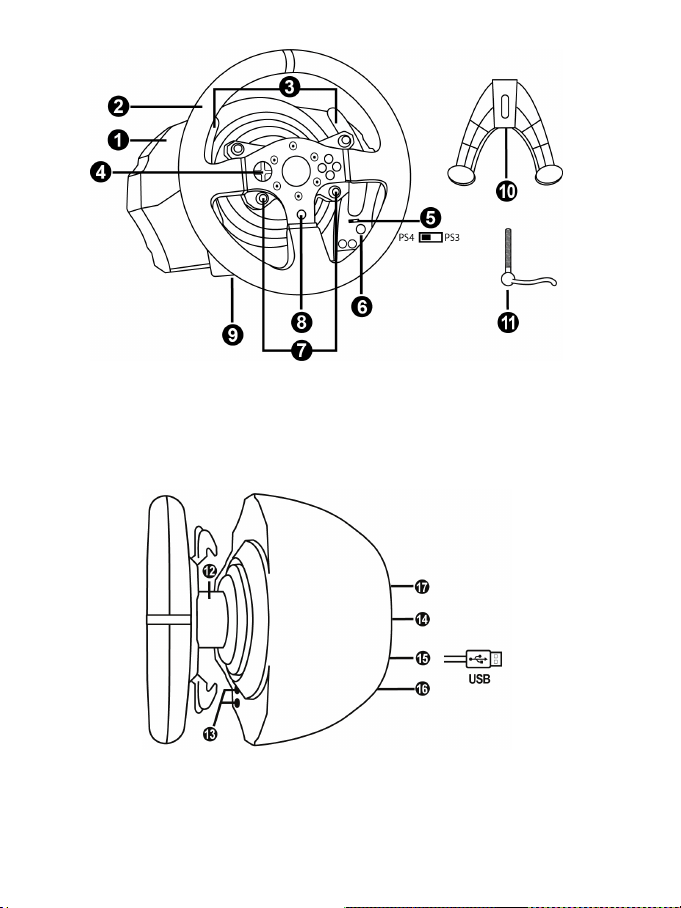

TECHNICAL FEATURES
1 T150 base
2 Wheel
3 2 sequential paddle shifters (up & down)
4 Directional buttons
5 Built-in USB sliding switch for PS4™/PS3™
6 MODE button + red/green indicator light
7 SELECT/START buttons on PS3™ and
SHARE/OPTIONS on PS4™
8 PS button
9 Large threaded hole (for attachment system
and fastening screw)
10 Attachment system
11 Metal fastening screw
12 Steering axis
13 L3/R3 buttons
14 Power cable
or Power supply connector
(varies from one country to another)
15 Racing wheel USB cable and connector
16 Gearbox connector
(gearbox sold separately)
17 Pedal set connector
3/18
PLUGGING THE RACING WHEEL INTO AN ELECTRICAL OUTLET:
PLEASE READ BEFORE PROCEEDING!
Your racing wheel’s power supply varies according to the country where you purchased your device.
European versions only
Important note: the European version of the T150 is equipped with an internal power supply, located
directly inside the racing wheel's base.
The European version must exclusively be supplied with 220V!
Never open the racing wheel base – shock hazard!
- Simply connect the racing wheel's mains connector to a 220V power outlet.
Other versions (non-European)
Note: Contrary to the European version, the non-European T150 features an external power supply;
a specific device is provided with the racing wheel.
- Connect the external adapter to the relevant connector located at the back of the racing wheel,
then connect the external mains power adapter to a standard power outlet featuring the same
voltage.
4/18
WARNING
Before using this product, please read this manual carefully and save it for later reference.
Warning – Electrical shock
* Keep the product in a dry location and do not expose it to dust or sunlight.
* Do not twist or pull on the connectors and cables.
* Do not spill any liquid on the product or its connectors.
* Do not short-circuit the product.
* Never dismantle the product; do not throw it onto a fire and do not expose it to high temperatures.
* Do not use a power supply cable other than the one provided with your racing wheel.
* Do not use the power supply cable if the cable or its connectors are damaged, split or broken.
* Make sure that the power supply cable is properly plugged into an electrical outlet, and properly
connected to the connector at the rear of the racing wheel’s base.
* Do not open up the racing wheel: there are no user-serviceable parts inside. Any repairs must be
carried out by the manufacturer, its authorised representative or a qualified technician.
* Only use attachment systems/accessories specified by the manufacturer.
* If the racing wheel is operating abnormally (if it is emitting any abnormal sounds, heat or odours), stop
using it immediately, unplug the power supply cable from the electrical outlet and disconnect the other
cables.
* If you will not be using the racing wheel for an extended period of time, unplug its power supply cable
from the electrical outlet.
Air vents
Make sure not to block any of the air vents on the racing wheel’s base. For optimal ventilation, make sure
to do the following:
* Position the wheel’s base at least 10cm away from any wall surfaces.
* Do not place the base in any tight spaces.
* Do not cover the base.
* Do not let any dust build up on the air vents.
For safety reasons, never use the pedal set with bare feet
or while wearing only socks on your feet.
THRUSTMASTER
®
DISCLAIMS ALL RESPONSIBILITY IN THE EVENT OF
INJURY RESULTING FROM USE OF THE PEDAL SET WITHOUT SHOES.
Warning – Injuries due to force feedback and repeated movements
Playing with a force feedback racing wheel may cause muscle or joint pain. To avoid any problems:
* Avoid lengthy gaming periods.
* Take 10 to 15 minute breaks after each hour of play.
* If you feel any fatigue or pain in your hands, wrists, arms, feet or legs, stop playing and rest for a few
hours before you start playing again.
5/18
Warning – Injuries due to force feedback and repeated movements (continued)
* If the symptoms or pain indicated persist when you start playing again, stop playing and consult your
doctor.
* Keep out of children’s reach.
* During gameplay, always leave both hands correctly positioned on the wheel without completely
letting go.
* During gameplay, never place your hands or your fingers under the pedals or anywhere near the
pedal set.
* During calibration and gameplay, never place your hand or your arm through the openings in the
racing wheel.
* Make sure that the racing wheel’s base is properly secured, as per this manual’s instructions.
Product to be handled only by users
14 years of age or older
HEAVY PRODUCT
Be careful not to drop the product on
yourself or on anyone else!
ALWAYS NEVER NEVER
6/18
Warning – Pedal set pinch hazard when playing
* Keep the pedal set out of children’s reach.
* During gameplay, never place your fingers on or anywhere near the sides of the pedals.
* During gameplay, never place your fingers on or anywhere near the pedal’s rear base.
* During gameplay, never place your fingers on or anywhere near the pedal’s front base.
NEVER NEVER NEVER
Warning – Pedal set pinch hazard when not playing
* Store the pedal set in a safe place, and keep it out of children’s reach.
UPDATING YOUR RACING WHEEL’S FIRMWARE
The firmware included in your racing wheel’s base can be updated to a more recent version featuring
product enhancements.
To display the firmware version that your racing wheel is currently using and update it if required: on
PC, visit http://ts.thrustmaster.com. In the Updates and Downloads section, click PlayStation
/
Wheels / T150, then select Driver/Firmware and follow the instructions describing the download and
installation procedure.
Important note:
On PC, the USB sliding switch (5) on the racing wheel’s base must always be set to the PS3™
position.
7/18
ADJUSTING THE PEDAL INCLINATION
The pedal inclination is adjustable.
The adjustment instructions for each pedal are available at http://ts.thrustmaster.com. In the
Updates and Downloads section, click PlayStation® / Wheels / T150, then select Manual/Help
file.
ATTACHING THE RACING WHEEL
Attaching the racing wheel to a table or a desktop
1. Place the racing wheel on a table or any other horizontal, flat and stable surface.
2. Insert the fastening screw (11) in the attachment system (10), then tighten the device by turning
the screw counterclockwise, so that it feeds into the large threaded hole (9) located beneath the
racing wheel, until the wheel is perfectly stable.
ALWAYS NEVER
WARNING: Never tighten the screw alone, without the attachment system in place!
(This could damage the racing wheel.)
8/18
ATTACHMENT /
REMOVAL
DIRECTION
To tighten:
Turn the screw
anticlockwise
To release:
Turn the screw
clockwise
9/18
Attaching the pedal set to a cockpit
1. Attach the pedal set using the small screw threads located on its underside.
2. Drive two M6 screws (not included) through the cockpit shelf, then feed them into the two small
screw threads located on the underside of the pedal set.
Important: The length of the two M6 screws must not exceed the thickness of the shelf + 10 mm;
longer screws could cause damage to internal components located in the pedal set.
Layout diagrams for cockpits (for positioning the racing wheel’s base and/or the pedal set) are
available at http://ts.thrustmaster.com: in the Updates and Downloads section, click PlayStation
/
Wheels / T150, then select Manual/Help file.

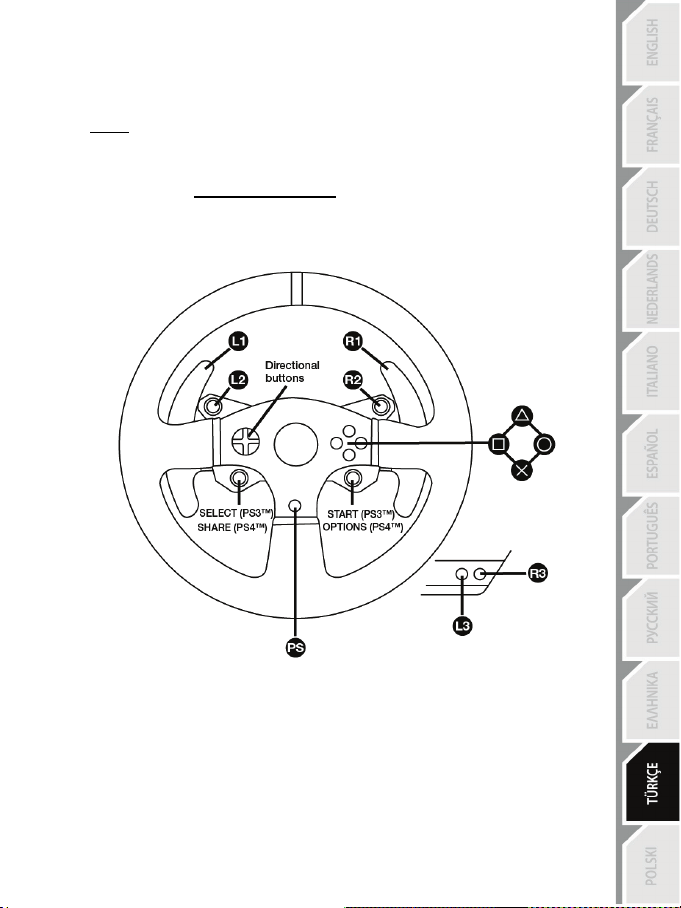

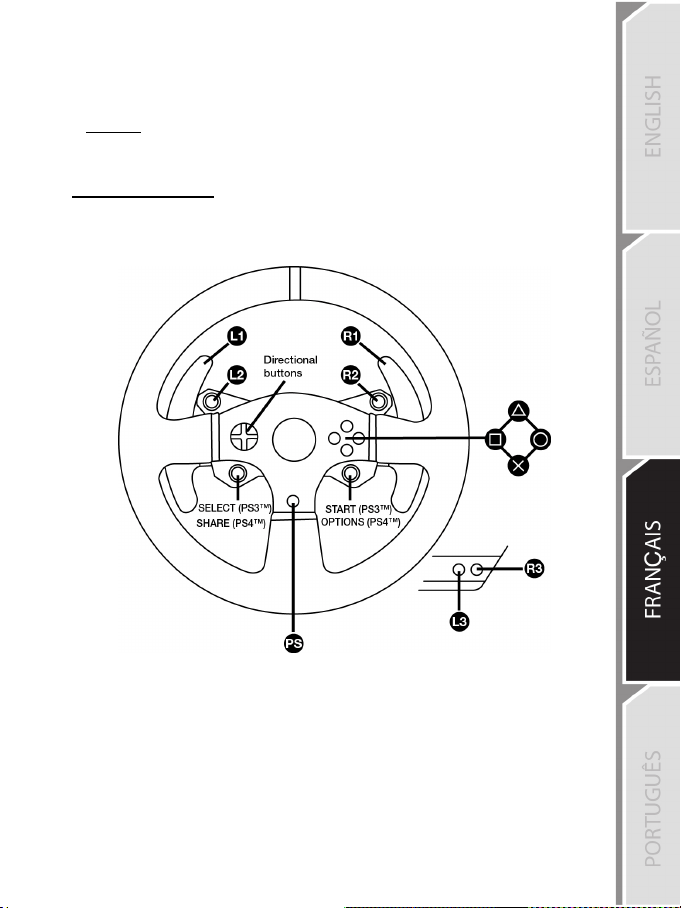

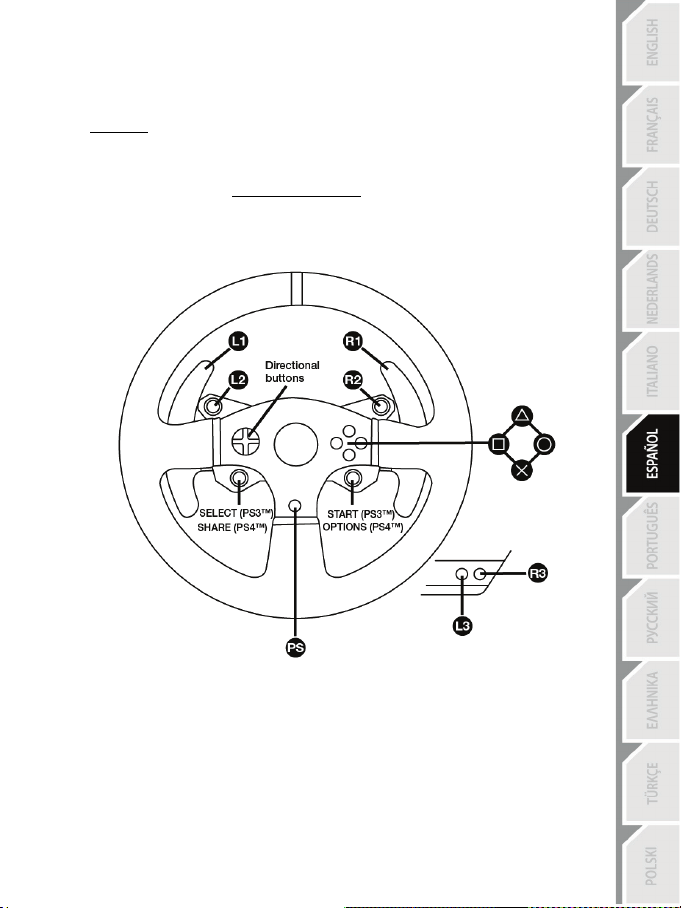

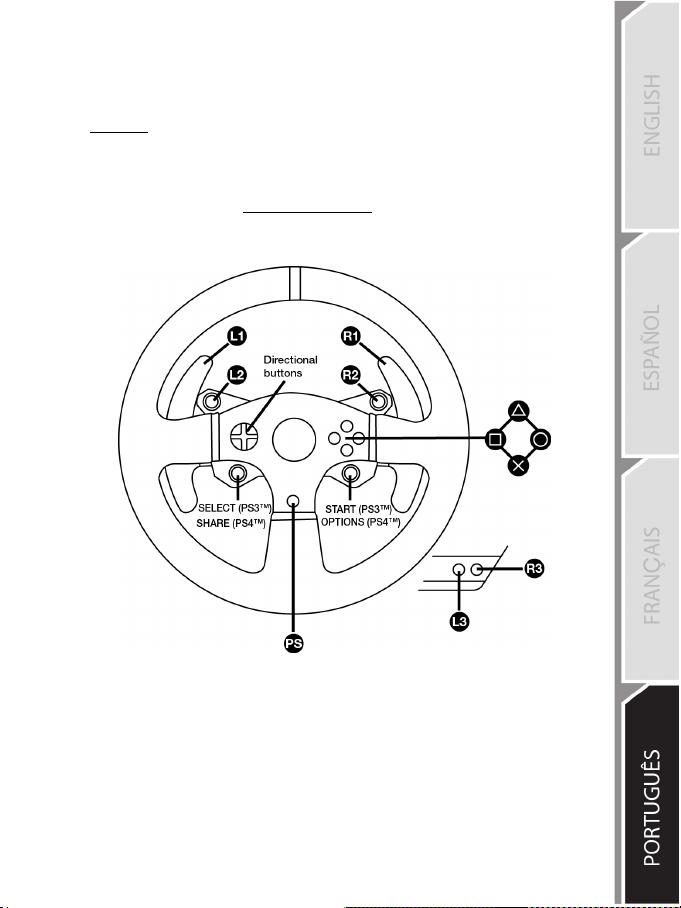

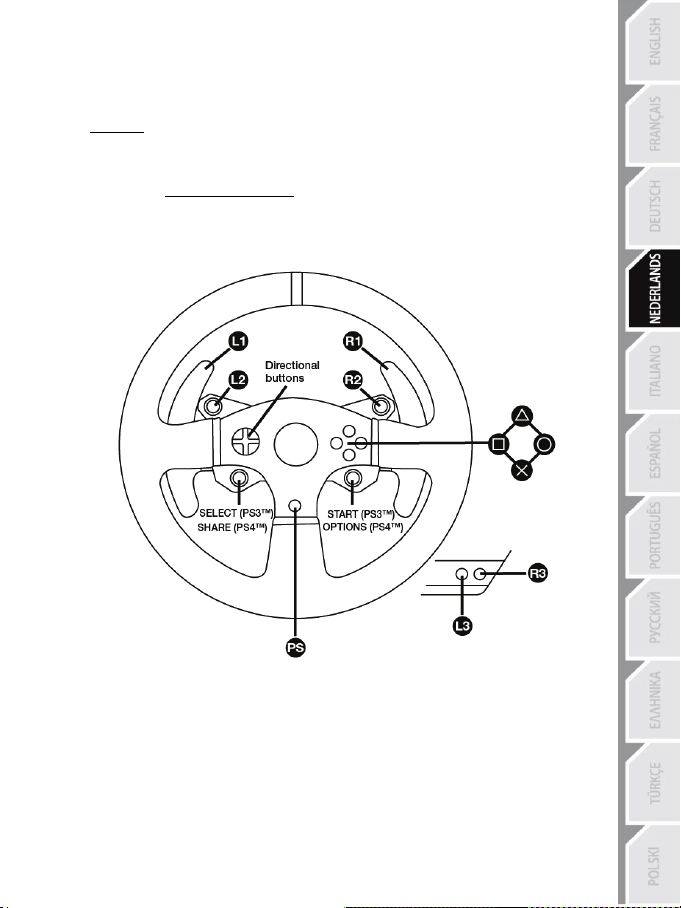

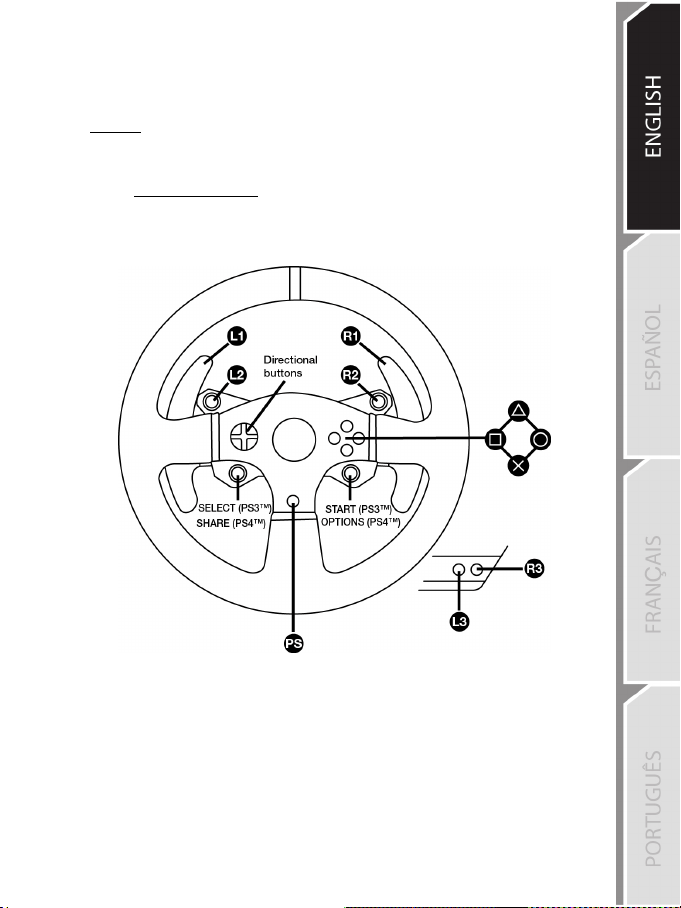

PLAYSTATION®3 AND PLAYSTATION®4 MAPPING
10/18
SETTING UP THE RACING WHEEL FOR PLAYSTATION®3 OR
P
LAYSTATION®4
1. Connect the pedal set to the connector (17) located at the back of the racing wheel's base.
2. Connect the power supply cable to the connector (14) located at the back of the racing wheel's
base.
3. Plug the power supply cable into an electrical outlet with the same voltage specifications.
For more information about this, please refer to the PLUGGING THE RACING
WHEEL INTO AN ELECTRICAL OUTLET section, on page 3 in this manual.
4. Set the USB sliding switch (5) on the racing wheel’s base to either the PS3™ or PS4™ position,
depending on the system or the game you are using.
5. Connect the racing wheel’s USB connector (15) to one of the system’s USB ports.
6. Once your system is powered on, your racing wheel will calibrate itself automatically.
7. On PlayStation
®4 (when the USB sliding switch is set to the PS4™ position): press the racing
wheel’s PS button (8) and sign in to your Sony Entertainment Network account, in order to be able
to use the wheel.
You are now ready to play!
Important notes:
- The USB sliding switch (5) on the racing wheel’s base must always be set to the proper
position (PS3™ or PS4™) before connecting the wheel’s USB cable to the system. To change
the sliding switch’s position, disconnect the USB cable from the system and then change the
position of the switch before reconnecting the USB cable to the system.
- On PlayStation®3, the USB sliding switch (5) must always be set to the PS3™ position:
* The wheel is recognised in most games as a T500RS wheel.
* The wheel is functional in compatible games and in system menus.
* The “PS” function is functional on the wheel.
- On PlayStation®4, with the USB sliding switch (5) in the PS3™ position:
* The wheel is recognised in most games as a T500RS wheel.
* The wheel is functional in compatible games, but not in system menus.
* The “SHARE” and “PS” functions are not functional on the wheel.
- On PlayStation®4, with the USB sliding switch (5) in the PS4™ position:
* Don't forget to press the racing wheel’s PS button (8) in order to be able to use the wheel.
* The wheel is recognised in most games as a T300 RS or T150 wheel.
* The wheel is functional in compatible games and in system menus.
* The “SHARE” and “PS” functions are functional on the wheel.
- The list of PlayStation®3 and PlayStation®4 games compatible with the T150 (along with the
required position for the USB sliding switch (5) according to the game being played) is
available at:
http://ts.thrustmaster.com
(in the Updates and Downloads section, click PlayStation
/ Wheels / T150).
This list is updated regularly.
11/18
SETTING UP THE RACING WHEEL FOR PC*
*PC compatibility not tested nor endorsed by Sony Computer Entertainment Europe
Important note:
On PC, the USB sliding switch (5) on the racing wheel’s base must always be set to the
PS3™ position.
1. Go to http://ts.thrustmaster.com to download the drivers and the force feedback software for PC.
In the Updates and Downloads section, click PC / Wheels / T150, then select Drivers.
2. Once the download is complete, launch the installation, and follow the on-screen instructions to
connect the wheel’s USB plug to your computer and complete the installation.
3. Once the installation is complete, click Finish and restart your computer.
4. Select Start / All Programs / Thrustmaster / FFB Racing Wheel / Control Panel to open the Game
Controllers window.
The Game Controllers window displays the racing wheel’s name T150 Racing Wheel with the status
OK.
5. Click Properties to configure your wheel in the T150 control panel:
• Test Input tab: allows to test and view the action buttons, directional buttons, wheel and pedals
axes, and to adjust the wheel’s rotation angle in your PC games.
• Test Forces tab: allows to test 12 force feedback effects.
• Gain Settings tab: allows to adjust the power of the force feedback effects in your PC games.
You are now ready to play!
General notes:
- On PC, click OK to close the Game Controllers window before launching the game.
- On PC, the adjustments made in the Game Controllers window will only be saved on your
computer (hence they will have no effect on PlayStation
®3 or PlayStation®4).
- Your wheel’s firmware version is displayed in the upper right-hand corner of the T150 control panel
tabs.
12/18

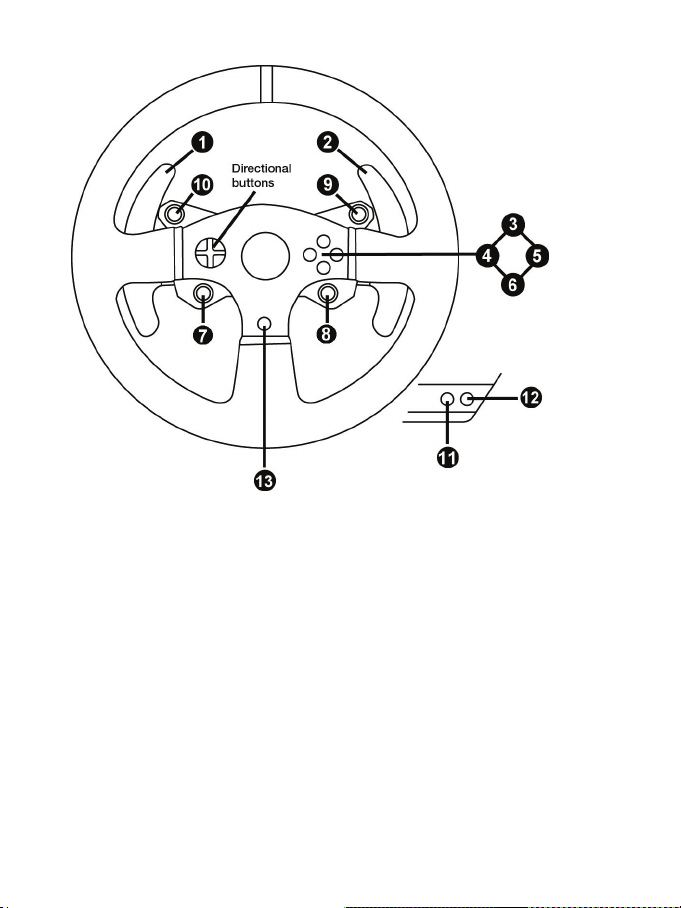

PC MAPPING
13/18
AUTOMATIC RACING WHEEL AND PEDAL SET CALIBRATION
The wheel automatically self-calibrates when you plug the racing wheel into an electrical outlet and
connect the racing wheel’s USB connector to the PlayStation
3 or PlayStation4 system.
During this phase, the racing wheel will rotate quickly towards the left and the right, covering a 1080
degree angle, before stopping at the centre.
WARNING:
Never touch the racing wheel during the self-calibration phase!
(This could result in improper calibration and/or personal injuries.)
AUTOMATIC CALIBRATION OF THE PEDAL SET
Never connect the pedal set to the racing wheel’s base (or disconnect it from the base) when it is
connected to the system or during gameplay (this could result in improper calibration).
Always connect the pedal set before connecting the racing wheel to the system.
Once the racing wheel’s calibration is complete and the game has been started, the pedals are
automatically calibrated after a few presses.
WARNING:
Never press the pedals during the racing wheel's
self-calibration phase or while a game is loading!
(This could result in improper calibration.)
If your racing wheel and/or pedal set do not function correctly, or if they seem to be
improperly calibrated:
Power off your system and completely disconnect the racing wheel. Then reconnect all cables
(including the power supply cable and the pedal set), and restart your system and your game.
14/18
MODE BUTTON AND INDICATOR LIGHT (6)
MODE button for the pedal set
The pedal set included with the T150 features 2 pedals.
When using this pedal set, make sure that the indicator light remains red, or else the gas pedal will not
function properly.
The T150 is also compatible with Thrustmaster pedal sets featuring 3 pedals (sold separately); these
allow you to electronically swap the accelerator and clutch pedals.
To do so, simply press the MODE button (6) for 2 seconds.
The racing wheel’s internal memory stores whether the pedals have been swapped around or not.
GAS AND CLUTCH PEDALS
Colour of the MODE indicator light (6)
NORMAL
RED
SWAPPED AROUND
GREEN
Other information regarding the MODE button
To learn more about the MODE button and indicator light, please visit http://ts.thrustmaster.com. In
the Updates and Downloads section, click PlayStation / Wheels / T150, then select Manual/Help
file.
HELP FILES AND FAQS (NOT INCLUDED IN THIS MANUAL)
Please visit http://ts.thrustmaster.com, and in the Updates and Downloads section, click
PlayStation / Wheels / T150, then select Manual/Help file.
15/18
Consumer warranty information
Worldwide, Guillemot Corporation S.A., whose registered office is located at Place du Granier, B.P.
97143, 35571 Chantepie, France (hereinafter “Guillemot”) warrants to the consumer that this
Thrustmaster product shall be free from defects in materials and workmanship, for a warranty period
which corresponds to the time limit to bring an action for conformity with respect to this product. In
the countries of the European Union, this corresponds to a period of two (2) years from delivery of
the Thrustmaster product. In other countries, the warranty period corresponds to the time limit to
bring an action for conformity with respect to the Thrustmaster product according to applicable laws
of the country in which the consumer was domiciled on the date of purchase of the Thrustmaster
product (if no such action exists in the corresponding country, then the warranty period shall be one
(1) year from the original date of purchase of the Thrustmaster product).
Notwithstanding the above, rechargeable batteries are covered by a warranty period of six (6)
months from the date of original purchase.
Should the product appear to be defective during the warranty period, immediately contact
Technical Support, who will indicate the procedure to follow. If the defect is confirmed, the product
must be returned to its place of purchase (or any other location indicated by Technical Support).
Within the context of this warranty, the consumer’s defective product shall, at Technical Support’s
option, be either replaced or returned to working order. If, during the warranty period, the
Thrustmaster product is subject to such reconditioning, any period of at least seven (7) days during
which the product is out of use shall be added to the remaining warranty period (this period runs
from the date of the consumer’s request for intervention or from the date on which the product in
question is made available for reconditioning, if the date on which the product is made available for
reconditioning is subsequent to the date of the request for intervention). If permitted under
applicable law, the full liability of Guillemot and its subsidiaries (including for consequential
damages) is limited to the return to working order or the replacement of the Thrustmaster product. If
permitted under applicable law, Guillemot disclaims all warranties of merchantability or fitness for a
particular purpose.
This warranty shall not apply: (1) if the product has been modified, opened, altered, or has suffered
damage as a result of inappropriate or abusive use, negligence, an accident, normal wear, or any
other cause unrelated to a material or manufacturing defect (including, but not limited to, combining
the Thrustmaster product with any unsuitable element, including in particular power supplies,
rechargeable batteries, chargers, or any other elements not supplied by Guillemot for this product);
(2) in the event of failure to comply with the instructions provided by Technical Support; (3) to
software, said software being subject to a specific warranty; (4) to consumables (elements to be
replaced over the product’s lifespan: disposable batteries, audio headset or headphone ear pads,
for example); (5) to accessories (cables, cases, pouches, bags, wrist-straps, for example); (6) if the
product was sold at public auction.
This warranty is nontransferable.
The consumer’s legal rights with respect to laws applicable to the sale of consumer goods in his or
her country are not affected by this warranty.
16/18
Additional warranty provisions
During the warranty period, Guillemot shall not provide, in principle, any spare parts, as Technical
Support is the only party authorized to open and/or recondition any Thrustmaster product (with the
exception of any reconditioning procedures which Technical Support may request that the
consumer carry out, by way of written instructions – for example, due to the simplicity and the lack
of confidentiality of the reconditioning process – and by providing the consumer with the required
spare part(s), where applicable).
Given its innovation cycles and in order to protect its know-how and trade secrets, Guillemot shall
not provide, in principle, any reconditioning notification or spare parts for any Thrustmaster product
whose warranty period has expired.
Liability
If permitted under applicable law, Guillemot Corporation S.A. (hereinafter “Guillemot”) and its
subsidiaries disclaim all liability for any damages caused by one or more of the following: (1) the
product has been modified, opened or altered; (2) failure to comply with assembly instructions; (3)
inappropriate or abusive use, negligence, an accident (an impact, for example); (4) normal wear. If
permitted under applicable law, Guillemot and its subsidiaries disclaim all liability for any damages
unrelated to a material or manufacturing defect with respect to the product (including, but not limited
to, any damages caused directly or indirectly by any software, or by combining the Thrustmaster
product with any unsuitable element, including in particular power supplies, rechargeable batteries,
chargers, or any other elements not supplied by Guillemot for this product).
TECHNICAL SUPPORT
http://ts.thrustmaster.com
17/18
COPYRIGHT
© 2015 Guillemot Corporation S.A. All rights reserved. Thrustmaster® is a registered trademark of
Guillemot Corporation S.A.
Licensed for sale in Europe, Africa, Middle East, Russia, India and Oceania. For use exclusively with
PlayStation
®3 and PlayStation®4.
“
”, “PlayStation”, “ ” and “ ” are registered trademarks of Sony Computer
Entertainment Inc. “
” is a trademark of the same company. All rights reserved.
All other trademarks and brand names are hereby acknowledged and are property of their
respective owners. Illustrations not binding. Contents, designs and specifications are subject to
change without notice and may vary from one country to another. Made in China.
TouchSense® technology licensed from Immersion Software Ireland Limited. Protected by one or
more of the U.S. Patents found at the following address: www.immersion.com/patent-marking.html,
and other patents pending.
Manufactured and distributed by Guillemot Corporation S.A.
ENVIRONMENTAL PROTECTION RECOMMENDATION
In the European Union: At the end of its working life, this product should not be
disposed of with standard household waste, but rather dropped off at a
collection point for the disposal of Waste Electrical and Electronic Equipment
(WEEE) for recycling.
This is confirmed by the symbol found on the product, user manual or
packaging.
Depending on their characteristics, the materials may be recycled. Through
recycling and other forms of processing Waste Electrical and Electronic
Equipment, you can make a significant contribution towards helping to protect the environment.
Please contact your local authorities for information on the collection point nearest you.
For all other countries: Please adhere to local recycling laws for electrical and electronic equipment.
Retain this information. Colours and decorations may vary.
Plastic fasteners and adhesives should be removed from the product before it is used.
www.thrustmaster.com
*Applicable to EU and Turkey only
*
*
18/18
1/18
Manuel de l’utilisateur
ATTENTION :
Pour que le volant T150 fonctionne correctement avec les jeux,
il peut être nécessaire d’installer les mises à jour automatiques de ces jeux
(disponibles lorsque votre console est connectée à Internet).
2/18
CARACTÉRISTIQUES TECHNIQUES
1 Base T150
2 Roue du volant
3 2 leviers séquentiels de changement de vitesse
(up & down)
4 Croix multidirectionnelle
5 Sélecteur USB intégré pour PS4™/PS3™
6 Bouton MODE + Voyant lumineux rouge/vert
7 Boutons SELECT/START sur PS3™
et SHARE/OPTIONS sur PS4™
8 Bouton PS
9 Gros pas de vis (pour le système de fixation
et la vis de serrage)
10 Système de fixation
11 Vis de serrage métallique
12 Axe de direction
13 Boutons L3 / R3
14 Câble secteur
ou Connecteur pour l’adaptateur secteur
(diffère d’un pays à l’autre)
15 Câble et connecteur USB du volant
16 Connecteur pour la boîte de vitesses
(boîte de vitesses vendue séparément)
17 Connecteur pour le pédalier
3/18
RELIER LE VOLANT AU SECTEUR = A LIRE IMPERATIVEMENT
L’alimentation secteur de votre volant diffère selon le pays dans lequel vous avez acheté votre
volant.
Pour les versions européennes (uniquement)
Remarque importante : l’alimentation du T150 version européenne est interne et donc située
directement dans la base du volant.
La version européenne ne doit être branchée que sur du 220V. !
Ne jamais ouvrir la base du volant : risque de choc électrique !
- Reliez tout simplement la prise secteur du volant sur une prise de courant 220V.
Pour les autres versions (non-européennes)
Remarque : à la différence de la version européenne, l’alimentation du T150 version non-
européenne est externe avec un adaptateur secteur externe spécifique fourni.
- Reliez l’adaptateur secteur externe en branchant son connecteur à l’arrière du volant, puis branchez
l’adaptateur secteur externe sur une prise de courant correspondant au même voltage.
4/18
AVERTISSEMENTS
Avant d’utiliser ce produit, lisez attentivement cette documentation et conservez-la pour pouvoir la
consulter ultérieurement.
Avertissement – Choc électrique
* Conservez le produit dans un endroit sec et ne l’exposez ni à la poussière ni au soleil.
* Ne tordez pas et ne tirez pas sur les connecteurs et câbles.
* Ne renversez pas de liquide sur le produit et ses connecteurs.
* Ne mettez pas le produit en court-circuit.
* Ne démontez jamais le produit, ne le jetez pas au feu et ne l’exposez pas à des températures élevées.
* N’utilisez pas de câble d’alimentation autre que celui fourni avec votre volant.
* N’utilisez pas le câble d’alimentation secteur si celui-ci où ses connecteurs sont endommagés, fendus
ou cassés.
* Assurez-vous que le câble d’alimentation secteur est parfaitement inséré dans la prise murale et dans
son connecteur situé à l’arrière de la base du volant.
* N’ouvrez pas l’appareil. L’appareil ne contient pas de pièces réparables par l'utilisateur. Confiez toute
réparation au fabricant, à une agence spécifiée ou un technicien qualifié.
* Utilisez uniquement les systèmes de fixation /accessoires spécifiés par le fabricant.
* Si le volant fonctionne de manière anormale (s’il émet des sons, de la chaleur ou des odeurs
anormales), arrêtez immédiatement de l’utiliser, débranchez le câble d’alimentation de la prise
électrique et déconnectez les autres câbles.
* Lorsque vous n’utilisez pas le volant pendant une période prolongée, débranchez le câble
d’alimentation secteur de la prise électrique.
Grilles d’aération
Veuillez à n’obstruer aucune grille d’aération de la base du volant. Pour assurer une ventilation optimale,
respectez les points ci-après :
* Placez la base à 10 cm au moins d’une surface murale.
* Ne placez pas la base dans un endroit exigu.
* Ne couvrez pas la base.
* Ne laissez pas la poussière s’accumuler sur les grilles d’aération.
Pour des raisons de sécurité, ne jouez pas pieds nus ou en chaussettes
lorsque vous utilisez le pédalier.
THRUSTMASTER
®
DECLINE TOUTE RESPONSABILITE EN CAS DE
BLESSURE SUITE A UNE UTILISATION DU PEDALIER SANS CHAUSSURES.
Avertissement – Blessures dues au retour de force et aux mouvements répétitifs
Jouer avec un volant à retour de force peut causer des douleurs aux muscles et aux articulations. Afin
d’éviter tout problème :
* Evitez les périodes trop longues de jeu.
* Faites une pause de 10 à 15 minutes après chaque heure de jeu.
* Si vous éprouvez fatigue ou douleur au niveau des mains, des poignets, des bras, des pieds ou des
jambes, cessez de jouer et reposez-vous pendant quelques heures avant de recommencer à jouer.
5/18
Avertissement – Blessures dues au retour de force et aux mouvements répétitifs (suite)
* Si les symptômes ou les douleurs indiqués ci-dessus persistent lorsque vous reprenez le jeu, arrêtez
de jouer et consultez votre médecin.
* Laissez hors de portée des enfants.
* Lors des phases de jeu, laissez toujours vos deux mains correctement positionnées sur le volant
sans jamais le lâcher complètement.
* Lors des phases de jeu, ne placez jamais vos mains ou vos doigts sous les pédales ou à proximité
du pédalier.
* Lors des phases de calibration et de jeu, ne jamais introduire une main ou un bras à l’intérieur de la
roue du volant.
* Vérifiez que la base du volant est correctement fixée, conformément aux instructions du manuel.
Produit à manipuler uniquement par des
personnes âgées de 14 ans ou plus
PRODUIT LOURD
Ne pas laisser tomber le produit sur vous ou
une autre personne
TOUJOURS JAMAIS JAMAIS
6/18
Avertissement – Risque de pincement au niveau du pédalier lors des phases de jeu
* Laissez le pédalier hors de portée des enfants.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité des côtés des pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base arrière des
pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base avant des
pédales.
JAMAIS JAMAIS JAMAIS
Avertissement – Risque de pincement au niveau du pédalier lorsque vous n’utilisez pas
le pédalier
* Placez le pédalier dans un endroit sûr et hors de portée des enfants.
METTRE A JOUR LE FIRMWARE DU VOLANT
Le firmware inclus dans la base du volant peut être mis à jour (ce qui signifie qu’il peut être mis à jour
par des versions plus récentes comportant des améliorations produits).
Pour afficher la version de firmware de votre volant et le mettre à jour si nécessaire : sur PC, allez sur
http://ts.thrustmaster.com, dans la section Mise à jour et téléchargement, cliquez sur
PlayStation / Volant / T150 puis Pilote/Firmware et suivez les instructions et la procédure de
téléchargement et d’installation.
Remarque importante :
Pour fonctionner sur PC, le sélecteur USB (5) de la base du volant doit toujours être en position
PS3™.
7/18
AJUSTEMENT DE L’INCLINAISON DES PEDALES
L’inclinaison des pédales est ajustable.
Les instructions d’ajustement de l’inclinaison de chaque pédale sont disponibles sur
http://ts.thrustmaster.com. Dans la section Mise à jour et téléchargement, cliquez sur PlayStation
/
Volant / T150, puis Manuel / Fichier aide.
FIXATION DU VOLANT
Fixer le volant sur une table ou un bureau
1. Placez le volant sur une table ou autre surface plane.
2. Placez la vis de serrage (11) dans le système de fixation (10), puis vissez l’ensemble (dans le
sens inverse des aiguilles d’une montre) dans le gros pas de vis (9) situé sous le volant, jusqu’à
ce que ce dernier soit parfaitement stable.
TOUJOURS JAMAIS
ATTENTION : Ne jamais visser la vis de serrage seule sans le système de fixation !
(au risque de détériorer le volant).
8/18
MONTAGE /
DEMONTAGE
SENS
Pour serrer :
Vissez
dans le sens inverse
des aiguilles d’une
montre
Pour desserrer :
Dévissez
dans le sens
des aiguilles d’une
montre
9/18
Fixer le pédalier sur un cockpit
1. Fixez le pédalier à l’aide des petits pas de vis situés sous ce dernier.
2. Vissez 2 vis M6 (non fournies) dans la tablette du cockpit et dans les 2 petits pas de vis situés
sous le pédalier.
Important : La longueur de ces 2 vis M6 ne doit pas dépasser l’épaisseur de votre support
+10 mm pour ne pas endommager les composants internes au pédalier.
Plan d’implantation (de la base ou du pédalier) pour les cockpits disponible sur
http://ts.thrustmaster.com, (dans la rubrique PlayStation
/ Volants / T150 / Manuel – Fichier
Aide)
MAPPING PLAYSTATION®3 ET PLAYSTATION®4
10/18
INSTALLATION SUR PLAYSTATION®3 OU PLAYSTATION®4
1. Reliez le pédalier à son connecteur (17) situé à l’arrière de la base du volant.
2. Reliez le câble d’alimentation à son connecteur (14) situé à l’arrière de la base du volant.
3. Reliez le câble d’alimentation sur une prise de courant ayant le même voltage.
Pour plus d’informations sur ce point, reportez-vous au chapitre RELIER LE
VOLANT AU SECTEUR (p.3 de ce manuel).
4. Positionnez le sélecteur USB (5) de la base du volant en position PS3™ ou PS4™ en fonction de la
console ou du jeu utilisé(e).
5. Branchez le connecteur USB (15) du volant sur l’un des ports USB de la console.
6. Une fois votre console allumée, votre volant s’autocalibre de manière automatique.
7. Sur PlayStation
®4 (lorsque le sélecteur USB est en position PS4™), appuyez sur le bouton PS (8)
du volant, puis connectez-vous à votre compte Sony Entertainment Network pour que votre volant
soit fonctionnel.
Vous êtes maintenant prêt à jouer !
Remarques importantes :
- Le sélecteur USB (5) de la base du volant du toujours être positionné dans la bonne position
(PS3™ ou PS4™) avant de brancher l’USB du volant à la console.
Pour changer de position, débranchez le câble USB, puis changez la position du sélecteur
avant de rebrancher le câble USB à la console.
- Sur PlayStation®3, le sélecteur USB (5) doit toujours être en position PS3™ :
* Le volant est reconnu dans la plupart des jeux comme un volant T500RS.
* Le volant est fonctionnel dans les jeux compatibles et dans les menus de la console.
* La fonction PS est fonctionnelle sur le volant.
- Sur PlayStation®4, avec le sélecteur USB (5) en position PS3™ :
* Le volant est reconnu dans la plupart des jeux comme un volant T500RS.
* Le volant est fonctionnel dans les jeux compatibles mais pas dans les menus de la console.
* Les fonctions SHARE et PS ne sont pas fonctionnelles sur le volant.
- Sur PlayStation®4, avec le sélecteur USB (5) en position PS4™ :
* N’oubliez pas d’appuyer sur bouton PS (8) du volant pour que celui-ci soit fonctionnel.
* Le volant est reconnu dans la plupart des jeux comme un volant T300 RS ou T150.
* Le volant est fonctionnel dans les jeux compatibles et dans les menus de la console.
* Les fonctions SHARE et PS sont fonctionnelles sur le volant.
- La liste des jeux PlayStation®3 et PlayStation®4 compatibles avec le T150 (ainsi que la
position nécessaire du sélecteur USB en fonction du jeu utilisé) est disponible ici :
http://ts.thrustmaster.com (dans la rubrique PlayStation
/ Volants / T150).
Cette liste est régulièrement mise à jour.
11/18
INSTALLATION SUR PC*
*Compatibilité PC non testée ni endossée par Sony Computer Entertainment Europe
Remarque importante :
Pour fonctionner sur PC, le sélecteur USB (5) de la base du volant doit toujours être en
position PS3™.
1. Allez sur http://ts.thrustmaster.com pour télécharger les pilotes et le logiciel Force Feedback pour
PC. Dans la section Mise à jour et téléchargement, cliquez sur PC / Volants / T150, puis Pilotes.
2. Une fois le téléchargement terminé, lancez l’installation, puis suivez les instructions affichées à
l’écran pour brancher le connecteur USB du volant sur votre PC et pour terminer l’installation.
3. Une fois l'installation terminée, cliquez sur Terminer et redémarrez votre ordinateur.
4. Sélectionnez Démarrer / Tous les programmes / Thrustmaster / FFB Racing Wheel / Panneau de
configuration pour ouvrir la fenêtre Contrôleurs de jeu.
La fenêtre Contrôleurs de jeu affiche le nom du volant Thrustmaster T150 Racing Wheel avec l'état
OK.
5. Cliquez sur Propriétés pour configurer votre volant dans le panneau de configuration du T150 :
• Onglet Test du périphérique : permet de tester et visualiser les boutons, la croix multidirectionnelle,
les axes du volant et du pédalier, et d’ajuster l’angle de rotation du volant dans vos jeux PC.
• Onglet Tester les forces : permet de tester 12 effets de retour de force.
• Onglet Ajuster les forces : permet d’ajuster la puissance des effets de retour de force dans vos
jeux PC.
Vous êtes maintenant prêt à jouer !
Remarques générales :
- Sur PC, pensez à toujours fermer complètement la fenêtre Contrôleurs de jeu en cliquant sur OK
avant de lancer votre jeu.
- Sur PC, les réglages et ajustements effectués dans la fenêtre Contrôleurs de jeu ne seront
sauvegardés que sur votre PC (et n’auront donc aucune incidence sur PlayStation
®3 ou
PlayStation
®4).
- La version du firmware de votre volant apparaît en haut à droite dans les onglets du panneau de
configuration T150.
12/18
MAPPING PC
13/18
CALIBRAGE AUTOMATIQUE DU VOLANT ET DES PEDALES
La roue du volant s’autocalibre de manière automatique une fois le volant relié au secteur et le
connecteur USB connecté au système PlayStation
3 ou PlayStation4.
Cette opération entraîne des mouvements rapides du volant de gauche à droite sur 1080° avant de
s’immobiliser au centre.
ATTENTION :
Lors des phases d’autocalibration de la roue du volant, ne jamais toucher au volant
(au risque de fausser la calibration ou de se blesser).
CALIBRAGE AUTOMATIQUE DES PEDALES
Ne jamais débrancher ou brancher le pédalier de la base du volant lorsque celui-ci est connecté à la
console ni en cours de jeu (pour ne pas fausser la calibration)
= le pédalier doit toujours être branché avant de relier le volant à la console.
Une fois le volant autocalibré et le jeu lancé, les pédales se calibrent automatiquement après quelques
pressions.
ATTENTION :
Lors des phases d’autocalibration de la roue du volant et lorsque votre jeu se lance,
ne jamais appuyer sur les pédales
(au risque de fausser la calibration)
Si votre volant et vos pédales ne fonctionnent pas correctement ou semblent mal calibrés :
Eteignez votre console, déconnectez entièrement votre volant, reconnectez tous les câbles (avec le
câble d’alimentation secteur et le pédalier), redémarrez et relancez votre jeu.
14/18
BOUTON MODE ET SON VOYANT LUMINEUX (6)
Bouton MODE pour le pédalier
Le pédalier livré par défaut avec le T150 est de type 2 pédales.
Avec ce pédalier, la couleur du voyant lumineux doit toujours être rouge, sinon la pédale d’accélérateur
ne fonctionnera pas.
Le T150 est également compatible avec des pédaliers Thrustmaster 3 pédales (vendus séparément) dont
vous pouvez inverser électroniquement la pédale d’accélérateur et d’embrayage.
Pour ce faire, appuyez simplement sur le bouton MODE (6) pendant 2 secondes.
L’inversion ou non des pédales est alors instantanément enregistrée dans la mémoire interne du volant.
PEDALE D’ACCELERATEUR ET D’EMBRAYAGE
Couleur du voyant lumineux MODE (6)
NORMALE
ROUGE
INVERSEE
VERT
Autres astuces pour le bouton MODE
Pour profiter d’autres astuces concernant le bouton MODE et son voyant lumineux, allez sur
http://ts.thrustmaster.com. Dans la section Mise à jour et téléchargement, cliquez sur PlayStation
/
Volant / T150, puis Manuel / Fichier Aide.
AIDES & FAQ DIVERSES (non notifiées dans ce manuel)
Allez sur http://ts.thrustmaster.com. Dans la section Mise à jour et téléchargement, cliquez sur
PlayStation / Volant / T150 puis Manuel / Fichier Aide.
15/18
INFORMATIONS RELATIVES A LA GARANTIE AUX CONSOMMATEURS
Dans le monde entier, Guillemot Corporation S.A., ayant son siège social Place du Granier, B.P. 97143, 35571
Chantepie, France (ci-après « Guillemot ») garantit au consommateur que le présent produit Thrustmaster est
exempt de défaut matériel et de vice de fabrication, et ce, pour une période de garantie qui correspond au délai pour
intenter une action en conformité de ce produit. Dans les pays de l’Union Européenne, ce délai est de deux (2) ans à
compter de la délivrance du produit Thrustmaster. Dans les autres pays, la durée de la période de garantie
correspond au délai pour intenter une action en conformité du produit Thrustmaster selon la législation en vigueur
dans le pays où le consommateur avait son domicile lors de l’achat du produit Thrustmaster (si une telle action en
conformité n’existe pas dans ce pays alors la période de garantie est de un (1) an à compter de la date d’achat
d’origine du produit Thrustmaster).
Nonobstant ce qui précède, les batteries sont garanties six (6) mois à compter de la date d’achat d’origine.
Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique
qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d’achat
(ou tout autre lieu indiqué par le Support Technique).
Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, d'un remplacement ou
d'une remise en état de marche du produit défectueux. Si, pendant la période de garantie, le produit Thrustmaster
fait l'objet d'une telle remise en état, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de
la garantie qui restait à courir (cette période court à compter de la demande d'intervention du consommateur ou de la
mise à disposition pour remise en état du produit en cause, si cette mise à disposition est postérieure à la demande
d'intervention). Lorsque la loi applicable l’autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les
dommages indirects) se limite à la remise en état de marche ou au remplacement du produit Thrustmaster. Lorsque
la loi applicable l’autorise, Guillemot exclut toutes garanties de qualité marchande ou d’adaptation à un usage
particulier.
Cette garantie ne s’appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant
d’une utilisation inappropriée ou abusive, d’une négligence, d’un accident, de l’usure normale, ou de toute autre
cause non liée à un défaut matériel ou à un vice de fabrication (y compris, mais non limitativement, une combinaison
du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou
tous autres éléments non-fournis par Guillemot pour ce produit) ; (2) en cas de non respect des instructions du
Support Technique ; (3) aux logiciels, lesdits logiciels faisant l’objet d’une garantie spécifique ; (4) aux
consommables (éléments à remplacer pendant la durée de vie du produit : piles, coussinets de casque audio, par
exemple) ; (5) aux accessoires (câbles, étuis, housses, sacs, dragonnes, par exemple) ; (6) si le produit a été vendu
aux enchères publiques.
Cette garantie n’est pas transférable.
Les droits légaux du consommateur au titre de la législation applicable dans son pays à la vente de biens de
consommation ne sont pas affectés par la présente garantie.
Par exemple, en France, indépendamment de la présente garantie, le vendeur reste tenu de la garantie légale de
conformité mentionnée aux articles L. 211-4 à L. 211-13 du code de la consommation et de celle relative aux défauts
(vices cachés) de la chose vendue, dans les conditions prévues aux articles 1641 à 1648 et 2232 du code civil. La loi
applicable (c'est-à-dire la loi française) impose de reproduire les extraits de la loi française suivants:
Article L. 211-4 du code de la consommation:
Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la
délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de
l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L. 211-5 du code de la consommation:
Pour être conforme au contrat, le bien doit :
1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur
sous forme d'échantillon ou de modèle ;
- présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le
vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial
recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
16/18
Article L. 211-12 du code de la consommation:
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article L. 1641 du code civil:
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage
auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait
donné qu'un moindre prix, s'il les avait connus.
Article L. 1648 alinéa 1er du code civil:
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la
découverte du vice.
Stipulations additionnelles à la garantie
Pendant la période de garantie, Guillemot ne fournira, en principe, pas de pièce détachée car le Support Technique
est seul habilité tant à ouvrir qu'à remettre en état tout produit Thrustmaster (à l'exception des remises en état que le
Support Technique demanderait, par instructions écrites, au consommateur d'effectuer -par exemple en raison de la
simplicité et de l'absence de confidentialité du processus de remise en état-, en lui fournissant, le cas échéant, la ou
les pièces détachées nécessaires).
Compte tenu de ses cycles d'innovation et pour préserver ses savoir-faire et secrets, Guillemot ne fournira, en
principe, ni notice de remise en état, ni pièce détachée pour tout produit Thrustmaster dont la période de garantie est
expirée.
Responsabilité
Lorsque la loi applicable l’autorise, Guillemot Corporation S.A. (ci-après « Guillemot ») et ses filiales excluent toute
responsabilité pour tous dommages causés par un ou plusieurs des faits suivants: (1) le produit a été modifié,
ouvert, altéré, (2) l’irrespect des instructions de montage, (3) l’utilisation inappropriée ou abusive, la négligence,
l’accident (un choc, par exemple), (4) l’usure normale du produit. Lorsque la loi applicable l’autorise, Guillemot et ses
filiales excluent toute responsabilité pour tout dommage dont la cause n’est pas liée à un défaut matériel ou à un
vice de fabrication du produit (y compris, mais non limitativement, tout dommage causé directement ou
indirectement par tout logiciel, ou par une combinaison du produit Thrustmaster avec tout élément inadapté,
notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour
ce produit).
SUPPORT TECHNIQUE
http://ts.thrustmaster.com
17/18
COPYRIGHT
© 2015 Guillemot Corporation S.A. Tous droits réservés. Thrustmaster® est une marque déposée
de Guillemot Corporation S.A.
Licence accordée pour la vente en Europe, Afrique, Moyen-Orient, Inde, Russie et Océanie. A
utiliser exclusivement avec PlayStation
®3 et PlayStation®4.
“
”, “PlayStation”, “ ” et “ ” sont des marques déposées de Sony Computer
Entertainment Inc. “
” est une marque de la même société. Tous droits réservés.
Toutes les autres marques sont la propriété de leurs propriétaires respectifs. Illustrations non
contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans
préavis et de varier selon les pays. Fabriqué en Chine.
Technologie TouchSense® sous licence d’Immersion Software Ireland Limited. Protégée par un ou
plusieurs des brevets américains dont la liste est disponible à l’adresse www.immersion.com/patent-
marking.html, et d’autres brevets en attente.
Produit et distribué par Guillemot Corporation S.A.
RECOMMANDATION RELATIVE A LA PROTECTION DE L’ENVIRONNEMENT
Dans l’Union Européenne : En fin de vie, ce produit ne doit pas être éliminé
avec les déchets ménagers normaux mais déposé à un point de collecte des
déchets d'équipements électriques et électroniques en vue de son recyclage.
Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur
ou l’emballage.
En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par
le recyclage et par les autres formes de valorisation des déchets
d'équipements électriques et électroniques, vous contribuez de manière
significative à la protection de l’environnement. Veuillez consulter les autorités locales qui vous
indiqueront le point de collecte concerné.
Dans les autres pays : Veuillez vous reporter aux législations locales relatives au recyclage des
équipements électriques et électroniques.
Informations à conserver. Les couleurs et décorations peuvent varier.
Il est recommandé de retirer les attaches en plastique et les adhésifs avant d’utiliser le produit.
www.thrustmaster.com
*Applicable à l’UE et la Turquie uniquement
*
*
18/18
1/18
Benutzerhandbuch
ACHTUNG!
Um sicher zu stellen, daß Ihr T150 Rennlenker mit Spielen korrekt funktioniert, ist es
eventuell erforderlich die automatischen Aktualisierungen für das Spiel zu installieren.
(Verfügbar, wenn Ihr System mit dem Internet verbunden ist.)
2/18
TECHNISCHE SPEZIFIKATIONEN
1 T150 Basis
2 Lenkkranz
3 2 sequenzielle Schaltwippen (Hoch & Runter)
4 Multidirektionales D-Pad
5 Eingebauter USB Schiebeschalter für
PS4™/PS3™
6 MODE Button + Rot/Grün Leuchtanzeige
7 SELECT/START Buttons auf PS3™ und
SHARE/OPTIONS auf PS4™
8 PS-Button
9 Großes Schraubgewinde (für Befestigungs-
System und Feststellschraube)
10 Befestigungssystem
11 Metallene Feststellschraube
12 Steuerachse
13 L3/R3 Buttons
14 Netzkabel
oder Stromanschluss
(Von Land zu Land unterschiedlich)
15 USB-Kabel und Stecker des Rennlenkers
16 Getriebe-Anschluss
(Getriebe wird separat erhältlich)
17 Pedalset-Anschluss
3/18
ANSCHLUSS DES RENNLENKERS AN DAS STROMNETZ: BITTE
SORGFÄLTIG LESEN!
Der Stromanschluss ihres Rennlenkers variiert je nach Land in dem Sie ihr Gerät erworben haben.
Nur europäische Version
Wichtige Anmerkung: Die europäische Version des T150 ist mit einem internen Netzanschluss
ausgestattet, der sich direkt innerhalb der Basis des Rennlenkers befindet.
Die europäische Version muß ausschließlich mit 220 V betrieben werden!
Öffnen Sie niemals die Basis des Rennlenkers – es besteht die Gefahr eines Stromschlages!
- Stecken Sie den Netzstecker des Rennlenkers einfach in eine 220 V führende Steckdose.
Andere Versionen (Nicht-Europäisch)
Achtung: Im Gegensatz zu der europäischen Version ist die nicht-europäische Version des T150 mit
einem externen Netzteil ausgestattet, das mit dem Rennlenker ausgeliefert wird.
- Schließen Sie das externe Netzteil an den entsprechenden Anschluss auf der Rückseite des
Lenkrads an und stecken dann das externe Steckernetzteil in eine Steckdose mit der gleichen
Spannung.
4/18
WARNHINWEISE
Bevor Sie dieses Produkt benutzen, lesen Sie bitte diese Dokumentation sorgfältig durch und
bewahren Sie diese sicher auf, falls Sie später etwas nachlesen müssen.
Warnung – elektrischer Schlag
* Lagern Sie das Produkt an einem trockenen Ort und setzen Sie es weder Staub noch direktem
Sonnenlicht aus.
* Verdrehen Sie keine Kabel oder ziehen direkt an deren Steckern.
* Schütten Sie keine Flüssigkeiten auf das Produkt oder dessen Anschlüsse.
* Schließen Sie das Produkt nicht kurz.
* Zerlegen Sie das Produkt niemals, werfen es ins Feuer oder setzen es hohen Temperaturen aus.
* Nutzen Sie kein anderes Stromkabel als das mitgelieferte.
* Nutzen Sie das Stromkabel nicht, wenn dieses oder dessen Stecker brüchig oder beschädigt ist.
* Stellen Sie sicher, daß das Netzkabel richtig in die Steckdose gesteckt wurde und korrekt mit dem
rückwärtigen Anschluss an der Rennlenkerbasis verbunden ist.
* Öffnen Sie niemals den Rennlenker. Es befinden sich keine vom Benutzer austauschbare Teile im
Innern. Jedwede Reparaturen müssen von einer vom Hersteller angegeben Werkstatt oder einem
qualifizierten Techniker ausgeführt werden.
* Nutzen Sie ausschließlich vom Hersteller empfohlene Befestigungssysteme/Accessoires.
* Falls der Lenker sich ungewöhnlich verhält (seltsame Geräusche, Hitze oder Gerüche abgibt),
stoppen Sie sofort dessen Benutzung, trennen das Stromkabel vom Netz und ziehen alle anderen
Kabel ab.
* Sollten Sie den Lenker für eine längere Zeit nicht benutzen, trennen Sie diesen vom Stromnetz.
Lüftungsschlitze
Achten Sie darauf keine der Lüftungsschlitze an der Lenkerbasis zu verdecken. Für eine optimale
Belüftung beachten Sie bitte die folgenden Hinweise:
* Stellen Sie die Basis mindestens 10 cm entfernt von Wänden auf.
* Stellen Sie die Basis nicht in engen Zwischenräumen auf.
* Decken Sie die Basis niemals ab.
* Vermeiden Sie auf jeden Fall Staubbildung an den Lüftungsschlitzen.
Benutzen Sie aus Sicherheitsgründen das Pedalset niemals barfuß oder in Socken.
THRUSTMASTER ® ÜBERNIMMT KEINERLEI HAFTUNG BEI VERLETZUNGEN DURCH
EINSATZ DES PEDALSETS OHNE SCHUHE.
Warnung - Verletzungen durch Force Feedback und wiederholte Bewegungen
Spielen mit einem Force-Feedback-Lenkrad kann Muskel- oder Gelenkschmerzen verursachen. Um
Probleme zu vermeiden:
* Vermeiden Sie längere Spielzeiten.
* Pausieren Sie für 10 bis 15 Minuten nach einer Stunde Spiel.
* Wenn Sie irgendeine Müdigkeit oder Schmerzen in den Händen, Handgelenken, Armen, Beinen oder
Füßen fühlen, unterbrechen Sie das Spiel und ruhen für ein paar Stunden, bevor Sie wieder zu
spielen beginnen.
5/18
Achtung – Verletzungen durch Force Feedback und wiederholte Bewegungen
(Fortsetzung)
* Wenn Sie wieder zu spielen beginnen und die oben beschriebenen Symptome oder Schmerzen
weiterbestehen, unterbrechen Sie das Spiel und konsultieren Sie Ihren Arzt.
* Außerhalb der Reichweite von Kindern aufbewahren.
* Lassen Sie immer beide Hände während des Spielens am Lenkrad positioniert, ohne dieses völlig
loszulassen.
* Plazieren Sie Ihre Hände oder Finger während des Spielens niemals unter die Pedale oder in deren
Nähe.
* Stecken Sie weder Ihren Arm noch Ihre Hand während der Kalibrierung oder im Spiel durch die
Speichen des Lenkkranzes.
* Überprüfen Sie den festen Sitz der Lenkerbasis entsprechend der Anleitungen dieses Handbuches.
Produkt nur für den Gebrauch von Personen
über 14 Jahre oder älter
SCHWERES PRODUKT
Lassen Sie das Produkt niemals auf sich
oder andere fallen!
IMMER NIE NIE
6/18
Achtung – Quetschgefahr am Pedalset während des Spielens
* Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf.
* Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Seiten der Pedale.
* Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalrückseite.
* Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalvorderseite.
NIE NIE NIE
Achtung – Quetschgefahr am Pedalset nach dem Spielen
* Bewahren Sie das Pedalset sicher außerhalb der Reichweite von Kindern auf.
AKTUALISIEREN DER FIRMWARE IHRES RENNLENKERS
Die in Ihrer Rennlenkerbasis enthaltene Firmware kann durch eine produktverbessernde und aktuellere
Firmware aktualisiert werden.
Um die aktuelle Version der Firmware Ihres Rennlenkers anzuzeigen und ob eine Aktualisierung
eventuell verfügbar ist, rufen Sie auf Ihrem PC die Website http://ts.thrustmaster.com. auf. In der
Sektion Updates und Downloads klicken Sie bitte auf PlayStation / Wheels / T150. Wählen Sie
dann Driver/Firmware und folgen der Anleitung, die die Prozedur zum Herunterladen und zur
Installation beschreibt.
Wichtiger Hinweis:
Der USB-Schiebeschalter (5) an der Rennlenkerbasis muß bei einer Nutzung mit dem PC immer
auf der PS3™-Position gestellt sein.
7/18
EINSTELLEN DER PEDALNEIGUNG
Die Pedalneigung ist verstellbar.
Die Einstellinstruktionen für jedes Pedal sind auf der Website http://ts.thrustmaster.com erhältlich.
Klicken Sie in der Sektion Updates und Downloads auf PlayStation / Wheels / T150 und wählen
dann Manual/Help file.
BEFESTIGEN DES RENNLENKERS
Befestigen Sie den Rennlenker auf einem Tisch oder einen Schreibtisch
1. Plazieren Sie den Lenker auf einem Tisch oder einer anderen waagerechten, ebenen und
stabilen Oberfläche.
2. Stecken Sie die Befestigungsschraube (11) in das Befestigungssystem (10). Ziehen Sie dann die
Schraube entgegen dem Uhrzeigersinn im Schraubgewinde (9) unterhalb des Geräts, bis der
Lenker sicher und perfekt stabil auf der Oberfläche montiert ist.
IMMER NIE
ACHTUNG: Ziehen Sie die Schraube niemals ohne das Befestigungssystem fest!
(Dies könnte Ihren Rennlenker beschädigen).
8/18
MONTAGE /
ABMONTIEREN
RICHTUNG
Montieren:
Drehen der
Schraube entgegen
dem Uhrzeigersinn
Abmontieren:
Drehen der
Schraube im
Uhrzeigersinn
9/18
Montage des Pedalsets in ein Cockpit
1. Montieren Sie das Pedal-Set mittels der darunter liegenden, kleinen Gewindebohrungen.
2. Drehen Sie zwei M6 Schrauben (nicht enthalten) durch die Cockpit-Ablage und führen diese in
die beiden kleinen Schraubgewinde unterhalb des Pedalsets.
Achtung: Die Länge der beiden M6 Schrauben sollte die Dicke der Ablage plus zusätzlich 10 mm
nicht überschreiten. Längere Schrauben könnten die internen Komponenten des Pedalsets
beschädigen.
Layout-Diagramme für Cockpits (zur Positionierung der Rennlenkerbasis und/oder des Pedalsets)
stehen auf http://ts.thrustmaster.com zur Verfügung: Klicken Sie in der Sektion Updates und
Downloads auf PlayStation
/ Wheels / T150 und wählen dann Manual/Help file.
PLAYSTATION®3 UND PLAYSTATION®4 MAPPING
10/18
MONTAGE DES RENNLENKERS AN DER PLAYSTATION®3 ODER
P
LAYSTATION®4
1. Verbinden Sie das Pedalset mit dem Anschluss (17) auf der Rückseite der Rennlenkerbasis.
2. Verbinden Sie das Netzkabel mit dem Anschluss (14) auf der Rückseite der Rennlenkerbasis.
3. Stecken Sie das Netzkabel in eine Steckdose mit der richtigen Spannung.
Ausführlichere Information dazu erhalten Sie auf Seite 3 dieses Handbuchs im
Abschnitt ANSCHLUSS DES RENNLENKERS AN DAS STROMNETZ.
4. Je nach genutztem System oder genutztem Spiel stellen Sie den USB-Wahlschalter (5) an der
Rennlenkerbasis entweder auf die PS3™- oder PS4™-Position.
5. Stecken Sie den USB-Stecker des Rennlenkers (15) in einen der USB-Anschlüsse an dem System.
6. Nachdem Ihr System eingeschaltet wurde, kalibriert sich Ihr Rennlenker automatisch selbst.
7. Auf der PlayStation
®4 (wenn der USB-Wahlschalter auf die PS4™-Position gestellt ist): Drücken
Sie den PS-Button (8) des Rennlenkers und melden sich bei Ihrem Sony Entertainment Network-
konto an, um den Lenker nutzen zu können.
Sie können nun an den Start gehen und Ihr Rennen bestreiten!
Wichtige Hinweise:
- Der USB-Wahlschalter (5) an der Rennlenkerbasis muß immer vor dem Anschluß des USB-
Kabels des Rennlenkers an das System auf die richtige Position (PS3™ oder PS4™) gestellt
werden. Um die Position des Wahlschalters zu verstellen, trennen Sie das USB-Kabel von dem
System und ändern dann die Position des Wahlschalters. Schließen Sie dann das USB-Kabel
erneut an das System an.
- Auf der PlayStation®3 muß der USB-Wahlschalter (5) immer auf die PS3™-Position gestellt
werden:
* Der Lenker wird in den meisten Spielen als T500 RS Lenker erkannt.
* Der Lenker funktioniert in kompatiblen Spielen und in den Systemmenüs.
* Die “PS”-Funktion des Lenkers funktioniert.
- Auf der PlayStation®4 mit dem USB-Wahlschalter (5) auf der PS3™-Position:
* Der Lenker wird in den meisten Spielen als T500 RS Lenker erkannt.
* Der Lenker funktioniert in kompatiblen Spielen aber nicht in Systemmenüs.
* Die “SHARE”- und “PS”-Funktionen des Lenkers funktionieren nicht.
- Auf der PlayStation®4 mit dem USB-Wahlschalter (5) auf der PS4™-Position:
* Vergessen Sie nicht den PS-Button (8) des Lenkers zu drücken, um diesen nutzen zu können.
* Der Lenker wird in den meisten Spielen als T300 RS oder T150 Lenker erkannt.
* Der Lenker funktioniert in kompatiblen Spielen und in den Systemmenüs.
* Die “SHARE”- und “PS”-Funktionen des Lenkers funktionieren.
- Eine Liste der mit dem T150 kompatiblen Spiele für PlayStation®3 und PlayStation®4
(zusammen mit der erforderlichen Position des USB-Wahlschalters (5) je nach Spiel) ist
verfügbar auf:
http://ts.thrustmaster.com (in der Sektion Updates und Downloads klicken Sie bitte auf
PlayStation
/ Wheels / T150). Diese Liste wird regelmäßig aktualisiert.
11/18
EINRICHTEN DES RENNLENKERS FÜR DEN PC*
*PC-Kompatibilität wird von Sony Computer Entertainment Europe nicht getestet und unterstützt.
Wichtiger Hinweis:
Der USB-Schiebeschalter (5) an der Rennlenkerbasis muß bei einer Nutzung mit dem PC
immer auf der PS3™-Position gestellt sein.
1. Gehen Sie auf http://ts.thrustmaster.com zum Herunterladen der Treiber und der Force Feedback
Software für PC. Dazu klicken Sie in der Sektion Updates und Downloads auf PC / Wheels / T150
und wählen dann Treiber aus.
2. Nach dem Herunterladen starten Sie die Installation und folgen den Anweisungen auf dem
Bildschirm, um den USB-Stecker des Lenkers an einen freien USB-Anschluß des Computers
anzuschließen und die Installation zu komplettieren.
3. Nach Beenden der Installation klicken Sie auf Beenden und starten Ihren Computer neu.
4. Wählen Sie Start / Alle Programme / Thrustmaster / FFB Racing Wheel / Control Panel, um das
Fenster für den Game-Controller zu öffnen.
In diesem Fenster wird der Name des Rennlenkers – T150 Racing Wheel – mit einem OK-Status
angezeigt.
5. Klicken Sie auf Eigenschaften, um Ihr Lenkrad mittels der T150 Steuerkonsole zu konfigurieren:
• Tabulator „Test Eingabe“: Ermöglicht das Testen und Beobachten der Actionbuttons, der
Richtungsbuttons, des Lenkers sowie der Pedalachsen und das Einstellen des Rotationswinkels des
Lenkrades bei Ihren PC-Spielen.
• Tabulator “Test Forces”: Ermöglicht das Testen der 12 Force-Feedback-Effekte.
• Tabulator „Verstärkungseinstellungen“: Ermöglicht das Einstellen der Stärke der Force-Feedback-
Effekte in Ihren PC-Spielen.
Sie sind nun spielbereit!
Allgemeine Hinweise:
- Bevor Sie Ihr Spiel starten, klicken Sie auf OK, um das Game-Controller Fenster zu schließen.
- Alle Einstellungen, die Sie im Game-Controller Fenster vorgenommen haben, werden auf Ihrem
Computer gespeichert (und haben somit keinen Einfluss auf der PlayStation
®3 oder PlayStation®4).
- Die Firmwareversion Ihres Lenkers wird in der oberen rechten Ecke neben den Tabulatoren in der
Steuerkonsole für den T150 angezeigt.
12/18
BELEGUNG (MAPPING) AUF DEM PC
13/18
AUTOMATISCHE RENNLENKER- UND PEDALSET-KALIBRIERUNG
Der Rennlenker kalibriert sich automatisch selbst beim Anschluss desselben an die
Stromversorgung und den USB-Anschluss an das PlayStation
3 oder PlayStation4 System.
Während dieser Phase dreht sich der Lenkkranz schnell nach rechts und links und deckt dabei
einen Rotationswinkel von 1080° ab. Danach stoppt der Lenkkranz in der mittigen Position.
WARNUNG:
Berühren Sie den Rennlenker niemals während der Kalibrierungsphase
(Dies kann zu Kalibrierungsfehlern und/oder Verletzungen führen.)
AUTOMATISCHE KALIBRIERUNG DES PEDALSETS
Verbinden/Trennen Sie das Pedalset niemals mit/von der Rennlenkerbasis, wenn diese mit dem
System verbunden ist oder während eines Spiels. Dies kann zu Kalibrierungsfehlern führen.
Schließen Sie das Pedalset ausschließlich nur an den Rennlenker an, bevor dieser an das System
angeschlossen ist. Nach der Selbstkalibrierung des Lenkers und nach dem Spielstart werden die
Pedale nach mehrmaligem Niederdrücken automatisch kalibriert.
WARNUNG:
Betätigen Sie die Pedale niemals während der Selbstkalibrierung des Lenkers oder während
ein Spiel geladen wird!!
(Dies kann zu Kalibrierungsfehlern führen.)
Falls Ihr Rennlenker und/oder das Pedalset nicht ordnungsgemäß funktionieren oder die
Kalibrierung nicht korrekt zu sein scheint:
Schalten Sie Ihr System aus. Trennen Sie den Rennlenker komplett von dem System. Schließen Sie
die Kabel (auch Netz- und Pedalset-Kabel) erneut an. Starten Sie dann Ihr System und das Spiel
neu.
14/18
MODE-BUTTON UND LEUCHTANZEIGE (6)
MODE-Button für das Pedalset
Das inklusive Pedalset des T150 hat 2 Pedale.
Sollten Sie dieses Pedalset nutzen, vergewissern Sie sich, daß die Leuchtanzeige rot anzeigt.
Andernfalls funktioniert das Gaspedal nicht korrekt.
Das T150 ist kompatibel mit Thrustmasters Pedalsets, die 3 Pedale aufweisen (separat
erhältlich).Diese versetzen Sie in die Lage die Gas- und Kupplungspedale elektronisch zu
vertauschen.
Um dies zu bewerkstelligen, drücken Sie einfach den MODE-Button (6) für 2 Sekunden.
Der interne Speicher des Rennlenkers speichert, ob die Pedale vertauscht wurden oder nicht.
GAS- UND KUPPLUNGSPEDALE
Farbe der MODE Leuchtanzeige (6)
NORMAL
ROT
VERTAUSCHT
GRÜN
Andere Hinweise für den MODE-Button
Um mehr über den MODE-Button und die Leuchtanzeige zu erfahren, besuchen Sie bitte die Website
http://ts.thrustmaster.com. In der Sektion Updates und Downloads klicken Sie bitte auf
PlayStation / Wheels / T150 und wählen dann Manual/Help file.
HILFE UND HÄUFIG GESTELLTE FRAGEN (in diesem Handbuch nicht
enthalten)
Gehen Sie bitte auf http://ts.thrustmaster.com. In der Sektion Updates und Downloads klicken Sie
bitte auf PlayStation / Wheels / T150 und gehen dann auf Manual/Help file.
15/18
Kunden-Garantie-Information
Guillemot Corporation S.A. mit Hauptfirmensitz in Place du Granier, B.P. 97143, 35571 Chantepie,
France (fortfolgend “Guillemot”) garantiert Kunden weltweit, daß dieses Thrustmaster Produkt frei
von Mängeln in Material und Verarbeitung für eine Gewährleistungsfrist ist, die mit der Frist für eine
Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern der Europäischen Union
entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Thrustmaster Produktes. In
anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge
bezüglich des Thrustmaster Produktes in Übereinstimmung mit anwendbarem Recht des Landes, in
dem der Kunde zum Zeitpunkt des Erwerbs eines Thrustmaster Produktes wohnhaft ist. Sollte eine
entsprechende Regelung in dem entsprechenden Land nicht existieren, umfasst die
Gewährleistungspflicht einen Zeitraum von einem (1) Jahr ab dem originären Kaufdatum des
Thrustmaster Produktes.
Ungeachtet dessen werden wiederaufladbare Batterien (fortfolgend “Akkus”) durch eine
Gewährleistungsfrist von sechs (6) Monaten ab dem Kaufdatum abgedeckt.
Sollten bei dem Produkt innerhalb der Gewährleistungsfrist Defekte auftreten, kontaktieren Sie
unverzüglich den technischen Kundendienst, der die weitere Vorgehensweise anzeigt. Wurde der
Defekt bestätigt, muß das Produkt an die Verkaufsstelle (oder an eine andere Stelle, je nach
Maßgabe des technischen Kundendienstes) retourniert werden.
Im Rahmen dieser Garantie sollte das defekte Produkt des Kunden, je nach Entscheidung des
technischen Kundendienstes, entweder ausgetauscht oder repariert werden. Sollte während der
Garantiezeit das Thrustmaster Produkt einer derartigen Instandsetzung unterliegen und das
Produkt während eines Zeitraums von mindestens sieben (7) Tagen nicht benutzbar sein, wird
diese Zeit der restlichen Garantiezeit hinzugefügt. Diese Frist läuft ab dem Zeitpunkt, an dem der
Wunsch des Verbrauchers bezüglich einer Intervention vorliegt oder ab dem Tag, an dem das
fragliche Produkt zur Instandsetzung zur Verfügung steht, falls das Datum, an dem das Produkt zur
Instandsetzung zur Verfügung steht, dem Datum des Antrags auf Intervention nachfolgt. Wenn nach
geltendem Recht zulässig, beschränkt sich die volle Haftung von Guillemot und ihrer
Tochtergesellschaften auf die Reparatur oder den Austausch des Thrustmaster Produktes (inklusive
Folgeschäden). Wenn nach geltendem Recht zulässig, lehnt Guillemot alle Gewährleistungen der
Marktgängigkeit oder Eignung für einen bestimmten Zweck ab.
Der Gewährleistungsanspruch verfällt: (1) Falls das Produkt modifiziert, geöffnet, verändert oder ein
Schaden durch unsachgemäßen oder missbräuchlichen Gebrauch hervorgerufen wurde, sowie
durch Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinem anderen Grund – aber nicht durch
Material- oder Herstellungsfehler (einschließlich, aber nicht beschränkt auf, die Kombination der
Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte,
oder andere Elemente, die von Guillemot für dieses Produkt nicht mitgeliefert wurden); (2) Im Falle
der Nichteinhaltung der durch den Technischen Support erteilten Anweisungen; (3) Durch Software.
Die besagte Software ist Gegenstand einer speziellen Garantie; (4) Bei Verbrauchsmaterialien
(Elemente, die während der Produktlebensdauer ausgetauscht werden, wie z. B. Einwegbatterien,
Ohrpolster für ein Audioheadset oder für Kopfhörer); (5) Bei Accessoires (z. B. Kabel, Etuis,
Taschen, Beutel, Handgelenk-Riemen); (6) Falls das Produkt in einer öffentlichen Versteigerung
verkauft wurde.
Diese Garantie ist nicht übertragbar.
Die Rechte des Kunden in Übereinstimmung mit anwendbarem Recht bezüglich des Verkaufs auf
Konsumgüter im Land der/der Kunden/Kundin wird durch diese Garantie nicht beeinträchtigt.
16/18
Zusätzliche Gewährleistungsbestimmungen
Während der Garantiezeit bietet Guillemot grundsätzlich keine Ersatzteile an, da der technische
Kundendienst der einzige autorisierte Partner zum Öffnen und/oder Instandsetzen jedweden
Thrustmaster-Produkts ist (mit Ausnahme von irgendwelchen Instandsetzungsprozeduren, die der
Kunde nach Maßgabe des technischen Kundendienstes und durch schriftliche Instruktionen sowie
der Zurverfügungstellung des/der eventuell erforderlichen Ersatzteil(s)(e) selbst in der Lage ist
durchzuführen – zum Beispiel aufgrund der Einfachheit und einer nicht erforderlichen
Geheimhaltung des Instandsetzungsverfahrens).
Aufgrund seiner Innovationszyklen und um sein Know-how und seine Geschäftsgeheimnisse zu
schützen, bietet Guillemot grundsätzlich keine Instandsetzungs-Benachrichtigung oder Ersatzteile
für alle Thrustmaster Produkte an, deren Garantiezeit abgelaufen ist.
In den Vereinigten Staaten von Amerika und in Kanada ist diese Gewährleistung auf den internen
Mechanismus und das externe Gehäuse beschränkt. Auf keinen Fall haftet Guillemot oder ihre
Tochtergesellschaften gegenüber Dritten für etwaige Folgeschäden oder mittelbare Schäden, die
aus der Nichteinhaltung der ausdrücklichen oder stillschweigenden Gewährleistung resultieren.
Einige Staaten/Provinzen erlauben keine Begrenzung der impliziten Garantie oder einen
Ausschluss oder die Beschränkung der Haftung für Folgeschäden oder mittelbare Schäden, so
dass die oben genannten Einschränkungen oder Ausschlüsse möglicherweise nicht auf Sie
zutreffen.
Diese Garantie gibt Ihnen bestimmte Rechte, und Sie haben möglicherweise auch andere Rechte,
die von Staat zu Staat oder Provinz zu Provinz unterschiedlich sein können.
Haftung
Wenn nach dem anwendbaren Recht zulässig, lehnen Guillemot Corporation S.A. (fortfolgend
"Guillemot") und ihre Tochtergesellschaften jegliche Haftung für Schäden, die auf eine oder
mehrere der folgenden Ursachen zurückzuführen sind, ab: (1) das Produkt wurde modifiziert,
geöffnet oder geändert; (2) Nichtbefolgung der Montageanleitung; (3) unangebrachte Nutzung,
Fahrlässigkeit, Unfall (z. B. ein Aufprall); (4) normalem Verschleiß. Wenn nach anwendbarem Recht
zulässig, lehnen Guillemot und seine Niederlassungen jegliche Haftung für Schäden, die nicht auf
einen Material- oder Herstellungsfehler in Bezug auf das Produkt beruhen (einschließlich, aber nicht
beschränkt auf, etwaige Schäden, die direkt oder indirekt durch Software oder durch die
Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile,
Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht geliefert
wurden), ab.
TECHNISCHER SUPPORT
http://ts.thrustmaster.com
17/18
COPYRIGHT
© 2015 Guillemot Corporation S.A. Alle Rechte vorbehalten. Thrustmaster® ist eine eingetragene
Marke von Guillemot Corporation S.A.
Für den Verkauf in Europa, Afrika, dem Nahen Osten, Russland, Indien und Ozeanien lizenziert. Zur
exklusiven Nutzung mit PlayStation
®3 und PlayStation®4.
“
„, “PlayStation„, “ „ und “ „ sind eingetragene Marken von Sony Computer
Entertainment Inc. “
„ ist eine Marke derselben Firma. Alle Rechte vorbehalten.
Alle anderen Marken sind im Besitz Ihrer jeweiligen Eigentümer. Illustrationen nicht verbindlich.
Inhalte, Designs und Spezifikationen können ohne vorherige Ankündigung geändert werden und
können von Land zu Land unterschiedlich sein. Hergestellt in China.
TouchSense® Technologie lizenziert von Immersion Software Ireland Limited. Geschützt durch ein
oder mehrere U.S. Patente. Eine entsprechende Aufstellung ist unter www.immersion.com/patent-
marking.html zu finden. Andere Patente angemeldet.
Hergestellt und vertrieben von Guillemot Corporation S.A.
Hinweise zum Umweltschutz
In der Europäischen Union: Dieses Produkt darf nach Ende seiner Lebensdauer
nicht über den Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für
das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist
darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwertung, der stofflichen Verwertung oder anderen Formen von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Bitte erfragen Sie
bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Für alle anderen Länder: Bitte beachten Sie die lokalen Entsorgungsrichtlinien/-
Gesetze bezüglich elektrischen und elektronischen Equipments.
Wichtige Informationen. Die Farben und Verzierungen können abweichen.
Plastikhalterungen und Aufkleber bitte vor der Nutzung des Produktes entfernen.
www.thrustmaster.com
* Nur in der EU und der Türkei anwendbar
*
*
18/18
1/18
Handleiding
WAARSCHUWING:
Om er zeker van te zijn dat het T150-racestuur correct werkt met games,
moet u mogelijk de automatische updates voor de games installeren
(beschikbaar wanneer het systeem met internet is verbonden).
2/18
TECHNISCHE SPECIFICATIES
1 T150-voet
2 Stuur
3 2 sequentiële schakelflippers (Up & Down)
4 Multidirectionele D-Pad
5 Ingebouwde USB-schuifschakelaar voor
PS4™/PS3™
6 MODE-knop + rood/groen-indicator
7 SELECT/START-knoppen op de PS3™ en
SHARE/OPTIONS-knoppen op de PS4™
8 PS-knop
9 Groot schroefgat (voor
bevestigingssysteem en -schroef)
10 Bevestigingssysteem
11 Metalen bevestigingsschroef
12 Stuuras
13 L3/R3-knoppen
14 Voedingskabel
of connector voor netstroom
(kan per land verschillen)
15 USB-kabel en -connector voor racestuur
16 Connector voor versnellingsbak
(versnellingsbak wordt apart verkocht)
17 Connector voor pedaalset
3/18
HET RACESTUUR AANSLUITEN OP EEN STOPCONTACT: LEES DIT
VOORDAT U VERDER GAAT!
Het land waarin het racestuur is aangeschaft, is bepalend voor het soort netvoeding dat het stuur
gebruikt.
Alleen Europese versies
Belangrijke opmerking: de Europese versie van de T150 heeft een interne voeding ingebouwd in de
voet van het racestuur.
De Europese versie mag alleen op 220 V netstroom worden aangesloten!
De voet van het racestuur mag nooit worden geopend
vanwege het risico op elektrische schokken!
- Steek de netstroomstekker van het stuur in een stopcontact.
Andere versies (niet-Europees)
Opmerking: de niet-Europese versie van de T150 heeft, in tegenstelling tot de Europese versie, een
externe voedingsadapter die apart wordt meegeleverd bij het racestuur.
- Sluit de externe voedingsadapter aan op de betreffende connector op de achterzijde van het
racestuur. Sluit daarna de externe voedingsadapter aan op een stopcontact met hetzelfde voltage
als de adapter.
4/18
WAARSCHUWINGEN
Lees, voordat u dit product gebruikt, deze handleiding zorgvuldig door en bewaar hem om eventueel op
een later tijdstip te kunnen raadplegen.
Waarschuwing – Elektrische schok
* Berg dit product op een droge plek op, uit de zon en stofvrij.
* Trek nooit te hard aan een kabel of connector en zorg dat er geen knikken in kabels komen.
* Mors geen vloeistoffen op het product of op een connector.
* Veroorzaak geen kortsluiting.
* Haal het product nooit uit elkaar, gooi het niet in het vuur en stel het niet bloot aan hoge temperaturen.
* Gebruik geen andere netstroomkabel dan de kabel meegeleverd bij het racestuur.
* Gebruik de netstroomkabel nooit als de kabel, de stekkers of de connectoren zijn beschadigd,
gespleten of gebroken.
* Controleer dat de netstroomkabel correct is aangesloten op het stopcontact en correct is aangesloten
op de achterzijde van de voet van het racestuur.
* Maak het stuur niet open. Er bevinden zich geen door de gebruiker te onderhouden of repareren
onderdelen in. Alle reparaties dienen te worden uitgevoerd door de fabrikant, haar bevoegde
vertegenwoordiger of een gekwalificeerd technicus.
* Gebruik alleen door de fabrikant goedgekeurde hulpstukken en accessoires.
* Als het racestuur zich vreemd gedraagt, bijvoorbeeld door rare geluiden te maken, heet te worden of te
stinken, stop dan onmiddellijk met het gebruik, haal de stekker uit het stopcontact en maak alle andere
kabels los.
* Als het racestuur langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact.
Ventilatieopeningen
Blokkeer nooit de ventilatieopeningen op de voet van het stuur. Aanwijzingen voor optimale ventilatie:
* Plaats de voet van het stuur minimaal 10 cm van een muur.
* Plaats de voet niet in een krappe ruimte.
* Leg nooit iets over de voet heen.
* Zorg dat de ventilatieopeningen stofvrij blijven.
Om veiligheidsredenen mogen de pedalen nooit met blote voeten worden
bediend of met alleen sokken aan.
THRUSTMASTER
®
WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL
VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET
ZONDER SCHOENEN AAN.
Waarschuwing – Mogelijk letsel ten gevolge van Force Feedback en repetitieve
bewegingen
Gamen met een Force Feedback-stuur kan leiden tot pijn in de gewrichten of de spieren. Hoe
voorkomt u problemen:
* Vermijd langdurige gamesessies.
* Neem na elk uur gamen een pauze van 10 tot 15 minuten.
* Stop met gamen bij last van vermoeidheid of pijn in handen, polsen, armen, voeten of benen, en rust
een paar uur voordat u weer verder gaat met gamen.
5/18
Waarschuwing – Mogelijk letsel ten gevolge van Force Feedback en repetitieve
bewegingen (vervolg)
* Stop al het gamen als de hierboven beschreven symptomen van pijn of ongemak blijven aanhouden
tijdens het gamen en raadpleeg een huisarts.
* Houd het stuur, de voet en de pedaalset buiten het bereik van kinderen.
* Houd tijdens het gamen altijd twee handen aan het stuur op de juiste stand en laat het stuur nooit
helemaal los.
* Zorg er tijdens het gamen voor dat handen of vingers nooit in de buurt van of onder de pedalen of de
pedaalset komen.
* Steek tijdens het kalibreren en gamen nooit een vinger, hand of arm door de openingen van het
racestuur.
* Zorg er voor dat de voet van het racestuur stevig vast zit, zoals beschreven in deze handleiding.
Product mag alleen verplaatst worden door
gebruikers van 14 jaar of ouder
ZWAAR PRODUCT
Wees voorzichtig en laat het product niet op
uzelf of iemand anders vallen!
ALTIJD NOOIT NOOIT
6/18
Waarschuwing – Pedaalset beknellingsgevaar bij gebruik
* Houd de pedaalset buiten het bereik van kinderen.
* Houd tijdens het gamen nooit uw vingers op of in de buurt van de zijkanten van de pedalen.
* Houd tijdens het gamen nooit uw vingers op of in de buurt van de achterkant van de pedalen.
* Houd tijdens het gamen nooit uw vingers op of in de buurt van de voorkant van de pedalen.
NOOIT NOOIT NOOIT
Waarschuwing – Pedaalset beknellingsgevaar bij gebruik
* Berg de pedaalset op een veilige plaats op, buiten het bereik van kinderen.
DE FIRMWARE VAN HET RACESTUUR BIJWERKEN
De firmware in de voet van het racestuur kan worden bijgewerkt naar een nieuwere verbeterde versie
wanneer een dergelijke versie beschikbaar komt.
Om de huidige versie van de firmware van het racestuur weer te geven en deze bij te werken indien
gewenst: ga op een pc naar http://ts.thrustmaster.com. Klik in de sectie Updates and Downloads op
PlayStation
/ Wheels / T150, selecteer Driver/Firmware en volg de instructies voor het downloaden
en installeren.
Belangrijke opmerking:
Op een pc moet de USB-schuifschakelaar (5) op de voet van het racestuur altijd in de stand
PS3™ staan.
7/18
DE HOEK VAN HET PEDAAL AANPASSEN
De pedaalhoek kan worden ingesteld.
De instructies voor het afstellen van een pedaal zijn beschikbaar op http://ts.thrustmaster.com.
Klik in de sectie Updates and Downloads op PlayStation / Wheels / T150 en selecteer
Manual/Help file.
HET RACESTUUR BEVESTIGEN
Het racestuur op een tafel of werkblad bevestigen
1. Plaats het racestuur op een tafel of een ander horizontaal, vlak en stabiel oppervlak.
2. Plaats de bevestigingsschroef (11) in het bevestigingssysteem (10) en draai de schroef aan (tegen
de klok in) zodat deze vast komt te zitten in het schroefgat (9) onder het racestuur en het stuur
volledig stabiel is.
ALTIJD NOOIT
WAARSCHUWING: draai de schroef nooit in het racestuur zonder het
bevestigingssysteem!
(Daarmee kunt u het racestuur beschadigen).
8/18
BEVESTIGEN /
VERWIJDEREN
RICHTING
Vastdraaien:
Draai de schroef
linksom vast (tegen
de wijzers van de
klok in).
Losdraaien:
Draai de schroef
rechtsom los (met de
wijzers van de klok
mee).
9/18
De pedaalset aan een cockpit bevestigen
1. Bevestig de pedaalset met behulp van de kleine schroefdraden onderop de pedaalset.
2. Draai twee M6-schroeven (niet meegeleverd) door het cockpitpaneel en in de twee kleine
schroefgaten aan de onderkant van de pedaalset.
Belangrijk: de M6-schroeven mogen niet langer zijn dan de dikte van het paneel + 10 mm.
Langere schroeven kunnen de componenten in de pedaalset beschadigen.
Schema's voor cockpits (voor het plaatsen van de voet van het racestuur en/of de pedaalset) zijn
beschikbaar op http://ts.thrustmaster.com. Klik in de sectie Updates and Downloads op
PlayStation
/ Wheels / T150 en selecteer Manual/Help file.
MAPPING VOOR PLAYSTATION®3 EN PLAYSTATION®4
10/18
HET RACESTUUR GEREED MAKEN VOOR DE PLAYSTATION®3 OF
PLAYSTATION®4
1. Sluit de pedaalset aan op de connector (17) aan de achterkant van de voet van het racestuur.
2. Sluit de netstroomkabel aan op de connector (14) aan de achterkant van de voet van het racestuur.
3. Sluit de netstroomkabel aan op een stopcontact met de correcte netspanning.
Raadpleeg voor meer informatie over dit onderwerp de sectie HET RACESTUUR
AANSLUITEN OP EEN STOPCONTACT op pagina 3 van deze handleiding.
4. Zet de USB-keuzeschakelaar (5) op de voet van het racestuur in de gewenste stand: PS3™ of
PS4™. Dit is afhankelijk van het gebruikte systeem of de gebruikte game.
5. Sluit de USB-connector (15) van het stuur aan op een van de USB-poorten van het systeem.
6. Zodra het systeem stroom krijgt, kalibreert het stuur zichzelf.
7. Als de USB-keuzeschakelaar in de stand PS4™ staat, drukt u op de PlayStation
®4 op de PS-knop
(8) op het racestuur en gaat u naar uw Sony Entertainment Network account om het stuur te
kunnen gebruiken.
Nu kan er gespeeld worden!
Belangrijke opmerkingen:
- De USB-keuzeschakelaar (5) op de voet van het racestuur moet altijd op de correcte stand
(PS3™ of PS4™) worden gezet voordat de USB-kabel van het stuur op het systeem wordt
aangesloten. Als u de stand van de keuzeschakelaar wilt veranderen, koppelt u de USB-kabel
los van het systeem, verandert u de stand en sluit u de USB-kabel weer aan op het systeem.
- Op de PlayStation®3 moet de USB-keuzeschakelaar (5) altijd in de stand PS3™ staan:
* Het stuur wordt in de meeste games herkend als een T500RS-stuur.
* Het stuur werkt in compatibele games en in systeemmenu's.
* De “PS”-functie op het stuur werkt.
- Op de PlayStation®4 met de USB-keuzeschakelaar (5) in de stand PS3™:
* Het stuur wordt in de meeste games herkend als een T500RS-stuur.
* Het stuur werkt in compatibele games, maar niet in systeemmenu's.
* De “SHARE”- en de “PS”-functie op het stuur werken niet.
- Op de PlayStation®4 met de USB-keuzeschakelaar (5) in de stand PS4™:
* Vergeet niet op de PS-knop (8) op het stuur te drukken om het stuur te kunnen gebruiken.
* Het stuur wordt in de meeste games herkend als een T300 RS of T150-stuur.
* Het stuur werkt in compatibele games en in systeemmenu's.
* De “SHARE”- en de “PS”-functie op het stuur werken.
- De lijst met PlayStation®3- en PlayStation®4-games die compatibel zijn met de T150 en de
daarvoor benodigde stand van de USB-keuzeschakelaar (5) is beschikbaar op:
http://ts.thrustmaster.com (in de sectie Updates and Downloads,
klik op PlayStation® / Wheels / T150).
Deze lijst wordt regelmatig bijgewerkt.
11/18
HET RACESTUUR INSTALLEREN OP UW PC*
*PC-compatibiliteit niet getest en niet ondersteund door Sony Computer Entertainment Europe.
Belangrijke opmerking:
Op een pc moet de USB-schuifschakelaar (5) op de voet van het racestuur altijd in de stand
PS3™ staan.
1. Ga naar http://ts.thrustmaster.com en download de drivers en de Force Feedback software voor
de pc. Klik in de sectie Updates and Downloads op PC / Wheels / T150 en selecteer Drivers.
2. Start de installatie nadat de download is voltooid en volg de instructies op het scherm om de
USB-stekker van het stuur aan te sluiten op uw computer en de installatie te voltooien.
3. Klik nadat de installatieprocedure is afgerond op Voltooien om de computer opnieuw te starten.
4. Kies Start / Alle programma's / Thrustmaster / FFB Racing Wheel / Configuratiescherm om het
venster Game Controllers openen.
Het venster Game Controllers geeft T150 Racing Wheel als naam voor het racestuur met de status
OK.
5. Klik op Eigenschappen om het stuur te configureren in het T150 configuratiescherm:
• Tabblad "Test Input": hiermee kunnen de actieknoppen, richtingsknoppen, het stuur en de
pedaalassen getest en bekeken worden. Ook is het mogelijk de draaihoek van het stuur in pc-
games aan te passen.
• Tabblad "Test Forces": hiermee kunnen 12 Force Feedback effecten worden getest.
• Tabblad "Gain Settings": hiermee kan de kracht van de Force Feedback effecten in pc-games
worden aangepast.
Nu kan er gespeeld worden!
Algemene opmerkingen:
- Klik op de pc op OK om het venster Game Controllers te sluiten voordat u de game start.
- Op de pc worden aanpassingen gemaakt in het venster Game Controllers alleen opgeslagen op de
computer en hebben dus geen effect op de PlayStation
®3 of PlayStation®4.
- De firmware-versie van uw stuur wordt rechtsboven in de T150 configuratiescherm-tabbladen
vermeld.
12/18
MAPPING OP PC
13/18
HET RACESTUUR EN DE PEDAALSET AUTOMATISCH KALIBREREN
Het stuur kalibreert zichzelf automatisch wanneer u het stuur op een stopcontact aansluit en de
USB-connector van het stuur op het PlayStation
®3 of PlayStation®4 systeem aansluit.
Tijdens deze kalibratie zal het stuur snel 1080 graden linksom en rechtsom draaien voordat het
stopt in de middenstand.
WAARSCHUWING:
Tijdens het automatisch kalibreren mag u het stuur niet aanraken.
(Raakt u het stuur toch aan, dan kan dit leiden tot een onjuiste kalibratie en/of persoonlijk
letsel).
AUTOMATISCH KALIBREREN VAN DE PEDAALSET
Sluit de pedaalset nooit aan op de voet van het racestuur of koppel deze nooit los van de voet terwijl
het is aangesloten op het systeem of tijdens het gamen. Doet u dit toch, dan kan dat leiden tot een
onjuiste kalibratie.
Sluit altijd eerst de pedaalset aan voordat u het racestuur aansluit op het systeem.
Nadat de kalibratie van het racestuur gereed is en de game gestart is, zijn de pedalen automatisch
gekalibreerd na een paar keer intrappen.
WAARSCHUWING:
Trap de pedalen nooit in
tijdens het zelfkalibreren van het stuur of tijdens het laden van de game.
(Dit kan leiden tot een onjuiste kalibratie).
Als het racestuur en de pedaalset niet goed werken of niet goed gekalibreerd lijken te zijn:
zet het systeem uit en koppel alle aansluitingen van het stuur los. Sluit daarna alle kabels weer aan,
inclusief de voedingskabel en de pedaalset, en herstart het systeem en de game.
14/18
MODE-KNOP EN INDICATOR (6)
MODE-knop voor de pedaalset
De pedaalset geleverd bij de T150 heeft twee pedalen.
Let er bij het gebruik van deze pedaalset op dat de indicator rood blijft branden. Is dit niet het geval,
dan werkt het gaspedaal mogelijk niet correct.
De T150 is ook compatibel met de Thrustmaster-pedaalsets met drie pedalen (worden apart verkocht).
Op deze sets is het mogelijk de functie van het koppelingspedaal en het gaspedaal te verwisselen.
Dit doet u door de MODE-knop (6) twee seconden ingedrukt te houden.
De door u ingestelde functie van de pedalen wordt opgeslagen in het interne geheugen van het
racestuur.
GASPEDAAL EN KOPPELINGSPEDAAL
Kleur van de MODE-indicator (6)
NORMAAL
ROOD
VERWISSELD
GROEN
Meer functies van de MODE-knop
Meer informatie over de MODE-knop en de indicator vindt u op http://ts.thrustmaster.com. Klik in de
sectie Updates and Downloads op PlayStation / Wheels / T150 en selecteer Manual/Help file.
HELPBESTANDEN EN FAQS (NIET OPGENOMEN IN DEZE HANDLEIDING)
Ga naar http://ts.thrustmaster.com, klik in de sectie Updates and Downloads op PlayStation
/
Wheels / T150 en selecteer Manual/Help file.
15/18
Informatie met betrekking tot kopersgarantie
Wereldwijd garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du
Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen “Guillemot”) aan de de koper dat dit
Thrustmaster-product vrij zal zijn van materiaal- en fabricagefouten gedurende een garantieperiode
gelijk aan de tijd maximaal vereist om een restitutie/vervanging voor dit product te claimen. In landen
van de Europese Unie komt dit overeen met een periode van twee (2) jaar vanaf het moment van
levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met de tijd
maximaal vereist om een restitutie/vervanging voor dit Thrustmaster-product te claimen zoals wettelijk is
vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het
Thrustmaster-product. Indien een dergelijk claimrecht niet wettelijk is vastgelegd in het betreffende land,
geldt een garantieperiode van één (1) jaar vanaf datum aankoop van het Thrustmaster-product.
Ongeacht het hierboven gestelde, geldt voor oplaadbare batterijen een garantieperiode van zes (6)
maanden vanaf datum aankoop.
Indien u in de garantieperiode een defect meent te constateren aan dit product, neem dan onmiddellijk
contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect wordt
bevestigd, dient het product te worden geretourneerd naar de plaats van aankoop (of een andere locatie
die wordt opgegeven door Technical Support).
Binnen het gestelde van deze garantie wordt het defecte product van de koper gerepareerd of
vervangen, zulks ter beoordeling van Technical Support. Indien het Thrustmaster- product tijdens de
garantieperiode is onderworpen aan een dergelijk herstel, wordt elke periode van ten minste zeven (7)
dagen waarin het product niet in gebruik is, opgeteld bij de resterende garantieperiode (deze periode
loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het
product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking
wordt gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door
van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar
dochterondernemingen (inclusief de aansprakelijkheid voor vervolgschade) zich tot het repareren of
vervangen van het Thrustmaster-product. Indien toegestaan door van toepassing zijnde wetgeving, wijst
Guillemot elke garantie af met betrekking tot verhandelbaarheid of geschiktheid voor enig doel.
Deze garantie is niet van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of
beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk,
normale slijtage, of enige andere oorzaak die niet gerelateerd is aan een materiaal- of fabricagefout
(inclusief maar niet beperkt tot het combineren van het Thrustmaster-product met enig ongeschikt
element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander
element niet geleverd door Guillemot voor dit product); (2) indien u zich niet houdt aan de instructies
zoals verstrekt door Technical Support; (3) op software die onder een specifieke garantie valt; (4) op
verbruiksartikelen (elementen die tijdens de levensduur van het product worden vervangen zoals
bijvoorbeeld batterijen of pads van een headset of koptelefoon); (5) op accessoires (zoals bijvoorbeeld
kabels, behuizingen, hoesjes, etui's, draagtassen of polsbandjes); (6) indien het product werd verkocht
op een openbare veiling.
Deze garantie is niet overdraagbaar.
De wettelijke rechten van de koper die in zijn/haar land van toepassing zijn op de verkoop van
consumentproducten worden op generlei wijze door deze garantie beperkt.
16/18
Aanvullende garantiebepalingen
Gedurende de garantieperiode zal Guillemot in principe nooit reserveonderdelen leveren omdat
Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te
herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gevraagd
wordt uit te voeren met behulp van schriftelijke instructies – omdat deze procedure bijvoorbeeld
eenvoudig is en het herstelproces niet vertrouwelijk is – en door het verstrekken aan de consument van
de benodigde onderdelen, indien van toepassing).
Gezien de innovatiecycli en om haar knowhow en handelsgeheimen te beschermen, zal Guillemot in
principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product
waarvan de garantieperiode is verstreken.
In de Verenigde Staten en Canada is deze garantie beperkt tot het interne mechanisme en de externe
behuizing van dit product. In geen geval kan Guillemot of een van de bij Guillemot aangesloten
ondernemingen aansprakelijk worden gesteld voor enige derde partij voor vervolgschade of incidentele
schade als gevolg van inbreuk op expliciete of impliciete garantiebepalingen. In sommige
rechtsgebieden zijn beperkingen ten aanzien van de duur van impliciete garanties en uitsluiting of
beperking van aansprakelijkheid voor incidentele schade of vervolgschade niet toegestaan. Het is dus
mogelijk dat bovenstaande beperkingen of uitsluitingen voor u niet van toepassing is. Deze garantie
verleent u specifieke wettelijke rechten. Anderzijds is het mogelijk dat u rechten hebt die niet in deze
garantiebepalingen worden genoemd. Voorwaarden en condities variëren van land tot land.
Aansprakelijkheid
Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te
noemen “Guillemot”) en haar dochterondernemingen alle aansprakelijkheid af voor enige schade
veroorzaakt door één van de volgende oorzaken: (1) indien het product aangepast, geopend of
gewijzigd is; (2) de montage-instructies niet zijn opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik,
verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage. Indien toegestaan onder van
toepassing zijnde wetgeving, wijzen Guillemot en haar dochterondernemingen alle aansprakelijkheid af
voor enige schade aan dit product niet gerelateerd aan een materiaal- of fabricagefout (inclusief maar
niet beperkt tot enige schade direct of indirect veroorzaakt door enige software, of door het combineren
van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder
voedingsadapters, oplaadbare batterijen, opladers of enig ander element niet geleverd door Guillemot
voor dit product).
TECHNISCHE ONDERSTEUNING
http://ts.thrustmaster.com
17/18
COPYRIGHT
© 2015 Guillemot Corporation S.A. Alle rechten voorbehouden. Thrustmaster® is een geregistreerd
handelsmerk van Guillemot Corporation S.A.
Gelicentieerd voor verkoop in Europa, Afrika, Midden-Oosten, Rusland, India en Oceanië. Voor
exclusief gebruik met PlayStation
®3 en PlayStation®4.
“
”, “PlayStation”, “ ” en “ ” zijn geregistreerde handelsmerken van Sony
Computer Entertainment Inc. “
” is een handelsmerk van hetzelfde bedrijf. Alle rechten
voorbehouden.
Alle andere handelsmerken zijn het eigendom van hun respectieve eigenaren. Afbeeldingen zijn niet
bindend. Inhoud, ontwerp en specificaties kunnen zonder kennisgeving vooraf worden gewijzigd en
kunnen per land verschillen. Geproduceerd in China.
TouchSense®-technologie onder licentie van Immersion Software Ireland Limited. Beschermd door
een of meer Amerikaanse patenten zoals vermeld op www.immersion.com/patent-marking.html en
door andere aangevraagde patenten.
Geproduceerd en gedistribueerd door Guillemot Corporation S.A.
AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU
In de Europese Unie: Gooi dit product na het einde van de levensduur niet weg
met het normale afval, maar breng het naar het door uw gemeente aangewezen
inzamelpunt voor elektrische en/of computerapparatuur.
Ter herinnering is hiertoe op het product, de gebruikshandleiding of de
verpakking een symbool aangebracht.
De meeste materialen kunnen worden gerecycled. Door recycling en andere
methoden voor verantwoorde verwerking van afgedankte elektrische en
elektronische apparaten kunt u een belangrijke bijdrage leveren aan de
bescherming van het milieu.
Neem contact op met uw gemeente voor informatie over een inzamelpunt bij u in de buurt.
In alle andere landen: houd u aan de plaatselijk milieuwetgeving voor elektrische en elektronische
apparaten.
Bewaar deze informatie. De kleuren en decoraties kunnen variëren.
Plastic bevestigingen en hechtmaterialen moeten van het product worden verwijderd voordat het wordt
gebruikt.
www.thrustmaster.com
*Alleen van toepassing in de EU en Turkije
*
*
18/18
1/18
Manuale d'uso
ATTENZIONE:
Per far sì che il tuo T150 funzioni correttamente con i giochi,
potrebbe rendersi necessario installare gli aggiornamenti automatici dei giochi
(disponibili nel momento in cui il tuo sistema viene collegato a internet).
2/18
CARATTERISTICHE TECNICHE
1 Base T150
2 Volante
3 2 leve del cambio sequenziali (Up e Down)
4 D-Pad multidirezionale
5 Selettore USB integrato per PS4™/PS3™
6 Pulsante MODE + spia luminosa rosso/verde
7 Pulsanti SELECT/START su PS3™ e
SHARE/OPTIONS su PS4™
8 Pulsante PS
9 Ampio foro filettato (per sistema di
aggancio e vite di fissaggio)
10 Sistema di aggancio
11 Vite di fissaggio in metallo
12 Asse dello sterzo
13 Pulsanti L3/R3
14 Cavo di alimentazione
o connettore di alimentazione
(varia da una nazione all'altra)
15 Cavo USB e connettore del volante
16 Connettore per cambio
(cambio venduto separatamente)
17 Connettore pedaliera
3/18
COLLEGARE IL VOLANTE A UNA PRESA DI CORRENTE: SI PREGA DI
LEGGERE ATTENTAMENTE PRIMA DI PROCEDERE!
L'alimentatore del tuo volante varia a seconda della nazione in cui hai acquistato la tua periferica.
Solo versione Europea
Nota importante: la versione Europea del T150 è dotata di un alimentatore interno, collocato
direttamente nella base del volante.
La versione Europea deve essere alimentata esclusivamente a 220V!
Non aprire mai la base del volante - rischio di shock elettrico!
- Non devi far altro che collegare il connettore di alimentazione del volante ad una presa elettrica a
220 V.
Altre versioni (non Europea)
Nota: contrariamente alla versione Europea, il T150non Europeo è dotato di un alimentatore
esterno; assieme al volante viene distribuita un apposito apparecchio.
- Collega l'alimentatore esterno all'apposito connettore presente sul retro del volante, dopodiché collega
l'alimentatore esterno ad una normale presa di corrente dal medesimo voltaggio.
4/18
ATTENZIONE
Prima di utilizzare questo prodotto, ti invitiamo a leggere con attenzione il presente documento e a
conservare quest'ultimo in caso avessi bisogno di consultarlo nuovamente.
Attenzione – Shock elettrico
* Conserva questo prodotto in un luogo asciutto e non esporlo alla polvere o alla luce del sole.
* Non torcere e non tirare i connettori e i cavi.
* Non versare liquidi sul prodotto o sui relativi connettori.
* Non cortocircuitare il prodotto.
* Non smontare questo prodotto; non gettarlo nel fuoco e non esporlo alle alte temperature.
* Non usare un altro cavo di alimentazione oltre a quello fornito assieme al tuo volante.
* Non utilizzare il cavo di alimentazione qualora quest'ultimo o i connettori dovessero risultare
danneggiati, divisi o rotti.
* Assicurati che il cavo di alimentazione si ben inserito in una presa di corrente e correttamente connesso
al connettore presente nella parte posteriore della base del volante.
* Non aprire il volante: all'interno non vi sono componenti utili all'utente. Qualunque riparazione dovrà
essere effettuata dal produttore, da un suo rappresentante autorizzato o da un tecnico qualificato.
* Usa unicamente sistemi di fissaggio/ accessori indicati dal produttore.
* Qualora il volante non dovesse funzionare correttamente (se dovesse generare un qualunque
suono inusuale, calore o odori), smetti immediatamente di utilizzarlo, scollega il cavo di
alimentazione dal relativo connettore e scollega tutti gli altri cavi.
* Se pensi di non dover utilizzare il volante per un lungo periodo di tempo, scollega l'alimentatore dalla
presa di corrente.
Prese d'aria
Accertati di non ostruire nessuna delle prese d'aria presenti nella base del volante. per una
ventilazione ottimale, attieniti alle seguenti indicazioni:
* Colloca la base ad almeno 10cm di distanza dal muro.
* Non collocare la base in uno spazio angusto.
* Non coprire la base.
* Non lasciare che la polvere penetri nella prese d'aria.
Per motivi di sicurezza, non utilizzare mai la pedaliera a piedi nudi o
indossando solamente i calzini.
THRUSTMASTER
®
DECLINA OGNI RESPONSABILITÀ IN CASO DI INFORTUNI
DERIVANTI DALL'USO DELLA PEDALIERA SENZA SCARPE.
Attenzione – Infortuni derivanti dal force feedback e dai movimenti ripetuti
Giocare con un volante force-feedback potrebbe causare dolori muscolari o articolari. Per evitare
qualsiasi problema:
* Evita di giocare per lunghi periodi di tempo.
* Prenditi 10-15 minuti di pausa per ogni ora di gioco.
* Qualora dovessi avvertire fatica o dolore a mani, polsi, braccia, piedi o gambe, smetti di giocare e
riposati per alcune ore prima di ricominciare a giocare.
5/18
Attenzione – Infortuni derivanti dal force feedback e dai movimenti ripetuti (seguito)
* Qualora i sintomi o il dolore sopradescritti dovessero persistere anche quando ricominci a giocare,
smetti di giocare e consulta il tuo medico.
* Tenere lontano dalla portata dei bambini.
* Nei giochi, mantieni sempre le mani sul volante in posizione corretta, senza mai lasciarlo andare
completamente.
* Mentre giochi, non infilare mai le tue mani o le tue dita sotto ai pedali o in una qualunque posizione
nei pressi della pedaliera.
* Durante la calibrazione e mentre giochi, non infilare mai la tua mano o il tuo braccio attraverso le
aperture del volante.
* Assicurati che la base del volante sia ben fissata, così come indicato dalle istruzioni nel presente
manuale.
Prodotto maneggiabile solo da utenti
con un'età minima di 14 anni
PRODOTTO PESANTE
Fai attenzione a non far cadere il prodotto
addosso a te o a chiunque altro!
SEMPRE MAI MAI
6/18
Attenzione – Rischio di schiacciamento da pedaliera mentre giochi
* Tieni la pedaliera lontana dai bambini.
* Mentre giochi, non appoggiare mai le tue dita sui pedali o nelle immediate vicinanze.
* Mentre giochi, non appoggiare mai le tue dita sulla base posteriore dei pedali o nelle immediate
vicinanze.
* Mentre giochi, non appoggiare mai le tue dita sulla base anteriore dei pedali o nelle immediate
vicinanze.
MAI MAI MAI
Attenzione – Rischio di schiacciamento da pedaliera quando non giochi
* Conserva la pedaliera in un posto sicuro e tienila lontana dalla portata dei bambini.
AGGIORNARE IL FIRMWARE DEL TUO VOLANTE
Il firmware presente nella base del tuo volante può essere aggiornato ad una versione più recente, per
apportare migliorie al prodotto.
Per visualizzare la versione del firmware attualmente presente nel tuo volante e, se necessario,
aggiornarla: su PC, collegati al sito http://ts.thrustmaster.com. Nella sezione Updates and
Downloads, clicca su PlayStation / Volanti / T150, quindi scegli Driver/Firmware e segui le
istruzioni sulla procedura di download e installazione.
Nota importante:
Su PC, il selettore USB (5) della base del volante deve essere sempre in posizione PS3™.
7/18
REGOLARE L’INCLINAZIONE DEI PEDALI
L’inclinazione dei pedali è regolabile.
Le istruzioni per la regolazione di ciascun pedale, sono disponibili su http://ts.thrustmaster.com.
Nella sezione Updates and Downloads, clicca su PlayStation / Wheels / T150, dopodiché
seleziona Manual/Help file.
FISSARE IL VOLANTE
Fissare il volante a un tavolo o a una scrivania
1. Colloca il volante su un tavolo o su qualsiasi altra superficie piana, orizzontale e stabile.
2. Inserisci la vite di fissaggio (11) nel sistema di aggancio (10), dopodiché blocca la periferica
ruotando la vite in senso antiorario, in modo tale che questa penetri nell'ampio foro filettato (9)
presente nella parte inferiore del volante, finché il volante non risulti perfettamente stabile.
SEMPRE MAI
ATTENZIONE: Non stringere mai la vite da sola, senza il sistema di aggancio!
(Ciò potrebbe danneggiare il volante.)
8/18
AGGANCIO /
RIMOZIONE
DIREZIONE
Per stringere:
Gira la vite in senso
antiorario
Per allentare:
Gira la vite in
senso orario
9/18
Agganciare la pedaliera ad un abitacolo
1. Aggancia la pedaliera sfruttando i piccoli fori per le viti presenti sulla sua parte posteriore.
2. Fai passare due viti tipo M6 (non incluse) attraverso il piano dell'abitacolo, quindi avvitale nei
due fori per le viti presenti sulla parte posteriore della pedaliera.
Importante: la lunghezza delle due viti tipo M6 non dovrà superare lo spessore del piano + 10
mm; viti più lunghe potrebbero danneggiare le componentistiche presenti all'interno della base
del volante.
I diagrammi delle configurazioni per gli abitacoli (per il posizionamento della base del volante
e/o della pedaliera) sono disponibili sul sito http://ts.thrustmaster.com: nella sezione Updates and
Downloads, clicca su PlayStation
/ Wheels / T150, quindi scegli Manual/Help file.
MAPPATURA SU PLAYSTATION®3 E PLAYSTATION®4
10/18
INSTALLARE IL VOLANTE SU PLAYSTATION®3 o PLAYSTATION®4
1. Collega la pedaliera al connettore (17) presente nella parte posteriore della base del volante.
2. Collega il cavo di alimentazione al connettore (14) presente nella parte posteriore della base del
volante.
3. Collega il cavo di alimentazione a una presa di corrente, rispettando le indicazioni sul voltaggio
elettrico.
Per ulteriori informazioni su questo punto, consulta il capitolo COLLEGARE IL
VOLANTE A UNA PRESA DI CORRENTE, a pagina 3 del presente manuale.
4. Sposta il selettore USB (5) della base del volante in posizione PS3™ o PS4™, in base al sistema o
al gioco utilizzati.
5. Collega il connettore USB del volante (15) ad una delle porte USB del sistema.
6. Una volta acceso il tuo sistema, il tuo volante si calibrerà automaticamente.
7. Su PlayStation
®4 (con il selettore USB in posizione PS4™): per poter utilizzare il volante, premi il
pulsante PS del volante (8) e accedi al tuo account Sony Entertainment Network.
Ora sei pronto/a per giocare!
Note importanti:
- Prima di collegare il cavo USB del volante al sistema, il selettore USB (5) presente sulla base
del volante dovrà sempre trovarsi nella corretta posizione (PS3™ o PS4™). Per cambiare la
posizione del selettore, scollega il cavo USB dal sistema e cambia la posizione del selettore
prima di ricollegare il cavo USB al sistema.
- Su PlayStation®3, il selettore USB (5) dovrà sempre trovarsi in posizione PS3™:
* Nella maggior parte dei giochi, il volante verrà riconosciuto come un volante T500RS.
* Il volante funziona con i giochi compatibili e nei menu del sistema.
* La funzione “PS” è attiva sul volante.
- Su PlayStation®4, con il selettore USB (5) in posizione PS3™:
* Nella maggior parte dei giochi, il volante verrà riconosciuto come un volante T500RS.
* Il volante funziona con i giochi compatibili, ma non nei menu del sistema.
* Le funzioni “SHARE” e “PS” non funzionano sul volante.
- Su PlayStation®4, con il selettore USB (5) in posizione PS4™:
* Per poter utilizzare il volante, ricordati di premere il pulsante PS del volante (8).
* Nella maggior parte dei giochi, il volante verrà riconosciuto come un volante T300 RS o T150.
* Il volante funziona con i giochi compatibili e nei menu del sistema.
* Le funzioni “SHARE” e “PS” sono attive sul volante.
- L’elenco dei giochi per PlayStation®3 e PlayStation®4 compatibili con il T150 (oltre alla
posizione del selettore USB (5) richiesta per i vari giochi) è disponibile sul sito:
http://ts.thrustmaster.com (nella sezione Updates and Downloads,
clicca su PlayStation® / Wheels / T150).
Questo elenco viene aggiornato regolarmente.
11/18
CONFIGURAZIONE DEL VOLANTE PER PC*
*Compatibilità PC non testata e non approvata da Sony Computer Entertainment Europe.
Nota importante:
Su PC, il selettore USB (5) della base del volante deve essere sempre in posizione PS3™.
1. Vai sul sito http://ts.thrustmaster.com per scaricare i driver e il software Force Feedback per PC.
Nella sezione Updates and Downloads, clicca su PC / Wheels / T150, dopodiché seleziona Drivers.
2. Una volta completato il download, avvia l'installazione e segui le istruzioni che appariranno sullo
schermo per collegare al computer il connettore USB del tuo volante e completare l'installazione.
3. Una volta completata l'installazione, clicca su Fine e riavvia il tuo computer.
4. Seleziona Start / Tutti i programmi / Thrustmaster / FFB Racing Wheel / Pannello di Controllo per
aprire la finestra Controller di Gioco.
Nella finestra Controller di Gioco comparirà il volante col nome T150 Racing Wheel con associato lo
stato di OK.
5. Clicca su Proprietà per configurare il tuo volante nel pannello di controllo di T150:
• Scheda Test Input: permette di testare e visualizzare i pulsanti azione, i pulsanti direzionali, gli assi
di volante e pedali, oltre a regolare l'angolo di rotazione del volante nei tuoi giochi per PC.
• Scheda Test Forze: consente di testare 12 effetti force feedback.
• Scheda Impostazioni Guadagno: permette di regolare la potenza degli effetti force feedback nei
tuoi giochi per PC.
Ora sei pronto per giocare!
Note generali:
- Su PC, prima di avviare il gioco, clicca su OK per chiudere la finestra Controller di Gioco.
- Su PC, i parametri impostati nella finestra Periferiche di Gioco verranno salvate solo sul tuo
computer (di conseguenza, non avranno alcun effetto su PlayStation
®3 o PlayStation®4).
- La versione del firmware del tuo volante viene visualizzata nell'angolo in alto a destra nelle schede
del pannello di controllo del T150.
12/18
MAPPATURA PC
13/18
CALIBRAZIONE AUTOMATICA DI VOLANTE E PEDALIERA
Il volante si calibra automaticamente nel momento in cui colleghi il volante alla rete elettrica e
colleghi il connettore USB del volante al sistema PlayStation
®3 o PlayStation®4.
Durante questa fase, il volante si muoverà rapidamente a destra e a sinistra, coprendo un angolo di
1080 gradi, prima di fermarsi in posizione centrale.
ATTENZIONE:
Non toccare mai il volante durante la fase di auto-calibrazione!
(Ciò potrebbe causare un'errata calibrazione e/o infortuni personali.)
CALIBRAZIONE AUTOMATICA DELLA PEDALIERA
Non collegare mai la pedaliera alla base del volante (né scollegarla mai dalla base) mentre il volante
è collegato al sistema o durante i giochi (ciò potrebbe causare un'errata calibrazione).
Collega sempre la pedaliera prima di collegare il volante al sistema.
Una volta completata la calibrazione del volante e avviato il gioco, i pedali si auto-calibreranno dopo
averli premuti alcune volte.
ATTENZIONE:
Non premere mai i pedali durante la fase di auto-calibrazione del volante
o durante il caricamento di un gioco!
(Ciò potrebbe causare un'errata calibrazione.)
Qualora il tuo volante e la tua pedaliera non funzionassero correttamente, o se la
calibrazione dovesse apparirti errata:
Spegni il tuo sistema, scollega completamente il tuo volante, ricollega tutti i cavi (compresi il cavo di
alimentazione e la pedaliera), quindi riavvia il tuo sistema e il tuo gioco.
14/18
PULSANTE MODE E SPIA LUMINOSA (6)
Pulsante MODE per la pedaliera
La pedaliera acclusa al T150 presenta 2 pedali.
Durante l'uso della pedaliera, assicurati che il led resti sempre acceso in rosso, altrimenti il pedale
dell'acceleratore non funzionerà correttamente.
Il T150 è compatibile anche con pedaliere Thrustmaster a 3 pedali (vendute separatamente); in questo
modo potrai scambiare elettronicamente fra loro i pedali di acceleratore e frizione.
Per far questo, non devi far altro che tenere premuto il pulsante MODE (6) per 2 secondi.
Lo stato dell'attivazione dello scambio tra i pedali viene salvato nella memoria interna del volante.
PEDALI ACCELERATORE E FRIZIONE
Colore del led MODE (6)
NORMALI
ROSSO
SCAMBIATI
VERDE
Altri consigli per il pulsante MODE
Per saperne di più sul pulsante e sul led MODE, consulta il sito http://ts.thrustmaster.com; nella
sezione Updates and downloads, clicca su PlayStation / Wheels / T150, quindi scegli
Manual/Help file.
FILE DI AIUTO E FAQ (NON INCLUSI NEL PRESENTE MANUALE)
Visita il sito http://ts.thrustmaster.com e nella sezione Updates and Downloads, clicca su
PlayStation / Wheels / T150, dopodiché scegli Manual/Help file.
15/18
Informazioni sulla garanzia al consumatore
A livello mondiale, Guillemot Corporation S.A., avente sede legale in Place du Granier, B.P. 97143,
35571 Chantepie, Francia (d’ora in avanti “Guillemot”) garantisce al consumatore che il presente
prodotto Thrustmaster sarà privo di difetti relativi ai materiali e alla fabbricazione, per un periodo di
garanzia corrispondente al limite temporale stabilito per la presentazione di un reclamo riguardante
la conformità del prodotto in questione. Nei paesi della Comunità Europea, tale periodo equivale a
due (2) anni a partire dalla consegna del prodotto Thrustmaster. In altri paesi, la durata della
garanzia corrisponde al limite temporale stabilito per la presentazione di un reclamo riguardante la
conformità del prodotto Thrustmaster in base alle leggi applicabili nel paese in cui il consumatore
risiedeva alla data di acquisto del prodotto Thrustmaster (qualora nel paese in questione non
esistesse alcuna norma a riguardo, il periodo di garanzia corrisponderà a un (1) anno a partire dalla
data originale di acquisto del prodotto Thrustmaster).
Diversamente da quanto affermato in precedenza, le batterie ricaricabili sono coperte da una
garanzia di sei (6) mesi dalla data di acquisto originale.
Qualora, durante il periodo di garanzia, il prodotto dovesse apparire difettoso, contatti
immediatamente l’Assistenza Tecnica, che le indicherà la procedura da seguire. Qualora il difetto
dovesse essere confermato, il prodotto dovrà essere riportato al luogo di acquisto (o qualsiasi altro
luogo indicato dall’Assistenza Tecnica).
Nel contesto della presente garanzia, il prodotto difettoso di proprietà del consumatore potrà essere
sostituito o reso nuovamente funzionante, a discrezione dell’Assistenza Tecnica. Se, durante il
periodo coperto dalla garanzia, il prodotto Thrustmaster fosse oggetto di tale rimessa in operatività,
alla rimanente durata della garanzia dovrà essere aggiunto un periodo di almeno sette (7) giorni,
durante il quale il prodotto risulta non utilizzabile (tale periodo intercorre dalla data della richiesta di
intervento da parte del consumatore o dalla data in cui il prodotto in questione è reso disponibile per
la rimessa in operatività, questo nel caso in cui tale data sia successiva alla data di richiesta di
intervento). Qualora le leggi applicabili in materia lo consentano, la totale responsabilità di Guillemot
e delle sue controllate (compresi i danni conseguenti) si limita alla rimessa in operatività o alla
sostituzione del prodotto Thrustmaster. Qualora le leggi applicabili in materia lo consentano,
Guillemot declina ogni garanzia sulla commerciabilità o la conformità a finalità particolari.
La presente garanzia non potrà essere applicata: (1) se il prodotto è stato modificato, aperto,
alterato o ha subito danni derivanti da un uso inappropriato o non autorizzato, da negligenza, da un
incidente, dalla semplice usura, o da qualsiasi altra causa non riconducibile a difetti nei materiali o
nell'assemblaggio (compresi, ma non i soli, prodotti Thrustmaster combinati con elementi inadatti,
tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da
Guillemot per questo prodotto); (2) in caso di mancato rispetto delle istruzioni fornite dall'Assistenza
Tecnica; (3) in caso di software, ovvero software soggetto a una specifica garanzia; (4) ai materiali
di consumo (elementi che richiedono la loro sostituzione al termine della loro durata di esercizio
come, ad esempio, batterie di tipo convenzionale o cuscinetti protettivi per auricolari o cuffie); (5)
agli accessori (ad esempio, cavi, custodie, borsette, borse, cinturini); (6) se il prodotto è stato
venduto ad un'asta pubblica.
La presente garanzia non è trasferibile.
I diritti legali del consumatore, stabiliti dalle leggi vigenti in materia di vendita di beni di consumo nel
relativo paese, non vengono intaccati dalla presente garanzia.
16/18
Disposizioni addizionali sulla garanzia
Per tutta la durata della garanzia, in linea di principio, Guillemot non fornirà alcuna parte di ricambio,
in quanto la sola Assistenza Tecnica è la parte autorizzata ad aprire e/o rimettere in funzionamento
tutti i prodotti Thrustmaster (fatta eccezione per eventuali procedure di rimessa in operatività che
l’Assistenza Tecnica potrebbe richiedere al consumatore, attraverso istruzioni scritte – viste, ad
esempio, la semplicità e la mancanza di riservatezza della procedura di rimessa in operatività – e
fornendo al consumatore le necessarie parti di ricambio, se ve ne fosse l’esigenza).
Considerando i propri cicli di innovazione e per proteggere il proprio know-how e i propri segreti
commerciali, in linea di principio, Guillemot non fornirà alcuna notifica o parte di ricambio finalizzata
alla rimessa in attività di un qualunque prodotto Thrustmaster il cui periodo di garanzia risultasse
scaduto.
Negli Stati Uniti d'America e in Canada, la presente garanzia è limitata al meccanismo interno del
prodotto e alla struttura esterna. In nessun caso Guillemot o le sue controllate potranno essere
ritenute responsabili, da una qualunque parte terza, per qualsiasi danno accidentale o
consequenziale derivante dalla violazione di una qualunque garanzia, espressa o implicita. Alcuni
Stati/Province non ammettono limitazioni alla durata di una garanzia implicita, oppure all'esclusione
o alla limitazione della responsabilità per danni accidentali o consequenziali, per cui le suddette
limitazioni o esclusioni potrebbero non riguardarti. La presente garanzia ti fornisce specifici diritti
legali, inoltre potresti avere anche altri diritti, variabili da Stato a Stato o da Provincia a Provincia.
Responsabilità
Qualora le leggi applicabili in materia lo consentano, Guillemot Corporation S.A. (d'ora in avanti
“Guillemot”) e le sue controllate declinano ogni responsabilità per qualsiasi danno derivante da
almeno una delle seguenti condizioni: (1) il prodotto è stato modificato, aperto o alterato; (2)
mancato rispetto delle istruzioni di installazione; (3) uso inappropriato o non permesso, negligenza,
incidente (come, ad esempio, un impatto); (4) semplice usura. Qualora le leggi applicabili in materia
lo consentano, Guillemot e le sue controllate declinano ogni responsabilità per qualsiasi danno non
riconducibile a difetti nei materiali o nella fabbricazione del prodotto (compresi, ma non i soli,
potenziali danni causati direttamente o indirettamente da un qualunque software, oppure dall’uso
del prodotto Thrustmaster in combinazione con elementi inadatti, tra cui, in particolare, batterie
ricaricabili, caricatori o qualsiasi altro elemento non fornito da Guillemot per questo prodotto).
ASSISTENZA TECNICA
http://ts.thrustmaster.com
17/18
COPYRIGHT
© 2015 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster® è un marchio registrato da
Guillemot Corporation S.A.
Con licenza di vendita in Europa, Africa, Medio Oriente, Russia, India e Oceania. Utilizzabile
esclusivamente con PlayStation
®3 e PlayStation®4.
“
”, “PlayStation”, “ ” e “ ” sono marchi registrati da Sony Computer
Entertainment Inc. “
” è un marchio appartenente alla medesima compagnia. Tutti i diritti
riservati.
Tutti gli altri marchi appartengono ai legittimi proprietari. Illustrazioni puramente indicative. I contenuti, i
design e le caratteristiche possono essere oggetto di modifiche senza preavviso e possono variare da
una nazione all’altra. Fabbricato in Cina.
Tecnologia TouchSense® su licenza di Immersion Software Ireland Limited. Protetta da uno o più
Brevetti degli Stati Uniti, consultabili al seguente indirizzo: www.immersion.com/patent-marking.html,
oltre ad altri brevetti in fase di approvazione.
Prodotto e distribuito da Guillemot Corporation S.A.
RACCOMANDAZIONI SULLA TUTELA DELL’AMBIENTE
Nell’Unione Europea: Al termine della sua vita operativa, questo prodotto non
dovrebbe essere gettato assieme ai comuni rifiuti, ma dovrebbe essere portato
ad un apposito punto di raccolta destinato al riciclaggio del Materiale Elettrico ed
Elettronico.
Ciò è confermato dal simbolo riportato sul prodotto, nel manuale d’uso o sulla
confezione.
A seconda delle proprie caratteristiche, i materiali potrebbero essere riciclati.
Tramite il riciclaggio ed altre forme di trattamento del Materiale Elettrico ed
Elettronico, è possibile fornire un importante contributo per la salvaguardia dell’ambiente.
Per conoscere i punti di raccolta più vicini a te, contatta le autorità locali competenti.
In tutti gli altri Paesi: per favore, rispetta le leggi locali sul riciclo dei materiali elettrici ed elettronici.
Informazioni da conservare. I colori e le decorazioni possono variare.
I ganci di plastica e gli adesivi dovrebbero essere rimossi dal prodotto prima che quest’ultimo venga
utilizzato.
www.thrustmaster.com
*Valido solo in UE e Turchia
*
*
18/18
1/18
Manual del usuario
ADVERTENCIA:
Para asegurarte de que tu volante de carreras T150 funcione correctamente con
juegos, puede que tengas que instalar las actualizaciones automáticas de los juegos
(disponibles cuando tu sistema está conectado a Internet).
2/18
CARACTERÍSTICAS TÉCNICAS
1 Base de T150
2 Volante
3 2 levas de cambio secuenciales (Up y Down)
4 D-Pad multidireccional
5 Interruptor deslizante USB integrado para
PS4™/PS3™
6 Botón MODE + luz indicadora roja/verde
7 Botones SELECT/START en PS3™ y
SHARE/OPTIONS en PS4™
8 Botón PS
9 Agujero roscado grande (para sistema de
fijación y tornillo de apriete)
10 Sistema de fijación
11 Tornillo de fijación metálico
12 Eje de dirección
13 Botones L3/R3
14 Cable de alimentación
o Conector de fuente de alimentación (tipo
A o B) (varía de un país a otro)
15 Conector y cable USB del volante de
carreras
16 Conector de caja de cambios
(caja de cambios vendida por separado)
17 Conector de los pedales
3/18
¡CONEXIÓN DEL VOLANTE DE CARRERAS A UN ENCHUFE
ELÉCTRICO: LEER ANTES DE CONTINUAR!
La fuente de alimentación del volante de carreras varía en función del país en el que hayas
comprado el dispositivo.
Sólo versiones europeas
Nota importante: La versión europea del T150 está equipada con una fuente de alimentación
interna, situada directamente en el interior de la base del volante de carreras.
¡La versión europea se debe conectar exclusivamente a una corriente de 220 V!
¡No abrir nunca la base del volante de carreras, riesgo de descarga eléctrica!
- Basta con conectar el enchufe eléctrico del volante de carreras a una toma eléctrica de 220 V.
Otras versiones (no europeas)
Nota: Al contrario que sucede con la versión europea, los T150 no europeos incluyen una fuente de
alimentación externa; se proporciona un dispositivo específico con el volante de carreras.
- Conecta el adaptador externo al conector correspondiente situado en la parte trasera del volante
de carreras y luego conecta el adaptador de corriente eléctrica externo a una toma eléctrica
estándar con el mismo voltaje.
4/18
ADVERTENCIAS
Antes de utilizar este producto, lee detenidamente este manual y consérvalo para consultarlo
posteriormente.
Advertencia – Descarga eléctrica
* Mantén el producto en un lugar seco y no lo expongas al polvo ni a la luz directa del sol.
* No retuerzas ni tires de los conectores ni de los cables.
* No derrames líquidos en el producto ni en sus conectores.
* No cortocircuites el producto.
* No desmontes nunca el producto ni lo lances al fuego ni lo expongas a temperaturas elevadas.
* No utilices otro cable de fuente de alimentación distinto del proporcionado con el volante de carreras.
* No utilices el cable de fuente de alimentación si el cable o los conectores están dañados, partidos o
rotos.
* Asegúrate de que el cable de fuente de alimentación esté enchufado correctamente en un enchufe
eléctrico, y conectado correctamente al conector de la parte trasera de la base del volante de carreras.
* No abras el volante de carreras: en el interior no hay piezas que el usuario pueda arreglar. Las
reparaciones las debe realizar el fabricante, su representante autorizado o un técnico cualificado.
* Utiliza únicamente sistemas de fijación/accesorios especificados por el fabricante.
* Si el volante de carreras se comporta de forma anormal (si emite sonidos anormales, calor u olores),
deja de utilizarlo inmediatamente, desenchufa el cable de fuente de alimentación del enchufe eléctrico
y desconecta los demás cables.
* Si no vas a utilizar el volante de carreras durante un período de tiempo prolongado, desenchufa su
cable de fuente de alimentación del enchufe eléctrico.
Rejillas de ventilación
Asegúrate de no bloquear ninguna de las rejillas de ventilación de la base del volante de carreras. Para
obtener una ventilación óptima, respeta los puntos siguientes:
* Coloca la base del volante al menos a 10 cm de distancia de las paredes.
* No coloques la base en espacios estrechos.
* No tapes la base.
* No dejes que se acumule polvo en las rejillas de ventilación.
Por razones de seguridad, no uses nunca los pedales con los pies descalzos
o únicamente con calcetines en los pies.
THRUSTMASTER
®
DECLINA TODA RESPONSABILIDAD EN CASO DE
LESIONES PRODUCTO DEL USO DE LOS PEDALES SIN CALZADO.
Advertencia – Lesiones debidas al Force Feedback y los movimientos repetitivos
Jugar con un volante con Force Feedback puede producir dolor en las articulaciones o en los
músculos. Para evitar problemas:
* Evita jugar durante períodos prolongados.
* Haz descansos de 10 a 15 minutos por cada hora de juego.
* Si sientes fatiga o dolor en las manos, muñecas, brazos, pies o piernas, deja de jugar y descansa
durante unas horas antes de volver a jugar.
5/18
Advertencia – Lesiones debidas a Force Feedback y los movimientos repetitivos
(continuación)
* Si los síntomas o el dolor indicados anteriormente persisten cuando vuelves a jugar, deja de hacerlo
y consulta al médico.
* Mantén el volante fuera del alcance de los niños.
* Durante el juego, mantén siempre ambas manos colocadas correctamente en el volante sin dejarlas
completamente caídas.
* Mientras estés jugando, no coloques nunca las manos ni los dedos debajo de los pedales, ni
tampoco cerca de ellos.
* Durante la calibración y el juego, no metas nunca las manos ni los brazos a través de las aberturas
del volante de carreras.
* Asegúrate de que la base del volante de carreras esté fijada correctamente, según las instrucciones
de este manual.
El producto sólo puede ser manejado por
usuarios de 14 años de edad como mínimo
PRODUCTO PESADO
¡Ten cuidado de no dejar caer el producto
encima de ti o de otra persona!
SIEMPRE NUNCA NUNCA
6/18
Advertencia – Peligro de pillarse los dedos con los pedales mientras se juega
* Mantén los pedales fuera del alcance de los niños.
* Cuando juegues, no pongas nunca los dedos en los lados de los pedales ni cerca de ellos.
* Cuando juegues, no pongas nunca los dedos sobre la base trasera de los pedales ni cerca de ella.
* Cuando juegues, no pongas nunca los dedos sobre la base delantera de los pedales ni cerca de ella.
NUNCA NUNCA NUNCA
Advertencia – Peligro de pillarse los dedos con los pedales cuando no se juega
* Guarda los pedales en un lugar seguro y lejos del alcance de los niños.
ACTUALIZACIÓN DEL FIRMWARE DEL VOLANTE DE CARRERAS
El firmware incluido en la base del volante de carreras se puede actualizar a una versión más reciente
que incluya mejoras del producto.
Para mostrar la versión de firmware que está usando actualmente tu volante de carreras y actualizarla
si es necesario: en PC, visita http://ts.thrustmaster.com. En la sección Updates and Downloads,
haz clic en PlayStation / Wheels / T150 y, a continuación, selecciona Driver/Firmware y sigue las
instrucciones que describen el procedimiento de descarga e instalación.
Nota importante:
En PC, el interruptor deslizante de USB (5) de la base del volante de carreras siempre debe
estar puesto en la posición PS3™.
7/18
AJUSTE DE LA INCLINACIÓN DE LOS PEDALES
La inclinación de los pedales se puede ajustar.
Las instrucciones de ajuste de cada pedal están disponibles en http://ts.thrustmaster.com. En la
sección Updates and Downloads, haz clic en PlayStation / Wheels / T150 y, a continuación,
selecciona Manual/Help file.
FIJACIÓN DEL VOLANTE DE CARRERAS
Fijación del volante de carreras a una mesa o un escritorio
1. Coloca el volante de carreras en una mesa o en otra superficie horizontal, plana y estable.
2. Inserta el tornillo de sujeción (11) en el sistema de fijación (10) y, a continuación, aprieta el
dispositivo girando el tornillo a la izquierda, para que entre en el agujero roscado grande (9)
situado debajo del volante de carreras, hasta que el volante esté perfectamente estable.
SIEMPRE NUNCA
ADVERTENCIA: ¡No aprietes nunca el tornillo solo, sin el sistema de fijación en su sitio!
(De hacerlo así, se podría dañar el volante).
8/18
COLOCACIÓN /
RETIRADA
INDICACIÓN
Para apretar:
Gira el tornillo
hacia la izquierda
Para aflojar:
Gira el tornillo
hacia la derecha
9/18
Fijación del volante de carreras a una cabina
1. Fija los pedales usando los agujeros roscados pequeños situados en su cara inferior.
2. Pasa dos tornillos M6 (no incluidos) a través del estante de la cabina e insértalos en los dos
agujeros roscados pequeños situados en la cara inferior de los pedales.
Importante: La longitud de los dos tornillos M6 no debe exceder el grosor del estante + 10 mm;
tornillos más largos podrían dañar los componentes internos situados en los pedales.
Los diagramas de diseño para cabinas (para colocar la base del volante de carreras y/o los
pedales) están disponibles en http://ts.thrustmaster.com: en la sección Updates and Downloads,
haz clic en PlayStation
/ Wheels / T150 y, a continuación, selecciona Manual/Help file.
ASIGNACIÓN DE PLAYSTATION3 Y PLAYSTATION4
10/18
CONFIGURACIÓN DEL VOLANTE DE CARRERAS PARA PLAYSTATION®3
O P
LAYSTATION®4
1. Conecta los pedales al conector (17) situado en la parte trasera de la base del volante de carreras.
2. Conecta el cable de fuente de alimentación al conector (14) situado en la parte trasera de la base
del volante de carreras.
3. Enchufa el cable de fuente de alimentación a un enchufe eléctrico con las mismas especificaciones
de tensión.
Para más información sobre esto, consulta la sección CONEXIÓN DEL VOLANTE
DE CARRERAS A UN ENCHUFE ELÉCTRICO, en la página 3 de este manual.
4. Pon el interruptor selector de USB (5) de la base del volante de carreras en la posición PS3™ o
PS4™, en función del sistema o el juego que estés usando.
5. Conecta el conector USB del volante de carreras (15) a uno de los puertos USB del sistema.
6. Una vez encendido el sistema, el volante de carreras se calibrará solo automáticamente.
7. En PlayStation
®4 (cuando el interruptor selector de USB está puesto en la posición de PS4™):
pulsa el botón PS del volante (8) e inicia sesión en tu cuenta Sony Entertainment Network para
poder usar el volante.
¡Ya estás preparado para jugar!
Notas importantes:
- El interruptor selector USB (5) de la base del volante de carreras siempre debe ponerse en la
posición adecuada (PS3™ o PS4™) antes de conectar el cable USB del volante al sistema. Para
cambiar la posición del interruptor selector, desconecta el cable USB del sistema y, a continuación,
cambia la posición del interruptor antes de volver a conectar el cable USB al sistema.
- En PlayStation®3, el interruptor selector de USB (5) siempre debe ponerse en la posición
PS3™:
* El volante se reconoce en la mayoría de los juegos como un volante T500RS.
* El volante está operativo en los juegos compatibles y en los menús del sistema.
* La función “PS” está operativa en el volante.
- En PlayStation®4, con el interruptor selector de USB (5) en la posición PS3™:
* El volante se reconoce en la mayoría de los juegos como un volante T500RS.
* El volante está operativo en los juegos compatibles, pero no en los menús del sistema.
* Las funciones “SHARE” y “PS” no están operativas en el volante.
- En PlayStation®4, con el interruptor selector de USB (5) en la posición PS4™:
* No olvides pulsar el botón PS del volante de carreras (8) para poder usar el volante.
* El volante se reconoce en la mayoría de los juegos como un volante T300 RS o T150.
* El volante está operativo en los juegos compatibles y en los menús del sistema.
* Las funciones “SHARE” y “PS” están operativas en el volante.
- La lista de juegos de PlayStation®3 y PlayStation®4 compatibles con el T150 (junto con la
posición requerida del interruptor selector de USB (5) según el juego que se esté jugando)
está disponible en:
http://ts.thrustmaster.com (en la sección Updates and Downloads,
haz clic en PlayStation® / Wheels / T150).
Esta lista se actualiza regularmente.
11/18
CONFIGURACIÓN DEL VOLANTE DE CARRERAS PARA PC*
*Compatibilidad con PC no testada y no avalada por Sony Computer Entertainment Europe.
Nota importante:
En PC, el interruptor deslizante de USB (5) de la base del volante de carreras siempre debe
estar puesto en la posición PS3™.
1. Dirígete a http://ts.thrustmaster.com para descargar los controladores y el software de Force
Feedback para PC. En la sección Updates and Downloads, haz clic en PC / Wheels / T150 y, a
continuación, selecciona Drivers.
2. Una vez terminada la descarga, inicia la instalación y sigue las instrucciones en pantalla para
conectar la clavija USB del volante al ordenador y terminar la instalación.
3. Una vez completada la instalación, haz clic en Terminar y reinicia el ordenador.
4. Selecciona Inicio / Todos los programas / Thrustmaster / FFB Racing Wheel / Panel de control
para abrir la ventana Dispositivos de juego.
La ventana Dispositivos de juego muestra el nombre del volante de carreras T150 Racing Wheel
con el estado OK.
5. Haz clic en Propiedades para configurar el volante en el panel de control del T150:
• Pestaña Test Input: permite probar y ver los botones de acción, botones de dirección, ejes del
volante y los pedales, y ajustar el ángulo de rotación del volante en los juegos de PC.
• Pestaña Test Forces: permite probar los 12 efectos Force Feedback.
• Pestaña Gain Settings: permite ajustar la potencia de los efectos Force Feedback en los juegos de
PC.
¡Ya estás preparado para jugar!
Notas generales:
- En PC, haz clic en Aceptar para cerrar la ventana Dispositivos de juego antes de ejecutar el juego.
- En PC, los ajustes realizados en la ventana Dispositivos de juego sólo se guardarán en el
ordenador (por lo tanto no tendrán efecto en PlayStation
®3 ni en PlayStation®4).
- La versión del firmware del volante se muestra en la esquina superior derecha de las pestañas del
panel de control del T150.
12/18
ASIGNACIÓN EN PC
13/18
CALIBRACIÓN AUTOMÁTICA DEL VOLANTE Y DE LOS PEDALES
El volante de carreras se calibra solo automáticamente cuando enchufas el volante de carreras a la
red eléctrica y conectas el conector USB del volante de carreras al sistema PlayStation
®3 o
PlayStation
®4.
Durante esta fase, el volante de carreras girará rápidamente hacia la izquierda y la derecha,
cubriendo un ángulo de 1080 grados, antes de detenerse en el centro.
ADVERTENCIA:
¡No toques nunca el volante de carreras durante la fase de autocalibración!
(Esto podría provocar una calibración incorrecta o lesiones personales).
CALIBRACIÓN AUTOMÁTICA DE LOS PEDALES
No conectes nunca los pedales a la base del volante (ni los desconectes de la base) cuando esté
conectada al sistema o durante el juego (esto podría provocar una calibración incorrecta).
Conecta siempre los pedales antes de conectar el volante de carreras al sistema.
Una vez que se ha realizado la calibración del volante de carreras y el juego se ha ejecutado, los
pedales se calibran automáticamente tras presionarlos unas cuantas veces.
ADVERTENCIA:
No pises nunca los pedales durante la fase de autocalibración
del volante de carreras ni mientras se está cargando un juego!
(Esto podría provocar una calibración incorrecta).
Si el volante de carreras y los pedales no funcionan correctamente o la calibración parece
incorrecta:
Apaga el sistema, desconecta por completo el volante de carreras, vuelve a conectar todos los
cables (utilizando el cable de fuente de alimentación y los pedales) y reinicia el sistema y el juego.
14/18
BOTÓN MODE Y LUZ INDICADORA (6)
Botón MODE de los pedales
Con el T150 se incluyen 2 pedales.
Al utilizar estos pedales, asegúrate de que la luz indicadora permanezca en rojo o el pedal del
acelerador no funcionará correctamente.
El T150 también es compatible con los pedales de Thrustmaster que incluyan 3 pedales (vendidos por
separado) que te permitirán intercambiar electrónicamente los pedales del acelerador y el embrague.
Para ello, simplemente pulsa el botón MODE (6) durante 2 segundos.
La memoria interna del volante de carreras almacena si los pedales se han intercambiado o no.
PEDALES DEL ACELERADOR Y EL
EMBRAGUE
Color de la luz indicadora MODE (6)
NORMAL
ROJO
INTERCAMBIADOS
VERDE
Otros consejos para el botón MODE
Para obtener más información sobre el botón MODE y la luz indicadora, visita
http://ts.thrustmaster.com. En la sección Updates and Downloads, haz clic en PlayStation
/
Wheels / T150 y, a continuación, selecciona Manual/Help file.
ARCHIVOS DE AYUDA Y FAQ (NO INCLUIDOS EN ESTE MANUAL)
Visita http://ts.thrustmaster.com y en la sección Updates and Downloads haz clic en PlayStation
/
Wheels / T150. A continuación, selecciona Manual/Help file.
15/18
INFORMACIÓN DE GARANTÍA AL CONSUMIDOR
En todo el mundo, Guillemot Corporation S.A., cuyo domicilio legal se encuentra en Place du
Granier, B.P. 97143, 35571 Chantepie, Francia (en lo sucesivo “Guillemot”) garantiza al consumidor
que este producto de Thrustmaster estará libre de defectos de materiales y mano de obra, durante
un período de garantía que corresponde al límite de tiempo para interponer una acción legal
referida a la conformidad en relación con este producto. En los países de la Unión Europea, esto
corresponde a un período de dos (2) años a partir de la entrega del producto de Thrustmaster. En
otros países, el período de garantía corresponde al límite de tiempo para interponer una acción
legal referida a la conformidad en relación con este producto de Thrustmaster según las leyes
aplicables del país en el que el consumidor estuviese domiciliado en la fecha de compra del
producto de Thrustmaster (si no existiese una acción similar en el país correspondiente, entonces el
período de garantía será de un (1) año a partir de la fecha de compra original del producto de
Thrustmaster).
A pesar de lo anterior, las baterías recargables están cubiertas por un período de garantía de seis
(6) meses a partir de la fecha de compra original.
Si el producto resultase defectuoso durante el período de garantía, hay que ponerse en contacto
inmediatamente con el Soporte Técnico, que indicará el procedimiento a seguir. Si se confirma el
defecto, el producto debe devolverse a su lugar de compra (o a cualquier otra ubicación indicada
por el Soporte Técnico).
Dentro del contexto de esta garantía, el producto defectuoso del consumidor será sustituido o
restaurado su funcionamiento correcto. Si, durante el período de garantía, el producto de
Thrustmaster fuese sometido a dicho reacondicionamiento, cualquier período de cómo mínimo siete
(7) días durante el que el producto no se pueda usar se añadirá al período de garantía restante
(este período va desde la fecha de petición de intervención del consumidor o desde la fecha en la
que el producto se entrega para el reacondicionamiento, si la fecha en la que el producto se
entrega para el reacondicionamiento fuese posterior a la fecha de la petición de intervención). Si la
ley aplicable lo permite, toda la responsabilidad de Guillemot y sus filiales (incluso por daños
resultantes) se limita a la restauración del funcionamiento correcto o la sustitución del producto de
Thrustmaster. Si la ley aplicable lo permite, Guillemot renuncia a todas las garantías de
comerciabilidad o adecuación para un propósito determinado.
Esta garantía no se aplicará: (1) si el producto ha sido modificado, abierto, alterado o ha sufrido
daños como resultado de un uso inapropiado o abuso, negligencia, accidente, desgaste normal, o
cualquier otra causa no relacionada con un defecto de materiales o fabricación (incluyendo, pero no
de forma exclusiva, la combinación del producto de Thrustmaster con cualquier elemento no
adecuado, incluyendo en particular fuentes de alimentación, baterías recargables, cargadores o
cualquier otro elemento no suministrado por Guillemot para este producto); (2) en caso de
incumplimiento de las instrucciones proporcionadas por el Soporte Técnico; (3) a software, es decir
software sujeto a una garantía específica; (2) en caso de incumplimiento de las instrucciones
proporcionadas por el Soporte Técnico; (3) a software, es decir software sujeto a una garantía
específica; (4) a consumibles (elementos que se tienen que reemplazar a lo largo de la vida del
producto: por ejemplo, baterías desechables o almohadillas para auriculares de audio); (5) a
accesorios (por ejemplo, cables, cajas, bolsas, bolsos o muñequeras); (6) si el producto se ha
vendido en una subasta pública. (6) si el producto se ha vendido en una subasta pública.
Esta garantía no es transferible.
Los derechos legales del consumidor en relación con las leyes aplicables a la venta de productos
de consumo de su país no se ven afectados por esta garantía.
16/18
Provisiones de garantía adicionales
Durante el período de garantía, Guillemot no proporcionará, en principio, ninguna pieza de
repuesto, ya que el Soporte Técnico es el único autorizado para abrir y/o reacondicionar los
productos de Thrustmaster (con la excepción de los procedimientos de reacondicionamiento que el
Soporte técnico puede solicitar que lleve a cabo el consumidor, mediante instrucciones por escrito –
por ejemplo, debido a la simplicidad y la falta de confidencialidad del proceso de
reacondicionamiento – y suministrando al consumidor las piezas de repuesto necesarias, si hiciese
falta).
Debido a sus ciclos de innovación y para proteger su know-how y secretos comerciales, Guillemot
no proporcionará, en principio, ninguna pieza de repuesto ni instrucciones de reacondicionamiento
para los productos de Thrustmaster cuyo período de garantía haya vencido.
En los Estados Unidos de América y en Canadá, esta garantía está limitada al mecanismo interno
del producto y al alojamiento externo. En ningún caso, Guillemot ni sus filiales serán responsables
ante terceros por daños resultantes o fortuitos resultado del incumplimiento de cualquier garantía
expresa o implícita. En algunos estados o provincias no se permite la limitación de la duración de
una garantía implícita ni la exclusión o limitación de responsabilidad por daños resultantes o
fortuitos, por lo que las limitaciones o exclusiones anteriores pueden no ser aplicables. Esta
garantía ofrece derechos legales específicos al consumidor, que también puede tener otros
derechos que pueden variar de un estado a otro o de una provincia a otra.
Responsabilidad
Si la ley aplicable lo permite, Guillemot Corporation S.A. (en lo sucesivo “Guillemot”) y sus filiales
renuncian a toda responsabilidad por los daños causados por uno o más de los siguientes motivos:
(1) el producto ha sido modificado, abierto o alterado; (2) incumplimiento de las instrucciones de
montaje; (3) uso inapropiado o abuso, negligencia, accidente (un impacto, por ejemplo); (4)
desgaste normal. Si la ley aplicable lo permite, Guillemot y sus filiales renuncian a toda
responsabilidad por los daños no relacionados con defectos de materiales o fabricación en relación
con el producto (incluyendo, pero no de forma exclusiva, los daños causados de forma directa o
indirecta por cualquier software, o por combinar el producto de Thrustmaster con cualquier
elemento no adecuado, incluyendo en particular fuentes de alimentación, baterías recargables,
cargadores o cualquier otro elemento no suministrado por Guillemot para este producto).
SOPORTE TÉCNICO
http://ts.thrustmaster.com
17/18
COPYRIGHT
© 2015 Guillemot Corporation S.A. Todos los derechos reservados. Thrustmaster® es una marca
comercial registrada de Guillemot Corporation S.A.
Licenciado para la venta en Europa, África, Oriente Medio, Rusia, India y Oceanía. Para usar
exclusivamente con PlayStation
®3 y PlayStation®4.
“
”, “PlayStation”, “ ” y “ ” son marcas comerciales registradas de Sony
Computer Entertainment Inc. “
” es una marca comercial de la misma compañía. Todos los
derechos reservados.
Todas las demás marcas comerciales son propiedad de sus respectivos dueños. Ilustraciones no
vinculantes. Los contenidos, diseños y especificaciones están sujetos a cambios sin previo aviso y
pueden variar de un país a otro. Fabricado en China.
Tecnología TouchSense® con licencia de Immersion Software Ireland Limited. Protegido por una o
más de las patentes de Estados Unidos disponibles en la siguiente dirección:
www.immersion.com/patent-marking.html, y otras patentes pendientes.
Fabricado y distribuido por Guillemot Corporation S.A.
RECOMENDACIÓN DE PROTECCIÓN AMBIENTAL
En la Unión Europea: Al terminar su vida útil, este producto no debe tirarse en
un contenedor de basuras estándar, sino que debe dejarse en un punto de
recogida de desechos eléctricos y equipamiento electrónico para ser reciclado.
Esto viene confirmado por el símbolo que se encuentra en el producto, manual
del usuario o embalaje.
Dependiendo de sus características, los materiales pueden reciclarse. Mediante
el reciclaje y otras formas de procesamiento de los desechos eléctricos y el
equipamiento electrónico puedes contribuir de forma significativa a ayudar a
proteger el medio ambiente.
Contacta con las autoridades locales para más información sobre el punto de recogida más cercano.
Para los demás países: cumpla las leyes locales sobre reciclaje de equipos eléctricos y electrónicos.
Esta información debe conservarse. Los colores y motivos decorativos pueden variar.
Los adhesivos y los cierres de plástico se deben quitar del producto antes de utilizarlo.
www.thrustmaster.com
*Aplicable únicamente a la UE y Turquía
*
*
18/18
1/18
Manual do Utilizador
ATENÇÃO:
Para garantir que o seu volante T150 funciona corretamente com jogos,
poderá ser-lhe pedido para instalar as atualizações automáticas dos jogos
(disponível quando o sistema está ligado à Internet).
2/18
CARACTERÍSTICAS TÉCNICAS
1 Base do T150
2 Volante
3 2 pás de mudança de velocidades sequenciais
(Up e Down)
4 D-Pad multidirecional
5 Seletor deslizante integrado USB para a
PS4™/PS3™
6 Botão MODE + luz indicadora vermelha/verde
7 Botões SELECT/START na PS3™ e
SHARE/OPTIONS na PS4™
8 Botão PS
9 Furo roscado grande (para o sistema de
fixação e parafuso de aperto)
10 Sistema de fixação
11 Parafuso de aperto de metal
12 Eixo de direção
13 Botões L3/R3
14 Cabo de alimentação
ou Conector de alimentação (tipo A ou B)
(varia consoante o país)
15 Cabo e conector USB do volante
16 Conector da caixa de velocidades
(caixa de velocidades vendida à parte)
17 Conector do conjunto de pedais
3/18
LIGAR O VOLANTE A UMA TOMADA ELÉTRICA: LEIA ANTES DE
CONTINUAR!
A fonte de alimentação do volante varia de acordo com o país onde adquiriu o seu dispositivo.
Apenas versões europeias
Importante: a versão europeia do T150 está equipada com uma fonte de alimentação interna,
situada diretamente no interior da base do volante.
A versão europeia deve ser alimentada exclusivamente com corrente de 220 V!
Nunca abra a base do volante – perigo de choque!
- Basta ligar o conector de alimentação do volante a uma tomada elétrica de 220 V.
Outras versões (não europeias)
Nota: ao contrário da versão europeia, o T150 não europeu possui uma fonte de alimentação
externa; é fornecido um dispositivo específico com o volante.
- Ligue o transformador externo ao conector relevante na parte posterior do volante e em seguida a
uma tomada elétrica padrão de tensão idêntica.
4/18
AVISOS
Antes de utilizar este produto, leia atentamente este manual e guarde-o para posterior consulta.
Atenção – Choque elétrico
* Guarde o produto num local seco e não o exponha ao pó nem à luz do sol.
* Não torça nem puxe os conectores e os cabos.
* Não derrame líquidos sobre o produto ou os respetivos conectores.
* Não provoque um curto-circuito no produto.
* Nunca desmonte o produto, não o atire para o fogo nem o exponha a temperaturas elevadas.
* Não utilize um cabo de alimentação diferente do fornecido com o volante.
* Não utilize o cabo de alimentação se o cabo ou os conectores estiverem danificados, fendidos ou
partidos.
* Certifique-se de que o cabo de alimentação está corretamente ligado a uma tomada elétrica, assim
como ao conector situado na parte posterior da base do volante.
* Não abra o volante: não contém peças utilizáveis pelo utilizador no interior. Todas as reparações
devem ser realizadas pelo fabricante, pelo seu representante autorizado ou por um técnico qualificado.
* Utilize apenas sistemas de fixação/acessórios especificados pelo fabricante.
* Se o volante estiver a funcionar de forma anormal (se emite quaisquer sons, calor ou cheiros
anormais), pare imediatamente de utilizá-lo, desligue o cabo de alimentação da tomada e desligue os
outros cabos.
* Se não utilizar o volante durante um longo período de tempo, desligue o respetivo cabo de alimentação
da tomada elétrica.
Aberturas de ventilação
Certifique-se de que não tapa as aberturas de ventilação na base do volante. Para uma ventilação ideal,
certifique-se do seguinte:
* Posicione a base do volante a pelo menos 10 cm de distância de quaisquer paredes.
* Não coloque a base em espaços apertados.
* Não tape a base.
* Não deixe que pó se acumule nas aberturas de ventilação.
Por razões de segurança, nunca utilize o conjunto de pedais com os pés
descalços ou apenas com meias calçadas nos pés.
A THRUSTMASTER
®
NÃO ASSUME QUALQUER RESPONSABILIDADE NA
EVENTUALIDADE DE DANOS FÍSICOS RESULTANTES DA UTILIZAÇÃO DO
CONJUNTO DE PEDAIS SEM CALÇADO.
Atenção – Ferimentos resultantes dos efeitos Force Feedback e dos movimentos
repetidos
Jogar com um volante Force Feedback poderá causar dores musculares ou articulares. Para evitar
quaisquer problemas:
* Evite jogar durante longos períodos de tempo.
* Faça um intervalo de 10 a 15 minutos após cada hora de jogo.
* Se sentir cansaço ou dores nas mãos, pulsos, braços, pés ou pernas, pare de jogar e descanse
durante algumas horas antes de recomeçar a jogar.
5/18
Atenção – Ferimentos resultantes dos efeitos Force Feedback e dos movimentos
repetidos (continuação)
* Se os sintomas ou as dores acima indicados persistirem quando recomeçar a jogar, pare de jogar e
consulte o seu médico.
* Guarde o volante fora do alcance das crianças.
* Durante o jogo, mantenha sempre ambas as mãos posicionadas corretamente no volante sem largá-
lo por completo.
* Durante o jogo, nunca coloque as mãos ou os dedos por baixo dos pedais ou perto do conjunto de
pedais.
* Durante a calibração e o jogo, nunca coloque a mão ou o braço através das aberturas existentes no
volante.
* Certifique-se de que a base do volante está devidamente fixada, de acordo com as instruções do
manual.
Produto para ser manuseado apenas por
utilizadores com 14 anos de idade ou mais
PRODUTO PESADO
Tenha cuidado para não deixar cair o
produto em cima de si ou de outra pessoa!
SEMPRE NUNCA NUNCA
6/18
Atenção – Perigo de entalamento no conjunto de pedais ao jogar
* Guarde o conjunto de pedais fora do alcance das crianças.
* Quando jogar, nunca coloque os dedos nos lados dos pedais nem perto dos mesmos.
* Quando jogar, nunca coloque os dedos na base posterior dos pedais nem perto da mesma.
* Quando jogar, nunca coloque os dedos na base frontal dos pedais nem perto da mesma.
NUNCA NUNCA NUNCA
Atenção – Perigo de entalamento no conjunto de pedais em inatividade
* Guarde o conjunto de pedais num local seguro e fora do alcance das crianças.
ATUALIZAR O FIRMWARE DO VOLANTE
O firmware incluído na base do volante pode ser atualizado para uma versão mais recente que inclua
melhoramentos do produto.
Para visualizar a versão do firmware que o volante utiliza atualmente e atualizá-la, se necessário: no
PC, aceda a http://ts.thrustmaster.com. Na secção Updates and Downloads, clique em
PlayStation / Wheels / T150, em seguida selecione Driver/Firmware e siga as instruções que
descrevem o procedimento de transferência e instalação.
Observação importante:
No PC, o interruptor USB(5) na base do volante deve sempre permanecer na posição PS3™.
7/18
AJUSTAR A INCLINAÇÃO DOS PEDAIS
A inclinação dos pedais é ajustável.
As instruções de ajuste para cada pedal estão disponíveis em http://ts.thrustmaster.com. Na
secção Updates and Downloads, clique em PlayStation / Wheels / T150 e selecione
Manual/Help file.
FIXAR O VOLANTE
Fixar o volante a uma mesa ou secretária
1. Coloque o volante sobre uma mesa ou de qualquer outra superfície horizontal, plana e estável.
2. Insira o parafuso de aperto (11) no sistema de fixação (10),em seguida aperte o dispositivo
rodando o parafuso no sentido anti-horário, de forma que penetre no furo roscado grande (9)
situado por baixo do volante, até o volante estar perfeitamente estável.
SEMPRE NUNCA
ATENÇÃO: Nunca aperte apenas o parafuso, sem o sistema de fixação instalado!
(Se o fizer, poderá danificar o volante.)
8/18
FIXAÇÃO /
REMOÇÃO
DIREÇÃO
Para apertar:
Rode o parafuso
no sentido anti-
horário
Para soltar:
Rode o parafuso
no sentido horário
9/18
Fixar o conjunto de pedais a um cockpit
1. Fixe o conjunto de pedais com as roscas de parafuso pequenas situadas na parte inferior.
2. Insira dois parafusos M6 (não incluídos) na prateleira do cockpit e em seguida enrosque-os nas
duas roscas de parafuso pequenas situadas na parte inferior do conjunto de pedais.
Importante: O comprimento dos dois parafusos M6 não deve exceder a espessura da prateleira
+ 10 mm; os parafusos mais compridos poderão causar danos nos componentes internos
situados no conjunto de pedais.
Estão disponíveis esquemas de disposição para cockpits (para posicionar a base do volante
e/ou o conjunto de pedais) em http://ts.thrustmaster.com: na secção Updates and Downloads,
clique em PlayStation
/ Wheels / T150 e em seguida selecione Manual/Help file.
MAPEAR A PLAYSTATION®3 E PLAYSTATION®4
10/18
CONFIGURAR O VOLANTE PARA A PLAYSTATION®3 OU PLAYSTATION®4
1. Ligue o conjunto de pedais ao conector (17) situado na parte posterior da base do volante.
2. Ligue o cabo de alimentação ao conector (14) situado na parte posterior da base do volante.
3. Ligue o cabo de alimentação a uma tomada elétrica com as mesmas especificações de tensão.
Para mais informações a este respeito, consulte a secção LIGAR O VOLANTE A
UMA TOMADA ELÉTRICA, na página 3 deste manual.
4. Ajuste o interruptor do seletor USB (5) na base do volante para a posição PS3™ ou PS4™,
consoante o sistema ou o jogo que está a utilizar.
5. Ligue o conector USB do volante (15) a uma das portas USB do sistema.
6. Quando o sistema for ligado, o volante irá calibrar-se automaticamente.
7. Na PlayStation
®4 (quando o interruptor do seletor USB está ajustado para a posição PS4™): prima
o botão PS (8) do volante e inicie sessão no sua conta Sony Entertainment Network, para poder
utilizar o volante.
Está pronto para começar a jogar!
Notas importantes:
- O interruptor do seletor USB (5) na base do volante deve ser sempre ajustado para a posição
correta (PS3™ ou PS4™) antes de ligar o cabo USB do volante ao sistema. Para mudar a
posição do interruptor do seletor, desligue o cabo USB do sistema e em seguida mude a
posição do interruptor antes de voltar a ligar o cabo USB ao sistema.
- Na PlayStation®3, o interruptor do seletor USB (5) deve estar sempre ajustado para a posição
PS3™:
* O volante é reconhecido na maioria dos jogos como um volante T500 RS.
* O volante está funcional em jogos compatíveis e nos menus do sistema.
* A função “PS” está funcional no volante.
- Na PlayStation®4, com o interruptor do seletor USB (5) na posição PS3™:
* O volante é reconhecido na maioria dos jogos como um volante T500 RS.
* O volante está funcional em jogos compatíveis, mas não nos menus do sistema.
* As funções “SHARE” e “PS” não estão funcionais no volante.
- Na PlayStation®4, com o interruptor do seletor USB (5) na posição PS4™:
* Não se esqueça de premir o botão PS (8) do volante para poder utilizá-lo.
* O volante é reconhecido na maioria dos jogos como um volante T300 RS ou T150.
* O volante está funcional em jogos compatíveis e nos menus do sistema.
* As funções “SHARE” e “PS” estão funcionais no volante.
- A lista de jogos para a PlayStation®3 e PlayStation®4 compatíveis com o T150 (juntamente
com a posição necessária do interruptor do seletor USB (5) de acordo com o jogo utilizado)
está disponível em:
http://ts.thrustmaster.com (na secção Updates and Downloads,
clique em PlayStation® / Wheels / T150).
Esta lista é atualizada regularmente.
11/18
CONFIGURAR O VOLANTE PARA O PC*
* A compatibilidade com o PC não é testada e homologada pela Sony Computer Entertainment
Europe.
Observação importante:
No PC, o interruptor USB(5) na base do volante deve sempre permanecer na posição PS3™.
1. Acesse http://ts.thrustmaster.com para baixar os drivers e software Force Feedback para PC. Na
seção Updates and Downloads, clique em PC / Wheels / T150 e selecione Drivers.
2. Quando o download for concluído, inicie a instalação e siga as instruções na tela para conectar o
volante ao computador via USB e completar a instalação.
3. Quando a instalação for concluída, clique em Finalizar e reinicie o computador.
4. Selecione Iniciar / Todos os Programas / Thrustmaster / FFB Racing Wheel / Painel de Controle
para abrir a janela Controladores de Jogo
A janela Controladores de Jogo exibe o nome T150 Racing Wheel e o status OK.
5. Clique em Propriedades para configurar o volante no painel de controle do T150.
• Aba Test Input: permite testar e visualizar os botões de ação, os botões direcionais, os eixos do
volante e dos pedais e ajustar o ângulo de rotação do volante em jogos para PC.
• Aba Test Forces: permite testar os 12 efeitos de force feedback.
• Aba Gain Settings: permite ajustar a força dos efeitos force feedback nos jogos para PC.
Você está pronto para jogar!
Observações gerais:
- No PC, clique em OK para fechar a janela Controladores de Jogo antes de iniciar o jogo.
- No PC, os ajustes feitos na janela Controladores de Jogo serão salvos apenas no computador
(não terão efeito no PlayStation
®3 ou PlayStation®4).
- A versão do firmware do volante é exibida no canto superior direito do painel de controle do T150.
12/18
MAPEAMENTO PARA PC
13/18
CALIBRAGEM AUTOMÁTICA DO VOLANTE E DO CONJUNTO DE
PEDAIS
O volante calibra-se automaticamente quando liga o volante a uma tomada elétrica e o conector
USB do volante ao sistema PlayStation
®3 ou PlayStation®4.
Durante esta fase, o volante roda rapidamente para a esquerda e direita, cobrindo um ângulo de
1080 graus, antes de parar no centro.
ATENÇÃO:
Nunca toque no volante durante a fase de autocalibragem!
(Isto poderá resultar numa calibragem incorreta e/ou em ferimentos pessoais.)
CALIBRAGEM AUTOMÁTICA DO CONJUNTO DE PEDAIS
Nunca ligue o conjunto de pedais à base do volante (nem o desligue da base) quando estiver ligado
ao sistema ou durante o jogo (isto poderá resultar numa calibragem incorreta).
Ligue sempre o conjunto de pedais antes de ligar o volante ao sistema.
Quando a calibragem do volante estiver concluída e o jogo tiver iniciado, os pedais são calibrados
automaticamente ao fim de várias pressões.
ATENÇÃO:
Nunca carregue nos pedais durante a fase de autocalibragem
do volante ou quando um jogo estiver a ser carregado!
(Isto poderá resultar numa calibragem incorreta.)
Se o volante e/ou o conjunto de pedais não funcionam corretamente, ou se parecem estar
calibrados incorretamente:
Desligue o sistema e desligue todos os cabos do volante. Em seguida, volte a ligar todos os cabos
(incluindo o cabo de alimentação e o conjunto de pedais) e reinicie o sistema e o jogo.
14/18
BOTÃO MODE E LUZ INDICADORA (6)
Botão MODE para o conjunto de pedais
O conjunto de pedais incluído com o T150 possui 2 pedais.
Quando utilizar este conjunto de pedais, certifique-se de que a luz indicadora permanece vermelha,
caso contrário o pedal do acelerador não funcionará corretamente.
O T150 também é compatível com conjuntos de pedais Thrustmaster dotados de 3 pedais (vendidos à
parte); estes permitem trocar eletronicamente os pedais do acelerador e da embraiagem.
Para tal, basta premir o botão MODE (6) durante 2 segundos.
A memória interna do volante memoriza se os pedais foram trocados ou não.
PEDAIS DO ACELERADOR E DA
EMBRAIAGEM
Cor da luz indicadora MODE (6)
NORMAL
VERMELHA
TROCADOS
VERDE
Outras sugestões relativas ao botão MODE
Para saber mais sobre o botão MODE e a luz indicadora, aceda a http://ts.thrustmaster.com. Na
secção Updates and Downloads, clique em PlayStation / Wheels / T150 e em seguida selecione
Manual/Help file.
FICHEIROS DE AJUDA E FAQ (NÃO INCLUÍDOS NESTE MANUAL)
Aceda a http://ts.thrustmaster.com e, na secção Updates and Downloads, clique em
PlayStation / Wheels / T150 e selecione Manual/Help file.
15/18
INFORMAÇÕES SOBRE A GARANTIA PARA O CONSUMIDOR
A Guillemot Corporation S.A., com sede social sita em Place du Granier, B.P. 97143, 35571
Chantepie, França (a seguir designada como “Guillemot”) garante a nível mundial ao consumidor
que este produto Thrustmaster está livre de defeitos em termos de materiais e fabrico durante um
período de garantia que corresponde ao limite de tempo para intentar uma ação de conformidade
relativamente a este produto. Nos países da União Europeia, isto corresponde a um período de
dois (2) anos desde a entrega do produto Thrustmaster. Noutros países, o período de garantia
corresponde ao limite de tempo para intentar uma ação de conformidade relativamente ao produto
Thrustmaster de acordo com a legislação em vigor do país no qual o consumidor residia à data de
compra do produto Thrustmaster (se a dita ação não existir no país correspondente, então o
período de garantia será de um (1) ano a partir da data de compra original do produto
Thrustmaster.
Não obstante o supracitado, as baterias recarregáveis estão cobertas por um período de garantia
de seis (6) meses a partir da data de compra original.
No caso de o produto apresentar algum defeito durante o período da garantia, contacte
imediatamente o Suporte Técnico, que lhe indicará o procedimento a tomar. Se esse defeito se
confirmar, o produto terá de ser devolvido ao respetivo local de compra (ou qualquer outro local
indicado pelo Suporte Técnico).
No âmbito da presente garantia, e por opção do Suporte Técnico, o produto defeituoso do
consumidor será substituído ou reparado. Se, durante o período da garantia, o produto
Thrustmaster for submetido à dita reparação, qualquer período mínimo de (7) dias durante o qual o
produto estiver fora de serviço será adicionado ao período da garantia restante (este período
decorre desde a data do pedido intervenção pelo consumidor ou desde a data em que o produto
em questão é disponibilizado para reparação, se a data em que o produto é disponibilizado para
reparação for posterior à data do pedido de intervenção). Se for permitido pela legislação em vigor,
a responsabilidade total da Guillemot e das respetivas filiais (incluindo para danos indiretos) está
limitada à reparação ou à substituição do produto Thrustmaster. Se for permitido pela legislação
em vigor, a Guillemot rejeita todas as garantias de comercialização ou adequação a um fim
específico.
A presente garantia não se aplicará: (1) se o produto tiver sido modificado, aberto, alterado ou
danificado em resultado de utilização inadequada ou abusiva, negligência, acidente, desgaste
normal ou qualquer outra casa relacionada com um defeito de material ou fabrico (incluindo, mas
sem limitação, combinar o produto Thrustmaster com qualquer elemento inadequado, incluindo, em
particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros
elementos não fornecidos pela Guillemot para este produto); (2) na eventualidade de
incumprimento das instruções fornecidas pelo Suporte Técnico; (3) a software, estando o mesmo
sujeito a uma garantia específica; (4) a consumíveis (elementos para substituir ao longo da vida útil
do produto, como baterias descartáveis e auriculares de auscultadores, por exemplo); (5) a
acessórios (cabos, estojos, bolsas, sacos e correias de pulso, por exemplo); (6) se o produto foi
vendido num leilão público.
A presente garantia não é transmissível.
Os direitos legais do consumidor no que concerne à legislação aplicável à venda de bens de
consumo no seu país não são afetados pela presente garantia.
16/18
Disposições de garantia adicionais
Durante o período da garantia, a Guillemot não fornecerá, em princípio, quaisquer peças de
substituição, uma vez que o Suporte Técnico é a única parte autorizada a abrir e/ou reparar
qualquer produto Thrustmaster (à exceção de quaisquer procedimentos de reparação que o
Suporte Técnico possa pedir ao consumidor para realizar, através de instruções por escrito – por
exemplo, devido à simplicidade e à falta de confidencialidade do processo de reparação – e
fornecendo ao consumidor a(s) peça(s) de substituição necessária(s), quando aplicável).
Tendo em conta os seus ciclos de inovação, e a fim de proteger o seu know-how e segredos
comerciais, a Guillemot não fornecerá, em princípio, qualquer notificação de reparação ou peças de
substituição para produtos Thrustmaster cujo período da garantia tenha expirado.
Nos Estados Unidos da América e no Canadá, a presente garantia está limitada ao mecanismo
interno e à caixa do produto. Em nenhuma circunstância serão a Guillemot ou as respetivas filiais
consideradas responsáveis perante terceiros por quaisquer danos indiretos ou acidentais
resultantes da violação de quaisquer garantias expressas ou implícitas. Alguns estados/províncias
não permitem a limitação da duração de uma garantia implícita ou a exclusão ou limitação de
responsabilidade por danos indiretos ou acidentais, pelo que as limitações ou exclusões
supracitadas podem não se aplicar a si. A presente garantia concede-lhe direitos legais específicos,
podendo ter também outros direitos, que variam consoante o estado ou a província.
Responsabilidade
Se for permitido pela legislação em vigor, a Guillemot Corporation S.A. (a seguir designada como
“Guillemot”) e as respetivas filiais rejeitam qualquer responsabilidade por quaisquer danos
resultantes de uma ou mais das seguintes causas: (1) o produto foi modificado, aberto ou alterado;
(2) incumprimento das instruções de montagem; (3) utilização imprópria ou abusiva, negligência ou
acidente (um impacto, por exemplo); (4) desgaste normal. Se for permitido ao abrigo da legislação
aplicável, a Guillemot e as respetivas filiais rejeitam qualquer responsabilidade por danos
relacionados com um defeito de material ou fabrico relativamente ao produto (incluindo, mas sem
limitação, quaisquer danos causados direta ou indiretamente por qualquer software ou por
combinar o produto Thrustmaster com qualquer elemento inadequado, incluindo, em particular,
fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não
fornecidos pela Guillemot para este produto).
SUPORTE TÉCNICO
http://ts.thrustmaster.com
17/18
DIREITOS DE AUTOR
© 2015 Guillemot Corporation S.A. Todos os direitos reservados. Thrustmaster® é uma marca
registada da Guillemot Corporation S.A.
Licenciado para venda na Europa, África, Médio Oriente, Rússia, Índia e Oceânia. Para utilização
exclusiva com a PlayStation
®3 e PlayStation®4.
“
”, “PlayStation”, “ ” e “ ” são marcas registadas da Sony Computer
Entertainment Inc. “
” é uma marca comercial da mesma empresa. Todos os direitos
reservados.
Todas as outras marcas comerciais pertencem aos respetivos proprietários. As ilustrações não são
vinculativas. Os conteúdos, os desenhos e as especificações estão sujeitos a alteração sem aviso
prévio e podem variar consoante o país. Fabricado na China.
Tecnologia TouchSense® licenciada pela Immersion Software Ireland Limited. Protegida por uma ou
mais patentes norte-americanas disponíveis no seguinte endereço: www.immersion.com/patent-
marking.html, bem como por outras patentes em processo de aprovação.
Fabricado e distribuído pela Guillemot Corporation S.A.
RECOMENDAÇÕES DE PROTECÇÃO AMBIENTAL
Na União Europeia: Quando este produto chegar ao fim da sua vida útil, não o
elimine juntamente com os resíduos domésticos normais; em vez disso, deixe-o num
ponto de recolha de resíduos de equipamento eléctrico e electrónico (REEE) para
posterior reciclagem.
O símbolo presente no produto, no manual de utilizador ou na caixa confirma-o.
Os materiais podem ser reciclados, dependendo das suas características. Através
da reciclagem e de outras formas de processamento de resíduos de equipamento
eléctrico e electrónico, pode dar um importante contributo no sentido de ajudar a
proteger o ambiente.
Contacte as autoridades locais para saber onde fica o ponto de recolha mais perto da sua área de
residência.
Relativamente a todos os outros países: Respeite a legislação local sobre a reciclagem de
equipamento eléctrico e electrónico.
Informações a reter. As cores e as decorações podem variar.
Os fechos e os adesivos devem ser removidos do produto antes da utilização.
www.thrustmaster.com
*Aplicável apenas à União Europeia e Turquia
*
*
18/18
1/18
Инструкция по эксплуатации
ВНИМАНИЕ!
Для обеспечения оптимальной совместимости рулевой системы T150 с играми,
может потребоваться установка автоматических обновлений для игр
(их можно загрузить, подключив игровую систему к Интернету).
2/18
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 База системы T150
2 Руль
3 2 лепестковых переключателя (Up и Down)
4 Многопозиционная кнопка
5 Встроенный переключатель USB для
PS4™/PS3™
6 Кнопка MODE (Режим) + красный/зеленый
индикатор
7 Кнопки SELECT/START для PS3™
или SHARE/OPTIONS для PS4™
8 Кнопка PS
9 Резьба под большой винт (для системы
крепления и крепежного винта)
10 Cистема крепления
11 Металлический крепежный винт
12 Ось поворота руля
13 Кнопки L3/R3
14 Кабель питания
или разъем питания
(разные стандарты для разных стран)
15 USB-кабель и разъем рулевой системы
16 Разъем для коробки передач
(коробка передач приобретается
отдельно)
17 Разъем для педального блока
3/18
ПОДКЛЮЧЕНИЕ РУЛЕВОЙ СИСТЕМЫ К ЭЛЕКТРОРОЗЕТКЕ
СНАЧАЛА ПРОЧТИТЕ СЛЕДУЮЩЕЕ!
Тип блока питания рулевой системы зависит от страны приобретения устройства.
Только для версий для Европы
Важно! Европейская версия системы T150 оснащена встроенным сетевым адаптером,
который расположен непосредственно в базе руля.
Европейская версия поддерживает питание только напряжением 220В!
Открывать базу гоночного руля нельзя
— существует опасность поражения
электрическим током!
- Просто подключите шнур питания рулевой системы к сети с напряжением 220 В.
Другие версии (не европейская)
Примечание: в отличие от европейской версии, неевропейская версия системы T150
поставляется с внешним адаптером питания в виде особого устройства.
4/18
ПРЕДУПРЕЖДЕНИЯ
Перед эксплуатацией данного изделия внимательно ознакомьтесь с настоящей инструкцией и
сохраните ее на будущее.
Внимание — опасность поражения электрическим током!
* Изделие следует хранить в сухом месте, избегая попадания на него пыли и солнечного света.
* Не допускается перекручивание разъемов и кабелей; кабели нельзя тянуть.
* Не допускается попадание жидкости на изделие и его разъемы.
* Не допускается короткое замыкание в цепи изделия.
* Запрещается разбирать изделие, бросать изделие в огонь и подвергать его воздействию
высоких температур.
* Не допускается использование других кабелей питания, кроме кабеля, входящего в комплект
рулевой системы.
* Нельзя использовать кабель питания, если он или его разъемы повреждены, потрескались или
сломаны.
* Убедитесь, что кабель питания должным образом подключен к электророзетке и к разъему на
задней стороне базы рулевого колеса.
* Нельзя вскрывать систему рулевого колеса
— в ней нет деталей, которые могут
обслуживаться пользователем. Любой ремонт должен выполняться производителем, его
авторизованным представителем или квалифицированным техническим специалистом.
* Допускается использование только одобренных производителем систем крепления и
аксессуаров.
* В случае ненормального функционирования рулевой системы (при возникновении посторонних
звуков, перегреве или запахе) следует немедленно прекратить использование системы,
выключить кабель питания из розетки и отсоединить все остальные кабели.
* Если предполагается, что рулевая система не будет использоваться продолжительное время,
отключите кабель питания от розетки.
Вентиляционные отверстия
Не допускается блокирование вентиляционных отверстий на базе рулевой системы. Для
обеспечения оптимальной вентиляции выполните следующие указания:
* размещайте базу руля на расстоянии не менее 10 см от стен;
* не размещайте базу в стесненном пространстве;
* ничем не накрывайте базу;
* не допускайте скопления пыли на вентиляционных отверстиях.
Из соображений безопасности никогда не нажимайте на педали босой
ногой или ногой в носке (без обуви).
КОМПАНИЯ THRUSTMASTER
®
ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ
ОТВЕТСТВЕННОСТИ В СЛУЧАЕ ПОЛУЧЕНИЯ ТРАВМЫ В РЕЗУЛЬТАТЕ
НАЖИМАНИЯ НА ПЕДАЛИ НЕОБУТЫМИ НОГАМИ.
5/18
Внимание — риск травмирования в результате повторяющихся движений и
действия силовой обратной связи
Использование рулевой системы с силовой обратной связью может вызвать боль в мышцах или
суставах. Советы по предотвращению проблем со здоровьем:
* не проводите за игрой продолжительное время;
* после каждого часа игры делайте 10-15-минутный перерыв;
* если в кистях, запястьях, предплечьях, стопах или ногах появилась усталость или боль,
прекратите игру и отдохните в течение нескольких часов, прежде чем снова приступить к игре.
* если вышеуказанные признаки проявляются снова при возвращении к игре, прекратите игру и
обратитесь к врачу;
* держите систему вне доступа детей;
* во время игры правильно располагайте обе руки на рулевом колесе и не позволяйте ему
вращаться бесконтрольно;
* во время игры ни в коем случае не засовывайте руки или пальцы под педали и не держите их
рядом с педальным блоком;
* во время калибровки и игры ни в коем случае не засовывайте руки в рулевое колесо;
* обеспечьте надежную фиксацию базы рулевого колеса в соответствии с указаниями в
инструкции по эксплуатации.
Не допускается использование изделия
лицами моложе 14 лет
ТЯЖЕЛОЕ ИЗДЕЛИЕ
Не роняйте изделие на себя или на
других лиц!
ПРАВИЛЬНО НЕЛЬЗЯ НЕЛЬЗЯ
6/18
Предупреждение — возможно сжатие педального блока во время игры
* Держите педальный блок вне доступа детей.
* Во время игры ни в коем случае не кладите пальцы на педали и не засовывайте их с боковых
сторон педального блока.
* Во время игры ни в коем случае не засовывайте их сзади в базу педального блока.
* Во время игры ни в коем случае не засовывайте их спереди в базу педального блока.
НЕЛЬЗЯ НЕЛЬЗЯ НЕЛЬЗЯ
Предупреждение — возможно сжатие педального блока во время простоя
* Храните педальный блок в безопасном месте вне зоны доступа детей.
ОБНОВЛЕНИЕ ПРОШИВКИ РУЛЕВОГО КОЛЕСА
Прошивку в базе рулевого колеса можно обновить до более поздней версии, содержащей
усовершенствования.
Для просмотра установленной в данный момент версии прошивки и ее обновления при
необходимости откройте сайт http://ts.thrustmaster.com. В разделе Updates and Downloads
выберите PlayStation / Wheels / T150, затем откройте Driver/Firmware и выполните указания
по загрузке и установке прошивки.
Важно!
При использовании ПК переключатель USB (5) на базе рулевого колеса всегда должен
находиться в положении PS3™.
7/18
РЕГУЛИРОВКА УГЛА НАКЛОНА ПЕДАЛЕЙ
Наклон педалей можно отрегулировать.
Инструкции по регулировке каждой педали можно найти на сайте: http://ts.thrustmaster.com.
В разделе Updates and Downloads выберите PlayStation/ Wheels / T150, затем откройте
Manual/Help file.
УСТАНОВКА РУЛЕВОЙ СИСТЕМЫ
Размещение рулевого колеса на столе.
1. Расположите гоночный руль на столе или иной горизонтальной плоской и устойчивой
поверхности.
2. Вставьте крепежный винт (11) в систему крепления (10) и надежно зафиксируйте руль,
затягивая винт против часовой стрелки, так чтобы он вошел в большое резьбовое
отверстие (9), расположенное ниже руля.
ПРАВИЛЬНО НЕЛЬЗЯ
ВНИМАНИЕ! Нельзя закручивать винт без системы крепления!
(В противном случае возможно повреждение рулевой системы.)
8/18
УСТАНОВКА /
ДЕМОНТАЖ
НАПРАВЛЕНИЕ
Фиксация
Закручивайте
винт
против часовой
стрелки
Ослабление
Раскручивайте
винт
по часовой
стрелке
9/18
Закрепление педального блока в кокпите
1. Закрепите педальный блок с помощью небольших резьбовых отверстий на его нижней
поверхности.
2. Через отверстия в щитке кокпита вставьте два винта M6 (не входят в комплект) в два
небольших винтовых отверстия на нижней стороне педального блока.
Важно! Длина винтов M6 не должна превышать толщину щитка + 10 мм; более
длинные винты могут вызвать повреждение внутренних деталей педального блока.
Компоновочные схемы для кокпитов (размещение базы рулевого колеса и/или
педального блока) можно найти на сайте http://ts.thrustmaster.com: в разделе Updates and
Downloads выберите PlayStation
/ Wheels / T150 и откройте Manual/Help file.
СООТНЕСЕНИЕ ФУНКЦИЙ ДЛЯ PLAYSTATION®3 И PLAYSTATION®4
10/18
НАСТРОЙКА РУЛЕВОЙ СИСТЕМЫ ДЛЯ PLAYSTATION®3 ИЛИ
P
LAYSTATION®4
1. Подключите педальный блок к разъему (17) на задней стороне базы рулевого колеса.
2. Подключите кабель питания к разъему (14) на задней стороне базы рулевого колеса.
3. Подключите кабель питания к электророзетке соответствующего напряжения.
Подробнее это описано в разделе «ПОДКЛЮЧЕНИЕ РУЛЕВОЙ СИСТЕМЫ К
ЭЛЕКТРОРОЗЕТКЕ» на стр. 3 настоящего руководства.
4. Переведите переключатель USB-входа (5) на базе рулевого колеса в положение PS3™
или
PS4™, в зависимости от используемой игровой системы или игры.
5. Подключите USB-кабель рулевой системы (15) к одному из USB-портов игровой системы.
6. После включения игровой системы автоматически выполняется калибровка рулевого колеса.
7. Для системы PlayStation
®4 (когда переключатель USB-входа находится в положении PS4™):
нажмите кнопку PS на рулевом колесе (8) и откройте свой игровой профиль Sony
Entertainment Network, чтобы можно было использовать руль.
Теперь все готово для игры!
Важно!
- Переключатель USB-входа (5) на базе рулевого колеса обязательно должен быть
переведен в правильное положение (PS3™ или PS4™) перед подключением к игровой
системе USB-кабеля. Для изменения положения переключателя отсоедините USB-
кабель от игровой системы и переведите переключатель в нужное положение, после
чего снова подключите USB-кабель к игровой системе.
- Для использования системы PlayStation®3 переключатель USB-входа (5) обязательно
должен быть переведен в положение PS3™:
* Большинством игр рулевая система распознается как руль T500RS.
* Функции рулевой системы поддерживаются совместимыми играми и меню игровых
систем.
* Функция PS действует на рулевой системе.
- Для системы PlayStation®4, когда переключатель USB (5) находится в положении PS3™:
* Большинством игр рулевая система распознается как руль T500RS.
* Функции руля поддерживаются совместимыми играми, но не меню игровых систем.
* Функции SHARE и PS не действуют на рулевой системе.
- Для системы PlayStation®4, когда переключатель USB (5) находится в положении PS4™:
* Не забудьте нажать кнопку PS на рулевом колесе (8) и откройте свой игровой профиль,
чтобы можно было использовать руль.
* Большинством игр рулевая система распознается как руль T300 RS или T150.
* Функции рулевой системы поддерживаются совместимыми играми и меню игровых
систем.
* Функции SHARE и PS действуют на рулевой системе.
- Перечень игр для PlayStation®3 и PlayStation®4, совместимых с рулевой системой T150
(с указанием необходимого положения переключателя USB-входа (5) в соответствии
с используемой игрой) можно найти на сайте:http://ts.thrustmaster.com (в разделе
Updates and Downloadsвыберите PlayStation® / Wheels / T150). Этот список регулярно
обновляется.
11/18
НАСТРОЙКА РУЛЕВОЙ СИСТЕМЫ ДЛЯ ПК*
*Совместимость с ПК без лицензии Sony Computer Entertainment Europe.
Важно!
При использовании ПК переключатель USB (5) на базе рулевого колеса всегда должен
находиться в положении PS3™.
1. Загрузите драйверы и программу Force Feedback для ПК на сайте http://ts.thrustmaster.com.
В разделе Updates and Downloads (Обновления и загрузки) выберите PC / Wheels / T150 и
Drivers.
2. После завершения загрузки запустите процесс установки и выполните указания на экране
по подключению USB-кабеля к компьютеру и завершению установки.
3. После завершения установки щелкните кнопку «Готово» и перезапустите компьютер.
4. Выберите «Пуск / Все программы / Thrustmaster / FFB Racing Wheel / Control Panel», чтобы
открыть окно «Игровые устройства».
В окне «Игровые устройства» отображается рулевая система T150 Racing Wheel с
состоянием «OK».
5. Щелкните «Свойства», чтобы настроить параметры рулевой системы T150 на панели
управления:
• вкладка Test Input (Тест входа): возможность протестировать и просмотреть
функциональные кнопки и кнопки направлений, оси руля и педалей, а также отрегулировать
угол поворота руля в играх на ПК;
• вкладка Test Forces (Тест силовой обратной связи): возможность протестировать 12
эффектов силовой обратной связи;
• вкладка Gain Settings (Параметры усиления): регулировка мощности эффектов силовой
обратной связи в играх на ПК.
Теперь все готово для игры!
Общие примечания:
- перед запуском игры на ПК щелкните OK, чтобы закрыть окно «Игровые устройства»;
- настройки, сделанные в окне «Игровые устройства» будут сохранены только на компьютере
(они не будут иметь силы на системе PlayStation
®3 или PlayStation®4);
- версия прошивки руля отображается в верхнем правом углу на вкладках панели управления
системы T150.
12/18
РАСКЛАДКА ФУНКЦИЙ ДЛЯ ПК
13/18
АВТОМАТИЧЕСКАЯ КАЛИБРОВКА РУЛЯ И ПЕДАЛЬНОГО БЛОКА
Калибровка гоночного руля выполняется автоматически при подключении рулевой системы к
электророзетке и к игровой системе PlayStation
3 or PlayStation4 через USB-разъем.
Во время этой процедуры руль быстро вращается влево и вправо, совершая поворот на 1080
градусов, и затем останавливается в центре.
ВНИМАНИЕ!
Во время автокалибровки нельзя дотрагиваться до руля!
(В противном случае возможен сбой калибровки и/или телесная травма).
АВТОМАТИЧЕСКАЯ КАЛИБРОВКА ПЕДАЛЬНОГО БЛОКА
Нельзя подключать педальный блок к базе рулевого колеса (и отключать его от базы), если
система подключена к игровой системе и во время игры (в противном случае возможен сбой
калибровки).
Педальный блок следует подключать к рулевой системе перед ее подключением к игровой
системе.
После завершения калибровки руля и запуска игры несколькими нажатиями на педали
включается их автоматическая калибровка.
ВНИМАНИЕ!
Нельзя нажимать педали во время автокалибровки руля и во время загрузки игры!
(В противном случае возможен сбой калибровки).
Если гоночный руль и/или педальный блок не работают должным образом или
кажутся неверно откалиброванными:
выключите игровую систему и полностью отсоедините рулевую систему; затем заново
подключите все кабели (в том числе кабели питания и педального блока) и перезапустите
игровую систему и игру.
14/18
КНОПКА И ИНДИКАТОР MODE(6)
Кнопка MODE для педального блока
Педальный блок, входящий в комплект рулевой системы T150, оснащен двумя педалями.
При использовании педального блока индикатор должен гореть красным, иначе педаль
ускорения не будет работать должным образом.
Рулевая система T150 совместима также с педальными блоками Thrustmaster с тремя
педалями (приобретаются отдельно); на которых можно электронным способом поменять
местами педали сцепления и газа.
Для этого достаточно нажать кнопку MODE (6) на 2 сек.
Во встроенной памяти рулевой системы сохраняются данные о переносе педалей.
ПЕДАЛИ УСКОРЕНИЯ И СЦЕПЛЕНИЯ
Цвет индикатора MODE (6)
ОБЫЧНЫЙ РЕЖИМ
КРАСНЫЙ
ОБРАТНЫЙ РЕЖИМ
ЗЕЛЕНЫЙ
Другие советы по использованию кнопки MODE
Подробнее о кнопке и индикаторе MODE рассказывается на сайте http://ts.thrustmaster.com. В
разделе Updates and Downloads выберите PlayStation / Wheels / T150, затем откройте
Manual/Help file.
СПРАВКА И ОТВЕТЫ НА ЧАСТЫЕ ВОПРОСЫ (НЕ ПРИВЕДЕННЫЕ В
НАСТОЯЩЕМ РУКОВОДСТВЕ)
На сайте http://ts.thrustmaster.com в разделе Updates and Downloads выберите PlayStation
/
Wheels / T150, затем откройте Manual/Help file.
15/18
Сведения о потребительской гарантии
Корпорация Guillemot Corporation S.A., зарегистрированная по адресу Place du Granier, B.P. 97143,
35571 Chantepie, Франция, (далее — «Guillemot») гарантирует своим клиентам во всем мире, что в
данном изделии Thrustmaster не будет выявлено никаких дефектов материалов и производства в
течение гарантийного периода, который равен сроку предъявления претензии по соответствию для
данного изделия. В странах Европейского Союза этот срок соответствует двум (2) годам с момента
поставки изделия Thrustmaster. В других странах гарантийный период равен сроку предъявления
претензии по соответствию для изделия Thrustmaster, определяемому соответствующим
законодательством страны, в которой проживал потребитель на момент приобретения изделия
Thrustmaster (если подобные претензии не действуют в соответствующей стране, гарантийный
период равняется одному (1) году с первоначальной даты приобретения изделия Thrustmaster).
Невзирая на вышеизложенное, гарантия на аккумуляторы равняется шести (6) месяцам с
первоначальной даты приобретения.
В случае обнаружения дефектов изделия во время гарантийного периода незамедлительно
обратитесь в службу технической поддержки, сотрудники которой определят дальнейшую
процедуру. Если дефект будет подтвержден, изделие следует вернуть по месту приобретения (или в
любое другое место, указанное службой технической поддержки).
В рамках действия гарантии дефектное изделие будет, по усмотрению службы технической
поддержки, заменено или возвращено в рабочее состояние. Если в течение гарантийного срока
изделие Thrustmaster будет подвержено такому восстановлению, к оставшемуся гарантийному сроку
прибавляется период времени, но не менее семи (7) дней, во время которого изделие находилось
вне употребления (началом этого периода считается дата запроса покупателя о вмешательстве или
дата предоставления дефектного изделия для восстановления, если изделие было предоставлено
для восстановления позднее, чем был сделан запрос о вмешательстве). В мере, разрешенной
применимым законодательством, полная ответственность компании Guillemot и ее дочерних
компаний (в том числе косвенный ущерб) ограничивается восстановлением рабочего состояния или
заменой изделия Thrustmaster. В мере, разрешенной применимым законодательством, компания
Guillemot отказывается от любых гарантий коммерческой пригодности или пригодности для
определенной цели.
Настоящая гарантия не распространяется: (1) на ситуации, когда изделие было видоизменено,
открыто, модифицировано или получило повреждения в результате недопустимого или
неправильного использования, небрежности или несчастного случая, естественного износа или
любой другой причины, не связанной с дефектом материалов или производства (включая, помимо
прочего, использование изделия Thrustmaster совместно с любыми неподходящими элементами, в
частности — с блоками питания, аккумуляторами, зарядными устройствами и любыми другими
элементами, не входящими в комплектацию Guillemot для данного изделия); (2) на ситуации, когда
указания службы технической поддержки не были выполнены; (3) на ПО, так как на такое ПО
распространяется отдельная гарантия; (4) на расходные материалы (элементы, предназначенные
для замены в течение срока службы изделия: например, батарейки и ушные подушки для гарнитур
или наушников); (5) на аксессуары (например, кабели, чехлы, сумки, футляры, наручные ремешки);
(6) на случаи продажи изделия с открытого аукциона.
Данная гарантия не подлежит передаче.
Настоящая гарантия не ущемляет прав потребителя, предоставляемых ему применимыми законами
в отношении продажи потребительских товаров в соответствующей стране.
16/18
Дополнительные условия гарантии
В течение гарантийного срока компания Guillemot, в общем и целом, не предоставляет никаких
запасных частей, так как вскрытие и/или модификацию любых изделий Thrustmaster вправе
осуществлять только служба технической поддержки (за исключением каких-либо процедур по
модификации, которые служба технической поддержки может предложить выполнить клиенту путем
письменных инструкций и предоставления, при необходимости, требуемых запасных частей:
например, в связи с отсутствием статуса сложности или конфиденциальности у такой
восстановительной процедуры).
С учетом периода освоения новых изделий и в целях защиты своих ноу-хау и коммерческих тайн
компания Guillemot, в общем и целом, не предоставляет каких-либо уведомлений о восстановлении
или запасных частей для любых изделий Thrustmaster с истекшим гарантийным сроком.
В США и Канаде настоящая гарантия ограничивается внутренним механизмом и оболочкой
устройства. Корпорация Guillemot и ее дочерние предприятия ни при каких условиях не несут
ответственности перед третьими лицами за косвенные или случайные убытки, связанные с
нарушением каких-либо явных или подразумеваемых гарантий. В некоторых штатах/провинциях не
допускается ограничение срока действия подразумеваемой гарантии или ограничение
ответственности за косвенные/случайные убытки, поэтому в вашем случае вышеуказанные
ограничения или исключения могут быть неприменимы. Настоящая гарантия предоставляет Вам
определенные юридические права. У Вас могут также быть другие права, определенные
законодательством штата или провинции.
Ответственность
В мере, разрешенной применимым законодательством, компания Guillemot Corporation S.A. (далее
— «Guillemot») и ее дочерние предприятия отказываются от любой ответственности за любой
ущерб, вызванный одним или несколькими из следующих факторов: (1) видоизменение, вскрытие
или модификация изделия; (2) несоблюдение инструкций по сборке; (3) недопустимое или
неправильное использование, небрежность, несчастный случай (например, физическое
воздействие); (4) естественный износ. В мере, разрешенной применимым законодательством,
компания Guillemot и ее дочерние предприятия отказываются от любой ответственности за любой
ущерб, не связанный с дефектами материалов или изготовления, в отношении данного изделия
(включая, помимо прочего, любой ущерб, вызванный прямо или опосредованно любым
программным обеспечением или использованием изделия Thrustmaster с любыми неподходящими
элементами, в частности — блоками питания, аккумуляторами, зарядными устройствами и любыми
другими элементами, не входящими в комплектацию Guillemot для данного изделия).
ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ
http://ts.thrustmaster.com
17/18
АВТОРСКИЕ ПРАВА
© Корпорация 2015 Guillemot Corporation S.A. Все права защищены. Thrustmaster® является
зарегистрированным товарным знаком корпорации Guillemot Corporation S.A.
Лицензия для продажи в Европе, Африке, на Ближнем Востоке, в России, Индии и Океании. Для
исключительного использования с PlayStation
®3 и PlayStation®4.
" ", "PlayStation", " " и " " являются зарегистрированными товарными
знаками компании Sony Computer Entertainment Inc. "
" является зарегистрированным
товарным знаком этой же компании. Все права защищены.
Все остальные товарные знаки являются собственностью соответствующих владельцев.
Иллюстрации могут не соответствовать внешнему виду/функциям конкретного изделия.
Содержание, конструкция и технические характеристики изделия могут быть изменены без
предварительного уведомления и зависят от страны приобретения. Сделано в Китае.
Произведено и распространяется компанией Guillemot Corporation S.A.
Технология TouchSense® по лицензии от корпорации Immersion Software Ireland Limited.
Защищено одним или несколькими патентами США, с которыми можно ознакомиться на сайте
www.immersion.com/patent-marking.html, и другими патентами, ожидающими рассмотрения.
РЕКОМЕНДАЦИИ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ
В странах ЕС: после окончания срока службы данное изделие следует
утилизировать не вместе с бытовым мусором, а в пункте сбора отходов
электрического и электронного оборудования.
Данное указание подтверждается соответствующим символом,
нанесенным на изделие, руководство пользователя или упаковку.
В зависимости от свойств, материалы могут передаваться в повторную
переработку. Повторная переработка отходов электрического и
электронного оборудования может внести значительный вклад в
сохранение окружающей среды.
Обратитесь в местные органы власти за информацией о ближайшем пункте приема таких
отходов.
В других странах: в соответствии с местными законами по утилизации электрического и
электронного оборудования.
При пользовании изделием учитывайте следующее: цвета и дизайн могут различаться.
Пластиковые стяжки и клейкую ленту следует снять перед использованием изделия.
www.thrustmaster.com
*Применимо только в ЕС и Турции
*
18/18
1/18
Εγχειρίδιο χρήσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Για να βεβαιωθείτε ότι η τιμονιέρα T150 λειτουργεί σωστά με κάθε παιχνίδι, ίσως
χρειαστεί να εγκαταστήσετε τις αυτόματες ενημερώσεις του κάθε παιχνιδιού
(είναι διαθέσιμα όταν το σύστημα παιχνιδιών είναι συνδεδεμένη στο Internet).
2/18
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
1 Βάση T150
2 Τιμόνι
3 2 μοχλοί αλλαγής ταχυτήτων σειριακής
διάταξης (Up & Down)
4 Σταυρός κατευθύνσεων πολλών κατευθύνσεων
5 Ενσωματωμένος συρόμενος διακόπτης USB
PS4™/PS3™
6 Κουμπί MODE + λυχνία ένδειξης με
κόκκινο/πράσινο χρώμα
7 Κουμπιά SELECT/START στο PS3™ και
SHARE/OPTIONS στο PS4™
8 Κουμπί PS
9 Οπή μεγάλου σπειρώματος (για σύστημα
προσάρτησης και βίδα σύσφιξης)
10 Σύστημα προσάρτησης
11 Μεταλλική βίδα σύσφιξης
12 Άξονας τιμονιού
13 Κουμπιά L3/R3
14 Καλώδιο τροφοδοσίας
ή Υποδοχή παροχής ρεύματος
(ποικίλλει από χώρα σε χώρα)
15 Καλώδιο USB και υποδοχή αγωνιστικού
τιμονιού
16 Υποδοχή μοχλού αλλαγής ταχυτήτων
(το κιβώτιο ταχυτήτων πωλείται χωριστά)
17 Υποδοχή σετ πεντάλ
3/18
ΣΥΝΔΕΣΗ ΤΗΣ ΤΙΜΟΝΙΕΡΑΣ ΣΤΟ ΡΕΥΜΑ: ΔΙΑΒΑΣΤΕ ΠΡΙΝ ΣΥΝΕΧΙΣΕΤΕ!
Η υποδοχή τροφοδοσίας της τιμονιέρας ποικίλλει ανάλογα με τη χώρα από την οποία αγοράσατε
τη συσκευή σας.
Μόνο για Ευρωπαϊκές εκδόσεις
Σημαντική σημείωση: η Ευρωπαϊκή έκδοση της τιμονιέρας T150 διαθέτει εσωτερική παροχή
ρεύματος, που βρίσκεται απευθείας μέσα στη βάση της τιμονιέρας.
Η Ευρωπαϊκή έκδοση πρέπει να παρέχεται αποκλειστικά με ρεύμα τάσης 220V!
Ποτέ μην ανοίγετε τη βάση της τιμονιέρας – κίνδυνος ηλεκτροπληξίας!
- Απλώς συνδέστε την υποδοχή ρεύματος της τιμονιέρας σε μια πρίζα τάσης 220 V.
Άλλες εκδόσεις (μη Ευρωπαϊκές)
Σημείωση: Σε αντίθεση με την Ευρωπαϊκή έκδοση, η μη Ευρωπαϊκή έκδοση της τιμονιέρας T150
διαθέτει εξωτερική πρίζα. Παρέχεται μια συγκεκριμένη συσκευή με την τιμονιέρα.
- Συνδέστε τον εξωτερικό αντάπτορα στην αντίστοιχη υποδοχή που βρίσκεται στο πίσω μέρος της
τιμονιέρας, και στη συνέχεια, συνδέστε τον εξωτερικό αντάπτορα του ρεύματος σε μια τυπική πρίζα
ρεύματος που έχει την ίδια τάση.
4/18
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ
Πριν χρησιμοποιήσετε αυτό το προϊόν, διαβάστε προσεκτικά το παρόν εγχειρίδιο και φυλάξτε το για μελλοντική
αναφορά.
Προειδοποίηση – Ηλεκτροπληξία
* Κρατήστε αυτό το προϊόν σε στεγνό μέρος και μην το εκθέτετε σε σκόνη ή στον ήλιο.
* Μην περιστρέφετε ή τραβάτε τις υποδοχές και τα καλώδια.
* Μην ρίχνετε υγρό στο προϊόν και τις υποδοχές του.
* Μην βραχυκυκλώνετε το προϊόν.
* Ποτέ μην αποσυναρμολογείτε το προϊόν. Μην ρίχνετε το προϊόν σε φωτιά και μην το εκθέτετε σε υψηλές
θερμοκρασίες.
* Μην χρησιμοποιείτε άλλο καλώδιο τροφοδοσίας πέρα από αυτό που παρέχεται μαζί με την τιμονιέρα σας.
* Μην χρησιμοποιείτε το καλώδιο του αντάπτορα δικτύου εάν το καλώδιο ή οι συνδέσεις έχουν φθορές, έχουν
διαχωριστεί ή κοπεί.
* Βεβαιωθείτε ότι το καλώδιο παροχής ρεύματος έχει τοποθετηθεί σωστά στην πρίζα και είναι σωστά
συνδεδεμένο στην υποδοχή που βρίσκεται στην πίσω όψη της βάσης της τιμονιέρας.
* Μην ανοίγετε την τιμονιέρα: δεν υπάρχουν ανταλλακτικά μέσα που μπορούν να επιδιορθωθούν από τον
χρήστη. Οποιαδήποτε συντήρηση πρέπει να πραγματοποιείται από τον κατασκευαστή, τον εξουσιοδοτημένο
αντιπρόσωπο ή κάποιον εξειδικευμένο τεχνικό.
* Χρησιμοποιείτε μόνο πρόσθετα του συστήματος/αξεσουάρ που καθορίζει ο κατασκευαστής.
* Εάν η τιμονιέρα λειτουργεί με ασυνήθιστο τρόπο (εάν ακούγονται περίεργοι ήχοι, εκπέμπεται θέρμανση ή
αναδύονται οσμές), σταματήστε τη χρήση αμέσως, αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και
αποσυνδέστε τα υπόλοιπα καλώδια.
* Αν δεν σκοπεύετε να χρησιμοποιήσετε την τιμονιέρα για μεγάλο χρονικό διάστημα, αποσυνδέστε το καλώδιο
παροχής ρεύματος από την πρίζα.
Αεραγωγοί
Βεβαιωθείτε ότι δεν μπλοκάρετε κανέναν από τους αεραγωγούς στη βάση της τιμονιέρας. Για τον καλύτερο
δυνατό αερισμό, ακολουθήστε τις παρακάτω οδηγίες:
* Τοποθετήστε τη βάση του τιμονιού τουλάχιστον 10 εκατοστά μακριά από τους τοίχους.
* Μην τοποθετείτε τη βάση σε στενούς χώρους.
* Μην καλύπτετε τη βάση.
* Μην αφήνετε να συσσωρευτεί σκόνη επάνω στους αεραγωγούς.
Για λόγους ασφάλειας, ποτέ μην χρησιμοποιείτε το
σετ των πεντάλ ξυπόλητοι ή φορώντας μόνο κάλτσες.
Η THRUSTMASTER
®
ΑΠΟΠΟΙΕΙΤΑΙ ΟΠΟΙΑΣΔΗΠΟΤΕ ΕΥΘΥΝΗΣ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΤΡΑΥΜΑΤΙΣΜΟΥ ΠΟΥ ΠΡΟΚΑΛΕΙΤΑΙ ΑΠΟ ΤΗ
ΧΡΗΣΗ ΤΟΥ ΣΕΤ ΤΩΝ ΠΕΝΤΑΛ ΧΩΡΙΣ ΠΑΠΟΥΤΣΙΑ.
Προειδοποίηση – Τραυματισμοί λόγω τεχνολογίας Force Feedback και επαναλαμβανόμενων
κινήσεων
Το παιχνίδι με ένα τιμόνι τεχνολογίας Force Feedback ενδεχομένως να προκαλέσει πόνο στους μύες ή στις
αρθρώσεις. Προς αποφυγή οποιονδήποτε προβλημάτων:
* Αποφύγετε να παίζετε συνεχόμενα για μεγάλο χρονικό διάστημα.
* Κάντε διαλείμματα διάρκειας 10 έως 15 λεπτών μετά από κάθε μία ώρα παιχνιδιού.
* Αν νιώσετε κούραση ή πόνο σε χέρια, καρπούς, μπράτσα, πέλματα ή πόδια, σταματήστε το παιχνίδι και
ξεκουραστείτε για μερικές ώρες πριν αρχίσετε ξανά το παιχνίδι.
5/18
Προειδοποίηση – Τραυματισμοί λόγω τεχνολογίας Force Feedback και
επαναλαμβανόμενων κινήσεων (συνέχεια)
* Αν τα συμπτώματα ή ο πόνος που αναφέρθηκαν παραπάνω επιμένουν όταν αρχίσετε ξανά το
παιχνίδι, σταματήστε να παίζετε και επισκεφτείτε τον ιατρό σας.
* Κρατήστε το προϊόν μακριά από παιδιά.
* Κατά τη διάρκεια του παιχνιδιού, έχετε πάντα και τα δύο χέρια σωστά τοποθετημένα στο τιμόνι
χωρίς να το αφήνετε εντελώς.
* Κατά τη διάρκεια των παιχνιδιών, ποτέ μην τοποθετείτε τα χέρια ή τα δάκτυλά σας κάτω από τα
πεντάλ ή οπουδήποτε κοντά στο σετ των πεντάλ.
* Κατά τη διάρκεια της βαθμονόμησης και του παιχνιδιού, ποτέ μην τοποθετείτε το χέρι ή το μπράτσο
σας μέσα στα ανοίγματα της τιμονιέρας.
* Βεβαιωθείτε ότι η βάση της τιμονιέρας είναι σωστά ασφαλισμένη, σύμφωνα με τις οδηγίες αυτού του
εγχειριδίου.
Το προϊόν προορίζεται για χρήστες
14 ετών ή μεγαλύτερους
ΒΑΡΥ ΠΡΟΪΟΝ
Προσέχετε να μην ρίξετε το προϊόν επάνω
σας ή επάνω σε κάποιον άλλον!
ΠΑΝΤΑ ΠΟΤΕ ΠΟΤΕ
6/18
Προειδοποίηση – Κίνδυνος μαγκώματος στο σετ των πεντάλ όταν παίζετε
* Κρατήστε το σετ των πεντάλ μακριά από παιδιά.
* Κατά τη διάρκεια του παιχνιδιού, ποτέ μην τοποθετείτε τα δάκτυλά σας επάνω ή οπουδήποτε κοντά
στις πλευρές των πεντάλ.
* Κατά τη διάρκεια του παιχνιδιού, ποτέ μην τοποθετείτε τα δάκτυλά σας επάνω ή οπουδήποτε κοντά
στην μπροστινή βάση των πεντάλ.
* Κατά τη διάρκεια του παιχνιδιού, ποτέ μην τοποθετείτε τα δάκτυλά σας επάνω ή οπουδήποτε κοντά
στην μπροστινή βάση των πεντάλ.
ΠΟΤΕ ΠΟΤΕ ΠΟΤΕ
Προειδοποίηση – Κίνδυνος μαγκώματος στο σετ των πεντάλ όταν δεν παίζετε
* Αποθηκεύστε το σετ των πεντάλ σε ασφαλές μέρος και διατηρήστε το μακριά από παιδιά.
ΕΝΗΜΕΡΩΣΗ ΤΟΥ ΥΛΙΚΟΛΟΓΙΣΜΙΚΟΥ ΤΗΣ ΤΙΜΟΝΙΕΡΑΣ ΣΑΣ
Είναι δυνατή η ενημέρωση του υλικολογισμικού που περιλαμβάνεται στη βάση της τιμονιέρας σας σε
μια πιο πρόσφατη έκδοση με τις βελτιώσεις του προϊόντος.
Για να εμφανίσετε την έκδοση του υλικολογισμικού που διαθέτει προς το παρόν η τιμονιέρα σας και
να την ενημερώσετε αν απαιτείται: σε υπολογιστή, συνδεθείτε στον ιστότοπο
http://ts.thrustmaster.com. Στην ενότητα Updates and Downloads, κάντε κλικ στις επιλογές
PlayStation / Wheels / T150, έπειτα επιλέξτε Driver/Firmware και ακολουθήστε τις οδηγίες που
περιγράφουν τη διαδικασία λήψης και εγκατάστασης.
Σημαντική σημείωση:
Σε PC, ο διακόπτης επιλογέα USB (5) στη βάση της τιμονιέρας πρέπει να είναι πάντα
ρυθμισμένος στη θέση PS3™.
7/18
ΡΥΘΜΙΣΗ ΤΗΣ ΚΛΙΣΗΣ ΤΟΥ ΠΕΝΤΑΛ
Η κλίση του πεντάλ είναι ρυθμιζόμενη.
Θα βρείτε τις οδηγίες ρύθμισης για κάθε πεντάλ στον ιστότοπο http://ts.thrustmaster.com. Στην
ενότητα Updates and Downloads, κάντε κλικ στις επιλογές PlayStation / Wheels / T150, μετά
επιλέξτε Manual/Help file.
ΠΡΟΣΑΡΤΗΣΗ ΤΙΜΟΝΙΕΡΑΣ
Τοποθέτηση τιμονιέρας σε τραπέζι ή γραφείο
1. Τοποθετήστε την τιμονιέρα σε τραπέζι ή οποιαδήποτε άλλη οριζόντια, επίπεδη και σταθερή
επιφάνεια.
2. Εισάγετε τη βίδα σύσφιξης (11) στο σύστημα προσάρτησης (10), μετά σφίξτε τη συσκευή
στρέφοντας τη βίδα σύσφιξης αριστερόστροφα, ώστε να στερεωθεί στην οπή του μεγάλου
σπειρώματος (9) κάτω από την τιμονιέρα, έως ότου το τιμόνι είναι εντελώς σταθερό.
ΠΑΝΤΑ ΠΟΤΕ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην σφίγγετε τη βίδα μόνη της, χωρίς να βρίσκεται το σύστημα
προσάρτησης στη θέση του!
(Αυτό θα μπορούσε να προκαλέσει ζημιά στην τιμονιέρα).
8/18
ΠΡΟΣΑΡΤΗΣΗ/ΑΦΑΙ
ΡΕΣΗ
ΚΑΤΕΥΘΥΝΣΗ
Για να σφίξετε:
Στρέψτε τη βίδα
αριστερόστροφα
Για ελευθέρωση:
Στρέψτε τη βίδα
δεξιόστροφα
9/18
Προσάρτηση του σετ των πεντάλ σε θέση οδηγού
1. Προσαρτήστε το σετ των πεντάλ χρησιμοποιώντας τις μικρές οπές από τα σπειρώματα που
βρίσκονται από κάτω.
2. Καθοδηγήστε τις δύο βίδες M6 (δεν περιλαμβάνονται) μέσω της προεξοχής της θέσης του
οδηγού, και στη συνέχεια, τοποθετήστε τις στις δύο μικρές οπές από τα σπειρώματα που
βρίσκονται κάτω από το σετ των πεντάλ.
Σημαντικό: Το μήκος από τις δύο βίδες M6 δεν πρέπει να υπερβαίνει το πάχος της προεξοχής
+ 10 χιλιοστά. Οι μακρύτερες βίδες θα μπορούσαν να προκαλέσουν ζημιά στα εσωτερικά
εξαρτήματα που βρίσκονται μέσα στο σετ των πεντάλ.
Τα διαγράμματα για τις θέσεις του οδηγού (για τοποθέτηση της βάσης της τιμονιέρας και/ή του
σετ των πεντάλ) υπάρχουν διαθέσιμα στον ιστότοπο http://ts.thrustmaster.com: στην ενότητα
Updates and Downloads, κάντε κλικ στις επιλογές PlayStation
/ Wheels / T150, έπειτα επιλέξτε
Manual/Help file.
ΑΝΤΙΣΤΟΙΧΙΣΗ ΓΙΑ PLAYSTATION®3 ΚΑΙ PLAYSTATION®4
10/18
ΡΥΘΜΙΣΗ ΤΗΣ ΤΙΜΟΝΙΕΡΑΣ ΓΙΑ PLAYSTATION®3 Ή PLAYSTATION®4
1. Συνδέστε το σετ των πεντάλ στην υποδοχή (17) που βρίσκεται στο πίσω μέρος της βάσης της
τιμονιέρας.
2. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή (14) που βρίσκεται στο πίσω μέρος της βάσης
της τιμονιέρας.
3. Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα με τις ίδιες προδιαγραφές τάσης.
Για περισσότερες σχετικές πληροφορίες, ανατρέξτε στην ενότητα ΣΥΝΔΕΣΗ ΤΗΣ
ΤΙΜΟΝΙΕΡΑΣ ΣΤΟ ΡΕΥΜΑ, στη σελίδα 3 στο παρόν εγχειρίδιο.
4. Ρυθμίστε τον διακόπτη επιλογέα USB (5) στη βάση της τιμονιέρας είτε στη θέση PS3™ είτε στη
θέση PS4™, ανάλογα με το σύστημα ή το παιχνίδι που χρησιμοποιείτε.
5. Συνδέστε την υποδοχή USB της τιμονιέρας (15) σε μία από τις θύρες USB του συστήματος.
6. Αφού ενεργοποιήσετε το σύστημά σας, η τιμονιέρα σας θα βαθμονομηθεί αυτόματα.
7. Στο PlayStation
®4 (όταν ο διακόπτης επιλογέα USB έχει ρυθμιστεί στη θέση PS4™): πατήστε το
κουμπί PS της τιμονιέρας (8) και συνδεθείτε στο δικό σας προφίλ παίκτη Sony Entertainment
Network για να μπορέσετε να χρησιμοποιήσετε το τιμόνι.
Τώρα είστε έτοιμοι για παιχνίδι!
Σημαντικές σημειώσεις:
- Ο διακόπτης επιλογέα USB (5) που βρίσκεται στη βάση της τιμονιέρας πρέπει να είναι πάντα
ρυθμισμένος στην κατάλληλη θέση (PS3™ ή PS4™) πριν το καλώδιο USB του τιμονιού συνδεθεί στο
σύστημα. Για να αλλάξετε τη θέση του διακόπτη επιλογέα, αποσυνδέστε το καλώδιο USB από το
σύστημα και, έπειτα, αλλάξτε τη θέση του διακόπτη πριν συνδέσετε ξανά το καλώδιο USB στο
σύστημα.
- Στο PlayStation®3, ο διακόπτης επιλογέα USB (5) πρέπει να είναι πάντα ρυθμισμένος στη θέση
PS3™:
* Το τιμόνι αναγνωρίζεται από τα περισσότερα παιχνίδια ως τιμόνι T500RS.
* Το τιμόνι είναι λειτουργικό σε συμβατά παιχνίδια και σε μενού των συστημάτων.
* Η λειτουργία «PS» είναι λειτουργική στο τιμόνι.
- Στο PlayStation®4, με τον διακόπτη επιλογέα USB (5) να έχει ρυθμιστεί στη θέση PS3™:
* Το τιμόνι αναγνωρίζεται από τα περισσότερα παιχνίδια ως τιμόνι T500RS.
* Το τιμόνι είναι λειτουργικό σε συμβατά παιχνίδια αλλά όχι σε μενού των συστημάτων.
* Οι λειτουργίες «SHARE» και «PS» δεν είναι λειτουργικές στο τιμόνι.
- Στο PlayStation®4, με τον διακόπτη επιλογέα USB (5) να έχει ρυθμιστεί στη θέση PS4™:
* Μην ξεχνάτε να πατήσετε το κουμπί PS της τιμονιέρας (8) για να μπορέσετε να χρησιμοποιήσετε το
τιμόνι.
* Το τιμόνι αναγνωρίζεται από τα περισσότερα παιχνίδια ως τιμόνι T300 RS ή T150.
* Το τιμόνι είναι λειτουργικό σε συμβατά παιχνίδια και σε μενού των συστημάτων.
* Οι λειτουργίες «SHARE» και «PS» είναι λειτουργικές στο τιμόνι.
- Η λίστα με συμβατά παιχνίδια του PlayStation®3 και του PlayStation®4 με το τιμόνι T150 (μαζί με την
απαιτούμενη θέση του διακόπτη επιλογέα USB (5) ανάλογα με το παιχνίδι που παίζετε) υπάρχει
διαθέσιμη στον ιστότοπο:
http://ts.thrustmaster.com (στην ενότητα Updates and Downloads,
κάντε κλικ στις επιλογές PlayStation® / Wheels / T150).
Αυτή η λίστα ανανεώνεται τακτικά.
11/18
ΡΥΘΜΙΣΗ ΤΗΣ ΤΙΜΟΝΙΕΡΑΣ ΓΙΑ PC*
*Η συμβατότητα για PC δεν προσυπογράφεται από τη Sony Computer Entertainment Europe.
Σημαντική σημείωση:
Σε PC, ο διακόπτης επιλογέα USB (5) στη βάση της τιμονιέρας πρέπει να είναι πάντα
ρυθμισμένος στη θέση PS3™.
1. Μεταβείτε στη διεύθυνση http://ts.thrustmaster.com για λήψη των οδηγών και του λογισμικού
Force Feedback για PC. Στην ενότητα Updates and downloads (Ενημερώσεις και Λήψεις), κάντε
κλικ στις επιλογές PC/Wheels (Τιμόνια)/T150, έπειτα επιλέξτε Drivers (Οδηγοί).
2. Μετά την ολοκλήρωση της λήψης, εκκινήστε την εγκατάσταση και ακολουθήστε τις οδηγίες στην
οθόνη για να συνδέσετε την υποδοχή USB του τιμονιού στον υπολογιστή σας και να ολοκληρώσετε
την εγκατάσταση.
3. Μόλις η εγκατάσταση ολοκληρωθεί, κάντε κλικ στο κουμπί Finish (Τέλος) και επανεκκινήστε τον
υπολογιστή σας.
4. Επιλέξτε Start (Έναρξη)/All Programs (Όλα τα προγράμματα)/Thrustmaster/FFB Racing Wheel
(Τιμονιέρα FFB)/Control Panel (Πίνακας ελέγχου).
Το παράθυρο διαλόγου για τους Ελεγκτές παιχνιδιού εμφανίζει το όνομα της τιμονιέρας T150
Racing Wheel με την ένδειξη OK.
5. Κάντε κλικ στην επιλογή Properties (ιδιότητες) για να διαμορφώσετε το τιμόνι σας στον πίνακα
ελέγχου T150:
• Καρτέλα Εισαγωγή δοκιμής: επιτρέπει να δοκιμάσετε και να δείτε όλα τα κουμπιά δράσης, τα
κουμπιά κατεύθυνσης, τους άξονες του τιμονιού και των πεντάλ, καθώς και να ρυθμίσετε τη γωνία
περιστροφής του τιμονιού στα παιχνίδια που παίζετε στον υπολογιστή σας.
• Καρτέλα Δοκιμή δυνάμεων: επιτρέπει να δοκιμάσετε 12 εφέ λειτουργίας force feedback.
• Καρτέλα Ρυθμίσεις ενίσχυσης: επιτρέπει να ρυθμίσετε την ισχύ των εφέ της λειτουργίας force
feedback στα παιχνίδια που παίζετε στον υπολογιστή σας.
Τώρα είστε έτοιμοι για παιχνίδι!
Γενικές σημειώσεις:
- Σε PC, πατήστε το OK για να κλείσετε το παράθυρο για τους Ελεγκτές παιχνιδιού πριν ξεκινήσετε
το παιχνίδι σας.
- Σε PC, οι ρυθμίσεις που εκτελούνται στο παράθυρο για τους Ελεγκτές παιχνιδιού θα
αποθηκευτούν μόνο στον υπολογιστή σας (επομένως, δεν θα έχουν ισχύ στο PlayStation
®3 ή το
PlayStation
®4).
- Η έκδοση του υλικολογισμικού του τιμονιού σας εμφανίζεται στην επάνω δεξιά γωνία στις
καρτέλες του πίνακα ελέγχου T150.
12/18
ΑΝΤΙΣΤΟΙΧΙΣΗ ΣΕ PC
13/18
ΑΥΤΟΜΑΤΗ ΒΑΘΜΟΝΟΜΗΣΗ ΤΙΜΟΝΙΟΥ ΚΑΙ ΣΕΤ ΠΕΝΤΑΛ
Η βαθμονόμηση της τιμονιέρας πραγματοποιείται αυτόματα όταν συνδέετε την τιμονιέρα στο ρεύμα
και την υποδοχή USB της τιμονιέρας στο σύστημα PlayStation
®3 ή PlayStation®4.
Στη διάρκεια αυτής της φάσης, το τιμόνι θα περιστρέφεται γρήγορα προς αριστερά και δεξιά,
καλύπτοντας μια γωνία 1080, προτού σταματήσει στο κέντρο.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Ποτέ μην αγγίζετε το τιμόνι κατά τη διάρκεια της φάσης της αυτόματης βαθμονόμησης!
(Μια τέτοια ενέργεια θα μπορούσε να προκαλέσει λανθασμένη βαθμονόμηση και/ή
τραυματισμούς).
ΑΥΤΟΜΑΤΗ ΒΑΘΜΟΝΟΜΗΣΗ ΤΙΜΟΝΙΟΥ ΚΑΙ ΠΕΝΤΑΛ
Ποτέ μην συνδέετε το σετ των πεντάλ στη βάση της τιμονιέρας (ή το αποσυνδέετε από τη βάση)
όταν είναι συνδεδεμένο στο σύστημα ή κατά τη διάρκεια του παιχνιδιού (αυτό θα μπορούσε να
προκαλέσει λανθασμένη βαθμονόμηση).
Πάντα συνδέετε το σετ των πεντάλ πριν συνδέετε το τιμόνι στο σύστημα.
Μόλις ολοκληρωθεί η βαθμονόμηση της τιμονιέρας και το παιχνίδι ξεκινήσει, η βαθμονόμηση των
πεντάλ θα πραγματοποιηθεί αυτόματα μετά από μερικά πατήματα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Ποτέ μην πατάτε τα πεντάλ κατά την εκκίνηση της τιμονιέρας
κατά τη φάση της αυτόματης βαθμονόμησης ή κατά τη φόρτωση του παιχνιδιού!
(Αυτό θα μπορούσε να προκαλέσει λανθασμένη βαθμονόμηση)
Αν το τιμόνι και/ή το σετ των πεντάλ δεν λειτουργούν σωστά ή αν η βαθμονόμηση φαίνεται
να είναι λανθασμένη:
Απενεργοποιήστε το σύστημά σας και αποσυνδέστε εντελώς την τιμονιέρα. Έπειτα,
επανασυνδέστε όλα τα καλώδια (μαζί με το καλώδιο παροχής ρεύματος και το σετ των πεντάλ) και
επανεκκινήστε το σύστημα και το παιχνίδι σας.
14/18
ΚΟΥΜΠΙ MODE ΚΑΙ ΛΥΧΝΙΑ ΕΝΔΕΙΞΗΣ (6)
Κουμπί MODE για το σετ των πεντάλ
Το σετ των πεντάλ που περιλαμβάνεται στην τιμονιέρα T150 διαθέτει 2 πεντάλ.
Όταν χρησιμοποιείτε αυτό το σετ των πεντάλ, βεβαιωθείτε ότι η λυχνία ένδειξης παραμένει αναμμένη
με κόκκινο χρώμα, διαφορετικά το πεντάλ του γκαζιού δεν θα λειτουργεί σωστά.
Η τιμονιέρα T150 είναι επίσης συμβατή με το σετ των πεντάλ της Thrustmaster που διαθέτει 3 πεντάλ
(πωλούνται ξεχωριστά). Αυτά σας παρέχουν τη δυνατότητα να πραγματοποιείτε ηλεκτρονική
εναλλαγή στο πεντάλ του γκαζιού και του συμπλέκτη.
Για να το κάνετε αυτό, απλώς πατήστε το κουμπί MODE (6) για 2 δευτερόλεπτα.
Στην εσωτερική μνήμη της τιμονιέρας αποθηκεύεται εάν έχει πραγματοποιηθεί ή όχι εναλλαγή των
πεντάλ.
ΠΕΝΤΑΛ ΓΚΑΖΙΟΥ ΚΑΙ ΣΥΜΠΛΕΚΤΗ
Χρώμα της λυχνίας ένδειξης του κουμπιού
MODE (6)
ΚΑΝΟΝΙΚΑ
ΚΟΚΚΙΝΟ ΧΡΩΜΑ
ΕΝΑΛΛΑΓΗ
ΠΡΑΣΙΝΟ ΧΡΩΜΑ
Άλλες συμβουλές για το κουμπί MODE
Για να μάθετε περισσότερα σχετικά με το κουμπί MODE και τη λυχνία ένδειξης, επισκεφθείτε τον
ιστότοπο http://ts.thrustmaster.com. Στην ενότητα Updates and Downloads, κάντε κλικ στις
επιλογές PlayStation / Wheels / T150, έπειτα επιλέξτε Manual/Help file.
ΑΡΧΕΙΑ ΒΟΗΘΕΙΑΣ ΚΑΙ ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ (ΔΕΝ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ
ΣΕ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ)
Επισκεφθείτε τον ιστότοπο http://ts.thrustmaster.com, και στην ενότητα Updates and Downloads,
κάντε κλικ στις επιλογές PlayStation / Wheels / T150, έπειτα επιλέξτε Manual/Help file.
15/18
Πληροφορίες εγγύησης καταναλωτή
Παγκοσμίως, η Guillemot Corporation S.A. της οποίας η εγγεγραμμένη έδρα είναι η οδός Place du
Granier, B.P. 97143, 35571 Chantepie, France (Γαλλία) (εφεξής “Guillemot”) εγγυάται στον
καταναλωτή ότι το προϊόν της Thrustmaster δεν παρουσιάζει ελάττωμα στο υλικό ούτε
κατασκευαστικές ατέλειες για το χρονικό διάστημα της εγγύησης, το οποίο αντιστοιχεί στο χρονικό
όριο για άσκηση αγωγής για συμμόρφωση αναφορικά με αυτό το προϊόν. Στις χώρες της Ε.Ε.,
αυτό αντιστοιχεί σε διάστημα δύο (2) ετών από την παράδοση του προϊόντος της Thrustmaster. Σε
άλλες χώρες, η περίοδος εγγύησης αντιστοιχεί στο χρονικό όριο για άσκηση αγωγής για
συμμόρφωση αναφορικά το προϊόν της Thrustmaster σύμφωνα με την ισχύουσα νομοθεσία της
χώρας στην οποία ο καταναλωτής διέμενε κατά την ημερομηνία αγοράς του προϊόντος της
Thrustmaster (σε περίπτωση που δεν υπάρχει τέτοια ενέργεια στην αντίστοιχη χώρα, τότε η
εγγύηση θα ισχύει για ένα (1) έτος από την αρχική ημερομηνία αγοράς του προϊόντος της
Thrustmaster).
Κατά παρέκκλιση των παραπάνω, οι επαναφορτιζόμενες μπαταρίες καλύπτονται από περίοδο
εγγύησης έξι (6) μηνών από ημερομηνία της αρχικής αγοράς.
Σε περίπτωση που το προϊόν σας φαίνεται να είναι ελαττωματικό κατά την περίοδο της εγγύησης,
επικοινωνήστε αμέσως με την Τεχνική υποστήριξη, η οποία θα υποδείξει την διαδικασία που θα
ακολουθήσετε. Αν το ελάττωμα επιβεβαιωθεί, το προϊόν πρέπει να επιστραφεί στο σημείο αγοράς
του (ή σε οποιοδήποτε άλλο σημείο υποδεικνύει η Τεχνική υποστήριξη).
Στα πλαίσια της εγγύησης, το ελαττωματικό προϊόν του καταναλωτή, με επιλογή της Τεχνικής
υποστήριξης, είτε θα αντικατασταθεί είτε θα επιστραφεί και θα είναι σε κατάσταση λειτουργίας. Αν
κατά τη διάρκεια της περιόδου εγγύησης το προϊόν της Thrustmaster υπόκειται σε τέτοιου είδους
μετασκευή, οποιαδήποτε περίοδος τουλάχιστον επτά (7) ημερών κατά την οποία το προϊόν έχει
τεθεί εκτός χρήσης θα προστεθεί στην εναπομένουσα περίοδο εγγύησης (αυτή η περίοδος ισχύει
από την ημερομηνία του αιτήματος του καταναλωτή για παρέμβαση ή από την ημερομηνία κατά την
οποία το εν λόγω προϊόν διατίθεται για μετασκευή, αν η ημερομηνία κατά την οποία το προϊόν
διατίθεται για μετασκευή είναι επακόλουθη της ημερομηνίας του αιτήματος για παρέμβαση). Αν
επιτρέπεται από την ισχύουσα νομοθεσία, η πλήρης ευθύνη της Guillemot και των θυγατρικών της
(περιλαμβάνονται οι επακόλουθες ζημιές) περιορίζεται στην επιστροφή σε κατάσταση λειτουργίας
ή την αντικατάσταση του προϊόντος της Thrustmaster. Αν επιτρέπεται από την ισχύουσα
νομοθεσία, η Guillemot αποποιείται κάθε εγγύηση εμπορευσιμότητας ή καταλληλότητας για τον
συγκεκριμένο σκοπό.
Η παρούσα εγγύηση δεν ισχύει: (1) αν το προϊόν έχει τροποποιηθεί, ανοιχτεί, μεταποιηθεί ή
υποστεί βλάβη ως αποτέλεσμα ακατάλληλης ή κακής χρήσης, αμέλειας, ατυχήματος, φυσιολογικής
φθοράς ή οποιασδήποτε άλλης αιτίας που δεν σχετίζεται με ελάττωμα στο υλικό ή κατασκευαστικό
ελάττωμα (συμπεριλαμβανομένων, ενδεικτικά, συνδυάζοντας το προϊόν της Thrustmaster με
οποιοδήποτε ακατάλληλο στοιχείο, συμπεριλαμβανομένων συγκεκριμένων παροχών ρεύματος,
επαναφορτιζόμενων μπαταριών, φορτιστών ή άλλων στοιχείων που δεν παρέχονται από τη
Guillemot για αυτό το προϊόν), (2) σε περίπτωση μη συμμόρφωσης με τις οδηγίες που παρέχονται
από την Τεχνική υποστήριξη, (3) για λογισμικό, το εν λόγω λογισμικό υπόκειται σε συγκεκριμένη
εγγύηση, (4) για αναλώσιμα (στοιχεία που πρόκειται να αντικατασταθούν από τη διάρκεια ζωής
του προϊόντος: για παράδειγμα, μπαταρίες μίας χρήσης, καλύμματα αυτιών για σετ ακουστικών ή
ακουστικά), (5) για αξεσουάρ (για παράδειγμα, καλώδια, περιβλήματα, θήκες, τσάντες, λουράκια
καρπού), (6) αν το προϊόν πωληθεί σε δημοπρασία.
Η παρούσα εγγύηση δεν μεταβιβάζεται.
Τα νομικά δικαιώματα του καταναλωτή σε σχέση με την ισχύουσα νομοθεσία όσον αφορά την
πώληση των καταναλωτικών ειδών στη χώρα του/της που δεν επηρεάζονται από την παρούσα
εγγύηση.
16/18
Επιπλέον διατάξεις εγγύησης
Κατά την περίοδο εγγύησης, η Guillemot δεν θα διαθέσει, κατά βάση, κανένα ανταλλακτικό, καθώς
Η Τεχνική υποστήριξη είναι ο μόνος συμβαλλόμενος εξουσιοδοτημένος να ανοίξει και/ή να
μετασκευάσει οποιοδήποτε προϊόν της Thrustmaster (με εξαίρεση κάθε διαδικασία μετασκευής, την
οποία η Τεχνική υποστήριξη μπορεί να ζητήσει να διεξάγει ο καταναλωτής, υπό τη μορφή γραπτών
οδηγιών – για παράδειγμα, λόγω της απλούστευσης και της έλλειψης εμπιστευτικότητας της
διαδικασίας μετασκευής – και παρέχοντας στον καταναλωτή το απαιτούμενο(α) ανταλλακτικό(ά),
όπου είναι εφικτό).
Δεδομένου των κύκλων καινοτομιών και με σκοπό την προστασία της τεχνογνωσίας και των
εμπορικών μυστικών, η Guillemot δεν θα παρέχει, κατά βάση, καμία ειδοποίηση περί μετασκευής
ή ανταλλακτικών για κανένα προϊόν της Thrustmaster του οποίου η περίοδος εγγύησης έχει λήξει.
Στις Η.Π.Α. και τον Καναδά, η παρούσα εγγύηση περιορίζεται στον εσωτερικό μηχανισμό και το
εξωτερικό περίβλημα του προϊόντος. Σε καμία περίπτωση η Guillemot ή η θυγατρικές της δεν
φέρουν ευθύνη σε οποιονδήποτε τρίτο για κάθε επακόλουθη ή τυχαία ζημιά που προκύπτει από το
παράπτωμα οποιασδήποτε ρητής ή σιωπηρής εγγύησης. Μερικές Πολιτείες/Επαρχίες δεν
επιτρέπουν περιορισμό στο πόσον καιρό διαρκεί μια σιωπηρή εγγύηση ή η εξαίρεση ή
περιορισμένη ευθύνη για επακόλουθες ή τυχαίες ζημιές, ώστε οι παραπάνω περιορισμοί ή
εξαιρέσεις ενδέχεται να μην ισχύουν για εσάς. Η παρούσα εγγύηση σας παρέχει συγκεκριμένα
νομικά δικαιώματα, και επίσης ενδέχεται να έχετε κι άλλα δικαιώματα που ποικίλουν από Πολιτεία
σε Πολιτεία ή από Επαρχία σε Επαρχία.
Ευθύνη
Αν επιτρέπεται από την ισχύουσα νομοθεσία, η Guillemot Corporation S.A. (εφεξής “Guillemot”) και
οι θυγατρικές της αποποιούνται κάθε ευθύνης για οποιαδήποτε ζημιά προκαλείται από ένα ή
περισσότερα από τα ακόλουθα: (1) το προϊόν έχει τροποποιηθεί, ανοιχτεί ή μεταποιηθεί, (2)
αποτυχία ως προς τη συμμόρφωση με τις οδηγίες συναρμολόγησης, (3) ακατάλληλη ή κακή χρήση,
αμέλεια, ατύχημα (για παράδειγμα, πρόσκρουση), (4) φυσιολογική φθορά. Αν επιτρέπεται από την
ισχύουσα νομοθεσία, η Guillemot και οι θυγατρικές της αποποιούνται κάθε ευθύνης για
οποιαδήποτε ζημιά δεν σχετίζεται με λάθος στο υλικό ή την κατασκευή αναφορά με το προϊόν
(συμπεριλαμβάνεται, ενδεικτικά, οποιαδήποτε ζημιά προκαλείται άμεσα ή έμμεσα από
οποιοδήποτε λογισμικό ή από συνδυασμό του προϊόντος της Thrustmaster με κάθε ακατάλληλο
στοιχείο, συμπεριλαμβανομένων συγκεκριμένων παροχών ρεύματος, επαναφορτιζόμενων
μπαταριών, φορτιστών ή άλλων στοιχείων που δεν παρέχονται από την Guillemot για αυτό το
προϊόν).
ΤΕΧΝΙΚΉΣ ΥΠΟΣΤΉΡΙΞΗΣ
http://ts.thrustmaster.com
17/18
ΠΝΕΥΜΑΤΙΚΑ ΔΙΚΑΙΩΜΑΤΑ
© 2015 Guillemot Corporation S.A. Με την επιφύλαξη παντός δικαιώματος. Η ονομασία
Thrustmaster® είναι εμπορικό σήμα κατατεθέν της Guillemot Corporation S.A.
Με άδεια πώλησης σε Ευρώπη, Αφρική, Μέση Ανατολή, Ρωσία, Ινδία και Ωκεανία. Για χρήση μόνο
με PlayStation
®3 και PlayStation®4.
Τα λογότυπα «
», «PlayStation», « » και « » είναι εμπορικά σήματα της
Sony Computer Entertainment Inc. Το λογότυπο «
» είναι εμπορικό σήμα κατατεθέν της
ίδιας εταιρείας. Με την επιφύλαξη παντός δικαιώματος.
Όλα τα υπόλοιπα εμπορικά σήματα αποτελούν ιδιοκτησία των αντίστοιχων κατόχων τους. Οι
εικόνες δεν είναι δεσμευτικές. Τα περιεχόμενα, τα σχέδια και οι προδιαγραφές υπόκεινται σε
αλλαγές χωρίς προειδοποίηση και μπορεί να διαφέρουν από χώρα σε χώρα. Κατασκευάζεται στην
Κίνα.
Η τεχνολογία TouchSense® παρέχεται με άδεια χρήσης από την Immersion Software Ireland
Limited. Προστατεύεται από μία ή περισσότερες πατέντες στις ΗΠΑ που υπάρχει στην παρακάτω
διεύθυνση: www.immersion.com/patent-marking.html, και άλλες πατέντες που εκκρεμούν.
Κατασκευάζεται και διανέμεται από τη Guillemot Corporation S.A.
ΣΥΣΤΑΣΗ ΠΡΟΣΤΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ
Στην Ευρωπαϊκή Ένωση: Στο τέλος της ωφέλιμης διάρκειας ζωής, το παρόν
προϊόν δεν πρέπει να απορρίπτεται με τα τυπικά οικιακά απορρίμματα,
αλλά να απορρίπτεται σε σημείο συλλογής απόρριψης ηλεκτρικού και
ηλεκτρονικού εξοπλισμού για ανακύκλωση.
Το παρόν επιβεβαιώνεται με το σύμβολο που υπάρχει στο προϊόν, στο
εγχειρίδιο χρήσης ή στη συσκευασία.
Ανάλογα με τα χαρακτηριστικά τους, τα υλικά μπορούν να ανακυκλωθούν.
Μέσω της ανακύκλωσης και άλλων μορφών επεξεργασίας απόρριψης
ηλεκτρικού και ηλεκτρονικού εξοπλισμού, μπορείτε να συμβάλετε σημαντικά
στην προστασία του περιβάλλοντος. Επικοινωνήστε με τις τοπικές αρχές για το πλησιέστερο σε
εσάς σημείο συλλογής.
Για όλες τις υπόλοιπες χώρες: Να τηρείτε τους τοπικούς νόμους περί ανακύκλωσης του ηλεκτρικού
και ηλεκτρονικού εξοπλισμού.
Κρατήστε αυτές τις πληροφορίες. Τα χρώματα και τα διακοσμητικά ενδέχεται να ποικίλουν.
Τα πλαστικά εξαρτήματα σύνδεσης και τα αυτοκόλλητα υλικά πρέπει να αφαιρούνται από το
προϊόν πριν τη χρήση του.
www.thrustmaster.com
*Ισχύει μόνο σε ΕΕ και Τουρκία
*
*
18/18
1/18
Kullanma Kılavuzu
UYARI:
T150 yarış direksiyonunuzun oyunlarla düzgün çalışmasını sağlamak için,
oyunların otomatik güncellemelerini yüklemeniz gerekebilir
(sisteminiz İnternete bağlıyken yapılabilir).
2/18
TEKNIK ÖZELLIKLER
1 T150 tabanı
2 Direksiyon
3 2 direksiyondan kumandalı sıralı vites (Up ve
Down)
4 Çok yönlü D-Ped
5 Dahili PS4™/PS3™ USB düğmesi
6 MODE düğmesi + kırmızı/yeşil gösterge
lambası
7 PS3™'de SELECT/START düğmeleri
ve PS4™'te SHARE/OPTIONS düğmeleri
8 PS düğmesi
9 Büyük dişli delik (montaj sistemi ve
sabitleme vidası için)
10 Montaj sistemi
11 Metal bağlantı vidası
12 Direksiyon mili
13 L3/R3 düğmeleri
14 Güç kablosu
veya Güç kaynağı konektörü
(ülkeden ülkeye farklılık gösterir)
15 Yarış direksiyonu USB kablosu ve
konektörü
16 Vites kutusu konektörü
(vites kutusu ayrı olarak satılır)
17 Pedal seti konektörü
3/18
YARIŞ DİREKSİYONUNUN ELEKTRİK PRİZİNE TAKILMASI: LÜTFEN
DEVAM ETMEDEN ÖNCE OKUYUN!
Yarış direksiyonunuzun güç beslemesi cihazınızı aldığınız ülkeye göre değişir.
Sadece Avrupa versiyonları
Önemli not: T150’nin Avrupa versiyonu doğrudan yarış direksiyonunun tabanında bulunan bir dahili
güç kaynağı ile donatılmıştır.
Avrupa versiyonu yalnızca 220V ile beslenmelidir!
Yarış direksiyonunu tabanını asla açmayın – elektrik çarpma tehlikesi!
- Yarış direksiyonunun elektrik fişini 220 V’luk bir prize takın.
Diğer versiyonlar (Avrupa olmayan)
Not: Avrupa versiyonundan farklı olarak Avrupa olmayan T150’de bir harici güç kaynağı bulunur;
yarış direksiyonu ile birlikte özel bir aygıt verilir.
- Harici adaptörü yarış direksiyonunun arka kısmında bulunan ilgili konektöre bağlayın, daha sonra
harici şebeke elektriği adaptörünü aynı gerilime sahip standart bir elektrik prizine takın.
4/18
UYARILAR
Bu ürünü kullanmadan önce lütfen bu kılavuzu dikkatlice okuyun ve daha sonra başvurma ihtiyacı
duymanız halinde kullanmak üzere güvenli bir yerde saklayın.
Uyarı - Elektrik çarpması
* Ürünü kuru bir yerde saklayın ve toza veya güneş ışığına maruz bırakmayın.
* Konektörleri ve kabloları bükmeyin ve çekmeyin.
* Ürünün veya konektörlerinin üzerine herhangi bir sıvı dökmeyin.
* Ürünü kısa devre yapmayın.
* Ürünü asla parçalarına ayırmayın, ateşe atmayın ve yüksek sıcaklıklara maruz bırakmayın.
* Yarış direksiyonunuzla verilen elektrik kablosunun dışında elektrik kablosu kullanmayın.
* Kablo veya fişi hasarlı, yarık veya kırıksa elektrik kablosunu kullanmayın.
* Elektrik kablosunun prize ve yarış direksiyonu tabanının arka kısmında bulunan konektöre düzgün bir
şekilde takıldığından emin olun.
* Yarış direksiyonunun içini açmayın: İçinde kullanıcı tarafından bakım/onarım yapılabilecek parça yoktur.
Tüm onarım işlemleri üretici firma, yetkili temsilcisi veya kalifiye teknisyen tarafından yapılmalıdır.
* Sadece üretici tarafından belirtilmiş olan montaj sistemlerini/aksesuarları kullanın.
* Yarış direksiyonu beklenmeyen şekilde çalışıyorsa (anormal sesler, ısı veya koku yayıyorsa)
direksiyonu kullanmayı derhal kesin, elektrik kablosunu prizden çekin ve diğer kabloları ayırın.
* Yarış direksiyonunu uzun süre kullanmayacaksanız elektrik kablosunu duvar prizinden çekin.
Havalandırma delikleri
Yarış direksiyonunun tabanı üzerindeki hiçbir havalandırma deliğini bloke etmediğinizden emin olun.
Optimum havalandırma için aşağıdaki noktalara dikkat edin:
* Direksiyon tabanını tüm duvar yüzeylerinden en az 10 cm uzağa yerleştirin.
* Tabanı dar yerlere yerleştirmeyin.
* Tabanı örtmeyin.
* Havalandırma deliklerinin üzerinde toz birikmesine izin vermeyin.
Güvenlik nedeniyle pedal setini asla çıplak ayaklarla veya ayağınıza sadece
çorap giyerek oynamayın.
THRUSTMASTER® PEDAL SETİNİN AYAKKABISIZ KULLANILMASINDAN
KAYNAKLANAN YARALANMALARDA HİÇBİR SORUMLULUK KABUL ETMEZ.
Uyarı - Force Feedback ve tekrarlanan hareketlerden dolayı yaralanma
Force Feedback direksiyonla oynamak kas veya eklem ağrısına neden olabilir. Her türlü sorunu
önlemek için:
* Uzun oyun periyotlarından sakının.
* Her oyun saatinin ardından 10 ila 15 dakika ara verin.
* Ellerinizde, bileklerinizde, kollarınızda, ayaklarınızda veya bacaklarınızda yorgunluk veya ağrı
hissederseniz oynamayı kesin ve yeniden oynamaya başlamadan önce birkaç saat dinlenin.
5/18
Uyarı - Force Feedback ve tekrarlanan hareketlerden dolayı yaralanma (devamı)
* Yeniden oynamaya başladığınızda yukarıda belirtilen semptomlar veya ağrı tekrar ederse oynamayı
kesin ve bir doktora başvurun.
* Çocukların ulaşabileceği yerlerden uzak tutun.
* Oyun oynarken kollarınızı, tamamen gitmesine izin vermeden daima yarış direksiyonunun üzerinde
doğru konumlandırılmış olarak bırakın.
* Oyun oynarken asla ellerinizi veya parmaklarınızı pedalların altına ya da pedal setine yakın yerlere
koymayın.
* Kalibrasyon ve oyun sırasında asla elinizi veya kolunuzu yarış direksiyonundaki deliklere sokmayın.
* Yarış direksiyonu tabanının bu kılavuzda belirtildiği gibi düzgün bir şekilde sabitlendiğinden emin
olun.
Sadece 14 yaş ve üzeri kullanıcılar
tarafından kullanılabilecek ürün
AĞIR ÜRÜN
Ürünü kendinizin veya başkalarının üzerine
düşürmemeye dikkat edin!
DAİMA ASLA ASLA
6/18
Uyarı - Oynarken pedal seti sıkıştırma tehlikesi
* Pedal setini çocukların ulaşabileceği yerlerden uzak tutun.
* Oyun oynarken parmaklarınızı asla pedalların yanlarına veya yakın yerlere koymayın.
* Oyun oynarken parmaklarınızı asla pedalların arka tabanı üzerine veya yakın yerlere koymayın.
* Oyun oynarken parmaklarınızı asla pedalların ön tabanı üzerine veya yakın yerlere koymayın.
ASLA ASLA ASLA
Uyarı - Oynamıyorken pedal seti sıkıştırma tehlikesi
* Pedal setini güvenli ve çocukların ulaşamayacağı bir yerde saklayın.
YARIŞ DİREKSİYONUNUZUN DONANIM YAZILIMINI GÜNCELLEME
Yarış direksiyonunuzun tabanında bulunan donanım yazılımı ürün geliştirmeleri içeren daha yeni
sürümlere güncellenebilir.
Yarış direksiyonunuzun halihazırda kullandığı donanım yazılımı sürümünü görmek ve gerektiğinde
güncellemek için: PC'de http://ts.thrustmaster.com adresine gidin. Updates and Downloads
kısmında PlayStation / Wheels / T150 seçeneklerine tıklayın, ardından Driver/Firmware eçeneğini
seçerek indirme ve kurulum işlemini anlatan talimatları izleyin.
Önemli not:
PC’de yarış direksiyonu tabanının üzerinde bulunan USB seçim düğmesi (5) daima PS3™
pozisyonuna ayarlanmış olmalıdır.
7/18
PEDAL EĞİMİNİN AYARLANMASI
Pedal eğimi ayarlanabilir.
Her pedal için ayar talimatları http://ts.thrustmaster.com adresinde mevcuttur. Updates and
Downloads kısmında, PlayStation / Wheels / T150’ye tıklayın, ardından Manual/Help file’ı
seçin.
YARIŞ DIREKSIYONUNUN MONTE EDİLMESİ
Yarış direksiyonunun bir sehpa veya masaya monte edilmesi
1. Yarış direksiyonunu bir masa veya yatay, düz ve sağlam bir yüzeye yerleştirin.
2. Bağlantı vidasını (11) montaj sistemine takın (10) ve direksiyon tamamen sabitlenene dek
bağlantı vidasını saatin aksi yönünde sıkarak, yarış direksiyonunu altındaki büyük dişli deliğe (9)
geçirin.
DAİMA ASLA
UYARI: Vidayı, montaj sistemi olmadan asla tek başına sıkmayın!
(Yarış direksiyonuna zarar verebilir.)
8/18
MONTE ETME /
SÖKME
YÖN
Sıkmak için:
Vidayı saatin aksi
yönünde çevirin
Gevşetmek için:
Vidayı saat yönünde
çevirin
9/18
Pedal setini kokpite monte etme
1. Pedal setini, altında bulunan küçük vida deliklerini kullanarak monte edin.
2. İki adet M6 vidayı (ürünle verilmez) kokpit rafından geçirin ve pedal setinin altında bulunan iki
küçük vida deliğine takın.
Önemli: İki M6 vidanın boyu raf kalınlığı 10 mm'yi geçmemelidir; daha uzun vidalar pedal setinde
bulunan dahili bileşenlere zarar verebilirler.
Kokpitler için yerleşim diyagramları (yarış direksiyonunun tabanını ve/veya pedal setini
konumlandırmak için) http://ts.thrustmaster.com adresinde, Updates and Downloads kısmına
gelerek PlayStation
/ Wheels / T150’ye tıklayın, ardından Manual/Help file’ı seçin.
PLAYSTATION3 VE PLAYSTATION4 DÜĞME YERLEŞİMİ
10/18
YARIŞ DIREKSIYONUNUN PLAYSTATION®3 VEYA PLAYSTATION®4 IÇIN
AYARLANMASI
1. Pedal setini, yarış direksiyonu tabanının arka kısmında bulunan konektöre (17) bağlayın.
2. Elektrik kablosunu, yarış direksiyonu tabanının arka kısmında bulunan konektöre (14) bağlayın.
3. Elektrik kablosunu aynı voltaj özelliklerine sahip bir prize takın.
Bununla ilgili daha fazla bilgi için lütfen bu kılavuzun 3. sayfasındaki YARIŞ
DİREKSİYONUNUN ELEKTRİK PRİZİNE TAKILMASI kısmına bakın.
4. Yarış direksiyonunun tabanındaki USB seçim düğmesini, kullandığınız sistem veya oyuna göre
PS3™ veya PS4™ konumuna alın.
5. Yarış direksiyonunun USB konektörünü (15) sistemin USB portlarından birine bağlayın.
6. Sisteminiz açıldığında yarış direksiyonunuz otomatik olarak kendini kalibre edecektir.
7. PlayStation
®4’de (USB seçim düğmesi PS4™ konumundayken): Yarış direksiyonunun PS
düğmesine (8) basın ve direksiyonu kullanabilmek için oyuncu profilinize Sony Entertainment
Network giriş yapın.
Artık oynamaya hazırsınız!
Önemli notlar:
- Direksiyonun USB kablosunu sisteme bağlamadan önce yarış direksiyonunun tabanındaki
USB seçim düğmesi (5) uygun konuma (PS3™ veya PS4™) alınmış olmalıdır. Seçim
düğmesinin konumunu değiştirmek için USB kablosunu sistemden ayırın ve ardından USB
kablosunu sisteme tekrar bağlamadan önce düğmenin konumunu değiştirin.
- PlayStation®3’de USB seçim düğmesi (5) daima PS3™ konumunda olmalıdır:
* Direksiyon çoğu oyunda T500 RS direksiyon şeklinde tanınır.
* Direksiyon uyumlu oyunlarda ve sistem menülerinde çalışır.
* “PS” fonksiyonu direksiyonda çalışır.
- PlayStation®4’de, USB seçim düğmesi (5) PS3™ konumundayken:
* Direksiyon çoğu oyunda T500 RS direksiyon şeklinde tanınır.
* Direksiyon uyumlu oyunlarda çalışır ancak sistem menülerinde çalışmaz.
* “SHARE” ve “PS” fonksiyonu direksiyonda çalışmaz.
- PlayStation®4’de, USB seçim düğmesi (5) PS4™ konumundayken:
* Direksiyonu kullanabilmek için yarış direksiyonunun PS düğmesine (8) basmayı unutmayın.
* Direksiyon çoğu oyunda T300 RS veya T150 direksiyon şeklinde tanınır.
* Direksiyon uyumlu oyunlarda ve sistem menülerinde çalışır.
* “SHARE” ve “PS” fonksiyonu direksiyonda çalışır.
- T150 ile uyumlu PlayStation®3 ve PlayStation®4 oyunlarının listesi (oynanan oyuna göre USB
seçim düğmesinin (5) olması gereken konumu ile birlikte) şu adreste mevcuttur:
http://ts.thrustmaster.com (Updates and Downloads kısmında,
PlayStation® / Wheels / T150’ye tıklayın).
Bu liste düzenli olarak güncellenir.
11/18
PC İÇİN YARIŞ DİREKSİYONU KURULUMU*
*PC uyumluluğu Sony Computer Entertainment Europe tarafından tasdik edilmemektedir.
Önemli not:
PC’de yarış direksiyonu tabanının üzerinde bulunan USB seçim düğmesi (5) daima PS3™
pozisyonuna ayarlanmış olmalıdır.
1. http://ts.thrustmaster.com adresine giderek PC için sürücüleri ve Force Feedback yazılımını
indirin. Updates and Downloads kısmında, PC / Wheels / T150’ye tıklayın, ardından Drivers’ı seçin.
2. İndirme tamamlandığında kurulumu başlatın ve ekrandaki talimatları izleyerek direksiyonun USB
jakını bilgisayarınıza bağlayın ve kurulumu tamamlayın.
3. Kurulum tamamlandığında Finish düğmesine tıklayın ve bilgisayarınızı yeniden başlatın.
4. Başlat / Tüm Programlar / Thrustmaster / FFB Racing Wheel / Control Panel’i seçerek Oyun
Kumandaları penceresini açın.
Oyun Kumandaları penceresi, yarış direksiyonunun adını (T150 Racing Wheel) Tamam durumunda
gösterir.
5. T150 kontrol panelinde direksiyonunuzu ayarlamak için Özellikler’e tıklayın:
• Test Input (Giriş Testi) sekmesi: PC oyunlarında eylem düğmelerini, yön düğmelerini, direksiyonu
ve pedal eksenlerini test etmenizi ve görüntülemenizi, direksiyonun dönüş açısını ayarlamanızı
sağlar.
• Test Forces (Güç Testi) sekmesi: 12 force feedback efektini test etmenizi sağlar.
• Gain Settings (Kazanç Ayarları) sekmesi: PC oyunlarınızda force feedback efektlerinin gücünü
ayarlamanızı sağlar.
Artık oynamaya hazırsınız!
Genel notlar:
- PC’de oyunu başlatmadan önce Tamam’a tıklayarak Oyun Kumandaları penceresini kapatın.
- PC’de Oyun Kumandaları penceresinde yapılan ayarlar sadece bilgisayarınıza kaydedilir (bu
nedenle PlayStation
®3 veya PlayStation®4’te etkisi yoktur).
- Direksiyonunuzun donanım yazılımı sürümü T150 kontrol panelinin sekmelerinde sağ üst köşede
gösterilir.
12/18
PC EŞLEŞTİRMESİ
13/18
OTOMATİK YARIŞ DİREKSİYONU VE PEDAL SETİ KALİBRASYONU
Yarış direksiyonunu elektrik prizine ve yarış direksiyonunun USB konektörünü PlayStation®3 veya
PlayStation
®4 sistemine bağladığınızda yarış direksiyonu kendini otomatik olarak kalibre eder.
Bu aşamada yarış direksiyonu, 1080 derecelik bir açıyı kaplayıp merkezde durmadan önce sola ve
sağa doğru hızlı bir şekilde döner.
UYARI:
Otomatik kalibrasyon aşamasında yarış direksiyonuna asla dokunmayın.
(Hatalı kalibrasyona ve/veya yaralanmalara neden olabilir.)
OTOMATİK PEDAL SETİ KALİBRASYONU
Sisteme bağlıyken veya oyun sırasında pedal setini asla yarış direksiyonu tabanına bağlamayın
(veya tabandan ayırmayın) (hatalı kalibrasyona neden olabilir).
Pedal setini daima yarış direksiyonunu sisteme bağlamadan önce bağlayın.
Yarış direksiyonunun kalibrasyonu tamamlandığında ve oyun başlatıldığında pedallar, bir kaç basma
sonunda otomatik olarak kalibre edilirler.
UYARI:
Yarış direksiyonunun otomatik kalibrasyonu aşamasında veya oyun yüklenirken asla
pedallara basmayın.
(Hatalı kalibrasyona neden olabilir)
Yarış direksiyonu ve/veya pedal seti düzgün çalışmıyorsa veya düzgün kalibre edilmemiş gibi
gözüküyorsa:
Sisteminizi kapatın ve yarış direksiyonunuzun tamamen ayırın. Tüm kabloları (elektrik kablosu ve
pedal seti dahil) tekrar bağlayın, ardından sisteminizi ve oyununuzu yeniden başlatın.
14/18
MOD DÜĞMESİ VE GÖSTERGE LAMBASI (6)
Pedal seti MOD düğmesi
T150 ile gelen pedal seti 2 pedala sahiptir.
Bu pedal setini kullanırken gösterge lambasının kırmızı renkte yanık kaldığından emin olun, aksi
takdirde gaz pedalı düzgün çalışmaz.
T150, Thrustmaster'ın 3 pedal içeren pedal setleriyle (ayrı olarak satılır) de uyumludur; bunlar, gaz
ve debriyaj pedallarını elektronik olarak değiştirmenizi sağlar.
Bunu yapmak için MOD düğmesine (6) 2 saniye süreyle basın.
Yarış direksiyonunun dahili hafızası pedalların değiştirilip değiştirilmediğini kaydeder.
GAZ VE DEBRİYAJ PEDALLARI
MOD gösterge lambasının
(6)
rengi
NORMAL
KIRMIZI
DEĞİŞTİRİLDİ
YEŞİL
MOD düğmesi için diğer ipuçları
MOD düğmesi ve gösterge lambası ile ilgili daha fazla bilgi için lütfen http://ts.thrustmaster.com
adresini ziyaret ederek; Updates and Downloads kısmına gelin, PlayStation / Wheels / T150’ye
tıklayın, ardından Manual/Help file’ı seçin.
YARDIM DOSYALARI VE SIK SORULAN SORULAR (BU KILAVUZDA
GEÇMEZ)
Lütfen http://ts.thrustmaster.com adresini ziyaret ederek Updates and Downloads kısmına gelin ve
PlayStation / Wheels / T150’ye tıklayın, ardından Manual/Help file’ı seçin.
15/18
TÜKETİCİ GARANTİ BİLGİSİ
İşbu Thrustmaster ürünü, malzeme ve işçilik hatalarına karşı, müşterinin kusurlu ürünün ücretinin
iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelen garanti süresince
dünya çapında tescil edilmiş merkezi Place du Granier, B.P. 97143, 35571 Chantepie, Fransa’da
bulunan Guillemot Corporation S.A. (bundan sonra “Guillemot” olarak ifade edilecektir) garantisi
altındadır. Avrupa Birliği ülkelerinde bu süre, Thrustmaster ürününün tesliminden itibaren iki (2)
seneye karşılık gelir. Diğer ülkelerde garanti süresi, Thrustmaster ürünü ile ilgili olarak, Thrustmaster
ürününün satın alındığı tarihte müşterinin ikamet ettiği ülkede geçerli yasalara uygun şekilde,
müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği
süreye karşılık gelir (İlgili ülkede bu tür bir düzenleme mevcut değilse garanti süresi Thrustmaster
ürününün satın alındığı asıl tarihten itibaren bir (1) yıl olacaktır).
Yukarıdakilere bağlı kalmaksızın, yeniden doldurulabilir piller ilk satın alındıkları tarihten itibaren altı
(6) ay boyunca garanti kapsamındadır.
Garanti süresi içinde üründe hata veya kusur tespit edilmesi durumunda derhal izlenecek yöntem ile
ilgili size bilgi verecek olan Teknik Destek servisimize başvurun. Hata veya kusur onaylanırsa
ürünün satın alındığı yere (ya da Teknik Destek servisi tarafından belirtilen yere) iade edilmesi
gerekmektedir.
İşbu garanti kapsamında müşterinin kusurlu ürünü, Teknik Destek servisinin insiyatifine bağlı olarak,
değiştirilecek veya çalışır hale getirilecektir. Garanti süresince Thrustmaster ürününün onarım
işlemine tabi tutulması durumunda, ürünün kullanım dışı olduğu en az yedi (7) günlük tüm süreler
kalan garanti süresine eklenecektir (bu süre, ürünün onarılması için hazır bulundurulduğu tarih
müdahale edilmesi için talepte bulunduğu tarihi takip ediyor ise müşterinin müdahale edilmesi için
talepte bulunduğu tarihten veya bahse konu ürünün onarılması için hazır bulundurulduğu tarihten
başlar). Yürürlükte olan yasaların izin verdiği durumlarda, Guillemot ve bağlılarının tüm sorumluluğu
(dolaylı hasarlar da dahil olmak üzere) Thrustmaster ürününün çalışır hale getirilmesi veya
değiştirilmesi ile sınırlıdır. Yürürlükte olan yasaların izin vermesi halinde Guillemot, ticarete
elverişlilik veya belirli bir amaca uygunluk ile ilgili tüm garantileri reddeder.
İşbu garanti aşağıdaki durumlar için geçerli değildir: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde
değişiklik yapılmışsa, uygunsuz veya kötü kullanım, ihmal, kaza, normal aşınma ya da malzeme
veya üretim hatası ile ilgili olmayan nedenlerden dolayı hasar görmüşse (ancak bununla sınırlı
kalmamak üzere, Thrustmaster ürününü herhangi uygun bir elemanla birleştirmek, buna dahil olarak
özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot
tarafından tedarik edilmemiş tüm diğer elemanlar); (2) Teknik Destek servisi tarafından sağlanan
talimatlara uyulmamışsa; (3) yazılım için, işbu garanti geçerli değildir, söz konusu yazılım için
sağlanan özel garanti hükümlerine tabidir; (4) sarf malzemeleri için (ürünün kullanım süresi içinde
değiştirilecek elemanlar: örneğin; tek kullanımlık piller, kulaklık yastıkları); (5) aksesuarlar için
(örneğin; kablolar, kılıflar, cepler, çantalar, bileklikler); (6) ürün açık artırma ile satılmışsa.
Bu garanti devrolunamaz.
Tüketim mallarının tüketicinin ülkesinde satışına ilişkin tüketicinin yasal hakları işbu garantiden
etkilenmemektedir.
Ek garanti hükümleri
Garanti süresince, tüm Thrustmaster ürünlerini açmaya ve/veya onarmaya yetkili tek taraf Teknik
Destek Servisi olduğundan prensip olarak Guillemot tarafından hiçbir yedek parça sağlanmayacaktır
(Uygulanabilir olması durumunda yazılı talimatlarla ve müşteriye gerekli yedek parça(lar) sağlanarak
Teknik Destek Servisinin müşteri tarafından yapılmasını isteyebileceği tüm onarım prosedürleri hariç
– örneğin onarım işleminin basit olmasından ve gizlilik içermemesinden dolayı).
İnovasyon döngülerini dikkate almak ve bilgi birikimi ile ticari sırlarını korumak için Guillemot,
prensip olarak garanti süresi dolmuş hiç bir Thrustmaster ürünü için onarım bilgisi veya yedek parça
sağlamayacaktır.
16/18
Amerika Birleşik Devletleri ve Kanada'da bu garanti, ürünün dahili mekanizması ve harici gövdesi ile
sınırlıdır. Guillemot veya bağlıları hiçbir durum altında, her türlü açık ve zımni garantinin ihlal
edilmesinden kaynaklanan tüm dolaylı veya arızi hasarlardan dolayı hiçbir üçüncü tarafa karşı
sorumlu tutulamaz. Bazı Eyalet/İllerde zımni garantinin ne kadar süre ile geçerli olduğunun
sınırlanmasına veya dolaylı veya arızi hasarlara karşı sorumluluk muafiyeti veya sınırlanmasına izin
vermez; bu nedenle yukarıda geçen sınırlamalar veya muafiyetler sizin için geçerli olmayabilir. İşbu
garanti size yasal haklar sağlamakta olup Eyalete veya İle göre farklılık gösteren başka haklara da
sahip olabilirsiniz.
Sorumluluk
Yürürlükte olan yasaların izin vermesi halinde, Guillemot Corporation S.A. (bundan sonra
“Guillemot” olarak ifade edilecektir) ve bağlıları aşağıdakilerin biri veya daha fazlasından
kaynaklanan her türlü hasara karşı tüm sorumluluğu reddeder: (1) Ürün modifiye edilmişse,
açılmışsa, üzerinde değişiklik yapılmışsa; (2) montaj talimatlarına uyulmamışsa; (3) uygunsuz veya
kötü kullanım, ihmal, kaza (örneğin bir darbe); (4) normal aşınma. Yürürlükte olan yasaların izin
vermesi halinde, Guillemot ve bağlıları ürünle ilgili malzeme veya üretim hatası ile ilgili olmayan her
türlü hasara karşı tüm sorumluluğu reddeder (ancak bununla sınırlı kalmamak üzere, herhangi bir
yazılımdan veya Thrustmaster ürününün herhangi bir uygun olmayan elemanla birleştirilmesinden
doğrudan veya dolaylı olarak kaynaklanan tüm hasarlar, buna dahil olarak özellikle güç kaynakları,
yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş
tüm diğer elemanlar).
TEKNIK DESTEK
http://ts.thrustmaster.com
17/18
TELİF HAKKI
© 2015 Guillemot Corporation S.A. Tüm hakları saklıdır. Thrustmaster® Guillemot Corporation
S.A.’nın tescilli ticari markasıdır.
Avrupa, Afrika, Orta Doğu, Rusya, Hindistan ve Okyanusya’da satılmak üzere lisanslıdır. Yalnızca
PlayStation
®3 ve PlayStation®4 ile kullanmak için.
“
”, “PlayStation”, “ ” ve “ ” Sony Computer Entertainment Inc.’in tescilli ticari
markalarıdır. “
” aynı firmanın ticari markasıdır. Tüm hakları saklıdır.
Diğer tüm ticari markalar ilgili sahiplerine aittir. Fotoğraflar bağlayıcı değildir. İçindekiler, tasarım ve
teknik özellikler önceden haber vermeksiniz değiştirilebilir ve ülkeden ülkeye farklılık gösterebilir.
Çin'de üretilmiştir.
Immersion Software Ireland Limited'dan lisanslı TouchSense® teknolojisi. Şu adreste bulunan ABD
patentlerinden biri veya daha fazlası ile korunmuştur: www.immersion.com/patent-marking.html,
diğer patentler beklemededir.
Guillemot Corporation S.A. tarafından üretilmekte ve dağıtılmaktadır.
ÇEVRE KORUMA ÖNERİLERİ
Avrupa Birliği’nde: Cihazın kullanım ömrü sona erdiğinde, standart ev atıkları ile
atılmamalı, geri dönüşüm için Atık Elektrikli ve Elektronik Cihazların toplandığı bir
yere bırakılmalıdır.
Bu, ürünün, kullanım kılavuzunun veya paketin üzerinde bulunan sembol ile
onaylanmıştır.
Özelliklerine bağlı olarak malzemeler geri dönüştürülebilir. Atık Elektrik ve
Elektronik Cihazların geri dönüşümü veya diğer işleme yöntemleri sayesinde
çevrenin korunmasına yönelik önemli bir katkıda bulunabilirsiniz. Size en yakın toplama merkezleri
hakkında bilgi almak için lütfen yerel yetkililerle iletişime geçin.
Diğer ülkeler için: Lütfen elektrikli ve elektronik cihazların geri dönüşümü için yerel yasalara uyunuz
AEEE Yönetmeliğine Uygundur.
Bu belgeyi saklayın. Renkler ve süslemeler değişiklik gösterebilir.
Plastik tutturucular ve bantlar, kullanmadan önce üründen çıkarılmalıdır.
www.thrustmaster.com
*Sadece AB ve Türkiye için geçerlidir
*
*
18/18
1/18
Instrukcja obsługi
OSTRZEŻENIE:
W celu zapewnienia prawidłowego działania kierownicy T150 w grach
może być wymagane zainstalowanie automatycznych aktualizacji gier
(dostępnych, gdy system ma połączenie z Internetem).
2/18
ELEMENTY
1 Podstawa
2 Kierownica
3 2 łopatki sekwencyjnej zmiany biegów (Up i
Down)
4 Wielokierunkowy d-pad
5 Wbudowany przełącznik suwakowy USB
PS4™/PS3™
6 Przycisk MODE + czerwona/zielona kontrolka
7 Przyciski SELECT/START w systemie
PS3™ i SHARE/OPTIONS w systemie
PS4™
8 Przycisk PS
9 Duży gwintowany otwór (na element
montażowy i śrubę mocująca)
10 Element montażowy
11 Metalowa śruba mocująca
12 Oś kierownicy
13 Przyciski L3/R3
14 Kabel zasilania lub złącze zasilania
(w zależności od kraju)
15 Kabel kierownicy ze złączem USB
16 Złącze skrzyni biegów
(skrzynia biegów do nabycia osobno)
17 Złącze zestawu pedałów
3/18
PODŁĄCZANIE KIEROWNICY DO GNIAZDA ELEKTRYCZNEGO:
PRZECZYTAĆ PRZED WYKONANIEM DALSZYCH CZYNNOŚCI!
Rodzaj zasilania kierownicy zależy od kraju jej zakupu.
Tylko wersje europejskie
Ważna uwaga: europejska wersja produktu T150 jest wyposażona w zasilacz wewnętrzny,
znajdujący się w podstawie kierownicy.
W wersji europejskiej dozwolone jest wyłącznie zasilanie o napięciu 220 V!
Nie wolno otwierać podstawy kierownicy — ryzyko porażenia!
— Podłącz złącze sieciowe kierownicy do gniazda elektrycznego 220 V.
Inne wersje (nieeuropejskie)
Uwaga: w odróżnieniu od europejskiej wersji produktu T150 jego wersje nieeuropejskie są
wyposażone w zasilacz zewnętrzny, dostarczany wraz z kierownicą.
— Podłącz zasilacz zewnętrzny do odpowiedniego złącza znajdującego się z tyłu kierownicy, a
następnie podłącz zasilacz do zwykłego gniazda elektrycznego o tym samym napięciu.
4/18
OSTRZEŻENIA
Zanim rozpoczniesz korzystanie z urządzenia, szczegółowo zapoznaj się z niniejszą instrukcją, a następnie
zachowaj ją do wglądu.
Ostrzeżenie — ryzyko porażenia prądem elektrycznym
* Przechowuj urządzenie w suchym miejscu i nie wystawiaj go na działanie kurzu ani światła słonecznego.
* Nie skręcaj ani nie naciągaj złączy ani kabli.
* Nie wylewaj cieczy na urządzenie ani jego złącza.
* Nie zwieraj urządzenia.
* Nie demontuj urządzenia, nie wrzucaj go do ognia ani nie narażaj na działanie wysokich temperatur.
* Nie używaj kabla zasilania innego niż dostarczony z kierownicą.
* Nie używaj kabla zasilania, jeśli sam kabel lub jego złącza są uszkodzone, pęknięte lub przerwane.
* Upewnij się, że kabel zasilania jest właściwie podłączony do gniazda elektrycznego i do złącza znajdującego
się z tyłu podstawy kierownicy.
* Nie otwieraj kierownicy: w jej wnętrzu nie ma części przeznaczonych do naprawiania przez użytkownika.
Naprawy może wykonywać wyłącznie producent, jego autoryzowany przedstawiciel lub wykwalifikowany
serwisant.
* Korzystaj wyłącznie z elementów montażowych/akcesoriów określonych przez producenta.
* W przypadku nietypowego działania kierownicy (na przykład gdy wydobywają się z niej dziwne dźwięki, ciepło
lub zapachy) natychmiast przestań jej używać, wyciągnij kabel zasilania z gniazda elektrycznego i odłącz
pozostałe kable.
* Jeśli nie zamierzasz korzystać z kierownicy przez dłuższy czas, wyciągnij jej kabel zasilania z gniazda
elektrycznego.
Odpowietrzniki
Dbaj, aby żaden z odpowietrzników w podstawie kierownicy nie był zasłonięty. W celu zapewnienia optymalnej
wentylacji przestrzegaj następujących zaleceń:
* Ustaw podstawę kierownicy w odległości co najmniej 10 cm od wszelkich ścian.
* Nie umieszczaj podstawy w ciasnych miejscach.
* Nie przykrywaj podstawy.
* Nie dopuszczaj do gromadzenia się kurzu w odpowietrznikach.
Ze względów bezpieczeństwa zestawu pedałów nie wolno używać w
bosych stopach ani w samych skarpetach.
FIRMA THRUSTMASTER
®
NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI
ZA EWENTUALNE OBRAŻENIA CIAŁA WYNIKŁE Z UŻYWANIA
ZESTAWU PEDAŁÓW BEZ OBUWIA.
Ostrzeżenie — ryzyko obrażeń ciała spowodowanych siłowym sprzężeniem zwrotnym i
powtarzającymi się ruchami
Granie przy użyciu kierownicy z siłowym sprzężeniem zwrotnym (Force Feedback) może doprowadzić do bólu
mięśni lub stawów. W celu uniknięcia problemów:
* Unikaj grania przez długi czas.
* Po każdej godzinie gry rób 10–15 minut przerwy.
* Jeśli odczuwasz zmęczenie lub ból dłoni, nadgarstków, ramion, stóp albo nóg, przerwij grę, a przed jej
ponownym rozpoczęciem odpocznij kilka godzin.
5/18
Ostrzeżenie — ryzyko obrażeń ciała spowodowanych siłowym sprzężeniem zwrotnym
i powtarzającymi się ruchami (ciąg dalszy)
* Jeśli po ponownym rozpoczęciu gry opisane powyżej objawy lub ból powrócą, przerwij grę i
skonsultuj się z lekarzem.
* Trzymaj kierownicę z dala od dzieci.
* Podczas gry zawsze trzymaj obie dłonie we właściwym położeniu na kierownicy bez jej całkowitego
puszczania.
* Podczas gry nigdy nie kładź dłoni ani palców pod pedałami ani w pobliżu zestawu pedałów.
* Podczas kalibracji i gry nigdy nie przekładaj dłoni ani ramion przez otwory w kierownicy.
* Sprawdź, czy podstawa kierownicy jest właściwie zamocowana zgodnie ze wskazówkami podanymi
w niniejszej instrukcji.
Urządzenie tylko dla użytkowników
powyżej 14 roku życia
CIĘŻKIE URZĄDZENIE
Uważaj, aby nie upuścić urządzenia na
siebie ani inną osobę!
ZAWSZE NIGDY NIGDY
6/18
Ostrzeżenie — ryzyko przytrzaśnięcia przez pedały podczas gry
* Trzymaj zestaw pedałów z dala od dzieci.
* Podczas gry nigdy nie kładź palców na bokach pedałów ani nie zbliżaj ich do tego miejsca.
* Podczas gry nigdy nie kładź palców na tylnej powierzchni podstawy pedałów ani nie zbliżaj ich do
tego miejsca.
* Podczas gry nigdy nie kładź palców na przedniej powierzchni podstawy pedałów ani nie zbliżaj ich do
tego miejsca.
NIGDY NIGDY NIGDY
Ostrzeżenie — ryzyko przytrzaśnięcia przez pedały poza grą
* Przechowuj zestaw pedałów w bezpiecznym miejscu i trzymaj go z dala od dzieci.
AKTUALIZACJA OPROGRAMOWANIA SPRZĘTOWEGO KIEROWNICY
Oprogramowanie zawarte w podstawie kierownicy można zaktualizować do nowszej wersji,
zawierającej rozszerzenia różnych funkcji.
Aby wyświetlić wersję oprogramowania sprzętowego, z której obecnie korzysta kierownica, i w razie
potrzeby ją zaktualizować, na komputerze wejdź na stronę http://ts.thrustmaster.com. W sekcji
Updates and Downloads kliknij PlayStation / Wheels / T150, następnie wybierz Driver/Firmware,
a następnie postępuj zgodnie z instrukcją pobierania i instalacji.
Ważna uwaga:
W przypadku komputera PC przełącznik suwakowy USB (5) znajdujący się w podstawie
kierownicy musi być zawsze ustawiony w położeniu PS3™.
7/18
REGULOWANIE NACHYLENIA PEDAŁÓW
Kąt nachylenia pedałów można regulować.
Instrukcje regulacji poszczególnych pedałów są dostępne na stronie http://ts.thrustmaster.com. W
sekcji Updates and Downloads kliknij PlayStation / Wheels / T150, a następnie wybierz
Manual/Help file.
MOCOWANIE KIEROWNICY
Mocowanie kierownicy do stołu lub biurka
1. Połóż kierownicę na stole lub innej poziomej, płaskiej i stabilnej powierzchni.
2. Włóż śrubę mocującą (11) w element montażowy (10), a następnie zamocuj urządzenie,
wkręcając śrubę przeciwnie do ruchu wskazówek zegara w duży gwintowany otwór (9)
znajdujący się pod kierownicą aż do solidnego i stabilnego zamocowania kierownicy.
ZAWSZE NIGDY
OSTRZEŻENIE: nie wolno wkręcać samej śruby bez elementu montażowego!
(Może to spowodować uszkodzenie kierownicy).
8/18
MOCOWANIE/ZDEJ
MOWANIE
KIERUNEK
Dokręcanie:
Obróć śrubę
przeciwnie
do ruchu wskazówek
zegara
Odkręcanie:
Obróć śrubę zgodnie
z ruchem
wskazówek zegara
9/18
Mocowanie zestawu pedałów do kokpitu
1. Zamocuj zestaw pedałów, korzystając z niewielkich gwintowanych otworów znajdujących się
pod zestawem.
2. Wkręć dwie śruby M6 (do nabycia osobno) w półkę kokpitu, a następnie w dwa niewielkie
gwintowane otwory znajdujące się pod zestawem pedałów.
Ważne: Długość dwóch śrub M6 nie może przekraczać grubości półki powiększonej o 10 mm.
Dłuższe śruby mogą spowodować uszkodzenie elementów wewnętrznych znajdujących się w
zestawie pedałów.
Na stronie http://ts.thrustmaster.com są dostępne schematy kokpitów (ułatwiające prawidłowe
ustawienie podstawy kierownicy i zestawu pedałów). W sekcji Updates and Downloads kliknij
PlayStation
/ Wheels / T150, a następnie wybierz Manual/Help file.
MAPOWANIE W SYSTEMACH PLAYSTATION3 I PLAYSTATION4
10/18
KONFIGUROWANIE KIEROWNICY POD KĄTEM SYSTEMU PLAYSTATION®3
LUB P
LAYSTATION®4
1. Podłącz zestaw pedałów do złącza (17) znajdującego się z tyłu podstawy kierownicy.
2. Podłącz kabel zasilania do złącza (14) znajdującego się z tyłu podstawy kierownicy.
3. Podłącz kabel zasilania do gniazda elektrycznego o prawidłowym napięciu.
Więcej informacji na ten temat można znaleźć w sekcji PODŁĄCZANIE
KIEROWNICY DO GNIAZDA ELEKTRYCZNEGO na 3 stronie niniejszej instrukcji.
4. Ustaw wybierak USB (5) znajdujący się w podstawie kierownicy w położeniu PS3™ lub PS4™, w
zależności od używanego systemu lub gry.
5. Podłącz złącze USB kierownicy (15) do jednego z portów USB systemu.
6. Po włączeniu zasilania systemu nastąpi automatyczna kalibracja kierownicy.
7. W systemie PlayStation
®4 (gdy wybierak USB znajduje się w położeniu PS4™): naciśnij przycisk
PS kierownicy (8) i zaloguj się w swoim profilu gracza Sony Entertainment Network, aby móc
korzystać z kierownicy.
Teraz możesz zacząć grać!
Ważne uwagi:
— Zanim kabel USB kierownicy zostanie podłączony do systemu, wybierak USB (5) znajdujący
się w podstawie kierownicy należy zawsze ustawić we właściwym położeniu (PS3™ lub
PS4™). Chcąc zmienić położenie wybieraka, odłącz kabel USB od systemu, następnie zmień
położenie wybieraka, a następnie ponownie podłącz kabel USB do systemu.
— W przypadku systemu PlayStation®3 wybierak USB (5) musi być zawsze ustawiony w
położeniu PS3™:
* W większości gier kierownica jest rozpoznawana jako model T500 RS.
* Kierownica działa w zgodnych grach i w menu systemu.
* W kierownicy działa funkcja „PS”.
— W przypadku systemu PlayStation®4, jeśli wybierak USB (5) znajduje się w położeniu PS3™:
* W większości gier kierownica jest rozpoznawana jako model T500 RS.
* Kierownica działa w zgodnych grach, ale nie w menu systemu.
* W kierownicy nie działają funkcje „SHARE” i „PS”.
— W przypadku systemu PlayStation®4, jeśli wybierak USB (5) znajduje się w położeniu PS4™:
* Aby móc korzystać z kierownicy, naciśnij znajdujący się na niej przycisk PS (8).
* W większości gier kierownica jest rozpoznawana jako model T300 RS lub T150.
* Kierownica działa w zgodnych grach i w menu systemu.
* W kierownicy działają funkcje „SHARE” i „PS”.
— Lista gier do systemów PlayStation®3 i PlayStation®4 zgodnych z kierownicą T150 (wraz z
położeniem wybieraka USB (5) wymaganym w poszczególnych grach) jest dostępna na
stronie:
http://ts.thrustmaster.com (w sekcji Updates and Downloads
kliknij PlayStation® / Wheels / T150).
Lista jest regularnie aktualizowana.
11/18
KONFIGUROWANIE KIEROWNICY POD KĄTEM KOMPUTERA PC*
*Zgodność z komputerem PC nie jest gwarantowana przez firmę Sony Computer Entertainment
Europe.
Ważna uwaga:
W przypadku komputera PC przełącznik suwakowy USB (5) znajdujący się w podstawie
kierownicy musi być zawsze ustawiony w położeniu PS3™.
1. Wejdź na stronę http://ts.thrustmaster.com, aby pobrać sterowniki i oprogramowanie siłowego
sprzężenia zwrotnego dla komputera PC. W sekcji Updates and Downloads kliknij PC / Wheels /
T150, a następnie wybierz Drivers.
2. Po zakończeniu pobierania uruchom instalację, a następnie zgodnie z instrukcjami wyświetlanymi
na ekranie podłącz wtyczkę USB kierownicy do komputera i zakończ instalację.
3. Po zakończeniu instalacji kliknij Finish (Zakończ) i uruchom ponownie komputer.
4. Wybierz Start / All Programs / Thrustmaster / FFB Racing Wheel / Control Panel (Start /
Wszystkie programy / Thrustmaster / FFB Racing Wheel / Panel sterowania), aby otworzyć okno
Game Controllers (Kontrolery gier).
W oknie Game Controllers (Kontrolery gier) zostanie wyświetlona nazwa kierownicy T150 Racing
Wheel ze statusem OK.
5. W panelu sterowania kierownicy T150 kliknij Properties (Właściwości), aby skonfigurować
kierownicę:
• Karta Test Input (Testuj wejście) umożliwia testowanie i wyświetlanie przycisków czynności,
przycisków kierunkowych oraz osi kierownicy i pedałów, a także regulowanie kąta obrotu kierownicy
w grach na komputer PC.
• Karta Test Forces (Testuj siły) umożliwia testowanie 12 efektów siłowego sprzężenia zwrotnego.
• Karta Gain Settings (Ustawienia wzmocnienia) umożliwia regulowanie natężenia efektów siłowego
sprzężenia zwrotnego w grach na komputer PC.
Teraz możesz zacząć grać!
Uwagi ogólne:
— Na komputerze PC przed uruchomieniem gry kliknij OK, aby zamknąć okno Game Controllers
(Kontrolery gier).
— W przypadku komputera PC modyfikacje wprowadzone w oknie Game Controllers (Kontrolery
gier) są zapisywane tylko na komputerze (a więc nie wpływają na system PlayStation
®3 ani
PlayStation
®4).
— Wersja oprogramowania sprzętowego kierownicy jest wyświetlana w prawym górnym rogu kart
panelu sterowania kierownicyT150.
12/18
MAPOWANIE NA KOMPUTERZE PC
13/18
AUTOMATYCZNA KALIBRACJA KIEROWNICY I ZESTAWU PEDAŁÓW
Kierownica kalibruje się automatycznie po jej podłączeniu do gniazda elektrycznego oraz
podłączeniu złącza USB kierownicy do systemu PlayStation
®3 lub PlayStation®4.
Podczas tej operacji kierownica obraca się szybko w lewo i w prawo (łącznie o 1080 stopni), a
następnie zatrzymuje się w położeniu środkowym.
OSTRZEŻENIE:
Podczas automatycznej kalibracji nie wolno dotykać kierownicy!
(Może to doprowadzić do błędów kalibracji i/lub obrażeń ciała).
AUTOMATYCZNA KALIBRACJA ZESTAWU PEDAŁÓW
Zestawu pedałów nie wolno podłączać do podstawy kierownicy (ani odłączać go od podstawy), gdy
kierownica jest podłączona do systemu ani w trakcie gry, ponieważ może to doprowadzić do błędów
kalibracji.
Zestaw pedałów zawsze podłączaj przed podłączeniem kierownicy do systemu.
Po zakończeniu kalibracji kierownicy i uruchomieniu gry pedały kalibrują się automatycznie po ich
kilkukrotnym naciśnięciu.
OSTRZEŻENIE:
Nie wolno naciskać pedałów podczas
automatycznej kalibracji kierownicy ani w trakcie ładowania gry!
(Może to doprowadzić do błędów kalibracji).
Jeśli kierownica i zestaw pedałów nie działają prawidłowo lub wydają się niewłaściwie
skalibrowane:
Wyłącz system i całkowicie odłącz kierownicę. Następnie podłącz ponownie wszystkie kable (w tym
kabel zasilania i zestaw pedałów) oraz uruchom ponownie system i grę.
14/18
PRZYCISK I KONTROLKA MODE (6)
Przycisk MODE do zestawu pedałów
Zestaw pedałów dostarczany z kierownicą T150 zawiera 2 pedały.
W trakcie korzystania z zestawu pedałów jego kontrolka powinna świecić na czerwono. W przeciwnym
razie pedał gazu nie będzie działał prawidłowo.
Kierownica T150 jest również zgodna z zestawami pedałów Thrustmaster zawierającymi 3 pedały (do
nabycia osobno). Zestawy te umożliwiają elektroniczną zamianę pedałów przyspieszenia i sprzęgła.
W tym celu należy nacisnąć przycisk MODE (6) i przytrzymać go przez 2 sekundy.
Informacja o tym, czy pedały zostały zamienione miejscami, jest przechowywana w wewnętrznej
pamięci kierownicy.
PEDAŁY GAZU I SPRZĘGŁA
Kolor kontrolki MODE (6)
NORMALNE
CZERWONY
ZAMIENIONE
ZIELONY
Inne wskazówki dotyczące przycisku MODE
Więcej informacji na temat przycisku i kontrolki MODE znajdziesz na stronie
http://ts.thrustmaster.com. W sekcji Updates and Downloads kliknij PlayStation
/ Wheels / T150,
a następnie wybierz Manual/Help file.
PLIKI POMOCY I CZĘSTO ZADAWANE PYTANIA (NIEZAMIESZCZONE W
NINIEJSZEJ INSTRUKCJI)
Wejdź na stronę http://ts.thrustmaster.com. W sekcji Updates and Downloads kliknij PlayStation
/
Wheels / T150, a następnie wybierz Manual/Help file.
15/18
INFORMACJE DOTYCZĄCE GWARANCJI DLA KLIENTA
Firma Guillemot Corporation S.A. z siedzibą pod adresem Place du Granier, B.P. 97143, 35571
Chantepie, Francja („Guillemot”) udziela klientowi obowiązującej na całym świecie gwarancji, że
niniejszy produkt Thrustmaster będzie wolny od wad materiałowych i produkcyjnych przez okres
gwarancji równy limitowi czasu, w którym klient może występować z roszczeniami z tytułu wad
niniejszego produktu. W krajach Unii Europejskiej jest to okres dwóch (2) lat od dostarczenia
produktu Thrustmaster. W innych krajach okres gwarancji jest równy limitowi czasu, w którym klient
może występować z roszczeniami z tytułu wad produktu Thrustmaster zgodnie z przepisami
obowiązującymi w kraju, w którym klient mieszkał w dniu zakupu produktu Thrustmaster. (Jeśli
przepisy danego kraju nie przewidują występowania z takimi roszczeniami, okres gwarancji będzie
wynosić jeden (1) rok od pierwotnej daty zakupu produktu Thrustmaster).
Niezależnie od powyższego akumulatory są objęte sześciomiesięcznym (6-miesięcznym) okresem
gwarancji liczonym od daty pierwotnego zakupu.
Jeśli w okresie gwarancji wystąpią objawy mogące świadczyć o wadzie produktu, należy
niezwłocznie skontaktować się z działem pomocy technicznej, który wskaże dalszy sposób
postępowania. W razie potwierdzenia wady produkt należy zwrócić w punkcie zakupu (lub innym
miejscu wskazanym przez dział pomocy technicznej).
W ramach niniejszej gwarancji wadliwy produkt zostanie wymieniony lub przywrócony do stanu
sprawności użytkowej, zgodnie z decyzją działu pomocy technicznej. Jeśli w okresie gwarancji
produkt Thrustmaster zostanie poddany czynnościom mającym na celu przywrócenie go do stanu
użytkowego, dowolny okres co najmniej siedmiu (7) dni, podczas których produkt nie jest
użytkowany, zostanie dodany do pozostałego okresu gwarancji (okres ten liczy się od dnia, w
którym klient poprosi o interwencję, lub od dnia, w którym dany produkt zostanie udostępniony
celem przywrócenia do stanu użytkowego, jeśli data udostępnienia celem przywrócenia do stanu
użytkowego następuje po dacie prośby o interwencję). Jeśli zezwala na to obowiązujące prawo,
całkowita odpowiedzialność firmy Guillemot i jej podmiotów zależnych (łącznie z odpowiedzialnością
za szkody wtórne) ogranicza się do przywrócenia do stanu użytkowego lub wymiany produktu
Thrustmaster. Jeśli zezwala na to obowiązujące prawo, firma Guillemot wyłącza wszelkie gwarancje
pokupności i przydatności do określonego celu.
Niniejsza gwarancja nie obowiązuje: (1) w przypadku, gdy produkt został zmodyfikowany, otwarty,
zmieniony albo uszkodzony na skutek nieodpowiedniego lub nadmiernego użytkowania,
niedbałości, wypadku, normalnego zużycia lub z innego powodu niezwiązanego z wadą
materiałową ani produkcyjną (w tym między innymi z powodu połączenia produktu Thrustmaster z
nieodpowiednim elementem, w tym w szczególności z zasilaczem, akumulatorem, ładowarką lub
jakimkolwiek innym elementem niedostarczonym przez firmę Guillemot dla tego produktu); (2) w
razie nieprzestrzegania instrukcji podanych przez dział pomocy technicznej; (3) w odniesieniu do
oprogramowania, jako że oprogramowanie to jest objęte odrębną szczegółową gwarancją; (4)
materiałów eksploatacyjnych (elementów wymienianych w czasie eksploatacji produktu, na przykład
baterii jednorazowych, muszli/nakładek na uszy do zestawów słuchawkowych lub słuchawek); (5)
akcesoriów (na przykład kabli, pokrowców, etui, torebek, pasków na rękę); (6) w przypadku
sprzedania produktu na aukcji publicznej.
Niniejsza gwarancja nie podlega przeniesieniu.
Niniejsza gwarancja nie wpływa na prawa klienta wynikające z przepisów dotyczących sprzedaży
dóbr konsumenckich w kraju klienta.
16/18
Dodatkowe postanowienia gwarancyjne
W okresie gwarancji firma Guillemot zasadniczo nie udostępnia jakichkolwiek części zamiennych,
ponieważ jedynym podmiotem upoważnionym do otwarcia jakiegokolwiek produktu Thrustmaster
i/lub przywrócenia go do stanu użytkowego jest dział pomocy technicznej (oprócz ewentualnych
procedur przywracania produktu do stanu użytkowego, o wykonanie których dział pomocy
technicznej może poprosić klienta przez przekazanie pisemnych instrukcji — np. ze względu na
prostotę i jawność procesu przywracania do stanu użytkowego — oraz, w razie potrzeby, przez
udostępnienie klientowi wymaganych części zamiennych).
Ze względu na realizowane cykle innowacji oraz konieczność zapewnienia ochrony swojej
specjalistycznej wiedzy i tajemnic handlowych firma Guillemot zasadniczo nie udostępnia
powiadomień dotyczących przywracania do stanu użytkowego ani części zamiennych w przypadku
produktów Thrustmaster, których okres gwarancji upłynął.
W USA i Kanadzie niniejsza gwarancja ogranicza się do wewnętrznych mechanizmów i zewnętrznej
obudowy produktu. W żadnym wypadku firma Guillemot ani jej podmioty stowarzyszone nie będą
odpowiadać wobec osób trzecich za szkody wtórne ani przypadkowe wynikające z naruszenia
jakichkolwiek gwarancji wyraźnych lub domniemanych. Niektóre stany/prowincje nie zezwalają na
ograniczenie czasu trwania gwarancji domniemanych bądź wyłączenie lub ograniczenie
odpowiedzialności za szkody wtórne lub przypadkowe, więc powyższe ograniczenia lub wyłączenia
mogą Ciebie nie dotyczyć. Niniejsza gwarancja przyznaje Ci określone prawa, a ponadto mogą
przysługiwać Ci inne prawa zależnie od stanu lub prowincji.
Odpowiedzialność
Jeśli zezwala na to obowiązujące prawo, firma Guillemot Corporation S.A. („Guillemot”) i jej
podmioty zależne nie ponoszą żadnej odpowiedzialności za szkody spowodowane przez co
najmniej jeden z następujących czynników: (1) modyfikację lub otwarcie produktu bądź
wprowadzenie w nim zmian; (2) nieprzestrzeganie instrukcji montażu; (3) nieodpowiednie lub
nadmierne użytkowanie, niedbałość, wypadek (na przykład uderzenie); (4) normalne zużycie. Jeśli
zezwala na to obowiązujące prawo, firma Guillemot i jej podmioty zależne nie ponoszą żadnej
odpowiedzialności za szkody niezwiązane z wadą materiałową lub produkcyjną produktu (w tym
między innymi za szkody spowodowane bezpośrednio lub pośrednio przez jakiekolwiek
oprogramowanie lub na skutek połączenia produktu Thrustmaster z nieodpowiednim elementem, w
tym w szczególności z zasilaczem, akumulatorem, ładowarką lub jakimkolwiek innym elementem
niedostarczonym przez firmę Guillemot dla tego produktu).
WSPARCIE TECHNICZNE
http://ts.thrustmaster.com
17/18
PRAWA AUTORSKIE
© 2015 Guillemot Corporation S.A. Wszelkie prawa zastrzeżone. Thrustmaster® jest zastrzeżonym
znakiem towarowym firmy Guillemot Corporation S.A.
Produkt licencjonowany do sprzedaży na terenie Europy, Afryki, Bliskiego Wschodu, Rosji, Indii i
Oceanii. Do użytku wyłącznie z systemami PlayStation
®3 i PlayStation®4.
„
”, „PlayStation”, „ ” i „ ” są zastrzeżonymi znakami towarowymi firmy Sony
Computer Entertainment Inc. „
” jest znakiem towarowym tej samej firmy. Wszelkie prawa
zastrzeżone.
Wszystkie inne znaki towarowe stanowią własność odpowiednich podmiotów. Ilustracje nie są wiążące
prawnie. Treść, wzory i dane techniczne mogą ulec zmianie bez powiadomienia i mogą różnić się w
zależności od kraju. Wyprodukowano w Chinach.
Technologia TouchSense® na licencji firmy Immersion Software Ireland Limited. Jest ona chroniona
przez jeden lub kilka patentów USA wymienionych na stronie www.immersion.com/patent-
marking.html oraz stanowi przedmiot złożonych wniosków patentowych.
Urządzenie wyprodukowane i dystrybuowane przez firmę Guillemot Corporation S.A.
ZALECENIE DOTYCZĄCE OCHRONY ŚRODOWISKA
Na terenie Unii Europejskiej: gdy okres przydatności produktu do eksploatacji
dobiegnie końca, produktu nie należy pozbywać się wraz ze zwykłymi odpadami z
gospodarstwa domowego, ale oddać do recyklingu w punkcie zbiórki zużytego
sprzętu elektrycznego i elektronicznego. Potwierdza to symbol znajdujący się na
produkcie, w instrukcji obsługi lub na opakowaniu.
Zależnie od swoich właściwości materiały zawarte w produkcie mogą nadawać
się do recyklingu. Dzięki recyklingowi i innym formom utylizacji zużytych urządzeń
elektrycznych i elektronicznych klient może w znacznym stopniu przyczynić się do
ochrony środowiska. Aby uzyskać informacje o najbliższych punktach zbiórki odpadów, należy
skontaktować z miejscowymi władzami.
We wszystkich innych krajach: należy przestrzegać miejscowych przepisów dotyczących recyklingu
sprzętu elektrycznego i elektronicznego.
Niniejsze informacje należy zachować. Kolorystyka i elementy ozdobne mogą różnić się od
przedstawionych.
Przed korzystaniem z produktu należy zdjąć z niego plastikowe elementy mocujące oraz naklejki.
www.thrustmaster.com
*Dotyczy wyłącznie UE i Turcji
*
*
18/18
1\18
ﻡﺩﺧﺗﺳﻣﻟﺍ ﻝﻳﻟﺩ
:ﺭﻳﺫﺣﺗ
ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻥﺃ ﻥﻣ ﺩﻛﺄﺗﻠﻟ
T150
ﺢﻳﺣﺻ ﻝﻛﺷﺑ ﻝﻣﻌﺗ
ﺏﺎﻌﻟﻸﻟ ﺔﻳﺋﺎﻘﻠﺗﻟﺍ ﺕﺎﺛﻳﺩﺣﺗﻟﺍ ﺕﻳﺑﺛﺗ ﻙﻧﻣ ﺏﻠﻁُﻳ ﺩﻗ ،ﺏﺎﻌﻟﺃ ﻊﻣ
ﻝﻳﺻﻭﺗ ﺩﻧﻋ ﺭﻓﻭﺗﺗ)ﻡﺎﻅﻧﻟﺍ (ﺕﻧﺭﺗﻧﻹﺎﺑ ﺏﺎﻌﻟﻷﺍ ﻲﻓ
.
2\18
ﺔﻳﻧﻘﺗﻟﺍ ﺕﺍﺯﻳﻣﻟﺍ
1 ﺓﺩﻋﺎﻗT150
2 ﺔﻠﺟﻋ
3 ﺎﺗﺳﺍﻭﺩ ﺔﻋﺭﺳﻟﺍ ﻝﻘﻧ ﻝﺩﺎﺑﺗﻣ ﻝﻛﺷﺑ )Up & Down(
4 ﺔﺣﻭﻟD ﺕﺎﻫﺎﺟﺗﻻﺍ ﺓﺩﺩﻌﺗﻣ
5
ﻥﻣﺿﻣ ﻕﻟﺯﻧﻣ ﺡﺎﺗﻔﻣ
USB
ـﻟ
PS4™/PS3™
6 ﺭﺯMODE ﺭﺿﺧﺃ/ﺭﻣﺣﺃ ﻲﺋﻭﺿ ﺭﺷﺅﻣ +
7 ﺭﺍﺭﺯﺃSELECT/START ﻰﻠﻋPS3™ ﻭ
SHARE/OPTIONS ﻰﻠﻋPS4™
8 ﺭﺯPS
9 (ﻁﺑﺭﻟﺍ ﻲﻏﺭﺑﻭ ﺏﻳﻛﺭﺗﻟﺍ ﺓﺍﺩﻷ) ﺭﻳﺑﻛ ﺏﻟﻭﻠﻣ ﺏﻘﺛ
10 ﻁﺑﺭﻟﺍ ﺓﺍﺩﺃ
11 ﻲﻧﺩﻌﻣ ﺕﻳﺑﺛﺗ ﻲﻏﺭﺑ
12 ﻪﻳﺟﻭﺗ ﺭﻭﺣﻣ
13 ﺭﺍﺭﺯﺃL3/R3
ﺔﻗﺎﻁ ﻝﺑﺎﻛ 14
ﻭﺃ ﻝﺻﻭﻣﺭﺩﺻﻣ ﺔﻗﺎﻁﻟﺍ ﻲﺳﻳﺋﺭﻟﺍ
(ﺭﺧﺁ ﻰﻟﺇ ﺩﻠﺑ ﻥﻣ ﻑﻠﺗﺧﻳ)
15 ﻝﺻﻭﻣﻭ ﻝﺑﺎﻛUSB ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻌﻟ
16 ﻝﺻﻭﻣ ﺱﻭﺭﺗﻟﺍ ﻕﻭﺩﻧﺻ
ُ)ﻉﺎﺑﻳ ﺱﻭﺭﺗﻟﺍ ﻕﻭﺩﻧﺻ (
ً
ﻼﺻﻔﻧﻣ
17 ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻝﺻﻭﻣ
3\18
:ﻲﺋﺎﺑﺭﻬﻛ ﺱﺑﻘﻣﺑ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻝﻳﺻﻭﺗ ﺍ ﻝﺑﻗ ﺓءﺍﺭﻘﻟﺍ ﻰﺟﺭﻳ!ﺔﻌﺑﺎﺗﻣﻟ
.ﻙﺯﺎﻬﺟ ﺎﻬﻧﻣ ﺕﻳﺭﺗﺷﺍ ﻲﺗﻟﺍ ﺩﻠﺑﻠﻟ ﺎ
ً
ﻘﺑﻁ ﻙﺑ ﺔﺻﺎﺧﻟﺍ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺔﻗﺎﻁ ﺭﺩﺻﻣ ﻑﻠﺗﺧﻳ
ﻭﺭﻭﻷﺍ ﺕﺍﺭﺍﺪﺻﻹﺍﻂﻘﻓ ﺔﻴﺑ
ﺔﻈﺣﻼﻣ ﺔﻣﺎﻫ
:
ﻦﻣ ﻲﺑﻭﺭﻭﻷﺍ ﺭﺍﺪﺻﻹﺍ
T150
ﻕﺎﺒﺴﻟﺍ ﺔﻠﺠﻋ ﺓﺪﻋﺎﻗ ﻞﺧﺍﺩ ﺪﺟﻮﻳ ،ﻲﻠﺧﺍﺩ ﺔﻗﺎﻁ ﺮﻓﻮﻤﺑ ﺩﻭﺰﻣ
.
ً
ﺓﺮﺷﺎﺒﻣ
ﺮﻴﻓﻮﺗ ﺐﺠﻳ220 ﻮﺼﺨﻟﺍ ﻪﺟﻭ ﻰﻠﻋ ﻲﺑﻭﺭﻭﻷﺍ ﺭﺍﺪﺻﻺﻟ ﺖﻟﻮﻓ!ﺹ
ﺎ
ً
ﻘﻠﻄﻣ ﻕﺎﺒﺴﻟﺍ ﺔﻠﺠﻋ ﺓﺪﻋﺎﻗ ﺢﺘﻔﺑ ﻢﻘﺗ ﻻ– ﺔﻣﺪﺼﺑ ﺔﺑﺎﺻﻹﺍ ﺮﻄﺨﻟ ﺽﺮﻌﺘﺗ ﺪﻗ
- ﺮﻟﺍ ﻞﺻﻮﻤﻟﺍ ﻞﻴﺻﻮﺘﺑ ﻢﻗ ﺔﻗﺎﻁ ﺬﻔﻨﻤﺑ ﻕﺎﺒﺴﻟﺍ ﺔﻠﺠﻌﻟ ﻲﺴﻴﺋ220 .ﺖﻟﻮﻓ
(ﺔﻴﺑﻭﺭﻭﻷﺍ ﺮﻴﻏ) ﻯﺮﺧﻷﺍ ﺕﺍﺭﺍﺪﺻﻹﺍ
ﺔﻈﺣﻼﻣ:
ﺮﻓﻮﺗ ،ﻲﺑﻭﺭﻭﻷﺍ ﺭﺍﺪﺻﻹﺍ ﺲﻜﻋ ﻰﻠﻋ
T150
؛ﻲﺟﺭﺎﺧ ﺔﻗﺎﻁ ﺮﻓﻮﻣ ﺔﻴﺑﻭﺭﻭﻷﺍ ﺮﻴﻏ ﺯﺎﻬﺟﻭ
.ﻕﺎﺒﺴﻟﺍ ﺔﻠﺠﻋ ﻊﻣ ﺹﺎﺧ
- ﺔﻗﺎﻁ ﺊﻳﺎﻬﻣ ﻞﻴﺻﻮﺘﺑ ﻢﻗ ﻢﺛ ،ﻕﺎﺒﺴﻟﺍ ﺔﻠﺠﻋ ﺓﺮﺧﺆﻣ ﻲﻓ ﺐﺳﺎﻨﻤﻟﺍ ﻞﺻﻮﻤﻟﺎﺑ ﻲﺟﺭﺎﺨﻟﺍ ﺊﻳﺎﻬﻤﻟﺍ ﻞﻴﺻﻮﺘﺑ ﻢﻗ
.ﺪﻬﺠﻟﺍ ﺲﻔﻨﺑ ﻲﺳﺎﻴﻗ ﺔﻗﺎﻁ ﺬﻔﻨﻤﺑ ﺔﻴﺴﻴﺋﺮﻟﺍ ﺕﻼﺻﻮﻤﻟﺍ
4\18
ﺕﺍﺭﻳﺫﺣﺗ
ﻳﻓ ﻪﻳﻟﺇ ﻉﻭﺟﺭﻠﻟ ﻪﺑ ﻅﺎﻔﺗﺣﻻﺍﻭ ﺔﻳﺎﻧﻌﺑ ﻝﻳﻟﺩﻟﺍ ﺍﺫﻫ ﺓءﺍﺭﻗ ﻰﺟﺭﻳ ،ﺞﺗﻧﻣﻟﺍ ﺍﺫﻫ ﻡﺍﺩﺧﺗﺳﺍ ﻝﺑﻗ.ﺩﻌﺑ ﺎﻣ
ﺭﻳﺫﺣﺗ– ﺔﻳﺑﺭﻬﻛ ﺔﻣﺩﺻ
* .ﺱﻣﺷﻟﺍ ﺔﻌﺷﺃ ﻭﺃ ﺔﺑﺭﺗﻸﻟ ﻪﺿﻳﺭﻌﺗ ﻡﺩﻋ ﻊﻣ ﻑﺎﺟ ﻥﺎﻛﻣ ﻲﻓ ﺞﺗﻧﻣﻟﺍ ﻥﻳﺯﺧﺗ ﻡﺗﻳ
* .ﺎﻬﺑﺣﺳ ﻭﺃ ﺕﻼﺑﺎﻛﻟﺍﻭ ﺕﻼﺻﻭﻣﻟﺍ ﻝﺩﺟﺑ ﻡﻘﺗ ﻻ
* .ﻪﺗﻼﺻﻭﻣ ﻭﺃ ﺞﺗﻧﻣﻟﺍ ﻰﻠﻋ ﻝﺋﺎﺳ ﻱﺃ ﺏﻛﺳﺑ ﻡﻘﺗ ﻻ
* .ﺞﺗﻧﻣﻟﺍ ﺓﺭﺋﺍﺩ ﻲﻓ ﺭﺻﻗ ﻝﻣﻌﺑ ﻡﻘﺗ ﻻ
* ﻓ ﻪﻘﻠﺗ ﻻﻭ ؛ﺞﺗﻧﻣﻟﺍ ﻙﻔﺑ ﻡﻘﺗ ﻻ.ﺔﻌﻔﺗﺭﻣ ﺓﺭﺍﺭﺣ ﺕﺎﺟﺭﺩﻟ ﻪﺿﺭﻌﺗ ﻻﻭ ﺏﻬﻟ ﻲ
* .ﻙﺑ ﺔﺻﺎﺧﻟﺍ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻊﻣ ﻕﻓﺭﻣﻟﺍ ﺭﻳﻏ ﺔﻗﺎﻁ ﺭﺩﺻﻣ ﻝﺑﺎﻛ ﻡﺩﺧﺗﺳﺗ ﻻ
* .ﻩﺭﺳﻛ ﻭﺃ ﻪﻘﺷ ﻭﺃ ﺕﻼﺻﻭﻣﻟﺍ ﻭﺃ ﻝﺑﺎﻛﻟﺍ ﻑﻠﺗ ﺔﻟﺎﺣ ﻲﻓ ﺔﻳﺳﻳﺋﺭ ﺔﻗﺎﻁ ﺭﺩﺻﻣ ﻝﺑﺎﻛ ﻡﺩﺧﺗﺳﺗ ﻻ
*
ﻭ ،ﺢﻳﺣﺻﻟﺍ ﻭﺣﻧﻟﺍ ﻰﻠﻋ ﺔﻗﺎﻁﻟﺍ ﺱﺑﻘﻣ ﻲﻓ ﻝﺻﻭﻣ ﺔﻳﺳﻳﺋﺭﻟﺍ ﺔﻗﺎﻁﻟﺍ ﻝﺑﺎﻛ ﻥﺃ ﻥﻣ ﺩﻛﺄﺗ ﺢﻳﺣﺻﻟﺍ ﻭﺣﻧﻟﺍ ﻰﻠﻋ ﻝﺻﻭﻣ ﻪﻧﺃ
.ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻥﻣ ﺔﻳﻔﻠﺧﻟﺍ ﺔﻬﺟﻟﺍ ﻲﻓ ﺩﻭﺟﻭﻣﻟﺍ ﻝﺻﻭﻣﻟﺎﺑ
* .ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺢﺗﻔﺗ ﻻ .ﻝﺧﺍﺩﻟﺎﺑ ﻡﺩﺧﺗﺳﻣﻟﺍ ﺔﻁﺳﺍﻭﺑ ﻝﺍﺩﺑﺗﺳﻼﻟ ﺔﻠﺑﺎﻗ ءﺍﺯﺟﺃ ﺩﺟﻭﺗ ﻻ ﻕﻳﺭﻁ ﻥﻋ ﺕﺎﺣﻼﺻﺇ ﻱﺃ ﺫﻳﻔﻧﺗ ﺏﺟﻳ
.ﻝﻫﺅﻣ ﻲﻧﻓ ﻭﺃ ﺩﻣﺗﻌﻣ ﻝﺛﻣﻣ ﻭﺃ ﺔﻌﻧﺻﻣﻟﺍ ﺔﻛﺭﺷﻟﺍ
* ﺍ /ﻝﻳﺻﻭﺗﻟﺍ ﺕﺍﻭﺩﺃ ﻻﺇ ﻡﺩﺧﺗﺳﺗ ﻻ.ﺔﻌﻧﺻﻣﻟﺍ ﺔﻛﺭﺷﻟﺍ ﺔﻁﺳﺍﻭﺑ ﺓﺩﺩﺣﻣﻟﺍ ﺕﺎﻘﺣﻠﻣﻟ
* ﻰﻠﻋ ﺎﻬﻣﺍﺩﺧﺗﺳﺍ ﻥﻋ ﻑﻗﻭﺗﻓ ،(ﺔﻳﺩﺎﻋ ﺭﻳﻏ ﺔﺣﺋﺍﺭ ﻭﺃ ﺓﺭﺍﺭﺣ ﻭﺃ ﺎ
ً
ﺗﺍﻭﺻﺃ ﺭﺩﺻﺗ) ﺢﻳﺣﺻ ﻝﻛﺷﺑ ﻝﻣﻌﺗ ﻻ ﺓﺩﺎﻳﻘﻟﺍ ﺔﻠﺟﻋ ﺕﻧﺎﻛ ﺍﺫﺇ
.ﻯﺭﺧﻷﺍ ﺕﻼﺑﺎﻛﻟﺍ ﻝﺻﻔﺑ ﻡﻗﻭ ﺫﻔﻧﻣﻟﺍ ﻥﻣ ﺔﻗﺎﻁﻟﺍ ﻝﺑﺎﻛ ﻝﺻﻔﺑ ﻡﻗﻭ ،ﺭﻭﻔﻟﺍ
* ﺔﻳﻭﻁ ﺓﺩﻣﻟ ﺓﺩﺎﻳﻘﻟﺍ ﺔﻠﺟﻋ ﻡﺩﺧﺗﺳﺗﺳ ﻥﻛﺗ ﻡﻟ ﺍﺫﺇ.ﻲﺋﺎﺑﺭﻬﻛﻟﺍ ﺫﻔﻧﻣﻟﺍ ﻥﻣ ﺔﻳﺳﻳﺋﺭﻟﺍ ﺔﻗﺎﻁﻟﺍ ﺊﻳﺎﻬﻣ ﻝﺻﻔﺑ ﻡﻘﻓ ،
ءﺍﻭﻬﻟﺍ ﺕﺎﺣﺗﻓ
.ﺓﺩﺎﻳﻘﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻰﻠﻋ ﺓﺩﻭﺟﻭﻣﻟﺍ ءﺍﻭﻬﻟﺍ ﺕﺎﺣﺗﻓ ﻥﻣ ﻱﺃ ﺔﻗﺎﻋﺇ ﻡﺩﻋ ﻥﻣ ﺩﻛﺄﺗ ﻡﺍﺯﺗﻟﻻﺍ ﻰﺟﺭﻳ ،ﻰﻠﺛﻣ ﺔﻳﻭﻬﺗ ﻰﻠﻋ ﻝﻭﺻﺣﻠﻟ
:ﻩﺎﻧﺩﺃ ﺓﺩﺭﺍﻭﻟﺍ ﻁﺎﻘﻧﻟﺎﺑ
* ﻥﻋ ﻝﻘﺗ ﻻ ﺔﻓﺎﺳﻣ ﻰﻠﻋ ﺓﺩﻋﺎﻘﻟﺍ ﻊﺿ10 .ﻁﺋﺎﺣ ﻱﺃ ﻥﻣ ﻡﺳ
*ﻊﺿﺗ ﻻ .ﺔﻘﻳﺿ ﻥﻛﺎﻣﺃ ﻱﺃ ﻲﻓ ﺓﺩﻋﺎﻘﻟﺍ
* .ﺓﺩﻋﺎﻘﻟﺍ ﻲﻁﻐﺗ ﻻ
* .ﺔﻳﻭﻬﺗﻟﺍ ﺕﺎﺣﺗﻓ ﻰﻠﻋ ﺔﺑﺭﺗﻷﺍ ﻡﻛﺍﺭﺗﺑ ﺢﻣﺳﺗ ﻻ
ﺔﻳﺭﺎﻋ ﻡﺩﻘﺑ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻡﺩﺧﺗﺳﺗ ﻻ ،ﺔﻣﻼﺳﻟﺎﺑ ﻕﻠﻌﺗﺗ ﺏﺎﺑﺳﻷ
.ﻁﻘﻓ ﺏﺭﺍﻭﺟ ءﺍﺩﺗﺭﺍ ءﺎﻧﺛﺃ ﻭﺃ
ﻝﻣﺣﺗﺗ ﻻ® THRUSTMASTER ﻡﺍﺩﺧﺗﺳﺍ ﻥﻋ ﺔﺟﺗﺎﻧ ﺕﺎﺑﺎﺻﺇ ﻉﻭﻗﻭ ﺔﻟﺎﺣ ﻲﻓ ﺔﻳﻟﻭﺋﺳﻣ ﻱﺃ
ﻋﻭﻣﺟﻣ.ءﺍﺫﺣ ﻥﻭﺩﺑ ﺔﺳﺍﻭﺩﻟﺍ ﺔ
ﺭﻳﺫﺣﺗ– ﺓﺭﺭﻛﺗﻣﻟﺍ ﺕﺎﻛﺭﺣﻟﺍﻭ ﻝﻌﻔﻟﺍ ﺩﺭ ﺓﻭﻗ ﻥﻋ ﺔﺟﺗﺎﻧﻟﺍ ﺕﺎﺑﺎﺻﻹﺍ
.ﻝﺻﺎﻔﻣﻟﺍ ﻭﺃ ﺕﻼﺿﻌﻟﺍ ﻲﻓ ﻡﻟﺃ ﺙﻭﺩﺣ ﻲﻓ ﻪﻳﺟﻭﺗ ﺔﻠﺟﻌﻟ ﻱﻭﻗ ﻝﻌﻓ ﺩﺭ ﻡﺍﺩﺧﺗﺳﺎﺑ ﺏﻌﻠﻟﺍ ﺏﺑﺳﺗﻳ ﺩﻗ :ﺕﻼﻛﺷﻣ ﻱﺃ ﺏﻧﺟﺗﻟ
* .ﺔﻠﻳﻭﻁ ﺕﺍﺭﺗﻔﻟ ﺏﻌﻠﻟﺍ ﺏﻧﺟﺗ
* ﻥﻣ ﺔﺣﺍﺭ ﺓﺭﺗﻓ ﻲﻓ ﻝﺧﺩﺍ10 ﻰﻟﺇ15 ﺳ ﻝﻛ ﺩﻌﺑ ﺔﻘﻳﻗﺩﺏﻌﻠﻟﺍ ﻥﻣ ﺔﻋﺎ
.
* ﻊﺿﺑ ﺡﺭﺗﺳﺍﻭ ﺏﻌﻠﻟﺍ ﻥﻋ ﻑﻗﻭﺗﻓ ،ﻥﻳﻠﺟﺭﻟﺍ ﻭﺃ ﻡﺩﻘﻟﺍ ﻭﺃ ﻥﻳﻋﺍﺭﺫﻟﺍ ﻭﺃ ﻥﻳﻣﺻﻌﻣﻟﺍ ﻭﺃ ﻥﻳﺩﻳﻟﺍ ﻲﻓ ﻡﻟﺃ ﻭﺃ ﺏﻌﺗ ﻱﺄﺑ ﺕﺭﻌﺷ ﺍﺫﺇ
.ﻯﺭﺧﺃ ﺓﺭﻣ ﺏﻌﻠﻟﺍ ءﺩﺑ ﻝﺑﻗ ﺕﺎﻋﺎﺳ
5\18
ﺭﻳﺫﺣﺗ– (ﺔﻌﺑﺎﺗﻣ) ﺓﺭﺭﻛﺗﻣﻟﺍ ﺕﺎﻛﺭﺣﻟﺍﻭ ﻝﻌﻔﻟﺍ ﺩﺭ ﺓﻭﻗ ﻥﻋ ﺔﺟﺗﺎﻧﻟﺍ ﺕﺎﺑﺎﺻﻹﺍ
* ﻣﻟﺍ ﻡﻟﻷﺍ ﻭﺃ ﺽﺍﺭﻋﻷﺍ ﺕﺭﻣﺗﺳﺍ ﺫﺇ.ﻙﺑﻳﺑﻁ ﺭﺷﺗﺳﺍﻭ ﺏﻌﻠﻟﺍ ﻥﻋ ﻑﻗﻭﺗﻓ ،ﻯﺭﺧﺃ ﺓﺭﻣ ﺏﻌﻠﻟﺍ ءﺩﺑ ﺩﻧﻋ ﻩﻼﻋﺃ ﻪﻳﻟﺇ ﺭﺎﺷ
* .ﻝﺎﻔﻁﻷﺍ ﻱﺩﻳﺃ ﻝﻭﺎﻧﺗﻣ ﻥﻋ ﺍ
ً
ﺩﻳﻌﺑ ﻅﻔﺣﺗ
* .ﻝﻣﺎﻛ ﻝﻛﺷﺑ ﺎﻬﻧﻣ ﺎﻫﺭﻳﺭﻣﺗ ﻥﻭﺩ ﺓﺩﺎﻳﻘﻟﺍ ﺔﻠﺟﻋ ﻰﻠﻋ ﺢﻳﺣﺻ ﻊﺿﻭﻣ ﻲﻓ ﺎ
ً
ﻣﺋﺍﺩ ﻙﻳﺩﻳ ﺎﺗﻠﻛ ﻙﺭﺗﺍ ،ﺏﻌﻠﻟﺍ ءﺎﻧﺛﺃ
* ﻓ ﻭﺃ ﺕﺎﺳﺍﻭﺩﻟﺍ ﻝﻔﺳﺃ ﻙﻌﺑﺎﺻﺃ ﻭﺃ ﻙﻳﺩﻳ ﻊﺿﺗ ﻻ ،ﺏﻌﻠﻟﺍ ءﺎﻧﺛﺃ.ﺕﺎﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻥﻣ ﺏﺭﻘﻟﺎﺑ ﻥﺎﻛﻣ ﻱﺃ ﻲ
* .ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻲﻓ ﺓﺩﻭﺟﻭﻣﻟﺍ ﺕﺎﺣﺗﻔﻟﺍ ﻝﻼﺧ ﻥﻣ ﻙﻋﺍﺭﺫ ﻭﺃ ﻙﺩﻳ ﺭﺭﻣﺗ ﻻ ،ﺏﻌﻠﻟﺍﻭ ﺓﺭﻳﺎﻌﻣﻟﺍ ءﺎﻧﺛﺃ
* .ﻝﻳﻟﺩﻟﺍ ﺍﺫﻫ ﻲﻓ ﺓﺩﺭﺍﻭﻟﺍ ﺕﺎﻣﻳﻠﻌﺗﻟﺍ ﺏﺳﺣ ،ﺢﻳﺣﺻ ﻭﺣﻧ ﻰﻠﻋ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻥﻳﻣﺄﺗ ﻥﻣ ﺩﻛﺄﺗ
ﻥﻋ ﻡﻬﻧﺳ ﻝﻘﻳ ﻻ ﻥﻳﻣﺩﺧﺗﺳﻣ ﺔﻁﺳﺍﻭﺑ ﻡﺩﺧﺗﺳﻳ ﺞﺗﻧﻣ 14
ﻡﺎﻋ
ﻥﺯﻭﻟﺍ ﻝﻳﻘﺛ ﺞﺗﻧﻣ
ﻭﺃ ﻙﺳﻔﻧ ﻰﻠﻋ ﺞﺗﻧﻣﻟﺍ ﻁﺎﻘﺳﺍ ﻡﺩﻋ ﻰﻠﻋ ﺹﺭﺣﺍ ﻰﻠﻋ
!ﻙﺭﻳﻏ
ﺎ
ً
ﻣﺋﺍﺩ ﺎ
ً
ﻘﻠﻁﻣ ﺎ
ً
ﻘﻠﻁﻣ
6\18
ﺭﻳﺫﺣﺗ– ﺏﻌﻠﻟﺍ ﺩﻧﻋ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻰﻠﻋ ﺩﻳﺩﺷﻟﺍ ﻁﻐﺿﻟﺍ ﺭﻁﺧ
*
.ﻝﺎﻔﻁﻷﺍ ﻝﻭﺎﻧﺗﻣ ﻥﻋ ﺍ
ً
ﺩﻳﻌﺑ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣﺑ ﻅﻔﺗﺣﺍ
* ﻟﺍ ﺩﻧﻋ ﻰﻠﻋ ﻙﻌﺑﺎﺻﺃ ﻊﺿﺗ ﻻ ،ﺏﻌﻠﺏﻧﺍﻭﺟ .ﺎﻬﻧﻣ ﺏﻳﺭﻗ ﻥﺎﻛﻣ ﻱﺃ ﻲﻓ ﻭﺃ ﺕﺎﺳﺍﻭﺩﻟﺍ
* ﻰﻠﻋ ﻙﻌﺑﺎﺻﺃ ﻊﺿﺗ ﻻ ،ﺏﻌﻠﻟﺍ ﺩﻧﻋﺔﻳﻔﻠﺧﻟﺍ ﺓﺩﻋﺎﻘﻟﺍ .ﺎﻬﻧﻣ ﺏﻳﺭﻗ ﻥﺎﻛﻣ ﻱﺃ ﻲﻓ ﻭﺃ ﺕﺎﺳﺍﻭﺩﻠﻟ
* ﻰﻠﻋ ﻙﻌﺑﺎﺻﺃ ﻊﺿﺗ ﻻ ،ﺏﻌﻠﻟﺍ ﺩﻧﻋﺔﻳﻣﺎﻣﻷﺍ ﺓﺩﻋﺎﻘﻟﺍ .ﺎﻬﻧﻣ ﺏﻳﺭﻗ ﻥﺎﻛﻣ ﻱﺃ ﻲﻓ ﻭﺃ ﺕﺎﺳﺍﻭﺩﻠﻟ
ﺎ
ً
ﻘﻠﻁﻣ ﺎ
ً
ﻘﻠﻁﻣ
ً
ﻘﻠﻁﻣﺎ
*
.ﻝﺎﻔﻁﻷﺍ ﻝﻭﺎﻧﺗﻣ ﻥﻋ ﺍ
ً
ﺩﻳﻌﺑ ﺎﻬﺑ ﻅﻔﺗﺣﺍﻭ ،ﻥﻣﺁ ﻥﺎﻛﻣ ﻲﻓ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻥﻳﺯﺧﺗﺑ ﻡﻗ
ﻙﺑ ﺔﺻﺎﺧﻟﺍ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻌﻟ ﺕﺑﺎﺛﻟﺍ ﺞﻣﺎﻧﺭﺑﻟﺍ ﺔﻳﻗﺭﺗ
.ﺞﺗﻧﻣﻠﻟ ﺕﺎﻧﻳﺳﺣﺗ ﺭﻓﻭﻳ ﺙﺩﺣﺃ ﺭﺍﺩﺻﺇ ﻰﻟﺇ ﻙﺑ ﺔﺻﺎﺧﻟﺍ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻲﻓ ﻥﻣﺿﻣﻟﺍ ﺕﺑﺎﺛﻟﺍ ﺞﻣﺎﻧﺭﺑﻟﺍ ﺔﻳﻗﺭﺗ ﻥﻛﻣﻳ
ﺞﻣﺎﻧﺭﺑﻟﺍ ﺭﺍﺩﺻﺇ ﺽﺭﻌﻟ :ﺭﻣﻷﺍ ﻡﺯﻟ ﺍﺫﺇ ﻪﺛﻳﺩﺣﺗﻭ ﺎ
ً
ﻳﻟﺎﺣ ﻙﺑ ﺔﺻﺎﺧﻟﺍ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻰﻠﻋ ﺩﻭﺟﻭﻣﻟﺍ ﺕﺑﺎﺛﻟﺍ ﻰﻠﻋ ،ﺭﺗﻭﻳﺑﻣﻛﻟﺍ
ﻰﻟﺇ ﻝﻘﺗﻧﺍhttp://ts.thrustmaster.com. ﻡﺳﻘﻟﺍ ﻲﻓUpdates and downloads ﻕﻭﻓ ﺭﻘﻧﺍ ، T150
PlayStation / Wheels / ﺩﺩﺣ ﻡﺛ ،Driver / Firmware ﻝﻳﺯﻧﺗﻟﺍ ءﺍﺭﺟﺇ ﻑﺻﺗ ﻲﺗﻟﺍ ﺕﺎﻣﻳﻠﻌﺗﻟﺍ ﻊﺑﺗﺍﻭ
.ﺕﻳﺑﺛﺗﻟﺍﻭ
:ﺔﻣﺎﻫ ﺔﻅﺣﻼﻣ
ﺡﺎﺗﻔﻣﻟﺍ ﻥﻳﻳﻌﺗ ﺏﺟﻳ ،ﺭﺗﻭﻳﺑﻣﻛﻟﺍ ﻰﻠﻋUSB ﻕﻟﺯﻧﻣﻟﺍ
)5(
ﻊﺿﻭﻟﺍ ﻰﻟﺇ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻰﻠﻋ ﺩﻭﺟﻭﻣﻟﺍPS3™ .ﺎ
ً
ﻣﺋﺍﺩ
7\18
ﺔﺳﺍﻭﺩﻟﺍ ﻝﻳﻣ ﺔﻳﻭﺍﺯ ﻁﺑﺿ
ﺔﺳﺍﻭﺪﻟﺍ ﻞﻴﻣ ﺔﻳﻭﺍﺯ ﻂﺒﺿ ﻦﻜﻤﻳ.
ﺔﺻﺎﺨﻟﺍ ﻂﺒﻀﻟﺍ ﺕﺎﻤﻴﻠﻌﺗ ﺮﻓﻮﺘﺗ ﻊﻗﻮﻣ ﻰﻠﻋ ﺔﺳﺍﻭﺩ ﻞﻜﺑhttp://ts.thrustmaster.com. ﻡﺳﻘﻟﺍ ﻲﻓ ﺕﺎﺛﻳﺩﺣﺗﻟﺍ
ﺕﻼﻳﺯﻧﺗﻟﺍﻭ، ﻕﻭﻓ ﺭﻘﻧﺍ PlayStation / Wheels / T150 ، ﻑﻠﻣﻟﺍ ﺩﺩﺣ ﻡﺛ.Manual/Help file
ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺏﻳﻛﺭﺗ
ﺏﺗﻛﻣ ﺢﻁﺳ ﻭﺃ ﺔﻟﻭﺎﻁ ﻰﻠﻋ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺏﻳﻛﺭﺗ
1.ﺿ.ﻥﺯﺗﻣﻭ ﻱﻭﺗﺳﻣﻭ ﻲﻘﻓﺃ ﺭﺧﺁ ﺢﻁﺳ ﻱﺃ ﻭﺃ ﺔﻟﻭﺎﻁ ﻰﻠﻋ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻊ
2. ﺕﻳﺑﺛﺗﻟﺍ ﻲﻏﺭﺑ ﻝﺧﺩﺃ
)11(
ﻁﺑﺭﻟﺍ ﺓﺍﺩﺃ ﻲﻓ
)10(
ﻩﺎﺟﺗﺍ ﺱﻛﻋ ﻲﻓ ﻲﻏﺭﺑﻟﺍ ﺭﻳﻭﺩﺗ ﻕﻳﺭﻁ ﻥﻋ ﺯﺎﻬﺟﻟﺍ ﻡﺎﻛﺣﺈﺑ ﻡﻗ ﻡﺛ
ﺏﻟﻭﻠﻣﻟﺍ ﺭﻳﺑﻛﻟﺍ ﺏﻘﺛﻟﺍ ﻲﻓ ﻝﺧﺩﻳ ﺙﻳﺣﺑ ،ﺔﻋﺎﺳﻟﺍ ﺏﺭﺎﻘﻋ
)9(
ً
ﻣﺎﻣﺗ ﺔﻠﺟﻌﻟﺍ ﺭﻘﺗﺳﺗ ﻰﺗﺣ ،ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻝﻔﺳﺃ ﺩﻭﺟﻭﻣﻟﺍ.ﺎ
ﺎ
ً
ﻘﻠﻁﻣ ﺎ
ً
ﻣﺋﺍﺩ
ﺭﻳﺫﺣﺗ: !ﻁﺑﺭﻟﺍ ﺓﺍﺩﺃ ﻥﻭﺩ ،ﻩﺩﺭﻔﻣﺑ ﻲﻏﺭﺑﻟﺍ ﻁﺑﺭﺑ ﺎ
ً
ﻘﻠﻁﻣ ﻡﻘﺗ ﻻ
.(ﺓﺩﺎﻳﻘﻟﺍ ﺔﻠﺟﻋ ﻑﻠﺗ ﻰﻟﺇ ﻙﻟﺫ ﻱﺩﺅﻳ ﺩﻗ)
8\18
ﺔﻟﺍﺯﻹﺍ /ﺏﻳﻛﺭﺗﻟﺍ
ﻩﺎﺟﺗﻻﺍ
ﻁﺑﺭﻠﻟ
ﻩﺎﺟﺗﺍ ﺱﻛﻋ ﻲﻏﺭﺑﻟﺍ ﺭﻳﻭﺩﺗ
ﺔﻋﺎﺳﻟﺍ ﺏﺭﺎﻘﻋ
ﻙﻔﻠﻟ
ﻩﺎﺟﺗﺍ ﻲﻓ ﻲﻏﺭﺑﻟﺍ ﺭﻳﻭﺩﺗ
ﺔﻋﺎﺳﻟﺍ ﺏﺭﺎﻘﻋ
9\18
ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﺏﻳﻛﺭﺗ ﺓﺭﻭﺻﻘﻣ ﻲﻓ ﻕﺎﺑﺳﻟﺍ
1. .ﺓﺭﻭﺻﻘﻣﻟﺍ ﻑﺭ ﻰﻠﻋ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻊﺿ
2. ﻥﻳﻳﻏﺭﺑ ﻝﺧﺩﺃM6 ﻥﻳﺩﻭﺟﻭﻣﻟﺍ ﻥﻳﺭﻳﻐﺻﻟﺍ ﺏﻟﻭﻠﻟﺍ ﻲﻧﺳ ﻲﻓ ﻡﻬﻠﺧﺩﺃ ﻡﺛ ،ﺓﺭﻭﺻﻘﻣﻟﺍ ﻑﺭ ﻝﻼﺧ ﻥﻣ (ﻥﻳﻧﻣﺿﻣ ﺭﻳﻏ)
ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻝﻔﺳﺃ
:ﻡﺎﻫ
ﻥﻳﻳﻏﺭﺑﻟﺍ ﻝﻭﻁ ﺯﻭﺎﺟﺗﻳ ﻻﺃ ﺏﺟﻳ
M6
+ ﻑﺭﻟﺍ ﻙﻣﺳ12 ﻭﻁﺃ ﻲﻏﺍﺭﺑ ﻡﺍﺩﺧﺗﺳﺍ ﻱﺩﺅﻳ ﺩﻗ ﺙﻳﺣ ؛ﻡﻣ ﻰﻟﺇ ﻝ
.ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻲﻓ ﺓﺩﻭﺟﻭﻣﻟﺍ ﺔﻳﻠﺧﺍﺩﻟﺍ ﺕﺎﻧﻭﻛﻣﻟﺍ ﻲﻓ ﻑﻠﺗ ﺙﻭﺩﺣ
3. .ﺏﻟﻭﻠﻣﻟﺍ ﺭﻳﺑﻛﻟﺍ ﺏﻘﺛﻟﺍ ﻲﻓ ﺕﻳﺑﺛﺗﻟﺍ ﻲﻏﺭﺑ ﻝﺎﺧﺩﺇ ﻕﻳﺭﻁ ﻥﻋ ﺔﻳﺳﺎﻳﻘﻟﺍ ﺏﻳﻛﺭﺗﻟﺍ ﺓﺍﺩﺃ ﻁﺑﺭﺑ ﻡﻗ ،ﺭﻣﻷﺍ ﻡﺯﻟ ﺍﺫﺇ
ﺓﺭﻭﺻﻘﻣ ﻲﻓ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﺏﻳﻛﺭﺗ
1. ﺓﺭﻳﻐﺻﻟﺍ ﺏﻟﻭﻠﻟﺍ ﻥﻭﻧﺳ ﻡﺍﺩﺧﺗﺳﺎﺑ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﺏﻳﻛﺭﺗﺑ ﻡﻗ .ﺎﻬﻠﻔﺳﺃ ﺓﺩﻭﺟﻭﻣﻟﺍ
2. ﻥﻳﻳﻏﺭﺑ ﻝﺧﺩﺃM6 ﻥﻳﺩﻭﺟﻭﻣﻟﺍ ﻥﻳﺭﻳﻐﺻﻟﺍ ﺏﻟﻭﻠﻟﺍ ﻲﻧﺳ ﻲﻓ ﻡﻬﻠﺧﺩﺃ ﻡﺛ ،ﺓﺭﻭﺻﻘﻣﻟﺍ ﻑﺭ ﻝﻼﺧ ﻥﻣ (ﻥﻳﻧﻣﺿﻣ ﺭﻳﻏ)
.ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻝﻔﺳﺃ
:ﻡﺎﻫ
ﻥﻳﻳﻏﺭﺑﻟﺍ ﻝﻭﻁ ﺯﻭﺎﺟﺗﻳ ﻻﺃ ﺏﺟﻳ
M6
+ ﻑﺭﻟﺍ ﻙﻣﺳ10 ﻰﻟﺇ ﻝﻭﻁﺃ ﻲﻏﺍﺭﺑ ﻡﺍﺩﺧﺗﺳﺍ ﻱﺩﺅﻳ ﺩﻗ ﺙﻳﺣ ؛ﻡﻣ
ﻟﺍ ﺔﻳﻠﺧﺍﺩﻟﺍ ﺕﺎﻧﻭﻛﻣﻟﺍ ﻲﻓ ﻑﻠﺗ ﺙﻭﺩﺣﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﺓﺩﻋﺎﻗ ﻲﻓ ﺓﺩﻭﺟﻭﻣ.
ﻰﻠﻋ (ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻭﺃ/ﻭ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻊﺿﻭﻟ) ﺕﺍﺭﻭﺻﻘﻣﻟﺍ ﻁﻳﻁﺧﺗ ﺕﺎﻁﻁﺧﻣ ﺭﻓﻭﺗﺗ
http://ts.thrustmaster.com
:
ﻡﺳﻗ ﻲﻓ
Updates and Downloads
ﻕﻭﻓ ﺭﻘﻧﺍ ،
T150 / Wheels / PlayStation
ﺩﺩﺣ ﻡﺛ ،
Manual/Help file
ﻁﻳﻁﺧﺗPLAYSTATION®3 ﻭ PLAYSTATION®4
10\18
ـﻟ ﻙﺑ ﺔﺻﺎﺧﻟﺍ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺩﺍﺩﻋﺇ P
LAYSTATION®3 ﻭﺃ PLAYSTATION®4
1. ﻝﺻﻭﻣﻟﺎﺑ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻝﻳﺻﻭﺗﺑ ﻡﻗ
)17(
.ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻑﻠﺧ ﺩﻭﺟﻭﻣﻟﺍ
2. ﻝﺻﻭﻣﻟﺎﺑ ﺔﻗﺎﻁﻟﺍ ﺭﺩﺻﻣ ﻝﺑﺎﻛ ﻝﻳﺻﻭﺗﺑ ﻡﻗ
)14(
.ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻑﻠﺧ ﺩﻭﺟﻭﻣﻟﺍ
3. ﻣﺑ ﺔﻗﺎﻁﻟﺍ ﺭﺩﺻﻣ ﻝﺑﺎﻛ ﻝﻳﺻﻭﺗﺑ ﻡﻗ.ﺔﺑﺳﺎﻧﻣ ﺩﻬﺟ ﺕﺎﻔﺻﺍﻭﻣﺑ ﻲﺳﻳﺋﺭ ﺫﻔﻧ
ﻲﻓ ،ﻲﺑﺭﻬﻛ ﺫﻔﻧﻣ ﻰﻟﺇ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻝﻳﺻﻭﺗ ﻡﺳﻗ ﻰﻟﺇ ﻉﻭﺟﺭﻟﺍ ﻰﺟﺭﻳ ،ﺕﺎﻣﻭﻠﻌﻣﻟﺍ ﻥﻣ ﺩﻳﺯﻣ ﻰﻠﻋ ﻝﻭﺻﺣﻠﻟ
ﺔﺣﻔ ﺻﻟﺍ3 .ﻝﻳﻟﺩﻟﺍ ﺍﺫﻫ ﻥﻣ
4. ﺩﺩﺣﻣ ﺡﺎﺗﻔﻣ ﻁﺑﺿﺍUSB
)5(
ﻊﺿﻭﻟﺍ ﻰﻠﻋ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻰﻠﻋ ﺩﻭﺟﻭﻣﻟﺍPS3™ ﻭﺃPS4™ ﺏﺳﺣ ،ﻡﺎﻅﻧﻟﺍ
ﺎﻬﻣﺩﺧﺗﺳﺗ ﻲﺗﻟﺍ ﺔﺑﻌﻠﻟﺍ ﻭﺃ.
5. ﻝﺻﻭﻣ ﻝﻳﺻﻭﺗﺑ ﻡﻗUSB ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻌﺑ ﺔﺻﺎﺧﻟﺍ
)15(
ﺫﻓﺎﻧﻣ ﺩﺣﺄﺑUSB ﻡﺎﻅﻧﻠﻟ.
6. ﻝﻳﻐﺷﺗ ﺩﺭﺟﻣﺑﻡﺎﻅﻧﻟﺍﺔﻠﺟﻋ ﻡﻭﻘﺗ ﻑﻭﺳ ، ﺑ ﻕﺎﺑﺳﻟﺍﻟﺎ ﺓﺭﻳﺎﻌﻣﺫﻟﺍﺍﺔﻳﺗ .ﺎ
ً
ﻳﺋﺎﻘﻠﺗ
7. ﻲﻓPlayStation
®4 ﺩﺩﺣﻣ ﺡﺎﺗﻔﻣ ﻥﻭﻛﻳ ﺎﻣﺩﻧﻋ)USB ﻊﺿﻭﻟﺍ ﻰﻠﻋ ﺎ
ً
ﻁﻭﺑﺿﻣPS4™:( ﺯ ﻰﻠﻋ ﻁﻐﺿﺍﺭ PS
ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻲﻓ
)8(
ﺧﺩﻟﺍ ﻝﻳﺟﺳﺗﺑ ﻡﻗﻭﺏﻋﻼﻟﺍ ﻑﻳﺭﻌﺗ ﻑﻠﻣ ﻰﻟﺇ ﻝﻭ Sony Entertainment Network ﻊﻳﻁﺗﺳﺗﻟ
.ﺔﻠﺟﻌﻟﺍ ﻡﺍﺩﺧﺗﺳﺍ
!ﺏﻌﻠﻟ ﺩﻌﺗﺳﻣ ﻥﻵﺍ ﺕﻧﺃ
:ﺔﻣﺎﻫ ﺕﺎﻅﺣﻼﻣ
- ﺩﺩﺣﻣ ﺡﺎﺗﻔﻣ ﻁﺑﺿ ﺎ
ً
ﻣﺋﺍﺩ ﺏﺟﻳUSB
)5(
) ﺢﻳﺣﺻﻟﺍ ﻊﺿﻭﻣﻟﺍ ﻰﻠﻋ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻰﻠﻋ ﺩﻭﺟﻭﻣﻟﺍ PS3™ ﻭﺃ
PS4™ ﻝﺑﺎﻛ ﻝﻳﺻﻭﺗ ﻝﺑﻗ (USB ﺔﻠﺟﻌﻟﺎﺑ ﺹﺎﺧﻟﺍﻡﺎﻅﻧﻟﺎﺑ. ﻝﺑﺎﻛ ﻝﺻﻓﺍ ،ﺩﺩﺣﻣﻟﺍ ﻊﺿﻭ ﺭﻳﻳﻐﺗﻟUSB ﻥﻣﻡﺎﻅﻧﻟﺍ ﻡﺛ
ﻝﺑﺎﻛ ﻝﻳﺻﻭﺗ ﺓﺩﺎﻋﺇ ﻝﺑﻗ ﺡﺎﺗﻔﻣﻟﺍ ﻊﺿﻭ ﺭﻳﻏUSB ﻡﺎﻅﻧﻟﺎﺑ.
- ﻲﻓPlayStation
®3ﺎﺗﻔﻣ ﻁﺑﺿ ﺏﺟﻳ ،ﺡ ﺩﺩﺣﻣUSB
)5(
ﻊﺿﻭ ﻰﻠﻋ ﺎ
ً
ﻣﺋﺍﺩPS3™:
* ﺔﻠﺟﻋ ﺎﻬﻧﺃ ﻰﻠﻋ ﺏﺎﻌﻟﻷﺍ ﻡﻅﻌﻣ ﻲﻓ ﺔﻠﺟﻌﻟﺍ ﻑﺭﻌ
ُ
ﺗT500RS.
* ﻓﻭ ﺔﻘﻓﺍﻭﺗﻣﻟﺍ ﺏﺎﻌﻟﻷﺍ ﻲﻓ ﺔﻠﺟﻌﻟﺍ ﻝﻣﻌﺗ ﻡﺋﺍﻭﻗ ﻲﺍﻡﺎﻅﻧﻟ.
* " ﺔﻔﻳﻅﻭﻟﺍ ﻝﻣﻌﺗPS.ﺔﻠﺟﻌﻟﺍ ﻰﻠﻋ "
- ﻲﻓPlayStation
®4 ﺩﺩﺣﻣ ﺡﺎﺗﻔﻣ ﻡﺍﺩﺧﺗﺳﺎﺑ ،USB
)5(
ﻊﺿﻭﻟﺍ ﻲﻓPS3™:
* ﺔﻠﺟﻋ ﺎﻬﻧﺃ ﻰﻠﻋ ﺏﺎﻌﻟﻷﺍ ﻡﻅﻌﻣ ﻲﻓ ﺔﻠﺟﻌﻟﺍ ﻑﺭﻌ
ُ
ﺗT500RS.
* ﻡﺋﺍﻭﻗ ﻲﻓ ﺱﻳﻟﻭ ﺔﻘﻓﺍﻭﺗﻣﻟﺍ ﺏﺎﻌﻟﻷﺍ ﻲﻓ ﺎﻬﻔﺋﺎﻅﻭﺑ ﺔﻠﺟﻌﻟﺍ ﻡﻭﻘﺗﻡﺎﻅﻧﻟﺍ.
* " ﻑﺋﺎﻅﻭﻟﺍ ﻝﻣﻌﺗ ﻻSHARE ""ﻭPS.ﺔﻠﺟﻌﻟﺍ ﻰﻠﻋ "
- ﻲﻓPlayStation
®4 ﺩﺩﺣﻣ ﺡﺎﺗﻔﻣ ﻡﺍﺩﺧﺗﺳﺎﺑ ،USB
)5(
ﻊﺿﻭﻟﺍ ﻲﻓPS4™:
* ﺭﺯ ﻰﻠﻋ ﻁﻐﺿﻟﺍ ﺱﻧﺗ ﻻPS ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻰﻠﻋ
)8(
.ﺔﻠﺟﻌﻟﺍ ﻡﺍﺩﺧﺗﺳﺍ ﻊﻳﻁﺗﺳﺗﻟ
* ﺔﻠﺟﻋ ﺎﻬﻧﺃ ﻰﻠﻋ ﺏﺎﻌﻟﻷﺍ ﻡﻅﻌﻣ ﻲﻓ ﺔﻠﺟﻌﻟﺍ ﻑﺭﻌ
ُ
ﺗ T150 ﻭﺃT300RS .
* ﻡﺋﺍﻭﻗ ﻲﻓﻭ ﺔﻘﻓﺍﻭﺗﻣﻟﺍ ﺏﺎﻌﻟﻷﺍ ﻲﻓ ﺔﻠﺟﻌﻟﺍ ﻝﻣﻌﺗﻡﺎﻅﻧﻟﺍ.
* " ﻑﺋﺎﻅﻭﻟﺍ ﻝﻣﻌﺗSHARE"ﻭ "PS.ﺔﻠﺟﻌﻟﺍ ﻰﻠﻋ "
-
ﺏﺎﻌﻟﺄﺑ ﺔﻣﺋﺎﻗ ﺭﻓﻭﺗﺗ
PlayStation®3
ﻭ
PlayStation®4
ﻊﻣ ﺔﻘﻓﺍﻭﺗﻣﻟﺍ
T150
ﻊﺿﻭﻟﺍ ﻰﻟﺇ ﺔﻓﺎﺿﻹﺎﺑ)
ﺩﺩﺣﻣ ﺡﺎﺗﻔﻣﻟ ﺏﻭﻠﻁﻣﻟﺍ
USB
)5:ﻰﻠﻋ (ﺎﻬﻠﻳﻐﺷﺗ ﻱﺭﺎﺟﻟﺍ ﺔﺑﻌﻠﻟ ﺎ
ً
ﻘﻓﻭ (
master.comhttp://ts.thrust
ﻡﺳﻘﻟﺍ ﻲﻓ)
Updates and Downloads
،
ﻕﻭﻓ ﺭﻘ ﻧﺍ
T150 / Wheels / PlayStation®
(
.
ﻡﺎﻅﺗﻧﺎﺑ ﺔﻣﺋﺎﻘﻟﺍ ﻩﺫﻫ ﺙﻳﺩﺣﺗ ﻡﺗﻳ
11\18
ﻟ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺩﺍﺩﻋﺇﺭﺗﻭﻳﺑﻣﻛﻠ*
* ﺔﻁﺳﺍﻭﺑ ﻲﺻﺧﺷﻟﺍ ﺭﺗﻭﻳﺑﻣﻛﻟﺍ ﻊﻣ ﻕﻓﺍﻭﺗﻟﺍ ﻰﻠﻋ ﺔﻗﺩﺎﺻﻣﻟﺍ ﻡﺗﺗ ﻡﻟ Sony Computer Entertainment Europe.
:ﺔﻣﺎﻫ ﺔﻅﺣﻼﻣ
ﻋ ﺡﺎﺗﻔﻣﻟﺍ ﻥﻳﻳﻌﺗ ﺏﺟﻳ ،ﺭﺗﻭﻳﺑﻣﻛﻟﺍ ﻰﻠUSB ﻕﻟﺯﻧﻣﻟﺍ
)5(
ﻊﺿﻭﻟﺍ ﻰﻟﺇ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻗ ﻰﻠﻋ ﺩﻭﺟﻭﻣﻟﺍPS3™ .ﺎ
ً
ﻣﺋﺍﺩ
1. ﻰﻟﺇ ﻝﻘﺗﻧﺍhttp://ts.thrustmaster.com .ﺭﺗﻭﻳﺑﻣﻛﻠﻟ ﺓﻭﻘﻟﺍ ﻝﻌﻓ ﺩﺭ ﺞﻣﺍﺭﺑﻭ ﻝﻳﻐﺷﺗﻟﺍ ﺞﻣﺍﺭﺑ ﻝﻳﺯﻧﺗﻟ ﻡﺳﻗ ﻲﻓ
Updates and Downloads ﻕﻭﻓ ﺭﻘﻧﺍ ،(ﺕﻼﻳﺯﻧﺗﻟﺍﻭ ﺕﺎﺛﻳﺩﺣﺗﻟﺍ)PC / Wheels / T150 / ﺕﻼﺟﻋ / ﺭﺗﻭﻳﺑﻣﻛ)
T150 ﺩﺩﺣ ﻡﺛ ،(Drivers .(ﻝﻳﻐﺷﺗﻟﺍ ﺞﻣﺍﺭﺑ)
2. ﺱﺑﺎﻗ ﻝﻳﺻﻭﺗﻟ ﺔﺷﺎﺷﻟﺍ ﻰﻠﻋ ﺕﺎﻣﻳﻠﻌﺗﻟﺍ ﻊﺑﺗﺍﻭ ،ﺕﻳﺑﺛﺗﻟﺍ ﻝﻳﻐﺷﺗﺑ ﻡﻗ ،ﻝﻳﺯﻧﺗﻟﺍ ﻝﺎﻣﺗﻛﺍ ﺩﺭﺟﻣﺑUSB ﻲﻓ ﺔﻠﺟﻌﻟﺎﺑ ﺹﺎﺧﻟﺍ
.ﺕﻳﺑﺛﺗﻟﺍ ﻡﺎﻣﺗﺇﻭ ﺭﺗﻭﻳﺑﻣﻛﻟﺍ
3. ﺑ ﻕﻭﻓ ﺭﻘﻧﺍ ،ﺕﻳﺑﺛﺗﻟﺍ ﻝﺎﻣﺗﻛﺍ ﺩﺭﺟﻣFinish .ﻙﺑ ﺹﺎﺧﻟﺍ ﺭﺗﻭﻳﺑﻣﻛﻟﺍ ﻝﻳﻐﺷﺗ ﺓﺩﺎﻋﺈﺑ ﻡﻗﻭ (ءﺎﻬﻧﺇ)
4. ﺩﺩﺣStart / All Programs / Thrustmaster / FFB Racing Wheel / Control Panel ﺔﻓﺎﻛ / ءﺩﺑﻟﺍ)
/ ﺞﻣﺍﺭﺑﻟﺍThrustmaster /FFB Racing Wheel ﺓﺫﻓﺎﻧ ﺢﺗﻔﻟ (ﻡﻛﺣﺗﻟﺍ ﺔﺣﻭﻟ /Game Controllers ﺕﺍﺩﺣﻭ)
.(ﺏﺎﻌﻟﻷﺎﺑ ﻡﻛﺣﺗﻟﺍ
ﺓﺫﻓﺎﻧ ﺽﺭﻌﺗGame Controllers ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻡﺳﺍ (ﺏﺎﻌﻟﻷﺎﺑ ﻡﻛﺣﺗﻟﺍ ﺕﺍﺩﺣﻭ)T150 Racing Wheel ﺔﻟﺎﺣﻟﺎﺑ
OK .(ﻡﺗ)
5. : ﻡﻛﺣﺗﻟﺍ ﺔﺣﻭﻟ ﻲﻓ ﻙﺑ ﺔﺻﺎﺧﻟﺍ ﺔﻠﺟﻌﻟﺍ ﻥﻳﻭﻛﺗﻟ (ﺹﺋﺎﺻﺧ) ﻕﻭﻓ ﺭﻘﻧﺍ
• ﺏﻳﻭﺑﺗ ﺔﻣﻼﻋTest Input :(ﻝﺎﺧﺩﻹﺍ ﺭﺎﺑﺗﺧﺍ) ﺍﺭﺯﺃ ﺭﺎﺑﺗﺧﺍ ﺢﻳﺗﺗ ﺔﻠﺟﻌﻟﺍ ﺭﻭﺎﺣﻣﻭ ﺕﺎﻫﺎﺟﺗﻻﺍ ﺭﺍﺭﺯﺃﻭ ءﺍﺭﺟﻹﺍ ﺭ
.ﻙﺑ ﺔﺻﺎﺧﻟﺍ ﺭﺗﻭﻳﺑﻣﻛﻟﺍ ﺏﺎﻌﻟﺃ ﻲﻓ ﺔﻠﺟﻌﻟﺍ ﻥﺍﺭﻭﺩ ﺔﻳﻭﺍﺯ ﻁﺑﺿﻭ ،ﺎﻬﺿﺭﻋﻭ ﺕﺎﺳﺍﻭﺩﻟﺍﻭ
• ﺏﻳﻭﺑﺗ ﺔﻣﻼﻋTest Forces :(ﻯﻭﻘﻟﺍ ﺭﺎﺑﺗﺧﺍ) ﺭﺎﺑﺗﺧﺍ ﺢﻳﺗﺗ12 .ﺓﻭﻘﻟﺍ ﻝﻌﻓ ﺩﺭﻟ ﺭﺛﺅﻣ
• ﺏﻳﻭﺑﺗ ﺔﻣﻼﻋGain Settings :(ﺏﺎﺳﺗﻛﻻﺍ ﺕﺍﺩﺍﺩﻋﺇ) ﻳﺛﺄﺗ ﺔﻗﺎﻁ ﻁﺑﺿ ﺢﻳﺗﺗ.ﺭﺗﻭﻳﺑﻣﻛﻟﺍ ﺏﺎﻌﻟﺃ ﻲﻓ ﺓﻭﻘﻟﺍ ﻝﻌﻓ ﺩﺭ ﺕﺍﺭ
!ﺏﻌﻠﻟ ﺩﻌﺗﺳﻣ ﻥﻵﺍ ﺕﻧﺃ
:ﺔﻣﺎﻋ ﺕﺎﻅﺣﻼﻣ
- ﻕﻭﻓ ﺭﻘﻧﺍ ﺭﺗﻭﻳﺑﻣﻛﻟﺍ ﻰﻠﻋOK ﺓﺫﻓﺎﻧ ﻕﻼﻏﻹ (ﻕﻓﺍﻭﻣ)Game Controllers ﻝﻳﻐﺷﺗ ﻝﺑﻗ (ﺏﺎﻌﻟﻷﺎﺑ ﻡﻛﺣﺗﻟﺍ ﺕﺍﺩﺣﻭ)
.ﺔﺑﻌﻠﻟﺍ
- ﺓﺫﻓﺎﻧ ﻲﻓ ﺎﻫﺅﺍﺭﺟﺇ ﻡﺗﻳ ﻲﺗﻟﺍ ﻁﺑﺿﻟﺍ ﺕﺎﻳﻠﻣﻋ ﻅﻔﺣ ﻡﺗﻳﺳ ،ﺭﺗﻭﻳﺑﻣﻛﻟﺍ ﻰﻠﻋGame Controllers (ﺏﺎﻌﻟﻷﺎﺑ ﻡﻛﺣﺗﻟﺍ ﺕﺍﺩﺣﻭ)
ﻰﻠﻋ ﺭﺛﺅﺗ ﻥﻟ ﻡﺛ ﻥﻣﻭ) ﻁﻘﻓ ﻙﺑ ﺹﺎﺧﻟﺍ ﺭﺗﻭﻳﺑﻣﻛﻟﺍ ﻰﻠﻋPlayStation
®3 ﻭﺃPlayStation®4.(
- ﻡﻛﺣﺗ ﺔﺣﻭﻟ ﺏﻳﻭﺑﺗ ﺕﺎﻣﻼﻋ ﻲﻓ ﻥﻣﻳﻷﺍ ﻱﻭﻠﻌﻟﺍ ﻥﻛﺭﻟﺍ ﻲﻓ ﺔﻠﺟﻌﻠﻟ ﺕﺑﺎﺛﻟﺍ ﺞﻣﺎﻧﺭﺑﻟﺍ ﺭﺍﺩﺻﺇ ﺽﺭﻋ ﻡﺗﻳT150.
12\18
ﺭﺗﻭﻳﺑﻣﻛﻟﺍ ﻁﻳﻁﺧﺗ
13\18
ﺔﻠﺟﻌﻟ ﺔﻳﺋﺎﻘﻠﺗﻟﺍ ﺓﺭﻳﺎﻌﻣﻟﺍﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣﻭ ﻕﺎﺑﺳﻟﺍ
ﻝﺻﻭﻣﻭ ﺔﻳﺳﻳﺋﺭﻟﺍ ﺔﻗﺎﻁﻟﺍ ﺭﺩﺻﻣﺑ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻝﻳﺻﻭﺗ ﺩﻧﻋ ﺎ
ً
ﻳﺋﺎﻘﻠﺗ ﺔﻳﺗﺍﺫ ﺓﺭﻳﺎﻌﻣ ءﺍﺭﺟﺇ ﻰﻠﻋ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻝﻣﻌﺗUSB
ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻌﻟﻡﺎﻅﻧﺑPlayStation
®3 ﻭﺃ PlayStation®4.
ﺔﻳﻭﺍﺯ ﺔﻳﻁﻐﺗﻭ ،ﺭﺎﺳﻳﻟﺍﻭ ﻥﻳﻣﻳﻟﺍ ﻩﺎﺟﺗﺎﺑ ﺔﻋﺭﺳﺑ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺭﻭﺩﺗﺳ ،ﺔﻠﺣﺭﻣﻟﺍ ﻩﺫﻫ ﻝﻼﺧ1080 ﻲﻓ ﻑﻗﻭﺗﻟﺍ ﻝﺑﻗ ﺔﺟﺭﺩ
.ﻑﺻﺗﻧﻣﻟﺍ
:ﺭﻳﺫﺣﺗ
!ﺔﻳﺗﺍﺫﻟﺍ ﺓﺭﻳﺎﻌﻣﻟﺍ ﺔﻠﺣﺭﻣ ءﺎﻧﺛﺃ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺱﻣﻠﺑ ﺎ
ً
ﻘﻠﻁﻣ ﻡﻘﺗ ﻻ
(ﺔﻳﺻﺧﺷ ﺕﺎﺑﺎﺻﺇ ﻭﺃ/ﻭ ﺔﺣﻳﺣﺻ ﺭﻳﻏ ﺓﺭﻳﺎﻌﻣ ءﺍﺭﺟﺇ ﻲﻓ ﻙﻟﺫ ﺏﺑﺳﺗﻳ ﺩﻗ)
ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣﻟ ﺔﻳﺋﺎﻘﻠﺗﻟﺍ ﺓﺭﻳﺎﻌﻣﻟﺍ
ﻭﺃ) ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺩﻋﺎﻘﺑ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻝﻳﺻﻭﺗﺑ ﺎ
ً
ﻘﻠﻁﻣ ﻡﻘﺗ ﻻ ﺎﻬﻠﻳﺻﻭﺗ ﺩﻧﻋ (ﺓﺩﻋﺎﻘﻟﺍ ﻥﻣ ﺎﻬﻠﺻﻓﻡﺎﻅﻧﻟﺎﺑ ﺩﻗ) ﺏﻌﻠﻟﺍ ءﺎﻧﺛﺃ
.(ﺔﺣﻳﺣﺻ ﺭﻳﻏ ﺓﺭﻳﺎﻌﻣ ءﺍﺭﺟﺇ ﻰﻟﺇ ﻙﻟﺫ ﻱﺩﺅﻳ
ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻝﻳﺻﻭﺗ ﻝﺑﻗ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻝﻳﺻﻭﺗﺑ ﺎ
ً
ﻣﺋﺍﺩ ﻡﻗﻡﺎﻅﻧﻟﺎﺑ.
ﺭﻣ ﻊﺿﺑ ﺎﻬﻳﻠﻋ ﻁﻐﺿﻟﺍ ﺩﻌﺑ ﺎ
ً
ﻳﺋﺎﻘﻠﺗ ﺔﺳﺍﻭﺩﻟﺍ ﺓﺭﻳﺎﻌﻣ ءﺍﺭﺟﺇ ﻡﺗﻳ ،ﺔﺑﻌﻠﻟﺍ ءﺩﺑﻭ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺭﻳﺎﻌﻣ ﻡﺎﻣﺗﺇ ﺩﺭﺟﻣﺑ.ﺕﺍ
:ﺭﻳﺫﺣﺗ
ﺔﺳﺍﻭﺩﻟﺍ ﻰﻠﻋ ﺎ
ً
ﻘﻠﻁﻣ ﻁﻐﺿﺗ ﻻ
!ﺔﺑﻌﻠﻟﺍ ﻝﻳﻣﺣﺗ ءﺎﻧﺛﺃ ﻭﺃ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻌﻟ ﺔﻳﺗﺍﺫﻟﺍ ﺓﺭﻳﺎﻌﻣﻟﺍ ﺔﻠﺣﺭﻣ ﻝﻼﺧ
(ﺔﺣﻳﺣﺻ ﺭﻳﻏ ﺓﺭﻳﺎﻌﻣ ءﺍﺭﺟﺇ ﻲﻓ ﻙﻟﺫ ﺏﺑﺳﺗﻳ ﺩﻗ)
:ﺔﺣﻳﺣﺻ ﺭﻳﻏ ﺓﺭﻳﺎﻌﻣﻟﺍ ﻥﺃ ﺍﺩﺑ ﺍﺫﺇ ﻭﺃ ،ﺢﻳﺣﺻ ﻝﻛﺷﺑ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣﻭ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻝﻣﻌﺗ ﻡﻟ ﺍﺫﺇ
ﻝﻳﻐﺷﺗ ﻑﺎﻘﻳﺈﺑ ﻡﻗﻟﺍ ﻡﺎﻅﻧﻟﺍﺹﺎﺧ .ﻝﻣﺎﻛﻟﺎﺑ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻝﺻﻔﺑ ﻡﻗﻭ ،ﻙﺑ ﻝﺑﺎﻛ ﻡﺍﺩﺧﺗﺳﺎﺑ) ﺕﻼﺑﺎﻛﻟﺍ ﺔﻓﺎﻛ ﻝﻳﺻﻭﺗ ﺓﺩﺎﻋﺈﺑ ﻡﻗﻭ
ﻝﻳﻐﺷﺗ ﺓﺩﺎﻋﺈﺑ ﻡﻗ ﻡﺛ ،(ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣﻭ ﺔﻳﺳﻳﺋﺭﻟﺍ ﺔﻗﺎﻁﻟﺍ ﺭﺩﺻﻣﻡﺎﻅﻧﻟﺍ .ﻙﺑ ﺔﺻﺎﺧﻟﺍ ﺔﺑﻌﻠﻟﺍﻭ
ﺔﻳﻠﺧﺍﺩﻟﺍ ﺓﺭﺍﺭﺣﻟﺍ ﺭﻌﺷﺗﺳﻣ
.ﺔﺣﻭﺭﻣﻭ ﻱﺭﺍﺭﺣ ﻯﺭﺟﻣ ﻥﻣ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺩﻳﺭﺑﺗ ﻡﺎﻅﻧ ﻥﻭﻛﺗﻳ
• ﻟ ﺓﺭﺍﺭﺣ ﻡﻅﻧﻣ.ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻌﻟ ﺔﻳﻠﺧﺍﺩﻟﺍ ﺓﺭﺍﺭﺣﻟﺍ ﺔﺟﺭﺩ ﺔﺑﻗﺍﺭﻣ
• :ﺔﺑﻌﻟ ﻲﻓ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻡﺍﺩﺧﺗﺳﺍ ﺩﻧﻋ
- ﻥﻣ ﻕﺋﺎﻗﺩ ﻊﺿﺑ ﺩﻌﺑ =) .ﺔﻧﻳﻌﻣ ﺓﺭﺍﺭﺣ ﺔﺟﺭﺩ ﻰﻟﺇ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﺓﺭﺍﺭﺣ ﺔﺟﺭﺩ ﻝﺻﺗ ﺎﻣﺩﻧﻋ ﺩﻳﺭﺑﺗﻟﺍ ﺔﺣﻭﺭﻣ ﻝﻳﻐﺷﺗ ﻡﺗﻳ
.(ﺔﻣﺩﺧﺗﺳﻣﻟﺍ ﻝﻌﻔﻟﺍ ﺩﺭ ﺓﻭﻗ ﺕﺍﺭﻳﺛﺄﺗ ﺏﺳﺣ ،ﺏﻌﻠﻟﺍ
- ﺟﻣﺑ ﺎ
ً
ﻳﺋﺎﻘﻠﺗ ﻝﻌﻔﻟﺍ ﺩﺭ ﺓﻭﻗ ﺕﺍﺭﻳﺛﺄﺗ ﻝﻘﺗ.(ﻙﺭﺣﻣﻟﺍ ﺔﻳﺎﻣﺣﻟ) ﻰﻠﻋﺃ ﺓﺭﺍﺭﺣ ﺔﺟﺭﺩ ﻰﻟﺇ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻝﻭﺻﻭ ﺩﺭ ﺓﻭﻗ ﻝﻘﺗ
.
ً
ﻼﻳﻠﻗ ﺓﺭﺍﺭﺣﻟﺍ ﺔﺟﺭﺩ ﺽﺎﻔﺧﻧﺍ ﺩﺭﺟﻣﺑ ﺕﺍﺭﻳﺛﺄﺗﻟﺍ ﻩﺫﻫ
• :ﺏﻌﻠﻟﺍ ﻥﻣ ءﺎﻬﺗﻧﻻﺍ ﺩﻧﻋ ﺽﻔﺧﻧﺗ ﻰﺗﺣ ﻝﻳﻐﺷﺗﻟﺍ ﺩﻳﻗ ﺩﻳﺭﺑﺗﻟﺍ ﺔﺣﻭﺭﻣ ﻰﻘﺑﺗ ،ﻙﺭﺣﻣﻟﺍ ﺓﺭﺍﺭﺣ ﺔﺟﺭﺩ ﻉﺎﻔﺗﺭﺍ ﺭﺍﺭﻣﺗﺳﻻ ﺍ
ً
ﺭﻅﻧ
ﻭﺭﻣﻟﺍ ﻝﻳﻐﺷﺗ ﻯﻭﺗﺳﻣ ﻥﻣ ﻝﻗﻷ ﺓﺭﺍﺭﺣﻟﺍ ﺔﺟﺭﺩﺔﺣ ﺔﻳﺎﻣﺣﻭ ﺩﻳﺭﺑﺗﻟﺍ ﻝﻳﻬﺳﺗﻟ ﺔﻘﻳﺭﻁﻟﺍ ﻩﺫﻬﺑ ﻙﺑ ﺔﺻﺎﺧﻟﺍ ﺔﻠﺟﻌﻟﺍ ﻡﻳﻣﺻﺗ ﻡﺗ
ﻥﻣ ﻙﻟﺫ ﻕﺭﻐﺗﺳﻳ ﺩﻗ =) .ﻙﺭﺣﻣﻟﺍ5 ﻰﻟﺇ ﻕﺋﺎﻗﺩ45 ﻡﺍﺩﺧﺗﺳﺍ ءﺎﻧﺛﺃ ﻙﺭﺣﻣﻟﺍ ﺎﻬﻳﻟﺇ ﻝﺻﻭ ﻲﺗﻟﺍ ﺓﺭﺍﺭﺣﻟﺍ ﺔﺟﺭﺩ ﺏﺳﺣ ،ﺔﻘﻳﻗﺩ
(ﺔﺑﻌﻟ ﻲﻓ ﺔﻠﺟﻌﻟﺍ
14\18
ﺭﺯMODE ) ﺭﺷﺅﻣﻟﺍ ﺡﺎﺑﺻﻣﻭ6(
ﺭﺯMODE ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣﻟ
ﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﺭﻓﻭﺗ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻋ ﻊﻣ ﺔﻘﻓﺭﻣﻟﺍ ﺔﺳT150 ﻥﻳﺗﺳﺍﻭﺩ
ﻝﻛﺷﺑ ﺔﻋﺭﺳﻟﺍ ﺔﺳﺍﻭﺩ ﻝﻣﻌﺗ ﻥﻠﻓ ﻻﺇﻭ ،ﺭﻣﺣﻷﺍ ﻥﻭﻠﻟﺎﺑ ﺭﺷﺅﻣﻟﺍ ﺡﺎﺑﺻﻣ ءﺎﻘﺑ ﻥﻣ ﺩﻛﺄﺗ ،ﻩﺫﻫ ﺔﺳﺍﻭﺩﻟﺍ ﺔﻋﻭﻣﺟﻣ ﻡﺍﺩﺧﺗﺳﺍ ﺩﻧﻋ
.ﺢﻳﺣﺻ
ﻥﺃ ﺎﻣﻛT150 ﺔﺳﺍﻭﺩ ﺔﻋﻭﻣﺟﻣ ﻊﻣ ﺔﻘﻓﺍﻭﺗﻣThrustmaster ﺭﻓﻭﺗ ﻲﺗﻟﺍ3 ﻙﻧ
ّ
ﻛﻣﻳ ﺙﻳﺣ ؛(ﻝﺻﻔﻧﻣ ﻝﻛﺷﺑ ﻉﺎﺑﺗ) ﺕﺎﺳﺍﻭﺩ
ﻥﻣ ﻙﻟﺫ.ﺽﺑﺎﻘﻟﺍﻭ ﺔﻋﺭﺳﻟﺍ ﺔﺳﺍﻭﺩﻟ ﻲﻧﻭﺭﺗﻛﻟﻹﺍ ﻝﻳﺩﺑﺗﻟﺍ
ﺭﺯﻟﺍ ﻰﻠﻋ ﻁﻐﺿﻟﺍ ﻻﺇ ﻙﻳﻠﻋ ﺎﻣ ،ﻙﻟﺫﺑ ﻡﺎﻳﻘﻠﻟMODE (6) .ﻥﻳﺗﻳﻧﺎﺛ ﺓﺩﻣﻟ
.ﻻ ﻡﺃ ﺕﺎﺳﺍﻭﺩﻟﺍ ﻥﻳﺑ ﻝﻳﺩﺑﺗﻟﺍ ﻡﺗﻳ ﻥﺎﻛ ﺍﺫﺇ ﺎﻣ ﻥﻳﺯﺧﺗ ﻰﻠﻋ ﻕﺎﺑﺳﻟﺍ ﺔﻠﺟﻌﻟ ﺔﻳﻠﺧﺍﺩﻟﺍ ﺓﺭﻛﺍﺫﻟﺍ ﻝﻣﻌﺗ
ﺽﺑﺎﻘﻟﺍﻭ ﺔﻋﺭﺳﻟﺍ ﻲﺗﺳﺍﻭﺩ
ﺭﺷﺅﻣ ﺡﺎﺑﺻﻣ ﻥﻭﻟMODE
)6(
ﻱﺩﺎﻋ
ﺭﻣﺣﺃ
ﻛﻣﺇﻝﻳﺩﺑﺗﻟﺍ ﺔﻳﻧﺎ
ﺭﺿﺧﺃ
ﺭﺯﻟﺍ ﻝﻭﺣ ﻯﺭﺧﺃ ﺕﺎﺣﻳﻣﻠﺗMODE
ﺭﺯ ﻝﻭﺣ ﺩﻳﺯﻣﻟﺍ ﺔﻓﺭﻌﻣﻟMODE ﻰﻟﺇ ﻝﺎﻘﺗﻧﻻﺍ ﻰﺟﺭﻳ ،ﺭﺷﺅﻣﻟﺍ ﺡﺎﺑﺻﻣﻭhttp://ts.thrustmaster.com. ﻲﻓ
ﻡﺳﻗUpdates and Downloads ﻕﻭﻓ ﺭﻘﻧﺍ ،T150 / Wheels / PlayStation
ﺩﺩﺣ ﻡﺛ ،
Manual/Help file.
ﺔﻠﺋﺳﻷﺍﻭ ﺕﺎﻣﻳﻠﻌﺗﻟﺍ ﺕﺎﻔﻠﻣ (ﻝﻳﻟﺩﻟﺍ ﺍﺫﻫ ﻲﻓ ﺎﻬﻧﻳﻣﺿﺗ ﻡﺗﻳ ﻡﻟ) ﺔﻟﻭﺍﺩﺗﻣﻟﺍ
ﺓﺭﺎﻳﺯ ﻰﺟﺭﻳ
http://ts.thrustmaster.com
ﻡﺳﻗ ﻲﻓﻭ ،
Updates and Downloads
ﻕﻭﻓ ﺭﻘﻧﺍ ،
T150 / Wheels / PlayStation®
ﺩﺩﺣﻭ ،
Manual/Help file
15\18
ﻲﻧﻔﻟﺍ ﻡﻋﺩﻟﺍ
ﻧﻣﻟﺍ ﻊﻣ ﺔﻠﻛﺷﻣ ﺕﻬﺟﺍﻭ ﺍﺫﺇ ﻰﻟﺇ ﻝﺎﻘﺗﻧﻻﺍ ﻰﺟﺭﻳﻓ ،ﻙﺑ ﺹﺎﺧﻟﺍ ﺞﺗhttp://ts.thrustmaster.com .ﺔﻐﻠﻟﺍ ﺩﻳﺩﺣﺗﻭ ﻙﺎﻧﻫ ﻥﻣﻓ
(ﺞﻣﺍﺭﺑﻟﺍﻭ ﻝﻳﻐﺷﺗﻟﺍ ﺞﻣﺍﺭﺑ ﺕﺍﺭﺍﺩﺻﺇ ﺙﺩﺣﺃ ،ﺔﻌﺋﺎﺷﻟﺍ ﺔﻠﺋﺳﻷﺍ) ﺔﻋﻭﻧﺗﻣﻟﺍ ﺓﺩﻋﺎﺳﻣﻟﺍ ﺕﺍﻭﺩﻷﺍ ﻰﻟﺇ ﻝﻭﺻﻭﻟﺍ ﻥﻣ ﻥﻛﻣﺗﺗﺳ
.ﻙﺗﻠﻛﺷﻣ ﻝﺣ ﻲﻓ ﻙﺩﻋﺎﺳﺗ ﺩﻗ ﻲﺗﻟﺍ ﺔﻣﺩﺧﺑ ﻝﺎﺻﺗﻻﺍ ﻙﻧﻛﻣﻳﻓ ،ﺔﻠﻛﺷﻣﻟﺍ ﺕﺭﻣﺗﺳﺍ ﺍﺫﺇ ﺕﺎﺟﺗﻧﻣﻟ ﻲﻧﻔﻟﺍ ﻡﻋﺩﻟﺍ
Thrustmaster :("ﻲﻧﻔﻟﺍ ﻡﻋﺩﻟﺍ")
:ﻲﻧﻭﺭﺗﻛﻟﻹﺍ ﺩﻳﺭﺑﻟﺍ ﻕﻳﺭﻁ ﻥﻋ
ﺭﺑﻋ ﺎﻧﺑ ﺹﺎﺧﻟﺍ ﻲﻧﻔﻟﺍ ﻡﻋﺩﻟﺍ ﻰﻟﺇ ﻝﻭﺻﻭﻠﻟﻲﻧﻭﺭﺗﻛﻟﻹﺍ ﺩﻳﺭﺑﻟﺍ ﻊﻗﻭﻣ ﻰﻠﻋ ﺕﻧﺭﺗﻧﻹﺍ ﺭﺑﻋ ﻝﻳﺟﺳﺗﻟﺎﺑ ﻻﻭﺃ ﻡﻭﻘﺗ ﻥﺃ ﺏﺟﻳ ،
ﺏﻳﻭhttp://ts.thrustmaster.com/. ﻥﻳﻳﻧﻔﻟﺍ ﺎﻬﻣﺩﻘﺗﺳ ﻲﺗﻟﺍ ﺕﺎﻣﻭﻠﻌﻣﻟﺍ ﺩﻋﺎﺳﺗﺳ ﺙﻳﺣ ﺕﻗﻭ ﻉﺭﺳﺃ ﻲﻓ ﻙﺗﻠﻛﺷﻣ ﻝﺣ ﻲﻓ
.ﻥﻛﻣﻣ
ﻕﻭﻓ ﺭﻘﻧﺍProduct Registration )ﺞﺗﻧﻣﻟﺍ ﻝﻳﺟﺳﺗ.ﺔﺷﺎﺷﻟﺍ ﻰﻠﻋ ﺔﺿﻭﺭﻌﻣﻟﺍ ﺕﺎﻣﻳﻠﻌﺗﻟﺍ ﻊﺑﺗﺍﻭ ( ﻝﻳﺟﺳﺗﺑ ﺕﻣﻗ ﺍﺫﺇ
ﻝﻭﻘﺣﻟﺍ ﻲﻓ ﻡﺩﺧﺗﺳﻣﻟﺍ ﺕﺎﻣﻭﻠﻌﻣ ﻝﺎﺧﺩﺇ ﻰﺟﺭﻳﻓ ،ﻝﻌﻔﻟﺎﺑ ﺞﺗﻧﻣﻟﺍUsername )ﻡﺩﺧﺗﺳﻣﻟﺍ ﻡﺳﺍﻭ (Password ) ﺔﻣﻠﻛ
ﺭﻭﺭﻣﻟﺍ ﻕﻭﻓ ﺭﻘﻧﻟﺍ ﻡﺛ (Login ) ﻝﻳﺟﺳﺗﻝﻭﺧﺩﻟﺍ.(
16\18
ﻲﻧﻔﻟﺍ ﻡﻋﺩﻟﺍ
ﻰﻟﺇ ﻝﺎﻘﺗﻧﻻﺍ ﻰﺟﺭﻳﻓ ،ﻙﺑ ﺹﺎﺧﻟﺍ ﺞﺗﻧﻣﻟﺍ ﻊﻣ ﺔﻠﻛﺷﻣ ﺕﻬﺟﺍﻭ ﺍﺫﺇhttp://ts.thrustmaster.com .ﺔﻐﻠﻟﺍ ﺩﻳﺩﺣﺗﻭ ﻥﻣﻓ
(ﺞﻣﺍﺭﺑﻟﺍﻭ ﻝﻳﻐﺷﺗﻟﺍ ﺞﻣﺍﺭﺑ ﺕﺍﺭﺍﺩﺻﺇ ﺙﺩﺣﺃ ،ﺔﻌﺋﺎﺷﻟﺍ ﺔﻠﺋﺳﻷﺍ) ﺔﻋﻭﻧﺗﻣﻟﺍ ﺓﺩﻋﺎﺳﻣﻟﺍ ﺕﺍﻭﺩﻷﺍ ﻰﻟﺇ ﻝﻭﺻﻭﻟﺍ ﻥﻣ ﻥﻛﻣﺗﺗﺳ ﻙﺎﻧﻫ
ﻠﻛﺷﻣ ﻝﺣ ﻲﻓ ﻙﺩﻋﺎﺳﺗ ﺩﻗ ﻲﺗﻟﺍ.ﻙﺗ ﺕﺎﺟﺗﻧﻣﻟ ﻲﻧﻔﻟﺍ ﻡﻋﺩﻟﺍ ﺔﻣﺩﺧﺑ ﻝﺎﺻﺗﻻﺍ ﻙﻧﻛﻣﻳﻓ ،ﺔﻠﻛﺷﻣﻟﺍ ﺕﺭﻣﺗﺳﺍ ﺍﺫﺇThrustmaster
:("ﻲﻧﻔﻟﺍ ﻡﻋﺩﻟﺍ")
:ﻲﻧﻭﺭﺗﻛﻟﻹﺍ ﺩﻳﺭﺑﻟﺍ ﻕﻳﺭﻁ ﻥﻋ
ﺭﺑﻋ ﺎﻧﺑ ﺹﺎﺧﻟﺍ ﻲﻧﻔﻟﺍ ﻡﻋﺩﻟﺍ ﻰﻟﺇ ﻝﻭﺻﻭﻠﻟﻲﻧﻭﺭﺗﻛﻟﻹﺍ ﺩﻳﺭﺑﻟﺍ ﺏﻳﻭ ﻊﻗﻭﻣ ﻰﻠﻋ ﺕﻧﺭﺗﻧﻹﺍ ﺭﺑﻋ ﻝﻳﺟﺳﺗﻟﺎﺑ ﻻﻭﺃ ﻡﻭﻘﺗ ﻥﺃ ﺏﺟﻳ ،
m/http://ts.thrustmaster.co. ﺕﻗﻭ ﻉﺭﺳﺃ ﻲﻓ ﻙﺗﻠﻛﺷﻣ ﻝﺣ ﻲﻓ ﻥﻳﻳﻧﻔﻟﺍ ﺎﻬﻣﺩﻘﺗﺳ ﻲﺗﻟﺍ ﺕﺎﻣﻭﻠﻌﻣﻟﺍ ﺩﻋﺎﺳﺗﺳ ﺙﻳﺣ
.ﻥﻛﻣﻣ
ﻕﻭﻓ ﺭﻘﻧﺍProduct Registration )ﺞﺗﻧﻣﻟﺍ ﻝﻳﺟﺳﺗ.ﺔﺷﺎﺷﻟﺍ ﻰﻠﻋ ﺔﺿﻭﺭﻌﻣﻟﺍ ﺕﺎﻣﻳﻠﻌﺗﻟﺍ ﻊﺑﺗﺍﻭ ( ﻝﻳﺟﺳﺗﺑ ﺕﻣﻗ ﺍﺫﺇ
ﻝﻭﻘﺣﻟﺍ ﻲﻓ ﻡﺩﺧﺗﺳﻣﻟﺍ ﺕﺎﻣﻭﻠﻌﻣ ﻝﺎﺧﺩﺇ ﻰﺟﺭﻳﻓ ،ﻝﻌﻔﻟﺎﺑ ﺞﺗﻧﻣﻟﺍUsername )ﻡﺩﺧﺗﺳﻣﻟﺍ ﻡﺳﺍﻭ (Password ) ﺔﻣﻠﻛ
ﺭﻭﺭﻣﻟﺍ ﻕﻭﻓ ﺭﻘﻧﻟﺍ ﻡﺛ (Login )ﻝﻭﺧﺩﻟﺍ ﻝﻳﺟﺳﺗ.(
ﻚﻠﻬﺘﺴﻤﻟﺍ ﻥﺎﻤﺿ ﺕﺎﻣﻮﻠﻌﻣ
ﺔﻛﺮﺷ ﻦﻤﻀﺗGuillemot Corporation S.A" ﻢﺳﺎﺑ ﺪﻌﺑ ﺎﻤﻴﻓ ﺎﻬﻴﻟﺇ ﺭﺎﺸﻤﻟﺍ) ﺔﻴﻤﻟﺎﻌﻟﺍ ،Guillemot ﻲﻓ ﻲﺴﻴﺋﺮﻟﺍ ﺎﻫﺮﻘﻣﻭ ("
Place du Granier, B.P. 97143, 35571 Chantepie, Franceﻣ ﻥﻮﻜﻳ ﻥﺃ ﻚﻠﻬﺘﺴﻤﻠﻟ ، ﺞﺘﻨThrustmaster ﺍﺬﻫ
ﺔﺒﻟﺎﻄﻤﻟﺍ ﺎﻬﻟﻼﺧ ﻦﻜﻤﻳ ﻲﺘﻟﺍ ﺓﺩﺪﺤﻤﻟﺍ ﺓﺮﺘﻔﻟﺍ ﻊﻣ ﻖﻓﺍﻮﺘﺗ ﻲﺘﻟﺍ ﻥﺎﻤﻀﻟﺍ ﺓﺮﺘﻓ ﺓﺪﻣ ﻝﺍﻮﻁ ،ﻊﻴﻨﺼﺘﻟﺍ ﺏﻮﻴﻋﻭ ﺩﺍﻮﻤﻟﺍ ﺏﻮﻴﻋ ﻦﻣ ﺎ
ً
ﻴﻟﺎﺧ
.ﻪﻟﺍﺪﺒﺘﺳﺍ ﻭﺃ ﺞﺘﻨﻤﻟﺍ ﺍﺬﻫ ﺔﻤﻴﻗ ﺩﺍﺩﺮﺘﺳﻻ ﺔﻘﺑﺎﻄﻤﻟﺎﺑ ) ﺓﺪﻤﻟ ﺍﺬﻫ ﻱﺮﺴﻳ ،ﻲﺑﻭﺭﻭﻷﺍ ﺩﺎﺤﺗﻻﺍ ﻝﻭﺩ ﻲﻓ2 ﻡﻼﺘﺳﺍ ﺦﻳﺭﺎﺗ ﻦﻣ ﻦﻴﻣﺎﻋ (
ﺞﺘﻨﻤﻟﺍThrustmaster . ﺞﺘﻨﻤﻟﺍ ﺔﻘﺑﺎﻄﻤﺑ ﺔﺒﻟﺎﻄﻤﻠﻟ ﺓﺩﺪﺤﻤﻟﺍ ﺓﺮﺘﻔﻟﺍ ﻊﻣ ﻥﺎﻤﻀﻟﺍ ﺓﺮﺘﻓ ﻖﻓﺍﻮﺘﺗ ،ﻯﺮﺧﺃ ﻝﻭﺩ ﻲﻓﻭThrustmaster
ﺞﺘﻨﻤﻟﺍ ءﺍﺮﺷ ﺦﻳﺭﺎﺗ ﺪﻨﻋ ﻚﻠﻬﺘﺴﻤﻟﺍ ﺎﻬﺑ ﻦﻄﻘﻳ ﻥﺎﻛ ﻲﺘﻟﺍ ﺔﻟﻭﺪﻟﺍ ﻲﻓ ﺎﻬﺑ ﻝﻮﻤﻌﻤﻟﺍ ﻦﻴﻧﺍﻮﻘﻠﻟ ﺎ
ً
ﻘﻓﻭThrustmaster ﻡﺪﻋ ﺔﻟﺎﺣ ﻲﻓ)
ﻟﺍ ﺓﺮﺘﻓ ﻥﻮﻜﺘﺳ ،ﺔّﻴﻨﻌﻤﻟﺍ ﺔﻟﻭﺪﻟﺍ ﻲﻓ ﺔﺒﻟﺎﻄﻤﻟﺍ) ﻡﺎﻋ ﻥﺎﻤﻀ1 ﺞﺘﻨﻤﻠﻟ ﻲﻠﺻﻷﺍ ءﺍﺮﺸﻟﺍ ﺦﻳﺭﺎﺗ ﻦﻣ ﺪﺣﺍﻭ (Thrustmaster .(
) ﺔﺘﺳ ﺓﺪﻤﻟ ﻦﺤﺸﻟﺍ ﺓﺩﺎﻋﻹ ﺔﻠﺑﺎﻘﻟﺍ ﺕﺎﻳﺭﺎﻄﺒﻟﺍ ﻥﺎﻤﻀﻟﺍ ﻞﻤﺸﻳ ،ﻡﺪﻘﺗ ﺎﻤﺑ ﻝﻼﺧﻹﺍ ﻡﺪﻋ ﻊﻣ6 .ﻲﻠﺻﻷﺍ ﻊﻴﺒﻟﺍ ﺦﻳﺭﺎﺗ ﻦﻣ ﺮﻬﺷﺃ (
ﺮﻴﺳ ﻱﺬﻟﺍ ﻲﻨﻔﻟﺍ ﻢﻋﺪﻟﺎﺑ ﺭﻮﻔﻟﺍ ﻰﻠﻋ ﻞﺼﺗﺎﻓ ،ﻥﺎﻤﻀﻟﺍ ﺓﺮﺘﻓ ﻝﻼﺧ ﺎ
ً
ﺒﻴﻌﻣ ﺞﺘﻨﻤﻟﺍ ﻥﺃ ﺮﻬﻅ ﺍﺫﺇﻭ ﻥﺃ ﺐﺠﻳ ﻲﺘﻟﺍ ﺕﺍءﺍﺮﺟﻹﺍ ﻰﻟﺇ ﻙﺪﺷ
.ﺎﻬﻌﺒﺘﺗ .(ﻲﻨﻔﻟﺍ ﻢﻋﺪﻟﺍ ﻪﻴﻟﺇ ﺮﻴﺸﻳ ﺮﺧﺁ ﻊﻗﻮﻣ ﻱﺃ ﻭﺃ) ﻪﺋﺍﺮﺷ ﻥﺎﻜﻣ ﻰﻟﺇ ﺞﺘﻨﻤﻟﺍ ﺓﺩﺎﻋﺇ ﺐﺠﻴﻓ ،ﺐﻴﻌﻟﺍ ﺩﻮﺟﻭ ﻦﻣ ﺪﻛﺄﺘﻟﺍ ﻢﺗ ﺍﺫﺇﻭ
ﺐﺠﻳ ،ﻥﺎﻤﻀﻟﺍ ﺍﺬﻫ ﻕﺎﻴﺳ ﻲﻓﻭﻝﺍﺪﺒﺘﺳﺍ ﻭﺃ ﻚﻠﻬﺘﺴﻤﻟﺎﺑ ﺹﺎﺨﻟﺍ ﺐﻴﻌﻤﻟﺍ ﺞﺘﻨﻤﻟﺍﻪﺣﻼﺻﺇ.ﻲﻨﻔﻟﺍ ﻢﻋﺪﻟﺍ ﺭﺎﻴﺘﺧﺍ ﺐﺴﺣ ﻚﻟﺫﻭ ، ﺍﺫﺇ
ﺞﺘﻨﻣ ﻊﻀﺧ Thrustmaster ﺔﻣﺪﺨﻟﺍ ﺝﺭﺎﺧ ﺎﻬﻟﻼﺧ ﺞﺘﻨﻤﻟﺍ ﻥﻮﻜﻳ ﺓﺮﺘﻓ ﻱﺃ ﻥﺈﻓ ،ﺡﻼﺻﺇ ﺔﻴﻠﻤﻋ ﻱﻷ ،ﻥﺎﻤﻀﻟﺍ ﺓﺮﺘﻓ ﻝﻼﺧ ﻲﻓ ،
) ﺔﻌﺒﺳ ﻰﻧﺩﺃ ﺪﺤﺑﻭ7 ﺦﻳﺭﺎﺗ ﻦﻣ ﻭﺃ ﻞﺧﺪﺘﻠﻟ ﻞﻴﻤﻌﻟﺍ ﺐﻠﻁ ﺦﻳﺭﺎﺗ ﻦﻣ ﺓﺮﺘﻔﻟﺍ ﻩﺬﻫ ﺃﺪﺒﺗ) ﺔﻴﻘﺒﺘﻤﻟﺍ ﻥﺎﻤﻀﻟﺍ ﺓﺮﺘﻓ ﻰﻟﺇ ﻑﺎﻀﺗ ﻑﻮﺳ ﻡﺎﻳﺃ (
ﻘﺗ ﺦﻳﺭﺎﺗ ﻥﺎﻛ ﺍﺫﺇ ،ﺡﻼﺻﻺﻟ ﺭﻮﻛﺬﻤﻟﺍ ﺞﺘﻨﻤﻟﺍ ﻢﻳﺪﻘﺗ .(ﻞﺧﺪﺘﻟﺍ ﺐﻠﻁ ﺦﻳﺭﺎﺘﻟ ﺎ
ً
ﻘﺣﻻ ﺡﻼﺻﻺﻟ ﺞﺘﻨﻤﻟﺍ ﻢﻳﺪ ﺔﻠﻣﺎﻜﻟﺍ ﺔﻴﻟﻭﺆﺴﻤﻟﺍ ﺮﺼﺘﻘﺗ
ﺔﻛﺮﺸﻟGuillemot ﻰﻠﻋ (ﺔﻴﻌﺒﺘﻟﺍ ﺭﺍﺮﺿﻷﺍ ﻚﻟﺫ ﻲﻓ ﺎﻤﺑ) ﺎﻬﻋﻭﺮﻓﻭﺡﻼﺻﺇ ﺞﺘﻨﻤﻟﺍThrustmaster ﺎﻣﺪﻨﻋ ﻚﻟﺫﻭ ،ﻪﻟﺍﺪﺒﺘﺳﺍ ﻭﺃ
.ﻱﺭﺎﺴﻟﺍ ﻥﻮﻧﺎﻘﻟﺍ ﺐﺟﻮﻤﺑ ﺍ
ً
ﺰﺋﺎﺟ ﺍﺬﻫ ﻥﻮﻜﻳ ﺔﻛﺮﺷ ﻲﻠﺨﺗGuillemot ﺎﻧﺎﻤﺿ ﻱﺃ ﻦﻋ ﺎﻬﺘﻴﻟﻭﺆﺴﻣ ﺔﻣءﻼﻤﻟﺍ ﻭﺃ ﺓﺭﺎﺠﺘﻟﺎﺑ ﺔﺻﺎﺧ ﺕ
.ﻱﺭﺎﺴﻟﺍ ﻥﻮﻧﺎﻘﻟﺍ ﺐﺟﻮﻤﺑ ﺍ
ً
ﺰﺋﺎﺟ ﺍﺬﻫ ﻥﻮﻜﻳ ﺎﻣﺪﻨﻋ ﻚﻟﺫﻭ ،ﻦّﻴﻌﻣ ﺽﺮﻐﻟ
:ﻥﺎﻤﻀﻟﺍ ﺍﺬﻫ ﻱﺮﺴﻳ ﻻ )1 ﻢﺋﻼﻤﻟﺍ ﺮﻴﻏ ﻭﺃ ﺊﻴﺴﻟﺍ ﻡﺍﺪﺨﺘﺳﻼﻟ
ً
ﺔﺠﻴﺘﻧ ﻒﻠﺘﻠﻟ ﺽّﺮﻌﺗ ﺍﺫﺇ ﻭﺃ ﻩﺮﻴﻴﻐﺗ ﻭﺃ ﻪﺤﺘﻓ ﻭﺃ ﺞﺘﻨﻤﻟﺍ ﻞﻳﺪﻌﺗ ﻢﺗ ﺍﺫﺇ (
ﻟﺍ ﻝﺎﻤﻌﺘﺳﻻﺍ ﺔﺠﻴﺘﻧ ﻙﻼﻫﻹﺍ ﻭﺃ ﺙﺩﺎﺣ ﻭﺃ ﻝﺎﻤﻫﻹﺍ ﻭﺃ ﺎﻤﺑ) ﻊﻴﻨﺼﺘﻟﺍ ﻭﺃ ﺩﺍﻮﻤﻟﺍ ﻲﻓ ﺐﻴﻋ ﺩﻮﺟﻮﺑ ﻂﺒﺗﺮﻳ ﻻ ﺮﺧﺁ ﺐﺒﺳ ﻱﺃ ﻭﺃ ،ﻱﺩﺎﻌ
ﺞﺘﻨﻣ ﻊﻴﻤﺠﺗ ،ﺮﺼﺤﻟﺍ ﻻ ﻝﺎﺜﻤﻟﺍ ﻞﻴﺒﺳ ﻰﻠﻋ ،ﻚﻟﺫ ﻲﻓThrustmaster ﻪﺟﻭ ﻰﻠﻋ ﻚﻟﺫ ﻲﻓ ﺎﻤﺑ ،ﺐﺳﺎﻨﻣ ﺮﻴﻏ ﺮﺼﻨﻋ ﻱﺃ ﺔﻄﺳﺍﻮﺑ
ﺧﺃ ﺮﺻﺎﻨﻋ ﻱﺃ ﻭﺃ ﻦﺣﺍﻮﺸﻟﺍ ﻭﺃ ﻦﺤﺸﻟﺍ ﺓﺩﺎﻋﻹ ﺔﻠﺑﺎﻘﻟﺍ ﺕﺎﻳﺭﺎﻄﺒﻟﺍ ﻭﺃ ﺔﻗﺎﻄﻟﺎﺑ ﺩﺍﺪﻣﻹﺍ ﺕﺍﺪﺣﻭ ﺹﻮﺼﺨﻟﺍ ﻦﻣ ﺎﻫﺪﻳﺭﻮﺗ ﻢﺘﻳ ﻻ ﻯﺮ
ﻝﻼﺧGuillemot ) ؛(ﺞﺘﻨﻤﻟﺍ ﺍﺬﻬﻟ2) ؛ﻲﻨﻔﻟﺍ ﻢﻋﺪﻟﺍ ﻞ
َ
ﺒ
ِ
ﻗ ﻦﻣ ﺔﻣﺪﻘﻤﻟﺍ ﺕﺎﻤﻴﻠﻌﺘﻟﺎﺑ ﻡﺍﺰﺘﻟﻻﺍ ﻡﺪﻋ ﺔﻟﺎﺣ ﻲﻓ (3 ﺚﻴﺣ ،ﺞﻣﺍﺮﺒﻟﺍ ﻰﻠﻋ (
) ؛ﺩﺪﺤﻣ ﻥﺎﻤﻀﻟ ﺞﻣﺍﺮﺒﻟﺍ ﻩﺬﻫ ﻊﻀﺨﺗ4 :ﺞﺘﻨﻤﻟﺍ ﺮﻤﻋ ﺓﺮﺘﻓ ﻝﻼﺧ ﺎﻬﻛﻼﻬﺘﺳﺍ ﻢﺘﻳ ﻲﺘﻟﺍ ﺮﺻﺎﻨﻌﻟﺍ) ﺔﻴﻛﻼﻬﺘﺳﻻﺍ ﺮﺻﺎﻨﻌﻟﺍ ﻰﻠﻋ (
ﻏ ﺕﺎﻳﺭﺎﻄﺒﻟﺎﻛ) ؛(ﺱﺃﺮﻟﺍ ﺔﻋﺎﻤﺴﺑ ﺔﺻﺎﺨﻟﺍ ﻥﺫﻷﺍ ﺕﺍﺩﺎﺳﻭ ﻭﺃ ﺱﺃﺮﻟﺍ ﺕﺎﻋﺎﻤﺳ ﻭﺃ ﻡﺍﺪﺨﺘﺳﻻﺍ ﺓﺩﺎﻋﻹ ﺔﻠﺑﺎﻘﻟﺍ ﺮﻴ5 ﺕﺎﻘﺤﻠﻤﻟﺍ (
) ؛(ﻢﺼﻌﻤﻟﺍ ﺔﻄﺑﺭﺃﻭ ﺐﺋﺎﻘﺤﻟﺍﻭ ﺕﺎﻈﻓﺎﺤﻟﺍﻭ ﺐﻠﻌﻟﺍﻭ ﺕﻼﺑﺎﻜﻟﺎﻛ)6.ﻲﻨﻠﻋ ﺩﺍﺰﻣ ﻲﻓ ﺞﺘﻨﻤﻟﺍ ﻊﻴﺑ ﻢﺗ ﺍﺫﺇ (
.ﻞﻳﻮﺤﺘﻠﻟ ﻞﺑﺎﻗ ﺮﻴﻏ ﻥﺎﻤﻀﻟﺍ ﺍﺬﻫ
ﻤﻠﻟ ﺔﻴﻧﻮﻧﺎﻘﻟﺍ ﻕﻮﻘﺤﻟﺍ ﻰﻠﻋ ﻥﺎﻤﻀﻟﺍ ﺍﺬﻫ ﺮﺛﺆﻳ ﻻ.ﺎﻫﺪﻠﺑ/ﻩﺪﻠﺑ ﻲﻓ ﺔﻴﻛﻼﻬﺘﺳﻻﺍ ﻊﻠﺴﻟﺍ ﻊﻴﺑ ﻰﻠﻋ ﺔﻘّﺒﻄﻤﻟﺍ ﻦﻴﻧﺍﻮﻘﻟﺍ ﻰﻀﺘﻘﻤﺑ ﻚﻠﻬﺘﺴ
17\18
ﻯﺭﺧﻷﺍ ﻥﺎﻣﺿﻟﺍ ﻁﻭﺭﺷ
ﺮﻓﻮﺗ ﻦﻟ ،ﻥﺎﻤﻀﻟﺍ ﺓﺮﺘﻓ ﻝﻼﺧGuillemot ، ﻝﻮﺨﻤﻟﺍ ﺪﻴﺣﻮﻟﺍ ﻑﺮﻄﻟﺍ ﻮﻫ ﻲﻨﻔﻟﺍ ﻢﻋﺪﻟﺍ ﻥﺃ ﺚﻴﺣ ،ﺭﺎﻴﻏ ﻊﻄﻗ ﻱﺃ ،ﺃﺪﺒﻤﻟﺍ ﺚﻴﺣ ﻦﻣ
ﻦﻣ ﺞﺘﻨﻣ ﻱﺃ ﺡﻼﺻﺇ ﻭﺃ/ﻭ ﺢﺘﻔﺑThrustmaster ﺍﺮﺟﺇ ﻱﺃ ءﺎﻨﺜﺘﺳﺎﺑ) ،ﻞﻴﻤﻌﻟﺍ ﺔﻄﺳﺍﻮﺑ ﺎﻫﺅﺍﺮﺟﺇ ﻲﻨﻔﻟﺍ ﻢﻋﺪﻟﺍ ﺐﻠﻄﻳ ﺡﻼﺻﺇ ﺕﺍء
ﺔﺑﻮﺘﻜﻣ ﺕﺎﻤﻴﻠﻌﺗ ﻖﻳﺮﻁ ﻦﻋ– ﺎﻬﺘﻳﺮﺳ ﻡﺪﻋﻭ ﺡﻼﺻﻹﺍ ﺔﻠﻤﻋ ﺔﻁﺎﺴﺒﻟ ﺍ
ً
ﺮﻈﻧ ،ﻝﺎﺜﻤﻟﺍ ﻞﻴﺒﺳ ﻰﻠﻋ– (ﻊﻄﻗ) ﺔﻌﻄﻘﺑ ﻞﻴﻤﻌﻟﺍ ﺪﻳﻭﺰﺗﻭ
.ﻚﻟﺫ ﻦﻜﻣﺃ ﺎﻤﺜﻴﺣ ،ﺔﺑﻮﻠﻄﻤﻟﺍ ﺭﺎﻴﻐﻟﺍ
ﺍ ﺭﺍﺮﺳﻷﺍﻭ ﺔﻴﻨﻔﻟﺍ ﺔﻓﺮﻌﻤﻟﺍ ﺭﺍﺮﺳﺃ ﺔﻳﺎﻤﺤﻟﻭ ﺔﻴﻋﺍﺪﺑﻹﺍ ﺕﻻﺎﺠﻤﻟﺍ ﻰﻀﺘﻘﻤﻟ ﺮﻓﻮﺗ ﻦﻟ ،ﺔﻳﺭﺎﺠﺘﻟGuillemot ﻱﺃ ،ﺃﺪﺒﻤﻟﺍ ﺚﻴﺣ ﻦﻣ ،
ﺞﺘﻨﻣ ﻱﻷ ﺭﺎﻴﻏ ﻊﻄﻗ ﻭﺃ ﺡﻼﺻﻺﻟ ﺕﺍﺭﺎﻌﺷﺇThrustmaster .ﻪﺑ ﺔﺻﺎﺨﻟﺍ ﻥﺎﻤﻀﻟﺍ ﺓﺮﺘﻓ ﺖﻬﺘﻧﺍ
.ﻪﻟ ﻲﺟﺭﺎﺨﻟﺍ ءﺎﻄﻐﻟﺍﻭ ﺞﺘﻨﻤﻠﻟ ﺔﻴﻠﺧﺍﺪﻟﺍ ﺔﻴﻟﻵﺍ ﻰﻠﻋ ﻥﺎﻤﻀﻟﺍ ﺍﺬﻫ ﺮﺼﺘﻘﻳ ،ﺍﺪﻨﻛﻭ ﺔﻴﻜﻳﺮﻣﻷﺍ ﺓﺪﺤﺘﻤﻟﺍ ﺕﺎﻳﻻﻮﻟﺍ ﻲﻓ ﺔﻛﺮﺷ ﻞﻤﺤﺘﺗ ﻻ
Guillemot ﻛﺮﺷ ﻭﺃ ﻦﻋ ﺔﺠﺗﺎﻧ ﺔﻴﺿﺮﻋ ﻭﺃ ﺔﻴﻌﺒﺗ ﺭﺍﺮﺿﺃ ﻱﺃ ﻦﻋ ﻯﺮﺧﺃ ﺔﻬﺟ ﻱﺃ ﺔﻴﻟﻭﺆﺴﻣ ﻝﺍﻮﺣﻷﺍ ﻦﻣ ﻝﺎﺣ ﻱﺄﺑ ﺔﻌﺑﺎﺘﻟﺍ ﺎﻬﺗﺎ
.ﺔﻴﻨﻤﻀﻟﺍ ﻭﺃ ﺔﺤﻳﺮﺼﻟﺍ ﺕﺎﻧﺎﻤﻀﻠﻟ ﻕﺮﺧ ﻭﺃ ءﺎﻨﺜﺘﺳﻻﺍ ﻭﺃ ﻲﻨﻤﻀﻟﺍ ﻥﺎﻤﻀﻟﺍ ﺓﺪﻣ ﺪﻳﺪﺤﺘﺑ ﺕﺎﻌﻁﺎﻘﻤﻟﺍ/ﺕﺎﻳﻻﻮﻟﺍ ﺾﻌﺑ ﺢﻤﺴﺗ ﻻ
ﺮﺴﺗ ﻻ ﺪﻘﻓ ﻚﻟﺬﻟﻭ ،ﺔﻴﺿﺮﻌﻟﺍ ﻭﺃ ﺔﻴﻌﺒﺘﻟﺍ ﺭﺍﺮﺿﻷﺍ ﻦﻋ ﺔﻴﻟﻭﺆﺴﻤﻟﺍ ﺪﻳﺪﺤﺗ.ﻩﻼﻋﺃ ﺓﺩﺭﺍﻮﻟﺍ ﺕﺍءﺎﻨﺜﺘﺳﻻﺍ ﻭﺃ ﺩﻭﺪﺤﻟﺍ ﻚﻴﻠﻋ ﻱ ﻚﺤﻨﻤﻳ
.ﻯﺮﺧﻷ ﺔﻌﻁﺎﻘﻣ ﻦﻣ ﻭﺃ ﻯﺮﺧﻷ ﺔﻳﻻﻭ ﻦﻣ ﻒﻠﺘﺨﺗ ﻯﺮﺧﺃ ﻕﻮﻘﺤﺑ ﺎ
ً
ﻀﻳﺃ ﻊﺘﻤﺘﺗ ﺪﻗﻭ ،ﺔﻨﻴﻌﻣ ﺔﻴﻧﻮﻧﺎﻗ ﺎ
ً
ﻗﻮﻘﺣ ﻥﺎﻤﻀﻟﺍ ﺍﺬﻫ
18\18
ﺭﺷﻧﻟﺍ ﻕﻭﻘﺣ
© 2015 Guillemot Corporation S.A. ﺔﻅﻭﻔﺣﻣ ﻕﻭﻘﺣﻟﺍ ﻊﻳﻣﺟ Thrustmaster®. ﺔﻳﺭﺎﺟﺗ ﺔﻣﻼﻋ ﻲﻫ
ﺷﻟ ﺔﻠﺟﺳﻣﺔﻛﺭ.Guillemot Corporation S.A.
.ﺎﻳﺳﻭﻧﺎﻳﻗﻭﺃﻭ ﺩﻧﻬﻟﺍﻭ ﺎﻳﺳﻭﺭﻭ ﻁﺳﻭﻷﺍ ﻕﺭﺷﻟﺍﻭ ﺎﻳﻘﻳﺭﻓﺇﻭ ﺎﺑﻭﺭﻭﺃ ﻲﻓ ﻊﻳﺑﻠﻟ ﺹﺧﺭﻣ
ﻊﻣ ﺎ
ً
ﻳﺭﺻﺣ ﻡﺍﺩﺧﺗﺳﻼﻟPlayStation
®3 ﻭ.PlayStation®4
“
” ﻭ “PlayStation” ﻭ“ ” ﻭ “ ” ﺔﻛﺭﺷﻟ ﺔﻠﺟﺳﻣ ﺔﻳﺭﺎﺟﺗ ﺕﺎﻣﻼﻋ ﻲﻫ Sony
“
” Computer Entertainment Inc. .ﺎﻬﺳﻔﻧ ﺔﻛﺭﺷﻠﻟ ﺔﻳﺭﺎﺟﺗ ﺔﻣﻼﻋ ﻲﻫ ﻕﻭﻘﺣﻟﺍ ﻊﻳﻣﺟ
.ﺔﻅﻭﻔﺣﻣ .ﻥﻳﻳﻧﻌﻣﻟﺍ ﺎﻬﺑﺎﺣﺻﻷ ﺔﻛﻭﻠﻣﻣ ﻯﺭﺧﻷﺍ ﺔﻳﺭﺎﺟﺗﻟﺍ ﺕﺎﻣﻼﻌﻟﺍ ﺔﻓﺎﻛ .ﺔﻣﺯﻠﻣ ﺭﻳﻏ ﺔﻳﺣﻳﺿﻭﺗﻟﺍ ﻡﻭﺳﺭﻟﺍ ﻊﺿﺧﺗﻭ
.ﺭﺧﺁ ﻰﻟﺇ ﺩﻠﺑ ﻥﻣ ﻑﻠﺗﺧﺗ ﺩﻗﻭ ﺭﺎﻌﺷﺇ ﻥﻭﺩ ﺭﻳﻳﻐﺗﻠﻟ ﺕﺎﻔﺻﺍﻭﻣﻟﺍﻭ ﺕﺎﻣﻳﻣﺻﺗﻟﺍﻭ ﺕﺎﻳﻭﺗﺣﻣﻟﺍ .ﻥﻳﺻﻟﺍ ﻲﻓ ﻊﻧﺻ
ﺔﻳﻧﻘﺗTouchSense® ﺔﻛﺭﺷ ﻥﻣ ﺔﺻﺧﺭﻣImmersion Software Ireland Limited ﺔﻳﻣﺣﻣ ﻲﻫﻭ
:ﻲﻟﺎﺗﻟﺍ ﻥﺍﻭﻧﻌﻟﺍ ﻰﻠﻋ ﺓﺩﺣﺗﻣﻟﺍ ﺕﺎﻳﻻﻭﻟﺍ ﻲﻓ ﺭﺛﻛﺃ ﻭﺃ ﺓﺩﺣﺍﻭ ﻉﺍﺭﺗﺧﺍ ﺓءﺍﺭﺑ ﺏﺟﻭﻣﺑ
marking.html-www.immersion.com/patentﻘﻠﻌﻣ ﻯﺭﺧﺃ ﻉﺍﺭﺗﺧﺍ ﺕﺍءﺍﺭﺑﻭ ،ﺔ.
ﺔﻁﺳﺍﻭﺑ ﻊﻳﺯﻭﺗﻟﺍﻭ ﻊﻳﻧﺻﺗﻟﺍ ﻡﺗ.Guillemot Corporation S.A.
ﺔﻳﺋﻳﺑﻟﺍ ﺔﻳﺎﻣﺣﻟﺍ ﺕﺎﻳﺻﻭﺗ
:ﻲﺑﻭﺭﻭﻷﺍ ﺩﺎﺤﺗﻻﺍ ﻲﻓ ﺕﺎﻳﺎﻔﻨﻟﺍ ﻊﻣ ﻪﻨﻣ ﺺﻠﺨﺘﻟﺍ ﻡﺪﻋ ﺐﺠﻳ ،ﺞﺘﻨﻤﻟﺍ ﺔﻴﺣﻼﺻ ءﺎﻬﺘﻧﺍ ﺪﻨﻋ
ﺔﻴﺑﺮﻬﻜﻟﺍ ﺕﺍﺪﻌﻤﻟﺍ ﺕﺎﻳﺎﻔﻧ ﻦﻣ ﺺﻠﺨﺘﻟﺎﺑ ﺔﺻﺎﺧ ﻊﻴﻤﺠﺗ ﺔﻄﻘﻧ ﻲﻓ ﻊﺿﻮﻳ ﻦﻜﻟ ،ﺔﻳﺩﺎﻌﻟﺍ ﺔﻴﻟﺰﻨﻤﻟﺍ
) ﺔﻴﻧﻭﺮﺘﻜﻟﻹﺍﻭWEEE.(
.ﻑﻼﻐﻟﺍ ﻭﺃ ﻡﺪﺨﺘﺴﻤﻟﺍ ﻞﻴﻟﺩ ﻭﺃ ﺞﺘﻨﻤﻟﺍ ﻰﻠﻋ ﺩﻮﺟﻮﻤﻟﺍ ﺰﻣﺮﻟﺍ ﻚﻟﺫ ﺪﻛﺆﻳﻭ
.ﺎﻬﺼﺋﺎﺼﺧ ﺐﺴﺣ ﻰﻠﻋ ،ﺩﺍﻮﻤﻟﺍ ﺮﻳﻭﺪﺗ ﺓﺩﺎﻋﺇ ﻦﻜﻤﻳ ﻯﺮﺧﻷﺍ ﻝﺎﻜﺷﻷﺍﻭ ﺮﻳﻭﺪﺘﻟﺍ ﺓﺩﺎﻋﺇ ﻝﻼﺧ ﻦﻣ
ﻰﻠﻋ ﺓﺪﻋﺎﺴﻤﻟﺍ ﻲﻓ ﺔﻴﻟﺎﻌﻔﺑ ﺔﻛﺭﺎﺸﻤﻟﺍ ﻚﻨﻜﻤﻳ ،ﺔﻴﻧﻭﺮﺘﻜﻟﻹﺍﻭ ﺔﻴﺑﺮﻬﻜﻟﺍ ﺕﺍﺪﻌﻤﻟﺍ ﺕﺎﻳﺎﻔﻧ ﺔﺠﻟﺎﻌﻤﻟ
.ﺔﺌﻴﺒﻟﺍ ﺔﻳﺎﻤﺣ
ﻰﺟﺮﻳ ﺏﺮﻗﻷﺍ ﻊﻴﻤﺠﺘﻟﺍ ﺔﻄﻘﻧ ﻝﻮﺣ ﺕﺎﻣﻮﻠﻌﻣ ﻰﻠﻋ ﻝﻮﺼﺤﻠﻟ ﻚﻳﺪﻟ ﺔﻴﻠﺤﻤﻟﺍ ﺕﺎﻄﻠﺴﻟﺎﺑ ﻝﺎﺼﺗﻻﺍ
.ﻚﻴﻟﺇ
:ﻯﺮﺧﻷﺍ ﻥﺍﺪﻠﺒﻟﺍ ﺔﻓﺎﻜﻟ ﺔﺒﺴﻨﻟﺎﺑ ﺕﺍﺪﻌﻤﻟﺎﺑ ﺔﺻﺎﺨﻟﺍ ﺔﻴﻠﺤﻤﻟﺍ ﺮﻳﻭﺪﺘﻟﺍ ﺓﺩﺎﻋﺇ ﻦﻴﻧﺍﻮﻘﺑ ﻡﺍﺰﺘﻟﻻﺍ ﻰﺟﺮﻳ
.ﺔﻴﻧﻭﺮﺘﻜﻟﻹﺍﻭ ﺔﻴﺑﺮﻬﻜﻟﺍ
.ﺕﺎﻣﻮﻠﻌﻤﻟﺍ ﻩﺬﻬﺑ ﻆﻔﺘﺣﺍ .ﻑﺭﺎﺧﺰﻟﺍﻭ ﻥﺍﻮﻟﻷﺍ ﻒﻠﺘﺨﺗ ﺪﻗ
ﻮﻤﻟﺍ ﺔﻟﺍﺯﺇ ﺐﺠﻳ.ﻪﻣﺍﺪﺨﺘﺳﺍ ﻞﺒﻗ ﺞﺘﻨﻤﻟﺍ ﻦﻣ ﺔﻘﺻﻼﻟﺍﻭ ﺔﺘﺒﺜﻤﻟﺍ ﺩﺍ
www.thrustmaster.com
ﻂﻘﻓ ﺎﻴﻛﺮﺗﻭ ﻲﺑﻭﺭﻭﻷﺍ ﺩﺎﺤﺗﻻﺍ ﻰﻠﻋ ﻖﺒﻄﻨﻳ*
*
*
1/18
FOR P
LAYSTATION®3 – PLAYSTATION®4 SYSTEMS
User Manual
WARNING:
To ensure that your T150 Force Feedback racing wheel functions correctly
with games for PlayStation®3 or PlayStation®4 systems,
you may be required to install the games’ automatic updates
(available when your console is connected to the Internet).
2/18
TECHNICAL FEATURES
1 T150 Force Feedback base
2 Wheel
3 2 sequential paddle shifters (Up & Down)
4 Directional buttons
5 PS4™ or PS3™ USB sliding switch
6 MODE button + red/green indicator light
7 SELECT/START buttons on PS3™ and
SHARE/OPTIONS on PS4™
8 PS button
9 Large threaded hole (for attachment system
and fastening screw)
10 Attachment system
11 Metal fastening screw
12 Steering axis
13 L3/R3 buttons
14 Power cable
or Power supply connector (type A or B)
(varies from one country to another)
15 Racing wheel USB cable and connector
16 Shifter (gearbox) connector
(sold separately)
17 Pedal set connector
3/18
PLUGGING THE RACING WHEEL INTO AN ELECTRICAL OUTLET:
PLEASE READ BEFORE PROCEEDING!
Your racing wheel’s power supply varies according to the country where you purchased your device.
European versions only
Important note: the European version of the T150 Force Feedback is equipped with an internal
power supply, located directly inside the racing wheel's base.
The European version must exclusively be supplied with 220V!
Never open the racing wheel base – shock hazard!
- Simply connect the racing wheel's mains connector to a 220 V power outlet.
Other versions (non-European)
Note: Contrary to the European version, the non-European T150 Force Feedback features an
external power supply; a specific device is provided with the racing wheel.
- Connect the external adapter to the relevant connector located at the back of the racing wheel,
then connect the external mains power adapter to a standard power outlet featuring the same
voltage.
4/18
WARNINGS
Before using this product, please read this manual carefully and save it for later reference.
Warning – Electrical shock
* Keep the product in a dry location and do not expose it to dust or sunlight.
* Do not twist or pull on the connectors and cables.
* Do not spill any liquid on the product or its connectors.
* Do not short-circuit the product.
* Never dismantle the product; do not throw it onto a fire and do not expose it to high temperatures.
* Do not use a power supply cable other than the one provided with your racing wheel.
* Do not use the power supply cable if the cable or its connectors are damaged, split or broken.
* Make sure that the power supply cable is properly plugged into an electrical outlet, and properly
connected to the connector at the rear of the racing wheel’s base.
* Do not open up the racing wheel: there are no user-serviceable parts inside. Any repairs must be
carried out by the manufacturer, its authorized representative or a qualified technician.
* Only use attachment systems/accessories specified by the manufacturer.
* If the racing wheel is operating abnormally (if it is emitting any abnormal sounds, heat or odors), stop
using it immediately, unplug the power supply cable from the electrical outlet and disconnect the other
cables.
* If you will not be using the racing wheel for an extended period of time, unplug its power supply cable
from the electrical outlet.
Air vents
Make sure not to block any of the air vents on the racing wheel’s base. For optimal ventilation, make sure
to do the following:
* Position the wheel’s base at least 10 cm away from any wall surfaces.
* Do not place the base in any tight spaces.
* Do not cover the base.
* Do not let any dust build up on the air vents.
For safety reasons, never use the pedal set with bare feet
or while wearing only socks on your feet.
THRUSTMASTER
®
DISCLAIMS ALL RESPONSIBILITY IN THE EVENT OF
INJURY RESULTING FROM USE OF THE PEDAL SET WITHOUT SHOES.
Warning – Injuries due to Force Feedback and repeated movements
Playing with a Force Feedback racing wheel may cause muscle or joint pain. To avoid any problems:
* Avoid lengthy gaming periods.
* Take 10 to 15 minute breaks after each hour of play.
* If you feel any fatigue or pain in your hands, wrists, arms, feet or legs, stop playing and rest for a few
hours before you start playing again.
5/18
Warning – Injuries due to Force Feedback and repeated movements (continued)
* If the symptoms or pain indicated above persist when you start playing again, stop playing and
consult your doctor.
* Keep out of children’s reach.
* During gameplay, always leave both hands correctly positioned on the wheel without letting it go
completely.
* During gameplay, never place your hands or your fingers under the pedals or anywhere near the
pedal set.
* During calibration and gameplay, never place your hand or your arm through the openings in the
racing wheel.
* Make sure that the racing wheel’s base is properly secured, as per this manual’s instructions.
Product to be handled only by users
14 years of age or older
HEAVY PRODUCT
Be careful not to drop the product on
yourself or on anyone else!
ALWAYS NEVER NEVER
6/18
Warning – Pedal set pinch hazard when playing
* Keep the pedal set out of children’s reach.
* During gameplay, never place your fingers on or anywhere near the sides of the pedals.
* During gameplay, never place your fingers on or anywhere near the pedals’ rear base.
* During gameplay, never place your fingers on or anywhere near the pedals’ front base.
NEVER NEVER NEVER
Warning – Pedal set pinch hazard when not playing
* Store the pedal set in a safe place, and keep it out of children’s reach.
UPDATING YOUR RACING WHEEL’S FIRMWARE
The firmware included in your racing wheel’s base can be updated to a more recent version featuring
product enhancements.
To display the firmware version that your racing wheel is currently using and update it if required: on
PC, visit http://ts.thrustmaster.com. In the Updates and Downloads section, click PlayStation
/
Wheels / T150 Force Feedback, then select Driver/Firmware and follow the instructions describing
the download and installation procedure.
7/18
ADJUSTING THE PEDAL INCLINATION
The pedal inclination is adjustable.
The adjustment instructions for each pedal are available at http://ts.thrustmaster.com. In the
Updates and Downloads section, click PlayStation / Wheels / T150 Force Feedback, then
select Manual/Help file.
ATTACHING THE RACING WHEEL
Attaching the racing wheel to a table or a desktop
1. Place the racing wheel on a table or any other horizontal, flat and stable surface.
2. Insert the fastening screw (11) in the attachment system (10), then tighten the device by turning
the screw counterclockwise, so that it feeds into the large threaded hole (9) located beneath the
racing wheel, until the wheel is perfectly stable.
ALWAYS NEVER
WARNING: Never tighten the screw alone, without the attachment system in place!
(This could damage the racing wheel.)
8/18
ATTACHMENT /
REMOVAL
DIRECTION
To tighten:
Turn the screw
counterclockwise
To release:
Turn the screw
clockwise
9/18
Attaching the pedal set to a cockpit
1. Attach the pedal set using the small screw threads located on its underside.
2. Drive two M6 screws (not included) through the cockpit shelf, then feed them into the two small
screw threads located on the underside of the pedal set.
Important: The length of the two M6 screws must not exceed the thickness of the shelf + 10 mm;
longer screws could cause damage to internal components located in the pedal set.
Layout diagrams for cockpits (for positioning the racing wheel’s base and/or the pedal set) are
available at http://ts.thrustmaster.com: in the Updates and Downloads section, click PlayStation
/
Wheels / T150 Force Feedback, then select Manual/Help file.
PLAYSTATION®3 AND PLAYSTATION®4 MAPPING
10/18
SETTING UP THE RACING WHEEL FOR PLAYSTATION®3 OR
P
LAYSTATION®4 SYSTEMS
1. Connect the pedal set to the connector (17) located at the back of the racing wheel's base.
2. Connect the power supply cable to the connector (14) located at the back of the racing wheel's
base.
3. Plug the power supply cable into an electrical outlet with the same voltage specifications.
For more information about this, please refer to the PLUGGING THE RACING
WHEEL INTO AN ELECTRICAL OUTLET section, on page 3 in this manual.
4. Set the USB sliding switch (5) on the racing wheel’s base to either the PS3™ or PS4™ position,
depending on the console or the game you are using.
5. Connect the racing wheel’s USB connector (15) to one of the console’s USB ports.
6. Once your console is powered on, your racing wheel will calibrate itself automatically.
7. On PlayStation
®4 system (when the USB sliding switch is set to the PS4™ position): press the
racing wheel’s PS button (8) and sign in to your Sony Entertainment Network account, in order to
be able to use the wheel.
You are now ready to play!
Important notes:
- The USB sliding switch (5) on the racing wheel’s base must always be set to the proper
position (PS3™ or PS4™) before connecting the wheel’s USB cable to the console. To change
the sliding switch’s position, disconnect the USB cable from the console and then change the
position of the switch before reconnecting the USB cable to the console.
- On the PlayStation®3 system, the USB sliding switch (5) must always be set to the PS3™
position:
* The wheel is recognized in most games as a T500RS wheel.
* The wheel is functional in compatible games and in console menus.
* The “PS” function is functional on the wheel.
- On the PlayStation®4 system, with the USB sliding switch (5) in the PS3™ position:
* The wheel is recognized in most games as a T500RS wheel.
* The wheel is functional in compatible games, but not in console menus.
* The “SHARE” and “PS” functions are not functional on the wheel.
- On the PlayStation®4 system, with the USB sliding switch (5) in the PS4™ position:
* Don't forget to press the racing wheel’s PS button (8) in order to be able to use the wheel.
* The wheel is recognized in most games as a T300 RS or T150 Force Feedback wheel.
* The wheel is functional in compatible games and in console menus.
* The “SHARE” and “PS” functions are functional on the wheel.
- The list of PlayStation®3 and PlayStation®4 games compatible with the T150 Force Feedback
(along with the required position for the USB sliding switch (5) according to the game being
played) is available at:
http://ts.thrustmaster.com
(in the Updates and Downloads section, click PlayStation
/ Wheels / T150 Force Feedback).
This list is updated regularly.
11/18
SETTING UP THE RACING WHEEL FOR PC
Important note:
On PC, the USB sliding switch (5) on the racing wheel’s base must always be set to the PS3™
position.
1. Go to http://ts.thrustmaster.com to download the drivers and the Force Feedback software for PC. In
the Updates and Downloads section, click PC / Wheels / T150 Force Feedback, then select Drivers.
2. Once the download is complete, launch the installation, and follow the on-screen instructions to
connect the wheel’s USB plug to your computer and complete the installation.
3. Once the installation is complete, click Finish and restart your computer.
4. Select Start / All Programs / Thrustmaster / FFB Racing Wheel / Control Panel to open the Game
Controllers window.
The Game Controllers window displays the racing wheel’s name T150 Force Feedback Racing Wheel
with the status OK.
5. Click Properties to configure your wheel in the T150 Force Feedback control panel:
• Test Input tab: allows to test and view the action buttons, directional buttons, wheel and pedals axes,
and to adjust the wheel’s rotation angle in your PC games.
• Test Forces tab: allows to test 12 force feedback effects.
• Gain Settings tab: allows to adjust the power of the force feedback effects in your PC games.
You are now ready to play!
General notes:
- On PC, click OK to close the Game Controllers window before launching the game.
- On PC, the adjustments made in the Game Controllers window will only be saved on your computer
(hence they will have no effect on PlayStation®3 or PlayStation®4).
- Your wheel’s firmware version is displayed in the upper right-hand corner of the T150 Force Feedback
control panel tabs.
12/18
PC MAPPING
13/18
AUTOMATIC RACING WHEEL AND PEDAL SET CALIBRATION
The wheel automatically self-calibrates when you plug the racing wheel into an electrical outlet and
connect the racing wheel’s USB connector to the console.
During this phase, the racing wheel will rotate quickly towards the left and the right, covering a 1080
degree angle, before stopping at the center.
WARNING:
Never touch the racing wheel during the self-calibration phase!
(This could result in improper calibration and/or personal injuries.)
AUTOMATIC CALIBRATION OF THE PEDAL SET
Never connect the pedal set to the racing wheel’s base (or disconnect it from the base) when it is
connected to the console or during gameplay (this could result in improper calibration).
Always connect the pedal set before connecting the racing wheel to the console.
Once the racing wheel’s calibration is complete and the game has been started, the pedals are
automatically calibrated after a few presses.
WARNING:
Never press the pedals during the racing wheel's
self-calibration phase or while a game is loading!
(This could result in improper calibration.)
If your racing wheel and/or pedal set do not function correctly, or if they seem to be improperly
calibrated:
Power off your console and completely disconnect the racing wheel. Then reconnect all cables
(including the power supply cable and the pedal set), and restart your console and your game.
14/18
MODE BUTTON AND INDICATOR LIGHT (6)
MODE button for the pedal set
The pedal set included with the T150 Force Feedback features 2 pedals.
When using this pedal set, make sure that the indicator light remains red, or else the gas pedal will not
function properly.
The T150 Force Feedback is also compatible with Thrustmaster pedal sets featuring 3 pedals (sold
separately); these allow you to electronically swap the accelerator and clutch pedals.
To do so, simply press the MODE button (6) for 2 seconds.
The racing wheel’s internal memory stores whether the pedals have been swapped around or not.
GAS AND CLUTCH PEDALS
Color of the MODE indicator light (6)
NORMAL
RED
SWAPPED AROUND
GREEN
Other hints regarding the MODE button
To learn more about the MODE button and indicator light, please visit http://ts.thrustmaster.com. In
the Updates and Downloads section, click PlayStation / Wheels / T150 Force Feedback, then
select Manual/Help file.
COMPATIBILITY WITH THE THRUSTMASTER PRODUCT ECOSYSTEM
The base of the T150 Force Feedback is compatible with:
• The following Thrustmaster pedal sets: T3PA*, T3PA-PRO* (Thrustmaster 3 Pedals Add-on) and
the pedal set of the T500RS racing wheel.
• The following Thrustmaster shifters (gearboxes): TH8A* and TH8RS*.
* Sold separately (for more information, please visit http://www.thrustmaster.com/products/t150).
HELP FILES AND FAQS (NOT INCLUDED IN THIS MANUAL)
Please visit http://ts.thrustmaster.com, and in the Updates and Downloads section, click
PlayStation / Wheels / T150 Force Feedback, then select Manual/Help file.
15/18
Consumer warranty information
Worldwide, Guillemot Corporation S.A., whose registered office is located at Place du Granier, B.P.
97143, 35571 Chantepie, France (hereinafter “Guillemot”) warrants to the consumer that this
Thrustmaster product shall be free from defects in materials and workmanship, for a warranty period
which corresponds to the time limit to bring an action for conformity with respect to this product. In
the countries of the European Union, this corresponds to a period of two (2) years from delivery of
the Thrustmaster product. In other countries, the warranty period corresponds to the time limit to
bring an action for conformity with respect to the Thrustmaster product according to applicable laws
of the country in which the consumer was domiciled on the date of purchase of the Thrustmaster
product (if no such action exists in the corresponding country, then the warranty period shall be one
(1) year from the original date of purchase of the Thrustmaster product).
Notwithstanding the above, rechargeable batteries are covered by a warranty period of six (6)
months from the date of original purchase.
Should the product appear to be defective during the warranty period, immediately contact
Technical Support, who will indicate the procedure to follow. If the defect is confirmed, the product
must be returned to its place of purchase (or any other location indicated by Technical Support).
Within the context of this warranty, the consumer’s defective product shall, at Technical Support’s
option, be either replaced or returned to working order. If, during the warranty period, the
Thrustmaster product is subject to such reconditioning, any period of at least seven (7) days during
which the product is out of use shall be added to the remaining warranty period (this period runs
from the date of the consumer’s request for intervention or from the date on which the product in
question is made available for reconditioning, if the date on which the product is made available for
reconditioning is subsequent to the date of the request for intervention). If permitted under
applicable law, the full liability of Guillemot and its subsidiaries (including for consequential
damages) is limited to the return to working order or the replacement of the Thrustmaster product. If
permitted under applicable law, Guillemot disclaims all warranties of merchantability or fitness for a
particular purpose.
This warranty shall not apply: (1) if the product has been modified, opened, altered, or has suffered
damage as a result of inappropriate or abusive use, negligence, an accident, normal wear, or any
other cause unrelated to a material or manufacturing defect (including, but not limited to, combining
the Thrustmaster product with any unsuitable element, including in particular power supplies,
rechargeable batteries, chargers, or any other elements not supplied by Guillemot for this product);
(2) in the event of failure to comply with the instructions provided by Technical Support; (3) to
software, said software being subject to a specific warranty; (4) to consumables (elements to be
replaced over the product’s lifespan: disposable batteries, audio headset or headphone ear pads,
for example); (5) to accessories (cables, cases, pouches, bags, wrist-straps, for example); (6) if the
product was sold at public auction.
This warranty is nontransferable.
The consumer’s legal rights with respect to laws applicable to the sale of consumer goods in his or
her country are not affected by this warranty.
Additional warranty provisions
During the warranty period, Guillemot shall not provide, in principle, any spare parts, as Technical
Support is the only party authorized to open and/or recondition any Thrustmaster product (with the
exception of any reconditioning procedures which Technical Support may request that the
consumer carry out, by way of written instructions – for example, due to the simplicity and the lack
of confidentiality of the reconditioning process – and by providing the consumer with the required
spare part(s), where applicable).
16/18
Given its innovation cycles and in order to protect its know-how and trade secrets, Guillemot shall
not provide, in principle, any reconditioning notification or spare parts for any Thrustmaster product
whose warranty period has expired.
In the United States of America and in Canada, this warranty is limited to the product’s internal
mechanism and external housing. In no event shall Guillemot or its affiliates be held liable to any
third party for any consequential or incidental damages resulting from the breach of any express or
implied warranties. Some States/Provinces do not allow limitation on how long an implied warranty
lasts or exclusion or limitation of liability for consequential or incidental damages, so the above
limitations or exclusions may not apply to you. This warranty gives you specific legal rights, and you
may also have other rights which vary from State to State or Province to Province.
Liability
If permitted under applicable law, Guillemot Corporation S.A. (hereinafter “Guillemot”) and its
subsidiaries disclaim all liability for any damages caused by one or more of the following: (1) the
product has been modified, opened or altered; (2) failure to comply with assembly instructions; (3)
inappropriate or abusive use, negligence, an accident (an impact, for example); (4) normal wear. If
permitted under applicable law, Guillemot and its subsidiaries disclaim all liability for any damages
unrelated to a material or manufacturing defect with respect to the product (including, but not limited
to, any damages caused directly or indirectly by any software, or by combining the Thrustmaster
product with any unsuitable element, including in particular power supplies, rechargeable batteries,
chargers, or any other elements not supplied by Guillemot for this product).
FCC STATEMENT
1. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may cause
undesired operation.
2. Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment.
DECLARATION OF CONFORMITY
CANADIAN COMPLIANCE NOTICE: this Class B digital apparatus meets all requirements of the
Canadian Interference-Causing Equipment Regulations.
USA COMPLIANCE NOTICE: this equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC rules. Operation is subject to the following two
conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may cause undesired
operation.
These limits are designed to provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment on and off, the user
is encouraged to try to correct the interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
- Consult the dealer or an experienced radio/TV technician for help.
17/18
COPYRIGHT
© 2015 Guillemot Corporation S.A. All rights reserved. Thrustmaster
®
is a registered trademark of
Guillemot Corporation S.A. Manufactured & distributed under license by Sony Computer Entertainement
America LLC.
Playstation, the PS family logo, PS3, PS4 and “
” are registered trademarks of Sony Computer
Entertainment Inc. All rights reserved. All other trademarks and brand names are hereby acknowledged
and are property of their respective owners. Illustrations not binding. Contents, designs and specifications
are subject to change without notice and may vary from one country to another. Made in China.
TouchSense® Technology licensed from Immersion Software Ireland Limited. Protected by one or more
of the U.S. Patents found at the following address www.immersion.com/patent-marking.html and other
patents pending.
ENVIRONMENTAL PROTECTION RECOMMENDATION
Please adhere to local recycling laws for electrical and electronic equipment.
Retain this information. Colors and decorations may vary.
Plastic fasteners and adhesives should be removed from the product before it is used.
www.thrustmaster.com
18/18
TECHNICAL SUPPORT
http://ts.thrustmaster.com
1/18
PARA SISTEMAS P
LAYSTATION®3 – PLAYSTATION®4
Manual del usuario
ADVERTENCIA:
Para asegurarte de que tu volante de carreras T150 Force Feedback funcione
correctamente
con juegos para sistemas PlayStation®3 o PlayStation®4,
puede que tengas que instalar las actualizaciones automáticas de los juegos
(disponibles cuando tu consola está conectada a Internet).
2/18
CARACTERÍSTICAS TÉCNICAS
1 Base de T150 Force Feedback
2 Volante
3 2 levas de cambio secuenciales (Up y Down)
4 D-Pad multidireccional
5 Interruptor selector de USB de PS4™ o PS3™
6 Botón MODE + luz indicadora roja/verde
7 Botones SELECT/START en PS3™ y
SHARE/OPTIONS en PS4™
8 Botón PS
9 Agujero roscado grande (para sistema de
fijación y tornillo de apriete)
10 Sistema de fijación
11 Tornillo de fijación metálico
12 Eje de dirección
13 Botones L3/R3
14 Cable de alimentación
o Conector de fuente de alimentación (tipo
A o B) (varía de un país a otro)
15 Conector y cable USB del volante de
carreras
16 Conector del cambio de marchas (caja de
cambios) (se vende por separado)
17 Conector de los pedales
3/18
¡CONEXIÓN DEL VOLANTE DE CARRERAS A UN ENCHUFE
ELÉCTRICO: LEER ANTES DE CONTINUAR!
La fuente de alimentación del volante de carreras varía en función del país en el que hayas
comprado el dispositivo.
Sólo versiones europeas
Nota importante: La versión europea del T150 Force Feedback está equipada con una fuente de
alimentación interna, situada directamente en el interior de la base del volante de carreras.
¡La versión europea se debe conectar exclusivamente a una corriente de 220 V!
¡No abrir nunca la base del volante de carreras, riesgo de descarga eléctrica!
- Basta con conectar el enchufe eléctrico del volante de carreras a una toma eléctrica de 220 V.
Otras versiones (no europeas)
Nota: Al contrario que sucede con la versión europea, los T150 Force Feedback no europeos
incluyen una fuente de alimentación externa; se proporciona un dispositivo específico con el volante
de carreras.
- Conecta el adaptador externo al conector correspondiente situado en la parte trasera del volante
de carreras y luego conecta el adaptador de corriente eléctrica externo a una toma eléctrica
estándar con el mismo voltaje.
4/18
ADVERTENCIAS
Antes de utilizar este producto, lee detenidamente este manual y consérvalo para consultarlo
posteriormente.
Advertencia – Descarga eléctrica
* Mantén el producto en un lugar seco y no lo expongas al polvo ni a la luz directa del sol.
* No retuerzas ni tires de los conectores ni de los cables.
* No derrames líquidos en el producto ni en sus conectores.
* No cortocircuites el producto.
* No desmontes nunca el producto ni lo lances al fuego ni lo expongas a temperaturas elevadas.
* No utilices otro cable de fuente de alimentación distinto del proporcionado con el volante de carreras.
* No utilices el cable de fuente de alimentación si el cable o los conectores están dañados, partidos o
rotos.
* Asegúrate de que el cable de fuente de alimentación esté enchufado correctamente en un enchufe
eléctrico, y conectado correctamente al conector de la parte trasera de la base del volante de carreras.
* No abras el volante de carreras: en el interior no hay piezas que el usuario pueda arreglar. Las
reparaciones las debe realizar el fabricante, su representante autorizado o un técnico cualificado.
* Utiliza únicamente sistemas de fijación/accesorios especificados por el fabricante.
* Si el volante de carreras se comporta de forma anormal (si emite sonidos anormales, calor u olores),
deja de utilizarlo inmediatamente, desenchufa el cable de fuente de alimentación del enchufe eléctrico
y desconecta los demás cables.
* Si no vas a utilizar el volante de carreras durante un período de tiempo prolongado, desenchufa su
cable de fuente de alimentación del enchufe eléctrico.
Rejillas de ventilación
Asegúrate de no bloquear ninguna de las rejillas de ventilación de la base del volante de carreras. Para
obtener una ventilación óptima, respeta los puntos siguientes:
* Coloca la base del volante al menos a 10 cm de distancia de las paredes.
* No coloques la base en espacios estrechos.
* No tapes la base.
* No dejes que se acumule polvo en las rejillas de ventilación.
Por razones de seguridad, no uses nunca los pedales con los pies descalzos
o únicamente con calcetines en los pies.
THRUSTMASTER
®
DECLINA TODA RESPONSABILIDAD EN CASO DE
LESIONES PRODUCTO DEL USO DE LOS PEDALES SIN CALZADO.
Advertencia – Lesiones debidas al Force Feedback y los movimientos repetitivos
Jugar con un volante con Force Feedback puede producir dolor en las articulaciones o en los
músculos. Para evitar problemas:
* Evita jugar durante períodos prolongados.
* Haz descansos de 10 a 15 minutos por cada hora de juego.
* Si sientes fatiga o dolor en las manos, muñecas, brazos, pies o piernas, deja de jugar y descansa
durante unas horas antes de volver a jugar.
5/18
Advertencia – Lesiones debidas a Force Feedback y los movimientos repetitivos
(continuación)
* Si los síntomas o el dolor indicados anteriormente persisten cuando vuelves a jugar, deja de hacerlo
y consulta al médico.
* Mantén el volante fuera del alcance de los niños.
* Durante el juego, mantén siempre ambas manos colocadas correctamente en el volante sin dejarlas
completamente caídas.
* Mientras estés jugando, no coloques nunca las manos ni los dedos debajo de los pedales, ni
tampoco cerca de ellos.
* Durante la calibración y el juego, no metas nunca las manos ni los brazos a través de las aberturas
del volante de carreras.
* Asegúrate de que la base del volante de carreras esté fijada correctamente, según las instrucciones
de este manual.
El producto sólo puede ser manejado por
usuarios de 14 años de edad como mínimo
PRODUCTO PESADO
¡Ten cuidado de no dejar caer el producto
encima de ti o de otra persona!
SIEMPRE NUNCA NUNCA
6/18
Advertencia – Peligro de pillarse los dedos con los pedales mientras se juega
* Mantén los pedales fuera del alcance de los niños.
* Cuando juegues, no pongas nunca los dedos en los lados de los pedales ni cerca de ellos.
* Cuando juegues, no pongas nunca los dedos sobre la base trasera de los pedales ni cerca de ella.
* Cuando juegues, no pongas nunca los dedos sobre la base delantera de los pedales ni cerca de ella.
NUNCA NUNCA NUNCA
Advertencia – Peligro de pillarse los dedos con los pedales cuando no se juega
* Guarda los pedales en un lugar seguro y lejos del alcance de los niños.
ACTUALIZACIÓN DEL FIRMWARE DEL VOLANTE DE CARRERAS
El firmware incluido en la base del volante de carreras se puede actualizar a una versión más reciente
que incluya mejoras del producto.
Para mostrar la versión de firmware que está usando actualmente tu volante de carreras y actualizarla
si es necesario: en PC, visita http://ts.thrustmaster.com. En la sección Updates and Downloads,
haz clic en PlayStation / Wheels / T150 Force Feedback y, a continuación, selecciona
Driver/Firmware y sigue las instrucciones que describen el procedimiento de descarga e instalación.
7/18
AJUSTE DE LA INCLINACIÓN DE LOS PEDALES
La inclinación de los pedales se puede ajustar.
Las instrucciones de ajuste de cada pedal están disponibles en http://ts.thrustmaster.com. En la
sección Updates and Downloads, haz clic en PlayStation / Wheels / T150 Force Feedback y,
a continuación, selecciona Manual/Help file.
FIJACIÓN DEL VOLANTE DE CARRERAS
Fijación del volante de carreras a una mesa o un escritorio
1. Coloca el volante de carreras en una mesa o en otra superficie horizontal, plana y estable.
2. Inserta el tornillo de sujeción (11) en el sistema de fijación (10) y, a continuación, aprieta el
dispositivo girando el tornillo a la izquierda, para que entre en el agujero roscado grande (9)
situado debajo del volante de carreras, hasta que el volante esté perfectamente estable.
SIEMPRE NUNCA
ADVERTENCIA: ¡No aprietes nunca el tornillo solo, sin el sistema de fijación en su
sitio!
(De hacerlo así, se podría dañar el volante).
8/18
COLOCACIÓN /
RETIRADA
INDICACIÓN
Para apretar:
Gira el tornillo
hacia la izquierda
Para aflojar:
Gira el tornillo
hacia la derecha
9/18
Fijación del volante de carreras a una cabina
1. Fija los pedales usando los agujeros roscados pequeños situados en su cara inferior.
2. Pasa dos tornillos M6 (no incluidos) a través del estante de la cabina e insértalos en los dos
agujeros roscados pequeños situados en la cara inferior de los pedales.
Importante: La longitud de los dos tornillos M6 no debe exceder el grosor del estante + 10 mm;
tornillos más largos podrían dañar los componentes internos situados en los pedales.
Los diagramas de diseño para cabinas (para colocar la base del volante de carreras y/o los
pedales) están disponibles en http://ts.thrustmaster.com: en la sección Updates and Downloads,
haz clic en PlayStation
/ Wheels / T150 Force Feedback y, a continuación, selecciona
Manual/Help file.
ASIGNACIÓN DE PLAYSTATION®3 Y PLAYSTATION®4
10/18
CONFIGURACIÓN DEL VOLANTE DE CARRERAS PARA SISTEMAS
P
LAYSTATION®3 O PLAYSTATION®4
1. Conecta los pedales al conector (17) situado en la parte trasera de la base del volante de carreras.
2. Conecta el cable de fuente de alimentación al conector (14) situado en la parte trasera de la base
del volante de carreras.
3. Enchufa el cable de fuente de alimentación a un enchufe eléctrico con las mismas especificaciones
de tensión.
Para más información sobre esto, consulta la sección CONEXIÓN DEL VOLANTE
DE CARRERAS A UN ENCHUFE ELÉCTRICO, en la página 3 de este manual.
4. Pon el interruptor selector de USB (5) de la base del volante de carreras en la posición PS3™ o
PS4™, en función de la consola o el juego que estés usando.
5. Conecta el conector USB del volante de carreras (15) a uno de los puertos USB de la consola.
6. Una vez encendida la consola, el volante de carreras se calibrará solo automáticamente.
7. En el sistema PlayStation®4 (cuando el interruptor selector de USB está puesto en la posición de
PS4™): pulsa el botón PS del volante (8) e inicia sesión en tu cuenta Sony Entertainment Network
para poder usar el volante.
¡Ya estás preparado para jugar!
Notas importantes:
- El interruptor selector USB (5) de la base del volante de carreras siempre debe ponerse en la
posición adecuada (PS3™ o PS4™) antes de conectar el cable USB del volante a la consola. Para
cambiar la posición del interruptor selector, desconecta el cable USB de la consola y, a continuación,
cambia la posición del interruptor antes de volver a conectar el cable USB a la consola.
- En el sistema PlayStation®3, el interruptor selector de USB (5) siempre debe ponerse en la
posición PS3™:
* El volante se reconoce en la mayoría de los juegos como un volante T500RS.
* El volante está operativo en los juegos compatibles y en los menús de la consola.
* La función “PS” está operativa en el volante.
- En el sistema PlayStation®4, con el interruptor selector de USB (5) en la posición PS3™:
* El volante se reconoce en la mayoría de los juegos como un volante T500RS.
* El volante está operativo en los juegos compatibles, pero no en los menús de la consola.
* Las funciones “SHARE” y “PS” no están operativas en el volante.
- En el sistema PlayStation®4, con el interruptor selector de USB (5) en la posición PS4™:
* No olvides pulsar el botón PS del volante de carreras (8) para poder usar el volante.
* El volante se reconoce en la mayoría de los juegos como un volante T300 RS o T150 Force
Feedback.
* El volante está operativo en los juegos compatibles y en los menús de la consola.
* Las funciones “SHARE” y “PS” están operativas en el volante.
- La lista de juegos de PlayStation®3 y PlayStation®4 compatibles con el T150 Force Feedback
(junto con la posición requerida del interruptor selector de USB (5) según el juego que se esté
jugando) está disponible en:
http://ts.thrustmaster.com (en la sección Updates and Downloads,
haz clic en PlayStation
/ Wheels / T150 Force Feedback).
Esta lista se actualiza regularmente.
11/18
CONFIGURACIÓN DEL VOLANTE DE CARRERAS PARA PC
Nota importante:
En PC, el interruptor deslizante de USB (5) de la base del volante de carreras siempre debe
estar puesto en la posición PS3™.
1. Dirígete a http://ts.thrustmaster.com para descargar los controladores y el software de Force
Feedback para PC. En la sección Updates and Downloads, haz clic en PC / Wheels / T150 Force
Feedback y, a continuación, selecciona Drivers.
2. Una vez terminada la descarga, inicia la instalación y sigue las instrucciones en pantalla para
conectar la clavija USB del volante al ordenador y terminar la instalación.
3. Una vez completada la instalación, haz clic en Terminar y reinicia el ordenador.
4. Selecciona Inicio / Todos los programas / Thrustmaster / FFB Racing Wheel / Panel de control
para abrir la ventana Dispositivos de juego.
La ventana Dispositivos de juego muestra el nombre del volante de carreras T150 Force Feedback
Racing Wheel con el estado OK.
5. Haz clic en Propiedades para configurar el volante en el panel de control del T150 Force
Feedback:
• Pestaña Test Input: permite probar y ver los botones de acción, botones de dirección, ejes del
volante y los pedales, y ajustar el ángulo de rotación del volante en los juegos de PC.
• Pestaña Test Forces: permite probar los 12 efectos Force Feedback.
• Pestaña Gain Settings: permite ajustar la potencia de los efectos Force Feedback en los juegos de
PC.
¡Ya estás preparado para jugar!
Notas generales:
- En PC, haz clic en Aceptar para cerrar la ventana Dispositivos de juego antes de ejecutar el juego.
- En PC, los ajustes realizados en la ventana Dispositivos de juego sólo se guardarán en el
ordenador (por lo tanto no tendrán efecto en PlayStation®3 ni en PlayStation®4).
- La versión del firmware del volante se muestra en la esquina superior derecha de las pestañas del
panel de control del T150 Force Feedback.
12/18
ASIGNACIÓN EN PC
13/18
CALIBRACIÓN AUTOMÁTICA DEL VOLANTE Y DE LOS PEDALES
El volante de carreras se calibra solo automáticamente cuando enchufas el volante de carreras a la
red eléctrica y conectas el conector USB del volante de carreras a la consola.
Durante esta fase, el volante de carreras girará rápidamente hacia la izquierda y la derecha,
cubriendo un ángulo de 90 grados, antes de detenerse en el centro.
ADVERTENCIA:
¡No toques nunca el volante de carreras durante la fase de autocalibración!
(Esto podría provocar una calibración incorrecta o lesiones personales).
CALIBRACIÓN AUTOMÁTICA DE LOS PEDALES
No conectes nunca los pedales a la base del volante (ni los desconectes de la base) cuando esté
conectada a la consola o durante el juego (esto podría provocar una calibración incorrecta).
Conecta siempre los pedales antes de conectar el volante de carreras a la consola.
Una vez que se ha realizado la calibración del volante de carreras y el juego se ha ejecutado, los
pedales se calibran automáticamente tras presionarlos unas cuantas veces.
ADVERTENCIA:
No pises nunca los pedales durante la fase de autocalibración
del volante de carreras ni mientras se está cargando un juego!
(Esto podría provocar una calibración incorrecta).
Si el volante de carreras y los pedales no funcionan correctamente o la calibración parece
incorrecta:
Apaga la consola, desconecta por completo el volante de carreras, vuelve a conectar todos los
cables (utilizando el cable de fuente de alimentación y los pedales) y reinicia la consola y el juego.
14/18
BOTÓN MODE Y LUZ INDICADORA (6)
Botón MODE de los pedales
Con el T150 Force Feedback se incluyen 2 pedales.
Al utilizar estos pedales, asegúrate de que la luz indicadora permanezca en rojo o el pedal del
acelerador no funcionará correctamente.
El T150 Force Feedback también es compatible con los pedales de Thrustmaster que incluyan 3
pedales (vendidos por separado) que te permitirán intercambiar electrónicamente los pedales del
acelerador y el embrague.
Para ello, simplemente pulsa el botón MODE (6) durante 2 segundos.
La memoria interna del volante de carreras almacena si los pedales se han intercambiado o no.
PEDALES DEL ACELERADOR Y EL
EMBRAGUE
Color de la luz indicadora MODE (6)
NORMAL
ROJO
INTERCAMBIADOS
VERDE
Otros consejos para el botón MODE
Para obtener más información sobre el botón MODE y la luz indicadora, visita
http://ts.thrustmaster.com. En la sección Updates and Downloads, haz clic en PlayStation
/
Wheels / T150 Force Feedback y, a continuación, selecciona Manual/Help file.
COMPATIBILIDAD CON EL ECOSISTEMA DE PRODUCTOS DE
THRUSTMASTER
La base del T150 Force Feedback es compatible con:
• Los siguientes pedales de Thrustmaster: T3PA*, T3PA-PRO* (Thrustmaster 3 Pedals Add-on) y
los pedales del volante de carreras T500RS.
• Los siguientes cambios de marchas (cajas de cambios) de Thrustmaster: “TH8A*” y “TH8RS*”.
* Se venden por separado (para obtener más información, visita
http://www.thrustmaster.com/products/t150).
ARCHIVOS DE AYUDA Y FAQ (NO INCLUIDOS EN ESTE MANUAL)
Visita http://ts.thrustmaster.com y en la sección Updates and Downloads haz clic en PlayStation
/
Wheels / T150 Force Feedback. A continuación, selecciona Manual/Help file.
15/18
INFORMACIÓN DE GARANTÍA AL CONSUMIDOR
En todo el mundo, Guillemot Corporation S.A., cuyo domicilio legal se encuentra en Place du
Granier, B.P. 97143, 35571 Chantepie, Francia (en lo sucesivo “Guillemot”) garantiza al consumidor
que este producto de Thrustmaster estará libre de defectos de materiales y mano de obra, durante
un período de garantía que corresponde al límite de tiempo para interponer una acción legal
referida a la conformidad en relación con este producto. En los países de la Unión Europea, esto
corresponde a un período de dos (2) años a partir de la entrega del producto de Thrustmaster. En
otros países, el período de garantía corresponde al límite de tiempo para interponer una acción
legal referida a la conformidad en relación con este producto de Thrustmaster según las leyes
aplicables del país en el que el consumidor estuviese domiciliado en la fecha de compra del
producto de Thrustmaster (si no existiese una acción similar en el país correspondiente, entonces el
período de garantía será de un (1) año a partir de la fecha de compra original del producto de
Thrustmaster).
A pesar de lo anterior, las baterías recargables están cubiertas por un período de garantía de seis
(6) meses a partir de la fecha de compra original.
Si el producto resultase defectuoso durante el período de garantía, hay que ponerse en contacto
inmediatamente con el Soporte Técnico, que indicará el procedimiento a seguir. Si se confirma el
defecto, el producto debe devolverse a su lugar de compra (o a cualquier otra ubicación indicada
por el Soporte Técnico).
Dentro del contexto de esta garantía, el producto defectuoso del consumidor será sustituido o
restaurado su funcionamiento correcto. Si, durante el período de garantía, el producto de
Thrustmaster fuese sometido a dicho reacondicionamiento, cualquier período de cómo mínimo siete
(7) días durante el que el producto no se pueda usar se añadirá al período de garantía restante
(este período va desde la fecha de petición de intervención del consumidor o desde la fecha en la
que el producto se entrega para el reacondicionamiento, si la fecha en la que el producto se
entrega para el reacondicionamiento fuese posterior a la fecha de la petición de intervención). Si la
ley aplicable lo permite, toda la responsabilidad de Guillemot y sus filiales (incluso por daños
resultantes) se limita a la restauración del funcionamiento correcto o la sustitución del producto de
Thrustmaster. Si la ley aplicable lo permite, Guillemot renuncia a todas las garantías de
comerciabilidad o adecuación para un propósito determinado.
Esta garantía no se aplicará: (1) si el producto ha sido modificado, abierto, alterado o ha sufrido
daños como resultado de un uso inapropiado o abuso, negligencia, accidente, desgaste normal, o
cualquier otra causa no relacionada con un defecto de materiales o fabricación (incluyendo, pero no
de forma exclusiva, la combinación del producto de Thrustmaster con cualquier elemento no
adecuado, incluyendo en particular fuentes de alimentación, baterías recargables, cargadores o
cualquier otro elemento no suministrado por Guillemot para este producto); (2) en caso de
incumplimiento de las instrucciones proporcionadas por el Soporte Técnico; (3) a software, es decir
software sujeto a una garantía específica; (2) en caso de incumplimiento de las instrucciones
proporcionadas por el Soporte Técnico; (3) a software, es decir software sujeto a una garantía
específica; (4) a consumibles (elementos que se tienen que reemplazar a lo largo de la vida del
producto: por ejemplo, baterías desechables o almohadillas para auriculares de audio); (5) a
accesorios (por ejemplo, cables, cajas, bolsas, bolsos o muñequeras); (6) si el producto se ha
vendido en una subasta pública. (6) si el producto se ha vendido en una subasta pública.
Esta garantía no es transferible.
Los derechos legales del consumidor en relación con las leyes aplicables a la venta de productos
de consumo de su país no se ven afectados por esta garantía.
16/18
Provisiones de garantía adicionales
Durante el período de garantía, Guillemot no proporcionará, en principio, ninguna pieza de
repuesto, ya que el Soporte Técnico es el único autorizado para abrir y/o reacondicionar los
productos de Thrustmaster (con la excepción de los procedimientos de reacondicionamiento que el
Soporte técnico puede solicitar que lleve a cabo el consumidor, mediante instrucciones por escrito –
por ejemplo, debido a la simplicidad y la falta de confidencialidad del proceso de
reacondicionamiento – y suministrando al consumidor las piezas de repuesto necesarias, si hiciese
falta).
Debido a sus ciclos de innovación y para proteger su know-how y secretos comerciales, Guillemot
no proporcionará, en principio, ninguna pieza de repuesto ni instrucciones de reacondicionamiento
para los productos de Thrustmaster cuyo período de garantía haya vencido.
En los Estados Unidos de América y en Canadá, esta garantía está limitada al mecanismo interno
del producto y al alojamiento externo. En ningún caso, Guillemot ni sus filiales serán responsables
ante terceros por daños resultantes o fortuitos resultado del incumplimiento de cualquier garantía
expresa o implícita. En algunos estados o provincias no se permite la limitación de la duración de
una garantía implícita ni la exclusión o limitación de responsabilidad por daños resultantes o
fortuitos, por lo que las limitaciones o exclusiones anteriores pueden no ser aplicables. Esta
garantía ofrece derechos legales específicos al consumidor, que también puede tener otros
derechos que pueden variar de un estado a otro o de una provincia a otra.
Responsabilidad
Si la ley aplicable lo permite, Guillemot Corporation S.A. (en lo sucesivo “Guillemot”) y sus filiales
renuncian a toda responsabilidad por los daños causados por uno o más de los siguientes motivos:
(1) el producto ha sido modificado, abierto o alterado; (2) incumplimiento de las instrucciones de
montaje; (3) uso inapropiado o abuso, negligencia, accidente (un impacto, por ejemplo); (4)
desgaste normal. Si la ley aplicable lo permite, Guillemot y sus filiales renuncian a toda
responsabilidad por los daños no relacionados con defectos de materiales o fabricación en relación
con el producto (incluyendo, pero no de forma exclusiva, los daños causados de forma directa o
indirecta por cualquier software, o por combinar el producto de Thrustmaster con cualquier
elemento no adecuado, incluyendo en particular fuentes de alimentación, baterías recargables,
cargadores o cualquier otro elemento no suministrado por Guillemot para este producto).
17/18
DECLARACIÓN DE CONFORMIDAD
NOTICIA DE CONFORMIDAD EN USA: este dispositivo cumple con los límites para dispositivos de computación de
Clase B de acuerdo con la Parte 15 de las reglas FCC.
COPYRIGHT
© 2015 Guillemot Corporation S.A. Todos los derechos reservados. Thrustmaster
®
es una marca registrada de
Guillemot Corporation S.A. Fabricado y distribuido bajo licencia de Sony Computer Entertainment America LLC.
PlayStation, el logotipo de la línea PS, PS3, PS4 y " " son marcas comerciales registradas de Sony
Computer Entertainment Inc. Todas las demás marcas registradas y nombres comerciales se reconocen por los
presentes y son propiedad de sus respectivos dueños. Ilustraciones no definitivas. El contenido, la concepción y las
especificaciones son susceptibles de cambiar sin previo aviso y varían según el país. Fabricado en China.
TouchSense® Technology con licencia de Immersion Software Ireland Limited. Protegida por una o más de las
patentes de Estados Unidos que se encuentran en la siguiente dirección www.immersion.com/patent-marking.html y
otras patentes pendientes.
RECOMENDACIÓN DE PROTECCIÓN AMBIENTAL
Cumpla las leyes locales sobre reciclaje de equipos eléctricos y electrónicos.
Esta información debe conservarse. Los colores y motivos decorativos pueden variar.
Los adhesivos y los cierres de plástico se deben quitar del producto antes de utilizarlo.
www.thrustmaster.com
18/18
SOPORTE TÉCNICO
http://ts.thrustmaster.com
1/18
POUR SYSTÈMES P
LAYSTATION®3 – PLAYSTATION®4
Manuel de l’utilisateur
ATTENTION :
Pour que le volant T150 fonctionne correctement
avec les jeux PlayStation®3 ou PlayStation®4,
il peut être nécessaire d’installer les mises à jour automatiques de ces jeux
(disponibles lorsque votre console est connectée à Internet).
2/18
CARACTÉRISTIQUES TECHNIQUES
1 Base T150
2 Roue du volant
3 2 leviers séquentiels de changement de vitesse
(Up & Down)
4 Croix multidirectionnelle
5 Sélecteur USB PS4™ ou PS3™
6 Bouton MODE + Voyant lumineux rouge/vert
7 Boutons SELECT/START sur PS3™
et SHARE/OPTIONS sur PS4™
8 Bouton PS
9 Gros pas de vis (pour le système de fixation
et la vis de serrage)
10 Système de fixation
11 Vis de serrage métallique
12 Axe de direction
13 Boutons L3 / R3
14 Câble secteur
ou Connecteur pour l’adaptateur secteur
(diffère d’un pays à l’autre)
15 Câble et connecteur USB du volant
16 Connecteur pour la boîte de vitesses
(vendue séparément)
17 Connecteur pour le pédalier
3/18
RELIER LE VOLANT AU SECTEUR = A LIRE IMPERATIVEMENT
L’alimentation secteur de votre volant diffère selon le pays dans lequel vous avez acheté votre
volant.
Pour les versions européennes (uniquement)
Remarque importante : l’alimentation du T150 version européenne est interne et donc située
directement dans la base du volant.
La version européenne ne doit être branchée que sur du 220V. !
Ne jamais ouvrir la base du volant : risque de choc électrique !
- Reliez tout simplement la prise secteur du volant sur une prise de courant 220V.
Pour les autres versions (non-européennes)
Remarque : à la différence de la version européenne, l’alimentation du T150 version non-
européenne est externe avec un adaptateur secteur externe spécifique fourni.
- Reliez l’adaptateur secteur externe en branchant son connecteur à l’arrière du volant, puis branchez
l’adaptateur secteur externe sur une prise de courant correspondant au même voltage.
4/18
AVERTISSEMENTS
Avant d’utiliser ce produit, lisez attentivement cette documentation et conservez-la pour pouvoir la
consulter ultérieurement.
Avertissement – Choc électrique
* Conservez le produit dans un endroit sec et ne l’exposez ni à la poussière ni au soleil.
* Ne tordez pas et ne tirez pas sur les connecteurs et câbles.
* Ne renversez pas de liquide sur le produit et ses connecteurs.
* Ne mettez pas le produit en court-circuit.
* Ne démontez jamais le produit, ne le jetez pas au feu et ne l’exposez pas à des températures élevées.
* N’utilisez pas de câble d’alimentation autre que celui fourni avec votre volant.
* N’utilisez pas le câble d’alimentation secteur si celui-ci où ses connecteurs sont endommagés, fendus
ou cassés.
* Assurez-vous que le câble d’alimentation secteur est parfaitement inséré dans la prise murale et dans
son connecteur situé à l’arrière de la base du volant.
* N’ouvrez pas l’appareil. L’appareil ne contient pas de pièces réparables par l'utilisateur. Confiez toute
réparation au fabricant, à une agence spécifiée ou un technicien qualifié.
* Utilisez uniquement les systèmes de fixation /accessoires spécifiés par le fabricant.
* Si le volant fonctionne de manière anormale (s’il émet des sons, de la chaleur ou des odeurs
anormales), arrêtez immédiatement de l’utiliser, débranchez le câble d’alimentation de la prise électrique
et déconnectez les autres câbles.
* Lorsque vous n’utilisez pas le volant pendant une période prolongée, débranchez le câble
d’alimentation secteur de la prise électrique.
Grilles d’aération
Veuillez à n’obstruer aucune grille d’aération de la base du volant. Pour assurer une ventilation optimale,
respectez les points ci-après :
* Placez la base à 10 cm au moins d’une surface murale.
* Ne placez pas la base dans un endroit exigu.
* Ne couvrez pas la base.
* Ne laissez pas la poussière s’accumuler sur les grilles d’aération.
Pour des raisons de sécurité, ne jouez pas pieds nus ou en chaussettes
lorsque vous utilisez le pédalier.
THRUSTMASTER
®
DECLINE TOUTE RESPONSABILITE EN CAS DE
BLESSURE SUITE A UNE UTILISATION DU PEDALIER SANS CHAUSSURES.
Avertissement – Blessures dues au retour de force et aux mouvements répétitifs
Jouer avec un volant à retour de force peut causer des douleurs aux muscles et aux articulations. Afin
d’éviter tout problème :
* Evitez les périodes trop longues de jeu.
* Faites une pause de 10 à 15 minutes après chaque heure de jeu.
* Si vous éprouvez fatigue ou douleur au niveau des mains, des poignets, des bras, des pieds ou des
jambes, cessez de jouer et reposez-vous pendant quelques heures avant de recommencer à jouer.
5/18
Avertissement – Blessures dues au retour de force et aux mouvements répétitifs (suite)
* Si les symptômes ou les douleurs indiqués ci-dessus persistent lorsque vous reprenez le jeu, arrêtez
de jouer et consultez votre médecin.
* Laissez hors de portée des enfants.
* Lors des phases de jeu, laissez toujours vos deux mains correctement positionnées sur le volant
sans jamais le lâcher complètement.
* Lors des phases de jeu, ne placez jamais vos mains ou vos doigts sous les pédales ou à proximité du
pédalier.
* Lors des phases de calibration et de jeu, ne jamais introduire une main ou un bras à l’intérieur de la
roue du volant.
* Vérifiez que la base du volant est correctement fixée, conformément aux instructions du manuel.
Produit à manipuler uniquement par des
personnes âgées de 14 ans ou plus
PRODUIT LOURD
Ne pas laisser tomber le produit sur vous ou
une autre personne
TOUJOURS JAMAIS JAMAIS
6/18
Avertissement – Risque de pincement au niveau du pédalier lors des phases de jeu
* Laissez le pédalier hors de portée des enfants.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité des côtés des pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base arrière des
pédales.
* Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base avant des pédales.
JAMAIS JAMAIS JAMAIS
Avertissement – Risque de pincement au niveau du pédalier lorsque vous n’utilisez pas
le pédalier
* Placez le pédalier dans un endroit sûr et hors de portée des enfants.
METTRE A JOUR LE FIRMWARE DU VOLANT
Le firmware inclus dans la base du volant peut être mis à jour (ce qui signifie qu’il peut être mis à jour
par des versions plus récentes comportant des améliorations produits).
Pour afficher la version de firmware de votre volant et le mettre à jour si nécessaire : sur PC, allez sur
http://ts.thrustmaster.com, dans la section Mise à jour et téléchargement, cliquez sur
PlayStation / Volant / T150 puis Pilote/Firmware et suivez les instructions et la procédure de
téléchargement et d’installation.
7/18
AJUSTEMENT DE L’INCLINAISON DES PEDALES
L’inclinaison des pédales est ajustable.
Les instructions d’ajustement de l’inclinaison de chaque pédale sont disponibles sur
http://ts.thrustmaster.com. Dans la section Mise à jour et téléchargement, cliquez sur PlayStation
/
Volant / T150, puis Manuel / Fichier aide.
FIXATION DU VOLANT
Fixer le volant sur une table ou un bureau
1. Placez le volant sur une table ou autre surface plane.
2. Placez la vis de serrage (11) dans le système de fixation (10), puis vissez l’ensemble (dans le
sens inverse des aiguilles d’une montre) dans le gros pas de vis (9) situé sous le volant, jusqu’à
ce que ce dernier soit parfaitement stable.
TOUJOURS JAMAIS
ATTENTION : Ne jamais visser la vis de serrage seule sans le système de fixation !
(au risque de détériorer le volant).
8/18
MONTAGE /
DEMONTAGE
SENS
Pour serrer :
Vissez
dans le sens inverse
des aiguilles d’une
montre
Pour desserrer :
Dévissez
dans le sens
des aiguilles d’une
montre
9/18
Fixer le pédalier sur un cockpit
1. Fixez le pédalier à l’aide des petits pas de vis situés sous ce dernier.
2. Vissez 2 vis M6 (non fournies) dans la tablette du cockpit et dans les 2 petits pas de vis situés
sous le pédalier.
Important : La longueur de ces 2 vis M6 ne doit pas dépasser l’épaisseur de votre support
+10 mm pour ne pas endommager les composants internes au pédalier.
Plan d’implantation (de la base ou du pédalier) pour les cockpits disponible sur
http://ts.thrustmaster.com, (dans la rubrique PlayStation
/ Volants / T150 / Manuel – Fichier
Aide)
CORRESPONDANCES PLAYSTATION®3 ET PLAYSTATION®4
10/18
INSTALLATION SUR SYSTÈMES PLAYSTATION®3 OU PLAYSTATION®4
1. Reliez le pédalier à son connecteur (17) situé à l’arrière de la base du volant.
2. Reliez le câble d’alimentation à son connecteur (14) situé à l’arrière de la base du volant.
3. Reliez le câble d’alimentation sur une prise de courant ayant le même voltage.
Pour plus d’informations sur ce point, reportez-vous au chapitre RELIER LE
VOLANT AU SECTEUR (p.3 de ce manuel).
4. Positionnez le sélecteur USB (5) de la base du volant en position PS3™ ou PS4™ en fonction de la
console ou du jeu utilisé(e).
5. Branchez le connecteur USB (15) du volant sur l’un des ports USB de la console.
6. Une fois votre console allumée, votre volant s’autocalibre de manière automatique.
7. Sur système PlayStation
®4 (lorsque le sélecteur USB est en position PS4™), appuyez sur le
bouton PS (8) du volant, puis connectez-vous à votre compte Sony Entertainment Network pour que
votre volant soit fonctionnel.
Vous êtes maintenant prêt à jouer !
Remarques importantes :
- Le sélecteur USB (5) de la base du volant du toujours être positionné dans la bonne position
(PS3™ ou PS4™) avant de brancher l’USB du volant à la console.
Pour changer de position, débranchez le câble USB, puis changez la position du sélecteur
avant de rebrancher le câble USB à la console.
- Sur système PlayStation®3, le sélecteur USB (5) doit toujours être en position PS3™ :
* Le volant est reconnu dans la plupart des jeux comme un volant T500RS.
* Le volant est fonctionnel dans les jeux compatibles et dans les menus de la console.
* La fonction PS est fonctionnelle sur le volant.
- Sur système PlayStation®4, avec le sélecteur USB (5) en position PS3™ :
* Le volant est reconnu dans la plupart des jeux comme un volant T500RS.
* Le volant est fonctionnel dans les jeux compatibles mais pas dans les menus de la console.
* Les fonctions SHARE et PS ne sont pas fonctionnelles sur le volant.
- Sur système PlayStation®4, avec le sélecteur USB (5) en position PS4™ :
* N’oubliez pas d’appuyer sur bouton PS (8) du volant pour que celui-ci soit fonctionnel.
* Le volant est reconnu dans la plupart des jeux comme un volant T300 RS ou T150.
* Le volant est fonctionnel dans les jeux compatibles et dans les menus de la console.
* Les fonctions SHARE et PS sont fonctionnelles sur le volant.
- La liste des jeux PlayStation®3 et PlayStation®4 compatibles avec le T150 (ainsi que la
position nécessaire du sélecteur USB en fonction du jeu utilisé) est disponible ici :
http://ts.thrustmaster.com (dans la rubrique PlayStation
/ Volants / T150).
Cette liste est régulièrement mise à jour.
11/18
INSTALLATION SUR PC
Remarque importante :
Pour fonctionner sur PC, le sélecteur USB (5) de la base du volant doit toujours être en position
PS3™.
1. Allez sur http://ts.thrustmaster.com pour télécharger les pilotes et le logiciel Force Feedback pour PC.
Dans la section Mise à jour et téléchargement, cliquez sur PC / Volants / T150, puis Pilotes.
2. Une fois le téléchargement terminé, lancez l’installation, puis suivez les instructions affichées à l’écran
pour brancher le connecteur USB du volant sur votre PC et pour terminer l’installation.
3. Une fois l'installation terminée, cliquez sur Terminer et redémarrez votre ordinateur.
4. Sélectionnez Démarrer / Tous les programmes / Thrustmaster / FFB Racing Wheel / Panneau de
configuration pour ouvrir la fenêtre Contrôleurs de jeu.
La fenêtre Contrôleurs de jeu affiche le nom du volant Thrustmaster T150 Racing Wheel avec l'état OK.
5. Cliquez sur Propriétés pour configurer votre volant dans le panneau de configuration du T150 :
• Onglet Test du périphérique : permet de tester et visualiser les boutons, la croix multidirectionnelle, les
axes du volant et du pédalier, et d’ajuster l’angle de rotation du volant dans vos jeux PC.
• Onglet Tester les forces : permet de tester 12 effets de retour de force.
• Onglet Ajuster les forces : permet d’ajuster la puissance des effets de retour de force dans vos jeux PC.
Vous êtes maintenant prêt à jouer !
Remarques générales :
- Sur PC, pensez à toujours fermer complètement la fenêtre Contrôleurs de jeu en cliquant sur OK avant
de lancer votre jeu.
- Sur PC, les réglages et ajustements effectués dans la fenêtre Contrôleurs de jeu ne seront sauvegardés
que sur votre PC (et n’auront donc aucune incidence sur PlayStation®3 ou PlayStation®4).
- La version du firmware de votre volant apparaît en haut à droite dans les onglets du panneau de
configuration T150.
12/18
CORRESPONDANCES PC
13/18
CALIBRAGE AUTOMATIQUE DU VOLANT ET DES PEDALES
La roue du volant s’autocalibre de manière automatique une fois le volant relié au secteur et le
connecteur USB connecté.
Cette opération entraîne des mouvements rapides du volant de gauche à droite sur 900° avant de
s’immobiliser au centre.
ATTENTION :
Lors des phases d’autocalibration de la roue du volant, ne jamais toucher au volant
(au risque de fausser la calibration ou de se blesser).
CALIBRAGE AUTOMATIQUE DES PEDALES
Ne jamais débrancher ou brancher le pédalier de la base du volant lorsque celui-ci est connecté à la
console ni en cours de jeu (pour ne pas fausser la calibration)
= le pédalier doit toujours être branché avant de relier le volant à la console.
Une fois le volant autocalibré et le jeu lancé, les pédales se calibrent automatiquement après
quelques pressions.
ATTENTION :
Lors des phases d’autocalibration de la roue du volant et lorsque votre jeu se lance,
ne jamais appuyer sur les pédales
(au risque de fausser la calibration)
Si votre volant et vos pédales ne fonctionnent pas correctement ou semblent mal calibrés :
Eteignez votre console, déconnectez entièrement votre volant, reconnectez tous les câbles (avec le
câble d’alimentation secteur et le pédalier), redémarrez et relancez votre jeu.
BOUTON MODE ET SON VOYANT LUMINEUX (6)
Bouton MODE pour le pédalier
Le pédalier livré par défaut avec le T150 est de type 2 pédales.
Avec ce pédalier, la couleur du voyant lumineux doit toujours être rouge, sinon la pédale
d’accélérateur ne fonctionnera pas.
Le T150 est également compatible avec des pédaliers Thrustmaster 3 pédales (vendus
séparément) dont vous pouvez inverser électroniquement la pédale d’accélérateur et d’embrayage.
Pour ce faire, appuyez simplement sur le bouton MODE (6) pendant 2 secondes.
L’inversion ou non des pédales est alors instantanément enregistrée dans la mémoire interne du
volant.
PEDALE D’ACCELERATEUR ET D’EMBRAYAGE
Couleur du voyant lumineux MODE (6)
NORMALE
ROUGE
INVERSEE
VERT
14/18
Autres astuces pour le bouton MODE
Pour profiter d’autres astuces concernant le bouton MODE et son voyant lumineux, allez sur
http://ts.thrustmaster.com. Dans la section Mise à jour et téléchargement, cliquez sur PlayStation
/
Volant / T150 puis Manuel / Fichier Aide.
COMPATIBILITE AVEC L’ECOSYSTEME THRUSTMASTER
La base du T150 est compatible avec :
• Les pédaliers Thrustmaster : T3PA* et T3PA-PRO* (Thrustmaster 3 Pedals Add-on) et le pédalier du
T500RS.
• Les boîtes de vitesses Thrustmaster : TH8A* et TH8RS*.
* Vendus séparément (plus d’infos sur http://www.thrustmaster.com/products/t150)
AIDES & FAQ DIVERSES (non notifiées dans ce manuel)
Allez sur http://ts.thrustmaster.com. Dans la section Mise à jour et téléchargement, cliquez sur
PlayStation / Volant / T150 puis Manuel / Fichier Aide.
15/18
INFORMATIONS RELATIVES A LA GARANTIE AUX CONSOMMATEURS
Dans le monde entier, Guillemot Corporation S.A., ayant son siège social Place du Granier, B.P. 97143,
35571 Chantepie, France (ci-après « Guillemot ») garantit au consommateur que le présent produit
Thrustmaster est exempt de défaut matériel et de vice de fabrication, et ce, pour une période de garantie
qui correspond au délai pour intenter une action en conformité de ce produit. Dans les pays de l’Union
Européenne, ce délai est de deux (2) ans à compter de la délivrance du produit Thrustmaster. Dans les
autres pays, la durée de la période de garantie correspond au délai pour intenter une action en conformité
du produit Thrustmaster selon la législation en vigueur dans le pays où le consommateur avait son domicile
lors de l’achat du produit Thrustmaster (si une telle action en conformité n’existe pas dans ce pays alors la
période de garantie est de un (1) an à compter de la date d’achat d’origine du produit Thrustmaster).
Nonobstant ce qui précède, les batteries sont garanties six (6) mois à compter de la date d’achat d’origine.
Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support
Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné
à son lieu d’achat (ou tout autre lieu indiqué par le Support Technique).
Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, d'un
remplacement ou d'une remise en état de marche du produit défectueux. Si, pendant la période de
garantie, le produit Thrustmaster fait l'objet d'une telle remise en état, toute période d'immobilisation d'au
moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir (cette période court à compter
de la demande d'intervention du consommateur ou de la mise à disposition pour remise en état du produit
en cause, si cette mise à disposition est postérieure à la demande d'intervention). Lorsque la loi applicable
l’autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite
à la remise en état de marche ou au remplacement du produit Thrustmaster. Lorsque la loi applicable
l’autorise, Guillemot exclut toutes garanties de qualité marchande ou d’adaptation à un usage particulier.
Cette garantie ne s’appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages
résultant d’une utilisation inappropriée ou abusive, d’une négligence, d’un accident, de l’usure normale, ou
de toute autre cause non liée à un défaut matériel ou à un vice de fabrication (y compris, mais non
limitativement, une combinaison du produit Thrustmaster avec tout élément inadapté, notamment
alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce
produit) ; (2) en cas de non respect des instructions du Support Technique ; (3) aux logiciels, lesdits
logiciels faisant l’objet d’une garantie spécifique ; (4) aux consommables (éléments à remplacer pendant la
durée de vie du produit : piles, coussinets de casque audio, par exemple) ; (5) aux accessoires (câbles,
étuis, housses, sacs, dragonnes, par exemple) ; (6) si le produit a été vendu aux enchères publiques.
Cette garantie n’est pas transférable.
Les droits légaux du consommateur au titre de la législation applicable dans son pays à la vente de biens
de consommation ne sont pas affectés par la présente garantie.
Par exemple, en France, indépendamment de la présente garantie, le vendeur reste tenu de la garantie légale
de conformité mentionnée aux articles L. 211-4 à L. 211-13 du code de la consommation et de celle relative aux
défauts (vices cachés) de la chose vendue, dans les conditions prévues aux articles 1641 à 1648 et 2232 du
code civil. La loi applicable (c'est-à-dire la loi française) impose de reproduire les extraits de la loi française
suivants:
Article L. 211-4 du code de la consommation:
Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors
de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de
l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L. 211-5 du code de la consommation:
Pour être conforme au contrat, le bien doit :
1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à
l'acheteur sous forme d'échantillon ou de modèle ;
- présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques
faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou
l'étiquetage ;
16/18
2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout
usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L. 211-12 du code de la consommation:
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article L. 1641 du code civil:
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre
à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise,
ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article L. 1648 alinéa 1er du code civil:
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à
compter de la découverte du vice.
Stipulations additionnelles à la garantie
Pendant la période de garantie, Guillemot ne fournira, en principe, pas de pièce détachée car le Support
Technique est seul habilité tant à ouvrir qu'à remettre en état tout produit Thrustmaster (à l'exception des
remises en état que le Support Technique demanderait, par instructions écrites, au consommateur
d'effectuer -par exemple en raison de la simplicité et de l'absence de confidentialité du processus de remise
en état-, en lui fournissant, le cas échéant, la ou les pièces détachées nécessaires).
Compte tenu de ses cycles d'innovation et pour préserver ses savoir-faire et secrets, Guillemot ne fournira,
en principe, ni notice de remise en état, ni pièce détachée pour tout produit Thrustmaster dont la période de
garantie est expirée.
Aux États-Unis d’Amérique et au Canada, la présente garantie est limitée au mécanisme interne et au boîtier
externe du produit. En aucun cas, Guillemot ou ses sociétés affiliées ne sauraient être tenues responsables
envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non respect des
garanties expresses ou implicites. Certains États/Provinces n’autorisent pas la limitation sur la durée d’une
garantie implicite, ou l’exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires,
de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous
confère des droits spécifiques ; vous pouvez également bénéficier d’autres droits qui peuvent différer d’un
État/Province à l’autre.
Responsabilité
Lorsque la loi applicable l’autorise, Guillemot Corporation S.A. (ci-après « Guillemot ») et ses filiales
excluent toute responsabilité pour tous dommages causés par un ou plusieurs des faits suivants: (1) le
produit a été modifié, ouvert, altéré, (2) l’irrespect des instructions de montage, (3) l’utilisation inappropriée
ou abusive, la négligence, l’accident (un choc, par exemple), (4) l’usure normale du produit. Lorsque la loi
applicable l’autorise, Guillemot et ses filiales excluent toute responsabilité pour tout dommage dont la cause
n’est pas liée à un défaut matériel ou à un vice de fabrication du produit (y compris, mais non
limitativement, tout dommage causé directement ou indirectement par tout logiciel, ou par une combinaison
du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries,
chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit).
17/18
DECLARATION DE CONFORMITE
UTILISATEURS CANADIENS :
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du
Canada.
COPYRIGHT
© 2015 Guillemot Corporation S.A. Tous droits réservés. Thrustmaster
®
est une marque déposée de Guillemot
Corporation S.A.
Fabriqué et distribué par Guillemot Corporation S.A. sous licence de Sony Computer Entertainment America LLC.
PlayStation, le logo PS Family, PS3, PS4 et “ “ sont des marques de Sony Computer Entertainment
Inc. Toutes les autres marques déposées et noms commerciaux sont reconnus par les présentes et sont la propriété
de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont
susceptibles de changer sans préavis et de varier selon les pays. Fabriqué en Chine.
Technologie TouchSense® sous licence d’Immersion Software Ireland Limited. Protégée par un ou plusieurs des
brevets américains dont la liste est disponible à l’adresse www.immersion.com/patent-marking.html, et d’autres
brevets en attente.
RECOMMANDATION RELATIVE A LA PROTECTION DE L’ENVIRONNEMENT
Veuillez vous reporter aux législations locales relatives au recyclage des équipements électriques et électroniques.
Informations à conserver. Les couleurs et décorations peuvent varier.
Il est recommandé de retirer les attaches en plastique et les adhésifs avant d’utiliser le produit.
www.thrustmaster.com
18/18
TECHNICAL SUPPORT
http://ts.thrustmaster.com
1/18
PARA SISTEMAS P
LAYSTATION®3 – PLAYSTATION®4
Manual do Usuário
ATENÇÃO:
Para garantir que o seu volante T150 funciona corretamente
com jogos para os sistemas PlayStation®3 ou PlayStation®4,
poderá ser pedido para instalar as atualizações automáticas dos jogos
(disponível quando o console está conectado à Internet).
2/18
CARACTERÍSTICAS TÉCNICAS
1 Base
2 Volante
3 2 borboletas de mudança de marchas
sequenciais (Up e Down)
4 D-Pad multidirecional
5 Interruptor do seletor USB PS4™ ou PS3™
6 Botão MODE + luz indicadora vermelha/verde
7 Botões SELECT/START no PS3™ e
SHARE/OPTIONS no PS4™
8 Botão PS
9 Furo roscado grande (para o sistema de
fixação e parafuso de aperto)
10 Sistema de fixação
11 Parafuso de aperto de metal
12 Eixo de direção
13 Botões L3/R3
14 Cabo de alimentação
ou Conector de alimentação (tipo A ou B)
(varia de acordo com o país)
15 Cabo e conector USB do volante
16 Conector do câmbio (caixa de marchas)
(vendido à parte)
17 Conector do conjunto de pedais
3/18
CONECTAR O VOLANTE A UMA TOMADA ELÉTRICA: LEIA ANTES DE
CONTINUAR!
A fonte de alimentação do volante varia de acordo com o país onde você adquiriu o dispositivo.
Apenas versões europeias
Importante: a versão europeia do T150 é equipada com uma fonte de alimentação interna, situada
diretamente no interior da base do volante.
A versão europeia deve ser alimentada exclusivamente com corrente de 220 V!
Nunca abra a base do volante – perigo de choque!
- Basta ligar o conector de alimentação do volante a uma tomada elétrica de 220 V.
Outras versões (não europeias)
Nota: ao contrário da versão europeia, o T150 não europeu possui uma fonte de alimentação
externa; um dispositivo específico é fornecido com o volante.
- Ligue o transformador externo ao conector relevante no volante, depois a uma tomada elétrica
padrão de tensão idêntica.
4/18
AVISOS
Antes de utilizar este produto, leia atentamente este manual e guarde-o para posterior consulta.
Atenção – Choque elétrico
* Guarde o produto num local seco e não o exponha ao pó nem à luz do sol.
* Não torça nem puxe os conectores e os cabos.
* Não derrame líquidos sobre o produto ou os respetivos conectores.
* Não provoque um curto-circuito no produto.
* Nunca desmonte o produto, não o atire no fogo nem o exponha a temperaturas elevadas.
* Não utilize um cabo de alimentação diferente do fornecido com o volante.
* Não utilize o cabo de alimentação se o cabo ou os conectores estiverem danificados, fendidos ou
partidos.
* Certifique-se de que o cabo de alimentação está corretamente conectado a uma tomada elétrica, assim
como ao conector situado na parte posterior da base do volante.
* Não abra o volante: ele não contém peças substituíveis pelo usuário no interior. Todos os reparos
devem ser realizados pelo fabricante, pelo seu representante autorizado ou por um técnico qualificado.
* Utilize apenas sistemas de fixação/acessórios especificados pelo fabricante.
* Se o volante estiver funcionando de forma anormal (se emitir quaisquer sons, calor ou cheiros
anormais), pare imediatamente de utilizá-lo, desconecte o cabo de alimentação da tomada e desligue
os outros cabos.
* Se não utilizar o volante durante um longo período de tempo, desconecte o cabo de alimentação da
tomada elétrica.
Aberturas de ventilação
Certifique-se de não tapar as aberturas de ventilação na base do volante. Para uma ventilação ideal,
certifique-se do seguinte:
* Posicione a base do volante a pelo menos 10 cm de distância de quaisquer paredes.
* Não coloque a base em espaços apertados.
* Não tape a base.
* Não deixe que pó se acumule nas aberturas de ventilação.
Por razões de segurança, nunca utilize o conjunto de pedais com os pés
descalços ou apenas com meias calçadas nos pés.
A THRUSTMASTER
®
NÃO ASSUME QUALQUER RESPONSABILIDADE NA
EVENTUALIDADE DE FERIMENTOS RESULTANTES DA UTILIZAÇÃO DO
CONJUNTO DE PEDAIS SEM CALÇADO.
Atenção – Ferimentos resultantes dos efeitos Force Feedback e dos movimentos
repetidos
Jogar com um volante Force Feedback poderá causar dores musculares ou articulares. Para evitar
quaisquer problemas:
* Evite jogar durante longos períodos de tempo.
* Faça um intervalo de 10 a 15 minutos após cada hora de jogo.
* Se sentir cansaço ou dores nas mãos, pulsos, braços, pés ou pernas, pare de jogar e descanse
durante algumas horas antes de recomeçar a jogar.
5/18
Atenção – Ferimentos resultantes dos efeitos Force Feedback e dos movimentos
repetidos (continuação)
* Se os sintomas ou as dores acima indicados persistirem quando recomeçar a jogar, pare de jogar e
consulte o seu médico.
* Guarde o volante fora do alcance de crianças.
* Durante o jogo, mantenha sempre ambas as mãos posicionadas corretamente no volante sem largá-
lo por completo.
* Durante o jogo, nunca coloque as mãos ou os dedos por baixo dos pedais ou perto do conjunto de
pedais.
* Durante a calibração e o jogo, nunca coloque a mão ou o braço através das aberturas existentes no
volante.
* Certifique-se de que a base do volante está devidamente fixada, de acordo com as instruções do
manual.
O produto deve ser manuseado apenas por
usuários com 14 anos de idade ou mais
PRODUTO PESADO
Tenha cuidado para não deixar cair o
produto em cima de si ou de outra pessoa!
SEMPRE NUNCA NUNCA
6/18
Atenção – Perigo de esmagamento no conjunto de pedais ao jogar
* Guarde o conjunto de pedais fora do alcance de crianças.
* Quando jogar, nunca coloque os dedos nos lados dos pedais nem perto dos mesmos.
* Quando jogar, nunca coloque os dedos na base traseira dos pedais nem perto da mesma.
* Quando jogar, nunca coloque os dedos na base frontal dos pedais nem perto da mesma.
NUNCA NUNCA NUNCA
Atenção – Perigo de esmagamento no conjunto de pedais em inatividade
* Guarde o conjunto de pedais num local seguro e fora do alcance de crianças.
ATUALIZAR O FIRMWARE DO VOLANTE
O firmware incluído na base do volante pode ser atualizado para uma versão mais recente que inclua
melhoramentos do produto.
Para visualizar a versão do firmware que o volante utiliza atualmente e atualizá-la, se necessário: no
PC, acesse http://ts.thrustmaster.com. Na seção Updates and Downloads, clique em
PlayStation / Wheels / T150, em seguida, selecione Driver/Firmware e siga as instruções que
descrevem o procedimento de transferência e instalação.
7/18
AJUSTAR A INCLINAÇÃO DOS PEDAIS
A inclinação dos pedais é ajustável.
As instruções de ajuste para cada pedal estão disponíveis em http://ts.thrustmaster.com. Na
seção Updates and Downloads, clique em PlayStation / Wheels / T150, depois selecione
Manual/Help file.
FIXAR O VOLANTE
Fixar o volante a uma mesa
1. Coloque o volante sobre uma mesa ou qualquer outra superfície horizontal, plana e estável.
2. Insira o parafuso de aperto (11) no sistema de fixação (10). Em seguida, aperte o dispositivo
rodando o parafuso no sentido anti-horário, de forma que penetre no furo roscado grande (9)
situado por baixo do volante, até o volante estar perfeitamente estável.
SEMPRE NUNCA
ATENÇÃO: Nunca aperte apenas o parafuso, sem o sistema de fixação instalado!
(Isso pode danificar o volante.)
8/18
FIXAÇÃO /
REMOÇÃO
DIREÇÃO
Para apertar:
Rode o parafuso
no sentido anti-
horário
Para soltar:
Rode o parafuso
no sentido horário
9/18
Fixar o conjunto de pedais a um cockpit
1. Fixe o conjunto de pedais com as roscas de parafuso pequenas situadas na parte inferior.
2. Insira dois parafusos M6 (não incluídos) na prateleira do cockpit e enrosque-os nas duas roscas
de parafuso pequenas situadas na parte inferior do conjunto de pedais.
Importante: O comprimento dos dois parafusos M6 não deve exceder a espessura da prateleira
+ 10 mm; os parafusos mais compridos poderão causar danos nos componentes internos
situados no conjunto de pedais.
Estão disponíveis esquemas de disposição para cockpits (para posicionar a base do volante
e/ou o conjunto de pedais) em http://ts.thrustmaster.com: na secção Updates and Downloads,
clique em PlayStation
/ Wheels / T150 e selecione Manual/Help file.
MAPEAMENTO NO PLAYSTATION®3 E PLAYSTATION®4
10/18
CONFIGURAR O VOLANTE PARA OS SISTEMAS PLAYSTATION®3 OU
P
LAYSTATION®4
1. Conecte o conjunto de pedais ao conector (17) situado na parte traseira da base do volante.
2. Conecte o cabo de alimentação ao conector (14) situado na parte traseira da base do volante.
3. Conecte o cabo de alimentação a uma tomada elétrica com as mesmas especificações de tensão.
Para obter mais informações a este respeito, consulte a seção CONECTAR O
VOLANTE A UMA TOMADA ELÉTRICA, na página 3 deste manual.
4. Ajuste o interruptor do seletor USB (5) na base do volante para a posição PS3™ ou PS4™,
dependendo do console ou o jogo que está sendo usado.
5. Conecte o conector USB do volante (15) a uma das portas USB do console.
6. Quando o console for ligado, o volante será calibrado automaticamente.
7. No sistema PlayStation®4 (quando o interruptor do seletor USB está ajustado para a posição
PS4™): pressione o botão PS (8) do volante e inicie a sessão no sua conta Sony Entertainment
Network para poder usar o volante.
Você está pronto para começar a jogar!
Notas importantes:
- O interruptor do seletor USB (5) na base do volante deve ser sempre ajustado para a posição
correta (PS3™ ou PS4™) antes de conectar o cabo USB do volante ao console. Para mudar a
posição do interruptor do seletor, desconecte o cabo USB do console e mude a posição do
interruptor antes de voltar a ligar o cabo USB ao console.
- No sistema PlayStation®3, o interruptor do seletor USB (5) deve estar sempre ajustado para a
posição PS3™:
* O volante é reconhecido na maioria dos jogos como um volante T500 RS.
* O volante é funcional em jogos compatíveis e nos menus do console.
* A função “PS” é funcional no volante.
- No sistema PlayStation®4, com o interruptor do seletor USB (5) na posição PS3™:
* O volante é reconhecido na maioria dos jogos como um volante T500 RS.
* O volante é funcional em jogos compatíveis, mas não nos menus do console.
* As funções “SHARE” e “PS” não são funcionais no volante.
- No sistema PlayStation®4, com o interruptor do seletor USB (5) na posição PS4™:
* Não se esqueça de pressionar o botão PS (8) do volante para poder utilizá-lo.
* O volante é reconhecido na maioria dos jogos como um volante T300 RS ou T150.
* O volante é funcional em jogos compatíveis e nos menus do console.
* As funções “SHARE” e “PS” são funcionais no volante.
- A lista de jogos para os sistemas PlayStation®3 e PlayStation®4 compatíveis com o T150
(juntamente com a posição necessária do interruptor do seletor USB (5) de acordo com o jogo
utilizado) está disponível em:
http://ts.thrustmaster.com (na secção Updates and Downloads,
clique em PlayStation
/ Wheels / T150).
Esta lista é atualizada regularmente.
11/18
CONFIGURAR O VOLANTE PARA O PC
Observação importante:
No PC, o interruptor USB(5) na base do volante deve sempre permanecer na posição PS3™.
1. Acesse http://ts.thrustmaster.com para baixar os drivers e software Force Feedback para PC. Na
seção Updates and Downloads, clique em PC / Wheels / T150 e selecione Drivers.
2. Quando o download for concluído, inicie a instalação e siga as instruções na tela para conectar o
volante ao computador via USB e completar a instalação.
3. Quando a instalação for concluída, clique em Finalizar e reinicie o computador.
4. Selecione Iniciar / Todos os Programas / Thrustmaster / FFB Racing Wheel / Painel de Controle para
abrir a janela Controladores de Jogo
A janela Controladores de Jogo exibe o nome T150 Racing Wheel e o status OK.
5. Clique em Propriedades para configurar o volante no painel de controle do T150.
• Aba Test Input: permite testar e visualizar os botões de ação, os botões direcionais, os eixos do volante
e dos pedais e ajustar o ângulo de rotação do volante em jogos para PC.
• Aba Test Forces: permite testar os 12 efeitos de force feedback.
• Aba Gain Settings: permite ajustar a força dos efeitos force feedback nos jogos para PC.
Você está pronto para jogar!
Observações gerais:
- No PC, clique em OK para fechar a janela Controladores de Jogo antes de iniciar o jogo.
- No PC, os ajustes feitos na janela Controladores de Jogo serão salvos apenas no computador (não
terão efeito no PlayStation®3 ou PlayStation®4).
- A versão do firmware do volante é exibida no canto superior direito do painel de controle do T150.
12/18
MAPEAMENTO PARA PC
13/18
CALIBRAGEM AUTOMÁTICA DO VOLANTE E DO CONJUNTO DE
PEDAIS
O volante é calibrado automaticamente quando conectado a uma tomada elétrica e o conector USB
do volante ao console.
Durante esta fase, o volante roda rapidamente para a esquerda e direita, cobrindo um ângulo de
900 graus, antes de parar no centro.
ATENÇÃO:
Nunca toque no volante durante a fase de autocalibragem!
(Isso pode resultar numa calibragem incorreta e/ou em ferimentos pessoais.)
CALIBRAGEM AUTOMÁTICA DO CONJUNTO DE PEDAIS
Nunca conecte o conjunto de pedais à base do volante (nem o desconecte da base) quando estiver
conectado ao console ou durante o jogo (isso pode resultar numa calibragem incorreta).
Sempre conecte o conjunto de pedais antes de conectar o volante ao console.
Quando a calibragem do volante estiver concluída e o jogo tiver iniciado, os pedais são calibrados
automaticamente após pressionar algumas vezes.
ATENÇÃO:
Nunca pressione os pedais durante a fase de autocalibragem
do volante ou quando um jogo estiver sendo carregado!
(Isso pode resultar numa calibragem incorreta.)
Se o volante e/ou o conjunto de pedais não funcionam corretamente, ou se parecem estar
calibrados incorretamente:
Desligue o console e desconecte todos os cabos do volante. Em seguida, reconecte todos os cabos
(incluindo o cabo de alimentação e o conjunto de pedais) e reinicie o console e o jogo.
14/18
BOTÃO MODE E LUZ INDICADORA (6)
Botão MODE para o conjunto de pedais
O conjunto de pedais incluído com o T150 possui 2 pedais.
Ao usar este conjunto de pedais, certifique-se de que a luz indicadora permanece vermelha, caso
contrário o pedal do acelerador não funcionará corretamente.
O T150 também é compatível com conjuntos de pedais Thrustmaster dotados de 3 pedais (vendidos à
parte); estes permitem trocar eletronicamente os pedais do acelerador e da embraiagem.
Para fazer isso, basta pressionar o botão MODE (6) durante 2 segundos.
A memória interna do volante memoriza se os pedais foram trocados ou não.
PEDAIS DO ACELERADOR E DA
EMBRAIAGEM
Cor da luz indicadora MODE (6)
NORMAL
VERMELHA
TROCADOS
VERDE
Outras sugestões relativas ao botão MODE
Para saber mais sobre o botão MODE e a luz indicadora, acesse http://ts.thrustmaster.com. Na
seção Updates and Downloads, clique em PlayStation / Wheels / T150 e selecione Manual/Help
file.
COMPATIBILIDADE COM O ECOSSISTEMA DE PRODUTOS THRUSTMASTER
A base do T150 é compatível com:
• Os seguintes conjuntos de pedais Thrustmaster: T3PA*, T3PA-PRO* (Thrustmaster 3 Pedals Add-
on) e o conjunto de pedais do volante T500 RS.
• As seguintes alavancas de velocidades (caixas de marchas) Thrustmaster: TH8A* e TH8RS*.
* Vendido à parte (para obter mais informações, visite http://www.thrustmaster.com/products/t150).
ARQUIVOS DE AJUDA E FAQ (NÃO INCLUÍDOS NESTE MANUAL)
Acesse http://ts.thrustmaster.com e, na secção Updates and Downloads, clique em PlayStation
/ Wheels / T150 e selecione Manual/Help file.
15/18
INFORMAÇÕES SOBRE A GARANTIA PARA O CONSUMIDOR
A Guillemot Corporation S.A., com sede social situada em Place du Granier, B.P. 97143, 35571
Chantepie, França (a seguir designada como “Guillemot”) garante a nível mundial ao consumidor
que este produto Thrustmaster está livre de defeitos em termos de materiais e fabricação durante
um período de garantia que corresponde ao limite de tempo para intentar uma ação de
conformidade relativamente a este produto. Nos países da União Europeia, isto corresponde a um
período de dois (2) anos desde a entrega do produto Thrustmaster. Em outros países, o período de
garantia corresponde ao limite de tempo para intentar uma ação de conformidade relativamente ao
produto Thrustmaster de acordo com a legislação em vigor do país no qual o consumidor residia na
data de compra do produto Thrustmaster (se tal ação não existir no país correspondente, então o
período de garantia será de um (1) ano a partir da data de compra original do produto
Thrustmaster).
Não obstante o supracitado, as baterias recarregáveis são cobertas por um período de garantia de
seis (6) meses a partir da data de compra original.
No caso de o produto apresentar algum defeito durante o período da garantia, contate
imediatamente o Suporte Técnico, que lhe indicará o procedimento a tomar. Se o defeito se
confirmar, o produto deverá ser devolvido ao respetivo local de compra (ou qualquer outro local
indicado pelo Suporte Técnico).
No âmbito da presente garantia, e por opção do Suporte Técnico, o produto defeituoso do
consumidor será substituído ou reparado. Se, durante o período da garantia, o produto
Thrustmaster for submetido à dita reparação, qualquer período mínimo de (7) dias durante o qual o
produto estiver fora de serviço será adicionado ao período da garantia restante (este período
decorre desde a data do pedido intervenção pelo consumidor ou desde a data em que o produto
em questão é disponibilizado para reparação, se a data em que o produto é disponibilizado para
reparação for posterior à data do pedido de intervenção). Se for permitido pela legislação em vigor,
a responsabilidade total da Guillemot e das respectivas subsidiárias (incluindo para danos indiretos)
está limitada à reparação ou à substituição do produto Thrustmaster. Se for permitido pela
legislação em vigor, a Guillemot rejeita todas as garantias de comercialização ou adequação a um
fim específico.
A presente garantia não se aplicará: (1) se o produto tiver sido modificado, aberto, alterado ou
danificado como resultado de utilização inadequada ou abusiva, negligência, acidente, desgaste
normal ou qualquer outra causa relacionada a um defeito de material ou fabricação (incluindo, mas
sem limitação, combinar o produto Thrustmaster com qualquer elemento inadequado, incluindo, em
particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros
elementos não fornecidos pela Guillemot para este produto); (2) na eventualidade de não
cumprimento das instruções fornecidas pelo Suporte Técnico; (3) a software, estando o mesmo
sujeito a uma garantia específica; (4) a consumíveis (elementos para substituir ao longo da vida útil
do produto, como baterias descartáveis e almofadas de fones de ouvido, por exemplo); (5) a
acessórios (cabos, estojos, bolsas, sacos e correias de pulso, por exemplo); (6) se o produto foi
vendido num leilão público.
A presente garantia não é transmissível.
Os direitos legais do consumidor no que concerne à legislação aplicável à venda de bens de
consumo no seu país não são afetados pela presente garantia.
16/18
Disposições de garantia adicionais
Durante o período da garantia, a Guillemot não fornecerá, em princípio, quaisquer peças de
substituição, uma vez que o Suporte Técnico é a única parte autorizada a abrir e/ou reparar
qualquer produto Thrustmaster (exceto por quaisquer procedimentos de reparação que o Suporte
Técnico possa pedir ao consumidor para realizar, através de instruções por escrito – por exemplo,
devido à simplicidade e à falta de confidencialidade do processo de reparação – e fornecendo ao
consumidor a(s) peça(s) de substituição necessária(s), quando aplicável).
Tendo em conta os seus ciclos de inovação, e a fim de proteger o seu know-how e segredos
comerciais, a Guillemot não fornecerá, em princípio, qualquer notificação de reparação ou peças de
substituição para produtos Thrustmaster cujo período da garantia tenha expirado.
Nos Estados Unidos da América e no Canadá, a presente garantia está limitada ao mecanismo
interno e à caixa do produto. Em nenhuma circunstância serão a Guillemot ou as respectivas
subsidiárias consideradas responsáveis perante terceiros por quaisquer danos indiretos ou
acidentais resultantes da violação de quaisquer garantias expressas ou implícitas. Alguns
estados/províncias não permitem a limitação da duração de uma garantia implícita ou a exclusão ou
limitação de responsabilidade por danos indiretos ou acidentais, portanto as limitações ou
exclusões supracitadas podem não se aplicar a você. A presente garantia concede-lhe direitos
legais específicos, e você também pode ter outros direitos, que variam de acordo com o estado ou
a província.
Responsabilidade
Se for permitido pela legislação em vigor, a Guillemot Corporation S.A. (a seguir designada como
“Guillemot”) e as respectivas subsidiárias rejeitam qualquer responsabilidade por quaisquer danos
resultantes de uma ou mais das seguintes causas: (1) o produto foi modificado, aberto ou alterado;
(2) não cumprimento das instruções de montagem; (3) utilização imprópria ou abusiva, negligência
ou acidente (um impacto, por exemplo); (4) desgaste normal. Se for permitido ao abrigo da
legislação aplicável, a Guillemot e as respectivas subsidiárias rejeitam qualquer responsabilidade
por danos relacionados a um defeito de material ou fabricação relativamente ao produto (incluindo,
mas sem limitação, quaisquer danos causados direta ou indiretamente por qualquer software ou por
combinar o produto Thrustmaster com qualquer elemento inadequado, incluindo, em particular,
fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não
fornecidos pela Guillemot para este produto).
17/18
DECLARAÇÃO DE CONFORMIDADE
Aviso de Cumprimento dos EUA: Este equipamento foi testado e considerado em conformidade com os limites para
um dispositivo digital Classe B, conforme a Parte 15 das regras da FCC.
DIREITOS AUTORAIS
© 2015 Guillemot Corporation S.A. Todos os direitos reservados. Thrustmaster
®
é uma marca registada da
Guillemot Corporation S.A.
Fabricado e distribuído sob licença da Sony Computer Entertainement America LLC.
Playstation, o logotipo da família PS, PS3, PS4 e " " são marcas registradas da Sony Computer
Entertainment Inc. Todas as outras marcas comerciais e nomes de marcas são por este meio reconhecidas e
pertencem aos respectivos proprietários. As ilustrações não são vinculativas. Os conteúdos, desenhos e
especificações estão sujeitos a alteração sem aviso prévio e podem variar de país para país. Fabricado na China.
Tecnologia TouchSense® sob licença da Immersion Software Ireland Limited. Protegido por uma ou mais patentes
norte-americanas disponíveis no endereço www.immersion.com/patent-marking.html e por outras patentes em
processo de aprovação.
RECOMENDAÇÕES DE PROTEÇÃO AMBIENTAL
Respeite a legislação local sobre a reciclagem de equipamento elétrico e eletrônico.
Guarde estas informações. As cores e as decorações podem variar.
Os prendedores de plástico e os adesivos devem ser removidos do produto antes da utilização.
www.thrustmaster.com
18/18
SUPORTE TÉCNICO
http://ts.thrustmaster.com
