HW-MS750 / HW-MS751
FULL MANUAL
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at www.samsung.com/register
ENG - ii
SAFETY INFORMATION
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN.
This symbol indicates that high voltage
is present inside. It is dangerous to make
any kind of contact with any internal
part of this product.
This symbol indicates that this product
has included important literature
concerning operation and maintenance.
Class II product : This symbol indicates
that it does not require a safety
connection to electrical earth (ground).
AC voltage : This symbol indicates that
the rated voltage marked with the
symbol is AC voltage.
DC voltage : This symbol indicates that
the rated voltage marked with the
symbol is DC voltage.
Caution, Consult instructions for use :
This symbol instructs the user to consult
the user manual for further safety
related information.
WARNING
not expose this appliance to rain or moisture.
CAUTION
TO PREVENT ELECTRIC SHOCK, MATCH WIDE
BLADE OF PLUG TO WIDE SLOT, FULLY
INSERT.
This apparatus shall always be connected to a
AC outlet with a protective grounding
connection.
To disconnect the apparatus from the mains,
the plug must be pulled out from the mains
socket, therefore the mains plug shall be
readily operable.
Do not expose this apparatus to dripping or
liquids, such as vases on the apparatus.
To turn this apparatus off completely, you
must pull the power plug out of the wall
socket. Consequently, the power plug must
be easily and readily accessible at all times.
ENG - iii
PRECAUTIONS
1. Ensure that the AC power supply in your
house complies with the power
sticker located on the back of your product.
Install your product horizontally, on a
suitable base (furniture), with enough space
around it for ventilation (7~10 cm). Make sure
the ventilation slots are not covered. Do not
equipment which may become hot. This unit
is designed for continuous use. To fully turn
off the unit, disconnect the AC plug from the
wall outlet. Unplug the unit if you intend to
leave it unused for a long period of time.
2. During thunderstorms, disconnect the AC
plug from the wall outlet. Voltage peaks due
to lightning could damage the unit.
3. Do not expose the unit to direct sunlight or
other heat sources. This could lead to
overheating and cause the unit to
malfunction.
4. Protect the product from moisture (i.e.
equipment creating strong magnetic or
the AC wall socket if the unit malfunctions.
Your product is not intended for industrial
use. It is for personal use only. Condensation
may occur if your product has been stored in
cold temperatures. If transporting the unit
during the winter, wait approximately
2 hours until the unit has reached room
temperature before using.
5. The battery used with this product contains
chemicals that are harmful to the
environment. Do not dispose of the battery
in the general household trash. Do not
expose the battery to excess heat, direct
disassemble, or overheat the battery.
Danger of explosion if the battery is replaced
incorrectly. Replace only with the same or
equivalent type.
ABOUT THIS MANUAL
The user manual has two parts: this simple paper
USER MANUAL and a detailed FULL MANUAL you
can download.
USER MANUAL
See this manual for safety instructions,
product installation, components,
FULL MANUAL
You can access the Full Manual on Samsung’s
on-line customer support centre by scanning
the QR code. To see the manual on your PC or
mobile device, download the manual in
document format from the website.
(http://www.samsung.com/support)
change without prior notice.
ENG - iv
CONTENTS
01 Checking the Components 2
Inserting Batteries before using the Remote Control (AA batteries X 2) ------------------------- 2
02 Product Overview 3
Front Panel / Right Side Panel of the Soundbar ------------------------- 3
Bottom Panel of the Soundbar ------------------------- 4
03 Connecting the Soundbar 5
Connecting Electrical Power
-------------------------
5
04 Connecting to your TV 7
Method 1. Connecting with a Cable
-------------------------
7
– Connecting using an Optical Cable
-------------------------
7
– Connecting a TV using an HDMI Cable
-------------------------
8
Method 2. Connecting Wirelessly
-------------------------
9
– Connecting a TV via Bluetooth
-------------------------
9
– Connecting via Wi-Fi
-------------------------
11
05 Connecting an External Device 13

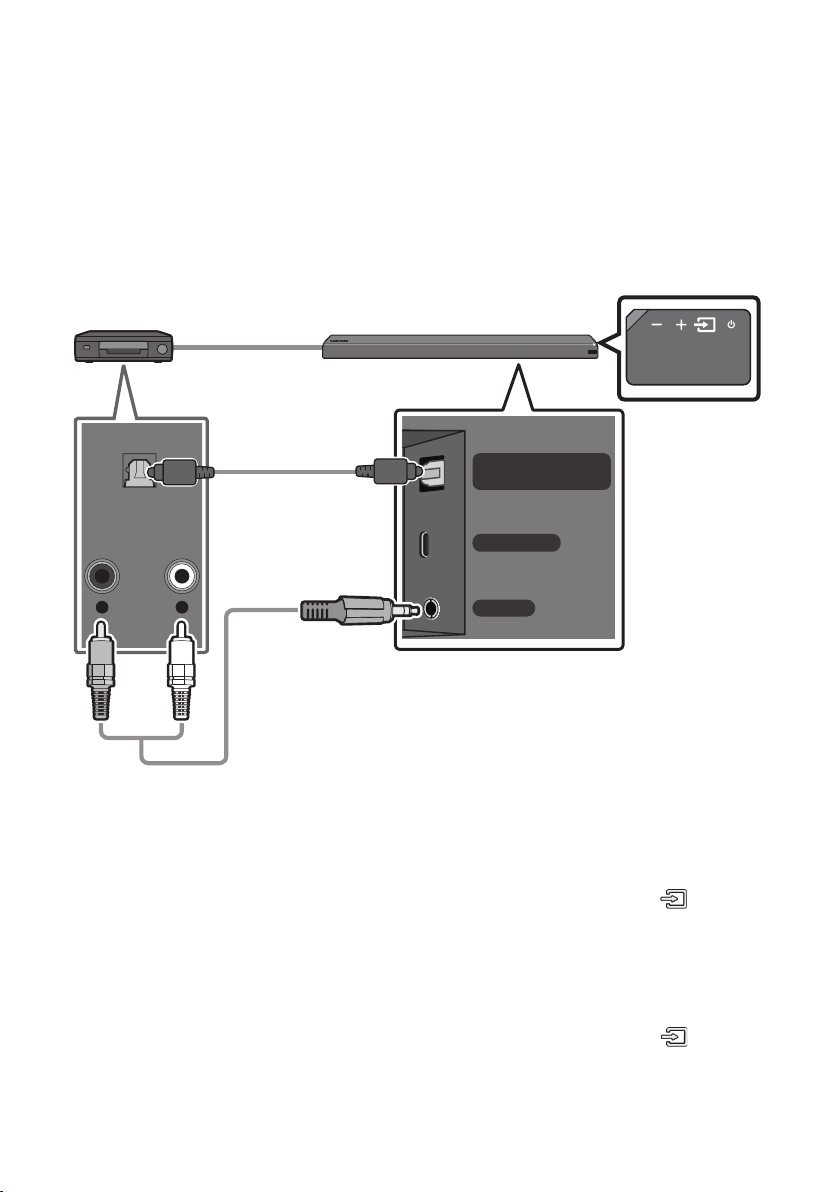

Connecting using an Optical or Analogue Audio (AUX) Cable
-------------------------
13
Connecting using an HDMI Cable
-------------------------
14
06 Connecting a Mobile Device 15
Method 1. Connecting via Bluetooth
-------------------------
15

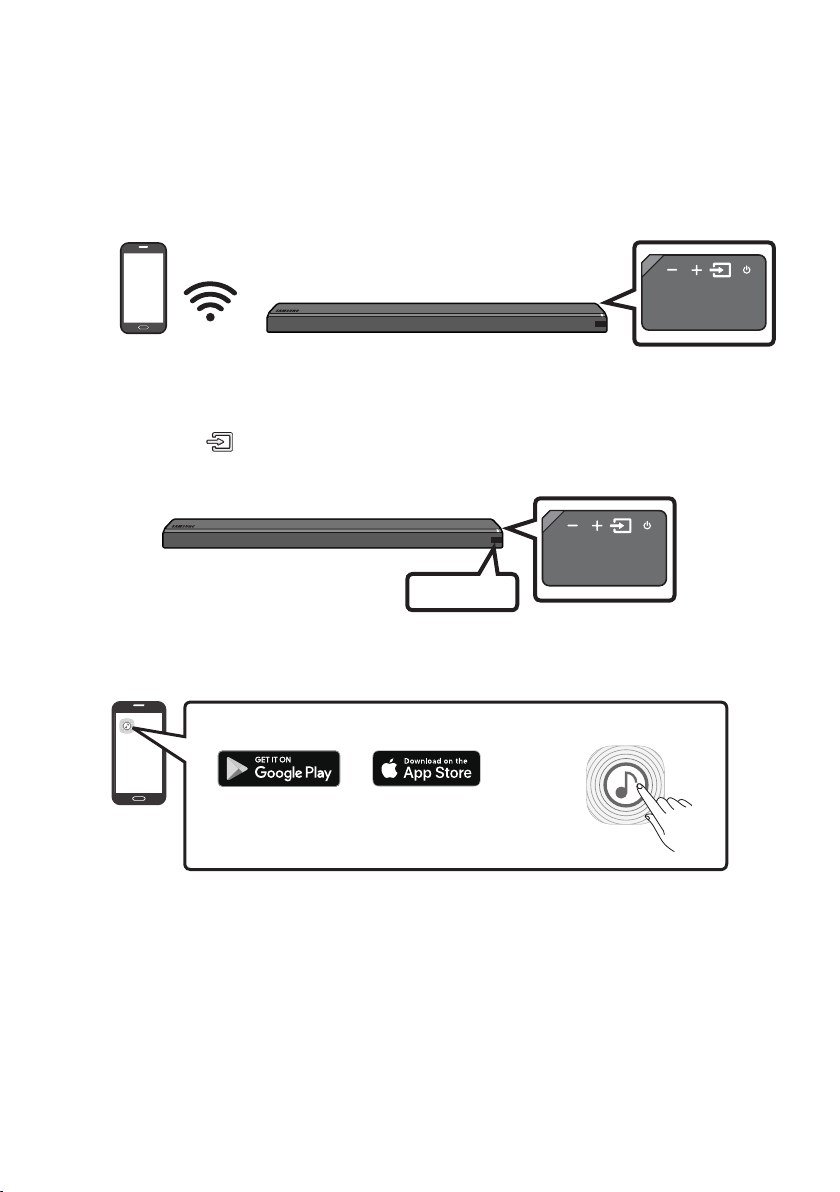

Method 2. Connecting via Wi-Fi (Wireless Network)
-------------------------
18
ENG - v

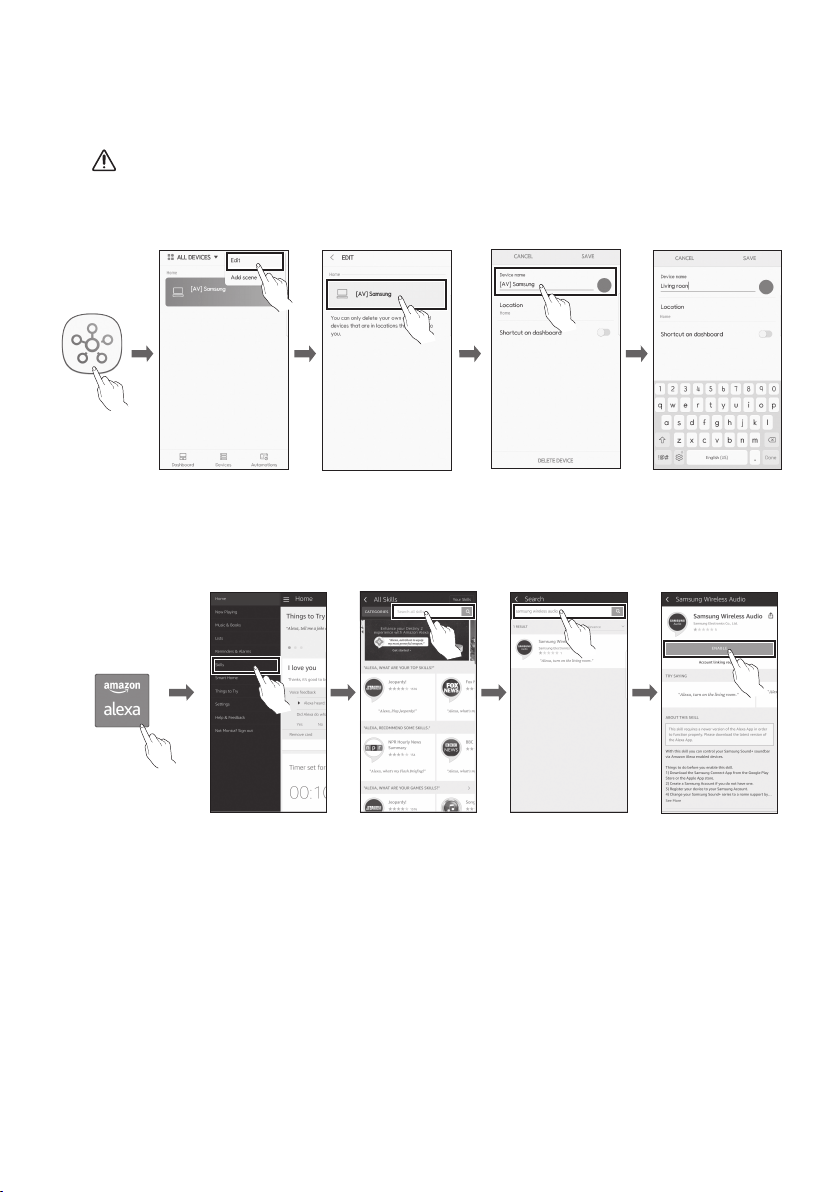

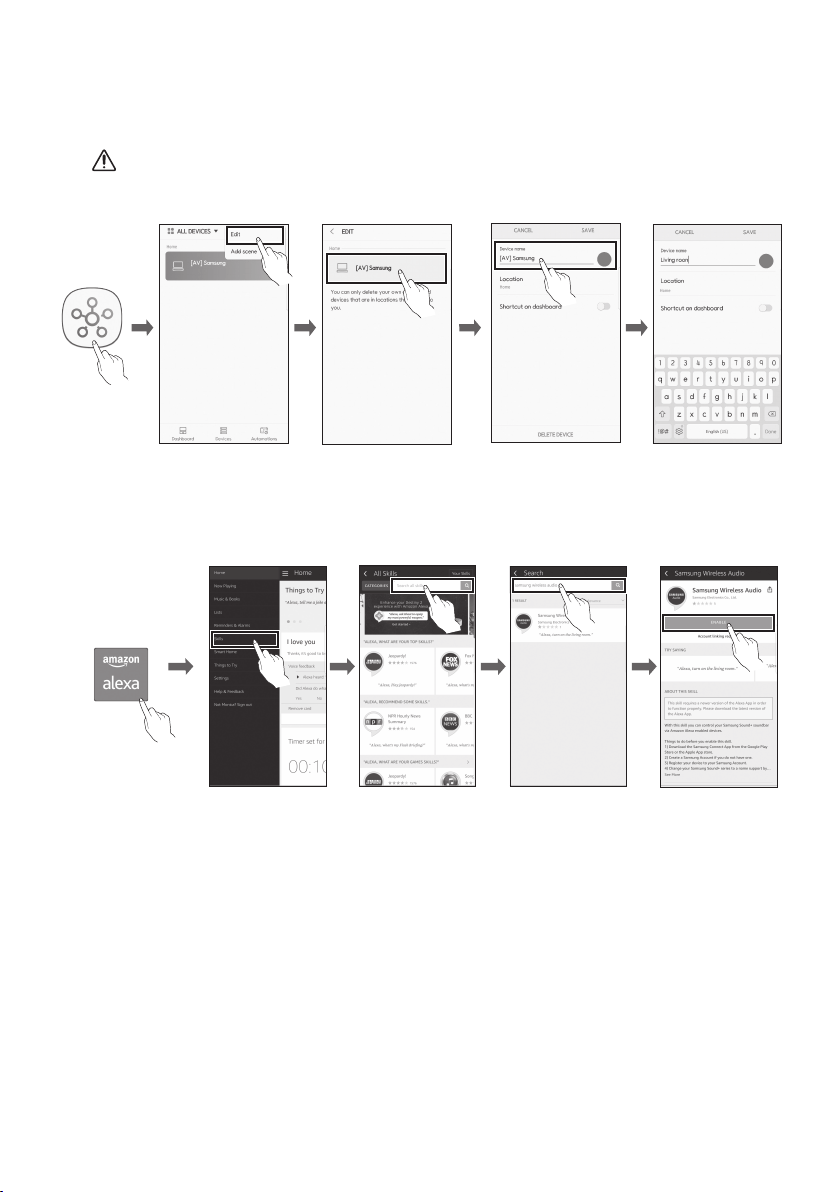

07 Connecting an Amazon product 20
08 Controlling your Soundbar with an
Amazon device 23
09 Using the Remote Control 24
How to Use the Remote Control
-------------------------
24
Adjusting the Soundbar volume with a TV remote control ------------------------- 27
Using the Hidden Buttons
-------------------------
28
-------------------------
28
10 Software Update 29

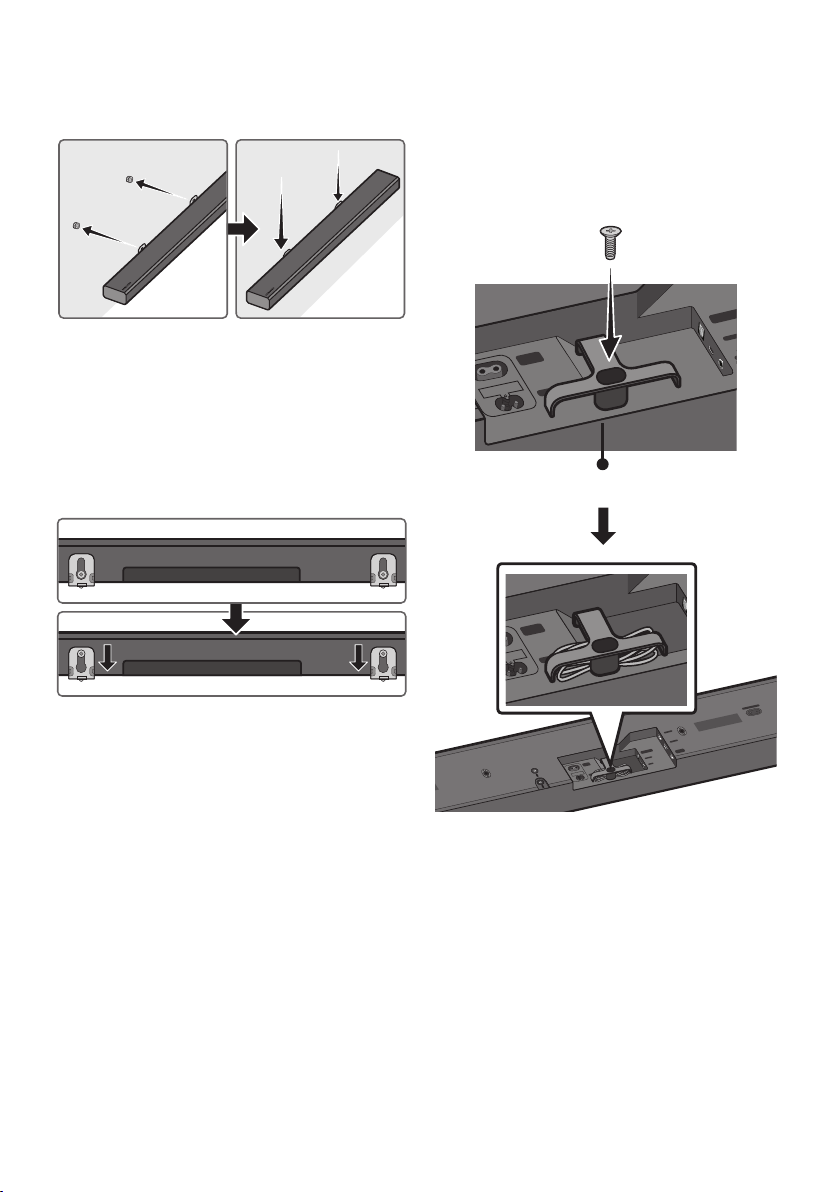

11 Installing the Wall Mount 29
Installation Precautions
-------------------------
29
Wallmount Components
-------------------------
29
Assembling the Holder-Cable
-------------------------
31
12 Troubleshooting 32
13 Licence 33
14 Open Source Licence Notice 33
15 Important Notes About Service 34
16 SpecicationsandGuide 34
-------------------------
34
ENG - 2
01 CHECKING THE COMPONENTS
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Soundbar Main Unit Remote Control / Batteries Power Cord
Optical Cable Holder-Cable Screw
For Soundbar wall mounting components, see page 29.
See page 31 for instructions on how to use the Holder-Cable.
To purchase additional components or optional cables, contact a Samsung Service Centre or
Samsung Customer Care.
The appearance of the accessories may differ slightly from the illustrations above.
Inserting Batteries before using the Remote Control (AA batteries X 2)
Slide the battery cover in the direction of the arrow until it is completely removed. Insert 2 AA batteries
(1.5V) oriented so that their polarity is correct. Slide the battery cover back into position.
ENG - 3
02
PRODUCT OVERVIEW
Front Panel / Right Side Panel of the Soundbar
Right Side of the Soundbar
Position the product so that the
SAMSUNG logo is located on the top.
Display
Displays the product’s status and current mode.
-/+ (Volume) Button
Adjusts the volume.
When adjusted, the volume level appears on the Soundbar’s front display.
(Source) Button
Selects the source input mode.
Input mode Display
Optical Digital input D.IN
ARC (HDMI OUT) input D.IN TV ARC (Auto conversion)
AUX input AUX
HDMI input HDMI 1 / HDMI 2
Wi-Fi mode WIFI
BLUETOOTH mode BT
To turn on “BT PAIRING” mode, change the source to “BT” mode, and then press and hold the
(Source) button for more than 5 seconds.
(Power) Button
Turns the power on and off.
ENG - 4
When you plug in the AC cord, the power button will begin working in 4 to 6 seconds.
When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
If you want to enjoy sound only from the Soundbar, you must turn off the TV’s speakers in the Audio
Setup menu of your TV. Refer to the owner’s manual supplied with your TV.
Bottom Panel of the Soundbar
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
Connect the power cord of a Samsung TV connected to the Soundbar and mounted on the wall using a
Wall Mount Kit (WMN300SB - not supplied).
POWER IN
Connect the Soundbar's AC power cable.
DIGITAL AUDIO IN (OPTICAL)
Connect to the digital (optical) output of an external device.
WIRELESS
Attach the wireless dongle that connects the Soundbar to surround speakers and a subwoofer wirelessly.
(The surround speaker, subwoofer, and wireless dongle are sold separately.)
The WIRELESS jack is not USB-compatible.
The availability of subwoofers differs by area. Check the availability at
http://www.samsung.com/support.
ENG - 5
AUX IN
Connect to the Analogue output of an external device.
HDMI IN 1, HDMI IN 2
Inputs digital video and audio signals simultaneously using an HDMI cable.
Connect to the HDMI output of an external device.
HDMI OUT (TV-ARC)
Connect to the HDMI (ARC) jack on a TV.
Wi-Fi SETUP / SPK ADD
Connect to a wireless network (Wi-Fi) via the Samsung Multiroom app.
When disconnecting the power cable from a wall outlet, pull the plug. Do not pull the cable.
Do not connect this unit or other components to an AC outlet until all connections between
components are complete.
03 CONNECTING THE SOUNDBAR
Connecting Electrical Power
For more information about the required electrical power and power consumption, refer to the
label attached to the product. (Label : Bottom of the Soundbar Main Unit)
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Bottom of the Soundbar
Main Unit
Power Cord
Connecting
Electrical Power
Connect the supplied power cable to the
POWER IN jack.
ENG - 6
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Bottom of the Soundbar Main Unit
The POWER OUT jack is used to provide
power to a Samsung TV mounted on the wall
using a Wall Mount Kit (WMN300SB - not
supplied).
The POWER OUT jack can connect only to
Samsung TVs that use a 2-pin power cord and
consume 400 W or less. (Connecting the jack
to a device that consumes more than 400 W
may damage the Soundbar or cause a
malfunction.)
For a list of Samsung TVs that are compatible
with the WMN300SB Wall Mount Kit and the
POWER OUT jack, see the WMN300SB
Wall Mount Kit user manual.
You can view the manual on line at
http://www.samsung.com/support.
ENG - 7
04 CONNECTING TO YOUR TV
Hear TV sound from your Soundbar through wired or wireless connections.
When the Soundbar is connected to a selected Samsung TVs, the Soundbar can be controlled using
the TV’s remote control.
– When using optical cable, this feature can be supported by 2017 Samsung Smart TVs that
support Bluetooth.
–
as well as the volume and mute.
Method 1. Connecting with a Cable
When broadcasting signals are Dolby Digital and the setting for “Digital Output Audio Format” is PCM
on your TV, it is recommended to change the setting to Dolby Digital. When the setting is changed, you
can experience better sound quality. (The menu may differ depending on the TV manufacturer.)
Connecting using an Optical Cable
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optical Cable
Bottom of the Soundbar
D.IN
Right Side of the Soundbar
1. Connect the DIGITAL AUDIO IN (OPTICAL) jack on the Soundbar to the OPTICAL OUT jack of the TV
with a digital optical cable.
2. Press the (Source) button on the right side panel or remote control, and then select the “D.IN”
mode.
Auto Power Link
Auto Power Link automatically turns on the Soundbar when the TV is turned on.
1. Connect the Soundbar and a TV with a digital optical cable.
2. Press the (Source) button on the right side panel or on the remote control, and then select
“D.IN”.
ENG - 8
3. Press the Left button on the remote control for 5 seconds to turn Auto Power
Link on or off.
Auto Power Link is set to ON by default.
(To turn off this function, turn off Auto Power using the Soundbar.)
Depending on the connected device, Auto Power Link may not function.
This function is only available in the “D.IN” mode.
Connecting a TV using an HDMI Cable
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
HDMI Cable
(not supplied)
Bottom of the Soundbar
Connect to the HDMI IN
(ARC) port of your TV.
Connect to the HDMI OUT (TV-ARC)
port of the Soundbar main unit.
Right Side of the
Soundbar
TV
ARC
1.
2. “TV ARC” appears in the display window of the Soundbar main unit and the Soundbar plays TV
sound.
If TV sound is inaudible, press the (Source) button on the remote control or on the right side
of the Soundbar to switch to “D.IN” mode. The screen displays “D.IN” and “TV ARC” in sequence,
and TV sound is played.
If “TV ARC
cable is connected to the correct port.
Use the volume buttons on the TV’s remote control to change the volume of the Soundbar.
ENG - 9
NOTES
HDMI is an interface that enables the digital transmission of video and audio data with just a single
connector.
If the TV provides an ARC port, connect the HDMI cable to the HDMI IN (ARC) port.
We recommend you use a coreless HDMI cable if possible. If you use a cored HDMI cable, use one
whose diameter is less than 14 mm.
Anynet+ must be turned on.
This function is not available if the HDMI cable does not support ARC.
Method 2. Connecting Wirelessly
Connecting a TV via Bluetooth
When a TV is connected using Bluetooth, you can hear stereo sound without the hassle of cabling.
Only one TV can be connected at a time.
The initial connection
1. Press the (Source) button on the right side panel or on the remote control, and then select “BT”.
2. Change “BT” to “BT PAIRING”.
If “BT READY” appears, press and hold the (Source) button on the right side panel of the
Soundbar or on the remote control for more than 5 seconds to display “BT PAIRING”.
When “BT PAIRING” mode, the blue LED on the right edge of the Soundbar will blink.
3. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.)
4. Select “[AV] Samsung Soundbar MSxxx” from the list on TV’s screen.
An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV Bluetooth device list.
To connect to the Soundbar, select the message and establish a connection.
When the TV is connected, [TV NameBT” appears on the Soundbar’s front display.
5. You can now hear TV sound from the Soundbar.
ENG - 10
If the device fails to connect
If the previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar MSxxx”) appears in the
list, delete it.
In “BT” mode, press and hold the (Source) button for more than 5 seconds on the right side
panel of the Soundbar or on the remote control to switch to “BT PAIRING” mode.
Then, select “[AV] Samsung Soundbar MSxxx” from the TV’s search list.
What are the BT READY and BT PAIRING statuses?
BT READY : In this mode, you can search for previously connected TVs or connect to the Soundbar
from a previously connected mobile device.
BT PAIRING : In this mode, you can connect to a new device. (While in “BT” mode, press and hold the
(Source) button for more than 5 seconds on the right side of the Soundbar or on the remote
control.)
NOTES
If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 10 meters.
The Soundbar automatically turns off after 5 minutes in the Ready state.
The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
–
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
Disconnecting the Soundbar from the TV
Press the (Source) button on the right side panel or on the remote control and switch to any mode
but “BT”.
Disconnecting takes time because the TV must receive a response from the Soundbar.
(The time required may differ, depending on the TV model.)
To cancel automatic Bluetooth connection between the Soundbar and TV, press the
p (Play/Pause) button on the remote control for 5 seconds in “BT READY
ENG - 11
Connecting via Wi-Fi
Pre-connection Checklist
1. Samsung smart TV was released after 2014. This function is compatible only
with Samsung smart TVs released after 2014.
2. Make sure your Wireless router (Wi-Fi) is ready and working.
3. Make sure that the TV is connected to the Wireless router (your Wi-Fi network).
Step 1 : Connecting the Soundbar to Wi-Fi
1. Press the (Source) button on the right side of the Soundbar or on the remote control to select
“WIFI” mode.
When using selected Samsung TV (2016 or 2017 Samsung smart TVs that support Bluetooth.)
– If you select “WIFI” mode when the TV is turned on, the TV screen displays a pop-up
window providing instructions on how to automatically connect the Soundbar to a wireless
router (Wi-Fi). Refer to instructions in the pop-up window of TV.
WIFI
2. Connect your mobile device (smartphone, tablet etc.) to the Wi-Fi network the TV is connected to.
3. Install and launch the Samsung Multiroom app on your mobile device (smartphone, tablet etc.).
iOS
Android
Samsung Multiroom app
4. Follow the instructions in the app screen on the mobile device to connect the Soundbar to your
Wi-Fi network.
ENG - 12
Step2:ConguringSettingsontheTV
If the TV disconnects from your wireless network after you change the input source to the
Soundbar, use the TV menu to connect the TV to the network again.
For TVs released in 2017
1. Home menu Settings ( ) Sound Sound Output Select [AV] Soundbar MSxxx (Wi-Fi)
2. The Soundbar outputs TV sound.
For TVs released in 2016
1. Home menu Settings ( ) Sound Sound Output Select [AV] Samsung Soundbar MSxxx
(Wi-Fi)
2. The Soundbar outputs TV sound.
For TVs released in 2015
1. Home menu Sound Speaker List Select [AV] Samsung Soundbar MSxxx (Wi-Fi)
2. The Soundbar outputs TV sound.
For TVs released in 2014
1. Home menu Sound Speaker Settings Select Multiroom Link - Settings
Soundbar+Surround.
2. From the Soundbar menu item, select “[AV] Samsung Soundbar MS750” and then select “OK”.
3. Home menu Sound Speaker Settings Select TV Sound Output Multiroom Link
TV Speaker
• TV Installation Type Stand
TV SoundConnect
• Samsung Audio Device List
• Add New Device On
Multiroom Link
• Settings Soundbar+Surround
Bluetooth Headphone
• Bluetooth Headphone List
Speaker Settings
TV Sound Output Multiroom Link
OK
Multiroom Link
OK Volume Level Speaker Test
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Don’t Use
Edit Na
1
3
2
4. The Soundbar outputs TV sound.
NOTES
The TV and Soundbar must be connected to the same wireless network (Wi-Fi).
If your wireless router (Wi-Fi) uses a DFS channel, you will not be able to establish a Wi-Fi
connection between the TV and Soundbar. Contact your Internet service provider for details.
If the 5GHz Wi-Fi connection is not smooth, use the 2.4GHz bandwidth.
ENG - 13
05 CONNECTING AN EXTERNAL DEVICE
Connect to an external device via a wired or wireless network to play the external device’s sound
through the Soundbar.
Connecting using an Optical or Analogue Audio (AUX) Cable
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Optical Cable
Audio (AUX) Cable
(not supplied)
Bottom of the Soundbar
BD / DVD player / Set-top box /
Game console
Right Side of the Soundbar
OR
Optical Cable
X Connect DIGITAL AUDIO IN (OPTICAL) on the main unit to the OPTICAL OUT jack of the Source
Device using a digital optical cable.
Y Select “D.IN” mode by pressing the (Source) button on the right side panel or on the remote
control.
OR
Audio (AUX) Cable
X Connect AUX IN (Audio) on the main unit to the AUDIO OUT jack of the Source Device using an audio
cable.
Y Select “AUX” mode by pressing (Source) button on the right side panel or on the remote control.
ENG - 14
Connecting using an HDMI Cable
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI Cable
(not supplied)
OR
OR
HDMI Cable
(not supplied)
Bottom of the Soundbar
External Device
HDMI
1
Right Side of the
Soundbar
HDMI
2
1. Connect an HDMI cable (not supplied) from the HDMI IN 1 or HDMI IN 2 jack on the back of the
product to the HDMI OUT jack on your digital device.
2. Connect an HDMI cable (not supplied) from the HDMI OUT (TV-ARC) jack on the back of the
product to the HDMI IN jack on your TV.
3. Press the (Source) button on the right side panel or on the remote control, and then select
“HDMI 1” or “HDMI 2”.
4. The selected HDMI mode is displayed on the Soundbar display panel and sound plays.
ENG - 15
06 CONNECTING A MOBILE DEVICE
Method 1. Connecting via Bluetooth
When a mobile device is connected using Bluetooth, you can hear stereo sound without the hassle of
cabling.
You cannot connect more than one Bluetooth device at a time.
Bluetooth device
The initial connection
1. Press the (Source) button on the right side panel or on the remote control, and then select
“BT”.
2. Change “BT” to “BT PAIRING”.
If “BT READY” appears, press and hold the (Source) button on the right side panel of the
Soundbar or on the remote control for more than 5 seconds to display “BT PAIRING”.
When “BT PAIRING” mode, the blue LED on the right edge of the Soundbar will blink.
3. Select “[AV] Samsung Soundbar MSxxx” from the list.
When a Soundbar is connected to the Bluetooth device, [Bluetooth Device NameBT”
appears in the front display.
4.
If the device fails to connect
If the previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar MSxxx”) appears in the
list, delete it.
In “BT” mode, press and hold the (Source) button for more than 5 seconds on the right side
panel of the Soundbar or on the remote control to switch to “BT PAIRING” mode.
Then, select “[AV] Samsung Soundbar MSxxx” from the Bluetooth device search list.
ENG - 16
What are the BT READY and BT PAIRING statuses?
BT READY : In this mode, you can search for previously connected TVs or connect to the Soundbar
from a previously connected mobile device.
BT PAIRING : In this mode, you can connect to a new device. (While in “BT” mode, press and hold the
(Source) button for more than 5 seconds on the right side of the Soundbar or on the remote
control.)
NOTES
If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 10 meters.
The Soundbar automatically turns off after 5 minutes in the Ready state.
The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
–
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
The Soundbar supports SBC data (44.1kHz, 48kHz).
Connect only to a Bluetooth device that supports the A2DP (AV) function.
You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free)
function.
Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar
MSxxx” from the device’s scanned devices list will automatically change the Soundbar to “BT”
mode.
– Available only if the Soundbar is listed among the Bluetooth device’s paired devices.
(The Bluetooth device and the Soundbar must have been previously paired at least once.)
The Soundbar will appear in the Bluetooth device’s searched devices list only when the Soundbar is
displaying “BT READY”.
Soundbar cannot be paired to another Bluetooth device, while using the Bluetooth function.
ENG - 17
Disconnecting the Bluetooth device from a Soundbar
You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s
user manual.
The Soundbar will be disconnected.
When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
“BT DISCONNECTED” on the front display.
Disconnecting the Soundbar from the Bluetooth device
Press the (Source) button on the right side panel or on the remote control, and then change to any
mode except “BT”.
Disconnecting takes time because the Bluetooth device must receive a response from the
Soundbar. (Disconnection time may differ, depending on the Bluetooth device)
When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
“BT DISCONNECTED” on the front display.
NOTES
In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 10 meters.
The Soundbar automatically turns off after 5 minutes in the Ready state.
More About Bluetooth
Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each
other using a short wireless connection.
A Bluetooth device may cause noise or malfunction, depending on usage, if:
– A part of your body is in contact with the receiving/transmitting system of the Bluetooth
device or the Soundbar.
–
– It is exposed to electrical interference from same frequency-band devices including medical
equipment, microwave ovens, and wireless LANs.
Pair the Soundbar with the Bluetooth device while they are close together.
The further the distance between the Soundbar and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational range, the connection is lost.
In poor reception areas, the Bluetooth connection may not work properly.
The Bluetooth connection only works when it is close to the unit. The connection will be
automatically cut off if the Bluetooth device is out of range. Even within range, the sound quality
may be degraded by obstacles such as walls or doors.
This wireless device may cause electric interference during its operation.
ENG - 18
Method 2. Connecting via Wi-Fi (Wireless Network)
Connect a single Soundbar to Wi-Fi to access a variety of music streaming services and Internet
radio. Connect multiple Soundbars to Wi-Fi to use grouped playback or stereo sound mode.
To connect a Soundbar to a mobile device via a wireless network (Wi-Fi), the Samsung Multiroom
app is required.
Mobile device
The initial connection
1. Press the (Source) button on the right side of the Soundbar or on the remote control to select
“WIFI” mode.
WIFI
2. Install and launch the Samsung Multiroom app on your mobile device (e.g. smartphone or tablet).
iOS
Android
Samsung Multiroom app
3. Follow the instructions in the app screen on the mobile device to connect the Soundbar to Wi-Fi.
ENG - 19
Installing an additional Soundbar when Samsung wireless speakers are already in use
1. On the Home screen of the Samsung Multiroom app, select Settings ( ) at the top, and then
select “Add Speaker”.
2. To connect the Soundbar to 2 Samsung wireless speakers
follow the steps shown below. (You cannot set up a surround sound system using one audio device
and one Soundbar.)
X Touch to go to the list of all speakers.
Y Touch on the right of the Soundbar model name.
Z Touch Surround Setup. Select Done after dragging the speaker to the desired location.
[ The Surround connection is complete.
Soundbar
NOTE
To connect an additional SWA-9000S (not supplied), disconnect the Samsung wireless speakers
from the Soundbar to disable the surround sound system. (If connecting the surround speakers
without disconnecting SWA-9000S, sound is played via both the Samsung wireless speaker and the
Surround speaker.)
ENG - 20
07 CONNECTING AN AMAZON PRODUCT
Connect and use with an Amazon product (Amazon Echo)
Use an Amazon Echo product to control your speakers and enjoy music services provided by Amazon
Echo.
1. Install SmartThings app to your mobile device.
SmartThings app
iOSAndroid
2. Launch the app and follow the instructions on the screen to register (add) your Soundbar in the
app.
Automatic pop-up may not be available in some mobile devices.
If this is the case, select and complete “Add device” from the app menu . Your Soundbar is now
added to the app.
Launch App Add speakersAuto pop-up
ENG - 21
3. In SmartThings app, change your Soundbar name to one that can be recognized by your Amazon
device.
CAUTION
Amazon devices may not recognize names that contain elements such as special characters.
SaveSelect Edit
Select speakers
Change name
4. In Alexa app, search “Samsung Wireless Audio” in Skills and select “ENABLE”.
Skip this step if you have the Skills set up already.
Select Skills
Search
Enable
Amazon Alexa app
ENG - 22
5. From Smart Home tap in Alexa app, complete “Discover Device”.
Select Smart Home
Amazon Alexa app
Select Devices Discover device
ENG - 23
08 CONTROLLING YOUR SOUNDBAR WITH
AN AMAZON DEVICE
1. Use voice commands to enjoy musics available on your Amazon device.
The Amazon Echo service you can use with your speakers is limited to musics. Other services
provided by Amazon Echo, such as news and weathers, can be accessed on your Amazon Echo
product.
This feature may not be available in some countries.
This service is provided by Amazon and can be terminated at any time, Samsung does not
assume responsibility of service availability.
Use voice commands to control speakers.
Trigger + Command + Speaker name
Use the Speaker name you used when adding it to Alexa app.
Action Voice Command
To search an audio device added to the
SmartThings account connected to the
Amazon Alexa account
"Alexa Discover devices"
* Use voice commands for speakers named “Living room”
Action Voice Command
To set the volume level to 5 "Alexa Set the volume to 5 on Living room"
To increase the volume level "Alexa Volume up on Living room"
To mute the sound "Alexa Mute on Living room"
To listen to radio station named KISS FM "Alexa Play Kiss FM on Living room"
To play the next song "Alexa Next song on Living room"
To stop the audio "Alexa Stop on Living room"
To turn the audio on "Alexa Turn on Living room"
To turn the audio off "Alexa Turn off Living room"
ENG - 24
09 USING THE REMOTE CONTROL
How to Use the Remote Control
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Power
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Turns the Soundbar on and off.
Sound Control
Surround
VOL BASS
SOUND
MODE
SMART
MODE
You can select from TREBLE, SYNC, FRONT
TOP, REAR LEVEL, or REAR SPEAKER ON/OFF.
To adjust the TREBLE or
FRONT TOP
volume, select Sound Control TREBLE or
FRONT TOP
, and then use the Up/Down
buttons to adjust the volume within the
-6 to +6 range.
Press and hold the (Sound Control)
button for about 5 seconds to adjust the
sound for each frequency band. 150Hz,
300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz, and
10KHz are selectable (Left/Right) and each
can be adjusted to a setting between
-6 to +6 (Up/Down).
If the video and audio between the TV and
your Soundbar are not synchronised, select
SYNC in Sound Control, and then set audio
delay between 0~300 milliseconds by
using the Up/Down buttons.
If surround speakers (not supplied) are
connected, select REAR LEVEL and use the
Up/Down buttons to adjust the volume
within the -6 to +6 range.
The REAR SPEAKER function can be turned
ON/OFF by using the Up/Down buttons.
SYNC is only supported in some functions.
ENG - 25
Surround
Surround
VOL BASS
SOUND
MODE
SMART
MODE
The Surround Sound function adds depth and a sense of space to sound.
Each time you press this button, ON and OFF alternate.
ON : Play sound over all the speakers.
OFF : You can hear the sound of the original source channel from several speakers.
SOUND MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
You can select the desired sound effect by choosing STANDARD, MUSIC, CLEAR VOICE,
SPORTS, or MOVIE.
Select the “STANDARD” mode if you want to enjoy the original sound.
DRC (Dynamic Range Control)
Lets you apply dynamic range control to Dolby Digital tracks. If you press and hold the
SOUND MODE button while in standby mode, DRC (Dynamic Range Control) turns on
or off. With the DRC turned on, loud sound is reduced. (The sound may be distorted.)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Source
Press to select a source connected to the Soundbar.
BT PAIRING mode
To turn on “BT PAIRING” mode in “BT” mode, press and hold the (Source) button
for more than 5 seconds. See page 15 for details.
Auto Power Down Function
The unit turns off automatically in the following situations.
– D.IN / WIFI / BT Mode : If there is no audio signal for 5 minutes.
– HDMI 1 or HDMI 2 Mode : If there is no audio signal for 15 minutes.
– AUX Mode :
– If the Audio (AUX) Cable is disconnected for 5 minutes.
– If there is no KEY input for 8 hours when the Audio (AUX) Cable is connected.
(Auto Power Down function can be turned off only in that case.)
– To turn off Auto Power Down function, while in “AUX” mode, press and hold the
p button for 5 seconds. “ON-AUTO POWER DOWN” / “OFF-AUTO POWER
DOWN” appears on the display.
Play / Pause
(BT/Wi-Fi)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Press the p
ENG - 26
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Up/Down/
Left/Right
Press the indicated areas to select Up/Down/Left/Right.
Press Up/Down/Left/Right on the button to select or set functions.
Repeat
To use the repeat function, press the Up button.
Music Skip
Press the RightLeft button to select
Anynet+ / Auto Power Link
You can turn Anynet+ and Auto Power Link on or off.
Anynet+ and Auto Power Link are controlled by the Right and Left buttons
respectively.
– Anynet+ : If the Soundbar is connected to a Samsung TV through an HDMI cable,
you can control your Soundbar with the Samsung TV’s remote control.
Press and hold the Right button for 5 seconds to toggle Anynet+ ON and OFF.
– Auto Power Link : If the Soundbar is connected to your TV through a digital
optical cable, the Soundbar can automatically turn on when you turn on your TV.
Press and hold the Left button for 5 seconds to toggle Auto Power Link ON and
OFF.
– Anynet+ / Auto Power Link are set to ON by default.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Automatically optimises sound effects to suit the scene currently playing.
The mode turns on or off each time the button is pressed.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Push the button up or down to adjust the BASS volume within the -6 to +6 range.
To set the BASS volume level to 0, press the button.
When a Subwoofer (not supplied) is connected, the BASS button switches to the
Subwoofer Key. Push the button up or down to adjust the subwoofer volume either to
-12 or within the -6 to +6 range. To set the subwoofer volume level to 0, press the
button.
ENG - 27
Surround
VOL BASS
SOUND
MODE
SMART
MODE
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Push the button up or down to adjust the volume.
Mute
Press the VOL button to mute the sound. Press it again to unmute the sound.
Adjusting the Soundbar volume with a TV remote control
Use the TV menu to set the TV speaker on a Samsung TV to external speakers.
(For more information, see the TV’s user manual.)
After installing the Soundbar, you can adjust the Soundbar’s volume using the IR remote control
that came with a Samsung TV. (If you do not want to use this function, when the Soundbar is on,
press and hold the Surround button for 5 seconds. “OFF-TV REMOTE” appears in the Soundbar’s
display and the function turns off.) To adjust the volume using only the Samsung TV remote control,
press and hold the Surround button for more than 5 seconds until “SAMSUNG-TV REMOTE”
appears in the Soundbar display.
– Each time the Surround button is held for 5 seconds, the mode switches in the following order:
“SAMSUNG-TV REMOTEOFF-TV REMOTEALL-TV REMOTE”.
To adjust the Soundbar volume with the remote control that came with a TV made by a third party
manufacturer, turn the Soundbar on, press and hold the Surround button for 5 seconds
(“OFF-TV REMOTE” appears on the Soundbar’s display), release the Surround button, and then
press and hold the Surround button again for more than 5 seconds. (“ALL-TV REMOTE” appears on
the Soundbar’s display.)
– This function may not be available, depending on the remote control.
– Manufacturers supporting this function:
VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
ENG - 28
Using the Hidden Buttons
Hidden Button
Reference page
Remote Control Button Function
Surround TV remote control On/Off page 27
(Source)
BT Paring page 15
p (Play / Pause)
Auto Power Down On/Off
(AUX mode)
page 25
Left Auto Power Link ON/OFF page 7
Right Anynet+ ON/OFF page 26
(Sound Control)
7 Band EQ page 24
SOUND MODE DRC ON/OFF (Standby) page 25
Outputspecicationsforthedifferentsoundeffectmodes
Effect Input
Output
Except Wireless Rear
Speaker Kit
Include Wireless Rear
Speaker Kit
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
2.0 ch
*5.0 ch *7.0 ch
5.1 ch *5.0 ch *7.0 ch
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
2.0 ch
2.0 ch 4.0 ch
5.1 ch 3.0 ch 5.0 ch
MUSIC
2.0 ch
2.0 ch 4.0 ch
5.1 ch 3.0 ch 5.0 ch
CLEAR VOICE
2.0 ch
3.0 ch 5.0 ch
5.1 ch 3.0 ch 5.0 ch
SPORTS
2.0 ch
*5.0 ch *7.0 ch
5.1 ch *5.0 ch *7.0 ch
MOVIE
2.0 ch
3.0 ch 5.0 ch
5.1 ch 3.0 ch 5.0 ch
* Top speaker is included in a channel.
Samsung Wireless Rear Speaker Kit can be purchased separately. To purchase a Kit, contact the
vendor you purchased the Soundbar from.
ENG - 29
10 SOFTWARE
UPDATE
When the Soundbar is connected to the Internet,
software updates automatically occur even when
the Soundbar is turned off.
To use the Auto Update function, the
Soundbar must be connected to the Internet.
The Wi-Fi connection to the Soundbar will be
terminated if its power cord is disconnected
or the power is cut off. If the power is cut off,
turn on the Soundbar and reconnect it.
11 INSTALLING THE
WALL MOUNT
Installation Precautions
Install on a vertical wall only.
Do not install in a place with high
temperature or humidity.
Verify whether the wall is strong enough to
support the product’s weight. If not, reinforce
the wall or choose another installation point.
anchors appropriate for the kind of wall you
have (plaster board, iron board, wood, etc.).
studs.
Purchase wall mounting screws according to
the type and thickness of the wall you want to
mount the Soundbar on.
– Diameter: M5
– Length: 35 mm or longer recommended.
Connect cables from the unit to external
devices before you install the Soundbar on
the wall.
Make sure the unit is turned off and
unplugged before you install it. Otherwise, it
may cause an electric shock.
Wallmount Components
450mm
Wall Mount Guide
Holder-Screw (2 EA) Screw (2 EA)
Bracket-Wall Mount
(2 EA)
ENG - 30
1. Place the Wall Mount Guide against the wall
surface.
The Wall Mount Guide must be level.
If your TV is mounted on the wall, install
the Soundbar at least 5 cm below the TV.
5 cm or more
2. Align the Paper Template’s Centre Line with
the centre of your TV (if you are mounting
the Wall Mount Guide to the wall using tape.
If you are not mounting below a TV, place
the Centre Line in the centre of the
installation area.
Centre Line
450mm
3. Use a sharp object, such as a pen or pencil, to
mark the holes’ positions, and then remove
the Wall mount Guide.
450mm
CENTER LINE
4. Using an appropriately sized drill bit, drill a
hole in the wall at each marking.
If the markings do not correspond to the
positions of studs, make sure you insert
appropriate anchors or mollies into the
holes before you insert the support
screws. If you use anchors or mollies,
make sure the holes you drill are large
enough for the anchors or mollies you use.
5. Push a screw (not supplied) through each
Holder-Screw, and then screw each screw
6. Install the 2 Bracket-Wall Mounts in the
correct orientation on the bottom of the
Soundbar, using 2 Screws.
When assembling, make sure the hanger
part of the Bracket-Wall Mounts are
located behind the rear of the Soundbar.
Rear of Soundbar
Right end of Soundbar
ENG - 31
7. Install the Soundbar with the attached
Bracket-Wall Mounts by hanging the
Bracket-Wall Mounts on the Holder-Screws
on the wall.
8. Slide the Soundbar down as shown below so
that the Bracket-Wall Mounts rest securely
on the Holder-Screws.
Insert the Holder-Screws into the wide
(bottom) part of the Bracket-Wall
Mounts, and then slide the Bracket-Wall
Mounts down so that Bracket-Wall
Mounts rest securely on the
Holder-Screws.
Assembling the Holder-Cable
As shown in the image, use the supplied Screw to
Holder-Cable to the Soundbar, and then
use the Holder-Cable to organise any cables.
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Holder-Cable
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
ENG - 32
12 TROUBLESHOOTING
Before seeking assistance, check the following.
The unit will not turn on.
Is the power cord plugged into the outlet?
; Connect the power plug to the outlet.
A function does not work when the button
is pressed.
Is there static electricity in the air?
; Disconnect the power plug and connect it
again.
Sound dropouts occur in BT mode.
; See the Bluetooth connection sections on
pages 9 and 15.
Sound is not produced.
Is the Mute function on?
; Press the VOL button to cancel the
function.
Is the volume set to minimum?
; Adjust the Volume.
The remote control does not work.
Are the batteries drained?
; Replace with new batteries.
Is the distance between the remote control and
Soundbar main unit too far?
; Move the remote control closer to the
Soundbar main unit.
Cannot connect to the TV.
If connected via a wired network
; Check if the cable is connected correctly.
(Check the port name to make sure that
the cable is connected to the correct port.)
(See the corresponding page regarding
each connection method.)
; Press the (Source) button on the right
side of the Soundbar or on the remote
control to check if the mode is correct.
If connected via a wireless network
; Connected via Bluetooth
1. Switch the Soundbar to “BT PAIRING”
mode, and then use the TV to search
again. (See page 9 for details.)
; Connected via Wi-Fi
1. Check if the TV is a compatible model.
Only Samsung smart TVs released
after 2014 are supported.
2. Check if the TV is connected to Wi-Fi.
If the TV is not connected to Wi-Fi, use
the network menu on the TV to
establish a connection. (See the TV
user manual.)
ENG - 33
3. Check if the Soundbar is connected to
Wi-Fi.
When connected, the Soundbar is
found in the list of speakers when
Samsung Multiroom app is run on the
mobile device (e.g. smartphone or
tablet). (See page 18 for details.)
4. Check for a DFS channel.
If your wireless router (Wi-Fi) is using a
DFS channel, you cannot establish a
Wi-Fi connection between the TV and
Soundbar. Contact your Internet
service provider for details.
13 LICENCE
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio, Pro Logic, and
the double-D symbol are trademarks of Dolby
Laboratories.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
combination with the Symbol, and DTS Digital
Surround are registered trademarks or
trademarks of DTS, Inc. in the United States
and/or other countries. © DTS, Inc. All Rights
Reserved.
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other
countries.
The Spotify Software is subject to third
party licences found here :
www.spotify.com/connect/third-party-
licenses.
For more information about Spotify
Connect, please visit www.spotify.com/
connect
14 OPEN SOURCE
LICENCE NOTICE
For further information on Open Sources used in
this product, please visit the website:
http://opensource.samsung.com
ENG - 34
15 IMPORTANT NOTES ABOUT SERVICE
Figures and illustrations in this User Manual are provided for reference only and may differ from
actual product appearance.
An administration fee may be charged if either
(a) an engineer is called out at your request and there is no defect with the product (i.e. where the
user manual has not been read).
(b) you bring the unit to a repair centre and there is no defect with the product (i.e. where the user
manual has not been read).
You will be informed of the administration fee amount before a technician visits.
16 SPECIFICATIONS AND GUIDE
Specications
GENERAL
Weight
6.3 kg
Dimensions
(W x H x D)
1150.0 x 80.0 x 130.4 mm
Operating Temperature Range
+5°C to +35°C
Operating Humidity Range
10 % ~ 75 %
HDMI Video
1080p, 1080i, 720p, 576p, 480p
Speaker
Woofer x 6, Tweeter x 5, 4ohm
Supported play formats
LPCM 2ch, Dolby Audio™ (supporting
Dolby® Digital), DTS
Wireless device
output power
Wi-Fi max transmitter power
100mW at 2.4GHz –2.4835GHz, 5.15GHz–
5.35GHz & 5.47GHz-5.725GHz
BT max transmitter power
100mW at 2.4GHz – 2.4835GHz
NOTES
Weight and dimensions are approximate.
For more information about the power supply and power consumption, refer to the label attached
to the product. (Label : Bottom of the Soundbar Main Unit)
ENG - 35
Precaution : The product will restart automatically if you turn on/off Wi-Fi/Ethernet.
Overall Standby Power Consumption (W)
(All the network ports are “ON” condition)
3.7W
Wi-Fi/Ethernet Port deactivation method
Press Wi-Fi SETUP button on the product for
30 seconds to turn Wi-Fi/Ethernet On / Off.
Bluetooth Port deactivation method
Press SPK ADD button on the product for
30 seconds to turn Bluetooth On / Off.
Hereby, Samsung Electronics, declares that this equipment is in compliance
with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following
internet address: http://www.samsung.com go to Support > Search Product
Support and enter the model name.
This equipment may be operated in all EU countries.
The 5GHz WLAN(Wi-Fi or SRD) function of this equipment may only be operated
indoors.
ENG - 36
[Correct disposal of batteries in this product]
(Applicable in countries with separate collection systems)
This marking on the battery, manual or packaging indicates that the batteries in this product should not be
disposed of with other household waste at the end of their working life. Where marked, the chemical
symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference
levels in EC Directive 2006/66.
If batteries are not properly disposed of, these substances can cause harm to human health or the
environment.
To protect natural resources and to promote material reuse, please separate batteries from other types of
waste and recycle them through your local, free battery return system.
Correct Disposal of This Product
(Waste Electrical & Electronic Equipment)
(Applicable in countries with separate collection systems)
This marking on the product, accessories or literature indicates that the product and its electronic
accessories (e.g. charger, headset, USB cable) should not be disposed of with other household waste at the
end of their working life. To prevent possible harm to the environment or human health from uncontrolled
waste disposal, please separate these items from other types of waste and recycle them responsibly to
promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their local
recycling.
Business users should contact their supplier and check the terms and conditions of the purchase contract.
This product and its electronic accessories should not be mixed with other commercial wastes for disposal.
e.g. REACH, WEEE, Batteries, visit:
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
BUL - ii
ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ
МЕРКИ ЗА БЕЗОПАСНОСТ
ВНИМАНИЕ
РИСК ОТ ТОКОВ УДАР ДА
НЕ СЕ ОТВАРЯ
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
BUL - iii
ПРЕДПАЗНИ МЕРКИ
1.
2.
3.
4.
5.
ЗА ТОВА
РЪКОВОДСТВО
РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ
ПЪЛНО РЪКОВОДСТВО
BUL - iv
СЪДЪРЖАНИЕ
01 Проверка на компонентите 2
-------------------------
02 Преглед на продукта 3
------------------------- 3
------------------------- 4
03 Свързване на Soundbar 5
-------------------------
5
04 Свързване към вашия телевизор 7
-------------------------
–
-------------------------
–
-------------------------
8
-------------------------
9
–
-------------------------
9
–
-------------------------
05 Свързване на външно устройство 13
-------------------------
-------------------------
06 Свързване на мобилно устройство 15
-------------------------
-------------------------
BUL - v
07 Свързване на продукт на Amazon 20
08 Управление на вашия Soundbar
с устройство на Amazon 23
09
Използване на дистанционното управление
24
-------------------------
-------------------------
-------------------------
-------------------------
10 Актуализиране на софтуер 29
11 Монтиране на конзолата за стена 29
-------------------------
-------------------------
-------------------------
12 Отстраняване на неизправности 32
13 Лиценз 33
14 Бележка за лиценза за отворен код 33
15 Важни бележки за обслужването 34
16 Спецификации и ръководство 34
-------------------------
34
01 ПРОВЕРКА НА КОМПОНЕНТИТЕ
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Основно устройство на Soundbar Дистанционно
управление/Батерии
Захранващ кабел
Оптичен кабел Държач на кабели Винт
Държач на кабели
Поставяне на батерии преди използване на дистанционното
управление (батерии AA X 2)
BUL - 3
02
ПРЕГЛЕД НА ПРОДУКТА
Преден панел/Десен панел на Soundbar
Дясна част на Soundbar
Дисплей
Бутон -/+ (Сила на звука)
Бутон (Източник)
Входящ режим Дисплей
BT PAIRINGBT
(Източник)
Бутон (Захранване)
BUL - 4
Долен панел на Soundbar
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
POWER IN
DIGITAL AUDIO IN (OPTICAL)
WIRELESS
WIRELESS
BUL - 5
AUX IN
HDMI IN 1, HDMI IN 2
HDMI OUT (TV-ARC)
Wi-Fi SETUP / SPK ADD
Samsung Multiroom
03 СВЪРЗВАНЕ НА SOUNDBAR
Свързване на електрическото захранване
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Долна част на основното
устройство на Soundbar
Захранващ кабел
Свързване на
електрическото
захранване
POWER IN
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Долна част на основното
устройство на Soundbar
POWER OUT
POWER OUT
POWER OUT
04 СВЪРЗВАНЕ КЪМ ВАШИЯ ТЕЛЕВИЗОР
–
–
Метод 1. Свързване чрез кабел
Свързване чрез оптичен кабел
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Оптичен кабел
Долна част на Soundbar
D.IN
Дясна част на Soundbar
1. DIGITAL AUDIO IN (OPTICAL)
2. (Източник)
D.IN
Auto Power Link
1.
2. (Източник)
D.IN
BUL - 8
3. Наляво
D.IN
Свързване на телевизор чрез HDMI кабел
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
HDMI Кабел
(не се доставя с
комплекта)
Долна част на Soundbar
Свържете към порта
HDMI IN (ARC) на телевизора си.
Свържете към порта HDMI OUT (TV-ARC) на
основния модул на Soundbar.
Дясна част на
Soundbar
TV
ARC
1.
2. TV ARC
(Източник)
D.IN
D.INTV ARC
TV ARC
BUL - 9
БЕЛЕЖКИ
Метод 2. Безжично свързване
Свързване на телевизор чрез Bluetooth
Първоначално свързване
1. (Източник)
BT
2. BTBT PAIRING
BT READY (Източник)
BT PAIRING
BT PAIRING
3.
4. [AV] Samsung Soundbar MSxxx
Need PairingPaired
Име на телевизорBT
5.
Ако устройството не успее да се свърже
[AV] Samsung Soundbar MSxxx
BT (Източник)
BT
PAIRING[AV] Samsung Soundbar MSxxx
Какво означава състоянието BT READY и BT PAIRING?
BT READY
BT PAIRING
BT
(Източник)
БЕЛЕЖКИ
–
–
–
Изключване на Soundbar от телевизора
(Източник)
BT
p
(Възпроизвеждане/Пауза)
BT READY
Свързване чрез Wi-Fi
Списък за проверка преди свързване
1. смарт телевизор Samsung е пуснат на пазара след 2014 г
2. Безжичен рутер (Wi-Fi)
3. Е свързан към безжичния рутер (вашата Wi-Fi мрежа)
Стъпка 1 : Свързване на Soundbar към Wi-Fi
1.
(Източник)
WIFI
– WIFI
WIFI
2.
3. Samsung Multiroom
4.
Стъпка 2 : Конфигуриране на настройките на телевизора
За телевизори, пуснати на пазара през 2017 г.
1.
2.
За телевизори, пуснати на пазара през 2016 г.
1.
2.
За телевизори, пуснати на пазара през 2015 г.
1.
2.
За телевизори, пуснати на пазара през 2014 г.
1. Multiroom Link - Настройки
Soundbar+Surround
2. [AV] Samsung Soundbar MS750OK
3. Звуков изход на телевизора
Multiroom Link
Настройка високоговорител
Multiroom Link
OK Ниво на звука
Тест на високоговорител
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Не използвай
Промяна
1
3
2
•
•
•
•
•
4.
БЕЛЕЖКИ
05 СВЪРЗВАНЕ НА ВЪНШНО УСТРОЙСТВО
Свързване чрез оптичен или аналогов аудио (AUX) кабел
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Оптичен кабел
Аудио (AUX) кабел
(не е доставен)
Долна част на Soundbar
BD/DVD плейър/
Цифров телевизионен приемник/
гейминг конзола
Дясна част на Soundbar
ИЛИ
Оптичен кабел
X DIGITAL AUDIO IN (OPTICAL)
Y D.IN (Източник)
ИЛИ
Аудио (AUX) кабел
X AUX IN
Y AUX (Източник)
Свързване чрез HDMI кабел
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI кабел
(не е доставен)
ИЛИ
ИЛИ
HDMI кабел
(не е доставен)
Долна част на Soundbar
Външно
устройство
HDMI
1
Дясна част на
Soundbar
HDMI
2
1. HDMI IN 1 HDMI IN 2
2. HDMI OUT (TV-ARC)
3. (Източник)
HDMI 1“ HDMI 2
4.
06 СВЪРЗВАНЕ НА МОБИЛНО
УСТРОЙСТВО
Метод 1. Свързване чрез Bluetooth
Bluetooth устройство
Първоначално свързване
1. (Източник)
BT
2. BTBT PAIRING
BT READY (Източник)
BT PAIRING
BT PAIRING
3. [AV] Samsung Soundbar MSxxx
Име на Bluetooth устройство
BT
4.
Ако устройството не успее да се свърже
[AV] Samsung Soundbar MSxxx
BT (Източник)
BT
PAIRING[AV] Samsung Soundbar MSxxx
Какво означава състоянието BT READY и BT PAIRING?
BT READY
BT PAIRING
BT (Източник)
БЕЛЕЖКИ
–
–
–
[AV] Samsung Soundbar
MSxxxBT
–
BT READY
Разкачете Bluetooth устройството от Soundbar
BT DISCONNECTED“
Прекъсване на връзката на Soundbar към Bluetooth устройството
(Източник)
BT
BT
DISCONNECTED
БЕЛЕЖКИ
Повече за Bluetooth
–
–
–
Метод 2. Свързване чрез Wi-Fi (безжична мрежа)
Samsung Multiroom
Мобилно устройство
Първоначално свързване
1.
(Източник)
WIFI
WIFI
2. Samsung Multiroom
3.
Инсталиране на допълнителен Soundbar, когато безжичните високоговорители
Samsung вече се използват
1. Samsung MultiroomНастройки
Add Speaker
2. 2 безжични високоговорителя Samsung
X
Y
Z Surround SetupDone
[
Soundbar
ЗАБЕЛЕЖКА
07 СВЪРЗВАНЕ НА ПРОДУКТ НА AMAZON
Свързване и работа с продукт на Amazon (Amazon Echo)
1. SmartThings
SmartThings
2.
Add device
3. SmartThings
ВНИМАНИЕ
Edit
4. AlexaSamsung Wireless AudioSkillsENABLE
Skills
Skills
Amazon Alexa
5. Smart HomeAlexaDiscover Device
Smart Home
Amazon Alexa
Devices
08 УПРАВЛЕНИЕ НА ВАШИЯ SOUNDBAR С
УСТРОЙСТВО НА AMAZON
1.
Използване на гласови команди за управление на високоговорители.
Име на приложението + Команда + Име на високоговорителя
Използвайте името на високоговорителя, което сте използвали при добавянето му в
приложението Alexa.
Действие Гласова команда
SmartThings
Amazon Alexa
„Alexa, откриване на устройство“
* Използване на гласови команди за високоговорители, наречени „Хол“
Действие Гласова команда
„Alexa, задай сила на звука 5 в хола“
„Alexa, увеличи силата на звука в хола“
„Alexa, изключи звука в хола“
„Alexa, пусни радио Kiss FM в хола“
„Alexa, пусни следващата песен в хола“
„Alexa, спри музиката в хола“
„Alexa, включи аудио устройството в хола“
„Alexa, изключи аудио устройството в хола“
09 ИЗПОЛЗВАНЕ НА ДИСТАНЦИОННОТО
УПРАВЛЕНИЕ
Как да използвате дистанционното управление
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Захранване
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Контрол на
звука
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
TREBLESYNC
FRONT TOP, REAR LEVELREAR SPEAKER
ON/OFF
TREBLE FRONT TOP
TREBLE FRONT
TOP
Нагоре/Надолу
(Контрол на звука)
Нагоре/Надолу
Наляво/Надясно
SYNC
Нагоре/Надолу
REAR LEVEL
Нагоре/Надолу
REAR SPEAKER
ON/OFF
Нагоре/
Надолу
SYNC
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARDMUSICCLEAR
VOICESPORTSMOVIE
STANDARD
DRC (Dynamic Range Control)
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Източник
Режим BT PAIRING
BT PAIRINGBT
(Източник)
Функция Auto Power Down
– D.IN / WIFI / BT
– HDMI 1 HDMI 2
– AUX
–
–
– AUX
pON-AUTO POWER DOWN
OFF-AUTO POWER DOWN
Възпроизвеждане/
Пауза
(BT/Wi-Fi)
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Нагоре/
Надолу/
Наляво/
Надясно
Натиснете обозначените области, за да изберете
Нагоре/Надолу/Наляво/Надясно.
Повторение
Нагоре
Прескачане на музика
Надясно
Наляво
Anynet+ / Auto Power Link
Надясно
Наляво
– A
Надясно
–
Наляво
–
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL BASS
SOUND
MODE
SMART
MODE
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Заглушаване на звука
VOL
Настройване на силата на звука на Soundbar чрез
дистанционно управление на телевизор
Използвайте менюто на телевизора, за да зададете за високоговорителите на
телевизора Samsung настройка за външни високоговорители.
(За допълнителна информация вижте ръководството на потребителя за телевизора.)
SurroundOFF-TV REMOTE“
Surround
SAMSUNG-TV REMOTE
– Surround
SAMSUNG-TV REMOTE
OFF-TV REMOTEALL-TV REMOTE
SurroundOFF-TV REMOTE
SurroundSurround
ALL-TV REMOTE
–
–
Използване на скритите бутони
Скрит бутон
Страница за справки
Бутон на дистанционното
управление
Функция
p
Изходни спецификации за различните режими за звукови ефекти
Ефект Вход
Изход
Без комплекта от
безжични задни
високоговорители
С комплекта от безжични
задни високоговорители
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
10 АКТУАЛИЗИРАНЕ
НА СОФТУЕР
11 МОНТИРАНЕ НА
КОНЗОЛАТА ЗА
СТЕНА
Предпазни мерки при монтаж
–
–
Компоненти за стенен монтаж
450mm
Водач за монтиране на стена
Държач-винт (2 бр.) Винт (2 бр.)
Скоба за монтаж на стена
(2 бр.)
1. Водач за монтиране на стена
Водач за монтиране на стена
5 cm или повече
2. Централна линия
Водач за монтиране на стена
Централна линия
Централна линия
450mm
3.
Водач за монтиране на стена
450mm
CENTER LINE
4.
5.
Държач-винт
6. Монтажни елемента
скоба-стена
Винта
Конзоли за окачване
на стена
Задна част на Soundbar
Десен край на Soundbar
7.
Конзоли за окачване на стена
Конзоли за окачване на стена
Държач-винтовете
8.
Монтажни
елемента скоба-стена
Винтове за държача
Винтове за държача
Монтажните
елементи скоба-стена
Монтажните елементи
скоба-стена
Винтовете за
държача
Сглобяване на държача на
кабели
Винт
Държач на кабели
Държач на кабели
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Държач на кабели
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
12 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ
Устройството не се включва.
Захранващият кабел включен ли е в
електрическия контакт?
;
Дадена функция не работи, когато се
натисне бутонът.
Има ли статично електричество във
въздуха?
;
В режим BT се появяват прекъсвания на
звука.
;
9
Не се възпроизвежда звук.
Активирана ли е функцията за
заглушаване на звука?
; VOL
Настроен ли е звукът към минимум?
;
Дистанционното управление не работи.
Изтощени ли са батериите?
;
Разстоянието между дистанционното
управление и основното устройство на
Soundbar твърде голямо ли е?
;
Не може да се свърже към телевизора.
Ако е свързан чрез кабелна мрежа
;
;
(Източник)
Ако е свързан чрез безжична мрежа
; Свързан чрез Bluetooth
1.
BT PAIRING
9
; Свързан чрез Wi-Fi
1.
Смарт
телевизори Samsung
2.
BUL - 33
3.
Samsung
Multiroom
4.
13 ЛИЦЕНЗ
14 БЕЛЕЖКА ЗА
ЛИЦЕНЗА ЗА
ОТВОРЕН КОД
BUL - 34
15 ВАЖНИ БЕЛЕЖКИ ЗА ОБСЛУЖВАНЕТО
16 СПЕЦИФИКАЦИИ И РЪКОВОДСТВО
Спецификация
ОБЩА ЧАСТ
Тегло
Размери
(Ш x В x Д)
Диапазон на работна
температура
Диапазон на работна
влажност
HDMI Видео
Високоговорител
Поддържани формати за възпроизвеждане
Изходна мощност
на безжичното
устройство
БЕЛЕЖКИ
BUL - 35
Внимание : Продуктът ще се рестартира автоматично, ако включите/изключите
Wi-Fi/Ethernet.
Общо потребление на енергия в режим на
готовност (W) (Всички мрежови портове са
в позиция „ВКЛ.“)
Wi-Fi/Ethernet
Режим на деактивиране
на порт
Wi-Fi SETUP
Bluetooth
Режим на деактивиране
на порт
SPK ADD
[Правилно изхвърляне на батериите в този продукт]
(Налично в страни със системи за разделно сметосъбиране)
Правилно третиране на изделието след края на експлоатационния му живот
(Отпадъци, представляващи електрическо и електронно оборудване)
(Налично в страни със системи за разделно сметосъбиране)
CRO - ii
SIGURNOSNE INFORMACIJE
SIGURNOSNA UPOZORENJA
DA BISTE SMANJILI OPASNOST OD
OPREZ
OPASNOST OD
ELEKTRIČNOG UDARA NE
OTVARAJTE
UPOZORENJE
OPREZ
CRO - iii
MJERE OPREZA
1.
2.
3.
4.
5.
O OVOM PRIRUČNIKU
KORISNIČKI PRIRUČNIK
POTPUNI PRIRUČNIK
CRO - iv
SADRŽAJ
01 Provjera Komponenti 2
-------------------------
02 Pregled Proizvoda 3
------------------------- 3
------------------------- 4
03 Spajanje Uređaja Soundbar 5
-------------------------
5
04 Povezivanje s Vašim Televizorom 7
-------------------------
–
-------------------------
–
-------------------------
8
-------------------------
9
–
-------------------------
9
–
-------------------------
05 Povezivanje s Vanjskim Uređajem 13
-------------------------
-------------------------
06 Povezivanje s Mobilnim Uređajem 15
-------------------------
-------------------------
CRO - v
07 Povezivanje s proizvodom Amazon 20
08 Upravljanje sustavom Soundbar putem
uređaja Amazon 23
09 Korištenje Daljinskog Upravljača 24
-------------------------
-------------------------
-------------------------
-------------------------
10 Ažuriranje Softvera 29
11 Postavljanje Zidnog Nosača 29
-------------------------
-------------------------
-------------------------
12 Rješavanje Problema 32
13 Licenca 33
14 Obavijest o Licenci za Uporabu Softvera
Otvorenog Koda 33
15 Važna Napomena Vezana uz Servis 34
16 Tehnički Podaci i Vodič 34
-------------------------
34
01 PROVJERA KOMPONENTI
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Glavna jedinica Soundbar Daljinski upravljač /
Baterije
Kabel za napajanje
Optički kabel Držač kabela Vijak
Držač kabela
Umetanje baterija prije upotrebe daljinskog upravljača (AA baterije X 2)
CRO - 3
02
PREGLED PROIZVODA
Prednja ploča / Ploča na desnoj strani uređaja Soundbar
Desna strana uređaja
Soundbar
Zaslon
Gumb -/+ (Glasnoća)
Gumb (Izvor)
Način unosa Zaslon
BT
BT PAIRINGBT
(Izvor)
Gumb (Napajanje)
CRO - 4
Donja ploča uređaja Soundbar
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
POWER IN
DIGITAL AUDIO IN (OPTICAL)
WIRELESS
WIRELESS
CRO - 5
AUX IN
HDMI IN 1 HDMI IN 2
HDMI OUT (TV-ARC)
Wi-Fi SETUP / SPK ADD
Samsung Multiroom
03 SPAJANJE UREĐAJA SOUNDBAR
Spajanje na dovod električne energije
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Podnožje glavne jedinice
Soundbar
Kabel za napajanje
Spajanje na dovod
električne energije
POWER IN
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Podnožje glavne jedinice Soundbar
POWER OUT
POWER OUT
POWER OUT
04 POVEZIVANJE S VAŠIM TELEVIZOROM
–
–
Metoda 1 Povezivanje pomoću kabela
Povezivanje pomoću optičkog kabela
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optički kabel
Donji dio uređaja Soundbar
D.IN
Desna strana uređaja
Soundbar
1. DIGITAL AUDIO IN (OPTICAL)
2. (Izvor)
D.IN
Auto Power Link
1.
2. (Izvor)D.IN
CRO - 8
3. Lijevo
D.IN
Povezivanje televizora pomoću kabela HDMI
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
Kabel HDMI
(nije priloženo)
Donji dio uređaja Soundbar
Spojite u priključak HDMI IN
(ARC) na televizoru.
Spojite u priključak
HDMI OUT (TV-ARC) na glavnoj jedinici Soundbar.
Desna strana uređaja
Soundbar
TV
ARC
1.
2. TV ARC
(Izvor)
D.IND.INTV ARC”
TV ARC
CRO - 9
NAPOMENE
Metoda 2 Bežično povezivanje
Povezivanje na televizor putem Bluetootha
Početno povezivanje
1. (Izvor)BT
2. BTBT PAIRING
BT READY (Izvor)
BT PAIRING
BT PAIRING
3.
4. [AV] Samsung Soundbar MSxxx
Need PairingPaired
Naziv TV-aBT
5.
Ako se uređaj ne poveže
[AV] Samsung Soundbar MSxxx
BT (Izvor)
BT PAIRING
[AV] Samsung Soundbar MSxxx
Što znače statusi BT READY i BT PAIRING?
BT READY
BT PAIRINGBT
(Izvor)
NAPOMENE
–
–
–
Prekidanje veze između uređaja Soundbar i TV-a
(Izvor)
BT
p
(Reprodukcija/Pauza)
BT READY
”
Povezivanje putem bežične veze
Kontrolni popis prije povezivanja
1. pametni televizor Samsung pušten na tržište nakon 2014. godine
2. Bežični usmjerivač (Wi-Fi)
3. televizor povezan s bežičnim usmjerivačem (za vašu bežičnu mrežu)
1. korak : Povezivanje sustava Soundbar s bežičnom mrežom
1. (Izvor)
WIFI
– WIFI
WIFI
2.
3. Samsung Multiroom
iOS
4.
2. korak : Konguriranje postavki na televizoru
Za televizore puštene u prodaju 2017
1.
2.
Za televizore puštene u prodaju 2016
1.
2.
Za televizore puštene u prodaju 2015
1.
2.
Za televizore puštene u prodaju 2014
1. Multiroom Link - Postavke
Soundbar+Surround
2.
[AV] Samsung Soundbar MS750
”
U redu
”
3. Izlaz zvuka TV-a Multiroom Link
Postavke zvučnika
Multiroom Link
U redu Jačina zvuka Test zvučnika
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Nemoj upotrijebiti
Uređivanj
1
3
2
•
•
•
•
•
4.
NAPOMENE
05 POVEZIVANJE S VANJSKIM UREĐAJEM
Povezivanje pomoću optičkog ili analognog audio kabela (AUX)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Optički kabel
Audio (AUX) kabel
(nije priložen)
Donji dio uređaja Soundbar
BD / DVD čitač / Upravljačka kutija /
Igraća konzola
Desna strana uređaja
Soundbar
ILI
Optički kabel
X DIGITAL AUDIO IN (OPTICAL)
Y D.IN (Izvor)
ILI
Audio (AUX) kabel
X AUX IN
Y AUX (Izvor)
Povezivanje pomoću HDMI kabela
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI kabel
(nije priložen)
ILI
ILI
HDMI kabel
(nije priložen)
Donji dio uređaja Soundbar
Vanjski uređaj
HDMI
1
Desna strana
uređaja Soundbar
HDMI
2
1. HDMI IN 1 ili HDMI IN 2
2. HDMI OUT (TV-ARC)
3. (Izvor)
HDMI 1” ili HDMI 2
4.
06 POVEZIVANJE S MOBILNIM UREĐAJEM
Metoda 1 Povezivanje putem Bluetootha
Bluetooth uređaj
Početno povezivanje
1. (Izvor)BT
2. BTBT PAIRING
BT READY (Izvor)
BT PAIRING
BT PAIRING
3. [AV] Samsung Soundbar MSxxx
Naziv uređaja BluetoothBT
4.
Ako se uređaj ne poveže
[AV] Samsung Soundbar MSxxx
BT (Izvor)
BT PAIRING
[AV] Samsung Soundbar MSxxx
Što znače statusi BT READY i BT PAIRING?
BT READY
BT PAIRINGBT
(Izvor)
NAPOMENE
–
–
–
[AV] Samsung Soundbar MSxxx
BT
–
BT READY
Odspajanje Bluetooth uređaja od sustava Soundbar
BT DISCONNECTED
Prekidanje veze između uređaja Soundbar i Bluetooth uređaja
(Izvor)
BT
BT DISCONNECTED
NAPOMENE
Više o funkciji Bluetooth
–
–
–
Metoda 2 Povezivanje putem Wi-Fi (bežične mreže)
Samsung Multiroom
Mobilni uređaj
Početno povezivanje
1. (Izvor)
WIFI
WIFI
2. Samsung Multiroom
iOS
3.
Instalacija dodatnog sustava Soundbar dok se bežični zvučnici Samsung već koriste
1. Samsung MultiroomPostavke (
Add Speaker
2. 2 bežična zvučnika Samsung
X
Y
Z Surround SetupDone
[
Soundbar
NAPOMENA
07 POVEZIVANJE S PROIZVODOM AMAZON
Povezivanje i uporaba s proizvodom Amazon (Amazon Echo)
1. SmartThings
SmartThings
iOS
2.
Add device
3. SmartThings
OPREZ
Edit
4. AlexaSamsung Wireless AudioSkillsENABLE
Skills
Skills
Amazon Alexa
5. Smart HomeAlexaDiscover Device
Smart Home
Amazon Alexa
Devices
08 UPRAVLJANJE SUSTAVOM SOUNDBAR
PUTEM UREĐAJA AMAZON
1.
Uporaba glasovnih naredbi za upravljanje zvučnicima
Aktivacija + naredba + naziv zvučnika
Upotrijebite Naziv zvučnika koji ste upotrijebili prilikom njegova dodavanja u aplikaciju
Alexa.
Radnja Glasovna naredba
SmartThings
Amazon Alexa
„Alexa Otkrij uređaje“
* Upotrijebite glasovne naredbe za zvučnik pod nazivom “Dnevna soba”
Radnja Glasovna naredba
„Alexa, postavi razinu glasnoće na 5 u dnevnoj
sobi“
„Alexa, povećaj razinu glasnoće u dnevnoj sobi“
„Alexa, isključi zvuk u dnevnoj sobi“
„Alexa, reproduciraj Kiss FM u dnevnoj sobi“
„Alexa, sljedeći glazbeni broj u dnevnoj sobi“
„Alexa, zaustavi u dnevnoj sobi“
„Alexa, uključi zvuk u dnevnoj sobi“
„Alexa, isključi zvuk u dnevnoj sobi“
09 KORIŠTENJE DALJINSKOG UPRAVLJAČA
Kako upotrebljavati daljinski upravljač
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Napajanje
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Upravljanje
zvukom
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
TREBLESYNCFRONT TOP
REAR LEVEL ili REAR SPEAKER ON/OFF
TREBLE ili
FRONT TOPTREBLE
ili FRONT TOPGore/
Dolje
(Kontrola zvuka)
Lijevo/Desno
Gore/Dolje
SYNC
Gore/Dolje
REAR
LEVELGore/Dolje
REAR SPEAKERON/OFF
Gore/Dolje
SYNC
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARDMUSICCLEAR VOICESPORTS
ili MOVIE
STANDARD
DRC (Dynamic Range Control)
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Izvor
Način BT PAIRING
BT PAIRINGBT (Izvor)
Funkcija Auto Power Down
– D.INWIFIBT
– HDMI 1 ili HDMI 2
– AUX
–
–
– AUX”
p
ON-AUTO POWER DOWNOFF-AUTO POWER DOWN
Reprodukcija/
Pauza
(BT/Wi-Fi)
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Gore/Dolje/
Lijevo/Desno
Pritisnite označene površine za odabir Gore/Dolje/Lijevo/
Desno.
Ponavljanje
Gore
Preskakanje glazbe
DesnoLijevo
Anynet+ / Auto Power Link
Desno i Lijevo
– A
Desno
–
Lijevo
–
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL BASS
SOUND
MODE
SMART
MODE
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Isključi zvuk
VOL
Prilagođavanje glasnoće uređaja Soundbar pomoću daljinskog
upravljača TV-a.
Upotrijebite izbornik televizora za namještanje zvučnika televizora na Samsungovom TV-u
na vanjske zvučnike. (Za više informacija pogledajte korisnički priručnik TV-a.)
SurroundOFF-TV REMOTE
SurroundSAMSUNG-TV REMOTE
– Surround
SAMSUNG-TV REMOTEOFF-TV REMOTEALL-TV REMOTE
SurroundOFF-TV REMOTE
Surround
SurroundALL-TV REMOTE
–
–
Upotreba skrivenih gumba
Skriveni gumb
Referentna stranica
Gumb daljinskog upravljača Funkcija
p
Izlazne specikacije za različite načine rada sa zvučnim efektima
Efekt Ulaz
Izlaz
Bez bežičnog kompleta sa
stražnjim zvučnikom
Uključuje bežični komplet
sa stražnjim zvučnikom
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
SPORTS
10 AŽURIRANJE
SOFTVERA
11 POSTAVLJANJE
ZIDNOG NOSAČA
Mjere opreza prilikom
postavljanja
–
–
Komponente za zidnu montažu
450mm
Vodilica zidnog nosača
Vijak držača
(2 komada)
Vijak (2 komada)
Zidni nosač (2 komada)
1. Vodilicu zidnog nosača
Vodilicu zidnog nosača
5 cm ili više
2. Središnju liniju
Vodilicu zidnog nosača
Središnju liniju
Središnju liniju
450mm
3.
Vodilicu za zidnu montažu
450mm
CENTER LINE
4.
5. Nosivi
vijak
6. Zidna nosača
Vijka
Zidnih nosača iza
Stražnja strana
uređaja Soundbar
Desni kraj uređaja Soundbar
7. Zidnim
nosačemZidnim nosačem
na Nosive vijke
8.
Zidna nosača
Vijke držača
Vijke držača
Zidna nosačaZidna
nosačaZidna nosača
Vijke držača
Sklapanje držača kabela
Vijak
Držač kabela
Držač kabela
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Držač kabela
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
12 RJEŠAVANJE PROBLEMA
Jedinica se ne uključuje.
Je li kabel za napajanje priključen u utičnicu?
;
Funkcija ne radi kad se pritisne gumb.
Ima li statičkog elektriciteta u zraku?
;
Dolazi do prekida zvuka u načinu BT.
;
9 i
Zvuk se ne proizvodi.
Je li uključena funkcija Mute (Isključi zvuk)?
; VOL
Je li glasnoća postavljena na minimum?
;
Daljinski upravljač ne radi.
Jesu li baterije ispražnjene?
;
Je li udaljenost između daljinskog upravljača i
glavne jedinice Soundbar prevelika?
;
Povezivanje s televizorom nije moguće.
U slučaju povezivanja putem ožičene mreže
;
; (Izvor)
U slučaju povezivanja putem bežične mreže
; Povezivanje putem Bluetootha
1. BT PAIRING
9
; Povezivanje putem bežične mreže
1.
pametni
televizori Samsung
2.
CRO - 33
3.
Samsung
Multiroom
4.
13 LICENCA
14 OBAVIJEST O
LICENCI ZA
UPORABU
SOFTVERA
OTVORENOG
KODA
CRO - 34
15 VAŽNA NAPOMENA VEZANA UZ SERVIS
16 TEHNIČKI PODACI I VODIČ
Tehnički podaci
OPĆENITO
Težina
Dimenzije
(Š x V x D)
Raspon radne temperature
Raspon vlažnosti
HDMI Video
Zvučnik
Podržani formati za reprodukciju
Izlazna snaga
bežičnog
uređaja
NAPOMENE
CRO - 35
Mjera opreza : Kad uključite/isključite Wi-Fi/Ethernet proizvod će se automatski ponovno
postaviti.
Ukupna potrošnja električne energije u
stanju mirovanja (W) (Svi mrežni priključci
su u stanju „UKLJUČENO“)
Wi-Fi/Ethernet
Metoda deaktivacije
priključka
Wi-Fi SETUP
Bluetooth
Metoda deaktivacije
priključka
SPK ADD
[Ispravno odlaganje baterija iz ovog proizvoda]
(Primjenjivo Primjenjuje se u zemljama s posebnim sustavima za prikupljanje otpada)
Ispravno odlaganje proizvoda
(Električni i elektronički otpad)
(Primjenjivo Primjenjuje se u zemljama s posebnim sustavima za prikupljanje otpada)
CZE - ii
CZE - iii
-------------------------
------------------------- 3
------------------------- 4
-------------------------
5
-------------------------
–
-------------------------
–
-------------------------
8
-------------------------
9
–
-------------------------
9
–
-------------------------
11
-------------------------
13
-------------------------
14
-------------------------
15
-------------------------
18
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
31
-------------------------
34
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
31
CZE - 3
BT
CZE - 4
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
CZE - 5
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
–
–
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
“
CZE - 8
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
CZE - 9
CZE - 10
–
–
–
p
CZE - 11
–
c
1
3
2
•
•
•
•
•
CZE - 13
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
X
Y
X
Y
CZE - 14
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
1
2
nebo
“nebo
CZE - 15
–
–
–
–
–
–
–
CZE - 18
CZE - 19
X
Y
Z
[
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
nebo
nebo
nebo a
a
lze
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
nebo
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
15
–
– nebo
–
–
–
–
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
a
– Any
–
–
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
–
–
–
15
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
–
–
450mm
CZE - 30
450mm
450mm
CENTER LINE
CZE - 31
na
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
;
;
;
9 a 15
;
;
;
;
;
;
;
9
;
CZE - 33
18
CZE - 34
CZE - 35
DEU - ii
SICHERHEITSINFORMATIONEN
HINWEISE ZUR SICHERHEIT
ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF
DIESES GERÄT NICHT GEÖFFNET WERDEN.
ES ENTHÄLT KEINE BAUTEILE, DIE VOM
BENUTZER GEWARTET ODER REPARIERT
WERDEN KÖNNEN. WARTUNGS- UND
REPARATURARBEITEN DÜRFEN NUR VON
FACHPERSONAL AUSGEFÜHRT WERDEN.
ACHTUNG
GEFAHR ELEKTRISCHER
SCHLÄGE! GERÄT NICHT
ÖFFNEN!
Dieses Symbol zeigt an, dass im
Inneren Hochspannung vorhanden ist.
Es ist gefährlich, Teile im Inneren
dieses Bildschirms zu berühren.
Dieses Symbol weist darauf hin, dass
diesem Gerät wichtige Anweisungen
zum Betrieb und zur Wartung
beigefügt sind.
Produkt der Klasse-II: Dieses Symbol
zeigt an, dass das Gerät keinen
elektrischen Erdungsanschluss
(Masse) benötigt.
Wechselspannung: Dieses Symbol
zeigt an, dass es sich bei der mit
diesem Symbol gekennzeichneten
Nennspannung um eine
Wechselspannung handelt.
Gleichspannung: Dieses Symbol zeigt
an, dass es sich bei der mit diesem
Symbol gekennzeichneten
Nennspannung um eine
Gleichspannung handelt.
Achtung! Gebrauchsanweisung
beachten: Dieses Symbol weist den
Benutzer an, weitere
sicherheitsrelevante Informationen
der Gebrauchsanweisung zu
entnehmen.
WARNUNG
Setzen Sie das Gerät nicht Nässe oder
Feuchtigkeit aus, um die Gefahr eines
Brandes bzw. eines elektrischen Schlags zu
vermeiden.
ACHTUNG
UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN,
RICHTEN SIE DEN BREITEN KONTAKTSTIFT
DES STECKERS AN DEM BREITEN
STECKPLATZ AUS, UND STECKEN SIE DEN
STECKER VOLL EIN.
Dieses Gerät darf nur an eine Netzsteckdose
mit Schutzerdung angeschlossen werden.
Um das Gerät vom Netzbetrieb zu trennen,
muss der Stecker aus der Netzsteckdose
gezogen werden. Deshalb sollte der
Netzstecker jederzeit zugänglich und leicht
trennbar sein.
Das Gerät keinem Spritz- oder Tropfwasser
aussetzen. Keine mit Flüssigkeit gefüllten
Behälter, wie Vasen auf das Gerät stellen.
Um das Gerät vollständig auszuschalten,
muss der Netzstecker aus der Steckdose
gezogen werden. Somit muss der Netzstecker
immer bequem erreichbar sein.
DEU - iii
HINWEISE
1. Stellen Sie sicher, dass die Stromversorgung
in Ihrem Haus den auf der Rückseite Ihres
Produkts angegebenen Anforderungen
entspricht. Stellen Sie Ihr Produkt horizontal
auf einer geeigneten Unterlage (Möbel) auf,
so dass rundherum ausreichend Platz 7~10
cm zur Belüftung bleibt. Achten Sie darauf,
dass die Belüftungsöffnungen nicht
abgedeckt sind. Stellen Sie das Gerät nicht
auf Verstärker oder andere Geräte, die heiß
werden können. Das Gerät ist für
Dauerbetrieb eingerichtet. Um das Gerät
vollständig auszuschalten, den Stecker aus
der Steckdose ziehen. Ziehen Sie den
Netzstecker des Geräts wenn Sie
beabsichtigen, es für längere Zeit nicht zu
nutzen.
2. Ziehen Sie bei Gewittern das Stromkabel aus
der Steckdose. Durch Blitze verursachte
Spannungsspitzen können zur Beschädigung
des Geräts führen.
3. Halten Sie das Gerät von direkter
Sonneneinstrahlung oder anderen
Wärmequellen fern. Dies kann zu einer
Überhitzung führen und zu einer
Fehlfunktion des Geräts führen.
4. Schützen Sie das Produkt vor Feuchtigkeit
(z. B. Vasen), übermäßiger Hitze (z. B.
Kamine) oder Geräten, die starke
magnetische oder ele trische Felder
erzeugen. Trennen Sie das Netzkabel bei
Fehlfunktionen des Geräts von der
Stromversorgung. Ihr Produkt ist nicht für
den gewerblichen Einsatz vorgesehen.
Verwenden Sie dieses Produkt nur für den
privaten Bereich. Wenn Ihr Produkt oder die
CD bei kalten Temperaturen aufbewahrt
wurden, kann Kondensation auftreten. Wenn
Sie das Gerät bei kaltenTemperaturen
transportiert haben, warten Sie mit der
Inbetriebnahme circa 2 Stunden, bis das
Gerät Raumtemperatur erreicht hat.
5. Die in diesem Produkt verwendeten
Batterien enthalten umweltschädliche
Chemikalien. Entsorgen Sie die Batterien
nicht im Hausmüll. Entsorgen Sie Batterien
niemals in einem Feuer. Schließen Sie die
Batterien nicht kurz, zerlegen und
überhitzen Sie sie nicht.
Bei unsachgemäßem Austausch von
Batterien besteht Explosionsgefahr. Setzen
Sie nur Batterien des gleichen oder eines
gleichwertigen Typs ein.
ÜBER DIESES HANDBUCH
Das Benutzerhandbuch hat zwei Teile: dieses
einfache BENUTZERHANDBUCH auf Papier und
ein detailliertes VOLLSTÄNDIGES HANDBUCH,
welches Sie herunterladen können.
BENUTZERHANDBUCH
Siehe dieses Handbuch für Sicherheitshinweise,
Produktinstallation, Komponenten,
VOLLSTÄNDIGES HANDBUCH
Sie können auf das vollständige Handbuch im
Samsung-Kundendienstzentrum zugreifen,
indem Sie den QR-Code scannen. Um das
Handbuch auf Ihrem PC oder Mobilgerät zu
konsultieren, Laden Sie das Handbuch als
Dokument von der Webseite herunter.
(http://www.samsung.com/support)
Das Design, die Technischen Daten und der
Appbildschirm können ohne vorherige Ankündigung
geändert werden.
DEU - iv
INHALT
01 Überprüfen der Komponenten 2
Einlegen der Batterien vor der Verwendung der Fernbedienung
(AA-Batterien X 2) ------------------------- 2
02 Produktübersicht 3
Vorderseite / rechte Seite der Soundbar ------------------------- 3
Unterseite der Soundbar ------------------------- 4
03 Anschliessen der Soundbar 5
Stromanschluss
-------------------------
5
04 Anschluss an ihr Fernsehgerät 7
Methode 1. Verbindung mit einem Kabel
-------------------------
7
– Verbindung mit einem optischen Kabel
-------------------------
7
– Einen Fernseher über ein HDMI-Kabel verbinden
-------------------------
8
Methode 2. Drahtlose Verbindung
-------------------------
9
– Verbindung eines Fernsehers per Bluetooth
-------------------------
9
– Verbinden über Wi-Fi
-------------------------
11
05 Verbindung Mit Einem Externen Gerat Herstellen 13
Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel
-------------------------
13
Über ein HDMI-Kabel verbinden
-------------------------
14
06 Anschliessen eines Mobilgeräts 15
Methode 1. Anschließen per Bluetooth
-------------------------
15
Methode 2. Verbinden über Wi-Fi (Drahtlosnetzwerk)
-------------------------
18
DEU - v
07 Verbinden eines Amazon-Produkts 20
08 Steuern Ihrer Soundbar mit einem Amazon-Gerät 23
09 Verwenden der Fernbedienung 24
So verwenden Sie die Fernbedienung
-------------------------
24
Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- 27
Verwenden der verborgenen Tasten
-------------------------
28
-------------------------
28
10 Softwareaktualisierung 29
11 Installieren der Wandhalterung 29
Vorsichtsmaßnahmen für die Installation
-------------------------
29
Komponenten für die Anbringung an der Wand
-------------------------
29
Zusammenbau des Kabelhalters
-------------------------
31
12 Fehlerbehebung 32
13 Lizenz 33
14 Bekanntmachung zu Open Source Lizenzen 33
15 Wichtige Hinweise zum Kundendienst 34
16 SpezikationenundLeitfaden 34
Technische daten
-------------------------
34
DEU - 2
01 ÜBERPRÜFEN DER KOMPONENTEN
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Soundbar-Hauptgerät Fernbedienung / Batterien Stromkabel
Optisches Kabel Kabelhalter Schraube
Siehe Seite 29 zu den Wandhalterungskomponenten.
Siehe Seite 31 für Anweisungen zur Verwendung des Kabelhalter.
Wenden Sie sich für den Kauf von zusätzlichen Komponenten oder optionalen Kabeln an ein
Servicezentrum oder den Kundendienst von Samsung.
Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen.
Einlegen der Batterien vor der Verwendung der Fernbedienung
(AA-Batterien X 2)
Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist.
Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie den
Batteriedeckel wieder vollständig zurück.
DEU - 3
02
PRODUKTÜBERSICHT
Vorderseite / rechte Seite der Soundbar
Rechte Seite der Soundbar
Positionieren Sie das Produkt so,
dass sich das SAMSUNG Logo auf
Anzeige
Zeigt den Status und den aktuellen Modus des Produkts an.
-/+ (Lautstärke)-Taste
Stellt die Lautstärke ein.
Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.
(Quelle)-Taste
Wählt den Quelleneingangsmodus aus.
Eingangsmodus Anzeige
Optischer digitaler Eingang D.IN
ARC (HDMI OUT)-Eingang D.IN TV ARC (Automatische Umwandlung)
AUX-Eingang AUX
HDMI-Eingang HDMI 1 / HDMI 2
Wi-Fi-Modus WIFI
BLUETOOTH-Modus BT
Zum Einschalten des Modus „BT PAIRING“ schalten Sie die Quelle auf den Modus „BT“ um und halten
Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.
(Strom)-Taste
Schaltet den Strom ein und aus.
DEU - 4
Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter
bedient werden kann.
Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine
Tonausgabe erfolgt.
Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des
Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über
Unterseite der Soundbar
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
Schließen Sie das Stromkabel eines Samsung-Fernsehers an, der mit einer Soundbar verbunden und mit
einem Wandhalterungskit (WMN300SB - nicht mitgeliefert) an der Wand montiert ist.
POWER IN
Schließen Sie das AC-Stromkabel der Soundbar an.
DIGITAL AUDIO IN (OPTICAL)
An den digitalen (optischen) Ausgang eines externen Geräts anschließen.
WIRELESS
Bringen Sie den WLAN-Dongle an, der die Soundbar drahtlos mit Surround-Lautsprechern und einem
Subwoofer verbindet. (Der Surround-Lautsprecher, der Subwoofer und der WLAN-Dongle sind separat
erhältlich.)
Die WIRELESS-Buchse ist nicht mit USB kompatibel.
Die Verfügbarkeit der Subwoofer ist je nach Gebiet unterschiedlich. Überprüfen Sie die Verfügbarkeit
unter http://www.samsung.com/support.
DEU - 5
AUX IN
An den analogen Ausgang eines externen Geräts anschließen.
HDMI IN 1, HDMI IN 2
Gibt digitale Video- und Audiosignale über ein HDMI-Kabel simultan ein.
An den HDMI-Ausgang eines externen Geräts anschließen.
HDMI OUT (TV-ARC)
An die HDMI (ARC)-Buchse an einem Fernseher anschließen.
Wi-Fi SETUP / SPK ADD
Stellen Sie über die Samsung Multiroom-App die Verbindung mit einem Drahtlosnetzwerk (Wi-Fi) her.
Ziehen Sie beim Trennen des Netzkabels von einer Steckdose den Stecker. Ziehen Sie nicht am
Kabel.
Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle
Anschlüsse zwischen den Teilen hergestellt sind.
03 ANSCHLIESSEN DER SOUNDBAR
Stromanschluss
dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Unterseite des Soundbar-
Hauptgeräts
Stromkabel
Stromanschluss
Schließen Sie das mitgelieferte Stromkabel
an die POWER IN-Buchse an.
DEU - 6
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Unterseite des Soundbar-Hauptgeräts
Die POWER OUT-Buchse wird zur
Stromversorgung eines Samsung-Fernsehers
verwendet, der mit einem Wandhalterungskit
(WMN300SB - nicht mitgeliefert) an der
Wand montiert ist.
Die POWER OUT-Buchse kann nur an einen
Samsung-Fernseher angeschlossen werden,
der ein 2-poliges Stromkabel verwendet und
400 W oder weniger verbraucht.
(Das Anschließen der Buchse an ein Gerät,
das mehr als 400 W verbraucht, kann die
Soundbar beschädigen oder eine
Funktionsstörung verursachen.)
Eine Liste aller Samsung-Fernseher, die mit
dem WMN300SB Wandhalterungskit und der
POWER OUT
Sie in der Bedienungsanleitung des
WMN300SB Wandhalterungskits.
Sie können die Bedienungsanleitung online
unter http://www.samsung.com/support
ansehen.
DEU - 7
04 ANSCHLUSS AN IHR FERNSEHGERÄT
Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar.
Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über
die Fernbedienung des Fernsehers bedient werden.
– Bei der Verwendung eines optischen Kabels kann diese Funktion von Bluetooth-fähigen 2017
Samsung Smart TVs unterstützt werden.
– Mit dieser Funktion können Sie auch das TV-Menü verwenden, um das Klangfeld und
verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen.
Methode 1. Verbindung mit einem Kabel
Wenn Rundfunksignale Dolby Digital sind und die Einstellung für „Digitales Ausgangsaudioformat” auf
Ihrem Fernseher auf PCM gestellt ist, wird empfohlen, die Einstellung auf Dolby Digital zu ändern. Nach
dem Ändern der Einstellung können Sie eine bessere Soundqualität genießen. (Das Menü kann je nach
Fernsehhersteller variieren.)
Verbindung mit einem optischen Kabel
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optisches Kabel
Unterseite der Soundbar
D.IN
Rechte Seite der Soundbar
1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches
Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.
2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie
dann den Modus „D.IN“.
Auto Power Link
Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird.
1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher.
2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie
dann den Modus „D.IN“.
DEU - 8
3. Halten Sie die Taste Links auf der Fernbedienung 5 Sekunden lang gedrückt,
um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren.
Die Auto Power Link-Funktion ist automatisch auf ON eingestellt.
(Um diese Funktion auszuschalten, schalten Sie Auto Power mit der
Soundbar aus.)
Je nach dem angeschlossen Gerät könnte Auto Power Link nicht
funktionieren.
Diese Funktion ist nur im Modus „D.IN“ verfügbar.
Einen Fernseher über ein HDMI-Kabel verbinden
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
HDMI-Kabel
(nicht enthalten)
Unterseite der Soundbar
Zum Anschließen an den HDMI IN
(ARC)-Port an Ihrem Fernseher.
Zum Anschließen an den HDMI OUT (TV-ARC)-
Port am Soundbar-Hauptgerät.
Rechte Seite der
Soundbar
TV
ARC
1. Bei eingeschalteter Soundbar und eingeschaltetem Fernseher das HDMI-Kabel (nicht mitgeliefert)
wie in der Abbildung gezeigt anschließen.
2. Das Anzeigefenster des Soundbar-Hauptgeräts zeigt „TV ARC“ an und die Soundbar gibt den
TV-Ton wieder.
Falls der TV-Ton nicht zu hören ist, drücken Sie die (Quelle)-Taste auf der Fernbedienung
oder auf der rechten Seite der Soundbar, um zum Modus „D.IN“ umzuschalten. Der Bildschirm
zeigt der Reihe nach „D.IN“ und „TV ARC“ an und der TV-Ton wird wiedergegeben.
Wenn im Displayfenster des Soundbar-Hauptgeräts „TV ARC“ nicht angezeigt wird, stellen Sie
sicher, dass das Kabel an den korrekten Anschluss angeschlossen ist.
Ändern Sie die Lautstärke der Soundbar mit den Lautstärketasten an der TV-Fernbedienung.
DEU - 9
HINWEISE
HDMI ist eine Schnittstelle, die die digitale Übertragung von Video- und Audiodaten mit einem
einzigen Anschluss ermöglicht.
Wenn das TV-Gerät über einen ARC-Anschluss verfügt, verbinden Sie das HDMI-Kabel mit dem
HDMI-IN-(ARC)-Anschluss.
Wir empfehlen, falls möglich, die Verwendung eines kernlosen HDMI-Kabels. Wenn Sie ein HDMI-
Kabel mit Kern verwenden, sollte der Kabeldurchmesser weniger als 14 mm betragen.
Anynet+ muss eingeschaltet sein.
Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.
Methode 2. Drahtlose Verbindung
Verbindung eines Fernsehers per Bluetooth
Wenn ein Fernseher über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel
hören.
Es kann nur ein Fernseher gleichzeitig verbunden werden.
Die erste Verbindung
1. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie
dann den Modus „BT“.
2. Ändern Sie „BT“ zu „BT PAIRING“.
Falls „BT READY“angezeigt wird, halten Sie die Taste (Quelle) auf der rechten Seite der
Soundbar oder auf der Fernbedienung für länger als 5 Sekunden gedrückt, um „BT PAIRING“
anzuzeigen.
Im „BT PAIRING“-Modus blinkt die blaue LED an der rechten Ecke der Soundbar.
3.
Handbuch des Fernsehers.)
4. Wählen Sie „[AV] Samsung Soundbar MSxxx“ aus der Liste auf dem Bildschirm des Fernseher aus.
Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste
des Fernsehers angezeigt. Zum Verbinden der Soundbar wählen Sie die Meldung und stellen Sie
eine Verbindung her.
Wenn der Fernseher verbunden ist, erscheint [Name des FernsehersBT“ auf der vorderen
Anzeige des Fernsehers.
5. Sie können den TV-Ton jetzt aus der Soundbar hören.
DEU - 10
Falls das Gerät nicht verbunden werden kann
[AV] Samsung Soundbar MSxxx“) in
der Liste erscheint, löschen Sie sie.
Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der
Soundbar oder auf der Fernbedienung gedrückt, um zum Modus „BT PAIRING“ umzuschalten.
Wählen Sie dann „[AV] Samsung Soundbar MSxxx“ aus der Suchliste des Fernsehers aus.
Welchen Status haben BT READY und BT PAIRING?
BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder eine
Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.
BT PAIRING : In diesem Modus können Sie eine Verbindung mit einem neuen Gerät herstellen.
(Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der
Soundbar oder auf der Fernbedienung gedrückt.)
HINWEISE
Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben
Sie <0000> ein.
Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand
zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.
Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.
Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung
eventuell nicht korrekt ausführen:
– Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.
– Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.
–
nicht funktioniert.
Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende
Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte
etc.
Trennen der Soundbar vom Fernseher
Drücken Sie die Taste
(Quelle)
auf der rechten Seite oder der Fernbedienung und schalten Sie zu
einem beliebigen Modus außer „BT“ um.
Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen
muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschiedlich sein.)
Zum Abbrechen der automatischen Bluetooth-Verbindung zwischen der Soundbar und dem
Fernseher drücken Sie die
p
(Wiedergabe/Pause) -Taste auf der Fernbedienung 5 Sekunden lang
im „BT READY
DEU - 11
Verbinden über Wi-Fi
Checkliste vor der Verbindungsherstellung
1. Bestätigen Sie, dass Ihr Samsung Smart TV nach 2014 auf den Markt gebracht wurde.
Diese Funktion ist nur bei Samsung Smart TVs kompatibel, die nach 2014 auf den Markt gebracht wurden.
2. Stellen Sie sicher, dass Ihr WLAN-Router (Wi-Fi) bereit ist und funktioniert.
3. Stellen Sie sicher, dass der Fernseher mit dem Drahtlosrouter (Ihrem Wi-Fi-Netzwerk) verbunden ist.
Schritt1:VerbindenderSoundbarmitWi-Fi
1. Drücken Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung,
um den Modus „WIFI“ auszuwählen.
Bei der Verwendung des ausgewählten Samsung TV (Bluetooth-fähiger 2016 oder 2017
Samsung Smart TV).
– Falls Sie den „WIFI“-Modus auswählen, während der Fernseher eingeschaltet ist, zeigt der
Bildschirm des Fernsehers ein Popup-Fenster mit Anweisungen zum automatischen
Verbinden der Soundbar mit einem Drahtlosrouter (Wi-Fi) an. Siehe die Anweisungen im
Popup-Fenster des Fernsehers.
WIFI
2. Verbinden Sie Ihr Mobilgerät (Smartphone, Tablet etc.) mit dem Wi-Fi-Netzwerk, mit dem der
Fernseher verbunden ist.
3. Installieren und starten Sie die Samsung Multiroom-App auf Ihrem Mobilgerät (Smartphone,
Tablet etc.).
iOS
Android
Samsung Multiroom-App
4. Folgen Sie den Anweisungen auf dem App-Bildschirm auf dem Mobilgerät, um die Soundbar mit
Ihrem Wi-Fi-Netzwerk zu verbinden.
DEU - 12
Schritt2:KongurierenvonEinstellungenandemFernseher
Wenn der Fernseher nach dem Wechseln der Eingangsquelle zur Soundbar von Ihrem drahtlosen
Netzwerk getrennt wird, verwenden Sie das TV-Menü, um den Fernseher wieder mit dem Netzwerk
zu verbinden.
Für 2017 erschienene Fernseher
1. Home-Menü Einstell. ( ) Ton Tonausgabe Wählen Sie [AV] Soundbar MSxxx (Wi-Fi)
2. Die Soundbar gibt den Ton des Fernsehers wieder.
Für 2016 erschienene Fernseher
1. Home-Menü Einstell. ( ) Ton Tonausgabe Wählen Sie [AV] Samsung Soundbar MSxxx
(Wi-Fi)
2. Die Soundbar gibt den Ton des Fernsehers wieder.
Für 2015 erschienene Fernseher
1. Home-Menü Ton Lautsprecherliste Wählen Sie [AV] Samsung Soundbar MSxxx (Wi-Fi)
2. Die Soundbar gibt den Ton des Fernsehers wieder.
Für 2014 erschienene Fernseher
1. Home-Menü Ton Lautsprechereinstellungen Wählen Sie Multiroom Link - Einstell.
Soundbar+Surround
2. Wählen Sie über die Soundbar-Position „[AV] Samsung Soundbar MS750“ und „OK”.
3. Home-Menü Ton Lautsprechereinstellungen Wählen Sie TV-Tonausgabe
Multiroom Link
Lautsprechereinstellungen
OK
Multiroom Link
OK Lautstärkepegel Lautsprechertest
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Nicht verwenden
Name bea
1
3
2
TV-Tonausgabe Multiroom Link
TV-Lautsprecher
•
Fernseh-Installationstyp
Standfuß
TV SoundConnect
• Samsung Audiogeräteliste
• Neues Gerät hinzufügen Ein
Multiroom Link
• Einstell.
Soundbar+Surround
Bluetooth-Kopfhörer
• Liste der Bluetooth-Kopfhörer
4. Die Soundbar gibt den Ton des Fernsehers wieder.
HINWEISE
Der Fernseher und die Soundbar müssen mit dem gleichen Drahtlosnetzwerk (Wi-Fi) verbunden
sein.
Falls Ihr Drahtlosrouter (Wi-Fi) einen DFS-Kanal verwendet, können Sie keine Wi-Fi-Verbindung
zwischen dem Fernseher und der Soundbar herstellen. Kontaktieren Sie Ihren Internetdienstleister
für Details.
Wenn die 5GHz WLAN-Verbindung nicht reibungslos funktioniert, verwenden Sie die 2.4GHz
Bandbreite.
DEU - 13
05 VERBINDUNG MIT EINEM EXTERNEN
GERAT HERSTELLEN
Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton
des externen Geräts über die Soundbar wiederzugeben.
Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Optisches Kabel
Audio (AUX)-Kabel
(nicht mitgeliefert)
Unterseite der Soundbar
BD / DVD-Player /
Set-Top-Box / Spielkonsole
Rechte Seite der Soundbar
ODER
Optisches Kabel
X Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches
Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts.
Y Wählen Sie den Modus „D.IN“ durch Drücken der Taste (Quelle) auf der rechten Seite oder der
Fernbedienung.
ODER
Audio (AUX)-Kabel
X Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss
AUDIO OUT des Quellgeräts.
Y Wählen Sie den Modus „AUX“ durch Drücken der Taste (Quelle) auf der rechten Seite oder der
Fernbedienung.
DEU - 14
Über ein HDMI-Kabel verbinden
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI-Kabel
(nicht mitgeliefert)
ODER
ODER
HDMI-Kabel
(nicht mitgeliefert)
Unterseite der Soundbar
Externes Gerät
HDMI
1
Rechte Seite der
Soundbar
HDMI
2
1. Verbinden Sie den Anschluss HDMI IN 1 oder HDMI IN 2 auf der Rückseite des Geräts über ein
HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI OUT Ihres Digitalgeräts.
2. Verbinden Sie den Anschluss HDMI OUT (TV-ARC) auf der Rückseite des Geräts über ein
HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI IN Ihres Fernsehers.
3. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie
dann den Modus „HDMI 1“ oder „HDMI 2“.
4. Der ausgewählte HDMI-Modus wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird
wiedergegeben.
DEU - 15
06 ANSCHLIESSEN EINES MOBILGERÄTS
Methode 1. Anschließen per Bluetooth
Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel
hören.
Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden.
Bluetooth-Gerät
Die erste Verbindung
1. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie
dann „BT“.
2. Ändern Sie „BT“ zu „BT PAIRING“.
Falls „BT READY“angezeigt wird, halten Sie die Taste (Quelle) auf der rechten Seite der
Soundbar oder auf der Fernbedienung für länger als 5 Sekunden gedrückt, um „BT PAIRING“
anzuzeigen.
Im „BT PAIRING“-Modus blinkt die blaue LED an der rechten Ecke der Soundbar.
3. Wählen Sie „[AV] Samsung Soundbar MSxxx“ aus der Liste aus.
Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename
„BT“ in der vorderen Anzeige angezeigt.
4. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.
Falls das Gerät nicht verbunden werden kann
[AV] Samsung Soundbar MSxxx“) in
der Liste erscheint, löschen Sie sie.
Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der
Soundbar oder auf der Fernbedienung gedrückt, um zum Modus „BT PAIRING“ umzuschalten.
Wählen Sie dann „[AV] Samsung Soundbar MSxxx“ aus der Suchliste des Bluetooth-Geräts aus.
DEU - 16
Welchen Status haben BT READY und BT PAIRING?
BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder eine
Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.
BT PAIRING : In diesem Modus können Sie eine Verbindung mit einem neuen Gerät herstellen.
(Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der
Soundbar oder auf der Fernbedienung gedrückt.)
HINWEISE
Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben
Sie <0000> ein.
Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand
zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.
Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.
Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung
eventuell nicht korrekt ausführen:
– Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.
– Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.
–
nicht funktioniert.
Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende
Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte
etc.
Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).
Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.
Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden,
die nur die HF (Freisprech) Funktion unterstützen.
Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt
haben, wird durch Auswahl von „[AV] Samsung Soundbar MSxxx“ aus der Liste der gefundenen
Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.
– Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-
Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem
Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)
Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der
Soundbar „BT READY“ anzeigt.
Während der Verwendung der Bluetooth-Funktion kann die Soundbar nicht mit einem anderen
Bluetooth-Gerät gekoppelt werden.
DEU - 17
Das Bluetooth-Gerät von der Soundbar trennen
Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu
Verbindung zum Soundbar wird getrennt.
Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“
auf der vorderen Anzeige an.
Trennen der Soundbar vom Bluetooth-Gerät
Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie dann
zu einem beliebigen Modus außer „BT“ um.
Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar
empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)
Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“
auf der vorderen Anzeige an.
HINWEISE
Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand
zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.
automatisch aus.
Mehr über Bluetooth
Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze
Funkverbindung miteinander zu verbinden.
Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:
– Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem
Körperteil berührt wird.
– Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.
– Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie
medizinische Geräte, Mikrowellenherde oder Funknetzwerke.
Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der
Abstand kurz gehalten wird.
Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der
Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die
Verbindung verloren.
In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung
möglicherweise eingeschränkt.
Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird
automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius
kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.
Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.
DEU - 18
Methode 2. Verbinden über Wi-Fi (Drahtlosnetzwerk)
Verbinden Sie eine einzelne Soundbar mit Wi-Fi, um auf eine Vielzahl von Musik-Streaming-
Diensten und Internet-Radio zuzugreifen. Verbinden Sie mehrere Soundbars mit Wi-Fi, um eine
gruppierte Wiedergabe oder einen Stereoton-Modus zu verwenden.
Zum Verbinden der Soundbar mit einem Mobilgerät über ein Drahtlosnetzwerk (Wi-Fi) wird die
Samsung Multiroom-App benötigt.
Mobilgerät
Die erste Verbindung
1. Drücken Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung,
um den Modus „WIFI“ auszuwählen.
WIFI
2. Installieren und starten Sie die Samsung Multiroom-App auf Ihrem Mobilgerät (z. B. Smartphone
oder Tablet.).
iOS
Android
Samsung Multiroom-App
3. Folgen Sie den Anweisungen auf dem App-Bildschirm des Mobilgeräts, um die Soundbar mit dem
Wi-Fi zu verbinden.
DEU - 19
Installieren einer zusätzlichen Soundbar, wenn bereits Samsung Wireless-Lautsprecher
verwendet werden
1. Wählen Sie auf dem Start der Samsung Multiroom app oben die Option Einstell. ( ) aus und
wählen Sie dann „Add Speaker“ aus.
2. Befolgen Sie zum Verbinden der Soundbar mit 2 Samsung Wireless-Lautsprechern und zum
(Sie können kein Surround-Sound-Systems unter Verwendung eines Audiogeräts und einer
Soundbar einrichten.)
X Berühren Sie , um zur Liste aller Lautsprecher zu gelangen.
Y Berühren Sie auf der rechten Seite des Modellnamens der Soundbar.
Z Berühren Sie Surround Setup. Nachdem Sie den Lautsprecher an den gewünschten Ort
gebracht haben, wählen Sie Done.
[ Die Surround-Verbindung ist abgeschlossen.
Soundbar
HINWEIS
Zum Verbinden eines zusätzlichen SWA-9000S (nicht mitgeliefert) trennen Sie die Samsung
Wireless-Lautsprecher von der Soundbar, um das Surround-Sound-System zu deaktivieren. (Wenn
Sie die Surround-Lautsprecher anschließen, ohne den SWA-9000S zu trennen, wird der Ton sowohl
über den Samsung Drahtloslautsprecher als auch über den Surround-Lautsprecher wiedergegeben.)
DEU - 20
07 VERBINDEN EINES AMAZON-PRODUKTS
Verbinden und Verwenden mit einem Amazon-Produkt (Amazon Echo)
Verwenden Sie ein Amazon Echo-Produkt, um Ihre Lautsprecher zu steuern, und hören Sie von Amazon
Echo bereitgestellte Musikdienste.
1. Installieren Sie die App SmartThings auf Ihrem Mobilgerät.
SmartThings-App
iOS
Android
2. Starten Sie die App und befolgen Sie die Anweisungen auf dem Bildschirm, um Ihre Soundbar in
der App zu registrieren (hinzuzufügen).
Die automatische Popup-Anzeige ist bei einigen Mobilgeräten eventuell nicht verfügbar.
Wählen Sie in diesem Fall „Add device“ im App-Menü aus und schließen Sie den Vorgang ab.
Ihre Soundbar ist nun zu der App hinzugefügt.
App ausführen Lautsprecher
hinzufügen
Automatische
Pop-up-Meldung
DEU - 21
3. Ändern Sie in der App SmartThings den Namen Ihrer Soundbar in einen Namen, der von Ihrem
Amazon-Gerät erkannt werden kann.
(Beispiel: Samsung, Soundbar, Wohnzimmer, Gemeinschaftszimmer, Schlafzimmer, Büro, etc.)
ACHTUNG
Amazon-Geräte erkennen eventuell kleine Geräte, die Elemente wie Sonderzeichen enthalten.
SpeichernEdit auswählen
Lautsprecher
auswählen
Namen ändern
4. Suchen Sie in Alexa-App „Samsung Wireless Audio“ in den Skills und wählen Sie „ENABLE“.
Überspringen Sie diesen Schritt, wenn Sie die Skills bereits eingerichtet haben.
Skills auswählen
Suchen
Aktivieren
Amazon Alexa-App
DEU - 22
5. Führen Sie der Registerkarte Smart Home in der Alexa-App „Discover Device“ aus.
Smart Home auswählen
Amazon Alexa-App
Devices auswählen
DEU - 23
08 STEUERN IHRER SOUNDBAR MIT EINEM
AMAZON-GERÄT
1. Verwenden Sie Sprachbefehle, um Musik auf Ihrem Amazon-Gerät anzuhören.
Der Amazon Echo-Dienst, den Sie mit Ihren Lautsprechern verwenden können, beschränkt sich
auf Musik. Auf andere Dienste von Amazon Echo wie Nachrichten und das Wetter kann mit
Ihrem Amazon Echo-Produkt zugegriffen werden.
Diese Funktion ist möglicherweise in einigen Ländern nicht verfügbar.
Dieser Dienst wird von Amazon bereitgestellt und kann jederzeit beendet werden. Samsung
übernimmt keine Verantwortung für die Verfügbarkeit von Diensten.
Verwenden von Sprachbefehlen zum Steuern von Lautsprechern
Auslöser + Befehl + Lautsprechername
Benutzen Sie den Lautsprechernamen, den Sie verwendet haben, als Sie ihn zur Alexa-App
hinzugefügt haben.
Aktion Sprachbefehl
Zum Suchen eines Audiogeräts, das zum
SmartThings-Konto hinzugefügt wurde,
welches mit dem Amazon Alexa-Konto
verbunden ist
„Alexa Finde meine Geräte“
* Verwenden von Sprachbefehlen für Lautsprecher mit dem Namen „Wohnzimmer“
Aktion Sprachbefehl
Zum Einstellen des Lautstärkepegels auf 5
„Alexa, stelle die Lautstärke im Schlafzimmer
auf 5“
Zum Erhöhen des Lautstärkepegels „Alexa, stelle die Musik im Wohnzimmer lauter“
Zum Stummstellen des Tons „Alexa, Ton aus im Wohnzimmer“
Zum Hören des Radiosenders mit dem Namen KISS FM
„Alexa, spiele Kiss FM im Wohnzimmer“
Zum Wiedergeben des nächsten Liedes „Alexa, nächster Song im Wohnzimmer“
Zum Stoppen des Tons „Alexa, anhalten im Büro“
Zum Einschalten des Tons „Alexa, schalte Wohnzimmer ein“
Zum Ausschalten des Tons „Alexa, schalte Wohnzimmer aus“
DEU - 24
09 VERWENDEN DER FERNBEDIENUNG
So verwenden Sie die Fernbedienung
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Strom
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Schaltet die Soundbar ein und aus.
Klangsteuerung
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Sie können unter TREBLE, SYNC, FRONT TOP,
REAR LEVEL, oder REAR SPEAKER ON/OFF.
Zum Einstellen der TREBLE oder FRONT
TOP-Lautstärke wählen Sie in der
Klangsteuerung TREBLE oder FRONT TOP
und wählen Sie dann die Oben/Unten-
Tasten zum Einstellen der Lautstärke im
Bereich von -6 bis +6.
Halten Sie die (Klangsteuerung) Taste
für ungefähr 5 Sekunden gedrückt, um den
Klang für jedes Frequenzband einzustellen.
150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz
und 10KHz sind wählbar (Links/Rechts)
und können jeweils auf eine Einstellung
zwischen -6 ~ +6 (Oben/Unten) eingestellt
werden.
Wenn Video und Audio zwischen dem
Fernseher und der Soundbar nicht
synchron ist, wählen Sie in der
Klangsteuerung SYNC aus und legen dann
mithilfe der Tasten Oben/Unten eine
Audioverzögerung zwischen 0 und
300 Millisekunden fest.
Falls Surround-Lautsprecher (nicht
mitgeliefert) verbunden sind, wählen Sie
REAR LEVEL und verwenden Sie die
Oben/Unten-Tasten zum Einstellen der
Lautstärke im Bereich von -6 bis +6.
Die REAR SPEAKER-Funktion kann unter
Verwendung der Oben/Unten-Taste auf
ON/OFF gestellt werden.
SYNC wird nur bei einigen Funktionen
unterstützt.
DEU - 25
Surround
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Die Surroundton-Funktion verleiht dem Ton Tiefe und Raumgefühl.
Bei jedem Drücken dieser Taste wird zwischen ON und OFF gewechselt.
ON : Ton über alle Lautsprecher ausgeben.
OFF : Sie können den Ton des Kanals der Originalquelle aus mehreren Lautsprechern
hören.
SOUND MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Sie können den gewünschten Toneffekt durch Wahl von STANDARD, MUSIC, CLEAR
VOICE, SPORTS, oder MOVIE auswählen.
Wenn Sie den Originalton hören möchten, wählen Sie den Modus „STANDARD“.
DRC (Dynamic Range Control)
DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Wenn Sie
die SOUND MODE-Taste im Standby-Modus gedrückt halten, wird DRC (Dynamic
Range Control) ein- oder ausgeschaltet. Bei aktiviertem DRC wird lauter Ton reduziert.
(Der Ton könnte verzerrt werden.)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Quelle
Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen.
Modus BT PAIRING
Zum Einschalten des „BT PAIRING“-Modus im „BT“-Modus halten Sie die
taste (Quelle) länger als 5 Sekunden lang gedrückt. Siehe Seite 15 für
Einzelheiten.
Auto Power Down-Funktion
In folgenden Situationen wird das Gerät automatisch ausgeschaltet.
– Modus D.IN / WIFI / BT: Wenn seit mehr als 5 Minuten kein Audiosignal empfangen
wurde.
– Modus HDMI 1 oder HDMI 2: Wenn seit mehr als 15 Minuten kein Audiosignal
empfangen wurde.
– Modus AUX :
– Wenn das Audio-(AUX)-Kabel seit 5 Minuten getrennt ist.
– Wenn bei angeschlossenem Audio-(AUX)-Kabel 8 Stunden lang keine TASTE
betätigt wird. (Die Auto Power Down-Funktion kann nur in diesem Fall
ausgeschaltet werden.)
– Um die Auto Power Down-Funktion während des „AUX“-Modus auszuschalten,
drücken und halten Sie die p-Taste für 5 Sekunden gedrückt.
„ON-AUTO POWER DOWN“ / „OFF-AUTO POWER DOWN“ wird auf dem
Bildschirm angezeigt.
Wiedergabe /
Pause
(BT/Wi-Fi)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Drücken Sie die p-Taste, um eine Musikdatei vorübergehend anzuhalten.
Wenn Sie die Taste erneut drücken, wird die Musikdatei wiedergegeben.
DEU - 26
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Oben/Unten/
Links/Rechts
Drücken Sie die angegebenen Bereiche zum Auswählen von
Oben/Unten/Links/Rechts.
Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen
von Funktionen.
Wiederholen
Zum Verwenden der Wiederholungsfunktion drücken Sie die Oben-Taste.
Musiktitel überspringen
Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie
die Taste Links, um die vorherige Musikdatei auszuwählen.
Anynet+ / Auto Power Link
Sie können Anynet+ und Auto Power Link ein- oder ausschalten.
Anynet+ und Auto Power Link werden jeweils durch die Taste Rechts und Links
geregelt.
– Anynet+ : Wenn die Soundbar über ein HDMI-Kabel an einen Samsung
Fernseher angeschlossen ist, können Sie die Soundbar mit einer Samsung
TV-Fernbedienung steuern. Halten Sie die Taste Rechts 5 Sekunden lang
gedrückt, um Anynet+ ON- und OFF.
– Auto Power Link : Falls die Soundbar durch ein digitales optisches Kabel an Ihren
Fernseher angeschlossen ist, kann die Soundbar automatisch eingeschaltet
werden, wenn Sie Ihren Fernseher einschalten. Halten Sie die Taste Links
5 Sekunden lang gedrückt, um Auto Power Link auf ON und OFF zu stellen.
– Die Funktionen Anynet+ / Auto Power Link sind automatisch auf ON eingestellt.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Optimiert die Soundeffekte automatisch auf die gerade wiedergegebene Szene.
Der Modus wird bei jedem Drücken der Taste ein- oder ausgeschaltet.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Drücken Sie die Taste nach oben oder unten, um die BASS-Lautstärke im Bereich von -6
bis +6 einzustellen. Drücken Sie die Taste, um den BASS-Lautstärkepegel auf 0 zu
stellen.
Wenn ein Subwoofer (nicht mitgeliefert) verbunden ist, wird die BASS-Taste auf die
Subwoofer-Taste umgeschaltet. Drücken Sie die Taste nach oben oder unten, um die
Lautstärke des Subwoofers entweder auf -12 oder im Bereich von -6 bis +6
einzustellen. Um die Subwoofer-Lautstärke auf 0 zu stellen, drücken Sie die Taste.
DEU - 27
Surround
VOL BASS
SOUND
MODE
SMART
MODE
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.
Stummschaltung
Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut,
um den Ton wieder einzuschalten.
Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung
Verwenden Sie das Menü des Fernsehers, um den Lautsprecher des Fernsehers auf externe
Lautsprechereinzustellen.(WeitereInformationenndenSieimBenutzerhandbuchdes
Fernsehers.)
Nach der Installation der Soundbar können Sie die Lautstärke der Soundbar mit der IR-
Fernbedienung anpassen, die mit dem Samsung Fernseher mitgeliefert wurde.
(Falls Sie diese Funktion nicht verwenden wollen, wenn die Soundbar eingeschaltet ist, halten Sie
die Surround-Taste für 5 Sekunden gedrückt. In der Anzeige der Soundbar wird „OFF-TV REMOTE“
angezeigt und die Funktion wird ausgeschaltet.)
Um die Lautstärke nur mit der Samsung TV-Fernbedienung anzupassen, halten Sei die Surround-
Taste länger als 5 Sekunden gedrückt, bis „SAMSUNG-TV REMOTE“ in der Anzeige der Soundbar
erscheint.
– Jedes Mal, wenn die Surround-Taste für 5 Sekunden gedrückt gehalten wird, wird der Modus in
der folgenden Reihenfolge umgeschaltet: „SAMSUNG-TV REMOTE
„OFF-TV REMOTEALL-TV REMOTE”.
Um die Lautstärke der Soundbar mit der Fernbedienung des Fernsehers eines Drittherstellers
anzupassen, schalten Sie die Soundbar ein, halten Sie die Surround-Taste für 5 Sekunden gedrückt
(in der Anzeige der Soundbar wird „OFF-TV REMOTE“ angezeigt), lassen Sie die Surround-Taste los
und halten Sie dann die Surround-Taste erneut länger als 5 Sekunden gedrückt. In der Anzeige der
Soundbar wird „ALL-TV REMOTE“ angezeigt.
– Diese Funktion ist je nach Fernbedienung eventuell nicht verfügbar.
– Diese Funktion wird von den folgenden Herstellern unterstützt:
VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
DEU - 28
Verwenden der verborgenen Tasten
Verborgene Taste
Referenzseite
Fernbedienungstaste Funktion
Surround TV-Fernbedienung Ein/Aus Seite 27
(Quelle)
BT-Kopplung Seite 15
p (Wiedergabe / Pause) Auto Power Down Ein/Aus (AUX-Modus) Seite 25
Links Auto Power Link ON/OFF Seite 7
Rechts Anynet+ ON/OFF Seite 26
(Klangsteuerung)
7-Band EQ Seite 24
SOUND MODE DRC ON/OFF (Standby) Seite 25
Ausgabe-SpezikationenfürdieunterschiedlichenSound-Effekt-Modi
Effekt Eingang
Ausgang
Außer drahtloses
Rücklautsprecherkit
Einschließlich drahtloses
Rücklautsprecherkit
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
2.0 Kanal
*5.0 Kanal *7.0 Kanal
5.1 Kanal *5.0 Kanal *7.0 Kanal
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
2.0 Kanal
2.0 Kanal 4.0 Kanal
5.1 Kanal 3.0 Kanal 5.0 Kanal
MUSIC
2.0 Kanal
2.0 Kanal 4.0 Kanal
5.1 Kanal 3.0 Kanal 5.0 Kanal
CLEAR VOICE
2.0 Kanal
3.0 Kanal 5.0 Kanal
5.1 Kanal 3.0 Kanal 5.0 Kanal
SPORTS
2.0 Kanal
*5.0 Kanal *7.0 Kanal
5.1 Kanal *5.0 Kanal *7.0 Kanal
MOVIE
2.0 Kanal
3.0 Kanal 5.0 Kanal
5.1 Kanal 3.0 Kanal 5.0 Kanal
* Der obere Lautsprecher ist in einem Kanal enthalten.
Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits
kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben.
DEU - 29
10 SOFTWAREAKTUALISIERUNG
Wenn die Soundbar mit dem Internet verbunden
ist, werden Softwareaktualisierungen
automatisch ausgeführt, auch wenn die Soundbar
ausgeschaltet ist.
Zum Verwenden der automatischen
Aktualisierungsfunktion muss die Soundbar
mit dem Internet verbunden sein. Die Wi-Fi-
Verbindung zur Soundbar wird beendet, wenn
ihr Stromkabel getrennt wird oder wenn der
Strom abgeschaltet wird. Wird die
Stromverbindung unterbrochen, schalten Sie
die Soundbar ein und verbinden Sie sie erneut.
11 INSTALLIEREN DER
WANDHALTERUNG
Vorsichtsmaßnahmen für die
Installation
Installieren Sie nur an einer vertikalen Wand.
Installieren Sie nicht an einem Ort mit hoher
Temperatur oder Feuchtigkeit.
Überprüfen Sie, ob die Wand stark genug ist,
um das Gewicht des Produkts zu tragen. Falls
nicht, verstärken Sie die Wand oder wählen
Sie einen anderen Installationsort.
Kaufen und verwenden Sie
Befestigungsschrauben oder Verankerungen,
die für Ihre Wandart geeignet sind
(Gipskartonplatte, Eisenplatte, Holz, etc.).
Fixieren Sie die Befestigungsschrauben falls
möglich mit Wandverankerungen.
Kaufen Sie Schrauben für die Wandmontage
entsprechend der Art und der Dicke der Wand,
an der Sie die Soundbar montieren wollen.
– Durchmesser: M5
– Länge: 35 mm oder länger empfohlen.
Schließen Sie die Kabel vom Gerät an externe
Geräte an, bevor sie die Soundbar an der
Wand installieren.
Stellen Sie sicher, dass das Gerät
ausgeschaltet und der Netzstecker gezogen
ist, bevor Sie es installieren. Andernfalls kann
es zu einem elektrischen Schlag kommen.
Komponenten für die
Anbringung an der Wand
450mm
Montagehilfe für die Wandhalterung
Aufhängungsschraube
(2 Stck.)
Schraube (2 Stck.)
Wandhalterung
(2 Stck.)
DEU - 30
1. Platzieren Sie die Montagehilfe für die
Wandhalterung an der Wand.
Die Montagehilfe für die Wandhalterung
muss waagerecht positioniert sein.
Falls Ihr Fernseher an der Wand befestigt ist,
installieren Sie die Soundbar mindestens 5 cm
unterhalb des Fernsehers.
5 cm oder mehr
2. Achten Sie darauf, dass sich die Mittellinie der
Papierschablone in der Mitte des Fernsehers
Fernseher montieren). Befestigen Sie die
Montagehilfe für die Wandhalterung dann mit
Klebeband an der Wand.
Wenn Sie die Soundbar nicht unter einem
Fernseher montieren, stellen Sie sicher,
dass sich die Mittellinie in der Mitte des
Mittellinie
450mm
3. Verwenden Sie ein scharfes Objekt wie einen
Stift oder Bleistift, um die Positionen der
Löcher zu markieren, und entfernen Sie dann
die Montagehilfe für die Wandhalterung.
450mm
CENTER LINE
4. Bohren Sie mit einem geeigneten Bohrer an
jeder Markierung ein Loch in die Wand.
Wenn die Markierungen nicht den
Positionen der Halterungsbolzen
entsprechen, achten Sie darauf, geeignete
Dübel oder Molly-Dübel in die Löcher
einzuführen, bevor Sie die
Aufhängungsschrauben einführen. Wenn
Sie Dübel oder Molly-Dübel verwenden,
achten Sie darauf, dass die gebohrten
Löcher für die verwendeten Dübel oder
Molly-Dübel groß genug sind.
5. Stecken Sie eine Schraube (nicht enthalten)
durch jede Aufhängungsschraube und
drehen Sie dann jede Schraube in einem
Aufhängungsschraubenloch.
6. Installieren Sie 2 Wandhalterung mit der
richtigen Ausrichtung auf der Unterseite der
Soundbar unter Verwendung von 2 Schraube.
Achten Sie beim Zusammenbau darauf,
dass sich die Aufhängungsteile der
Wandhalterungen hinter der Rückseite
Rückseite der Soundbar
Rechtes Ende der Soundbar
DEU - 31
7. Montieren Sie die Soundbar mithilfe der
befestigten Wandhalterungen, indem Sie die
Wandhalterungen an die
Aufhängungsschrauben an der Wand
hängen.
8. Schieben Sie die Soundbar wie nachfolgend
dargestellt nach unten, sodass die
Wandhalterung sicher auf den
Aufhängungsschraube ruhen.
Setzen Sie die Aufhängungsschraube in
den breiten (unteren) Teil der
Wandhalterung ein und schieben Sie
dann die Wandhalterung nach unten,
sodass die Wandhalterung sicher auf den
Aufhängungsschraube ruhen.
Zusammenbau des Kabelhalters
Verwenden Sie wie in der Abbildung gezeigt die
mitgelieferten Schraube, um den Kabelhalter an
der Soundbar zu befestigen und verwenden Sie
dann den Kabelhalter, um beliebige Kabel zu
ordnen.
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Kabelhalter
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
DEU - 32
12 FEHLERBEHEBUNG
Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.
Das Gerät wird nicht eingeschaltet.
Ist das Stromkabel an die Steckdose
angeschlossen?
; Schließen Sie den Netzstecker an die
Steckdose an.
Eine Funktion funktioniert nicht, wenn die
Taste gedrückt wird.
Gibt es statische Elektrizität in der Luft?
; Trennen Sie den Netzstecker und schließen
Sie ihn erneut an.
Im BT-Modus kommt es zu Tonaussetzern.
; Siehe die Abschnitte zur Bluetooth-
Verbindung auf Seite 9 und 15.
Es wird kein Ton wiedergegeben.
Ist die Stummschaltfunktion aktiviert?
; Drücken Sie die Taste VOL, um die Funktion
zu deaktivieren.
Ist die Lautstärke auf das Minimum
eingestellt?
; Passen Sie die Lautstärke an.
Die Fernbedienung funktioniert nicht.
Sind die Batterien leer?
; Tauschen Sie sie gegen neue aus.
Ist der Abstand zwischen Fernbedienung und
Soundbar-Hauptgerät zu groß?
; Gehen Sie mit der Fernbedienung näher an
das Soundbar-Hauptgerät heran.
Der Fernseher kann nicht verbunden werden.
Bei Verbindung mit einem kabelgebundenen
Netzwerk
; Überprüfen Sie, ob das Kabel richtig
angeschlossen ist.
(Überprüfen Sie den Portnamen, um
sicherzustellen, dass das Kabel an den
richtigen Port angeschlossen ist.)
(Siehe die entsprechende Seite für jede
Verbindungsmethode.)
; Drücken Sie die Taste (Quelle) auf der
rechten Seite der Soundbar oder auf der
Fernbedienung, um zu überprüfen, ob der
richtige Modus eingestellt ist.
Bei Verbindung mit einem Drahtlosnetzwerk
; Verbindung über Bluetooth
1. Schalten Sie die Soundbar in den
„BT PAIRING“-Modus um und verwenden
Sie dann den Fernseher, um erneut zu
9.)
; Verbunden über Wi-Fi
1. Überprüfen Sie, ob der Fernseher ein
kompatibles Modell ist.
Nur nach 2014 auf den Markt
gebrachte Samsung Smart TVs
werden unterstützt.
2. Prüfen Sie, ob der Fernseher mit dem
Wi-Fi verbunden ist.
Falls der Fernseher nicht mit dem
Wi-Fi verbunden ist, verwenden Sie
das Netzwerkmenü des Fernsehers,
um eine Verbindung herzustellen.
(Siehe die Bedienungsanleitung des
Fernsehers.)
DEU - 33
3. Prüfen Sie, ob die Soundbar mit dem Wi-Fi
verbunden ist.
Wenn sie verbunden ist, wird die
Soundbar in der Lautsprecherliste
aufgeführt, wenn die Samsung
Multiroom app auf dem Mobilgerät
ausgeführt wird (z. B. Smartphone
Seite 18.)
4. Suchen Sie nach einem DFS-Kanal.
Falls Ihr Drahtlosrouter (Wi-Fi) einen
DFS-Kanal verwendet, können Sie
keine Wi-Fi-Verbindung zwischen dem
Fernseher und der Soundbar
herstellen. Kontaktieren Sie Ihren
Internetdienstleister für Details.
13 LIZENZ
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio, Pro Logic,
and the double-D symbol are trademarks of
Dolby Laboratories.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
combination with the Symbol, and DTS Digital
Surround are registered trademarks or
trademarks of DTS, Inc. in the United States
and/or other countries. © DTS, Inc. All Rights
Reserved.
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other
countries.
Die Spotify Software ist Gegenstand einer
Drittanbieter Lizenz, die Sie unter
www.spotify.com/connect/third-party-
licenses.
Weitere Informationen über Spotify
www.spotify.com/connect
14 BEKANNTMACHUNG
ZU OPEN SOURCE
LIZENZEN
Weitere Informationen über bei diesem Gerät
Webseiten: http://opensource.samsung.com
DEU - 34
15 WICHTIGE HINWEISE ZUM KUNDENDIENST
Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen
Produkt unterscheiden.
Es kann eine Gebühr erhoben werden, wenn:
(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt
(z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt
(z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden
oder der Hausbesuch erfolgt.
16 SPEZIFIKATIONEN UND LEITFADEN
Technische daten
ALLGEMEIN
Gewicht
6,3 kg
Abmessungen
(B × H × T)
1150,0 x 80,0 x 130,4 mm
Betriebstemperatur
+5°C bis +35°C
Zulässige Luftfeuchtigkeit
10 % ~ 75 %
HDMI Video
1080p, 1080i, 720p, 576p, 480p
Lautsprecher
Tieftöner x 6, Hochtöner x 5, 4ohm
Unterstützte Wiedergabeformate
LPCM 2ch, Dolby Audio™ (unterstützt
Dolby® Digital), DTS
Ausgangsleistung
des Drahtlosgeräts
Wi-Fi max.
Transmitterleistung
100mW bei 2,4GHz – 2,4835GHz,
5,15GHz – 5,35GHz & 5,47GHz-5,725GHz
BT max. Transmitterleistung
100mW bei 2,4GHz – 2,4835GHz
HINWEISE
Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
Gewicht und Abmessungen können von den Angaben abweichen.
dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)
DEU - 35
Achtung : Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten.
Leistungsaufnahme im Standby-Betrieb (W)
(Bei alle Netzwerk-Ports auf „ON“)
3,7W
Wi-Fi/Ethernet Port Deaktivierungsmethode
Halten Sie die Wi-Fi SETUP Taste am Gerät
30 Sekunden lang gedrückt, um
Wi-Fi/Ethernet ein- oder auszuschalten.
Bluetooth Port Deaktivierungsmethode
Halten Sie die SPK ADD Taste am Gerät
30 Sekunden lang gedrückt, um Bluetooth
ein- oder auszuschalten.
Samsung Electronics erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/
EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter
folgender Internetadresse abrufbar: http://www.samsung.com. Geben Sie unter
Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in
allen EU-Ländern betrieben werden. Die 5GHz WLAN(Wi-Fi oder SRD)-Funktion
dieses Geräts kann nur in Innenräumen betrieben werden.
DEU - 36
[Korrekte Entsorgung der Batterien dieses Produkts]
(Gilt für Länder mit Abfalltrennsystemen)
Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an,
dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen
Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb
gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-
Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden,
können sie der menschlichen Gesundheit bzw. der Umwelt schaden.
Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von
kostenloses Altbatterie- Rücknahmesystem entsorgen.
Korrekte Entsorgung von Altgeräten
(Elektroschrott)
(Gilt für Länder mit Abfalltrennsystemen)
Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an,
dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht
zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und
Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht
durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile
Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die
zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine
umweltfreundliche Entsorgung abgeben können.
Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des
Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem
Gewerbemüll entsorgt werden.
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
EST - ii
OHUTUSTEAVE
HOIATUSED
ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE
EEMALDAGE KAANT (EGA TAGAPANEELI).
SEADMES POLE KASUTAJA HOOLDATAVAID OSI.
HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD
TEENINDUSTÖÖTAJATE POOLE.
ETTEVAATUST!
MITTE AVADA,
ELEKTRILÖÖGIOHT
See sümbol tähendab, et seade sisaldab
kõrgepinge all olevaid osi. Toote mis
tahes seesmiste osade puudutamine on
ohtlik.
See sümbol tähendab, et seadmega on
kaasas selle kasutamist ja hooldamist
puudutav oluline dokumentatsioon.
II klassi toode: selle sümboliga
tähistatud toode ei nõua ohutuks
ühendamiseks elektrimaandust.
Vahelduvvoolupinge: selle sümboliga
tähistatud nimipinge on
vahelduvvoolupinge.
Alalisvoolupinge: selle sümboliga
tähistatud nimipinge on
alalisvoolupinge.
Ettevaatust, vaadake kasutusjuhendit:
see sümbol annab teada, et kasutaja
peab täpsemat ohutusteavet vaatama
kasutusjuhendist.
HOIATUS
Tulekahju- või elektrilöögiohu vähendamiseks
ei tohi seade kokku puutuda vihmavee ega
niiskusega.
ETTEVAATUST!
ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU
LAI HARU TÄIELIKULT LAIA PILUSSE.
Seade peab alati olema ühendatud
kaitsemaandusega vahelduvvoolu
pistikupessa.
Seadme lahtiühendamiseks toiteallikast tuleb
pistik elektrikontaktist välja tõmmata.
Seetõttu peab toitepistik olema alati kergesti
juurdepääsetav.
Vältige seadme kokkupuudet veetilkade või
-pritsmetega. Ärge pange seadmele
vedelikega täidetud anumaid, nt vaase.
Seadme täielikult väljalülitamiseks peate
toitepistiku seinakontaktist välja tõmbama.
Seetõttu peab toitepistik alati olema kergesti
juurdepääsetav.
EST - iii
ETTEVAATUSABINÕUD
1. Veenduge, et teie maja vahelduvvoolu-
toiteallikas vastaks toote tagaküljel asuval
toitenõuetele. Paigaldage toode
horisontaalselt sobivale alusele
(mööbliesemele), jättes ventileerimiseks
piisavalt ruumi (7–10 cm). Veenduge, et
ventilatsiooniavad poleks kaetud. Ärge
asetage seadet võimenditele ega muudele
seadmetele, mis võivad muutuda kuumaks.
See seade on mõeldud pidevaks
kasutamiseks. Seadme täielikult
väljalülitamiseks eemaldage
vahelduvvoolupistik elektrikontaktist.
Eemaldage seade vooluvõrgust, kui te ei
kavatse seda pikemat aega kasutada.
2. Äikesetormi ajal eemaldage
vahelduvvoolupistik elektrikontaktist.
Äikesest tingitud pingetipud võivad seadet
kahjustada.
3. Ärge hoidke seadet otsese päikesevalguse
käes ega muude soojusallikate lähedal. See
võib põhjustada ülekuumenemist ja seadme
riket.
4. Kaitske toodet niiskuse (nt lillevaasid) ja
liigse kuumuse (nt kolderuum) või seadmete
eest, mis loovad tugevaid magnet- või
elektrivälju. Seadme rikke korral eemaldage
toitekaabel vahelduvvoolu-toiteallikast.
Toode ei ole mõeldud tööstuslikuks
kasutuseks. See on mõeldud ainult isiklikuks
kasutamiseks. Kui toodet on hoitud madalal
temperatuuril, võib tekkida kondensatsioon.
Kui transpordite seadet talvisel ajal, siis
oodake enne kasutamist umbes kaks tundi,
kuni seade on saavutanud toatemperatuuri.
5. Tootega kasutatavad patareid sisaldavad
keskkonnale kahjulikke kemikaale. Ärge
visake patareisid olmeprügisse. Ärge visake
kasutatud patareisid tulle. Ärge laske
patareidel lühistuda, ärge võtke neid koost
lahti ega laske neil üle kuumeneda. Patarei
valesti paigaldamisel tekib plahvatusoht.
Asendage ainult sama või samaväärset tüüpi
patareiga.
TEAVE SELLE
JUHENDI KOHTA
Kasutusjuhend koosneb kahest osast: sellest
paberkandjal lihtsast KASUTUSJUHENDIST ja
põhjalikumast TÄIELIKUST KASUTUSJUHENDIST,
mille saab alla laadida.
KASUTUSJUHENDIST
See kasutusjuhend käsitleb ohutussuuniseid,
teavet toote paigaldamise, komponentide ja
ühenduste kohta ning toote tehnilisi andmeid.
TÄIELIKUST KASUTUSJUHENDIST
Täielikule kasutusjuhendile pääsete juurde
Samsungi veebipõhises klienditoekeskuses,
skannides QR-koodi. Juhendi vaatamiseks
arvutis või mobiilsideseadmes laadige see
veebisaidilt dokumendivormingus alla.
(http://www.samsung.com/support)
Kujundust, tehnilisi andmeid ja rakendusekuva
võidakse ette teatamata muuta.
EST - iv
SISUKORD
01 Komponentide Kontrollimine 2
Patareide sisestamine enne kaugjuhtimispuldi kasutamist
(2 AA-patareid) ------------------------- 2
02 Toote Ülevaade 3
Soundbari esipaneel / parempoolne paneel ------------------------- 3
Soundbari alumine paneel ------------------------- 4
03 Soundbari Ühendamine 5
Elektritoite ühendamine
-------------------------
5
04 Teleriga Ühendamine 7
1. meetod. Ühendamine kaabliga
-------------------------
7
– Ühendamine optilise kaabliga
-------------------------
7
– Teleri ühendamine HDMI-kaabli kaudu
-------------------------
8
2. meetod. Ühendamine juhtmevabalt
-------------------------
9
– Teleri ühendamine Bluetoothi kaudu
-------------------------
9
– Ühendamine Wi-Fi kaudu
-------------------------
11
05 Välisseadme Ühendamine 13
Ühendamine optilise või analoog-helikaabli (AUX) kaudu
-------------------------
13
Ühendamine HDMI-kaabli kaudu
-------------------------
14
06 Mobiilsideseadme Ühendamine 15
1. meetod. Ühendamine Bluetoothi kaudu
-------------------------
15
2. meetod. Ühendamine Wi-Fi (juhtmevaba võrgu) kaudu
-------------------------
18
EST - v
07 Amazoni toote ühendamine 20
08 Soundbari juhtimine Amazoni seadmega 23
09 Kaugjuhtimispuldi Kasutamine 24
Kuidas kaugjuhtimispulti kasutada?
-------------------------
24
Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga ------------------------- 27
Varjatud nuppude kasutamine
-------------------------
28
-------------------------
28
10 Tarkvara-Värskendus 29
11 Seinakinnituse Paigaldamine 29
Ettevaatusabinõud paigaldamisel
-------------------------
29
Seinakinnituse komponendid
-------------------------
29
Kaablihoidiku paigaldamine
-------------------------
31
12 Veaotsing 32
13 Litsents 33
14 Avatud Lähtekoodi Litsentsi Teatis 33
15 Oluline Teenusega Seotud Märkus 34
16 Tehnilised Andmed ja Teave 34
Tehnilised andmed
-------------------------
34
EST - 2
01 KOMPONENTIDE KONTROLLIMINE
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Soundbari põhiseade Kaugjuhtimispult/
patareid
Toitejuhe
Optiline kaabel Kaablihoidik Kruvi
Teavet Soundbari seinakinnituste kohta vt lk 29.
Suunised Kaablihoidik kasutamise kohta leiate lk 31.
Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse
või Samsungi klienditeenindusega.
Tarvikute välimus võib veidi erineda ülaltoodud joonistest.
Patareide sisestamine enne kaugjuhtimispuldi kasutamist
(2 AA-patareid)
Lükake patareipesa katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AA-tüüpi
patareid (1,5 V) õige polaarsusega. Lükake patareipesa kate tagasi oma kohale.
EST - 3
02
TOOTE ÜLEVAADE
Soundbari esipaneel / parempoolne paneel
Soundbari parem külg
Paigutage toode nii, et SAMSUNGi
logo jääks ülespoole.
Ekraan
Nupp -/+ (Helitugevus)
Reguleerib helitugevust.
Reguleerimisel kuvatakse helitugevuse tase Soundbari eesmisel ekraanil.
Nupp (Allikas)
Sisendrežiim Ekraan
Optiline digitaalne sisend D.IN
ARC (HDMI OUT)-sisend D.IN TV ARC (automaatne teisendamine)
AUX-sisend AUX
HDMI-sisend HDMI 1 / HDMI 2
WIFI
BT
BT PAIRINGBT“ ning seejärel vajutage ja hoidke all nuppu
(Allikas) kauem kui 5 sekundit.
Nupp (Toide)
Lülitab toite sisse ja välja.
EST - 4
Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
Kui lülitate seadme sisse, tekib enne heli kõlamist 4 kuni 5 sekundi pikkune viivitus.
Kui soovite nautida ainult Soundbari heli, tuleks teleri kõlarid teleri heliseadistusmenüüst välja
lülitada. Vt oma teleriga kaasasolevat kasutusjuhendit.
Soundbari alumine paneel
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
Ühendage Soundbariga ühendatud ja seinakinnituskomplekti (WMN300SB, ei kuulu komplekti)
kasutades seinale paigaldatud Samsungi teleri toitejuhe vooluvõrku.
POWER IN
Ühendage Soundbari vahelduvvoolu toitekaabel.
DIGITAL AUDIO IN (OPTICAL)
Saate ühendada välisseadme digitaalse (optilise) väljundiga.
WIRELESS
Kinnitage juhtmevaba tongel, mis ühendab Soundbari juhtmevabalt ruumilise heli kõlarite ja
bassikõlariga. (Ruumilise heli kõlarit, bassikõlarit ja juhtmevaba tonglit müüakse eraldi.)
Pesa WIRELESS ei ühildu USB-ga.
Bassikõlarite saadavus erineb olenevalt piirkonnast. Kontrollige saadavust aadressil
http://www.samsung.com/support.
EST - 5
AUX IN
Saate ühendada välisseadme analoogväljundiga.
HDMI IN 1, HDMI IN 2
Sisestab samal ajal digitaalseid video- ja helisignaale, kasutades selleks HDMI-kaablit.
Saate ühendada välisseadme HDMI-väljundiga.
HDMI OUT (TV-ARC)
Saate ühendada teleri HDMI (ARC) pesaga.
Wi-Fi SETUP / SPK ADD
Looge rakenduse Samsung Multiroom kaudu ühendus juhtmevaba (Wi-Fi-) võrguga.
Kui eemaldate toitekaablit seinakontaktist, tõmmake pistikust. Ärge tõmmake kaablist.
Ärge ühendage seda seadet või muid komponente vahelduvvooluvõrgu pistikupessa, enne kui kõik
ühendused komponentide vahel on lõpetatud.
03 SOUNDBARI ÜHENDAMINE
Elektritoite ühendamine
Teavet vajaliku elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt.
(Silt: Soundbari põhiseadme alaosa.)
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Soundbari põhiseadme
alaosa
Toitejuhe
Elektritoite
ühendamine
Ühendage kaasasolev toitekaabel pessa
POWER IN.
EST - 6
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Soundbari põhiseadme alaosa
Pesa POWER OUT kasutatakse
seinakinnituskomplekti (WMN300SB, ei
kuulu komplekti) kasutades seinale
paigaldatud Samsungi teleri toitega
varustamiseks.
Pesa POWER OUT saab ühendada ainult
nende Samsungi teleritega, mis kasutavad
2-viigulist toitejuhet ja mille võimsustarve on
kuni 400 W. (Pesa ühendamine rohkem kui
400 W võimsust tarbiva seadmega võib
Soundbari kahjustada või põhjustada
talitlushäireid.)
Seinakinnituskomplekti WMN300SB ja
pesaga POWER OUT ühilduvate Samsungi
telerite loendi leiate seinakinnituskomplekti
WMN300SB kasutusjuhendist.
Juhendi leiate veebilehelt
http://www.samsung.com/support.
EST - 7
04 TELERIGA ÜHENDAMINE
Saate kuulata teleri heli Soundbari kaudu juhtmega või juhtmevaba ühendusega.
Kui Soundbar on valitud Samsungi teleriga ühendatud, saab Soundbari teleri kaugjuhtimispuldi abil
juhtida.
– Optiline kaabel kasutamise korral toetavad seda funktsiooni 2017. aasta Samsungi nutitelerid,
mis toetavad Bluetoothi.
– See funktsioon võimaldab kasutada ka teleri menüüd, et reguleerida helivälja ja erinevaid
seadeid ning lisaks helitugevust ja -vaigistust.
1. meetod. Ühendamine kaabliga
seadeks on valitud teleris PCM, on soovitatud valida seadeks Dolby Digital. Pärast seade muutmist on
võimalik nautida paremat helikvaliteeti. (Menüü võib olenevalt teleritootjast erineda.)
Ühendamine optilise kaabliga
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optiline kaabel
Soundbari alumine külg
D.IN
Soundbari parem külg
1. Ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli abil teleri pesaga
OPTICAL OUT.
2. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu (Allikas)
D.IN“.
Auto Power Link
Auto Power Link lülitab Soundbari teleri sisselülitamisel automaatselt sisse.
1. Ühendage Soundbar ja teler digitaalse optilise kaabli abil.
2. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu (Allikas)
D.IN“.
EST - 8
3. Hoidke kaugjuhtimispuldil Vasakut nuppu 5 sekundit all, et lülitada
Auto Power Link sisse või välja.
Auto Power Link on vaikimisi sisse lülitatud.
(Selle funktsiooni väljalülitamiseks lülitage automaatne toide Soundbari
kaudu välja.)
Olenevalt ühendatud seadmest ei pruugi Auto Power Link toimida.
D.IN“.
Teleri ühendamine HDMI-kaabli kaudu
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
HDMI-kaabel
(pole kaasas)
Soundbari alumine külg
Ühendage teleri porti HDMI
IN (ARC).
Ühendage Soundbari põhiseadme
porti HDMI OUT (TV-ARC).
Soundbari parem külg
TV
ARC
1. Kui Soundbar ja teler on sisse lülitatud, ühendage HDMI-kaabel (pole kaasas), nagu on joonisel
näidatud.
2. TV ARC“ ja Soundbar esitab teleri heli.
Kui teleri heli pole kuulda, vajutage kaugjuhtimispuldil või Soundbari paremal küljel
nuppu (Allikas) D.IND.INTV ARC“ ning
esitatakse teleri heli.
TV ARC“, siis kontrollige, kas kaabel on
ühendatud õige pordiga.
Kasutage teleri kaugjuhtimispuldi helitugevuse nuppe Soundbari helitugevuse muutmiseks.
EST - 9
MÄRKUSED
HDMI on liides, mis võimaldab video- ja heliandmete digitaalset edastamist vaid ühe pesa kaudu.
Kui teleril on ARC-port, ühendage HDMI-kaabel porti HDMI IN (ARC).
Soovitame kasutada võimaluse korral südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-
kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
Anynet+ peab olema sisse lülitatud.
See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.
2. meetod. Ühendamine juhtmevabalt
Teleri ühendamine Bluetoothi kaudu
Kui teler on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.
Korraga saab ühendada ainult ühe teleri.
Esmakordne ühendamine
1. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu (Allikas) BT“.
2. BTBT PAIRING“.
BT READY“, vajutage ja hoidke Soundbari parempoolsel paneelil või
kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit, et kuvada teade
BT PAIRING“.
BT PAIRING“ on aktiivne, hakkab sinine LED-tuli Soundbari paremal serval vilkuma.
3.
4. [AV] Samsung Soundbar MSxxx“.
Need Pairing“ või
Paired“. Soundbari ühendamiseks valige teade ja looge ühendus.
Kui teler on ühendatud, ilmub Soundbari eesmisele ekraanile teade [Teleri NimiBT“.
5. Nüüd kuulete Soundbari kaudu teleri heli.
EST - 10
Kui seadme ühendamine ebaõnnestub
[AV] Samsung Soundbar MSxxx“), siis
kustutage see.
BT“ Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu
(Allikas) BT PAIRING“. Seejärel valige teleri
[AV] Samsung Soundbar MSxxx“.
Mida tähendavad olekud BT READY ja BT PAIRING?
BT READY
eelnevalt ühendatud mobiilsideseadme kaudu.
BT PAIRINGBT“
Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu (Allikas) kauem kui
5 sekundit.)
MÄRKUSED
Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
seadme vahel ületab 10 m.
Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.
Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.
– Soundbari ümber on tugev elektriväli.
– Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
– Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.
Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad
elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari
põhiseadmest eemal hoida.
Soundbari ja teleri ühenduse katkestamine
Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu (Allikas)
BT“.
Ühenduse katkestamine võtab aega, kuna teler peab saama Soundbarilt vastuse.
(Selleks kuluv aeg võib olenevalt teleri mudelist erineda.)
Soundbari ja teleri vahel automaatse Bluetooth-ühenduse tühistamiseks vajutage kaugjuhtimispuldil
BT READY“ 5 sekundit nuppu p (Esitamine/Peatamine)
EST - 11
Ühendamine Wi-Fi kaudu
Ühendamiseelne kontroll-loend
1. Kontrollige, kas teie Samsung Smart TV toodi turule pärast 2014. aastat. See funktsioon ühildub
ainult pärast 2014. aastat turule toodud Samsung Smart TV-dega.
2. Veenduge, et teie juhtmevaba (Wi-Fi-) ruuter oleks valmis ja töötaks.
3. Veenduge, et teler oleks ühendatud juhtmevaba võrguga (teie Wi-Fi-võrguga).
1. samm : Soundbari ühendamine Wi-Figa
1. Vajutage Soundbari paremal küljel või kaugjuhtimispuldil nuppu (
Allikas
)
WIFI“.
Valitud Samsungi telerite kasutamise korral (2016. või 2017. aasta Samsungi nutitelerid, mis
toetavad Bluetoothi)
– WIFI“, kuvatakse teleriekraanil hüpikaken koos
suunistega Soundbari automaatseks ühendamiseks juhtmevaba (Wi-Fi-) ruuteriga.
Vaadake suuniseid teleris kuvatavas hüpikaknas.
WIFI
2. Ühendage oma mobiilsideseade (nutitelefon, tahvelarvuti vms) teleriga samasse Wi-Fi-võrku.
3. Installige mobiilsideseadmesse (nutitelefon, tahvelarvuti vms) rakendus Samsung Multiroom ja
käivitage see.
iOS
Android
Rakendus Samsung Multiroom
4. Soundbari ühendamiseks oma Wi-Fi-võrku järgige mobiilsideseadmes rakendusekuval toodud
suuniseid.
EST - 12
2. samm: seadete kongureerimine teleris
Kui pärast Soundbari sisendallika vahetamist katkeb teleri ühendus juhtmevaba võrguga, ühendage
teler telerimenüü kaudu uuesti võrku.
2017. aastal välja lastud telerid
1. Kodumenüü Seaded ( ) Heli Heliväljund Valige [AV] Soundbar MSxxx (Wi-Fi)
2. Soundbarist kostub teleri heli.
2016. aastal välja lastud telerid
1. Kodumenüü Seaded ( ) Heli Heliväljund Valige [AV] Samsung Soundbar MSxxx (Wi-Fi)
2. Soundbarist kostub teleri heli.
2015. aastal välja lastud telerid
1. Kodumenüü Heli Kõlarite loend Valige [AV] Samsung Soundbar MSxxx (Wi-Fi)
2. Soundbarist kostub teleri heli.
2014. aastal välja lastud telerid
1. Kodumenüü Heli Kõlari seaded Valige Multiroom Link - Seaded Soundbar+Surround.
2. Valige Soundbari puhul “[AV] Samsung Soundbar MS750” ja seejärel “OK”.
3. Kodumenüü Heli Kõlari seaded Valige Teleri heliväljund Multiroom Link
Kõlari seaded
OK
Multiroom Link
OK Helitugevus Kõlarite test
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Ära kasuta
Nime mu
1
3
2
Teleri heliväljund Multiroom Link
TV kõlar
• Teleri installimise tüüp Alus
TV SoundConnect
• Samsungi heliseadmete loend
• Lisa uus seade Sees
Multiroom Link
• Seaded
Soundbar+Surround
Bluetooth-kõrvaklapid
• Loend Bluetooth-kõrvaklapid
4. Soundbarist kostub teleri heli.
MÄRKUSED
Teler ja Soundbar peavad olema ühendatud samasse juhtmevabasse (Wi-Fi-) võrku.
Kui teie juhtmevaba (Wi-Fi-) ruuter kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fi-
ühendust luua. Pöörduge täpsema teabe saamiseks oma Interneti-teenuse pakkuja poole.
Kui 5 GHz Wi-Fi-ühendus pole sujuv, kasutage 2,4 GHz ribalaiust.
EST - 13
05 VÄLISSEADME ÜHENDAMINE
Looge välisseadmega juhtmega või juhtmevaba võrgu kaudu ühendus, et esitada välisseadme heli
Soundbari kaudu.
Ühendamine optilise või analoog-helikaabli (AUX) kaudu
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Optiline kaabel
Helikaabel (AUX)
(pole kaasas)
Soundbari alumine külg
BD/DVD-mängija/digiboks/
mängukonsool
Soundbari parem külg
VÕI
Optiline kaabel
X Ühendage põhiseadme pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli kaudu
allikaseadme pesaga OPTICAL OUT.
Y D.IN“, vajutades parempoolsel paneelil või kaugjuhtimispuldil nuppu (Allikas).
VÕI
Helikaabel (AUX)
X Ühendage põhiseadme pesa AUX IN (Heli) helikaabli kaudu allikaseadme pesaga AUDIO OUT.
Y AUX“, vajutades parempoolsel paneelil või kaugjuhtimispuldil nuppu (Allikas).
EST - 14
Ühendamine HDMI-kaabli kaudu
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI-kaabel
(pole kaasas)
VÕI
VÕI
HDMI-kaabel
(pole kaasas)
Soundbari alumine külg
Välisseade
HDMI
1
Soundbari
parem külg
HDMI
2
1. Ühendage toote tagaküljel olev pesa HDMI IN 1 või HDMI IN 2 HDMI-kaabli (pole kaasas) kaudu
digitaalseadme pesaga HDMI OUT.
2. Ühendage toote tagaküljel olev pesa HDMI OUT (TV-ARC) HDMI-kaabli (pole kaasas) kaudu teleri
pesaga HDMI IN.
3. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige
HDMI 1“ või HDMI 2“.
4.
EST - 15
06 MOBIILSIDESEADME ÜHENDAMINE
1. meetod. Ühendamine Bluetoothi kaudu
Kui mobiilsideseade on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.
Korraga saab ühendada ainult ühe Bluetooth-seadme.
Bluetooth-seade
Esmakordne ühendamine
1. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu (Allikas) BT“.
2. BTBT PAIRING“.
BT READY“, vajutage ja hoidke Soundbari parempoolsel paneelil või
kaugjuhtimispuldil all nuppu (Allikas) BT PAIRING“.
BT PAIRING“ on aktiivne, hakkab sinine LED-tuli Soundbari paremal serval vilkuma.
3. [AV] Samsung Soundbar MSxxx“.
Kui Soundbar on Bluetooth-seadmega ühendatud, kuvatakse eesmisel ekraanil teade
[Bluetooth-seadme nimiBT“.
4. Saate esitada Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbari kaudu.
Kui seadme ühendamine ebaõnnestub
[AV] Samsung Soundbar MSxxx“), siis
kustutage see.
BT“ Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu
(Allikas) BT PAIRING“.
[AV] Samsung Soundbar MSxxx“.
EST - 16
Mida tähendavad olekud BT READY ja BT PAIRING?
BT READY
eelnevalt ühendatud mobiilsideseadme kaudu.
BT PAIRINGBT“
Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu (Allikas) kauem kui
5 sekundit.)
MÄRKUSED
Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
seadme vahel ületab 10 m.
Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.
Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.
– Soundbari ümber on tugev elektriväli.
– Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
– Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.
Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad
elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari
põhiseadmest eemal hoida.
Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).
Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).
Kui olete Soundbari ja Bluetooth-seadme vahel paarisühenduse loonud, valides
[AV] Samsung Soundbar MSxxx“ seadme skannitud seadmete loendist, lülitub Soundbar
BT“.
– Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisühendatud seadmete loendis.
(Bluetooth-seade ja Soundbar peavad olema vähemalt üks kord varem paarisühenduses
olnud.)
Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar
BT READY“.
Soundbari ei saa siduda Bluetoothi kasutamise ajal teise Bluetooth-seadmega.
EST - 17
Bluetooth-seadme lahutamine Soundbari küljest
Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme
kasutusjuhendist.
Ühendus Soundbariga katkestatakse.
Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel
BT DISCONNECTED“.
Soundbari ja Bluetooth-seadme ühenduse katkestamine
Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige mis tahes
BT“.
Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse.
(Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel
BT DISCONNECTED“.
MÄRKUSED
seadme vahel ületab 10 meetrit.
Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.
Lisateavet Bluetoothi kohta
Bluetooth on tehnoloogia, mis võimaldab Bluetoothiga ühilduvaid seadmeid hõlpsasti omavahel
ühendada lühikese juhtmeta ühenduse kaudu.
Bluetooth-seade võib põhjustada müra või talitlushäireid, olenevalt kasutusest, kui:
– osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/
edastussüsteemiga.
– seade puutub kokku elektrilise muutlikkusega, mis on põhjustatud seina, nurga või kabinetiosa
takistustest.
– see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh
meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-idest.
Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lähestikku.
Mida kaugemal Soundbar Ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet.Kui
kaugus ületab Bluetoothi töövahemiku, siis ühendus katkeb.
Halva leviga piirkondades ei pruugi Bluetooth-ühendus õigesti toimida.
Bluetooth-ühendus töötab vaid siis, kui see on seadme lähedal. Ühendus katkeb automaatselt, kui
Bluetooth seade ühenduseks sobivast vahemikust väljas. Isegi piisavalt väikese vahemaa korral
võib heli kvaliteet halveneda takistuste, nt seinte või uste tõttu.
See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.
EST - 18
2. meetod. Ühendamine Wi-Fi (juhtmevaba võrgu) kaudu
Ühe Soundbari ühendamisel Wi-Fi-võrku saate nautida mitmesuguseid muusika
voogedastusteenuseid ja Interneti-raadiot. Mitme Soundbari ühendamisel Wi-Fi-võrku saate
Soundbari ühendamiseks mobiilsideseadmega juhtmevaba (Wi-Fi-) võrgu kaudu on nõutav
rakendus Samsung Multiroom.
Mobiilsideseade
Esmakordne ühendamine
1. Vajutage Soundbari paremal küljel või kaugjuhtimispuldil nuppu (
Allikas
)
WIFI“.
WIFI
2. Installige mobiilsideseadmesse (nutitelefon või tahvelarvuti) rakendus Samsung Multiroom ja
käivitage see.
iOS
Android
Rakendus Samsung Multiroom
3. Soundbari ühendamiseks Wi-Fi-võrku järgige mobiilsideseadmes rakendusekuval toodud
suuniseid.
EST - 19
Täiendava Soundbari paigaldamine, kui Samsungi juhtmevabad kõlarid on juba kasutusel
1. Valige rakenduse Samsung Multiroom kuva Avakuva ülaosas suvand Seaded ( ) ja seejärel
Add Speaker“.
2. Soundbari ühendamiseks 2 Samsungi juhtmevaba kõlariga ja ruumilise heli süsteemi
heliseadme ja ühe Soundbariga.)
X Puudutage nuppu , et kuvada kõigi kõlarite loend.
Y Puudutage Soundbari mudelinimest paremal nuppu .
Z Puudutage suvandit Surround Setup. Pärast kõlari lohistamist soovitud kohta valige suvand
Done.
[ Ruumilise heli ühendus on loodud.
Soundbar
MÄRKUS
Täiendava SWA-9000S-i (ei kuulu komplekti) ühendamiseks lahutage Samsungi juhtmevabad
kõlarid Soundbari küljest, et keelata ruumilise heli süsteem. (Kui ühendate ruumilise heli kõlarid
ilma seadet SWA-9000S lahutamata, esitatakse ruumilist heli nii Samsungi juhtmevaba kõlari kui
ka ruumilise heli kõlari kaudu.)
EST - 20
07 AMAZONI TOOTE ÜHENDAMINE
Ühendage ja kasutage koos Amazoni tootega (Amazon Echo)
Kasutage oma kõlarite juhtimiseks ja Amazon Echo pakutavate muusikateenuste nautimiseks Amazon
Echo toodet.
1. Installige rakendus SmartThings oma mobiilsideseadmesse.
Rakendus SmartThings
iOS
Android
2. Käivitage rakendus ja järgige ekraanil kuvatavaid suuniseid, et Soundbar rakenduses registreerida
(lisada).
Osades mobiilsideseadmetes ei pruugita automaatset hüpikakent kuvada.
Add device“ ja läbige see toiming. Soundbar on nüüd
rakendusse lisatud.
Käivitage rakendus Kõlarite lisamineAutomaatne hüpikaken
EST - 21
3. Määrake rakenduses SmartThings Soundbarile nimi, mille teie Amazoni seade ära tunneb. (näide:
Samsung, Soundbar, Elutuba, Puhketuba, Magamistuba, Kontor jne)
ETTEVAATUST!
Amazoni seadmed ei pruugi tuvastada nimesid, mis sisaldavad erimärke.
SalvestaValige Edit
Valige kõlarid
Muutke nime
4. Leidke rakenduse Alexa jaotises SkillsSamsung Wireless AudioENABLE“.
Jätke see samm vahele, kui Skills on juba seadistatud.
Valige Skills
Otsige
Luba
Rakendus
Amazon Alexa
EST - 22
5. Toksake rakenduse Alexa jaotises Smart HomeDiscover Device“.
Valige Smart Home
Rakendus
Amazon Alexa
Valige Devices Otsi seadet
EST - 23
08 SOUNDBARI JUHTIMINE AMAZONI
SEADMEGA
1. Kasutage häälkäsklusi oma Amazoni seadmes oleva muusika nautimiseks.
Kõlaritega kasutatav Amazon Echo teenus on piiratud muusikaga. Teistele Amazon Echo
pakutavatele teenustele, nagu uudised ja ilmateave, pääseb juurde Amazon Echo tootes.
See funktsioon ei pruugi kõigis riikides saadaval olla.
Seda teenust pakub Amazon ja selle pakkumine võidakse igal ajal lõpetada. Samsung ei vastuta
teenuse saadavuse eest.
Kasutage kõlarite juhtimiseks häälkäsklusi
Funktsioon + käsklus + kõlari nimi
Kasutage kõlari nime, mida kasutasite Alexa rakendusse lisamisel.
Tegevus Häälkäsklus
Rakenduse SmartThings kontole lisatud ja
Amazon Alexa kontoga ühendatud heliseadme
otsimine
„Alexa, otsi seadmeid“
* Kasutage häälkäsklusi kõlarite puhul nimega „Elutuba“
Tegevus Häälkäsklus
Helitugevuse seadmine väärtusele 5 „Alexa, määra helitugevuseks 5 elutoas“
Helitugevuse suurendamine „Alexa, suurenda helitugevust elutoas“
Heli vaigistamine „Alexa, vaigista heli elutoas“
Raadiojaama KISS FM kuulamine „Alexa, esita Kiss FM-i elutoas“
Järgmise laulu esitamine „Alexa, järgmine lugu elutoas“
Heli peatamine „Alexa, peata heli elutoas“
Heli sisselülitamine „Alexa, lülita heli sisse elutoas“
Heli väljalülitamine „Alexa, lülita heli välja elutoas“
EST - 24
09 KAUGJUHTIMISPULDI KASUTAMINE
Kuidas kaugjuhtimispulti kasutada?
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Toide
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Heliriba sisse- ja väljalülitamiseks.
Heli juhtimine
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Saadaolevad suvandid on järgmised: TREBLE,
SYNC,
FRONT TOP,
REAR LEVEL või REAR
SPEAKER ON/OFF.
Suvandi TREBLE või FRONT TOP
helitugevuse reguleerimiseks valige
heliseade TREBLE või FRONT TOP ja
seejärel reguleerige helitugevust
navigeerimisnuppu Üles/Alla vajutades
vahemikus –6 kuni +6.
Vajutage ja hoidke all nuppu (Heli
juhtimine) umbes 5 sekundit, et
reguleerida iga sagedusriba heli. 150 Hz,
300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ja
10KHz on valitavad (Vasakule/Paremale)
ning kõiki neist saab reguleerida sätetele
vahemikus –6...+6 (Üles/Alla).
Kui teleri ja Soundbari vaheline video ning
heli ei ole sünkroonis, valige heliseadetest
suvand SYNC ja seadke heliviivitus
vahemikku 0–300 ms, vajutades
navigeerimisnuppu Üles/Alla.
Kui ühendatud on ruumilise heli kõlarid (ei
kuulu komplekti), valige suvand REAR
LEVEL ja reguleerige helitugevust
navigeerimisnuppu Üles/Alla vajutades
vahemikus –6 kuni +6.
Funktsiooni REAR SPEAKER saab ON/OFF
lülitada, vajutades navigeerimisnuppu
Üles/Alla.
Funktsiooni SYNC toetatakse ainult mõne
funktsiooni puhul.
EST - 25
Surround
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Ruumilise heli funktsioon lisab helile sügavus- ja ruumiefekti.
Iga kord nupule vajutamisel vahelduvad ON ja OFF.
ON : heli esitatakse kõigist kõlaritest.
OFF : kuulete originaalallika kanali heli mitmest kõlarist.
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Saate valida soovitud heliefekti, valides suvandi STANDARD, MUSIC, CLEAR VOICE,
SPORTS, või MOVIE.
STANDARD“, kui soovite nautida originaalheli.
DRC (Dynamic Range Control)
Võimaldab rakendada Dolby Digitali lugudele dünaamikadiapasooni juhtimise.
SOUND MODE, lülitub DRC (Dynamic
Range Con) sisse või välja. Kui DRC (Dynamic Range Con) on sisse lülitatud,
vähendatakse valju heli.(Heli võib olla moonutatud.)
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Allikas
Vajutage heliribaga ühendatud allika valimiseks.
Režiim BT PAIRING
BT PAIRINGBT“ vajutage ja hoidke all
nuppu (Allikas) kauem kui 5 sekundit. Vt üksikasju lk 15.
Auto Power Down funktsioon
Seade lülitub automaatselt välja järgmistes olukordades.
– D.IN / WIFI / BT: kui helisignaali ei ole 5 minutit.
– HDMI 1 või HDMI 2: kui helisignaali ei ole 15 minutit.
– AUX:
– Kui helikaabel (AUX-kaabel) on 5 minutit lahutatud.
– Kui ajal, mil helikaabel (AUX-kaabel) on ühendatud, puudub 8 tunni vältel
võtmesisend. (Automaatse väljalülitamise funktsiooni saab ainult sellisel juhul
välja lülitada.)
– AUX“
vajutage nuppu p ja hoidke seda 5 sekundit all. Ekraanil kuvatakse
ON-AUTO POWER DOWNOFF-AUTO POWER DOWN“.
Esitamine/
peatamine
(BT/Wi-Fi)
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Vajutage muusikafaili ajutiseks peatamiseks nuppu p.
Muusika esitamise jätkamiseks vajutage nuppu uuesti.
EST - 26
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Üles/Alla/
Vasakule/
Paremale
Vajutage tähistatud aladele, et valida Üles/Alla/Vasakule/
Paremale.
Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seada funktsioone.
Kordamine
Kordamisfunktsiooni kasutamiseks vajutage navigeerimisnuppu Üles.
Muusika vahelejätmine
Vajutage Paremale nuppu, et valida järgmine muusikafail. Vajutage Vasakule nuppu,
et valida eelmine muusikafail.
Anynet+ / Auto Power Link
Saate funktsiooni Anynet+ ja Auto Power Link sisse või välja lülitada.
Funktsiooni Anynet+ ja Auto Power Link saab juhtida vastavalt Paremale ja Vasakule
nupuga.
– Anynet+ : kui Soundbar on ühendatud Samsungi teleriga HDMI-kaabli kaudu,
saate juhtida Soundbari Samsungi teleri kaugjuhtimispuldiga.
Funktsiooni Anynet+ ON- ja OFF hoidke nuppu Paremale ligikaudu 5 sekundit
all.
– Auto Power Link : kui Soundbar on ühendatud teleriga digitaalse optilise kaabli
kaudu, saab Soundbar teleri sisselülitamisel automaatselt sisse lülituda.
Funktsiooni Auto Power Link ON- või OFF hoidke nuppu Vasak ligikaudu
5 sekundit all.
– Anynet+ / Auto Power Link on vaikimisi ON lülitatud.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Optimeerib automaatselt heliefekte, et need sobiksid parajasti esitatava stseeniga.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Suvandi BASS helitugevuse reguleerimiseks vahemikus –6 kuni + 6 lükake nuppu üles
või alla. BASS helitugevuse seadmiseks tasemele 0 vajutage nuppu.
Kui ühendatud on bassikõlar (ei kuulu komplekti), muutub nupp BASS bassikõlari
nupuks. Lükake seda nuppu üles või alla bassikõlari helitugevuse reguleerimiseks
väärtusele –12 või vahemikus –6 kuni +6. Bassikõlari helitugevuse seadmiseks
tasemele 0 vajutage nuppu.
EST - 27
Surround
VOL BASS
SOUND
MODE
SMART
MODE
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks.
Vaigistamine
Vajutage heli vaigistamiseks nuppu VOL. Vajutage uuesti vaigistuse väljalülitamiseks.
Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga
Kasutage teleri menüüd, et valida Samsungi teleri kõlariks välised kõlarid.
(Lisateavet vt teleri kasutusjuhendist.)
Pärast Soundbari paigaldamist saate reguleerida Soundbari helitugevust, kasutades Samsungi
teleriga kaasasolevat infrapuna-kaugjuhtimispulti. (Kui te ei soovi seda funktsiooni kasutada, kui
Soundbar on sisse lülitatud, vajutage ja hoidke nuppu Surround all 5 sekundit. Soundbari ekraanil
OFF-TV REMOTE“ ja funktsioon lülitub välja.)
Helitugevuse reguleerimiseks ainult Samsungi teleri kaugjuhtimispuldiga vajutage ja hoidke all
nuppu SurroundSAMSUNG-TV
REMOTE“.
– Iga kord nupu Surround
SAMSUNG-TV REMOTEOFF-TV REMOTEALL-TV REMOTE“.
Soundbari helitugevuse reguleerimiseks muu tootja teleriga kaasasoleva kaugjuhtimispuldiga
lülitage Soundbar sisse, vajutage ja hoidke all nuppu Surround 5 sekundit (Soundbari ekraanil
OFF-TV REMOTE“), vabastage nupp Surround ning seejärel vajutage uuesti ja
hoidke all nuppu Surround kauem kui 5 sekundit. (Soundbari ekraanil kuvatakse teade
ALL-TV REMOTE“.)
– See funktsioon ei pruugi olenevalt kaugjuhtimispuldist saadaval olla.
– Tootjad, kes seda funktsiooni toetavad:
VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
EST - 28
Varjatud nuppude kasutamine
Varjatud nupp
Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
Surround Teleri kaugjuhtimispuldiga sees/väljas Lk 27
(Allikas)
BT sidumine Lk 15
p (Esitamine/peatamine)
Auto Power Down sees/väljas
Lk 25
Vasakule Auto Power Link ON/OFF Lk 7
Paremale Anynet+ ON/OFF Lk 26
(Heli juhtimine)
7 ribaga EQ Lk 24
SOUND MODE DRC ON/OFF () Lk 25
Väljundi andmed erinevate heliefektirežiimide puhul
Efekt Sisend
Väljund
Ilma juhtmeta
tagakõlarikomplektita
Juhtmeta
tagakõlarikomplektiga
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
2.0 kanalit
*5.0 kanalit *7.0 kanalit
5.1 kanalit *5.0 kanalit *7.0 kanalit
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
2.0 kanalit
2.0 kanalit 4.0 kanalit
5.1 kanalit 3.0 kanalit 5.0 kanalit
MUSIC
2.0 kanalit
2.0 kanalit 4.0 kanalit
5.1 kanalit 3.0 kanalit 5.0 kanalit
CLEAR VOICE
2.0 kanalit
3.0 kanalit 5.0 kanalit
5.1 kanalit 3.0 kanalit 5.0 kanalit
SPORTS
2.0 kanalit
*5.0 kanalit *7.0 kanalit
5.1 kanalit *5.0 kanalit *7.0 kanalit
MOVIE
2.0 kanalit
3.0 kanalit 5.0 kanalit
5.1 kanalit 3.0 kanalit 5.0 kanalit
* Ülemine kõlar sisaldub kanalis.
Samsungi juhtmeta tagakõlarikomplekti saab osta eraldi. Komplekti ostmiseks võtke ühendust
edasimüüjaga, kellelt ostsite Soundbari.
EST - 29
10 TARKVARA-
VÄRSKENDUS
Kui Soundbar on Internetiga ühendatud,
värskendatakse tarkvara automaatselt, isegi kui
Soundbar on välja lülitatud.
Automaatse värskendamise funktsiooni
kasutamiseks peab Soundbar olema
Internetiga ühendatud. Wi-Fi-ühendus
Soundbariga lõpetatakse, kui selle toitejuhe
vooluvõrgust eemaldatakse või vool katkeb.
Toitekatkestuse korral lülitage Soundbar sisse
ja ühendage see uuesti.
11 SEINAKINNITUSE
PAIGALDAMINE
Ettevaatusabinõud
paigaldamisel
Paigaldage ainult vertikaalsele seinale.
Ärge paigaldage seda kõrge temperatuuri või
niiskustasemega kohta.
Kontrollige, kas sein on toote raskuse
kandmiseks piisavalt tugev. Kui ei ole, siis
tugevdage seina või valige muu
paigalduskoht.
Ostke ja kasutage kinnituskruvisid või
-ankruid, mis on mõeldud kasutamiseks teie
seina materjaliga (kipsplaat, metallplaat,
puitsein jne). Võimaluse korral kinnitage
tugikruvid tüüblitega.
Ostke seinakinnituse kruvid, mis sobivad
Soundbari paigaldamiseks valitud seina
paksuse ja tüübiga.
– Läbimõõt: M5
– Pikkus: soovitatavalt vähemalt 35 mm.
Enne Soundbari seinale paigaldamist
ühendage selle kaablid välisseadmetega.
Enne seadme paigaldamist veenduge, et see
oleks välja lülitatud ja vooluvõrgust
lahutatud. Vastasel juhul võib see põhjustada
elektrilöögi.
Seinakinnituse komponendid
450mm
Seinakinnitusjuhik
Hoidikkruvi (2 tk) Kruvi (2 tk)
Seinakinnituskronsteini (2 tk)
EST - 30
1. Asetage Seinakinnitusjuhik vastu
seinapinda.
Seinakinnitusjuhik peab olema loodis.
Kui teler on seinale kinnitatud, paigaldage
Soundbar vähemalt 5 cm telerist
allapoole.
Vähemalt 5 cm
2. Joondage pabermalli Keskjoon teleri
keskjoonega (kui paigaldate Soundbari teleri
alla) ja seejärel kinnitage Seinakinnitusjuhik
teibiga seinale.
Kui te ei paigalda teleri alla, seadke
Keskjoon paigalduskoha keskkohta.
Keskjoon
450mm
3. Märkige aukude asukohad terava esemega,
nt pliiatsiga, seejärel eemaldage
Seinakinnitusjuhik.
450mm
CENTER LINE
4. Kasutades sobiva suurusega puuri, puurige
kummagi märgistuse kohale seina sisse auk.
Kui märgistused ei vasta tihvtide asendile,
siis kinnitage enne tugikruvide
sisestamist aukudesse kindlasti sobivad
tüüblid. Tüüblite kasutamisel veenduge,
et puuritavad augud oleksid kasutatavate
tüüblite jaoks piisavalt suured.
5. Lükake kruvi (pole kaasas) läbi iga
Hoidikkruvi ja seejärel keerake kõik kruvid
kindlalt tugikruvi aukudesse.
6. Paigaldage 2 Seinakinnituskronstein õiges
suunas Soundbari põhjale, kasutades 2 kruvi.
Kokkupanekul veenduge, et
Seinakinnituskronstein riputusosad
jääksid Soundbari taha.
Soundbari tagakülg
Heliriba parempoolne ots
EST - 31
7. Paigaldage Soundbar koos selle külge
kinnitatud Seinakinnituskronstein,
riputades Seinakinnituskronstein seinal
olevatele Hoidikkruvi.
8. Libistage Soundbari alla, nagu on allpool
näidatud, nii et Seinakinnituskronstein
toetuksid Kruvihoidikutele.
Sisestage Kruvihoidikutele
Seinakinnituskronstein laia (alumisse)
ossa ja seejärel libistage
Seinakinnituskronstein allapoole, nii et
Seinakinnituskronstein toetuksid
kindlalt Kruvihoidikutele.
Kaablihoidiku paigaldamine
Kinnitage Kaablihoidik kaasasoleva Kruvi joonisel
näidatud viisil Soundbarile, seejärel saate
kasutada Kaablihoidik kaablite korraldamiseks.
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Kaablihoidik
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
EST - 32
12 VEAOTSING
Enne hoolduse taotlemist kontrollige järgmist.
Seade ei lülitu sisse.
Kas toitejuhe on ühendatud pistikupessa?
; Ühendage toitepistik pistikupessa.
Mõni funktsioon ei tööta nupu vajutamisel.
Kas õhus on staatilist elektrit?
; Eemaldage toitepistik ja ühendage see
uuesti.
Režiimis BT esineb helikatkestusi.
; Vt Bluetooth-ühenduse jaotisi lk 9 ja
15.
Heli ei esitata.
Kas vaigistusfunktsioon on sisse lülitatud?
; Funktsiooni tühistamiseks vajutage nuppu
VOL.
Kas helitugevus on seatud miinimumi peale?
; Reguleerige helitugevust.
Kaugjuhtimispult ei tööta.
Kas patareid on tühjad?
; Sisestage uued patareid.
Kas kaugjuhtimispult on Soundbari
põhiseadmest liiga kaugel?
; Liigutage kaugjuhtimispult Soundbari
põhiseadmele lähemale.
Teleriga ei saa ühendada.
Ühendamisel juhtmega võrgu kaudu
; Kontrollige, kas kaabel on õigesti
ühendatud. (Kontrollige pordi nime,
veendumaks, et kaabel oleks ühendatud
õigesse porti.) (Teavet iga ühendusmeetodi
kohta vaadake asjakohaselt lehelt.)
; Vajutage Soundbari paremal küljel või
kaugjuhtimispuldil nuppu (Allikas), et
Ühendamisel juhtmeta võrgu kaudu
; Ühendatud Bluetoothi kaudu
1. BT PAIRING“ ja
seejärel otsige teleri kaudu uuesti.
(Vaadake üksikasju lk 9.)
; Ühendatud Wi-Fi kaudu
1. Kontrollige, kas teleri mudel on ühilduv.
Toetatakse ainult pärast 2014. aastat
turule toodud Samsung Smart TV-sid.
2. Kontrollige, kas teler on Wi-Figa
ühendatud.
Kui teler pole Wi-Figa ühendatud,
looge ühendus, kasutades teleri
võrgumenüüd. (Vaadake teleri
kasutusjuhendit.)
EST - 33
3. Kontrollige, kas Soundbar on Wi-Figa
ühendatud.
Kui Soundbar on ühendatud, kuvatakse
see rakenduse Samsung Multiroom
käivitamisel mobiilsideseadmes (nt
nutitelefonis või tahvelarvutis) kõlarite
loendis. (Vaadake üksikasju lk 18.)
4. Kontrollige DFS-kanalit.
Kui teie juhtmevaba (Wi-Fi-) ruuter
kasutab DFS-kanalit, ei saa te teleri ja
Soundbari vahel Wi-Fi-ühendust luua.
Pöörduge täpsema teabe saamiseks
oma Interneti-teenuse pakkuja poole.
13 LITSENTS
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio, Pro Logic,
and the double-D symbol are trademarks of
Dolby Laboratories.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
combination with the Symbol, and DTS Digital
Surround are registered trademarks or
trademarks of DTS, Inc. in the United States
and/or other countries. © DTS, Inc. All Rights
Reserved.
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other
countries.
Spotify Software allub muu osapoole
litsentsidele, mille leiate siit:
www.spotify.com/connect/third-party-
licenses.
Lisateavet Spotify Connecti kohta vt
veebisaidilt www.spotify.com/connect.
14 AVATUD
LÄHTEKOODI
LITSENTSI TEATIS
Lisateavet selles tootes kasutatud avatud allikate
kohta vt veebisaidilt
http://opensource.samsung.com.
EST - 34
15 OLULINE TEENUSEGA SEOTUD MÄRKUS
Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust
välimusest erineda.
Rakenduda võivad administratiivtasud, kui
(a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud),
(b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).
Administratiivtasu antakse teile teada enne tehniku visiiti.
16 TEHNILISED ANDMED JA TEAVE
Tehnilised andmed
ÜLDINE
Mass
6,3 kg
Mõõtmed
(L × K × S)
1150,0 x 80,0 x 130,4 mm
Töötemperatuuri vahemik
+5°C kuni +35°C
Õhuniiskuse vahemik
10 % ~ 75 %
HDMI Video
1080p, 1080i, 720p, 576p, 480p
Kõlar
Bassikõlar × 6, Kõrgsageduskõlar × 5,
4 oomi
Toetatud esitamisvormingud
LPCM 2ch, Dolby Audio™
(toetab Dolby® Digital), DTS
Juhtmevaba
seadme
väljundvõimsus
Wi-Fi maksimaalne saatja
võimsus
100 mW 2,4GHz – 2,4835 GHz korral,
5,15 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
BT maksimaalne saatja
võimsus
100 mW 2,4 GHz – 2,4835 GHz
korral
MÄRKUSED
Samsung Electronics Co., Ltd jätab endale õiguse tehnilisi andmeid ette teatamata muuta.
Mass ja mõõtmed on ligikaudsed.
Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt : Soundbari põhiseadme alaosa)
EST - 35
Ettevaatust! Toode taaskäivitub automaatselt, kui lülitate Wi-Fi või Etherneti sisse/välja.
Üldine elektritarve puhkerežiimil (W)
(kõik võrgupordid on sisse lülitatud)
3,7W
Wi-Fi/Ethernet
Pordi inaktiveerimise
meetod
Wi-Fi või Etherneti sisse-/väljalülitamiseks vajutage
30 sekundi vältel toote nuppu Wi-Fi SETUP.
Bluetooth
Pordi inaktiveerimise
meetod
Bluetoothi sisse-/väljalülitamiseks vajutage
30 sekundi vältel toote nuppu SPK ADD.
Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiiviga
2014/53/EL. Euroopa Liidu vastavusdeklaratsiooni täistekst on saadaval
internetiaadressil: http://www.samsung.com, avage Leia tootetugi > Otsi tugi ja
sisestage toote nimi.
Seda seadet võib kasutada kõigis Euroopa Liidu riikides. Selle seadme 5 GHz
WLAN-i (Wi-Fi või SRD) funktsiooni võib kasutada ainult sisetingimustes.
EST - 36
[Selle toote patareide õige lõppkäitlemine]
(Kehtib eraldi jäätmekogumissüsteemidega riikides)
Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid
ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite
Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis
2006/66 nimetatud etalontaseme.Kui patareisid ei visata nõuetekohaselt ära, võivad need ained
kahjustada inimeste tervist või keskkonda.
Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest
jäätmetest ning lõppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.
Selle toote õige lõppkäitlemine
(Elektri- ja elektrooniliste seadmete jäätmed)
(Kehtib eraldi jäätmekogumissüsteemidega riikides)
Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt
laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega.
Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need
seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada
materjalivarude jätkusuutlikku taaskasutust.
Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku
omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed
keskkonnahoidlikuks taaskasutuseks.
Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle
elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.
REACH, WEEE, akud, vt järgmiselt aadressilt:
http://www.samsung.com/ee/aboutsamsung/samsungelectronics/corporatecitizenship/environment.html
FRA - ii
INFORMATIONS RELATIVES À LA SÉCURITÉ
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC
ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.
L’APPAREIL NE CONTIENT PAS DE PIÈCES
RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER
À UN SERVICE APRÈS-VENTE QUALIFIÉ.
ATTENTION
RISQUE DE CHOC
ÉLECTRIQUE. NE PAS
OUVRIR
Ce symbole indique que ce produit est
alimenté par haute tension. Il est
dangereux de toucher la moindre pièce
située à l'intérieur de ce produit.
Ce symbole indique qu'une
documentation importante relative au
fonctionnement et à l'entretien est
fournie avec le produit.
qu'aucun branchement de sécurité à la
terre (prise de terre) n'est requis.
tension nominale indiquée par le
symbole est une tension CA.
tension nominale indiquée par le
symbole est une tension CC.
Mise en garde, Consulter le mode
qu'il doit consulter le manuel
d'utilisation pour en savoir plus sur les
informations relatives à la sécurité.
AVERTISSEMENT
choc électrique, n’exposez pas cet appareil à
la pluie ou à l’ humidité.
ATTENTION
POUR PRÉVENIR LES CHOCS ÉLECTRIQUES,
BRANCHEZ LA FICHE AU FOND, EN
PRENANT SOIN D’INSÉRER LA TIGE LARGE
DANS LA FENTE LARGE.
Cet appareil doit toujours être branché à une
prise terre.
Pour déconnecter l’appareil du circuit
principal, la prise doit être débranchée de la
prise principale ; il est de ce fait nécessaire
que la prise principale soit facile d’accès.
Évitez toute projection d’eau sur l’appareil. Ne
un vase) dessus.
Pour éteindre complètement l’appareil, vous
devez retirer le cordon d’alimentation de la
prise murale. Par conséquent, le cordon
d’alimentation doit être facilement accessible
à tout moment.
FRA - iii
PRÉCAUTIONS
1. Assurez-vous que l’alimentation électrique
de votre maison est conforme à la plaque
produit. Posez votre produit à plat sur un
meuble stable en veillant à laisser un espace
d’assurer une ventilation correcte de celui-ci.
de ventilation. Ne posez pas l’ensemble sur
susceptible de chauffer. Cet ensemble est
conçu pour une utilisation en continu. Pour
entièrement éteindre l’appareil, débranchez
l’appareil si vous envisagez de ne pas l’utiliser
durant une longue période.
2.
l’appareil de la prise murale. Les surtensions
occasionnées par l’orage pourraient
endommager votre appareil.
3. N’exposez pas l’ensemble aux rayons directs
du soleil ou à toute autre source de chaleur.
Ceci pourrait entraîner une surchauffe et un
dysfonctionnement de l’appareil.
4. Protégez le produit de l’humidité (comme les
vases) et d’une chaleur excessive (comme
une cheminée) ou de tout équipement
capable de créer des champs magnétiques
ou électriques. Débranchez le câble
d’alimentation en cas de dysfonctionnement.
Votre produit n’est pas prévu pour un usage
industriel. Ce produit ne peut être utilisé qu’à
peut se former si le produit ou un disque a
été stocké à basse température.
Si vous devez transporter l’ensemble
pendant l’hiver, attendez environ 2 heures
que l’appareil ait atteint la température de la
pièce avant de l’utiliser.
5. Les piles utilisées dans ce produit peuvent
contenir des produits ch miques dangereux
pour l’environnement. Ne jetez pas les piles
dans votre poubelle habituelle. Ne vous
débarrassez pas des piles en les faisant
brûler. Ne court-circuitez pas, ne
désassemblez pas ni ne faites pas
surchauffer les batteries. Le remplacement
incorrect de la batterie entraîne un risque
d’explosion. Ne la remplacez que par une
batterie du même type.
À PROPOS DE CE
MANUEL
Le manuel d’utilisateur est composé de deux
un MANUEL COMPLET détaillé à télécharger.
MANUEL D’UTILISATEUR
Consultez ce manuel pour en savoir plus sur les
consignes de sécurité, l’installation du produit,
MANUEL COMPLET
Vous pouvez accéder au Manuel complet sur le
centre d’assistance client Samsung en
scannant le code QR. Pour consulter le manuel
sur votre PC ou appareil mobile, téléchargez le
manuel sous forme de document depuis le site
FRA - iv
SOMMAIRE
01 Contrôle des Composants 2
Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) ------------------------- 2
02 Présentation du Produit 3
------------------------- 3
Panneau inférieur de la Soundbar ------------------------- 4
03 Connexion de la Soundbar 5
Connexion de l’alimentation électrique
-------------------------
5
04 Connexion à votre Téléviseur 7
Méthode 1. Connexion avec un câble
-------------------------
7
– Connexion à l’aide d’un câble optique
-------------------------
7
– Connexion d’un téléviseur à l’aide d’un câble HDMI
-------------------------
8
-------------------------
9
– Connexion à un téléviseur via Bluetooth
-------------------------
9
– Connexion via Wi-Fi
-------------------------
11
05 Connexion à un Appareil Externe 13
Connexion à l’aide d’un câble audio Optique ou Analogique (AUX)
-------------------------
13
Connexion à l’aide d’un câble HDMI
-------------------------
14
06 Connexion à un Appareil Mobile 15
Méthode 1. Connexion via Bluetooth
-------------------------
15
-------------------------
18
FRA - v
07 Connexion d’un produit Amazon 20
08 Contrôle de votre Soundbar avec un
périphérique Amazon 23
09 Utilisation de la télécommande 24
Comment utiliser la télécommande
-------------------------
24
Réglage du volume de la Soundbar avec une télécommande de téléviseur
------------------------- 27
Utilisation des touches dissimulées
-------------------------
28
-------------------------
28
10 Mise à jour du Logiciel 29
11 Installation du Support Mural 29
Précautions d’installation
-------------------------
29
-------------------------
29
Montage du porte-câble
-------------------------
31
12 Dépannage 32
13 Licence 33
14 Avis de Licence Libre 33
15 Remarque Importante à Propos du Service 34
16 SpécicationsetGuide 34
-------------------------
34
FRA - 2
01 CONTRÔLE DES COMPOSANTS
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Unité principale Soundbar Télécommande/Piles Cordon d’alimentation
Câble optique Porte-câble Vis
29.
Reportez-vous à la page 31 pour les instructions sur l’utilisation du Porte-câble.
Pour l’achat de composants supplémentaires ou de câbles optionnels, contactez un Centre de
service Samsung ou le Service client de Samsung.
L’aspect des accessoires peut légèrement différer des illustrations ci-dessus.
Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2)
retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle
en le faisant glisser dans sa position.
FRA - 3
02
PRÉSENTATION DU PRODUIT
Panneau avant / Panneau côté droit de la Soundbar
Côté droit de la Soundbar
Placez le produit de sorte que le logo
SAMSUNG se trouve sur le dessus.
Afchage
Touche -/+ (Volume)
Règle le volume.
Touche (Source)
Sélectionne le mode d'entrée de la source.
Mode d’entrée Afchage
Entrée numérique optique D.IN
Entrée ARC (HDMI OUT) D.IN TV ARC (Conversion automatique)
Entrée AUX AUX
Entrée HDMI
Mode Wi-Fi WIFI
Mode BLUETOOTH BT
Pour activer le mode «BTPAIRING», changez la source sur le mode «BT», puis appuyez et maintenez
enfoncée la touche (Source) pendant plus de 5 secondes.
Touche (Alimentation)
Allume et éteint l'appareil.
FRA - 4
Lorsque vous mettez l’unité sous tension, il faut compter 4 ou 5 secondes de retard avant le
déclenchement du son.
téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec
votre téléviseur.
Panneau inférieur de la Soundbar
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
POWER IN
Connectez le câble d'alimentation CA de la Soundbar.
DIGITALAUDIOIN(OPTICAL)
Permet de connecter la sortie numérique (optique) d'un appareil externe.
WIRELESS
La prise jack WIRELESS n’est pas compatible avec USB.
FRA - 5
AUX IN
Permet de connecter la sortie numérique analogique d'un appareil externe.
HDMI IN 1, HDMI IN 2
Permet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI.
Permet de connecter la sortie HDMI d'un appareil externe.
HDMI OUT (TV-ARC)
Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.
Wi-Fi SETUP / SPK ADD
Samsung Multiroom.
Ne tirez pas le câble.
Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions
entre les composants ne sont pas terminées.
03 CONNEXION DE LA SOUNDBAR
Connexion de l’alimentation électrique
Pour plus d’informations sur l’alimentation et la consommation électriques requises, reportez-vous
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Partie inférieure de l’unité
principale Soundbar
Cordon
d’alimentation
Connexion de
l’alimentation
électrique
Connectez le câble d’alimentation fourni à la
prise jack POWER IN.
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Partie inférieure de l’unité principale Soundbar
La prise POWER OUT est utilisée pour fournir
(WMN300SB - non fourni).
La prise jack POWER OUT peut être
connectée uniquement aux téléviseurs
Samsung qui utilisent un cordon
d’alimentation 2 broches et consomment
400W ou moins. (Connecter la prise jack à un
appareil qui consomme plus de 400 W peut
endommager la Soundbar ou entraîner un
dysfonctionnement.)
Pour une liste des téléviseurs Samsung
WMN300SB et la prise jack POWER OUT
reportez-vous au manuel d’utilisation du kit
Vous pouvez visualiser le manuel en ligne sur
FRA - 8
3. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour
(Pour désactiver cette fonction, désactivez l’alimentation automatique à
l’aide de la Soundbar.)
pas.
Cette fonction est disponible uniquement en mode «D.IN».
Connexion d’un téléviseur à l’aide d’un câble HDMI
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
Câble HDMI
(non fourni)
Partie inférieure de la
Soundbar
À brancher sur le port
HDMI IN (ARC) de votre téléviseur.
À brancher sur le port HDMI OUT (TV-ARC) de l'unité
principale Soundbar.
Côté droit de la
Soundbar
TV
ARC
1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI (non fourni) tel qu’illustré.
2. «TV ARC
entendre le son du téléviseur.
Si le son du téléviseur est inaudible, appuyez sur la touche (Source) de la télécommande ou
D.IN
«D.IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.
Si «TV ARC
le câble est connecté au bon port.
Soundbar.
FRA - 9
REMARQUES
HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un
seul connecteur.
Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC).
utilisez un câble dont le diamètre est inférieur à 14 mm.
Anynet+ doit être allumé.
Cette fonction n’est pas disponible si le câble HDMI ne prend pas en charge l’ARC.
Méthode2.Connexionsansl
Connexion à un téléviseur via Bluetooth
Lorsqu’un téléviseur est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas
de câblage.
Seul un téléviseur à la fois peut être connecté.
Connexion initiale
1. Appuyez sur la touche (Source)
sélectionnez «BT».
2. Changez «BT» sur «BTPAIRING».
Si «BT READY» apparaît, appuyez et maintenez enfoncée la touche (Source)
BTPAIRING».
En mode «BTPAIRING
3. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au
manuel du téléviseur.)
4. Sélectionnez «[AV] Samsung Soundbar MSxxx» dans la liste sur l’écran du téléviseur.
Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth
sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.
Lorsque le téléviseur est connecté, [Nom du téléviseurBT
de la Soundbar.
5. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.
FRA - 10
Si la connexion de l’appareil échoue
Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar MSxxx»)
apparaît dans la liste, supprimez-la.
En mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes
«BTPAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar MSxxx» dans la liste de recherche
du téléviseur.
QuesignientlesétatsBTREADYetBTPAIRING?
BT READY
connecter la Soundbar à partir d’un appareil mobile connecté précédemment.
BTPAIRING
(En mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes
REMARQUES
Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.
En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la
Soundbar et l’appareil Bluetooth dépasse 10 m.
La Soundbar s’éteint automatiquement après 5 minutes en état Prêt.
Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la
– En cas de champ électrique puissant autour de la Soundbar.
– En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
– Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.
Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de
Déconnexion de la Soundbar à partir du téléviseur
Appuyez sur la touche (Source)
quel mode sauf «BT».
La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar.
(Le temps requis peut varier selon le modèle de téléviseur.)
Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la
touche
p
(Lecture/Pause) sur la télécommande pendant 5 secondes en mode «BT READY».
FRA - 11
Connexion via Wi-Fi
Liste de contrôle pré-connexion
1. Samsung Smart TV est un modèle sorti après 2014. La fonction est compatible
uniquement avec les téléviseurs Samsung Smart TV sortis après 2014.
2. Assurez-vous que votre Routeursansl(Wi-Fi)est prêt et fonctionne.
3. Assurez-vous que le téléviseurestconnectéaurouteursansl(votreréseauWi-Fi).
Étape 1 : Connexion de la Soundbar au Wi-Fi
1. Appuyez sur la touche (Source) à droite de la Soundbar ou sur la télécommande pour
sélectionner le mode «WIFI».
Lorsque vous utilisez un téléviseur Samsung TV sélectionné (Téléviseurs Samsung smart TV
– Si vous sélectionnez le mode «WIFI» lorsque le téléviseur est allumé, l’écran du téléviseur
dans la fenêtre contextuelle du téléviseur.
WIFI
2. Connectez votre appareil mobile (smartphone, tablette etc.) au réseau Wi-Fi auquel le téléviseur
est connecté.
3. Installez et lancez l’application Samsung Multiroom sur votre appareil mobile (smartphone,
tablette etc.).
iOS
Android
Application Samsung Multiroom
4. Suivez les instructions dans l’écran des applications sur l’appareil mobile pour connecter la
Soundbar à votre réseau Wi-Fi.
FRA - 12
Étape2:Congurationdesréglagessurletéléviseur
Soundbar, utilisez le menu du téléviseur pour reconnecter le téléviseur au réseau.
Pour les téléviseurs sortis en 2017
1. Menu Accueil Paramètres ( ) Son Sortie son Sélectionnez [AV] Soundbar MSxxx (Wi-Fi)
2. Le son de votre téléviseur est diffusé par la Soundbar.
Pour les téléviseurs sortis en 2016
1. Menu Accueil Paramètres ( ) Son Sortie son Sélectionnez [AV] Samsung Soundbar
MSxxx (Wi-Fi)
2. Le son de votre téléviseur est diffusé par la Soundbar.
Pour les téléviseurs sortis en 2015
1. Menu Accueil Son Liste des haut-parleurs Sélectionnez [AV] Samsung Soundbar MSxxx
(Wi-Fi)
2. Le son de votre téléviseur est diffusé par la Soundbar.
Pour les téléviseurs sortis en 2014
1. Menu Accueil Son Paramètres haut-parleur Sélectionnez Multiroom Link - Paramètres
Soundbar+Surround.
2. Depuis la position de la Soundbar, sélectionnez «[AV] Samsung Soundbar MS750» puis «OK».
3. Menu Accueil Son Paramètres haut-parleur Sélectionnez Sortie son TV Multiroom Link
Haut-parleur TV
• Type installation TV Support
TV SoundConnect
• Liste des périph. audio Samsung
• Ajouter nv. périph. Activé
Multiroom Link
• Paramètres Soundbar+Surround
Casque Bluetooth
• Liste Casque Bluetooth
Paramètres haut-parleur
OK
Multiroom Link
OK Niveau du volume Test haut-parleurs
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Ne pas utiliser
Modif. N
1
3
2
Sortie son TV Multiroom Link
4. Le son de votre téléviseur est diffusé par la Soundbar.
REMARQUES
entre le téléviseur et la Soundbar. Contactez votre fournisseur de service Internet pour plus de
détails.
Si la connexion Wi-Fi 5 GHz n’est pas bonne, utilisez la bande passante de 2,4 GHz.
FRA - 13
05 CONNEXION À UN APPAREIL EXTERNE
via la Soundbar.
Connexion à l’aide d’un câble audio Optique ou Analogique (AUX)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Câble optique
Câble (AUX) audio
(non fourni)
Partie inférieure de la Soundbar
Lecteur BD/DVD / Boîtier décodeur /
Console de jeu
Côté droit de la Soundbar
OU
Câble optique
X Raccordez DIGITALAUDIOIN(OPTICAL) de l’unité principale à la prise OPTICAL OUT de l’appareil
source à l’aide d’un câble optique numérique.
Y Sélectionnez le mode «D.IN» en appuyant sur la touche (Source)
sur la télécommande.
OU
Câble (AUX) audio
X Raccordez AUX IN (Audio) de l’unité principale à la prise AUDIO OUT de l’appareil source à l’aide d’un
câble audio.
Y Sélectionnez le mode «AUX» en appuyant sur la touche (Source)
la télécommande.
FRA - 14
Connexion à l’aide d’un câble HDMI
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
Câble HDMI
(non fourni)
OU
OU
Câble HDMI
(non fourni)
Partie inférieure de la Soundbar
Appareil externe
HDMI
1
Côté droit de la
Soundbar
HDMI
2
1. Raccordez un câble HDMI (non fourni) de la prise HDMI IN 1 ou HDMI IN 2 au dos du produit à la
prise HDMI OUT de votre appareil numérique.
2. Raccordez un câble HDMI (non fourni) de la prise HDMI OUT (TV-ARC) au dos du produit à la prise
HDMI IN de votre téléviseur.
3. Appuyez sur la touche (Source)
«HDMI 1» ou «HDMI 2».
4.
entendre le son.
FRA - 15
06 CONNEXION À UN APPAREIL MOBILE
Méthode 1. Connexion via Bluetooth
Lorsqu’un appareil est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de
câblage.
Vous ne pouvez pas connecter plus d’un appareil Bluetooth en même temps.
Appareil Bluetooth
Connexion initiale
1. Appuyez sur la touche (Source)
sélectionnez «BT».
2. Changez «BT» sur «BTPAIRING».
Si «BT READY» apparaît, appuyez et maintenez enfoncée la touche (Source) sur le panneau
«BTPAIRING».
En mode «BTPAIRING
3. Sélectionnez «[AV] Samsung Soundbar MSxxx» dans la liste.
Lorsqu’une Soundbar est connectée à l’appareil Bluetooth, [Nom de l’appareil Bluetooth
«BT
4.
Si la connexion de l’appareil échoue
Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar MSxxx»)
apparaît dans la liste, supprimez-la.
En mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes
«BTPAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar MSxxx» dans la liste de recherche
d’appareil Bluetooth.
QuesignientlesétatsBTREADYetBTPAIRING?
BT READY
connecter la Soundbar à partir d’un appareil mobile connecté précédemment.
BTPAIRINGBT», appuyez et
maintenez enfoncée la touche (Source)
Soundbar ou de la télécommande.)
REMARQUES
Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.
En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la
Soundbar et l’appareil Bluetooth dépasse 10 m.
La Soundbar s’éteint automatiquement après 5 minutes en état Prêt.
Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la
– En cas de champ électrique puissant autour de la Soundbar.
– En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
– Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.
Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de
Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction
A2DP (AV).
Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge
uniquement la fonction HF (Mains libres).
Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner
«[AV] Samsung Soundbar MSxxx» parmi la liste des périphériques connectés à ce périphérique
placera automatiquement la barre audio en mode «BT».
– Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique
Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au
moins une fois.)
Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth
BT READY».
La Soundbar ne peut pas être appariée à un autre appareil Bluetooth lorsque la fonction Bluetooth
est utilisée.
FRA - 17
Déconnexion de l’appareil Bluetooth d’une Soundbar
Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions,
reportez-vous au manuel d’utilisation de ce périphérique.
Le système Soundbar sera déconnecté.
«BT DISCONNECTED
Déconnexion de la Soundbar à partir de l’appareil Bluetooth
Appuyez sur la touche (Source)
n’importe quel mode sauf «BT».
La déconnexion prend du temps parce que l’appareil Bluetooth doit recevoir une réponse de la
Soundbar. (La durée de déconnexion peut varier selon l’appareil Bluetooth)
«BT DISCONNECTED
REMARQUES
En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le
périphérique Bluetooth dépasse 10 m.
Le système Soundbar s’éteint après 5 minutes en état Prêt.
À propos du Bluetooth
Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des
Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des
–
périphérique Bluetooth ou du système Soundbar.
– Il est soumis à des variations électriques provenant d’obstructions provoquées par un mur, un
coin ou des cloisonnements de bureaux.
– Il est exposé à des interférences électriques provenant d’appareils utilisant la même bande de
Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.
Plus la distance est grande entre l’Soundbar et le périphérique Bluetooth, plus la qualité de la
transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est
perdue.
Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner
correctement.
La connexion Bluetooth ne fonctionne que lorsqu’elle est proche de l’appareil. La connexion
s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est
FRA - 18
Méthode2.ConnexionviaWi-Fi(Réseausansl)
Connectez une seule Soundbar au Wi-Fi pour accéder à de nombreux services de musique en
streaming et radio par Internet. Connectez plusieurs Soundbars au Wi-Fi pour utiliser le mode
lecture groupée ou son stéréo.
Samsung Multiroom est nécessaire.
Appareil mobile
Connexion initiale
1. Appuyez sur la touche (Source) à droite de la Soundbar ou sur la télécommande pour
sélectionner le mode «WIFI».
WIFI
2. Installez et lancez l’application Samsung Multiroom sur votre appareil mobile (par ex., smartphone
ou tablette).
iOS
Android
Application Samsung Multiroom
3. Suivez les instructions dans l’écran des applications sur l’appareil mobile pour connecter la
Soundbar à votre Wi-Fi.
FRA - 19
Installationd’uneSoundbarsupplémentairealorsquelesenceintessanslSamsungsont
déjà utilisées
1. Sur l’écran Accueil de l’application Samsung Multiroom, sélectionnez Paramètres ( ) en haut, et
puis sélectionnez «Add Speaker».
2. Pour connecter la Soundbar aux 2enceintessanslSamsung
audio surround en utilisant un appareil audio et une Soundbar.)
X Touchez pour vous rendre sur la liste de toutes les enceintes.
Y Touchez à droite du nom de modèle de la Soundbar.
Z Touchez Surround Setup. Sélectionnez Done après avoir déplacé les enceintes à l’endroit
souhaité.
[ La connexion surround est terminée.
Soundbar
REMARQUE
Samsung de la Soundbar pour désactiver le système audio surround. (Si vous connectez les
Samsung et l’enceinte surround.)
FRA - 20
07 CONNEXION D’UN PRODUIT AMAZON
Connecter et utiliser un produit Amazon (Amazon Echo)
fournis par Amazon Echo.
1. Installez l’application SmartThings sur votre appareil mobile.
Application SmartThings
iOSAndroid
2. Lancez l’application et suivez les instructions à l’écran pour enregistrer (ajouter) votre Soundbar
dans l’application.
La fenêtre contextuelle automatique peut ne pas être disponible sur certains appareils mobiles.
Dans ce cas, sélectionnez et complétez «Add device» dans le menu de l’application. Votre
Soundbar est maintenant ajoutée à l’application.
Lancer
l’application
Ajouter des
haut-parleurs
Fenêtre
contextuelle
automatique
FRA - 21
3. Dans l’application SmartThings, changez le nom de votre Soundbar par un nom pouvant être
reconnu par votre périphérique Amazon.
ATTENTION
Les périphériques Amazon peuvent ne pas reconnaître les noms contenant des éléments tels
que des caractères spéciaux.
EnregistrerSélectionner Edit
Sélectionner les
haut-parleurs
Changer le nom
4. Dans l’application Alexa, recherchez «Samsung Wireless Audio» dans Skills Skills et sélectionnez
«ENABLE».
Skills.
Sélectionner Skills
Rechercher
Activer
Application
Amazon Alexa
FRA - 22
5. Dans Smart Home, appuyez sur l’application Alexa, effectuez «Discover Device».
Sélectionner
Smart Home
Application
Amazon Alexa
Sélectionner Devices
Découvrir le
périphérique
FRA - 23
08 CONTRÔLE DE VOTRE SOUNDBAR AVEC
UN PÉRIPHÉRIQUE AMAZON
1. Utilisez les commandes vocales pour écouter la musique disponible sur votre périphérique
Amazon.
Le service Amazon Echo que vous pouvez utiliser avec vos haut-parleurs est limité aux
musiques. D’autres services fournis par Amazon Echo, tels que les actualités et la météo,
peuvent être consultés sur votre produit Amazon Echo.
Cette fonction peut ne pas être disponible dans certains pays.
Ce service est fourni par Amazon et peut être interrompu à tout moment, Samsung n’assume
pas la responsabilité de la disponibilité du service.
Utilisez les commandes vocales pour contrôler les haut-parleurs.
Déclencheur + Commande + Nom du haut-parleur
Utilisez le Nom du haut-parleur que vous avez utilisé lors de son ajout dans l’application Alexa.
Action Commande vocale
Pour rechercher un périphérique audio ajouté
au compte SmartThings connecté au compte
Amazon Alexa
«Alexa Découvrir les périphériques»
* Utilisez les commandes vocales pour les haut-parleurs nommés «Salon»
Action Commande vocale
Pour régler le volume sur 5 «Alexa Régler le volume sur 5 dans le salon»
Pour augmenter le volume «Alexa Augmenter le volume dans le salon»
Pour couper le son «Alexa Couper le son dans le salon»
Pour écouter la station de radio nommée KISS FM
«Alexa Lire Kiss FM dans le salon»
Pour lire le morceau suivant «Alexa Morceau suivant dans le salon»
Pour arrêter l’audio «Alexa Arrêter dans le salon»
Pour activer l’audio «Alexa Activer dans le salon»
Pour désactiver l’audio «Alexa Désactiver dans le salon»
FRA - 24
09 UTILISATION DE LA TÉLÉCOMMANDE
Comment utiliser la télécommande
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Alimentation
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Allume et éteint la Soundbar.
Commande
sonore
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Vous pouvez sélectionner parmi TREBLE, SYNC,
FRONT TOP
,
REAR LEVEL, ou REAR SPEAKER
ON/OFF.
Pour ajuster le volume TREBLE ou
FRONT
TOP
, sélectionnez la commande audio
TREBLE ou
FRONT TOP
, puis utilisez les
touches Haut/Bas pour ajuster le volume
Appuyez sur le bouton (Commande
sonore) pendant environ 5 secondes pour
régler le son pour chaque bande de
fréquences. Vous pouvez sélectionner
2,5 KHz, 5 KHz et 10 KHz (Gauche/Droite) et
Haut/Bas).
Si l’image et le son ne sont pas
synchronisés entre votre téléviseur et la
Soundbar, sélectionnez SYNC dans la
commande audio, puis réglez le décalage
audio, de 0 à 300 millisecondes, à l’aide des
touches Haut/Bas.
Si les enceintes non fournies sont
connectées, sélectionnez REAR LEVEL et
utilisez les touches Haut/Bas pour ajuster
La fonction REAR SPEAKER peut être ON/
OFF en utilisant les touches Haut/Bas.
SYNC n’est pris en charge que par certaines
fonctions.
FRA - 25
Surround
Surround
VOL BASS
SOUND
MODE
SMART
MODE
La fonction de son surround renforce l'étendue du son et lui donne une plus grande
sensation d'espace.
Les modes ON et OFF alternent à chaque pression de cette touche.
ON
OFF
enceintes.
SOUND MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Vous pouvez sélectionner l'effet sonore souhaité en choisissant parmi STANDARD, MUSIC,
CLEAR VOICE, SPORTS, ou MOVIE.
Sélectionnez le mode « STANDARD
DRC (Dynamic Range Control)
Vous permet d’effectuer une commande de plage dynamique des pistes Dolby Digital.
Si vous appuyez et maintenez enfoncée la touche SOUND MODE pendant le mode de
veille, le DRC (Dynamic Range Control) s’active ou se désactive. Avec la fonction DRC
activée, le bruit est réduit. (Le son peut être déformé.)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Source
Appuyez pour sélectionner une source connectée à la Soundbar.
ModeBTPAIRING
Pour activer le mode «BTPAIRING» en mode «BT», appuyez et maintenez enfoncée la
touche (Source) pendant plus de 5 secondes. Reportez-vous à la page 15 pour
les détails.
Fonction Auto Power Down
L’appareil s’éteint automatiquement dans les situations suivantes.
– Mode D.INWIFIBT
– Mode HDMI 1 ou HDMI 2
– Mode AUX
– Si le câble audio (AUX) est déconnecté pendant 5 minutes.
– Si aucune TOUCHE n’est activée pendant 8 heures lorsque le câble (AUX) est
connecté. (La fonction Mise hors tension automatique peut être désactivée
uniquement dans ce cas.)
– Pour désactiver la fonction Mise hors tension automatique, en mode « AUX »,
appuyez sur la touche p et maintenez-la enfoncée pendant 5 secondes.
« ON-AUTO POWER DOWNOFF-AUTO POWER DOWN
l’écran.
Lecture / Pause
(BT/Wi-Fi)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Appuyez sur la touche p
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Haut/Bas/
Gauche/
Droite
Appuyez sur les zones indiquées pour sélectionner Haut/Bas/
Gauche/Droite.
fonctions.
Répétition
Pour utiliser la fonction de répétition, appuyez sur la touche Haut .
Sautdechiermusical
Appuyez sur la touche Droite
Appuyez sur la touche Gauche
Anynet+ / Auto Power Link
touches Droite et Gauche.
– Any
téléviseur Samsung. Appuyez sur la touche Droite et maintenez-la enfoncée
pendant 5 secondes pour ON ou OFF Anynet+.
–
optique numérique, la Soundbar peut s’allumer automatiquement lors de la
mise sous tension de votre téléviseur. Appuyez et maintenez enfoncée la touche
GaucheON et
OFF.
– ON.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Optimise automatiquement les effets sonores et les adapte à la scène en cours de
lecture.
À chaque pression de la touche, le mode commute sur activé ou désactivé.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
appuyez sur la touche.
FRA - 27
Surround
VOL BASS
SOUND
MODE
SMART
MODE
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Appuyez sur les touches haut ou bas pour régler le volume.
Coupure de son
Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche
pour activer le son.
Réglage du volume de la Soundbar avec une télécommande de
téléviseur
Utilisez le menu du téléviseur pour régler l’enceinte TV d’un téléviseur Samsung sur les
enceintes externes. (Pour plus d’informations, reportez-vous au manuel d’utilisateur du
téléviseur.)
Après avoir installé la Soundbar, vous pouvez régler le volume de la Soundbar à l’aide de la
télécommande IR fournie avec le téléviseur Samsung. (Si vous ne voulez pas utiliser cette fonction,
une fois la Soundbar activée, appuyez et maintenez enfoncée la touche Surround pendant
5 secondes. «OFF-TV REMOTE
Pour régler le volume en utilisant uniquement la télécommande du téléviseur Samsung, appuyez et
maintenez enfoncée la touche Surround pendant plus de 5 secondes jusqu’à ce que
«SAMSUNG-TVREMOTE
– Chaque fois que la touche Surround est enfoncée pendant 5 secondes, le mode commute dans
SAMSUNG-TVREMOTEOFF-TV REMOTE
«ALL-TV REMOTE».
Pour régler le volume de la Soundbar avec la télécommande fournie avec un téléviseur d’un
fabricant tiers, allumez la Soundbar, appuyez et maintenez enfoncée la touche Surround pendant
5 secondes ( «OFF-TV REMOTE» apparaît sur l’écran de la Soundbar), relâchez la touche Surround,
puis appuyez et maintenez à nouveau enfoncée la touche Surround pendant plus de 5 secondes.
(Le message «ALL-TV REMOTE
– La disponibilité de cette fonction dépend de la télécommande.
–
VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
FRA - 28
Utilisation des touches dissimulées
Touche dissimulée
Page de référence
Touche de télécommande Fonction
Surround
Télécommande de votre téléviseur
page 27
(Source)
Appariement BT page 15
p
(Mode AUX)
page 25
Gauche page 7
Droite page
(Commande sonore)
EQ bande 7 page 24
SOUND MODE Veille) page 25
Spécicationsdesortiepourlesdifférentsmodesd’effetssonores
Effet Entrée
Sortie
Sans kit d’enceintes
arrièresansl
Avec kit d’enceintes arrière
sansl
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
2.0 canaux
*5.0
canaux
*7.0
canaux
5.1
canaux
*5.0
canaux
*7.0
canaux
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
2.0 canaux
2.0
canaux
4.0
canaux
5.1
canaux
3.0
canaux
5.0
canaux
MUSIC
2.0 canaux
2.0
canaux
4.0
canaux
5.1
canaux
3.0
canaux
5.0
canaux
CLEAR VOICE
2.0 canaux
3.0
canaux
5.0
canaux
5.1
canaux
3.0
canaux
5.0
canaux
SPORTS
2.0 canaux
*5.0
canaux
*7.0
canaux
5.1
canaux
*5.0
canaux
*7.0
canaux
MOVIE
2.0 canaux
3.0
canaux
5.0
canaux
5.1
canaux
3.0
canaux
5.0
canaux
* L’enceinte supérieure est comprise dans un canal.
contactez le vendeur chez qui vous avez acheté la Soundbar.
FRA - 29
10 MISE À JOUR DU
LOGICIEL
Lorsque la Soundbar est connectée à Internet, les
mises à jour de logiciel sont automatiques si la
Soundbar est éteinte.
Pour utiliser la fonction de mise à jour
automatique, la Soundbar doit être connectée
à Internet.
si le cordon d’alimentation est débranché ou
si l’alimentation électrique est coupée. Si
l’alimentation électrique est coupée sur la
Soundbar, rebranchez-la.
11 INSTALLATION
DU SUPPORT
MURAL
Précautions d’installation
Installez sur un mur vertical uniquement.
N’installez pas dans un endroit à température
élevée ou humide.
pour supporter le poids du produit.
Sinon, renforcez le mur ou choisissez un autre
point d’installation.
ancrages appropriés pour le type de mur dont
vous disposez (plaque de plâtre, plaque
portantes dans les poteaux.
Achetez les vis de support mural selon le type
et l’épaisseur du mur sur lequel vous
souhaitez monter la Soundbar.
–
–
Connectez les câbles depuis l’unité aux
appareils externes avant d’installer la
Soundbar sur le mur.
Assurez-vous que l’unité est éteinte et
débranchée avant de l’installer. Sinon, cela
pourrait provoquer un choc électrique.
Composantsdexationaumur
450mm
Guidedexationmurale
Visdexation
(2 pièces)
Vis (2 pièces)
Supportdexationmurale
(2 pièces)
FRA - 30
1. Placez le Guidedexationmurale contre le mur.
Le Guidedexationmurale doit être de
niveau.
Si votre téléviseur est monté sur le mur,
installez la Soundbar à au moins 5 cm
sous le téléviseur.
5 cm minimum
2. Alignez la Ligne centrale du modèle papier
le Guidedexationmurale au mur avec du
ruban adhésif.
téléviseur, placez la Ligne centrale au
centre de la zone d’installation.
Ligne centrale
450mm
3. Utilisez un objet pointu, tel qu’un stylo ou un
crayon, pour marquer les positions des trous,
puis retirez le Guidedexationmurale.
450mm
CENTER LINE
4. À l’aide d’une mèche appropriée, faites un trou
dans le mur au niveau de chaque marque.
Si les marques ne correspondent pas aux
positions des poteaux muraux, veillez à
insérer les ancrages ou les chevilles Molly
appropriées dans les trous avant d’insérer les
vis portantes. Si vous utilisez des ancrages
ou des chevilles Molly, pensez à percer des
5. Enfoncez une vis (non fournie) dans chaque
Visdexation, puis vissez fermement
chaque vis dans un trou pour vis portante.
6. Installez les Supportdexationmurale sur la
partie inférieure de la Soundbar, en veillant à les
positionner correctement, en utilisant 2 Vis.
Lors de l’assemblage, veillez à ce que
l’accroche des Supportdexation
murale se trouve sur l’arrière de la
Soundbar.
Arrière de la Soundbar
Extrémité droite de la Soundbar
FRA - 31
7.
les Supportsdexationmurale, en
accrochant les Supportsdexationmurale
sur les Visdexation sur le mur.
8. Faites glisser la Soundbar vers le bas, comme
Support de
xationmurale reposent de manière sûre
sur les Visdexation.
Insérez les Visdexation dans la partie
large (inférieure) des Supportdexation
murale, puis faites glisser les Support de
xationmurale
Supportdexationmurale reposent de
manière sûre sur les Visdexation.
Montage du porte-câble
Comme illustré sur l’image, utilisez la Vis fournie
Porte-câble à la Soundbar, puis
utilisez le Porte-câble pour organiser les câbles.
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Porte-câble
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
FRA - 32
12 DÉPANNAGE
Avant de contacter l’assistance, veuillez lire ce qui suit.
L’unité ne s’allume pas.
Le cordon d’alimentation est-il branché dans la
prisemurale?
;
Une fonction ne répond pas lorsque la
touche est enfoncée.
De l’électricité statique est-elle présente dans
l’air?
;
la.
Des distorsions sonores se font entendre
en mode BT.
; Consultez les sections sur la connexion
Bluetooth aux pages 9 et 15.
Aucun son n’est produit.
Lafonctiondecoupuredusonest-elleactivée?
; Appuyez sur la touche VOL pour annuler
cette fonction.
Levolumeest-ilrégléàsonminimum?
; Réglez le volume.
La télécommande ne fonctionne pas.
Lespilessont-elleusées?
; Remplacez avec des piles neuves.
Est-ce que la distance entre la télécommande
etl’unitéprincipaleSoundbaresttropgrande?
; Rapprochez la télécommande de l’unité
principale Soundbar.
Connexion au téléviseur impossible.
En cas de connexion via un réseau câblé
;
pour vous assurer que le câble est
connecté au port correct.) (Reportez-vous
à la page correspondante concernant la
méthode pour chaque connexion.)
; Appuyez sur la touche (Source) sur le
est correct.
Encasdeconnexionviaunréseausansl
; Connecté via Bluetooth
1. Passez la Soundbar en mode
«BTPAIRING» puis utilisez le téléviseur
pour effectuer une nouvelle recherche.
(Reportez-vous à la page 9 pour les
détails.)
; Connecté via Wi-Fi
1.
compatible.
Seuls les Téléviseurs Samsung Smart
sortis après 2014 sont pris en charge.
2.
Wi-Fi.
Si le téléviseur n’est pas connecté au
Wi-Fi, utilisez le menu du réseau sur le
téléviseur pour établir la connexion.
(Reportez-vous au manuel d’utilisation
du téléviseur.)
FRA - 33
3.
Wi-Fi.
Une fois la connexion établie, la
Soundbar se trouve dans la liste des
enceintes lorsque l’application
Samsung Multiroom est exécutée sur
l’appareil mobile (par ex., smartphone
ou tablette). (Reportez-vous à la
page 18 pour les détails.)
4.
un canal DFS, vous ne pouvez pas
établir de connexion Wi-Fi entre le
téléviseur et la Soundbar.
Contactez votre fournisseur de service
Internet pour plus de détails.
13 LICENCE
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio, Pro Logic, and
the double-D symbol are trademarks of Dolby
Laboratories.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
Surround are registered trademarks or
trademarks of DTS, Inc. in the United States
Reserved.
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other
countries.
licenses.
Pour en savoir plus sur Spotify Connect,
14 AVIS DE LICENCE
LIBRE
Pour obtenir plus d’informations sur les sources
libres utilisées dans ce produit, veuillez visiter
FRA - 34
15 REMARQUE IMPORTANTE À PROPOS DU
SERVICE
uniquement et peuvent différer de l’apparence du produit réel.
(a) Vous demandez l’intervention d’un ingénieur, mais il s’avère que l’appareil ne présente aucune
anomalie (par ex. vous n’avez pas lu ce Manuel d’utilisation).
(b) Vous portez l’unité à un centre de réparation, mais il s’avère que celle-ci ne présente aucune
défaillance (par ex. vous n’avez pas lu ce Manuel d’utilisation).
domicile ne soit effectuée).
16 SPÉCIFICATIONSETGUIDE
Spécications
GÉNÉRAL
Poids
Dimensions (L x H x P)
1150,0 x 80,0 x 130,4 mm
Plage de températures en
fonctionnement
de +5 à +35 °C
Plage d’humidité en
fonctionnement
HDMI Vidéo
Enceinte
Formats de lecture pris en charge
LPCM 2ch, Dolby Audio™ (prise en
charge de Dolby® Digital), DTS
Puissance de
sortie de
l’appareilsansl
Puissance de transmission
Wi-Fi max.
100 mW à 2,4 GHz – 2,4835 GHz,
5,15 GHz– 5,35 GHz & 5,47 GHz – 5,725 GHz
Puissance de transmission
BT max.
100 mW à 2,4 GHz – 2,4835 GHz
REMARQUES
Le poids et les dimensions sont approximatifs.
Pour plus d’informations sur l’alimentation et la consommation électriques, reportez-vous à
FRA - 35
Attention : le produit redémarre automatiquement si vous activez/désactivez le
Wi-Fi/Ethernet.
Consommation globale d’énergie en veille (W)
(Tous les ports du réseau sont en état activé
“ON”)
3,7W
Wi-Fi/Ethernet
Méthode de désactivation
du port
Appuyez sur le bouton Wi-Fi SETUP sur le
Bluetooth
Méthode de désactivation
du port
Appuyez sur le bouton SPK ADD sur le produit
le Bluetooth.
Samsung Electronics déclare par la présente que cet équipement est conforme
Le texte complet de la déclaration de conformité de l’UE est disponible à
Assistance > Sélectionner un produit et saisissez le nom de modèle. Cet
équipement peut fonctionner dans tous les pays de l’Union européenne.
La fonction 5GHz WLAN(Wi-Fi ou SRD) de cet équipement ne peut fonctionner
qu’à l’intérieur.
[Elimination des batteries de ce produit]
(Applicable aux pays disposant de systèmes de collecte séparés)
Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas
Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé
humaine ou à l’environnement.
batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des
batteries.
Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques &
électroniques)
(Applicable aux pays disposant de systèmes de collecte séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires
électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres
de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez
ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès
des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur
recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les
conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres
déchets.
Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations
GRE - ii
GRE - iii
GRE - iv
-------------------------
------------------------- 3
------------------------- 4
-------------------------
5
-------------------------
–
-------------------------
–
-------------------------
8
-------------------------
9
–
-------------------------
9
–
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
GRE - v
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
34
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
GRE - 3
BT
GRE - 4
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
GRE - 5
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
–
–
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
GRE - 8
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
GRE - 9
BT
BT
BT
BT
BT
–
–
–
BT
p
–
c
1
3
2
•
•
•
•
•
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
X
Y
X
Y
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
1
2
»
BT
BT
BT
BT
»
BT
–
–
–
BT
–
BT
–
–
–
X
Y
Z
[
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
BT
–
–
–
–
–
–
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
–
–
–
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
–
»
–
–
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
–
–
450mm
450mm
450mm
CENTER LINE
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
;
;
;
9
;
;
;
;
;
;
;
9
;
GRE - 33
GRE - 34
GRE - 35
HUN - ii
BIZTONSÁGI ÓVINTÉZKEDÉSEK
BIZTONSÁGI ELŐÍRÁSOK
AZ ÁRAMÜTÉS VESZÉLYÉNEK ELKERÜLÉSE
ÉRDEKÉBEN NE VEGYE LE A KÉSZÜLÉK
BURKOLATÁT.
A KÉSZÜLÉK BELSEJÉBEN NINCSEN OLYAN
ALKATRÉSZ, AMELYET HÁZILAG LEHETNE
JAVÍTANI.
A KÉSZÜLÉK JAVÍTÁSÁT BÍZZA SZAKEMBERRE.
FIGYELEM
FESZÜLTSÉG ALA TT! NE
NYISSA K I A
BURKOLATOT!
Ez a jel a készülék belsejében uralkodó
Semmiképpen ne érjen a készülék
belsejében található alkatrészekhez.
az üzemeltetésre és karbantartásra
vonatkoznak.
elektromos földelésre.
vonatkozó tudnivalóit.
FIGYELMEZTETÉS
csapadéknak, nedvességnek.
FIGYELEM
AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A
HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA
BE A CSATLAKOZÓALJZATBA.
csatlakozással.
A berendezés hálózatról való leválasztásához,
a hálózati dugónak bármikor használatra
készen kell állni.
ki a konnektorból. Ezért a tápkábel dugójának
HUN - iii
BIZTONSÁGI
ÓVINTÉZKEDÉSEK
1.
használatra készült. A készülék
konnektorból. Áramtalanítsa a készüléket,
ha hosszabb ideig nem használja.
2.
tönkretehetik a készüléket.
3.
vezethet.
4.
konnektorból. A termék nem ipari
használatra tervezték. Ha hideg
páralecsapódás keletkezhet. Ha télen
szállítja a készüléket, várjon kb. 2 órát, amíg
5.
dobja az elemeket a háztartási szemétbe.
A KÉZIKÖNYVRŐL
KÉZIKÖNYV, valamint a részletes TELJES
FELHASZNÁLÓI KÉZIKÖNYV
találhatók.
TELJES KÉZIKÖNYV
beszkennelésével érheti el.
dokumentum formátumban a honlapról.
HUN - iv
TARTALOMJEGYZÉK
01 Részegységek Ellenőrzése 2
------------------------- 2
02 A Termék Áttekintése 3
------------------------- 3
------------------------- 4
03 A Soundbar Csatlakoztatása 5
-------------------------
5
04 Csatlakoztatás a Televízióhoz 7
-------------------------
– Csatlakoztatás Optikai Kábellel
-------------------------
– Televízió csatlakoztatása HDMI-kábellel
-------------------------
8
2. Módszer Vezeték nélküli Csatlakozás
-------------------------
9
– Televízió csatlakoztatása Bluetooth-on keresztül
-------------------------
9
–
-------------------------
05 Csatlakoztatás Külső Eszközhöz 13
-------------------------
Csatlakoztatás HDMI-kábellel
-------------------------
06 Mobileszköz Csatlakoztatása 15
-------------------------
-------------------------
HUN - v
07 Amazon termék csatlakoztatása 20
08 A Soundbar vezérlése egy Amazon eszközzel 23
09 A Távvezérlő Használata 24
-------------------------
24
-------------------------
A rejtett gombok használata
-------------------------
28
-------------------------
28
10 Szoftverfrissítés 29
11 A Fali Konzol Felszerelése 29
Óvintézkedések a felszerelés során
-------------------------
29
-------------------------
29
A Tartó-Kábel összeszerelése
-------------------------
12 Hibaelhárítás 32
13 Szabadalmak 33
14 Nyílt Forráskódú Licenc Megjegyzés 33
15 Fontos Megjegyzés a Szervizzel Kapcsolatban 34
16 Műszaki Adatok és Útmutató 34
-------------------------
34
HUN - 2
01 RÉSZEGYSÉGEK ELLENŐRZÉSE
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Soundbar Központi Egység Távirányító / Elemek Hálózati kábel
Optikai kábel Tartó-Kábel Csavar
29. oldalt.
Lásd a. oldalon a Tartó-Kábel használatára vonatkozó utasításokat.
Az elemek behelyezése a távirányító használata előtt (2 db AA elem)
elemek fedelét.
HUN - 3
02
A TERMÉK ÁTTEKINTÉSE
Soundbar Előlap / Jobb Oldali Panel
A Soundbar Jobb Oldala
Kijelző
-/+ (Hangerő) Gomb
(Forrás) Gomb
A bemeneti jelforrás mód kiválasztása.
Bemeneti mód Kijelző
Optikai Digitális bemenet D.IN
D.IN
HDMI bemenet
BLUETOOTH mód BT
A „BT PAIRING” mód bekapcsolásához váltsa a jelforrást “BT
5 másodpercig a (Forrás) gombot.
(Bekapcsoló) gomb
A készülék be- és kikapcsolása.
HUN - 4
Ha csak a Soundbar készülék hangját szeretné hallgatni, kapcsolja ki a TV hangszóróit a TV audió
Soundbar Alsó Panel
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
POWER IN
Csatlakoztassa a Soundbar AC hálózati kábelét.
DIGITAL AUDIO IN (OPTICAL)
WIRELESS
A WIRELESS csatlakozó nem USB-kompatibilis.
HUN - 5
AUX IN
HDMI IN 1, HDMI IN 2
HDMI OUT (TV-ARC)
Wi-Fi SETUP / SPK ADD
Samsung Multiroom alkalmazáson keresztül.
03 A SOUNDBAR CSATLAKOZTATÁSA
A Tápellátáshoz Történő Csatlakoztatás
A szükséges áramellátással és energiafelhasználással kapcsolatos további információért olvassa el
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Soundbar Központi
Egység alja
Hálózati kábel
A Tápellátáshoz
Történő
Csatlakoztatás
Csatlakoztassa a mellékelt hálózati kábelt a
POWER IN csatlakozóba.
HUN - 6
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Soundbar Központi Egység alja
A POWER OUT
tápellátását.
A POWER OUT
Samsung TV-készülékekhez
hálózati kábellel rendelkeznek, és maximum
a POWER OUT csatlakozóval, lásd a
04 CSATLAKOZTATÁS A TELEVÍZIÓHOZ
Ha a Soundbar a kiválasztott Samsung TV-khez van csatlakoztatva, akkor a Soundbar a TV
–
–
1. Módszer Csatlakoztatás Kábellel
Csatlakoztatás Optikai Kábellel
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optikai kábel
A Soundbar Alja
D.IN
A Soundbar Jobb Oldala
1. DIGITAL AUDIO IN (OPTICAL)
2. (Forrás) D.IN”
módot.
Auto Power Link
1.
2. (Forrás)
„D.IN” módot.
HUN - 8
3. Bal
(A funkció kikapcsolásához kapcsolja be az Automatikus Bekapcsolást a
Ez a funkció csak a „D.IN
Televízió csatlakoztatása HDMI-kábellel
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
HDMI-kábel
(nem része a
csomagnak)
A Soundbar Alja
Csatlakozzon a HDMI IN
(ARC) porthoz a televízión.
Csatlakozzon a HDMI OUT (TV-ARC) porthoz a
Soundbar központi egységen.
A Soundbar
Jobb Oldala
TV
ARC
1. A Soundbar és a televízió bekapcsolt állapota mellett csatlakoztassa a HDMI kábelt (külön
2. A „TV ARC
hangját játssza le.
(Forrás)
D.IND.IN” és a „TV ARC”
feliratot jeleníti meg, és a televízió hangja kerül lejátszásra.
Ha a „TV ARC
HUN - 9
MEGJEGYZÉSEK
2. Módszer Vezeték nélküli Csatlakozás
Televízió csatlakoztatása Bluetooth-on keresztül
Ha televíziót csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a
sztereó hangot.
Az első csatlakoztatás
1. (Forrás)BT”
módot.
2. Váltson „BT” módról „BT PAIRING” módra.
Ha a „BT READY (Forrás) gombot a
BT PAIRING” megjelenítéséhez.
„BT PAIRING
3.
4. Válassza az “[AV] Samsung Soundbar MSxxx
A rendelkezésre álló Soundbar “Need PairingPaired” felirattal van megjelölve a televízió
Bluetooth eszköz listáján. A Soundbarhoz való csatlakozáshoz válassza ki az üzenetet, és hozzon
létre kapcsolatot.
Ha a televízió csatlakoztatva van, a [TV NévBT
5. Most már hallhatja a televízió hangját a Soundbarból.
Ha az eszköz csatlakozása nem sikerült
Ha a korábban csatlakoztatott Soundbar tétel (pl. „[AV] Samsung Soundbar MSxxx
listán, törölje azt.
„BT (Forrás)
Soundbar jobb oldalán, a „BT PAIRING
Majd válassza az “[AV] Samsung Soundbar MSxxx” opciót a televízió keresési listáján.
Mi a BT READY és a BT PAIRING státusz?
BT READY
BT PAIRINGBT
legalább 5 másodpercig a
(Forrás)
MEGJEGYZÉSEK
Az Soundbar 5 perc után automatikusan kikapcsol a Kész állapotban.
–
–
–
Az elektronikus eszközük elektromos interferenciát okozhatnak.
A Soundbar leválasztása a televízióról
(Forrás)
BT” módról
5 másodpercig a p (Lejátszás/Szünet)BT READY
Csatlakozás Wi-Fi-n keresztül
Csatlakoztatás előtti Ellenőrzőlista
1. az Ön Samsung Smart TV-je 2014 után jelent meg.
2. Vezeték nélküli útválasztó (Wi-Fi)
3. TV csatlakoztatva van-e a vezeték nélküli útválasztóhoz (az Ön
Wi-Fi hálózatához).
1. lépés : A Soundbar csatlakoztatása a Wi-Fi-hez
1. (Forrás)WIFI” mód
kiválasztásához.
– Ha a „WIFI
WIFI
2.
csatlakozik.
3. Telepítse és futtassa a Samsung Multiroom
iOS
Android
Samsung Multiroom alkalmazás
4.
instrukcióit a mobileszközön.
2. lépés: A Beállítások Kongurálása a TV-n
Ha a televízió leválasztásra kerül a vezeték nélküli hálózatból a Soundbar bemeneti jelforrásának
A 2017-ban kiadott televíziókhoz
1. Beállítások ( Hang Hangkimenet Válassza a [AV] Soundbar
2. A Soundbar-ból a televízió hangja lesz hallható.
A 2016-ban kiadott televíziókhoz
1. Beállítások ( Hang Hangkimenet Válassza a [AV] Samsung
2. A Soundbar-ból a televízió hangja lesz hallható.
A 2015-ban kiadott televíziókhoz
1. Hang Hangszórók listája Válassza a [AV] Samsung Soundbar MSxxx
2. A Soundbar-ból a televízió hangja lesz hallható.
A 2014-ban kiadott televíziókhoz
1. Hang Hangszóró-beállítások Válassza a Multiroom Link - Beállítások
Soundbar+Surround
2. A Soundbar pozícióban válassza a „[AV] Samsung Soundbar MS750OK”.
3. Hang Hangszóró-beállítások Válassza a TV-hangkimenet
Multiroom Link
Hangszóró-beállítások
OK
Multiroom Link
OK Hangerő Hangszóróteszt
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Ne használja
Névszerke
1
3
2
TV-hangkimenet Multiroom Link
TV-hangszóró
• TV-telepítés típusa Álló
TV SoundConnect
• Samsung hangeszközök listája
• Új eszköz hozzáadása Be
Multiroom Link
• Beállítások
Bluetooth-fejhallgató
• Bluetooth-fejhallgatók
4. A Soundbar-ból a televízió hangja lesz hallható.
MEGJEGYZÉSEK
csatlakozást létrehozni a TV és a Soundbar között. Lépjen kapcsolatba internetszolgáltatójával a
részletekért.
05 CSATLAKOZTATÁS KÜLSŐ ESZKÖZHÖZ
hangját lejátszhassa a Soundbaron.
Csatlakoztatás Optikai vagy Analóg Audio (AUX) Kábellel
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Optikai kábel
Audio (AUX) Kábel
(nincs mellékelve)
A Soundbar Alja
BD / DVD lejátszó / Set-top box /
Játékkonzol
A Soundbar Jobb Oldala
VAGY
Optikai kábel
X DIGITAL AUDIO IN (OPTICAL)
Y Válassza a „D.IN” módot a (Forrás)
VAGY
Audio (AUX) Kábel
X AUX IN
Y Válassza az „AUX” módot, a (Forrás)
Csatlakoztatás HDMI-kábellel
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI kábel
(nem része a csomagnak)
VAGY
VAGY
HDMI kábel
(nem része a csomagnak)
A Soundbar Alja
Külső eszköz
HDMI
1
A Soundbar Jobb
Oldala
HDMI
2
1. HDMI IN 1
HDMI IN 2
2. HDMI OUT
(TV-ARC)
3. (Forrás)
„HDMI 1” „HDMI 2” módot.
4.
06 MOBILESZKÖZ CSATLAKOZTATÁSA
1. Módszer Csatlakozás Bluetooth-on Keresztül
Ha mobileszközt csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja
a sztereó hangot.
Bluetooth eszköz
Az első csatlakoztatás
1. (Forrás)BT”
módot.
2. Váltson „BT” módról „BT PAIRING” módra.
Ha a „BT READY (Forrás) gombot a
BT PAIRING” megjelenítéséhez.
„BT PAIRING
3. Válassza az “[AV] Samsung Soundbar MSxxx” opciót a listán.
Bluetooth Eszköz NévBT”
4.
keresztül.
Ha az eszköz csatlakozása nem sikerült
Ha a korábban csatlakoztatott Soundbar tétel (pl. „ [AV] Samsung Soundbar MSxxx
listán, törölje azt.
„BT (Forrás)
Soundbar jobb oldalán, a „BT PAIRING[AV] Samsung
Soundbar MSxxx” opciót a Bluetooth eszköz keresési listáján.
Mi a BT READY és a BT PAIRING státusz?
BT READY
BT PAIRINGBT
legalább 5 másodpercig a
(Forrás)
MEGJEGYZÉSEK
Az Soundbar 5 perc után automatikusan kikapcsol a Kész állapotban.
–
–
–
Az elektronikus eszközük elektromos interferenciát okozhatnak.
[AV] Samsung Soundbar
MSxxx” elemet az eszköz érzékelt eszközlistájából, a Soundbar automatikusan „BT” módba vált.
–
A Soundbar csak akkor jelenik meg a Bluetooth eszköz megtalált eszközök listájában, ha a
BT READY” üzenet látható.
Bluetooth funkció használata esetén a Soundbar nem csatlakoztatható másik Bluetooth eszközhöz.
A Bluetooth eszköz leválasztása a Soundbar-ról
BT DISCONNECTED” jelenik meg az
A Soundbar leválasztása a Bluetooth eszközről
(Forrás)BT” módról
BT DISCONNECTED” jelenik meg az
MEGJEGYZÉSEK
Az Soundbar 5 perc után automatikusan kikapcsol a Kész állapotban.
További információk a Bluetooth-ról
–
–
–
kapcsolat.
2. Módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül
a Samsung Multiroom alkalmazásra van szükség.
Mobileszköz
Az első csatlakoztatás
1.
(Forrás)
WIFI” mód
kiválasztásához.
WIFI
2. Telepítse és futtassa a Samsung Multiroom
iOS
Android
Samsung Multiroom alkalmazás
3.
instrukcióit a mobileszközön.
További Soundbar telepítése, ha Samsung vezeték nélküli hangszórók már használatban
vannak
1. A Samsung MultiroomBeállítások (
Add Speaker
2. Ha a Soundbar-t 2 Samsung vezeték nélküli hangszóróhoz
X Érintse meg a
Y gombot.
Z Érintse meg a Surround Setup
válassza a Done
[
Soundbar
MEGJEGYZÉS
07 AMAZON TERMÉK CSATLAKOZTATÁSA
Csatlakoztatás és használat egy Amazon termékkel (Amazon Echo)
zenei szolgáltatások használatához.
1. Telepítse a SmartThings alkalmazást a mobileszközre.
SmartThings alkalmazás
iOS
Android
2.
Ebben az esetben válassza ki és hajtsa végre az „Add device” opciót az alkalmazás menüjében.
A Soundbar ezzel hozzá lett adva az alkalmazáshoz.
Alkalmazás
indítása
Hangszórók
hozzáadása
Automatikus
felugró ablak
3. A SmartThings
eszköze felismer.
FIGYELEM
karaktereket tartalmaznak.
Mentés
Válassza az Edit
Válassza ki a
hangszórókat
Módosítsa a
nevet
4. Az Alexa alkalmazásban keresse meg a „Samsung Wireless Audio” elemet a Skills között, és
válassza az „ENABLE” opciót.
Ha már beállította a Skills akkor ugorja át ezt a lépést.
Válassza a Skills
opciót
Keresés
Amazon Alexa
alkalmazás
HUN - 22
5. A Smart Home alkalmazásban érintse meg az Alexa alkalmazást, és végezze el a „Discover
Device” opciót.
Válassza a
Smart Home
alkalmazást
Amazon Alexa
alkalmazás
Válassza az
Devices elemet
Eszközök
felfedezése
HUN - 23
08 A SOUNDBAR VEZÉRLÉSE EGY AMAZON
ESZKÖZZEL
1. Használja a hangparancsokat az Amazon eszközén található zenék hallgatásához.
Ezt a szolgáltatást az Amazon biztosítja, és ez bármikor megszüntetésre kerülhet, a Samsung
Használja a hangparancsokat a hangszórók vezérléséhez.
Megnyomás + Parancs + Hangszóró neve
Haszálja a Hangszóró nevét, amelyet használt, amikor hozzáadta azt az Alexa alkalmazáshoz.
Művelet Hangparancs
Az Amazon Alexa
SmartThings
keresése
„Alexa Eszközök felfedezése”
* Használja a hangparancsokat a „Nappali” nevű hangszórókhoz
Művelet Hangparancs
„Alexa A hangerő állítása 5-re a nappaliban”
„Alexa A hangerő növelése a nappaliban”
A hang elnémítása „Alexa Némítás a nappaliban”
„Alexa a KISS FM hallgatása a nappaliban”
„Alexa A következő szám a nappaliban”
Az audio megállítása „Alexa Megállítás a nappaliban”
Az audio bekapcsolása „Alexa Bekapcsolás a nappaliban”
Az audio kikapcsolása „Alexa Kikapcsolás a nappaliban”
HUN - 24
09 A TÁVVEZÉRLŐ HASZNÁLATA
A Távvezérlő Használatának Módja
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Bekapcsoló
Surround
VOL BASS
SOUND
MODE
SMART
MODE
A Soundbar be- és kikapcsolása.
Hangvezérlés
Surround
VOL BASS
SOUND
MODE
SMART
MODE
A TREBLE, SYNC, FRONT TOP, REAR LEVEL,
REAR SPEAKER ON/OFF
közül választhat.
A TREBLE
FRONT TOP
hangerejének
vezérléséhez a Hangbeállítások
menüpontból válassza ki a TREBLE
FRONT TOP
Fel/Le gombok
segítségével.
(Hangvezérlés) gombot
5 másodpercre a hang beállításához az
választható (Balra/Jobbra
be (Fel/Le
Ha a televízió és a Soundbar videó és audio
jele nincs szinkronban, válassza ki a SYNC
közé az Fel/Le gombok segítségével.
vannak csatlakoztatva, válassza ki a REAR
LEVEL
Fel/Le gombok
segítségével.
A REAR SPEAKER funkció ON/OFF
kapcsolható az Fel/Le gombok
segítségével.
A SYNC
támogatva.
HUN - 25
Surround
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SOUND MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
A kívánt hangeffektust kiválaszthatja a STANDARD, MUSIC, CLEAR VOICE, SPORTS
MOVIE választásával.
Az eredeti hang hallgatásához válassza a „STANDARD” módot.
DRC (Dynamic Range Control)
SOUND MODE gombot kb. 5 másodpercig készenlét módban, a
A DRC bekapcsolt állapotában a hangosra állított hang halkabbá válik.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Forrás
BT PAIRING mód
A „BT PAIRING” mód bekapcsolásához „BT
5 másodpercig a (Forrás) gombot. A részleteket lásd a. oldalon.
Auto Power Down funkció
– D.IN / WIFI / BT
– HDMI 1 HDMI 2
– AUX
–
–
csatlakoztatva van. (Az Automatikus Kikapcsolás funkciót csak ebben az
– „AUX” módban az Automatikus Kikapcsolás funkció kikapcsolásához tartsa
p gombot 5 másodpercig. Az „ON-AUTO POWER DOWN
„OFF-AUTO POWER DOWN
Lejátszás /
Szünet
(BT/Wi-Fi)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
p gombot.
HUN - 26
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Fel/Le/Balra/
Jobbra
Nyomja meg a jelzett területeket a Fel/Le/Balra/Jobbra
kiválasztásához.
beállításához.
Ismétlés
Fel gombot.
Zene Átugrása
Jobbra
Balra
Anynet+ / Auto Power Link
Jobbra illetve Balra gombokkal
történik.
– A
Jobbra
–
televízióhoz, akkor automatikusan be tud kapcsolni, ha a televíziót bekapcsolja.
Balra
–
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
állítja.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Némítás
VOL
némításának megszüntetéséhez.
A Soundbar hangerejének szabályozása a televízió távvezérlőjével
A televízió menüjében Samsung TV esetén állítsa a televízió hangszóróját külső
hangszóróra.
(Bővebb információkat a televízió felhasználói kézikönyvében talál.)
Surround gombot.
OFF-TV REMOTE
Surround gombot, amíg a „SAMSUNG-TV REMOTE
– A Surround
SAMSUNG-TV REMOTE
„OFF-TV REMOTEALL-TV REMOTE”.
Surround gombot
(az “OFF-TV REMOTESurround
Surround
„ALL-TV REMOTE
–
–
HUN - 28
A rejtett gombok használata
Rejtett Gomb
Referenciaoldal
Távirányító Gomb Funkció
Surround oldal
oldal
p 25 oldal
Balra oldal
Jobbra 26 oldal
24 oldal
SOUND MODE 25 oldal
A különféle hangeffektus módok Kimeneti Specikációi
Effektus Bemenet
Kimenet
Vezeték nélküli hátsó
hangszóró készlet nélkül
Vezeték nélküli hátsó
hangszóró készlettel
együtt
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
cs
cs
cs
cs
cs
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
cs
cs
cs
cs
cs
MUSIC
cs
cs
cs
cs
cs
CLEAR VOICE
cs
cs
cs
cs
cs
cs
cs
cs
cs
cs
MOVIE
cs
cs
cs
cs
cs
A Samsung vezeték nélküli hátsó hangszórókészlet külön kapható. A készlet megvásárlása céljából
HUN - 29
10 SZOFTVERFRISSÍTÉS
A szoftverfrissítések automatikusan
megtörténnek, ha a Soundbar csatlakozik az
internethez, még akkor is, ha a Soundbar ki van
kapcsolva.
használatához a Soundbar-nak csatlakoznia
kell az internethez.
áramellátás. Ha a tápellátás megszakad,
kapcsolja be a Soundbart és csatlakoztassa
11 A FALI KONZOL
FELSZERELÉSE
Óvintézkedések a felszerelés
során
csavarja.
–
–
készülékekhez.
áramütést okozhat.
Fali konzol komponensek
450mm
Falikonzol sín
Tartócsavar (2 db) Csavar (2 db)
Fali Konzol
(2 db)
1. Falikonzol sínt a fal felszínére.
A Falikonzol sínt szintbe hozva kell
a készüléket legalább 5 cm-el a TV alá
5 cm vagy több
2. Igazítsa a papírsablon Középső vonalát a
televízió közepéhez (ha a Soundbart a
Falikonzol sínt a falra ragasztószalaggal.
Ha a felszerelés nem televízió alá
történik, akkor igazítsa a Középső vonalát
a felszerelési terület közepéhez.
Középső vonalát
450mm
3.
pozícióját, majd távolítsa el a Falikonzol sín.
450mm
CENTER LINE
4.
csonkok pozíciójával, akkor mindenképpen
tiplikhez.
5.
Tartócsavar
6. Szereljen fel 2 Fali Konzol
tájolásban a Soundbar aljára, 2 Csavar
használatával.
Fali Konzol
A Soundbar hátoldala
A Soundbar jobb széle
7. Szerelje fel a Soundbart a mellékelt Fali
Konzol, a Fali Konzol felfüggesztésével a
Tartócsavar.
8.
Tartócsavar stabilan
megtartsák a Fali Konzol.
Tartócsavar a
Fali Konzol
Tartócsavar stabilan megtartsák a Fali
Konzol.
A Tartó-Kábel összeszerelése
A képen látható módon használja a mellékelt
Csavar a Tartó-Kábel rögzítéséhez a Soundbar-
ra, majd használja a Tartó-Kábel a kábelek
rendezéséhez.
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Tartó-Kábel
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
HUN - 32
12 HIBAELHÁRÍTÁS
A készülék nem kapcsol be.
A hálózati kábel be van dugva a konnektorba?
; A hálózati kábelt csatlakoztassa a
konnektorba.
Egy funkció nem működik a gomb
megnyomásakor.
Van statikus elektromosság a levegőben?
;
A hang időnként kihagy BT módban.
; Lásd a Bluetooth csatlakozás szakaszokat a
9 és. ldalon
Nincs hang.
Be van kapcsolva a némítás?
; A VOL gombbal kapcsolja ki a funkciót.
A hangerő minimumon van?
;
Nem működik a távvezérlő.
Lemerültek az elemek?
;
Túl nagy a távolság a távirányító és a Soundbar
központi egység között?
;
Nem lehetséges a kapcsolódás a TV-hez
Vezetékes hálózaton keresztüli csatlakozás
esetén
;
van-e csatlakoztatva.
; (Forrás) gombot a
Vezeték nélküli hálózaton keresztüli
csatlakozás esetén
; Csatlakozás Bluetooth-on keresztül
1. Váltsa a Soundbar-t „BT PAIRING” módba,
(A részleteket lásd a 9
; Csatlakozás Wi-Fi-n keresztül
1.
modell-e.
Samsung Smart TV-k vannak
támogatva.
2.
Ha a TV nincs csatlakoztatva a
menüjét a csatlakozás létrehozásához.
HUN - 33
3.
Ha csatlakoztatva van, akkor a
Soundbar megtalálható a hangszórók
listáján, ha a Samsung Multiroom
alkalmazást fut a mobileszközön
lásd a
4.
létrehozni a TV és a Soundbar között.
Lépjen kapcsolatba
internetszolgáltatójával a részletekért.
13 SZABADALMAK
Manufactured under license from DTS
Surround are registered trademarks or
trademarks of DTS, Inc. in the United States
Reserved.
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other
countries.
licenses.
információkért látogasson el a
14 NYÍLT
FORRÁSKÓDÚ
LICENC
MEGJEGYZÉS
szoftverekkel kapcsolatos további információkért
HUN - 34
15 FONTOS MEGJEGYZÉS A SZERVIZZEL
KAPCSOLATBAN
Adminisztrációs költséget számíthatunk fel, ha
mérnöknek kell ellátogatnia otthonába és a termék nem hibásodott meg (a felhasználói
16 MŰSZAKI ADATOK ÉS ÚTMUTATÓ
Műszaki adatok
ÁLTALÁNOS
Tömeg
6,3 kg
Méretek
(Szé x Ma x Mé)
Működési hőmérséklet
-
Páratartalom
HDMI Videó
Hangszóró
Támogatott lejátszási formátumok
Vezeték nélküli
eszköz kimeneti
teljesítmény
mellett,
mellett
MEGJEGYZÉSEK
megváltoztatására.
Az áramellátással és enegriafelhasználással kapcsolatos további információért olvassa el a
HUN - 35
Figyelem : A készülék automatikusan újraindul, ha be/kikapcsolja a Wi-Fi/Ethernet
funkciót.
Készenléti teljesítményfelvétel (W)
(A hálózati portok mind „BE” állapotban)
Wi-Fi/Ethernet Port inaktiválás módja
Wi-Fi SETUP gombot a terméken
kikapcsolásához.
Bluetooth Port inaktiválás módja
SPK ADD gombot a terméken
menübe, és írja be a modell nevét. Ez a berendezés az EU összes országában
HUN - 36
[A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása]
(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)
A termék hulladékba helyezésének módszere
(WEEE – Elektromos & elektronikus berendezések hulladékai)
(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)
ITA - ii
INFORMAZIONI SULLA SICUREZZA
NORME PER LA SICUREZZA
PER RIDURRE I RISCHI DI FOLGORAZIONE, NON
RIMUOVERE IL COPERCHIO (O IL RETRO),
ALL’INTERNO NON VI SONO PARTI RIPARABILI
DALL’UTENTE. PER L’ASSISTENZA TECNICA FARE
RIFERIMENTO A PERSONALE QUALIFICATO.
ATTENZIONE
RISCHIO DIFOLGORAZIONE.
NON APRIRE.
Questo simbolo indica che all'interno
sono presenti tensioni pericolose.
E' pericoloso toccare in qualsiasi modo
le parti interne di questo prodotto.
Questo simbolo indica la disponibilità di
informazioni importanti nella
letteratura del prodotto relative al
funzionamento e alla manutenzione del
dispositivo.
Prodotto di Classe II: Questo simbolo
indica che il prodotto non necessita di
una connessione di sicurezza alla terra.
Tensione CA: Questo simbolo indica che
la tensione contrassegnata con questo
simbolo è di tipo CA.
Tensione CC : Questo simbolo indica che
la tensione contrassegnata con questo
simbolo è di tipo CC.
Attenzione, consultare le Istruzioni per
l’uso: Questo simbolo indica all’utente la
necessità di consultare il manuale
dell’utente per ottenere ulteriori
informazioni sulla sicurezza.
AVVERTENZA
Per ridurre i rischi d’incendio e di scosse
elettriche non esporre l’ apparecchio a
pioggia o umidità.
ATTENZIONE
PER EVITARE SCOSSE ELETTRICHE, INSERIRE
CORRETTAMENTE E COMPLETAMENTE LA
SPINA.
Questo dispositivo deve essere sempre
collegato ad una presa elettrica dotata di
messa a terra di protezione.
Per scollegare il dispositivo dalla rete
elettrica, lo spinotto deve essere estratto
dalla presa, pertanto esso deve essere
facilmente raggiungibile.
Non schizzare o sgocciolare liquidi
sull’apparecchio. Non sistemare oggetti pieni
di liquidi, come dei vasi, sull’apparecchio.
Per spegnere completamente l’apparecchio,
estrarre la spina di alimentazione dalla presa
di rete.
Di conseguenza, la spina di alimentazione
deve essere facilmente e prontamente
accessibile in qualsiasi momento.
ITA - iii
PRECAUZIONI
1.
alimentatori CA presenti in casa
posta sul retro del prodotto. Installare il
prodotto orizzontalmente, su un supporto
ventilazione 7 - 10 cm. Assicurarsi che le
aperture di ventilazione non siano coperte.
dispositivi che possono diventare caldi.
Questa unità è progettata per un uso
continuo. Per spegnere completamente
l’unità, scollegare il connettore CA dalla
presa di rete. Scollegare l’unità dalla presa se
si prevede di non utilizzarla per un periodo
prolungato.
2. Durante i temporali, scollegare la spina di
alimentazione dalla presa. I picchi di alta
tensione provocati dai fulmini potrebbero
danneggiare l’unità.
3. Non esporre l’unità alla luce diretta del sole o
ad altre fonti di calore. Questo potrebbe
causare il surriscaldamento e il
malfunzionamento dell’unità.
4. Tenere il prodotto lontano da fonti di umidità
(ad es. vasi) e calore eccessivo (ad es. fuoco) o
da apparecchi che generano un forte campo
magnetico o elettrico. In caso di
malfunzionamento dell’unità, scollegare il
cavo di alimentazione dalla presa di corrente.
Il prodotto non è destinato all’uso industriale.
Questo prodotto è destinato esclusivamente
all’uso personale. Se il prodotto o il disco
vengono conservati a basse temperature,
potrebbe formarsi della condensa.
Trasportando l’unità in inverno, attendere
circa 2 ore prima di utilizzarla, in modo che
ritorni a temperatura ambiente.
5. Le batterie utilizzate con questo prodotto
contengono sostanze chimiche dannose per
domestici. Non gettare le batterie nel fuoco.
Non cortocircuitare, smontare o
surriscaldare le batterie. Una installazione
scorretta delle batterie può causarne
l’esplosione. Sostituire solo con batterie dello
stesso tipo o equivalenti.
INFORMAZIONI SUL
MANUALE
Il manuale utente è composto da due parti: il
formato cartaceo e un MANUALE COMPLETO
dettagliato che è possibile scaricare.
MANUALE UTENTE
Consultare questo manuale per istruzioni di
sicurezza, informazioni sull’installazione del
prodotto, i componenti, i collegamenti e le
MANUALE COMPLETO
È possibile accedere al Manuale completo nel
Centro di supporto al cliente online Samsung
effettuando la scansione del codice QR qui
riportato. Per visualizzare il manuale sul
proprio PC o dispositivo mobile, scaricarlo dal
sito in formato documento.
(http://www.samsung.com/support)
ITA - iv
SOMMARIO
01 Vericadeicomponenti 2
Inserimento delle batterie prima dell’utilizzo del telecomando
(2 batterie AA) ------------------------- 2
02 Panoramicadelprodotto 3
Pannello frontale / Pannello laterale destro della Soundbar ------------------------- 3
Pannello inferiore della Soundbar ------------------------- 4
03 CollegamentodellaSoundbar 5
Collegamento alla rete elettrica
-------------------------
5
04 CollegamentoallaTV 7
Metodo 1. Collegamento mediante un cavo
-------------------------
7
– Collegamento tramite un cavo ottico
-------------------------
7
– Collegamento di una TV tramite un cavo HDMI
-------------------------
8
Metodo 2. Connessione wireless
-------------------------
9
– Connessione di una TV mediante Bluetooth
-------------------------
9
– Collegamento tramite Wi-Fi
-------------------------
11
05 Collegamentodiundispositivoesterno 13
Collegamento tramite un cavo audio (AUX) ottico o analogico
-------------------------
13
Collegamento tramite un cavo HDMI
-------------------------
14
06 Connessionediundispositivomobile 15
Metodo 1. Connessione tramite Bluetooth
-------------------------
15
Metodo 2. Collegamento tramite Wi-Fi (rete wireless)
-------------------------
18
ITA - v
07 ConnessionediunprodottoAmazon 20
08 ControllarelaSoundbarconun
dispositivoAmazon 23
09 Utilizzodeltelecomando 24
Come utilizzare il telecomando
-------------------------
24
Regolazione del volume della Soundbar tramite il telecomando di una TV ------------------------- 27
Utilizzo dei tasti nascosti
-------------------------
28
-------------------------
28
10 Aggiornamentodelsoftware 29
11 Installazionedelsupportoaparete 29
Precauzioni per l’installazione
-------------------------
29
Componenti per il montaggio a parete
-------------------------
29
Assemblaggio del supporto cavi
-------------------------
31
12 Risoluzionedeiproblemi 32
13 Licenza 33
14 Avvisodilicenzaopensource 33
15 Notaimportantesulservizio 34
16 Specicheeguida 34
-------------------------
34
ITA - 2
01 VERIFICA DEI COMPONENTI
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
UnitàprincipaledellaSoundbar Telecomando/Batterie Cavodialimentazione
Cavoottico Supportocavi Vite
Per i componenti di montaggio a parete della Soundbar, consultare la pagina 29.
Consultare pagina 31 per istruzioni su come utilizzare il Supportocavi.
Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o
l’Assistenza clienti Samsung.
L’aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.
Inserimentodellebatterieprimadell’utilizzodeltelecomando
(2batterieAA)
Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio
ITA - 3
02
PANORAMICA DEL PRODOTTO
Pannellofrontale/PannellolateraledestrodellaSoundbar
LatodestrodellaSoundbar
Posizionare il prodotto in modo tale
che il logo SAMSUNG si trovi nella
parte superiore.
Visualizzazione
Consente di visualizzare lo stato e il modo attuale del prodotto.
Tasto-/+(Volume)
Consente di regolare il volume.
Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della
Soundbar.
Tasto (Sorgente)
Consente di selezionare il modo di ingresso della sorgente.
Mododiingresso Visualizzazione
Ingresso digitale ottico D.IN
Ingresso ARC (HDMI OUT) D.IN TV ARC (Conversione automatica)
Ingresso AUX AUX
Ingresso HDMI HDMI 1 / HDMI 2
Modo Wi-Fi WIFI
Modo BLUETOOTH BT
Per attivare il modo “BTPAIRING”, cambiare la sorgente passando al modo “BT”, quindi tenere
premuto il tasto (Sorgente) per almeno 5 secondi.
Tasto (Alimentazione)
Consente di accendere e spegnere il dispositivo.
ITA - 4
Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
Quando si accende l’unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
audio della TV. Vedere il manuale fornito con il televisore.
PannelloinferioredellaSoundbar
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWEROUT(ForTV)
Collegare il cavo di alimentazione di una Samsung TV collegata alla Soundbar e montata a parete usando
un Kit di montaggio a parete (WMN300SB - Fornito a parte).
POWER IN
Collegare il cavo di alimentazione in CA della Soundbar.
DIGITALAUDIOIN(OPTICAL)
Collegare all’uscita digitale (ottica) di un dispositivo esterno.
WIRELESS
Fissare il dongle wireless che collega la Soundbar agli altoparlanti e un subwoofer in modalità wireless.
(L'altoparlante, il subwoofer e il dongle wireless sono venduti a parte).
Il jack WIRELESS non è compatibile con USB.
La disponibilità dei subwoofer è diversa da regione a regione. Per controllare la disponibilità dei
subwoofer, visitare il sito Web http://www.samsung.com/support.
ITA - 5
AUX IN
Collegare all’uscita analogica di un dispositivo esterno.
HDMI IN 1, HDMI IN 2
Consente l’ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI.
Collegare all’uscita HDMI di un dispositivo esterno.
HDMIOUT(TV-ARC)
Collegare alla presa jack HDMI (ARC) di una TV.
Wi-FiSETUP/SPKADD
Effettuare l'accesso a una rete wireless (Wi-Fi) tramite la App SamsungMultiroom.
Scollegare il cavo di alimentazione dalla presa tirando la spina. Non tirare afferrando il cavo.
componenti sono stati completati.
03 COLLEGAMENTODELLASOUNDBAR
Collegamentoallareteelettrica
Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere
l’etichetta applicata al prodotto. (Etichetta: Fondo dell’unità principale della Soundbar)
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Fondodell’unitàprincipale
dellaSoundbar
Cavodi
alimentazione
Collegamentoalla
reteelettrica
Collegare il cavo di alimentazione fornito
nella porta POWER IN.
ITA - 6
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Fondodell’unitàprincipaledellaSoundbar
Il jack POWER OUT è utilizzato per fornire
alimentazione a una Samsung TV montata a
parete usando un Kit di montaggio a parete
(WMN300SB - Fornito a parte).
Il jack POWER OUT può collegarsi unicamente
a Samsung TV che utilizzano un cavo di
alimentazione a 2 poli e che consumano al
massimo 400 W. (In caso di collegamento del
jack a un dispositivo che consuma oltre 400 W,
la Soundbar potrebbe danneggiarsi o non
funzionare correttamente).
Consultare il Manuale utente del Kit di
montaggio a parete WMN300SB per ottenere
una lista di Samsung TV compatibili con il Kit
di montaggio a parete WMN300SB e il jack
POWER OUT. È possibile visualizzare il
manuale online, all’indirizzo
http://www.samsung.com/support.
ITA - 7
04 COLLEGAMENTO ALLA TV
È possibile ascoltare l’audio della TV dalla Soundbar grazie a connessioni cablate o wireless.
utilizzando il telecomando della TV.
– Utilizzando un cavo ottico, questa caratteristica è supportata dalle Smart TV Samsung del 2017
con supporto per il Bluetooth.
– Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e
diverse impostazioni, oltre al volume e alla funzione di muto.
Metodo1.Collegamentomedianteuncavo
Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il “Formato audio dell’uscita
potrebbe variare a seconda del produttore della TV.)
Collegamentotramiteuncavoottico
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Cavoottico
FondodellaSoundbar
D.IN
LatodestrodellaSoundbar
1. Collegare la presa jack DIGITALAUDIOIN(OPTICAL) della Soundbar alla presa jack OPTICAL OUT
della TV con un cavo ottico digitale.
2. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare
il modo “D.IN”.
AutoPowerLink
Auto Power Link accende automaticamente la Soundbar quando la TV è accesa.
1. Collegare la Soundbar e una TV con un cavo ottico digitale.
2. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare
il modo “D.IN”.
ITA - 8
3. Premere il tasto Sinistra del telecomando per 5 secondi per attivare o
disattivare Auto Power Link.
ON. (Per disattivare questa funzione, utilizzare la Soundbar.)
A seconda del dispositivo collegato, Auto Power Link potrebbe non
funzionare.
Questa funzione è disponibile solamente nel modo “D.IN”.
CollegamentodiunaTVtramiteuncavoHDMI
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
CavoHDMI
(nonfornitoin
dotazione)
FondodellaSoundbar
CollegarsiallaportaHDMIIN
(ARC)dellaTV.
CollegarsiallaportaHDMIOUT(TV-ARC)
dell'unitàprincipaledellaSoundbar.
Latodestrodella
Soundbar
TV
ARC
1. Con la Soundbar e la TV accese, collegare il cavo HDMI (non fornito in dotazione) come illustrato
2. “TV ARC
Soundbar riproduce l’audio della TV.
Se l’audio della TV è impercettibile, premere il tasto (Sorgente) sul telecomando o sul lato
destro della Soundbar per passare al modo “D.IN”. Sullo schermo vengono visualizzati “D.IN” e
“TV ARC” n sequenza e viene riprodotto l’audio della TV.
Se “TV ARC
Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar.
ITA - 9
NOTE
L’HDMI è un’interfaccia che permette la trasmissione digitale di dati audio e video con un singolo
connettore.
Se la TV è dotata di una porta ARC, collegare il cavo HDMI all’ingresso HDMI IN (ARC).
Consigliamo l’uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne
uno il cui diametro sia inferiore ai 14 mm.
Anynet+ deve essere attivato.
Questa funzione non è disponibile, se il cavo HDMI non supporta l’ARC.
Metodo2.Connessionewireless
ConnessionediunaTVmedianteBluetooth
In caso di connessione di una TV mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi
dovuti al cablaggio.
È possibile connettere solo una TV alla volta.
Laconnessioneiniziale
1. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare
il modo “BT”.
2. Passare da “BT” a “BTPAIRING”.
Se viene visualizzato il messaggio “BTREADY”, tenere premuto il tasto (Sorgente) sul
pannello laterale destro della Soundbar o sul telecomando per almeno 5 secondi per
visualizzare “BTPAIRING”.
Una volta attivata la modalità “BTPAIRING”, il LED blu sull’angolo destro della Soundbar inizierà
a lampeggiare.
3. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)
4. Selezionare “[AV]SamsungSoundbarMSxxx” dall’elenco visualizzato nella schermata della TV.
Una Soundbar disponibile è indicata con “NeedPairing” o “Paired” nell’elenco dei dispositivi
Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una
connessione.
Una volta connessa la TV, viene visualizzato il messaggio [NomeTVBT” sul display frontale
della Soundbar.
5. Ora è possibile percepire l’audio della TV dalla Soundbar.
ITA - 10
Seildispositivononriesceaconnettersi
Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV]SamsungSoundbar
MSxxx”) compare nell’elenco, cancellatela.
Nel modo “BT”, tenere premuto il tasto (Sorgente) per almeno 5 secondi sul pannello laterale
destro della Soundbar o sul telecomando per passare al modo “BTPAIRING”.
Quindi, selezionare “[AV]SamsungSoundbarMSxxx” ell’elenco di ricerca della TV.
CosasonoglistatiBTREADYeBTPAIRING?
BTREADY : In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla
Soundbar da un dispositivo mobile precedentemente connesso.
BTPAIRING : In questo modo, è possibile connettersi a un nuovo dispositivo. (Mentre si è nel modo
“BT”, tenere premuto per almeno 5 secondi il tasto (Sorgente) sul lato destro della Soundbar o
sul telecomando.)
NOTE
Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere
<0000>.
Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la
Soundbar e il dispositivo Bluetooth supera i 10 m.
La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.
La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth
correttamente nelle seguenti condizioni:
– Se la Soundbar è circondata da un potente campo elettrico.
– Se si effettua l’associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.
– Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.
I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde
elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere
tenuti lontano dall’unità principale della Soundbar.
DisconnessionedellaSoundbardallaTV
Premere il tasto
(Sorgente)
sul pannello laterale destro o sul telecomando e passare a un modo
qualunque eccetto “BT”.
La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo
necessario potrebbe variare a seconda del modello di TV.)
Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto
p (Riproduci/Sospendi) sul telecomando per 5 secondi in stato “BTREADY
ITA - 11
CollegamentotramiteWi-Fi
Checklistpre-collegamento
1. SamsungSmartTVsiastatarilasciatadopoil2014. Questa funzione, infatti, è
compatibile solamente con Samsung Smart TV rilasciate dopo il 2014.
2. Assicurarsi che il Routerwireless(Wi-Fi)sia correttamente installato e funzionante.
3. Assicurarsi che la TVsiacollegataalrouterwireless(allavostrareteWi-Fi).
Fase1:CollegarelaSoundbarallaWi-Fi
1. Premere il tasto (Sorgente) sul lato destro della Soundbar o sul telecomando per selezionare
la modalità “WIFI”.
per il Bluetooth)
– Selezionando la modalità “WIFI
di pop-up contenente istruzioni su come collegare automaticamente la Soundbar a un
WIFI
2. Collegate il vostro dispositivo mobile (smartphone, tablet ecc.) alla rete Wi-Fi a cui è collegata la TV.
3. Installare ed eseguire la App SamsungMultiroom sul dispositivo mobile (smartphone, tablet ecc.).
iOS
Android
App Samsung Multiroom
4. Seguire le istruzioni riportate sulla schermata della App sul dispositivo mobile per collegare la
Soundbar alla rete Wi-Fi.
ITA - 12
Fase2:CongurareleImpostazionisullaTV
Se la TV si scollega dalla rete wireless dopo aver cambiato la sorgente di ingresso alla Soundbar,
utilizzare il menu della TV per collegare nuovamente la TV alla rete.
PerleTVrilasciatenel2017
1. Menu Home Impostazioni ( ) Suono Uscita audio Selezionare
Selezionare [AV] Soundbar MSxxx (Wi-Fi)
2. La Soundbar emette l’audio della TV.
PerleTVrilasciatenel2016
1. Menu Home Impostazioni ( ) Suono Uscita audio Selezionare [AV] Samsung Soundbar
MSxxx (Wi-Fi)
2. La Soundbar emette l’audio della TV.
PerleTVrilasciatenel2015
1. Menu Home Suono Elenco altoparlanti Selezionare [AV] Samsung Soundbar MSxxx (Wi-Fi)
2. La Soundbar emette l’audio della TV.
PerleTVrilasciatenel2014
1. Menu Home Suono Impostazioni altoparlanti Selezionare MultiroomLink-Impostazioni
Soundbar+Surround
2. Dalla posizione Soundbar, selezionare “[AV]SamsungSoundbarMS750” e selezionare “OK”.
3. Menu Home Suono Impostazioni altoparlanti Selezionare UscitaaudioTV
MultiroomLink
Impostazioni altoparlanti
OK
MultiroomLink
OK Livellovolume Testaltoparlanti
Soundbar
[AV]SamsungSoundbarMS750
Soundbar+Surround
c
[AV]SamsungSoundbarMS750
Nonutilizzare
ModicaN
1
3
2
Uscita audio TV Multiroom Link
Altoparlante TV
•
Tipo di installazione TV
Piedistallo
TV SoundConnect
• Elenco dispositivi audio Samsung
• Agg. nuovo disposit. On
Multiroom Link
• Impostazioni Soundbar+Surround
•
4. La Soundbar emette l’audio della TV.
NOTE
La TV e la Soundbar devono rimanere collegate alla stessa rete wireless (Wi-Fi).
Se il router wireless (Wi-Fi) utilizza un canale DFS, non sarà possibile stabilire una connessione
Wi-Fi tra la TV e la Soundbar. Per ulteriori informazioni, mettersi in contatto con il proprio provider
di servizi Internet.
ITA - 13
05 COLLEGAMENTO DI UN DISPOSITIVO
ESTERNO
È possibile connettersi a un dispositivo esterno tramite una rete cablata o wireless per riprodurre l’audio
del dispositivo esterno tramite la Soundbar.
Collegamentotramiteuncavoaudio(AUX)otticooanalogico
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Cavoottico
Cavoaudio(AUX)
(nonfornitoin
dotazione)
FondodellaSoundbar
LettoreBD/DVD/Decoder/
Consolepervideogiochi
LatodestrodellaSoundbar
OPPURE
Cavoottico
X Collegare il DIGITALAUDIOIN(OPTICAL) ell’unità principale alla presa jack OPTICAL OUT del
dispositivo sorgente utilizzando un cavo ottico digitale.
Y Selezionare il modo “D.IN” premendo il tasto (Sorgente) sul pannello laterale destro o sul
telecomando.
OPPURE
Cavoaudio(AUX)
X Collegare l’ AUX IN (Audio) dell’unità principale alla presa jack AUDIO OUT del dispositivo sorgente
utilizzando un cavo audio.
Y Selezionare il modo “AUX” remendo il tasto (Sorgente) ul pannello laterale destro o sul telecomando.
ITA - 14
CollegamentotramiteuncavoHDMI
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
CavoHDMI
(nonfornitoin
dotazione)
OPPURE
OPPURE
CavoHDMI
(nonfornitoindotazione)
FondodellaSoundbar
Dispositivo
esterno
HDMI
1
Latodestrodella
Soundbar
HDMI
2
1. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMI IN 1 oppure HDMI IN 2,
situata sul retro del prodotto, alla presa jack HDMI OUT del dispositivo digitale.
2. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMIOUT(TV-ARC), situata sul
retro del prodotto, alla presa jack HDMI IN della TV.
3. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare
il modo “HDMI 1” oppure “HDMI 2”.
4. La modalità HDMI selezionata viene visualizzata sul pannello display della Soundbar e l’audio viene
riprodotto.
ITA - 15
06 CONNESSIONE DI UN DISPOSITIVO
MOBILE
Metodo1.ConnessionetramiteBluetooth
In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l’audio stereo
senza i fastidi dovuti al cablaggio.
È possibile connettere solo un dispositivo Bluetooth alla volta.
DispositivoBluetooth
Laconnessioneiniziale
1. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare
il modo “BT”.
2. Passare da “BT” a “BTPAIRING”.
Se viene visualizzato il messaggio “BTREADY”, tenere premuto il tasto (Sorgente) sul
pannello laterale destro della Soundbar o sul telecomando per almeno 5 secondi per
visualizzare “BTPAIRING”.
Una volta attivata la modalità “BTPAIRING”, il LED blu sull’angolo destro della Soundbar inizierà
a lampeggiare.
3. Selezionare “[AV]SamsungSoundbarMSxxx” all’elenco visualizzato.
Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene
visualizzato il messaggio [NomedispositivoBluetoothBT”.
4.
Seildispositivononriesceaconnettersi
Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV]SamsungSoundbar
MSxxx”) compare nell’elenco, cancellatela.
Nel modo “BT”, tenere premuto il tasto (Sorgente) per almeno 5 secondi sul pannello laterale
destro della Soundbar o sul telecomando per passare al modo “BTPAIRING”. Quindi, selezionare
“[AV]SamsungSoundbarMSxxx” nell’elenco di ricerca del dispositivo Bluetooth.
ITA - 16
CosasonoglistatiBTREADYeBTPAIRING?
BTREADY : In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla
Soundbar da un dispositivo mobile precedentemente connesso.
BTPAIRING : In questo modo, è possibile connettersi a un nuovo dispositivo. (Mentre si è nel modo
“BT”, tenere premuto per almeno 5 secondi il tasto (Sorgente) sul lato destro della Soundbar o
sul telecomando.)
NOTE
Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere
<0000>.
Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la
Soundbar e il dispositivo Bluetooth supera i 10 m.
La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.
La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth
correttamente nelle seguenti condizioni:
– Se la Soundbar è circondata da un potente campo elettrico.
– Se si effettua l’associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.
– Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.
I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde
elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere
tenuti lontano dall’unità principale della Soundbar.
Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).
Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione
A2DP (AV).
Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione
HF (Hands Free).
Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando
“[AV]SamsungSoundbarMSxxx” dall’elenco dei dispositivi trovati, la Soundbar passa
automaticamente al modo “BT”.
– Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth.
(Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una
volta).
Il Soundbar appare nell’elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar
visualizza “BTREADY”.
La Soundbar non può essere accoppiata a nessun altro dispositivo Bluetooth, mentre si usa la
funzione Bluetooth.
ITA - 17
DisconnettereildispositivoBluetoothdallaSoundbar
È possibile scollegare il dispositivo Bluetooth dall’Soundbar. Per le istruzioni, vedere il manuale utente
del dispositivo Bluetooth.
L’Soundbar viene scollegato.
Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà
visualizzato il messaggio “BTDISCONNECTED”.
DisconnessionedellaSoundbardaldispositivoBluetooth
Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo
qualunque eccetto “BT”.
La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla
Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà
visualizzato il messaggio “BTDISCONNECTED”.
NOTE
In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo
Bluetooth supera 10 m.
L’Soundbar si spegne automaticamente dopo 5 minuti in modo Pronto.
UlterioriinformazionisulBluetooth
Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con
Bluetooth attraverso una connessione wireless a breve raggio.
Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di
utilizzo, se:
– Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo
Bluetooth o dell’Soundbar.
–
– È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza,
incluse apparecchiature mediche, forni a microonde e LAN wireless.
Collegare l’Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.
Maggiore è la distanza tra l’Soundbar e il dispositivo Bluetooth, peggiore è la qualità.
Se la distanza supera il raggio d’azione del Bluetooth, la connessione si interrompe.
In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare
correttamente.
Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene
automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce
in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.
Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.
ITA - 18
Metodo2.CollegamentotramiteWi-Fi(retewireless)
Collegare un’unica Soundbar alla rete Wi-Fi per accedere a tantissimi servizi di streaming musicale
riproduzione collettiva o stereo.
Per collegare una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario
utilizzare la App SamsungMultiroom.
Dispositivomobile
Laconnessioneiniziale
1. Premere il tasto (Sorgente) sul lato destro della Soundbar o sul telecomando per selezionare
la modalità “WIFI”.
WIFI
2. Installare ed eseguire la App SamsungMultiroom sul dispositivo mobile (per esempio,
smartphone o tablet).
iOS
Android
App Samsung Multiroom
3. Seguire le istruzioni riportate sulla schermata della App sul dispositivo mobile per collegare la
Soundbar alla rete Wi-Fi.
ITA - 19
InstallareunaSoundbaraggiuntivasesonogiàinusodeglialtoparlantiwirelessSamsung
1. Nella schermata Iniziale della App SamsungMultiroom, selezionare Impostazioni ( ) in alto,
dopodiché selezionare “AddSpeaker”.
2. Per collegare la Soundbar a 2altoparlantiwirelessSamsung
surround, seguire i passaggi riportati di seguito. (Non è possibile installare un impianto audio
surround utilizzando un dispositivo audio e una Soundbar).
X Toccare per aprire la lista degli altoparlanti.
Y Toccare sulla destra del nome del modello della Soundbar.
Z Toccare SurroundSetup. Selezionare Done dopo aver trascinato l’altoparlante nella posizione
desiderata.
[ Il collegamento Surround è ora completato.
Soundbar
NOTA
Per collegare un SWA-9000S (Fornito a parte) aggiuntivo, scollegare gli altoparlanti wireless
Samsung dalla Soundbar per disabilitare l’impianto audio surround. (In caso di collegamento degli
altoparlanti surround senza scollegare SWA-9000S, viene riprodotto il suono sia tramite
l’altoparlante wireless Samsung, sia tramite l’altoparlante surround).
ITA - 20
07 CONNESSIONE DI UN PRODOTTO AMAZON
ConnessioneeusoconunprodottoAmazon(AmazonEcho)
Utilizzare un prodotto Amazon Echo per controllare gli altoparlanti e usufruire dei servizi musicali
forniti da Amazon Echo.
1. Installare l’app SmartThings nel proprio dispositivo mobile.
AppSmartThings
iOSAndroid
2. Avviare l’app e seguire le istruzioni visualizzate per registrare (aggiungere) la Soundbar nell’app.
Il popup automatico potrebbe non essere disponibile in alcuni dispositivi mobili.
In tal caso, selezionare e completare “Adddevice” dal menu dell’app. La Soundbar è stata
aggiunta con successo all’app.
Avvia l’app
Aggiungi gli
altoparlanti
Popup automatico
ITA - 21
3. Nell’app SmartThings, cambiare il nome della Soundbar sostituendolo con un nome riconoscibile
dal dispositivo Amazon.
ATTENZIONE
I dispositivi Amazon potrebbero non riconoscere i nomi contenenti elementi quali ad esempio
caratteri speciali.
SalvaSeleziona Edit
Seleziona gli altoparlanti
Cambia il nome
4. Nell’app Alexa, cercare “SamsungWirelessAudio” in Skills e selezionare “ENABLE”.
Skills.
Seleziona Skills
Effettua la
ricerca
Abilita
App
AmazonAlexa
ITA - 22
5. Dalla scheda SmartHome nell’app Alexa, completare “DiscoverDevice”.
Seleziona
SmartHome
App
AmazonAlexa
Seleziona Devices
Individua
dispositivo
ITA - 23
08 CONTROLLARELASOUNDBARCONUN
DISPOSITIVO AMAZON
1. Utilizzare i comandi vocali per ascoltare la musica disponibile sul proprio dispositivo Amazon.
Il servizio Amazon Echo che è possibile utilizzare con gli altoparlanti è limitato alla musica.
L’accesso agli altri servizi forniti da Amazon Echo, ad esempio notizie e previsioni meteo, può
essere effettuato sul prodotto Amazon Echo.
Questa funzione potrebbe non essere disponibile in alcuni paesi.
Questo servizio è fornito da Amazon e può essere interrotto in qualsiasi momento. Samsung non si
assume alcuna responsabilità circa la disponibilità del servizio.
Utilizzareicomandivocalipercontrollareglialtoparlanti.
Attiva+Comando+Nomealtoparlante
UtilizzareloNomealtoparlanteutilizzatoinfasediaggiuntaall’appAlexa.
Azione Comandovocale
Per cercare un dispositivo audio aggiunto
all’account SmartThingsconnesso all’account
AmazonAlexa
“AlexaIndividuadispositivi”
*Utilizzodeicomandivocaliperglialtoparlantidenominati“Salotto”
Azione Comandovocale
Per impostare il livello del volume su 5 “AlexaImpostailvolumesu5inSalotto”
Per aumentare il livello del volume “AlexaAlzailvolumeinSalotto”
Per disattivare l’audio “AlexaDisattival’audioinSalotto”
Per ascoltare la stazione radio chiamata KISS FM
“AlexaRiproduciKissFMinSalotto”
Per riprodurre la canzone successiva “AlexaCanzonesuccessivainSalotto”
Per interrompere l’audio “AlexaInterrompiinSalotto”
Per accendere l’audio “AlexaAccendiinSalotto”
Per spegnere l’audio “AlexaSpegniinSalotto”
ITA - 24
09 UTILIZZO DEL TELECOMANDO
Comeutilizzareiltelecomando
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Alimentazione
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Consente di accendere e spegnere la Soundbar.
Controlloaudio
Surround
VOL BASS
SOUND
MODE
SMART
MODE
È possibile selezionare le opzioni TREBLE,
SYNC, FRONT TOP, REAR LEVEL, oppure REAR
SPEAKERON/OFF.
Per regolare il volume TREBLEoppure
FRONT TOP selezionare TREBLEoppure
FRONT TOP in Impostazioni audio, quindi i
tasti Su/Giù per regolare il volume in un
valore compreso tra -6 e +6.
Tenere premuto il tasto (Controllo
audio) per circa 5 secondi per regolare
l’audio per ogni banda di frequenza.
È possibile effettuare una selezione
(Sinistro/Destro) tra 150 Hz, 300 Hz,
600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz e 10 KHz;
ogni selezione può essere ulteriormente
regolata su un’impostazione di -6 ~ +6 (Su/
Giù).
Se il video e l’audio della TV e della
Soundbar non sono sincronizzati,
selezionare SYNC in Impostazioni audio,
quindi impostare il ritardo audio tra 0 e
300 millisecondi utilizzando i tasti Su/Giù.
Nel caso in cui siano collegati gli
altoparlanti Forniti a parte, selezionare
REAR LEVEL utilizzando i tasti i Su/Giù per
regolare il volume in un valore compreso
tra -6 e +6. La funzione REARSPEAKER
può essere ON/OFF usando i tasti Su/Giù.
Solamente alcune funzioni supportano
SYNC.
ITA - 25
Surround
Surround
VOL BASS
SOUND
MODE
SMART
MODE
La funzione Audio surround conferisce al suono profondità e senso dello spazio.
Ogni volta che si preme questo tasto, si alternano ON e OFF.
ON : Consente di riprodurre l’audio in tutti i diffusori.
OFF : Consente di udire l’audio del canale sorgente originale da diversi diffusori.
SOUND MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Consente di selezionare l’effetto sonoro desiderato scegliendo tra STANDARD, MUSIC,
CLEAR VOICE, SPORTS o MOVIE.
Selezionare la modalità "STANDARD" se si vuole ascoltare l'audio originale.
DRC(DynamicRangeControl)
Consente di applicare il controllo della gamma dinamica alle tracce Dolby Digital.
Tenendo premuto il tasto SOUND MODE mentre si è nel modo standby, DRC
(Dynamic Range Control) si accende o si spegne. Se DRC è acceso, si riduce il volume
dell’audio. (L’audio potrebbe essere distorto.)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Sorgente
Premere per selezionare una sorgente collegata alla Soundbar.
ModoBTPAIRING
Per attivare il modo “BTPAIRING” nel modo “BT”, tenere premuto il tasto
(Sorgente)15.
FunzioneAutoPowerDown
L’unità si spegne automaticamente nelle situazioni elencate di seguito.
– Modalità D.IN / WIFI / BT : Se non è presente un segnale audio per
5 minuti.
– Modalità HDMI 1 oppure HDMI 2 : Se non è presente un segnale audio per 15
minuti.
– Modalità AUX :
– Se il cavo audio (AUX) è scollegato per 5 minuti.
– Se non è presente alcun input KEY per 8 ore quando il cavo audio (AUX) è
collegato. (La funzione Auto Power Down - Spegnimento automatico, può
essere disattivata soltanto in quel caso.)
– Per disattivare la funzione Auto Power Down, in modalità “AUX” tenere
premuto il pulsante p per 5 secondi. “ON-AUTOPOWERDOWN” /
“OFF-AUTOPOWERDOWN” apparirà sul display.
Riproduci/
Sospendi
(BT/Wi-Fi)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Premere il tasto p
musicale.
Premendo nuovamente il tasto, si riavvia la riproduzione.
ITA - 26
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Su/Giù/
Sinistra/
Destra
PremereleareeindicateperselezionareSu/Giù/Sinistra/Destra.
Ripeti
Per utilizzare la funzione di ripetizione, premere il tasto Su.
Saltabrano
Premere il tasto Destra
Sinistra
Anynet+/AutoPowerLink
È possibile attivare o disattivare Anynet+ e Auto Power Link.
Le funzioni Anynet+ e Auto Power Link sono controllate rispettivamente dai tasti
Destra e Sinistra.
– Anynet+ : Se la Soundbar è collegata a una TV Samsung tramite un cavo HDMI,
è possibile controllare la Soundbar mediante il telecomando della TV
Samsung.
Tenere premuto il tasto Destra per 5 secondi per cambiare lo stato della
funzione Anynet+ da ON a OFF e viceversa.
– Auto Power Link : Se la Soundbar è collegata alla TV tramite un cavo ottico
digitale, la Soundbar può accendersi automaticamente all’accensione della TV.
Tenere premuto il tasto Sinistra per 5 secondi per cambiare lo stato della
funzione Auto Power Link da ON a OFF e viceversa.
–
ON.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Gli effetti sonori vengono automaticamente ottimizzati per adattarsi alla scena in
corso di riproduzione.
La modalità si attiva o disattiva ogniqualvolta viene premuto il tasto.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Premere il tasto verso l’alto o verso il basso per regolare il volume BASS da +6 o -6.
Per impostare il livello del volume BASS su 0, premere il tasto.
Quando viene collegato un Fornito a parte, il tasto BASS diventa il tasto Subwoofer.
Premere il tasto verso l’alto o verso il basso per regolare il volume del subwoofer o
su -12 oppure da -6 a +6. Per impostare il livello del volume su 0, premere il tasto.
ITA - 27
Surround
VOL BASS
SOUND
MODE
SMART
MODE
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Premere il tasto verso l’alto o verso il basso per regolare il volume.
Muto
Premere il tasto VOL per disattivare l’audio. Premerlo nuovamente per riattivare
l’audio.
RegolazionedelvolumedellaSoundbartramiteiltelecomandodi
unaTV
ÈpossibileutilizzareilmenudellaTVperimpostareildiffusoreTVdiunaTVSamsungcome
diffusoreesterno.(Perulterioriinformazioni,consultareilmanualeutentedellaTV.)
Dopo aver installato la Soundbar, è possibile regolare il volume della Soundbar utilizzando il
telecomando a infrarossi fornito in dotazione con una TV Samsung. (Se non si desidera usufruire di
Surround per 5 secondi quando la Soundbar è
accesa. Sul display della Soundbar viene visualizzato il messaggio “OFF-TVREMOTE” e la funzione
si disattiva.)
Per regolare il volume usando esclusivamente il telecomando della TV Samsung, tenere premuto il
tasto SurroundSAMSUNG-TV
REMOTE” sul display della Soundbar.
– Ogni volta in cui si tiene premuto il tasto Surround per 5 secondi, il modo cambia con questa
sequenza:“SAMSUNG-TVREMOTEOFF-TVREMOTEALL-TV
REMOTE”.
Per regolare il volume della Soundbar mediante il telecomando fornito in dotazione con una TV di
un produttore terzo, accendere la Soundbar, tenere premuto il tasto Surround per 5 secondi (viene
visualizzato il messaggio “OFF-TVREMOTE” sul display della Soundbar), rilasciare il tasto Surround,
quindi tenere premuto nuovamente il tasto Surround per almeno 5 secondi.
(Sul display della Soundbar viene visualizzato “ALL-TVREMOTE”.)
– Questa funzione potrebbe non essere disponibile a seconda del telecomando.
– Produttori che supportano questa funzione:
VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
ITA - 28
Utilizzodeitastinascosti
Tastonascosto
Paginadiriferimento
Tastodeltelecomando Funzione
Surround
Acceso/Spento Telecomando della TV
Pagina 27
(Sorgente)
Associazione BT
Pagina 15
p (Riproduci / Sospendi)
Acceso/Spento Auto Power Down
(modo AUX)
Pagina 25
Sinistra Auto Power Link ON/OFF Pagina 7
Destra
Anynet+ ON/OFF
Pagina 26
(Controllo audio)
EQ 7 bande
Pagina 24
SOUND MODE
DRC ON/OFF (Standby)
Pagina 25
Specichediuscitaperdiversemodalitàdieffettisonori
Effetto Ingresso
Uscita
Esclusokitdidiffusori
posterioriwireless
Inclusokitdidiffusori
posterioriwireless
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
2.0
canali *5.0 canali *7.0 canali
5.1 canali *5.0 canali *7.0 canali
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
2.0
canali 2.0 canali 4.0 canali
5.1 canali 3.0 canali 5.0 canali
MUSIC
2.0
canali 2.0 canali 4.0 canali
5.1 canali 3.0 canali 5.0 canali
CLEAR VOICE
2.0
canali 3.0 canali 5.0 canali
5.1 canali 3.0 canali 5.0 canali
SPORTS
2.0
canali *5.0 canali *7.0 canali
5.1 canali *5.0 canali *7.0 canali
MOVIE
2.0
canali 3.0 canali 5.0 canali
5.1 canali 3.0 canali 5.0 canali
* L’altoparlante superiore è incluso in un canale.
È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare
un kit, contattare il venditore da cui avete acquistato la Soundbar.
ITA - 29
10 AGGIORNAMENTO
DEL SOFTWARE
Quando la Soundbar si collega a Internet,
aggiorna automaticamente il proprio software,
anche mentre la Soundbar è spenta.
Per utilizzare la funzione di aggiornamento
automatico, la Soundbar dev’essere collegata
a Internet. Il collegamento Wi-Fi alla
Soundbar verrà interrotto se il cavo di
alimentazione viene scollegato o se viene
interrotta l’alimentazione di corrente.
Se l’alimentazione è interrotta, accendere la
Soundbar e ricollegarla.
11 INSTALLAZIONE
DEL SUPPORTO A
PARETE
Precauzioniperl’installazione
Installare solamente su pareti verticali.
Non installare in luoghi caratterizzati da alte
temperature e livelli di umidità.
robusta da sostenere il peso del prodotto. In
caso contrario, provvedere a rinforzare la
parete o scegliere un altro luogo di
installazione.
Acquistare e utilizzare viti e ancoraggi di
(cartongesso, ferro, legno, ecc.). Se possibile,
Acquistare viti per il montaggio a parete a
seconda della tipologia e dello spessore del
muro su cui si intende montare la Soundbar.
– Diametro: M5
– Lunghezza: si consiglia 35 mm o
maggiore.
Collegare i cavi dall’unità ai dispositivi esterni
prima di installare la Soundbar sulla parete.
Assicurarsi che l’unità sia spenta e scollegata
dalla rete elettrica prima di installarla. In caso
contrario, potrebbe provocare scosse
elettriche.
Componentiperilmontaggioa
parete
450mm
Guidaperilmontaggioaparete
Rondelladissaggio(2x) Vite(2x)
Supportopermontaggioaparete
(2x)
ITA - 30
1. Posizionare la Guidaperilmontaggioa
parete
La Guidaperilmontaggioaparete deve
essere livellata.
Se la TV è montata sulla parete, installare
la Soundbar almeno 5 cm sotto la TV.
Almeno5cm
2. Allineare la Lineacentrale della dima in
carta con il centro della TV (in caso di
montaggio della Soundbar sotto la TV),
Guidaperilmontaggioa
parete alla parete con del nastro adesivo.
Se non si intende montare la Soundbar
sotto una TV, posizionare la Linea
centrale al centro dell’area di
installazione.
Lineacentrale
450mm
3. Utilizzare un oggetto appuntito, come una
biro o una matita, per contrassegnare le
posizioni dei fori, quindi rimuovere la Guida
perilmontaggioaparete.
450mm
CENTER LINE
4. Utilizzando una punta da trapano delle
giuste dimensioni, praticare un foro nella
parete in corrispondenza di ciascun segno.
Se i segni non corrispondono alle posizioni
di montanti, assicurarsi di inserire
ancoraggi o tasselli appropriati nei fori
prima di inserire le viti di supporto.
Se si utilizzano ancoraggi o tasselli,
assicurarsi che i fori praticati siano
ancoraggi o i tasselli utilizzati.
5. Far passare una vite (non fornita in
dotazione) attraverso ciascuna Rondelladi
ssaggio, quindi avvitare saldamente
ciascuna vite in un apposito foro.
6. Installare 2 Supportopermontaggioa
parete con l’orientamento corretto sul fondo
della Soundbar, utilizzando 2 Vite.
Durante l’assemblaggio, assicurarsi che la
parte a sospensione dei Supportiper
montaggioaparete sia situata dietro la
parte posteriore della Soundbar.
RetrodellaSoundbar
EstremitàdestradellaSoundbar
ITA - 31
7. Installare la Soundbar con gli annessi
Supportipermontaggioaparete
appendendo i Supportipermontaggioa
parete alle Rondelledissaggio sulla
parete.
8. Far scorrere la Soundbar verso il basso come
illustrato di seguito, in modo che le Supporto
permontaggioaparete si appoggino
saldamente sulle Rondelladissaggio.
Inserire le Rondelladissaggio nella
parte larga (fondo) delle Supportoper
montaggioaparete, quindi far scorrere le
Supportopermontaggioaparete verso il
basso, in modo che le Supportoper
montaggioaparete si appoggino
saldamente sulle Rondelladissaggio.
Assemblaggiodelsupportocavi
Come mostrato nell’immagine, utilizzare la Vite
Supportocavi alla Soundbar,
quindi utilizzare il Supportocavi per ordinare e
organizzare i cavi della vostra TV.
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Supportocavi
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
ITA - 32
12 RISOLUZIONEDEIPROBLEMI
Prima di contattare l’assistenza, controllare quanto segue.
L’unitànonsiaccende.
Ilcavodialimentazioneècollegatoallapresa?
; Collegare la spina del cavo di alimentazione
alla presa.
Unafunzionenonrispondequandoviene
premutoiltasto.
Èpresenteelettricitàstaticanell’aria?
; Scollegare la spina del cavo di
alimentazione e ricollegarla.
Sivericanointerruzionidell’audionel
modoBT.
; Consultare le sezioni relative alla
connessione Bluetooth, alle pagine 9 e
15.
Nonvieneriprodottol’audio.
LafunzioneMutoèattiva?
; Premere il tasto VOL per annullare la
funzione.
Ilvolumeèimpostatoalminimo?
; Regolare il volume.
Iltelecomandononfunziona.
Lebatteriesonoesaurite?
; Sostituirle con batterie nuove.
Ladistanzatrailtelecomandoel’unità
principaledellaSoundbarètroppa?
; Avvicinare il telecomando all’unità
principale della Soundbar.
ImpossibilecollegarsiallaTV.
Incasodicollegamentotramiteretecablata
;
correttamente. (Leggere nuovamente il
nome della porta per assicurarsi che il cavo
sia collegato alla porta corretta.)
(Vedere la pagina corrispondente a ciascun
metodo di collegamento.)
; Premere il tasto (Sorgente) sul lato
destro della Soundbar o sul telecomando
Incasodicollegamentotramiteretewireless
; CollegamentotramiteBluetooth
1. Attivare la modalità “BTPAIRING”
(associazione Bluetooth) della Soundbar,
quindi utilizzare la TV per effettuare
nuovamente la ricerca. (Vedere pagina
9 per ulteriori dettagli.)
; CollegamentotramiteWi-Fi
1. Controllare che il modello di TV sia
compatibile.
Questa funzione è compatibile
solamente con SamsungsmartTVs
rilasciate dopo il 2014.
2. Controllare che la TV sia collegata alla
rete Wi-Fi.
Nel caso in cui la TV non sia collegata
alla rete Wi-Fi, utilizzare il menu di rete
sulla TV per stabilire un collegamento.
(Fare riferimento al manuale utente
della TV.)
ITA - 33
3.
alla rete Wi-Fi.
Una volta collegata, la Soundbar
comparirà sulla lista di altoparlanti
della App SamsungMultiroom
ogniqualvolta l’App verrà eseguita sul
dispositivo mobile (per esempio,
smartphone o tablet). (Fare riferimento
a pagina 18 per ulteriori dettagli.)
4.
Se il router wireless (Wi-Fi) sta
utilizzando un canale DFS, non sarà
possibile stabilire una connessione
Wi-Fi tra la TV e la Soundbar. Per
ulteriori informazioni, mettersi in
contatto con il proprio provider di
servizi Internet.
13 LICENZA
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio, Pro Logic,
and the double-D symbol are trademarks of
Dolby Laboratories.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
combination with the Symbol, and DTS Digital
Surround are registered trademarks or
trademarks of DTS, Inc. in the United States
and/or other countries. © DTS, Inc. All Rights
Reserved.
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other
countries.
Il software Spotify è soggetto a licenze di
terze parti disponibili su :
www.spotify.com/connect/third-party-
licenses.
Per ulteriori informazioni su Spotify
Connect, visitare il sito
www.spotify.com/connect
14 AVVISO DI
LICENZA OPEN
SOURCE
Per ulteriori informazioni sulle open source
utilizzate con il prodotto, visitare il sito Web:
http://opensource.samsung.com
ITA - 34
15 NOTA IMPORTANTE SUL SERVIZIO
Possono differire rispetto all’aspetto effettivo del prodotto.
È possibile che vengano addebitate delle spese amministrative nei seguenti casi:
(a) l’uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso
l’utente abbia omesso di leggere questo manuale utente).
(b) utente ha portato l’unità presso un centro di riparazione che non rileva difetti nel prodotto (ad
es. nel caso l’utente abbia omesso di leggere questo manuale utente).
L’importo di tali spese amministrative verrà comunicato all’utente prima di eseguire una visita a
domicilio o un eventuale intervento di manutenzione.
16 SPECIFICHE E GUIDA
Speciche
GENERALE
Peso
6,3 kg
Dimensioni
(LxAxP)
1150,0 x 80,0 x 130,4 mm
Temperaturadiesercizio
+5°C e +35°C
Umiditàdiesercizio
10 % e 75 %
HDMI Video
1080p, 1080i, 720p, 576p, 480p
Altoparlante
Woofer x 6, Tweeter x 5, 4ohm
Formatidiriproduzionesupportati
LPCM 2ch, Dolby Audio™ (che supporta
Dolby® Digital), DTS
Potenzainuscita
deldispositivo
wireless
Potenza max. trasmettitore
Wi-Fi
100 mW a 2,4 GHz – 2,4835 GHz,
5,15 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
Potenza max. trasmettitore BT
100 mW a 2,4 GHz – 2,4835 GHz
NOTE
Peso e dimensioni sono approssimativi.
Per ulteriori informazioni sull’alimentazione e il consumo di energia, vedere l’etichetta applicata al
prodotto. (Etichetta : Fondo dell’Unità Principale della Soundbar)
ITA - 35
Attenzione:Ilprodottosiriavviaautomaticamentequandoattiva/disattivaWi-Fi/Ethernet.
Consumodienergiatotaleinstandby(W)
(Tutteleportediretesonoincondizione
“ACCESO”)
3,7W
Wi-Fi/Ethernet
Metododidisattivazione
dellaporta
Premere il tasto Wi-FiSETUP sul prodotto per
30 secondi per acceso/spento Wi-Fi/Ethernet.
Bluetooth
Metododidisattivazione
dellaporta
Premere il tasto SPKADD sul prodotto per
30 secondi per acceso/spento Bluetooth.
Samsung Electronics dichiara che questa apparecchiatura è conforme alla
Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è
disponibile al seguente indirizzo Internet: http://www.samsung.com > Supporto >
Chiedi Supporto > Inserire il nome del modello.
Questa apparecchiatura può essere utilizzata in tutte le nazioni dell’UE.
La funzionalità 5GHz WLAN(Wi-Fi oppure SRD) di questo dispositivo è utilizzabile
solamente in interni.
ITA - 36
[Correttosmaltimentodellebatteriedelprodotto]
(ApplicabileneiPaesiconsistemidiraccoltadifferenziata)
Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo
chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai
livelli di riferimento della direttiva CE 2006/66.
Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute
umana o all’ambiente.
Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di
Correttosmaltimentodelprodotto
(riutielettriciedelettronici)
(ApplicabileneiPaesiconsistemidiraccoltadifferenziata)
Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi
termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei
conferendoli ai soggetti autorizzati secondo le normative locali.
Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare
l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova
almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti
elettronici da smaltire con dimensioni inferiori a 25 cm.
termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non
prodotto, ad es. REACH, WEEE, batterie, visitare la pagina
http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/
LAT - ii
DROŠĪBAS INFORMĀCIJA
DROŠĪBAS BRĪDINĀJUMI
UZMANĪBU
ELEKTRISKĀS STRĀVAS
TRIECIENA RISKS!
NEATVĒRT!
BRĪDINĀJUMS
UZMANĪBU
LAT - iii
PIESARDZĪBAS
PASĀKUMI
1.
2.
3.
4.
5.
PAR ŠO
ROKASGRĀMATU
LIETOTĀJA ROKASGRĀMATA
PILNĀ ROKASGRĀMATA
SATURS
01 Komponentu pārbaude 2
-------------------------
02 Izstrādājuma pārskats 3
------------------------- 3
------------------------- 4
03 Soundbar pievienošana 5
-------------------------
5
04 Savienošana ar televizoru 7
-------------------------
–
-------------------------
–
-------------------------
8
-------------------------
9
–
-------------------------
9
–
-------------------------
05 Savienošana ar ārēju ierīci 13
-------------------------
-------------------------
06 Savienojuma izveide ar mobilo ierīci 15
-------------------------
-------------------------
07 Amazon ierīces pievienošana 20
08 Ierīces Soundbar vadīšana, izmantojot
Amazon ierīci 23
09 Tālvadības pults lietošana 24
-------------------------
-------------------------
-------------------------
-------------------------
10 Programmatūras atjaunināšana 29
11 Sienas stiprinājuma uzstādīšana 29
-------------------------
-------------------------
-------------------------
12 Problēmu novēršana 32
13 Licence 33
14 Paziņojums par atvērtā pirmkoda licenci 33
15 Svarīga piezīme par apkopi 34
16 Specikācijas un norādījumi 34
-------------------------
34
01 KOMPONENTU PĀRBAUDE
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Soundbar galvenā ierīce Tālvadības pults/
Baterijas
Barošanas vads
Optiskais kabelis Kabeļu turētājs Skrūve
Kabeļu turētājs
Pirms tālvadības pults lietošanas ievietojiet tajā baterijas
(2 AA baterijas)
LAT - 3
02
IZSTRĀDĀJUMA PĀRSKATS
Soundbar priekšējais panelis/labās puses panelis
Soundbar labā puse
Displejs
Poga -/+ (Skaļums)
Poga (Avots)
Ievades režīms Displejs
BT PAIRINGBT
(Avots)
Poga (Barošana)
LAT - 4
Soundbar apakšējais panelis
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
POWER IN
DIGITAL AUDIO IN (OPTICAL)
WIRELESS
WIRELESS
LAT - 5
AUX IN
HDMI IN 1 HDMI IN 2
HDMI OUT (TV-ARC)
Wi-Fi SETUP / SPK ADD
Samsung Multiroom
03 SOUNDBAR PIEVIENOŠANA
Pievienošana pie elektriskās strāvas
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Soundbar galvenās ierīces
apakšpuse
Barošanas vads
Pievienošana
pie elektriskās
strāvas
POWER IN
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Soundbar galvenās ierīces apakšpuse
POWER OUT
POWER OUT
POWER OUT
04 SAVIENOŠANA AR TELEVIZORU
–
–
1. metode Savienojuma izveide, izmantojot kabeli
Savienojuma izveide, izmantojot optisko kabel
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optiskais
kabelis
Sistēmas Soundbar apakšpuse
D.IN
Soundbar labā puse
1. DIGITAL AUDIO IN (OPTICAL)
2. (Avots)
D.IN
Auto Power Link
1.
2. (Avots)
D.IN
LAT - 8
3. Pa kreisi
D.IN
Savienojuma izveide ar televizoru, izmantojot HDMI kabeli
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
HDMI kabelis
(nav iekļauts
komplektācijā)
Sistēmas Soundbar apakšpuse
Savienojiet ar televizora
portu HDMI IN (ARC).
Savienojiet ar Soundbar galvenās
ierīces portu HDMI OUT (TV-ARC).
Soundbar labā puse
TV
ARC
1.
2. TV ARC
(Avots)D.IN
D.INTV ARC
TV ARC
LAT - 9
PIEZĪMES
2. metode Bezvadu savienojuma izveide
Savienojuma izveide ar televizoru, izmantojot Bluetooth
Sākotnējā savienojuma izveide
1. (Avots)
BT
2. BTBT PAIRING
BT READY
(Avots)
BT PAIRING
BT PAIRING
3.
4. [AV] Samsung Soundbar MSxxx
Need PairingPaired
[Televizora nosaukumsBT
5.
Ja ierīci neizdodas pievienot
[AV] Samsung Soundbar MSxxx
BT
(Avots)BT PAIRING
[AV] Samsung Soundbar MSxxx
Ko nozīmē statuss BT READY un BT PAIRING?
BT READY
BT PAIRINGBT
(Avots)
PIEZĪMES
–
–
–
Sistēmas Soundbar atvienošana no televizora
(Avots)
BT
BT READY
p
(Atskaņot/Pauzēt)
Savienojuma izveide, izmantojot Wi-Fi
Pirms savienošanas veicamās darbības
1. Samsung Smart TV ir izlaists pēc 2014. gada
2. Bezvadu maršrutētājs (Wi-Fi)
3. Televizors ir savienots ar bezvadu maršrutētāju (jūsu Wi-Fi tīklu)
1. darbība. Sistēmas Soundbar savienošana ar Wi-Fi
1. (Avots)
WIFI
– WIFI
WIFI
2.
3. Samsung
Multiroom
4.
2. darbība. Iestatījumu kongurēšana televizorā
Televizoriem, kas ir izlaisti 2017. gadā
1.
2.
Televizoriem, kas ir izlaisti 2016. gadā
1.
2.
Televizoriem, kas ir izlaisti 2015. gadā
1.
2.
Televizoriem, kas ir izlaisti 2014. gadā
1. Multiroom Link - Iestatījumi
Soundbar+Surround
2. [AV] Samsung Soundbar MS750Labi
3. TV skaņas izvade Multiroom Link
Skaļruņa iestatījumi
Multiroom Link
Labi Skaļuma līmenis
Skaļruna pārbaude
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Neizmantot
Rediģēt n
1
3
2
•
•
•
•
•
4.
PIEZĪMES
05 SAVIENOŠANA AR ĀRĒJU IERĪCI
Savienojuma izveide, izmantojot optisko vai analogo audio (AUX)
kabeli
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Optiskais kabelis
Audio (AUX) kabelis
(nav iekļauts
komplektācijā)
Sistēmas Soundbar apakšpuse
BD/DVD atskaņotājs/
pierīce/spēļu konsole
Soundbar labā puse
VAI
Optiskais kabelis
X DIGITAL AUDIO IN (OPTICAL)
Y D.IN (Avots)
VAI
Audio (AUX) kabelis
X AUX IN
Y AUX (Avots)
Savienojuma izveide, izmantojot HDMI kabeli
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI kabelis
(nav iekļauts komplektācijā)
VAI
VAI
HDMI kabelis
(nav iekļauts komplektācijā)
Sistēmas Soundbar apakšpuse
Ārējā ierīce
HDMI
1
Soundbar labā puse
HDMI
2
1. HDMI IN 1 HDMI IN 2
2. HDMI OUT (TV-ARC)
3. (Avots)
HDMI 1” HDMI 2
4.
06 SAVIENOJUMA IZVEIDE AR MOBILO
IERĪCI
1. metode Savienošana, izmantojot Bluetooth
Bluetooth ierīce
Sākotnējā savienojuma izveide
1. (Avots)
BT
2. BTBT PAIRING
BT READY
(Avots)
BT PAIRING
BT PAIRING
3. [AV] Samsung Soundbar MSxxx
Bluetooth ierīces nosaukumsBT
4.
Ja ierīci neizdodas pievienot
[AV] Samsung Soundbar MSxxx
BT
(Avots)BT PAIRING
[AV] Samsung Soundbar MSxxx
Ko nozīmē statuss BT READY un BT PAIRING?
BT READY
BT PAIRINGBT
(Avots)
PIEZĪMES
–
–
–
[AV] Samsung Soundbar MSxxx
BT
–
BT READY
Bluetooth ierīces atvienošana no sistēmas Soundbar
BT DISCONNECTED
Sistēmas Soundbar atvienošana no Bluetooth ierīces
(Avots)
BT
BT DISCONNECTED
PIEZĪMES
Papildu informācija par tehnoloģiju Bluetooth
–
–
–
2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)
Samsung Multiroom
Mobilā ierīce
Sākotnējā savienojuma izveide
1. (Avots)
WIFI
WIFI
2.
Samsung Multiroom
3.
Papildu sistēmas Soundbar uzstādīšana, ja Samsung bezvadu skaļruņi jau tiek lietoti
1. Samsung MultiroomIestatījumi
Add Speaker
2. 2 Samsung bezvadu skaļruņiem
X
Y
Z Surround SetupDone
[
Soundbar
PIEZĪME
07 AMAZON IERĪCES PIEVIENOŠANA
Savienošana un lietošana kopā ar Amazon ierīci (Amazon Echo)
1. SmartThings
SmartThings
2.
Add device”
3. SmartThings
UZMANĪBU
Edit
4. AlexaSkillsSamsung Wireless Audio”
ENABLE
Skills
Skills
Amazon Alexa
5. AlexaSmart HomeDiscover Device
Smart Home
Amazon Alexa
Devices
08 IERĪCES SOUNDBAR VADĪŠANA,
IZMANTOJOT AMAZON IERĪCI
1.
Balss komandu izmantošana skaļruņu vadībai
Aktivizēšana + Komanda + Skaļruņa nosaukums
Izmantojiet skaļruņa nosaukumu, ar kādu to pievienojāt programmā Alexa.
Darbība Balss komanda
SmartThings
Amazon Alexa
“Aleksa, atrodi ierīces”
* Izmantojiet balss komandas skaļruņiem ar nosaukumu Viesistaba
Darbība Balss komanda
“Aleksa, iestati 5. skaļuma līmeni Viesistabā”
“Aleksa, palielini skaļuma līmeni Viesistabā”
“Aleksa, izslēdz skaņu Viesistabā”
“Aleksa, atskaņo Kiss FM Viesistabā”
“Aleksa, atskaņo nākamo dziesmu Viesistabā”
“Aleksa, pārtrauc atskaņošanu Viesistabā”
“Aleksa, ieslēdz skaņu Viesistabā”
“Aleksa, izslēdz skaņu Viesistabā”
09 TĀLVADĪBAS PULTS LIETOŠANA
Kā lietot tālvadības pulti
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Ieslēgšana/
izslēgšana
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Skaņas
regulēšana
Surround
VOL BASS
SOUND
MODE
SMART
MODE
TREBLESYNC
FRONT TOPREAR LEVEL REAR SPEAKER
ON/OFF
TREBLE FRONT
TOP
TREBLE FRONT TOP
Uz augšu/Uz leju
(Skaņas regulēšana)
Pa kreisi/Pa labi
Uz augšu/Uz leju
SYNC
Uz augšu/
Uz leju
REAR
LEVELUz augšu/
Uz leju
REAR SPEAKERON/OFF
Uz augšu/
Uz leju
SYNC
Surround
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SOUND MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
STANDARDMUSICCLEAR VOICE
SPORTSMOVIE
STANDARD
DRC (Dynamic Range Control)
SOUND MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Avots
Režīms BT PAIRING
BTBT PAIRING
(Avots)
Funkcija Auto Power Down
– D.IN / WIFI / BT
– HDMI 1 HDMI 2
– AUX
–
–
– AUX
p
ON-AUTO POWER DOWNOFF-AUTO POWER DOWN
Atskaņot/
pauzēt
(BT/Wi-Fi)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
p
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Uz augšu/Uz
leju/Pa kreisi/
Pa labi
Nospiediet norādītajās vietās, lai izvēlētos Uz augšu/Uz leju/
Pa kreisi/Pa labi.
Atkārtot
Uz augšu
Mūzikas faila izlaišana
Pa labiPa kreisi
Anynet+ / Auto Power Link
Pa labiPa
kreisi
– A
Pa labi
–
Pa kreisi
–
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL BASS
SOUND
MODE
SMART
MODE
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Skaņas izslēgšana
VOL
Sistēmas Soundbar skaļuma līmeņa regulēšana, izmantojot
televizora tālvadības pulti
Izmantojiet Samsung televizora izvēlni, lai ārējos skaļruņus iestatītu kā televizora
skaļruņus. (Papildinformāciju skatiet televizora rokasgrāmatā.)
Surround
OFF-TV REMOTE
Surround
SAMSUNG-TV REMOTE
– Surround
SAMSUNG-TV REMOTEOFF-TV REMOTE
ALL-TV REMOTE
SurroundOFF-TV REMOTE
Surround
SurroundALL-TV REMOTE
–
–
Slēpto pogu lietošana
Slēptā poga
Papildinformācija
Tālvadības pults poga Funkcija
p
Izvades specikācijas dažādiem skaņas efektu režīmiem
Efekts Ievade
Izvade
Bez bezvadu aizmugurējo
skaļruņu komplekta
Ar bezvadu aizmugurējo
skaļruņu komplektu
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
10 PROGRAMMATŪRAS
ATJAUNINĀŠANA
11 SIENAS
STIPRINĀJUMA
UZSTĀDĪŠANA
Piesardzības pasākumi
uzstādīšanas laikā
–
–
Sienas stiprinājuma komponenti
450mm
Sienas stiprinājuma šablons
Skrūves turētājs
(2 gab.)
Skrūve (2 gab.)
Sienas stiprinājuma kronšteinu
(2 gab.)
1. Sienas stiprinājuma šablons
Sienas stiprinājuma šablons
5 cm vai vairāk
2. Viduslīnija
Sienas stiprinājuma šablons
Viduslīnija
Viduslīnija
450mm
3.
Sienas
stiprinājuma šablons
450mm
CENTER LINE
4.
5.
Skrūves turētājs
6. Sienas stiprinājuma kronšteinu
Skrūve
Sienas
stiprinājuma kronšteinu
Sistēmas Soundbar aizmugure
Sistēmas Soundbar labā mala
7.
Sienas stiprinājuma
kronšteinuSienas stiprinājuma
kronšteinuSkrūves
turētājs
8.
Sienas stiprinājuma
kronšteinuSkrūves
turētājs
Skrūves turētājs Sienas
stiprinājuma kronšteinu
Sienas stiprinājuma kronšteinu
Sienas stiprinājuma kronšteinu
Skrūves turētājs
Kabeļu turētāja uzstādīšana
Skrūve
Kabeļu turētājs
Kabeļu turētājs
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Kabeļu turētājs
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
12 PROBLĒMU NOVĒRŠANA
Ierīci nevar ieslēgt.
Vai barošanas kabelis ir pievienots
kontaktligzdai?
;
Nospiežot pogu, nedarbojas attiecīgā
funkcija.
Vai gaisā ir statiskā elektrība?
;
BT režīmā rodas skaņas pārtraukumi.
;
9
Nav dzirdama skaņa.
Vai ir ieslēgta skaņas izslēgšanas funkcija?
; VOL
Vai skaļums ir iestatīts uz minimālo līmeni?
;
Tālvadības pults nedarbojas.
Vai baterijas nav tukšas?
;
Vai attālums starp tālvadības pulti un
Soundbar galveno ierīci nav pārāk liels?
;
Nevar savienot ar televizoru.
Ja savienojums ir izveidots, izmantojot vadu
tīklu
;
;
(Avots)
Ja savienojums ir izveidots, izmantojot
bezvadu tīklu
; Savienots, izmantojot Bluetooth
1.
BT PAIRING
9
; Savienots, izmantojot Wi-Fi
1.
Samsung Smart
TV
2.
LAT - 33
3.
Samsung
Multiroom
4.
13 LICENCE
14 PAZIŅOJUMS
PAR ATVĒRTĀ
PIRMKODA
LICENCI
LAT - 34
15 SVARĪGA PIEZĪME PAR APKOPI
16 SPECIFIKĀCIJAS UN NORĀDĪJUMI
Specikācijas
VISPĀRĪGI
Svars
Izmēri
(P x A x Dz)
Operating Temperature Range
Darba mitruma diapazons
HDMI Video
Skaļrunis
Atbalstītie atskaņošanas formāti
Bezvadu ierīces
izejas jauda
PIEZĪMES
LAT - 35
Uzmanību: ieslēdzot vai izslēdzot Wi-Fi vai tīklu Ethernet, izstrādājums automātiski tiks
restartēts.
Kopējais enerģijas patēriņš gaidstāves
režīmā(W)
(kad ir ieslēgtas visas tīkla pieslēgvietas)
Wi-Fi/Ethernet
Pieslēgvietas
deaktivizēšanas metode
Wi-Fi SETUP
Bluetooth
Pieslēgvietas
deaktivizēšanas metode
SPK ADD
[Pareiza atbrīvošanās no šī izstrādājuma baterijām]
(Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.)
Pareiza atbrīvošanās no šī izstrādājuma
(elektriskā un elektroniskā aprīkojuma atkritumi)
(Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.)
LTU - ii
SAUGOS INFORMACIJA
SAUGOS ĮSPĖJIMAI
DĖMESIO
ELEKTROS SMŪGIO
PAVOJUS, NEATIDARYKITE
ĮSPĖJIMAS
DĖMESIO
LTU - iii
ATSARGUMO
PRIEMONĖS
1.
2.
3.
4.
5.
APIE ŠĮ VADOVĄ
NAUDOTOJO VADOVAS
IŠSAMUS VADOVAS
TURINYS
01 Komponentų patikrinimas 2
-------------------------
02 Gaminio apžvalga 3
------------------------- 3
------------------------- 4
03 „Soundbar“ prijungimas 5
-------------------------
5
04 Prijungimas prie televizoriaus 7
-------------------------
-------------------------
-------------------------
8
-------------------------
9
-------------------------
9
-------------------------
05 Išorinio įrenginio prijungimas 13
-------------------------
-------------------------
06 Mobiliojo įrenginio prijungimas 15
-------------------------
-------------------------
07 „Amazon“ įrenginio prijungimas 20
08 „Soundbar“ valdymas per „Amazon“ įrenginį 23
09 Nuotolinio valdymo pulto naudojimas 24
-------------------------
-------------------------
-------------------------
-------------------------
10 Programinės įrangos naujinimas 29
11 Sienos laikiklio montavimas 29
-------------------------
-------------------------
-------------------------
12 Trikčių šalinimas 32
13 Licencija 33
14 Atvirosios programinės įrangos licencijos
pranešimas 33
15 Svarbi pastaba apie techninę priežiūrą 34
16 Techniniai duomenys ir vadovas 34
-------------------------
34
01 KOMPONENTŲ PATIKRINIMAS
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
„Soundbar“ pagrindinis įrenginys Nuotolinio valdymo
pultas / Maitinimo
elementai
Maitinimo laidas
Optinis kabelis Kabelio laikiklis Varžtas
Kabelio laikiklis
Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo
pultu (2 AA tipo baterijos)
LTU - 3
02
GAMINIO APŽVALGA
Priekinis / dešinės pusės „Soundbar“ skydelis
Dešinė „Soundbar“ pusė
Ekranas
-/+ (Garsumo) mygtukas
(Šaltinio) mygtukas
Įvesties režimas Ekranas
BT
BT PAIRINGBT
(Šaltinio)
(Maitinimo) mygtukas
LTU - 4
Apatinis „Soundbar“ skydelis
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
POWER IN
DIGITAL AUDIO IN (OPTICAL)
WIRELESS
WIRELESS
LTU - 5
AUX IN
HDMI IN 1 HDMI IN 2
HDMI OUT (TV-ARC)
Wi-Fi SETUP / SPK ADD
Samsung Multiroom
03 „SOUNDBAR“ PRIJUNGIMAS
Elektros šaltinio prijungimas
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
„Soundbar“ pagrindinio
įrenginio apačia
Maitinimo laidas
Elektros šaltinio
prijungimas
POWER IN
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
„Soundbar“ pagrindinio įrenginio apačia
POWER OUT
POWER OUT
POWER OUT
04 PRIJUNGIMAS PRIE TELEVIZORIAUS
1 būdas. Prijungimas naudojant kabelį
Prijungimas naudojant optinį kabelį
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optinis kabelis
Apatinė „Soundbar“ dalis
D.IN
Dešinė „Soundbar“ pusė
1. DIGITAL AUDIO IN (OPTICAL)
2. (Šaltinio)
D.IN
Auto Power Link
1.
2. (Šaltinio)
D.IN
LTU - 8
3.
Kairėn
D.IN
Televizoriaus prijungimas naudojant HDMI kabelį
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
HDMI kabelis
(nepridedamas)
Apatinė „Soundbar“ dalis
Prijungimas prie televizoriaus
prievado HDMI IN (ARC).
Prijungimas prie „Soundbar“ pagrindinio
įrenginio prievado HDMI OUT (TV-ARC).
Dešinė „Soundbar“
pusė
TV
ARC
1.
2. TV ARC
(Šaltinio)D.IND.IN
ir TV ARC
TV ARC
LTU - 9
PASTABOS
2 būdas. Prijungimas belaidžiu ryšiu
Televizoriaus prijungimas per „Bluetooth“
Prijungimas pirmą kartą
1. (Šaltinio)
BT
2. BT BT PAIRING
BT READY
(Šaltinio)BT PAIRING
BT PAIRING
3.
4. [AV] Samsung Soundbar MSxxx
Need Pairing
Paired
TV pavadinimasBT
5.
Jei įrenginio nepavyksta prijungti
[AV] Samsung Soundbar MSxxx
BT
(Šaltinio)BT PAIRING
[AV] Samsung Soundbar MSxxx
Ką reiškia BT READY ir BT PAIRING būsena?
BT READY
BT PAIRINGBT
(Šaltinio)
PASTABOS
„Soundbar“ atjungimas nuo televizoriaus
(Šaltinio)
BT
p
(Leisti/Pristabdyti)
BT READY
Prijungimas naudojant „Wi-Fi“
Patikros sąrašas prieš prijungiant
1. „Samsung Smart“ televizorius buvo pagamintas po 2014 m
2. Belaidžio maršruto parinktuvas („Wi-Fi“)
3. Televizorius prijungtas prie belaidžio maršruto parinktuvo (Jūsų „Wi-Fi“ tinklo)
1 veiksmas: „Soundbar“ prijungimas prie „Wi-Fi“
1.
(Šaltinio)WIFI
WIFI
WIFI
2.
3. Samsung Multiroom
Android
4.
2 veiksmas: televizoriaus nustatymų kongūravimas
2017 m. Išleisti Televizoriai
1.
2.
2016 m. Išleisti Televizoriai
1.
2.
2015 m. Išleisti Televizoriai
1.
2.
2014 m. Išleisti Televizoriai
1. Multiroom Link - Nustatymai
Soundbar+Surround
2. [AV] Samsung Soundbar MS750Gerai
3. TV garso išvestis
Multiroom Link
Garsiakalbio parametrai
Multiroom Link
Gerai Garsumo lygis
Garsiakalbių testas
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Nenaudoti
Redag. pa
1
3
2
•
•
•
•
•
4.
PASTABOS
05 IŠORINIO ĮRENGINIO PRIJUNGIMAS
Prijungimas naudojant optinį arba analoginio garso (AUX) kabelį
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Optinis kabelis
Garso (AUX) kabelis
(nepridedamas)
Apatinė „Soundbar“ dalis
BD / DVD leistuvas /
priedėlis / žaidimų konsolė
Dešinė „Soundbar“ pusė
ARBA
Optinis kabelis
X DIGITAL AUDIO IN (OPTICAL)
Y D.IN
(Šaltinio)
ARBA
Garso (AUX) kabelis
X AUX IN
Y AUX
(Šaltinio)
Prijungimas naudojant HDMI kabelį
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI kabelis
(nepridedamas)
ARBA
ARBA
HDMI kabelis
(nepridedamas)
Apatinė „Soundbar“ dalis
Išorinis įrenginys
HDMI
1
Dešinė „Soundbar“
pusė
HDMI
2
1.
HDMI IN 1 HDMI IN 2
2.
HDMI OUT (TV-ARC)
3. (Šaltinio)
HDMI 1 HDMI 2
4.
06 MOBILIOJO ĮRENGINIO PRIJUNGIMAS
1 būdas. Prijungimas per „Bluetooth“
„Bluetooth“ įrenginys
Prijungimas pirmą kartą
1. (Šaltinio)
BT
2. BT BT PAIRING
BT READY
(Šaltinio)BT PAIRING
BT PAIRING
3. [AV] Samsung Soundbar MSxxx
„Bluetooth“ įrenginio pavadinimasBT
4.
Jei įrenginio nepavyksta prijungti
[AV] Samsung Soundbar MSxxx)
BT
(Šaltinio)BT PAIRING
[AV] Samsung Soundbar MSxxx
Ką reiškia BT READY ir BT PAIRING būsena?
BT READY
BT PAIRINGBT
(Šaltinio)
PASTABOS
[AV] Samsung Soundbar MSxxxBT
BT READY
„Bluetooth“ įrenginio atjungimas nuo „Soundbar“ garsiakalbio
BT DISCONNECTED
„Soundbar“ atjungimas nuo „Bluetooth“ įrenginio
(Šaltinio)
BT
BT DISCONNECTED
PASTABOS
Daugiau apie „Bluetooth“
2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidį tinklą)
Samsung Multiroom
Mobilusis įrenginys
Prijungimas pirmą kartą
1.
(Šaltinio)WIFI
WIFI
2. Samsung Multiroom
Android
3.
Papildomo „Soundbar“ įrengimas, kai jau naudojami belaidžiai „Samsung“ garsiakalbiai
1. Samsung MultiroomNustatymai (
Add Speaker
2. 2 „Samsung“ belaidžių garsiakalbių
X
Y
Z Surround SetupDone
[
Soundbar
PASTABA
07 „AMAZON“ ĮRENGINIO PRIJUNGIMAS
Prijungimas ir naudojimas su „Amazon“ įrenginiu („Amazon Echo“)
1. SmartThings
SmartThings
Android
2.
Add device
3. SmartThings
DĖMESIO
Edit
4. AlexaSkills Samsung Wireless AudioENABLE
Skills
Skills
„Amazon Alexa“
5. Smart Home AlexaDiscover Device
Smart Home
„Amazon Alexa“
Devices
08 „SOUNDBAR“ VALDYMAS PER „AMAZON“
ĮRENGINĮ
1.
Naudokite balso komandas garsiakalbiams valdyti.
Paleidiklis + Komanda + Garsiakalbio vardas
Naudokite garsiakalbio vardą, kurį naudojote, kai pridėjote jį programoje „Alexa“.
Veiksmas Balso komanda
SmartThings
Amazon Alexa
„Alexa“ rasti įrenginius
* Naudoti balso komandas garsiakalbiams, pavadintiems „Svetainė“
Veiksmas Balso komanda
„Alexa“ svetainėje nustatyti garsumą 5
„Alexa“ svetainėje padidinti garsumą
„Alexa“ svetainėje nutildyti garsą
„Alexa“ svetainėje leisti „Kiss FM“
„Alexa“ svetainėje kitą dainą
„Alexa“ stabdyti svetainę
„Alexa“ įjugnti svetainę
„Alexa“ išjungti svetainę
09 NUOTOLINIO VALDYMO PULTO
NAUDOJIMAS
Kaip naudotis nuotolinio valdymo pultu
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Maitinimas
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Garso valdymas
Surround
VOL BASS
SOUND
MODE
SMART
MODE
TREBLESYNCFRONT TOP
REAR LEVEL REAR SPEAKER ON/OFF
TREBLE
FRONT
TOP
TREBLE
FRONT TOP
ir
Aukštyn / Žemyn
(Garso valdymas)
Kairėn /
Dešinėn
(Aukštyn / Žemyn
SYNC
Aukštyn / Žemyn
REAR LEVEL ir
Aukštyn / Žemyn
REAR SPEAKERON/OFF
Aukštyn / Žemyn
SYNC
Surround
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SOUND MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
STANDARDMUSICCLEAR
VOICESPORTSMOVIE
STANDARD
DRC (Dynamic Range Control)
SOUND MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Šaltinio
Režimas BT PAIRING
BT PAIRINGBT
(Šaltinio)
Funkcija „Auto Power Down“
D.IN / WIFI / BT
HDMI 1 HDMI 2
AUX
AUX
p
ON-AUTO POWER DOWNOFF-AUTO POWER DOWN
Leisti /
Pristabdyti
(BT/Wi-Fi)
Surround
VOL BASS
SOUND
MODE
SMART
MODE
p
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Aukštyn /
Žemyn /
Kairėn /
Dešinėn
Paspaudę pažymėtas sritis pasirinkite Aukštyn / Žemyn /
Kairėn / Dešinėn.
Kartojimas
Aukštyn
Muzikos perjungimas
Dešinėn
Kairėn
Anynet+ / Auto Power Link
Dešinėn ir Kairėn
Dešinėn
Kairėn
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL BASS
SOUND
MODE
SMART
MODE
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Nutildymas
VOL
„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo
pultu
Televizoriaus meniu „Samsung“ televizoriaus garsiakalbius nustatykite kaip išorinius
garsiakalbius. (Daugiau informacijos pateikiama televizoriaus naudotojo vadove.)
SurroundOFF-TV REMOTE
Surround
SAMSUNG-TV REMOTE
Surround
SAMSUNG-TV REMOTEOFF-TV REMOTEALL-TV REMOTE
Surround
OFF-TV REMOTE)Surround
SurroundALL-TV REMOTE.
Paslėptų mygtukų naudojimas
Paslėptas mygtukas
Puslapio numeris
Nuotolinio valdymo pulto
mygtukas
Funkcija
p
Skirtingų režimų garso efektų išvesties techniniai duomenys
Efektas Įvestis
Išvestis
Be belaidžio galinių
garsiakalbių rinkinio
Su belaidžiu galinių
garsiakalbių rinkiniu
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
10 PROGRAMINĖS
ĮRANGOS
NAUJINIMAS
11 SIENOS
LAIKIKLIO
MONTAVIMAS
Su įrengimu susijusios
atsargumo priemonės
Tvirtinimo prie sienos
komponentai
450mm
Tvirtinimo prie sienos kreipiklis
Laikiklio varžtas
(2 EA)
Varžtas (2 EA)
Sieninis laikiklis
(2EA)
1. Tvirtinimo prie sienos kreipiklis
Tvirtinimo prie sienos kreipiklis
5 cm arba daugiau
2. Vidurio linija
Tvirtinimo prie sienos kreipiklis
Vidurio
linija
Vidurio linija
450mm
3.
Tvirtinimo prie sienos kreipiklis
450mm
CENTER LINE
4.
5.
Laikiklio varžtas
6. Sieninis laikiklis
Varžtas
Sieniniai
laikikliai
„Soundbar“ galinė pusė
„Soundbar“ garsiakalbio
dešinysis galas
7. Sieniniai
laikikliaiSieniniai laikikliai
Laikiklio
varžtai
8.
Sieninis laikiklis
Laikiklio varžtas
Laikiklio varžtas
Sieninis laikiklis
Sieninis laikiklisSieninis
laikiklisLaikiklio
varžtas
Kabelio laikiklio tvirtinimas
Varžtas
Kabelio laikiklis
Kabelio laikiklis
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Kabelio laikiklis
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
12 TRIKČIŲ ŠALINIMAS
Įrenginys neįsijungia.
Ar maitinimo laidas įjungtas į elektros lizdą?
;
Paspaudus mygtuką funkcija neveikia.
Ar ore yra statinės elektros krūvis?
;
Veikiant BT režimui trūkinėja garsas.
; 9 ir
Nėra garso.
Ar yra įjungta nutildymo funkcija?
; VOL
Ar yra nustatytas mažiausias garsumas?
;
Nuotolinio valdymo pultas neveikia.
Ar baterijos išsikrovė?
;
Ar atstumas tarp nuotolinio valdymo pulto ir
„Soundbar“ pagrindinio įrenginio nėra per
didelis?
;
Neįmanoma prijungti prie televizoriaus
Jei prijungta per laidinį tinklą
;
;
(Šaltinio)
Jei prijungta per belaidį tinklą
; Prijungta per „Bluetooth“
1.
BT PAIRING
9
; Prijungta naudojant „Wi-Fi“
1.
„Samsung Smart“ televizoriai
2.
LTU - 33
3.
Samsung Multiroom
4.
13 LICENCIJA
14 ATVIROSIOS
PROGRAMINĖS
ĮRANGOS
LICENCIJOS
PRANEŠIMAS
LTU - 34
15 SVARBI PASTABA APIE TECHNINĘ
PRIEŽIŪRĄ
16 TECHNINIAI DUOMENYS IR VADOVAS
Specikacijos
BENDROSIOS
Svoris
Matmenys
(P x A x G)
Veikimo temperatūros diapazonas
Veikimo drėgmės diapazonas
HDMI
Vaizdas
Garsiakalbiai
Palaikomi atkūrimo formatai
Belaidžio
įrenginio
išvesties galia
PASTABOS
LTU - 35
Atsargiai: jei įjungsite arba išjungsite „Wi-Fi“ / eternetą, gaminys bus automatiškai
paleistas iš naujo.
Bendros energijos sąnaudos budėjimo
veiksena (W) (visų tinklo prievadų būsena
yra ĮJUNGTA)
„Wi-Fi“ / eternetas
Prievado išjungimo
būdas
Wi-Fi SETUP
„Bluetooth“
Prievado išjungimo
būdas
SPK ADD
[Tinkamas šio gaminio baterijų šalinimas)
(Taikoma šalyse, kuriose naudojamos atskiros atliekų surinkimo sistemos)
Tinkamas šio gaminio šalinimas
(Elektros ir elektroninės įrangos atliekos)
(Taikoma šalyse, kuriose naudojamos atskiros atliekų surinkimo sistemos)
POL - ii
POL - iii
POL - iv
------------------------- 2
------------------------- 3
------------------------- 4
-------------------------
5
-------------------------
-------------------------
-------------------------
8
-------------------------
9
-------------------------
9
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
POL - v
-------------------------
24
--------------------------
-------------------------
28
-------------------------
28
-------------------------
29
-------------------------
29
-------------------------
15
34
-------------------------
34
POL - 2
01
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
29
POL - 3
02
POL - 4
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POL - 5
HDMI IN 1 HDMI IN 2
03
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
04
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
”
POL - 8
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
ARC
POL - 9
p
iOS
OK
OK
c
1
3
2
•
•
•
•
•
05
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
X
Y
X
Y
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI
1
HDMI
2
HDMI IN 1 HDMI IN 2
HDMI 1” HDMI 2
06
iOS
i
X
Y
Z
[
iOS
POL - 22
POL - 23
08
POL - 24
09
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
POL - 25
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
HDMI 1 HDMI 2
p
Surround
VOL BASS
SOUND
MODE
SMART
MODE
p
Surround
VOL BASS
SOUND
MODE
SMART
MODE
i
A
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
i
POL - 28
p
25
24
25
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
POL - 29
10
11
450mm
450mm
450mm
CENTER LINE
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
POL - 32
12
;
;
;
9 i
;
;
;
;
;
;
;
9
;
POL - 33
13
14 INFORMACJA O
POL - 34
15
16
HDMI
POL - 35
ROM - ii
PENTRU A REDUCE RISCUL DE ELECTROCUTARE,
FI REPARATE DE UTILIZATOR. PENTRU SERVICE,
PENTRU A PREVENI ELECTROCUTAREA,
moment.
ROM - iii
-------------------------
------------------------- 3
------------------------- 4
-------------------------
5
-------------------------
–
-------------------------
–
-------------------------
8
-------------------------
9
–
-------------------------
9
–
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
ROM - 3
D.IN
D.IN
AUX
BT
ROM - 4
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
ROM - 5
,
.
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
.
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
,
–
–
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
”.
.”
ROM - 8
”.
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
”
ROM - 9
”.
”.
”.
”)
–
–
–
”.
p
.
”.
–
etc.).
iOS
Android
)
)
”.
OK
c
1
3
2
•
•
•
•
•
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
X
Y
X
Y
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
1
2
””.
”.
”.
”.
”.
”.
”)
–
–
–
”.
–
”.
”.
–
–
–
.
”.
iOS
Android
”.
X
Y
Z
[
iOS
Android
” în ”.
Din ”.
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
, ,
, ,
OFF.
).
.
.
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
, ,
, .
Surround
VOL BASS
SOUND
MODE
SMART
MODE
–
–
–
–
–
–
p
”
Surround
VOL BASS
SOUND
MODE
SMART
MODE
p
Surround
VOL BASS
SOUND
MODE
SMART
MODE
.
,
– A
–
–
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
–
”.
”.)
–
–
Asociere BT
p
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
MUSIC
CLEAR VOICE
SPORTS
MOVIE
–
–
450mm
450mm
.
450mm
CENTER LINE
în
.
de
.
.
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
;
;
;
9.
;
;
;
;
;
;
este corect.
;
9.)
;
ROM - 33
.)
Internet.
licenses.
ROM - 34
,
,
ROM - 35
în interior.
SER - ii
SIGURNOSNE INFORMACIJE
SIGURNOSNA UPOZORENJA
DA BISTE SMANJILI OPASNOST OD
OPREZ
OPASNOST OD
ELEKTRIČNOG UDARA.
NE OTVARATI.
Ovaj simbol ukazuje na to da je unutar
vrsta kontakta sa unutrašnjim
Ovaj simbol ukazuje na to da se uz
dokumentacija koja se odnosi na
Jednosmerna struja: Ovaj simbol
UPOZORENJE
OPREZ
SER - iii
MERE OPREZA
1.
2.
3.
4.
5.
O OVOM PRIRUČNIKU
KORISNIČKI PRIRUČNIK
KOMPLETAN PRIRUČNIK
SER - iv
SADRŽAJI
01 Provera Komponenata 2
-------------------------
02 Pregled Proizvoda 3
------------------------- 3
------------------------- 4
03 Povezivanje Uređaja Soundbar 5
-------------------------
5
04 Povezivanje sa Televizorom 7
-------------------------
–
-------------------------
–
-------------------------
8
-------------------------
9
–
-------------------------
9
–
-------------------------
05 Povezivanje sa Spoljnim Uređajem 13
-------------------------
-------------------------
06 Povezivanje sa Mobilnim Uređajem 15
-------------------------
-------------------------
SER - v
07 Povezivanje Amazon proizvoda 20
08 Upravljanje Soundbar uređajem pomoću
Amazon uređaja 23
09 Korišćenje Daljinskog Upravljača 24
-------------------------
-------------------------
-------------------------
-------------------------
10 Ažuriranje Softvera 29
11 Postavljanje Zidnog Nosača 29
-------------------------
-------------------------
-------------------------
12 Rešavanje Problema 32
13 Licenca 33
14
Obaveštenje o Licenci Otvorenog Izvornog Koda
33
15 Važna Napomena o Servisiranju 34
16 Specikacije i Vodič 34
-------------------------
34
01 PROVERA KOMPONENATA
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Glavni uređaj Soundbar Daljinski upravljač/
baterije
Kabl za napajanje
Optički kabl Kabl držača Šralica
Kabl držača
Stavljanje baterija pre korišćenja daljinskog upravljača (2 AA baterije)
SER - 3
02
PREGLED PROIZVODA
Prednji panel/panel sa desne strane uređaja Soundbar
Desna strana uređaja Soundbar
Ekran
Dugme -/+ (Jačina zvuka)
Dugme (Izvor)
Režim ulaza Ekran
BT
BT PAIRINGBT
(Izvor)
Dugme (Napajanje)
SER - 4
Panel na donjem delu uređaja Soundbar
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
POWER IN
DIGITAL AUDIO IN (OPTICAL)
WIRELESS
WIRELESS
SER - 5
AUX IN
HDMI IN 1 HDMI IN 2
HDMI OUT (TV-ARC)
Wi-Fi SETUP / SPK ADD
Samsung Multiroom
03 POVEZIVANJE UREĐAJA SOUNDBAR
Povezivanje električnog napajanja
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Donji deo glavnog uređaja
Soundbar
Kabl za napajanje
Povezivanje
električnog
napajanja
POWER IN
SER - 6
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Donji deo glavnog uređaja Soundbar
POWER OUT
POWER OUT
POWER OUT
04 POVEZIVANJE SA TELEVIZOROM
–
–
Metoda 1. Povezivanje pomoću kabla
Povezivanje pomoću optičkog kabla
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optički kabl
Donji deo uređaja Soundbar
D.IN
Desna strana uređaja
Soundbar
1. DIGITAL AUDIO IN (OPTICAL)
2. (Izvor)
D.IN
Auto Power Link
1.
2. (Izvor)
D.IN
SER - 8
3. Nalevo
D.IN
Povezivanje televizora pomoću HDMI kabla
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
HDMI kabl
(ne isporučuje se)
Donji deo uređaja Soundbar
Povežite sa HDMI IN (ARC)
otvorom vašeg televizora.
Povežite sa HDMI OUT (TV-ARC)
otvorom Soundbar glavnog uređaja.
Desna strana uređaja
Soundbar
TV
ARC
1.
2. TV ARC
(Izvor)
D.IN
D.INTV ARC
TV ARC
SER - 9
NAPOMENE
Metoda 2. Bežično povezivanje
Povezivanje televizora putem Bluetooth veze
Prvobitno povezivanje
1. (Izvor)
BT
2. BTBT PAIRING
BT READY (Izvor)
BT PAIRING
BT PAIRING
3.
4. [AV] Samsung Soundbar MSxxx
Need PairingPaired
[Naziv televizoraBT
5.
Ako je povezivanje uređaja neuspešno
[AV] Samsung Soundbar MSxxx
BT (Izvor)
BT PAIRING
[AV] Samsung Soundbar MSxxx
Šta su statusi BT READY i BT PAIRING?
BT READY
BT PAIRINGBT
(Izvor)
NAPOMENE
–
–
–
Prekidanje veze između uređaja Soundbar i televizora
(Izvor)
BT
p
(Reprodukcija/Pauza)
BT READY
Povezivanje putem Wi-Fi mreže
Lista za proveru pre povezivanja
1. Potvrdite da je vaš Samsung pametni televizor proizveden nakon 2014
2. bežični ruter (Wi-Fi)
3. televizor povezan sa bežičnim ruterom (vašom Wi-Fi mrežom)
1. korak: Povežite uređaj Soundbar sa Wi-Fi mrežom
1. (Izvor)
WIFI
– WIFI
WIFI
2.
3. Samsung Multiroom
iOS
Android
4.
2. korak: Kongurisanje opcije Settings (Postavke) na televizoru
Za televizore puštene u prodaju tokom 2017
1. Podešavanja ( Zvuk Izlaz zvuka
2.
Za televizore puštene u prodaju tokom 2016
1. Podešavanja ( Zvuk Izlaz zvuka
2.
Za televizore puštene u prodaju tokom 2015
1. Zvuk
2.
Za televizore puštene u prodaju tokom 2014
1. Zvuk Izaberite Multiroom Link - Podešavanja
Soundbar+Surround
2. [AV] Samsung Soundbar MS750OK
3. Zvuk Izaberite Izlaz zvuka na TV-u Multiroom Link
Postavke zvučnika
OK
Multiroom Link
OK Nivo jačine zvuka Test zvučnika
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Ne koristi
Promeni
1
3
2
• Postolje
•
•
Multiroom Link
• Podešavanja
•
4.
NAPOMENE
05 POVEZIVANJE SA SPOLJNIM UREĐAJEM
Povezivanje pomoću optičkog ili analognog audio (AUX) kabla
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Optički kabl
Audio (AUX) kabl
(ne isporučuje se)
Donji deo uređaja Soundbar
BD/DVD plejer/uređaj Set-top box/
konzola za igrice
Desna strana uređaja
Soundbar
ILI
Optički kabl
X DIGITAL AUDIO IN (OPTICAL)
Y D.IN (Izvor)
ILI
Audio (AUX) kabl
X AUX IN
Y AUX (Izvor)
Povezivanje pomoću HDMI kabla
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI kabl
(ne isporučuje se)
ILI
ILI
HDMI kabl
(ne isporučuje se)
Donji deo uređaja Soundbar
Spoljni uređaj
HDMI
1
Desna strana uređaja
Soundbar
HDMI
2
1. HDMI 1 ili HDMI 2 na zadnjem delu
2. HDMI OUT (TV-ARC) na zadnjem delu
3. (Izvor)
HDMI 1HDMI 2
4.
06 POVEZIVANJE SA MOBILNIM UREĐAJEM
Metoda 1. Povezivanje putem Bluetooth veze
Bluetooth uređaj
Prvobitno povezivanje
1. (Izvor)
BT
2. BTBT PAIRING
BT READY (Izvor)
BT PAIRING
BT PAIRING
3. [AV] Samsung Soundbar MSxxx
[Naziv Bluetooth uređajaBT
4.
Ako je povezivanje uređaja neuspešno
[AV] Samsung
Soundbar MSxxx
BT (Izvor)
BT PAIRING
[AV] Samsung Soundbar MSxxx
Šta su statusi BT READY i BT PAIRING?
BT READY
BT PAIRINGBT
(Izvor)
NAPOMENE
–
–
–
[AV] Samsung Soundbar
MSxxx
BT
–
BT READY
Otkačinjanje Bluetooth uređaja sa uređaja Soundbar
BT DISCONNECTED
Prekidanje veze između uređaja Soundbar i Bluetooth uređaja
(Izvor)
BT
BT DISCONNECTED
NAPOMENE
Više o Bluetooth funkciji
–
–
–
Metoda 2. Povezivanje putem Wi-Fi (bežične mreže)
Samsung Multiroom
Mobilni uređaj
Prvobitno povezivanje
1. (Izvor)
WIFI
WIFI
2. Samsung Multiroom
iOS
Android
3.
Instaliranje dodatnog uređaja Soundbar kada su Samsung bežični zvučnici već u upotrebi
1. Samsung Multiroom izaberite Postavke (
Add Speaker
2. 2 Samsung bežična zvučnika
X Dodirnite
Y Dodirnite
Z Dodirnite Surround SetupDone
[
Soundbar
NAPOMENA
07 POVEZIVANJE AMAZON PROIZVODA
Povežite i koristite sa Amazon proizvodom (Amazon Echo)
1. SmartThings
SmartThings
iOS
Android
2.
Add device
Pokrenite
Automatski
3. SmartThings
OPREZ
Edit
Promenite naziv
4. AlexaSamsung Wireless AudioSkillsENABLE
Skills
Skills
Amazon Alexa
5. Sa kartice Smart HomeAlexaDiscover Device
Izaberite
Smart Home
Amazon Alexa
Devices
08 UPRAVLJANJE SOUNDBAR UREĐAJEM
POMOĆU AMAZON UREĐAJA
1.
Upotreba glasovnih komandi za kontrolisanje zvučnika.
Pokretač + Komanda + Naziv zvučnika
Koristite Naziv zvučnika koji ste izabrali kada ste ga dodali u aplikaciju Alexa.
Radnja Glasovna komanda
SmartThingsAmazon Alexa
„Alexa, Otkrij uređaje“
* Koristi glasovne komande za zvučnike pod imenom „Dnevna soba“
Radnja Glasovna komanda
„Alexa, podesi jačinu zvuka na 5 na zvučniku
Dnevna soba“
„Alexa, pojačaj zvuk na zvučniku Dnevna soba“
„Alexa, isključi zvuk na zvučniku Dnevna soba“
„Alexa, reprodukuj Kiss FM na zvučniku Dnevna
soba“
„Alexa, sledeća pesma na zvučniku Dnevna soba“
Da biste zaustavili audio „Alexa, zaustavi zvuk na zvučniku Dnevna soba“
„Alexa, uključi zvučnik Dnevna soba“
„Alexa, isključi zvučnik Dnevna soba“
09 KORIŠĆENJE DALJINSKOG UPRAVLJAČA
Kako da koristite daljinski upravljač
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Napajanje
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Kontrola zvuka
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
TREBLESYNC
FRONT
TOP
REAR LEVEL ili REAR SPEAKER ON/OFF
TREBLE ili
FRONT
TOP
TREBLE ili
FRONT TOP
Nagore/Nadole
(Kontrola zvuka) oko 5 sekundi da biste
Nalevo/
Nadesno
Nagore/
Nadole
izaberite SYNC
Nagore/Nadole
REAR LEVEL i
Nagore/Nadole da biste
REAR SPEAKER
ON/OFF
Nagore/Nadole
SYNC
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARDMUSICCLEAR
VOICESPORTSMOVIE
STANDARD
DRC (Dynamic Range Control)
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Izvor
Režim BT PAIRING
BT PAIRINGBT
(Izvor)
Funkcija Auto Power Down
– D.INWIFI BT
– HDMI 1 ili HDMI 2
– AUX
–
–
– AUX
pON-AUTO POWER DOWNOFF-AUTO POWER
DOWN
Reprodukcija /
Pauza
(BT/Wi-Fi)
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Nagore/
Nadole/
Nalevo/
Nadesno
Pritisnite označene oblasti da biste izabrali Nagore/Nadole/
Nalevo/Nadesno.
Ponovi
Nagore
Preskoči muzičku datoteku
Nadesno
Nalevo
Anynet+ / Auto Power Link
Nadesno i
Nalevo
– A
Nadesno
–
Nalevo u trajanju od 5 sekundi da
–
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Isključivanje zvuka
VOL
Podešavanje jačine zvuka uređaja Soundbar pomoću daljinskog
upravljača televizora
Koristite meni televizora za podešavanje zvučnika televizora na Samsung televizoru kao
spoljnih zvučnika. (Za više informacija, vidite korisnički priručnik za televizor.)
Surround
OFF-TV REMOTE
Surround
SAMSUNG-TV REMOTE
– Surround
SAMSUNG-TV REMOTEOFF-TV REMOTE
ALL-TV REMOTE
Surround
OFF-TV REMOTE
SurroundSurround
ALL-TV REMOTE
–
–
Korišćenje skrivenih dugmadi
Skriveno dugme
Referentna stranica
Dugme na daljinskom upravljaču Funkcija
Surround
Stranica
Stranica
p
Stranica
Nalevo Stranica
Nadesno Stranica
Stranica
Stranica
Specikacije izlaza za različite režime zvučnih efekata
Efekat Ulaz
Izlaz
Osim kompleta bežičnih
zadnjih zvučnika
Uključujući komplet
bežičnih zadnjih zvučnika
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
SPORTS
10 AŽURIRANJE
SOFTVERA
Da biste koristili funkciju Automatska
11 POSTAVLJANJE
ZIDNOG NOSAČA
Mere predostrožnosti za
postavljanje
–
–
Komponente zidnog nosača
450mm
Vođica za montažu na zid
Zavrtanj držača
(2 komada)
Zavrtanj
(2 komada)
Nosača za montažu na zid (2 komada)
1. Postavite Vođicu za montažu na zid na zidnu
Vođicu za montažu na zid mora biti
5 cm ili više
2. Poravnajte Osa
Vođicu za montažu na zid za zid
Osa na sredinu oblasti za
Osa
450mm
3.
zatim izvadite Vođicu za montažu na zid
450mm
CENTER LINE
4.
izbušeni otvori dovoljno veliki za
5.
Zavrtanj držača
6. Nosača za montažu na zid u
Zavrtnja
Nosač za
montažu na zid treba da se nalaze sa
Zadnja strana uređaja Soundbar
Desni kraj uređaja Soundbar
7.
Nosač za montažu na zid
Nosač za montažu na zid na Zavrtanj
držača
8.
Nosači za
montažu na zid
na Zavrtnje držača
Postavite Zavrtnje držača
deo Nosači za montažu na zid
Nosače za montažu na zid nadole
tako da Nosači za montažu na zid budu
Zavrtnje držača
Sklapanje kabla držača
ZavrtanjKabl držača
Kabl držača za
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Kabl držača
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
12 REŠAVANJE PROBLEMA
Uređaj neće da se uključi.
Da li je kabl za napajanje priključen u utičnicu?
;
Funkcija ne radi kada se pritisne dugme.
Da li u vazduhu postoji statički elektricitet?
;
Dolazi do prekida zvuka u režimu BT.
;
9 i
Zvuk se ne čuje.
Da li je uključena funkcija Isključivanje zvuka?
; VOL da biste otkazali tu
Da li je jačina zvuka podešena na minimum?
;
Daljinski upravljač ne radi.
Da li su baterija istrošene?
;
Da li je udaljenost između daljinskog upravljača
i glavnog uređaja Soundbar prevelika?
;
Nije moguće povezivanje sa televizorom.
Ako je povezan putem žičane mreže
;
(Proverite naziv otvora da biste se uverili da
;
(Izvor)
sa desne
Ako je povezan putem bežične mreže
; Povežite putem Bluetooth veze
1.
BT PAIRING
nalazi na 9
; Povezano putem Wi-Fi mreže
1.
Samsung pametni
televizori
2.
SER - 33
3.
Samsung Multiroom na
(Detalji se nalazi na
4.
13 LICENCA
Manufactured under license from DTS
14 OBAVEŠTENJE O
LICENCI
OTVORENOG
IZVORNOG KODA
Za dodatne informacije o otvorenim izvornim
SER - 34
15 VAŽNA NAPOMENA O SERVISIRANJU
16 SPECIFIKACIJE I VODIČ
Specikacije
OPŠTE
Težina
Dimenzije
(Š x V x D)
Opseg radne temperature
do
Radni opseg vlažnosti vazduha
HDMI Video
Zvučnik
Podržani formati za reprodukciju
Izlazna snaga
bežičnog uređaja
5
NAPOMENE
SER - 35
Oprez : Proizvod će se automatski restartovati ako uključite/isključite Wi-Fi/Ethernet.
Ukupna potrošnja energije u režimu
pripravnosti (W) (Svi mrežni portovi su u
stanju „UKLJUČENO“)
Wi-Fi/Ethernet Metod deaktivacije porta
Wi-Fi SETUP na
Bluetooth Metod deaktivacije porta
SPK ADD na
SER - 36
[Ispravno odlaganje baterija za ovaj uređaj]
(Primenjuje su u zemljama sa odvojenim sistemima za prikupljanje otpada)
Pravilno odlaganje ovog proizvoda
(Odlaganje električne i elektronske opreme)
(Primenjuje su u zemljama sa odvojenim sistemima za prikupljanje otpada)
SLK - ii
RIZIKU ÚRAZU ELEKTRICKÝM PRÚDOM,
KVALIFIKOVANÉMU SERVISNÉMU
ABY STE PREDIŠLI ÚRAZU ELEKTRICKÝM
SLK - iii
-------------------------
------------------------- 3
------------------------- 4
-------------------------
5
-------------------------
–
-------------------------
–
-------------------------
8
-------------------------
9
–
-------------------------
9
–
-------------------------
11
---------------------------
13
-------------------------
14
-------------------------
15
-------------------------
18
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
-------------------------
31
-------------------------
34
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
31
SLK - 3
BT
SLK - 4
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
SLK - 5
,
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
–
–
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
SLK - 8
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
SLK - 9
SLK - 10
–
–
–
p
SLK - 11
–
iOS
OK
c
1
3
2
•
•
•
•
•
SLK - 13
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
X
Y
X
Y
SLK - 14
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
1
2
alebo na
“alebo
SLK - 15
–
–
–
–
–
–
–
SLK - 18
iOS
SLK - 19
a
X
Y
Z
[
iOS
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
, ,
, alebo
alebo
alebo
a
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
, ,
, alebo
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
15
–
– alebo
–
–
–
–
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
a
– Any
–
–
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
–
–
–
15
p
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
MUSIC
CLEAR VOICE
SPORTS
MOVIE
–
–
450mm
SLK - 30
450mm
450mm
CENTER LINE
so
SLK - 31
na
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
;
;
;
9 a 15
;
;
;
;
;
;
;
9
;
SLK - 33
18
SLK - 34
,,,15
,,
,,
SLK - 35
SLV - ii
VARNOSTNI PODATKI
VARNOSTNA OPOZORILA
POKROVA.
POZOR
NEVARNOST
ELEKTRIČNEGA UDARA.
NE ODPIRAJTE.
OPOZORILO
POZOR
ZA ZMANJŠANJE NEVARNOSTI
SLV - iii
PREVIDNOSTNI
UKREPI
1.
2.
3.
4.
5.
O TEM PRIROČNIKU
UPORABNIŠKI PRIROČNIK
POPOLNI PRIROČNIK
VSEBINA
01 Preverjanje komponent 2
-------------------------
02 Pregled izdelka 3
------------------------- 3
------------------------- 4
03 Povezovanje zvočnika Soundbar 5
-------------------------
5
04 Povezava s televizorjem 7
-------------------------
-------------------------
-------------------------
8
-------------------------
9
-------------------------
9
-------------------------
05 Povezovanje zunanje naprave 13
-------------------------
-------------------------
06 Povezovanje mobilne naprave 15
-------------------------
-------------------------
07 Povezovanje izdelka Amazon 20
08 Upravljanje zvočnika Soundbar z napravo
Amazon 23
09 Uporaba daljinskega upravljalnika 24
-------------------------
-------------------------
-------------------------
-------------------------
10 Posodobitev programske opreme 29
11 Namestitev stenskega nosilca 29
-------------------------
-------------------------
-------------------------
12 Odpravljanje napak 32
13 Licenca 33
14 Obvestilo o odprtokodnih licencah 33
15 Pomembno obvestilo o servisiranju 34
16 Specikacije in vodnik 34
-------------------------
34
01 PREVERJANJE KOMPONENT
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Glavna enota zvočnika Soundbar Daljinski upravljalnik/
Baterije
Napajalni kabel
Optični kabel Držalo za kabel Vijak
.
Držalo za kabel.
Vstavljanje baterij pred uporabo daljinskega upravljalnika
(2 bateriji AA)
SLV - 3
02
PREGLED IZDELKA
Sprednja plošča/desna plošča zvočnika Soundbar
Desna stran zvočnika
Soundbar
Zaslon
Gumb -/+ (Glasnost)
Gumb (Vir)
Vhodni način Zaslon
D.IN
D.IN
BT PAIRINGBT (Vir)
Gumb (Vklop)
SLV - 4
Spodnja plošča zvočnika Soundbar
Wi-Fi SETUP SPK ADD
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
POWER IN
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER OUT (For TV)
POWER IN
DIGITAL AUDIO IN (OPTICAL)
WIRELESS
WIRELESS
SLV - 5
AUX IN
HDMI IN 1, HDMI IN 2
HDMI OUT (TV-ARC)
Wi-Fi SETUP / SPK ADD
Samsung Multiroom.
03 POVEZOVANJE ZVOČNIKA SOUNDBAR
Priključitev v električno napajanje
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
Spodnji del glavne enote
zvočnika Soundbar
Napajalni kabel
Priključitev v
električno
napajanje
POWER IN.
HDMI IN 2
HDMI IN 1
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER OUT
(For TV)
Spodnji del glavne enote zvočnika Soundbar
POWER OUT
POWER OUT
POWER OUT, si
04 POVEZAVA S TELEVIZORJEM
Metoda 1. Povezava s kablom
Povezovanje z optičnim kablom
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optični kabel
Spodnji del zvočnika Soundbar
D.IN
Desna stran zvočnika
Soundbar
1. DIGITAL AUDIO IN (OPTICAL)
2. (Vir)D.IN«.
Funkcija Auto Power Link
1.
2. (Vir)
D.IN«.
SLV - 8
3. Levo
D.IN«.
Povezovanje televizorja s kablom HDMI
HDMI IN 1
HDMI OUT
(TV-ARC)
HDMI IN
(ARC)
Kabel HDMI
(ni priložen)
Spodnji del zvočnika
Soundbar
Povežite z vrati HDMI IN
(ARC) v televizorju.
Povežite z vrati HDMI OUT (TV-ARC)
na glavni enoti zvočnika Soundbar.
Desna stran zvočnika
Soundbar
TV
ARC
1.
2. TV ARC
(Vir)
D.IN
D.INTV ARC
TV ARC
SLV - 9
OPOMBE
Metoda 2. Brezžično povezovanje
Povezovanje televizorja prek funkcije Bluetooth
Osnovna povezava
1. (Vir)
BT«.
2. BTBT PAIRING«.
BT READY (Vir)
BTPAIRING«.
BTPAIRING
3.
4. [AV] Samsung Soundbar MSxxx«.
NeedPairingPaired
Ime televizorja
BT«.
5.
Če se naprava ne poveže
[AV] Samsung
Soundbar MSxxx
BT (Vir)
BT PAIRING«.
[AV] Samsung Soundbar MSxxx«.
Kaj pomenita stanji BT READY in BT PAIRING?
BT READY
BT PAIRINGBT
(Vir)
OPOMBE
Prekinjanje povezave med zvočnikom Soundbar in televizorjem
(Vir)
BT«.
p
(Predvajanje/Začasna ustavitev)
BT READY
Povezovanje prek omrežja Wi-Fi
Kontrolni seznam pred povezovanjem
1. pametni televizor Samsung Smart TV naprodaj po letu 2014
2. brezžični usmerjevalnik (Wi-Fi)
3. televizor povezan z brezžičnim usmerjevalnikom (omrežjem Wi-Fi).
1. korak: Povezovanje zvočnika Soundbar z omrežjem Wi-Fi
1. (Vir)
WIFI«.
WIFI
WIFI
2.
3. Samsung Multiroom
iOS
4.
2. korak : Konguracija nastavitev v televizorju
Za televizorje iz leta 2017
1.
2.
Za televizorje iz leta 2016
1.
2.
Za televizorje iz leta 2015
1. V
2.
Za televizorje iz leta 2014
1. Multiroom Link - Nastavitve
Soundbar+Surround.
2. [AV] Samsung Soundbar MS750
V redu.«.
3. Predvajanje TV-zvoka Multiroom Link
Nastavitve zvočnika
Multiroom Link
V redu. Glasnost Preizkus zvočnika
Soundbar
[AV] Samsung Soundbar MS750
Soundbar+Surround
c
[AV] Samsung Soundbar MS750
Ne uporabi
Uredi i
1
3
2
•
•
•
•
•
4.
OPOMBE
05 POVEZOVANJE ZUNANJE NAPRAVE
Povezovanje z optičnim ali analognim zvočnim (AUX) kablom
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
- AUDIO -
R L
Optični kabel
Kabel za zvok (AUX)
(ni priložen)
Spodnji del zvočnika Soundbar Spodnji del
zvočnika Soundbar
BD/Predvajalnik DVD/STB/
Igralna konzola
Desna stran zvočnika
Soundbar
ALI
Optični kabel
X DIGITAL AUDIO IN (OPTICAL)
Y D.IN (Vir).
ALI
Kabla za zvok (AUX)
X AUX IN
Y AUX (Vir).
Povezovanje s kablom HDMI
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
HDMI OUT
HDMI IN
(ARC)
Kabel HDMI
(ni priložen)
ALI
ALI
Kabel HDMI
(ni priložen)
Spodnji del zvočnika Soundbar
Zunanja naprava
HDMI
1
Desna stran zvočnika
Soundbar
HDMI
2
1. HDMI IN 1 ali HDMI IN 2
2. HDMI OUT (TV-ARC)
3. (Vir)
HDMI 1« ali HDMI 2«.
4.
06 POVEZOVANJE MOBILNE NAPRAVE
Metoda 1. Povezovanje prek vmesnika Bluetooth
Naprava Bluetooth
Osnovna povezava
1. (Vir)
BT«.
2. BTBT PAIRING«.
BT READY (Vir)
BTPAIRING«.
BTPAIRING
3. [AV] Samsung Soundbar MSxxx«.
Imenaprave BluetoothBT«.
4.
Če se naprava ne poveže
[AV] Samsung
Soundbar MSxxx
BT (Vir)
BT PAIRING«.
[AV] Samsung Soundbar MSxxx«.
Kaj pomenita stanji BT READY in BT PAIRING?
BT READY
BT PAIRINGBT
(Vir)
OPOMBE
[AV] Samsung Soundbar
MSxxx
BT«.
BT READY«.
Prekinitev povezave med napravo Bluetooth in zvočnikom Soundbar
BT DISCONNECTED«.
Prekinjanje povezave med zvočnikom Soundbar in napravo Bluetooth
(Vir)
BT«.
BT DISCONNECTED«.
OPOMBE
Več o povezavi Bluetooth
Metoda 2. Povezovanje prek omrežja Wi-Fi (brezžično omrežje)
Samsung Multiroom.
Mobilna naprava
Osnovna povezava
1. (Vir)
WIFI«.
WIFI
2. Samsung Multiroom
iOS
3.
Nameščanje dodatnega zvočnika Soundbar, ko so brezžični zvočniki Samsung že v uporabi
1. Samsung MultiroomNastavitve
Add Speaker«.
2. Dvema (2) brezžičnima zvočnikoma Samsung in
X
Y
Z Surround SetupDone.
[
Soundbar
OPOMBA
07 POVEZOVANJE IZDELKA AMAZON
Povežite in uporabljajte z izdelkom Amazon (Amazon Echo)
1. SmartThings.
SmartThings
iOS
2.
Add device«.
3. SmartThings
POZOR
Edit
4. AlexaSamsung Wireless AudioSkillsENABLE«.
Skills
Skills
Amazon Alexa
5. Smart HomeAlexaDiscover Device«.
Smart Home
Amazon Alexa
Devices
08
UPRAVLJANJE ZVOČNIKA SOUNDBAR Z
NAPRAVO AMAZON
1.
Za upravljanje zvočnikov uporabite glasovne ukaze
sprožilnik + ukaz + ime zvočnika
Uporabite ime zvočnika, ki ste ga uporabili med dodajanjem v aplikacijo Alexa.
Dejanje Glasovni ukaz
SmartThingsAmazon
Alexa
»Alexa, išči naprave«
* Uporabite glasovne ukaze za zvočnike z imenom »Dnevna soba«
Dejanje Glasovni ukaz
»Alexa, nastavi glasnost na 5 na zvočniku Dnevna soba«
»Alexa, povečaj glasnost na zvočniku Dnevna soba«
»Alexa, utišaj zvok na zvočniku Dnevna soba«
»Alexa, predvajaj Kiss FM na zvočniku Dnevna soba«
»Alexa, naslednja skladba na zvočniku Dnevna soba«
»Alexa, zaustavi zvok na zvočniku Dnevna soba«
»Alexa, vklopi zvok na zvočniku Dnevna soba«
»Alexa, izklopi zvok na zvočniku Dnevna soba«
09
UPORABA DALJINSKEGA UPRAVLJALNIKA
Kako uporabljati daljinski upravljalnik
Surround
VOL BASS
SOUNDBAR
SOUND
MODE
SMART
MODE
Vklop
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Upravljanje
zvoka
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
TREBLE, SYNC,
FRONT TOP
,
REAR LEVEL ali REAR SPEAKER ON/OFF.
TREBLE ali
FRONT TOP
TREBLE ali
FRONT TOP
Gor/Dol
(Upravljanje zvoka)
Levo/Desno
Gor/Dol
SYNC in
Gor/Dol
REAR LEVEL in z
Gor/Dol
REAR SPEAKER
na ON/OFFGor/Dol.
SYNC
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD, MUSIC, CLEAR VOICE, SPORTS ali
MOVIE.
STANDARD«.
DRC (Dynamic Range Control)
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Vir
Način BT PAIRING
BT PAIRINGBT (Vir)
.
Funkcija Auto Power Down
D.IN / WIFI / BT
HDMI 1 ali HDMI 2
AUX
AUX
p
ON-AUTO POWER DOWNOFF-AUTO POWER DOWN«.
Predvajanje/
Začasna
ustavitev
(BT/Wi-Fi)
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
p
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
Gor/dol/
levo/desno
Pritisnite izbrano območje, da izberete Gor/Dol/Levo/Desno.
Ponavljanje
Gor.
Preskakovanje glasbe
Desno
Levo
Anynet+ / Auto Power Link
Desno in Levo.
A
Desno
Levo za 5
Surround
VOL BASS
SOUND
MODE
SMART
MODE
SMART MODE
Surround
VOL BASS
SOUND
MODE
SMART
MODE
BASS
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
VOL
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Surround
SOUND
MODE
SMART
MODE
VOL
BASS
SOUNDBAR
Nemo
VOL
Prilagajanje glasnosti zvočnika Soundbar z daljinskim
upravljalnikom televizorja
V meniju televizorja nastavite zvočnik televizorja v televizorju Samsung na zunanje
zvočnike. (Za več informacij si oglejte priročnik za televizor.)
Surround
OFF-TV REMOTE
Surround
SAMSUNG-TV REMOTE«.
Surround
SAMSUNG-TV REMOTEOFF-TV REMOTEALL-TV REMOTE«.
Surround
OFF-TV REMOTESurround
ALL-TV
REMOTE
Uporaba skritih gumbov
Skriti gumbi
Referenčna stran
Gumb za daljinsko upravljanje Funkcija
p
Izhodne specikacije za različne načine zvočnega učinka
Učinek Vhod
Izhod
Razen kompleta z
brezžičnim zadnjim
zvočnikom
Vključno s kompletom z
brezžičnim zadnjim
zvočnikom
Surround
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
ON
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
SPORTS
MOVIE
10 POSODOBITEV
PROGRAMSKE
OPREME
11 NAMESTITEV
STENSKEGA
NOSILCA
Previdnostni ukrepi pri
namestitvi
Komponente stenskega nosilca
450mm
Priročnik za namestitev na steno
Držalo vijaka (2 kosa) Vijak (2 kosa)
Stenskega nosilca (2 kosa)
1. Priročnik za namestitev na steno
Priročnik za namestitev na steno
5 cm ali več
2. Sredinsko črto
Priročnik za namestitev
na steno
Sredinsko črto
Sredinsko črto
450mm
3.
Priročnik za namestitev na steno.
450mm
CENTER LINE
4.
5. Držalo
vijaka
6. Dvema
vijakomaDva stenska
nosilca
Stenskih nosilcev
Hrbtna stran zvočnika Soundbar
Desni zadnji del zvočnika Soundbar
7.
Stenskimi nosilci
Držala vijakov
8.
Stenski nosilci
Vijake nosilca.
Vijake nosilca
Stenskih nosilcevStenske
nosilceStenski
nosilciVijake nosilca.
Namestitev držala za kabel
Vijak,
Držalo za kabel
Držalo za kabel
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
POWER IN
POWER OUT
(For TV)
Držalo za kabel
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
Wi-Fi SETUP SPK ADD
WIRELESS
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN 1
HDMI IN 2
HDMI OUT
(TV-ARC)
POWER IN
POWER OUT
(For TV)
12 ODPRAVLJANJE NAPAK
Enota se ne vklopi.
Je električni kabel priključen v vtičnico?
;
Ko pritisnem gumb, funkcija ne deluje.
Je v zraku statična elektrika?
;
V načinu BT prihaja do prekinitev zvoka.
;
9 in .
Ni zvoka.
Je vklopljena funkcija Nemo?
; VOL
Je glasnost nastavljena na najnižjo?
;
Daljinski upravljalnik ne deluje.
So baterije iztrošene?
;
Je razdalja med daljinskim upravljalnikom in
glavno enoto zvočnika Soundbar prevelika?
;
Povezava s televizorjem ni mogoča.
Pri povezavi prek žičnega omrežja
;
; (Vir)
Pri povezavi prek brezžičnega omrežja
; Povezava prek vmesnika Bluetooth
1.
BT PAIRING
9
; Povezava prek omrežja Wi-Fi
1.
Samsung Smart TV
2.
SLV - 33
3.
Samsung Multiroom
4.
13 LICENCA
14 OBVESTILO O
ODPRTOKODNIH
LICENCAH
SLV - 34
15 POMEMBNO OBVESTILO O SERVISIRANJU
16 SPECIFIKACIJE IN VODNIK
Tehnične lastnosti
SPLOŠNO
Teža
Mere
(Š x V x G)
Območje obratovalne
temperature
Območje obratovalne vlažnosti
HDMI Video
Zvočnik
Podprte oblike zapisa za predvajanje
Izhodna moč
brezžične
naprave
,,
5,,,
,,
OPOMBE
SLV - 35
Pozor : Če izklopite/vklopite brezžično/ethernetno povezavo, se bo izdelek samodejno
znova zagnal.
Skupna električna poraba v stanju
pripravljenosti (W) (če so vsa omrežna vrata
vklopljena)
Wi-Fi/Ethernet
Postopek izklopa omrežnih
vrat
Wi-Fi SETUP
Bluetooth
Postopek izklopa omrežnih
vrat
SPK ADD
[Ustrezno odstranjevanje baterij v tem izdelku]
(velja za države z ločenimi sistemi zbiranja)
Ustrezno odstranjevanje tega izdelka
(odpadna električna & elektronska oprema)
(velja za države z ločenimi sistemi zbiranja)
© 2017 Samsung Electronics Co., Ltd. All rights reserved.
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care Centre.
Country Contact Centre
Web Site
`
Europe
UK 0330 SAMSUNG (7267864)
www.samsung.com/uk/
support
IRELAND (EIRE) 0818 717100
www.samsung.com/ie/
support
GERMANY 06196 77 555 77
www.samsung.com/de/
support
FRANCE 01 48 63 00 00
www.samsung.com/fr/
support
ITALIA 800-SAMSUNG (800.7267864)
www.samsung.com/it/
support
SPAIN 0034902172678
www.samsung.com/es/
support
PORTUGAL 808 207 267
www.samsung.com/pt/
support
LUXEMBURG 261 03 710
www.samsung.com/be_
fr/support
NETHERLANDS 088 90 90 100
www.samsung.com/nl/
support
BELGIUM 02-201-24-18
www.samsung.com/be/
support (Dutch)
www.samsung.com/
be_fr/support (French)
NORWAY 815 56480
www.samsung.com/no/
support
DENMARK 707 019 70
www.samsung.com/dk/
support
FINLAND 030-6227 515
www.samsung.com//
support
SWEDEN 0771 726 786
www.samsung.com/se/
support
POLAND
801-172-678* lub +48 22 607-93-33*
* (koszt połączenia według taryfy
operatora)
http://www.samsung.com/
pl/support/
HUNGARY 0680SAMSUNG (0680-726-7864)
www.samsung.com/hu/
support
AUSTRIA
0800-SAMSUNG (0800-7267864)
[Only for Dealers] 0810-112233
www.samsung.com/at/
support
Country Contact Centre
Web Site
SWITZERLAND 0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch/
support (German)
www.samsung.com/
ch_fr/support (French)
CZECH 800 - SAMSUNG (800-726786)
www.samsung.com/cz/
support
SLOVAKIA 0800 - SAMSUNG (0800-726 786)
www.samsung.com/sk/
support
CROATIA 072 726 786
www.samsung.com/hr/
support
BOSNIA 055 233 999
www.samsung.com/
support
MONTENEGRO 020 405 888
SLOVENIA 080 697 267 (brezplačna številka)
www.samsung.com/si/
support
SERBIA 011 321 6899
www.samsung.com/rs/
support
ALBANIA 045 620 202
www.samsung.com/al/
support
BULGARIA
*3000 Цена в мрежата
0800 111 31 , Безплатна телефонна
линия
www.samsung.com/bg/
support
ROMANIA
*8000 (apel in retea)
08008-726-78-64 (08008-SAMSUNG)
Apel GRATUIT
www.samsung.com/ro/
support
CYPRUS
8009 4000 only from landline, toll
free
www.samsung.com/gr/
support
GREECE
80111-SAMSUNG (80111 726 7864) only
from land line
(+30) 210 6897691 from mobile and
land line
LITHUANIA 8-800-77777
www.samsung.com/lt/
support
LATVIA 8000-7267
www.samsung.com/lv/
support
ESTONIA 800-7267
www.samsung.com/ee/
support
