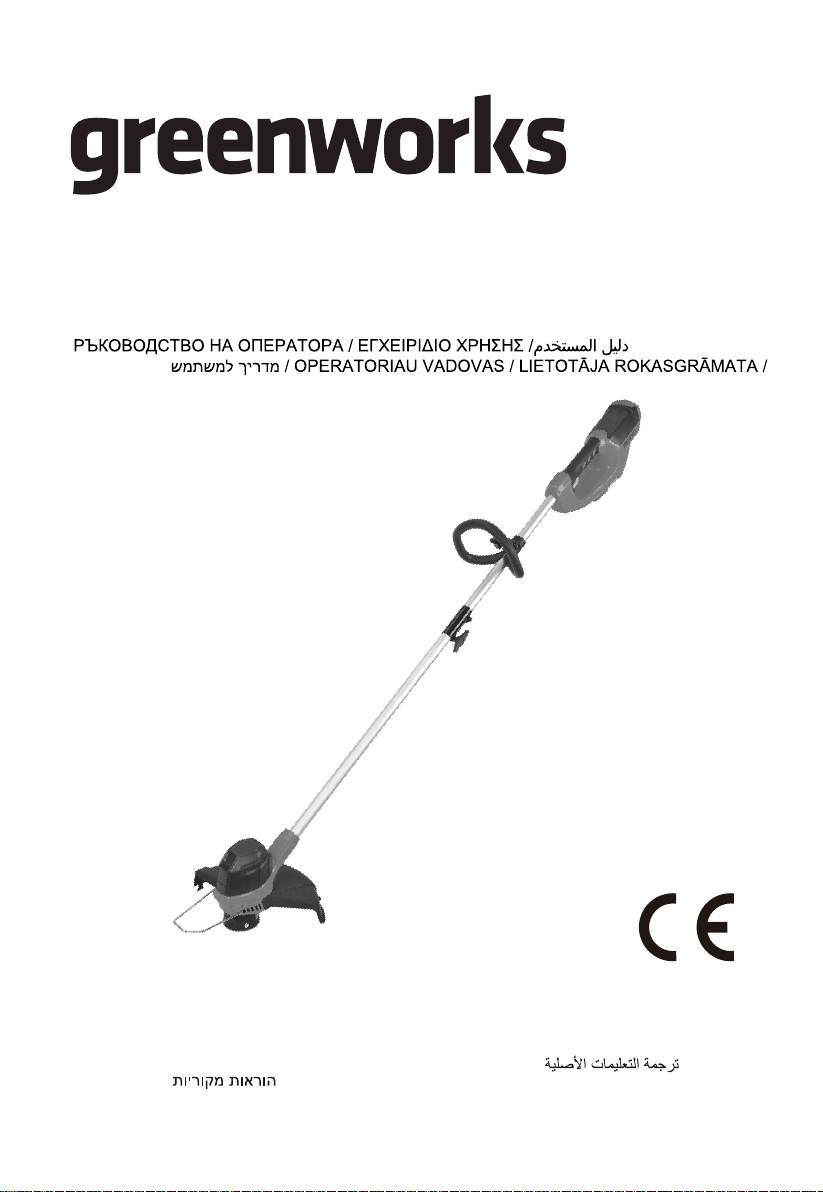

Greenworks 01-000002101507 G40LT 40V 30cm Cordless User Manual

STF305

G40LT

OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO /

MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / MANUAL DE UTILIZAÇÃO /

GEBRUIKSAANWIJZING / РУКОВОДСТВО ОПЕРАТОРА / KÄYTTÖOPAS /

ANVÄNDARHANDBOK / BRUKERVEILEDNING / BRUGSVEJLEDNING / INSTRUKCJA

UŻYTKOWNIKA / NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / Uporabniški priročnik /

PRIRUČNIK ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / MANUAL DE UTILIZARE /

/ KULLANIM

KILAVUZU /

KASUTUSJUHEND

Original Instructions / Übersetzung der Originalanweisungen / Traducción de las instrucciones originales / Traduzione delle istruzioni originali / Traduction des

instructions d'origine / Traduzido a partir das instruções originais / Vertaling van de originele gebruiksaanwijzing / Перевод оригинальных инструкций /

Alkuperäisten ohjeiden käännös / Översättning av originalinstruktionerna / Produsentens instruksjoner / Oversættelse af de originale vejledninger / Tłumaczenie

oryginalnej instrukcji / Překlad originálního návodu / Preklad originálneho návodu / Prevod originalnih navodil / Prijevod izvornih uputa / Az eredeti utasítás

fordítása / Traducere a instrucțiunilor originale / Превод на оригиналните инструкции / Αυθεντικές οδηγίες / / Orijinal

Talimatların Tercümesi / / Originalių instrukcijų vertimas / Instrukciju tulkojums no oriģinālvalodas / Originaalkasutusjuhendi tõlge

1 Description.........................................4

1.1 Purpose.............................................................. 4

1.2 Overview........................................................... 4

2 Safety.................................................. 4

3 Installation......................................... 4

3.1 Unpack the machine.......................................... 4

3.2 Attach the guard.................................................4

3.3 Assemble the shaft.............................................4

3.4 Attach the auxiliary handle................................5

3.5 Install the battery pack.......................................5

3.6 Remove the battery pack................................... 5

4 Operation........................................... 5

4.1 Controls............................................................. 5

4.2 Start the machine............................................... 5

4.3 Stop the machine............................................... 5

4.4 Operation tips.................................................... 5

4.5 Cutting tips........................................................ 5

4.6 Adjust the length of the cutting line.................. 5

4.7 Adjust the length of the cutting line

manually............................................................ 6

4.8 Line cut-off blade.............................................. 6

5 Maintenance.......................................6

5.1 General information...........................................6

5.2 Clean the machine............................................. 6

5.3 Replace the spool...............................................6

5.4 Replace the cutting line..................................... 6

6 Transportation and storage..............6

6.1 Move the machine............................................. 6

6.2 Store the machine.............................................. 7

7 Troubleshooting.................................7

8 Technical data....................................8

9 Warranty............................................8

10 EC Declaration of conformity..........8

English

1 DESCRIPTION

1.1 PURPOSE

This machine is used to cut grass, light weeds, and other

similar vegetation at or around ground level. The cutting

plane must be approximately parallel to the ground surface.

You cannot use the machine to cut or chop hedges, shrubs,

bushes, flowers and compost.

1.2 OVERVIEW

Figure 1 - 12.

Trigger

Lock-out button

Rear handle

Auxiliary handle

Upper shaft

Coupler

Lower shaft

Cut-off blade

Edge guide

Trimmer head

Guard

Screw

Knob

Release button

Positioning hole

Metal ring

Knob

Battery release button

Spool retainer button

Spool cover

Spool

Tab

Hole

Spool housing

Anchor hole

Slot

Direction of roatation

Best cutting area

Dangerous cutting area

2 SAFETY

WARNING

Make sure that you do/obey all safety instructions.

Refer to Safety Manual.

3 INSTALLATION

WARNING

Remove the battery pack from the machine before

installation.

WARNING

Do not use accessories that are not recommended for this

machine.

3.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine before

use.

WARNING

• If the parts are damaged, do not use the machine.

• If you do not have all the parts, do not operate the

machine.

• If the parts are damaged or missing, speak to the service

center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with local

regulations.

3.2 ATTACH THE GUARD

Figure 2.

WARNING

Do not touch the cut-off blade.

1. Remove the screws from the trimmer head with a Phillips

head screwdriver (not included).

2. Put the guard onto the trimmer head.

3. Align the screw holes on the guard with the screw holes

on the trimmer head.

4. Tighten the screws.

3.3 ASSEMBLE THE SHAFT

Figure 3.

1. Loosen the knob on the coupler.

2. Push in the release button on the lower shaft.

3. Align the release button with the positioning hole and

move the two shafts.

4. Turn the lower shaft until the button locks into the

positioning hole.

English

5. Tighten the knob.

3.4 ATTACH THE AUXILIARY

HANDLE

Figure 4.

1. Remove the knob from the handle.

2. Attach the auxiliary handle on the shaft.

3. Set the auxiliary handle in the comfortable position.

4. Tighten the auxiliary handle with the knob.

3.5 INSTALL THE BATTERY PACK

Figure 5.

WARNING

• If the battery pack or charger is damaged, replace the

battery pack or the charger.

• Stop the machine and wait until the motor stops before

you install or remove the battery pack.

• Read, know, and do the instructions in the battery and

charger manual.

1. Align the lift ribs on the battery pack with the grooves in

the battery compartment.

2. Push the battery pack into the battery compartment until

the battery pack locks into place.

3. When you hear a click, the battery pack is installed.

3.6 REMOVE THE BATTERY PACK

Figure 5.

1. Push and hold the battery release button.

2. Remove the battery pack from the machine.

4 OPERATION

IMPORTANT

Before you operate the machine, read and understand the

safety regulations and the operation instructions.

WARNING

Be careful when you operate the machine.

4.1 CONTROLS

4.2 START THE MACHINE

Figure 6.

1. Push the lock-out button and pull the trigger.

4.3 STOP THE MACHINE

Figure 6.

1. Release the trigger to stop the machine.

4.4 OPERATION TIPS

Figure 8.

WARNING

Keep clearance between the body and the machine.

WARNING

Do not operate the machine without guard in place.

Do these tips when you use the machine

• Keep the machine connected to the correctly worn

harness.

• Keep a firm hold with the two hands on the machine

while you operate the machine.

• Cut tall grass from the top down.

If grass winds around the trimmer head:

• Remove the battery pack.

• Remove the grass.

4.5 CUTTING TIPS

Figure 8.

• Tilt the machine toward the area to be cut. Use the tip of

the cutting line to cut grass.

• Move the machine from right to left to prevent thrown

debris toward the operator.

• Do not cut in the dangerous area.

• Do not force the trimmer head into uncut grass.

• Wire and picket fences cause cutting line wear and

breakage. Stone and brick walls, curbs, and wood can

wear the cutting line quickly.

4.6 ADJUST THE LENGTH OF THE

CUTTING LINE

Figure 7.

NOTE

The machine has an auto-feed head. It will damage the

machine if you hit the head to try to advance the line.

NOTE

If the cutting line does not automatically advance, it can be

tangled or empty.

1. When the machine is on, release the trigger.

2. Wait two seconds, push the trigger again.

NOTE

The line will extend approximately 0.4 in. with each stop

and start of the switch trigger until the line reaches the cut-

off blade and the cut-off blade cuts the excess length.

English

4.7 ADJUST THE LENGTH OF THE

CUTTING LINE MANUALLY

Figure 7.

1. Stop the machine.

2. Push the spool retainer button and pull on cutting line to

manually advance the cutting line.

3. After you extend new cutter line, always return the

machine to its normal position before you start it again.

4.8 LINE CUT-OFF BLADE

Figure 9

This trimmer is equipped with a line cut-off blade on the

guard. The line cut off blade continuously trims the line to

ensure a consistent and efficient cut diameter. Advance line

whenever you hear the engine running faster than normal, or

when trimming efficiency diminishes. This will maintain best

performance and keep line long enough to advance properly.

5 MAINTENANCE

IMPORTANT

Read and understand the safety regulations and the

maintenance instructions before you clean, repair or do the

maintenance work on the machine.

IMPORTANT

Make sure that all nuts, bolts and screws are tight. Examine

regularly that you install the handles tightly.

IMPORTANT

Use only the replacement parts and accessories of the initial

manufacturer.

5.1 GENERAL INFORMATION

IMPORTANT

Only your dealer or approved service center can do the

maintenance that is not given in this manual.

Before the maintenance operations:

• Stop the machine.

• Remove the battery pack.

• Cool the motor.

• Store the machine in cool and dry place.

• Use correct clothing, protective gloves and safety glasses.

5.2 CLEAN THE MACHINE

• Clean the machine after use with a moist cloth dipped in

neutral detergent.

• Do not use aggressive detergents or solvents to clean the

plastic parts or handles.

• Keep the trimmer head free of grass, leaves, or excessive

grease.

• Keep the air vents clean and free of debris to avoid

overheating and damage to the motor or the battery.

• Do not spray water onto the motor and electrical

components.

5.3 REPLACE THE SPOOL

Figure 10.

1. Push the tabs on the sides of the trimmer head at the same

time.

2. Pull and remove the spool cover.

3. Remove the remaining spool.

4. Put the spool in the spool housing.

NOTE

Make sure that you put the cutting line in the slot on the

new spool and extend the line approximately 15 cm before

you install the new spool.

5. Put the ends of the cutting lines through the holes.

6. Extend the cutting line to release it from the guide slot in

the spool.

7. Push the tabs and install the spool cover onto the spool

housing.

8. Push the spool cover until it clicks into position.

5.4 REPLACE THE CUTTING LINE

Figure 11 - 12.

NOTE

Remove the remaining cutting line on the spool.

NOTE

Use only with the nylon cutting line of 1.65 mm diameter.

1. Cut two pieces of cutting line approximately 3m long of

each.

2. Bend one end of the line 1/4 of an inch (6.35mm) .

3. Put the lines into the anchor holes of the spool.

4. Wind the cutting lines around the spool tightly in the

indicated direction.

5. Put the cutting lines in the guide slots.

6. Do not wind the cutting line beyond the edge of the spool.

6 TRANSPORTATION AND

STORAGE

6.1 MOVE THE MACHINE

When you move the machine, you must:

• Wear gloves.

English

• Stop the machine.

• Remove the battery pack and charge it.

• Assemble the blade guard.

6.2 STORE THE MACHINE

• Remove the battery pack from the machine.

• Make sure that children cannot come near the machine.

• Keep the machine away from corrosive agents such as

garden chemicals and de-icing salts.

• Secure the machine during transportion to prevent

damage or injury. Clean and examine the machine for any

damage.

7 TROUBLESHOOTING

Problem Possible Cause Solution

The ma-

chine does

not start

when you

push the

trigger.

No electrical con-

tact between the

machine and the

battery pack.

1. Remove battery pack.

2. Check contact and in-

stall the battery pack

again.

The battery pack is

depleted.

Charge the battery pack.

The lock-out but-

ton and trigger are

not pushed at the

same time.

1. Pull the lock-out but-

ton and hold it.

2. Pull the trigger to start

the machine.

Problem Possible Cause Solution

The ma-

chine stops

when you

cut.

The guard is not

attached to the ma-

chine.

Remove the battery pack

and attach the guard to

the machine.

Heavy cutting line

is used.

Use only with the nylon

cutting line of 1.65 mm

diameter.

The grass winds

around the motor

shaft or the trim-

mer head.

1. Stop the machine.

2. Remove the battery

pack.

3. Remove the grass from

the motor shaft and trim-

mer head.

The motor is over-

loaded.

1. Remove the trimmer

head from the grass.

2. The motor will recover

to work as soon as the

load is removed.

3. When you cut, move

the trimmer head in and

out of the grass to be cut

and remove no more than

8" in pass.

The battery pack

or machine is too

hot.

1. Cool the battery pack

until its function returns

to normal.

2. Cool the machine for

approximately 10 mi-

nutes.

The battery pack is

disconnected from

the tool.

Install the battery pack

again.

The battery pack is

depleted.

Charge the battery pack.

The line

does not ad-

vance.

Lines are welded

to themselves.

Lubricate with silicone

spray.

Not enough line

on spool.

Install more line.

Lines are worn too

short.

Advance the cutting line.

Lines are tangled

on spool.

1. Remove the lines from

the spool.

2. Wind the lines.

English

Problem Possible Cause Solution

The line

keeps

breaking.

The machine is

used incorrectly.

1. Cut with the tip of the

line, avoid stones, walls

and other hard objects.

2. Advance the cutting

line regularly to keep full

cutting width.

The grass

winds

around the

trimmer

head and

motor hous-

ing.

Cut tall grass at

ground level.

1. Cut tall grass from the

top down.

2. Remove no more than

8" in each pass to prevent

wrapping.

The line

does not cut

well.

The cut-off blade

becomes dull.

Sharpen the cut-off blade

with a file or replace it.

Vibration

increases

obviously.

The line is worn

down at one side

and not advanced

in time.

Make sure that the line on

both sides is normal. Ad-

vance the line.

8 TECHNICAL DATA

Voltage 40 V

No load speed 7,500 (±10%) RPM

Cutting head Automatic feed

Cutting line diameter 1.65 mm

Cutting path diameter 305 mm

Weight (without bat-

tery pack)

4.2 kg

Measured sound pres-

sure level

=80 dB(A), K

= 3 dB(A)

Guaranteed sound

power level

WA.d

= 96 dB(A)

Vibration 3.5 m/s

, k=1.5 m/s

Battery model G40B2, G40B4 and other BAF ser-

ies

Charger model G40C and other CAF series

Noise value.

9 WARRANTY

(The full warranty terms and conditions can be found on

webpage)

The warranty is 3 years on the product, and 2 years on

batteries (consumer/private usage) from the date of purchase.

This warranty covers manufacturing faults. A faulty product

under warranty might be either repaired or replaced. A unit

that has been misused or used in other ways then described in

the owner’s manual might be rejected for warranty. Normal

wear, and wear parts are not considered as warranty. The

original manufacturer warranty is not affected by any

additional warranty offered by a dealer or retailer.

A faulty product must be returned to the point of purchase in

order to claim for warranty, together with the proof of

purchase (receipt).

10 EC DECLARATION OF

CONFORMITY

Name and address of the manufacturer:

Name: GLOBGRO AB

Globe Group Europe

Address: Riggaregatan 53, 211 13 Malmö , Sweden

Name and address of the person authorised to compile the

technical file:

Name: Peter Söderström

Address: Riggaregatan 53, 211 13 Malmö , Sweden

Herewith we declare that the product

Category:

String trimmer

Model: 2101507(STF305)

Serial number: See product rating label

Year of Construction: See product rating label

• is in conformity with the relevant provisions of the

Machinery Directive 2006/42/EC.

• is in conformity with the provisions of the following

other EC-Directives:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Furthermore, we declare that the following (parts/clauses of)

harmonised standards have been used:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Conformity assessment method to Annex VI / Directive

2000/14/EC.

String trimmer

Measured sound power level:

=91.4 dB(A)

English

Guaranteed sound power level: L

WA.d

=96 dB(A)

Place, date: Signature: Ted Qu, Quality Director

Malmö, 7.8.2020

English

1 Beschreibung....................................11

1.1 Verwendungszweck......................................... 11

1.2 Überblick......................................................... 11

2 Sicherheit..........................................11

3 Montage............................................11

3.1 Maschine auspacken........................................ 11

3.2 Schutzabdeckung befestigen............................11

3.3 Montieren des Schafts......................................11

3.4 Befestigen Sie den Zusatzgriff.........................12

3.5 Akkupack einsetzen.........................................12

3.6 Akkupack entfernen.........................................12

4 Bedienung.........................................12

4.1 Bedienelemente............................................... 12

4.2 Maschine starten..............................................12

4.3 Maschine anhalten........................................... 12

4.4 Tipps zur Bedienung........................................12

4.5 Schneidetipps...................................................12

4.6 Länge des Schneidfadens einstellen................ 12

4.7 Manuelles Anpassen der Länge des

Schneidfadens..................................................13

4.8 Fadenmesser.................................................... 13

5 Wartung und Instandhaltung.........13

5.1 Allgemeine Informationen...............................13

5.2 Maschine reinigen............................................13

5.3 Spule ersetzen..................................................13

5.4 Schneidfaden ersetzen..................................... 14

6 Transport und Lagerung................ 14

6.1 Bewegen der Maschine....................................14

6.2 Maschine lagern...............................................14

7 Fehlerbehebung...............................14

8 Technische Daten.............................15

9 Garantie........................................... 16

10 EG-Konformitätserklärung........... 16

Deutsch

1 BESCHREIBUNG

1.1 VERWENDUNGSZWECK

Diese Maschine wird zum Mähen von Gras, leichtem Unkraut

und anderer ähnlicher Vegetation in Bodennähe eingesetzt.

Die Schneidebene muss etwa parallel zum Boden liegen. Sie

können mit der Maschine keine Hecken, Sträucher, Büsche,

Blumen oder Kompost schneiden oder zerkleinern.

1.2 ÜBERBLICK

Abbildung 1 - 12.

Auslöser

Sperrtaste

Hinterer Griff

Zusatzgriff

Oberer Schaft

Verbindungsstück

Unterer Schaft

Fadenmesser

Kantenführung

Schneidkopf

Schutzabdeckung

Schraube

Handgriff

Entriegelungstaste

Positionierungsbohrung

Metallring

Handgriff

Batterieentriegelungstaste

Spulenhalterungstaste

Fadenkopfabdeckung

Fadenkopf

Lasche

Loch

Spulengehäuse

Befestigungsloch

Aussparung

Drehrichtung

Bester Schneidebereich

Gefährlicher Schneidebereich

2 SICHERHEIT

WARNUNG

Stellen Sie sicher, dass Sie alle Sicherheitshinweise

befolgen.

Siehe Sicherheitshandbuch.

3 MONTAGE

WARNUNG

Nehmen Sie den Akkupack vor der Installation aus der

Maschine.

WARNUNG

Verwenden Sie kein Zubehör, das nicht für diese Maschine

empfohlen wird.

3.1 MASCHINE AUSPACKEN

WARNUNG

Vergewissern Sie sich, dass Sie die Maschine vor dem

Gebrauch richtig montiert haben.

WARNUNG

• Bei beschädigten Teilen dürfen Sie die Maschine nicht

verwenden.

• Wenn Sie nicht alle Teile haben, dürfen Sie die

Maschine nicht in Betrieb nehmen.

• Wenn Teile beschädigt sind oder fehlen, wenden Sie

sich an die Servicestelle.

1. Öffnen Sie die Verpackung.

2. Lesen Sie die beiliegende Dokumentation.

3. Entnehmen Sie alle unmontierten Teile aus dem Karton.

4. Nehmen Sie die Maschine aus dem Karton.

5. Entsorgen Sie den Karton und die Verpackung gemäß den

örtlichen Vorschriften.

3.2 SCHUTZABDECKUNG

BEFESTIGEN

Abbildung 2.

WARNUNG

Berühren Sie nicht das Fadenmesser.

1. Entfernen Sie die Schrauben vom Schneidkopf mit einem

Kreuzschlitzschraubendreher (nicht im Lieferumfang

enthalten).

2. Bringen Sie die Schutzabdeckung auf dem Schneidkopf

an.

3. Richten Sie die Schraubenlöcher an der Schutzabdeckung

mit den Schraubenlöchern am Schneidkopf aus.

4. Ziehen Sie die Schrauben an.

3.3 MONTIEREN DES SCHAFTS

Abbildung 3.

1. Lösen Sie den Knauf am Verbindungsstück.

2. Drücken Sie die Entriegelungstaste am unteren Schaft.

Deutsch

3. Richten Sie die Entriegelungstaste auf die

Positionierungsbohrung aus und bewegen Sie die beiden

Schaftteile.

4. Drehen Sie den unteren Schaft, bis die Taste in der

Positionierungsbohrung einrastet.

5. Ziehen Sie den Knauf fest.

3.4 BEFESTIGEN SIE DEN

ZUSATZGRIFF

Abbildung 4.

1. Entfernen Sie die Knauf vom Griff.

2. Befestigen Sie den Zusatzgriff am Schaft.

3. Stellen Sie den Zusatzgriff in die bequeme Position.

4. Ziehen Sie den Zusatzgriff mit dem Knauf an.

3.5 AKKUPACK EINSETZEN

Abbildung 5.

WARNUNG

• Wenn der Akkupack oder das Ladegerät beschädigt ist,

ersetzen Sie den Akkupack oder das Ladegerät.

• Stoppen Sie die Maschine und warten Sie, bis der

Motor stoppt, bevor Sie den Akkupack einbauen oder

entnehmen.

• Lesen, kennen und befolgen Sie die Anweisungen im

Handbuch für Akku und Ladegerät.

1. Richten Sie die Hubrippen am Akkupack mit den Nuten

im Akkufach aus.

2. Schieben Sie den Akkupack in das Akkufach, bis er

einrastet.

3. Wenn Sie ein Klicken hören, ist der Akkupack eingesetzt.

3.6 AKKUPACK ENTFERNEN

Abbildung 5.

1. Drücken und halten Sie die Batterieentriegelungstaste.

2. Nehmen Sie den Akkupack aus der Maschine.

4 BEDIENUNG

WICHTIG

Bevor Sie die Maschine in Betrieb nehmen, lesen und

verstehen Sie die Sicherheitsvorschriften und die

Bedienungsanleitung.

WARNUNG

Seien Sie vorsichtig, wenn Sie die Maschine bedienen.

4.1 BEDIENELEMENTE

4.2 MASCHINE STARTEN

Abbildung 6.

1. Drücken Sie die Sperrtaste und betätigen Sie den

Auslöser.

4.3 MASCHINE ANHALTEN

Abbildung 6.

1. Lassen Sie den Auslöser los, um die Maschine

anzuhalten.

4.4 TIPPS ZUR BEDIENUNG

Abbildung 8.

WARNUNG

Halten Sie Abstand zwischen Körper und Maschine.

WARNUNG

Betreiben Sie die Maschine nicht ohne Schutzabdeckung.

Führen Sie diese Tipps aus, wenn Sie das Gerät benutzen

• Halten Sie die Maschine mit dem korrekt verbundenen

Haltegurt.

• Halten Sie die Maschine mit den beiden Händen gut fest,

während Sie die Maschine bedienen.

• Schneiden Sie hohes Gras von oben nach unten.

Wenn sich Gras um den Schneidkopf windet:

• Entfernen Sie den Akkupack.

• Entfernen Sie das Gras.

4.5 SCHNEIDETIPPS

Abbildung 8.

• Neigen Sie die Maschine in Richtung des zu

schneidenden Bereichs. Verwenden Sie die Spitze des

Schneidfadens, um Gras zu schneiden.

• Bewegen Sie die Maschine von rechts nach links, um zu

verhindern, dass Fremdkörper in Richtung Bediener

geschleudert werden.

• Nicht im Gefahrenbereich schneiden.

• Den Schneidkopf nicht in ungeschnittenes Gras drücken.

• Draht- und Lattenzaun verursachen Verschleiß und Bruch

des Schneidfadens. Stein- und Ziegelwände, Bordsteine

und Holz können den Schneidfaden schnell abnutzen.

4.6 LÄNGE DES SCHNEIDFADENS

EINSTELLEN

Abbildung 7.

Deutsch

HINWEIS

Die Maschine verfügt über einen automatischen

Vorschubkopf. Versuchen Sie nicht, den Faden aus dem

Vorschubkopf durch einen Stoß hervorzuschieben. Dies

wird die Maschine beschädigen.

HINWEIS

Wenn der Schneidfaden nicht automatisch vorwärts fährt, so

hat er sich verheddert oder in der Spule befindet sich kein

Faden mehr.

1. Wenn die Maschine eingeschaltet ist, lassen Sie den

Auslöser los.

2. Warten Sie zwei Sekunden, drücken Sie den Auslöser

erneut.

HINWEIS

Der Faden verlängert sich mit jedem Stopp und Start des

Schaltauslösers etwa 1 cm (0,4"), bis der Faden das

Fadenmesser erreicht und das Fadenmesser die Überlänge

abschneidet.

4.7 MANUELLES ANPASSEN DER

LÄNGE DES SCHNEIDFADENS

Abbildung 7.

1. Stoppen Sie die Maschine.

2. Drücken Sie die Spulenhalterungstaste und ziehen Sie

den Schneidfaden, um den Schneidfaden manuell

herauszuziehen.

3. Nachdem Sie den neuen Schneidfaden verlängert haben,

bringen Sie die Maschine immer in die normale Position

zurück, bevor Sie sie erneut starten.

4.8 FADENMESSER

Abbildung 9

Dieser Trimmer ist mit einem Fadenmesser an der

Schutzabdeckung ausgestattet. Das Fadenmesser schneidet

den Faden kontinuierlich ab, um einen gleichmäßigen und

effizienten Schnittdurchmesser zu gewährleisten. Den Faden

vorschieben, sobald akustisch vernehmbar ist, dass der Motor

schneller als normal läuft, oder wenn der Trimmwirkungsgrad

sinkt. So erhalten Sie die beste Leistung und der Faden ist

dabei lang genug, um angemessen vorwärts zu kommen.

5 WARTUNG UND

INSTANDHALTUNG

WICHTIG

Lesen und verstehen Sie die Sicherheitsvorschriften und die

Wartungsanweisungen, bevor Sie die Maschine reinigen,

reparieren oder die Wartungsarbeiten durchführen.

WICHTIG

Achten Sie darauf, dass alle Muttern, Schrauben und Bolzen

fest angezogen sind. Überprüfen Sie regelmäßig, ob Sie die

Griffe fest montiert haben.

WICHTIG

Verwenden Sie nur die Ersatz- und Zubehörteile des

Herstellers.

5.1 ALLGEMEINE INFORMATIONEN

WICHTIG

Nur Ihr Händler oder eine zugelassene Servicestelle kann

die Wartung durchführen, die nicht in diesem Handbuch

beschrieben ist.

Vor den Wartungsarbeiten:

• Stoppen Sie die Maschine.

• Entfernen Sie den Akkupack.

• Lassen Sie den Motor abkühlen.

• Lagern Sie die Maschine kühl und trocken.

• Korrekte Kleidung, Schutzhandschuhe und Schutzbrille

tragen.

5.2 MASCHINE REINIGEN

• Reinigen Sie die Maschine nach Gebrauch mit einem

feuchten Tuch, das mit neutralem Reinigungsmittel

befeuchtet ist.

• Verwenden Sie keine aggressiven Reinigungs- oder

Lösungsmittel zur Reinigung der Kunststoffteile oder

Griffe.

• Halten Sie den Schneidkopf frei von Gras, Laub oder

übermäßigem Fett.

• Halten Sie die Lüftungsöffnungen sauber und frei von

Schmutz, um Überhitzung und Schäden am Motor oder

an der Batterie zu vermeiden.

• Sprühen Sie kein Wasser auf den Motor und die

elektrischen Komponenten.

5.3 SPULE ERSETZEN

Abbildung 10.

1. Drücken Sie die Laschen an den Seiten des

Schneidkopfes gleichzeitig.

2. Ziehen und entfernen Sie die Spulenabdeckung.

3. Entfernen Sie die restliche Spule.

4. Legen Sie die Spule in das Spulengehäuse.

HINWEIS

Achten Sie darauf, dass Sie den Schneidfaden in die Nut der

neuen Spule einsetzen und den Faden ca. 15 cm ziehen,

bevor Sie die neue Spule montieren.

Deutsch

5. Stecken Sie die Enden des Schneidfadens durch die

Löcher.

6. Verlängern Sie den Schneidfaden, um ihn von den

Führungsschlitzen in der Spule zu lösen.

7. Drücken Sie die Laschen und montieren Sie die

Spulenabdeckung auf das Spulengehäuse.

8. Drücken Sie die Spulenabdeckung, bis sie einrastet.

5.4 SCHNEIDFADEN ERSETZEN

Abbildung 11 - 12.

HINWEIS

Entfernen Sie den verbliebenen Schneidfaden von der

Spule.

HINWEIS

Nur mit dem Nylonschneidfaden mit einem Durchmesser

von 1.65 mm verwenden.

1. Schneiden Sie zwei Stücke des Schneidfadens, die jeweils

ca. 3 m lang sind.

2. Biegen Sie ein Ende des Fadens 6,35 mm (1/4").

3. Legen Sie die Fäden in die Befestigungslöcher der Spule.

4. Wickeln Sie die Schneidfäden fest in der angegebenen

Richtung um die Spule.

5. Legen Sie die Schneidfäden in die Führungsschlitze.

6. Wickeln Sie die Schneidfäden nicht über den Rand der

Spule hinaus.

6 TRANSPORT UND LAGERUNG

6.1 BEWEGEN DER MASCHINE

Wenn Sie die Maschine bewegen, müssen Sie Folgendes tun:

• Tragen Sie Handschuhe.

• Stoppen Sie die Maschine.

• Entfernen Sie den Akkupack und laden Sie ihn auf.

• Montieren Sie den Messerschutz.

6.2 MASCHINE LAGERN

• Nehmen Sie den Akkupack aus der Maschine.

• Stellen Sie sicher, dass Kinder nicht in die Nähe der

Maschine kommen können.

• Halten Sie die Maschine von aggressiven Mitteln wie

Gartenchemikalien und Auftausalzen fern.

• Sichern Sie die Maschine während des Transports, um

Schäden oder Verletzungen zu vermeiden. Reinigen und

prüfen Sie die Maschine auf Beschädigungen.

7 FEHLERBEHEBUNG

Problem Mögliche Urs-

ache

Lösung

Die Ma-

schine star-

tet nicht,

wenn Sie

den Auslös-

er drücken.

Kein elektrischer

Kontakt zwischen

der Maschine und

dem Akkupack.

1. Entfernen Sie den Ak-

kupack.

2. Überprüfen Sie den

Kontakt und setzen Sie

den Akkupack wieder

ein.

Der Akkupack ist

leer.

Laden Sie den Akkupack

auf.

Die Sperrtaste und

der Auslöser wer-

den nicht gleich-

zeitig gedrückt.

1. Ziehen Sie die Sperr-

taste und halten Sie sie

gedrückt.

2. Ziehen Sie den Auslös-

er, um die Maschine zu

starten.

Deutsch

Problem Mögliche Urs-

ache

Lösung

Die Ma-

schine

stoppt,

wenn Sie

schneiden.

Die Schutzabdeck-

ung ist nicht an

der Maschine be-

festigt.

Entfernen Sie den Akku-

pack und befestigen Sie

die Schutzabdeckung an

der Maschine.

Es wird ein

schwerer Schneid-

faden verwendet.

Nur mit dem Nylonsch-

neidfaden mit einem

Durchmesser von 1.65

mm verwenden.

Das Gras wickelt

sich um die Mo-

torwelle oder den

Schneidkopf.

1. Stoppen Sie die Ma-

schine.

2. Entfernen Sie den Ak-

kupack.

3. Entfernen Sie das Gras

von der Motorwelle und

dem Schneidkopf.

Der Motor ist

überlastet.

1. Befreien Sie den

Schneidkopf vom Gras.

2. Der Motor wird sich

wieder in Betrieb setzen,

sobald die Last entfernt

wird.

3. Wenn Sie schneiden,

bewegen Sie den

Schneidkopf in das und

aus dem zu mähenden

Gras und entfernen Sie

nicht mehr als 20 cm (8")

beim Durchgang.

Der Akkupack

oder die Maschine

ist zu heiß.

1. Lassen Sie den Akku-

pack abkühlen, bis seine

Funktion wieder normal

ist.

2. Lassen Sie die Ma-

schine ca. 10 Minuten

lang abkühlen.

Der Akkupack ist

vom Werkzeug ge-

trennt.

Setzen Sie den Akkupack

wieder ein.

Der Akkupack ist

leer.

Laden Sie den Akkupack

auf.

Problem Mögliche Urs-

ache

Lösung

Der Faden

wird nicht

vorgescho-

ben.

Die Fäden sind mit

sich selbst versch-

weißt.

Mit Silikonspray schmie-

ren.

Nicht genügend

Faden auf der

Spule.

Installieren Sie mehr Fa-

den.

Die Fäden vers-

chleißen zu kurz.

Ziehen Sie Schneidfaden

heraus.

Die Fäden sind auf

der Spule verhed-

dert.

1. Entfernen Sie die Fä-

den von der Spule.

2. Wickeln Sie die Fäden

auf.

Der Faden

bricht im-

mer wieder

ab.

Die Maschine ist

unsachgemäß be-

nutzt worden.

1. Schneiden Sie mit der

Spitze des Fadens, ver-

meiden Sie Steine,

Mauern und andere harte

Gegenstände.

2. Ziehen Sie den

Schneidfaden regelmäßig

heraus, um die volle

Schnittbreite zu erhalten.

Das Gras

wickelt sich

um den

Schneid-

kopf und

das Motor-

gehäuse.

Mähen Sie hohes

Gras auf Boden-

höhe.

1. Schneiden Sie hohes

Gras von oben nach un-

ten.

2. Entfernen Sie nicht

mehr als 8" bei jedem

Durchgang, um ein Um-

wickeln zu vermeiden.

Der Faden

schneidet

nicht gut.

Das Fadenmesser

wird stumpf.

Schärfen Sie das Faden-

messer mit einer Feile

oder ersetzen Sie es.

Die Vibra-

tionen neh-

men deut-

lich zu.

Der Faden ist auf

einer Seite abge-

nutzt und wurde

nicht rechtzeitig

vorgeschoben.

Achten Sie darauf, dass

der Faden an beiden Seit-

en normal ist. Bewege die

den Faden.

8 TECHNISCHE DATEN

Spannung 40 V

Leerlaufdrehzahl 7,500 (±10%) U/min

Schneidkopf Automatischer Vorschub

Durchmesser des

Schneidfadens

1.65 mm

Schneidbahndurch-

messer

305 mm

Deutsch

Gewicht (ohne Akku-

pack)

4.2 kg

Gemessener Schall-

druckpegel

=80 dB(A), K

= 3 dB(A)

Garantierter Schall-

leistungspegel

WA.d

= 96 dB(A)

Vibration 3.5 m/s

, k=1.5 m/s

Akku-Modell G40B2, G40B4 und andere BAF

Baureihen

Ladegerät-Modell G40C und andere CAF Baureihen

Lärmwert.

9 GARANTIE

(Die vollständigen Garantiebedingungen finden Sie auf der

Website von )

Die -Garantie beträgt 3 Jahre auf das Produkt und 2 Jahre auf

die Akkus (Käufer/Privatgebrauch) ab Kaufdatum. Diese

Garantie deckt Herstellungsfehler ab. Ein im Rahmen der

Garantie fehlerhaftes Produkt kann entweder repariert oder

ersetzt werden. Ein Gerät, das missbräuchlich oder auf andere

Weise als zu in der Bedienungsanleitung beschrieben

Zwecken verwendet wurde, kann von der Garantie

ausgeschlossen werden. Normaler Verschleiß und

Verschleißteile sind von der Garantie ausgeschlossen. Die

ursprüngliche Herstellergarantie wird durch eine zusätzliche

Garantie eines Händlers oder Einzelhändlers nicht

beeinträchtigt.

Ein fehlerhaftes Produkt muss zusammen mit dem

Kaufnachweis (Quittung) an die Verkaufsstelle

zurückgeschickt werden, um Garantieansprüche geltend zu

machen.

10 EG-

KONFORMITÄTSERKLÄRUNG

Name und Anschrift des Herstellers:

Name:

GLOBGRO AB

Globe Group Europe

Adresse: Riggaregatan 53, 211 13 Malmö , Sweden

Name und Anschrift der Person, die zur Erstellung der

technischen Unterlagen berechtigt ist:

Name:

Peter Söderström

Adresse: Riggaregatan 53, 211 13 Malmö , Sweden

Hiermit erklären wir, dass das Produkt

Kategorie:

Faden-Rasentrimmer

Modell: 2101507(STF305)

Seriennummer: Siehe Produktetikett

Baujahr: Siehe Produktetikett

• den einschlägigen Bestimmungen der Maschinenrichtlinie

2006/42/EG entspricht.

• den Bestimmungen der folgenden anderen EG-

Richtlinien entspricht:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU &(EU)2015/863

Darüber hinaus erklären wir, dass die folgenden (Teile/

Klauseln von) harmonisierten Normen verwendet wurden:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Angewandtes Konformitätsbewertungsverfahren gemäß

Richtlinie 2000/14/EG Anhang VI

Faden-Rasentrimmer

Gemessener Schallleistungspegel: L

=91.4 dB(A)

Garantierter Schallleistungspegel: L

WA.d

=96 dB(A)

Ort, Datum: Unterschrift: Ted Qu, Qualitätsleiter

Malmö, 7.8.2020

Deutsch

1 Descripción.......................................18

1.1 Finalidad.......................................................... 18

1.2 Perspectiva general..........................................18

2 Seguridad......................................... 18

3 Instalación........................................18

3.1 Desembalaje de la máquina............................. 18

3.2 Fijación de la protección..................................18

3.3 Montaje del tubo .............................................18

3.4 Fijación del asa auxiliar...................................19

3.5 Instalación de la batería................................... 19

3.6 Retirada de la batería....................................... 19

4 Funcionamiento...............................19

4.1 Controles..........................................................19

4.2 Puesta en marcha de la máquina......................19

4.3 Detención de la máquina................................. 19

4.4 Consejos de funcionamiento............................19

4.5 Consejos de corte.............................................19

4.6 Ajuste de la longitud del hilo de corte.............19

4.7 Ajuste manual de la longitud del hilo de

corte................................................................. 20

4.8 Cuchilla de corte de hilo..................................20

5 Mantenimiento.................................20

5.1 Información general.........................................20

5.2 Limpieza de la máquina...................................20

5.3 Sustitución del carrete..................................... 20

5.4 Sustitución del hilo de corte............................ 20

6 Transporte y almacenamiento........21

6.1 Traslado de la máquina....................................21

6.2 Almacenamiento de la máquina...................... 21

7 Solución de problemas.................... 21

8 Datos técnicos.................................. 22

9 Garantía........................................... 22

10 Declaración de conformidad CE....22

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta máquina se utiliza para cortar hierba, maleza ligera y

otra vegetación similar a nivel del suelo. El plano de corte

debe estar aproximadamente paralelo a la superficie del suelo.

No puede utilizar la máquina para cortar o podar setos,

arbustos, matorrales, flores y compost.

1.2 PERSPECTIVA GENERAL

Figura 1 - 12.

Gatillo

Botón de desbloqueo

Asa posterior

Asa auxiliar

Eje superior

Acoplamiento

Eje inferior

Cuchilla de corte

Guía de borde

Cabezal de corte

Protección

Tornillo

Mando

Botón de desbloqueo

Orificio de posicionamiento

Anillo metálico

Mando

Botón de desbloqueo de la batería

Botón de retención del carrete

Cubierta de carrete

Carrete

Pestaña

Orificio

Carcasa del carrete

Orificio de anclaje

Ranura

Dirección de rotación

Mejor zona de corte

Zona de corte peligrosa

2 SEGURIDAD

AVISO

Asegúrese de seguir/respetar todas las instrucciones de

seguridad.

Consulte el manual de seguridad.

3 INSTALACIÓN

AVISO

Retire la batería de la máquina antes de la instalación.

AVISO

No utilice accesorios que no estén recomendados para esta

máquina.

3.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes del

uso.

AVISO

• Si las piezas presentan daños, no utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, hable con el

centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el embalaje de conformidad con los

reglamentos locales.

3.2 FIJACIÓN DE LA PROTECCIÓN

Figura 2.

AVISO

No toque la cuchilla de corte.

1. Retire los tornillos del cabezal de corte con un

destornillador Phillips (no incluido).

2. Ponga la protección sobre el cabezal de corte.

3. Alinee los orificios de tornillo de la protección con los

orificios de tornillo del cabezal de corte.

4. Apriete los tornillos.

3.3 MONTAJE DEL TUBO

Imagen 3.

1. Afloje la perilla del acople.

2. Empuje el botón de liberación del tubo inferior.

3. Alinee el botón de liberación con el orificio de

posicionamiento y mueva los dos tubos.

4. Gire el tubo inferior hasta que el botón encaje en el

orificio de posicionamiento.

5. Apriete la perilla.

Español

3.4 FIJACIÓN DEL ASA AUXILIAR

Figura 4.

1. Retire el mando del asa.

2. Fije el asa auxiliar en el eje.

3. Sitúe el asa auxiliar en una posición cómoda.

4. Apriete el asa auxiliar con el mando.

3.5 INSTALACIÓN DE LA BATERÍA

Figura 5.

AVISO

• Si la batería o el cargador ha sufrido daños, sustituya la

batería o el cargador.

• Detenga la máquina y espere hasta que el motor se pare

antes de instalar o retirar la batería.

• Debe leer, conocer y seguir las instrucciones del manual

de la batería y el cargador.

1. Alinee las nervaduras de elevación de la batería con las

ranuras del compartimento de la batería.

2. Introduzca la batería en el compartimento de la batería

hasta que encaje en su posición.

3. Cuando escuche un clic, la batería está instalada.

3.6 RETIRADA DE LA BATERÍA

Figura 5.

1. Pulse y mantenga pulsado el botón de desbloqueo de la

batería.

2. Retire la batería de la máquina.

4 FUNCIONAMIENTO

IMPORTANTE

Antes de utilizar la máquina, debe leer y entender las

normas de seguridad y las instrucciones de funcionamiento.

AVISO

Tenga cuidado cuando utilice la máquina.

4.1 CONTROLES

4.2 PUESTA EN MARCHA DE LA

MÁQUINA

Figura 6.

1. Pulse el botón de desbloqueo y apriete el gatillo.

4.3 DETENCIÓN DE LA MÁQUINA

Figura 6.

1. Suelte el gatillo para detener la máquina.

4.4 CONSEJOS DE

FUNCIONAMIENTO

Figura 8.

AVISO

Mantenga un espacio entre el cuerpo y la máquina.

AVISO

No utilice la máquina sin la protección en su posición.

Le sugerimos lo siguiente cuando utilice la máquina

• Mantenga la máquina conectada al arnés correctamente

colocado.

• Mantenga una posición firme con las dos manos en la

máquina mientras la utiliza.

• Corte la hierba alta de arriba a abajo.

Si se enrolla hierba alrededor del cabezal de corte:

• Retire la batería.

• Quite la hierba.

4.5 CONSEJOS DE CORTE

Figura 8.

• Incline la máquina hacia la zona que va a cortar. Utilice la

punta del hilo de corte para cortar hierba.

• Mueva la máquina de derecha a izquierda para evitar que

salgan residuos despedidos hacia el operario.

• No corte en la zona peligrosa.

• No fuerce el cabezal de corte en hierba sin cortar.

• Las cercas de alambres y estacas provocan el desgaste y

la rotura del hilo de corte. Las paredes de piedra y de

ladrillo, los bordillos y la madera pueden desgastar

rápidamente el hilo de corte.

4.6 AJUSTE DE LA LONGITUD DEL

HILO DE CORTE

Figura 7.

NOTA

La máquina tiene un cabezal con autoalimentación. Dañará

la máquina si golpea el cabezal para intentar avanzar el hilo.

NOTA

Si el hilo de corte no avanza automáticamente, puede estar

enredado o haberse terminado.

1. Cuando la máquina esté encendida, suelte el gatillo.

2. Espere dos segundos, vuelva a apretar el gatillo.

Español

NOTA

El hilo se extenderá aproximadamente 1 cm (0,4") con cada

parada y puesta en marcha del gatillo hasta que el hilo

alcanza la cuchilla de corte y esta corta el exceso de

longitud.

4.7 AJUSTE MANUAL DE LA

LONGITUD DEL HILO DE CORTE

Figura 7.

1. Detenga la máquina.

2. Presione el botón de retención del carrete y tire del hilo

de corte para avanzarlo manualmente.

3. Después de extender el nuevo hilo de corte, devuelva

siempre la máquina a su posición normal antes de volver

a ponerla en marcha.

4.8 CUCHILLA DE CORTE DE HILO

Figura 9

Este cortabordes está equipado con una cuchilla de corte de

hilo en la protección. La cuchilla de corte de hilo recorta

continuamente el hilo para garantizar un diámetro de corte

uniforme y eficaz. Avance el hilo cada vez que escuche que el

motor funciona más rápido de lo normal, o cuando la

eficiencia del corte disminuya. Esto mantendrá el mejor

rendimiento y mantendrá el hilo el tiempo suficiente para

avanzar adecuadamente.

5 MANTENIMIENTO

IMPORTANTE

Debe leer y entender los reglamentos de seguridad y las

instrucciones de mantenimiento antes de limpiar, reparar o

realizar tareas de mantenimiento en la máquina.

IMPORTANTE

Asegúrese de que todas las tuercas, los pernos y los tornillos

estén apretados. Examine periódicamente que las asas estén

bien instaladas.

IMPORTANTE

Utilice únicamente las piezas de repuesto y los accesorios

del fabricante original.

5.1 INFORMACIÓN GENERAL

IMPORTANTE

Únicamente un distribuidor o un centro de servicio

autorizado puede realizar el mantenimiento que no se indica

en este manual.

Antes de las operaciones de mantenimiento:

• Detenga la máquina.

• Retire la batería.

• Deje que se enfríe el motor.

• Almacene la máquina en un lugar fresco y seco.

• Utilice ropa adecuada, guantes protectores y gafas de

seguridad.

5.2 LIMPIEZA DE LA MÁQUINA

• Limpie la máquina después de utilizarla con un paño

húmedo humedecido en detergente neutro.

• No utilice detergentes o disolventes agresivos para

limpiar las piezas de plástico o las asas.

• Mantenga el cabezal de corte libre de hierba, hojas o

grasa excesiva.

• Mantenga los respiraderos limpios y libres de residuos

para evitar el sobrecalentamiento y daños al motor o la

batería.

• No pulverice agua sobre el motor ni los componentes

eléctricos.

5.3 SUSTITUCIÓN DEL CARRETE

Figura 10.

1. Presione las pestañas de los laterales del cabezal de corte

al mismo tiempo.

2. Tire para retirar la cubierta del carrete.

3. Retire el carrete restante.

4. Ponga el carrete en la carcasa del carrete.

NOTA

Asegúrese de poner el hilo de corte en la ranura sobre el

carrete nuevo y de extender el hilo aproximadamente 15 cm

antes de instalar el carrete nuevo.

5. Introduzca los extremos de los hilos de corte por los

orificios.

6. Extienda el hilo de corte para soltarlo de la ranura de guía

en el carrete.

7. Presione las pestañas e instale la cubierta del carrete en la

carcasa del carrete.

8. Introduzca la cubierta del carrete hasta que encaje en su

posición.

5.4 SUSTITUCIÓN DEL HILO DE

CORTE

Figura 11 - 12.

NOTA

Retire el hilo de corte restante del carrete.

NOTA

Utilice únicamente con el hilo de corte de nylon de 1.65

mm de diámetro.

Español

1. Corte dos trozos de hilo de corte de aproximadamente 3m

de longitud cada uno.

2. Doble un extremo del hilo 6,35 mm (1/4").

3. Coloque los hilos en los orificios de anclaje del carrete.

4. Enrolle los hilos de corte alrededor del carrete

firmemente en la dirección indicada.

5. Introduzca los hilos de corte en las ranuras de guía.

6. No enrolle el hilo de corte más allá del borde del carrete.

6 TRANSPORTE Y

ALMACENAMIENTO

6.1 TRASLADO DE LA MÁQUINA

Cuando mueva la máquina debe:

• Llevar guantes.

• Detener la máquina.

• Retirar la batería y cargarla.

• Montar la protección de la cuchilla.

6.2 ALMACENAMIENTO DE LA

MÁQUINA

• Retire la batería de la máquina.

• Asegúrese de que los niños no puedan acercarse a la

máquina.

• Mantenga la máquina alejada de agentes corrosivos,

como sustancias químicas para jardín y sales para

descongelación.

• Fije la máquina durante el transporte para evitar daños o

lesiones. Limpie y examine si hay daños en la máquina.

7 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

La máquina

no se pone

en marcha

cuando

aprieta el

gatillo.

No hay contacto

eléctrico entre la

máquina y la bate-

ría.

1. Retire la batería.

2. Compruebe el contacto

e instale de nuevo la bate-

ría.

La batería se ha

agotado.

Cargue la batería.

El botón de des-

bloqueo y el gatil-

lo no se presionan

al mismo tiempo.

1. Apriete el botón de

desbloqueo y sujételo.

2. Apriete el gatillo para

poner en marcha la má-

quina.

Problema Posible causa Solución

La máquina

se detiene

cuando cor-

ta.

La protección no

está fijada a la má-

quina.

Retire la batería y fije la

protección a la máquina.

Se utiliza un hilo

de corte pesado.

Utilice únicamente con el

hilo de corte de nylon de

1.65 mm de diámetro.

La hierba se enrol-

la alrededor del eje

del motor o del ca-

bezal de corte.

1. Detenga la máquina.

2. Retire la batería.

3. Retire la hierba del eje

del motor y del cabezal

de corte.

El motor se ha so-

brecargado.

1. Retire el cabezal de

corte de la hierba.

2. El motor se recuperará

para funcionar en cuanto

se retire la carga.

3. Cuando corte, mueva

el cabezal de corte hacia

dentro y fuera de la hier-

ba que va a cortar y quite

no más de 8" (20 cm) en

cada pasada.

La batería o la má-

quina está dema-

siado caliente.

1. Deje enfriar la batería

hasta que el funciona-

miento vuelva a la nor-

malidad.

2. Deje enfriar la máqui-

na durante aproximada-

mente 10 minutos.

La batería se ha

desconectado de la

herramienta.

Instale de nuevo la bate-

ría.

La batería se ha

agotado.

Cargue la batería.

El hilo no

avanza.

Los hilos se han

quedado soldados.

Lubrique con espray de

silicona.

No ha suficiente

hilo en el carrete.

Instale más hilo.

Los hilos se desga-

stan y son dema-

siado cortos.

Avance el hilo de corte.

Los hilos están en-

redados en el car-

rete.

1. Retire los hilos del car-

rete.

2. Enrolle los hilos.

Español

Problema Posible causa Solución

El hilo se

rompe con-

tinuamente.

La máquina se está

utilizando incor-

rectamente.

1. Corte con la punta del

hilo, evite piedras, par-

edes y otros objetos

duros.

2. Avance el hilo de corte

periódicamente para

mantener el ancho de

corte completo.

La hierba se

enrolla alre-

dedor del

cabezal de

corte y de

la carcasa

del motor.

Corte la hierba alta

al nivel del suelo.

1. Corte la hierba alta de

arriba a abajo.

2. No quite más de 8" (20

cm) en cada pasada para

evitar que se enrolle.

El hilo no

corta bien.

La cuchilla de

corte se ha desafi-

lado.

Afile la cuchilla de corte

con una lima o sustitúya-

la.

Las vibra-

ciones au-

mentan no-

tablemente.

El hilo está gasta-

do en un lado y no

se ha avanzado a

tiempo.

Asegúrese de que el hilo

a ambos lados esté nor-

mal. Avance el hilo.

8 DATOS TÉCNICOS

Tensión 40 V

Velocidad sin carga 7,500 (±10%) RPM

Cabezal de corte Alimentación automática

Diámetro de hilo de

corte

1.65 mm

Diámetro de recorrido

de corte

305 mm

Peso (sin batería) 4.2 kg

Nivel de presión acús-

tica medida

=80 dB(A), K

= 3 dB(A)

Nivel de potencia

acústica garantizada

WA.d

= 96 dB(A)

Vibración 3.5 m/s

, k=1.5 m/s

Modelo de batería G40B2, G40B4 y otras series BAF

Modelo de cargador G40C y otras series CAF

Valor de ruido.

9 GARANTÍA

(La totalidad de las condiciones de la garantía puede

encontrarse en la página web de )

La garantía de es de 3 años para el producto y 2 años para las

baterías (uso privado / del consumidor) a partir de la fecha de

compra. Esta garantía cubre defectos de fabricación. Un

producto defectuoso en garantía puede ser reparado o

sustituido. Una unidad que haya sido mal utilizada o utilizada

de modo distinto al que se describe en el manual del

propietario puede no tener derecho a garantía. El desgaste

normal y las piezas de desgaste no están cubiertos por la

garantía. La garantía original del fabricante no se ve afectada

por ninguna garantía adicional ofrecida por un distribuidor o

minorista.

Un producto defectuoso debe devolverse al punto de compra

para reclamar la garantía, junto con el comprobante de

compra (ticket).

10 DECLARACIÓN DE

CONFORMIDAD CE

Nombre y dirección del fabricante:

Nombre: GLOBGRO AB

Globe Group Europe

Dirección: Riggaregatan 53, 211 13 Malmö , Suecia

Nombre y dirección de la persona autorizada para compilar el

archivo técnico:

Nombre:

Peter Söderström

Dirección: Riggaregatan 53, 211 13 Malmö , Suecia

Por la presente declaramos que el producto

Categoría:

Cortabordes

Modelo: 2101507(STF305)

Número de serie: Véase la etiqueta de clasificación

del producto

Año de construcción: Véase la etiqueta de clasificación

del producto

• es conforme con las disposiciones pertinentes de la

Directiva relativa a las máquinas (2006/42/CE).

• es conforme con las disposiciones de las siguientes

Directivas CE:

• 2014/30/UE

• 2000/14/CE & 2005/88/CE

• 2011/65/UE & (UE)2015/863

Adicionalmente, declaramos que se han utilizado las

siguientes (partes/cláusulas de) las normas armonizadas:

Español

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Método de evaluación de conformidad según el anexo VI /

Directiva 2000/14/CE.

Cortabordes

Nivel de potencia acústica medida: L

=91.4 dB(A)

Nivel de potencia acústica garantiza-

da:

WA.d

=96 dB(A)

Lugar, fecha: Firma: Ted Qu, Director de calidad

Malmö, 7.8.2020

Español

1 Descrizione.......................................25

1.1 Destinazione d'uso........................................... 25

1.2 Panoramica...................................................... 25

2 Sicurezza.......................................... 25

3 Installazione.....................................25

3.1 Disimballaggio dell'apparecchio......................25

3.2 Installazione della cuffia di protezione............25

3.3 Assemblaggio dell'asta.................................... 25

3.4 Installazione dell'impugnatura ausiliaria......... 26

3.5 Installazione del gruppo batteria......................26

3.6 Rimozione del gruppo batteria........................ 26

4 Utilizzo..............................................26

4.1 Comandi...........................................................26

4.2 Avvio dell'apparecchio.................................... 26

4.3 Arresto dell'apparecchio.................................. 26

4.4 Suggerimenti per l'uso..................................... 26

4.5 Suggerimenti per il taglio................................ 26

4.6 Regolazione della lunghezza del filo di

taglio................................................................ 26

4.7 Regolazione manuale della lunghezza del

filo di taglio..................................................... 27

4.8 Lama tagliafilo.................................................27

5 Manutenzione.................................. 27

5.1 Informazioni generali...................................... 27

5.2 Pulizia dell'apparecchio................................... 27

5.3 Sostituzione della bobina.................................27

5.4 Sostituzione del filo di taglio...........................28

6 Trasporto e conservazione..............28

6.1 Spostamento dell'apparecchio..........................28

6.2 Conservazione dell'apparecchio...................... 28

7 Risoluzione dei problemi................ 28

8 Specifiche tecniche...........................29

9 Garanzia...........................................30

10 Dichiarazione di conformità CE.... 30

Italiano

1 DESCRIZIONE

1.1 DESTINAZIONE D'USO

Questo apparecchio è progettato per tagliare erba, erbacce

sottili e altri tipi di vegetazione similare, a livello del terreno

o in sua prossimità. Il piano di taglio deve essere tenuto

all'incirca parallelo al terreno. Questo apparecchio non deve

essere usato per tagliare o triturare siepi, arbusti, cespugli,

fiori e compost.

1.2 PANORAMICA

Figura 1 - 12.

Interruttore a leva

Pulsante di sbloccaggio

Impugnatura posteriore

Impugnatura ausiliaria

Asta superiore

Attacco

Asta inferiore

Lama tagliafilo

Protezione per piante

Testa di taglio

Protezione

Vite

Manopola

Pulsante di rilascio

Foro di posizionamento

Anello metallico

Manopola

Pulsante di rilascio della batteria

Pulsante di fissaggio della bobina

Copertura della bobina

Bobina

Linguetta

Foro

Alloggio della bobina

Foro di ancoraggio

Fessura

Direzione di rotazione

Area di taglio ottimale

Area di taglio pericolosa

2 SICUREZZA

AVVERTIMENTO

Rispettare e applicare tutte le avvertenze di sicurezza.

Fare riferimento alle avvertenze di sicurezza.

3 INSTALLAZIONE

AVVERTIMENTO

Rimuovere il gruppo batteria dall'apparecchio prima

dell'installazione.

AVVERTIMENTO

Non usare accessori non raccomandati per questo

apparecchio.

3.1 DISIMBALLAGGIO

DELL'APPARECCHIO

AVVERTIMENTO

Assicurarsi di assemblare correttamente l'apparecchio prima

dell'uso.

AVVERTIMENTO

• Se uno o più componenti sono danneggiati, non usare

l'apparecchio.

• Se uno o più componenti sono mancanti, non usare

l'apparecchio.

• In caso di componenti danneggiati o mancanti,

contattare il centro di assistenza.

1. Aprire l'imballaggio.

2. Leggere i documenti contenuti nell'imballaggio.

3. Estrarre gli accessori dall'imballaggio.

4. Estrarre l'apparecchio dall'imballaggio.

5. Smaltire l'imballaggio conformemente alle normative

locali.

3.2 INSTALLAZIONE DELLA CUFFIA

DI PROTEZIONE

Figura 2.

AVVERTIMENTO

Non toccare la lama tagliafilo.

1. Rimuovere le viti dalla testa di taglio con un cacciavite a

croce (non incluso).

2. Posizionare la cuffia di protezione sulla testa di taglio.

3. Allineare i fori delle viti sulla cuffia di protezione con i

fori delle viti sulla testa di taglio.

4. Serrare le viti.

3.3 ASSEMBLAGGIO DELL'ASTA

Figura 3.

1. Allentare la manopola sull'attacco.

2. Premere il pulsante di rilascio sull'asta inferiore.

Italiano

3. Allineare il pulsante di rilascio con il foro di

posizionamento e spostare le due aste.

4. Ruotare l'asta inferiore finché il pulsante non scatta nel

foro di posizionamento.

5. Serrare la manopola.

3.4 INSTALLAZIONE

DELL'IMPUGNATURA

AUSILIARIA

Figura 4.

1. Rimuovere la manopola dall'impugnatura.

2. Fissare l'impugnatura ausiliaria sull'asta.

3. Impostare l'impugnatura ausiliaria in una posizione

confortevole.

4. Bloccare l'impugnatura ausiliaria con la manopola.

3.5 INSTALLAZIONE DEL GRUPPO

BATTERIA

Figura 5.

AVVERTIMENTO

• Se il gruppo batteria o il caricabatteria sono

danneggiati, sostituirli.

• Arrestare l'apparecchio e attendere che il motore si

arresti prima di installare o rimuovere il gruppo batteria.

• Leggere, comprendere e rispettare le istruzioni riportate

nel manuale della batteria e del caricabatteria.

1. Allineare le sporgenze sul gruppo batteria con le

scanalature sul vano batteria.

2. Fare scorrere la batteria nel vano batteria finché non si

blocca in posizione.

3. Deve emettere un "clic".

3.6 RIMOZIONE DEL GRUPPO

BATTERIA

Figura 5.

1. Tenere premuto il pulsante di rilascio della batteria.

2. Rimuovere il gruppo batteria dall'apparecchio.

4 UTILIZZO

IMPORTANTE

Prima di usare l'apparecchio, leggere e comprendere le

avvertenze di sicurezza e le istruzioni per l'uso.

AVVERTIMENTO

Prestare attenzione durante l'uso dell'apparecchio.

4.1 COMANDI

4.2 AVVIO DELL'APPARECCHIO

Figura 6.

1. Premere il pulsante di sbloccaggio e l'interruttore a leva.

4.3 ARRESTO DELL'APPARECCHIO

Figura 6.

1. Rilasciare l'interruttore a leva per arrestare l'apparecchio.

4.4 SUGGERIMENTI PER L'USO

Figura 8.

AVVERTIMENTO

Mantenere una certa distanza tra l'apparecchio e il proprio

corpo.

AVVERTIMENTO

Non usare l'apparecchio senza i dispositivi di protezione

installati.

Durante l'uso dell'apparecchio:

• tenere l'apparecchio collegato alla tracolla, dopo averla

indossata correttamente;

• mantenere una presa salda con entrambe le mani

sull'apparecchio durante l'uso;

• tagliare l'erba alta dall'alto verso il basso.

Se l'erba si avvolge intorno alla testa di taglio:

• rimuovere il gruppo batteria;

• rimuovere l'erba.

4.5 SUGGERIMENTI PER IL TAGLIO

Figura 8.

• Inclinare l'apparecchio verso l'area da tagliare. Usare la

punta del filo di taglio per tagliare l'erba.

• Muovere l'apparecchio da destra a sinistra per evitare il

lancio di detriti verso l'operatore.

• Non tagliare con l'area pericolosa.

• Non forzare la testa di taglio sull'erba alta.

• Reti in ferro e staccionate possono causare l'usura e la

rottura del filo di taglio. Muri in pietra e mattoni,

marciapiedi e legno possono causare la rapida usura del

filo di taglio.

4.6 REGOLAZIONE DELLA

LUNGHEZZA DEL FILO DI

TAGLIO

Figura 7.

Italiano

NOTA

L'apparecchio è dotato di testa di taglio a rilascio

automatico. Non premere la testa di taglio per rilasciare il

filo per evitare di danneggiare l'apparecchio.

NOTA

Se il filo di taglio non avanza automaticamente, potrebbe

essere impigliato o esaurito.

1. Quando l'apparecchio è acceso, rilasciare l'interruttore a

leva.

2. Attendere due secondi e premerlo nuovamente.

NOTA

Il filo si allungherà di circa 1 cm a ciascun arresto e avvio

dell'apparecchio, finché non raggiungere la lama tagliafilo,

che taglierà la lunghezza in eccesso.

4.7 REGOLAZIONE MANUALE

DELLA LUNGHEZZA DEL FILO DI

TAGLIO

Figura 7.

1. Arrestare l'apparecchio.

2. Premere il pulsante di rilascio della bobina e tirare

manualmente il filo di taglio per allungarlo.

3. Dopo aver allungato il filo di taglio, riportare

l'apparecchio nella posizione operativa normale prima di

riavviarlo.

4.8 LAMA TAGLIAFILO

Figura 9

Sulla cuffia di protezione è presente una lama tagliafilo. Tale

lama taglia costantemente il filo per assicurare un diametro di

taglio omogeneo ed efficace. Allungare il filo quando il

motore gira più velocemente del normale, o quando

l'efficienza di taglio diminuisce, per garantire le massime

prestazioni e affinché il filo si allunghi correttamente.

5 MANUTENZIONE

IMPORTANTE

Leggere e comprendere le avvertenza di sicurezza e le

istruzioni per la manutenzione prima di sottoporre

l'apparecchio a pulizia, riparazione o manutenzione.

IMPORTANTE

Assicurarsi che tutte le viti, i bulloni e i dadi siano serrati

correttamente. Verificare periodicamente che le

impugnature siano installate saldamente.

IMPORTANTE

Usare esclusivamente accessori e parti di ricambio originali.

5.1 INFORMAZIONI GENERALI

IMPORTANTE

Solo il rivenditore o un centro di assistenza autorizzato

possono effettuare le operazioni di manutenzione non

descritte in questo manuale.

Prima di effettuare le operazioni di manutenzione:

• arrestare l'apparecchio;

• rimuovere il gruppo batteria;

• attendere che il motore si raffreddi;

• riporre l'apparecchio in un luogo fresco e asciutto;

• indossare indumenti adatti, guanti e occhiali di

protezione.

5.2 PULIZIA DELL'APPARECCHIO

• Pulire l'apparecchio dopo l'uso con un panno umido e del

detergente neutro.

• Non usare detergenti o solventi aggressivi sulle parti in

plastica o sulle impugnature.

• Mantenere la testa di taglio priva di erba, foglie o grasso

in eccesso.

• Mantenere le aperture di ventilazione pulite e prive di

detriti per evitare il rischio di surriscaldamento e di danni

al motore o alla batteria.

• Non spruzzare acqua sul motore e sui componenti

elettrici.

5.3 SOSTITUZIONE DELLA BOBINA

Figura 10.

1. Premere simultaneamente le linguette ai lati della testa di

taglio.

2. Tirare e rimuovere la copertura della bobina.

3. Rimuovere la bobina rimanente.

4. Posizionare la bobina nel vano della bobina.

NOTA

Assicurarsi che il filo di taglio sia fissato nella fessura della

nuova bobina e che fuoriesca di circa 15 cm prima di

installare la bobina nuova.

5. Infilare le estremità del filo di taglio negli appositi fori di

uscita.

6. Estendere il filo di taglio per farlo passare attraverso la

fessura guida della bobina.

7. Premere le linguette e installare la copertura della bobina

sulla testa di taglio.

8. Premere il coperchio della bobina finché non si blocca in

posizione.

Italiano

5.4 SOSTITUZIONE DEL FILO DI

TAGLIO

Figure 11 - 12.

NOTA

Rimuovere il filo di taglio residuo dalla bobina.

NOTA

Usare esclusivamente filo di taglio in nylon di 1.65 mm di

diametro.

1. Tagliare due pezzi di filo di taglio lunghi circa 3 metri.

2. Piegare un'estremità del filo di 6,35 mm.

3. Inserire i fili nei fori di ancoraggio della bobina.

4. Avvolgere i fili saldamente intorno alla bobina nella

direzione indicata.

5. Infilare i fili nelle fessure guida.

6. Non avvolgere i fili oltre il bordo della bobina.

6 TRASPORTO E

CONSERVAZIONE

6.1 SPOSTAMENTO

DELL'APPARECCHIO

Prima di spostare l'apparecchio:

• indossare i guanti;

• arrestare l'apparecchio;

• rimuovere il gruppo batteria e ricaricarlo;

• installare la protezione della lama.

6.2 CONSERVAZIONE

DELL'APPARECCHIO

• Rimuovere il gruppo batteria dall'apparecchio.

• Assicurarsi che i bambini non si avvicinino

all'apparecchio.

• Tenere l'apparecchio al riparo da agenti corrosivi, ad

esempio sostanze chimiche per il giardinaggio e sale per

disgelo.

• Fissare l'apparecchio durante il trasporto per evitare il

rischio di danni o lesioni. Pulire l'apparecchio e

ispezionarlo per verificare che non sia danneggiato.

7 RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione

Il motore

non si avvia

alla press-

ione dell'in-

terruttore a

leva.

Nessun contatto

elettrico tra l'ap-

parecchio e il

gruppo batteria.

1. Rimuovere il gruppo

batteria

2. Ispezionare i contatti e

reinstallare il gruppo bat-

teria.

Il gruppo batteria è

scarico.

Ricaricare il gruppo bat-

teria.

Il pulsante di

sbloccaggio e l'in-

terruttore a leva

non sono stati pre-

muti contempora-

neamente.

1. Tenere premuto il pul-

sante di sbloccaggio.

2. Premere l'interruttore a

leva per avviare l'appar-

ecchio.

Italiano

Problema Possibile causa Soluzione

L'apparec-

chio si ar-

resta du-

rante il ta-

glio.

La cuffia di prote-

zione non è instal-

lata sull'apparec-

chio.

Rimuovere il gruppo bat-

teria e installare la cuffia

di protezione.

Il filo di taglio è

troppo spesso.

Usare esclusivamente filo

di taglio in nylon di 1.65

mm di diametro.

L'erba si avvolge

intorno all'albero

motore o alla testa

di taglio.

1. Arrestare l'apparecchio

2. Rimuovere il gruppo

batteria.

3. Rimuovere l'erba

dall'albero motore e dalla

testa di taglio.

Il motore è sovrac-

carico.

1. Rimuovere la testa di

taglio dall'erba.

2. Il motore si riavvierà

alla rimozione del carico.

3. Durante il taglio, spos-

tare la testa di taglio den-

tro e fuori dall'erba da ta-

gliare e rimuovere non

più di 20 cm di lunghezza

a ogni passata.

Il gruppo batteria

o l'apparecchio so-

no troppo caldi.

1. Attendere che la tem-

peratura del gruppo batte-

ria scenda a un livello

normale.

2. Attendere che l'appar-

ecchio si raffreddi per cir-

ca 10 minuti.

Il gruppo batteria è

scollegato dall'ap-

parecchio.

Reinstallare il gruppo

batteria.

Il gruppo batteria è

scarico.

Ricaricare il gruppo bat-

teria.

Il filo di ta-

glio non

avanza.

Il filo di taglio è

incollato.

Lubrificarlo con del sili-

cone spray.

La bobina non

contiene abbastan-

za filo.

Installare più filo.

Il filo di taglio è

troppo corno.

Far avanzare il filo di ta-

glio.

Il filo si è impi-

gliato sulla bobina.

1. Rimuovere il filo dalla

bobina.

2. Avvolgere il filo.

Problema Possibile causa Soluzione

Il filo con-

tinua a rom-

persi.

L'apparecchio è

usato in modo er-

rato.

1. Tagliare con la punta

del filo, evitare pietre,

muri e altri oggetti duri.

2. Far avanzare il filo di

taglio con regolarità per

mantenere la completa

ampiezza di taglio.

L'erba si

avvolge in-

torno alla

testa di ta-

glio e al va-

no motore.

Tagliare l'erba a

livello del terreno.

1. Tagliare l'erba alta

dall'alto verso il basso.

2. Rimuovere non più di

20 cm di erba a ogni pas-

sata.

Il filo non

taglia bene.

La lama tagliafilo

è smussata.

Affilarle la lama tagliafi-

lo con una lima o sosti-

tuirla.

Le vibra-

zioni si so-

no intensifi-

cate.

Il filo di taglio è

usurato da un lato

e non avanza tem-

pestivamente.

Assicurarsi che il filo sia

normale da entrambi i

lati. Far avanzare il filo di

taglio.

8 SPECIFICHE TECNICHE

Tensione 40 V

Velocità a vuoto 7,500 (±10%) RPM

Testa di taglio Filo a rilascio automatico

Diametro del filo di ta-

glio

1.65 mm

Ampiezza di taglio 305 mm

Peso (senza gruppo

batteria)

4.2 kg

Livello di pressione

sonora misurato

=80 dB(A), K

= 3 dB(A)

Livello di potenza so-

nora garantito

WA.d

= 96 dB(A)

Vibrazioni 3.5 m/s

, k=1.5 m/s

Modello batteria G40B2, G40B4 e altre serie BAF

Modello caricabatteria G40C e altre serie CAF

Valori di emissione del rumore.

Italiano

9 GARANZIA

(I termini e le condizioni integrali della garanzia sono

consultabili sul sito web.)

. offre una garanzia di 3 anni per il prodotto e di 2 anni per le

batterie (uso domestico/privato) dalla data di acquisto. La

garanzia copre i difetti di fabbricazione. I prodotti difettosi in

garanzia possono essere riparati o sostituiti. L'uso del

prodotto in modo improprio o diverso da come descritto nel

manuale di istruzioni può invalidare la garanzia. La normale

usura del prodotto e degli accessori non è coperta dalla

garanzia. La garanzia del fabbricante non è influenzata da

eventuali garanzie supplementari offerte dal rivenditore o dal

fornitore.

Per inoltrare una richiesta di riparazione in garanzia, i

prodotti difettosi devono essere riportati presso il punto

vendita insieme alla prova di acquisto (ricevuta).

10 DICHIARAZIONE DI

CONFORMITÀ CE

Nome e indirizzo del fabbricante

Nome: GLOBGRO AB

Globe Group Europe

Indirizzo: Riggaregatan 53, 211 13 Malmö , Svezia

Name and address of the person authorised to compile the

technical file:

Nome: Peter Söderström

Indirizzo: Riggaregatan 53, 211 13 Malmö , Svezia

Con la presente si dichiara che il prodotto

Categoria:

Decespugliatore

Modello: 2101507(STF305)

Numero di serie: consultare la targa del prodotto

Anno di fabbricazione: consultare la targa del prodotto

• è conforme ai requisiti della direttiva Macchine

2006/42/EC;

• è conforme ai requisiti delle seguenti direttive europee:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Inoltre, si dichiara di aver utilizzato i seguenti (parti/clausole

degli) standard armonizzati :

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Metodo di valutazione della conformità conforme all'allegato

VI della direttiva 2000/14/EC.

Decespugliatore

Livello di potenza sonora misura-

to:

=91.4 dB(A)

Livello di potenza sonora garanti-

to:

WA.d

=96 dB(A)

Luogo, data: Firma: Ted Qu, Direttore Qualità

Malmö, 7.8.2020

Italiano

1 Description.......................................32

1.1 Objet................................................................ 32

1.2 Aperçu............................................................. 32

2 Sécurité.............................................32

3 Installation....................................... 32

3.1 Déballage de la machine..................................32

3.2 Fixation de protection......................................32

3.3 Assemblage d'arbre..........................................32

3.4 Fixation de poignée auxiliaire......................... 33

3.5 Installation de pack-batterie.............................33

3.6 Retrait de pack-batterie....................................33

4 Fonctionnement...............................33

4.1 Commandes..................................................... 33

4.2 Démarrage de la machine................................ 33

4.3 Arrêt de la machine..........................................33

4.4 Conseils d'utilisation........................................33

4.5 Conseils de coupe............................................ 33

4.6 Ajustement de longueur de ligne de coupe......33

4.7 Ajustement manuel de longueur de ligne

de coupe...........................................................34

4.8 Lame de coupe de ligne...................................34

5 Maintenance.....................................34

5.1 Informations générales.................................... 34

5.2 Nettoyez la machine........................................ 34

5.3 Remplacement de bobine.................................34

5.4 Remplacement de ligne de coupe.................... 34

6 Transport et stockage......................35

6.1 Déplacement de la machine.............................35

6.2 Stockage de la machine................................... 35

7 Dépannage........................................35

8 Données techniques......................... 36

9 Garantie........................................... 37

10 Déclaration de conformité CE........37

Français

1 DESCRIPTION

1.1 OBJET

Cette machine sert à couper l'herbe, les petites broussailles et

autres végétations similaires à proximité du niveau du sol. Le

plan de coupe doit être approximativement parallèle à la

surface du sol. Vous ne pouvez pas utiliser la machine pour

couper ou tailler les haies, arbustes, buissons et fleur, ni le

compost.

1.2 APERÇU

Figure 1 - 12.

Gâchette

Bouton de déverrouillage

Poignée arrière

Poignée auxiliaire

Arbre supérieur

Coupleur

Arbre inférieur

Lame de coupe

Guide de bordure

Tête de taille-haie

Protection

Vis

Molette

Bouton de libération

Orifice de positionnement

Bague métallique

Molette

Bouton de libération de batterie

Bouton de retenue de bobine

Cache de bobine

Bobine

Languette

Orifice

Logement de bobine

Orifice d'ancrage

Fente

Sens de rotation

Meilleure zone de coupe

Zone de coupe dangereuse

2 SÉCURITÉ

AVERTISSEMENT

Assurez-vous d'effectuer /respecter toutes les instructions de

sécurité.

Voir le Manuel de sécurité.

3 INSTALLATION

AVERTISSEMENT

Retirez le pack-batterie de la machine avant l'installation.

AVERTISSEMENT

N'utilisez pas des accessoires qui ne sont pas recommandés

pour cette machine.

3.1 DÉBALLAGE DE LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine avant

son usage.

AVERTISSEMENT

• Si les pièces sont endommagées, n'utilisez pas la

machine.

• Si des pièces manquent, n'utilisez pas la machine.

• Si des pièces sont endommagées ou manquantes,

contactez le centre d'entretien.

1. Ouvrez l'emballage.

2. Lisez la documentation dans la boîte.

3. Retirez toutes les pièces non-assemblées de la boîte.

4. Retirez la machine de la boîte.

5. Mettez la boîte et l'emballage au rebut dans le respect de

la réglementation locale.

3.2 FIXATION DE PROTECTION

Figure 2.

AVERTISSEMENT

Ne touchez pas la lame de coupe.

1. Retirez les vis de la tête de coupe-bordure avec un

tournevis cruciforme (non fourni).

2. Placez la protection sur la tête de coupe-bordure.

3. Alignez les orifices de vis sur la protection avec ceux sur

la tête de coupe-bordure.

4. Serrez les vis.

3.3 ASSEMBLAGE D'ARBRE

Figure 3.

1. Desserrez la molette sur le coupleur.

2. Enfoncez le bouton de libération sur l'arbre inférieur.

3. Alignez le bouton de libération avec l'orifice de

positionnement et déplacez les deux arbres.

4. Tournez l'arbre inférieur pour que le bouton se verrouille

dans l'orifice de positionnement.

5. Serrez la molette.

Français

3.4 FIXATION DE POIGNÉE

AUXILIAIRE

Figure 4.

1. Retirez la molette de la poignée.

2. Fixez la poignée auxiliaire sur l'arbre.

3. Placez la poignée auxiliaire sur une position confortable.

4. Serrez la poignée auxiliaire avec la molette.

3.5 INSTALLATION DE PACK-

BATTERIE

Figure 5.

AVERTISSEMENT

• Si le pack-batterie ou le chargeur est endommagé,

remplacez-le.

• Arrêtez la machine et attendez que le moteur s'arrête

avant d'installer ou de retirer le pack-batterie.

• Lisez, apprenez et appliquez les instructions du manuel

de batterie et de chargeur.

1. Alignez les ailettes de levage sur le pack-batterie avec les

rainures dans le compartiment de batterie.

2. Poussez le pack-batterie dans le compartiment de batterie

jusqu'à le verrouiller en place.

3. Au clic audible, le pack-batterie est installé.

3.6 RETRAIT DE PACK-BATTERIE

Figure 5.

1. Appuyez sur le bouton de libération de batterie sans le

relâcher.

2. Retirez le pack-batterie de la machine.

4 FONCTIONNEMENT

IMPORTANT

Avant d'utiliser la machine, vous devez lire et comprendre

toutes les instructions de fonctionnement et les règles de

sécurité.

AVERTISSEMENT

Utilisez la machine prudemment.

4.1 COMMANDES

4.2 DÉMARRAGE DE LA MACHINE

Figure 6.

1. Appuyez sur le bouton de déverrouillage et tirez sur la

gâchette.

4.3 ARRÊT DE LA MACHINE

Figure 6.

1. Relâchez la gâchette pour arrêter la machine.

4.4 CONSEILS D'UTILISATION

Figure 8.

AVERTISSEMENT

Maintenez un dégagement entre le corps et la machine.

AVERTISSEMENT

N'utilisez pas la machine si elle a été endommagée sans la

protection en place.

Conseils d'usage de la machine

• Maintenez la machine connectée au harnais correctement

porté.

• Maintenez une prise ferme des deux mains sur la machine

pendant son utilisation.

• Coupez l'herbe haute de haut en bas.

Si l'herbe s'enroule autour de la tête de coupe-bordure :

• Retirez le pack-batterie.

• Retirez l'herbe.

4.5 CONSEILS DE COUPE

Figure 8.

• Inclinez la machine vers la zone à couper. Utilisez la

pointe de la ligne de coupe pour tailler l'herbe.

• Déplacez la machine à droite et à gauche pour éviter de

projeter des débris en direction de l'opérateur.

• Ne coupez pas dans la zone dangereuse.

• Ne forcez pas la tête de coupe-bordure dans l'herbe non

coupée.

• Fils métalliques et piquets de clôture sont une source

d'usure et de casse de la ligne de coupe. Les murs en

pierre et en briques, les trottoirs et le bois peuvent user la

ligne de coupe très vite.

4.6 AJUSTEMENT DE LONGUEUR DE

LIGNE DE COUPE

Figure 7.

REMARQUE

La machine dispose d'une tête autoalimentée. Vous

endommagez la machine si vous frappez la tête pour tenter

de faire avancer la ligne.

REMARQUE

Si la ligne de coupe n'avance pas automatiquement, elle

peut être enchevêtrée ou épuisée.

Français

1. Si la machine est allumée, relâchez la gâchette.

2. Attendez deux secondes puis appuyez sur la gâchette à

nouveau.

REMARQUE

La ligne s'allonge d'environ 1 cm (0,4") à chaque arrêt et

démarrage de la gâchette d'interrupteur jusqu'à ce que la

ligne atteigne la lame de coupe et que la lame de coupe

coupe l'excès.

4.7 AJUSTEMENT MANUEL DE

LONGUEUR DE LIGNE DE COUPE

Figure 7.

1. Arrêtez la machine.

2. Poussez le bouton de retenue de bobine et tirez sur la

ligne de coupe pour la faire avancer manuellement.

3. Une fois la nouvelle ligne de coupe allongée, remettez

systématiquement la machine en position normale avant

de la redémarrer.

4.8 LAME DE COUPE DE LIGNE

Figure 9

Ce coupe-bordure est doté d'une lame de coupe de ligne sur la

protection. La lame de coupe de ligne taille en continu la

ligne pour assurer un diamètre de coupe efficient et constant.

Faites avancer la ligne dès que vous entendez le moteur

fonctionner plus vite que la normale ou si l'efficience de la

taille diminue. Vous préservez ainsi des performances

optimales tout en assurant une ligne suffisamment longue

pour progresser correctement.

5 MAINTENANCE

IMPORTANT

Vous devez lire et comprendre les règles de sécurité et les

instructions de maintenance avant d'exécuter des travaux de

nettoyage, de réparation ou de maintenance sur la machine.

IMPORTANT

Assurez-vous que tous les écrous, boulons et vis sont serrés.

Assurez-vous régulièrement d'avoir installé fermement les

poignées.

IMPORTANT

Utilisez uniquement des pièces de remplacement et

accessoires du fabricant d'origine.

5.1 INFORMATIONS GÉNÉRALES

IMPORTANT

Seul votre revendeur ou un centre d'entretien agréé peut se

charger de la maintenance qui n'est pas couverte dans ce

manuel.

Avant les opérations de maintenance :

• Arrêtez la machine.

• Retirez le pack-batterie.

• Laissez refroidir le moteur.

• Rangez la machine dans un endroit frais et sec.

• Utilisez des vêtements, des gants de protection et des

lunettes de sécurité appropriés.

5.2 NETTOYEZ LA MACHINE

• Nettoyez la machine après usage avec chiffon humide

imbibé de détergent neutre.

• N'utilisez pas de détergents ou solvants agressifs pour

nettoyer les poignées ou les pièces en plastique.

• Débarrassez la tête de coupe-bordure de l'herbe, des

feuilles et de l'excès de graisse.

• Maintenez les aérations propres et sans débris pour éviter

une surchauffe et des dommages du moteur et de la

batterie.

• Ne pulvérisez pas d'eau sur le moteur et les composants

électriques.

5.3 REMPLACEMENT DE BOBINE

Figure 10.

1. Poussez les languettes sur les côtés de la tête de coupe-

bordure, simultanément.

2. Tirez et retirez le cache de bobine.

3. Retirez la bobine restée en place.

4. Placez la bobine dans le logement de bobine.

REMARQUE

Assurez-vous que la ligne de coupe est dans la fente sur la

nouvelle bobine et étendez la ligne d'environ 15 cm avant

d'installer la nouvelle bobine.

5. Placez les bouts des lignes de coupe ans les orifices.

6. Étendez la ligne de coupe pour la libérer de la fente de

guidage dans la bobine.

7. Poussez les languettes et installez le cache de bobine sur

le logement de bobine.

8. Poussez le cache de bobine pour qu'il s'enclenche.

5.4 REMPLACEMENT DE LIGNE DE

COUPE

Figure 11 - 12.

Français

REMARQUE

Retirez le résidu de ligne de coupe dans la bobine.

REMARQUE

Utilisez uniquement de la ligne de coupe en nylon d'un

diamètre de 1.65 mm.

1. Coupez deux morceaux de ligne de coupe d'environ 3 m

de long chacun.

2. Courbez un bout de la ligne de 6,35 mm (1/4").

3. Placez les lignes dans les orifices d'ancrage de la bobine.

4. Enroulez les lignes de coupe fermement autour de la

bobine dans le sens indiqué.

5. Placez les lignes de coupe dans les fentes de guidage.

6. N'enroulez pas la ligne de coupe au-delà du bord de la

bobine.

6 TRANSPORT ET STOCKAGE

6.1 DÉPLACEMENT DE LA MACHINE

Points impératifs pour déplacer la machine :

• Portez des gants.

• Arrêtez la machine.

• Retirez le pack-batterie et chargez-le.

• Assemblez la protection de lame.

6.2 STOCKAGE DE LA MACHINE

• Retirez le pack-batterie de la machine.

• Assurez-vous que les enfants ne peuvent pas s'approcher

de la machine.

• Maintenez la machine à l'écart des agents corrosifs

comme les produits chimiques de jardinage et les sels de

déneigement.

• Arrimez la machine durant le transport pour éviter tout

dommage et blessure. Nettoyez la machine et vérifiez

l'absence de dommage.

7 DÉPANNAGE

Problème Cause possible Solution

La machine

ne démarre

pas lorsque

vous ap-

puyez sur la

gâchette.

Aucun contact

électrique entre la

machine et le

pack-batterie.

1. Retirez le pack-batter-

ie.

2. Vérifiez le contact et

remettez le pack-batterie.

Le pack-batterie

est vide.

Chargez le pack-batterie.

Le bouton de dé-

verrouillage et la

gâchette ne sont

pas actionnés en

même temps.

1. Tirez le bouton de dé-

verrouillage sans le re-

lâcher.

2. Tirez la gâchette pour

démarrer la machine.

Français

Problème Cause possible Solution

La machine

s'arrête

pendant la

coupe.

La protection n'est

pas fixée sur la

machine.

Retirez le pack-batterie et

fixez à nouveau la protec-

tion sur la machine.

Ligne de coupe

lourde utilisée.

Utilisez uniquement de la

ligne de coupe en nylon

d'un diamètre de 1.65

mm.

L'herbe s'enroule

autour de l'arbre

de moteur ou la

tête de coupe-bor-

dure.

1. Arrêtez la machine.

2. Retirez le pack-batter-

ie.

3. Retirez l'herbe de l'ar-

bre de moteur ou de la

tête de coupe-bordure.

Le moteur est sur-

chargé.

1. Retirez la tête de

coupe-bordure de l'herbe.

2. Le moteur reprend le

travail dès que la charge

est éliminée.

3. Pendant la coupe,

faites entrer et sortir la

tête de coupe-bordure de

l'herbe à couper et ne

coupez pas plus de 8" (20

cm) à chaque passage.

La machine ou le

pack-batterie est

trop chaud.

1. Laissez refroidir le

pack-batterie pour qu'il

puisse reprendre son

fonctionnement normal.

2. Laissez refroidir la ma-

chine environ 10 minutes.

Le pack-batterie

est déconnecté de

l'outil.

Installez le pack-batterie

à nouveau.

Le pack-batterie

est vide.

Chargez le pack-batterie.

La ligne

n'avance

pas.

Les lignes sont

soudées ensemble.

Lubrifiez avec une pul-

vérisation silicone.

Ligne insuffisante

dans la bobine.

Installez plus de ligne.

Les lignes sont

usées ou trop

courtes.

Faites avancer la ligne de

coupe.

Les lignes sont en-

chevêtrées sur la

bobine.

1. Retirez les lignes de la

bobine.

2. Enroulez les lignes.

Problème Cause possible Solution

La ligne

freine sans

cesse.

La machine est

mal utilisée.

1. Coupez avec la pointe

de la ligne tout en évitant

les pierres, murs et autres

objets durs.

2. Faites avancer la ligne

de coupe régulièrement

pour préserver la largeur

de coupe totale.

L'herbe

s'enroule

autour de la

tête de

coupe-bor-

dure et bu

boîtier du

moteur.

Coupez l'herbe

haute au niveau du

sol.

1. Coupez l'herbe haute

de haut en bas.

2. Ne retirez pas plus de

8" (20 cm) à chaque pas-

sage pour éviter tout en-

roulement.

La ligne

coupe mal.

La lame de coupe

est émoussée.

Affûtez la lame de coupe

avec une lime ou rempla-

cez-la.

La vibra-

tion aug-

mente man-

ifestement.

La ligne est usée

d'un côté et n'av-

ance pas à temps.

Assurez-vous que les lig-

nes des deux côtés sont

normales. Faites avancer

la ligne.

8 DONNÉES TECHNIQUES

Tension 40 V

Vitesse à vide 7,500 (±10%) tr/min

Tête de coupe Alimentation automatique

Diamètre de ligne de

coupe

1.65 mm

Diamètre de voie de

coupe

305 mm

Poids (sans pack-batt-

erie)

4.2 kg

Niveau de pression

acoustique mesuré

=80 dB(A), K

= 3 dB(A)

Niveau de puissance

acoustique garanti

WA.d

= 96 dB(A)

Vibration 3.5 m/s

, k=1.5 m/s

Modèle de batterie G40B2, G40B4 et autre séries BAF

Modèle de chargeur G40C et autre séries CAF

Valeur acoustique.

Français

9 GARANTIE

(Les conditions générales complètes de la garantie se trouvent

sur la page Web de )

La garantie est de 3 ans sur le produit et de 2 ans sur les

batteries (usage de consommateur /privé) à compter de la date

d'achat. Cette garantie couvre les défauts de fabrication. Un

produit défaillant sous garantie peut être réparé ou remplacé.

La garantie d'une unité qui a fait l'objet d'abus ou d'un usage

différent de celui décrit dans le manuel du propriétaire peut

être refusée. L'usure normale et les pièces d'usure ne sont pas

couvertes par la garantie. La garantie du fabricant d'origine

n'est pas affectée par toute garantie additionnelle offerte par

un distributeur ou un revendeur.

Un produit défaillant doit être retourné au point d'achat,

accompagné de sa preuve d'achat (reçu), afin de prétendre à la

garantie.

10 DÉCLARATION DE

CONFORMITÉ CE

Nom et adresse du fabricant :

Nom : GLOBGRO AB

Globe Group Europe

Adresse : Riggaregatan 53, 211 13 Malmö , Suède

Nom et adresse de la personne autorisée à compiler le dossier

technique:

Nom : Peter Söderström

Adresse : Riggaregatan 53, 211 13 Malmö , Suède

Nous déclarons ici que le produit

Catégorie :

Coupe-herbe

Modèle : 2101507(STF305)

Numéro de série : Voir étiquette de caractéristiques

du produit

Année de construction : Voir étiquette de caractéristiques

du produit

• est en conformité avec les dispositions pertinentes de la

Directive Machine 2006/42/CE.

• est en conformité avec les dispositions des autres

Directives CE suivantes :

• 2014/30/EU

• 2000/14/CE & 2005/88/CE

• 2011/65/EU & (EU)2015/863

En outre, nous déclarons que les (parties /clauses de) normes

harmonisées suivantes ont été appliquées :

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Méthode d'appréciation de la conformité selon l'Annexe VI/

Directive 2000/14/CE.

Coupe-bordure filaire

Niveau de puissance acoustique me-

suré :

=91.4 dB(A)

Niveau de puissance acoustique ga-

ranti :

WA.d

=96 dB(A)

Lieu et date : Signature : Ted Qu, Directeur Qual-

ité

Malmö, 7.8.2020

Français

1 Descrição.......................................... 39

1.1 Intuito...............................................................39

1.2 Vista pormenorizada........................................ 39

2 Segurança.........................................39

3 Instalação......................................... 39

3.1 Retire a máquina da caixa................................39

3.2 Fixar a proteção............................................... 39

3.3 Montagem do eixo...........................................39

3.4 Fixar a pega auxiliar........................................ 40

3.5 Instalar a bateria...............................................40

3.6 Retirar a bateria............................................... 40

4 Funcionamento................................ 40

4.1 Controlos......................................................... 40

4.2 Ligar a máquina...............................................40

4.3 Parar a máquina............................................... 40

4.4 Dicas de funcionamento.................................. 40

4.5 Dicas de corte.................................................. 40

4.6 Ajustar o comprimento do fio de corte............40

4.7 Ajustar manualmente o comprimento do

fio de corte.......................................................41

4.8 Lâmina de corte do fio.....................................41

5 Manutenção..................................... 41

5.1 Informação geral..............................................41

5.2 Limpar a máquina............................................41

5.3 Substituir a bobina...........................................41

5.4 Substituir o fio de corte................................... 41

6 Transporte e armazenamento........ 42

6.1 Mover a máquina.............................................42

6.2 Guardar a máquina...........................................42

7 Resolução de Problemas................. 42

8 Informação técnica..........................43

9 Garantia........................................... 43

10 Declaração de Conformidade CE.. 43

Português

1 DESCRIÇÃO

1.1 INTUITO

Esta máquina é usada para cortar relva, ervas pequenas e

outra vegetação semelhante numa superfície nivelada. O nível

de corte deve estar aproximadamente paralelo ao chão. Não

pode usar a máquina para cortar sebes, arbustos, flores e

adubo.

1.2 VISTA PORMENORIZADA

Imagem 1 - 12.

Gatilho

Botão de desbloqueio

Pega traseira

Pega auxiliar

Eixo superior

Acoplador

Eixo inferior

Lâmina de corte

Guia da extremidade

Cabeça da roçadora

Proteção

Parafuso

Manípulo

Botão de libertação

Orifício de posicionamento

Anel de metal

Manípulo

Botão de libertação da bateria

Botão do fixador da bobina

Cobertura da bobina

Bobina

Aba

Orifício

Estrutura da bobina

Orifício de ancoragem

Ranhura

Direção de rotação

Melhor área de corte

Área de corte perigosa

2 SEGURANÇA

AVISO

Certifique-se de que segue todas as instruções de segurança.

Consulte o manual de segurança.

3 INSTALAÇÃO

AVISO

Retire a bateria da máquina antes da instalação.

AVISO

Nunca use acessórios que não sejam recomendados para

esta máquina.

3.1 RETIRE A MÁQUINA DA CAIXA.

AVISO

Certifique-se de que monta corretamente a máquina antes

da utilização.

AVISO

• Se houver peças danificadas, não use a máquina.

• Se não tiver todas as peças, não utilize a máquina.

• Se houver peças danificadas ou em falta, contacte o

centro de reparação.

1. Abra a caixa.

2. Leia a documentação existente na caixa.

3. Retire todas as peças desmontadas da caixa.

4. Retire a máquina da caixa.

5. Elimine a caixa e o material de empacotamento de acordo

com as normas locais.

3.2 FIXAR A PROTEÇÃO

Imagem 2.

AVISO

Não toque na lâmina de corte.

1. Retire os parafusos da cabeça da roçadora com uma

chave de estrelas (não incluída).

2. Volte a instalar a proteção na cabeça da roçadora.

3. Alinhe os orifícios dos parafusos na proteção com os

orifícios dos parafusos na cabeça da roçadora.

4. Aperte os parafusos.

3.3 MONTAGEM DO EIXO

Imagem 3.

1. Desaperte o manípulo do acoplador.

2. Pressione o botão de libertação no eixo inferior.

3. Alinhe o botão de libertação com o orifício de

posicionamento e mova os dois eixos.

4. Rode o eixo inferior até que o botão fique fixado no

orifício de posicionamento.

5. Aperte o manípulo.

Português

3.4 FIXAR A PEGA AUXILIAR

Imagem 4.

1. Retire o manípulo da pega.

2. Fixe a pega auxiliar no eixo.

3. Coloque a pega auxiliar numa posição confortável.

4. Aperte a pega auxiliar com o manípulo.

3.5 INSTALAR A BATERIA

Imagem 5.

AVISO

• Se a bateria ou carregador estiver danificado, proceda à

sua substituição.

• Pare a máquina e espere que o motor pare por completo

antes de instalar ou retirar a bateria.

• Leia, compreenda e siga as instruções no manual da

bateria e do carregador.

1. Alinhe as nervuras salientes da bateria com as ranhuras

no compartimento da bateria.

2. Pressione a bateria para o respetivo compartimento, até

ficar fixada no lugar.

3. Quando ouvir um clique, significa que a bateria está

instalada.

3.6 RETIRAR A BATERIA

Imagem 5.

1. Prima e mantenha premido o botão de libertação da

bateria.

2. Retire a bateria da máquina.

4 FUNCIONAMENTO

IMPORTANTE

Antes de utilizar a máquina, leia e compreenda as normas

de segurança e as instruções de funcionamento.

AVISO

Tenha cuidado quando utilizar a máquina.

4.1 CONTROLOS

4.2 LIGAR A MÁQUINA

Imagem 6.

1. Prima o botão de fixação e aperte o gatilho.

4.3 PARAR A MÁQUINA

Imagem 6.

1. Deixe de premir o gatilho para parar a máquina.

4.4 DICAS DE FUNCIONAMENTO

Imagem 8.

AVISO

Mantenha um espaço entre o corpo e a máquina.

AVISO

Não use a máquina sem as proteções no lugar.

Siga estas dicas quando usar a máquina

• Mantenha a máquina ligada no arnês devidamente posto.

• Segure bem a máquina com ambas as mãos enquanto a

utiliza.

• Corte erva alta de cima para baixo.

Se a erva se enrolar em torno da cabeça da roçadora:

• Retire a bateria.

• Retire a erva.

4.5 DICAS DE CORTE

Imagem 8.

• Incline a máquina na direção da área a cortar. Use a ponta

do fio de corte para cortar a erva.

• Mova a máquina da esquerda para a direita para evitar

que resíduos voem na direção do operador.

• Não corte em áreas perigosas.

• Não force a roçadora contra erva não cortada.

• Vedações de arame ou estacas causam um maior desgaste

no fio de corte, ou mesmo quebras. Paredes de pedra ou

tijolo, bordas de passeio em lancil ou madeira podem

desgastar rapidamente o fio de corte.

4.6 AJUSTAR O COMPRIMENTO DO

FIO DE CORTE

Imagem 7.

NOTA

A máquina tem uma cabeça com alimentação automática.

Danificará a máquina se bater com a cabeça para tentar

fazer o fio avançar.

NOTA

Se o fio de corte não avançar automaticamente, pode estar

entrelaçado ou pode já não haver fio.

1. Quando a máquina estiver ligada, liberte o gatilho.

2. Espere dois segundos e prima de novo o gatilho.

NOTA

O fio estica cerca de 1 cm em cada paragem e arranque do

gatilho do interruptor, até que o fio atinja a lâmina de corte.

Esta cortará o comprimento em excesso.

Português

4.7 AJUSTAR MANUALMENTE O

COMPRIMENTO DO FIO DE

CORTE

Imagem 7.

1. Pare a máquina.

2. Prima o botão do fixador da bobina e puxe o fio de corte

para avançar manualmente o mesmo.

3. Após esticar um novo fio de corte, volte a colocar sempre

a máquina na sua posição normal antes de a ligar de novo.

4.8 LÂMINA DE CORTE DO FIO

Imagem 9

Esta roçadora está equipada com uma lâmina de corte do fio

na proteção. A lâmina de corte do fio corta continuamente o

fio para garantir um diâmetro de corte consistente e eficiente.

Faça avançar o fio quando reparar que o motor está a

trabalhar mais rapidamente que o habitual, ou quando a

eficiência de corte diminuir. Isto mantém um ótimo

desempenho e o fio terá o comprimento suficiente para

avançar devidamente.

5 MANUTENÇÃO

IMPORTANTE

Leia e compreenda as normas de segurança e as instruções

de manutenção antes de limpar, reparar ou efetuar trabalhos

de manutenção na máquina.

IMPORTANTE

Certifique-se de que todas as porcas e parafusos estão bem

apertados. Certifique-se regularmente de que instalou

corretamente as pegas.

IMPORTANTE

Use apenas peças de substituição e acessórios do fabricante.

5.1 INFORMAÇÃO GERAL

IMPORTANTE

Apenas o seu revendedor ou o centro de reparação aprovado

podem efetuar a manutenção que não é apresentada no

manual.

Antes das operações de manutenção:

• Pare a máquina.

• Retire a bateria.

• Arrefeça o motor.

• Guarde a máquina num local fresco e seco.

• Use roupa adequada, luvas de proteção e óculos de

segurança.

5.2 LIMPAR A MÁQUINA

• Limpe a máquina após a utilização com um pano húmido

com detergente neutro.

• Não use detergentes agressivos nem solventes para limpar

as peças de plástico ou pegas.

• Mantenha a cabeça da roçadora sem erva, folhas ou

lubrificação excessiva.

• Mantenha os orifícios de ventilação do ar limpos e sem

lixo, para evitar o sobreaquecimento e danos no motor ou

na bateria.

• Não pulverize água para o motor nem para os

componentes elétricos.

5.3 SUBSTITUIR A BOBINA

Imagem 10.

1. Pressione em simultâneo as abas nas partes laterais da

cabeça da roçadora.

2. Puxe e retire a cobertura da bobina.

3. Retire a bobina antiga.

4. Volte a colocar a bobina na estrutura da bobina.

NOTA

Certifique-se de que o fio de corte se encontra na ranhura na

nova bobina e que está esticado um máximo de 15 cm antes

de instalar a nova bobina.

5. Passe as extremidades dos fios de corte através dos

orifícios.

6. Estique o fio de corte para o libertar da ranhura de

orientação na bobina.

7. Pressione as abas e instale a cobertura da bobina na

estrutura da bobina.

8. Pressione a cobertura da bobina até ouvir um clique.

5.4 SUBSTITUIR O FIO DE CORTE

Imagem 11 - 12.

NOTA

Retire o resto do fio de corte da bobina.

NOTA

Use apenas fio de corte de nylon com 1.65 mm diâmetro.

1. Corte dois pedaços de fio de corte com cerca de 3 m de

comprimento.

2. Dobre uma extremidade do fio 6,35 mm.

3. Coloque os fios nos orifícios de ancoragem da bobina.

4. Enrole os fios de corte à volta da bobina na posição

indicada.

5. Coloque os fios de corte nas ranhuras de orientação.

6. Não enrole o fio de corte para além da extremidade da

bobina.

Português

6 TRANSPORTE E

ARMAZENAMENTO

6.1 MOVER A MÁQUINA

Quando mover a máquina, tem de:

• Usar luvas.

• Parar a máquina.

• Retirar a bateria e carregá-la.

• Montar a proteção da lâmina.

6.2 GUARDAR A MÁQUINA

• Retire a bateria da máquina.

• Certifique-se de que as crianças não se conseguem

aproximar da máquina.

• Mantenha a máquina afastada de agentes corrosivos,

como químicos de jardim e sais para eliminar o gelo.

• Fixe a máquina durante o transporte, para evitar danos ou

ferimentos. Limpe e examine a máquina quanto a danos.

7 RESOLUÇÃO DE PROBLEMAS

Problema Causa provável Solução

A máquina

não arranca

quando

pressiona o

gatilho.

Não existe contac-

to elétrico entre a

máquina e a bate-

ria.

1. Retire a bateria.

2. Verifique o contacto e

instale de novo a bateria.

A bateria está gas-

ta.

Carregue a bateria.

O botão de desblo-

queio e o gatilho

não foram premi-

dos em simultâ-

neo.

1. Puxe o botão de des-

bloqueio e mantenha-o

puxado.

2. Puxe o gatilho para li-

gar a máquina.

Problema Causa provável Solução

A máquina

pára quan-

do está a

efetuar o

corte.

A proteção não foi

colocada na má-

quina.

Retire a bateria e fixe a

proteção na máquina.

Está a usar um fio

de corte muito pe-

sado.

Use apenas fio de corte

de nylon com 1.65 mm

diâmetro.

A erva enrola-se à

volta do eixo do

motor ou da cabe-

ça da roçadora.

1. Pare a máquina.

2. Retire a bateria.

3. Retire a erva do eixo

do motor e da cabeça da

roçadora.

O motor está so-

brecarregado.

1. Retire a cabeça da ro-

çadora da erva.

2. O motor volta a fun-

cionar mal a carga seja

retirada.

3. Quando cortar, mova a

cabeça da roçadora para

um lado e para o outro na

erva a ser cortada e nunca

retire mais de 20 cm num

único corte.

A bateria ou a má-

quina está muito

quente.

1. Arrefeça a bateria até

que o funcionamento

volte ao normal.

2. Deixe a máquina arre-

fecer durante cerca de 10

minutos.

A bateria foi retir-

ada da ferramenta.

Volte a instalar a bateria.

A bateria está gas-

ta.

Carregue a bateria.

O fio não

avança.

Os fios estão sol-

dados um ao out-

ro.

Lubrifique com spray de

silicone.

O fio na bobina é

insuficiente.

Instale mais fio.

Os fios ficam mui-

to curtos.

Avance o fio de corte.

Os fios ficaram

embrulhados na

bobina.

1. Retire os fios da bobi-

na.

2. Enrole os fios.

Português

Problema Causa provável Solução

O fio parte

constante-

mente.

A máquina é usada

incorretamente.

1. Corte a ponta do fio,

evite pedras, paredes e

outros objetos duros.

2. Avance regularmente o

fio de corte, para manter

a largura completa de

corte.

A erva en-

rola-se à

volta da ca-

beça da ro-

çadora e da

estrutura do

motor.

Corte erva alta ao

nível do solo.

1. Corte erva alta de cima

para baixo.

2. Não retire mais de 20

cm de cada vez, para evi-

tar que o fio se embrulhe.

O fio não

corta bem.

A lâmina de corte

não está afiada.

Afie a lâmina de corte

com uma lima, ou substi-

tua-a.

A vibração

aumenta

notoria-

mente.

O fio está gasto de

um lado e não

avançou a tempo.

Certifique-se de que o

tamanho do fio dos dois

lados é o normal. Avance

o fio.

8 INFORMAÇÃO TÉCNICA

Voltagem 40 V

Velocidade sem carga 7,500 (±10%) RPM

Cabeça de corte Alimentação automática

Diâmetro do fio de

corte

1.65 mm

Diâmetro da área de

corte

305 mm

Peso (sem a bateria) 4.2 kg

Nível de pressão do

som medido

=80 dB(A), K

= 3 dB(A)

Nível de potência do

som garantido

WA.d

= 96 dB(A)

Vibração 3.5 m/s

, k=1.5 m/s

Modelo da bateria G40B2, G40B4 e outras séries

BAF

Modelo do carregador G40C e outras séries CAF

Valor do ruído.

9 GARANTIA

(Os termos e condições da garantia pode ser encontrados na

página web)

A garantia é de 3 anos sobre o produto, e 2 anos sobre as

baterias (consumidor/uso privado) a partir da data da compra.

Esta garantia abrange defeitos de fabrico. Um produto

danificado ao abrigo da garantia pode ser reparado ou

substituído. Uma unidade que tenha sido mal utilizada ou

usada de outro modo para além do descrito no manual de

utilização pode ser rejeitada para garantia. O desgaste normal

e peças gastas não é considerado para a garantia. A garantia

original do fabricante não é afetada por qualquer garantia

adicional oferecida por um revendedor.

Um produto danificado tem de ser devolvido no local onde o

comprou, de modo a pedir a ativação da garantia, juntamente

com a prova de compra (recibo).

10 DECLARAÇÃO DE

CONFORMIDADE CE

Nome e morada do fabricante:

Nome: GLOBGRO AB

Globe Group Europe

Morada: Riggaregatan 53, 211 13 Malmö , Suécia

Nome e morada da pessoa autorizada a compilar o ficheiro

técnico:

Nome: Peter Söderström

Morada: Riggaregatan 53, 211 13 Malmö , Suécia

Declaramos por este meio que o produto

Categoria:

Roçadora de fio

Modelo: 2101507(STF305)

Número de série: Consulte a etiqueta das especifi-

cações do produto

Ano de fabrico: Consulte a etiqueta das especifi-

cações do produto

• Se encontra em conformidade com as provisões

relevantes da Diretiva Máquinas 2006/42/CE.

• Se encontra em conformidade com as provisões das

seguintes diretivas europeias:

• 2014/30/UE

• 2000/14/CE & 2005/88/CE

• 2011/65/UE & (UE)2015/863

Além disso, declaramos que as seguintes normas

harmonizadas (partes ou cláusulas) foram usadas:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

Português

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Método de avaliação da conformidade com o anexo VI,

Diretiva 2000/14/CE.

Roçadora de fio

Nível de potência do som medido: L

=91.4 dB(A)

Nível de potência do som garantido: L

WA.d

=96 dB(A)

Local, data: Assinatura: Ted Qu, Diretor da

Qualidade

Malmö, 7.8.2020

Português

1 Beschrijving..................................... 46

1.1 Doel................................................................. 46

1.2 Overzicht......................................................... 46

2 Veiligheid..........................................46

3 Installatie..........................................46

3.1 Het gereedschap uitpakken..............................46

3.2 Bevestig de bescherming.................................46

3.3 Montage van de schacht.................................. 46

3.4 Bevestig de ondersteunende greep.................. 47

3.5 Het accupack installeren..................................47

3.6 Het accupack verwijderen............................... 47

4 Bediening..........................................47

4.1 Bedieningen.....................................................47

4.2 Start het gereedschap.......................................47

4.3 Stop het gereedschap....................................... 47

4.4 Gebruikstips.....................................................47

4.5 Snijtips.............................................................47

4.6 Pas de lengte van de snijdraad aan.................. 47

4.7 Pas de lengte van de snijdraad handmatig

aan....................................................................48

4.8 Draad afsnijd-mes............................................48

5 Onderhoud.......................................48

5.1 Algemene informatie....................................... 48

5.2 Reinig het gereedschap....................................48

5.3 De spoel vervangen......................................... 48

5.4 Vervang de snijdraad....................................... 48

6 Vervoer en opslag............................ 49

6.1 De machine bewegen.......................................49

6.2 Het gereedschap opbergen...............................49

7 Probleemoplossing...........................49

8 Technische gegevens........................50

9 Garantie........................................... 51

10 EG conformiteitsverklaring........... 51

Nederlands

1 BESCHRIJVING

1.1 DOEL

Dit gereedschap wordt gebruikt voor het maaien van gras,

licht onkruid en andere soortgelijke vegetatie op of net boven

het maaivlak. Het maaivlak moet ongeveer evenwijdig aan de

grond zijn. U kunt het gereedschap niet gebruiken voor het

snijden of hakken van heggen, struiken, bosjes, bloemen en

compost.

1.2 OVERZICHT

Afbeelding 1 - 12.

Schakelaar

Vergrendelingsknop

Achterste greep

Ondersteunende greep

Bovenste schacht

Koppeling

Onderste schacht

Afsnijd-mes

Randgeleiding

Snijkop

Beschermkap

Schroef

Draaiknop

Ontgrendelingsknop

Positioneringsgat

Metalen ring

Draaiknop

Accu-ontgrendelingsknop

Spoelhouder knop

Spoelafdekking

Spoel

Lipje

Gat

Spoelbehuizing

Ankergat

Sleuf

Rotatierichting

Beste snijgebied

Gevaarlijk snijgebied

2 VEILIGHEID

WAARSCHUWING

Zorg ervoor dat u zich aan alle veiligheidsinstructies houdt.

Raadpleeg het veiligheidshandboek.

3 INSTALLATIE

WAARSCHUWING

Verwijder het accupack uit het gereedschap voordat u iets

installeert.

WAARSCHUWING

Gebruik geen accessoires die niet worden aanbevolen voor

dit gereedschap.

3.1 HET GEREEDSCHAP UITPAKKEN

WAARSCHUWING

Zorg ervoor dat u de machine correct monteert voor

gebruik.

WAARSCHUWING

• Gebruik het gereedschap niet als er onderdelen

beschadigd zijn.

• Als u niet over alle onderdelen beschikt, mag u het

gereedschap niet gebruiken.

• Als er onderdelen beschadigd zijn of ontbreken, neem

dan contact op met het servicecentrum.

1. Open de verpakking.

2. Lees de documentatie in de doos.

3. Haal de nog niet gemonteerde onderdelen uit de doos.

4. Haal het gereedschap uit de doos.

5. Voer de doos en verpakking af in overeenstemming met

de plaatselijke voorschriften.

3.2 BEVESTIG DE BESCHERMING

Afbeelding 2.

WAARSCHUWING

Raak het afsnijd-mes niet aan.

1. Verwijder de schroeven van de trimmerkop met behulp

van een kruiskopschroevendraaier (niet inbegrepen).

2. Plaats de bescherming op de trimmerkop.

3. Lijn de schroefgaten op de bescherming uit met de

schroefgaten op de trimmerkop.

4. Draai de schroeven vast.

3.3 MONTAGE VAN DE SCHACHT

Afbeelding 3.

1. Draai de knop op de koppeling los.

2. Druk de ontgrendelingsknop op de onderste schacht in.

3. Lijn de ontgrendelingsknop uit met het positioneringsgat

en verplaats de twee schachten.

Nederlands

4. Draai de onderste schacht totdat de knop in het

positioneringsgat klikt.

5. Draai de knop vast.

3.4 BEVESTIG DE

ONDERSTEUNENDE GREEP

Afbeelding 4.

1. Verwijder de draaiknop van de greep.

2. Bevestig de ondersteunende greep op de schacht.

3. Stel de ondersteunende greep in op een comfortabele

positie.

4. Draai de ondersteunende greep vast met de draaiknop.

3.5 HET ACCUPACK INSTALLEREN

Afbeelding 5.

WAARSCHUWING

• Als het accupack of de lader is beschadigd, dient u het

accupack of de lader te vervangen.

• Stop het gereedschap en wacht tot de motor stopt

voordat u het accupack installeert of verwijdert.

• Lees, ken en volg de instructies in de handleiding van

de accu en de lader op.

1. Breng de staafjes op het accupack in één lijn met de

groeven op het accuvak-compartiment.

2. Duw het accupack in het accuvak-compartiment totdat

het accupack op zijn plek vergrendelt.

3. Als u een klik hoort, is het accupack geïnstalleerd.

3.6 HET ACCUPACK VERWIJDEREN

Afbeelding 5.

1. Houd de ontgrendelingsknop van het accupack ingedrukt.

2. Verwijder het accupack uit de machine.

4 BEDIENING

BELANGRIJK

Voordat u het gereedschap bedient, dient u eerst de

veiligheidsinstructies en gebruiksaanwijzingen te lezen en

begrijpen.

WAARSCHUWING

Wees voorzichtig tijdens het gebruik van het gereedschap.

4.1 BEDIENINGEN

4.2 START HET GEREEDSCHAP

Afbeelding 6.

1. Druk op de vergrendelingsknop en druk op de schakelaar.

4.3 STOP HET GEREEDSCHAP

Afbeelding 6.

1. Laat de schakelaar los op het gereedschap te stoppen.

4.4 GEBRUIKSTIPS

Afbeelding 8.

WAARSCHUWING

Houd speling tussen het lichaam en het gereedschap.

WAARSCHUWING

Gebruik het gereedschap niet zonder gemonteerde

bescherming.

Voer deze tips uit wanneer u het gereedschap gebruikt

• Houd het gereedschap aangesloten op het correct

gedragen harnas.

• Zorg voor een stevige grip met twee handen aan het

gereedschap terwijl u het gereedschap gebruikt.

• Snijd hoog gras van boven naar beneden.

Als zich gras rond de trimmerkop draait:

• Verwijder het accupack.

• Verwijder het gras.

4.5 SNIJTIPS

Afbeelding 8.

• Kantel het gereedschap in de richting van het te snijden

bereik. Gebruik het uiteinde van de snijdraad om gras te

maaien.

• Beweeg het gereedschap van rechts naar links om te

voorkomen dat wegslingerend vuil naar de bediener

wordt geslingerd.

• Snijd niet in gevaarlijke omgevingen.

• Forceer de trimmerkop niet in ongemaaid gras.

• Draad- en paalafsluitingen veroorzaken slijtage van de

snijdraad en defecten. Stenen en bakstenen muren,

stoepranden en hout kunnen voor een snelle slijtage van

de snijdraad zorgen.

4.6 PAS DE LENGTE VAN DE

SNIJDRAAD AAN

Afbeelding 7.

OPMERKING

Het gereedschap heeft een automatische aanvoerkop. Het

gereedschap raakt beschadigd als u de kop ergens tegenaan

tikt om de draad te verlengen.

Nederlands

OPMERKING

Als de snijdraad niet automatisch langer wordt, kan hij in de

war zijn geraakt of leeg zijn.

1. Als het gereedschap is ingeschakeld, laat u de schakelaar

los.

2. Wacht twee seconden en druk nogmaals op de schakelaar.

OPMERKING

De draad zal ongeveer 0,4 inch worden verlengd na elke

stop en start van de schakelaar totdat de draad het afsnijd-

mes bereikt en het afsnijd-mes de overtollige lengte afsnijdt.

4.7 PAS DE LENGTE VAN DE

SNIJDRAAD HANDMATIG AAN

Afbeelding 7.

1. Schakel het gereedschap uit.

2. Druk op de spoelhouderknop en trek aan de snijdraad om

de snijdraad met de hand langer te maken.

3. Nadat u de nieuwe snijdraad hebt verlengd, moet u het

gereedschap altijd terugbrengen naar de normale positie

voordat u weer begint.

4.8 DRAAD AFSNIJD-MES

Afbeelding 9

Deze trimmer is voorzien van een draad afsnijd-mes op de

beschermkap. Het draad afsnijd-mes snijd de draad

voortdurend om te een consistente en efficiënte snijddiameter

te waarborgen. Verleng de draad telkens als u de motor sneller

dan normaal hoort draaien of als de efficiëntie van het

trimmen afneemt. Hierdoor worden de beste prestaties

gegarandeerd en houd de draad lang genoeg om goed te

kunnen verlengen.

5 ONDERHOUD

BELANGRIJK

Lees en begrijp de veiligheidsvoorschriften en de

onderhoudsinstructies voordat u het gereedschap reinigt,

repareert of onderhoudswerkzaamheden uitvoert.

BELANGRIJK

Zorg ervoor dat alle moeren, bouten en schroeven goed

vastzitten. Controleer regelmatig of u de handgrepen stevig

heeft bevestigd.

BELANGRIJK

Gebruik alleen reserveonderdelen en accessoires van de

oorspronkelijke fabrikant.

5.1 ALGEMENE INFORMATIE

BELANGRIJK

Alleen uw dealer of erkend servicecentrum kan het

onderhoud uitvoeren dat niet in deze handleiding staat

vermeld.

Voor de onderhoudswerkzaamheden:

• Schakel het gereedschap uit.

• Verwijder het accupack.

• Laat de motor afkoelen.

• Berg het gereedschap op in een koele en droge ruimte.

• Gebruik geschikte kleding, beschermende handschoenen

en een veiligheidsbril.

5.2 REINIG HET GEREEDSCHAP

• Reinig het gereedschap na gebruik met een vochtige doek

gedrenkt in een neutraal reinigingsmiddel.

• Gebruik geen agressieve schoonmaakmiddelen of

oplosmiddelen om de plastic onderdelen of handgrepen te

reinigen.

• Houd de trimmerkop vrij van gras, bladeren of overtollig

vet.

• Houd de ventilatie-openingen schoon en vrij van vuil om

oververhitting en schade aan de motor of de accu te

voorkomen.

• Spuit geen water op de motor en elektrische

componenten.

5.3 DE SPOEL VERVANGEN

Afbeelding 10.

1. Druk de lipjes aan de zijkanten van de trimmerkop

tegelijkertijd in.

2. Trek de spoelafdekking eraf en verwijder hem.

3. Verwijder de resterende spoel.

4. Plaats de spoel in de spoelbehuizing.

OPMERKING

Zorg ervoor dat de snijdraad in de gleuf van de nieuwe

spoel zit en ongeveer 15 cm eruit steekt voordat u de

nieuwe spoel installeert.

5. Steek de uiteinden van de snijdraden door de gaten.

6. Verleng de snijlijn om deze los te maken van de

geleidesleuf in de spoel.

7. Druk op de lipjes en installeer de spoelafdekking op de

behuizing van de spoel.

8. Druk de spoelafdekking totdat deze op zijn plaats klikt.

5.4 VERVANG DE SNIJDRAAD

Afbeelding 11 - 12.

Nederlands

OPMERKING

Verwijder de resterende snijdraad op de spoel.

OPMERKING

Alleen gebruiken met een nylon snijdraad met een diameter

van 1.65 mm .

1. Snij twee stukken snijdraad van elk ongeveer 3 m lang af.

2. Buig één uiteinde van de draad 1/4 inch (6,35 mm).

3. Leg de draden in de ankergaten van de spoel.

4. Draai de snijdraden strak om de spoel in de aangegeven

richting.

5. Plaats de snijdraden in de geleidingssleuven.

6. Draai de snijdraad niet verder op dan de rand van de

spoel.

6 VERVOER EN OPSLAG

6.1 DE MACHINE BEWEGEN

Wanneer u de machine verplaatst, moet u het volgende doen:

• Draag handschoenen.

• Schakel het gereedschap uit.

• Verwijder het accupack en laad hem op.

• Monteer de bladbescherming.

6.2 HET GEREEDSCHAP OPBERGEN

• Verwijder het accupack uit de machine.

• Zorg ervoor dat kinderen niet in de buurt van de machine

kunnen komen.

• Houd het gereedschap uit de buurt van corrosieve

middelen, zoals tuinchemicaliën en strooizout.

• Beveilig het gereedschap tijdens het transport om schade

of letsel te voorkomen. Reinig en onderzoek het

gereedschap op eventuele beschadigingen.

7 PROBLEEMOPLOSSING

Probleem Mogelijke oor-

zaak

Oplossing

Het gereed-

schap start

niet wan-

neer u op

de schake-

laar drukt.

Er bestaat geen

elektrisch contact

tussen het gereed-

schap en het accu-

pack.

1. Verwijder het accu-

pack.

2. Controleer de contact-

en en plaats het accupack

opnieuw.

Het accupack is

leeg.

Laad het accupack op.

De vergrende-

lingsknop en scha-

kelaar worden niet

gelijktijdig ge-

drukt.

1. Trek de vergrende-

lingsknop en houd deze

vast.

2. Druk op de schakelaar

om de machine te starten.

Nederlands

Probleem Mogelijke oor-

zaak

Oplossing

Het gereed-

schap stopt

tijdens het

snijden.

De bescherming is

niet bevestigd aan

het gereedschap.

Verwijder het accupack

en monteer de bescherm-

ing op het gereedschap.

Er wordt zware

snijdraad gebruikt.

Alleen gebruiken met een

nylon snijdraad met een

diameter van 1.65 mm .

Het gras draait

zich rond de mo-

torschacht of de

trimmerkop.

1. Schakel het gereed-

schap uit.

2. Verwijder het accu-

pack.

3. Verwijder het gras van

de motorschacht en de

trimmerkop.

De motor is over-

belast.

1. Ontdoe de trimmerkop

van gras.

2. De motor start weer

zodra de belasting is

verdwenen.

3. Wanneer u snijdt, moet

u de trimmerkop in en uit

het te snijden gras bewe-

gen en niet meer dan 8"in

de pas verwijderen.

Het accupack of

het gereedschap is

te warm.

1. Koel het accupack af

totdat hij weer normaal

functioneert.

2. Laat het gereedschap

ongeveer 10 minuten af-

koelen.

Het accupack is

niet met het ger-

eedschap verbon-

den.

Plaats het accupack op-

nieuw.

Het accupack is

leeg.

Laad het accupack op.

Probleem Mogelijke oor-

zaak

Oplossing

De draad

beweegt

niet naar

voren.

Draden zijn aan

zichzelf gelast.

Smeer met siliconen-

spray.

Er bevindt zich

niet meer genoeg

draad op de spoel.

Installeer meer draad.

De draden zijn

versleten of te

kort.

Verleng de snijdraad.

De draden zitten in

de war op de

spoel.

1. Verwijder de draden

van de spoel.

2. Draai de draden op.

De draad

blijft brek-

en.

Het gereedschap

wordt niet correct

gebruikt.

1. Snijd met de punt van

de draad, vermijd stenen,

muren en andere harde

voorwerpen.

2. Verleng de snijddraad

regelmatig om de volle-

dige snijbreedte te behou-

den.

Het gras

draait zich

rond de

trimmerkop

en de mo-

torbehuiz-

ing.

Snijd hoog gras

net boven de

grond.

1. Snijd hoog gras van

boven naar beneden.

2. Verwijder niet meer

dan 8"in elke doorgang

om te voorkomen dat

gras zich opdraait.

De draad

snijdt niet

goed.

Het afsnijd-mes

wordt bot.

Slijp het afsnijd-mes met

een vijl of vervang het.

Trillingen

nemen dui-

delijk toe.

De draad is com-

pleet versleten aan

een kant en werd

niet op tijd ver-

lengd.

Zorg ervoor dat de draad

aan beide zijden normaal

is. Verleng de draad.

8 TECHNISCHE GEGEVENS

Spanning 40 V

Snelheid zonder be-

lasting

7,500 (±10%) TPM

Snijkop Automatische aanvoer

Diameter van de snij-

draad

1.65 mm

Snijdpad diameter 305 mm

Gewicht (zonder accu-

pack)

4.2 kg

Nederlands

Gemeten geluidsdru-

kniveau

=80 dB(A), K

= 3 dB(A)

Gewaarborgd geluids-

vermogensniveau

WA.d

= 96 dB(A)

Trilling 3.5 m/s

, k=1.5 m/s

Accumodel G40B2, G40B4 en andere BAF ser-

ies

Opladermodel G40C en andere CAF series

Geluidswaarde.

9 GARANTIE

(De volledige garantievoorwaarden zijn terug te vinden op de

website)

De garantie bedraagt 3 jaar op het product en 2 jaar op

batterijen (consument/privégebruik) vanaf de datum van

aankoop. Deze garantie dekt fabricagefouten. Een defect

product dat onder de garantie valt kan worden gerepareerd of

vervangen. Een apparaat dat op andere manieren is misbruikt

of op andere manieren is gebruikt dan beschreven in de

gebruiksaanwijzing, kan worden uitgesloten van de garantie.

Normale slijtage en aan slijtage onderhevige onderdelen

vallen niet onder de garantie. De oorspronkelijke

fabrieksgarantie wordt niet beïnvloed door enige aanvullende

garantie die door een dealer of verkoper wordt geboden.

Een defect product moet worden geretourneerd naar het

verkooppunt om aanspraak te maken op de garantie, samen

met het aankoopbewijs (kassabon).

10 EG

CONFORMITEITSVERKLARIN

Naam en adres van de fabrikant:

Naam:

GLOBGRO AB

Globe Group Europe

Adres: Riggaregatan 53, 211 13 Malmö , Zweden

Naam en adres van de persoon bevoegd voor het samenstellen

van het technisch bestand:

Naam:

Peter Söderström

Adres: Riggaregatan 53, 211 13 Malmö , Zweden

Herewith we declare that the product

Categorie:

Grastrimmer

Model: 2101507(STF305)

Serienummer: Zie typeplaatje van product

Fabricagejaar: Zie typeplaatje van product

• in overeenstemming is met de relevante bepalingen

inzake de machinerichtlijn 2006/42/EG.

• in overeenstemming is met de bepalingen van de

volgende EG-richtlijnen:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU & (EU)2015/863

Wij verklaren tevens dat de volgende (delen/clausules van)

geharmoniseerde normen werden gebruikt:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Conformiteitsbeoordelingsmethode voor bijlage VI / Richtlijn

2000/14/EG.

Grastrimmer

Gemeten geluidsvermogensniveau: L

=91.4 dB(A)

Gewaarborgd geluidsvermogensni-

veau:

WA.d

=96 dB(A)

Plaats, datum: Handtekening: Ted Qu, Directeur

kwaliteit

Malmö, 7.8.2020

Nederlands

1 Описание.........................................53

1.1 Предназначение............................................. 53

1.2 Обзор...............................................................53

2 Техника безопасности...................53

3 Монтаж............................................53

3.1 Распаковка машины.......................................53

3.2 Установка защитного кожуха........................53

3.3 Сборка штанги............................................... 53

3.4 Установка вспомогательной ручки...............54

3.5 Установка аккумуляторной батареи.............54

3.6 Извлечение аккумулятора............................. 54

4 Эксплуатация.................................54

4.1 Органы управления....................................... 54

4.2 Запуск машины.............................................. 54

4.3 Остановка машины........................................54

4.4 Советы по эксплуатации............................... 54

4.5 Советы по резанию........................................54

4.6 Регулировка длины лески............................. 54

4.7 Регулировка длины лески вручную............. 55

4.8 Отрезной нож для лески............................... 55

5 Техобслуживание...........................55

5.1 Общая информация....................................... 55

5.2 Очистка машины............................................55

5.3 Замена катушки..............................................55

5.4 Замена лески...................................................56

6 Транспортировка и хранение......56

6.1 Перемещение машины.................................. 56

6.2 Хранение машины......................................... 56

7 Выявление и устранение

неисправностей..............................56

8 Технические данные..................... 57

9 Гарантия..........................................58

10 Декларация соответствия ЕС..... 58

Русский

1 ОПИСАНИЕ

1.1 ПРЕДНАЗНАЧЕНИЕ

Данная машина предназначена для резки травы,

небольших сорных трав и прочих подобных растений

приблизительно на уровне земли. Плоскость резания

должна быть приблизительно параллельна поверхности

земли. Машину нельзя использовать для резки или рубки

кустарника, насаждений, кустов, цветов и компоста.

1.2 ОБЗОР

Рис. 1 - 12.

Курковый выключатель

Кнопка блокировки

Задняя ручка

Вспомогательная ручка

Верхняя часть штанги

Соединитель

Нижняя часть штанги

Отрезной нож

Направляющий ограничитель

Триммерная головка

Защитный кожух

Винт

Кнопка разблокировки

Установочное отверстие

Металлическое кольцо

Винт

Кнопка извлечения аккумулятора

Кнопка фиксации катушки

Крышка катушки

Катушка

Лапка

Отверстие

Катушечный отсек

Выходное отверстие

Паз

Направление вращения

Оптимальный захват при скашивании

Опасная зона резки

2 ТЕХНИКА БЕЗОПАСНОСТИ

ВНИМАНИЕ

Удостоверьтесь, что вы следуете/выполняете все

инструкции ТБ.

См. руководству по ТБ.

3 МОНТАЖ

ВНИМАНИЕ

До монтажа выньте аккумуляторную батарею (далее —

АКБ) из машины.

ВНИМАНИЕ

Запрещается использовать нерекомендованные

принадлежности.

3.1 РАСПАКОВКА МАШИНЫ

ВНИМАНИЕ

Перед эксплуатацией необходимо удостовериться, что

машина собрана правильно.

ВНИМАНИЕ

• Машину запрещается использовать при

повреждении ее компонентов.

• При отсутствии каких-либо компонентов машину

эксплуатировать запрещено.

• Если элементы машины повреждены или

отсутствуют, обратитесь в сервисный центр.

1. Вскройте упаковку.

2. Ознакомьтесь с документацией, содержащейся в

коробке.

3. Выньте несобранные компоненты из коробки.

4. Выньте машину из коробки.

5. Необходимо утилизировать коробку и упаковку в

соответствии с местными требованиями.

3.2 УСТАНОВКА ЗАЩИТНОГО

КОЖУХА

Рис. 2.

ВНИМАНИЕ

Запрещается прикасаться к отрезному ножу.

1. Снимите винты с триммерной головки крестовой

отверткой Phillips (в комплект поставки не входит).

2. Установите защитный кожух на триммерную головку.

3. Совместите отверстия под винты на защитном кожухе

с такими же отверстиями на триммерной головке.

4. Затяните винты.

3.3 СБОРКА ШТАНГИ

Рис. 3.

1. Ослабьте винте на соединителе.

2. Нажмите фиксаторную кнопку на нижней части

штанги.

Русский

3. Совместите фиксаторную кнопку с отверстием и

соедините обе части штанги, толкнув их навстречу

друг другу.

4. Поворачивайте нижнюю часть штанги, пока кнопка

не выйдет из отверстия.

5. Затяните винт.

3.4 УСТАНОВКА

ВСПОМОГАТЕЛЬНОЙ РУЧКИ

Рис. 4.

1. Извлеките винт из рукоятки.

2. Поместите вспомогательную рукоятку на штангу.

3. Установите удобное положение вспомогательной

ручки.

4. Закрепите вспомогательную ручку винтом.

3.5 УСТАНОВКА

АККУМУЛЯТОРНОЙ БАТАРЕИ

Рис. 5.

ВНИМАНИЕ

• При повреждении аккумулятора или зарядного

устройства замените их.

• Прежде чем установить или вынуть аккумулятор,

отключите пилу и дождитесь остановки

электродвигателя.

• Изучите и выполните инструкции из руководства по

эксплуатации аккумулятора и зарядного устройства.

1. Совместите ребра на аккумуляторе с канавками в

батарейном отсеке.

2. Установите аккумулятор в батарейный отсек, пока он

не защелкнется на месте.

3. При установке аккумулятора на штатное место

раздастся характерный щелчок.

3.6 ИЗВЛЕЧЕНИЕ АККУМУЛЯТОРА

Рис. 5.

1. Нажмите и удерживайте кнопка извлечения

аккумулятора.

2. Выньте аккумуляторную батарею из машины.

4 ЭКСПЛУАТАЦИЯ

ВАЖНО

Перед началом работы внимательно изучите правила

техники безопасности и эксплуатации машины.

ВНИМАНИЕ

Соблюдайте осторожность при эксплуатации.

4.1 ОРГАНЫ УПРАВЛЕНИЯ

4.2 ЗАПУСК МАШИНЫ

Рис. 6.

1. Нажмите кнопку блокировки и потяните за курковый

выключатель.

4.3 ОСТАНОВКА МАШИНЫ

Рис. 6.

1. Для остановки машины отпустите передний курковый

выключатель.

4.4 СОВЕТЫ ПО ЭКСПЛУАТАЦИИ

Рис. 8.

ВНИМАНИЕ

Соблюдайте дистанцию между телом и машиной.

ВНИМАНИЕ

Запрещается работать без щитка.

Соблюдайте указанные советы при эксплуатации

машины

• Присоединяйте машину к правильно закрепленному

плечевому ремню.

• Во время работы плотно удерживайте машину обеими

руками.

• Высокую траву срезайте сверху вниз.

Если трава наматывается на триммерную головку:

• Извлеките аккумулятор.

• Уберите траву.

4.5 СОВЕТЫ ПО РЕЗАНИЮ

Рис. 8.

• Наклоняйте машину в сторону резания. Режьте траву

концов лески.

• Чтобы предотвратить попадание отлетающих

обрезков в оператора, перемещайте машину справа

налево.

• Запрещается резать в опасной зоне.

• Запрещается направлять триммерную головку в

несрезанную траву.

• Проволочная и штакетная ограда изнашивают и

повреждают леску. Каменные и кирпичные стены,

бордюры и древесина быстро изнашивают леску.

4.6 РЕГУЛИРОВКА ДЛИНЫ ЛЕСКИ

Рис. 7.

Русский

ПРИМЕЧАНИЕ

Машина оборудована головкой автоподачи лески.

Поэтому запрещается ударять триммерную головку для

подачи лески, чтобы не повредить машину.

ПРИМЕЧАНИЕ

Если леска не подается автоматически, это значит, что

она запуталась или барабан пуст.

1. Отпустите курковый выключатель, когда машина

подключена к сети.

2. Подождав около двух секунд, снова нажмите на

курковый выключатель.

ПРИМЕЧАНИЕ

Леска автоматически выходит приблизительно на 1 см

(0,4") при каждом нажатии на спусковой выключатель

после каждой остановки машины; лишние концы лески

удаляются отрезным ножом.

4.7 РЕГУЛИРОВКА ДЛИНЫ ЛЕСКИ

ВРУЧНУЮ

Рис. 7.

1. Остановите машину.

2. Нажмите кнопку фиксатора катушки и потяните за

леску для установки ее нужной длины вручную.

3. Отрегулировав положение обрезочного ножа и,

вернув машину в рабочее положение, запустите ее.

4.8 ОТРЕЗНОЙ НОЖ ДЛЯ ЛЕСКИ

Рис. 9

Данный триммер оснащен отрезным ножом на защитном

кожухе. Леска обрезается данным ножом для обеспечения

требуемого диаметра захвата при скашивании.

Необходимо выполнить подачу лески, когда двигатель

начинает работать заметно быстрее или при падении

эффективности скашивания травы. Это обеспечит

лучшую производительность и равномерность

продвижения при скашивании травы.

5 ТЕХОБСЛУЖИВАНИЕ

ВАЖНО

Перед чисткой, ремонтом или техослуживанием

машины внимательно изучите правила техники

безопасности и инструкции по техобслуживанию.

ВАЖНО

Проверьте затяжку всех гаек, болтов и винтов.

Регулярно проверяйте крепление ручек.

ВАЖНО

Используйте только оригинальные запасные части и

принадлежности.

5.1 ОБЩАЯ ИНФОРМАЦИЯ

ВАЖНО

Техобслуживание, не указанное в данном руководстве,

может проводить только дилер или уполномоченный

сервисный центр.

Перед началом техобслуживания:

• Остановите машину.

• Извлеките аккумулятор.

• Дайте двигателю остыть.

• Машину необходимо хранить в прохладном и сухом

месте.

• Используйте спецодежду, защитные перчатки и

защитные очки.

5.2 ОЧИСТКА МАШИНЫ

• Для чистки машины после использования

используйте влажную ткань, промоченную в

нейтральном чистящем средстве.

• Запрещается использовать агрессивные чистящие

средства или растворители для чистки пластмассовых

деталей и ручек.

• В триммерной головке не должно быть травы, листьев

и чрезмерного количества консистентной смазки.

• Вентиляционные отверстия должны быть чистыми,

без посторонних предметов, чтобы предотвратить

перегрев и повреждение двигателя или АКБ.

• Берегите двигатель и электрические компоненты от

попадания воды.

5.3 ЗАМЕНА КАТУШКИ

Рис. 10.

1. Одновременно надавите на лапки по бокам

триммерной головки.

2. Потяните и снимите крышку катушки.

3. Извлеките оставшуюся часть катушки.

4. Поместите катушку в катушечный отсек.

ПРИМЕЧАНИЕ

Установив новую катушку лески, необходимо

пропустить конец лески через соответствующую

прорезь и вытянуть леску приблизительно на 15 см.

5. Проденьте концы лески через отверстия.

6. Потяните за леску, чтобы освободить ее из

направляющего паза в катушке.

7. Нажмите язычки и установите крышку катушечного

отсека.

Русский

8. Надавите на крышку катушки до щелчка.

5.4 ЗАМЕНА ЛЕСКИ

Рис. 11 - 12.

ПРИМЕЧАНИЕ

Извлеките оставшуюся леску из катушки.

ПРИМЕЧАНИЕ

Используйте только нейлоновую леску диаметром 1.65

mm.

1. Отрежьте два куска лески каждый длиной около 3 м.

2. Согните один конец лески на 6,35 мм (1/4").

3. Поместите леску в отверстия на катушке.

4. Намотайте леску на катушку в указанном

направлении.

5. Проденьте леску в направляющие пазы.

6. Намотайте леску до края катушки.

6 ТРАНСПОРТИРОВКА И

ХРАНЕНИЕ

6.1 ПЕРЕМЕЩЕНИЕ МАШИНЫ

При перемещении машины необходимо:

• Надевайте перчатки.

• Остановите машину.

• Выньте АКБ и зарядите ее.

• Достаньте щиток ножа.

6.2 ХРАНЕНИЕ МАШИНЫ

• Выньте аккумуляторную батарею из машины.

• Убедитесь, что машина находится в недоступном для

детей месте.

• Храните машину вдали от агрессивных веществ,

например, химических веществ для садовых работ и

противообледенительных солей.

• Во время транспортировки закрепляйте машину,

чтобы предотвратить повреждение или травмы.

Очистите машину и проверьте ее на повреждения.

7 ВЫЯВЛЕНИЕ И

УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

Проблема Возможная

причина

Решение

Машина не

запускаетс

я при

спускании

куркового

выключате

ля.

Отсутствует

электрический

контакт между

машиной и АКБ.

1. Извлеките АКБ.

2. Проверьте контакт и

установите АКБ на

место.

АКБ полностью

разряжена.

Зарядите

аккумуляторную

батарею.

Кнопка снятия

блокировки и

курковый

выключатель

нажимаются не

одновременно.

1. Потяните за кнопку

снятия блокировки и

удерживайте ее.

2. Потяните за

курковый выключатель,

чтобы запустить

машину.

Русский

Проблема Возможная

причина

Решение

Машина

останавлив

ается при

начале

резания.

На машине

отсутствует

щиток.

Снимите АКБ и

установите щиток на

машину.

Используется

тяжелая леска.

Используйте только

нейлоновую леску

диаметром 1.65 mm.

На вал двигателя

или триммерную

головку

наматывается

трава.

1. Остановите машину.

2. Извлеките

аккумулятор.

3. Уберите траву из вала

двигателя и

триммерной головки.

Перегруз

двигателя.

1. Извлеките

триммерную головку из

травы.

2. Двигатель

восстановит работу

после устранения

перегрузки.

3. Во время резания

перемещайте

триммерную головку к

траве и от нее,

снимайте не более 8

дюймов за проход.

Перегрев АКБ

или машины.

1. Дайте остыть АКБ до

восстановления

нормальной

работоспособности.

2. Дайте машине остыть

приблиз. в течение 10

минут.

АКБ отсоединена

от инструмента.

Повторно установите

АКБ.

АКБ полностью

разряжена.

Зарядите

аккумуляторную

батарею.

Проблема Возможная

причина

Решение

Леска не

подается.

Леска затянулась

вокруг себя.

Смажьте силиконовым

спреем.

В катушке

недостаточно

лески.

Установите

дополнительное

количество лески.

Леска слишком

короткая.

Подайте леску вперед.

Леска запуталась

на катушке.

1. Извлеките леску из

катушки.

2. Намотайте леску.

Леска

продолжае

отрываться

Машина

используется

неправильно.

1. Режьте концом лески,

избегая камни, стены и

прочие твердые

предметы.

2. Регулярно подавайте

леску вперед, чтобы

поддерживать полную

длину резания.

Трава

наматывае

тся вокруг

триммерно

й головки

и кожуха

двигателя.

Срезайте

высокую траву на

уровне земли.

1. Высокую траву

срезайте сверху вниз.

2. Снимайте за один

проход не более 8

дюймов, чтобы

предотвратить

наматывание.

Леска

плохо

режет.

Отсечной нож

затупился.

Наточите отрезной нож

напильником или

замените его.

Избыточна

вибрация.

Леска износилась

с одной стороны

и не подается.

Убедитесь, что леска в

нормальном состоянии

с обоих концов.

Подайте леску вперед.

8 ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение 40 В

Скорость холостого

хода

7,500 (±10%) об/мин

Режущая головка Автоматическая подача лески

Диаметр лески 1.65 mm

Диаметр траектории

резания

305 mm

Масса (без

аккумуляторной

батареи)

4.2 кг

Русский

Измеренный уровень

звукового давления

=80 дБ(A), K

= 3 дБ(A)

Фактический

уровень звукового

давления

WA.d

= 96 дБ(A)

Значение вибрации 3.5 м/с

, k=1.5 м/с

Модель батареи G40B2, G40B4 и другие модели

серии BAF

Модель зарядного

устройства

G40C и другие модели серии

CAF

Величина шума.

9 ГАРАНТИЯ

(Полный текст гарантийных положений и условий

представлен на веб-странице )

Гарантия составляет: 3 года на продукт и 2 года на АКБ

(бытовое/личное использование) с даты покупки. Эта

гарантия распространяется на производственные

дефекты. По гарантии дефектное устройство подлежит

ремонту или замене. При неправильном использовании

устройства или использовании его в нарушение указаний

из руководства для владельца гарантия на устройство

аннулируется. Нормальный износ и убыть компонентов

не покрываются гарантией. На гарантию оригинального

производителя не влияет никакая дополнительная

гарантия, предлагаемая дилером или продавцом.

Для требования гарантии необходимо вернуть дефектный

продукт в пункт покупки вместе с доказательством

покупки (чеком).

10 ДЕКЛАРАЦИЯ

СООТВЕТСТВИЯ ЕС

Название и адрес производителя:

Название:

GLOBGRO AB

Globe Group Europe

Адрес: Riggaregatan 53, 211 13 Malmö , Швеция

Имя и адрес ответственного составителя документации:

Название:

Peter Söderström

Адрес: Riggaregatan 53, 211 13 Malmö , Швеция

Настоящим свидетельствуем, что продукт

Категория:

Триммер

Модель: 2101507(STF305)

Серийный номер: См. паспортную табличку

продукта

Год выпуска: См. паспортную табличку

продукта

• удовлетворяет соответствующим требованиям

Директива ЕС по машинному электрооборудованию

2006/42/EC.

• удовлетворяет соответствующим требованиям

следующих директив ЕС:

• 2014/30/EU

• 2000/14/ЕС & 2005/88/ЕС

• 2011/65/EU & (EU)2015/863

Также заявляем, что продукт соответствует следующим

(частям/статьям) единых стандартов:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Способ оценки соответствия к Приложению VI /

Директиве 2000/14/EC.

Триммер

Измеренный уровень звукового

давления:

=91.4 дБ(А)

Фактический уровень звукового

давления:

WA.d

=96 дБ(А)

Место, дата: Подпись: Тэд Ку (Ted Qu),

директор по качеству

Malmö, 7.8.2020

Русский

1 Kuvaus..............................................60

1.1 Käyttötarkoitus................................................ 60

1.2 Yleiskatsaus.....................................................60

2 Turvallisuus......................................60

3 Asennus............................................ 60

3.1 Pura kone pakkauksesta...................................60

3.2 Suojuksen kiinnittäminen................................ 60

3.3 Varren kokoaminen..........................................60

3.4 Apukahvan kiinnittäminen.............................. 61

3.5 Akun asentaminen........................................... 61

3.6 Poista akku.......................................................61

4 Käyttö...............................................61

4.1 Säätimet........................................................... 61

4.2 Koneen käynnistäminen.................................. 61

4.3 Koneen pysäyttäminen.................................... 61

4.4 Käyttövinkkejä.................................................61

4.5 Leikkuuvinkkejä.............................................. 61

4.6 Leikkuusiiman pituuden säätäminen............... 61

4.7 Leikkuusiiman pituuden säätäminen

manuaalisesti................................................... 62

4.8 Siiman katkaisuterä..........................................62

5 Kunnossapito................................... 62

5.1 Yleisiä tietoja...................................................62

5.2 Koneen puhdistaminen.................................... 62

5.3 Kelan vaihtaminen...........................................62

5.4 Leikkuusiiman vaihtaminen............................ 62

6 Kuljettaminen ja säilytys................63

6.1 Koneen kuljettaminen......................................63

6.2 Koneen varastointi...........................................63

7 Vianmääritys....................................63

8 Tekniset tiedot..................................64

9 Takuu................................................64

10 EU-

vaatimustenmukaisuusvakuutus....64

Suomi

1 KUVAUS

1.1 KÄYTTÖTARKOITUS

Tätä konetta käytetään ruohon, rikkaruohojen ja vastaavan

kasvillisuuden leikkaamiseen maanpinnan tasolta.

Leikkuutason on oltava suunnilleen maanpinnan suuntaisesti.

Konetta ei saa käyttää pensasaidan, pensaiden, kukkien

leikkaamiseen tai kompostin silppuamiseen.

1.2 YLEISKATSAUS

Kuva 1 - 12.

Liipaisin

Lukituspainike

Takakahva

Apukahva

Ylävarsi

Liitoskappale

Alavarsi

Katkaisuterä

Reunaohjain

Leikkuripää

Suojus

Ruuvi

Nuppi

Vapautuspainike

Asennusreikä

Metallirengas

Nuppi

Akun vapautuspainike

Kelan pidikkeen painike

Kelan kansi

Kela

Kieleke

Reikä

Kelan kotelo

Kiinnitysreikä

Lovi

Pyörimissuunta

Paras leikkuualue

Vaarallinen leikkuualue

2 TURVALLISUUS

VAROITUS

Varmista, että luet kaikki turvallisuusohjeet ja noudatat

niitä.

Katso Turvallisuusopas.

3 ASENNUS

VAROITUS

Irrota akku koneesta ennen asentamista.

VAROITUS

Älä käytä lisävarusteita, joita ei ole suositeltu tälle koneelle.

3.1 PURA KONE PAKKAUKSESTA

VAROITUS

Varmista, että kokoat koneen oikein ennen käyttöä.

VAROITUS

• Jos osissa on vaurioita, älä käytä konetta.

• Jos kaikkia osia ei ole, älä käytä konetta.

• Jos osat ovat vaurioituneet tai niitä puuttuu, ota yhteys

huoltoliikkeeseen.

1. Avaa pakkaus.

2. Lue laatikon sisällä oleva dokumentaatio.

3. Poista kaikki irralliset osat laatikosta.

4. Poista kone laatikosta.

5. Hävitä laatikko ja pakkaus paikallisten määräysten

mukaan.

3.2 SUOJUKSEN KIINNITTÄMINEN

Kuva 2.

VAROITUS

Älä koske katkaisuterään.

1. Poista ruuvit trimmerin päästä ristipääruuvitaltalla (ei

mukana).

2. Aseta suojus trimmeripäähän.

3. Kohdista suojuksen ruuvien reiät trimmeripään ruuvien

reikiin.

4. Kiristä ruuvit.

3.3 VARREN KOKOAMINEN

Kuva 3.

1. Löysää liitoskappaleen nuppi.

2. Paina alemman varren vapautuspainiketta.

3. Kohdista vapautuspainike asennusreikään ja liu’uta kaksi

vartta yhteen.

4. Käännä alempaa vartta, kunnes painike lukittuu

asennusreikään.

5. Kiristä nuppi.

Suomi

3.4 APUKAHVAN KIINNITTÄMINEN

Kuva 4.

1. Irrota nuppi kahvasta.

2. Kiinnitä apukahva varteen.

3. Säädä apukahva mukavaan asentoon.

4. Kiristä apukahva nupilla.

3.5 AKUN ASENTAMINEN

Kuva 5.

VAROITUS

• Jos akku tai laturi on vaurioitunut, vaihda akku tai

laturi.

• Pysäytä kone ja odota moottorin pysähtymistä ennen

kuin asennat tai poistat akun.

• Lue ja ymmärrä kaikki akun ja laturin käyttöoppaan

ohjeet sekä noudata niitä.

1. Kohdista akun ylösnousevat ulokkeet akkulokeron uriin.

2. Työnnä akkua akkulokeroon, kunnes akku lukittuu

paikalleen.

3. Kun kuulet napsahduksen, akku on asennettu.

3.6 POISTA AKKU

Kuva 5.

1. Paina akun vapautuspainiketta ja pidä sitä painettuna.

2. Irrota akku koneesta.

4 KÄYTTÖ

TÄRKEÄÄ

Lue ja ymmärrä kaikki turvallisuusohjeet ja käyttöohjeet

ennen koneen käyttämistä.

VAROITUS

Ole varovainen koneen käytössä.

4.1 SÄÄTIMET

4.2 KONEEN KÄYNNISTÄMINEN

Kuva 6.

1. Vapauta lukituspainike ja vedä liipaisinta.

4.3 KONEEN PYSÄYTTÄMINEN

Kuva 6.

1. Pysäytä kone vapauttamalla liipaisin.

4.4 KÄYTTÖVINKKEJÄ

Kuva 8.

VAROITUS

Säilytä etäisyys vartalon ja koneen välillä.

VAROITUS

Älä käytä konetta ilman paikoillaan olevia suojusta.

Vinkkejä koneen käyttämiseen

• Pidä kone yhdistettynä oikein puettuihin valjaisiin.

• Pidä koneesta tukevasti kiinni kahdella kädellä, kun

käytät konetta.

• Leikkaa pitkä ruoho latvasta alaspäin.

Jos ruoho kiertyy trimmerin pään ympärille:

• Poista akku.

• Poista ruoho.

4.5 LEIKKUUVINKKEJÄ

Kuva 8.

• Kallista konetta leikattavaa aluetta kohti. Käytä ruohon

leikkaamiseen siiman kärkeä.

• Liikuta konetta oikealta vasemmalle, jotta estät roskien

lentämisen käyttäjää kohti.

• Älä leikkaa vaarallisella alueella.

• Älä pakota trimmeripäätä leikkaamattomaan ruohoon.

• Verkko- ja säleaidat aiheuttavat siiman kulumisen ja

katkeamisen. Kivi- ja tiiliaidat, reunakivet ja puut

saattavat kuluttaa leikkuusiiman nopeasti.

4.6 LEIKKUUSIIMAN PITUUDEN

SÄÄTÄMINEN

Kuva 7.

HUOMAA

Koneessa on automaattisesti syöttävä pää. Kone vioittuu,

jos napautat päätä siiman siirtämiseksi eteenpäin.

HUOMAA

Jos leikkuusiima ei siirry automaattisesti eteenpäin, se voi

olla sotkeutunut tai siima on loppunut.

1. Vapauta liipaisin, kun kone käy.

2. Odota kaksi sekuntia ja paina liipaisinta uudelleen.

HUOMAA

Siima pitenee noin 0,4 tuumaa jokaisella pysäytyksellä ja

käynnistyksellä liipaisinkytkimellä, kunnes siima ulottuu

katkaisuterään ja katkaisuterä katkaisee ylimääräisen

pituuden.

Suomi

4.7 LEIKKUUSIIMAN PITUUDEN

SÄÄTÄMINEN MANUAALISESTI

Kuva 7.

1. Pysäytä kone.

2. Paina kelan pidikkeen painiketta ja vedä leikkuusiimaa

käsin siiman siirtämiseksi.

3. Kun olet pidentänyt uuden leikkuusiiman, palauta kone

aina normaaliin asentoon ennen sen käynnistämistä.

4.8 SIIMAN KATKAISUTERÄ

Kuva 9

Trimmeri on varustettu suojuksessa olevalla siiman

katkaisuterällä. Katkaisuterä katkaisee siimaa jatkuvasti, jotta

varmistetaan tasainen ja tehokas leikkaaminen. Siirrä siimaa

aina, kun kuulet moottorin käyvän tavallista nopeammin tai

kun leikkaustulos huononee. Tämä ylläpitää parhaan

suorituskyvyn ja pitää siiman tarpeeksi pitkänä siirtymään

kunnolla.

5 KUNNOSSAPITO

TÄRKEÄÄ

Lue ja ymmärrä kaikki turvallisuusohjeet ja kunnossapito-

ohjeet ennen koneen puhdistamista, korjaamista tai

kunnossapitoa.

TÄRKEÄÄ

Varmista, että kaikki mutterit, pultit ja ruuvit ovat kireällä.

Tarkasta säännöllisesti, että asennat kahvat kireällä.

TÄRKEÄÄ

Käytä vain alkuperäisen valmistajan vaihto-osia ja

lisävarusteita.

5.1 YLEISIÄ TIETOJA

TÄRKEÄÄ

Vain jälleenmyyjä tai valtuutettu huoltoliike saa tehdä

kunnossapitotoimia, joita ei ole kuvattu tässä

käyttöoppaassa.

Ennen kunnossapitotoimia:

• Pysäytä kone.

• Poista akku.

• Anna moottorin jäähtyä.

• Säilytä kone viileässä ja kuivassa paikassa.

• Käytä asianmukaista vaatetusta, suojakäsineitä ja

suojalaseja.

5.2 KONEEN PUHDISTAMINEN

• Puhdista kone käytön jälkeen neutraaliin

puhdistusaineeseen kostutetulla liinalla.

• Älä käytä voimakkaita puhdistusaineita tai liuottimia

muovisten osien tai kahvojen puhdistamiseen.

• Säilytä trimmerin pää puhtaana ruohosta, lehdistä ja

liiallisesta liasta.

• Säilytä tuuletusaukot puhtaina ja vapaina roskista, jotta

vältät moottorin tai akun ylikuumenemisen ja

vaurioitumisen.

• Älä suihkuta vettä moottoriin tai sähköosiin.

5.3 KELAN VAIHTAMINEN

Kuva 10.

1. Paina trimmerin pään sivuissa olevia ulokkeita

samanaikaisesti.

2. Vedä kelan kantta ja poista se.

3. Poista jäljellä oleva kela.

4. Aseta kela kelan koteloon.

HUOMAA

Varmista, että asetat leikkuusiiman uuden kelan rakoon ja

vedät sen noin 15 cm pituuteen ennen kuin asennat uuden

kelan.

5. Aseta leikkuusiiman päät reikien läpi.

6. Pidennä leikkuusiima, jotta vapautat sen kelan ohjaimen

kolosta.

7. Paina ulokkeita ja asenna kelan kansi kelan koteloon.

8. Paina kelan kantta, kunnes se napsahtaa paikoilleen.

5.4 LEIKKUUSIIMAN VAIHTAMINEN

Kuva 11 - 12.

HUOMAA

Poista jäljellä oleva siima kelasta.

HUOMAA

Käytä vain nailonsiimaa, jossa on 1.65 mm läpimitta.

1. Leikkaa kaksi kappaletta noin 3 metrin pituista

leikkuusiimaa.

2. Taivuta siiman toinen pää 1/4 tuumaa (6,35 mm).

3. Laita siimat kelan kiinnitysreikiin.

4. Kierrä leikkuusiimat kelan ympärille kiristettynä

määritettyyn suuntaan.

5. Laita leikkuusiimat ohjaimen koloihin.

6. Älä kierrä leikkuusiimoja kelan reunan yli.

Suomi

6 KULJETTAMINEN JA

SÄILYTYS

6.1 KONEEN KULJETTAMINEN

Kun kuljetat konetta, muista:

• Käytä käsineitä.

• Pysäytä kone.

• Irrota akku koneesta ja lataa se.

• Kiinnitä terän suojus.

6.2 KONEEN VARASTOINTI

• Irrota akku koneesta.

• Varmista, että lapset eivät pääse lähelle konetta.

• Pidä kone etäällä korroosiota aiheuttavista aineista kuten

puutarhakemikaalit ja tiesuolat.

• Kiinnitä kone kuljetuksen ajaksi vaurioiden ja

loukkaantumisten välttämiseksi. Puhdista kone ja tarkasta

se vaurioiden varalta.

7 VIANMÄÄRITYS

Ongelma Mahdollinen syy Ratkaisu

Kone ei

käynnisty,

kun painat

liipaisinta.

Koneen ja akun

välillä ei ole säh-

köistä yhteyttä.

1. Irrota akku.

2. Tarkasta liitäntä ja

asenna akku takaisin.

Akku on tyhjä. Lataa akku.

Lukituspainiketta

ja liipaisinta ei

paineta samanai-

kaisesti.

1. Paina lukituspainiketta

ja pidä se alhaalla.

2. Käynnistä kone vetä-

mällä liipaisinta.

Ongelma Mahdollinen syy Ratkaisu

Kone sam-

muu leik-

kaamisen

aikana.

Suojusta ei ole lii-

tetty koneeseen.

Poista akku ja kiinnitä

suojus koneeseen.

Leikkuusiima on

liian paksu.

Käytä vain nailonsiimaa,

jossa on 1.65 mm läpi-

mitta.

Ruoho kiertyy

moottorin karan ja

trimmerin pään

ympärille.

1. Pysäytä kone.

2. Poista akku.

3. Poista ruoho moottorin

karasta ja trimmerin pääs-

tä.

Moottori on yli-

kuormittunut.

1. Irrota trimmerin pää

ruohosta.

2. Moottori palautuu toi-

mintaan, kun kuormitus

poistetaan.

3. Kun leikkaat, liikuta

trimmerin päätä edesta-

kaisin leikattavassa ruo-

hossa ja leikkaa korkein-

taan 8” yhdellä kerralla.

Akku tai kone on

liian kuuma.

1. Anna akun jäähtyä,

kunnes sen toiminta pal-

autuu normaaliksi.

2. Jäähdytä kone noin 10

minuuttia.

Akku on irronnut

työkalusta.

Asenna akku takaisin pai-

kalleen.

Akku on tyhjä. Lataa akku.

Siima ei lii-

ku eteen-

päin.

Siimat ovat hitsau-

tuneet yhteen.

Voitele silikonisuihkeella.

Kelassa ei ole riit-

tävästi siimaa.

Asenna lisää siimaa.

Siimat ovat kulu-

neet liian lyhyiksi.

Siirrä leikkuusiimaa.

Siimat ovat sol-

mussa kelassa.

1. Poista siimat kelasta.

2. Kierrä siimoja.

Siimat kat-

keavat.

Konetta käytetään

väärin.

1. Leikkaa siiman kärjel-

lä, vältä kiviä, seiniä ja

muita kovia kohteita.

2. Siirrä leikkuusiimaa

säännöllisin välein, jotta

se täysi leikkuuleveys

säilyy.

Suomi

Ongelma Mahdollinen syy Ratkaisu

Ruoho kier-

tyy trim-

merin pään

ja moottor-

in kotelon

ympärille.

Leikkaa pitkä ruo-

ho maanpinnan ta-

solle.

1. Leikkaa pitkä ruoho

latvasta alaspäin.

2. Leikkaa korkeintaan 8”

yhdellä kerralla kier-

tymisen estämiseksi.

Siima ei

leikkaa hy-

vin.

Katkaisuterä on

tylsä.

Teroita katkaisuterä vii-

lalla tai vaihda se uuteen

terään.

Tärinä li-

sääntyy

huomatta-

vasti.

Siima on kulunut

toisesta sivusta ei-

kä sitä ole siirretty

ajoissa.

Varmista, että siiman mo-

lemmat sivut ovat nor-

maalit. Siirrä siimaa.

8 TEKNISET TIEDOT

Jännite 40 V

Joutokäyntinopeus 7,500 (±10%) rpm

Leikkuupää Automaattinen syöttö

Leikkuusiiman läpi-

mitta

1.65 mm

Leikkausreitin läpimit-

305 mm

Paino (ilman akkua) 4.2 kg

Mitattu äänenpaineta-

=80 dB (A), K

= 3 dB (A)

Taattu äänitehotaso L

WA.d

= 96 dB (A)

Tärinä 3.5 m/s

, k=1.5 m/s

Akun malli G40B2, G40B4 ja muut BAF sarjat

Laturin malli G40C ja muut CAF sarjat

Kohina-arvo.

9 TAKUU

(Täydelliset takuuehdot löytyvät verkkosivustolta)

. Takuu tuotteelle on 3 vuotta ja akuille 2 vuotta (kuluttaja-/

yksityiskäytössä) ostopäivästä alkaen. Takuu kattaa

valmistusvirheet. Takuun aikana viallinen tuote voidaan joko

korjata tai vaihtaa. Laitteen, jota on käytetty väärin tai jota

käytetään muulla tavoin kuin käyttöoppaassa kuvatulla

tavalla, takuu voidaan mitätöidä. Takuu ei korvaa normaalia

kulumista tai kuluvia osia. Jälleenmyyjän tarjoama lisätakuu

ei vaikuta alkuperäisen valmistajan takuuseen.

Takuukorvaus vaatii viallisen tuotteen palauttamisen

ostopaikkaan yhdessä ostotodistuksen (kuitin) kanssa.

10 EU-

VAATIMUSTENMUKAISUUSVA

KUUTUS

Valmistajan nimi ja osoite:

Nimi: GLOBGRO AB

Globe Group Europe

Osoite: Riggaregatan 53, 211 13 Malmö , Ruotsi

Sen henkilön nimi ja osoite, joka on valtuutettu kokoamaan

teknisen tiedoston:

Nimi: Peter Söderström

Osoite: Riggaregatan 53, 211 13 Malmö , Ruotsi

Täten vakuutamme, että tuote

Luokka: Siimaleikkuri

Malli: 2101507(STF305)

Sarjanumero: Katso tuotteen tyyppikilpi

Valmistusvuosi: Katso tuotteen tyyppikilpi

• täyttää konedirektiivin 2006/42/EY olennaiset

vaatimukset.

• täyttää seuraavien muiden EU-direktiivien vaatimukset:

• 2014/30/EU

• 2000/14/EY & 2005/88/EY

• 2011/65/EU & (EU)2015/863

Lisäksi vakuutamme, että seuraavia yhdenmukaistettuja

standardeja (osia/artikloja) on käytetty:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Vaatimustenmukaisuuden arviointi on tehty direktiivin

2000/14/EY liitteen VI mukaisesti.

Siimaleikkuri

Mitattu äänentehotaso:

=91.4 dB(A)

Taattu äänentehotaso: L

WA.d

=96 dB(A)

Paikka, päiväys: Allekirjoitus: Ted Qu, Laatujohtaja

Malmö, 7.8.2020

Suomi

1 Beskrivning...................................... 66

1.1 Syfte.................................................................66

1.2 Översikt........................................................... 66

2 Säkerhet........................................... 66

3 Installation....................................... 66

3.1 Packa upp maskinen........................................ 66

3.2 Fäst skyddet..................................................... 66

3.3 Montera skaftet................................................66

3.4 Fäst hjälphandtaget..........................................67

3.5 Montera batteripaketet.....................................67

3.6 Ta ut batteripaketet.......................................... 67

4 Användning......................................67

4.1 Reglage............................................................ 67

4.2 Starta maskinen................................................67

4.3 Stänga av maskinen......................................... 67

4.4 Tips vid användning........................................ 67

4.5 Trimningstips...................................................67

4.6 Justera trimtrådens längd.................................67

4.7 Justera trimtrådens längd manuellt..................67

4.8 Trådskärblad.................................................... 68

5 Underhåll......................................... 68

5.1 Allmänna upplysningar....................................68

5.2 Rengöra maskinen........................................... 68

5.3 Byta ut spolen.................................................. 68

5.4 Byta trimtråd....................................................68

6 Transport och förvaring................. 68

6.1 Flytta maskinen................................................68

6.2 Förvara maskinen............................................ 69

7 Felsökning........................................ 69

8 Tekniska data...................................70

9 Garanti............................................. 70

10 EG-försäkran om

överensstämmelse............................70

Svenska

1 BESKRIVNING

1.1 SYFTE

Maskinen används för att trimma gräs, mindre ogräs och

annan liknande vegetation på och över marknivå. Trimplanet

måste vara ungefär parallellt med marken. Du kan inte

använda maskinen för att klippa eller hacka sönder häckar,

buskar, blommor eller kompost.

1.2 ÖVERSIKT

Figur 1 - 12.

Startknapp

Låsknapp

Bakre handtag

Hjälphandtag

Övre skaft

Koppling

Nedre skaft

Skärblad

Kantguide

Trimmerhuvud

Skydd

Skruv

Ratt

Frigöringsknapp

Positioneringshål

Metallring

Ratt

Knapp för att lossa batteriet

Spolhållarknapp

Spolkåpa

Spole

Flik

Hål

Spolhölje

Fästhål

Slits

Rotationsriktning

Bästa trimområde

Farligt trimområde

2 SÄKERHET

VARNING

Se till att utföra/följa alla säkerhetsanvisningar.

Se säkerhetshandboken.

3 INSTALLATION

VARNING

Ta ut batteripaketet ur maskinen före installation.

VARNING

Använd inte tillbehör som inte rekommenderas för denna

maskin.

3.1 PACKA UPP MASKINEN

VARNING

Kontrollera att maskinen är rätt monterad före användning.

VARNING

• Använd inte maskinen om någon del är skadad.

• Använd inte maskinen om någon del saknas.

• Om någon del är skadad eller saknas, kontakta

servicecenter.

1. Öppna förpackningen.

2. Läs igenom dokumentationen i förpackningen.

3. Ta ut alla omonterade delar från förpackningen.

4. Ta ut maskinen från förpackningen.

5. Avfallshantera lådan och förpackningsmaterialet enligt

lokala regler.

3.2 FÄST SKYDDET

Figur 2.

VARNING

Vidrör inte skärbladet.

1. Ta bort skruvarna från trimmerhuvudet med en

Phillipsmejsel (medföljer ej).

2. Sätt skyddet på trimmerhuvudet.

3. Passa in skruvhålen på skyddet över skruvhålen på

trimmerhuvudet.

4. Dra åt skruvarna.

3.3 MONTERA SKAFTET

Figur 3.

1. Lossa ratten på kopplingen.

2. Tryck in frigöringsknappen på det nedre skaftet.

3. Rikta in frigöringsknappen med positioneringshålet och

flytta de två skaften.

4. Vrid det nedre skaftet tills knappen hakar fast i

positioneringshålet.

5. Dra åt ratten.

Svenska

3.4 FÄST HJÄLPHANDTAGET

Figur 4.

1. Ta bort ratten från handtaget.

2. Fäst hjälphandtaget på skaftet.

3. Ställ in handtaget i ett bekvämt läge.

4. Dra åt hjälphandtaget med ratten.

3.5 MONTERA BATTERIPAKETET

Figur 5.

VARNING

• Byt batteripaketet eller laddaren, om de är skadade.

• Stäng av maskinen och vänta tills motorn stannat innan

du monterar eller tar bort batteripaketet.

• Läs, förstå och följ instruktionerna i batteriets och

laddarens handbok.

1. Placera ribborna på batteripaketet i linje med

ursparingarna i batteriutrymmet.

2. Tryck in batteripaketet i batteriutrymmet tills

batteripaketet låses fast.

3. Batteripaketet har installerats när det hörs ett klick.

3.6 TA UT BATTERIPAKETET

Figur 5.

1. Tryck in och håll in knappen för att frigöra batteriet.

2. Ta ut batteripaketet från maskinen.

4 ANVÄNDNING

VIKTIGT

Innan du använder maskinen bör du läsa och förstå

säkerhetsreglerna och bruksanvisningen.

VARNING

Var försiktig när du använder maskinen.

4.1 REGLAGE

4.2 STARTA MASKINEN

Figur 6.

1. Tryck på låsknappen och tryck in startknappen.

4.3 STÄNGA AV MASKINEN

Figur 6.

1. Släpp reglaget för att stanna maskinen.

4.4 TIPS VID ANVÄNDNING

Figur 8.

VARNING

Håll avståndet mellan maskinen och kroppen.

VARNING

Använd inte maskinen utan att skyddet är på plats.

Följ dessa tips när du använder maskinen

• Ha maskinen fäst i en korrekt påtagen bärsele.

• Håll i maskinen stadigt med båda händerna, när du

använder den.

• Trimma högt gräs uppifrån och ned.

Om gräs snor sig runt trimmerhuvudet:

• Ta ut batteripaketet.

• Ta bort gräset.

4.5 TRIMNINGSTIPS

Figur 8.

• Luta maskinen mot det område som ska trimmas. Använd

yttersta änden av trimtråden för att klippa gräs.

• För maskinen från höger till vänster för att undvika sprut

mot användaren.

• Klipp inte i det farliga området.

• Tvinga inte in trimmerhuvudet i oklippt gräs.

• Tråd- och trästaket sliter på trimtråden och kan få den att

gå av. Sten- och tegelmurar, kantstenar och trä kan snabbt

slita ned trimtråden.

4.6 JUSTERA TRIMTRÅDENS LÄNGD

Figur 7.

NOTERA

Maskinen har ett huvud med automatisk matning. Om du

slår till huvudet för att försöka mata ut tråden skadar du

maskinen.

NOTERA

Om trimtråden inte matas ut automatiskt kan den ha fastnat

eller vara slut.

1. När maskinen är på, släpp avtryckaren.

2. Vänta 2 sekunder och tryck sedan på avtryckaren igen.

NOTERA

Tråden matas ut ca 10 mm (0,4") varje gång du släpper och

trycker på avtryckaren tills tråden når skärbladet och

skärbladet kapar den överflödiga längden.

4.7 JUSTERA TRIMTRÅDENS LÄNGD

MANUELLT

Figur 7.

Svenska

1. Stäng av maskinen.

2. Tryck på spolhållarknappen och dra i trimtråden för att

mata ut trimtråden manuellt.

3. Efter att ha matat ut trimtråden ska du alltid återföra

maskinen till sitt normala läge innan du startar den igen.

4.8 TRÅDSKÄRBLAD

Figur 9

Denna trimmer är försedd med ett trådskärblad på skyddet.

Trådskärbladet trimmar kontinuerligt tråden för att säkerställa

en jämn och effektiv klippdiameter. Mata ut tråd så fort du

hör att motorn går snabbare än normalt eller när

trimningseffektiviteten avtar. På så sätt säkerställer du

optimala resultat och håller tråden tillräckligt lång för att

mata ut ordentligt.

5 UNDERHÅLL

VIKTIGT

Läs och förstå säkerhetsreglerna och bruksanvisningen

innan du rengör, reparerar eller utför underhållsarbete på

maskinen.

VIKTIGT

Se till att alla muttrar, bultar och skruvar är åtdragna.

Kontrollera med jämna mellanrum att handtaget sitter fast.

VIKTIGT

Använd bara de utbytesdelar och tillbehör som tillverkaren

rekommenderar.

5.1 ALLMÄNNA UPPLYSNINGAR

VIKTIGT

Endast din återförsäljare eller ett godkänt servicecenter kan

utföra det underhållsarbete som inte tas upp i denna

bruksanvisning.

Före underhållsarbete:

• Stäng av maskinen.

• Ta ut batteripaketet.

• Låt motorn svalna.

• Förvara maskinen på en sval och torr plats.

• Använd rätt kläder, skyddshandskar och skyddsglasögon.

5.2 RENGÖRA MASKINEN

• Rengör efter användning maskinen med en trasa fuktad

med ett neutralt rengöringsmedel.

• Använd inte aggressiva rengöringsmedel eller

lösningsmedel för att rengöra plastdelar eller handtag.

• Håll trimmerhuvudet fritt från gräs, löv och överskott av

fett.

• Håll lufthålen rena och fria från skräp för att undvika

överhettning och skada på motorn eller batteriet.

• Spruta inte vatten på motorn eller elektriska komponenter.

5.3 BYTA UT SPOLEN

Figur 10.

1. Tryck samtidigt på flikarna på sidorna av

trimmerhuvudet.

2. Dra upp och ta av spolkåpan.

3. Ta ut spolen.

4. Placera spolen i spolhöljet.

NOTERA

Säkerställ att du placerar trimtråden i slitsen på den nya

spolen och att du matar ut den cirka 15 cm innan du

installerar den nya spolen.

5. Stick ändarna på trimtråden genom hålen.

6. Dra ut trimtråden för att frigöra den från guideslitsen i

spolen.

7. Tryck på flikarna och montera spolkåpan på spolhöljet.

8. Tryck på spolkåpan tills den klickar på plats.

5.4 BYTA TRIMTRÅD

Figur 11 - 12.

NOTERA

Ta bort återstående trimtråd från spolen.

NOTERA

Använd enbart med trimtråd av nylon och med 1.65 mm

diameter.

1. Skär av två bitar trimtråd som vardera är cirka 3 m långa.

2. Böj en ände av tråden 6,35 mm (1/4").

3. Placera trådarna i spolens fästhål.

4. Linda trimtrådarna tätt runt spolen i den riktning som

indikeras.

5. För in trimtrådarna i guideslitsarna.

6. Linda inte trimtråden utanför kanten på spolen.

6 TRANSPORT OCH

FÖRVARING

6.1 FLYTTA MASKINEN

När du flyttar maskinen måste du:

• Använda handskar.

• Stäng av maskinen.

• Ta ut batteripaketet och ladda det.

• Montera klingskyddet.

Svenska

6.2 FÖRVARA MASKINEN

• Ta ut batteripaketet från maskinen.

• Säkerställ att barn inte kan komma nära maskinen.

• Håll maskinen borta från frätande ämnen såsom

trädgårdskemikalier och tösalt.

• Säkra maskinen under transport för att förhindra sak- och

personskador. Rengör och undersök maskinen med

avseende på skador.

7 FELSÖKNING

Problem Möjlig orsak Lösning

Maskinen

startar inte

när du

trycker in

startknap-

pen.

Ingen elektrisk

kontakt mellan

maskinen och bat-

teripaketet.

1. Ta ut batteripaketet.

2. Kontrollera kontakten

och sätt i batteripaketet

igen.

Batteripaketet är

urladdat.

Ladda batteripaketet.

Låsknappen och

startknappen man-

övreras inte samti-

digt.

1. Dra ut låsknappen och

håll den kvar.

2. Tryck på startknappen

för att starta maskinen.

Problem Möjlig orsak Lösning

Maskinen

stannar när

du klipper.

Skyddet sitter inte

på maskinen.

Ta ut batteripaketet ur

maskinen och fäst sky-

ddet på maskinen.

Tung trimtråd an-

vänds.

Använd enbart med trim-

tråd av nylon och med

1.65 mm diameter.

Gräset lindar sig

runt motoraxeln

eller trimmerhuvu-

det.

1. Stäng av maskinen.

2. Ta ut batteripaketet.

3. Ta bort gräset från mo-

toraxeln och trimmerhu-

vudet.

Motorn är överbe-

lastad.

1. Ta bort trimmerhuvu-

det från gräset.

2. Motorn börjar arbeta

igen så snart belastningen

minskar.

3. När du klipper ska du

röra trimmerhuvudet in i

och ut från gräset som

ska klippas och inte klip-

pa mer än 20 cm (8") i ta-

get.

Batteripaketet eller

maskinen är för

varm.

1. Låt batteripaketet sval-

na tills funktionen åter är

normal.

2. Låt maskinen svalna i

cirka 10 minuter.

Batteripaketet är

bortkopplat från

verktyget.

Installera batteripaketet.

Batteripaketet är

urladdat.

Ladda batteripaketet.

Tråden

matas inte

fram.

Trådarna har smält

ihop.

Smörj med silikonsprej.

För lite tråd på

spolen.

Sätt i mer tråd.

Trådarna har slitits

för korta.

Mata ut tråden.

Trådarna har tras-

slat ihop sig på

spolen.

1. Ta bort trådarna från

spolen.

2. Linda på trådarna.

Svenska

Problem Möjlig orsak Lösning

Trådarna

går hela

tiden av.

Maskinen används

på fel sätt.

1. Klipp med trådarnas

ytterända och undvik

stenar, murar och andra

hårda föremål.

2. Mata med jämna mel-

lanrum ut trådarna för att

bibehålla full klippbredd.

Gräs snor

sig runt

trimmerhu-

vud och

motorkåpa.

Klipp högt gräs

nere vid marken.

1. Trimma högt gräs up-

pifrån och ned.

2. Klipp inte av mer än

20 cm (8") i taget för att

undvika intrassling.

Tråden

klipper inte

bra.

Skärbladet är slött. Skärp skärbladet med fil

och sätt tillbaka det.

Vibrationer-

na ökar på-

tagligt.

Tråden är nedslit-

en på ena sidan

och matas inte

fram i tid.

Kontrollera att tråden är

normal på båda sidorna.

Mata fram tråden.

8 TEKNISKA DATA

Spänning 40 V

Obelastad hastighet 7,500 (±10%) varv/min

Klipphuvud Automatisk matning

Trimtrådens diameter 1.65 mm

Trimområdets diame-

ter

305 mm

Vikt (utan batteripack-

et)

4.2 kg

Uppmätt ljudtrycksni-

vå

=80 dB(A), K

= 3 dB(A)

Garanterad ljudeffekt-

nivå

WA.d

= 96 dB(A)

Vibration 3.5 m/s

, k = 1.5 m/s

Batterimodell G40B2, G40B4 och andra BAF se-

rier

Laddarmodell G40C och andra CAF serier

Bullervärde.

9 GARANTI

(Fullständiga garantivillkor återfinns på webbplats)

garanti gäller i 3 år för produkten och 2 år för batterierna

(konsument-/privat bruk) räknat från inköpsdatum. Denna

garanti gäller tillverkningsfel. En felaktig produkt som

omfattas av garantin kan antingen repareras eller bytas ut. För

en enhet som använts på fel sätt eller på andra sätt än som

beskrivs i ägarens bruksanvisning kan krav enligt garantin

komma att avvisas. Normalt slitage och slitdelar omfattas inte

av garantin. Tillverkarens ursprungliga garanti påverkas inte

av ytterligare garanti lämnad av återförsäljare.

Vid krav enligt garantin måste den felaktiga produkten

returneras till inköpsstället tillsammans med bevis på inköp

(kvitto).

10 EG-FÖRSÄKRAN OM

ÖVERENSSTÄMMELSE

Tillverkarens namn och adress:

Namn: GLOBGRO AB

Globe Group Europe

Adress: Riggaregatan 53, 211 13 Malmö , Sverige

Namn och adress till personen med behörighet att

sammanställa den tekniska filen:

Namn: Peter Söderström

Adress: Riggaregatan 53, 211 13 Malmö , Sverige

Härmed försäkras att produkten

Kategori:

Trådtrimmer

Modell: 2101507(STF305)

Serienummer: Se produktens typskylt

Tillverkningsår: Se produktens typskylt

• är i överensstämmelse med relevanta bestämmelser i

Maskindirektivet 2006/42/EG.

• är i överensstämmelse med bestämmelserna i följande

EG-direktiv:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU & (EU)2015/863

Dessutom försäkrar vi att följande (delar/klausuler av)

harmoniserade standarder har använts:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Metod för överensstämmelsebedömning till Bilaga VI/

direktiv 2000/14/EG.

Svenska

Trådtrimmer

Uppmätt ljudeffektnivå: L

=91.4 dB(A)

Garanterad ljudeffektnivå: L

WA.d

=96 dB(A)

Ort, datum: Signatur: Ted Qu, Kvalitetschef

Malmö, 7.8.2020

Svenska

1 Beskrivelse....................................... 73

1.1 Formål..............................................................73

1.2 Oversikt........................................................... 73

2 Sikkerhet.......................................... 73

3 Installasjon.......................................73

3.1 Pakk ut maskinen.............................................73

3.2 Feste bladvernet...............................................73

3.3 Monter akselen................................................ 73

3.4 Sette på hjelpehåndtaket.................................. 74

3.5 Installer batteripakken..................................... 74

3.6 Fjerning av batteripakken................................ 74

4 Betjening.......................................... 74

4.1 Kontroller.........................................................74

4.2 Starte maskinen................................................74

4.3 Stoppe maskinen..............................................74

4.4 Tips for bruk.................................................... 74

4.5 Tips for klipping.............................................. 74

4.6 Justere lengden på skjæretråden...................... 74

4.7 Justere lengden på skjæretråden manuelt........ 75

4.8 Kutteblad for tråden.........................................75

5 Vedlikehold.......................................75

5.1 Generell informasjon....................................... 75

5.2 Rengjøre maskinen.......................................... 75

5.3 Bytte spole....................................................... 75

5.4 Bytte skjæretråd...............................................75

6 Transport og oppbevaring..............75

6.1 Flytte maskinen................................................75

6.2 Sette bort maskinen til oppbevaring................ 76

7 Problemløsning................................76

8 Tekniske data................................... 77

9 Garanti............................................. 77

10 EF-samsvarserklæring....................77

Norsk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskinen er beregnet på å klippe gress, mindre ugress

samt liknende vegetasjon på eller rundt bakkenivå.

Knivbladet skal være omtrent parallelt med bakken.

Maskinen må ikke brukes til å beskjære eller klippe hekker,

busker, blomster eller kompost.

1.2 OVERSIKT

Figur 1 - 12.

Utløser

Låseknapp

Bakre håndtak

Hjelpehåndtak

Øvre skaft

Kobling

Nedre skaft

Avkutterblad

Kantguide

Trimmerhode

Deksel

Skrue

Knott

Utløserknapp

Posisjonshull

Metallring

Knott

Utløserknapp til batteri

Spoleholderknapp

Spoledeksel

Spole

Tapp

Hull

Spolehus

Ankerhull

Spor

Rotasjonsretning

Beste klippeområde

Farlig klippeområde

2 SIKKERHET

ADVARSEL

Pass på at du følger alle sikkerhetsinstrukser.

Slå opp i sikkerhetshåndboken

3 INSTALLASJON

ADVARSEL

Ta batteripakken ut av maskinen før installasjon.

ADVARSEL

Unngå å bruke tilbehør som ikke anbefales for denne

maskinen.

3.1 PAKK UT MASKINEN

ADVARSEL

Sørg for at maskinen monteres korrekt før du benytter den.

ADVARSEL

• Du må ikke bruke maskinen hvis noen av delene er

defekte.

• Ikke bruk maskinen hvis du ikke har alle delene.

• Hvis deler mangler eller er skadet, kontakt et

servicesenter.

1. Åpne pakken.

2. Les dokumentasjonen i esken.

3. Ta alle de umonterte delene ut av esken.

4. Ta maskinen ut av esken.

5. Kast esken og emballasjen i henhold til lokale lover og

regler.

3.2 FESTE BLADVERNET

Figur 2.

ADVARSEL

Ikke ta på avkuttingsbladet.

1. Ta ut skruene fra trimmerhodet med en stjerneskrutrekker

(ikke inkludert).

2. Sett bladvernet på trimmerhodet.

3. Juster skruehullene på bladvernet så de er på linje med

hullene i trimmerhodet.

4. Stram til skruene.

3.3 MONTER AKSELEN

Figur 3.

1. Løsne knotten på koplingen.

2. Trykk inn utløserknappen på den nedre akselen.

3. Juster utløserknappen med plasseringshullet og flytt de to

akslene.

4. Vri den nedre akselen til knappen låses i

plasseringshullet.

5. Stram til knotten.

Norsk

3.4 SETTE PÅ HJELPEHÅNDTAKET

Figur 4.

1. Fjern knotten fra håndtaket.

2. Fest hjelpehåndtaket til skaftet.

3. Sett hjelphåndtaket i en stilling som kjennes behagelig.

4. Stram til hjelphåndtaket med knotten.

3.5 INSTALLER BATTERIPAKKEN

Figur 5.

ADVARSEL

• Hvis batteripakke eller lader er skadet, må denne byttes

ut.

• Stans maskinen og vent til motoren har stoppet helt før

du installerer eller tar ut batteripakken.

• Les, forstå og følg instruksjonene i batteri- og

laderhåndboken.

1. Sørg for at rillene i batteripakken er på linje med

innhakkene på batteriholderen.

2. Skyv batteripakken inn i batteriholderen til batteripakken

låses på plass.

3. Når du hører et klikk, er batteripakken riktig installert.

3.6 FJERNING AV BATTERIPAKKEN

Figur 5.

1. Skyv og hold på utløserknappen til batteriet.

2. Ta batteripakken ut av maskinen.

4 BETJENING

VIKTIG

Før du begynner å bruke maskinen, er det viktig å lese og

forstå sikkerhetsregler og instruksjoner for bruk.

ADVARSEL

Vær forsiktig når du betjener maskinen.

4.1 KONTROLLER

4.2 STARTE MASKINEN

Figur 6.

1. Trykk på låseknappen og trekk i utløseren.

4.3 STOPPE MASKINEN

Figur 6.

1. Slipp utløseren for å stanse maskinen.

4.4 TIPS FOR BRUK

Figur 8.

ADVARSEL

Sørg for at det er avstand mellom deg og maskinen.

ADVARSEL

Ikke bruk maskinen uten at bladvernet er på plass.

Husk dette når du bruker maskinen

• Fest maskinen til skulderselen, som må bæres på riktig

måte.

• Ha godt tak med begge hender når du bruker maskinen.

• Klipp høyt gress fra toppen og ned.

Hvis gress fester seg rundt trimmerhodet:

• Ta ut batteripakken.

• Fjern gresset.

4.5 TIPS FOR KLIPPING

Figur 8.

• Hold maskinen på skrå mot det området som skal klippes.

Bruk tuppen av skjæretråden til å klippe gresset med.

• Beveg maskinen fra høyre mot venstre for å unngå at

kvist og kvast kastes mot operatøren.

• Unngå å klippe i det farlige området.

• Ikke legg press på trimmerhodet når du skal klippe

gresset.

• Ståltrådgjerder og gjerdestolper kan forårsake at tråden

slites av. Murer av stein eller murstein, fortauer og

trematerialer kan raskt slite ut skjæretråden.

4.6 JUSTERE LENGDEN PÅ

SKJÆRETRÅDEN

Figur 7.

MERK

Maskinen har et hode med automatisk mating. Det vil skade

maskinen hvis du treffer hodet mens du prøver å mate

tråden.

MERK

Hvis skjæretråden ikke automatisk går fremover, kan den

være viklet eller tom.

1. Når maskinen er på, slipper du utløseren.

2. Vent to sekunder, trykk på knappen igjen.

MERK

Tråden vil forlenge ca 0,4" med hver stopp og start av

bryteren til tråden når kuttebladet og kuttebladet kutter av

overskytende lengde.

Norsk

4.7 JUSTERE LENGDEN PÅ

SKJÆRETRÅDEN MANUELT

Figur 7.

1. Stopp maskinen.

2. Trykk på spoleholder-knappen og dra i skjæretråden for å

manuelt fremme skjæretråden.

3. Når du har forlenget ny skjæretråd, må du alltid returnere

maskinen til normal posisjon før du starter den på nytt.

4.8 KUTTEBLAD FOR TRÅDEN

Figur 9

Denne trimmeren er utstyrt med et kutteblad for tråden på

dekselet. Kuttebladet kutter kontinuerlig tråden for å sikre en

konsistent og effektiv skjærediameter. Før frem tråden når du

hører motoren kjører raskere enn normalt, eller når

trimmeeffektiviteten avtar. Dette vil opprettholde best ytelse

og holde tråden lang nok til å fremmes riktig.

5 VEDLIKEHOLD

VIKTIG

Før du rengjør, reparerer eller gjør vedlikeholdsarbeid på

maskinen, er det viktig å lese og forstå sikkerhetsregler og

instruksjoner for bruk.

VIKTIG

Pass på at alle muttere og skruer er strammet godt til. Sjekk

jevnlig at håndtakene sitter godt på.

VIKTIG

Bruk bare produsentens anbefalte reservedeler og tilbehør.

5.1 GENERELL INFORMASJON

VIKTIG

Kun forhandleren din eller et godkjent servicesenter kan

utføre vedlikehold som ikke er behandlet i denne

håndboken.

Før vedlikeholdsarbeid:

• Stopp maskinen.

• Ta ut batteripakken.

• Avkjøl motoren.

• Oppbevar maskinen på et kjølig og tørt sted.

• Bruk riktige klær, vernehansker og vernebriller.

5.2 RENGJØRE MASKINEN

• Rengjør maskinen etter bruk med en fuktig klut dyppet i

et mildt rengjøringsmiddel.

• Unngå sterke rengjøringsmidler eller oppløsninger når du

skal rengjøre plastdeler eller håndtak.

• Hold trimmerhodet fri for gress, blader eller unødvendig

olje.

• Hold luftventilene rene og fri for rusk for å unngå

overoppheting og skader på motor eller batteri.

• Vann må ikke sprøytes på motoren eller de elektriske

komponentene.

5.3 BYTTE SPOLE

Figur 10.

1. Trykk samtidig på flikene på hver side av trimmerhodet.

2. Ta ut spoledekselet.

3. Fjern hele spolen.

4. Plasser spolen i spolehuset.

MERK

Pass på at du fører skjæretråden i sporet på den nye spolen,

og at ca. 15 cm er dratt ut før du installerer den.

5. Før endene på skjæretråden gjennom hullene.

6. Dra ut skjæretråden for å frigjøre den fra trådslissen i

spolen.

7. Skyv tappene og installer spoledekselet på spolehuset.

8. Skyv på spoledekslet til det klikker på plass.

5.4 BYTTE SKJÆRETRÅD

Figur 11 - 12.

MERK

Ta av det som gjenstår av skjæretråden fra spolen.

MERK

Må bare brukes med en nylonskjæretråd på 1.65 mm

diameter.

1. Kutt av to lengder av skjæretråden på ca 3 m hver.

2. Bøy den ene enden av tråden 1/4" (6,35 mm).

3. Sett trådene inn i ankerhullene i spolen.

4. Vikle skjæretrådene tett rundt spolen i den angitte

retningen.

5. Plasser skjæretrådene i trådslissene.

6. Ikke vikle skjæretråden lenger enn til kanten av spolen.

6 TRANSPORT OG

OPPBEVARING

6.1 FLYTTE MASKINEN

Når du flytter maskinen, må du:

• Bruke hansker.

• Stopp maskinen.

• Ta ut batteripakken og lade den.

• Sette på bladvernet.

Norsk

6.2 SETTE BORT MASKINEN TIL

OPPBEVARING

• Ta batteripakken ut av maskinen.

• Pass på at barn ikke kommer i nærheten av maskinen.

• Hold maskinen på avstand fra etsende midler, for

eksempel hagekjemikalier og avisingssalter.

• Sørg for forsvarlig feste av maskinen under transport for å

hindre skader på person eller eiendeler. Rengjør maskinen

og sjekk om den har skader.

7 PROBLEMLØSNING

Problem Mulig årsak Løsning

Maskinen

vil ikke

starte når

du drar i

utløseren.

Ingen elektrisk

kontakt mellom

maskin og batteri-

pakke.

1. Ta ut batteripakken.

2. Sjekk kontakten og sett

inn batteripakken på nytt.

Batteripakken er

utladet.

Lad opp batteripakken.

Låseknappen og

utløseren blir ikke

betjent samtidig.

1. Trykk på låseknappen

og hold den nede.

2. Dra i utløseren for å

starte maskinen.

Problem Mulig årsak Løsning

Maskinen

stopper un-

der klip-

ping.

Bladvernet er ikke

påmontert maski-

nen.

Ta batteripakken ut av

maskinen og monter

bladvernet.

Kraftig skjæretråd

er brukt.

Må bare brukes med en

nylonskjæretråd på 1.65

mm diameter.

Gress kveiler seg

rundt motorakse-

len eller trimmer-

hodet.

1. Stopp maskinen.

2. Ta ut batteripakken.

3. Fjern gresset fra driv-

akselen og trimmerhodet.

Motoren er over-

belastet.

1. Ta trimmerhodet bort

fra gresset.

2. Motoren vil fungere ig-

jen når belastningen er

fjernet.

3. Når du klipper gresset,

skal du bevege trimmer-

hodet inn og ut av gresset

og bare fjerne ca. 20 cm i

én omgang.

Batteripakken eller

maskinen er for

varm.

1. Avkjøl batteripakken

til maskinen igjen funger-

er normalt.

2. La maskinen avkjøles i

ca. 10 minutter.

Batteripakken er

ikke satt inn i

verktøyet.

Sett inn batteripakken ig-

jen.

Batteripakken er

utladet.

Lad opp batteripakken.

Skjæretrå-

den trekkes

ikke frem.

Skjæretrådene har

koblet seg sam-

men.

Smør med silikonspray.

Det er ikke nok

tråd på spolen.

Installer mer skjæretråd.

Skjæretrådene er

blitt for korte.

Dra frem mer skjæretråd.

Skjæretrådene har

filtret seg sammen

på spolen.

1. Fjern skjæretrådene fra

spolen.

2. Spol skjæretrådene.

Norsk

Problem Mulig årsak Løsning

Skjæretrå-

den ryker

stadig.

Maskinen brukes

på feil måte.

1. Beskjær med tuppen av

skjæretråden og unngå

steiner, gjerder og andre

harde gjenstander.

2. Dra regelmessig frem

mer skjæretråd så du be-

holder full kuttebredde.

Gress fester

seg rundt

trimmerho-

det og mo-

torhuset.

Klipp høyt gress

på bakkenivå.

1. Klipp høyt gress fra

toppen og ned.

2. Ikke fjern mer enn 20

cm i hver omgang for å

hindre ansamling av

gress.

Skjæretrå-

den kutter

ikke som

den skal.

Avkuttingsbladet

er sløvt.

Skjerp avkuttingsbladet

med en fil, eller bytt det.

Vibrasjon

øker merk-

bart.

Skjæretråden er

slitt på den ene

siden og trekkes

ikke frem når den

skal.

Pass på at tråden er nor-

mal på begge sider. Dra

frem mer skjæretråd.

8 TEKNISKE DATA

Spenning 40 V

Hastighet uten belast-

ning

7,500 (±10%) RPM

Trimmerhode Automatisk mating

Diameter på skjære-

tråd

1.65 mm

Diameter på skjær-

eområde

305 mm

Vekt (uten batteri-

pakke)

4.2 kg

Målt lydtrykknivå L

=80 dB (A), K

= 3 dB (A)

Garantert lydeffektni-

vå

WA.d

= 96 dB (A)

Vibrasjon 3.5 m/s

, k=1.5 m/s

Batterimodell G40B2, G40B4 og andre BAF seri-

Ladermodell G40C og andre CAF serier

Støyverdi.

9 GARANTI

(Du finner alle garantivilkår og -betingelser på nettsiden)

Garantien er 3 år for produktet, og 2 år for batterier

(forbruker / privat bruk) fra kjøpsdatoen. Denne garantien

dekker produksjonsfeil. Et defekt produkt under garanti kan

enten repareres eller erstattes. Garantier som er misbrukt eller

brukt på andre måter enn som beskrevet i brukerhåndboken

kan ugyldiggjøres. Normal slitasje og slitte deler dekkes ikke

av garantien. Den originale produsentgarantien påvirkes ikke

av tilleggsgaranti fra en forhandler eller forhandler.

Et defekt produkt må returneres til kjøpsstedet for å kreve

garanti, sammen med kjøpsbevis (kvittering).

10 EF-SAMSVARSERKLÆRING

Navn og adresse til produsenten:

Navn: GLOBGRO AB

Globe Group Europe

Adresse: Riggaregatan 53, 211 13 Malmö , Sverige

Navn og adresse til person med autorisasjon til å utarbeide

teknisk fil:

Navn: Peter Söderström

Adresse: Riggaregatan 53, 211 13 Malmö , Sverige

Vi erklærer herved at produktet

Kategori:

Kantklipper

Modell: 2101507(STF305)

Serienummer: Se typeetikett på produkt

Konstruksjonsår: Se typeetikett på produkt

• er i samsvar med de relevante bestemmelsene i

maskindirektivet 2006/42/EF.

• er i samsvar med de relevante bestemmelsene i følgende

andre EF-direktiver:

• 2014/30/EU

• 2000/14/EF & 2005/88/EF

• 2011/65/EU & (EU)2015/863

I tillegg erklærer vi at følgende (deler/paragrafer i) de

harmoniserte standardene har vært brukt:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Metode for samsvarsvurdering for Annex VI / direktiv

2000/14/EC.

Kantklipper

Målt lydeffektnivå:

=91.4 dB(A)

Norsk

Garantert lydeffektnivå: L

WA.d

=96 dB(A)

Sted, dato: Signatur: Ted Qu, kvalitetsdirektør

Malmö, 7.8.2020

Norsk

1 Beskrivelse....................................... 80

1.1 Formål..............................................................80

1.2 Oversigt........................................................... 80

2 Sikkerhed......................................... 80

3 Installation....................................... 80

3.1 Pak maskinen ud..............................................80

3.2 Fastgør skærmen..............................................80

3.3 Samling af skaft...............................................80

3.4 Fastgør hjælpehåndtaget..................................81

3.5 Sæt batteripakken i.......................................... 81

3.6 Fjern batteripakken..........................................81

4 Betjening.......................................... 81

4.1 Styreknapper....................................................81

4.2 Start maskinen................................................. 81

4.3 Stop maskinen..................................................81

4.4 Tips til brug......................................................81

4.5 Tips til klipning................................................81

4.6 Juster klippesnorens længde............................ 81

4.7 Manuel tilpasning af trimmersnoren................82

4.8 Afskæringskniv til snor................................... 82

5 Vedligeholdelse.................................82

5.1 Generelle oplysninger......................................82

5.2 Rengør maskinen............................................. 82

5.3 Udskiftning af spole.........................................82

5.4 Udskift klippesnoren........................................82

6 Transport og opbevaring................ 82

6.1 Flytning af maskinen....................................... 82

6.2 Opbevaring af maskinen..................................83

7 Fejlfinding........................................83

8 Tekniske data................................... 84

9 Garanti............................................. 84

10 EF-overensstemmelseserklæring... 84

Dansk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskine bruges til at klippe græs, let ukrudt og anden

lignende plantevækst på eller omkring jorden. Områder, der

skal klippes, skal være nogenlunde parallelt med

jordoverfladen. Denne maskine er ikke beregnet til klipning

af af hække, buske, buske, blomster eller kompost.

1.2 OVERSIGT

Figur 1 - 12.

Udløser

Låseknap

Bagerste håndtag

Hjælpehåndtag

Øvre skaft

Koblingsstykke

Nedre skaft

Afskæringskniv

Kantstyr

Trimmerhoved

Skærm

Skrue

Spændeknop

Udløserknap

Positioneringshul

Metalring

Spændeknop

Knap til frigørelse af batteri

Knap til at holde spole

Spoledæksel

Spole

Tap

Hul

Spolehus

Ankerhul

Rille

Drejeretning

Bedste klippeområde

Farligt klippeområde

2 SIKKERHED

ADVARSEL

Sørg for, at følge/overholde alle sikkerhedsanvisninger.

Se sikkerhedsvejledningen.

3 INSTALLATION

ADVARSEL

Tag batteriet ud af maskinen inden installation.

ADVARSEL

Brug ikke tilbehør, der ikke anbefales til denne maskine.

3.1 PAK MASKINEN UD

ADVARSEL

Sørg for, at samle maskinen korrekt før brug.

ADVARSEL

• Hvis nogle dele er beskadige, må maskinen ikke bruges.

• Hvis du ikke har alle delene, må maskinen ikke bruges.

• Hvis nogle dele er beskadiget eller mangler, skal du

kontakte servicecentret.

1. Åbn pakken.

2. Læs dokumentationen i pakken.

3. Tag alle ikke-monterede dele ud af pakken.

4. Tag maskinen ud af pakken.

5. Bortskaf pakken og emballagen i overensstemmelse med

lokale bestemmelser.

3.2 FASTGØR SKÆRMEN

Figur 2.

ADVARSEL

Rør ikke afskæringskniven.

1. Fjern skruerne fra trimmerhovedet med

stjerneskruetrækker (medfølger ikke).

2. Sæt skærmen på trimmerhovedet.

3. Sæt skruehullerne på skærmen mod skruehullerne på

trimmerhovedet.

4. Spænd skruerne.

3.3 SAMLING AF SKAFT

Figur 3.

1. Løsn knoppen på koblingsstykket.

2. Skub udløserknappen ind på det nedre skaft.

3. Flugt udløserknappen med positioneringshullet, og bevæg

de to skafter.

4. Drej det nedre skaft, indtil låseknapperne låser fast i

positioneringshullet.

5. Stram knoppen.

Dansk

3.4 FASTGØR HJÆLPEHÅNDTAGET

Figur 4.

1. Tag knoppen af håndtaget.

2. Montér hjælpehåndtaget på skaftet.

3. Sæt hjælpehåndtaget i en behagelig stilling.

4. Stram hjælpehåndtaget med knoppen.

3.5 SÆT BATTERIPAKKEN I

Figur 5.

ADVARSEL

• Hvis batteriet eller opladeren er beskadiget, skal du

skifte batteriet eller opladeren.

• Stop maskinen og vent, indtil motoren stopper, før du

sætter batteriet i eller tager det ud.

• Læs, forstå og følg instruktionerne i batteri- og

opladervejledningen.

1. Sæt løfteribberne på batteripakken sammen med rillerne i

batterirummet.

2. Tryk batteriet ind i batterirummet, indtil batteripakken

låses på plads.

3. Når du hører et klik, er batteripakken sat i.

3.6 FJERN BATTERIPAKKEN

Figur 5.

1. Hold batteriudløserknappen nede.

2. Tag batteripakken ud af maskinen.

4 BETJENING

VIGTIGT

Læs og forstå sikkerhedsforskrifterne og

betjeningsvejledningen, inden maskinen tages i brug.

ADVARSEL

Vær forsigtig, når du betjener maskinen.

4.1 STYREKNAPPER

4.2 START MASKINEN

Figur 6.

1. Tryk på låseknappen, og derefter på udløseren.

4.3 STOP MASKINEN

Figur 6.

1. Slip udløseren for, at stoppe maskinen.

4.4 TIPS TIL BRUG

Figur 8.

ADVARSEL

Hold afstand mellem kroppen og maskinen.

ADVARSEL

Brug ikke maskinen uden skærmen.

Brug disse tips, når du bruger maskinen

• Hold maskinen i selen, og sørg for, at selen sidder

ordentligt på kroppen.

• Hold fast i maskinen med to hænder, når den er i brug.

• Højt græs skal slås fra oven og ned.

Hvis græs vikles rundt om trimmerhovedet:

• Fjern batteripakken.

• Fjern græsset.

4.5 TIPS TIL KLIPNING

Figur 8.

• Hold maskinen mod området, der skal klippes. Slå

græsset med enden af klippesnoren.

• Flyt maskinen fra højre til venstre, så affald ikke slynges

mod brugeren.

• Undgå, at slå græs i farlige områder.

• Tving ikke trimmerhovedet ind i tæt og højt græs.

• Ledninger og hegn kan slide og ødelægge klippesnoren.

Sten, murvægge, kantsten og træ kan hurtigt slide

klippesnoren.

4.6 JUSTER KLIPPESNORENS

LÆNGDE

Figur 7.

BEMÆRK

Maskinen har et hoved med aut. fremføring. Det vil

beskadige maskinen, hvis du forsøger at ramme hovedet for

at fremføre trimmersnoren.

BEMÆRK

Hvis trimmersnoren ikke fremføres automatisk, kan den

være filtret, eller spolen kan være tom.

1. Når maskinen er tændt, slippes udløseren.

2. Vent to sekunder, tryk på udløseren igen.

BEMÆRK

Snoren kommer ca. 1 cm længere ud ved hver gang der

stoppes og startes med startknappen, indtil trimmersnoren

når afskæringskniven, hvor afskæringskniven afskærer den

overskydende snor.

Dansk

4.7 MANUEL TILPASNING AF

TRIMMERSNOREN

Figur 7.

1. Stop maskinen.

2. For manuel fremføring af trimmersnoren trykkes på

knappen til at holde spolen, og træk i trimmersnoren.

3. Når du har trukket mere trimmersnor frem, skal maskinen

altid bringes i arbejdsstilling, før du starter den igen.

4.8 AFSKÆRINGSKNIV TIL SNOR

Figur 9

Denne trimmer er udstyret med en afskæringskniv til snor, der

sidder på skærmen. Afskæringskniven til snor skærer løbende

snoren til, så trimmediameteren forbliver ens og effektiv.

Træk snor ud, når du hører maskinen køre hurtigere, eller hvis

trimningen bliver mindre effektiv. Dette vil opretholde den

bedste ydelse og holde snoren lang nok til at trimme korrekt.

5 VEDLIGEHOLDELSE

VIGTIGT

Læs og forstå sikkerhedsforskrifterne og

vedligeholdelsesanvisningerne, inden du rengør, reparerer

eller udfører vedligeholdelsesarbejdet på maskinen.

VIGTIGT

Sørg for, at alle møtrikker, bolte og skruer er strammet.

Kontroller regelmæssigt håndtagene, og sørg for, at de er

skruet ordenligt på.

VIGTIGT

Brug kun reservedele og tilbehør fra den oprindelige

producent.

5.1 GENERELLE OPLYSNINGER

VIGTIGT

Kun din forhandler eller det autoriserede servicecenter må

udføre vedligeholdelsesarbejde, der ikke er angivet i denne

vejledning.

Inden der udføres vedligeholdelsesarbejde på maskinen:

• Stop maskinen.

• Fjern batteripakken.

• Køl motoren ned.

• Opbevar maskinen på et køligt og tørt sted.

• Brug ordentligt tøj, beskyttelseshandsker og

sikkerhedsbriller.

5.2 RENGØR MASKINEN

• Rengør maskinen efter brug med en fugtig klud, dyppet i

et neutralt rengøringsmiddel.

• Plastdelene og håndtagene må ikke rengøres med

aggressive rengøringsmidler eller opløsningsmidler.

• Hold trimmerhovedet fri for græs, blade eller større

mængder fedt.

• Hold luftåbningerne rene og fri for affald, for at undgå

overophedning og beskadigelse af motoren og batteriet.

• Sprøjt ikke vand på motoren eller de elektriske

komponenter.

5.3 UDSKIFTNING AF SPOLE

Figur 10.

1. Tryk på tapperne på siden af trimmerhovedet samtidig.

2. Træk i spoledækslet, og tag det af.

3. Fjern resten af spolen.

4. Put spolen ind spolens kabinet.

BEMÆRK

Sørg for, at du stikker trimmersnoren ind i sprækken på den

nye spole og trækker snoren ca. 15 cm ud, før du sætter den

nye spole i.

5. Stik enderne af trimmersnorene gennem hullerne.

6. Træk klippesnoren ud, så den frigøres fra rillen på spolen.

7. Tryk på tappene, og sæt spoledækslet på spolekabinettet.

8. Tryk på spoledækslet indtil det klikkes på plads.

5.4 UDSKIFT KLIPPESNOREN

Figur 11 - 12.

BEMÆRK

Fjern resten af klippesnoren på spolen.

BEMÆRK

Brug kun slippesnor af nylon, med en diameter på 1.65

mm .

1. Klip to stykker trimmersnor af i en længde på 3 m hver.

2. Bøj en ende af snoren omkring 6,5 cm (1/4 in.).

3. Stik snorene ind i ankerhullerne på spolen.

4. Vikl trimmersnorene tæt omkring spolen i den viste

retning.

5. Stik trimmersnoren gennem styresprækkerne.

6. Vikl ikke trimmersnor ud over kanten af spolen.

6 TRANSPORT OG OPBEVARING

6.1 FLYTNING AF MASKINEN

Når du flytter maskinen, skal du:

Dansk

• Bruge handsker.

• Stoppe maskinen.

• Tage batteripakken, og oplade den.

• Sæt skeden på klingen.

6.2 OPBEVARING AF MASKINEN

• Tag batteripakken ud af maskinen.

• Sørg for, at børn ikke kommer i nærheden af maskinen.

• Hold maskinen væk fra ætsende stoffer, som f.eks.

havekemikalier og afisningssalte.

• Fastgør maskinen under transport for, at undgå

beskadigelse og personskader. Rengør og undersøg

maskinen for eventuelle skader.

7 FEJLFINDING

Problem Mulig årsag Løsning

Maskinen

starter ikke,

når du tryk-

ker på

udløseren.

Ingen elektrisk

kontakt mellem

maskinen og bat-

teriet.

1. Fjern batteripakken.

2. Kontroller kontakten,

og sæt batteriet i igen.

Batteriet er løbet

tør for strøm.

Oplad batteriet.

Låseknappen og

udløseren trykkes

ikke ned på

samme tid.

1. Tryk låseknappen ned,

og hold den nede.

2. Tryk på udløseren for,

at starte maskinen.

Problem Mulig årsag Løsning

Maskinen

stopper, når

du klipper.

Skærmen er ikke

ordentligt fastgjort

på maskinen.

Tag batteriet ud, og sæt

skærmen på maskinen.

Der bruges kraftig

klippesnor.

Brug kun slippesnor af

nylon, med en diameter

på 1.65 mm .

Græsset vikler

rundt om motorak-

slen eller trimmer-

hovedet.

1. Stop maskinen.

2. Fjern batteripakken.

3. Fjern græsset fra mo-

torakslen og trimmerho-

vedet.

Motoren er over-

belastet.

1. Fjern trimmerhovedet

fra græsset.

2. Motoren begynder, at

virke igen, så snart den

ikke er overbelastet læn-

gere.

3. Når du klipper, skal du

flytte trimmerhovedet ind

og ud af græsset, og klip

ikke mere end 8" ad

gangen.

Batteripakken eller

maskinen er for

varm.

1. Nedkøl batteriet, indtil

det begynder, at virke

normalt igen.

2. Lad maskinen køle ned

i ca. 10 minutter.

Batteripakken er

afbrudt fra

værktøjet.

Sæt batteripakken i igen.

Batteriet er løbet

tør for strøm.

Oplad batteriet.

Snoren går

ikke ud.

Snorene er smeltet

sammen.

Smør med silikonespray.

Der er ikke nok

snor på spolen.

Sæt mere snor i spolen.

Snorene er ned-

slidte og for korte.

Træk mere klippesnor ud.

Snorene er viklet

samme på spolen.

1. Tag snorene af spolen.

2. Vikl snorene rundt om

spolen.

Dansk

Problem Mulig årsag Løsning

Snoren

bliver ved

med, at gå i

stykker.

Maskinen bruges

forkert.

1. Klip med enden af

snorene. Undgå sten,

vægge og andre hårde

genstande.

2. Træk regelmæssige

klippesnoren ud, så mas-

kinen altid klipper med

den fulde klippebredde.

Græsset vi-

kler sig

rundt trim-

merhovedet

og moto-

rhuset.

Græsset klippes

ved jordoverfla-

den.

1. Højt græs skal slås fra

oven og ned.

2. Klip højst 8" hver

gang, så du undgår indvi-

kling.

Klippesno-

ren klipper

ikke særlig

godt.

Afskæringskniven

er døv.

Slib afskæringskniven

med en fil, eller skift den.

Maskinen

vibrerer

meget.

Snoren er nedslidt

på den ene side, og

ikke trukket ud i

tide.

Sørg for, at begge sider af

snoren er normale. Træk

snoren ud.

8 TEKNISKE DATA

Spænding 40 V

Hasthastighed uden

belastning

7,500 (±10%) OPM

Trimmerhoved Automatické posuv

Klippesnorens diame-

ter

1.65 mm

Klippestiens diameter 305 mm

Vægt (uden batteri-

pakke)

4.2 kg

Målt lydtrykniveau L

=80 dB(A), K

= 3 dB (A)

Garanteret lydeffektni-

veau

WA.d

= 96 dB (A)

Vibration 3.5 m/s

, k=1.5 m/s

Batterimodel G40B2, G40B4 og andre BAF seri-

Opladermodel G40C og andre CAF serier

Støjniveau.

9 GARANTI

(Alle vilkårene og betingelserne for garantien kan findes på

hjemmesiden)

Garantien gælder i 3 år for produktet og 2 år for batterier

(forbruger/privat brug) fra købsdatoen. Denne garanti dækker

produktionsfejl. Et defekt produkt under garantien kan enten

repareres eller udskiftes. En enhed, der er blevet misbrugt

eller brugt på andre måder, end beskrevet i

brugervejledningen, dækkes ikke af garantien. Normalt slid

og slid af dele betragtes dækkes ikke af garantien. Den

originale garanti fra producenten påvirkes ikke af andre

garantier fra en forhandler.

Et defekt produkt skal returneres til købsstedet (kvittering)

sammen med købsbevis, for at bruge garantien.

10 EF-

OVERENSSTEMMELSESERKL

ÆRING

Navn og adresse på fabrikanten

Navn: GLOBGRO AB

Globe Group Europe

Adresse: Riggaregatan 53, 211 13 Malmö , Sverige

Navn og adresse på den person, der er bemyndiget til at

udarbejde den tekniske fil:

Navn: Peter Söderström

Adresse: Riggaregatan 53, 211 13 Malmö , Sverige

Heraf erklærer vi, at produktet

Kategori:

Græstrimmer

Model: 2101507(STF305)

Serienummer: Se typeskiltet på produktet

Produktionsår: Se typeskiltet på produktet

• er i overensstemmelse med de relevante bestemmelser i

maskindirektivet 2006/42/EF.

• er i overensstemmelse med bestemmelserne i følgende

andre EF-direktiver:

• 2014/30/EU

• 2000/14/EF & 2005/88/EF

• 2011/65/EU & (EU)2015/863

Desuden erklærer vi, at følgende (dele/klausuler fra)

harmoniserede standarder er blevet brugt:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Dansk

Overensstemmelsesvurderingsmetode til bilag VI direktiv

2000/14/EF.

Kantklipper

Målt lydeffektniveau L

=91.4 dB(A)

Garanteret lydeffektniveau: L

WA.d

=96 dB(A)

Sted, dato: Underskrift: Ted Qu, kvalitetsdir-

ektør

Malmö, 7.8.2020

Dansk

1 Opis...................................................87

1.1 Cel....................................................................87

1.2 Informacje ogólne............................................87

2 Bezpieczeństwo................................ 87

3 Instalowanie.....................................87

3.1 Rozpakuj urządzenie........................................87

3.2 Zamocuj osłonę................................................87

3.3 Zamontuj wał...................................................87

3.4 Zamocuj uchwyt pomocniczy..........................88

3.5 Zainstalować akumulator.................................88

3.6 Wyjmij akumulator.......................................... 88

4 Działanie...........................................88

4.1 Elementy sterujące...........................................88

4.2 Włącz urządzenie.............................................88

4.3 Wyłącz urządzenie...........................................88

4.4 Rady dotyczące działania................................ 88

4.5 Wskazówki dotyczące cięcia...........................88

4.6 Ustaw długość żyłki tnącej..............................88

4.7 Ustaw ręcznie długość żyłki tnącej................. 89

4.8 Ostrze tnące żyłki............................................ 89

5 Konserwacja.................................... 89

5.1 Ogólne informacje........................................... 89

5.2 Wyczyść urządzenie.........................................89

5.3 Wymień szpulę................................................ 89

5.4 Wymienić żyłkę tnącą......................................89

6 Transport i przechowywanie..........90

6.1 Przesuń urządzenie.......................................... 90

6.2 Przechowuj urządzenie....................................90

7 Rozwiązywanie problemów............90

8 Dane techniczne...............................91

9 Gwarancja........................................91

10 Deklaracja zgodności WE...............91

Polski

1 OPIS

1.1 CEL

Urządzenie to jest przeznaczone do cięcia trawy, małych

chwastów i innych podobnych roślin na poziomie ziemi.

Płaszczyzna cięcia musi być ustawiona w przybliżeniu

równolegle do powierzchni ziemi. Urządzenie nie może być

używane do cięcia lub rąbania żywopłotów, krzewów,

krzaków, kwiatów lub kompostu.

1.2 INFORMACJE OGÓLNE

Rysunek 1 - 12.

Spust

Przycisk odblokowujący

Uchwyt tylny

Uchwyt pomocniczy

Górny wał

Złączka

Dolny wał

Ostrze tnące

Osłona krawędzi

Głowica tnąca

Osłona

Śruba

Pokrętło

Przycisk zwalniający

Otwór ustawczy

Metalowy pierścień

Pokrętło

Przycisk zwalniający akumulatora

Przycisk zaczepu szpuli

Pokrywka szpuli

Szpula

Zaczep

Otwór

Obudowa szpuli

Otwór zakotwiczenia

Szczelina

Kierunek obrotów

Najlepszy obszar koszenia

Niebezpieczny obszar koszenia

2 BEZPIECZEŃSTWO

OSTRZEŻENIE

Upewnij się, że postępujesz zgodnie ze wszystkimi

instrukcjami bezpieczeństwa.

Zapoznaj się z Instrukcjami bezpieczeństwa.

3 INSTALOWANIE

OSTRZEŻENIE

Wyjmij akumulator z urządzenia przed instalacją.

OSTRZEŻENIE

Nie używaj akcesoriów niezalecanych dla tego urządzenia.

3.1 ROZPAKUJ URZĄDZENIE

OSTRZEŻENIE

Upewnij się, że urządzenie zostało poprawnie złożone przed

użyciem.

OSTRZEŻENIE

• Jeśli części są uszkodzone, nie używać urządzenia.

• Jeśli brakuje części, nie używać urządzenia.

• Jeśli części są uszkodzone, lub brakuje części, zgłoś się

do punktu serwisowego.

1. Otwórz opakowanie.

2. Przeczytaj dokumentację w pudełku.

3. Wyjmij wszystkie niezłożone części z pudełka.

4. Wyjmij urządzenie z pudełka.

5. Wyrzuć pudełko i opakowanie zgodnie z lokalnymi

rozporządzeniami.

3.2 ZAMOCUJ OSŁONĘ

Rysunek 2.

OSTRZEŻENIE

Nie dotykaj ostrza tnącego.

1. Wyjmij śruby z głowicy obcinarki za pomocą śrubokręta

krzyżakowego (do zakupienia osobno).

2. Umieść osłonę w głowicy przycinarki.

3. Wyrównaj otwory śrub w osłonie z otworami śrub na

głowicy przycinarki.

4. Przykręć śruby.

3.3 ZAMONTUJ WAŁ

Rysunek 3.

1. Poluźnij gałkę na sprzęgaczu.

2. Popchnij przycisk zwalniający na dolnym wale.

3. Wyrównaj przycisk zwalniający z otworem ustawczymi i

przesuń oba wały.

4. Obróć dolny wał aż przycisk zablokuje się w otworze

ustawczym.

5. Przykręć gałkę.

Polski

3.4 ZAMOCUJ UCHWYT

POMOCNICZY.

Rysunek 4.

1. Wyjmij pokrętło z uchwytu.

2. Przymocuj dodatkowy uchwyt na wale.

3. Ustaw pomocniczy uchwyt w wygodnej pozycji..

4. Przymocuj pomocniczy uchwyt z pokrętłem.

3.5 ZAINSTALOWAĆ AKUMULATOR.

Rysunek 5.

OSTRZEŻENIE

• Jeśli akumulator lub ładowarka są uszkodzone,. wymień

je.

• Wyłącz urządzenie i odczekaj, aż silnik zatrzyma się

zanim zainstalujesz lub wyjmiesz akumulator.

• Przeczytaj, zapoznaj się i wykonuj instrukcje w

podręczniku akumulatora i ładowarki.

1. Wyrównaj wzmocnione prowadnice z rowkami w

schowku na baterie.

2. Włóż akumulator do schowka na baterie aż do

zablokowania się w miejscu.

3. Akumulator jest zainstalowany, jeśli usłyszysz kliknięcie.

3.6 WYJMIJ AKUMULATOR.

Rysunek 5.

1. Popchnij i przytrzymaj przycisk zwolnienia akumulatora.

2. Wyjmij akumulator z urządzenia.

4 DZIAŁANIE

WAŻNE

Przed obsługą urządzenia przeczytaj ze zrozumieniem

rozporządzenia dotyczące bezpieczeństwa i instrukcje

obsługi.

OSTRZEŻENIE

Zachowaj ostrożność podczas obsługi urządzenia.

4.1 ELEMENTY STERUJĄCE

4.2 WŁĄCZ URZĄDZENIE

Rysunek 6.

1. Popchnij przycisk odblokowania i pociągnij za spust.

4.3 WYŁĄCZ URZĄDZENIE

Rysunek 6.

1. Zwolnienie spustu zatrzymuje pracę urządzenia.

4.4 RADY DOTYCZĄCE DZIAŁANIA

Rysunek 8.

OSTRZEŻENIE

Zachowaj odstęp między ciałem a urządzeniem.

OSTRZEŻENIE

Nie obsługuj urządzenie bez zamontowanej osłony.

Pamiętaj o tych wskazówkach podczas obsługi

urządzenia.

• Urządzenie powinno być połączone z odpowiednio

założonymi szelkami.

• Trzymaj mocno urządzenie dwoma rękoma podczas

obsługi.

• Tnij trawę z góry w dół.

Jeśli trawa owinie się wokół głowicy obcinarki:

• Wyjmij akumulator.

• Usuń trawę.

4.5 WSKAZÓWKI DOTYCZĄCE

CIĘCIA

Rysunek 8.

• Przechyl urządzenie w kierunku obszaru do koszenia.

Użyj końcówki żyłki tnącej do koszenia trawy.

• Przesuwaj urządzenie z prawej do lewej strony, by

uniknąć wyrzucania odpadów w stronę operatora.

• Nie koś na niebezpiecznym obszarze.

• Nie forsować głowicy obcinarki do nieskoszonej trawy.

• Przewody i płoty sztachetowe powodują zużycie żyłki

tnącej i pęknięcia. Kamienie i ściany z cegieł, krawężniki

i drewno mogą spowodować szybkie zużycie żyłki tnącej.

4.6 USTAW DŁUGOŚĆ ŻYŁKI TNĄCEJ

Rysunek 7.

UWAGA

Urządzenie jest wyposażone w głowicę automatycznego

wysuwania. Jeśli będziesz uderzać głowicę, by wysunąć

żyłkę, urządzenie może być uszkodzone.

UWAGA

Jeśli żyłka tnąca nie wysuwa się automatycznie, być może

jest zaplątana lub pusta.

1. Zwolnij spust przy włączonym urządzeniu.

2. Odczekaj dwie sekundy, popchnij ponownie spust.

Polski

UWAGA

Żyłka wysunie się na około 0,4 cale za każdym

zatrzymaniem i włączeniem spustu przełącznika aż do

momentu, gdy żyłka osiągnie ostrze tnące, które odetnie

wystającą nadmiernie długość.

4.7 USTAW RĘCZNIE DŁUGOŚĆ

ŻYŁKI TNĄCEJ

Rysunek 7.

1. Wyłącz urządzenie.

2. Popchnij przycisk zaczepu szpuli i pociągnij za żyłkę, by

wysunąć ją ręcznie.

3. Po wysunięciu nowej żyłki tnącej, przed włączeniem

urządzenia należy go zawsze ustawić w zwykłej pozycji.

4.8 OSTRZE TNĄCE ŻYŁKI

Rysunek 9

Obcinarka jest wyposażona w ostrze tnące żyłki na osłonie.

Ostrze tnące żyłki przycina ciągle żyłkę, by zapewnić

średnicę stałego i skutecznego cięcia. Wysuń żyłkę, gdy tylko

usłyszysz, że silnik działa szybciej niż zwykle lub gdy

skuteczność cięcia zmniejsza się. Dzięki temu utrzymasz

skuteczność i zapewnisz odpowiednią długość żyłki do pracy.

5 KONSERWACJA

WAŻNE

Przeczytaj ze zrozumieniem rozporządzenia dotyczące

bezpieczeństwa i instrukcje konserwacji przed

przystąpieniem do czyszczenia, naprawy lub czynności

konserwacyjnych na urządzeniu.

WAŻNE

Upewnij się, że wszystkie nakrętki, śruby i wkręty są

mocno przykręcone. Regularnie kontroluj stopień

przymocowania uchwytów.

WAŻNE

Używaj tylko części zamiennych i akcesoriów oryginalnego

producenta.

5.1 OGÓLNE INFORMACJE

WAŻNE

Tylko dystrybutor lub autoryzowany punkt serwisowy mogą

przeprowadzić czynności konserwacyjne, które nie są

opisane w niniejszych instrukcjach.

Przed przystąpieniem do działań konserwacyjnych:

• Wyłącz urządzenie.

• Wyjmij akumulator.

• Odczekaj aż silnik ostygnie.

• Urządzenie przechowywać w chłodnym i suchym

miejscu.

• Noś odpowiednie ubranie, rękawice ochronne i okulary

ochronne.

5.2 WYCZYŚĆ URZĄDZENIE.

• Czyść urządzenie po użyciu wilgotną szmatką zamoczoną

w neutralnym detergencie.

• Nie używaj żrących detergentów lub rozpuszczalników

do czyszczenia plastikowych części lub uchwytów.

• Sprawdzaj, czy w głowicy obcinarki nie ma trawy, liści

lub nadmiernego smaru.

• Pilnuj, by otwory wentylacyjne były czyste i wolne od

zanieczyszczeń, by uniknąć przegrzania i uszkodzenia

silnika lub akumulatora.

• Nie pryskaj wodą na silnik i elektryczne części.

5.3 WYMIEŃ SZPULĘ

Rysunek 10.

1. Popychaj zakładki z dwóch stron głowicy obcinarki

jednocześnie.

2. Pociągnij i wyjmij pokrywę szpuli.

3. Wyjmij szpulę.

4. Włóż szpulę do obudowy szpuli.

UWAGA

Upewnij się, że żyłka tnąca znajduje się w szczelinie na

nowej szpuli i że jest rozciągnięta na około 15 cm zanim

zainstalujesz nową szpulę.

5. Włóż końcówki żyłek tnących do otworów.

6. Rozciągnij żyłkę tnącą, by uwolnić ją ze szczeliny

prowadnicy na szpuli.

7. Popchnij zakładki i załóż przykrywkę szpuli na obudowę

szpuli.

8. Popchnij pokrywę szpuli aż się zablokuje.

5.4 WYMIENIĆ ŻYŁKĘ TNĄCĄ

Rysunek 11 - 12.

UWAGA

Wyjąć [pozostałe kawałki żyłki w szpuli.

UWAGA

Używaj tylko nylonowej żyłki tnącej o 1.65 mm średnicy.

1. Utnij dwa kawałki żyłki o długości około 3 m każda.

2. Zagnij jedną końcówkę żyłki na 1/4 cala (6,35 mm) .

3. Włóż żyłki do otworów kotwicznych szpuli.

4. Zawiń mocno żyłki tnące wokół szpuli w zaznaczonym

kierunku.

Polski

5. Umieść żyłkę tnącą w otworach prowadnicy.

6. Nie zawijaj żyłki poza krawędź szpuli.

6 TRANSPORT I

PRZECHOWYWANIE

6.1 PRZESUŃ URZĄDZENIE.

Podczas przesuwania urządzenia:

• Należy nosić rękawice.

• Wyłącz urządzenie.

• Wyjmij akumulator i naładuj go.

• Zamontuj osłonę ostrza.

6.2 PRZECHOWUJ URZĄDZENIE

• Wyjmij akumulator z urządzenia.

• Upewnij się, że dzieci nie mogą się zbliżyć do

urządzenia.

• Przechowuj urządzenie z dala od czynników korozyjnych

takich jak chemiczne substancje ogrodnicze lub sole

odladzające.

• Zabezpiecz urządzenie podczas transportu, by uniknąć

uszkodzeń i obrażeń. Wyczyść urządzenie i skontroluj,

czy nie jest uszkodzone.

7 ROZWIĄZYWANIE

PROBLEMÓW

Problem Możliwa przyczy-

Rozwiązanie

Urządzenie

nie urucha-

mia się, gdy

pchasz za

spust.

Brak styku między

urządzeniem i

akumulatorem.

1. Wyjmij akumulator.

2. Sprawdź styk i ponow-

nie włóż akumulator.

Akumulator jest

wyczerpany.

Naładować akumulator.

Przycisk odbloko-

wania i spust nie

zostały popchnięte

jednocześnie.

1. Pociągnij przycisk od-

blokowania i przytrzymaj

go.

2. Pociągnij za spust, by

uruchomić narzędzie.

Problem Możliwa przyczy-

Rozwiązanie

Urządzenie

zatrzymuje

się podczas

koszenia.

Osłona nie jest za-

mocowana w ur-

ządzeniu.

Wyjmij akumulator i za-

mocuj osłonę na urządze-

niu.

Używana jest

mocna żyłka tną-

ca.

Używaj tylko nylonowej

żyłki tnącej o 1.65 mm

średnicy.

Trawa owija się

wokół wału silnika

lub głowicy obci-

narki.

1. Wyłącz urządzenie.

2. Wyjmij akumulator.

3. Usuń trawę z wału sil-

nika i głowicy obcinarki.

Silnik jest przeła-

dowany.

1. Wyjmij głowicę obci-

narki z trawy.

2. Silnik zacznie ponow-

nie działać po usunięciu

obciążenie .

3. Podczas koszenia prze-

suwaj głowicę do trawy i

z trawy, by kosić nie wię-

cej niż 8'' za jednym ra-

zem.

Akumulator lub

urządzenie są

przegrzane.

1. Ochłódź akumulator aż

zacznie normalnie dzia-

łać.

2. Odczekaj, aż urządze-

nie ostygnie przez około

10 minut.

Akumulator nie

jest podłączony do

urządzenia.

Zainstalować ponownie

akumulator.

Akumulator jest

wyczerpany.

Naładować akumulator.

Żyłka nie

rozwija się.

Żyłki są zespa-

wane razem.

Nasmaruj sprejem siliko-

nowym.

Na szpuli nie ma

wystarczająco du-

żo żyłki.

Zainstaluj więcej żyłki.

Żyłki są zużyte lub

zbyt krótkie.

Rozwiń żyłkę tnącą.

Żyłki są zaplątane

na szpuli.

1. Wyjmij żyłki ze szpuli.

2. Zawiń żyłki.

Polski

Problem Możliwa przyczy-

Rozwiązanie

Żyłka

wciąż się

łamie.

Urządzenie nie

jest poprawnie sto-

sowane.

1. Utnij końcówkę żyłki,

unikaj kamieni, ścian i in-

nych twardych przedmio-

tów.

2. Regularnie rozwijaj

żyłkę tnącą, by zachować

całkowitą szerokość cię-

cia.

Trawa za-

wija się wo-

kół głowicy

obcinarki i

obudowy

silnika.

Tnij wysoką trawę

przy podłożu.

1. Tnij trawę z góry w

dół.

2. Usuwaj nie więcej niż

8'' za jednym razem, by

unikać zawijania.

Żyłka nie

tnie dobrze.

Ostrze tnące jest

tępe.

Naostrz ostrze tnące pil-

nikiem i ponownie je

zainstaluj.

Drgania

stają się

coraz sil-

niejsze.

Żyłka jest zużyta z

jednej strony i nie

rozwija się.

Upewnij się, że żyłka z

obu stron jest odpowied-

nia. Rozwiń żyłkę.

8 DANE TECHNICZNE

Napięcie 40 V

Prędkość bez obciąże-

nia

7,500 (±10%) RPM

Głowica tnąca Automatyczne wysuwanie

Średnica żyłki tnącej 1.65 mm

Średnica ścieżki cięcia 305 mm

Waga (bez akumula-

tora)

4.2 kg

Mierzony poziom ciś-

nienia akustycznego

=80 dB(A), K

= 3 dB(A)

Gwarantowany po-

ziom mocy akustycz-

nej

WA.d

= 96 dB(A)

Drgania 3.5 m/s

, k=1.5 m/s

Model akumulatora G40B2, G40B4 i inne serie BAF

Model ładowarki G40C i inne serie CAF

Wartość poziomu hałasu

9 GWARANCJA

(Pełne warunki gwarancji znajdują się na stronie

internetowej)

Produkt objęty jest trzyletnią gwarancją a baterie - dwuletnią

(klient/prywatne użytkowanie) obowiązującą od daty zakupu.

Gwarancja obejmuje wady fabryczne. Wadliwy produkt

objęty gwarancją może być naprawiony lub wymieniony.

Urządzenie niewłaściwie używane lub używane w sposób

inny od opisanego w niniejszej instrukcji traci gwarancję.

Zwykłe zużycie oraz zużyte części nie są objęte gwarancją.

Na oryginalną gwarancję producenta nie wpływają żadne

dodatkowe gwarancje proponowane przez dystrybutora lub

sprzedawcę.

Wadliwy produkt wraz z dowodem zakupu (paragon) należy

odesłać do punktu zakupu, w celu reklamacji z tytułu

gwarancji

10 DEKLARACJA ZGODNOŚCI

Nazwa i adres producenta:

Imię i nazwis-

ko:

GLOBGRO AB

Globe Group Europe

Adres: Riggaregatan 53, 211 13 Malmö , Sweden/

Szwecja

Nazwisko i adres osoby upoważnionej do sporządzenia

dokumentacji technicznej:

Imię i nazwis-

ko:

Peter Söderström

Adres: Riggaregatan 53, 211 13 Malmö , Sweden/

Szwecja

My niżej podpisani oświadczamy, że produkt

Kategoria:

Obcinarka żyłkowa

Model: 2101507(STF305)

Numer seryjny: Zobacz tabliczkę znamionową na

produkcie

Rok produkcji: Zobacz tabliczkę znamionową na

produkcie

• jest zgodny z odnośnymi przepisami Dyrektyw w sprawie

maszyn 2006/42/WE.

• spełnia wymogi określone w następujących innych

dyrektywach europejskich:

• 2014/30/EU

• 2000/14/WE & 2005/88/WE

• 2011/65/EU & (EU)2015/863

Polski

Ponadto oświadczamy, że użyto następujących (elementów/

klauzul) zharmonizowanych norm:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Metoda oceny zgodności w Aneksie VI Dyrektywy

2000/14/WE.

Obcinarka żyłkowa

Zmierzony poziom mocy akustycz-

nej:

=91.4 dB(A)

Gwarantowany poziom mocy akus-

tycznej:

WA.d

=96 dB(A)

Miejsce, data: Podpis: Ted Qu, Dyrektor ds jakości

Malmö, 7.8.2020

Polski

1 Popis................................................. 94

1.1 Účel..................................................................94

1.2 Popis................................................................ 94

2 Bezpečnost........................................94

3 Instalace........................................... 94

3.1 Rozbalení zařízení........................................... 94

3.2 Připojení chrániče............................................94

3.3 Montáž hřídele.................................................94

3.4 Připojení pomocné rukojeti............................. 95

3.5 Instalace akumulátoru......................................95

3.6 Vyjmutí akumulátoru....................................... 95

4 Provoz...............................................95

4.1 Ovládací prvky................................................ 95

4.2 Spuštění stroje..................................................95

4.3 Zastavení stroje................................................95

4.4 Provozní tipy....................................................95

4.5 Rady pro sečení............................................... 95

4.6 Nastavení délky žací struny.............................95

4.7 Ruční nastavení délky žací struny................... 96

4.8 Řezací čepel struny..........................................96

5 Údržba..............................................96

5.1 Obecné informace............................................96

5.2 Čistění stroje....................................................96

5.3 Výměna cívky..................................................96

5.4 Výměna žací struny......................................... 96

6 Přeprava a skladování.................... 96

6.1 Přeprava stroje................................................. 96

6.2 Skladování stroje............................................. 97

7 Řešení problémů..............................97

8 Technické údaje............................... 98

9 Záruka..............................................98

10 ES prohlášení o shodě..................... 98

Česky

1 POPIS

1.1 ÚČEL

Tento stroj slouží k sečení trávy, lehkého plevelu a další

podobné vegetace na úrovni terénu. Rovina řezu musí být

přibližně rovnoběžná s půdním povrchem. Stroj nemůžete

používat k řezání nebo sekání živých plotů, křoví, keřů,

květin a kompostu.

1.2 POPIS

Obrázek 1 - 12.

Spouštěč

Blokovací tlačítko

Zadní rukojeť

Přídavná rukojeť

Horní hřídel

Spojka

Spodní hřídel

Řezací čepel

Vodící lišta

Strunová hlava

Chránič

Šroub

Knoflík

Uvolňovací tlačítko

Polohovací otvor

Kovový kroužek

Knoflík

Tlačítko pro uvolnění baterie

Tlačítko držáku cívky

Kryt cívky

Cívka

Jazýček

Otvor

Kryt cívky

Kotvicí otvor

Štěrbina

Směr rotace

Nejlepší řezná plocha

Nebezpečná řezná plocha

2 BEZPEČNOST

VAROVÁNÍ

Ujistěte se, že dodržujete všechny bezpečnostní pokyny.

Viz Bezpečnostní příručka.

3 INSTALACE

VAROVÁNÍ

Před instalací vyjměte akumulátor ze stroje.

VAROVÁNÍ

Nepoužívejte příslušenství, které se nedoporučuje pro tento

stroj.

3.1 ROZBALENÍ ZAŘÍZENÍ

VAROVÁNÍ

Před použitím se ujistěte, že jste stroj správně sestavili.

VAROVÁNÍ

• Pokud jsou součásti stroje poškozené, stroj

nepoužívejte.

• Pokud nemáte všechny součásti, nepoužívejte stroj.

• Pokud jsou součásti poškozené nebo chybějící, obraťte

se na servisní středisko.

1. Otevřete obal.

2. Přečtěte si dokumentaci přiloženou v krabici.

3. Vyjměte z krabice všechny nesestavené součásti.

4. Vyjměte stroj z obalu.

5. Zlikvidujte krabici a obal v souladu s místními předpisy.

3.2 PŘIPOJENÍ CHRÁNIČE

Obrázek 2.

VAROVÁNÍ

Nedotýkejte se řezací čepele.

1. Vyšroubujte šrouby ze strunové hlavy pomocí křížového

šroubováku (není součástí dodávky).

2. Umístěte chránič na strunovou hlavu.

3. Zarovnejte otvory pro šrouby na chrániči s otvory pro

šrouby na strunové hlavě.

4. Utáhněte šrouby.

3.3 MONTÁŽ HŘÍDELE

Obrázek 3.

1. Uvolněte knoflík na spojovači.

2. Zatlačte uvolňovací tlačítko na dolní hřídeli.

3. Zarovnejte uvolňovací tlačítko s polohovacím otvorem a

přesuňte dvě hřídele.

4. Otočte spodní hřídel, dokud tlačítko nezapadne do

polohovacího otvoru.

5. Utáhněte knoflík.

Česky

3.4 PŘIPOJENÍ POMOCNÉ RUKOJETI

Obrázek 4.

1. Vyjměte knoflík z rukojeti.

2. Namontujte pomocnou rukojeť na hřídel.

3. Nastavte pomocnou rukojeť do pohodlné polohy.

4. Zajistěte pomocnou rukojeť pomocí knoflíku.

3.5 INSTALACE AKUMULÁTORU

Obrázek 5.

VAROVÁNÍ

• Pokud je akumulátor nebo nabíječka poškozena,

vyměňte akumulátor nebo nabíječku.

• Před instalací nebo vyjmutím akumulátoru zastavte

motor a počkejte, až se zastaví.

• Přečtěte si, obeznamte se a dodržujte pokyny uvedené v

příručce pro akumulátor a nabíječku.

1. Zarovnejte žebra na akumulátoru s drážkami v prostoru

pro akumulátor.

2. Zatlačte akumulátor do prostoru pro akumulátor, dokud

akumulátor nezapadne na místo.

3. Když uslyšíte kliknutí, akumulátor je nainstalován.

3.6 VYJMUTÍ AKUMULÁTORU

Obrázek 5.

1. Stiskněte a podržte tlačítko pro uvolnění akumulátor.

2. Vyjměte akumulátor ze stroje.

4 PROVOZ

DŮLEŽITÉ

Než začnete stroj používat, přečtěte si bezpečnostní

předpisy a pokyny k obsluze a pochopte je.

VAROVÁNÍ

Při obsluze stroje buďte opatrní.

4.1 OVLÁDACÍ PRVKY

4.2 SPUŠTĚNÍ STROJE

Obrázek 6.

1. Stiskněte blokovací tlačítko a stiskněte spoušť.

4.3 ZASTAVENÍ STROJE

Obrázek 6.

1. Uvolněte spoušť pro zastavení stroje.

4.4 PROVOZNÍ TIPY

Obrázek 8.

VAROVÁNÍ

Udržujte mezeru mezi tělem a strojem.

VAROVÁNÍ

Stroj nepoužívejte bez osazeného chrániče.

Tipy, když používáte stroj

• Stroj připojujte ke správně nasazenému postroji.

• Při práci držte stroj pevně oběma rukama.

• Vysokou trávu sečte shora dolů.

Pokud se tráva namotá na strunovou hlavu:

• Vyjměte akumulátor.

• Odstraňte trávu.

4.5 RADY PRO SEČENÍ

Obrázek 8.

• Nakloňte stroj směrem k oblasti, která má být sečena.

Používejte špičku žací struny pro sečení trávy.

• Pohybujte strojem zprava doleva, aby nedošlo k

odhazování nečistot směrem k obsluze.

• Nesečte v nebezpečné oblasti.

• Netlačte strunovou hlavu do neposečené trávy.

• Drát a kůly plotů způsobují opotřebení a roztržení žací

struny. Kamenné a cihlové zdi, obrubníky a dřevo mohou

rychle opotřebovat žací strunu.

4.6 NASTAVENÍ DÉLKY ŽACÍ

STRUNY

Obrázek 7.

POZNÁMKA

Stroj má automatickou podávací hlavu. Stroj se poškodí,

pokud narazíte hlavu a pokusíte se vysunout strunu.

POZNÁMKA

Pokud se žací struna automaticky neposune, může být

zamotaná nebo prázdná.

1. Když je stroj zapnutý, uvolněte spoušť.

2. Počkejte dvě sekundy a znovu stiskněte spoušť.

POZNÁMKA

Struna se prodlouží přibližně o 0,4 palce s každým

zastavením a zmáčknutím spouště, dokud struna nedosáhne

řezací čepel, která ořeže přebytečnou délku.

Česky

4.7 RUČNÍ NASTAVENÍ DÉLKY ŽACÍ

STRUNY

Obrázek 7.

1. Zastavte stroj.

2. Stiskněte tlačítko držáku cívky a vytáhněte žací strunu

pro její manuální prodloužení.

3. Po prodloužení nové žací struny a před dalším spuštěním

stroje vraťte stroj do normální polohy.

4.8 ŘEZACÍ ČEPEL STRUNY

Obrázek 9

Tato sekačka je vybavena řezací čepelí na ochranném krytu.

Řezací čepel struny průběžné ořezává strunu pro zajištění

konzistentního a efektivního záběru sečení. Prodlužte strunu

vždy, když uslyšíte, že motor běží rychleji než normálně,

nebo když se sníží účinnost sečení. Udržíte tak nejlepší

výkonnost a dostatečnou délku struny dost dlouho na to, aby

se správně prodloužila.

5 ÚDRŽBA

DŮLEŽITÉ

Před čištěním, opravou nebo údržbou stroje si přečtěte

bezpečnostní předpisy a pokyny pro údržbu a pochopte je.

DŮLEŽITÉ

Ujistěte se, že všechny matice, šrouby a vruty jsou utažené.

Pravidelně kontrolujte správnou instalaci rukojetí.

DŮLEŽITÉ

Používejte pouze náhradní díly a příslušenství od původního

výrobce.

5.1 OBECNÉ INFORMACE

DŮLEŽITÉ

Pouze váš prodejce nebo schválené servisní středisko

mohou provádět údržbu, která není uvedena v této příručce.

Před údržbářskými pracemi:

• Zastavte stroj.

• Vyjměte akumulátor.

• Motor ochlaďte.

• Skladujte stroj na chladném a suchém místě.

• Používejte správné oblečení, ochranné rukavice a

ochranné brýle.

5.2 ČISTĚNÍ STROJE

• Stroj vyčistěte po použití vlhkou látkou namočenou v

neutrálním čistícím prostředku.

• Nepoužívejte agresivní čisticí prostředky ani rozpouštědla

k čištění plastových dílů nebo rukojetí.

• Udržujte strunovou hlavu bez trávy, listů nebo

nadměrného maziva.

• Větrací otvory udržujte čisté a bez nečistot, aby nedošlo k

přehřátí a poškození motoru nebo akumulátoru.

• Na motor a elektrické součásti nestříkejte vodu.

5.3 VÝMĚNA CÍVKY

Obrázek 10.

1. Současně zatlačte jazýčky na boční straně strunové hlavy.

2. Vytáhněte a vyjměte kryt cívky.

3. Odstraňte zbývající cívku.

4. Vložte cívku do tělesa cívky.

POZNÁMKA

Před instalací nové cívky se ujistěte, že žací struna je v

štěrbině nové cívky a je vytažena přibližně o 15 cm.

5. Přesuňte konce žací struny přes otvory.

6. Vytáhněte žací strunu a uvolněte ji z vodicí drážky v

cívce.

7. Zatlačte jazýčky a nainstalujte kryt cívky na těleso cívky.

8. Zatlačte kryt cívky na místo, dokud nezacvakne.

5.4 VÝMĚNA ŽACÍ STRUNY

Obrázek 11 - 12.

POZNÁMKA

Odstraňte zbývající žací strunu z cívky.

POZNÁMKA

Používejte pouze nylonovou žací strunu s 1.65 mm

průměrem.

1. Odřízněte dva kusy žací struny o délce přibližně 3 m.

2. Ohněte jeden konec struny o 1/4 palce (6,35 mm).

3. Vložte struny do kotvícího otvoru cívky.

4. Natočte žací struny těsně kolem cívky v uvedeném

směru.

5. Vložte žací struny do vodících drážek.

6. Nenavíjejte žací struny za okraj cívky.

6 PŘEPRAVA A SKLADOVÁNÍ

6.1 PŘEPRAVA STROJE

Při přepravě stroje:

• Používejte rukavice.

• Zastavte stroj.

• Vyjměte akumulátor a nabijte ho.

• Namontujte chránič čepele.

Česky

6.2 SKLADOVÁNÍ STROJE

• Vyjměte akumulátor ze stroje.

• Ujistěte se, že se děti nemohou přiblížit k zařízení.

• Uchovávejte stroj v bezpečné vzdálenosti od korozivních

látek, jako jsou chemické látky a rozmrazovací soli.

• Během přepravy zajistěte stroj, aby nedošlo k jeho

poškození nebo zranění. Vyčistěte a zkontrolujte stroj,

zda nedošlo k jeho poškození.

7 ŘEŠENÍ PROBLÉMŮ

Problém Možná příčina Řešení

Stroj se

nespustí po

stisknutí

spouště.

Bez elektrického

kontaktu mezi

strojem a akumu-

látorem.

1. Vyjměte akumulátor.

2. Zkontrolujte kontakty

a znovu nainstalujte aku-

mulátor.

Akumulátor je vy-

bitý.

Nabijte akumulátor.

Blokovací tlačítko

a spoušť nejsou

současně zmáčkn-

uty.

1. Stiskněte blokovací

tlačítko a podržte jej.

2. Stiskněte spoušť a

spusťte stroj.

Problém Možná příčina Řešení

Při sečení

se stroj zas-

taví.

Chránič není

připojen k stroji.

Vyjměte akumulátor a

připevněte chránič k stro-

ji.

Je použita těžká

žací struna.

Používejte pouze nylono-

vou žací strunu s 1.65

mm průměrem.

Tráva se namotala

kolem hřídele mo-

toru nebo strunové

hlavy.

1. Zastavte stroj.

2. Vyjměte akumulátor.

3. Odstraňte trávu z

hřídele motoru a strunové

hlavy.

Motor je přetížen. 1. Vyjměte strunovou hla-

vu z trávy.

2. Motor se zotaví, jak-

mile se zatížení odstraní.

3. Při sečení přemísťujte

strunovou hlavu dovnitř a

ven ze sečené trávy a od-

straňujte ne více než

8“ (20 cm) pás.

Akumulátor nebo

stroj jsou příliš

horké.

1. Ochlaďte akumulátor,

dokud se jeho funkce

nevrátí do normálu.

2. Nechte vychladnout

stroj přibližně 10 minut.

Akumulátor je od

stroje odpojen.

Znovu zapojte akumulá-

tor.

Akumulátor je vy-

bitý.

Nabijte akumulátor.

Struna se

neprodlu-

žuje.

Struny se navzá-

jem spojily.

Promažte silikonovým

sprejem.

Nedostatek struny

na cívce.

Nainstalujte více struny.

Struny jsou příliš

krátké.

Prodlužte žací strunu.

Struny se na cívce

zamotaly.

1. Vyjměte struny z cív-

ky.

2. Namotejte struny.

Česky

Problém Možná příčina Řešení

Struny se

trhají.

Stroj je používán

nesprávně.

1. Sečte špičkou struny,

vyhýbejte se kamenům,

stěnám a dalším tvrdým

předmětům.

2. Žací strunu pravidelně

prodlužujte, abyste dos-

áhli celé šířky sečení.

Tráva se

namotala

kolem stru-

nové hlavy

a skříně

motoru.

Sečte vysokou

trávu na úrovni

terénu.

1. Vysokou trávu sečte

shora dolů.

2. Odstraňte při každém

průchodu ne více než

8“ (20 cm), aby nedochá-

zelo k zamotání.

Struna

dobře

neřeže.

Řezací čepel je tu-

pá.

Nabruste řezací čepel pil-

níkem nebo ji vyměňte.

Vibrace se

zřetelně

zvyšují.

Struna je

opotřebená na

jedné straně a včas

se neprodloužila.

Ujistěte se, že struna je

na obou koncích normál-

ní. Prodlužte strunu.

8 TECHNICKÉ ÚDAJE

Napětí 40 V

Otáčky naprázdno 7,500 (±10%) ot./min

Typ podávání struny Automatické podávání

Průměr žací struny 1.65 mm

Průměr záběru sečení 305 mm

Hmotnost (bez akumu-

látoru)

4.2 kg

Měřená hladina akus-

tického tlaku

=80 dB(A), K

= 3 dB(A)

Garantovaná hladina

akustického výkonu

WA.d

= 96 dB(A)

Vibrace 3.5 m/s

, k = 1.5 m/s

Akumulátor G40B2, G40B4 a další řady BAF

Typ nabíječky G40C a další řady CAF

Hodnota hluku.

9 ZÁRUKA

(Úplné záruční podmínky naleznete na webové stránce

společnosti )

Záruka je 3 roky na výrobek a 2 roky na akumulátor

(spotřební / soukromé použití) od data zakoupení. Tato záruka

se vztahuje na výrobní závady. Vadný výrobek v záruce může

být buď opraven nebo vyměněn. Přístroj, který byl zneužitý

nebo použitý jinými způsoby, než popsanými v uživatelské

příručce, může být odmítnut pro uplatnění záruky. Na

normální opotřebení a opotřebované součásti se záruka

nevztahuje. Původní záruka výrobce není ovlivněna žádnou

dodatečnou zárukou, kterou nabízí prodejce nebo obchodník.

Vadný výrobek spolu s dokladem o koupi (pokladniční

stvrzenka) musí být vrácen na místo zakoupení pro uplatnění

záručního nároku.

10 ES PROHLÁŠENÍ O SHODĚ

Název a adresa výrobce:

Jméno: GLOBGRO AB

Globe Group Europe

Adresa: Riggaregatan 53, 211 13 Malmö , Švédsko

Název a adresa společnosti oprávněné vypracovat soubor

technické dokumentace:

Jméno: Peter Söderström

Adresa: Riggaregatan 53, 211 13 Malmö , Švédsko

Tímto prohlašujeme, že výrobek

Kategorie:

Strunová sekačka

Model: 2101507(STF305)

Výrobní číslo: Viz štítek s označením výrobku

Rok výroby: Viz štítek s označením výrobku

• je v souladu s příslušnými ustanoveními směrnice o

strojních zařízeních 2006/42/ES.

• je v souladu s následujícími směrnicemi ES:

• 2014/30/EU

• 2000/14/ES & 2005/88/ES

• 2011/65/EU & (EU)2015/863

Kromě toho prohlašujeme, že byly použity následující

harmonizované normy (jejich části / doložky):

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Metoda posouzení shody s přílohou VI / směrnice

2000/14/ES.

Strunová sekačka

Česky

Měřená hladina akustického výkonu: L

=91.4 dB(A)

Garantovaná hladina akustického vý-

konu:

WA.d

=96 dB(A)

Místo, datum: Podpis: Ted Qu, ředitel pro kvalitu

Malmö, 7.8.2020

Česky

1 Popis............................................... 101

1.1 Účel................................................................101

1.2 Prehľad...........................................................101

2 Bezpečnosť.....................................101

3 Inštalácia........................................ 101

3.1 Rozbalenie stroja........................................... 101

3.2 Pripojenie chrániča........................................ 101

3.3 Montáž tyče................................................... 101

3.4 Pripojenie pomocnej rukoväte.......................102

3.5 Inštalácia akumulátora...................................102

3.6 Vybratie akumulátora.....................................102

4 Obsluha.......................................... 102

4.1 Ovládacie prvky.............................................102

4.2 Spustenie stroja..............................................102

4.3 Zastavenie stroja............................................102

4.4 Prevádzkové tipy........................................... 102

4.5 Rady pre kosenie........................................... 102

4.6 Nastavenie dĺžky žacej struny....................... 102

4.7 Manuálne nastavenie dĺžky žacej struny....... 103

4.8 Rezacia čepeľ struny......................................103

5 Údržba............................................103

5.1 Všeobecné informácie................................... 103

5.2 Čistenie stroja................................................ 103

5.3 Výmena cievky..............................................103

5.4 Výmena žacej struny..................................... 103

6 Preprava a skladovanie.................103

6.1 Preprava stroja............................................... 103

6.2 Skladovanie stroja..........................................104

7 Riešenie problémov....................... 104

8 Technické údaje............................. 105

9 Záruka............................................105

10 Vyhlásenie o zhode ES...................105

100

Slovenčina

1 POPIS

1.1 ÚČEL

Tento stroj slúži na kosenie trávy, ľahkej buriny a inej

podobnej vegetácie na úrovni terénu. Rovina rezu musí byť

približne rovnobežná s pôdnym povrchom. Stroj nemôžete

používať na rezanie alebo kosenie živých plotov, krovia,

kríkov, kvetín a kompostu.

1.2 PREHĽAD

Obrázok 1 - 12.

Spúšťač

Blokovacie tlačidlo

Zadná rukoväť

Pomocná rukoväť

Horná tyč

Spojka

Spodná tyč

Rezacia čepeľ

Vodiaci doraz zastrihávania

Strunová hlava

Ochrana

Skrutka

Gombík

Uvoľňovacie tlačidlo

Polohovací otvor

Kovový krúžok

Gombík

Tlačidlo uvoľnenia akumulátora

Tlačidlo držiaka cievky

Kryt cievky

Cievka

Jazýček

Otvor

Kryt cievky

Kotviaci otvor

Drážka

Smer rotácie

Najlepšia oblasť kosenia

Nebezpečná oblasť kosenia

2 BEZPEČNOSŤ

VAROVANIE

Uistite sa, že dodržujete všetky bezpečnostné pokyny.

Pozrite si Bezpečnostnú príručku.

3 INŠTALÁCIA

VAROVANIE

Pred inštaláciou vyberte akumulátor zo stroja.

VAROVANIE

Nepoužívajte príslušenstvo, ktoré sa neodporúča pre tento

stroj.

3.1 ROZBALENIE STROJA

VAROVANIE

Pred použitím sa uistite, že ste stroj správne zostavili.

VAROVANIE

• Ak sú diely poškodené, stroj nepoužívajte.

• Ak nemáte všetky diely, stroj nepoužívajte.

• Ak sú súčasti poškodené alebo chýbajú, obráťte sa na

servisné stredisko.

1. Otvorte obal.

2. Prečítajte si dokumentáciu priloženú v škatuli.

3. Zo škatule vyberte všetky nezmontované diely.

4. Vyberte stroj z obalu.

5. Zlikvidujte škatuľu a obal v súlade s miestnymi

predpismi.

3.2 PRIPOJENIE CHRÁNIČA

Obrázok 2.

VAROVANIE

Nedotýkajte sa rezacej čepele.

1. Vyskrutkujte skrutku zo strunovej hlavy pomocou

krížového skrutkovača (nie je súčasťou dodávky).

2. Umiestnite chránič na strunovú hlavu.

3. Zarovnajte otvory pre skrutky na chrániči s otvormi pre

skrutky na strunovej hlave.

4. Utiahnite skrutky.

3.3 MONTÁŽ TYČE

Obrázok 3.

1. Uvoľnite gombík na spojke.

2. Zatlačte uvoľňovacie tlačidlo na spodnej tyči.

3. Zarovnajte uvoľňovacie tlačidlo s polohovacím otvorom

a zasuňte dve tyče.

4. Otočte spodnú tyč, kým gombíkové západky nezapadnú

do polohovacieho otvoru.

5. Utiahnite gombík.

101

Slovenčina

3.4 PRIPOJENIE POMOCNEJ

RUKOVÄTE

Obrázok 4.

1. Odmontujte gombík z rukoväte.

2. Pripevnite pomocnú rukoväť na tyč.

3. Nastavte pomocnú rukoväť do pohodlnej polohy.

4. Upevnite pomocnú rukoväť pomocou gombíka.

3.5 INŠTALÁCIA AKUMULÁTORA

Obrázok 5.

VAROVANIE

• Ak je akumulátor alebo nabíjačka poškodená, vymeňte

akumulátor alebo nabíjačku.

• Pred inštaláciou alebo vybratím akumulátora zastavte

stroj a počkajte, kým sa motor zastaví.

• Prečítajte si, oboznámte sa a dodržujte pokyny uvedené

v príručke pre akumulátor a nabíjačku.

1. Zarovnajte rebrá na akumulátore s drážkami v priestore

pre akumulátor.

2. Zatlačte akumulátor do priestoru pre akumulátor, kým

nezapadne na miesto.

3. Keď budete počuť kliknutie, akumulátor je nainštalovaný.

3.6 VYBRATIE AKUMULÁTORA

Obrázok 5.

1. Stlačte a podržte tlačidlo pre uvoľnenie akumulátora.

2. Vyberte akumulátor zo zariadenia.

4 OBSLUHA

DÔLEŽITÉ

Skôr ako začnete stroj používať, prečítajte si bezpečnostné

predpisy a pokyny na obsluhu a pochopte ich.

VAROVANIE

Pri obsluhe stroja buďte opatrní.

4.1 OVLÁDACIE PRVKY

4.2 SPUSTENIE STROJA

Obrázok 6.

1. Stlačte blokovacie tlačidlo a stlačte spínač.

4.3 ZASTAVENIE STROJA

Obrázok 6.

1. Uvoľnite spínač pre zastavenie stroja.

4.4 PREVÁDZKOVÉ TIPY

Obrázok 8.

VAROVANIE

Udržujte medzeru medzi telom a strojom.

VAROVANIE

Stroj nepoužívajte bez namontovaného chrániča.

Tipy pre používanie stroja

• Stroj pripájajte na správne nasadený postroj.

• Pri práci držte stroj pevne obomi rukami.

• Vysokú trávu koste zhora nadol.

Ak sa tráva namotá na strunovú hlavu:

• Vyberte akumulátor.

• Odstráňte trávu.

4.5 RADY PRE KOSENIE

Obrázok 8.

• Nakloňte stroj smerom k oblasti, ktorá má byť kosená.

Používajte špičku žacej struny na kosenie trávy.

• Pohybujte strojom sprava doľava, aby nedošlo k

odhadzovaniu nečistôt smerom k obsluhe.

• Nekoste v nebezpečnej oblasti.

• Netlačte strunovú hlavu do nepokosenej trávy.

• Drôt a koly plotov spôsobujú opotrebovanie a roztrhnutie

žacej struny. Kamenné a tehlové steny, obrubníky a drevo

môžu rýchlo opotrebovať žaciu strunu.

4.6 NASTAVENIE DĹŽKY ŽACEJ

STRUNY

Obrázok 7.

POZNÁMKA

Stroj má automatickú podávaciu hlavu. Stroj sa poškodí, ak

budete narážať hlavou a pokúsite sa posunúť strunu.

POZNÁMKA

Ak sa žacia struna automaticky nevysunie, môže byť

zamotaná alebo spotrebovaná.

1. Keď je stroj zapnutý, uvoľnite spínač.

2. Počkajte dve sekundy a potom znovu stlačte spínač.

POZNÁMKA

Struna sa vysunie približne 0,4 palca s každým zastavením

a zapnutím spúšťača, kým struna nedosiahne rezaciu čepeľ,

ktorá odstrihne nadbytočnú dĺžku.

102

Slovenčina

4.7 MANUÁLNE NASTAVENIE DĹŽKY

ŽACEJ STRUNY

Obrázok 7.

1. Stroj zastavte.

2. Stlačte tlačidlo držiaka cievky a potiahnite žaciu strunu

pre jej manuálne predĺženie.

3. Po predĺžení žacej struny vráťte stroj do normálnej

polohy predtým, ako ho znova spustíte.

4.8 REZACIA ČEPEĽ STRUNY

Obrázok 9

Táto kosačka je vybavená rezacou čepeľou na chrániči.

Rezacia čepeľ priebežne orezáva strunu pre zabezpečenie

stáleho a efektívneho záberu kosenia. Strunu predĺžte vždy,

keď počujete, že motor beží rýchlejšie ako zvyčajne, alebo

keď sa efektívnosť kosenia znižuje. Takto udržíte najlepší

výkon a dostatočne dlhú strunu na to, aby sa správne

vysúvala.

5 ÚDRŽBA

DÔLEŽITÉ

Pred čistením, opravou alebo údržbou stroja si prečítajte

bezpečnostné predpisy a pokyny pre údržbu a pochopte ich.

DÔLEŽITÉ

Uistite sa, že všetky matice a skrutky sú dotiahnuté.

Pravidelne kontrolujte správnu inštaláciu rukovätí.

DÔLEŽITÉ

Používajte iba náhradné diely a príslušenstvo od pôvodného

výrobcu.

5.1 VŠEOBECNÉ INFORMÁCIE

DÔLEŽITÉ

Iba váš predajca alebo autorizované servisné stredisko môžu

vykonávať údržbu, ktorá nie je uvedená v tejto príručke.

Pred údržbárskymi prácami:

• Stroj zastavte.

• Vyberte akumulátor.

• Nechajte motor vychladnúť.

• Skladujte stroj na chladnom a suchom mieste.

• Používajte správne oblečenie, ochranné rukavice a

ochranné okuliare.

5.2 ČISTENIE STROJA

• Stroj vyčistite po použití vlhkou látkou namočenou v

neutrálnom čistiacom prostriedku.

• Nepoužívajte agresívne čistiace prostriedky ani

rozpúšťadlá na čistenie plastových dielov alebo rukovätí.

• Udržujte strunovú hlavu bez trávy, lístia alebo

nadmerného maziva.

• Vetracie otvory udržujte čisté a bez odrezkov, aby

nedošlo k prehriatiu a poškodeniu motora alebo

akumulátora.

• Na motor a elektrické súčasti nestriekajte vodu.

5.3 VÝMENA CIEVKY

Obrázok 10.

1. Súčasne zatlačte jazýčky na bočnej strane strunovej

hlavy.

2. Potiahnite a vyberte kryt cievky.

3. Odstráňte zvyšnú cievku.

4. Vložte cievku do telesa cievky.

POZNÁMKA

Pred inštaláciou novej cievky sa uistite, že žacia struna je v

štrbine novej cievky a je vytiahnutá približne o 15 cm.

5. Presuňte konce žacej struny cez otvory.

6. Vytiahnite žaciu strunu a uvoľnite ju z vodiacej drážky v

cievke.

7. Zatlačte jazýčky a nainštalujte kryt cievky na teleso

cievky.

8. Zatlačte kryt cievky na miesto, kým nezacvakne.

5.4 VÝMENA ŽACEJ STRUNY

Obrázok 11 - 12.

POZNÁMKA

Odstráňte zvyšnú žaciu strunu z cievky.

POZNÁMKA

Používajte iba nylonovú žaciu strunu s 1.65 mm priemerom.

1. Odrežte dva kusy žacej struny s dĺžkou približne 3 m.

2. Ohnite jeden koniec struny s dĺžkou 1/4 palca (6,35 mm).

3. Vložte struny do kotviacich otvorov cievky.

4. Pevne naviňte žacie struny okolo cievky v určenom

smere.

5. Vložte žacie struny do vodiacich drážok.

6. Nenavíjajte žacie struny za okraj cievky.

6 PREPRAVA A SKLADOVANIE

6.1 PREPRAVA STROJA

Pri preprave stroja:

• Používajte rukavice.

• Stroj zastavte.

103

Slovenčina

• Vyberte akumulátor a nabite ho.

• Namontujte chránič čepele.

6.2 SKLADOVANIE STROJA

• Vyberte akumulátor zo stroja.

• Uistite sa, že sa deti nemôžu priblížiť k stroju.

• Chráňte stroj pred agresívnymi látkami, ako sú záhradné

chemikálie a rozmrazovacie soli.

• Počas prepravy zaistite stroj, aby nedošlo k jeho

poškodeniu alebo zraneniu. Vyčistite a skontrolujte stroj,

či nedošlo k jeho poškodeniu.

7 RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie

Stroj sa nespustí po stlače-

ní spínača.

Bez elektrického kontaktu medzi strojom

a akumulátorom.

1. Vyberte akumulátor.

2. Skontrolujte kontakty a znovu nainštalujte akumulá-

tor.

Akumulátor je vybitý. Nabite akumulátor.

Blokovacie tlačidlo a spínač nie sú sú-

časne stlačené.

1. Stisnite blokovacie tlačidlo a podržte ho.

2. Stlačte spínač stroja.

Pri kosení sa stroj zastaví. Chránič nie je pripojený na stroj. Vyberte akumulátor a pripevnite chránič na stroj.

Je použitá príliš ťažká struna. Používajte iba nylonovú žaciu strunu s 1.65 mm prie-

merom.

Tráva sa namotala okolo hriadeľa motora

alebo strunovej hlavy.

1. Stroj zastavte.

2. Vyberte akumulátor.

3. Odstráňte trávu z hriadeľa motora a strunovej hlavy.

Motor je preťažený. 1. Vytiahnite hlavu kosačky z trávy.

2. Motor sa rozbehne, keď sa preťaženie odstráni.

3. Pri kosení premiestňujte strunovú hlavu dovnútra a

von z kosenej trávy a odstraňujte nie viac ako 8“ (20

cm) pás.

Akumulátor alebo stroj sú veľmi horúce. 1. Ochlaďte akumulátor, kým sa jeho funkcia nevráti do

normálu.

2. Nechajte vychladnúť stroj približne 10 minút.

Akumulátor je odpojený od stroja. Znovu zapojte akumulátor.

Akumulátor je vybitý. Nabite akumulátor.

Struna sa nepredlžuje. Struny sa navzájom spojili. Premažte silikónovým sprejom.

Nedostatok struny na cievke. Nainštalujte viac struny.

Struny sú veľmi krátke. Predĺžte žaciu strunu.

Struny sa na cievke zamotali. 1. Vyberte struny z cievky.

2. Namotajte struny.

104

Slovenčina

Problém Možná príčina Riešenie

Struny sa trhajú. Stroj je nesprávne používaný. 1. Koste špičkou struny, vyhýbajte sa kameňom, sten-

ám a ďalším tvrdým predmetom.

2. Žaciu strunu pravidelne predlžujte, aby ste udržali

celú šírku kosenia.

Tráva sa namotala okolo

strunovej hlavy a skrine

motora.

Koste vysokú trávu na úrovni terénu. 1. Vysokú trávu koste zhora nadol.

2. Odstráňte pri každom prechode nie viac ako 8“ (20

cm), aby nedochádzalo k zamotaniu.

Struna dobre nereže. Rezacia čepeľ je tupá. Nabrúste rezaciu čepeľ pilníkom alebo ju vymeňte.

Vibrácie sa zreteľne zvy-

šujú.

Struna je opotrebovaná na jednej strane a

včas sa nepredĺžila.

Uistite sa, že struna je na oboch koncoch normálna.

Predĺžte strunu.

8 TECHNICKÉ ÚDAJE

Napätie 40 V

Rýchlosť bez zaťaže-

nia

7,500 (±10%) ot./min

Typ podávania struny Automatické podávanie

Priemer žacej struny 1.65 mm

Priemer záberu kose-

nia

305 mm

Hmotnosť (bez aku-

mulátora)

4.2 kg

Meraná hladina akus-

tického tlaku

=80 dB(A), K

= 3 dB(A)

Garantovaná hladina

akustického výkonu

WA.d

= 96 dB(A)

Vibrácie 3.5 m/s

, k = 1.5 m/s

Akumulátor G40B2, G40B4 a ďalšie série BAF

Typ nabíjačky G40C a ďalšie série CAF

Hodnota hluku.

9 ZÁRUKA

(Úplné záručné podmienky nájdete na webovej stránke

spoločnosti )

Záruka 3 roky na výrobok a 2 roky na akumulátor

(spotrebné / súkromné používanie) od dátumu zakúpenia.

Táto záruka sa vzťahuje na výrobné chyby. Chybný výrobok

v záruke môže byť buď opravený alebo vymenený. Prístroj,

ktorý bol zneužitý alebo použitý inými spôsobmi, než

popísanými v používateľskej príručke, môže byť odmietnutý

na uplatnenie záruky. Na normálne opotrebovanie a

opotrebované súčasti sa záruka nevzťahuje. Pôvodná záruka

výrobcu nie je ovplyvnená žiadnou dodatočnou zárukou,

ktorú ponúka predajca alebo obchodník.

Chybný výrobok spolu s dokladom o zakúpení (pokladničný

blok) musí byť vrátený na miesto zakúpenia pre uplatnenie

záručného nároku.

10 VYHLÁSENIE O ZHODE ES

Názov a adresa výrobcu:

Meno: GLOBGRO AB

Globe Group Europe

Adresa: Riggaregatan 53, 211 13 Malmö , Švédsko

Názov a adresa spoločnosti oprávnenej vypracovať súbor

technickej dokumentácie:

Meno: Peter Söderström

Adresa: Riggaregatan 53, 211 13 Malmö , Švédsko

Týmto prehlasujeme, že výrobok

Skupina: Strunová kosačka

Model: 2101507(STF305)

Výrobné číslo: Pozrite si štítok s označením výr-

obku

Rok výroby: Pozrite si štítok s označením výr-

obku

• je v súlade s príslušnými ustanoveniami smernice o

strojných zariadeniach 2006/42/ES.

• je v súlade s nasledujúcimi smernicami ES:

• 2014/30/EU

• 2000/14/ES & 2005/88/ES

• 2011/65/EU & (EU)2015/863

Okrem toho prehlasujeme, že boli použité nasledujúce

harmonizované normy (ich časti/doložky):

105

Slovenčina

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Metóda posudzovania zhody s prílohou VI / smernica

2000/14/ES.

Strunová kosačka

Meraná hladina akustického výkonu: L

=91.4 dB(A)

Garantovaná hladina akustického vý-

konu:

WA.d

=96 dB(A)

Miesto, dátum: Podpis: Ted Qu, riaditeľ pre kvalitu

Malmö, 7.8.2020

106

Slovenčina

1 Opis.................................................108

1.1 Namen............................................................108

1.2 Pregled...........................................................108

2 Varnost........................................... 108

3 Namestitev......................................108

3.1 Razpakiranje naprave.................................... 108

3.2 Namestite ščit................................................ 108

3.3 Sestavljanje gredi...........................................108

3.4 Pritrdite pomožni ročaj.................................. 109

3.5 Namestitev akumulatorja...............................109

3.6 Odstranite akumulator................................... 109

4 Upravljanje.................................... 109

4.1 Krmilniki....................................................... 109

4.2 Zagon naprave............................................... 109

4.3 Zaustavitev naprave.......................................109

4.4 Nasveti za upravljanje................................... 109

4.5 Nasveti za košnjo...........................................109

4.6 Nastavitev dolžine nitke za košnjo................ 109

4.7 Ročna nastavitev dolžine nitke za košnjo......110

4.8 Rezilo za rezanje nitke...................................110

5 Vzdrževanje................................... 110

5.1 Splošne informacije....................................... 110

5.2 Očistite napravo............................................. 110

5.3 Menjava navitka.............................................110

5.4 Zamenjava nitke za košnjo............................ 110

6 Premikanje in shranjevanje..........110

6.1 Premikanje naprave........................................110

6.2 Skladiščenje naprave......................................111

7 Odpravljanje napak...................... 111

8 Tehnični podatki............................ 112

9 Garancija........................................112

10 Izjava ES o skladnosti................... 112

107

Slovenščina

1 OPIS

1.1 NAMEN

Ta naprava se uporablja za košnjo trave, manjšega plevela in

druge podobne vegetacije na ali okoli tal. Površina za rezanje

mora biti približno vzporedna s tlemi. Naprave ne morete

uporabljati za obrezovanje žive meje, grmov, rož in

komposta.

1.2 PREGLED

Slika 1 - 12.

Sprožilec

Gumb za odklepanje

Hrbtni ročaj

Pomožni ročaj

Zgornja gred

Spojka

Spodnja gred

Rezilo za rezanje nitke

Robno vodilo

Glava kosilnice

Ščit

Vijak

Gumb

Gumb za sprostitev

Odprtina za določanje položaja

Kovinski obroč

Gumb

Gumb za sprostitev akumulatorja

Gumb za držalo navitka

Pokrov navitka

Navitek

Zavihek

Odprtina

Ohišje navitka

Sidrna odprtina

Reža

Smer vrtenja

Območje najboljše košnje

Nevarno območje košnje

2 VARNOST

OPOZORILO

Vedno v celoti upoštevajte navodila za uporabo.

Upoštevajte tudi varnostna navodila.

3 NAMESTITEV

OPOZORILO

Pred namestitvijo iz naprave odstranite baterijski sklop.

OPOZORILO

Ne uporabljajte dodatne opreme, ki ni priporočena za to

napravo.

3.1 RAZPAKIRANJE NAPRAVE

OPOZORILO

Pred uporabo se prepričajte, da je naprava pravilno

sestavljena.

OPOZORILO

• Če so deli poškodovani, naprave ne uporabljajte.

• Če nimate vseh delov, naprave ne uporabljajte.

• Če so deli poškodovani ali manjkajo, se obrnite na

servisni center.

1. Odprite embalažo.

2. Preberite dokumente v škatli.

3. Iz škatle odstranite vse nesestavljene dele.

4. Napravo odstranite iz škatle.

5. Zavrzite škatlo in embalažo v skladu z lokalnimi predpisi.

3.2 NAMESTITE ŠČIT.

Slika 2.

OPOZORILO

Ne dotikajte se rezila za rezanje nitke.

1. Vijake iz glave kosilnice odstranite z izvijačem Phillips

(ni priložen).

2. Ščit namestite na glavo kosilnice.

3. Odprtine za vijake na ščitu poravnajte z odprtinami za

vijake na glavi kosilnice.

4. Privijte vijake.

3.3 SESTAVLJANJE GREDI

Slika 3.

1. Odvijte gumb na spojki.

2. Pritisnite sprostitveni gumb na spodnji gredi.

3. Sprostitveni gumb poravnajte z luknjo za pozicioniranje

in premaknite obe gredi.

4. Obračajte spodnjo gred, dokler se gumb ne zaskoči v

luknji za pozicioniranje.

5. Privijte gumb.

108

Slovenščina

3.4 PRITRDITE POMOŽNI ROČAJ.

Slika 4.

1. Z ročaja odstranite gumb.

2. Pomožni ročaj pritrdite na gred.

3. Pomožni ročaj nastavite v udoben položaj.

4. S pomočjo gumba privijte pomožni ročaj.

3.5 NAMESTITEV AKUMULATORJA

Slika 5.

OPOZORILO

• Če je akumulator ali polnilec poškodovan, ga

zamenjajte.

• Zaustavite napravo in počakajte, da se motor povsem

ustavi, preden namestite ali odstranite akumulator.

• Temeljito preberite in upoštevajte navodila glede

akumulatorja in polnilnika.

1. Dvižne zavihke na akumulatorju poravnajte z utori na

akumulatorju.

2. Akumulator potisnite v prostor za akumulator, dokler se

ne usede na svoje mesto.

3. Ko slišite klik, je akumulator nameščen.

3.6 ODSTRANITE AKUMULATOR

Slika 5.

1. Potisnite in držite gumb za sprostitev akumulatorja.

2. Odstranite akumulator iz naprave.

4 UPRAVLJANJE

POMEMBNO

Pred upravljanjem naprave poskrbite, da boste prebrali in

razumeli varnostne predpise in navodila za upravljanje.

OPOZORILO

Pri upravljanju naprave bodite previdni.

4.1 KRMILNIKI

4.2 ZAGON NAPRAVE

Slika 6.

1. Pritisnite gumb za odklepanje in povlecite sprožilec.

4.3 ZAUSTAVITEV NAPRAVE

Slika 6.

1. Sprostite sprožilec, da zaustavite napravo.

4.4 NASVETI ZA UPRAVLJANJE

Slika 8.

OPOZORILO

Med telesom in napravo ohranjajte razdaljo.

OPOZORILO

Naprave ne upravljajte brez nameščenega ščita.

Pri uporabi naprave upoštevajte te nasvete.

• Naprava naj bo pritrjena na pas, ki je pravilno nameščen.

• Kadar upravljate napravo, jo čvrsto držite z obema

rokama.

• Visoko travo kosite z vrha navzdol.

Če se trava navije okoli glave kosilnice:

• Odstranite baterijski sklop.

• Odstranite travo.

4.5 NASVETI ZA KOŠNJO

Slika 8.

• Napravo nagnite proti območju košnje. Travo kosite s

konico nitke za košnjo.

• Napravo premikajte od desne proti levi, da preprečite

metanje delcev proti upravljavcu.

• Ne kosite na nevarnih območjih.

• Glave kosilnice ne potiskajte na silo v nepokošeno travo.

• Žičnate in lesene ograje povzročijo obrabo in trganje

nitke za košnjo. Ob kamnitih opečnatih zidovih, pločnikih

in lesu se nitka za košnjo hitro obrabi.

4.6 NASTAVITEV DOLŽINE NITKE ZA

KOŠNJO

Slika 7.

OPOMBA

Naprava ima vgrajeno glavo za samodejno podajanje. Če

udarite po glavi, ker želite podaljšati nitko za košnjo, lahko

poškodujete napravo.

OPOMBA

Če se nitka za košnjo ne pomika samodejno, je morda

zapletena ali jo je zmanjkalo.

1. Ko je naprava vklopljena, sprostite sprožilec.

2. Počakajte dve sekundi, nato znova pritisnite sprožilec.

OPOMBA

Nitka se z vsako ustavitvijo in zagonom sprožilnega stikala

podaljša za pribl. 1 cm, dokler nitka ne doseže rezilo za

rezanje nitke, ki odreže prekomerno dolžino nitke.

109

Slovenščina

4.7 ROČNA NASTAVITEV DOLŽINE

NITKE ZA KOŠNJO

Slika 7.

1. Zaustavite napravo.

2. Pritisnite gumb za držalo navitka in povlecite, da ročno

izvlečete nitko za košnjo.

3. Ko izvlečete novo nitko za košnjo, napravo vedno

preklopite na običajni položaj, preden jo znova zaženete.

4.8 REZILO ZA REZANJE NITKE

Slika 9

Ta kosilnica ima na zaščiti vgrajeno rezilo za rezanje nitke.

Rezilo za rezanje nitke neprekinjeno prirezuje nitko in tako

zagotovi stalen in učinkovit premer za rezanje. Izvlecite

nitko, ko zaslišite, da se motor vrti z višjimi obrati kot

običajno, ali ko se zmanjša učinkovitost obrezovanja. Na ta

način boste zagotovili najboljšo učinkovitost delovanja, nitka

za košnjo pa bo vedno dovolj dolga za primerno podaljšanje.

5 VZDRŽEVANJE

POMEMBNO

Pred čiščenjem, popravilom in vzdrževalnimi deli na

napravi preberite in poskrbite, da boste razumeli varnostne

predpise in navodila za vzdrževanje.

POMEMBNO

Prepričajte se, da so vse matice in vijaki čvrsto priviti.

Redno preverjajte, ali sta ročaja pravilno nameščena.

POMEMBNO

Uporabljajte le nadomestne dele in dodatno opremo

originalnega proizvajalca.

5.1 SPLOŠNE INFORMACIJE

POMEMBNO

Vzdrževanje, ki ni omenjeno v tem priročniku, lahko opravi

le vaš trgovec ali odobreni servisni center.

Pred vzdrževanjem:

• Zaustavite napravo.

• Odstranite baterijski sklop.

• Ohladite motor.

• Napravo hranite na hladnem in suhem mestu.

• Uporabljajte ustrezna oblačila, zaščitne rokavice in

zaščitna očala.

5.2 OČISTITE NAPRAVO

• Napravo po uporabi očistite z vlažno krpo, ki ste jo

namočili v nevtralen detergent.

• Plastičnih delov ali ročajev ne čistite z agresivnimi

detergenti ali topili.

• Z glave kosilnice čistite travo, listje ali odvečno maščobo.

• Odprtine za prezračevanje naj bodo čiste

• Po motorju in električnih komponentah ne pršite vode.

5.3 MENJAVA NAVITKA

Slika 10.

1. Istočasno pritisnite na zavihke glave kosilnice.

2. Pokrov navitka povlecite in odstranite.

3. Odstranite preostali navitek.

4. Navitek dajte v ohišje navitka.

OPOMBA

Poskrbite, da je pred namestitvijo novega navitka nitka za

košnjo v reži na novem navitku in je iztegnite za približno

15 cm.

5. Konca nitke za košnjo napeljite skozi odprtine.

6. Razširite nitko za košnjo, da jo sprostite iz vodilne reže v

navitku.

7. Pritisnite zavihka in pokrov navitka namestite na ohišje

navitka.

8. Pokrov navitka potisnite, da se zaskoči na mesto.

5.4 ZAMENJAVA NITKE ZA KOŠNJO

Slika 11 - 12.

OPOMBA

Odstranite preostalo nitko za košnjo na navitku.

OPOMBA

Uporabite le z najlonsko nitko za košnjo s 1.65 mm

premerom.

1. Odrežite približno 3 m dolga kosa nitke za košnjo.

2. En konec nitke upognite pri 1/4 palca (6,35 mm).

3. Nitki speljite skozi sidrni luknji na navitku.

4. Nitki za košnjo tesno navijte na navitek v nakazani smeri.

5. Nitki za košnjo potisnite v vodilni reži.

6. Nitk za košnjo ne navijajte prek roba navitka.

6 PREMIKANJE IN

SHRANJEVANJE

6.1 PREMIKANJE NAPRAVE

Pri premikanju naprave morate:

• nositi rokavice;

• zaustaviti napravo;

• odstraniti baterijski sklop in ga napolniti;

• sestaviti ščit rezila.

110

Slovenščina

6.2 SKLADIŠČENJE NAPRAVE

• Baterijski sklop odstranite iz naprave.

• Prepričajte se, da otroci ne morejo dostopati do naprave.

• Naprave ne shranjujte v bližini korozivnih sredstev, kot

so vrtne kemikalije in soli za topljenje ledu.

• Med transportom napravo zavarujte, da preprečite

poškodbe ali telesne poškodbe. Napravo očistite in

preglejte za morebitne poškodbe.

7 ODPRAVLJANJE NAPAK

Težava Možen vzrok Rešitev

Naprava se

ne zažene,

ko pritis-

nete sproži-

lec.

Med napravo in

baterijskim sklo-

pom ni električne-

ga stika.

1. Odstranite baterijski

sklop.

2. Preverite stik in ponov-

no namestite baterijski

sklop.

Baterijski sklop je

izpraznjen.

Baterijski sklop napoln-

ite.

Gumba za odkle-

panje in sprožilca

niste pritisnili isto-

časno.

1. Povlecite gumb za od-

klepanje in ga pridržite.

2. Pritisnite na sprožilec,

da zaženete napravo.

Težava Možen vzrok Rešitev

Naprava se

med košnjo

ustavi.

Ščit ni pritrjen na

napravo.

Odstranite baterijski

sklop in ščit namestite na

napravo.

Uporabljate je de-

belo nitka za košn-

jo.

Uporabite le z najlonsko

nitko za košnjo s 1.65

mm premerom.

Okoli gredi motor-

ja ali glave kosil-

nice se ovija trava.

1. Zaustavite napravo.

2. Odstranite baterijski

sklop.

3. Z gredi motorja in

glave kosilnice odstranite

travo.

Motor je preobre-

menjen.

1. Glavo kosilnice z nitko

odstranite iz trave.

2. Motor bo zopet delov-

al, ko boste odstranili ob-

remenitev.

3. Pri košnji premikajte

glavo kosilnice z nitko v

in iz trave ter je ne ob en-

em rezu ne premaknite

več kot 8’’.

Baterijski sklop ali

naprava je prevro-

ča.

1. Baterijski sklop ohla-

jajte, dokler se njegova

funkcija ne vrne na nor-

malno.

2. Napravo ohlajajte pri-

bližno 10 minut.

Baterijski sklop je

odklopljen iz or-

odja.

Baterijski sklop ponovno

namestite.

Baterijski sklop je

izpraznjen.

Baterijski sklop napoln-

ite.

Nitka se ne

premakne.

Nitki sta zvarjeni

skupaj.

Namažite ju s silikonskim

pršilom.

Na navitku ni do-

volj nitke za košn-

jo.

Namestite več nitke.

Nitki sta prekratki. Nitko povlecite.

Nitki sta zapleteni

na navitku.

1. Nitki odstranite iz na-

vitka.

2. Navijte nitki.

111

Slovenščina

Težava Možen vzrok Rešitev

Nitka se

trga.

Napravo uporabl-

jate napačno.

1. Kosite s konico nitke,

izogibajte se kamnom,

stenam in drugim trdim

objektom.

2. Nitko redno povlecite,

da ohranite celotno širino

košnje.

Trava se

ovija okrog

glave kosil-

nice z nitko

in ohišja

motorja.

Visoko travo režite

pri tleh.

1. Visoko travo kosite z

vrha navzdol.

2. Da preprečite ovijanje

se pri vsakem rezu pre-

maknite za največ 8’’.

Nitka ne

reže dobro.

Rezilo za rezanje

nitke postane topo.

Naostrite ga s pilo ali ga

zamenjate z novim rezi-

lom.

Vibracije se

vidno pove-

čajo.

Nitka je obrablje-

na na eni strani in

ni pravočasno

povlečena naprej.

Poskrbite, da je nitka na

obeh straneh normalna.

Povlecite nitko.

8 TEHNIČNI PODATKI

Napetost 40 V

Ni obremenitvene hi-

trosti

7,500 (±10%) RPM

Glava za rezanje Samodejno podajanje

Premer nitke za košnjo 1.65 mm

Premer poti za košnjo 305 mm

Teža (brez akumula-

torja)

4.2 kg

Izmerjena raven hrupa L

=80 dB(A), K

= 3 dB(A)

Zajamčena raven

zvočne moči

WA.d

= 96 dB(A)

Vibracije 3.5 m/s

, k=1.5 m/s

Model akumulatorja G40B2, G40B4 in druge serije

BAF

Modela polnilca G40C in druge serije CAF

Vrednost hrupa.

9 GARANCIJA

(Pogoji za polno garancijo so navedeni na spletni strani)

Garancija je za izdelke triletna, za baterije pa dvoletna (za

potrošnika/zasebno uporabo) od datuma nabave. Ta garancija

pokriva napake proizvodnje. Izdelek z napako, ki je pod

garancijo, lahko popravimo ali zamenjamo. Garancija ne

velja v primeru napačne uporabe ob neupoštevanju priročnika

za uporabnike. Garancija ne pokriva običajne obrabe in

obrabljenih delov. Dodatna garancija, ki jo lahko nudi

prodajalec, ne vliva na garancijo proizvajalca.

Za uveljavljanje garancije mora biti izdelke vrnjen na mesto

prodaje, s priloženim dokazilom o nakupu (potrdilom o

plačilu).

10 IZJAVA ES O SKLADNOSTI

Naziv in naslov proizvajalca:

Ime: GLOBGRO AB

Globe Group Europe

Naslov: Riggaregatan 53, 211 13 Malmö , Švedska

Ime in naslov osebe, ki je pooblaščena za pripravo tehnične

dokumentacije:

Ime: Peter Söderström

Naslov: Riggaregatan 53, 211 13 Malmö , Švedska

Izjavljamo, da je izdelek

Kategorija: Kosilnica z nitko

Model: 2101507(STF305)

Serijska številka: Glejte nalepko s podatki o izdel-

Leto izdelave: Glejte nalepko s podatki o izdel-

• skladen z ustreznimi določbami Direktive o strojih

2006/42/ES.

• skladen z določbami teh drugih direktiv ES:

• 2014/30/EU

• 2000/14/ES & 2005/88/ES

• 2011/65/EU & (EU)2015/863

Poleg tega izjavljamo, da so bili upoštevani ti usklajeni

standardi (njihovi deli/klavzule):

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Metoda ocene skladnosti za prilogo VI / Direktiva

2000/14/EC.

Kosilnica z nitko

Izmerjena raven zvočne moči:

=91.4 dB(A)

Zajamčena raven zvočne moči: L

WA.d

=96 dB(A)

112

Slovenščina

Kraj, datum: Podpis: Ted Qu, direktor kakovosti

Malmö, 7.8.2020

113

Slovenščina

1 Opis.................................................115

1.1 Svrha..............................................................115

1.2 Pregled........................................................... 115

2 Sigurnost.........................................115

3 Ugradnja.........................................115

3.1 Vađenje stroja iz ambalaže.............................115

3.2 Pričvršćivanje štitnika....................................115

3.3 Montiranje vratila.......................................... 115

3.4 Postavljanje pomoćne ručke.......................... 116

3.5 Umetnite bateriju........................................... 116

3.6 Uklonite baterijski modul.............................. 116

4 Rukovanje...................................... 116

4.1 Upravljanje.....................................................116

4.2 Pokrenite stroj................................................116

4.3 Zaustavite stroj...............................................116

4.4 Savjeti za rad..................................................116

4.5 Savjeti za rezanje........................................... 116

4.6 Podešavanje duljine rezne niti....................... 116

4.7 Ručno podešavanje duljine rezne niti............ 117

4.8 Nož za odsijecanje niti...................................117

5 Održavanje.....................................117

5.1 Opći podaci....................................................117

5.2 Očistite stroj...................................................117

5.3 Zamjena koluta.............................................. 117

5.4 Zamjena rezne niti......................................... 117

6 Transport i skladištenje................ 117

6.1 Pomicanje stroja.............................................117

6.2 Skladištenje stroja..........................................118

7 Otklanjanje problema...................118

8 Tehnički podaci..............................119

9 Jamstvo...........................................119

10 EZ izjava o sukladnosti.................119

114

Hrvatski

1 OPIS

1.1 SVRHA

Ovaj uređaj služi za rezanje trave, mekšeg korova i druge

slične vegetacije na ili u blizini razine tla. Rezna ravnina

mora biti približno paralelna s površinom tla. Uređaj ne

smijete koristiti za rezanje i sječu živice, žbunja, grmlja,

cvijeća i komposta.

1.2 PREGLED

Slika 1 - 12.

Okidač

Gumb za blokadu

Stražnja drška

Pomoćna ručka

Gornje vratilo

Spojnica

Donje vratilo

Nož za odsijecanje

Rubna vodilica

Glava kosilice

Štitnik

Vijak

Gumb

Gumb za oslobađanje

Rupa za pozicioniranje

Metalni prsten

Gumb

Gumb za oslobađanje baterije

Gumb osigurača koluta

Prekrivač namota

Namot

Jezičac

Rupa

Kućište koluta

Rupa za učvršćenje

Utor

Smjer vrtnje

Područje najboljeg košenja

Područje opasnog košenja

2 SIGURNOST

UPOZORENJE

Pazite da poštujete i pridržavate se svih upute u vezi

sigurnosti.

Pogledajte priručnik za sigurnost.

3 UGRADNJA

UPOZORENJE

Prije ugradnje iz stroja izvadite baterijski modul.

UPOZORENJE

Nemojte koristiti dodatnu opremu koja nije preporučena za

ovaj uređaj.

3.1 VAĐENJE STROJA IZ AMBALAŽE

UPOZORENJE

Pobrinite se da propisno sklopite stroj prije upotrebe.

UPOZORENJE

• Ako su dijelovi oštećeni, nemojte upotrebljavati stroj.

• Ako nemate sve dijelove, nemojte upotrebljavati stroj.

• Ako su dijelovi oštećeni ili nedostaju, razgovarajte s

osobljem u servisnom centru.

1. Otvorite pakiranje.

2. Pročitajte dokumentaciju koju ste dobili u pakiranju.

3. Izvadite sve nesastavljene dijelove iz kutije.

4. Izvadite stroj iz kutije.

5. Kutiju i pakiranje zbrinite u skladu s lokalnim propisima.

3.2 PRIČVRŠĆIVANJE ŠTITNIKA

Slika 2.

UPOZORENJE

Ne dirajte nož za odsijecanje.

1. Uklonite vijke s glave šišača križnim odvijačem (nije

isporučen).

2. Postavite štitnik na glavu trimera.

3. Poravnajte otvore za vijak na štitniku s otvorima za vijak

na glavi trimera.

4. Zategnite vijke.

3.3 MONTIRANJE VRATILA

Slika 3.

1. Otpustite vijak na spojki.

2. Pritisnite gumb za otpuštanje na donjem vratilu.

3. Poravnajte gumb za otpuštanje s rupom za pozicioniranje

i pomaknite oba vratila.

4. Vrtite donje vratilo dok se gumb ne zabravi u rupi za

pozicioniranje.

5. Stegnite ručicu.

115

Hrvatski

3.4 POSTAVLJANJE POMOĆNE

RUČKE

Slika 4.

1. Uklonite gumb iz drške.

2. Pomoćni rukohvat montirajte na vratilo.

3. Postavite pomoćnu ručku u udoban položaj.

4. Stegnite pomoćnu ručku gumbom.

3.5 UMETNITE BATERIJU

Slika 5.

UPOZORENJE

• Ako su baterijski modul ili punjač oštećeni, zamijenite

baterijski modul ili punjač.

• Zaustavite stroj i pričekajte da se motor zaustavi prije

ugradnje ili uklanjanja baterijskog modula.

• Pročitajte, upoznajte i slijedite upute za baterijski i

punjač.

1. Poravnajte izbočenja na baterijskom modulu sa

žljebovima u odjeljku za bateriju.

2. Gurnite baterijski modul u odjeljak za bateriju tako da

baterijski modul uskoči na svoje mjesto.

3. Kad začujete klik, baterijski modul je ugrađen.

3.6 UKLONITE BATERIJSKI MODUL

Slika 5.

1. Pritisnite i držite gumb za oslobađanje baterije.

2. Izvadite baterijski modul iz stroja.

4 RUKOVANJE

VAŽNO

Prije upotrebe uređaja, s razumijevanjem pročitajte

sigurnosne propise i upute za upotrebu.

UPOZORENJE

Budite oprezni kada koristite stroj.

4.1 UPRAVLJANJE

4.2 POKRENITE STROJ

Slika 6.

1. Pritisnite gumb za blokadu i povucite okidač.

4.3 ZAUSTAVITE STROJ

Slika 6.

1. Otpustite okidač da zaustavite rad stroja.

4.4 SAVJETI ZA RAD

Slika 8.

UPOZORENJE

Držite razmak između tijela i uređaja.

UPOZORENJE

Ne koristite stroj bez postavljenog štitnika.

Primjenjujte ove savjete dok koristite uređaj

• Uređaj držite povezanim sa pravilno postavljenim

pojasom.

• Uređaj čvrsto držite dvjema rukama dok koristite uređaj.

• Visoku travu režite odozgo prema dolje.

Ako se trava omota oko glave trimera:

• Uklonite baterijski modul.

• Uklonite travu.

4.5 SAVJETI ZA REZANJE

Slika 8.

• Nagnite uređaj prema području koje režete. Travu režite

vrhom rezne niti.

• Pomičite uređaj zdesna nalijevo kako se ostaci ne bi

odbacivali prema vama.

• Nemojte kositi u opasnom području.

• Nemojte silom gurati glavu trimera u nepodrezanu travu.

• Žice i drvene ograde mogu dovesti do trošenja i pucanja

rezne niti. Zidovi i kamena i cigle, rubnici i drvo mogu

brzo istrošiti reznu nit.

4.6 PODEŠAVANJE DULJINE REZNE

NITI

Slika 7.

NAPOMENA

Stroj ima glavu s automatskim izvlačenjem rezne niti. Ako

udarate glavom pokušavajući izvući reznu nit, oštetit ćete

stroj.

NAPOMENA

Ako se rezna nit ne izvlači automatski, možda je zapetljana

ili potrošena.

1. Kad je stroj uključen otpustite okidač.

2. Pričekajte dvije sekunde pa ponovno pritisnite sklopku.

NAPOMENA

Rezna nit će se automatski izvući za 1 cm sa svakim

zaustavljanjem i pokretanjem okidača dok nit ne dosegne

nož za rezanje i oštrice ne odrežu višak niti.

116

Hrvatski

4.7 RUČNO PODEŠAVANJE DULJINE

REZNE NITI

Slika 7.

1. zaustavite rad stroja.

2. Pritisnite gumb za držanje koluta i povucite reznu nit

kako biste ručno izvukli reznu nit.

3. Nakon što izvučete novu reznu nit, vratite stroj u njegov

normalan položaj prije nego što ga ponovno pokrenete.

4.8 NOŽ ZA ODSIJECANJE NITI

Slika 9

Ovaj je trimer opremljen nožem za rezanje niti na štitniku.

Nož za rezanje rezne niti neprestano reže nit kako bi osigurao

dosljedan i učinkovit promjer rezanja. Svaki put kad čujete da

motor radi brže nego što je to normalno ili kad se smanji

učinkovitost košnje. Time ćete održati najbolja radna svojstva

i držati reznu nit dostatno dugačkom kako bi se pravilno

izvlačila.

5 ODRŽAVANJE

VAŽNO

S razumijevanjem pročitajte sigurnosne upute i upute za

održavanje prije početka čišćenja, popravljanja ili

održavanja uređaja.

VAŽNO

Uvjerite se da su sve matice, vijci i svornjaci pritegnuti.

Redovito provjeravajte jeste li čvrsto postavili ručke.

VAŽNO

Koristite samo zamjenske dijelove i dodatnu opremu

izvornog proizvođača.

5.1 OPĆI PODACI

VAŽNO

Samo prodavač ili ovlašteni servisni centar može izvoditi

održavanje koje nije opisano u ovom priručniku.

Prije početka upotrebe uređaja:

• Zaustavite rad stroja.

• Uklonite baterijski modul.

• Ohladite motor.

• Stroj skladištite na hladnom i suhom mjestu.

• Nosite odgovarajuću odjeću, zaštitne rukavice i

sigurnosne naočale.

5.2 OČISTITE STROJ

• Očistite uređaj nakon upotrebe vlažnom krpom

natopljenom u neutralnom deterdžentu.

• Nemojte koristiti agresivne deterdžente ili otapala pri

čišćenju plastičnih dijelova i ručki.

• Na glavi trimera ne smije biti trave, lišća i previše

masnoća.

• Držite ventilacijske otvore prohodnima, bez nečistoća,

kako ne bi došlo do pregrijavanja i oštećenja motora ili

baterije.

• Nemojte raspršivati vodu na motor i električne dijelove.

5.3 ZAMJENA KOLUTA

Slika 10.

1. Istovremeno pritisnite jezičke na bočnim dijelovima glave

trimera.

2. Povucite i izvadite poklopac koluta.

3. Uklonite ostatak koluta.

4. Stavite kolut u njegovo kućište.

NAPOMENA

Pazite da umetnite reznu nit u utor na novom kolutu tako da

strši otprilike 15 cm niti prije nego postavite novi kolut.

5. Krajeve reznih niti provucite kroz otvore.

6. Izvucite reznu nit kako biste je oslobodili iz vodećeg

utora u kolutu.

7. Gurnite jezičke i montirajte poklopac koluta na kućište

koluta.

8. Gurajte poklopac koluta dok ne škljocne u mjestu.

5.4 ZAMJENA REZNE NITI

Slika 11 - 12.

NAPOMENA

Uklonite ostatak rezne niti s koluta.

NAPOMENA

Koristite samo s najlonskom reznom niti promjera 1.65

mm .

1. Odrežite dva komada rezne niti, svaku približne duljine 3

2. Savijte jedan kraj niti za 6,35 mm (1/4 inča)

3. * Utaknite niti u otvore za pričvršćenje na kolutu.

4. Namotajte rezne niti čvrsto na kolut u označenom smjeru.

5. Stavite rezne niti u vodeće utore.

6. Nemojte namotavati reznu nit preko ruba koluta.

6 TRANSPORT I SKLADIŠTENJE

6.1 POMICANJE STROJA

Prije pomicanja stroja, morate:

• Nositi rukavice.

117

Hrvatski

• Zaustavite rad stroja.

• Izvaditi baterijski modul i napunite ga.

• Sklopiti štitnik noža.

6.2 SKLADIŠTENJE STROJA

• Izvadite baterijski modul iz stroja.

• Pobrinite se da djeca ne mogu pristupiti u blizinu stroja.

• Držite uređaj podalje od korozivnih sredstava kao što su

vrtne kemikalije i soli za odleđivanje.

• Učvrstite uređaj tijekom transporta kako ne bi došlo do

oštećenja ili ozljeda. Očistite i pregledajte ima li

oštećenja na uređaju.

7 OTKLANJANJE PROBLEMA

Problem Mogući uzrok Rješenje

Uređaj se

ne pokreće

nakon pri-

tiska okida-

ča.

Nema električnog

kontakta između

uređaja i baterij-

skog modula.

1. Uklonite baterijski

modul.

2. Provjerite kontakt pa

vratite baterijski modul.

Baterijski modul

je ispražnjen.

Napunite baterijski mod-

ul.

Gumb za blokadu i

okidač nisu istov-

remeno pritisnuti.

1. Povucite gumb za blo-

kadu i zadržite ga.

2. Povucite okidač za

pokretanje stroja.

Problem Mogući uzrok Rješenje

Uređaj se

zaustavlja

dok režete.

Na uređaj nije

postavljen štitnik.

Uklonite baterijski modul

i postavite štitnik na

uređaj.

Koristite tešku re-

znu nit.

Koristite samo s najlon-

skom reznom niti prom-

jera 1.65 mm .

Oko osovine mo-

tora ili glave tri-

mera namata se

trava.

1. Zaustavite rad stroja.

2. Uklonite baterijski

modul.

3. Uklonite travu s oso-

vine motora i glave tri-

mera.

Motor je preopter-

ećen.

1. Uklonite glavu trimera

iz trave.

2. Motor će se vratiti u

radno stanje čim uklonite

izvor opterećenja.

3. Dok režete, pomičite

glavu trimera u travu i iz

trave koju režete i pritom

nemojte odrezati više od

8" u jednom prolazu.

Baterijski modul

ili uređaj je pre-

vruć.

1. Pričekajte da se ohladi

baterijski modul, dok se

njegova funkcija ne vrati

u normalu.

2. Uređaj hladite približ-

no 10 minuta.

Baterijski modul

je odspojen s alata.

Ponovno umetnite bater-

ijski modul.

Baterijski modul

je ispražnjen.

Napunite baterijski mod-

ul.

Nit ne izla-

zi.

Nit je slijepljena. Podmažite silikonom u

spreju.

Nema dovoljni niti

na kolutu.

Postavite još niti.

Nit je prekratka. Izvucite nit.

Nit je zapetljana

na kolutu.

1. Uklonite nit sa koluta.

2. Namotajte nit.

118

Hrvatski

Problem Mogući uzrok Rješenje

Nit stalno

puca.

Uređaj se koristi

nepravilno.

1. Režite vrhom niti, izb-

jegavajte kamenje, zidove

i druge tvrde predmete.

2. Redovito izvlačite re-

znu nit kako biste zadrža-

li punu širinu reza.

Trava se

namata oko

glave tri-

mera i ku-

ćišta mo-

tora.

Visoku travu režite

na visini tla.

1. Visoku travu režite

odozgo prema dolje.

2. U pojedinom prolazu

nemojte odrezati više od

8" kako ne bi došlo do

omatanja.

Nit ne reže

dobro.

Rezni nož je otu-

pio.

Naoštrite rezni nož koris-

teći turpiju ili ga zamijen-

ite.

Vibracije se

osjetno po-

većavaju.

Nit je istrošena na

jednoj strani, a

niste je na vrijeme

izvukli.

Provjerite je li nit nor-

malna na obje strane. Iz-

vucite nit.

8 TEHNIČKI PODACI

Napon 40 V

Brzina bez opterećenja 7,500 (±10%) o/min

Rezna glava Automatsko uvlačenje

Promjer rezne niti 1.65 mm

Promjer reznog puta 305 mm

Težina (bez baterij-

skog modula)

4.2 kg

Izmjerena razina tlaka

zvuka

=80 dB(A), K

= 3 dB(A)

Zajamčena razina

snage zvuka

WA.d

= 96 dB(A)

Vibracije 3.5 m/s

, k=1.5 m/s

Model baterije G40B2, G40B4 i druge BAF serije

Model punjača G40C i druge CAF serije

Vrijednost buke.

9 JAMSTVO

(Potpuni uvjeti i odredbe jamstva mogu se pronaći na web

stranici)

Jamstvo koje vrijedi 3 godine za proizvod i 2 godine za

baterije (potrošačka/osobna upotreba) od datuma kupnje.

Ovim jamstvom obuhvaćene su greške u proizvodnji.

Neispravan proizvod u okviru jamstva možete se popraviti ili

zamijeniti novim. Uređaj koji se koristio na nepropisni način

ili na način koji nije opisan u vlasničkom priručniku možda

neće biti obuhvaćen ovim jamstvom. Normalno trošenje i

potrošni dijelovi nisu obuhvaćeni jamstvom. Na originalno

jamstvo proizvođača ne utječu dodatna jamstva koja daje

predstavnik ili prodavač.

Neispravan proizvod mora se vratiti na mjesto kupnje radi

ostvarenja popravka u okviru jamstva zajedno s dokazom o

kupnji (računom).

10 EZ IZJAVA O SUKLADNOSTI

Naziv i adresa proizvođača:

Naziv: GLOBGRO AB

Globe Group Europe

Adresa: Riggaregatan 53, 211 13 Malmö , Švedska

Naziv i adresa osobe ovlaštene za kompiliranje tehničke

datoteke:

Name: Peter Söderström

Adresa: Riggaregatan 53, 211 13 Malmö , Švedska

Ovime izjavljujemo da proizvod

Kategorija: Trimer s plastičnom niti

Model: 2101507(STF305)

Serijski broj: Pogledajte natpis s nazivnim po-

dacima

Godina proizvodnje: Pogledajte natpis s nazivnim po-

dacima

• je u sukladnosti s relevantnim odredbama direktive o

strojevima 2006/42/EZ.

• je u sukladnosti s odredbama sljedećih ostalih EZ

direktiva:

• 2014/30/EU

• 2000/14/EZ & 2005/88/EZ

• 2011/65/EU & (EU)2015/863

Štoviše, izjavljujemo da su korišteni sljedeći (dijelovi/

rečenice) usklađeni standardi:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Metoda procjene sukladnosti prema Dodatku VI direktive

2000/14/EZ.

Trimer s plastičnom niti

119

Hrvatski

Izmjerena razina snage zvuka: L

=91.4 dB(A)

Zajamčena razina snage zvuka: L

WA.d

=96 dB(A)

Mjesto, datum Potpis: Ted Qu, direktor za kvalitetu

Malmö, 7.8.2020

120

Hrvatski

1 Leírás..............................................122

1.1 Cél..................................................................122

1.2 Áttekintés.......................................................122

2 Biztonság........................................ 122

3 Telepítés..........................................122

3.1 A gép kicsomagolása.....................................122

3.2 Védőburkolat csatlakoztatása........................ 122

3.3 A tengely összeszerelése............................... 122

3.4 A segédfogantyú csatlakoztatása...................123

3.5 Helyezze be az akkumulátoregységet............123

3.6 Az akkumulátoregység kivétele.....................123

4 Üzemeltetés.................................... 123

4.1 Vezérlőelemek............................................... 123

4.2 A gép elindítása............................................. 123

4.3 A gép leállítása.............................................. 123

4.4 Tippek a működtetéshez................................ 123

4.5 Vágóhegyek...................................................123

4.6 A vágószál hosszának beállítása....................123

4.7 A vágószál hosszának manuális beállítása.... 124

4.8 Vágópenge.....................................................124

5 Karbantartás................................. 124

5.1 Általános információk................................... 124

5.2 A gép tisztítása...............................................124

5.3 Az orsó cseréje...............................................124

5.4 A vágószál cseréje......................................... 124

6 Szállítás és tárolás..........................125

6.1 A gép szállítása..............................................125

6.2 A gép tárolása................................................ 125

7 Hibaelhárítás................................. 125

8 Műszaki adatok............................. 126

9 Jótállás............................................126

10 EK megfelelőségi nyilatkozat....... 126

121

Magyar

1 LEÍRÁS

1.1 CÉL

A gép fű, gyengébb dudvák és más hasonló növények

talajszinthez közel való nyírására készült. Az osztósíknak

körülbelül párhuzamosnak kell lennie a talaj felületével. Nem

használhatja a gépet sövények, cserjék, bokrok, virágok és

komposzt nyírására vagy felvágására.

1.2 ÁTTEKINTÉS

Ábra 1 - 12.

Ravasz

Zár kioldó gomb

Hátsó fogantyú

Segédfogantyú

Felső tengely

Hüvely

Alsó tengely

Vágópenge

Élvezető

Fűkasza fej

Védőburkolat

Csavar

Gomb

Kioldó gomb

Pozicionálólyuk

Fémgyűrű

Gomb

Akkumulátor kioldó gomb

Orsórögzítő gomb

Orsó burkolat

Orsó

Tab

Lyuk

Orsóház

Rögzítőfurat

Nyílás

Forgásirány

Legjobb nyírási terület

Veszélyes nyírási terület

2 BIZTONSÁG

FIGYELMEZTETÉS

Tartson be minden biztonsági utasítást.

Lásd a biztonsági útmutatót.

3 TELEPÍTÉS

FIGYELMEZTETÉS

Telepítés előtt vegye ki az akkumulátoregységet a gépből.

FIGYELMEZTETÉS

Ne használjon olyan tartozékokat, amelyek nem javasoltak

ehhez a géphez.

3.1 A GÉP KICSOMAGOLÁSA

FIGYELMEZTETÉS

Használat előtt ellenőrizze, hogy megfelelően szerelte-e

össze a gépet.

FIGYELMEZTETÉS

• Amennyiben bizonyos alkatrészek sérültek, ne

használja a gépet.

• Ha nincs meg minden alkatrész, ne működtesse a gépet.

• Ha alkatrészek sérültek vagy hiányoznak, forduljon a

szervizközponthoz.

1. Nyissa ki a csomagolást.

2. Olvassa el a dobozban lévő dokumentációt.

3. Vegyen ki minden nem összeszerelt alkatrészt a dobozból.

4. Vegye ki a gépet a dobozból.

5. A dobozt és a csomagolást a helyi szabályoknak

megfelelően ártalmatlanítsa.

3.2 VÉDŐBURKOLAT

CSATLAKOZTATÁSA

Ábra 2.

FIGYELMEZTETÉS

Ne érjen az éles vágópengéhez.

1. Távolítsa el a csavarokat a fűkasza fejről egy csillagfejű

csavarhúzóval (nincs mellékelve).

2. Helyezze fel a burkolatot a fűkasza fejre.

3. Illessze a védőburkolaton lévő csavarnyílásokat a fűkasza

fejen lévő csavarnyílásokhoz.

4. Húzza meg a csavarokat.

3.3 A TENGELY ÖSSZESZERELÉSE

Ábra 3.

1. Lazítsa meg a hüvelyen található forgatógombot.

2. Nyomja be az alsó tengelyen található kioldó gombot.

3. Illessze a kioldó gombot a pozicionálólyukhoz és

mozgassa a két tengelyt.

4. Forgassa addig az alsó tengelyt, amíg a gomb bele nem

helyezkedik a poziciónálólyukba.

122

Magyar

5. Szorítsa meg a forgatógombot.

3.4 A SEGÉDFOGANTYÚ

CSATLAKOZTATÁSA

Ábra 4.

1. Távolítsa el a gombot a fogantyúról.

2. Csatlakoztassa a segédfogantyút a tengelyhez.

3. Állítsa a segédfogantyút kényelmes pozícióba.

4. Rögzítse a segédfogantyút a gombhoz.

3.5 HELYEZZE BE AZ

AKKUMULÁTOREGYSÉGET.

Ábra 5.

FIGYELMEZTETÉS

• Ha az akkumulátoregység vagy a töltő sérült, akkor

cserélje ki az akkumulátoregységet vagy a töltőt.

• Állítsa le a motort, és várjon, amíg a motor leáll, mielőtt

felhelyezi vagy leveszi az akkumulátoregységet.

• Olvassa el, ismerje meg, és tartsa be akkumulátor és a

töltő használati útmutatójában lévő utasításokat.

1. Illessze az akkumulátoregységen lévő emelőbordákat

akkumulátortartóban lévő hornyokba.

2. Tolja be akkumulátoregységet az akkumulátortartóba,

amíg az akkumulátoregység a helyére nem rögzül.

3. Amikor kattanást hall, az akkumulátoregység be van

helyezve.

3.6 AZ AKKUMULÁTOREGYSÉG

KIVÉTELE

5. ábra

1. Nyomja meg, és tartsa lenyomva a kioldógombot.

2. Vegye ki az akkumulátoregységet a gépből.

4 ÜZEMELTETÉS

FONTOS

A gép üzemeltetése előtt olvassa el és értse meg a

biztonsági szabályokat és a kezelési utasításokat.

FIGYELMEZTETÉS

A gép működtetése közben legyen óvatos.

4.1 VEZÉRLŐELEMEK

4.2 A GÉP ELINDÍTÁSA

Ábra 6.

1. Nyomja meg a zár kioldó gombot, és húzza meg a

triggert.

4.3 A GÉP LEÁLLÍTÁSA

Ábra 6.

1. A gép leállításához engedje el a triggert.

4.4 TIPPEK A MŰKÖDTETÉSHEZ

Ábra 8.

FIGYELMEZTETÉS

Tartson távolságot a teste a gép között.

FIGYELMEZTETÉS

Ne működtesse a gépet, ha a védőburkolat nincs a helyén.

Fogadja meg ezeket a tippeket a gép használata közben.

• A gép legyen csatlakoztatva a megfelelően viselt szíjhoz.

• Legyen erős tartása, ehhez a két keze legyen a gépen,

miközben a gépet működteti.

• A magas füvet fentről lefelé vágja.

Ha fű tekeredik a fűkasza fej köré:

• Vegye le az akkumulátoregységet.

• Távolítsa el a füvet.

4.5 VÁGÓHEGYEK

Ábra 8.

• Döntse meg a gépet a nyírandó terület felé. Használja a

vágószál végét a fű nyírásához.

• Mozgassa a gépet jobbról balra, nehogy szennyeződések

repüljenek a kezelő felé.

• Ne nyírjon veszélyes területen.

• Ne erőltesse a fűkasza fejet vágatlan fűben.

• A vezetékek és palánkok miatt a vágószál elkopik és

elszakad. A kő és téglafalak, járdaszegélyek és fa a

vágószál gyors elhasználódását okozzák.

4.6 A VÁGÓSZÁL HOSSZÁNAK

BEÁLLÍTÁSA

Ábra 7.

MEGJEGYZÉS

A gép automata adagolóval van felszerelve. Tönkreteszi a

gépet, ha a vágószál további kiadagolását a fej ütésével

próbálja elérni.

MEGJEGYZÉS

Ha a vágószál kiadagolása nem történik meg

automatikusan, lehet, hogy elfogyott vagy

összegabalyodott.

1. Ha a gép be van kapcsolva, engedje el a triggert.

2. Várjon két másodpercet, majd nyomja be újra a triggert.

123

Magyar

MEGJEGYZÉS

A trigger minden leállításakor és újraindításakor körülbelül

10 mm (0,4”) hosszúságú vágószál adagolódik ki, egészen

addig, amíg a vágószál el nem éri a vágópengét, és az le

nem vágja a felesleges hosszt.

4.7 A VÁGÓSZÁL HOSSZÁNAK

MANUÁLIS BEÁLLÍTÁSA

Ábra 7.

1. Állítsa le a gépet.

2. Nyomja meg az orsórögzítő gombot és húzza meg a

vágószálat a kiadagoláshoz.

3. Miután kihúzta az új vágószálat, a gépet mindig állítsa

alaphelyzetbe, mielőtt újrakezdené a műveletet.

4.8 VÁGÓPENGE

Ábra 9

A fűkasza vágópengével van felszerelve, amely a

védőburkolaton található. A vágópenge folyamatosan nyírja a

vágószálat az egyenletes és hatékony vágási átmérő

érdekében. Ha úgy hallja, hogy a gép motorja a normálisnál

gyorsabban kezd működni, vagy ha a vágási hatékonyság

romlik, húzon ki még vágószálat. Ezzel a lépéssel fenntartja a

legjobb teljesítményt, és a vágószál mindig elég hosszú

marad a kiadagoláshoz.

5 KARBANTARTÁS

FONTOS

Olvassa el, és értse meg a biztonsági szabályokat és a gép

karbantartási utasításait a gép tisztítása, javítása vagy

karbantartása előtt.

FONTOS

Ellenőrizze, hogy minden anyák, alátétek és csavarok meg

vannak-e húzva. Rendszeresen ellenőrizze, hogy a

fogantyúk szorosan vannak-e felhelyezve.

FONTOS

Az eredeti gyártó cserealkatrészeit és tartozékait használja.

5.1 ÁLTALÁNOS INFORMÁCIÓK

FONTOS

Csak az értékesítő vagy a felhatalmazott szerviz központ

végezhet olyan karbantartást, amely nem szerepel a jelen

útmutatóban.

Karbantartási műveletek előtt:

• Állítsa le a gépet.

• Vegye le az akkumulátoregységet.

• Hűtse le a motort.

• A gépet hűvös és száraz helyen tárolja.

• Viseljen megfelelő ruházatot, védőkesztyűt és

védőszemüveget.

5.2 A GÉP TISZTÍTÁSA

• Használat után tisztítsa meg a gépet egy nedves, semleges

tisztítószerbe mártott ruhával.

• Ne használjon agresszív tisztítószereket vagy

oldószereket a műanyag alkatrészek vagy fogantyúk

tisztításához.

• Tartsa a fűkasza fejet fűtől, levelektől vagy túlzott

kenőanyagtól mentesen.

• Tartsa tisztán és szennyeződésektől mentesen a

szellőzőnyílásokat a motor vagy az akkumulátor

túlmelegedésének és sérülésének elkerülése érdekében.

• Ne permetezzen vizet a motorra és az elektromos

alkatrészekre.

5.3 AZ ORSÓ CSERÉJE

Ábra 10.

1. Egyszerre nyomja meg a füleket a fűkasza fej oldalain.

2. Húzza meg és távolítsa el az orsó burkolatot.

3. Távolítsa el a maradék orsót.

4. Helyezze az orsót az orsóházba.

MEGJEGYZÉS

Ellenőrizze, hogy a vágószál az új orsó nyílásában van-e, és

körülbelül 15 cm-re ki van-e húzva, mielőtt behelyezi az új

orsót.

5. Dugja át a vágószálak végeit a nyílásokon.

6. Hosszabbítsa meg a vágószálat, hogy kiengedje az orsó

védőburkolat nyílásán.

7. Nyomja meg a füleket és helyezze az orsó burkolatot az

orsóházra.

8. Addig tolja az orsó burkolatot, amíg a helyére nem

kattan.

5.4 A VÁGÓSZÁL CSERÉJE

Ábra 11 - 12.

MEGJEGYZÉS

Távolítsa el a maradék vágószálat az orsóról.

MEGJEGYZÉS

Csak nylon vágószálat használjon 1.65 mm átmérővel.

1. Vágjon le két, egyenként körülbelül 3 m hosszú

vágószálat.

2. A szál egyik végéből hajlítson be 6,35 mm-t (1/4”).

3. Tegye a vágószálakat az orsó rögzítőfurataiba.

124

Magyar

4. Tekerje a vágószálakat szorosan az orsó köré, a jelzett

irányban.

5. Dugja a vágószálakat a védőburkolat nyílásaiba.

6. Ne tekerje a vágószálat az orsó szélén túl.

6 SZÁLLÍTÁS ÉS TÁROLÁS

6.1 A GÉP SZÁLLÍTÁSA

A gép szállítása közben:

• Viseljen védőkesztyűt.

• Állítsa le a gépet.

• Vegye ki az akkumulátoregységet, és töltse fel.

• Szerelje fel a pengevédőt.

6.2 A GÉP TÁROLÁSA

• Vegye ki az akkumulátoregységet a gépből.

• Ellenőrizze, hogy gyermekek ne tudjanak a gép közelébe

kerülni.

• A gépet tartsa távol maró hatású szerektől, például kerti

vegyszerektől, és jégmentesítő sótól.

• Biztosítsa a gépet szállítás közben, hogy elkerülje a

rongálódást és sérülést. Tisztítsa meg és vizsgálja át a

gépet sérülések szempontjából.

7 HIBAELHÁRÍTÁS

Probléma Lehetséges ok Megoldás

A gép nem

indul el,

amikor

megnyomja

a triggert.

Nincs elektromos

kapcsolat a gép és

az akkumulátore-

gység között.

1. Vegye ki az akkumulá-

toregységet.

2. Ellenőrizze az érint-

kezést, és helyezze vissza

az akkumulátoregységet.

Az akkumulátore-

gység lemerült.

Töltse fel az akkumulá-

toregységet.

A zár kioldó gomb

és a trigger nem

egyszerre van

megnyomva.

1. Húzza meg a zár kio-

ldó gombot, és tartsa le-

nyomva.

2. A termék elindításához

nyomja meg a kioldót.

Probléma Lehetséges ok Megoldás

A gép leáll

nyírás köz-

ben.

A védőburkolat

nincs csatlakoztat-

va a géphez.

Vegye ki az akkumulátor-

egységet, és csatlakoztas-

sa a védőburkolatot a

gépre.

Nehéz vágószálat

használ.

Csak 1.65 mm átmérőjű

nylon vágószálat használ-

jon.

Fű tekeredett a

motor tengelyre

vagy a fűkasza

fejre.

1. Állítsa le a gépet.

2. Vegye le az akkumulá-

toregységet.

3. Távolítsa el a füvet a

motor tengelyről és a fű-

kasza fejről.

A motor túlterhelt 1. Távolítsa el a füvet a

fűkasza fejről.

2. A motor újra működő-

képes, ha a terhet eltávo-

lítja.

3. Vágás közben a fűkas-

za fejet oda-vissza moz-

gassa a vágandó füvön, és

8”-nél hosszabb füvet ne

vágjon egy vágással.

Az akkumulátore-

gység vagy a gép

túl forró.

1. Hűtse le az akkumulá-

toregységet, amíg vissza

nem áll normál műkö-

désre.

2. Körülbelül 10 percig

hűtse le a gépet.

Az akkumulátore-

gység ki van véve

a szerszámból.

Helyezze vissza az akku-

mulátoregységet.

Az akkumulátore-

gység lemerült.

Töltse fel az akkumulá-

toregységet.

A vágószál

nem jön ki.

A vágószálak öss-

zetapadtak.

Kenje be szilikon spray-

vel.

Nincs elég vágós-

zál az orsón.

Helyezzen fel több vá-

gószálat.

A vágószálak túl

rövidre koptak.

Húzzon ki még vágószá-

lat.

A vágószál össze-

gabalyodott az or-

són.

1. Vegye ki a vágószálat

az orsóból.

2. Tekerje fel a vágószá-

lat.

125

Magyar

Probléma Lehetséges ok Megoldás

A vágószál

állandóan

leáll.

A gépet nem meg-

felelően használja.

1. A vágószál végével

vágjon, kerülje a köveket,

falakat és más kemény

tárgyakat.

2. Rendszeresen húzzon

ki még vágószálat a teljes

vágásszélesség megtartá-

sához.

Fű tekere-

dett a fű-

kasza fejre

és moto-

rházra.

Magas füvet talaj-

hoz közel vágjon.

1. A magas füvet fentről

lefelé vágja.

2. A feltekeredés elkerü-

lése érdekében ne húzzon

ki 8” in-nél hosszabb szá-

lat.

A vágószál

nem vág

rendesen.

A vágópenge tom-

pa lett.

Élezze meg a vágópengét

reszelővel, vagy cserélje

ki.

A vibráció

nyilvánva-

lóan nö-

vekszik.

A vágószál elhasz-

nálódott az egyik

oldalon, és nem

hosszabbították

meg időben.

Ellenőrizze, hogy a vá-

gószál mindkét oldalon

normális-e. Húzzon ki

vágószálat.

8 MŰSZAKI ADATOK

Feszültség 40 V

Üresjárati sebesség 7,500 (±10%) RPM

Vágófej Automata adagoló

Vágószál átmérője 1.65 mm

Vágási útvonal átmér-

ője

305 mm

Súly (akkumulátoregy-

ség nélkül)

4.2 kg

Mért hangnyomásszint L

=80 dB(A), K

= 3 dB(A)

Garantált hangteljesít-

ményszint

WA.d

= 96 dB(A)

Rezgés 3.5 m/s

, k=1.5 m/s

Akkumulátor modell G40B2, G40B4 és más BAF soro-

zat

Töltő modell G40C és más CAF sorozat

Zaj érték.

9 JÓTÁLLÁS

(A jótállási feltételek megtalálhatóak a weboldalon)

A Jótállás a termékre 3 év, míg az akkumulátorokra 2 év

(fogyasztói/otthoni használat) a vásárlás időpontjától

számítva. Ez a jótállás kiterjed a gyártási hibákra. A jótállás

hatálya alá eső hibás termék javítható vagy cserélhető. A

helytelenül vagy nem a kezelői kézikönyvben leírtak szerint

használt egység elveszítheti a jótállását. A normál kopás és

kopóalkatrészek nem képezik a jótállás tárgyát. Az eredeti

gyártói jótállást nem befolyásolja egy esetleges kereskedői

vagy viszonteladói extra jótállás.

A jótállási követelés benyújtásához a hibás terméket a

vásárlást igazoló szelvénnyel együtt (nyugta) vissza kell vinni

a vásárlás helyére.

10 EK MEGFELELŐSÉGI

NYILATKOZAT

A gyártó neve és címe:

Név: GLOBGRO AB

Globe Group Europe

Cím: Riggaregatan 53, 211 13 Malmö , Svédors-

zág

A műszaki fájl szerkesztésére felhatalmazott személy neve és

címe:

Név: Peter Söderström

Cím: Riggaregatan 53, 211 13 Malmö , Svédors-

zág

Ezennel kijelentjük, hogy a termék

Kategória:

Fűkasza

Modell: 2101507(STF305)

Sorozatszám: Lásd a termék típustábláját

Gyártás éve: Lásd a termék típustábláját

• megfelel a gépekről szóló 2006/42/EK irányelv alapvető

követelményeinek.

• megfelel a következő egyéb EU irányelvek

követelményeinek:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Továbbá kijelentjük, hogy a következő harmonizált

szabványokat (azok részeit/kikötéseit) alkalmaztuk:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

126

Magyar

Megfelelőségértékelési módszer a 2000/14/EK irányelv VI.

melléklete szerint.

Fűkasza

Mért hangteljesítményszint: L

=91.4 dB(A)

Garantált hangteljesítményszint: L

WA.d

=96 dB(A)

Hely, dátum: Aláírás: Ted Qu, minőségbiztosítási

vezető

Malmö, 7.8.2020

127

Magyar

1 Descriere.........................................129

1.1 Scop............................................................... 129

1.2 Prezentare generală........................................129

2 Siguranță........................................129

3 Instalare..........................................129

3.1 Dezambalarea mașinii....................................129

3.2 Fixarea apărătorii...........................................129

3.3 Asamblarea tijei.............................................129

3.4 Fixarea mânerului auxiliar.............................130

3.5 Instalarea setului de acumulatori................... 130

3.6 Scoaterea setului de acumulatori................... 130

4 Funcționare....................................130

4.1 Comenzi.........................................................130

4.2 Porniți mașina................................................130

4.3 Oprirea mașinii.............................................. 130

4.4 Recomandări privind funcționarea................ 130

4.5 Recomandări de tăiere................................... 130

4.6 Reglarea lungimii firului de tăiere.................130

4.7 Reglarea manuală a lungimii firului de

tăiere.............................................................. 131

4.8 Cutterul de fir.................................................131

5 Întreținere...................................... 131

5.1 Informații generale........................................ 131

5.2 Curăţarea mașinii...........................................131

5.3 Înlocuirea bobinei..........................................131

5.4 Înlocuirea firului de tăiere............................. 131

6 Transport și depozitare.................132

6.1 Deplasarea mașinii.........................................132

6.2 Depozitarea mașinii....................................... 132

7 Depanare........................................ 132

8 Date tehnice....................................133

9 Garanție......................................... 133

10 Declarație de conformitate CE.....133

128

Română

1 DESCRIERE

1.1 SCOP

Această mașină se utilizează pentru a tăia iarbă, buruieni

ușoare și altă vegetație similară de la nivelul solului. Planul

de tăiere trebuie să fie aproximativ paralel cu suprafața

solului. Nu puteți folosi mașina pentru a tăia sau a mărunți

tufe, arbuști, tufișuri, flori și compost.

1.2 PREZENTARE GENERALĂ

Figura 1 - 12.

Trăgaci

Buton de blocare

Mâner posterior

Mâner auxiliar

Tijă superioară

Cuplor

Tijă inferioară

Lamă de tăiere

Ghid de profilare

Cap de tăiere a ierbii

Apărătoare

Șurub

Buton

Buton de detașare

Gaură de poziționare

Inel de metal

Buton

Buton de detașare baterie

Buton de prindere bobină

Apărătoare bobină

Bobină

Proeminență

Orificiu

Carcasă bobină

Orificiu de ancorare

Fantă

Sens de rotație

Zonă de tăiere optimă

Zonă de tăiere periculoasă

2 SIGURANȚĂ

AVERTISMENT

Asigurați-vă că respectați toate instrucțiunile de siguranță.

Consultați Manualul de siguranță.

3 INSTALARE

AVERTISMENT

Scoateţi setul de acumulatori din mașină înainte de

instalare.

AVERTISMENT

Nu utilizaţi accesorii care nu sunt recomandate pentru

această mașină.

3.1 DEZAMBALAREA MAȘINII

AVERTISMENT

Asigurați-vă că ați asamblat corect mașina înainte de

utilizare.

AVERTISMENT

• Dacă piesele au deteriorări, nu utilizați mașina.

• Dacă nu aveți toate piesele, nu utilizați mașina.

• Dacă piesele sunt deteriorate sau lipsesc, discutați cu

centrul de service.

1. Deschideţi ambalajul.

2. Citiți documentația din cutie.

3. Scoateţi toate piesele neasamblate din cutie.

4. Scoateţi mașina din cutie.

5. Eliminați cutia și ambalajul în conformitate cu

reglementările locale.

3.2 FIXAREA APĂRĂTORII

Figura 2.

AVERTISMENT

Nu atingeţi lama de tăiere a firului.

1. Scoateți șuruburile de pe capul trimmerului cu o

șurubelniță Phillips (nu este furnizată).

2. Amplasaţi apărătoarea pe capul de tăiere a ierbii.

3. Aliniați găurile pentru șuruburi de pe apărătoare cu

găurile pentru șuruburi de pe capul de tăiere a ierbii.

4. Strângeţi şuruburile.

3.3 ASAMBLAREA TIJEI

Figura 3.

1. Slăbiți șurubul de pe cuplor.

2. Împingeți butonul de eliberare de pe tija inferioară.

3. Aliniați butonul de eliberare cu orificiul de poziționare și

deplasați cele două tije.

4. Rotiți tija inferioară până la anclanșarea butonului în

orificiul de poziționare.

5. Strângeți șurubul.

129

Română

3.4 FIXAREA MÂNERULUI AUXILIAR

Figura 4.

1. Scoateți butonul din mâner.

2. Fixați mânerului auxiliar de tijă.

3. Reglați mânerul auxiliar în poziția confortabilă.

4. Strângeți mânerul auxiliar cu butonul.

3.5 INSTALAREA SETULUI DE

ACUMULATORI

Figura 5.

AVERTISMENT

• Dacă setul de acumulatori sau încărcătorul este

deteriorat, înlocuiți setul de acumulatori sau

încărcătorul.

• Opriți mașina și așteptați până când motorul se oprește

înainte de a instala sau a scoate setul de acumulatori.

• Citiți, cunoașteți și urmați instrucțiunile din manualul

setului de acumulatori și al încărcătorului.

1. Aliniați nervurile de ridicare ale setului de acumulatori cu

canelurile din compartimentul setului de acumulatori.

2. Împingeți setul de acumulatori în compartimentul

acestuia până când setul de acumulatori se blochează în

poziție.

3. Când auziți un clic, setul de acumulatori este instalat.

3.6 SCOATEREA SETULUI DE

ACUMULATORI

Figura 5.

1. Apăsați și mențineți apăsat butonul de eliberare a setului

de acumulatori.

2. Scoateţi setul de acumulatori din mașină.

4 FUNCȚIONARE

IMPORTANT

Înainte de a pune mașina în funcțiune, citiți și înțelegeți

instrucțiunile de siguranță și instrucțiunile de utilizare.

AVERTISMENT

Aveți grijă când porniți mașina.

4.1 COMENZI

4.2 PORNIȚI MAȘINA

Figura 6.

1. Apăsaţi pe butonul de blocare şi trageți declanşatorul.

4.3 OPRIREA MAȘINII

Figura 6.

1. Eliberaţi declanşatorul pentru a opri mașina.

4.4 RECOMANDĂRI PRIVIND

FUNCȚIONAREA

Figura 8.

AVERTISMENT

Mențineți liber spațiul dintre corp și mașină.

AVERTISMENT

Nu utilizaţi mașina fără apărătoare pe poziție.

Folosiți aceste sfaturi atunci când utilizați mașina.

• Mențineți mașina corect asamblată în hamul de purtat.

• Mențineți o strângere fermă cu ambele mâini pe mașină

în timpul funcționării mașinii.

• Tăiaţi iarba înaltă de la vârf spre rădăcină.

Dacă iarba se înfăşoară în jurul capului de tăiere a ierbii:

• Îndepărtaţi setul de acumulatori.

• Îndepărtaţi iarba.

4.5 RECOMANDĂRI DE TĂIERE

Figura 8.

• Înclinați mașina spre zona de tăiere a ierbii. Utilizați

vârful firului de tăiere pentru a tăia iarba.

• Deplasați mașina de la dreapta la stânga pentru a preveni

aruncarea resturilor spre operator.

• Nu tăiați iarba în zona periculoasă.

• Nu forțați capul de tăiere a ierbii în iarba netăiată.

• Gardurile cu sârmă şi stâlpi provoacă uzura suplimentară

a firului de tăiere şi chiar ruperea acestuia. Zidurile din

cărămidă şi piatră, bordurile şi lemnul pot uza rapid firul

de tăiere.

4.6 REGLAREA LUNGIMII FIRULUI

DE TĂIERE

Figura 7.

NOTĂ

Mașina este echipată cu un cap cu auto alimentare. Veți

avaria mașina dacă loviți capul pentru a încerca să derulați

firul.

NOTĂ

Dacă firul de tăiere nu este desfășurat automat, este posibil

ca acesta să fie încurcat sau terminat.

1. Când mașina este pornită, eliberați trăgaciul.

130

Română

2. Așteptați timp de două secunde, reapăsați trăgaciul.

NOTĂ

Firul va fi derulat cu aproximativ 0,4in (1cm) la fiecare

oprire și pornire a trăgaciului până când firul atinge cutterul,

iar acesta va tăia firul în exces.

4.7 REGLAREA MANUALĂ A

LUNGIMII FIRULUI DE TĂIERE

Figura 7.

1. Opriţi mașina.

2. Apăsați butonul de prindere a bobinei și trageți de firul de

tăiere pentru a-l derula manual.

3. După extinderea noului fir de tăiere, întotdeauna repuneți

mașina în poziția sa normală înainte de a o reporni.

4.8 CUTTERUL DE FIR

Figura 9

Acest trimmer este echipat cu un cutter de fir situat pe

apărătoare. Cutterul de fir ajustează continuu firul pentru a-i

asigura un diametru constant și eficient. Derulați firul de

fiecare dată când auziți motorul funcționând mai rapid decât

normal, sau când eficiența tunderii se micșorează. Acest lucru

va menține cele mai bune rezultate și va păstra firul suficient

de lung pentru a avansa corect.

5 ÎNTREȚINERE

IMPORTANT

Citiți și înțelegeți instrucțiunile de siguranță și instrucțiunile

de întreținere înainte de curățarea, repararea sau efectuarea

lucrărilor de întreținere a mașinii.

IMPORTANT

Verificaţi strângerea adecvată a piuliţelor, bolţurilor şi

şuruburilor. Examinați periodic că mânerele sunt strânse

bine.

IMPORTANT

Utilizați numai piesele de schimb și accesoriile

producătorului inițial.

5.1 INFORMAȚII GENERALE

IMPORTANT

Numai distribuitorul sau centrul de service autorizat pot

face întreținerea care nu este inclusă în acest manual.

Înainte de operațiunile de întreținere:

• Opriţi mașina.

• Îndepărtaţi setul de acumulatori.

• Lăsați motorul să se răcească.

• Depozitaţi mașina într-un loc uscat şi răcoros.

• Utilizați îmbrăcăminte adecvată, mănuși de protecție și

ochelari de protecție.

5.2 CURĂŢAREA MAȘINII

• Curățați mașina după utilizare cu o cârpă umedă înmuiată

în detergent neutru.

• Nu utilizați detergenți sau solvenți agresivi pentru

curățarea pieselor sau a mânerelor din plastic.

• Nu permiteţi pătrunderea ierbii, a frunzelor sau a

excesului de lubrifiant în capul de tăiere a ierbii.

• Mențineți orificiile de ventilație curate și fără resturi,

pentru a evita supraîncălzirea și deteriorarea motorului

sau a acumulatorului.

• Nu pulverizați apă pe motor și pe componentele electrice.

5.3 ÎNLOCUIREA BOBINEI

Figura 10.

1. Împingeți simultan lamele laterale ale capului de tăiere a

ierbii.

2. Trageți și scoateți capacul bobinei.

3. Îndepărtaţi bobina rămasă.

4. Puneți bobina în carcasa bobinei.

NOTĂ

Asigurați-vă că firul de tăiere se află în fanta de pe noua

bobină și este extins cu aproximativ 15 cm înainte de a

instala noua bobină.

5. Puneți capetele firului de tăiere prin găuri.

6. Extindeți firul de tăiere pentru a-l elibera din fanta de

ghidare din bobină.

7. Apăsați clapetele și instalați capacul bobinei în carcasa

acesteia.

8. Împingeți capacul bobinei până când se fixează în poziție.

5.4 ÎNLOCUIREA FIRULUI DE

TĂIERE

Figura 11 - 12.

NOTĂ

Îndepărtaţi firul de tăiere rămas pe bobină.

NOTĂ

Utilizați numai fir de tăiere de nailon de același 1.65 mm

diametru.

1. Tăiaţi două bucăți cu lungimea de aproximativ 3 m

fiecare.

2. Îndoiți un capăt al firului la 1/4 de inch (1cm) .

3. Introduceți firele în orificiile de ancorare ale bobinei.

131

Română

4. Înfășurați firele de tăiere strâns în jurul bobinei în direcția

indicată.

5. Introduceți firele în fantele de ghidare.

6. Nu înfășurați firul peste marginea bobinei.

6 TRANSPORT ȘI DEPOZITARE

6.1 DEPLASAREA MAȘINII

Când deplasați mașina, trebuie:

• Să purtaţi mănuşi.

• Să opriţi mașina.

• Să scoateţi acumulatorul şi să-l încărcaţi.

• Să asamblaţi apărătoarea lamei.

6.2 DEPOZITAREA MAȘINII

• Scoateţi setul de acumulatori din mașină.

• Asigurați-vă că este într-o zonă inaccesibilă copiilor.

• Ţineţi mașina la distanţă de agenţi corozivi, precum

substanţele chimice de grădină şi sărurile de dezgheţare.

• Securizaţi maşina în timpul transportului, pentru a

preveni deteriorarea sau vătămarea. Curățați și examinați

maşina pentru depistarea defecţiunilor.

7 DEPANARE

Problemă Cauză posibilă Soluție

Mașina nu

pornește

când apăsa-

ți pe de-

clanșator.

Nu există contact

electric între

mașină și acumu-

lator.

1. Îndepărtați setul de

acumulatori.

2. Verificați contactul și

instalați la loc setul de

acumulatori.

Setul de acumula-

tori este epuizat.

Încărcați setul de acumu-

latori.

Butonul de blocare

și declanșatorul nu

sunt apăsate în

același timp.

1. Trageți de butonul de

blocare și țineți-l tras.

2. Trageți de declanșator

pentru a porni mașina.

Problemă Cauză posibilă Soluție

Mașina se

oprește

când tăiați

iarbă.

Apărătoarea nu

este atașată la

mașină.

Scoateți setul de acumu-

latori și atașați apărătoar-

ea la mașină.

Se utilizează un fir

de tăiere puternic.

Utilizați numai fir de

tăiere de nailon de același

1.65 mm diametru.

Iarba se înfășoară

în jurul arborelui

motorului sau al

capului de tăiere a

ierbii.

1. Opriţi mașina.

2. Îndepărtaţi setul de

acumulatori.

3. Îndepărtați iarba de pe

arborele motorului și de

pe capul de tăiere a ierbii.

Motorul este su-

praîncărcat.

1. Scoateți capul de tăiere

a ierbii din iarbă.

2. Motorul își va reveni la

funcționare imediat ce

sarcina este îndepărtată.

3. Când tăiați, deplasați

capul de tăiere a ierbii în

iarba care urmează a fi

tăiată și tăiați maximum

8” la o trecere.

Setul de acumula-

tori sau mașina

sunt prea fierbinți.

1. Răciți setul de acumu-

latori până când funcția

acestuia revine la normal.

2. Răciți mașina timp de

aproximativ 10 minute.

Setul de acumula-

tori este deconec-

tat de la sculă.

Instalați din nou setul de

acumulatori.

Setul de acumula-

tori este epuizat.

Încărcați setul de acumu-

latori.

Firul nu în-

aintează.

Firele sunt lipite

unele de altele.

Lubrifiaţi cu spray cu sil-

icon.

Nu există destul fir

pe bobină.

Instalați fir mai lung.

Firul este prea

scurt.

Dați un avans firului de

tăiere.

Firul este încurcat

pe bobină.

1. Scoateți firul de pe bo-

bină.

2. Înfășurați firul.

132

Română

Problemă Cauză posibilă Soluție

Firul con-

tinuă să se

rupă.

Maşina este uti-

lizată incorect.

1. Tăiați cu vârful firului,

evitați pietrele, pereții și

alte obiecte dure.

2. Dați un avans în mod

regulat firului de tăiere

pentru a menține lățimea

completă de tăiere.

Iarba se în-

fășoară în

jurul capu-

lui de tăiere

a ierbii și a

carcasei

motorului.

Tăiați iarba înaltă

la nivelul solului.

1. Tăiaţi iarba înaltă de la

vârf spre rădăcină.

2. Îndepărtați până la 8”

la fiecare trecere pentru a

preveni înfășurarea.

Firul nu taie

bine.

Lama de tăiere a

firului se tocește.

Ascuțiți lama de tăiere a

firului cu o pilă sau înlo-

cuiți-o.

Creşte evi-

dent nivelul

vibraţiilor.

Firul este uzat pe o

parte și nu avan-

sează în timp.

Asigurați-vă că firul este

normal pe ambele părți.

Dați avans firului de

tăiere.

8 DATE TEHNICE

Tensiune 40 V

Turaţie de mers în gol 7,500 (±10%) RPM

Cap de tăiere Alimentare automată

Diametrul firului de

tăiere

1.65 mm

Diametrul căii de

tăiere

305 mm

Greutate (fără setul de

acumulatori)

4.2 kg

Nivel de presiune so-

noră măsurat

=80 dB(A), K

= 3 dB(A)

Nivel de putere acusti-

că garantat

WA.d

= 96 dB(A)

Vibrații 3.5 m/s

, k=1.5 m/s

Model de acumulator G40B2, G40B4 și alte game BAF

Model de încărcător G40C și alte game CAF

Valoarea zgomotului.

9 GARANȚIE

(Lista completă a termenilor și condițiilor garanției poate fi

consultată pe website)

Garanția este de 3 ani pentru produs și de 2 ani pentru baterii

(consumat/uz personal) începând de la data cumpărării.

Această garanție acoperă toate defectele de fabricație. Un

produs defect aflat sub garanție poate fi reparat sau înlocuit.

Unei unități utilizate greșit sau utilizate în alte moduri decât

cele descrise în manualul de instrucțiuni se poate respinge

garanția. Gradul de uzură și părțile uzate nu sunt acoperite de

garanție. Garanția originală oferită de către fabricant nu este

afectată de către nicio garanția suplimentară oferită de

furnizor sau de magazin.

Un produs defect trebuie predat punctului de vânzare pentru a

solicita aplicarea garanției, împreună cu dovada achiziției

(chitanță).

10 DECLARAȚIE DE

CONFORMITATE CE

Numele şi adresa producătorului:

Numele: GLOBGRO AB

Globe Group Europe

Adresa: Riggaregatan 53, 211 13 Malmö , Suedia

Numele și adresa persoanei autorizate să compileze dosarul

tehnic:

Numele: Peter Söderström

Adresa: Riggaregatan 53, 211 13 Malmö , Suedia

Prin prezenta, declarăm că produsul

Categorie:

Trimmer cu fir

Model: 2101507(STF305)

Număr de serie: A se vedea eticheta cu caracteris-

tici tehnice

Anul fabricaţiei: A se vedea eticheta cu caracteris-

tici tehnice

• este în conformitate cu prevederile relevante ale

Directivei 2006/42/CE privind mașinile.

• este în conformitate cu prevederile următoarelor directive

ale CE:

• 2014/30/UE

• 2000/14/CE & 2005/88/CE

• 2011/65/UE & (UE)2015/863

În plus, declarăm că au fost utilizate următoarele (părți/

clauze) ale standardelor armonizate:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

133

Română

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Metoda de evaluare a conformităţii la Anexa VI / Directiva

2000/14/CE.

Trimmer cu fir

Nivel de putere acustică măsurat: L

=91.4 dB(A)

Nivel de putere acustică garantat: L

WA.d

=96 dB(A)

Locul, data: Semnătura: Ted Qu, Director Cali-

tate

Malmö, 7.8.2020

134

Română

1 Описание.......................................136

1.1 Цел.................................................................136

1.2 Преглед......................................................... 136

2 Безопасност...................................136

3 Монтаж..........................................136

3.1 Разопаковане на машината..........................136

3.2 Монтаж на предпазителя............................ 136

3.3 Монтаж на вала............................................136

3.4 Закрепване на спомагателната ръкохватка 137

3.5 Монтиране на акумулаторната батерия..... 137

3.6 Снемете акумулаторната батерия...............137

4 Работа............................................ 137

4.1 Механизми за управление...........................137

4.2 Стартиране на машината.............................137

4.3 Спиране на машината..................................137

4.4 Съвети за работа.......................................... 137

4.5 Съвети за рязане...........................................137

4.6 Настройване на дължината на режещата

корда..............................................................137

4.7 Ръчно настройване на дължината на

режещата корда............................................ 138

4.8 Нож за отрязване на кордата.......................138

5 Поддръжка....................................138

5.1 Обща информация....................................... 138

5.2 Почистване на машината............................ 138

5.3 Подмяна на макарата...................................138

5.4 Подмяна на режещата корда....................... 139

6 Транспорт и съхранение............ 139

6.1 Преместете машината................................. 139

6.2 Съхранение на машината............................139

7 Отстраняване на

неизправности..............................139

8 Технически данни........................140

9 Гаранция....................................... 141

10 Декларация за съответствие

на ЕО..............................................141

135

български

1 ОПИСАНИЕ

1.1 ЦЕЛ

Тази машина се използва за рязане на трева, малки

плевели и друга подобна растителност при или около

земното ниво. Режещата равнина трябва да бъдат

приблизително успоредна на земята. Не може да

използвате машината за рязане или сеч на плет, шубраци,

храсти, цветя и компост.

1.2 ПРЕГЛЕД

Фигура 1 - 12.

Спусък

Бутон за заключване

Задна ръкохватка

Спомагателна ръкохватка

Горен вал

Съединително устройство

Долен вал

Краен нож

Водач за ръбове

Глава на ножицата

Предпазител

Винт

Копче

Бутон за освобождаване

Отвор за позициониране

Метален пръстен

Копче

Бутон за освобождаване на акумулатора

Бутон на фиксатора на макарата

Капак на макарата

Макара

Ухо

Отвор

Корпус на макарата

Отвор за закрепване

Прорез

Посока на въртене

Най-добра зона за рязане

Опасна зона за рязане

2 БЕЗОПАСНОСТ

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че изпълнявате/следвате всички инструкции

за безопасност.

Обърнете се към ръководството за безопасност.

3 МОНТАЖ

ПРЕДУПРЕЖДЕНИЕ

Снемете акумулаторната батерия от машината преди

монтиране.

ПРЕДУПРЕЖДЕНИЕ

Не използвайте аксесоари, които не се препоръчват с

тази машина.

3.1 РАЗОПАКОВАНЕ НА МАШИНАТА

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че сте сглобили машината по подходящ

начин преди употреба.

ПРЕДУПРЕЖДЕНИЕ

• Ако частите са повредени, не използвайте

машината.

• Ако не разполагате с всички части, не работете с

машината.

• Ако частите са повредени или липсват, говорете със

сервизния център.

1. Отворете опаковката.

2. Прочетете документацията в кутията.

3. Извадете всички части, които не са сглобени, от

кутията.

4. Извадете машината от кутията.

5. Изхвърлете кутията и опаковката в съответствие с

местните регулации.

3.2 МОНТАЖ НА ПРЕДПАЗИТЕЛЯ

Фигура 2.

ПРЕДУПРЕЖДЕНИЕ

Не докосвайте крайния нож.

1. Извадете винтовете от главата на тримера с кръстата

отвертка (не е доставена).

2. Поставете предпазителя в главата на тримера.

3. Подравнете отворите за винтовете на предпазителя с

отворите на главата на тримера.

4. Затегнете винтовете.

3.3 МОНТАЖ НА ВАЛА

Фигура 3.

1. Отвинетете копчето на съединителя.

2. Натиснете бутона за освобождаване на долния вал.

3. Подравнете бутона за освобождаване с отвора за

позициониране и придвижете двата вала.

136

български

4. Завъртете долния вал, докато бутонът се фиксира в

отвора за позициониране.

5. Затегнете копчето.

3.4 ЗАКРЕПВАНЕ НА

СПОМАГАТЕЛНАТА

РЪКОХВАТКА

Фигура 4.

1. Демонтирайте копчето от ръкохватката.

2. Закрепете спомагателната ръкохватка върху вала.

3. Настройте спомагателната ръкохватка в удобна

позиция.

4. Затегнете спомагателната ръкохватка с копчето.

3.5 МОНТИРАНЕ НА

АКУМУЛАТОРНАТА БАТЕРИЯ

Фигура 5.

ПРЕДУПРЕЖДЕНИЕ

• Ако акумулаторната батерия или зарядното

устройство са повредени, подменете акумулаторната

батерия или зарядното устройство.

• Спрете машината и изчакайте, докато двигателят не

спре преди монтиране или снемане на

акумулаторната батерия.

• Прочетете, запознайте се и спазвайте инструкциите

в ръководството и на акумулатора и зарядното

устройство.

1. Подравнете ребрата за повдигане на акумулаторната

батерия с жлебовете в отделението на акумулатора.

2. Натиснете акумулаторната батерия в отделението на

акумулатора, докато акумулаторната батерия не се

заключи в мястото.

3. Когато чуете щракване, акумулаторната батерия е

монтирана.

3.6 СНЕМЕТЕ АКУМУЛАТОРНАТА

БАТЕРИЯ

Фигура 5.

1. Натиснете и задръжте бутона за освобождаване на

акумулатора.

2. Снемете акумулаторната батерия от машината.

4 РАБОТА

ВАЖНО

Преди да работите с машината прочетете и разберете

наредбите за безопасност и инструкциите за работа.

ПРЕДУПРЕЖДЕНИЕ

Внимавайте, когато работите с машината.

4.1 МЕХАНИЗМИ ЗА УПРАВЛЕНИЕ

4.2 СТАРТИРАНЕ НА МАШИНАТА

Фигура 6.

1. Натиснете бутона за заключване и дръпнете спусъка.

4.3 СПИРАНЕ НА МАШИНАТА

Фигура 6.

1. Освободете спусъка за да спрете машината.

4.4 СЪВЕТИ ЗА РАБОТА

Фигура 8.

ПРЕДУПРЕЖДЕНИЕ

Спазвайте разстояние между тялото и машината.

ПРЕДУПРЕЖДЕНИЕ

Не работете с машината без поставен предпазител на

място.

Изпълнявайте тези съвети, когато използвате

машината

• Дръжте машината свързана към правилно носена

сбруя.

• Поддържайте здрав захват с две ръце на машината,

когато работите с нея.

• Режете високата трева от горе на долу.

Ако тревата се увие около главата на тримера:

• Премахнете акумулаторната батерия.

• Премахнете тревата.

4.5 СЪВЕТИ ЗА РЯЗАНЕ.

Фигура 8.

• Наклонете машината към зоната, която ще се реже.

Използвайте върха на кордата за рязане, за да режете

трева.

• Движете машината от дясно на ляво, за да

предотвратите изхвърляне на отпадъци към

оператора.

• Не режете в опасна зона.

• Не използвайте сила върху главата на тримера към

неизрязаната трева.

• Телени и дървени огради причиняват износване и

повреда на кордата. Камъни, тухлени стени, бордюри

и дърво. могат бързо да износят режещата корда.

4.6 НАСТРОЙВАНЕ НА ДЪЛЖИНАТА

НА РЕЖЕЩАТА КОРДА

Фигура 7.

137

български

БЕЛЕЖКА

Машината има глава с автоматично подаване. Машината

ще бъде повредена, ако ударите главата като се опитвате

да изкарате кордата.

БЕЛЕЖКА

Ако режещата корда не се изкарва автоматично, тя може

да е усукана или свършила.

1. Когато машината е включена, отпуснете спусъка.

2. Изчакайте две секунди, натиснете спусъка отново.

БЕЛЕЖКА

Кордата ще се удължи с около 0,4 инча при свяко

спиране и стартиране на превключвателния спусък,

докато достигне ножа за отрязване и той отреже

прекомерната дължина.

4.7 РЪЧНО НАСТРОЙВАНЕ НА

ДЪЛЖИНАТА НА РЕЖЕЩАТА

КОРДА

Фигура 7.

1. Спрете машината.

2. Натиснете бутона на фиксатора на макарата и

издърпайте режещата корда ръчно, за да я изкарате.

3. След като изкарате нова режеща корда, винаги

връщайте машината в нейната нормална позиция,

преди да я стартирате отново.

4.8 НОЖ ЗА ОТРЯЗВАНЕ НА

КОРДАТА

Фигура 9

Тримерът е оборудван с нож за отрязване на кордата на

предпазителя. Ножът за отрязване на кордата

непрекъснато подрязва кордата, за да осугири постоянен

и ефективен режещ диаметър. Изваждайте кордата

когаточуете двигателят да работи по-бързо от нормално

или когато ефективността на рязане намалее. Това ще

поддържа най-добра производителност и ще запази

кордата достатъчно дълга за правилно изваждане.

5 ПОДДРЪЖКА

ВАЖНО

Прочетете и разберете разпоредбите за безопасност и

инструкциите за поддръжка, преди да почистите,

ремонтирате или да извършите дейности по поддръжка

по машината.

ВАЖНО

Уверете се, че всички гайки, болтове и винтове са

затегнати. Редовно проверявайте дали сте монтирали

здраво ръкохватките.

ВАЖНО

Използвайте единствено резервни части и аксесоари от

първоначални производител.

5.1 ОБЩА ИНФОРМАЦИЯ

ВАЖНО

Само вашият търговец или одобрен сервизен център,

може да извършва поддръжка, която не е представена в

това ръководство.

Преди дейности по поддръжка:

• Спрете машината.

• Премахнете акумулаторната батерия.

• Охладете двигателя.

• Съхранете машината на хладно и сухо място.

• Използвайте подходящи дрехи, защитни ръкавици и

очила за безопасност.

5.2 ПОЧИСТВАНЕ НА МАШИНАТА.

• След употреба почистете машината с влажна кърпа

потопена в неутрален почистващ препарат.

• Не използвайте агресивни почистващи препарати или

разтворители за почистване на пластмасовите части

или ръкохватките.

• Поддържайте главата на тримера чиста от трева,

листа или прекомерна смазка.

• Поддържайте въздушните отвори чисти и свободни от

отпадъци, за да избегнете прегряване и повреда на

мотора или акумулатора.

• Не пръскайте вода в мотора или електрическите

компоненти.

5.3 ПОДМЯНА НА МАКАРАТА

Фигура 10.

1. Натиснете едновременно щифтовете от страни на

главата на тримера.

2. Издърпайте и извадете капака на макарата.

3. Извадете останалата макара.

4. Поставете макарата в корпуса на макарата..

БЕЛЕЖКА

Уверете се, че сте издърпали режещата корда в слота на

новата макара и сет изкарали приблизително 15 см,

преди да монтирате новата макара.

5. Прекарайте краищата на режещата корда през

отворите.

138

български

6. Удължете режещата корда за да я освободите от слота

на водача в макарата.

7. Натиснете пластините и инсталирайте капака на

макарата върху корпуса на макарата.

8. Бутнете капака на макарата докато щракне в позиция.

5.4 ПОДМЯНА НА РЕЖЕЩАТА

КОРДА.

Фигура 11 - 12.

БЕЛЕЖКА

Премахнете оставащата корда за рязане от макарата.

БЕЛЕЖКА

Използвайте единствено найлонова режеща корда с 1.65

mm диаметър.

1. Отрежете две парчета от режещата корда

приблизително 3 м дълго всяко.

2. Огънете единия край на кордата на 1/4 инч (6,35 mm).

3. Поставете кордите в отворите за закрепване на

макарата.

4. Навийте режещите корди около макарата плътно в

указаната посока.

5. Поставете режещите корди в направляващите слотове.

6. Не навивайте режеща корда извън ръба на макарата.

6 ТРАНСПОРТ И СЪХРАНЕНИЕ

6.1 ПРЕМЕСТЕТЕ МАШИНАТА

Когато премествате машината трябва да:

• Носите ръкавици.

• Спрете машината.

• Извадете акумулатора и го заредете.

• Монтирайте предпазителя за ножа.

6.2 СЪХРАНЕНИЕ НА МАШИНАТА

• Снемете акумулаторната батерия от машината.

• Уверете се, че деца не могат да доближат до

машината.

• Пазете машината далеч от корозивни препарати, като

градински химикали и сол за обезледяване.

• Обезопасете машината по време на транспорт, за да

предотвратите повреда или нараняване. Почистете и

проверете машината за повреди.

7 ОТСТРАНЯВАНЕ НА

НЕИЗПРАВНОСТИ

Проблем Възможна

причина

Решение

Машината

не

стартира,

когато

натиснете

спусъка.

Няма

електрически

контакт между

машината и

акумулатора.

1. Премахнете

акумулаторната

батерия.

2. Проверете контакта и

монтирайте отново

акумулаторната

батерия.

Акумулаторната

батерия е

изтощена.

Заредете

акумулаторната

батерия.

Заключващият

бутон и спусъкът

не са натиснати

едновременно.

1. Издърпайте

заключващият бутон и

го задръжте.

2. Дръпнете спусъка за

да стартирате

машината.

139

български

Проблем Възможна

причина

Решение

Машината

спира,

когато

режете.

Предпазителят не

е прикрепен към

машината.

Извадете

акумулаторната батерия

и монтирайте

предпазителя към

машината.

Използвана е

тежка корда за

рязане.

Използвайте

единствено найлонова

режеща корда с 1.65 mm

диаметър.

Тревата се навива

около вала на

мотора или

главата на

тримера.

1. Спрете машината.

2. Премахнете

акумулаторната

батерия.

3. Премахнете тревата

около вала на мотора и

главата на тримера.

Моторът е

претоварен.

1. Извадете тримерната

глава от тревата.

2. Моторът ще се

възстанови за работа

веднага след като

товарът бъде отстранен.

3. Когато режете

изваждайте и вкарвайте

тримерната глава в

тревата, която трябва да

бъде отрязана и

отстранявайте не

повече от 8 инча на

единично рязане.

Акумулаторната

батерия или

машината са

твърде горещи.

1. Охладете

акумулаторната

батерия, докато

функциите му се върнат

към нормалното.

2. Охладете машината

приблизително за 10

минути.

Акумулаторната

батерия е

разединена от

инструмента.

Монтирайте отново

акумулаторната

батерия.

Акумулаторната

батерия е

изтощена.

Заредете

акумулаторната

батерия.

Проблем Възможна

причина

Решение

Кордата не

напредва.

Кордите са

залепени една за

друга.

Смажете със силиконов

спрей.

Няма достатъчно

корда на

макарата.

Монтирайте повече

корда.

Кордите са

износени твърде

късо.

Напредване на

режещата корда.

Кордите са

заплетена в

макарата.

1. Извадете кордите от

макарата.

2. Навийте кордите.

Кордите

продължав

ат да се

чупят.

Машината се

използва

неправилно.

1. Режете с върха на

кордата, избягвайте

камъни, стени и други

твърди обекти.

2. Изтегляйте кордата

редовно за да запазите

пълната ширина на

рязане.

Тревата се

навива

около

главата на

тримера и

корпуса на

мотора.

Режете висока

трева при нивото

на земята.

1. Режете високата

трева от горе на долу.

2. Премахвайте не

повече от 8 инча на

единично рязане, за да

предотвратите увиване.

Кордата не

реже

добре.

Крайният нож е

затъпен.

Заточете крайния нож с

пила или го подменете.

Очевидно

увеличаван

е на

вибрациит

е.

Кордата е

износена от една

страна и не е

изтеглена на

време.

Уверете се, че кордата

от двете страни е

нормална. Изтеглете

режещата корда.

8 ТЕХНИЧЕСКИ ДАННИ

Напрежение 40 V

Скорост без

натоварване

7,500 (±10%) об/мин

Режеща глава Автоматично подаване

Диаметър на

режещата корда

1.65 mm

Диаметър на

режещата пътека

305 mm

140

български

Тегло (без

акумулаторната

батерия)

4.2 кг

Измерено ниво на

звуково налягане

=80 dB(A), K

= 3 dB(A)

Гарантирано ниво на

сила на звука

WA.d

= 96 dB(A)

Вибрации 3.5 m/s

, k=1.5 m/s

Модел на

акумулаторната

батерия

G40B2, G40B4 и други серии

BAF

Модел на зарядно

устройство

G40C и други серии CAF

Стойност на шум.

9 ГАРАНЦИЯ

(Пълните гаранционни срокове и условия могат да бъдат

намерени на уебстраницата)

Гаранцията е 3 години за продукта и 2 години за

батериите (потребителска/частна употреба) от датата на

закупуване. Гаранцията покрива производствени дефекти.

Дефектен продукт по гаранцията може да бъде или

поправен, или подменен. Уред, с който е било

злоупотребено или е използван по начин различен от

описания в ръководството на потребителя, гаранцията

може да бъде анулирана. Нормалното износване и

износване на части не се покриват от гаранцията.

Оригиналната гаранция на производителя не се влияе от

каквато и да било допълнителна гаранция предлагана от

дистрибутора или търговеца на дребно.

Един дефектен продукт трябва да бъде върнат до точката

на закупуване, за да се направи рекламация по

гаранцията, заедно с доказателство за покупката (касова

бележка).

10 ДЕКЛАРАЦИЯ ЗА

СЪОТВЕТСТВИЕ НА ЕО

Име и адрес на производителя:

Име:

GLOBGRO AB

Globe Group Europe

Адрес: Riggaregatan 53, 211 13 Malmö , Швеция

Име и адрес на упълномощеното лица за съставяне

техническия файл:

Име:

Peter Söderström

Адрес: Riggaregatan 53, 211 13 Malmö , Швеция

С настоящото декларираме, че продуктът

Категория: Кордов тример

Модел: 2101507(STF305)

Сериен номер: Виж етикета с номинални

стойности на продукта

Година на

конструиране:

Виж етикета с номинални

стойности на продукта

• е в съответствие със съответните разпоредби на

Директивата за машините 2006/42/EC.

• е в съответствие с разпоредбите на следните други

директиви на ЕО:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Допълнително, ние декларираме, че следните (детайли/

клаузи на) съгласувани стандарти са използвани:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Метод за оценка на съответствието на приложение VI /

директива 2000/14/EО.

Кордов тример

Измерено ниво на сила на звука: L

=91.4 dB(A)

Гарантирано ниво на сила на звука: L

WA.d

=96 dB(A)

Място, дата: Подпис: Тед Чу (Ted Qu),

директор по качеството

Malmö, 7.8.2020

141

български

1 Περιγραφή......................................143

1.1 Σκοπός........................................................... 143

1.2 Επισκόπηση................................................... 143

2 Ασφάλεια........................................143

3 Εγκατάσταση................................. 143

3.1 Αφαιρέστε το μηχάνημα από τη συσκευασία143

3.2 Προσάρτηση του προστατευτικού.................143

3.3 Συναρμολόγηση του άξονα............................143

3.4 Προσάρτηση της βοηθητικής λαβής..............144

3.5 Τοποθετήστε την μπαταρία............................144

3.6 Αφαιρέστε την μπαταρία............................... 144

4 Λειτουργία......................................144

4.1 Στοιχεία ελέγχου............................................144

4.2 Έναρξη λειτουργίας του μηχανήματος..........144

4.3 Διακοπή λειτουργίας του μηχανήματος.........144

4.4 Συμβουλές λειτουργίας..................................144

4.5 Συμβουλές για την κοπή................................144

4.6 Ρύθμιση του μήκους νήματος κοπής............. 145

4.7 Προσαρμογή του μήκους νήματος κοπής

χειροκίνητα....................................................145

4.8 Λεπίδα κοπής νήματος...................................145

5 Συντήρηση..................................... 145

5.1 Γενικές πληροφορίες..................................... 145

5.2 Καθαρίστε το μηχάνημα................................145

5.3 Αντικατάσταση του καρουλιού......................145

5.4 Αντικατάσταση του νήματος κοπής...............146

6 Μεταφορά και αποθήκευση..........146

6.1 Μετακίνηση του μηχανήματος......................146

6.2 Αποθήκευση μηχανήματος............................146

7 Αντιμετώπιση προβλημάτων........146

8 Τεχνικά δεδομένα...........................147

9 Εγγύηση..........................................148

10 Δήλωση συμμόρφωσης ΕΕ...........148

142

Ελληνικά

1 ΠΕΡΙΓΡΑΦΉ

1.1 ΣΚΟΠΌΣ

Το μηχάνημα αυτό χρησιμοποιείται για την κοπή γρασιδιού,

ελαφριών αγριόχορτων και παρόμοιας βλάστησης στο έδαφος

ή γύρω από αυτό. Η λεπίδα κοπής πρέπει να είναι σχεδόν

παράλληλη με την επιφάνεια του εδάφους. Δεν μπορείτε να

χρησιμοποιείτε το μηχάνημα για κοπή ή τεμαχισμό φρακτών

από θάμνους, θάμνων, λουλουδιών και κομπόστ.

1.2 ΕΠΙΣΚΌΠΗΣΗ

Εικόνα 1 - 12.

Σκανδάλη

Κουμπί ασφάλισης

Πίσω χειρολαβή

Βοηθητική λαβή

Άνω άξονας

Ζεύκτης

Κάτω άξονας

Λεπίδα κοπής

Οδηγός ακμής

Κεφαλή κοπής

Προστατευτικό

Βίδα

Κουμπί

Κουμπί αποδέσμευσης

Οπή τοποθέτησης

Μεταλλικός δακτύλιος

Κουμπί

Κουμπί απελευθέρωσης μπαταρίας

Κουμπί συγκρατητήρα καρουλιού

Κάλυμμα καρουλιού

Καρούλι

Γλωττίδα

Οπή

Περίβλημα καρουλιού

Οπή αγκύρωσης

Υποδοχή

Κατεύθυνση περιστροφής

Καλύτερος τομέας κοπής

Επικίνδυνος τομέας κοπής

2 ΑΣΦΆΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Απαιτείται συμμόρφωση με όλες τις οδηγίες ασφαλείας.

Ανατρέξτε στο εγχειρίδιο ασφαλείας.

3 ΕΓΚΑΤΆΣΤΑΣΗ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Αφαιρέστε τη μπαταρία από το μηχάνημα πριν από την

εγκατάσταση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μη χρησιμοποιείτε αξεσουάρ τα οποία δεν συστήνονται για

αυτό το μηχάνημα.

3.1 ΑΦΑΙΡΈΣΤΕ ΤΟ ΜΗΧΆΝΗΜΑ

ΑΠΌ ΤΗ ΣΥΣΚΕΥΑΣΊΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Βεβαιωθείτε ότι έχετε συναρμολογήσει σωστά το μηχάνημα

πριν από τη χρήση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

• Εάν τα μέρη έχουν φθορές, μη χρησιμοποιήσετε το

μηχάνημα.

• Εάν δεν έχετε όλα τα μέρη, μη θέσετε σε λειτουργία το

μηχάνημα.

• Εάν τα μέρη έχουν φθορές ή λείπουν, μιλήστε με το

κέντρο εξυπηρέτησης.

1. Ανοίξτε τη συσκευασία.

2. Διαβάστε τα έγγραφα της κούτας.

3. Αφαιρέστε όλα τα μη συναρμολογημένα μέρη από την

κούτα.

4. Αφαιρέστε το μηχάνημα από την κούτα.

5. Η απόρριψη της κούτας και της συσκευασίας πρέπει να

γίνεται σε συμμόρφωση με τους τοπικούς κανονισμούς.

3.2 ΠΡΟΣΆΡΤΗΣΗ ΤΟΥ

ΠΡΟΣΤΑΤΕΥΤΙΚΟΎ

Εικόνα 2.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην αγγίζετε τη λεπίδα κοπής.

1. Απομακρύνετε τις βίδες από την κεφαλή κοπής με ένα

κατσαβίδι Φίλιπς (δεν παρέχεται).

2. Τοποθετήστε το προστατευτικό επάνω στην κεφαλή

κοπής.

3. Ευθυγραμμίστε τις οπές βίδας στο προστατευτικό με τις

οπές βίδας στην κεφαλή κοπής.

4. Σφίξτε τις βίδες.

3.3 ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΤΟΥ ΆΞΟΝΑ

Εικόνα 3.

1. Λασκάρετε το κουμπί στον ζεύκτη.

143

Ελληνικά

2. Ωθήστε μέσα το κουμπί αποδέσμευσης τον κάτω άξονα.

3. Ευθυγραμμίστε το κουμπί αποδέσμευσης με την οπή

τοποθέτησης και μετακινήστε τους δύο άξονες.

4. Γυρίστε τον κάτω άξονα μέχρι το κουμπί να ασφαλίσει

στην οπή τοποθέτησης.

5. Σφίξτε το κουμπί.

3.4 ΠΡΟΣΆΡΤΗΣΗ ΤΗΣ

ΒΟΗΘΗΤΙΚΉΣ ΛΑΒΉΣ

Εικόνα 4.

1. Αφαιρέστε το κουμπί από τη λαβή.

2. Προσαρτήστε τη βοηθητική χειρολαβή στον άξονα.

3. Ρυθμίστε την βοηθητική χειρολαβή σε μια άνετη θέση.

4. Σφίξτε την βοηθητική χειρολαβή με το κουμπί.

3.5 ΤΟΠΟΘΕΤΉΣΤΕ ΤΗΝ ΜΠΑΤΑΡΊΑ

Εικόνα 5.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

• Εάν η μπαταρία ή ο φορτιστής έχουν φθορές,

αντικαταστήστε την μπαταρία ή τον φορτιστή.

• Διακόψτε τη λειτουργία του μηχανήματος και

περιμένετε να σταματήσει το μοτέρ για να

εγκαταστήσετε ή να αφαιρέσετε την μπαταρία.

• Διαβάστε, μάθετε και ακολουθήστε τις οδηγίες στο

εγχειρίδιο της μπαταρίας και του φορτιστή.

1. Ευθυγραμμίστε τις γραμμώσεις στο αριστερό μέρος της

μπαταρίας με τις εγκοπές στο διαμέρισμα της μπαταρίας.

2. Σπρώξτε την μπαταρία μέσα στο διαμέρισμα μπαταρίας

μέχρι να ασφαλίσει στη θέση της.

3. Όταν ακούσετε το κλικ, θα σημαίνει ότι η μπαταρία έχει

τοποθετηθεί.

3.6 ΑΦΑΙΡΈΣΤΕ ΤΗΝ ΜΠΑΤΑΡΊΑ.

Εικόνα 5.

1. Πατήστε και κρατήστε πατημένο το κουμπί

απελευθέρωσης μπαταρίας.

2. Αφαιρέστε τη μπαταρία από το μηχάνημα.

4 ΛΕΙΤΟΥΡΓΊΑ

ΣΗΜΑΝΤΙΚΌ

Προτού θέσετε σε λειτουργία το μηχάνημα διαβάστε και

κατανοήστε τις διατάξεις ασφάλειας και τις οδηγίες

λειτουργίας.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Προσέχετε κατά τη λειτουργία του μηχανήματος.

4.1 ΣΤΟΙΧΕΊΑ ΕΛΈΓΧΟΥ

4.2 ΈΝΑΡΞΗ ΛΕΙΤΟΥΡΓΊΑΣ ΤΟΥ

ΜΗΧΑΝΉΜΑΤΟΣ

Εικόνα 6.

1. Πιέστε το κουμπί κλειδώματος και τραβήξτε τη

σκανδάλη.

4.3 ΔΙΑΚΟΠΉ ΛΕΙΤΟΥΡΓΊΑΣ ΤΟΥ

ΜΗΧΑΝΉΜΑΤΟΣ

Εικόνα 6.

1. Απελευθερώστε τη σκανδάλη για να απενεργοποιήσετε

το μηχάνημα.

4.4 ΣΥΜΒΟΥΛΈΣ ΛΕΙΤΟΥΡΓΊΑΣ

Εικόνα 8.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Διατηρείτε μια απόσταση ανάμεσα στο σώμα και στο

μηχάνημα.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μη θέτετε σε λειτουργία το μηχάνημα εάν το

προστατευτικό δεν είναι στη θέση του.

Ακολουθήστε αυτές τις υποδείξεις κατά τη χρήση του

μηχανήματος

• Διατηρείτε το μηχάνημα συνδεδεμένο με το σωστά

τοποθετημένο λουρί.

• Κρατάτε σφιχτά με τα δύο χέρια το μηχάνημα ενώ

χειρίζεστς το μηχάνημα.

• Κόβετε ψηλό γρασίδι από επάνω προς τα κάτω.

Εάν τυλίγεται γρασίδι γύρω από την κεφαλή κοπής:

• Αφαιρέστε τη συστοιχία μπαταριών.

• Αφαιρέστε το χόρτο.

4.5 ΣΥΜΒΟΥΛΈΣ ΓΙΑ ΤΗΝ ΚΟΠΉ

Εικόνα 8.

• Γείρετε το μηχάνημα προς την περιοχή που θέλετε να

κουρέψετε. Χρησιμοποιήστε την ακμή του νήματος

κοπής για να κόψετε γρασίδι.

• Μετακινήστε το μηχάνημα από δεξιά προς αριστερά

ώστε να εμποδίσετε υπολείμματα να πεταχτούν προς το

χειριστή.

• Μην κόβετε στον τομέα κινδύνων.

• Μην ζορίζετε την κεφαλή κοπής μέσα σε άκοπο γρασίδι.

• Οι συρμάτινοι φράχτες και οι φράχτες με πασσάλους

προκαλούν φθορά ή κοπή του νήματος κοπής. Οι πέτρινοι

τοίχοι και οι τοίχοι από τούβλα, τα κράσπεδα και το ξύλο

μπορούν να φθείρουν γρήγορα το νήμα κοπής.

144

Ελληνικά

4.6 ΡΎΘΜΙΣΗ ΤΟΥ ΜΉΚΟΥΣ

ΝΉΜΑΤΟΣ ΚΟΠΉΣ

Εικόνα 7.

ΣΗΜΕΊΩΣΗ

Το μηχάνημα έχει μια κεφαλή αυτόματης τροφοδοσίας. Θα

προκληθεί ζημιά στο μηχάνημα εάν χτυπήσετε την κεφαλή

για να προσπαθήσετε να προχωρήσετε το νήμα.

ΣΗΜΕΊΩΣΗ

Εάν το νήμα κοπής δεν προχωράει αυτόματα, μπορεί να

μπερδευτεί ή αδειάσει.

1. Όταν το μηχάνημα είναι ενεργό, αποδεσμεύστε τη

σκανδάλη.

2. Περιμένετε δύο δευτερόλεπτα, πιέστε εκ νέου τη

σκανδάλη.

ΣΗΜΕΊΩΣΗ

Το νήμα θα επεκταθεί περίπου 1 εκ. (0,4 ίντσα) με κάθε

σταμάτημα και εκκίνηση του διακόπτη-σκανδάλη μέχρι να

φτάσει στη λεπίδα κοπής και η λεπίδα κοπής κόψει το

υπερβάλλον μήκος.

4.7 ΠΡΟΣΑΡΜΟΓΉ ΤΟΥ ΜΉΚΟΥΣ

ΝΉΜΑΤΟΣ ΚΟΠΉΣ

ΧΕΙΡΟΚΊΝΗΤΑ

Εικόνα 7.

1. Διακόψτε τη λειτουργία του μηχανήματος.

2. Πιέστε το κουμπί συγκρατητήρα καρουλιού και τραβήξτε

το νήμα κοπής για να προχωρήσετε χειροκίνητα το νήμα

κοπής.

3. Αφότου επεκτείνετε νέο νήμα κοπής πάντα γυρίζετε το

μηχάνημα στην φυσιολογική του θέση προτού το

επανεκκινήσετε.

4.8 ΛΕΠΊΔΑ ΚΟΠΉΣ ΝΉΜΑΤΟΣ

Εικόνα 9

Αυτό το χλοοκοπτικό είναι εξοπλισμένο με μια λεπίδα κοπής

νήματος στο προστατευτικό. Η λεπίδα κοπής νήματος κόβει

συνεχώς το νήμα ώστε να εξασφαλίζεται μια σταθερή και

αποδοτική διάμετρος κοπής. Προχωρήστε το νήμα όποτε

ακούσετε τον κινητήρα να λειτουργεί πιο γρήγορα από το

φυσιολογικό ή εάν μειωθεί η απόδοση κοπής. Έτσι θα

διατηρηθεί η καλύτερη απόδοση και το νήμα θα παραμείνει

επαρκώς μακρύ ώστε να προχωράει σωστά.

5 ΣΥΝΤΉΡΗΣΗ

ΣΗΜΑΝΤΙΚΌ

Διαβάστε και κατανοήστε τους κανονισμούς ασφάλειας και

τις οδηγίες συντήρησης προτού καθαρίσετε, επισκευάσετε ή

κάνετε εργασίες συντήρησης στο μηχάνημα.

ΣΗΜΑΝΤΙΚΌ

Εξασφαλίστε ότι όλα τα παξιμάδια, τα μπουλόνια και οι

βίδες είναι σφιχτά. Βεβαιώνεστε τακτικά ότι οι λαβές έχουν

τοποθετηθεί σφιχτά.

ΣΗΜΑΝΤΙΚΌ

Χρησιμοποιείτε μόνο ανταλλακτικά και εξαρτήματα του

αρχικού κατασκευαστή.

5.1 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ

ΣΗΜΑΝΤΙΚΌ

Μόνο ο αντιπρόσωπός σας ή το εγκεκριμένο κέντρο σέρβις

μπορούν να διεξάγουν τη συντήρηση που δεν αναφέρεται

στο παρόν εγχειρίδιο.

Πριν τις εργασίες συντήρησης:

• Διακόψτε τη λειτουργία του μηχανήματος.

• Αφαιρέστε τη συστοιχία μπαταριών.

• Αφήστε το μοτέρ να κρυώσει.

• Αποθηκεύετε το μηχάνημα σε μια δροσερή και στεγνή

τοποθεσία.

• Χρησιμοποιείτε τα σωστά ρούχα, προστατευτικά γάντια

και προστατευτικά γυαλιά.

5.2 ΚΑΘΑΡΊΣΤΕ ΤΟ ΜΗΧΆΝΗΜΑ

• Καθαρίζετε το μηχάνημα μετά τη χρήση με ένα νωπό

πανί που έχετε βρέξει με ουδέτερο απορρυπαντικό.

• Μη χρησιμοποιείτε επιθετικά απορρυπαντικά ή διαλυτικά

για να καθαρίζετε τα πλαστικά τμήματα και τις λαβές.

• Διατηρείτε την κεφαλή κοπής ελεύθερη από γρασίδι,

φύλλα ή υπερβολικό γράσο.

• Διατηρείτε τα ανοίγματα αερισμού καθαρά και ελεύθερα

από υπολείμματα προς αποφυγή υπερθέρμανσης και

ζημιάς στον κινητήρα ή την μπαταρία.

• Μην ψεκάζετε νερό επάνω στον κινητήρα και τα

ηλεκτρικά στοιχεία.

5.3 ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΤΟΥ

ΚΑΡΟΥΛΙΟΎ

Εικόνα 10.

1. Ωθήστε τις γλωττίδες στα πλάγια της κεφαλής κοπής

ταυτόχρονα.

2. Τραβήξτε και απομακρύνετε το κάλυμμα καρουλιού.

3. Απομακρύνετε το υπόλοιπο καρούλι.

4. Τοποθετήστε το καρούλι στο περίβλημα καρουλιού.

ΣΗΜΕΊΩΣΗ

Εξασφαλίστε ότι τοποθετείτε το νήμα κοπής στην υποδοχή

του νέου καρουλιού και εκτείνετε το νήμα περίπου 15 εκ.

προτού εγκαταστήσετε το νέο καρούλι.

145

Ελληνικά

5. Τοποθετήστε τα άκρα των νημάτων κοπής μέσα από τις

οπές.

6. Επεκτείνετε το νήμα κοπής για να το απελευθερώσετε

από την εσοχή οδηγού στο καρούλι.

7. Ωθήστε τις προεξοχές και εγκαταστήστε το κάλυμμα

καρουλιού επάνω στο περίβλημα καρουλιού.

8. Ωθήστε το κάλυμμα καρουλιού μέχρι να κουμπώσει στη

σωστή θέση.

5.4 ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΤΟΥ

ΝΉΜΑΤΟΣ ΚΟΠΉΣ

Εικόνα 11 - 12.

ΣΗΜΕΊΩΣΗ

Απομακρύνετε το υπόλοιπο νήμα κοπής στο καρούλι.

ΣΗΜΕΊΩΣΗ

Χρησιμοποιείτε μόνο με νήμα κοπής νάϊλον με 1.65 mm

διάμετρο.

1. Κόψτε δύο τμήματα του νήματος κοπής περίπου μήκους

3 μ. έκαστο.

2. Λυγίστε το ένα άκρο του νήματος κατά 6,35 mm (1/4

ίντσας).

3. Τοποθετήστε τα νήματα μέσα στις οπές αγκύρωσης του

καρουλιού.

4. Τυλίξτε τα νήματα κοπής γύρω από το καρούλι σφιχτά

στην καθορισμένη κατεύθυνση.

5. Τοποθετήστε τα νήματα κοπής στην εσοχές οδηγού.

6. Μην τυλίξετε το νήμα κοπής πέραν του άκρου

καρουλιού.

6 ΜΕΤΑΦΟΡΆ ΚΑΙ

ΑΠΟΘΉΚΕΥΣΗ

6.1 ΜΕΤΑΚΊΝΗΣΗ ΤΟΥ

ΜΗΧΑΝΉΜΑΤΟΣ

Όταν μετακινείτε το μηχάνημα πρέπει να:

• Φοράτε γάντια.

• Διακόψετε τη λειτουργία του μηχανήματος.

• Αφαιρέστε τη συστοιχία μπαταριών και φορτίστε την.

• Συναρμολογήστε το προστατευτικό λεπίδας.

6.2 ΑΠΟΘΉΚΕΥΣΗ ΜΗΧΑΝΉΜΑΤΟΣ

• Αφαιρέστε τη μπαταρία από το μηχάνημα.

• Βεβαιωθείτε ότι τα παιδιά δεν μπορούν να πλησιάσουν το

μηχάνημα.

• Κρατάτε το μηχάνημα μακριά από διαβρωτικά προϊόντα,

όπως χημικά και αποπαγωτικά άλατα κήπου.

• Ασφαλίστε το μηχάνημα κατά τη μεταφορά, ώστε να μην

υπάρξει ζημιά ή τραυματισμός. Καθαρίστε και εξετάστε

το μηχάνημα για ζημιές.

7 ΑΝΤΙΜΕΤΏΠΙΣΗ

ΠΡΟΒΛΗΜΆΤΩΝ

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Το

μηχάνημα

δεν

ξεκινάει

όταν ωθείτε

τη

σκανδάλη.

Δεν υπάρχει

ηλεκτρική επαφή

μεταξύ του

μηχανήματος και

της συστοιχίας

μπαταριών.

1. Αφαιρέστε τη

συστοιχία μπαταριών.

2. Ελέγξτε την επαφή και

επανεγκαταστήστε τη

συστοιχία μπαταριών.

Η συστοιχία

μπαταριών έχει

εξαντληθεί.

Φορτίστε τη συστοιχία

μπαταριών.

Το κουμπί

ασφάλισης και η

σκανδάλη δεν

ωθούνται την ίδια

στιγμή.

1. Τραβήξτε το κουμπί

ασφάλισης και κρατήστε

το.

2. Τραβήξτε τη σκανδάλη

για να ενεργοποιήσετε το

μηχάνημα.

146

Ελληνικά

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Το

μηχάνημα

σταματάει

όταν

κόβετε.

Το προστατευτικό

δεν έχει

προσαρτηθεί στο

μηχάνημα.

Απομακρύνετε τη

συστοιχία μπαταριών και

προσαρτήστε το

προστατευτικό στο

μηχάνημα.

Χρησιμοποιείται

βαριά γραμμή

κοπής.

Χρησιμοποιείτε μόνο με

νήμα κοπής νάϊλον με

1.65 mm διάμετρο.

Το γρασίδι

τυλίγεται γύρω

από τον άξονα

κινητήρα ή την

κεφαλή κοπής.

1. Διακόψτε τη

λειτουργία του

μηχανήματος.

2. Αφαιρέστε τη

συστοιχία μπαταριών.

3. Απομακρύνετε το

γρασίδι από τον άξονα

κινητήρα και την κεφαλή

κοπής.

Το μοτέρ έχει

υπερφορτωθεί.

1. Απομακρύνετε την

κεφαλή χλοοκοπτικού

από το γρασίδι.

2. Το μοτέρ θα συνεχίσει

να λειτουργεί μόλις

αφαιρεθεί το φορτίο.

3. Κατά την κοπή

μετακινείτε την κεφαλή

χλοοκοπτικού μέσα και

έξω από το γρασίδι που

θα κοπεί και μην

απομακρύνετε σε μήκος

περισσότερο από 20,32

εκ. (8’’) με ένα πέρασμα.

Η συστοιχία

μπαταριών ή το

μηχάνημα είναι

πολύ καυτά.

1. Επιτρέψτε η συστοιχία

μπαταριών να κρυώσει

μέχρι η λειτουργία της να

επιστρέψει στα κανονικά

επίπεδα.

2. Επιτρέψτε το

μηχάνημα να κρυώσει

περίπου για 10 λεπτά.

Η συστοιχία

μπαταριών έχει

αποσυνδεθεί από

το εργαλείο.

Επανγκαταστήστε τη

συστοιχία μπαταριών.

Η συστοιχία

μπαταριών έχει

εξαντληθεί.

Φορτίστε τη συστοιχία

μπαταριών.

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Το νήμα

δεν

προχωράει.

Τα νήματα έχουν

συγκολληθεί

μεταξύ τους.

Λιπαίνετε με σπρέι

σιλικόνης.

Δεν υπάρχει

επαρκές νήμα στο

καρούλι.

Εγκαταστήστε

περισσότερο νήμα.

Τα νήματα είναι

φθαρμένα και

πολύ κοντά.

Προχωρήστε το νήμα

κοπής.

Τα νήματα έχουν

μπλοκάρει στο

καρούλι.

1. Αφαιρέστε τα νήματα

από το καρούλι.

2. Τυλίξτε τα νήματα.

Το νήμα

σπάει

συνεχώς.

Το μηχάνημα

χρησιμοποιείται

με λάθος τρόπο.

1. Κόβετε με την ακμή

νήματος, αποφεύγετε

πέτρες, τοίχους και άλλα

σκληρά αντικείμενα.

2. Προωθείτε τακτικά το

νήμα κοπής ώστε να

διατηρείτε το πλήρες

πλάτος κοπής.

Το γρασίδι

τυλίγεται

γύρω από

την κεφαλή

χλοοκοπτικ

ού και από

το

περίβλημα

μοτέρ.

Κόψτε το ψηλό

γρασίδι στο

επίπεδο εδάφους.

1. Κόβετε ψηλό γρασίδι

από επάνω προς τα κάτω.

2. Μην απομακρύνετε

περισσότερα από 20,32

εκ. (8’’) σε κάθε πέρασμα

ώστε να εμποδίσετε

περιτύλιξη.

Το νήμα

δεν κόβει

καλά.

Η λεπίδα κοπής

έχει στομώσει.

Τροχίστε τη λεπίδα

κοπής με μια λίμα ή

αντικαταστήστε την.

Οι δονήσεις

αυξάνονται

αισθητά.

Το νήμα έχει

φθαρεί στη μια

πλευρά και δεν

προχωράει

έγκαιρα.

Εξασφαλίστε ότι το νήμα

στις δύο πλευρές είναι

κανονικό. Προχωρήστε

το νήμα.

8 ΤΕΧΝΙΚΆ ΔΕΔΟΜΈΝΑ

Τάση 40 V

Ταχύτητα χωρίς

φορτίο

7,500 (±10%) RPM

Κεφαλή κοπής Αυτόματη τροφοδοσία

Διάμετρος νήματος

κοπής

1.65 mm

Διάμετρος διαδρομής

κοπής

305 mm

147

Ελληνικά

Βάρος (χωρίς την

μπαταρία)

4.2 kg

Μέτρηση στάθμης

ακουστικής πίεσης

=80 dB(A), K

= 3 dB(A)

Εγγυημένη στάθμη

ακουστικής ισχύος

WA.d

= 96 dB(A)

Δόνηση 3.5 m/s

, k=1.5 m/s

Μοντέλο μπαταρίας G40B2, G40B4 και άλλες σειρές

BAF

Μοντέλο φορτιστή G40C και άλλες σειρές CAF

Τιμή θορύβου.

9 ΕΓΓΎΗΣΗ

(Οι πλήρεις όροι και προδιαγραφές είναι διαθέσιμα στην

ιστοσελίδα)

Η εγγύηση είναι 3 χρόνια για το προϊόν και 2 χρόνια για τις

μπαταρίες (καταναλωτική/ιδιωτική χρήση) από την

ημερομηνία της αγοράς. Η παρούσα εγγύηση καλύπτει τις

κατασκευαστικές βλάβες. Ένα ελαττωματικό προϊόν που

καλύπτεται από την εγγύηση μπορεί επιδιορθωθεί ή να

αντικατασταθεί. Μια μονάδα που έχει χρησιμοποιηθεί

λανθασμένα ή που δεν έχει χρησιμοποιηθεί σύμφωνα με τις

περιγραφές στο εγχειρίδιο χρήστη ενδέχεται να μην καλυφθεί

από την εγγύηση. Η φυσιολογική φθορά και τα ανταλλακτικά

λόγω φθοράς δεν θεωρούνται εγγύηση. Η αρχική εγγύηση

του κατασκευαστή δεν επηρεάζεται από οποιαδήποτε

επιπλέον εγγύηση προσφέρεται από το κατάστημα ή τον

πωλητή.

Ένα ελαττωματικό προϊόν πρέπει να επιστρέφεται στο σημείο

αγοράς για τη διεκδίκηση της εγγύησης, μαζί με το

αποδεικτικό αγοράς (απόδειξη).

10 ΔΉΛΩΣΗ ΣΥΜΜΌΡΦΩΣΗΣ ΕΕ

Όνομα και διεύθυνση κατασκευαστή:

Όνομα:

GLOBGRO AB

Globe Group Europe

Διεύθυνση: Riggaregatan 53, 211 13 Malmö , Σουηδία

Όνομα και διεύθυνση του εξουσιοδοτημένου ατόμου

σύνταξης του τεχνικού αρχείου:

Όνομα:

Peter Söderström

Διεύθυνση: Riggaregatan 53, 211 13 Malmö , Σουηδία

Στο παρόν δηλώνουμε ότι το προϊόν

Κατηγορία:

Χλοοκοπτικό μεσινέζας

Μοντέλο: 2101507(STF305)

Αριθμός σειράς: Ανατρέξτε στην ετικέτα του

προϊόντος

Έτος κατασκευής: Ανατρέξτε στην ετικέτα του

προϊόντος

• Συμμορφώνεται με τις σχετικές διατάξεις της Οδηγίας

2006/42/ΕΚ σχετικά με τα μηχανήματα.

• Συμμορφώνεται με τις διατάξεις των υπόλοιπων

παρακάτω ευρωπαϊκών οδηγιών:

• 2014/30/EE

• 2000/14/EK & 2005/88/EK

• 2011/65/EE & (EE)2015/863

Επιπλέον, δηλώνουμε ότι έχουν χρησιμοποιηθεί τα παρακάτω

(μέρη/ρήτρες τους) εναρμονισμένα ευρωπαϊκά πρότυπα:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Μέθοδος αξιολόγησης συμμόρφωσης σύμφωνα με το

Παράρτημα VI / Οδηγία 2000/14/ΕΚ.

Χλοοκοπτικό μεσινέζας

Μετρημένη στάθμη ηχητικής ισχύος: L

=91.4 dB(A)

Εγγυημένη στάθμη ακουστικής

ισχύος:

WA.d

=96 dB(A)

Μέρος, ημερομηνία: Υπογραφή: Ted Qu, Διευθυντής

Ποιότητας

Malmö, 7.8.2020

148

Ελληνικά

1.............................................150

1.1..........................................................150

1.2 .........................................................150

2



..............................................150

3







............................................150

3.1



 







..................................................150

3.2



 .....................................................150

3.3



  



.................................................150

3.4



 



 



.............................................150

3.5



  



..............................................151

3.6  



................................................151

4







............................................151

4.1



 



.....................................................151

4.2 









..................................................151

4.3



 



.......................................................151

4.4 







...................................................151

4.5



.......................................................151

4.6



 



............................................151

4.7



 







......................................151

4.8  



..................................................151

5



.............................................151

5.1 ....................................................152

5.2









......................................................152

5.3









 



.............................................152

5.4





 



..............................................152

6



 



.......................................152

6.1 



.........................................................152

6.2 



.......................................................152

7



 



 



.........................152

8





 





.......................................153

9..............................................153

10 



    



.................153

149

 





1

1.1

 



 



 



 



   







 





 



  









 



 



.

 



   



 







 







 . 



 



 







 



  













 



  



 



 



 



.

1.2 







1 -12.



 





 





 





 



 

 





 







  





 













 















 







  





 



 









 







 

















 















 





 









 

2







   



  



.

 



 



.

3















  



  



 







 



 







.



 









     







.

3.1



 











  



 























.



•



  



   









.

•



    







   











.

•



  



  



      



.

1.



 









.



 





   



.

3.



 







  









  



.

4.



 



  



.

5.  



  





 



  



.

3.2



 









   .

1. 



  



 



   







" 





) " .(

2.   



 



.

3.  







    







  



 



.

4. 



.

3.3





  











1.  .

2.  



    



.



  



  







  .

4.



  



 



 



 





  







.

5. 



.

3.4





 



 











1. 



  



.

2.



 



 



  .

3.



 



 



   .

150

 





4. 



 



  



.

3.5



  













•



   



 



 



  





 



 .

•



 



 



 



 



 



 









  



 



 



•



 



 



  



  



 



 



.

1.      



  



    



.

2.  



   



 



 



 





   



.

3.







  















   



  



   



.

3.6  





















1.    



  









.

2.  



  



.

4





























  



  







 





.



 



 













.

4.1



 





4.2 

















1.     .

4.3





 











1.  



 



.

4.4

 

















  



 







.



  











  



 .





  



 







 





•







 















   











•





 



 



 



 





 







•



 



   



 



.





 



 



  



 



:

•  



.

•  



.

4.5











• 



 



 



 



  



 .



  







 



.

•



 



  



 













 



 













.

• 



  



 .

•  



 



   



 



  .

•













 





   



 



 



 . 







  





    





  



 



 



4.6



 

















  



  



 



 . 







 



 



 



 



  



 







  









.







    



 



 







  













 



.

1.



 



 



 .

2.



 









     



.













  0.4    



 





 



 



  



 



  



 



 

 



     .

4.7



 















1. 



 



.

2.   



 



  



   







.

3. 



  







   



 



 



 



 



  





























.

4.8

  















  



 



  .   



  



 



    



 









 .  



 



  



  







  







  



 



 



 



 . 



 



 



  







     



  





5









 



  



  



 













 



 



 



 









 



  



.

151

 











   







 



 



 . 



 



 







 



  



.



 





 



  



  



  .

5.1 



  









 



     



 



  



 



  



 



.









 



:

• 



 



.

•  



.

•  .

•



 



    .

•



     



 







.

5.2











•  









  



   



   



.

•







 



 



 



 



 



 











 











 



 .

•   



 



  



 



 



 



 



 



 .

•   







    















  



  



 









• 



    



  







.

5.3









 











10.

1. 







   



 



   .

2. 



 



 .

3.



 



 



.

4.



 



  





 



.



   



  



   



   



  15  











 



 .

5. 



 



  



.

6. 



 



 











 



 



.

7. 







 



   



  



 



.

8. 



 



 



 



 





     .

5.4







 











11 -12.



 



 



 



 



.







  



 



  



  1.65 mm .

1. 



   



  3 .

2. 







  



 



 1/4  



) 6.35 .(

3. 



  



  



.



 



   



 



   .

5. 



  











.

6. 



 



 



    



.

6



 





6.1 









  







 



 



:

•   .

• 



 



.

•  



 .

•



  



.

6.2 





•  



  



.

•    



  



.

•



 



 







  





 











   



 



.

•



 



 



 





 



 









 







  



 



 . 



 



 







 



  



7



 



 















 

















  

  

.

   



 





 



.

1 .  



.

2 .  







 



 





  



.

   



.  



.

      

  .

1 .    









.

2 .  













.

152

 





. mm 56.1

. 1

. 2

. 3

. 1

. 2

. 3

. 1

. 2

. .

. 1

. 2

. 1

. 2

. 1

. 2

. .

( %01± ) 005,7

mm 56.1

mm 503

) ( 2.4

08=

(A)

WA.d

5.3/

5.1 =k , /

54B04G/2B04G

FAB

C04G FAC

) (

) /

( . .

) .(

153

:GLOBGRO AB

Globe Group Europe

:Riggaregatan 53, 211 13 Malmö , Sweden

:Peter Söderström

:Riggaregatan 53, 211 13 Malmö , Sweden

:STF305)(2101507

• . CE / 24/6002

•

) / (

;1-41055 NE ;33226 NE ;19-2-63605 NE ;1-53306 NE •

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

/ IV . CE / 41/0002

A)(Bd 4.19=

WA.d

A)(Bd 69=

: :

Malmö, 7.8.2020

154

•2014/30/EU

•2000/14/EG & 2005/88/EG

•2011/65/EU & (EU)2015/863

1 Açıklama........................................ 156

1.1 Amaç..............................................................156

1.2 Genel bakış.................................................... 156

2 Emniyet.......................................... 156

3 Kurulum.........................................156

3.1 Makineyi paketinden çıkarın......................... 156

3.2 Korumayı takın..............................................156

3.3 Şaftı monte edin.............................................156

3.4 Yardımcı tutma yerinin takın.........................157

3.5 Aküyü takın................................................... 157

3.6 Aküyü çıkarın................................................ 157

4 Çalışma...........................................157

4.1 Kontroller.......................................................157

4.2 Makineyi çalıştırın.........................................157

4.3 Makineyi durdurun........................................ 157

4.4 Çalışma ipuçları.............................................157

4.5 Kesme ipuçları...............................................157

4.6 Kesme misinasının uzunluğunu ayarlayın.....157

4.7 Kesme misinasının uzunluğunu manuel

olarak ayarlayın............................................. 158

4.8 Kesme bıçağını hizalayın...............................158

5 Bakım............................................. 158

5.1 Genel bilgiler................................................. 158

5.2 Makineyi temizleyin......................................158

5.3 Makarayı değiştirin........................................158

5.4 Kesme misinaısnı değiştirin...........................158

6 Taşıma ve depolama...................... 159

6.1 Makineyi hareket ettirin.................................159

6.2 Makineyi depolayın....................................... 159

7 Sorun Giderme.............................. 159

8 Teknik veriler.................................160

9 Garanti........................................... 160

10 AB Uygunluk beyanı.....................160

155

Türkçe

1 AÇIKLAMA

1.1 AMAÇ

Bu makine çim, hafif yabani otlar ve diğer benzer bitki

örtülerinin yer seviyesinde veya yakınında kesilmesinde

kullanılır. Kesme düzlemi yere yaklaşık olarak paralel

olmalıdır. Çitleri, çalıları, çiçekleri ve kompostu kesmek veya

doğramak için makineyi kullanamazsınız.

1.2 GENEL BAKIŞ

Şekil 1 - 12.

Tetik

Kilit açma düğmesi

Arka tutma yeri

Yardımcı tutma yeri

Üst şaft

Kuplör

Alt şaft

Kesme bıçağı

Kenar kılavuzu

Kesme kafası

Koruma

Vida

Düğme

Serbest bırakma düğmesi

Konumlandırma deliği

Metal halka

Düğme

Akü serbest bırakma düğmesi

Makarna tutucu düğmesi

Makara kapağı

Makara

Tırnak

Delik

Makara muhafazası

Tespit deliği

Yuva

Rotasyon yönü

En iyi kesim alanı

Tehlikeli kesim alanı

2 EMNIYET

UYARI

Tüm güvenlik talimatlarına uyduğunuzdan/

uyguladığınızdan emin olun.

Güvenlik Kılavuzuna bakın.

3 KURULUM

UYARI

Montajdan önce makineden aküyü çıkarın.

UYARI

Bu makine için tavsiye edilmeyen aksesuarları kullanmayın.

3.1 MAKINEYI PAKETINDEN

ÇIKARIN

UYARI

Makineyi kullanmadan önce doğru şekilde monte

ettiğinizden emin olun.

UYARI

• Parçalar hasarlı ise makineyi kullanmayın.

• Tüm parçalara sahip değilseniz, makineyi kullanmayın.

• Parçalar hasarlı veya eksikse, servis merkezine

başvurun.

1. Paketi açın.

2. Kutunun içindeki belgeleri okuyun.

3. Tüm birleştirilmemiş parçaları kutudan çıkarın.

4. Makineyi kutudan çıkarın.

5. Kutuyu ve paketi yerel düzenlemelere uygun olarak atın.

3.2 KORUMAYI TAKIN

Şekil 2.

UYARI

Kesme bıçağına dokunmayın.

1. Bir yıldız tornavidayla (ürünle birlikte verilmez) çim

biçme kafasından vidaları sökün.

2. Korumayı çim biçme makinesinin kafasına yerleştirin.

3. Korumadaki vida delikleri ile kesme kafasındaki vida

deliklerini hizalayın.

4. Vidaları sıkın.

3.3 ŞAFTI MONTE EDIN

Şekil 3.

1. Kuplördeki düğmeyi gevşetin.

2. Alt şafttaki serbest bırakma düğmesine basın.

3. Serbest bırakma düğmesini konumlandırma deliğiyle

hizalayın ve iki şaftı hareket ettirin.

4. Alt şaft, düğme konumlandırma deliğine kilitlenene kadar

çevirin.

5. Düğmeyi sıkın.

156

Türkçe

3.4 YARDIMCI TUTMA YERININ

TAKIN

Şekil 4.

1. Topuzu kolundan tutarak çıkarın.

2. İkincil tutma yerini şafta takın.

3. Yardımcı kolu rahat pozisyonda ayarlayın.

4. Yardımcı kolu topuz ile sıkın.

3.5 AKÜYÜ TAKIN

Şekil 5.

UYARI

• Akü veya şarj cihazı hasarlıysa, aküyü veya şarj

cihazını değiştirin.

• Makineyi durdurun ve aküyü takmadan veya

çıkarmadan önce motorun durmasını bekleyin.

• Akü ve şarj cihazının kılavuzundaki talimatları okuyun,

öğrenin ve uygulayın.

1. Aküdeki kaldırma çubuklarını akü bölmesindeki oluklarla

hizalayın.

2. Aküyü yerine oturana kadar akü bölmesine doğru itin.

3. Bir tık sesi duyduğunuzda, akü takılıdır.

3.6 AKÜYÜ ÇIKARIN

Şekil 5.

1. Akü çıkarma düğmesine basın ve basılı tutun.

2. Aküyü makineden çıkarın.

4 ÇALIŞMA

ÖNEMLI

Makineyi çalıştırmadan önce, güvenlik yönetmeliklerini ve

çalıştırma talimatlarını okuyun ve anlayın.

UYARI

Makineyi çalıştırırken dikkatli olun.

4.1 KONTROLLER

4.2 MAKINEYI ÇALIŞTIRIN

Şekil 6.

1. Kilitle açma düğmesine basın ve tetiği çekin.

4.3 MAKINEYI DURDURUN

Şekil 6.

1. Makineyi durdurmak için tetiği serbest bırakın.

4.4 ÇALIŞMA IPUÇLARI

Şekil 8.

UYARI

Gövde ve makine arasındaki açıklığı koruyun.

UYARI

Makineyi koruma takılı olmadan çalıştırmayın.

Makineyi kullandığınızda bu ipuçlarından yararlanın

• Makineyi doğru giyilmiş koşumlara bağlı halde tutun.

• Makineyi kullanırken ili elinizle sıkı bir şekilde tutun.

• Yukarıdan aşağı doğru uzun çimleri kesin.

Çim kesme kafasının etrafına dolanıyorsa:

• Aküyü çıkarın.

• Çimi çıkartın.

4.5 KESME IPUÇLARI

Şekil 8.

• Makineyi kesilecek alana doğru eğin. Çimi kesmek için

kesme misinasının ucunu kullanın.

• Operatöre doğru kalıntıların atılmasını önlemek için

makineyi sağdan sola doğru hareket ettirin.

• Tehlikeli bölgede kesmeyin.

• Kesme kafasını kesilmemiş çimlere zorlamayın.

• Tel ve tel çitler, kesme misinasının aşınmasına veya

kırılmasına neden olabilir. Taş ve tuğla duvarlar,

bordürler ve ahşap misinayı hızla aşındırabilirler.

4.6 KESME MISINASININ

UZUNLUĞUNU AYARLAYIN

Şekil 7.

NOT

Makine otomatik besleme kafasına sahiptir. Makarayı

ilerletmeye çalışmak için kafaya vurursanız makineye zarar

verirsiniz.

NOT

Kesme misinası otomatik olarak ilerlemezse, karışmış veya

boş olabilir.

1. Makine açıkken tetiği serbest bırakın.

2. İki saniye bekleyin, tetiğe tekrar basın.

NOT

Misina, kesme durdurucu bıçağına ulaşana ve kesme bıçağı

fazlalığı kesene kadar, anahtar tetiğinin her durdurması ve

başlatılması ile misina yaklaşık 0,4 inç kadar uzayacaktır.

157

Türkçe

4.7 KESME MISINASININ

UZUNLUĞUNU MANUEL OLARAK

AYARLAYIN

Şekil 7.

1. Makineyi durdurun.

2. Makara tutucu düğmesini itin ve kesme misinasını

manuel olarak ilerletmek için kesme hattını çekin.

3. Yeni kesme misinasını uzattıktan sonra makineyi

çalıştırmadan önce her zaman makineyi tekrar nnormal

çalışma pozisyonuna getirin.

4.8 KESME BIÇAĞINI HIZALAYIN

Şekil 9

Bu çim biçme makinesi, muhafaza üzerinde bir misina kesme

bıçağı ile donatılmıştır. Misina kesme bıçağı, tutarlı ve

verimli bir kesim çapı sağlamak için misinayı sürekli olarak

keser. Motorun normalden daha hızlı çalıştığını

duyduğunuzda veya kesme verimliliği azaldığında misinayı

ilerletin. Bu, en iyi performansı koruyacak ve doğru ilerlemek

için misinayı yeterince uzun tutacaktır.

5 BAKIM

ÖNEMLI

Makinede bakım çalışmalarını yapmadan, temizlemeden,

onarmadan veya bakım işlerini yapmadan önce güvenlik

yönetmeliklerini ve bakım talimatlarını okuyun ve anlayın.

ÖNEMLI

Tüm somun, cıvata ve vidaların sıkı olduğundan emin olun.

Tutma yerlerini sıkıca taktığınızı düzenli olarak kontrol

edin.

ÖNEMLI

Sadece ilk üreticinin yedek parçalarını ve aksesuarlarını

kullanın.

5.1 GENEL BILGILER

ÖNEMLI

Bu kılavuzda belirtilmeyen bakımları yalnızca yetkili

satıcınız veya onaylanmış servis merkeziniz yapabilir.

Bakım işlemlerinden önce:

• Makineyi durdurun.

• Aküyü çıkarın.

• Motoru soğutun.

• Makineyi serin ve kuru bir yerde saklayın.

• Doğru kıyafet, koruyucu eldiven ve koruyucu gözlük

kullanın.

5.2 MAKINEYI TEMIZLEYIN

• Makineyi kullanıldıktan sonra nötr deterjanla

nemlendirilmiş nemli bir bezle temizleyin.

• Plastik parçaları veya tutma yerlerini temizlemek için

agresif deterjan veya çözücü kullanmayın.

• Kesme kafasını çim, yaprak veya aşırı yağdan koruyun.

• Aşırı ısınmayı ve motora veya aküye zarar vermekten

kaçınmak için hava deliklerini temiz tutun ve kirden

arındırın.

• Motor ve elektrikli parçalara su püskürtmeyin.

5.3 MAKARAYI DEĞIŞTIRIN

Şekil 10.

1. Kesme kafasının yanlarındaki tırnakları aynı anda itin.

2. Makara kapağını çekin ve çıkarın.

3. Kalan makarayı çıkarın.

4. Makarayı makara muhafazasına yerleştirin.

NOT

Yeni makarayı takmadan önce kesme misinasının yeni

makaradaki yuvada olduğundan ve misinanın yaklaşık 15

cm uzadığından emin olun.

5. Kesme misinasının uçlarını deliklerden geçirin.

6. Makaradaki kılavuz yuvasından çıkarmak için kesme

misinasını uzatın.

7. Tırnakları itin ve makara kapağını makara muhafazasına

takın.

8. Makara kapağını yerine oturuncaya kadar yerine itin.

5.4 KESME MISINAISNI DEĞIŞTIRIN

Şekil 11 - 12.

NOT

Makaradaki kalan kesme misinasını çıkarın.

NOT

Sadece 1.65 mm çapındaki naylon kesme misinası ile

kullanın.

1. Her biri yaklaşık 3 m uzunluğunda iki parça kesme

misinası kesin.

2. Bir inçin 1/4’ü kadar bir misinnını bir ucunu bükün (6,35

mm).

3. Misinaları tespit noktalarının deliklerine yerleştirin.

4. Makara çevresindeki kesme çizgilerini belirtilen yönde

sıkıca sarın.

5. Kesme misinalarını kılavuz yuvalarına yerleştirin.

6. Kesme misinalarını makaranın kenarının ötesine

sarmayın.

158

Türkçe

6 TAŞIMA VE DEPOLAMA

6.1 MAKINEYI HAREKET ETTIRIN

Makineyi taşırken, şunları yapmalısınız:

• Eldiven takın.

• Makineyi durdurun.

• Aküyü çıkarın ve şarj edin.

• Bıçak korumasını takın.

6.2 MAKINEYI DEPOLAYIN

• Aküyü makineden çıkarın.

• Çocukların makinenin yanına gelemediğinden emin olun.

• Makineyi bahçe kimyasalları ve eritici tuzlar gibi

aşındırıcı maddelerden uzak tutun.

• Hasarı veya yaralanmayı önlemek için makineyi taşırken

emniyete alın. Makineyi temizleyin ve herhangi bir

hasara karşı inceleyin.

7 SORUN GIDERME

Sorun Olası Sebep Çözüm

Tetik itil-

diğinde ma-

kine çalış-

mıyor.

Makine ve akü

arasında elektrik

teması yok.

1. Aküyü çıkarın.

2. Kontağı kontrol edin

ve aküyü tekrar takın.

Akü boşalmış. Aküyü şarj edin.

Kilit açma düğme-

si ve tetik aynı an-

da itilmemiş.

1. Kilit açma düğmesini

çekin ve basılı tutun.

2. Makineyi başlatmak

için tetiği çekin.

Sorun Olası Sebep Çözüm

Makine ke-

serken dur-

uyor.

Koruma makineye

takılı değil.

Aküyü çıkarın ve koru-

mayı makineye takın.

Ağır kesme misi-

nası kullanılıyor.

Sadece 1.65 mm çapında-

ki naylon kesme misinası

ile kullanın.

Çim, motor şaftı-

nın veya kesme

kafasının etrafına

dolanıyor.

1. Makineyi durdurun.

2. Aküyü çıkarın.

3. Çimi motor şaftından

ve kesici kafasından çı-

karın.

Motora aşırı yü-

klenilmiş.

1. Kesme kafasından

çimleri çıkarın.

2. Yük kaldırılır kaldırıl-

maz motor normale döne-

cektir.

3. Keserken, kesme kafa-

sını kesilecek çimin içine

ve dışına doğru hareket

ettirin ve geçişte en fazla

8” alın.

Akü veya makine

çok sıcak.

1. Aküyü, işlevi normale

dönene kadar soğutun.

2. Makineyi yaklaşık 10

dakika soğutun.

Akü ile aletin

bağlantısı kesil-

miş.

Aküyü tekrar takın.

Akü boşalmış. Aküyü şarj edin.

Misina iler-

lemiyor.

Misinalar kendi-

lerine kaynaklıdır.

Silikon sprey ile

yağlayın.

Makarada yeterli

misina yok.

Daha fazla misina takın.

Misinalar çok kısa

takılmış.

Kesme misinasını ilerle-

tin

Misinalar makar-

aya karışıyor.

1. Misinayı makaradan

çıkarın.

2. Misinaları sar.

159

Türkçe

Sorun Olası Sebep Çözüm

Misina kır-

ılmaya de-

vam ediyor.

Makine yanlış kul-

lanılıyor.

1. Çizginin ucuyla kesin,

taşlardan, duvarlardan ve

diğer sert nesnelerden ka-

çının.

2. Tam kesim genişliğini

korumak için kesim misi-

nasını düzenli olarak iler-

letin.

Çim, biçme

kafasının ve

motor göv-

desinin

etrafında

dolaşıyor.

Yer seviyesinde

uzun çimleri kesin.

1. Yukarıdan aşağı doğru

uzun çimleri kesin.

2. Dolaşmayı önlemek

için her geçişte en fazla

8” çıkarın.

Misina iyi

kesmiyor.

Kesme bıçağı kö-

reliyor.

Kesme bıçağını bir bi-

leyici ile keskinleştirin

veya değiştirin.

Titreşim

açıkça ar-

tıyor.

Misina bir tarafta

yıpranmış ve za-

manında ilerleme-

miş.

İki tarafta da misinanın

normal olduğundan emin

olun. Misinayı ilerlet.

8 TEKNIK VERILER

Voltaj 40 V

Yüksüz hız 7,500 (±10%) RPM

Kesme kafası Otomatik besleme

Kesme misinası çapı 1.65 mm

Kesme yolu çapı 305 mm

Ağırlık (akü hariç) 4.2 kg

Ölçülen ses basınç dü-

zeyi

=80 dB(A), K

= 3 dB(A)

Garanti edilen ses güç

düzeyi

WA.d

= 96 dB(A)

Titreşim 3.5 m/s

, k=1.5 m/s

Akü modeli G40B2, G40B4 ve diğer BAF seri-

leri

Şarj cihazı modeli G40C ve diğer CAF serileri

Gürültü değerleri.

9 GARANTI

(Tam garanti şartları ve koşulları internet sayfasında

bulunabilir)

Garanti satın alma tarihinden itibaren ürün için 3 yıl ve aküler

için 2 yıl (tüketici/özel kullanım) geçerlidir. Bu garanti,

üretim hatalarını kapsar. Garanti kapsamında olan hatalı bir

ürün onarılmış veya değiştirilmiş olabilir. Hatalı veya

kullanım kılavuzunda açıklanandan başka şekillerde

kullanılmış üniteye ilişkin garanti talebi reddedilebilir.

Normal aşınma ve aşınma parçaları garanti kapsamında kabul

edilmez. Orijinal üretici garantisi, bir satıcı veya perakendeci

tarafından sunulan herhangi bir ek garantiden etkilenmez.

Hatalı bir ürün, garanti talebinde bulunmak için satın alma

kanıtı (fatura) ile birlikte satın alma noktasına iade

edilmelidir.

10 AB UYGUNLUK BEYANI

Üreticinin adı ve adresi:

Ad: GLOBGRO AB

Globe Group Europe

Adres: Riggaregatan 53, 211 13 Malmö , İsveç

Teknik dosyayı derlemek için yetkili kişinin adı ve adresi:

Ad: Peter Söderström

Adres: Riggaregatan 53, 211 13 Malmö , İsveç

İşbu belge ile, bu ürüne ilişkin olarak aşağıdakileri beyan

ederiz

Kategori:

Misinalı çim biçme makinesi

Model: 2101507(STF305)

Seri numarası: Ürün derecelendirme etiketine

bakın

Yapım Yılı: Ürün derecelendirme etiketine

bakın

• 2006/42/EC sayılı Makine Direktifinin ilgili hükümlerine

uygundur.

• aşağıdaki diğer AB Direktiflerinin hükümlerine

uygundur:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Ayrıca, aşağıdaki uyumlaştırılmış standartlarının

(parçalarının/maddelerinin) kullanıldığını beyan ederiz:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

160

Türkçe

Uyum değerlendirme metodu Ek VI / Direktifi 2000/14/EC.

Misinalı çim biçme makinesi

Ölçülen ses güç düzeyi: L

=91.4 dB(A)

Garanti edilen ses gücü seviyesi: L

WA.d

=96 dB(A)

Yer, tarih: İmza: Ted Qu, Kalite Direktörü

Malmö, 7.8.2020

161

Türkçe

1רואית............................................163

1.1הרטמ.........................................................163

1.2טבמ יללכ...................................................163

2תוחיטב.........................................163

3הנקתה...........................................163

3.1רסה תא רישכמה הזיראהמ...............................163

3.2רוביח ןגמה.................................................163

3.3רוביח רוניצה...............................................163

3.4רוביח תידי רזעה...........................................163

3.5ןקתה תא זראמ הללוסה..................................164

3.6רסה תא זראמ הללוסה....................................164

4לועפת...........................................164

4.1םירותפכ םיגתמו...........................................164

4.2תלעפה ילכה................................................164

4.3יוביכ רישכמה..............................................164

4.4תוצע הלעפהל..............................................164

4.5תוצע ךותיחל...............................................164

4.6ןונווכ ךרוא טוח םוזיגה..................................164

4.7ןונווכ ךרוא טוח םוזיגה ןפואב ינדי....................164

4.8בהל ךותיח טוחה..........................................164

5הקוזחת.........................................165

5.1עדימ יללכ...................................................165

5.2יוקינ ילכה...................................................165

5.3תפלחה לילסה..............................................165

5.4תפלחה טוח םוזיגה........................................165

6הלבוה ןוסחאו.................................165

6.1תלבוה ילכה.................................................165

6.2ןוסחא הנוכמה..............................................165

7ןורתפ תויעב...................................165

8טרפמ ינכט.....................................166

9תוירחא..........................................166

10תרהצה תומיאת תושירדל דוחיאה

יפוריאה.........................................166

162

תירבע

1רואית

1.1הרטמ

ילכ הז דעונ ךותיחל אשד ,םיבשע םינטק יגוסו הייחמצ םימוד הבוגב עקרקה.

רושימ ךותיחה בייח תויהל ליבקמ ינפל עקרקה טעמכ ירמגל .אל ןתינ

שמתשהל ילכב ךותיחל רדג היח ,םיחיש ,םיחרפ טסופמוקו.

1.2טבמ יללכ

רויא

1 -12.

קדה

ןצחל הליענ

תידי תירוחא

תידי רזע

טומ ןוילע

דמצמ

טומ ןותחת

בהל ךותיח

ךילומ הצקה

שאר שמרחה

ןגמ

גרוב

רותפכ

רותפכ רורחש

רוח םוקימ

תעבט תכתמ

רותפכ

רותפכ רורחש הללוס

רותפכ הטסקה

הסכמ לילס

לילס

תינושל

רוח

ףוג הטסקה

רוח ןוגיע

ץירח

ןוויכ בוביסה

רוזא ךותיחה בוטה רתויב

רוזא ךותיח ןכוסמ

2תוחיטב

הרהזא

אנ דיפקהל תייצל לכל תוארוה תוחיטבה.

ןייע ךירדמב תוחיטבה.

3הנקתה

הרהזא

קרפ תא זראמ הללוסה ילכהמ ינפל הנקתהה.

הרהזא

לא שמתשת םירזיבאב אלש וצלמוה רובע ילכ הז.

3.1רסה תא רישכמה הזיראהמ

הרהזא

ינפל שומישה אדוו תבכרהש תא רישכמה שרדנכ.

הרהזא

•םא םיקלח םימיוסמ םימוגפ ,לא שמתשת רישכמב.

•םא ןיא ךל תא לכ םיקלחה ,לא ליעפת תא רישכמה.

•םא שי םיקלח םימוגפ וא םירסח ,הנפ זכרמל תורישה.

1.חתפ תא הזיראה.

2.ןייע םיכמסמב הליכמש הזיראה.

3.רסה תא לכ םיקלחה אלה םיבכרומ הזיראהמ.

4.רסה תא רישכמה הזיראהמ.

5.שי ךילשהל תא הספוקה תאו ירמוח הזיראה םאתהב תונקתל תוימוקמה.

3.2רוביח ןגמה

רויא

הרהזא

לא עגית בהלב ךותיחה.

1.קרפ תא םיגרבה שארמ שמרחה תרזעב גרבמ ספיליפ) אל לולכ.(

2.חנה תא ןגמה לע שאר שמרחה.

3.םאתה תא ירוח םיגרבה לע ןגמה ךכ ויהיש לומ ירוח םיגרבה לעש שאר

שמרחה.

4.קדה תא םיגרבה.

3.3

רוביח רוניצה

רויא

1.ררחש תא רותפכה לע דמצמה.

2.ץחל המינפ תא רותפכ רורחשה לע רוניצה ןותחתה.

3.רשיי תא רותפכ רורחשה ליבקמב רוחל םוקימה זזהו תא ינש תורוניצה.

4.בבוס תא רוניצה ןותחתה דע תליענל רותפכה ךותב רוח םוקימה.

5.קדה תא רותפכה.

3.4

רוביח תידי רזעה

רויא

1.רסה תא רותפכה תידיהמ.

2.רבח תא תידי רזעה לע יבג טומה.

3.עבק תא תידי רזעה םוקימב חונ.

163

תירבע

4.קדה תא תידי רזעה תרזעב רותפכה.

3.5ןקתה תא זראמ הללוסה

רויא

הרהזא

•םא זראמ הללוסה וא ןעטמה םימוגפ ,ףלחה תא זראמ הללוסה וא תא

ןעטמה.

•הבכ תא ילכה הכחו דע תריצעל עונמה ינפל הנקתה וא הרסה לש זראמ

הללוסה.

•ךילע אורקל ,ריכהל עצבלו תא תוארוהה תועגונה הללוסל ןעטמלו.

1.םאתה תא תועלצה לש זראמ הללוסה םיצירחל אתב הללוסה.

2.ףוחד תא הללוסה לא ךות את הללוסה דע זראמש הללוסה לעניי.

3.עמשתשכ קילק ,הז רמוא זראמש הללוסה ןקתומ ומוקמב.

3.6רסה תא זראמ הללוסה

רויא

1.ץחל הציחל תכשוממ לע רותפכ רורחש הללוסה.

2.רסה תא זראמ הללוסה רישכמהמ.

4לועפת

בושח

ינפל תלעפה ילכה ,ארק ןבהו תא תונקת תוחיטבה תאו תוארוה לועפתה.

הרהזא

רהזיה תעב תלעפה ילכה.

4.1םירותפכ םיגתמו

4.2תלעפה ילכה

רויא

1.ץחל לע ןצחל הליענה ץחלו לע קדהה.

4.3

יוביכ רישכמה

רויא

1.ררחש תא קדה הלעפהה ידכ רוצעל תא רישכמה.

4.4

תוצע הלעפהל

רויא

הרהזא

רומש לע קחרמ ןיב ףוגה ילכל.

הרהזא

לא ליעפת תא ילכה ןגמהשכ וניא רבוחמ ומוקמל.

דפקה לע תוצעה תואבה ןמזב תלעפה ילכה

•

דפקה לע רוביח ילכה המתרל תחנומה לע ףוגה הרוצב הנוכנ.

•ןמזב תלעפה ילכה ,זוחא וב בטיה יתשב םיידיה.

•ךותח אשד הובג הלעמלמ הטמל.

הרקמב אשדש ףפלתמ ביבסמ שארל שמרחה:

•אצוה תא זראמ הללוסה.

•רסה תא אשדה.

4.5תוצע ךותיחל

רויא

•הטה תא ילכה ןוויכל רוזאה שיש ךותחל ותוא .שמתשה הצקב טוח

ךותיחה ךותיחל אשד.

•ענה תא ילכה ןימימ לאמשל ידכ עונמל תפעה םימצע םינטק ןוויכל

ליעפמה.

•לא ךותחת רוזאב רדגומה ןכוסמכ.

•לא ףוחדת תא שאר שמרחה ךותל אשדה אלה ךותח.

•תורדג לית תוטומו םימרוג הקיחשל הריבשלו לש טוח ךותיחה .תומוח

ןבא םינבלו ,תופש הכרדמ םיצעו םילולע םורגל הקיחשל הריהמ לש טוח

ךותיחה.

4.6ןונווכ ךרוא טוח םוזיגה

רויא

םיש בל

ילכה דיוצמ שארב לעב הנזה תיטמוטוא .ילכה עגפיי הדימב הכתו שארב

ידכ תוסנל םדקל תא טוחה.

םיש בל

הדימב טוחו םוזיגה וניא םדקתמ ןפואב יטמוטוא ,ןכתיי אוהש לתופמ וא

קיר.

1.רשאכ ילכה לעופ ,ררחש תא קדהה.

2.ןתמה יתש תוינש ,ץחל לע קדהה תינש.

םיש בל

טוחה ךראתי כב-0.4 ץניא) '10 מ"מ (לכב הריצע הלעפהו לש קדה

הלעפהה דע טוחהש עיגי בהלל ךותיחה ,בהלו ךותיחה ךותחי תא ךרואה

רתוימה.

4.7ןונווכ ךרוא טוח םוזיגה ןפואב ינדי

רויא

1.הבכ תא ילכה.

2.ץחל לע רותפכ הטסקה ךושמו תא טוח םוזיגה ידכ םדקל תא טוח םוזיגה

ןפואב ינדי.

3.רחאל תכראה טוח םוזיגה ,רזחה דימת תא ילכה ובצמל ליגרה ינפל

ותלעפה תינשב.

4.8

בהל ךותיח טוחה

רויא

שמרחה דיוצמ בהלב ךותיח טוחה לע ןגמה .בהל ךותיח טוחה םזוג תא טוחה

תופיצרב ידכ חיטבהל רטוק םוזיג ליעי יבקעו .ךראה תא טוחה לכב םעפ

164

תירבע

עמשתש עונמהש לעופ תוריהמב ההובג ליגרהמ .ךכ רומשת לע םיעוציב

םייבטימ לעו טוח ךורא ויד ךכ לכויש םדקתהל יוארכ.

5הקוזחת

בושח

ארק ןבהו תא תונקת תוחיטבה תאו תוארוה הקוזחתה ינפל לכ יוקינ ,ןוקית

וא הקוזחת לש ילכה.

בושח

אדו לכש םימואה םיגרבהו םיקודה בטיה .קודב ןפואב רידס תוידיהש

תובכרומ בטיה.

בושח

שמתשה יקלחב ףוליחה םירזיבאבו לש ןרציה ירוקמה.

5.1עדימ יללכ

בושח

קר ץיפמה וא זכרמ תורישה השרומה םילוכי עצבל תא תודובע הקוזחתה

ןניאש תועיפומ ךירדמב הז.

ינפל עוציב תודובע הקוזחת:

•רוצע תא ילכה.

•אצוה תא זראמ הללוסה.

•ןת עונמל ררקתהל.

•ןסחא תא ילכה םוקמב רירק שביו.

•שמתשה שובלב םיאתמ ,תופפכב הנגה יפקשמבו תוחיטב.

5.2

יוקינ ילכה

•הקנ תא ילכה רחאל שומישה תרזעב תילטמ החל הלובטה רמוחב יוקינ

ילרטינ.

•לא שמתשת ירמוחב יוקינ וא םירמוח םיסממ םייביסרגא יוקינל יקלח

קיטסלפה תוידיהו.

•אדו שארש שמרחה יקנ אשדמ ,םילע וא ףדוע זירג.

•אדו ירוחש רורוואה ויהי םייקנ םיישפוחו םימצעמ םינטק ידכ עונמל

םומיח-רתי קזנו עונמל וא הללוסל.

•לא זיתת םימ לע עונמה םיביכרהו םיילמשחה.

5.3

תפלחה לילסה

רויא

10.

1.ץחל וב-תינמז לע תוינושלה ידצב שאר שמרחה.

2.ךושמ קרפו תא הסכמ לילסה.

3.רסה תא לילסה רתונש.

4.חנה תא לילסה ףוגב לילסה.

םיש בל

ינפל תנקתה לילסה שדחה ,אדו טוחש ךותיחה חנומ ץירחב לעש לילסה

שדחה ,טלובו ךרעב 15 ס"מ הצוחה.

5.רבעה תא תוצק יטוח ךותיחה ךרד םירוחה.

ךושמ תא טוח ךותיחה ידכ ררחשל ותוא ץירחהמ ליבומה לעש לילסה.

7.ףוחד תא תוינושלה בכרהו תא הסכמ לילסה לע ףוג לילסה.

8.ףוחד תא הסכמ לילסה דע לענייש ומוקמל קילקב.

5.4תפלחה טוח םוזיגה

רויא

11 -12.

םיש בל

רסה לילסהמ תא תיראש טוח םוזיגה.

םיש בל

שמתשה קר טוחב ךותיח ןוליינמ רטוקב 1.65 mm .

1.ךותח יתש תוכיתח טוחמ םוזיגה ךרואב לש כ-3 מ 'לכ תחא.

2.ףפוכ הצק דחא לש טוחה ב-1/4 ץניא) '6.35 מ"מ(

3.לחשה תא םיטוחה ירוחל ןוגיעה לש לילסה.

4.ףפל תא יטוח םוזיגה ביבס לילסה קדוהמב ןוויכב ןמוסמה.

5.רבעה תא םיטוחה ךרד םיצירחה םיכילומה.

6.לא ףפלת תא םיטוחה רבעמ הצקל לילסה.

6הלבוה ןוסחאו

6.1תלבוה ילכה

ןמזב תרבעה ילכה ,הבוח:

•שובלל תופפכ.

•רוצע תא ילכה.

•קרפל תא זראמ הללוסה ןועטלו ותוא.

•ביכרהל תא ןגמ בהלה.

6.2

ןוסחא הנוכמה

•אצוה תא זראמ הללוסה ילכהמ.

•ןסחא קחרה גשיהמ םדי לש םידלי.

•קחרה תא ילכה םירמוחמ םילולעה םורגל היזורוקל ,ןוגכ םילקימיכ הניגל

חלמו תרסהל חרק.

•קדה תא ילכה ומוקמל ןמזב הלבוה ידכ עונמל קזנ וא העיצפ .הקנ תא

ילכה קודבו אלש םרגנ ול קזנ.

7ןורתפ תויעב

היעבהביס תירשפאןורתפ

ילכה אל

ליחתמ דובעל

ירחא הציחל

לע קדה

הלעפהה.

ןיא עגמ ילמשח ןיב

ילכה ןיבל זראמ

הללוסה.

1 .אצוה תא זראמ הללוסה.

2 .קודב תא םיעגמה סנכהו תא

זראמ הללוסה בוש ומוקמל.

הללוסה הנקורתה.ןעט תא זראמ הללוסה.

אל תצחל לע רותפכ

הליענה לעו קדהה

ותואב ןמזה.

1 .ךושמ תא ןצחל הליענה

קזחהו ותוא בצמב הז.

2 .ץחל לע קדהה תלעפהל

ילכה.

165

תירבע

. mm 56.1

. 1

. 2

. 3

. 1

. 2

. 3

02 -" .

. 1

. 2

01 -.

. .

. 1

. 2

. 1

. 2

. 1

. 2

02 -"

. .

V 04

( %01± ) 005,7"

mm 56.1

mm 503

) ( 2.4"

=80 dB(A), K

A)(Bd 3 =

WA.d

A)(Bd 69 =

5.3/''

5.1

= K ,

/''

4B04G/2B04G

FAB

C04G FAC

) (

-3 -2 )

/ ( . .

. ,

166

) .(

:GLOBGRO AB

Globe Group Europe

:Riggaregatan 53, 211 13 Malmö , Sweden

:Peter Söderström

:Riggaregatan 53, 211 13 Malmö , Sweden

:2101507 (STF305)

• . CE / 24/6002

•

, ) / (

;1-41055 NE ;33226 NE ;19-2-63605 NE ;1-53306 NE •

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

- / IV . CE / 41/0002

A)(Bd 4.19=

WA.d

A)(Bd 69=

,: : ,

Malmö, 7.8.2020

167

•

2014/30/EU

•

2000/14/EG & 2005/88/EG

•

2011/65/EU & (EU)2015/863

1 Aprašymas..................................... 169

1.1 Paskirtis......................................................... 169

1.2 Apžvalga........................................................169

2 Sauga.............................................. 169

3 Montavimas................................... 169

3.1 Įrenginio išpakavimas....................................169

3.2 Apsaugos montavimas...................................169

3.3 Koto surinkimas.............................................169

3.4 Pagalbinės rankenos montavimas..................170

3.5 Akumuliatoriaus įstatymas............................ 170

3.6 Akumuliatoriaus išėmimas............................ 170

4 Eksploatavimas..............................170

4.1 Valdymo prietaisai......................................... 170

4.2 Įrankio paleidimas......................................... 170

4.3 Įrankio sustabdymas...................................... 170

4.4 Eksploatavimo patarimai............................... 170

4.5 Pjovimo patarimai..........................................170

4.6 Pjovimo lynelio ilgio reguliavimas................170

4.7 Pjovimo lynelio ilgio reguliavimas

rankiniu būdu.................................................171

4.8 Lynelio nukirtimo peilis.................................171

5 Techninė priežiūra.........................171

5.1 Bendroji informacija......................................171

5.2 Žoliapjovės valymas......................................171

5.3 Ritės keitimas................................................ 171

5.4 Pjovimo lynelio keitimas...............................171

6 Gabenimas ir sandėliavimas.........172

6.1 Prietaiso perkėlimas.......................................172

6.2 Mašinos laikymas.......................................... 172

7 Sutrikimų nustatymas ir

šalinimas.........................................172

8 Techniniai duomenys.....................173

9 Garantija........................................173

10 EB atitikties deklaracija............... 173

168

Lietuvių k.

1 APRAŠYMAS

1.1 PASKIRTIS

Ši žoliapjovė yra skirta žolės, nesumedėjusių piktžolių ir kitos

panašios augmenijos pjovimui pažeme. Pjovimo plokštuma

turėtų būti lygiagreti žemės paviršiui. Žoliapjovės negalima

naudoti gyvatvorių, krūmokšnių, krūmynų, gėlių ir komposto

pjovimui ir kapojimui.

1.2 APŽVALGA

Paveikslas 1 - 12.

Jungiklis

Blokuotės išjungimo mygtukas

Galinė rankena

Pagalbinė rankena

Viršutinis kotas

Mova

Apatinis kotas

Lynelio nukirtimo peilis

Pakraščių apsauga

Žoliapjovės galvutė

Apsauga

Sraigtas

Rankenėlė

Atjungimo mygtukas

Fiksavimo skylė

Metalinis žiedas

Rankenėlė

Baterijos atkabinimo mygtukas

Ritės laikiklio mygtukas

Ritės gaubtas

Ritė

Auselė

Anga

Ritės korpusas

Fiksatoriaus anga

Plyšys

Sukimosi kryptis

Geriausia pjovimo zona

Pavojinga pjovimo zona

2 SAUGA

ĮSPĖJIMAS

Įsitikinkite, kad jūs laikotės visų saugos instrukcijų.

Žr. saugos vadovą.

3 MONTAVIMAS

ĮSPĖJIMAS

Prieš montavimą išimkite akumuliatorių iš prietaiso.

ĮSPĖJIMAS

Nenaudokite priedų, kurie nėra rekomenduojami naudoti su

šiuo prietaisu.

3.1 ĮRENGINIO IŠPAKAVIMAS

ĮSPĖJIMAS

Prieš naudodami įsitikinkite, ar tinkamai surinkote įrenginį.

ĮSPĖJIMAS

• Jeigu yra pažeistų dalių, įrenginio nenaudokite.

• Jeigu dalių trūksta, įrenginio nenaudokite.

• Jeigu dalys pažeistos arba jų trūksta, kreipkitės į

techninės priežiūros centrą.

1. Atidarykite pakuotę.

2. Perskaitykite dėžėje esančius dokumentus.

3. Iš dėžės išimkite visas nesumontuotas dalis.

4. Išimkite įrenginį iš dėžės.

5. Dėžę ir pakuotę išmeskite laikydamiesi atitinkamų

reikalavimų.

3.2 APSAUGOS MONTAVIMAS

Paveikslas 2.

ĮSPĖJIMAS

Nelieskite lynelio nukirtimo peilio.

1. Kryžminiu atsuktuvu (komplekte nėra) išsukite varžtus iš

žoliapjovės galvutės.

2. Apsaugą uždėkite ant žoliapjovės galvutės.

3. Apsaugos varžtų angas sulyginkite su žoliapjovės

galvutės varžtų angomis.

4. Priveržkite varžtus.

3.3 KOTO SURINKIMAS

Paveikslas 3.

1. Atsukite jungiamosios movos rankenėlę.

2. Įspauskite atjungimo mygtuką ant apatinio koto.

3. Atjungimo mygtuką įtaikykite į padėties nustatymo angą

ir sujunkite abu kotus.

4. Sukite apatinį kotą, kol mygtukas užsifiksuos padėties

nustatymo angoje.

5. Priveržkite rankenėlę.

169

Lietuvių k.

3.4 PAGALBINĖS RANKENOS

MONTAVIMAS

Paveikslas 4.

1. Nuimkite nuo rankenos tvirtinimo rankenėlę.

2. Pritvirtinkite pagalbinę rankeną prie koto.

3. Nusistatykite pagalbinę rankeną į patogią padėtį.

4. Priveržkite pagalbinę rankeną tvirtinimo rankenėle.

3.5 AKUMULIATORIAUS ĮSTATYMAS

Paveikslas 5.

ĮSPĖJIMAS

• Jei sugadintas akumuliatorius arba įkroviklis, pakeiskite

akumuliatorių arba įkroviklį.

• Prieš įstatydami arba išimdami akumuliatorių,

sustabdykite įrenginį ir palaukite, kol sustos variklis.

• Perskaitykite, supraskite ir vadovaukitės

akumuliatoriaus ir įkroviklio vadovo instrukcijomis.

1. Sulyginkite akumuliatoriaus briauneles su

akumuliatoriaus skyriaus grioveliais.

2. Įstatykite akumuliatorių į akumuliatorių skyrių iki galo,

iki jis užsifiksuos.

3. Kai išgirsite spragtelėjimą, tai reikš, kad akumuliatorius

įsistatė.

3.6 AKUMULIATORIAUS IŠĖMIMAS

5. pav.

1. Nuspauskite ir laikykite akumuliatoriaus atkabinimo

mygtuką.

2. Išimkite akumuliatorių iš prietaiso.

4 EKSPLOATAVIMAS

SVARBU

Prieš pradėdami eksploatuoti prietaisą, perskaitykite ir

supraskite saugos reikalavimus ir eksploatavimo

instrukcijas.

ĮSPĖJIMAS

Būkite atsargūs eksploatuodami prietaisą.

4.1 VALDYMO PRIETAISAI

4.2 ĮRANKIO PALEIDIMAS

Paveikslas 6.

1. Paspauskite blokuotės išjungimo mygtuką ir nuspauskite

pagrindinį jungiklį.

4.3 ĮRANKIO SUSTABDYMAS

Paveikslas 6.

1. Atleiskite pagrindinį jungiklį, kad elektrinis įrankis

sustotų.

4.4 EKSPLOATAVIMO PATARIMAI

Iliustracija 8.

ĮSPĖJIMAS

Išlaikykite atstumą tarp kūno ir žoliapjovės.

ĮSPĖJIMAS

Nenaudokite žoliapjovės, jeigu nėra sumontuota apsauga.

Kai eksploatuojate žoliapjovę, vadovaukitės toliau

pateikiamais patarimais

• Žoliapjovę užkabinkite už tinkamai dėvimo pečių diržo.

• Kai pjaunate su žoliapjove, ją laikykite tvirtai abejomis

rankomis.

• Aukštą žolę pjaukite iš viršaus į žemyn.

Jeigu žolė apsivynios aplink žoliapjovės galvutę:

• Išimkite akumuliatorių bloką.

• Pašalinkite žolę.

4.5 PJOVIMO PATARIMAI

Iliustracija 8.

• Pakreipkite žoliapjovę link pjaunamo ploto. Žolės

pjovimui naudokite pjovimo lynelio galą.

• Žoliapjovę veskite iš dešinės į kairę, kad išvengtumėte

purvo išsviedimo į operatorių.

• Nepjaukite pavojingoje zonoje.

• Nestumkite žoliapjovės galvutės į nenupjautą žolę

naudodami jėgą.

• Liesdamasis į vielines ir statinių tvoras pjovimo lynelis

susidėvi ir nutrūksta. Liesdamasis į akmenines ir mūro

sienas, bortelius ir medinius elementus, pjovimo lynelis

greičiau dėvisi.

4.6 PJOVIMO LYNELIO ILGIO

REGULIAVIMAS

Paveikslas 7.

PASTABA

Įrankio galvutė yra su automatiniu lynelio padavimu. Jei

lynelį bandysite ištraukti stuksendami galvutę į žemę, galite

ją sugadinti.

PASTABA

Jei pjovimo lynelis automatiškai neišlenda, jis gali būti

susipainiojęs arba pasibaigęs.

170

Lietuvių k.

1. Įjungę elektrinį įrankį atleiskite pagrindinį jungiklį.

2. Palaukite dvi sekundes ir vėl paspauskite pagrindinį

jungiklį.

PASTABA

Su kiekvienu pagrindinio jungiklio atleidimu ir paspaudimu

lynelis išlys maždaug 1 cm, kol pasieks nukirtimo peilį,

kuris nupjaus perteklinį ilgį.

4.7 PJOVIMO LYNELIO ILGIO

REGULIAVIMAS RANKINIU BŪDU

Paveikslas 7.

1. Sustabdykite įrankį.

2. Paspauskite ritės laikiklio mygtuką ir ranka ištraukite

pjovimo lynelį.

3. Ištraukę lynelį ir prieš pradėdami pjauti visada grąžinkite

įrankį į įprastinę padėtį.

4.8 LYNELIO NUKIRTIMO PEILIS

Paveikslas 9

Ant žoliapjovės apsaugos sumontuotas lynelio nukirtimo

peilis. Lynelio nukirtimo peilis nuolat trumpina lynelį, kad

nesikeistų tinkamiausias pjovimo zonos plotas. Išleiskite

daugiau lynelio, kai išgirsite didesniais sūkiais nei įprastai

dirbantį žoliapjovės variklį, arba kai sumažėja pjovimo

našumas. Tokiu būdu palaikysite optimalaus ilgio lynelį ir

didžiausią pjovimo našumą.

5 TECHNINĖ PRIEŽIŪRA

SVARBU

Perskaitykite ir supraskite saugos reikalavimus ir techninės

priežiūros instrukcijas prieš atlikdami žoliapjovės valymo,

remonto arba techninės priežiūros darbus.

SVARBU

Patikrinkite ar visi varžtai, veržlės ir sraigtai yra priveržti.

Reguliariai tikrinkite, ar rankenos yra tvirtai sumontuotos.

SVARBU

Naudokite tik gamintojo pateikiamas atsargines dalis ir

priedus.

5.1 BENDROJI INFORMACIJA

SVARBU

Tik jūsų atstovas arba patvirtintas techninės priežiūros

centras gali atlikti techninę priežiūrą, kuri nėra aprašyta

šiame vadove.

Prieš atlikdami techninės priežiūros darbus:

• Sustabdykite mašiną.

• Išimkite akumuliatorių bloką.

• Leiskite varikliui atvėsti.

• Žoliapjovę laikykite sausoje vietoje.

• Dėvėkite tinkamus drabužius ir apsauginius akinius, bei

mūvėkite apsaugines pirštines.

5.2 ŽOLIAPJOVĖS VALYMAS

• Po naudojimo žoliapjovę nuvalykite drėgna šluoste,

suvilgyta neutraliu valikliu.

• Nenaudokite agresyvių valiklių arba tirpiklių plastikinių

dalių ar rankenų valymui.

• Užtikrinkite, kad ant žoliapjovės galvutės nebūtų žolės,

lapų arba tepalo pertekliaus.

• Užtikrinkite, kad oro įsiurbimo angos yra švarios ir jose

nėra purvo, kad būtų išvengta perkaitimo ir variklio arba

akumuliatoriaus sugadinimo.

• Nepurkškite vandens ant variklių ir elektrinių

komponentų.

5.3 RITĖS KEITIMAS

Paveikslas 10.

1. Vienu metu paspauskite žoliapjovės galvutės šonuose

esančias auseles.

2. Patraukite ir nuimkite ritės dangtelį.

3. Išimkite likusią ritę.

4. Ritę įdėkite į ritės korpusą.

PASTABA

Prieš sumontuodami naują ritę įsitikinkite, kad pjovimo

lynelis įstatytas į naujos ritės plyšį ir išlindęs iš jo apie 15

cm.

5. Pjovimo lynelio galus prakiškite pro angas.

6. Patraukite už pjovimo lynelio galų, kad ištrauktumėte

lynelį iš ritės plyšio.

7. Paspauskite auseles ir uždėkite ritės dangtelį ant ritės

korpuso.

8. Spauskite ritės dangtelį, kol jis užsifiksuos.

5.4 PJOVIMO LYNELIO KEITIMAS

Paveikslas 11 - 12.

PASTABA

Nuo ritės pašalinkite likusį pjovimo lynelį.

PASTABA

Naudokite tik nailoninį 1.65 mm skersmens pjovimo lynelį.

1. Atkirpkite dvi maždaug 3 m ilgio pjovimo lynelio

atkarpas.

2. Vieną lynelio 1/4 colio (6 mm) ilgio galiuką sulenkite.

3. Įkiškite lynelius į ritės tvirtinimo angas.

171

Lietuvių k.

4. Pjovimo lynelius standžiai suvyniokite ant ritės nurodyta

kryptimi.

5. Lynelius įstatykite į kreipiančiuosius griovelius.

6. Lynelių nevyniokite taip, kad jie išlįstų virš ritės kraštų.

6 GABENIMAS IR

SANDĖLIAVIMAS

6.1 PRIETAISO PERKĖLIMAS

Kai perkeliate žoliapjovę, privalote:

• Mūvėti pirštines.

• Sustabdyti mašiną.

• Išimkite akumuliatorių ir jį įkraukite.

• Uždėkite peilio apsaugą.

6.2 MAŠINOS LAIKYMAS

• Išimkite akumuliatorių iš prietaiso.

• Laikykite vaikams nepasiekiamoje vietoje.

• Žoliapjovę laikykite atokiau nuo korozinių medžiagų,

pvz., sodo chemikalų ir nutirpinimo druskos.

• Gabenamą žoliapjovę įtvirtinkite, kad išvengtumėte turto

sugadinimo arba sužalojimo. Nuvalykite žoliapjovę ir

patikrinkite, ar nėra pažeidimų.

7 SUTRIKIMŲ NUSTATYMAS IR

ŠALINIMAS

Problema Galima priežastis Sprendimas

Paspaudus

gaiduką žo-

liapjovė ne-

pasileidžia.

Nėra elektros kon-

takto tarp žoliap-

jovės ir akumulia-

toriaus bloko.

1. Išimkite akumuliatorių

bloką.

2. Patikrinkite kontaktus

ir įstatykite atgal akumu-

liatoriaus bloką.

Išsikrovęs akumu-

liatoriaus blokas.

Įkraukite akumuliatorių

bloką.

Blokavimo išjun-

gimo mygtukas ir

gaidukas nėra pas-

paudžiami vienu

metu.

1. Palaikykite paspaudę

blokavimo išjungimo

mygtuką.

2. Nuspauskite gaiduką,

kad įjungtumėte prietaisą.

Problema Galima priežastis Sprendimas

Pjaunant

sustoja žo-

liapjovė.

Apsauga neuždėta

ant žoliapjovės.

Nuimkite akumuliatorių

bloką ir pritvirtinkite ap-

saugą prie žoliapjovės.

Naudojama per

daug tvirtas pjovi-

mo lynelis.

Naudokite tik nailoninį

pjovimo lynelį, 1.65 mm

skersmens.

Žolė apsivynioja

aplink variklio ve-

leną arba žoliap-

jovės galvutę.

1. Sustabdykite mašiną.

2. Išimkite akumuliatorių

bloką.

3. Nuo variklio veleno ir

žoliapjovės galvutės pa-

šalinkite žolę.

Variklio perkrova. 1. Nuo žoliapjovės gal-

vutės pašalinkite žolę.

2. Variklis vėl pradės

veikti pašalinus perkro-

vos priežastį.

3. Kai pjaunate, žoliap-

jovės galvutę artinkite

link žolės ir atitraukite at-

gal, kad vienu praėjimu

nupjautumėte ne daugiau

kaip 8 colius.

Per daug įkaitęs

akumuliatorių blo-

kas arba žoliap-

jovė.

1. Leiskite atvėsti akumu-

liatorių blokui iki jį bus

galima naudoti toliau.

2. Leiskite žoliapjovei

vėsti apie 10 minučių.

Akumuliatorių

blokas yra atjung-

tas nuo žoliap-

jovės.

Įstatykite atgal akumulia-

torių bloką.

Išsikrovęs akumu-

liatoriaus blokas.

Įkraukite akumuliatorių

bloką.

Nepasiilgi-

na lynelis.

Lyneliai susilydė

tarpusavyje.

Tepkite silikono purškalu.

Nepakanka lynelio

ant ritės.

Užvyniokite daugiau ly-

nelio.

Lyneliai susidėvė-

jo ir yra per trum-

pi.

Prailginkite pjovimo ly-

nelį.

Lyneliai susipai-

niojo ant ritės.

1. Nuvyniokite lynelius

nuo ritės.

2. Užvyniokite lynelius.

172

Lietuvių k.

Problema Galima priežastis Sprendimas

Lynelis trū-

kinėja.

Žoliapjovė naudo-

jama netinkamai.

1. Pjaukite lynelio galine

dalimi, venkite akmenų,

sienų ir kitų kietų ob-

jektų.

2. Reguliariai prailginkite

pjovimo lynelį, kad užtik-

rintumėte vienodą pjovi-

mo plotį.

Žolė apsi-

vynioja

aplink žo-

liapjovės

galvutę ir

variklio

korpusą.

Aukštą žolę pjau-

kite pažeme.

1. Aukštą žolę pjaukite iš

viršaus į žemyn.

2. Vienu praėjimu nenup-

jaukite daugiau kaip 8

colių, kad išvengtumėte

apsivyniojimo.

Lynelis

pjauna ne-

tinkamai.

Atšipo lynelio nu-

kirtimo peilis.

Pagaląskite lynelio nukir-

timo peilį dilde arba jį

pakeiskite.

Akivaizd-

žiai padidė-

ja vibraci-

jos.

Vienoje pusėje ly-

nelis susidėvėjo ir

nepasiilgino.

Įsitikinkite, kad lyneliai

abejose pusėse yra tinka-

mi naudojimui. Prailgin-

kite lynelį.

8 TECHNINIAI DUOMENYS

Įtampa 40 V

Variklio sūkių skaičius

be apkrovos

7,500 (±10%) aps./min.

Pjovimo galvutė Automatinis padavimas

Pjovimo lynelio skers-

muo

1.65 mm

Pjovimo zonos skers-

muo

305 mm

Svoris (be sudėtinės

baterijos)

4.2 kg

Išmatuotas garso slė-

gio lygis

=80 dB(A), K

= 3 dB(A)

Garantuotas garso ga-

lios lygis

WA.d

= 96 dB(A)

Vibracija 3.5 m/s

, k = 1.5 m/s

Baterijos modelis G40B2, G40B4 ir kiti BAF mode-

liai

Įkroviklio modelis G40C ir kiti CAF modeliai

Triukšmo vertė.

9 GARANTIJA

(Visas garantijos sąlygas galite rasti svetainėje)

. Gaminiui taikoma 3 metų garantija, o akumuliatoriui 2 metų

garantija (naudotojui / privačiam naudojimui), kuri

skaičiuojama nuo gaminio įsigijimo datos. Ši garantija apima

gamybos defektus. Garantinis gaminys su defektais gali būti

suremontuotas arba pakeistas. Jeigu gaminys buvo

naudojamas netinkamai arba naudojama kitiems tikslams nei

nurodyta naudotojo vadove, garantija gali būti panaikinta.

Įprastam susidėvėjimui, bei eksploatacinėms dalims garantija

nėra taikoma. Originalios gamintojo garantijos neįtakoja jokia

papildoma pasiūlyta atstovo arba pardavėjo garantija.

Gaminys su defektu privalo būti grąžintas į įsigijimo vietą,

kad galėtumėte pateikti garantinę pretenziją.

10 EB ATITIKTIES

DEKLARACIJA

Gamintojo pavadinimas ir adresas:

Pavadinimas: GLOBGRO AB

Globe Group Europe

Adresas: Riggaregatan 53, 211 13 Malmö , Švedija

Pavardė ir adresas įgalioto asmens, įgalioto parengti techninę

dokumentaciją:

Pavadinimas: Peter Söderström

Adresas: Riggaregatan 53, 211 13 Malmö , Švedija

Šiuo pareiškiame, kad gaminys

Kategorija:

Žoliapjovė

Modelis: 2101507(STF305)

Serijos Nr.: Žr. gaminio techninių duomenų

etiketę

Pagaminimo metai: Žr. gaminio techninių duomenų

etiketę

• atitinka susijusias Mašinų direktyvos 2006/42/EB

nuostatas.

• atitinka toliau nurodytų EB direktyvų nuostatas:

• 2014/30/ES

• 2000/14/EB & 2005/88/EB

• 2011/65/ES & (ES)2015/863

Be to, patvirtiname, kad buvo vadovaujamasi šių darniųjų

standartų dalimis ir sąlygomis:

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

173

Lietuvių k.

Atitikties įvertinimo metodas pagal 2000/14/EB direktyvos

VI priedą.

Žoliapjovė

Išmatuotas garso galios lygis: L

=91.4 dB(A)

Garantuotas garso galios lygis: L

WA.d

=96 dB(A)

Vieta, data: Parašas: Ted Qu, Kokybės direktor-

ius

Malmö, 7.8.2020

174

Lietuvių k.

1 Apraksts......................................... 176

1.1 Paredzētais lietojums..................................... 176

1.2 Pārskats..........................................................176

2 Drošība........................................... 176

3 Uzstādīšana.................................... 176

3.1 Iekārtas izpakošana........................................176

3.2 Aizsarga uzlikšana.........................................176

3.3 Vārpstas uzstādīšana......................................176

3.4 Palīgroktura piestiprināšana.......................... 177

3.5 Ievietojiet akumulatoru bloku........................177

3.6 Akumulatora bloka izņemšana...................... 177

4 Ekspluatācija................................. 177

4.1 Vadības ierīces............................................... 177

4.2 Mašīnas ieslēgšana........................................ 177

4.3 Mašīnas apturēšana........................................177

4.4 Padomi mašīnas lietošanā..............................177

4.5 Pļaušanas padomi.......................................... 177

4.6 Griezējauklas garuma pielāgošana................ 177

4.7 Manuāla griezējauklas garuma pielāgošana.. 178

4.8 Auklas griezējasmens.................................... 178

5 Apkope........................................... 178

5.1 Vispārīga informācija.................................... 178

5.2 Mašīnas tīrīšana............................................. 178

5.3 Spoles nomaiņa..............................................178

5.4 Griezējauklas nomaiņa.................................. 178

6 Transportēšana un uzglabāšana.. 179

6.1 Mašīnas pārvietošana.....................................179

6.2 Mašīnas uzglabāšana..................................... 179

7 Problēmu novēršana..................... 179

8 Tehniskie dati.................................180

9 Garantija........................................180

10 EK Atbilstības deklarācija........... 180

175

Latviešu

1 APRAKSTS

1.1 PAREDZĒTAIS LIETOJUMS

Šo mašīnu izmanto zāles, nezāļu un tamlīdzīgu augu

pļaušanai, kas atrodas vienā līmenī ar zemi vai nedaudz virs

tās. Pļaušanas laikā griezējasmenim ir jāatrodas gandrīz

paralēli zemes virsmai. Mašīna nav paredzēta dzīvžogu,

krūmu, zaru, ziedu un kompostu sagriešanai vai sakapāšanai.

1.2 PĀRSKATS

Attēls Nr. 1 - 12.

Sprūds

Bloķēšanas poga

Aizmugurējais rokturis

Palīgrokturis

Augšējā vārpsta

Uzmava

Apakšējā vārpsta

Griezējasmens

Apmaļu apgriešanas vadotne

Trimmera galva

Aizsargs

Skrūve

Poga

Atbrīvošanas poga

Regulēšanas atvere

Metāla gredzens

Poga

Akumulatora atbrīvošanas poga

19.

Spoles aiztura poga

Spoles vāciņš

Spole

Izcilnis

Montāžas caurums

24.

Spoles korpuss

Stiprinājuma caurums

Rieva

Rotācijas virziens

Vispiemērotākā griešanas zona

Bīstamā griešanas zona

2 DROŠĪBA

BRĪDINĀJUMS

Izpildiet/ievērojiet visus drošības norādījumus.

Izlasiet drošības instrukciju rokasgrāmatu.

3 UZSTĀDĪŠANA

BRĪDINĀJUMS

Pirms uzstādīšanas no mašīnas ir jāizņem akumulatoru

bloks.

BRĪDINĀJUMS

Neizmantojiet piederumus, kas nav ieteikti izmantošanai

kopā ar mašīnu.

3.1 IEKĀRTAS IZPAKOŠANA

BRĪDINĀJUMS

Pirms sākat lietot iekārtu, pārliecinieties, vai tā ir pareizi

salikta.

BRĪDINĀJUMS

• Neizmantojiet iekārtu, ja tās daļas ir bojātas.

• Nedarbiniet iekārtu, ja trūkst kādas daļas.

• Ja trūkst kādas daļas vai tās ir bojātas, sazinieties ar

servisa centru.

1. Atveriet iepakojumu.

2. Izlasiet komplektācijas kārbā iekļauto dokumentāciju.

3. Izņemiet no komplektācijas kārbas visas nesamontētās

daļas.

4. Izņemiet no komplektācijas kārbas iekārtu.

5. Atbrīvojieties no kārbas un iepakojuma atbilstoši

vietējiem noteikumiem.

3.2 AIZSARGA UZLIKŠANA

Attēls Nr. 2.

BRĪDINĀJUMS

Nepieskarieties griezējasmenim.

1. Izskrūvējiet no trimmera galvas skrūves, izmantojot

krustiņskrūvgriezi (komplektācijā neietilpst).

2. Uzlieciet trimmera galvai aizsargu.

3. Salāgojiet aizsarga skrūvju caurumus ar trimmera galvas

skrūvju caurumiem.

4. Pieskrūvējiet skrūves.

3.3 VĀRPSTAS UZSTĀDĪŠANA

Attēls Nr. 3.

1. Atskrūvējiet uzmavas pogu.

2. Nospiediet atbrīvošanas pogu uz apakšējās vārpstas.

3. Salāgojiet atbrīvošanas pogu ar regulēšanas atveri un

iebīdiet abas vārpstas.

4. Pagrieziet apakšējo vārpstu, līdz poga nofiksējas

regulēšanas atverē.

176

Latviešu

5. Stingri pievelciet pogu.

3.4 PALĪGROKTURA

PIESTIPRINĀŠANA

Attēls Nr. 4.

1. Izņemiet no roktura pogu.

2. Piestipriniet darbvārpstai palīgrokturi.

3. Noregulējiet palīgrokturi sev ērtā pozīcijā.

4. Pieskrūvējiet palīgrokturi, izmantojot pogu.

3.5 IEVIETOJIET AKUMULATORU

BLOKU

Attēls Nr. 5.

BRĪDINĀJUMS

• Ja akumulatoru bloks vai lādētājs ir bojāts, tie ir

jānomaina.

• Pirms akumulatoru bloka ievietošanas vai izņemšana

darbmašīna ir jāaptur un jāuzgaida, kamēr apstājas

motors.

• Izlasiet, noskaidrojiet un izpildiet akumulatora un

lādētāja rokasgrāmatā esošos norādījumus.

1. Salāgojiet akumulatoru bloka pacelšanas ribas ar rievām

akumulatora nodalījumā.

2. Spiediet akumulatoru bloku uz iekšu akumulatora

nodalījumā, līdz akumulatoru bloks nofiksējas

vajadzīgajā stāvoklī.

3. Akumulators būs pilnībā ievietots tad, kad būs dzirdama

klikšķa skaņa.

3.6 AKUMULATORA BLOKA

IZŅEMŠANA

5. attēls

1. Nospiediet un pieturiet akumulatora atbrīvošanas pogu.

2. Izņemiet no iekārtas akumulatora bloku.

4 EKSPLUATĀCIJA

SVARĪGI

Pirms darbināt mašīnu, izlasiet un izprotiet drošības

noteikumus un ekspluatācijas norādījumus.

BRĪDINĀJUMS

Strādājot ar mašīnu, ievērojiet piesardzību.

4.1 VADĪBAS IERĪCES

4.2 MAŠĪNAS IESLĒGŠANA

Attēls Nr. 6.

1. Nospiediet atbloķēšanas pogu un pavelciet iedarbināšanas

slēdzi.

4.3 MAŠĪNAS APTURĒŠANA

Attēls Nr. 6.

1. Lai apturētu mašīnu, atlaidiet iedarbināšanas slēdzi.

4.4 PADOMI MAŠĪNAS LIETOŠANĀ

Attēls Nr. 8.

BRĪDINĀJUMS

Ievērojiet drošu attālumu starp savu ķermeni un mašīnu.

BRĪDINĀJUMS

Nelietojiet mašīnu, ja tai nav uzstādīts aizsargs.

Lietojot mašīnu, ņemiet vērā šādus padomus:

• Mašīnai jābūt savienotai ar pareizi uzvilktu siksnu.

• Strādājot ar mašīnu, turiet to ar abām rokām.

• Garu zāli grieziet no augšas uz leju.

Ja zāle aptinas ap trimmera galvu:

• Izņemiet akumulatoru bloku.

• Izņemiet nopļauto zāli.

4.5 PĻAUŠANAS PADOMI

Attēls Nr. 8.

• Sagāziet mašīnu virzienā pret pļaušanas zonu. Pļaujiet

zāli ar griezējauklas galu.

• Pārvietojiet mašīnu no labās puses uz kreiso pusi, lai

atgriezumi neatlēktu operatora virzienā.

• Nepļaujiet bīstamajā zonā.

• Nespiediet trimmera galu nenopļautajā zālē ar spēku.

• Stieples un mietu žogi var radīt nodilumu auklai un var to

pārraut. Ja aukla saskaras ar akmens un ķieģeļu mūra

sienām, apmalēm un kokmateriāliem, tā ātri nodilst.

4.6 GRIEZĒJAUKLAS GARUMA

PIELĀGOŠANA

Attēls Nr. 7.

PIEZĪME

Mašīnai ir automātiskās padeves galviņa. Mašīna tiks

sabojāta, ja piesitīsiet padeves galviņu, lai padotu auklu.

PIEZĪME

Ja griezējaukla automātiski netiek padota, iespējams, ka tā

ir sapinusies vai beigusies.

1. Kad mašīna ir iedarbināta, atlaidiet slēdzi.

177

Latviešu

2. Pagaidiet divas sekundes un pēc tam nospiediet slēdzi

vēlreiz.

PIEZĪME

Katru reizi, kad tiek nospiests un atlaists slēdzis, aukla tiek

pagarināta par aptuveni 0,4 collām; pēc tam aukla sasniedz

griezējasmeni, kas nogriež lieko garumu.

4.7 MANUĀLA GRIEZĒJAUKLAS

GARUMA PIELĀGOŠANA

Attēls Nr. 7.

1. Apturiet mašīnu.

2. Nospiediet spoles aiztura pogu, vienlaikus pavelkot

griezējauklu ar roku, lai to padotu.

3. Ikreiz, kad tika pagarināta jaunā griezējaukla, pirms

mašīnas iedarbināšanas pārslēdziet to parastajā darbības

stāvoklī.

4.8 AUKLAS GRIEZĒJASMENS

Attēls Nr. 9

Trimmerim uz aizsarga ir auklas griezējasmens. Auklas

griezējasmens nepārtraukti nogriež auklu, lai nodrošinātu

vienmērīgu un efektīvu griešanas diametru. Pagariniet auklu,

tiklīdz izdzirdat, ka motors sāk griezties ātrāk kā parasti, vai

arī, kad samazinās griešanas efektivitāte. Tādējādi tiks

nodrošināti vislabākie griešanas rezultāti un pietiekami gara

aukla, ko pagarināt.

5 APKOPE

SVARĪGI

Pirms tīrīšanas, remonta vai mašīnas apkopes darbu

veikšanas izlasiet un izprotiet drošības noteikumus un

apkopes norādījumus.

SVARĪGI

Pārbaudiet, vai ir ir cieši pieskrūvēti uzgriežņi, bultskrūves

un skrūves. Regulāri pārbaudiet, vai rokturi ir stingri

piestiprināti.

SVARĪGI

Izmantojiet tikai sākotnējā ražotāja piegādātās rezerves

daļas un piederumus.

5.1 VISPĀRĪGA INFORMĀCIJA

SVARĪGI

Apkopes darbus, kas nav norādīti šajā rokasgrāmatā, var

veikt tikai izplatītājs vai apstiprināts servisa centrs.

Pirms apkopes veikšanas:

• Apturiet mašīnu.

• Izņemiet akumulatoru bloku.

• Atdzesējiet motoru.

• Uzglabājiet mašīnu vēsā un sausā vietā.

• Valkājiet atbilstošu apģērbu, aizsargcimdus un

aizsargbrilles.

5.2 MAŠĪNAS TĪRĪŠANA

• Pēc lietošanas notīriet mašīnu ar mitru lupatiņu, kas

iemērkta neitrālā mazgāšanas līdzeklī.

• Plastmasas detaļu un rokturu tīrīšanai nelietojiet kodīgus

mazgāšanas līdzekļus vai šķīdinātājus.

• Pirms trimmera galvas novietošanas uzglabāšanā iztīriet

no tās zāli, lapas vai lieko smērvielu.

• Lai izvairītos no motora un akumulatora pārkaršanas vai

bojājumiem, iztīriet gaisa atveres un raugiet, lai tajās

neuzkrātos gruži.

• Nesmidziniet ūdeni uz motora un elektriskajiem

komponentiem.

5.3 SPOLES NOMAIŅA

Attēls Nr. 10.

1. Nospiediet cilpiņas vienlaicīgi abos trimmera sānos.

2. Pavelciet un noņemiet spolei vāciņu.

3. Izņemiet atlikušo spoles daļu.

4. Ielieciet spoli korpusā.

PIEZĪME

Pirms uzstādāt jauno spoli, apskatiet, vai griezējaukla

atrodas jaunās spoles gropē, un vai gals ir izvilkts apmēram

15 cm uz āru.

5. Izvelciet griezējauklas galus caur caurumiņiem.

6. Lai izvilktu griezējauklu no spoles gropes, pagariniet to.

7. Nospiediet izciļņus un uzlieciet spoles korpusam spoles

vāciņu.

8. Piespiediet spoles vāciņu, līdz ir dzirdama klikšķina

skaņa.

5.4 GRIEZĒJAUKLAS NOMAIŅA

Attēls Nr. 11 - 12.

PIEZĪME

Izņemiet no spoles atlikušo griezējauklas daļu.

PIEZĪME

Izmantojiet tikai neilona griezējauklu ar 1.65 mm lielu

diametru.

1. Nogrieziet no griezējauklas apmēram 3 m garus 2

gabalus.

2. Nolokiet vienu auklas galu par 1/4 collām (6,35 mm)

auklas galu.

3. Ielieciet auklas galus spoles stiprinājuma caurumos.

178

Latviešu

4. Stingri aptiniet griezējauklu ap spoli norādītajā virzienā.

5. Ievietojiet griezējauklu gropēs.

6. Neuztiniet griezējauklu ārpus spoles malas.

6 TRANSPORTĒŠANA UN

UZGLABĀŠANA

6.1 MAŠĪNAS PĀRVIETOŠANA

Pārvietojot mašīnu:

• Valkājiet cimdus.

• Apturiet mašīnu.

• Izņemiet no mašīnas akumulatoru bloku un uzlādējiet.

• Uzstādiet asmens aizsargu.

6.2 MAŠĪNAS UZGLABĀŠANA

• Izņemiet no mašīnas akumulatoru bloku.

• Pārliecinieties, vai bērni nevar piekļūt mašīnai.

• Sargājiet mašīnu no kodīgiem līdzekļiem, piemēram,

dārza ķimikālijām un pretapledojuma sāļiem.

• Transportēšanas laikā nostipriniet mašīnu, lai novērstu

bojājumus vai traumas. Notīriet mašīnu un pārbaudiet, vai

tai nav radušies bojājumi.

7 PROBLĒMU NOVĒRŠANA

Problēma Iespējamais cēlo-

nis

Risinājums

Nospiežot

slēdzi, ma-

šīna neie-

slēdzas.

Starp mašīnu un

akumulatoru bloku

nav elektriskā sa-

vienojuma.

1. Izņemiet akumulatoru

bloku.

2. Pārbaudiet savienoju-

mu un vēlreiz ievietojiet

akumulatoru bloku.

Akumulatoru

bloks ir izlādējies.

Uzlādējiet akumulatoru

bloku.

Bloķēšanas poga

un slēdzis nav

vienlaicīgi no-

spiesti.

1. Pavelciet bloķēšanas

pogu un pieturiet.

2. Lai iedarbinātu mašī-

nu, atvelciet ieslēgšanas

slēdzi.

Problēma Iespējamais cēlo-

nis

Risinājums

Mašīna ap-

stājas pļau-

šanas laikā.

Mašīnai nav pies-

tiprināts aizsargs.

Izņemiet laukā akumula-

toru bloku un piestipriniet

mašīnai aizsargu.

Izmantota smaga

griezējaukla.

Izmantojiet tikai neilona

griezējauklu ar 1.65 mm

lielu diametru.

Zāle tinās ap mo-

tora vārpstu vai

trimmera galvu.

1. Apturiet mašīnu.

2. Izņemiet akumulatoru

bloku.

3. Izņemiet no motora

vārpstas vai trimmera

galvas zāli.

Motora pārslodze. 1. Paceliet no zāles trim-

mera galvu.

2. Motors uzreiz pēc no-

slogojuma atbrīvošanas

atsāks darboties.

3. Pļaušanas laikā pārvie-

tojiet trimmera galvu zālē

uz augšu un leju, un ne-

pļaujiet vairāk kā 8” ar

vienu piegājienu.

Akumulatoru

bloks vai mašīna ir

pārāk sakarsuši.

1. Atdzesējiet akumula-

toru bloku, līdz tā tem-

peratūra atgriežas nor-

mālā darbības stāvoklī.

2. Ļaujiet mašīnai atdzist

apmēram 10 minūtes.

Akumulatoru

bloks ir atvienots

no darbarīka.

Vēlreiz ievietojiet aku-

mulatoru bloku.

Akumulatoru

bloks ir izlādējies.

Uzlādējiet akumulatoru

bloku.

Nevar pa-

dot auklu.

Auklas ir sapinu-

šās.

Ieeļļojiet ar silikona

smērvielu.

Spolē nav pietie-

kami daudz au-

klas.

Uztiniet vairāk auklas.

Auklas kļuvušas

pārāk īsas.

Izvelciet laukā griezējau-

klu

Aukla spolē ir sa-

pinusies.

1. Izņemiet no spoles au-

klu.

2. Uztiniet auklu.

179

Latviešu

Problēma Iespējamais cēlo-

nis

Risinājums

Aukla vēl

aizvien lūzt.

Mašīna tiek nepar-

eizi lietota.

1. Pļaujiet ar auklas galu,

izvairieties no akmeņiem,

sienām un citiem cieta-

jiem priekšmetiem.

2. Lai saglabātu pilnu

pļaušanas platumu, grie-

zējaukla ir jāpadod regu-

lāri.

Zāle tinās

ap trimmera

galvu un

motora kor-

pusu.

Garā zāle jāpļauj

vienā līmenī ar ze-

mi.

1. Garu zāli grieziet no

augšas uz leju.

2. Lai zāle neaptītos, ne-

pļaujiet vairāk kā 8” katrā

piegājienā.

Aukla ne-

griež pietie-

kami labi.

Griezējasmens

kļuvis neass.

Uzasiniet griezējasmeni

ar vīli vai nomainiet to.

Acīmredza-

mi pieaug

vibrācija.

Aukla vienā pusē

ir nolietojusies un

netiek vienlaicīgi

padota.

Pārliecinieties, vai aukla

abās pusēs nav nolietoju-

sies. Izvelciet laukā au-

klu.

8 TEHNISKIE DATI

Spriegums 40 V

Ātrums bez noslodzes 7,500 (±10%) apgr./min.

Griezējgalva Automātiskā padeve

Griezējauklas diametrs 1.65 mm

Griešanas diametrs 305 mm

Svars (bez akumula-

toru bloka)

4.2 kg

Izmērītais skaņas spie-

diena līmenis

=80 dB(A), K

= 3 dB(A)

Garantētais skaņas in-

tensitātes līmenis

WA.d

= 96 dB(A)

Vibrācija 3.5 m/s

, k=1.5 m/s

Akumulatora modelis G40B2, G40B4 un citas BAF sēri-

jas

Lādētāja modelis G40C un citas CAF sērijas

Trokšņa vērtība

9 GARANTIJA

(Visus garantijas noteikumus un nosacījumus var izlasīt

tīmekļa lapā).

Ierīcei ir 3 gadu garantija, bet akumulatoriem — 2 gadu

garantija (izmantojot patēriņa/privātiem mērķiem), skaitot no

iegādes datuma. Šī garantija attiecas uz ražošanas defektiem.

Garantijas laikā var salabot vai nomainīt bojātu izstrādājumu.

Garantija nebūs spēkā tad, ja ierīce netiks pareizi lietota vai

tiks izmantota citiem mērķiem, kas nav aprakstīti šajā

lietotāja rokasgrāmatā. Šī garantija neattiecas uz dabisko

nolietošanos un nodilumam pakļautajām detaļām. Ražotāja

sākotnējā garantija nav saistīta ar papildu garantijām, ko

piedāvā dīleris vai mazumtirgotājs.

Lai pieprasītu garantiju, bojātais izstrādājums ir jāatgriež

iegādes vietā, uzrādot pirkuma apliecinājumu (čeku).

10 EK ATBILSTĪBAS

DEKLARĀCIJA

Ražotāja nosaukums un adrese:

Nosaukums: GLOBGRO AB

Globe Group Europe

Adrese: Riggaregatan 53, 211 13 Malmö , Zviedrija

Personas, kura pilnvarota sastādīt tehnisko dokumentāciju,

vārds, uzvārds un adrese:

Nosaukums: Peter Söderström

Adrese: Riggaregatan 53, 211 13 Malmö , Zviedrija

Ar šo mēs apliecinām, ka izstrādājums

Kategorija:

Auklas trimmeris

Modelis: 2101507(STF305)

Sērijas numurs: Skatīt izstrādājuma kvalitātes

marķējumu

Iekārtas izlaides gads: Skatīt izstrādājuma kvalitātes

marķējumu

• atbilst Direktīvas Nr. 2006/42/EK par mašīnām

attiecīgajiem noteikumiem.

• atbilst sekojošu EK direktīvu noteikumiem:

• 2014/30/ES

• 2000/14/EK & 2005/88/EK

• 2011/65/ES & (ES)2015/863

Turklāt mēs apliecinām, ka ir izmantoti šādi saskaņotie

standarti (daļas/klauzulas):

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

180

Latviešu

Direktīvas Nr. 2000/14/EK VI pielikumā paredzētā atbilstības

novērtējuma metode.

Auklas trimmeris

Izmērītais skaņas intensitātes līmenis: L

=91.4 dB(A)

Garantētais skaņas intensitātes līme-

nis:

WA.d

=96 dB(A)

Vieta, datums: Paraksts: Kvalitātes daļas direktors

Ted Qu

Malmö, 7.8.2020

181

Latviešu

1 Kirjeldus.........................................183

1.1 Eesmärk......................................................... 183

1.2 Ülevaade........................................................ 183

2 Ohutus............................................ 183

3 Paigaldus........................................ 183

3.1 Seadme lahtipakkimine..................................183

3.2 Paigaldage kaitse........................................... 183

3.3 Pange vars kokku...........................................183

3.4 Paigaldage lisakäepide...................................184

3.5 Paigaldage akuplokk......................................184

3.6 Akuploki eemaldamine..................................184

4 Kasutamine.................................... 184

4.1 Juhtnupud.......................................................184

4.2 Käivitage seade..............................................184

4.3 Peatage seade.................................................184

4.4 Praktilised nõuanded......................................184

4.5 Nõuanded lõikamiseks...................................184

4.6 Reguleerige lõikejõhvi pikkust......................184

4.7 Reguleerige lõikejõhvi pikkust käsitsi...........184

4.8 Jõhvi lõikamise tera.......................................185

5 Hooldus...........................................185

5.1 Üldine informatsioon.....................................185

5.2 Seadme puhastamine..................................... 185

5.3 Vahetage pool välja........................................185

5.4 Pange poolile uus lõikejõhv...........................185

6 Transport ja hoiustamine............. 185

6.1 Seadme liigutamine....................................... 185

6.2 Seadme hoiustamine......................................185

7 Veaotsing........................................ 186

8 Tehnilised andmed.........................187

9 Garantii.......................................... 187

10 EÜ Vastavusdeklaratsioon............187

182

Eesti keel

1 KIRJELDUS

1.1 EESMÄRK

Seade on ette nähtud muru, väiksema umbrohu ja muude

sarnaste taimede lõikamiseks maapinnal või maapinna

lähedal. Lõiketasand peab olema maapinnaga enamvähem

paralleelne. Seadet ei saa kasutada hekkide, põõsaste, lillede

ja komposti lõikamiseks või hakkimiseks.

1.2 ÜLEVAADE

Joonis 1 - 12.

Päästik

Lukustusnupp

Tagumine käepide

Lisakäepide

Ülemine vars

Ühenduslüli

Alumine vars

Jõhvi lõikamise tera

Servajuhik

Trimmeripea

Piire

Kruvi

Nupp

Vabastusnupp

Paigaldusava

Metallrõngas

Nupp

Aku vabastamise nupp

Poolihoidiku nupp

Pooli kate

Pool

Sakk

Ava

Pooli korpus

Kinnitusava

Pilu

Pöörlemissuund

Parim lõikeala

Ohtlik lõikeala

2 OHUTUS

HOIATUS

Järgige kindlasti kõiki ohutusjuhiseid.

Lugege kasutusjuhendit.

3 PAIGALDUS

HOIATUS

Enne paigaldustoiminguid eemaldage akuplokk seadme

küljest.

HOIATUS

Ärge kasutage tarvikuid, mis ei ole selle seadme jaoks

soovitatud.

3.1 SEADME LAHTIPAKKIMINE

HOIATUS

Enne kasutamist pange seade korrektselt kokku.

HOIATUS

• Ärge kasutage seadet, kui seadme osad on kahjustunud.

• Ärge kasutage seadet, kui mõned osad on puudu.

• Kui osad on kahjustunud või puudu, võtke ühendust

teenindusega.

1. Avage pakend.

2. Lugege kastis leiduvaid dokumente.

3. Võtke kõik osad kastist välja.

4. Võtke seade kastist välja.

5. Visake kast ja pakend ära vastavalt kohalikele

eeskirjadele.

3.2 PAIGALDAGE KAITSE

Joonis 2.

HOIATUS

Ärge puudutage jõhvi lõikamise tera.

1. Eemaldage trimmeripea kruvid Phillipsi kruvikeerajaga

(ei ole komplektis).

2. Paigaldage kaitsepiire trimmeripeale.

3. Joondage kaitsepiirde kruviaugud trimmeripea

kruviaukudega.

4. Keerake kruvid kinni.

3.3 PANGE VARS KOKKU

Joonis 3.

1. Vabastage ühenduslüli nupp.

2. Vajutage vabastusnuppu alumise varre küljes.

3. Joondage vabastusnupp paigaldusavaga ja libistage kaks

vart kokku.

4. Keerake alumist vart, kuni nupp lukustub

paigaldusavasse.

5. Keerake nupp kinni.

183

Eesti keel

3.4 PAIGALDAGE LISAKÄEPIDE

Joonis 4.

1. Eemaldage nupp käepideme küljest.

2. Kinnitage lisakäepide varre külge.

3. Seadistage lisakäepide mugavasse asendisse.

4. Keerake lisakäepide nupu abil kinni.

3.5 PAIGALDAGE AKUPLOKK

Joonis 5.

HOIATUS

• Kui akuplokk või laadija on kahjustatud, vahetage

akuplokk või laadija välja.

• Enne akuploki paigaldamist või eemaldamist peatage

seade ja oodake, kuni mootor seiskub.

• Lugege, teadke ja järgige aku ja laadija kasutusjuhendis

esitatud juhiseid.

1. Joondage akuploki sakid akupesa soontega.

2. Lükake akuplokk akupesasse nii kaugele, et akuplokk

lukustub oma kohale.

3. Akuplokk on paigas, kui kuulete klõpsatust.

3.6 AKUPLOKI EEMALDAMINE

Joonis 5.

1. Vajutage ja hoidke aku vabastamise nuppu all.

2. Ühendage seadme akuplokk lahti.

4 KASUTAMINE

OLULINE

Enne seadme kasutamist lugege nii ohutusjuhiseid kui

kasutusjuhendit ja tehke need endale selgeks.

HOIATUS

Olge seadme kasutamisel ettevaatlik.

4.1 JUHTNUPUD

4.2 KÄIVITAGE SEADE

Joonis 6.

1. Vajutage lukustusnuppu ja tõmmake päästikut.

4.3 PEATAGE SEADE

Joonis 6.

1. Seadme peatamiseks vabastage päästik.

4.4 PRAKTILISED NÕUANDED

Joonis 8.

HOIATUS

Hoidke seade kehast eemal.

HOIATUS

Ärge kasutage seadet, kui kaitsepiire ei ole paigas.

Seadme kasutamisel järgige neid nõuandeid

• Kinnitage seade õigesti kasutatavate rakmete külge.

• Hoidke seadet selle kasutamisel kindlalt kahe käega.

• Lõigake kõrget muru ülalt alla.

Kui muru kerib ümber trimmeripea:

• Eemaldage akuplokk.

• Eemaldage muru.

4.5 NÕUANDED LÕIKAMISEKS

Joonis 8.

• Kallutage seadet lõigatava ala suunas. Muru lõikamiseks

kasutage lõikejõhvi otsa.

• Prahi operaatori pihta paiskumise vältimiseks liigutage

seadet paremalt vasakule.

• Ärge lõigake ohtlikul alal.

• Ärge suruge trimmeripead lõikamata muru sisse.

• Traat- ja teivasaiad kulutavad ja lõhuvad lõikejõhvi. Kivi-

ja tellisseinad, äärekivid ja puud kulutavad lõikejõhvi

kiiresti.

4.6 REGULEERIGE LÕIKEJÕHVI

PIKKUST

Joonis 7.

MÄRKUS

Seadmel on automaatse etteande süsteem. Tööriistapea

löömine jõhvi etteande tekitamiseks võib seadet kahjustada.

MÄRKUS

Kui lõikejõhvi etteanne automaatselt ei tööta, siis võib jõhv

olla puntras või pool tühi.

1. Kui seade on käivitunud, vabastage päästik.

2. Oodake kaks sekundit ja vajutage uuesti päästikut.

MÄRKUS

Jõhv väljub umbes 1 cm (0,4 tolli) võrra iga peatamise ja

päästiklüliti vajutamisega, kuni jõhv ulatub jõhvi lõikamise

terani, mis liigse jõhvi ära lõikab.

4.7 REGULEERIGE LÕIKEJÕHVI

PIKKUST KÄSITSI

Joonis 7.

1. Peatage seade.

184

Eesti keel

2. Vajutage poolihoidiku nuppu ja tõmmake käsitsi jõhvi

välja.

3. Uue lõikejõhvi pikendamise järel seadke seade alati enne

taaskäivitamist tagasi algasendisse.

4.8 JÕHVI LÕIKAMISE TERA

Joonis 9

Trimmeri kaitsepiire on varustatud jõhvi lõikamise teraga.

Jõhvi lõikamise tera lõikab pidevalt lõikejõhvi, et tagada

ühtlane ja tõhus lõikediameeter. Pikendage jõhvi alati kui

kuulete, et mootor töötab tavapärasest kiiremini või

lõiketulemus halveneb. Sedasi saavutate parima tulemuse

ning hoiate jõhvi edasi liikumiseks piisavalt pika.

5 HOOLDUS

OLULINE

Enne seadme puhastamist, remontimist või hooldustöid

lugege nii ohutusjuhiseid kui kasutusjuhendit ja tehke need

endale selgeks.

OLULINE

Veenduge, et kõik mutrid, poldid ja kruvid on korralikult

kinni. Kontrollige regulaarselt käepidete korrektset

paigaldust.

OLULINE

Kasutage ainult originaalvaruosi ja -tarvikuid.

5.1 ÜLDINE INFORMATSIOON

OLULINE

Käesolevas kasutusjuhendis mittekirjeldatud hooldustöid

võib teostada ainult teie edasimüüja või volitatud teenindus.

Enne hooldustoiminguid:

• Peatage seade.

• Eemaldage akuplokk.

• Laske mootoril jahtuda.

• Hoiustage seadet jahedas ja kuivas kohas.

• Kasutage korrektset riietust, kaitsekindaid ja kaitseprille.

5.2 SEADME PUHASTAMINE

• Pärast kasutamist puhastage seade neutraalsesse

pesuvahendisse kastetud niiske lapiga.

• Ärge kasutage plastikosade ja käepidemete puhastamiseks

agressiivseid pesuvahendeid või lahusteid.

• Hoidke trimmeripea murust, lehtedest ja liigsest

määrdeainest vaba.

• Ülekuumenemise ja sellest tuleneva mootori või aku

kahjustumise vältimiseks hoidke ventilatsiooniavad

puhtana ja prahivabana.

• Ärge pihustage mootorile ja teistele

elektrikomponentidele vett.

5.3 VAHETAGE POOL VÄLJA

Joonis 10.

1. Lükake trimmeripea küljel olevaid sakke samaaegselt.

2. Tõmmake ja eemaldage pooli kate.

3. Eemaldage järelejäänud pool.

4. Pange pool pooli korpuse sisse.

MÄRKUS

Enne uue pooli paigaldamist veenduge, et panete uue pooli

lõikejõhvi pilusse ja see ulatub umbes 15 cm ulatuses välja.

5. Pange lõikejõhvi otsad aukudest läbi.

6. Pikendage lõikejõhvi, et vabastada see pooli juhtpilust.

7. Vajutage sakke ja paigaldage pooli kate pooli korpusele.

8. Lükake pooli katet, kuni see klõpsatusega oma asendisse

kinnitub.

5.4 PANGE POOLILE UUS

LÕIKEJÕHV

Joonis 11 - 12.

MÄRKUS

Eemaldage poolilt järelejäänud lõikejõhv.

MÄRKUS

Kasutage ainult nailonlõikejõhvi läbimõõduga 1.65 mm .

1. Lõigake kaks umbes 3 m tükki lõikejõhvi.

2. Painutage jõhvi otsa 6,35 mm (1/4 tolli) ulatuses.

3. Pange jõhvid pooli kinnitusavadesse.

4. Kerige lõikejõhvid noolega näidatud suunas tihedalt pooli

ümber.

5. Pange lõikejõhvid juhtpiludesse.

6. Ärge kerige lõikejõhve üle pooli äärte.

6 TRANSPORT JA

HOIUSTAMINE

6.1 SEADME LIIGUTAMINE

Seadme transportimisel:

• Kandke kindaid.

• Peatage seade.

• Eemaldage akuplokk ja laadige seda.

• Paigaldage terakaitse.

6.2 SEADME HOIUSTAMINE

• Ühendage seadme akuplokk lahti.

185

Eesti keel

• Jälgige, et seade oleks lastele kättesaamatus kohas.

• Hoidke seade eemal söövitavatest ainetest, nagu näiteks

aiakemikaalid ja jää eemaldamise soolad.

• Kahjustuste või vigastuste vältimiseks kinnitage seade

transportimiseks. Puhastage seade ja kontrollige, et see ei

ole kahjustunud.

7 VEAOTSING

Probleem Võimalik põhjus Lahendus

Päästiku

vajutamisel

seade ei

käivitu.

Seadme ja akuplo-

ki vahel puudub

elektriline ühen-

dus.

1. Eemaldage akuplokk.

2. Kontrollige ühendust

ja paigaldage akuplokk

uuesti.

Akuplokk on tühi. Laadige akuplokki.

Lukustusnuppu ja

päästikut ei vajuta-

tud samaaegselt.

1. Tõmmake lukustus-

nuppu ja hoidke seda.

2. Seadme käivitamiseks

tõmmake päästikut.

Probleem Võimalik põhjus Lahendus

Seade pea-

tub lõika-

mise ajal.

Seadmele ei ole

kinnitatud kaitse-

piiret.

Eemaldage akuplokk ja

kinnitage kaitsepiire

seadme külge.

Kasutatakse rasket

jõhvi.

Kasutage ainult nailonlõi-

kejõhvi läbimõõduga .

1.65 mm

Muru keerdub üm-

ber mootorivõlli

või trimmeripea.

1. Peatage seade.

2. Eemaldage akuplokk.

3. Eemaldage muru moo-

torivõlli ja trimmeripea

ümbert.

Mootor on üle-

koormatud.

1. Eemaldage trimmeri-

pea muru seest.

2. Mootori võimsus taas-

tub viivitamatult koor-

muse eemaldamisel.

3. Lõikamisel liigutage

trimmeripead lõigata-

vasse murusse ja sealt ära

ning eemaldage ühe liigu-

tusega kõige rohkem

8“ jagu muru.

Akuplokk või

seade on liiga

kuum.

1. Jahutage akuplokki,

kuni see hakkab normaal-

selt funktsioneerima.

2. Jahutage seadet umbes

10 minuti jooksul.

Akuplokk on töör-

iista küljest lahti

ühendatud.

Paigaldage akuplokk

uuesti.

Akuplokk on tühi. Laadige akuplokki.

Jõhv ei lii-

gu edasi.

Jõhvi otsad on ük-

steise külge klee-

punud.

Määrige neid silikoonpi-

husti abil.

Poolil pole piisa-

valt jõhvi.

Lisage jõhvi.

Jõhvi otsad on lii-

ga lühikeseks ku-

lunud.

Tõmmake lõikejõhvi väl-

ja.

Jõhvi otsad on

pooli ümber sõlme

läinud.

1. Eemaldage jõhv poo-

lilt.

2. Kerige jõhvi.

186

Eesti keel

Probleem Võimalik põhjus Lahendus

Jõhv läheb

pidevalt

katki.

Seadet kasutatakse

valesti.

1. Lõigake jõhvi otsaga,

vältige kokkupuudet ki-

vide, seinte ja teiste kõ-

vade esemetega.

2. Tõmmake lõikejõhvi

regulaarselt välja, et säi-

liks täielik lõikelaius.

Muru kerib

ümber trim-

meripea ja

mootori

korpuse.

Lõigake kõrget

muru maapinnalt.

1. Lõigake pikka muru

ülalt alla.

2. Ümberkerimise välti-

miseks eemaldage iga lii-

gutusega kõige rohkem

8“ ulatuses muru.

Jõhv ei lõi-

ka hästi.

Jõhvi lõikamise

tera muutub nür-

iks.

Teritage jõhvi lõikamise

tera viiliga või vahetage

see välja.

Vibratsioon

suureneb

märgata-

valt.

Jõhv on ühelt

poolt kulunud ja

seda ei ole õigel

ajal välja tõmma-

tud.

Veenduge, et mõlema

poole jõhv on normaalses

olekus. Tõmmake lõike-

jõhvi välja.

8 TEHNILISED ANDMED

Pinge 40 V

Koormuseta kiirus 7,500 (±10%) RPM

Lõikepea Automaatne etteanne

Lõikejõhvi läbimõõt 1.65 mm

Lõikeläbimõõt 305 mm

Kaal (ilma akuplokita) 4.2 kg

Mõõdetud helirõhu

tase

=80 dB(A), K

= 3 dB(A)

Garanteeritud heli-

võimsuse tase

WA.d

= 96 dB(A)

Vibratsioonitase 3.5 m/s

, k=1.5 m/s

Aku mudel G40B2, G40B4 ja teised BAF

seeriad

Laadija mudel G40C ja teised CAF seeriad

Mürataseme väärtused.

9 GARANTII

(Täielikud garantiitingimused on leitavad veebilehel)

. Garantii kehtib tootele 3 aastat ja akudele (tarbijad -

erakasutus) 2 aastat alates ostukuupäevast. Garantii kehtib

tootja vigadele. Garantii alusel võidakse toode remontida või

välja vahetada. Garantii ei kehti, kui toodet on väärkasutatud

või seda on kasutatud vastuolus omaniku käsiraamatu

juhistega. Garantii ei kehti normaalsele kulumisele.

Edasimüüjate pakutavad täiendavad garantiid ei mõjuta algset

tootjagarantiid.

Garantiinõude esitamiseks tagastage vigane toode ostukohta

koos ostu tõendava dokumendiga (tšekiga).

10 EÜ

VASTAVUSDEKLARATSIOON

Tootja nimi ja aadress:

Nimi: GLOBGRO AB

Globe Group Europe

Aadress: Riggaregatan 53, 211 13 Malmö , Rootsi

Name and address of the person authorised to compile the

technical file:

Nimi: Peter Söderström

Aadress: Riggaregatan 53, 211 13 Malmö , Rootsi

Käesolevaga kinnitame, et toode

Liik:

Jõhvtrimmer

Mudel: 2101507(STF305)

Seerianumber: Vt. toote andmesilti

Tootmise aasta: Vt. toote andmesilti

• vastab asjakohase Masinadirektiivi 2006/42/EÜ nõuetele.

• vastab teiste järgnevate EÜ direktiivide nõuetele:

• 2014/30/EL

• 2000/14/EÜ & 2005/88/EÜ

• 2011/65/EL & (EL)2015/863

Lisaks kinnitame, et on kasutatud järgnevaid harmoneeritud

standardeid (või nende osi/punkte):

• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;

EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;

IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC

62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Vastavuse hindamise meetod vastavalt direktiivi 2000/14/EÜ

lisale VI.

Jõhvtrimmer

Mõõdetud helivõimsuse tase:

=91.4 dB(A)

187

Eesti keel

Garanteeritud helivõimsuse tase: L

WA.d

=96 dB(A)

Koht, kuupäev: Allkiri: Ted Qu, kvaliteedijuht

Malmö, 7.8.2020

188

Eesti keel
