KitchenAid KVWB606DBS 36" Wall-mount, 3-speed Canopy Hood User Manual

30" (76.2 CM) AND 36" (91.4 CM)

WALL-MOUNT CANOPY RANGE HOOD

Installation Instructions and Use and Care Guide

For questions about features, operation/performance, parts, accessories or service, call: 1-800-422-1230

or visit our website at www.kitchenaid.com

In Canada, for assistance, installation and service, call: 1-800-807-6777

or visit our website at www.kitchenaid.ca

HOTTE D’EXTRACTION À MONTAGE MURAL

DE 30" (76,2 CM) ET 36" (91,4 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service, composez le 1-800-807-6777

ou visitez notre site web à www.kitchenaid.ca

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. FOR RESIDENTIAL USE ONLY.

IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS. POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

LI315F/W11165094B

TABLE OF CONTENTS

RANGE HOOD SAFETY .................................................................3

INSTALLATION REQUIREMENTS ................................................. 5

Tools and Parts ............................................................................. 5

Location Requirements ................................................................5

Venting Requirements ..................................................................6

Electrical Requirements ...............................................................7

INSTALLATION INSTRUCTIONS ................................................... 8

Prepare Location ..........................................................................8

Install Range Hood ....................................................................... 9

Connect Vent System ..................................................................9

Make Electrical Connection .......................................................10

Install Vent Covers ......................................................................11

Complete Installation .................................................................11

RANGE HOOD USE ......................................................................11

Controls and Features ................................................................ 11

RANGE HOOD CARE ...................................................................12

Cleaning .....................................................................................12

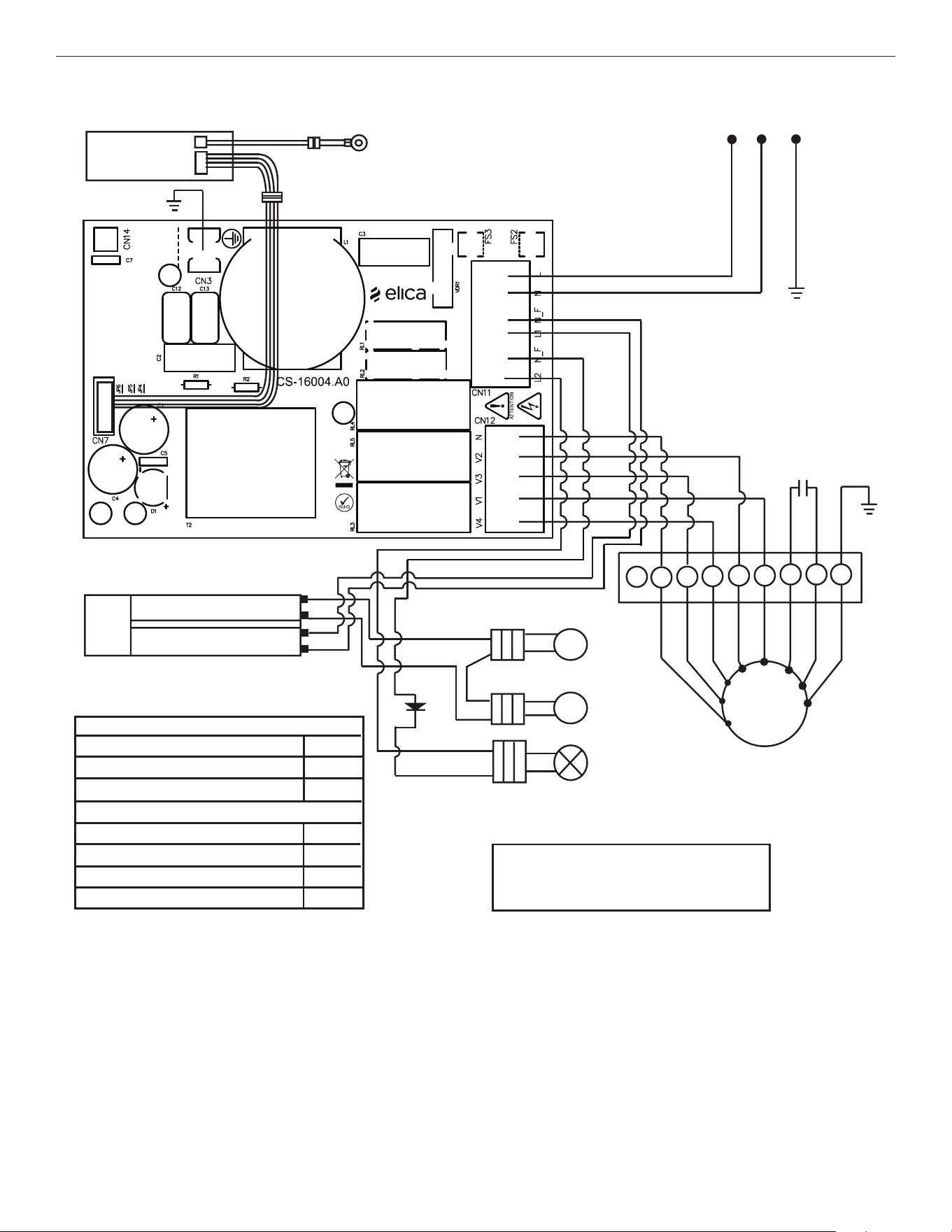

WIRING DIAGRAM .......................................................................14

ASSISTANCE OR SERVICE .........................................................15

In the U.S.A. ...............................................................................15

In Canada ...................................................................................15

Accessories ................................................................................15

WARRANTY ..................................................................................16

TABLE DES MATIÈRES

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE ...............................17

EXIGENCES D’INSTALLATION ...................................................19

Outils et pièces ...........................................................................19

Exigences d’emplacement .........................................................19

Exigences concernant l’évacuation ...........................................20

Spécications électriques ..........................................................21

INSTRUCTIONS D’INSTALLATION .............................................22

Préparation de l’emplacement ...................................................22

Installation de la hotte ................................................................23

Raccordement du circuit d’évacuation ...................................... 23

Raccordement électrique ...........................................................24

Installation des cache-conduits .................................................25

Achever l’installation ..................................................................25

UTILISATION DE LA HOTTE .......................................................26

Commandes et caractéristiques ................................................26

ENTRETIEN DE LA HOTTE .........................................................27

Nettoyage ...................................................................................27

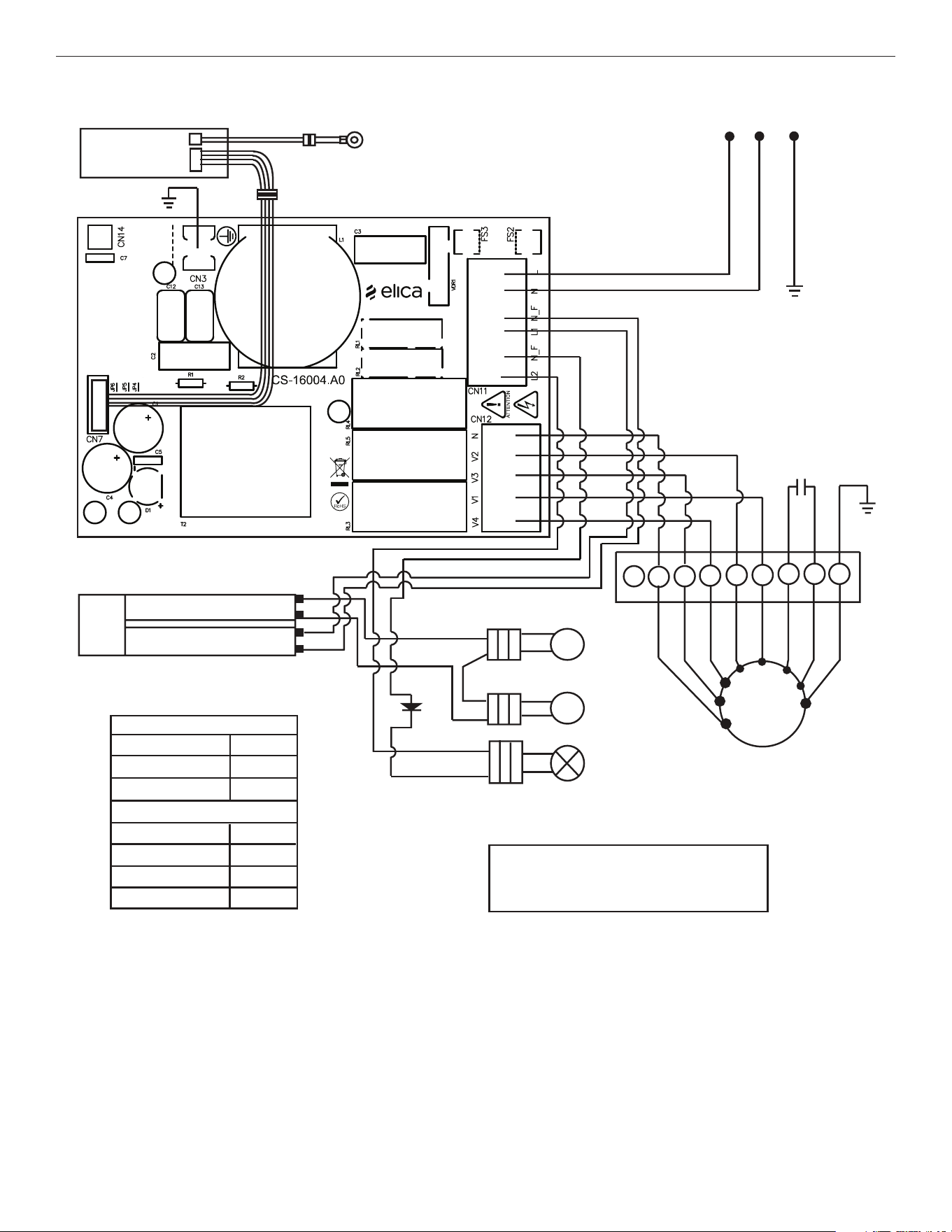

SCHÉMA DE CÂBLAGE ...............................................................29

ASSISTANCE OU SERVICE .........................................................30

Aux É.-U .....................................................................................30

Au Canada ..................................................................................30

Accessoires ................................................................................30

GARANTIE .....................................................................................31

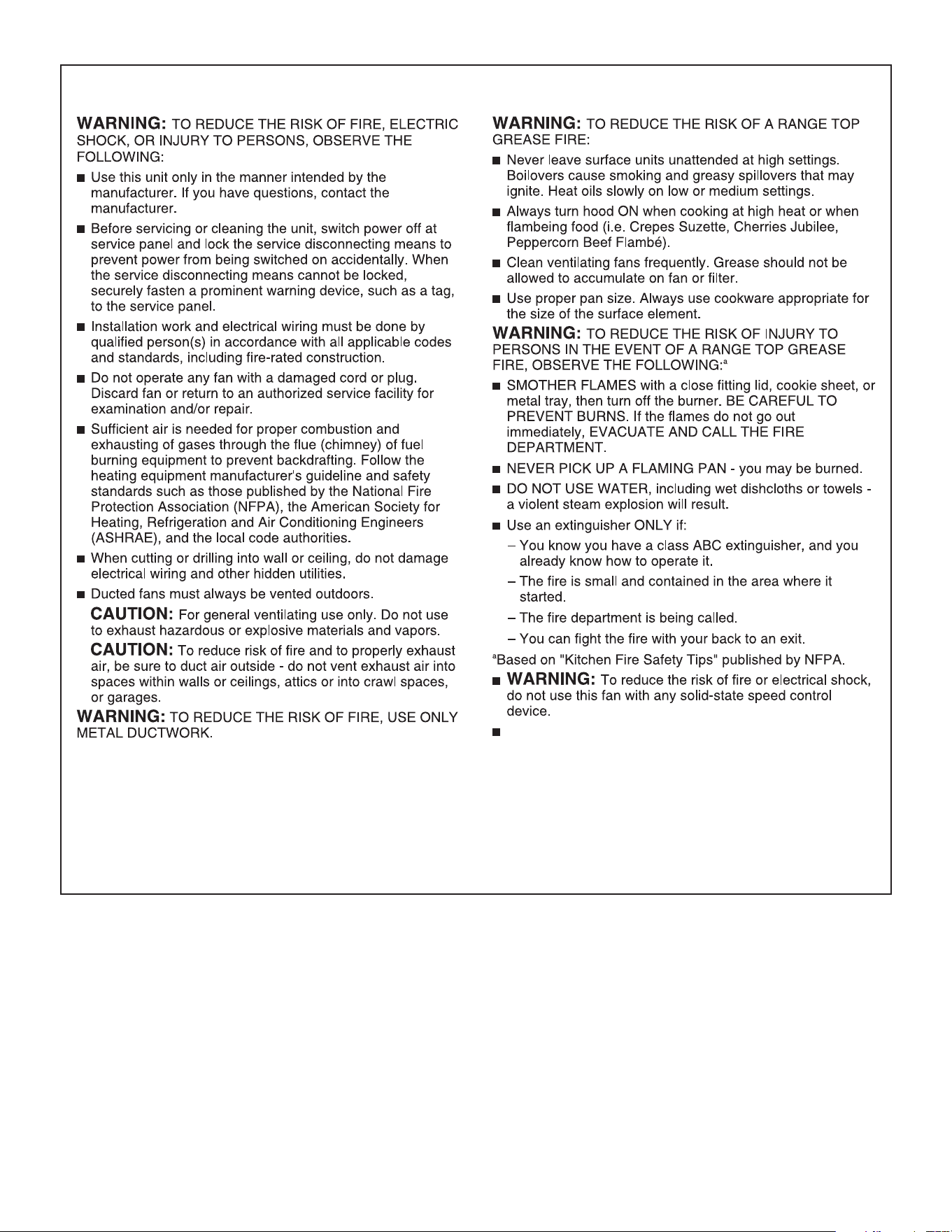

RANGE HOOD SAFETY

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

This appliance is not intended for use by people

(including children) whose physical, sensory or mental

capacities are different or impaired or who lack the

necessary experience or knowledge/expertise to do so,

unless such persons are supervised or are trained to

operate the appliance by a person who accepts

responsibility for their safety.

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools Needed

■ Level

■ Drill with 1¼" (3.0 cm), 3/8" (9.5 mm), and 5/16" (7.9 mm)

drill bits

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Pliers

■ Caulking gun and weatherproof caulking compound

■ Vent clamps

■ Jigsaw or keyhole saw

■ Flat-blade screwdriver

■ Metal snips

■ Phillips screwdriver

Parts Needed

■ Home power supply cable

■ 1/2" (13 mm) UL listed or CSA approved strain relief

■ Three UL Listed wire connectors

For Vented Installations, You Will Also Need:

■ One wall or roof cap

■ Metal vent system

For Non-Vented (Recirculating) Installations, You Will

Also Need:

■ Recirculation Kit Part Number W10692908 for non-vented

(recirculating) installations only. See the “Assistance or

Service” section to order.

■ 6" (15.2 cm) diameter round metal vent duct—length

required is determined by ceiling height.

Parts Supplied

Remove parts from packages. Check that all parts are included.

■ Hood canopy assembly with ventilator and LED and halogen

lights installed

■ Vent transition with back draft dampers installed

■ Metal grease lter(s)—depending on model and size

■ Vent cover support bracket

■ Mounting template

■ Two-piece vent cover

■ Four 4.2 x 8 screws

■ Six 5 x 45 mm mounting screws

■ Two D6.4 x 18 mm washers

■ Two 8 x 40 mm wall anchors

■ Four10 x 60 mm wall anchors

■ Four 5.4 x 75 mm screws (for 10 x 60 mm wall anchors)

■ Two 3.5 x 9.5 mm sheet metal screws

■ T10

TORX

®†

adapter

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

Have a qualied technician install the range hood. It is the

installer’s responsibility to comply with installation clearances

specied on the model/serial/rating plate. The model/serial/

rating plate is located behind the left lter on the rear wall of the

vent hood.

Canopy hood location should be away from strong draft areas,

such as windows, doors and strong heating vents.

Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance.

This range hood is recommended for use with cooktops with a

maximum total rating of 65,000 BTUs or less.

Grounded electrical outlet is required. See the “Electrical

Requirements” section.

The canopy hood is factory-set for venting through the roof

or wall. For non-vented (recirculating) installation see “For

nonvented (recirculating) installation only” in the “Connect Vent

System” section. Recirculation Kit Part Number W10692908 is

available from your dealer or an authorized parts distributor.

All openings in ceiling and wall where canopy hood will be

installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the

Manufactured Home Construction Safety Standards, Title 24

CFR, Part 328 (formerly the Federal Standard for Mobile Home

Construction and Safety, Title 24, HUD, Part 280) or when such

standard is not applicable, the standard for Manufactured Home

Installation 1982 (Manufactured Home Sites, Communities and

Setups) ANSI A225.1/NFPA 501A, or latest edition, or with local

codes.

Product Dimensions

*For non-vented (recirculating) installations

**For vented installations

10¾" (27.3 cm)

13³⁄₁₆" (33.5 cm)

*28⁵⁄₁₆" (71.9 cm) min.

42⁵⁄₈" (108.3 cm) max.

**24⁵⁄₈" (62.5 cm) min.

38¾" (98.4 cm) max.

24"

(60.8 cm)

(12.7 cm)

19¹¹⁄₁₆" (50.0 cm)

30" (76.2 cm)

36" (91.4 cm)

†

TORX and T10

are registered trademarks of Acument Intellectual Properties, LLC.

Cabinet Dimensions

*For non-vented (recirculating) installations

IMPORTANT:

Minimum distance “X”: 24" (61.0 cm) from electric cooking

surface.

Minimum distance “X”: 27" (68.6 cm) from gas cooking

surfaces.

Suggested maximum distance “X”: 36" (91.4 cm)

The chimneys can be adjusted for different ceiling heights. See

the following chart.

Vented Installations

Min. ceiling height Max. ceiling height

Electric cooking

surface

7' 1" (2.16 m) 9' 2" (2.79 m)

Gas cooking

surface

7' 4" (2.23 m) 9' 2" (2.79 m)

Non-vented (recirculating) Installations

Min. ceiling height Max. ceiling height

Electric cooking

surface

7' 1" (2.16 m) 9' 6" (2.9 m)

Gas cooking

surface

7' 4" (2.23 m) 9' 6" (2.9 m)

NOTE: The range hood chimneys are adjustable and designed to

meet varying ceiling or soft heights depending on the distance

“X” between the bottom of the range hood and the cooking

surface. For higher ceilings, a Chimney Extension Kit is available

from your dealer or an authorized parts distributor. The chimney

extension replaces the chimney shipped with the range hood. To

order, see the “Assistance or Service” section.

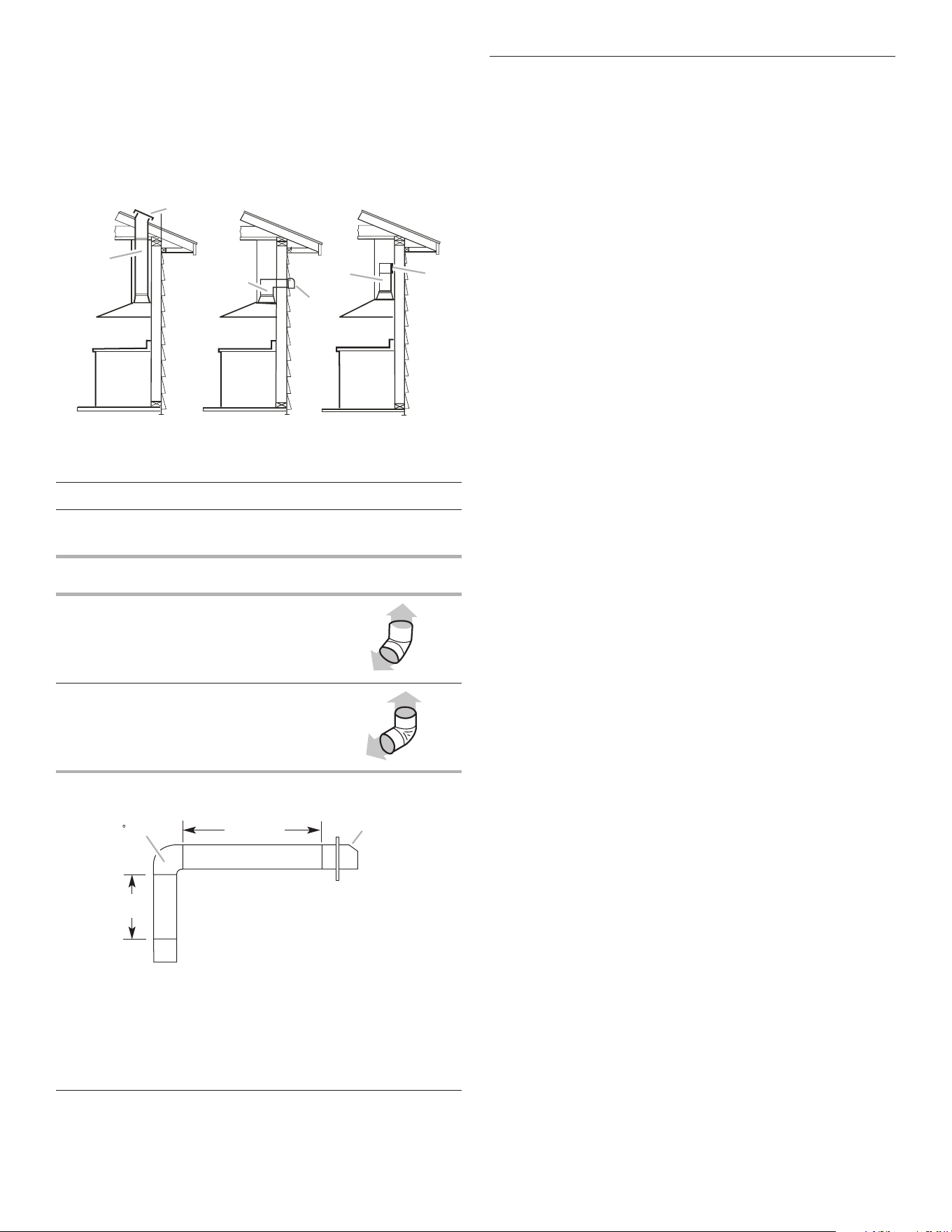

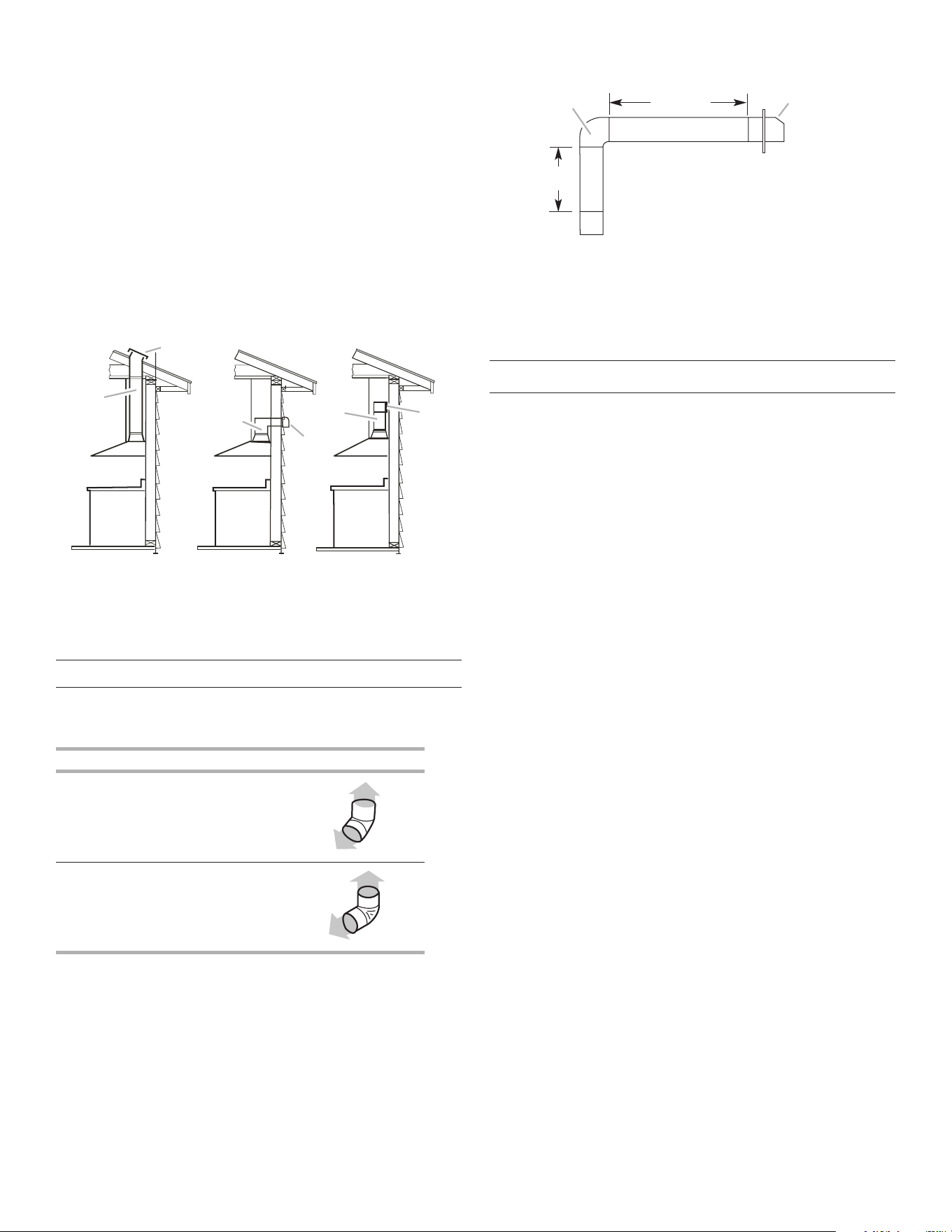

Venting Requirements

(Vented Models Only)

■ Vent system must terminate to the outdoors except for

non-vented (recirculating) installations.

■ Do not terminate the vent system in an attic or other

enclosed area.

■ Do not use 4" (10.2 cm) laundry-type wall caps.

■ Use metal vent only. Rigid metal vent is recommended.

Plastic or metal foil vent is not recommended.

■ The length of vent system and number of elbows should be

kept to a minimum to provide efcient performance.

For the Most Efcient and Quiet Operation:

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61.0 cm) of straight

vent between the elbows if more than one elbow is used.

■ Do not install two elbows together.

■ Use clamps to seal all joints in the vent system.

■ The vent system must have a damper. If the roof or wall

cap has a damper, do not use the damper supplied with the

range hood.

■ Use caulking to seal exterior wall or roof opening around the

cap.

■ The size of the vent should be uniform.

Cold Weather Installations

An additional back draft damper should be installed to minimize

backward cold air ow and a thermal break should be installed

to minimize conduction of outside temperatures as part of the

vent system. The damper should be on the cold air side of the

thermal break.

The break should be as close as possible to where the vent

system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of makeup air systems

when using ventilation systems greater than specied CFM of

air movement. The specied CFM varies from locale to locale.

Consult your HVAC professional for specic requirements in your

area.

Venting Methods

This canopy range hood is factory set for venting through the

roof or through the wall.

A 6" (15.2 cm) round vent system is needed for installation (not

included). The hood exhaust opening is 6" (15.2 cm) round.

NOTE: Flexible vent is not recommended. Flexible vent

creates back pressure and air turbulence that greatly reduce

performance.

Vent system can terminate either through the roof or wall. To

vent through a wall, a 90° elbow is needed.

Rear Discharge

A 90° elbow may be installed immediately above the hood.

10" (25.4 cm) min.

13" (33.0 cm) max.

2" (5.1 cm) min.

9" (22.9 cm) min.*

Centerline

Side

cabinet

Side

cabinet

Vent and po

wer

supply cable

entry location

17" (43.2 cm)*

30" (76.2 cm) or

36" (91.4 cm)

“X”

bottom of

canopy

to cooking

surface

10" (25.4 cm) min.

13" (33.0 cm) max.

Cooking surface

For Non-Vented (Recirculating) Installations

If it is not possible to vent cooking fumes and vapors to the

outside, the hood can be used in the non-vented (recirculating)

version using a Recirculation Kit (which includes charcoal lters

and a deector). To order, see the “Assistance or Service”

section.

Calculating Vent System Length

To calculate the length of the system you need, add the

equivalent feet (meters) for each vent piece used in the system.

Vent Piece 6" (15.2 cm)

Round

45° elbow 2.5 ft (0.8 m)

90° elbow 5.0 ft (1.5 m)

Maximum equivalent vent length is 35 ft (10.7 m).

Example Vent System

The following example falls within the maximum recommended

vent length of 35 ft (10.7 m).

1 - 90° elbow = 5.0 ft (1.5 m)

1 - wall cap = 0.0 ft (0.0 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

Length of system = 13.0 ft (3.9 m)

Electrical Requirements

Observe all governing codes and ordinances.

Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70

(latest edition), or CSA Standards C22.1-94, Canadian Electrical

Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local

codes and ordinances.

If codes permit and a separate ground wire is used, it is

recommended that a qualied electrician determine that the

ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 V, 60 Hz, AC only, 15 A, fused electrical circuit is

required.

■ If the house has aluminum wiring, follow the procedure

below:

Connect the aluminum wiring using special connectors

and/or tools designed and UL listed for joining copper to

aluminum.

Follow the electrical connector manufacturer’s recommended

procedure. Aluminum/copper connection must conform with

local codes and industry accepted wiring practices.

■ Wire sizes and connections must conform with the rating of

the appliance as specied on the model/serial/rating plate.

The model/serial/rating plate is located behind the left lter

on the rear wall of the range hood.

■ Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA

Standards C22. 1-94, Canadian Electrical Code, Part 1 and

C22.2 No. 0-M91 (latest edition) and all local codes and

ordinances.

Roof Venting Wall Venting Non-Vented

(Recirculating)

A. Roof cap

B. 6" (15.2 cm)

round vent

A. Wall cap

B. 6" (15.2 cm)

round vent

A. Diverter

B. 6" (15.2 cm)

round vent

90 elbo

6 ft (1.8 m)

2 ft

(0.6 m)

Wall cap

INSTALLATION INSTRUCTIONS

Prepare Location

■ It is recommended that the vent system be installed before

hood is installed.

■ Before making cutouts, make sure there is proper clearance

within the ceiling or wall for exhaust vent.

■ Check your ceiling height and the hood height maximum

before you select your hood.

1. Disconnect power.

2. Determine which venting method to use: roof, wall, or

non-vented.

3. Select a at surface for assembling the range hood. Place

covering over that surface.

4. Using two or more people, lift range hood onto covered

surface.

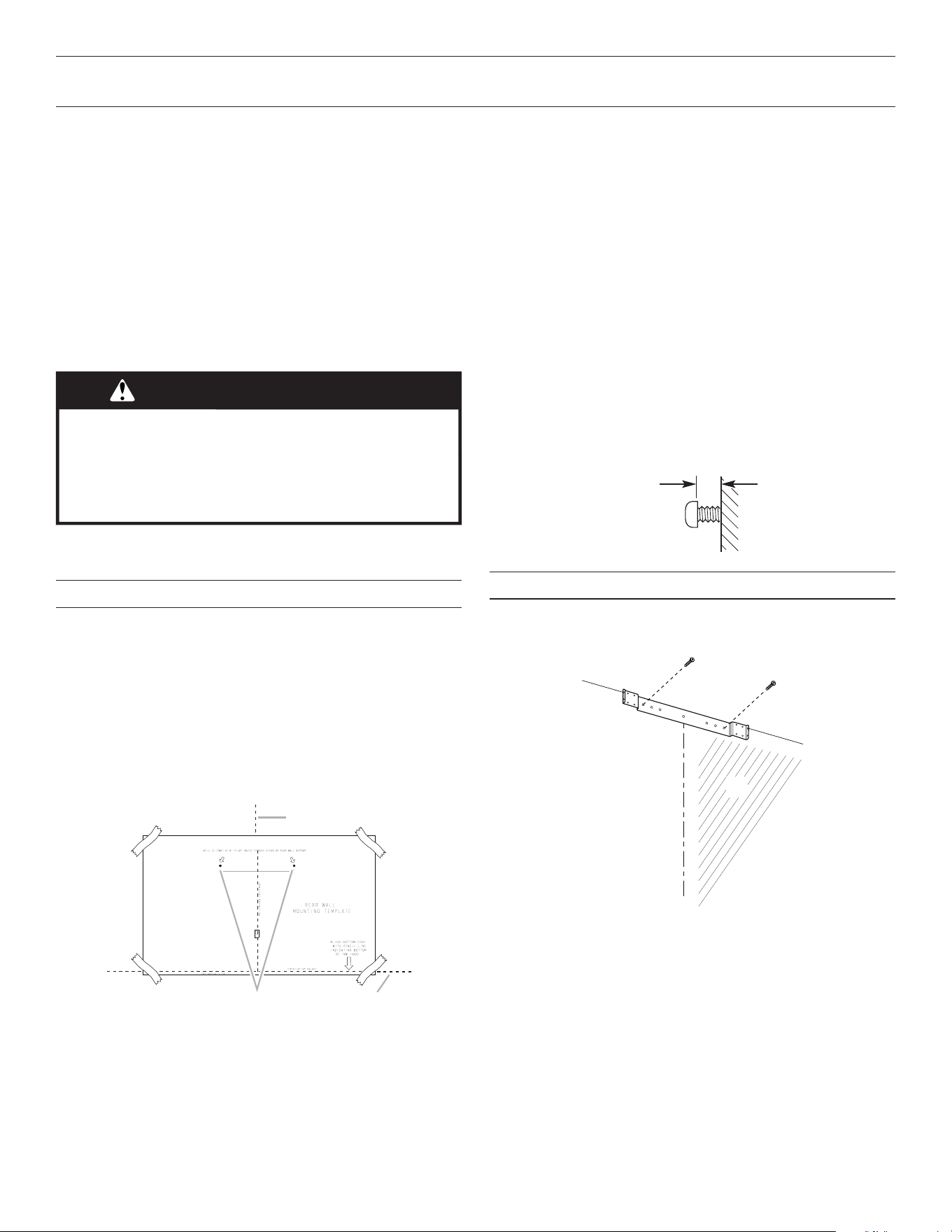

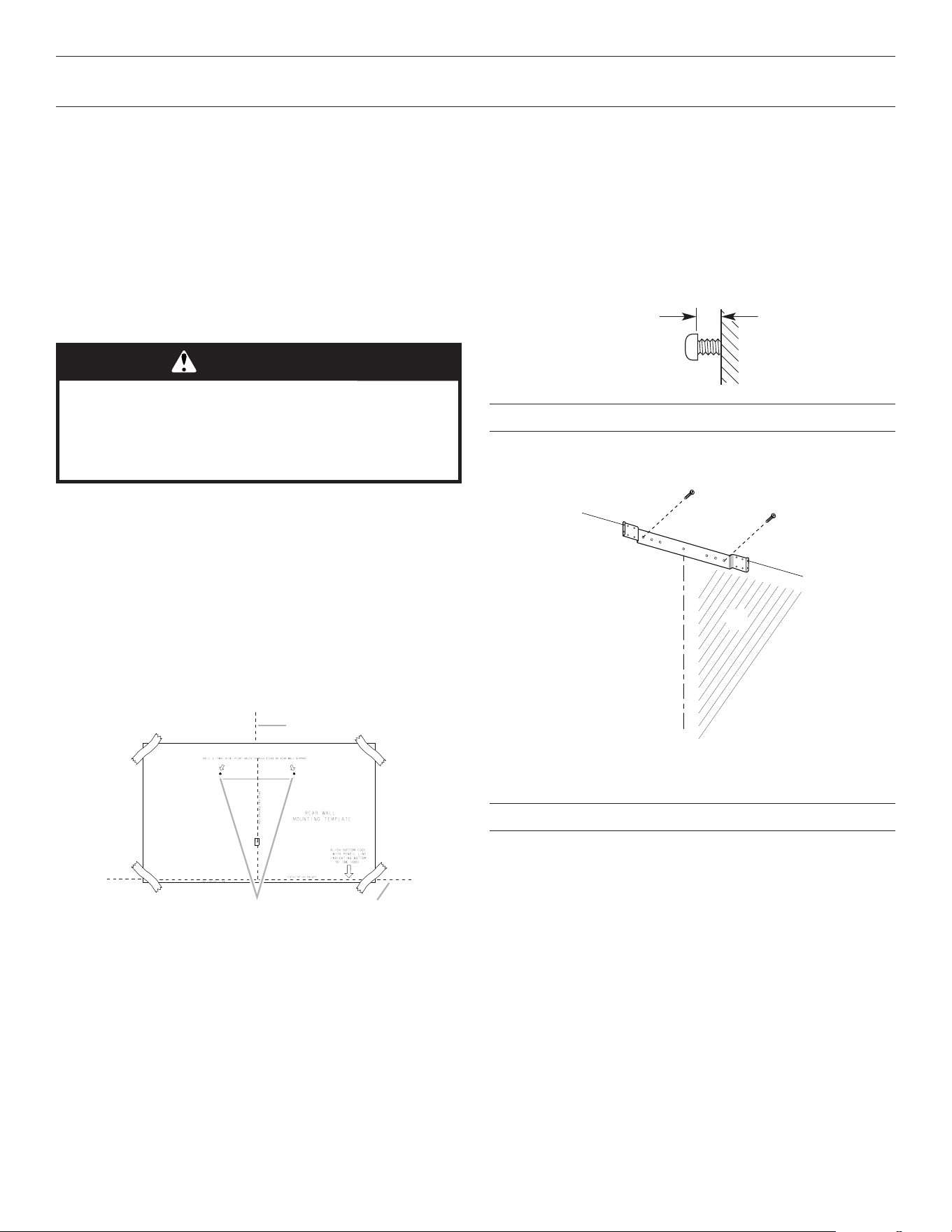

Range Hood Mounting Screws Installation

1. Determine and mark the centerline on the wall where the

canopy hood will be installed.

2. Select a mounting height between a minimum of 24"

(61.0cm) for an electric cooking surface, a minimum of

27" (68.6cm) for a gas cooking surface, and a suggested

maximum of 36" (91.4 cm) above the range to the bottom of

the hood. Mark a reference line on the wall.

3. Tape template in place, aligning the template centerline and

bottom of template with hood bottom line and with the

centerline marked on the wall.

4. Mark centers of the fastener locations through the template

to the wall.

IMPORTANT: All canopy mounting screws must be installed

into wood where possible. If there is no wood to screw into,

additional wall framing supports may be required, or use the four

10 x 60 mm wall anchors and 5.4 x 75 mm screws.

Remove the template.

5. For wood, drill 3/16" (4.8 mm) pilot holes at all locations

where screws are being installed into wood.

For wall anchors, drill 7/16" (10 mm) holes at all locations

where wall anchors are being used.

6. For wood, install two 5 x 45 mm mounting screws. Leave a

1/4" (6.4 mm) gap between the wall and the back of the

screw head to slide range hood into place. For wall anchors,

install the 10 x 60 mm wall anchors and install the

5.4x75mm screws into the wall anchors. Tighten until the

wall anchors are secure. Back the screws out 1/4" (6.4 mm).

Vent Cover Bracket Installation

1. Attach vent cover bracket to wall ush to the ceiling using

two 5 x 45 mm screws. Use the optional wall anchors if

needed.

Complete Preparation

1. Determine and make all necessary cuts in the wall for the

vent system. Install the vent system before installing the

hood. See the “Venting Requirements” section.

2. Determine the required height for the home power supply

cable and drill a 1¼" (3.2 cm) hole at this location.

3. Run the home power supply cable according to the National

Electrical Code or CSA Standards and local codes and

ordinances. There must be enough 1/2" (13 mm) conduit and

wires from the fused disconnect (or circuit breaker) box to

make the connection in the hood’s electrical terminal box.

NOTE: Do not reconnect power until installation is complete.

4. Use caulk to seal all openings.

WARNING

Excessive Weight Hazard

Use two or more people to move and install

range hood.

Failure to do so can result in back or other injury.

Vertical Centerline

LLAW RAER

ETALPMET GNITNUOM

EGDE MOTTOB NGILA

ENIL LICNEP HTIW

MOTTOB GNITACIDNI

DOOH EHT FO

thgieH noitallatsnI

TROPPUS LLAW RAER RO SDUTS HGUORHT SELOH TOLIP "61/3 )OWT( 2 LLIRD

eniL latnoziroH

A. Centerline

B. Fastener locations

C. Mounting height reference

(hood bottom line)

¹⁄₄

(6.4 mm)

A. Ceiling

B. Wall

C. Centerline

Install In-Line Smart Kit (Optional)

NOTE: Your range hood can work with either an internal or an

in-line (external) blower motor system. An optional In-Line Smart

Kit (purchased separately) allows the blower motor that comes

with this range hood to be installed in a location other than

inside the range hood cavity.

CAUTION: To reduce the risk of re and electric shock, install

this range hood only with the In-Line Smart Kit manufactured

by Whirlpool, part number W10692945. For installation see the

In-Line Smart Kit installation instructions. See the “Assistance or

Service” section to order.

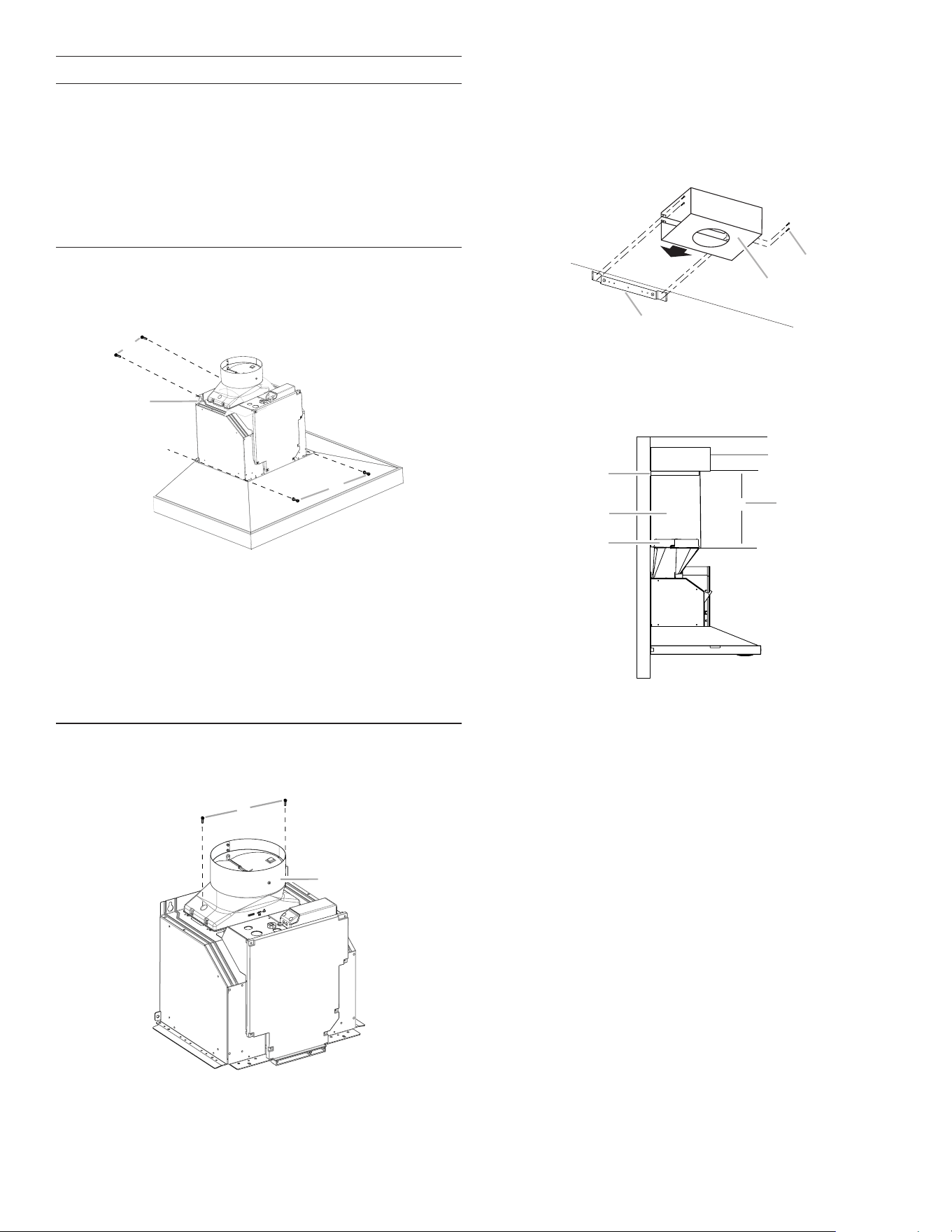

Install Range Hood

1. Using two or more people, hang range hood on two

mounting screws through the mounting slots on back of

hood.

2. Remove the grease lter. See the “Range Hood Care”

section.

3. Level the range hood and tighten upper mounting screws.

4. Install two 5 x 45 mm lower mounting screws and two

D6.4x18mm washers and tighten. Use the optional wall

anchors if needed.

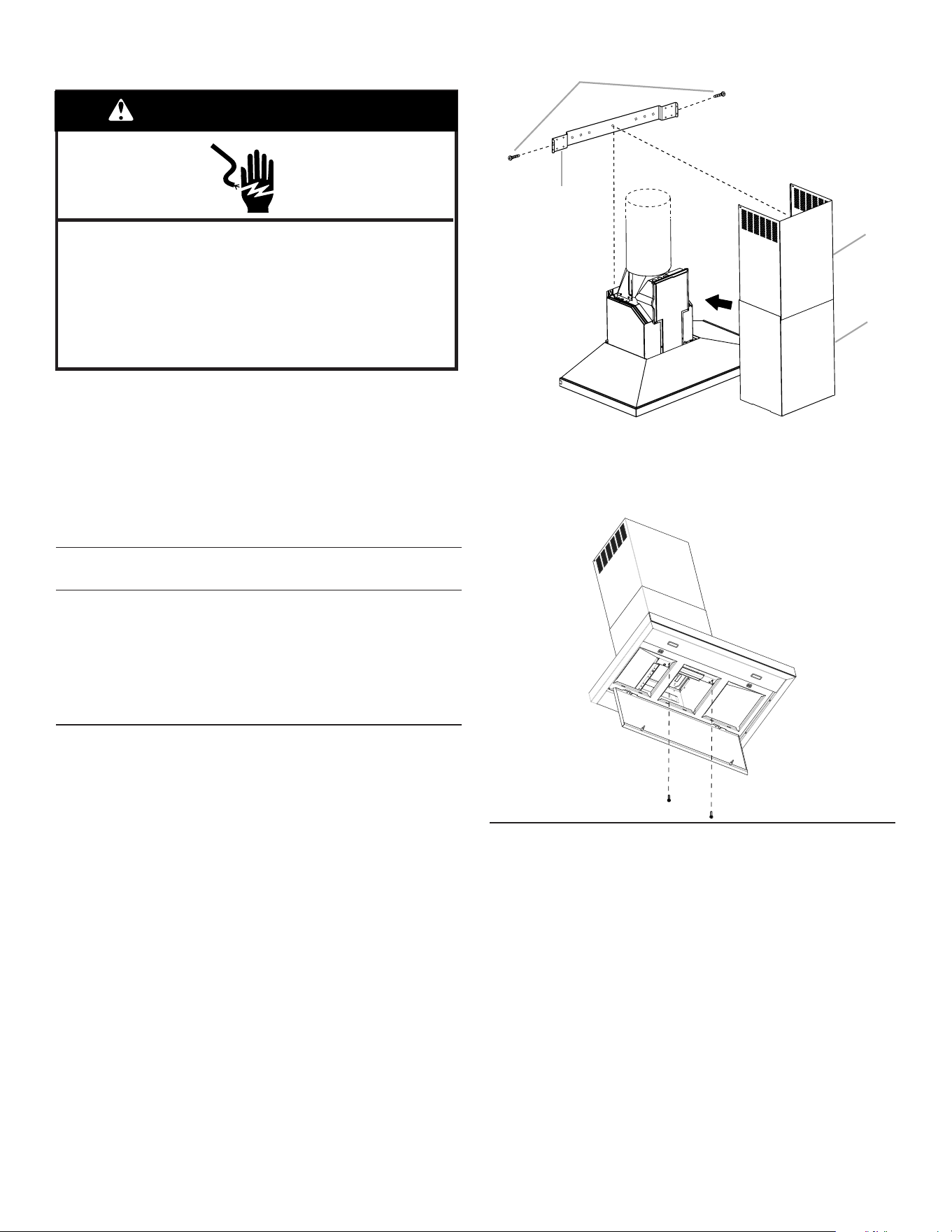

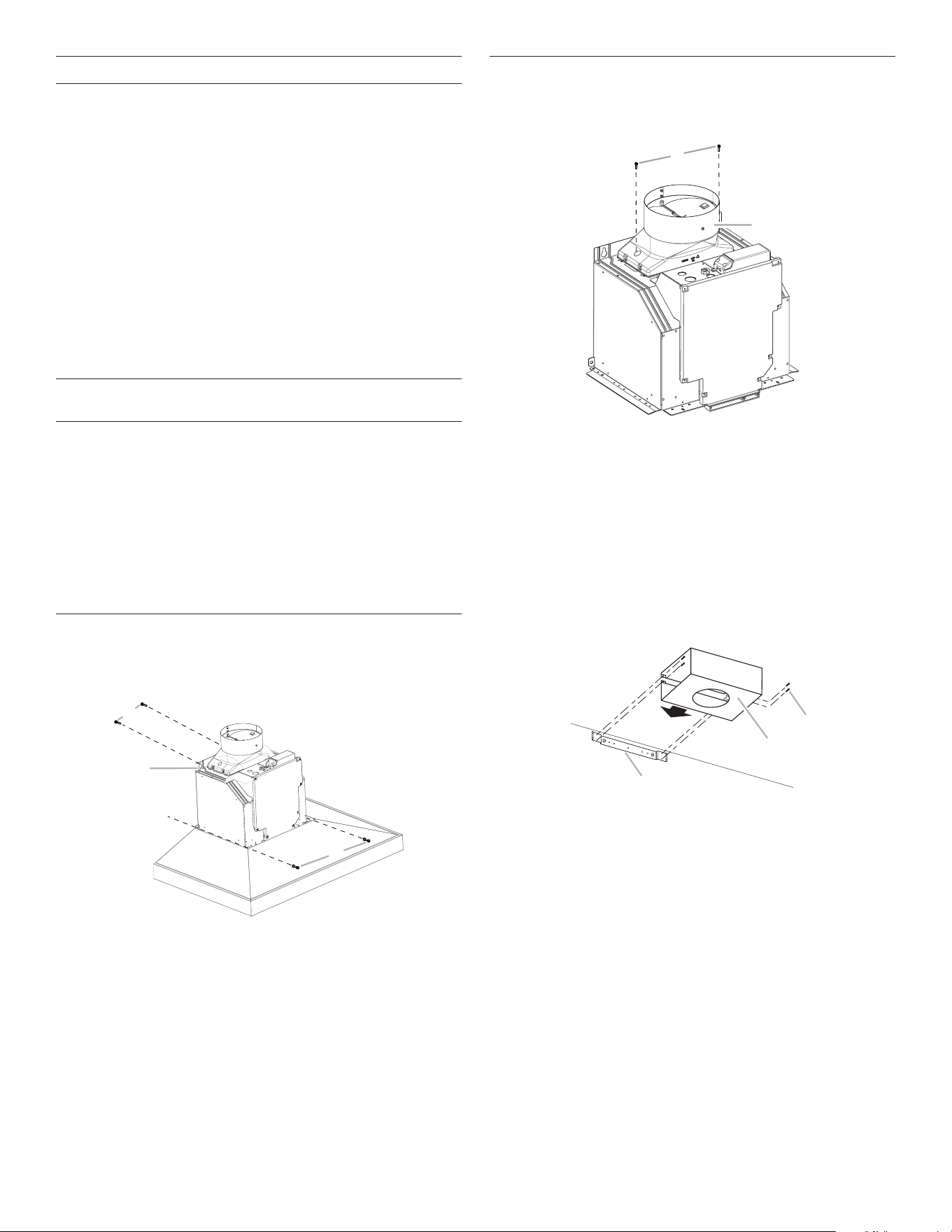

Connect Vent System

1. Install transition on top of hood (if removed for shipping) with

two 3.5 x 9.5 mm sheet metal screws.

For Vented Installations Only:

1. Fit vent system over the exhaust outlet.

2. Seal connection with clamps.

3. Check that back draft dampers work properly.

For Non-Vented (Recirculating) Installation Only:

1. Assemble the air deector with the duct cover bracket using

four 4.2 x 8 mm screws.

2. Measure from the bottom of the air deector to the bottom of

the hood outlet.

3. Cut the duct to the measured size “X.”

4. Remove the air deector.

5. Slide the duct onto the bottom of the air deector.

6. Place the assembled air deector and duct over the exhaust

outlet from the hood.

7. Reassemble the air deector to the duct cover bracket with

the four assembly screws.

8. Seal connections with vent clamps.

A. Mounting screws

B. Mounting slots

C. Lower mounting screws and washers

A. Vent transition

B. 3.5 x 9.5 mm screws

A. Assembly screws

B. Air deector

C. Duct cover bracket

A. Air deector

B. Vent clamp

C. X = length to cut vent

duct

D. Vent duct

E. Exhaust outlet

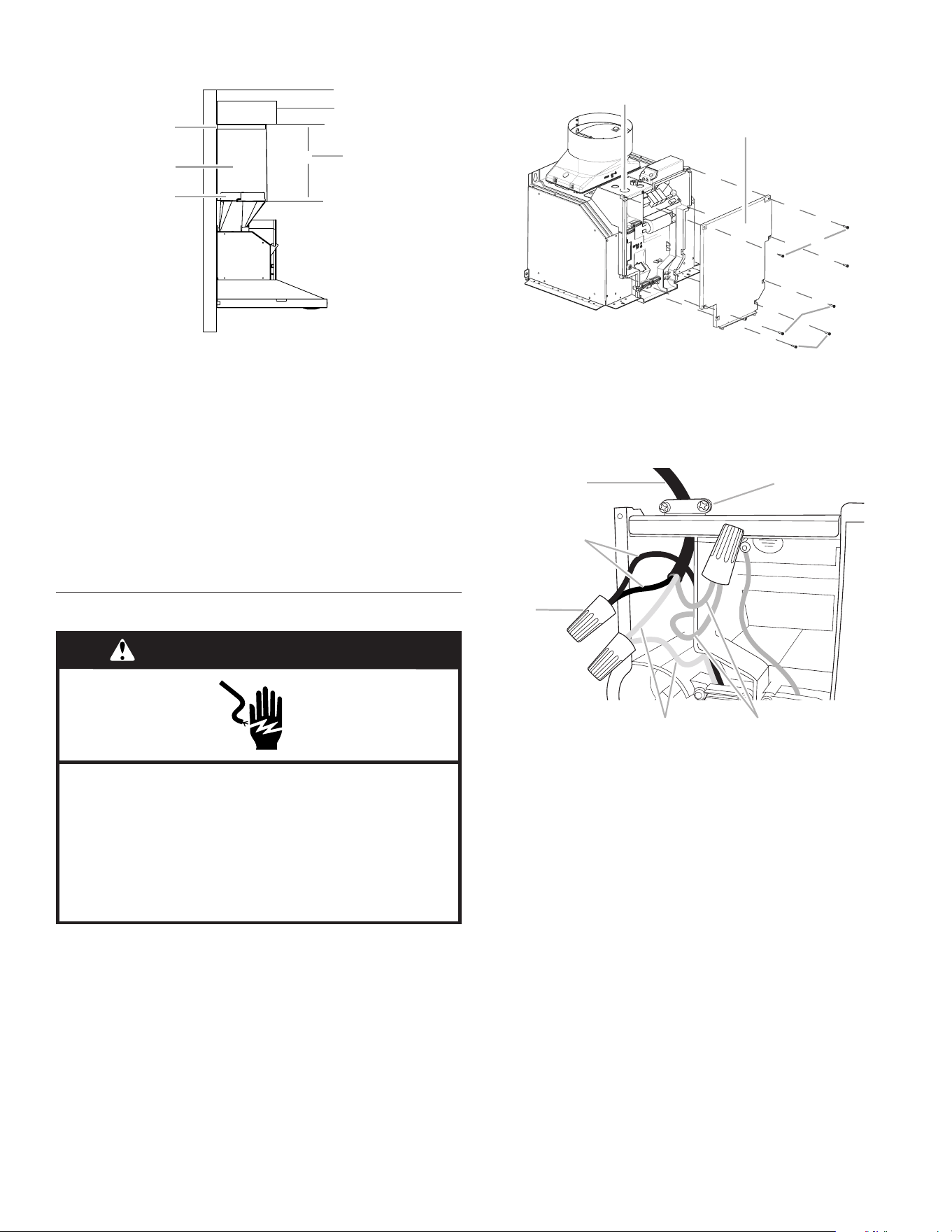

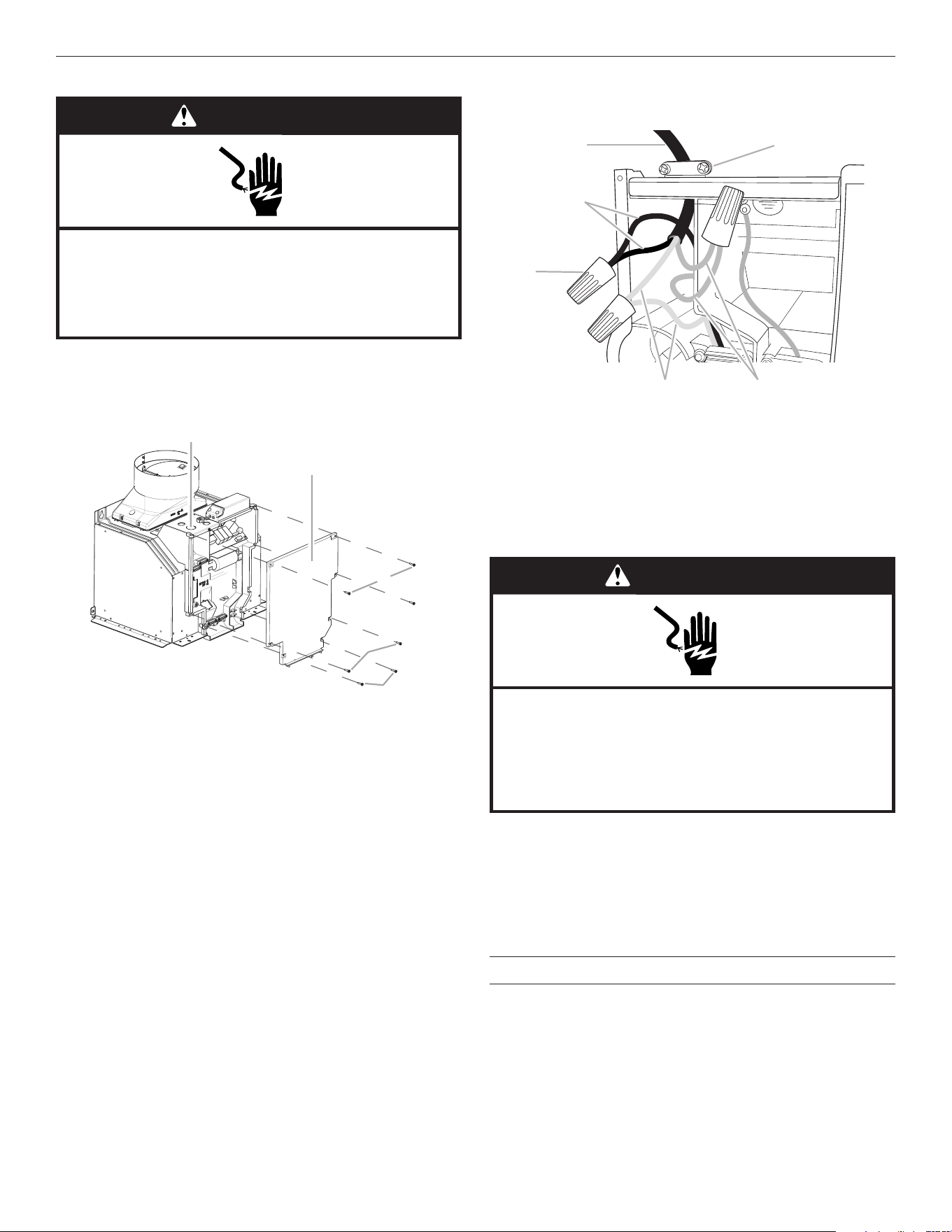

Make Electrical Connection

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box cover and install a

UL listed or CSA approved 1/2" (13 mm) strain relief.

4. Run home power supply cable through strain relief into

terminal box.

5. Use UL Listed wire connectors and connect black wires (C)

together.

6. Use UL Listed wire connectors and connect white wires (E)

together.

7. Connect green (or bare) ground wire from home power

supply to yellow-green ground wire (F) in terminal box using

UL Listed wire connectors.

8. Tighten strain relief screw.

9. Install terminal box cover.

10. Check that all light bulbs are secure in their sockets.

11. Reconnect power.

Optional Power Cord Kit Installations

For optional power cord kit installations, follow the instructions

supplied with the power cord kit. See the “Assistance or

Service” section for information on ordering.

NOTE: Use only with range hood cord connection kits that have

been investigated and found acceptable for use with this model

range hood.

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

A. Knockout

B. Terminal box cover

C. Screws (7)

A. Home power supply cable

B. UL Listed or CSA approved

strain relief

C. Black wires

D. UL Listed wire connectors

E. White wires

F. Green (or bare) and

yellowgreen ground wires

WARNING

Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground wire

in terminal box.

Failure to do so can result in death or electrical shock.

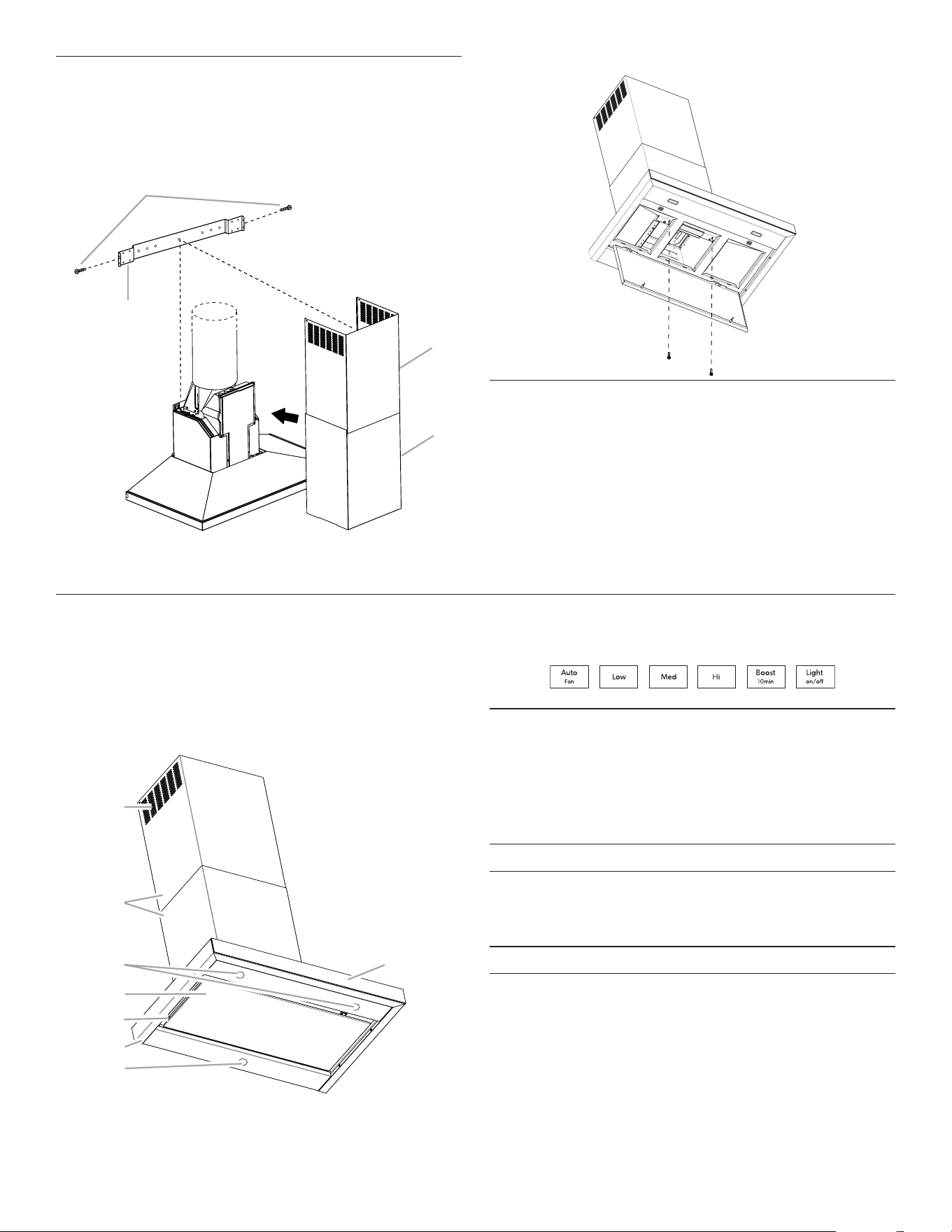

Install Vent Covers

When using both upper and lower vent covers, push lower cover

down onto hood and lift upper cover to ceiling and install with

two 4.2 x 8 mm screws.

NOTE: For vented installations the upper vent cover may be

reversed to hide slots.

Secure the bottom of the duct with two 4.2 x 8 mm screws.

Complete Installation

1. For non-vented (recirculating) installations only, install

charcoal lters over grille on blower housing. See the “Range

Hood Care” section.

2. Install metal lters. See the “Range Hood Care” section.

3. Check the operation of the range hood blower and light. See

the “Range Hood Use” section.

NOTE: To get the most efcient use from your new range hood,

read the “Range Hood Use” section.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors

and odors from the cooktop area. For best results, start the hood

before cooking and allow it to operate several minutes after

the cooking is complete to clear all smoke and odors from the

kitchen.

The range hood controls are located on the front side of the

canopy.

Control Panel

Controls and Features

NOTES:

■ To activate the controls, press and release the desired

button.

■ The control feature touch will be lit when a control feature is

turned on.

Sleep Mode

The range hood automatically enters Sleep Mode when not in

use. After 10 minutes of no range hood activity, all of the control

button lights will turn off. To deactivate Sleep Mode, press any

button.

Auto Sense

Auto Sense allows the range hood fan to turn on automatically

when it senses heat higher than its allowable temperature limit.

When Auto Sense is on, the fan speed will increase or decrease

based on the temperature Auto Sense is measuring.

Auto Sense can be manually increased by pressing a higher fan

speed. The fan will run at the selected speed for 10 minutes

before returning to the speed selected for Auto Sense.

If Auto Sense is on, the Auto button light will turn off and go into

Sleep Mode when the vent hood is not in use. If the vent hood

is turned on by the consumer or by Auto Sense, the Auto button

light will turn on.

A. Upper vent cover

B. Lower vent cover

C. 4.2 x 8 mm screws

D. Bracket

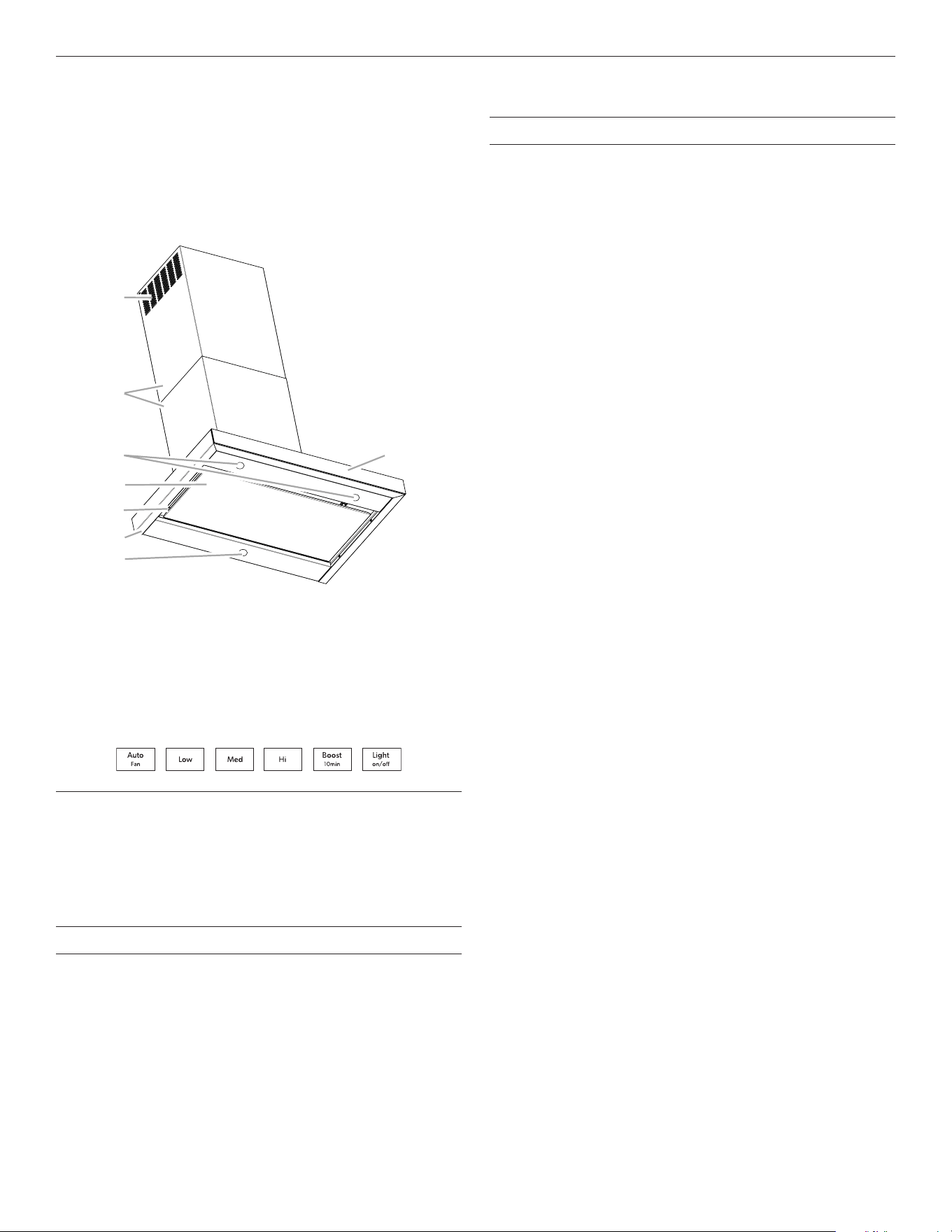

A. Louver holes (non-vented

[recirculating] installations only)

B. Duct covers

C. LED lights (2)

D. Perimetric cover

E. Metal grease lters (located

behind the perimetric cover)

F. Canopy

G. Halogen light

H. Control panel

To Set Auto Sense:

Press AUTO.

To Select Auto Sense Cooktop Type:

NOTE: The range hood is factory-set for the gas cooktop

mode.

1. Press and hold AUTO for 5 seconds to switch between the

gas cooktop and electric cooktop modes.

2. The Auto button light will ash ve times when the range

hood is changed to the electric cooktop mode. Auto Sense

is now set to work with electric cooktops and ranges.

3. The Auto button light will ash three times when the range

hood is changed to the gas cooktop mode. Auto Sense is

now set to work with gas cooktops and ranges.

4. Changing the cooktop type will change the temperature limit

for Auto Sense to turn on. When the range hood senses a

high enough temperature, the fan will start automatically.

When the temperature drops below the set temperature limit,

the fan will stop automatically. The Auto button light will turn

off after the range hood enters Sleep Mode, but Auto Sense

is still active.

To Deactivate Auto Sense:

1. If the Auto button is lit, press AUTO once to deactivate Auto

Sense. The Auto button light will turn off.

2. If Auto Sense is in Sleep Mode, press AUTO once to

deactivate Sleep Mode and turn the Auto button light on.

Press AUTO again to deactivate Auto Sense and turn off the

Auto button light.

3. Auto Sense will automatically turn off after 2 hours of no

activation of the Auto Sense system. To reset Auto Sense,

press AUTO.

Manual Vent Functions

Fan Speeds

Low Press LOW to turn the fan on at Low speed.

Med Press MED to turn the fan on at Medium speed.

Hi Press HI to turn the fan on at High speed.

Boost Press BOOST to turn the fan on at the highest

speed. Boost will automatically turn off after 10

minutes and the fan will switch to High speed.

Timer

The range hood can be set to automatically turn off after 15

minutes.

1. Press and hold the desired fan speed button for 2 seconds.

The fan will run on the chosen speed for 15 minutes, and

the fan speed button light will ash continuously. After 15

minutes, the fan will turn off automatically.

2. Press the desired fan speed button again while the fan timer

is running to cancel the fan timer.

NOTE: Changing the fan speed or turning Auto Sense on will

also cancel the 15-minute timer.

Light

The range hood has both task and ambient lighting.

To operate the lights:

1. Touch LIGHT ON/OFF once, and the LED task lights will turn

on.

2. Touch LIGHT ON/OFF again, and the LED task lights will turn

off. The ambient lights will turn on.

3. Touch LIGHT ON/OFF a third time, and the ambient lights will

turn off.

NOTE: To turn both the task and ambient lights on at the

same time, touch and hold LIGHT ON/OFF for 2 seconds.

Touch LIGHT ON/OFF again to turn the task and ambient

lights off.

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease lters frequently

according to the following instructions. Replace grease lters

before operating hood.

Exterior Surfaces:

To avoid damage to the exterior surface, do not use steel wool

or soap-lled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

■ Liquid detergent soap and water or all-purpose cleanser.

■ Wipe with a damp soft cloth or nonabrasive sponge, and

then rinse with clean water and wipe dry.

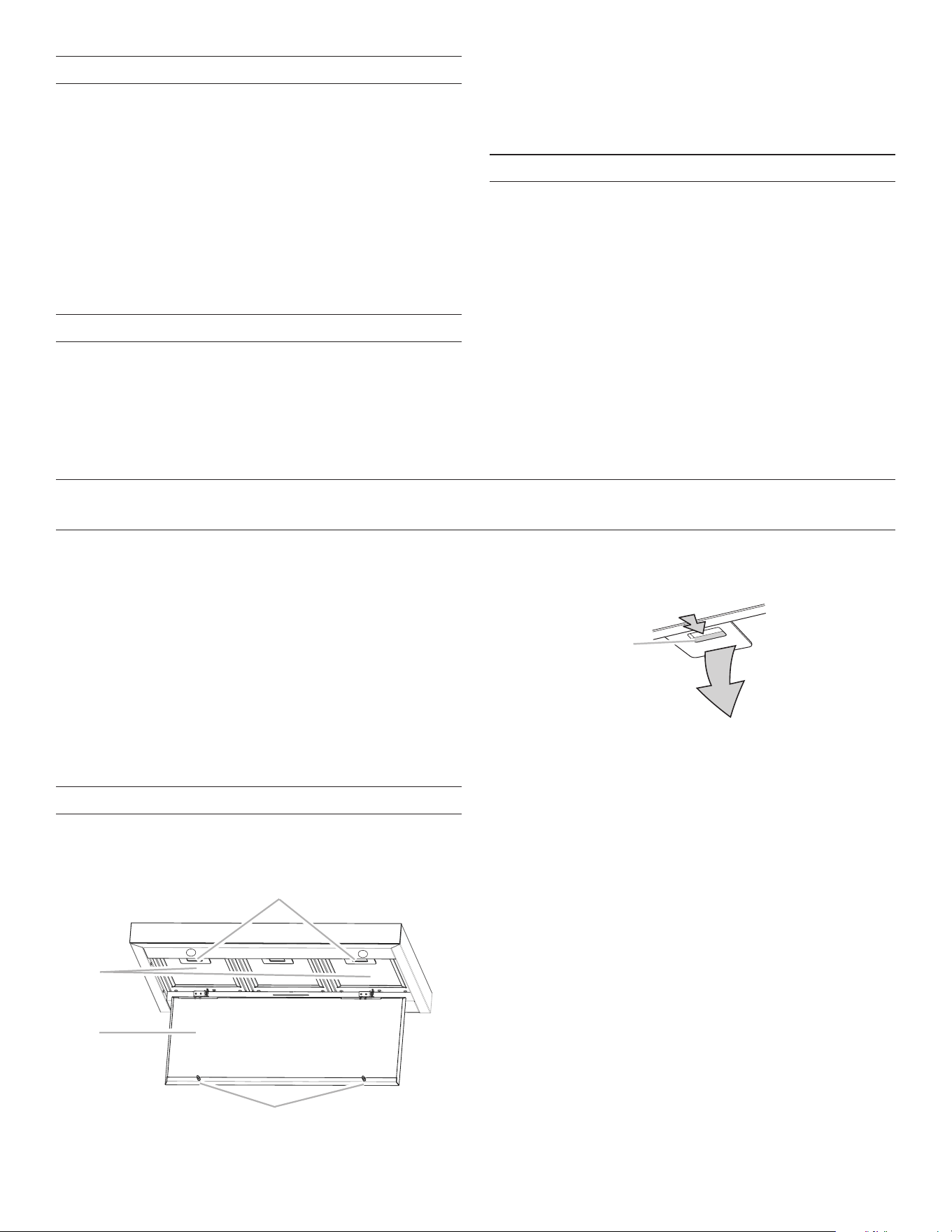

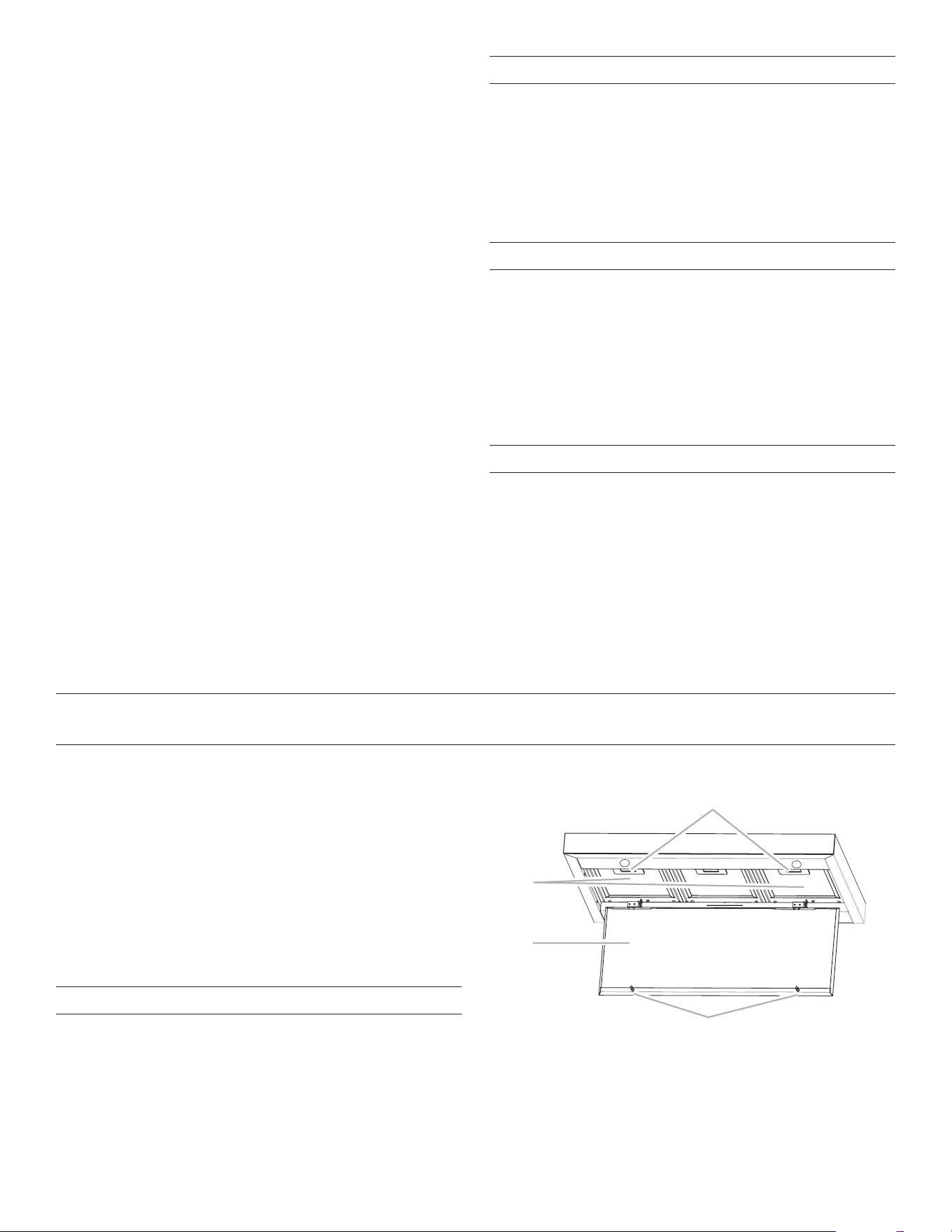

Metal Grease Filter

1. Open the stainless steel panel. Grasp panel at the front

corners, and then pull down to disengage the two catch pins

from the spring catches. The panel is attached at the rear

and will rotate down.

A. Metal lters

B. Stainless steel panel

C. Catch pins (2)

D. Spring catches (2)

2. Remove each lter by pulling the spring release handle and

then pulling down the lter.

3. Wash metal lters as needed in dishwasher or hot detergent

solution.

4. Reinstall the lter by making sure the spring release handles

are toward the front. Insert aluminum lter into upper track.

5. Push in spring release handle.

6. Push up on metal lter, and then release handle to latch into

place.

7. Repeat steps 1 to 5 for the other lter.

8. Close the stainless steel panel. Engage the two pins in the

spring catches to secure.

Non-Vented (Recirculating) Installation Filters

The charcoal lter is not washable. It should last up to six

months with normal use. Replace with Charcoal Filter Kit. See

the “Accessories” section for information on ordering.

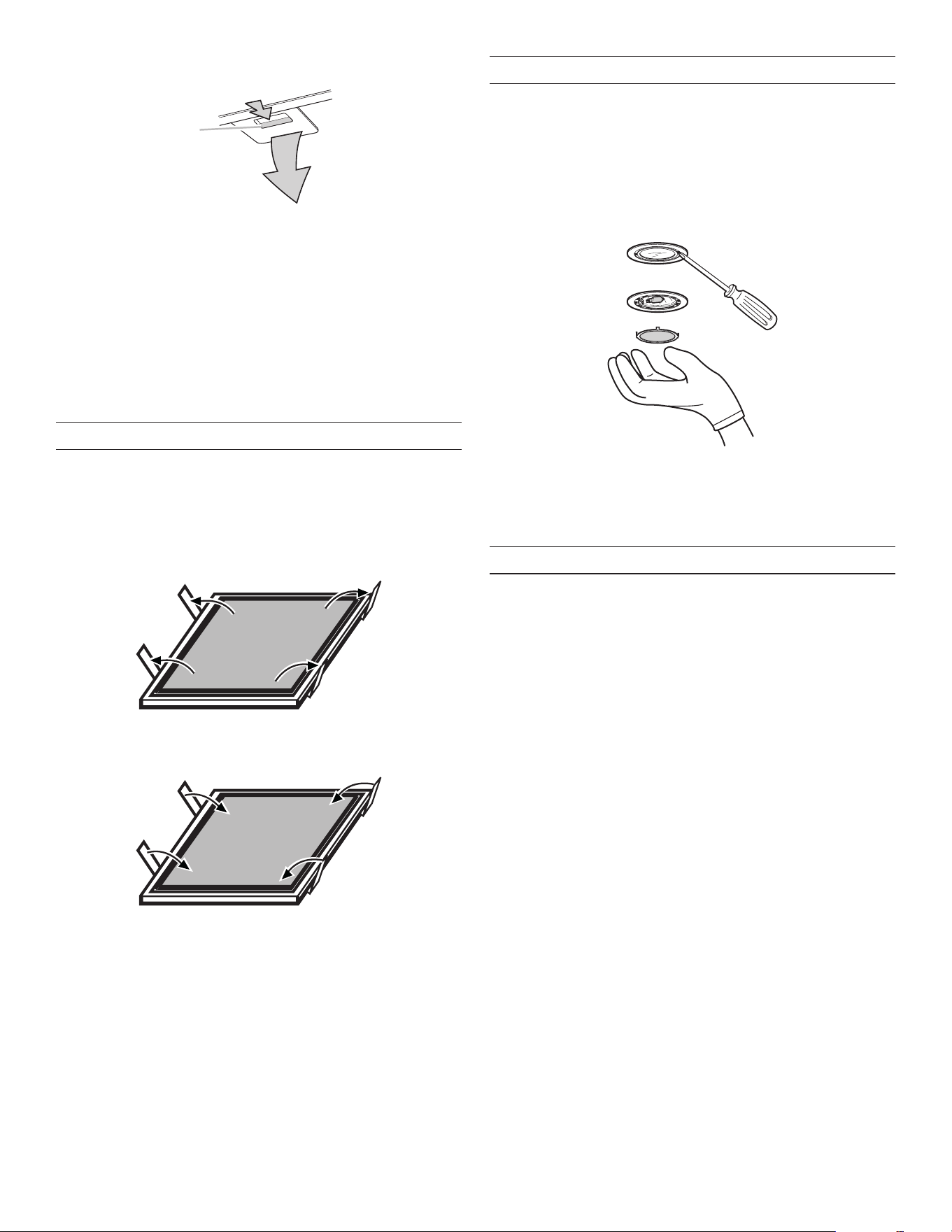

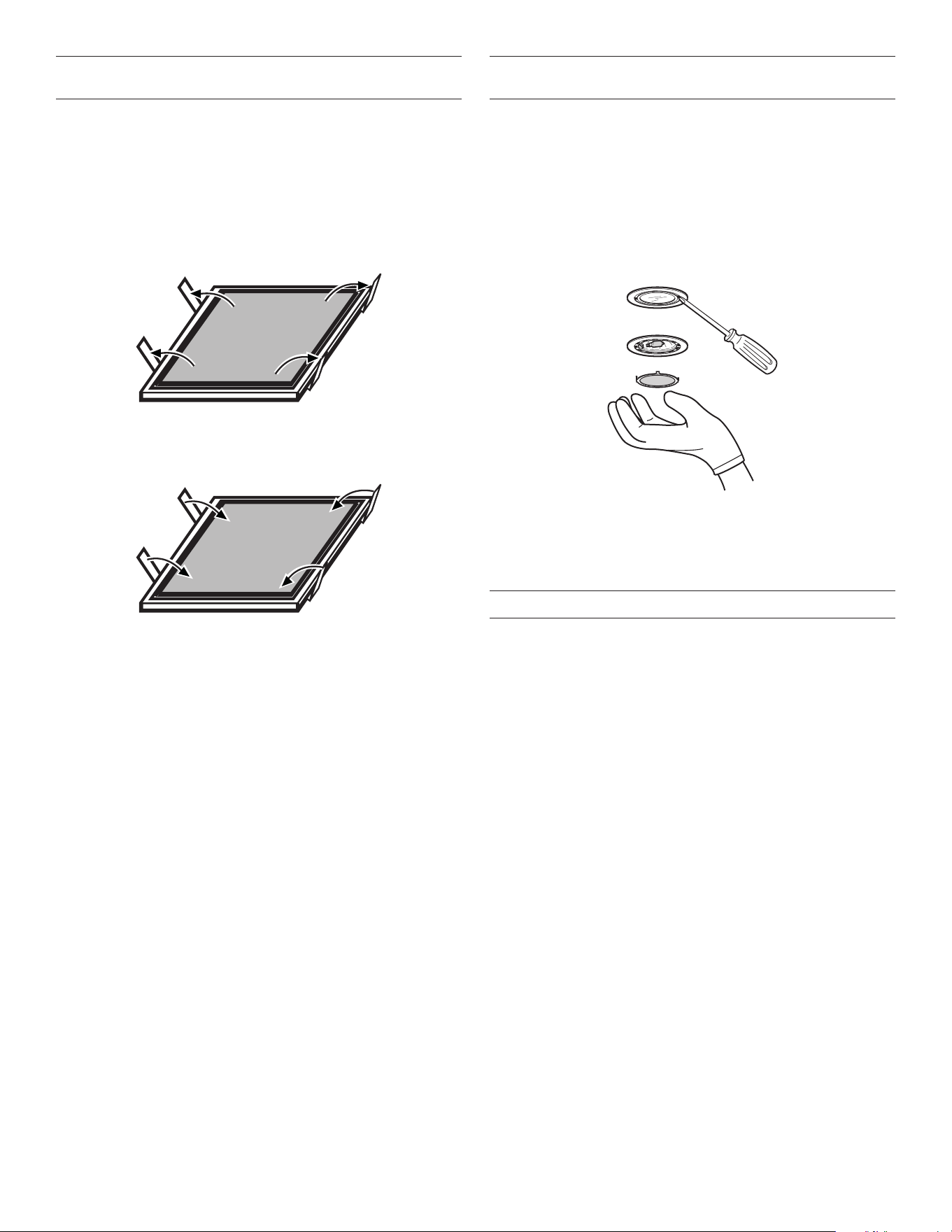

To Replace Charcoal Filter:

1. Remove metal grease lter from range hood. See “Metal

Grease Filter” in this section.

2. Bend spring clips away from metal grease lter.

3. Place charcoal lter into top side of metal lter.

4. Bend spring clips back into place to secure the charcoal lter

to the metal lter.

5. Replace metal grease lter. See “Metal Grease Filter” in this

section.

Replacing a Halogen Lamp (Ambient Lighting)

Turn off the range hood and allow the halogen lamp to cool. To

avoid damage or decreasing the life of the new lamp, do not

touch lamp with bare ngers. Replace lamp, using tissue or

wearing cotton gloves to handle lamp.

If new lights do not operate, make sure the lamps are inserted

correctly before calling service.

1. Disconnect power.

2. Using a at-blade screwdriver, gently pry the light cover

loose.

3. Remove the lamp and replace with a 120 V, 40 W maximum,

halogen lamp made for a G-9 base.

4. Replace the light cover.

5. Reconnect power.

Replacing a LED Lamp

The LED lights are replaceable by a service technician only. See

the “Warranty” section for service contact information.

A. Spring release handle

WIRING DIAGRAM

SE13XD

BLK

RED

WHT

BLK

BLU

GRY

BLU

Y/G

BRN

YEL

WHT

RED

GRY

BLK

SENSOR

AUTO-SPEED

User Interface

RED

BLK

WHT

BLK

LED

BLK

RED

BLK

YEL

WHT

BLU

BLK

BRN

BLU

YEL

Y/G

MOTOR SPECIFICATIONS

FREQUENCY

POWER SUPPLY

POWER ABSORTION

60 HZ

120 VAC

420 W

BLUE-BLACK

MOTOR RESISTANCE (Ω)

BLUE-GREY

BLUE-RED

BLUE-WHITE

9.8

14.3

21.6

Y/G

GND

YEL

BLU

YEL

BLU

INPUT: 120VAC

DRIVER

OUTPUT: 700mA (2-15VDC)

BLU

YEL

25 uF

ASSISTANCE OR SERVICE

If you need service

Please refer to the warranty page in this manual.

If you need replacement parts

If you need to order replacement parts, we recommend that

you use only factory specied parts. Factory specied parts will

t right and work right because they are made with the same

precision used to build every new appliance.

To locate factory specied replacement parts in your area, call

the following customer assistance telephone number or your

nearest designated service center.

In the U.S.A.

Call the KitchenAid Customer eXperience Center toll free: 1-800-

422-1230 or visit our website at www.kitchenaid.com.

Our Consultants Provide Assistance With:

■ Scheduling of service. KitchenAid designated service

technicians are trained to fulll the product warranty and

provide after-warranty service anywhere in the United States.

■ Features and specications on our full line of appliances.

■ Referrals to local dealers.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

For Further Assistance

If you need further assistance, you can write to KitchenAid with

any questions or concerns at:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the Whirlpool Canada LP Customer eXperience Centre toll

free: 1-800-807-6777 or visit our website at www.kitchenaid.ca.

Our Consultants Provide Assistance With:

■ Scheduling of service. KitchenAid appliances designated

service technicians are trained to fulll the product warranty

and provide after-warranty service anywhere in Canada.

■ Features and specications on our full line of appliances.

■ Referrals to local dealers.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

For Further Assistance

If you need further assistance, you can write to Whirlpool

Canada LP with any questions or concerns at:

Customer eXperience Centre

Whirlpool Canada LP

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Accessories

Charcoal Filter Kit

(for non-vented installations only)

Order Part Number W10692910

Recirculation Kit

(for non-vented installations only)

Order Part Number W10692908

Chimney Extension Kit

Order Part Number W10272075

Chimney Extension Kit - Black Stainless

(for black stainless vent hood models KVWB600DBS

and KVWB606DBS)

Order Part Number W10750879

6" (15.2 cm) Makeup Air Kit

(consult local building codes)

Order Part Number W10446915

Power Cord Kit

Order Part Number W10613691

In-Line Smart Kit

Order Part Number W10692945

KITCHENAID

MAJOR APPLIANCE

LIMITED WARRANTY

ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS

REQUIRED TO OBTAIN WARRANTY SERVICE.

Please have the following information available when you call the

Customer eXperience Center:

Name, address and telephone number

Model number and serial number

A clear, detailed description of the problem

Proof of purchase including dealer or retailer name and address

IF YOU NEED SERVICE:

1. Before contacting us to arrange service, please determine whether your product requires repair. Some questions can be addressed without

service. Please take a few minutes to review the Troubleshooting or Problem Solver section of the Use and Care Guide or visit

http://www.kitchenaid.com/customer-service.

2. All warranty service is provided exclusively by our authorized KitchenAid Service Providers.

In the U.S. and Canada, direct all requests for warranty service to:

KitchenAid Customer eXperience Center

In the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.

If outside the 50 United States or Canada, contact your authorized KitchenAid dealer to determine whether another warranty applies.

ONE YEAR LIMITED WARRANTY

WHAT IS COVERED WHAT IS NOT COVERED

For one year from the date of purchase,

when this major appliance is installed,

operated and maintained according to

instructions attached to or furnished

with the product, KitchenAid brand

of Whirlpool Corporation or Whirlpool

Canada LP (hereafter “KitchenAid”) will

pay for Factory Specied Replacement

Parts and repair labor to correct

defects in materials or workmanship

that existed when this major appliance

was purchased, or at its sole discretion

replace the product. In the event of

product replacement, your appliance will

be warranted for the remaining term of

the original unit’s warranty period.

YOUR SOLE AND EXCLUSIVE REMEDY

UNDER THIS LIMITED WARRANTY

SHALL BE PRODUCT REPAIR AS

PROVIDED HEREIN. Service must be

provided by a KitchenAid designated

service company. This limited warranty

is valid only in the United States or

Canada and applies only when the major

appliance is used in the country in which

it was purchased. This limited warranty

is effective from the date of original

consumer purchase. Proof of original

purchase date is required to obtain

service under this limited warranty.

1. Commercial, non-residential, multiple-family use, or use inconsistent with published user, operator or

installation instructions.

2. In-home instruction on how to use your product.

3. Service to correct improper product maintenance or installation, installation not in accordance with

electrical or plumbing codes or correction of household electrical or plumbing (i.e. house wiring, fuses

or water inlet hoses).

4. Consumable parts (i.e. light bulbs, batteries, air or water lters, preservation solutions, etc.).

5. Defects or damage caused by the use of non-genuine KitchenAid parts or accessories.

6. Conversion of products from natural gas or propane gas.

7. Damage from accident, misuse, abuse, re, oods, acts of God or use with products not approved by

KitchenAid.

8. Repairs to parts or systems to correct product damage or defects caused by unauthorized service,

alteration or modication of the appliance.

9. Cosmetic damage including scratches, dents, chips, and other damage to the appliance nishes

unless such damage results from defects in materials and workmanship and is reported to KitchenAid

within 30 days.

10. Discoloration, rust or oxidation of surfaces resulting from caustic or corrosive environments including

but not limited to high salt concentrations, high moisture or humidity or exposure to chemicals.

11. Food or medicine loss due to product failure.

12. Pick-up or delivery. This product is intended for in-home repair.

13. Travel or transportation expenses for service in remote locations where an authorized KitchenAid

servicer is not available.

14. Removal or reinstallation of inaccessible appliances or built-in xtures (i.e. trim, decorative panels,

ooring, cabinetry, islands, countertops, drywall, etc.) that interfere with servicing, removal or

replacement of the product.

15. Service or parts for appliances with original model/serial numbers removed, altered or not easily

determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the

customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow

limitations on the duration of implied warranties of merchantability or tness, so this limitation may not apply to you. This warranty gives you specic

legal rights, and you also may have other rights that vary fr

om state to state or province to province.

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

KitchenAid makes no representations about the quality, durability, or need for service or repair of this major appliance other than the representations

contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this major appliance, you

should ask KitchenAid or your retailer about buying an extended warranty.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. KITCHENAID

SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of

incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specic legal rights, and you

also may have other rights that vary from state to state or province to province.

11/14

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES

CORPORELS, RESPECTER LES INSTRUCTIONS

SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter

le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau

de disjoncteurs, et verrouiller le tableau de disjoncteurs

pour empêcher tout rétablissement accidentel de

l'alimentation du circuit. Lorsqu'il n'est pas possible de

verrouiller le tableau de disjoncteurs, placer sur le tableau

de disjoncteurs une étiquette d'avertissement proéminente

interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des

prescriptions de tous les codes et normes applicables, y

compris les codes du bâtiment et de protection contre les

incendies.

■

Ne pas faire fonctionner un ventilateur dont le cordon ou la

fiche est endommagé(e). Jeter le ventilateur ou le retourner

à un centre de service agréé pour examen et/ou réparation.

■

Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion

et évacuation des gaz à combustion par la cheminée), pour

qu'il n'y ait pas de reflux des gaz de combustion. Respecter

les directives du fabricant de l'équipement de chauffage et

les prescriptions des normes de sécurité - comme celles

publiées par la National Fire Protection Association (NFPA)

et l'American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), et les prescriptions des

autorités réglementaires locales.

■ Lors des opérations de découpage et de perçage dans un

mur ou un plafond, ne pas endommager les câblages

électriques et les canalisations qui peuvent s’y trouver.

■ Les ventilateurs d'évacuation doivent toujours décharger

l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour

l'extraction de matières ou vapeurs dangereuses ou

explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air

aspiré par un conduit jusqu'à l'extérieur - ne pas décharger

l'air aspiré dans un espace vide du bâtiment comme une

cavité murale, un plafond, un grenier, un vide sanitaire ou

un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS

MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■

Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un

renversement/débordement de matière graisseuse pourrait

provoquer une inflammation et la génération de fumée.

Utiliser une puissance de chauffage moyenne ou basse

pour le chauffage d'huile.

■

Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée

ou lors de la cuisson d'un mets à flamber (à savoir crêpes

Suzette, cerise jubilée, steak au poivre flambé).

■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du

ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément

chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER

LES RECOMMANDATIONS SUIVANTES :

■

Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES

FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER

LES BRÛLURES. Si les flammes ne s'éteignent pas

immédiatement, ÉVACUER LA PIÈCE ET APPELER LES

POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré.

– Les pompiers ont été contactés.

– Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un

quelconque dispositif de réglage de la vitesse à

semi-conducteurs.

Cet appareil n'est pas destiné aux personnes (y compris

les enfants) dont les capacités physiques, sensorielles

ou mentales sont différentes ou réduites ou qui

manquent d'expérience ou de connaissances/d’exper-

tise pour utiliser l’appareil, sauf si ces personnes sont

supervisées ou formées pour faire fonctionner l'appareil

par une personne qui assume la responsabilité de leur

sécurité.

EXIGENCES D’INSTALLATION

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec

chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Niveau

■ Perceuse avec des forets de 1¼" (3 cm), 3/8" (9,5 mm),

et5/16" (7,9 mm)

■ Crayon

■ Pince à dénuder ou couteau utilitaire

■ Mètre-ruban ou règle

■ Pince

■ Pistolet à calfeutrage et composé de calfeutrage résistant

aux intempéries

■ Brides de serrage

■ Scie sauteuse ou scie à guichet

■ Tournevis à lame plate

■ Cisaille de ferblantier

■ Tournevis Phillips

Pièces nécessaires

■ Câble d’alimentation électrique du domicile

■ Serre-câble de 1/2" (13 mm) (homologation UL ou CSA)

■ Trois connecteurs de ls homologués UL

Pour les installations avec décharge à l’extérieur, il

faudra aussi :

■ Un bouche de décharge (décharge à travers le mur ou à

travers le toit)

■ Circuit d’évacuation métallique

Pour les installations sans décharge à l’extérieur

(recyclage), il faudra aussi :

■ Ensemble de recyclage, pièce numéro W10692908 pour

les installations sans décharge à l’extérieur (recyclage)

uniquement. Voir la section “Assistance ou service” pour

commander.

■ Conduit d’évacuation métallique circulaire de 6" (15,2 cm) de

diamètre—longueur nécessaire déterminée par la hauteur de

plafond.

Pièces fournies

Retirer les pièces de leur emballage. Vérier que toutes les

pièces sont présentes.

■ Auvent de hotte avec ventilateur et DEL et lampes à

halogène installés

■ Raccord de transition avec clapets anti-reux installés

■ Filtre(s) à graisse métallique(s)—selon le modèle et la taille

■ Bride de support du cache-conduit

■ Gabarit de montage

■ Cache-conduit—deux pièces

■ Quatre vis de 4,2 x 8 mm

■ Six vis de montage de 5 x 45 mm

■ Deux rondelles D6,4 x 18 mm

■ Deux chevilles d’ancrage mural de 8 x 40 mm

■ Quatre chevilles d’ancrage de 10 x 60 mm

■ Quatre vis de 5,4 x 75 mm (pour chevilles d’ancrage de 10 x

60 mm)

■ Deux vis de tôlerie de 3,5 x 9,5 mm

■ Adaptateur TORX

®†

T10

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes

et règlements en vigueur. Coner l’installation de la hotte

à un technicien qualié. C’est à l’installateur qu’incombe

la responsabilité de respecter les distances de séparation

spéciées sur la plaque signalétique de l’appareil. La plaque

signalétique de l’appareil est située derrière le ltre de gauche,

sur la paroi arrière de la hotte.

On doit toujours installer la hotte à distance des sources de

courant d’air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions indiquées pour les ouvertures à

découper dans les placards. Ces dimensions tiennent compte

des valeurs minimales des dégagements de séparation.

Il est recommandé d’utiliser cette hotte avec une table de

cuisson dont la puissance totale ne dépasse pas 65 000 BTU.

On doit disposer d’une prise de courant électrique reliée à la

terre. Voir la section “Spécications électriques”.

La hotte est congurée à l’usine pour une décharge à travers le

toit ou un mur. Pour une installation sans décharge à l’extérieur

(recyclage), voir “Installations sans décharge à l’extérieur

(recyclage) uniquement”, à la section “Raccordement du

circuit d’évacuation”. L’ensemble de recyclage pièce numéro

W10692908 est disponible chez votre marchand ou chez un

distributeur de pièces autorisé.

On doit assurer l’étanchéité au niveau de chaque ouverture

découpée dans le plafond et le mur où la hotte sera installée.

Installation dans une résidence mobile

L’installation de cette hotte doit satisfaire aux exigences de la

norme Manufactured Home Construction Safety Standards,

Titre 24 CFR, partie 328 (anciennement Federal Standard for

Mobile Home Construction and Safety, titre 24, HUD, partie

280); lorsque cette norme n’est pas applicable, l’installation

doit satisfaire aux critères de la plus récente édition de la norme

Manufactured Home Installation 1982 (Manufactured Home

Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou

des codes locaux.

Dimensions du produit

* Installations sans décharge à l’extérieur (recyclage)

**Installations avec décharge à l’extérieur

10¾" (27,3 cm)

13³⁄₁₆" (33,5 cm)

*28⁵⁄₁₆" (71,9 cm) min.

42⁵⁄₈" (108,3 cm) max.

**24⁵⁄₈" (62,5 cm) min.

38¾" (98,4 cm) max.

24"

(60,8 cm)

(12,7 cm)

19¹¹⁄₁₆" (50,0 cm)

30" (76,2 cm)

36" (91,4 cm)

†

TORX et T10

sont des marques déposée de marques déposées de Acument Intellectual, LLC.

Dimensions du placard

* Installations sans décharge à l’extérieur (recyclage)

IMPORTANT :

Valeur minimale de la distance “X” : 24" (61,0 cm) à partir de

la surface de cuisson électrique.

Distance minimale “X” : 27" (68,6 cm) à partir d’une surface

de cuisson au gaz.

Distance maximale “X” suggérée : 36" (91,4 cm)

Les cache-conduits peuvent être adaptés à différentes hauteurs

de plafond. Voir le tableau suivant.

Installations avec décharge à l’extérieur

Hauteur min. sous

plafond

Hauteur max. sous

plafond

Surface de cuisson

électrique

7’ 1" (2,16 m) 9’ 2" (2,79 m)

Surface de cuisson

au gaz

7’ 4" (2,23 m) 9’ 2" (2,79 m)

Installations sans décharge à l’extérieur (recyclage)

Hauteur min.sous

plafond

Hauteur max. sous

plafond

Surface de cuisson

électrique

7’ 1" (2,16 m) 9’ 6" (2,9 m)

Surface de cuisson

au gaz

7’ 4" (2,23 m) 9’ 2" (2,79 m)

REMARQUE : Les cache-conduits de hotte sont réglables;

on peut les ajuster en fonction de la hauteur disponible sous

plafond ou softe, selon la distance “X” entre le bas de la

hotte et la surface de cuisson. Pour des plafonds de hauteur

supérieure, un ensemble d’extension de cache-conduit est

disponible chez votre marchand ou chez un distributeur de

pièces autorisé. L’extension de cache-conduit remplace le

cache-conduit fourni avec la hotte. Pour commander, voir la

section “Assistance ou service”.

Exigences concernant l’évacuation

(Pour modèles avec décharge à l’extérieur

seulement)

■ Le système d’évacuation doit décharger l’air à l’extérieur,

excepté pour les installations sans décharge à l’extérieur

(recyclage).

■ Ne pas terminer le conduit d’évacuation dans un grenier ou

dans un autre espace fermé.

■ Ne pas utiliser une bouche de décharge murale de

4"(10,2cm) normalement utilisée pour un équipement de

buanderie.

■ Utiliser un conduit métallique uniquement. Un conduit en

métal rigide est recommandé. Ne pas utiliser un conduit de

plastique ou en feuille métallique.

■ La longueur du système d’évacuation et le nombre de

coudes doivent être réduits au minimum pour fournir la

meilleure performance.

Pour un fonctionnement efcace et silencieux :

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu’il y ait une section droite de conduit de 24"

(61,0 cm) ou plus entre deux coudes, si on doit utiliser plus

de un raccord coudé.

■ Ne pas installer deux coudes ensemble.

■ Au niveau de chaque jointure du conduit de décharge,

assurer l’étanchéité avec les brides de serrage pour conduit.

■ Le système d’évacuation doit comporter un clapet. Si la

bouche de décharge murale ou de toit comporte un clapet,

ne pas utiliser le clapet fourni avec la hotte de cuisinière.

■ Autour de la bouche de décharge à l’extérieur, assurer

l’étanchéité avec un produit de calfeutrage.

■ La taille du conduit doit être uniforme.

Installations pour régions à climat froid

On doit installer un clapet anti-reux additionnel à l’arrière

pour minimiser le reux d’air froid, et incorporer un élément

d’isolation thermique pour minimiser la conduction de chaleur

par l’intermédiaire du conduit d’évacuation, de l’intérieur de la

maison à l’extérieur. Le clapet anti-reux doit être placé du côté

air froid par rapport à l’élément d’isolation thermique. L’élément

d’isolation thermique doit être aussi proche que possible de

l’endroit où le système d’évacuation s’introduit\ dans la partie

chauffée de la maison.

Air d’appoint

Le code du bâtiment local peut exiger l’emploi d’un système

d’air d’appoint lors de l’emploi d’un ventilateur d’extraction

dont la capacité d’aspiration est supérieure à un débit (pieds

cubes par minute) spécié. Le débit spécié, pieds cubes par

minute, est variable d’une juridiction à une autre. Consulter

un professionnel des installations de chauffage ventilation/

climatisation au sujet des exigences spéciques applicables

dans la juridiction locale.

Méthodes d’évacuation

Cette hotte est congurée à l’usine pour la décharge de l’air

aspiré à travers le toit ou à travers un mur.

Un circuit d’évacuation en conduit rond de 6" (15,2 cm) est

nécessaire pour l’installation (non fourni). La hotte comporte une

ouverture de sortie de diamètre 6" (15,2 cm).

REMARQUE : On déconseille l’emploi d’un conduit exible.

Un conduit exible peut causer une rétro-pression et des

turbulences de l’air, ce qui réduit considérablement la

performance.

10" (25,4 cm) min.

13" (33,0 cm) max.

2" (5,1 cm) min.

9" (22,9 cm) min.*

Axe central

Placard

adjacent

Placard

adjacent

oint d'entrée

du circuit

d'évacuation

et du câble

d'alimentation

électrique

17" (43,2 cm)*

30" (76,2 cm) ou

36" (91,4 cm)

Distance “X”

entre le bas de

l'auvent et la

surface de cuisson

10" (25,4 cm) min.

13" (33,0 cm) max.

Surface de cuisson

La sortie à l’extérieur du circuit d’évacuation peut se faire à

travers le toit ou à travers un mur. Pour la sortie à travers un mur,

on doit employer un raccord coudé à 90°.

Décharge par l’arrière

Le raccord coudé à 90° peut être installé immédiatement

audessus de la hotte.

Installation sans décharge à l’extérieur (recyclage)

S’il n’est pas possible d’évacuer les fumées et vapeurs de

cuisson à l’extérieur, on peut employer la version d’installation

sans décharge à l’extérieur (recyclage) de la hotte à l’aide d’un

ensemble de recyclage (comprenant des ltres à charbon et un

déecteur). Pour commander, voir la section “Assistance ou

service”.

Calcul de la longueur du circuit d’évacuation

Pour calculer la longueur du circuit d’évacuation nécessaire,

additionner les longueurs équivalentes (pieds/mètres) de tous les

composants utilisés dans le système.

Composant Conduit de diamètre 6" (15,2 cm)

Coude à 45° 2,5 pi

(0,8 m)

Coude à 90° 5 pi

(1,5 m)

La longueur équivalente maximum est de 35 pi (10,7 m).

Exemple de système de décharge

Dans l’exemple suivant, la longueur de conduit recommandée

est de 35 pi (10,7 m) maximum.

Un coude à 90° = 5 pi (1,5 m)

Un bouche de décharge

murale

= 0 pi (0 m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur du système = 13 pi (3,9 m)

Spéciﬁcations électriques

Observer les dispositions de tous les codes et règlements en

vigueur.

S’assurer que l’installation électrique est correcte et qu’elle

satisfait aux exigences de la plus récente édition de la norme

National Electrical Code, ANSI/NFPA 70, ou de la norme CSA

C22. 1-94, Code canadien de l’électricité, partie 1 et C22.2 n°

0-M91 (dernière édition) et de tous les codes et règlements en

vigueur.

Si les codes le permettent et si l’on utilise un conducteur distinct

de liaison à la terre, il est recommandé qu’un électricien qualié

vérie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L’appareil doit être alimenté par un circuit de 120 V CA

seulement, 60 Hz, 15 ampères, protégé par fusible.

■ Si le domicile possède un câblage en aluminium, suivre la

procédure ci-dessous :

Connecter le câblage en aluminium en utilisant des

connecteurs et/ou des outils spécialement conçus et

homologués UL pour xer le cuivre à l’aluminium.

Suivre la procédure recommandée par le fabricant de

connecteurs électriques. Les raccordements aluminium/

cuivre doivent satisfaire aux prescriptions des codes locaux

et de l’industrie, et être conformes aux pratiques de câblage

reconnues.

■ Le calibre des conducteurs et les connexions doivent

être compatibles avec les caractéristiques électriques de

l’appareil spéciées sur la plaque signalétique. La plaque

signalétique de l’appareil est située derrière le ltre, sur la

paroi arrière de la hotte.

■ Le calibre des conducteurs doit être conforme aux exigences

du National Electrical Code, de la plus récente édition de

la norme ANSI/NFPA 70 ou des normes CSA C22. 1-94,

Code canadien de l’électricité, partie 1 et C22.2 n° 0-M91

(édition la plus récente) et de tous les codes et règlements

en vigueur.

Décharge à

travers le toit

Décharge à

travers le mur

Installation

sans décharge

à l’extérieur

(recyclage)

A. Bouche de

décharge

sur toit

B. Conduit dia.

6" (15,2 cm)

A. Bouche de

décharge

murale

B. Conduit dia.

6" (15,2 cm)

A. Déecteur

B. Conduit dia.

6" (15,2 cm)

Coude à 90˚

6 pi (1,8 m)

2 pi

(0,6 m)

Bouche de

décharge m

urale

INSTRUCTIONS D’INSTALLATION

Préparation de l’emplacement

■ Il est recommandé d’installer le circuit d’évacuation avant de

procéder à l’installation de la hotte.

■ Avant d’exécuter les découpages, vérier la disponibilité

d’un dégagement sufsant dans le plafond ou le mur pour le

conduit d’évacuation.

■ Avant de sélectionner la hotte à installer, mesurer la hauteur

libre sous plafond et la hauteur maximum disponible sous la

hotte.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d’évacuation à utiliser : décharge à

travers le mur ou le toit, ou recyclage.

3. Sélectionner une surface plane pour l’assemblage de la

hotte. Placer le matériau de protection sur cette surface.

4. À l’aide de deux personnes ou plus, soulever la hotte et la

poser sur la surface couverte.

Installation des vis de montage de la hotte

1. Déterminer et marquer la position de l’axe central sur le mur

où la hotte sera installée.

2. Sélectionner une hauteur de montage comprise entre un

minimum de 24" (61,0 cm) pour une surface de cuisson

électrique, un minimum de 27" (68,6 cm) pour une surface

de cuisson au gaz et un maximum suggéré de 36" (91,4 cm)

entre le dessus de la cuisinière et le bas de la hotte. Marquer

la ligne de repérage sur le mur.

3. Fixer le gabarit en place avec du ruban adhésif; aligner l’axe

central du gabarit et le bas du gabarit avec la ligne

correspondant au bas de la hotte, et avec l’axe central déjà

tracé sur le mur.

4. À l’aide du gabarit, marquer sur le mur le centre des

attaches.

IMPORTANT : Toutes les vis de montage de la hotte en îlot

doivent être vissées dans du bois où cela est possible. Si l’on ne

peut pas visser les vis de montage de la hotte dans du bois, des

tasseaux supplémentaires pour accrochage mural seront peut-

être nécessaires, ou utiliser quatre chevilles d’ancrage de 10 x

60 mm et vis de 5,4 x 75 mm.

Retirer le gabarit.

5. Pour bois, percer des avant-trous de 3/16" (4,8 mm) a tous

les emplacements de pose des vis dans du bois. Pour les

chevilles d’ancrage, percer des trous de 7/16" (10 mm) a

tous les emplacements des chevilles d’ancrage.

6. Pour bois, installer les deux vis de montage de 5 x 45 mm.

Laisser un espace de 1/4" (6,4 mm) entre le mur et l’arrière

de la tête de vis pour faire glisser la hotte et la mettre en

place. Pour les chevilles d’ancrage, installer les chevilles

d’ancrage de 10 x 60 mm et installer les vis de montage de

5,4 x 75 mm dans les chevilles d’ancrage. Serrer les vis

jusqu’à ce que les chevilles d’ancrage mural soient

solidement xées. Desserrer les vis de 1/4" (6,4 mm).

Installation de la bride de cache-conduit

1. Fixer la bride du cache-conduit au mur en afeurement avec

le plafond à l’aide de deux vis de 5 x 45 mm. Utiliser des

chevilles d’ancrage facultative si nécessaire.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Vertical Centerline

LLAW RAER

ETALPMET GNITNUOM

EGDE MOTTOB NGILA

ENIL LICNEP HTIW

MOTTOB GNITACIDNI

DOOH EHT FO

thgieH noitallatsnI

TROPPUS LLAW RAER RO SDUTS HGUORHT SELOH TOLIP "61/3 )OWT( 2 LLIRD

eniL latnoziroH

A. Axe central

B. Emplacements des attaches

C. Ligne de référence pour la hauteur

de montage (bas de la hotte)

¹⁄₄

(6,4 mm)

A. Plafond

B. Mur

C. Axe central

Achever la préparation

1. Déterminer et effectuer tous les découpages nécessaires

dans le mur pour le passage du circuit d’évacuation.

Installer le circuit d’évacuation avant la hotte. Voir la section

“Exigences concernant l’évacuation”.

2. Déterminer la hauteur appropriée pour le cordon

d’alimentation du domicile et percer un trou de 1¼" (3,2 cm)

à cet endroit.

3. Acheminer le câble d’alimentation du domicile selon les

prescriptions du Code national de l’électricité, des normes

CSA et des codes et règlements locaux. Il faut que la

longueur du conduit de 1/2" et des conducteurs soit

sufsante depuis le tableau de distribution (avec fusibles ou

disjoncteurs) pour réaliser le raccordement dans le boîtier de

connexion de la hotte.

REMARQUE : Ne pas mettre le système sous tension avant

d’avoir complètement terminé l’installation.

4. Utiliser un calfeutrant pour assurer l’étanchéité au niveau de

chaque ouverture.

Installation de l’ensemble de ventilateur déporté

intelligent en option

REMARQUE : La hotte peut fonctionner avec un moteur

de ventilateur intégré ou externe (déporté). Un ensemble de

ventilateur déporté intelligent en option (à acheter séparément)

permet d’installer le moteur du ventilateur de la hotte ailleurs

qu’à l’intérieur de la hotte.

MISE EN GARDE : An de réduire le risque d’incendie et de

choc électrique, installer cette hotte de cuisinière uniquement

avec l’ensemble de ventilateur déporté intelligent fabriqué par

Whirlpool, pièce numéro W10692945. Pour l’installer, consulter

les instructions d’installation de l’ensemble de ventilateur

déporté intelligent. Voir la section “Assistance ou service” pour

commander.

Installation de la hotte

1. À l’aide de deux personnes ou plus, suspendre la hotte aux

deux vis de montage, à travers les encoches de montage à

l’arrière de la hotte.

2. Ôter le ltre à graisse. Voir la section “Entretien de la hotte”.

3. Mettre la hotte de niveau et serrer les vis de montage

supérieures.

4. Installer duex vis de montage inférieures de 5 x 45 mm et

deux rondelles D6,4 x 18 mm et serrer ensuite. Utiliser des

chevilles d’ancrage facultative si nécessaire.

Raccordement du circuit d’évacuation

1. Installer le raccord de transition au sommet de la hotte (s’il a

été enlevé pour expédition), avec deux vis de tôlerie de 3,5 x

9,5 mm.

Pour les installations avec décharge à l’extérieur

uniquement :

1. Le circuit d’évacuation doit être installé par dessus la sortie

d’évacuation.

2. Serrer le raccord avec des brides de serrage.

3. Vérier que les clapets anti-retour fonctionnent correctement.

Installations sans décharge à l’extérieur (recyclage)

uniquement :

1. Fixer le déecteur à la bride de cache-conduit à l’aide de

quatre vis de 4,2 x 8 mm.

A. Vis de montage

B. Encoches de montage

C. Vis et rondelles de montage inférieures

A. Raccord de transition

B. Vis de 3,5 x 9,5 mm

A. Vis d’assemblage

B. Déecteur d’air

C. Bride de cache-conduit

2. Mesurer la distance entre le bas du déecteur et le bas de la

sortie de la hotte.

3. Tailler le conduit à la taille mesurée “X”.

4. Retirer le déecteur d’air.

5. Faire coulisser le conduit sur le bas du déecteur d’air.

6. Placer le déecteur d’air et le conduit assemblés sur la sortie

d’évacuation de la hotte.

7. Réassembler le déecteur sur la bride de cache-conduit à

l’aide des quatre vis d’assemblage.

8. Assurer l’étanchéité des raccordements avec une bride de

conduit.

Raccordement électrique

1. Déconnecter la source de courant électrique.

2. Ôter le couvercle du boîtier de connexion.

3. Ôter l’opercule arrachable du boîtier de connexion et installer

un serre-câble de 1/2" (13 mm) (homologation UL ou CSA).

4. Acheminer le cordon d’alimentation du domicile à travers le

serre-câble, dans le boîtier de connexion.

5. Connecter ensemble les conducteurs noirs (C) à l’aide de

connecteurs de ls (homologation UL).

A. Déecteur d’air

B. Bride pour conduit

C. X = longueur à

laquelle couper le

conduit d’évacuation

D. Conduit d’évacuation

E. Sortie d’évacuation

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

l'entretien.

Replacer pièces et panneaux avant de faire la remise

en marche.

Le non-respect de ces instructions peut causer

un décès ou un choc électrique.

A. Opercule arrachable

B. Couvercle du boîtier de connexion

C. Vis (7)

A. Câble d’alimentation

électrique du domicile

B. Serre-câble

(homologation UL ou

CSA)

C. Conducteurs noirs

D. Connecteurs de ls

(homologation UL)

E. Conducteurs blancs

F. Conducteurs verts (ou

nus) ou vert-jaune de

liaison à la terre

6. Connecter ensemble les conducteurs blancs (E) à l’aide de

connecteurs de ls (homologation UL).

7. À l’aide des connecteurs de ls (homologation UL),

connecter le conducteur de liaison à la terre (vert ou nu) du

câble d’alimentation du domicile au conducteur vert-jaune

de liaison à la terre (F) dans le boîtier de connexion.

8. Serrer la vis du serre-câble.

9. Installer le couvercle du boîtier de connexion.

10. Vérier que chaque ampoule est bien insérée dans sa douille.

11. Reconnecter la source de courant électrique.

Installations avec l’ensemble du cordon

d’alimentation en option

Pour les installations avec l’ensemble du cordon d’alimentation

facultatif, suivre les instructions fournies avec l’ensemble du

cordon d’alimentation. Voir la section “Assistance ou service”

pour plus d’informations sur le processus de commande.

REMARQUE : Utiliser uniquement avec des nécessaires de

raccordement du cordon d’alimentation de la hotte de cuisinière

dont l’utilisation a été testée et déclarée adéquate pour ce

modèle de hotte de cuisinière.

Installation des cache-conduits

En cas d’utilisation des sections supérieure et inférieure du

cache-conduit, pousser la section inférieure vers le bas, sur

la hotte et soulever la section supérieure vers le plafond pour

l’installer à l’aide des deux vis de 4,2 x 8 mm.

REMARQUE : Pour les installations avec décharge à l’extérieur,

le cache-conduit supérieur peut être inversé pour dissimuler les

fentes.

Fixer le fond du conduit avec deux vis de 4,2 x 8 mm.

Achever l’installation

1. Pour les installations sans décharge à l’extérieur (recyclage)

uniquement, installer les ltres à charbon sur la grille du

logement du ventilateur. Voir la section “Entretien de la

hotte”.

2. Installer les ltres métalliques. Voir la section “Entretien de la

hotte”.

3. Contrôler le fonctionnement du ventilateur de la hotte et de

la lampe. Voir la section “Utilisation de la hotte”.

REMARQUE : Pour pouvoir tirer le plus grand parti de la

nouvelle hotte de cuisinière, lire la section “Utilisation de la

hotte”.

AVERTISSEMENT

Risque de choc électrique

Relier le ventilateur à la terre.

Brancher le fil relié à la terre au fil vert et jaune relié à

la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

A. Cache-conduit—section supérieure

B. Cache-conduit—section inférieure

C. Vis de 4,2 x 8 mm

D. Bride

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs

de cuisson et odeurs de la zone de la table de cuisson. Pour

obtenir les meilleurs résultats, mettre la hotte en marche avant

d’entreprendre une cuisson, et laisser la hotte fonctionner

pendant plusieurs minutes après l’achèvement d’une cuisson

pour pouvoir évacuer de la cuisine tout reste d’odeur de cuisson

ou fumée.

Les commandes de la hotte de la cuisinière sont situées à

l’avant de l’auvent.

Tableau de commande

Commandes et caractéristiques

REMARQUES :

■ Pour activer les commandes, maintenir appuyé le bouton

désiré.

■ Lorsqu’une caractéristique est enclenchée, le bouton

correspondant s’illumine.

Mode de veille

Lorsqu’elle n’est pas utilisée, la hotte se met automatiquement

en mode veille. Au bout de 10 minutes d’inactivité de la

hotte, tous les témoins lumineux des boutons de commande

s’éteignent. Pour arrêter le mode de veille, appuyer sur n’importe

quel bouton.

Auto Sense (détection automatique)

La fonction Auto Sense (détection automatique) met la hotte

en marche automatiquement lorsqu’elle détecte une chaleur

supérieure à la limite de température permise. Lorsque la

fonction Auto Sense (détection automatique) est activée, la

vitesse du ventilateur augmente ou diminue selon la température

détectée par Auto Sense.

La fonction Auto Sense peut être augmentée manuellement en

sélectionnant une vitesse de ventilateur plus élevée. Le moteur

du ventilateur fonctionnera à la vitesse sélectionnée pendant

10 minutes avant de revenir à la vitesse sélectionnée par Auto

Sense.

Si la fonction Auto Sense est activée, le témoin lumineux du

bouton Auto s’éteint et entre en mode veille lorsque la hotte

n’est pas utilisée. Si la hotte est mise en marche par l’utilisateur

ou par la fonction Auto Sense (détection automatique), le témoin

lumineux du bouton Auto s’allume.

Pour régler la fonction Auto Sense (détection

automatique) :

Appuyer sur AUTO.

Pour sélectionner le type de table de cuisson pour la

fonction Auto Sense (détection automatique) :

REMARQUE : Cette hotte a été congurée à l’usine pour

détecter une table de cuisson à gaz.

1. Appuyer sur AUTO pendant 5 secondes pour passer du

mode table de cuisson à gaz au mode table de cuisson

électrique.

2. Le témoin lumineux du bouton Auto clignote 5 fois lorsque la

hotte passe au mode table de cuisson électrique. La fonction

Auto Sense est à présent congurée pour les tables de

cuisson et les cuisinières électriques.

3. Le témoin lumineux du bouton Auto clignote trios fois

lorsque la hotte passe au mode table de cuisson à gaz. La

fonction Auto Sense est à présent congurée pour les tables

de cuisson et les cuisinières à gaz.

4. Modier le type de table de cuisson modie également

la limite de température mettant en route la fonction

Auto Sense. Lorsque la hotte détecte une température

sufsamment élevée, le ventilateur se met en route

automatiquement. Lorsque la température descend au-delà

de la limite réglée, le ventilateur s’arrête automatiquement.

Le témoin lumineux du bouton Auto s’éteint lorsque la

hotte entre en mode veille, mais la fonction Auto Sense est

toujours active.

Pour désactiver la fonction Auto Sense (détection

automatique) :

1. Si le témoin lumineux du bouton Auto est allumé, appuyer

une fois sur AUTO pour désactiver la fonction Auto Sense.

Le témoin lumineux du bouton Auto s’éteint.

2. Si la fonction Auto Sense est en mode veille, appuyer une

fois sur AUTO pour désactiver le mode veille, et le bouton

Auto s’illumine. Appuyer encore une fois sur AUTO pour

désactiver le mode Auto Sense, et le bouton Auto s’éteint.

3. Le système de déclenchement automatique Auto Sense

s’éteint automatiquement après deux heures d’inactivité.

Pour réactiver Auto Sense, appuyer sur AUTO.

A. Installations sans

décharge à l’extérieur

(recyclage) à

ouvertures persiennes

uniquement

B. Cache-conduits

C. Lampes DEL (2)

D. Couvercle périmétrique

E. Filtres à graisse

en métal (situés

derrière le couvercle

périmétrique)

F. Auvent

G. Lampe halogène

H. Tableau de commande

Fonctions manuelles de ventilation

Vitesses du ventilateur

Low

(basse)

Appuyer sur LOW (basse) pour mettre en marche

le ventilateur à vitesse peu élevée.

Med

(moyenne)

Appuyer sur MED (moyenne) pour mettre en

marche le ventilateur à vitesse moyenne.

Hi (élevée) Appuyer sur HI (élevée) pour mettre en marche le

ventilateur à vitesse élevée.

Boost

(niveau

optimal)

Appuyer sur BOOST (niveau optimal) pour mettre

en marche le ventilateur à vitesse maximale.

Le mode Boost s’arrête automatiquement au bout

de 10 minutes, et la vitesse du ventilateur se règle

sur High (élevée).

Minuterie

La hotte peut être réglée pour s’éteindre automatiquement après

15 minutes.

1. Maintenir appuyé le bouton de la vitesse de ventilateur

désirée pendant deux secondes. Le moteur du ventilateur

fonctionne alors à la vitesse sélectionnée pendant 15

minutes et le témoin lumineux de la vitesse du ventilateur

clignote en continu. Après 15 minutes, le ventilateur s’éteint

automatiquement.

2. Lorsque la minuterie du ventilateur est en marche, appuyer

encore une fois sur le bouton correspondant à la vitesse de

ventilateur désirée pour annuler la minuterie du ventilateur.

REMARQUE : On peut également annuler la minuterie de 15

minutes en modiant la vitesse du ventilateur ou en mettant

en route la fonction Auto Sense (détection automatique).

Éclairage

La hotte est équipée d’un éclairage de travail et d’un éclairage

d’ambiance.

Fonctionnement de l’éclairage :

1. Appuyer une fois sur la touche LIGHT ON/OFF (éclairage

allumé/éteint) pour allumer les DEL de l’éclairage de travail.

2. Appuyer une nouvelle fois sur la touche LIGHT ON/OFF

(éclairage allumé/éteint) pour éteindre les DEL de l’éclairage

de travail. L’éclairage d’ambiance s’illumine.

3. Appuyer sur LIGHT ON/OFF (éclairage allumé/éteint) une

troisième fois pour éteindre l’éclairage d’ambiance.

REMARQUE : Pour allumer en même temps l’éclairage de

travail et l’éclairage d’ambiance, appuyer sur LIGHT ON/

OFF (éclairage allumé/éteint) pendant 2 secondes. Appuyer

une nouvelle fois sur la touche LIGHT ON/OFF (éclairage

allumé/éteint) pour éteindre l’éclairage de travail et l’éclairage

d’ambiance.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les ltres à

graisse en suivant les instructions suivantes. Réinstaller les ltres

à graisse avant de faire fonctionner la hotte.

Surfaces externes :

An d’éviter d’endommager la surface externe, ne pas utiliser de

tampons en laine d’acier ou de tampons à récurer savonneux.

Toujours essuyer pour éviter de laisser des marques d’eau.

Méthode de nettoyage :

■ Savon détergent liquide et eau, ou produit de nettoyage

polyvalent.

■ Frotter avec un chiffon doux humide ou une éponge non

abrasive, puis rincer avec de l’eau propre et essuyer.

Filtre à graisse métallique

1. Ouvrir le panneau en acier inoxydable. Saisir le panneau par

les coins avant et tirer vers le bas pour dégager les 2 pitons

de retenue des loquets à ressort. Le panneau est attaché par

l’arrière et pivote vers le bas.

2. Retirer chaque ltre en tirant sur la poignée à ressort, puis en

tirant le ltre vers le bas.

3. Laver les ltres métalliques selon le besoin au lave vaisselle

ou avec une solution de détergent chaude.

4. Réinstaller le ltre en s’assurant que les poignées à ressort

sont orientées vers l’avant. Insérer le ltre d’aluminium dans

la rainure supérieure.

5. Enfoncer la poignée à ressort.

6. Pousser le ltre métallique vers le haut et relâcher la poignée

pour emboîter le loquet.

7. Répéter les étapes 1 à 5 pour l’autre ltre.

8. Fermer le panneau en acier inoxydable. Fixer en engageant

les deux pitons dans les loquets à ressort.

A. Filtres métalliques

B. Panneau en acier

inoxydable

C. Pitons de retenue (2)

D. Loquets à ressort (2)

A. Poignée à ressort

Filtres d’installation sans décharge à l’extérieur

recyclage)

Le ltre à charbon n’est pas lavable. Celui-ci devrait durer

pendant six mois dans des conditions d’utilisation normales.

Remplacer par l’ensemble de ltre à charbon. Voir la section

“Accessoires” pour plus d’informations sur le processus de

commande.

Remplacement du ltre à charbon :

1. Retirer le ltre à graisse métallique de la hotte. Voir “Filtre à

graisse métallique” dans cette section.

2. Déplier les attaches à ressort pour les écarter du ltre à

graisse métallique.

3. Placer le ltre à charbon dans la partie supérieure du ltre

métallique.

4. Replier les attaches à ressort pour les remettre en place an

de xer le ltre à charbon au ltre métallique.

5. Réinstaller le ltre à graisse métallique. Voir “Filtre à graisse

métallique” dans cette section.

Remplacement d’une lampe à halogène (éclairage

ambiant)

Interrompre l’alimentation de la hotte; attendre le refroidissement

de la lampe à halogène. Pour éviter d’endommager ou de

réduire la longévité de la lampe neuve, ne pas toucher la lampe

avec les doigts nus. Remplacer la lampe en la manipulant avec

un mouchoir de papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, vérier que chaque

lampe est correctement insérée dans sa douille avant de

demander l’intervention d’un dépanneur.

1. Déconnecter la source de courant électrique.

2. À l’aide d’un tournevis à lame plate, dégager le

protègelampe avec précaution.

3. Enlever la lampe. Installer une lampe à halogène neuve de

120 V/40 W maximum, à culot de type G-9.

4. Réinstaller le protège-lampe.

5. Reconnecter la source de courant électrique.

Remplacement d’une lampe à DEL

Les lampes DEL doivent être remplacées par un technicien de

service qualié uniquement. Voir la section “Garantie” pour des

renseignements de contact sur le service.

SCHÉMA DE CÂBLAGE

SE13XD

GRIS

JA/VE

MAR

GRIS

CAPTEUR DE VITESSE

AUTOMATIQUE

Interface

utilisateur

DEL

MAR

JA/VE

Neu

Terre

ENTRÉE : 120VAC

PILOTE

SORTIE : 700mA (2-15VCC)

25 uF

CARACTÉRISTIQUES DU MOTEUR

ALIMENTATION ÉLECTRIQUE

120 VAC

FRÉQUENCE

60 HZ

ABSORPTION DE PUISSANCE 420 W

RÉSISTANCE DU MOTEUR (Ω)

BLEU-NOIR

9.8

BLEU-GRIS

14.3

BLEU-ROUGE

BLEU-BLANC

21.6

ASSISTANCE OU SERVICE

Si vous avez besoin de service

Consulter la page de garantie du présent manuel.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange,

nous vous recommandons d’utiliser seulement des pièces

spéciées par l’usine. Les pièces spéciées par l’usine

conviendront et fonctionneront bien car elles sont fabriquées

avec la même précision que celles utilisées pour fabriquer

chaque nouvel appareil.

Pour localiser des pièces spéciées par l’usine dans votre

région, composer le numéro de téléphone d’aide à la clientèle

suivant ou appeler le centre de service désigné le plus proche.

Aux É.-U

Si vous avez des problèmes ou des questions, appelez

KitchenAid au 1-800-422-1230.

Nos consultants peuvent vous aider sur les points

suivants :

■ Programmation d’une intervention de dépannage. Les

techniciens de service désignés par la gamme des appareils

électroménagers KitchenAid sont formés pour remplir la

garantie des produits et fournir un service après garantie

partout aux États-Unis.

■ Caractéristiques et spécications de notre gamme complète

d’appareils ménagers.

■ Références aux revendeurs KitchenAid locaux.

■ Renseignements sur l’installation.

■ Procédés d’utilisation et d’entretien.

■ Vente d’accessoires et de pièces de rechange.

■ Assistance spécialisée au client (langue espagnole,

malentendants, malvoyants, etc.).

Pour plus d’assistance :

Si vous avez besoin de plus d’assistance, vous pouvez écrire

àKitchenAid en soumettant toute question ou problème à :

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Veuillez indiquer dans votre correspondance un numéro de

téléphone où l’on peut vous joindre dans la journée.

Au Canada

Veuillez appeler sans frais le Centre pour l’eXpérience de la

clientèle de Whirlpool Canada LP au : 1-800-807-6777 ou visitez

notre site Web à www.kitchenaid.ca.

Nos consultants vous renseigneront sur les sujets

suivants :

■ Programmation d’une intervention de dépannage. Les

techniciens de service désignés par KitchenAid sont formés

pour remplir la garantie des produits et fournir un service

après garantie partout au Canada.

■ Caractéristiques et spécications sur toute notre gamme

d’appareils électroménagers.

■ Références aux marchands locaux.

■ Consignes d’utilisation et d’entretien.

■ Vente d’accessoires et de pièces de rechange.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez

soumettre par écrit toute question ou préoccupation à Whirlpool

Canada LP à l’adresse suivante :

Customer eXperience Centre

Whirlpool Canada LP

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de

téléphone où l’on peut vous joindre dans la journée.

Accessoires

Ensemble ﬁltre à charbon

(pour installations sans décharge à l’extérieur uniquement)

Commander la pièce numéro W10692910

Ensemble de recyclage

(pour installations sans décharge à l’extérieur uniquement)

Commander la pièce numéro W10692908

Ensemble d’extension de cache-conduit

Commander la pièce numéro W10272075

Ensemble d’extension de cache-conduit - Acier

inoxydable noir

(pour les hottes de ventilation en acier inoxydable noir modèles

KVWB600DBS et KVWB606DBS)

Commander la pièce numéro W10750879

Ensemble d’air d’appoint de 6" (15,2 cm)

(consulter les codes du bâtiment locaux)

Commander la pièce numéro W10446915

Ensemble de cordon d’alimentation

Commander la pièce numéro W10613691

Ensemble de ventilateur déporté intelligent

Commander la pièce numéro W10692945

GARANTIE LIMITÉE

DES GROS APPAREILS

MÉNAGERS KITCHENAID

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST

OBLIGATOIRE POUR OBTENIR L’APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d’eXpérience de la clientèle, veuillez garder à

disposition les renseignements suivants :

■ Nom, adresse et numéro de téléphone

■ Numéros de modèle et de série

■ Une description claire et détaillée du problème rencontré

■ Une preuve d’achat incluant le nom et l’adresse du marchand ou du détaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit. Certains

problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section Dépannage ou Résolution

de problèmes du guide d’utilisation et d’entretien ou rendez-vous sur le site http://www.kitchenaid.ca.

2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés KitchenAid. Aux É.-U. et au Canada,

dirigez toutes vos demandes de service sous garantie au

Centre d’eXpérience de la clientèle KitchenAid

Aux É.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777.

Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand KitchenAid autorisé pour déterminer si une autre

garantie s’applique.

GARANTIE LIMITÉE DE UN AN

CE QUI EST COUVERT

CE QUI N’EST PAS COUVERT

Pendant un an à compter de la date

d’achat, lorsque ce gros appareil

ménager est installé, utilisé et entretenu

conformément aux instructions jointes

à ou fournies avec le produit, la marque

KitchenAid de Whirlpool Corporation

ou Whirlpool Canada, LP (ci-après

désignées “KitchenAid”) décidera à

sa seule discrétion de remplacer le

produit ou de couvrir le coût des pièces

spéciées par l’usine et de la main-

d’œuvre nécessaires pour corriger les

vices de matériaux ou de fabrication qui

existaient déjà lorsque ce gros appareil

ménager a été acheté. S’il est remplacé,

l’appareil sera couvert pour la période

restant à courir de la garantie limitée

d’un an du produit d’origine.

LE SEUL ET EXCLUSIF RECOURS

DU CLIENT DANS LE CADRE DE

LA PRÉSENTE GARANTIE LIMITÉE

CONSISTE EN LA RÉPARATION

PRÉVUE PAR LA PRÉSENTE. Le service

doit être fourni par une compagnie de

service désignée par KitchenAid. Cette

garantie limitée est valide uniquement

aux États-Unis ou au Canada et

s’applique exclusivement lorsque le gros

appareil ménager est utilisé dans le pays

où il a été acheté. La présente garantie

limitée est valable à compter de la date

d’achat initial par le consommateur.

Une preuve de la date d’achat initial est

exigée pour obtenir un dépannage dans

le cadre de la présente garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de

l’utilisateur, de l’opérateur ou des instructions d’installation.

2. Visite d’instruction à domicile pour montrer à l’utilisateur comment utiliser l’appareil.

3. Visites de service pour rectier une installation ou un entretien fautifs du produit, une installation non

conforme aux codes d’électricité ou de plomberie, ou la rectication de l’installation électrique ou de

la plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux d’arrivée d’eau du domicile).

4. Pièces consomptibles (ex : ampoules, batteries, ltres à air ou à eau, solutions de conservation,etc.).

5. Défauts ou dommage résultant de l’utilisation de pièces ou accessoires KitchenAid non

authentiques.

6. Conversion de votre produit du gaz naturel ou du gaz de propane.

7. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou

l’utilisation de produits non approuvés par KitchenAid.

8. Réparations aux pièces ou systèmes dans le but de rectier un dommage ou des défauts résultant

d’une réparation, altération ou modication non autorisée faite à l’appareil.

9. Défauts d’apparence, notamment les éraures, traces de choc, ssures ou tout autre dommage subi

par le ni de l’appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou

de fabrication et ne soient signalés à KitchenAid dans les 30 jours suivant la date d’achat.

10. Décoloration, rouille ou oxydation des surfaces résultant d’environnements caustiques ou corrosifs

incluant des concentrations élevées de sel, un haut degré d’humidité ou une exposition à des

produits chimiques (exemples non exhaustifs).

11. Perte d’aliments ou de médicaments due à la défaillance du produit.

12. Enlèvement ou livraison. Ce produit est conçu pour être réparé à l’intérieur du domicile.

13. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où

une compagnie de service KitchenAid autorisée n’est pas disponible.

14. Retrait ou réinstallation d’appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures,

panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse, etc.)

qui entravent le dépannage, le retrait ou le remplacement du produit.

15. Service et pièces pour des appareils dont les numéros de série et de modèle originaux ont été

enlevés, modiés ou ne peuvent pas être facilement identiés.

Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à

la charge du client.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE

PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent

pas de limitation sur la durée des garanties implicites de qualité marchande ou d’aptitude à un usage particulier, de sorte que la limitation ci-dessus

peut ne pas êtr

e applicable dans votre cas. Cette garantie vous confère des droits juridiques spéciques et vous pouvez également jouir d’autres

droits qui peuvent varier d’une juridiction à l’autre.

EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

KitchenAid décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros

appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète

que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à KitchenAid ou à votre détaillant pour obtenir les modalités d’achat

d’une garantie étendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION

PRÉVUE PAR LA PRÉSENTE. KITCHENAID N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS.

Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations

et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spéciques et vous pouvez

également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

11/14

W11165094B

0918

Printed in Mexico

Imprimé au Mexique

KitchenAid KVWB606DBS 36" Wall-mount, 3-speed Canopy Hood

Product's Documents

Installation Instructions and Use and Care Guide

Specifications

KitchenAid KVWB606DBS Questions and Answers

Related Products

KitchenAid KVWB606DSS 36" Wall-Mount, 3-Speed Canopy Hood

KitchenAid KVWB406DSS 36'' Wall-Mount, 3-Speed Canopy Hood

KitchenAid KVWB600DSS0 Wall-Mount Canopy Range Hood

KitchenAid KVWB400DSS0 Wall-Mount Canopy Range Hood

KitchenAid KXW4430YSS2 Wall-Mount Canopy Range Hood

KitchenAid KVWB600DBS WALL-MOUNT CANOPY RANGE HOOD
