Bosch 0603683000 Thermo User Manual

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 1YH (2016.09) I / 88

WEU WEU

PTD 1

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ

OBJ_DOKU-29220-003.fm Page 1 Friday, September 2, 2016 1:45 PM

2 |

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 11

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 24

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 30

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 36

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 42

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 48

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 54

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 59

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 64

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 69

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 75

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

OBJ_BUCH-1625-003.book Page 2 Wednesday, September 7, 2016 11:24 AM

| 3

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

PTD 1

bcdef

ijk

2 607 990 031

OBJ_BUCH-1625-003.book Page 3 Wednesday, September 7, 2016 11:24 AM

1 609 92A 1YH | (7.9.16) Bosch Power Tools

4 |

OBJ_BUCH-1625-003.book Page 4 Wednesday, September 7, 2016 11:24 AM

Deutsch | 5

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und

zu beachten, um mit dem Messwerkzeug ge-

fahrlos und sicher zu arbeiten. Wenn das

Messwerkzeug nicht entsprechend den vor-

liegenden Anweisungen verwendet wird,

können die integrierten Schutzvorkehrungen im Mess-

werkzeug beeinträchtigt werden. Machen Sie Warnschil-

der am Messwerkzeug niemals unkenntlich. BEWAHREN

SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE

BEI WEITERGABE DES MESSWERKZEUGS MIT.

 Vorsicht – wenn andere als die hier angegebenen Be-

dienungs- oder Justiereinrichtungen benutzt oder an-

dere Verfahrensweisen ausgeführt werden, kann dies

zu gefährlicher Strahlungsexposition führen.

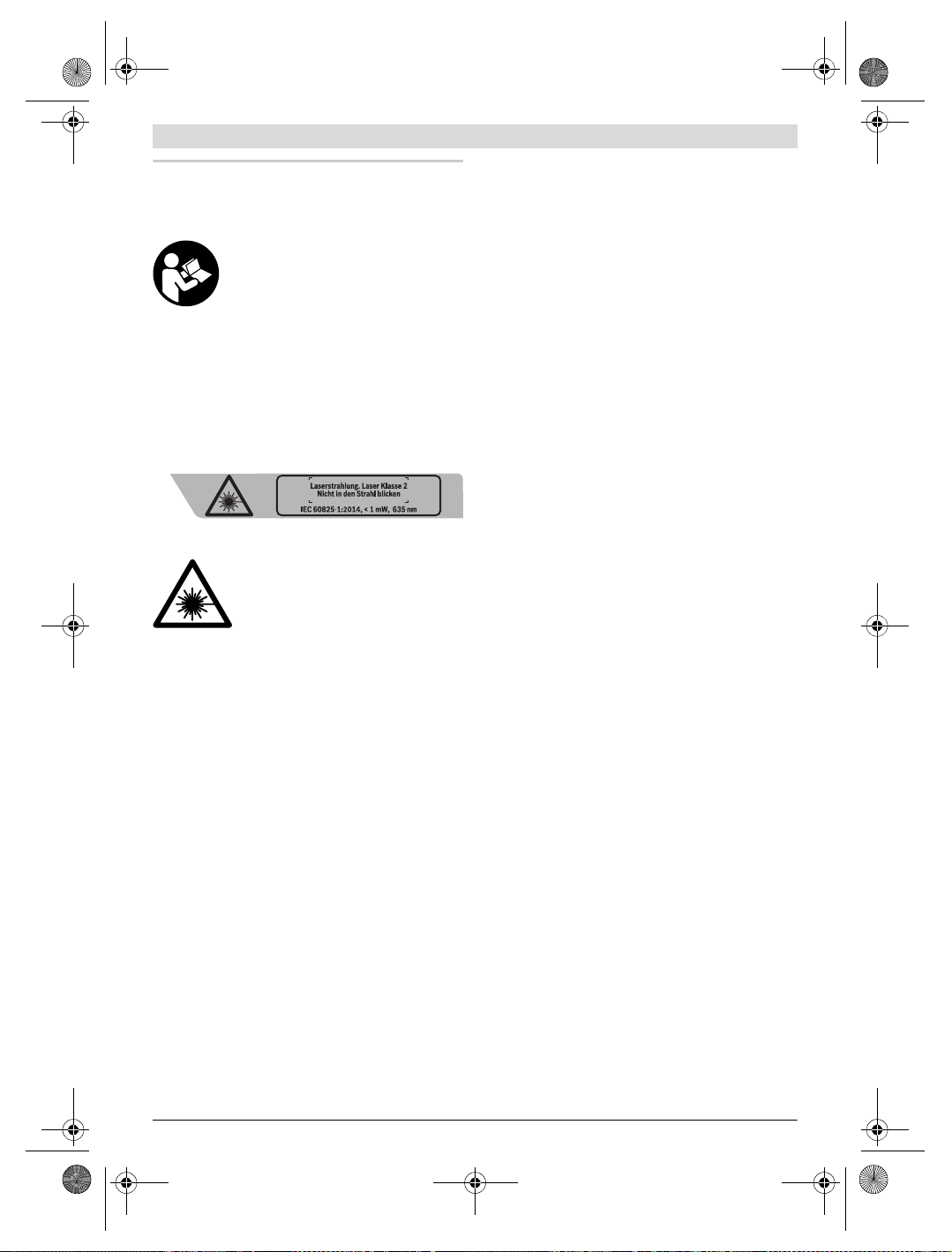

 Das Messwerkzeug wird mit einem Warnschild ausge-

liefert (in der Darstellung des Messwerkzeugs auf der

Grafikseite mit Nummer 7 gekennzeichnet).

 Ist der Text des Warnschildes nicht in Ihrer Landes-

sprache, dann überkleben Sie ihn vor der ersten Inbe-

triebnahme mit dem mitgelieferten Aufkleber in Ihrer

Landessprache.

Richten Sie den Laserstrahl nicht auf

Personen oder Tiere und blicken Sie

nicht selbst in den direkten oder reflek-

tierten Laserstrahl. Dadurch können Sie

Personen blenden, Unfälle verursachen

oder das Auge schädigen.

 Falls Laserstrahlung ins Auge trifft, sind die Augen be-

wusst zu schließen und der Kopf sofort aus dem Strahl

zu bewegen.

 Nehmen Sie keine Änderungen an der Lasereinrich-

tung vor.

 Verwenden Sie die Laser-Sichtbrille nicht als Schutz-

brille. Die Laser-Sichtbrille dient zum besseren Erkennen

des Laserstrahls, sie schützt jedoch nicht vor der Laser-

strahlung.

 Verwenden Sie die Laser-Sichtbrille nicht als Sonnen-

brille oder im Straßenverkehr. Die Laser-Sichtbrille bie-

tet keinen vollständigen UV-Schutz und vermindert die

Farbwahrnehmung.

 Lassen Sie das Messwerkzeug von qualifiziertem Fach-

personal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Mess-

werkzeuges erhalten bleibt.

 Lassen Sie Kinder das Laser-Messwerkzeug nicht unbe-

aufsichtigt benutzen. Sie könnten unbeabsichtigt Perso-

nen blenden.

 Arbeiten Sie mit dem Messwerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüs-

sigkeiten, Gase oder Stäube befinden. Im Messwerk-

zeug können Funken erzeugt werden, die den Staub oder

die Dämpfe entzünden.

 Das Messwerkzeug kann technologisch bedingt keine

hundertprozentige Sicherheit garantieren. Umweltein-

flüsse (z.B. Staub oder Dampf im Messbereich), Tempera-

turschwankungen (z.B. durch Heizlüfter) sowie Beschaf-

fenheit und Zustand der Messoberflächen (z.B. stark

reflektierende oder transparente Materialien) können die

Messergebnisse verfälschen.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zur berührungslosen Mes-

sung von Oberflächentemperatur, Umgebungstemperatur

und relativer Luftfeuchtigkeit. Es berechnet die Taupunkt-

temperatur und weist auf Wärmebrücken und Schimmelge-

fahr hin. Mit dem Messwerkzeug können keine Schimmelspo-

ren detektiert werden.

Das Messwerkzeug darf nicht zur Temperaturmessung bei

Personen sowie Tieren oder für andere medizinische Zwecke

verwendet werden.

Das Messwerkzeug ist nicht geeignet zur Oberflächentempe-

raturmessung von Gasen oder Flüssigkeiten.

Das Messwerkzeug ist nicht für den gewerblichen Einsatz be-

stimmt.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Messwerkzeugs auf der Grafiksei-

te.

1 Luftfeuchte- und Temperatursensor

2 Empfangslinse Infrarotstrahlung

3 Austrittsöffnung Laserstrahlung

4 Taste Messen

5 Batteriefachdeckel

6 Arretierung des Batteriefachdeckels

7 Laser-Warnschild

8 Signalleuchte

9 Display

10 Taste Wärmebrücken-Modus

11 Taste Oberflächentemperatur-Modus

12 Taste Schimmelwarn-Modus

13 Ein-Aus-Taste

14 Taste Emissionsgrad

15 Laser-Sichtbrille*

16 Schutztasche

17 Seriennummer

* Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang.

OBJ_BUCH-1625-003.book Page 5 Wednesday, September 7, 2016 11:24 AM

6 | Deutsch

1 609 92A 1YH | (7.9.16) Bosch Power Tools

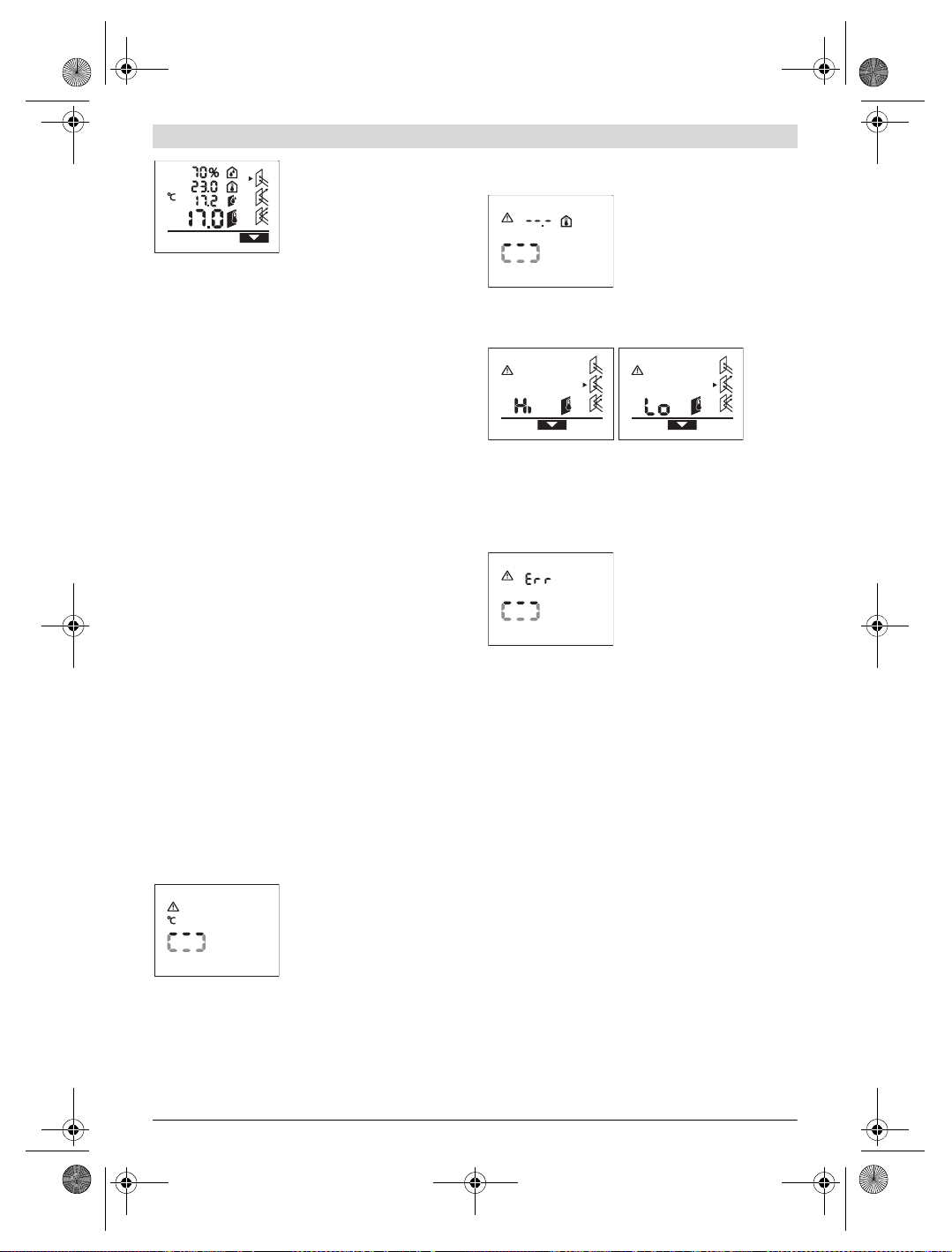

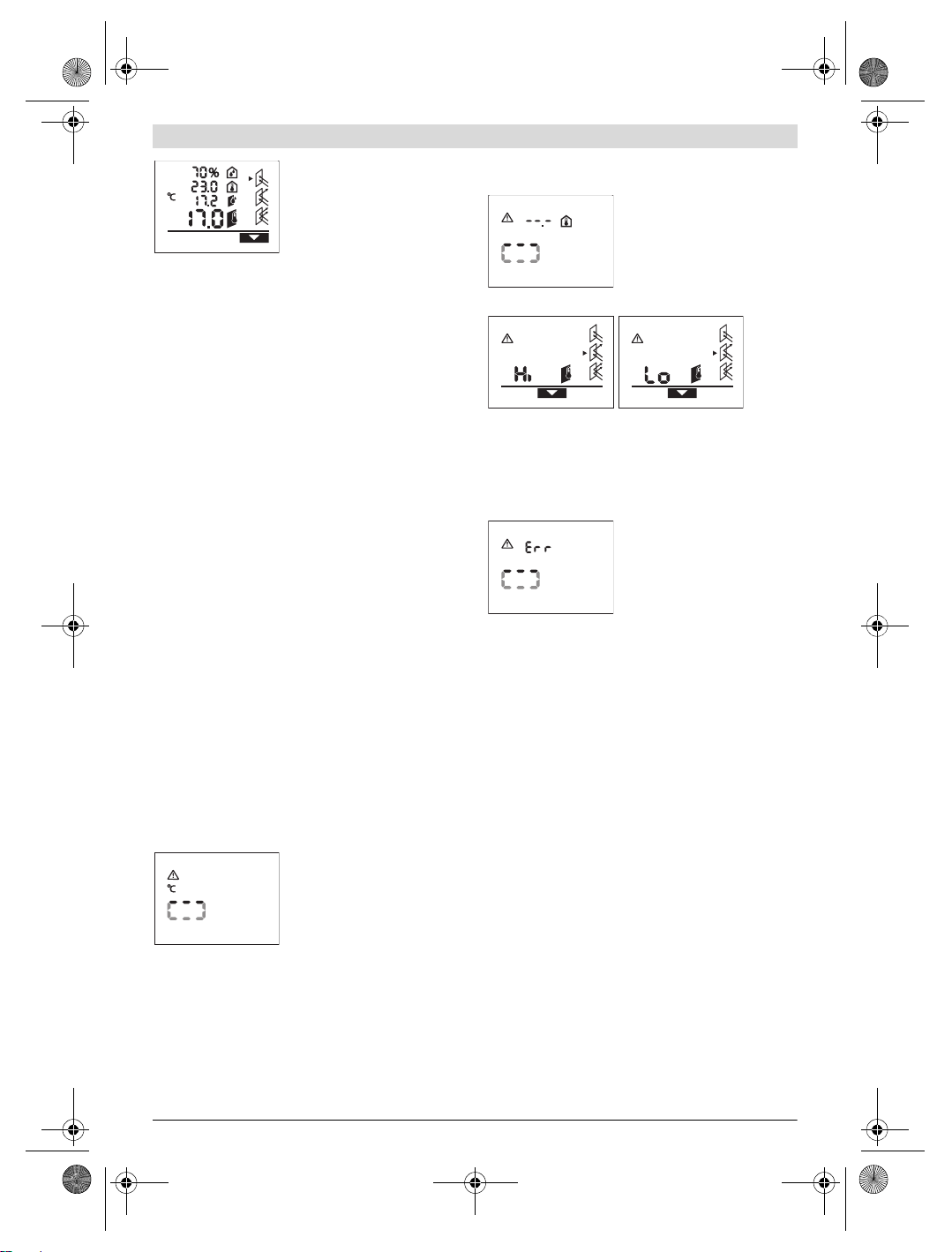

Anzeigenelemente

a Messwert Umgebungstemperatur

b Messwert relative Luftfeuchtigkeit

c Taupunkttemperatur

d Symbol relative Luftfeuchtigkeit

e Symbol Umgebungstemperatur

f Symbol Taupunkttemperatur

g Emissionsgrad

h Symbol Oberflächentemperatur

i Anzeige Schimmelwarn-Modus

j Anzeige Wärmebrücken-Modus

k Anzeige Oberflächentemperatur-Modus

l Messwert Oberflächentemperatur

m„HOLD“-Anzeige

n Maßeinheit Temperaturmessungen

o Fehlerwarnung

p Batteriewarnung

Technische Daten

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung

von Alkali-Mangan-Batterien oder Akkus empfohlen.

Zum Öffnen des Batteriefachdeckels 5 drücken Sie auf die Ar-

retierung 6 und klappen den Batteriefachdeckel auf. Setzen

Sie die Batterien bzw. Akkus ein. Achten Sie dabei auf die

richtige Polung entsprechend der Darstellung auf der Innen-

seite des Batteriefachdeckels.

Die Batteriewarnung p zeigt an, wann die Batterien bzw. Ak-

kus leer werden:

– max. 30 % Leistung vorhanden,

– max. 10 % Leistung vorhanden.

Blinkt die Batteriewarnung p mit leerem Batteriesymbol, müs-

sen die Batterien bzw. Akkus gewechselt werden. Messungen

sind nicht mehr möglich.

Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig.

Verwenden Sie nur Batterien oder Akkus eines Herstellers

und mit gleicher Kapazität.

 Nehmen Sie die Batterien bzw. Akkus aus dem Mess-

werkzeug, wenn Sie es längere Zeit nicht benutzen. Die

Batterien und Akkus können bei längerer Lagerung korro-

dieren und sich selbst entladen.

Betrieb

Inbetriebnahme

 Schützen Sie das Messwerkzeug vor Nässe und direk-

ter Sonneneinstrahlung.

Thermodetektor PTD 1

Sachnummer

3 603 F83 000

Messbereich

– Oberflächentemperatur

– Umgebungstemperatur

– relative Luftfeuchtigkeit

–20...+200 °C

–10...+40 °C

10...90 %

Messgenauigkeit (typisch)

Oberflächentemperatur

1) 2)

–<+10°C

– +10...30 °C

–+30...90°C

–>+90°C

Umgebungstemperatur

– typisch

relative Luftfeuchtigkeit

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2%

±3 %

Optik (Verhältnis Messabstand :

Messfleck)

3) 4)

10 : 1

Betriebstemperatur

–10...+40 °C

Lagertemperatur

–20...+70 °C

Laserklasse

Lasertyp (typisch)

635 nm, <1 mW

Durchmesser Laserstrahl (bei 25 °C)

ca.

– in 0 m Entfernung

– in 10 m Entfernung

4 mm

10 mm

Batterien

Akkus

2 x 1,5 V LR06 (AA)

2x1,2VHR06 (AA)

Betriebsdauer ca.

Gewicht entsprechend

EPTA-Procedure 01:2014

0,28 kg

Maße (Länge x Breite x Höhe)

124 x 53 x 180 mm

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient

die Seriennummer 17 auf dem Typenschild.

1) bei 0,75–1,25 m Messabstand zur Oberfläche

2) bei einer Umgebungstemperatur von 22 °C

3) Angabe entsprechend VDI/VDE 3511 Blatt 4.3 (Erscheinungsdatum

Juli 2005); gilt für 90 % des Messsignals.

Es kann in allen Bereichen außerhalb der dargestellten Größen in den

Technischen Daten zu Abweichungen der Messergebnisse kommen.

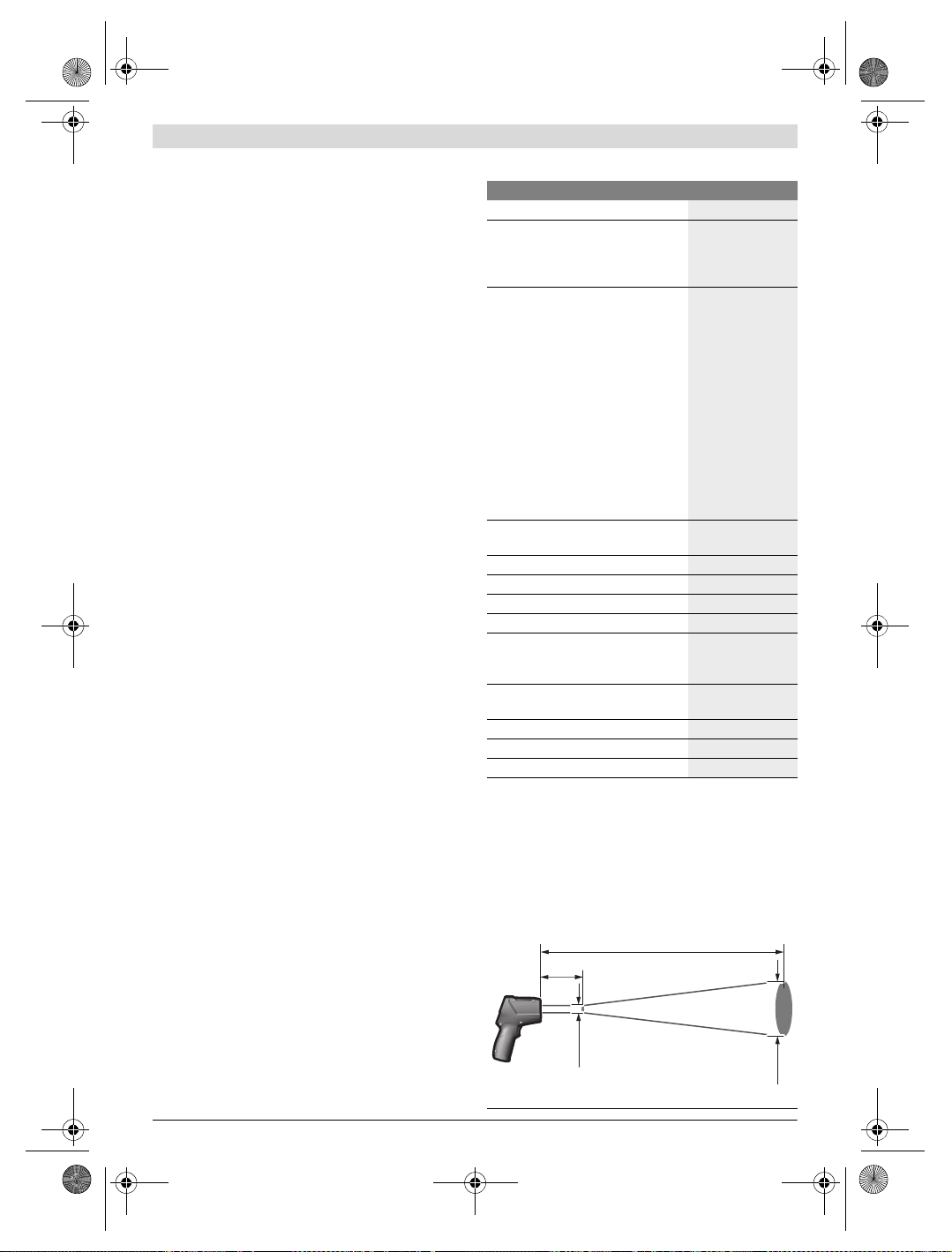

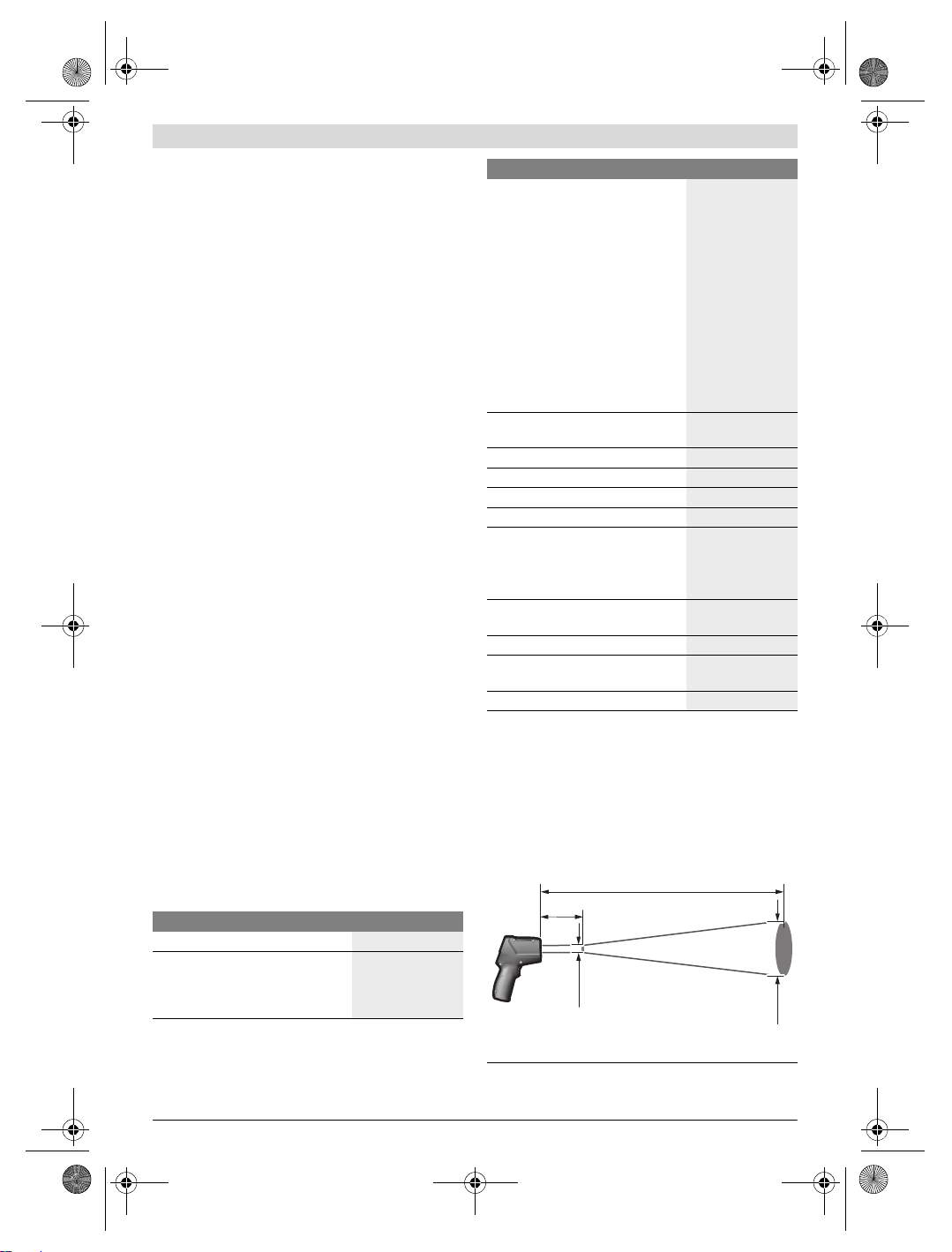

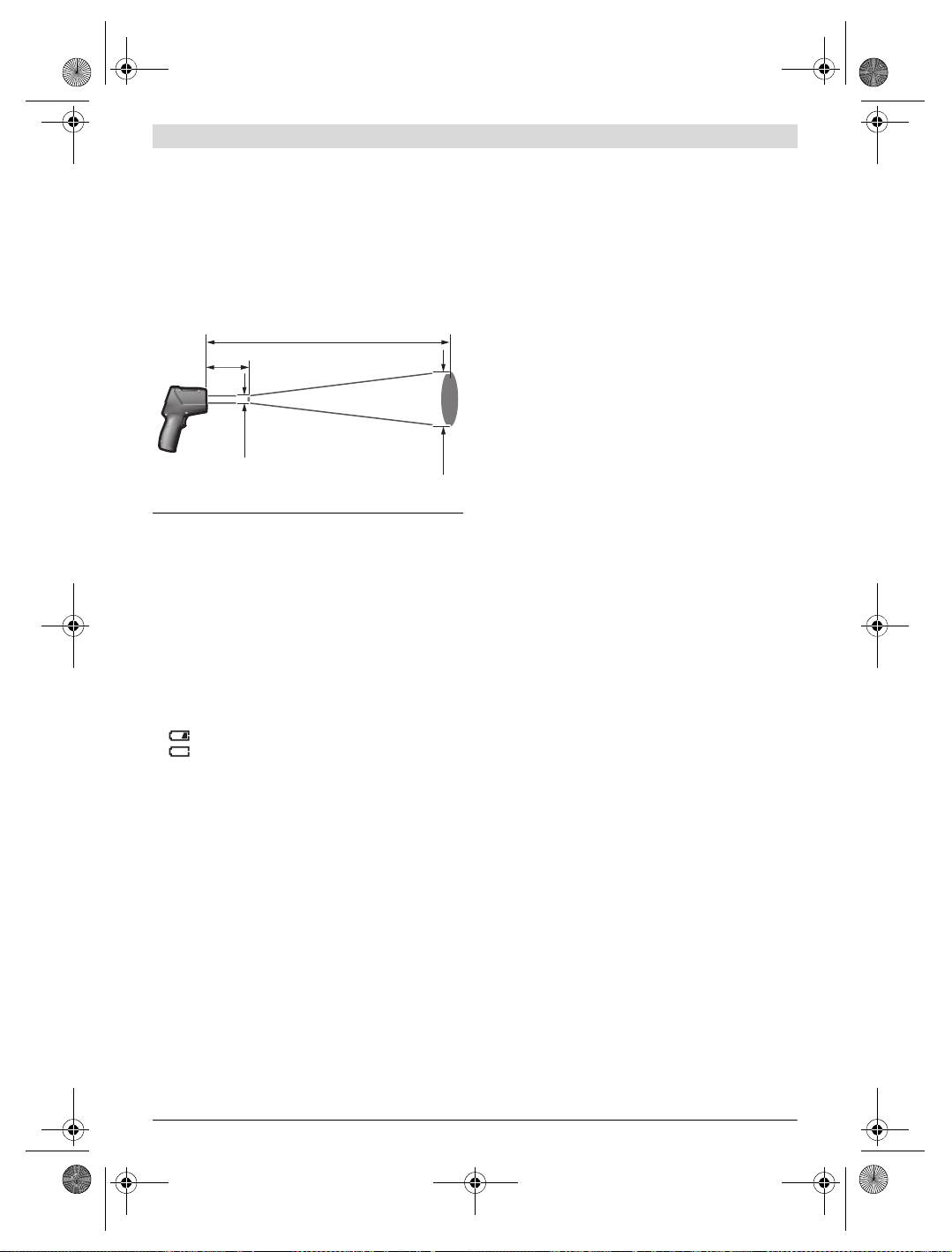

4) bezieht sich auf Infrarotmessung, siehe Grafik:

5) Die Breite der Laserlinie ist abhängig von der Oberflächenbeschaf-

fenheit und von Umgebungsbedingungen.

Thermodetektor PTD 1

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 6 Wednesday, September 7, 2016 11:24 AM

Deutsch | 7

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

 Setzen Sie das Messwerkzeug keinen extremen Tem-

peraturen oder Temperaturschwankungen aus. Lassen

Sie es z. B. nicht längere Zeit im Auto liegen. Lassen Sie das

Messwerkzeug bei größeren Temperaturschwankungen

erst austemperieren, bevor Sie es in Betrieb nehmen. Bei

extremen Temperaturen oder Temperaturschwankungen

kann die Präzision des Messwerkzeugs beeinträchtigt wer-

den.

 Achten Sie auf eine korrekte Akklimatisierung des

Messwerkzeugs. Bei starken Temperaturschwankungen

kann die Akklimatisierungszeit bis zu 30 Minuten betra-

gen. Dies kann beispielsweise der Fall sein, wenn Sie erst

eine Messung im kühlen Keller vornehmen und danach auf

den warmen Dachboden gehen.

 Vermeiden Sie heftige Stöße oder Stürze des Mess-

werkzeuges.

 Verschließen oder verdecken Sie den Luftfeuchte- und

Temperatursensor 1, die Empfangslinse 2 und die La-

ser-Austrittsöffnung 3 nicht.

Ein-/Ausschalten

Zum Einschalten des Messwerkzeugs haben Sie folgende

Möglichkeiten:

– Schalten Sie das Messwerkzeug mit der Ein-Aus-Taste 13

ein. Nach einer kurzen Startsequenz ist das Messwerkzeug

mit den beim letzten Ausschalten gespeicherten Einstel-

lungen (Betriebsart, Emissionsgrad) einsatzbereit. Es wird

noch keine Messung gestartet, der Laser ist ausgeschaltet.

– Schalten Sie das Messwerkzeug mit der Taste Messen 4

ein. Nach einer kurzen Startsequenz wird der Laser einge-

schaltet und das Messwerkzeug beginnt sofort mit einer

Messung mit den beim letzten Ausschalten gespeicherten

Einstellungen (Betriebsart, Emissionsgrad).

 Lassen Sie das eingeschaltete Messwerkzeug nicht un-

beaufsichtigt und schalten Sie das Messwerkzeug nach

Gebrauch ab. Andere Personen könnten vom Laserstrahl

geblendet werden.

 Richten Sie den Laserstrahl nicht auf Personen oder

Tiere und blicken Sie nicht selbst in den Laserstrahl,

auch nicht aus größerer Entfernung.

Die Helligkeit der Displaybeleuchtung wird 30 s nach jedem

Tastendruck aus Energiespargründen verringert. Beim Drü-

cken einer beliebigen Taste wird die Displaybeleuchtung wie-

der in voller Stärke eingeschaltet.

Zum Ausschalten des Messwerkzeugs drücken Sie die Ein-

Aus-Taste 13.

Wird ca. 4 min lang keine Taste am Messwerkzeug gedrückt,

schaltet sich das Messwerkzeug zur Schonung der Batterien

automatisch ab.

Messvorbereitung

Emissionsgrad für Oberflächen-Temperaturmessungen

einstellen

Zur Bestimmung der Oberflächentemperatur wird berüh-

rungslos die natürliche Infrarot-Wärmestrahlung gemessen,

die das angezielte Objekt aussendet. Für korrekte Messungen

muss der am Messwerkzeug eingestellte Emissionsgrad (sie-

he „Emissionsgrad“, Seite 9) vor jeder Messung geprüft und

gegebenenfalls an das Messobjekt angepasst werden.

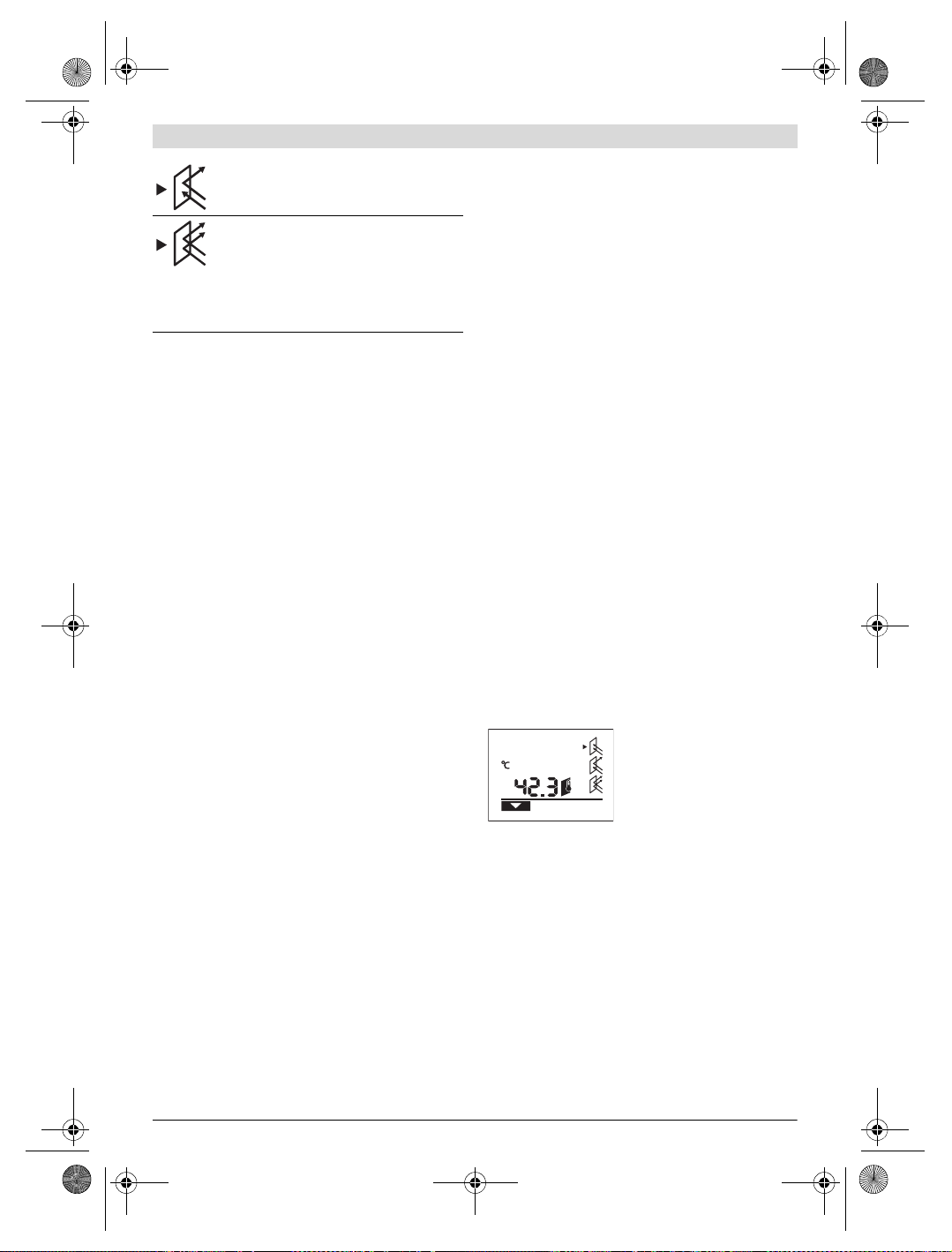

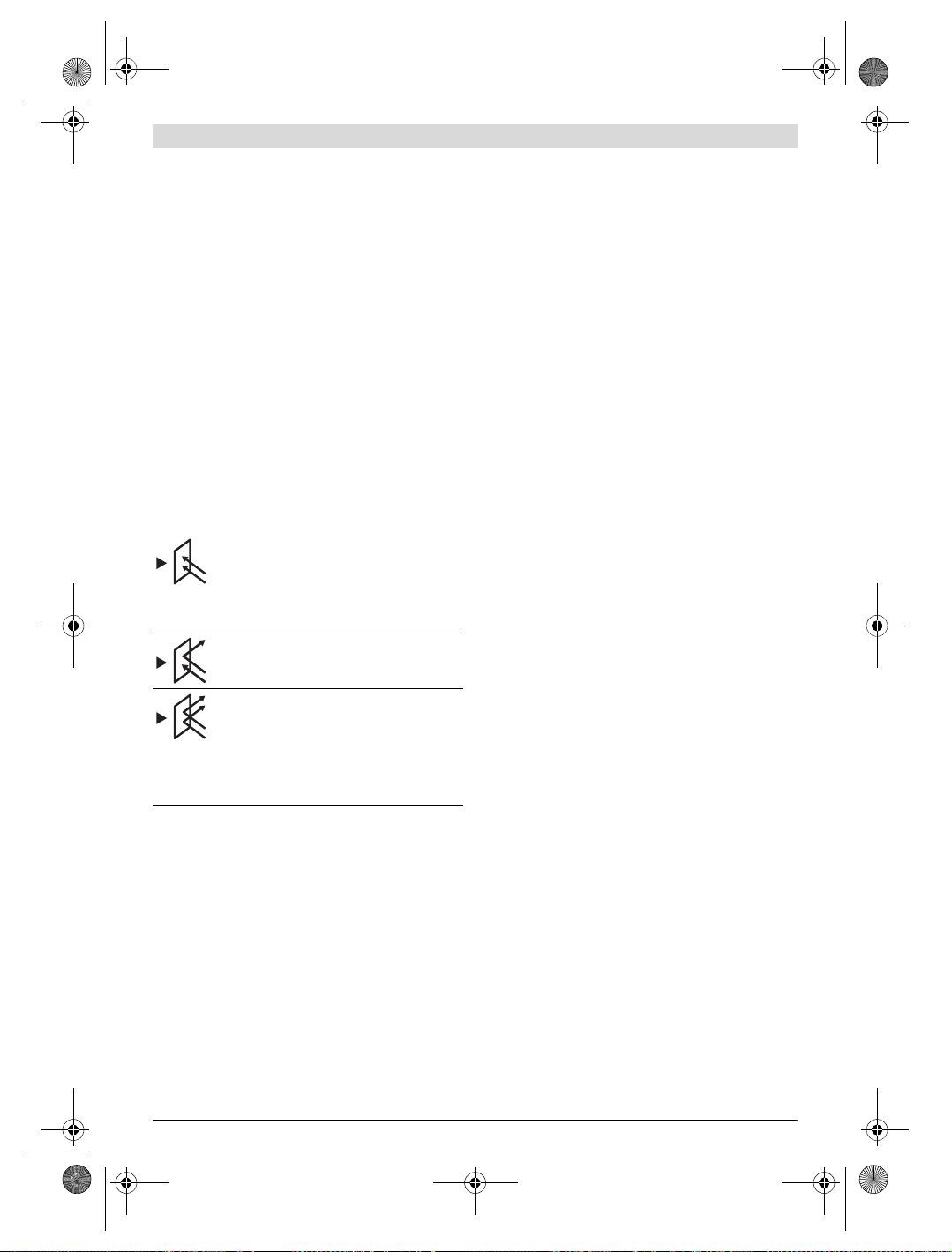

Am Messwerkzeug kann zwischen drei Emissionsgraden ge-

wählt werden. Die in der nachfolgenden Tabelle angegebenen

häufig verwendeten Materialien sind eine beispielhafte Aus-

wahl im Bereich des zu verwendenden Emissionsgrads.

Zum Ändern des Emissionsgrads drücken Sie die Taste Emis-

sionsgrad 14 so oft, bis in der Anzeige g der für die nächste

Messung passende Emissionsgrad ausgewählt ist.

 Korrekte Oberflächen-Temperaturanzeigen sind nur

möglich, wenn der eingestellte Emissionsgrad und der

Emissionsgrad des Objekts übereinstimmen. Korrekte

Hinweise auf Wärmebrücken und Schimmelgefahr sind da-

mit ebenfalls vom eingestellten Emissionsgrad abhängig.

Messfläche bei Oberflächen-Temperaturmessungen

Der vom Messwerkzeug erzeugte Laserkreis zeigt die Messflä-

che an, deren Infrarotstrahlung bei der berührungslosen

Oberflächen-Temperaturmessung bestimmt wird.

Der mittlere Laserpunkt markiert den Mittelpunkt der Mess-

fläche. Für ein optimales Messergebnis richten Sie das Mess-

werkzeug so aus, dass der Laserstrahl die Messfläche an die-

sem Punkt senkrecht trifft.

 Richten Sie den Laserstrahl nicht auf Personen oder

Tiere und blicken Sie nicht selbst in den Laserstrahl,

auch nicht aus größerer Entfernung.

Die Größe des Laserkreises und damit der Messfläche steigt

mit dem Abstand zwischen Messwerkzeug und Messobjekt.

Der optimale Messabstand beträgt 0,5 m bis 1 m.

 Halten Sie das Messwerkzeug nicht direkt an heiße

Oberflächen. Das Messwerkzeug kann durch die Hitze be-

schädigt werden.

Das angezeigte Messergebnis ist der Mittelwert der gemesse-

nen Temperaturen innerhalb der Messfläche.

Hinweise zu den Messbedingungen

Stark reflektierende oder transparente Oberflächen (z.B.

glänzende Fliesen, Edelstahlfronten oder Kochtöpfe) können

die Oberflächen-Temperaturmessung beeinträchtigen. Kle-

ben Sie bei Bedarf die Messfläche mit einem dunklen, matten

Klebeband, das gut wärmeleitend ist, ab. Lassen Sie das Band

Hoher Emissionsgrad: Beton (trocken), Ziegel

(rot, rau), Sandstein (rau), Marmor, Dach-

pappe, Stuck (rau), Mörtel, Gips, Parkett (matt),

Laminat, PVC, Teppich, Tapete (gemustert),

Fliesen (matt), Glas, Aluminium (eloxiert),

Emaille, Holz, Gummi, Eis

Mittlerer Emissionsgrad: Granit, Pflasterstein,

Faserplatte, Tapete (leicht gemustert), Lack

(dunkel), Metall (matt), Keramik, Leder

Niedriger Emissionsgrad: Porzellan (weiß),

Lack (hell), Kork, Baumwolle

Für die ausgewählten Beispiele wird ein Emissionsgrad angegeben von:

– hoher Emissionsgrad: 0,95

– mittlerer Emissionsgrad: 0,85

– niedriger Emissionsgrad: 0,75

OBJ_BUCH-1625-003.book Page 7 Wednesday, September 7, 2016 11:24 AM

8 | Deutsch

1 609 92A 1YH | (7.9.16) Bosch Power Tools

kurz auf der Oberfläche austemperieren.

Die Messung durch transparente Materialien hindurch ist

prinzipbedingt nicht möglich.

Die Messergebnisse werden umso genauer und zuverlässiger,

je besser und stabiler die Messbedingungen sind.

Der Luftfeuchte- und Temperatursensor 1 kann durch chemi-

sche Schadstoffe wie z.B. Ausdünstungen von Lacken oder

Farben beschädigt werden. Die Infrarot-Temperaturmessung

wird durch Rauch, Dampf oder staubige Luft beeinträchtigt.

Lüften Sie deshalb vor der Messung den Raum, insbesondere

wenn die Luft verschmutzt oder dampfig ist. Messen Sie z.B.

im Bad nicht direkt nach dem Duschen.

Lassen Sie den Raum nach dem Lüften eine Weile austempe-

rieren, bis er die übliche Temperatur wieder erreicht hat.

Umgebungstemperatur und relative Luftfeuchtigkeit werden

direkt am Messwerkzeug am Luftfeuchte- und Temperatur-

sensor 1 gemessen. Halten Sie für aussagekräftige Ergebnis-

se das Messwerkzeug nicht direkt über oder neben Störquel-

len wie Heizungen oder offene Flüssigkeiten. Decken Sie den

Sensor 1 keinesfalls ab.

Messfunktionen

Einzelmessung

Durch einmaliges kurzes Drücken der Taste Messen 4 schal-

ten Sie den Laser ein und lösen eine Einzelmessung im ge-

wählten Modus aus. Der Messvorgang kann 1 bis 2 Sekunden

dauern und wird durch umlaufende Displaysegmente in der

Zeile l angezeigt.

Nach Abschluss der Messung wird der Laser automatisch aus-

geschaltet.

Im Display werden die letzten Messergebnisse angezeigt, zu-

sätzlich blinkt die Anzeige „HOLD“ m. Die Signalleuchte

bleibt unverändert bei der letzten Anzeige.

Dauermessung

Halten Sie für Dauermessungen im gewählten Modus die Tas-

te Messen 4 gedrückt. Der Laser bleibt eingeschaltet. Richten

Sie den Laserkreis in langsamer Bewegung nacheinander auf

alle Oberflächen, deren Temperatur Sie messen möchten. Für

Feuchtigkeits- und Umgebungstemperatur-Messungen bewe-

gen Sie das Messwerkzeug langsam im Raum.

Die Anzeige im Display sowie die Signalleuchte 8 werden fort-

laufend aktualisiert. Sobald Sie die Taste Messen 4 loslassen,

wird die Messung unterbrochen und der Laser ausgeschaltet.

Im Display werden die letzten Messergebnisse angezeigt, zu-

sätzlich blinkt die Anzeige „HOLD“ m. Die Signalleuchte

bleibt unverändert bei der letzten Anzeige.

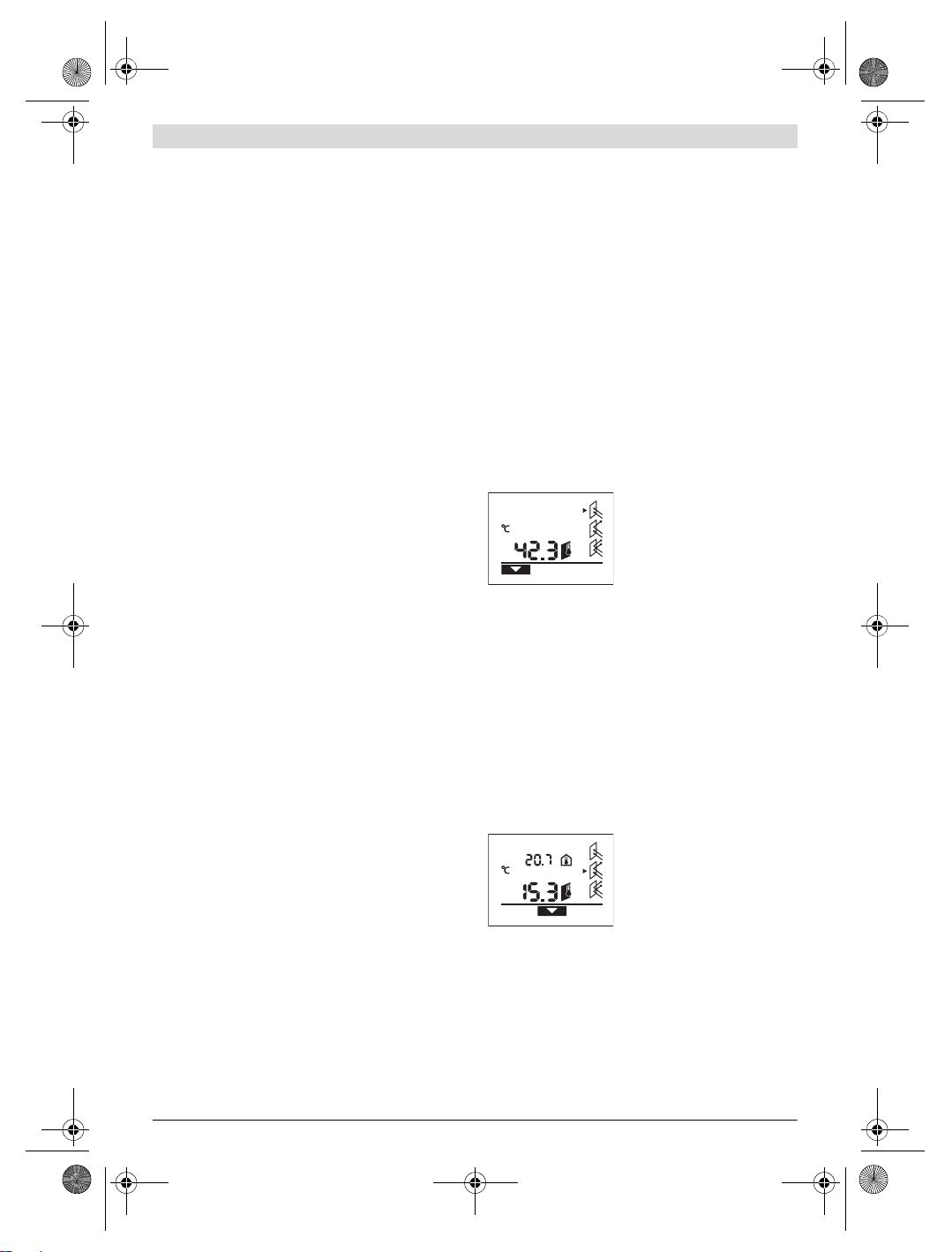

Oberflächentemperatur-Modus (siehe Bild A)

Im Oberflächentemperatur-Modus wird die Oberflächentem-

peratur eines Messobjekts gemessen.

Zum Wechsel in den Oberflächen-

temperatur-Modus drücken Sie

die Taste Oberflächentemperatur-

Modus 11. Im Display erscheint

die Anzeige k zur Bestätigung.

Drücken Sie die Taste Messen 4 und richten Sie den Laser-

kreis senkrecht auf die Mitte des Messobjekts. Nach Ab-

schluss der Messung wird die gemessene Oberflächentempe-

ratur in der Zeile l angezeigt.

Im Oberflächentemperatur-Modus leuchtet die Signalleuchte

8 nicht.

In diesem Modus können Sie z.B. die Temperatur von Heiz-

körpern, Fußbodenheizungen oder Kühlschrank-Innenräu-

men messen.

Wärmebrücken-Modus (siehe Bild B)

Im Wärmebrücken-Modus werden Oberflächen- und Umge-

bungstemperatur gemessen und miteinander verglichen. Bei

größeren Differenzen zwischen beiden Temperaturen wird

vor Wärmebrücken (siehe „Wärmebrücke“, Seite 9) gewarnt.

Zum Wechsel in den Wärmebrü-

cken-Modus drücken Sie die Taste

Wärmebrücken-Modus 10. Im Dis-

play erscheint die Anzeige j zur Be-

stätigung.

Drücken Sie die Taste Messen 4

und richten Sie den Laserkreis

senkrecht auf die Mitte des Messobjekts. Nach Abschluss der

Messung wird die gemessene Oberflächentemperatur in der

Zeile l und die gemessene Umgebungstemperatur in der Zeile

a angezeigt.

Das Messwerkzeug vergleicht automatisch die Werte und in-

terpretiert das Ergebnis wie folgt:

– grüne Signalleuchte 8: geringe Temperaturdifferenz, kei-

ne Wärmebrücken vorhanden.

– gelbe Signalleuchte 8: Temperaturdifferenz im Grenzbe-

reich, im Messbereich besteht eventuell eine Wärmebrü-

cke; wiederholen Sie die Messung gegebenenfalls mit zeit-

lichem Abstand.

– rote Signalleuchte 8: Das blinkende Oberflächentempe-

ratur-Symbol h zeigt an, dass die Oberflächentemperatur

innerhalb der Messfläche deutlich von der Umgebungs-

temperatur abweicht. Im Messbereich besteht eine Wär-

mebrücke, was auf eine schlechte Isolierung hinweist.

Bei niedriger Umgebungstemperatur blinkt zusätzlich das

Umgebungstemperatur-Symbol e. Der Raum ist zu kalt –

wird er normal beheizt, dann weist die niedrige Tempera-

tur auf eine insgesamt schlechte Isolierung hin.

Überprüfen Sie bei Wärmebrücken die Wärmedämmung in

diesem Bereich, gegebenenfalls mithilfe eines Bausachver-

ständigen.

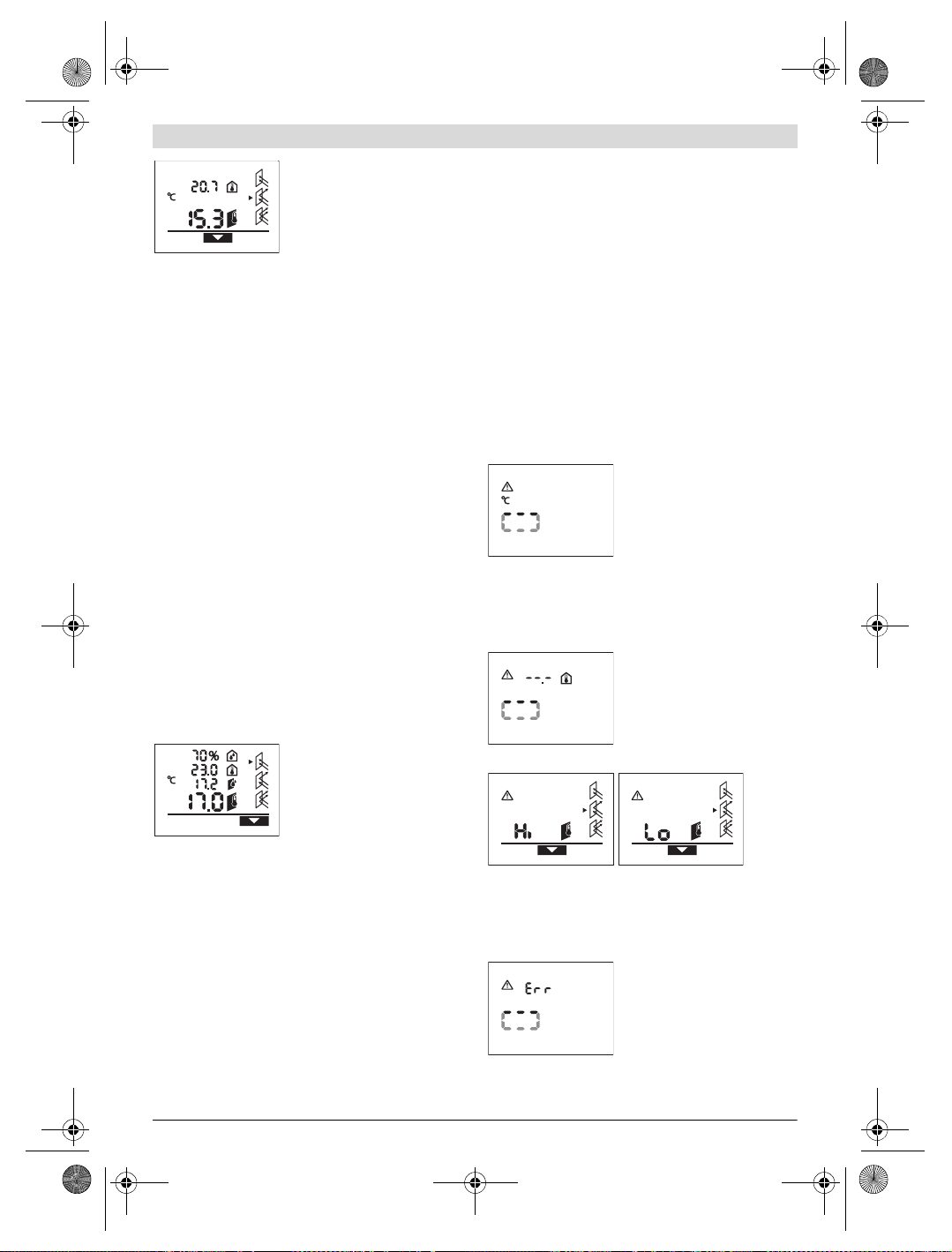

Schimmelwarn-Modus (siehe Bild C)

Im Schimmelwarn-Modus werden die Umgebungstemperatur

und die relative Luftfeuchtigkeit (siehe „Relative Luftfeuchtig-

keit“, Seite 9) gemessen. Aus beiden Werten wird die Tau-

punkttemperatur (siehe „Taupunkttemperatur“, Seite 10)

berechnet. Außerdem wird die Oberflächentemperatur ge-

messen.

Die Taupunkttemperatur wird mit der Oberflächentempera-

tur verglichen und das Ergebnis in Bezug auf Schimmelgefahr

interpretiert.

OBJ_BUCH-1625-003.book Page 8 Wednesday, September 7, 2016 11:24 AM

Deutsch | 9

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Zum Wechsel in den Schimmel-

warn-Modus drücken Sie die Taste

Schimmelwarn-Modus 12. Im Dis-

play erscheint die Anzeige i zur Be-

stätigung.

Drücken Sie die Taste Messen 4

und richten Sie den Laserkreis senkrecht auf die Mitte des

Messobjekts. Nach Abschluss der Messung wird die gemesse-

ne relative Luftfeuchtigkeit in Zeile b, die gemessene Umge-

bungstemperatur in Zeile a, die berechnete Taupunkttempe-

ratur in Zeile c und die gemessene Oberflächentemperatur in

Zeile l angezeigt.

Das Messwerkzeug vergleicht automatisch die Werte und in-

terpretiert das Ergebnis wie folgt:

– grüne Signalleuchte 8: Unter den aktuellen Bedingungen

besteht keine Schimmelgefahr.

– gelbe Signalleuchte 8: Die Werte liegen im Grenzbereich;

achten Sie auf Raumtemperatur, Wärmebrücken sowie

Luftfeuchtigkeit und wiederholen Sie die Messung gegebe-

nenfalls mit zeitlichem Abstand.

– rote Signalleuchte 8: Es besteht erhöhte Schimmelgefahr,

da die Luftfeuchtigkeit zu hoch oder die Oberflächentem-

peratur nahe im Bereich der Taupunkttemperatur ist.

Das blinkende Symbol relative Luftfeuchtigkeit d weist

auf zu hohe Luftfeuchte im Raum hin, das blinkende Umge-

bungstemperatur-Symbol e auf zu niedrige Raumtempe-

ratur, das blinkende Oberflächentemperatur-Symbol h

auf Wärmebrücken.

Bei Schimmelgefahr sollten Sie je nach Ursache die Luft-

feuchtigkeit durch häufigeres und gründlicheres Lüften sen-

ken, die Raumtemperatur erhöhen bzw. Wärmebrücken be-

seitigen. Wenden Sie sich gegebenenfalls an einen

Bausachverständigen.

Hinweis: Mit dem Messwerkzeug können keine Schimmel-

sporen detektiert werden. Es zeigt nur an, dass es bei gleich-

bleibenden Bedingungen zur Schimmelbildung kommen

kann.

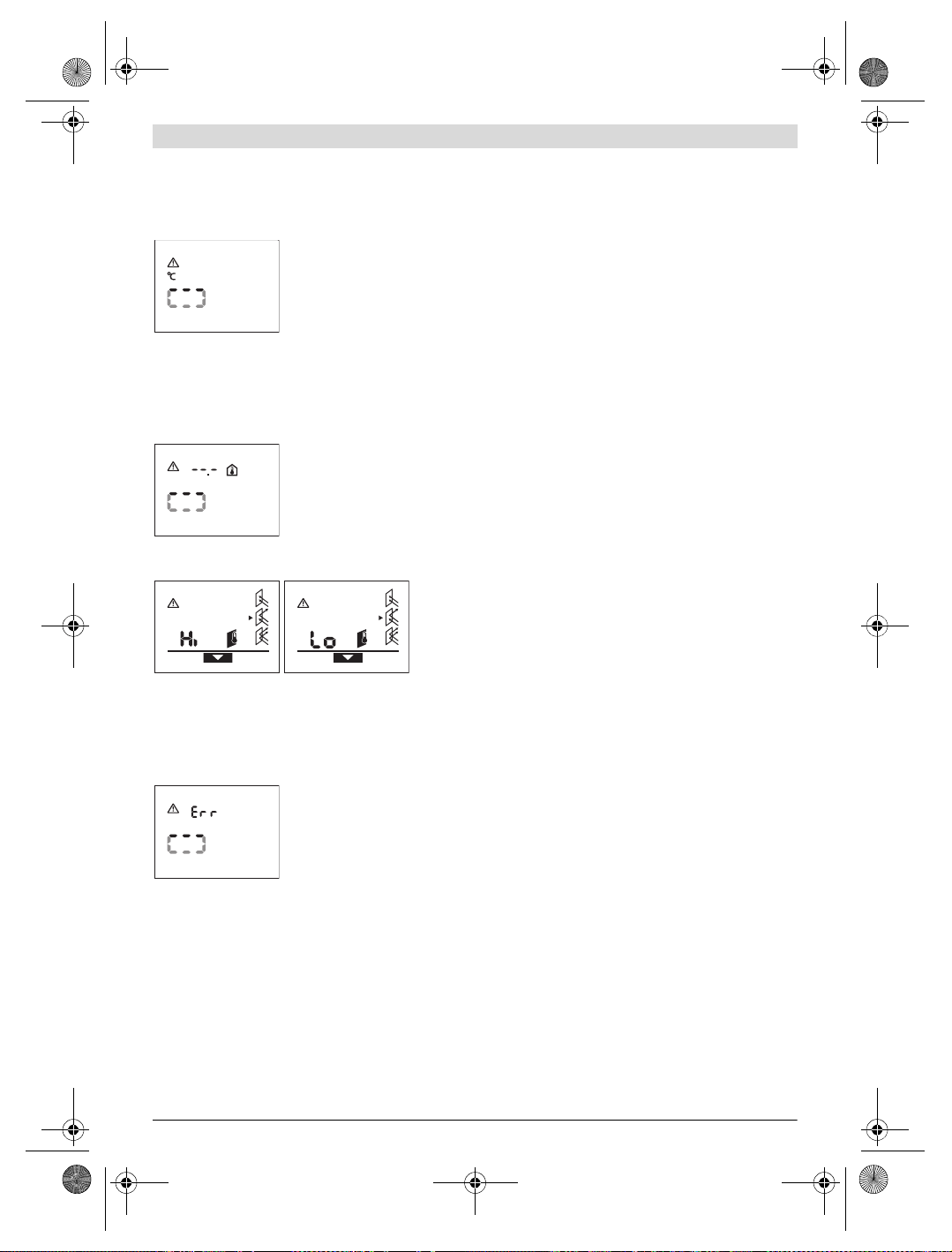

Fehler – Ursachen und Abhilfe

Alle nachfolgenden Fehlermeldungen im Display werden von

der roten Signalleuchte 8 begleitet.

Messwerkzeug ist nicht akklimatisiert

Das Messwerkzeug wurde starken

Temperaturschwankungen ausge-

setzt und hatte nicht genug Zeit,

sich anzupassen.

Das Messwerkzeug schaltet sich

nach 5 s automatisch ab. Warten

Sie ca. 10 bis 30 min, bis sich das Messwerkzeug an die aktu-

ellen Temperaturen angepasst hat. Wenn Sie das Messwerk-

zeug regelmäßig im Raum bewegen, wird die Akklimatisierung

beschleunigt.

Umgebungstemperatur außerhalb des Betriebstempera-

tur-Bereichs

Die Umgebungstemperatur ist für

den Betrieb des Messwerkzeugs

zu hoch oder zu niedrig. Das Mess-

werkzeug schaltet sich nach 5 s

ab, eine Messung ist in dieser Um-

gebung nicht möglich.

Oberflächentemperatur außerhalb des Messbereichs

Die Oberflächentemperatur des Messobjekts im Laserkreis

ist zu hoch („Hi“) oder zu niedrig („Lo“). Die Temperatur die-

ses Objekts kann nicht gemessen werden. Richten Sie den La-

serkreis auf ein anderes Objekt und starten Sie eine neue

Messung.

Interner Fehler

Das Messwerkzeug hat einen inter-

nen Fehler und schaltet sich nach

5s ab.

Zum Zurücksetzen der Software

entnehmen Sie die Batterien, war-

ten einige Sekunden und setzen

die Batterien wieder ein.

Besteht der Fehler danach weiterhin, dann lassen Sie das

Messwerkzeug bei einem Bosch-Kundendienst überprüfen.

Begriffserklärungen

Emissionsgrad

Der Emissionsgrad eines Objekts ist vom Material und von der

Struktur seiner Oberfläche abhängig. Er gibt an, ob ein Objekt

(im Vergleich mit anderen Objekten mit gleicher Temperatur)

viel oder wenig Infrarot-Wärmestrahlung aussendet.

Wärmebrücke

Als Wärmebrücke wird ein Objekt bezeichnet, das uner-

wünscht Wärme von einer Seite auf die andere überträgt.

Da die Oberflächentemperatur an Wärmebrücken niedriger

als im übrigen Raum ist, steigt die Schimmelgefahr an diesen

Stellen erheblich.

Relative Luftfeuchtigkeit

Die relative Luftfeuchtigkeit gibt an, wie stark die Luft mit

Wasserdampf gesättigt ist. Die Angabe erfolgt als Prozent-

wert der maximalen Wasserdampfmenge, die die Luft aufneh-

men kann. Die maximale Wasserdampfmenge ist von der

Temperatur abhängig: je höher die Temperatur, umso mehr

Wasserdampf kann die Luft aufnehmen.

Ist die relative Luftfeuchtigkeit zu hoch, steigt die Schimmel-

gefahr. Zu niedrige Luftfeuchtigkeit kann zu gesundheitlichen

Beeinträchtigungen führen.

OBJ_BUCH-1625-003.book Page 9 Wednesday, September 7, 2016 11:24 AM

10 | Deutsch

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Taupunkttemperatur

Die Taupunkttemperatur gibt an, bei welcher Temperatur der

in der Luft enthaltene Wasserdampf zu kondensieren beginnt.

Die Taupunkttemperatur ist abhängig von der relativen Luft-

feuchtigkeit und der Lufttemperatur.

Ist die Temperatur einer Oberfläche niedriger als die Tau-

punkttemperatur, dann beginnt Wasser auf dieser Oberfläche

zu kondensieren. Die Kondensation ist umso stärker, je grö-

ßer die Differenz der beiden Temperaturen und je höher die

relative Luftfeuchtigkeit ist.

Kondenswasser auf Oberflächen ist eine Hauptursache für die

Schimmelbildung.

Wartung und Service

Wartung und Reinigung

Lagern und transportieren Sie das Messwerkzeug nur in der

mitgelieferten Schutztasche 16. Bewahren Sie es z.B. nicht

in einer Plastiktüte auf, deren Ausdünstungen den Luftfeuch-

te- und Temperatursensor 1 beschädigen könnten. Kleben

Sie keine Aufkleber in der Nähe des Sensors auf das Mess-

werkzeug.

Lagern Sie das Messwerkzeug nicht über längere Zeit außer-

halb eines Luftfeuchtebereichs von 30 bis 50 %. Wird das

Messwerkzeug zu feucht oder zu trocken gelagert, kann es bei

der Inbetriebnahme zu Fehlmessungen kommen.

Halten Sie das Messwerkzeug stets sauber.

Wischen Sie Verschmutzungen mit einem feuchten, weichen

Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Beim Reinigen darf keine Flüssigkeit in das Messwerkzeug

eindringen.

Reinigen Sie insbesondere den Luftfeuchte- und Temperatur-

sensor 1, die Empfangslinse 2 und die Laser-Austrittsöffnung

3 sehr vorsichtig:

Achten Sie darauf, dass keine Fusseln auf der Empfangslinse

oder der Laser-Austrittsöffnung liegen. Versuchen Sie nicht,

mit spitzen Gegenständen Schmutz aus dem Sensor oder von

der Empfangslinse zu entfernen. Bei Bedarf können Sie

Schmutz vorsichtig mit ölfreier Druckluft ausblasen.

Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und

Prüfverfahren einmal ausfallen, ist die Reparatur von einer au-

torisierten Kundendienststelle für Bosch-Elektrowerkzeuge

ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht

selbst.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Messwerkzeugs an.

Senden Sie im Reparaturfall das Messwerkzeug in der Schutz-

tasche 16 ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei

Fragen zu unseren Produkten und deren Zubehör.

www.bosch-do-it.de, das Internetportal für Heimwerker und

Gartenfreunde.

www.1-2-do.com

In der Heimwerker-Community 1-2-do.com können Sie

Produkttester werden, Ideen sammeln oder sich mit anderen

Heimwerkern austauschen.

www.diy-academy.eu, das komplette Service-Angebot der

DIY Academy.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile be-

stellen oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040480

Fax: (0711) 40040481

E-Mail: Servicezentrum.Ele[email protected]osch.com

Anwendungsberatung: Tel.: (0711) 40040480

Fax: (0711) 40040482

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestel-

len.

Tel.: (01) 797222010

Fax: (01) 797222011

E-Mail: service.elektrowerkzeu[email protected].com

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

teile bestellen.

Tel.: (044) 8471511

Fax: (044) 8471551

E-Mail: [email protected]h.com

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gere[email protected]osch.com

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer um-

weltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den

Hausmüll!

OBJ_BUCH-1625-003.book Page 10 Wednesday, September 7, 2016 11:24 AM

English | 11

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

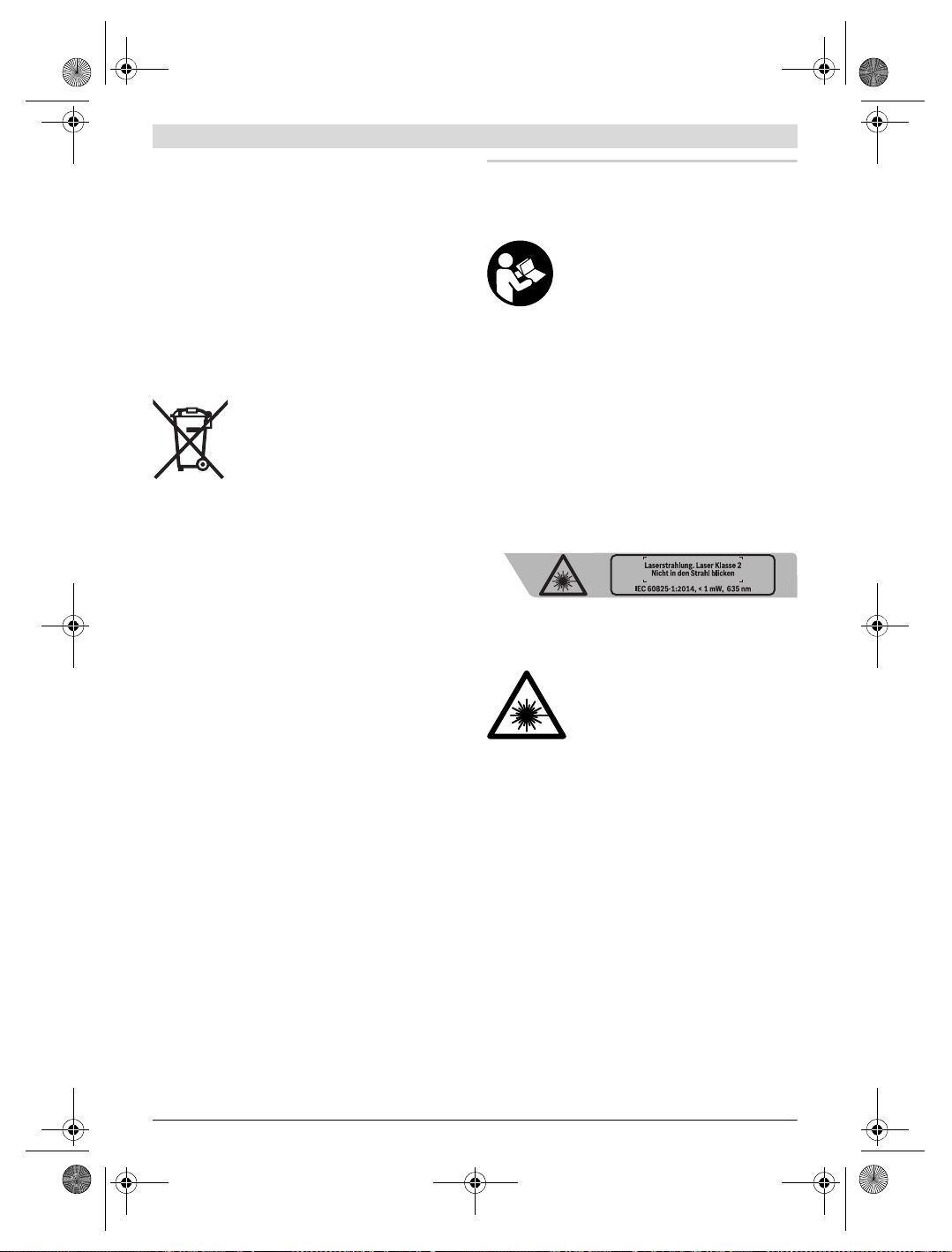

Nur für EU-Länder:

Gemäß der europäischen Richtlinie

2012/19/EU müssen nicht mehr gebrauchs-

fähige Messwerkzeuge und gemäß der euro-

päischen Richtlinie 2006/66/EG müssen

defekte oder verbrauchte Akkus/Batterien

getrennt gesammelt und einer umweltge-

rechten Wiederverwendung zugeführt wer-

den.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt

abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.

English

Safety Notes

All instructions must be read and observed

in order to work safely with the measuring

tool. The integrated protections in the

measuring tool may be compromised if the

measuring tool is not used in accordance

with the instructions provided. Never make warning signs

on the measuring tool unrecognisable. STORE THESE IN-

STRUCTIONS IN A SAFE PLACE AND INCLUDE THEM WITH

THE MEASURING TOOL WHEN GIVING IT TO A THIRD PAR-

TY.

 Caution – The use of other operating or adjusting

equipment or the application of other processing meth-

ods than those mentioned here can lead to dangerous

radiation exposure.

 The measuring tool is provided with a warning label

(marked with number 7 in the representation of the

measuring tool on the graphics page).

 If the text of the warning label is not in your national

language, stick the provided warning label in your na-

tional language over it before operating for the first

time.

Do not direct the laser beam at persons

or animals and do not stare into the di-

rect or reflected laser beam yourself, not

even from a distance. You could blind

somebody, cause accidents or damage

your eyes.

 If laser radiation strikes your eye, you must deliberate-

ly close your eyes and immediately turn your head

away from the beam.

 Do not make any modifications to the laser equipment.

 Do not use the laser viewing glasses as safety goggles.

The laser viewing glasses are used for improved visualisa-

tion of the laser beam, but they do not protect against laser

radiation.

 Do not use the laser viewing glasses as sun glasses or in

traffic. The laser viewing glasses do not afford complete

UV protection and reduce colour perception.

 Have the measuring tool repaired only through quali-

fied specialists using original spare parts. This ensures

that the safety of the measuring tool is maintained.

 Do not allow children to use the laser measuring tool

without supervision. They could unintentionally blind

other persons or themselves.

 Do not operate the measuring tool in explosive environ-

ments, such as in the presence of flammable liquids,

gases or dusts. Sparks can be created in the measuring

tool which may ignite the dust or fumes.

 For technological reasons, the measuring tool cannot

ensure 100 % certainty. Environmental influences (e.g.

dust or steam in the measuring range), variations in tem-

perature (e.g. from fan heaters) as well as the quality and

condition of the measuring surface (e.g. heavily reflecting

or transparent materials) can lead to faulty measuring

results.

Product Description and Specifica-

tions

Intended Use

The measuring tool is intended for contact-free measuring of

surface temperature, ambient temperature and relative

humidity. It calculates the dew point temperature and can be

used to indicate thermal bridges and mould. The measuring

tool cannot detect mould spores.

The measuring tool may not be used to measure the body

temperature of humans or animals or for other medicinal

purposes.

The measuring tool is not suitable for measuring the surface

temperature of gases or liquids.

The measuring tool is not intended for commercial use.

OBJ_BUCH-1625-003.book Page 11 Wednesday, September 7, 2016 11:24 AM

12 | English

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Product Features

The numbering of the product features shown refers to the il-

lustration of the measuring tool on the graphic page.

1 Humidity and temperature sensor

2 Reception lens for infrared radiation

3 Exit opening for laser beam

4 Measuring button

5 Battery lid

6 Latch of battery lid

7 Laser warning label

8 Signal LED

9 Display

10 Thermal-bridge-mode button

11 Surface-temperature-mode button

12 Mould-warning-mode button

13 On/Off button

14 Emissivity degree button

15 Laser viewing glasses*

16 Protective pouch

17 Serial number

* The accessories illustrated or described are not included as

standard delivery.

Display Elements

a Measured value of the ambient temperature

b Measured value of the relative humidity

c Dew point temperature

d Symbol for relative humidity

e Symbol for ambient temperature

f Symbol for dew point temperature

g Emissivity degree

h Symbol for surface temperature

i Mould-warning-mode indicator

j Thermal-bridge-mode indicator

k Surface-temperature-mode indicator

l Measured value of the surface temperature

m“HOLD” indicator

n Unit of measure for temperature measurements

o Error warning

p Battery low indicator

Technical Data

Thermo detector PTD 1

Article number

3 603 F83 000

Measuring range

– Surface temperature

– Ambient temperature

– Relative humidity

–20...+200 °C

–10...+40 °C

10...90 %

Measuring accuracy (typical)

Surface temperature

1) 2)

– <+10 °C

– +10...30 °C

–+30...90°C

– >+90 °C

Ambient temperature

– typically

Relative humidity

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Optic (relation of measuring distance :

measuring spot)

3) 4)

10 : 1

Operating temperature

–10...+40 °C

Storage temperature

–20...+70 °C

Laser class

Laser type (typically)

635 nm, <1 mW

Laser beam diameter (at 25 °C),

approx.

– at 0 m distance

– at 10 m distance

4 mm

10 mm

Batteries

Rechargeable batteries

2 x 1.5 V LR06 (AA)

2x1.2VHR06 (AA)

Operating time, approx.

Weight according to

EPTA-Procedure 01:2014

0.28 kg

Dimensions (length x width x height)

124 x 53 x 180 mm

The measuring tool can be clearly identified with the serial

number 17 on the type plate.

1) At a measuring distance of 0.75–1.25 m to the surface

2) At an ambient temperature of 22 °C

3) Information according to VDI/VDE 3511 Page 4.3 (publication date:

July 2005); applies for 90 % of the measuring signal.

Deviations of the measuring results are possible in all ranges beyond the

indicated dimensions in the Technical Data.

4) Refers to infrared measurement, see graphic:

5) The width of the laser line depends on the surface characteristics and

on the ambient conditions.

Thermo detector PTD 1

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 12 Wednesday, September 7, 2016 11:24 AM

English | 13

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Assembly

Inserting/Replacing the Batteries

Using alkali-manganese or rechargeable batteries is recom-

mended for operation of the measuring tool.

To open the battery lid 5, press on the latch 6 and fold the bat-

tery lid up. Insert the batteries/rechargeable batteries. When

inserting, pay attention to the correct polarity according to

the representation on the inside of the battery lid.

The battery low indicator p indicates when the batteries/re-

chargeable batteries become empty:

–max. 30% battery power,

–max. 10% battery power.

When the battery low indicator p flashes, the batteries/re-

chargeable batteries must be replaced. Measurements are no

longer possible.

Always replace all batteries/rechargeable batteries at the

same time. Do not use different brands or types of batter-

ies/rechargeable batteries together.

 Remove the batteries/rechargeable batteries from the

measuring tool when not using it for longer periods.

When storing for longer periods, the batteries/rechargea-

ble batteries can corrode and self-discharge.

Operation

Initial Operation

 Protect the measuring tool against moisture and direct

sun light.

 Do not subject the measuring tool to extreme tempera-

tures or variations in temperature. As an example, do

not leave it in vehicles for a long time. In case of large vari-

ations in temperature, allow the measuring tool to adjust to

the ambient temperature before putting it into operation.

In case of extreme temperatures or variations in tempera-

ture, the accuracy of the measuring tool can be impaired.

 Ensure that the measuring tool is correctly acclima-

tized. In case of large variations in temperature, acclima-

tization can take up to 30 minutes. This may be the case,

for example, if you first perform a measurement in the cool

cellar and then go up to the warm attic.

 Avoid heavy impact to or falling down of the measuring

tool.

 Do not shut or cover off the humidity and temperature

sensor 1, the reception lens 2 and the laser beam exit

opening 3.

Switching On and Off

For switching on the measuring tool, the following possibili-

ties are given:

– Switch the measuring tool on with the On/Off button 13.

After a short start-up sequence, the measuring tool is

ready for operation with the settings (operating mode,

emission degree) saved after switching off last. A mea-

surement is not started as yet and the laser is switched off.

– Switch the measuring tool on with the measuring button

4. After a short start-up sequence, the laser is switched on

and the measuring tool immediately starts a measurement

with the settings (operating mode, emission degree)

saved after switching off last.

 Do not leave the switched-on measuring tool unattend-

ed and switch the measuring tool off after use. Other

persons could be blinded by the laser beam.

 Do not point the laser beam at persons or animals and

do not look into the laser beam yourself, not even from

a large distance.

To save energy, the brightness of the display illumination is

reduced 30 seconds each time after pressing a button. After

pressing any button, the display illumination is switched on

again at full brightness.

To switch the measuring tool off, press the On/Off button 13.

When no button on the measuring tool is pressed for approx.

4 minutes, the measuring tool automatically switches off to

save the batteries.

Preparing for Measurement

Setting the Emissivity Degree for Surface-temperature

Measurements

To determine the surface temperature, the natural infrared

heat radiation emitted by the object is measured contact-

free. For correct measurements, the emissivity degree set on

the measuring tool (see “Emissivity Degree”, page 15) must

be checked and if required, adapted to the object being mea-

sured prior to each measurement.

You can select between three emissivity degrees. The com-

monly used materials specified in the Table below are exem-

plary for selection of the emissivity degree to be used.

To change the emissivity degree, press the emissivity degree

button 14 until the appropriate emissivity degree for the next

measurement is indicated in display element g.

 Correct surface-temperature indications are only pos-

sible when the set emissivity degree and the emissivity

degree of the object correspond. Correct notes on ther-

mal bridges and the risk of mould thus also depend on the

set emissivity degree.

High emissivity degree: Concrete (dry), bricks

(red, coarse), sandstone (coarse), marble,

roofing felt, stucco (coarse), mortar, gypsum,

parquet flooring (matt), flooring panels, PVC,

carpet, wallpaper (patterned), tiles (matt),

glass, aluminium (anodised), enamel, wood,

rubber, ice

Medium emissivity degree: Granite, paving

stone, fibre board, wallpaper (lightly patterned),

varnish (dark), metal (matt), ceramic, leather

Low emissivity degree: Porcelain (white),

varnish (light), cork, cotton

For the selected examples, an emissivity degree is indicated as follows:

– High emissivity degree: 0.95

– Medium emissivity degree: 0.85

– Low emissivity degree: 0.75

OBJ_BUCH-1625-003.book Page 13 Wednesday, September 7, 2016 11:24 AM

14 | English

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Measuring Surface for Surface-temperature Measure-

ments

The laser circle generated by the measuring tool indicates the

measuring surface; its infrared radiation is determined in the

course of the contact-free surface-temperature measure-

ment.

The centre laser point marks the centre of the measuring sur-

face. For optimal measuring results, align the measuring tool

in such a manner that the laser beam impinges perpendicular-

ly on this point of the measuring surface.

 Do not point the laser beam at persons or animals and

do not look into the laser beam yourself, not even from

a large distance.

The size of the laser circle and thus of the measuring surface

increases with the clearance between the measuring tool and

the object being measured. The optimal measuring distance

is 0.5m to 1m.

 Do not hold the measuring tool directly against hot sur-

faces. The measuring tool can be damaged through heat.

The indicated measuring result is the mean value of the mea-

sured temperatures within the measuring surface.

Notes on the Measuring Conditions

Highly reflecting or transparent surfaces (e.g., shiny tiles,

stainless steel fronts or cooking pots) can affect the surface-

temperature measurement. If necessary, mask off the mea-

suring surface with a dark, matt tape that conducts heat well.

Allow the tape to briefly acclimatize to the surface.

On condition of the principle, taking measurements through

transparent materials is not possible.

The accuracy and reliability of the measuring results increase

with better and more stable measuring conditions.

The humidity and temperature sensor 1 can become dam-

aged through chemical contaminants, such as through the

evaporation of paints or enamels. The infrared temperature

measurement is affected through smoke, steam or dusty air.

Therefore, ventilate the room before measuring, especially

when the air is contaminated or steamy. For example, do not

apply a measurement in the bathroom directly after shower-

ing.

After ventilating, allow the room to acclimatize for a while until

the usual temperature has been reached again.

Ambient temperature and relative humidity are measured di-

rectly on the measuring tool via the humidity and temperature

sensor 1. To achieve substantial results, do not hold the

measuring tool directly above or next to interference sources

such as radiators or open liquids. Make sure not to cover off

the sensor 1.

Measuring Functions

Single Measurement

Briefly pressing the measuring button 4 once switches the la-

ser on and actuates a single measurement in the selected

mode.The measuring procedure can take 1 to 2 seconds and

is indicated through rotating display segments in line l.

The laser beam is switched off automatically upon completion

of the measurement.

The last measuring results are indicated on the display; the

“HOLD” m indicator flashes additionally. The signal LED re-

mains unchanged for the last indication.

Continuous Measurement (Tracking)

For continuous measurements, press and hold measuring

button 4 in the selected mode. The laser remains switched

on. Moving slowly, point the laser circle at all surfaces requir-

ing temperature measurement, one after the other. For hu-

midity and ambient-temperature measurements, slowly

move the measuring tool around in the room.

The display indication as well as the signal LED 8 are continu-

ously updated. As soon as releasing the measuring button 4,

the measurement is interrupted and the laser is switched off.

The last measuring results are indicated on the display; the

“HOLD” m indicator flashes additionally. The signal LED re-

mains unchanged for the last indication.

Surface-temperature-mode (see figure A)

In surface-temperature-mode, the surface temperature of an

object is measured.

To switch to surface-temperature-

mode, press the surface-tempera-

ture-mode button 11. The surface-

temperature-mode indicator k

appears on the display for confir-

mation.

Press measuring button 4 and

point the laser circle perpendicularly against the centre of the

object being measured. Upon completion of the measure-

ment, the measured surface temperature is displayed in line l.

In surface-temperature-mode, the signal LED 8 does not light

up.

This mode, as an example, is suitable for measuring the tem-

perature of radiators, underfloor heating systems or refriger-

ator interiors.

Thermal-bridge-mode (see figure B)

In thermal-bridge-mode, surface and ambient temperature

are measured and compared with each other. In case of larger

differences between both temperatures, a thermal-bridge

warning is indicated (see “Thermal Bridge”, page 16).

To switch to thermal-bridge-

mode, press the thermal-bridge-

mode button 10. The thermal-

bridge-mode indicator j appears

on the display for confirmation.

Press measuring button 4 and

point the laser circle perpendicu-

larly against the centre of the object being measured. Upon

completion of the measurement, the measured surface tem-

perature is displayed in line l and the measured ambient tem-

perature in line a.

The measuring tool automatically compares the values and in-

terprets the results as follows:

– Green signal LED 8: Low temperature difference, no ther-

mal bridges given.

OBJ_BUCH-1625-003.book Page 14 Wednesday, September 7, 2016 11:24 AM

English | 15

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

– Yellow signal LED 8: Temperature difference in limit

range; thermal bridge possible in the measuring range; re-

peat the measurement at a later point of time.

– Red signal LED 8: The flashing symbol for surface tem-

perature h indicates that the surface temperature within

the measuring surface significantly deviates from the am-

bient temperature. A thermal bridge is in the measuring

range, which indicates poor insulation.

When the ambient temperature is low, the symbol for am-

bient temperature e additionally flashes. The room is too

cold – when being normally heated, the low temperature

indicates an overall poor insulation.

In case of thermal bridges, check the insulation in this area,

perhaps with the support of a building expert.

Mould-warning-mode (see figure C)

In mould-warning-mode, the ambient temperature and the

relative humidity (see “Relative Humidity”, page 16) are

measured. The dew point temperature is calculated based on

both values (see “Dew Point Temperature”, page 16). In addi-

tion, the surface temperature is also measured.

The dew point temperature is compared with the surface tem-

perature and the result is interpreted as to the risk of mould.

To switch to mould-warning-

mode, press the mould-warning-

mode button 12. The mould-warn-

ing-mode indicator i appears on

the display for confirmation.

Press measuring button 4 and

point the laser circle perpendicu-

larly against the centre of the object being measured. Upon

completion of the measurement, the measured relative hu-

midity is displayed in line b, the measured ambient tempera-

ture in line a, the calculated dew point temperature in line c

and the measured surface temperature in line l.

The measuring tool automatically compares the values and in-

terprets the results as follows:

– Green signal LED 8: No risk of mould under the current

conditions.

– Yellow signal LED 8: The values are in the limit range; pay

attention to room temperature, humidity and heat bridges,

and repeat the measurement at a later point of time as re-

quired.

– Red signal LED 8: There is an increased mould risk be-

cause the humidity is too high or the surface temperature

is close to the dew point temperature.

the flashing Symbol for relative humidity d indicates that

the humidity in the room is too high;

the flashing Symbol for ambient temperature e indicates

that the room temperature is too low;

The flashing Symbol for surface temperature h indicates

thermal bridges.

When the risk of mould is given, you should – depending on

the cause – reduce the humidity through more frequent and

thorough ventilation, increase the room temperature and

eliminate thermal bridges. If required, refer to a building ex-

pert.

Note:

The measuring tool cannot detect mould spores. It only

indicates the possible formation of mould when the condi-

tions remain the same.

Troubleshooting – Causes and Corrective

Measures

All of the following error messages in the display are accom-

panied by the red signal LED 8.

Measuring Tool not Acclimatized

The measuring tool was exposed

to severe variations in tempera-

ture and did not have enough time

to adapt.

The measuring tool switches off

automatically after 5 seconds.

Wait approx. 10 to 30 minutes until the measuring tool has

adapted to the current temperatures. The acclimatization is

accelerated when the measuring tool is periodically moved

around in the room.

Ambient Temperature not in Operating-temperature

Range

The ambient temperature is too

high or too low for operation of the

measuring tool. The measuring

tool switches off after 5 seconds;

taking measurements in this envi-

ronment is not possible.

Surface Temperature not within the Measuring Range

The surface temperature of the object in the laser circle is too

high (“Hi”) or too low (“Lo”). The temperature of this object

cannot be measured. Point the laser circle to another object

and start a new measurement.

Internal Error

The measuring tool has an internal

error and switches off after 5 sec-

onds.

To reset the software, remove the

batteries, wait a few seconds and

then insert the batteries again.

If the error continues, have the measuring tool checked by an

authorised Bosch after-sales service.

Definitions

Emissivity Degree

The emissivity degree of an object depends on the material

and the structure of its surface. It indicates whether an object

(in comparison with other objects with the same tempera-

ture) emits much or little infrared heat radiation.

OBJ_BUCH-1625-003.book Page 15 Wednesday, September 7, 2016 11:24 AM

16 | English

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Thermal Bridge

A thermal bridge is defined as an object that undesirably

transmits heat from one side to the other.

As the surface temperature at thermal bridges is lower than in

the rest of the room, the risk of mould increases significantly

at these locations.

Relative Humidity

The relative humidity provides information on how intensive

the air is saturated with water vapour. It is stated as a percent-

age of the maximum amount of water vapour that the air can

absorb. The maximum amount of water vapour depends on

the temperature: The higher the temperature, the more

amount of water vapour the air can absorb.

When the relative humidity is too high, the risk of mould in-

creases. Too low humidity can lead to health impairments.

Dew Point Temperature

The dew point temperature indicates the temperature at

which the water vapour in the air starts to condense. The dew

point temperature depends on the relative humidity and the

air temperature.

When the temperature of a surface is below the dew point

temperature, water begins to condense on this surface. The

larger the difference of both temperatures and the higher the

relative humidity, the greater the condensation.

Condensate on surfaces is a major cause for the formation of

mould.

Maintenance and Service

Maintenance and Cleaning

Store and transport the measuring tool only in the supplied

protective pouch 16. Do not, as an example, store the mea-

suring tool in a plastic bag, as the evaporation could damage

the humidity and temperature sensor 1. Do not attach stick-

ers onto the measuring tool close to the sensor.

Do not store the measuring tool for long periods out of a hu-

midity range between 30 to 50 %. When the measuring tool is

stored too moist or too dry, faulty measurements can occur

when starting operation.

Keep the measuring tool clean at all times.

Wipe off debris using a moist and soft cloth. Do not use any

cleaning agents or solvents.

When cleaning, fluids should not penetrate into the measur-

ing tool.

Provide utmost caution when cleaning the humidity and tem-

perature sensor 1, the reception lens 2 and the laser beam ex-

it opening 3:

Pay attention that no lint is on the reception lens or the laser

beam exit opening. Do not attempt to remove debris from the

sensor or from the reception lens using pointed objects. If re-

quired, debris can be carefully removed with oil-free com-

pressed air.

If the measuring tool should fail despite the care taken in man-

ufacturing and testing procedures, repair should be carried

out by an authorised after-sales service centre for Bosch pow-

er tools. Do not open the measuring tool yourself.

In all correspondence and spare parts orders, please always

include the 10-digit article number given on the type plate of

the measuring tool.

In case of repairs, send in the measuring tool packed in its

protective pouch 16.

After-sales Service and Application Service

Our after-sales service responds to your questions concern-

ing maintenance and repair of your product as well as spare

parts. Exploded views and information on spare parts can al-

so be found under:

www.bosch-pt.com

Bosch’s application service team will gladly answer questions

concerning our products and their accessories.

In all correspondence and spare parts orders, please always

include the 10-digit article number given on the nameplate of

the product.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

At www.bosch-pt.co.uk you can order spare parts or arrange

the collection of a product in need of servicing or repair.

Tel. Service: (0344) 7360109

E-Mail: boschse[email protected]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: (01) 4666700

Fax: (01) 4666888

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: (01300) 307044

Fax: (01300) 307045

Inside New Zealand:

Phone: (0800) 543353

Fax: (0800) 428570

Outside AU and NZ:

Phone: +61 3 95415555

www.bosch.com.au

OBJ_BUCH-1625-003.book Page 16 Wednesday, September 7, 2016 11:24 AM

Français | 17

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Republic of South Africa

Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: (011) 4939375

Fax: (011) 4930126

E-Mail: [email protected]

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: (031) 7012120

Fax: (031) 7012446

E-Mail: [email protected]

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: (021) 5512577

Fax: (021) 5513223

E-Mail: [email protected].za

Bosch Headquarters

Midrand, Gauteng

Tel.: (011) 6519600

Fax: (011) 6519880

E-Mail: rbsa-hq.pt[email protected]

Disposal

Measuring tools, accessories and packaging should be sorted

for environmental-friendly recycling.

Do not dispose of measuring tools and batteries/rechargea-

ble batteries into household waste!

Only for EC countries:

According to the European Guideline

2012/19/EU, measuring tools that are no

longer usable, and according to the Europe-

an Guideline 2006/66/EC, defective or used

battery packs/batteries, must be collected

separately and disposed of in an environ-

mentally correct manner.

Batteries no longer suitable for use can be directly returned

at:

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

At www.bosch-pt.co.uk you can order spare parts or arrange

the collection of a product in need of servicing or repair.

Tel. Service: (0344) 7360109

E-Mail: [email protected]

Subject to change without notice.

Français

Avertissements de sécurité

Pour une utilisation sans danger et en toute

sécurité de l’appareil de mesure, lisez at-

tentivement toutes les instructions et te-

nez-en compte. Si l’appareil de mesure n’est

pas utilisé conformément aux présentes

instructions, les dispositifs de protection intégrés dans

l’appareil sont susceptibles d’être endommagés. Faites

en sorte que les étiquettes d’avertissement se trouvant

sur l’appareil de mesure restent toujours lisibles.

CONSERVEZ CES INSTRUCTIONS DANS UN LIEU SÛR ET

REMETTEZ-LES À TOUT NOUVEL UTILISATEUR DE L’AP-

PAREIL DE MESURE.

 Attention – si d’autres dispositifs d’utilisation ou

d’ajustage que ceux indiqués ici sont utilisés ou si

d’autres procédés sont appliqués, ceci peut entraîner

une exposition dangereuse au rayonnement.

 Cet appareil de mesure est fourni avec une plaque

d’avertissement (dans la représentation de l’appareil

de mesure se trouvant sur la page des graphiques elle

est marquée du numéro 7).

 Avant la première mise en service, recouvrir le texte de

la plaque d’avertissement par l’autocollant fourni dans

votre langue.

Ne pas diriger le faisceau laser vers des

personnes ou des animaux et ne jamais

regarder soi-même dans le faisceau la-

ser. Vous risquez sinon d’éblouir des per-

sonnes, de causer des accidents ou de bles-

ser les yeux.

 Au cas où le faisceau laser frappe un œil, fermez immé-

diatement les yeux et déplacez la tête pour l’éloigner

du faisceau. Ne jamais apporter de modifications au

dispositif laser.

 Ne jamais apporter de modifications au dispositif laser.

 Ne pas utiliser les lunettes de vision du faisceau laser

en tant que lunettes de protection. Les lunettes de vision

du faisceau laser servent à mieux visualiser le faisceau la-

ser, elles ne protègent cependant pas du rayonnement la-

ser.

 Ne pas utiliser les lunettes de vision du faisceau laser

en tant que lunettes de soleil ou en circulation routière.

Les lunettes de vision du faisceau laser ne protègent pas

parfaitement contre les rayons ultra-violets et réduisent la

perception des couleurs.

 Ne faire réparer l’appareil de mesure que par une per-

sonne qualifiée et seulement avec des pièces de re-

change d’origine. Ceci permet d’assurer la sécurité de

l’appareil de mesure.

OBJ_BUCH-1625-003.book Page 17 Wednesday, September 7, 2016 11:24 AM

18 | Français

1 609 92A 1YH | (7.9.16) Bosch Power Tools

 Ne pas laisser les enfants utiliser l’appareil de mesure

laser sans surveillance. Ils risqueraient d’éblouir d’autres

personnes par mégarde.

 Ne pas faire fonctionner les appareils de mesure en at-

mosphère explosive, par exemple en présence de li-

quides inflammables, de gaz ou de poussières. L’appa-

reil de mesure produit des étincelles qui peuvent

enflammer les poussières ou les vapeurs.

 De par sa conception technologique, l’appareil de me-

sure ne peut pas garantir une sécurité à 100 %. Les in-

fluences environnementales (par ex. poussières ou va-

peurs dans la zone de mesure), les changements de

températures (par ex. causés par des radiateurs) ainsi que

les propriétés et l’état des surfaces à mesurer (par ex. ma-

tériaux fortement réfléchissants ou transparents) peuvent

fausser les résultats de mesure.

Description et performances du pro-

duit

Utilisation conforme

Cet appareil de mesure est conçu pour mesurer sans contact

la température de surfaces, la température ambiante et l’hu-

midité relative. Il calcule la température du point de rosée et

indique les ponts thermiques et les dangers de moisissure.

L’appareil de mesure ne détecte pas les spores de moisissure.

L’appareil de mesure ne doit pas être utilisé pour la prise de

température de personnes ou d’animaux ni à d’autres fins mé-

dicales.

L’appareil de mesure n’es pas conçu pour mesurer la tempé-

rature de surfaces fluides ou de gaz.

L’appareil de mesure n’est pas prévu pour un usage industriel.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la re-

présentation de l’appareil de mesure sur la page graphique.

1 Capteur d’humidité de l’air et de température

2 Lentille de réception rayonnement infrarouge

3 Orifice de sortie du faisceau laser

4 Touche Prise de mesures

5 Couvercle du compartiment à piles

6 Dispositif de verrouillage du couvercle du compartiment

à piles

7 Plaque signalétique du laser

8 Voyant de signalisation

9 Ecran

10 Touche du mode pont thermique

11 Touche du mode température de surface

12 Touche du mode alerte de moisissure

13 Touche Marche/Arrêt

14 Touche d’émissivité

15 Lunettes de vision du faisceau laser*

16 Etui de protection

17 Numéro de série

* Les accessoires décrits ou illustrés ne sont pas tous compris dans

la fourniture.

Affichages

a Valeur de mesure température ambiante

b Valeur de mesure humidité relative de l’air

c Température du point de rosée

d Symbole humidité relative de l’air

e Symbole température ambiante

f Symbole température du point de rosée

g Emissivité

h Symbole température de surface

i Mode alerte de moisissure

j Mode pont thermique

k Mode température de surface

l Valeur de mesure température de surface

m Affichage «HOLD»

n Unité des mesures de température

o Alerte d’erreur

p Alerte du niveau d’alimentation des piles

Caractéristiques techniques

Thermodétecteur PTD 1

N° d’article

3 603 F83 000

Plage de mesure

– Température de surface

– Température ambiante

– Humidité relative de l’air

–20...+200 °C

–10...+40 °C

10...90 %

Précision de mesure (typique)

Température de surface

1) 2)

– <+10 °C

– +10...30 °C

–+30...90°C

– >+90 °C

Température ambiante

– typique

Humidité relative de l’air

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Optique (relation distance de

mesure : point de mesure)

3) 4)

10 : 1

Température de fonctionnement

–10...+40 °C

Température de stockage

–20...+70 °C

Classe laser

Type laser (typique)

635 nm, <1 mW

Diamètre approx. du faisceau laser

(à 25 °C)

– à 0 m de distance

– à 10 m de distance

4 mm

10 mm

Piles

Accus

2 x 1,5 V LR06 (AA)

2x1,2VHR06 (AA)

Autonomie env.

OBJ_BUCH-1625-003.book Page 18 Wednesday, September 7, 2016 11:24 AM

Français | 19

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Montage

Mise en place/changement des piles

Pour le fonctionnement de l’appareil de mesure, nous recom-

mandons d’utiliser des piles alcalines au manganèse ou des

accumulateurs.

Pour ouvrir le couvercle du compartiment à piles 5, appuyez

sur le dispositif de blocage 6 et relevez le couvercle du com-

partiment à piles. Introduisez les piles ou les accumulateurs.

Veillez à respecter la polarité qui doit correspondre à la figure

se trouvant à l’intérieur du couvercle du compartiment à piles.

Le voyant d’alerte du niveau d’alimentation des piles p in-

dique quand les piles ou les accumulateurs sont vides :

– 30% de puissance max. disponible,

– 10 % de puissance max. disponible.

Si le voyant d’alerte du niveau d’alimentation des piles p cli-

gnote, toutes les piles ou tous les accumulateurs doivent être

remplacés. Il n’est plus possible d’effectuer des mesures.

Remplacez toujours toutes les piles ou tous les accumulateurs

en même temps. N’utilisez que des piles ou des accumula-

teurs de la même marque avec la même capacité.

 Sortez les piles ou les accus de l’appareil de mesure au

cas où l’appareil ne serait pas utilisé pour une période

prolongée. En cas de stockage prolongé, les piles et les ac-

cus peuvent se corroder et se décharger.

Fonctionnement

Mise en service

 Protégez l’appareil de mesure contre l’humidité, ne

l’exposez pas directement aux rayons du soleil.

 N’exposez pas l’appareil de mesure à des températures

extrêmes ou de forts changements de température. Ne

le stockez pas trop longtemps dans une voiture par ex. S’il

est exposé à d’importants changements de température,

laissez-le revenir à la température ambiante avant de le re-

mettre en marche. Des températures extrêmes ou de forts

changements de température peuvent réduire la précision

de l’appareil de mesure.

 Laissez l’appareil de mesure prendre la température

ambiante avant de le mettre en marche. En cas de diffé-

rence de température important, cela peut prendre jusqu’à

30 minutes. Un tel cas de figure peut par exemple se pré-

senter quand vous passez avec l’appareil d’une cave froide

à des combles chaudes.

 Evitez les chocs ou les chutes de l’appareil de mesure.

 Ne fermez ou couvrez pas le capteur d’humidité d’air et

de température 1, la lentille de réception 2 et l’orifice

de sortie du laser 3.

Mise en marche/arrêt

Pour mettre en service l’appareil de mesure, vous avez les

possibilités suivantes :

– Mettez en marche l’appareil de mesure à l’aide de la

touche Marche/Arrêt 13. Après une courte séquence de

démarrage, l’appareil de mesure est prêt à être utilisé avec

les réglages mémorisés lors de la dernière mise hors fonc-

tionnement (mode, émissivité). L’appareil ne fait pas en-

core de mesure, le laser est éteint.

– Mettez en marche l’appareil de mesure à l’aide de la

touche Prise de mesure 4. Après une courte séquence de

démarrage, le laser est activé et l’appareil de mesure com-

mence aussitôt à prendre une mesure avec les réglages

mémorisés lors de la dernière mise hors fonctionnement

(mode, émissivité).

 Ne laissez pas sans surveillance l’appareil de mesure al-

lumé et éteignez-le après l’utilisation. D’autres per-

sonnes pourraient être éblouies par le faisceau laser.

 Ne dirigez pas le faisceau laser vers des personnes ou

des animaux et ne regardez jamais dans le faisceau la-

ser, même si vous êtes à grande distance de ce dernier.

Pour économiser l’énergie, la luminosité de l’écran diminue

30 s après chaque appui sur une touche. Appuyer sur une

touche quelconque augmente la luminosité de l’écran.

Pour arrêter l’appareil de mesure, appuyez sur la touche

Marche/Arrêt 13.

Si l’on n’appuie sur aucune touche sur l’appareil de mesure

pendant env. 4 min, l’appareil de mesure s’arrête automati-

quement afin d’économiser les piles.

Poids suivant

EPTA-Procedure 01:2014

0,28 kg

Dimensions

(longueur x largeur x hauteur)

124 x 53 x 180 mm

Le numéro de série 17 qui se trouve sur la plaque signalé-

tique permet une identification précise de votre appareil.

1) pour 0,75–1,25 m de distance de mesure vers la surface

2) pour une température ambiante de 22 °C

3) Indication conformément à VDI / VDE 3511 page 4.3 (date de publi-

cation juillet 2005) ; valable pour 90 % du signal de mesure.

Des déviations des résultats de mesure sont possibles en dehors des va-

leurs indiquées dans les Caractéristiques techniques.

4) se rapporte à la mesure infrarouge, cf. graphique :

5) La largeur de la ligne laser dépend de la consistance de la surface et

des conditions environnantes.

Thermodétecteur PTD 1

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 19 Wednesday, September 7, 2016 11:24 AM

20 | Français

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Préparation des prises de mesure

Régler l’émissivité pour des mesures de température de

surface

Pour déterminer la température de surface, le rayonnement

infrarouge naturel émis par l’objet visé est pris dans une me-

sure sans contact. Pour les mesures correctes, l’émissivité ré-

glée sur l’appareil de mesure (voir « Emissivité », page 22)

doit être vérifiée avant chaque mesure et, le cas échéant,

adapté à l’objet à mesurer.

Il est possible de choisir entre trois émissivités sur l’appareil

de mesure. Les matériaux souvent utilisés indiqués dans le ta-

bleau suivant sont des exemples dans la plage d’émissivité à

utiliser.

Pour modifier l’émissivité, appuyez plusieurs fois sur la

touche d’émissivité 14 jusqu’à ce que l’émissivité appropriée

pour la mesure suivante soit affichée sur g.

 Les affichages corrects de température de surface ne

sont possibles que si l’émissivité réglée et l’émissivité

de l’objet correspondent. Les indications correctes de

ponts thermiques et de dangers de moisissure dépendent

également de l’émissivité réglée.

Surface à mesurer pour prises de température de sur-

faces

Le faisceau laser généré par l’appareil de mesure indique la

surface à mesurer dont le rayonnement infrarouge est déter-

miné lors de la prise de température de surface.

Le point laser central marque le centre de la surface à mesu-

rer. Pour obtenir un résultat optimal, alignez l’appareil de me-

sure de sorte à ce que le faisceau laser atteigne la surface à

mesurer verticalement sur ce point.

 Ne dirigez pas le faisceau laser vers des personnes ou

des animaux et ne regardez jamais dans le faisceau la-

ser, même si vous êtes à grande distance de ce dernier.

La taille du faisceau laser et celle de la surface à mesurer aug-

mente avec la distance entre l’appareil de mesure et l’objet à

mesurer. La distance de mesure optimale est située entre

0,5 m et 1 m.

 Ne placez pas directement l’appareil de mesure sur des

surfaces chaudes. La chaleur peut endommager l’appa-

reil de mesure.

Le résultat de mesure affiché est la valeur moyenne des tem-

pératures mesurées à l’intérieur de la surface de mesure.

Indications spécifiques aux conditions de mesure

Des surfaces fortement réfléchissantes ou transparentes

(par ex. carreaux brillants, surfaces en acier fin ou casse-

roles) peuvent entraver la mesure de température de surface.

Si nécessaire, recouvrez la surface à mesurer à l’aide d’un ru-

ban adhésif foncé, mat et bien thermoconducteur. Laissez le

ruban brièvement revenir à la température ambiante sur la

surface.

De par la conception de l’appareil, la mesure à travers des

matériaux transparents n’est pas possible.

Plus les conditions de mesure sont bonnes et stables, plus les

résultats de mesure sont précis et fiables.

Le capteur d’humidité d’air et de température 1 peut être en-

dommagé par des substances nocives tels que par ex. les

émanations de vernis ou de peintures. La mesure de tempéra-

ture infrarouge est entravée par la fumée, la vapeur ou l’air

poussiéreux.

Aérez alors le local avant de procéder à la mesure, surtout si

l’air est pollué ou humide. Ne mesurez pas directement après

avoir pris une douche dans la salle de bain par exemple.

Après avoir aéré, laissez le local prendre la température am-

biante pendant un certain temps jusqu’à ce qu’il ait atteint à

nouveau la température habituelle.

La température ambiante et l’humidité relative de l’air sont di-

rectement mesurées auprès du capteur d’humidité de l’air et

de température 1 de l’appareil de mesure. Pour obtenir des

résultats exacts, évitez de maintenir l’appareil de mesure di-

rectement au-dessus ou à côté d’éléments perturbateurs tels

que chauffages ou liquides libres. Ne couvrez jamais le cap-

teur 1.

Fonctions de mesure

Mesure simple

Appuyer une fois brièvement sur la touche de mesure 4 met

en marche le laser et déclenche une mesure simple dans le

mode choisi. Le processus de mesure peut durer 1 à 2 se-

condes ; il est affiché par des segments d’écran périphériques

dans la ligne l.

Une fois la mesure terminée, le laser s’éteint automatique-

ment.

Les derniers résultats sont affichés sur l’écran, l’affichage

«HOLD» m clignote en même temps. Le voyant de signalisa-

tion ne change pas lors du dernier affichage.

Mesure continue

Pour les mesures continues, maintenez appuyé la touche de

mesure 4 dans le mode choisi. Le laser reste activé. Dirigez le

faisceau laser par un mouvement lent tour à tour sur toutes les

surfaces dont vous voulez mesurer la température. Pour les

mesures d’humidité et de température ambiante, déplacez

l’appareil de mesure lentement dans le local.

Emissivité élevée : Béton (sec), brique (rouge,

rugueuse), brique silico-calcaire (rugueuse),

marbre, carton bitumé, stuc (rugueux), mortier,

plâtre, parquet (mat), contreplaqué lamellé,

PVC, tapis, papier peint (orné), carrelage (mat),

verre, aluminium (anodisé), émaille, bois,

caoutchouc, glace

Emissivité moyenne : Granit, pavé, panneau de

fibre, papier peint (légèrement orné), vernis

(foncé), métal (mat), céramique, cuir

Faible émissivité : porcelaine (blanche), vernis

(clair), liège, coton

Pour les exemples choisis, une émissivité est indiquée de :

– émissivité élevée : 0,95

– émissivité moyenne : 0,85

– faible émissivité : 0,75

OBJ_BUCH-1625-003.book Page 20 Wednesday, September 7, 2016 11:24 AM

Français | 21

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

L’affichage sur l’écran ainsi que la lampe de signalisation 8

sont actualisés en permanence. Dès que vous relâchez la

touche de mesure 4, la mesure est interrompue et le laser dé-

sactivé.

Les derniers résultats sont affichés sur l’écran, l’affichage

«HOLD» m clignote en même temps. Le voyant de signalisa-

tion ne change pas lors du dernier affichage.

Mode température de surface (voir figure A)

En mode température de surface la température de surface

d’un objet est mesurée.

Pour commuter dans le mode tem-

pérature de surface, appuyez sur

la touche mode température de

surface 11. Pour confirmer, l’affi-

chage k apparaît sur l’écran.

Appuyez sur la touche de mesure 4

et dirigez le faisceau laser vertica-

lement sur le centre de l’objet à mesurer. Une fois la mesure

terminée, la température de surface mesurée est affichée

dans la ligne l.

En mode température de surface le voyant de signalisation 8

n’est pas allumé.

Dans ce mode vous pouvez par ex. prendre la température de

radiateurs, de chauffages par le sol ou des intérieurs de réfri-

gérateurs.

Mode pont thermique (voir figure B)

En mode pont thermique la température de surface et la tem-

pérature ambiante sont mesurées et comparées. En cas de

différences importantes entre les deux températures, l’appa-

reil signale les ponts thermiques (voir « Pont thermique »,

page 22).

Pour commuter dans le mode pont

thermique, appuyez sur la touche

mode pont thermique 10. Pour

confirmer, l’affichage j apparaît

sur l’écran.

Appuyez sur la touche de mesure 4

et dirigez le faisceau laser vertica-

lement sur le centre de l’objet à mesurer. Une fois la mesure

terminée, la température de surface mesurée est affichée

dans la ligne l ainsi que celle de la température ambiante me-

surée dans la ligne a.

L’appareil de mesure compare automatiquement les valeurs

et interprète le résultat comme suit :

– voyant de signalisation 8 verte : différence de tempéra-

ture faible, pas de pont thermique.

– voyant de signalisation 8 jaune : différence de tempéra-

ture à la limite, pont thermique éventuel dans la plage de

mesure ; le cas échéant, répétez la mesure au bout d’un

certain temps.

– voyant de signalisation 8 rouge : Le symbole de tempéra-

ture de surface h qui clignote indique que la température

de surface de la surface à mesurer dévie de façon impor-

tante de la température ambiante. Un pont thermique se

trouve dans la plage de mesure ce indiquant une mauvaise

isolation.

Dans le cas d’une température ambiante basse, le sym-

bole de température ambiante

e clignote également. Le

local est trop froid – s’il est chauffé normalement, la tem-

pérature basse indique une mauvaise isolation générale.

Dans le cas de ponts thermiques, vérifiez l’isolation ther-

mique dans cette plage, le cas échéant à l’aide d’un spécialiste

en bâtiment.

Mode alerte de moisissure (voir figure C)

En mode alerte de moisissure, la température ambiante et

l’humidité relative de l’air (voir « Humidité relative de l’air »,

page 22) sont mesurées. La température du point de rosée

(voir « Température du point de rosée », page 22) est calcu-

lée de ces deux valeurs. En outre, la température de surface

est mesurée.

La température de rosée est comparée à celle de surface, le

résultat est interprété par rapport à un danger de moisissure.

Pour commuter dans le mode

alerte de moisissure, appuyez sur

la touche mode alerte de moisis-

sure 12. Pour confirmer, l’affi-

chage i apparaît sur l’écran.

Appuyez sur la touche de mesure 4

et dirigez le faisceau laser verticalement sur le centre de l’ob-

jet à mesurer. Une fois la mesure terminée, l’humidité relative

de l’air mesurée est affichée dans la ligne b, la température

ambiante mesurée dans la ligne a, la température du point de

rosée calculée dans la ligne c et la température de surface me-

surée dans la ligne l.

L’appareil de mesure compare automatiquement les valeurs

et interprète le résultat comme suit :

– voyant de signalisation 8 verte : dans les conditions ac-

tuelles aucun danger de moisissure.

– voyant de signalisation 8 jaune : les valeurs sont à la

limite ; faites attention à la température ambiante, aux

ponts thermiques ainsi qu’à l’humidité de l’air et, le cas

échéant, répétez la mesure au bout d’un certain temps.

– voyant de signalisation 8 rouge : il y a un risque élevé de

formation de moisissures car l’humidité de l’air est trop

élevée ou la température de surface est proche de la tem-

pérature du point de rosée.

Le clignotement du symbole humidité relative de l’air d

indique que le taux d’humidité de l’air ambiant est trop

élevé,

le clignotement du symbole température ambiante e in-

dique que la température ambiante est trop basse,

le clignotement du symbole température de surface h in-

dique la présence d’un pont thermique.

En cas de danger de moisissure, en fonction de la cause, il est

recommandé d’aérer le local plus souvent et plus soigneuse-

ment pour baisser l’humidité de l’air, augmenter la tempéra-

ture ambiante ou éliminer les ponts thermiques. Le cas

échéant, adressez-vous à un spécialiste en construction.

Note : L’appareil de mesure ne permet pas de détecter des

spores de moisissure. Il indique seulement la probabilité

d’une formation de moisissure si les conditions restent in-

changées.

OBJ_BUCH-1625-003.book Page 21 Wednesday, September 7, 2016 11:24 AM

22 | Français

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Défaut – Causes et remèdes

Pour tous les messages d’erreur consécutifs affichés sur

l’écran le voyant de signalisation rouge 8 est allumé.

Appareil de mesure non acclimaté

L’appareil de mesure a été soumis

à de forts changements de tempé-

rature et n’avait pas assez de

temps pour s’adapter.

Au bout de 5 s, l’appareil de me-

sure se met automatiquement

hors fonctionnement. Attendez 10 à 30 min. environ pour

permettre à l’appareil de mesure de s’adapter aux tempéra-

tures actuelles. Si vous déplacez l’appareil de mesure de fa-

çon régulière dans le local, l’acclimatation est accélérée.

Température ambiante hors de la plage de température

de fonctionnement

La température ambiante est trop

élevée ou trop basse pour un fonc-

tionnement de l’appareil de me-

sure. L’appareil de mesure s’éteint

au bout de 5 s, une mesure dans

cet environnement n’est pas pos-

sible.

Température de surface hors de la plage de mesure

La température de surface de l’objet à mesurer dans le fais-

ceau laser est trop élevée («Hi») ou trop basse («Lo»). Il

n’est pas possible de mesurer la température de cet objet. Di-

rigez le faisceau laser sur un autre objet et redémarrez une

nouvelle mesure.

Défaut interne

L’appareil a un défaut interne et se

met automatiquement hors fonc-

tionnement au bout de 5 s.

Pour remettre à zéro le logiciel, re-

tirez les piles, attendez pendant

quelques secondes et remettez en

place les piles.

Si le défaut continue à exister, faites contrôler l’appareil de

mesure par un Service Après-Vente Bosch.

Définitions

Emissivité

L’émissivité d’un objet dépend du matériau et de sa structure

de surface. Elle indique si un objet (comparé à d’autres objets

dont la température est la même) émet beaucoup ou peu de

rayonnement infrarouge.

Pont thermique

Un objet qui transmet indésirablement de la chaleur d’un côté

à l’autre est appelé pont thermique.

Comme la température à proximité de ponts thermiques est

inférieure à la température du local environnant, le danger de

moisissure est considérablement élevé à ces endroits.

Humidité relative de l’air

L’humidité relative de l’air indique à quel degré l’air est saturé

de vapeur d’eau. L’indication est donnée en pourcentage de la

quantité d’eau maximale pouvant être absorbée par l’air. La

quantité maximale de vapeur d’eau dépend de la

température : plus la température est élevée, plus l’air peut

absorber des vapeurs d’eau.

Si la quantité relative d’air est trop élevée, le danger de moi-

sissure augmente. Une quantité d’air trop basse peut entraî-

ner des effets néfastes sur la santé.

Température du point de rosée

La température du point de rosée indique à quelle tempéra-

ture la vapeur d’eau contenue dans l’air commence à se

condenser. La température du point de rosée dépend de l’hu-

midité relative de l’air et de la température de l’air.

Si la température d’une surface est inférieure à la température

du point de rosée, l’eau commence à se condenser sur cette

surface. Plus la différence entre les deux températures est

grande et plus l’humidité relative de l’air est élevée, plus la

condensation est forte.

L’eau condensée sur des surfaces est une des causes princi-

pales de formation de moisissure.

Entretien et Service Après-Vente

Nettoyage et entretien

Ne transportez et ne rangez l’appareil de mesure que dans son

étui de protection fourni avec 16. Ne le gardez par ex. pas

dans un sac plastique dont les émanations pourraient endom-

mager le capteur d’humidité relative d’air et du point de rosée

1. Ne collez pas des autocollants sur l’appareil de mesure à

proximité du capteur.

Ne stockez pas l’appareil de mesure pendant une période pro-

longée à l’extérieur d’une plage d’humidité de l’air de 30 à

50 %. Le fait de stocker l’appareil de mesure dans un endroit

trop humide ou trop sec peut entraîner des mesures erronées

lorsqu’il est mis en marche.

Maintenez l’appareil de mesure propre.

Nettoyez l’appareil à l’aide d’un chiffon doux et humide. N’uti-

lisez pas de détergents ou de solvants.

Lors du nettoyage, aucun liquide ne doit pénétrer dans l’appa-

reil de mesure.

Nettoyez avec beaucoup de précaution surtout le capteur

d’humidité d’air et de température 1, la lentille de réception 2

et l’orifice de sortie du laser 3 :

Veillez à ce que la lentille de réception et l’orifice de sortie du

laser ne soient pas recouverts de poussière. N’essayez pas

d’éliminer des encrassements du capteur ou de la lentille de

réception à l’aide d’objets pointus. Si nécessaire, vous pou-

OBJ_BUCH-1625-003.book Page 22 Wednesday, September 7, 2016 11:24 AM

Français | 23

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

vez souffler les encrassements avec précaution avec de l’air

comprimé exempt d’huile.

Si, malgré tous les soins apportés à la fabrication et au

contrôle de l’appareil de mesure, celui-ci présentait un dé-

faut, la réparation ne doit être confiée qu’à une station de Ser-

vice Après-Vente agréée pour l’outillage Bosch. Ne démontez

pas l’appareil de mesure vous-même.

Pour toute demande de renseignement ou commande de

pièces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres de l’appareil de mesure indiqué sur la

plaque signalétique.

Au cas où l’appareil devrait être réparé, l’envoyer dans son

étui de protection 16.

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concer-

nant la réparation et l’entretien de votre produit et les pièces

de rechange. Vous trouverez des vues éclatées ainsi que des

informations concernant les pièces de rechange également

sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre

disposition pour répondre à vos questions concernant nos

produits et leurs accessoires.

Pour toute demande de renseignement ou commande de

pièces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres indiqué sur la plaque signalétique du

produit.

France

Passez votre commande de pièces détachées directement en

ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0811 360122

(coût d’une communication locale)

Fax : (01) 49454767

E-Mail : contact.outillage-el[email protected]

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : (01) 43119006

Fax : (01) 43119033

E-Mail : sav.outillage-elec[email protected]

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : outillage.ge[email protected]osch.com

Suisse

Passez votre commande de pièces détachées directement en

ligne sur notre site www.bosch-pt.com/ch/fr.

Tel. : (044) 8471512

Fax : (044) 8471552

E-Mail : Aftersales.Service@de.bosch.com

Élimination des déchets

Les appareils de mesure ainsi que leurs accessoires et embal-

lages, doivent pouvoir suivre chacun une voie de recyclage

appropriée.

Ne jetez pas les appareils de mesure et les accus/piles avec

les ordures ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne

2012/19/UE, les appareils de mesure dont

on ne peut plus se servir, et conformément à

la directive européenne 2006/66/CE, les

accus/piles usés ou défectueux doivent être

isolés et suivre une voie de recyclage appro-

priée.

Les batteries/piles dont on ne peut plus se servir peuvent être

déposées directement auprès de :

Suisse

Batrec AG

3752 Wimmis BE

Sous réserve de modifications.

OBJ_BUCH-1625-003.book Page 23 Wednesday, September 7, 2016 11:24 AM

24 | Español

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Español

Instrucciones de seguridad

Leer y observar todas las instrucciones, pa-

ra trabajar sin peligro y riesgo con el apara-

to de medición. Si el aparato de medición no

se utiliza según las presentes instrucciones,

pueden menoscabarse las medidas de segu-

ridad integradas en el aparato de medición. Jamás desvir-

túe las señales de advertencia del aparato de medición.

GUARDE BIEN ESTAS INSTRUCCIONES Y ADJÚNTELAS

EN LA ENTREGA DEL APARATO DE MEDICIÓN.

 Atención: en caso de utilizar unos dispositivos de ma-

nejo y ajuste diferentes de los aquí indicados, o al se-

guir un procedimiento diferente, ello puede comportar

una exposición peligrosa a la radiación.

 El aparato de medición se suministra con una señal de

aviso (en la ilustración del aparato de medición, ésta

corresponde a la posición 7).

 Si la señal de aviso no viene redactada en su idioma, an-

tes de la primera puesta en marcha, pegue encima la

etiqueta adjunta en el idioma correspondiente.

No oriente el rayo láser sobre personas o

animales y no mire hacia el rayo láser

directo o reflejado. Debido a ello, puede

deslumbrar personas, causar accidentes o

dañar el ojo.

 Si la radiación láser incide en el ojo, debe cerrar cons-

cientemente los ojos y mover inmediatamente la cabe-

za fuera del rayo.

 No efectúe modificaciones en el equipamiento del lá-

ser.

 No use las gafas para láser como gafas de protección.

Las gafas para láser le ayudan a detectar mejor el rayo lá-

ser, pero no le protegen de la radiación láser.

 No emplee las gafas para láser como gafas de sol ni pa-

ra circular. Las gafas para láser no le protegen suficiente-

mente contra los rayos ultravioleta y además no le permi-

ten apreciar correctamente los colores.

 Únicamente haga reparar su aparato de medición por

un profesional, empleando exclusivamente piezas de

repuesto originales. Solamente así se mantiene la seguri-

dad del aparato de medición.

 No deje que los niños puedan utilizar desatendidos el

aparato de medición por láser. Podrían deslumbrar, sin

querer, a otras personas.

 No utilice el aparato de medición en un entorno con

peligro de explosión, en el que se encuentren combus-

tibles líquidos, gases o material en polvo. El aparato de

medición puede producir chispas e inflamar los materiales

en polvo o vapores.

 Por razones de tipo tecnológico el aparato de medición

no puede garantizar una seguridad total. La influencias

de tipo ambiental (p.ej. polvo o vapor en la zona de medi-

ción), las variaciones de temperatura (p.ej. por termoven-

tiladores), así como la naturaleza y estado de las superfi-

cies de medición (p.ej. materiales muy reflectantes o

transparentes) pueden falsear la medición.

Descripción y prestaciones del pro-

ducto

Utilización reglamentaria

El aparato de medición ha sido diseñado para la medición sin

contacto de la temperatura superficial, temperatura ambien-

te y humedad relativa del aire. Calcula la temperatura de pun-

to de rocío e informa sobre la existencia de puentes térmicos

y el peligro de formación de moho. El aparato de medición no

es apto para detectar esporas del moho.

El aparato de medición no deberá emplearse para medir la

temperatura de personas o animales ni con otros fines médi-

cos.

El aparato de medición no es apropiado para la medición su-

perficial de la temperatura en gases o líquidos.

El aparato de medición no ha sido diseñado para su aplicación

en el ámbito profesional.

Componentes principales

La numeración de los componentes está referida a la imagen

del aparato de medición en la página ilustrada.

1 Sensor de humedad del aire y de temperatura

2 Lente de recepción de rayos infrarrojos

3 Abertura de salida del rayo láser

4 Tecla de medición

5 Tapa del alojamiento de las pilas

6 Enclavamiento de la tapa del alojamiento de las pilas

7 Señal de aviso láser

8 Luz de señalización

9 Display

10 Tecla para modalidad de puentes térmicos

11 Tecla para modalidad de temperatura superficial

12 Tecla para modalidad de advertencia de moho

13 Tecla de conexión/desconexión

14 Tecla emisividad

15 Gafas para láser*

16 Estuche de protección

17 Número de serie

* Los accesorios descritos e ilustrados no corresponden al material

que se adjunta de serie.

Elementos de indicación

a Temperatura ambiente medida

b Humedad relativa del aire medida

c Temperatura de punto de rocío

d Símbolo de humedad relativa del aire

e Símbolo de temperatura ambiente

OBJ_BUCH-1625-003.book Page 24 Wednesday, September 7, 2016 11:24 AM

Español | 25

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

f Símbolo de temperatura de punto de rocío

g Emisividad

h Símbolo de temperatura superficial

i Indicador de modalidad de advertencia de moho

j Indicador de modalidad de puentes térmicos

k Indicador de modalidad de temperatura superficial

l Temperatura superficial medida

m Indicador “HOLD”

n Unidad de medida en medición de temperatura

o Aviso de error

p Símbolo de la pila

Datos técnicos

Montaje

Inserción y cambio de las pilas

Se recomienda utilizar pilas alcalinas de manganeso, o acu-

muladores, en el aparato de medición.

Para abrir la tapa del alojamiento de la pila 5 presione el encla-

vamiento 6 y abra la tapa. Inserte las pilas o los acumulado-

res. Respete la polaridad indicada en la parte interior de la ta-

pa del alojamiento de las pilas.

El símbolo de la pila p indica cuando comienzan a agotarse las

pilas o acumuladores:

– capacidad máx., 30 %,

– capacidad máx., 10 %.

Si el símbolo de la pila p vacío comienza a parpadear es nece-

sario sustituir las pilas o acumuladores. En este caso no es po-

sible realizar ninguna medición.

Siempre sustituya todas las pilas o acumuladores al mismo

tiempo. Solamente utilice pilas o acumuladores del mismo fa-

bricante e igual capacidad.

 Saque las pilas o acumuladores del aparato de medi-

ción si pretende no utilizarlo durante largo tiempo. Tras

un tiempo de almacenaje prolongado, las pilas y los acu-

muladores se pueden llegar a corroer o autodescargar.

Operación

Puesta en marcha

 Proteja el aparato de medición de la humedad y de la

exposición directa al sol.

 No exponga el aparato de medición ni a temperaturas

extremas ni a cambios bruscos de temperatura. No lo

deje, p.ej., en el coche durante un largo tiempo. Si el apa-

rato de medición ha quedado sometido a un cambio fuerte

de temperatura, antes de ponerlo en servicio, esperar pri-

mero a que se atempere. Las temperaturas extremas o los

Termodetector PTD 1

Nº de artículo

3 603 F83 000

Campo de medición

– Temperatura superficial

– Temperatura ambiente

– Humedad relativa del aire

–20...+200 °C

–10...+40 °C

10...90 %

Precisión de medición (típica)

Temperatura superficial

1) 2)

–<+10°C

– +10...30 °C

–+30...90°C

–>+90°C

Temperatura ambiente

– Típica

Humedad relativa del aire

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Sistema óptico (relación distancia al

punto)

3) 4)

10 : 1

Temperatura de operación

–10...+40 °C

Temperatura de almacenamiento

–20...+70 °C

Clase de láser

Tipo de láser (típico)

635 nm, <1 mW

Diámetro del rayo láser (con 25 °C)

aprox.

– a 0 m de distancia

– a 10 m de distancia

4 mm

10 mm

Pilas

Acumuladores

2 x 1,5 V LR06 (AA)

2x1,2VHR06 (AA)

Autonomía aprox.

Peso según

EPTA-Procedure 01:2014 0,28 kg

Dimensiones

(longitud x ancho x altura)

124 x 53 x 180 mm

El número de serie 17 grabado en la placa de características

permite identificar de forma unívoca el aparato de medición.

1) Distancia de medición 0,75–1,25 m respecto a la superficie

2) A una temperatura ambiente de 22 °C

3) Indicación según VDI/VDE 3511 hoja 4.3 (fecha de publicación julio

de 2005); válido para el 90 % de la señal de medición.

Fuera de los rangos de las magnitudes recogidas en los datos técnicos

pueden presentarse diferencias en los resultados de medición.

4) Se refiere a la medición por infrarrojos, ver gráfico:

5) El ancho de la línea láser es dependiente de la naturaleza de la super-

ficie y de las condiciones del entorno.

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 25 Wednesday, September 7, 2016 11:24 AM

26 | Español

1 609 92A 1YH | (7.9.16) Bosch Power Tools

cambios bruscos de temperatura pueden afectar a la pre-

cisión del aparato de medición.

 Asegúrese de que el aparato de medición se aclimate

correctamente. En caso de fuertes variaciones de tempe-

ratura, el tiempo de aclimatación puede tardar hasta

30 minutos. Este puede ser el caso, por ejemplo, si prime-

ro hace una medición en un sótano frío y luego va a un des-

ván donde el ambiente está templado.

 Evite los golpes fuertes o caídas del aparato de medi-

ción.

 No cierre ni tape el sensor de humedad del aire y de

temperatura 1, la lente de recepción 2 ni la abertura de

salida del rayo láser 3.

Conexión/desconexión

El aparato de medición puede conectarse de diversas for-

mas:

– Conecte el aparato de medición con la tecla de co-

nexión/desconexión 13. Transcurrida una breve secuen-

cia de arranque, el aparato de medición se encuentra en

disposición de funcionamiento con los mismos ajustes que

tenía al desconectarlo (modalidad, emisividad). Todavía

no se realiza ninguna medición, el láser está desconecta-

do.

– Conecte el aparato de medición con la tecla de medición

4. Transcurrida una breve secuencia de arranque, el láser

se conecta y el aparato de medición comienza de inmedia-

to a medir empleando los mismos ajustes que tenía al des-

conectarlo (modalidad, emisividad).

 No deje desatendido el aparato de medición estando

conectado, y desconéctelo después de cada uso. El rayo

láser podría llegar a deslumbrar a otras personas.

 No oriente el rayo láser contra personas ni animales, ni

mire directamente hacia el rayo láser, incluso encon-

trándose a gran distancia.

Con el fin de ahorrar energía, la luminosidad del display se re-

duce si han pasado 30 s desde la última pulsación de una te-

cla. Al pulsar una tecla cualquiera el display se vuelve a ilumi-

nar a la intensidad máxima.

Para desconectar el aparato de medición pulse la tecla de co-

nexión/desconexión 13.

Con el fin de proteger la pila, el aparato de medición se desco-

necta automáticamente si no se pulsa ninguna tecla durante

aprox. 4 min.

Preparativos para la medición

Ajuste de la emisividad para la medición superficial de

temperatura

Para determinar la temperatura superficial se mide la radia-

ción natural de infrarrojos que emite el objeto apuntado. Para

obtener mediciones correctas es necesario verificar antes de

cada medición si la emisividad ajustada en el aparato de me-

dición (ver “Emisividad”, pág. 28) es la correcta para el obje-

to a medir, debiendo readaptarse si fuese preciso.

En el aparato de medición pueden seleccionarse tres emisivi-

dades diferentes. En la siguiente tabla se indican algunos

ejemplos con emisividades a emplear en materiales de uso

frecuente.

Para modificar la emisividad presione la tecla emisividad 14

tantas veces como sea necesario hasta que aparezca en el in-

dicador g el valor apropiado para la medición prevista.

 La temperatura superficial indicada solamente es co-

rrecta si coinciden la emisividad ajustada con la del ob-

jeto. Asimismo es necesario ajustar la emisividad correcta

para obtener informaciones fiables sobre puentes térmi-

cos o la formación de moho.

Superficies para medición de la temperatura superficial

El círculo láser generado por el aparato de medición marca el

área de medición que irradia los infrarrojos utilizados por el

aparato para determinar la temperatura superficial.

El punto láser central marca el centro del área de medición.

Para lograr una medición exacta oriente el aparato de medi-

ción de modo que el rayo láser incida perpendicularmente al

área de medición en ese punto.

 No oriente el rayo láser contra personas ni animales, ni

mire directamente hacia el rayo láser, incluso encon-

trándose a gran distancia.

El tamaño del círculo láser, y en consecuencia el área de me-

dición, aumenta con la distancia entre el aparato de medición

y el objeto a medir. La distancia de medición óptima es de

0,5 m a 1 m.

 No mantenga el aparato de medición directamente so-

bre superficies calientes. El calor puede perjudicar al

aparato de medición.

El valor mostrado en la pantalla corresponde al valor medio de

las temperaturas medidas dentro del área de medición.

Indicaciones sobre las condiciones de medición

Las superficies transparentes o altamente reflectantes (p.ej.

azulejos brillantes, frentes de acero inoxidable o cacerolas)

pueden afectar a la medición de la temperatura superficial. Si

fuese necesario, pegue sobre el área a medir cinta adhesiva

oscura mate que sea buena conductora de calor. Espere un

breve momento a que la cinta adquiera la temperatura de la

superficie.

Emisividad alta: hormigón (seco), ladrillo

(rojo, áspero), arenisca (áspera), mármol,

cartón asfaltado, estuco (áspero), mortero,

escayola, parqué (mate), laminado, PVC,

moqueta, empapelados (con dibujo), azulejos

(mate), vidrio, aluminio (anodizado), esmaltes,

madera, caucho, hielo

Emisividad mediana: granito, adoquín, tablero

de fibra, empapelados (con poco dibujo), barniz

(oscuro), metal (mate), cerámica, cuero

Emisividad baja: porcelana (blanca), barniz

(claro), corcho, algodón

Para los ejemplos seleccionados la emisividad corresponde a:

– Emisividad alta: 0,95

– Emisividad mediana: 0,85

– Emisividad baja: 0,75

OBJ_BUCH-1625-003.book Page 26 Wednesday, September 7, 2016 11:24 AM

Español | 27

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Condicionado por el principio de medición, no es posible me-

dir a través de materiales transparentes.

Los resultados de medición son tanto más exactos y fiables

cuanto mejor y más estables sean las condiciones de medi-

ción.

El sensor de humedad y temperatura 1 puede ser dañado por

sustancias nocivas químicas como, p. ej., emanaciones de

barniz o pintura. La medición de temperatura por infrarrojos

puede verse afectada por la presencia de humo, vapor o polvo

en el aire.

Por ello, ventile el cuarto antes de realizar la medición, espe-

cialmente si el aire está contaminado o contiene vapor. No mi-

da p. ej. en el baño directamente después de usar la ducha.

Tras haber ventilado el cuarto, espere un momento a que éste

vuelva a adquirir su temperatura normal.

La temperatura ambiente y la humedad relativa del aire son

medidas directamente en el aparato de medición con el sen-

sor de humedad y temperatura 1. Para obtener resultados re-

presentativos no mantenga el aparato de medición demasia-

do cerca de fuentes perturbadoras como calefacciones o

líquidos abiertos. En ningún caso tape el sensor 1.

Funciones de medición

Medición individual

Pulsando brevemente una sola vez la tecla de medición 4 co-

necta Ud. el láser y efectúa una medición individual en la mo-

dalidad seleccionada. El proceso de medición puede durar

entre 1 a 2 segundos lo cual es señalizado por los segmentos

rotantes en la línea l del display.

Una vez finalizada la medición, el láser es desconectado auto-

máticamente.

En el display se muestran los últimos valores medidos y ade-

más parpadea el indicador “HOLD” m. La luz de señalización

no varía al mostrarse el último valor.

Medición permanente

Para realizar mediciones permanentes en la modalidad selec-

cionada mantenga pulsada la tecla de medición 4. El láser se

mantiene conectado. Vaya orientando lentamente el círculo

láser contra cada una de las superficies cuya temperatura

quiera medir. En las mediciones de humedad y temperatura

ambiente vaya moviendo lentamente el aparato de medición

en el cuarto.

La indicación en el display y la luz de señalización 8 van actua-

lizándose continuamente. Nada más soltar la tecla de medi-

ción 4 se interrumpe la medición y el láser se desconecta.

En el display se muestran los últimos valores medidos y ade-

más parpadea el indicador “HOLD” m. La luz de señalización

no varía al mostrarse el último valor.

Modalidad de temperatura superficial (ver figura A)

En la modalidad de temperatura superficial se mide la tempe-

ratura superficial de un objeto.

Para cambiar a la modalidad de

temperatura superficial pulse la

Tecla para modalidad de tempera-

tura superficial 11. En el display

aparece el indicador k para confir-

mar esta acción.

Pulse la tecla de medición 4 y oriente perpendicularmente el

círculo láser al centro del objeto a medir. Al concluir la medi-

ción la temperatura superficial medida se muestra en la línea

En la modalidad de temperatura superficial no se enciende la

luz de señalización 8.

Esta modalidad le permite medir, p. ej., la temperatura de ca-

lefactores, suelos radiantes o en la cámara de frigoríficos.

Modalidad de puentes térmicos (ver figura B)

En la modalidad de puentes térmicos se miden y comparan las

temperaturas superficiales con las del ambiente. Si la diferen-

cia entre ambas temperaturas es grande se advierte de la

existencia de puentes térmicos (ver “Puente térmico”,

página 28)

Para cambiar a la modalidad de

puentes térmicos pulse la Tecla

para modalidad de puentes térmi-

cos 10. En el display aparece el in-

dicador j para confirmar esta ac-

ción.

Pulse la tecla de medición 4 y oriente perpendicularmente el

círculo láser al centro del objeto a medir. Al concluir la medi-

ción, en la línea l se muestra la temperatura superficial medi-

da y en la línea a la temperatura ambiente.

El aparato de medición compara automáticamente los valores

e interpreta los resultados según sigue:

–Luz de señalización 8 verde: Ligera diferencia de tempera-

tura, no hay puentes térmicos.

–Luz de señalización 8 amarilla: Diferencia de temperatura

cerca del límite, puede que exista un puente térmico en el

área medida; se recomienda repetir la medición algo más

tarde.

–Luz de señalización 8 roja: El símbolo de la temperatura

superficial h parpadeante, señaliza que existe una gran di-

ferencia entre la temperatura superficial en el área de me-

dición y la temperatura ambiente. En el área medido existe

un puente térmico, indicio de un mal aislamiento.

Si la temperatura ambiente es baja parpadea también el

símbolo de temperatura ambiente e. El cuarto es dema-

siado frío – si éste es calentado normalmente, esta reduci-

da temperatura es indicio de un mal aislamiento en gene-

ral.

En caso de detectar un puente térmico verifique el aislamien-

to térmico en esa zona, recurriendo, dado al caso, a la ayuda

de un experto.

Modalidad de advertencia de moho (ver figura C)

En la modalidad de advertencia de moho se mide la tempera-

tura ambiente y la humedad relativa del aire (ver “Humedad

relativa del aire”, página 28). En base a ambos valores se

OBJ_BUCH-1625-003.book Page 27 Wednesday, September 7, 2016 11:24 AM

28 | Español

1 609 92A 1YH | (7.9.16) Bosch Power Tools

calcula la temperatura de punto de rocío (ver “Temperatura

de punto de rocío”, página 29). Además se mide la tempera-

tura superficial.

La temperatura de punto de rocío es comparada con la tem-

peratura superficial; en base al resultado se evalúa si existe el

peligro de formación de moho.

Para cambiar a la modalidad de ad-

vertencia de moho pulse la Tecla

para modalidad de advertencia de

moho 12. En el display aparece el

indicador i para confirmar esta ac-

ción.

Pulse la tecla de medición 4 y oriente perpendicularmente el

círculo láser al centro del objeto a medir. Al finalizar la medi-

ción, la humedad relativa del aire medida se muestra en la lí-

nea b, la temperatura ambiente medida en la línea a, la tem-

peratura de punto de rocío calculada en la línea c y la

temperatura superficial medida en la línea l.

El aparato de medición compara automáticamente los valores

e interpreta los resultados según sigue:

–Luz de señalización 8 verde: Bajo las condiciones actuales

no existe peligro de formación de moho.

–Luz de señalización 8 amarilla: Valores cerca del límite;

observe la temperatura ambiente, los puentes térmicos y

la humedad del aire y repita la medición algo más tarde.

–Luz de señalización roja 8: Existe un elevado riesgo de en-

mohecimiento, ya sea por una humedad excesiva en el aire

o porque la temperatura de la superficie se acerca al inter-

valo de condensación.

El símbolo parpadeante de humedad relativa del aire d

indica una humedad excesiva en la sala,

el símbolo parpadeante de temperatura ambiente e in-

dica una temperatura ambiente demasiado baja,

el símbolo parpadeante de temperatura de la superficie

h indica puentes térmicos.

Si hubiese peligro de formación de moho deberá reducir la

humedad del aire en el cuarto ventilándolo con mayor fre-

cuencia y más prolongadamente, deberá aumentar la tempe-

ratura ambiente, o deberá eliminar los puentes térmicos, se-

gún cual sea la causa. En caso de duda recurra a la ayuda de

un experto en la materia.

Observación: El aparato de medición no es apto para detec-

tar esporas del moho. Solamente informa sobre la posibilidad

de formación de moho si se mantienen estas condiciones.

Fallos – causas y soluciones

En todos los avisos de fallo siguientes mostrados en el display

se enciende la luz de señalización 8 roja.

Aparato de medición sin atemperar

El aparato de medición ha sido ex-

puesto a cambios bruscos de tem-

peratura y no se esperó a que se

adaptase su temperatura a la del

entorno.

El aparato de medición se desconecta automáticamente des-

pués de 5 s. Espere aprox. 10 a 30 min para permitir que el

aparato de medición adquiera la temperatura del entorno. La

adaptación de la temperatura es más rápida si Ud. va movien-

do con regularidad el aparato de medición en el aire.

Temperatura ambiente fuera del margen de temperatura

de operación

Temperatura ambiente excesiva o

demasiado baja para la operación

del aparato de medición. El apara-

to de medición se desconecta au-

tomáticamente después de 5 s. No

es posible medir bajo estas condi-

ciones.

Temperatura superficial fuera del rango de medición

La temperatura superficial del objeto en la zona del círculo lá-

ser es excesiva (“Hi”) o demasiado baja (“Lo”). No es posible

medir la temperatura de este objeto. Dirija el círculo láser

contra otro objeto e inicie una nueva medición.

Fallo interno

El aparato de medición tiene un fa-

llo interno y se desconecta des-

pués de 5 s.

Para resetear el software desmon-

te las pilas, espere unos segundos,

y vuelva a montarlas.

Si el fallo persiste, deje que un servicio técnico Bosch revise

el aparato de medición.

Glosario

Emisividad

La emisividad de un objeto depende del tipo de material y de

la estructura de su superficie. Es un indicativo de la cantidad

de infrarrojos irradiada por un objeto (en comparación con

otros objetos a igual temperatura).

Puente térmico

Como puente térmico se denomina un objeto que transmite

calor de un lado a otro, sin desearlo.

Ya que la temperatura superficial en los puentes térmicos es

menor que en el resto del cuarto el peligro de que se forme

moho en estos puntos es considerablemente mayor.

Humedad relativa del aire

La humedad relativa del aire indica el grado de saturación del

aire con vapor de agua. Este valor refleja de forma porcentual

la cantidad de vapor de agua contenida en el aire con relación

a la máxima posible. La cantidad máxima de vapor de agua de-

pende de la temperatura: Cuanto mayor sea la temperatura

tanto mayor es la cantidad de vapor de agua que puede conte-

ner el aire.

OBJ_BUCH-1625-003.book Page 28 Wednesday, September 7, 2016 11:24 AM

Español | 29

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Si la humedad relativa del aire es excesiva aumenta el peligro

de que se forme moho. Un aire demasiado seco puede afectar

a la salud.

Temperatura de punto de rocío

La temperatura de punto de rocío indica la temperatura a la

cual comienza a condensarse el vapor de agua comprendido

en el aire. La temperatura de punto de rocío depende de la hu-

medad relativa y de la temperatura del aire.

Si la temperatura de una superficie es inferior a la temperatu-

ra de punto de rocío el agua se condensa en dicha superficie.

La condensación es tanto mayor cuanto mayor sea la diferen-

cia entre ambas temperaturas y cuanto mayor sea la humedad

relativa del aire.

El agua de condensación en las superficies es causa principal

de la formación de moho.

Mantenimiento y servicio

Mantenimiento y limpieza

Solamente guarde y transporte el aparato de medición en el

estuche de protección suministrado 16. No lo guarde, p. ej.,

en una bolsa de plástico ya que la emanaciones de la misma

pueden perjudicar el sensor de humedad del aire y de tempe-

ratura 1. No pegue etiquetas sobre el aparato de medición

cerca del sensor.

No guarde durante largo tiempo el aparato de medición a una

humedad relativa inferior a un 30 % o superior a un 50 %. Si el

aparato de medición se guarda en un entorno demasiado hú-

medo o seco pueden obtenerse mediciones erróneas al volver

a utilizarlo.

Mantenga limpio siempre el aparato de medición.

Limpiar el aparato con un paño húmedo y suave. No usar de-

tergentes ni disolventes.

Evitar la penetración de líquidos al limpiar el aparato de medi-

ción.

Limpie con especial cuidado el sensor de humedad del aire y

de temperatura 1, la lente de recepción 2 y la abertura de sa-

lida del rayo láser 3:

Observe que la lente de recepción y la abertura de salida del

rayo láser no tengan motas. No intente limpiar el sensor o la

lente de recepción ayudándose de objetos en punta. Si fuese

preciso, puede Ud. quitar la suciedad soplando con cuidado

aire comprimido exento de aceite.

Si a pesar de los esmerados procesos de fabricación y con-

trol, el aparato de medición llegase a averiarse, la reparación

deberá encargarse a un taller de servicio autorizado para he-

rramientas eléctricas Bosch. No abra Ud. el aparato de medi-

ción.

Al realizar consultas o solicitar piezas de repuesto, es impres-

cindible indicar siempre el nº de artículo de 10 dígitos que fi-

gura en la placa de características del aparato de medición.

En caso de una reparación, envíe el aparato en el estuche de

protección 16.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda

Ud. tener sobre la reparación y mantenimiento de su produc-

to, así como sobre piezas de recambio. Los dibujos de despie-

ce e informaciones sobre las piezas de recambio los podrá ob-

tener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa-

mente en cuanto a la adquisición, aplicación y ajuste de los

productos y accesorios.

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogi-

da para la reparación de su máquina, entre en la página

www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: 902 531554

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: (0212) 2074511

México

Robert Bosch S. de R.L. de C.V.

Calle Robert Bosch No. 405 C.P. 50071

Zona Industrial, Toluca - Estado de México

Tel. Interior: (01) 800 6271286

Tel. D.F.: 52843062

E-Mail: arturo.fernand[email protected]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: (0810) 5552020

E-Mail: [email protected]sch.com

Perú

Robert Bosch S.A.C.

Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)

Buzón Postal Lima 41 - Lima

Tel.: (01) 2190332

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia – Santiago

Tel.: (02) 2405 5500

OBJ_BUCH-1625-003.book Page 29 Wednesday, September 7, 2016 11:24 AM

30 | Português

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Ecuador

Robert Bosch Sociedad Anonima Ecuabosch

Av. Las Monjas nº 10 y Carlos J. Arosamena

Guayaquil – Ecuador

Tel. (04) 220 4000

Email: [email protected]osch.com

Eliminación

Recomendamos que los aparatos de medición, accesorios y

embalajes sean sometidos a un proceso de recuperación que

respete el medio ambiente.

¡No arroje los aparatos de medición, acumuladores o pilas a la

basura!

Sólo para los países de la UE:

Los aparatos de medición inservibles, así co-

mo los acumuladores/pilas defectuosos o

agotados deberán acumularse por separado

para ser sometidos a un reciclaje ecológico

tal como lo marcan las Directivas Europeas

2012/19/UE y 2006/66/CE, respectiva-

mente.

Los acumuladores/pilas agotados pueden entregarse direc-

tamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Polig. Ind. II, 27

Cabanillas del Campo

Tel.: +34 9 01 11 66 97

Reservado el derecho de modificación.

Português

Indicações de segurança

Devem ser lidas e respeitadas todas as ins-

truções para trabalhar de forma segura e

sem perigo com o instrumento de medição.

Se o instrumento não for utilizado em con-

formidade com as presentes instruções, as

proteções integradas no instrumento de medição podem

ser afetadas. Jamais permita que as placas de advertên-

cia no instrumento de medição se tornem irreconhecíveis.

CONSERVE BEM ESTAS INSTRUÇÕES E FAÇA-AS ACOM-

PANHAR O INSTRUMENTO DE MEDIÇÃO SE O CEDER A

TERCEIROS.

 Cuidado – se forem utilizados outros equipamentos de

comando ou de ajuste ou outros processos do que os

descritos aqui, poderão ocorrer graves explosões de

radiação.

 O instrumento de medição é fornecido com uma placa

de advertência (identificada com o número 7 na figura

do instrumento de medição que se encontra na página

de esquemas).

 Se o texto da placa de aviso não estiver no seu idioma

nacional, deverá colar o adesivo, fornecido no seu idio-

ma nacional, sobre a placa de aviso antes da primeira

colocação em funcionamento.

Não apontar o raio laser na direção de

pessoas nem de animais e não olhar para

o raio laser direto ou reflexivo. Desta for-

ma poderá encandear outras pessoas, cau-

sar acidentes ou danificar o olho.

 Se um raio laser acertar no olho, fechar imediatamente

os olhos e desviar a cabeça do raio laser.

 Não efetue alterações no dispositivo laser.

 Não utilizar óculos de visualização de raio laser como

óculos de proteção. Óculos de visualização de raio laser

servem para reconhecer o raio laser com maior facilidade,

e portanto, não protegem contra radiação laser.

 Não utilizar óculos de visualização de raio laser como

óculos de proteção, nem no trânsito rodoviário. Óculos

de visualização de raio laser não oferecem uma completa

proteção contra raios UV e reduzem a perceção de cores.

 Só permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi-

ção originais. Desta forma é assegurada a segurança do

instrumento de medição.

 Não permita que crianças utilizem o instrumento de

medição a laser sem supervisão. Poderá cegar outras

pessoas sem querer.

 Não trabalhar com o instrumento de medição em área

com risco de explosão, na qual se encontrem líquidos,

gases ou pós inflamáveis. No instrumento de medição

OBJ_BUCH-1625-003.book Page 30 Wednesday, September 7, 2016 11:24 AM

Português | 31

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

podem ser produzidas faíscas, que podem inflamar pós ou

vapores.

 Por questões tecnológicas, o instrumento de medição

não pode garantir uma segurança total. Influências am-

bientais (p.ex. pó ou vapor na área de medição), mudan-

ças de temperatura (p.ex. devido a aquecedores), assim

como as propriedades e o estado das superfícies de medi-

ção (p.ex. materiais com forte reflexão ou transparentes),

podem falsificar os resultados de medição.

Descrição do produto e da potência

Utilização conforme as disposições

O instrumento de medição destina-se para a medição sem

contacto da temperatura da superfície, da temperatura am-

biente e da humidade relativa do ar. Ele calcula o ponto de or-

valho e indica pontes térmicas e o risco de mofo. Com o ins-

trumento de medição não podem ser detetados esporos de

mofo.

O instrumento de medição não pode ser utilizado para a me-

dição de temperatura em pessoas nem em animais, ou para

outros fins médicos.

O instrumento de medição não é adequado para a medição da

temperatura da superfície de gases ou de líquidos.

O instrumento de medição não é destinado para a utilização

comercial.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação do instrumento de medição na página de esquemas.

1 Sensor da humidade do ar e da temperatura

2 Lente recetora da radiação infravermelha

3 Abertura para saída do raio laser

4 Tecla de medição

5 Tampa do compartimento da pilha

6 Travamento da tampa do compartimento da pilha

7 Placa de advertência laser

8 Lâmpada de sinalização

9 Display

10 Tecla para o modo de ponte térmica

11 Tecla para o modo de temperatura da superfície

12 Tecla para o modo de aviso de mofo

13 Tecla de ligar-desligar

14 Tecla de emissividade

15 Óculos para visualização de raio laser*

16 Bolsa de proteção

17 Número de série

* Acessórios apresentados ou descritos não pertencem ao volume

de fornecimento.

Elementos de indicação

a Valor de medição da temperatura ambiente

b Valor de medição da humidade relativa do ar

c Temperatura do ponto de orvalho

d Símbolo da humidade relativa do ar

e Símbolo da temperatura ambiente

f Símbolo da temperatura do ponto de orvalho

g Emissividade

h Símbolo da temperatura da superfície

i Indicação do modo de aviso de mofo

j Indicação do modo de ponte térmica

k Indicação do modo da temperatura da superfície

l Valor de medição da temperatura da superfície

m Indicação “HOLD”

n Unidade de medida para medições de temperatura

o Aviso de erro

p Advertência da pilha

Dados técnicos

Detetor térmico PTD 1

N.° do produto

3 603 F83 000

Faixa de medição

– Temperatura da superfície

– Temperatura ambiente

– Humidade relativa do ar

–20...+200 °C

–10...+40 °C

10...90 %

Exatidão de medição (tipicamente)

Temperatura da superfície

1) 2)

– <+10 °C

– +10...30 °C

–+30...90°C

– >+90 °C

Temperatura ambiente

– tipicamente

Humidade relativa do ar

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

ótica (relação da distância de

medição : ponto medido)

3) 4)

10 : 1

Temperatura de funcionamento

–10...+40 °C

Temperatura de armazenamento

–20...+70 °C

Classe de laser

Tipo de laser (típico)

635 nm, <1 mW

Diâmetro do raio laser (a 25 °C) aprox.

– a 0 m de distância

– a 10 m de distância

4 mm

10 mm

Pilhas

Acumuladores

2 x 1,5 V LR06 (AA)

2 x 1,2 V HR06 (AA)

Duração de funcionamento de aprox. 9h

Peso conforme

EPTA-Procedure 01:2014 0,28 kg

Dimensões

(comprimento x largura x altura)

124 x 53 x 180 mm

OBJ_BUCH-1625-003.book Page 31 Wednesday, September 7, 2016 11:24 AM

32 | Português

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Montagem

Introduzir/substituir pilhas

Para o funcionamento do instrumento de medição é recomen-

dável usar pilhas alcalinas de manganés ou acumuladores.

Para abrir a tampa do compartimento da pilha 5 é necessário

premir o travamento 6 e abrir a tampa do compartimento das

pilhas. Colocar as pilhas ou os acumuladores. Observar a po-

laridade correta de acordo com o lado interior da tampa do

compartimento das pilhas.

A advertência da pilha p indica quando as pilhas ou os acumu-

ladores estão descarregados:

– máx. 30 % de potência restante,

– máx. 10 % de potência restante.

Quando a advertência da pilha p pisca com o símbolo de pilha

esgotada, significa que as pilhas ou os acumuladores devem

ser substituídos. Não é mais possível executar medições.

Sempre substituir todas as pilhas ou os acumuladores ao

mesmo tempo. Só utilizar pilhas ou os acumuladores de um só

fabricante e com a mesma capacidade.

 Retirar as pilhas ou os acumuladores do instrumento de

medição, se este não for utilizado por muito tempo. As

pilhas e os acumuladores podem corroer-se ou descarre-

gar-se no caso de um armazenamento prolongado.

Funcionamento

Colocação em funcionamento

 Proteger o instrumento de medição contra humidade

ou insolação direta.

 Não sujeitar o instrumento de medição a temperaturas

extremas nem a oscilações de temperatura. Não deixá-

lo p.ex. dentro de um automóvel durante muito tempo. No

caso de grandes variações de temperatura deverá deixar o

instrumento de medição alcançar a temperatura de funcio-

namento antes de colocá-lo em funcionamento. No caso

de temperaturas ou de oscilações de temperatura extre-

mas é possível que a precisão do instrumento de medição

seja prejudicada.

 Tenha em conta a aclimatação correta do instrumento

de medição. No caso de fortes oscilações da temperatura,

a aclimatização pode demorar 30 minutos. Isto pode acon-

tecer se por exemplo fizer primeiro uma medição na cave

fria e depois outra no sótão quente.

 Evitar que instrumento de medição sofra fortes golpes

ou quedas.

 Não tampe nem cubra o sensor de humidade do ar e de

temperatura 1, a lente recetora 2 e a abertura de saída

de laser 3.

Ligar e desligar

Para ligar o instrumento de medição, existem as seguintes

possibilidades:

– Ligue o instrumento de medição com a tecla de ligar-des-

ligar 13. Depois de uma curta sequência de partida, o ins-

trumento de medição está pronto para o funcionamento,

com os ajustes que foram memorizados aquando do último

desligamento (modo de funcionamento, emissividade).

Ainda não é iniciada nenhuma medição, o laser está desli-

gado.

– Ligue o instrumento de medição com a tecla de medição

4. Depois de uma curta sequência de partida, o laser é liga-

do e o instrumento de medição começa imediatamente a

medir, com os ajustes que foram memorizados aquando

do último desligamento (modo de funcionamento, emissi-

vidade).

 Não deixar o instrumento de medição ligado sem vigi-

lância e desligar o instrumento de medição após a utili-

zação. Outras pessoas poderiam ser cegadas pelo raio la-

ser.

 Não apontar o raio laser na direção de pessoas nem de

animais, e não olhar no raio laser, nem mesmo de maio-

res distâncias.

A claridade da iluminação do display é reduzida 30 s após ca-

da pressão de tecla para economizar energia. Quando se

pressionar qualquer tecla, a iluminação do display é ligada no-

vamente com força total.

Premir a tecla de ligar-desligar 13 para desligar o instrumen-

to de medição.

Se durante aprox. 4 min não for premida nenhuma tecla do

instrumento de medição, este desligar-se-á automaticamente

para poupar as pilhas.

Preparação de medição

Ajustar a emissividade para medições da temperatura de

superfícies

Para a determinação da temperatura da superfície, sem con-

tacto, é medida a radiação natural do calor infravermelho,

emitida pelo objeto-alvo. Para medições corretas é necessá-

rio controlar a emissividade ajustada no instrumento de medi-

ção (veja “Emissividade”, página 35) antes de cada medição

e, se necessário, adaptá-lo ao objeto a ser medido.

O número de série 17 sobre a placa de características serve

para a identificação inequívoca do seu instrumento de medi-

ção.

1) a uma distância de 0,75–1,25 m da superfície

2) a uma temperatura ambiente de 22°C

3) Especificação de acordo com VDI/VDE 3511 Parte 4.3 (data de lan-

çamento Julho de 2005), aplica-se a 90 % do sinal de medição.

Em todas as áreas fora dos tamanhos indicados nos dados técnicos po-

dem ocorrer desvios nos resultados de medição.

4) se refere à medição infra-vermelha, veja gráfico:

5) A largura da linha laser depende da qualidade da superfície e das con-

dições ambientais.

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 32 Wednesday, September 7, 2016 11:24 AM

Português | 33

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

No instrumento de medição podem ser selecionados entre

três emissividades. Os materiais frequentemente utilizados,

indicados na tabela a seguir, são uma seleção de exemplos na

área da emissividade a ser usada.

Para alterar a emissividade é necessário premir repetidamen-

te a tecla de emissividade 14 até aparecer na indicação g a

emissividade adequada para a próxima medição.

 Indicações de temperatura de superfície corretas só

são possíveis se a emissividade ajustada e o grau de

emissão do objeto coincidirem. As indicações corretas

de pontes térmicas e de risco de mofo dependem portanto

também da emissividade ajustada.

Superfície de medição em medições da temperatura de

superfícies

O círculo laser produzido pelo instrumento de medição indica

a superfície de medição, cuja radiação infravermelha é deter-

minada na medição sem contacto da temperatura da superfí-

cie.

O ponto laser central marca o ponto central da superfície de

medição. Para obter um resultado de medição ideal, alinhe o

instrumento de medição de modo que o raio laser atinja a su-

perfície de medição verticalmente neste ponto.

 Não apontar o raio laser na direção de pessoas nem de

animais, e não olhar no raio laser, nem mesmo de maio-

res distâncias.

O tamanho do círculo de laser e portanto o da superfície de

medição aumenta com a distância entre o instrumento de me-

dição e o objeto de medição. A distância ideal é de 0,5 m a

1m.

 Não segure o instrumento de medição directamente

em superfícies quentes. O instrumento de medição pode

ser danificado devido ao calor.

O resultado de medição indicado é o valor médio das tempe-

raturas medidas dentro da superfície de medição.

Indicações sobre as condições de medição

Superfícies altamente reflexivas ou transparentes (por exem-

plo, azulejos brilhantes, frentes de aço inoxidável ou panelas)

podem afetar a medição da temperatura de superfícies. Cole,

se necessário, a superfície de medição com uma fita adesiva,

escura e fosca com uma boa condução térmica. Deixe a fita

adesiva assumir a temperatura da superfície durante uns ins-

tantes.

A medição através de materiais transparentes é, em princí-

pio, impossível.

Os resultados das medições são mais precisos e confiáveis,

quanto melhores e estáveis forem as condições de medição.

O sensor da humidade do ar e da temperatura 1 pode ser da-

nificado devido a poluentes químicos, como por ex. vapores

de lacas ou tintas. A medição de temperatura infravermelha é

prejudicada por fumaça, vapor e ar empoeirado.

Ventilar o ambiente antes da medição, por conseguinte, espe-

cialmente quando o ar estiver sujo ou com vapor. Em casas de

banho não se deve medir diretamente após tomar um duche.

Deixe o recinto arejar um pouco, até que ele atinja a tempera-

tura normal de novo.

A temperatura ambiente e a humidade relativa do ar são me-

didas diretamente no instrumento de medição, no sensor da

humidade do ar e da temperatura 1. Para obter resultados

significativos, não segure o instrumento de medição direta-

mente acima ou próximo de fontes de interferência, tais como

radiadores ou fluidos abertos. Nunca cubra o sensor 1.

Funções de medição

Medição individual

Premindo uma vez por instantes a tecla de medição 4 é possí-

vel ligar o laser e disparar uma medição individual no modo

selecionado. O processo de medição pode durar 1 a 2 segun-

dos e é indicado por segmentos do display na linha l.

O raio laser é desligado automaticamente após o final do pro-

cesso de medição.

No display são indicados os últimos resultados de medição,

adicionalmente pisca a indicação “HOLD” m. A lâmpada de

sinalização permanece inalterada durante a última indicação.

Medição contínua

Para medições contínuas é necessário manter premida a tecla

de medição 4 no modo selecionado. O laser permanece liga-

do. Apontar o círculo de laser, com movimento lento, sequen-

cialmente para todas as superfícies, cujas temperaturas de-

seja medir. Para medições de humidade e de temperatura

ambiente deverá movimentar o instrumento de medição len-

tamente pelo recinto.

A indicação no display, assim como a lâmpada de sinalização

8 são continuamente atualizadas. A medição é interrompida e

o laser é desligado assim que a tecla de medição 4 for solta.

No display são indicados os últimos resultados de medição,

adicionalmente pisca a indicação “HOLD” m. A lâmpada de

sinalização permanece inalterada durante a última indicação.

Modo de temperatura da superfície (veja figura A)

No modo da temperatura da superfície é medida a temperatu-

ra da superfície de um objeto de medição.

Alta emissividade: Betão (seco), tijolo

(vermelho, áspero), grés (áspero), mármore,

telhas, estuque (áspero), argamassa, gesso,

parquete (fosco), laminado, PVC, carpetes

(com padrões), ladrilhos (fosco), vidro, alumí-

nio (anodizado), esmalte, madeira, borracha,

gelo

Média emissividade: Granito, pedra de pavi-

mentação, placa de fibras, papel de parede

(com leve padrão), pintura (escura), metal

(fosco), cerâmica, couro

Baixa emissividade: Porcelana (branca),

pintura (clara), cortiça, algodão

Para exemplos selecionados, é indicada uma emissividade de:

–Alta emissividade: 0,95

– Média emissividade: 0,85

– Baixa emissividade: 0,75

OBJ_BUCH-1625-003.book Page 33 Wednesday, September 7, 2016 11:24 AM

34 | Português

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Para mudar para o modo de tem-

peratura da superfície é necessá-

rio premir a tecla do modo de tem-

peratura da superfície 11. No

display aparece a indicação k co-

mo confirmação.

Premir a tecla de medição 4 e apontar o círculo de laser verti-

calmente para o centro do objeto de medição. Depois da me-

dição é indicada na linha l a temperatura medida da superfí-

cie.

No modo de temperatura da superfície, a lâmpada de sinaliza-

ção 8 não está iluminada.

Neste modo é por ex. possível medir a temperatura de radia-

dores, de aquecimentos de piso ou de interiores de frigorífi-

cos.

Modo de ponte térmica (veja figura B)

No modo de ponte térmica são medidas e comparadas a tem-

peratura da superfície e a temperatura ambiente. No caso de

maiores diferenças entre as duas temperaturas, é advertido

de pontes térmicas (veja “Ponte térmica”, página 35).

Para mudar para o modo de pontes

térmica é necessário premir a tecla

do modo de ponte térmica 10. No

display aparece a indicação j como

confirmação.

Premir a tecla de medição 4 e

apontar o círculo de laser verticalmente para o centro do ob-

jeto de medição. Após a medição, a temperatura medida da

superfície aparece na linha l a temperatura ambiente medida

aparece na linha a.

O instrumento de medição compara automaticamente os va-

lores e interpreta o resultado da seguinte maneira:

– Lâmpada de sinalização verde 8: Baixa diferença de tem-

peratura, não há pontes térmicas.

– Lâmpada de sinalização amarela 8: Diferença de tempera-

tura na zona-limite, possivelmente há uma ponte térmica

na área de medição, se necessário, repita a medição com

um intervalo de tempo.

– Lâmpada de sinalização vermelha 8: O intermitente sím-

bolo de temperatura da superfície h indica que a tempe-

ratura da superfície dentro da área de medição diverge sig-

nificantemente da temperatura ambiente. Na área de

medição há uma ponte térmica, o que indica um isolamen-

to insuficiente.

Quando a temperatura ambiente está baixa, pisca adicio-

nalmente o símbolo de temperatura ambiente e. O recin-

to está frio demais – ele é reaquecido, a temperatura baixa

indica que há em geral um isolamento insuficiente.

Em caso de pontes térmicas se deve controlar o isolamento

térmico nesta área, se necessário com ajuda de um inspetor

especializado.

Modo de aviso de mofo (veja figura C)

No modo de aviso de mofo são medidas a temperatura am-

biente e a humidade relativa do ar (veja “Humidade relativa do

ar”, página 35). A temperatura de ponto de orvalho (veja

“Temperatura do ponto de orvalho”, página 35) a partir des-

tes dois valores Além disso é medida a temperatura da super-

fície.

A temperatura do ponto de orvalho é comparada com a tem-

peratura da superfície e o resultado é interpretado em relação

com o risco de mofo.

Para mudar para o modo de aviso

de mofo é necessário premir a te-

cla do modo de aviso de mofo 12.

No display aparece a indicação i

como confirmação.

Premir a tecla de medição 4 e

apontar o círculo de laser vertical-

mente para o centro do objeto de medição. Depois da medi-

ção, a humidade relativa do ar aparece na linha b, a tempera-

tura ambiente medida é indicada na linha a, a temperatura do

ponto de orvalho medida é indicada na linha c e a temperatura

da superfície medida é indicada na linha l.

O instrumento de medição compara automaticamente os va-

lores e interpreta o resultado da seguinte maneira:

– Lâmpada de sinalização verde 8: Sob as condições atuais

não existe qualquer risco de mofo.

– Lâmpada de sinalização amarela 8: Os valores encontram-

se na zona-limite, preste atenção à temperatura ambiente,

pontes térmicas, assim como humidade do ar e, se neces-

sário, repita a medição com um intervalo de tempo.

–Luz de sinalização 8 vermelha: Existe perigo elevado de

formação de bolor; uma vez que a humidade do ar é muito

alta ou a temperatura da superfície se encontra perto do

ponto de orvalho.

O símbolo de humidade relativa do ar d intermitente in-

dica uma humidade do ar muito elevada no espaço,

o símbolo de temperatura ambiente e intermitente indi-

ca uma temperatura ambiente muito reduzida,

o símbolo de temperatura de superfície h intermitente

indica pontes térmicas.

Se houver risco de mofo, se deve reduzir a humidade do ar

por ventilação frequente e completa, aumentar a temperatura

ambiente ou eliminar pontes térmicas. Se necessário, consul-

te também um inspetor especializado.

Nota: Com o instrumento de medição não podem ser deteta-

dos esporos de mofo. Ele apenas indica que sob as mesmas

condições há risco de formação de mofo.

Avaria – Causas e ações corretivas

Todas as mensagens de erro a seguir, indicadas no display,

são acompanhadas pela lâmpada de sinalização vermelha 8.

O instrumento de medição não está aclimatizado

O instrumento de medição foi ex-

posto a fortes mudanças de tem-

peratura e não teve tempo sufi-

ciente para se adaptar.

O instrumento de medição desliga-

se automaticamente após 5 segun-

dos. Espere cerca de 10 a 30 minutos, até que o instrumento

de medição esteja adaptado às temperaturas atuais. Se o ins-

trumento de medição for movimentado regularmente no re-

cinto, a aclimatação é acelerada.

OBJ_BUCH-1625-003.book Page 34 Wednesday, September 7, 2016 11:24 AM

Português | 35

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Temperatura ambiente além da faixa de temperatura ope-

racional

A temperatura ambiente é alta ou

baixa demais para o funcionamen-

to do instrumento de medição. O

instrumento de medição se desliga

após 5 seg., não é possível realizar

uma medição neste ambiente.

Temperatura da superfície além da faixa de medição

A temperatura da superfície do objeto de medição no círculo

de laser é alta demais (“Hi”) ou baixa demais (“Lo”). A tem-

peratura deste objeto não pode ser medida. Apontar o círculo

de laser para um outro objeto e inicie uma nova medição.

Erro interno

O instrumento de medição tem um

erro interno e se desliga após

5seg.

Para reiniciar o software, retire as

pilhas, aguarde alguns segundos e

recoloque as pilhas.

Se o erro persistir, permita que o instrumento de medição se-

ja controlado em um serviço pós-venda da Bosch.

Explicação dos termos

Emissividade

A emissividade de um objeto depende do material e da estru-

tura da sua superfície. Ele indica se um objeto (em compara-

ção com outros objetos com a mesma temperatura) emite

muita ou pouca radiação infravermelha.

Ponte térmica

Como uma ponte térmica é denominado um objeto que trans-

mite calor indesejável de um lado para o outro.

À medida que a temperatura da superfície em pontes térmi-

cas é inferior do que no resto do recinto, o risco de mofo au-

menta significativamente nestes locais.

Humidade relativa do ar

A humidade relativa do ar indica quanto o ar está saturado

com vapor de água. A indicação é realizada como uma percen-

tagem da quantidade máxima de vapor de água, que o ar pode

conter. A quantidade máxima de vapor de água depende da

temperatura: quanto mais alta a temperatura, mais vapor de

água o ar pode absorver.

Se a humidade relativa é demasiado elevada, aumenta o risco

de mofo. Uma humidade relativa do ar baixa demais pode le-

var a problemas de saúde.

Temperatura do ponto de orvalho

O ponto de orvalho indica, a que temperatura o vapor de água

contido no ar começa a se condensar. O ponto de condensa-

ção depende da humidade relativa do ar e da temperatura do

ar.

Se a temperatura de uma superfície for inferior à temperatura

do ponto de orvalho, então a água começa a se condensar so-

bre esta superfície. A condensação é mais forte, quanto maior

a diferença entre as duas temperaturas e quanto maior a hu-

midade relativa do ar.

A condensação de água em superfícies é uma causa principal

da formação de mofo.

Manutenção e serviço

Manutenção e limpeza

Só armazenar e transportar a ferramenta de medição na bolsa

de proteção 16 fornecida. Guarde-o, por exemplo, não em

um saco plástico, pois as exalações podem danificar o sensor

de humidade do ar e de temperatura 1. Não cole adesivos so-

bre o instrumento de medição, na proximidade do sensor.

Não guarde o instrumento de medição por longos períodos

em locais com uma faixa de humidade do ar além de 30 a

50 %. Se o instrumento de medição for guardado em um local

muito húmido ou muito seco, podem ocorrer medições incor-

retas durante o funcionamento.

Manter o instrumento de medição sempre limpo.

Limpar sujidades com um pano húmido e macio. Não utilizar

produtos de limpeza nem solventes.

Durante a limpeza não deve penetrar nenhum líquido no ins-

trumento de medição.

Limpar o sensor de humidade do ar e de temperatura 1, a len-

te recetora 2 e a abertura de saída de laser 3 com cuidado es-

pecial:

Assegure-se que nenhuma fibra se encontra sobre a lente re-

cetora ou na abertura de saída do laser. Não tente remover su-

jidades do sensor ou da lente recetora com objetos afiados ou

pontudos. Se necessário é possível soprar a sujidade cuida-

dosamente com ar comprimido livre de óleo.

Se o instrumento de medição falhar apesar de cuidadosos

processos de fabricação e de teste, a reparação deverá ser

executada por uma oficina de serviço autorizada para ferra-

mentas elétricas Bosch. Não abrir pessoalmente o instrumen-

to de medição.

Para todas as questões e encomendas de peças sobressalen-

tes é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características do instru-

mento de medição.

Em caso de reparações, enviar o instrumento de medição

dentro da bolsa de proteção 16.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece

com prazer todas as suas dúvidas a respeito da compra, apli-

cação e ajuste dos produtos e acessórios.

OBJ_BUCH-1625-003.book Page 35 Wednesday, September 7, 2016 11:24 AM

36 | Italiano

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página

www.ferramentasbosch.com.

Tel.: 21 8500000

Fax: 21 8511096

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: (0800) 7045446

www.bosch.com.br/contacto

Eliminação

Instrumentos de medição, acessórios e embalagens devem

ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar os instrumentos de medição e acumuladores/pi-

lhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Diretivas Europeias

2012/19/UE relativa aos resíduos de instru-

mentos de medição europeias 2006/66/CE

é necessário recolher separadamente os

acumuladores/as pilhas defeituosos ou gas-

tos e conduzi-los a uma reciclagem ecológi-

ca.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Leggere e osservare tutte le avvertenze e le

istruzioni, per lavorare con lo strumento di

misura in modo sicuro e senza pericoli. Se lo

strumento di misura non verrà utilizzato

conformemente alle seguenti istruzioni, ciò

potrà pregiudicare gli accorgimenti di protezione integra-

ti nello strumento stesso. Non rendere mai illeggibili le

targhette di avvertenza applicate sullo strumento di misu-

ra. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI E

CONSEGNARLE INSIEME ALLO STRUMENTO DI MISURA

IN CASO DI CESSIONE A TERZI.

 Attenzione – In caso di utilizzo di dispositivi di coman-

do o di regolazione di natura diversa da quelli riportati

in questa sede oppure qualora si seguano procedure di-

verse vi è il pericolo di provocare un’esposizione alle

radiazioni particolarmente pericolosa.

 Lo strumento di misura viene fornito con un cartello di

avvertimento (contrassegnato nell’illustrazione dello

strumento di misura sulla pagina grafica con il numero

7).

 Se il testo della targhetta di avvertimento non è nella

Vostra lingua, prima della prima messa in funzione in-

collate l’etichetta fornita in dotazione con il testo nella

Vostra lingua sopra alla targhetta d’avvertimento.

Non dirigere mai il raggio laser verso per-

sone oppure animali ed evitare di guar-

dare direttamente il raggio laser o di

guardarne il riflesso. Il raggio laser potreb-

be abbagliare le persone, provocare inci-

denti o danneggiare gli occhi.

 Se un raggio laser dovesse colpire un occhio, chiudere

subito gli occhi e distogliere immediatamente la testa

dal raggio.

 Non effettuare modifiche al dispositivo laser.

 Non utilizzare gli occhiali visori per raggio laser come

occhiali di protezione. Gli occhiali visori per raggio laser

servono a visualizzare meglio il raggio laser e non hanno la

funzione di proteggere dalla radiazione laser.

 Non utilizzare gli occhiali visori per raggio laser come

occhiali da sole e neppure alla guida di autoveicoli. Gli

occhiali visori per raggio laser non sono in grado di offrire

una completa protezione dai raggi UV e riducono la perce-

zione delle variazioni cromatiche.

 Far riparare lo strumento di misura da personale spe-

cializzato qualificato e solo con pezzi di ricambio origi-

nali. In tale maniera potrà essere salvaguardata la sicurez-

za dello strumento di misura.

OBJ_BUCH-1625-003.book Page 36 Wednesday, September 7, 2016 11:24 AM

Italiano | 37

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

 Non permettere a bambini di utilizzare lo strumento di

misura laser senza sorveglianza. Vi è il pericolo che

abbaglino involontariamente altre persone.

 Evitare di impiegare lo strumento di misura in ambienti

soggetti al rischio di esplosioni e nei quali si trovino

liquidi, gas oppure polveri infiammabili. Nello strumen-

to di misura possono prodursi scintille che incendiano la

polvere o i vapori.

 Per ragioni tecniche lo strumento di misura non può ga-

rantire una precisione assoluta. Influssi ambientali

(p.es. polvere o vapore nel campo di misurazione), sbalzi

di temperatura (p.es. causati da termoventilatore) nonché

condizione e stato delle superfici da misurare (p.es. mate-

riali molto riflettenti oppure trasparenti) possono falsare i

risultati della misurazione.

Descrizione del prodotto e caratteri-

stiche

Uso conforme alle norme

Lo strumento di misura è idoneo per la misurazione senza

contatto della temperatura della superficie, della temperatu-

ra ambiente e dell’umidità relativa dell’aria. Lo stesso calcola

la temperatura del punto di rugiada ed indica ponti termici e

pericolo di muffa. Con lo strumento di misura non possono es-

sere individuate spore di muffa.

Lo strumento di misura non deve essere impiegato per la mi-

surazione della temperatura di persone ed animali oppure per

altri scopi medici.

Lo strumento di misura non è adatto alla misurazione della

temperatura della superficie di gas oppure di liquidi.

Lo strumento di misura non è destinato all’impiego industria-

le.

Componenti illustrati

La numerazione dei componenti si riferisce all’illustrazione

dello strumento di misura che si trova sulla pagina con la rap-

presentazione grafica.

1 Sensore d’umidità dell’aria e di temperatura

2 Lente di ricezione radiazione a raggi infrarossi

3 Uscita del raggio laser

4 Tasto di misurazione

5 Coperchio del vano batterie

6 Bloccaggio del coperchio del vano batterie

7 Targhetta di indicazione di pericolo del raggio laser

8 Spia luminosa

9 Display

10 Tasto modo ponti termici

11 Tasto modo temperatura della superficie

12 Tasto modo avvertenza muffa

13 Tasto di accensione/spegnimento

14 Tasto grado di emissione

15 Occhiali per la visualizzazione del laser*

16 Astuccio di protezione

17 Numero di serie

* L’accessorio illustrato o descritto nelle istruzioni per l’uso non è

compreso nella fornitura standard.

Elementi di visualizzazione

a Valore misurato temperatura ambiente

b Valore misurato umidità relativa dell’aria

c Temperatura del punto di rugiada

d Simbolo umidità relativa dell’aria

e Simbolo temperatura ambiente

f Simbolo temperatura del punto di rugiada

g Grado di emissione

h Simbolo temperatura della superficie

i Indicatore modo avvertenza muffa

j Indicatore modo ponti termici

k Indicatore modo temperatura della superficie

l Valore misurato temperatura della superficie

m«HOLD» visualizzazione di valori precedentemene

misurati

n Unità di misura misurazioni della temperatura

o Avvertenza anomalia

p Indicatore dello stato delle batterie

Dati tecnici

Termodetector PTD 1

Codice prodotto

3 603 F83 000

Campo di misurazione

– Temperatura della superficie

– Temperatura ambiente

– Umidità relativa dell’aria

–20...+200 °C

–10...+40 °C

10...90 %

Precisione di misura (media)

Temperatura della superficie

1) 2)

– <+10 °C

– +10...30 °C

–+30...90°C

– >+90 °C

Temperatura ambiente

– tipico

Umidità relativa dell’aria

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Ottica (rapporto distanza di misura-

zione : spot di misurazione)

3) 4)

10 : 1

Temperatura di esercizio

–10...+40 °C

Temperatura di magazzino

–20...+70 °C

Classe laser

Tipo di laser (tipico)

635 nm, <1 mW

Diametro raggio laser (a 25 °C) circa

– a 0 m di distanza

– a 10 m di distanza

4 mm

10 mm

Batterie

Batterie ricaricabili

2x1,5VLR06 (AA)

2x1,2VHR06 (AA)

OBJ_BUCH-1625-003.book Page 37 Wednesday, September 7, 2016 11:24 AM

38 | Italiano

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Montaggio

Applicazione/sostituzione delle batterie

Per il funzionamento dello strumento di misura si consiglia

l’impiego di batterie alcaline al manganese oppure batterie ri-

caricabili.

Per aprire il coperchio del vano batterie 5 premere sul bloc-

caggio 6 e sollevare il coperchio del vano batterie. Inserire le

batterie oppure le batterie ricaricabili, facendo attenzione al-

la corretta polarizzazione, conformemente all’illustrazione ri-

portata sul lato interno del coperchio del vano batterie.

L’indicatore dello stato delle batterie p indica quando le bat-

terie o le batterie ricaricabili saranno scariche:

– max. 30 % di autonomia disponibile,

– max. 10 % di autonomia disponibile.

Quando l’indicatore dello stato delle batterie p lampeggia con

il simbolo batteria vuoto, significa che le batterie oppure le

batterie ricaricabili devono essere cambiate. Le misurazioni

non sono più possibili.

Sostituire sempre contemporaneamente tutte le batterie op-

pure le batterie ricaricabili. Utilizzare esclusivamente batterie

oppure batterie ricaricabili dello stesso produttore e con la

stessa capacità.

 In caso di non utilizzo per lunghi periodi, estrarre le bat-

terie oppure le batterie ricaricabili dallo strumento di

misura. In caso di lunghi periodi di deposito, le batterie e

le batterie ricaricabili possono subire corrosioni e scaricar-

si.

Uso

Messa in funzione

 Proteggere lo strumento di misura da liquidi e

dall’esposizione diretta ai raggi solari.

 Non esporre mai lo strumento di misura a temperature

oppure a sbalzi di temperatura estremi. P.es. non la-

sciarlo per lungo tempo in macchina. In caso di elevati sbal-

zi di temperatura lasciare adattare alla temperatura am-

bientale lo strumento di misura prima di metterlo in

funzione. Temperature oppure sbalzi di temperatura estre-

mi possono pregiudicare la precisione dello strumento di

misura.

 Accertarsi di lasciar acclimatare correttamente lo stru-

mento di misura. In caso di forti variazioni di temperatura

il processo di acclimatazione può durare fino a 30 minuti,

ad esempio quando si eseguono prima misurazioni in una

cantina fredda per poi eseguire misurazioni in un solaio cal-

do.

 Evitare forti colpi e cadute dello strumento di misura.

 Non chiudere o coprire il sensore d’umidità dell’aria e

di temperatura 1, la lente di ricezione 2 e l’uscita del

raggio laser 3.

Accensione/spegnimento

Per l’accensione dello strumento di misura vi sono le seguenti

possibilità:

– Accendere lo strumento di misura con il tasto di accensio-

ne/spegnimento 13. Dopo una breve sequenza di avvio lo

strumento di misura è pronto all’uso con le regolazioni me-

morizzate all’ultimo spegnimento (modo operativo, grado

di emissione). Non viene avviata ancora alcuna misurazio-

ne, il laser è spento.

– Accendere lo strumento di misura con il tasto di misura-

zione 4. Dopo una breve sequenza di avvio il laser viene at-

tivato e lo strumento di misura inizia subito con una misu-

razione con le regolazioni memorizzate all’ultimo

spegnimento (modo operativo, grado di emissione).

 Non lasciare mai lo strumento di misura senza custodia

quando è acceso ed avere cura di spegnere lo strumen-

to di misura subito dopo l’utilizzo. Vi è il pericolo che al-

tre persone potrebbero essere abbagliate dal raggio laser.

 Non dirigere mai il raggio laser su persone oppure su

animali ed evitare di guardare direttamente il raggio la-

ser anche da distanze maggiori.

Per ragioni di risparmio di energia la luminosità dell’illumina-

zione del display viene ridotta 30 s dopo ogni pressione di ta-

sto. Premendo un tasto qualsiasi l’illuminazione del display

viene di nuovo attivata alla luminosità massima.

Per spegnere lo strumento di misura premere il tasto di ac-

censione/spegnimento 13.

Se per ca. 4 min non viene premuto alcun tasto sullo strumen-

to di misura, lo stesso si spegne automaticamente per proteg-

gere le batterie.

Autonomia ca.

Peso in funzione della

EPTA-Procedure 01:2014

0,28 kg

Dimensioni

(lunghezza x larghezza x altezza)

124 x 53 x 180 mm

Per un’inequivocabile identificazione del Vostro strumento

di misura fate riferimento al numero di serie 17 riportato sul-

la targhetta di costruzione.

1) a 0,75–1,25 m di distanza di misurazione rispetto alla superficie

2) con una temperatura ambiente di 22 °C

3) Dati conformi a VDI/VDE 3511 foglio 4.3 (data di pubblicazione lu-

glio 2005); vale per il 90 % del segnale di misurazione.

È possibile che vi siano delle differenze dei risultati di misurazione in tut-

ti i settori al di fuori dei parametri illustrati nei dati tecnici.

4) si riferisce a misurazione a raggi infrarossi, vedi grafico

5) La larghezza della linea laser dipende dalle caratteristiche della

superficie e da condizioni ambientali.

Termodetector PTD 1

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 38 Wednesday, September 7, 2016 11:24 AM

Italiano | 39

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Preparazione per la misurazione

Regolazione del grado di emissione per misurazioni della

temperatura della superficie

Per determinare la temperatura della superficie viene misura-

ta senza contatto la radiazione termica a infrarossi emessa

dall’oggetto puntato. Per misurazioni corrette è necessario

che il grado di emissione regolato (vedi «Grado di emissione»,

pagina 41) sullo strumento di misura sia controllato prima di

ogni misurazione e che sia, se necessario, adattato all’ogget-

to da misurare.

Sullo strumento di misura è possibile scegliere tra tre gradi di

emissione. I materiali utilizzati frequentemente, indicati nella

tabella sotto riportata, rappresentano una selezione esempli-

ficativa nel campo del grado di emissione da utilizzare.

Per la modifica del grado di emissione premere ripetutamente

il tasto grado di emissione 14 fino a quando nella visualizza-

zione g è selezionato il grado di emissione adatto per la misu-

razione successiva.

 Visualizzazioni corrette della temperatura della super-

ficie sono possibili solamente se il grado di emissione

regolato ed il grado di emissione dell’oggetto coincido-

no. Indicazioni corrette su ponti termici e pericolo di muffa

dipendono di conseguenza anch’essi dal grado di emissio-

ne regolato.

Superficie di misura nelle misurazioni della temperatura

della superficie

Il cerchio del laser generato dallo strumento di misura indica

la superficie di misura la cui radiazione a raggi infrarossi viene

determinata durante la misurazione senza contatto della tem-

peratura della superficie.

Il punto centrale del laser marca il punto centrale della super-

ficie di misura. Per un risultato ottimale di misurazione posi-

zionare lo strumento di misura in modo tale che il raggio laser

colpisca perpendicolarmente la superficie di misura in questo

punto.

 Non dirigere mai il raggio laser su persone oppure su

animali ed evitare di guardare direttamente il raggio la-

ser anche da distanze maggiori.

La larghezza del cerchio del laser e conseguentemente la su-

perficie di misura aumenta con la distanza tra strumento di

misura ed oggetto da misurare. La distanza di misurazione ot-

timale è da 0,5 m a 1 m.

 Non tenere lo strumento di misura direttamente su su-

perfici bollenti. Lo strumento di misura può venire dan-

neggiato dal calore.

Il risultato della misurazione visualizzato corrisponde alle

temperature misurate all’interno della superficie di misura.

Indicazioni relative alle condizioni di misurazione

Superfici molto riflettenti oppure trasparenti (ad es. piastrel-

le lucide, facciate in acciaio inossidabile oppure pentole) pos-

sono pregiudicare la misurazione della temperatura della su-

perficie. In caso di necessità applicare sulla superficie di

misura un nastro adesivo scuro e opaco con una buona condu-

zione termica. Lasciare adattare brevemente il nastro alla

temperatura della superficie.

La misurazione attraverso materiali trasparenti non è per

principio possibile.

I risultati di misurazione saranno tanto più precisi ed affidabili

tanto quanto migliori e stabili saranno le condizioni di misura-

zione.

Il sensore d’umidità dell’aria e di temperatura 1 può venire

danneggiato da sostanze chimiche tossiche, come ad es. esa-

lazioni di vernici e pitture. La misurazione della temperatura

ad infrarossi viene pregiudicata da fumo, vapore oppure aria

contenente polvere.

Per questa ragione prima della misurazione arieggiare l’am-

biente, in modo particolare se l’aria è sporca oppure vi è la

presenza di vapore. Ad es. non misurare in bagno direttamen-

te dopo la doccia.

Dopo l’arieggiamento lasciare adattare l’ambiente fino a

quando è stata raggiunta di nuovo la temperatura usuale.

La temperatura ambiente e l’umidità relativa dell’aria vengono

misurate direttamente sullo strumento di misura al sensore

d’umidità dell’aria e di temperatura 1. Per risultati significativi

non posizionare lo strumento di misura direttamente sopra o

vicino a fonti di disturbo come riscaldamenti oppure liquidi

aperti. Non coprire in nessun caso il sensore 1.

Funzioni di misurazione

Misurazione singola

Premendo brevemente una volta il tasto di misurazione 4 si

attiva il laser e si aziona una misurazione singola nel modo se-

lezionato. L’operazione di misurazione può durare da 1 a 2 se-

condi e viene visualizzata tramite segmenti rotanti sul display

nella riga l.

Al termine della misurazione il laser viene disinserito automa-

ticamente.

Sul display vengono visualizzati gli ultimi risultati di misurazio-

ne, inoltre lampeggia la visualizzazione «HOLD» m. La spia lu-

minosa rimane invariata durante l’ultima visualizzazione.

Misurazione in continuo

Per misurazioni in continuo tenere premuto il tasto di misura-

zione 4 nel modo selezionato. Il laser rimane attivato. Dirigere

con movimento lento il cerchio del laser su tutte le superfici,

Grado di emissione elevato: Calcestruzzo

(asciutto), mattone (rosso, ruvido), pietra are-

naria (ruvida), marmo, copertura in carta catra-

mata, stucco (ruvido), malta, gesso, parquet

(opaco), laminato, PVC, tappeti, tappezzeria

(a disegni), piastrelle (opache), vetro, alluminio

(anodizzato), smalti, legno, gomma, ghiaccio

Grado di emissione medio: Granito, pietra da

pavimentazioni, cartone di fibra, tappezzeria

(poco disegnata), vernice (scura), metallo

(opaco), ceramica, pelle

Grado di emissione basso: Porcellana (bianca),

vernice (chiara), sughero, cotone

Per gli esempi selezionati viene indicato un grado di emissione di:

– grado di emissione elevato: 0,95

– grado di emissione medio: 0,85

– grado di emissione basso: 0,75

OBJ_BUCH-1625-003.book Page 39 Wednesday, September 7, 2016 11:24 AM

40 | Italiano

1 609 92A 1YH | (7.9.16) Bosch Power Tools

una dopo l’altra, di cui si desidera misurare la temperatura.

Per misurazioni dell’umidità e della temperatura ambiente

muovere lentamente lo strumento di misura nell’ambiente.

La visualizzazione sul display e la spia luminosa 8 vengono at-

tualizzati in continuo. Non appena il tasto di misurazione 4

viene rilasciato, la misurazione viene interrotta ed il laser di-

sinserito.

Sul display vengono visualizzati gli ultimi risultati di misurazio-

ne, inoltre lampeggia la visualizzazione «HOLD» m. La spia lu-

minosa rimane invariata durante l’ultima visualizzazione.

Modo temperatura della superficie (vedi figura A)

Nel modo temperatura della superficie viene misurata la tem-

peratura della superficie di un oggetto da misurare.

Per il passaggio nel modo tempe-

ratura della superficie premere il

tasto modo temperatura della su-

perficie 11. Sul display compare a

conferma la visualizzazione k.

Premere il tasto di misurazione 4 e

dirigere perpendicolarmente il cerchio del laser al centro

dell’oggetto da misurare. Al termine della misurazione la

temperatura misurata della superficie viene visualizzata nella

riga l.

Nel modo temperatura della superficie la spia luminosa 8 non

è illuminata.

In questo modo è possibile misurare ad es. la temperatura di

caloriferi, riscaldamenti a pavimento oppure ambienti interni

di frigoriferi.

Modo ponti termici (vedi figura B)

Nel modo ponti termici vengono misurate la temperatura della

superficie e la temperatura ambiente e le stesse vengono con-

frontate l’una con l’altra. In caso di grandi differenze tra en-

trambe le temperature viene emesso avvertimento contro

ponti termici (vedi «Ponte termico», pagina 41).

Per il passaggio nel modo ponti

termici premere il tasto modo pon-

ti termici 10. Sul display compare

a conferma la visualizzazione j.

Premere il tasto di misurazione 4 e

dirigere perpendicolarmente il

cerchio del laser al centro dell’oggetto da misurare. Al termine

della misurazione la temperatura misurata della superficie

viene visualizzata nella riga l e la temperatura ambiente misu-

rata nella riga a.

Lo strumento di misura compara automaticamente i valori ed

interpreta il risultato come segue:

–Spia luminosa 8 verde: Bassa differenza di temperatura,

nessun ponte termico presente.

–Spia luminosa 8 gialla: Differenza di temperatura nel limi-

te, nel campo di misurazione è presente eventualmente un

ponte termico; ripetere la misurazione eventualmente con

intervallo di tempo.

–Spia luminosa 8 rossa: Il simbolo temperatura di super-

fici

h lampeggiante indica che la temperatura della super-

ficie all’interno della superficie di misurazione diverge

chiaramente dalla temperatura ambiente. Nel campo di mi-

surazione è presente un ponte termico, questo indica un

cattivo isolamento.

In caso di bassa temperatura ambiente lampeggia anche il

simbolo temperatura ambiente e. L’ambiente è troppo

freddo – se lo stesso viene riscaldato normalmente allora

la bassa temperatura indica un generale cattivo isolamen-

to.

In caso di ponti termici controllare l’isolamento termico in

questo settore, eventualmente richiedere il supporto di un

perito edile.

Modo avvertenza muffa (vedi figura C)

Nel modo avvertenza muffa vengono misurate la temperatura

ambiente e l’umidità relativa dell’aria (vedi «Umidità relativa

dell’aria», pagina 41). Su entrambi i valori viene calcolata la

temperatura del punto di rugiada (vedi «Temperatura del pun-

to di rugiada», pagina 41). Viene inoltre misurata la tempera-

tura della superficie.

La temperatura del punto di rugiada viene comparata con la

temperatura della superficie ed il risultato viene interpretato

in relazione al pericolo di muffa.

Per il passaggio nel modo avver-

tenza muffa premere il tasto modo

avvertenza muffa 12. Sul display

compare a conferma la visualizza-

zione i.

Premere il tasto di misurazione 4 e

dirigere perpendicolarmente il

cerchio del laser al centro dell’oggetto da misurare. Al termine

della misurazione l’umidità relativa dell’aria misurata viene vi-

sualizzata nella riga b, la temperatura ambiente misurata nella

riga a, la temperatura del punto di rugiada calcolata nella riga

c e la temperatura misurata della superficie nella riga l.

Lo strumento di misura compara automaticamente i valori ed

interpreta il risultato come segue:

–Spia luminosa 8 verde: Alle condizioni attuali non esiste al-

cun pericolo di muffa.

–Spia luminosa 8 gialla: I valori sono al limite; prestare at-

tenzione alla temperatura ambiente, ai ponti termici non-

chè all’umidità dell’aria e ripetere eventualmente la misu-

razione con intervallo di tempo.

–Spia luminosa rossa 8: Maggiore rischio di formazione di

muffa, perché l'umidità dell'aria è troppo elevata o la tem-

peratura della superficie è vicina alla temperatura del pun-

to di rugiada.

Quando il simbolo umidità relativa dell'aria d lampeggia,

significa che l'umidità dell'aria nel locale è troppo elevata,

quando lampeggia il simbolo temperatura ambiente e,

significa che la temperatura ambiente è troppo bassa,

quando lampeggia il simbolo temperatura della superfi-

cie h significa che sono presenti dei ponti termici.

In caso di pericolo di muffa sarebbe necessario, a seconda

della causa, ridurre l’umidità dell’aria tramite arieggiamento

più frequente e più accurato, aumentare la temperatura am-

biente ed eliminare i ponti termici. Se necessario, rivolgersi

ad un perito edile.

OBJ_BUCH-1625-003.book Page 40 Wednesday, September 7, 2016 11:24 AM

Italiano | 41

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Nota bene: Con lo strumento di misura non possono essere

rilevate spore di muffa. Lo stesso indica solamente che, in ca-

so di condizioni immutate, è possibile la formazione di muffa.

Anomalie – cause e rimedi

Tutte le segnalazioni di anomalie sotto indicate vengono ac-

compagnate sul display dalla spia luminosa rossa 8.

Lo strumento di misura non si è acclimatato

Lo strumento di misura è stato sot-

toposto ad elevati sbalzi di tempe-

ratura e non ha avuto il tempo suf-

ficiente per adattarsi.

Lo strumento di misura si spegne

automaticamente dopo 5 s. Atten-

dere ca. da 10 a 30 min fino a quando lo strumento si misura

si è adattato alle temperature attuali. Se lo strumento di misu-

ra viene mosso regolarmente nell’ambiente il processo di ac-

climatizzazione viene accelerato.

Temperatura ambiente al di fuori del campo della tempe-

ratura di funzionamento

La temperatura ambiente è troppo

alta oppure troppo bassa per il fun-

zionamento dello strumento di mi-

sura. Lo strumento di misura si

spegne dopo 5 s, in questo am-

biente non è possibile alcuna misu-

razione.

Temperatura della superficie al di fuori del campo di misu-

razione

La temperatura della superficie dell’oggetto da misurare nel

cerchio del laser è troppo alta («Hi») oppure troppo bassa

(«Lo»). La temperatura di questo oggetto non può essere mi-

surata. Dirigere il cerchio del laser su un altro oggetto ed av-

viare una nuova misurazione.

Anomalia interna

Lo strumento di misura ha un’ano-

malia interna e si spegne dopo 5 s.

Per resettare il software rimuovere

le batterie, attendere alcuni

secondi e inserire di nuovo le

batterie.

Se l’anomalia continua ad essere presente, far controllare lo

strumento di misura presso un Centro di assistenza Clienti

Bosch.

Spiegazioni delle definizioni

Grado di emissione

Il grado di emissione di un oggetto dipende dal materiale e

dalla struttura della sua superficie. Lo stesso indica se un og-

getto (confrontato ad altri oggetti con la stessa temperatura)

emette molta o poca radiazione termica a infrarossi.

Ponte termico

Viene denominato ponte termico un oggetto che trasmette

calore indesiderato da una parte all’altra.

Poiché sui ponti termici la temperatura della superficie è più

bassa che nell’ambiente restante, il pericolo di muffa in que-

sto punto aumenta sensibilmente.

Umidità relativa dell’aria

L’umidità relativa dell’aria indica quanto l’aria è satura di va-

pore acqueo. L’indicazione avviene come valore percentuale

della quantità massima di vapore acqueo che l’aria può assor-

bire. La quantità massima di vapore acqueo dipende dalla

temperatura: più alta la temperatura, maggiore vapore ac-

queo l’aria può assorbire.

Se l’umidità relativa dell’aria è troppo alta aumenta il pericolo

di muffa. Umidità dell’aria troppo bassa può causare danni al-

la salute.

Temperatura del punto di rugiada

La temperatura del punto di rugiada indica a quale temperatu-

ra il vapore acqueo contenuto nell’aria inizia a condensarsi. La

temperatura del punto di rugiada dipende dall’umidità relati-

va dell’aria e dalla temperatura dell’aria.

Se la temperatura di una superficie è inferiore della tempera-

tura del punto di rugiada, allora l’acqua inizia a condensarsi su

questa superficie. La condensazione è tanto più forte quanto

maggiore è la differenza delle due temperature e più alta è

l’umidità relativa dell’aria.

La condensa sulle superfici è una delle cause principali per la

formazione di muffa.

Manutenzione ed assistenza

Manutenzione e pulizia

Immagazzinare e trasportare lo strumento di misura esclusi-

vamente nell’astuccio di protezione fornito in dotazione 16.

Non conservarlo ad es. in un sacchetto di plastica le cui esala-

zioni potrebbero danneggiare il sensore d’umidità dell’aria e

di temperatura 1. Non applicare alcuna etichetta adesiva in

prossimità del sensore sullo strumento di misura.

Non immagazzinare lo strumento di misura per lungo tempo al

di fuori di un campo di umidità dell’aria dal 30 al 50 %. Se lo

strumento di misura viene immagazzinato in un ambiente tro-

po umido oppure troppo asciutto è possibile che alla messa in

funzione si verifichino misurazioni errate.

Avere cura di tenere lo strumento di misura sempre pulito.

Pulire ogni tipo di sporcizia utilizzando un panno umido e mor-

bido. Non utilizzare mai prodotti detergenti e neppure solven-

ti.

Durante la pulizia non deve penetrare alcun liquido nello stru-

mento di misura.

Pulire con estrema cautela in modo particolare il sensore

d’umidità dell’aria e di temperatura 1, la lente di ricezione 2 e

l’uscita del raggio laser 3:

OBJ_BUCH-1625-003.book Page 41 Wednesday, September 7, 2016 11:24 AM

42 | Nederlands

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Prestare attenzione affinché sulla lente di ricezione oppure

sull’uscita del raggio laser non vi siano pelucchi. Non cercare

di rimuovere con oggetti appuntiti sporcizia dal sensore o dal-

la lente di ricezione. In caso di necessità è possibile rimuovere

con cautela lo sporco soffiando con aria compressa priva di

olio.

Se nonostante gli accurati procedimenti di produzione e di

controllo lo strumento di misura dovesse guastarsi, la ripara-

zione deve essere effettuata da un punto di assistenza auto-

rizzato per gli elettroutensili Bosch. Non aprire da soli lo stru-

mento di misura.

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio,

è indispensabile comunicare sempre il codice prodotto a die-

ci cifre riportato sulla targhetta di fabbricazione dello stru-

mento di misura.

In caso si presentasse la necessità di riparazioni, spedire lo

strumento di misura mettendolo nell’apposito astuccio di pro-

tezione 16.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiu-

terà in caso di domande relative ai nostri prodotti ed ai loro

accessori.

In caso di richieste o di ordinazione di pezzi di ricambio,

comunicare sempre il codice prodotto a 10 cifre riportato

sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: (02) 3696 2663

Fax: (02) 3696 2662

Fax: (02) 3696 8677

E-Mail: officina.elettro[email protected]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-

mente on-line i ricambi.

Tel.: (044) 8471513

Fax: (044) 8471553

E-Mail: [email protected]h.com

Smaltimento

Smaltire gli imballaggi, gli strumenti di misura e gli accessori

dismessi in modo che possano essere riciclati nel pieno ri-

spetto dell’ambiente.

Non gettare strumenti di misura e batterie ricaricabili/batterie

tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea

2012/19/UE gli strumenti di misura diventa-

ti inservibili e, in base alla direttiva europea

2006/66/CE, le batterie ricaricabili/ batte-

rie difettose o consumate devono essere

raccolte separatamente ed essere inviate ad

una riutilizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolger-

si al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Alle instructies moeten gelezen en in acht

genomen worden om met het meetgereed-

schap zonder gevaar en veilig te werken.

Als het meetgereedschap niet volgens de

voorhanden instructies gebruikt wordt,

kunnen de geïntegreerde veiligheidsvoorzieningen in het

meetgereedschap gehinderd worden. Maak waarschu-

wingsstickers op het meetgereedschap nooit onleesbaar.

BEWAAR DEZE INSTRUCTIES ZORGVULDIG EN GEEF ZE

BIJ HET DOORGEVEN VAN HET MEETGEREEDSCHAP

MEE.

 Voorzichtig – wanneer andere dan de hier vermelde be-

dienings- en instelvoorzieningen worden gebruikt of

andere procedures worden uitgevoerd, kan dit tot ge-

vaarlijke stralingsblootstelling leiden.

 Het meetgereedschap wordt geleverd met een waar-

schuwingsplaatje (in de weergave van het meetge-

reedschap op de pagina met afbeeldingen aangeduid

met nummer 7).

 Als de tekst van het waarschuwingsplaatje niet in de

taal van uw land is, plak er dan vóór de eerste inge-

bruikneming de meegeleverde sticker in de taal van uw

land op.

OBJ_BUCH-1625-003.book Page 42 Wednesday, September 7, 2016 11:24 AM

Nederlands | 43

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Richt de laserstraal niet op personen of

dieren en kijk niet zelf in de directe of re-

flecterende laserstraal. Daardoor kunt u

personen verblinden, ongevallen veroorza-

ken of het oog beschadigen.

 Als laserstraling het oog raakt, dan moeten de ogen be-

wust gesloten worden en moet het hoofd onmiddellijk

uit de straal bewogen worden.

 Breng geen wijzigingen aan de laserinrichting aan.

 Gebruik de laserbril niet als veiligheidsbril. De laserbril

dient voor het beter herkennen van de laserstraal, maar

biedt geen bescherming tegen de laserstralen.

 Gebruik de laserbril niet als zonnebril en niet in het ver-

keer. De laserbril biedt geen volledige bescherming tegen

ultravioletstralen en vermindert de waarneming van kleu-

ren.

 Laat het meetgereedschap repareren door gekwalifi-

ceerd, vakkundig personeel en alleen met originele

vervangingsonderdelen. Daarmee wordt gewaarborgd

dat de veiligheid van het meetgereedschap in stand blijft.

 Laat kinderen het lasermeetgereedschap niet zonder

toezicht gebruiken. Anders kunnen personen worden

verblind.

 Werk met het meetgereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare vloeistof-

fen, brandbare gassen of brandbaar stof bevinden. In

het meetgereedschap kunnen vonken ontstaan die het stof

of de dampen tot ontsteking brengen.

 Voor dit meetgereedschap kan om technische redenen

geen honderd procent zekerheid worden gegaran-

deerd. Omgevingsinvloeden (zoals stof of dampen in de

meetomgeving), temperatuurschommelingen (bijv. door

verwarmingsventilatoren) en aard en toestand van de

meetoppervlakken (zoals sterk reflecterende of transpa-

rante materialen) kunnen tot verkeerde meetresultaten

leiden.

Product- en vermogensbeschrijving

Gebruik volgens bestemming

Het meetgereedschap is bestemd voor de aanrakingsloze me-

ting van oppervlaktetemperatuur, omgevingstemperatuur en

relatieve luchtvochtigheid. Het berekent de dauwpunttempe-

ratuur en geeft warmtebruggen en schimmelgevaar aan. Met

het meetgereedschap kunnen geen schimmelsporen gede-

tecteerd worden.

Het meetgereedschap mag niet worden gebruikt voor de tem-

peratuurmeting bij personen of dieren of voor andere medi-

sche doeleinden.

Het meetgereedschap is niet geschikt voor de oppervlakte-

temperatuurmeting van gassen of vloeistoffen.

Het meetgereedschap is niet bestemd voor bedrijfsmatig

gebruik.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het meetgereedschap op de pagina met afbeeldingen.

1 Luchtvochtigheids- en temperatuursensor

2 Ontvangstlens infraroodstraling

3 Opening voor laserstraal

4 Toets Meten

5 Deksel van batterijvak

6 Vergrendeling van het batterijvakdeksel

7 Laser-waarschuwingsplaatje

8 Lichtsignaal

9 Display

10 Toets warmtebrugmodus

11 Toets Warmtebrugmodus

12 Toets Schimmelwaarschuwingsmodus

13 Aan/uit-toets

14 Toets emissiegraad

15 Laserbril*

16 Beschermetui

17 Serienummer

* Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd.

Indicatie-elementen

a Meetwaarde omgevingstemperatuur

b Meetwaarde relatieve luchtvochtigheid

c Dauwpunttemperatuur

d Symbool relatieve luchtvochtigheid

e Symbool omgevingstemperatuur

f Symbool dauwpunttemperatuur

g Emissiegraad

h Symbool oppervlaktetemperatuur

i Indicatie schimmelwaarschuwingsmodus

j Indicatie warmtebrugmodus

k Indicatie oppervlaktetemperatuurmodus

l Meetwaarde oppervlaktetemperatuur

m„HOLD”-indicatie

n Maateenheid temperatuurmetingen

o Foutwaarschuwing

p Batterijwaarschuwing

Technische gegevens

Thermodetector PTD 1

Productnummer

3 603 F83 000

Meetbereik

– Oppervlaktetemperatuur

– Omgevingstemperatuur

– Relatieve luchtvochtigheid

–20...+200 °C

–10...+40 °C

10...90 %

OBJ_BUCH-1625-003.book Page 43 Wednesday, September 7, 2016 11:24 AM

44 | Nederlands

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Montage

Batterijen inzetten of vervangen

Voor het gebruik van het meetgereedschap worden alkali-

mangaanbatterijen of accu’s geadviseerd.

Als u het batterijvakdeksel 5 wilt openen, drukt u op de ver-

grendeling 6 en klapt u het batterijvakdeksel open. Plaats de

batterijen of accu’s. Let daarbij op de juiste poolaansluitin-

gen, zoals aangegeven op de binnenzijde van het batterijvak-

deksel.

De batterijwaarschuwing p geeft aan wanneer de batterijen of

accu’s leeg worden:

– max. 30 % vermogen aanwezig,

– max. 10 % vermogen aanwezig.

Als de batterijwaarschuwing p met leeg batterijsymbool knip-

pert, moeten de batterijen of accu's worden vervangen. Me-

tingen zijn niet meer mogelijk.

Vervang altijd alle batterijen of accu’s tegelijkertijd. Gebruik

alleen batterijen of accu’s van één fabrikant en met dezelfde

capaciteit.

 Neem de batterijen of accu’s uit het meetgereedschap

als u het langdurig niet gebruikt. Als de batterijen of ac-

cu’s lang worden bewaard, kunnen deze gaan roesten en

leegraken.

Gebruik

Ingebruikneming

 Bescherm het meetgereedschap tegen vocht en fel

zonlicht.

 Stel het meetgereedschap niet bloot aan extreme tem-

peraturen of temperatuurschommelingen. Laat het bij-

voorbeeld niet lange tijd in de auto liggen. Laat het meetge-

reedschap bij grote temperatuurschommelingen eerst op

de juiste temperatuur komen voordat u het in gebruik

neemt. Bij extreme temperaturen of temperatuurschom-

melingen kan de nauwkeurigheid van het meetgereed-

schap nadelig worden beïnvloed.

 Let op een correcte acclimatisering van het meetge-

reedschap. Bij sterke temperatuurschommelingen van de

acclimatiseringstijd tot 30 minuten bedragen. Dit kan bij-

voorbeeld het geval zijn als u eerst een meting in de koele

kelder uitvoert en daarna op de warme zolder gaat.

 Voorkom heftige schokken of vallen van het meetge-

reedschap.

 De luchtvochtigheids- en temperatuursensor 1, de ont-

vangstlens 2 en de laseruitgangsopening 3 niet afslui-

ten of afdekken.

In- en uitschakelen

Als u het meetgereedschap wilt inschakelen, heeft u de vol-

gende mogelijkheden:

– Schakel het meetgereedschap in met de aan/uit-toets 13.

Na een korte startsequentie is het meetgereedschap ge-

reed voor gebruik met de instellingen (bedrijfsmodus,

emissiegraad) die waren opgeslagen toen het de laatste

Meetnauwkeurigheid (kenmerkend)

Oppervlaktetemperatuur

1) 2)

–<+10°C

– +10...30 °C

–+30...90°C

–>+90°C

Omgevingstemperatuur

– typisch

Relatieve luchtvochtigheid

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Lens (verhouding meetafstand :

meetvlek)

3) 4)

10 : 1

Bedrijfstemperatuur

–10...+40 °C

Bewaartemperatuur

–20...+70 °C

Laserklasse

Lasertype (typisch)

635 nm, <1 mW

Diameter laserstraal (bij 25 °C) ca.

– op 0 m afstand

– op 10m afstand

4 mm

10 mm

Batterijen

Accu’s

2 x 1,5 V LR06 (AA)

2 x 1,2 V HR06 (AA)

Gebruiksduur ca.

Gewicht volgens

EPTA-Procedure 01:2014

0,28 kg

Afmetingen

(lengte x breedte x hoogte) 124 x 53 x 180 mm

Het serienummer 17 op het typeplaatje dient voor de een-

duidige identificatie van uw meetgereedschap.

1) bij 0,75–1,25 m meetafstand tot oppervlak

2) bij een omgevingstemperatuur van 22 °C

3) Vermelding volgens VDI/VDE 3511 blad 4.3 (verschijningsdatum juli

2005); geldt voor 90 % van het meetsignaal.

In alle bereiken buiten de weergegeven grootheden in de technische ge-

gevens kunnen afwijkingen van de meetresultaten optreden.

4) Heeft betrekking op infraroodmeting, zie grafiek:

5) De breedte van de laserlijn is afhankelijk van het soort oppervlak en

van omgevingsomstandigheden.

Thermodetector PTD 1

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 44 Wednesday, September 7, 2016 11:24 AM

Nederlands | 45

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

keer werd uitgeschakeld. Er wordt nog geen meting ge-

start. De laser is uitgeschakeld.

– Schakel het meetgereedschap in met de toets Meten 4.

Na een korte startsequentie wordt de laser ingeschakeld.

Het meetgereedschap begint meteen met een meting met

de instellingen (bedrijfsmodus, emissiegraad) die het wa-

ren opgeslagen toen het de laatste keer werd uitgescha-

keld.

 Laat het ingeschakelde meetgereedschap niet onbe-

heerd achter en schakel het meetgereedschap na ge-

bruik uit. Andere personen kunnen door de laserstraal

verblind worden.

 Richt de laserstraal niet op personen of dieren en kijk

zelf niet in de laserstraal, ook niet vanaf een grote af-

stand.

De lichtintensiteit van de displayverlichting wordt 30 secon-

den na elke druk op een knop verminderd om energie te be-

sparen. Bij het indrukken van een willekeurige toets wordt de

displayverlichting weer op volledige sterkte ingeschakeld.

Als u het meetgereedschap wilt uitschakelen, drukt u op de

aan/uit-toets 13.

Als er gedurende ca. 4 minuten geen toets op het meetge-

reedschap wordt ingedrukt, wordt het meetgereedschap au-

tomatisch uitgeschakeld om de batterijen te ontzien.

Meetvoorbereiding

Emissiegraad voor oppervlaktetemperatuurmetingen in-

stellen

Voor de bepaling van de oppervlaktetemperatuur wordt aan-

rakingsloos de natuurlijke infraroodwarmtestraling gemeten

die wordt uitgezonden door het voorwerp waarop de laser

wordt gericht. Voor correcte metingen moet de op het meet-

gereedschap ingestelde emissiegraad (zie „Emissiegraad”,

pagina 47) voor elke meting gecontroleerd en indien nodig

aan het meetvoorwerp aangepast worden.

Op het meetgereedschap kan tussen drie emissiegraden wor-

den gekozen. De in de onderstaande tabel aangegeven vaak

gebruikte materialen zijn een voorbeeld van een keuze in het

bereik van de te gebruiken emissiegraad.

Voor het wijzigen van de emissiegraad drukt u de toets Emis-

siegraad 14 zo vaak in totdat u in de indicatie g de voor de vol-

gende meting passende emissiegraad heeft gekozen.

 Correcte oppervlaktetemperatuurindicaties zijn alleen

mogelijk als de ingestelde emissiegraad en de emissie-

graad van het voorwerp overeenkomen. Correcte aan-

duidingen van warmtebruggen en schimmelgevaar zijn

eveneens afhankelijk van de ingestelde emissiegraad.

Meetoppervlak bij oppervlaktetemperatuurmetingen

De door het meetgereedschap opgewekte lasercirkel geeft

het meetoppervlak aan waarvan de infraroodstraling bij de

aanrakingsloze temperatuurmeting wordt bepaald.

Het gemiddelde laserpunt markeert het middelpunt van het

meetoppervlak. Voor een optimaal meetresultaat stelt u het

meetgereedschap zodanig af dat de laserstraal het meetop-

pervlak op dit punt loodrecht raakt.

 Richt de laserstraal niet op personen of dieren en kijk

zelf niet in de laserstraal, ook niet vanaf een grote af-

stand.

De grootte van de lasercirkel en daarmee van het meetopper-

vlak neemt toe met de afstand tussen meetgereedschap en

meetvoorwerp. De optimale meetafstand bedraagt 0,5 m tot

1m.

 Houd het meetgereedschap niet vlakbij hete opper-

vlakken. Het meetgereedschap kan door de hitte bescha-

digd worden.

Het aangegeven meetresultaat is de gemiddelde waarde van

de gemeten temperaturen binnen het meetoppervlak.

Opmerkingen over de meetvoorwaarden

Sterk reflecterende of transparante oppervlakken (zoals glan-

zende tegels, roestvrijstalen panelen of kookpannen) kunnen

de oppervlaktetemperatuurmeting nadelig beïnvloeden. Plak

indien nodig het meetoppervlak af met donker-matte plak-

band die goed warmte geleidt. Laat de plakband kort op het

oppervlak op temperatuur komen.

De meting door transparante materialen is principieel niet

mogelijk.

De meetresultaten worden nauwkeuriger en betrouwbaarder

naarmate de meetomstandigheden beter en stabieler zijn.

De luchtvochtigheids- en temperatuursensor 1 kan door

schadelijke chemische stoffen zoals dampen van lak of verf

beschadigd worden. Die infraroodtemperatuurmeting wordt

door rook, damp of stoffige lucht nadelig beïnvloed.

Zorg daarom voor de meting voor voldoende ventilatie in de

ruimte, in het bijzonder als de lucht vuil of wasemig is. Meet

bijv. in de badkamer niet meteen na het douchen.

Laat de ruimte na het ventileren een tijdje op temperatuur ko-

men tot deze weer de gebruikelijke temperatuur heeft be-

reikt.

Omgevingstemperatuur en relatieve luchtvochtigheid wordt

rechtstreeks op het meetgereedschap aan de luchtvochtig-

heids- en temperatuursensor 1 gemeten. Houd voor duidelij-

ke resultaten het meetgereedschap niet vlak boven of naast

storingsbronnen zoals verwarmingen of open vloeistoffen.

Dek de sensor 1 in geen geval af.

Hoge emissiegraad: Beton (droog), baksteen

(rood, ruw), zandsteen (ruw), marmer,

dakboard, stucwerk (ruw), mortel, gips, parket

(mat), laminaat, pvc, tapijt, behang (met

patroon), tegels (mat), glas, aluminium

(geeloxeerd), email, hout, rubber, ijs

Gemiddelde emissiegraad: Graniet, klinkers,

vezelplaat, behang (met licht patroon), lak

(donker), metaal (mat), keramiek, leer

Lage emissiegraad: Porselein (wit), lak (licht),

kurk, katoen

Voor de gekozen voorbeelden wordt een emissiegraad aangegeven van:

– hoge emissiegraad: 0,95

– gemiddelde emissiegraad: 0,85

– lage emissiegraad: 0,75

OBJ_BUCH-1625-003.book Page 45 Wednesday, September 7, 2016 11:24 AM

46 | Nederlands

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Meetfuncties

Afzonderlijke meting

Door eenmalig kort indrukken van de toets Meten 4 schakelt u

de laser in en start u een afzonderlijke meting in de gekozen

modus. De meting kan 1 tot 2 seconden duren en wordt door

rondlopende displaysegmenten in de regel l weergegeven.

Na afsluiting van de meting wordt de laser automatisch uitge-

schakeld.

In het display worden de laatste meetresultaten weergege-

ven. Bovendien knippert de indicatie „HOLD” m. Het lichtsig-

naal blijft onveranderd bij de laatste indicatie.

Duurmeting

Houd voor duurmetingen in de gekozen modus de toets Meten

4 ingedrukt. De laser blijft ingeschakeld. Licht de lasercirkel

in een langzame beweging achtereenvolgens op alle opper-

vlakken waarvan u de temperatuur wilt meten. Voor vocht- en

omgevingstemperatuurmetingen beweegt u het meetgereed-

schap langzaam in de ruimte.

De indicatie in het display en het lichtsignaal 8 worden door-

lopend geactualiseerd. Zodra u de toets Meten 4 loslaat,

wordt de meting onderbroken en wordt de laser uitgescha-

keld.

In het display worden de laatste meetresultaten weergege-

ven. Bovendien knippert de indicatie „HOLD” m. Het lichtsig-

naal blijft onveranderd bij de laatste indicatie.

Oppervlaktetemperatuurmodus (zie afbeelding A)

In de oppervlaktetemperatuurmodus wordt de oppervlakte-

temperatuur van een meetvoorwerp gemeten.

Als u naar de oppervlaktetempera-

tuurmodus wilt gaan, drukt u op de

toets Oppervlaktetemperatuur-

modus 11. In het display ver-

schijnt de indicatie k ter bevesti-

ging.

Druk op de toets Meten 4 en richt

de lasercirkel loodrecht op het midden van het meetvoor-

werp. Na afsluiting van de meting wordt de gemeten opper-

vlaktetemperatuur in de regel l weergegeven.

In de oppervlaktetemperatuurmodus brandt het lichtsignaal

8 niet.

In deze modus kunt u bijv. de temperatuur van verwarmings-

radiatoren, vloerverwarmingen en binnenruimten van koel-

kasten meten.

Warmtebrugmodus (zie afbeelding B)

In de warmtebrugmodus worden oppervlakte- en omgevings-

temperatuur gemeten en met elkaar vergeleken. Bij grote ver-

schillen tussen beide temperaturen wordt gewaarschuwd

voor warmtebruggen (zie „Warmtebrug”, pagina 47).

Als u naar de warmtebrugmodus

wilt gaan, drukt u op de toets

Warmtebrugmodus 10. In het dis-

play verschijnt de indicatie j ter be-

vestiging.

Druk op de toets Meten 4 en richt

de lasercirkel loodrecht op het

midden van het meetvoorwerp. Na afsluiting van de meting

worden de gemeten oppervlaktetemperatuur in de regel l en

de gemeten omgevingstemperatuur in de regel a weergege-

ven.

Het meetgereedschap vergelijkt automatisch de waarden en

interpreteert het resultaat als volgt:

– groen lichtsignaal 8: Gering temperatuurverschil, geen

warmtebruggen aanwezig.

– geel lichtsignaal 8: Temperatuurverschil in grensbereik. In

het meetbereik bestaat eventueel een warmtebrug. Her-

haal de meting indien nodig na enige tijd.

– rood lichtsignaal 8: Het knipperende oppervlaktetempe-

ratuursymbool h geeft aan dat de oppervlaktetempera-

tuur binnen het meetoppervlak duidelijk van de omge-

vingstemperatuur afwijkt. In het meetbereik bestaat een

warmtebrug, wat op een slechte isolatie duidt.

Bij lage omgevingstemperatuur knippert bovendien het

omgevingstemperatuursymbool e. De ruimte is te koud

– wordt deze normaal verwarmd, duidt de lage tempera-

tuur op een in zijn geheel slechte isolatie.

Controleer bij warmtebruggen de warmte-isolatie in dit ge-

deelte, eventueel met een bouwdeskundige.

Schimmelwaarschuwingsmodus (zie afbeelding C)

In de schimmelwaarschuwingsmodus worden de omgevings-

temperatuur en de relatieve luchtvochtigheid (zie „Relatieve

luchtvochtigheid”, pagina 47) gemeten. Uit beide waarden

wordt de dauwpunttemperatuur (zie „Dauwpunttempera-

tuur”, pagina 47) berekend. Bovendien wordt de oppervlak-

tetemperatuur gemeten.

De dauwpunttemperatuur wordt met de oppervlaktetempe-

ratuur vergeleken. Het resultaat wordt geïnterpreteerd in re-

latie tot het schimmelgevaar.

Als u naar de schimmelwaarschu-

wingsmodus wilt gaan, drukt u op

de toets Schimmelwaarschu-

wingsmodus 12. In het display ver-

schijnt de indicatie i ter bevesti-

ging.

Druk op de toets Meten 4 en richt

de lasercirkel loodrecht op het midden van het meetvoor-

werp. Na afsluiting van de meting worden de gemeten relatie-

ve luchtvochtigheid in regel b, de gemeten omgevingstempe-

ratuur in regel a, de berekende dauwpunttemperatuur in regel

c en de gemeten oppervlaktetemperatuur in regel l aangege-

ven.

Het meetgereedschap vergelijkt automatisch de waarden en

interpreteert het resultaat als volgt:

– groen lichtsignaal 8: In de actuele omstandigheden be-

staat geen schimmelgevaar.

– geel lichtsignaal 8: De waarden liggen in het grensbereik.

Let op kamertemperatuur, warmtebruggen en luchtvoch-

tigheid en herhaal de meting indien nodig na enige tijd.

– rood signaallampje 8: Er bestaat verhoogd schimmelge-

vaar omdat de luchtvochtigheid te hoog of de oppervlakte-

temperatuur in de buurt van de dauwpunttemperatuur is.

Het knipperende symbool relatieve luchtvochtigheid d

wijst op te hoge luchtvochtigheid in de ruimte,

OBJ_BUCH-1625-003.book Page 46 Wednesday, September 7, 2016 11:24 AM

Nederlands | 47

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

het knipperende omgevingstemperatuursymbool e op

te lage ruimtetemperatuur,

het knipperende oppervlaktetemperatuursymbool h op

warmtebruggen.

Bij schimmelgevaar dient u afhankelijk van de oorzaak de

luchtvochtigheid te verlagen door vaker en grondiger te venti-

leren, de kamertemperatuur te verhogen of warmtebruggen

op te heffen. Neem eventueel contact op met een bouwdes-

kundige.

Opmerking: Met het meetgereedschap kunnen geen schim-

melsporen herkend worden. Het geeft slechts aan dat onder

gelijkblijvende omstandigheden schimmelvorming kan optre-

den.

Oorzaken en oplossingen van fouten

Alle volgende foutmeldingen in het display worden begeleid

door het rode lichtsignaal 8.

Meetgereedschap is niet geacclimatiseerd

Het meetgereedschap is blootge-

steld aan sterke temperatuur-

schommelingen. Voor de aanpas-

sing was onvoldoende tijd.

Het apparaat wordt na 5 seconden

automatisch uitgeschakeld. Wacht

ca. 10 tot 30 minuten tot het meetgereedschap zich heeft

aangepast aan de actuele temperaturen. Als u het meetge-

reedschap regelmatig in de ruimte beweegt, wordt de accli-

matisering versneld.

Omgevingstemperatuur buiten het bedrijfstemperatuur-

bereik

De omgevingstemperatuur is voor

het gebruik van het meetgereed-

schap te hoog of te laag. Het meet-

gereedschap wordt na 5 seconden

uitgeschakeld. Een meting is in de-

ze omgeving niet mogelijk.

Oppervlaktetemperatuur buiten het meetbereik

De oppervlaktetemperatuur van het meetvoorwerp in de la-

sercirkel is te hoog („Hi”) of te laag („Lo”). De temperatuur

van dit voorwerp kan niet gemeten worden. Richt de lasercir-

kel op een ander voorwerp en start een nieuwe meting.

Interne fout

Het meetgereedschap heeft een

interne fout en wordt na 5 secon-

den uitgeschakeld.

Voor een reset van de software

verwijdert u de batterijen, wacht u

enkele seconden en zet u de batte-

rijen weer in.

Blijft de fout bestaan, dient u het meetgereedschap door een

Bosch-klantenservice te laten controleren.

Begripsverklaringen

Emissiegraad

De emissiegraad van een voorwerp is afhankelijk van het ma-

teriaal en de structuur van zijn oppervlak. Dit bepaalt of een

voorwerp in vergelijking met andere voorwerpen van dezelfde

temperatuur veel of weinig infraroodwarmtestraling uitzendt.

Warmtebrug

Als warmtebrug wordt een voorwerp aangeduid dat onge-

wenst warmte overdraagt van één zijde naar een andere zijde.

Aangezien de oppervlaktetemperatuur bij warmtebruggen la-

ger is dan in de overige ruimte, neemt het schimmelgevaar op

deze plaatsen sterk toe.

Relatieve luchtvochtigheid

De relatieve luchtvochtigheid geeft aan hoe sterk de lucht met

waterdamp verzadigd is. De aanduiding wordt gegeven als

percentage van de maximale waterdamphoeveelheid die de

lucht kan opnemen. De maximale waterdamphoeveelheid is

afhankelijk van de temperatuur: hoe hoger de temperatuur,

hoe meer waterdamp de lucht kan opnemen.

Als de relatieve luchtvochtigheid te hoog is, neemt het schim-

melgevaar toe. Te lage luchtvochtigheid kan tot gezondheids-

schade leiden.

Dauwpunttemperatuur

De dauwpunttemperatuur geeft aan bij welke temperatuur de

in de lucht aanwezige waterdamp begint te condenseren. De

dauwpunttemperatuur is afhankelijk van de relatieve lucht-

vochtigheid en de luchttemperatuur.

Als de temperatuur van een oppervlak lager is dan de dauw-

punttemperatuur, begint water op dit oppervlak te condense-

ren. De condensatie is sterker naarmate het verschil tussen

de beide temperaturen groter en de relatieve luchtvochtig-

heid hoger is.

Condenswater op oppervlakken is een hoofdoorzaak van

schimmelvorming.

Onderhoud en service

Onderhoud en reiniging

Bewaar en transporteer het meetgereedschap alleen in het

meegeleverde beschermetui 16. Bewaar het bijv. niet in een

plastic zak waarvan de dampen de luchtvochtigheids- en tem-

peratuursensor 1 kunnen beschadigen. Plak geen sticker in

de buurt van de sensor of het meetgereedschap.

Bewaar het meetgereedschap niet langdurig buiten een lucht-

vochtigheidsbereik van 30 tot 50%. Als het meetgereed-

schap te vochtig of te droog wordt bewaard, kunnen bij de in-

gebruikneming foutieve metingen optreden.

Houd het meetgereedschap altijd schoon.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen

reinigings- of oplosmiddelen.

Tijdens het reinigen mag geen vloeistof in het meetgereed-

schap binnendringen.

OBJ_BUCH-1625-003.book Page 47 Wednesday, September 7, 2016 11:24 AM

48 | Dansk

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Reinig in het bijzonder de luchtvochtigheids- en temperatuur-

sensor 1, de ontvangstlens 2 en de laseruitgangsopening 3

zeer voorzichtig.

Let erop dat er geen pluisjes op de ontvangstlens of de laser-

uitgangsopening liggen. Probeer niet om met een spits voor-

werp vuil uit de sensor of van de ontvangstlens te verwijde-

ren. Indien nodig kunt u vuil voorzichtig met olievrije

perslucht uitblazen.

Mocht het meetgereedschap ondanks zorgvuldige fabricage-

en testmethoden toch defect raken, dient de reparatie te wor-

den uitgevoerd door een erkende klantenservice voor Bosch

elektrische gereedschappen. Open het meetgereedschap

niet.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het meetgereedschap.

Verzend het meetgereedschap in het beschermetui 16 in het

geval van een reparatie.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra-

gen over onze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande productnummer vol-

gens het typeplaatje van het product.

Nederland

Tel.: (076) 579 54 54

Fax: (076) 579 54 94

E-mail: gereedschappe[email protected]m

België

Tel.: (02) 588 0589

Fax: (02) 588 0595

E-mail: outillage.gere[email protected]osch.com

Afvalverwijdering

Meetgereedschappen, toebehoren en verpakkingen dienen

op een voor het milieu verantwoorde manier te worden herge-

bruikt.

Gooi meetgereedschappen, accu’s en batterijen niet bij het

huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU

moeten niet meer bruikbare meetgereed-

schappen en volgens de Europese richtlijn

2006/66/EG moeten defecte of lege accu’s

en batterijen apart worden ingezameld en op

een voor het milieu verantwoorde wijze wor-

den hergebruikt.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Samtlige anvisninger skal læses og overhol-

des for at kunne arbejde risikofrit og sikkert

med måleværktøjet. Hvis måleværktøjet ik-

ke anvendes i overensstemmelse med de

foreliggende anvisninger, kan funktionen

af de integrerede beskyttelsesforanstalt-

ninger i måleværktøjet blive forringet. Sørg for, at advar-

selsskilte aldrig gøres ukendelige på måleværktøjet. OP-

BEVAR ANVISNINGERNE SIKKERT, OG LAD DEM ALTID

FØLGE MÅLEVÆRKTØJET.

 Forsigtig – hvis der bruges betjenings- eller justerings-

udstyr eller hvis der udføres processer, der afviger fra

de her angivne, kan dette føre til alvorlig strålingseks-

position.

 Måleværktøjet leveres med et advarselsskilt (på den

grafiske illustration over måleværktøjet har det num-

mer 7).

 Er teksten på advarselsskiltet ikke på dit modersmål,

klæbes den medleverede etiket på dit sprog oven på

den eksisterende tekst, før værktøjet tages i brug før-

ste gang.

Ret ikke laserstrålen mod personer eller

dyr, og kig aldrig ind i den direkte eller

reflekterede laserstråle. Det kan blænde

personer, forårsage ulykker eller beskadige

øjnene.

 Hvis du får laserstrålen i øjnene, skal du lukke dem med

det samme og straks bevæge hovedet ud af stråleområ-

det.

 Foretag aldrig ændringer af laseranordningen.

 Anvend ikke de specielle laserbriller som beskyttelses-

briller. Laserbrillerne anvendes til bedre at kunne se laser-

strålen, de beskytter dog ikke mod laserstråler.

 Anvend ikke de specielle laserbriller som solbriller el-

ler i trafikken. Laserbrillerne beskytter ikke 100 % mod

ultraviolette (UV) stråler og reducerer ens evne til at regi-

strere og iagttage farver.

 Sørg for, at måleværktøjet kun repareres af kvalifice-

rede fagfolk og at der kun benyttes originale reserve-

dele. Dermed sikres det, at måleværktøjet bliver ved med

at være sikkert.

 Sørg for, at børn ikke kan komme i kontakt med laser-

måleværktøjet. Du kan utilsigtet komme til at blænde per-

soner.

 Brug ikke måleværktøjet i eksplosionsfarlige omgivel-

ser, hvor der findes brændbare væsker, gasser eller

støv. I måleværktøjet kan der opstå gnister, der antænder

støv eller dampe.

OBJ_BUCH-1625-003.book Page 48 Wednesday, September 7, 2016 11:24 AM

Dansk | 49

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

 Måleværktøjet kan teknologisk set ikke sikre 100 %

sikkerhed. Miljøpåvirkninger (f.eks. støv eller damp i må-

leområdet), temperatursvingninger (f.eks. som følge af

varmeventilator) samt måleoverfladernes beskaffenhed

og tilstand (f.eks. meget reflekterende eller gennemsigtige

materialer) kan forfalske måleresultaterne.

Beskrivelse af produkt og ydelse

Beregnet anvendelse

Måleværktøjet er beregnet til berøringsløs måling af overfla-

detemperatur, omgivelsestemperatur og relativ luftfugtig-

hed. Det beregner dugpunkttemperaturen og gør opmærk-

som på varmebroer og fare for mug. Måleværktøjet kan ikke

spore mug.

Måleværktøjet må ikke bruges til at måle temperatur på men-

nesker eller dyr eller til andre medicinske formål.

Måleværktøjet er ikke egnet til at måle overfladetemperatur

for gas eller væske.

Måleværktøjet er ikke beregnet til professionel brug.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af måleværktøjet på illustrationssiden.

1 Luftfugtigheds- og temperatursensor

2 Modtagelinse infrarødstråling

3 Åbning til laserstråle

4 Taste måling

5 Låg til batterirum

6 Lås af låg til batterirum

7 Laser-advarselsskilt

8 Signallampe

9 Display

10 Taste varmebro-funktion

11 Taste overfladetemperatur-funktion

12 Taste mugadvarsels-funktion

13 Start-stop-tasten

14 Taste emissionsgrad

15 Specielle laserbriller*

16 Beskyttelsestaske

17 Serienummer

* Tilbehør, som er illustreret eller beskrevet i brugsanvisningen,

hører ikke til standard-leveringen.

Displayelementer

a Måleværdi omgivelsestemperatur

b Måleværdi relativ luftfugtighed

c Dugpunkttemperatur

d Symbol relativ luftfugtighed

e Symbol omgivelsestemperatur

f Symbol dugpunkttemperatur

g Emissionsgrad

h Symbol overfladetemperatur

i Visning mugadvarsels-funktion

j Visning varmebro-funktion

k Visning overfladetemperatur-funktion

l Måleværdi overfladetemperatur

m„HOLD“-visning

n Måleenhed temperaturmålinger

o Fejladvarsel

p Batteriadvarsel

Tekniske data

Termodetektor PTD 1

Typenummer

3 603 F83 000

Måleområde

– Overfladetemperatur

– Omgivelsestemperatur

–Relativ luftfugtighed

–20...+200 °C

–10...+40 °C

10...90 %

Målenøjagtighed (typisk)

Overfladetemperatur

1) 2)

– <+10 °C

– +10...30 °C

–+30...90°C

– >+90 °C

Omgivelsestemperatur

– typisk

Relativ luftfugtighed

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Optik

(forhold måleafstand : måleplet)

3) 4)

10 : 1

Driftstemperatur

–10...+40 °C

Opbevaringstemperatur

–20...+70 °C

Laserklasse

Lasertype (typisk)

635 nm, <1 mW

Diameter, laserstrål (ved 25 °C) ca.

– på 0 m afstand

– på 10m afstand

4 mm

10 mm

Batterier

Akkuer

2 x 1,5 V LR06 (AA)

2 x 1,2 V HR06 (AA)

Driftstid ca. 9h

Vægt svarer til

EPTA-Procedure 01:2014 0,28 kg

Mål (længde x bredde x højde)

124 x 53 x 180 mm

OBJ_BUCH-1625-003.book Page 49 Wednesday, September 7, 2016 11:24 AM

50 | Dansk

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Montering

Isætning/udskiftning af batterier

Det anbefales, at måleværktøjet drives med Alkali-Mangan-

batterier eller akkuer.

Låget til batterirummet åbnes 5 ved at trykke på låsen 6 og

klappe låget til batterirummet op. Sæt batterierne eller akku-

erne i. Kontrollér, at polerne vender rigtigt som vist på inder-

siden af låget til batterirummet.

Batteriadvarslen p gør opmærksom på, hvornår batterierne

eller akkuerne er tomme:

– maks. 30 % ydelse til stede,

– maks. 10 % ydelse til stede.

Blinker batteriadvarslen p med tomt batterisymbol, skal bat-

terierne eller akkucellerne skiftes. Målinger er ikke længere

mulige.

Skift altid alle batterier eller akkuer på en gang. Batterier eller

akkuer skal stamme fra den samme producent og have den

samme kapacitet.

 Tag batterierne eller akkuerne ud af måleværktøjet,

hvis måleværktøjet ikke skal bruges i længere tid. Bat-

terierne og akkuerne kan korrodere og aflade sig selv, hvis

de lagres i længere tid.

Brug

Ibrugtagning

 Beskyt måleværktøjet mod fugtighed og direkte sol-

stråler.

 Udsæt ikke måleværktøjet for ekstreme temperaturer

eller temperatursvingninger. Lad det f.eks. ikke ligge i

bilen i længere tid. Sørg altid for, at måleværtøjet er tem-

pereret ved større temperatursvingninger, før det tages i

brug. Ved ekstreme temperaturer eller temperatursving-

ninger kan måleværktøjets præcision forringes.

 Sørg for at akklimatisere måleværktøjet korrekt. Ved

kraftige temperaturudsving kan akklimatiseringstiden væ-

re op til 30 minutter. Dette kan eksempelvis være tilfældet,

hvis du først foretager en måling i en kold kælder og deref-

ter går op på det varme loft.

 Undgå at udsætte måleværktøjet for voldsomme stød

eller fald.

 Hverken luk eller tildæk luftfugtigheds- og temperatur-

sensoren 1, modtagelinsen 2 og laser-udgangsåbnin-

gen 3.

Tænd/sluk

Måleværktøjet kan tændes på følgende måder:

– Tænd for måleværktøjet med start-stop-tasten 13. Efter

en kort startsekvens kan måleværktøjet tages i brug med

de indstillinger, der var gemt før den sidste slukning

(driftsfunktion, emissionsgrad). Der startes ikke nogen

måling endnu, laseren er slukket.

– Tænd for måleværktøjet med tasten måling 4. Efter en

kort startsekvens tændes laseren, og måleværktøjet står

straks i gang med at måle med de indstillinger, der var

gemt før den sidste slukning (driftsfunktion, emissions-

grad).

 Sørg for, at måleværktøjet altid er under opsyn og sluk

for måleværktøjet efter brug. Andre personer kan blive

blændet af laserstrålen.

 Ret ikke laserstrålen mod personer eller dyr og ret ikke

blikket ind i laserstrålen, heller ikke fra stor afstand.

For at spare på energien forringes displaybelysningens lys-

styrke 30 s efter hvert tastetryk. Trykkes på en vilkårlig taste,

tændes displaybelysningen igen med fuld styrke.

Måleværktøjet slukkes ved at trykke på start-stop-tasten 13.

Trykkes der ikke på nogen taste på måleværktøjet i ca. 4 min,

slukkes måleværktøjet automatisk for at skåne batterierne.

Måleforberedelse

Emissionsgrad til overflade-temperaturmålinger indstil-

les

For at bestemme overfladetemperaturen måles den naturlige,

infrarøde varmestråling berøringsløst, som den genstand ud-

sender, som målet er rettet imod. For at opnå korrekte målin-

ger skal emissionsgraden, der er indstillet på måleværktøjet

(se „Emissionsgrad“, side 53), kontrolleres før hver måling

og i givet fald tilpasses til målegenstanden.

På måleværktøjet kan der vælges mellem tre emissionsgra-

der. De hyppigt anvendte materialer, der er angivet i efterføl-

gende tabel, er et eksempel på et udvalg af emissionsgrader,

der kan anvendes.

Dit måleværktøj identificeres entydigt vha. serienummeret

17 på typeskiltet.

1) Ved 0,75–1,25 m måleafstand til overfladen

2) Ved en omgivelsestemperatur på 22 °C

3) Angivelse iht. VDI/VDE 3511 ark 4.3 (udgivelsesdato juli 2005);

gælder for 90 % af målesignalet.

Måleresultaterne kan variere i alle områder uden for de viste størrelser i

de tekniske data.

4) Relaterer til infrarødmåling, se grafik:

5) Laserlinjens bredde afhænger af overfladens beskaffenhed og de

omgivende betingelser.

1,7 cm

10 cm

0,17 m

1 m

Høj emissionsgrad: beton (tør), tegl/mursten

(rød, ru), sandsten (ru), marmor, tagpap, stuk

(ru), mørtel, gips, parket (mat), laminat, PVC,

tæppe, tapet (mønstret), fliser (mat), glas, alu-

minium (eloxeret), emalje, træ, gummi, is

For de udvalgte eksempler angives en emissionsgrad på:

– høj emissionsgrad: 0,95

– gennemsnitlig emissionsgrad: 0,85

– lav emissionsgrad: 0,75

OBJ_BUCH-1625-003.book Page 50 Wednesday, September 7, 2016 11:24 AM

Dansk | 51

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Emissionsgraden ændres ved at trykke på tasten emissions-

grad 14 igen og igen, til emissionsgraden, der passer til den

næste måling, er valgt i visningen g.

 Korrekte overflade-temperaturvisninger er kun muli-

ge, hvis den indstillede emissionsgrad stemmer over-

ens med genstandens emissionsgrad. Korrekte henvis-

ninger til varmebroer og fare for mug afhænger dermed

ligeledes af den indstillede emissionsgrad.

Måleflade ved overflade-temperaturmålinge

Laserkredsen, der fremstilles af måleværktøjet, viser den må-

leflade, hvis infrarødstråling bestemmes ved den berøringslø-

se overflade-temperaturmåling.

Det gennemsnitlige laserpunkt markerer målefladens middel-

punkt. For at opnå et optimalt måleresultat skal du indstille

måleværktøjet på en sådan måde, at laserstrålen rammer må-

lefladen i dette punkt.

 Ret ikke laserstrålen mod personer eller dyr og ret ikke

blikket ind i laserstrålen, heller ikke fra stor afstand.

Laserkredsens størrelse og dermed målefladen stiger i takt

med afstanden mellem måleværktøj og målegenstand. Den

optimale måleafstand er 0,5 m til 1 m.

 Hold ikke måleværktøjet direkte mod varme overfla-

der. Måleværktøjet kan blive beskadiget af varmen.

Det viste måleresultat er middelværdien af de målte tempera-

turer inden for målefladen.

Henvisninger vedr. målebetingelser

Stærkt reflekterende eller gennemsigtige overflader (f.eks.

skinnende fliser, fronter af rustfrit stål eller gryder) kan påvir-

ke målingen af overfladetemperaturen. Tilklæb efter behov

målefladen med mørkt, mat og varmeledende tape. Lad bån-

det temperere kort på overfladen.

Målingen gennem gennemsigtige materialer er principbetin-

get ikke muligt.

Måleresultaterne bliver nøjagtigere og pålideligere, jo bedre

og stabiler målebetingelserne er.

Luftfugtigheds- og temperatursensoren 1 kan beskadiges af

kemiske skadelige stoffer som f.eks. uddunstninger fra lakker

eller farver. Den infrarøde temperaturmåling forringes af røg,

damp eller støvet luft.

Udluft derfor rummet, før måling finder sted, især hvis luften

er snavset eller dampet. Mål f.eks. ikke på badeværelset di-

rekte efter at der taget brusebad.

Lad rummet temperere et vist stykke tid efter udluftningen, til

det har den normale temperatur igen.

Omgivelsestemperatur og relativ luftfugtighed måles af luft-

fugtigheds- og temperatursensoren 1 direkte på måleværktø-

jet. Hold ikke måleværktøjet direkte over eller ved siden af

fejlkilder som f.eks. radiatorer eller åbne væsker, da dette for-

vansker resultaterne. Tildæk under ingen omstændigheder

sensoren 1.

Målefunktioner

Enkeltmåling

Med et kort tryk på tasten måling 4 tænder du for laseren og

udløser en enkeltmåling i den valgte funktion. Målingen kan

vare 1 til 2 sekunder og vises i form af omløbende displayseg-

menter i linjen l.

Når målingen er færdig, slukkes laseren automatisk.

I displayet vises de sidste måleresultater, desuden blinker vis-

ningen „HOLD“ m. Signallampen forbliver uændret ved den

sidste visning.

Konstant måling

Tryk på tasten måling 4 og hold den nede til konstant måling i

den valgte funktion. Laseren bliver ved med at være tændt.

Ret laserkredsen i en langsom bevægelse efter hinanden mod

alle overflader, hvis temperatur du ønsker at måle. Til fugtig-

heds- og omgivelsestemperaturmålinger bevæges måleværk-

tøjet langsom inde i rummet.

Visningen i displayet samt signallampen 8 aktualiseres hele ti-

den. Så snart tasten måling 4 slippes, afbrydes målingen, og

låseren slukkes.

I displayet vises de sidste måleresultater, desuden blinker vis-

ningen „HOLD“ m. Signallampen forbliver uændret ved den

sidste visning.

Overfladetemperatur-funktion (se Fig. A)

I overfladetemperatur-funktionen måles overfladetemperatu-

ren for en målegenstand.

Skift til overfladetemperatur-funk-

tionen ved at trykke på tasten

overfladetemperatur-funktionen

11. I displayet fremkommer vis-

ningen k som bekræftelse.

Tryk på tasten måling 4 og ret

laserkredsen lodret mod midten på målegenstanden. Når

målingen er færdig, vises den målte overfladetemperatur i

linjen l.

I overfladetemperatur-funktionen lyser signallampen 8 ikke.

I denne funktion kan du måle f.eks. temperaturen på radiato-

rer, gulvvarme eller køleskabets interiør.

Varmebro-funktion (se Fig. B)

I varmebro-funktionen måles overflade- og omgivelsestempe-

ratur og sammenlignes med hinanden. Er der større differen-

cer mellem de to temperaturer, advares mod varmebroer (se

„Varmebro“, side 53).

Gennemsnitlig emissionsgrad: granit,

brosten, fiberplade, tapet (let mønstret), lak

(mørk), metal (mat), keramik, læder

Lav emissionsgrad: porcellæn (hvid), lak (lys),

kork, bomuld

For de udvalgte eksempler angives en emissionsgrad på:

– høj emissionsgrad: 0,95

– gennemsnitlig emissionsgrad: 0,85

– lav emissionsgrad: 0,75

OBJ_BUCH-1625-003.book Page 51 Wednesday, September 7, 2016 11:24 AM

52 | Dansk

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Skift til varmebro-funktionen ved

at trykke på tasten varmebro-funk-

tionen 10. I displayet fremkommer

visningen j som bekræftelse.

Tryk på tasten måling 4 og ret la-

serkredsen lodret mod midten på

målegenstanden. Når målearbejdet er færdigt, vises den mål-

te overfladetemperatur i linjen l og den målte omgivelsestem-

peratur i linjen a.

Måleværktøjet sammenligner automatisk værdierne og fortol-

ker resultatet på følgende måde:

– grøn signallampe 8: Lille temperaturdifference, ingen var-

mebroer.

– gul signallampe 8: Temperaturdifference i grænseområ-

de, i måleområde er der evt. en varmebro; gentag i givet

fald målingen i en vis tidsmæssig afstand.

– rød signallampe 8: Det blinkende overfladetemperatur-

symbol h viser, at overfladetemperaturen inden for måle-

fladen afviger betydeligt fra omgivelsestemperaturen. I

måleområdet er der en varmebro, hvilket tyder på en dårlig

isolering.

Ved lave omgivelsestemperaturer blinker desuden omgi-

velsestemperatur-symbolet e. Rummet er for koldt – op-

varmes det normalt, tyder den lave temperatur generelt på

en dårlig isolering.

Konstateres varmebroer, kontrollér da varmeisoleringen i

dette område, i givet fald vha. en byggesagkyndig.

Mugadvarsels-funktion (se Fig. C)

I mugadvarsels-funktionen måles omgivelsestemperaturen

og den relative luftfugtighed (se „Relativ luftfugtighed“,

side 53). På basis af de to værdier beregnes dugpunkttempe-

raturen (se „Dugpunkttemperatur“, side 53). Desuden måles

overfladetemperaturen.

Dugpunkttemperaturen sammenlignes med overfladetempe-

raturen, og resultatet fortolkes i forhold til faren for mug.

Skift til mugadvarsels-funktionen

ved at trykke på tasten mugadvar-

sels-funktionen 12. I displayet

fremkommer visningen i som be-

kræftelse.

Tryk på tasten måling 4 og ret laserkredsen lodret mod midten

på målegenstanden. Når målearbejdet er færdigt, vises den

målte, relative luftfugtighed i linje b, den målte omgivelses-

temperatur i linje a, den beregnede dugpunkttemperatur i lin-

je c og den målte overfladetemperatur i linje l.

Måleværktøjet sammenligner automatisk værdierne og fortol-

ker resultatet på følgende måde:

– grøn signallampe 8: På de aktuelle betingelser er der ikke

fare for mug.

– gul signallampe

8: Værdierne ligger inden for grænseom-

rådet; vær opmærksom på rumtemperatur, varmebroer

samt luftfugtighed og gentag i givet fald målearbejdet i en

vis tidsmæssig afstand.

– rød signallampe 8: Der er øget risiko for skimmel, da luft-

fugtigheden er for høj, eller overfladetemperaturen ligger

tæt på dugtemperaturen.

Det blinkende symbol for relativ luftfugtighed d angiver,

at luftfugtigheden i rummet er høj,

det blinkende symbol for omgivelsestemperatur e angi-

ver, at rumtemperaturen er for lav,

det blinkende symbol for overfladetemperatur h angiver

en kuldebro.

Er der fare for mug, bør du, afhængigt af årsagen, sørge for at

reducere luftfugtigheden ved at udlufte hyppigere og grundi-

gere, øge rumtemperaturen hhv. afhjælpe varmebroer. Kon-

takt i givet fald en byggesagkyndig.

Bemærk: Måleværktøjet kan ikke bruges til at finde skim-

mel/mug. Det viser blot, at skimmel kan opstå, hvis betingel-

serne ikke ændres.

Fejl – Årsager og afhjælpning

Alle efterfølgende fejlmeldinger i displayet ledsages af den rø-

de signallampe 8.

Måleværktøj er ikke akklimatiseret

Måleværktøjet er blevet udsat for

store temperatursvingninger og

havde ikke tid nok til at tilpasse

sig.

Måleværktøjet kobler automatisk

fra efter 5 sekunder. Vent i ca. 10

til 30 min, til måleværktøjet har tilpasset sig til de aktuelle

temperaturer. Hvis du bevæger måleværktøjet i rummet med

regelmæssige mellemrum, fremskyndes akklimatiseringen.

Omgivelsestemperatur uden for driftstemperaturområ-

det

Omgivelsestemperaturen er for

høj eller for lav til, at måleværktø-

jet kan bruges. Måleværktøjet

slukker efter 5 sekunder, en må-

ling er ikke mulig i disse omgivel-

ser.

Overfladetemperatur uden for måleområdet

Overfladetemperaturen for målegenstanden i laserkredsen er

for høj („Hi“) eller for lav („Lo“). Temperaturen på denne gen-

stand kan ikke måles. Ret laserkredsen mod en anden gen-

stand og start en ny måling.

Intern fejl

Måleværktøjet har en intern fejl og

slukker efter 5 sekunder.

Softwaren nulstilles ved at tage

batterierne ud, vente et par sekun-

der og sætte dem i igen.

Er fejlen ikke forsvundet, bedes du

få en Bosch kundeservice til at kontrollere måleværktøjet.

OBJ_BUCH-1625-003.book Page 52 Wednesday, September 7, 2016 11:24 AM

Dansk | 53

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Forklaring af begreber

Emissionsgrad

Emissionsgraden for en genstand afhænger af materialet og

dets overfladestruktur. Den angiver, om en genstand (i sam-

menligning med andre genstande med samme temperatur)

udsender mange eller få infrarøde varmestråler.

Varmebro

Som varmebro betegnes en genstand, som uønsket overfører

varme fra den ene side til den anden.

Da overfladetemperaturen ved varmebroer er lavere end i det

øvrige rum, stiger faren for skimmel betydeligt disse steder.

Relativ luftfugtighed

Den relative luftfugtighed angiver, hvor stærkt luften er mæt-

tet med vanddamp. Angivelsen ses som procentværdi af den

maksimale vanddampmængde, som luften kan optage. Den

maksimale vanddampmængde afhænger af temperaturen: Jo

højere temperaturen er, desto mere vanddamp kan luften op-

tage.

Er den relative luftfugtighed for høj, stiger faren for skimmel.

For lav luftfugtighed kan være sundhedsskadeligt.

Dugpunkttemperatur

Dugpunkttemperaturen angiver, ved hvilken temperatur

vanddampen i luften begynder at kondensere. Dugpunkttem-

peraturen afhænger af den relative luftfugtighed og lufttem-

peraturen.

Er temperaturen for en overflade lavere end dugpunkttempe-

raturen, så begynder vand af kondensere på denne overflade.

Jo mere kondenseringen stiger, desto større er differencen

mellem de to temperaturer og jo højere er den relative luftfug-

tighed.

Kondensvand på overflader er en væsentlig årsag til dannelse

af skimmel.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Opbevar og transportér kun måleværktøjet i den medlevere-

de beskyttelsestaske 16. Opbevar det f.eks. ikke i en plastik-

pose, hvis uddunstninger kan beskadige luftfugtigheds- og

temperatursensoren 1. Klæb ikke etiketter på måleværktøjet

i nærheden af sensoren.

Opbevar ikke måleværktøjet i længere tid uden for et luftfug-

tighedsområde fra 30 til 50 %. Bliver måleværktøjet for fug-

tigt eller opbevares det et for tørt sted, kan der opstå fejlmå-

linger, når det er i brug.

Renhold måleværtøjet.

Tør snavs af værktøjet med en fugtig, blød klud. Anvend ikke

rengørings- eller opløsningsmidler.

Når måleværktøjet rengøres, må der ikke trænge væske ind i

det.

Rengør især luftfugtigheds- og temperatursensoren 1, modta-

gelinsen 2 og laserudgangsåbningen 3 meget forsigtigt:

Vær opmærksom på, at fnug ikke kommer til at lægge sig på

modtagelinsen eller laserudgangsåbningen. Forsøg ikke at

fjerne snavs fra sensoren eller modtagelinsen med spidse

genstande. Du kan efter behov blæse snavs forsigtigt ud med

oliefri trykluft.

Skulle måleværktøjet trods omhyggelig fabrikation og kontrol

alligevel holde op med at fungere, skal reparationen udføres

af et autoriseret servicecenter for Bosch el-værktøj. Forsøg

ikke at åbne måleværktøjet selv.

Måleværktøjets 10-cifrede typenummer (se typeskilt) skal al-

tid angives ved forespørgsler og bestilling af reservedele.

Send altid måleværktøjet til reparation i beskyttelsestasken

16.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Eksplosions-

tegninger og informationer om reservedele findes også un-

der:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at

besvare spørgsmål vedr. vores produkter og deres tilbehør.

Produktets 10-cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

På www.bosch-pt.dk kan der online bestilles reservedele eller

oprettes en reparations ordre.

Tlf. Service Center: 44898855

Fax: 44898755

E-Mail: vaer[email protected]ch.com

Bortskaffelse

Måleværktøj, tilbehør og emballage skal genbruges på en mil-

jøvenlig måde.

Smid ikke måleværktøj og akkuer/batterier ud sammen med

det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU

skal kasseret måleværktøj og iht. det euro-

pæiske direktiv 2006/66/EF skal defekte el-

ler opbrugte akkuer/batterier indsamles se-

parat og genbruges iht. gældende

miljøforskrifter.

Ret til ændringer forbeholdes.

OBJ_BUCH-1625-003.book Page 53 Wednesday, September 7, 2016 11:24 AM

54 | Svenska

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Svenska

Säkerhetsanvisningar

Samtliga anvisningar ska läsas och beaktas

för att arbetet med mätverktyget ska vara

riskfritt och säkert. Om mätverktyget inte

används i enlighet med dessa instruktioner,

kan de inbyggda skyddsmekanismerna i

mätverktyget sluta att fungera korrekt. Håll varselskyl-

tarna på mätverktyget tydligt läsbara. FÖRVARA DESSA

ANVISNINGAR OCH LÅT DEM FÖLJA MED OM MÄTVERK-

TYGET BYTER ÄGARE.

 Se upp – om andra hanterings- eller justeringsutrust-

ningar än de som angivits här eller andra metoder

används finns risk för farlig strålningsexposition.

 Mätverktyget levereras med en varningsskylt (visas på

bilden av mätverktyget på grafiksidan med nummer 7).

 Klistra medföljande dekal i ditt eget språk över var-

ningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor

eller djur och rikta inte heller själv

blicken mot den direkta eller reflekte-

rade laserstrålen. Därigenom kan du

blända personer, orsaka olyckor eller skada

ögat.

 Om laserstrålen träffar ögat, blunda och vrid bort huvu-

det från strålen.

 Gör inga ändringar på laseranordningen.

 Lasersiktglasögonen får inte användas som skydds-

glasögon. Lasersiktglasögonen förbättrar laserstrålens

siktbarhet men skyddar inte mot laserstrålning.

 Lasersiktglasögonen får inte användas som solglas-

ögon eller i trafiken. Lasersiktglasögonen skyddar inte

fullständigt mot UV-strålning och reducerar förmågan att

uppfatta färg.

 Låt endast kvalificerad fackpersonal reparera mät-

verktyget med originalreservdelar. Detta garanterar att

mätverktygets säkerhet upprätthålls.

 Låt inte barn utan uppsikt använda lasermätverktyget.

Risk finns för att personer oavsiktligt bländas.

 Mätverktyget får inte användas i explosionsfarlig miljö

som innehåller brännbara vätskor, gaser eller damm.

Mätverktyg kan ge upphov till gnistor som antänder dam-

met eller ångorna.

 Mätverktyget kan beroende på teknisk konstruktion

inte garantera hundraprocentig säkerhet. Miljöpåver-

kan (t.ex. damm eller ånga inom mätområdet), tempera-

turvariationer (t.ex. värmefläkt) samt mätytornas beskaf-

fenhet och tillstånd (t.ex. kraftigt reflekterande eller

genomskinliga material) kan förfalska mätresultaten.

Produkt- och kapacitetsbeskrivning

Ändamålsenlig användning

Mätverktyget är avsett för beröringsfri mätning av yttempera-

turer, omgivningstemperaturer och relativ luftfuktighet. Mät-

verktyget beräknar daggpunktstemperaturen och hänvisar till

värmebryggor och mögelrisk. Mätverktyget kan inte detek-

tera mögelsporer.

Mätverktyget får inte användas för mätning av temperatur hos

människor eller djur och inte heller för medicinska ändamål.

Mätverktyget är inte lämpligt för mätning av yttemperaturer

på gaser eller vätskor.

Mätverktyget är inte avsett för yrkesmässig användning.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

mätverktyget på grafiksidan.

1 Luftfukt- och temperatursensor

2 Mottagarlins för infrarödstrålning

3 Utloppsöppning för laserstrålning

4 Knapp mätning

5 Batterifackets lock

6 Spärr på batterifackets lock

7 Laservarningsskylt

8 Signallampa

9 Display

10 Knapp för köldbryggsfunktion

11 Knapp för yttemperaturfunktion

12 Knapp för mögelvarningsfunktion

13 På-/Av-knapp

14 Knapp för emissionsgrad

15 Lasersiktglasögon*

16 Skyddsfodral

17 Serienummer

* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen.

Indikeringselement

a Mätvärde för omgivningstemperatur

b Mätvärde för relativ luftfuktighet

c Daggpunktstemperatur

d Symbol för relativ luftfuktighet

e Symbol för omgivningstemperatur

f Symbol för daggpunktstemperatur

g Emissionsgrad

h Symbol för yttemperatur

i Indikering av mögelvarningsfunktion

j Indikering av köldbryggsfunktion

k Indikering av yttemperaturfunktion

l Mätvärde för yttemperatur

m”HOLD”-indikering

n Måttenhet för temperaturmätningar

o Varning för fel

p Batterivarning

OBJ_BUCH-1625-003.book Page 54 Wednesday, September 7, 2016 11:24 AM

Svenska | 55

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Tekniska data

Montage

Insättning/byte av batterier

För mätverktyget rekommenderar vi alkali-mangan-primär-

batterier eller laddningsbara sekundärbatterier.

För att öppna batterifackets lock 5 tryck på spärren 6 och fäll

upp locket. Sätt in batterierna. Kontrollera korrekt polning

enligt märkning på batterifacklockets insida.

Batterivarningen p anger när batterierna börjar bli tomma:

– max. 30 % effekt återstår,

– max. 10 % effekt återstår.

När batterivarningen p blinkar med tom batterisymbol måste

batterierna bytas ut. Mätning kan inte längre utföras.

Alla batterier ska bytas samtidigt. Använd endast batterier av

samma fabrikat och med samma kapacitet.

 Ta bort batterierna om mätverktyget inte används

under en längre tid. Batterierna kan vid långtidslagring

korrodera och självurladdas.

Drift

Driftstart

 Skydda mätverktyget mot väta och direkt solljus.

 Utsätt inte mätverktyget för extrema temperaturer

eller temperaturväxlingar. Lämna inte mätverktyget

under en längre tid t.ex. i bilen. Om mätverktyget varit

utsatt för större temperaturväxlingar låt det balanseras

innan du använder det. Vid extrem temperatur eller tempe-

raturväxlingar kan mätverktygets precision påverkas men-

ligt.

 Beakta korrekt acklimatisering av mätverktyget. Vid

starka temperaturfluktuationer kan acklimatiseringstiden

vara upp till 30 minuter. Detta kan exempelvis inträffa om

du först utför en mätning i en kall källare och sedan på en

varm vind.

 Undvik att utsätta mätverktyget för kraftiga stötar

eller fall.

 Stäng eller täck inte över luftfukt- och temperatursens-

orn 1, mottagningslinsen 2 och inte heller laserut-

loppsöppningen 3.

In- och urkoppling

För Inkoppling av mätverktyget finns följande alternativ.

– Koppla på mätverktyget med strömställaren Till/Från 13.

Efter en kort startsekvens kan mätverktyget användas med

de inställningar som sparats vid senaste frånkoppling

(driftsätt, emissionsgrad). Mätningen startar inte ännu,

lasern är frånkopplad.

– Koppla på mätverktyget med knappen Mätning 4. Efter en

kort startsekvens slår lasern på och mätverktyget startar

genast mätningen med de inställningar som sparats vid

senaste frånkoppling (driftsätt, emissionsgrad).

 Lämna inte påkopplat mätverktyg utan uppsikt, stäng

alltid av mätverktyget efter avslutat arbete. Risk finns

att andra personer bländas av laserstrålen.

Termodetektor PTD 1

Produktnummer

3 603 F83 000

Mätområde

– Yttemperatur

– Omgivningstemperatur

–Relativ luftfuktighet

–20...+200 °C

–10...+40 °C

10...90 %

Mätnoggrannhet (typisk)

Yttemperatur

1) 2)

–<+10°C

– +10...30 °C

–+30...90°C

–>+90°C

Omgivningstemperatur

– typisk

Relativ luftfuktighet

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Optik (mätavståndets förhållande :

mätyta)

3) 4)

10 : 1

Driftstemperatur

–10...+40 °C

Lagringstemperatur

–20...+70 °C

Laserklass

Lasertyp (typisk)

635 nm, <1 mW

Diameter laserstråle (vid 25 °C) ca.

– på 0m avstånd

– på 10 m avstånd

4 mm

10 mm

Primärbatterier

Sekundärbatterier

2x1,5VLR06 (AA)

2 x 1,2 V HR06 (AA)

Batterikapacitet ca 9h

Vikt enligt EPTA-Procedure 01:2014

0,28 kg

Mått (längd x bredd x höjd)

124 x 53 x 180 mm

Serienumret 17 på typskylten identifierar mätverktyget

entydigt.

1) vid 0,75–1,25 m mätavstånd från ytan

2) vid en omgivningstemperatur på 22 °C

3) Uppgiften motsvarar VDI/VDE 3511 blad 4.3 (utgivningsdatum juli

2005); gäller för 90 % av mätsignalen.

Mätresultaten kan avvika inom alla områden utanför de som beskrivs i

Tekniska data.

4) hänför sig till infrarödmätning, se grafiken:

5) Bredden på laserlinjen beror på ytans beskaffenhet och omgivnings-

förhållandena.

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 55 Wednesday, September 7, 2016 11:24 AM

56 | Svenska

1 609 92A 1YH | (7.9.16) Bosch Power Tools

 Rikta aldrig laserstrålen mot människor eller djur och

rikta inte heller blicken mot laserstrålen även om du

står på längre avstånd.

För att spara energi sänks displaybelysningens ljusstyrka

30 sekunder efter varje knapptryckning . Tryck på en valfri

knapp för att åter slå på displaybelysningen i full ljusstyrka.

För Frånkoppling av mätverktyget tryck på På-Av-knappen

13.

När för ca 4 minuter ingen knapp trycks på mätverktyget

stängs det automatiskt av för att skona batterierna.

Mätförberedelse

Ställ in emissionsgraden för yttemperaturmätningar

För bestämning av yttemperaturen mäts beröringsfritt den

naturliga infrarödvärmestrålningen som aktuellt objekt sän-

der ut. För att ta fram korrekta mätningar måste på mätverk-

tyget inställd emissionsgrad (se ”Emissionsgrad”, sidan 58)

före varje mätning kontrolleras och vid behov anpassas till

mätobjektet.

På mätverktyget kan tre emissionsgrader ställas in. Tabellen

nedan upptar som exempel emissionsgrader för ofta använda

material.

För att ändra emissionsgraden tryck knappen emissionsgrad

14 upprepade gånger tills lämplig emissionsgrad g för nästa

mätning valts.

 Korrekt indikering av yttemperaturer är endast möjlig

om inställd emissionsgrad överensstämmer med

objektets emissionsgrad. Korrekt hänvisning till köld-

bryggor och mögelrisk är även beroende av inställd emis-

sionsgrad.

Mätyta vid temperaturmätning av ytor

Den lasercirkel som mätverktyget alstrar anger mätytan för

vilken infrarödstrålningen vid beröringsfri yttemperaturmät-

ning bestäms.

Den mellersta laserpunkten markerar mätytans centrum-

punkt. För optimalt mätresultat rikta in mätverktyget så att

laserstrålen i denna punkt står lodrätt mätytan.

 Rikta aldrig laserstrålen mot människor eller djur och

rikta inte heller blicken mot laserstrålen även om du

står på längre avstånd.

Storleken på lasercirkeln och sålunda även på mätytan ökar

med avståndet mellan mätverktyget och mätobjektet. Opti-

malt mätavstånd är mellan 0,5 m och 1 m.

 Lägg inte mätverktyget direkt mot heta ytor. Hetta kan

skada mätverktyget.

Angivet mätresultat är ett medelvärde av uppmätta tempera-

turer inom mätytan.

Anvisningar för mätvillkoren

Kraftigt reflekterande eller transparenta ytor (t.ex. glänsande

kakel, rostfritt stål eller grytor) kan negativt påverka tempera-

turmätningen av ytan. Tejpa vid behov mätytan med ett

mörkt, matt band som leder värmen väl. Låt bandet helt kort

tempereras på ytan.

Mätning genom transparenta material är inte möjlig.

Mätresultaten blir noggrannare och tillförlitligare ju bättre och

stabilare mätvillkoren är.

Risk finns att luftfukt- och temperatursensorn 1 skadas av

kemiska ämnen som t.ex. avdunstning från lack eller färger.

Infrarödtemperaturmätningen påverkas negativt av rök, ånga

eller damm i luften.

Vädra därför rummet före mätning speciellt då om luften inne-

håller smuts eller ånga. Mät inte t.ex. i badrummet genast

efter duschen.

Låt rummet efter vädring tempereras tills den nått normal

temperatur.

Omgivningstemperaturen och relativa luftfuktigheten mäts

direkt på mätverktyget med luftfukt- och temperatursensorn

1. För att ta fram korrekta resultat håll inte mätverktyget

direkt ovanför eller bredvid störningskällor som t.ex. värme-

ledning eller öppna vätskor. Täck absolut inte över sensorn 1.

Mätfunktioner

Enkelmätning

Med en kort tryckning på knappen Mätning 4 kopplas lasern

på och löser ut en enkelmätning i vald funktion. Mätprocessen

kan dröja 1 till 2 sekunder och indikeras med cirkulerande

displaysegment i raden l.

Efter avslutad mätning kopplas laserstrålen automatiskt från.

På displayen visas de senaste mätresultaten, dessutom blin-

kar indikeringen ”HOLD” m. Signallampan kvarstår utan änd-

ring vid sista indikeringen.

Kontinuerlig mätning

Håll för kontinuerlig mätning i vald funktion knappen Mätning

4 nedtryckt. Lasern kvarstår påkopplad. Rikta lasercirkeln

med långsam rörelse mot alla ytor vars temperatur skall

mätas. För mätning av fuktens och omgivningens temperatur

förflytta mätverktyget långsamt i rummet.

Indikeringen på displayen och signallampan 8 aktualiseras

kontinuerligt. Så fort du släpper knappen Mätning 4 avbryts

mätning och lasern kopplas från.

Hög emissionsgrad: betong (torr), tegel

(röd, ojämn), sandsten (ojämn), marmor,

takpapp, stuck (ojämn), cementbruk, gips,

parkett (matt), laminat, PVC, matta, tapet

(med mönster), kakel (matt), glas, aluminium

(eloxerad), emalj, trä, gummi, is

Medelhög emissionsgrad: granit, gatsten,

fiberplatta, tapet (med lätt mönster), lack

(mörkt), metall (matt), keramik, läder

Låg emissionsgrad: porslin (vitt), lack (ljust),

kork, bomull

För valda exempel anges en emissionsgrad på:

– hög emissionsgrad: 0,95

– medelhög emissionsgrad: 0,85

– låg emissionsgrad: 0,75

OBJ_BUCH-1625-003.book Page 56 Wednesday, September 7, 2016 11:24 AM

Svenska | 57

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

På displayen visas de senaste mätresultaten, dessutom blin-

kar indikeringen ”HOLD” m. Signallampan kvarstår utan änd-

ring vid sista indikeringen.

Yttemperaturfunktion (se bild A)

Yttemperaturen för ett mätobjekt mäts i yttemperaturfunk-

tion.

För omkoppling till yttemperatur-

funktion tryck knappen yttempe-

raturfunktion 11. Som bekräftelse

visas på displayen k.

Tryck knappen Mätning 4 och rikta

lasercirkeln lodrätt mot mätobjek-

tets centrum. Efter avslutad mätning visas uppmätt yttempe-

ratur i raden l.

I yttemperaturfunktion lyser inte signallampan 8.

Med denna funktion kan t.ex. temperaturen på värmeele-

ment, golvvärme eller i kylskåpets inre mätas.

Köldbryggsfunktion (se bild B)

Med köldbryggsfunktionen kan yt- och omgivningstemperatu-

rer mätas och jämföras med varandra. Vid större differenser

mellan båda temperaturerna varnas för köldbryggor (se

”Köldbrygga”, sidan 58).

För omkoppling till köldbryggs-

funktion tryck knappen köld-

bryggsfunktion 10. Som bekräf-

telse visas på displayen j.

Tryck knappen Mätning 4 och rikta

lasercirkeln lodrätt mot mätobjek-

tets centrum. Efter avslutad mätning visas uppmätt yttempe-

ratur i raden l och uppmätt omgivningstemperatur i raden a.

Mätverktyget jämför automatisk värdena och tolkar resultatet

enligt följande:

– grön signallampa 8: liten temperaturdifferens, köldbryg-

gor förekommer inte.

– gul signallampa 8: temperaturdifferensen i gränsområde,

inom mätområdet finns eventuellt en köldbrygga; upprepa

mätningen efter en stund.

– röd signallampa 8: blinkande yttemperatursymbol h indi-

kerar att yttemperaturen inom mätytan tydligt avviker från

omgivningstemperaturen. Inom mätområdet finns en köld-

brygga som tyder på dålig isolering. Vid låg omgivnings-

temperatur blinkar dessutom omgivningstemperatur-

symbolen e. Rummet är för kallt – vid normal

uppvärmning av rummet tyder den låga temperaturen på

en dålig isolering.

Kontrollera vid köldbryggor värmeisoleringen inom detta

område, eventuellt med hjälp av en byggexpert.

Mögelvarningsfunktion (se bild C)

Med mögelvarningsfunktionen mäts omgivningstemperatu-

ren och relativa luftfuktigheten (se ”Relativ luftfuktighet”,

sidan 58). Ur båda värdena beräknas daggpunktstemperatu-

ren (se ”Daggpunktstemperatur”, sidan 58). Dessutom mäts

yttemperaturen.

Daggpunktstemperaturen jämförs med yttemperaturen och

resultatet tolkas i relation till mögelrisk.

För omkoppling till mögelvarnings-

funktion tryck knappen mögelvar-

ningsfunktion 12. Som bekräftelse

visas på displayen i.

Tryck knappen Mätning 4 och rikta

lasercirkeln lodrätt mot mätobjek-

tets centrum. Efter avslutad mät-

ning indikeras uppmätt relativ luftfuktighet i raden b, uppmätt

omgivningstemperatur i raden a, beräknad daggpunktstem-

peratur i raden c och uppmätt yttemperatur i raden l.

Mätverktyget jämför automatisk värdena och tolkar resultatet

enligt följande:

– grön signallampa 8: Under aktuella villkor består ingen risk

för mögelbildning.

– gul signallampa 8: Värdena ligger i gränsområdet; obser-

vera rumstemperatur, köldbryggor samt luftfuktighet och

upprepa vid behov mätningen efter en viss tid.

– röd signallampa 8: ökad risk för mögel, eftersom luftfuktig-

heten är för hög eller yttemperaturen ligger för nära områ-

det för daggpunktstemperaturen.

Den blinkande symbolen för relativ luftfuktighet d visar

på luftfuktigheten i rummet,

den blinkande symbolen för omgivningstemperatur e på

för låg rumstemperatur,

den blinkande symbolen för yttemperatur h på värme-

bryggor.

Vid risk för mögelbildning skall beroende på orsaken luftfuk-

tigheten sänkas genom att ofta och grundligt vädra, rumstem-

peraturen ökas resp. köldbryggor åtgärdas. Kontakta vid

behov en byggexpert.

Anvisning: Mätverktyget kan inte detektera mögelsporer.

Mätverktyget hänvisar endast till att mögel kan bildas vid oför-

ändrade villkor.

Fel – Orsak och åtgärd

Vida alla nedan angivna felmeddelanden på displayen lyser

den röda signallampan 8.

Mätverktyget är inte acklimatiserat

Mätverktyget har utsatts för kraf-

tiga temperaturvariationer och har

inte haft tid att anpassa sig.

Mätverktyget kopplar automatiskt

från efter 5 sekunder. Vänta ca 10

till 30 minuter tills mätverktyget

anpassats till aktuella temperatu-

rer. Mätverktyget acklimatiseras snabbare om det regelbun-

det förflyttas i rummet.

Omgivningstemperaturen ligger utanför driftstempera-

turområdet

Omgivningstemperaturen är för

hög eller för låg för mätverktygets

användning. Mätverktyget kopplas

från efter 5 sekunder; en mätning

kan inte utföras i denna omgivning.

OBJ_BUCH-1625-003.book Page 57 Wednesday, September 7, 2016 11:24 AM

58 | Svenska

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Yttemperaturen ligger utanför mätområdet

Mätobjektets yttemperatur inom lasercirkeln är för hög (”Hi”)

eller för låg (”Lo”). Objektets temperatur kan inte mätas.

Rikta lasercirkeln mot ett annat objekt och starta en ny mät-

ning.

Internt fel

Mätverktyget har ett internt fel och

kopplar från efter 5 sekunder.

För återställning av programmet ta

ut batterierna, vänta några sekun-

der och sätt åter in batterierna.

Om felet fortfarande kvarstår, låt

mätverktyget kontrolleras hos en Bosch-servicestation.

Definitioner

Emissionsgrad

Objektets emissionsgrad är beroende av objektytans material

och struktur. Graden anger om ett objekt (jämfört med andra

objekt vid samma temperatur) sänder ut infrarödvärmestrål-

ning i stor eller liten grad.

Köldbrygga

Ett objekt som överför värme från den ena sidan till den andra

sidan kallas för köldbrygga.

Eftersom yttemperaturen på köldbryggor är lägre än i det

övriga rummet ökar risken på detta ställe för mögel.

Relativ luftfuktighet

Relativa luftfuktigheten anger till vilken grad luften är mättad

med vattenånga. Uppgiften anges i procent av maximal vat-

tenångsmängd som luften kan ta upp. Maximal vattenång-

mängd är beroende av temperaturen: ju högre temperatur är,

desto större mängd av vattenånga kan luften ta upp.

Är den relativa luftfuktigheten för hög, ökar mögelrisken. För

låg luftfuktighet kan leda till hälsovådlig påverkan.

Daggpunktstemperatur

Daggpunktstemperaturen anger vid vilken temperatur vatten-

ångan i luften börjar kondensera. Daggpunktstemperaturen

är beroende av den relativa luftfuktigheten och luftens tempe-

ratur.

Är temperaturen på en yta lägre än daggpunktstemperaturen

börjar vattnet kondensera på denna yta. Kondensationen är

allt kraftigare ju större differensen är mellan de båda tempe-

raturerna och ju högre relativa luftfuktigheten är.

Kondens på ytor är huvudorsaken för mögelbildning.

Underhåll och service

Underhåll och rengöring

Lagra och transportera mätverktyget endast i medlevererat

skyddsfodral 16. Förvara inte mätverktyget t.ex. i en plast-

påse; plastens avdunstningar kan skada luftfukt- och tempe-

ratursensorn 1. Fäst inte dekaler på mätverktyget nära sens-

orn.

Mätverktyget får inte lagras en längre tid utanför ett område

med en luftfukt på 30 till 50 %. Om mätverktyget lagras för

fuktigt eller för torrt finns risk för att felmätningar uppstår.

Se till att mätverktyget alltid hålls rent.

Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte

rengörings- eller lösningsmedel.

Vid rengöring får vätska inte tränga in i mätverktyget.

Rengör ytterst försiktigt framför allt luftfukt- och temperatur-

sensorn 1, mottagarlinsen 2 och laserns utloppsöppning 3:

Se till att ludd inte blir kvar på mottagarlinsen eller laserut-

loppsöppningen. Spetsiga föremål får inte användas för ren-

göring av sensorn eller mottagarlinsen. Vid behov kan smuts

försiktigt renblåsas med oljefri tryckluft.

Om störningar uppstår i mätverktyget trots exakt tillverkning

och sträng kontroll bör reparationen utföras av en auktorise-

rad serviceverkstad för Bosch elverktyg. Ta inte isär mätverk-

tyget på egen hand.

Var vänlig ange vid förfrågningar och reservdelsbeställningar

produktnummer som består av 10 siffror och som finns på

mätverktygets typskylt.

För reparation ska mätverktyget skickas in i skyddsfodralet

16.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskisser och

information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor

som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: (08) 7501820 (inom Sverige)

Fax: (011) 187691

Avfallshantering

Mätverktyg, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte mätverktyg och inte heller batterier i hushållsavfall!

OBJ_BUCH-1625-003.book Page 58 Wednesday, September 7, 2016 11:24 AM

Norsk | 59

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU

måste obrukbara mätverktyg och enligt

europeiska direktivet 2006/66/EG felaktiga

eller förbrukade batterier separat omhän-

dertas och på miljövänligt sätt lämnas in för

återvinning.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Alle anvisningene må leses og følges for at

måleverktøyet skal kunne brukes uten fare

og på en sikker måte. Hvis måleverktøyet

ikke brukes i samsvar med de foreliggende

anvisningene, kan de integrerte beskyttel-

sesinnretningene bli skadet. Varselskilt på måleverktøyet

må alltid være synlige og lesbare. OPPBEVAR DISSE AN-

VISNINGENE PÅ ET TRYGT STED, OG LA DEM FØLGE MED

HVIS MÅLEVERKTØYET SKAL BRUKES AV ANDRE.

 OBS! Hvis det brukes andre betjenings- eller juste-

ringsinnretninger enn de vi har angitt her eller det utfø-

res andre bruksmetoder, kan dette føre til en farlig

stråle-eksponering.

 Måleverktøyet leveres med et advarselsskilt (på bildet

av måleverktøyet på siden med bildene er dette merket

med nummer 7).

 Hvis teksten på advarselsskiltet ikke er på ditt språk,

må du lime en etikett på ditt språk over dette skiltet før

du tar produktet i bruk.

Rett aldri laserstrålen mot personer eller

dyr, og se ikke selv rett inn i den direkte

eller reflekterte laserstrålen. Det kan føre

til blending, uhell og øyeskader.

 Ved øyekontakt med laserstrålen må øyet lukkes be-

visst og hodet straks beveges bort fra strålen.

 Det må ikke gjøres endringer på laserutstyret.

 Bruk laserbrillene aldri som beskyttelsesbriller. Laser-

brillene er til bedre registrering av laserstrålen, men de be-

skytter ikke mot laserstrålingen.

 Bruk laserbrillene aldri som solbriller eller i trafikken.

Laserbrillene gir ingen fullstendig UV-beskyttelse og redu-

serer fargeregistreringen.

 Måleverktøyet skal alltid kun repareres av kvalifisert

fagpersonale og kun med originale reservedeler. Slik

opprettholdes måleverktøyets sikkerhet.

 La aldri barn bruke laser-måleverktøyet uten oppsyn.

Du kan ufrivillig blende personer.

 Ikke arbeid med måleverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv. I måleverktøyet kan det oppstå gnister

som kan antenne støv eller damper.

 Måleverktøyet kan teknologisk betinget ikke garante-

re hundre prosent sikkerhet. Miljøinnvirkninger (f.eks.

støv eller damp i måleområdet), temperatursvingninger

(f.eks. pga. varmevifte) samt måleoverflatenes beskaffen-

het og tilstand (f.eks. sterkt reflekterende eller transpa-

rente materialer) kan forfalske måleresultatene.

Produkt- og ytelsesbeskrivelse

Formålsmessig bruk

Måleverktøyet er bestemt for berøringsfri måling av overflate-

temperatur, omgivelsestemperatur og relativ luftfuktighet

(RF). Det beregner duggpunkttemperaturen og henviser til

varmebroer og fare for muggdannelse. Med måleverktøyet

kan du ikke oppdage muggspor.

Måleverktøyet må ikke brukes for temperaturmåling hos per-

soner og dyr eller andre medisinske formål.

Måleverktøyet er ikke egnet for måling av overflatetemperatu-

ren på gasser eller væsker.

Måleverktøyet er ikke bestemt for yrkesmessig bruk.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av måleverktøyet på illustrasjonssiden.

1 Luftfuktighet- og temperatursensor

2 Mottakerlinse infrarød stråling

3 Utgang laserstråle

4 Tast for måling

5 Deksel til batterirom

6 Låsing av batteridekselet

7 Laser-advarselsskilt

8 Signallampe

9 Display

10 Tast varmebromodus

11 Tast overflatetemperaturmodus

12 Tast muggvarselmodus

13 På-/av-tast

14 Tast emisjonsgrad

15 Laserbriller*

16 Beskyttelsesveske

17 Serienummer

* Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-

sen.

Visningselementer

a Måleverdi omgivelsestemperatur

b Måleverdi relativ luftfuktighet

c Duggpunktstemperatur

d Symbol relativ luftfuktighet

OBJ_BUCH-1625-003.book Page 59 Wednesday, September 7, 2016 11:24 AM

60 | Norsk

1 609 92A 1YH | (7.9.16) Bosch Power Tools

e Symbol omgivelsestemperatur

f Symbol duggpunktstemperatur

g Emisjonsgrad

h Symbol overflatetemperatur

i Display muggvarselmodus

j Display varmebromodus

k Display overflatetemperaturmodus

l Måleverdi overflatetemperatur

m«HOLD»-anvisning

n Måleenhet temperaturmålinger

o Feilvarsel

p Batterivarsel

Tekniske data

Montering

Innsetting/utskifting av batterier

Til drift av måleverktøyet anbefales det å bruke alkali-man-

gan-batterier eller oppladbare batterier.

Til åpning av batteriromdekselet 5 trykker du på låsen 6 og

slår opp batteridekselet. Sett inn de vanlige batteriene hhv.

de oppladbare batteriene. Pass på korrekt poling som vist på

innersiden av batteriromdekselet.

Batterivarselet p viser når batteriene hhv. batteripakkene blir

tomme:

– maks. 30 % effekt finnes,

– maks. 10 % effekt finnes.

Blinker batterivarselet p med tomt batterisymbol må batteri-

ene hhv. batteripakkene skiftes ut. Målinger er ikke lenger

mulig.

Skift alltid ut alle de vanlige batteriene hhv. de oppladbare

batteriene på samme tid. Bruk kun vanlige batterier eller opp-

ladbare batterier fra en produsent og med samme kapasitet.

 Ta de vanlige batteriene hhv. de oppladbare batteriene

ut av måleverktøyet, når du ikke bruker det over lengre

tid. De vanlige og de oppladbare batteriene kan korrodere

ved lengre tids lagring og lades ut automatisk.

Bruk

Igangsetting

 Beskytt måleverktøyet mot fuktighet og direkte sol-

stråling.

 Ikke utsett måleverktøyet for ekstreme temperaturer

eller temperatursvingninger. La det f.eks. ikke ligge i bi-

len over lengre tid. La måleverktøyet først tempereres ved

større temperatursvingninger før du tar det i bruk. Ved ek-

streme temperaturer eller temperatursvingninger kan pre-

sisjonen til måleverktøyet innskrenkes.

Termodetektor PTD 1

Produktnummer

3 603 F83 000

Måleområde

– Overflatetemperatur

– Omgivelsestemperatur

–Relativ luftfuktighet

–20...+200 °C

–10...+40 °C

10...90 %

Målenøyaktighet (typisk)

Overflatetemperatur

1) 2)

–<+10°C

– +10...30 °C

–+30...90°C

–>+90°C

Omgivelsestemperatur

– typisk

Relativ luftfuktighet

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Optisk innretning (forhold

måleavstand : måleflekk)

3) 4)

10 : 1

Driftstemperatur

–10...+40 °C

Lagertemperatur

–20...+70 °C

Laserklasse

Lasertype (typisk)

635 nm, <1 mW

Diameter laserstråle (ved 25 °C) ca.

– i 0 m avstand

– i 10m avstand

4 mm

10 mm

Batterier

Oppladbare batterier

2 x 1,5 V LR06 (AA)

2x1,2VHR06 (AA)

Driftstid ca.

Vekt tilsvarende

EPTA-Procedure 01:2014 0,28 kg

Mål (lengde x bredde x høyde)

124 x 53 x 180 mm

Serienummeret 17 på typeskiltet er til en entydig identifise-

ring av måleverktøyet.

1) ved 0,75–1,25 m måleavstand til overflaten

2) ved en omgivelsestemperatur på 22 °C

3) Angivelse iht. VDI/VDE 3511 blad 4.3 (utgivelsesdato juli 2005);

gjelder for 90 % av målesignalet.

Det kan komme til avvik av måleresultatene i alle områdene utenfor de

viste størrelsene i de tekniske dataene.

4) refererer til infrarød måling, se grafikk:

5) Bredden på laserlinjen avhenger av overflatens egenskaper og av

forholdene i omgivelsene.

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 60 Wednesday, September 7, 2016 11:24 AM

Norsk | 61

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

 Pass på riktig akklimatisering av måleverktøyet. Ved

store temperatursvingninger kan akklimatiseringstiden

komme opp i 30 minutter. Dette kan for eksempel være til-

fellet hvis du først foretar en måling i kjelleren og deretter

flytter verktøyet til et varmt rom.

 Pass på at måleverktøyet ikke utsettes for harde slag

eller fall. Skader på måleverktøyet kan redusere nøyaktig-

heten. Hvis verktøyet utsettes for harde slag eller fall, kon-

trollerer du det ved å sammenligne laserlinjene eller lodd-

strålene med en kjent horisontal eller vertikal

referanselinje eller med testede loddpunkter.

 Ikke lukk eller dekk til luftfuktighet- og temperatursen-

soren 1, mottakslinsen 2 og laser-utgangsåpningen 3.

Inn-/utkobling

Til innkopling av måleverktøyet har du følgende muligheter:

– Kople inn måleverktøyet med På/av-tasten 13. Etter en

kort startsekvens er måleverktøyet klart for bruk med de

innstillingene som ble lagret ved den siste utkoplingen

(driftsart, emisjonsgrad). Det blir ennå ikke startet noen

måling, laseren er utkoplet.

– Kople inn måleverktøyet med tasten for måling 4. Etter en

kort startsekvens koples laseren inn og måleverktøyet be-

gynner straks med en måling med innstillingene som ble la-

gret ved den siste utkoplingen (driftsart, emisjonsgrad).

 Ikke la det innkoblede måleverktøyet stå uten oppsyn

og slå måleverktøyet av etter bruk. Andre personer kan

blendes av laserstrålen.

 Rett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen, heller ikke fra lang avstand.

Lysstyrken til displaybelysningen reduseres 30 sekunder et-

ter hvert tastetrykk for å spare energi. Ved å trykke en hvilken

som helst tast koples displaybelysningen inn igjen med full

styrke.

Til utkobling av måleverktøyet trykker du på-/av-tasten 13.

Hvis det i ca. 4 min ikke trykkes en tast på måleverktøyet, ko-

bler måleverktøyet seg automatisk ut til skåning av batterie-

ne.

Forberedelse måling

Stille inn emisjonsgrad for målinger overflatetemperatur

For bestemmelse av overflatetemperaturen måles berørings-

løst den naturlige infrarød varmestrålingen som objektet det

er rettet mot sender ut. For korrekte målinger må på måle-

verktøyet den innstilte emisjonsgraden (se «Emisjonsgrad»,

side 63) før hver måling kontrolleres og eventuelt tilpasses

måleobjektet.

På måleverktøyet kan det velges mellom tre emisjonsgrader.

De i den påfølgende tabellen angitte hyppig benyttede mate-

rialene er et eksemplarisk utvalg i området til emisjonsgraden

som skal benyttes.

For endring av emisjonsgraden trykker du tasten Emisjons-

grad 14 så ofte til visningen g for den passende emisjonsgra-

den for den neste målingen er valgt.

 Korrekte visninger av overflatetemperaturer er bare

mulig hvis den innstilte emisjonsgraden og emisjons-

graden til objektet stemmer overens. Korrekte henvis-

ninger til varmebroer og fare for muggdannelse er slik like-

ledes avhengig av innstilt emisjonsgrad.

Måleflate ved målinger av overflatetemperaturer

Laserkretsen som fremstilles av måleverktøyet viser målefla-

ten hvis infrarød stråling bestemmes ved den berøringsløse

målingen av overflatetemperaturen.

Det midtre laserpunktet markerer midtpunktet til måleflaten.

For et optimalt måleresultat innretter du måleverktøyet slik at

laserstrålen treffer måleflaten loddrett på dette punktet.

 Rett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen, heller ikke fra lang avstand.

Størrelsen på laserkretsen og på måleflaten øker med avstan-

den mellom måleverktøy og måleobjekt. Den optimale måle-

avstanden er 0,5 m til 1 m.

 Hold måleverktøyet ikke direkte mot varme overflater.

Måleverktøyet kan skades av varmen.

Det viste måleresultatet er middelverdien av de målte tempe-

raturene innenfor måleflaten.

Henvisninger til målebetingelsene

Sterkt reflekterende eller transparente overflater (f.eks. glin-

sende fliser, fronter i edelstål eller kokekar) kan innskrenke

målingen av overflatetemperaturen. Lim ved behov en mørk,

matt tape som er godt varmeledende på måleflaten. La tapen

kort få ta opp overflatetemperaturen.

Måling gjennom transparente materialer er prinsipielt ikke

mulig.

Måleresultatene blir desto mer nøyaktig og pålitelig, jo bedre

og mer stabilt målebetingelsene er.

Luftfuktighet- og temperatursensoren 1 kan skades ved kje-

misk skadelige stoffer som f.eks. avdunstning fra lakker eller

farger. Den infrarød temperaturmålingen innskrenkes ved

røyk, damp eller støvet luft.

Høy emisjonsgrad: Betong (tørr), murstein

(rød, ru), sandstein (ru), marmor, takpapp,

stukkatur (ru), mørtel, gips, parkett (matt),

laminat, PVC, teppe, tapet (mønstret), fliser

(matt), glass, aluminium (eloksert), emalje, tre,

gummi, is

Middels emisjonsgrad: Granitt, brostein,

fiberplate, tapet (lett mønstret), lakk (mørk),

metall (matt), keramikk, lær

Lav emisjonsgrad: Porselen (hvitt), lakk (lys),

kork, bomull

For de utvalgte eksemplene angis en emisjonsgrad på:

–høy emisjonsgrad: 0,95

– middels emisjonsgrad: 0,85

– lav emisjonsgrad: 0,75

OBJ_BUCH-1625-003.book Page 61 Wednesday, September 7, 2016 11:24 AM

62 | Norsk

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Luft derfor rommet før målingen, spesielt hvis luften er til-

smusset eller full av damp. Mål f.eks. i badet ikke direkte etter

at du har dusjet.

La rommet utligne temperaturen en stund etter luftingen til

den har oppnådd den vanlige temperaturen igjen.

Omgivelsestemperatur og relativ luftfuktighet måles direkte

på måleverktøyet på luftfuktighet- og temperatursensoren 1.

Hold ikke måleverktøyet direkte over eller ved siden av for-

styrrende kilder som varmeapparat eller åpne væsker. Ikke

dekk til sensoren 1.

Målefunksjoner

Enkeltmåling

Ved å trykke en gang på tasten for måling 4 kopler du laseren

inn og utløser en enkeltmåling i den valgte modusen. Målepro-

sessen kan ta 1 til 2 sekunder og vises ved displaysegmenter

som beveges i linjen l.

Etter avsluttet måling utkoples laseren automatisk.

I displayet vises de siste måleresultatene, i tillegg blinker vis-

ningen «HOLD» m. Signallampen forblir uforandret ved den

siste visningen.

Kontinuerlig måling

Hold for kontinuerlige målinger i valgt modus tasten for måling

4 trykt. Laseren blir innkoplet. Rett laserkretsen med lang-

somme bevegelser i rekkefølge på alle overflater hvor du vil

måle temperaturen. For fuktighets- og omgivelsestempera-

turmålinger beveger du måleverktøyet langsomt i rommet.

Visningen i displayet og signallampen 8 aktualiseres kontinu-

erlig. Med en gang tasten for måling 4 slippes, avbrytes målin-

gen og laseren utkoplet.

I displayet vises de siste måleresultatene, i tillegg blinker vis-

ningen «HOLD» m. Signallampen forblir uforandret ved den

siste visningen.

Overflatetemperaturmodus (se bilde A)

I overflatetemperaturmodusen måles overflatetemperaturen

til et måleobjekt.

For skifting til overflatetempera-

turmodusen trykker du tasten

Overflatetemperaturmodus 11.

I displayet vises k for bekreftelse.

Trykk tasten for måling 4 og rett la-

serkretsen loddrett mot midten av

måleobjektet. Etter avsluttet måling vises den målte overfla-

tetemperaturen i linjen l.

I overflatetemperaturmodusen lyser ikke signallampen 8.

I denne modusen kan du f.eks. måle temperaturen til varmele-

gemer, gulvvarme eller innerom i kjøleskap.

Varmebromodus (se bilde B)

I varmebromodusen måles overflate- og omgivelsestempera-

tur og sammenlignes med hverandre. Ved større differanser

mellom de to temperaturene advares det mot varmebroer (se

«Varmebro», side 63).

For skifting til varmebromodusen

trykker du tasten Varmebromodus

10. I displayet vises j for bekreftel-

se.

Trykk tasten for måling 4 og rett la-

serkretsen loddrett mot midten av

måleobjektet. Etter avsluttet måling vises den målte overfla-

tetemperaturen i linjen l og den målte omgivelsestemperatu-

ren i linje a.

Måleverktøyet sammenligner automatisk verdiene og inter-

preterer resultatet på følgende måte:

– grønn signallampe 8: Liten temperaturdifferanse, ingen

varmebro finnes.

– gul signallampe

8: Temperaturdifferanse i grenseområ-

det, i måleområdet finnes det eventuelt en varmebro, gjen-

ta eventuelt målingen etter en stund.

– rød signallampe 8: Det blinkende overflatetemperatur-

symbolet h viser at overflatetemperaturen innenfor måle-

flaten avviker tydelig fra omgivelsestemperaturen. I måle-

området finnes en varmebro, noe som henviser til en dårlig

isolering.

Ved lav overflatetemperatur blinker i tillegg omgivel-

sestemperatursymbolet e. Rommet er for kaldt – hvis

det oppvarmes normalt, henviser den lave temperaturen

til en totalt sett dårlig isolering.

Kontroller ved varmebroer varmeisolasjonen i dette området,

eventuelt ved hjelp av en byggesakkyndig.

Muggvarselmodus (se bilde C)

I muggvarselmodusen måles omgivelsestempraturen og den

relative luftfuktigheten (se «Relativ luftfuktighet», side 63. Ut

fra de to verdiene blir duggpunktstemperaturen (se «Dugg-

punktstemperatur», side 63) beregnet. Dessuten måles over-

flatetemperaturen.

Duggpunktstemperaturen sammenlignes med overflatetem-

peraturen og resultatet interpreteres med hensyn til muggfa-

re.

For skifting til muggvarselmodu-

sen trykker du tasten Muggvarsel-

modus 12. I displayet vises visnin-

gen i for bekreftelse.

Trykk tasten for måling 4 og rett la-

serkretsen loddrett mot midten av

måleobjektet. Etter avsluttet må-

ling vises den målte relative luftfuktigheten i linje b, den målte

omgivelsestemperaturen i linje a, den beregnede duggpunkt-

stemperaturen i linje c og den målte overflatetemperaturen i

linje l.

Måleverktøyet sammenligner automatisk verdiene og inter-

preterer resultatet på følgende måte:

– grønn signallampe 8: Ved de aktuelle betingelser består

det ikke muggfare.

– gul signallampe 8: Verdiene ligger i grenseområdet, vær

oppmerksom på romtemperatur, varmebroer og luftfuktig-

het og gjenta målingen eventuelt etter en stund.

– rød signallampe 8: Økt fare for mugg, ettersom luftfuktig-

heten er for høy eller overflatetemperaturen er nær dugg-

punkttemperaturen.

OBJ_BUCH-1625-003.book Page 62 Wednesday, September 7, 2016 11:24 AM

Norsk | 63

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

De blinkende symbolet for relativ luftfuktighet d angir

for høy luftfuktighet i rommet, det blinkende

symbolet for omgivelsestemperatur e angir for lav rom-

temperatur,

og det blinkende symbolet for overflatetemperatur h an-

gir varmebroer.

Ved muggfare bør alt etter årsak luftfuktigheten reduseres

ved hyppigere og grundigere lufting, romtemperaturen økes

hhv. varmebroer fjernes. Henvend deg evenuelt til en bygge-

sakkyndig.

Merk: Med måleverktøyet kan du ikke oppdage muggspor.

Det viser bare at det kan oppstå muggdannelse ved uforan-

derlige betingelser.

Feil – Årsaker og utbedring

Alle påfølgende feilmeldinger i displayet følges av den røde

signallampen 8.

Måleverktøy er ikke akklimatisert.

Måleverktøyet ble utsatt for sterke

temperatursvingninger og hadde

ikke tilstrekkelig tid for å tilpasse

seg.

Måleverktøyet utkoples automa-

tisk etter 5 s. Vent i ca. 10 til

30 min til måleverktøyet har til-

passet seg den aktuelle temperaturen. Hvis du beveger måle-

verktøyet regelmessig i rommet, påskyndes akklimatiserin-

gen.

Omgivelsestemperatur utenfor driftstemperaturområdet

Omgivelsestemperaturen er for

driften av måleverktøyet for høy el-

ler for lav. Måleverktøyet utkoples

etter 5 s, en måling er i disse omgi-

velsene ikke mulig.

Overflatetemperatur utenfor måleområdet

Overflatetemperaturen til måleobjektet i laserkretsen er for

høy («Hi») eller for lav («Lo»). Temperaturen til dette objektet

kan ikke måles. Rett laserkretsen mot et annet objekt og start

en ny måling.

Intern feil

Måleverktøyet har en intern feil og

utkoples etter 5 s.

For tilbakestilling av programva-

ren tar du ut batteriene, venter no-

en sekunder og setter batteriene

inn igjen.

Hvis feilen deretter fortsatt består, la måleverktøyet kontrol-

leres hos en Bosch-kundeservice.

Begrepsforklaringer

Emisjonsgrad

Emisjonsgraden til et objekt er avhengig av materialet og

overflatens struktur. Det angir om et objekt (sammenlignet

med andre objekter med samme temperatur) stråler ut mye

eller lite infrarød varmestråling.

Varmebro

Som varmebro betegnes et objekt som uønsket overfører var-

me fra den ene side til den andre siden.

Da overflatetemperaturen på varmebroer er lavere enn i det

øvrige rommet, øker muggfaren på disse stedene betydelig.

Relativ luftfuktighet

Den relative luftfuktigheten angir hvor sterkt luften er mettet

med vanndamp. Angivelsen skjer som prosentverdi av den

maksimale vanndampmengden som luften kan ta opp. Den

maksimale vanndampmengden er avhengig av temperaturen:

jo høyere temperatur, desto mer vanndamp kan luften ta opp.

Hvis den relative luftfuktigheten er for høy, øker muggfaren.

For lav luftfuktighet kan føre til helsemessige svekkelser.

Duggpunktstemperatur

Duggpunktstemperaturen angir ved hvilken temperatur vann-

dampen som luften inneholder begynner å kondensere. Dugg-

punktstemperaturen er avhengig av den relative luftfuktighe-

ten og lufttemperaturen.

Hvis temperaturen på en overflate er lavere enn duggpunkts-

temperaturen, så begynner det å kondensere vann på denne

overflaten. Kondensasjonen er desto sterkere, jo større diffe-

ransen til de to temperaturene og jo høyere den relative luft-

fuktigheten er.

Kondensvann på overflater er en hovedårsak for muggdannel-

se.

Service og vedlikehold

Vedlikehold og rengjøring

Lagre og transporter måleverktøyet bare i den medleverte be-

skyttelsesvesken 16. Oppbevar det f.eks. ikke i en plastpose,

hvis utdunstninger kan skade luftfuktighet- og temperatur-

sensoren 1. Ikke lim klistremerker i nærheten av sensoren på

måleverktøyet.

Ikke lagre måleverktøyet over lengre tid utenfor et luftfuktig-

hetsområde på 30 til 50 %. Hvis måleverktøyet lagres for fuk-

tig eller for tørt, kan det komme til feilmålinger ved igangset-

tingen.

Hold måleverktøyet alltid rent.

Tørk smussen av med en fuktig, myk klut. Ikke bruk rengjø-

rings- eller løsemidler.

Ved rengjøringen må det ikke trenge væske inn i måleverktøy-

et.

Rengjør spesielt luftfuktighet- og temperatursensoren 1, mot-

takslinsen 2 og laser-utgangsåpningen 3 meget forsiktig:

Pass på at det ikke ligger lo på mottakslinsen eller på laser-ut-

gangsåpningen. Ikke forsøk å fjerne smuss med spisse gjen-

OBJ_BUCH-1625-003.book Page 63 Wednesday, September 7, 2016 11:24 AM

64 | Suomi

1 609 92A 1YH | (7.9.16) Bosch Power Tools

stander fra sensoren eller fra mottakslinsen. Ved behov kan

du blåse ut smuss forsiktig med oljefri trykkluft.

Hvis måleverktøyet til tross for omhyggelige produksjons- og

kontrollmetoder en gang skulle svikte, må reparasjonen utfø-

res av et Bosch service-/garantiverksted. Du må ikke åpne

måleverktøyet selv.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på måleverk-

tøyets typeskilt.

Send måleverktøyet inn til reparasjon i beskyttelsesvesken

16.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og

vedlikehold av produktet samt om reservedeleler. Spreng-

skisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an-

gående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på produktets

typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: 64 87 89 50

Faks: 64 87 89 55

Deponering

Måleverktøy, tilbehør og emballasje må leveres inn til miljø-

vennlig gjenvinning.

Måleverktøy og batterier må ikke kastes i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU

om ubrukelige måleapparater og iht. det eu-

ropeiske direktivet 2006/66/EC må defekte

eller oppbrukte batterier/oppladbare batte-

rier samles inn adskilt og leveres inn til en

miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Kaikki ohjeet on luettava ja niitä on nouda-

tettava, jotta mittaustyökalua voitaisiin

käyttää turvallisesti. Jos mittaustyökalua

ei käytetä oheisia ohjeita noudattaen, tämä

voi aiheuttaa haittaa mittaustyökaluun kuu-

luville suojaustoimenpiteille. Älä koskaan peitä tai poista

mittaustyökalussa olevia varoituskilpiä. SÄILYTÄ NÄMÄ

OHJEET HUOLELLISESTI JA LUOVUTA NE MITTAUSTYÖ-

KALUN MUKANA, JOS LUOVUTAT LAITTEEN EDELLEEN.

 Varoitus – jos käytetään muita, kuin tässä mainittuja

käyttö- tai säätölaitteita tahi menetellään eri tavalla,

saattaa tämä johtaa vaarallisen säteilyn altistukseen.

 Mittaustyökalu toimitetaan varustettuna varoituskil-

vellä (mittaustyökalun grafiikkasivulla olevassa kuvas-

sa merkitty numerolla 7).

 Jos varoituskilven teksti ei ole sinun kielelläsi, liimaa

ennen ensimmäistä käyttöä toimitukseen kuuluva,

oman kielesi tarra alkuperäisen kilven päälle.

Älä suuntaa lasersädettä ihmisiin tai eläi-

miin äläkä myöskään itse katso suoraan

kohti tulevaan tai heijastuneeseen laser-

säteeseen. Lasersäde voi aiheuttaa häi-

käistymistä, onnettomuuksia tai vaurioittaa

silmiä.

 Jos lasersäde osuu silmään, sulje silmät tarkoituksella

ja käännä pää välittömästi pois säteen linjalta.

 Älä tee mitään muutoksia laserlaitteistoon.

 Älä käytä lasertarkkailulaseja suojalaseina. Lasertark-

kailulasien tarkoitus on erottaa lasersäde paremmin, ne ei-

vät kuitenkaan suojaa lasersäteeltä.

 Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii-

kenteessä. Lasertarkkailulasit eivät anna täydellistä

UV-suojaa, ja ne alentavat värien erotuskykyä.

 Anna ainoastaan koulutettujen ammattihenkilöiden

korjata mittaustyökalusi ja salli korjauksiin käytettä-

vän vain alkuperäisiä varaosia. Täten varmistat, että mit-

taustyökalu säilyy turvallisena.

 Älä anna lasten käyttää lasermittaustyökalua ilman

valvontaa. He voivat tahattomasti sokaista ihmisiä.

 Älä työskentele mittaustyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai pö-

lyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saat-

tavat sytyttää pölyn tai höyryt.

 Mittaustyökalu ei tekniikkansa takia voi taata satapro-

senttista varmuutta. Ympäristön vaikutus (esim. pöly tai

höyry mittausalueella), lämpötilan heilahdukset (esim.

kuumailmapuhaltimesta johtuen) ja mitattavien pintojen

ominaisuudet ja kunto (esim. voimakkaasti heijastavat tai

läpinäkyvät materiaalit) voivat aiheuttaa vääriä mittaustu-

loksia.

OBJ_BUCH-1625-003.book Page 64 Wednesday, September 7, 2016 11:24 AM

Suomi | 65

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Tuotekuvaus

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu kosketuksettoman pintalämpö-

tilan, ympäristön lämpötilan ja ilman suhteellisen kosteuden

mittaukseen. Se laskee kastepistelämpötilan ja osoittaa kyl-

mäsiltoja ja homevaaroja. Mittaustyökalulla ei pysty tunnista-

maan homeitiöitä.

Mittaustyökalua ei saa käyttää ihmisten tai eläimien lämpöti-

lan mittauksiin tahi muihin lääketieteellisiin tarkoituksiin.

Mittaustyökalu ei sovellu kaasujen tai nesteiden pintalämpöti-

lan mittauksiin.

Mittaustyökalu ei ole tarkoitettu ammattikäyttöön.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-

vaan mittaustyökalun kuvaan.

1 Ilmankosteus- ja lämpötunnistin

2 Infrapunasäteen vastaanottolinssi

3 Lasersäteen ulostuloaukko

4 Mittausnäppäin

5 Paristokotelon kansi

6 Paristokotelon kannen lukitus

7 Laservaroituskilpi

8 Merkkivalo

9 Näyttö

10 Kylmäsiltatoiminnon näppäin

11 Pintalämpötilatoiminnon näppäin

12 Homevaroitustoiminnon näppäin

13 Käynnistyspainike

14 Emissioasteen näppäin

15 Lasertarkkailulasit*

16 Suojalaukku

17 Sarjanumero

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen.

Näyttöelementit

a Ympäristölämpötilan mittausarvo

b Ilman suhteellisen kosteuden mittausarvo

c Kastepistelämpötila

d Ilman suhteellisen kosteuden symboli

e Ympäristön lämpötilan symboli

f Kastepistelämpötilan symboli

g Emissioaste

h Pintalämpötilan symboli

i Homevaroitustoiminnon näyttö

j Kylmäsiltatoiminnon näyttö

k Pintalämpötilatoiminnon näyttö

l Pintalämpötilan mittausarvo

m”HOLD”-näyttö

n Lämpötilamittauksien yksikkö

o Vikavaroitus

p Paristovaroitus

Tekniset tiedot

Lämpötunnistin PTD 1

Tuotenumero

3 603 F83 000

Mittausalue

– Pintalämpötila

– Ympäristön lämpötila

– Ilman suhteellinen kosteus

–20...+200 °C

–10...+40 °C

10...90 %

Mittaustarkkuus (tyypillinen)

Pintalämpötila

1) 2)

– <+10 °C

– + 10 ... 30 ° C

–+30...90°C

– >+90 °C

Ympäristön lämpötila

– tyypillinen

Ilman suhteellinen kosteus

–<20%

– 20 ... 60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Optiikka (suhde mittausetäisyys :

mittaustäplä)

3) 4)

10 : 1

Käyttölämpötila

–10...+40 °C

Varastointilämpötila –20...+70 °C

Laserluokka 2

Lasertyyppi (tyypillinen) 635 nm, <1 mW

Lasersäteen halkaisija (kun 25 °C) noin

– 0 m etäisyydellä

– 10 m etäisyydellä

4 mm

10 mm

Paristot

Akut

2 x 1,5 V LR06 (AA)

2x1,2VHR06 (AA)

Käyttöaika n.

Paino vastaa EPTA-Procedure 01:2014

0,28 kg

Mitat (pituus x leveys x korkeus) 124 x 53 x 180 mm

Tyyppikilvessä oleva sarjanumero 17 mahdollistaa mittaus-

työkalun yksiselitteisen tunnistuksen.

1) 0,75–1,25 m mittausetäisyydellä pintaan

2) Ympäristön lämpötilassa 22 °C

3) Tieto vastaa VDI/VDE 3511 sivu 4.3 (julkaisupäivämäärä kesäkuu

2005); koskee 90 % mittaussignaalista.

Kaikilla alueilla, teknisissä tiedoissa annettujen suuruuksien

ulkopuolella, saattaa esiintyä poikkeamia mittaustuloksissa.

4) Perustuu infrapunamittaukseen, katso grafiikka:

5) Laserlinjan leveys riippuu pinnanlaadusta ja ympäristöolosuhteista.

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 65 Wednesday, September 7, 2016 11:24 AM

66 | Suomi

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Asennus

Paristojen asennus/vaihto

Mittaustyökalun voimanlähteenä suosittelemme käyttämään

alkali-mangaani-paristoja tai akkukennoja.

Avaa paristokotelon kansi 5 painamalla lukitusta 6 ja kääntä-

mällä kansi auki. Aseta paristot tai akkukennot paikoilleen.

Varmista oikea napaisuus paristokotelon sisällä olevan kuvan

mukaisesti.

Paristovaroitus p osoittaa paristojen tai akkujen tyhjenemi-

sen:

– maks. 30 % tehoa jäljellä,

– maks. 10 % tehoa jäljellä.

Kun paristovaroituksen p tyhjän pariston symboli vilkkuu, täy-

tyy paristot tai akut vaihtaa. Mittaukset eivät enää ole mahdol-

lisia.

Vaihda aina kaikki paristot tai akkukennot samanaikaisesti.

Käytä yksinomaan saman valmistajan saman tehoisia paristo-

ja tai akkukennoja.

 Poista paristot tai akkukennot mittaustyökalusta, ellet

käytä sitä pitkään aikaan. Paristot ja akkukennot saatta-

vat hapettua tai purkautua itsestään pitkäaikaisessa varas-

toinnissa.

Käyttö

Käyttöönotto

 Suojaa mittaustyökalu kosteudelta ja suoralta aurin-

gonvalolta.

 Älä aseta mittaustyökalua alttiiksi äärimmäisille läm-

pötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä

pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen

jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin

käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut

voivat vaikuttaa mittaustyökalun tarkkuuteen.

 Anna mittaustyökalun mukautua ympäristön lämpöti-

laan. Suurien lämpötilaerojen yhteydessä mukautuminen

voi kestää jopa 30 minuuttia. Tämä voi tapahtua esimerkik-

si silloin, kun teet ensin mittauksen viileässä kellarissa ja

siirryt sen jälkeen lämpimälle ullakolle.

 Vältä kovia iskuja tai mittaustyökalun pudottamista.

 Sulje tai peitä ilmankosteus- ja lämpötunnistin 1, ei kui-

tenkaan vastaanottolinssiä 2 tai laserin ulostuloauk-

koa 3.

Käynnistys ja pysäytys

Mittaustyökalun käynnistykseen sinulla on seuraavat mah-

dollisuudet:

– Käynnistä mittaustyökalu käynnistyspainikkeella 13. Ly-

hyen käynnistysvaiheen jälkeen mittaustyökalu on käyttö-

valmis edellisen sulkemisen yhteydessä tallennetuilla ase-

tuksilla (käyttömuoto, emissioaste). Mikään mittaus ei

vielä käynnisty, laser on poiskytkettynä.

– Käynnistä mittaustyökalu käynnistyspainikkeella 4. Ly-

hyen käynnistysvaiheen jälkeen laser kytkeytyy päälle ja

mittaustyökalu aloittaa mittauksen edellisen sulkemisen

yhteydessä tallennetuilla asetuksilla (käyttömuoto, emis-

sioaste).

 Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja

sammuta mittaustyökalu käytön jälkeen. Lasersäde

saattaa häikäistä muita henkilöitä.

 Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin,

älä myöskään itse katso lasersäteeseen edes kaukaa.

Näytön valaistus heikkenee 30 s jokaisen näppäimen painal-

luksen jälkeen energiasäästön takia. Kun painat jotain paini-

ketta, näytön valaistus kytkeytyy uudelleen täydellä kirkkau-

della.

Pysäytä mittauslaite painamalla käynnistyspainiketta 13.

Jos n. 4 minuutin aikana ei paineta mitään mittalaitteen paini-

ketta, mittalaite sammuttaa itsensä automaattisesti pariston

säästämiseksi.

Mittauksen valmistelu

Pintalämpötilamittausten emissioasteen asetus

Pintalämpötilan määrittämiseksi mitataan kohteen lähettämä

luonnollinen infrapunalämpösäteily kosketuksettomasti täh-

täämällä kohteeseen. Tarkista ja sovita tarvittaessa mittaus-

työkaluun asetettu emissioaste mittauskohteen mukaan en-

nen jokaista mittausta (katso ”Emissioaste”, sivu 68)

virheettömiä mittauksia varten.

Mittaustyökalussa voidaan valita kolme eri emissioastetta.

Seuraavassa luettelossa ilmoitetut usein käytetyt materiaalit

on valittu esimerkkeinä käytettävästä emissioasteesta.

Vaihda emissioaste painamalla emissioasteen näppäintä 14,

kunnes näytössä g näkyy seuraavaan mittaukseen sopiva

emissioaste.

 Oikeat pintalämpötilanäytöt ovat mahdollisia vain, jos

asetettu emissioaste ja kohteen emissioaste täsmää-

vät. Oikeat kylmäsiltojen ja homevaarojen viittaukset riip-

puvat myös asetetusta emissioasteesta.

Mittausalue pintalämpötilamittauksissa

Mittaustyökalun tuottama laserpiiri osoittaa mittausalueen,

jonka infrapunasäteily mitataan kosketuksettomalla pinta-

lämpötilamittauksella.

Suuri emissioaste: betoni (kuiva), tiili (punai-

nen, karhea), hiekkakivi (karhea), marmori,

kattohuopa, stukko (karhea), laasti, kipsi,

parketti (matta), laminaatti, PVC, matot, tapetit

(kuviolliset), kivilaatat (matat), lasi, alumiini

(eloksoitu), emali, puu, kumi, jää

Keskisuuri emissioaste: graniitti, katukivi,

kuitulevy, tapetit (heikko kuviointi), maali

(tumma), metalli (matta), keramiikka, nahka

Pieni emissioaste: posliini (valkoinen), maali

(vaalea), korkki, puuvilla

Valittujen esimerkkien kohdalla annetaan emissioaste:

– suuri emissioaste: 0,95

– keskisuuri emissioaste: 0,85

– pieni emissioaste: 0,75

OBJ_BUCH-1625-003.book Page 66 Wednesday, September 7, 2016 11:24 AM

Suomi | 67

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Keskellä oleva laserpiste merkitsee mittausalueen keskipis-

teen. Parhaan mahdollisen mittaustuloksen saat, kun suun-

taat mittaustyökalun niin, että lasersäde osuu kohtisuoraan

tähän pisteeseen.

 Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin,

älä myöskään itse katso lasersäteeseen edes kaukaa.

Laserpiirin ja samalla mittausalueen koko kasvaa mittaustyö-

kalun ja mitattavan kohteen etäisyyden kasvaessa. Optimaali-

nen mittausetäisyys on 0,5m ... 1m.

 Älä pidä mittaustyökalua kiinni kuumissa pinnoissa.

Mittaustyökalu saattaa vaurioitua kuumuudesta johtuen.

Osoitettu mittaustulos on mittausalueen sisällä mitattujen

lämpötilojen keskiarvo.

Huomautuksia mittausolosuhteista

Voimakkaasti heijastavat tai läpikuultavat pinnat (esim. kiiltä-

vät kaakelit, jaloteräsjulkisivut tai keittokattilat) voivat haitata

pintalämpötilan mittausta. Peitä tarvittaessa mittausalue

tummalla, matalla teipillä, joka johtaa lämpöä hyvin. Anna tei-

pin lämpötilan asettua hetken pinnassa.

Mittaaminen läpinäkyvien aineiden läpi ei ole mahdollista mit-

tausperiaatteesta johtuen.

Mittaustulokset ovat sitä tarkemmat ja luotettavammat, mitä

paremmat ja pysyvämmät mittausolosuhteet ovat.

Kemialliset vahingolliset aineet, kuten esim. lakoista tai maa-

leista haihtuvat liuotinaineet, voivat vaurioittaa ilmankosteus-

ja lämpötilatunnistinta 1. Savu, höyry tai pölyinen ilma haittaa

infrapunalämpötilamittausta.

Tuuleta tämän takia huone ennen mittausta etenkin, jos ilmas-

sa on likaa tai höyryä. Älä esim. mittaa kylpyhuoneessa heti

suihkun käytön jälkeen.

Anna huoneen lämpötilan tasaantua hetken tuuletuksen jäl-

keen, kunnes normaali lämpötila taas on saavutettu.

Ympäristön lämpötila ja ilman suhteellinen kosteus mitataan

suoraan mittaustyökalun ilmankosteus- ja lämpötilatunnisti-

messa 1. Älä pidä mittaustyökalua suoraan häiriölähteiden,

kuten lämmityslaitteiden tai avointen nesteiden yläpuolella

tai läheisyydessä, jotta tulokset olisivat todistusvoimaisia. Älä

missään tapauksessa peitä tunnistinta 1.

Mittaustoiminnot

Yksittäismittaus

Painamalla mittausnäppäintä 4 lyhyesti kytket laserin ja käyn-

nistät yksittäismittauksen valitussa toiminnassa. Mittausvai-

he voi kestää 1 ... 2 sekuntia ja sen osoittavat pyörivät näyttö-

segmentit rivillä l.

Lasersäde sammuu automaattisesti mittauksen päätyttyä.

Näytössä näkyvät viimeisimmät mittaustulokset ja vilkkuva

”HOLD ” m. Merkkivalo säilyy edellisessä asetuksessa.

Jatkuva mittaus

Pidä valitun toiminnan jatkuvaa mittausta varten mittausnäp-

päintä 4 painettuna. Laser pysyy kytkettynä. Suuntaa laserpii-

ri hitaassa liikkeessä peräkkäin kaikkiin pintoihin, joiden läm-

pötilan tahdot mitata. Liikuta kosteus- ja ympäristön

lämpötilan mittausta varten mittaustyökalua hitaasti tilassa.

Näytön osoitukset ja merkkivalo 8 ovat jatkuvasti toiminnas-

sa. Heti, kun mittausnäppäin 4 vapautetaan, mittaus keskey-

tyy ja laser sammuu.

Näytössä näkyvät viimeisimmät mittaustulokset ja vilkkuva

”HOLD ” m. Merkkivalo säilyy edellisessä asetuksessa.

Pintalämpötilatoiminto (katso kuva A)

Pintalämpötilatoiminnossa mitataan mittauskohteen pinta-

lämpötila.

Vaihda pintalämpötilatoimintoon

painamalla pintalämpötilatoimin-

non näppäintä 11. Näyttöön ilmes-

tyy k vahvistukseksi.

Paina mittausnäppäintä 4 ja suun-

taa laserpiiri kohtisuoraan mitatta-

van kohteen keskipisteeseen. Mittauksen loputtua mitattu

pintalämpötila näkyy rivillä l.

Merkkivalo 8 ei pala pintalämpötilatoiminnossa.

Tässä toiminnossa voit mitata esim. lämmityslaitteiden, latti-

alämmitysten tai jääkaappien sisälämpötilan.

Kylmäsiltatoiminto (katso kuva B)

Kylmäsiltatoiminnossa mitataan pinnan ja ympäristön lämpö-

tila ja verrataan niitä toisiinsa. Jos näiden lämpötilojen ero on

suuri, varoitetaan kylmäsilloista (katso ”Kylmäsilta”, sivu 68).

Vaihda kylmäsiltatoimintoon pai-

namalla lämpösiltatoiminnon näp-

päintä 10. Näyttöön ilmestyy j vah-

vistukseksi.

Paina mittausnäppäintä 4 ja suun-

taa laserpiiri kohtisuoraan mitatta-

van kohteen keskipisteeseen. Mittauksen loputtua mitattu

pintalämpötila näkyy rivillä l ja mitattu ympäristön lämpötila

rivillä a.

Mittaustyökalu vertaa arvoja automaattisesti ja tulkitsee tu-

loksen seuraavasti:

– vihreä merkkivalo 8: pieni lämpötilaero, kylmäsiltoja ei

esiinny.

– keltainen merkkivalo 8: lämpötilaero on raja-alueella, mit-

tausalueella on mahdollisesti kylmäsilta; toista mittaus tar-

vittaessa vähän ajan kuluttua.

– punainen merkkivalo 8: vilkkuva pintalämpötilan symbo-

li h osoittaa, että pintalämpötila mittausalueen sisällä poik-

keaa selvästi ympäristön lämpötilasta. Mittausalueella syn-

tyy kylmäsilta, mikä viittaa huonoon eristykseen.

Ympäristön lämpötilan ollessa alhainen vilkkuu lisäksi ym-

päristön lämpötilan symboli e. Huone on liian kylmä –

jos sitä lämmitetään normaalisti, alhainen lämpötila viittaa

huonoon kokonaiseristykseen.

Tarkista rakennusalan ammattilaisen avulla kyseisen alueen

lämmöneristys, jos kylmäsiltoja esiintyy.

Homevaroitustoiminto (katso kuva C)

Homevaroitustoiminnossa mitataan ympäristön lämpötila ja

ilman suhteellinen kosteus (katso ”Ilman suhteellinen koste-

us”, sivu 68). Näistä kahdesta arvosta lasketaan kastepiste-

lämpötila (katso ”Kastepistelämpötila”, sivu 68). Lisäksi mi-

tataan pintalämpötila.

OBJ_BUCH-1625-003.book Page 67 Wednesday, September 7, 2016 11:24 AM

68 | Suomi

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Kastepistelämpötilaa verrataan pintalämpötilaan, ja tulos tul-

kitaan homevaaran kannalta.

Vaihda homevaroitustoimintoon

painamalla homevaroitustoimin-

non näppäintä 12. Näyttöön ilmes-

tyy i vahvistukseksi.

Paina mittausnäppäintä 4 ja suuntaa laserpiiri kohtisuoraan

mitattavan kohteen keskipisteeseen. Mittauksen loputtua mi-

tattu ilman suhteellinen kosteus näkyy rivillä b, mitattu ympä-

ristön lämpötila rivillä a, laskettu kastepistelämpötila rivillä c

ja mitattu pintalämpötila rivillä l.

Mittaustyökalu vertaa arvoja automaattisesti ja tulkitsee tu-

loksen seuraavasti:

– vihreä merkkivalo 8: kyseisissä olosuhteissa ei ole home-

vaaraa.

– keltainen merkkivalo 8: arvot ovat raja-alueella, ota huo-

mioon huonelämpötila, kylmäsillat ja ilman kosteus ja tois-

ta mittaus tarvittaessa vähän ajan kuluttua.

– punainen merkkivalo 8: suuri homehtumisvaara, koska il-

mankosteus on liian korkea tai pinnan lämpötila on lähellä

kastepistettä.

Vilkkuva suhteellisen ilmankosteuden tunnus d varoit-

taa huoneen liian korkeasta ilmankosteudesta,

vilkkuva ympäristölämpötilan tunnus e liian matalasta

huonelämpötilasta,

vilkkuva pintalämpötilan tunnus h kylmäsilloista.

Homevaaran esiintyessä tulisi syystä riippuen ilman kosteus

alentaa usein toistuvan ja voimakkaan tuuletuksen avulla,

huonelämpötila nostaa tai poistaa kylmäsillat. Käänny tarvit-

taessa rakennusalan ammattilaisen puoleen.

Huomio: Mittaustyökalun avulla ei pysty tunnistamaan ho-

meitiöitä. Se osoittaa ainoastaan, että hometta saattaa muo-

dostua, jos olosuhteet säilyvät samanlaisina.

Viat – Syyt ja korjaus

Kaikkiin seuraaviin näytön vikailmoituksiin liittyy punainen

merkkivalo 8.

Mittaustyökalu ei ole sopeutunut ympäristöön

Voimakkaat lämpötilaheilahdukset

ovat vaikuttaneet mittaustyöka-

luun, eikä sillä ole ollut tarpeeksi

aikaa sopeutua.

Mittaustyökalu kytkeytyy auto-

maattisesti pois päältä 5 s:n kulut-

tua. Odota n. 10 ... 30 minuuttia,

kunnes mittaustyökalu on sopeutunut kyseiseen lämpötilaan.

Jos liikutat mittaustyökalua säännöllisesti huonetilassa, so-

peutuminen nopeutuu.

Ympäristön lämpötila on käyttölämpötila-alueen ulkopuo-

lella

Ympäristön lämpötila on liian kor-

kea tai liian matala mittaustyöka-

lun käyttöä ajatellen. Mittaustyö-

kalu kytkeytyy pois päältä 5 s:n

kuluttua, mittaaminen tässä ympä-

ristössä ei ole mahdollista.

Pintalämpötila on mittausalueen ulkopuolella

Laserpiirissä olevan mittauskohteen pintalämpötila on liian

korkea (”Hi”) tai liian matala (”Lo”). Tämän kohteen lämpöti-

laa ei voi mitata. Siirrä laserpiiri toiseen kohteeseen ja aloita

uusi mittaus.

Sisäinen vika

Mittaustyökalussa on sisäinen vi-

ka, ja se kytkeytyy automaattisesti

pois päältä 5 s:n kuluttua.

Poista paristot ohjelmiston nollaa-

miseksi, odota muutama sekunti ja

asenna paristot takaisin.

Jos vika edelleen esiintyy, anna tutkia mittaustyökalu Bosch-

huollossa.

Käsitteiden selvitys

Emissioaste

Kohteen emissioaste riippuu sen materiaalista ja pintaraken-

teesta. Se ilmoittaa, jos kohde (verrattuna toisiin saman läm-

pötilan omaaviin kohteisiin) lähettää paljon tai vähän infrapu-

nasäteilyä.

Kylmäsilta

Kylmäsillaksi kutsutaan kohdetta, joka aiheettomasti siirtää

lämpöä toiselta sivultaan toiselle.

Koska kylmäsiltojen pintalämpötila on alhaisempi kuin huo-

neen muu lämpötila, homevaara kasvaa huomattavasti näissä

paikoissa.

Ilman suhteellinen kosteus

Ilman suhteellinen kosteus ilmoittaa, kuinka voimakkaasti il-

ma on vesihöyryn kyllästämä. Tieto annetaan prosenttiarvona

maksimaalisesta vesihöyrymäärästä, jonka ilma voi sisältää.

Suurin mahdollinen vesihöyryn määrä riippuu lämpötilasta:

mitä korkeampi lämpötila, sitä suurempi määrä vesihöyryä il-

ma pystyy vastaanottamaan.

Kun ilman suhteellinen kosteus on liian suuri, homevaara kas-

vaa. Liian alhainen ilman kosteus saattaa olla haitallinen ter-

veydelle.

Kastepistelämpötila

Kastepistelämpötila ilmoittaa, missä lämpötilassa ilmassa

oleva vesihöyry alkaa tiivistyä. Kastepistelämpötila riippuu il-

man suhteellisesta kosteudesta ja ilman lämpötilasta.

OBJ_BUCH-1625-003.book Page 68 Wednesday, September 7, 2016 11:24 AM

Ελληνικά | 69

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Jos pinnan lämpötila on kastepistelämpötilaa alhaisempi, al-

kaa vesi tiivistymään tälle pinnalle. Tiivistyminen on sitä voi-

makkaampi, mitä suurempi lämpötilaero on ja mitä korkeampi

ilman suhteellinen kosteus on.

Pintaan muodostuva laudevesi on yksi homeen muodostuk-

sen pääsyitä.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittaustyökalu ainoastaan toimitukseen kuu-

luvassa suojataskussa 16. Älä säilytä sitä esim. muovipussis-

sa, josta voi haihtua ilmankosteus- ja lämpötunnistinta 1 va-

hingoittavia aineita. Älä liimaa tarroja mittaustyökaluun

tunnistimen lähelle.

Älä varastoi mittaustyökalua pitkää aikaa tilassa, jonka ilman-

kosteus on alueen 30 ...50 % ulkopuolella. Jos mittaustyöka-

lu varastoidaan liian kosteassa tai liian kuivassa, se saattaa

johtaa mittausvirheisiin käyttöönotossa.

Pidä aina mittaustyökalu puhtaana.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdis-

tusaineita tai liuottimia.

Puhdistettaessa ei nestettä saa päästä mittaustyökaluun.

Puhdista etenkin ilmankosteus- ja lämpötunnistin 1, vastaan-

ottolinssi 2 ja laserin ulostuloaukko 3 hyvin varovasti:

varmista, että vastaanottolinssissä tai laserin ulostuloaukos-

sa ei ole nöyhtää. Älä koeta poistaa likaa tunnistimesta tai vas-

taanottolinssistä terävällä esineellä. Tarvittaessa voit varo-

vasti puhaltaa lian pois öljyttömällä paineilmalla.

Jos mittaustyökalussa huolellisesta valmistuksesta ja koes-

tusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa

Bosch-huollon tehtäväksi. Älä itse avaa mittaustyökalua.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy mittaustyökalun

tyyppikilvestä.

Lähetä korjaustapauksessa mittaustyökalu suojalaukussa 16

korjattavaksi.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja

varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme

ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali

ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mu-

kaan käyttökelvottomat mittaustyökalut ja

eurooppalaisen direktiivin 2006/66/EY mu-

kaan vialliset tai loppuun käytetyt akut/paris-

tot täytyy kerätä erikseen ja toimittaa ympä-

ristöystävälliseen kierrätykseen.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά

Υποδείξεις ασφαλείας

Για να εργαστείτε με το όργανο μέτρησης χω-

ρίς κίνδυνο και με ασφάλεια πρέπει να δια-

βάσετε και να ακολουθήσετε όλες τις υπο-

δείξεις. Εάν το όργανο μέτρησης δε χρησιμο-

ποιηθεί σύμφωνα με αυτές τις οδηγίες, τα

ενσωματωμένα στο όργανο μέτρησης μέτρα

προστασίας μπορεί να επηρεαστούν αρνητικά. Μην κατα-

στρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκο-

νται στο όργανο μέτρησης. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ

ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΙΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑ-

ΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ.

 Προσοχή – όταν εφαρμοστούν διαφορετικές διατάξεις

χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές

διαδικασίες απ’ αυτές που αναφέρονται εδώ: αυτό μπο-

ρεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία.

 Το ηλεκτρικό εργαλείο παραδίνεται με μια προειδοποι-

ητική πινακίδα (στην απεικόνιση του ηλεκτρικού εργα-

λείου στη σελίδα με τα γραφικά φέρει τον χαρακτηριστι-

κό αριθμό 7).

 Όταν το κείμενο της προειδοποιητικής πινακίδας δεν εί-

ναι στη γλώσσα της χώρας σας, τότε, πριν την πρώτη θέ-

ση σε λειτουργία, κολλήστε επάνω του την αυτοκόλλητη

πινακίδα στη γλώσσα της χώρας σας που περιέχεται στη

συσκευασία.

Μην κατευθύνετε την ακτίνα λέιζερ επά-

νω σε πρόσωπα ή ζώα και μην κοιτάξετε οι

ίδιοι κατευθείαν στην άμεση ή ανακλώμε-

νη ακτίνα λέιζερ. Έτσι μπορεί να τυφλώσετε

άτομα, να προκαλέσετε ατυχήματα ή να βλά-

ψετε τα μάτια σας.

OBJ_BUCH-1625-003.book Page 69 Wednesday, September 7, 2016 11:24 AM

70 | Ελληνικά

1 609 92A 1YH | (7.9.16) Bosch Power Tools

 Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας,

πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύ-

νετε το κεφάλι σας αμέσως από την ακτίνα.

 Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ.

 Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν

προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρη-

σιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ

χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ.

 Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυ-

αλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρα-

τήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώ-

δη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρω-

μάτων.

 Να δίνετε το εργαλείο μέτρησης για επισκευή οπωσδή-

ποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο

με γνήσια ανταλλακτικά. Μ’ αυτόν τον τρόπο εξασφαλί-

ζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου

μέτρησης.

 Μην αφήνετε παιδιά να χρησιμοποιούν ανεπιτήρητα το

εργαλείο μέτρησης. Μπορεί, χωρίς να το θέλουν, να τυ-

φλώσουν άλλα πρόσωπα.

 Να μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλ-

λον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο

βρίσκονται εύφλεκτα υγρά, αέρια ή σκόνες. Στο εσωτερι-

κό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθη-

ρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.

 Για τεχνολογικούς λόγους το εργαλείο δεν προσφέρει

ασφάλεια εκατό τοις εκατό. Επιδράσεις του περιβάλλο-

ντος (π.χ. σκόνη ή ατμός στην περιοχή μέτρησης), διακυμάν-

σεις της θερμοκρασίας (π.χ. από αερόθερμα) καθώς και η

σύσταση και η κατάσταση των επιφανειών μέτρησης (π.χ.

ισχυρώς ανακλαστικά ή διαφανή υλικά) μπορεί να αλλοιώ-

σουν τα αποτελέσματα μέτρησης.

Περιγραφή του προϊόντος και της ισχύ-

ος του

Χρήση σύμφωνα με τον προορισμό

Το εργαλείο μέτρησης προορίζεται για τη μέτρηση χωρίς επαφή

της θερμοκρασίας επιφανειών, της θερμοκρασίας του περιβάλ-

λοντος και της σχετικής υγρασίας του αέρα. Υπολογίζει την θερ-

μοκρασία του σημείου δρόσου και επισημαίνει θερμογέφυρες

και τον κίνδυνο σχηματισμού μούχλας. Με το εργαλείο μέτρη-

σης δεν μπορούν να ανιχνευθούν τα σπόρια της μούχλας.

Το εργαλείο μέτρησης δεν επιτρέπεται να χρησιμοποιηθεί ούτε

για τη μέτρηση της θερμοκρασίας των ανθρώπων και των ζώων

ούτε για άλλους ιατρικούς σκοπούς.

Το εργαλείο μέτρησης δεν είναι κατάλληλο για τη μέτρηση της

θερμοκρασίας της επιφάνειας αερίων και υγρών.

Το εργαλείο μέτρησης δεν προορίζεται για επαγγελματική χρή-

ση.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην

απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.

1 Αισθητήρας υγρασίας αέρα και θερμοκρασίας

2 Φακός λήψης υπέρυθρης ακτινοβολίας

3 Έξοδος ακτίνας λέιζερ

4 Πλήκτρο Μέτρηση

5 Καπάκι θήκης μπαταρίας

6 Ασφάλεια του καπακιού θήκης μπαταρίας

7 Προειδοποιητική πινακίδα λέιζερ

8 Φωτεινό σήμα

9 Οθόνη

10 Πλήκτρο Λειτουργία θερμογέφυρες

11 Πλήκτρο Λειτουργία μέτρησης θερμοκρασίας επιφάνειας

12 Πλήκτρο Λειτουργία επισήμανσης μούχλας

13 Πλήκτρο ON/OFF

14 Πλήκτρο Βαθμός εκπομπής

15 Γυαλιά παρατήρησης λέιζερ*

16 Τσάντα προστασίας

17 Αριθμός σειράς

* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται

στη στάνταρ συσκευασία.

Στοιχεία ένδειξης

a Τιμή μέτρησης Θερμοκρασία περιβάλλοντος

b Τιμή μέτρησης Σχετική υγρασία αέρα

c Θερμοκρασία σημείου δρόσου

d Σύμβολο Σχετική υγρασία αέρα

e Σύμβολο Θερμοκρασία περιβάλλοντος

f Σύμβολο Θερμοκρασία σημείου δρόσου

g Βαθμός εκπομπής

h Σύμβολο Θερμοκρασία επιφάνειας

i Ένδειξη Επισήμανση μούχλας

j Ένδειξη Λειτουργία θερμογέφυρες

k Ένδειξη Μέτρηση θερμοκρασίας επιφάνειας

l Τιμή μέτρησης Θερμοκρασία επιφάνειας

m«HOLD» ένδειξη

n Μονάδα Μετρήσεις θερμοκρασίας

o Προειδοποίηση για σφάλμα

p Προειδοποίηση μπαταρίας

Τεχνικά χαρακτηριστικά

Ανιχνευτής θερμότητας PTD 1

Αριθμός ευρετηρίου 3 603 F83 000

Περιοχή μέτρησης

– θερμοκρασία επιφάνειας

– θερμοκρασία περιβάλλοντος

– σχετική υγρασία αέρα

–20...+200 °C

–10...+40 °C

10...90 %

OBJ_BUCH-1625-003.book Page 70 Wednesday, September 7, 2016 11:24 AM

Ελληνικά | 71

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Συναρμολόγηση

Τοποθέτηση/αντικατάσταση – μπαταριών

Για τη λειτουργία του εργαλείου μέτρησης προτείνεται η χρήση

μπαταριών αλκαλίου-μαγγανίου ή επαναφορτιζόμενων μπατα-

ριών.

Για να ανοίξετε το καπάκι της θήκης μπαταρίας 5 πατήστε την

ασφάλεια 6 και ανασηκώστε το καπάκι. Τοποθετήστε τις μπατα-

ρίες με τη σωστή πολικότητα, όπως φαίνεται στην εικόνα στην

εσωτερική πλευρά της θήκης μπαταρίας.

Η προειδοποίηση μπαταρίας p δείχνει την πρόοδο εκφόρτισης

των μπαταριών:

– διατίθενται ακόμη τα 30 % της χωρητικότητας,

– διατίθενται ακόμη τα 10 % της χωρητικότητας.

Οι μπαταρίες πρέπει να αλλαχτούν όταν η προειδοποίηση μπα-

ταρίας p αναβοσβήνει με κενό σύμβολο μπαταρίας. Δεν μπο-

ρείτε πλέον να μετρήσετε.

Να αλλάζετε όλες τις μπαταρίες ταυτόχρονα. Οι μπαταρίες πρέ-

πει να είναι όλες από τον ίδιο κατασκευαστή και να έχουν την

ίδια χωρητικότητα.

 Να βγάζετε τις μπαταρίες από το εργαλείο μέτρησης

όταν δεν πρόκειται να το χρησιμοποιήσετε για αρκετό

καιρό. Σε περίπτωση μακρόχρονης αποθήκευσης οι μπατα-

ρίες μπορεί να σκουριάσουν και να αυτοεκφορτιστούν.

Λειτουργία

Θέση σε λειτουργία

 Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από

άμεση ηλιακή ακτινοβολία.

 Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερ-

μοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασί-

ας. Για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο

αυτοκίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερ-

μοκρασίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα

η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποι-

ήσετε. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοι-

ωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις

της θερμοκρασίας.

 Προσέξτε για ένα σωστό εγκλιματισμό του οργάνου μέ-

τρησης. Σε περίπτωση μεγάλων διακυμάνσεων της θερμο-

κρασίας ο χρόνος εγκλιματισμού μπορεί να ανέλθει μέχρι και

30 λεπτά. Αυτό μπορεί για παράδειγμα να συμβεί, όταν εκτε-

λέσετε πρώτα μια μέτρηση στο κρύο υπόγειο και μετά πάτε

στη ζεστή σοφίτα.

 Να προστατεύετε το εργαλείο μέτρησης από πτώσεις και

ισχυρές προσκρούσεις.

 Να μην κλείνετε και να μην σκεπάζετε τον αισθητήρα

υγρασίας αέρα και θερμοκρασίας 1, το φακό λήψης 2

και την έξοδο ακτίνας λέιζερ 3.

Θέση σε λειτουργία κι εκτός λειτουργίας

Για να θέσετε σε λειτουργία το εργαλείο μέτρησης μπορείτε

να επιλέξετε έναν από τους εξής τρόπους:

– Θέστε το εργαλείο μέτρησης σε λειτουργία με το πλήκτρο

ON/OFF 13. Μετά από λίγο χρόνο το εργαλείο μέτρησης εί-

ναι έτοιμο για λειτουργία με τις ρυθμίσεις (τρόπος λειτουργί-

Ακρίβεια μέτρησης

(χαρακτηριστική)

Θερμοκρασία επιφάνειας

1) 2)

–<+10°C

– +10...30 °C

–+30...90°C

–>+90°C

Θερμοκρασία περιβάλλοντος

– χαρακτηριστική

χαρακτηριστική σχετική υγρασία

αέρα

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Οπτική (σχέση Απόσταση : Στίγμα

μέτρησης)

3) 4)

10 : 1

Θερμοκρασία λειτουργίας –10...+40 °C

Θερμοκρασία διαφύλαξης/

αποθήκευσης

–20...+70 °C

Κατηγορία λέιζερ

Τύπος λέιζερ (χαρακτηριστικός) 635 nm, <1 mW

Διάμετρος ακτίνας λέιζερ (στους

25 °C) περίπου

– σε 0 m απόσταση

– σε 10 m απόσταση

4 mm

10 mm

Μπαταρίες

Επαναφορτιζόμενες μπαταρίες

2 x 1,5 V LR06 (AA)

2x1,2VHR06 (AA)

Διάρκεια λειτουργίας περίπου

Βάρος σύμφωνα με

EPTA-Procedure 01:2014

0,28 kg

Διαστάσεις (Μήκος x Πλάτος x Ύψος) 124 x 53 x 180 mm

Ο αριθμός σειράς 17 στην πινακίδα του κατασκευαστή χρησι-

μεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρη-

σης.

1) σε απόσταση μέτρησης από την επιφάνεια 0,75–1,25 m

2) υπό θερμοκρασία περιβάλλοντος 22 °C

3) Στοιχεία κατά VDI/VDE 3511 Φύλλο 4.3 (έκδοση Ιουλίου 2005). Ισχύ-

ει για τα 90 % του σήματος μέτρησης.

Εκτός των μεγεθών που αναφέρονται στα Τεχνικά Χαρακτηριστικά τα απο-

τελέσματα των μετρήσεων μπορεί να αποκλίνουν σε όλες τις

περιοχές.

4) αναφέρεται σε μέτρηση υπερύθρου, βλέπε γραφική απεικόνιση:

5) Το πλάτος της ακτίνας λέιζερ εξαρτάται από τη σύσταση της επιφάνειας

και από τις συνθήκες περιβάλλοντος.

Ανιχνευτής θερμότητας PTD 1

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 71 Wednesday, September 7, 2016 11:24 AM

72 | Ελληνικά

1 609 92A 1YH | (7.9.16) Bosch Power Tools

ας, βαθμός εκπομπής) που είχαν αποθηκευτεί κατά την τε-

λευταία απενεργοποίηση. Δεν ξεκινά ακόμη καμιά μέτρηση.

Το λέιζερ είναι απενεργοποιημένο.

– Θέστε το εργαλείο μέτρησης σε λειτουργία με το πλήκτρο

Μέτρηση 4. Μετά από λίγο χρόνο ενεργοποιείται το λέιζερ

και το εργαλείο μέτρησης ξεκινά αμέσως μια μέτρηση με τις

ρυθμίσεις (τρόπος λειτουργίας, βαθμός εκπομπής) που είχαν

αποθηκευτεί κατά την τελευταία απενεργοποίηση.

 Μην αφήνετε το ενεργοποιημένο εργαλείο μέτρησης

ανεπιτήρητο αλλά να το θέτετε μετά τη χρήση του εκτός

λειτουργίας. Μπορεί να τυφλωθούν άλλα άτομα από την

ακτίνα λέιζερ.

 Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα

ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέι-

ζερ, ακόμη κι από μεγάλη απόσταση.

Η φωτεινότητα του φωτισμού της οθόνης μειώνεται 30 s μετά

από κάθε πάτημα του πλήκτρου. Έτσι εξοικονομείται ενέργεια.

Όταν πατήσετε ένα οποιοδήποτε πλήκτρο ο φωτισμός της οθό-

νης αποκτά την πλήρη φωτεινότητά του.

Για να θέσετε εκτός λειτουργίας το εργαλείο μέτρησης πατή-

στε το πλήκτρο ON/OFF 13.

Όταν για 4 min περίπου δεν πατηθεί κάποιο πλήκτρο του εργα-

λείου μέτρησης το εργαλείο μέτρησης διακόπτει αυτόματα τη

λειτουργία του προστατεύοντας έτσι τις μπαταρίες.

Προετοιμασία της μέτρησης

Ρύθμιση του βαθμού εκπομπής για μετρήσεις θερμοκρασί-

ας

Για τον προσδιορισμό της θερμοκρασίας της επιφάνειας μετριέ-

ται χωρίς επαφή η φυσική υπέρυθρη θερμική ακτινοβολία που

εκπέμπει το στοχευμένο αντικείμενο. Για την επιτυχία ακριβών

μετρήσεων πρέπει ο βαθμός εκπομπής να ελεγχθεί και ενδεχο-

μένως να προσαρμοστεί στο ρυθμισμένο βαθμό εκπομπής (βλέ-

πε «Βαθμός εκπομπής», σελίδα 74) πριν από κάθε μέτρηση.

Το εργαλείο μέτρησης διαθέτει τρεις, ξεχωριστά επιλεγόμενους

βαθμούς εκπομπής. Στον πίνακα που ακολουθεί αναφέρονται

υλικά που χρησιμοποιούνται συχνά και αποτελούν μια ενδεικτι-

κή επιλογή στην περιοχή του εκάστοτε επιλεχθέντα βαθμού εκ-

πομπής.

Για να αλλάξετε το βαθμό εκπομπής πατήστε αλλεπάλληλα το

πλήκτρο Βαθμός εκπομπής 14 μέχρι στην ένδειξη g να εμφανι-

στεί ο βαθμός εκπομπής που επιθυμείτε για την επόμενη μέτρη-

ση.

 Για να επιτευχθεί η ένδειξη της σωστής θερμοκρασίας

της εκάστοτε επιφάνειας πρέπει ο ρυθμισμένος βαθμός

εκπομπής να ταυτίζεται με το βαθμό εκπομπής του αντι-

κειμένου. Οι σωστές επισημάνσεις για θερμογέφυρες και

για κίνδυνο σχηματισμού μούχλας εξαρτώνται κι αυτές από

το ρυθμισμένο βαθμό εκπομπής.

Επιφάνεια μέτρησης στις μετρήσεις θερμοκρασίας

Ο κύκλος λέιζερ που παράγει το εργαλείο μέτρησης δείχνει την

επιφάνεια μέτρησης, της οποίας προσδιορίζεται η ακτινοβολία

υπερύθρου μέσω της χωρίς επαφή μέτρησης της επιφάνειας.

Το μεσαίο σημείο λέιζερ σημαδεύει το σημείο κέντρου του κύ-

κλου λέιζερ. Για την επιτυχία ενός άριστου αποτελέσματος μέ-

τρησης πρέπει να ευθυγραμμίσετε το εργαλείο μέτρησης έτσι,

ώστε η ακτίνα λέιζερ να πέφτει στην επιφάνεια μέτρησης, ακρι-

βώς επάνω στο σημείο αυτό.

 Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα

ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέι-

ζερ, ακόμη κι από μεγάλη απόσταση.

Το μέγεθος του κύκλου λέιζερ, κι έτσι και το μέγεθος της επιφά-

νειας μέτρησης, αναλογεί στην απόσταση ανάμεσα στο εργα-

λείο μέτρησης και το αντικείμενο μέτρησης. Η άριστη απόσταση

μέτρησης ανέρχεται σε 0,5 m έως 1 m.

 Μην μετράτε με το εργαλείο μέτρησης κατευθείαν σε

καυτές επιφάνειες. Το εργαλείο μέτρησης μπορεί να υπο-

στεί βλάβη εξαιτίας της υπερβολικής θερμοκρασίας.

Το αποτέλεσμα μέτρησης που εμφανίζεται είναι η μέση τιμή των

θερμοκρασιών που μετρήθηκαν εντός της επιφάνειας μέτρη-

σης.

Υποδείξεις σχετικά με τις προϋποθέσεις μέτρησης

Ισχυρά ανακλαστικές ή διαφανείς επιφάνειες (π.χ. λεία πλακί-

δια, προσόψεις από ευγενή χάλυβα ή μαγειρικά σκεύη), μπορεί

να επιδράσουν στη μέτρηση της θερμοκρασίας της επιφάνειας.

Αν χρειαστεί σκεπάστε την επιφάνεια μέτρησης με μια σκούρα,

αναλαμπή κολλητική ταινία με καλή θερμική αγωγιμότητα. Αφή-

στε την ταινία να αποκτήσει τη θερμοκρασία της επιφάνειας.

Λόγω αρχής δεν είναι εφικτή η μέτρηση δια μέσου διαφανών

υλικών.

Τα αποτελέσματα της μέτρησης είναι τόσο πιο αξιόπιστα όσο

καλύτερες και σταθερότερες είναι οι συνθήκες μέτρησης.

Ο αισθητήρας υγρασίας αέρα και θερμοκρασίας 1 μπορεί να

υποστεί ζημιά από διάφορες χημικές ουσίες, π.χ. από αναθυμιά-

σεις βερνικιών ή χρωμάτων. Η μέτρηση της θερμοκρασίας μέσω

υπερύθρου επηρεάζεται αρνητικά από καπνούς, ατμούς ή ρυ-

παρό αέρα.

Υψηλός βαθμός εκπομπής: Μπετόν (ξηρό),

τούβλα (κόκκινα, τραχεία επιφάνεια), αμμόλιθος

(τραχεία επιφάνεια), μάρμαρο, πισσόχαρτο,

γυψοκονίαμα (τραχεία επιφάνεια), κονίαμα,

γύψος, παρκέτο (αλαμπές), Laminat, PVC, χαλί,

ταπετσαρία (με σχέδια), πλακίδια (αλαμπή),

γυαλί, αλουμίνιο (ηλεκτρολυτικά οξειδωμένο),

εμαγιέ, ξύλο, ελαστικό, πάγος

Μέτριος βαθμός εκπομπής: Γρανίτης, λίθοι λιθο-

στρώσεων, ινοσανίδες, ταπετσαρία (με ελαφρά

σχέδια), βερνίκι (σκούρο), μέταλλο (αλαμπές),

κεραμικά, δέρμα

Για τα παραπάνω παραδείγματα ισχύει αντίστοιχα ο βαθμός εκπομπής:

–υψηλός βαθμός εκπομπής: 0,95

– μέτριος βαθμός εκπομπής: 0,85

–χαμηλός βαθμός εκπομπής: 0,75

Χαμηλός βαθμός εκπομπής: Πορσελάνη

(λευκή), βερνίκι (ανοιχτού χρώματος), φελλός,

βαμβάκι

Για τα παραπάνω παραδείγματα ισχύει αντίστοιχα ο βαθμός εκπομπής:

–υψηλός βαθμός εκπομπής: 0,95

– μέτριος βαθμός εκπομπής: 0,85

–χαμηλός βαθμός εκπομπής: 0,75

OBJ_BUCH-1625-003.book Page 72 Wednesday, September 7, 2016 11:24 AM

Ελληνικά | 73

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Γι’ αυτό, πριν αρχίσετε τη μέτρηση, να αερίζετε καλά το χώρο,

ιδιαίτερα όταν ο αέρας είναι βρώμικος ή ατμώδης. Γι’ αυτό π.χ.

μην μετρήσετε μέσα στο μπάνιο αμέσως μετά από το ντους.

Μετά τον αερισμό να περιμένετε μέχρι ο χώρος να αποκτήσει

πάλι τη συνήθη θερμοκρασία του.

Η θερμοκρασία του περιβάλλοντος και η σχετική υγρασία του

αέρα μετριούνται και παρουσιάζονται άμεσα στο εργαλείο μέ-

τρησης μέσω του αισθητήρα υγρασίας αέρα και θερμοκρασίας

1. Για να επιτύχετε εκμεταλλεύσιμα αποτελέσματα να μην κρα-

τάτε το εργαλείο μέτρησης άμεσα επάνω από ή δίπλα σε παρεμ-

βαλλόμενες πηγές, π.χ. θερμαντικά σώματα ή ακάλυπτα υγρά.

Μην σκεπάσετε ποτέ τον αισθητήρα 1.

Λειτουργίες μέτρησης

Μεμονωμένη μέτρηση

Πατώντας σύντομα μια φορά το πλήκτρο Μέτρηση 4 ενεργοποι-

είται το λέιζερ και διεξάγεται μια μεμονωμένη μέτρηση στον

επιλεγμένο τρόπο λειτουργίας. Η μέτρηση μπορεί να διαρκέσει

1 έως 2 δευτερόλεπτα και παρουσιάζεται στην οθόνη, στη

γραμμή l της κυλιόμενης ένδειξης.

Το λέιζερ απενεργοποιείται αυτόματα μετά το τέλος της μέτρη-

σης.

Στην οθόνη εμφανίζονται τα τελευταία αποτελέσματα της μέ-

τρησης και ταυτόχρονα ανάβει η ένδειξη «HOLD» m. Το φωτει-

νό σήμα παραμένει αμετάβλητο στην τελευταία ένδειξη.

Διαρκής μέτρηση

Για τη διεξαγωγή διαρκών μετρήσεων στον εκάστοτε επιλεγμέ-

νο τρόπο λειτουργίας κρατήστε πατημένο το πλήκτρο Μέτρηση

4 Το λέιζερ παραμένει ενεργοποιημένο. Κατευθύνετε διαδοχι-

κά και αργά τον κύκλο λέιζερ επάνω σε όλες τις επιφάνειες των

οποίων θέλετε να μετρήσετε τη θερμοκρασία. Για τη διεξαγωγή

μετρήσεων της υγρασίας και της θερμοκρασίας του περιβάλλο-

ντος πρέπει να κινείτε το εργαλείο μέτρησης αργά μέσα στον

αντίστοιχο χώρο.

Η ένδειξη στην οθόνη καθώς και το φωτεινό σήμα 8 ενημερώ-

νονται συνεχώς. Η μέτρηση διακόπτεται και το λέιζερ απενεργο-

ποιείται μόλις αφήσετε ελεύθερο το πλήκτρο Μέτρηση 4.

Στην οθόνη εμφανίζονται τα τελευταία αποτελέσματα της μέ-

τρησης και ταυτόχρονα ανάβει η ένδειξη «HOLD» m. Το φωτει-

νό σήμα παραμένει αμετάβλητο στην τελευταία ένδειξη.

Λειτουργία μέτρησης της θερμοκρασίας επιφανειών

(βλέπε εικόνα A)

Στη λειτουργία μέτρησης της θερμοκρασίας επιφανειών μετριέ-

ται η θερμοκρασία της επιφάνειας ενός υπό μέτρηση αντικειμέ-

νου.

Για τη μετάβαση στη λειτουργία μέ-

τρησης της θερμοκρασίας επιφα-

νειών πατήστε το πλήκτρο Λειτουρ-

γία μέτρησης θερμοκρασίας επιφα-

νειών 11. Η μετάβαση επιβεβαιώ-

νεται με εμφάνιση στην οθόνη της

ένδειξης k.

Πατήστε το πλήκτρο Μέτρηση 4 και κατευθύνετε τον κύκλο λέ-

ιζερ κάθετα επάνω στο κέντρο του υπό μέτρηση αντικειμένου.

Μετά το πέρας της μέτρησης η μετρηθείσα θερμοκρασία της

επιφάνειας εμφανίζεται στη γραμμή l.

Στη λειτουργία Μέτρηση θερμοκρασίας επιφανειών το φωτεινό

σήμα 8 δεν ανάβει.

Στη λειτουργία αυτή μπορείτε να μετρήσετε π.χ. τη θερμοκρα-

σία θερμαντικών σωμάτων, ενδοδαπέδιων θερμάνσεων ή τη

θερμοκρασία στο εσωτερικό των ψυγείων.

Λειτουργία θερμογέφυρες (βλέπε εικόνα B)

Στη Λειτουργία θερμογέφυρες μετριούνται και συγκρίνονται με-

ταξύ τους η θερμοκρασία της επιφάνειας και η θερμοκρασία του

περιβάλλοντος. Όταν εμφανιστούν μεγάλες διαφορές ανάμεσα

στις δυο θερμοκρασίας γίνεται προειδοποίηση για ύπαρξη θερ-

μογεφυρών (βλέπε«Θερμογέφυρα», σελίδα 74).

Για τη μετάβαση στη Λειτουργία

θερμογέφυρες πατήστε το πλήκτρο

Λειτουργία θερμογέφυρες 10.

Η μετάβαση επιβεβαιώνεται με εμ-

φάνιση στην οθόνη της ένδειξης j.

Πατήστε το πλήκτρο Μέτρηση 4 και

κατευθύνετε τον κύκλο λέιζερ κά-

θετα επάνω στο κέντρο του υπό μέτρηση αντικειμένου. Μετά το

πέρας της μέτρησης η μετρηθείσα θερμοκρασία της επιφάνειας

εμφανίζεται στη γραμμή l και η μετρηθείσα θερμοκρασία του

περιβάλλοντος στη γραμμή a.

Το εργαλείο μέτρησης συγκρίνει αυτόματα τις τιμές και ερμη-

νεύει το αποτέλεσμα ως εξής:

– πράσινο φωτεινό σήμα 8: Ελάχιστη διαφορά θερμοκρασίας,

δεν υπάρχει θερμογέφυρα.

– κίτρινο φωτεινό σήμα 8: Οριακή διαφορά θερμοκρασίας,

ίσως να υπάρχει θερμογέφυρα στην περιοχή μέτρησης. Επα-

ναλάβετε τη μέτρηση, ενδεχομένως μετά από κάποιο χρόνο.

– κόκκινο φωτεινό σήμα 8: Το αναβοσβήνον σύμβολο Θερ-

μοκρασία επιφάνειας h σηματοδοτεί ότι εντός της επιφά-

νειας μέτρησης η θερμοκρασία της επιφάνειας αποκλίνει

ισχυρά από τη θερμοκρασία του περιβάλλοντος. Στην περιο-

χή μέτρησης υπάρχει μια θερμογέφυρα, πράγμα που επιση-

μαίνει μια κακή μόνωση.

Παράλληλα, όταν η θερμοκρασία είναι χαμηλή, αναβοσβή-

νει και το σύμβολο Θερμοκρασία περιβάλλοντος e. Ο χώ-

ρος είναι πολύ ψυχρός – όταν ο χώρος θερμαίνεται κανονι-

κά, τότε η χαμηλή θερμοκρασία επισημαίνει μια γενικά κακή

μόνωση.

Σε περίπτωση ύπαρξης θερμογεφυρών ελέγξτε τη θερμομόνω-

ση στην αντίστοιχη περιοχή, ενδεχομένως με τη βοήθεια ενός

εμπειρογνώμονα για οικοδομικές κατασκευές.

Λειτουργία επισήμανσης μούχλας (βλέπε εικόνα C)

Στη λειτουργία επισήμανσης μούχλας μετριούνται η θερμοκρα-

σία του περιβάλλοντος και η σχετική υγρασία αέρα (βλέπε «Σχε-

τική υγρασία αέρα», σελίδα 74). Από τις δυο τιμές υπολογίζεται

η θερμοκρασία σημείου δρόσου (βλέπε «Θερμοκρασία σημεί-

ου δρόσου», σελίδα 75). Εκτός αυτού μετριέται και η θερμο-

κρασία της επιφάνειας.

Η θερμοκρασία σημείου δρόσου συγκρίνεται με τη θερμοκρα-

σία της επιφάνειας και το αποτέλεσμα ερμηνεύεται σε σχέση με

τον κίνδυνο σχηματισμού μούχλας.

OBJ_BUCH-1625-003.book Page 73 Wednesday, September 7, 2016 11:24 AM

74 | Ελληνικά

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Για τη μετάβαση στη λειτουργία επι-

σήμανσης μούχλας πατήστε το πλή-

κτρο Λειτουργία επισήμανσης μού-

χλας 12. Η μετάβαση επιβεβαιώνε-

ται με εμφάνιση στην οθόνη της έν-

δειξης i.

Πατήστε το πλήκτρο Μέτρηση 4 και

κατευθύνετε τον κύκλο λέιζερ κάθετα επάνω στο κέντρο του

υπό μέτρηση αντικειμένου. Μετά το πέρας της μέτρησης εμφα-

νίζονται: η μετρηθείσα σχετική υγρασία αέρα στη γραμμή b, η

μετρηθείσα θερμοκρασία του περιβάλλοντος στη γραμμή a, η

υπολογισθείσα τιμή σημείου δρόσου στη γραμμή c και η μετρη-

θείσα θερμοκρασία της επιφάνειας στη γραμμή l.

Το εργαλείο μέτρησης συγκρίνει αυτόματα τις τιμές και ερμη-

νεύει το αποτέλεσμα ως εξής:

– πράσινο φωτεινό σήμα 8: Υπό τις υπάρχουσες συνθήκες δεν

υπάρχει κίνδυνος σχηματισμού μούχλας.

– κίτρινο φωτεινό σήμα 8: Οριακές τιμές. Δώστε προσοχή στη

θερμοκρασία χώρου, σε θερμογέφυρες καθώς και στην

υγρασία αέρα και επαναλάβετε τη μέτρηση, ενδεχομένως

μετά από κάποιο χρόνο.

– κόκκινο φωτεινό σήμα 8: Υπάρχει αυξημένος κίνδυνος μού-

χλας, επειδή η υγρασία του αέρα είναι πολύ υψηλή ή η θερ-

μοκρασία της επιφάνειας βρίσκεται κοντά στην περιοχή της

θερμοκρασίας του σημείου δρόσου.

Το σύμβολο Σχετική υγρασία αέρα d που αναβοσβήνει

δείχνει μια πολύ υψηλή υγρασία του αέρα στο χώρο,

το σύμβολο Θερμοκρασία περιβάλλοντος e που αναβο-

σβήνει δείχνει μια πολύ χαμηλή θερμοκρασία του χώρου,

το σύμβολο Θερμοκρασία επιφάνειας h δείχνει θερμογέ-

φυρες.

Όταν εντοπιστεί σχηματισμός μούχλας πρέπει, ανάλογα με την

αιτία της υγρασίας αέρα, να μειώσετε τη θερμοκρασία χώρου

αερίζοντάς τον συχνά και ριζικά, ή, αντίστοιχα, να εξουδετερώ-

σετε τις θερμογέφυρες. Απευθυνθείτε ενδεχομένως σε έναν

εμπειρογνώμονα για οικοδομικές κατασκευές.

Υπόδειξη: Με το εργαλείο μέτρησης δεν μπορείτε να ανιχνεύ-

σετε σπόρια μούχλας. Δείχνει μόνο, ότι, όταν οι υπάρχουσες

συνθήκες παραμείνουν, μπορεί να σχηματιστεί μούχλα.

Σφάλματα – Αιτίες και θεραπεία

Όλα τα παρακάτω μηνύματα σφαλμάτων στην οθόνη συνοδεύ-

ονται από το κόκκινο φωτεινό σήμα 8.

Το εργαλείο μέτρησης δεν είναι εγκλιματισμένο

Το εργαλείο μέτρησης εκτέθηκε σε

ισχυρές διακυμάνσεις της θερμο-

κρασίας και γι’ αυτό δεν πρόφτασε

να προσαρμοστεί.

Το εργαλείο μέτρησης διακόπτει

αυτόματα τη λειτουργία του μετά

από 5 s. Περιμένετε 10 έως 30 min

έως το εργαλείο μέτρησης να προσαρμοστεί στις τρέχουσες

θερμοκρασίες. Ο εγκλιματισμός επιταχύνεται όταν κινείτε τακτι-

κά το εργαλείο μέτρησης στο χώρο.

Η θερμοκρασία του περιβάλλοντος βρίσκεται εκτός της

περιοχής λειτουργίας

Η θερμοκρασία του περιβάλλοντος

είναι πολύ υψηλή ή πολύ χαμηλή για

τη λειτουργία του εργαλείου μέτρη-

σης. Το εργαλείο μέτρησης διακό-

πτει τη λειτουργία του μετά από 5 s.

Η μέτρηση στο περιβάλλον αυτό εί-

ναι ανέφικτη.

Η θερμοκρασία της επιφάνειας βρίσκεται εκτός της περιο-

χής μέτρησης

Η θερμοκρασία της επιφάνειας του υπό μέτρηση αντικειμένου

στον κύκλο λέιζερ είναι πολύ υψηλή («Hi») ή πολύ χαμηλή

(«Lo»). Η μέτρηση της θερμοκρασίας αυτού του αντικειμένου

είναι ανέφικτη. Κατευθύνετε τον κύκλο επάνω σε ένα άλλο αντι-

κείμενο και ξεκινήστε μια νέα μέτρηση.

Εσωτερικό σφάλμα

Το εργαλείο μέτρησης παρουσίασε

ένα εσωτερικό σφάλμα και διακό-

πτει τη λειτουργία του μετά από 5 s.

Αφαιρέστε τις μπαταρίες για να επα-

ναφέρετε το λογισμικό, περιμένετε

λίγα δευτερόλεπτα και τοποθετήστε

πάλι τις μπαταρίες.

Όταν το σφάλμα παραμένει, δώστε το εργαλείο μέτρησης για

έλεγχο σε ένα κατάστημα Service της Bosch.

Ερμηνεία των ορισμών

Βαθμός εκπομπής

Ο βαθμός εκπομπής ενός αντικειμένου εξαρτάται από το υλικό

και τη δομή της επιφάνειάς του. Δηλώνει κατά πόσο ένα αντικεί-

μενο εκπέμπει (σε σύγκριση με άλλα αντικείμενα με την ίδια

θερμοκρασία) πολλή ή λίγη υπέρυθρη θερμική ακτινοβολία.

Θερμογέφυρα

Ένα αντικείμενο χαρακτηρίζεται ως θερμογέφυρα όταν μεταδί-

δει ανεπιθύμητα τη θερμοκρασία από τη μια πλευρά στην άλλη.

Επειδή η θερμοκρασία του περιβάλλοντος στις θερμογέφυρες

είναι χαμηλότερη απ’ αυτήν στον υπόλοιπο χώρο, στις θέσεις

αυτές αυξάνει σημαντικά ο κίνδυνος σχηματισμού μούχλας.

Σχετική υγρασία αέρα

Η σχετική υγρασία αέρα δηλώνει πόσο ισχυρά κορεσμένος με

υδρατμούς είναι ο αέρας. Η σχετική υγρασία αέρα αναφέρεται

ως ποσοστιαία τιμή της μέγιστης ποσότητας υδρατμών που μπο-

ρεί να απορροφήσει ο αέρας. Η μέγιστη ποσότητα υδρατμών

εξαρτάται: όσο υψηλότερη είναι η θερμοκρασία, τόσο περισσό-

τερους υδρατμούς μπορεί να απορροφήσει ο αέρας.

Ο κίνδυνος σχηματισμού μούχλας αυξάνει όταν η σχετική υγρα-

σία αέρα είναι πολύ υψηλή. Πολύ χαμηλή σχετική υγρασία αέρα

μπορεί να επηρεάσει αρνητικά την υγεία.

OBJ_BUCH-1625-003.book Page 74 Wednesday, September 7, 2016 11:24 AM

Türkçe | 75

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Θερμοκρασία σημείου δρόσου

Η θερμοκρασία σημείου δρόσου δηλώνει σε ποια θερμοκρασία

αρχίζει η συμπύκνωση των υδρατμών που περιέχονται στον αέ-

ρα. Η θερμοκρασία σημείου δρόσου εξαρτάται από τη σχετική

υγρασία αέρα και τη θερμοκρασία του αέρα.

Όταν η θερμοκρασία μιας επιφάνειας είναι χαμηλότερη από τη

θερμοκρασία δρόσου, τότε στην επιφάνεια αυτή σχηματίζεται

νερό. Ο σχηματισμός νερού είναι τόσο ισχυρότερος, όσο μεγα-

λύτερη είναι διαφορά ανάμεσα στις δυο θερμοκρασίες καθώς

όσο πιο υψηλή είναι η σχετική υγρασία αέρα.

Η ύπαρξη νερού από τη συμπύκνωση ατμών επάνω σε μια επι-

φάνεια αποτελεί τη βασική αιτία για το σχηματισμό μούχλας.

Συντήρηση και Service

Συντήρηση και καθαρισμός

Το εργαλείο μέτρησης πρέπει να μεταφέρεται και να αποθηκεύ-

εται πάντοτε μέσα στην τσάντα προστασίας 16 που το συνοδεύ-

ει. Π.χ. να μην το διαφυλάγετε μέσα σε μια πλαστική σακούλα,

επειδή οι εξατμίσεις της μπορεί να βλάψουν τον αισθητήρα

υγρασίας αέρα και θερμοκρασίας 1. Μην κολλήσετε αυτοκόλ-

λητα επάνω στο εργαλείο μέτρησης, κοντά στον αισθητήρα.

Μην αποθηκεύσετε για πολύ χρόνο το εργαλείο μέτρησης εκτός

μιας περιοχής υγρασίας αέρα από 30 έως 50 %. Όταν το εργα-

λείο μέτρησης αποθηκευτεί πολύ υγρό ή πολύ στεγνό μπορεί,

όταν ενεργοποιηθεί, να παρουσιάσει εσφαλμένες μετρήσεις.

Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Καθαρίζετε τυχόν ρύπους και βρωμιές μ’ ένα υγρό, μαλακό πα-

νί. Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες.

Προσέξτε να μην εισέλθουν υγρά στο εργαλείο μέτρησης όταν

το καθαρίζετε.

Να καθαρίζετε ιδιαίτερα προσεκτικά τον αισθητήρα υγρασίας

αέρα και θερμοκρασίας 1, το φακό λήψης 2 και την έξοδο ακτί-

νας λέιζερ 3:

Προσέχετε να μην υπάρχουν χνούδια επάνω στο φακό λήψης ή

την έξοδο ακτίνας λέιζερ. Μην προσπαθήσετε να αφαιρέσετε

τις βρωμιές από τον αισθητήρα ή από το φακό λήψης με αιχμηρά

αντικείμενα. Αν χρειαστεί ξεφυσήσετε προσεκτικά τις βρωμιές

με πεπιεσμένο αέρα χωρίς λάδια.

Αν, παρ’ όλες τις επιμελημένες μεθόδους κατασκευής και ελέγ-

χου, το εργαλείο μέτρησης σταματήσει κάποτε να λειτουργεί,

τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημέ-

νο συνεργείο για ηλεκτρικά εργαλεία της Bosch. Μην ανοίξετε

ο ίδιος/η ίδια το εργαλείο μέτρησης.

Παρακαλούμε, όταν κάνετε διασαφητικές ερωτήσεις καθώς και

κατά την παραγγελία ανταλλακτικών, να αναφέρετε πάντοτε το

10ψήφιο αριθμό ευρετηρίου που βρίσκεται στην πινακίδα

κατασκευαστή του εργαλείου μέτρησης.

Το εργαλείο μέτρησης πρέπει να αποστέλλεται για επισκευή μέ-

σα στην προστατευτική τσάντα 16.

Service και παροχή συμβουλών χρήσης

Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή

και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα

ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως

στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα-

κτικά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών

οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινα-

κίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Τηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Τηλ.: 210 5701380

Φαξ: 210 5701607

Απόσυρση

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέ-

πει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίξετε τα εργαλεία μέτρησης και τις μπαταρίες στα απορ-

ρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία

2012/19/EE τα άχρηστα εργαλεία μέτρησης,

και σύμφωνα με την Κοινοτική Οδηγία

2006/66/EΚ οι χαλασμένες ή αναλωμένες

μπαταρίες δεν είναι πλέον υποχρεωτικό να

συλλέγονται ξεχωριστά για να ανακυκλωθούν

με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

Türkçe

Güvenlik Talimatı

Ölçme cihazı ile tehlikesiz ve güvenli biçim-

de çalışabilmek için bütün güvenlik talima-

tını ve uyarıları okuyun. Ölçme cihazı bu ta-

limata göre kullanılmadığı takdirde alete

entegre koruma önlemlerinin işlevi kısıtla-

nabilir. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir

zaman görünmez duruma getirmeyin. BU TALİMATLARI

İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZI-

NI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VE-

RİN.

 Dikkat – Burada belirtilen kullanım veya ayar hükümle-

rine uyulmadığı veya başka yöntemler kullanıldığı tak-

dirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli

olabilir.

OBJ_BUCH-1625-003.book Page 75 Wednesday, September 7, 2016 11:24 AM

76 | Türkçe

1 609 92A 1YH | (7.9.16) Bosch Power Tools

 Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir

(grafik sayfasındaki ölçme cihazının şekli üzerinde 7

numara ile gösterilmektedir).

 Uyarı etiketindeki metin kendi dilinizde değilse, ilk kul-

lanımdan önce cihaz ekinde teslim edilen kendi diliniz-

deki uyarı etiketini mevcut uyarı etiketi üzerine yapış-

tırın.

Lazer ışınını başkalarına veya hayvanlara

doğrultmayın ve kendiniz de doğrudan

veya yansıyarak gelen lazer ışınına bak-

mayın. Aksi takdirde başkalarının gözünü

kamaştırabilir, kazalara neden olabilir veya

gözlerde hasara neden olabilirsiniz.

 Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli

olarak kapatın ve hemen başınızı başka tarafa çevirin.

 Lazer donanımında hiçbir değişiklik yapmayın.

 Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. La-

zer gözlüğü insan gözünü lazer ışınından korumaz, ancak

lazer ışınının daha iyi görülmesini sağlar.

 Lazer gözlüğünü güneş gözlüğü olarak veya trafikte

kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı

tam olarak koruma sağlamaz ve renk algılamasını azaltır.

 Ölçme cihazını sadece kalifiye uzmanlara ve orijinal ye-

dek parça kullanma koşulu ile onartın. Bu yolla ölçme ci-

hazının güvenliğini her zaman sağlarsınız.

 Çocukların denetiminiz dışında lazerli ölçme cihazını

kullanmasına izin vermeyin. Çocuklar istemeden başka-

larının gözünü kamaştırabilir.

 Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya

tozların bulunduğu patlama tehlikesi olan yerlerde ça-

lışmayın. Ölçme cihazı içinde toz veya buharları tutuştura-

bilecek kıvılcımlar üretilebilir.

 Bu ölçme cihazı teknolojik zorunluluk olarak yüzde yüz-

lük bir güvenlik sağlayamaz. Çevresel etkiler (örneğin

ölçme alanındaki toz veya buhar), sıcaklık dalgalanmaları

(örneğin ısıtıcı fanlar) ve ölçme yüzeyinin özelliği ve duru-

mu (örneğin güçlü biçimde yansıtma yapan veya saydam

malzeme) ölçme sonuçlarını bozabilir.

Ürün ve işlev tanımı

Usulüne uygun kullanım

Bu ölçme cihazı; yüzey sıcaklığının, ortam sıcaklığının ve nispi

hava neminin dokunmadan/temassız ölçülmesi için tasarlan-

mıştır. Bu cihaz çiy noktası sıcaklığını hesaplayarak ısı köprü-

leri ve küf tehlikesi hakkında uyarıda bulunur. Bu ölçme cihazı

ile küf sporları tespit edilemez.

Bu ölçme cihazı insan veya hayvanlarda ateş ölçme işleri veya

diğer tıbbi amaçlar için kullanılamaz.

Bu ölçme cihazı gazların ve sıvıların yüzey sıcaklığının ölçül-

mesine uygun değildir.

Bu ölçme cihazı profesyonel/ticari kullanım için tasarlanma-

mıştır.

Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazı-

nın şeklinin bulunduğu grafik sayfasında bulunmaktadır.

1 Hava nemi ve sıcaklık sensörü

2 Kızıl ötesi ışını algılama merceği

3 Lazer ışını çıkış deliği

4 Ölçme tuşu

5 Batarya gözü kapağı

6 Batarya gözü kapak kilidi

7 Lazer uyarı etiketi

8 Sinyal ışığı

9 Display

10 Isı köprüleri modu tuşu

11 Yüzey ölçme modu tuşu

12 Küf uyarı modu tuşu

13 Açma/kapama tuşu

14 Emisyon derecesi tuşu

15 Lazer gözlüğü*

16 Koruyucu çanta

17 Seri numarası

* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-

samında değildir.

Gösterge elemanları

a Ortam sıcaklığı ölçme değeri

b Nispi hava nemi ölçme değeri

c Çiy noktası sıcaklığı

d Nispi hava nemi sembolü

e Ortam sıcaklığı sembolü

f Çiy noktası sıcaklığı sembolü

g Emisyon derecesi

h Yüzey sıcaklığı sembolü

i Küf uyarı modu göstergesi

j Isı köprüleri modu göstergesi

k Yüzey sıcaklığı modu göstergesi

l Yüzey sıcaklığı ölçme değeri

m“HOLD”-göstergesi

n Sıcaklık ölçümü ölçü birimi

o Hata uyarısı

p Batarya uyarısı

Teknik veriler

Isı dedektörü PTD 1

Ürün kodu

3 603 F83 000

Ölçme alanı

–Yüzey sıcaklığı

–Ortam sıcaklığı

–Nispi hava nemi

–20...+200 °C

–10...+40 °C

10...90 %

OBJ_BUCH-1625-003.book Page 76 Wednesday, September 7, 2016 11:24 AM

Türkçe | 77

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Montaj

Bataryaların takılması/değiştirilmesi

Bu ölçme cihazının alkali mangan bataryalarla kullanılması

tavsiye edilir.

Batarya gözü kapağını 5 açmak için kilide 6 basın ve batarya

gözü kapağını yukarı kaldırın. Bataryaları veya aküleri yerleri-

ne yerleştirin. Bu işlem esnasında batarya gözü kapağının iç

tarafındaki şekle bakarak doğru kutuplama yapın.

Batarya uyarısı p bataryaların veya akülerin ne zaman boşala-

cağını gösterir:

– maks. %30 güç mevcut,

– maks. %10 güç mevcut.

Batarya uyarısı p boş batarya sembolü ile yanıp sönmeye baş-

ladığında bataryaların veya akülerin değiştirilmesi gerekir. Bu

durumda artık ölçme yapmak mümkün değildir.

Bütün bataryaları veya aküleri aynı anda değiştirin. Daima ay-

nı üreticinin aynı kapasitedeki bataryalarını veya akülerini kul-

lanın.

 Ölçme cihazını uzun süre kullanmayacaksanız batarya-

ları veya aküleri çıkarın. Uzun süre kullanım dışı kaldıkla-

rında bataryalar veya aküler korozyona uğrar ve kendilikle-

rinden boşalırlar.

İşletme

Çalıştırma

 Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan gü-

neş ışınından koruyun.

 Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık

değişikliklerine maruz bırakmayın. Örneğin cihazı uzun

süre otomobil içinde bırakmayın. Büyük sıcaklık değişiklik-

lerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık

dengelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sı-

caklık değişikliklerinde ölçme cihazının hassaslığı kaybola-

bilir.

 Ölçme cihazının ortam havasına tam olarak uyum sağ-

lamasına dikkat edin. Aşırı sıcaklık dalgalanmalarında or-

tam havasına uyum 30 dakikaya kadar sürebilir. Bu durum-

da örneğin önce serin bir odada ölçme yapıp sonra sıcak

bir çatı arasına gittiğinizde ortaya çıkabilir.

 Ölçme cihazını şiddetli çarpma ve düşmelere karşı ko-

ruyun.

 Hava nemi ve sıcaklık sensörünü 1, algılama merceğini

2 ve lazer çıkış deliğini 3 kapamayın veya örtmeyin.

Açma/kapama

Ölçme cihazını açmak için aşağıdaki seçeneklere sahipsiniz:

–Ölçme cihazını Açma/kapama tuşu 13 ile açın. Kısa bir

start işlemi dizisinden sonra ölçme cihazı son olarak kapan-

dığındaki ayarlarla (işletme türü, emisyon derecesi) kulla-

nıma hazırdır. Ancak henüz ölçme işlemi başlatılmaz, lazer

kapalıdır.

–Ölçme cihazını Ölçme tuşu 4 ile açın. Kısa bir start işlemi

dizisinden sonra lazer açılır ve ölçme cihazı hemen son ola-

rak kapandığındaki ayarlarla (işletme türü, emisyon deree-

si) bir ölçme işlemi başlatır.

Ölçme hassaslığı (tipik)

Yüzey sıcaklığı

1) 2)

–<+10°C

– +10...30 °C

–+30...90°C

–>+90°C

Ortam sıcaklığı

– Tipik

Nispi hava nemi

–<20%

– 20...60 %

–60...90%

±3 °C

±1 °C

±3 °C

±5 %

±1 °C

±3 %

±2 %

±3 %

Optik (Ölçme mesafesi oranı : Ölçme

spotu)

3) 4)

10 : 1

İşletme sıcaklığı

–10...+40 °C

Saklama sıcaklığı

–20...+70 °C

Lazer sınıfı

Lazer tipi (tipik)

635 nm, <1 mW

Lazer ışını çapı (25 °C’de) yak.

– 0m uzaklıkta

– 10m uzaklıkta

4 mm

10 mm

Bataryalar

Aküler

2 x 1,5 V LR06 (AA)

2x1,2VHR06 (AA)

İşletme süresi, yak.

Ağırlığı EPTA-Procedure 01:2014’e

göre

0,28 kg

Ölçüleri

(uzunluk x genişlik x yükseklik) 124 x 53 x 180 mm

Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerin-

deki seri numarası 17 ile olur.

1) Yüzeye 0,75–1,25 m ölçme mesafesinde

2) 22 °C’lik ortam sıcaklığında

3) Veriler VDI/VDE 3511 Yaprak 4.3 uyarınca (Yayın tarihi Temmuz

2005); ölçme sinyalinin %90’ı için geçerlidir.

Teknik veriler bölümünde belirtilen bütün alanların dışında ölçme sonuç-

larından sapmalar olabilir.

4) Kızıl ötesi ölçme ile ilgili bilgiler için, grafiğe bakınız:

5) Lazer çizgisinin genişliği yüzey özelliklerine ve ortam koşullarına

bağlıdır.

Isı dedektörü PTD 1

1,7 cm

10 cm

0,17 m

1 m

OBJ_BUCH-1625-003.book Page 77 Wednesday, September 7, 2016 11:24 AM

78 | Türkçe

1 609 92A 1YH | (7.9.16) Bosch Power Tools

 Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işi-

niz bitince cihazı kapatın. Lazer ışını başkalarının gözünü

alabilir.

 Lazer ışınını kişilere ve hayvanlara doğrultmayın ve

uzak mesafeden de olsa lazer ışınına bakmayın.

Display parlaklığı her tuşa basılıştan 30 saniye sonra enerji ta-

sarrufu yapmak üzere azaltılır. Herhangi bir tuşa basılmak su-

retiyle Display parlaklığı tekrar maksimum düzeye getirilebilir.

Cihazınızı kapatmak için açma/kapama tuşuna 13 basın.

Yaklaşık 4 dakika süre ile ölçme cihazında hiçbir tuşa basıl-

mazsa, ölçme cihazı bataryaları korumak üzere otomatik ola-

rak kapanır.

Ölçme işlemine hazırlık

Yüzey sıcaklık ölçümleri için emisyon derecesinin ayar-

lanması

Yüzek sıcaklığını belirlemek üzere, hedeflenen nesnenin gön-

derdiği doğal kızıl ötesi ısı ışını ölçülür. Kusursuz ve hassas

ölçme yapabilmek için ölçme cihazında ayarlanmış bulunan

emisyon derecesi (Bakınız: “Emisyon derecesi”, sayfa 80)

her ölçme işleminden önce test edilir ve gerektiğinde ölçme

nesnesine uyarlanır.

Ölçme cihazında üç farklı emisyon dereceleri arasında seçme

yapılabilir. Aşağıdaki tabloda belirtilen ve sık kullanılan malze-

meler kullanılan emisyon derecesi alanına örnek teşkil etmek-

tedir.

Emisyon derecesini değiştirmek için emisyon derecesi tuşuna

14 göstergede g bir sonraki ölçme işlemine uygun emisyon

derecesi seçilinceye kadar basın.

 Kusursuz yüzey sıcaklık göstergesi ancak ayarlanan

emisyon derecesi ve nesnenin emisyon derecesi uyu-

şuyorsa mümkündür. Kusursuz ısı köprüsü ve küf uyarısı

da yine ayarlanan emisyon derecesine bağlıdır.

Yüzey sıcaklığı ölçümlerinde ölçme yüzeyi

Ölçme cihazı tarafından üretilen lazer dairesi, kızıl ötesi ışıma-

sı temassız yüzey sıcaklığı ölçme işleminde belirlenen ölçme

yüzeyini gösterir.

Orta lazer noktası ölçme yüzeyinin orta noktasını işaretler.

Optimum ölçme sonucu elde etmek için ölçme cihazını lazer

ışını bu noktaya dik gelecek biçimde doğrultun.

 Lazer ışınını kişilere ve hayvanlara doğrultmayın ve

uzak mesafeden de olsa lazer ışınına bakmayın.

Lazer dairesinin ve dolayısı ile ölçme yüzeyinin büyüklüğü ölç-

me cihazı ile ölçme nesnesi arasındaki mesafeye bağlı olarak

artar. Optimum ölçme mesafesi 0,5 m ile 1 m arasıdır.

 Ölçme cihazını doğrudan sıcak yüzeylere dayamayın.

Ölçme cihazı aşırı sıcaklık nedeniyle hasar görebilir.

Gösterilen ölçme sonucu ölçme alanında ölçülen sıcaklıkların

ortalama değeridir.

Ölçme koşullarına ilişkin açıklamalar

Şiddetli yansıtma yapan veya saydam yüzeyler (örneğin par-

lak fayanslar, paslanmaz çelik cepheler veya tencereler) yü-

zey sıcaklığı ölçme işlemini olumsuz yönde etkileyebilirler. Bu

gibi durumlarda ölçme yüzeyini ısı iletkenliği iyi olan koyu

renkli yapışkan bantla kapatın. Kısa süre bantın yüzeye işle-

mesini bekleyin.

Saydam malzemelerin ölçülmesi prensip olarak mümkün de-

ğildir.

Ölçme koşulları ne kadar iyi ve istikrarlı ise ölçme sonuçları da

o kadar hassas ve güvenilir olur.

Hava nemi ve sıcaklık sensörü 1 örneğin lak ve boyaların bu-

harlaşmasından kaynaklanan kimyasal maddeler nedeniyle

hasar görebilir. Kızıl ötesi sıcaklık ölçümü duman, buhar veya

tozlu hava tarafından olumsuz yönte etkilenir.

Bu nedenle, özellikle hava kirli ve buharlı ise bulunduğunuz

mekanı havalandırın. Örneğin banyoda duştan hemen sonra

ölçme yapmayın.

Havalandırmadan sonra olağan sıcaklığa ulaşması için meka-

nın doğal koşullara geri dönmesini bekleyin.

Ortam sıcaklığı ve nispi hava nemi doğrudan ölçme cihazında

hava nemi ve sıcaklık sensöründe 1 ile ölçülür. Doğru ölçme

sonuçları elde etmek için ölçme cihazını kalorifer petekleri ve-

ya açık sıvılar gibi engelleyici nesnelerin üzerinde tutmayın.

Sensörü 1 hiçbir zaman kapatmayın veya örtmeyin.

Ölçme fonksiyonları

Tekil ölçme

Ölçme tuşuna 4 bir kez kısa süre basıldığında lazer açılır ve is-

tenen modda bir tekil ölçme başlatılır. Ölçme işlemi 1 ile 2 sa-

niye sürebilir ve Display segmanı ile satırda l gösterilir.

Ölçme işlemi tamamlandıktan sonra lazer otomatik olarak ka-

panır.

Display'de son ölçme sonuçları gösterilir, buna ek olarak gös-

terge “HOLD” m yanıp söner. Sinyal ışığı son göstergede de-

ğişmeden kalır.

Sürekli ölçüm

Sürekli ölçüm için seçilen modda ölçme tuşunu 4 basılı tutun.

Lazer açık kalır. Lazer dairesini yavaş hareketlerle sıcaklığını

ölçmek istediğiniz bütün yüzeylere arka arkaya doğrultun.

Nem ve ortam sıcaklığı ölçümleri için ölçme cihazını mekan

içinde yavaşça hareket ettirin.

Yükesk emisyon derecesi: Beton (kuru), tuğla

(kırmızı, kaba), kumlu taş (kaba), mermer, çatı

mukavvası, yalancı mermer (kaba), harç, alçı,

parke (mat), laminat, PVC, halı, duvar kağıdı

(desenli), fayans (mat), cam, alüminyum

(elokse), emaye, ahşap, kauçuk, buz

Orta emisyon derecesi: Granit, parke taşı,

sunta, duvar kağıdı (hafif desenli), lak (koyu),

metal (mat), seramik, deri

Düşük emisyon derecesi: Porselen (beyaz), lak

(açık), mantar, pamuk

Seçilen örnekler için emisyon derecesi:

– Yüksek emisyon derecesi: 0,95

– Orta emisyon derecesi: 0,85

– Düşük emisyon derecesi: 0,75

OBJ_BUCH-1625-003.book Page 78 Wednesday, September 7, 2016 11:24 AM

Türkçe | 79

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

Display'deki gösterge ve sinyal ışığı 8 sürekli olarak güncelle-

nir. Ölçme tuşunu 4 bıraktığınızda ölçme işlemi kesilir ve lazer

kapanır.

Display'de son ölçme sonuçları gösterilir, buna ek olarak gös-

terge “HOLD” m yanıp söner. Sinyal ışığı son göstergede de-

ğişmeden kalır.

Yüzey sıcaklığı ölçme modu (Bakınız: Şekil A)

Yüzey sıcaklığı ölçme modunda bir ölçme nesnesinin yüzey sı-

caklığı ölçülür.

Yüzey sıcaklığı ölçme moduna geç-

mek için yüzek sıcaklığı ölçme mo-

du tuşuna 11 basın. Display'de

basmak için gösterge k görünür.

Ölçme tuşuna 4 basın ve lazer dai-

resini dik olarak ölçme nesnesinin

ortasına doğrultun. Ölçme işlemi tamamlandıktan sonra ölçü-

len yüzey sıcaklığı satırda l gösterilir.

Yüzey sıcaklığı modunda sinyal ışığı 8 yanmaz.

Bu modda örneğin kalorifer peteklerinin, yerden ısıtma ela-

manlarının veya buzdolaplarının içini ölçebilirsiniz.

Isı köprüleri modu (Bakınız: Şekil B)

Isı köprüleri modunda yüzey ve ortam sıcaklıkları ölçülür ve

bunlar birbiri ile karşılaştırılır. Bu iki sıcaklık arasında büyük

farklar olduğunda ısı köprülerine karşı (Bakınız: “Isı köprüsü”,

saya 80) uyarı verilir.

Isı köprüleri moduna geçmek için

ısı köprüleri modu tuşuna 10 ba-

sın. Display’de basmak üzere gös-

terge j görünür.

Ölçme tuşuna 4 basın ve lazer dai-

resini dik olarak ölçme nesnesinin

ortasına doğrultun. Ölçme işlemi tamamlandıktan sonra ölçü-

len yüzey sıcaklığı satırda l ve ölçülen ortam sıcaklığı satırda a

gösterilir.

Ölçme cihazı değerleri otomatik olarak karşılaştırır ve sonucu

aşağıdaki şekilde yorumlar:

– Yeşil Sinyal ışığı 8: Düşük sıcaklık farkı, ısı köprüleri yok.

– Sarı Sinyal ışığı 8: Sıcaklık farkı sınır alanda, ölçme alanın-

da muhtemelen bir ısı köprüsü var; gerekiyorsa ölçme işle-

mini biraz bekledikten sonra tekrarlayın.

– Kırmızı Sinyal ışığı 8: Yanıp sönen Yüzey sıcaklığı sembo-

lü h ölçme alanındaki yüzey sıcaklığının ortam sıcaklığın-

dan belirgin ölçüde farklılık gösterdiğine işaret eder. Ölç-

me alanında kötü yalıtıma işaret eden bir ısı köprüsü bulun-

maktadır.

Düşük ortam sıcaklığında ek olarak ortam sıcaklığı sem-

bolü e yanıp söner. Mekan çok soğuk – bir kez daha ısıtma

yapılır, çünkü düşük sıcaklık toplam olarak kötü bir yalıtıma

işaret eder.

Isı köprülerinde bu alandaki ısı yalıtımını kontrol edin, bu kon-

trolü gerektiğinde bina bilirkişisi ile birlikte yapın.

Küf uyarısı modu (Bakınız: Şekil C)

Küf uyarısı modunda ortam sıcaklığı ve nispi hava nemi (Bakı-

nız: “Nispi hava nemi”, sayfa 80) ölçülür. Bu iki değerden çiy

sıcaklığı (Bakınız: “Çiy sıcaklığı”, sayfa 80) hesaplanır. Ayrıca

yüzey sıcaklığı da ölçülür.

Çiy sıcaklığı yüzey sıcaklığı ile karşılaştırılır ve sonuç küf tehli-

kesi açısından yorumlanır.

Küf uyarı moduna geçmek için küf

uyarı modu tuşuna 12 basın. Disp-

lay'de basmak için gösterge i görü-

nür.

Ölçme tuşuna 4 basın ve lazer dai-

resini dik olarak ölçme nesnesinin

ortasına doğrultun. Ölçme işlemi

tamamlandıktan sonra ölçülen nispi hava nemi satırda b, ölçü-

len ortam sıcaklığı satırta a, hesaplanan çiy sıcaklığı satırda c

ve ölçülen yüzek sıcaklığı satırda l gösterilir.

Ölçme cihazı değerleri otomatik olarak karşılaştırır ve sonucu

aşağıdaki şekilde yorumlar:

– Yeşil Sinyal ışığı 8: Güncel koşullarda bir çiy tehlikesi yok-

tur.

– Sarı Sinyal ışığı 8: Değerler sınır alanda bulunuyor; oda sı-

caklığına, ısı köprülerine ve hava nemine dikkat edin ve ge-

rekiyorsa biraz bekledikten sonra ölçme işlemini tekrarla-

yın.

– Kırmızı sinyal ışığı 8: Hava nemi oranı çok yüksek veya yü-

zey sıcaklığı çiğ noktası sıcaklığına çok yakın olduğu için

yüksek küflenme tehlikesi.

Yanıp sönen nispi hava nemi sembolü d mekanda çok

yüksek hava nemi olduğunu,

yanıp sönen ortam sıcaklığı sembolü e mekan sıcaklığının

çok düşük olduğunu,

yanıp sönen yüzey sıcaklığı sembolü h ısıl köprüler oldu-

ğunu gösterir.

Küf tehlikesi varsa hava neminin nedenini sık sık ve esaslı ha-

valandırma yapmak suretiyle düşürmeniz, mekan sıcaklığını

yükseltmeniz veya ısı köprülerini gidermeniz gerekir. Gereki-

yorsa bu konuda bir bina bilişkişisine başvurun.

Not: Bu ölçme cihazı ile küf sporları tespit edilemez. Cihaz

sadece koşullar devam ettiği takdirde küf oluşabileceğini

gösterir.

Hataların nedenleri ve giderilmeleri

Aşağıdaki Display'deki bütün hata mesajları kırmızı sinyal ışığı

8 ile birlikte verilir.

Ölçme cihazı iklime uyarlanmamış

Ölçme cihazı aşırı sıcaklık dalga-

lanmalarına maruz kalmış ve ken-

dini uyarlamaya zaman bulama-

mış.

Ölçme cihazı 5 saniye sonra oto-

matik olarak kapanır. Ölçme cihazı

kendini güncel sıcaklıklara uyarlayıncaya kadar yaklaşık 10 ile

30 dakika arası bekleyin. Ölçme cihazını düzenli olarak me-

kanda hareket ettirirseniz uyarlama işlemi hızlanır.

Ortam sıcaklığı işletme sıcaklığı alanı dışında

Ortam sıcaklığı ölçme cihazının ça-

lışması için çok yüksek veya çok

düşük. Ölçme cihazı 5 saniye son-

ra kapanır, bu ortamda ölçme yap-

mak mümkün değildir.

OBJ_BUCH-1625-003.book Page 79 Wednesday, September 7, 2016 11:24 AM

80 | Türkçe

1 609 92A 1YH | (7.9.16) Bosch Power Tools

Yüzey sıcaklığı ölçme alanı dışında

Lazer dairesi içindeki ölçme nesnesinin yüzek sıcaklığı çok

yüksek (“Hi”) veya çok düşük (“Lo”). Bu nesnenin sıcaklığı öl-

çülemez. Lazer dairesini başka bir nesneye doğrultun ve yeni

bir ölçme işlemi başlatın.

Dahili hata

Ölçme cihazının dahili bir hatası

var ve 5 saniye sonra kapanır.

Yazılımı resetlemek için bataryaları

çıkarın, birkaç saniye bekleyin ve

bataryaları tekrar takın.

Hata devam ediyorsa, ölçme cihazını bir Bosch Müşteri Servi-

sinde kontrol ettirin.

Kavram açıklamaları

Emisyon derecesi

Bir nesnenin emisyon derecesi malzemeye ve yüzeyinin yapı-

sına bağlıdır. Emisyon derecesi nesnenin (aynı sıcaklıktaki

başka nesnelere oranla) daha çok veya az kızıl ötesi ısı ışını

gönderdiğini belirtir.

Isı köprüsü

Isı köprüsü kavramı ile, ısıyı istenmeyen biçimde bir tarafın-

dan öteki tarafına aktaran bir nesne tanımlanır.

Isı köprülerinde yüzey sıcaklığı mekanın diğer yerlerine oranla

daha düşük olduğundan, bu yerlerde küf tehlikesi önemli ölçü-

de artar.

Nispi hava nemi

Nispi hava nemi, havanın su buharına ne kadar doymuş oldu-

ğunu ifade eder. Hava nemi, havanın alabileceği maksimum su

buharı miktarını yüzde olarak verir. Maksimum su buharı mik-

tarı sıcaklığa bağlıdır: Sıcaklık ne kadar yüksekse, hava da o

kadar çok su buharı alabilir.

Nispi hava nemi çok yüksek olduğunda küf tehlikesi de artar.

Düşük hava nemi ise sağlık açısından olumsuz olabilir.

Çiy sıcaklığı

Çiy sıcaklığı, hava içindeki su buharının hangi sıcaklıkta yo-

ğunlaşmaya başladığını belirtir. Çiy sıcaklığı nispi hava nemi-

ne ve hava sıcaklığına bağlıdır.

Bir yüzeyin sıcaklığı çiy sıcaklığından düşükse, su bu yüzeyde

yoğunlaşmaya başlar. Yoğunlaşma, iki sıcaklık arasındaki fark

ne kadar büyükse ve nispi hava nemi ne kadar yüksekse o ka-

dar fazla olur.

Yüzeylerde yoğunlaşan su küf oluşumunun ana nedenidir.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını sadece birlikte teslim edilen koruyucu çanta

16 içinde saklayın ve taşıyın. Ölçme cihazını örneğin plastik

poşetler içinde saklamayın, çünkü poşet içindeki buharlaşma-

lar hava nemi ve sıcaklık sensörüne 1 hasar verebilir. Ölçme

cihazı üzerine sensör yakınına etiket yapıştırmayın.

Ölçme cihazını uzun süre %30 – 50 hava nemi alanının dışında

saklamayın. Ölçme cihazı çok nemli veya çok kuru olarak de-

polanacak olursa, çalıştığında hatalı ölçümler ortaya çıkabilir.

Ölçme cihazını daima temiz tutun.

Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya

çözücü madde kullanmayın.

Temizlik işlemi esnasında ölçme cihazının içine hiçbir biçimde

sıvı kaçmamalıdır.

Özellikle hava nemi ve sıcaklık sensörünü 1, algılama merceği-

ni 2 ve lazer çıkış deliğini 3 çok dikkatli temizleyin:

Algılama merceği veya lazer çıkış deliğinde tüy ve benzerleri-

nin bulunmamasına dikkat edin. Sensör veya algılama merce-

ğindeki kirleri sivri nesnelerle çıkarmayı denemeyin. Gerekti-

ğinde buradaki kirleri dikkatli biçimde yağsız basınçlı hava ile

temizleyebilirsiniz.

Dikkatli üretim ve test yöntemlerine rağmen ölçme cihazı arıza

yapacak olursa, onarım Bosch Elektrikli El Aletleri için yetkili

bir serviste yaptırılmalıdır. Ölçme cihazını kendiniz açmayın.

Bütün sorularınız ve yedek parça siparişlerinizde mutlaka ci-

hazınızın tip etiketindeki 10 haneli ürün kodunu belirtin.

Onarılması gerektiğinde ölçme cihazını koruyucu çanta 16

içinde yollayın.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala-

rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve

yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın-

da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse-

suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip eti-

keti üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Aydinevler Mah. Inonu Cad. No:20

Ofis Park A Blok

34854 Kucukyali/Maltepe

Tel.: 444 80 10

Fax: +90 216 432 00 82

E-Mail: [email protected]

OBJ_BUCH-1625-003.book Page 80 Wednesday, September 7, 2016 11:24 AM

Türkçe | 81

Bosch Power Tools 1 609 92A 1YH | (7.9.16)

İdeal Eletronik Bobinaj

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: 0382 2151939

Tel.: 0382 2151246

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: 0312 3415142

Tel.: 0312 3410203

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 3465876

Tel.: 0242 3462885

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 2620666

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: 0424 2183559

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: 0446 2230959

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: 0252 6145701

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 2316432

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: 0342 2319500

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 6137546

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: 0212 8720066

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 3768074

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0232 4571465

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 3364216

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 2289090

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: 0282 6512884

Tasfiye

Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kaza-

nım merkezine yollanmalıdır.

Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine at-

mayın!

Sadece AB üyesi ülkeler için:

Kullanım ömrünü tamamlamış elektro ve

elektrikli aletlere ilişkin 2012/19/EU yönet-

meliği uyarınca kullanım ömrünü tamamla-

mış akülü fenerler ve 2006/66/EC yönetme-

liği uyarınca arızalı veya kullanım ömrünü ta-

mamlamış aküler ayrı ayrı toplanmak ve çev-

re dostu bir yöntemle tasfiye edilmek üzere

bir geri dönüşüm merkezine yollanmak zo-

rundadır.

Değişiklik haklarımız saklıdır.

OBJ_BUCH-1625-003.book Page 81 Wednesday, September 7, 2016 11:24 AM

82 | 

1 609 92A 1YH | (6.9.16) Bosch Power Tools











1

32

























16









www.bosch-pt.com





















53

 – 20300 

+ 212 (0) 522 400 409 / + 212 (0) 522 400 615 :

[email protected] :







 – 06000 

+ 213 (0) 982 400 992 :

+ 213 (0) 34201569 :

[email protected] :





25 – 99

2014

+ 216 71 428 770 :

+ 216 71 354 175 :

sotel2@planet.tn :





20



+ 2 02 224 76091 - 95 / + 2 02 224 78072 - 73 :

+ 2 022 2478075 :

boschegypt@unimaregypt.com :













2012/19/EU





2006/66/EC











 | 83

Bosch Power Tools 1 609 92A 1YH | (6.9.16)

− 8 







− 8 





d 



e 

h 



















8









5

10

30















5







"Lo""Hi"









5

















































































16



1





50 %30





84 | 

1 609 92A 1YH | (6.9.16) Bosch Power Tools









1



1









4

21

l





"HOLD " m 





4















8

4





"HOLD " m



)A











k11



4



l



8





)B







83





10

j



4



l

a







− 8 



− 8 





− 8 

h









e 











)C





83



83











12

i



4









ab

c

l







− 8 



 | 85

Bosch Power Tools 1 609 92A 1YH | (6.9.16)

◀ 



30





◀ 



◀ 

21

3



◀ 

− 

13







− 4 







◀ 





◀ 





30







13

4















83











































− 0.95

− 0.85

− 0.75



g14



◀ 





























◀ 









10.5

◀ 



























1













86 | 

1 609 92A 1YH | (6.9.16) Bosch Power Tools

"HOLD" m

 n

 o

 p



PTD 1

3 603 F83 000



− 

− 

− 

–20 ... + 200 °C

–10 ... + 40 °C

10 ... 90 %



(1 (2



− < + 10 °C

− + 10 ... 30 °C

− + 30 ... 90 °C

− > + 90 °C



− 



− < 20 %

− 20 ... 60 %

− 60 ... 90 %

±3

±1

±3

±5 %

±1

±3 %

±2 %

±3 %



(3 (4

10 : 1

–10 ... + 40 °C

–20 ... + 70 °C

2

 < 1  635

25 °C



− 0

− 10

 4

10





LR06 (AA)  2 x 1.5

HR06 (AA)  2 x 1.2

 9

EPTA-Procedure

01:20140.28



xx 124 x 53 x 180

17



0.75 – 1.25(1

22 °C2

20054.3VDI/VDE35113

90 %



4

1,7 cm

10 cm

0,17 m

1 m

5









5





6







p



− 30 %

− 10 %



p









◀ 









◀ 



◀ 











 | 87

Bosch Power Tools 1 609 92A 1YH | (6.9.16)























◀ 





◀ 



7

◀ 















◀ 



◀ 

◀ 





◀ 







◀ 





◀ 





◀ 











◀ 









































 1

 2

 3

 4

 5

 6

 7

 8

 9

 10

 11

 12

 13

 14

 15

 16

 17







 a

 b

 c

 d

 e

 f

 g

 h

 i

 j

 k

 l

Bosch 0603683000 Thermo

Product's Documents

User Manual

Specifications

Bosch 0603683000 Questions and Answers

Related Products

Bosch HRG4785S6 Thermo

Bosch NVN875T01/01 Thermo Control glass ceramic hob, 80 cm

Bosch 603683100 Infrared Thermometer UniversalTemp

Bosch BCC50 Wi-Fi Thermostat

Bosch BCC100 Connected Control Smart Phone Wi-Fi Thermostat
