Sun Joe AJ805E 15-INCH | 13-AMP ELECTRIC LAWN SCARIFIER User Manual

, LLC

SAVE THESE INSTRUCTIONS

A Division of Snow Joe

, LLC Model AJ805E Form No. SJ-AJ805E-880E-M

ELECTRIC LAWN SCARIFIER

+ DETHATCHER

15-INCH | 13-AMP

OPERATOR’S MANUAL

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

Always follow these safety guidelines. Failure to do so may

result in serious bodily injury or death.

General Safety WARNINGS!

When using this electric scarier + dethatcher, basic safety

precautions should always be followed to reduce the risk of

re, electric shock and personal injury.

Before using the scarier + dethatcher, take the time to

familiarize yourself with the controls, especially how to stop

the machine in an emergency. The only individuals who should

use the scarier + dethatcher are those who have a thorough

understanding of the instructions and who know how to

operate the machine. Children should never be allowed access

to the scarier + dethatcher.

Retain this manual for future reference and reread it at the start

of each dethatching session.

General Safety

1. Keep work area clean and well-lit – Cluttered, dark

areas invite accidents.

2. Replacement parts – When servicing this unit, use only

identical replacement parts. Replace or repair damaged

cords immediately.

3. Keep children, bystanders, and pets away – All

spectators, including pets, should be kept a safe distance

away from the work area.

4. Dress properly – Do not wear loose clothing or jewelry

as such articles can get caught in moving parts. Wear a

protective covering to contain long hair. Wearing rubber

gloves and substantial non-slip footwear is recommended

when working outdoors.

5. Avoid accidental starting – Do not carry the scarier +

dethatcher with your nger on the switch. Make sure the

switch is o before plugging in the unit.

6. Do not force the tool – It will perform better with less

likelihood of personal or mechanical injury if it is used at

the rate for which it is designed.

7. Wear personal protective equipment – When using this

tool, wear safety glasses with side shields or goggles to

provide necessary eye protection. Wear ear defenders to

prevent hearing damage. Use a face or dust mask if the

work environment is dusty.

8. Disconnect the tool – Disconnect the scarier +

dethatcher from the power supply when it is not in use,

before servicing it, when changing accessories, and when

performing any other maintenance task.

9. Store idle tool indoors – When not in use, the scarier +

dethatcher should be stored indoors in a dry and high or

locked-up place out of the reach of children.

10. Maintain the scarier + dethatcher with care – Keep

cutting edges sharp and clean for optimal and safest

performance.

Inspect the scarier + dethatcher cord periodically and

if damage is found have it repaired by an authorized

service facility. Extension cords should also be inspected

periodically and immediately replaced if damaged. Keep

handles dry, clean and free from oil and grease.

11. Use the right tool – Do not use the tool for any job except

that for which it is intended.

12. Avoid dangerous environments – Do not use the

scarier + dethatcher in rain, damp, or wet locations.

13. Stay alert – Watch what you are doing. Use common

sense. Do not operate the scarier + dethatcher when you

are tired or under the inuence of drugs, alcohol, or other

medication.

14. Do not overreach – Keep proper footing and balance at

all times.

15. Check Damaged Parts – Before further use of the

appliance, a guard or other part that is damaged should

be carefully checked to determine that it will operate

properly and perform its intended function. Check for

alignment of moving parts, binding of moving parts,

breakage of parts, mounting, and any other condition

that may aect its operation. A guard or other part that

is damaged should be properly repaired or replaced.

Contact the Snow Joe

+ Sun Joe

customer service

center at 1-866-SNOWJOE (1-866-766-9563) for

assistance.

Double-Insulated Appliances

In a double-insulated appliance, two systems of insulation

are provided instead of grounding. No grounding means

that it is already provided on a double-insulated appliance.

Servicing a double-insulated appliance requires extreme care

and knowledge of the system, and should be performed only

by qualied service personnel at an authorized Snow Joe

Sun Joe

dealer. Replacement parts for a double-insulated

appliance must be identical to the parts they replace. A

double-insulated appliance is marked with the words “Double

Insulation” or “Double Insulated.” The symbol (square

within a square) may also be marked on the appliance.

DOUBLE-INSULATED: GROUNDING NOT

REQUIRED. WHEN SERVICING, USE ONLY

IDENTICAL REPLACEMENT PARTS.

This electric scarier + dethatcher is double-insulated,

eliminating the need for a separate grounding system. Use

only identical replacement parts. Read the instructions before

servicing double-insulated appliances. Use this electric

scarier + dethatcher only as described in this manual.

Electric Safety

1. Ground fault circuit interrupter (GFCI) protection should

be provided on the circuit(s) or outlet(s) to be used for the

dethatcher. Receptacles are available having built-in GFCI

protection and may be used for this measure of safety.

2. To prevent electric shock, use only with an extension cord

suitable for outdoor use, such as SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJOW-A, SJTW-A, or SJTOW-A.

Before use, check that the extension cord is in good

condition. When using an extension cord, make sure to

use one heavy enough to carry the current your product

will draw. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating.

3. To reduce the risk of electric shock, this appliance has

a polarized plug (i.e. one blade is wider than the other).

Use this appliance only with a polarized, UL-listed (CSA

certied in Canada) extension cord recommended for

outdoor use. The appliance plug will t into a polarized

extension cord only one way.

If the appliance plug does not t fully into the extension

cord, reverse the plug. If the plug still does not t, obtain

a correct polarized extension cord. A polarized extension

cord will require the use of a polarized wall outlet. The

extension cord plug will t into the polarized wall outlet

only one way. If the plug does not t fully into the wall

outlet, reverse the plug. If the plug still does not t,

contact a qualied electrician to install the proper wall

outlet. Do not modify the appliance plug, extension cord

receptacle or extension cord plug in any way.

4. To prevent the appliance cord from disconnecting from the

extension cord during operation, make a knot with the two

cords as shown in Table 1.

Extension Cord

Length

Wire Gauge (A.W.G.):

Up to 50 ft

(15 m)

+50 ft - 100 ft

(+15 m - 30 m)

14 12

m WARNING m

Electric shock may cause SEVERE INJURY or

DEATH. Heed these warnings:

• Do not allow any part of the electric scarier +

dethatcher to make contact with water while it is in

operation. If the appliance becomes wet while turned

o, wipe dry before starting.

• Use only a UL-, CSA-, or ETL-rated extension cord for

outdoor, all-weather use, such as the Snow Joe

Sun Joe

SJTW-A 14-gauge 50-foot extension cord

with lighted end (Model PJEXT50-B). Visit sunjoe.com

to purchase this extension cord online or, to order by

phone, call 1-866-SNOWJOE (1-866-766-9563).

• Do not use an extension cord over 100 ft (30 m).

• Do not touch the appliance or its plug with wet hands

or while standing in water. Wearing rubber boots

oers some protection.

EXTENSION CORD CHART

5. Do not abuse the cord. Never pull the dethatcher by the

cord or yank the cord to disconnect it from the receptacle.

Keep the cord away from heat, oil and sharp edges,

especially the rotating tines. Position the cord so that it

will not get caught on lumber, tools or other obstructions

while working with the dethatcher. Failure to heed these

warnings can result in serious personal injury.

IMPORTANT!

Safety Instructions for Walk-Behind

Scarier + Dethatchers

General Operation

• Read, understand and follow all instructions on the

machine and in the manual(s) before starting.

• Thoroughly inspect the area where the equipment is to be

used and remove all foreign objects.

mWARNING! Foreign objects in the work area can be

picked up by the scarier + dethatcher and launched into your

eyes, which can result in severe personal injury. In addition

to surveying the area and removing foreign objects before

beginning work, always wear safety goggles or safety glasses

with side shields and, when necessary, a full face shield.

• Use the electric scarier + dethatcher only in daylight or

good articial light.

• Do not operate the equipment without wearing adequate

outer garments. Wear protective footwear that will improve

footing on slippery surfaces.

• Use extension cords and receptacles as specied by the

manufacturer for all units with electric drive motors or

electric starting motors (see extension cord chart

on page 2).

• Never attempt to make any adjustments while the motor is

running.

• Never operate the scarier + dethatcher in wet grass.

Always be sure of your footing; walk, never run, with the

machine.

• Do not put hands or feet near or under rotating parts.

• Exercise extreme caution when operating on or crossing

gravel drives, walks or roads. Stay alert for hidden hazards

or trac.

• Exercise caution to avoid slipping or falling.

• Stop the motor and disconnect the power supply when

leaving the operating position, before unclogging the tines

and when repairing, adjusting, inspecting or performing

any other maintenance on the machine.

• Take all necessary precautions when leaving the machine

unattended. Stop the motor and remove the power cord.

• Before cleaning, repairing or inspecting the unit, shut o

the motor, disconnect the power supply and wait until all

moving parts have come to a complete stop.

• Never operate the machine without proper guards, plates

or other safety protective devices in place and in proper

working order.

• Keep children and pets away.

• Do not overload the machine capacity by attempting to

dethatch too deep at too fast a rate.

• Never operate the machine at high transport speeds on

hard or slippery surfaces.

• Never allow bystanders near the unit when operating.

• Use only attachments and accessories approved by the

manufacturer of the machine.

• Never operate the machine without good visibility or light.

• Be careful when cultivating in hard ground. The tines may

catch in the ground and propel the machine forward. If

this occurs, let go of the handlebars and the starting lever

and do not restrain the machine.

• Use extreme caution when reversing or pulling the

machine towards you.

• Stop the tines if the machine has to be tilted for

transportation. Do not operate the tines when crossing

surfaces other than grass, and when transporting the

product to and from the working area.

• Do not tilt the machine when switching on the motor,

except if the product has to be tilted for starting. In this

case, do not tilt it more than absolutely necessary and lift

only the part which is away from the operator.

• Do not start the motor when standing in front of the

discharge opening.

• Switch on the motor carefully according to the instructions

and keep your feet clear of the rotating tines.

• Never pick up or carry the machine while the motor is

running.

• Stop the motor and disconnect the machine from the

power supply:

(B) Connect plug and receptacle

Cord set Appliance cord

(A) Tie cord as shown

Table 1. Method of Securing Extension Cord

– before clearing blockages or unclogging the discharge

opening;

– before checking, cleaning or working on the machine;

– after striking a foreign object. Inspect the machine for

damage and make repairs before restarting and

operating the machine;

– if the machine starts to vibrate abnormally (check

immediately).

– whenever you leave the machine.

• Never use the scarier + dethatcher without the thatch

collection bag securely tted.

• WARNING! Beware of sharp tines. Tines continue to

rotate after the motor is switched o.

Slope Operation

Slopes are major factors related to slip and fall accidents,

which can result in severe injury. Operation on all slopes

requires extra caution. If you feel uneasy on a slope, do not

dethatch it.

• Dethatch across the face of slopes; never dethatch slopes

following an up and down traverse. Exercise extreme

caution when changing direction on a slope.

• Watch for holes, ruts, bumps, rocks or other hidden

objects. These may cause an unexpected slip or fall.

• Do not dethatch on wet grass or excessively steep slopes.

Poor footing could cause a slip and fall accident.

• Do not dethatch near drop os, ditches or embankments.

You could lose your footing or balance.

Children Safety

Tragic accidents can occur if the operator is not alert to the

presence of children. Children are often attracted to the

machine and the dethatching activity. Never assume that

children will remain where you last saw them.

• Keep children out of the dethatching area and under

the watchful care of a responsible adult other than the

operator.

• Stay alert and turn the dethatcher o if a child enters the

area.

• Never let children operate the machine.

• Use extra care when approaching blind corners, shrubs,

trees or other objects that may block your view of a child.

Vibration + Noise Reduction

To reduce the impact of noise and vibration emission, limit the

time of operation, use low-vibration and low-noise operating

modes as well as wear personal protective equipment. Take

the following points into account to minimize the vibration and

noise exposure risks:

• Only use the product as intended by its design and these

instructions.

• Ensure that the product is in good condition and well

maintained.

• Use correct application tools for the product and ensure

they are in good condition.

• Keep tight grip on the handles/grip surface.

• Maintain this product in accordance with these

instructions and keep it well lubricated (where

appropriate).

• Plan your work schedule to spread any high vibration tool

use across a number of days.

Residual Risks

Even if you are operating this product in accordance with all

the safety requirements, potential risks of injury and damage

remain. The following dangers can arise in connection with the

structure and design of this product:

• Health defects resulting from vibration emission if the

product is being used over long periods of time or not

adequately managed and properly maintained.

• Injuries and damage to property due to broken application

tools or the sudden impact of hidden objects during use.

• Danger of injury and property damage caused by ying

objects.

mWARNING! This product produces an electromagnetic

eld during operation! This eld may under some

circumstances interfere with active or passive medical

implants! To reduce the risk of serious or fatal injury, we

recommend persons with medical implants to consult their

doctor and the medical implant manufacturer before operating

this product!

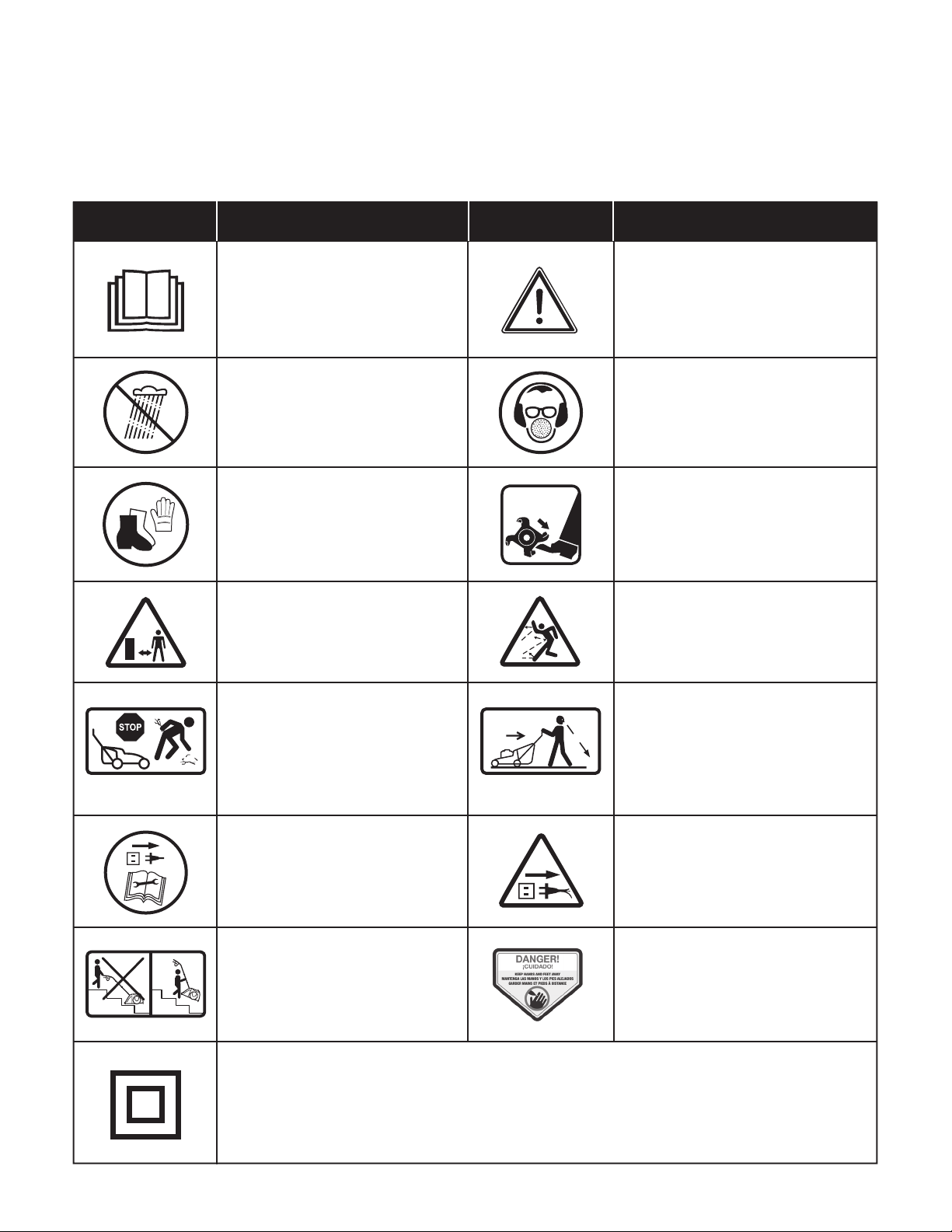

Safety Symbols

The following table depicts and describes safety symbols that may appear on this product. Read, understand and follow all

instructions on the machine before attempting to assemble and operate.

Thrown objects picked up by the

rotating tines can cause severe

injury.

Use extreme CAUTION when

reversing or pulling the machine

towards you.

SAFETY ALERT – Indicates a

precaution, a warning, or a danger.

READ THE OPERATOR'S

MANUAL(S) – Read, understand,

and follow all instructions in the

user manual(s) before attempting to

assemble and operate.

WARNING! Do not expose the unit

to rain or wet conditions.

WEAR EYE AND HEARING

PROTECTION – For protection

against injury, wear ear defenders

and safety goggles.

DANGER! Rotating blades – Keep

hands and feet away from moving

parts.

Wear protective gloves and

non-slip footwear when using

the machine and handling debris.

SWITCH OFF! Remove plug from

outlet before cleaning or conducting

maintenance checks.

Inspect the work area prior to use

and remove all objects that could be

thrown by the appliance. If a hidden

object is discovered while working,

stop the engine and remove the

object.

Keep bystanders a safe

distance away from the work

area.

SWITCH OFF! Remove plug from

outlet immediately if the cord is

damaged or cut.

Do not push down stairs.

Keep hands and feet away from the

rotating parts.

Double Insulation.

Symbols SymbolsDescriptions Descriptions

Know Your Electric Scarier + Dethatcher

Read the owner’s manual and safety instructions carefully before operating the scarier + dethatcher. Compare the illustration

below to the dethatcher in order to familiarize yourself with the location of the various controls and adjustments. Save this

manual for future reference and reread it prior to each dethatching session.

BOTTOM

1. Upper handle frame

2. Upper handle knobs + bolts (2)

3. Middle handle bars (2)

4. Middle handle knobs + bolts (2)

5. Lower handle bars (2)

6. Ejector ap

7. Locking bolts (2)

8. Bearing seat

9. Scarifying cylinder

10. Dethatcher cylinder

11. Hex key wrench

12. Front wheel (2)

13. Rear wheel (2)

14. Scarifying/raking depth

adjustment lever

15. Lower handle knob +

adjusting gear wheel (2)

16. Thatch collection bag

17. Cable clip

18. Appliance cord

19. Switch box

20. Extension cord restraint

holder

21. Safety lock button

22. Switch lever

23. Soft grip

Technical Data

Rated Voltage ..................................................... 120 V ~ 60 Hz

Motor ............................................................................. 13 amp

No Load Speed ......................................................... 3000 rpm

Raking Width Max ............................................ 15 inch (38 cm)

Scarifying Depth

†

........................................... -0.4 inch – 0 inch

(-10 mm – 0 mm)

Raking Depth

†

................................................. 0 inch – 0.4 inch

(0 mm – 10 mm)

Depth Adjustment .................................................... 5-position

Thatch Bag Capacity .......................................... 13.2 gal (50 L)

Dethatcher Cylinder ........................ 24 spring steel raking tines

1.5 mm thick + 1.2 inch (30 mm) long

Scarier Cylinder ............................................ 26 slicing blades

5.1 inch (130 mm) long

Wheel Size ..................................................... 8 in. (20 cm) front

4 in. (10 cm) rear

Net Weight ........................................................ 24.8 lbs (11 kg)

†

The negative scarifying/raking depth indicates that the tines/blades are raking

below the horizon (i.e. penetrating the soil layer).

Unpacking

Carton Contents

• Scarier + dethatcher

• Handle knobs (6) and bolts (4)

• Adjusting gear wheels (2)

• Upper handle frame

• Middle handle bars (2)

• Lower handle bars (2)

• Thatch collection bag

• Cable clip

• Hex key wrench

• Scarifying cylinder (Pre-assembled)

• Dethatcher cylinder

• Manual and registration card

1. Carefully remove the electric scarier + dethatcher and

check to see that all of the above items are supplied.

2. Inspect the product carefully to make sure no breakage or

damage occurred during shipping. If you nd damaged or

missing parts, DO NOT return the unit to the store. Please

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

material until you are ready to use the electric scarier

+ dethatcher. The packaging is made of recyclable

materials. Properly dispose of these materials in

accordance with local regulations or save the packaging

for long-term product storage.

IMPORTANT! The equipment and packaging material are

not toys. Do not let children play with plastic bags, foils,

or small parts. These items can be swallowed and pose a

suocation risk!

Assembly

mWARNING! Do not connect the scarier + dethatcher to

the power supply until assembly is complete. Failure to comply

could result in accidental starting and severe personal injury.

Always wear gloves during assembly.

Connecting the Handle Bars

1. Insert the lower handle bars into the adjusting gear

wheels. Pay attention to the direction of the bars. The

space between the two bars at the bottom should be

wider than the top part (Fig. 1).

2. Make sure the holes of lower handle bars and adjusting

gear wheels are aligned. Insert the bolts on the machine

into these holes. Secure with a set of handle knobs

(Fig. 2).

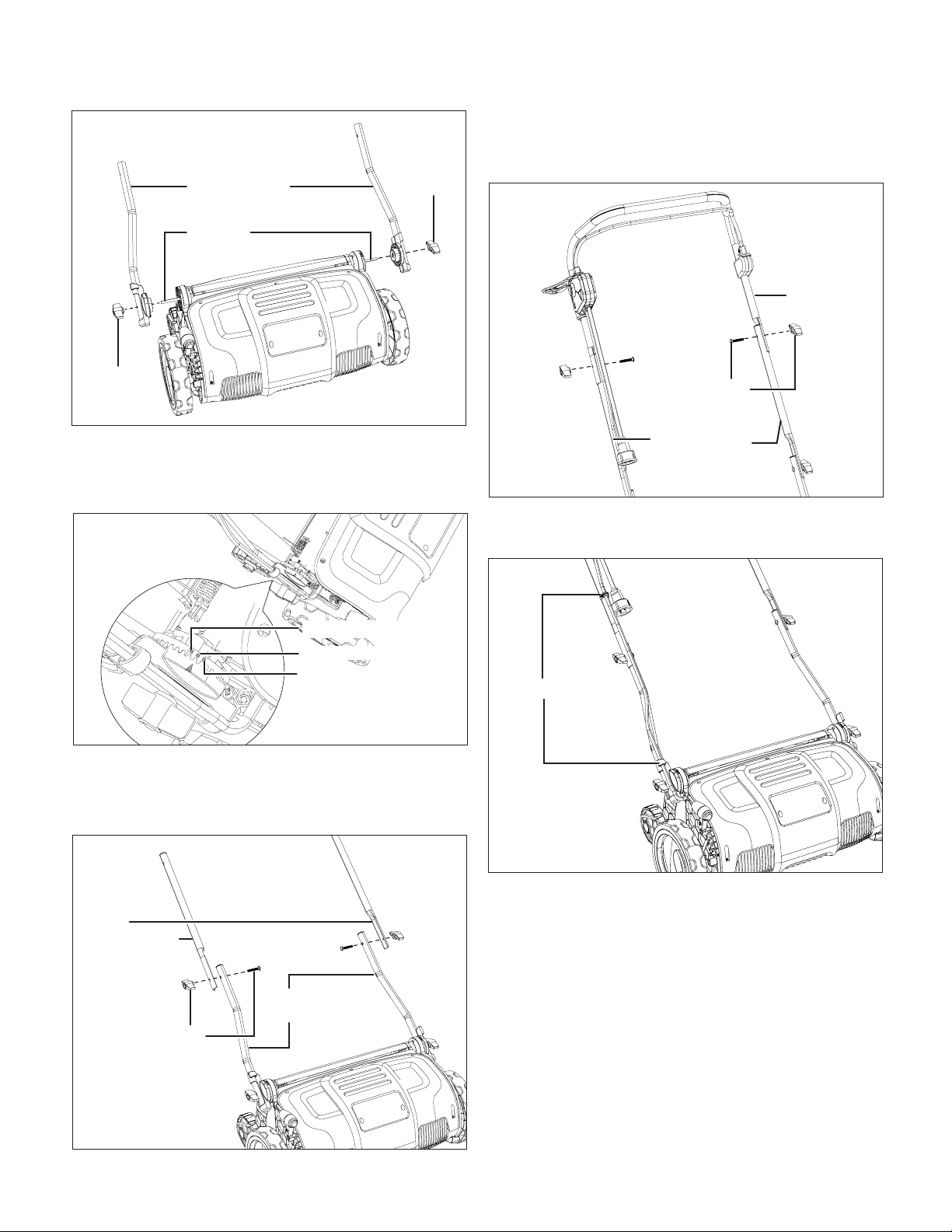

Fig. 1

Middle handle

bars

Adjusting gear

wheels

Wider space

Narrower

space

NOTE: Adjust the lower handle to the desired position for

comfortable height by aligning the line on the adjusting

gear wheel with one of the three lines on the scarier +

dethatcher body (Fig. 3).

3. Secure the two middle handle bars to the lower handle

bars using a set of knobs and bolts. Tighten the knob on

each side to ensure a secure t (Fig. 4).

4. Connect the upper handle frame to the middle handle bars

using the remaining knobs and bolts. Tighten the knob on

each side to ensure a secure t (Fig. 5).

5. Fix the cord with the spare cord clip and the clip on the

adjusting gear wheel (Fig. 6).

Thatch Collection Bag Assembly

mWARNING! Do not attempt to use the product without

the thatch collection bag attached. This could pose a danger

of ying debris.

mWARNING! The product must be switched o and the

cutting device must have stopped rotating before you attach or

empty the thatch collection bag.

mWARNING! Never use the scarier without the thatch

collection bag securely tted.

NOTE: A full thatch collection bag will reduce the performance

of this product.

Fig. 2

Lower handle

bars

Bolts

Knob

Fig. 3

Low: 37.4 inch (95 cm)

Middle: 41.3 inch

(105 cm)

High: 45.2 inch (115 cm)

Fig. 4

Lower handle

bars

Middle

handle

bars

Middle handle

knob + bolt

Fig. 5

Middle handle

bars

Upper handle

knob + bolt

Upper

handle

frame

Fig. 6

Cable clips

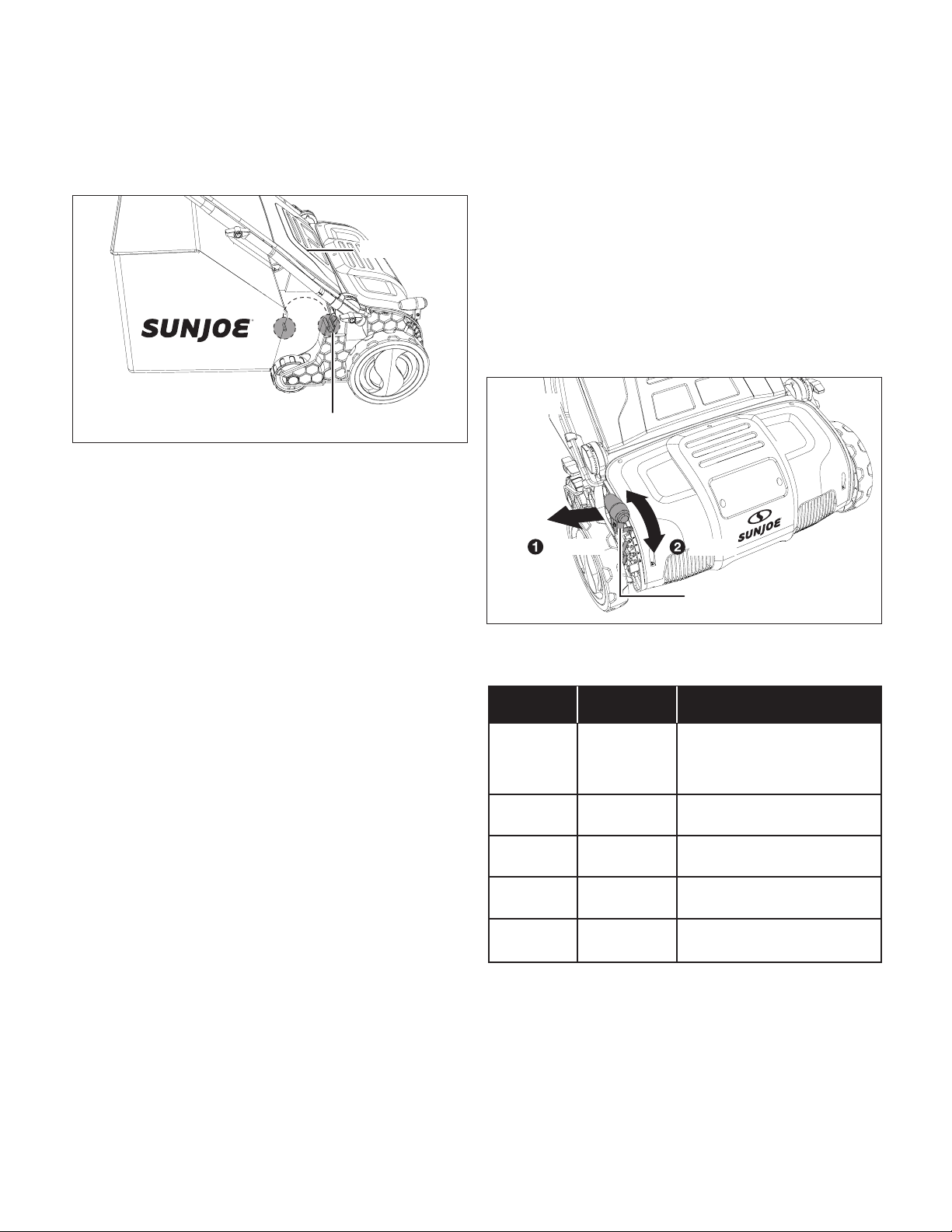

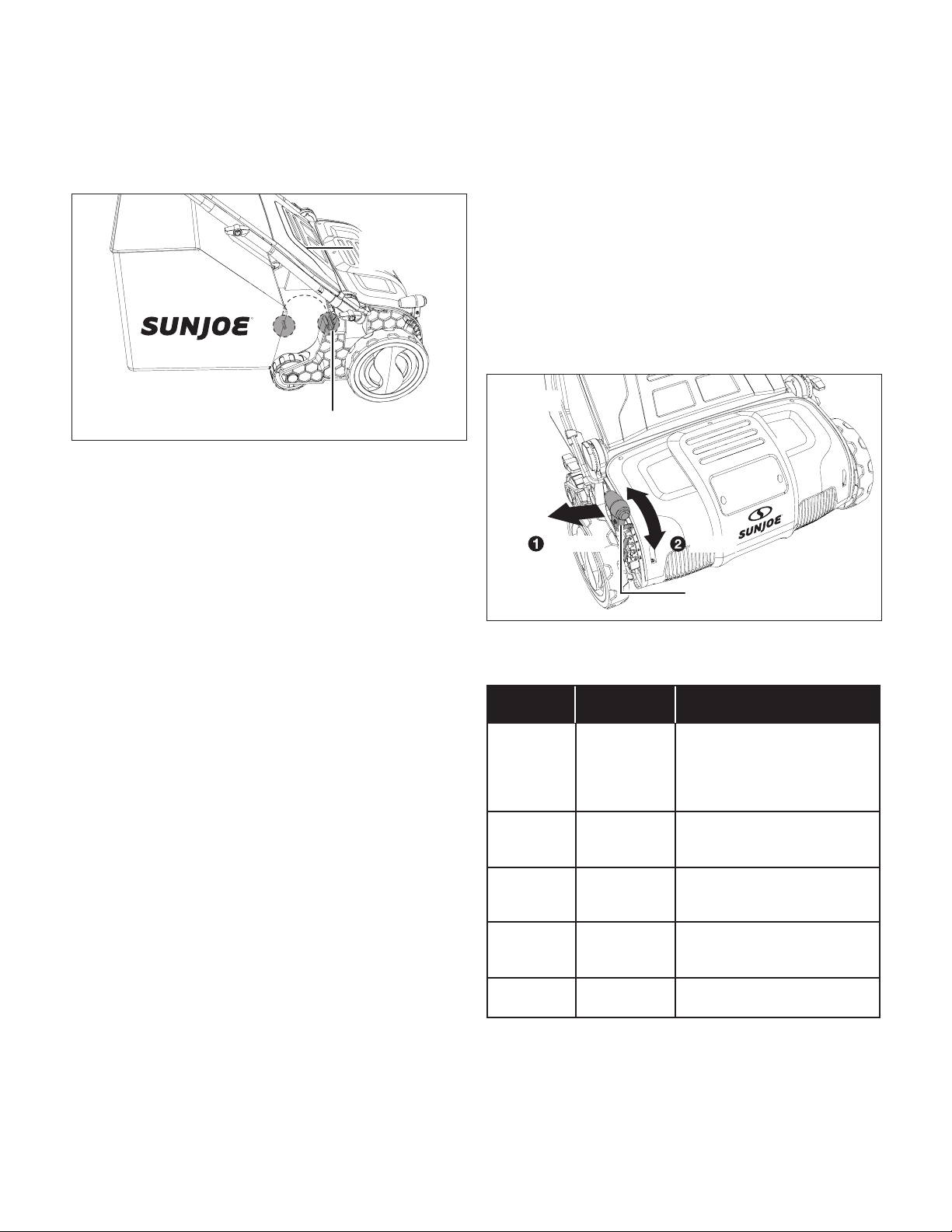

Attach the thatch collection bag to the lawn scarier +

dethatcher before operation.

1. Lift the ejector ap, and hang the thatch collection bag to

the mounting hooks (Fig. 7).

Removing + Emptying the Thatch

Collection Bag

Empty the thatch collection bag frequently during use. Do not

wait until it is completely full. We recommend emptying it when

it is half full.

1. Lift the ejector ap and pull the thatch collection bag o

the mounting hooks to remove it.

2. Empty the bag's contents into a suitable waste receptacle.

Mount the bag back into position before resuming work.

Intended Use

1. This scarier + dethatcher is designated with a 13 amp

motor. Depending on the tted cutting device, this

machine is either intended for scarifying and removing

thatch from lawns or raking in domestic and hobby

gardens.

2. When used as a scarier, this machine works by

scratching through and between the grass with specially

adapted prongs that collect and remove any unwanted

parts from the lawn while leaving the grass blades intact.

At the same time the machine scaries the ground

resulting in a better aeration.

3. When used as a dethatcher the ne needles will scratch the

surface of the lawn while simultaneously picking up light

debris for better oxygen absorption, airing and drainage.

4. This machine is not to be used in wet weather conditions

and may not be used to mow dry, wet or unusually high

grass, e.g., pasture grass or for shredding leaves.

5. This machine is intended for private domestic use only,

not for any commercial trade use. It must not be used for

any purposes other than those described.

Operation

Cutting Depth Adjustment

mWARNING! The unit must be switched o and

disconnected from the power supply before adjusting the

tine settings.

Adjust the depth according to the needs of your lawn. The

most suitable depth depends on the kind of lawn and the

actual height of the grass.

1. Pull the depth adjustment lever away from the wheel, then

move it forward or backward to adjust the cutting depth

(Fig. 8).

2. Adjust the lever to one out of the ve stages. Read the

adjusted depth from the scale.

Power Connection

Push a loop of the extension cord through the slot on the

extension cord restraint holder from the opposite side of the

restraint holder (Fig. 9). Insert the appliance cord into a proper

outdoor extension cord (see Extension Cord Chart on page 2).

Mounting hook

Fig. 7

Ejector ap

Fig. 8

Depth adjustment

lever

Pull out Adjust

Minimal

For raking healthy lawn. Do not

use for scarifying.

Middle

For transport, storage, scarifying

and raking.

Deep

Setting Depth

Application

5 mm

0 mm

-5 mm

-10 mm

For scarifying, not

recommended for raking.

For scarifying, do not use

for raking.

High

For pushing behind with the

machine; and removing thin

thatch layers. Do not use for

scarifying.

10 mm

Starting + Stopping

mWARNING! Before switching on the lawn scarier +

dethatcher, make sure that it is not in contact with any foreign

objects. Keep your feet and hands a safe distance away from

the rotating tines and the ejector opening. Failure to comply

with these warnings can result in severe personal injury.

1. To start, press and hold the safety lock button while

pulling the switch lever toward you. Once the machine

powers on, release the safety lock button and proceed

with operation (Fig. 10).

2. To stop the lawn scarier + dethatcher, release the switch

lever.

mWARNING! The tine cylinder continues to run for a

brief period after the unit has been switched o. Do not tilt or

carry the unit while the motor is still running and do not touch

the cylinder while it is still rotating. Failure to comply could

result in severe personal injury.

Overload Protection

The overload protection will be activated in the following

circumstances:

1. A build up of scaried material around the cutting device.

2. If the material scaried is larger than the motor capacity.

3. Where there is too much resistance against the cutting

device.

When the circuit breaker has been activated switch o the

product and disconnect from the power supply.

Let the product cool down and eliminate the cause before

using the product again.

General Operation

mWARNING! If the product strikes a foreign object stop

the motor. Switch the product o, disconnect it from the power

supply and let it cool down. Inspect the product thoroughly for

damage. Have any damage repaired before restarting.

mWARNING! Extensive vibration of the product during

operation is an indication of damage. The product should be

promptly inspected and repaired.

• Check the machine, its power cord and plug as well as

accessories for damage before each use. Do not use the

machine if it is damaged or shows wear.

• Double check that accessories are properly xed.

• Push the machine forward by its handle. Keep the handle

dry to ensure safe support.

• Ensure that the air vents are always unobstructed and

clear. Clean them if necessary with a soft brush. Blocked

air vents may lead to overheating and damage the

product.

• Switch the machine o immediately if you are disturbed

while working by other people entering the working area.

Always let the machine come to complete stop before

putting it down.

• Do not overwork yourself. Take regular breaks to ensure

you can concentrate on the work and have full control

over the machine.

• Mow the lawn before working and fertilize afterwards.

• Make sure that the lawn is clear of stones, sticks, wire, or

other objects that could damage the machine or its motor.

• Select the suitable cutting depth for the actual grass

height.

• Do not work with this machine on a wet lawn because it

tends to stick to the underbody of the machine, preventing

the proper discharge of collected material, and it could

also cause you to slip and fall.

• Slowly push the machine forward. Move the machine at

appropriate speed. Do not move it too fast to prevent the

discharge from getting blocked and engine from useless

overloading.

Fig. 9

Extension cord

restraint holder

Extension cord

Fig. 10

Switch lever

Safety lock

button

• Work in slight overlapping rows. The most eective pattern

for scarifying/raking lawns is straight lines along one of the

sides. This will keep the rows even and ensures that all the

lawn is scaried/raked without missing any spots (Fig. 11).

• Circle around ower beds. When reaching a ower bed

in the middle of the lawn, make a row or two around the

circumference of the bed.

• Pay special attention when changing direction.

Scarifying

Consider the weather when scarifying. Scarify the lawn with an

increased depth setting during spring time between April and

May as the lawn is better able to recover during this season.

During a wet summer scarify again in late summer with a

decreased depth setting. Do not scarify during periods of hot

weather condition. During a dry rainless summer do not scarify

a second time in autumn.

Raking

In order for a healthy lawn to develop in the spring, it is

necessary for greater amounts of air to penetrate the area

around the roots of the grass. We recommend aerating the

lawn every 4 – 6 weeks depending on the state of your lawn.

Maintenance

mWARNING! Before carrying out any repairs or

servicing work, you must ensure that the machine has been

disconnected from the power supply. Repairs and maintenance

work other than described within this instruction manual may

be performed only by qualied specialist!

Service + Storage

To ensure long and reliable service, carry out the following

maintenance regularly. Servicing and cleaning work on the

machine and the removal of the guards may only be carried

out after the motor has been switched o and the plug

disconnected from the power supply.

• Keep all nuts, bolts and screws tight to be sure the

product is in a safe working condition.

• Allow the product to cool before storing in any enclosure.

• Check the thatch collection bag frequently for wear or

deterioration.

• Examine the product regularly and replace worn or

damaged parts for safety.

• Check that covers and guards are undamaged and

correctly tted. Carry out necessary maintenance or

repairs before using the machine.

• If the cutting device should happen to fail despite the

care taken in manufacturing and testing, repair should be

carried out by an authorized repair facility.

• Do not clean the machine while it is running.

• Ensure that all the fastening elements (screws, nuts, etc.)

are tight at all times so that you can safely work with the

machine.

• Check the machine frequently for signs of wear. Replace

worn or damaged parts.

• Store your machine in a dry place. To ensure a long

service life all screws and bolts should be cleaned and

then oiled.

• Clean the machine with a brush or cloth. Do not use any

solvents or water to remove dirt.

• The component that is subject to most wear is the cutting

device. You should therefore check the condition of the

cutting device and its mounting at regular intervals.

– If the cutting device is worn or blunt it must be replaced

immediately.

– If the machine starts to suer from excessive vibrations,

this means that the cutting device has not been

balanced correctly or has suered deformation due to

impacts. In this case it must be repaired or replaced.

Replacing/Changing Cutting Device

mWARNING! Always switch the machine o, disconnect

it from power supply and let it cool down before changing/

replacing the cutting device.

mWARNING! Cutting devices are very sharp and become

hot during use. Handle them carefully.

mWARNING! Wear safety gloves when handling cutting

devices in order to avoid injuries like burns and cuts.

mWARNING! Make sure all bolts are completely

tightened before operating the machine. Don't operate the

machine if any bolts are missing, loose, or damaged.

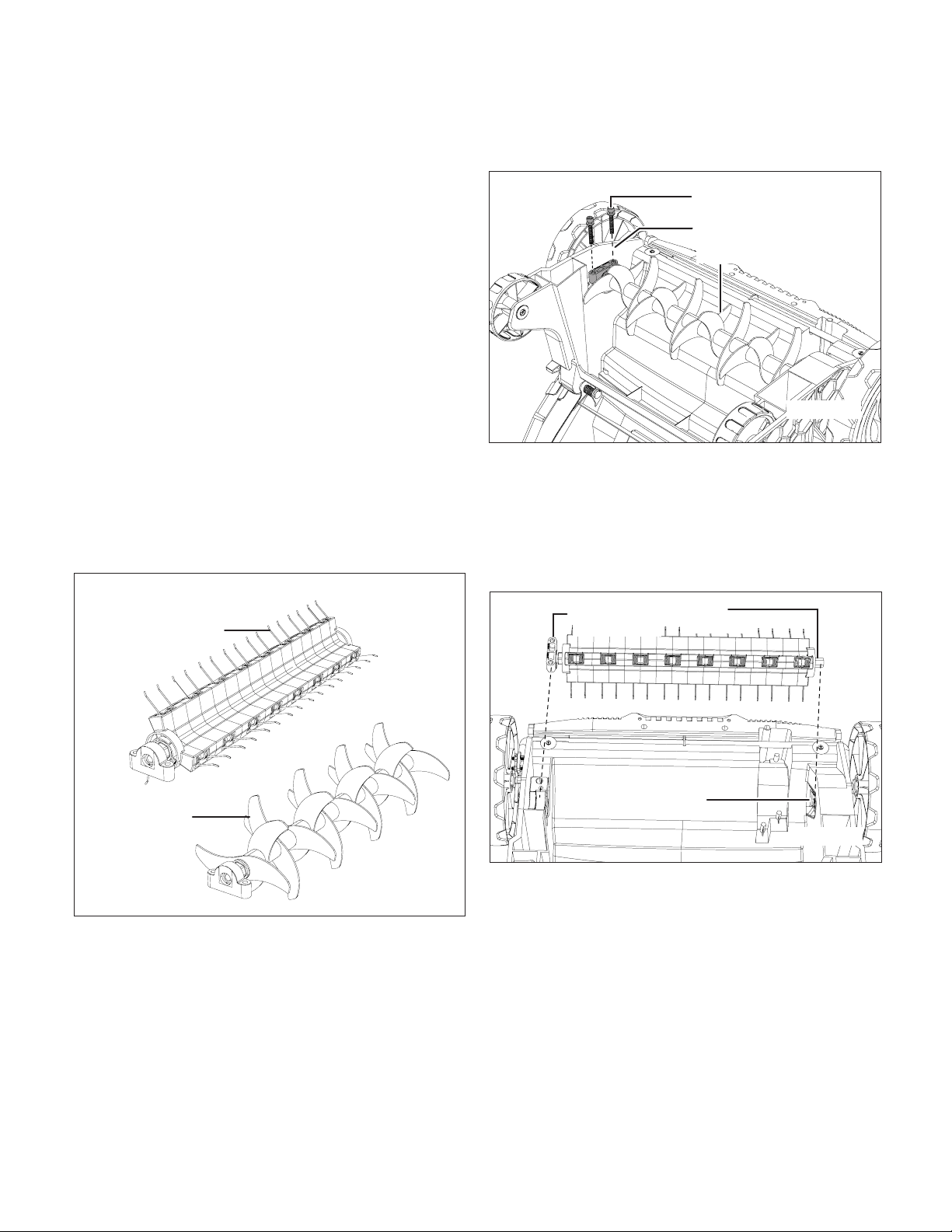

The product has two functions, scarifying or raking. The

scarifying cylinder is preassembled on the machine. The

dethatcher cylinder is included in the supply box. The cylinder

can be changed according to the application (Fig. 12).

Fig. 11

mWARNING! Before performing any maintenance, always

disconnect the power supply to the unit and wait until the tine

cylinder comes to a complete stop. Wear protective gloves

when handling the tines.

1. Remove the thatch collection bag.

2. Place the machine upside down on a at stable surface to

access the underbody.

3. Loosen the two locking bolts with the provided hex key

wrench, remove them together with the attached cutting

device (Fig. 13).

4. To remove the cutting device, rst lift the bearing seat and

then pull it out from the drive shaft.

5. Align and insert the respective cutting device: Slide the

hex nut into the socket of the drive shaft and x the

bearing seat to the support with the locking bolts (Fig. 14).

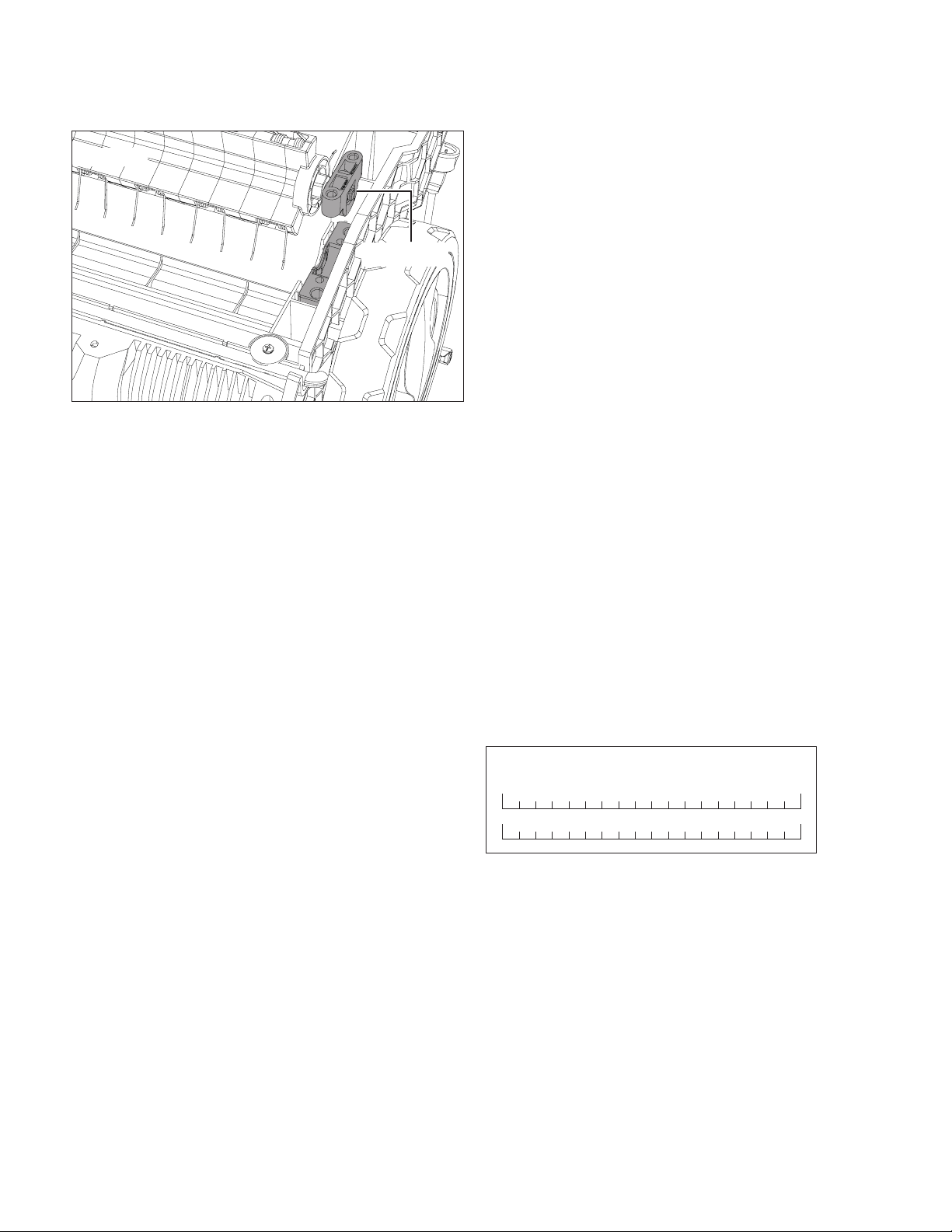

mWARNING! Make sure the cutting device (dethatcher

cylinder) is inserted properly. Make sure the semi-circle on the

bearing seat of the cylinder goes downward into the unit. If the

semi-circle is face up, it has been inserted incorrectly (Fig. 15).

NOTE: If you have any questions, please call the Snow Joe

+ Sun Joe

customer service center at 1-866-766-9563

(1-866-SNOWJOE) for assistance.

After Use

1. Switch the machine o, disconnect it from the power

supply and let it cool down.

2. Check, clean and store the machine as described below.

Cleaning and Storage

1. Clean the exterior of the machine thoroughly using a soft

brush and cloth before storing. Do not use water, solvents,

or polishes.

2. Turn the scarier + dethatcher on its side to clean the

cylinder area.

Fig. 12

Scarifying

cylinder with

blades

Dethatcher

cylinder with

spring metal tines

Fig. 13

Locking bolt

Scarifying cylinder

Bearing seat

Fig. 14

Hex nut

Socket

Bearing seat

Fig. 15

Semi-circle

NOTE: Due to heavy use or when the grass is wet,

clippings tend to stick to and accumulate around the

cylinder, which will cause overheating. To prevent this,

clean the cylinder of all the grass clippings after every use.

3. Store the scarier + dethatcher in a dry place. Do not

place other objects on top of the scarier + dethatcher

during storage.

Thatch Collection Bag

1. Inspect the thatch collection bag before each use. Do not

use it if you nd any damage.

2. Clean the thatch collection bag after operation. Let the

thatch collection bag dry thoroughly before storing to

avoid mildew.

Transportation

1. Switch the product o and disconnect it from power

supply before transporting it anywhere.

2. Attach transportation guards, if applicable.

3. Adjust the cutting depth to the transportation stage (refer

to “CUTTING DEPTH ADJUSTMENT” on page 9).

4. Always transport the product by its handle.

5. Protect the product from any heavy impact or strong

vibrations which may occur during transportation in

vehicles.

6. Secure the product to prevent it from slipping or falling

over.

Service and Support

If your AJ805E electric scarier + dethatcher requires service

or maintenance, please call 1-866-SNOWJOE

(1-866-766-9563) for assistance.

Model and Serial Numbers

When contacting the company, reordering parts or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

located on the housing of the unit. Copy these numbers into

the space provided below.

Record the following numbers from the housing or handle of your

new product:

Model #:

Serial #:

A J 8 0 5 E

Troubleshooting

mWARNING! Only perform the steps described within these instructions!

All further inspection, maintenance and repair work must be performed by an authorized service center or a similarly qualied

specialist if you cannot solve the problem yourself!

Suspected malfunctions, disturbances or damages are often due to causes that the user can x themselves. Follow the below

troubleshooting guidelines when checking the unit. In most cases, the problem can be resolved quickly and the dethatcher can

be restored to proper working order.

Motor does not start

Product does not reach

full power

Unsatisfying result

a) Not connected to power supply

b) Power cord or plug is defective

c) Other electrical defect to the product

d) Safety lock button not pressed

e) The machine is overheated.

a) Connect to power supply.

b) Contact an authorized service agent.

c) Contact an authorized service agent.

d) Press Safety lock button rst, then the

switch lever.

e) Clean the grass clippings around the

cylinder. Wait a while for the machine

to cool down, then restart again.

a) Extension cord not suitable for

operation with this product

b) Air vents are blocked

a) Use a proper extension cord

b) Clean the air vents

a) Cutting device worn

b) Scaried material exceeds capacity

c) Scarifying depth is incorrect

a) Replace the tine cylinder (see page 11)

b) Only scarify materials according to

capacity of the product

c) Adjust depth

Problem Possible Cause Solution

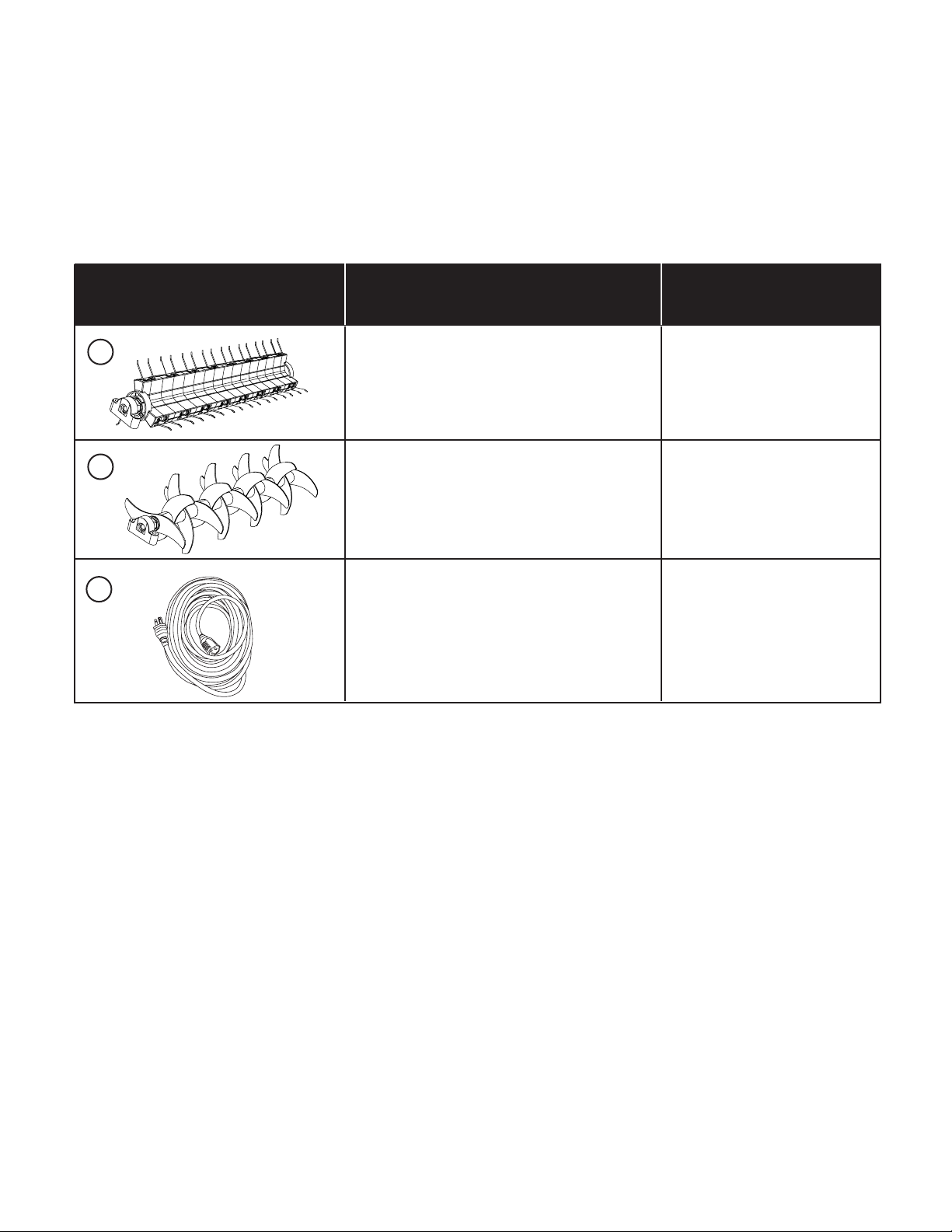

Optional Accessories

mWARNING! ALWAYS use only authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use

replacement parts or accessories that are not intended for use with this electric scarier + dethatcher. Contact Snow Joe

Sun Joe

if you are unsure whether it is safe to use a particular replacement part or accessory with your electric scarier +

dethatcher. The use of any other attachment or accessory can be dangerous and could cause injury or mechanical damage.

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

to provide notice of such

changes. Accessories can be ordered online at sunjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563).

Replacement Dethatcher Tines AJ805E-DTNS

AJ805E-SCRF

ModelAccessories Item

Replacement Scarier Blade

Snow Joe

+ Sun Joe

SJTW-A 14-gauge

50-foot extension cord with lighted end

PJEXT50-B

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used

for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased

from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality

of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no

charge, or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty

rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased

at snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

1919

Instrucciones originales.

GUARDE ESTAS INSTRUCCIONES

Una división de Snow Joe

, LLC Modelo AJ805E Formulario N.º SJ-AJ805E-880S-M

ESCARIFICADORA + AIREADORA

ELÉCTRICA

15 PLG Y 13 A

MANUAL DEL OPERADOR

¡IMPORTANTE!

Instrucciones de seguridad

Todos los operadores deberán leer

estas instrucciones antes del uso

Siga siempre estas normas de seguridad. No hacerlo podría

resultar en lesiones corporales severas o incluso la muerte.

¡ADVERTENCIAS generales de

seguridad!

Usted debe tomar precauciones básicas de seguridad siempre

que use esta escaricadora + aireadora eléctrica para reducir

el riesgo de incendio, choque eléctrico y daños personales.

Antes de usar la escaricadora + aireadora eléctrica, tómese

el tiempo para familiarizarse con sus controles, sobre todo con

la forma de detener la máquina en caso de emergencia. Las

únicas personas que deben usar la escaricadora + aireadora

eléctrica son aquellas que tengan un entendimiento completo

de sus instrucciones y sepan cómo operarla. Los niños nunca

deben tener acceso a la escaricadora + aireadora eléctrica.

Conserve este manual para futuras referencias y vuélvalo a

leer al inicio de cada sesión de aireado o escaricado.

Seguridad general

1. Mantenga el área de trabajo limpia y bien iluminada:

las áreas de trabajo abarrotadas y las áreas oscuras

provocan accidentes.

2. Partes de repuesto: al repararla, utilice solamente partes

de reemplazo idénticas. Reemplace o repare los cables

dañados inmediatamente.

3. Mantenga alejados a los transeúntes, niños y

mascotas: todos los espectadores, incluidas las

mascotas, deberán estar a una distancia segura del área

de trabajo.

4. Vístase adecuadamente: no use vestimenta suelta o

joyería, ya que dichos objetos pueden engancharse en

las partes móviles. Utilice una cubierta protectora para

contener cabellos largos. Se recomienda usar guantes

de hule y calzado antideslizante protector al trabajar en

exteriores.

5. Evite los encendidos accidentales: no transporte la

escaricadora + aireadora eléctrica con su dedo sobre

el interruptor. Asegúrese de que el interruptor esté en la

posición de apagado antes de enchufar la unidad.

6. No fuerce la herramienta eléctrica: tendrá un mejor

funcionamiento con menos probabilidades de lesiones

personales o fallas mecánicas si es usada a la velocidad

para la cual fue diseñada.

7. Use equipos de protección personal: al usar esta

herramienta eléctrica, use gafas protectoras con cubiertas

laterales o gafas de seguridad para proporcionar la

protección ocular adecuada. Use protección auditiva para

evitar daños a los oídos. Use una máscara antipolvo o

para el rostro si el entorno de trabajo es polvoriento.

8. Desconecte la herramienta: desconecte la

escaricadora + aireadora eléctrica de la fuente de

alimentación cuando no esté siendo usada, antes de ser

reparada, al cambiarle accesorios y al realizar cualquier

otra tarea de mantenimiento.

9. Guarde la herramienta inactiva en interiores: cuando

no esté en uso, la escaricadora + aireadora eléctrica

debe almacenarse bajo techo, en un lugar seco, alto o

bajo llave, lejos del alcance de los niños.

10. Cuide la escaricadora + aireadora eléctrica: mantenga

los bordes de corte alados y limpios para el más óptimo

y seguro funcionamiento.

Inspeccione el cable de alimentación de la escaricadora

+ aireadora eléctrica periódicamente. Si el cable

está dañado, hágalo reparar en un centro de servicio

autorizado. Los cables de extensión deben también

ser inspeccionados de forma periódica y reemplazados

inmediatamente si están dañados. Mantenga el mango y

barras secos, limpios y libres de aceites y grasa.

11. Utilice la herramienta correcta: no utilice la herramienta

para ningún otro trabajo excepto para el cual esté

destinada.

12. Evite entornos peligrosos: no use la escaricadora +

aireadora eléctrica bajo la lluvia o lugares húmedos o

mojados.

13. Manténgase alerta: vea lo que está haciendo. Utilice su

sentido común. No opere la escaricadora + aireadora

eléctrica si está cansado o bajo la inuencia del alcohol,

drogas u otros medicamentos.

14. No se sobreextienda: mantenga con sus pies balance y

posición adecuados durante todo el tiempo.

15. Verique si hay partes dañadas: antes de continuar

utilizando la cultivadora, se deberá examinar

cuidadosamente cualquier protector o componente

dañado para determinar si funcionará correctamente o

no. Verique el alineamiento de las partes móviles, las

junturas de las partes móviles, roturas de las partes,

montaje y cualquier otra condición que pueda afectar

su funcionamiento. Los protectores o cualquier otra

parte dañada deberán ser correctamente reparados

o reemplazados. Comuníquese con el centro de

servicio al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563) para obtener ayuda.

Artefactos de doble aislamiento

En un artefacto de doble aislamiento se proporcionan dos

sistemas de aislamiento en lugar de una conexión a tierra.

Un artefacto de doble aislamiento ya posee una conexión

a tierra. La reparación de un artefacto de doble aislamiento

requiere sumo cuidado y conocimiento del sistema, y solo

debe ser realizada por personal técnico calicado en un

centro de servicio autorizado por Snow Joe

+ Sun Joe

. Las

partes de reemplazo de un artefacto de doble aislamiento

deben ser idénticas a las partes originales. Un artefacto

de doble aislamiento está marcado con las frases “Double

Insulation” (“doblemente aislado”) o “Double Insulated” (“doble

aislamiento”). El símbolo (un cuadrado dentro de otro)

puede también estar marcado en el artefacto.

DOBLE AISLAMIENTO: NO SE REQUIERE

CONEXIÓN A TIERRA. AL REPARAR, USE

SOLO PARTES DE REPUESTO IDÉNTICAS.

Esta escaricadora + aireadora eléctrica tiene doble

aislamiento y elimina la necesidad de un sistema separado

de conexión a tierra. Use solo partes de repuesto idénticas.

Lea las instrucciones antes de reparar artefactos de doble

aislamiento. Use esta escaricadora + aireadora eléctrica

únicamente como se describe en este manual.

Seguridad eléctrica

1. Un interruptor de circuito de falla de conexión a

tierra (GFCI) deberá proteger al(a los) circuito(s) o

tomacorriente(s) a ser utilizado(s) para esta escaricadora

+ aireadora eléctrica. Hay receptáculos disponibles con

protección incorporada GFCI y pueden ser utilizados para

esta medida de seguridad.

2. Para evitar un choque eléctrico, use solo cables de

extensión adecuados para uso en exteriores, tales como

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A,

SJTW-A o SJTOW-A.

Antes del uso, verique que el cable de extensión esté

en buenas condiciones. Al usar un cable de extensión,

asegúrese de que sea lo sucientemente fuerte como

para poder transportar toda la electricidad que su

escaricadora + aireadora eléctrica consumirá. Un cable

de extensión demasiado no causará una caída de

tensión de alimentación produciendo pérdida de potencia

y recalentamiento.

3. Para reducir el riesgo de un choque eléctrico, este

artefacto posee un enchufe polarizado (es decir, una pata

es más ancha que la otra). Use este artefacto solo con

un cable de extensión polarizado aprobado por UL, CSA

o ETL y recomendado para uso en exteriores. El enchufe

del artefacto encajará en el receptáculo del cable de

extensión polarizado de una sola manera.

Si el enchufe del artefacto no entra por completo dentro

del receptáculo del cable de extensión, invierta las clavijas

del enchufe. Si el enchufe aún no encaja, obtenga un

cable de extensión polarizado correcto. Un cable de

extensión polarizado requerirá el uso de un tomacorriente

polarizado. El enchufe del cable de extensión encajará

en el tomacorriente polarizado de la pared de una sola

manera. Si el enchufe no entra por completo dentro del

tomacorriente de la pared, invierta las clavijas del enchufe.

Si el enchufe aún no encaja, contacte a un electricista

calicado para la instalación del tomacorriente de pared

apropiado. No modique el enchufe del artefacto, ni el

receptáculo del cable de extensión ni el enchufe del cable

de extensión en ninguna forma.

Longitud de cable de

extensión

Calibre de alambre

mínimo (AWG):

Hasta 50 pies

(15 m)

+50 pies - 100 pies

(+15 m - 30 m)

14 12

m ADVERTENCIA m

Un choque eléctrico puede causar DAÑOS SEVEROS

o MUERTE. Tenga en cuenta estas advertencias:

• No deje que ninguna parte de la escaricadora +

aireadora eléctrica haga contacto con agua mientras

esté funcionando. Si el artefacto se moja mientras

está apagado, séquelo antes de encenderlo.

• Use solo un cable de extensión aprobado por UL,

CSA o ETL y recomendado para uso en exteriores

y todo tipo de clima, tal como el cable de extensión

de 50 pies y calibre 14 SJTW-A de Snow Joe

Sun Joe

con extremo iluminado (modelo

PJEXT50-B). Visite sunjoe.com para comprar

este cable de extensión, o pídalo llamando al

1-866-SNOWJOE (1-866-766-9563).

• No use un cable de extensión de más de 100 pies

(30 m).

• No toque el artefacto o su enchufe con las manos

húmedas, o mientras esté parado sobre agua. Usar

botas de hule le dará algo de protección.

TABLA DE CABLES DE EXTENSIÓN

4. Para evitar que el cable del artefacto se desconecte del

cable de extensión durante la operación, haga un nudo

con los dos cables tal como se muestra en el gráco 1.

5. No maltrate el cable. Nunca jale la escaricadora +

aireadora por su cable ni tire de este para desconectarla

del tomacorriente. Mantenga el cable alejado del calor,

grasas y bordes alados, especialmente las púas

giratorias. Coloque el cable de manera que no quede

atrapado entre leños, herramientas u otras obstrucciones

mientras trabaje con la escaricadora + aireadora.

No seguir estas advertencias podría causar lesiones

personales severas.

¡IMPORTANTE!

Instrucciones de seguridad para

escaricadoras + aireadoras

eléctricas de rodadura

Operación general

• Lea, entienda y siga todas las instrucciones en la máquina

y en el(los) manual(es) antes de empezar con la operación.

• Inspeccione cuidadosamente el área donde el equipo será

utilizado y retire todos los objetos extraños.

m ¡ADVERTENCIA! Objetos extraños en el área de

trabajo pueden ser recogidos por la escaricadora + aireadora

eléctrica y lanzados a sus ojos, resultando en lesiones

personales severas. Además de inspeccionar el área y retirar

objetos extraños antes de empezar a trabajar, use siempre

gafas de seguridad o gafas protectoras con cubiertas laterales

y, de ser necesario, un protector facial completo.

• Use la escaricadora + aireadora eléctrica solo durante el

día o bajo una buena luz articial.

• No opere el equipo sin emplear vestimenta protectora

adecuada. Utilice calzado protector que mejorará su

posición de pie en supercies resbaladizas.

• Utilice cables de extensión y receptáculos según lo

especicado por el fabricante para todas las unidades

con motores de dirección eléctrica o motores de arranque

eléctrico (vea la tabla de cables de extensión en la

página 20).

• Nunca intente realizar ningún ajuste mientras el motor esté

funcionando.

• Nunca opere la escaricadora + aireadora eléctrica

sobre césped mojado. Siempre esté atento a dónde esté

pisando. Camine, nunca corra con la máquina.

• No ponga sus manos o pies cerca o debajo de las partes

giratorias.

• Tenga mucho cuidado al operar sobre o cruzando

senderos de grava, aceras o caminos. Manténgase alerta

ante peligros ocultos o tráco.

• Tenga cuidado y evite resbalarse o caerse.

• Detenga el motor y desconecte la fuente de alimentación

antes de dejar su posición de operación, antes de

desatascar las púas, y al reparar, ajustar, inspeccionar o

llevar a cabo cualquier otra tarea de mantenimiento en la

máquina.

• Tome todas las precauciones necesarias cuando vaya

a dejar la máquina sin atender. Detenga el motor y

desenchufe el cable de alimentación.

• Antes de limpiar, reparar o inspeccionar la unidad,

apague el motor, desconecte la máquina de la fuente de

alimentación y asegúrese de que todas las partes móviles

se hayan detenido por completo.

• Nunca opere la máquina sin protectores, placas u otros

dispositivos de seguridad adecuados en su lugar y

funcionando correctamente.

• Mantenga alejados a los niños y mascotas.

• No sobrecargue la capacidad de la máquina intentando

airear demasiado profundo a una velocidad demasiado

rápida.

• Nunca opere la máquina a altas velocidades de arrastre en

supercies duras o resbaladizas.

• Nunca deje que transeúntes estén cerca de la unidad

durante la operación.

• Use solo accesorios aprobados por el fabricante de la

máquina.

• Nunca opere la máquina sin buena visibilidad o luz.

• Tenga cuidado al cultivar en terrenos duros. Las cuchillas

o púas pueden engancharse en el suelo e impulsar la

máquina hacia adelante. Si esto ocurre, suelte el mango y

la palanca interruptora, y no retenga la máquina.

• Tenga mucho cuidado al hacer retroceder o jalar la

máquina hacia usted.

• Detenga las cuchillas o púas si la máquina debe ser

inclinada para su transporte. No opere las cuchillas o púas

al cruzar supercies que no sean césped, ni al transportar

el producto desde y hacia el área de trabajo.

(B) Conecte el enchufe y el receptáculo

Cable de

extensión

Cable del

artefacto

(A) Ate el cable como se indica

Gráco 1. Método para asegurar el cable de extensión

• No incline la máquina al encender el motor, excepto si

tiene que ser inclinada para ser encendida. En este caso,

no incline más de lo absolutamente necesario y solo

levante la parte de la máquina más alejada del operador.

• No encienda el motor estando de pie en frente de la

abertura de descarga.

• Encienda el motor cuidadosamente, de acuerdo a las

instrucciones, y mantenga sus pies alejados de las

cuchillas o púas giratorias.

• Nunca levante o lleve la máquina mientras el motor esté

funcionando.

• Detenga el motor y desenchufe la máquina de la fuente de

alimentación:

– Antes de retirar obstrucciones o desatascar el conducto

de descarga;

– Antes de inspeccionar, limpiar o trabajar en la máquina;

– Luego de golpear un objeto extraño. Inspeccione la

máquina en busca de daños y haga las reparaciones

antes de volver a encender y operar la máquina;

– Si la máquina empieza a vibrar de forma anormal

(inspeccione inmediatamente); y

– Cuando abandone la máquina.

• Nunca use la escaricadora + aireadora eléctrica sin la

bolsa recolectora de paja instalada de forma segura.

• ¡ADVERTENCIA! Tenga cuidado con las cuchillas o púas

aladas. Las púas continúan girando luego de que el

motor sea apagado.

Operación en pendientes

Las pendientes son factores importantes relacionados a los

accidentes de resbalones y caídas, los cuales pueden resultar

en graves lesiones. La operación en todas las pendientes

requiere mucho cuidado. Si usted no se siente seguro en una

pendiente, no la airee ni escarique.

• Airee o escarique de forma lateral en la pendiente.

Nunca airee o escarique pendientes siguiendo una ruta

trasversal de arriba a abajo. Tenga mucho cuidado al

cambiar de dirección en una pendiente.

• Esté atento a los hoyos, surcos, baches, rocas u otros

objetos ocultos. Éstos pueden causar un resbalón o caída

inesperados.

• No airee o escarique césped mojado o en pendientes

demasiado inclinadas. Una mala postura puede causar un

accidente de resbalo y caída.

• No airee o escarique cerca de laderas, zanjas o

terraplenes. Usted puede perder su postura o equilibrio.

Seguridad para los niños

Pueden ocurrir accidentes trágicos si el operador no está

alerta de la presencia de niños. Los niños son generalmente

atraídos a la máquina y a la actividad de aireado o

escaricado. Nunca asuma que los niños permanecerán en

donde usted los vio por última vez.

• Mantenga a los niños lejos del área de aireado o

escaricado, y bajo la estricta vigilancia de un adulto

responsable que no sea el operador.

• Esté siempre atento y apague la escaricadora +

aireadora eléctrica si un niño entra en el área.

• Nunca deje que los niños operen esta máquina.

• Tenga especial cuidado al acercarse a esquinas ciegas,

arbustos, árboles u otros objetos que puedan obstaculizar

la visualización de un niño.

Reducción de vibraciones y ruido

Para reducir el impacto negativo de la emisión de ruido y

vibraciones: limite el tiempo de operación, use los modos de

operación de bajas vibraciones y ruido, y también emplee

equipos de protección personal. Obedezca las siguientes

indicaciones para reducir los riesgos a la exposición ante

vibraciones y ruido:

• Solo use la máquina para los trabajos especicados por el

diseño y estas instrucciones.

• Asegúrese de que la máquina esté en buenas condiciones

y bien mantenida.

• Use los accesorios correctos para la máquina y asegúrese

de que estén en buenas condiciones.

• Mantenga una sujeción rme en el mango.

• Cuide esta máquina de acuerdo con estas instrucciones y,

de ser apropiado, manténgala bien lubricada.

• Planee su horario de trabajo para distribuir correctamente

el uso de cualquier herramienta de altas vibraciones

durante varios días.

Riesgos residuales

Aún si usted está operando este producto de acuerdo con

todos los requisitos de seguridad, quedan riesgos potenciales

de lesiones y daños. Los siguientes peligros pueden surgir en

conexión con la estructura y diseño de este producto:

• Defectos de salud resultantes de la emisión de

vibraciones si el producto está siendo usado durante

periodos prolongados de tiempo o no está siendo

manipulado y mantenido adecuadamente.

• Lesiones y daños a la propiedad debido a accesorios

defectuosos o impactos súbitos de objetos ocultos

durante el uso.

• Peligro de lesiones y daños a la propiedad causado por

objetos voladores.

m ¡ADVERTENCIA! ¡Este producto genera un campo

electromagnético durante la operación! ¡Este campo puede,

bajo algunas circunstancias, interferir con implantes médicos

activos o pasivos! ¡Para reducir el riesgo de lesiones severas

o mortales, recomendamos que una persona que tenga algún

implante médico hable con su médico y con el fabricante de

su implante antes de operar este producto!

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga

todas las instrucciones de la máquina antes de intentar ensamblarla y operarla.

Los objetos recogidos y lanzados

por las púas giratorias pueden

causar lesiones personales

severas.

Tenga mucho CUIDADO al hacer

retroceder o jalar la máquina

hacia usted.

ALERTA DE SEGURIDAD: indica

una precaución, advertencia o

peligro.

LEA EL(LOS) MANUAL(ES) DEL

OPERADOR: lea, comprenda y

siga todas las instrucciones en

el(los) manual(es) antes de intentar

ensamblar y operar la unidad.

¡ADVERTENCIA! No exponga la

unidad a la lluvia o a condiciones

húmedas.

USE PROTECCIÓN OCULAR Y

AUDITIVA: para protegerse contra

lesiones, use protectores auditivos y

gafas protectoras.

¡PELIGRO! Cuchillas giratorias:

mantenga los pies y manos alejados

de las partes móviles.

Utilice guantes protectores y

calzado no deslizante al usar la

máquina y al manipular desechos.

¡APÁGUELA! Desconecte el

enchufe del tomacorriente antes de

limpiar o llevar a cabo rutinas de

mantenimiento.

Inspeccione el área de trabajo

antes de usar el artefacto, y retire

todos los objetos que puedan ser

lanzados por éste. Si un objeto

oculto es descubierto durante el

trabajo, detenga el motor y retire el

objeto.

Mantenga a los transeúntes a

una distancia segura del área

de trabajo.

¡APÁGUELA! Retire el enchufe del

tomacorriente inmediatamente si el

cable está cortado o dañado.

Mantenga las manos y pies alejados

de las partes giratorias.

Doble aislamiento.

No la empuje escalera abajo.

Símbolo SímboloDescripción Descripción

Conozca su escaricadora + aireadora eléctrica

Lea detenidamente el manual del propietario y las instrucciones de seguridad antes de operar esta escaricadora + aireadora

eléctrica. Compare la ilustración debajo con la escaricadora + aireadora eléctrica con el n de familiarizarse con la ubicación

de los diversos controles y ajustes. Guarde este manual para futuras referencias y vuélvalo a leer antes de cada sesión de

escaricado o aireado.

PARTE INFERIOR

1. Estructura de manillar superior

2. Perillas y pernos de barras

superiores (×2)

3. Barras intermedias (×2)

4. Perillas y pernos de barras

intermedias (×2)

5. Barras inferiores (×2)

6. Compuerta eyectora

7. Pernos de trabado (×2)

8. Asiento de rodamiento

9. Cilindro escaricador

10. Cilindro aireador

11. Llave hexagonal

12. Rueda frontal (×2)

13. Rueda posterior (×2)

14. Palanca de ajuste de profundidad

de escaricado/rastrillado

15. Perilla de barras inferiores + Rueda

dentada para ajuste (×2)

16. Bolsa recolectora de paja

17. Gancho para cable

18. Cable del artefacto

19. Caja de interruptor

20. Sujetador de cable de extensión

21. Botón de trabado de seguridad

22. Palanca interruptora

23. Empuñadura suave

Datos técnicos

Voltaje nominal ................................................. 120 V CA, 60 Hz

Motor ................................................................................... 13 A

Velocidad sin carga ...................................................3,000 RPM

Ancho máximo de rastrillado ................................15 plg (38 cm)

Profundidad de escaricado

†

........................De -0.4 plg a 0 plg

(de -10 mm a 0 mm)

Profundidad de rastrillado

†

............................. De 0 plg a 0.4 plg

(de 0 mm a 10 mm)

Ajuste de profundidad ............................................ 5 posiciones

Capacidad de bolsa para paja ............................. 13.2 gal (50 L)

Cilindro aireador ................. 24 cuchillas exibles de acero para

rastrillado de 1.5 mm de grosor

+ 1.2 plg (30 mm) de largo

Cilindro escaricador........................ 26 cuchillas cortadoras de

5.1 plg (130 mm) de largo

Tamaño de ruedas ...................................8 plg (20 cm) frontales

4 plg (10 cm) traseras

Peso neto .............................................................24.8 lb (11 kg)

†

La profundidad de escaricado/rastrillado negativa indica que las cuchillas

penetran por debajo del horizonte (es decir, penetran la capa de suelo).

Desembalaje

Contenido del paquete:

• Escaricadora + aireadora

• Perillas (×6) y pernos (×4)

• Ruedas dentadas para ajuste (×2)

• Estructura de mango superior

• Barras intermedias (×2)

• Barras inferiores (×2)

• Bolsa recolectora de paja

• Gancho para cable

• Llave hexagonal

• Cilindro escaricador (pre-ensamblado)

• Cilindro aireador

• Manual y tarjeta de registro

1. Retire cuidadosamente la escaricadora + aireadora

eléctrica y compruebe que todos los artículos anteriores

estén incluidos.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura

durante el transporte. Si alguna parte está dañada o

extraviada, NO DEVUELVA la unidad a la tienda. Llame

al centro de servicio al cliente Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni

del material de embalaje hasta que usted esté listo

para usar su escaricadora + aireadora eléctrica. El

empaquetado está hecho de materiales reciclables.

Deshágase apropiadamente de estos materiales según los

reglamentos locales, o guarde el empaquetado para un

almacenamiento del producto a largo plazo.

¡IMPORTANTE! El equipo y los materiales de embalaje no son

juguetes. No deje que los niños jueguen con bolsas plásticas,

láminas o partes pequeñas. ¡Estos objetos pueden ser

tragados y representan un riesgo de asxia!

Ensamblado

m ¡ADVERTENCIA! No conecte la escaricadora +

aireadora eléctrica a la fuente de alimentación hasta que haya

terminado de ensamblarla por completo. El incumplimiento de

esta advertencia puede resultar en un encendido accidental y

lesiones personales severas.

Use siempre guantes durante el ensamblado.

Conexión de las barras

1. Inserte las barras inferiores dentro de las ruedas dentadas

para ajuste. Preste atención a la dirección de las barras. El

espacio entre las dos barras en la parte inferior debe ser

más ancho que el de la parte superior (Fig. 1).

2. Asegúrese de que los oricios de las barras inferiores y de

las ruedas dentadas para ajuste estén alineados. Inserte

los pernos de la máquina en estos oricios. Asegúrelos

con un juego de dos perillas (Fig. 2).

Fig. 1

Barras

intermedias

Ruedas

dentadas para

ajuste

Espacio

ancho

Espacio

estrecho

NOTA: ajuste las barras inferiores a la posición deseada

para una altura cómoda alineando la línea en la rueda

dentada para ajuste con una de las tres líneas en el

cuerpo de la escaricadora + aireadora (Fig. 3).

3. Asegure las dos barras intermedias a las barras inferiores

usando un juego de pernos y perillas. Apriete las perillas

en ambos lados para garantizar un ajuste seguro (Fig. 4).

4. Conecte las barras superiores a las barras intermedias

usando los pernos y perillas restantes. Apriete las perillas

en ambos lados para garantizar un ajuste seguro (Fig. 5).

5. Sujete el cable con el gancho para cable de repuesto y el

gancho en la rueda dentada para ajuste (Fig. 6).

Ensamblado de bolsa recolectora de

paja

m ¡ADVERTENCIA! No intente usar la máquina sin

haberle instalado la bolsa recolectora de paja. Esto puede

presentar un peligro de escombros voladores.

m ¡ADVERTENCIA! El producto debe ser apagado y el

dispositivo de corte debe haber dejado de girar por completo

antes de que usted conecte o vacíe la bolsa recolectora de

paja.

Fig. 2

Manillares

inferiores

Pernos

Perilla

Fig. 3

Baja: 37.4 plg (95 cm)

Intermedia: 41.3 plg

(105 cm)

Alta: 45.2 plg (115 cm)

Fig. 4

Barras

inferiores

Barras

intermedias

Perilla y perno

de barras

intermedias

Fig. 5

Barras

intermedias

Perilla y perno

de barras

superiores

Estructura

de mango

superior

Fig. 6

Ganchos

para cable

m ¡ADVERTENCIA! Nunca use la escaricadora +

aireadora eléctrica sin la bolsa recolectora de paja instalada de

forma segura.

NOTA: una bolsa recolectora de paja llena reducirá el

rendimiento de esta máquina.

Conecte la bolsa recolectora de paja a la escaricadora +

aireadora eléctrica de césped antes de la operación.

1. Levante la compuerta eyectora y cuelgue la bolsa

recolectora de paja en los ganchos de montura (Fig. 7).

Retiro y vaciado de la bolsa recolectora

de césped

Vacíe la bolsa recolectora de césped frecuentemente

durante el uso. No espere a que esté completamente llena.

Recomendamos vaciarla cuando esté medio llena.

1. Levante la compuerta eyectora y saque la bolsa

recolectora de paja de los ganchos de montura.

2. Vacíe los contenidos de la bolsa en un contenedor

adecuado para desechos. Vuelva a montar la bolsa

recolectora en su lugar antes de seguir con su trabajo.

Uso indicado

1. Esta escaricadora + aireadora tiene un motor de

13 amperios. Dependiendo del dispositivo de corte

conectado, esta máquina está diseñada para escaricar

y retirar paja de campos de césped o rastrillar jardines

domésticos y recreativos.

2. Al ser usada como escaricadora, esta máquina

trabaja raspando a través y entre el césped con púas

especialmente adaptadas que recolectan y retiran cuerpos

no deseados del césped, dejando las briznas de césped

intactas. Al mismo tiempo, la máquina escarica el suelo,

aireándolo mejor.

3. Al usarla como aireadora, las púas nas rascan la supercie

del césped recogiendo residuos ligeros para una mejor

absorción de oxígeno y drenaje.

4. Esta máquina no debe ser usada en condiciones

climáticas húmedas ni para cortar césped seco, mojado o

inusualmente alto (como pastizales) ni para triturar hojas.

5. Esta máquina está destinada solo para un uso privado

doméstico, no para un uso comercial. No debe ser usada

para ningún propósito distinto a aquellos descritos.

Operación

Ajuste de profundidad de corte

m ¡ADVERTENCIA! la unidad debe estar apagada y

desconectada de la fuente de alimentación antes de ajustar la

posición de las púas.

Ajuste la profundidad según las necesidades de su césped.

La profundidad más adecuada depende del tipo de césped y

altura de sus hojas.

1. Jale la palanca de ajuste de profundidad lejos de la rueda,

y luego muévala hacia adelante o hacia atrás para ajustar

la profundidad de corte (Fig. 8).

2. Ponga la palanca en una de las cinco posiciones. Lea la

profundidad seleccionada de la escala.

Gancho de montura

Fig. 7

Compuerta

eyectora

Fig. 8

Palanca de ajuste

de profundidad

Jale Ajuste

Mínimo

Para rastrillado de césped sano.

No usar para escaricado.

Intermedio

Para transporte,

almacenamiento, escaricado y

rastrillado.

Profundo

Ajuste Profundidad

Aplicaciones

5 mm

0 mm

-5 mm

-10 mm

Para escaricado, no

recomendado para rastrillado.

Para escaricado, no usar para

rastrillado.

Alto

Para empujar la máquina y

retirar capas gruesas de paja.

No usar para escaricado.

10 mm

Conexión de alimentación

Empuje un bucle del cable de extensión a través de la ranura

del sujetador de restricción del cable de extensión, desde el

lado opuesto del sujetador de restricción (Fig. 9). Conecte el

cable del artefacto a un cable de extensión adecuado para

exteriores (vea la tabla de cables de extensión

en la página 20).

Arranque y parada

m ¡ADVERTENCIA! Antes de encender la escaricadora

+ aireadora eléctrica de césped, asegúrese de que no esté

haciendo contacto con ningún objeto extraño. Mantenga sus

pies y manos a una distancia segura de las púas giratorias y

de la abertura del eyector. No obedecer estas advertencias

puede provocar lesiones personales severas.

1. Para encender la escaricadora + aireadora eléctrica,

presione y sujete el botón de trabado de seguridad

mientras jala la palanca interruptora hacia usted. Una vez

que la máquina se encienda, suelte el botón de trabado

de seguridad y proceda con la operación (Fig. 10).

2. Para detener la escaricadora + aireadora eléctrica de

césped, suelte la palanca interruptora.

m ¡ADVERTENCIA! El cilindro de cuchillas o de púas

continuará girando por un breve periodo luego de que la

unidad haya sido apagada. No incline ni levante la unidad

mientras el motor esté aún funcionando y no toque el cilindro

cuando éste aún se encuentre girando. No obedecer esta

advertencia puede resultar en lesiones personales severas.

Protección contra sobrecargas

La protección contra sobrecargas (disyuntor) se activará en las

siguientes situaciones:

1. Una acumulación de material escaricado alrededor del

dispositivo de corte.

2. Si el material escaricado es más grande que lo que

permite el motor.

3. Cuando hay demasiada resistencia al dispositivo de corte.

Cuando el disyuntor ha sido activado, apague la máquina y

desconéctela de la fuente de alimentación.

Deje que el producto se enfríe y elimine la causa de la

activación del disyuntor antes de volver a usar la máquina.

Operación general

m ¡ADVERTENCIA! Detenga el motor si la máquina

golpea un objeto extraño. Apague la máquina, desconéctela

de la fuente de alimentación y deje que se enfríe por completo.

Inspeccione la máquina minuciosamente en busca de daños.

Haga reparar cualquier daño antes de reiniciar la máquina.

m ¡ADVERTENCIA! Una vibración excesiva de la

máquina durante la operación es una indicación de daños.

Debe ser inspeccionada y reparada oportunamente.

• Inspeccione la máquina, su cable de alimentación y

enchufe, así como los accesorios, en busca de daños

antes de cada uso. No use la máquina si está dañada o

muestra señales de desgaste.

• Vuelva a vericar que los accesorios estén colocados

correctamente.

•

Empuje la máquina hacia adelante por su mango. Mantenga

el mango seco para garantizar un empuje seguro.

• Asegúrese de que los conductos de ventilación

estén siempre despejados y sin obstrucciones.

Límpielos de ser necesario con un cepillo suave. Los

conductos de ventilación bloqueados pueden causar

sobrecalentamiento y dañar el producto.

• Apague inmediatamente la máquina si usted es

interrumpido durante el trabajo por otras personas que

entren al área de trabajo. Siempre deje que la máquina se

detenga por completo antes de abandonarla.

• No trabaje en exceso. Tome descansos regulares para

asegurarse de estar concentrado en el trabajo y tener un

control total sobre la máquina.

•

Corte el césped antes de trabajar, y fertilice posteriormente.

Fig. 9

Sujetador de

restricción de

cable de extensión

Cable de extensión

Fig. 10

Palanca

interruptora

Botón de

trabado de

seguridad

• Asegúrese de que el césped esté libre de piedras, palos,

alambres u otros objetos que puedan dañar la máquina o

su motor.

• Seleccione la profundidad de corte adecuada para la

altura real de las hojas de césped.

• No trabaje con esta máquina sobre césped húmedo ya

que tiende a adherirse a los bajos de la máquina, evitando

la descarga adecuada de material recolectado. Esto

también puede hacer que usted se resbale y caiga.

• Lentamente empuje la máquina hacia adelante. Mueva

la máquina a una velocidad apropiada No la mueva muy

rápido con el n de evitar la obstrucción del conducto de

descarga y la sobrecarga del motor.

• Trabaje en las ligeramente superpuestas. El patrón

más efectivo de corte para escaricar y rastrillar césped

es de líneas rectas a lo largo de uno de los lados. Esto

mantendrá las las parejas y asegurará que todo el césped

sea escaricado o rastrillado sin perderse ningún espacio

(Fig. 11).

• Pase en círculos alrededor de canteros. Al llegar a un

cantero en el medio del césped, haga una la o dos

alrededor de la circunferencia del cantero.

• Preste mucha atención al cambiar de dirección.

Escaricado

Tenga en cuenta el clima al escaricar. Escarique el césped

con una profundidad mayor durante la primavera, entre abril y

mayo (hemisferio Norte), ya que el césped se recupera mejor

durante esta temporada. Escarique a nes del verano con una

profundidad menor si fue una estación húmeda. No escarique

durante periodos calurosos. Luego de un verano seco, no

escarique una segunda vez en otoño.

Rastrillado

Para que un césped saludable se desarrolle en la primavera,

es necesario que cantidades mayores de aire penetren el área

alrededor de las raíces del césped. Recomendamos airear el

césped cada 4 - 6 semanas, dependiendo de sus condiciones.

Mantenimiento

m ¡ADVERTENCIA! Antes de realizar cualquier tarea de

servicio o reparación, debe asegurarse de que la máquina haya

sido desconectada de la fuente de alimentación. ¡Las tareas

de mantenimiento y reparación distintas a las descritas en este

manual de instrucción solo pueden ser realizad

Servicio y almacenamiento

Para garantizar un servicio prolongado y conable de la

máquina, lleve a cabo las siguientes tareas de mantenimiento

de forma regular. Las tareas de mantenimiento, limpieza y retiro

de protectores solo deben ser llevadas a cabo luego de que

el motor haya sido apagado y el enchufe desconectado de la

fuente de alimentación.

• Mantenga todos los pernos y tornillos ajustados para

garantizar que la máquina esté en una condición segura

de funcionamiento.

• Permita que la máquina se enfríe antes de guardarla en

cualquier lugar cerrado.

• Inspeccione frecuentemente la bolsa recolectora de paja

en búsqueda de desgaste o deterioro.

• Por motivos de seguridad, examine el producto de forma

regular y reemplace las partes gastadas o dañadas.

•

Verique que las cubiertas y protectores estén sin daños y

colocados correctamente. Realice los trabajos de mantenimiento

o reparación necesarios antes de usar la máquina.

• Si el dispositivo de corte falla a pesar del cuidado tomado

en su fabricación y evaluación, su reparación deberá ser

realizada en un centro de servicio autorizado.

• No limpie la máquina mientras esté funcionando.

• Asegúrese que todos los componentes de ajuste (tornillos,

tuercas, etc.) estén apretados en todo momento para que

usted pueda trabajar de forma segura con la máquina.

• Inspeccione la máquina frecuentemente en búsqueda de

daños. Reemplace las partes gastadas o dañadas.

• Guarde su máquina en un lugar seco. Para asegurar un

ciclo de servicio útil prolongado, todos los tornillos y

pernos deben ser limpiados y luego aceitados.

• Limpie la máquina con un cepillo o paño. No use ningún

solvente o agua para retirar suciedad.

• El componente que está sujeto al mayor desgaste es

el dispositivo de corte, por tanto usted debe vericar la

condición del dispositivo de corte y su instalación en

intervalos regulares.

– Si el dispositivo de corte está gastado o desalado,

deberá ser reemplazado inmediatamente.

– Si la máquina empieza a vibrar en exceso, entonces

el dispositivo de corte no ha sido balanceado

correctamente o ha sufrido una deformación debido

a impactos. En este caso, debe ser reparado o

reemplazado.

Fig. 11

Reemplazo o cambio del dispositivo

de corte

m ¡ADVERTENCIA! Siempre apague la máquina,

desconéctela de la fuente de alimentación y deje que se enfríe

antes de reemplazar o cambiar el dispositivo de corte.

¡ADVERTENCIA!

Los dispositivos de corte son muy

alados y se calientan durante el uso. Manipúlelos con mucho

cuidado.

m ¡ADVERTENCIA!

Use guantes de seguridad al

manipular los dispositivos de corte para evitar lesiones como

quemaduras y cortes.

¡ADVERTENCIA!

Asegúrese de que todos los pernos

estén completamente ajustados antes de operar la máquina.

No opere la máquina si cualquier perno está perdido, suelto o

dañado.

El producto tiene dos funciones: escaricado y rastrillado. El

cilindro escaricador está preensamblado en la máquina. El

cilindro de rastrillaje está incluido en la caja de suministros. Los

cilindros son intercambiables según la aplicación (Fig. 12).

m ¡ADVERTENCIA! Antes de realizar cualquier tarea de

mantenimiento, desconecte siempre la unidad de la fuente de

alimentación y espere a que el cilindro de púas se detenga por

completo. Use guantes protectores al manipular el cilindro.

1. Retire la bolsa recolectora de paja.

2. Coloque la máquina al revés sobre una supercie plana y

estable para acceder al cuerpo inferior de la máquina.

3. Aoje los dos pernos de trabado con la llave hexagonal

suministrada, y retírelos junto con el dispositivo de corte

adjunto (Fig. 13).

4. Para retirar el dispositivo de corte, primero levante el

asiento del rodamiento y luego sáquelo del eje impulsor.

5. Alinee e inserte el dispositivo de corte respectivo: deslice

la tuerca hexagonal dentro del receptáculo del eje

impulsor y je el asiento del rodamiento al soporte con los

pernos de trabado (Fig. 14).

m ¡ADVERTENCIA! Asegúrese de que el dispositivo

de corte (cilindro aireador) sea insertado adecuadamente.

Asegúrese de que el semicírculo en el asiento del rodamiento

del cilindro apunte hacia abajo, dentro de la unidad. Si el

semicírculo apunta hacia arriba, entonces ha sido insertado

incorrectamente (Fig. 15).

Fig. 12

Cilindro

escaricador

con cuchillas

Cilindro de

aireado con púas

metálicas exibles

Fig. 13

Perno de trabado

Cilindro escaricador

Asiento de rodamiento

Fig. 14

Tuerca

hexagonal

Receptáculo

Asiento de

rodamiento

NOTA: si tiene preguntas o necesita ayuda, comuníquese

con el centro de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-766-9563 (1-866-SNOWJOE).

Después del uso

1. Apague la máquina, desconéctela de la fuente de

alimentación, y deje que se enfríe por completo.

2. Inspeccione, limpie y almacene la máquina tal como se

describe a continuación.

Limpieza y almacenamiento

1. Limpie bien el exterior de la máquina con un cepillo suave

y un paño antes de guardarla. No use agua, solventes, ni

pulidores.

2. Apoye la escaricadora + aireadora en uno de sus lados

para limpiar el área del cilindro.

NOTA: debido al uso intenso, o cuando el césped está

mojado, los recortes tienden a adherirse y acumularse

alrededor del cilindro, causando un sobrecalentamiento.

Para evitar esto, limpie el cilindro de todos los recortes de

césped después de cada uso.

3. Guarde la escaricadora + aireadora en un lugar seco.

No coloque otros objetos encima de la escaricadora +

aireadora durante su almacenamiento.

Bolsa recolectora de paja

1. Inspeccione la bolsa recolectora de paja antes de cada

uso. No la use si encuentra algún daño.

2. Limpie la bolsa recolectora de paja luego de la

operación. Deje que la bolsa recolectora de paja se

seque completamente antes de guardarla para evitar

enmohecimiento.

Transporte

1. Apague la máquina y desconéctela de la fuente de

alimentación antes de llevarla a cualquier otro lugar.

2. Conecte los protectores para transporte, de ser aplicable.

3. Ajuste la profundidad de corte a nivel de transporte

(consulte “ajuste de profundidad de corte” en la

página 27).

4. Transporte siempre el producto por su mango.

5. Proteja el producto contra cualquier golpe duro o

vibraciones fuertes que puedan ocurrir durante el

transporte en vehículos.

6. Asegure el producto para evitar que se caiga o resbale.

Servicio y soporte

Si su escaricadora + aireadora eléctrica AJ798E requiere

servicio o mantenimiento, por favor llame al 1-866-SNOWJOE

(1-866-766-9563) para asistencia.

Modelo y número de serie

Al contactar a la empresa, ordenar partes de repuesto o

programar una reparación en un centro autorizado, usted

necesitará proporcionar el modelo y número de serie de la

máquina, los cuales se encuentran en la etiqueta ubicada en

su carcasa. Copie estos números en el espacio proporcionado

a continuación.

Fig. 15

Semicírculo

Registre los siguientes números que se encuentran en la carcasa o

mango de su nuevo producto:

A J 8 0 5 E

Nº de modelo:

Nº de serie:

Solución de problemas

m ¡ADVERTENCIA! ¡Solo lleve a cabo los pasos descritos en estas instrucciones!

Todas las demás inspecciones y tareas de mantenimiento y reparación deberán ser llevadas a cabo en un centro de servicio

autorizado o por un especialista similarmente calicado si usted no puede resolver el problema.

Los desperfectos sospechados, disturbios o daños son generalmente debidos a causas que el usuario puede arreglar por

sí mismo. Siga las instrucciones de solución de problemas a continuación al revisar la unidad. En la mayoría de los casos,

el problema puede ser resuelto rápidamente y la escaricadora + aireadora eléctrica puede volver a su condición de trabajo

normal.

El motor no arranca

El producto no alcanza su

máxima potencia

Resultados

insatisfactorios

a) No está conectado al tomacorriente

b) El cable de alimentación o el enchufe se

encuentran defectuosos

c) Otro defecto eléctrico del producto

d) Botón de trabado de seguridad no

presionado

e) La máquina se ha sobrecalentado

a) Conéctelo al tomacorriente

b) Contacte a un representante de servicio

autorizado

c) Contacte a un representante de servicio

autorizado

d) Presione primero el botón de trabado de

seguridad, y luego la palanca interruptora

e) Retire los recortes de césped alrededor del

cilindro. Espere un rato hasta que la máquina

se haya enfriado, y luego vuélvala a encender

a) El cable de extensión no es el adecuado

para una operación con este producto

b) Las rejillas de ventilación están

bloqueadas

a) Utilice un cable de extensión adecuado

b) Limpie las rejillas de ventilación

a) Dispositivo de corte gastado

b) El material escaricado excede la

capacidad de la máquina

c) La profundidad de escaricado es

incorrecta

a) Reemplace el cilindro de púas (ver página 30)

b) Solo escarique materiales de acuerdo a la

capacidad del producto

c) Ajuste la profundidad

Problema

Causa posible Solución

Accesorios opcionales

m ¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes

de repuesto o accesorios que no estén diseñados para su uso con esta escaricadora + aireadora eléctrica. Comuníquese

con Snow Joe

+ Sun Joe

si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su

escaricadora + aireadora eléctrica. El uso de cualquier otro accesorio o parte puede ser peligroso y puede causar lesiones

personales o daños mecánicos.

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

+ Sun Joe

de noticar sobre

dichos cambios. Los accesorios pueden ser pedidos visitando el sitio Web sunjoe.com o llamando al centro de servicio al

cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563).

Dientes de repuesto de aireadora AJ805E-DTNS

AJ805E-SCRF

ModeloAccesorio Descripción

Cuchillas de repuesto de escaricadora

Cable de extensión de 50 pies y calibre 14

Snow Joe

+ Sun Joe

SJTW-A con

extremo iluminado

PJEXT50-B

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores

no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3)

reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando

snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio

Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a

[email protected]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto

permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos

que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta

Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

R4_01282020

, LLC

CONSERVER CES INSTRUCTIONS

Une division de Snow Joe

, LLC

MANUEL D'UTILISATION

Modèle AJ805E Formulaire n° SJ-AJ805E-880F-M

SCARIFICATEUR/AÉRATEUR DE

PELOUSE ÉLECTRIQUE

13 A | 38 cm

IMPORTANT!

Consignes de sécurité

Tous les utilisateurs doivent lire

ces instructions avant d'utiliser la

machine

Suivez toujours ces consignes de sécurité. Ne pas s’y

conformer peut entraîner de graves blessures pouvant même

être fatales.

AVERTISSEMENTS d’ordre général

en matière de sécurité!

Quand vous utilisez ce scaricateur-aérateur électrique, les

précautions de sécurité de base doivent toujours être suivies

pour réduire le risque d'incendie, de secousse électrique ou de

dommages corporels.

Avant d'utiliser le scaricateur-aérateur, prenez le temps de

vous familiariser avec les commandes, spécialement la façon

d'arrêter la machine en cas d'urgence. Les seules personnes

qui doivent utiliser le scaricateur-aérateur sont celles qui

comprennent parfaitement les instructions et qui savent

comment utiliser la machine. Les enfants ne doivent jamais

être autorisés à avoir accès au scaricateur-aérateur.

Conservez ce manuel pour y faire éventuellement référence

dans le futur et relisez-le au début de chaque saison de

déchaumage.

Sécurité générale

1. Maintenir la zone de travail propre et bien éclairée –

Les endroits encombrés et sombres sont propices aux

accidents.

2. Pièces de rechange – Pour les réparations sur cette

machine, utilisez uniquement des pièces de rechange

identiques. Remplacez ou réparez immédiatement tout

cordon endommagé.

3. Maintenir les enfants, les spectateurs et les animaux

familiers à bonne distance – Tous les spectateurs,

notamment les animaux familiers, doivent être maintenus

à une distance de sécurité de la zone de travail.

4. S'habiller en conséquence – Ne portez ni vêtements

amples ni bijoux, ceux-ci pouvant se prendre dans les

pièces mobiles. Les cheveux longs doivent être ramassés

sous un couvre-chef. Il est recommandé de porter des

gants en caoutchouc et des chaussures susamment

montantes et antidérapantes pour tout travail à l’extérieur.

5. Éviter tout démarrage accidentel – Ne transportez

pas le scaricateur-aérateur en maintenant le doigt sur

l'interrupteur. Avant de brancher la machine, assurez-vous

que l'interrupteur est à la position d'arrêt.

6. Ne pas forcer la machine – Elle fonctionnera mieux, sera

moins dangereuse et moins susceptible de tomber en

panne si elle est utilisée au régime pour lequel elle a été

conçue.

7. Porter un équipement de protection individuel –

Quand vous utilisez cette machine, portez des lunettes

de sécurité munies d'écrans latéraux ou des lunettes de

protection pour vous protéger ecacement les yeux.

Portez des protecteurs d'oreille pour éviter une diminution

de l'acuité auditive. Utilisez un masque facial ou un

masque antipoussières si l'environnement de travail est

poussiéreux.

8. Débrancher la machine – Débranchez le scaricateur-

aérateur quand vous ne l’utilisez pas, avant d’intervenir

dessus, quand vous changez d’accessoire ou quand vous

eectuez toute autre tâche d’entretien.

9. Remiser la machine à l’intérieur, à l’arrêt complet – Si

vous ne l'utilisez pas, le scaricateur-aérateur doit être

remisé à l'intérieur dans un endroit sec, surélevé et sous

clé, hors de portée des enfants.

10. Eectuer avec soin l'entretien du scaricateur-

aérateur – Pour que leur rendement soit optimal et

qu'ils puissent être utilisés sans danger, maintenez les

tranchants autés et propres.

Inspectez périodiquement le cordon du scaricateur-

aérateur et, s'il est endommagé, faites-le réparer par un

centre de réparation agréé. Les rallonges électriques

doivent être périodiquement inspectées et immédiatement

remplacées si elles sont endommagées. Maintenez le

guidon sec, propre et exempt d'huile et de graisse.

11. Utiliser le bon outil – N'utilisez pas la machine pour des

travaux diérents de ceux auxquels elle est destinée.

12. Éviter les endroits dangereux – N’utilisez pas le

scaricateur-aérateur sous la pluie ou dans les endroits

humides.

13. Rester vigilant – Surveillez ce que vous faites. Faites

preuve de bon sens. N’utilisez pas le scaricateur-aérateur

si vous êtes fatigué, si vous avez consommé de l’alcool ou

de la drogue ou si vous avez pris des médicaments.

14. Ne pas s'arc-bouter – Restez en permanence sur les

deux pieds pour ne pas perdre l'équilibre.

15. Vérier que les pièces ne sont pas endommagées –

Avant d’utiliser la machine, inspectez-la soigneusement

pour vérier que les dispositifs de protection ou toute

autre pièce ne sont pas endommagés et pour vous

assurer qu’elle fonctionne correctement pour l’utilisation à

laquelle elle est destinée. Vériez l’alignement des pièces

mobiles, qu’aucune pièce ne grippe ou n’est cassée, les

xations et tout autre problème susceptible d’entraver

le bon fonctionnement de la machine. Les dispositifs

de protection ou toute pièce endommagés doivent être

réparés ou remplacés de façon appropriée. Communiquez

avec le service à la clientèle Snow Joe

+ Sun Joe

appelant le 1-866-SNOWJOE (1-866-766-9563) pour de

l’aide.

Outils et machines à double isolation

Les outils et machines à double isolation sont dotés de deux

systèmes d’isolation au lieu d’une mise à la terre. Aucune

mise à la terre veut dire qu’elle est déjà fournie sur un outil

ou une machine à double isolation. Toute intervention sur

un outil ou une machine à double isolation exige un soin

extrême et une parfaite connaissance du système et doit être

eectuée uniquement par du personnel technique qualié

chez un revendeur Snow Joe

+ Sun Joe

agréé. Les pièces

de rechange pour un outil ou une machine à double isolation

doivent être identiques aux pièces d’origine. Les indications

« Double Insulation » (double isolation) ou « Double Insulated »

(doublement isolé) sont marquées sur tous les outils ou

machines à double isolation. Le symbole (carré dans un

carré) peut être également marqué sur l’outil ou la machine.

DOUBLE ISOLATION : MISE À LA TERRE NON

REQUISE. POUR LES RÉPARATIONS,

UTILISER UNIQUEMENT DES PIÈCES DE

RECHANGE IDENTIQUES.

Le scaricateur-aérateur électrique est à double isolation,

éliminant ainsi la nécessité d'un système séparé de mise à la

terre. Utilisez uniquement des pièces de rechange identiques.

Lisez les instructions avant d’intervenir sur un outil ou une

machine à double isolation. Utilisez ce scaricateur-aérateur

électrique uniquement comme décrit dans ce manuel.

Sécurité électrique

1. Des dispositifs de protection contre les défauts de terre

(disjoncteurs de fuite de terre) doivent être fournis sur les

circuits ou les prises utilisés pour ce scaricateur-aérateur

électrique. Des prises intégrant un disjoncteur de fuite de

terre sont oertes et peuvent être utilisées pour répondre

à cette mesure de sécurité.

2. Pour prévenir toute secousse électrique, utilisez

uniquement une rallonge électrique appropriée pour

l'extérieur, par exemple les modèles SW-A, SOW-A,

STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A ou

SJTOW-A.

Avant son utilisation, vériez que la rallonge électrique

est en bon état. Si vous utilisez une rallonge électrique,

assurez-vous qu’elle soit de calibre susant pour le

courant que la machine va consommer. Une rallonge

sous-dimensionnée provoquera une chute de tension

dans les lignes, ce qui entraînera une perte de puissance

et une surchaue.

3. Pour réduire le risque d’électrocution, cette machine est

munie d'une che polarisée (c.-à-d., une lame est plus

large que l’autre). Utilisez cette machine uniquement avec

une rallonge électrique à che polarisée, homologuée

UL, CSA ou ETL et recommandée pour une utilisation à

l’extérieur. La che de l’outil ne s’insère que d’une seule

façon dans une rallonge à che polarisée.

Si la che de la machine ne rentre pas complètement dans

la rallonge, inversez-la. Si la che ne s’insère toujours

pas, procurez-vous une rallonge à che polarisée. Une

rallonge à che polarisée nécessite l’utilisation d’une

prise murale polarisée. La che polarisée de la rallonge

ne s’insère que d’une seule façon dans la prise murale

polarisée. Si la che ne rentre pas complètement dans la

prise murale, inversez-la. Si la che ne s’insère toujours

pas, communiquez avec un électricien qualié pour qu’il

pose une prise adéquate. Ne modiez en aucune façon la

Longueur de la rallonge

électrique

Calibre de l (AWG)

Jusqu'à 15 m

+15 m -30 m

14 12

m AVERTISSEMENT m

Toute secousse électrique peut entraîner des

BLESSURES GRAVES pouvant même être FATALES.

Tenir compte de ces avertissements :

• Ne laisser aucune pièce du scaricateur-aérateur

électrique entrer en contact avec de l'eau pendant

son utilisation. Si la machine se mouille lorsqu'elle

n'est pas sous tension, l'essuyer avant de la

redémarrer.

• Utiliser uniquement une rallonge électrique

homologuée UL, CSA ou ETL, recommandée

pour une utilisation à l’extérieur et tout temps, par

exemple la rallonge électrique de 15 m et de

calibre 14 Snow Joe

+ Sun Joe

SJTW-A à

extrémités lumineuses (modèle PJEXT50-B). Visiter

sunjoe.com pour acheter en ligne cette rallonge

électrique ou, pour la commander par téléphone,

appeler le 1-866-SNOWJOE (1-866-766-9563).

• Ne pas utiliser de rallonge électrique d’une longueur

supérieure à 30 m.

• Ne pas toucher la machine ou sa prise de courant les

mains mouillées ou les pieds dans l’eau. Le port de

bottes de caoutchouc ore une certaine protection.

TABLEAU - RALLONGE ÉLECTRIQUE

che de la machine, la prise de la rallonge ou la che de la

rallonge.

4. Pour empêcher que le cordon de la machine se débranche

de la rallonge électrique pendant son utilisation, utilisez le

crochet de retenue de rallonge électrique sur la machine

et/ou faites un nœud avec les deux cordons comme

indique le Tableau 1.

5. N'utilisez pas le cordon à mauvais escient. Ne tirez

jamais le scaricateur-aérateur par le cordon et ne tirez

pas brusquement sur le cordon pour le retirer de la prise.

Maintenez le cordon éloigné de la chaleur, de l’huile et des

objets tranchants.

IMPORTANT!

Consignes de sécurité pour les

scaricateurs-aérateurs poussés

Généralités concernant l'utilisation

• Lisez, comprenez et suivez toutes les instructions sur la

machine et dans le ou les manuels.

• Inspectez soigneusement le terrain où la machine doit être

utilisée et retirez tous les corps étrangers.

mAVERTISSEMENT! Des corps étrangers se

trouvant dans la zone de travail peuvent être ramassés par le

scaricateur-aérateur et être projetés dans les yeux, ce qui

peut entraîner de graves blessures. Outre l'inspection de la

zone de travail et l'élimination de tous les corps étrangers s'y

trouvant avant de commencer à scarier ou déchaumer, portez

toujours des lunettes de sécurité ou des lunettes de protection

munies d'écrans latéraux et, au besoin, un masque facial

intégral.

• Utilisez le scaricateur-aérateur électrique uniquement à la

lumière du jour ou sous un bon éclairage articiel.

• N'utilisez pas la machine sans porter de vêtements

extérieurs appropriés. Portez des chaussures de

protection permettant d’avoir une meilleure prise sur les

surfaces glissantes.

• Pour toutes les machines équipées d'un moteur électrique

d'entraînement ou d'un moteur à démarrage électrique,

utilisez une rallonge électrique et une prise respectant les

spécications du fabricant (voir le schéma sur la méthode

d’attache de la rallonge électrique en page 38).

• N'essayez jamais de procéder à des réglages quand le

moteur tourne.

• N’utilisez jamais le scaricateur-aérateur dans de l’herbe

humide. Assurez toujours vos pas; marchez, ne courez

jamais quand vous utilisez la machine.

• Ne mettez ni les mains ni les pieds sous les pièces

rotatives ou à proximité.

• Faites preuve d’une extrême prudence lorsque vous

utilisez la machine ou lui faites traverser des chemins,

des allées ou des routes de gravier. Soyez à l'aût des

dangers cachés et de la circulation.

• Faites très attention pour éviter de glisser ou de tomber.

• Arrêtez le moteur et débranchez la machine quand vous

quittez la position de conduite, avant de débloquer les

dents et à chaque fois que vous réparez, réglez, inspectez

ou eectuez tout autre type d'entretien sur la machine.

• Prenez toutes les précautions nécessaires quand vous

laissez la machine sans surveillance. Arrêtez le moteur et

débranchez le cordon d’alimentation.

• Avant de nettoyer, réparer ou inspecter la machine,

coupez le moteur, débranchez le cordon d'alimentation et

patientez jusqu'à ce que toutes les pièces mobiles soient

à l'arrêt complet.

• N'utilisez jamais la machine sans que les carters de

protection, les plaques de protection et les autres

dispositifs de protection et de sécurité soient en place et

en bon ordre de marche.

• Maintenez les enfants et les animaux familiers à bonne

distance.

• Ne surchargez pas la capacité de la machine en essayant

de déchaumer à une trop grande profondeur et à un

régime trop rapide.

• Ne déplacez pas la machine à une vitesse élevée sur un

sol dur ou glissant.

• N'autorisez jamais de spectateurs à s'approcher de la

machine quand elle est en cours d'utilisation.

• Utilisez uniquement des accessoires homologués par le

fabricant de la machine.

• N’utilisez jamais la machine sans bonne visibilité ou

éclairage adéquat.

• Soyez vigilant quand vous scariez/aérez un sol dur.

Les dents peuvent se bloquer dans le sol et propulser la

machine vers l'avant. Si ceci se produit, relâchez le levier

marche/arrêt et ne cherchez pas à retenir la machine.

• Faites preuve d'une extrême prudence quand vous

entamez une marche arrière ou quand vous tirez la

machine vers vous.

(B) Brancher la che dans la prise

Rallonge

électrique

Cordon de la

machine

(A) Nouer les cordons comme sur l'illustration

Tableau 1. Méthode d'attache de rallonge électrique

• Si la machine doit être basculée pour la déplacer, attendez

que les dents s’arrêtent. Ne faites pas tourner les dents

quand vous traversez des terrains où il n’y a pas d’herbe

et quand vous déplacez la machine d’une zone de travail à

une autre.

• Ne basculez pas la machine quand vous mettez le moteur

en marche, sauf si la machine doit être basculée pour la

démarrer. Dans ce cas, basculez-la en vous limitant à ce

qui est absolument nécessaire et levez uniquement la

partie qui est à l’opposé de l’utilisateur.

• Ne démarrez pas le moteur en restant debout derrière

l’ouverture d’éjection.

• Mettez le moteur en marche avec précaution en suivant

les instructions et maintenez les pieds à l'écart des dents

en rotation.

• Ne soulevez ou ne portez jamais la machine quand le

moteur tourne.

• Arrêtez le moteur et débranchez la machine :

– avant de retirer ce qui peut bloquer la machine ou ob-

struer l’ouverture d’éjection;

– avant d’eectuer une vérication sur la machine, de la

nettoyer ou d’intervenir dessus;

– après avoir heurté un corps étranger. Inspectez la ma-

chine pour vérier si elle a été endommagée et

réparez-la avant de la redémarrer et de l’utiliser de

nouveau;

– si la machine commence à vibrer anormalement

(vériez-la immédiatement);

– toutes les fois que vous laissez la machine sans surveil-

lance.

• N’utilisez jamais le scaricateur-aérateur sans que le sac à

chaume soit solidement attaché.

• AVERTISSEMENT! Faire très attention aux dents acérées.

Les dents continueront de tourner après avoir coupé le

moteur.

Utilisation sur terrain pentu

Les terrains pentus sont la cause majeure des accidents dus

à des glissades ou à des chutes et des graves blessures qu'ils

peuvent entraîner. L'utilisation d'un scaricateur-aérateur sur

terrain pentu exige une extrême vigilance. Si vous ne vous

sentez pas à l’aise sur un terrain pentu, ne le déchaumez pas

ou ne le scariez pas.

• Déchaumez en travers de la pente, jamais en montant ou

en descendant. Faites preuve d’une extrême prudence

quand vous changez de direction sur un terrain pentu.

• Faites attention aux trous, aux ornières, aux bosses, aux

roches et à tout ce qui peut être caché. Ils peuvent vous

faire glisser ou tomber sans prévenir.

• Ne déchaumez pas sur de l'herbe mouillée ou un terrain

excessivement pentu. Si vous êtes instable sur vos deux

pieds, vous risquez de glisser ou de tomber.

• Ne déchaumez pas à proximité d'à-pics, de fossés ou de

talus. Vous pourriez perdre l'équilibre.

Sécurité des enfants

Des accidents tragiques peuvent se produire si l’utilisateur

ne fait pas attention à la présence d’enfants. Les enfants font

souvent preuve d'une grande curiosité à l'égard de la machine

et de l'opération de déchaumage elle-même. Ne supposez

jamais que les enfants resteront là où vous les avez vus pour la

dernière fois.

• Maintenez les enfants à l'écart de la zone à déchaumer et

sous la stricte surveillance d'un adulte responsable autre

que l'utilisateur.

• Soyez vigilant et arrêtez la machine si un enfant pénètre

dans la zone de travail.

• Ne laissez jamais les enfants utiliser la machine.

• Redoublez d'attention en approchant les coins aveugles,

les buissons, les arbres ou tout ce qui pourrait vous

empêcher de voir un enfant.

Réduction des vibrations et du bruit

Pour réduire l’impact du bruit et la propagation des vibrations,

limitez la durée d’utilisation, passez sur des modes d’utilisation

produisant peu de vibrations et de bruit et portez également

un équipement de protection individuelle. Tenez compte

des points suivants pour réduire au minimum les risques

d’exposition aux vibrations et au bruit :

• Utilisez la machine uniquement pour les travaux pour

lesquels elle a été conçue et selon les instructions du

fabricant.

• Assurez-vous que la machine est en bon état et qu’elle est

bien entretenue.

• Utilisez les accessoires appropriés pour la machine et

assurez-vous qu’ils sont en bon état.

• Tenez fermement le guidon des deux mains.

• Entretenez cette machine selon les instructions fournies

dans ce manuel et maintenez-la toujours bien lubriée.

• Planiez votre emploi du temps pour répartir sur plusieurs

jours l’utilisation d’un outil produisant beaucoup de

vibrations.

Risques résiduels

Même si vous utilisez cette machine en respectant les

consignes de sécurité, il y aura toujours un risque de

dommages corporels et matériels. La structure et la

conception de cette machine peuvent présenter les dangers

suivants :

• Problèmes de santé résultant de la propagation de

vibrations si la machine est utilisée pendant de longues

périodes ou si elle n’est pas utilisée à bon escient et mal

ou insusamment entretenue.

• Dommages corporels et matériels dus à l’utilisation

d’accessoires cassés ou au choc soudain avec des corps

étrangers cachés.

• Danger de dommages corporels et matériels provoqués

par des débris volants.

mAVERTISSEMENT! Cette machine produit un champ

électromagnétique pendant son utilisation! Ce champ peut,

dans certaines circonstances, interférer avec des prothèses

actives ou passives! Pour réduire le risque de dommages

corporels graves ou même mortels, nous recommandons que

les personnes ayant des prothèses consultent leur médecin et

le fabricant des prothèses avant d’utiliser cette machine.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cette machine. Lisez, comprenez et

suivez toutes les instructions sur la machine avant d'essayer de procéder à son assemblage et de l'utiliser.

La projection d'objets ramassés

par les dents du rouleau peut

provoquer de graves blessures.

Faire preuve d'une extrême

PRUDENCE en entamant une

marche arrière ou en tirant la

machine vers soi.

ALERTE DE SÉCURITÉ – Indique

une précaution, un avertissement

ou un danger.

LIRE LE OU LES MANUELS

D'UTILISATION – Lire, comprendre

et suivre toutes les consignes de

sécurité du ou des manuels avant

d'essayer d'assembler et d'utiliser la

machine.

AVERTISSEMENT! Ne pas utiliser

la machine sous la pluie ou par

forte humidité.

PORT OBLIGATOIRE DE

LUNETTES DE SÉCURITÉ ET DE

SERRE-TÊTE ANTIBRUIT – Pour

éviter de se blesser, porter des

protecteurs d'oreille et des lunettes

de sécurité.

DANGER! Lames rotatives –

Maintenir les mains et les pieds

éloignés des pièces mobiles.

Porter des gants de protection et

des chaussures antidérapantes

pour utiliser la machine et

manipuler les débris.

DÉBRANCHER! Retirer le cordon

de la prise avant tout nettoyage ou

toute vérication d'entretien.

Inspecter la zone de travail avant

utilisation de la machine et retirer

tout ce qui peut être rejeté par la

machine. Si un objet caché est

découvert pendant le scariage ou

l’aération par ratissage, arrêter la

machine et retirer l’objet.

Maintenir les spectateurs à

bonne distance de la zone de

travail.

DÉBRANCHER! Retirer

immédiatement le cordon de la prise

s'il est endommagé ou entaillé.

Tenir les mains et les pieds éloignés

des pièces tournantes.

Double isolation.

Ne pas pousser la machine en

descendant des escaliers.

Symboles SymbolesDescriptions Descriptions

Apprenez à mieux connaître votre scaricateur-aérateur

électrique

Lisez attentivement le manuel d'utilisation et les consignes de sécurité avant d'utiliser le scaricateur-aérateur. Comparez

l'illustration ci-dessous avec votre machine pour vous familiariser avec l'emplacement des diérents réglages et commandes.

Conservez ce manuel pour y faire éventuellement référence dans le futur et relisez-le avant chaque saison de déchaumage.

DESSOUS

1. Ensemble guidon supérieur

2. Bouton et boulon d’ensemble

guidon supérieur (2)

3. Tube intermédiaire de guidon (2)

4. Bouton et boulon d’ensemble

guidon intermédiaire (2)

5. Tube inférieur de guidon (2)

6. Volet d’éjection

7. Boulon d’arrêt (2)

8. Assise de coussinet

9. Rouleau scaricateur

10. Rouleau d’aération par

ratissage

11. Clé hexagonale

12. Roue avant (2)

13. Roue arrière (2)

14. Levier de réglage

de profondeur de

scariage/ratissage

15. Bouton et roue dentée

de réglage de tube

inférieur de guidon

16. Sac à chaume

17. Serre-câble

18. Cordon d’alimentation

19. Boîtier d’interrupteurs

20. Crochet de retenue

de rallonge électrique

21. Bouton-poussoir de

sécurité

22. Levier marche/arrêt

23. Poignée rembourrée

Données techniques

Tension nominale ................................................ 120 V ~ 60 Hz

Moteur ............................................................................... 13 A

Régime à vide ........................................................ 3 000 tr/min

Largeur max. de ratissage ............................................... 38 cm

Profondeur de scariage

†

............................... -10 mm – 0 mm

Profondeur de ratissage

†

................................... 0 mm – 10 mm

Réglage de profondeur ............................................ 5 positions

Capacité du sac à chaume .................................................. 50 l

Rouleau d’aération par ratissage ........ 24 dents de ratissage à

ressort en acier

1,5 mm d’épaisseur et 30 mm de longueur

Rouleau scaricateur .............................. 26 lames tranchantes

130 mm de longueur

Taille des roues .................................................... Avant : 20 cm

Arrière : 10 cm

Poids net .......................................................................... 11 kg

†

La valeur négative pour la profondeur d’aération par ratissage indique que les

dents/lames ratissent au-dessous du niveau du sol (autrement dit, elles pénètrent

dans la couche de terre).

Déballage

Contenu de la caisse

• Scaricateur-aérateur

• Bouton (6) et boulon (4) de guidon

• Roue dentée de réglage (2)

• Ensemble guidon supérieur

• Tube intermédiaire de guidon (2)

• Tube inférieur de guidon (2)

• Sac à chaume

• Serre-câble

• Clé hexagonale

• Rouleau scaricateur (préassemblé)

• Rouleau d’aération par ratissage

• Manuel et carte d’enregistrement

1. Retirez soigneusement le scaricateur-aérateur électrique

de la caisse et inspectez-le pour vérier que tous les

éléments énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu pour vous assurer

qu’aucun élément n’a été brisé ou endommagé pendant

le transport. Si vous constatez que des pièces manquent

ou sont endommagées, NE PAS retourner la machine au

magasin. Veuillez appeler le service à la clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

REMARQUE : ne jetez pas la caisse d'expédition et

l'emballage tant que vous n'êtes pas prêt à utiliser le

scaricateur-aérateur électrique. L’emballage est fabriqué

dans des matériaux recyclables. Éliminez ces matériaux

de façon appropriée et conformément à la réglementation

ou conservez l’emballage pour le remisage de longue

durée de la machine.

IMPORTANT! Cette machine et son emballage ne sont pas

des jouets. Ne laissez pas les enfants jouer avec les sacs en

plastique, les feuilles métalliques ou les petites pièces. Ces

éléments peuvent être avalés et présentent un danger de

suocation!

Assemblage

mAVERTISSEMENT! Ne pas brancher le scaricateur-

aérateur sur le secteur tant que l'assemblage n'est pas

terminé. Ne pas tenir compte de cet avertissement peut être

à l'origine d'un démarrage accidentel et de graves dommages

corporels.

Portez toujours des gants pendant l’assemblage.

Assemblage du guidon

1. Insérez les tubes inférieurs de guidon dans les roues

dentées de réglage. Faire attention au sens des tubes.

L’espace en bas entre les deux tubes doit être plus large

que l’espace en haut (Fig. 1).

2. Assurez-vous que les trous des deux tubes inférieurs de

guidon et des roues dentées de réglage sont alignés.

Insérez les boulons de la machine dans ces trous.

Attachez à l’aide d’un jeu de boutons de guidon (Fig. 2).

Fig. 1

Tubes

intermédiaires

de guidon

Roues dentées

de réglage

Espace plus

large

plus étroit

Espace

REMARQUE : réglez l’ensemble guidon inférieur à la

hauteur la plus confortable pour vous en alignant la èche

sur la roue dentée de réglage avec l’un des trois points sur

le caisson du scaricateur-aérateur (Fig. 3).

3. Attachez les deux tubes intermédiaires de guidon aux

tubes inférieurs de guidon à l’aide d’un jeu de boutons

et boulons. Serrez le bouton de chaque côté pour bien

attacher les ensembles guidon (Fig. 4).

4. Attachez l’ensemble guidon supérieur aux tubes

intermédiaires de guidon à l’aide des boutons et boulons

restants. Serrez le bouton de chaque côté pour bien

attacher les ensembles guidon (Fig. 5).

5. Attachez le cordon à l’aide du serre-câble de rechange et

du serre-câble intégré à la roue dentée de réglage (Fig. 6).

Ensemble sac à chaume

mAVERTISSEMENT! Ne pas essayer d’utiliser la

machine sans avoir attaché au préalable le sac à chaume.

Des débris volants pourraient présenter un danger.

mAVERTISSEMENT! Avant d’attacher ou de vider le

sac à chaume, le moteur de la machine doit être coupé et le

dispositif de coupe doit s’être arrêté de tourner.

mAVERTISSEMENT! Ne jamais utiliser le scaricateur-

aérateur sans que le sac à chaume soit solidement attaché.

REMARQUE : le sac à chaume, quand il est plein, réduit le

rendement de cette machine.

Fig. 2

Tubes

inférieurs de

guidon

Boulons

Bouton

Fig. 3

Basse : 95 cm

Intermédiaire : 105 cm

Haute : 115 cm

Fig. 4

Tubes inférieurs

de guidon

Tubes

intermédiaires

de guidon

Bouton et boulon

de guidon

Fig. 5

Tubes

intermédiaires

de guidon

Bouton et boulon

de guidon

Ensemble

guidon

supérieur

Fig. 6

Serre-câbles

Attachez le sac à chaume au scaricateur-aérateur de pelouse

avant de l’utiliser.

1. Levez le volet d’éjection et suspendez le sac à chaume

par les crochets d’attache (Fig. 7).

Retrait et vidage du sac à chaume

Videz fréquemment le sac à chaume quand vous l’utilisez.

N’attendez pas qu’il soit complètement rempli. Nous

recommandons de le vider quand il est à moitié plein.

1. Levez le volet d’éjection et tirez le sac à chaume pour le

décrocher des crochets d’attache.

2. Videz le contenu du sac dans une poubelle adaptée.

Replacez le sac dans sa position initiale avant de

recommencer à utiliser la machine.

Utilisation prévue

1. Ce scaricateur-aérateur est conçu pour un moteur de

13 A. En fonction de l’accessoire de coupe qui est posé

dessus, cette machine est destinée à scarier et à éliminer

le chaume des pelouses ou à aérer par ratissage un jardin

chez soi, et en tant que loisir.

2. Quand la machine est utilisée pour scarier, elle travaille

en grattant à travers et entre l’herbe à l’aide de petites

fourches spécialement adaptées qui ramassent et

éliminent les matériaux indésirables de la pelouse tout

en laissant les brins d’herbe intacts. En même temps, la

machine scarie le sol pour qu’il soit mieux aéré.

3. Quand la machine est utilisée pour aérer par ratissage,

de nes épingles grattent la surface du gazon tout en

ramassant simultanément les débris légers pour que la

pelouse absorbe mieux l’oxygène et soit bien aérée et

drainée.

4. Cette machine ne doit pas être utilisée par temps

de pluie et pour tondre de l’herbe sèche, humide ou

exceptionnellement haute, par exemple de l’herbe de

pâturage, ou pour déchiqueter des feuilles.

5. Cette machine est uniquement destinée à un usage

domestique et privé, et non à un usage commercial ou

marchand. Elle ne doit pas être utilisée à d’autres ns que

celles décrites ici.

Utilisation

Réglage de la profondeur de coupe

mAVERTISSEMENT! Le moteur de la machine doit

être coupé et elle doit être débranchée du secteur avant de

procéder au réglage des dents.

Réglez la profondeur en fonction des besoins de votre

pelouse. La profondeur la mieux adaptée dépend du type de

pelouse et de la hauteur réelle de l’herbe.

1. Tirez le levier de réglage de profondeur pour le dégager de

la roue, puis déplacez-le vers l’avant ou vers l’arrière pour

régler la profondeur de coupe (Fig. 8).

2. Réglez le levier à l’une des cinq positions. Lisez la

profondeur réglée sur la graduation.

Crochet d’attache

Fig. 7

Volet

d’éjection

Fig. 8

Levier de réglage

de profondeur

Tirer Régler

Minimal

Pour l’aération par ratissage

d’une pelouse saine. Ne pas

utiliser pour scarier.

Intermédiaire

Pour le transport, le remisage,

le scariage et l’aération par

ratissage.

Profond

Réglage Profondeur

Application

5 mm

0 mm

-5 mm

-10 mm

Pour le scariage, non

recommandé pour l’aération par

ratissage.

Pour le scariage, ne pas utiliser

pour l’aération par ratissage.

Haut

Pour pousser la machine en

étant placé derrière et pour

l’élimination des couches minces

de feutre racinaire. Ne pas utiliser

pour le scariage.

10 mm

Branchement électrique

Poussez la boucle de la rallonge électrique à travers la fente

pratiquée dans le crochet de retenue de rallonge électrique en

l’introduisant du côté opposé au crochet de retenue (Fig. 9).

Branchez le cordon de la machine dans une rallonge électrique

spécialement conçue pour l’extérieur (voir le Tableau des

rallonges électriques en page 38).

Démarrage et arrêt

mAVERTISSEMENT! Avant de mettre en marche le

scaricateur-aérateur de pelouse, vérier qu'il n'est en contact

avec aucun corps étranger. Maintenir les pieds et les mains

à bonne distance des dents en rotation et de l'ouverture

d'éjection. Toute personne ne tenant pas compte de ces

avertissements s’expose à de graves blessures.

1. Pour démarrer, appuyez sur le bouton-poussoir de

sécurité en le maintenant enfoncé et en tirant en même

temps le levier marche/arrêt vers vous. Une fois que

la machine a démarré, relâchez le bouton-poussoir de

sécurité et commencez à scarier ou déchaumer (Fig. 10).

2. Pour arrêter le scaricateur-aérateur de pelouse, relâchez

le levier marche/arrêt.

mAVERTISSEMENT! Le rouleau à dents continue à

tourner pendant un bref instant une fois que le moteur de

la machine a été coupé. Ne pas basculer ou transporter la

machine quand le moteur tourne encore et ne pas toucher le

rouleau pendant qu'il est encore en rotation. Toute personne

ne tenant pas compte de cet avertissement s’expose à de

graves blessures.

Protection contre les surcharges

La protection contre les surcharges s’activera dans les

circonstances suivantes :

1. Si des matériaux scariés se sont accumulés autour du

dispositif de coupe.

Si les matériaux scariés sont plus gros que la capacité du moteur.

3. Si la résistance exercée contre le dispositif de coupe est

trop forte.

Quand le coupe-circuit s’est déclenché, arrêtez la machine et

débranchez-la.

Laissez la machine se refroidir et éliminer la cause de la

surcharge avant d’utiliser de nouveau la machine.

Généralités concernant l'utilisation

mAVERTISSEMENT! Arrêter le moteur si la machine

heurte un corps étranger. Couper le moteur de la machine, la

débrancher et la laisser se refroidir. Inspecter soigneusement

la machine pour vérier si elle n'est pas endommagée. Faire

réparer le moindre dommage avant d’utiliser de nouveau la

machine.

mAVERTISSEMENT!

Une machine qui vibre trop

pendant son utilisation est signe qu’elle est endommagée. La

machine doit être inspectée et réparée dans les meilleurs délais.

•

Avant chaque utilisation, inspectez la machine, son cordon

d’alimentation et sa che ainsi que les accessoires pour vérier

qu’ils ne sont pas endommagés. N’utilisez pas la machine si

elle est endommagée ou présente des signes d’usure.

•

Revériez que les accessoires sont correctement attachés.

• Poussez la machine en avant en tenant le guidon. Pour

assurer une bonne prise en main, veillez à ce que le

guidon reste sec.

• Assurez-vous que les ouvertures d’aération ne sont pas

bouchées. Au besoin, nettoyez-les à l’aide d’une brosse

souple. Les ouvertures d’aération bouchées peuvent faire

surchauer la machine et l’endommager.

• Arrêtez immédiatement la machine si vous êtes dérangé

en plein travail par des personnes pénétrant dans la zone

de travail. Avant de détourner votre attention, laissez la

machine s’arrêter complètement.

•

Ne vous forcez pas vous-même. Prenez des pauses

régulières pour être certain de pouvoir vous concentrer sur

le travail en cours et d’avoir le contrôle total de la machine.

• Tondez la pelouse d’abord et fertilisez-la ensuite.

Fig. 9

Crochet de retenue de

rallonge électrique

Rallonge électrique

Fig. 10

Levier

marche/arrêt

Bouton-poussoir

de sécurité

• Assurez-vous que la pelouse est débarrassée des pierres,

des bouts de bois, des ls métalliques et de tout ce qui

jonche le sol et qui pourrait endommager la machine ou

son moteur.

• Sélectionnez la profondeur de coupe adaptée à la hauteur

réelle de l’herbe.

•

N’utilisez pas cette machine sur une pelouse mouillée, car

l’herbe aurait tendance à se coller sur le dessous de caisse de

la machine, empêchant ainsi l’éjection normale des matériaux

ramassés; ceci pourrait vous faire glisser ou tomber.

• Poussez lentement la machine vers l’avant. Déplacez la

machine à une vitesse appropriée. Ne la déplacez pas

trop vite pour empêcher que la goulotte se bouche et que

le moteur se surcharge inutilement.

• Travaillez en faisant chevaucher légèrement les

rangées. La méthode la plus ecace pour scarier/

aérer les pelouses consiste à avancer en ligne droite en

commençant par un côté. Ceci permettra d’avoir des

rangées uniformes et d’être certain que le sol est scarié/

aéré sans qu’un seul endroit ait été oublié (Fig. 11).

•

Faites des cercles autour des massifs de eurs. Quand

vous atteignez un massif de eurs au milieu de la pelouse,

travaillez sur une rangée ou deux en faisant le tour du massif.

•

Faites particulièrement attention quand vous changez de direction.

Scariage

Quand vous scariez, tenez compte de la météo. Au

printemps, entre avril et mai, scariez la pelouse en réglant la

machine sur une grande profondeur, car la pelouse peut mieux

se régénérer à cette période. Quand l’été est humide, scariez

à nouveau à la n de l’été en réglant la machine sur une petite

profondeur. Ne scariez pas pendant les périodes de grande

chaleur. Quand l’été est sec et sans pluie, ne scariez pas une

seconde fois en automne.

Aération par ratissage

Pour qu’une pelouse saine se développe au printemps, il est

nécessaire que de grandes quantités d’air pénètrent dans

la zone autour des racines de l’herbe. Nous recommandons

d’aérer la pelouse toutes les 4 à 6 semaines, en fonction de

l’état de la pelouse.

Entretien

mAVERTISSEMENT! Avant d’entreprendre une

réparation quelconque ou d’intervenir sur la machine, vous

devez vous assurer que celle-ci a été débranchée. Les travaux

d’entretien et de réparation autres que ceux décrits dans ce

manuel d’instructions peuvent être eectués uniquement par

un spécialiste qualié!

Entretien et remisage

Pour que votre machine reste able et puisse être utilisée

pendant de longues années, eectuez régulièrement les

opérations d’entretien suivantes. Les travaux d’entretien et de

nettoyage de la machine ainsi que la dépose des dispositifs de

protection peuvent uniquement être eectués une fois que le

moteur a été coupé et que la prise a été débranchée.

• Maintenez serrés tous les écrous, tous les boulons et

toutes les vis pour vous assurer que la machine est en

bon état de marche et peut être utilisée sans danger.

•

Avant de la remiser à l’intérieur, laissez la machine se refroidir.

• Inspectez fréquemment le sac à chaume pour vérier qu’il

n’est ni usé ni détérioré.

• Examinez régulièrement la machine et, par mesure de

sécurité, remplacez les pièces usées ou endommagées.

•

Vériez que les couvercles et les dispositifs de protection ne sont

pas endommagés et sont bien attachés. Eectuez l'entretien ou

les réparations nécessaires avant d'utiliser la machine.

• Si le dispositif de coupe venait à tomber en panne malgré

les soins apportés au cours de la fabrication et les tests,

sa réparation devrait être eectuée par un centre de

réparation agréé.

• Ne nettoyez pas la machine quand le moteur tourne.

• Pour que vous puissiez travailler en toute sécurité avec

cette machine, assurez-vous que tous les éléments

d’attache (vis, écrous, etc.) sont serrés en permanence.

• Inspectez fréquemment la machine pour vérier qu’elle

ne présente pas de signes d’usure. Remplacez les pièces

usées et endommagées.

• Remisez votre machine dans un endroit sec. Pour que

votre machine puisse être utilisée pendant de longues

années, les vis et les boulons doivent tous être nettoyés et

huilés ensuite.

• Nettoyez la machine à l’aide d’une brosse ou d’un chion.

N’utilisez ni solvants ni eau pour retirer la saleté.

•

Le dispositif de coupe est le composant le plus susceptible

de s’user. C’est pourquoi vous devez vérier à intervalles

réguliers l’état du dispositif de coupe et de sa xation.

– Si le dispositif de coupe est usé ou émoussé, il doit être

immédiatement remplacé.

– Si la machine commence à vibrer de façon excessive,

c’est que le dispositif de coupe n’est pas bien équilibré

ou alors il a subi des déformations dues à des chocs.

Dans ce cas, il doit être réparé ou remplacé.

Fig. 11

Remplacement/changement du

dispositif de coupe

mAVERTISSEMENT! Avant de changer ou de

remplacer le dispositif de coupe, toujours couper le moteur de

la machine, la débrancher et la laisser refroidir.

mAVERTISSEMENT! Le dispositif de coupe est très

acéré et devient chaud pendant son utilisation. Le manipuler

avec précaution.

mAVERTISSEMENT! Pour éviter les blessures, par

exemple les brûlures et les coupures, porter des gants de

sécurité pour manipuler le dispositif de coupe.

mAVERTISSEMENT! Avant d’utiliser la machine,

s’assurer que tous les boulons sont serrés. Ne pas utiliser

la machine si des boulons manquent, sont desserrés ou

endommagés.

La machine a deux fonctions, le scariage et l’aération par

ratissage. Le rouleau scaricateur est préassemblé sur la

machine. Le rouleau d’aération par ratissage est inclus dans la

caisse d’expédition. Le rouleau peut être changé en fonction

du travail que l’on souhaite faire (Fig. 12).

mAVERTISSEMENT! Avant de procéder à une tâche

d'entretien quelconque, toujours débrancher l’alimentation

électrique de la machine et attendre que le rouleau à dents

s’arrête complètement. Porter des gants de protection pour la

manipulation des dents.

1. Retirez le sac à chaume.

2. Pour accéder au dessous de caisse, retournez la machine

sur une surface plane et stable.

3. Desserrez les deux boulons d’arrêt à l’aide de la clé

hexagonale fournie, retirez-les en même temps que le

dispositif de coupe amovible (Fig. 13).

4. Pour retirer le dispositif de coupe, levez d’abord l’assise

de coussinet et tirez-le ensuite pour le dégager de l’arbre

d’entraînement.

5. Alignez et insérez l'autre dispositif de coupe : faites glisser

l'écrou hexagonal dans la douille de l'arbre d'entraînement

et attachez l'assise de coussinet au support à l'aide des

boulons d'arrêt (Fig. 14).

mAVERTISSEMENT! S’assurer que le dispositif de

coupe (rouleau d’aération par ratissage) est inséré de façon

appropriée. S’assurer que le demi-cercle sur l’assise de

coussinet du rouleau s’enfonce dans la machine. Si le demi-

cercle fait face vers le haut, c’est qu’il a été mal inséré (Fig. 15).

Fig. 12

Rouleau

scaricateur

à lames

Rouleau d’aération

par ratissage à

dents en métal à

ressort

Fig. 13

Boulon d’arrêt

Rouleau scaricateur

Assise de coussinet

Fig. 14

Écrou

hexagonal

Douille

Assise de

coussinet

REMARQUE : si vous avez la moindre question, n'hésitez pas

à appeler le service à la clientèle Snow Joe

+ Sun Joe

1-866-766-9563 (1-866-SNOWJOE) pour de l'aide.

Après utilisation

1. Coupez le moteur de la machine, débranchez-la et laissez-

la se refroidir.

2. Inspectez, nettoyez et remisez la machine comme indiqué

ci-dessous.

Nettoyage et remisage

1. Avant le remisage, nettoyez soigneusement l’extérieur de

la machine à l’aide d’une brosse souple et d’un chion.

N’utilisez ni eau, ni solvants, ni produits à polir.

2. Pour nettoyer la zone du rouleau, retournez le

scaricateur-aérateur sur son anc.

REMARQUE : après une utilisation prolongée ou dans

le cas où l’herbe est humide, l’herbe coupée a tendance

à coller et à s’accumuler autour du rouleau, ce qui peut

entraîner une surchaue. Pour ne pas avoir ce problème,

retirez l’herbe coupée du rouleau après chaque utilisation.

3. Remisez le scaricateur-aérateur dans un endroit sec.

Ne mettez rien sur la partie supérieure du scaricateur-

aérateur pendant son remisage.

Sac à chaume

1. Avant chaque utilisation, inspectez le sac à chaume. Ne

l’utilisez pas si vous constatez qu’il est endommagé.

2. Après utilisation, nettoyez le sac à chaume. Pour éviter

le développement de moisissures, laissez sécher

complètement le sac à chaume avant de le ranger.

Transport

1. Coupez le moteur de la machine et débranchez-la avant

de la transporter où que ce soit.

2. Attachez les dispositifs de protection pendant le transport,

si la machine en est équipée.

Réglez la profondeur de coupe à la position de transport

(consultez la section « Réglage de la profondeur de coupe »

en page 46).

4. Transportez toujours la machine par son guidon.

Protégez la machine contre tout choc brutal ou les fortes

vibrations pouvant se produire pendant son transport dans

un véhicule.

6. Attachez la machine pour l’empêcher de glisser ou de

tomber par-dessus bord.

Service après-vente et

assistance technique

Si votre scaricateur-aérateur électrique AJ805E nécessite

une intervention technique ou un entretien, veuillez appeler le

1-866-SNOWJOE (1-866-766-9563) pour de l'aide.

Numéros de modèle et de

série

Lorsque vous communiquez avec l'entreprise pour commander

des pièces ou prendre rendez-vous pour une intervention

technique chez un revendeur agréé, vous devez fournir les

numéros de modèle et de série qui se trouvent sur l'étiquette

autocollante apposée sur le carter de la machine. Copiez ces

numéros dans l’espace réservé ci-dessous.

Fig. 15

Demi-cercle

Veuillez noter les numéros suivants sur le carter ou le guidon de

votre nouvelle machine :

A J 8 0 5 E

N° de modèle :

N° de série :

Dépannage

mAVERTISSEMENT! Procéder uniquement aux étapes décrites dans ces instructions!

Si vous ne pouvez pas résoudre le problème vous-même, toute inspection, toute réparation ou tout entretien supplémentaire doit

être eectué par un centre d'entretien et de réparation agréé ou par un spécialiste de même niveau de qualication!

Les dysfonctionnements, perturbations ou dommages soupçonnés sont souvent à l'origine de problèmes que l'utilisateur peut

régler lui-même. Pour inspecter la machine, suivez les directives de dépannage ci-dessous. Dans la plupart des cas, le problème

peut être résolu rapidement et le scaricateur-aérateur électrique peut être remis en état de marche.

Le moteur ne

démarre pas

La machine ne peut

pas atteindre sa pleine

puissance

Résultats

insatisfaisants

a) Machine non branchée sur une source

d’alimentation

b) Cordon d’alimentation ou che

défectueuse

c) Autre panne électrique de la machine

d) Bouton de déverrouillage non enfoncé

e) La machine est surchargée

a) Branchez la machine sur une source

d’alimentation

b) Communiquez avec un réparateur agréé

c) Communiquez avec un réparateur agréé

d) Appuyez d’abord sur le bouton de

déverrouillage, puis pressez le levier

marche/arrêt

e) Nettoyez l'herbe coupée accumulée

autour du rouleau. Patientez un instant

pour que la machine se refroidisse, puis

redémarrez-la

a) Rallonge électrique non adaptée à une

utilisation sur cette machine

b) Les ouvertures d'aération sont

bouchées

a) Utilisez une rallonge électrique

appropriée

b) Nettoyez les ouvertures d'aération

a) Dispositif de coupe usé

b) Les matériaux scariés dépassent la

capacité

c) La profondeur de scariage n’est pas

appropriée

a) Remplacez le rouleau à dents

(voir page 49)

b) Scariez uniquement des matériaux

correspondant à la capacité de la machine

c) Réglez la profondeur

Problème Causes possibles Solutions

Accessoires en option

mAVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces ou des accessoires qui ne sont pas destinés à être utilisés avec ce scaricateur-aérateur

électrique. Communiquez avec Snow Joe

+ Sun Joe

si vous n'êtes pas sûr que l'utilisation d'une pièce de rechange ou d'un

accessoire particulier avec votre scaricateur-aérateur électrique soit sans danger. L’utilisation de tout autre accessoire ou de

toute autre pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou mécaniques.

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue

de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par

téléphone en appelant le service à la clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

Dents de rechange pour aérateur AJ805E-DTNS

AJ805E-SCRF

ModèleAccessoires Description

Lames de rechange pour scaricateur

Rallonge électrique de 15 m et de

calibre 14 Snow Joe

+ Sun Joe

SJTW-A à extrémités lumineuses

PJEXT50-B

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE :

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou

de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux

ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe,

preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non

agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou

comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse [email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant

la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez

avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne

sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

R4_01282020

sunjoe.com

Sun Joe AJ805E 15-INCH | 13-AMP ELECTRIC LAWN SCARIFIER + DETHATCHER

Product's Documents

OPERATOR’S MANUAL

Specifications

Sun Joe AJ805E Questions and Answers

Related Products

Sun Joe AJ808E Electric Lawn Dethatcher + Scarifier WCollection Bag 15-inch 15-Amp

Sun Joe 24V-X2-DTS15-CT-RM Scarifier and Dethatcher, Tool Only 5-depth positions 14-inch Brushless Motor Certified Refurbished

Sun Joe 24V-X2-DTS15 24-Volt Cordless Scarifier, Dethatcher Kit 5-Depth Positions 14-inch Brushless Motor W/ 2 x 4.0-Ah Batteries, Dual Port Charger

Sun Joe 24V-X2-DTS15-CT 24-Volt Cordless Scarifier + Dethatcher 5-Depth Positions 15-inch Brushless Motor Tool Only

Sun Joe AJ801E 13" 12-Amp Electric Dethatcher and Scarifier
