6 | Deutsch

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk-

zeuge

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Ein-

haltung der Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro-

werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge

(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge

(ohne Netzkabel).

Arbeitsplatzsicherheit

 Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

 Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüs-

sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-

ge erzeugen Funken, die den Staub oder die Dämpfe

entzünden können.

 Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

 Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-

gen. Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

 Vermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

 Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

 Zweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker

aus der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

 Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung ei-

nes für den Außenbereich geeigneten Verlängerungska-

bels verringert das Risiko eines elektrischen Schlages.

 Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

schen Schlages.

Sicherheit von Personen

 Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges

kann zu ernsthaften Verletzungen führen.

 Tragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von Verletzun-

gen.

 Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an

die Stromversorgung anschließen, kann dies zu Unfällen

führen.

 Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

 Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

 Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung

und Handschuhe fern von sich bewegenden Teilen. Lo-

ckere Kleidung, Schmuck oder lange Haare können von

sich bewegenden Teilen erfasst werden.

 Wenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen

durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

 Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und si-

cherer im angegebenen Leistungsbereich.

 Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

werden.

WARNUNG

OBJ_BUCH-1334-005.book Page 6 Friday, June 10, 2016 11:42 AM

Deutsch | 7

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

 Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln oder das Gerät

weglegen. Diese Vorsichtsmaßnahme verhindert den un-

beabsichtigten Start des Elektrowerkzeuges.

 Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Perso-

nen das Gerät nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht gelesen

haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

 Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so be-

schädigt sind, dass die Funktion des Elektrowerkzeu-

ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

 Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-

kanten verklemmen sich weniger und sind leichter zu füh-

ren.

 Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen und

die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun-

gen kann zu gefährlichen Situationen führen.

Service

 Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Schleifer

 Verwenden Sie das Elektrowerkzeug nur für Trocken-

schliff. Das Eindringen von Wasser in ein Elektrogerät er-

höht das Risiko eines elektrischen Schlages.

 Achten Sie darauf, dass keine Personen durch Funken-

flug gefährdet werden. Entfernen Sie brennbare Mate-

rialien aus der Nähe. Beim Schleifen von Metallen ent-

steht Funkenflug.

 Achtung Brandgefahr! Vermeiden Sie eine Überhit-

zung des Schleifgutes und des Schleifers. Entleeren

Sie vor Arbeitspausen stets den Staubbehälter. Schleif-

staub im Staubsack, Microfilter, Papiersack (oder im Fil-

tersack bzw. Filter des Staubsaugers) kann sich unter un-

günstigen Bedingungen, wie Funkenflug beim Schleifen

von Metallen, selbst entzünden. Besondere Gefahr be-

steht, wenn der Schleifstaub mit Lack-, Polyurethanresten

oder anderen chemischen Stoffen vermischt ist und das

Schleifgut nach langem Arbeiten heiß ist.

 Sichern Sie das Werkstück. Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer

gehalten als mit Ihrer Hand.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum trockenen Schleifen

von Holz, Kunststoff, Metall, Spachtelmasse sowie lackierten

Oberflächen.

Elektrowerkzeuge mit elektronischer Regelung sind auch ge-

eignet zum Polieren.

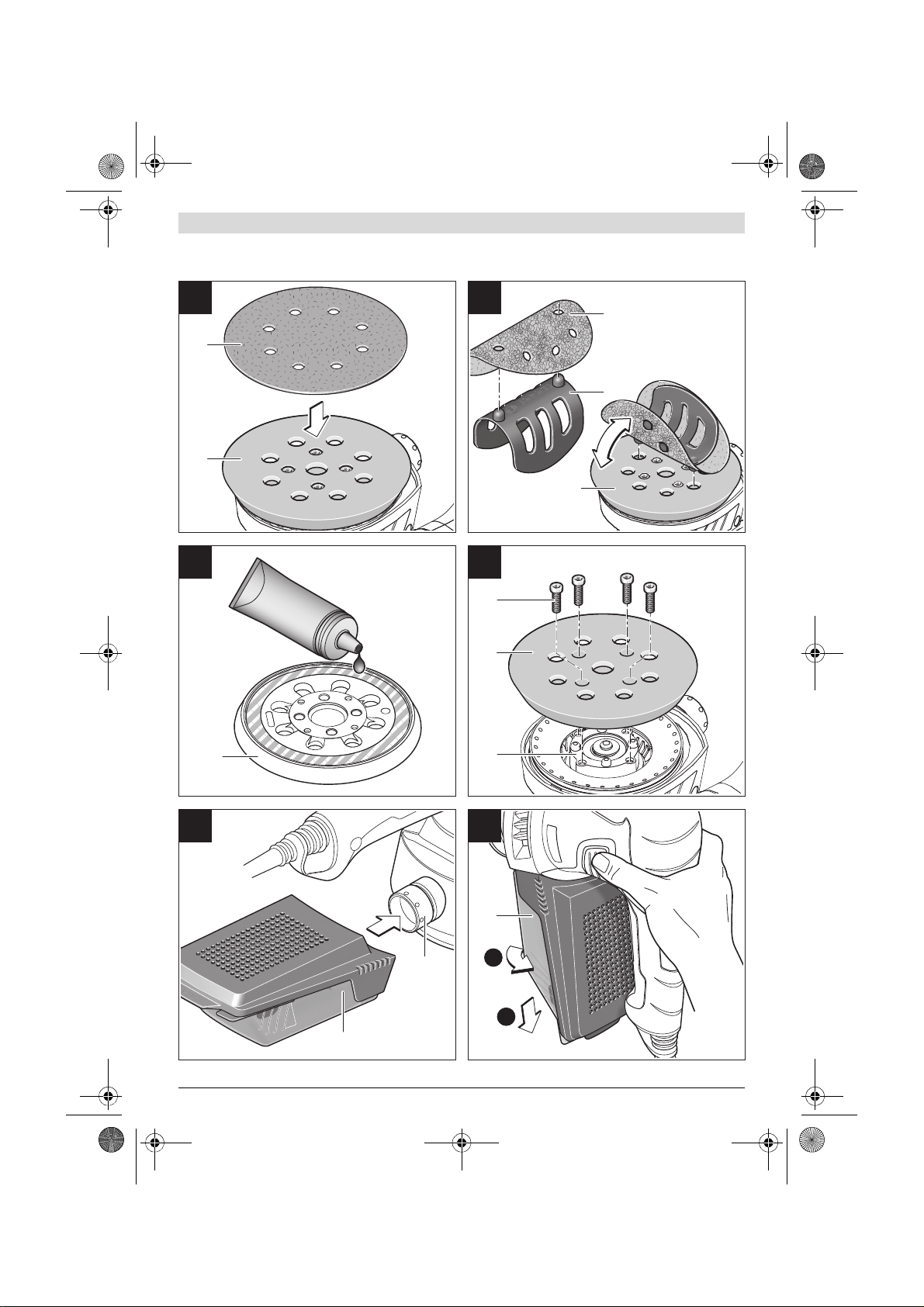

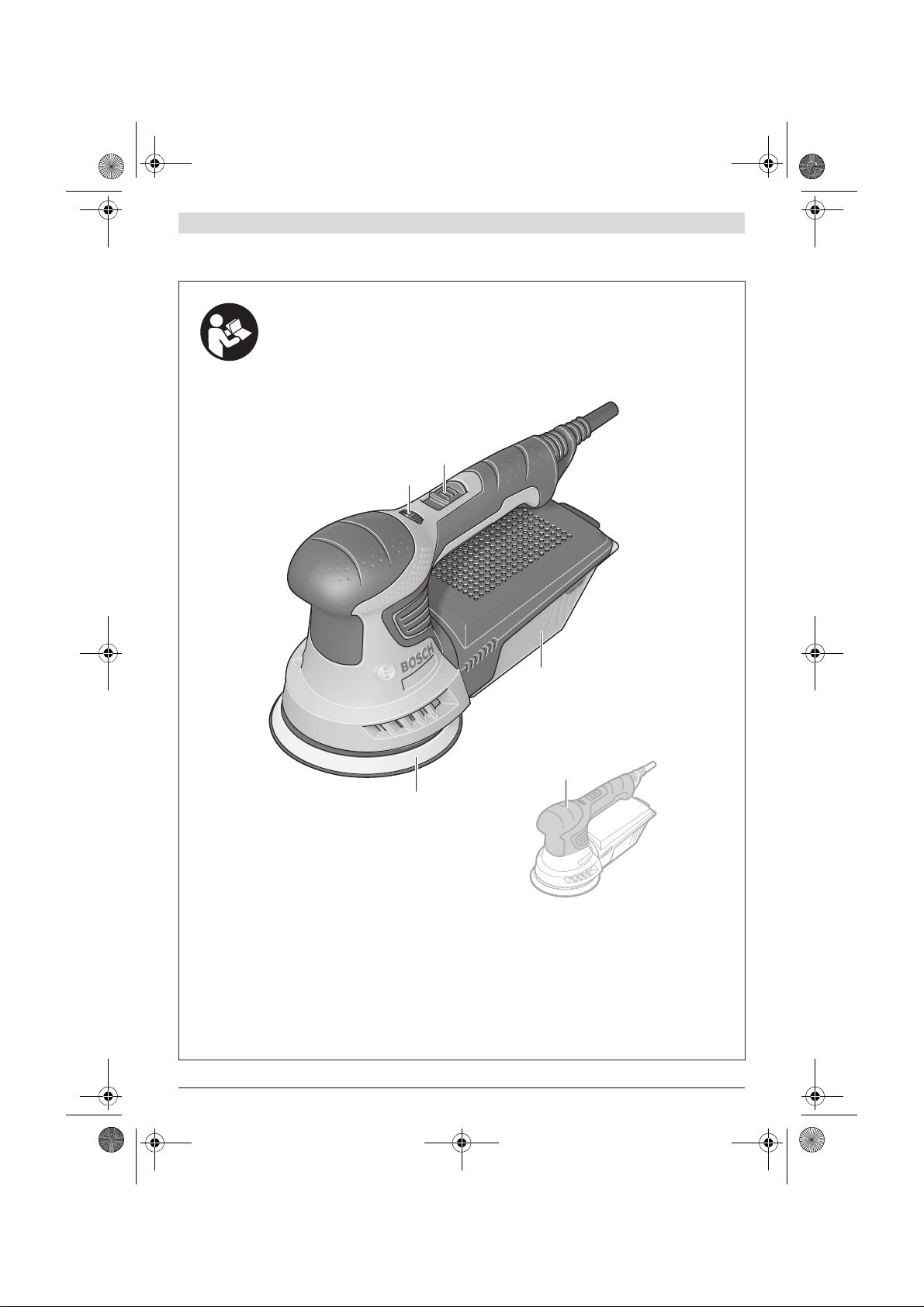

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf der Grafik-

seite.

1 Stellrad Schwingzahlvorwahl

2 Ein-/Ausschalter

3 Staubbox komplett (Microfilter System)

4 Schleifteller

5 Handgriff (isolierte Grifffläche)

6 Schleifblatt*

7 Justierhilfe für Schleifblatt*

8 Schrauben für Schleifteller

9 Schleiftellerträger

10 Ausblasstutzen

11 Filterelement (Microfilter System)

12 Absaugschlauch*

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden Sie in

unserem Zubehörprogramm.

Technische Daten

Exzenterschleifer PEX 300 AE

Sachnummer

3 603 CA3 ...

Schwingzahlvorwahl



Nennaufnahmeleistung

W270

Leerlaufdrehzahl n

min

-1

2000–12000

Leerlaufschwingzahl

min

-1

4000–24000

Schwingkreisdurchmesser

mm 4

Schleiftellerdurchmesser

mm 125

Gewicht entsprechend EPTA-

Procedure 01:2014

kg 1,5

Schutzklasse

/II

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei-

chenden Spannungen und in länderspezifischen Ausführungen können

diese Angaben variieren.

OBJ_BUCH-1334-005.book Page 7 Friday, June 10, 2016 11:42 AM

8 | Deutsch

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend

EN 60745-2-4.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-

trägt typischerweise: Schalldruckpegel 85 dB(A); Schallleis-

tungspegel 96 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun-

gen) und Unsicherheit K ermittelt entsprechend EN 60745:

=9,0m/s

, K= 1,5 m/s

Der in diesen Anweisungen angegebene Schwingungspegel

ist entsprechend einem in EN 60745 genormten Messverfah-

ren gemessen worden und kann für den Vergleich von Elek-

trowerkzeugen miteinander verwendet werden. Er eignet sich

auch für eine vorläufige Einschätzung der Schwingungsbelas-

tung.

Der angegebene Schwingungspegel repräsentiert die haupt-

sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-

dings das Elektrowerkzeug für andere Anwendungen, mit un-

terschiedlichen Zubehören, mit abweichenden

Einsatzwerkzeugen oder ungenügender Wartung eingesetzt

wird, kann der Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum

deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung soll-

ten auch die Zeiten berücksichtigt werden, in denen das Ge-

rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im

Einsatz ist. Dies kann die Schwingungsbelastung über den ge-

samten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-

zeugen, Warmhalten der Hände, Organisation der Arbeitsab-

läufe.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt allen einschlägi-

gen Bestimmungen der Richtlinien 2011/65/EU,

2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen

entspricht und mit folgenden Normen übereinstimmt:

EN 60745-1, EN 60745-2-4, EN 50581.

Technische Unterlagen (2006/42/EG) bei:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montage

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Wahl des Schleifblattes

Wählen Sie ein Schleifblatt mit passender Körnung entsprechend dem gewünschten Abtrag der Oberfläche. Bosch-Schleifblät-

ter sind für Farbe, Holz und Metall geeignet.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Einsatz Anwendung Körnung

Abtragen

(Grobschliff)

– grobe Abtragsarbeiten mit

hohem Materialabtrag

– alte Farbe entfernen

– alte Farbe, Lacke und Füller abschleifen extra grob 40

– dünne Farbe entfernen

– raue, ungehobelte Oberflächen vorschleifen

grob 60

Vorbereiten

(Zwischenschliff)

– leichte Abtragsarbeiten

– Oberflächen für die spätere

Weiterbearbeitung anschleifen

– Unebenheiten plan schleifen

– Bearbeitungsspuren des Grobschliffs

beseitigen

mittel 80

– Ausbessern vor dem Farb- oder Lackauftrag fein 120

Feinschliff

–Lackzwischenschliff

– Lackfehler anschleifen

– Fasern von der Oberfläche entfernen

– Feinschleifen vor der Beize oder Lasur

sehr fein 180

– Grundierung vor dem Lackieren anschleifen extra fein 240

OBJ_BUCH-1334-005.book Page 8 Friday, June 10, 2016 11:42 AM

Deutsch | 9

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Schleifblatt wechseln (siehe Bilder A–B)

Zum Abnehmen des Schleifblattes 6 heben Sie es seitlich an

und ziehen es vom Schleifteller 4 ab.

Entfernen Sie vor dem Aufsetzen eines neuen Schleifblattes

Schmutz und Staub vom Schleifteller 4, z. B. mit einem Pin-

sel.

Die Oberfläche des Schleiftellers 4 besteht aus einem Klettge-

webe, damit Sie Schleifblätter mit Kletthaftung schnell und

einfach befestigen können.

Drücken Sie das Schleifblatt 6 fest auf die Unterseite des

Schleiftellers 4 auf.

Achten Sie zur Gewährleistung einer optimalen Staubabsau-

gung darauf, dass die Ausstanzungen im Schleifblatt mit den

Bohrungen am Schleifteller übereinstimmen.

Zum genauen Justieren des Schleifblattes 6 auf dem Schleif-

teller 4 können Sie die Justierhilfe 7 nutzen. Legen Sie das

Schleifblatt mit dem Klettgewebe nach oben auf die Justier-

hilfe. Drücken Sie die Nocken der Justierhilfe in zwei Bohrun-

gen des Schleiftellers und rollen Sie das Schleifblatt von der

Justierhilfe ab. Drücken Sie das Schleifblatt gut fest.

Wahl des Schleiftellers

Je nach Anwendung kann das Elektrowerkzeug mit Schleiftel-

lern unterschiedlicher Härte ausgestattet werden:

– Schleifteller mittel (schwarz): geeignet für alle Schleifar-

beiten, universell einsetzbar.

– Schleifteller weich (grau, Zubehör): geeignet für Zwi-

schen- und Feinschliff, auch an gewölbten Flächen.

Schleifteller wechseln (siehe Bilder C–D)

Hinweis: Wechseln Sie einen beschädigten Schleifteller 4 so-

fort aus.

Ziehen Sie das Schleifblatt bzw. Polierwerkzeug ab. Drehen

Sie die vier Schrauben 8 vollständig heraus und nehmen Sie

den Schleifteller 4 ab.

Reinigen Sie die Oberseite des neuen Schleiftellers 4. Fetten

Sie den im Bild grau schraffierten Außenring dünn mit synthe-

tischem Fett ein.

Setzen Sie den neuen Schleifteller 4 auf und ziehen Sie die

vier Schrauben wieder fest.

Hinweis: Ein beschädigter Schleiftellerträger 9 darf nur von

einer autorisierten Kundendienststelle für Bosch-Elektro-

werkzeuge gewechselt werden.

Staub-/Späneabsaugung

 Stäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheits-

schädlich sein. Berühren oder Einatmen der Stäube kön-

nen allergische Reaktionen und/oder Atemwegserkran-

kungen des Benutzers oder in der Nähe befindlicher

Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten

als krebserzeugend, besonders in Verbindung mit Zusatz-

stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).

Asbesthaltiges Material darf nur von Fachleuten bearbeitet

werden.

– Benutzen Sie möglichst eine für das Material geeignete

Staubabsaugung.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.

– Es wird empfohlen, eine Atemschutzmaske mit Filter-

klasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu be-

arbeitenden Materialien.

 Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Eigenabsaugung mit Staubbox (siehe Bilder E–H)

Setzen Sie die Staubbox 3 auf den Ausblasstutzen 10 auf, bis

sie einrastet.

Der Füllstand der Staubbox 3 kann durch den transparenten

Behälter leicht kontrolliert werden.

Zum Entleeren der Staubbox 3 ziehen Sie diese drehend nach

unten ab.

Vor dem Öffnen der Staubbox 3 sollten Sie mit der Staubbox

wie im Bild gezeigt auf eine feste Unterlage klopfen, um den

Staub vom Filterelement zu lösen.

Halten Sie die Staubbox 3 fest, klappen Sie das Filterelement

11 nach oben weg und entleeren Sie die Staubbox. Reinigen

Sie die Lamellen des Filterelements 11 mit einer weichen

Bürste.

Hinweis: Um eine optimale Staubabsaugung zu gewährleis-

ten, leeren Sie die Staubbox 3 rechtzeitig und reinigen Sie das

Filterelement 11 regelmäßig.

Halten Sie das Elektrowerkzeug beim Arbeiten an senkrech-

ten Flächen so, dass die Staubbox 3 nach unten zeigt.

Fremdabsaugung (siehe Bild I)

Stecken Sie einen Absaugschlauch 12 auf den Ausblasstut-

zen 10. Verbinden Sie den Absaugschlauch 12 mit einem

Staubsauger. Eine Übersicht zum Anschluss an verschiedene

Staubsauger finden Sie am Ende dieser Anleitung.

Der Staubsauger muss für den zu bearbeitenden Werkstoff

geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheits-

gefährdenden, krebserzeugenden oder trockenen Stäuben

einen Spezialsauger.

Halten Sie das Elektrowerkzeug beim Arbeiten an senkrech-

ten Flächen so, dass der Absaugschlauch nach unten zeigt.

Betrieb

Inbetriebnahme

 Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typen-

schild des Elektrowerkzeuges übereinstimmen. Mit

230 V gekennzeichnete Elektrowerkzeuge können

auch an 220 V betrieben werden.

OBJ_BUCH-1334-005.book Page 9 Friday, June 10, 2016 11:42 AM

10 | Deutsch

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Ein-/Ausschalten

Zum Einschalten des Elektrowerkzeugs schieben Sie den

Ein-/Ausschalter 2 nach vorn, sodass am Schalter „1“ er-

scheint.

Zum Ausschalten des Elektrowerkzeugs schieben Sie den

Ein-/Ausschalter 2 nach hinten, sodass am Schalter „0“ er-

scheint.

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur

ein, wenn Sie es benutzen.

Schwingzahl vorwählen

Mit dem Stellrad Schwingzahlvorwahl 1 können Sie die benö-

tigte Schwingzahl auch während des Betriebes vorwählen.

Die erforderliche Schwingzahl ist vom Werkstoff und den Ar-

beitsbedingungen abhängig und kann durch praktischen Ver-

such ermittelt werden.

Nach längerem Arbeiten mit kleiner Schwingzahl sollten Sie

das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei

maximaler Schwingzahl im Leerlauf drehen lassen.

Arbeitshinweise

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

 Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-

kommen ist, bevor Sie es ablegen.

Flächen schleifen

Schalten Sie das Elektrowerkzeug ein, setzen Sie es mit der

ganzen Schleiffläche auf den zu bearbeitenden Untergrund

und bewegen Sie es mit mäßigem Druck über das Werkstück.

Die Abtragsleistung und das Schliffbild werden im Wesentli-

chen durch die Wahl des Schleifblattes, die vorgewählte

Schwingzahlstufe und den Anpressdruck bestimmt.

Nur einwandfreie Schleifblätter bringen gute Schleifleistung

und schonen das Elektrowerkzeug.

Achten Sie auf gleichmäßigen Anpressdruck, um die Lebens-

dauer der Schleifblätter zu erhöhen.

Eine übermäßige Erhöhung des Anpressdruckes führt nicht zu

einer höheren Schleifleistung, sondern zu stärkerem Ver-

schleiß des Elektrowerkzeuges und des Schleifblattes.

Benutzen Sie ein Schleifblatt, mit dem Metall bearbeitet wur-

de, nicht mehr für andere Materialien.

Verwenden Sie nur original Bosch-Schleifzubehör.

Grobschliff

Ziehen Sie ein Schleifblatt grober Körnung auf.

Drücken Sie das Elektrowerkzeug nur leicht an, sodass es mit

höherer Schwingzahl läuft und ein größerer Materialabtrag er-

reicht wird.

Feinschliff

Ziehen Sie ein Schleifblatt feinerer Körnung auf.

Durch leichtes Variieren des Anpressdruckes bzw. Änderung

der Schwingzahlstufe können Sie die Schleiftellerschwingzahl

reduzieren, wobei die Exzenterbewegung erhalten bleibt.

Bewegen Sie das Elektrowerkzeug mit mäßigem Druck flächig

kreisend oder wechselnd in Längs- und Querrichtung auf dem

Werkstück. Verkanten Sie das Elektrowerkzeug nicht, um ein

Durchschleifen des zu bearbeitenden Werkstückes, z. B. Fur-

niere, zu vermeiden.

Nach Beendigung des Arbeitsvorganges schalten Sie das

Elektrowerkzeug aus.

Polieren

Zum Aufpolieren von verwitterten Lacken oder Nachpolieren

von Kratzern (z. B. Acrylglas) kann das Elektrowerkzeug mit

entsprechenden Polierwerkzeugen wie Lammwollhaube, Po-

lierfilz oder -schwamm (Zubehör) ausgestattet werden.

Wählen Sie beim Polieren eine niedrige Schwingzahl (Stufe

1–2), um eine übermäßige Erwärmung der Oberfläche zu

vermeiden.

Tragen Sie die Politur auf eine etwas kleinere Fläche auf, als

Sie polieren möchten. Arbeiten Sie das Poliermittel mit einem

geeigneten Polierwerkzeug mit Kreuzgang- oder Kreisbewe-

gungen und mäßigem Druck ein.

Lassen Sie das Poliermittel nicht auf der Oberfläche austrock-

nen, die Oberfläche kann sonst beschädigt werden. Setzen

Sie die zu polierende Fläche nicht der direkten Sonnenstrah-

lung aus.

Reinigen Sie die Polierwerkzeuge regelmäßig, um gute Polier-

ergebnisse zu sichern. Waschen Sie die Polierwerkzeuge mit

mildem Waschmittel und warmem Wasser aus, verwenden

Sie keine Verdünnungsmittel.

Anwendungstabelle

Die Angaben in der nachfolgenden Tabelle sind empfohlene

Werte.

Die für die Bearbeitung günstigste Kombination lässt sich am

besten durch praktischen Versuch ermitteln.

1–2 niedrige Schwingzahl

3–4 mittlere Schwingzahl

5–6 hohe Schwingzahl

Anwendung

Körnung

(Grobschliff/

Feinschliff)

Schwingzahlstufe

Lacke anschleifen 180/240 2/3

Lacke ausbessern 120/240 4/5

Lacke entfernen 40/60 5

Weichholz 40/240 5/6

Hartholz 60/240 5/6

Furnier 180/240 2–4

Aluminium 80/240 4/5

Stahl 40/240 5

Stahl entrosten 40/120 6

rostfreier Stahl 80/240 5

Stein 80/240 5/6

OBJ_BUCH-1334-005.book Page 10 Friday, June 10, 2016 11:42 AM

English | 11

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Wartung und Service

Wartung und Reinigung

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

 Halten Sie das Elektrowerkzeug und die Lüftungs-

schlitze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann

ist dies von Bosch oder einer autorisierten Kundendienststel-

le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits-

gefährdungen zu vermeiden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei

Fragen zu unseren Produkten und deren Zubehör.

www.bosch-do-it.de, das Internetportal für Heimwerker und

Gartenfreunde.

www.1-2-do.com

In der Heimwerker-Community 1-2-do.com können Sie

Produkttester werden, Ideen sammeln oder sich mit anderen

Heimwerkern austauschen.

www.dha.de, das komplette Service-Angebot der Deutschen

Heimwerker Akademie.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Elektrowerkzeuges an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestel-

len oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040480

Fax: (0711) 40040481

E-Mail: Servicezentrum.Ele[email protected]

Anwendungsberatung: Tel.: (0711) 40040480

Fax: (0711) 40040482

E-Mail: Anwendungsbe[email protected]ch.com

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestel-

len.

Tel.: (01) 797222010

Fax: (01) 797222011

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

teile bestellen.

Tel.: (044) 8471511

Fax: (044) 8471551

E-Mail: [email protected]h.com

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gere[email protected]osch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie

2012/19/EU über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationales

Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und

einer umweltgerechten Wiederverwertung

zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

General Power Tool Safety Warnings

Read all safety warnings and all in-

structions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or seri-

ous injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

power tool.

Work area safety

 Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

 Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

or fumes.

 Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety

 Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

 Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is

earthed or grounded.

WARNING

OBJ_BUCH-1334-005.book Page 11 Friday, June 10, 2016 11:42 AM

12 | English

1 609 92A 1PC | (10.6.16) Bosch Power Tools

 Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric

shock.

 Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

 When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

 If operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected

supply. Use of an RCD reduces the risk of electric shock.

Personal safety

 Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

 Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce personal inju-

ries.

 Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source

and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or en-

ergising power tools that have the switch on invites acci-

dents.

 Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

 Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

 Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from

moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

 If devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are con-

nected and properly used. Use of dust collection can re-

duce dust-related hazards.

Power tool use and care

 Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

 Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

 Disconnect the plug from the power source and/or the

battery pack from the power tool before making any

adjustments, changing accessories, or storing power

tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

 Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

 Maintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other

condition that may affect the power tool’s operation. If

damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power

tools.

 Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind

and are easier to control.

 Use the power tool, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardous situation.

Service

 Have your power tool serviced by a qualified repair per-

son using only identical replacement parts. This will en-

sure that the safety of the power tool is maintained.

Safety Warnings for Sander

 Use the machine only for dry sanding. Penetration of wa-

ter into the machine increases the risk of an electric shock.

 Pay attention that no persons are put at risk through

sparking. Remove any combustible materials in the vi-

cinity. Sparking occurs when sanding metal materials.

 Caution, fire hazard! Avoid overheating the object be-

ing sanded as well as the sander. Always empty the

dust collector before taking breaks. In unfavourable

conditions, e. g., when sparks emit from sanding metals,

sanding debris in the dust bag, micro filter or paper sack

(or in the filter sack or filter of the vacuum cleaner) can

self-ignite. Particularly when mixed with remainders of var-

nish, polyurethane or other chemical materials and when

the sanding debris is hot after long periods of working.

 Secure the workpiece. A workpiece clamped with clamp-

ing devices or in a vice is held more secure than by hand.

Products sold in GB only: Your product is fitted with a

BS 1363/A approved electric plug with internal fuse (ASTA

approved to BS 1362).

If the plug is not suitable for your socket outlets, it should be

cut off and an appropriate plug fitted in its place by an author-

ised customer service agent. The replacement plug should

have the same fuse rating as the original plug.

The severed plug must be disposed of to avoid a possible

shock hazard and should never be inserted into a mains sock-

et elsewhere.

Products sold in AUS and NZ only: Use a residual current de-

vice (RCD) with a rated residual current of 30 mA or less.

OBJ_BUCH-1334-005.book Page 12 Friday, June 10, 2016 11:42 AM

English | 13

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Product Description and Specifica-

tions

Read all safety warnings and all instruc-

tions. Failure to follow the warnings and in-

structions may result in electric shock, fire

and/or serious injury.

Intended Use

The machine is intended for dry sanding of wood, plastic,

metal, filler as well as coated surfaces.

Machines with electronic control are also suitable for polish-

ing.

Product Features

The numbering of the product features refers to the illustra-

tion of the machine on the graphics page.

1 Thumbwheel for orbit frequency preselection

2 On/Off switch

3 Dust box, complete (Microfilter System)

4 Sanding plate

5 Handle (insulated gripping surface)

6 Sanding sheet*

7 Alignment aid for sanding sheet*

8 Screws for sanding plate

9 Sanding-plate base

10 Extraction outlet

11 Filter element (Microfilter System)

12 Vacuum hose*

*Accessories shown or described are not part of the standard de-

livery scope of the product. A complete overview of accessories

can be found in our accessories program.

Technical Data

Noise/Vibration Information

Sound emission values determined according to

EN 60745-2-4.

Typically the A-weighted noise levels of the product are:

Sound pressure level 85 dB(A); Sound power level 96 dB(A).

Uncertainty K=3 dB.

Wear hearing protection!

Vibration total values a

(triax vector sum) and uncertainty K

determined according to EN 60745:

=9.0m/s

, K= 1.5 m/s

The vibration level given in this information sheet has been

measured in accordance with a standardised test given in

EN 60745 and may be used to compare one tool with anoth-

er. It may be used for a preliminary assessment of exposure.

The declared vibration emission level represents the main ap-

plications of the tool. However if the tool is used for different

applications, with different accessories or insertion tools or is

poorly maintained, the vibration emission may differ. This

may significantly increase the exposure level over the total

working period.

An estimation of the level of exposure to vibration should also

take into account the times when the tool is switched off or

when it is running but not actually doing the job. This may sig-

nificantly reduce the exposure level over the total working

period.

Identify additional safety measures to protect the operator

from the effects of vibration such as: maintain the tool and the

accessories, keep the hands warm, organisation of work pat-

terns.

Declaration of Conformity

We declare under our sole responsibility that the product de-

scribed under “Technical Data” is in conformity with all rele-

vant provisions of the directives 2011/65/EU, 2014/30/EU,

2006/42/EC including their amendments and complies with

the following standards: EN 60745-1, EN 60745-2-4,

EN 50581.

Technical file (2006/42/EC) at:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Assembly

 Before any work on the machine itself, pull the mains

plug.

Random Orbital Sander PEX 300 AE

Article number

3 603 CA3 ...

Preselection of orbital stroke

rate



Rated power input

W270

No-load speed n

min

-1

2000–12000

No-load orbital stroke rate

min

-1

4000–24000

Orbit diameter

mm 4

Sanding plate diameter

mm 125

Weight according to EPTA-

Procedure 01:2014

kg 1.5

Protection class

/II

The values given are valid for a nominal voltage [U] of 230 V. For differ-

ent voltages and models for specific countries, these values can vary.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-1334-005.book Page 13 Friday, June 10, 2016 11:42 AM

14 | English

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Selecting the Sanding Sheet

Select a sanding sheet with the appropriate grain as required for the desired surface removal rate. Bosch sanding sheets are suit-

able for paint, wood and metal.

Replacing the Sanding Sheet (see figures A–B)

To remove the sanding sheet 6, lift it from the side and pull it

off of the sanding plate 4.

When attaching a new sanding sheet, remove any dust or de-

bris from the sanding plate 4, e. g., with a brush.

The surface of the sanding plate 4 is fitted with Velcro backing

for quick and easy fastening of sanding sheets with Velcro ad-

hesion.

Press the sanding sheet 6 firmly against the bottom side of

the sanding plate 4.

To ensure optimum dust extraction, pay attention that the

punched holes in the sanding sheet match with the holes in

the sanding plate.

The alignment aid 7 can be used for alignment of the sanding

sheet 6 on the sanding plate 4. Place the sanding sheet with

the Velcro facing upward on the alignment aid. Press the cams

of the alignment aid into two holes of the sanding plate and

roll off the sanding sheet from the alignment aid. Press the

sanding sheet firmly against the sanding plate.

Selection of the Sanding Plate

Depending on the application, the machine can be equipped

with sanding plates of different hardness:

– Sanding plate, medium (black): Suitable for all sanding

work; universally usable.

– Sanding plate, soft (grey, accessory): Suitable for interme-

diate and fine sanding, incl. on convex surfaces.

Replacing the Sanding Plate (see figures C–D)

Note: Replace a damaged sanding plate 4 immediately.

Pull off the sanding sheet or the polishing accessory. Unscrew

the four screws 8 completely and remove the sanding plate 4.

Clean the upper side of the new sanding plate 4. Apply a thin

coat of synthetic grease to the outer ring hatched grey in the

figure.

Attach the new sanding plate 4 and tighten the four screws

again.

Note: A damaged sanding-plate base 9 may be changed only

by an authorised after-sales service agent for Bosch power

tools.

Dust/Chip Extraction

 Dusts from materials such as lead-containing coatings,

some wood types, minerals and metal can be harmful to

one’s health. Touching or breathing-in the dusts can cause

allergic reactions and/or lead to respiratory infections of

the user or bystanders.

Certain dusts, such as oak or beech dust, are considered

as carcinogenic, especially in connection with wood-treat-

ment additives (chromate, wood preservative). Materials

containing asbestos may only be worked by specialists.

– As far as possible, use a dust extraction system suitable

for the material.

– Provide for good ventilation of the working place.

– It is recommended to wear a P2 filter-class respirator.

Observe the relevant regulations in your country for the mate-

rials to be worked.

 Prevent dust accumulation at the workplace. Dusts can

easily ignite.

Integrated Dust Extraction with Dust Box

(see figures E–H)

Attach the dust box 3 onto the extraction outlet 10 until it

latches.

The filling level of the dust box 3 can easily be checked

through the transparent container.

Operational area Application Grain size

Removal

(coarse sanding)

– Coarse sanding down with high

material removal

– Removal of old paint

– Sanding old paint, varnish and filler extra coarse 40

– Removal of thin coats

– Pre-sanding rough, unplaned surfaces

coarse 60

Preparation

(intermediate sanding)

– Light sanding down

– Light sanding of surfaces for

continued processing

– Face sanding and planing of irregularities

– Removing score marks from coarse-sanding

medium 80

– Evening out/touching up before applying

paint/varnish

fine 120

Fine Sanding

– Intermediate varnish sanding

– Light sanding of coating de-

fects

– Removal of fibres from surfaces

– Fine sanding before staining or glazing

very fine 180

– Light sanding of primer prior to coating extra fine 240

OBJ_BUCH-1334-005.book Page 14 Friday, June 10, 2016 11:42 AM

English | 15

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

To empty the dust box 3, pull it off toward the bottom with a

twisting motion.

Before opening the dust box 3, it is recommended to loosen

the dust from the filter element by gently striking it against a

firm support (as shown in the figure).

Hold the dust box 3 firmly, fold the filter element 11 upward

and empty the dust box. Clean the thin plates of the filter ele-

ment 11 with a soft brush.

Note: To ensure optimum dust extraction, empty the dust box

3 in good time and clean the filter element 11 at regular inter-

vals.

When working vertical surfaces, hold the power tool in such a

manner that the dust box 3 faces downward.

External Dust Extraction (see figure I)

Mount a vacuum hose 12 onto the extraction outlet 10. Con-

nect the vacuum hose 12 with a vacuum cleaner. An overview

for the connection of various vacuum cleaners can be found at

the end of these instructions.

The vacuum cleaner must be suitable for the material being

worked.

When vacuuming dry dust that is especially detrimental to

health or carcinogenic, use a special vacuum cleaner.

When working vertical surfaces, hold the power tool in such a

manner that the vacuum hose faces downward.

Operation

Starting Operation

 Observe correct mains voltage! The voltage of the pow-

er source must agree with the voltage specified on the

nameplate of the machine. Power tools marked with

230 V can also be operated with 220 V.

Switching On and Off

To start the machine, push the On/Off switch 2 forward so

that the “1” is indicated on the switch.

To switch off the machine, push the On/Off switch 2 toward

the rear so that the “0” is indicated on the switch.

To save energy, only switch the power tool on when using it.

Preselecting the Orbital Stroke Rate

With the thumbwheel for preselection of the orbital stroke

rate 1, you can preselect the required orbital stroke rate, even

during operation.

The required stroke rate depends on the material and the

working conditions and can be determined through practical

testing.

After longer periods of working at low stroke rate, allow the

machine to cool down by running it for approx. 3 minutes at

maximum stroke rate with no load.

Working Advice

 Before any work on the machine itself, pull the mains

plug.

 Wait until the machine has come to a standstill before

placing it down.

Sanding Surfaces

Switch the machine on, place it with the complete sanding

surface on the surface to be worked and move the machine

with moderate pressure over the workpiece.

The removal capacity and the sanding pattern are mainly de-

termined by the selection of the sanding sheet, the preselect-

ed orbital stroke rate and the applied pressure.

Only flawless sanding sheets achieve good sanding capacity

and extend the service life of the machine.

Pay attention to apply uniform sanding pressure; this increas-

es the working life of the sanding sheets.

Intensifiying the sanding pressure does not lead to an in-

crease of the sanding capacity, but to increased wear of the

machine and the sanding sheet.

A sanding sheet that has been used for metal should not be

used for other materials.

Use only original Bosch sanding accessories.

Rough Sanding

Attach a sanding sheet with coarse grain.

Apply only light pressure to the machine so that it runs at a

higher stroke rate and high material removal is achieved.

Fine Sanding

Attach a sanding sheet with fine grain.

By lightly varying the application pressure or changing the or-

bital stroke rate, the sanding plate stroke rate can be reduced

whereby the orbital action is maintained.

With moderate pressure, move the machine in a circular pat-

tern or alternately in lengthwise and crosswise directions

over the workpiece. Do not tilt the machine to avoid sanding

through the workpiece (e. g. when sanding veneer).

After finishing the working procedure, switch the power tool

off.

Polishing

For the polishing of weathered paint or buffing out scratches

(e.g., acrylic glass), the machine can be equipped with appro-

priate polishing accessories such as lamb’s wool bonnet, pol-

ishing felt or sponge (accessories).

Select a low stroke rate (setting 1– 2) for polishing in order to

avoid excessive heating of the surface.

Apply the polish onto a somewhat smaller surface than you in-

tend to polish. Work the polishing agent in with a suitable pol-

ishing tool applying it crosswise or with circular motion and

moderate pressure.

Do not allow the polishing agent to dry out on the surface, oth-

erwise the surface can become damaged. Do not subject the

surface to be polished to direct sunlight.

1–2 Low stroke rate

3–4 Medium stroke rate

5–6 High stroke rate

OBJ_BUCH-1334-005.book Page 15 Friday, June 10, 2016 11:42 AM

16 | English

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Clean the polishing accessories regularly to ensure good pol-

ishing results. Wash out polishing accessories with a mild de-

tergent and warm water; do not use paint thinner.

Application Table

The data in the following table are recommended values.

The most favourable combination for working is best deter-

mined by practical testing.

Maintenance and Service

Maintenance and Cleaning

 Before any work on the machine itself, pull the mains

plug.

 For safe and proper working, always keep the machine

and ventilation slots clean.

If the replacement of the supply cord is necessary, this has to

be done by Bosch or an authorized Bosch service agent in or-

der to avoid a safety hazard.

After-sales Service and Application Service

Our after-sales service responds to your questions concern-

ing maintenance and repair of your product as well as spare

parts. Exploded views and information on spare parts can al-

so be found under:

www.bosch-pt.com

Bosch’s application service team will gladly answer questions

concerning our products and their accessories.

In all correspondence and spare parts order, please always in-

clude the 10-digit article number given on the type plate of

the machine.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

At www.bosch-pt.co.uk you can order spare parts or arrange

the collection of a product in need of servicing or repair.

Tel. Service: (0344) 7360109

E-Mail: boschse[email protected]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: (01) 4666700

Fax: (01) 4666888

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: (01300) 307044

Fax: (01300) 307045

Inside New Zealand:

Phone: (0800) 543353

Fax: (0800) 428570

Outside AU and NZ:

Phone: +61 3 95415555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: (011) 4939375

Fax: (011) 4930126

E-Mail: [email protected]

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: (031) 7012120

Fax: (031) 7012446

E-Mail: [email protected].com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: (021) 5512577

Fax: (021) 5513223

E-Mail: [email protected].za

Application

Grain Size

(course sanding/

fine sanding)

Oscillation Rate

Roughening varnish 180/240 2/3

Touching up varnish 120/240 4/5

Removing varnish 40/60 5

Softwood 40/240 5/6

Hardwood 60/240 5/6

Veneer 180/240 2–4

Aluminium 80/240 4/5

Steel 40/240 5

Derusting steel 40/120 6

Stainless steel 80/240 5

Masonry, stone 80/240 5/6

OBJ_BUCH-1334-005.book Page 16 Friday, June 10, 2016 11:42 AM

Français | 17

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Bosch Headquarters

Midrand, Gauteng

Tel.: (011) 6519600

Fax: (011) 6519880

E-Mail: rbsa-hq.pt[email protected]

Disposal

The machine, accessories and packaging should be sorted for

environmental-friendly recycling.

Do not dispose of power tools into household waste!

Only for EC countries:

According to the European Guideline

2012/19/EU for Waste Electrical and Elec-

tronic Equipment and its implementation

into national right, power tools that are no

longer usable must be collected separately

and disposed of in an environmentally cor-

rect manner.

Subject to change without notice.

Français

Avertissements de sécurité

Avertissements de sécurité généraux pour l’outil

Lire tous les avertissements

de sécurité et toutes les ins-

tructions. Ne pas suivre les avertissements et instructions

peut donner lieu à un choc électrique, un incendie et/ou une

blessure sérieuse.

Conserver tous les avertissements et toutes les instruc-

tions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à

votre outil électrique alimenté par le secteur (avec cordon

d’alimentation) ou votre outil fonctionnant sur batterie (sans

cordon d’alimentation).

Sécurité de la zone de travail

 Conserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux acci-

dents.

 Ne pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de li-

quides inflammables, de gaz ou de poussières. Les ou-

tils électriques produisent des étincelles qui peuvent

enflammer les poussières ou les fumées.

 Maintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil. Les distractions

peuvent vous faire perdre le contrôle de l’outil.

Sécurité électrique

 Il faut que les fiches de l’outil électrique soient adap-

tées au socle. Ne jamais modifier la fiche de quelque fa-

çon que ce soit. Ne pas utiliser d’adaptateurs avec des

outils à branchement de terre. Des fiches non modifiées

et des socles adaptés réduiront le risque de choc élec-

trique.

 Eviter tout contact du corps avec des surfaces reliées à

la terre telles que les tuyaux, les radiateurs, les cuisi-

nières et les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la terre.

 Ne pas exposer les outils à la pluie ou à des conditions

humides. La pénétration d’eau à l’intérieur d’un outil aug-

mentera le risque de choc électrique.

 Ne pas maltraiter le cordon. Ne jamais utiliser le cordon

pour porter, tirer ou débrancher l’outil. Maintenir le

cordon à l’écart de la chaleur, du lubrifiant, des arêtes

ou des parties en mouvement. Les cordons endommagés

ou emmêlés augmentent le risque de choc électrique.

 Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-

longateur adapté à l’utilisation extérieure. L’utilisation

d’un cordon adapté à l’utilisation extérieure réduit le risque

de choc électrique.

 Si l’usage d’un outil dans un emplacement humide est

inévitable, utiliser une alimentation protégée par un

dispositif à courant différentiel résiduel (RCD). L’usage

d’un RCD réduit le risque de choc électrique.

Sécurité des personnes

 Rester vigilant, regarder ce que vous êtes en train de

faire et faire preuve de bon sens dans l’utilisation de

l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué

ou sous l’emprise de drogues, d’alcool ou de médica-

ments. Un moment d’inattention en cours d’utilisation

d’un outil peut entraîner des blessures graves des per-

sonnes.

 Utiliser un équipement de sécurité. Toujours porter

une protection pour les yeux. Les équipements de sécu-

rité tels que les masques contre les poussières, les chaus-

sures de sécurité antidérapantes, les casques ou les pro-

tections acoustiques utilisés pour les conditions

appropriées réduiront les blessures des personnes.

 Eviter tout démarrage intempestif. S’assurer que l’in-

terrupteur est en position arrêt avant de brancher l’ou-

til au secteur et/ou au bloc de batteries, de le ramasser

ou de le porter. Porter les outils en ayant le doigt sur l’in-

terrupteur ou brancher des outils dont l’interrupteur est en

position marche est source d’accidents.

 Retirer toute clé de réglage avant de mettre l’outil en

marche. Une clé laissée fixée sur une partie tournante de

l’outil peut donner lieu à des blessures de personnes.

 Ne pas se précipiter. Garder une position et un équi-

libre adaptés à tout moment. Cela permet un meilleur

contrôle de l’outil dans des situations inattendues.

AVERTISSEMENT

OBJ_BUCH-1334-005.book Page 17 Friday, June 10, 2016 11:42 AM

18 | Français

1 609 92A 1PC | (10.6.16) Bosch Power Tools

 S’habiller de manière adaptée. Ne pas porter de vête-

ments amples ou de bijoux. Garder les cheveux, les vê-

tements et les gants à distance des parties en mouve-

ment. Des vêtements amples, des bijoux ou les cheveux

longs peuvent être pris dans des parties en mouvement.

 Si des dispositifs sont fournis pour le raccordement

d’équipements pour l’extraction et la récupération des

poussières, s’assurer qu’ils sont connectés et correcte-

ment utilisés. Utiliser des collecteurs de poussière peut

réduire les risques dus aux poussières.

Utilisation et entretien de l’outil

 Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli-

cation. L’outil adapté réalisera mieux le travail et de ma-

nière plus sûre au régime pour lequel il a été construit.

 Ne pas utiliser l’outil si l’interrupteur ne permet pas de

passer de l’état de marche à arrêt et vice versa. Tout ou-

til qui ne peut pas être commandé par l’interrupteur est

dangereux et il faut le faire réparer.

 Débrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré-

glage, changement d’accessoires ou avant de ranger

l’outil. De telles mesures de sécurité préventives ré-

duisent le risque de démarrage accidentel de l’outil.

 Conserver les outils à l’arrêt hors de la portée des en-

fants et ne pas permettre à des personnes ne connais-

sant pas l’outil ou les présentes instructions de le faire

fonctionner. Les outils sont dangereux entre les mains

d’utilisateurs novices.

 Observer la maintenance de l’outil. Vérifier qu’il n’y a

pas de mauvais alignement ou de blocage des parties

mobiles, des pièces cassées ou toute autre condition

pouvant affecter le fonctionnement de l’outil. En cas de

dommages, faire réparer l’outil avant de l’utiliser. De

nombreux accidents sont dus à des outils mal entretenus.

 Garder affûtés et propres les outils permettant de cou-

per. Des outils destinés à couper correctement entretenus

avec des pièces coupantes tranchantes sont moins sus-

ceptibles de bloquer et sont plus faciles à contrôler.

 Utiliser l’outil, les accessoires et les lames etc., confor-

mément à ces instructions, en tenant compte des

conditions de travail et du travail à réaliser. L’utilisation

de l’outil pour des opérations différentes de celles prévues

pourrait donner lieu à des situations dangereuses.

Maintenance et entretien

 Faire entretenir l’outil par un réparateur qualifié utili-

sant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l’outil est maintenue.

Instructions de sécurité pour meuleuses

 N’utiliser l’outil électroportatif que pour un travail à

sec. La pénétration d’eau dans un outil électroportatif aug-

mente le risque d’un choc électrique.

 Veiller à ce que personne ne soit exposé à un danger en

raison des projections d’étincelles. Enlever les maté-

riaux inflammables se trouvant à proximité. L’usinage

des métaux génère des étincelles.

 Attention ! Risque d’incendie ! Eviter la surchauffe des

matériaux travaillés et de la ponceuse. Vider toujours

le bac de récupération des poussières avant de faire

une pause de travail. Les particules de poussière se trou-

vant dans le sac à poussières, le microfiltre, le sac en pa-

pier (ou dans le sac à poussières en tissu ou le filtre de l’as-

pirateur) peuvent s’enflammer d’elles-mêmes dans des

conditions défavorables, p. ex. projection d’étincelles lors

du ponçage de pièces en métal, ceci notamment lorsque

les particules de poussières sont mélangées à des résidus

de vernis, de polyuréthane ou d’autres substances

chimiques et que les matériaux travaillés sont très chauds

après avoir été travaillés pendant une période assez

longue.

 Bloquer la pièce à travailler. Une pièce à travailler serrée

par des dispositifs de serrage appropriés ou dans un étau

est fixée de manière plus sûre que tenue dans les mains.

Description et performances

du produit

Il est impératif de lire toutes les consignes

de sécurité et toutes les instructions. Le

non-respect des avertissements et instruc-

tions indiqués ci-après peut conduire à une

électrocution, un incendie et/ou de graves

blessures.

Utilisation conforme

L’outil électroportatif est conçu pour le ponçage à sec des sur-

faces en bois, en matières plastiques, en métal et en mastic

ainsi que des surfaces vernies.

Les outils électroportatifs disposant d’un réglage électro-

nique sont également appropriés au polissage.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la re-

présentation de l’outil électroportatif sur la page graphique.

1 Molette de réglage présélection de la vitesse

2 Interrupteur Marche/Arrêt

3 Bac de récupération des poussières, complet

(Microfilter System)

4 Plateau de ponçage

5 Poignée (surface de préhension isolante)

6 Feuille abrasive*

7 Dispositif d’ajustage pour feuille abrasive*

8 Vis pour plateau de ponçage

9 Porte-plateau

10 Sortie d’aspiration

11 Filtre (Microfilter System)

12 Tuyau d’aspiration*

*Les accessoires décrits ou illustrés ne sont pas tous compris dans

la fourniture. Vous trouverez les accessoires complets dans notre

programme d’accessoires.

OBJ_BUCH-1334-005.book Page 18 Friday, June 10, 2016 11:42 AM

Français | 19

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Caractéristiques techniques

Niveau sonore et vibrations

Valeurs d’émissions sonores déterminées selon la norme

EN 60745-2-4.

Les mesures réelles (A) des niveaux sonores de l’appareil

sont : niveau de pression acoustique 85 dB(A) ; niveau d’in-

tensité acoustique 96 dB(A). Incertitude K=3 dB.

Porter une protection acoustique !

Valeurs totales des vibrations a

(somme vectorielle des trois

axes directionnels) et incertitude K relevées conformément à

la norme EN 60745 :

=9,0m/s

, K= 1,5 m/s

Le niveau d’oscillation indiqué dans ces instructions d’utilisa-

tion a été mesuré conformément à la norme EN 60745 et peut

être utilisé pour une comparaison d’outils électroportatifs. Il

est également approprié pour une estimation préliminaire de

la charge vibratoire.

Le niveau d’oscillation correspond aux utilisations principales

de l’outil électroportatif. Si l’outil électrique est néanmoins

utilisé pour d’autres applications, avec différents accessoires

ou d’autres outils de travail ou s’il est mal entretenu, le niveau

d’oscillation peut être différent. Ceci peut augmenter consi-

dérablement la charge vibratoire pendant toute la durée de

travail.

Pour une estimation précise de la charge vibratoire, il est re-

commandé de prendre aussi en considération les périodes

pendant lesquelles l’appareil est éteint ou en fonctionnement,

mais pas vraiment utilisé. Ceci peut réduire considérable-

ment la charge vibratoire pendant toute la durée de travail.

Déterminez des mesures de protection supplémentaires pour

protéger l’utilisateur des effets des vibrations, telles que par

exemple : Entretien de l’outil électrique et des outils de tra-

vail, maintenir les mains chaudes, organisation des opéra-

tions de travail.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le pro-

duit décrit sous « Caractéristiques techniques » est en confor-

mité avec toutes les dispositions des directives 2011/65/UE,

2014/30/UE, 2006/42/CE et leurs modifications ainsi

qu’avec les normes suivantes : EN 60745-1, EN 60745-2-4,

EN 50581.

Dossier technique (2006/42/CE) auprès de :

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montage

 Avant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

Choix de la feuille abrasive

Sélectionnez le grain de la feuille abrasive en fonction de la capacité d’enlèvement souhaitée. Les feuilles abrasives Bosch sont

conçues pour les peintures, le bois et le métal.

Ponceuse excentrique PEX 300 AE

N° d’article

3 603 CA3 ...

Présélection de la vitesse



Puissance nominale absorbée

W270

Vitesse à vide n

tr/min 2000–12000

Vitesse d’oscillation à vide

min

-1

4000–24000

Diamètre d’amplitude d’oscil-

lation mm 4

Diamètre du plateau de pon-

çage

mm 125

Poids suivant EPTA-

Procedure 01:2014 kg 1,5

Classe de protection

/II

Ces indications sont valables pour une tension nominale de [U] 230 V.

Ces indications peuvent varier pour des tensions plus basses ainsi que

pour des versions spécifiques à certains pays.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Applications Utilisation Grains

Enlèvement

(ponçage grossier)

– travaux grossiers avec impor-

tant enlèvement de matière

– décapage de la vieille peinture

– enlevement de veille peinture, laque et masse

de remplissage

extra gros 40

– décapage de couches légères de peinture

– ponçage préliminaire de surfaces rugueuses,

non rabotées

grossier 60

OBJ_BUCH-1334-005.book Page 19 Friday, June 10, 2016 11:42 AM

20 | Français

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Changement de la feuille abrasive

(voir figures A–B)

Pour enlever la feuille abrasive 6, soulevez-la par le côté et re-

tirez-la du plateau de ponçage 4.

Avant de monter une nouvelle feuille abrasive, éliminez les

poussières et impuretés se trouvant sur le plateau de ponçage

4 à l’aide d’un pinceau p.ex.

La surface du plateau de ponçage 4 est équipée d’un revête-

ment auto-aggripant ce qui permet de fixer rapidement et fa-

cilement les feuilles abrasives à système auto-aggripant.

Pressez la feuille abrasive 6 sur la surface inférieure du pla-

teau de ponçage 4.

Afin de garantir une bonne aspiration des poussières, assu-

rez-vous que les perforations de la feuille abrasive et du pla-

teau de ponçage coïncident.

Pour un ajustage précis de la feuille abrasive 6 sur le plateau

de ponçage 4, vous pouvez utiliser le dispositif d’ajustage 7.

Montez la feuille abrasive sur le dispositif d’ajustage, le revê-

tement auto-aggripant orienté vers le haut. Introduisez les er-

gots du dispositif d’ajustage dans deux trous d’aspiration du

plateau de ponçage et déroulez la feuille abrasive du dispositif

d’ajustage. Veillez à ce que la feuille abrasive adhère correcte-

ment au plateau de ponçage.

Choix du plateau de ponçage

Suivant l’utilisation, il est possible de monter des plateaux de

ponçage de différentes duretés sur l’outil électroportatif :

– Plateau de ponçage de dureté moyenne (noir) : approprié

pour tous les travaux de ponçage, à utilisation universelle.

– Plateau de ponçage souple (gris, disponible en

accessoire) : approprié pour le ponçage intermédiaire et

de finition, également pour les surfaces bombées.

Changement du plateau de ponçage

(voir figures C–D)

Note : Remplacez immédiatement un plateau de ponçage 4

endommagé.

Retirez la feuille abrasive ou l’outil de polissage. Desserrez les

quatre vis 8 complètement et retirez le plateau de ponçage 4.

Nettoyez la surface du nouveau plateau de ponçage 4. Lubri-

fiez légèrement l’anneau extérieur, en hachuré gris, illustré

sur la figure, avec de la graisse synthétique.

Montez le nouveau plateau de ponçage 4 et resserrez les

quatre vis.

Note : Un porte-plateau 9 endommagé ne doit être remplacé

que par une station de service après-vente agréée pour outil-

lage Bosch.

Aspiration de poussières/de copeaux

 Les poussières de matériaux tels que peintures contenant

du plomb, certains bois, minéraux ou métaux, peuvent être

nuisibles à la santé. Entrer en contact ou aspirer les pous-

sières peut entraîner des réactions allergiques et/ou des

maladies respiratoires auprès de l’utilisateur ou de per-

sonnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou

de hêtre sont considérées comme cancérigènes, surtout

en association avec des additifs pour le traitement du bois

(chromate, lazure). Les matériaux contenant de l’amiante

ne doivent être travaillés que par des personnes qualifiées.

– Si possible, utilisez un dispositif d’aspiration des pous-

sières approprié au matériau.

– Veillez à bien aérer la zone de travail.

– Il est recommandé de porter un masque respiratoire

avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter

en vigueur dans votre pays.

 Evitez toute accumulation de poussières à l’emplace-

ment de travail. Les poussières peuvent facilement s’en-

flammer.

Aspiration interne avec bac de récupération des pous-

sières (voir figures E–H)

Montez le bac de récupération des poussières 3 sur la sortie

d’aspiration 10 et faites-le s’encliqueter.

Le récipient transparent permet de contrôler facilement le ni-

veau de remplissage du bac de récupération des poussières

Pour vider le bac de récupération des poussières 3, retirez-le

vers le bas en effectuant un mouvement de rotation.

Préparation

(ponçage intermédiaire)

– faible enlèvement de matière

– ponçage de surfaces pour

traitement ultérieur

– ponçage des inégalités

– élimination des traces du ponçage grossier

moyen 80

– réparation d’applications de peinture ou de

vernis

fin 120

Ponçage de finition

– Ponçage avant application de

vernis

– ponçage des défauts de

vernissage

– elimination de fibres de la surface

– ponçage de finition avant l’application de

teintures ou de lasures

très fin 180

– ponçage des sous-couches avant l’application

du vernis

extra fin 240

Applications Utilisation Grains

OBJ_BUCH-1334-005.book Page 20 Friday, June 10, 2016 11:42 AM

Français | 21

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Avant d’ouvrir le bac de récupération des poussières 3 il est

recommandé de détacher les poussières du filtre en frappant

le bac sur un support stable.

Tenez bien le bac de récupération des poussières 3, relevez le

filtre 11 vers le haut et videz le bac de récupération des pous-

sières. Nettoyez les lamelles du filtre 11 à l’aide d’une brosse

douce.

Note : Afin d’assurer une aspiration des poussières optimale,

videz le bac de récupération des poussières 3 à temps et net-

toyez le filtre 11 régulièrement.

Lors du travail sur des surfaces verticales, tenez l’outil élec-

troportatif de sorte que le bac de récupération des poussières

3 soit dirigé vers le bas.

Aspiration externe de copeaux (voir figure I)

Montez un tuyau d’aspiration 12 sur la sortie d’aspiration 10.

Raccordez le tuyau d’aspiration 12 à un aspirateur. Vous trou-

verez un tableau pour le raccordement aux différents aspira-

teurs à la fin des ces instructions d’utilisation.

L’aspirateur doit être approprié au matériau à travailler.

Pour l’aspiration de poussières particulièrement nuisibles à la

santé, cancérigènes ou sèches, utilisez des aspirateurs spéci-

fiques.

Lors du travail sur des surfaces verticales, tenez l’outil électro-

portatif de sorte que le tuyau d’aspiration soit dirigé vers le bas.

Mise en marche

Mise en service

 Tenez compte de la tension du réseau ! La tension de la

source de courant doit correspondre aux indications se

trouvant sur la plaque signalétique de l’outil électro-

portatif. Les outils électroportatifs marqués 230 V

peuvent également fonctionner sur 220 V.

Mise en Marche/Arrêt

Pour mettre en marche l’outil électroportatif, poussez l’inter-

rupteur Marche/Arrêt 2 vers l’avant de sorte que le chiffre

«1» apparaisse sur l’interrupteur.

Pour éteindre l’outil électroportatif, poussez l’interrupteur

Marche/Arrêt 2 vers l’arrière de sorte que le chiffre «0» ap-

paraisse sur l’interrupteur.

Afin d’économiser l’énergie, ne mettez l’outil électroportatif

en marche que quand vous l’utilisez.

Présélection de la vitesse

La molette de réglage présélection de la vitesse 1 permet de

présélectionner la vitesse nécessaire (même durant le travail

de ponçage).

La vitesse nécessaire dépend du matériau à travailler et des

conditions de travail et peut être déterminée par des essais

pratiques.

Après avoir travaillé à une petite vitesse pendant une période

relativement longue, faites travailler l’outil électroportatif à

vide à la vitesse maximale pendant une durée de 3 minutes

environ afin de le laisser refroidir.

Instructions d’utilisation

 Avant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

 Avant de déposer l’outil électroportatif, attendez que

celui-ci soit complètement à l’arrêt.

Ponçage de surfaces

Mettre en marche l’outil électroportatif, le poser de sorte que

toute la surface abrasive repose sur le matériau à travailler et

l’avancer sur la pièce à travailler en exerçant une pression mo-

dérée.

La puissance d’enlèvement de matière ainsi que l’état de la

surface dépendent en grande partie du choix de la feuille

abrasive, de la vitesse présélectionnée ainsi que de la pres-

sion exercée sur l’appareil.

Seules des feuilles abrasives impeccables assurent un bon

travail de ponçage et ménagent l’outil électroportatif.

Veillez à ce que la pression de travail soit régulière, afin d’aug-

menter la durée de vie des feuilles abrasives.

Une pression trop élevée exercée sur l’appareil n’améliore pas

la puissance de ponçage mais augmente considérablement

l’usure de l’outil électroportatif et de la feuille abrasive.

Une feuille abrasive avec laquelle on a travaillé du métal, ne

doit pas être utilisée pour d’autres matériaux.

N’utilisez que des accessoires de ponçage d’origine Bosch.

Ponçage grossier

Montez une feuille abrasive à gros grains.

N’exercez qu’une légère pression sur l’outil électroportatif

afin de le faire tourner à une vitesse plus élevée et d’obtenir un

meilleur enlèvement de matière.

Ponçage de finition

Montez une feuille abrasive à grains fins.

En variant légèrement la pression exercée ou en modifiant la

vitesse, il est possible de réduire la vitesse du plateau de pon-

çage tout en maintenant le mouvement excentrique.

Tout en appliquant une pression modérée, guidez l’appareil

sur la pièce à travailler en effectuant des mouvements circu-

laires ou en alternant les passes longitudinales et transver-

sales. Ne coincez pas l’outil électroportatif afin d’éviter d’en-

dommager la pièce à travailler p.ex. les bandes de lisière.

Une fois l’opération de travail terminée, arrêtez l’outil électro-

portatif.

Le polissage

Pour les travaux de polissage de peintures altérées sous l’effet

des intempéries ou pour faire disparaître des rayures (p. ex.

verre acrylique), il est possible d’équiper l’outil électroporta-

tif d’outils de ponçage appropriés tels que disque en peau de

mouton, feutre ou éponge à polir (accessoires).

Pour le polissage, choisissez une faible vitesse (niveau 1–2)

pour éviter un réchauffement excessif de la surface.

Appliquez le produit lustrant sur une surface plus petite que

celle que vous voulez polir. Etalez le produit lustrant à l’aide

d’un outil de polissage approprié par des mouvements croisés

ou circulaires et en appliquant une pression modérée.

1–2 vitesse basse

3–4 vitesse moyenne

5–6 vitesse élevée

OBJ_BUCH-1334-005.book Page 21 Friday, June 10, 2016 11:42 AM

22 | Français

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Ne laissez pas sécher le produit lustrant sur la surface, ceci

risque d’endommager la surface. N’exposez pas la surface à

polir directement au soleil.

Nettoyez régulièrement les outils de polissage pour garantir

de bons résultats de polissage. Lavez les outils de polissage

avec un détergent doux et de l’eau chaude, n’utilisez pas de di-

luants.

Applications

Les indications se trouvant dans le tableau ci-après sont des

valeurs recommandées.

Pour déterminer la combinaison la plus appropriée au travail,

effectuez des essais pratiques.

Entretien et Service Après-Vente

Nettoyage et entretien

 Avant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

 Veillez à ce que l’outil électroportatif ainsi que les ouïes

de ventilation soient toujours propres afin d’obtenir un

travail impeccable et sûr.

Dans le cas où un remplacement de la fiche de raccordement

s’avère nécessaire, ceci ne doit être effectué que par Bosch

ou une station de Service Après-Vente agréée pour outillage

Bosch afin d’éviter des dangers de sécurité.

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concer-

nant la réparation et l’entretien de votre produit et les pièces

de rechange. Vous trouverez des vues éclatées ainsi que des

informations concernant les pièces de rechange également

sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre

disposition pour répondre à vos questions concernant nos

produits et leurs accessoires.

Pour toute demande de renseignement ou commande de

pièces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres de l’outil électroportatif indiqué sur la

plaque signalétique.

France

Passez votre commande de pièces détachées directement en

ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0811 360122

(coût d’une communication locale)

Fax : (01) 49454767

E-Mail : contact.outillage-el[email protected]

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : (01) 43119006

Fax : (01) 43119033

E-Mail : sav.outillage-elec[email protected]

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : [email protected]osch.com

Suisse

Passez votre commande de pièces détachées directement en

ligne sur notre site www.bosch-pt.com/ch/fr.

Tel. : (044) 8471512

Fax : (044) 8471552

E-Mail : Aftersales.Service@de.bosch.com

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et em-

ballages, doivent pouvoir suivre chacun une voie de recyclage

appropriée.

Ne jetez pas les outils électroportatifs avec les ordures

ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne

2012/19/UE relative aux déchets d’équi-

pements électriques et électroniques et sa

mise en vigueur conformément aux législa-

tions nationales, les outils électroportatifs

dont on ne peut plus se servir doivent être

isolés et suivre une voie de recyclage appro-

priée.

Sous réserve de modifications.

Utilisation

Grains

(dégrossissage/

ponçage de finition)

Vitesse

Ponçage de vernis 180/240 2/3

Réparation de vernis 120/240 4/5

Elimination de vernis 40/60 5

Bois tendre 40/240 5/6

Bois dur 60/240 5/6

Contreplaqué 180/240 2–4

Aluminium 80/240 4/5

Acier 40/240 5

Dérouillage de l’acier 40/120 6

Acier inoxydable 80/240 5

Pierre 80/240 5/6

OBJ_BUCH-1334-005.book Page 22 Friday, June 10, 2016 11:42 AM

Español | 23

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Español

Instrucciones de seguridad

Advertencias de peligro generales para herra-

mientas eléctricas

Lea íntegramente estas adverten-

cias de peligro e instrucciones. En

caso de no atenerse a las advertencias de peligro e instruccio-

nes siguientes, ello puede ocasionar una descarga eléctrica,

un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones

para futuras consultas.

El término herramienta eléctrica empleado en las siguientes

advertencias de peligro se refiere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas eléc-

tricas accionadas por acumulador (o sea, sin cable de red).

Seguridad del puesto de trabajo

 Mantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de

trabajo pueden provocar accidentes.

 No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren combus-

tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a

inflamar los materiales en polvo o vapores.

 Mantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la

herramienta eléctrica.

Seguridad eléctrica

 El enchufe de la herramienta eléctrica debe correspon-

der a la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas eléctricas dotadas con

una toma de tierra. Los enchufes sin modificar adecuados

a las respectivas tomas de corriente reducen el riesgo de

una descarga eléctrica.

 Evite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudida eléctrica es ma-

yor si su cuerpo tiene contacto con tierra.

 No exponga la herramienta eléctrica a la lluvia y evite

que penetren líquidos en su interior. Existe el peligro de

recibir una descarga eléctrica si penetran ciertos líquidos

en la herramienta eléctrica.

 No utilice el cable de red para transportar o colgar la

herramienta eléctrica, ni tire de él para sacar el enchu-

fe de la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o piezas

móviles. Los cables de red dañados o enredados pueden

provocar una descarga eléctrica.

 Al trabajar con la herramienta eléctrica a la intemperie

utilice solamente cables de prolongación apropiados

para su uso en exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores reduce el

riesgo de una descarga eléctrica.

 Si fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a

través de un fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a una descarga

eléctrica.

Seguridad de personas

 Esté atento a lo que hace y emplee la herramienta eléc-

trica con prudencia. No utilice la herramienta eléctrica

si estuviese cansado, ni tampoco después de haber

consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede

provocarle serias lesiones.

 Utilice un equipo de protección personal y en todo caso

unas gafas de protección. El riesgo a lesionarse se reduce

considerablemente si, dependiendo del tipo y la aplicación

de la herramienta eléctrica empleada, se utiliza un equipo

de protección adecuado como una mascarilla antipolvo,

zapatos de seguridad con suela antideslizante, casco, o

protectores auditivos.

 Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada antes

de conectarla a la toma de corriente y/o al montar el

acumulador, al recogerla, y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interrup-

tor de conexión/desconexión, o si alimenta la herramienta

eléctrica estando ésta conectada, ello puede dar lugar a un

accidente.

 Retire las herramientas de ajuste o llaves fijas antes de

conectar la herramienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza rotante puede pro-

ducir lesiones al poner a funcionar la herramienta eléctri-

ca.

 Evite posturas arriesgadas. Trabaje sobre una base fir-

me y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

 Lleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo,

vestimenta y guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pueden en-

ganchar con las piezas en movimiento.

 Siempre que sea posible utilizar unos equipos de aspi-

ración o captación de polvo, asegúrese que éstos estén

montados y que sean utilizados correctamente. El em-

pleo de estos equipos reduce los riesgos derivados del pol-

vo.

Uso y trato cuidadoso de herramientas eléctricas

 No sobrecargue la herramienta eléctrica. Use la herra-

mienta eléctrica prevista para el trabajo a realizar. Con

la herramienta adecuada podrá trabajar mejor y más segu-

ro dentro del margen de potencia indicado.

ADVERTENCIA

OBJ_BUCH-1334-005.book Page 23 Friday, June 10, 2016 11:42 AM

24 | Español

1 609 92A 1PC | (10.6.16) Bosch Power Tools

 No utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se pue-

dan conectar o desconectar son peligrosas y deben hacer-

se reparar.

 Saque el enchufe de la red y/o desmonte el acumulador

antes de realizar un ajuste en la herramienta eléctrica,

cambiar de accesorio o al guardar la herramienta eléc-

trica. Esta medida preventiva reduce el riesgo a conectar

accidentalmente la herramienta eléctrica.

 Guarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramienta

eléctrica a aquellas personas que no estén familiariza-

das con su uso o que no hayan leído estas instruccio-

nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

 Cuide la herramienta eléctrica con esmero. Controle si

funcionan correctamente, sin atascarse, las partes mó-

viles de la herramienta eléctrica, y si existen partes ro-

tas o deterioradas que pudieran afectar al funciona-

miento de la herramienta eléctrica. Haga reparar estas

piezas defectuosas antes de volver a utilizar la herra-

mienta eléctrica. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente.

 Mantenga los útiles limpios y afilados. Los útiles mante-

nidos correctamente se dejan guiar y controlar mejor.

 Utilice la herramienta eléctrica, accesorios, útiles, etc.

de acuerdo a estas instrucciones, considerando en ello

las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aque-

llos para los que han sido concebidas puede resultar peli-

groso.

Servicio

 Únicamente haga reparar su herramienta eléctrica por

un profesional, empleando exclusivamente piezas de

repuesto originales. Solamente así se mantiene la seguri-

dad de la herramienta eléctrica.

Instrucciones de seguridad para lijadoras

 Solamente emplee la herramienta eléctrica para lijar

en seco. La penetración de agua en el aparato eléctrico

comporta un mayor riesgo de electrocución.

 Preste atención a que las chispas proyectadas no pue-

dan lesionar a ninguna persona. Retire los materiales

combustibles que se encuentren cerca. Al lijar metales

se proyectan chispas.

 ¡Atención! Peligro de incendio. Evite el sobrecalenta-

miento de la pieza y de la propia lijadora. Vacíe siempre

el depósito de polvo antes de cada pausa. El material en

polvo acumulado en el saco colector de polvo, Microfiltro,

bolsa de papel (o la bolsa filtrante o filtro del aspirador)

puede llegar a autoincendiarse bajo unas condiciones des-

favorables, como, p. ej., al proyectarse chispas al lijar me-

tal. La probabilidad de que esto ocurra es mayor si el mate-

rial va mezclado con partículas de pintura, poliuretano u

otras sustancias químicas y si éste se hubiese calentando

tras un uso intenso de la herramienta.

 Asegure la pieza de trabajo. Una pieza de trabajo fijada

con unos dispositivos de sujeción, o en un tornillo de ban-

co, se mantiene sujeta de forma mucho más segura que

con la mano.

 El enchufe macho de conexión, debe ser conectado so-

lamente a un enchufe hembra de las mismas caracteris-

ticas técnicas del enchufe macho en materia.

Descripción y prestaciones del pro-

ducto

Lea íntegramente estas advertencias de

peligro e instrucciones. En caso de no ate-

nerse a las advertencias de peligro e instruc-

ciones siguientes, ello puede ocasionar una

descarga eléctrica, un incendio y/o lesión

grave.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para lijar y pulir en

seco madera, plástico, metal y superficies emplastecidas o

pintadas.

Las herramientas eléctricas dotadas con un regulador elec-

trónico de las revoluciones son adecuadas también para pulir.

Componentes principales

La numeración de los componentes está referida a la imagen

de la herramienta eléctrica en la página ilustrada.

1 Rueda de ajuste para preselección del nº de oscilaciones

2 Interruptor de conexión/desconexión

3 Caja colectora de polvo completa (Microfilter System)

4 Plato lijador

5 Empuñadura (zona de agarre aislada)

6 Hoja lijadora*

7 Dispositivo de centrado de la hoja lijadora*

8 Tornillos del plato lijador

9 Portaplato

10 Boquilla de expulsión

11 Elemento filtrante (Microfilter System)

12 Manguera de aspiración*

*Los accesorios descritos e ilustrados no corresponden al material

que se adjunta de serie. La gama completa de accesorios opciona-

les se detalla en nuestro programa de accesorios.

OBJ_BUCH-1334-005.book Page 24 Friday, June 10, 2016 11:42 AM

Español | 25

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Datos técnicos

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según

EN 60745-2-4.

El nivel de presión sonora típico del aparato, determinado con

un filtro A, asciende a: Nivel de presión sonora 85 dB(A);

nivel de potencia acústica 96 dB(A). Tolerancia K=3 dB.

¡Usar unos protectores auditivos!

Nivel total de vibraciones a

(suma vectorial de tres direccio-

nes) y tolerancia K determinados según EN 60745:

=9,0m/s

, K= 1,5 m/s

El nivel de vibraciones indicado en estas instrucciones ha sido

determinado según el procedimiento de medición fijado en la

norma EN 60745 y puede servir como base de comparación

con otras herramientas eléctricas. También es adecuado para

estimar provisionalmente la solicitación experimentada por

las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las

aplicaciones principales de la herramienta eléctrica. Por ello,

el nivel de vibraciones puede ser diferente si la herramienta

eléctrica se utiliza para otras aplicaciones, con accesorios di-

ferentes, con útiles divergentes, o si el mantenimiento de la

misma fuese deficiente. Ello puede suponer un aumento drás-

tico de la solicitación por vibraciones durante el tiempo total

de trabajo.

Para determinar con exactitud la solicitación experimentada

por las vibraciones, es necesario considerar también aquellos

tiempos en los que el aparato esté desconectado, o bien, esté

en funcionamiento, pero sin ser utilizado realmente. Ello pue-

de suponer una disminución drástica de la solicitación por vi-

braciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al

usuario de los efectos por vibraciones, como por ejemplo:

Mantenimiento de la herramienta eléctrica y de los útiles, con-

servar calientes las manos, organización de las secuencias de

trabajo.

Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad, que el

producto descrito en los “Datos técnicos” cumple con todas

las disposiciones correspondientes de las directivas

2011/65/UE, 2014/30/UE, 2006/42/CE inclusive sus mo-

dificaciones y está en conformidad con las siguientes normas:

EN 60745-1, EN 60745-2-4, EN 50581.

Expediente técnico (2006/42/CE) en:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montaje

 Antes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

Selección de la hoja lijadora

Seleccione una hoja lijadora de granulación adecuada al arranque de material deseado. Las hojas lijadoras Bosch son apropiadas

para lijar pintura, madera y metal.

Lijadora excéntrica PEX 300 AE

Nº de artículo

3 603 CA3 ...

Preselección del nº de oscila-

ciones



Potencia absorbida nominal

W270

Revoluciones en vacío n

min

-1

2000–12000

Nº de oscilaciones en vacío

min

-1

4000–24000

Diámetro del círculo de

oscilación mm 4

Diámetro del plato lijador

mm 125

Peso según EPTA-Procedure

01:2014 kg 1,5

Clase de protección

/II

Estos datos son válidos para una tensión nominal de [U] 230 V. Los va-

lores pueden variar para otras tensiones y en ejecuciones específicas

para ciertos países.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Aplicación Aplicación Grano

Desbaste

(lijado basto)

– Trabajos de desbaste con ele-

vado arranque de material

– Decapado de pintura

– Lijado de áreas pintadas, barnizadas y

enmasilladas

Muy basto 40

– Decapado fino de pintura

– Lijado previo de superficies en bruto sin

cepillar

Basto 60

OBJ_BUCH-1334-005.book Page 25 Friday, June 10, 2016 11:42 AM

26 | Español

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Cambio de la hoja lijadora (ver figuras A–B)

Para desprender la hoja 6 de la placa lijadora 4 levántela por

el borde en cualquier punto, y tire de ella.

Antes de montar una hoja lijadora nueva, elimine la suciedad

y el polvo depositado sobre el plato lijador 4, p. ej., con un

pincel.

La placa lijadora 4 va recubierta con un tejido de cardillo (Vel-

cro) que permite sujetar de forma rápida y sencilla las hojas li-

jadoras con cierre de cardillo.

Presione firmemente la hoja lijadora 6 contra la base del plato

lijador 4.

Para que la eficacia en la aspiración de polvo sea óptima, cui-

de que las perforaciones en la hoja lijadora coincidan con los

taladros del plato lijador.

Para centrar exactamente la hoja lijadora 6 sobre el plato lija-

dor 4 puede Ud. utilizar el dispositivo de centrado 7. Coloque

la hoja lijadora con el tejido de cardillo (Velcro) boca arriba

sobre el dispositivo de centrado. Inserte los resaltes del dis-

positivo de centrado en dos de los orificios del plato lijador y

despliegue la hoja lijadora del dispositivo. Presione con firme-

za la hoja lijadora contra la base.

Selección del plato lijador

Según la aplicación pueden montarse en la herramienta eléc-

trica platos lijadores de diferentes durezas:

– Plato lijador normal (negro): apto para todo tipo de traba-

jos de lijado; de uso general.

– Plato lijador blando (gris, accesorio opcional): adecuado

para el lijado intermedio y fino, también para superficies

abombadas.

Cambio del plato lijador (ver figuras C–D)

Observación: Cambie inmediatamente un plato lijador 4 de-

teriorado.

Desprenda la hoja lijadora o el accesorio para pulir. Desenros-

que completamente los cuatro tornillos 8 y retire el plato lija-

dor 4.

Limpie la cara superior del plato lijador 4 nuevo. Aplique una

capa ligera de grasa sintética al anillo exterior rayado en gris

en la figura.

Monte el plato lijador nuevo 4 y vuelva a apretar firmemente

los cuatro tornillos.

Observación: Un portaplato 9 defectuoso solamente deberá

ser sustituido por un servicio técnico autorizado para herra-

mientas eléctricas Bosch.

Aspiración de polvo y virutas

 El polvo de ciertos materiales como, pinturas que conten-

gan plomo, ciertos tipos de madera y algunos minerales y

metales, puede ser nocivo para la salud. El contacto y la

inspiración de estos polvos pueden provocar en el usuario

o en las personas circundantes reacciones alérgicas y/o

enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son consi-

derados como cancerígenos, especialmente en combina-

ción con los aditivos para el tratamiento de la madera (cro-

matos, conservantes de la madera). Los materiales que

contengan amianto solamente deberán ser procesados

por especialistas.

– A ser posible utilice un equipo para aspiración de polvo

apropiado para el material a trabajar.

– Observe que esté bien ventilado el puesto de trabajo.

– Se recomienda una mascarilla protectora con un filtro

de la clase P2.

Observe las prescripciones vigentes en su país sobre los ma-

teriales a trabajar.

 Evite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Aspiración propia con caja colectora de polvo

(ver figuras E–H)

Inserte la caja colectora de polvo 3 sobre la boquilla de expul-

sión 10 hasta enclavarla.

El nivel de llenado de la caja colectora de polvo 3 puede con-

trolarse fácilmente por ser transparente el depósito.

Para vaciar la caja colectora de polvo 3 extráigala girándola

hacia abajo.

Antes de abrir la caja colectora de polvo 3 se aconseja gol-

pearla ligeramente contra una base consistente, tal como se

muestra en la figura, para soltar el polvo del elemento filtran-

te.

Sujete firmemente la caja colectora de polvo 3, abra hacia

arriba el elemento filtrante 11, y vacíe la caja colectora de pol-

vo. Limpie con un cepillo suave las láminas del elemento fil-

trante 11.

Preparación

(lijado intermedio)

– Arranque leve de material

– Lijado de superficies para su

posterior elaboración

– Alisado de superficies

–Eliminación de las marcas de desbaste

Mediana 80

– Retoques antes de pintar o barnizar Fino 120

Lijado fino

– Lijado intermedio entre cada

mano de pintura

– Lijado superficial de defectos

de pintura

– Eliminación superficial de fibras

– Lijado fino previo a la aplicación de tintes o

lasures

Muy fino 180

– Lijado leve de la imprimación antes de pintar Extra fino 240

Aplicación Aplicación Grano

OBJ_BUCH-1334-005.book Page 26 Friday, June 10, 2016 11:42 AM

Español | 27

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Observación: Para que la aspiración sea óptima, se reco-

mienda vaciar a tiempo la caja colectora de polvo 3 y limpiar

periódicamente el elemento filtrante 11.

Al trabajar superficies verticales sujete la herramienta eléctri-

ca de forma que la caja colectora de polvo 3 quede en la parte

de abajo.

Aspiración externa (ver figura I)

Inserte la manguera de aspiración 12 en la boquilla de aspira-

ción 10. Conecte el otro extremo de la manguera 12 a un as-

pirador. Una vista general con las posibilidades de conexión a

diversos aspiradores la encontrará al final de estas instruccio-

nes de manejo.

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cance-

rígeno, o polvo seco utilice un aspirador especial.

Al trabajar superficies verticales sujete la herramienta eléctri-

ca de forma que la boquilla de conexión y la manguera de as-

piración queden en la parte de abajo.

Operación

Puesta en marcha

 ¡Observe la tensión de red! La tensión de alimentación

deberá coincidir con las indicaciones en la placa de ca-

racterísticas de la herramienta eléctrica. Las herra-

mientas eléctricas marcadas con 230 V pueden funcio-

nar también a 220 V.

Conexión/desconexión

Para la conexión de la herramienta eléctrica, empuje hacia

delante el interruptor de conexión/desconexión 2 de manera

que aparezca “1” en el interruptor.

Para la desconexión de la herramienta eléctrica, empuje ha-

cia atrás el interruptor de conexión/desconexión 2 de manera

que aparezca “0” en el interruptor.

Para ahorrar energía, solamente conecte la herramienta eléc-

trica cuando vaya a utilizarla.

Preselección del nº de oscilaciones

Con la rueda de ajuste 1 puede preseleccionarse el nº de os-

cilaciones, incluso con el aparato en marcha.

El nº de oscilaciones requerido depende del material y condi-

ciones de trabajo y se recomienda por ello determinarlo pro-

bando.

Después de haber trabajado prolongadamente con un nº de

oscilaciones reducido deberá refrigerarse la herramienta

eléctrica dejándola funcionar al nº de oscilaciones máximo

durante aprox. 3 minutos.

Instrucciones para la operación

 Antes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

 Antes de depositarla, espere a que la herramienta eléc-

trica se haya detenido completamente.

Lijado de superficies

Conecte la herramienta eléctrica, apoye entonces toda la su-

perficie lijadora sobre la pieza de trabajo, y guíe la herramien-

ta eléctrica sobre la misma ejerciendo una presión de aplica-

ción moderada.

El rendimiento en el arranque de material y la calidad de la su-

perficie obtenidos vienen determinados esencialmente por la

hoja lijadora empleada, el nº de oscilaciones preselecciona-

do, y por la presión de aplicación ejercida.

Únicamente unas hojas lijadoras en buenas condiciones per-

miten conseguir un buen rendimiento en el arranque de mate-

rial además de cuidar la herramienta eléctrica.

Preste atención a ejercer una presión de aplicación uniforme

para prolongar la vida útil de las hojas lijadoras.

Una presión de aplicación excesiva no supone un mayor ren-

dimiento en el arranque de material, sino un mayor desgaste

de la herramienta eléctrica y hoja lijadora.

No emplee una hoja lijadora con la que se ha trabajado metal

para lijar otros tipos de material.

Solamente utilice accesorios para lijar originales Bosch.

Lijado basto

Monte una hoja lijadora de grano basto.

Solamente presione levemente la herramienta eléctrica para

que gire con un nº de oscilaciones elevado, consiguiendo así

un mayor arranque de material.

Lijado fino

Monte una hoja lijadora de grano más fino.

Variando ligeramente la presión de aplicación, o modificando

la etapa del nº de oscilaciones, puede Ud. reducir el nº de os-

cilaciones del plato lijador, sin afectar con ello al movimiento

excéntrico.

Guíe la herramienta eléctrica con una leve presión, apoyando

toda la superficie de la hoja lijadora, y efectúe un movimiento

rotativo, o bien, alternado los movimientos a largo y a lo an-

cho de la pieza de trabajo. No ladee la herramienta eléctrica

para no deteriorar la superficie de la pieza de trabajo, p.ej.,

traspasando un chapado.

Al terminar el trabajo desconecte la herramienta eléctrica.

Pulido

Para pulir pintura deslucida o para eliminar arañazos (p. ej. en

plexiglás) puede equiparse la herramienta eléctrica con los

accesorios para pulir correspondientes, como una caperuza

de lana de oveja, o un fieltro o esponja para pulir (accesorios

especiales).

Al pulir seleccione un nº de oscilaciones reducido (etapa

1–2) para evitar un calentamiento excesivo de la superficie.

Aplique el pulimento sobre un área algo menor a la que desea

pulir. Distribuya el pulimento con un útil de pulir apropiado,

guiándolo con movimientos en cruz o circulares y aplicando

una presión moderada.

1–2 Frecuencia de oscilación reducida

3–4 Frecuencia de oscilación normal

5–6 Frecuencia de oscilación elevada

OBJ_BUCH-1334-005.book Page 27 Friday, June 10, 2016 11:42 AM

28 | Español

1 609 92A 1PC | (10.6.16) Bosch Power Tools

No deje que el pulimento se seque sobre la superficie ya que

ésta podría dañarse. No exponga directamente al sol la super-

ficie a pulir.

Limpie con regularidad los accesorios para pulir con el fin de

mantener unos buenos resultados en el pulido. Lave los acce-

sorios para pulir con un detergente suave y agua caliente; no

emplee diluyentes.

Tabla de aplicaciones

Los valores indicados en la siguiente tabla son solamente

orientativos.

Se recomienda determinar probando la combinación más

apropiada para una aplicación concreta.

Mantenimiento y servicio

Mantenimiento y limpieza

 Antes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

 Mantenga limpia la herramienta eléctrica y las rejillas

de refrigeración para trabajar con eficacia y seguridad.

La sustitución de un cable de conexión deteriorado deberá

ser realizada por Bosch o por un servicio técnico autorizado

para herramientas eléctricas Bosch con el fin de garantizar la

seguridad del aparato.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda

Ud. tener sobre la reparación y mantenimiento de su produc-

to, así como sobre piezas de recambio. Los dibujos de despie-

ce e informaciones sobre las piezas de recambio los podrá ob-

tener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa-

mente en cuanto a la adquisición, aplicación y ajuste de los

productos y accesorios.

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características de la herramienta eléctrica.

España

Robert Bosch Espana S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogi-

da para la reparación de su máquina, entre en la página

www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: 902 531554

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: (0212) 2074511

México

Robert Bosch S. de R.L. de C.V.

Calle Robert Bosch No. 405 C.P. 50071

Zona Industrial, Toluca - Estado de México

Tel. Interior: (01) 800 6271286

Tel. D.F.: 52843062

E-Mail: arturo.fernand[email protected]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: (0810) 5552020

E-Mail: [email protected]sch.com

Perú

Robert Bosch S.A.C.

Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)

Buzón Postal Lima 41 - Lima

Tel.: (01) 2190332

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia – Santiago

Tel.: (02) 2405 5500

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y

embalajes sean sometidos a un proceso de recuperación que

respete el medio ambiente.

¡No arroje las herramientas eléctricas a la basura!

Aplicación

Grano

(Lijado basto/

lijado fino)

Etapa de nº de

oscilaciones

Lijado superficial de pintura 180/240 2/3

Retoque de pintura 120/240 4/5

Decapado de pintura 40/60 5

Madera blanda 40/240 5/6

Madera dura 60/240 5/6

Chapado 180/240 2–4

Aluminio 80/240 4/5

Acero 40/240 5

Desoxidación de acero 40/120 6

Acero inoxidable 80/240 5

Piedra 80/240 5/6

OBJ_BUCH-1334-005.book Page 28 Friday, June 10, 2016 11:42 AM

Português | 29

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Sólo para los países de la UE:

Conforme a la Directiva Europea

2012/19/UE sobre aparatos eléctricos y

electrónicos inservibles, tras su transposi-

ción en ley nacional, deberán acumularse

por separado las herramientas eléctricas

para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

El símbolo es solamente válido, si también se encuentra sobre la

placa de características del producto/fabricado.

Português

Indicações de segurança

Indicações gerais de advertência para ferramen-

tas eléctricas

Devem ser lidas todas as indicações de

advertência e todas as instruções. O

desrespeito das advertências e instruções apresentadas

abaixo pode causar choque eléctrico, incêndio e/ou graves le-

sões.

Guarde bem todas as advertências e instruções para futu-

ra referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indica-

ções de advertência, refere-se a ferramentas eléctricas ope-

radas com corrente de rede (com cabo de rede) e a ferramen-

tas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

 Mantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho insuficiente-

mente iluminadas podem levar a acidentes.

 Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem líqui-

dos, gases ou pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar pós ou vapores.

 Manter crianças e outras pessoas afastadas da ferra-

menta eléctrica durante a utilização. No caso de distrac-

ção é possível que perca o controlo sobre o aparelho.

Segurança eléctrica

 A ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de maneira

alguma. Não utilizar uma ficha de adaptação junto com

ferramentas eléctricas protegidas por ligação à terra.

Fichas não modificadas e tomadas apropriadas reduzem o

risco de um choque eléctrico.

 Evitar que o corpo possa entrar em contacto com su-

perfícies ligadas à terra, como tubos, aquecimentos,

fogões e frigoríficos. Há um risco elevado devido a cho-

que eléctrico, se o corpo estiver ligado à terra.

 Manter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

 Não deverá utilizar o cabo para outras finalidades. Ja-

mais utilizar o cabo para transportar a ferramenta eléc-

trica, para pendurá-la, nem para puxar a ficha da toma-

da. Manter o cabo afastado de calor, óleo, cantos

afiados ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um cho-

que eléctrico.

 Se trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um cho-

que eléctrico.

 Se não for possível evitar o funcionamento da ferra-

menta eléctrica em áreas húmidas, deverá ser utilizado

um disjuntor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de um choque

eléctrico.

Segurança de pessoas

 Esteja atento, observe o que está a fazer e tenha pru-

dência ao trabalhar com a ferramenta eléctrica. Não

utilizar uma ferramenta eléctrica quando estiver fati-

gado ou sob a influência de drogas, álcool ou medica-

mentos. Um momento de descuido ao utilizar a ferramen-

ta eléctrica, pode levar a lesões graves.

 Utilizar equipamento de protecção pessoal e sempre

óculos de protecção. A utilização de equipamento de pro-

tecção pessoal, como máscara de protecção contra pó, sa-

patos de segurança antiderrapantes, capacete de segu-

rança ou protecção auricular, de acordo com o tipo e

aplicação da ferramenta eléctrica, reduz o risco de lesões.

 Evitar uma colocação em funcionamento involuntária.

Assegure-se de que a ferramenta eléctrica esteja desli-

gada, antes de conectá-la à alimentação de rede e/ou

ao acumulador, antes de levantá-la ou de transportá-la.

Se tiver o dedo no interruptor ao transportar a ferramenta

eléctrica ou se o aparelho for conectado à alimentação de

rede enquanto estiver ligado, poderão ocorrer acidentes.

 Remover ferramentas de ajuste ou chaves de boca an-

tes de ligar a ferramenta eléctrica. Uma ferramenta ou

chave que se encontre numa parte do aparelho em movi-

mento pode levar a lesões.

 Evite uma posição anormal. Mantenha uma posição fir-

me e mantenha sempre o equilíbrio. Desta forma é mais

fácil controlar a ferramenta eléctrica em situações inespe-

radas.

 Usar roupa apropriada. Não usar roupa larga nem jóias.

Mantenha os cabelos, roupas e luvas afastadas de par-

tes em movimento. Roupas frouxas, cabelos longos ou

jóias podem ser agarrados por peças em movimento.

ATENÇÃO

OBJ_BUCH-1334-005.book Page 29 Friday, June 10, 2016 11:42 AM

30 | Português

1 609 92A 1PC | (10.6.16) Bosch Power Tools

 Se for possível montar dispositivos de aspiração ou de

recolha, assegure-se de que estejam conectados e uti-

lizados correctamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas

eléctricas

 Não sobrecarregue o aparelho. Utilize a ferramenta

eléctrica apropriada para o seu trabalho. É melhor e

mais seguro trabalhar com a ferramenta eléctrica apro-

priada na área de potência indicada.

 Não utilizar uma ferramenta eléctrica com um interrup-

tor defeituoso. Uma ferramenta eléctrica que não pode

mais ser ligada nem desligada, é perigosa e deve ser repa-

rada.

 Puxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes no aparelho, de substituir

acessórios ou de guardar o aparelho. Esta medida de se-

gurança evita o arranque involuntário da ferramenta eléc-

trica.

 Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças. Não permita que pessoas que não

estejam familiarizadas com o aparelho ou que não te-

nham lido estas instruções, utilizem o aparelho. Ferra-

mentas eléctricas são perigosas se forem utilizadas por

pessoas inesperientes.

 Tratar a ferramenta eléctrica com cuidado. Controlar

se as partes móveis do aparelho funcionam perfeita-

mente e não emperram, e se há peças quebradas ou da-

nificadas que possam prejudicar o funcionamento da

ferramenta eléctrica. Permitir que peças danificadas

sejam reparadas antes da utilização. Muitos acidentes

têm como causa, a manutenção insuficiente de ferramen-

tas eléctricas.

 Manter as ferramentas de corte afiadas e limpas. Ferra-

mentas de corte cuidadosamente tratadas e com cantos

de corte afiados emperram com menos frequência e po-

dem ser conduzidas com maior facilidade.

 Utilizar a ferramenta eléctrica, acessórios, ferramen-

tas de aplicação, etc. conforme estas instruções. Con-

siderar as condições de trabalho e a tarefa a ser execu-

tada. A utilização de ferramentas eléctricas para outras

tarefas a não ser as aplicações previstas, pode levar a situ-

ações perigosas.

Serviço

 Só permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi-

ção originais. Desta forma é assegurado o funcionamento

seguro do aparelho.

Indicações de segurança para lixadeiras

 Apenas utilizar a ferramenta eléctrica para o corte a se-

co. A infiltração de água num aparelho eléctrico aumenta o

risco de choque eléctrico.

 Assegure-se de que nenhuma pessoa corra risco devido

a voo de faúlhas. Remover os materiais inflamáveis das

proximidades. Ao lixar é produzido voo de faúlhas.

 Atenção, perigo de incêndio! Evitar um sobreaqueci-

mento do material a ser lixado e da lixadeira. Sempre

esvaziar o recipiente de pó antes das pausas de traba-

lho. Sob condições desfavoráveis é possível que a amola-

dura no saco de pó, no microfiltro, no saco de papel (ou no

saco de filtro ou no filtro do aspirador de pó) seja inflama-

da automaticamente, como voo de faúlhas ao lixar metais.

É especialmente perigoso, se o pó de lixar estiver mistura-

do com restos de verniz, poliuretano ou outros produtos

químicos e o material de lixar tornar-se quente após um pe-

ríodo de trabalho prolongado.

 Fixar a peça a ser trabalhada. Uma peça a ser trabalhada

fixa com dispositivos de aperto ou com torno de bancada

está mais firme do que segurada com a mão.

Descrição do produto e da potência

Devem ser lidas todas as indicações de ad-

vertência e todas as instruções. O desres-

peito das advertências e instruções apresen-

tadas abaixo pode causar choque eléctrico,

incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta eléctrica é destinada para lixar a seco madeiras,

plásticos, metais, argamassa, assim como superfícies enver-

nizadas.

Ferramentas eléctricas com regulação electrónica também

são apropriadas para polir.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação da ferramenta eléctrica na página de esquemas.

1 Roda de ajuste para a pré-selecção do número de oscila-

ções

2 Interruptor de ligar-desligar

3 Caixa de pó completa (Microfilter System)

4 Prato abrasivo

5 Punho (superfície isolada)

6 Folha de lixar*

7 Ajuda de ajuste para folha de lixar*

8 Parafusos do prato abrasivo

9 Suporte do porte de lixar

10 Bocais de sopro

11 Elemento do filtro (Microfilter System)

12 Mangueira de aspiração*

*Acessórios apresentados ou descritos não pertencem ao volume

de fornecimento padrão. Todos os acessórios encontram-se no

nosso programa de acessórios.

OBJ_BUCH-1334-005.book Page 30 Friday, June 10, 2016 11:42 AM

Português | 31

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Dados técnicos

Informação sobre ruídos/vibrações

Os valores de emissão de ruído determinados de acordo com

EN 60745-2-4.

O nível de ruído avaliado como A do aparelho é tipicamente:

Nível de pressão acústica 85 dB(A); Nível de potência acústi-

ca 96 dB(A). Incerteza K=3 dB.

Usar protecção auricular!

Totais valores de vibrações a

(soma dos vectores de três di-

recções) e incerteza K averiguada conforme EN 60745:

=9,0m/s

, K= 1,5 m/s

O nível de vibrações indicado nestas instruções foi medido de

acordo com um processo de medição normalizado pela nor-

ma EN 60745 e pode ser utilizado para a comparação de fer-

ramentas eléctricas. Ele também é apropriado para uma ava-

liação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações princi-

pais da ferramenta eléctrica. Se, contudo, a ferramenta eléc-

trica for utilizada para outras aplicações, com acessórios dife-

rentes, com outras ferramentas de trabalho ou com

manutenção insuficiente, é possível que o nível de vibrações

seja diferente. Isto pode aumentar sensivelmente a carga de

vibrações para o período completo de trabalho.

Para uma estimação exacta da carga de vibrações, também

deveriam ser considerados os períodos nos quais o aparelho

está desligado ou funciona, mas não está sendo utilizado. Isto

pode reduzir a carga de vibrações durante o completo perío-

do de trabalho.

Além disso também deverão ser estipuladas medidas de se-

gurança para proteger o operador contra o efeito de vibra-

ções, como por exemplo: manutenção de ferramentas eléctri-

cas e de ferramentas de trabalho, manter as mãos quentes e

organização dos processos de trabalho.

Declaração de conformidade

Declaramos sob nossa inteira responsabilidade que o pro-

duto descrito nos “Dados técnicos” está em conformidade

com todas as disposições pertinentes das Directivas

2011/65/UE, 2014/30/UE, 2006/42/CE incluindo suas

alterações, e em conformidade com as seguintes normas:

EN 60745-1, EN 60745-2-4, EN 50581.

Processo técnico (2006/42/CE) em:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montagem

 Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

Selecção da folha de lixar

Seleccionar uma folha de lixar com grão adequado para o desbaste desejado da superfície. As folhas de lixar Bosch são apropria-

das para tintas, madeira e metal.

Lixadeira excêntrica PEX 300 AE

N° do produto

3 603 CA3 ...

Pré-selecção do número de

oscilações



Potência nominal consumida

W270

Número de rotações em

vazio n

min

-1

2000–12000

N° de oscilações em vazio

min

-1

4000–24000

Diâmetro do circulo de

oscilação mm 4

Diâmetro do prato abrasivo

mm 125

Peso conforme EPTA-

Procedure 01:2014 kg 1,5

Classe de proteção

/II

As indicações valem para tensões nominais [U] de 230 V. Estas indica-

ções podem variar dependendo de tensões inferiores e dos modelos es-

pecíficos dos países.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Utilização Aplicação Grão

Desbastar

(desbaste grosso)

– trabalhos de desbaste grossei-

ros com alto desbaste de mate-

rial

– remover tintas velhas

– lixar tintas, vernizes e camadas velhos extra grosso 40

– remover tintas finas

– lixamento prévio de superfícies ásperas não

aplainadas

grosseiro 60

OBJ_BUCH-1334-005.book Page 31 Friday, June 10, 2016 11:42 AM

32 | Português

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Substituir a folha de lixar (veja figuras A–B)

Para retirar a folha de lixar 6 deverá levantá-la lateralmente e

puxar do prato abrasivo 4.

Remover sujidade e pó do prato de lixar antes de colocar uma

nova folha de lixar 4, p.ex. com um pincel.

A superfície do prato de lixar 4 consiste de um tecido de vel-

cro, para que as folhas de lixar possam ser fixas de forma rá-

pida e simples.

Premir a folha de lixar 6 firmemente contra o lado inferior do

prato de lixar 4.

Para assegurar uma aspiração de pó ideal, deverá observar

que os recortes na folha de lixar coincidam com os orifícios na

placa de lixar.

Para o ajuste exacto da folha de lixar 6 no prato de lixar 4 é

possível utilizar a ajuda de ajuste 7. Colocar a folha de lixar,

com o tecido de velcro para cima, sobre a ajuda de ajuste.

Premir os ressaltos da ajuda de ajuste nos dois orifícios de

prato de lixar e desenrolar a folha de lixar da ajuda de ajuste.

Premir firmemente a folha de lixar.

Selecção do prato de lixar

De acordo com a aplicação, a ferramenta eléctrica pode ser

equipada com pratos abrasivos de diversas durezas:

– Prato de lixar médio (preto): apropriado para todos os tra-

balhos de lixar, aplicação universal.

– Prato de lixar macio (cinza, acessório): apropriado para li-

xamento intermediário e lixamento fino, também em su-

perfícies abauladas.

Substituir o prato de lixar (veja figuras C–D)

Nota: Substituir um prato de lixar danificado 4 imediatamen-

te.

Puxar a folha de lixa ou a ferramenta de polir para fora. Desa-

parafusar completamente os quatro parafusos 8 e retirar o

prato de lixar 4.

Limpar a superfície do novo prato de lixar 4. Lubrificar o anel

exterior, apresentado na figura com listras cinzas, levemente

com graxa sintética.

Colocar o novo prato de lixar 4 e reapertar os quatro parafu-

sos.

Nota: Um prato de lixar 9 danificado só deve ser trocado por

uma oficina de serviços pós-venda autorizada para ferramen-

tas eléctricas Bosch.

Aspiração de pó/de aparas

 Pós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, po-

dem ser nocivos à saúde. O contacto ou a inalação dos pós

pode provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encon-

trem por perto.

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de ma-

deiras (cromato, preservadores de madeira). Material que

contém asbesto só deve ser processado por pessoal espe-

cializado.

– Se possível deverá usar um dispositivo de aspiração

apropriado para o material.

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de protecção respi-

ratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalhados,

vigentes no seu país.

 Evite o acúmulo de pó no local de trabalho. Pós podem

entrar levemente em ignição.

Aspiração própria com a caixa de pó (veja figuras E–H)

Colocar a caixa de pó 3 sobre o bocal de sopro 10 até engatar

O nível de enchimento da caixa de pó 3 pode ser levemente

controlado devido ao contentor transparente.

Para esvaziar a caixa de pó 3 deverá puxá-la para baixo, giran-

do.

Antes de abrir a caixa de pó 3 deveria dar umas batidelas com

a caixa de pó sobre uma base firme, como indicado na figura,

para soltar o pó do elemento do filtro.

Segurar firmemente a caixa de pó 3, bascular o elemento do

filtro 11 para cima e esvaziar a caixa de pó. Limpar as lamelas

do elemento do filtro 11 com uma escova macia.

Preparar

(lixamento intermediário)

– leves trabalhos de desbaste

– lixar superfícies para o proces-

samento posterior

– lixar desnivelamentos

– eliminar vestígios de processamento do lixa-

mento grosseiro

médio 80

– retocar antes de aplicar tintas ou vernizes fino 120

Lixamento fino

– lixamento intermediário de

vernizes

– lixar erros de vernizes

– remover fibras de superfícies

– lixamento fino antes da decapagem ou da ce-

mentação

muito fino 180

– lixar a primeira demão antes de envernizar extra fino 240

Utilização Aplicação Grão

OBJ_BUCH-1334-005.book Page 32 Friday, June 10, 2016 11:42 AM

Português | 33

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Nota: Para assegurar uma aspiração de pó optimizada, esva-

zie a caixa de pó 3 a tempo e limpe o elemento do filtro 11 em

intervalos regulares.

Ao trabalhar em superfícies verticais, deverá segurar a ferra-

menta eléctrica de modo que a caixa de pó 3 mostre para bai-

xo.

Aspiração externa (veja figura I)

Introduzir a mangueira de aspiração 12 no bocal de aspiração

10. Conectar a mangueira de aspiração 12 a um aspirador de

pó. Uma vista geral sobre a conexão a diversos aspiradores de

pó encontram-se no final desta instrução de serviço.

O aspirador de pó deve ser apropriado para o material a ser

trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extre-

mamente nocivo à saúde, cancerígeno ou seco.

Ao trabalhar em superfícies verticais, deverá segurar a ferra-

menta eléctrica de modo que a mangueira de aspiração mos-

tre para baixo.

Funcionamento

Colocação em funcionamento

 Observar a tensão de rede! A tensão da fonte de corren-

te deve coincidir com a indicada na chapa de identifica-

ção da ferramenta eléctrica. Ferramentas eléctricas

marcadas para 230 V também podem ser operadas

com 220 V.

Ligar e desligar

Para ligar a ferramenta eléctrica, deverá empurrar o interrup-

tor de ligar-desligar 2 para frente, de modo que apareça o in-

terruptor “1”.

Para desligar a ferramenta eléctrica, deverá empurrar o in-

terruptor de ligar-desligar 2 para trás, de modo que apareça o

interruptor “0”.

Para poupar energia só deverá ligar a ferramenta eléctrica

quando ela for utilizada.

Pré-seleccionar o número de oscilações

Com a roda de pré-selecção do número de oscilações 1 é pos-

sível pré-seleccionar o número de oscilações necessário du-

rante o funcionamento.

O n° de oscilações necessário depende do material e das con-

dições de trabalho e pode ser verificado através de ensaios

práticos.

Após prolongado trabalho com baixo n° de oscilações, deve-

ria permitir que a ferramenta eléctrica funcione em vazio du-

rante aprox. 3 minutos com máximo n° de oscilações, para

poder arrefecer.

Indicações de trabalho

 Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

 Espere a ferramenta eléctrica parar completamente,

antes de depositá-la.

Lixar superfícies

Ligar a ferramenta eléctrica, apoiá-la com toda a superfície

abrasiva sobre a peça a ser trabalhada e movimentá-la com

pressão moderada sobre a peça.

A potência abrasiva e o resultado de trabalho são principal-

mente determinados pela selecção da folha de lixa, do núme-

ro de oscilações seleccionado e da força de pressão.

Apenas folhas de lixar em perfeito estado proporcionam uma

perfeita potência abrasiva e poupam a ferramenta eléctrica.

Trabalhar com uma força de pressão uniforme para aumentar

a vida útil das folhas de lixar.

Um aumento demasiado da força de pressão não leva a uma

potência abrasiva mais alta, mas a um desgaste mais forte da

ferramenta eléctrica e da folha de lixar.

Jamais utilizar uma folha de serra com a qual foi processado

metal, para processar outros materiais.

Só utilizar acessórios de lixar originais Bosch.

Lixamento grosseiro

Colocar uma folha de lixa com grão grosseiro.

Só premir levemente a ferramenta eléctrica, de modo que

funcione com um número de oscilações mais alto e que seja

alcançada uma abrasão de material mais elevada.

Lixamento fino

Colocar uma folha de lixa com grão mais fino.

Variar a força de pressão ou alterar o número de oscilações

para reduzir o número de oscilações do prato de lixar, sendo

que o movimento excêntrico permanece.

Movimentar a ferramenta eléctrica com pressão moderada

sobre a peça a ser trabalhada, com movimentos circulares ou

alternadamente no sentido longitudinal e transversal. Não

emperrar a ferramenta eléctrica, para evitar que a peça a ser

trabalhada seja cortada, p. ex. no caso de folheado de madei-

ra.

Desligar a ferramenta eléctrica ao terminar o processo de tra-

balho.

Polir

Para polir vernizes erodidos ou para polir arranhões (p. ex. vi-

dro acrílico) é possível equipar a ferramenta eléctrica com as

respectivas ferramentas de polir, como por exemplo boina de

lã de cordeiro, feltro de polir ou esponha de polir (acessó-

rios).

Seleccionar um número de oscilações baixo para polir (nível

1 – 2), para evitar um sobreaquecimento da superfície.

Aplicar o produto de polir sobre uma superfície menor do que

a deseja polir. Trabalhar o produto de polir com uma ferra-

menta de polir apropriada, com movimentos cruzados ou cir-

culares e com pressão moderada.

1–2 reduzido número de oscilações

3–4 médio número de oscilações

5–6 alto número de oscilações

OBJ_BUCH-1334-005.book Page 33 Friday, June 10, 2016 11:42 AM

34 | Português

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Não deixar o produto de polir secar sobre a superfície, caso

contrário a superfície poderá ser danificada. Não expor a su-

perfície a ser polida à radiação solar directa.

Limpar regularmente as ferramentas de polir, para assegurar

bons resultados de polimento. Lavar as ferramentas de polir

com um detergente brando e com água morna, não utilizar

solventes.

Tabela de aplicações

As indicações apresentadas na tabela seguinte são valores re-

comendados.

A combinação mais propícia para o trabalho pode ser preferi-

velmente verificada através de um ensaio prático.

Manutenção e serviço

Manutenção e limpeza

 Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

 Manter a ferramenta eléctrica e as aberturas de venti-

lação sempre limpas, para trabalhar bem e de forma se-

gura.

Se for necessário substituir o cabo de conexão, isto deverá

ser realizado pela Bosch ou por uma oficina de serviço pós-

venda autorizada para todas as ferramentas eléctricas Bosch

para evitar riscos de segurança.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarecem

com prazer todas as suas dúvidas a respeito da compra, apli-

cação e ajuste dos produtos e acessórios.

Para todas as questões e encomendas de peças sobressalen-

tas é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características da ferra-

menta eléctrica.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Para efectuar o seu pedido online de peças entre na página

www.ferramentasbosch.com.

Tel.: 21 8500000

Fax: 21 8511096

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: (0800) 7045446

www.bosch.com.br/contacto

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser

enviados a uma reciclagem ecológica de matérias primas.

Não deitar ferramentas eléctricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva européia

2012/19/UE para aparelhos eléctricos e

electrónicos velhos, e com as respectivas

realizações nas leis nacionais, as ferramen-

tas eléctricas que não servem mais para a

utilização, devem ser enviadas separada-

mente a uma reciclagem ecológica.

Sob reserva de alterações.

Aplicação

Grão

(lixamento grosso/

lixamento fino)

Nível de números

de oscilações

Lixar vernizes 180/240 2/3

Retocar vernizes 120/240 4/5

Remover vernizes 40/60 5

Madeira macia 40/240 5/6

Madeira de lei 60/240 5/6

Folheado 180/240 2–4

Alumínio 80/240 4/5

Aço 40/240 5

Desenferrujar aço 40/120 6

Aço inoxidável 80/240 5

Pedra 80/240 5/6

OBJ_BUCH-1334-005.book Page 34 Friday, June 10, 2016 11:42 AM

Italiano | 35

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Italiano

Norme di sicurezza

Avvertenze generali di pericolo per elettroutensili

Leggere tutte le avvertenze di pe-

ricolo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo di scosse elettri-

che, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni

operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di peri-

colo si riferisce ad utensili elettrici alimentati dalla rete (con li-

nea di allacciamento) ed ad utensili elettrici alimentati a bat-

teria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

 Tenere la postazione di lavoro sempre pulita e ben illu-

minata. Il disordine oppure zone della postazione di lavoro

non illuminate possono essere causa di incidenti.

 Evitare d’impiegare l’elettroutensile in ambienti sog-

getti al rischio di esplosioni nei quali si abbia presenza

di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere

o i gas.

 Tenere lontani i bambini ed altre persone durante l’im-

piego dell’elettroutensile. Eventuali distrazioni potranno

comportare la perdita del controllo sull’elettroutensile.

Sicurezza elettrica

 La spina di allacciamento alla rete dell’elettroutensile

deve essere adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad elettroutensili dotati di collega-

mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

 Evitare il contatto fisico con superfici collegate a terra,

come tubi, riscaldamenti, cucine elettriche e frigorife-

ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

 Custodire l’elettroutensile al riparo dalla pioggia o

dall’umidità. La penetrazione dell’acqua in un elettrouten-

sile aumenta il rischio di una scossa elettrica.

 Non usare il cavo per scopi diversi da quelli previsti ed,

in particolare, non usarlo per trasportare o per appen-

dere l’elettroutensile oppure per estrarre la spina dalla

presa di corrente. Non avvicinare il cavo a fonti di calo-

re, olio, spigoli taglienti e neppure a parti della macchi-

na che siano in movimento. I cavi danneggiati o aggrovi-

gliati aumentano il rischio d’insorgenza di scosse

elettriche.

 Qualora si voglia usare l’elettroutensile all’aperto, im-

piegare solo ed esclusivamente cavi di prolunga che si-

ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri-

schio d’insorgenza di scosse elettriche.

 Qualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto-

re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone

 È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le

operazioni di lavoro. Non utilizzare mai l’elettroutensi-

le in caso di stanchezza oppure quando ci si trovi sotto

l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può

essere causa di gravi incidenti.

 Indossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbiglia-

mento di protezione personale come la maschera per pol-

veri, scarpe di sicurezza che non scivolino, elmetto di

protezione oppure protezione acustica a seconda del tipo

e dell’applicazione dell’elettroutensile, si riduce il rischio di

incidenti.

 Evitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica

e/o alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che l’elet-

troutensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono veri-

ficarsi seri incidenti.

 Prima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

re una chiave che si trovi in una parte rotante della macchi-

na può provocare seri incidenti.

 Evitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio

in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

 Indossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere i capelli, i

vestiti ed i guanti lontani da pezzi in movimento. Vestiti

lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in

movimento.

 In caso fosse previsto il montaggio di dispositivi di

aspirazione della polvere e di raccolta, assicurarsi che

gli stessi siano collegati e che vengano utilizzati corret-

tamente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

 Non sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile

esplicitamente previsto per il caso. Con un elettrouten-

sile adatto si lavora in modo migliore e più sicuro nell’ambi-

to della sua potenza di prestazione.

 Non utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

AVVERTENZA

OBJ_BUCH-1334-005.book Page 35 Friday, June 10, 2016 11:42 AM

36 | Italiano

1 609 92A 1PC | (10.6.16) Bosch Power Tools

 Prima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure

prima di posare la macchina al termine di un lavoro,

estrarre sempre la spina dalla presa della corrente e/o

estrarre la batteria ricaricabile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in funzione invo-

lontariamente.

 Quando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non

fare usare l’elettroutensile a persone che non siano abi-

tuate ad usarlo o che non abbiano letto le presenti istru-

zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente

esperienza.

 Eseguire la manutenzione dell’elettroutensile operan-

do con la dovuta diligenza. Accertarsi che le parti mobi-

li della macchina funzionino perfettamente, che non

s’inceppino e che non ci siano pezzi rotti o danneggiati

al punto da limitare la funzione dell’elettroutensile

stesso. Prima di iniziare l’impiego, far riparare le parti

danneggiate. Numerosi incidenti vengono causati da elet-

troutensili la cui manutenzione è stata effettuata poco ac-

curatamente.

 Mantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con

taglienti affilati s’inceppano meno frequentemente e sono

più facili da condurre.

 Utilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte-

nendosi alle presenti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e le operazioni

da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

 Fare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

Indicazioni di sicurezza per levigatrici

 Utilizzare l’elettroutensile esclusivamente per leviga-

tura a secco. L’eventuale infiltrazione di acqua in un elet-

troutensile va ad aumentare il rischio d’insorgenza di scos-

se elettriche.

 Accertarsi sempre di non mettere nessuno in pericolo

con la scia di scintille. Allontanare ogni tipo di materia-

le infiammabile che si trova nelle vicinanze. Levigando il

metallo si produce una scia di scintille.

 Attenzione: Pericolo d’incendio! Evitare un surriscal-

damento del materiale in lavorazione e della levigatri-

ce. Prima di iniziare una pausa svuotare sempre il con-

tenitore per la polvere. La polvere di abrasione nel

sacchetto raccoglipolvere, nel Microfilter, nel sacchetto

raccoglipolvere in carta (o nel sacchetto raccoglipolvere o

nel filtro dell’aspirapolvere) può prendere fuoco in caso di

condizioni sfavorevoli come la scia di scintille prodotta du-

rante la levigatura del metallo. Una situazione particolar-

mente pericolosa si viene a creare quando la polvere di

smerigliatura si mischia con resti di vernice e poliuretano

oppure con altri materiali chimici ed il materiale in lavora-

zione si riscalda troppo nel corso di una lavorazione di lun-

ga durata.

 Assicurare il pezzo in lavorazione. Un pezzo in lavorazio-

ne può essere bloccato con sicurezza in posizione solo uti-

lizzando un apposito dispositivo di serraggio oppure una

morsa a vite e non tenendolo con la semplice mano.

Descrizione del prodotto e caratteri-

stiche

Leggere tutte le avvertenze di pericolo e le

istruzioni operative. In caso di mancato ri-

spetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo

di scosse elettriche, incendi e/o incidenti

gravi.

Uso conforme alle norme

L’elettroutensile è ideale per la levigatura a secco di legno,

plastica, metallo, stucco e superfici verniciate.

Gli elettroutensili con regolazione elettronica sono adatti an-

che per la lucidatura.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all’illu-

strazione dell’elettroutensile che si trova sulla pagina con la

rappresentazione grafica.

1 Rotellina per la preselezione del numero di oscillazioni

2 Interruttore di avvio/arresto

3 Contenitore raccoglipolvere completa

(Microfilter System)

4 Platorello

5 Impugnatura (superficie di presa isolata)

6 Foglio abrasivo*

7 Aiuto per la regolazione per foglio abrasivo*

8 Viti per platorello

9 Supporto del platorello

10 Bocchetta di scarico

11 Elemento filtrante (Microfilter System)

12 Tubo di aspirazione*

*L’accessorio illustrato oppure descritto non è compreso nel volu-

me di fornitura standard. L’accessorio completo è contenuto nel

nostro programma accessori.

OBJ_BUCH-1334-005.book Page 36 Friday, June 10, 2016 11:42 AM

Italiano | 37

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Dati tecnici

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformemente a

EN 60745-2-4.

Il livello di pressione acustica stimato A della macchina am-

monta a dB(A): livello di rumorosità 85 dB(A); livello di poten-

za acustica 96 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazione a

(somma vettoriale delle

tre direzioni) e incertezza della misura K misurati conforme-

mente alla norma EN 60745:

=9,0m/s

, K= 1,5 m/s

Il livello di vibrazioni indicato nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione conforme al-

la norma EN 60745 e può essere utilizzato per confrontare gli

elettroutensili. Lo stesso è idoneo anche per una valutazione

temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi princi-

pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-

lizzato tuttavia per altri impieghi, con accessori e utensili da

innesto differenti oppure con manutenzione insufficiente, il li-

vello di vibrazioni può differire. Questo può aumentare sensi-

bilmente la sollecitazione da vibrazioni per l’intero periodo di

tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni

bisognerebbe considerare anche i tempi in cui l’apparecchio

è spento oppure è acceso ma non è utilizzato effettivamente.

Questo può ridurre chiaramente la sollecitazione da vibrazio-

ni per l’intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione

dell’operatore dall’effetto delle vibrazioni come p.es.: manu-

tenzione dell’elettroutensile e degli accessori, mani calde, or-

ganizzazione dello svolgimento del lavoro.

Dichiarazione di conformità

Dichiariamo sotto la nostra piena responsabilità che il pro-

dotto descritto nella sezione «Dati tecnici» è conforme a tutte

le disposizioni pertinenti delle Direttive 2011/65/UE,

2014/30/UE, 2006/42/CE e alle relative modifiche, nonché

alle seguenti Normative: EN 60745-1, EN 60745-2-4,

EN 50581.

Fascicolo tecnico (2006/42/CE) presso:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montaggio

 Prima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

Scelta del foglio abrasivo

Selezionare un foglio abrasivo con la grana adatta conformemente all’asportazione desiderata della superficie. I fogli abrasivi

Bosch sono adatti per pittura, legno e metallo.

Levigatrice rotoorbitale PEX 300 AE

Codice prodotto

3 603 CA3 ...

Preselezione del numero di

oscillazioni



Potenza nominale assorbita

W270

Numero di giri a vuoto n

min

-1

2000–12000

Numero oscillazioni a vuoto

min

-1

4000–24000

Diametro del raggio di

orbitazione mm 4

Diametro del platorello

mm 125

Peso in funzione della EPTA-

Procedure 01:2014 kg 1,5

Classe di sicurezza

/II

I dati sono validi per una tensione nominale [U] di 230 V. In caso di ten-

sioni differenti e di modelli specifici dei paesi di impiego, questi dati

possono variare.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Impiego Applicazione Grana

Asportazione

(levigatura grossolana)

– lavori grossolani di asportazio-

ne con elevata asportazione di

materiale

– rimozione di pittura vecchia

– smerigliatura di pittura vecchia, vernice e

stucco

extra grossa 40

– rimozione di pittura sottile

– prelevigatura di superfici ruvide e non piallate

grossa 60

OBJ_BUCH-1334-005.book Page 37 Friday, June 10, 2016 11:42 AM

38 | Italiano

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Sostituzione degli utensili abrasivi

(vedere figure A–B)

Per rimuovere il foglio abrasivo 6 sollevarlo lateralmente e to-

glierlo dal platorello 4.

Prima dell’applicazione di un nuovo foglio abrasivo rimuovere

sporco e polvere dal platorello 4, p. es. con un pennello.

La superficie del platorello 4 è costituita da un tessuto a strap-

po affinché sia possibile fissare in modo veloce e facile, con

aderenza tramite velcro, i fogli abrasivi.

Premere con forza il foglio abrasivo 6 sul lato inferiore del pla-

torello 4.

Per garantire un’aspirazione ottimale della polvere, prestare

attenzione affinché le punzonature nel foglio abrasivo coinci-

dano con i fori sul platorello.

Per la precisa regolazione del foglio abrasivo 6 sul platorello 4

è possibile utilizzare l’aiuto per la regolazione 7. Applicare il

foglio abrasivo sull’aiuto per la regolazione con il tessuto a

strappo rivolto verso l’alto. Premere le camme dell’aiuto per la

regolazione in due fori del platorello e srotolare il foglio abra-

sivo dall’aiuto per la regolazione. Premere bene il foglio abra-

sivo.

Scelta del platorello

A seconda dell’impiego, l’elettroutensile può essere dotato di

platorelli di durezza differente:

– Platorello medio (nero): adatto per tutti i lavori di levigatu-

ra, impiegabile universalmente.

– Platorello morbido (grigio, accessorio): adatto per leviga-

tura intermedia e microlevigatura, anche su superfici con-

vesse.

Sostituzione del platorello (vedere figure C–D)

Nota bene: Sostituire immediatamente un platorello danneg-

giato 4.

Rimuovere il foglio abrasivo oppure l’accessorio per la lucida-

tura. Svitare completamente le quattro viti 8 e togliere il pla-

torello 4.

Pulire il lato superiore del nuovo platorello 4. Ingrassare

l’anello esterno, tratteggiato in grigio nella figura, con un sot-

tile strato di grasso sintetico.

Applicare il nuovo platorello 4 e serrare saldamente di nuovo

le quattro viti.

Nota bene: Un supporto del platorello 9 danneggiato può es-

sere sostituito esclusivamente da un punto di assistenza auto-

rizzato per gli elettroutensili Bosch.

Aspirazione polvere/aspirazione trucioli

 Polveri e materiali come vernici contenenti piombo, alcuni

tipi di legname, minerali e metalli possono essere dannosi

per la salute. Il contatto oppure l’inalazione delle polveri

possono causare reazioni allergiche e/o malattie delle vie

respiratorie dell’operatore oppure delle persone che si tro-

vano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o

di quercia sono considerate cancerogene, in modo parti-

colare insieme ad additivi per il trattamento del legname

(cromato, protezione per legno). Materiale contenente

amianto deve essere lavorato esclusivamente da persona-

le specializzato.

– Utilizzare possibilmente un’aspirazione polvere adatta

per il materiale.

– Provvedere per una buona aerazione del posto di lavo-

ro.

– Si consiglia di portare una mascherina protettiva con

classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali

da lavorare.

 Evitare accumuli di polvere sul posto di lavoro. Le pol-

veri si possono incendiare facilmente.

Aspirazione propria con cassetta raccoglipolvere

(vedi figure E – H)

Applicare la cassetta raccoglipolvere 3 sulla bocchetta di sca-

rico 10 fino a farla incastrare in posizione.

Lo stato di riempimento della cassetta raccoglipolvere 3 può

essere controllato facilmente attraverso il raccoglitore tra-

sparente.

Per svuotare il contenitore raccoglipolvere 3 toglierlo ruotan-

do verso il basso.

Preparazione

(levigatura intermedia)

– lavori leggeri di asportazione

– levigatura delle superfici per

un’ulteriore lavorazione

– levigatura in piano per correggere superfici

non perfettamente piane

– eliminazione delle tracce di lavorazione della

levigatura grossolana

media 80

– riparazioni prima di applicazione di pittura o

vernice

fine 120

Microlevigatura

– levigatura intermedia vernice

– levigatura errori vernice

– rimozione di fibre dalla superficie

– microlevigatura prima della tinta o vernice

incolore

molto fine 180

– levigatura della mano di fondo prima della

verniciatura

extra fine 240

Impiego Applicazione Grana

OBJ_BUCH-1334-005.book Page 38 Friday, June 10, 2016 11:42 AM

Italiano | 39

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Prima di aprire la cassetta raccoglipolvere 3 come indicato

nell’illustrazione si dovrebbe battere la cassetta raccoglipol-

vere su un piano stabile per staccare la polvere dall’elemento

filtrante.

Tenere ferma la cassetta raccoglipolvere 3, ribaltare l’elemen-

to filtrante 11 verso l’alto e svuotare la cassetta raccoglipolve-

re. Pulire le lamelle dell’elemento filtrante 11 con una spazzo-

la morbida.

Nota bene: Per garantire un’aspirazione ottimale della polve-

re svuotare per tempo la cassetta raccoglipolvere 3 e pulire

regolarmente l’elemento filtrante 11.

Durante i lavori su superfici verticali tenere l’elettroutensile in

modo che la cassetta raccoglipolvere 3 sia rivolta verso il bas-

so.

Aspirazione esterna (vedi figura I)

Applicare un tubo di aspirazione 12 sulla bocchetta di scarico

10. Collegare il tubo di aspirazione 12 con un aspirapolvere.

Una visione d’insieme relativa al collegamento con diversi tipi

di aspirapolvere si trova alla fine di questo manuale di istruzio-

ne.

L’aspirapolvere deve essere adatto per il materiale da lavora-

re.

Utilizzare un aspiratore speciale per l’aspirazione di polveri

particolarmente nocive per la salute, cancerogene oppure

polveri asciutte.

Durante i lavori su superfici verticali tenere l’elettroutensile in

modo che il tubo di aspirazione sia rivolto verso il basso.

Uso

Messa in funzione

 Osservare la tensione di rete! La tensione della rete de-

ve corrispondere a quella indicata sulla targhetta

dell’elettroutensile. Gli elettroutensili con l’indicazio-

ne di 230 V possono essere collegati anche alla rete di

220 V.

Accendere/spegnere

Per l’accensione dell’elettroutensile spingere l’interruttore di

avvio/arresto 2 in avanti in modo che sull’interruttore compa-

ia «1».

Per spegnere l’ettroutensile, spingere l’interruttore di avvio/

arresto 2 all’indietro in modo che sull’interruttore si veda «0».

Per risparmiare energia accendere l’elettroutensile solo se lo

stesso viene utilizzato.

Preselezione della frequenza di oscillazione

Tramite la rotellina per la preselezione del numero di oscilla-

zioni 1 è possibile preselezionare la frequenza di oscillazione

richiesta anche in fase di funzionamento.

Il numero di oscillazioni necessario dipende dal tipo di mate-

riale in lavorazione e dalle specifiche condizioni operative e

può essere dunque determinato a seconda del caso eseguen-

do delle prove pratiche.

In seguito a lunghe operazioni di lavoro con un numero di

oscillazioni minimo, per il raffreddamento dell’elettroutensile

lo stesso dovrebbe essere lasciato ruotare in funzionamento a

vuoto al massimo numero di oscillazioni per ca. 3 minuti.

Indicazioni operative

 Prima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

 Prima di posare l’elettroutensile, attendere sempre fi-

no a quando si sarà fermato completamente.

Levigatura di superfici

Accendere l’elettroutensile, applicarlo con l’intera superficie

di levigatura sul fondo da lavorare e muoverlo sopra l’intero

pezzo in lavorazione esercitando pressione moderata.

La capacità di asportazione e la micrografia vengono determi-

nate essenzialmente dalla scelta del foglio abrasivo, dal livello

di numero di oscillazioni preselezionato e dalla pressione di

contatto.

Soltanto fogli abrasivi in perfetto stato possono garantire

buone prestazioni abrasive e non sottopongono l’elettrouten-

sile a sforzi eccessivi.

Per aumentare la durata dei fogli abrasivi avere sempre cura

di esercitare una pressione uniforme.

Un eccessivo aumento della pressione esercitata non com-

porta una più alta prestazione abrasiva ma provoca una mag-

giore usura dell’elettroutensile e del foglio abrasivo.

Una volta utilizzato un foglio abrasivo per la lavorazione del

metallo non utilizzarlo più per altri materiali.

Utilizzare esclusivamente accessori di levigatura originali

Bosch.

Levigatura grossolana

Applicare un foglio abrasivo di grana grossa.

Premere l’elettroutensile solo leggermente in modo che lo

stesso funzioni al massimo numero di oscillazioni e venga ot-

tenuta una grande asportazione di materiale.

Microlevigatura

Applicare un foglio abrasivo di grana fine.

Variando leggermente la pressione di contatto oppure modifi-

cando il livello del numero di oscillazioni è possibile ridurre il

numero di oscillazioni del platorello rimanendo tuttavia il mo-

to eccentrico.

Muovere l’elettroutensile con pressione moderata in piano

con movimento rotatorio oppure muoverlo alternativamente

in direzione longitudinale e trasversale sul pezzo in lavorazio-

ne. Non inclinare l’elettroutensile per evitare una levigatura

eccessiva del pezzo da lavorare, p. es. impiallacciatura.

Una volta conclusa l’operazione di lavoro, spegnere l’elettrou-

tensile.

Lucidatura

L’elettroutensile può essere equipaggiato con relativi utensili

per la lucidatura come cuffia in lana d’agnello, feltro per luci-

datura oppure spugna per lucidatura (accessori) per la lucida-

tura di vernici danneggiate dagli agenti atmosferici oppure

per la ripassatura di graffi (p. es. vetro acrilico).

1–2 basso numero di oscillazioni

3–4 medio numero di oscillazioni

5–6 alto numero di oscillazioni

OBJ_BUCH-1334-005.book Page 39 Friday, June 10, 2016 11:42 AM

40 | Italiano

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Per la lucidatura selezionare un numero di oscillazioni basso

(livello 1–2), per evitare un eccessivo riscaldamento della

superficie.

Applicare il lucido su una superficie un poco più piccola di

quanto si desidera lucidare. Lavorare il lucido con un utensile

adatto per la lucidatura con movimenti incrociati oppure mo-

vimenti rotatori ed una pressione moderata.

Non lasciare asciugare il lucido sulla superficie, in caso con-

trario la superficie potrebbe venire danneggiata. Non sotto-

porre la superficie da lucidare alla radiazione solare diretta.

Pulire regolarmente gli utensili per lucidatura per assicurare

buoni risultati di lucidatura. Lavare gli utensili per lucidatura

con detersivo delicato ed acqua calda, non utilizzare alcun di-

luente.

Tabella di applicazione

Le indicazioni riportate nella seguente tabella sono da consi-

derare come valori consigliati.

Tramite prove pratiche è possibile determinare la combina-

zione piú favorevole per la lavorazione.

Manutenzione ed assistenza

Manutenzione e pulizia

 Prima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

 Per poter garantire buone e sicure operazioni di lavoro,

tenere sempre puliti l’elettroutensile e le prese di ven-

tilazione.

Qualora si rendesse necessaria una sostituzione del cavo di

collegamento, la stessa deve essere effettuata dalla Bosch

oppure da un centro di assistenza clienti autorizzato per elet-

troutensili Bosch per evitare pericoli per la sicurezza.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiu-

terà in caso di domande relative ai nostri prodotti ed ai loro

accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, co-

municare sempre il codice prodotto a 10 cifre riportato sulla

targhetta di fabbricazione dell’elettroutensile!

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: (02) 3696 2663

Fax: (02) 3696 2662

Fax: (02) 3696 8677

E-Mail: officina.elettro[email protected]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-

mente on-line i ricambi.

Tel.: (044) 8471513

Fax: (044) 8471553

E-Mail: [email protected]h.com

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag-

gi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea

2012/19/UE sui rifiuti di apparecchiature

elettriche ed elettroniche ed all’attuazione

del recepimento nel diritto nazionale, gli

elettroutensili diventati inservibili devono

essere raccolti separatamente ed essere in-

viati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Applicazione

Grana

(Levigatura grossolana/

microlevigatura)

Livello del numero

di oscillazioni

Rimozione parziale di vernici 180/240 2/3

Riparazione di vernici 120/240 4/5

Rimozione di vernici 40/60 5

Legno dolce 40/240 5/6

Legno duro 60/240 5/6

Impiallacciatura 180/240 2–4

Alluminio 80/240 4/5

Acciaio 40/240 5

Rimozione di ruggine da acciaio 40/120 6

Acciaio senza ruggine 80/240 5

Materiale pietroso 80/240 5/6

OBJ_BUCH-1334-005.book Page 40 Friday, June 10, 2016 11:42 AM

Nederlands | 41

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Nederlands

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elek-

trische gereedschappen

Lees alle veiligheidswaar-

schuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet wor-

den opgevolgd, kan dit een elektrische schok, brand of

ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe-

komstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch ge-

reedschap” heeft betrekking op elektrische gereedschappen

voor gebruik op het stroomnet (met netsnoer) en op elektri-

sche gereedschappen voor gebruik met een accu (zonder net-

snoer).

Veiligheid van de werkomgeving

 Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval-

len leiden.

 Werk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

 Houd kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap

verliezen.

Elektrische veiligheid

 De aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische

schok.

 Voorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

 Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed-

schap vergroot het risico van een elektrische schok.

 Gebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en be-

wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische

schok.

 Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel

beperkt het risico van een elektrische schok.

 Als het gebruik van het elektrische gereedschap in een

vochtige omgeving onvermijdelijk is, dient u een aard-

lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische

schok.

Veiligheid van personen

 Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed staat van drugs, alcohol of

medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver-

wondingen leiden.

 Draag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het gebruik van het elek-

trische gereedschap, vermindert het risico van verwondin-

gen.

 Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de

stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger

aan de schakelaar hebt of wanneer u het gereedschap in-

geschakeld op de stroomvoorziening aansluit, kan dit tot

ongevallen leiden.

 Verwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

 Voorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

 Draag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handschoe-

nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende

delen worden meegenomen.

 Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

vaar door stof.

WAARSCHUWING

OBJ_BUCH-1334-005.book Page 41 Friday, June 10, 2016 11:42 AM

42 | Nederlands

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Zorgvuldige omgang met en zorgvuldig gebruik van elek-

trische gereedschappen

 Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci-

teitsbereik.

 Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet

worden gerepareerd.

 Trek de stekker uit het stopcontact of neem de accu uit

het elektrische gereedschap voordat u het gereed-

schap instelt, toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

 Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door

onervaren personen worden gebruikt.

 Verzorg het elektrische gereedschap zorgvuldig. Con-

troleer of bewegende delen van het gereedschap cor-

rect functioneren en niet vastklemmen en of onderde-

len zodanig gebroken of beschadigd zijn dat de

werking van het elektrische gereedschap nadelig

wordt beïnvloed. Laat deze beschadigde onderdelen

voor het gebruik repareren. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische gereedschap-

pen.

 Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

 Gebruik elektrisch gereedschap, toebehoren, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

Service

 Laat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

stand blijft.

Veiligheidsvoorschriften voor schuurmachines

 Gebruik het elektrische gereedschap alleen voor droog

schuren. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische schok.

 Let er op dat er geen personen door wegvliegende von-

ken in gevaar worden gebracht. Verwijder brandbare

materialen uit de buurt. Bij het schuren van metaal ont-

staan wegvliegende vonken.

 Let op, brandgevaar! Voorkom oververhitting van het

te schuren materiaal en de schuurmachine. Maak voor

onderbrekingen van de werkzaamheden altijd de stof-

zak leeg. Schuurstof in stofzak, microfilter, papieren stof-

zak (filterzak of filter van de stofzuiger) kan zelf ontbran-

den onder ongunstige omstandigheden, bijvoorbeeld

wegvliegende vonken bij het schuren van metalen. Bijzon-

der gevaar bestaat als het schuurstof vermengd is met res-

ten lak, polyurethaan of andere chemische stoffen en het

schuurmateriaal na langdurige werkzaamheden heet is.

 Zet het werkstuk vast. Een met spanvoorzieningen of een

bankschroef vastgehouden werkstuk wordt beter vastge-

houden dan u met uw hand kunt doen.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-

le voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit

een elektrische schok, brand of ernstig letsel

tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het droog schu-

ren van hout, kunststof, metaal, plamuur en gelakte opper-

vlakken.

Elektrische gereedschappen met elektronische regeling zijn

ook geschikt om ermee te polijsten.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het elektrische gereedschap op de pagina met afbeeldingen.

1 Stelwiel vooraf instelbaar aantal schuurbewegingen

2 Aan/uit-schakelaar

3 Stofbox compleet (Microfilter System)

4 Schuurplateau

5 Handgreep (geïsoleerd greepvlak)

6 Schuurblad*

7 Instelhulp voor schuurblad*

8 Schroeven voor schuurplateau

9 Schuurplateauhouder

10 Uitblaasopening

11 Filterelement (Microfilter System)

12 Afzuigslang*

* Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-

programma.

OBJ_BUCH-1334-005.book Page 42 Friday, June 10, 2016 11:42 AM

Nederlands | 43

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Technische gegevens

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-4.

Het A-gewogen geluidsniveau van het gereedschap bedraagt

kenmerkend: geluidsdrukniveau 85 dB(A); geluidsvermogen-

niveau 96 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden a

(vectorsom van drie richtingen) en

onzekerheid K bepaald volgens EN 60745:

=9,0m/s

, K= 1,5 m/s

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-

meten met een volgens EN 60745 genormeerde meetmetho-

de en kan worden gebruikt om elektrische gereedschappen

met elkaar te vergelijken. Het is ook geschikt voor een voorlo-

pige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaam-

ste toepassingen van het elektrische gereedschap. Als echter

het elektrische gereedschap wordt gebruikt voor andere toe-

passingen, met verschillende accessoire, met afwijkende in-

zetgereedschappen of onvoldoende onderhoud, kan het tril-

lingsniveau afwijken. Dit kan de trillingsbelasting gedurende

de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting

moet ook rekening worden gehouden met de tijd waarin het

gereedschap uitgeschakeld is, of waarin het gereedschap wel

loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-

belasting gedurende de gehele arbeidsperiode duidelijk ver-

minderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van

de bediener tegen het effect van trillingen vast, zoals: Onder-

houd van elektrische gereedschappen en inzetgereedschap-

pen, warm houden van de handen, organisatie van het ar-

beidsproces.

Conformiteitsverklaring

We verklaren op onze verantwoordelijkheid dat het onder

„Technische gegevens” beschreven product aan alle desbe-

treffende bepalingen van de richtlijnen 2011/65/EU,

2014/30/EU, 2006/42/EG inclusief van de wijzigingen er-

van voldoet en met de volgende normen overeenstemt

EN 60745-1, EN 60745-2-4, EN 50581.

Technisch dossier (2006/42/EG) bij:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montage

 Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

Keuze van het schuurblad

Kies een schuurblad met passende korrel overeenkomstig de gewenste afname van het oppervlak. Bosch-schuurbladen zijn ge-

schikt voor verf, hout en metaal.

Excenterschuurmachine PEX 300 AE

Productnummer

3 603 CA3 ...

Vooraf instelbaar aantal

schuurbewegingen



Opgenomen vermogen

W270

Onbelast toerental n

min

-1

2000–12000

Onbelast aantal schuur-

bewegingen

min

-1

4000–24000

Draaicirkeldiameter

mm 4

Diameter schuurplateau

mm 125

Gewicht volgens EPTA-

Procedure 01:2014 kg 1,5

Isolatieklasse

/II

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijken-

de spanningen en bij per land verschillende uitvoeringen kunnen deze

gegevens afwijken.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Gebruik Gebruik Korrel

Afnemen

(grof schuren)

– Grove afnamewerkzaamheden

met grote materiaalafname

– Oude verf verwijderen

– Oude verf, lak en vulmiddel afschuren Extra grof 40

– Dunne verf verwijderen

– Ruwe, ongeschaafde oppervlakken voorschu-

ren

Grof 60

OBJ_BUCH-1334-005.book Page 43 Friday, June 10, 2016 11:42 AM

44 | Nederlands

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Schuurblad wisselen (zie afbeeldingen A–B)

Als u het schuurblad 6 wilt verwijderen, tilt u het aan de zijkant

op en trekt u het van het schuurplateau 4 los.

Verwijder voor het aanbrengen van een nieuw schuurblad vuil

en stof van het schuurplateau 4, bijvoorbeeld met een kwast.

Het oppervlak van het schuurplateau 4 bestaat uit klitweefsel,

zodat u schuurbladen met klithechting snel en eenvoudig kunt

bevestigen.

Druk het schuurblad 6 stevig op de onderzijde van het schuur-

plateau 4 vast.

Als u een optimale stofafzuiging wilt bereiken, dient u erop te

letten dat de perforaties in het schuurblad overeenkomen

met de boorgaten in het schuurplateau.

Voor het nauwkeurig afstellen van het schuurblad 6 op het

schuurplateau 4 kunt u de instelhulp 7 gebruiken. Leg het

schuurblad met het klittenweefsel omhoog op de instelhulp.

Duw de nokken van de instelhulp in twee boorgaten van het

schuurplateau en rol het schuurblad van de instelhulp af. Druk

het schuurblad stevig aan.

Keuze van het schuurplateau

Naar gelang de toepassing kan het elektrische gereedschap

worden uitgerust met schuurplateaus van verschillende hard-

heid:

– Schuurplateau middel (zwart): geschikt voor alle schuur-

werkzaamheden, universeel toepasbaar.

– Schuurplateau zacht (grijs, toebehoren): geschikt voor

tussendoor schuren en fijn schuren, ook op gebogen op-

pervlakken.

Schuurplateau vervangen

(zie afbeeldingen C–D)

Opmerking: Vervang een beschadigd schuurplateau 4 on-

middellijk.

Trek het schuurblad of polijstgereedschap los. Draai de vier

schroeven 8 volledig uit en verwijder het schuurplateau 4.

Reinig de bovenzijde van het nieuwe schuurplateau 4. Smeer

de in de afbeelding grijs gearceerde buitenring dun met syn-

thetisch vet in.

Breng het nieuwe schuurplateau 4 aan en draai de vier

schroeven weer vast.

Opmerking: Een beschadigde schuurplateauhouder 9 mag

alleen worden vervangen door een erkende klantenservice

voor Bosch elektrische gereedschappen.

Afzuiging van stof en spanen

 Stof van materialen zoals loodhoudende verf, enkele hout-

soorten, mineralen en metaal kunnen schadelijk voor de

gezondheid zijn. Aanraking of inademing van stof kan lei-

den tot allergische reacties en/of ziekten van de ademwe-

gen van de gebruiker of personen die zich in de omgeving

bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-

hout, gelden als kankerverwekkend, in het bijzonder in

combinatie met toevoegingsstoffen voor houtbehandeling

(chromaat en houtbeschermingsmiddelen). Asbesthou-

dend materiaal mag alleen door bepaalde vakmensen wor-

den bewerkt.

– Gebruik indien mogelijk een voor het materiaal geschik-

te stofafzuiging.

– Zorg voor een goede ventilatie van de werkplek.

– Er wordt geadviseerd om een ademmasker met filter-

klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewer-

ken materialen in acht.

 Voorkom ophoping van stof op de werkplek. Stof kan

gemakkelijk ontbranden.

Eigen afzuiging met stofbox (zie afbeeldingen E–H)

Plaats de stofbox 3 op de uitblaasopening 10 tot deze vast-

klikt.

Het vulpeil van de stofbox 3 kunt u dankzij het transparante

reservoir gemakkelijk controleren.

Trek de stofbox 3 draaiend naar beneden toe los als u deze

leeg wilt maken.

Voor het openen van de stofbox 3 dient u met de stofbox, zo-

als op de afbeelding getoond, op een vaste ondergrond te

kloppen, om het stof los te maken van het filterelement.

Houd de stofbox 3 vast, klap het filterelement 11 naar boven

weg en maak de stofbox leeg. Reinig de lamellen van het filte-

relement 11 met een zachte borstel.

Opmerking: Als u een optimale stofafzuiging wilt bereiken,

maakt u de stofbox 3 op tijd leeg en reinigt u het filterelement

11 regelmatig.

Voorbereiden

(tussendoor schuren)

– Lichte afnamewerkzaamheden

– Oppervlakken voorschuren

voor latere verwerking

– Oneffenheden vlakschuren

– Bewerkingssporen van grof schuren

verwijderen

Middel 80

– Bijwerken voor de opname van verf of lak Fijn 120

Fijn schuren

– Tussendoor schuren bij lak-

werkzaamheden

–Lakfouten opschuren

– Haren van het oppervlak verwijderen

– Fijn schuren voor beitsen of lasuur

Zeer fijn 180

– Grondverf voor het lakken opschuren Extra fijn 240

Gebruik Gebruik Korrel

OBJ_BUCH-1334-005.book Page 44 Friday, June 10, 2016 11:42 AM

Nederlands | 45

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Houd bij werkzaamheden op verticale oppervlakken het elek-

trische gereedschap zo vast dat de stofbox 3 omlaag wijst.

Externe afzuiging (zie afbeelding I)

Steek een afzuigslang 12 op de uitblaasopening 10. Verbind

de afzuigslang 12 met een stofzuiger. Een overzicht van aan-

sluitingen op verschillende stofzuigers vindt u aan het einde

van deze gebruiksaanwijzing.

De stofzuiger moet geschikt zijn voor het te bewerken materi-

aal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-

vaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Houd bij werkzaamheden op verticale oppervlakken het elek-

trische gereedschap zo vast dat de afzuigslang omlaag wijst.

Gebruik

Ingebruikneming

 Let op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het type-

plaatje van het elektrische gereedschap. Met 230 V

aangeduide elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen duwt u de

aan/uit-schakelaar 2 naar voren, zodat op de schakelaar „1”

verschijnt.

Als u het elektrische gereedschap wilt uitschakelen duwt u

de aan/uit-schakelaar 2 naar achteren, zodat op de schake-

laar „0” verschijnt.

Om energie te besparen, schakelt u het elektrische gereed-

schap alleen in wanneer u het gebruikt.

Aantal schuurbewegingen vooraf instellen

Met het stelwiel voor het vooraf instellen van het aantal

schuurbewegingen 1 kunt u het benodigde aantal schuurbe-

wegingen, ook terwijl de machine loopt, vooraf instellen.

Het vereiste aantal schuurbewegingen is afhankelijk van het

materiaal en de werkomstandigheden en kan proefsgewijs

worden vastgesteld.

Laat na langdurige werkzaamheden met een laag aantal

schuurbewegingen het elektrische gereedschap afkoelen

door het ca. 3 minuten met maximaal aantal schuurbewegin-

gen onbelast te laten lopen.

Tips voor de werkzaamheden

 Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

 Wacht tot het elektrische gereedschap tot stilstand is

gekomen voordat u het neerlegt.

Oppervlakken schuren

Schakel het elektrische gereedschap in, plaats het met het

hele schuuroppervlak op de te bewerken ondergrond en be-

weeg het met matige druk over het werkstuk.

De afnamecapaciteit en het schuurbeeld worden in hoofd-

zaak bepaald door de keuze van het schuurblad, de vooraf in-

gestelde stand voor het aantal schuurbewegingen en de aan-

drukkracht.

Alleen onbeschadigde schuurbladen zorgen voor een goede

schuurcapaciteit en ontzien het elektrische gereedschap.

Let op een gelijkmatige aandrukkracht om de levensduur van

de schuurbladen te verlengen.

Een overmatige verhoging van de aandrukkracht leidt niet tot

een groter schuurvermogen, maar wel tot een sterkere slijta-

ge van het elektrische gereedschap en het schuurblad.

Gebruik een schuurblad waarmee metaal is bewerkt niet meer

voor andere materialen.

Gebruik uitsluitend origineel Bosch-schuurtoebehoren.

Grof schuren

Span een schuurblad met een grove korrel op.

Druk het elektrische gereedschap slechts licht aan, zodat het

met een groter aantal schuurbewegingen draait en een grote-

re materiaalafname wordt bereikt.

Fijn schuren

Span een schuurblad met een fijne korrel op.

Door de aandrukkracht licht te variëren of de stand voor het

aantal schuurbewegingen te veranderen, kunt u het aantal

schuurbewegingen van het schuurplateau verminderen,

waarbij de excenterbeweging bewaard blijft.

Beweeg het elektrische gereedschap met matige druk vlak

cirkelend of afwisselend in lengte- en dwarsrichting op het

werkstuk. Houd het elektrische gereedschap niet schuin, om

doorschuren van het te bewerken werkstuk, bijv. fineer, te

voorkomen.

Schakel het elektrische gereedschap na het einde van de

werkzaamheden uit.

Polijsten

Voor het polijsten van verweerde lak of het wegpolijsten van

krassen (bijv. acrylglas) kan het elektrische gereedschap

worden uitgerust met geschikt polijstgereedschap, zoals

lamsvel, polijstvilt of polijstspons (toebehoren).

Kies bij het polijsten een laag aantal schuurbewegingen

(stand 1 – 2) om overmatige opwarming van het oppervlak te

voorkomen.

Breng het polijstmiddel aan op een iets kleiner oppervlak dan

u wilt polijsten. Werk het polijstmiddel uit met een geschikt

polijstgereedschap, maak kruis- of cirkelvormige bewegingen

en gebruik matige druk.

Laat het polijstmiddel niet op het oppervlak opdrogen. An-

ders kan het oppervlak beschadigd raken. Stel het te polijsten

oppervlak niet bloot aan fel zonlicht.

Reinig het polijstgereedschap regelmatig om goede polijstre-

sultaten te bereiken. Was het polijstgereedschap met een

mild wasmiddel en warm water. Gebruik geen verdunnings-

middelen.

1–2 laag aantal schuurbewegingen

3–4 gemiddeld aantal schuurbewegingen

5–6 hoog aantal schuurbewegingen

OBJ_BUCH-1334-005.book Page 45 Friday, June 10, 2016 11:42 AM

46 | Dansk

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Toepassingentabel

De gegevens in de volgende tabel zijn geadviseerde waarden.

Welke combinatie voor de bewerking het gunstigst is, stelt u

het best proefondervindelijk vast.

Onderhoud en service

Onderhoud en reiniging

 Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

 Houd het elektrische gereedschap en de ventilatieope-

ningen altijd schoon om goed en veilig te werken.

Als de aansluitkabel moet worden vervangen, moeten deze

werkzaamheden door Bosch of een erkende klantenservice

voor Bosch elektrische gereedschappen worden uitgevoerd

om veiligheidsrisico’s te voorkomen.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra-

gen over onze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande productnummer vol-

gens het typeplaatje van het elektrische gereedschap.

Nederland

Tel.: (076) 579 54 54

Fax: (076) 579 54 94

E-mail: gereedschappe[email protected]m

België

Tel.: (02) 588 0589

Fax: (02) 588 0595

E-mail: outillage.gere[email protected]osch.com

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen

moeten op een voor het milieu verantwoorde wijze worden

hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU

betreffende elektrische en elektronische

oude apparaten en de omzetting van de

richtlijn in nationaal recht moeten niet meer

bruikbare elektrische gereedschappen

apart worden ingezameld en op een voor

het milieu verantwoorde wijze worden her-

gebruikt.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

Læs alle sikkerhedsinstrukser og an-

visninger. I tilfælde af manglende over-

holdelse af sikkerhedsinstrukserne og anvisningerne er der ri-

siko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til se-

nere brug.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“

refererer til netdrevet el-værktøj (med netkabel) og akkudre-

vet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

 Sørg for, at arbejdsområdet er rent og rigtigt belyst.

Uorden eller uoplyste arbejdsområder øger faren for

uheld.

 Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dam-

pe.

 Sørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

 El-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap-

terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen

for elektrisk stød.

 Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

Gebruik

Korrel

(grof schuren/

fijn schuren)

Stand voor aantal

schuurbewegingen

Lak opschuren 180/240 2/3

Lak herstellen 120/240 4/5

Lak verwijderen 40/60 5

Zachthout 40/240 5/6

Hardhout 60/240 5/6

Fineer 180/240 2–4

Aluminium 80/240 4/5

Staal 40/240 5

Staal ontroesten 40/120 6

Roestvrij staal 80/240 5

Steen 80/240 5/6

ADVARSEL

OBJ_BUCH-1334-005.book Page 46 Friday, June 10, 2016 11:42 AM

Dansk | 47

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

 Maskinen må ikke udsættes for regn eller fugt. Ind-

trængning af vand i et el-værktøj øger risikoen for elektrisk

stød.

 Brug ikke ledningen til formål, den ikke er beregnet til

(f.eks. må man aldrig bære el-værktøjet i ledningen,

hænge el-værktøjet op i ledningen eller rykke i lednin-

gen for at trække stikket ud af kontakten). Beskyt led-

ningen mod varme, olie, skarpe kanter eller maskinde-

le, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

 Hvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs

brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

 Hvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

 Det er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget

el-værktøj, hvis du er træt, har nydt alkohol eller er på-

virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan

føre til alvorlige personskader.

 Brug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-

hængig af maskintype og anvendelse nedsætter risikoen

for personskader.

 Undgå utilsigtet igangsætning. Kontrollér, at el-værktø-

jet er slukket, før du tilslutter det til strømtilførslen

og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at

el-værktøjet ikke er tændt, når det sluttes til nettet, da det-

te øger risikoen for personskader.

 Gør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er

der risiko for personskader.

 Undgå en anormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere el-værk-

tøjet, hvis der skulle opstå uventede situationer.

 Brug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra

dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

 Hvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor-

rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

 Undgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der

skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

 Brug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal

repareres.

 Træk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, el-

ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

 Opbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med

maskinen eller ikke har gennemlæst disse instrukser,

benytte maskinen. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

 El-værktøjet bør vedligeholdes omhyggeligt. Kontrol-

ler, om bevægelige maskindele fungerer korrekt og ik-

ke sidder fast, og om delene er brækket eller beskadi-

get, således at el-værktøjets funktion påvirkes. Få

beskadigede dele repareret, inden maskinen tages i

brug. Mange uheld skyldes dårligt vedligeholdte el-værktø-

jer.

 Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære-

kanter sætter sig ikke så hurtigt fast og er nemmere at føre.

 Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer.

Service

 Sørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til slibemaskiner

 Anvend kun el-værktøjet til tørsavning. Indtrængning af

vand i el-værktøjet øger risikoen for elektrisk stød.

 Hold øje med, at personer ikke udsættes for gnistregn.

Fjern brændbart materiale, der ligger i nærheden. Der

opstår gnistregn i forbindelse med slibning af metal.

 Pas på brandfare! Undgå overophedning af slibeemnet

og sliberen. Tøm altid støvbeholderen, før arbejdspau-

ser indtages. Slibestøv i støvpose, mikrofilter, papirpose

(eller i filterpose eller støvsugerens filter) kan antænde sig

selv under ugunstige forhold som f.eks. gnistregn, der op-

står under metalslibning. Det er særlig farligt, hvis støvet

er blandet med lak-, polyurethanrester eller andre kemiske

stoffer og slibeemnet er varmt efter lang tids arbejde.

 Sikr emnet. Et emne holdes bedre fast med spændean-

ordninger eller skruestik end med hånden.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er

der risiko for elektrisk stød, brand og/eller al-

vorlige kvæstelser.

OBJ_BUCH-1334-005.book Page 47 Friday, June 10, 2016 11:42 AM

48 | Dansk

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Beregnet anvendelse

El-værktøjet er beregnet til tør slibning af træ, plast, metal,

spartelmasse samt lakerede overflader.

El-værktøj med elektronisk regulering er også egnet til at pole-

re.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af el-værktøjet på illustrationssiden.

1 Hjul til indstilling af svingtal

2 Start-stop-kontakt

3 Støvboks komplet (Microfilter System)

4 Slibeskive

5 Håndgreb (isoleret gribeflade)

6 Slibeblad*

7 Justeringshjælp til slibeblad*

8 Skruer til slibeskive

9 Slibeskiveholder

10 Udblæsningsstuds

11 Filterelement (Microfilter System)

12 Opsugningsslange*

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er

ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo-

res tilbehørsprogram.

Tekniske data

Støj-/vibrationsinformation

Støjemissionsværdier bestemt iht. EN 60745-2-4.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau

85 dB(A); lydeffektniveau 96 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier a

(vektorsum for tre retninger)

og usikkerhed K beregnet iht. EN 60745:

=9,0m/s

, K= 1,5 m/s

Det svingningsniveau, der er angivet i nærværende instruktio-

ner, er blevet målt iht. en standardiseret måleproces i

EN 60745, og kan bruges til at sammenligne el-værktøjer. Det

er også egnet til en foreløbig vurdering af svingningsbelast-

ningen.

Det angivede svingningsniveau repræsenterer de væsentlige

anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes

til andre formål, med forskellige tilbehørsdele, med afvigende

indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving-

ningsniveauet afvige. Dette kan føre til en betydelig forøgelse

af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der

også tages højde for de tider, i hvilke værktøjet er slukket eller

godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-

re til en betydelig reduktion af svingningsbelastningen i hele

arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af

brugeren mod svingningers virkning som f.eks.: Vedligehol-

delse af el-værktøj og indsatsværktøj, holde hænder varme,

organisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer som eneansvarlig, at det produkt, der er beskrevet

under „Tekniske data“, opfylder alle bestemmelser i direkti-

verne 2011/65/EU, 2014/30/EU, 2006/42/EF med tilhø-

rende ændringer samt følgende standarder: EN 60745-1,

EN 60745-2-4, EN 50581.

Teknisk dossier (2006/42/EF) ved:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montering

 Træk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

Excentersliber PEX 300 AE

Typenummer

3 603 CA3 ...

Indstilling af svingningsantal



Nominel optagen effekt

W270

Omdrejningstal i tomgang n

min

-1

2000–12000

Vibrationsfrekvens, ubelastet

min

-1

4000–24000

Svingkredsdiameter

mm 4

Slibeskivediameter

mm 125

Vægt svarer til EPTA-

Procedure 01:2014

kg 1,5

Beskyttelsesklasse

/II

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angi-

velser kan variere ved afvigende spændinger og i landespecifikke udfø-

relser.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-1334-005.book Page 48 Friday, June 10, 2016 11:42 AM

Dansk | 49

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Valg af slibeblad

Vælg et slibeblad med passende korn, som passer til den ønskede afslibningseffekt af overfladen. Bosch slibeblade er egnet til

farve, træ og metal.

Udskiftning af slibeblad (se Fig. A–B)

Slibebladet tages af 6 ved at løfte det i siden og trække det af

slibeskiven 4.

Fjern snavs og støv fra slibeskiven, før et nyt slibeblad sættes

på 4, f.eks. med en pensel.

Slibeskivens overflade 4 består af en velcroflade, så slibebla-

dene med velcrolukning kan fastgøres hurtigt og nemt.

Tryk slibebladet 6 fast på undersiden fa slibeskiven 4.

For at sikre en optimal støvopsugning skal man være opmærk-

som på, at udstansningerne i slibebladet stemmer overens

med boringerne i slibeskiven.

Til nøjagtig justering af slibebladet 6 på slibeskiven 4 kan du

bruge justeringshjælpen 7. Læg slibebladet med velcroluk-

ningen opad på justeringshjælpen. Tryk justeringshjælpens

knaster ind i slibeskivens to boringer og rul slibebladet af ju-

steringshjælpen. Tryk slibebladet godt fast.

Valg af slibeskive

Afhængigt af anvendelsen kan el-værktøjet udstyres med sli-

beskiver med forskellig hårdhed:

– Slibeskive middel (sort): Egnet til alt slibearbejde, til uni-

versel brug.

– Slibeskive blød (grå, tilbehør): Egnet til mellem- og finslib-

ning, også på buede flader.

Udskiftning af slibeskive (se Fig. C–D)

Bemærk: Skift en beskadiget slibeskive 4 med det samme.

Træk slibebladet hhv. polerværktøjet af. Drej de fire skruer 8

helt ud og tag slibeskiven 4 af.

Rengør oversiden på den nye slibeskive 4. Smør et tyndt lag

syntetisk fedt på den udvendige ring, der er skraveret med grå

farve på billedet.

Sæt den nye slibeskive 4 på og spænd de fire skruer igen.

Bemærk: En beskadiget slibeskiveholder 9 må kun skiftes af

et autoriseret servicecenter for Bosch el-værktøj.

Støv-/spånudsugning

 Støv fra materialer som f.eks. blyholdig maling, nogle træ-

sorter, mineraler og metal kan være sundhedsfarlige. Be-

røring eller indånding af støv kan føre til allergiske reaktio-

ner og/eller åndedrætssygdomme hos brugeren eller

personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som

kræftfremkaldende, især i forbindelse med ekstra stoffer

til træbehandling (chromat, træbeskyttelsesmiddel). As-

bestholdigt materiale må kun bearbejdes af fagfolk.

– Brug helst en støvopsugning, der egner sig til materia-

let.

– Sørg for god udluftning af arbejdspladsen.

– Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materia-

ler, der skal bearbejdes.

 Undgå at der samler sig støv på arbejdspladsen. Støv

kan let antænde sig selv.

Egenopsugning med støvboks (se Fig. E–H)

Anbring støvboksen 3 på udblæsningsstudsen 10, til den fal-

der rigtigt i hak.

Påfyldningsniveauet i støvboksen 3 kan nemt kontrolleres

gennem den gennemsigtige beholder.

Støvboksen 3 tømmes ved at trække den drejende af nedad.

Før åbning af støvboksen 3 bør støvboksen bankes mod et

fast underlag som vist på billedet, så støvet kan løsne sig fra

filterelementet.

Hold støvboksen 3 fast, klap filterelementet 11 op og tøm

støvboksen. Rengør filterelementets lameller 11 med en blød

børste.

Bemærk: For at sikre en optimal støvopsugning tømmes støv-

boksen 3 rettidigt og filterelementet rengøres 11 med regel-

mæssige mellemrum.

Til arbejde på lodrette flader holdes el-værktøjet på en sådan

måde, at støvboksen 3 vender nedad.

Arbejde Anvendelse Korn

Afslibning

(grovslibning)

– Afslibningsarbejde med stor

materialeafslibning (groft)

– Fjernelse af gammel farve

– Afslibning af gammel farve, lak og fyldstof ekstra grov 40

– Fjernelse af tynd farve

– Forslibning af ru, uhøvlede overflader

grov 60

Forberedelse

(mellemslibning)

– Let afslibningsarbejde

– Slibning af overflader til senere

viderebearbejdning

– Planslibning af ujævheder

– Afhjælpning af bearbejdningsspor fra

grovslibning

middel 80

– Udbedring før farve eller lak påføres fin 120

Finslibning

– Lakmellemslibning

–Slibning af lakfejl

– Fjernelse af fibre fra overfladen

– Finslibning før bejdsemiddel eller lasur

meget fin 180

– Slibning af grundering før lakering ekstra fin 240

OBJ_BUCH-1334-005.book Page 49 Friday, June 10, 2016 11:42 AM

50 | Dansk

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Opsugning med fremmed støvsuger (se Fig. I)

Anbring en opsugningsslange 12 på udblæsningsstudsen 10.

Forbind opsugningsslangen 12 med en støvsuger. En oversigt

over til slutning til forskellige støvsugere findes bag i denne

betjeningsvejledning.

Støvsugeren skal være egnet til det materiale, som skal opsu-

ges.

Anvend en specialstøvsuger til opsugning af særligt sund-

hedsfarligt, kræftfremkaldende eller tørt støv.

Til arbejde på vandrette flader holdes el-værktøjet på en så-

dan måde, at opsugningsslangen vender nedad.

Brug

Ibrugtagning

 Kontrollér netspændingen! Strømkildens spænding

skal stemme overens med angivelserne på el-værktø-

jets typeskilt. El-værktøj til 230 V kan også tilsluttes

220 V.

Tænd/sluk

El-værktøjet tændes ved at skubbe start-stop-kontakten 2

frem, så „1“ fremkommer på kontakten.

El-værktøjet slukkes ved at skubbe start-stop-kontakten 2 til-

bage, så „0“ fremkommer på kontakten.

For at spare på energien bør du kun tænde for el-værktøjet,

når du bruger det.

Indstilling af svingtal

Med stillehjulet indstilling af svingtal 1 kan du indstille det

nødvendige svingtal under driften.

Det krævede svingtal afhænger af arbejdsmaterialet og ar-

bejdsbetingelserne; det fastlægges bedst ved praktiske for-

søg.

Efter længere tids arbejde med lavt svingtal bør el-værktøjet

køre med max. svingtal i tomgang i ca. 3 minutter, så det kan

afkøle.

Arbejdsvejledning

 Træk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

 El-værktøjet må først lægges fra, når det står helt stil-

le.

Flader slibes

Tænd for el-værktøjet, anbring hele slibefladen på den flade,

der skal bearbejdes, og bevæg det hen over emnet med jævnt

tryk.

Afslibningsarbejdet og slibebilledet bestemmes især af det

benyttede slibeblad, det valgte svingtaltrin og prestrykket.

Kun fejlfrie slibeblade sikrer et godt sliberesultat og skåner

el-værktøjet.

Sørg for jævnt slibetryk, da dette er med til at forlænge slibe-

bladenes levetid.

Et overdrevet tryk fører ikke til en større slibekapacitet, men

derimod til et større slid af el-værktøj og slibepapir.

Anvend ikke et slibeblad, der forinden har været brug til slib-

ning af metal, til andre materialer.

Anvend kun originalt Bosch slibetilbehør.

Grovslibning

Anbring et slibeblad med grove korn.

Tryk kun let på el-værktøjet, så det kører med højere svingtal,

hvorved der opnås en større materialeafslibning.

Finslibning

Anbring et slibeblad med fine korn.

Ved at variere modtrykket en smule hhv. ændre svingtaltrin-

net kan man reducere slibeskivens svingtal, excenterbevæ-

gelsen forbliver dog uændret.

Bevæg el-værktøjet med reduceret tryk i cirkelformede bevæ-

gelser eller skiftevis på langs og tværs på emnet. Sørg for, at

el-værktøjet ikke sætter sig fast for at undgå en gennemslib-

ning af det emne, der bearbejdes (f.eks. finer).

Når savearbejdet er færdigt, slukkes el-værktøjet igen.

Polering

Til oppolering af forvitret lak eller efterpolering af ridser

(f.eks. akrylglas) kan el-værktøjet udstyres med tilsvarende

poleringsværktøj som f.eks. lammeuldskappe, poleringsfilt

eller -svamp (tilbehør).

Vælg til polering et lavt svingtal (trin 1–2) for at undgå en

overmæssig opvarmning af overfladen.

Kom polermiddel på en overflade, der er noget mindre end

den, der skal poleres. Arbejd polermidlet ind i overfladen med

et egnet polerværktøj med kryds- eller cirkelformede bevæ-

gelser og jævnt tryk.

Lad ikke polermidlet indtørre på overfladen, da overfladen el-

lers kan blive beskadiget. Udsæt ikke overfladen, der skal po-

leres, for direkte solstråler.

Rengør polerværktøjet med regelmæssige mellemrum for at

sikre gode polerresultater. Vask polerværktøjet rent med

mildt vaskemiddel og varmt vand, anvend ikke fortyndings-

middel.

Anvendelsestabel

Angivelserne i efterfølgende tabel er anbefalede værdier.

Den mest fordelagtige kombination til bearbejdningen finder

man bedst frem til ved at prøve sig frem.

1–2 lavt svingtal

3–4 gennemsnitligt svingtal

5–6 højt svingtal

OBJ_BUCH-1334-005.book Page 50 Friday, June 10, 2016 11:42 AM

Svenska | 51

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Vedligeholdelse og service

Vedligeholdelse og rengøring

 Træk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

 El-værktøj og el-værktøjets ventilationsåbninger skal

altid holdes rene for at sikre et godt og sikkert arbejde.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal

dette arbejde udføres af Bosch eller på et autoriseret service-

værksted for Bosch el-værktøj for at undgå farer.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Eksplosions-

tegninger og informationer om reservedele findes også un-

der:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at

besvare spørgsmål vedr. vores produkter og deres tilbehør.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

På www.bosch-pt.dk kan der online bestilles reservedele eller

oprettes en reparations ordre.

Tlf. Service Center: 44898855

Fax: 44898755

E-Mail: vaer[email protected]ch.com

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljø-

venlig måde.

Smid ikke el-værktøj ud sammen med det almindelige hus-

holdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU

om affald af elektrisk og elektronisk udstyr

skal kasseret elektrisk udstyr indsamles se-

parat og genbruges iht. gældende miljøfor-

skrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna

inte följts kan orsaka elstöt, brand och/eller allvarliga person-

skador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna

elverktyg (med nätsladd) och till batteridrivna elverktyg

(sladdlösa).

Arbetsplatssäkerhet

 Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

olyckor.

 Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

 Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

 Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

 Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

 Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

 Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

risken för elstöt.

Anvendelse

Kornstørrelse

(grov slibning/

find slibning)

Svingtaltrin

Lak slibes 180/240 2/3

Lak udbedres 120/240 4/5

Lak fjernes 40/60 5

Blødt træ 40/240 5/6

Hårdt træ 60/240 5/6

Finer 180/240 2–4

Aluminium 80/240 4/5

Stål 40/240 5

Stål fjernes for rust 40/120 6

Rustfrit stål 80/240 5

Sten 80/240 5/6

VARNING

OBJ_BUCH-1334-005.book Page 51 Friday, June 10, 2016 11:42 AM

52 | Svenska

1 609 92A 1PC | (10.6.16) Bosch Power Tools

 När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

 Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

Personsäkerhet

 Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

 Bär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

 Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter stickprop-

pen till vägguttaget och/eller ansluter/tar bort batte-

riet, tar upp eller bär elverktyget. Om du bär elverktyget

med fingret på strömställaren eller ansluter påkopplat

elverktyg till nätströmmen kan olycka uppstå.

 Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

 Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

 Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

 När elverktyg används med dammutsugnings- och -upp-

samlingsutrustning, se till att dessa är rätt monterade

och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

 Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

 Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

 Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut

eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

 Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

 Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom-

ponenter inte brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påverkas menligt.

Låt skadade delar repareras innan elverktyget tas i

bruk. Många olyckor orsakas av dåligt skötta elverktyg.

 Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

 Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Service

 Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för slipmaskiner

 Använd elverktyget endast för torrslipning. Tränger

vatten in i ett elverktyg ökar risken för elstöt.

 Se till att personer inte utsätts för fara till följd av gnis-

tor. Avlägsna brännbara material från arbetsplatsen.

Vid slipning av metall uppstår gnistor.

 Observera brandrisk! Undvika att överhetta slipytan

och slipmaskinen. Töm dammbehållaren före arbets-

pauser. Slipdammet i dammpåsen, mikrofiltret, pappers-

påsen (eller i filterpåsen resp. dammsugarens filter) kan

under ogynnsamma förhållanden antändas av t.ex. gnistor

som bildas vid slipning av metall. Särskilt farligt är ett slip-

damm som innehåller lack-, uratanrester eller andra

kemiska ämnen som kan antändas när arbetsstycket efter

en längre tids arbete blir hett.

 Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk-

rare än med handen.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar

och instruktioner. Fel som uppstår till följd av

att säkerhetsanvisningarna och instruktio-

nerna inte följts kan orsaka elstöt, brand

och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för torrslipning av trä, plast, metall,

spackelmassa samt lackerade ytor.

Elverktyg med elektronisk reglering är även lämpliga för pole-

ring.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

elverktyget på grafiksida.

OBJ_BUCH-1334-005.book Page 52 Friday, June 10, 2016 11:42 AM

Svenska | 53

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

1 Ställratt slagtalsförval

2 Strömställare Till/Från

3 Filterbox komplett (Microfilter System)

4 Sliprondell

5 Handgrepp (isolerad greppyta)

6 Slippapper*

7 Justeringshjälp för slippapper*

8 Skruvar för sliprondell

9 Sliprondellsfäste

10 Utblåsningsstuts

11 Filterelement (Microfilter System)

12 Utsugningsslang*

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-

hör som finns.

Tekniska data

Buller-/vibrationsdata

Bullernivåvärde förmedlas enligt EN 60745-2-4.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck-

snivå 85 dB(A); ljudeffektnivå 96 dB(A). Onoggrannhet

K=3dB.

Använd hörselskydd!

Totala vibrationsemissionsvärden a

(vektorsumma ur tre

riktningar) och onoggrannhet K framtaget enligt EN 60745:

=9,0m/s

, K= 1,5 m/s

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 60745 och kan användas vid jämförelse av olika elverk-

tyg. Mätmetoden är även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget

används för andra ändamål, med olika tillbehör, med andra

insatsverktyg eller inte underhållits ordentligt kan vibrations-

nivån avvika. Härvid kan vibrationsbelastningen under

arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t. ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

av arbetsförloppen.

Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs

under ”Tekniska data” uppfyller alla gällande bestämmelser i

direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG inklu-

sive ändringar och stämmer överens med följande standar-

der: EN 60745-1, EN 60745-2-4, EN 50581.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montage

 Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

Val av slippapper

Välj ett slippapper med lämplig kornstorlek som motsvarar önskad nedslipningseffekt på ytan. Bosch-slippapper är lämpliga för

färg, trä och metall.

Excenterslip PEX 300 AE

Produktnummer

3 603 CA3 ...

Förval av svängningstal



Upptagen märkeffekt

W270

Tomgångsvarvtal n

min

-1

2000–12000

Svängningstal obelastad

min

-1

4000–24000

Sliprörelsens diameter

mm 4

Sliprondellens diameter

mm 125

Vikt enligt EPTA-Procedure

01:2014

kg 1,5

Skyddsklass

/II

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande

spänning och för utföranden i vissa länder kan uppgifterna variera.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Användning Användning Kornstorlek

Nedslipningseffekt

(grovslipning)

– grov slipeffekt med hög

materialnedslipning

– borttagning av gammal färg

– nedslipning av gammal färg, lack och

fyllmaterial

extra grov 40

– borttagning av tunn färg

– förslipning av grov, ohyvlad yta

grov 60

OBJ_BUCH-1334-005.book Page 53 Friday, June 10, 2016 11:42 AM

54 | Svenska

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Byte av slippapper (se bilder A–B)

För borttagning av slippapperet 6 lyft upp det på ena sidan

och dra av det från sliprondellen 4.

Avlägsna t. ex. med en pensel smuts och damm från slipron-

dellen 4 innan ett nytt slippapper läggs upp.

Ytan på sliprondellen 4 är försedd med kardborrväv på vilken

slippapper med kardborrknäppning kan fästas snabbt och

enkelt.

Tryck kraftigt fast slippapperet 6 på sliprondellen 4.

För att optimal dammutsugning ska kunna garanteras måste

slippapperets hål överensstämma med sliprondellens.

För exakt justering av slippapperet 6 på sliprondellen 4 kan

justeringshjälpen 7 användas. Lägg slippapperet med kard-

borrväven uppåt på justeringshjälpen. Tryck justeringshjäl-

pens nockar i två hål på sliprondellen och rulla bort slippappe-

ret från justeringshjälpen. Tryck stadigt fast slippapperet.

Val av sliprondell

Alltefter användning kan elverktyget förses med sliprondeller

i olika hårdhetsgrad:

– Medelhård sliprondell (svart): lämplig för all slipning, uni-

versellt användbar.

– Mjuk sliprondell (grå, tillbehör): lämplig för mellan- och fin-

slipning även på kupiga ytor.

Byte av sliprondell (se bilder C–D)

Anvisning: Byt genast ut en skadad sliprondell 4.

Dra av slippappret eller polerverktyget. Skruva bort de fyra

skruvarna 8 och ta bort sliprondellen 4.

Rengör övre sidan på den nya sliprondellen 4. Smörj ytter-

ringen som på bilden har en gråstreckad yta med syntetfett.

Lägg upp den nya sliprondellen 4 och dra åter fast de fyra

skruvarna.

Anvisning: Ett skadat sliprondellsfäste 9 får bytas ut endast

hos en auktoriserad servicestation för Bosch-elverktyg.

Damm-/spånutsugning

 Dammet från material som t. ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Berö-

ring eller inandning av dammet kan orsaka allergiska reak-

tioner och/eller andningsbesvär hos användaren eller per-

soner som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, spe-

ciellt då i förbindelse med tillsatsämnen för träbehandling

(kromat, träkonserveringsmedel). Endast yrkesmän får

bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämplig dammut-

sugning.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat

material.

 Undvik dammanhopning på arbetsplatsen. Damm kan

lätt självantändas.

Självutsugning med filterbox (se bilderna E–H)

Skjut upp filterboxen 3 på utblåsningsstutsen 10 tills den

låser i läget.

Mängden av damm i dammboxen 3 kan enkelt kontrolleras i

den genomskinliga behållaren.

För tömning av dammboxen 3 vrid och dra bort den nedåt.

Innan filterboxen 3 öppnas knacka boxen mot ett fast under-

lag som bilden visar för att lösa dammet ur filterelementet.

Håll tag i filterboxen 3, fäll bort filterelementet 11 uppåt och

töm filterboxen. Rena filterelementets lameller 11 med en

mjuk borste.

Anvisning: För att upprätthålla en optimal dammutsugning

ska filterboxen 3 tömmas i god tid och filterelementet 11 ren-

göras regelbundet.

Vid arbeten på lodräta ytor håll elverktyget så att filterboxen 3

ligger nedåt.

Extern utsugning (se bild I)

Stick upp en utsugningsslang 12 på utblåsningsstutsen 10.

Koppla utsugningsslangen 12 till en dammsugare. I slutet av

denna bruksanvisning lämnas en översikt av hur slangen

ansluts till olika dammsugarmodeller.

Dammsugaren måste vara lämplig för det material som ska

bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande

eller torrt damm en specialdammsugare.

Vid arbeten på lodräta ytor håll elverktyget så att utsugnings-

slangen ligger nedåt.

Förberedelser

(mellanslipning)

– lätta slipningsarbeten

–anslipning av ytor för

vidarebearbetning

– planslipning av ojämnheter

– avlägsna bearbetningsspåren som uppstått

vid grovslipning

medelgrov 80

– påbättring av färg- eller lackskikt fin 120

Finslipning

– Lackmellanslipning

–anslipning av lackfel

– borttagning av fibrer från ytan

– finslipning före betning eller lasyr

mycket fin 180

– anslipning av grundning före lackering extra fin 240

Användning Användning Kornstorlek

OBJ_BUCH-1334-005.book Page 54 Friday, June 10, 2016 11:42 AM

Svenska | 55

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Drift

Driftstart

 Beakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på elverk-

tygets typskylt. Elverktyg märkta med 230 V kan även

anslutas till 220 V.

In- och urkoppling

För inkoppling av elverktyget skjut strömställaren 2 framåt

så att ”1” blir synlig på strömställaren.

För frånkoppling av elverktyget skjut strömställaren 2 bakåt

så långt att på strömställaren Till/Från ”0” visas.

För att spara energi, koppla på elverktyget endast när du vill

använda det.

Förval av svängningstal

Med ställratten för förval av svängningstal 1 kan önskat sväng-

ningstal väljas även under drift.

Erforderligt svängningstal är beroende av material och

arbetsbetingelser, prova dig fram till bästa inställning genom

praktiska försök.

Efter längre drift med låg oscillation ska elverktyget för avkyl-

ning köras ca 3 minuter med högsta oscillation.

Arbetsanvisningar

 Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

 Vänta tills elverktyget stannat helt innan du lägger bort

det.

Slipning av ytor

Koppla på elverktyget, lägg upp det med hela slipytan mot den

yta som ska bearbetas och för slipen sedan med måttligt tryck

över arbetstycket.

Avverkningseffekten och slipbilden är huvudsakligen bero-

ende av valt slippapper, förvalt oscillationssteg och anligg-

ningstrycket.

Endast felfria slippapper ger gott slipresultat samtidigt som

de skonar elverktyget.

Slippapperen kan användas under en längre tid om slipning

sker med jämnt anliggningstryck.

Ett kraftigt ökat anliggningstryck medför inte en högre slipef-

fekt, utan kraftigare förslitning på elverktyg och slippapper.

Slippapper som använts för slipning av metall får inte längre

användas för andra material.

Använd endast original Bosch sliptillbehör.

Grovslipning

Lägg upp ett slippapper med grov kornstorlek.

Tryck elverktyget endast lätt mot arbetsstycket så att det går

med högre oscillation; detta medför att en högre nedslip-

ningsgrad uppnås.

Finslipning

Lägg upp ett slippapper med fin kornstorlek.

Genom att lätt variera anliggningstrycket eller ändra oscilla-

tionssteget kan sliprondellens oscillation reduceras varvid

excenterrörelsen inte förändras.

Förflytta elverktyget med måttligt tryck cirklande eller alter-

nerande i längs- och tvärriktning över arbetsstyckets yta.

Snedställ inte elverktyget för att undvika genomslipning av

arbetsstycket som t. ex. faner.

Koppla från elverktyget efter avslutat arbete.

Polering

För uppolering av förvittrade lack eller efterpolering av repor

(t. ex. akrylglas) kan elverktyget förses med polerverktyg

såsom lammullhätta, polerfilt eller -svamp (tillbehör).

För polering välj en låg oscillation (steg 1–2) för att undvika

en för hög uppvärmning av ytan.

Applicera polermedel på en mindre del av ytan som ska pole-

ras. Bearbeta polermedlet med ett lämpligt polerverktyg och

mata verktyget med måttligt tryck kors och tvärs eller cirku-

lärt.

Låt inte polermedlet torka på ytan; risk finns för att ytan ska-

das. Utsätt inte ytan som poleras för direkt solsken.

En regelbunden rengöring av polerverktygen garanterar bra

polerresultat. Tvätta polerverktygen med ett milt tvättmedel

och varmt vatten; använd inte förtunningsmedel.

Användningstabell

Värdena i tabellen nedan är riktvärden.

Den bästa kombinationen för bearbetning kan man prova sig

fram till.

Underhåll och service

Underhåll och rengöring

 Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

1–2 låg oscillation

3–4 medelhög oscillation

5–6 hög oscillation

Användning

Kornstorlek

(grovslipning/

finslipning)

Oscillationssteg

Avslipning av lack 180/240 2/3

Påbättring av lack 120/240 4/5

Bortslipning av lack 40/60 5

Mjukt trä 40/240 5/6

Hårt trä 60/240 5/6

Faner 180/240 2–4

Aluminium 80/240 4/5

Stål 40/240 5

Avrostning av stål 40/120 6

Rostfritt stål 80/240 5

Sten 80/240 5/6

OBJ_BUCH-1334-005.book Page 55 Friday, June 10, 2016 11:42 AM

56 | Norsk

1 609 92A 1PC | (10.6.16) Bosch Power Tools

 Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Om nätsladden för bibehållande av verktygets säkerhet

måste bytas ut, ska byte ske hos Bosch eller en auktoriserad

serviceverkstad för Bosch-elverktyg.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskisser och

information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor

som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på elverktygets typskylt.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: (08) 7501820 (inom Sverige)

Fax: (011) 187691

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU

för avfall som utgörs av elektriska och elek-

troniska produkter och dess modifiering till

nationell rätt måste obrukbara elverktyg

omhändertas separat och på miljövänligt

sätt lämnas in för återvinning.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

Les gjennom alle advarslene og anvis-

ningene. Feil ved overholdelsen av ad-

varslene og nedenstående anvisninger kan medføre elektris-

ke støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjel-

der for strømdrevne elektroverktøy (med ledning) og batteri-

drevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen

 Hold arbeidsområdet rent og ryddig og sørg for bra be-

lysning. Rotete arbeidsområder eller arbeidsområder

uten lys kan føre til ulykker.

 Ikke arbeid med elektroverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv. Elektroverktøy lager gnister som kan an-

tenne støv eller damper.

 Hold barn og andre personer unna når elektroverktøy-

et brukes. Hvis du blir forstyrret under arbeidet, kan du

miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

 Støpselet til elektroverktøyet må passe inn i stikkon-

takten. Støpselet må ikke forandres på noen som helst

måte. Ikke bruk adapterstøpsler sammen med jordede

elektroverktøy. Bruk av støpsler som ikke er forandret på

og passende stikkontakter reduserer risikoen for elektris-

ke støt.

 Unngå kroppskontakt med jordede overflater slik som

rør, ovner, komfyrer og kjøleskap. Det er større fare ved

elektriske støt hvis kroppen din er jordet.

 Hold elektroverktøyet unna regn eller fuktighet. Der-

som det kommer vann i et elektroverktøy, øker risikoen for

elektriske støt.

 Ikke bruk ledningen til andre formål, f. eks. til å bære

elektroverktøyet, henge det opp eller trekke det ut av

stikkontakten. Hold ledningen unna varme, olje, skar-

pe kanter eller verktøydeler som beveger seg. Med ska-

dede eller opphopede ledninger øker risikoen for elektris-

ke støt.

 Når du arbeider utendørs med et elektroverktøy, må du

kun bruke en skjøteledning som er egnet til utendørs

bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektriske støt.

 Hvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter. Bruk

av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

 Vær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke bruk

elektroverktøy når du er trett eller er påvirket av nar-

kotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til al-

vorlige skader.

 Bruk personlig verneutstyr og husk alltid å bruke ver-

nebriller. Bruk av personlig sikkerhetsutstyr som støv-

maske, sklifaste arbeidssko, hjelm eller hørselvern – av-

hengig av type og bruk av elektroverktøyet – reduserer

risikoen for skader.

 Unngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler det

til strømmen og/eller batteriet, løfter det opp eller bæ-

rer det. Hvis du holder fingeren på bryteren når du bærer

elektroverktøyet eller kobler elektroverktøyet til strøm-

men i innkoblet tilstand, kan dette føre til uhell.

ADVARSEL

OBJ_BUCH-1334-005.book Page 56 Friday, June 10, 2016 11:42 AM

Norsk | 57

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

 Fjern innstillingsverktøy eller skrunøkler før du slår på

elektroverktøyet. Et verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre til skader.

 Unngå en unormal kroppsholdning. Sørg for å stå stø-

dig og i balanse. Dermed kan du kontrollere elektroverk-

tøyet bedre i uventede situasjoner.

 Bruk alltid egnede klær. Ikke bruk vide klær eller smyk-

ker. Hold hår, tøy og hansker unna deler som beveger

seg. Løstsittende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

 Hvis det kan monteres støvavsug- og oppsamlingsinn-

retninger, må du forvisse deg om at disse er tilkoblet og

brukes på korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

 Ikke overbelast verktøyet. Bruk et elektroverktøy som

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an-

gitte effektområdet.

 Ikke bruk elektroverktøy med defekt på-/av-bryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er farlig

og må repareres.

 Trekk støpselet ut av stikkontakten og/eller fjern bat-

teriet før du utfører innstillinger på elektroverktøyet,

skifter tilbehørsdeler eller legger maskinen bort. Disse

tiltakene forhindrer en utilsiktet starting av elektroverktøy-

et.

 Elektroverktøy som ikke er i bruk må oppbevares util-

gjengelig for barn. Ikke la maskinen brukes av perso-

ner som ikke er fortrolig med dette eller ikke har lest

disse anvisningene. Elektroverktøy er farlige når de bru-

kes av uerfarne personer.

 Vær nøye med vedlikeholdet av elektroverktøyet. Kon-

troller om bevegelige verktøydeler fungerer feilfritt og

ikke klemmes fast, og om deler er brukket eller skadet,

slik at dette innvirker på elektroverktøyets funksjon.

La disse skadede delene repareres før elektroverktøy-

et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken

til mange uhell.

 Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

 Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til

disse anvisningene. Ta hensyn til arbeidsforholdene og

arbeidet som skal utføres. Bruk av elektroverktøy til an-

dre formål enn det som er angitt kan føre til farlige situasjo-

ner.

Service

 Elektroverktøyet ditt skal alltid kun repareres av kvali-

fisert fagpersonale og kun med originale reservedeler.

Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for slipemaskiner

 Bruk elektroverktøyet kun til tørrsliping. Dersom det

kommer vann i et elektroverktøy, øker risikoen for elektris-

ke støt.

 Pass på at ingen personer utsettes for fare på grunn av

gnistsprut. Fjern brennbare materialer i nærheten. Ved

sliping av metall oppstår det gnistsprut.

 OBS! Brannfare! Unngå at slipematerialet og sliperen

overopphetes. Tøm støvbeholderen alltid før arbeids-

pauser. Slipestøv i støvposen, mikrofilteret, papirposen

(eller i filterposen hhv. filteret til støvsugeren) kan anten-

nes ved ugunstige vilkår som gnistsprut ved sliping av me-

taller. Det er spesielt farlig hvis slipestøvet er blandet med

lakk-, polyuretanrester eller andre kjemiske stoffer og sli-

pematerialet er varmt etter lang tids arbeid.

 Sikre arbeidsstykket. Et arbeidsstykke som holdes fast

med spenninnretninger eller en skrustikke, holdes sikrere

enn med hånden.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisninge-

ne. Feil ved overholdelsen av advarslene og

nedenstående anvisninger kan medføre elek-

triske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er beregnet til tørrsliping av tre, kunststoff,

metall, sparkelmasse og lakkerte overflater.

Elektroverktøy med elektronisk regulering er også egnet til

polering.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av elektroverktøyet på illustrasjonssiden.

1 Stillhjul svingtallforvalg

2 På-/av-bryter

3 Komplett støvboks (Microfilter System)

4 Slipetallerken

5 Håndtak (isolert grepflate)

6 Slipeskive*

7 Justeringshjelp for slipeskive*

8 Skruer for slipetallerken

9 Slipetallerkenholder

10 Utblåsingsstuss

11 Filterelement (Microfilter System)

12 Avsugslange*

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-

sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

OBJ_BUCH-1334-005.book Page 57 Friday, June 10, 2016 11:42 AM

58 | Norsk

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Tekniske data

Støy-/vibrasjonsinformasjon

Støyutslippsverdier målt i henhold til EN 60745-2-4.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå

85 dB(A); lydeffektnivå 96 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier a

(vektorsum fra tre retninger) og

usikkerhet K beregnet jf. EN 60745:

=9,0m/s

, K= 1,5 m/s

Vibrasjonsnivået som er angitt i disse anvisningene, er målt

iht. en målemetode som er standardisert i EN 60745 og kan

brukes til sammenligning av elektroverktøy med hverandre.

Det egner seg også til en foreløpig vurdering av vibrasjonsbe-

lastningen.

Det angitte vibrasjonsnivået representerer de hovedsakelige

anvendelsene til elektroverktøyet. Men hvis elektroverktøyet

brukes til andre anvendelser, med forskjellig tilbehør eller

utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette

kan føre til en tydelig øking av vibrasjonsbelastningen over he-

le arbeidstidsrommet.

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det

også tas hensyn til de tidene maskinen er slått av eller går,

men ikke virkelig brukes. Dette kan tydelig redusere vibra-

sjonsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot

vibrasjonenes virkning, som for eksempel: Vedlikehold av

elektroverktøy og innsatsverktøy, holde hendene varme, or-

ganisere arbeidsforløpene.

Samsvarserklæring

Vi erklærer under eneansvar at produktet som er beskrevet

under «Tekniske data» er i overensstemmelse med alle rele-

vante bestemmelser i direktivene 2011/65/EU,

2014/30/EU, 2006/42/EC inkludert endringer, og følgende

standarder: EN 60745-1, EN 60745-2-4, EN 50581.

Tekniske data (2006/42/EC) hos:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montering

 Før alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

Valg av slipeskive

Velg en slipeskive med passende korning iht. ønsket slipeeffekt på overflaten. Bosch-slipeskiver er egnet for maling, tre og me-

tall.

Eksentersliper PEX 300 AE

Produktnummer

3 603 CA3 ...

Svingtallforvalg



Opptatt effekt

W270

Tomgangsturtall n

min

-1

2000–12000

Tomgangssvingtall

min

-1

4000–24000

Svingkretsdiameter

mm 4

Slipetallerkendiameter

mm 125

Vekt tilsvarende EPTA-

Procedure 01:2014 kg 1,5

Beskyttelsesklasse

/II

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvi-

kende spenning og på visse nasjonale modeller kan disse informasjone-

ne variere noe.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Bruk Anvendelse Korning

Sliping

(grovsliping)

– Grov sliping med stor slipegrad

– Fjerning av gammel maling

– Sliping av gammel maling, lakk og fyllstoff ekstra grov 40

– Fjerning av tynn maling

– Forsliping av rue, uhøvlede overflater

grov 60

Forberedelse

(mellomsliping)

– Lette slipearbeider

– Ansliping av overflater for se-

nere viderebearbeidelse

– Plansliping av ujevnheter

– Fjerning av bearbeidelsesspor fra grovslipin-

gen

middels 80

– Utbedring før påføring av maling eller lakk fin 120

Finsliping

– Lakkmellomsliping

– Ansliping av lakkfeil

– Fjerning av fibre fra overflaten

– Finsliping før beising eller lasur

svært fin 180

– Ansliping av grunning før lakkering ekstra fin 240

OBJ_BUCH-1334-005.book Page 58 Friday, June 10, 2016 11:42 AM

Norsk | 59

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Utskifting av slipeskiven (se bildene A–B)

Til fjerning av slipeskiven 6 løfter du den opp på siden og trek-

ker den av fra slipetallerkenen 4.

Fjern smuss og støv fra slipetallerkenen før du setter på en ny

slipeskive 4, f. eks. med en pensel.

Overflaten til slipetallerkenen 4 består av borremateriale, slik

at du kan feste slipeskivene hurtig og enkelt med borrelås.

Trykk slipeskiven 6 fast mot undersiden av slipetallerkenen 4.

For å sikre en optimal støvavsuging må du passe på at utstan-

singene på slipeskiven passer overens med boringene på sli-

peplaten.

Til en nøyaktig justering av slipeskiven 6 på slipetallerkenen 4

kan du bruke justeringshjelpen 7. Legg slipeskiven på juste-

ringshjelpen med borresiden oppover. Trykk knastene på jus-

teringshjelpen inn i de to boringene på slipetallerkenen og rull

slipeskiven av fra justeringshjelpen. Trykk slipeskiven godt

fast.

Valg av slipetallerken

Avhengig av type bruk kan elektroverktøyet utstyres med sli-

petallerkener med forskjellig hardhet:

– Middels slipetallerken (sort): egnet for alle slipearbeider,

kan brukes universelt.

– Myk slipetallerken (grå, tilbehør): egnet for mellom- og fin-

sliping, også på buede flater.

Utskifting av slipetallerken (se bildene C–D)

Merk: Skift straks ut en skadet slipetallerken 4.

Trekk slipeskiven hhv. poleringsverktøyet av. Skru de 4 skru-

ene 8 helt ut og ta av slipetallerkenen 4.

Rengjør oversiden på den nye slipetallerkenen 4. Smør

ytterringen – som er merket med grå oppstreking på bildet –

tynt inn med syntetisk fett.

Sett den nye slipetallerkenen 4 på og trekk de fire skruene

fast igjen.

Merk: En skadet slipetallerkenholder 9 må kun skiftes ut av et

autorisert serviceverksted for Bosch el-verktøy.

Støv-/sponavsuging

 Støv fra materialer som blyholdig maling, noen tresorter,

mineraler og metall kan være helsefarlige. Berøring eller

innånding av støv kan utløse allergiske reaksjoner og/eller

åndedrettssykdommer hos brukeren eller personer som

befinner seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjelder som kreft-

fremkallende, spesielt i kombinasjon med tilsetningsstof-

fer til trebearbeidelse (kromat, trebeskyttelsesmidler).

Asbestholdig materiale må kun bearbeides av fagfolk.

– Bruk helst et støvavsug som er egnet for dette materia-

let.

– Sørg for god ventilasjon av arbeidsplassen.

– Det anbefales å bruke en støvmaske med filterklasse

P2.

Følg ditt lands gyldige forskrifter for de materialene som skal

bearbeides.

 Unngå støv på arbeidsplassen. Støv kan lett antennes.

Egenavsuging med støvboks (se bildene E–H)

Sett støvboksen 3 på utblåsningsstussen 10 til den går i lås.

Påfyllingsmengden i støvboksen 3 kan lett kontrolleres med

den transparente beholderen.

Til tømming av støvboksen 3 trekker du denne dreiende av

nedover.

Før du åpner støvboksen 3 bør du banke støvboksen på et

fast underlag som vist på bildet, slik at støvet løsner fra filter-

elementet.

Hold støvboksen 3 fasr, slå opp filterelementet 11 og tøm

støvboksen. Rengjør lamellene til filterelementet 11 med en

myk børste.

Merk: For å sikre en optimal støvavsuging må du tømme støv-

boksen 3 i god tid og rengjøre filterelementet 11 med jevne

mellomrom.

Ved arbeid på loddrette flater må du holde elektroverktøyet

slik at støvboksen 3 peker nedover.

Ekstern avsuging (se bilde I)

Sett en avsugslange 12 inn på utblåsningsstussen 10. For-

bind avsugslangen 12 med en støvsuger. En oversikt over til-

kobling til forskjellige støvsugere finner du på slutten av den-

ne bruksanvisningen.

Støvsugeren må være egnet til materialet som skal bearbei-

des.

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller

tørt støv må du bruke en spesialstøvsuger.

Ved arbeid på loddrette flater må du holde elektroverktøyet

slik at avsugslangen peker nedover.

Bruk

Igangsetting

 Ta hensyn til strømspenningen! Spenningen til strøm-

kilden må stemme overens med angivelsene på elek-

troverktøyets typeskilt. Elektroverktøy som er merket

med 230 V kan også brukes med 220 V.

Inn-/utkobling

Til innkobling av elektroverktøyet skyver du på-/av-bryteren

2 fremover, slik at det vises «1».

Til utkobling av elektroverktøyet skyver du på-/av-bryteren 2

bakover, slik at det vises «0» på bryteren.

Slå elektroverktøyet kun på når du bruker det for å spare ener-

gi.

Forhåndsinnstilling av svingtall

Med stillhjulet for svingtallforvalg 1 kan du forhåndsinnstille

nødvendig svingtall også i løpet av driften.

Det nødvendige svingtallet er avhengig av materiale og ar-

beidsvilkårene og kan finnes frem til praktiske forsøk.

Etter lengre tids arbeid med lite svingtall skal el-verktøyet gå i

tomgang ved maksimalt svingtall til avkjøling i ca. 3 minutter.

1–2 Lavt svingtall

3–4 Middels svingtall

5–6 Høyt svingtall

OBJ_BUCH-1334-005.book Page 59 Friday, June 10, 2016 11:42 AM

60 | Norsk

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Arbeidshenvisninger

 Før alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

 Vent til elektroverktøyet er stanset helt før du legger

det ned.

Sliping av flater

Slå på elektroverktøyet, sett det med hele slipeflaten på un-

derlaget som skal bearbeides og beveg det med jevnt trykk

over arbeidsstykket.

Slipemengden og slipebildet bestemmes vesentlig med valget

av slipeskive, forhåndsinnstilt svingtallstrinn og presstrykket.

Kun feilfrie slipeskiver gir bra slipeeffekt og skåner elektro-

verktøyet.

Pass på jevnt presstrykk, for å øke levetiden til slipeskivene.

En stor øking av presstrykket fører ikke til en høyere slipeef-

fekt, men til en sterkere slitasje av elektroverktøyet og slipe-

skiven.

En slipeskive som ble brukt til bearbeidelse av metall, må ikke

lenger brukes til andre materialer.

Bruk kun originalt Bosch slipetilbehør.

Grovsliping

Sett på en slipeskive med grov korning.

Trykk elektroverktøyet kun svakt på, slik at det går med høye-

re svingtall og det slik oppnås en større slipegrad.

Finsliping

Sett på en slipeskive med finere korning.

Med en svak variasjon av presstrykket hhv. endring av sving-

talltrinnet kan slipetallerkensvingtallet reduseres, mens ek-

senterbevegelsen opprettholdes.

Beveg elektroverktøyet med middels trykk i sirkler over flaten

eller skiftevis på langs og tvers av arbeidsstykket. Ikke kil elek-

troverktøyet fast, slik at en gjennomsliping av arbeidsstykket

(f. eks. finér) forhindres.

Når arbeidet er over slår du av elektroverktøyet.

Polering

Til polering av forvitret lakk eller etterpolering av riper (f. eks.

akrylglass) kan elektroverktøyet utstyres med tilsvarende po-

leringsverktøy, for eksempel lammeullshette, polerfilt- eller

svamp (tilbehør).

Til polering velger du et lavere svingtall (trinn 1–2) for å unn-

gå en for sterk oppvarming av overflaten.

Smør politur på en litt mindre flate enn den du vil polere. For-

del så polermiddelet utover på kryss og tvers eller med sirkel-

bevegelser og middels trykk med et egnet polerverktøy.

La ikke polermiddelet tørke på overflaten, ellers kan den ska-

des. Ikke utsett flaten som skal poleres for direkte sol.

Rengjør poleringsverktøyene regelmessig, for å sikre gode

poleringsresultater. Vask poleringsverktøyene med et mildt

vaskemiddel og varmt vann, bruk ikke fortynningsmidler.

Anvendelsestabell

Informasjonene i nedenstående tabell er anbefalte verdier.

Den gunstigste kombinasjonen for bearbeidelsen finnes best

med praktiske forsøk.

Service og vedlikehold

Vedlikehold og rengjøring

 Før alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

 Hold elektroverktøyet og ventilasjonsspaltene alltid

rene, for å kunne arbeide bra og sikkert.

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det-

te gjøres av Bosch eller Bosch-serviceverksteder, slik at det

ikke oppstår fare for sikkerheten.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og

vedlikehold av produktet samt om reservedeleler. Spreng-

skisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an-

gående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på elektro-

verktøyets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: 64 87 89 50

Faks: 64 87 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljø-

vennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Anvendelse

Korning

(grovsliping/

finsliping)

Svingtalltrinn

Sliping av lakk 180/240 2/3

Utbedring av lakk 120/240 4/5

Fjerning av lakk 40/60 5

Mykt tre 40/240 5/6

Hardt tre 60/240 5/6

Finer 180/240 2–4

Aluminium 80/240 4/5

Stål 40/240 5

Rustfjerning på stål 40/120 6

Rustfritt stål 80/240 5

Stein 80/240 5/6

OBJ_BUCH-1334-005.book Page 60 Friday, June 10, 2016 11:42 AM

Suomi | 61

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Kun for EU-land:

Jf. det europeiske direktivet 2012/19/EU

vedr. gamle elektriske og elektroniske ap-

parater og tilpassingen til nasjonale lover

må gammelt elektroverktøy som ikke lenger

kan brukes samles inn og leveres inn til en

miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Sähkötyökalujen yleiset turvallisuusohjeet

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen

laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai va-

kavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta

varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

 Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

 Älä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt-

tää pölyn tai höyryt.

 Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä-

essäsi. Voit menettää laitteesi hallinnan huomiosi suun-

tautuessa muualle.

Sähköturvallisuus

 Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

mitään pistorasia-adaptereita maadoitettujen sähkö-

työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-

tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

 Vältä koskettamasta maadoitettuja pintoja, kuten put-

kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara

kasvaa, jos kehosi on maadoitettu.

 Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-

le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

 Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-

kalun kantamiseen, ripustamiseen tai pistotulpan ir-

rottamiseen pistorasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista ja liikkuvista

osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-

vat sähköiskun vaaraa.

 Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

 Jos sähkötyökalun käyttö kosteassa ympäristössä ei

ole vältettävissä, tulee käyttää vikavirtasuojakytkintä.

Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa-

raa.

Henkilöturvallisuus

 Ole valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy-

tä mitään sähkötyökalua, jos olet väsynyt tai huumei-

den, alkoholin tahi lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sähkötyökalua käytettäessä

saattaa johtaa vakavaan loukkaantumiseen.

 Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö-

kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,

luistamattomien turvakenkien, suojakypärän tai kuulon-

suojaimien, riippuen sähkötyökalun lajista ja käyttötavas-

ta, vähentää loukkaantumisriskiä.

 Vältä tahatonta käynnistämistä. Varmista, että sähkö-

työkalu on poiskytkettynä, ennen kuin liität sen sähkö-

verkkoon ja/tai liität akun, otat sen käteen tai kannat

sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä

tai kytket sähkötyökalun pistotulpan pistorasiaan käyn-

nistyskytkimen ollessa käyntiasennossa, altistat itsesi on-

nettomuuksille.

 Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-

see laitteen pyörivässä osassa, saattaa johtaa loukkaantu-

miseen.

 Vältä epänormaalia kehon asentoa. Huolehdi aina tuke-

vasta seisoma-asennosta ja tasapainosta. Täten voit pa-

remmin hallita sähkötyökalua odottamattomissa tilanteis-

sa.

 Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja

käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

 Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee

sinun tarkistaa, että ne on liitetty ja että niitä käyte-

tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

 Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-

tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen

työskentelet paremmin ja varmemmin tehoalueella, jolle

sähkötyökalu on tarkoitettu.

 Älä käytä sähkötyökalua, jota ei voida käynnistää ja py-

säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

 Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö-

työkalun tahattoman käynnistyksen.

VAROITUS

OBJ_BUCH-1334-005.book Page 61 Friday, June 10, 2016 11:42 AM

62 | Suomi

1 609 92A 1PC | (10.6.16) Bosch Power Tools

 Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-

tä ei käytetä. Älä anna sellaisten henkilöiden käyttää

sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole

lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-

sia, jos niitä käyttävät kokemattomat henkilöt.

 Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti, eivätkä ole puristukses-

sa sekä, että siinä ei ole murtuneita tai vahingoittunei-

ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö-

työkalun toimintaan. Anna korjata nämä vioittuneet

osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-

nosti huolletuista laitteista.

 Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä-

viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

 Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-

olosuhteet ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh-

taa vaarallisiin tilanteisiin.

Huolto

 Anna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Hiomakoneiden turvallisuusohjeet

 Käytä sähkötyökalua ainoastaan kuivaleikkaukseen.

Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

 Varo, että lentävät kipinät eivät vaaranna muita henki-

löitä. Poista palava materiaali lähistöltä. Metallin hion-

nassa syntyy kipinää.

 Huomio tulipalovaara! Vältä hionta-aineen ja hiomako-

neen ylikuumenemista. Tyhjennä aina pölysäiliö ennen

työtaukoja. Suodatinpussissa, mikrosuodattimessa tai

paperipussissa (tahi pölynimurin suodatinpussissa tai suo-

dattimessa) oleva hiomapöly saattaa epäsuotuisissa olo-

suhteissa, kuten kipinästä metallia hiottaessa, syttyä itses-

tään. Erityisen vaarallista on, jos hiomapöly on sekoittunut

lakka-, polyuretaanijäännösten tai muitten kemiallisten ai-

neiden kanssa ja hiottava aines on kuumaa pitkän työru-

peaman jälkeen.

 Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin

kiinnitetty työkappale pysyy tukevammin paikoillaan kuin

kädessä pidettynä.

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Tur-

vallisuusohjeiden noudattamisen laiminlyönti

saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu puun, muovin, metallin, silotteen

sekä lakattujen pintojen kuivaan hiontaan.

Sähkötyökalut, joissa on elektroninen säätö soveltuvat myös

kiillotukseen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-

vaan sähkötyökalun kuvaan.

1 Värähtelytaajuuden asetuksen säätöpyörä

2 Käynnistyskytkin

3 Pölysäiliö täydellisenä (Microfilter System)

4 Hiomalautanen

5 Kahva (eristetty kädensija)

6 Hiomapaperi*

7 Apulaite hiomapyöröjen asetusta varten*

8 Hiomalautasen ruuvit

9 Hiomalautasen pidin

10 Poistoilma-adapteri

11 Suodatin (Microfilter System)

12 Imuletku*

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-

tamme.

Tekniset tiedot

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 60745-2-4 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen

painetaso 85 dB(A); äänen tehotaso 96 dB(A). Epävarmuus

K=3dB.

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja

epävarmuus K mitattuna EN 60745 mukaan:

=9,0 m/s

, K= 1,5 m/s

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa

EN 60745 standardoidun mittausmenetelmän mukaisesti ja

sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun.

Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin-

tiin.

Epäkeskohiomakone PEX 300 AE

Tuotenumero

3 603 CA3 ...

Värähtelytaajuuden asetus



Ottoteho

W270

Tyhjäkäyntinopeus n

min

-1

2000–12000

Tyhjäkäyntivärähtelytaajuus

min

-1

4000–24000

Värähtely-ympyrän halkaisija

mm 4

Hiomalautasen halkaisija

mm 125

Paino vastaa EPTA-Procedure

01:2014

kg 1,5

Suojausluokka

/II

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja

maakohtaisissa malleissa nämä tiedot voivat vaihdella.

OBJ_BUCH-1334-005.book Page 62 Friday, June 10, 2016 11:42 AM

Suomi | 63

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia

käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin

käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla

käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä-

rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat-

taa kasvattaa koko työaikajakson värähtelyrasitusta huomat-

tavasti.

Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida

myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä.

Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi-

tusta.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-

miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu-

jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä,

työprosessien organisointi.

Standardinmukaisuusvakuutus

Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekni-

set tiedot” kuvattu tuote vastaa direktiivien 2011/65/EU,

2014/30/EU, 2006/42/EY kaikkia asiaankuuluvia vaatimuk-

sia ja direktiiveihin tehtyjä muutoksia ja on seuraavien stan-

dardien mukainen: EN 60745-1, EN 60745-2-4, EN 50581.

Tekninen tiedosto (2006/42/EY):

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Asennus

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Hiomapaperin valinta

Valitse hiomapyörö, jonka karkeus sopii pinnan haluttuun hiomatehoon. Bosch-hiomapyöröt soveltuvat maalin, puun ja metallin

hiontaan.

Hiomapaperin vaihto (katso kuvat A–B)

Irrota hiomapaperi 6 nostamalla sitä reunasta ja vetämällä se

irti hiomalautaselta 4.

Poista lika ja pöly hiomalautasesta 4 esim. siveltimellä, ennen

uuden hiomapyörön kiinnittämistä.

Hiomalautasen 4 pinnassa on tarrakudos, jotta tarrakiinnittei-

set hiomapyöröt voidaan kiinnittää nopeasti ja yksinkertai-

sesti.

Paina hiomapyörö 6 tiukasti kiinni hiomalautasen 4 alapin-

taan.

Tarkista parhaan mahdollisen pölynpoiston varmistamiseksi,

että hiomapyörön aukot ovat hiomalevyn reikien kohdalla.

Voit sijoittaa hiomapyörön 6 tarkasti hiomalautaselle 4 käyt-

tämällä asetuksessa apulaitetta 7. Aseta hiomapyörö apulait-

teeseen tarrapinta ylöspäin. Paina apulaitteen nokat hioma-

lautasen kahteen reikään ja pyöritä hiomapyörö irti

apulaitteesta. Paina hiomapyörö hyvin kiinni.

Hiomalautasen valinta

Käytöstä riippuen voidaan sähkötyökalu varustaa eri kovuutta

olevilla hiomalautasilla:

– Hiomalautanen, keskikova (musta): soveltuu kaikkiin hio-

matöihin, yleiskäyttöön.

– Hiomalautanen, pehmeä (harmaa, lisätarvike): soveltuu

väli- ja hienohiontaan, myös kuperilla pinnoilla.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Käyttö Käyttö Karkeus

Aineen poisto

(karkeahionta)

– karkeat hiontatyöt, jossa suuri

aineen poistomäärä

– vanhan maalin poisto

– vanhan maalin, lakan ja fillerin poistohionta erittäin karkea 40

– ohuen maalin poisto

– karkeiden, höyläämättömien pintojen

esihionta

karkea 60

Valmistelu

(välihionta)

– kevyet hiontatyöt

– pintojen hionta ennen tulevaa

lisätyöstöä

– epätasaisuuksien poisto

– karkeahionnan jälkien korjaus

keskikarkea 80

– pinnan parannus ennen maalausta tai

lakkausta

hieno 120

Hienohionta

– hionta lakkausten välissä

– lakkausvirheiden tasaus

– pinnan sälönpoisto

– hienohionta ennen petsausta tai

kuultolakkausta

erittäin hieno 180

– pohjustuksen hionta ennen lakkausta erittäin hieno 240

OBJ_BUCH-1334-005.book Page 63 Friday, June 10, 2016 11:42 AM

64 | Suomi

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Hiomalautasen vaihto (katso kuvat C–D)

Huomio: Vaihda välittömästi vahingoittunut hiomalautanen 4

uuteen.

Vedä irti hiomapyörö tai kiillotustyökalu. Kierrä kokonaan irti

neljä ruuvia 8 ja poista hiomalautanen 4.

Puhdista uuden hiomalautasen 4 yläpinta. Voitele kuvassa

harmaana varjostettu ulkorengas ohuesti synteettisellä ras-

valla.

Aseta uusi hiomalautanen 4 paikoilleen ja kiristä neljä ruuvia.

Huomio: Viallisen hiomalautasen pitimen 9 saa vaihtaa aino-

astaan Bosch-sopimushuollossa.

Pölyn ja lastun poistoimu

 Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien

puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter-

veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai-

heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia

reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään

karsinogeenisina, eritoten yhdessä puukäsittelyssä käy-

tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine).

Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

– Käytä materiaalille soveltuvaa pölynimua, jos se on

mahdollista.

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengi-

tyssuojanaamaria.

Ota huomioon maassasi voimassaolevat säännökset koskien

käsiteltäviä materiaaleja.

 Vältä pölynkertymää työpaikalla. Pöly saattaa helposti

syttyä palamaan.

Sisäinen pölynimu pölysäiliöön (katso kuvat E–H)

Aseta pölysäiliö 3 poistoilmanysään 10 lukkiutumiseen asti.

Pölysäiliön 3 täyttötaso voidaaan helposti tarkistaa läpinäky-

vän säiliön ansiosta.

Tyhjennä pölysäiliö 3 vetämällä se kiertäen irti alaspäin.

Ennen pölysäiliön 3 avaamista tulisi sinun kuvan osoittamalla

tavalla koputtaa pölysäiliö kiinteää alustaa vasten, jotta pöly

irtoaisi suodatinpanoksesta.

Pidä kiinni pölysäiliöstä 3, käännä suodatinpanos 11 pois

ylöspäin ja tyhjennä pölysäiliö. Puhdista suodatinpanoksen

11 lamellit pehmeällä harjalla.

Huomio: Parhaan mahdollisen pölynimun takaamiseksi tulee

pölysäiliö 3 tyhjentää ajoissa ja suodatin 11 puhdistaa sään-

nöllisesti.

Pidä pystysuoria pintoja työstettäessäsi sähkötyökalu niin,

että pölysäiliö 3 osoittaa alaspäin.

Ulkopuolinen poistoimu (katso kuva I)

Työnnä imuletku 12 poistoilmanysään 10. Liitä imuletku 12

pölynimuriin. Katsauksen liittämisestä eri pölynimureihin löy-

dät tämän käyttöohjeen lopusta.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino-

geenisten tai kuivien pölyjen imurointiin.

Pidä pystysuoria pintoja työstettäessäsi sähkötyökalu niin,

että imuletku osoittaa alaspäin.

Käyttö

Käyttöönotto

 Ota huomioon verkkojännite! Virtalähteen jännitteen

tulee vastata laitteen tyyppikilvessä olevia tietoja.

230 V merkittyjä laitteita voidaan käyttää myös 220 V

verkoissa.

Käynnistys ja pysäytys

Käynnistä sähkötyökalu työntämällä käynnistyskytkin 2

eteenpäin niin, että katkaisimeen tulee ”1” näkyviin.

Pysäytä sähkötyökalu työntämällä käynnistyskytkin 2 taakse-

päin niin, että katkaisimeen tulee ”0” näkyviin.

Käynnistä energiansäästön takia sähkötyökalu vain, kun käy-

tät sitä.

Värähtelytaajuuden asetus

Värähtelytaajuuden asetuksen säätöpyörällä 1 voit asettaa

tarvittavan värähtelytaajuuden myös käytön aikana.

Tarvittava värähtelytaajuus riippuu materiaalista ja työolo-

suhteista ja se voidaan määrittää käytännön kokein.

Koneen käytyä pidemmän aikaa pienellä värähtelytaajuudel-

la, tulee se jäähdyttää, käyttämällä sitä kuormittamatta, täy-

dellä värähtelytaajuudella n. 3 minuuttia.

Työskentelyohjeita

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

 Odota, kunnes sähkötyökalu on pysähtynyt, ennen

kuin asetat sen pois käsistäsi.

Tasojen hionta

Käynnistä sähkötyökalu. Aseta se koko hiomapinnallaan työs-

tettävää pintaa vasten ja liikuta sitä kohtuullisella paineella

työkappaleen yli.

Hiontateho ja hiontajälki määräytyvät pääasiassa valitusta

hiomapyöröstä, asetetusta värähtelyvaiheesta ja työstöpai-

neesta.

Vain moitteettomassa kunnossa olevat hiomapaperit antavat

hyvän hiontatehon ja säästävät sähkötyökalua.

Kiinnitä huomiota tasaiseen puristuspaineeseen hiomapape-

rin kestoiän kasvattamiseksi.

Paineen turha lisääminen ei paranna hiontatehoa, vaan johtaa

laitteen ja hiomapaperin voimakkaampaan kulumiseen.

Hiomapaperi, jolla on hiottu metallia, ei tulisi käyttää muita

materiaaleja varten.

Käytä vain alkuperäisiä Bosch-hiomatarvikkeita.

1–2 pieni värähtelytaajuus

3–4 keskisuuri värähtelytaajuus

5–6 suuri värähtelytaajuus

OBJ_BUCH-1334-005.book Page 64 Friday, June 10, 2016 11:42 AM

Suomi | 65

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Karkeahionta

Valitse hiomapyörö, jossa on karkea rakeisuus.

Paina sähkötyökalua vain kevyesti, jotta se käy suuremmalla

värähtelytaajuudella ja aikaansaa suuremman aineen poiston.

Hienohionta

Valitse hiomapyörö, jossa on hienompi rakeisuus.

Muuttamalla työstöpainetta hieman tai vaihtamalla värähtely-

vaihetta, voidaan hiomalautasen värähtelytaajuutta pienen-

tää, jolloin epäkeskoliike säilyy.

Liikuta sähkötyökalua kevyesti painaen ympyröissä tai vuoro-

tellen työkappaleen pitkittäis- ja poikittaissuunnassa. Älä kal-

lista sähkötyökalua, jotta välttäisit työstettävän työkappa-

leen, esim. viilun pinnan puhkaisusta.

Katkaise virta sähkötyökalusta työvaiheen jälkeen.

Kiillotus

Rapautuneiden maalien tai naarmujen (esim. pleksilasi) uu-

delleen kiillottamista varten voidaan sähkötyökalu varustaa

vastaavilla kiillotustyökaluilla, kuten lampaanvillahupulla, kiil-

lotushuovalla tai -sienellä (lisätarvikkeita).

Valitse kiillotukseen alhainen värähtelytaajuus (nopeus

1 – 2), jotta pinta ei kuumenisi liikaa.

Kaada kiillote vähän kiillotettavaa pintaa pienemmälle alueel-

le. Työstä kiillotetta sopivalla kiillotustyökalulla risti- tai pyöri-

vin liikkein, kevyesti painaen.

Älä anna kiillotteen kuivua pinnassa, pinta saattaa vahingoit-

tua. Älä aseta kiillotettavaa pintaa alttiiksi suoralle auringon-

valolle.

Puhdista kiillotustyökalut säännöllisesti hyvän kiillotustulok-

sen varmistamiseksi. Pese kiillotustyökalut miedolla pesuai-

neella ja lämpimällä vedellä. Älä käytä liuottimia.

Hiontataulukko

Seuraavan taulukon tiedot ovat suosituksia.

Työhön parhaiten sopiva yhdistelmä määritetään parhaiten

käytännön kokein.

Hoito ja huolto

Huolto ja puhdistus

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

 Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau-

kot puhtaina, jotta voit työskennellä hyvin ja turvalli-

sesti.

Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit-

taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli-

suuden vaarantamisen välttämiseksi.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja

varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme

ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy laitteen mallikilvestä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro-

niikkalaitteita koskevan direktiivin

2012/19/EU ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvotto-

mat sähkötyökalut kerätä erikseen ja toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

Käyttö

Karkeus

(karkeahionta/

hienohionta)

Värähtelyvaihe

lakan hionta 180/240 2/3

lakan paikkaus 120/240 4/5

lakan poisto 40/60 5

pehmeä puu 40/240 5/6

kova puu 60/240 5/6

vaneri 180/240 2–4

Alumiini 80/240 4/5

Teräs 40/240 5

ruosteenpoisto teräksestä 40/120 6

ruostumaton teräs 80/240 5

Kivi 80/240 5/6

OBJ_BUCH-1334-005.book Page 65 Friday, June 10, 2016 11:42 AM

66 | Ελληνικά

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Ελληνικά

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα-

λεία

Διαβάστε όλες τις υποδείξεις

ασφαλείας και τις οδηγίες. Αμέ-

λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη-

γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και

σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες

για κάθε μελλοντική χρήση.

Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ-

ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία

που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα-

λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται

από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Ασφάλεια στο χώρο εργασίας

 Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά

φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί

να οδηγήσουν σε ατυχήματα.

 Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ-

λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ-

χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα-

λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέ-

ξει τη σκόνη ή τις αναθυμιάσεις.

 Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε

μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε-

να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο-

ρεί να χάσετε τον έλεγχο του μηχανήματος.

Ηλεκτρική ασφάλεια

 Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει

στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετα-

τροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις

σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμετα-

ποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο

ηλεκτροπληξίας.

 Αποφεύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο-

ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω-

μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

 Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία.

Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον

κίνδυνο ηλεκτροπληξίας.

 Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα-

φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να

βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα-

λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε-

ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ-

να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυ-

νο ηλεκτροπληξίας.

 Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο

να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες)

που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση

καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους

ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

 Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι-

βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν

προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD).

Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει

τον κίνδυνο ηλεκτροπληξίας.

Ασφάλεια προσώπων

 Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε

προσοχή στην εργασία που κάνετε και να χειρίζεστε το

μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε-

κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή

όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ-

ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι-

σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα-

ρούς τραυματισμούς.

 Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι-

σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε

έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ-

στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας,

προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε

εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα-

τισμών.

 Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το

ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε

με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν

το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το

ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή

όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ-

τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος

τραυματισμών.

 Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο-

λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το

ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί

συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός

μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς.

 Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την

ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε

την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το

μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων.

 Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού-

χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας

και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα-

λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να

εμπλακούν στα κινούμενα εξαρτήματα.

 Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε-

ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι

αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι

χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης

σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται

από τη σκόνη.

OBJ_BUCH-1334-005.book Page 66 Friday, June 10, 2016 11:42 AM

Ελληνικά | 67

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων

 Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για

την εκάστοτε εργασία το ηλεκτρικό εργαλείο που

προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα-

λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό-

μενη περιοχή ισχύος.

 Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα-

σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε

πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί-

ναι επικίνδυνο και πρέπει να επισκευαστεί.

 Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα-

ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα-

σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό-

κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα.

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο

από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

 Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι-

είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του

μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’

αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε-

κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται

από άπειρα πρόσωπα.

 Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο.

Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν

άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή

φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό-

πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά

τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα-

χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ-

γαλείων αποτελεί αιτία πολλών ατυχημάτων.

 Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν

δυσκολότερα και οδηγούνται ευκολότερα.

 Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, πα-

ρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες

οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συν-

θήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση

των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπο-

νται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστά-

σεις.

Service

 Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι-

στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι-

κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-

χανήματος.

Υποδείξεις ασφαλείας για λειαντήρες

 Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο για ξηρή

λείανση. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυ-

ξάνει τον κίνδυνο ηλεκτροπληξίας.

 Να δίνετε προσοχή για να μην κινδυνέψουν τυχόν πα-

ρευρισκόμενα πρόσωπα από το σπινθηρισμό. Να απομα-

κρύνετε όλα τα κοντινά εύφλεκτα υλικά. Κατά τη λείανση

δημιουργείται σπινθηρισμός.

 Προσοχή, κίνδυνος πυρκαγιάς! Να αποφεύγετε την

υπερβολική θέρμανση του υπό λείανση υλικού και του

λειαντήρα. Να αδειάζετε πάντοτε το δοχείο σκόνης όταν

κάνετε διάλειμμα από την εργασία σας. Σκόνη λείανσης

στο σάκο σκόνης, στο Microfilter, ή στο χάρτινο σάκο σκόνης

(ή στο σάκο φίλτρου ή στο φίλτρο του απορροφητήρα σκό-

νης) μπορεί, υπό δυσμενείς συνθήκες, π.χ. εξαιτίας του

σπινθηρισμού κατά τη λείανση μετάλλων, να αυταναφλε-

χθεί. Αυτός ο κίνδυνος αυξάνεται ιδιαιτέρως όταν η σκόνη

λείανσης αναμειγνύεται με κατάλοιπα βερνικιών ή/και πολυ-

ουρεθάνης, ή με άλλα χημικά υλικά, και ταυτόχρονα, μετά

από συνεχή εργασία, το υπό λείανση υλικό έχει θερμανθεί

υπερβολικά.

 Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ-

γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ-

σφιγξης ή με μια μέγγενη παρά με το χέρι σας.

Περιγραφή του προϊόντος και της

ισχύος του

Διαβάστε όλες τις υποδείξεις ασφαλείας και

τις οδηγίες. Αμέλειες κατά την τήρηση των

υποδείξεων ασφαλείας και των οδηγιών μπορεί

να προκαλέσουν ηλεκτροπληξία, πυρκαγιά

ή/και σοβαρούς τραυματισμούς.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται για την ξηρή λείανση ξύλων,

πλαστικών υλικών, μετάλλων, υλικών στοκαρίσματος, καθώς

και βερνικωμένων επιφανειών.

Ηλεκτρικά εργαλεία με ηλεκτρονική ρύθμιση είναι επίσης κα-

τάλληλα και για στίλβωση.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται

στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφι-

κών.

1 Τροχίσκος ρύθμισης προεπιλογής αριθμού ταλαντώσεων

2 Διακόπτης ON/OFF

3 Κουτί σκόνης κομπλέ (Microfilter System)

4 Δίσκος λείανσης

5 Λαβή (μονωμένη επιφάνεια πιασίματος)

6 Φύλλο λείανσης*

7 Βοήθημα ακριβούς τοποθέτησης φύλλου λείανσης*

8 Βίδες για δίσκο λείανσης

9 Φορέας δίσκου λείανσης

10 Στήριγμα εξόδου αέρα

11 Στοιχείο φίλτρου (Microfilter System)

12 Σωλήνας αναρρόφησης*

*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται

στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί-

τα το πρόγραμμα εξαρτημάτων.

OBJ_BUCH-1334-005.book Page 67 Friday, June 10, 2016 11:42 AM

68 | Ελληνικά

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Τεχνικά χαρακτηριστικά

Πληροφορίες για θόρυβο και δονήσεις

Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 60745-2-4.

Η χαρακτηριστική στάθμη εκπομπής θορύβων του μηχανήματος

εκτιμήθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθ-

μη ακουστικής πίεσης 85 dB(A). Στάθμη ακουστικής ισχύος

96 dB(A). Ανασφάλεια μέτρησης K=3 dB.

Φοράτε ωτασπίδες!

Οι συνολικές τιμές κραδασμών a

(άθροισμα ανυσμάτων τριών

κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με

το πρότυπο EN 60745:

=9,0m/s

, K= 1,5 m/s

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει

μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη

στο πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύ-

γκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλλη-

λη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους

κραδασμούς.

Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βα-

σικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως

που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμο-

γές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς επαρκή

συντήρηση, τότε η στάθμη κραδασμών μπορεί να αποκλίνει και

αυτή. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από

τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του

χρονικού διαστήματος που εργάζεσθε.

Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς

θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη

διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή

λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιεί-

ται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από

τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού

διαστήματος που εργάζεσθε.

Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθο-

ρίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία

του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και

των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των

χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών.

Δήλωση συμβατότητας

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που

περιγράφεται στα «Τεχνικά χαρακτηριστικά» αντιστοιχεί σε όλες

τις σχετικές διατάξεις των οδηγιών 2011/65/ΕΕ, 2014/30/ΕE,

2006/42/ΕΚ συμπεριλαμβανομένων των αλλαγών τους και

ταυτίζεται με τα ακόλουθα πρότυπα: EN 60745-1,

EN 60745-2-4, EN 50581.

Τεχνικός φάκελος (2006/42/EΚ) από:

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Συναρμολόγηση

 Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-

γασία στο ηλεκτρικό εργαλείο.

Επιλογή του φύλλου λείανσης

Επιλέξτε ένα φύλλο λείανσης με κόκκωση κατάλληλη για την αφαίρεση υλικού από την αντίστοιχη επιφάνεια. Τα φύλλα λείανσης της

Bosch είναι κατάλληλα για χρώματα, ξύλα και μέταλλα.

Έκκεντρο τριβείο PEX 300 AE

Αριθμός ευρετηρίου

3 603 CA3 ...

Προεπιλογή αριθμού ταλαντώ-

σεων



Ονομαστική ισχύς

W270

Αριθμός στροφών χωρίς

φορτίο n

min

-1

2000–12000

Αριθμός ταλαντώσεων χωρίς

φορτίο

min

-1

4000–24000

Διάμετρος κύκλου ταλάντωσης

mm 4

Διάμετρος δίσκου λείανσης

mm 125

Βάρος σύμφωνα με EPTA-

Procedure 01:2014 kg 1,5

Κατηγορία μόνωσης

/II

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό διαφορετικές

τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτά

μπορεί να διαφέρουν.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Εργασία Χρήση Κόκκωση

Αφαίρεση υλικού

(ξεχόντρισμα)

– χοντροδουλειές με υψηλή

αφαίρεση υλικού

– αφαίρεση παλιών χρωμάτων

– λείανση παλιών χρωμάτων, βερνικιών και

υλικών πλήρωσης

ιδιαίτερα χοντρή 40

– αφαίρεση λεπτών χρωμάτων

– προλείανση τραχιών, ακατέργαστων

επιφανειών

χοντρή 60

OBJ_BUCH-1334-005.book Page 68 Friday, June 10, 2016 11:42 AM

Ελληνικά | 69

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Αλλαγή φύλλου λείανσης (βλέπε εικόνες A–B)

Για να αφαιρέσετε το φύλλο λείανσης 6 ανασηκώστε το πιάνο-

ντάς το από μια άκρη του και αφαιρέστε το από το δίσκο λείαν-

σης 4.

Πριν την τοποθέτηση ενός νέου φύλλου λείανσης να αφαιρείτε

τις βρωμιές και τις σκόνες από το δίσκο λείανσης 4 π.χ. με ένα

πινέλο.

Ο δίσκος λείανσης 4 διαθέτει μια υφαντή επιφάνεια με αυτο-

πρόσφυση για τη γρήγορη και απλή στερέωση των φύλλων λεί-

ανσης με αυτοπρόσφυση.

Πατήστε το φύλλο λείανσης 6 δυνατά επάνω στην κάτω πλευρά

του δίσκου λείανσης 4.

Για να εξασφαλιστεί η άριστη αναρρόφηση σκόνης πρέπει τα

ανοίγματα στο φύλλο λείανσης να ταυτίζονται με τις τρύπες στο

δίσκο λείανσης.

Για να μπορέσετε να τοποθετήσετε το φύλλο λείανσης 6 με

ακρίβεια επάνω στο δίσκο λείανσης 4 χρησιμοποιήστε το βοή-

θημα ακριβούς τοποθέτησης φύλλου λείανσης 7. Θέστε το φύλ-

λο λείανσης στο βοήθημα ακριβούς τοποθέτησης με την επιφά-

νεια αυτοπρόσφυσης προς τα επάνω. Πατήστε τα έκκεντρα του

βοηθήματος ακριβούς τοποθέτησης στις δυο τρύπες του δίσκου

λείανσης και πατήστε το φύλλο λείανσης στο δίσκο λείανσης με

τη βοήθεια του βοηθήματος ακριβούς τοποθέτησης. Πατήστε

τώρα καλά το φύλλο λείανσης με το χέρι.

Επιλογή δίσκου λείανσης

Το ηλεκτρικό εργαλείο μπορεί να εξοπλιστεί με δίσκους λείαν-

σης διαφορετικής σκληρότητας:

– Δίσκος λείανσης, μέτριος (μαύρος): κατάλληλος για όλες τις

εργασίες λείανσης, γενικής χρήσης.

– Δίσκος λείανσης, μαλακός (γκρίζος), προαιρετικό εξάρτημα:

κατάλληλος για ενδιάμεσες λειάνσεις και φινιρίσματα, επί-

σης και σε κυρτές επιφάνειες.

Αλλαγή δίσκου λείανσης (βλέπε εικόνες C–D)

Υπόδειξη: Αλλάξτε αμέσως ένα χαλασμένο δίσκο λείανσης 4.

Αφαιρέστε το φύλλο ή, ανάλογα, το εργαλείο λείανσης. Ξεβιδώ-

στε τελείως τις τέσσερις βίδες 8 και αφαιρέστε το δίσκο λείαν-

σης 4.

Καθαρίστε την επάνω επιφάνεια του δίσκου λείανσης 4. Λιπάνε-

τε ελαφρά με συνθετικό λίπος το χαρακωμένο με γκρίζες γραμ-

μές εξωτερικό δακτύλιο που φαίνεται στην εικόνα.

Τοποθετήστε τον καινούριο δίσκο λείανσης 4 και σφίξτε πάλι τις

τέσσερις βίδες.

Υπόδειξη: Ένα τυχόν χαλασμένος φορέας 9 δίσκου λείανσης

επιτρέπεται να αντικατασταθεί μόνο από ένα εξουσιοτημένο

κατάστημα Service για ηλεκτρικά εργαλεία της Bosch.

Αναρρόφηση σκόνης/ροκανιδιών

 Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογι-

ές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλ-

λα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η

εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις

ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυ-

χόν παρευρισκομένων ατόμων.

Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή

οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυα-

σμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιού-

νται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστα-

τευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπε-

ται μόνο σε ειδικά εκπαιδευμένα άτομα.

– Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό

την κατάλληλη αναρρόφηση.

– Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας.

– Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής

προστασίας με φίλτρο κατηγορίας P2.

Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφο-

ρα υπό κατεργασία υλικά.

 Να αποφεύγετε τη δημιουργία συσσώρευσης σκόνης

στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.

Ενσωματωμένη αναρρόφηση με κουτί σκόνης

(βλέπε εικόνες E–H)

Τοποθετήστε το κουτί σκόνης 3 στο στήριγμα εξόδου αέρα 10

μέχρι να μανδαλώσει.

Η στάθμη πλήρωσης του κουτιού σκόνης 3 μπορεί να ελεγχθεί

άνετα δια μέσου του διαφανούς δοχείου.

Για να αδειάσετε το κουτί σκόνης 3 αφαιρέστε το γυρίζοντάς το

προς τα κάτω.

Πριν ανοίξετε το κουτί σκόνης 3 θα πρέπει να το χτυπήσετε επά-

νω σε μια στερεή επιφάνεια όπως φαίνεται στην εικόνα, για να

τινάξετε τη σκόνη από το στοιχείο φίλτρου.

Συγκρατήστε καλά το κουτί σκόνης 3, αφαιρέστε από πάνω το

στοιχείο φίλτρου 11 και αδειάστε το κουτί σκόνης. Καθαρίστε

τα ελάσματα του στοιχείου φίλτρου 11 με μια μαλακή βούρτσα.

προετοιμασία

(ενδιάμεση λείανση)

– ελαφριές εργασίες αφαίρεσης

υλικού

– λείανση επιφανειών πριν την

τελική κατεργασία

–εξομάλυνση ανωμαλιών

– εξομάλυνση ιχνών από ξεχοντρίσματα

μέτρια 80

– επιδιόρθωση στρωμάτων χρωμάτων ή/και

βερνικιών

λεπτή 120

Λεπτολείανση

– ενδιάμεση λείανση βερνικιών

– επιδιόρθωση σφαλμάτων σε

βερνίκια

– αφαίρεση ινών από επιφάνειες

– φινίρισμα πριν από το στύμμα ή την εφυάλωση

πολύ λεπτή 180

– λείανση ασταρωμάτων πριν το βάψιμο ιδιαίτερα λεπτή 240

Εργασία Χρήση Κόκκωση

OBJ_BUCH-1334-005.book Page 69 Friday, June 10, 2016 11:42 AM

70 | Ελληνικά

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Υπόδειξη: Για να εξασφαλίζετε την άριστη αναρρόφηση σκό-

νης να αδειάζετε έγκαιρα το κουτί σκόνης 3 και να καθαρίζετε

τακτικά το στοιχείο φίλτρου 11.

Όταν εργάζεστε σε κάθετες επιφάνειες να κρατάτε το ηλεκτρι-

κό εργαλείο κατά τέτοιο τρόπο, ώστε το κουτί σκόνης 3 να δεί-

χνει προς τα κάτω.

Εξωτερική αναρρόφηση (βλέπε εικόνα I)

Τοποθετήστε ένα σωλήνα αναρρόφησης 12 στο στήριγμα εξό-

δου αέρα 10. Συνδέστε το σωλήνα αναρρόφησης 12 μ’ έναν

απορροφητήρα σκόνης. Μια επισκόπηση των εξαρτημάτων

σύνδεσης σε διάφορους απορροφητήρες σκόνης θα βρείτε στο

τέλος αυτών των οδηγιών χειρισμού.

Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το

εκάστοτε υπό κατεργασία υλικό.

Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξη-

ρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητήρες

σκόνης.

Όταν εργάζεστε σε κάθετες επιφάνειες να κρατάτε το ηλεκτρι-

κό εργαλείο κατά τέτοιο τρόπο, ώστε ο σωλήνας αναρρόφησης

να δείχνει προς τα κάτω.

Λειτουργία

Εκκίνηση

 Δώστε προσοχή στην τάση δικτύου! Η τάση της ηλεκτρι-

κής πηγής πρέπει να ταυτίζεται με την τάση που είναι

αναγραμμένη στην πινακίδα κατασκευαστή του ηλεκτρι-

κού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηριστική

τάση 230 V λειτουργούν και με τάση 220 V.

Θέση σε λειτουργία κι εκτός λειτουργίας

Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο ωθήστε το

διακόπτη ON/OFF 2 προς τα εμπρός μέχρι το διακόπτη να εμφα-

νιστεί «1».

Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο ωθή-

στε το διακόπτη ON/OFF 2 προς τα πίσω, ώστε στο διακόπτη να

εμφανιστεί «0».

Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό-

κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια.

Προεπιλογή αριθμού ταλαντώσεων

Με τον τροχίσκο προεπιλογής αριθμού ταλαντώσεων 1 μπορεί-

τε να προεπιλέξετε τον απαιτούμενο αριθμό ταλαντώσεων ακό-

μη και κατά τη διάρκεια της λειτουργίας του ηλεκτρικού εργα-

λείου.

Ο απαιτούμενος αριθμός ταλαντώσεων εξαρτάται από το υπό

κατεργασία υλικό και τις συνθήκες εργασίας και μπορείτε να το

εξακριβώσετε με πρακτική δοκιμή.

Μετά από μια σχετικά μεγάλης διάρκειας εργασία θα πρέπει να

αφήνετε το ηλεκτρικό εργαλείο να εργαστεί χωρίς φορτίο και

υπό το μέγιστο αριθμό ταλαντώσεων για 3 λεπτά περίπου για να

κρυώσει.

Υποδείξεις εργασίας

 Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-

γασία στο ηλεκτρικό εργαλείο.

 Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ-

τα να σταματήσει εντελώς να κινείται.

Λείανση επιφανειών

Θέστε το ηλεκτρικό εργαλείο σε λειτουργία, ακουμπήστε το με

όλη την επιφάνεια λείανσης επάνω στην υπό κατεργασία επιφά-

νεια και μετακινείτε το επάνω στο υπό κατεργασία τεμάχιο

ασκώντας μέτρια πίεση.

Η αφαίρεση υλικού και η λειαντική εικόνα καθορίζονται κυρίως

από την επιλογή του φύλλου λείανσης, την προεπιλεγμένη βαθ-

μίδα ταλαντώσεων και την ασκούμενη πίεση.

Μόνο άψογα φύλλα λείανσης έχουν καλή λειαντική απόδοση

και προστατεύουν το ηλεκτρικό εργαλείο.

Η διάρκεια ζωής των φύλλων λείανσης αυξάνεται όταν εργάζε-

σθε ασκώντας ομοιόμορφη πίεση.

Η υπερβολική αύξηση της πίεσης δεν οδηγεί σε αύξηση της

αφαίρεσης υλικού αλλά σε ισχυρότερη φθορά του ηλεκτρικού

εργαλείου και του φύλλου λείανσης.

Μη χρησιμοποιήσετε ένα φύλλο λείανσης με το οποίο είχατε κα-

τεργαστεί μέταλλα για την κατεργασία άλλων υλικών.

Χρησιμοποιείτε μόνο τα γνήσια εξαρτήματα λείανσης από την

Bosch.

Ξεχόντρισμα

Περάστε ένα φύλλο λείανσης με χοντρή κόκκωση.

Πιέστε ελαφρά το ηλεκτρικό εργαλείο για να εργαστεί με υψη-

λότερο αριθμό ταλαντώσεων και για να επιτευχθεί έτσι μεγαλύ-

τερη αφαίρεση υλικού.

Λεπτολείανση

Περάστε ένα φύλλο λείανσης με λεπτή κόκκωση.

Μέσω ελαφριάς μετατροπής της πίεσης ή, αντίστοιχα, με αλλα-

γή της βαθμίδας ταλαντώσεων μπορείτε να μειώσετε τον αριθ-

μό ταλαντώσεων του δίσκου λείανσης, χωρίς να μετατραπεί η

έκκεντρη κίνηση.

Να μετακινείτε το ηλεκτρικό εργαλείο επάνω στο υπό κατεργα-

σία τεμάχιο ασκώντας μέτρια πίεση, εκτελώντας κυκλικές ή κά-

θετα διασταυρούμενες επίπεδες κινήσεις. Μην λοξεύετε το

ηλεκτρικό εργαλείο για να μην κόψετε το υπό κατεργασία τεμά-

χιο, π.χ. καπλαμάδες.

Μόλις τελειώσετε τη λείανση θέστε το ηλεκτρικό εργαλείο εκτός

λειτουργίας.

Στίλβωση

Για να στιλβώσετε βερνίκια ξεθωριασμένα από τον καιρό ή για

καλύψετε γρατζουνιές (π.χ. σε ακρυλικό γυαλί) μπορείτε να

εξοπλίσετε το ηλεκτρικό εργαλείο με ανάλογα κατάλληλα εργα-

λεία στίλβωσης, π.χ. μάλλινο σκούφο, κετσέ ή σπόγγο λείανσης

(ειδικά εξαρτήματα).

Κατά τη στίλβωση να επιλέγετε ένα χαμηλό αριθμό ταλαντώσε-

ων (βαθμίδα 1–2), για να εμποδίζετε την υπερθέρμανση της

επιφάνειας.

1–2 χαμηλός αριθμός ταλαντώσεων

3–4 μέτριος αριθμός ταλαντώσεων

5–6 υψηλός αριθμός ταλαντώσεων

OBJ_BUCH-1334-005.book Page 70 Friday, June 10, 2016 11:42 AM

Ελληνικά | 71

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Αλείψτε το μέσο στίλβωσης καλύπτοντας μια επιφάνεια λίγο μι-

κρότερη από εκείνη που θέλετε να στιλβώσετε. Στιλβώστε με

ένα κατάλληλο εξάρτημα στίλβωσης διεξάγοντας σταυρωτές Ή

κυκλικές κινήσεις, ασκώντας ομοιόμορφη πίεση.

Να μην αφήσετε το υλικό στίλβωσης να ξεραθεί επάνω στην επι-

φάνεια επειδή αυτή μπορεί να υποστεί ζημιά. Μην εκθέσετε την

υπό στίλβωση επιφάνεια σε άμεση ηλιακή ακτινοβολία.

Να καθαρίζετε τακτικά τα εργαλεία στίλβωσης για να εξασφαλί-

ζετε άριστα λειαντικά αποτελέσματα. Να ξεπλένετε τα εργαλεία

στίλβωσης με ήπια απορρυπαντικά και ζεστό νερό. Μην

χρησιμοποιήσετε διαλύτες.

Πίνακας εφαρμογών

Τα στοιχεία στον πίνακα που ακολουθεί αποτελούν μόνο προτει-

νόμενες τιμές.

Ο βέλτιστος συνδυασμός για την εκάστοτε κατεργασία πρέπει

να εξακριβώνεται με πρακτική δοκιμή.

Συντήρηση και Service

Συντήρηση και καθαρισμός

 Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-

γασία στο ηλεκτρικό εργαλείο.

 Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι-

σμού καθαρές για να μπορείτε να εργάζεσθε καλά και

ασφαλώς.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου

πρέπει να διεξαχθεί από την Bosch ή από ένα εξουσιοδοτημένο

κατάστημα Service της Bosch, για να αποφευχθεί έτσι κάθε δι-

ακινδύνευση της ασφάλειας.

Service και παροχή συμβουλών χρήσης

Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή

και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα

ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως

στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα-

κτικά τους.

Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγ-

γέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το

10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα

κατασκευαστή.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Τηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Τηλ.: 210 5701380

Φαξ: 210 5701607

Απόσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέ-

πει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτι-

ού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία

2012/19/EE σχετικά με τις παλαιές ηλεκτρι-

κές και ηλεκτρονικές συσκευές και τη μετα-

φορά της οδηγίας αυτής σε εθνικό δίκαιο δεν

είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρι-

κά εργαλεία να συλλέγονται ξεχωριστά για να

ανακυκλωθούν με τρόπο φιλικό προς το περι-

βάλλον.

Τηρούμε το δικαίωμα αλλαγών.

Χρήση

Κόκκωση

(Χονδροειδής λείανση/

Λεπτολείανση)

Βαθμίδα αρ.

ταλαντώσεων

Λείανση βερνικιών 180/240 2/3

Επιδιόρθωση βερνικιών 120/240 4/5

Αφαίρεση βερνικιών 40/60 5

Μαλακό ξύλο 40/240 5/6

Σκληρό ξύλο 60/240 5/6

Καπλαμάς 180/240 2–4

Αλουμίνιο 80/240 4/5

Χάλυβας 40/240 5

Ξεσκούριασμα χάλυβα 40/120 6

Ανοξείδωτος χάλυβας 80/240 5

Πέτρωμα 80/240 5/6

OBJ_BUCH-1334-005.book Page 71 Friday, June 10, 2016 11:42 AM

72 | Türkçe

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Türkçe

Güvenlik Talimatı

Elektrikli El Aletleri İçin Genel Uyarı Talimatı

Bütün uyarıları ve talimat hükümlerini oku-

yun. Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya

ağır yaralanmalara neden olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak

üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti”

kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile)

aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı ol-

mayan aletler) kapsamaktadır.

Çalışma yeri güvenliği

 Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız

yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çı-

kabilir.

 Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya toz-

ların bulunduğu yerlerde elektrikli el aleti ile çalışma-

yın. Elektrikli el aletleri, toz veya buharların tutuşmasına

neden olabilecek kıvılcımlar çıkarırlar.

 Elektrikli el aleti ile çalışırken çocukları ve başkalarını

uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü

kaybedebilirsiniz.

Elektrik Güvenliği

 Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi

hiçbir zaman değiştirmeyin. Koruyucu topraklanmış

elektrikli el aletleri ile birlikte adaptör fiş kullanmayın.

Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesi-

ni azaltır.

 Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gi-

bi topraklanmış yüzeylerle bedensel temasa gelmek-

ten kaçının. Bedeniniz topraklandığı anda büyük bir elek-

trik çarpma tehlikesi ortaya çıkar.

 Aleti yağmur altında veya nemli ortamlarda bırakma-

yın. Suyun elektrikli el aleti içine sızması elektrik çarpma

tehlikesini artırır.

 Elektrikli el aletini kablosundan tutarak taşımayın,

kabloyu kullanarak asmayın veya kablodan çekerek fişi

çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı ci-

simlerden veya aletin hareketli parçalarından uzak tu-

tun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesi-

ni artırır.

 Bir elektrikli el aleti ile açık havada çalışırken, mutlaka

açık havada kullanılmaya uygun uzatma kablosu kulla-

nın. Açık havada kullanılmaya uygun uzatma kablosunun

kullanılması elektrik çarpma tehlikesini azaltır.

 Elektrikli el aletinin nemli ortamlarda çalıştırılması

şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arı-

za akımı koruma şalterinin kullanımı elektrik çarpma tehli-

kesini azaltır.

Kişilerin Güvenliği

 Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanız, aldığınız hapların, ilaçların veya alkolün

etkisinde iseniz elektrikli el aletini kullanmayın. Aleti

kullanırken bir anki dikkatsizlik önemli yaralanmalara ne-

den olabilir.

 Daima kişisel koruyucu donanım ve bir koruyucu göz-

lük kullanın. Elektrikli el aletinin türü ve kullanımına uygun

olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu

kask veya koruyucu kulaklık gibi koruyucu donanım kullanı-

mı yaralanma tehlikesini azalttır.

 Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şe-

bekesine ve/veya aküye bağlamadan, elinize alıp taşı-

madan önce elektrikli el aletinin kapalı olduğundan

emin olun. Elektrikli el aletini parmağınız şalter üzerinde

dururken taşırsanız ve alet açıkken fişi prize sokarsanız ka-

zalara neden olabilirsiniz.

 Elektrikli el aletini çalıştırmadan önce ayar aletlerini

veya anahtarları aletten çıkarın. Aletin dönen parçaları

içinde bulunabilecek bir yardımcı alet yaralanmalara ne-

den olabilir.

 Çalışırken bedeniniz anormal durumda olmasın. Çalı-

şırken duruşunuz güvenli olsun ve dengenizi her zaman

koruyun.

Bu sayede aleti beklenmedik durumlarda daha

iyi kontrol edebilirsiniz.

 Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve ta-

kı takmayın. Saçlarınızı, giysileriniz ve eldivenlerinizi

aletin hareketli parçalarından uzak tutun. Bol giysiler,

uzun saçlar veya takılar aletin hareketli parçaları tarafından

tutulabilir.

 Toz emme donanımı veya toz tutma tertibatı kullanır-

ken, bunların bağlı olduğundan ve doğru kullanıldığın-

dan emin olun. Toz emme donanımının kullanımı tozdan

kaynalanabilecek tehlikeleri azaltır.

Elektrikli el aletlerinin özenle kullanımı ve bakımı

 Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elek-

trikli el aletleri kullanın. Uygun performanslı elektrikli el

aleti ile, belirlenen çalışma alanında daha iyi ve güvenli ça-

lışırsınız.

 Şalteri bozuk olan elektrikli el aletini kullanmayın. Açı-

lıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarıl-

malıdır.

 Alette bir ayarlama işlemine başlamadan ve/veya akü-

yü çıkarmadan önce, herhangi bir aksesuarı değiştirir-

ken veya aleti elinizden bırakırken fişi prizden çekin.

Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.

 Kullanım dışı duran elektrikli el aletlerini çocukların

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bil-

meyen veya bu kullanım kılavuzunu okumayan kişilerin

aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tara-

fından kullanıldığında elektrikli el aletleri tehlikelidir.

UYARI

OBJ_BUCH-1334-005.book Page 72 Friday, June 10, 2016 11:42 AM

Türkçe | 73

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

 Elektrikli el aletinizin bakımını özenle yapın. Elektrikli

el aletinizin kusursuz olarak işlev görmesini engelleye-

bilecek bir durumun olup olmadığını, hareketli parça-

ların kusursuz olarak işlev görüp görmediklerini ve sıkı-

şıp sıkışmadıklarını, parçaların hasarlı olup olmadığını

kontrol edin. Aleti kullanmaya başlamadan önce hasar-

lı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin

kötü bakımından kaynaklanır.

 Kesici uçları daima keskin ve temiz tutun. Özenle bakımı

yapılmış keskin kenarlı kesme uçlarının malzeme içinde sı-

kışma tehlikesi daha azdır ve daha rahat kullanım olanağı

sağlarlar.

 Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu

özel tip alet için öngörülen talimata göre kullanın. Bu sı-

rada çalışma koşullarını ve yaptığınız işi dikkate alın.

Elektrikli el aletlerinin kendileri için öngörülen alanın dışın-

da kullanılması tehlikeli durumlara neden olabilir.

Servis

 Elektrikli el aletinizi sadece yetkili personele ve orijinal

yedek parça kullanma koşulu ile onartın. Bu sayede ale-

tin güvenliğini sürekli hale getirirsiniz.

Zımpara makineleri için güvenlik talimatı

 Bu elektrikli el aletini sadece kuru zımpara/taşlama iş-

leri için kullanın. Elektrikli el aletinin içine sızabilecek su,

elektrik çarpma tehlikesini önemli ölçüde artırır.

 Kıvılcımların kimse için tehlike oluşturmamasına dik-

kat edin. Çalışma yerinizin yakınındaki yanıcı malze-

meleri uzaklaştırın. Metaller taşlanırken kıvılcım çıkar.

 Dikkat! Yangın tehlikesi! Zımparalanan malzemenin ve

zımpara makinesinin aşırı ölçüde ısınmamasına dikkat

edin. İşe ara vermeden önce her defasında toz haznesi-

ni boşaltın. Toz torbası, mikro filtre, kağıt toz torbasındaki

(veya filtre torbası ve elektrik süpürgesinin filtresindeki)

zımpara tozu, elverişsiz koşullarda, örneğin metaller taşla-

nırken çıkan kıvılcımlar nedeniyle kendiliğinden tutuşabi-

lir. Zımpara tozu lak, poliüretan veya diğer kimyasal mad-

delerle karışırsa ve zımparalanan malzeme uzun süre çalış-

madan dolayı ısınırsa tehlike daha da artar.

 İş parçasını emniyete alın. Bir germe tertibatı veya men-

gene ile sabitlenen iş parçası elle tutmaya oranla daha gü-

venli tutulur.

Ürün ve işlev tanımı

Bütün uyarıları ve talimat hükümlerini oku-

yun. Açıklanan uyarılara ve talimat hükümleri-

ne uyulmadığı takdirde elektrik çarpmalarına,

yangınlara ve/veya ağır yaralanmalara neden

olunabilir.

Usulüne uygun kullanım

Bu elektrikli el alet; ahşap, plastik, metal, macun ve laklı yü-

zeylerde kuru taşlama/zımparalama işleri için geliştirilmiştir.

Elektronik kontrollü aletler polisaj işlerine de uygundur.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki

elektrikli el aleti resmindeki numaralarla aynıdır.

1 Titreşim sayısı ön seçim ayar şalteri

2 Açma/kapama şalteri

3 Komple toz kutusu (Microfilter System)

4 Zımpara tablası

5 Tutamak (izolasyonlu tutamak yüzeyi)

6 Zımpara kağıdı*

7 Zımpara kağıdı ayar yardımcısı*

8 Zımpara tablası vidaları

9 Zımpara tablası tutucusu

10 Üfleme rakoru

11 Filtre elemanı (Microfilter System)

12 Emme hortumu*

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-

samında değildir. Aksesuarın tümünü aksesuar programımızda bu-

labilirsiniz.

Teknik veriler

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 60745-2-4 uyarınca belirlen-

mektedir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak

şöyledir: Ses basıncı seviyesi 85 dB(A); gürültü emisyonu se-

viyesi 96 dB(A). Tolerans K=3 dB.

Koruyucu kulaklık kullanın!

Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve to-

lerans K, EN 60745 uyarınca:

=9,0m/s

, K= 1,5 m/s

Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre

normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve ha-

valı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici

olarak titreşim seviyesinin tahmin edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım

alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım

alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya

yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen de-

ğerden farklı olabilir. Bu da toplam çalışma süresi içindeki tit-

reşim yükünü önemli ölçüde artırabilir.

Eksantrik zımpara PEX 300 AE

Ürün kodu

3 603 CA3 ...

Titreşim sayısı ön seçimi



Giriş gücü

W270

Boştaki devir sayısı n

dev/dak 2000–12000

Boştaki titreşim sayısı

dev/dak 4000–24000

Titreşim dairesi çapı

mm 4

Zımpara tablası çapı

mm 125

Ağırlığı EPTA-Procedure

01:2014’e göre

kg 1,5

Koruma sınıfı

/II

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde

ve farklı ülkelere özgü tiplerde bu veriler değişebilir.

OBJ_BUCH-1334-005.book Page 73 Friday, June 10, 2016 11:42 AM

74 | Türkçe

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Titreşim yükünü tam olarak tahmin edebilmek için aletin kapa-

lı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate

alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükü-

nü önemli ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik

önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı,

ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Uygunluk beyanı

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan

ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU,

2014/30/EU, 2006/42/EC yönergelerinin geçerli bütün

hükümlerini karşıladığını ve aşağıdaki standartlarla uyumlu

olduğunu beyan ederiz: EN 60745-1, EN 60745-2-4,

EN 50581.

Teknik belgelerin bulunduğu merkez (2006/42/EC):

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017

Montaj

 Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

Zımpara kağıdının seçilmesi

Yüzeyde yapmak istediğiniz kazıma türüne uygun kum kalınlğındaki zımpara kağıdı seçin. Bosch zımpara kağıtları boya, ahşap ve

metale uygundur.

Zımpara kağıdının değiştirilmesi

(Bakınız: Şekiller A–B)

Zımpara kağıdını 6 çıkarmak için yan taraftan kaldırın ve zım-

para tablasından 4 çekerek çıkarın.

Yeni bir zımpara kağıtı takmadan önce zımpara tablasındaki 4

kirleri, örneğin bir fırça ile temizleyin.

Zımpara tablasının 4 yüzeyi pıtrak tutturmalıdır, bu sayede

pıtrak tutturmalı zımpara kağıtlarını hızla ve basit biçimde tes-

pit edebilirsiniz.

Zımpara kağıdını 6 zımpara tablasının 4 alt tarafına sıkıca bas-

tırın.

Toz emme işlevinin optimum düzeyde olabilmesi için zımpara

kağıdındaki deliklerin zımpara tablasındaki deliklere denk gel-

mesine dikkat edin.

Zımpara kağıdını 6 zımpara tablası 4 üzerinde hassas biçimde

ayarlamak için ayar yardımcısını 7 kullanabilirsiniz. Pıtrak tut-

ma yüzeyi yukarı gelecek biçimde zımpara kağıdını ayar yar-

dımcısı üzerine yatırın. Ayar yardımcısının tırnaklarını zımpa-

ra tablasının iki deliğine itin ve zımpara kağıdını ayar yardımcı-

sından çekin. Zımpara kağıdını sıkıca bastırın.

Zımpara tablası seçimi

Yapılan işe göre elektrikli el aleti farklı sertlikteki zımpara tab-

lası ile donatılabilir:

– Zımpara tablası orta (siyah): Bütün zımpara işlerinde çok

amaçlı olarak kullanılabilir.

– Zımpara tablası yumuşak (gri, aksesuar): Dış ve iç bükey

yüzeyler de dahil olmak üzere ara zımpara ve ince zımpara

işlerine uygun.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Uygulama Kullanım Kum kalınlığı

Kazıma

(Kaba zımpara)

– Yüksek oranda malzeme kaldır-

mak için kaba kazıma işleri

– Eksi boyaların çıkarılması

– Eski boya, lak ve dolgu maddelerinin çıkarıl-

ması

Ekstra kaba 40

– İnce boyaların çıkarılması

– Kaba, planyasız yüzeylerde ön zımpara işleri

Kaba 60

Hazırlama

(Ara zımpara)

– Hafif kazıma işlleri

– Yüzeyi bir sonraki işleme hazır-

lama

– Girinti ve çıkıntıların düzeltilmesi

– Kaba zımparanın izlerinin giderilmesi

Orta 80

– Boya veya lak sürülmeden önce iyileştirme İnce 120

Hassas ve ince

zımpara

– Lak ara zımparası

– Lak hatalarının zımparalanması

– Yüzeydeki elyafın giderilmesi

– Ahşap boyası veya renkli vernikten önce ince

zımpara

Çok ince ve hassas 180

– Laklamadan önce astarın çıkarılması Ekstra ince 240

OBJ_BUCH-1334-005.book Page 74 Friday, June 10, 2016 11:42 AM

Türkçe | 75

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Zımpara tablasının değiştirilmesi

(Bakınız: Şekiller C–D)

Not: Hasar gören zımpara tablasını 4 hemen değiştirin.

Zımpara tablasını veya polisaj ucunu çıkarın. Dört vidayı 8 tam

olarak sökün ve zımpara tablasını 4 çıkarın.

Yeni zımpara tablasının 4 üst tarafını temizleyin. Şekilde gri

olarak gösterilen dış halkaya ince bir tabaka halinde yağ sü-

rün.

Yeni zımpara tablasını 4 yerleştirin ve dört vidayı tekrar sıkın.

Not: Hasar gören zımpara tablası tutucusu 9 sadece Bosch

Elektrikli El Aletleri için yetkili bir müşteri servisi tarafından

değiştirilmelidir.

Toz ve talaş emme

 Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve me-

taller gibi maddeler işlenirken ortaya çıkan toz sağlığa za-

rarlı olabilir. Bu tozlara temas etmek veya bu tozları solu-

mak allerjik reaksiyonlara ve/veya kullanıcının veya onun

yakınındaki kişilerin nefes alma yollarındaki hastalıklara

neden olabilir.

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sa-

hiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı

maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.

Asbest içeren malzemeler sadece uzmanlar tarafından iş-

lenmelidir.

– Mümkün olduğu kadar işlediğiniz malzemeye uygun bir

toz emme tertibatı kullanın.

– Çalışma yerinizi iyi bir biçimde havalandırın.

– P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanı-

zı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hü-

kümlerine uyun.

 Çalıştığınız yerde tozun birikmesini önleyin. Tozlar ko-

layca alevlenebilir.

Toz kutusu ile alete entegre emme (Bakınız: Şekiller E–H)

Toz kutusunu 3 tam kilitleme yapıncaya kadar 10 yerine takın.

Toz kutusunun 3 doluluk seviyesi saydam hazne nedeniyle ra-

hatça kontrol edilebilir.

Toz kutusunu 3 boşaltmak için kutuyu çevirerek aşağı çekin.

Toz kutusunu 3 açmadan önce filtre elemanının içindeki tozun

temizlenebilmesi için kutuyu resimde gösterildiği gibi sert bir

zemine vurun.

Toz kutusunu 3 sıkıca tutun, filtre elemanını 11 yukarı doğru

kaldırarak çıkarın ve toz kutusunu boşaltın. Filtre elemanının

11 lamellerini yumuşak bir fırça ile temizleyin.

Not: Toz emme performansını optimum düzeyde tutabilmek

için toz kutusunu 3 zamanında boşaltın ve filtre elemanını 11

düzenli aralıklarla temizleyin.

Dikey yüzeylerde çalışırken elektrikli el aletini toz kutusu 3

aşağıyı gösterecek biçimde tutun.

Harici toz emme (Bakınız: Şekil I)

Bir emme hortumunu 12 üfleme rakoruna 10 takın. Emme

hortumunu 12 bir eleketrik süpürgesine bağlayın. Çeşitli elek-

trik süpürgelerine bağlantı yöntemini bu kullanım kılavuzunun

sonunda bulabilirsiniz.

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirir-

ken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kul-

lanın.

Dikey yüzeylerde çalışırken elektrikli el aletini emme hortumu

aşağıyı gösterecek biçimde tutun.

İşletim

Çalıştırma

 Şebeke gerilimine dikkat edin! Akım kaynağının gerili-

mi elektrikli el aletinin tip etiketi üzerindeki verilere

uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el

aletleri 220 V ile de çalıştırılabilir.

Açma/kapama

Elektrikli el aletini açmak için açma/kapama şalterini 2 şalter

üzerinde “1” işareti görününceye kadar öne itin.

Elektrikli el aletini kapatmak için açma/kapama şalterini 2

şalterde “0” işareti görününceye kadar arkaya itin.

Enerjiden tasarruf etmek için elektikli el aletini sadece kulla-

nacağınız zaman açın.

Titreşim sayısı ön seçimi

Ayar düğmesi yardımı ile yaptığınız işe gerekli olan titreşim sa-

yısını 1 alet çalışırken de önceden seçerek ayarlayabilirsiniz.

Çalışırken gerekli olan titreşim sayısı işlenen malzemeye ve

çalışma koşullarına bağlı olup, en iyi biçimde deneyerek tespit

edilebilir.

Düşük titreşim sayısı ile uzun süre çalıştıktan sonra elektrikli el

aletini soğutmak üzere yaklaşık 3 dakika süreyle boşta ve

maksimum titreşim sayısında çalıştırmalısınız.

Çalışırken dikkat edilecek hususlar

 Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

 Elinizden bırakmadan önce elektrikli el aletinin tam

olarak durmasını bekleyin.

Yüzey zımparalama

Elektrikli el aletini açın, bütün zımpara yüzeyini işlenen yüzeye

yerleştirin ve iş parçası üzerinde makul bir bastırma kuvveti ile

hareket ettirin.

Kazıma performansı ve zımpara kalitesi esas olarak seçilen tit-

reşim kademesine ve bastırma kuvvetine bağlıdır.

1–2 Düşük titreşim sayısı

3–4 Orta titreşim sayısı

5–6 Yüksek titreşim sayısı

OBJ_BUCH-1334-005.book Page 75 Friday, June 10, 2016 11:42 AM

76 | Türkçe

1 609 92A 1PC | (10.6.16) Bosch Power Tools

Sadece kusursuz zımpara kağıtları iyi bir performans sağlar ve

elektrikli el aletini korurlar.

Zımpara kağıtlarının kullanım ömrünü uzatmak için eşit ve ma-

kul bastırma kuvveti ile çalışmaya dikkat edin.

Çalışırken aşırı ölçüde bastırma yüksek bir zımpara perfor-

mansı sağlamaz, tam tersine elektrikli el aletinin ve zımpara

kağıdının önemli ölçüde yıpranmasına neden olur.

Metal malzeme için kullandığınız zımpara kağıtlarını başka

malzemeler için kullanmayın.

Sadece orijinal Bosch zımpara aksesuarı kullanın.

Kaba zımpara

Büyük kum iriliğindeki zımpara kağıdını seçin.

Yüksek titreşim sayısı ile çalışabilmek ve yüksek kazıma per-

formansı sağlayabilmek için elektrikli el aletine hafifçe bastı-

rın.

Hassas ve ince zımpara

Küçük kum iriliğindeki zımpara kağıdını seçin.

Bastırma kuvvetini biraz değiştirerek veya titreşim kademesi-

ni değiştirerek zımpara tablası titreşim sayısını azaltabilirsiniz

ve bu esnada eksantrik hareket değişmeden kalır.

Elektrikli el aletini iş parçası üzerinde hafif bastırma kuvveti ile

dairesel olarak veya uzunlamasına/enine hareket ettirin. Ör-

neğin kaplamalı malzemeyi işlerken delme yapmamanız için

elektrikli el aletini açılandırmayın.

Kesme işi sona erince elektrikli el aletini kapatın.

Polisaj

Bozulmuş laklı yüzeyleri parlatmak veya çizikleri gidermek için

(örneğin akrilglasta) elektrikli el aletine polisaj yünü, polisaj

keçesi veya polisaj süngeri (aksesuar) takabilirsiniz.

Polisaj yaparken üst yüzeyin aşırı ölçüde ısınmaması için dü-

şük bir titreşim kademesi seçin (Kademe 1–2).

Polisaj maddesini polisaj yapmak istediğiniz yüzeyden daha

küçük bir yüzeye sürün. Polisaj maddesini uygun bir polijak

ucu kullanarak, çapraz veya dairesel hareketlerle ve makul bir

bastırma kuvveti ile işleyin.

Polisaj maddesinin yüzeyde kurumasına izin vermeyin, aksi

takdirde yüzey hasar görebilir. Polisaj yapılacak yüzeyi doğru-

dan güneş ışınına maruz bırakmayın.

İyi polisaj sonucu elde edebilmek için polisaj uçlarını düzenli

olarak temizleyin. Polisaj uçlarını sıcak su ve yumuşak temizlik

maddesi ile yıkayın, çözücü madde kullanmayın.

Uygulama tablosu

Aşağıdaki tablodaki veriler tavsiye edilen değerlerdir.

İşlem için uygun kombinasyon en iyi biçimde deneyerek bulu-

nur.

Bakım ve servis

Bakım ve temizlik

 Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

 İyi ve güvenli çalışabilmek için elektrikli el aletini ve ha-

valandırma deliklerini daima temiz tutun.

Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düş-

memesi için Bosch’tan veya yetkili bir servisten temin edilme-

lidir.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala-

rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve

yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın-

da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse-

suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletini-

zin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 7 yıl hazır tutar.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Bosch Uzman Ekibi +90 (0212) 367 18 88

Işıklar LTD.ŞTİ.

Kızılay Cad. No: 16/C Seyhan

Adana

Tel.: 0322 3599710

Tel.: 0322 3591379

Kullanım

Kum kalınlığı

(Kaba zımpara/

ince zımpara)

Titreşim sayısı

kademesi

Lakların zımparası 180/240 2/3

Lakların iyileştirilmesi 120/240 4/5

Lakların kazınması 40/60 5

Yumuşak ahşap 40/240 5/6

Sert ahşap 60/240 5/6

Kaplama 180/240 2–4

Alüminyum 80/240 4/5

Çelikte 40/240 5

Çelikten pas kazıma 40/120 6

Paslanmaz çelik 80/240 5

Taş 80/240 5/6

OBJ_BUCH-1334-005.book Page 76 Friday, June 10, 2016 11:42 AM

Türkçe | 77

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

İdeal Eletronik Bobinaj

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: 0382 2151939

Tel.: 0382 2151246

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: 0312 3415142

Tel.: 0312 3410203

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 3465876

Tel.: 0242 3462885

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 2620666

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: 0424 2183559

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: 0446 2230959

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: 0252 6145701

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 2316432

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: 0342 2319500

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 6137546

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: 0212 8720066

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 3768074

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0232 4571465

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 3364216

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 2289090

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: 0282 6512884

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu

bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine

gönderilmelidir.

Elektrikli el aletlerini evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

2012/19/EU yönetmeliği ve bunun ulusal

hukuka uyarlanmış hükümleri uyarınca kul-

lanım ömrünü tamamlamış elektrikli ve elek-

tronik aletler ayrı ayrı toplanmak ve çevre

dostu tasfiye için geri dönüşüm merkezine

yollanmak zorundadır.

Değişiklik haklarımız saklıdır.

OBJ_BUCH-1334-005.book Page 77 Friday, June 10, 2016 11:42 AM

78 | 

1 609 92A 1PC | (10.6.16) Bosch Power Tools

































2 – 1











































180/2402/3

120/2404/5

40/605

40/2405/6

60/2405/6

180/2402–4

80/2404/5

40/2405

40/1206

80/2405

80/2405/6





◀ 



◀ 

















www.bosch-pt.com









































2012/19/EU







 | 79

Bosch Power Tools 1 609 92A 1PC | (10.6.16)



◀ 























− 

− 

− 

P2





◀ 



)

H – E



103



3





3





3













113





3



11





3



)

I



1012



12





















◀ 







220230







“1”2





“0”2









1



2 – 1

4 – 3

6 – 5







3







◀ 



◀ 















































80 | 

1 609 92A 1PC | (10.6.16) Bosch Power Tools









2006/42/EC2014/30/EU2011/65/EU





EN 50581EN 60745-2-4EN 60745-1



(2006/42/EC)

Robert Bosch Power Tools GmbH, PT/ETM9,

70538 Stuttgart, GERMANY

Helmut Heinzelmann

Head of Product Certiﬁcation

PT/ETM9

Henk Becker

Executive Vice President

Engineering

Robert Bosch Power Tools GmbH

70538 Stuttgart, GERMANY

Stuttgart, 01.01.2017



◀ 













− 



− 

− 

− 

− 









− 

− 



− 

− 



− 

120





− 

− 

− 

− 



180



240



)B – A

6



4



4





4





6



4









46



7















− 



− 





)D – C



8



4



4







4





9





 | 81

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

◀ 









◀ 











◀ 







◀ 





◀ 





◀ 























◀ 















































 

 2

(Microﬁlter System)

 3

 4

 5

 6

 7

 8

 9

 10

(Microﬁlter System)

 11

 12







PEX 300 AE

3 603 CA3 ...

●

270



-

2 000–12 000



-

4 000–24 000

4

125



EPTA-Procedure 01:20141,5

II

230[U]







EN 60745-2-4



A



A85



3 = KA96









EN 60745



K



1,5 = K

9,0 = a





EN 60745































82 | 

1 609 92A 1PC | (10.6.16) Bosch Power Tools





























◀ 





◀ 







◀ 







◀ 



















◀ 







◀ 





◀ 









◀ 







◀ 









◀ 











◀ 









◀ 













◀ 





◀ 





◀ 







◀ 













◀ 







◀ 









◀ 







◀ 

















◀ 

















| 83

Bosch Power Tools 1 609 92A 1PC | (10.6.16)

Ø 19 mm

2 600 793 009 (3 m)

1 610 793 002 (5 m)

PAS 11-21

PAS 12-27

PAS 12-27 F

2 607 000 748

2 609 256 051

2 609 256 049

2 608 601 126

2 609 256 054

2 609 256 B61

2 609 256 B62

OBJ_BUCH-1334-005.book Page 83 Friday, June 10, 2016 11:42 AM

Bosch 06033A3070 PEX 300 AE Random Orbit Sander

Product's Documents

User Manual

Specifications

Bosch 06033A3070 Questions and Answers

Related Products

Bosch ROS10 120 Volt Random Orbit Sander , Blue , 5"

Bosch 603378070 PEX 220 A Random Orbit Sander

Bosch GET65-5N 5 In. Dual-Mode Random Orbit Sander

Bosch GEX33-5N 5 In. Multi-Hole Random Orbit Sander/Polisher

Bosch GEX18V-5N 18-Volt Brushless Cordless 5" Random Orbit Sander
