Fr
Cet appareil est conforme au paragraphe 15 des normes FCC et au CNR pour les appareils exempts de
licence d’Industrie Canada. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne
doit pas occasionner de brouillage préjudiciable et (2) cet appareil doit accepter toutes les interférences
reçues, notamment les interférences qui peuvent provoquer un fonctionnement non désiré.
NOTE DE LA FCC : Le fabricant n’est pas responsable des interférences sur les fréquences
radioélectriques ou télévisuelles pouvant être causées par des modifications non autorisées de ce
matériel. De telles modifications peuvent annuler le droit de l’utilisateur à utiliser cet appareil.
REMARQUE : Cet appareil a été testé et certifié conforme aux limites relatives aux appareils
numériques de catégorie B définies dans le paragraphe 15 des normes FCC. Ces limites ont été définies
afin de fournir une protection raisonnable contre le brouillage préjudiciable en milieu résidentiel. Cet
appareil produit, utilise et peut émettre des ondes de fréquence radio et, s’il n’est pas installé et utilisé
conformément aux instructions, il peut provoquer un brouillage préjudiciable aux communications
radio. Il n’existe toutefois aucune garantie que des interférences ne se produiront pas au sein d’une
installation donnée. Si cet appareil occasionne un brouillage préjudiciable à la réception radiophonique
ou télévisuelle, il suffit d’allumer et d’éteindre l’appareil pour déterminer sa responsabilité. Nous
encourageons l’utilisateur à essayer de corriger ces interférences en appliquant une ou plusieurs des
mesures suivantes :
— Réorienter ou déplacer l’antenne de réception.
— Augmenter la distance entre l’appareil et le récepteur.
— Brancher l’appareil à une prise secteur différente de celle du récepteur.
— Consulter le revendeur ou un technicien spécialisé en postes radio ou téléviseurs.
Remarque importante : Pour se conformer aux exigences de conformité de la FCC concernant
l’exposition aux RF, aucune modification apportée à l’antenne ou au dispositif n’est autorisée. Toute
modification apportée à l’antenne ou au dispositif pourrait faire en sorte que le dispositif dépasse les
exigences d’exposition aux RF et pourrait annuler le droit de l’utilisateur à utiliser ce dispositif.
En
This device complies with Part 15 of the FCC and Industry Canada license-exempt RSS standards.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by
unauthorized modifications to this equipment. Such modifications could void the user’s authority to
operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy, and if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee interference
will not occur in a particular installation. If this equipment does cause harmful interference to radio
or television reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from which the
receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help.
Important note: To comply with the FCC RF exposure compliance requirements, no change to the
antenna or the device is permitted. Any change to the antenna or the device could result in the device
exceeding the RF exposure requirements and void user’s authority to operate the device.
Es
Este dispositivo cumple con las Especificaciones del apartado 15 de las normas de la FCC y con las
especificaciones de las normas radioeléctricas (RSS) del Ministerio de Industria de Canadá aplicables
a aparatos exentos de licencia. El funcionamiento está sujeto a las siguientes dos condiciones: (1)
este dispositivo no debe provocar interferencia perjudicial, y (2) este dispositivo debe aceptar toda
interferencia que reciba, incluso la que pudiera causar un funcionamiento no deseado.
NOTA DE LA FCC: El fabricante no se hace responsable de ninguna interferencia de radio o TV
ocasionada por modificaciones no autorizadas efectuadas a este equipo. Dichas modificaciones
podrían anular la autoridad del usuario para utilizar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para aparatos digitales de Clase B,
de conformidad con el apartado 15 de las normas de la FCC. Estos límites están diseñados para
proveer protección razonable contra interferencias perjudiciales en una instalación residencial. Este
equipo genera, usa y puede irradiar energía de radiofrecuencias y, si no se instala y usa según las
instrucciones, puede provocar interferencia perjudicial a las radiocomunicaciones. No obstante, no
hay garantías de que no ocurrirá interferencia en una instalación en particular. Si este equipo provoca
interferencia perjudicial a la recepción de radio o televisión, lo que puede determinarse encendiendo
y apagando el equipo, se recomienda que el usuario intente corregir la interferencia por medio de la
implementación de una o más de las siguientes medidas:
— Reorientar o reubicar la antena receptora.
— Incrementar la separación entre el equipo y el receptor.
— Conectar el equipo a un tomacorriente de un circuito diferente del circuito al que está
conectado el receptor.
— Consultar al distribuidor o a un técnico con experiencia en radio/televisión para
solicitar asistencia.
Nota importante: Para cumplir con los requisitos de cumplimiento de exposición de radiofrecuencia de
la FCC, no se permiten cambios a la antena o el dispositivo. Cualquier cambio a la antena o dispositivo
podría hacer que el dispositivo supere los requerimientos de exposición de radiofrecuencia y anular la
autoridad del usuario para operar el dispositivo.
Responsible Party - US Contact Information | Parte responsable - Información de contacto de los
Estados Unidos | Partie responsable - Coordonnées des États-Unis
FCC — U2ZZW4002A | IC: 6924A-ZW4002A
Jasco Products Company | Model: ZW4002/14287
10 E. Memorial Rd., Oklahoma City, OK 73114 | 1-800-654-8483
CAN ICES-3(B)/NMB-3(B)
All brand names shown are trademarks of their
respective owners.
Tous les noms de marque illustrés sont des marques
de commerce de leurs propriétaires respectifs.
Todas las marcas que aparecen aquí son marcas
registradas de sus respectivos dueños.
MADE IN CHINA/FABRIQUÉ EN CHINE/HECHO EN CHINA
GE IS A TRADEMARK OF GENERAL ELECTRIC COMPANY
AND IS UNDER LICENSE BY JASCO PRODUCTS
COMPANY LLC, 10 E. MEMORIAL RD.,
OKLAHOMA CITY, OK 73114.
©JASCO 2020 | ZW4002 | 14287 | rev. 04/06/20 v4
SPECIFICATIONS
ZW4002
Power: 120VAC, 60Hz | Signal (frequency): 908.4/916MHz
Maximum loads: 2.5A no more than two identical fans to the switch. Not to exceed 2.5A resistive load.
CONTROLS FAN MOTOR ONLY. For use only with split-capacitor or shaded-pole ceiling fan motors.
Range: Up to 150ft. line of sight between the wireless controller and the closest Z-Wave receiver module.
Operating temperature range: 32-104° F (0-40° C)
For indoor use only
Specifications subject to change without notice due to continuing product improvement
SPÉCIFICATIONS
ZW4002
Tension : 120 VCA, 60Hz | Signal (fréquence) : 908.4/916MHz
Charges maximales : 2.5A Pas plus de deux ventilateurs identiques pour l’interrupteur. La charge résistive ne doit
pas dépasser 2.5A. COMMANDES DU MOTEUR DU VENTILATEUR UNIQUEMENT. À utiliser uniquement avec un
condensateur auxiliaire ou des moteurs à bague de déphasage pour ventilateurs.
Portée : Distance à vue entre la télécommande et le module de réception Z-Wave le plus proche allant jusqu’à
150 pi. (45.7M)
Plage de températures de fonctionnement : De 32 à 104° F (de 0 à 40 °C)
Utilisation intérieure uniquement
En raison d’améliorations continues du produit, les spécifications peuvent faire l’objet de changements sans
préavis
ESPECIFICACIONES:
ZW4002
Alimentación: 120 VCA, 60Hz. | Señal (frecuencia): 908.4/916MHz.
Cargas máximas: 2.5A No más de dos ventiladores idénticos por interruptor. No deberá superar 2.5A de carga
resistiva. CONTROLA SOLAMENTE EL MOTOR DEL VENTILADOR. Para uso exclusivo con ventiladores de cielo raso
que usen motores con condensador auxiliar o de polos sombreados.
Alcance: Hasta 150 pies (45.7M) en línea recta entre el controlador inalámbrico y el módulo receptor Z-Wave
más cercano.
Rango de temperatura de funcionamiento: 32-104 °F (0-40 °C).
Para uso en espacios interiores solamente.
Especificaciones sujetas a cambio sin aviso debido a continuas mejoras del producto.
RIESGO DE INCENDIO
RIESGO DE DESCARGA ELÉCTRICA
RIESGO DE QUEMADURAS
CONTROL DE APARATOS:
PROCEDA CON SUMA PRECAUCIÓN AL USAR LOS
DISPOSITIVOS Z-WAVE PARA CONTROLAR EQUIPOS
ELECTRODOMÉSTICOS. EL DISPOSITIVO Z-WAVE
PUEDE FUNCIONAR EN UNA HABITACIÓN DIFERENTE
A LA DEL EQUIPO CONTROLADO. ADEMÁS, PODRÍA
PRODUCIRSE UNA ACTIVACIÓN ACCIDENTAL SI SE
OPRIME EL BOTÓN INCORRECTO EN EL CONTROL
REMOTO. LOS DISPOSITIVOS Z-WAVE PUEDEN
ENCENDERSE AUTOMÁTICAMENTE DEBIDO A EVENTOS
CRONOMETRADOS PROGRAMADOS. SEGÚN EL
EQUIPO DEL QUE SE TRATE, ESTE FUNCIONAMIENTO
ACCIDENTAL O SIN SUPERVISIÓN PODRÍA CREAR
UNA SITUACIÓN PELIGROSA. POR TALES MOTIVOS,
RECOMENDAMOS LO SIGUIENTE:
• NO USAR LOS DISPOSITIVOS Z-WAVE PARA
CONTROLAR CALENTADORES ELÉCTRICOS U OTROS
APARATOS ELECTRODOMÉSTICOS QUE PUDIERAN
IMPLICAR UN PELIGRO DEBIDO A UN ENCENDIDO SIN
SUPERVISIÓN, ACCIDENTAL O AUTOMÁTICO.
RISK OF FIRE
RISK OF ELECTRICAL SHOCK
RISK OF BURNS
CONTROLLING APPLIANCES:
EXERCISE EXTREME CAUTION WHEN USING Z-WAVE
DEVICES TO CONTROL APPLIANCES. OPERATION
OF THE Z-WAVE DEVICE MAY BE IN A DIFFERENT
ROOM THAN THE CONTROLLED APPLIANCE. ALSO
AN UNINTENTIONAL ACTIVATION MAY OCCUR IF
THE WRONG BUTTON ON THE REMOTE IS PRESSED.
Z-WAVE DEVICES MAY AUTOMATICALLY BE POWERED
ON DUE TO TIMED EVENT PROGRAMMING.
DEPENDING UPON THE APPLIANCE, THESE
UNATTENDED OR UNINTENTIONAL OPERATIONS
COULD POSSIBLY RESULT IN A HAZARDOUS
CONDITION. FOR THESE REASONS, WE RECOMMEND
THE FOLLOWING:
• DO NOT USE Z-WAVE DEVICES TO CONTROL
ELECTRIC HEATERS OR ANY OTHER APPLIANCES
WHICH MAY PRESENT A HAZARDOUS CONDITION
DUE TO UNATTENDED OR UNINTENTIONAL OR
AUTOMATIC POWER ON CONTROL.
RISQUE D’INCENDIE
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
COMMANDE DES APPAREILS :
SOYEZ TRÈS PRUDENT LORSQUE VOUS UTILISEZ
LES DISPOSITIFS Z-WAVE POUR COMMANDER
LES APPAREILS. LE DISPOSITIF Z-WAVE PEUT ÊTRE
UTILISÉ DANS UNE SALLE DIFFÉRENTE DE CELLE
DANS LAQUELLE SE TROUVE L’APPAREIL COMMANDÉ
ET UNE ACTIVATION INVOLONTAIRE PEUT AUSSI
SE PRODUIRE SI LE MAUVAIS BOUTON EST ACTIVÉ
SUR LA TÉLÉCOMMANDE. LES DISPOSITIFS Z-WAVE
POURRAIENT ÊTRE ACTIVÉS AUTOMATIQUEMENT
À CAUSE D’UN ÉVÉNEMENT PROGRAMMÉ. SELON
L’APPAREIL, CES UTILISATIONS INVOLONTAIRES ET
SANS SUPERVISION PEUVENT ENGENDRER UN RISQUE.
POUR CES RAISONS, NOUS RECOMMANDONS CE
QUI SUIT :
• N’UTILISEZ PAS LES DISPOSITIFS Z-WAVE POUR
COMMANDER LES RADIATEURS ÉLECTRIQUES OU
D’AUTRES APPAREILS QUI POURRAIENT PRÉSENTER
UN DANGER EN CAS DE COMMANDE D’ACTIVATION
IMPRÉVUE, INVOLONTAIRE OU AUTOMATIQUE.
AVERTISSEMENT
WARNING ADVERTENCIA
NOT FOR USE WITH MEDICAL OR
LIFE-SUPPORT EQUIPMENT
Z-WAVE ENABLED DEVICES SHOULD NEVER BE USED
TO SUPPLY POWER TO OR CONTROL THE ON/OFF
STATUS OF MEDICAL OR-LIFE SUPPORT EQUIPMENT.
NE PAS UTILISER AVEC UN ÉQUIPEMENT
MÉDICAL OU DE SURVIE
LES DISPOSITIFS COMPATIBLES AVEC LA TECHNOLOGIE
Z-WAVE NE DEVRAIENT JAMAIS ÊTRE UTILISÉS POUR
ALIMENTER OU COMMANDER LA MISE EN MARCHE OU
L’ARRÊT DE L’ÉQUIPEMENT MÉDICAL OU DE SURVIE.
SE PROHÍBE SU EMPLEO EN EQUIPO MÉDICO
O EQUIPO PARA EL MANTENIMIENTO
DE LAS FUNCIONES VITALES
LOS DISPOSITIVOS Z-WAVE NUNCA SE DEBEN USAR
PARA SUMINISTRAR ENERGÍA ELÉCTRICA AL EQUIPO
MÉDICO O AL EQUIPO PARA EL MANTENIMIENTO DE
FUNCIONES VITALES, NI PARA CONTROLAR EL ESTADO
DE ENCENDIDO O APAGADO DE DICHOS EQUIPOS.
1.1.
IMPORTANT!
No more than two identical fans to the smart switch. Not to exceed 2.5A resistive load.
CONTROLS FAN MOTOR ONLY. For use only with split-capacitor or shaded-pole ceiling
fan motors.
• Turn ON/OFF and adjust fan speed levels manually or remotely via the
Z-Wave controller
• Can be included in multiple groups and scenes
• May be used in single-pole installation or with up to two GE-branded add-on switches
in 3-way or 4-way wiring configurations
• Interchangeable paddle switch — white & light almond paddle in package
• Uses a standard, rocker-style wallplate for single-gang installations
(wallplate not included)
• Blue LED indicates switch location in a dark room
• Z-Wave certified for simple pairing and integrated home automation
• Screw terminal installation — requires wiring connections for line (hot), load, neutral and
ground. Traveler wire required for 3-way or 4-way installation
• This Z-Wave device has advanced features that allow you to customize your
experience. These features can only be adjusted by a Z-Wave enabled controller that
supports the Z-Wave configuration command class. For a complete list of adjustable
configurations, visit www.ezzwave.com/config
NOTE:
This smart device only controls the fan motor and does not control any lighting
connected to the fan. If your fan has an integrated light, a second switch must be installed to
control the lighting directly. No more than two identical fans should be connected to the fan
control. The total load of the fan(s) should not exceed 2.5A.
Getting to know your new Z-Wave device
A. Ground (Green/Bare)
B. Load (Black)
C. Line (Black)
D. Traveler (Red/Other)
E. Neutral (White)
F. Top rocker — Press & release to
turn fan control on, press & hold to
increase speed
G. Bottom rocker — Press & release to
turn fan control off, press & hold to
decrease speed
Single-, dual- and triple-gang boxes
When installing the in-wall smart fan Control in multiple-gang boxes it may be
necessary to break off one or both sides of the scored tabs on the front yoke.
This does not affect the electrical rating of the switch (see specifications for details).
D
E
A
B
C
F
G
2.2.
Multi-switch wiring
For 3-way installations, please refer to Add-on Switch manual
Single switch wiring
Before you start; you may wish to change the paddle color to match your wallplate or decor.
Please proceed to Section 5.
1. Shut off power to the circuit at circuit breaker or fuse box.
IMPORTANT! Verify power is OFF to switch box before continuing.
2. Remove wallplate.
3. Remove the switch mounting screws.
4. Carefully remove the switch from the switch box. DO NOT disconnect the wires.
5. There are up to five screw terminals on the Switch; these are marked:
A. GROUND — Green/Bare
B. LOAD — Black (connected to fan)
C. LINE (Hot) — Black (connected to power)
D. TRAVELER — Red/Other (only in 3-way installations)
E. NEUTRAL — White
6. Match these screw terminals to the wires connected to the existing switch.
7. Disconnect the wires from the existing switch. Be careful to label wires according to the
previous terminal connection.
Observe important wiring information
IMPORTANT! This Fan Control is rated for and intended to only be used with copper wire.
Wire gauge requirements
Use 14 AWG or larger wires suitable for at least 80° C for supplying Line (HOT), Load, Neutral,
Ground and Traveler connections.
Wire strip length
1. For attachment to screw terminals: Strip insulation 1” (25mm)
2. For attachment using the enclosure’s holes: Strip insulation 5/8” (16mm)
UL specifies that the tightening torque for the screws is 14 Kgf-cm (12 lbf-in).
3. Connect the green or bare copper ground wire to the GROUND terminal.
4. Connect the black wire that goes to the light to the terminal marked LOAD.
5. Connect the black wire that comes from the electrical service panel (Hot) to the terminal
marked LINE.
6. Connect the white wire to the neutral terminal (use jumper wire if needed).
NOTE:
The Traveler terminal is only used for 3-way or 4-way wiring and should remain insulated
if the Fan Control is being installed in a 2-way system (one switch & one load).
7. Insert Fan Control into the switch box being careful not to pinch or crush wires.
8. Secure the Fan Control to the box using the supplied screws.
9. Mount the wallplate.
10. Reapply power to the circuit at fuse box or circuit breaker and test the system.
Basic operation
Note: Before starting, fan must be set to ‘HIGH’ position using pull chain.
The connected fan can then be turned ON/OFF and adjust speed levels in two ways:
1. Manually from the front panel rocker of the In-Wall Fan Control.
2. Remotely with a Z-Wave controller.
Manual control
1. To turn the connected fan ON: Press and release the top of the rocker.
NOTE: Fan will return to last speed setting of Fan Control. Default setting – HIGH.
2. To turn the fan OFF: Press and release the bottom of the rocker.
Adjust fan speed
The LED indicator confirms fan speed settings by flashing patterns
LOW – LED will blink every 2 seconds for 10 seconds
MEDIUM – LED will blink every second for 10 seconds
HIGH – LED will blink every half second for 10 seconds
1. To decrease fan speed: Press and hold lower rocker.
2. To increase fan speed: Press and hold upper rocker.
NOTE:
This switch only controls the fan motor and does not control any lighting that may be
part of the fan control. If your fan has an integrated light, a second light switch will need to be
installed separately to control the lighting load directly. No more than two identical fans should
be controlled by one switch. The total load of the fan(s) should not exceed 2.5A maximum.
Cycle LED light
The LED below the switch acts as a guide light or status indicator.
How to cycle through options: Press up three times and down once quickly.
1. LED is ON when the load is off (guide light in the dark) (default).
2. LED is ON when the load is ON (indicates the switch is ON).
3. LED is always OFF.
4. LED is always ON (illuminates switch in the dark).
Out to Light (Load)
C
A
D
B
E
From Breaker Box
From Breaker Box
Out to Light (Load)
C
E
D
A
B
OR
OR
WARNING — SHOCK HAZARD
Turn OFF the power to the branch circuit for the switch and fixture at the service
panel. All wiring connections must be made with the POWER OFF to avoid personal
injury and/or damage to the switch. This device is intended for installation in
accordance with the National Electric Code and local regulations in the United States
or the Canadian Electrical Code and local regulations in Canada. If you are unsure or
uncomfortable about performing this installation, consult a qualified electrician.
3.3.
Adding your device to a Z-Wave network
1. Follow the instructions for your Z-Wave certified controller to add a
device to the Z-Wave network.
2. Once the controller is ready to add your device, press and release the
top or bottom of the smart fan control switch (rocker).
3.
Please reference the controller’s manual for instructions.
You have complete control to turn your fan ON/OFF and adjust speed
levels according to groups, scenes, schedules and interactive automations
programmed by your controller.
If your Z-Wave certified controller features remote access, you can control
your fan from your mobile devices.
If prompted by the controller to enter the S2 security code, refer to
the QR code/security number on the side of the box or the QR code
label on the product (see Figure 1). Enter the 5-digit PIN code.
Figure 1:
To remove and reset the device
1. Follow the instructions for your Z-Wave certified controller to remove a
device from the Z-Wave network.
2. Once the controller is ready to remove your device, press and release
the top or bottom of the smart fan control (rocker).
To return your switch to factory defaults
Quickly press ON (Top) button three times, then, immediately press the OFF
(bottom) button three times. The LED flashes five times when successful.
NOTE:
This should only be used in the event your network’s primary
controller is missing or otherwise inoperable
4.4.
The GE-branded add-on switch is required for
multi-switch 3-way or 4-way installations.
Connecting the traveler terminal of this fan to
a standard, non-GE-branded switch will cause
damage or result in improper function. If this
switch is a part of a 3-way or 4-way multi-
switch installation, do not connect the traveler
wire or apply power until GE-branded add-on
switches are correctly installed. For more
information on 3-way or 4-way installations,
view the manual or quick-start guide for comes
the GE-branded add-on switch.
To change color of the paddle
This step is optional. Before installation, you may want to change the color of the paddle
to match your wallplate or décor.
1. Lift the air gap tab at the base of the paddle.
2. Push side tabs in on one side and then the other to release paddle. Lift the cover up
and off.
3. Simply put the new paddle onto the fan control by inserting the air gap and side
tabs and snapping securely into place.
Once this step has been completed, please return to section 3.
1.
2.
This device supports Association Command Class (3 Groups)
• Association Group 1 supports Lifeline, Switch Multilevel Report
• Association Group 2 supports Basic Set and is controlled by pressing the ON or OFF button
with the local load
• Association Group 3 supports Basic Set and is controlled by double pressing the ON or OFF button
• Each Association Group supports 5 total nodes
Z-WAVE INTEROPERABILITY
This product can be included and operated in any Z-Wave
network with other Z-Wave certified devices from other
manufacturers and/or other applications. All non-battery
operated nodes within the network will act as repeaters
regardless of vendor to increase reliability of the network.
5.5.
Tools you will need
WARRANTY
Jasco Products Company warrants this product to be free from manufacturing defects for five years
from the original date of consumer purchase. This warranty is limited to the repair or replacement of
this product only and does not extend to consequential or incidental damage to other products that
may be used with this product. This warranty is in lieu of all other warranties, expressed or implied.
Some states do not allow limitations on how long an implied warranty lasts or permit the exclusion or
limitation of incidental or consequential damage, so the above limitations may not apply to you. This
warranty gives you specific rights, and you may also have other rights which vary from state to state.
Please contact our U.S.-based Consumer Care at 1-800-654-8483 between 7AM-8PM, M-F, Central
Time or www.byjasco.com if the unit should prove defective within the warranty period.
GARANTIE
Jasco Products Company garantit que ce produit est exempt de tout défaut de fabrication pour
une période de cinq ans à compter de la date de l’achat original par l’acheteur. Cette garantie se
limite exclusivement à la réparation ou au remplacement de ce produit et n’est pas applicable aux
dommages indirects ou accessoires survenus sur d’autres produits utilisés avec ce produit. Cette
garantie se substitue à toute autre garantie expresse ou implicite. Certains États ne permettent pas
de restrictions quant à la durée d’une garantie implicite ou permettent l’exclusion ou la limitation des
dommages indirects et accessoires; il se peut, par conséquent, que cette garantie ne s’applique pas
dans votre cas. Cette garantie vous confère des droits juridiques précis; vous pouvez jouir d’autres
droits qui peuvent varier d’un État à l’autre. Veuillez communiquer avec le service à la clientèle au
1-800-654-8483 (option 1) entre 7 h et 20 h (heure normale du Centre) ou par l’intermédiaire de notre
site web www.byjasco.com si l’appareil s’avère défaillant au cours de la période de garantie.
GARANTÍA
Jasco Products Company garantiza que este producto está libre de defectos de fabricación durante
un periodo de cinco años a partir de la fecha original de compra por parte del consumidor. Esta
garantía se limita a la reparación o sustitución de este producto solamente y no se extiende a
daños derivados o accidentales causados a otros productos que se usen con esta unidad. Esa
garantía remplaza a todas las demás garantías expresas o implícitas. Algunos estados no autorizan
limitaciones en cuanto a la duración de una garantía implícita ni permiten la exclusión o limitación
por daños accidentales o derivados; por lo tanto, puede que las anteriores limitaciones no apliquen
en su caso. Esta garantía le da a usted derechos específicos, y otros que usted puede tener y que
varían según el estado en el que usted reside. Si la unidad resultare defectuosa dentro del periodo de
garantía, comuníquese con nuestro equipo técnico al número: 1-800-654-8483, opción 1 de lunes a
viernes, de 7 a.m. a 8 p.m., hora estándar del centro (CST), o a través de nuestro sitio de internet www.
byjasco.com.
Jasco Products Company LLC, Building B
10 E. Memorial Rd. Oklahoma City, OK 73114.
FCC/IC
Questions? Contact our U.S.-based Consumer Care at 1-800-654-8483 between
7AM-8PM, M-F, Central Time.
For the most up-to-date product support, accessories, electronic (PDF) format
manuals and more, visit www.byjasco.com/support.
• No user-serviceable parts in this unit.
Des questions? Contactez notre Service Consommateurs basé aux États-Unis au
1-800-654-8483 entre 7 h et 20 h, H-F, heure central
Pour le soutien relatif aux produits le plus à jour, les accessoires, les manuels en
format électronique (PDF) et plus encore, visitez le site www.byjasco.com/support.
• Aucune des pièces de ce dispositif ne peut être réparée par l’utilisateur.
Si tiene problemas o dudas, comuníquese con nuestro equipo técnico al número:
1-800-654-8483, opción 1 de lunes a viernes, de 7 a.m. a 8 p.m., hora estándar del
centro (CST).
Para recibir el soporte técnico más actualizado sobre productos, accesorios,
manuales en formato digital (PDF), entre otros, visite www.byjasco.com/support.
• Esta unidad no contiene piezas que el usuario pueda reparar.
DO NOT RETURN THIS
PRODUCT TO THE STORE
NE RETOURNEZ PAS
CE PRODUIT AU MAGASIN
NO DEVUELVA ESTE
PRODUCTO A LA TIENDA
STOP
MANUAL • MANUEL • MANUAL
In-Wall
Smart Dimmers
Plug-in
Smart Dimmers
In-Wall
Add-on Switches
Purchase additional items at
EZzwave.com or visit your local retailer.
In-Wall Motion
Switch or Dimmer
Plug-in
Smart Switches
In-Wall
Smart Switches
Enbrighten
Smart LED Bulb
In-Wall
Smart Fan Control
Hinge Pin
Smart Door Sensor
Direct Wire,
40A Outdoor
Smart Switch
Portable
Smart Multi
Sensor
In-Wall
Tamper-Resistant
Smart Outlet
Plug-in
Outdoor Smart
Switch
14287
ZW4002
In-Wall
Smart Fan Control
Montage mural Intelligent
Commande de
Ventilateur
Interruptor de pared
inteligente para el
control de ventiladores
Convert any smart control* to a multi-location switch
*For a list of compatible devices, visit ezzwave.com
Smart Control Add-on Switches
To purchase an add-on switch or for more details,
visit ezaddonswitch.com.
Multiple Paddle
Colors Available
ezzwave.com/paddlecolors
READ IT OR WATCH IT
Read instructions or watch easy-to-follow
video. Scan QR code or visit goo.gl/9DkVUk
DSK/PIN CODE
DSK :
XXXXX
-25651-22671
-26939-47599
-19612-25872
-47752
1.1.
¡IMPORTANTE!
No más de dos ventiladores idénticos por interruptor inteligente. No deberá superar
los 2.5A de carga resistiva. CONTROLA SOLAMENTE EL MOTOR DEL VENTILADOR. Usar
únicamente en ventiladores de techo con motores con capacitores divididos o de
polos sombreados.
• ENCENDIDO/APAGADO y regulador de velocidad, manual
o remoto, a través del controlador Z-Wave.
• Se puede incluir en varios grupos y escenas.
• Se puede utilizar en una instalación monofásica o hasta con dos interruptores
auxiliares GEen configuraciones de cableado de 3 o 4 vías.
• Interruptor de paleta intercambiable: el paquete incluye paleta blanca y marrón claro.
• Se requiere una placa de pared decorativa estándar para instalaciones
de conexión simple (placa de pared no incluida).
• Un LED azul indica la ubicación del interruptor en habitaciones oscuras.
• Z-Wave está homologado para sincronización simple automatización integrada del hogar.
• Instalación de terminales de tornillo: se requiere de conexiones de cables
para Line (Hot) (línea [con corriente]), Load (carga), Neutral (neutro) y Ground
(tierra). Se requiere un cable puente para instalaciones de 3 o 4 vías.
• Este dispositivo Z-Wave cuenta con características avanzadas que le permiten
personalizar su experiencia. Estas características solo pueden ser ajustadas
por medio de un controlador habilitado por Z-Wave que sea compatible
con la clase de comandos de configuración de Z-Wave. Consulte la lista
integral de configuraciones ajustables en: www.ezzwave.com/config
NOTA:
el interruptor solo controla el motor del ventilador, no los dispositivos de iluminación
que puedan ser parte de dicho control. Si el ventilador cuenta con una lámpara integrada,
será necesario instalar un segundo interruptor por separado para controlar la carga de la luz
directamente. Un interruptor solo podrá controlar un máximo de dos ventiladores idénticos. La
carga total del ventilador o ventiladores no deberá ser superior a 2.5A.
Características principales de su nuevo dispositivo Z-Wave
A. Tierra (ground, verde/pelado)
B. Carga (load, negro)
C. Línea (line, negro)
D. Puente (traveler, rojo/otro)
E. Neutro (neutral, blanco)
F. Botón superior basculante—
presione y suelte para encender el
control del ventilador y presione sin
soltar para aumentar la velocidad
G. Botón inferior basculante—
presione y suelte para apagar el
control del ventilador y presione sin
soltar para disminuir la velocidad
Cajas para conexión simple, doble y triple
Al instalar el control de pared para ventiladores inteligente en cajas para conexión
múltiple, puede que sea necesario quitar uno o ambos lados de las presillas con
muescas de la horquilla frontal. Esta acción no afectará la especificación eléctrica del
interruptor (lea las especificaciones para obtener más detalles).

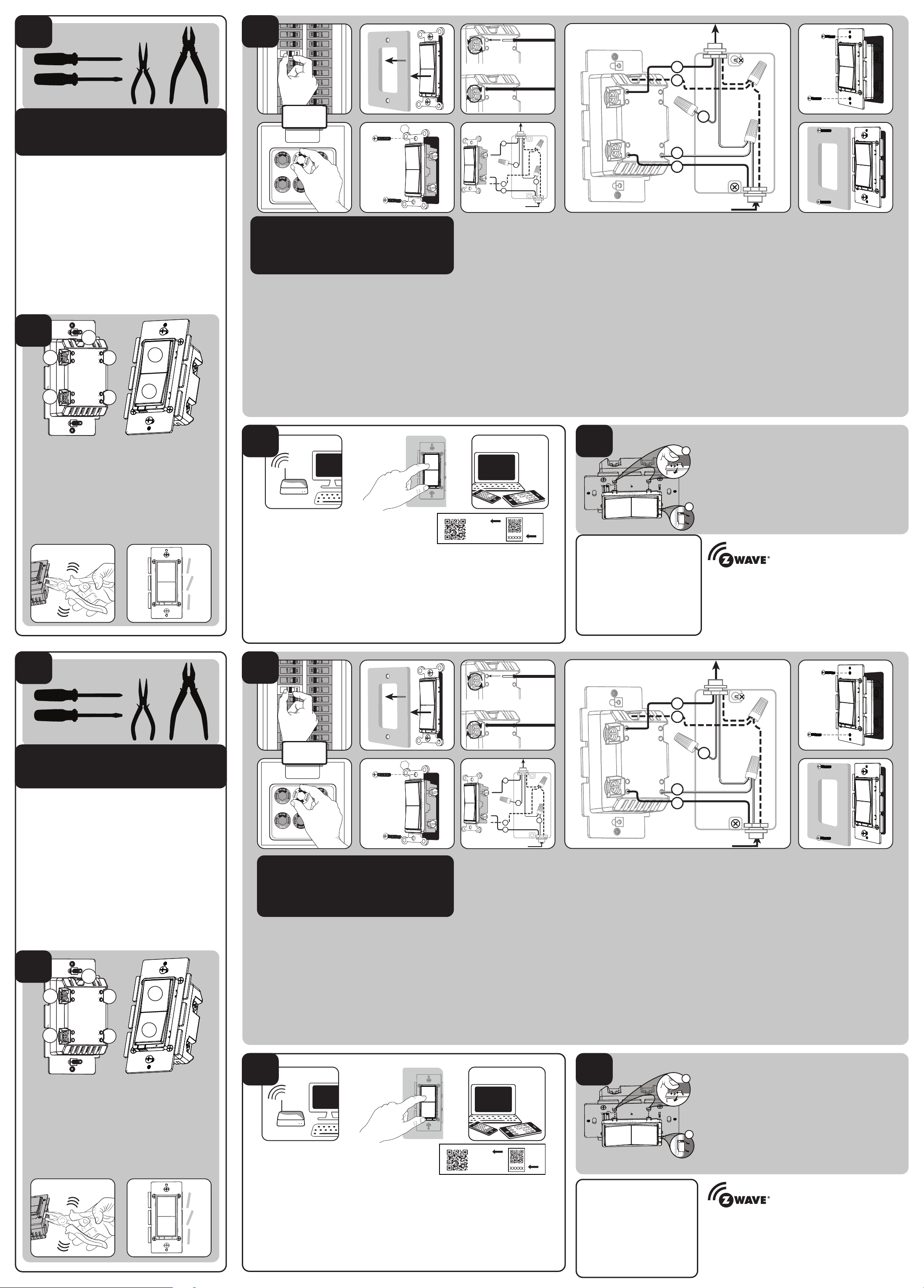

Cableado de interruptores múltiples
Para instalaciones de 3 vías, consulte el manual sobre interruptores auxiliares.
Cableado del interruptor monofásico
Antes de comenzar, tal vez necesite cambiar el color de la paleta para que combine con la placa o
la decoración de la pared. Continúe con la sección 5.
1. Interrumpa el suministro de energía al circuito desde el panel de fusibles o el de cortacircuitos.
¡IMPORTANTE! Antes de continuar, compruebe que se haya INTERRUMPIDO
la alimentación eléctrica a la caja del interruptor.
2. Quite la placa de pared.
3. Quite los tornillos de montaje del interruptor.
4. Retire el interruptor de la caja. NO desconecte los cables.
Hay hasta cinco terminales de tornillo en el interruptor; están marcados de la siguiente
manera:
A. Tierra (GROUND): verde/pelado
B. Carga (LOAD): negro (conectado al ventilador)
C. Línea (con corriente) (LINE [Hot]): negro (conectado al suministro eléctrico)
D. Puente (TRAVELER): rojo/otro (solo en instalaciones de 3 vías)
E. Neutro (NEUTRAL): blanco
Haga corresponder estos terminales de tornillo con los cables conectados al interruptor existente.
5. Desconecte los cables del interruptor existente. Tome la precaución de rotular los cables
según la conexión anterior al terminal.
Observe la siguiente información importante sobre el cableado
¡IMPORTANTE! Este control de ventilador ha sido clasificado para uso exclusivo con cables de
cobre y está diseñado específicamente para ese tipo de cable.
Requisitos de calibre del cableado
Use cables de 14AWG o superior que sean adecuados para una temperatura de al menos 80° C
para suministro de las conexiones Línea (con corriente) (Line [hot]), Carga (load), Neutro (neutral),
Tierra (ground) y Puente (traveler).
Longitud de cable sin aislación
1. Para conectar en terminales de tornillo: pelar 1 pulgada (25mm) del aislamiento.
2. Para conectar utilizando los orificios del recinto: pelar 5/8 de pulgada (16mm) del aislamiento.
La norma de UL especifica que el par de apriete de los tornillos debe ser de 14Kgf-cm (12bf-in).
3. Conecte el cable de cobre verde o pelado de conexión a tierra al terminal GROUND (tierra).
4. Conecte el cable negro que va al dispositivo de iluminación al terminal marcado LOAD (carga).
5. Conecte el cable negro que viene del panel de servicio eléctrico (Hot) (con corriente) al terminal
marcado LINE (línea).
6. Conecte el cable blanco al terminal neutral (use el cable del puente incluido, de ser necesario),
de ser necesario).
NOTA:
el terminal puente solo se usa para el cableado de 3 o 4 vías y deberá permanecer aislado
si el control del ventilador se instala en un sistema de 2 vías (un interruptor y una carga).
7. Introduzca el control del ventilador en la caja del interruptor, teniendo cuidado de no
comprimir o presionar los cables.
8. Asegure bien el control del ventilador a la caja por medio de los tornillos provistos.
9. Instale la placa de pared.
10. Reanude el suministro de energía al circuito desde el panel de fusibles o el de cortacircuitos y
pruebe el sistema.
Funcionamiento básico
Nota: Antes de comenzar, debe colocar el ventilador en la posición “VELOCIDAD ALTA” por medio
de la cadena de cambio de velocidades del ventilador.
El ventilador conectado se puede encender o apagar y regular las velocidades de dos formas:
1. De manera manual, desde el panel frontal del control del ventilador incorporado en la pared
2. De manera remota, con el controlador Z-Wave.
Control manual
1. Para ENCENDER el ventilador conectado: pulse y suelte la parte superior del interruptor
basculante.
NOTA: el ventilador regresará al último ajuste de velocidad del control del ventilador.
Configuración predeterminada: ALTA.
2. Para APAGAR el ventilador: pulse y suelte la parte inferior del interruptor basculante.
Ajuste de la velocidad del ventilador
El indicador LED confirma cuál es la velocidad del ventilador según el tipo de parpadeo.
BAJA: la luz LED parpadeará cada 2 segundos durante 10 segundos
MEDIA: la luz LED parpadeará cada segundo durante 10 segundos
ALTA: la luz LED parpadeará cada medio segundo durante 10 segundos
1. Para disminuir la velocidad del ventilador: presione sin soltar el interruptor basculante inferior.
2. Para aumentar la velocidad del ventilador: presione sin soltar el interruptor basculante
superior.
Deshabilitar/habilitar las luces LED
1. Pulse hacia ARRIBA tres (3) veces y luego pulse y suelte rápidamente hacia ABAJO una (1) vez.
2. Repita el procedimiento para deshabilitar/habilitar las luces LED.
Salida al dispositivo de
iluminación (carga)
C
A
D
B
E
Desde el panel del disyuntor
Desde el panel del disyuntor
Salida al dispositivo de
iluminación (carga)
C
E
D
A
B
OR
O
ADVERTENCIA: DESCARGA ELÉCTRICA
Interrumpa el suministro de corriente del circuito de derivación del interruptor y del
artefacto en el panel de servicio. Todas las conexiones de cableados deben realizarse
con el SUMINISTRO DE CORRIENTE INTERRUMPIDO para evitar lesiones personales o
provocar daños al interruptor. Este dispositivo está diseñado para la instalación conforme
al Código de Normas de Electricidad y las reglamentaciones locales en EE. UU. o el Código
de Normas de Electricidad y las reglamentaciones locales en Canadá. Si no está seguro o
tiene dudas sobre cómo realizar la instalación, contacte a un electricista profesional.
3.3.
Agregar su dispositivo a una red Z-Wave
1. Siga las instrucciones provistas para su controlador Z-Wave
homologado para agregar un dispositivo a la red Z-Wave.
2. Una vez que el controlador esté listo para agregar su dispositivo,
presione y suelte la parte superior o inferior del interruptor de control
del ventilador inteligente (basculante) para agregarlo a la red.
Consulte el manual de referencia del controlador para obtener
instrucciones.
Ahora tiene control total para ENCENDER/APAGAR el aparato y regular
la velocidad del ventilador según los grupos, escenas, horarios y
automatizaciones interactivas que su controlador programó.
Si su controlador Z-Wave homologado cuenta con acceso remoto, ahora
podrá controlar el accesorio desde dispositivos móviles.
Si el controlador indica que ingrese el código de seguridad S2,
consulte el código QR o el número de seguridad en el lateral de
la caja o la etiqueta con el código QR que se encuentra en el
producto (ver Figura 1). Ingrese el código de cinco dígitos.
Figura 1:
Quitar y restablecer el dispositivo
1. Siga las instrucciones provistas para su controlador Z-Wave
homologado para quitar un dispositivo de la red Z-Wave.
2. Una vez que el controlador esté listo para quitar su dispositivo,
presione y suelte la parte superior o inferior del interruptor inalámbrico
inteligente (basculante) para quitarlo de la red.
Restablecer los ajustes de fábrica del interruptor
Presione rápidamente el botón superior ON tres (3) veces y luego presione
de inmediato el botón inferior OFF tres (3) veces. La luz LED parpadeará
ON/OFF 5 veces cuando se haya completado el proceso de forma exitosa.
NOTA:
realice esta acción solo en caso de que falte el controlador principal
de su red o que no funcione.
4.4.
Para instalaciones de varios interruptores de
3 o 4 vías se requieren interruptores auxiliares
GE.
La conexión del terminal puente de este interruptor
a un interruptor estándar que no sea de GE
producirá daños o un mal funcionamiento. Si
este interruptor es parte de una instalación de
varios interruptores de 3 o 4 vías, no conecte el
cable puente ni suministre electricidad hasta que
los interruptores auxiliares GE estén instalados
correctamente. Para obtener más información sobre
instalaciones de 3 o 4 vías, consulte el manual o la
guía rápida que viene con el interruptor auxiliar GE.
Para cambiar el color de la paleta
Este paso es opcional. Antes de comenzar, tal vez desee cambiar el color de la paleta
para que combine con la placa o la decoración de pared.
1. Levante la presilla del entrehierro en la base de la paleta.
2. Presione las presillas laterales primero de un lado y luego del otro para aflojar la
paleta. Levántela y sáquela.
3. Simplemente coloque la nueva paleta sobre el control del ventilador al insertar el
entrehierro y las presillas laterales encajándolas bien en su lugar.
Una vez completado este paso, regrese a la Sección 3.
1.
2.
Este dispositivo es compatible con la Clase de comandos de asociación (3 grupos)
• Grupo de asociación 1: es compatible con la red vital (Lifeline), informe de conmutador de varios niveles
• Grupo de asociación 2: es compatible con el conjunto básico (Basic Set) y se controla presionando el
botón de encendido o apagado con la carga local.
• Grupo de asociación 3: es compatible con la configuración básica y, para controlarlo, se presiona dos
veces el botón de encendido/apagado
• Cada grupo de asociación es compatible con un total de 5 nodos
INTEROPERABILIDAD Z-WAVE
Este producto se puede incluir y puede funcionar en cualquier
red Z-Wave con dispositivos de otros fabricantes y otras
aplicaciones que cuenten con la certificación Z-Wave. Todos
los nodos que formen parte de la red y que funcionen sin pilas
actuarán de repetidores independientemente del proveedor con
el fin de aumentar la fiabilidad de la red.
5.5.
Herramientas necesarias
1.1.
IMPORTANT!
Pas plus de deux ventilateurs identiques pour un interrupteur intelligent. La charge
résistive ne doit pas dépasser 2.5A. COMMANDES DU MOTEUR DU VENTILATEUR
UNIQUEMENT À utiliser uniquement avec un condensateur auxiliaire ou des moteurs
à bague de déphasage pour ventilateurs.
• Mise en marche ou arrêt et ajustement de la vitesse de ventilation manuellement ou à
distance au moyen de la télécommande Z-Wave.
• Peut être inclus dans de nombreux groupes et de nombreuses scènes.
• Peut être utilisé en installation unipolaire ou avec un ou deux interrupteurs
supplémentaires GEdans des configurations de câblage à trois ou quatre voies.
• Palette d’interrupteur interchangeable – livré avec une palette blanche et une palette
amande pâle
• Se fixe sur une plaque murale décorative de taille standard pour des installations à
compartiment unique (plaque murale non incluse).
• La DEL bleue indique l’emplacement de l’interrupteur dans une pièce sombre.
• Le Z-Wave est certifié pour un pairage simple et une domotique intégrée.
• Borne à vis — Nécessite des raccordements de câblage pour le fil sous tension, le fil à la
charge, le fil neutre et le fil de mise à la terre. Un fil pendentif est requis pour une installation
à trois ou quatre voies.
• Cet appareil Z-Wave possède des fonctions avancées qui vous permettent de
personnaliser votre expérience. Ces fonctions ne peuvent être réglées que par une
télécommande compatible avec la technologie Z-Wave qui prend en charge la classe
de commandes de configuration Z-Wave. Pour accéder à une liste complète des
configurations, visitez le site suivant www.ezzwave.com/config
REMARQUE
Cet interrupteur commande le moteur du ventilateur uniquement; il ne commande pas le
module d’éclairage qui pourrait faire partie de la commande de l’appareil. Dans le cas des ventilateurs
avec module d’éclairage intégré, un second interrupteur doit être installé séparément pour assurer
la commande directe de la charge d’éclairage. Pas plus de deux ventilateurs identiques pour un
interrupteur. Assurez-vous que la charge totale du ou des ventilateurs branchés n’excède pas 2.5 ampère.
Familiarisez-vous avec l’utilisation de votre nouveau dispositif Z-Wave
A. Terre (nert/nu)
B. Charge (noir)
C. Ligne (noir)
D. Pendentif (Rogue/autre couleur)
E. Neutre (blanc)
F. Partie supérieure de l’interrupteur
basculant — (Appuyez et relâchez
pour mettre en marche le
ventilateur; appuyez et maintenez
enfoncée pour augmenter la vitesse)
G. Partie inférieure de l’interrupteur
basculant — (Appuyez et relâchez
pour arrêter le ventilateur; appuyez
et maintenez enfoncée pour
diminuer la vitesse)
Boîtiers à un, deux et trois compartiments
Au moment d’installer l’interrupteur mural du ventilateur sans fil dans des boîtiers
constitués de plusieurs compartiments, il peut s’avérer nécessaire de rompre les
languettes pointillées sur un côté de la bride avant ou les deux.
Cela n’aura aucune incidence sur la valeur électrique nominale de l’interrupteur (voir
les spécifications pour obtenir des détails).
Câblage des installations multi-interrupteurs
Pour les installations à trois voies, veuillez consulter le manuel des interrupteurs supplémentaires.
Câblage avec un seul interrupteur
Avant de commencer, vous pourriez vouloir changer la couleur de la palette pour
l’harmoniser à votre plaque murale ou à la décoration. Veuillez passer à la section 5.
1. Coupez l’alimentation au disjoncteur ou au coffret à fusibles.
IMPORTANT! Avant de poursuivre, assurez-vous que
l’alimentation est COUPÉE au boîtier d’interrupteur.
2. Retirez la plaque murale.
3. Retirez les vis de montage de l’interrupteur.
4. Retirez avec soin l’interrupteur de la boîte de jonction. NE débranchez PAS les fils.
5. Il y a cinq bornes à vis sur l’interrupteur. Celles-ci sont indiquées.
A. TERRE (GROUND) — Fil vert/Fil nu
B. CHARGE (LOAD) — Fil noir (relié au ventilateur)
C. LIGNE (LINE) (sous tension) — Fil noir (relié à l’alimentation)
D. PENDENTIF (TRAVELER) — Fil rouge ou d’une autre couleur
(uniquement pour les installations à trois voies)
E. NEUTRE (NEUTRAL) — Fil blanc
Faites correspondre ces bornes à vis avec les fils reliés à l’interrupteur existant.
6. Retirez les fils de l’interrupteur existant. Prenez soin de marquer les
fils selon leurs raccordements antérieurs aux bornes.
Notez les renseignements importants relatifs au câblage
IMPORTANT! Cette commande de ventilateur est conçue pour et
doit être utilisé uniquement avec du fil en cuivre.
Exigences en matière de calibre de fil
Utilisez des fils de calibre 14 AWG ou de calibre supérieur, adaptés à des
températures d’au moins 80°C, pour les raccordements du fil sous tension, du
fil à la charge, du fil neutre, du fil de mise à la terre et du fil pendentif.
Longueur de fil à dénuder
1. Pour les fixations aux bornes à vis, dénudez l’isolant sur 1 po (25 mm).
2. Pour les fixations utilisant les orifices du boîtier, dénudez l’isolant sur 5/8 po (16 mm).
UL précise que le couple de serrage des vis est de 14 kgf/cm (12 lbf/po).
3. Raccordez le fil de mise à la terre vert ou en cuivre nu à la borne de mise à la terre (GROUND).
4. Raccordez le fil noir relié à l’appareil d’éclairage à la borne marquée CHARGE (LOAD).
5. Raccordez le fil noir relié au panneau de branchement électrique
(sous tension) à la borne marquée LIGNE (LINE).
6. Raccordez le fil blanc à la borne neutre (NEUTRAL) (utilisez le fil de connexion inclus au besoin).
REMARQUE
La borne du fil pendentif est seulement utilisée pour le câblage
à trois ou quatre voies et doit rester isolée si la commande de ventilateur est
installée dans un système à deux voies (un interrupteur et une charge).
7. Insérez la commande de ventilateur dans la boîte de jonction
en prenant soin de ne pas pincer ou écraser les fils.
8. Fixez la commande de ventilateur sur la boîte à l’aide des vis fournies.
9. Installez la plaque murale.
10. Rétablissez l’alimentation dans le circuit, au coffret à fusibles
ou au disjoncteur, et mettez le système à l’essai.
Fonctionnement de base
Remarque Avant de commencer, le ventilateur doit être réglé à la
vitesse élevée, position « HIGH », à l’aide de la chaîne.
Le ventilateur branché peut alors être mis à la position marche ou
arrêt et la vitesse ajustée de deux façons différentes :
1. Manuellement, à partir de l’interrupteur basculant du
panneau avant de la commande de ventilateur.
2. À distance, à l’aide de la télécommande Z-Wave.
Commande manuelle
1. Pour mettre le ventilateur branché à la position MARCHE : Appuyez sur
la partie supérieure de l’interrupteur basculant, et relâchez-la.
REMARQUE Le ventilateur retourne à la dernière vitesse réglée par la
commande de ventilateur. Réglage par défaut – Élevé [High]
2. Pour mettre le ventilateur branché à la position ARRÊT : Appuyez sur la
partie inférieure de l’interrupteur basculant, et relâchez-la.
Réglage de la vitesse du ventilateur
Le voyant à DEL confirme les réglages du ventilateur en respectant une série de clignotements.
Vitesse faible (LOW) – La DEL clignote toutes les deux secondes pendant 10 secondes.
Vitesse moyenne (MEDIUM) – La DEL clignotant toutes les secondes pendant 10 secondes.
Vitesse élevée (HIGH) – La DEL clignote toutes les demi-secondes pendant 10 secondes.
1. Pour diminuer la vitesse du ventilateur : Appuyez sur la partie inférieure
de l’interrupteur basculant, et maintenez-la enfoncée.
2. Pour augmenter la vitesse du ventilateur : Appuyez sur la partie supérieure
de l’interrupteur basculant, et maintenez-la enfoncée.
Désactivation/activation de la DEL
1. Appuyez trois (3) fois sur la partie supérieure de l’interrupteur, puis enfoncez et relâchez
rapidement la partie inférieure une (1) fois.
2. Répétez pour désactiver/activer la DEL.
Sortie au luminaire (charge)
C
A
D
B
E
De la boîte des disjoncteurs
De la boîte des disjoncteurs
Sortie au luminaire
(charge)
C
E
D
A
B
OR
OU
AVERTISSEMENT — RISQUE D’ÉLECTROCUTION
Coupez l’alimentation dans le circuit de dérivation relatif à l’interrupteur et à l’appareil sur le
panneau de branchement. Tous les branchements de câblage doivent être effectués HORS
TENSION pour éviter de vous blesser ou d’endommager le dispositif. Ce dispositif est prévu
pour une installation conforme au Code national de l’électricité et aux règlements locaux
des États-Unis ou au Code canadien de l’électricité et aux règlements locaux du Canada. Si
vous n’êtes pas certain de la façon d’effectuer cette installation ou si vous ne vous sentez
pas à l’aise pour l’accomplir, veuillez consulter un électricien qualifié.
3.3.
Ajoutez votre appareil à un réseau Z-Wave
1. Suivez les instructions relatives à votre contrôleur certifié Z-Wave pour
ajouter l’appareil au réseau Z-Wave.
2. Une fois que le contrôleur est prêt à ajouter votre appareil, appuyez
sur la partie supérieure ou inférieure de l’interrupteur intelligent de
commande du ventilateur et relâchez-la afin d’ajouter votre appareil
au réseau.
Veuillez consulter le manuel du contrôleur pour obtenir des instructions.
Vous avez maintenant le contrôle absolu sur la mise en marche, l’arrêt ou
le réglage de la vitesse de votre ventilateur en fonction des groupes, des
scènes, des horaires et des automatisations interactives programmés par
votre contrôleur.
Si votre contrôleur certifié Z-Wave a une fonction d’accès à distance, vous
pouvez maintenant contrôler votre appareil d’éclairage à l’aide de vos
appareils mobiles.
Si le contrôleur vous invite à entrer le code de sécurité S2, reportez-vous au
code QR/numéro de sécurité situé sur le côté de la boîte, ou à l’étiquette
de code QR présente sur le produit (voir la figure 1). Entrez le code à cinq
chiffres.
Figure 1:
Pour retirer ou réinitialiser un appareil
1. Suivez les instructions relatives à votre contrôleur certifié Z-Wave pour
retirer un appareil du réseau Z-Wave.
2. Une fois que le contrôleur est prêt à retirer votre appareil, appuyez sur
la partie supérieure ou inférieure de l’interrupteur basculant intelligent
sans fil et relâchez-la afin de retirer votre appareil du réseau.
Pour rétablir les configurations usine de votre interrupteur :
Appuyez rapidement trois (3) fois sur le bouton de mise en marche (partie
supérieure), puis appuyez immédiatement trois (3) fois sur le bouton d’arrêt
(partie inférieure). Le témoin DEL clignotera marche/arrêt 5 fois lorsque
l’opération est effectuée avec succès.
REMARQUE
Cette étape ne doit être effectuée qu’en cas de perte du
contrôleur principal du réseau ou s’il est rendu inutilisable.
4.4.
Le détecteur supplémentaire GE est nécessaire
pour les installations multi-interrupteurs à trois ou
quatre voies.
Raccorder la borne du fil pendentif de ce détecteur
à un détecteur standard qui n’est pas de marque
GE entraînera des dommages ou altérera son
fonctionnement. Dans le cas où ce détecteur fait
partie d’une installation multi-interrupteurs à trois ou
quatre voies, ne raccordez pas le fil pendentif ou ne
le mettez pas sous tension tant que les détecteurs
complémentaires GE ne sont pas correctement
installés. Pour plus de renseignements sur les
installations à trois ou quatre voies, consultez le
manuel ou le guide d’installation rapide livré avec le
détecteur supplémentaire GE.
Pour changer la couleur de la palette
Cette étape est facultative. Avant de commencer, vous pourriez vouloir changer la
couleur de la palette pour l’harmoniser à votre plaque murale ou à la décoration.
1. Soulevez la languette à la base de la palette.
2. Enfoncez les languettes latérales une après l’autre pour libérer la palette. Soulevez le
couvercle et retirez-le.
3. Placez simplement la nouvelle palette sur la commande de ventilateur et insérez
la languette à la base de la palette et les languettes latérales dans les fentes, puis
enclenchez la palette.
Une fois cette étape terminée, revenez à la section 3.
1.
2.
Ce dispositif prend en charge la classe de commandes Association (trois groupes)
• Association Group 1 supports Lifeline, Switch Multilevel Report
• Le groupe d’association 2 prend en charge le réglage de base et son commandés par une pression
du bouton de marche et d’arrêt par la charge locale
• Le groupe d’association 3 prend en charge le réglage de base et est commandé par une double
pression du bouton ON ou OFF (marche ou arrêt)
• Chaque groupe d’association prend en charge un total de cinq (5) noeuds
INTEROPÉRABILITÉ ENTRE LES DISPOSITIFS Z-WAVE
Ce produit peut être utilisé dans un réseau Z-Wave avec
d’autres appareils certifiés Z-Wave produits par d’autres
fabricants et d’autres applications. Tous les nœuds fonctionnant
sans pile au sein du réseau joueront le rôle de répétiteurs, quel
que soit le fournisseur, afin de rehausser la fiabilité du réseau.
5.5.
Outils dont vous aurez besoin
D
E
A
B
C
F
G
2.2.
D
E
A
B
C
F
G
2.2.
DSK/PIN CODE
DSK :
XXXXX
-25651-22671
-26939-47599
-19612-25872
-47752
DSK/PIN CODE
DSK :
XXXXX
-25651-22671
-26939-47599
-19612-25872
-47752
