SPX-ESW4 ASSEMBLY QUICK GUIDE
GUÍA DE ENSAMBLADO RÁPIDO DE SPX-ESW4
GUIDE RAPIDE D’ASSEMBLAGE DE L’ENSEMBLE SPX-ESW4
If you have any questions or comments,
please call the Snow Joe
®
+ Sun Joe
®
customer service department at:
Si tiene preguntas o comentarios, comuníquese con el centro
de servicio al cliente de Snow Joe
®
+ Sun Joe
®
llamando al:
Si vous avez des questions ou des commentaires, veuillez
appeler le service clientèle Snow Joe
®
+ Sun Joe
®
au :
1-866-SNOWJOE (1-866-766-9563)

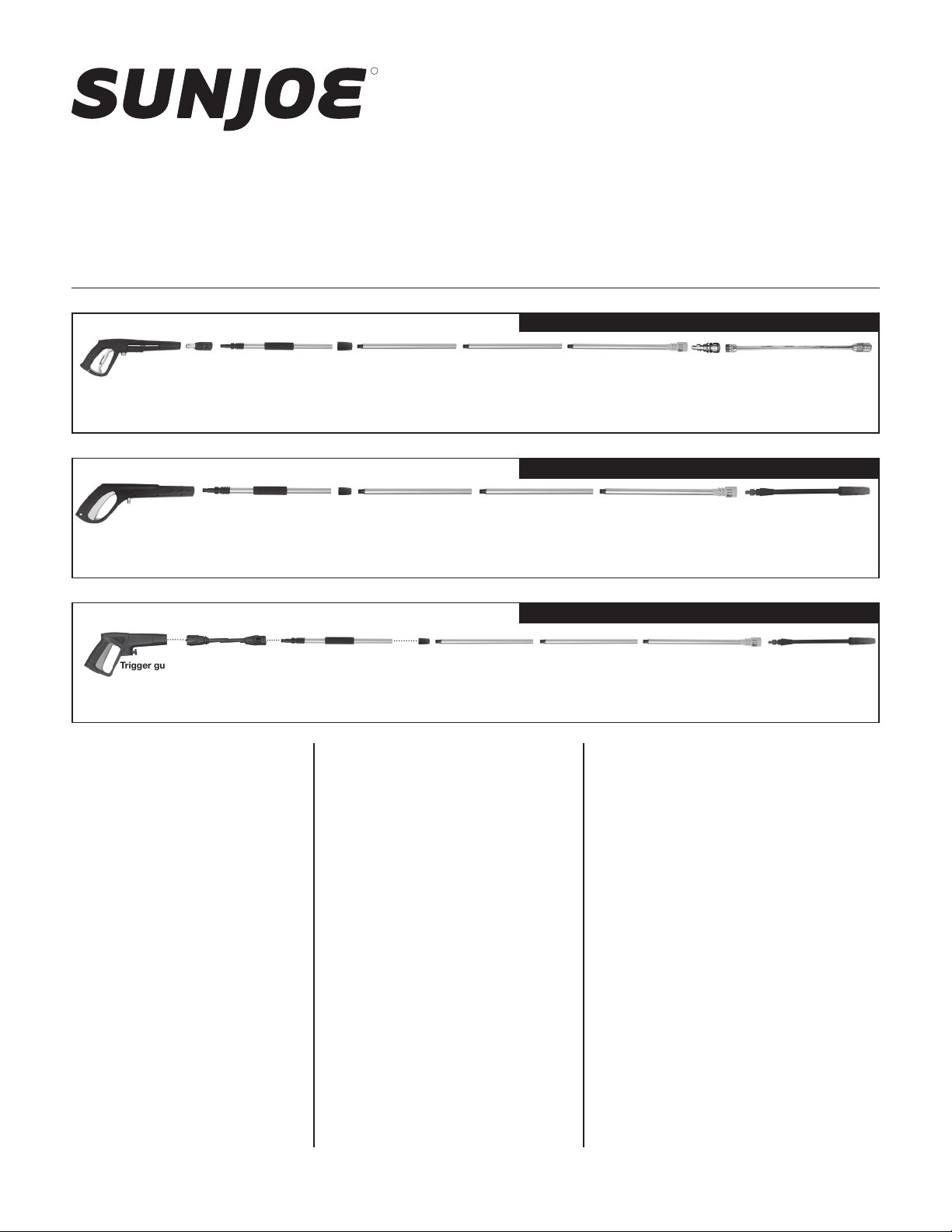

SPX3000/SPX4000/SPX9000 Series
Trigger gun
Pistola
Pistolet
Transfer adapter
Adaptador de
transferencia
Raccord de transfert
Extension wand
rst piece
Primera pieza de vara
de extensión
Première section de
rallonge de lance
Locking
collar
Collarín de
trabado
Bague de
blocage
Adapter
Adaptador
Raccord
Spray wand
Vara rociadora
Lance d’arrosage
FOR USE WITH
SPX3000/SPX4000/SPX9000 SERIES:
1. If not already done, detach your spray
wand from your trigger gun.
2. Attach the transfer adapter to your
trigger gun.
3. Take the rst piece of the extension
wand and align the two tabs with the
inside of the transfer adapter.
4. Once aligned, push in the extension
wand and twist counter clockwise to
lock the wand into the trigger gun.
5. Use the locking collar to secure the
wand in place. Move up and twist to
lock.
6. Attach your spray wand with the
adapter provided to the top of the
extension wand.
PARA USO CON LAS SERIES
SPX3000/SPX4000/SPX9000:
1. Si aún no lo ha hecho, desconecte la vara
rociadora de la pistola.
2. Conecte el adaptador de transferencia a
su pistola.
3. Sujete la primera pieza de la vara de
extensión y alinee las dos lengüetas con
el interior del adaptador de transferencia.
4. Una vez alineadas, empuje hacia dentro
la vara de extensión y gírela en sentido
antihorario para trabar la vara en la
pistola.
5. Use el cuello de traba para asegurar la
vara en su lugar. Mueva hacia arriba y gire
para trabar.
6. Conecte su vara rociadora con el
adaptador suministrado en la parte
superior de la vara de extensión.
À UTILISER AVEC LES MODÈLES
DES SÉRIES SPX3000/SPX4000/SPX9000 :
1. Si vous ne l'avez pas encore fait, détachez
la lance d'arrosage du pistolet.
2. Attachez le raccord de transfert au pistolet.
3. Prenez la première section de rallonge de lance
d'arrosage et alignez les deux ergots avec
l'intérieur du raccord de transfert.
4. Une fois qu'ils sont alignés, poussez la rallonge
de lance d'arrosage et tournez-la dans le sens
contraire des aiguilles d'une montre pour la
verrouiller dans le pistolet.
5. Utilisez la bague de blocage pour attacher la
lance une fois qu'elle est en place. Déplacez-la
vers le haut et tournez-la pour verrouiller.
6. À l'aide du raccord fourni, attachez la lance
d'arrosage à la partie supérieure de la rallonge
de la lance.
Extension wand rst piece
Primera pieza de vara de
extensión
Première section de rallonge
de lance
Locking
collar
Collarín de trabado
Bague de blocage
Spray wand
Vara rociadora
Lance d’arrosage
SPX2000/SPX6000/SPX7000 Series
Trigger gun
Pistola
Pistolet
Extension wand rst piece
Primera pieza de vara de
extensión
Première section de rallonge
de lance
Locking
collar
Collarín de trabado
Bague de blocage
Spray wand
Vara rociadora
Lance d’arrosage
SPX200/SPX1000 Series
Trigger gun
Pistola
Pistolet
Middle wand
Vara intermedia
Lance intermédiaire
