HW-K650
HW-K651
©2016 Samsung Electronics Co.,Ltd. All rights reserved
2
GETTING STARTED
SAFETY INFORMATION
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN.
This symbol indicates that high voltage is
present inside. It is dangerous to make any kind
of contact with any internal part of this product.
This symbol indicates that important literature
concerning operation and maintenance has
been included with this product.
Class II product : This symbol indicates that it does not require a safety connection to electrical
earth (ground).
AC voltage : This symbol indicates that the rated voltage marked with the symbol is AC voltage.
DC voltage : This symbol indicates that the rated voltage marked with the symbol is DC voltage.
Caution, Consult instructions for use : This symbol instructs the user to consult the user manual for
further safety related information.
WARNING : To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
CAUTION : TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a AC outlet with a protective grounding connection.
• To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the
mains plug shall be readily operable.
CAUTION
• Do not expose this apparatus to dripping or splashing. Do not put objects filled with liquids, such as vases on the
apparatus.
• To turn this apparatus off completely, you must pull the power plug out of the wall socket. Consequently, the power
plug must be easily and readily accessible at all times.
GETTING STARTED
ENG
3
GETTING STARTED
PRECAUTIONS
99.1mm 99.1mm
68.6
mm
99.1mm
Ensure that the AC power supply in your house complies with the power requirements listed on the identification sticker
located on the back of your product. Install your product horizontally, on a suitable base (furniture), with enough space
around it for ventilation (7~10 cm). Make sure the ventilation slots are not covered. Do not place the unit on amplifiers or
other equipment which may become hot. This unit is designed for continuous use. To fully turn off the unit, disconnect
the AC plug from the wall outlet. Unplug the unit if you intend to leave it unused for a long period of time.
WARNING: DO NOT INGEST BATTERY. CHEMICAL BURN HAZARD. The remote control supplied
withthis product contains a coin/button cell battery. If the coin/button cell battery is swallowed, it can
cause severe internal burns in just 2 hours and can lead to death. Keep new and used batteries away
from children. If the battery compartment does not close securely, stop using the product and keep it
away from children. If you think batteries might have been swallowed or placed inside any part of the body, seek
immediate medical attention.
During thunderstorms, disconnect the AC plug from the
wall outlet. Voltage peaks due to lightning could damage
the unit.
Protect the product from moisture (i.e. vases), and
excess heat (e.g. a fireplace) or equipment creating
strong magnetic or electric fields. Disconnect the power
cable from the AC supply if the unit malfunctions. Your
product is not intended for industrial use. It is for
personal use only. Condensation may occur if your
product has been stored in cold temperatures. If
transporting the unit during the winter, wait approximately
2 hours until the unit has reached room temperature
before using.
Do not expose the unit to direct sunlight or other heat
sources. This could lead to overheating and cause the
unit to malfunction.
The batteries used with this product contain chemicals
that are harmful to the environment. Do not dispose of
batteries in the general household trash. Do not dispose
of batteries in a fire. Do not short circuit, disassemble, or
overheat the batteries. There is a danger of explosion if
the battery is incorrectly replaced. Replace only with the
same or equivalent type.
4
GETTING STARTED
● Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
● An administration fee may be charged if either
(a) an engineer is called out at your request and
there is no defect with the product (i.e. where
the user manual has not been read).
(b) you bring the unit to a repair centre and there is
no defect with the product (i.e. where the user
manual has not been read).
● You will be informed of the administration fee
amount before a technician visits.
CONTENTS
2 GETTING STARTED
2 Safety Information
5 What’s Included
6 DESCRIPTIONS
6 Front / Right Side Panel
7 Rear / Bottom Panel
8 Remote Control
11 INSTALLATION

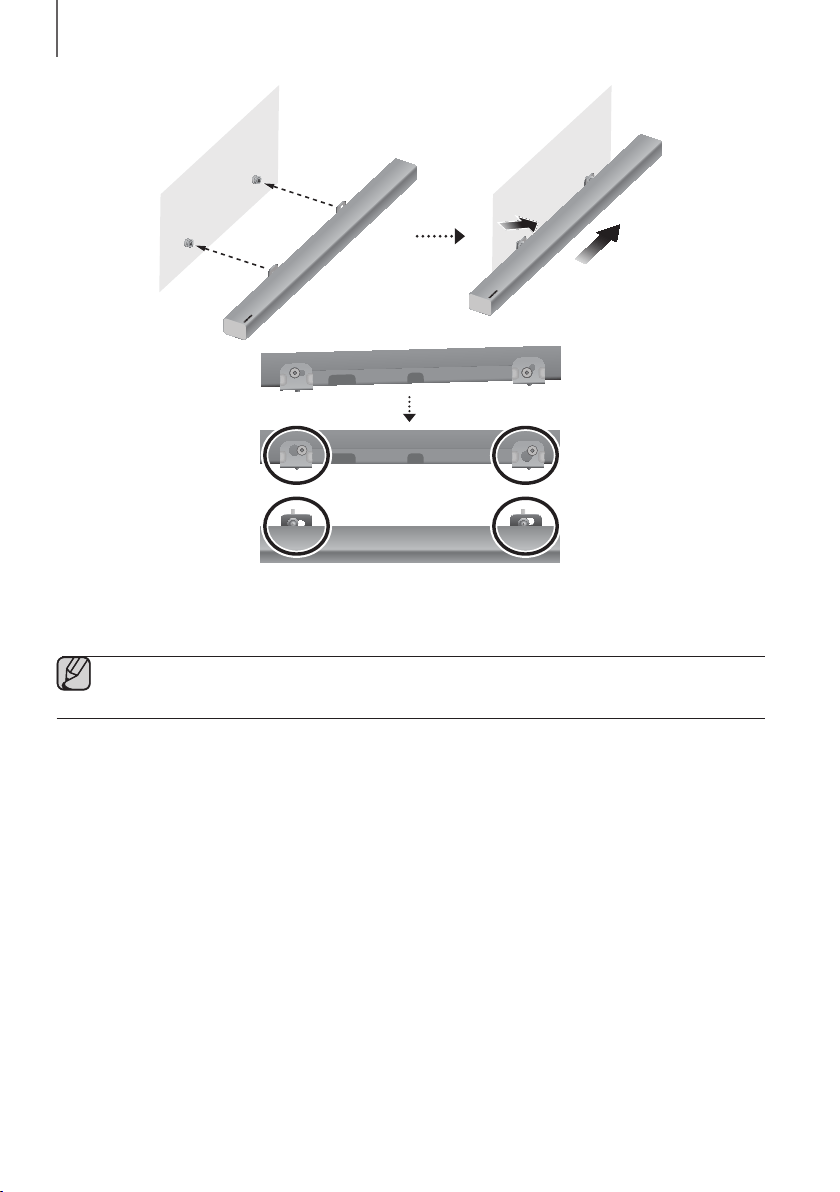

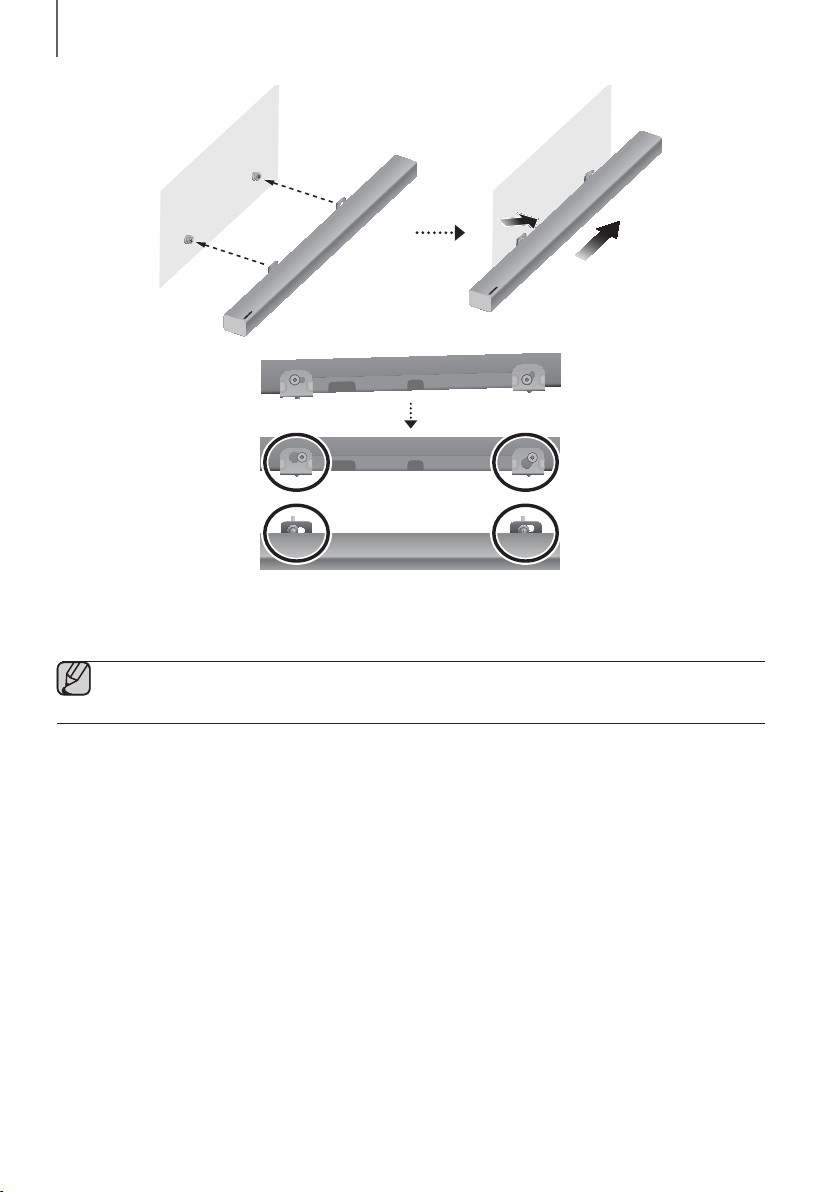

11 Installing the Soundbar
11 Installing the Wall Mount
15 Detaching the Soundbar from the Wall
16 CONNECTIONS

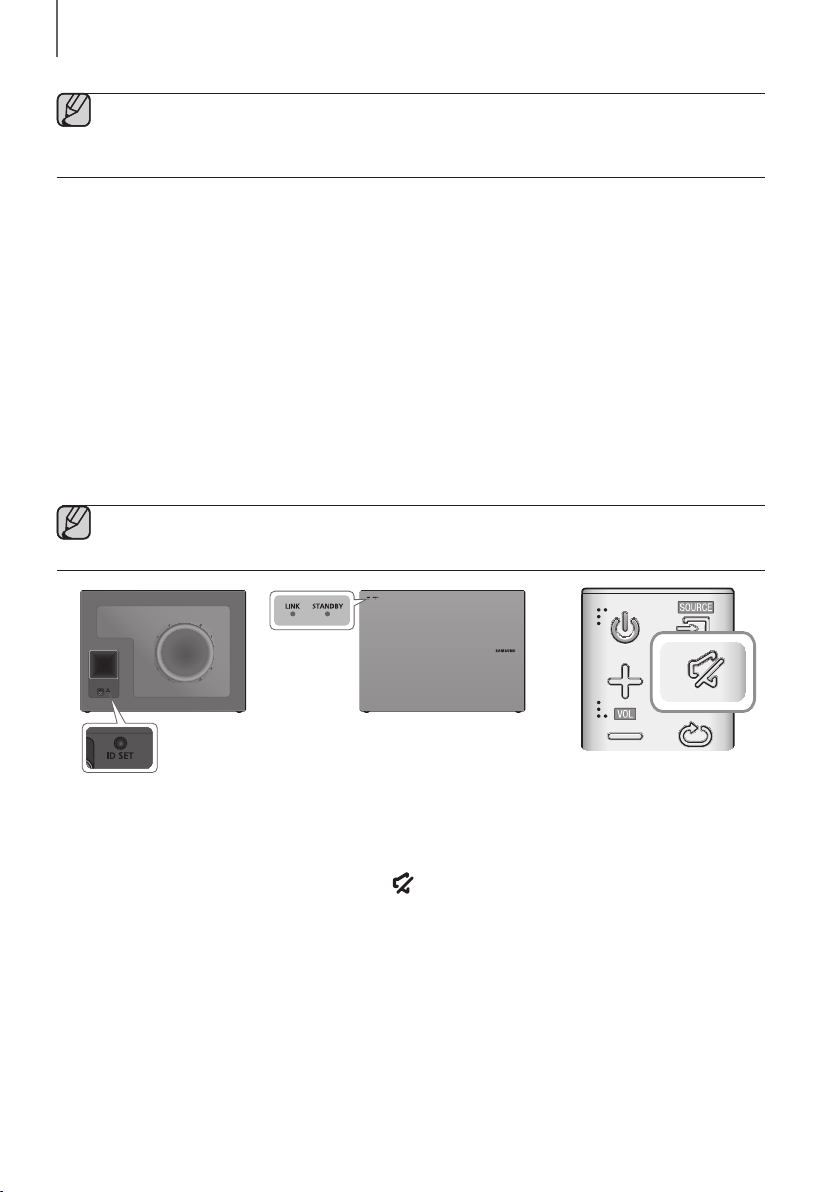

16 Connecting the Subwoofer
18 Connecting to a TV

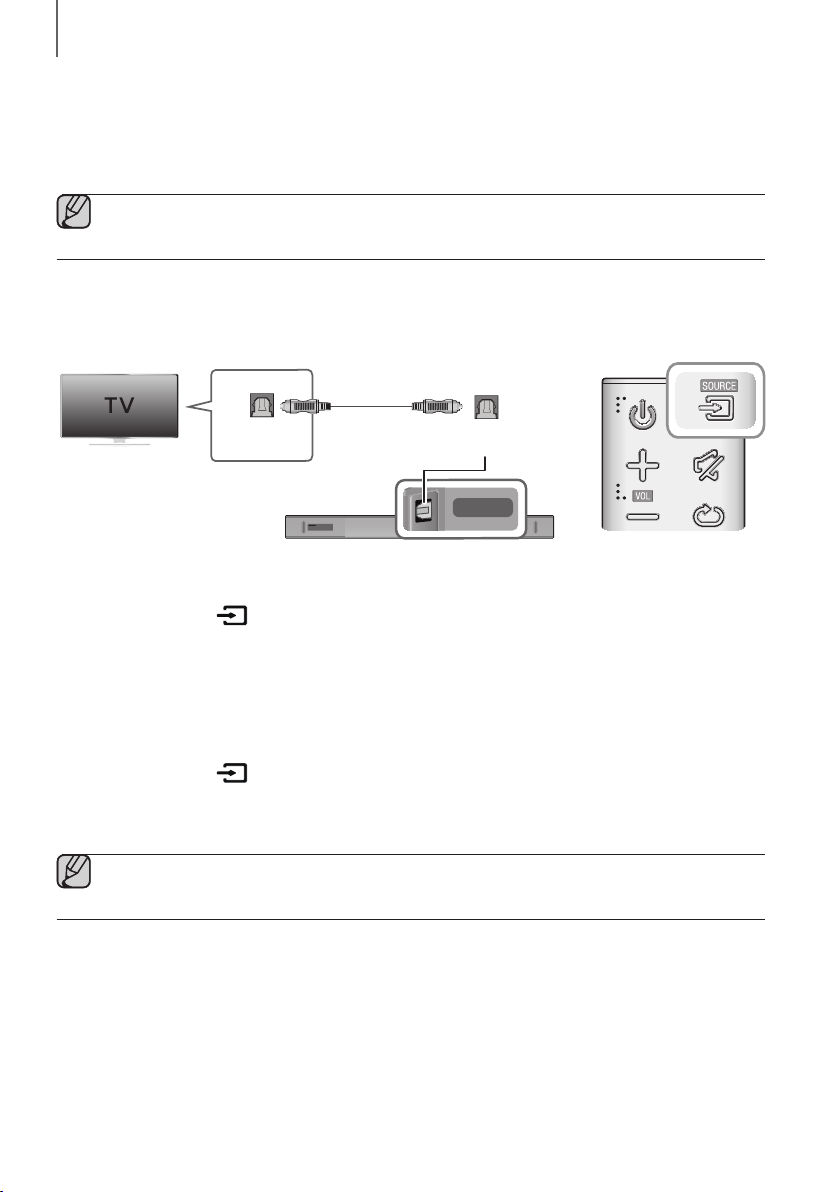

18 Connecting to a TV Using a Digital Optical
Cable

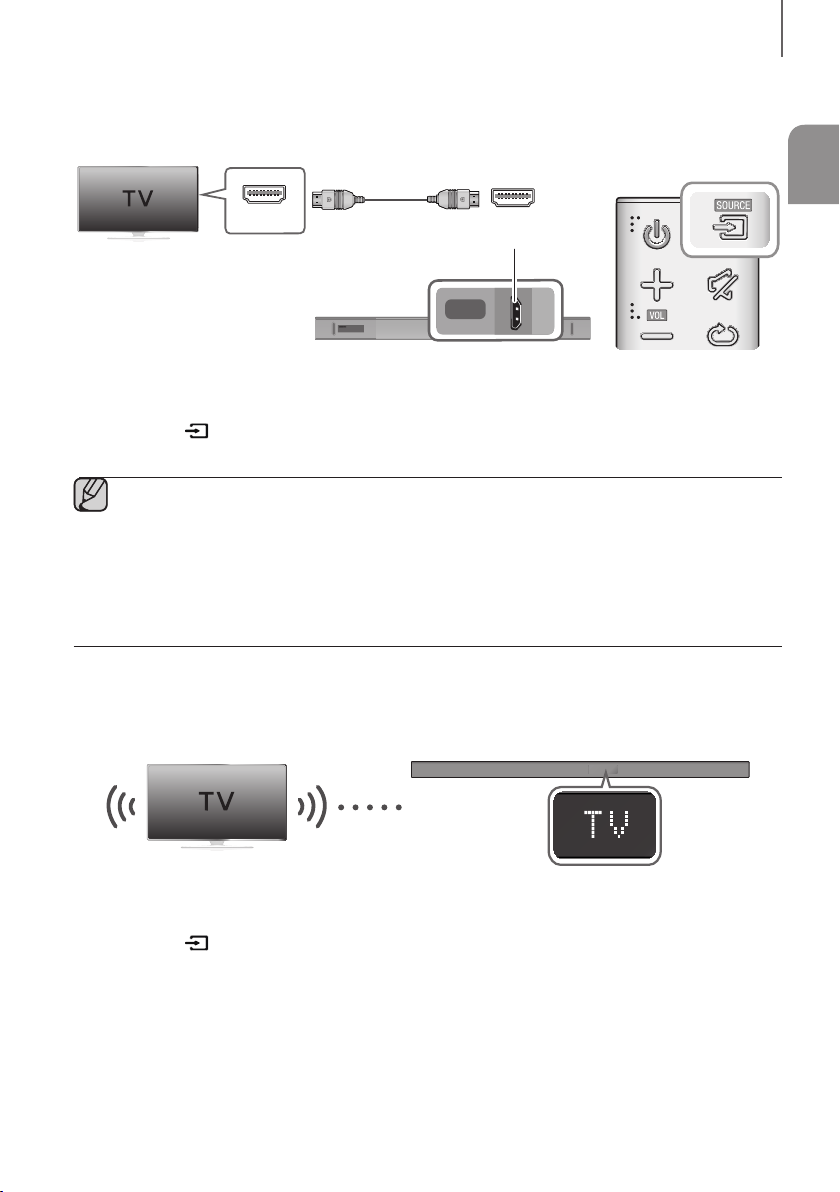

19 Connecting to a TV Using an HDMI (Digital)
Cable
19 TV SoundConnect
21 Connecting to External Devices

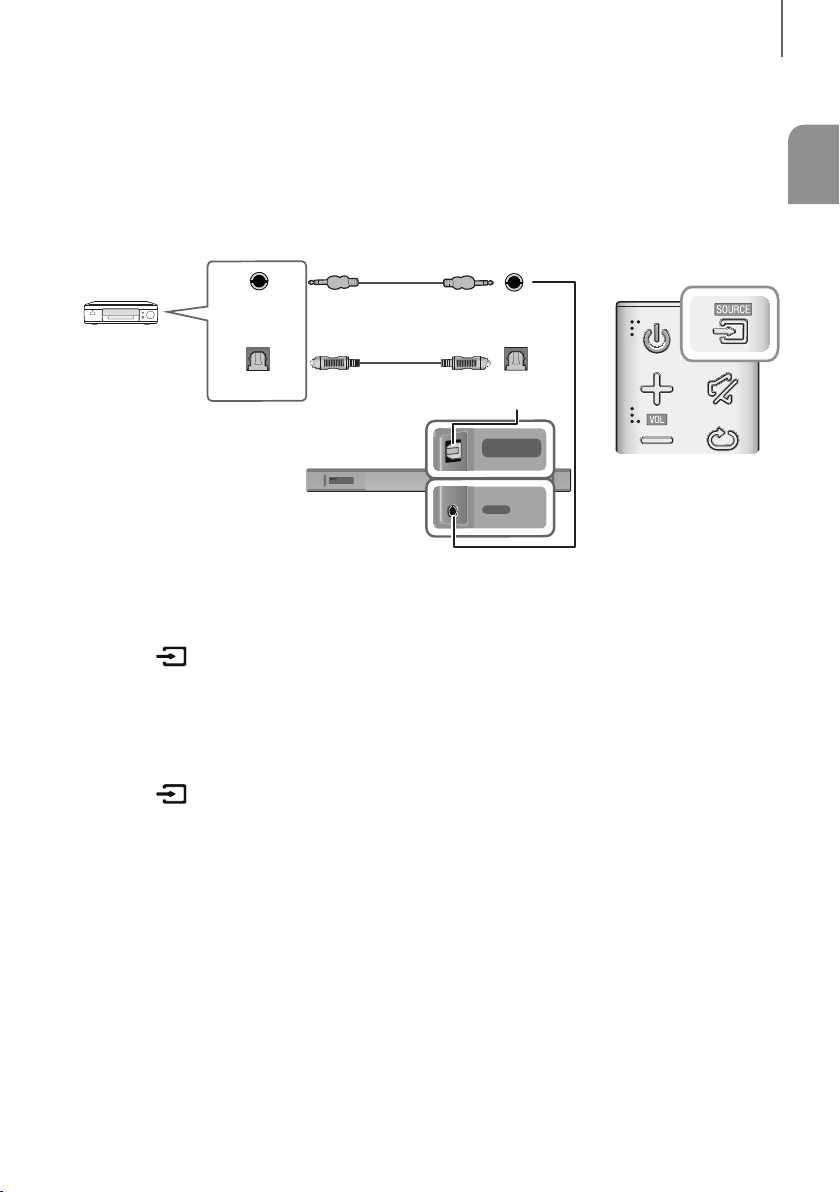

21 Optical or Analogue Audio Cable
22 HDMI Cable
23 FUNCTIONS
23 Input Mode
24 Bluetooth

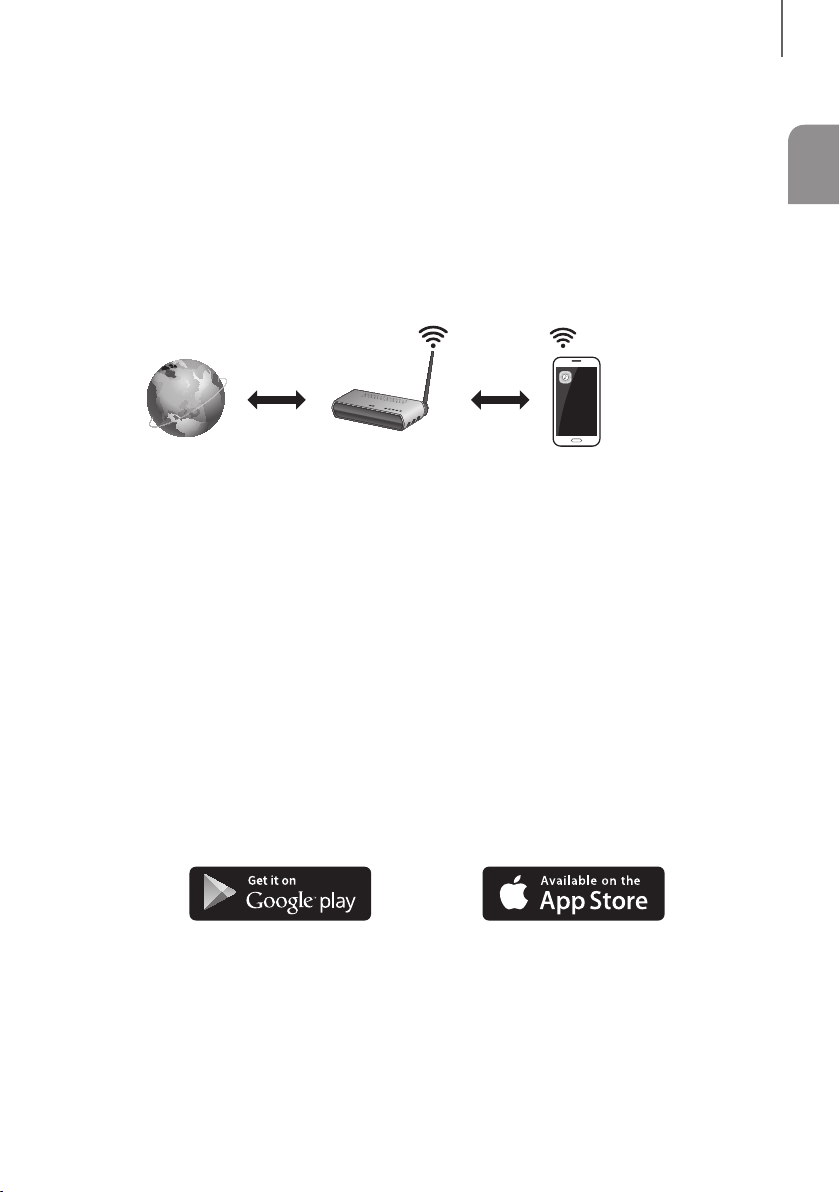

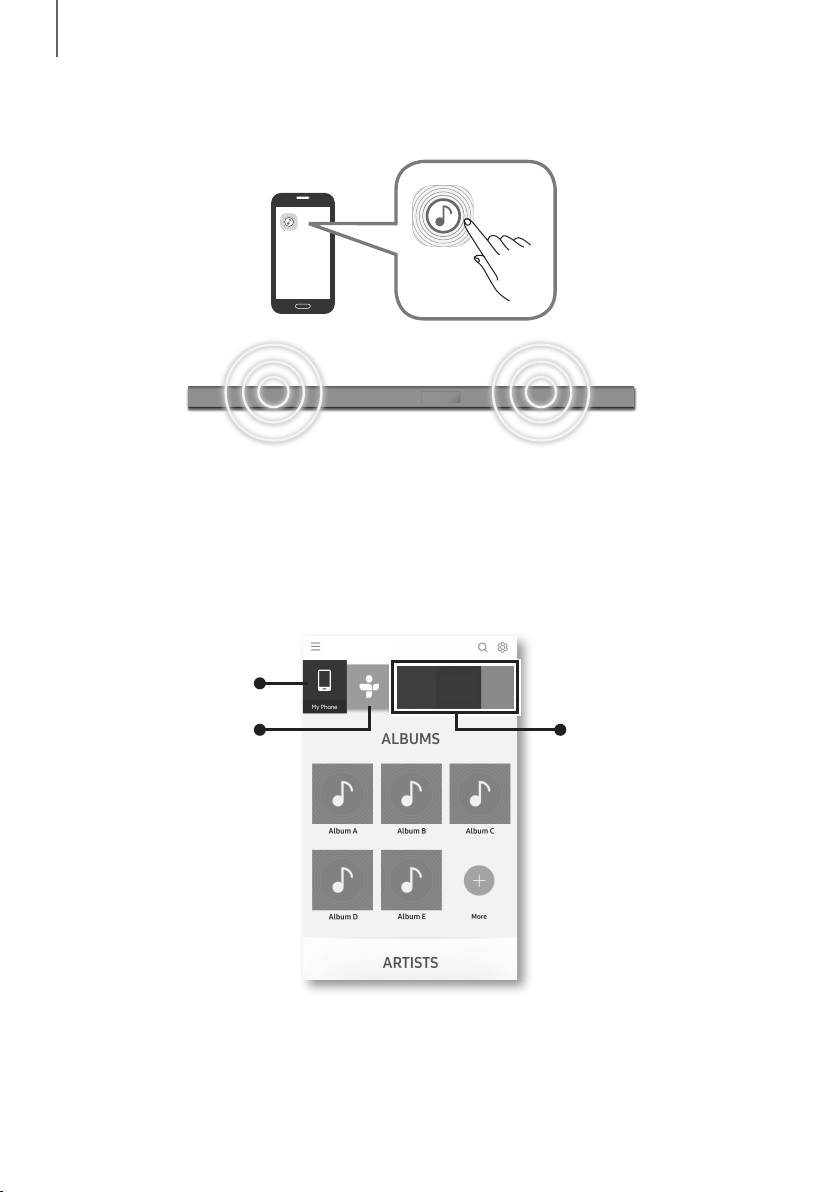

27 Using the Multiroom App
29 Using the Network Standby On
Function
30 Software Update
32 TROUBLESHOOTING
32 Troubleshooting
33 APPENDIX
33 Specifications
ENG
5
GETTING STARTED
WHAT’S INCLUDED
BEFORE READING THE USER’S MANUAL
Note the following terms before reading the user manual.
+ Icons used in this manual
Icon Term Definition
Caution
Indicates a situation where a function does not operate or settings may be cancelled.
Note
Indicates tips or instructions on the page that help you operate a function.

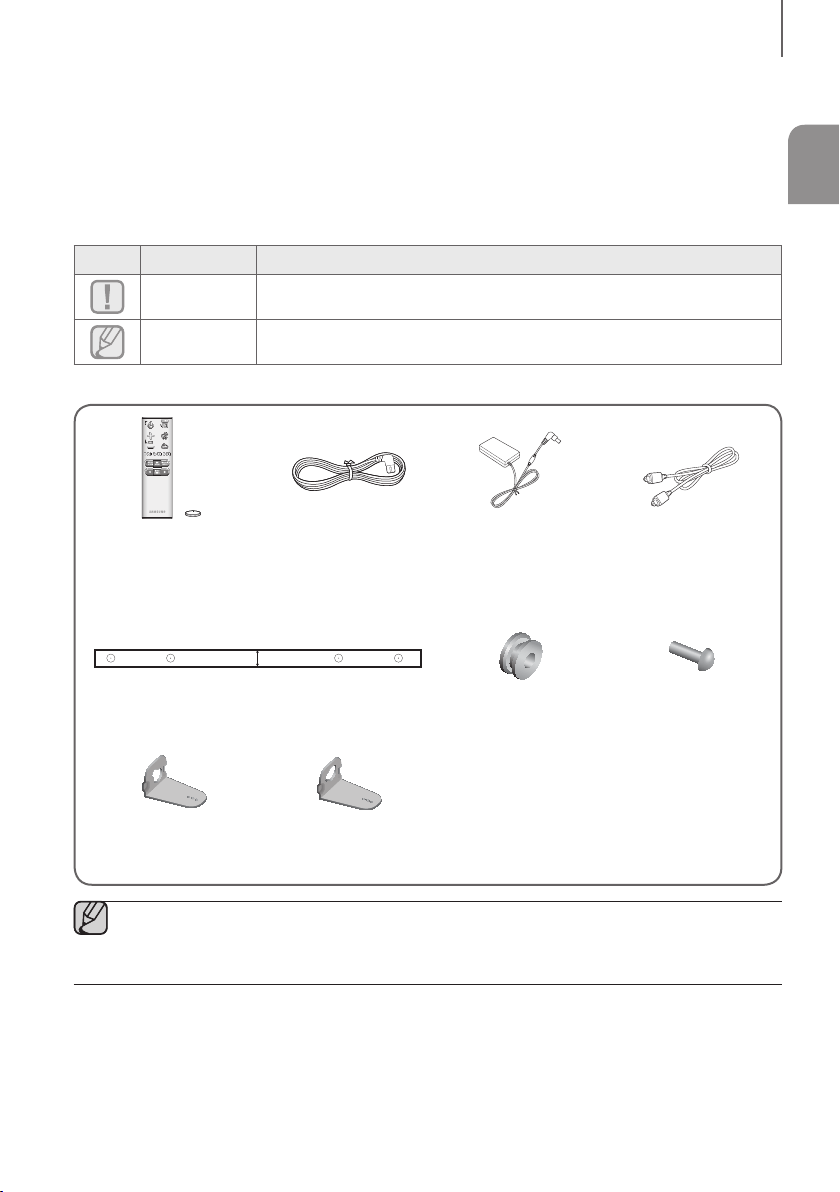

Check for the supplied accessories shown below.
Remote Control /
Lithium Battery
(3V : CR2032)
Power Cord : 2 EA AC/DC Adapter Optical Cable
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
Wall Mount Guide Holder-Screw : 2 EA Screw : 2 EA
Bracket-Wall Mount L Bracket-Wall Mount R
● The appearance of the accessories may differ slightly from the illustrations above.
● Micro USB to USB adapter and HDMI cables are sold separately. To purchase, contact a Samsung Service
Centre or Samsung Customer Care.
6
DESCRIPTIONS
FRONT / RIGHT SIDE PANEL
1
/
(Volume) Button
Controls the volume level.
The numeric value of the volume level appears in the front
panel display.
2 (Source) Button
Selects the D.IN, AUX, HDMI, BT, or TV input.
● While the unit is powered on, pressing the
button
for more than 3 seconds sets the button to act as the
(Mute) button. To cancel the (Mute) button
setup, press the
button for more than 3 seconds
again.
3 (Power) Button
Turns the power on and off.
2
3
Right Side
Display
Displays the current mode.
Remote Control Sensor
1
● When you plug in the AC cord, the power button will begin working in 4 to 6 seconds.
● When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
● If you want to enjoy sound only from the Soundbar, you must turn off the TV's speakers in the Audio Setup
menu of your TV. Refer to the owner's manual supplied with your TV.
DESCRIPTIONS
ENG
7
DESCRIPTIONS

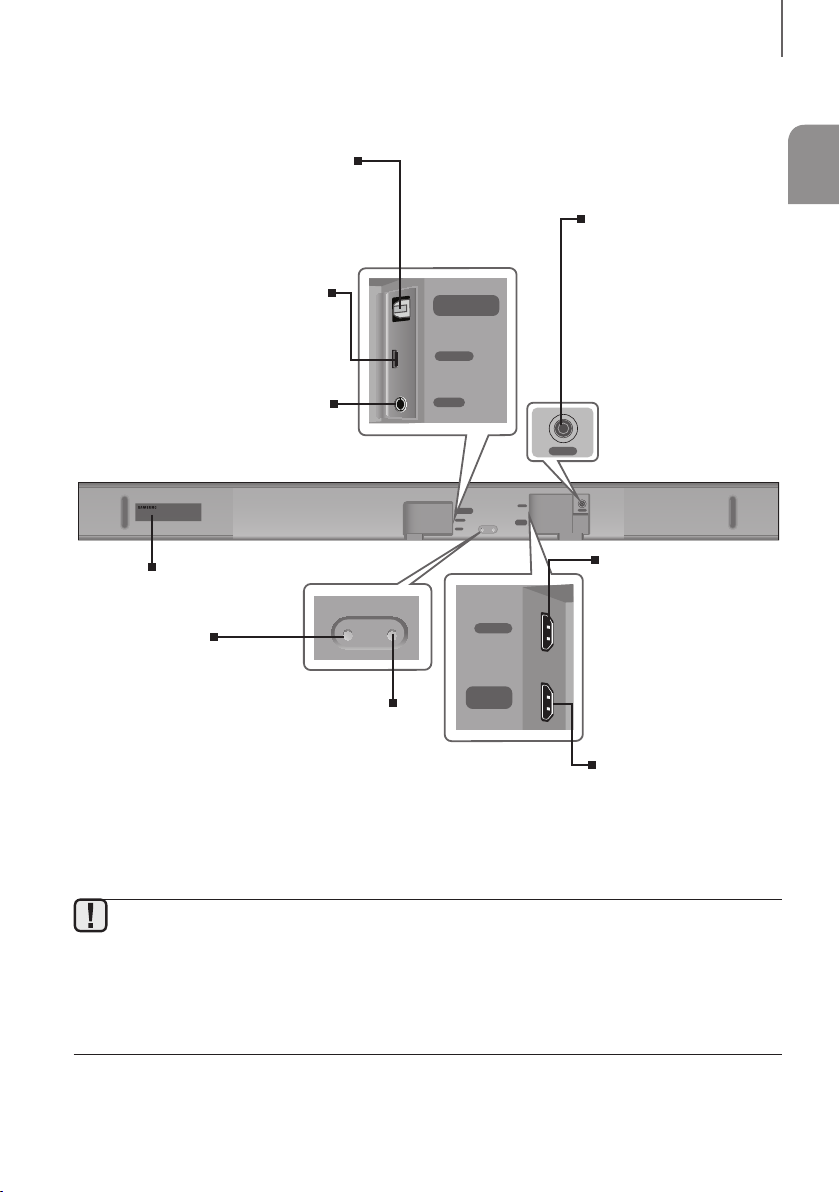

REAR / BOTTOM PANEL
DIGITAL AUDIO IN
(OPTICAL)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
SERVICE
Wi-Fi SETUP SPK ADD
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
Wi-Fi SETUP SPK ADD
DC 24V
(Power Supply In)
Connect the DC power
adaptor to the power supply
jack, and then connect the
AC power adaptor plug to a
wall outlet.
SERVICE
To upgrade the product's software
through the USB Port.
DIGITAL AUDIO IN (OPTICAL)
Connect to the digital (optical) output of
an external device.
HDMI OUT (TV-ARC)
Outputs digital video and audio signals
simultaneously using an HDMI cable.
HDMI IN
Inputs digital video and
audio signals
simultaneously using an
HDMI cable. Use when
connecting a supported
external device.
Wi-Fi SETUP
Press this button to
connect your Soundbar to
your network using Wi-Fi
setup. (Requires a smart
device and the Samsung
Multiroom app.
See page 27.)
SPK ADD
Press the button to connect
the Soundbar to a Samsung
HUB (purchased separately)
or a network. (Requires a
smart device and the
Samsung Multiroom app.
See page 27.)
AUX IN
Connect to the Analogue output of an
external device.
LABEL
● When disconnecting the power cable of the AC power adaptor from a wall outlet, pull the plug.
Do not pull the cable.
● Do not connect this unit or other components to an AC outlet until all connections between components
are complete.
● Make sure to rest the AC/DC Adapter flat on a table or the floor. If you place the AC/DC Adapter so that it
is hanging with the AC cord input facing upwards, water or other foreign substances could enter the
Adapter and cause the Adapter to malfunction.
8
DESCRIPTIONS

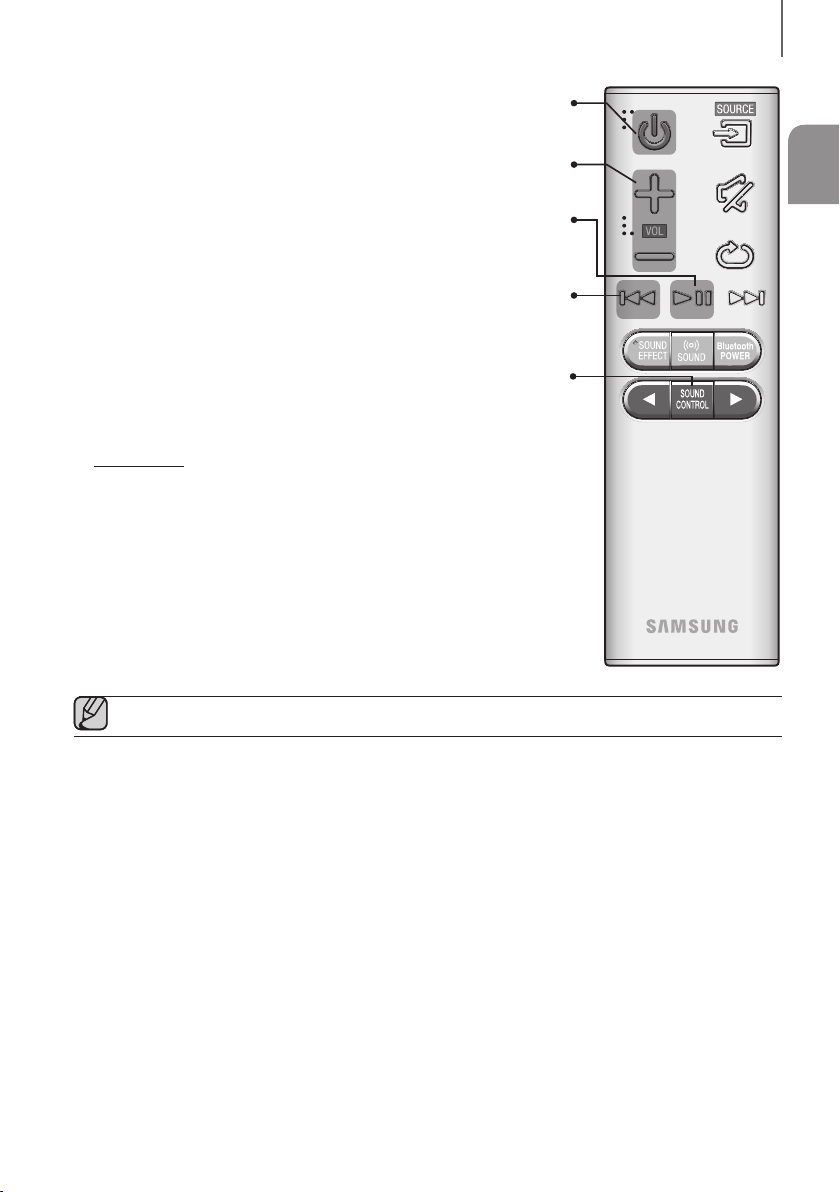

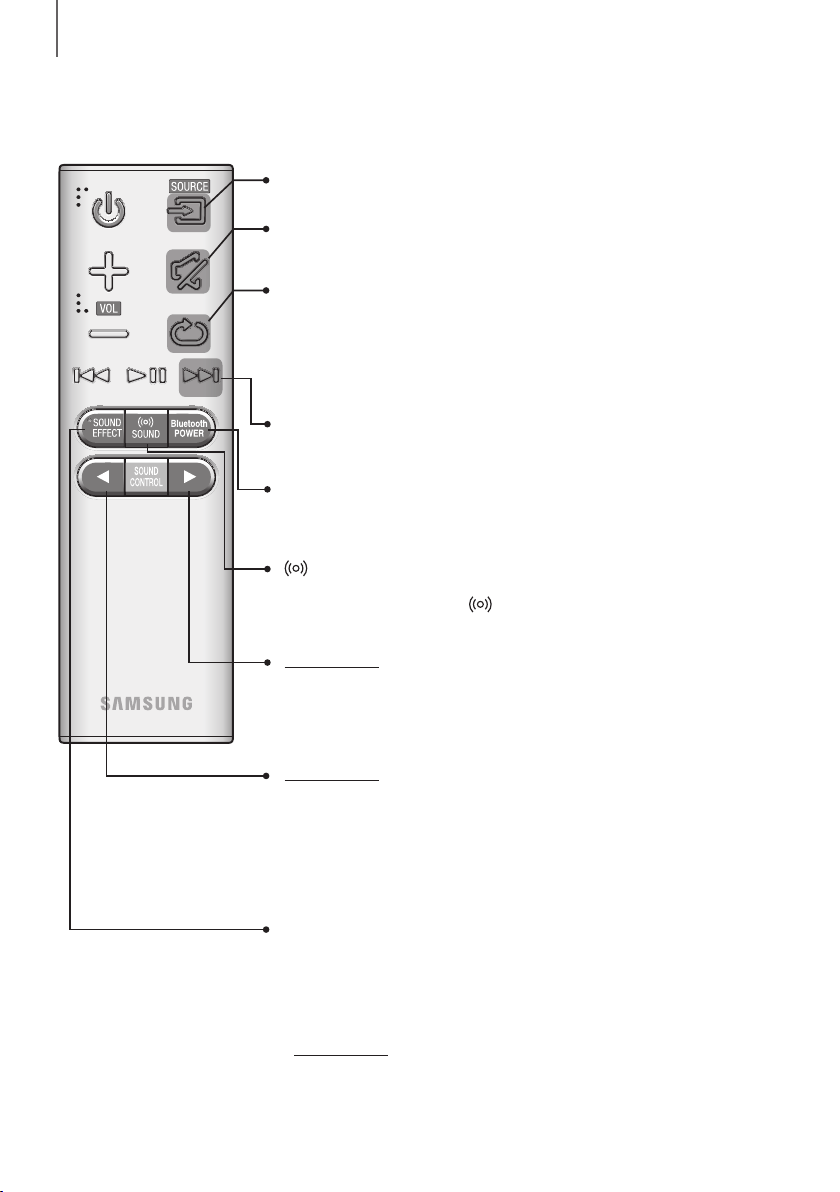

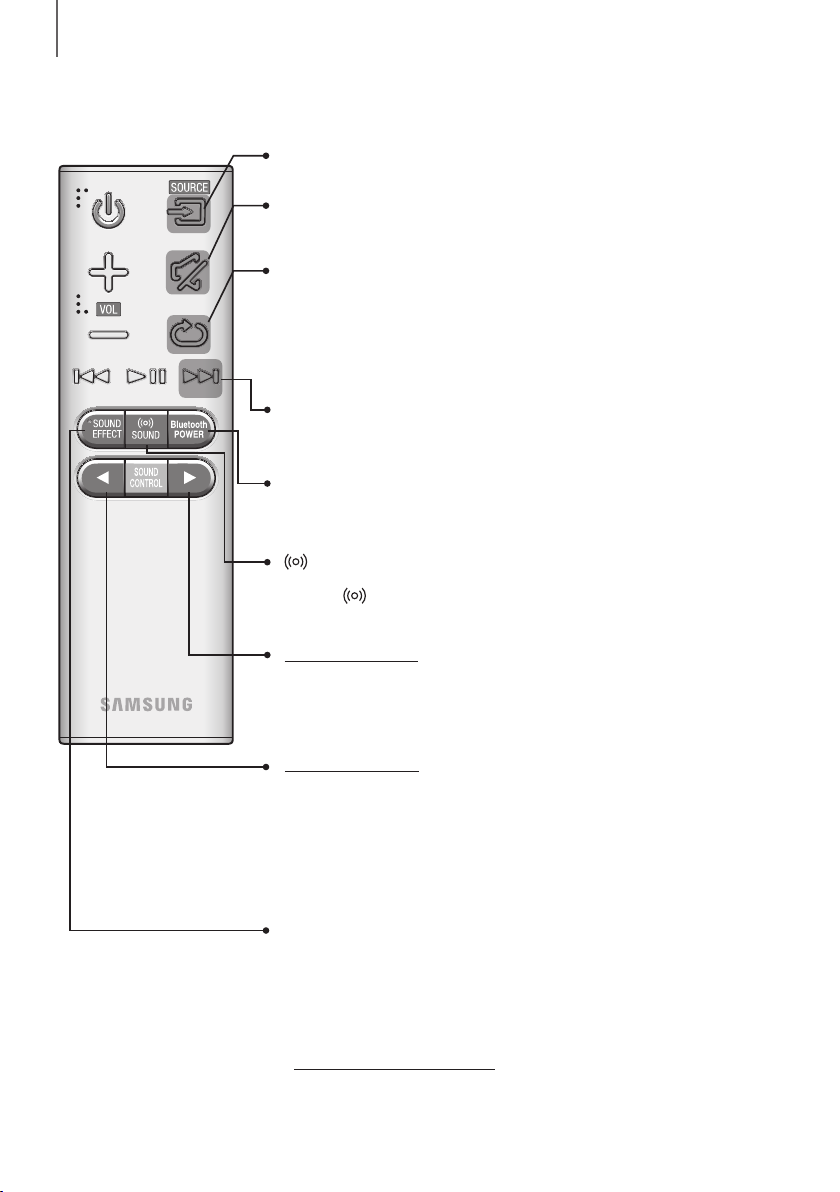

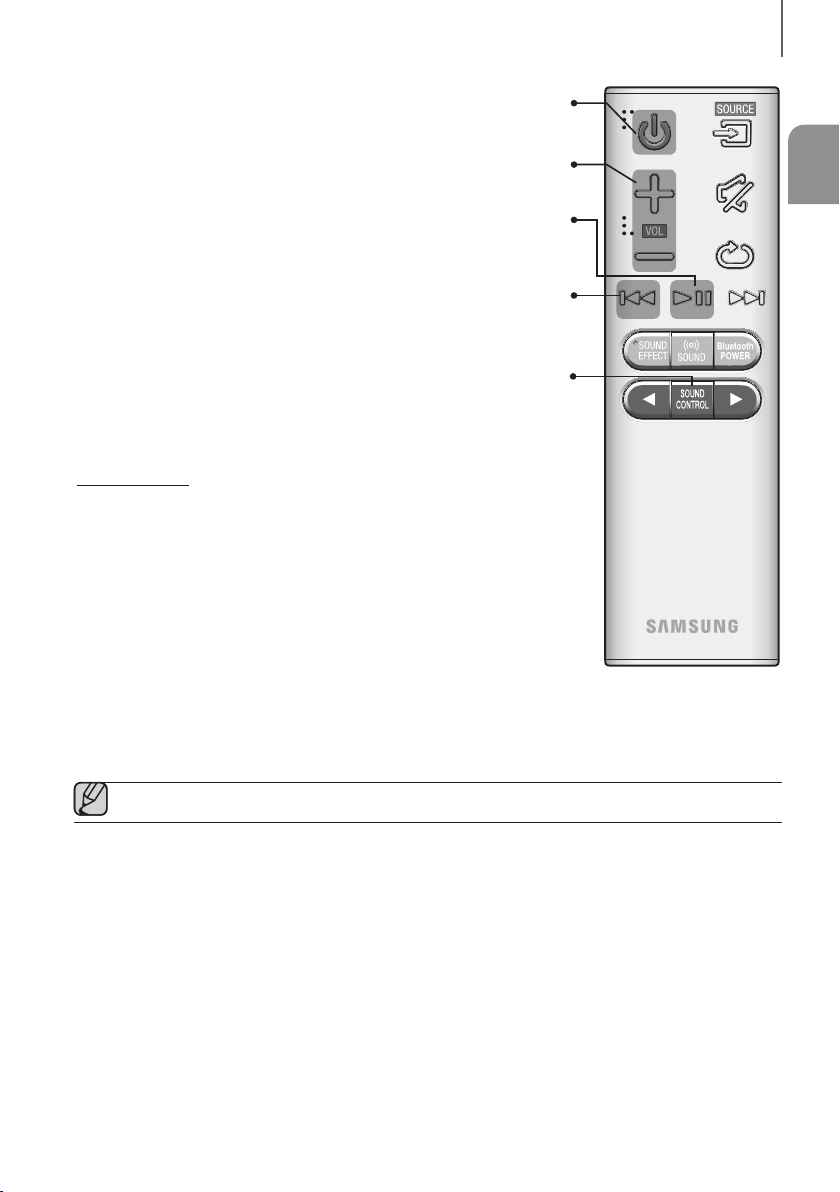

REMOTE CONTROL
Repeat
The Repeat function is available only when playing back music from Songs on phone
or DMS of Samsung Multiroom app.
OFF - REPEAT : Cancels Repeat Playback.
TRACK - REPEAT : Plays a track repeatedly.
ALL - REPEAT : Plays all tracks repeatedly.
Mute
You can turn the volume down to 0 with the push of a button.
Press again to restore the sound to the previous volume level.
SOURCE
Press to select a source connected to the Soundbar.
Skip Forward
If there is more than one file on the device you are playing, and you press
the ] button, the next file is selected.
Bluetooth POWER
Press the Bluetooth POWER button on the remote to turn the Bluetooth
POWER On function on and off. See pages 20 and 25 for details.
SOUND
Surround Sound adds depth and spaciousness to the sound. Pressing the
SOUND button repeatedly cycles through the Surround Sound settings :
ON - SURROUND SOUND, OFF - SURROUND SOUND
SOUND EFFECT
You can select from 6 sound modes - STANDARD (Original Sound), MUSIC,
CLEAR VOICE, SPORTS, MOVIE, and NIGHT - depending on the content
you want to listen to.
Select the STANDARD mode if you want to enjoy the original sound.
* DRC (Dynamic Range Control)
Lets you apply dynamic range control to Dolby Digital.
Press and hold the SOUND EFFECT button for about 5 seconds in
STANDBY mode to turn the DRC (Dynamic Range Control) function on or off.
Press and hold the
button for about 5 seconds to turn the Anynet+ function
on or off.
OFF - ANYNET+, ON - ANYNET+
The Anynet+ function lets you control the Soundbar with the remote from an
Anynet+ compatible Samsung TV.
The Soundbar must be connected to the TV via an HDMI cable.
Press and hold the
button for about 5 seconds to turn the Auto Power Link
function on or off.
OFF - POWER LINK, ON - POWER LINK
* Auto Power Link
Synchronizes the Soundbar to a connected Optical source via the Optical jack
so it turns on automatically when you turn on your TV. (See page 18)
Auto Power Link function is only available in the D.IN mode.
ENG
9
DESCRIPTIONS
Volume
Adjusts the volume level of the unit.
Power
Turns the Soundbar on and off.
SOUND CONTROL
Press to select TREBLE, BASS, SUBWOOFER LEVEL or AUDIO SYNC.
Then, use the
,
buttons to adjust the TREBLE or BASS volume from
-3 ~ +3, SUBWOOFER LEVEL volume from -12, -6 ~ +6.
Press and hold the SOUND CONTROL button for about 5 seconds to adjust
the sound for each frequency band. 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz,
5KHz, and 10KHz are selectable and each can be adjusted to a setting between
-6 ~ +6.
If the Soundbar is connected to a digital TV and the video appears out of sync
with the audio, press the SOUND CONTROL button to sync the audio with the
video. Use the
,
buttons to set the audio delay between
0 ms ~ 300 ms. In TV mode, and BT mode, the Audio Sync function may not
available.
Play / Pause
Press the
p
button to pause a file temporarily.
Press the
p
button again to play the selected file.
Skip Back
If there is more than one file on the device you are playing, and you press
the
[
button, the previous file is selected.
● Operate the TV using the TV's remote control.
10
DESCRIPTIONS
+ Controlling the Soundbar using Your TV Remote Control
1. Press and hold the SOUND button for more than 5 seconds while the Soundbar is turned on.
2. “ON - TV REMOTE” appears on the Soundbar’s display.
3. In the TV’s menu, set the TV speaker to external speaker.
● Not available if the TV ARC function or HDMI mode is in use.
● All buttons are not available except the VOL +/- and the
buttons in this function.
● TV menus differ by manufacturer and model. Refer to the TV's user manual for further information.
● Manufacturers supporting this function:
- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
- This function may not be compatible with your TV's remote depending on the remote control's
manufacturer.
● To turn off this function, press the
SOUND button for 5 seconds.
"OFF - TV REMOTE" appears on the Soundbar's display.
INSTALLING THE BATTERY IN THE REMOTE CONTROL
1. Use a suitable coin to turn the
remote control's battery cover
counterclockwise to remove it
as shown in the figure above.
2. Insert a 3V lithium battery. Keep the
positive (+) pole facing up when inserting
the battery. Put the battery cover on and
align the '●' marks side by side as
shown in the figure above.
3. Use a suitable coin to
turn the remote control
battery cover clockwise
as far as it will go to fix it
in place.
ENG
11
INSTALLATION
INSTALLING THE SOUNDBAR
INSTALLING THE WALL MOUNT
+ Installation Precautions
● Install on a vertical wall only.
● For the installation, avoid a location with high temperature or humidity, or a wall that cannot sustain the weight of
the set.
● Check the strength of the wall. If the wall is not strong enough to support the unit, reinforce the wall or install the
unit on a different wall that can support the unit's weight.
● Purchase and use the fixing screws or anchors appropriate for the kind of wall you have (plaster board,
iron board, wood, etc.). If possible, fix the support screws into wall studs.
● Purchase wall mounting screws according to the type and thickness of the wall you will mount the Soundbar on.
- Diameter: M5
- Length: 35 mm or longer recommended.
● Connect cables from the unit to external devices before you install it on the wall.
● Make sure the unit is turned off and unplugged before you install it. Otherwise, it may cause an electric shock.
5 cm or more
1. Place the Wall Mount Guide against the wall surface.
• The Wall Mount Guide must be level.
• If the TV is mounted on the wall, install the Soundbar at least 5 cm below the TV.
INSTALLATION
12
INSTALLATION
Centre Line
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
2. Align the Paper Template’s Centre Line with the centre of your TV (if you are mounting the Soundbar
below your TV), and then fix the Wall Mount Guide to the wall using tape.
● If you are not mounting below a TV, place the Centre Line in the centre of the installation area.
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B
A B
3. Push a pen tip or sharpened pencil tip through the centre of the A-TYPE images on each end of the
Guide to mark the holes for the supporting screws, and then remove the Wall Mount Guide.
4. Using an appropriately sized drill bit, drill a hole in the wall at each marking.
● If the markings do not correspond to the positions of studs, make sure you insert appropriate anchors or
mollies into the holes before you insert the support screws. If you use anchors or mollies, make sure the
holes you drill are large enough for the anchors or mollies you use.
ENG
13
INSTALLATION

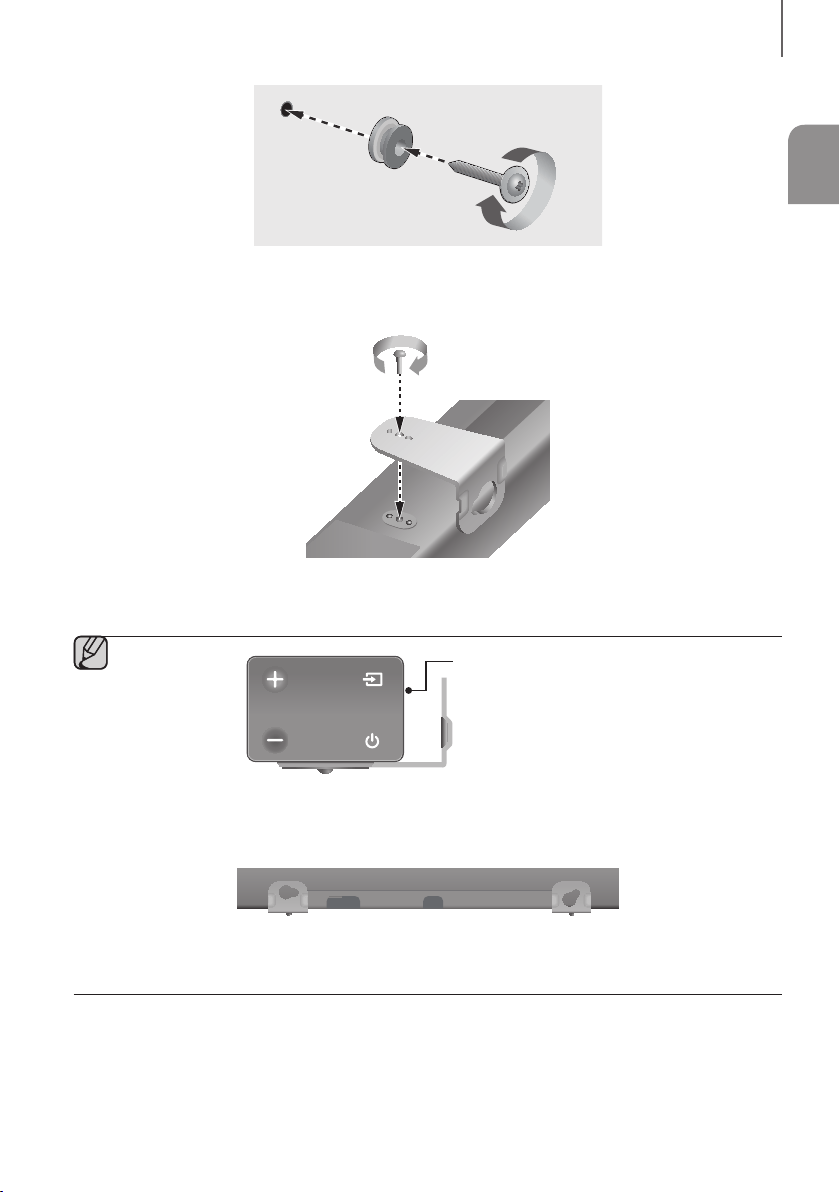

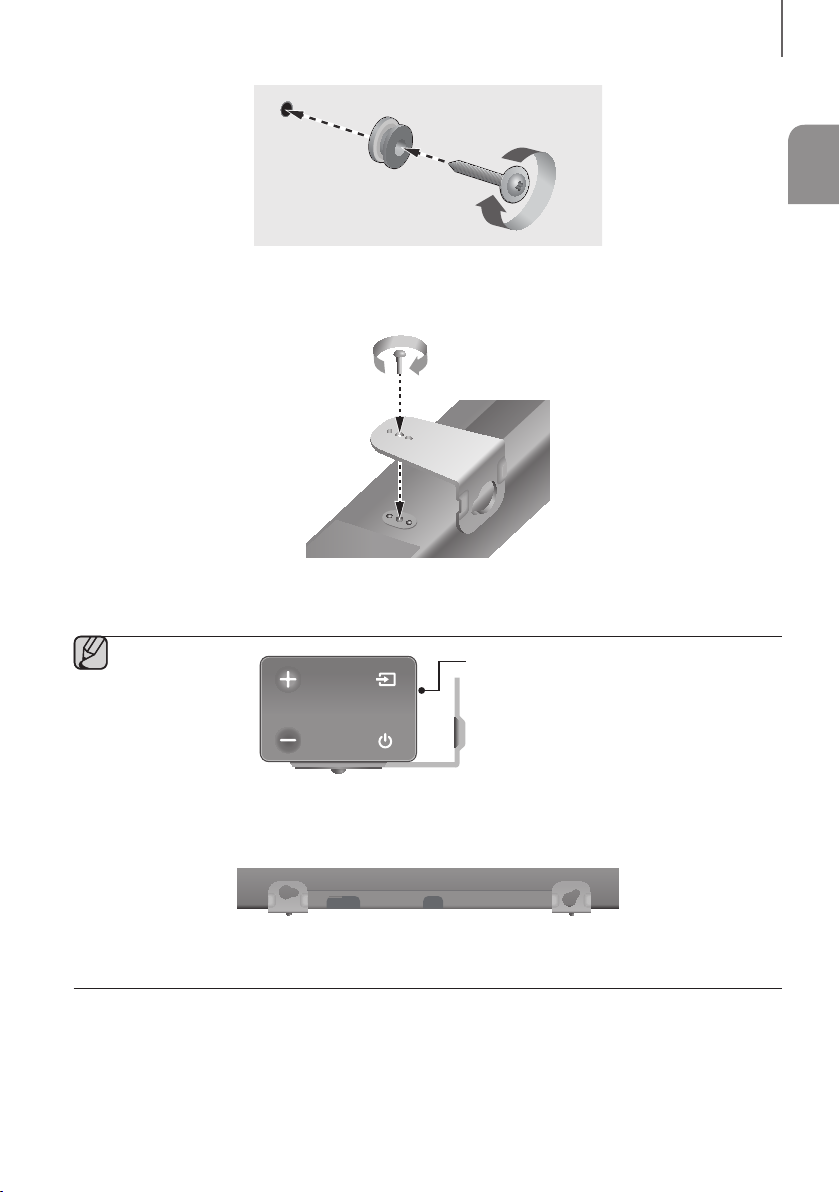

5. Push a screw (not supplied) through each Holder-Screw, and then screw each screw firmly into a
support screw hole.
6. Use the two Screws (M4 x L12) to attach both Bracket-Wall Mount L and R to the Soundbar’s bottom.
For a proper fit, make sure to align the bumps on the Soundbar to the holes on the brackets.
Rear side of Soundbar
Right end of Soundbar
● When assembling, make sure the hanger part of Bracket-Wall Mounts faces backwards.
Wall Mount LWall Mount R
● The left and right mounts are different shapes. Make sure to position them correctly.
14
INSTALLATION
7. Install the Soundbar with the attached Bracket-Wall Mounts by hanging the Bracket-Wall Mounts on
the Holder-Screws on the wall.
● Slightly tilt the Soundbar to insert both Holder-Screw heads into Bracket-Wall Mount holes. Push the
Soundbar in the direction of the arrow to make sure both sides are firmly fixed.
ENG
15
INSTALLATION
DETACHING THE SOUNDBAR FROM THE WALL
1. To separate the Soundbar from the wall mount, push it in the direction of the arrow, and then pull it away from the
wall as shown.
● Do not hang onto the installed unit and avoid striking or dropping the unit.
● Secure the unit firmly to the wall so that it does not fall off. If the unit falls off, it may cause an injury or
damage the product.
● When the unit is installed on a wall, please make sure that children do not pull any of the connecting
cables, as this may cause it to fall.
● For the optimal performance of a wall mount installation, install the speaker system at least
5 cm below the TV, if the TV is mounted on the wall.
● For your safety, if you do not mount the unit on the wall, install it on a secure, flat surface where it is unlikely
to fall.
16
CONNECTIONS
● Do not connect the power cord of this product or your TV to a wall outlet until all connections between
components are complete.
● Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
CONNECTING THE SUBWOOFER
CONNECTING TO THE SUBWOOFER AUTOMATICALLY
The Subwoofer's linking ID is preset at the factory and the main unit and subwoofer should link (connect wirelessly)
automatically when the main unit and subwoofer are turned on.
• When the subwoofer is completely connected, the blue LED Link Indicator on the subwoofer stops blinking and
glows continuously.
CONNECTING TO THE SUBWOOFER MANUALLY
If the blue LED light does not stop blinking when the main unit and subwoofer are turned on, please set the ID by
following the steps below.
● Important: Before you begin, put the battery into the remote. See page 10 for instructions.

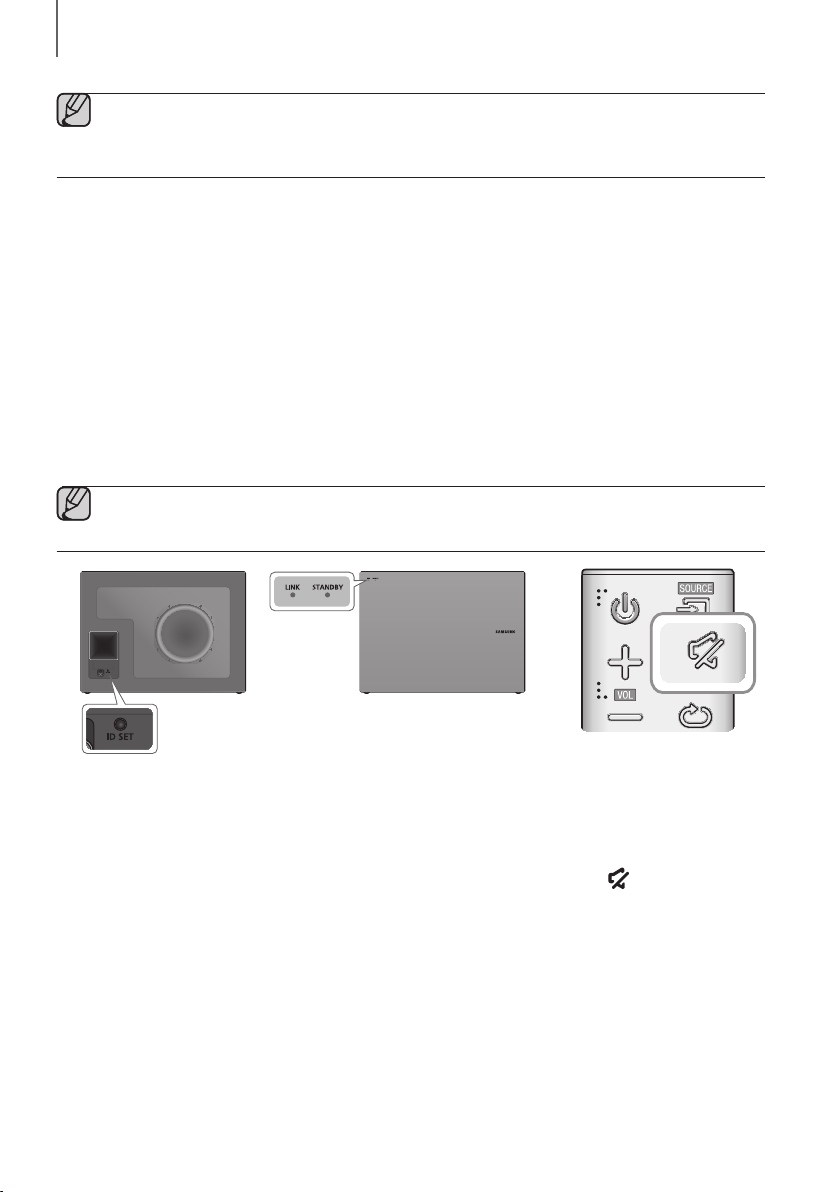

POWER
1. Plug the power cords of the main unit and subwoofer into an AC wall outlet.
2. Press the ID SET button on the back of the subwoofer with a small, pointed object for 5 seconds.
• The STANDBY indicator turns off and the LINK indicator (Blue LED) blinks quickly.
3. While the main unit is powered off (in STANDBY mode), press and hold the
(Mute) on the remote control for
5 seconds.
4. The ID SET message appears on the Soundbar's display.
5. To finalise the link, turn the main unit’s power on while the subwoofer’s Blue LED blinks.
• The main unit and the subwoofer should now be linked (connected).
• The LINK indicator (Blue LED) on the subwoofer should be glowing continuously and not blinking.
• If the LINK indicator is not solid blue, the linking process has failed. Turn off the main unit and start again from
Step 2.
• You can enjoy better sound from the wireless subwoofer by selecting a Sound Effect. (See page 8)
CONNECTIONS
ENG
17
CONNECTIONS
● Before moving or installing the product, be sure to turn off the power and disconnect the power cord.
● If the main unit is powered off, the wireless subwoofer will in standy mode and the STANDBY LED on the
front will blink Red directly. (no blue LED).
● If you use a device that uses the same frequency (2.4GHz) as the Soundbar near the Soundbar,
interference may cause some sound interruption.
● The maximum transmission distance of the wireless signal between the main unit and subwoofer is about
10 meters, but may vary depending on your operating environment. If a steel-concrete or metallic wall is
between the main unit and the wireless subwoofer, the system may not operate at all, because the wireless
signal cannot penetrate metal.
● If the main unit doesn't make a wireless connection, follow steps 1-5 on the previous page to re-set the
connection between the main unit and wireless subwoofer.
● The wireless receiving antenna is built into the wireless subwoofer. Keep the unit away from water and
moisture.
● For optimal listening performance, make sure that the area around the wireless subwoofer location is clear
of any obstructions.
LED INDICATOR LAMP STATUS ON SUBWOOFER
LED Status Description Resolution
Red On
Standby (with the Soundbar main
unit turned off)
Check the power supply to the
Soundbar main unit
Connection failed
Connect again
(refer to the instructions on manual
connection in the user manual)
Blue
On
Successfully connected
(normal operation)
-
Blinking
Standby (with the Soundbar main
unit turned off)
Check the power supply to the
Soundbar main unit
Connection failed
Connect again
(refer to the instructions on manual
connection in the user manual)
Red and blue Blinking Malfunction Contact the service center.
18
CONNECTIONS
CONNECTING TO A TV
● Important: Before you begin, put the battery into the remote. See page 10 for instructions.
CONNECTING TO A TV USING A DIGITAL OPTICAL CABLE
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optical Cable

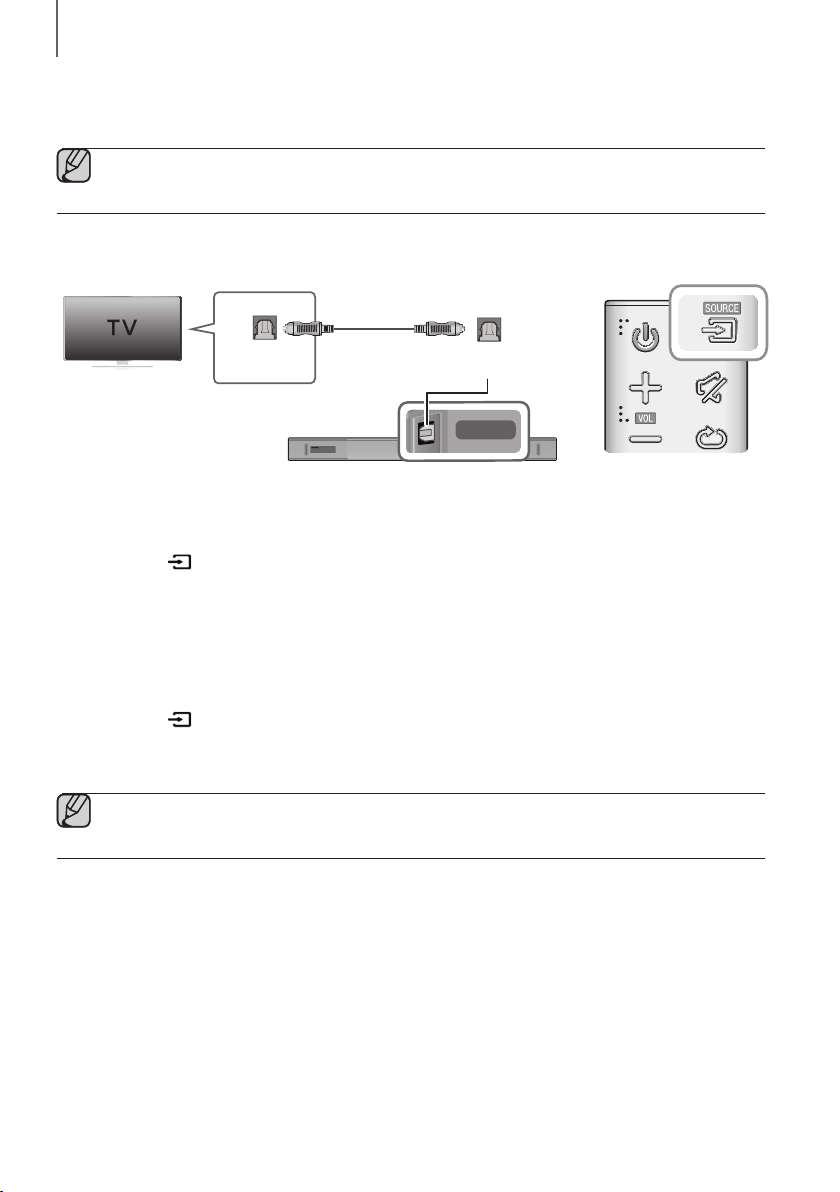

1. Connect the DIGITAL AUDIO IN (OPTICAL) jack on the Soundbar to the OPTICAL OUT jack of the TV with a
digital optical cable.
2. Press the
button on the right side of the Soundbar or the SOURCE button on the remote control to select
the D.IN mode.
+ Auto Power Link
If you have connected the main unit to a TV with a digital optical cable, you can set the Auto Power function ON
to have the Soundbar turn on automatically when you turn the TV on.
1. Connect the Soundbar and
a TV
with a digital optical cable.
2. Press the
button on the main unit’s right side or the SOURCE button on the remote control to select the
D.IN
mode.
3. Press the
button on the remote control for 5 seconds to turn Auto Power Link on or off.
● Auto Power Link is set to ON by default.
● Depending on the connected device, Auto Power Link may not function.
ENG
19
CONNECTIONS
CONNECTING TO A TV USING AN HDMI (DIGITAL) CABLE
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN
HDMI OUT
(TV-ARC)
HDMI IN
HDMI OUT
(TV-ARC)
HDMI Cable
(not supplied)

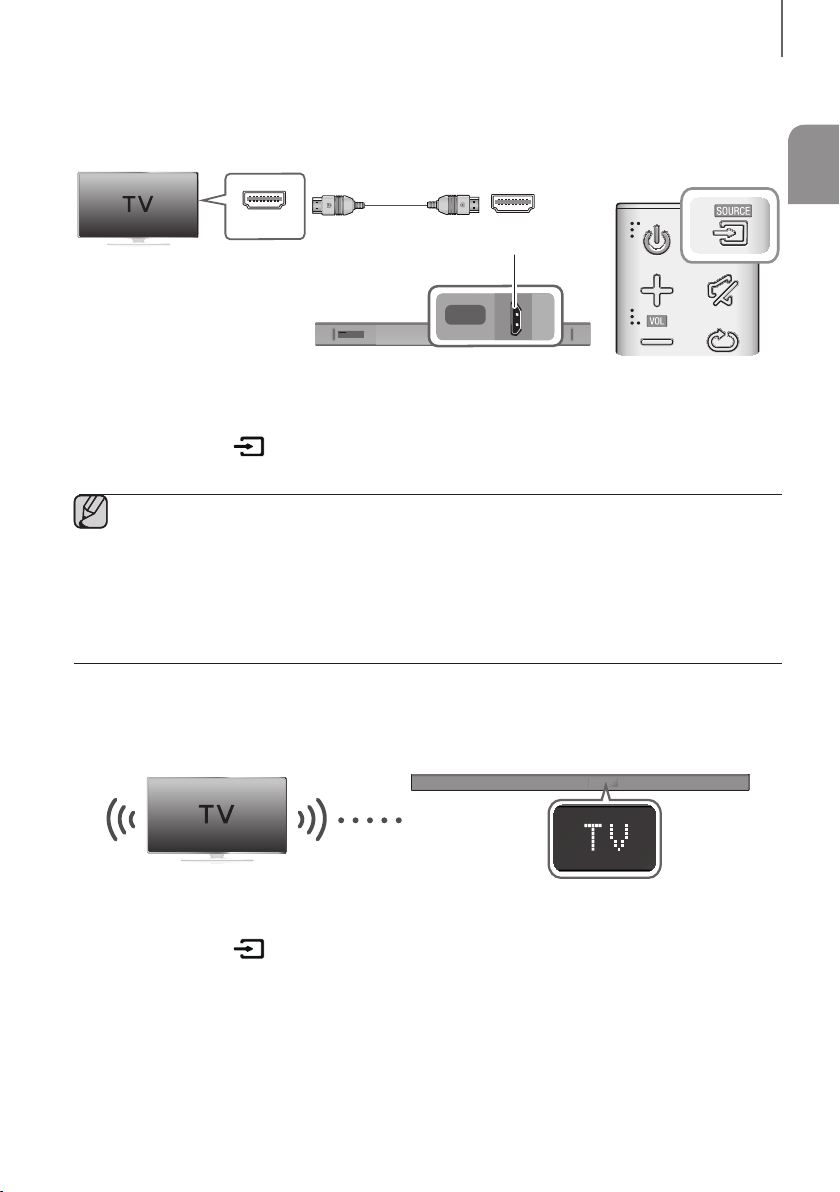

1. Connect an HDMI cable (not supplied) from the HDMI OUT (TV-ARC) jack on the bottom of the product to the
HDMI IN jack on your TV.
2. Press the
button on the right side of the Soundbar or the SOURCE button on the remote control to select
the D.IN mode.
● HDMI is an interface that enables the digital transmission of video and audio data with just a single
connector.
● If the TV provides an ARC port, connect the HDMI cable to the HDMI IN (ARC) port.
● We recommend you use a coreless HDMI cable if possible. If you use a cored HDMI cable, use one whose
diameter is less than 14 mm.
● Anynet+ must be turned on.
● This function is not available if the HDMI cable does not support ARC.
TV SOUNDCONNECT
You can enjoy TV sound through your Soundbar when it is connected to a Samsung TV that supports the
TV SoundConnect function.
Connect
1. Turn on the TV and Soundbar.
2. Press the
button on the main unit’s right side or the SOURCE button on the remote control to select the TV
mode.
3. On the TV, a message asking whether to enable the TV SoundConnect function appears.
4. Select <Yes> using the TV's remote control to finish connecting the TV and Soundbar.
20
CONNECTIONS
● If the TV SoundConnect linking process fails, navigate to SoundConnect in the TV's Sound menu, select
Add New Device, and set Add New Device to ON. Then, try again.
● Switching the Soundbar’s mode from TV to another mode automatically terminates TV SoundConnect.
●
To connect the Soundbar to another TV, the existing connection must be terminated.
● To terminate the existing connection, press and hold the
p
button on the remote for 5 seconds or switch
to another mode. To connect to the other TV, follow Steps 1 through 4 above.
● The TV SoundConnect (SoundShare) function is supported by some Samsung TVs released from 2012 on.
Check whether your TV supports the TV SoundConnect (SoundShare) function before you begin. (For
further information, refer to the TV’s user manual.).
● If your Samsung TV was released before 2014, check the SoundShare setting menu.
● If the distance between the TV and Soundbar exceeds 10 meters, the connection may not be stable or the
audio may stutter. If this occurs, relocate the TV or Soundbar so that they are within operational range, and
then re-establish the TV SoundConnect connection.
● TV SoundConnect Operational Ranges:
- Recommended pairing range: within 2 meters.
- Recommended operational range: within 10 meters.
● The Play/Pause, Next, and Prev buttons on the Soundbar or Soundbar's remote do not control the TV.
+ Using the Bluetooth POWER On function
The Bluetooth POWER On function is available after you have successfully connected the Soundbar to a Bluetooth
compatible TV using TV SoundConnect. When the Bluetooth POWER On function is ON, turning the connected TV on
or off will turn the Soundbar's power on and off as well.
1. Connect the TV to your Soundbar using the TV SoundConnect function.
2. Press the Bluetooth POWER button on the Soundbar remote. ON - BLUETOOTH POWER appears on
the Soundbar’s display.
• ON - BLUETOOTH POWER : The Soundbar turns on and off when you turn the TV on or off.
• OFF - BLUETOOTH POWER : The Soundbar only turns off when you turn the TV off.
● This function is supported by some Samsung TVs released from 2013 on.
ENG
21
CONNECTIONS
CONNECTING TO EXTERNAL DEVICES
OPTICAL OR ANALOGUE AUDIO CABLE
This unit comes equipped with one digital optical in jack and one analogue audio (AUX) in jack, giving you two
ways to connect it to external devices.
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
AUX IN
AUX OUT
BD / DVD player /
Set-top box /
Game console
Audio Cable
(not supplied)
Optical Cable
+ AUX Cable
1. Connect AUX IN (Audio) on the main unit to the AUDIO OUT jack of the Source Device using an audio cable.
2. Press the
button on the right side of the Soundbar or the SOURCE button on the remote control to select
the AUX mode.
+ Optical Cable
1. Connect DIGITAL AUDIO IN (OPTICAL) on the main unit to the OPTICAL OUT jack of the Source Device using a
digital optical cable.
2. Press the
button on the right side of the Soundbar or the SOURCE button on the remote control to select
the D.IN mode.
22
CONNECTIONS
HDMI CABLE
HDMI is the standard digital interface for connecting to TVs, projectors, DVD players, Blu-ray players, set top boxes,
and more.
HDMI prevents any degradation to the signal due to conversion to analogue and maintains the video and audio
quality of the original digital source.
Digital Devices
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN
HDMI IN
HDMI OUT
HDMI Cable
(not supplied)
1. Connect an HDMI cable (not supplied) from the HDMI IN jack on the bottom of the product to the HDMI OUT jack
on your digital device.
2. Press the
button on the right side of the Soundbar or the SOURCE button on the remote control to select
the HDMI mode.
ENG
23
FUNCTIONS
INPUT MODE
Press the button on the main unit’s
rig
ht
side or the
SOURCE button on the remote control to select the mode
you want.
Right end of Soundbar
Input mode Display
Optical Digital input
ARC (HDMI OUT) input
D.IN
AUX input
AUX
HDMI input
HDMI
BLUETOOTH mode
BT
TV SoundConnect
TV
AUTO POWER DOWN FUNCTION
The unit turns off automatically in the following situations.
● D.IN / HDMI / BT / TV Mode
- If there is no audio signal for 5 minutes.
● AUX Mode
- If the AUX cable is disconnected for 5 minutes.
- If there is no KEY input for 8 hours when the AUX cable is connected. (Auto Power Down function can be
turned off only in that case.)
To turn off Auto Power Down function, while in AUX mode, press and hold the
p
button for 5 seconds.
ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN appears on the display.
FUNCTIONS
24
FUNCTIONS
BLUETOOTH
You can connect a Bluetooth device to the Soundbar and enjoy music with stereo sound, all without wires!
TO CONNECT THE SOUNDBAR TO A BLUETOOTH DEVICE
Check if the Bluetooth device supports the Bluetooth compliant stereo headset function.
Bluetooth device
Connect
1. Press the
button on the main unit’s right side or the
SOURCE button on the remote control to select the BT
mode.
• You will see BT READY on the front display of the Soundbar.
2. Select the Bluetooth menu on the Bluetooth device you want to connect. (Refer to the Bluetooth device's user
manual.)
3. Select "[AV] Samsung Soundbar Kxxx" from the list.
• When the Soundbar is connected to the Bluetooth device, it will display [Bluetooth device name]
BT on
the front display.
• The device name can only be displayed in English. An underline " _ " will be displayed if the name is not in
English.
• If the Bluetooth device has failed to pair with the Soundbar, delete the previous "[AV] Samsung Soundbar
Kxxx" found by the Bluetooth device and have it search for the Soundbar again.
4. Play music on the connected device.
• You can listen to the music playing on the connected Bluetooth device over the Soundbar.
• In BT mode, the Play / Pause / Next / Prev functions are not available. However, these functions are available
on Bluetooth devices supporting AVRCP.
ENG
25
FUNCTIONS
● If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
● Only one Bluetooth device can be paired at a time.
● The Bluetooth connection will be terminated when you turn the Soundbar off.
● The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
- If there is a strong electrical field around the Soundbar.
- If several Bluetooth devices are simultaneously paired with the Soundbar.
- If the Bluetooth device is turned off, not in place, or malfunctions.
● Note that such devices as microwave ovens, wireless LAN adaptors, fluorescent lights, and gas stoves use
the same frequency range as the Bluetooth device, which can cause electric interference.
● The Soundbar supports SBC data (44.1kHz, 48kHz).
● Connect only to a Bluetooth device that supports the A2DP (AV) function.
● You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function.
● Once you have paired the Soundbar to a Bluetooth device, selecting "[AV] Samsung Soundbar Kxxx"
from the device's scanned devices list will automatically change the Soundbar to BT mode.
- Available only if the Soundbar is listed among the Bluetooth device’s paired devices. (The Bluetooth
device and the Soundbar must have been previously paired at least once.)
● Soundbar will appear in the Bluetooth device’s searched devices list only when the Soundbar is displaying
BT READY.
● In the TV SoundConnect mode, the Soundbar cannot be paired to another Bluetooth device.
BLUETOOTH POWER ON (BLUETOOTH POWER)
If a previously paired Bluetooth device tries to pair with the Soundbar when the Bluetooth POWER On function is on
and the Soundbar is turned off, the Soundbar turns on automatically.
1. Press the Bluetooth POWER button on the remote while the Soundbar is turned on.
2. ON - BLUETOOTH POWER appears on the Soundbar’s display.
TO DISCONNECT THE BLUETOOTH DEVICE FROM A
SOUNDBAR
You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device's user manual.
● The Soundbar will be disconnected.
● When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
BT DISCONNECTED on the front display.
TO DISCONNECT THE SOUNDBAR FROM A BLUETOOTH
DEVICE
Press the SOURCE button on the remote control or the button on the product's
rig
ht side to switch from BT to
another mode or turn off the Soundbar.
● The connected Bluetooth device will wait a certain amount of time for a response from the Soundbar before
terminating the connection. (Disconnection time may differ, depending on the Bluetooth device)
26
FUNCTIONS
● In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the Soundbar
and the Bluetooth device exceeds 10 meters.
● The Soundbar automatically turns off after 5 minutes in the Ready state.
+ More About Bluetooth
Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each other using a
short wireless connection.
● A Bluetooth device may cause noise or malfunction, depending on usage, if:
- A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or the
Soundbar.
- It is subject to electrical variation from obstructions caused by a wall, corner, or office partition.
- It is exposed to electrical interference from same frequency-band devices including medical equipment,
microwave ovens, and wireless LANs.
● Pair the Soundbar with the Bluetooth device while they are close together.
● The further the distance between the Soundbar and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational range, the connection is lost.
● In poor reception areas, the Bluetooth connection may not work properly.
● The Bluetooth connection only works when it is close to the unit. The connection will be automatically cut off if the
Bluetooth device is out of range. Even within range, the sound quality may be degraded by obstacles such as
walls or doors.
● This wireless device may cause electric interference during its operation.
ENG
27
FUNCTIONS
USING THE MULTIROOM APP
The Samsung Multiroom app lets you connect the Soundbar to a smart device, your network, and the Internet. Once
the Soundbar is connected to a smart device that has the Multiroom App installed, you can also connect the
Soundbar and multiple Samsung Multiroom devices together wirelessly and play audio through them.
BEFORE YOU BEGIN

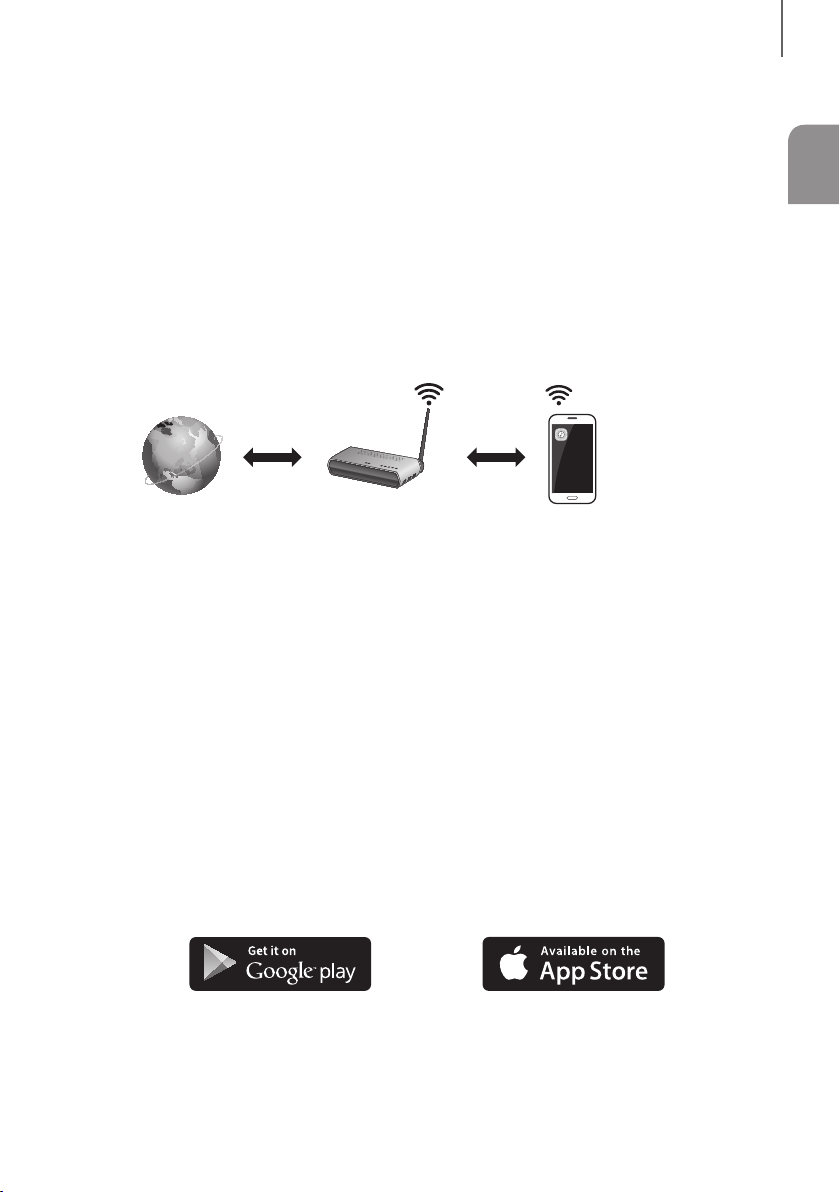

+ Communication Basics
Internet Wireless Router
Smart Device:
Android or iOS
(App Control)
Requirements:
1. A Wireless Router and a Smart Device.
2. The wireless router must be connected to the Internet.
3. The smart device must be connected to the router via a Wi-Fi connection.
INSTALLING THE SAMSUNG MULTIROOM APP
To use the Soundbar with the Samsung Multiroom App, you must download and then install the Samsung Multiroom
App on your smart device. You can download the app from Google Play or the App Store. With the Samsung
Multiroom App installed, you can play music on your Soundbar that is stored on your smart device, located on other
connected devices, provided by other content providers, or streamed from Internet radio stations.
+ Android or iOS
Download the Samsung Multiroom app from Google Play or the App Store of your smart device.
* Market search : Samsung Multiroom
or
28
FUNCTIONS
+ Launching the Samsung Multiroom App
To launch the Samsung Multiroom app, tap the Multiroom app icon on your smart device.
CONNECTING THE SOUNDBAR TO YOUR NETWORK
On your smart device, select the Samsung Multiroom app. Follow the directions on your smart device’s screen.
You can use the following music sources with the Samsung Multiroom app.
- Music files stored in your mobile phone, various music sources, and Internet radio.
Music in mobile phone
Internet radio Music service
[AV] Samsung Soundbar Kxxx
ENG
29
FUNCTIONS
USING THE NETWORK STANDBY ON
FUNCTION
The Network Standby On function becomes available if a wireless connection has been properly established between
a smart device and the Soundbar. This function turns on the Soundbar automatically when a smart device attempts to
connect to the Soundbar via Bluetooth or Wi-Fi. If you turn the Soundbar on via a Bluetooth connection, its input
mode is set to BT automatically. To turn the Soundbar on via Wi-Fi, you must have the Samsung Multiroom App
installed on your smart device.
1. Connect the smart device to your Soundbar.
2. Turn the Network Standby On function on by pressing the
]
button on the Soundbar remote for more than
5 seconds. You can turn the function off by pressing the
]
button again for more than 5 seconds.
● Network Standby On is available only if the Soundbar is listed among the smart device’s paired devices.
(The Smart device and the Soundbar must have been previously paired at least once.)
● Soundbar will appear in the smart device’s searched devices list only when the Soundbar is displaying
[BT READY] or [WiFi READY].
● In the TV SoundConnect mode, the Soundbar cannot be paired to another smart device.
● If the Network Standby On function did not work:
- The Network Standby On is set to Off. Set it to ON.
● The Wi-Fi connection to the Soundbar will be terminated if the Soundbar’s power cord is disconnected or
the power is cut off. If the power is cut off, turn on the Soundbar and reconnect it.
● If the Network Standby is set to Off, the Soundbar cannot be turned on by Bluetooth connection.
30
FUNCTIONS
SOFTWARE UPDATE
DIGITAL AUDIO IN
(OPTICAL)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
SERVICE
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
AUX IN
Micro USB to
USB adapter Cable
(not supplied)
UPDATING WITH USB
Samsung may offer updates for the Soundbar's system firmware in the future.
If an update is offered, you can update the firmware by connecting a USB device with the firmware update stored on it
to the USB port on your Soundbar.
Note that if there are multiple update files, you must load them onto the USB device singly and use them to update the
firmware one file at a time.
Please visit samsung.com or contact the Samsung call centre to receive more information about downloading update
files.
+ Updating Procedure
1. Connect a Micro USB to USB adapter cable with a male USB 2.0 Micro USB plug (Type B) on one end and a
standard female 2.0 USB jack (Type A) on the other end to the micro USB jack on your Soundbar.
● The Micro USB to USB adapter cable is sold separately. To purchase, contact a Samsung Service Centre
or Samsung Customer Care.
2. Follow the steps below to download the product software:
Go to the Samsung website at (samsung.com/sec) search for the model name - select the customer support
option (the option name is subject to change)
3. Save the downloaded software to a USB stick and select "Extract to the folder name" to unzip the folder.
4. Turn off the Soundbar and connect the USB stick containing the software update to the female port on a Micro
USB adapter cable.
5. Turn on the Soundbar. Within 3 minutes, UPDATE is displayed and updating begins.
6. After the update is complete, the Soundbar turns off and on again.
ENG
31
FUNCTIONS
+ If UPDATE was not displayed
1. Turn off the Soundbar, connect the USB storage device that contains update files to the Soundbar’s USB port.
2. Disconnect the power cord, reconnect it, and then turn on the Soundbar.
● Insert a USB device containing the firmware update into the USB port on the main unit.
● Updating firmware may not work properly if audio files supported by the Soundbar are stored in the USB
storage device.
● Do not disconnect the power or remove the USB device while updates are being applied. The main unit will
turn off automatically after completing the firmware update.
● After update is completed, the user setup in Soundbar is initialised. We recommend you write down your
settings so that you can easily reset them after the update. Note that updating firmware resets the
subwoofer connection too.
If the connection to the subwoofer is not re-established automatically after the update, refer to page 16.
If the software update fails, check that the USB stick is not defective.
● Mac OS users should use MS-DOS (FAT) as the USB format.
● Depending on the manufacturer, some USB devices may not be supported.
AUTO UPDATE
If the Soundbar is connected to the Internet, it will automatically check for the latest firmware and update when new
firmware becomes available, even if it is turned off.
● The Soundbar is configured to run Auto Update by default.
● To use the Auto Update function, the Soundbar must be connected to the Internet.
● The Wi-Fi connection to the Soundbar will be terminated if its power cord is disconnected or the power is
cut off. If the power is cut off, turn on the Soundbar and reconnect it.
32
TROUBLESHOOTING
TROUBLESHOOTING
Before requesting service, please check the following.
The unit will not turn on.
• Is the power cord plugged into the outlet? ¼ Connect the power plug to the outlet.
A function does not work when the button is pressed.
• Is there static electricity in the air? ¼ Disconnect the power plug and connect it again.
Sound is not produced.
• Is the Mute function on?
• Is the volume set to minimum?
¼ Press the
(Mute) button to cancel the Mute
function.
¼ Adjust the volume.
The remote control does not work.
• Are the batteries drained?
• Is the distance between the remote control and main
unit too far?
¼ Replace with new batteries.
¼ Move closer to the unit.
The TV SoundConnect (TV pairing) failed.
• Does your TV support TV SoundConnect?
• Is your TV firmware the latest version?
• Does an error occur when connecting?
¼ TV SoundConnect is supported by some Samsung
TVs released from 2012 on. Check your TV to see if it
supports TV SoundConnect.
¼ Update your TV with the latest firmware.
¼ Contact the Samsung Call Centre.
¼ Reset TV SoundConnect and connect again.
To reset the TV SoundConnect connection, press
and hold the
p
button for 5 seconds.
The red LED on the subwoofer blinks and the subwoofer is not producing sound.
• Your subwoofer may not be connected to the
main unit of the product.
¼ Try to connect your subwoofer again.
(See Page 16)
Soundbar is not turned on by Bluetooth or Multiroom App.
• Check the Network Standby option is OFF.
¼ If it's true, BT and Wifi functions are not allowed in
power off state. Press and hold the
]
button for
5 seconds to turn on the Network Standby in power
on state.
TROUBLESHOOTING
ENG
33
APPENDIX
SPECIFICATIONS
GENERAL
Weight
Main Unit
2.6 kg
Subwoofer (PS-WK650, PS-WK651)
6.8 kg
Dimensions
(W x H x D)
Main Unit
1010.5 x 54.0 x 87.5 mm
Subwoofer (PS-WK650, PS-WK651)
452.0 x 335.0 x 154.0 mm
Operating Temperature Range
+5°C to +35°C
Operating Humidity Range
10 % to 75 %
AMPLIFIER
Rated
Output
Power
Main Unit
30W x 6, 6 ohm, THD
≦10%
Subwoofer (PS-WK650, PS-WK651)
160W, 3 ohm, THD≦10%
* Design, specifications and App screen are subject to change without prior notice.
* Nominal specification
- Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.
- Weight and dimensions are approximate.
- For more information about the power supply and power consumption, refer to the label attached to the
product.
a Precaution : The product will restart automatically if you turn on/off Wi-Fi/Ethernet.
Overall Standby Power Consumption (W)
(All the network ports are “ON” condition)
2.8W
Wi-Fi/Ethernet Port deactivation method
Press Wi-Fi SETUP button on the product for 30
seconds or press the
]
button on the Soundbar remote
for more than 5 seconds to turn Wi-Fi/Ethernet On / Off.
Bluetooth Port deactivation method
Press SPK ADD button on the product for 30 seconds or
press the
]
button on the Soundbar remote for more
than 5 seconds to turn Bluetooth On / Off.
a Open Source Licence Notice
- For further information on Open Sources used in this product, please visit the website:
http://opensource.samsung.com
a
Licence
- The Spotify Software is subject to third party licences found here :
www.spotify.com/connect/third-party-licenses.
- For more information about Spotify Connect, please visit www.spotify.com/connect
APPENDIX
34
APPENDIX
LICENCES
Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of
Dolby Laboratories.
For DTS patents, see http://patents.dts.com. Manufactured under licence from DTS Licensing Limited. DTS, the
Symbol, & DTS and the Symbol together are registered trademarks, and DTS 2.0 Channel is a trademark of DTS, Inc.
© DTS, Inc. All Rights Reserved.
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered
trademarks of HDMI Licensing LLC in the United States and other countries.
Wireless Models (including the frequency of 5.15GHz-5.35GHz)
Hereby, Samsung Electronics, declares that this equipment is in compliance with the
essential requirements and other relevant provisions of Directive 1999/5/EC.
The original Declaration of Conformity may be found at http://www.samsung.com,
go to Support > Search Product Support and enter the model name.
This equipment may be operated in all EU countries.
This equipment may only be used indoors.
Wireless Models (excluding the frequency of 5.15GHz-5.35GHz)
Hereby, Samsung Electronics, declares that this equipment is in compliance with the essential
requirements and other relevant provisions of Directive 1999/5/EC.
The original Declaration of Conformity may be found at http://www.samsung.com,
go to Support > Search Product Support and enter the model name.
This equipment may be operated in all EU countries.
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care
Centre.
[Correct disposal of batteries in this product]
(Applicable in countries with separate collection systems)
This marking on the battery, manual or packaging indicates that the
batteries in this product should not be disposed of with other household
waste at the end of their working life. Where marked, the chemical
symbols Hg, Cd or Pb indicate that the battery contains mercury,
cadmium or lead above the reference levels in EC Directive 2006/66.
If batteries are not properly disposed of, these substances can cause
harm to human health or the environment.
To protect natural resources and to promote material reuse, please
separate batteries from other types of waste and recycle them through
your local, free battery return system.
Correct Disposal of This Product
(Waste Electrical & Electronic Equipment)
(Applicable in countries with separate collection systems)
This marking on the product, accessories or literature indicates that
the product and its electronic accessories (e.g. charger, headset,
USB cable) should not be disposed of with other household waste at
the end of their working life. To prevent possible harm to the
environment or human health from uncontrolled waste disposal,
please separate these items from other types of waste and recycle
them responsibly to promote the sustainable reuse of material
resources.
Household users should contact either the retailer where they
purchased this product, or their local government office, for details of
where and how they can take these items for environmentally safe
recycling.
Business users should contact their supplier and check the terms and
conditions of the purchase contract. This product and its electronic
accessories should not be mixed with other commercial wastes for
disposal.
For information on Samsung’s environmental commitments and product specific regulatory obligations e.g.
REACH visit: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Country Contact Centre
Web Site
`
Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/ie/support
GERMANY
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt. Festnetz, aus
dem Mobilfunk max. 0,60 €/Anruf)
www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 34902172678 www.samsung.com/es/support
PORTUGAL 808 20 7267 www.samsung.com/pt/support
LUXEMBURG 261 03 710
www.samsung.com/be_fr/support
NETHERLANDS
0900-SAMSUNG (0900-7267864)
(€ 0,10/Min)
www.samsung.com/nl/support
BELGIUM 02-201-24-18
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
NORWAY 815 56480 www.samsung.com/no/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
SWEDEN 0771 726 7864 (0771-SAMSUNG) www.samsung.com/se/support
POLAND
801-172-678* lub +48 22 607-93-33 *
* (koszt połączenia według taryfy operatora)
www.samsung.com/pl/support
HUNGARY
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
www.samsung.com/hu/support
Country Contact Centre
Web Site
AUSTRIA
0800-SAMSUNG (0800-7267864)
[Only for Premium HA] 0800-366661
[Only for Dealers] 0810-112233
www.samsung.com/at/support
SWITZERLAND 0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch/support
(German)
www.samsung.com/ch_fr/
support (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support
CROATIA 072 726 786 www.samsung.com/hr/support
BOSNIA 055 233 999 www.samsung.com/support
MONTENEGRO 020 405 888 www.samsung.com/support
SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA 011 321 6899 www.samsung.com/rs/support
BULGARIA
*3000 Цена в мрежата
0800 111 31 , Безплатна телефонна линия
www.samsung.com/bg/support
ROMANIA
*8000 (apel in retea)
08008-726-78-64 (08008-SAMSUNG)
Apel GRATUIT
www.samsung.com/ro/support
CYPRUS 8009 4000 only from landline, toll free
www.samsung.com/gr/support
GREECE
80111-SAMSUNG (80111 726 7864) only
from land line (+30) 210 6897691 from
mobile and land line
LITHUANIA 8-800-77777 www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support
Manuel d'utilisation
Imaginez les possibilités
Merci d’avoir choisi un appareil Samsung.
Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur
www.samsung.com/register
HW-K650
HW-K651
© 2016 Samsung Electronics Co., Ltd. Tous droits réservés.
32
démarrage
INFORMATIONS RELATIVES À LA
SÉCURITÉ
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.
L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE
APRÈS-VENTE QUALIFIÉ.
ATTENTION
RISQUE DE CHOC
ÉLECTRIQUE. NE PAS
OUVRIR
Ce symbole indique la présence d’une haute
tension à l’intérieur. Il est dangereux de mettre
en contact quoi que ce soit avec une partie
interne de ce produit.
Ce symbole indique la présence d’importantes
instructions concernant le fonctionnement et la
maintenance jointes avec ce produit.
Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de
terre) n'est requis.
Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension
CA.
Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension
CC.
Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le
manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.
AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la
pluie ou à l’ humidité.
ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large
dans la fente large.
• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait
nécessaire que la prise principale soit facile d'accès.
ATTENTION
• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par
conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.
démarrage
3
FRA
démARRAge
PRÉCAUTIONS
99.1mm 99.1mm
68.6
mm
99.1mm
Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos
de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm
autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices
de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet
ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA
de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
En cas d'orage, débranchez la fiche de l'appareil de la
prise murale. Les surtensions occasionnées par l'orage
pourraient endommager votre appareil.
Protégez le produit de l'humidité (comme les vases) et
d'une chaleur excessive (comme une cheminée) ou de
tout équipement capable de créer des champs
magnétiques ou électriques. Débranchez le câble
d'alimentation en cas de dysfonctionnement. Votre
produit n'est pas prévu pour un usage industriel. Ce
produit ne peut être utilisé qu'à des fins personnelles.
Une condensation peut se former si le produit ou un
disque a été stocké à basse température. Si vous devez
transporter l'ensemble pendant l'hiver, attendez environ
2 heures que l'appareil ait atteint la température de la
pièce avant de l'utiliser.
N'exposez pas l'ensemble aux rayons directs du soleil ou
à toute autre source de chaleur. Ceci pourrait entraîner une
surchauffe et un dysfonctionnement de l’appareil.
Les piles utilisées dans ce produit peuvent contenir des
produits ch miques dangereux pour l'environnement. Ne
jetez pas les piles dans votre poubelle habituelle. Ne
vous débarrassez pas des piles en les faisant brûler. Ne
court-circuitez pas, ne désassemblez pas ni ne faites pas
surchauffer les batteries. Le remplacement incorrect de
la batterie entraîne un risque d'explosion. Ne la
remplacez que par une batterie du même type.
ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE,
[Télécommande fournie avec] Ce produit contient une pile par pièce/bouton.
Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement
2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si
le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée
des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du
corps, consultez immédiatement un médecin.
54
démarrage
SOMMAIRE
2 DÉMARRAGE
2 Informations relatives à la sécurité
5 Contenu
6 DESCRIPTIONS
6 Panneau frontal/de droite
7 Panneau arrière/inférieur
8 Télécommande
11 INSTALLATION
11 Installation de la Soundbar
11 Installation de la fixation murale
15 Retrait de la Soundbar du mur
16 BRANCHEMENTS
16 Connexion du caisson de graves
18 Connexion de l'appareil à un téléviseur
18 Raccordement de la Soundbar à un téléviseur
à l'aide d'un câble optique numérique
19 Connexions avec le téléviseur à l'aide d'un
câble HDMI (numérique)
19 TV SoundConnect
21 Raccordement à des appareils
externes
21 Câble audio analogique ou optique
22 Câble HDMI
23 FONCTIONS
23 Mode D’entrée
24 Bluetooth
27 Utilisation de l'application Multiroom
29 Utilisation de la fonction Network
Standby On
30 Mise à jour logicielle
32 TÉPANNAGE
32 Tépannage
33 ANNEXE
33 Spécifications
● Les figures et les illustrations du présent Manuel
d'utilisation sont fournies à titre de référence
uniquement et peuvent différer de l'apparence du
produit réel.
● Des frais supplémentaires pourront vous être
facturés dans les cas suivants :
(a) Vous demandez l'intervention d'un ingénieur,
mais il s'avère que l'appareil ne présente
aucune anomalie (par ex. vous n'avez pas lu ce
Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation,
mais il s'avère que celle-ci ne présente aucune
défaillance (par ex. vous n'avez pas lu ce
Manuel d'utilisation).
● Le montant de ces frais administratifs vous sera
notifié avant que tout travail ou toute visite à votre
domicile ne soit effectuée).
5
FRA
démARRAge
CONTENU
AVANT DE LIRE LE MANUEL D'UTILISATION
Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.
+ Icônes utilisées dans le présent manuel
Icône Terme Définition
Attention
Indique une situation pour laquelle une fonction ne fonctionne pas ou que des
paramètres peuvent être annulés.
Remarque
Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque
fonction.
Vérifiez la présence des accessoires fournis présentés ci-dessous.
Télécommande /
Batterie Lithium
(3V : CR2032)
Cordon d'alimentation :
2 pièces
Adaptateur CA/CC Câble optique
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
Guide de fixation murale Vis de fixation : 2 pièces Vis : 2 pièces
Support de fixation
murale G
Support de fixation
murale D
● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
● Les câbles adaptateur Micro USB à USB et HDMI sont vendus séparément. Pour les acheter, contactez un
Centre de service Samsung ou le Service client de Samsung.
76
descriptions
PANNEAU FRONTAL/DE DROITE
1
Bouton
/
(Volume)
Permet de régler le volume.
La valeur numérique du niveau du volume apparaît à
l'écran de la façade.
2 Bouton (Source)
Permet de sélectionner les entrées D.IN, AUX, HDMI, BT,
TV.
● Lorsque l’appareil est sous tension, si vous appuyez
sur le bouton
pendant plus de 3 secondes, le
bouton fonctionne en
(Silencieux). Pour annuler la
configuration du bouton
(Silencieux), appuyez à
nouveau sur le bouton
pendant plus de
3 secondes.
3 Bouton (Alimentation)
Permet d’allumer et d’éteindre l’alimentation.
2
3
Côté droit
Affichage
Affiche le mode actuellement sélectionné.
Capteur de la
Télécommande
1
● Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le
déclenchement du son.
● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du
téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre
téléviseur.
descriptions
7
FRA
descRiptions
PANNEAU ARRIÈRE/INFÉRIEUR
DIGITAL AUDIO IN
(OPTICAL)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
SERVICE
Wi-Fi SETUP SPK ADD
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
Wi-Fi SETUP SPK ADD
DC 24V
(Entrée de
l'alimentation)
Branchez la prise de
l'adaptateur CC à la prise
d’alimentation (jack), puis
branchez la fiche de
l'adaptateur CA dans une
prise murale.
SERVICE
Pour mettre à niveau le logiciel du
produit via le port USB.
DIGITAL AUDIO IN (OPTICAL)
Permet la connexion à la sortie (optique)
numérique d’un appareil externe.
HDMI OUT (TV-ARC)
Transmet les signaux vidéo et audio
numériques simultanément au moyen d’un
câble HDMI.
HDMI IN
Permet de recevoir
simultanément les signaux
numériques audio et vidéo
à l’aide d’un câble HDMI.
Utilisez-le lorsque vous
connectez un périphérique
externe pris en charge.
Wi-Fi SETUP
Appuyez sur ce bouton
pour connecter votre
Soundbar à votre réseau
en utilisant la configuration
Wi-Fi. (Nécessite un
smartphone et l'application
Samsung Multiroom.
Voir page 27.)
SPK ADD
Appuyez sur la touche pour
connecter la Soundbar à un
HUB Samsung (acheté
séparément) ou à un réseau.
(Nécessite un smartphone et
l'application Samsung
Multiroom. Voir page 27.)
AUX IN
Permet la connexion à la sortie
analogique d’un périphérique externe.
ÉTIQUETTE
● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir
la fiche. Ne tirez pas sur le câble.
● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces
branchements entre les composants sont terminés.
● Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que
l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de
pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.
98
descriptions
TÉLÉCOMMANDE
Répéter
La fonction Repeat n'est disponible que pendant la lecture de titres audio
depuis le téléphone ou depuis le DMS de l'application Samsung Multiroom.
OFF - REPEAT : Permet d'annuler la lecture répétée.
TRACK - REPEAT : Permet de répéter la lecture d'une piste.
ALL - REPEAT : Permet de répéter la lecture de toutes les pistes.
Silencieux
Vous pouvez baisser le volume sur 0 en appuyant sur un bouton.
Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.
SOURCE
Permet de sélectionner une source connectée au Soundbar.
Saut en avant
Lorsque le périphérique que vous êtes en train de lire contient deux fichiers
ou plus et lorsque vous appuyez sur le bouton ], le fichier suivant est
sélectionné.
Bluetooth POWER
Maintenez enfoncé le bouton Bluetooth POWER de la télécommande
pour activer et désactiver la fonction Bluetooth POWER On.
Pour plus de détails, reportez-vous aux pages 20 et 25.
SOUND
Son surround ajoute de la profondeur et de l'ampleur au son. Appuyer sur
la touche
SOUND plusieurs fois permet de naviguer dans les
paramètres du Son surround :
ON - SURROUND SOUND, OFF - SURROUND SOUND
SOUND EFFECT
Vous pouvez choisir entre 6 modes sonores : STANDARD
(Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et NIGHT selon le
type de source dont vous souhaitez profiter.
Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine.
* DRC (Contrôle de plage dynamique)
Vous permet d'appliquer un contrôle de plage dynamique au Dolby Digital.
Appuyez et maintenez la pression sur le bouton SOUND EFFECT pendant
5 secondes environ en mode STANDBY pour activer ou désactiver la fonction
DRC (Contrôle de plage dynamique).
Appuyez sur la touche
et maintenez-la enfoncée pendant environ 5 secondes
pour activer ou désactiver la fonction Anynet+.
OFF - ANYNET+, ON - ANYNET+
La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande
d'un téléviseur Samsung compatible avec Anynet+.
La Soundbar doit être raccordée au téléviseur à l'aide d'un câble HDMI.
Appuyez sur la touche
et maintenez-la enfoncée pendant environ 5 secondes
pour activer ou désactiver la fonction Auto Power Link (Lien de mise sous
tension automatique).
OFF - POWER LINK, ON - POWER LINK
* Auto Power Link
Permet de synchroniser la Soundbar à une source optique connectée via la
prise optique pour que le produit s'allume automatiquement lorsque vous
allumez votre télévision. (Reportez-vous à la page 18)
La fonction Auto Power Link est disponible uniquement en mode D.IN.
9
FRA
descRiptions
Volume
Règle le niveau de volume de l’unité.
Marche/Arrêt
Permet d’allumer et d’éteindre l’alimentation.
SOUND CONTROL
Appuyez pour sélectionner TREBLE, BASS, SUBWOOFER LEVEL,
ou AUDIO SYNC.
Utilisez ensuite les touches , pour ajuster le volume TREBLE ou BASS entre
-3 et +3, ainsi que le volume SUBWOOFER LEVEL qui peut être réglé de -12,
-6 à +6.
Appuyez sur le bouton SOUND CONTROL pendant environ 5 secondes pour
régler le son pour chaque bande de fréquences. Vous pouvez sélectionner
150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune
de ces options de -6 ~ +6.
Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio
ne sont pas synchronisés, appuyez sur les boutons SOUND CONTROL pour
corriger le problème. Utilisez les boutons , pour régler le temps de retard
audio entre 0 ms ~ 300 ms. En mode TV et en mode BT, la fonction Audio Sync
peut ne pas être disponible.
Lecture/Pause
Appuyez sur le bouton p pour mettre en pause la lecture du fichier
temporairement. Appuyez à nouveau sur le bouton p pour lire le fichier
sélectionné.
Saut en arrière
Si le périphérique que vous êtes en train de lire contient plus d'un fichier et
que vous appuyez sur le bouton [, le fichier précédent est sélectionné.
● Faire fonctionner le téléviseur en utilisant sa télécommande.
1110
descriptions
+ Commande de la Soundbar avec la télécommande de votre téléviseur
1. Appuyez sur la touche SOUND et maintenez-la enfoncée pendant au moins 5 secondes pendant que la
Soundbar est sous tension.
2. Le message « ON - TV REMOTE » s'affiche sur l'écran de votre Soundbar.
3. Dans le menu de votre téléviseur, réglez le haut-parleur du téléviseur sur le mode externe.
● Non disponible si la fonction TV ARC ou le mode HDMI sont utilisés.
● Avec cette fonction, toutes les touches sont grisées, sauf VOL +/- et les touches
.
● Les menus des téléviseurs varient en fonction du fabricant et du modèle de téléviseur. Reportez-vous au
manuel d'utilisation de votre téléviseur pour obtenir de plus amples informations.
● Fabricants prenant en charge cette fonction :
- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
- Cette fonction peut ne pas être compatible avec la télécommande de votre téléviseur, selon le fabricant.
● Pour désactiver cette fonction, appuyez sur la touche
SOUND pendant 5 secondes.
Le message « OFF - TV REMOTE » s'affiche sur l'écran de votre Soundbar.
INSTALLATION DES PILES DANS LA TÉLÉCOMMANDE
1. Utilisez une pièce de monnaie
adaptée pour tourner le
couvercle de la batterie de la
télécommande dans le sens
inverse des aiguilles d’une
montre pour le retirer comme
indiqué sur la figure ci-dessus.
2. Insérez une pile au lithium de 3V. Veillez
à ce que le pôle positif (+) soit orienté
vers le haut lors de l’insertion de la pile
dans son logement Mettez le couvercle
sur la batterie et alignez le repère '●' l’un
en face de l’autre comme indiqué sur la
figure ci-dessus.
3. Utilisez une pièce de monnaie
adaptée pour tourner le
couvercle de la batterie de la
télécommande dans le sens
des aiguilles d’une montre
jusqu’en butée pour le
remettre en place.
11
FRA
INSTALLATION
INSTALLATION DE LA SOUNDBAR
INSTALLATION DE LA FIXATION MURALE
+ Précautions d’installation
● Procédez à l'installation sur un mur vertical uniquement.
● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour
supporter le poids de l’appareil.
● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez
l'appareil sur un autre mur pouvant supporter son poids.
● Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre,
fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur.
● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez
installer la Soundbar.
- Diamètre : M5
- Longueur : L 35 mm ou plus recommandée
● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.
● Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge
électrique.
5 cm minimum
1. Placez le Guide de fixation murale contre le mur.
• Le Guide de fixation murale doit être de niveau.
• Si le téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm en dessous du téléviseur.
INSTALLATION
1312
INSTALLATION
Ligne centrale
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
2. Alignez la Ligne centrale du modèle papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre
téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.
● Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone
d'installation.
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B
A B
3. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images A-TYPE à chaque extrémité du
guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.
4. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.
● Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou
les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes.
Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour
les accueillir.
13
FRA
INSTALLATION
5. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou
pour vis portante.
6. Utilisez les deux Vis (M4 x L12) pour fixer le Support de fixation murale G et D à l'arrière de la Soundbar. Pour
une bonne fixation, veillez à aligner les excroissances de la Soundbar et les trous des supports.
Arrière de la Soundbar
Extrémité droite de la Soundbar
● Lors du montage, vérifiez que le crochet du Support de fixation murale est positionné vers le bas.
Fixation murale GFixation murale D
● Les fixations droite et gauche ont des formes différentes. Veillez à bien les positionner.
1514
INSTALLATION
7. Installez la Soundbar, sur laquelle est fixé le Support de fixation murale, en accrochant le Support de fixation
murale sur les Vis de fixation sur le mur.
● Inclinez légèrement la Soundbar pour insérer les deux têtes de Vis de fixation dans les trous du Support
de fixation murale. Poussez la Soundbar dans la direction de la flèche pour bien fixer les deux côtés.
15
FRA
INSTALLATION
RETRAIT DE LA SOUNDBAR DU MUR
1. Pour retirer la Soundbar du support mural, poussez-la dans la direction de la flèche, puis retirez-la comme indiqué
sur l'image.
● Ne vous appuyez pas sur l’unité montée et évitez de la soumettre à des chocs ou des chutes.
● Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des
blessures ou endommager le produit.
● Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque
de faire tomber l’appareil.
● Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur,
si le téléviseur est monté sur le mur.
● Pour votre sécurité, dans le cas où vous ne l’utilisez pas en montage mural, veuillez installer l’unité sur une
surface plane sécurisée où elle ne risque pas de tomber.
1716
branchements
● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant
que toutes les connexions entre les différents composants n’aient été effectuées.
● Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.
CONNEXION DU CAISSON DE GRAVES
CONNEXION AUTOMATIQUE AU CAISSON DE GRAVES
L'ID d'appariement du subwoofer est prédéfini à l'usine et l'unité principale et le subwoofer doivent être appariés
(raccordés sans fil) automatiquement lorsqu'ils sont mis sous tension.
• Lorsque le subwoofer est connecté, le voyant LED d'appariement bleu cesse de clignoter pour rester allumé.
CONNEXION MANUELLE AU CAISSON DE GRAVES
Si le voyant LED bleu ne cesse de clignoter lorsque l'unité principale et le subwoofer sont allumés, définissez l'ID en
suivant les étapes ci-dessous.
● Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 10
pour prendre connaissance des instructions.
POWER
1. Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA.
2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un petit objet
pointu.
• Le témoin de veille s’éteint et le témoin de liaison (LED bleue) clignote rapidement.
3. Alors que l’unité principale est hors tension (en mode STANDBY), appuyez sur la touche
(Silencieux) de la
télécommande pendant 5 secondes.
4. Le message ID SET apparaît sur l'écran de la Soundbar.
5. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote.
• L’unité principale et le caisson de basses sont à présent liés (connectés).
• Le voyant d'LINK (LED bleue) sur le subwoofer doit rester allumé et ne pas clignoter.
• Si le voyant d'LINK ne reste pas bleu, cela signifie que le processus d'appariement a échoué.
Éteignez l'unité principale et recommencez à partir de l'Étape 2.
• Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores.
(Reportez-vous à la page 8)
branchements
17
FRA
bRAnchements
● Avant de déplacer ou d'installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.
● Si l'unité principale est éteinte, le subwoofer sans fil est en mode veille et la LED de STANDBY sur le devant
clignote en rouge (pas de LED bleue).
● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre
audio, l'interférence peut entraîner quelques interruptions de son.
● La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en
fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre
l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes
radio ne peuvent pas traverser le métal.
● Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente
pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil.
● L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de
l’eau et de l’humidité.
● Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien
dégagée.
ÉTAT DU TÉMOIN INDICATEUR LED SUR LE SUBWOOFER
LED État Description Résolution
Rouge Allumé
En veille (avec l’unité principale de
la Soundbar éteinte)
Vérifiez l’alimentation électrique sur
l’unité principale de la Soundbar
Échec de la connexion
Re-connexion (reportez-vous aux
instructions sur la connexion manuelle
dans le manuel d’utilisateur)
Bleu
Allumé
Connexion réussie
(fonctionnement normal)
-
Clignotement
En veille (avec l’unité principale de
la Soundbar éteinte)
Vérifiez l’alimentation électrique sur
l’unité principale de la Soundbar
Échec de la connexion
Re-connexion (reportez-vous aux
instructions sur la connexion manuelle
dans le manuel d’utilisateur)
Rouge et bleu Clignotement Dysfonctionnement Connectez le centre de services.
1918
branchements
CONNEXION DE L'APPAREIL À UN
TÉLÉVISEUR
● Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 10
pour prendre connaissance des instructions.
RACCORDEMENT DE LA SOUNDBAR À UN TÉLÉVISEUR À
L'AIDE D'UN CÂBLE OPTIQUE NUMÉRIQUE
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Câble Optique
1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide
d'un câble optique numérique.
2. Appuyez sur la touche
à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer
en mode D.IN.
+ Auto Power Link
Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, activez la fonction
Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur.
1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique numérique.
2. Appuyez sur la touche
à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer
en mode D.IN.
3. Appuyez sur la touche
de la télécommande pendant 5 secondes pour activer ou désactiver Auto Power Link.
● Par défaut, Auto Power Link est réglé sur ON.
● Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.
19
FRA
bRAnchements
CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CÂBLE
HDMI (NUMÉRIQUE)
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN
HDMI OUT
(TV-ARC)
HDMI IN
HDMI OUT
(TV-ARC)
Câble HDMI
(non fourni)
1. À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI OUT (TV-ARC) située à l'arrière de l'appareil à la
prise HDMI IN de votre téléviseur.
2. Appuyez sur la touche
à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer
en mode D.IN.
● Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à
l'aide d'un simple connecteur.
● Si le téléviseur fournit un port ARC, connectez le câble HDMI sur le port HDMI IN (ARC).
● Il est recommandé d'utiliser un câble HDMI sans noyau si possible. Si vous utilisez un câble HDMI avec
noyau, utilisez-en un dont le diamètre est inférieur à 14 mm.
● La fonction Anynet+ doit être activée.
● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.
TV SOUNDCONNECT
Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en
charge la fonction TV SoundConnect.
Connexion
1. Allumez le téléviseur et le Soundbar.
2. Appuyez sur la touche
à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer
en mode TV.
3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.
4. Sélectionnez <Oui> pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur.
2120
branchements
● Si le processus d'appariement TV SoundConnect échoue, accédez à SoundConnect dans le menu Son
du téléviseur, sélectionnez Ajouter un nouvel appareil et mettez Ajouter un nouvel appareil sur
ACTIVÉ, puis réessayez.
● Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction
TV SoundConnect.
● Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée.
● Pour interrompre la connexion existante, appuyez sur la touche
p
de la télécommande et maintenez-la
enfoncée pendant 5 secondes ou passez à un autre mode. Pour raccorder la Soundbar à l'autre téléviseur,
suivez les Étapes 1 à 4 ci-dessus.
● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles
depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de
commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du téléviseur.)
● Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare.
● Si la distance entre le téléviseur et le Soundbar dépasse 10 m, la connexion peut ne pas être stable ou
l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la
plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect.
● Portée pour la plage de fonctionnement de TV SoundConnect:
- Portée recommandée pour l'appariement : 2 m maxi.
- Portée de fonctionnement recommandée : 10 m maxi.
● Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre
audio ne commandent pas le téléviseur.
+ Utiliser la fonction Bluetooth POWER On
La fonction Bluetooth POWER On est disponible une fois la Soundbar connectée avec succès à un téléviseur
compatible Bluetooth à l’aide de TV SoundConnect. Lorsque la fonction Bluetooth POWER On est activée, si vous
allumez ou éteignez le téléviseur connecté, la Soundbar s’allume ou s’éteint également.
1. Connectez votre téléviseur à la Soundbar à l’aide de la fonction TV SoundConnect.
2. Appuyez sur les boutons Bluetooth POWER du Soundbar et de la télécommande. ON - BLUETOOTH POWER
s’affiche sur l’écran du Soundbar.
• ON - BLUETOOTH POWER
: Le Soundbar s’active et se désactive lorsque vous allumez ou éteignez le
téléviseur.
• OFF - BLUETOOTH POWER : Le Soundbar s’éteint uniquement lorsque vous éteignez le téléviseur.
● Cette fonction est prise en charge uniquement par les téléviseurs Samsung sortis à partir de 2013.
21
FRA
bRAnchements
RACCORDEMENT À DES APPAREILS
EXTERNES
CÂBLE AUDIO ANALOGIQUE OU OPTIQUE
Cette unité est équipée d'une prise d'entrée optique numérique et d'une prise d'entrée audio analogique (AUX),
ce qui vous permet de la raccorder à des appareils externes de deux manières différentes.
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
AUX IN
AUX OUT
Lecteur BD/ DVD/
Décodeur/
Console de jeux
Câble Audio
(non fourni)
Câble Optique
+ Câble AUX
1. Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble
audio.
2. Appuyez sur la touche
à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer
en mode AUX.
+ Câble Optique
1. Raccorder DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à
l'aide d'un câble optique numérique.
2. Appuyez sur la touche
à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer
en mode D.IN.
2322
branchements
CÂBLE HDMI
HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un
projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc. Comme l’interface HDMI
transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio
supérieure à la source numérique initialement créée.
Appareils
Numériques
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN
HDMI IN
HDMI OUT
Câble HDMI
(non fourni)
1. À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI IN située à l'arrière de l'appareil à la prise HDMI
OUT de vos périphériques numériques.
2. Appuyez sur la touche
à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer
en mode HDMI.
23
FRA
Fonctions
MODE D’ENTRÉE
Appuyez sur la touche à droite de l'unité principale ou sur la touche SOURCE de la télécommande pour
sélectionner le mode de votre choix.
Extrémité droite de la Soundbar
Mode d'entrée Affichage
Entrée Optique numérique
Entrée ARC (SORTIE HDMI)
D.IN
Entrée AUX
AUX
Entrée HDMI
HDMI
Mode BLUETOOTH
BT
TV SoundConnect
TV
FONCTION AUTO POwER DOwN
L'appareil s'éteint automatiquement sous les conditions suivantes:
● Mode D.IN/HDMI/BT/TV
- S'il n'y a aucun signal audio pendant 5 minutes.
● Mode AUX
- Si le câble AUX n'est pas connecté pendant 5 minutes.
- Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché.
(La fonction Auto Power Down peut être désactivée uniquement dans ce cas.)
Pour désactiver la fonction Auto Power Down, en mode AUX, appuyez sur la touche
p
et maintenez-la enfoncée
pendant 5 secondes. ON - AUTO POwER DOwN / OFF - AUTO POwER DOwN apparaît sur l’écran.
fonctions
2524
fonctions
BLUETOOTH
Vous pouvez connecter un appareil Bluetooth à la Soundbar et profiter du son stéréo sans aucun câble !
POUR CONNECTER LE SYSTÈME SOUNDBAR À UN
PÉRIPHÉRIQUE BLUETOOTH
Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.
Périphérique Bluetooth
Connexion
1. Appuyez sur la touche
à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer
en mode BT.
• Le message BT READY apparaît sur la façade de la Soundbar.
2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour
cela au manuel d'utilisation de ce périphérique.)
3. Sélectionnez « [AV] Samsung Soundbar Kxxx » dans la liste.
• Lorsque le Soundbar est connecté à l’appareil Bluetooth, [Nom du périphérique Bluetooth] BT s'affiche
à l’écran.
• Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom
n’est pas en anglais.
• Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent
« [AV] Samsung Soundbar Kxxx » identifié par le périphérique Bluetooth et faites-lui rechercher le système
Soundbar à nouveau.
4. Lisez de la musique sur le périphérique connecté.
• Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.
• En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles.
Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la
fonctionnalité AVRCP.
25
FRA
Fonctions
● Si le code PIN de sécurité est demandé lors de la connexion d’un périphérique Bluetooth, entrez <0000>.
● Un seul périphérique Bluetooth peut être associé à la fois.
● La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint.
● Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas
suivants:
- En présence d'un champ électrique puissant autour du système Soundbar.
- Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar.
- Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements.
● Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes
fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le
périphérique Bluetooth, ce qui peut provoquer des interférences électriques.
● Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
● Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
● Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement
la fonction HF (Mains libres).
● Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner « [AV] Samsung
Soundbar Kxxx » parmi la liste des périphériques connectés à ce périphérique placera automatiquement
la barre audio en mode BT.
- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth.
(Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)
● Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement
lorsque le Soundbar affiche BT READY.
● En mode TV SoundConnect, le Soundbar ne peut pas être apparié à un autre périphérique Bluetooth.
BLUETOOTH POWER ON (BLUETOOTH POWER)
Lorsque la fonction Bluetooth Power On est activée et que le Soundbar est désactivé, si un périphérique Bluetooth
précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.
1. Appuyez sur Bluetooth POWER situé sur la télécommande lorsque la Soundbar est activée.
2. ON - BLUETOOTH POWER s'affiche sur l'écran de la Soundbar.
POUR DÉCONNECTER LE PÉRIPHÉRIQUE BLUETOOTH DU
SYSTÈME SOUNDBAR
Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au
manuel d'utilisation de ce périphérique.
● Le système Soundbar sera déconnecté.
● Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche
BT DISCONNECTED en façade.
POUR DÉCONNECTER LE SYSTÈME SOUNDBAR DU
PÉRIPHÉRIQUE BLUETOOTH
Appuyez sur la touche SOURCE de la télécommande ou sur la touche à droite du produit pour passer du mode
BT à un autre mode ou éteignez la Soundbar.
● Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la
connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)
2726
fonctions
● En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique
Bluetooth dépasse 10 m.
● Le système Soundbar s'éteint après 5 minutes en état Prêt.
+ À propos du Bluetooth
Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques
compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.
● Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions
d'utilisation lorsque:
- Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique
Bluetooth ou du système Soundbar.
- Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des
cloisonnements de bureaux.
- Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences
(exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).
● Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.
● Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se
dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
● Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
● La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt
automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la
qualité sonore soit détériorée par des obstacles (ex. : murs, portes).
● Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.
27
FRA
Fonctions
UTILISATION DE L'APPLICATION
MULTIROOM
L'application Samsung Multiroom vous permet de connecter la Soundbar à un smartphone, votre réseau et Internet.
Une fois la Soundbar connectée à un smartphone sur lequel l'application Multiroom est installée, vous pouvez
également connecter la Soundbar à plusieurs appareils Samsung Multiroom sans fil et diffuser du son via ces
appareils.
AVANT DE DÉMARRER
+ Bases de communication
Internet Routeur Sans Fil
Périphérique
Intelligent :
Android ou iOS
(Contrôle de
l'application)
Configuration requise :
1. Un routeur sans fil et un smartphone.
2. Le routeur sans fil doit être connecté à Internet.
3. Le périphérique intelligent doit être relié au routeur via une connexion Wi-Fi.
INSTALLATION DE L'APPLICATION SAMSUNG MULTIROOM
Pour utiliser la Soundbar avec l'application Samsung Multiroom, vous devez télécharger et installer l'application
Samsung Multiroom sur votre smartphone. Vous pouvez la télécharger sur Google Play ou l'App Store. Une fois
l'application Samsung Multiroom installée, vous pouvez écouter avec la Soundbar la musique stockée sur votre
smartphone ou sur d'autres appareils connectés, fournie par d'autres fournisseurs de contenu ou diffusée par des
stations de radio sur Internet.
+ Android ou iOS
Téléchargez l'application Samsung Multiroom depuis l'application Google Play ou App Store de votre périphérique
intelligent.
* Recherche de marché : Samsung Multiroom
ou
2928
fonctions
+ Lancement de l'application Samsung Multiroom
Pour lancer l'application Samsung Multiroom, appuyez sur l'icône de l'application Multiroom sur votre smartphone.
CONNEXION DE LA SOUNDBAR À VOTRE RÉSEAU
Sélectionnez ensuite l'application Samsung Multiroom sur votre périphérique intelligent. Suivez les directives sur l'écran
de votre périphérique intelligent.
Vous pouvez utiliser les fonctions suivantes avec l'application Samsung Multiroom.
- Vous pouvez profiter des fichiers musicaux stockés sur votre téléphone mobile, de diverses sources musicales, et
de la radio sur Internet.
Musique sur le téléphone mobile
Radio sur Internet Service musical
[AV] Samsung Soundbar Kxxx
29
FRA
Fonctions
UTILISATION DE LA FONCTION
NETWORK STANDBY ON
La fonction Network Standby On si la connexion sans fil a été correctement établie entre le périphérique intelligent et la
Soundbar. Cette fonction active la Soundbar automatiquement lorsque le périphérique intelligent essaie de se
connecter à la Soundbar via Bluetooth ou Wi-Fi. Si la Soundbar a été activée via une connexion Bluetooth, son mode
d’entrée est automatiquement défini sur BT. Pour allumer la Soundbar à l'aide du Wi-Fi, l'application Samsung
Multiroom doit être installée sur votre smartphone.
1. Connectez le périphérique intelligent à votre Soundbar.
2. Activez la fonction Network Standby On en appuyant sur le bouton ] situé sur la télécommande de la Soundbar
pendant plus de 5 secondes. Vous pouvez désactiver la fonction en appuyant à nouveau sur le bouton ]
pendant plus de 5 secondes.
● Network Standby On est disponible uniquement si la Soundbar figure parmi les appareils appariés du
smartphone. (le smartphone et la Soundbar doivent avoir été appariés au moins une fois.)
● La Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique intelligent uniquement
lorsque la Soundbar affiche [BT READY] ou [WiFi READY].
● Dans le mode TV SoundConnect, la Soundbar peut ne pas être associée à un périphérique intelligent.
● Si la fonction Network Standby On ne marche pas
- La fonction Network Standby On est sur Off. Mettez-la sur ON.
● La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d’alimentation est débranché ou si
l’alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.
● Si la fonction Veille du réseau est sur OFF, la Soundbar ne peut être allumée à l'aide de la connexion
Bluetooth.
3130
fonctions
MISE À JOUR LOGICIELLE
DIGITAL AUDIO IN
(OPTICAL)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
SERVICE
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
AUX IN
Câble adaptateur
Micro USB à USB
(non fourni)
MISE À JOUR VIA USB
Samsung peut proposer à l’avenir des mises à jour pour le micrologiciel du système de la Soundbar.
Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB,
contenant la mise à jour du micrologiciel, au port USB de votre Soundbar.
Notez qu'en présence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périphérique USB
et les utiliser pour mettre à jour le micrologiciel l'un après l'autre.
Veuillez visiter le site Web Samsung.com ou contacter le centre d’assistance téléphonique de Samsung pour recevoir
de plus amples informations concernant le téléchargement des fichiers de mise à jour.
+ Procédure de mise à jour
1. Raccordez un câble adaptateur Micro USB à USB à un câble USB 2.0 vers Micro USB (Type B) à une extrémité et
une prise USB 2.0 femelle standard (Type A) à l'autre extrémité du câble Micro USB de la Soundbar.
● Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'acheter, contactez un Centre de
service Samsung ou le Service client de Samsung.
2. Suivez les étapes ci-dessous pour télécharger le logiciel du produit :
Rendez-vous sur le site Web Samsung sur (samsung.com/sec) recherchez le nom du modèle - sélectionnez
l’option de menu d’assistance client (le nom de l’option est sujet à modifications)
3. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez « Extraire dans le nom de dossier » pour
dé-ziper le dossier.
4. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port femelle sur un câble
d’adaptateur USB micro.
5. Allumez la Soundbar. Dans les 3 minutes, UPDATE s’affiche et la mise à jour commence.
6. Une fois la mise à jour terminée, la Soundbar s’éteint et se rallume.
31
FRA
Fonctions
+ Si UPDATE n’est pas affiché
1. Éteignez la Soundbar, branchez le périphérique de stockage USB contenant les fichiers de mise à jour sur le port
USB de la Soundbar.
2. Débranchez le cordon d’alimentation, puis branchez-le à nouveau et allumez l’appareil.
● Insérez un périphérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l’unité
principale.
● La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par
la barre audio dans le périphérique de stockage USB.
● Ne débranchez pas l’alimentation ni ne retirez pas le périphérique USB alors que les mises à jour sont en
cours d’application. L’unité principale s’éteint automatiquement une fois que la mise à jour du micrologiciel
est terminée.
● Une fois la mise à jour terminée, la configuration d'utilisateur est initialisée dans la Soundbar.
Nous vous recommandons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise
à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves.
Si la connexion au caisson de graves n'est pas ré-établie automatiquement après la mise à jour,
reportez-vous à la page 16. Si la mise à jour du logiciel échoue, vérifiez que la clé USB n’est pas
défectueuse.
● Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
● Tout dépendant du fabricant, le USB pourrait ne pas être compatible.
MISE À JOUR AUTOMATIQUE
Même si la Soundbar est éteinte, elle recherche la dernière version logicielle et se met à jour automatiquement si elle
est connectée à Internet.
● La Soundbar est configurée pour se mettre à jour automatiquement par défaut.
● Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet.
● La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d’alimentation est débranché ou si
l’alimentation est coupée. Si l'alimentation électrique est coupée, allumez la Soundbar et rebranchez-la.
3332
Tépannage
TÉPANNAGE
Avant de contacter l'assistance, veuillez lire ce qui suit.
L'ensemble ne s'allume pas.
• Le cordon d'alimentation est-il branché dans la
prise?
¼ Branchez la fiche d'alimentation électrique dans la
prise murale.
La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.
• L'air est-il chargé en électricité statique? ¼ Débranchez la fiche d'alimentation électrique et
rebranchez-la.
Aucun son n'est émis.
• La fonction Silencieux est-elle activée?
• Le volume est-il réglé au minimum?
¼ Appuyez sur le bouton
(Silencieux) pour annuler
la fonction.
¼ Permet de régler le Volume.
La télécommande ne fonctionne pas.
• Les piles sont-elles usées?
• La distance entre la télécommande et l'unité
principale est-elle trop importante ?
¼ Remplacez-les.
¼ Rapprochez-vous de l’appareil.
La fonction TV SoundConnect (appariement du téléviseur) a échoué.
• Votre téléviseur prend-il en charge
TV SoundConnect?
• La version du micrologiciel du téléviseur est-elle la
plus récente?
• Une erreur s’est-elle produite lors de la connexion?
¼ TV SoundConnect est pris en charge par certains
téléviseurs Samsung commercialisés après 2012.
Vérifiez si votre téléviseur prend en charge
TV SoundConnect.
¼ Mettez votre téléviseur à jour avec la version du
micrologiciel la plus récente.
¼ Contactez le centre d'appels Samsung.
¼ Réinitialisez TV SoundConnect et connectez-le à
nouveau. Pour réinitialiser la connexion
TV SoundConnect, appuyez sur la touche
p
et
maintenez-la enfoncée pendant 5 secondes.
La LED rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.
• Votre caisson de graves peut ne pas être connecté
au corps principal de l'appareil.
¼ Essayez de reconnecter votre caisson de graves.
(Reportez-vous en page 16)
La Soundbar n'est pas allumée par le Bluetooth ou l'application Multiroom.
• Vérifiez que l'option Veille du réseau est sur OFF.
¼ Si c'est le cas, les fonctions BT et Wi-Fi ne sont pas
autorisées. Appuyez sur la touche
]
et maintenez-
la enfoncée pendant 5 secondes pour activer l'option
Veille du réseau.
Tépannage
34
annexe
LICENCE
Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of
Dolby Laboratories.
Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS,
le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque
déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.
Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou
des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
Modèles sans fil (avec plage de fréquence de 5,15 GHz à 5,35 GHz)
Par la présente, Samsung Electronics déclare que cet équipement est conforme aux
exigences principales et autres dispositions relatives à la Directive 1999/5/EC.
La déclaration de conformité originale se trouve sur le site
http://www.samsung.com, allez sur Assistance > Recherche assistance produit et saisissez
le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.
Cet appareil ne peut être utilisé qu'en intérieur.
Modèles sans fil (sans plage de fréquence de 5,15 GHz à 5,35 GHz)
Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences
principales et autres dispositions relatives à la Directive 1999/5/EC.
La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur
Assistance > Recherche assistance produit et saisissez le nom du modèle. Cet appareil peut être
utilisé dans tous les pays de l'Union Européenne.
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.
[Elimination des batteries de ce produit]
(Applicable aux pays disposant de systèmes de collecte séparés)
Le symbole sur la batterie, le manuel ou l'emballage indique que les
batteries de ce produit ne doivent pas être éliminées en fin de vie avec
les autres déchets ménagers. L'indication éventuelle des symboles
chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de
mercure, de cadmium ou de plomb supérieures aux niveaux de référence
stipulés dans la directive CE 2006/66.
Si les batteries ne sont pas correctement éliminées, ces substances
peuvent porter préjudice à la santé humaine ou à l'environnement.
Afin de protéger les ressources naturelles et d'encourager la réutilisation
du matériel, veillez à séparer les batteries des autres types de déchets et
à les recycler via votre système local de collecte gratuite des batteries.
Les bons gestes de mise au rebut de ce produit
(Déchets d’équipements électriques &
électroniques)
(Applicable aux pays disposant de systèmes de collecte
séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation
indique que ni le produit, ni ses accessoires électroniques usagés
(chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec
les autres déchets ménagers. La mise au rebut incontrôlée des
déchets présentant des risques environnementaux et de santé
publique, veuillez séparer vos produits et accessoires usagés des
autres déchets. Vous favoriserez ainsi le recyclage de la matière qui
les compose dans le cadre d’un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le
produit ou à se renseigner auprès des autorités locales pour connaître
les procédures et les points de collecte de ces produits en vue de leur
recyclage.
Les entreprises et particuliers sont invités à contacter leurs
fournisseurs et à consulter les conditions de leur contrat de vente. Ce
produit et ses accessoires ne peuvent être jetés avec les autres
déchets.
Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil
(par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Country Contact Centre
Web Site
`
Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/ie/support
GERMANY
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt. Festnetz, aus
dem Mobilfunk max. 0,60 €/Anruf)
www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 34902172678 www.samsung.com/es/support
PORTUGAL 808 20 7267 www.samsung.com/pt/support
LUXEMBURG 261 03 710
www.samsung.com/be_fr/support
NETHERLANDS
0900-SAMSUNG (0900-7267864)
(€ 0,10/Min)
www.samsung.com/nl/support
BELGIUM 02-201-24-18
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
NORWAY 815 56480 www.samsung.com/no/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
SWEDEN 0771 726 7864 (0771-SAMSUNG) www.samsung.com/se/support
POLAND
801-172-678* lub +48 22 607-93-33 *
* (koszt połączenia według taryfy operatora)
www.samsung.com/pl/support
HUNGARY
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
www.samsung.com/hu/support
Country Contact Centre
Web Site
AUSTRIA
0800-SAMSUNG (0800-7267864)
[Only for Premium HA] 0800-366661
[Only for Dealers] 0810-112233
www.samsung.com/at/support
SWITZERLAND 0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch/support
(German)
www.samsung.com/ch_fr/
support (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support
CROATIA 072 726 786 www.samsung.com/hr/support
BOSNIA 055 233 999 www.samsung.com/support
MONTENEGRO 020 405 888 www.samsung.com/support
SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA 011 321 6899 www.samsung.com/rs/support
BULGARIA
*3000 Цена в мрежата
0800 111 31 , Безплатна телефонна линия
www.samsung.com/bg/support
ROMANIA
*8000 (apel in retea)
08008-726-78-64 (08008-SAMSUNG)
Apel GRATUIT
www.samsung.com/ro/support
CYPRUS 8009 4000 only from landline, toll free
www.samsung.com/gr/support
GREECE
80111-SAMSUNG (80111 726 7864) only
from land line (+30) 210 6897691 from
mobile and land line
LITHUANIA 8-800-77777 www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support
Manuale utente
Immagina le possibilità
Grazie per aver acquistato un prodotto Samsung.
Per ricevere un servizio più completo, registrare il prodotto all'indirizzo
www.samsung.com/register
HW-K650
HW-K651
© 2016 Samsung Electronics Co., Ltd. Tutti i diritti riservati.
32
per cominciare
INFORMAZIONI SULLA SICUREZZA
NORME PER LA SICUREZZA
PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO),
ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO
A PERSONALE QUALIFICATO.
ATTENZIONE
RISCHIO DIFOLGORAZIONE.
NON APRIRE.
Questo simbolo indica la presenza di alta
tensione all’interno. È dannoso toccare in
qualsiasi modo una parte interna del prodotto.
Questo simbolo indica che nel prodotto viene
inclusa della documentazione importante che
riguarda il funzionamento e la manutenzione.
Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di
sicurezza alla terra.
Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo
CA.
Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo
CC.
Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di
consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza.
AVVERTENZA: Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità.
ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA
SPINA.
• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve
essere facilmente raggiungibile.
ATTENZIONE
• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi,
sull'apparecchio.
• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza,
la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.
per cominciare
3
ITA
per comIncIAre
PRECAUZIONI
99.1mm 99.1mm
68.6
mm
99.1mm
Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione
posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando
che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non
siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità
è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di
rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.
Durante i temporali, scollegare la spina di alimentazione
dalla presa. I picchi di alta tensione provocati dai fulmini
potrebbero danneggiare l'unità.
Tenere il prodotto lontano da fonti di umidità (ad es. vasi)
e calore eccessivo (ad es. fuoco) o da apparecchi che
generano un forte campo magnetico o elettrico. In caso
di malfunzionamento dell'unità, scollegare il cavo di
alimentazione dalla presa di corrente. Il prodotto non è
destinato all'uso industriale. Questo prodotto è destinato
esclusivamente all'uso personale. Se il prodotto o il disco
vengono conservati a basse temperature, potrebbe
formarsi della condensa. Trasportando l'unità in inverno,
attendere circa 2 ore prima di utilizzarla, in modo che
ritorni a temperatura ambiente.
Non esporre l'unità alla luce diretta del sole o ad altre
fonti di calore. Questo potrebbe causare il
surriscaldamento e il malfunzionamento dell'unità.
Le batterie utilizzate con questo prodotto contengono
sostanze chimiche dannose per l'ambiente. Non smaltirle
con i comuni rifiuti domestici. Non gettare le batterie nel
fuoco. Non cortocircuitare, smontare o surriscaldare le
batterie. Una installazione scorretta delle batterie può
causarne l'esplosione. Sostituire solo con batterie dello
stesso tipo o equivalenti.
AVVERTENZA: NON INGERIRE LA BATTERIA, PERICOLO DI USTIONE CHIMICA,
[Il telecomando fornito con] Il prodotto contiene una batteria a celle a bottone/moneta.
L'ingestione della batteria a celle a bottone/moneta può causare gravi ustioni interne nell'arco di
appena 2 ore e può portare alla morte. Tenere le batterie nuove e quelle utilizzate lontano dalla portata
dei bambini. Se il vano della batteria non si chiude in modo sicuro, smettere di utilizzare il prodotto e tenerlo lontano
dalla portata dei bambini. Se si pensa che le batterie siano state ingerite o introdotte in una parte del corpo, consultare
immediatamente un medico.
54
per cominciare
● Le figure e le illustrazioni del presente manuale
utente sono fornite soltanto come riferimento.
Possono differire rispetto all'aspetto effettivo del
prodotto.
● È possibile che vengano addebitate delle spese
amministrative nei seguenti casi:
(a) l'uscita del tecnico in seguito a una chiamata
non rileva difetti nel prodotto (ad es. nel caso
l'utente abbia omesso di leggere questo
manuale utente).
(b) utente ha portato l'unità presso un centro di
riparazione che non rileva difetti nel prodotto
(ad es. nel caso l'utente abbia omesso di
leggere questo manuale utente).
● L'importo di tali spese amministrative verrà
comunicato all'utente prima di eseguire una visita a
domicilio o un eventuale intervento di manutenzione.
SOMMARIO
2 PER COMINCIARE
2 Informazioni sulla sicurezza
5 Accessori forniti
6 DESCRIZIONI
6 Pannello anteriore / laterale destro
7 Pannello Posteriore / Inferiore
8 Telecomando
11 INSTALLAZIONE
11 Installazione della Soundbar
11 Instalazione del suporto per montaggio a
parete
15 Rimozione della Soundbar dalla parete
16 COLLEGAMENTI
16 Collegamento del Subwoofer
18 Collegamento ad una TV
18 Collegamento a una TV utilizzando un cavo
ottico digitale
19 Collegamenti alla TV mediante cavo (digitale)
HDMI
19 TV SoundConnect
21 Collegamento a dispositivi esterni
21 Cavo audio ottico o analogico
22 Cavo HDMI
23 FUNZIONI
23 Modo di ingresso
24 Bluetooth
27 Utilizzo dell’app Multiroom
29 Utilizzo della funzione Network Standby
On
30 Aggiornamento del Software
32 RISOLUZIONE DEI
PROBLEMI
32 Risoluzione dei problemi
33 APPENDICE
33 Specifiche
5
ITA
per comIncIAre
ACCESSORI FORNITI
PRIMA DI LEGGERE IL MANUALE UTENTE
Osservare le seguenti indicazioni prima di leggere il manuale utente.
+ Icone utilizzate nel manuale
Icona Indicazione Definizione
Attenzione
Indica una situazione in cui una funzione non è attiva o in cui è possibile che le
impostazioni vengano cancellate.
Nota
Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il
funzionamento dell'unità.
Controllare gli accessori forniti indicati di seguito.
Telecomando /
Batteria al litio
(3V : CR2032)
Cavo di alimentazione :
2x
Adattatore CA/CC Cavo Ottico
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
Guida per il montaggio a parete Rondella di fissaggio : 2x Vite : 2x
Supporto per
montaggio a parete S
Supporto per
montaggio a parete D
● L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.
● I cavi adattatori da micro USB a USB e i cavi HDMI sono venduti separatamente. Per effettuarne l’acquisto,
contattare un Centro servizi Samsung o l’Assistenza clienti Samsung.
76
descrizioni
PANNELLO ANTERIORE / LATERALE
DESTRO
1
Tasto
/
(Volume)
Regola il volume.
Sul display del pannello anteriore viene visualizzato il valore
numerico del volume.
2 Tasto (Sorgente)
Seleziona l'ingresso D.IN, AUX, HDMI, BT, TV.
● Con l'unità accesa, se si tiene premuto il tasto
per
più di 3 secondi, il tasto viene impostato per funzionare
come
(Muto). Per annullare l'impostazione del tasto
(Muto), premere nuovamente il tasto per più di
3 secondi.
3 Tasto (Alimentazione)
Accende e spegne l'unità Soundbar.
2
3
Lato destro
Visualizzazione
Visualizza il modo corrente.
Sensore Telecomando
1
● Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
● Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
● Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della
TV. Vedere il manuale fornito con il televisore.
descrizioni
7
ITA
descrIzIonI
PANNELLO POSTERIORE / INFERIORE
DIGITAL AUDIO IN
(OPTICAL)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
SERVICE
Wi-Fi SETUP SPK ADD
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
Wi-Fi SETUP SPK ADD
DC 24V
(Ingresso
dell'alimentazione)
Collegare l'alimentatore
CC al connettore di
alimentazione, quindi
collegare la spina
dell'alimentatore CA a una
presa di rete.
SERVICE
Per aggiornare il software del prodotto
attraverso la porta USB.
DIGITAL AUDIO IN (OPTICAL)
Collegare all'uscita digitale (ottica) di un
dispositivo esterno.
HDMI OUT (TV-ARC)
Invia i segnali digitali video e audio
contemporaneamente usando un cavo HDMI.
HDMI IN
Riceve i segnali digitali
video e audio
contemporaneamente
usando un cavo HDMI.
Utilizzare per collegare un
dispositivo esterno
supportato.
Wi-Fi SETUP
Premere questo tasto per
collegare la Soundbar alla
rete utilizzando
l'impostazione Wi-Fi. (Sono
richiesti un dispositivo
smart e l’app Samsung
Multiroom. Consultare la
pagina 27.)
SPK ADD
Premere il tasto per collegare
la Soundbar a un HUB
Samsung (venduto
separatamente) o a una rete.
(Sono richiesti un dispositivo
smart e l’app Samsung
Multiroom. Consultare la
pagina 27.)
AUX IN
Per il collegamento all'uscita analogica di
un dispositivo esterno.
ETICHETTA
● Tenere l'alimentatore CA dalla spina quando lo si scollega dalla presa di rete. Non tirare il cavo.
● Non collegare questa unità o altri componenti all'uscita CA finché non sono stati collegati tutti i componenti.
● Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un tavolo o sul pavimento. Se si posiziona
l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre
sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.
98
descrizioni
TELECOMANDO
Ripeti
La funzione Ripeti è disponibile solo durante la riproduzione di musica da
cellulare o DMS dell'app Samsung Multiroom.
OFF - REPEAT : Annulla la riproduzione ripetuta.
TRACK - REPEAT : Ripete la riproduzione di una traccia.
ALL - REPEAT : Ripete la riproduzione di tutte le tracce.
Muto
Premendo questo tasto è possibile azzerare il volume.
Premerlo di nuovo per riportare l'audio al livello precedente.
SOURCE
Per selezionare una sorgente collegata al Soundbar.
Avanzamento
Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il
tasto ] viene selezionato il file successivo.
Bluetooth POWER
Premere il tasto Bluetooth POWER sul telecomando per attivare e
disattivare la funzione Bluetooth POWER On.
Per i dettagli, vedere le pagine 20 e 25.
SOUND
Audio surround consente di aggiungere profondità e spazialità all'audio. Se
si preme ripetutamente il tasto SOUND, le impostazioni di Audio
surround
scorrono in sequenza :
ON - SURROUND SOUND, OFF - SURROUND SOUND
SOUND EFFECT
È possibile scegliere tra 6 modi audio: STANDARD (Suono Originale), MUSIC,
CLEAR VOICE, SPORTS, MOVIE, e NIGHT a seconda del tipo di sorgente da
riprodurre. Selezionare il modo STANDARD per ascoltare l'audio originale.
* DRC (Controllo della gamma dinamica)
Consente di applicare il controllo della gamma dinamica al Dolby Digital.
Tenere premuto il tasto SOUND EFFECT per circa 5 secondi in modalità
STANDBY per accendere e spegnere la funzione DRC (Controllo della gamma
dinamica).
Tenere premuto il tasto
per circa 5 secondi per attivare o disattivare la
funzione Anynet+.
OFF - ANYNET+, ON - ANYNET+
La funzione Anynet+ consente di controllare la Soundbar con il telecomando di
una TV Samsung compatibile con Anynet+.
È necessario che la Soundbar sia collegata alla TV tramite un cavo HDMI.
Tenere premuto il tasto
per circa 5 secondi per attivare o disattivare la
funzione Auto Power Link.
OFF - POWER LINK, ON - POWER LINK
* Auto Power Link
Sincronizza la Soundbar con una sorgente ottica collegata attraverso il jack
ottico in modo che si accenda automaticamente quando si accende la TV.
(Vedere a pagina 18)
La funzione Auto Power Link è disponibile solamente nel modo D.IN.
9
ITA
descrIzIonI
Volume
Regola il volume dell'unità.
Alimentazione
Accende e spegne l'unità Soundbar.
SOUND CONTROL
Premere per selezionare TREBLE, BASS, SUBWOOFER LEVEL
o AUDIO SYNC.
Quindi utilizzare i tasti , per regolare il volume di TREBLE o BASS tra
-3 ~ +3 e il volume SUBWOOFER LEVEL tra -12, -6 ~ +6.
Tenere premuto il tasto SOUND CONTROL per circa 5 secondi per regolare
l'audio per ogni banda di frequenza. È possibile selezionare 150Hz, 300Hz,
600Hz, 1,2KHz, 2,5KHz, 5KHz e 10KHz e ogni opzione può essere regolata su
un'impostazione compresa tra -6 ~ +6.
Se il Soundbar viene collegato a una TV digitale e le immagini non sono
sincronizzate con l'audio, premere i tasti di SOUND CONTROL per
sincronizzare l'audio con le immagini. Utilizzare i tasti , per impostare il
ritardo audio tra 0 ms ~ 300 ms. Nei modi TV e BT, la funzione Audio Sync
potrebbe non essere disponibile.
Riproduzione/Pausa
Premere il tasto p per mettere in pausa temporaneamente la riproduzione
del file. Premere nuovamente il tasto p per riprodurre il file selezionato.
Riavvolgimento
Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il
tasto [ viene selezionato il file precedente.
● Accendere la TV utilizzando il telecomando.
1110
descrizioni
+ Controllo della Soundbar utilizzando il telecomando della TV
1. Premere il tasto
SOUND
per più di 5 secondi mentre si accende la Soundbar.
2. Sul display della Soundbar viene visualizzato "ON - TV REMOTE".
3. Nel menu della TV, impostare il diffusore TV come diffusore esterno.
● Non disponibile se è in uso la funzione TV ARC o il modo HDMI.
● In questa funzione non è disponibile nessun tasto ad eccezione di VOL +/- e dei tasti
.
● I menu delle TV variano in base al produttore e al modello. Per ulteriori informazioni, consultare il manuale
utente della TV.
● Produttori che supportano questa funzione:
- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
- Questa funzione potrebbe non essere compatibile con il telecomando della TV, in base al produttore del
telecomando.
● Per disattivare questa funzione, premere il tasto
SOUND per 5 secondi.
Sul display della Soundbar viene visualizzato "OFF - TV REMOTE".
INSERIMENTO DELLE BATTERIE NEL TELECOMANDO
1. Utilizzare una moneta adatta
per girare il coperchio della
batteria del telecomando in
senso antiorario e rimuoverlo
come indicato nella figura in
alto.
2. Inserire una batteria al litio da 3V.
Inserire la batteria tenendo il polo
positivo (+) rivolto verso l'alto Rimettere
il coperchio alla batteria e allineare i
segni '●' l'uno accanto all'altro come
indicato nella figura in alto.
3. Utilizzare una moneta
adatta per girare il
coperchio della batteria del
telecomando in senso
orario fino a battuta e
fissarlo in sede.
11
ITA
INSTALLAZIONE
INSTALLAZIONE DELLA SOUNDBAR
INSTALAZIONE DEL SUPORTO PER MONTAGGIO A PARETE
+ Precauzioni per l'installazione
● Installare esclusivamente su una parete verticale.
● Per l'installazione, evitare luoghi con temperature o tassi di umidità elevati; in caso contrario la parete non può
sostenere il peso dell'unità.
● Verificare la resistenza della parete. Se la parete non è sufficientemente robusta per sostenere l'unità, rinforzarla o
installare l'unità su un'altra parete in grado di sopportarne il peso.
● Acquistare e utilizzare viti di fissaggio o sistemi di ancoraggio adeguati al tipo di parete (cartongesso, acciaio,
legno, ecc.). Se possibile, fissare le viti di supporto al telaio della parete.
● Acquistare le viti di fissaggio a parete in base al tipo e allo spessore della parete su cui si intende installare la
Soundbar.
- Diametro : M5
- Lunghezza : L 35 mm o superiore.
● Collegare i cavi tra l'unità e i dispositivi esterni prima di installarla a parete.
● Assicurarsi che l'unità sia spenta e scollegata prima di effettuare l'installazione. Vi è il rischio di scosse elettriche.
5 cm o più
1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.
• La Guida per il montaggio a parete deve essere livellata.
• Se la TV è montata a parete, installare la Soundbar almeno 5 cm al di sotto.
INSTALLAZIONE
1312
INSTALLAZIONE
Linea centrale
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
2. Allineare la Linea centrale della dima in carta con il centro della TV (in caso di montaggio della Soundbar sotto la
TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.
● Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell’area di
installazione.
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B
A B
3. Con la punta di una penna o di una matita temperata forare il centro delle immagini A-TYPE su ciascuna estremità
della guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guida per il
montaggio a parete.
4. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di
ciascun segno.
● Se i segni non corrispondono alle posizioni di prigionieri, assicurarsi di inserire ancoraggi o tasselli
appropriati nei fori prima di inserire le viti di supporto. Se si utilizzano ancoraggi o tasselli, assicurarsi che i
fori praticati siano sufficientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.
13
ITA
INSTALLAZIONE
5. Far passare una vite (non fornita in dotazione) attraverso ciascuna
Rondella di fissaggio
, quindi avvitare
saldamente ciascuna vite in un apposito foro.
6. Utilizzare le due Vite (M4 x L12) per fissare sia il Supporto per montaggio a parete S che D alla parte inferiore
della Soundbar. Per la massima precisione, assicurarsi di allineare le protuberanze della Soundbar ai fori dei
supporti.
Retro della Soundbar
Estremità destra della Soundbar
● In fase di assemblaggio, assicurarsi che la parte destinata ad essere appesa del Supporto per
montaggio a parete sia rivolta indietro.
Supporto a parete SSupporto a parete D
● I supporti di sinistra e di destra hanno forme diverse. Assicurarsi di posizionarli correttamente.
1514
INSTALLAZIONE
7. Installare la Soundbar con l’annesso Supporto per montaggio a parete appendendo il Supporto per montaggio
a parete alle Rondella di fissaggio sulla parete.
● Inclinare leggermente la Soundbar per inserire le teste di entrambe le Rondella di fissaggio nei fori dei
Supporto per montaggio a parete. Spingere la Soundbar nella direzione indicata dalla freccia per
assicurarsi che entrambi i lati siano saldamente fissati.
15
ITA
INSTALLAZIONE
RIMOZIONE DELLA SOUNDBAR DALLA PARETE
1. Per separare la Soundbar dal supporto a parete, spingerla nella direzione indicata dalla freccia, quindi allontanarla
dalla parete come illustrato nell’immagine.
● Non aggrapparsi all'unità installata ed evitare di sottoporla ad urti o di farla cadere.
● Fissare saldamente l'unità alla parete in modo che non cada. Cadendo, potrebbe provocare lesioni o
danneggiarsi.
● Quando l'unità viene installata su una parete, assicurarsi che i cavi di connessione non possano essere
tirati da bambini, rischiando di farla cadere.
● Per garantire prestazioni ottimali nell'installazione a parete, installare il sistema di diffusori almeno 5 cm
sotto la TV, se la TV è montato sulla parete.
● Per motivi di sicurezza, se si non monta l'unità a parete, installarla su una superficie stabile e in piano da cui
sia improbabile che cada.
1716
collegamenti
● Non collegare il cavo di alimentazione di questo prodotto o del televisore alla presa di corrente finché non
sono stati collegati tutti i componenti.
● Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.
COLLEGAMENTO DEL SUBWOOFER
COLLEGAMENTO AUTOMATICO AL SUBWOOFER
L’ID di collegamento del subwoofer è preimpostato in fabbrica e, quando si accendono l'unità principale e il subwoofer,
dovrebbero collegarsi (connettersi mediante rete wireless) automaticamente.
• Una volta completata la connessione del subwoofer, l’indicatore Link(Collegamento) a LED blu del subwoofer smette
di lampeggiare e rimane sempre acceso.
COLLEGAMENTO MANUALE AL SUBWOOFER
Se la luce LED blu non smette di lampeggiare all’accensione dell’unità principale e del subwoofer, impostare l’ID
attenendosi ai passaggi sotto riportati.
● Importante: prima di iniziare, inserire la batteria nel telecomando. Per istruzioni, consultare la pagina 10.
POWER
1. Inserire i cavi di alimentazione dell'unità principale e del subwoofer in una presa di corrente.
2. Premere il tasto ID SET sul retro del subwoofer con un piccolo oggetto appuntito per 5 secondi.
• La spia STANDBY si spegne e la spia LINK (LED blu) lampeggia.
3. Quando l'unità principale è spenta (in modo STANDBY), tenere premuto
(Muto) sul telecomando per
5 secondi.
4. Sul display della Soundbar viene visualizzato il messaggio ID SET.
5. Per eseguire il collegamento, accendere l'unità principale mentre il LED blu del subwoofer lampeggia.
• A questo punto l'unità principale e il subwoofer dovrebbero essere collegati.
• L’indicatore
LINK
a LED blu del subwoofer dovrebbe rimanere sempre acceso e non lampeggiare.
• Se l’indicatore LINK non è blu fisso, il processo di collegamento non ha avuto esito positivo. Spegnere l’unità
principale e ricominciare dal passaggio 2.
• È possibile ottenere un suono migliore dal subwoofer wireless selezionando l'effetto sonoro.
(Vedere pagina 8)
collegamenti
17
ITA
collegAmenTI
● Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.
● Se l'unità principale è spenta, il subwoofer wireless sarà in modo Standby e l'indicatore LED STANDBY
sulla parte frontale lampeggerà direttamente in rosso (nessun LED blu).
● Se vicino alla Soundbar si utilizza un dispositivo che utilizza la stessa frequenza (2,4GHz) della Soundbar,
l'interferenza può provocare un'interruzione del suono.
● La distanza di trasmissione delle onde radio è di circa 10 m, ma può variare a seconda dell'ambiente di
utilizzo.
In presenza di una parete in cemento armato oppure metallica fra l’unità principale e il modulo ricevitore
wireless, il sistema potrebbe non funzionare in quanto l’onda radio non è in grado di penetrare il metallo.
● Se l’unità principale non dispone di una connessione wireless, seguire i passi da 1 a 5 della pagina
precedente per resettare la connessione tra l’unità principale e il subwoofer wireless.
● L'antenna ricevente wireless è integrata nel subwoofer wireless.Tenere l'unità lontana da acqua o umidità.
● Per garantire prestazioni di ascolto ottimali, assicurarsi che l'area attorno al subwoofer wireless sia libera da
ostruzioni.
STATO SPIA INDICATORE LED DEL SUBWOOFER
LED Stato Descrizione Risoluzione
Rosso Acceso
Stand-by (l'unità principale della
Soundbar è spenta)
Controllare l'alimentazione dell'unità
principale della Soundbar
Connessione non riuscita
Effettuare di nuovo la connessione
(fare riferimento alle istruzioni relative
alla connessione manuale nel manuale
dell'utente)
Blu
Acceso
Connessione riuscita
(funzionamento normale)
-
Lampeggiante
Stand-by (l'unità principale della
Soundbar è spenta)
Controllare l'alimentazione dell'unità
principale della Soundbar
Connessione non riuscita
Effettuare di nuovo la connessione
(fare riferimento alle istruzioni relative
alla connessione manuale nel manuale
dell'utente)
Rosso e blu Lampeggiante Malfunzionamento Contattare l'assistenza clienti.
1918
collegamenti
COLLEGAMENTO AD UNA TV
● Importante: prima di iniziare, inserire la batteria nel telecomando. Per istruzioni, consultare la pagina 10.
COLLEGAMENTO A UNA TV UTILIZZANDO UN CAVO OTTICO
DIGITALE
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Cavo Ottico
1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV
con un cavo ottico digitale.
2. Premere il tasto
sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo
D.IN.
+ Auto Power Link
Se l'unità principale è stata collegata a una TV con un cavo ottico digitale, attivare la funzione di accensione
automatica affinché la Soundbar si accenda automaticamente quando si accende la TV.
1. Collegare la Soundbar e una TV con un cavo ottico digitale.
2. Premere il tasto sul lato destro dell’unità principale o il tasto SOURCE sul telecomando per selezionare
il modo D.IN.
3. Premere il tasto sul telecomando per 5 secondi per attivare o disattivare Auto Power Link.
● Per impostazione predefinita, Auto Power Link è impostato su ON.
● A seconda del dispositivo collegato, la funzione Auto Power Link potrebbe non essere attiva.
19
ITA
collegAmenTI
COLLEGAMENTI ALLA TV MEDIANTE CAVO (DIGITALE) HDMI
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN
HDMI OUT
(TV-ARC)
HDMI IN
HDMI OUT
(TV-ARC)
Cavo HDMI
(non fornito)
1. Collegare un cavo HDMI (non fornito) tra il connettore HDMI OUT (TV-ARC) sulla parte posteriore del prodotto e il
connettore HDMI IN della TV.
2. Premere il tasto sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il
modo D.IN.
● HDMI è un'interfaccia che consente la trasmissione di dati audio e video digitali usando un solo connettore.
● Se la TV è dotata di porta ARC, collegare il cavo HDMI alla porta HDMI IN (ARC).
● Si raccomanda di utilizzare un cavo HDMI senza anima in ferrite se possibile. Se si utilizza un cavo HDMI
con anima in ferrite, il diametro deve essere inferiore a 14 mm.
● Anynet+ deve essere attivato.
● Questa funzione non è disponibile se il cavo HDMI non supporta ARC.
TV SOUNDCONNECT
È possibile ascoltare l'audio della TV attraverso il Soundbar collegandolo a una TV Samsung che supporta la funzione
TV SoundConnect.
Collegare
1. Accendere la TV e il Soundbar.
2. Premere il tasto
sul lato destro dell’unità principale o il tasto SOURCE sul telecomando per selezionare il
modo TV.
3. Sulla TV viene visualizzato un messaggio in cui si chiede se attivare la funzione TV SoundConnect.
4. Selezionare <Sì> per collegare la TV e la Soundbar utilizzando il telecomando della TV.
2120
collegamenti
● Se il processo di collegamento mediante la funzione TV SoundConnect ha esito negativo, spostarsi su
SoundConnect nel menu Audio della TV, selezionare Aggiungi nuovo dispositivo e impostare Aggiungi
nuovo dispositivo su ATTIVO. Quindi, riprovare.
● Se sul Soundbar si passa dal modo TV a un altro modo, TV SoundConnect viene terminato
automaticamente.
● Per collegare il Soundbar a un'altra TV, la connessione esistente deve essere terminata.
● Per chiudere la connessione esistente, tenere premuto il tasto
p
sul telecomando per 5 secondi o
passare a un altro modo. Per connettersi all’altra TV, attenersi ai passaggi da 1 a 4 riportati sopra.
● La funzione TV SoundConnect (SoundShare) è supportata da alcune TV Samsung commercializzate a
partire dal 2012. Controllare se la TV supporta la funzione TV SoundConnect (SoundShare) prima di
cominciare. (Per ulteriori informazioni, vedere il manuale utente della TV).
● Se la TV Samsung è stata commercializzata prima del 2014, controllare il menu delle impostazioni
SoundShare.
● Se la distanza tra la TV e il Soundbar supera 10 m, è possibile che la connessione non sia stabile o che
l'audio proceda a scatti. In questo caso, riposizionare la TV o il Soundbar in modo che si trovino entro il
raggio d'azione, quindi ristabilire la connessione TV SoundConnect.
● Raggio d’azione di TV SoundConnect
- Raggio di connessione raccomandato: entro 2 m
- Raggio d'azione raccomandato: entro 10 m
● I tasti di riproduzione / pausa, avanti e indietro sulla Soundbar o sul telecomando della Soundbar non
comandano la TV.
+ Utilizzo della funzione Bluetooth POWER On
La funzione Bluetooth POWER On è disponibile dopo aver collegato correttamente la Soundbar a una TV compatibile
con Bluetooth tramite TV SoundConnect. Quando la funzione Bluetooth POWER On è attivata, accendendo o
spegnendo la TV collegata, si accende o si spegne anche la Soundbar.
1. Collegare la TV alla Soundbar utilizzando la funzione TV SoundConnect.
2. Premere i tasti Bluetooth POWER del Soundbar e del telecomando. Sul display del Soundbar viene visualizzato
"ON - BLUETOOTH POWER".
• ON - BLUETOOTH POWER
: Il Soundbar si accende e si spegne quando si accende o si spegne la TV.
• OFF - BLUETOOTH POWER : Il Soundbar si spegne soltanto quando si spegne la TV.
● Questa funzione è supportata solo da alcune TV Samsung commercializzate a partire dal 2013.
21
ITA
collegAmenTI
COLLEGAMENTO A DISPOSITIVI
ESTERNI
CAVO AUDIO OTTICO O ANALOGICO
Questa unità è provvista di una presa jack di ingresso ottico digitale e una presa jack di ingresso audio analogico
(AUX), offrendo quindi due possibili modalità di collegamento a dispositivi esterni.
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
AUX IN
AUX OUT
Lettore BD/DVD/
Set-top box/
Console giochi
Cavo Audio
(non fornito)
Cavo Ottico
+ Cavo AUX
1. Collegare l’AUX IN (Audio) dell’unità principale alla presa jack AUDIO OUT del dispositivo sorgente utilizzando un
cavo audio.
2. Premere il tasto
sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo
AUX.
+ Cavo Ottico
1. Collegare il DIGITAL AUDIO IN (OPTICAL) dell’unità principale alla presa jack OPTICAL OUT del dispositivo
sorgente utilizzando un cavo ottico digitale.
2. Premere il tasto
sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo
D.IN.
2322
collegamenti
CAVO HDMI
HDMI è un'interfaccia standard digitale per eseguire il collegamento a dispositivi quali televisori, proiettori, lettori DVD,
lettori Blu-ray, set-top box e altro.
Poiché l'HDMI trasmette un segnale digitale di massima qualità, si ottiene una qualità audio e video di livello superiore,
pari a quella creata in origine nella sorgente digitale.
Dispositivi
Digitali
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN
HDMI IN
HDMI OUT
Cavo HDMI
(non fornito)
1. Collegare un cavo HDMI (non fornito) tra il connettore HDMI IN sulla parte posteriore del prodotto e il connettore
HDMI OUT dei dispositivi digitali.
2. Premere il tasto
sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo
HDMI.
23
ITA
funzIonI
MODO DI INGRESSO
Premere il tasto
sul lato destro dell’unità principale o il tasto SOURCE sul telecomando per selezionare il
modo desiderato.
Estremità destra della Soundbar
Modo di ingresso Visualizzazione
Ingresso ottico digitale
Ingresso ARC (HDMI OUT)
D.IN
Ingresso AUX
AUX
Ingresso HDMI
HDMI
Modo BLUETOOTH
BT
TV SoundConnect
TV
FUNzIONE AUTO POwER DOwN
L'unità si spegne automaticamente nei seguenti casi:
● Modo D.IN / HDMI / BT / TV
- In assenza di segnale audio per 5 minuti.
● Modo AUX
- Se il cavo Aux non è collegato per 5 minuti.
- Se non vengono azionati dei TASTI per 8 ore con cavo AUX collegato. (La funzione Auto Power Down può
essere disattivata soltanto in quel caso.)
Per disattivare la funzione Auto Power Down, in modalità AUX tenere premuto il pulsante
p
per 5 secondi.
Sul display viene visualizzato ON - AUTO POwER DOwN / OFF - AUTO POwER DOwN.
funzioni
2524
funzioni
BLUETOOTH
È possibile collegare un dispositivo Bluetooth a una Soundbar e riprodurre la musica con audio stereo, il tutto senza
l'ingombro dei fili.
PER COLLEGARE L'SOUNDBAR A UN DISPOSITIVO
BLUETOOTH
Verificare che il dispositivo Bluetooth supporti la funzione di auricolare stereo compatibile con Bluetooth.
Dispositivo Bluetooth
Collegare
1. Premere il tasto
sul lato destro dell’unità principale o il tasto SOURCE sul telecomando per selezionare il
modo BT.
• Sul display anteriore della Soundbar viene visualizzato BT READY.
2. Selezionare il menu Bluetooth sul dispositivo Bluetooth da collegare. (Vedere il manuale utente del dispositivo
Bluetooth)
3. Selezionare "[AV] Samsung Soundbar Kxxx" dall'elenco.
• Quando il Soundbar è collegato al dispositivo, sul display frontale viene visualizzato
[Nome del dispositivo Bluetooth]
BT.
• Il nome del dispositivo può essere visualizzato soltanto in inglese. Se il nome non è in inglese viene visualizzato
un underscore " _ ".
• Se il dispositivo Bluetooth non riesce a stabilire il collegamento con l'Soundbar, eliminare il precedente
"[AV] Samsung Soundbar Kxxx" trovato dal dispositivo Bluetooth e cercare nuovamente l'Soundbar.
4. Riprodurre la musica sul dispositivo collegato.
• È possibile ascoltare la musica riprodotta sul dispositivo Bluetooth collegato attraverso il sistema Soundbar.
• Nel modo BT, le funzioni Riproduzione / Pausa / Avanti / Indietro non sono disponibili. Queste funzioni sono
tuttavia disponibili nei dispositivi Bluetooth che supportano AVRCP.
25
ITA
funzIonI
● Se, al collegamento di un dispositivo Bluetooth, viene richiesto il codice PIN, inserire <0000>.
● È possibile collegare un solo dispositivo Bluetooth per volta.
● La connessione Bluetooth viene terminata quando il Soundbar viene disattivato.
●
È possibile che il Soundbar non sia in grado di eseguire la ricerca Bluetooth o di effettuare la connessione
correttamente nei seguenti casi:
- In presenza di un forte campo elettrico attorno all'Soundbar.
-
Se vi sono più dispositivi Bluetooth collegati contemporaneamente all'Soundbar.
- Se il dispositivo Bluetooth è spento, non è presente o è difettoso.
● Tenere presente che tutti i dispositivi come forni a microonde, adattatori LAN wireless, luci a fluorescenza e
fornelli a gas utilizzano la stessa gamma di frequenza del dispositivo Bluetooth, con possibili interferenze
elettriche.
● Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).
● Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
● Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands
Free).
● Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando
"[AV] Samsung Soundbar Kxxx" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente
al modo BT.
- Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo
Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).
● Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza
BT READY.
● In modo TV SoundConnect, il Soundbar non può essere collegato a un altro dispositivo Bluetooth.
BLUETOOTH POWER ON (BLUETOOTH POWER)
Quando la funzione Bluetooth Power On è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in
precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.
1. Premere il tasto Bluetooth POWER sul telecomando con la Soundbar accesa.
2. ON - BLUETOOTH POWER viene visualizzato sul display della Soundbar.
PER SCOLLEGARE IL DISPOSITIVO BLUETOOTH DAL
L'SOUNDBAR
È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo
Bluetooth.
● L'Soundbar viene scollegato.
● Quando l'Soundbar è scollegato dal dispositivo Bluetooth, l'Soundbar visualizza BT DISCONNECTED sul display
frontale.
PER SCOLLEGARE L'SOUNDBAR DAL DISPOSITIVO
BLUETOOTH
Premere il tasto SOURCE sul telecomando o il tasto sul lato destro del prodotto per passare da BT a un altro
modo o spegnere la Soundbar.
● Il dispositivo Bluetooth collegato deve attendere un certo tempo for ottenere una risposta dall'Soundbar prima di
terminare la connessione. (Il tempo necessario a scollegarsi può differire a seconda del dispositivo Bluetooth)
2726
funzioni
● In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo
Bluetooth supera 10 m.
● L'Soundbar si spegne automaticamente dopo 5 minuti in modo Ready.
+ Ulteriori informazioni sul Bluetooth
Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth
attraverso una connessione wireless a breve raggio.
● Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:
- Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o
dell'Soundbar.
- È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o
tramezzature d'ufficio.
- È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse
apparecchiature mediche, forni a microonde e LAN wireless.
● Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.
● Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità.
Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.
● In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.
● Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente
interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti
o porte, anche entro il limite indicato.
● Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.
27
ITA
funzIonI
UTILIZZO DELL’APP MULTIROOM
L’app Samsung Multiroom consente di connettere la Soundbar a un dispositivo smart, alla rete e a Internet. Una volta
connessa la Soundbar a un dispositivo smart su cui è installata l’app Multiroom, è anche possibile connettere tra loro
la Soundbar e diversi dispositivi Samsung Multiroom mediante rete wireless, utilizzando questi ultimi per riprodurre
audio.
PRIMA DI COMINCIARE
+ Cenni preliminari
Internet Router Wireless
Dispositivo
Smart:
Android o iOS
(comando app)
Requisiti:
1. Un router wireless e un dispositivo smart.
2. Il router wireless deve essere collegato a Internet.
3. Il dispositivo smart deve essere collegato al router tramite una connessione Wi-Fi.
INSTALLAZIONE DELL'APP SAMSUNG MULTIROOM
Per utilizzare la Soundbar con l’app Samsung Multiroom, è necessario scaricare e installare l’app Samsung Multiroom
sul proprio dispositivo smart. L’app può essere scaricata da Google Play o dall’App Store. Una volta installata l’app
Samsung Multiroom, è possibile riprodurre sulla Soundbar la musica memorizzata nel dispositivo smart, presente in
altri dispositivi connessi, fornita da altri content provider o trasmessa in streaming da stazioni radio via Internet
+ Android o iOS
Scaricare l'app Samsung Multiroom da Google Play o dall'App Store del dispositivo smart.
* Ricerca di mercato : Samsung Multiroom
o
2928
funzioni
+ Avvio dell’app Samsung Multiroom
Per avviare l’app Samsung Multiroom, toccare l’icona dell’app Multiroom sul dispositivo smart.
COLLEGAMENTO DELLA SOUNDBAR ALLA RETE
Sul dispositivo smart, selezionare l'app Samsung Multiroom. Seguire le indicazioni sulla schermata del dispositivo
smart.
Con l'app Samsung Multiroom si possono utilizzare le seguenti funzioni.
- È possibile ascoltare i file musicali salvati sul telefono cellulare, varie sorgenti musicali e la radio Internet.
Musica sul telefono cellulare
Radio Internet Servizio musicale
[AV] Samsung Soundbar Kxxx
29
ITA
funzIonI
UTILIZZO DELLA FUNZIONE NETWORK
STANDBY ON
La funzione Network Standby On diventa disponibile se tra il dispositivo smart e la Soundbar è stata stabilita
correttamente la connessione wireless. Questa funzione attiva automaticamente la Soundbar quando un dispositivo
smart tenta di collegarsi alla Soundbar via Bluetooth o via Wi-Fi. Se la Soundbar era stata accesa attraverso una
connessione Bluetooth, il suo modo di ingresso viene impostato automaticamente su BT. Per accendere la Soundbar
tramite Wi-Fi, è necessario aver installato l’app Samsung Multiroom sul proprio dispositivo smart.
1. Collegare il dispositivo smart alla Soundbar.
2. Attivare la funzione Network Standby On premendo il tasto ] sulla Soundbar remota per più di 5 secondi.
È possibile disattivare la funzione premendo di nuovo il tasto ] per più di 5 secondi.
● La funzione Network Standby On è disponibile solamente se la Soundbar rientra nell’elenco dei dispositivi
associati al dispositivo smart. (È necessario che il dispositivo mobile e la Soundbar siano stati
precedentemente associati almeno una volta.)
● La Soundbar appare nell'elenco dei dispositivi cercati del dispositivo smart solo se la Soundbar visualizza
[BT READY] o [WiFi READY].
● In modo TV SoundConnect, la Soundbar non può essere collegata a un altro dispositivo smart.
● Se la funzione Network Standby On non funziona
- La funzione Network Standby On è impostata su Non attiva. Impostarla su ATTIVA.
● La connessione Wi-Fi alla Soundbar verrà terminata se il suo cavo di alimentazione è stato scollegato o se
l'alimentazione è stata interrotta. Accendere la Soundbar e ripetere la connessione.
● Se la funzione Standby rete è impostata su Non attiva, non è possibile attivare la Soundbar tramite la
connessione Bluetooth.
3130
funzioni
AGGIORNAMENTO DEL SOFTWARE
DIGITAL AUDIO IN
(OPTICAL)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
SERVICE
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
AUX IN
Cavo adattatore da
micro USB a USB
(non fornito)
AGGIORNAMENTO CON USB
È possibile che Samsung offra gli aggiornamenti per la versione del firmware del sistema Soundbar.
Se viene offerto un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB contenente
l'aggiornamento del firmware alla porta USB della Soundbar.
Se sono presenti diversi file di aggiornamento, questi devono essere caricati singolarmente sul dispositivo USB e
utilizzati uno alla volta per aggiornare il firmware.
Per ulteriori informazioni sullo scaricamento dei file di aggiornamento, visitare il sito Samsung.com o contattare il call
center Samsung.
+ Procedura per l’aggiornamento
1. Collegare un cavo adattatore da micro USB a USB dotato di un connettore USB 2.0 Micro USB maschio (tipo B)
da un lato e di un jack standard 2.0 USB femmina (tipo A) dall’altro lato alla presa jack micro USB della Soundbar.
● Il cavo adattatore da micro USB a USB è venduto separatamente. Per effettuarne l’acquisto, contattare un
Centro servizi Samsung o l’Assistenza clienti Samsung.
2. Attenersi ai seguenti passaggi per scaricare il software del prodotto:
Accedere al sito Web Samsung all'indirizzo (samsung.com/sec) cercare il nome del modello - selezionare
l'opzione di assistenza clienti (il nome dell'opzione è soggetto a modifica)
3. Salvare il software scaricato in una pennetta USB e selezionare "Estrai nel nome cartella" per decomprimere la
cartella.
4. Spegnere la Soundbar e collegare la pennetta USB contenente l'aggiornamento software alla porta femmina
dell'adattatore USB micro.
5. Accendere la Soundbar. Entro 3 minuti, viene visualizzato UPDATE e l'aggiornamento inizia.
6. Una volta completato l’aggiornamento, la Soundbar si spegne e si accende di nuovo.
31
ITA
funzIonI
+ Se UPDATE non è stato visualizzato
1. Spegnere la Soundbar e collegare il dispositivo di memorizzazione USB che contiene i file di aggiornamento alla
porta USB della Soundbar.
2. Scollegare il cavo di alimentazione, ricollegarlo e accendere la Soundbar.
● Inserire un dispositivo USB contenente l'aggiornamento del firmware nella porta USB dell'unità principale.
● L'aggiornamento del firmware potrebbe non funzionare correttamente se i file audio supportati dalla
Soundbar sono memorizzati nel dispositivo di memorizzazione USB.
● Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti.
L'unità principale si spegne automaticamente al termine dell'aggiornamento del firmware.
● Dopo il completamento dell'aggiornamento, viene inizializzata la configurazione utente nella Soundbar.
Si consiglia di prendere nota delle impostazioni effettuate in modo da poterle reimpostare facilmente dopo
l'aggiornamento. Tenere presente che l'aggiornamento del firmware ripristina anche la connessione del
subwoofer. Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento,
vedere a pagina 16. Se l'aggiornamento software non riesce, accertarsi che la pennetta USB non sia
difettosa.
● Gli utenti con sistema operativo Mac devono utilizzare MS-DOS (FAT) come formato USB.
● A seconda del costruttore, alcuni dispositivi memorizzazione USB potrebbero non essere supportati.
AGGIORNAMENTO AUTOMATICO
Anche quando la Soundbar è spenta, la Soundbar controlla automaticamente l'ultima versione del software e continua
l'aggiornamento se era collegata a Internet.
● La Soundbar è configurata per eseguire l'aggiornamento automatico per impostazione predefinita.
● Per utilizzare la funzione di aggiornamento automatico, la Soundbar deve essere collegata a Internet.
● La connessione Wi-Fi alla Soundbar verrà terminata se il suo cavo di alimentazione è stato scollegato o se
l'alimentazione è stata interrotta. Se l’alimentazione è interrotta, accendere la Soundbar e ricollegarla.
3332
Risoluzione dei pRoblemi
RISOLUZIONE DEI PROBLEMI
Prima di rivolgersi all'assistenza, eseguire i controlli indicati di seguito.
L'unità non si accende.
• Il cavo di alimentazione è collegato alla presa? ¼ Collegare la spina alla presa.
Una funzione non si attiva quando viene premuto il tasto.
• Nell'aria è presente elettricità statica? ¼ Scollegare e ricollegare la spina.
L’audio non viene riprodotto.
• La funzione di disattivazione dell'audio è attivata?
• Il volume è regolato sul minimo?
¼ Premere il tasto
(Muto) per annullare l'operazione.
¼ Regolare il volume.
Il telecomando non funziona.
• Le batterie sono scariche?
• La distanza tra il telecomando e l'unità principale è
troppo elevata?
¼ Sostituire le batterie.
¼ Avvicinarsi all'unità.
La connessione alla TV tramite TV SoundConnect non è riuscita.
• La TV supporta TV SoundConnect?
• Il firmware della TV è aggiornato?
• Si è verificato un errore durante la connessione?
¼ La funzione TV SoundConnect è supportata da
alcune TV Samsung commercializzate dopo il 2012.
Verificare che la TV supporti la funzione
TV SoundConnect.
¼ Aggiornare la TV all'ultimo firmware.
¼ Contattare il call center Samsung.
¼ Ripristinare TV SoundConnect ed effettuare
nuovamente la connessione. Per ripristinare la
connessione TV SoundConnect, tenere premuto il
tasto
p
per 5 secondi.
Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.
• Il subwoofer potrebbe non essere collegato al corpo
principale del prodotto.
¼ Tentare di collegare di nuovo il subwoofer.
(Vedere a pagina 16)
La Soundbar non viene attivata tramite Bluetooth o l’app Multiroom.
• Verificare che la funzione Standby rete sia
impostata su NON ATTIVA.
¼ In tal caso, il Bluetooth e le funzioni Wi-Fi non sono
possibili quando il dispositivo è spento. Tenere
premuto il tasto
]
per 5 secondi per attivare la
funzione Standby rete quando il dispositivo è acceso.
Risoluzione dei problemi
33
ITA
AppendIce
SPECIFICHE
GENERALE
Peso
Unità principale
2,6 kg
Subwoofer
(PS-WK650, PS-WK651)
6,8 kg
Dimensioni
(L x A x P)
Unita principale
1010,5 x 54,0 x 87,5 mm
Subwoofer
(PS-WK650, PS-WK651)
452,0 x 335,0 x 154,0 mm
Temperatura di esercizio
+5 °C e +35 °C
Umidità di esercizio
10 % e 75 %
AMPLIFICA TORE
Potenza di
uscita
nominale
Unità principale
30W x 6, 6
OHM, THD
≦
10%
Subwoofer
(PS-WK650, PS-WK651)
160W
, 3 OHM, THD
≦
10%
* Le caratteristiche, le specifiche e le schermate delle app sono soggette a modifiche senza preavviso.
* Specifica nominale
- Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
- Peso e dimensioni sono approssimativi.
- Per l'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto.
a Attenzione : Il prodotto si riavvia automaticamente quando attiva/disattiva Wi-Fi/Ethernet.
Consumo di energia totale in standby (W)
(Tutte le porte di rete sono in condizione
“ON”)
2,8W
Wi-Fi/Ethernet
Metodo di
disattivazione della
porta
Premere il tasto Wi-Fi SETUP sul prodotto per 30 secondi
oppure premere il tasto
]
sul telecomando della Soundbar
per più di 5 secondi per accendere/spegnere il Wi-Fi/Ethernet.
Bluetooth
Metodo di
disattivazione della
porta
Premere il tasto SPK ADD sul prodotto per 30 secondi oppure
premere il tasto
]
sul telecomando della Soundbar per più di
5 secondi per accendere/spegnere il Bluetooth.
a Avviso di licenza Open Source
- Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web:
http://opensource.samsung.com
a
Licenza
- Il software Spotify è soggetto a licenze di terze parti disponibili su : www.spotify.com/connect/third-party-licenses.
- Per ulteriori informazioni su Spotify Connect, visitare il sito www.spotify.com/connect
appendice
34
appendice
LICENZA
Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of
Dolby Laboratories.
Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il simbolo, &
DTS e il simbolo insieme sono marchi registrati e DTS 2.0 Channel è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti
riservati.
HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing LLC
negli Stati Uniti e in altri Paesi.
Modelli Wireless (compresa la frequenza 5,15GHz-5,35GHz)
Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali
e ad altre disposizioni rilevanti della direttiva 1999/5/CE.
La dichiarazione di conformità originale è reperibile sul sito
http://www.samsung.com, selezionando Supporto > Seleziona il tuo prodotto e inserendo il
nome del modello. Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.
Questo dispositivo può essere soltanto utilizzato in luoghi chiusi.
Modelli Wireless (esclusa la frequenza 5,15GHz-5,35GHz)
Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre
disposizioni rilevanti della direttiva 1999/5/CE.
La dichiarazione di conformità originale è reperibile sul sito http://www.samsung.com, selezionando
Supporto > Seleziona il tuo prodotto e inserendo il nome del modello.
Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.
Contatta SAMSUNG WORLD WIDE
Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.
[Corretto smaltimento delle batterie del prodotto]
(Applicabile nei Paesi con sistemi di raccolta differenziata)
Il simbolo riportato sulla batteria o sulla sua documentazione o
confezione indica che le batterie di questo prodotto non devono essere
smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i
simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio,
cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva
CE 2006/66. Se le batterie non vengono smaltite correttamente, queste
sostanze possono causare danni alla salute umana o all'ambiente.
Per proteggere le risorse naturali e favorire il riutilizzo dei materiali,
separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di
conferimento gratuito previsto nella propria area di residenza.
Corretto smaltimento del prodotto
(rifiuti elettrici ed elettronici)
(Applicabile nei Paesi con sistemi di raccolta differenziata)
Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione
indica che il prodotto e i relativi accessori elettronici (quali caricabatterie,
cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine
del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute
causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a
separare il prodotto e i suddetti accessori da altri tipi di rifiuti,
conferendoli ai soggetti autorizzati secondo le normative locali.
Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra,
potranno consegnare l’apparecchiatura che si desidera smaltire al
rivenditore, al momento dell’acquisto di una nuova apparecchiatura di
tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie
di vendita di almeno 400 m2 è inoltre possibile consegnare
gratuitamente, senza obbligo di acquisto, i prodotti elettronici da
smaltire con dimensioni inferiori a 25 cm.
Gli utenti professionali (imprese e professionisti) sono invitati a contattare
il proprio fornitore e verificare i termini e le condizioni del contratto di
acquisto. Questo prodotto e i relativi accessori elettronici non devono
essere smaltiti unitamente ad altri rifiuti commerciali.
Per informazioni sull’impegno di Samsung ai fini della salvaguardia ambientale e sugli obblighi normativi relativi a ciascun prodotto, come per esempio il
REACH, vogliate visitare il sito samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Country Contact Centre
Web Site
`
Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/ie/support
GERMANY
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt. Festnetz, aus
dem Mobilfunk max. 0,60 €/Anruf)
www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 34902172678 www.samsung.com/es/support
PORTUGAL 808 20 7267 www.samsung.com/pt/support
LUXEMBURG 261 03 710
www.samsung.com/be_fr/support
NETHERLANDS
0900-SAMSUNG (0900-7267864)
(€ 0,10/Min)
www.samsung.com/nl/support
BELGIUM 02-201-24-18
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
NORWAY 815 56480 www.samsung.com/no/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
SWEDEN 0771 726 7864 (0771-SAMSUNG) www.samsung.com/se/support
POLAND
801-172-678* lub +48 22 607-93-33 *
* (koszt połączenia według taryfy operatora)
www.samsung.com/pl/support
HUNGARY
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
www.samsung.com/hu/support
Country Contact Centre
Web Site
AUSTRIA
0800-SAMSUNG (0800-7267864)
[Only for Premium HA] 0800-366661
[Only for Dealers] 0810-112233
www.samsung.com/at/support
SWITZERLAND 0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch/support
(German)
www.samsung.com/ch_fr/
support (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support
CROATIA 072 726 786 www.samsung.com/hr/support
BOSNIA 055 233 999 www.samsung.com/support
MONTENEGRO 020 405 888 www.samsung.com/support
SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA 011 321 6899 www.samsung.com/rs/support
BULGARIA
*3000 Цена в мрежата
0800 111 31 , Безплатна телефонна линия
www.samsung.com/bg/support
ROMANIA
*8000 (apel in retea)
08008-726-78-64 (08008-SAMSUNG)
Apel GRATUIT
www.samsung.com/ro/support
CYPRUS 8009 4000 only from landline, toll free
www.samsung.com/gr/support
GREECE
80111-SAMSUNG (80111 726 7864) only
from land line (+30) 210 6897691 from
mobile and land line
LITHUANIA 8-800-77777 www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support
Manual do utilizador
Imagine as possibilidades
Obrigado por ter adquirido um produto Samsung.
Para receber assistência completa, registe o produto em
www.samsung.com/register
HW-K650
HW-K651
© 2016 Samsung Electronics Co., Ltd. Todos os direitos reservados.
32
antes de utilizar
INFORMAÇÕES DE SEGURANÇA
COMPONENTES INCLUÍDOSAVISOS DE SEGURANÇA
PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR.
O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER
EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.
CUIDADO
RISCO DE CHOQUE
ELÉCTRICO. NÃO ABRIR.
Este símbolo indica a presença de alta tensão
no interior. É perigoso qualquer contacto com
qualquer componente interno deste produto.
Este símbolo indica que foram fornecidas,
juntamente com o produto, informações
importantes sobre funcionamento e
manutenção.
Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança
à terra.
Tensão CA: Este símbolo indica que a tensão nominal é CA.
Tensão CC: Este símbolo indica que a tensão nominal é CC.
Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o
manual do utilizador quanto a informações de segurança.
AVISO : Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.
CUIDADO : PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA
RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar
facilmente acessível.
CUIDADO
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do
aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este
motivo, o cabo de alimentação tem de estar sempre facilmente acessível.
antes de utilizar
3
POR
antes de utilizaR
PRECAUÇÕES
99.1mm 99.1mm
68.6
mm
99.1mm
Certifique-se de que a fonte de alimentação de CA em sua casa está em conformidade com o indicado no
autocolante de identificação, situado na parte de trás do produto. Instale o produto na horizontal, sobre uma base
adequada (móvel), com espaço suficiente para permitir a ventilação 7~10 cm. Certifique-se de que os orifícios de
ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que
possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade,
desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.
Durante trovoadas, desligue a ficha de corrente da rede
eléctrica. Os picos de tensão durante uma trovoada
podem danificar a unidade.
Proteja o produto da humidade (por exemplo, vasos) e
de calor (por exemplo, uma lareira) ou de equipamento
que crie campos magnéticos ou eléctricos fortes.
Desligue o cabo de alimentação da tomada eléctrica se
a unidade não funcionar correctamente. O produto não
se destina a utilização industrial. Utilize este produto
apenas para fins pessoais. Pode ocorrer condensação
se o produto ou o disco tiverem sido arm zenados em
temperaturas baixas. Se transportar a unidade no
Inverno, aguarde aproximadamente 2 horas para que a
unidade fique à temper tura ambiente, antes de utilizar.
Não exponha a unidade à luz solar directa nem a outras
fontes de calor. A unidade poderá sobreaquecer e ficar
danificada.
As pilhas utilizadas neste produto contêm químicos
nocivos para o ambiente. Não deite as pilhas no lixo
doméstico. Não elimine as pilhas através de fogo. Não
provoque curto-circuito, não desmonte nem
sobreaqueça as pilhas. Pode provocar uma explosão, se
substituir as pilhas incorrectamente. Substitua-as apenas
pelo mesmo tipo de pilhas ou por um tipo equivalente.
AVISO: NÃO INGERIR A PILHA. RISCO DE QUEIMADURA QUÍMICA. [O controlo remoto fornecido
com] Este produto contém uma pilha de células. Se a pilha for ingerida, pode causar queimaduras
internas graves em apenas 2 horas, podendo causar a morte. Mantenha as pilhas novas e usadas
longe do alcance das crianças. Se o compartimento da pilha não fechar correctamente, interrompa a
utilização do produto e mantenha o produto afastado do alcance das crianças. Se suspeitar que as pilhas podem ter
sido engolidas ou colocadas noutra parte do corpo, procure imediatamente assistência médica.
54
antes de utilizar
● As imagens e ilustrações neste Manual do
Utilizador são fornecidas apenas para referência,
podendo ser diferentes do produto real.
● Poderá ser cobrada uma taxa administrativa se
(a) for enviado um técnico a casa do cliente, a
pedido do cliente, e não existir qualquer avaria
no produto (ou seja, o utilizador não consultou
devidamente o manual do utilizador).
(b) levar a unidade a um centro de reparação e
não existir qualquer avaria no produto (ou seja,
o utilizador não consultou devidamente o
manual do utilizador).
● O valor dessa taxa administrativa ser-lhe-á
comunicado antes de ser realizada qualquer
reparação ou visita ao domicílio.
CONTEÚDOS
2 ANTES DE UTILIZAR
2 Informações de segurança
5 Componentes incluídos
6 DESCRIÇÕES
6 Painel frontal/direito
7 Painel anterior / inferior
8 Controlo Remoto
11 INSTALAÇÃO
11 Instalar o Soundbar
11 Instalar a fixação de parede
15 Retirar o Soundbar da parede
16 LIGAÇÕES
16 Ligar o Subwoofer
18 Ligar a um televisor
18 Ligar a um televisor com um cabo ótico digital
19 Ligações ao Televisor Utilizando um Cabo
HDMI (Digital)
19 TV SoundConnect
21 Ligar a dispositivos externos
21 Cabo áudio ótico ou analógico
22 Cabo HDMI
23 FUNÇÕES
23 Mode d’entrée
24 Bluetooth
27 Utilizar a aplicação Multiroom
29 Utilizar a função Network Standby On
30 Actualização de software
32 RESOLUÇÃO DE
PROBLEMAS
32 Resolução de problemas
33 APÊNDICE
33 Especificações
5
POR
antes de utilizaR
COMPONENTES INCLUÍDOS
ANTES DE LER O MANUAL DO UTILIZADOR
Antes de proceder à leitura deste manual, tenha em atenção os seguintes termos.
+ Ícones utilizados no manual
Ícone Termo Definição
Cuidado
Indica uma situação em que uma função não pode ser utilizada ou em que as
definições possam ter sido canceladas.
Nota
Refere-se a sugestões ou instruções na página, que ajudam na utilização de cada
função.
Verifique, abaixo, os acessórios fornecidos.
Controlo remoto /
Pilha de lítio (3V: CR2032)
Cabo de
alimentação : 2 unid.
Transformador de CA/CC Cabo Óptico
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
Guia de suporte de parede
Parafuso de fixação :
2 unid.
Parafusos : 2 unid.
Suporte de parede
esquerdo
Suporte de parede
direito
● O aspecto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações.
● O cabo adaptador micro USB para USB e o cabo HDMI são vendidos em separado. Para adquirir, entre
em contacto com o centro de assistência técnica ou o atendimento ao cliente da Samsung.
76
DESCRIÇÕES
PAINEL FRONTAL/DIREITO
1
Botão
/
(Volume)
Controlo o nível do volume.
O nível numérico de volume é apresentado no ecrã do
painel anterior.
2 Botão (Origem)
Selecciona a entrada D.IN, AUX, HDMI, BT, TV.
● Enquanto a unidade está ligada, premir o botão
durante mais de 3 segundos configura o botão para
funcionar como o botão
(Silêncio).
Para cancelar a configuração do botão
(Silêncio),
prima o botão durante mais de 3 segundos
novamente.
3 Botão (Ligar)
Liga ou desliga o produto.
2
3
Lado direito
Visor
Apresenta o modo actual.
Sensor do Controlo
Remoto
1
● Quando liga o cabo de CA, poderá utilizar o botão de ligar após 4 a 6 segundos.
● Sempre que liga esta unidade, terá de aguardar 4 a 5 segundos até que seja possível reproduzir som.
● Se pretender desfrutar de som apenas a partir do Soundbar, é necessário desligar as colunas do televisor
no menu de Configuração de áudio do seu televisor. Consulte o manual fornecido com o televisor.
DESCRIÇÕES
7
POR
DESCRIÇÕES
PAINEL ANTERIOR / INFERIOR
DIGITAL AUDIO IN
(OPTICAL)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
SERVICE
Wi-Fi SETUP SPK ADD
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
Wi-Fi SETUP SPK ADD
DC 24V
(Entrada de
alimentação)
Ligue o transformador de CA
à fonte de alimentação e, em
seguida, ligue a ficha do
transformador de CA a uma
tomada de parede.
SERVICE
Para atualizar o software do produto
através da porta USB.
DIGITAL AUDIO IN (OPTICAL)
Liga à saída digital (óptica) de um
dispositivo externo.
HDMI OUT (TV-ARC)
A saída de sinais de áudio e de vídeo digital
em simultâneo utilizando um cabo HDMI.
HDMI IN
Permite a entrada de sinais
de áudio e de vídeo digital
em simultâneo utilizando
um cabo HDMI. Utilize
quando ligar um dispositivo
externo suportado.
Wi-Fi SETUP
Prima este botão para
ligar o Soundbar à rede
utilizando a configuração
Wi-Fi. (Necessita de um
dispositivo inteligente e da
aplicação Samsung
Multiroom.
Consulte a página 27.)
SPK ADD
Prima o botão para ligar o
Soundbar a um HUB da
Samsung (comprado
separadamente) ou a uma
rede. (Necessita de um
dispositivo inteligente e da
aplicação Samsung
Multiroom. Consulte a
página 27.)
AUX IN
Ligue à saída analógica de um
dispositivo externo.
ETIQUETA
● Ao desligar o cabo de alimentação do transformador de CA da tomada de parede, segure a ficha.
Não puxe o cabo.
● Não ligue esta unidade ou outros componentes a uma tomada CA até que todas as ligações entre
componentes estejam concluídas.
● Certifique-se de que coloca o transformador de CA/CC sobre uma mesa ou no chão. Se posicionar o
transformador de CA/CC de forma que este fique suspenso com a entrada do cabo CA voltada para cima,
poderá entrar água ou outras substâncias desconhecidas no transformador e provocar avaria.
98
DESCRIÇÕES
CONTROLO REMOTO
Repetir
A função Repetir está disponível apenas quando reproduz música de Songs no
telemóvel ou DMS da aplicação Samsung Multiroom.
OFF - REPEAT : Cancela a reprodução repetitiva.
TRACK - REPEAT : Reproduz uma faixa repetidamente.
ALL - REPEAT : Reproduz repetidamente todas as faixas.
Silêncio
Pode reduzir o volume para 0 premindo um botão.
Prima novamente para repor o som ao último nível de volume utilizado.
SOURCE
Prima para seleccionar uma origem ligada ao Soundbar.
Avançar
Se o dispositivo que está a reproduzir incluir dois ou mais ficheiros e premir
o botão ] o ficheiro seguinte é seleccionado.
Bluetooth POWER
Prima o botão Bluetooth POWER no controlo remoto para activar ou
desactivar a função Bluetooth POWER On. Para obter mais informações,
consulte as páginas 20 e 25.
SOUND
O Som Surround adiciona profundidade e amplitude ao som.
Premir o botão SOUND repetidamente percorre as definições de Som
Surround
:
ON - SURROUND SOUND, OFF - SURROUND SOUND
SOUND EFFECT
Pode selecionar um de 6 modos de som: STANDARD (Som Original),
MUSIC, CLEAR VOICE, SPORTS, MOVIE e NIGHT, consoante o tipo de
conteúdo que pretender ouvir.
Seleccione o modo STANDARD se pretender desfrutar do som original.
* DRC (Dynamic Range Control)
Permite aplicar o controlo de intervalo dinâmico em Dolby Digital.
Mantenha o botão SOUND EFFECT premido durante cerca de 5 segundos
no modo STANDBY para ligar ou desligar a função DRC (Dynamic Range
Control).
Mantenha premido o botão
durante cerca de 5 segundos para ligar e
desligar a função Anynet+.
OFF - ANYNET+, ON - ANYNET+
A função Anynet+ permite controlar o Soundbar com o controlo remoto de um
televisor Samsung compatível com Anynet+.
O Soundbar deve estar ligado ao televisor através de um cabo HDMI.
Mantenha premido o botão
durante cerca de 5 segundos para ligar e
desligar a função Auto Power Link.
OFF - POWER LINK, ON - POWER LINK
* Auto Power Link
Sincroniza o Soundbar a uma origem óptica ligada através da ficha Óptica, o
que faz com que ligue automaticamente quando ligar o televisor. (Consulte a
página 18)
A função Auto Power Link só está disponível no modo D.IN.
9
POR
DESCRIÇÕES
Volume
Ajusta o nível de volume da unidade.
Ligar
Liga ou desliga o produto.
SOUND CONTROL
Prima para selecionar TREBLE, BASS, SUBWOOFER LEVEL
ou AUDIO SYNC.
Depois, utilize os botões e para ajustar o nível de TREBLE ou BASS de -3
a +3 e o volume do SUBWOOFER LEVEL de -12, -6 a +6.
Prima sem soltar o botão SOUND CONTROL durante cerca de 5 segundos
para ajustar o som para cada banda de frequências. Pode seleccionar 150Hz,
300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz e 10KHz e cada um dos valores pode
ser ajustado entre -6 ~ +6.
Se o Soundbar estiver ligado a um televisor digital e o vídeo parecer
dessincronizado do áudio, prima os botões de SOUND CONTROL para
sincronizar o áudio com o vídeo. Utilize os botões e para definir o atraso de
áudio entre 0 ms ~ 300 ms. A função Audio Sync pode não estar disponível nos
modos TV e BT.
Reproduzir/Pausa
Prima o botão p para colocar temporariamente em pausa a reprodução
do ficheiro. Prima o botão p novamente para reproduzir o ficheiro
seleccionado.
Retroceder
Se existir mais de um ficheiro no dispositivo que está a reproduzir e premir
o botão [ o ficheiro anterior é seleccionado.
● Opere o televisor utilizando o controlo remoto do televisor.
1110
DESCRIÇÕES
+ Controlar o Soundbar com o controlo remoto do televisor
1. Mantenha o botão
SOUND
premido durante mais de 5 segundos enquanto o Soundbar estiver ligado.
2. "ON - TV REMOTE" aparece no ecrã do Soundbar.
3. No menu do televisor, defina o altifalante do televisor para altifalante externo.
● Não disponível se estiver a utilizar a função TV ARC ou o modo HDMI.
● Nesta função, os botões não estão disponíveis, exceto VOL +/- e os botões
.
● Os menus do televisor variam consoante o fabricante e o modelo. Consulte o manual de utilizador do
televisor para obter mais informações.
● Fabricantes que suportam esta função:
- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
- Esta função pode não ser compatível com o controlo remoto do televisor, dependendo do fabricante.
● Para desligar esta função, prima o botão
SOUND durante 5 segundos.
"OFF - TV REMOTE" aparece no ecrã do Soundbar.
COLOCAR PILHAS NO CONTROLO REMOTO
1. Utilize uma moeda de tamanho
adequado para rodar a tampa
da pilha do controlo remoto
para a esquerda para a retirar,
tal como mostrado na figura
acima.
2. Insira uma pilha de lítio de 3V. Mantenha
o pólo positive (+) virado para cima
quando introduzir a bateria Volte a
coloque a tampa da pilha e alinhe as
marcas '●' lado a lado, conforme
mostrado na figura acima.
3. Utilize uma moeda de
tamanho adequado para
rodar a tampa da pilha
do controlo remoto para
a direita até prender, para
fechar.
11
POR
INSTALAÇÃO
INSTALAR O SOUNDBAR
INSTALAR A FIXAÇÃO DE PAREDE
+ Precauções de instalação
● Instale apenas numa parede vertical.
● No que diz respeito à instalação, evite paredes sujeitas a temperaturas elevadas ou humidade, caso contrário a
parede pode não aguentar o peso do aparelho.
● Verifique a solidez da parede. Se a parede não for suficientemente resistente para suportar a unidade, reforce a
parede ou instale a unidade noutro local que suporte o peso da unidade.
● Pode adquirir e utilizar os parafusos de fixação ou as buchas adequadas ao tipo de parede (placas de estuque,
placas de ferro, madeira, etc.). Se possível, fixe os parafusos de suporte em rebites na parede.
● Adquira parafusos para fixar na parede de acordo com o tipo e espessura da parede em que o Soundbar será
instalado.
- Diâmetro: M5
- Comprimento: 35 mm ou mais recomendado.
● Ligue os cabos a partir da unidade aos dispositivos externos antes de o instalar na parede.
● Certifique-se de que desliga a unidade antes da instalação. Caso contrário, poderá provocar um choque eléctrico.
5 cm ou mais
1. Coloque o Guia de suporte de parede encostado à superfície da parede.
• O Guia de suporte de parede deve ficar nivelado.
• Se o televisor estiver instalado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do televisor.
INSTALAÇÃO
1312
INSTALAÇÃO
Linha central
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
2. Alinhe a Linha central do modelo em papel com o centro do seu televisor (se estiver a montar o Soundbar
debaixo do seu televisor) e fixe o Guia de suporte de parede à parede com fita adesiva.
● Se não estiver a montar debaixo do televisor, coloque a Linha central no centro da área de instalação.
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B
A B
3. Utilize a ponta de uma caneta ou um lápis afiado para furar o centro das imagens de A-TYPE, em cada
extremidade do Guia, para assinalar os orifícios dos parafusos de suporte e remova o Guia de suporte de
parede.
4. Faça um orifício na parede em cada marca com uma ferramenta de perfuração de dimensão apropriada.
● Se a parede não tiver qualquer suporte adicional no local das marcas, certifique-se de que insere as
buchas e os parafusos Molly nos orifícios, antes de inserir os parafusos de suporte. Certifique-se de que a
dimensão dos orifícios perfurados corresponde às buchas e parafusos Molly a utilizar.
13
POR
INSTALAÇÃO
5. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmemente nos
orifícios de parafuso de suporte.
6. Utilize dois Parafusos (M4 x L12) para fixar os Suporte de parede E e D à parte inferior do Soundbar. Para um
ajuste adequado, certifique-se de que alinha as saliências no Soundbar com os orifícios nos suportes.
Parte traseira do Soundbar
Extremidade direita do Soundbar
● Ao montar, certifique-se de que a secção de suspensão do Suporte de parede fica virada para trás.
Suporte de
parede E
Suporte de
parede D
● Os suportes esquerdo e direito têm formas diferentes. Certifique-se de que os posiciona corretamente.
1514
INSTALAÇÃO
7. Depois de fixar o Suporte de parede ao Soundbar, instale o Suporte de parede nos Parafuso de fixação.
● Incline ligeiramente o Soundbar para inserir as cabeças dos dois Parafuso de fixação nos orifícios do
Suporte de parede. Empurre o Soundbar na direção da seta para se certificar de que as duas
extremidades estão fixas firmemente.
15
POR
INSTALAÇÃO
RETIRAR O SOUNDBAR DA PAREDE
1. Para retirar o Soundbar do suporte de parede, empurre-o na direção da seta e afaste-o da parede, conforme
mostrado.
● Não exerça pressão sobre a unidade instalada e não sujeite a unidade a impactos ou quedas.
● Fixe bem a unidade à parede para que não caia. Se a unidade cair, poderá provocar danos pessoais ou
danificar o produto.
● Se a unidade estiver instalada numa parede, não deixe crianças puxarem os cabos de ligação, de modo a
evitar a queda do produto.
● Para o desempenho ideal de uma instalação na parede, instale o sistema de colunas pelo menos 5 cm
abaixo do televisor, se o televisor estiver montado na parede.
● Para sua segurança, se não instalar a unidade na parede, proceda à instalação numa superfície segura e
plana em que a unidade não esteja sujeita a quedas.
1716
ligações
● Não ligue o cabo de alimentação deste produto ou o televisor à rede eléctrica até que todas as ligações
entre componentes estejam concluídas.
● Antes de mover ou instalar este produto, certifique-se de que desliga a unidade e o cabo de alimentação.
LIGAR O SUBWOOFER
LIGAR AO SUBWOOFER AUTOMATICAMENTE
A ID de ligação é predefinida na fábrica e a unidade principal e o subwoofer devem ligar-se (sem fios)
automaticamente assim que estiverem a funcionar.
• Quando o subwoofer estiver completamente ligado, o indicador de ligação LED azul no subwoofer para de piscar e
fica aceso de forma contínua.
LIGAR AO SUBWOOFER MANUALMENTE
Se o LED azul não parar de piscar quando a unidade principal e o subwoofer se ligarem, defina a ID seguindo os
passos em baixo.
● Importante: antes de começar, coloque a pilha no controlo remoto. Consulte a página 10 para obter
instruções.
POWER
1. Ligue os cabos de alimentação da unidade principal e do subwoofer a uma tomada.
2. Prima o botão ID SET no painel posterior do subwoofer com um objecto pontiagudo durante 5 segundos.
• O indicador STANDBY está desligado e o indicador LINK (LED azul) fica intermitente rápido.
3. Com a unidade principal desligada (em modo STANDBY), prima sem soltar o botão
(Silêncio) no controlo
remoto durante 5 segundos.
4. A mensagem ID SET é apresentada no visor do Soundbar.
5. Para finalizar a ligação, ligue a unidade principal enquanto o LED azul do subwoofer pisca.
• A unidade principal e o subwoofer estão agora ligados (conectados).
• O indicador LINK (LED azul) no subwoofer deve ficar aceso de forma contínua (e não piscar).
• Se o indicador LINK não se acender a azul de forma contínua, o processo de ligação falhou.
Desligue a unidade principal e comece novamente a partir do Passo 2.
• Pode desfrutar de um som de qualidade superior do subwoofer sem fios, seleccionando o efeito de som.
(Consulte a página 8)
ligações
17
POR
ligações
● Antes de deslocar ou instalar o produto, desligue o aparelho e retire o cabo de alimentação.
● Se a unidade principal estiver desligada, o subwoofer sem fios ficará em modo de espera e o LED de
STANDBY na parte frontal irá piscar diretamente a vermelho. (Sem LED azul).
● Se utilizar um dispositivo que utiliza a mesma frequência (2,4 GHz) que o Soundbar junto do Soundbar,
poderão ocorrer interferências no som.
● A distância de transmissão das ondas de rádio é de, aproximadamente, 10 m, mas pode variar conforme
o ambiente operativo.
Se uma parede de cimento ou uma parede metálica estiver entre a unidade principal e o módulo de
recepção sem fios, o sistema pode não funcionar porque a onda de rádio pode não conseguir atravessar
o metal.
● Se a unidade principal não efectuar uma ligação sem fios, siga os passos de 1 a 5 na página anterior para
repor a ligação entre a unidade principal e o subwoofer sem fios.
● A antena de recepção sem fios está incorporada no subwoofer sem fios.
Mantenha a unidade afastada de
água e humidade.
● Para obter um desempenho óptimo do som, certifique-se de que a área em torno da localização do
subwoofer sem fios não se encontra obstruída.
LUZ INDICADORA LED DE ESTADO DO SUBWOOFER
LED Estado Descrição Solução
Vermelho Acesa
Em espera (se a unidade principal
do Soundbar estiver desligada)
Verifique a alimentação da unidade
principal Soundbar
Falha ao ligar
Volte a ligar (consulte as instruções
sobre a ligação manual no manual do
utilizador)
Azul
Acesa
Ligado com sucesso
(funcionamento normal)
-
A piscar
Em espera (se a unidade principal
do Soundbar estiver desligada)
Verifique a alimentação da unidade
principal Soundbar
Falha ao ligar
Volte a ligar (consulte as instruções
sobre a ligação manual no manual do
utilizador)
Vermelha e azul A piscar Avaria Contacte o centro de assistência.
1918
ligações
LIGAR A UM TELEVISOR
● Importante: antes de começar, coloque a pilha no controlo remoto. Consulte a página 10 para obter
instruções.
LIGAR A UM TELEVISOR COM UM CABO ÓTICO DIGITAL
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Cabo Óptico
1. Ligue a tomada fêmea DIGITAL AUDIO IN (OPTICAL) no Soundbar à tomada fêmea de OPTICAL OUT do
televisor com um cabo ótico digital.
2. Prima o botão
no lado direito do Soundbar ou o botão SOURCE no controlo remoto para selecionar o modo
D.IN.
+ Auto Power Link
Se ligar a unidade principal a um televisor com um cabo óptico digital, active a função Ligar automático para
que o Soundbar ligue automaticamente quando ligar o televisor.
1. Ligue o Soundbar e um televisor com um cabo ótico digital.
2. Prima o botão
no lado direito do Soundbar ou o botão SOURCE no controlo remoto para selecionar o modo
D.IN.
3. Prima os botões no controlo remoto durante 5 segundos para ligar ou desligar a função Auto Power Link.
● Auto Power Link está definida como LIGADA por predefinição.
● Conforme o dispositivo ligado, a função Auto Power Link pode não funcionar.
19
POR
ligações
LIGAÇÕES AO TELEVISOR UTILIZANDO UM CABO HDMI
(DIGITAL)
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN
HDMI OUT
(TV-ARC)
HDMI IN
HDMI OUT
(TV-ARC)
Cabo HDMI
(não fornecido)
1. Ligue um cabo HDMI (não fornecido) entre a tomada HDMI OUT (TV-ARC) na parte posterior do produto e a
tomada HDMI IN no seu televisor.
2. Prima o botão
no lado direito do Soundbar ou o botão SOURCE no controlo remoto para selecionar o modo
D.IN.
● HDMI é uma interface que permite a transmissão digital de dados de vídeo e áudio com apenas um
conector.
● Se o televisor incluir uma porta ARC, ligue o cabo HDMI à porta de entrada HDMI IN (ARC).
● É recomendado utilizar um cabo HDMI sem alma, se possível. Se utilizar um cabo HDMI normal, utilize um
cabo com diâmetro inferior a 14 mm.
● A função Anynet+ tem de ser ligada.
● Esta função não está disponível se o cabo HDMI não suportar ARC.
TV SOUNDCONNECT
Pode desfrutar de som do televisor através do Soundbar ligado a um televisor Samsung com suporte da função
TV SoundConnect.
Ligar
1. Ligue o televisor e o Soundbar.
2. Prima o botão
no lado direito do Soundbar ou o botão SOURCE no controlo remoto para selecionar o modo
TV.
3. No televisor, é apresentada uma mensagem a confirmar a activação da função TV SoundConnect.
4. Seleccione <Sim> para terminar de ligar o televisor e o Soundbar com o controlo remoto do televisor.
2120
ligações
● Se o processo de ligação por TV SoundConnect falhar, aceda a Ligação áudio no menu de som do
televisor, selecione Adicionar novo dispositivo e defina Adicionar novo dispositivo como LIGADO.
Depois, tente novamente.
● Mudar o modo do Soundbar do televisor para outro modo termina automaticamente a ligação de som do
televisor.
● Para ligar o Soundbar a outro televisor, é necessário terminar a ligação existente.
● Para terminar a ligação existente, mantenha o botão
p
no controlo remoto premido durante 5 segundos
ou mude para outro modo. Para ligar a outro televisor, siga os Passos 1 a 4 acima.
● A função TV SoundConnect (SoundShare) é suportada por alguns televisores Samsung comercializados a
partir de 2012. Verifique se o seu televisor é compatível com TV SoundConnect (SoundShare) antes de
iniciar. (Para obter mais informações, consulte o manual do utilizador do televisor.)
● Se o seus televisor Samsung tiver sido comercializado antes de 2014, verifique o menu de definições de
SoundShare.
● Se a distância entre o televisor e o Soundbar exceder 10 m, a ligação pode não ser estável ou o áudio
pode ser reproduzido irregularmente. Neste caso, desloque o televisor ou o Soundbar de forma a respeitar
o limite de funcionamento e volte a estabelecer a Ligação de Som do Televisor.
● Intervalo de Funcionamento da TV SoundConnect:
- Distância de sincronização recomendada: cerca de 2 m
- Distância de funcionamento recomendada: cerca de 10 m
● Os botões Reproduzir/Pausa, Seguinte e Anterior no Soundbar ou no controlo remoto do Soundbar não
controlam o televisor.
+ Utilizar a função Bluetooth POWER On
A função Bluetooth POWER On está disponível se tiver ligado com êxito o Soundbar a um televisor compatível com
Bluetooth utilizando o TV SoundConnect. Quando a função Bluetooth POWER On está activada, ligar ou desligar o
televisor associado irá também ligar ou desligar o Soundbar.
1. Ligue o televisor ao seu Soundbar utilizando a função TV SoundConnect.
2. Prima o botão Bluetooth POWER no controlo remoto do Soundbar.
É apresentada a indicação ON - BLUETOOTH POWER no visor do Soundbar.
• ON - BLUETOOTH POWER : O Soundbar irá ligar e desligar quando ligar ou desligar o televisor.
• OFF - BLUETOOTH POWER : O Soundbar desliga-se apenas quando desligar o televisor.
● Esta função é suportada apenas por alguns televisores Samsung comercializados a partir de 2013.
21
POR
ligações
LIGAR A DISPOSITIVOS EXTERNOS
CABO ÁUDIO ÓTICO OU ANALÓGICO
Esta unidade está equipada com uma tomada fêmea de entrada ótica digital e uma tomada fêmea de entrada
áudio analógica (AUX), assim tem duas opções para a ligar a dispositivos externos.
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
AUX IN
AUX OUT
Leitor BD/ DVD/
Set-top box/
Consola de jogos
Cabo de Áudio
(não fornecido)
Cabo Óptico
+ Cabo AUX
1. Ligue a AUX IN (Áudio) na unidade principal à tomada fêmea de AUDIO OUT do dispositivo de origem utilizando
um cabo áudio.
2. Prima o botão
no lado direito do Soundbar ou o botão SOURCE no controlo remoto para selecionar o modo
AUX.
+ Cabo Óptico
1. Ligue a tomada fêmea DIGITAL AUDIO IN (OPTICAL) na unidade principal à tomada fêmea OPTICAL OUT do
dispositivo de origem com um cabo ótico digital.
2. Prima o botão
no lado direito do Soundbar ou o botão SOURCE no controlo remoto para selecionar o modo
D.IN.
2322
ligações
CABO HDMI
HDMI é uma interface digital padrão para a ligação de dispositivos como um televisor, projector, leitor de DVD,
leitor de Blu-ray, Set-top Box e outros. Como HDMI transmite o sinal digital de melhor qualidade, pode desfrutar
de vídeo e áudio superior, tal como criado na origem digital.
Dispositivos
Digitais
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN
HDMI IN
HDMI OUT
Cabo HDMI
(não fornecido)
1. Ligue um cabo HDMI (não fornecido) entre a ficha HDMI IN na parte posterior do produto e a ficha HDMI OUT
nos seus dispositivos digitais.
2. Prima o botão
no lado direito do Soundbar ou o botão SOURCE no controlo remoto para selecionar o modo
HDMI.
23
POR
funções
MODE D’ENTRÉE
Prima o botão no lado direito da unidade principal ou o botão
SOURCE
no controlo remoto para selecionar
o modo pretendido.
Extremidade direita do Soundbar
Modo de entrada Visor
Entrada Digital óptica
Entrada ARC (HDMI OUT)
D.IN
Entrada AUX
AUX
Entrada HDMI
HDMI
Modo BLUETOOTH
BT
TV SoundConnect
TV
FUNzIONE AUTO POwER DOwN
A unidade desliga-se automaticamente nas seguintes condições:
● Modo D.IN / HDMI / BT / TV
- Caso não exista qualquer sinal de áudio durante 5 minutos.
● Modo AUX
- Se o cabo AUX não for ligadodurante 5 minutos.
- Se durante 8 horas não for premida qualquer tecla quando o cabo AUX está ligado.
(A função Auto Power Down só pode ser desativada nessa situação.)
Para desativar a função Auto Power Down, no modo AUX, prima sem soltar o botão
p
durante 5 segundos.
ON - AUTO POwER DOwN / OFF - AUTO POwER DOwN é apresentado no ecrã.
funções
2524
funções
BLUETOOTH
Pode ligar um dispositivo Bluetooth ao Soundbar e apreciar música com som estéreo, tudo isto sem fios!
PARA LIGAR O SOUNDBAR A UM DISPOSITIVO BLUETOOTH
Verifique se o dispositivo Bluetooth suporta a função de auscultadores estéreo compatíves com Bluetooth.
Dispositivo Bluetooth
Ligar
1. Prima o botão
no lado direito do Soundbar ou o botão SOURCE no controlo remoto para selecionar o modo
BT.
• A indicação BT READY é apresentada no painel anterior do Soundbar.
2. Seleccione o menu Bluetooth no dispositivo Bluetooth que pretende ligar. (consulte o manual do utilizador do
dispositivo Bluetooth)
3. Seleccione "[AV] Samsung Soundbar Kxxx" da lista.
• Quando o Soundbar está ligado ao dispositivo Bluetooth, é apresentada a indicação [nome do dispositivo
Bluetooth]
BT no ecrã anterior.
• O nome do dispositivo só pode ser apresentado em inglês. É apresentado o símbolo " _ " se o nome não
estiver em inglês.
• Se o emparelhamento do dispositivo Bluetooth com o Soundbar falhar, apague a entrada anterior
"[AV] Samsung Soundbar Kxxx" encontrada pelo dispositivo Bluetooth e procure o Soundbar novamente.
4. Reproduza música no dispositivo ligado.
• Pode ouvir música a ser reproduzida no dispositivo Bluetooth ligado através do sistema Soundbar.
• No modo BT, as funções para Reproduzir / Pausa / Seguinte / Anterior não estão disponíveis. Contudo, estas
funções estão disponíveis nos dispositivos Bluetooth com suporte de AVRCP.
25
POR
funções
● Se for solicitado um código PIN ao ligar ao dispositivo Bluetooth, introduza <0000>.
● Apenas é possível emparelhar um dispositivo Bluetooth de cada vez.
● A ligação Bluetooth será terminada quando o Soundbar é desligado.
● O Soundbar pode não efectuar a procura e ligação de Bluetooth correctamente nas circunstâncias
seguintes:
- Se existir um campo eléctrico forte à volta do Soundbar.
- Se vários dispositivos Bluetooth estiverem emparelhados com o Soundbar em simultâneo.
- Se o dispositivo Bluetooth estiver desligado, mal colocado ou avariado.
● Tenha em atenção que dispositivos como fornos micro-ondas, adaptadores de redes sem fios, luzes
florescentes e fogões a gás utilizam o mesmo intervalo de frequência que o dispositivo Bluetooth, o que
pode provocar interferências eléctricas.
● O Soundbar suporta dados SBC (44,1kHz, 48kHz).
● Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
● Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãos-livres.
● Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar "[AV] Samsung Soundbar
Kxxx" na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar para o
modo BT.
- Disponível apenas se o Soundbar constar da lista de dispositivos Bluetooth sincronizados. (É necessário
que o dispositivo Bluetooth e o Soundbar tenham sido sincronizados previamente, pelo menos uma
vez.)
● O Soundbar é apresentado na lista de procura de dispositivos do dispositivo Bluetooth apenas quando o
Soundbar apresenta BT READY.
● No modo TV SoundConnect, não é possível sincronizar o Soundbar com outro dispositivo Bluetooth.
BLUETOOTH POWER ON (BLUETOOTH POWER)
Quando a função Bluetooth Power On e o Soundbar está desligado, se um dispositivo Bluetooth sincronizado
anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.
1. Prima o botão Bluetooth POWER no controlo remoto com o Soundbar ligado.
2. É apresentada a indicação “ON - BLUETOOTH POWER” no visor do Soundbar.
PARA DESLIGAR O DISPOSITIVO BLUETOOTH DO SOUNDBAR
Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do
dispositivo Bluetooth.
● O Soundbar será desligado.
● Quando o Soundbar é desligado do dispositivo Bluetooth, apresenta a indicação BT DISCONNECTED no visor
frontal.
PARA DESLIGAR O SOUNDBAR DO DISPOSITIVO
BLUETOOTH
Prima o botão SOURCE no controlo remoto ou o botão no lado direito do produto para mudar de BT para
outro modo ou desligar o Soundbar.
● O dispositivo Bluetooth ligado irá aguardar algum tempo até que o Soundbar responda, antes de interromper a
ligação. (O tempo até desligar pode variar conforme o dispositivo Bluetooth)
2726
funções
● No modo de ligação Bluetooth, a ligação Bluetooth será desactivada se a distância entre o sistema
Soundbar e o dispositivo Bluetooth for superior a 10 m.
● O Soundbar desliga-se automaticamente ao fim de 5 no estado Ready.
+ Mais sobre Bluetooth
O Bluetooth é uma tecnologia que permite aos dispositivos compatíveis com Bluetooth serem facilmente interligados,
através de uma ligação sem fios de curta distância.
● Um dispositivo Bluetooth pode emitir ruído ou apresentar um funcionamento incorrecto, conforme a respectiva
utilização, quando:
- Uma parte do aparelho está em contacto com o sistema receptor/transmissor do dispositivo Bluetooth ou do
Soundbar.
- Sujeito a variações de corrente resultantes de obstruções provocadas por paredes, esquinas ou divisórias.
- Exposto a interferências eléctricas de dispositivos com a mesma banda de frequência, incluindo equipamento
médico, fornos micro-ondas e redes sem fios.
● Emparelhe o Soundbar com o dispositivo Bluetooth, mantendo uma distância curta.
● Quanto maior for a distância entre o Soundbar e o dispositivo Bluetooth, pior é a qualidade.
Se a distância ultrapassar o limite de funcionamento do Bluetooth, a ligação perde-se.
● Em áreas de fraca receptividade, a ligação Bluetooth poderá não funcionar correctamente.
● A ligação Bluetooth funciona apenas quando está próxima do dispositivo. A ligação será automaticamente
cortada se a distância for superior a este limite. Mesmo respeitando este limite, a qualidade de som poderá ser
inferior na presença de obstáculos como paredes ou portas.
● Este dispositivo sem fios pode causar interferência elétrica durante a utilização.
27
POR
funções
UTILIZAR A APLICAÇÃO MULTIROOM
A aplicação Samsung Multiroom permite ligar o Soundbar a um dispositivo inteligente, à sua rede e à internet. Assim
que o Soundbar for ligado a um dispositivo inteligente em que a aplicação Multiroom esteja instalada, poderá também
ligá-lo a vários dispositivos sem fios com a aplicação Samsung Multiroom e reproduzir áudio em todos.
ANTES DE COMEÇAR
+ Princípios Básicos Sobre Comunicações
Internet Router Sem Fios
Dispositivo
Inteligente:
Android ou iOS
(Controlo de
aplicações)
Requisitos:
1. Um router sem fios e um dispositivo inteligente.
2. O router sem fios deve estar ligado à Internet.
3. O dispositivo inteligente deve estar ligado ao router por ligação Wi-Fi.
INSTALAR A APLICAÇÃO SAMSUNG MULTIROOM
Para utilizar o Soundbar com a aplicação Samsung Multiroom, deve transferir e instalar a aplicação Samsung
Multiroom no seu dispositivo inteligente. Pode transferir a aplicação do Google Play ou da loja de aplicações. Com a
aplicação Samsung Multiroom instalada, pode reproduzir a música armazenada no dispositivo inteligente, noutros
dispositivos ligados, disponibilizada por outros fornecedores de conteúdos ou transmitida por estações de rádio da
Internet no Soundbar.
+ Android ou iOS
Transfira a aplicação Samsung Multiroom do Google Play ou da App Store a partir do seu dispositivo inteligente.
* Procura no mercado : Samsung Multiroom
ou
2928
funções
+ Iniciar a aplicação Samsung Multiroom
Para iniciar a aplicação Samsung Multiroom, toque no ícone da aplicação Multiroom no dispositivo inteligente.
LIGAR O SOUNDBAR À REDE
No dispositivo inteligente, seleccione a aplicação Samsung Multiroom. Siga as instruções no ecrã do dispositivo
inteligente.
Pode utilizar as seguintes funções com a aplicação Samsung Multiroom.
- Pode ouvir ficheiros de música armazenados no seu telemóvel, várias origens de música e rádio na Internet.
Música no telemóvel
Rádio na Internet Serviço dae música
[AV] Samsung Soundbar Kxxx
29
POR
funções
UTILIZAR A FUNÇÃO NETWORK
STANDBY ON
A função Network Standby On fica disponível se tiver sido correctamente definida a ligação sem fios entre o
dispositivo inteligente e o Soundbar. Esta função liga automaticamente o Soundbar quando um dispositivo inteligente
tenta ligar ao Soundbar por Bluetooth ou Wi-Fi. Se o Soundbar for ligado por ligação Bluetooth, o modo de entrada é
definido automaticamente como BT. Para ligar o Soundbar através de Wi-Fi, deve ter a aplicação Samsung Multiroom
instalada no dispositivo inteligente.
1. Ligue o dispositivo inteligente ao Soundbar.
2. Ligue a função Network Standby On premindo o botão ] no controlo remoto do Soundbar durante mais de
5 segundos. Pode desactivar a função premido o botão ] novamente durante mais de 5 segundos.
● O modo de espera em rede só está disponível se o Soundbar for um dos dispositivos emparelhados com
o dispositivo inteligente. (O dispositivo inteligente e o Soundbar devem ter sido emparelhados
anteriormente pelo menos uma vez.)
● O Soundbar é apresentado na lista de dispositivos de procura do dispositivo inteligente apenas quando o
Soundbar apresenta a indicação [BT READY] ou [WiFi READY].
● No modo TV SoundConnect, não é possível sincronizar o Soundbar com outro dispositivo inteligente.
● Se a função Network Standby On não funcionar
- O modo de espera em rede está definido como Desligado. Defina como LIGADO.
● A ligação Wi-Fi ao Soundbar será terminada se o respectivo cabo de alimentação for desligado ou a
alimentação interrompida. Ligue o Soundbar e volte a ligar.
● Se a opção Espera em rede estiver definida como Desligado, o Soundbar não pode ser ligado por uma
ligação Bluetooth.
3130
funções
ACTUALIZAÇÃO DE SOFTWARE
DIGITAL AUDIO IN
(OPTICAL)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
SERVICE
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
AUX IN
Cabo adaptador
micro USB para USB
(não fornecido)
ACTUALIZAR COM USB
A Samsung poderá vir a disponibilizar actualizações para o firmware do sistema Soundbar.
Se for disponibilizada uma actualização, actualize o firmware ligando uma unidade USB com a actualização do
firmware armazenada à porta USB do Soundbar.
Tenha em atenção que se existirem vários ficheiros de actualização, tem de os carregar na unidade USB
individualmente e utilizá-los para actualizar o firmware, um de cada vez.
Visite o sítio da Web Samsung.com ou contacte o centro de assistência da Samsung para obter mais informações
acerca da transferência de ficheiros de actualização.
+ Procedimento de atualização
1. Ligue um cabo adaptador micro USB para USB com uma ficha macho micro USB 2.0 (tipo B) numa extremidade
e uma tomada fêmea USB 2.0 (tipo A) noutra extremidade à tomada fêmea micro USB do Soundbar.
● O cabo adaptador micro USB para USB é vendido em separado. Para adquirir, entre em contacto com o
centro de assistência técnica ou o atendimento ao cliente da Samsung.
2. Siga os passos em baixo para transferir o software do produto:
Vá até ao website da Samsung em (samsung.com/sec) procure o nome do modelo - selecione a opção de
suporte (o nome da opção está sujeito a ser alterado)
3. Guarde o software transferido numa pen USB e selecione “Extrair para nome da pasta” para descompactar a
pasta.
4. Desligue o Soundbar e ligue a pen USB com a atualização de software à porta fêmea de um cabo adaptador
micro USB.
5. Ligue o Soundbar. Aguarde 3 minutos, UPDATE é apresentado e a atualização é iniciada.
6. Quando a atualização terminar, o Soundbar desliga-se e liga-se novamente.
31
POR
funções
+ Se UPDATE não foi apresentado
1. Desligue o Soundbar, ligue o dispositivo de armazenamento USB que contém os ficheiros de actualização à porta
USB do Soundbar.
2. Desligue o cabo de alimentação, volte a ligá-lo e ligue o produto.
● Insira uma unidade USB com a actualização de firmware na porta USB da unidade principal.
● A actualização de firmware pode não funcionar correctamente se existirem ficheiros de áudio suportados
pelo Soundbar guardados no dispositivo de armazenamento USB.
● Não desligue a alimentação nem remova o dispositivo USB durante a aplicação de uma actualização.
A unidade principal será automaticamente desligada após a conclusão da actualização do firmware.
● Após a atualização estar concluída, a configuração do utilizador no Soundbar é inicializada.
Recomenda-se que tome nota das suas definições para que as possa repor facilmente após a actualização.
Tenha em atenç
ão que a actualização de firmware também repõe as definições a ligação subwoofer.
Se a ligação ao subwoofer não for restabelecida automaticamente após a actualização, consulte a página
16. Se a atualização do software falhar, verifique se a pen USB não está avariada.
● Os utilizadores do Mac OS devem formatar a pen USB como MS-DOS (FAT).
● Consoante o fabricante, alguns dispositivos de armazenamento USB poderão não ser suportados.
ACTUALIZAÇÃO AUTOMÁTICA
Mesmo quando o Soundbar é desligado, o Soundbar irá verificar automaticamente a versão mais recente do software
e irá continuar a actualização se estiver ligado à Internet.
● Por predefinição, o Soundbar está configurado para executar a actualização automaticamente.
● Para utilizar a função de actualização, o Soundbar tem de estar ligado à Internet.
● A ligação Wi-Fi ao Soundbar será terminada se o respectivo cabo de alimentação for desligado ou a
alimentação interrompida. Se ocorrer uma falha de energia, ligue o Soundbar e estabeleça novamente a
ligação.
3332
Resolução de pRoblemas
RESOLUÇÃO DE PROBLEMAS
Antes de solicitar assistência, verifique o seguinte.
A unidade não liga.
• O cabo de alimentação está ligado à tomada? ¼ Ligue a ficha à tomada.
Um função não é executada quando se carrega no botão.
• Há electricidade estática no ar? ¼ Desligue a ficha e volte a ligá-la.
Não é emitido som.
• A função Silêncio está ligada?
• O volume está no mínimo?
¼ Prima o botão
(Silêncio) para cancelar a função.
¼ Regular o Volume.
O controlo remoto não funciona.
• As pilhas estão gastas?
• A distância entre o controlo remoto e a unidade
principal é demasiado grande?
¼ Substitua-as por pilhas novas.
¼ Aproxime-se da unidade.
A TV SoundConnect (sincronização com TV) falhou.
• O seu televisor é compatível com o modo
TV SoundConnect?
• O televisor tem a versão de firmware mais recente?
• Ocorre um erro ao ligar?
¼ O modo TV SoundConnect é suportado por alguns
televisores Samsung comercializados a partir de
2012. Verifique o seu televisor para determinar se é
compatível com TV SoundConnect.
¼ Actualize o televisor com a versão mais recente de
firmware.
¼ Contacte o centro de contacto da Samsung.
¼ Reinicie o TV SoundConnect e ligue novamente.
Para reiniciar a ligação do TV SoundConnect,
mantenha o botão
p
premido durante 5 segundos.
O LED vermelho no subwoofer fica intermitente e o subwoofer não emite som.
• O subwoofer pode não estar ligado à unidade
principal do produto.
¼ Tente ligar o subwoofer novamente.
(Consulte a página 16)
O Soundbar não liga através de Bluetooth nem da aplicação Multiroom.
• Verifique se a opção Espera em rede está
DESLIGADA.
¼ Nesse caso, as funções BT e Wi-Fi não estão
disponíveis no estado desligado. Mantenha o botão
]
premido durante 5 segundos para ligar a opção
Espera em rede no estado ligado.
Resolução de problemas
33
POR
aPêndice
ESPECIFICAÇÕES
GERAL
Peso
Unidade principal
2,6 kg
Subwoofer
(PS-WK650, PS-WK651)
6,8 kg
Dimensões
(L x A x P)
Unidade principal
1010,5 x 54,0 x 87,5 mm
Subwoofer
(PS-WK650, PS-WK651)
452,0 x 335,0 x 154,0 mm
Limites da temperatura de funcionamento
+5 °C a +35 °C
Limites de humidade de funcionamento
10 % a 75 %
AMPLIFICADOR
Potência
nominal de
saída
Unidade principal
30W x 6, 6 OHM, THD
≦10%
Subwoofer
(PS-WK650, PS-WK651)
160W, 3 OHM, THD≦10%
* A concepção, as especificações e o ecrã da aplicação estão sujeitos a alteração sem aviso prévio.
* Especificação nominal
- A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.
- O peso e as dimensões indicados são aproximados.
- Para obter informações sobre alimentação e consumo de energia, consulte a etiqueta no produto.
a Atenção : O produto irá reiniciar automaticamente se activar/desactivar a ligação Wi-Fi/Ethernet.
Consumo de energia total em modo de
espera (W) (Todas as portas de rede estão
“ON”)
2,8W
Wi-Fi/Ethernet
Método de desactivação
de porta
Prima o botão Wi-Fi SETUP no produto durante 30 segundos
ou o botão
]
no controlo remoto do Soundbar durante mais
de 5 segundos para ativar ou desativar a Wi-Fi/Ethernet.
Bluetooth
Método de desactivação
de porta
Prima o botão SPK ADD no produto durante 30 segundos ou
o botão
]
no controlo remoto do Soundbar durante mais de
5 segundos para ativar ou desativar o Bluetooth.
a Aviso de Licença de Open Source
- Para obter mais informações sobre as licenças Open Source utilizadas neste produto, visite o site:
http://opensource.samsung.com
a
Licença
- O Spotify Software está sujeito a licenças de terceiros que podem ser consultadas aqui:
www.spotify.com/connect/third-party-licenses.
- Para obter mais informações sobre o Spotify Connect, visite www.spotify.com/connect
apêndice
34
apêndice
LICENÇAS
Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of
Dolby Laboratories.
Para patentes DTS, consulte http://patents.dts.com. Fabricado ao abrigo da licença da DTS Licensing Limited. DTS,
o símbolo, & DTS e o respectivo símbolo em conjunto são marcas comerciais registadas e DTS 2.0 Channel é uma
marca comercial da DTS, Inc.
© DTS, Inc. Todos os direitos reservados.
Os termos HDMI e HDMI High-Definition Multimedia Interface e o logótipo HDMI são marcas comerciais ou marcas
comerciais registadas da HDMI Licensing LLC nos Estados Unidos e/ou noutros países.
Modelos sem fios (incluindo a frequência de 5,15 GHz - 5,35 GHz)
A Samsung Electronics declara que este equipamento está em conformidade com os
requisitos essenciais e com outras provisões relevantes da Directiva 1999/5/EC.
Pode obter a Declaração de Conformidade original no endereço
http://www.samsung.com, acedendo a Suporte > Encontre Assistência Técnica e
introduzindo o nome do modelo.
Este equipamento pode ser utilizado em todos os países da UE.
Este equipamento só pode ser utilizado em interiores.
Modelos sem fios (excluindo a frequência de 5,15 GHz - 5,35 GHz)
A Samsung Electronics declara que este equipamento está em conformidade com os requisitos
essenciais e com outras provisões relevantes da Directiva 1999/5/EC.
Pode obter a Declaração de Conformidade original no endereço http://www.samsung.com, acedendo
a Suporte > Encontre Assistência Técnica e introduzindo o nome do modelo.
Este equipamento pode ser utilizado em todos os países da UE.
Contacte a Samsung Internacional
Se tem algumas dúvidas ou comentários sobre os nossos produtos, por favor contacte a linha de apoio a Clientes
Samsung.
[Eliminação correcta das baterias existentes neste
produto]
(Aplicável a países cujos sistemas de recolha sejam separados)
Esta marca, apresentada na bateria, manual ou embalagem, indica que
as baterias existentes neste produto não devem ser eliminadas
juntamente com os resíduos domésticos indiferenciados no final do seu
período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou
Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima
dos níveis de referência indicados na Directiva CE 2006/66.
Se as baterias não forem correctamente eliminadas, estas substâncias
poderão ser prejudiciais para a saúde humana ou para o meio
ambiente.
Para proteger os recursos naturais e promover a reutilização dos
materiais, separe as baterias dos outros tipos de resíduos e recicle-as
através do sistema gratuito de recolha local de baterias.
Eliminação Correcta Deste Produto
(Resíduos de Equipamentos & Eléctricos e
Electrónicos)
(Aplicável a países cujos sistemas de recolha sejam separados)
Esta marca apresentada no produto, nos acessórios ou na literatura –
indica que o produto e os seus acessórios electrónicos (por exemplo, o
carregador, o auricular, o cabo USB) não deverão ser eliminados
juntamente com os resíduos domésticos no final do seu período de vida
útil. Para impedir danos ao ambiente ou à saúde humana causados pela
eliminação incontrolada de resíduos, deverá separar estes equipamentos
de outros tipos de resíduos e reciclá-los de forma responsável, para
promover uma reutilização sustentável dos recursos materiais.
Os utilizadores domésticos deverão contactar o estabelecimento onde
adquiriram este produto ou as entidades oficiais locais para obterem
informações sobre onde e de que forma podem entregar estes
equipamentos para permitir efectuar uma reciclagem segura em termos
ambientais.
Os utilizadores profissionais deverão contactar o seu fornecedor e
consultar os termos e condições do contrato de compra. Este produto
e os seus acessórios electrónicos não deverão ser misturados com
outros resíduos comerciais para eliminação.
Para obter informações sobre os compromissos ambientais da Samsung e sobre as obrigações regulamentares específicas de produtos,
por exemplo, o regulamento REACH, visite: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Country Contact Centre
Web Site
`
Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/ie/support
GERMANY
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt. Festnetz, aus
dem Mobilfunk max. 0,60 €/Anruf)
www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 34902172678 www.samsung.com/es/support
PORTUGAL 808 20 7267 www.samsung.com/pt/support
LUXEMBURG 261 03 710
www.samsung.com/be_fr/support
NETHERLANDS
0900-SAMSUNG (0900-7267864)
(€ 0,10/Min)
www.samsung.com/nl/support
BELGIUM 02-201-24-18
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
NORWAY 815 56480 www.samsung.com/no/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
SWEDEN 0771 726 7864 (0771-SAMSUNG) www.samsung.com/se/support
POLAND
801-172-678* lub +48 22 607-93-33 *
* (koszt połączenia według taryfy operatora)
www.samsung.com/pl/support
HUNGARY
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
www.samsung.com/hu/support
Country Contact Centre
Web Site
AUSTRIA
0800-SAMSUNG (0800-7267864)
[Only for Premium HA] 0800-366661
[Only for Dealers] 0810-112233
www.samsung.com/at/support
SWITZERLAND 0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch/support
(German)
www.samsung.com/ch_fr/
support (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support
CROATIA 072 726 786 www.samsung.com/hr/support
BOSNIA 055 233 999 www.samsung.com/support
MONTENEGRO 020 405 888 www.samsung.com/support
SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA 011 321 6899 www.samsung.com/rs/support
BULGARIA
*3000 Цена в мрежата
0800 111 31 , Безплатна телефонна линия
www.samsung.com/bg/support
ROMANIA
*8000 (apel in retea)
08008-726-78-64 (08008-SAMSUNG)
Apel GRATUIT
www.samsung.com/ro/support
CYPRUS 8009 4000 only from landline, toll free
www.samsung.com/gr/support
GREECE
80111-SAMSUNG (80111 726 7864) only
from land line (+30) 210 6897691 from
mobile and land line
LITHUANIA 8-800-77777 www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support
Manual del usuario
Imagine las posibilidades
Gracias por adquirir este producto Samsung.
Para recibir un servicio más completo, registre su producto en
www.samsung.com/register
HW-K650
HW-K651
© 2016 Samsung Electronics Co., Ltd. Reservados todos los derechos.
32
introducción
INFORMACIÓN DE SEGURIDAD
ADVERTENCIAS
PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD.
NO CONTIENE ELEMENTOS QUE DEBA REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, SOLICITE LA AYUDA
DE PERSONAL ESPECIALIZADO.
PRECAUCIÓN
RIESGO DE
ELECTROCUCION.
NO ABRIR.
Este símbolo indica la presencia de alto voltaje
en el interior. Es peligroso entrar en contacto
con cualquier pieza interior de este producto.
Este símbolo indica que con este producto se
incluye documentación importante
correspondiente al funcionamiento y
mantenimiento.
Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de
puesta a tierra (toma de tierra).
Tensión CA: Este símbolo indica que la tensión nominal marcada con el símbolo es CA.
Tensión CC: Este símbolo indica que la tensión nominal marcada con el símbolo es CC.
Precaución, consulte las instrucciones antes de usar: Este símbolo informa de que se debe
consultar el manual del usuario para obtener más información relativa a la seguridad.
ADVERTENCIA: Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia ni a la
humedad.
PRECAUCIÓN : PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUZCA TOTALMENTE EL ENCHUFE.
• Este aparato deberá conectarse siempre a una toma de alimentación principal con una conexión a tierra de
protección.
• Para desconectar el aparato de la fuente de alimentación, el enchufe deberá ser desconectado de la toma principal,
lo que significa que deberá disponer de fácil acceso al enchufe principal.
PRECAUCIÓN
• No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque en el aparato objetos con líquido,
como jarrones.
• Para apagar completamente este aparato, debe desconectar su enchufe de la toma de corriente. Por tanto, el
enchufe debe estar accesible en todo momento.
introducción
3
SPA
introducción
PRECAUCIONES
99.1mm 99.1mm
68.6
mm
99.1mm
Asegúrese de que la toma de CA de su casa cumpla con los requisitos indicados en la pegatina de identificación de la
parte posterior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio
suficiente a su alrededor para ventilación 7~10 cm. Asegúrese de que los orificios de ventilación no queden tapados.
No coloque la unidad sobre amplificadores o cualquier otro equipo que pueda generar calor. Esta unidad se ha
diseñado para utilizarse de forma continua. Para apagar completamente la unidad, desconecte el enchufe de CA de la
toma de corriente. Desenchufe la unidad si no va utilizarla durante un tiempo prolongado.
Durante tormentas, desconecte el enchufe principal de
CA de la toma de corriente. Los picos de tensión
debidos a rayos podrían dañar la unidad.
Proteja el reproductor contra la humedad (por ejemplo,
jarrones) y calor excesivo (p. ej.: chimeneas) o equipos
que creen campos magnéticos o eléctricos potentes.
Desconecte el cable de alimentación de la fuente de CA
si la unidad no funciona correctamente. El producto no
ha sido creado para uso industrial. Este producto es sólo
para uso personal. Es posible que se produzca
condensación en el producto o en el disco en
situaciones de temperaturas bajas. Si tiene que
transportar el producto durante el invierno, espere 2
horas aproximadamente antes de usarlo hasta que la
unidad haya alcanzado la temperatura de la sala.
No exponga la unidad a la luz directa del sol ni a otras
fuentes de calor. Podrían sobrecalentarla y provocar una
avería en la unidad.
Las pilas utilizadas en este producto contienen
productos químicos que son peligrosos para el medio
ambiente. No tire las pilas con el resto de la basura
doméstica. No tire las pilas al fuego. No cortocircuite,
desmonte ni sobrecaliente las baterías. Si la pila no se
reemplaza correctamente se corre el riesgo de una
explosión. Reemplace la pila solo por una igual o de
especificaciones equivalentes.
ADVERTENCIA, NO INGERIR LA PILA, PELIGRO DE QUEMADURAS QUÍMICAS,
[Suministradas con el mando a distancia] Este producto contiene una pila de botón.
Si se ingiere la pila de botón, puede causar serias quemaduras internas en solo 2 horas y puede
provocar la muerte. Mantenga las pilas nuevas y las usadas ejos del alcance de los niños. Si el
compartimento de la pila no se cierre con seguridad, deje de utilizar el producto y aléjelo del alcance de los niños. Si
cree que existe la posibilidad de que las pilas hayan sigo ingeridas o se hayan introducido en algún órgano corporal,
busque atención médica inmediata.
54
introducción
ÍNDICE
2 INTRODUCCIÓN
2 Información de seguridad
5 Introducción
6 DESCRIPCIÓN
6 Panel frontal / derecho
7 Panel Posterior / Inferior
8 Mando a distancia
11 INSTALACIÓN
11 Instalación de la Soundbar
11 Instalación del soporte para montaje en pared
15 Retirada de la Soundbar de la pared
16 CONEXIONES
16 Conexión del Subwoofer
18 Conexión a un TV
18 Conexión con un TV mediante un cable óptico
digital
19 Conexiones con el TV utilizando un cable
HDMI (Digital)
19 TV SoundConnect
21 Conexión con dispositivos externos
21 Cable de audio óptico o analógico
22 Cable HDMI
23 FUNCIONES
23 Modo de entrada
24 Bluetooth
27 Uso de la app Multiroom
29 Utilizacion de la funcion Network
Standby On
30 Actualización de software
32 SOLUCIÓN DE PROBLEMAS
32 Solución de problemas
33 APÉNDICE
33 Especificaciones
● Las figuras e ilustraciones de este Manual del
usuario se facilitan solo para referencia y pueden
diferir del aspecto real del producto.
● Podría aplicársele una tarifa de administración si:
(a) se requiere la asistencia de un ingeniero y el
producto no tiene ningún defecto (es decir, no
se ha leído el manual del usuario).
(b) se lleva la unidad a un centro de reparación y
el producto no tiene ningún defecto (es decir,
no se ha leído el manual del usuario).
● El importe de dicha tarifa le será notificada antes
de realizar el trabajo o de acudir a su domicilio.
5
SPA
introducción
INTRODUCCIÓN
ANTES DE LEER EL MANUAL DEL USUARIO
Tenga en cuenta lo siguiente antes de leer el manual del usuario.
+ Iconos que se utilizarán en el manual
Icono Término Definición
Precaución
Indica una situación en la que la función no está operativa o pueden cancelarse los
ajustes.
Nota
Esto implica sugerencias o instrucciones en la página que ayudan a utilizar cada
función.
Compruebe los accesorios suministrados que se incluyen a continuación.
Mando a distancia /
Pila de litio (3V : CR2032)
Cable de
alimentación : 2
Adaptador CA/CC Cable óptico
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
Guía de montaje en pared Soporte-tornillo : 2 Tornillos : 2
Soporte izquierdo de
montaje en pared
Soporte derecho de
montaje en pared
● El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.
● El cable adaptador de Micro USB a USB y los cables HDMI se venden por separado. Para su compra,
póngase en contacto con un Centro de servicio de Samsung o con el Centro de atención al cliente.
76
descripción
PANEL FRONTAL / DERECHO
1
Botón de
/
(Volumen)
Controla el nivel del volumen.
Aparece valor numérico del nivel de volumen en la pantalla
del panel frontal.
2 Botón de (Fuente)
Selecciona la entrada D.IN, AUX, HDMI, BT, TV.
● Con la unidad encendida, si pulsa el botón
durante
más de 3 segundos el botón se define para que actúe
como el botón
(Silencio). Para cancelar la
configuración del botón
(Silencio) pulse de nuevo el
botón
durante más de 3 segundos.
3 Botón de (Encendido)
Enciende y apaga la alimentación.
2
3
Lado derecho
Pantalla
Muestra el modo actual.
Sensor de Mando a
Distancia
1
● Cuando enchufe el cable de CA, la tecla de alimentación funcionará transcurridos entre 4 y 6 segundos.
● Cuando encienda la unidad, pasarán entre 4 y 5 segundos antes de poder reproducir sonido.
● Para disfrutar del sonido sólo desde Soundbar, debe apagar los altavoces del TV en el menú Audio Setup
del TV. Consulte el manual del TV que se facilita con el TV.
descripción
7
SPA
deScriPción
PANEL POSTERIOR / INFERIOR
DIGITAL AUDIO IN
(OPTICAL)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
SERVICE
Wi-Fi SETUP SPK ADD
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
Wi-Fi SETUP SPK ADD
DC 24V
(Entrada de
alimentación
eléctrica)
Conecte el adaptador de
alimentación de CC a la toma
de alimentación y, a
continuación, enchufe el
adaptador de alimentación de
CA a la toma de corriente.
SERVICE
Para actualizar el software del producto
a través del puerto USB.
DIGITAL AUDIO IN (OPTICAL)
Se conecta a la salida digital (óptico) de
un dispositivo externo.
HDMI OUT (TV-ARC)
Genera la salida simultáneamente de señales
digitales de vídeo y audio utilizando un cable
HDMI.
HDMI IN
Introduce simultáneamente
señales digitales de vídeo y
audio utilizando un cable
HDMI. Utilícelo al conectar
un dispositivo externo
compatible.
Wi-Fi SETUP
Pulse este botón para
conectar la Barra de sonido
a su red utilizando la
configuración de Wi-Fi.
(Necesita un dispositivo
inteligente y la app
Samsung Multiroom.
Consulte la página 27.)
SPK ADD
Pulse el botón para conectar
la Soundbar a un HUB
Samsung (que debe
adquirirse por separado) o a
una red. (Necesita un
dispositivo inteligente y la
app Samsung Multiroom.
Consulte la página 27.)
AUX IN
Se conecta a la salida analógica de un
dispositivo externo.
ETIQUETA
● Al desconectar el cable de alimentación del adaptador de alimentación de CA, sujete el enchufe.
No tire del cable.
● No conecte esta unidad u otros componentes a la toma de CA hasta haber realizado todas las conexiones
entre componentes.
● Asegúrese de probar el adaptador CA/CC en una mesa plana o en el suelo. Si coloca el adaptador CA/CC
colgado con la entrada del cable de CA orientada hacia arriba, podrían introducirse en el adaptador agua u
otras sustancias externas y causar problemas de funcionamiento del adaptador.
98
descripción
MANDO A DISTANCIA
Repetir
La función Repetir solo está disponible cuando se reproduce música desde la
app de canciones del teléfono o DMS desde la app Samsung Multiroom.
OFF - REPEAT : Cancela la repetición de reproducción.
TRACK - REPEAT : Reproduce de forma repetida una pista.
ALL - REPEAT : Reproduce todas las pistas de forma repetida.
Silencio
Puede bajar el volumen a 0 con la pulsación de un botón. Se pulsa de nuevo
para recuperar el sonido con el nivel de volumen anterior.
SOURCE
Se pulsa para seleccionar una fuente Soundbar conectada.
Salto Adelante
Cuando hay dos o más archivos en el dispositivo que está reproduciendo y
pulsa el botón ], se selecciona el archivo siguiente.
Bluetooth POWER
Pulse el botón Bluetooth POWER del mando a distancia para activar y
desactivar la función Bluetooth POWER On. Consulte de la página 20 a
la 25 para más detalles.
SOUND
Sonido Surround es una función que añade profundidad y amplitud
espacial al sonido. Al pulsar el botón
SOUND se desplaza por los
ajustes de Sonido Surround
:
ON - SURROUND SOUND, OFF - SURROUND SOUND
SOUND EFFECT
Puede seleccionar entre 6 modos de sonido: STANDARD (Sonido Original),
MUSIC, CLEAR VOICE, SPORTS, MOVIE y NIGHT, según el tipo de fuentes
que desee disfrutar.
Seleccione el modo STANDARD si desea disfrutar del sonido original.
* DRC (control de rango dinámico)
Permite aplicar a Dolby Digital el control de rango dinámico.
Mantenga pulsado el botón SOUND EFFECT en modo inactivo durante unos
5 segundos para activar o desactivar la función DRC (control de rango
dinámico).
Mantenga pulsado el botón
durante 5 segundos para encender y apagar la
función Anynet+.
OFF - ANYNET+, ON - ANYNET+
La función Anynet+ permite controlar la Soundbar con el mando a distancia
desde un TV Samsung compatible con Anynet+.
La Soundbar debe estar conectada al TV a través de un cable HDMI.
Mantenga pulsado el botón
durante 5 segundos para activar o desactivar la
función de encendido automático.
OFF - POWER LINK, ON - POWER LINK
* Auto Power Link
Sincroniza la Soundbar a la fuente óptica conectada a través de la toma óptica para
que se encienda automáticamente al encender el TV. (Consulte la página 18)
La función de encendido automático solo está disponible en el modo D.IN.
9
SPA
deScriPción
Volumen
Ajusta el nivel de volumen de la unidad.
Alimentación
Enciende y apaga la alimentación.
SOUND CONTROL
Pulse este botón para seleccionar TREBLE, BASS, SUBWOOFER LEVEL
o AUDIO SYNC.
Luego use los botones y para ajustar el volumen de TREBLE o BASS
entre -3 ~ y +3, y el volumen de SUBWOOFER LEVEL entre -12, -6 y +6.
Mantenga pulsado el botón SOUND CONTROL durante unos 5 segundos para
ajustar el sonido de cada banda de frecuencia. 150 Hz, 300 Hz, 600 Hz, 1,2
KHz, 2,5 KHz, 5 KHz y 10 KHz se pueden seleccionar y ajustar con un ajuste
entre -6 ~ +6.
Si la Soundbar está conectada a un TV digital y el vídeo aparece desincronizado
con el audio, pulse los botones de
SOUND CONTROL
para sincronizar el audio
con el vídeo. Utilice los botones
,
para establecer la demora de audio entre 0
ms ~ 300 ms. En el modo TV y en el modo BT la función de sincronización de
audio puede no estar disponible.
Reproducir/Pausa
Pulse el botón p para detener temporalmente la reproducción del archivo.
Pulse de nuevo el botón p para reproducir el archivo seleccionado.
Salto Atrás
Si hay más de un archivo en un dispositivo que esté reproduciendo y pulsa
el botón [, se selecciona el archivo anterior.
● Controle el TV utilizando el mando a distancia del TV.
1110
descripción
+ Control de la Soundbar mediante el mando a distancia del TV
1. Mantenga pulsado el botón SOUND durante más de 5 segundos cuando la Soundbar esté encendida.
2. El mensaje "ON - TV REMOTE" aparece en la pantalla de la Soundbar.
3. En el menú del TV, establezca el altavoz del TV en altavoz externo.
● Esta opción no está disponible si la función TV ARC o el modo HDMI están en uso.
● En esta función, todos los botones están deshabilitados excepto los botones VOL +/- y
(Silencio).
● Los menús del TV varían según el fabricante y el modelo. Consulte el manual de usuario del TV para
obtener más información.
● Fabricantes compatibles con esta función:
- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
- Es posible que esta función no sea compatible con el mando a distancia de su TV dependiendo del
fabricante del mando a distancia.
● Para desactivar esta función, pulse el botón
SOUND durante 5 segundos.
El mensaje "OFF - TV REMOTE" aparece en la pantalla de la Soundbar.
INSTALACIÓN DE LAS PILAS EN EL MANDO A DISTANCIA
1. Utilice una moneda adecuada
para girar la tapa de la pila del
mando a distancia hacia la
izquierda para extraerla como
se muestra en la figura.
2. Inserte una pila de litio de 3V.
Mantenga el polo positivo (+) hacia
arriba al insertar la pila. Coloque la
tapa de la pila y alinee las marcas
'●' como se muestra en la figura.
3. Utilice una moneda adecuada
para girar la tapa de la pila del
mando a distancia a la derecha
lo máximo posible hasta
colocarla en su sitio.
11
SPA
INSTALACIÓN
INSTALACIÓN DE LA SOUNDBAR
INSTALACIÓN DEL SOPORTE PARA MONTAJE EN PARED
+ Precauciones en la instalación
● Se instala sólo en una pared.
● Para la instalación, evite altas temperaturas o humedad, y también paredes que no soporten el peso del equipo.
● Compruebe la solidez de la pared. Si la pared no es lo suficientemente sólida para soportar la unidad, refuerce la
pared o instale la unidad en otra pared que pueda soportar su peso.
● Compre y utilice los tornillos de fijación o los tacos apropiados para el tipo de pared (pladur, hierro, madera, etc.).
Si es posible, fije los tornillos del soporte con tacos.
● Compre los tornillos de montaje en pared según el tipo y el grosor de la pared en la que va a montar la Soundbar.
- Diámetro : M5
- Longitud: se recomienda L 35 mm o superior.
● Conecte los cables desde la unidad a los dispositivos externos antes de instalarlo en la pared.
● Asegúrese de tener apagada y desenchufada la unidad antes de realizar la instalación. De lo contrario, podría
provocar una descarga eléctrica.
5 cm o más
1. Coloque la Guía de montaje en pared contra la superficie de la pared.
• La Guía de montaje en pared debe estar nivelada.
• Si el TV está montado en la pared, instale la Soundbar al menos 5 cm por debajo del TV.
INSTALACIÓN
1312
INSTALACIÓN
Línea central
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
2. Alinee la Línea central de la plantilla de papel con el centro del TV (si está montando la Soundbar bajo el TV) y
luego fije la Guía de montaje en pared a la pared con cinta adhesiva.
● Si no está montándola bajo el TV, coloque la Línea central en el centro de la zona de instalación.
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B A
A-TYPE : 616mm
B-TYPE : 360mm
CENTER LINE
A B B
A B
3. Introduzca la punta de un bolígrafo o de un lápiz afilado por el centro de las imágenes A-TYPE de cada extremo
de la guía para marcar los agujeros de los tornillos de sujeción, y luego quite la Guía de montaje en pared.
4. Con un taladro del tamaño adecuado, perfore en la pared un agujero en cada marca.
● Si las marcas no se corresponden con las posiciones de los montantes, asegúrese de introducir los
anclajes apropiados en los agujeros antes de los tornillos de sujeción. Si usa fijaciones o anclajes,
compruebe que los agujeros que perfore sean suficientemente grandes para las fijaciones o anclajes que
va a utilizar.
13
SPA
INSTALACIÓN
5. Introduzca un tornillo (no suministrado) en cada Soporte-tornillo y luego atornille firmemente cada tornillo
de sujeción en su agujero.
6. Use los dos Tornillos (M4 x L12) para fijar ambos soportes, Soporte izquierdo de montaje en pared y Soporte
derecho de montaje en pared a la parte inferior de la Soundbar. Para que la posición quede ajustada, asegúrese
de alinear los topes de la Soundbar con los agujeros de los soportes.
Lado trasero de la Soundbar
Extremo derecho de la Soundbar
● Durante el montaje, compruebe que el gancho del Soporte de montaje en pared quede hacia atrás.
Soporte izquierdo
para la pared
Soporte derecho
para la pared
● Los soportes izquierdo y derecho tienen formas diferentes. Asegúrese de colocarlos correctamente.
1514
INSTALACIÓN
7. Instale la Soundbar con el Soporte de montaje en pared ya fijado; para ello cuelgue el Soporte de montaje en
pared en los Soporte-tornillo de la pared.
● Incline ligeramente la Soundbar para introducir las cabezas de ambos Soporte-tornillo en los agujeros de
los Soporte de montaje en pared. Empuje la Soundbar en la dirección indicada por la flecha para
comprobar que ambos lados queden firmemente sujetos.
15
SPA
INSTALACIÓN
RETIRADA DE LA SOUNDBAR DE LA PARED
1. Para separar la Soundbar del soporte para la pared, empújela en la dirección indicada por la flecha y luego tire de
ella para separarla de la pared como muestra el dibujo.
● No cuelgue nada de la unidad instalada y evite golpes y caídas de la unidad.
● Fije bien la unidad a la pared para que no se caiga. Si la unidad se cae, puede provocar lesiones
personales o daños en el producto.
● Una vez instalada la unidad en la pared, evite que los niños tiren de los cables de conexión.
● Para un rendimiento óptimo de la instalación del soporte de pared, instale el sistema de altavoces al
menos 5 cm debajo del TV, si el TV está montado en la pared.
● Por su seguridad, si no monta la unidad en la pared, instálela en una superficie plana segura donde no
pueda caerse.
1716
conexiones
● No conecte el cable de alimentación de este producto del TV a la toma de corriente hasta realizar todas las
conexiones entre componentes.
● Antes de trasladar o instalar este producto, asegúrese de apagar y desconectar el cable de alimentación.
CONEXIÓN DEL SUBWOOFER
CONEXIÓN AUTOMÁTICA AL SUBWOOFER
El ID de vinculación del subwoofer se predefine en la fábrica; la unidad principal y el subwoofer deberían vincularse
(conectarse de forma inalámbrica) automáticamente cuando ambos dispositivos estén encendidos.
• Cuando el subwoofer está completamente conectado, el indicador LED azul de vinculación del subwoofer deja de
parpadear y se ilumina de forma continua.
CONEXIÓN MANUAL AL SUBWOOFER
Si la luz LED azul no deja de parpadear estando encendidos tanto el subwoofer como la unidad principal, establezca el
ID siguiendo estos pasos.
● Importante: Antes de empezar, coloque la pila en el mando a distancia. Consulte la página 10 para ver
instrucciones al respecto.
POWER
1. Enchufe los cables de alimentación de la unidad principal y del subwoofer a la toma de CA.
2. Pulse el botón ID SET de la parte trasera del subwoofer con un objeto punzante pequeño durante 5 segundos.
• El indicador STANDBY se apaga y el indicador LINK (LED azul) parpadea de forma rápida.
3. Con la unidad apagada (en modo STANDBY), pulse
(Silencio) en el mando a distancia durante 5 segundos.
4. Aparece el mensaje ID SET en la pantalla de la Soundbar.
5. Para finalizar la conexión, encienda la unidad principal mientras parpadea el LED azul del subwoofer.
• La unidad principal y el subwoofer deberían estar vinculados (conectados).
• El indicador de vinculación (LED azul) del subwoofer debería estar ahora iluminado de forma continua y sin
parpadear.
• Si el indicador de vinculación no es una luz azul fija, el proceso de vinculación ha fallado. Apague la unidad
principal y vuelva a empezar desde el paso 2.
• Puede disfrutar de un mejor sonido en el subwoofer inalámbrico seleccionando el efecto de sonido. (Consulte
la página 8)
conexiones
17
SPA
conexioneS
● Antes de trasladar o instalar el producto, asegúrese de apagar y desconectar el cable de alimentación.
● Si la unidad principal está apagada, el subwoofer inalámbrico estará en modo inactivo y el LED
correspondiente en la parte frontal parpadeará en rojo directamente. (No el LED azul).
● Si utiliza un dispositivo que use la misma frecuencia (2,4 GHz) que la Soundbar cerca de esta, es posible
que se produzcan interferencias y la interrupción del sonido.
● La distancia de transmisión de la onda de radio es de 10 m aproximadamente, pero puede variar
dependiendo del entorno operativo. Si existe un muro de hormigón armado o metálico entre la unidad
principal y el módulo receptor inalámbrico, quizá no funcione el sistema porque la onda de radio no puede
penetrar el metal.
● Si la unidad principal no realiza la conexión inalámbrica, siga los pasos del 1 al 5 de la página anterior para
restablecer la conexión entre la unidad principal y el subwoofer inalámbrico.
● La antena de recepción inalámbrica está incorporada en el subwoofer inalámbrico. Mantenga la unidad
alejada del agua y de la humedad.
● Para un rendimiento óptimo de la audición, asegúrese de que el área situada alrededor de la localización
del subwoofer inalámbrico no tenga ninguna obstrucción.
ESTADO DE LA LUZ LED DEL SUBWOOFER
LED Estado Descripción Solución
Rojo Encendido
En modo de espera (con la unidad
principal de la Soundbar apagada)
Compruebe que la fuente de
alimentación está conectada a la
unidad principal de la Soundbar
Fallo de conexión
Vuelva a conectarlos (consulte las
instrucciones sobre conexión manual
en el manual de usuario)
Azul
Encendido
Conectados correctamente
(funcionamiento normal)
-
Parpadea
En modo de espera (con la unidad
principal de la Soundbar apagada)
Compruebe que la fuente de
alimentación está conectada a la
unidad principal de la Soundbar
Fallo de conexión
Vuelva a conectarlos (consulte las
instrucciones sobre conexión manual
en el manual de usuario)
Rojo y azul Parpadea Fallo de funcionamiento
Póngase en contacto con el centro de
reparaciones.
1918
conexiones
CONEXIÓN A UN TV
● Importante: Antes de empezar, coloque la pila en el mando a distancia. Consulte la página 10 para ver
instrucciones al respecto.
CONEXIÓN CON UN TV MEDIANTE UN CABLE ÓPTICO
DIGITAL
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Cable Óptico
1. Conecte la toma DIGITAL AUDIO IN (OPTICAL) de la Soundbar a la toma de salida óptica del TV mediante un
cable óptico digital.
2. Pulse el botón
del lado derecho de la Soundbar o el botón SOURCE del mando a distancia para seleccionar
el modo D.IN.
+ Auto Power Link
Si ha conectado la unidad principal a un TV con un cable óptico digital, active la función de encendido
automático para que la Barra de sonido se encienda automáticamente cuando se encienda el TV.
1. Conecte la Soundbar al TV con un cable óptico digital.
2. Pulse el botón
del lado derecho de la Soundbar o el botón SOURCE del mando a distancia para seleccionar
el modo D.IN.
3. Pulse el botón del mando a distancia durante 5 segundos para activar o desactivar la función de
vinculación con encendido automático.
● La vinculación con encendido automático está activada de forma predeterminada.
● Según el dispositivo conectado, es posible que Auto Power Link no funcione.
19
SPA
conexioneS
CONEXIONES CON EL TV UTILIZANDO UN CABLE HDMI
(DIGITAL)
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN
HDMI OUT
(TV-ARC)
HDMI IN
HDMI OUT
(TV-ARC)
Cable de HDMI
(no suministrado)
1. Conecte un cable HDMI (no suministrado) desde la toma HDMI OUT (TV-ARC) de la parte trasera del producto a
la toma HDMI IN del TV.
2. Pulse el botón
del lado derecho de la Soundbar o el botón SOURCE del mando a distancia para seleccionar
el modo D.IN.
● HDMI es una interfaz que permite la transmisión digital de datos de vídeo y audio con un conector único.
● Si el TV proporciona un puerto ARC, conecte el cable HDMI al puerto HDMI IN (ARC).
● Se recomienda utilizar un cable HDMI inalámbrico si fuera posible. Si se utiliza un cable HDMI con núcleo,
utilice uno cuyo diámetro sea inferior a 14 mm.
● Anynet+ debe estar activado.
● La función no está disponible si el cable HDMI no admite ARC.
TV SOUNDCONNECT
Puede disfrutar del sonido del TV a través de la Soundbar conectada a un TV Samsung compatible con la función
TV SoundConnect.
Conectar
1. Encienda el TV y la Soundbar.
2. Pulse el botón
del lado derecho de la Soundbar o el botón SOURCE del mando a distancia para seleccionar
el modo TV.
3. En el TV, aparece un mensaje preguntando si activar la función TV SoundConnect.
4. Seleccione <Sí> para terminar de conectar el TV y la Soundbar mediante el mando a distancia del TV.
2120
conexiones
● Si el proceso SoundConnect de vinculación con el TV falla, vaya a SoundConnect en el menú Sonido del
TV, seleccione Agregar Nuevo Dispositivo y establezca Agregar Nuevo Dispositivo en ACTIVADO.
A continuación, vuelva a intentarlo.
● El cambio del modo de Soundbar del TV a otro, termina automáticamente TV SoundConnect.
● Para conectar la Soundbar a otro TV, debe terminarse la conexión existente.
● Si desea desconectar la conexión existente a su TV y establecer una nueva conexión a otro TV, pulse el
botón
p
del mando a distancia durante más de 5 segundos. Para conectarla a otro TV, siga los pasos 1 a
4 de más arriba.
● La función TV SoundConnect (SoundShare) es compatible con algunos TV Samsung comercializados a
partir de 2012. Compruebe si el TV es compatible con la función TV SoundConnect (SoundShare) antes
de empezar. (Para obtener información adicional, consulte el manual de usuario del TV.)
● Si su TV Samsung se comercializó antes de 2014, compruebe el menú de ajustes de SoundShare.
● Si la distancia entre el TV y la Soundbar supera los 10 m, es posible que la conexión no sea estable o el
sonido se interrumpa. Si sucede esto, reubique el TV o la Soundbar de forma que se encuentre dentro del
campo de funcionamiento y restablezca la conexión de TV SoundConnect.
● Disatancia de funcionamiento de TV SoundConnect:
- Campo de emparejamiento recomendado: no más de 2 m
- Alcance de funcionamiento recomendado: no más de 10 m
● Los botones Reproducir/Pausa, Siguiente y Anterior de la Barra de sonido o el mando a distancia de la
Barra de sonido no controlan el TV.
+ Utilización de la función Bluetooth POWER On
La función Bluetooth POWER On está disponible después de haber conectado correctamente la Soundbar a un TV
compatible con Bluetooth utilizando TV SoundConnect. Cuando esté activada la función Bluetooth POWER On,
encender o apagar el TV conectado, encenderá y apagará también la Soundbar.
1. Conecte el TV a la Soundbar utilizando la función TV SoundConnect.
2. Pulse los botones Bluetooth POWER del mando a distancia de la Soundbar. ON - BLUETOOTH POWER
aparece en la pantalla de la Soundbar.
• ON - BLUETOOTH POWER : La Soundbar se enciende y se apaga cuando se enciende o se apaga el TV.
• OFF - BLUETOOTH POWER : La Soundbar solo se apaga cuando se apaga el TV.
● Esta función solo es compatible con algunos TVs Samsung comercializados a partir de 2013.
21
SPA
conexioneS
CONEXIÓN CON DISPOSITIVOS
EXTERNOS
CABLE DE AUDIO ÓPTICO O ANALÓGICO
Esta unidad incluye una toma de entrada óptica digital y una toma de audio analógico (AUX), así que cuenta con
dos formas de conectarla con dispositivos externos.
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
AUX IN
AUX OUT
Reproductor de
BD/ DVD/
Descodificador/
Consola de
juegos
Cable de Audio
(no suministrado)
Cable Óptico
+ Cable AUX
1. Conecte la toma AUX IN (Audio) de la unidad principal a la toma de AUDIO OUT del dispositivo fuente mediante
un cable de audio.
2. Pulse el botón
del lado derecho de la Soundbar o el botón SOURCE del mando a distancia para seleccionar
el modo AUX.
+ Cable Óptico
1. Conecte la toma DIGITAL AUDIO IN (OPTICAL) de la unidad principal a la toma de OPTICAL OUT del
dispositivo fuente mediante un cable óptico digital.
2. Pulse el botón
del lado derecho de la Soundbar o el botón SOURCE del mando a distancia para seleccionar
el modo D.IN.
2322
conexiones
CABLE HDMI
HDMI es una interfaz digital estándar para conectar a dispositivos como un TV, un proyector, un reproductor de DVD,
un reproductor Blu-ray, un descodificador, etc. Debido a que HDMI transmite la señal digital con la máxima calidad,
puede disfrutar de un vídeo y un audio superiores, como si se hubiera creado en la fuente digital original.
Dispositivos
Digitales
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
DIGITAL AUDIO IN
(OPTICAL)
HDMI IN
HDMI IN
HDMI OUT
Cable de HDMI
(no suministrado)
1. Conecte un cable HDMI (no suministrado) desde la toma HDMI IN de la parte trasera del producto a la toma
HDMI OUT de los dispositivos digitales.
2. Pulse el botón
del lado derecho de la Soundbar o el botón SOURCE del mando a distancia para seleccionar
el modo D.IN.
23
SPA
funcioneS
MODO DE ENTRADA
Pulse el botón del lado derecho de la unidad principal o el botón SOURCE del mando a distancia para
seleccionar el modo deseado.
Extremo derecho de la Soundbar
Modo de entrada Pantalla
Entrada digital óptica
Entrada ARC (HDMI OUT)
D.IN
Entrada AUX
AUX
Entrada HDMI
HDMI
Modo BLUETOOTH
BT
TV SoundConnect
TV
FUNCIóN DE AUTO POwER DOwN
La unidad se apaga automáticamente en los siguientes casos:
● Modo D.IN/HDMI/BT/TV
- Si no hay señal de audio durante 5 minutos.
● Modo AUX
- Si el cable AUX no se conecta antes de 5 minutos.
- Si no se introduce la CLAVE durante 8 horas con el cable AUX conectado. (La función Auto Power Down
puede desactivarse solo en ese caso.)
Para desactivar la función Auto Power Down en el modo AUX, mantenga pulsado el botón p durante 5 segundos.
Aparece en pantalla ON - AUTO POwER DOwN / OFF - AUTO POwER DOwN.
funciones
2524
funciones
BLUETOOTH
¡Puede conectar un dispositivo Bluetooth a la Soundbar y disfrutar de la música con sonido estéreo, y todo sin cables!
PARA CONECTAR EL SOUNDBAR A UN DISPOSITIVO BLUETOOTH
Compruebe si el dispositivo Bluetooth admite la función de cascos con auriculares estéreo compatibles con
Bluetooth.
Dispositivo Bluetooth
Conectar
1. Pulse el botón
del lado derecho de la Soundbar o el botón SOURCE del mando a distancia para seleccionar
el modo BT.
• Verá BT READY en la pantalla frontal de la Soundbar.
2. Seleccione el menú de Bluetooth o el dispositivo Bluetooth que desea conectar. (Consulte el manual del usuario
del dispositivo Bluetooth.)
3. Seleccione "[AV] Samsung Soundbar Kxxx" en la lista.
• Cuando el Soundbar está conectado al dispositivo Bluetooth, mostrará [Nombre dispositivo Bluetooth]
BT en la pantalla frontal.
• El nombre del dispositibo no puede mostrar caracteres especiales. Aparecerá un signo de subrayado " _ " si el
nombre tiene caracteres especiales.
• Si el dispositivo Bluetooth no se empareja con Soundbar, borre el "[AV] Samsung Soundbar Kxxx"
anteriormente encontrado por el dispositivo Bluetooth y realice una búsqueda de Soundbar de nuevo.
4. Reproduzca música en el dispositivo conectado.
• Puede escuchar la música que se esté reproduciendo en el dispositivo Bluetooth conectado desde el sistema
Soundbar.
• El modo BT, las funciones Reproducir/Pausa/Siguiente/Anterior no están disponibles. No obstante, estas
funciones están disponibles en dispositivos Bluetooth compatibles con AVRCP.
25
SPA
funcioneS
● Si se solicita un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.
● Sólo es posible emparejar un dispositivo Bluetooth al mismo tiempo.
● La conexión Bluetooth terminará cuando se apague la Soundbar.
● Es posible que la Soundbar no pueda realizar correctamente una búsqueda o una conexión mediante
Bluetooth en las siguientes circunstancias:
- Si hay un campo eléctrico potente alrededor Soundbar.
- Si varios dispositivos Bluetooth están simultáneamente emparejados con el Soundbar.
- Si el dispositivo Bluetooth está desactivado, no está en su sitio o sufre una avería.
● Tenga en cuenta que dispositivos como hornos microondas, adaptadores de LAN inalámbrica, luces
fluorescentes y hornos de gas utilizan el mismo rango de frecuencias que el dispositivo Bluetooth, que
puede causar interferencias eléctricas.
● La Soundbar admite datos SBC (44,1 kHz, 48 kHz).
● Conecte sólo a un dispositivo Bluetooth que admita la función A2DP (AV).
● No puede conectar la Soundbar a un dispositivo Bluetooth que admita solo la función HF (manos libres).
● Una vez que haya emparejado la Barra de sonido a un dispositivo Bluetooth, si selecciona "
[AV] Samsung
Soundbar Kxxx
" en la lista de dispositivos rastreados, cambiará automáticamente la Barra de sonido al
modo BT.
- Solo disponible si la Soundbar aparece en la lista de dispositivos emparejados del dispositivo Bluetooth.
(El dispositivo Bluetooth y la Soundbar deben emparejarse previamente al menos una vez.)
● La Soundbar aparecerá en la lista de dispositivos buscados del dispositivo Bluetooth solo cuando la
Soundbar muestre BT READY.
● En el modo TV SoundConnect, la Soundbar no se puede emparejar con otro dispositivo Bluetooth.
BLUETOOTH POWER ON (BLUETOOTH POWER)
Cuando esté activada la función Bluetooth Power On y la Soundbar este apagada, si un dispositivo Bluetooth
previamente emparejado intenta emparejarse con la Soundbar, la Soundbar se enciende automáticamente.
1. Pulse Bluetooth POWER en el mando a distancia con la Barra de sonido encendida.
2. Aparece ON - BLUETOOTH POWER en la pantalla de la Soundbar.
PARA DESCONECTAR EL DISPOSITIVO BLUETOOTH DEL
SOUNDBAR
Puede desconectar el dispositivo Bluetooth Soundbar. Para obtener instrucciones, consulte el manual del usuario del
dispositivo Bluetooth.
● El Soundbar se desconectará.
● Cuando se desconecte el Soundbar del dispositivo Bluetooth, Soundbar mostrará BT DISCONNECTED en la
pantalla frontal.
PARA DESCONECTAR SOUNDBAR DEL DISPOSITIVO BLUETOOTH
Pulse el botón SOURCE del mando a distancia o el botón situado en el lado derecho del producto para cambiar
de BT a otro modo, o bien apague la Soundbar.
● El dispositivo Bluetooth conectado esperará una respuesta Soundbar durante cierto tiempo antes de terminar la
conexión. (El tiempo de desconexión puede diferir dependiendo del dispositivo Bluetooth.)
2726
funciones
● En el modo de conexión Bluetooth, la conexión Bluetooth se perderá si la distancia entre el Soundbar y el
dispositivo Bluetooth supera los 10 m.
● Soundbar se apaga automáticamente después de 5 minutos en modo Listo.
+ Información adicional sobre Bluetooth
Bluetooth es una tecnología que permite que los dispositivos externos compatibles con Bluetooth puedan fácilmente
interconectarse entre sí utilizando una conexión inalámbrica corta.
● Un dispositivo Bluetooth puede causar ruidos o un funcionamiento defectuoso, dependiendo del uso, cuando:
- Una parte del cuerpo está en contacto con el sistema de recepción/transmisión del dispositivo Bluetooth o
Soundbar.
- Exista variación eléctrica por obstrucciones causadas por una pared, un rincón o paneles de división de la
oficina.
- Esté expuesto a interferencias eléctricas de dispositivos con la misma banda de frecuencia incluido equipo
médico, hornos microondas y LAN inalámbrica.
● Empareje el Soundbar con el dispositivo Bluetooth a una distancia corta.
● Cuando mayor sea la distancia entre el Soundbar y el dispositivo Bluetooth, peor será la calidad.
Si la distancia sobrepasa el alcance de funcionamiento de Bluetooth, se pierde la conexión.
● En áreas con sensibilidad/recepción pobre es posible que la conexión Bluetooth no funcione correctamente.
● La conexión Bluetooth sólo funciona cuando está cerca del equipo. La conexión se corta automáticamente si la
distancia es superior a la indicada. Incluso dentro de esta distancia, es posible que la calidad del sonido se
degrade debido a obstáculos como muros o puertas.
● Este dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento.
27
SPA
funcioneS
USO DE LA APP MULTIROOM
La app Samsung Multiroom le permite conectar la Soundbar a un dispositivo inteligente, a su red local y a Internet.
Una vez que la Soundbar esté conectada a un dispositivo inteligente que tenga instalada la app Multiroom, podrá
también interconectar la Soundbar y varios dispositivos con Samsung Multiroom de forma inalámbrica y reproducir
sonido a través de ellos.
ANTES DE EMPEZAR
+ Aspectos básicos sobre comunicación
Internet
Enrutador Inalámbrico
Dispositivo
Inteligente:
Android o iOS
(Control App)
Requisitos:
1. Un router inalámbrico y un dispositivo inteligente.
2. El enrutador inalámbrico debe conectarse a Internet.
3. El dispositivo inteligente debe conectarse al enrutador a través de una conexión Wi-Fi.
INSTALACIÓN DE LA APP SAMSUNG MULTIROOM
Para usar la Soundbar con la app Samsung Multiroom debe descargar y luego instalar la app Samsung Multiroom en
su dispositivo inteligente. Puede descargar la app desde Google Play o desde App Store. Con la app Samsung
Multiroom instalada podrá reproducir en la Soundbar música que se encuentre almacenada en su dispositivo
inteligente, ubicada en otros dispositivos conectados, disponible en otros proveedores de contenidos o transmitida
desde emisoras de radio por Internet
+ Android o iOS
Descargue la app Samsung Multiroom en Google Play o App Store en su dispositivo inteligente.
* Búsqueda en Market: Samsung Multiroom
o bien
2928
funciones
+ Inicio de la app Samsung Multiroom
Para iniciar la app Samsung Multiroom, toque el icono de la app en su dispositivo inteligente.
CONEXIÓN DE LA SOUNDBAR A LA RED
En el dispositivo inteligente, seleccione la App Samsung Multiroom. Siga las directrices de la pantalla del dispositivo
inteligente.
Puede utilizar las siguientes funciones con la app Samsung Multiroom.
- Puede disfrutar de los archivos de música almacenados en su teléfono móvil, diversas fuentes de música y la radio
por Internet.
Música en el teléfono móvil
Radio por Internet Servicio de música
[AV] Samsung Soundbar Kxxx
29
SPA
funcioneS
UTILIZACION DE LA FUNCION
NETWORK STANDBY ON
La función Network Standby On empieza a estar disponible si se ha establecido correctamente la conexión
inalámbrica entre el dispositivo inteligente y la Soundbar. Con esta función se enciende automáticamente la Soundbar
cuando un dispositivo inteligente intenta conectar a la Soundbar a través de Bluetooth o Wi-Fi. Si la Soundbar se ha
encendido a través de una conexión Bluetooth, su modo de entrada se define automáticamente en BT. Para encender
la Soundbar a través de Wi-Fi debe tener instalada la app Samsung Multiroom en su dispositivo inteligente.
1. Conecte el dispositivo inteligente a la Soundbar.
2. Active la función Network Standby On pulsando el botón
]
del mando a distancia de la Soundbar durante más
de 5 segundos. Puede desactivar la función pulsando de nuevo el botón
]
durante más de 5 segundos.
● El modo inactivo en red solo estará disponible si la Soundbar aparece en la lista de dispositivos vinculados
al dispositivo inteligente. (El dispositivo inteligente y la Soundbar deben haberse vinculado previamente al
menos una vez.)
● La Soundbar aparecerá en la lista de dispositivos buscados del dispositivo inteligente solo cuando la
Soundbar muestra [BT READY] o [WiFi READY].
● En el modo TV SoundConnect, la Soundbar no se puede emparejar con otro dispositivo inteligente.
● Si Network Standby On no funcionaba
- El modo inactivo en red está desactivado. ACTÍVELO.
● La conexión Wi-Fi a la Soundbar finalizará si se desconecta el cable de alimentación o se produce un corte
de alimentación eléctrica. Encienda la Soundbar y vuelva a conectar.
● Si el modo Inactivo en red está en Desactivado, la Soundbar no podrá encenderse mediante conexión
Bluetooth.
3130
funciones
ACTUALIZACIÓN DE SOFTWARE
DIGITAL AUDIO IN
(OPTICAL)
AUX IN
HDMI IN
HDMI OUT
(TV-ARC)
DC 24V
SERVICE
Wi-Fi SETUP SPK ADD
DIGITAL AUDIO IN
(OPTICAL)
SERVICE
AUX IN
Cable adaptador de
Micro USB a USB
(no suministrado)
ACTUALIZACIÓN CON USB
Samsung puede ofrecer en el futuro actualizaciones para el firmware del sistema de la Soundbar.
Si existe una actualización, puede actualizar el firmware conectando un dispositivo USB con la actualización de
firmware al puerto USB de la Soundbar.
Tenga en cuenta que si hay varios archivos de actualización, debe cargarlos en el dispositivo USB por separado y
usarlos para actualizar el firmware de uno en uno.
Visite Samsung.com o póngase en contacto con el centro de atención al cliente de Samsung para recibir información
sobre la descarga de archivos de actualizaciones.
+ Procedimiento de actualización
1. Conecte un cable adaptador de Micro USB a USB con una clavija macho USB 2.0 Micro USB (tipo B) en un
extremo y una clavija hembra estándar USB 2.0 (tipo A) en el otro extremo al conector Micro USB de la Soundbar.
● El cable adaptador de Micro USB a USB se vende por separado. Para su compra, póngase en contacto
con un Centro de servicio de Samsung o con el Centro de atención al cliente.
2. Siga los pasos descritos a continuación para descargar el software del producto:
Vaya al sitio web de Samsung en (samsung.com/sec) busque el nombre del modelo - seleccione la opción de
soporte al cliente (el nombre de la opción puede cambiar)
3. Guarde el software descargado en una memoria USB y seleccione “Extraer en nombre de la carpeta” para
descomprimir la carpeta.
4. Apague la Soundbar y conecte la memoria USB que contiene la actualización de software a la clavija hembra de
un cable adaptador de Micro USB.
5. Encienda la Soundbar. Transcurridos 3 minutos, UPDATE aparece en pantalla y comienza la actualización.
6. Una vez completada la actualización, la Soundbar se apaga y se vuelve a encender.
31
SPA
funcioneS
+ Si no aparece UPDATE
1. Apague la Soundbar, conecte el dispositivo de almacenamiento USB que contiene archivos de actualización al
puerto USB de la Soundbar.
2. Desconecte el cable de alimentación, vuelva a conectarlo y enciéndalo.
● Inserte en el puerto USB de la unidad principal un dispositivo USB que contenga la actualización del
firmware.
● Es posible que la actualización del firmware no se realice debidamente su los archivos de audio
compatibles con la Soundbar se almacenan en el dispositivo de almacenamiento USB.
● No desconecte el equipo ni retire el dispositivo USB mientras se estén realizando las actualizaciones.
La unidad principal se apagará automáticamente tras completar la actualización del firmware.
● Una vez la actualización se haya completado, se inicia la configuración de usuario de la Soundbar.
Recomendamos tomar nota de los ajustes para poder reinicializarlos tras la actualización. Tenga en cuenta
que al actualizar el firmware se reinicia también la conexión del subwoofer. Si no se establece
automáticamente la conexión al subwoofer tras la actualización, consulte la página 16.
Si la actualización del software falla, compruebe que la memoria USB no esté defectuosa.
● Los usuarios de Mac OS deben utilizar MS-DOS (FAT) como formato USB.
● Dependiendo del fabricante, es posible que no se admitan algunos dispositivos de almacenamiento USB.
ACTUALIZACIÓN AUTOMÁTICA
Incluso cuando la Soundbar esté apagada, la Soundbar comprobará automáticamente la versión de software más
reciente si está conectada a Internet.
● La Soundbar está configurada para ejecutar de forma predeterminada la actualización automática.
● Para utilizar la función de actualización automática, la Soundbar debe estar conectada a Internet.
● La conexión Wi-Fi a la Soundbar finalizará si se desconecta el cable de alimentación o se produce un corte
de alimentación eléctrica. Si se interrumpe la alimentación, encienda la Soundbar y vuelva a conectarla.
3332
Solución de problemaS
SOLUCIÓN DE PROBLEMAS
Antes de solicitar servicio técnico, compruebe lo siguiente:
La unidad no se encenderá.
• ¿Está enchufado el cable de alimentación en la toma
de corriente?
¼ Conecte el enchufe de alimentación en la toma de
corriente.
Una función no está operativa cuando se pulsa el botón.
• ¿Existe electricidad estática en el ambiente? ¼ Desconecte la toma de alimentación y conéctela de
nuevo.
No se produce sonido.
• ¿Está la función de silencio activada?
• ¿Tiene el volumen al mínimo?
¼ Pulse el botón
(Silencio) para cancelar la función.
¼ Ajuste el volumen.
El mando a distancia no funciona.
• ¿Se han agotado las pilas?
• ¿Está el mando a distancia situado a demasiada
distancia con respecto a la unidad principal?
¼ Cambie las pilas.
¼ Acérquelo más a la unidad principal.
Fallo en TV SoundConnect (emparejamiento del TV).
• ¿Es su TV compatible con TV SoundConnect?
• ¿Tiene la última versión del firmware del TV?
• ¿Se produce un error al conectar?
¼ TV SoundConnect es compatible en algunos TV
Samsung comercializados a partir de 2012.
Compruebe si su TV es compatible con
TV SoundConnect.
¼ Actualice el TV con la versión más reciente.
¼ Póngase en contacto con el centro de atención
telefónica de Samsung.
¼ Reinicie TV SoundConnect y luego vuelva a intentar
la conexión. Para reiniciar la conexión de
TV SoundConnect, mantenga pulsado el botón p
durante 5 segundos.
El LED rojo del subwoofer parpadea y el subwoofer no genera sonido.
• Es posible que el subwoofer no esté conectado al
cuerpo principal del producto.
¼ Intente conectar de nuevo el subwoofer.
(Consulte la página 16)
La Soundbar no se enciende mediante Bluetooth o la app Multiroom.
• Compruebe si la opción del modo Inactivo en red
está en DESACTIVADA.
¼ De ser así, las funciones de BT y Wifi no están
permitidas en el estado apagado. Mantenga pulsado
el botón
]
durante 5 segundos para encender el
modo Inactivo en red en el estado encendido.
Solución de problemas
33
SPA
APéndice
ESPECIFICACIONES
GENERAL
Peso
Unidad principal
2,6 kg
Subwoofer
(PS-WK650, PS-WK651)
6,8 kg
Dimensiones
(Al x An x Pr)
Unidad principal
1010,5 x 54,0 x 87,5 mm
Subwoofer
(PS-WK650, PS-WK651)
452,0 x 335,0 x 154,0 mm
Rango de temperatura de servicio
+5 °C a +35 °C
Rango de humedad de servicio
10 % a 75 %
AMPLIFICADOR
Potencia
nominal de
salida
Unidad principal
30W x 6, 6 OHM, THD
≦10%
Subwoofer
(PS-WK650, PS-WK651)
160W, 3 OHM, THD
≦10%
* El diseño, las especificaciones y la pantalla de la App están sujetos a cambio sin previo aviso.
* Especificación nominal
- Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso.
- Los pesos y dimensiones son aproximados.
- Para la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada en el producto.
a Precaución : El producto se reiniciará automáticamente si activa/desactiva Wi-Fi/Ethernet.
Consumo energético general en espera
(W) (Todos los puertos de red tienen la
situación “ON”)
2,8W
Wi-Fi/
Ethernet
Método de desactivación
de puerto
Pulse el botón Wi-Fi SETUP del producto durante 30 segundos
o pulse el botón
]
del mando a distancia de Soundbar
durante más de 5 segundos para encender o apagar las
funciones Wi-Fi/Ethernet.
Bluetooth
Método de desactivación
de puerto
Pulse el botón SPK ADD del producto durante 30 segundos o
pulse el botón
]
del mando a distancia de Soundbar durante
más de 5 segundos para encender o apagar la función
Bluetooth.
a Aviso sobre licencia de código abierto
- Para más información sobre Fuentes abiertas utilizadas en este producto, visite el sitio web:
http://opensource.samsung.com
a
Licencia
- El software Spotify está sujeto a licencias de terceros incluidas en el siguiente sitio:
www.spotify.com/connect/third-party-licenses.
- Para obtener información adicional sobre Spotify Connect, visite www.spotify.com/connect
apéndice
34
apéndice
LICENCIA
Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of
Dolby Laboratories.
Para patentes de DTS, consulte http://patents.dts.com. Fabricado con licencia de DTS Licensing Limited. DTS, el
símbolo, & DTS y el símbolo juntos son marcas comerciales registradas y DTS 2.0 Channel es una marca comercial de
DTS, Inc. © DTS, Inc. Todos los derechos reservados.
Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o
marcas registradas de HDMI Licensing LLC en Estados Unidos y en otros países.
Modelos inalámbricos (incluida la frecuencia de 5,15 GHz-5,35 GHz)
En el presente documento, Samsung Electronics, declara que este equipo está en
conformidad con los requisitos esenciales y otras provisiones relevantes de la Directiva
1999/5/EC.
La Declaración de conformidad original puede encontrarse en
http://www.samsung.com, vaya a Asistencia al cliente > Búsqueda de productos e
introduzca el nombre del modelo.
Este equipo puede utilizarse en todos los países de la UE.
Este equipo sólo se puede utilizar en recintos cerrados.
Modelos inalámbricos (excluida la frecuencia de 5,15 GHz-5,35 GHz)
En el presente documento, Samsung Electronics, declara que este equipo está en conformidad con
los requisitos esenciales y otras provisiones relevantes de la Directiva 1999/5/EC.
La Declaración de conformidad original puede encontrarse en http://www.samsung.com, vaya a
Asistencia al cliente > Búsqueda de productos e introduzca el nombre del modelo.
Este equipo puede utilizarse en todos los países de la UE.
Contacte con SAMSUNG WORLD WIDE
Si tiene alguna pregunta o comentario acerca de productos Samsung, por favor contacte con el servicio de atención al
cliente de SAMSUNG.
[Eliminación correcta de las baterías de este
producto]
(Se aplica en países con sistemas de recolección por separado)
La presencia de esta marca en las baterías, el manual o el paquete del
producto indica que cuando haya finalizado la vida útil de las baterías no
deberán eliminarse junto con otros residuos domésticos. Los símbolos
químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene
mercurio, cadmio o plomo en niveles superiores a los valores de
referencia admitidos por la Directiva 2006/66 de la Unión Europea.
Si las baterías no se desechan convenientemente, estas sustancias
podrían provocar lesiones personales o dañar el medioambiente.
Para proteger los recursos naturales y promover el reciclaje, separe las
baterías de los demás residuos y recíclelas mediante el sistema de
recogida gratuito de su localidad.
Eliminación correcta de este producto
(Residuos de aparatos eléctricos & electrónicos)
(Se aplica en países con sistemas de recolección por
separado)
La presencia de este símbolo en el producto, accesorios o material
informativo que lo acompañan, indica que al finalizar su vida útil ni el
producto ni sus accesorios electrónicos (como el cargador, cascos,
cable USB) deberán eliminarse junto con otros residuos domésticos.
Para evitar los posibles daños al medio ambiente o a la salud humana
que representa la eliminación incontrolada de residuos, separe estos
productos de otros tipos de residuos y recíclelos correctamente. De
esta forma se promueve la reutilización sostenible de recursos
materiales.
Los usuarios particulares pueden contactar con el establecimiento
donde adquirieron el producto o con las autoridades locales
pertinentes para informarse sobre cómo y dónde pueden llevarlo para
que sea sometido a un reciclaje ecológico y seguro.
Los usuarios comerciales pueden contactar con su proveedor y
consultar las condiciones del contrato de compra. Este producto y
sus accesorios electrónicos no deben eliminarse junto a otros
residuos comerciales.
Para obtener información sobre los compromisos ambientales de Samsung y las obligaciones reglamentarias específicas del producto, como REACH,
visite: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Country Contact Centre
Web Site
`
Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/ie/support
GERMANY
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt. Festnetz, aus
dem Mobilfunk max. 0,60 €/Anruf)
www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 34902172678 www.samsung.com/es/support
PORTUGAL 808 20 7267 www.samsung.com/pt/support
LUXEMBURG 261 03 710
www.samsung.com/be_fr/support
NETHERLANDS
0900-SAMSUNG (0900-7267864)
(€ 0,10/Min)
www.samsung.com/nl/support
BELGIUM 02-201-24-18
www.samsung.com/be/support
(Dutch)
www.samsung.com/be_fr/
support (French)
NORWAY 815 56480 www.samsung.com/no/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
SWEDEN 0771 726 7864 (0771-SAMSUNG) www.samsung.com/se/support
POLAND
801-172-678* lub +48 22 607-93-33 *
* (koszt połączenia według taryfy operatora)
www.samsung.com/pl/support
HUNGARY
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
www.samsung.com/hu/support
Country Contact Centre
Web Site
AUSTRIA
0800-SAMSUNG (0800-7267864)
[Only for Premium HA] 0800-366661
[Only for Dealers] 0810-112233
www.samsung.com/at/support
SWITZERLAND 0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch/support
(German)
www.samsung.com/ch_fr/
support (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support
CROATIA 072 726 786 www.samsung.com/hr/support
BOSNIA 055 233 999 www.samsung.com/support
MONTENEGRO 020 405 888 www.samsung.com/support
SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA 011 321 6899 www.samsung.com/rs/support
BULGARIA
*3000 Цена в мрежата
0800 111 31 , Безплатна телефонна линия
www.samsung.com/bg/support
ROMANIA
*8000 (apel in retea)
08008-726-78-64 (08008-SAMSUNG)
Apel GRATUIT
www.samsung.com/ro/support
CYPRUS 8009 4000 only from landline, toll free
www.samsung.com/gr/support
GREECE
80111-SAMSUNG (80111 726 7864) only
from land line (+30) 210 6897691 from
mobile and land line
LITHUANIA 8-800-77777 www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support
