English - 2
SAFETY INFORMATION
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
Refer to the table below for an explanation of
symbols which may be on your Samsung product.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN.
This symbol indicates that high voltage
is present inside. It is dangerous to
make any kind of contact with any
internal part of this product.
This symbol indicates that this product
has included important literature
concerning operation and maintenance.
Class II product : This symbol indicates
that it does not require a safety
connection to electrical earth (ground).
If this symbol is not present on a
product with a power cord, the product
MUST have a reliable connection to
protective earth (ground).
AC voltage : This symbol indicates that
the rated voltage marked with the
symbol is AC voltage.
DC voltage : This symbol indicates that
the rated voltage marked with the
symbol is DC voltage.
Caution, Consult instructions for use :
This symbol instructs the user to
consult the user manual for further
safety related information.
WARNING
• To reduce the risk of re or electric shock, do
not expose this appliance to rain or moisture.
• Do not use liquid fumigators containing
chemicals, such as mosquito repellent or air
freshener, around the product. If steam
comes in contact with the product surface or
enters the product, it may cause stains or
malfunction.
CAUTION
• TO PREVENT ELECTRIC SHOCK, MATCH WIDE
BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a
AC outlet with a protective grounding
connection.
• To disconnect the apparatus from the mains,
the plug must be pulled out from the mains
socket, therefore the mains plug shall be
readily operable.
• Do not expose this apparatus to dripping or
splashing. Do not put objects lled with
liquids, such as vases on the apparatus.
• To turn this apparatus off completely, you
must pull the power plug out of the wall
socket. Consequently, the power plug must
be easily and readily accessible at all times.
English - 3
PRECAUTIONS
1. Ensure that the AC power supply in your
house complies with the power
requirements listed on the identication
sticker located on the bottom of your
product. Install your product horizontally, on
a suitable base (furniture), with enough
space around it for ventilation (7~10 cm).
Make sure the ventilation slots are not
covered. Do not place the unit on ampliers
or other equipment which may become hot.
This unit is designed for continuous use. To
fully turn off the unit, disconnect the AC plug
from the wall outlet. Unplug the unit if you
intend to leave it unused for a long period of
time.
2. During thunderstorms, disconnect the AC
plug from the wall outlet. Voltage peaks due
to lightning could damage the unit.
3. Do not expose the unit to direct sunlight or
other heat sources. This could lead to
overheating and cause the unit to
malfunction.
4. Protect the product from moisture (i.e.
vases), and excess heat (e.g. a replace) or
equipment creating strong magnetic or
electric elds. Unplug the power cable from
the AC wall socket if the unit malfunctions.
Your product is not intended for industrial
use. It is for personal use only. Condensation
may occur if your product has been stored in
cold temperatures. If transporting the unit
during the winter, wait approximately
2 hours or until the unit has reached room
temperature before using.
5. The battery used with this product contains
chemicals that are harmful to the
environment. Do not dispose of the battery
in the general household trash. Do not
expose the battery to excess heat, direct
sunlight, or re. Do not short circuit,
disassemble, or overheat the battery.
CAUTION : Danger of explosion if the battery
is replaced incorrectly. Replace only with the
same or equivalent type.
English - 4
CONTENTS
01 Checking the Components 6
02 Product Overview 7
Front Panel / Top Panel of the Soundbar ------------------------- 7
Bottom Panel of the Soundbar ------------------------- 8
03 Using the Remote Control 9
Inserting Batteries before using the Remote Control (AAA batteries X 2) ------------------------- 9
How to Use the Remote Control
-------------------------
9
Setting the (Sound Control)
-------------------------
12
Using the Hidden Buttons (Buttons with more than one function)
-------------------------
13
Output specications for the different sound effect modes
-------------------------
13
Adjusting the Soundbar volume with a TV remote control ------------------------- 15
04 Connecting the Soundbar 16

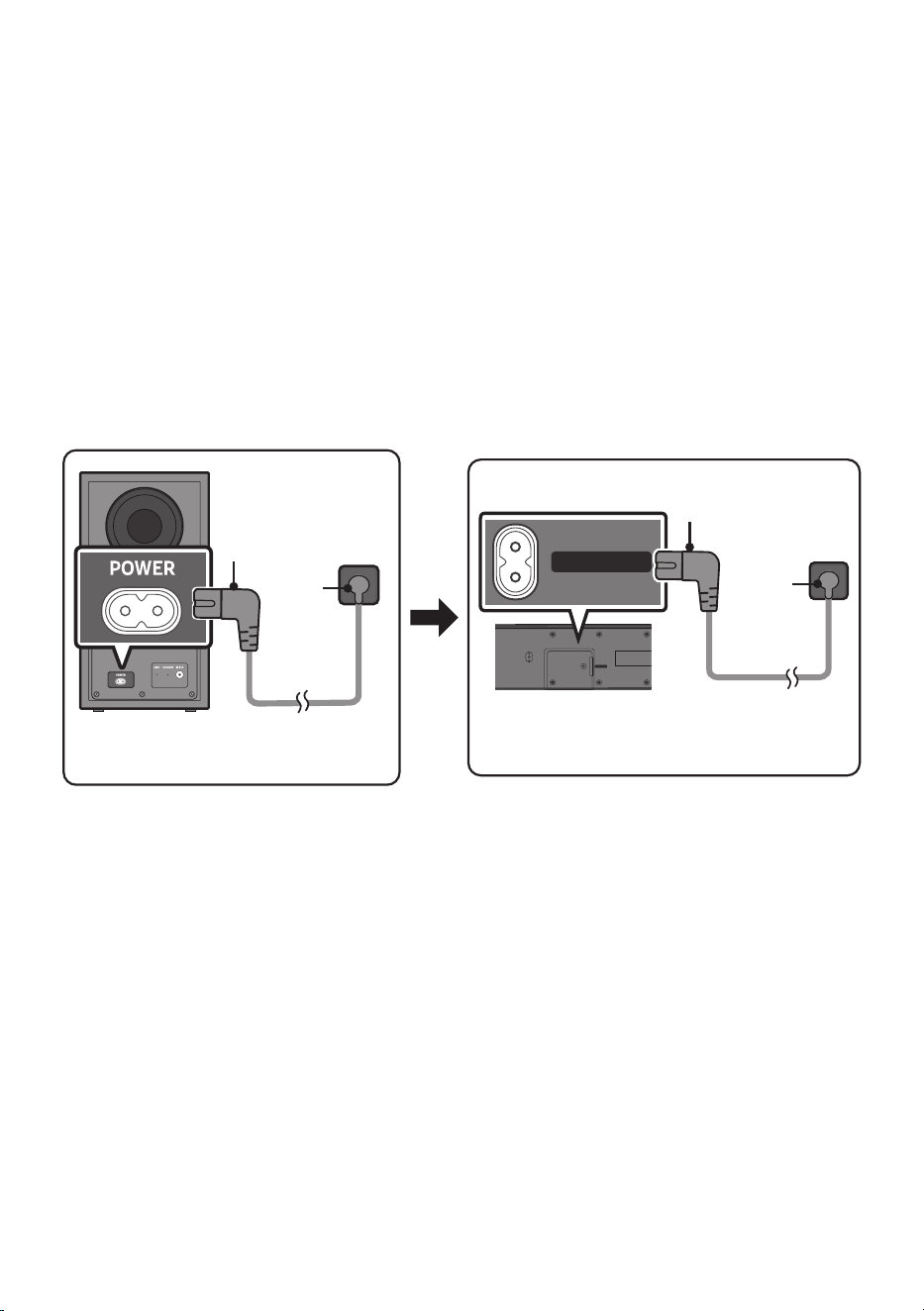

Connecting Electrical Power
-------------------------
16

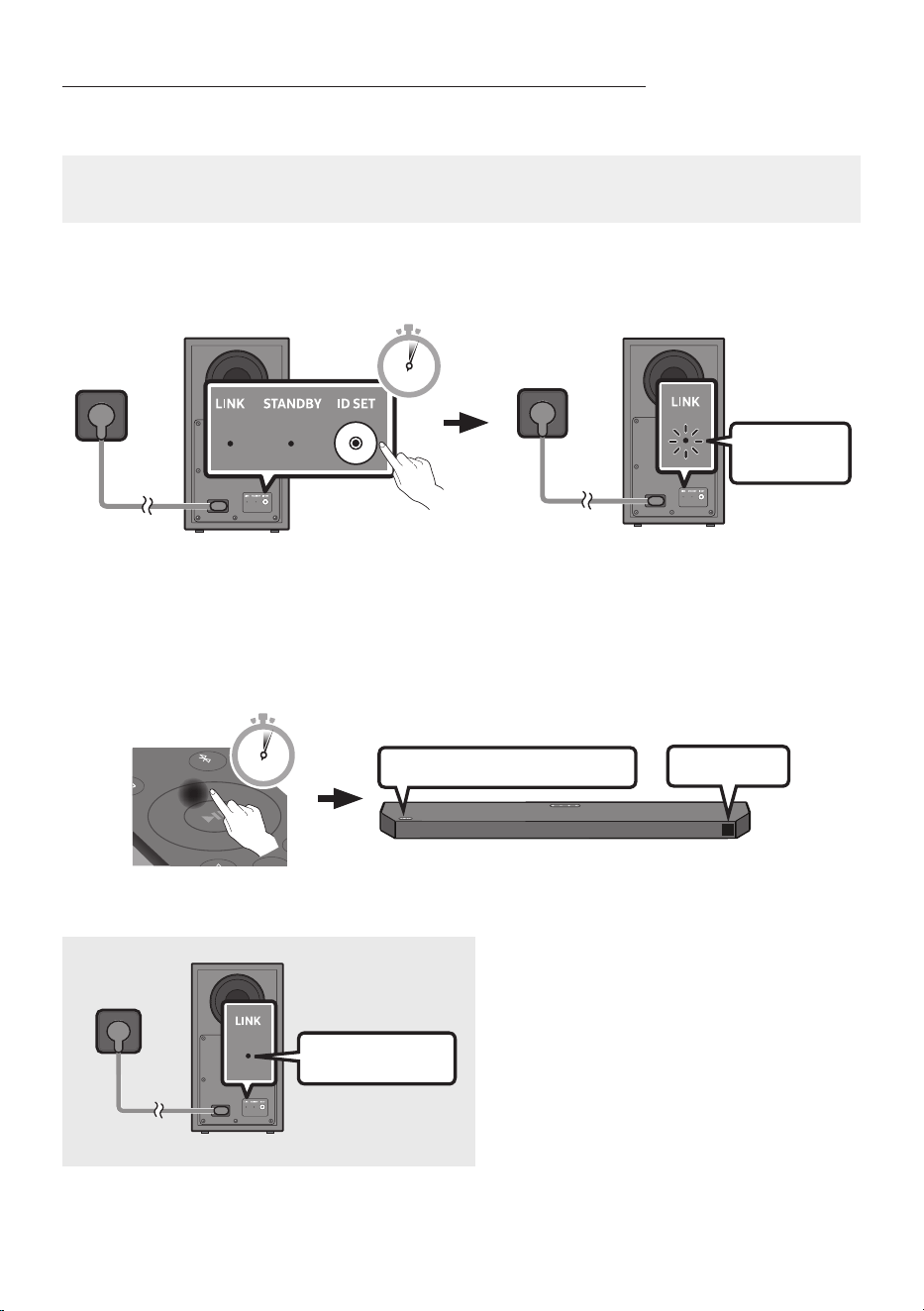

Connecting the Soundbar to the Subwoofer
-------------------------
17
Connecting the Samsung Wireless Rear Kit to your Soundbar
-------------------------
19
05 Using a wired connection to the TV 20
Method 1. Connecting a TV using an HDMI Cable
-------------------------
20

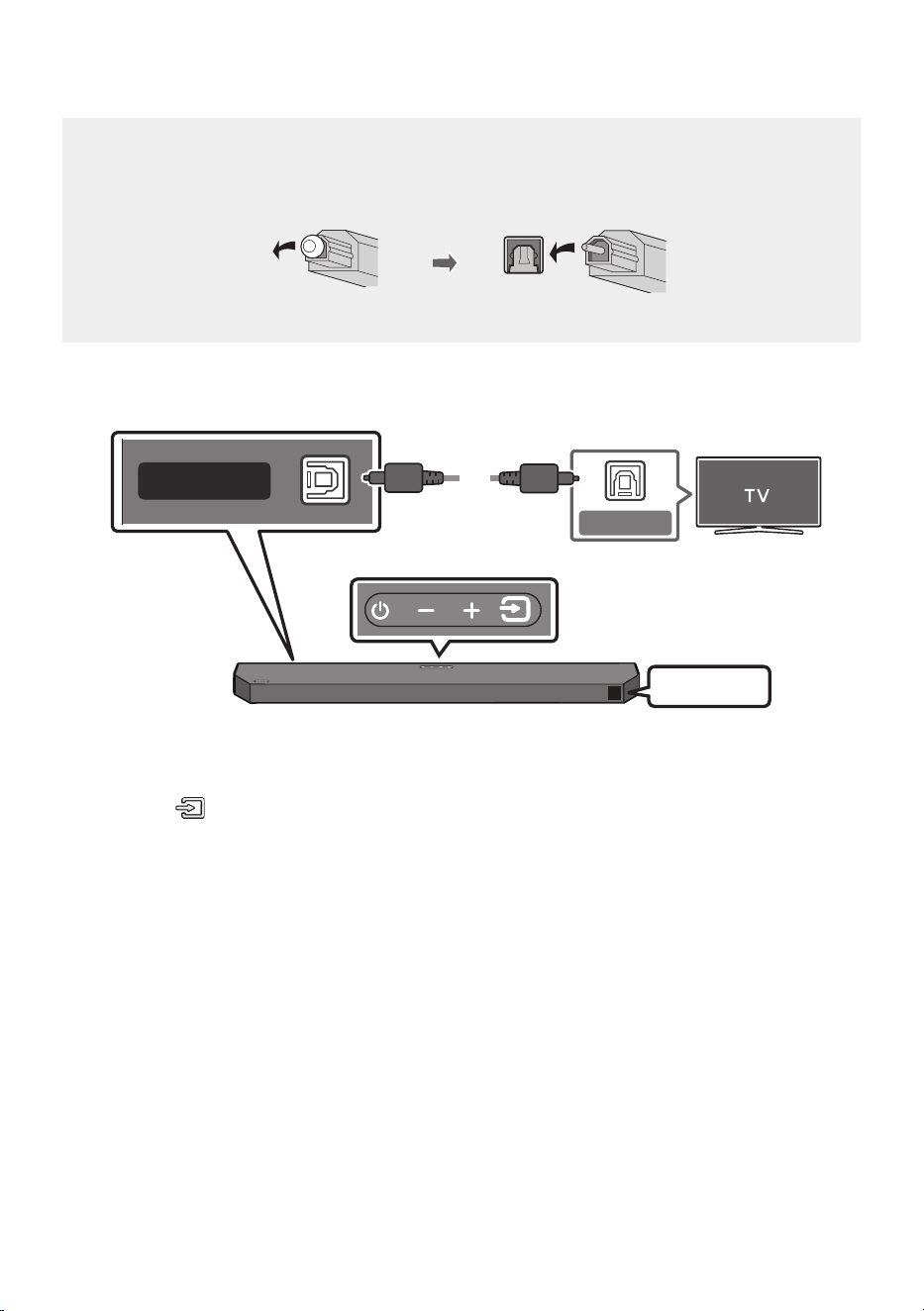

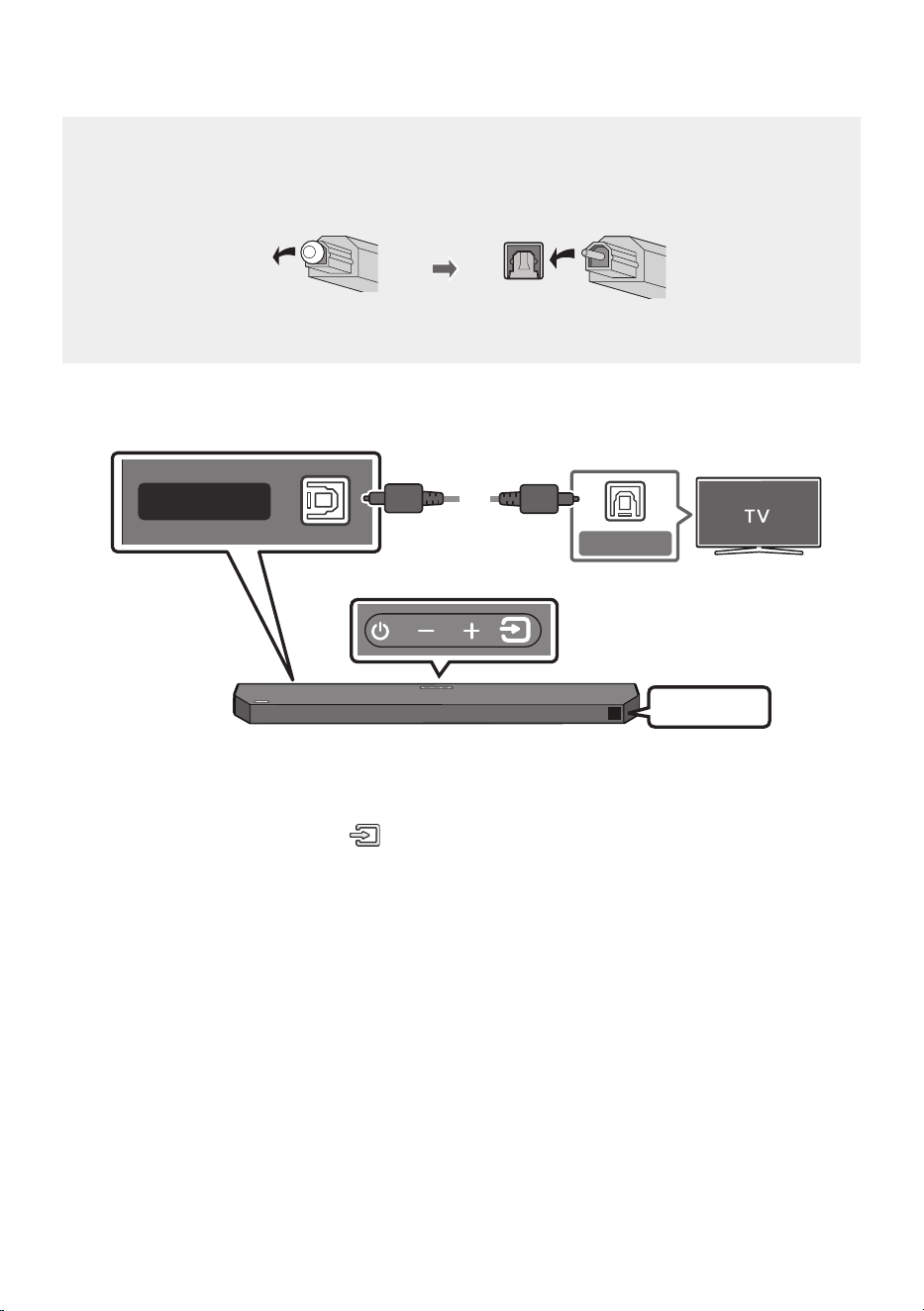

Method 2. Connecting using an Optical Cable
-------------------------
22
Using the Q-Symphony Function
-------------------------
23
06 Using a wireless connection to the TV 24
Connecting a TV via Bluetooth
-------------------------
24
English - 5
07 Connecting an External Device 26
Method 1. Connecting using an HDMI Cable
(Capable of Dolby Atmos® decoding and playback)
-------------------------
26
Method 2. Connecting using an Optical Cable
-------------------------
27
08 Connecting a USB Storage Device 28
09 Connecting a Mobile Device 29
Connecting via Bluetooth
-------------------------
29
Using Tap Sound
-------------------------
33

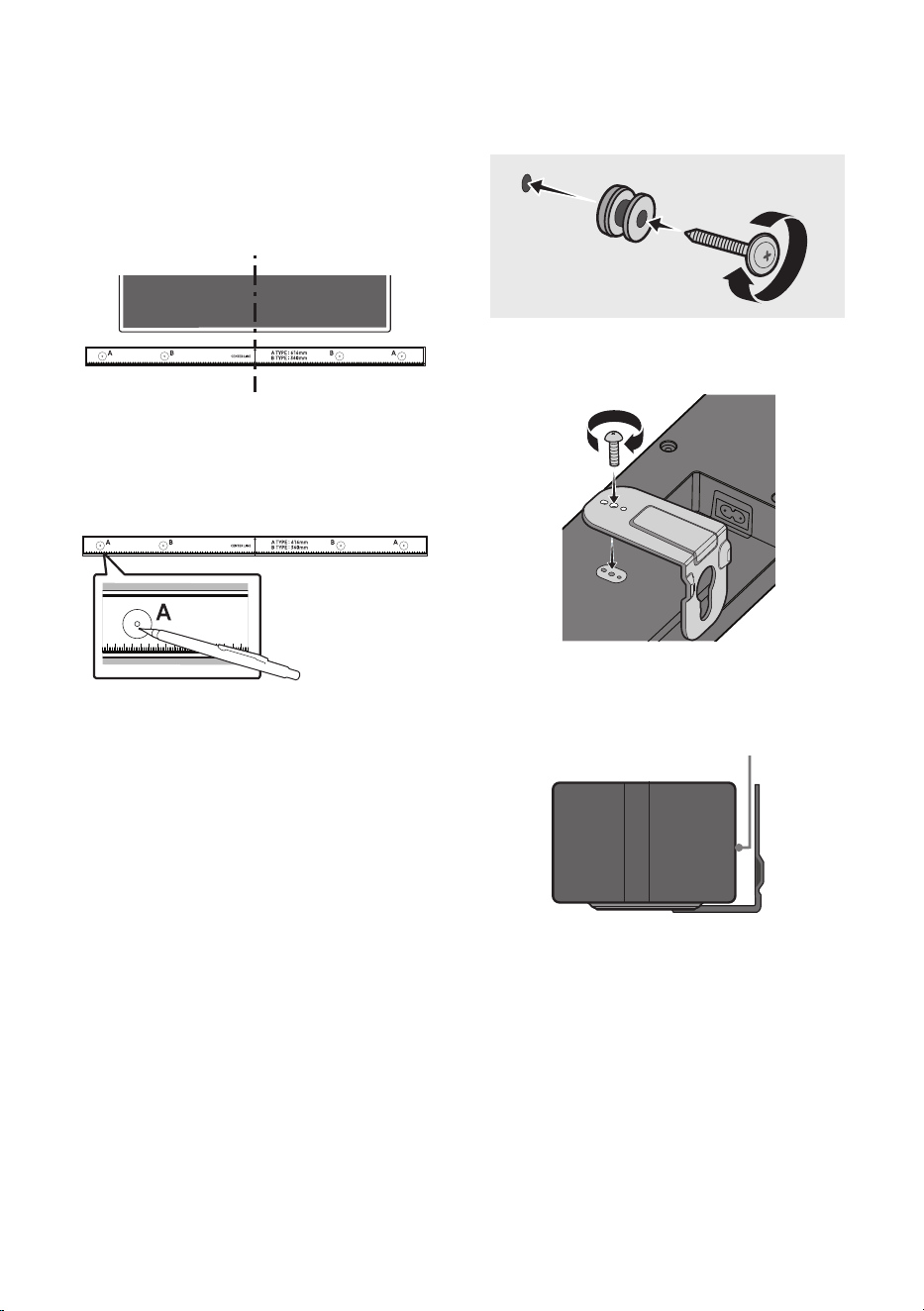

10 Installing the Wall Mount 34
Installation Precautions
-------------------------
34
Wallmount Components
-------------------------
34

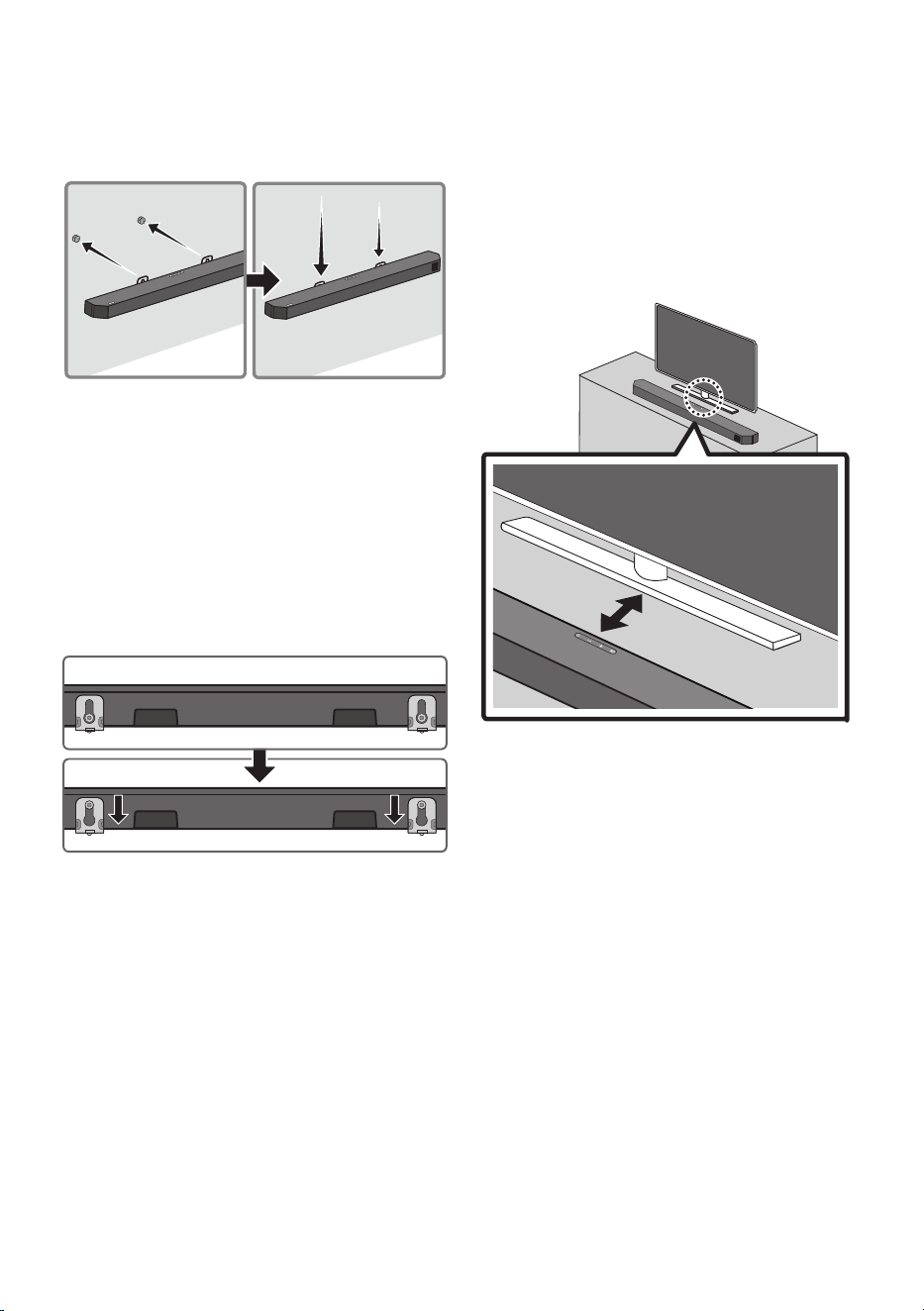

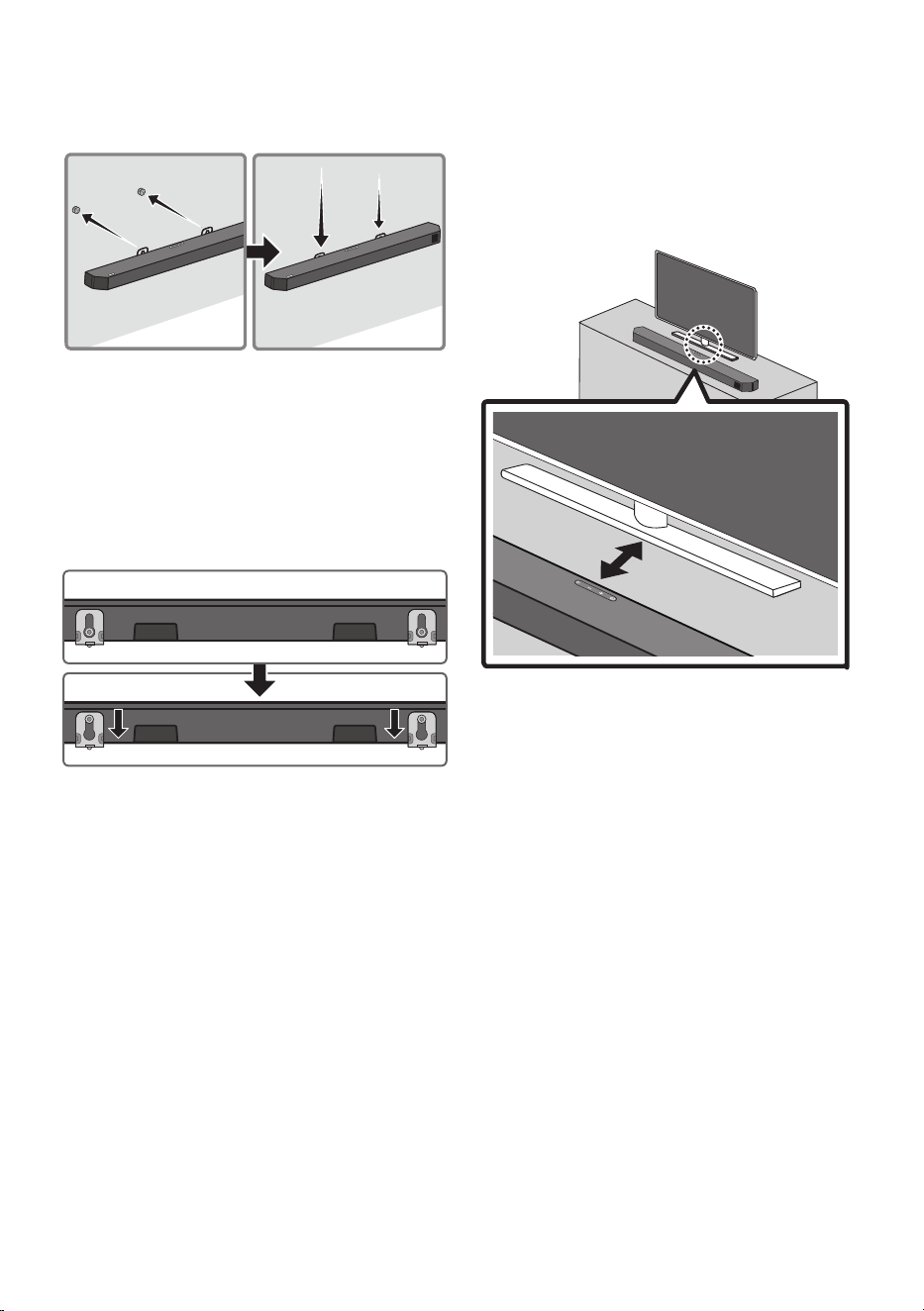

11 Placing the Soundbar on a TV stand 36
12 Software Update 37
How to check the Firmware version
-------------------------
37
Update Procedure
-------------------------
37
If “UPGR” is not displayed
-------------------------
38
13 Troubleshooting 39
14 Licence 41
15 Important Notes About Service 42
16 SpecicationsandGuide 43
Specications
-------------------------
43
English - 6
01 CHECKING THE COMPONENTS
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Soundbar Main Unit Subwoofer Remote Control
/ Batteries
x 2
Power Cord
(Subwoofer, Soundbar)
HDMI Cable
Wall Mount Guide
x 2
(M4 x L10)
x 2
x 2
Holder-Screw Screw
Bracket-Wall Mount
• For more information about the power supply and power consumption, refer to the label attached
to the product. (Label: Bottom of the Soundbar Main Unit)
• To purchase additional components or optional cables, contact a Samsung Service Centre or
Samsung Customer Care.
• The appearance of the accessories may differ slightly from the illustrations above.
• Design and specications are subject to change without prior notice.
English - 7
02 PRODUCT OVERVIEW
Front Panel / Top Panel of the Soundbar
Top Panel
Display
Displays the product’s status and current mode.
(Power) Button
Turns the power on and off.
• Auto Power Down Function
The unit turns off automatically in the following situations:
– In TV ARC or TV eARC / HDMI / BT / USB / D.IN Mode : If there is no audio signal for 18 minutes.
(Volume) Button
Adjusts the volume.
• When adjusted, the volume level appears on the Soundbar’s front display.
(Source) Button
Selects the source input mode.
Input mode Display
ARC (HDMI OUT) input TV ARC or TV eARC
HDMI input HDMI
BLUETOOTH mode BT
USB mode USB
Optical Digital input D.IN
• To turn on “BT PAIRING” mode, change the source to “BT” mode, and then press and hold the
(Source) button for more than 5 seconds.
• When you plug in the Power cord, the power button will begin working in 4 to 6 seconds.
• When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
• If you want to enjoy sound only from the Soundbar, you must turn off the TV’s speakers in the Audio
Setup menu of your TV. Refer to the owner’s manual supplied with your TV.
English - 8
Bottom Panel of the Soundbar
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
Connect the Soundbar's AC power cable.
DIGITAL AUDIO IN (OPTICAL)
Connect to the digital (optical) output of an external device.

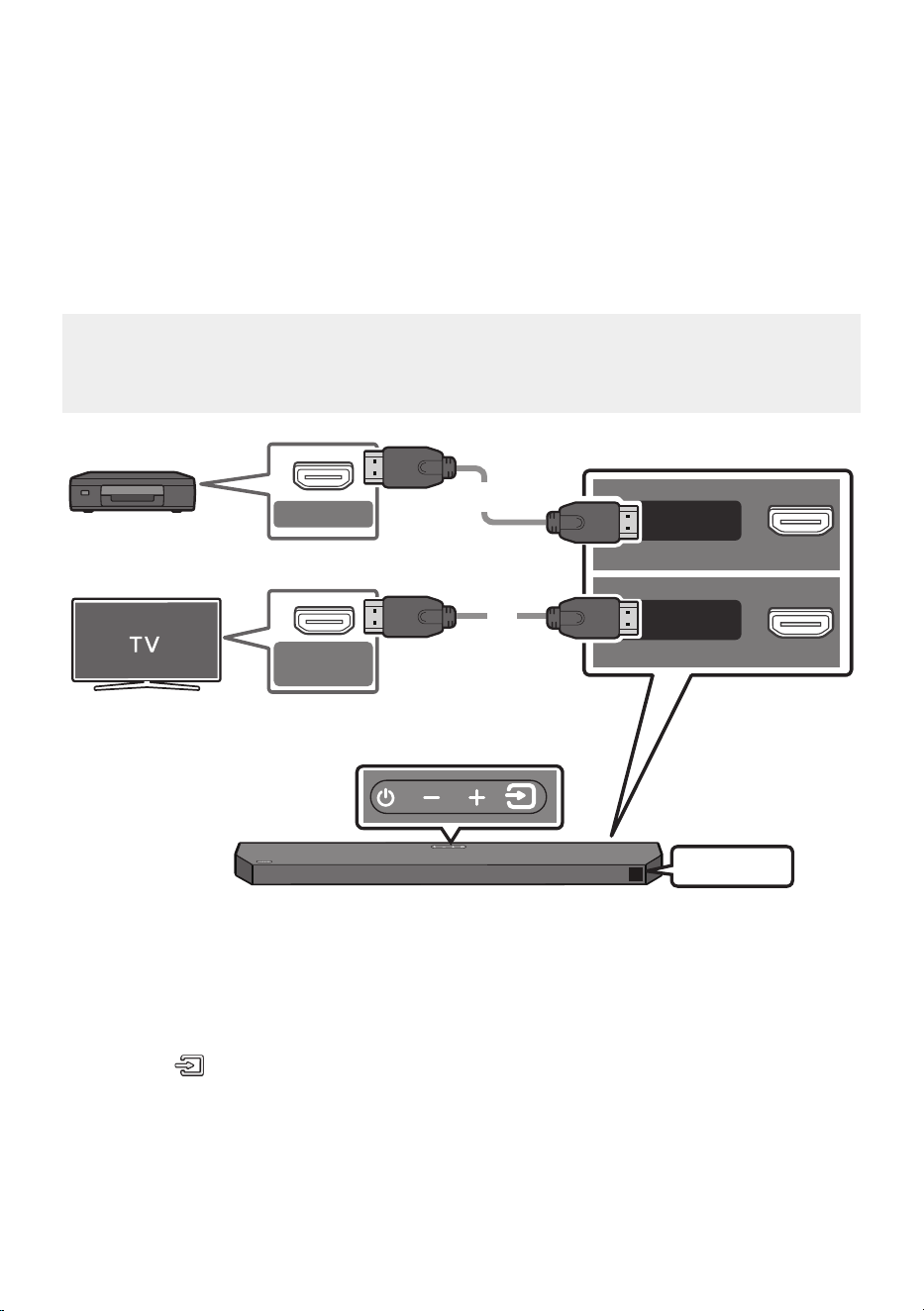

HDMI
Inputs digital video and audio signals simultaneously using an HDMI cable.
Connect to the HDMI output of an external device.
HDMI TO TV (eARC/ARC)
Connect to the HDMI (eARC) port on a TV.
USB (5V 0.5A)
Connect a USB device here to play music les stored on the USB device through the Soundbar.
• Do not connect this unit or other components to an AC outlet until all connections between
components are complete.
English - 9
03 USING THE REMOTE CONTROL

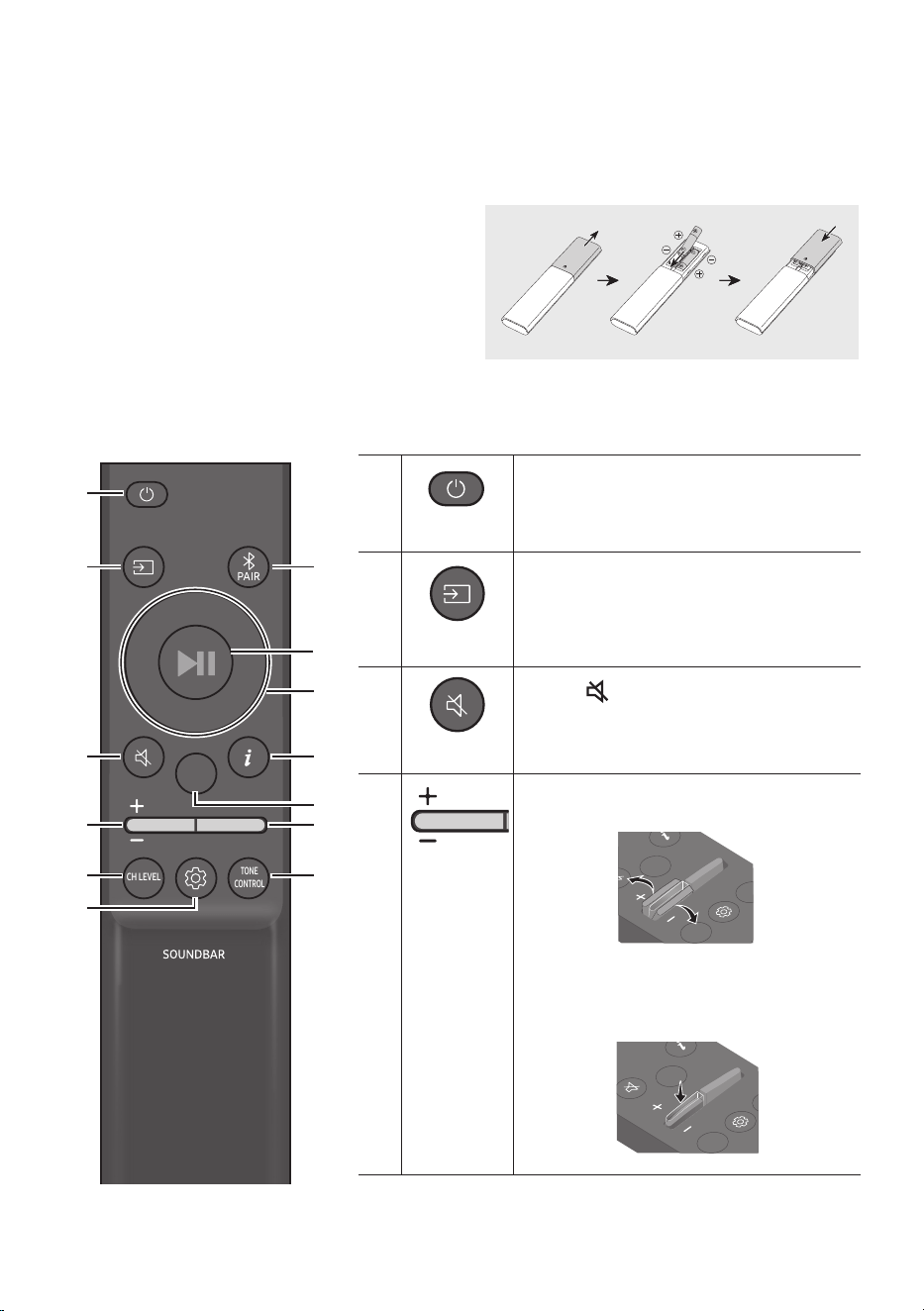

Inserting Batteries before using the Remote Control (AAA batteries X 2)
Slide the back cover in the direction of the arrow
until it is completely removed.
Insert 2 AAA batteries (1.5V) so that their
orientation is correct. Slide the back cover back into
position.

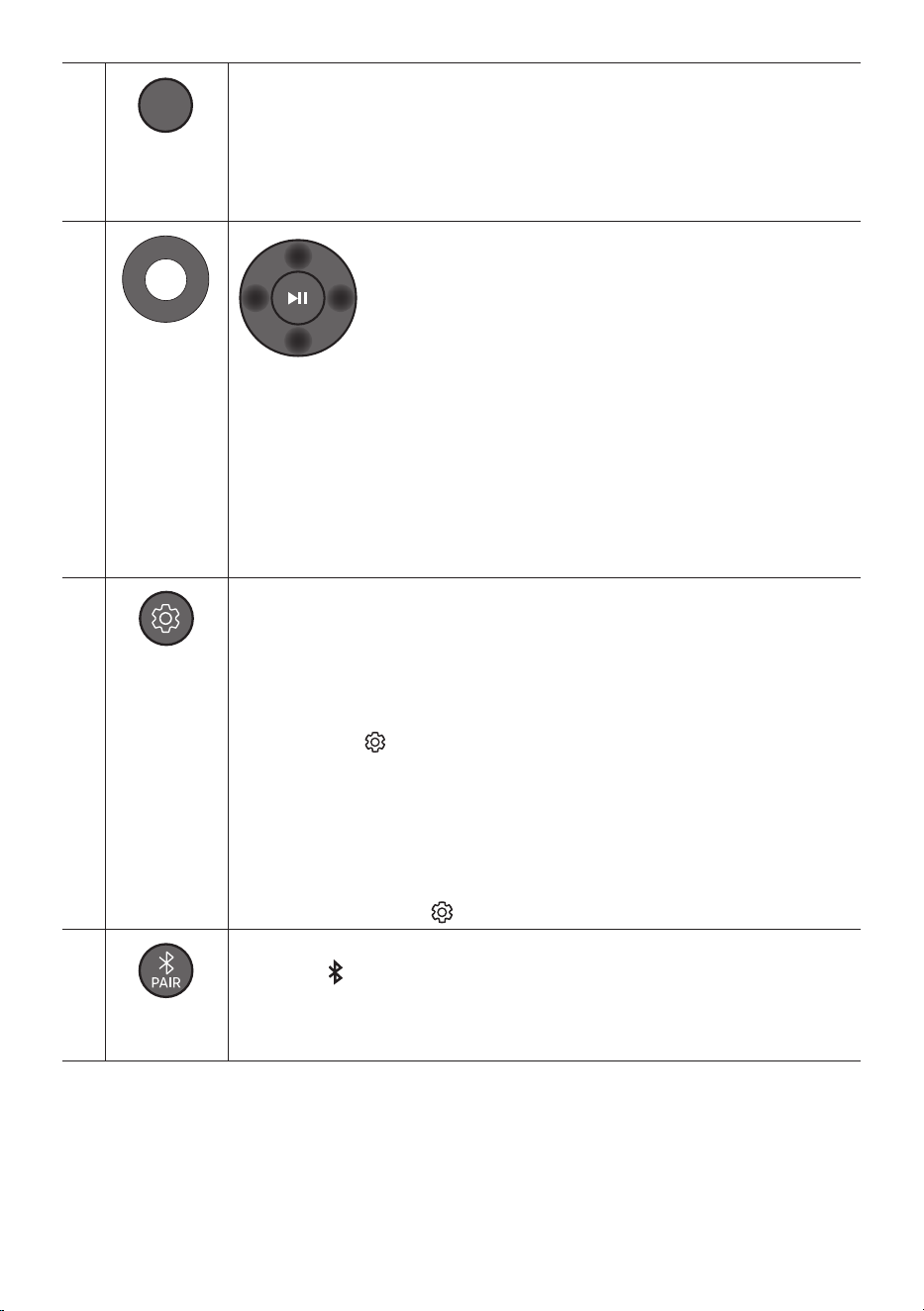

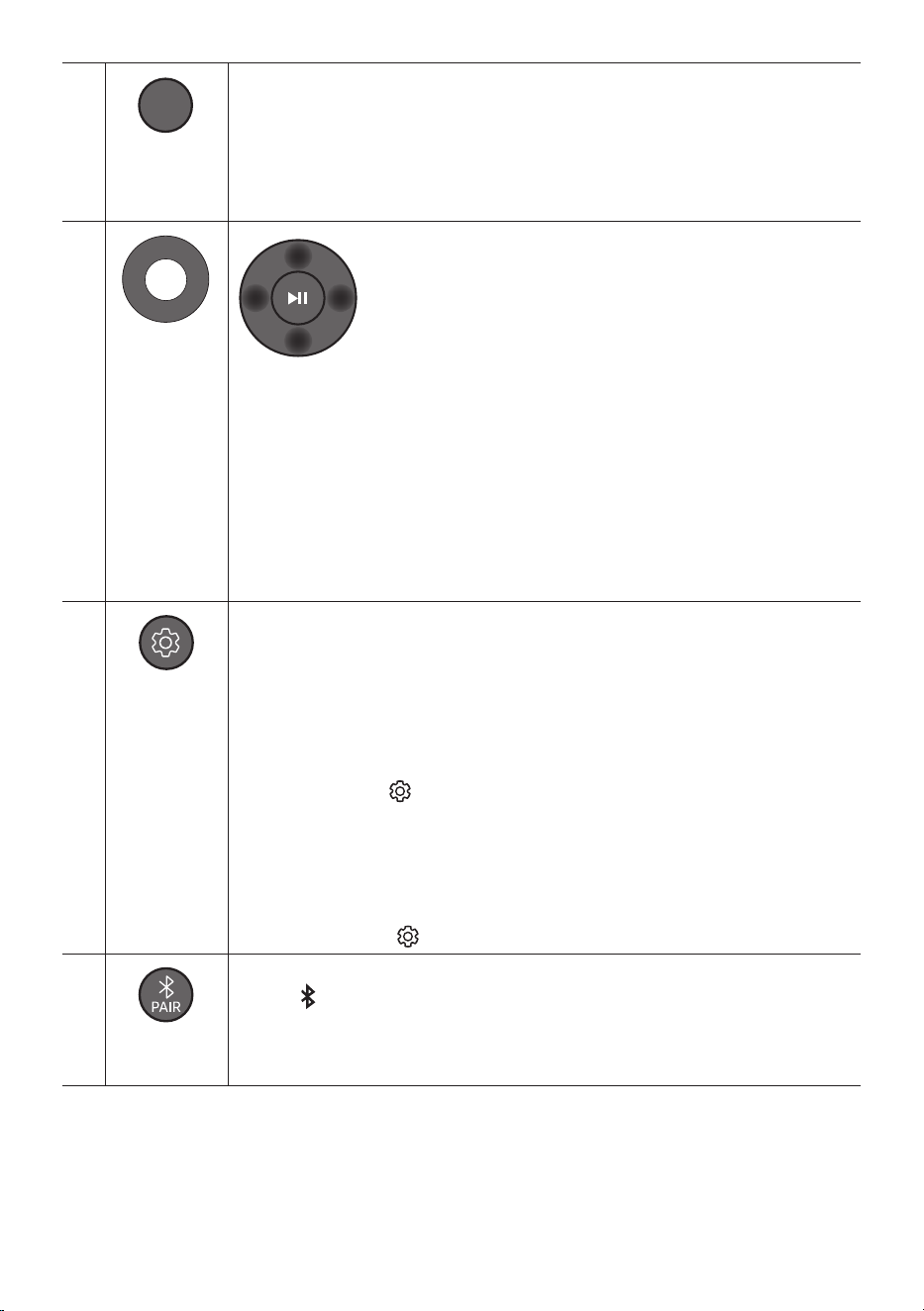

How to Use the Remote Control
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Power
Turns the Soundbar on and off.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Source
Press to select a source connected to the
Soundbar.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Mute
Press the (Mute) button to mute the sound.
Press it again to unmute the sound.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Volume
Push the button up or down to adjust the
volume.
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
• Mute
Press the Volume button in to mute the
sound. Press it in again to unmute the sound.
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
English - 10
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
CH LEVEL
By pressing the button, you can adjust the volume of each speaker.
• Press the button to select CENTER LEVEL or TOP LEVEL and then adjust the volume
between -6~+6 by using the Up/Down buttons.
• If the Rear Speakers (sold separately) are connected, the setting REAR LEVEL is
supported. To adjust the volume of the REAR LEVEL between -6 to +6, use the Up/
Down buttons.

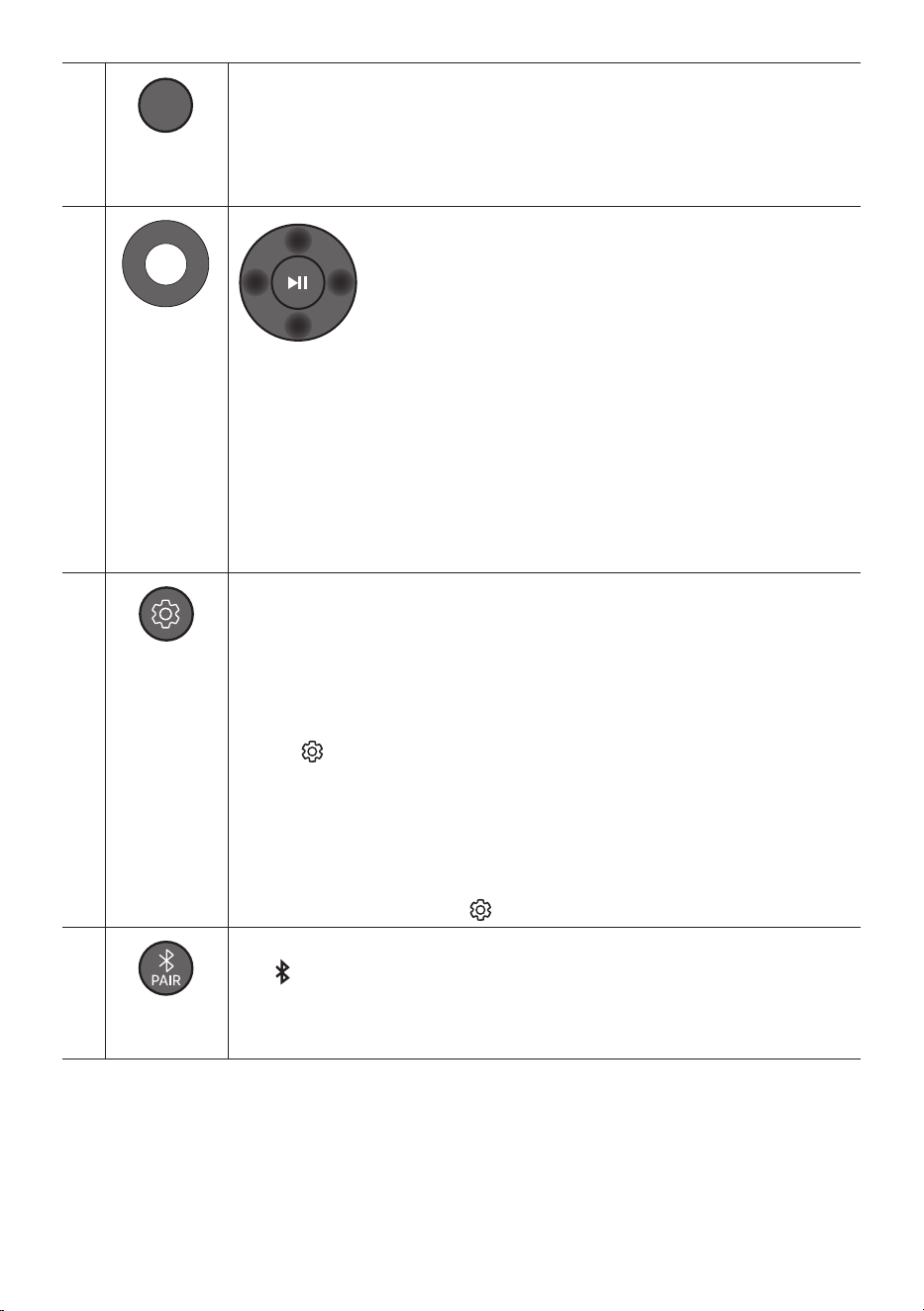

VOL WOOFER
SOUND
MODE
PAIR
Up/Down/
Left/Right
Press the indicated areas to select Up/Down/Left/Right.
Press Up/Down/Left/Right on the button to select or set functions.
• Repeat
To use the Repeat function in “USB” mode, press the Up button.
• Music Skip
Press the Right button to select the next music le. Press the Left button to select the
previous music le.
• ID SET

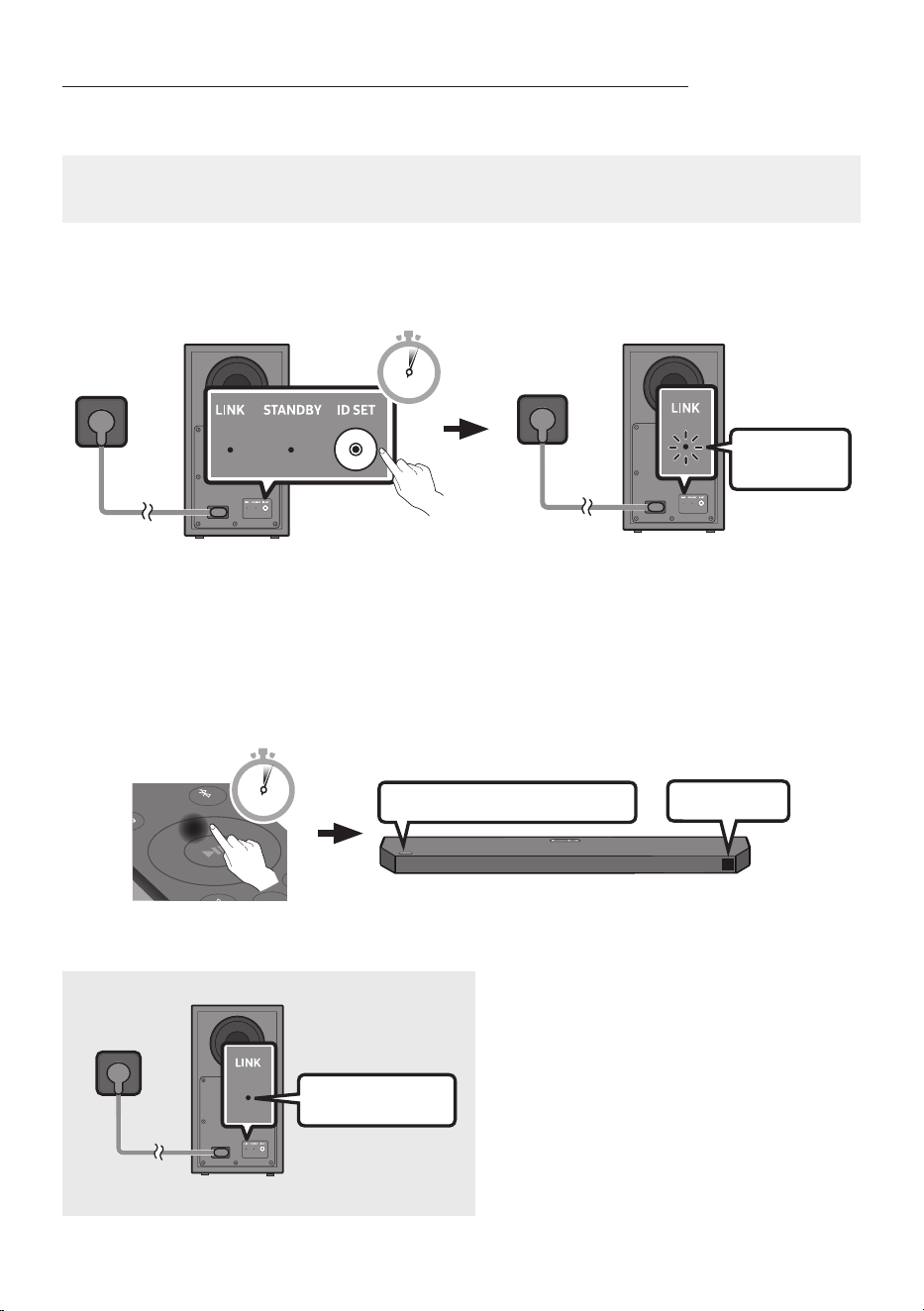

Press and hold the Up button for 5 seconds to complete ID SET (when connecting to a
wireless subwoofer or wireless rear speakers).
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Sound Control
By pressing the button, you can set the audio function. The desired settings can be
adjusted using the Up/Down buttons.
VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF SYNC SOUND GROUPING ON/
OFF PRIVATE REAR SOUND ON/OFF VIRTUAL ON/OFF
• The VOICE ENHANCE, NIGHT MODE, and VIRTUAL audio function can be turned ON/
OFF by using the Up/Down buttons. (VIRTUAL function is not available in “USB” or “BT”
mode.)
• Press and hold the (Sound Control) button for about 5 seconds to adjust the sound
for each frequency band. 150Hz, 300Hz, 600Hz, 1.2kHz, 2.5kHz, 5kHz, and 10kHz are
selectable using the Left/Right buttons and each can be adjusted to a setting between
-6 to +6 using the Up/Down buttons.
(Make sure the Sound mode is set to “STANDARD”.)
• If the Rear Speakers (sold separately) are connected, the setting SOUND GROUPING,
PRIVATE REAR SOUND are supported.
• Refer to “Setting the (Sound Control)” on page 12.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Bluetooth
PAIR
Switch the Soundbar to Bluetooth pairing mode.
Press the PAIR button and wait for the “BT PAIRING” screen to connect to a new
Bluetooth device.
English - 11

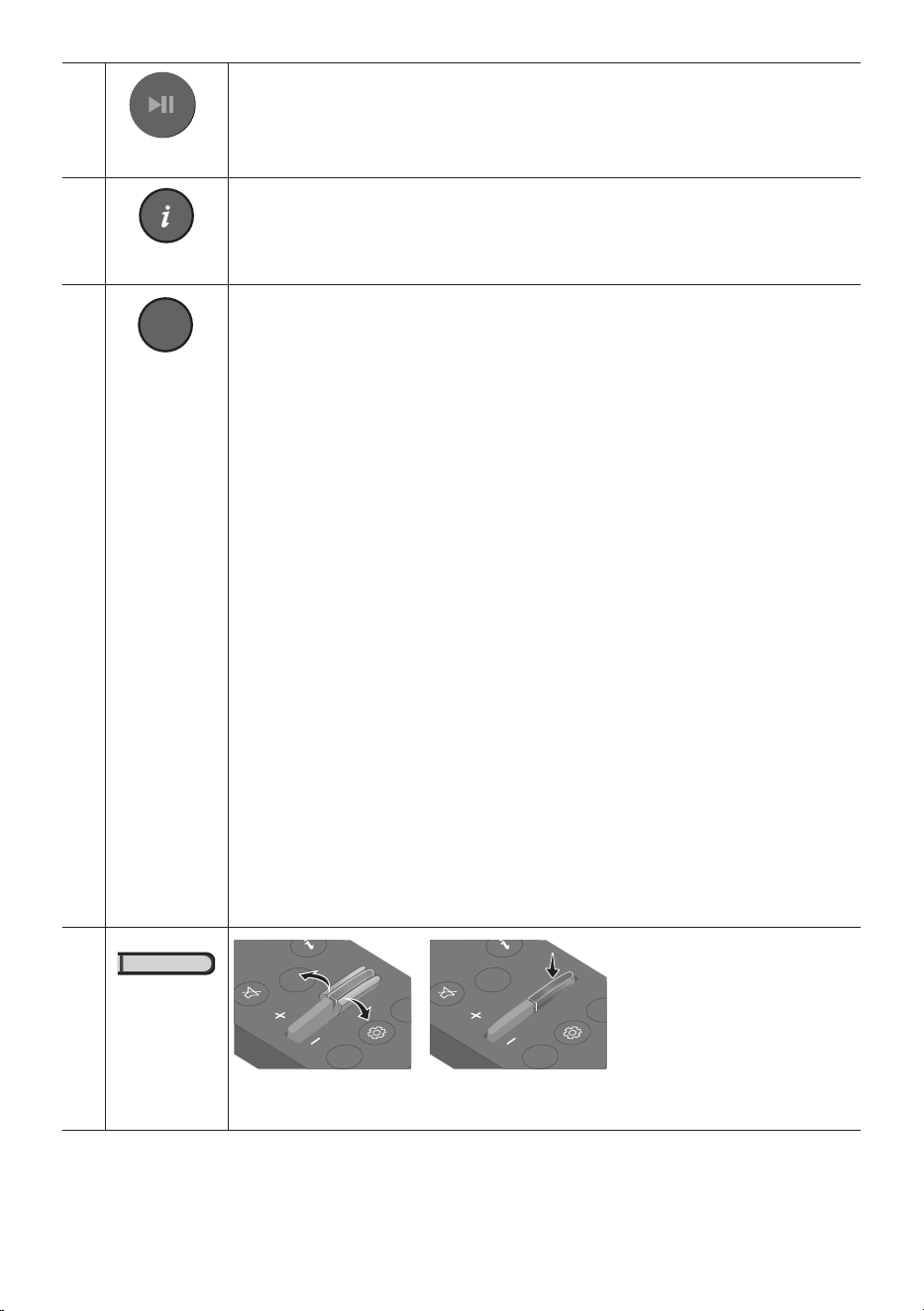

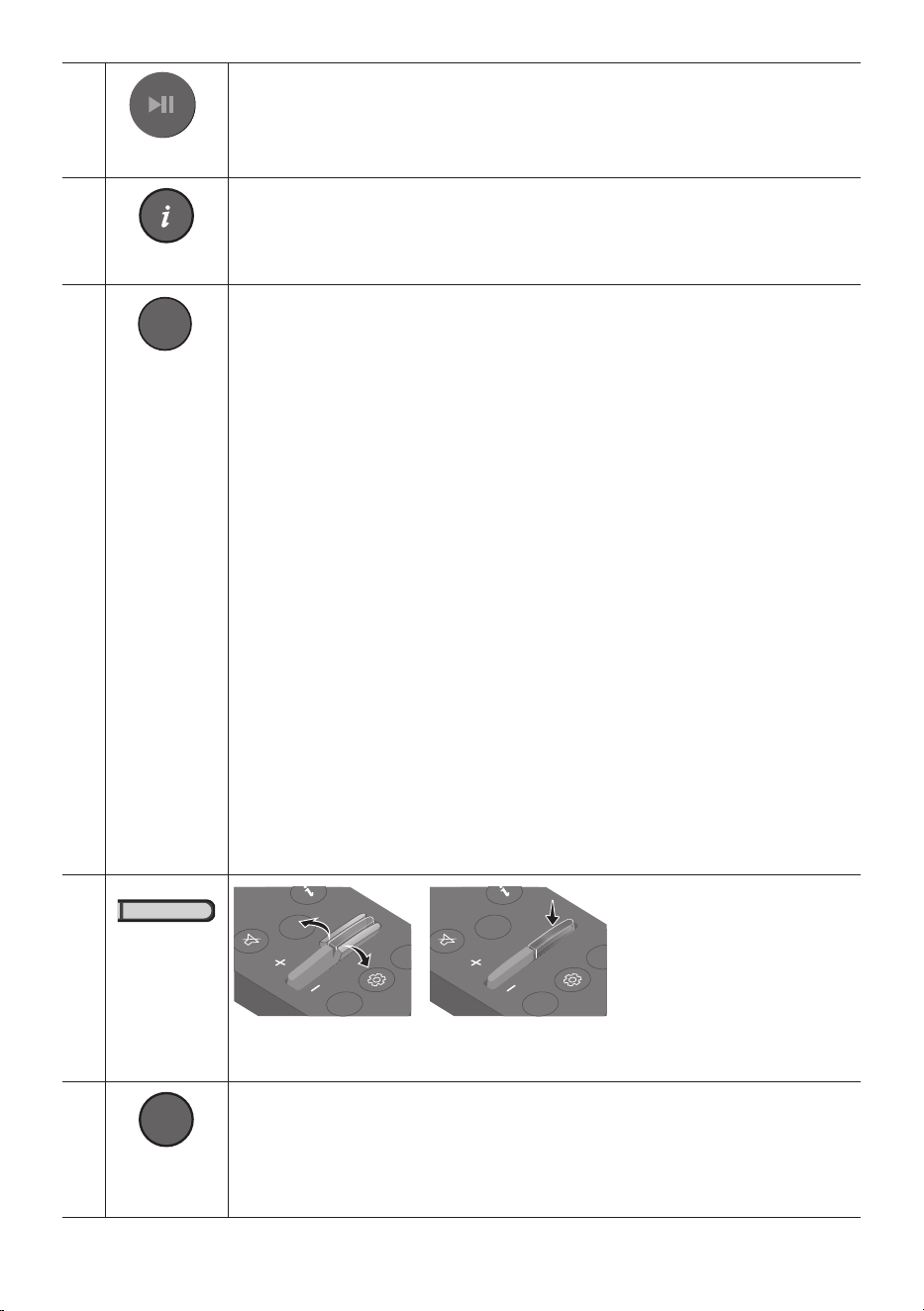

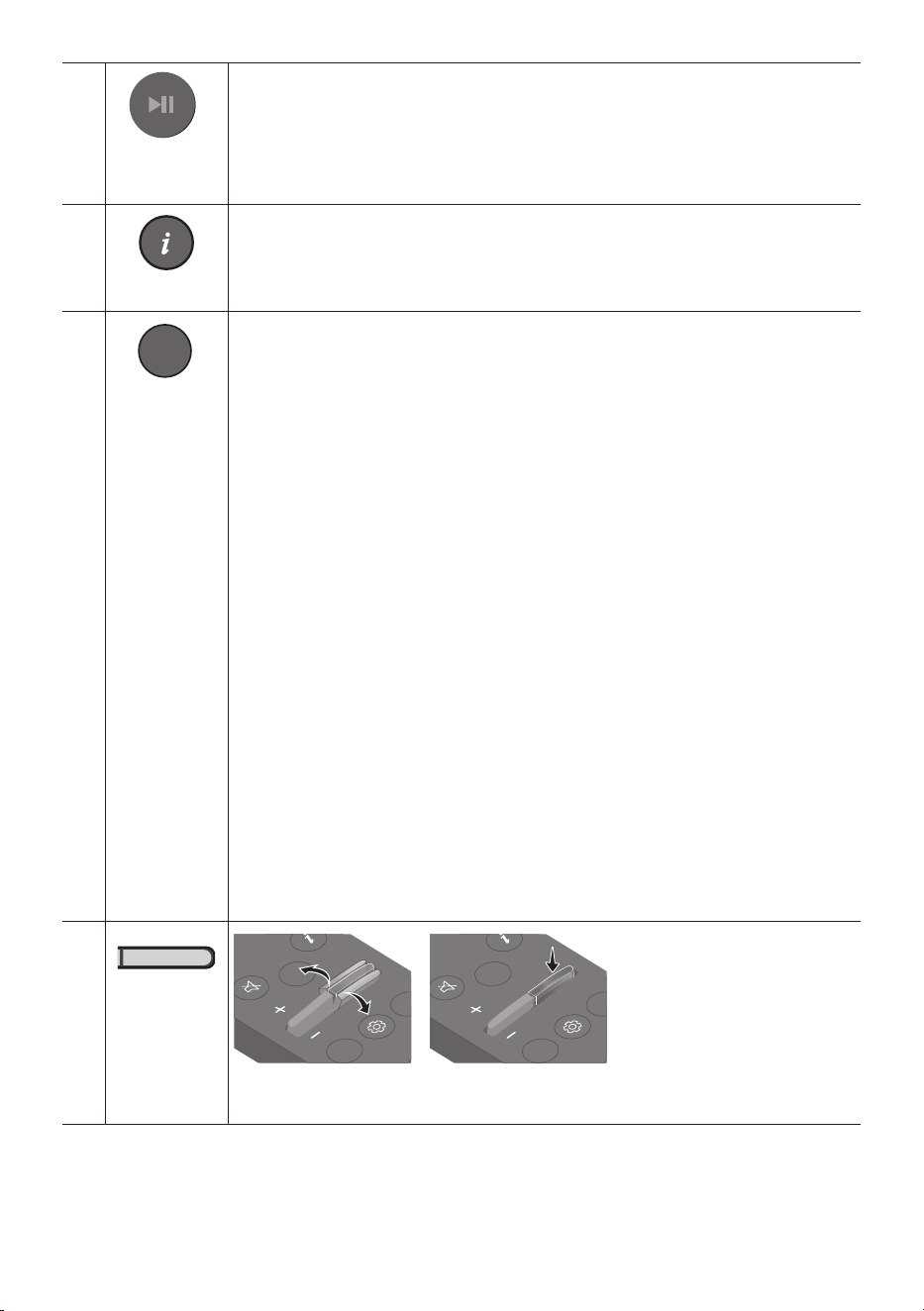

Play / Pause
VOL WOOFER
SOUND
MODE
PAIR
Press the p button to pause a music le temporarily.
When you press the button again, the music le will resume playing.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Info
Press the button to display information about the current function. (See page 7.)
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
SOUND MODE
By pressing the button, you can select the desired sound mode.
SURROUND SOUND GAME PRO ADAPTIVE SOUND DTS VIRTUAL:X
STANDARD
– SURROUND SOUND
Provides a wider sound eld than standard.
– GAME PRO
Provides stereoscopic sound to immerse you in the action while gaming.
– ADAPTIVE SOUND
Analyzes the content in real time and automatically provides an optimal sound eld
based on the characteristics of the content.
– DTS VIRTUAL:X
Immersive 3D sound from any content.
– STANDARD
Outputs the original sound.
• DRC (Dynamic Range Control)
Lets you apply dynamic range control to Dolby Digital and DTS Digital tracks.
Press and hold the SOUND MODE button for more than 5seconds while the Soundbar
is powered off to turn DRC (Dynamic Range Control) on or off. With the DRC turned on,
loud sound is reduced. (The sound may be distorted.)
• Bluetooth Power
This feature automatically turns the Soundbar on when it receives a connection
request from a previously connected TV or Bluetooth device. The setting is On by
default.
– Press and hold the SOUND MODE button for more than 5 seconds while the
soundbar is powered on to turn off the Bluetooth Power function.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
WOOFER
(BASS) LEVEL
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
Push the button up or down to adjust the level of the woofer (bass) to -12 or between -6 to
+6. To set the woofer (bass) volume level to 0 (Default), press the button.
English - 12
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
TONE
CONTROL
By pressing the button, you can adjust the volume of the treble or bass sound.
• Press the button to select TREBLE or BASS and then adjust the volume between -6~+6
by using the Up/Down buttons.
Setting the (Sound Control)
• VOICE ENHANCE ON/OFF : This mode is makes it easier to hear spoken dialog in movies and TV.
• NIGHT MODE ON/OFF : This mode is optimized for nighttime viewing with the settings adjusted to
bring the volume down but keep the dialog clear.
• SYNC : If the video on the TV and audio from the Soundbar are not synchronized, press the
(Sound Control) button to select SYNC and then set the audio delay between
0~300 milliseconds by using the Up/Down buttons. (Not available in “USB” or “BT” mode.)
• SOUND GROUPING ON/OFF: The Soundbar main unit and the Surround Speakers play the entire
sound instead of surround sound, making it ideal for large groups of people listening to music in a
large space.
– This menu is initially activated when the Surround Speakers are connected, and then the menu
remains activated regardless of the connection of the Surround Speakers.
– If you enable this mode, there are no differences in sounds between the Sound modes.
– Sound does not come out from all speaker units of the Soundbar main unit and the Surround
speakers, but only from certain predetermined units, which varies by model.
• PRIVATE REAR SOUND ON/OFF : This mode sets the sound to come out from the Surround
Speakers only, allowing you to listen without being disturbed by others.
– If you enable this mode, sound does not come out from the Soundbar main unit and the
subwoofer. Sound only comes out from the front channel of the Surround Speakers.
– If you enable this mode, there are no differences in sounds between the Sound modes.
– The function turns off when the power turns off or the Surround Speakers connection is lost.
– The menu is activated only when the Surround Speakers are connected.
– This mode is automatically turned off and becomes unavailable when the Q-Symphony
function turns on.
• VIRTUAL ON/OFF : Dolby Virtual function can be turned ON/OFF.
English - 13
Using the Hidden Buttons (Buttons with more than one function)
Hidden Button
Reference page
Remote Control Button Function
WOOFER (Up) TV remote control On/Off (Standby) page 15
Left TV Auto connect On/Off (BT Ready) page 25
Up ID SET page 10
(Sound Control)
7 Band EQ page 10
SOUND MODE
DRC ON/OFF (Standby) page 11
Bluetooth Power On/Off page 11
PAIR
Bluetooth Multi-connection On/Off
(Standby)
page 32
Outputspecicationsforthedifferentsoundeffectmodes
Effect Input
Output
With Subwoofer Only
With Subwoofer &
Wireless Rear Speaker
Kit
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
SURROUND
SOUND
2.0 ch
3.1.2 ch 5.1.2 ch
5.1 ch 3.1.2 ch 5.1.2 ch
Dolby Atmos® 3.1.2 ch 5.1.2 ch
GAME PRO
2.0 ch
3.1.2 ch 5.1.2 ch
5.1 ch 3.1.2 ch 5.1.2 ch
Dolby Atmos® 3.1.2 ch 5.1.2 ch
ADAPTIVE
SOUND
2.0 ch
3.1.2 ch 5.1.2 ch
5.1 ch 3.1.2 ch 5.1.2 ch
Dolby Atmos® 3.1.2 ch 5.1.2 ch
DTS
VIRTUAL:X
2.0 ch
3.1.2 ch 5.1.2 ch
5.1 ch 3.1.2 ch 5.1.2 ch
Dolby Atmos® 3.1.2 ch 5.1.2 ch
STANDARD
2.0 ch
2.1 ch 2.1 ch
5.1 ch 3.1 ch 5.1 ch
Dolby Atmos® 3.1.2 ch 5.1.2 ch
English - 14
• The Samsung Wireless Rear Speaker Kit can be purchased separately. To purchase a Kit, contact the
vendor you purchased the Soundbar from.
• When the input source is Dolby Atmos®, the Subwoofer-only setup provides 3.1.2 channel audio,
while the Subwoofer & Wireless Rear Speaker Kit setup provides 5.1.2 channel audio.
• The Rear Speakers will not produce sounds for 2 channel output while STANDARD mode is in use.
To enable sound for the Rear Speakers, change the effect mode to SURROUND SOUND.
English - 15

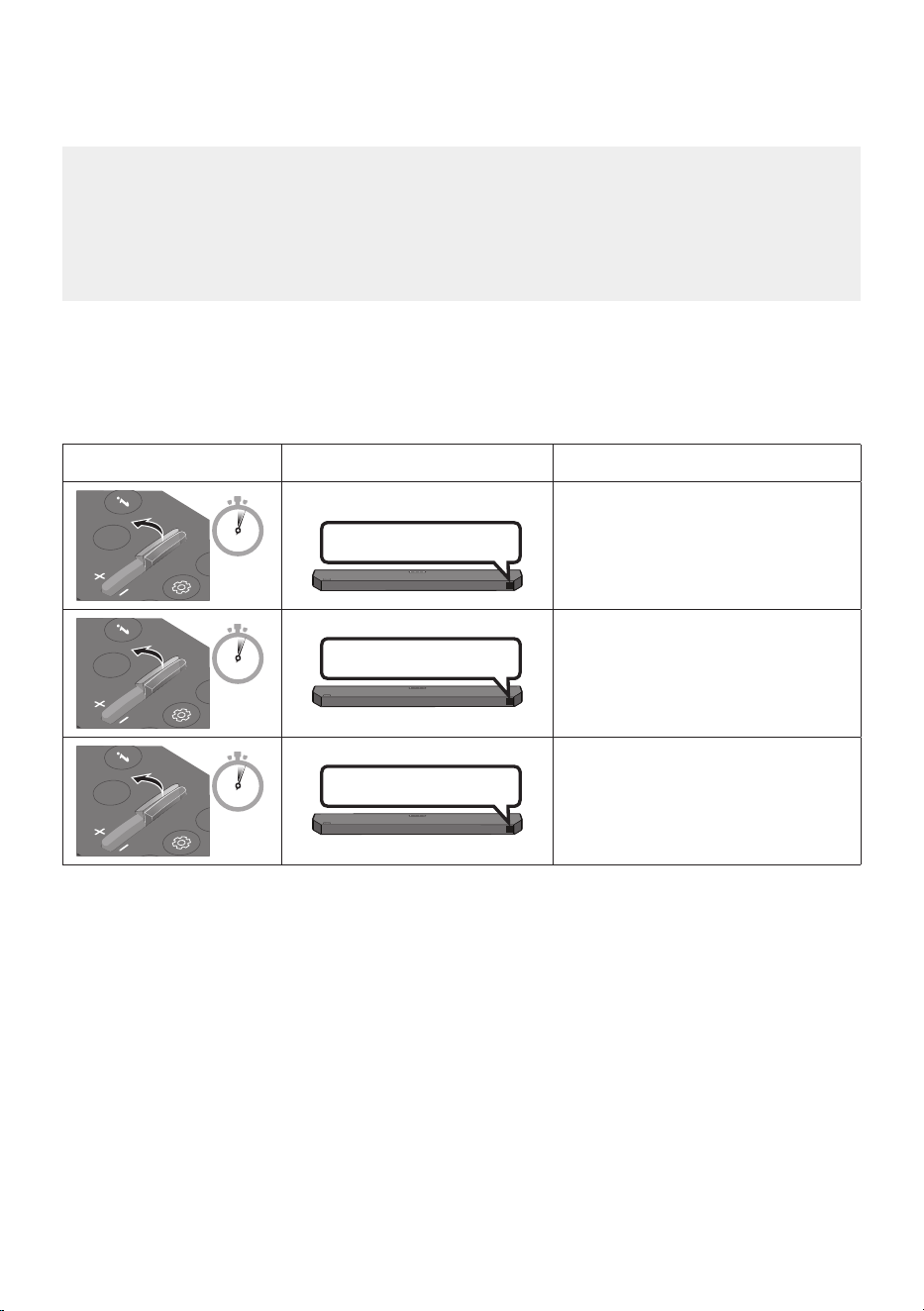

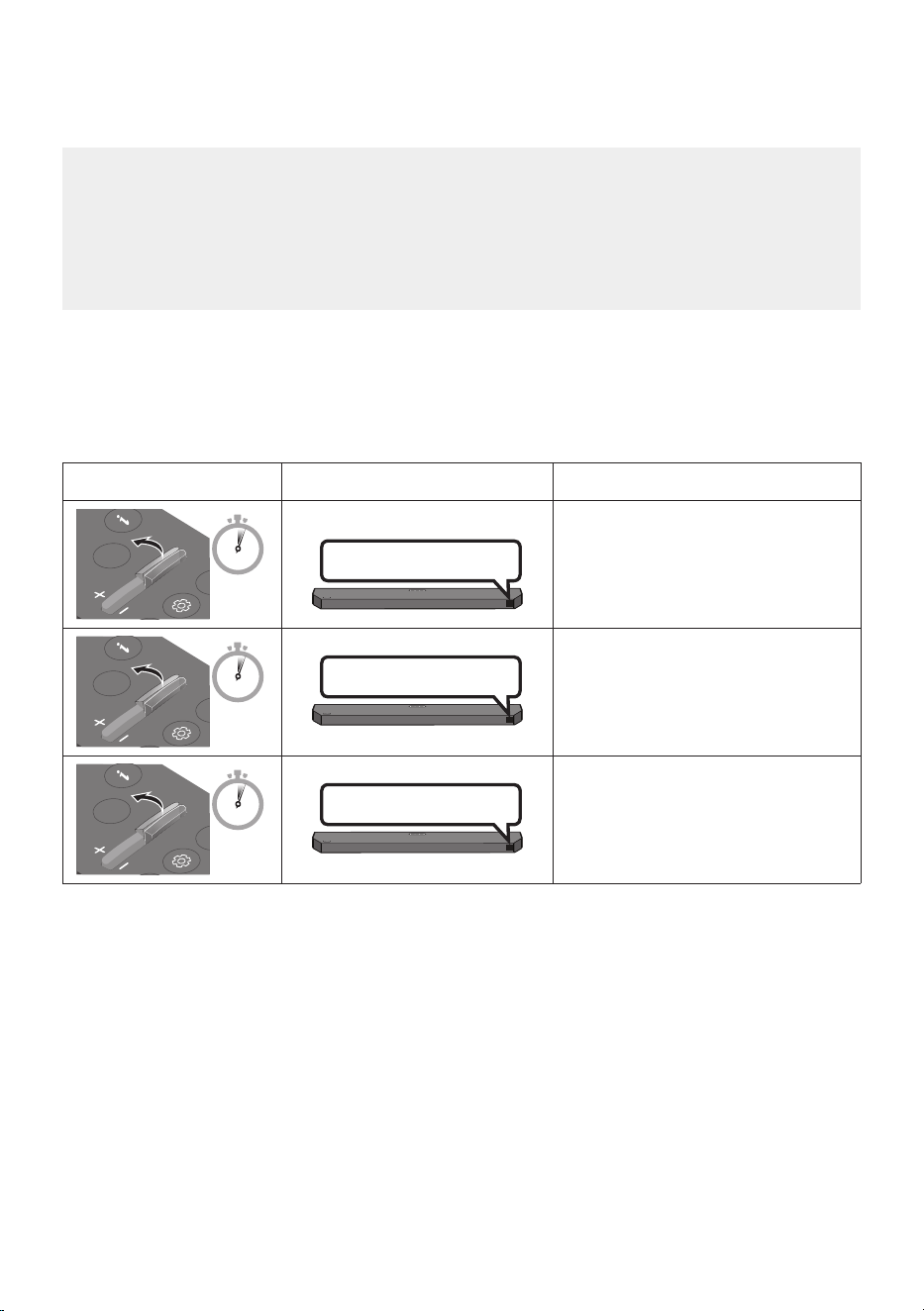

Adjusting the Soundbar volume with a TV remote control
Adjust the Soundbar volume using the TV’s remote control.
• This function can be used with IR remote controls only. Bluetooth remote controls (remote
controls that require pairing) are not supported.
• Set the TV speaker to External Speaker to use this function.
• Manufacturers supporting this function:
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
1. Turn Off the Soundbar.
2. Push up and hold the WOOFER button for 5 seconds.
Each time you push the WOOFER button up and hold it for 5 seconds, the mode switches in the
following order: “OFF-TV REMOTE” (Default mode), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”.
Remote Control Button Display Status
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
OFF-TV REMOTE
(Default mode)
Disable the TV remote control.
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
SAMSUNG-TV REMOTE
Enable a Samsung TV’s IR remote
control.
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
ALL-TV REMOTE
Enable a third-party TV’s IR remote
control.
English - 16
04 CONNECTING THE SOUNDBAR

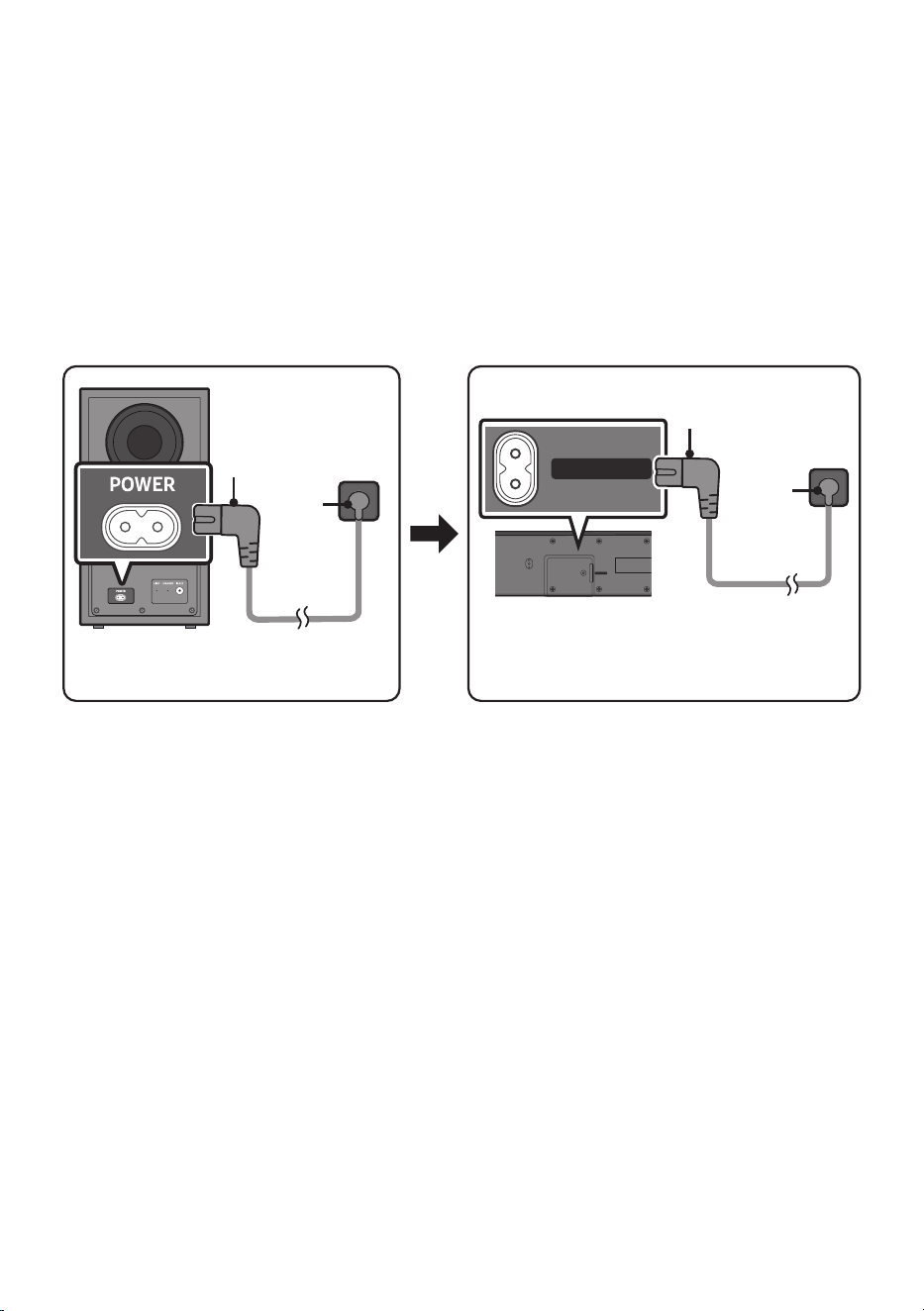

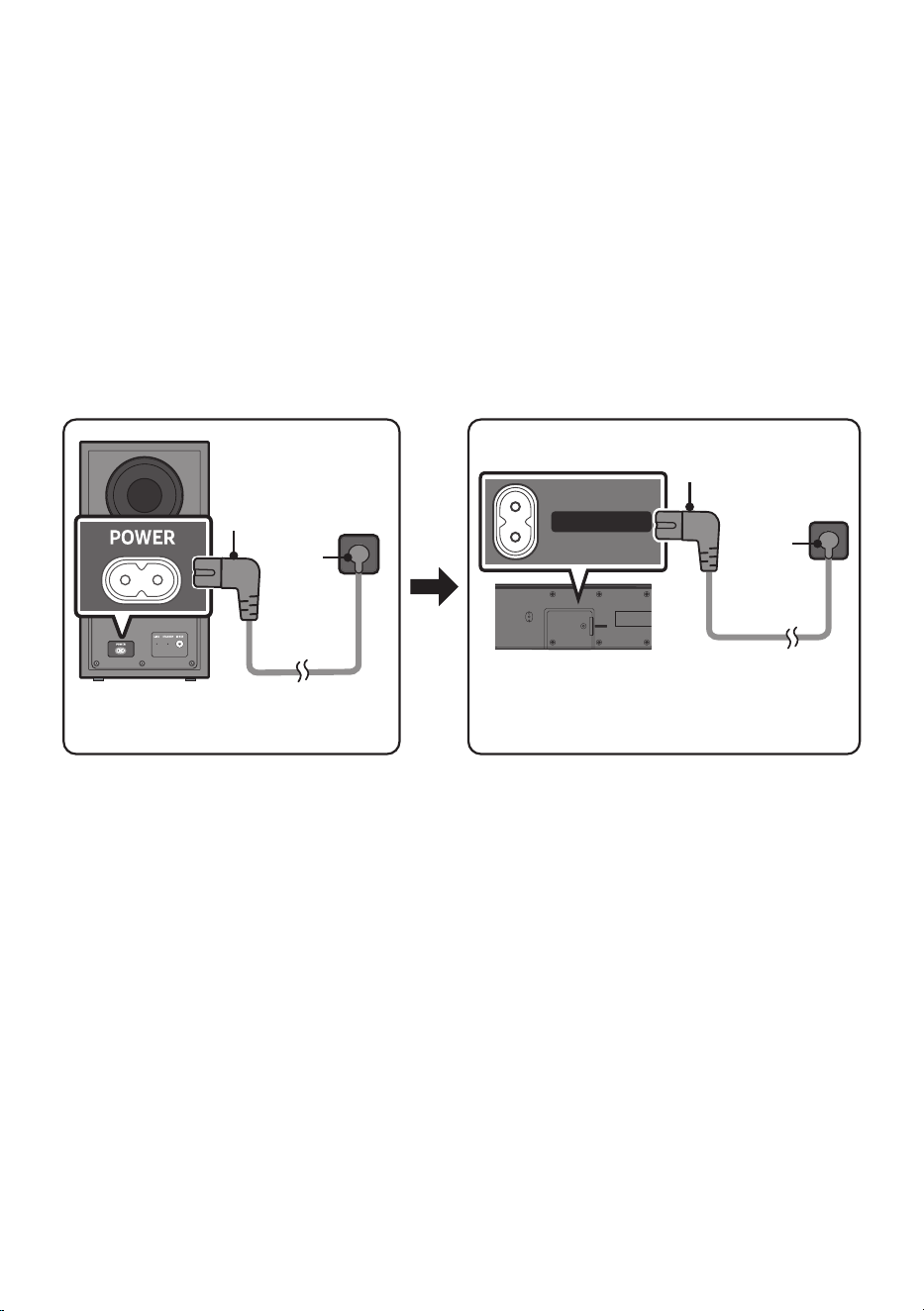

Connecting Electrical Power
Use the power components to connect the Subwoofer and Soundbar to an electrical outlet in the following
order:
1. Connect power cord End A to Subwoofer and End B to wall socket.
2. Connect power cord End A to Soundbar and End B to wall socket.
See the illustrations below.
• For more information about the required electrical power and power consumption, refer to the
label attached to the product. (Label: Bottom of the Soundbar Main Unit)
Rear of Subwoofer
Wall socket
Power cord
B
A
Connecting
Electrical Power
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
Bottom of the Soundbar
Main Unit
A
B
Connecting
Electrical Power
Power cord
Wall socket
English - 17
Connecting the Soundbar to the Subwoofer
When the subwoofer is connected, you can enjoy rich bass sound.
Automatic connection between the Subwoofer and the Soundbar
When you turn the power on after connecting the power cables to the Soundbar and subwoofer, the
subwoofer is automatically connected to the Soundbar.
• When auto pairing is complete, the blue indicators at the rear of the subwoofer turn on.
LED Indicator Lights on the Rear of Subwoofer
LED Status Description Resolution
Blue
On
Successfully connected
(normal operation)
-
Blinking Recovering the connection
Check if the power cable
attached to the main
Soundbar unit is connected
properly or wait about
5 minutes. If blinking persists,
try manually connecting the
subwoofer. See page 18.
Red
On
Standby (with the Soundbar
main unit turned off)
Check if the power cable
attached to the main
Soundbar unit is connected
properly.
Connection failed
Connect again. See the
instructions for manual
connection on page 18.
Red and blue
Blinking Malfunction
See the contact information
for the Samsung Service
Centre in this manual.
English - 18

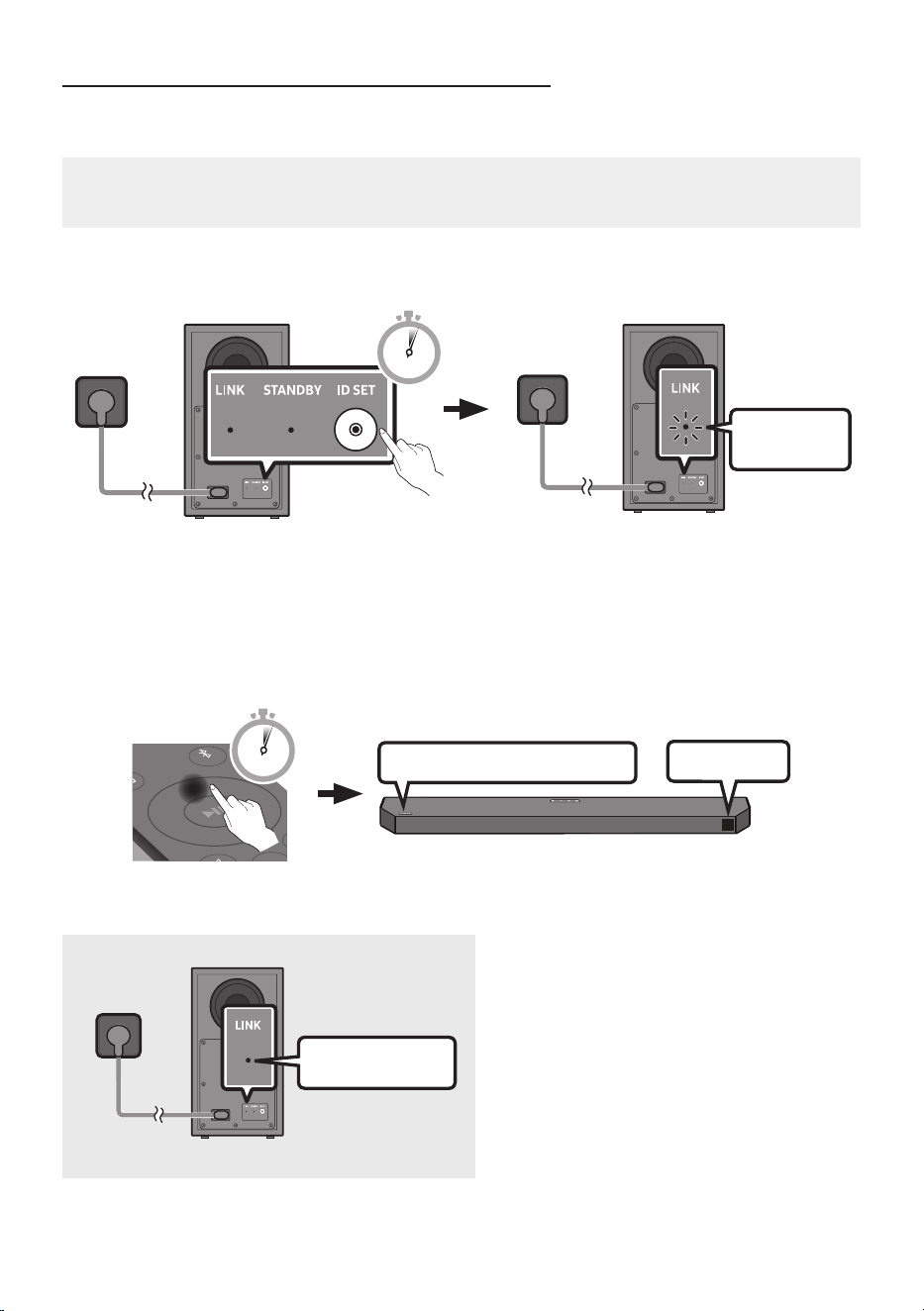

Manually connecting the Subwoofer if automatic connection fails
Before performing the manual connection procedure below:
• Check whether the power cables for the Soundbar and subwoofer are connected properly.
• Make sure that the Soundbar is turned on.
1. Press and hold ID SET on the rear of the subwoofer for at least 5 seconds when only the red right is
solid or blue light blinking slowly.
• The red indicator on the rear of the subwoofer turns off and the blue indicator blinks.
Blinking blue
fast
Rear of Subwoofer
5 Sec
Rear of Subwoofer
2. First, press any button on the remote control except the Power button to turn on the display, and
then press the Up button on the remote control for at least 5 seconds.
• The ID SET message appears on the display of the Soundbar for a moment, and then it
disappears.
• The Soundbar will automatically power on when ID SET is complete.
SOUND
MODE
PAIR
5 Sec
ID SET
SAMSUNG logo is on the top
3. Check if the LINK LED is solid blue (connection complete).
Blue is On
The LINK LED indicator stops blinking and
glows a solid blue when a connection is
established between the Soundbar and the
Wireless Subwoofer.
English - 19
NOTES
• Do not connect the power cord of this product or your TV to a wall outlet until all connections
between components are complete.
• Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
• If the main unit is powered off, the wireless subwoofer will go into stand-by mode and the
STANDBY LED on the rear of the sub-woofer will turn red after blinking blue several times.
• If you use a device that uses the same frequency (5.8GHz) as the Soundbar near the Soundbar,
interference may cause some sound interruption.
• The maximum transmission distance of the main unit’s wireless signal is about 10 m, but may vary
depending on your operating environment. If a steel-concrete or metallic wall is between the main
unit and the wireless subwoofer, the system may not operate at all because the wireless signal
cannot penetrate metal.
PRECAUTIONS
• Wireless receiving antennas are built into the wireless subwoofer. Keep the unit away from water
and moisture.
• For optimal listening performance, make sure that the area around the wireless subwoofer and the
Wireless Rear Speakers (sold separately) are clear of any obstacles.
Connecting the Samsung Wireless Rear Kit to your Soundbar
Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit
(SWA-9250S sold separately) to your Soundbar.
For detailed information on connections, see the Samsung Wireless Rear Speaker Kit manual.
English - 20
05 USING A WIRED CONNECTION TO THE TV
Hear TV sound from your Soundbar through wired or wireless connections.
• When the Soundbar is connected to selected Samsung TVs, the Soundbar can be controlled using
the TV’s remote control.
– This feature is supported by 2017 and later Samsung Smart TVs that support Bluetooth when
you connect the Soundbar to the TV using an optical cable.
– This function also allows you to use the TV menu to adjust the sound eld and various settings
as well as the volume and mute.
Method 1. Connecting a TV using an HDMI Cable
Connecting the TV that supports HDMI ARC/eARC (Audio Return Channel/
Enhanced Audio Return Channel)
CAUTION
• When both the HDMI cable and optical cable are connected, the HDMI signal is received rst.
• To connect the HDMI cable between the TV and Soundbar, be sure to connect the terminals
marked ARC or eARC. Otherwise, the TV sound may not be output.
• The recommended cable is High Speed HDMI Cable with Ethernet.
• When connecting a TV that supports the eARC function, “TV eARC” appears on the display and
the sound is heard.
• Dolby Atmos® is supported in the ARC/eARC function.
Bottom of the Soundbar
HDMI IN
(eARC)
USB (5V 0.5A)
HDMI TO TV
(eARC/ARC)
Connect to the HDMI TO TV
(eARC/ARC) port of the
Soundbar main unit.
Top of the Soundbar
TV ARC
or
TV eARC
Connect to the HDMI IN (ARC) or
(eARC) port of your TV.
HDMI Cable
English - 21
1. With the Soundbar and TV turned on, connect the HDMI cable as shown in the gure.
2. “TV ARC” or “TV eARC” appears in the display window of the Soundbar main unit and the Soundbar
plays TV sound.
• “TV eARC” is displayed when the eARC function in the TV setting is On.
• To connect with eARC, the eARC function in the TV menu should be set to On. Refer to the TV
user manual for details on setting. (e.g. Samsung TV : Home ( ) → Menu → Settings ( ) →
All Settings ( ) → Sound → Expert Settings → HDMI-eARC Mode (Auto))
• If TV sound is inaudible, press the (Source) button on the remote control or on the top of
the Soundbar to switch to “TV ARC” or “TV eARC” mode. The screen display “TV ARC” or “TV
eARC”, and TV sound is played.
• If “TV ARC” or “TV eARC” does not appear in the display window of the Soundbar main unit,
conrm that the HDMI cable is connected to the correct port.
• Use the volume buttons on the TV’s remote control to change the volume on the Soundbar.
NOTES
• When you connect the TV that supports the HDMI ARC/eARC (Audio Return Channel/Enhanced
Audio Return Channel) to the Soundbar with an HDMI cable, you can transmit the digital video and
audio data without connecting a separate optical cable.
• We recommend you use a coreless HDMI cable if possible. If you use a cored HDMI cable, use one
with a diameter that is less than 14 mm.
• This function is not available if the HDMI cable does not support ARC or eARC.
• ARC and eARC differ in bandwidth. eARC that is enhanced version of the audio return channel has
signicantly higher bandwidth than ARC. Higher bandwidth increases the amount of data that can
be transmitted. So, with the eARC channel, you can enjoy the sound through formats such as Dolby
Atmos®.
• When the audio in a broadcast is encoded in Dolby Digital and the “Digital Output Audio Format” on
your TV is set to PCM, we recommend that you change the setting to Dolby Digital. When the
setting on the TV is changed, you will experience better sound quality. (The TV menu may use
different words for Dolby Digital and PCM depending on the TV manufacturer.)
English - 22
Method 2. Connecting using an Optical Cable
Pre-connection Checklist
• When both the HDMI cable and optical cable are connected, the HDMI signal is received rst.
• When you use an optical cable and the terminals have covers, be sure to remove the covers.
• When using an optical cable, it must be set to “D.IN” mode.
OPTICAL OUT
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
Bottom of the Soundbar
Optical Cable
(not supplied)
D.IN
Top of the Soundbar
1. Connect the DIGITAL AUDIO IN (OPTICAL) port on the Soundbar to the OPTICAL OUT port of the
TV with a digital Optical Cable (not supplied).
2. Press the (Source) button on the top panel or remote control, and then select the “D.IN” mode.
English - 23
Using the Q-Symphony Function
• When the Soundbar connects to a Samsung TV that supports the Q-Symphony function, you can
play the sound simultaneously through the Soundbar and the TV. If you use the Q-Symphony
function, the surround sound played on the TV allows you to enjoy a richer, more three-dimensional
surround sound effect.
• When the Soundbar is connected, “Q-Symphony” menu appears on the TV.
Settings ( ) → All Settings ( ) → Sound → Sound Output
• TV menu example: Q-Symphony
TV Menu
OR
Optical Cable (not supplied)
HDMI Cable
TV ARC
or
D.IN
NOTES
• It can operate according to the Codec supported by TV.
• This function is supported only when the HDMI Cable or Optical Cable (not supplied) is connected.
• The message displayed may differ with the TV model.
• This function is available in some Samsung TVs and some Soundbar models.
• Ensure that your TV and Soundbar are connected to the same wireless router/frequency.
English - 24
06 USING A WIRELESS CONNECTION TO THE TV
Connecting a TV via Bluetooth
When a TV is connected using Bluetooth, you can hear stereo sound without the hassle of cabling.
• Only one TV can be connected at a time.
SOUND
MODE
PAIR
OR
BT PAIRING
The initial connection
1. Press the PAIR button on the remote control to enter the “BT PAIRING” mode.
(OR)
a. Press the (Source) button on the top panel and then select “BT”.
“BT” changes to “BT PAIRING” in a few seconds automatically or changes to “BT READY” if
there is a connect record.
b. When “BT READY” appears, press and hold the (Source) button on the top panel of the
Soundbar for more than 5 seconds to display “BT PAIRING”.
2. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.)
3. Select “[AV] Q-Series Soundbar” from the list on TV’s screen.
An available Soundbar is indicated with “Needs Pairing” or “Paired” on the TV’s Bluetooth device
list. To connect the TV to the Soundbar, select the message, and then establish a connection.
• When the TV is connected, [TV Name] → “BT” appears on the Soundbar’s front display.
4. You can now hear TV sound from the Soundbar.
If the device fails to connect
• If a previously connected Soundbar listing (e.g. “[AV] Q-Series Soundbar”) appears in the list, delete
it.
• Then repeat steps 1 through 3.
NOTE
• After you have connected the Soundbar to your TV the rst time, use the “BT READY” mode to
reconnect.
English - 25
Disconnecting the Soundbar from the TV
Press the (Source) button on the top panel or on the remote control and switch to any mode but “BT”.
• Disconnecting takes time because the TV must receive a response from the Soundbar.
(The time required may differ, depending on the TV model.)
• To cancel the automatic Bluetooth connection between the Soundbar and TV, press the
Left button
on the remote control for 5 seconds with the Soundbar in “BT READY” status. (Toggle On → Off)
What is the difference between BT READY and BT PAIRING?
• BT READY : In this mode, you can search for previously connected TVs or connect a previously
connected mobile device to the Soundbar.
• BT PAIRING : In this mode, you can connect a new device to the Soundbar. (Press the PAIR button
on the remote control or press and hold the (Source) button on the top of the Soundbar for
more than 5 seconds while the Soundbar is in “BT” mode.)
NOTES
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 10 meters.
• The Soundbar automatically turns off after 18 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
English - 26
07 CONNECTING AN EXTERNAL DEVICE
Connect to an external device via a wired connection or Bluetooth connection to play the external
device’s sound through the Soundbar.

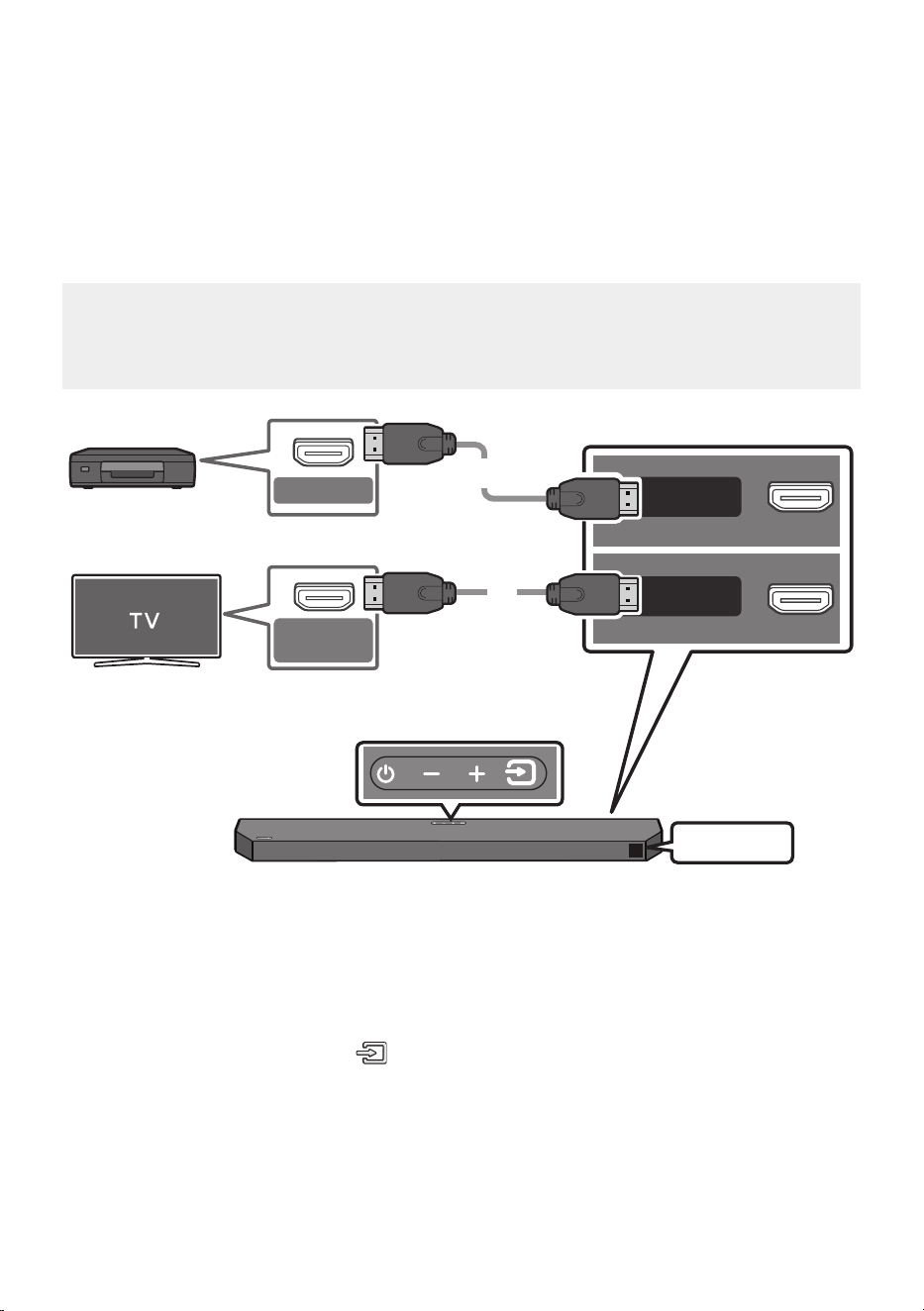

Method 1. Connecting using an HDMI Cable (Capable of Dolby
Atmos® decoding and playback)
Pre-connection Checklist
• If the Audio Output options include Secondary Audio, make sure Secondary Audio is set to Off.
• Make sure that the content supports Dolby Atmos®.
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
HDMI IN
(eARC)
HDMI OUT
HDMI Cable
HDMI Cable
Bottom of the Soundbar
External Device
HDMI
Top of the Soundbar
1. Connect an HDMI cable from the HDMI port on the bottom of the Soundbar to the HDMI OUT port
on your digital device.
2. Connect an HDMI cable from the HDMI TO TV (eARC/ARC) port on the bottom of the Soundbar to
the HDMI IN (eARC) port on your TV.
3. Press the (Source) button on the top panel or on the remote control, and then select “HDMI”.
4. “HDMI” mode is displayed on the Soundbar display panel and sound plays.
English - 27
NOTES
• When you use Dolby Atmos®: If the input source is Dolby Atmos®, refer to “Output specications
for the different sound effect modes” on page 13.
• When Dolby Atmos® is activated, “DOLBY ATMOS” appears in the front display.
• ConguringDolbyAtmos®onyourBDplayerorotherdevice.
Open the audio output options on the settings menu of your BD player or other device and make
sure that “No Encoding” is selected for Bitstream. For example, on a Samsung BD Player, go to
Home Menu → Sound → Digital Output and then select Bitstream (unprocessed).
• HDMI Pass-Through is that the Soundbar plays the audio from the source through its own speakers
and sends the unaltered video signal to a TV via the second HDMI cable.
SupportedUHDSignalsSpecication(3840x2160p)
Frame rate (fps) Color depth RGB4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0
< 60
8 bit O O O O
10 bit - - O O
12 bit - - O O
120
8 bit - - - -
10 bit - - - -
• Supported specication may vary depending on the connected external device or usage conditions.
Method 2. Connecting using an Optical Cable
OPTICAL OUT
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
Optical Cable
(not supplied)
Bottom of the Soundbar
BD / DVD player /
Set-top box /
Game console
D.IN
Top of the Soundbar
1. Connect DIGITAL AUDIO IN (OPTICAL) on the main unit to the OPTICAL OUT port of the Source
Device using a digital optical cable (not supplied).
2. Select “D.IN” mode by pressing the (Source) button on the top panel or on the remote control.
English - 28
08 CONNECTING A USB STORAGE DEVICE
You can play music les located on USB storage devices through the Soundbar.
USB port
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
HDMI TO TV
(eARC/ARC)
USB
1. Connect the USB device to the USB port on the bottom of the product.
2. Press the (Source) button on the top panel or on the remote control, and then select “USB”.
3. “USB” appears in the display screen.
4. Play music les from the USB storage device through the Soundbar.
• The Soundbar automatically turns off (Auto Power Down) if no USB device has been connected
for more than 18 minutes.
File Format Type Compatibility list
Extension Codec Sampling Rate Bit Rate
*.mp3 MPEG1 Layer2 32kHz ~ 48kHz 32kbps ~ 320kbps
MPEG1 Layer3 32kHz ~ 48kHz 32kbps ~ 320kbps
MPEG2 Layer3 16kHz ~ 24kHz 8kbps ~ 160kbps
MPEG2.5 Layer3 8kHz ~ 12kHz 8kbps ~ 160kbps
*.ogg Vorbis 32kHz ~ 48kHz 45kbps ~ 500kbps
*.aac AAC-LC (MPEG2,/MPEG4) 32kHz ~ 48kHz 32kbps ~ 320kbps
*.wav LPCM 32kHz ~ 192kHz 1,024kbps ~ 9,216kbps
*.ac FLAC 32kHz ~ 192kHz 162kbps ~ 8,100kbps
*.aiff AIFF 32kHz ~ 192kHz 1,024kbps ~ 9,216kbps
• If there are too many folders (about 200) and les (about 2000) stored on the USB device, it may
take the Soundbar some time to access and play les.
• Supported USB le system : FAT16, FAT32, NTFS
English - 29
09 CONNECTING A MOBILE DEVICE
Connecting via Bluetooth
When a mobile device is connected using Bluetooth, you can hear stereo sound without the hassle of
cabling.
• The connection is limited to one TV or two Bluetooth devices at the same time.
SOUND
MODE
PAIR
OR
BT PAIRING
Bluetooth device
The initial connection
1. Press the PAIR button on the remote control to enter the “BT PAIRING” mode.
(OR)
a. Press the (Source) button on the top panel and then select “BT”.
“BT” changes to “BT PAIRING” in a few seconds automatically or changes to “BT READY” if
there is a connect record.
b. When “BT READY” appears, press and hold the (Source) button on the top panel of the
Soundbar for more than 5 seconds to display “BT PAIRING”.
2. On your device, select “[AV] Q-Series Soundbar” from the list that appears.
• When the Soundbar is connected to the Bluetooth device, [Bluetooth Device Name] → “BT”
appears in the front display.
3. Play music les from the device connected via Bluetooth through the Soundbar.
If the device fails to connect
• If a previously connected Soundbar listing (e.g. “[AV] Q-Series Soundbar”) appears in the list, delete
it.
• Then repeat steps 1 and 2.
NOTE
• After you have connected the Soundbar to your mobile device the rst time, use the “BT READY”
mode to reconnect.
English - 30
What is the difference between BT READY and BT PAIRING?
• BT READY : In this mode, you can search for previously connected TVs or connect a previously
connected mobile device to the Soundbar.
• BT PAIRING : In this mode, you can connect a new device to the Soundbar. (Press the PAIR button
on the remote control or press and hold the (Source) button on the top of the Soundbar for
more than 5 seconds while the Soundbar is in “BT” mode.)
NOTES
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 10 m.
• The Soundbar automatically turns off after 18 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
• The Soundbar supports SBC data (44.1kHz, 48kHz).
• Connect only to a Bluetooth device that supports the A2DP (AV) function.
• Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Q-Series Soundbar” from
the device’s scanned devices list will automatically change the Soundbar to “BT” mode.
– Available only if the Soundbar is listed among the Bluetooth device’s paired devices.
(The Bluetooth device and the Soundbar must have been previously paired at least once.)
• The Soundbar will appear in the Bluetooth device’s searched devices list only when the Soundbar is
displaying “BT PAIRING”.
Bluetooth Power On (SOUND MODE)
If a previously paired Bluetooth device tries to pair with the Soundbar when the Bluetooth Power On
function is on and the Soundbar is turned off, the Soundbar turns on automatically.
1. Press and hold the SOUND MODE button for more than 5 seconds on the remote while the
Soundbar is turned on.
2. “ON-BLUETOOTH POWER” appears on the Soundbar’s display.
English - 31
Disconnecting the Bluetooth device from a Soundbar
You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s
user manual.
• The Soundbar will be disconnected.
• When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
“BT DISCONNECTED” on the front display.
Disconnecting the Soundbar from the Bluetooth device
Press the (Source) button on the top panel or on the remote control, and then change to any mode
except “BT”.
• Disconnecting takes time because the Bluetooth device must receive a response from the
Soundbar. (Disconnection time may differ, depending on the Bluetooth device)
• When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
“BT DISCONNECTED” on the front display.
NOTES
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 10 m.
• The Soundbar automatically turns off after 18 minutes in the Ready state.
More About Bluetooth
Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each
other using a short wireless connection.
• A Bluetooth device may cause noise or malfunction, depending on usage, if:
– A part of your body is in contact with the receiving/transmitting system of the Bluetooth
device or the Soundbar.
– It is subject to electrical variation from obstacles caused by a wall, corner, or ofce partition.
– It is exposed to electrical interference from same frequency-band devices including medical
equipment, microwave ovens, and wireless LANs.
• Pair the Soundbar with the Bluetooth device while they are close together.
• The further the distance between the Soundbar and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational range, the connection is lost.
• In poor reception areas, the Bluetooth connection may not work properly.
• The Bluetooth connection only works when it is close to the unit. The connection will be
automatically cut off if the Bluetooth device is out of range. Even within range, the sound quality
may be degraded by obstacles such as walls or doors.
• This wireless device may cause electric interference during its operation.
English - 32
Bluetooth Multi connection
The Soundbar can be connected to 2 Bluetooth devices at the same time.
Bluetooth device A Bluetooth device B
BT
1. Connect the Soundbar to up to two Bluetooth devices. (See page 29)
2. Play music from one of the connected Bluetooth devices while two devices are connected.
3. If music is played from the Bluetooth device “B” while playing from the device “A”, the music is
started playing on the device “B” and automatically being stopped/paused playback on the device
“A”.
4. In versions prior to AVRCP V1.4, the switching time of the device playing music may be delayed.
Bluetooth Multi Pairing
How to pair multiple devices to the Soundbar
1. Turn on the Soundbar.
2. Only in “BT” mode, press and hold the (Source) button on the top of the Soundbar for more
than 5 seconds for the Soundbar to go into “BT PAIRING” mode, then on the Bluetooth device side,
switch Bluetooth on, and select the Soundbar from the list of available devices, the Soundbar will
automatically connect to the Bluetooth device.
3. A 2nd Bluetooth device can be paired and connected to the Soundbar using the same method.
If you attempt to connect a 3rd device, a connected device that is not playing audio will lose its
Bluetooth connection, but will still be paired with the Soundbar.
4. Using the same method, you can pair up to 8 Bluetooth devices, but only the last 2 will stay
connected to the Soundbar at the same time.
NOTES
• Only 1 Samsung TV, or 2 Bluetooth devices can be connected to the Soundbar at one time.
• The Soundbar will be disconnected from Bluetooth devices when it receives a connection request
from a Samsung TV.
• The default of Soundbar is “ON-BT MULTI CONNECTION”, but for restoration to non-multi
connection mode from another mode, press and hold the PAIR button on the remote control for
more than 5 seconds in standby mode, until “OFF-BT MULTI CONNECTION” appears in the display.
English - 33
Using Tap Sound
Tap the Soundbar with your mobile device to play audio from the mobile device through the Soundbar.
• This function may not be supported, depending on the mobile device.
• This function is only compatible with Samsung mobile devices with Android 8.1 or later.
Mobile device
Top of the Soundbar
TAP
BT
SmartThings App
1. Turn on the Tap Sound function on your mobile device.
• For details on how to turn on the function, refer to “Enable the Tap Sound function” below.
2. Tap the Soundbar with the mobile device. Select “Start now” in the displayed message window.
A connection is established between the mobile device and Soundbar via Bluetooth.
3. Play audio from the mobile device through the Soundbar.
• This function connects a mobile device to the Soundbar via Bluetooth by detecting vibration
that occurs when the device touches the Soundbar.
• Make sure the mobile device does not tap a sharp corner of the Soundbar. The Soundbar or
mobile device may become scratched or damaged.
• It is recommended that the mobile device be covered with a case. Lightly tap the wide area in
the upper portion of the Soundbar, without using excessive force.
• To use this function, update the SmartThings app to the latest version.
The function may not be supported, depending on the app version.
Enable the Tap Sound function
Use the SmartThings app to turn on the Tap View, Tap Sound function.
1. On the mobile device, run the SmartThings app.
2. Select ( → ) in the SmartThings app screen displayed on the mobile device.
3. Set “Tap View, Tap Sound” to On to allow the function to work when a mobile device moves close to
the Soundbar.
NOTES
• When the mobile device is in power-saving mode, the Tap Sound function does not work.
• The Tap Sound function may not work if there are devices near the Soundbar that cause radio
interference such as electric devices. Make sure devices that may cause radio interference are
placed at a sufcient distance away from the Soundbar.
English - 34
10 INSTALLING THE
WALL MOUNT
Installation Precautions
• Install on a vertical wall only.
• Do not install in a place with high
temperature or humidity.
• Verify whether the wall is strong enough to
support the product’s weight. If not, reinforce
the wall or choose another installation point.
• Purchase and use the xing screws or
anchors appropriate for the kind of wall you
have (plaster board, iron board, wood, etc.). If
possible, x the support screws into wall
studs.
• Purchase wall mounting screws according to
the type and thickness of the wall you want to
mount the Soundbar on.
– Diameter: M5
– Length: 35 mm or longer recommended.
• Connect cables from the unit to external
devices before you install the Soundbar on
the wall.
• Make sure the unit is turned off and
unplugged from the power source before you
install it. Otherwise, it may cause an electric
shock.
Wallmount Components
Wall Mount Guide
x 2
(M4 x L10)
x 2
Holder-Screw Screw
x 2
Bracket-Wall Mount
1. Place the Wall Mount Guide against the wall
surface.
• The Wall Mount Guide must be level.
• If your TV is mounted on the wall, install
the Soundbar at least 5 cm below the TV.
5 cm or more
English - 35

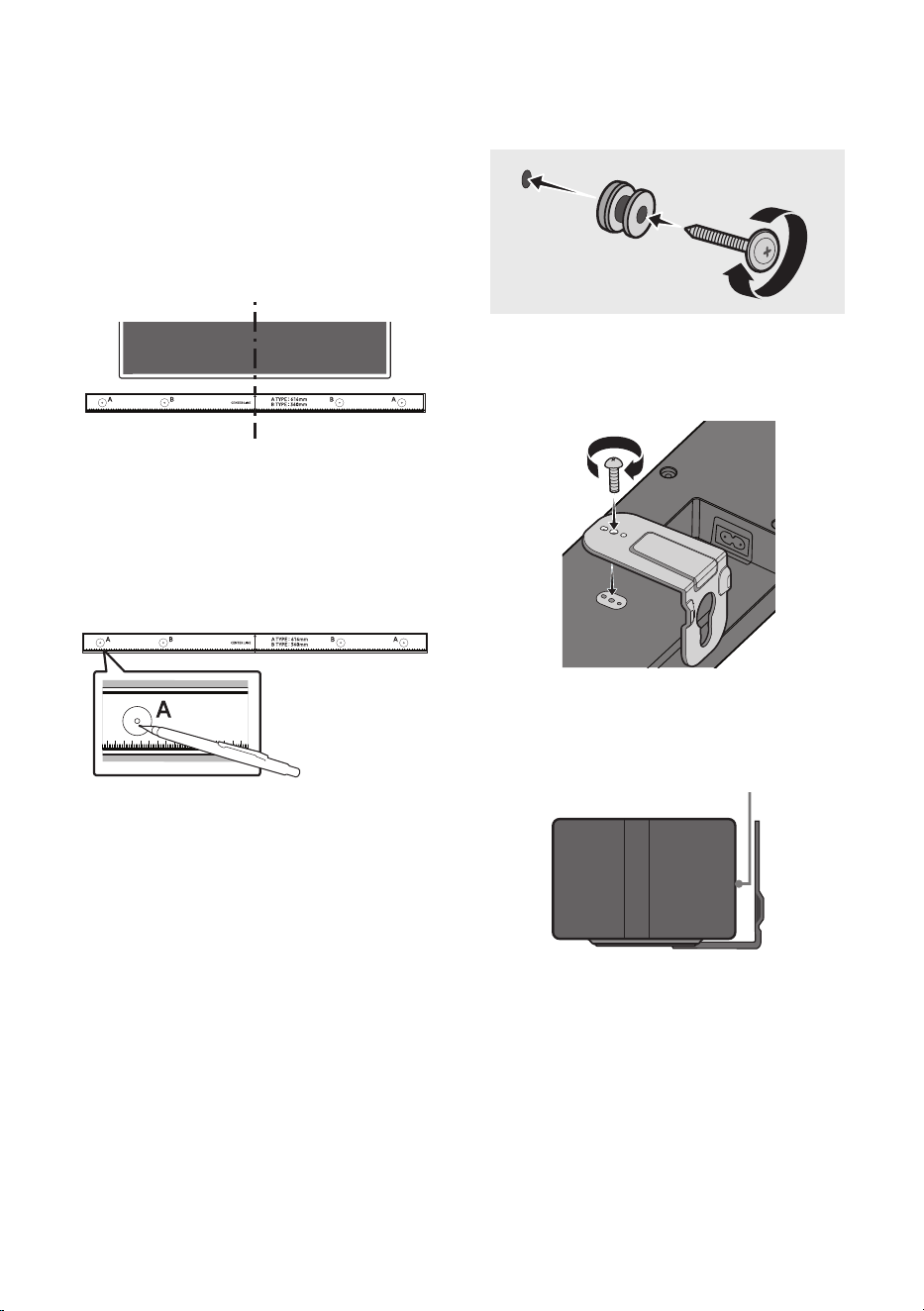

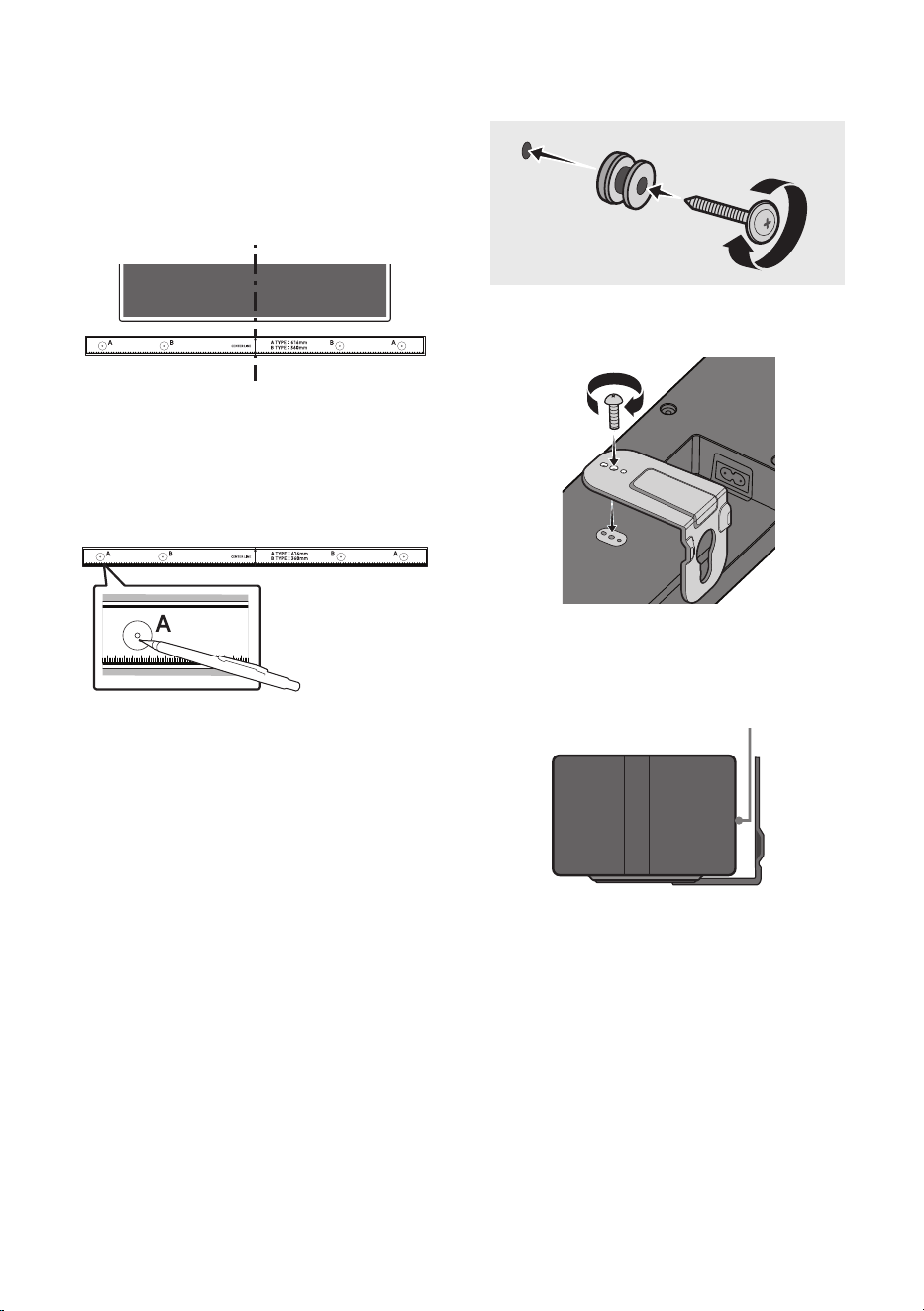

2. Align the Wall Mount Guide’s Centre Line
with the centre of your TV (if you are
mounting the Soundbar below your TV), and
then x the Wall Mount Guide to the wall
using tape.
• If you are not mounting below a TV, place
the Centre Line in the centre of the
installation area.
Centre Line
3. Push a pen tip or sharpened pencil tip
through the centre of the A-TYPE images on
each end of the Guide to mark the holes for
the supporting screws, and then remove the
Wall Mount Guide.
4. Using an appropriately sized drill bit, drill a
hole in the wall at each marking.
• If the markings do not correspond to the
positions of studs, make sure you insert
appropriate anchors into the holes before
you insert the support screws. If you use
anchors, make sure the holes you drill are
large enough for the anchors you use.
5. Push a screw (not supplied) through each
Holder-Screw, and then screw each screw
rmly into a support screw hole.
(Not supplied)
6. Install the 2 Bracket-Wall Mounts in the
correct orientation on the bottom of the
Soundbar using 2 Screws.
• When assembling, make sure the hanger
part of the Bracket-Wall Mounts are
located behind the rear of the Soundbar.
Rear of Soundbar
Right end of Soundbar
English - 36

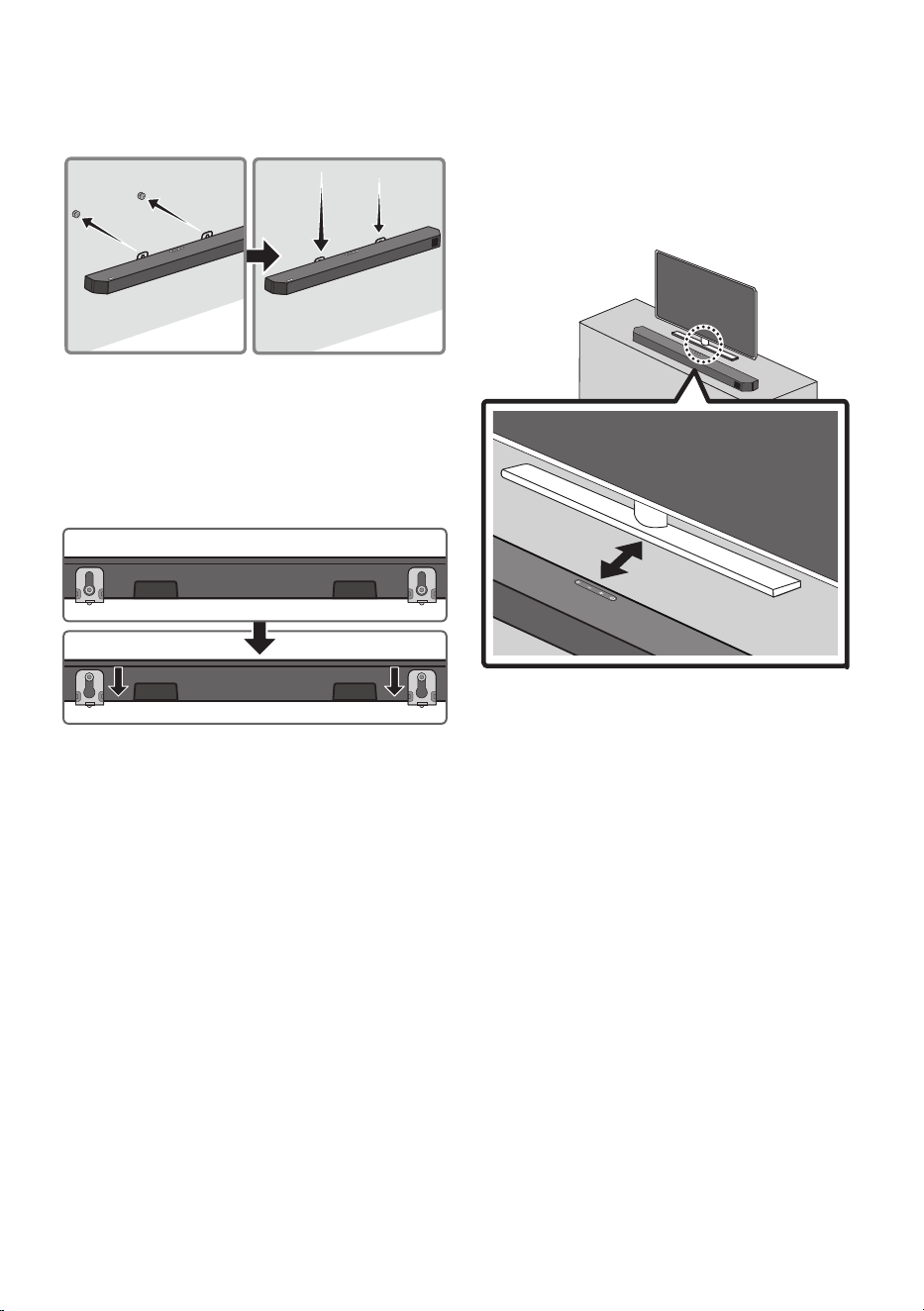

7. Install the Soundbar with the attached
Bracket-Wall Mounts by hanging the
Bracket-Wall Mounts on the Holder-Screws
on the wall.
8. Slide the Soundbar down as shown below so
that the Bracket-Wall Mounts rest securely
on the Holder-Screws.
• Insert the Holder-Screws into the wide
(bottom) part of the Bracket-Wall
Mounts, and then slide the Bracket-Wall
Mounts down so that the Bracket-Wall
Mounts rest securely on the
Holder-Screws.
11 PLACING THE
SOUNDBAR ON A
TV STAND
Place the Soundbar on a TV stand.
3cm or more
As illustrated in the image, align the centre of the
Soundbar with the centre of the TV, carefully
place the Soundbar onto the TV stand.
For optimal sound quality, position the Soundbar
at least 3 cm away from the TV front.
NOTE
• Make sure the Soundbar is placed on a at
and solid surface.
English - 37
12 SOFTWARE
UPDATE
Samsung may offer updates for the Soundbar’s
systemrmwareinthefuture.
USB port
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
HDMI TO TV
(eARC/ARC)
If an update is offered, you can update the
rmware by connecting a USB device with the
rmware update stored on it to the USB port on
your Soundbar. For more information about how
to download update les, go to the Samsung
website at www.samsung.com
Support.
Then, select the product type or enter the model
number of your Soundbar, select the Software &
Apps option, and then Downloads. Note that the
option names can vary.
How to check the Firmware
version
1. Turn off the Soundbar.
2. Press and hold the (Sound Control)
button for about 5 seconds on the remote
control.
3. Each version appears in the following order
on the Soundbar display.
(Software version → HDMI → Tx → Rx )
• Tx : Wireless Tx module in the Soundbar.
• Rx : Wireless Rx module in the Subwoofer.
• R2 VERSION DISPLAY
– No connect rear R2---
– Connected rear R2xxx
Update Procedure
Important: The update function erases all user
settings. We recommend you write down your
settings so that you can easily reset them after
the update. Note that updating the rmware
resets the subwoofer connection too.
1. Connect a USB thumb drive to the USB port
on your computer.
Important: Make sure there are no music
les on the USB thumb drive. This may cause
the rmware update to fail.
2. Go to (www.samsung.com)
select Enter
Model Number and enter the model of your
Soundbar. Select manuals and downloads
and download the latest software le.
3. Save the downloaded software to a USB
stick and select “Extract Here” to unzip the
folder.
4. Turn off the Soundbar and connect the USB
stick containing the software update to the
USB port.
5. Turn on the Soundbar and change the source
to “USB” mode. Within 3 minutes, “UPGR” is
displayed and the update begins. When the
update is complete, the Soundbar turns off
and then turns on automatically.
6. Press the (Volume) button on the top
panel for 5 seconds. “INIT” appears on the
display and then the Soundbar turns off.
The update is complete.
• This product has a DUAL BOOT function.
If the rmware fails to update, you can
update the rmware again.
7. Restore your settings on the Soundbar.
English - 38
If “UPGR” is not displayed
1. Turn off the Soundbar, disconnect and then
reconnect the USB storage device that
contains the update les to the Soundbar’s
USB port.
2. Disconnect the Soundbar’s power cord,
reconnect it, and then turn on the Soundbar.
NOTES
• The rmware update may not work properly
if audio les supported by the Soundbar are
stored in the USB storage device.
• Do not disconnect the power or remove the
USB device while updates are being applied.
The main unit will turn off automatically after
completing the rmware update.
• After the update is completed, the user setup
in the Soundbar maybe will be initialized. So
we recommend you write down your settings
so that you can easily reset them after the
update. Note that updating rmware resets
the subwoofer connection too.
If the connection to the subwoofer is not
re-established automatically after the
update, refer to page 17.
If the software update fails, check if the USB
stick is defective.
• Mac OS users should use MS-DOS (FAT) as the
USB format.
• Updating via USB may not be available,
depending on the USB storage device
manufacturer.
English - 39
13 TROUBLESHOOTING
Before seeking assistance, check the following.
Soundbar does not turn on.
; Check whether the power cord of the
Soundbar is correctly inserted into the
outlet.
Soundbar works erratically.
; After removing the power cord, insert it
again.
; Power the external device off/on and try
again.
; If there is no signal, the Soundbar
automatically turns off after a certain
period of time. Turn on the power.
(See page 7.)
If the remote control does not work.
; Point the remote directly at the Soundbar.
; Replace the batteries with new ones.
Soundbar does not output any sound.
; The volume of the Soundbar is too low or
muted. Adjust the volume.
; When any external device (STB, Bluetooth
device, mobile device, etc.) is connected,
adjust the volume of the external device.
; For sound output of the TV, select
Soundbar. (Samsung TV: Home ( ) →
Menu → Settings ( ) → All Settings ( )
→ Sound → Sound Output → Select
Soundbar)
; The cable connection to the Soundbar may
be loose. Remove the cable and connect
again.
; Remove the power cord completely,
reconnect, and turn the power on.
; Reset the product and try again.
(See page 37.)
Subwoofer does not output any sound.
; Check whether the LED indicator on the
rear of the Subwoofer is on in blue.
Reconnect the Soundbar and Subwoofer if
the indicator is blinking in blue or turned
red. (See page 18.)
; You may experience an issue if there is an
obstacle between the Soundbar and
Subwoofer. Move devices to an area away
from obstacles.
; Other devices sending radio frequency
signals in proximity may interrupt the
connection. Keep your speaker away from
such devices.
; Remove and reconnect the power plug.
The Subwoofer volume is too low.
; The original volume of the content you are
playing may be low. Try adjusting the
Subwoofer level. (See page 11.)
; Bring the Subwoofer speaker closer to you.
Soundbar does not appear on the Bluetooth
device list of the TV.
; Disconnect the power cord of the Soundbar
completely and reconnect, and then try
searching again. (See page 24.)
; Connect the TV and Soundbar with an
optical cable, and select the “D.IN” mode by
pressing the (Source) button on the
top of the Soundbar. See if the audio output
works normally, and try searching again.
(See page 24.)
English - 40
If the TV is not connected via HDMI TO TV
(eARC/ARC).
; Check whether the HDMI cable is correctly
connected to the eARC terminal.
(See page 20.)
; Connection may not be possible due to the
connected external device (set-top box,
game machine, etc.). Directly connect the
Soundbar.
; HDMI-CEC may not be activated on the TV.
Turn on the CEC on the TV menu. (Samsung
TV: Home ( ) → Menu → Settings ( ) →
All Settings ( ) → Connection → External
Device Manager → Anynet+ (HDMI-CEC)
ON)
; To connect with eARC, the eARC function in
the TV menu should be set to On.
(Samsung TV: Home ( ) → Menu →
Settings ( ) → All Settings ( ) → Sound
→ Expert Settings → HDMI-eARC Mode
(Auto))
There is no sound in when connecting to the
TV in HDMI TO TV (eARC/ARC) mode.
; Your device is unable to play the input
signal. Change the TV’s audio output to
PCM or AUTO.
(For a Samsung TV: Home ( ) → Menu →
Settings ( ) → All Settings ( ) → Sound
→ Expert Settings → Digital Output Audio
Format)
Soundbar does not connect via Bluetooth.
; When connecting a new device, switch to
“BT PAIRING” for connection.
(Press the PAIR button on the remote
control, or press and hold the (Source)
button on the top of the Soundbar for more
than 5 seconds while the Soundbar is in
“BT” mode.)
; If the Soundbar is connected to another
device, disconnect that device rst to
switch the device.
; Reconnect it after removing the Bluetooth
speaker list on the device to connect.
(Samsung TV: Home ( ) → Menu →
Settings ( ) → All Settings ( ) → Sound
→ Sound Output → Bluetooth Speaker List)
; The automatic TV connection may be
disabled. While the Soundbar is in “BT
READY”, press and hold the Left button on
the Soundbar remote control for 5 seconds
to select ON-TV CONNECT. If you see
OFF-TV CONNECT, press and hold Left
button again for 5 seconds to switch the
selection.
; Remove and reconnect the power plug,
then try again.
; Reset the product and try again.
(See page 37.)
Sound drops out when connected via
Bluetooth.
; If your device that is connected via
Bluetooth moves too far away from the
Soundbar, it may cause the sound to drop
out. Move the device closer to the
Soundbar.
; If a part of your body is in contact with the
Bluetooth transceiver or the product is
installed on metal furniture, sound may
drop out. Check the installation
environment and conditions for use.
English - 41
Bluetooth multi connection does not work.
; When the TV is connected to the soundbar,
Bluetooth multi connection may not
operate. Disconnect the Soundbar from the
TV and try again.
; Check whether the Bluetooth Multi
connection setting is turned on.
(Refer to the “Soundbar does not connect
via Bluetooth.” section.)
; Disconnect the device currently playing,
pair with the device that you want to
connect, and reconnect the previous
device.
; If the sound is inaudible even after
connecting properly, refer to the “Sound
drops out when connected via Bluetooth.”
section.
Soundbar does not turn on automatically with
the TV.
; When you turn off the Soundbar while
watching TV, power synchronization with
the TV is disabled. First turn off the TV.
14 LICENCE
Dolby, Dolby Atmos, and the double-D symbol
are registered trademarks of Dolby
Laboratories Licensing Corporation.
Manufactured under license from Dolby
Laboratories. Condential unpublished works.
Copyright © 2012-2024 Dolby Laboratories. All
rights reserved.
FOR DTS PATENTS, SEE HTTP://XPERI.COM/
DTS-PATENTS/. MANUFACTURED UNDER
LICENSE FROM DTS, INC. AND ITS AFFILIATES.
DTS, THE DTS LOGO, DIGITAL SURROUND,
VIRTUAL:X, AND THE DTS VIRTUAL:X LOGO
ARE REGISTERED TRADEMARKS OR
TRADEMARKS OF DTS, INC. AND ITS
AFFILIATES IN THE UNITED STATES AND/OR
OTHER COUNTRIES. © DTS, INC. AND ITS
AFFILIATES. ALL RIGHTS RESERVED.
The terms HDMI, HDMI High-Denition
Multimedia Interface, HDMI Trade dress and the
HDMI Logos are trademarks or registered
trademarks of HDMI Licensing Administrator, Inc.
English - 42
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth SIG,
Inc. and any use of such marks by Samsung
Electronics Co., Ltd. is under license. Other
trademarks and trade names are those of their
respective owners.
Open Source License Notice
Open Source used in this product can be found
on the following webpage
(http://opensource.samsung.com).
15 IMPORTANT
NOTES ABOUT
SERVICE
Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
English - 43
16 SPECIFICATIONS AND GUIDE
Specications
Model Name HW-Q600F
USB 5V/0.5A
Weight 3.9 kg
Dimensions (W x H x D) 1030.0 x 57.0 x 105.0 mm
Operating Temperature Range +10 ℃ to +40 ℃
Operating Humidity Range 10 % to 80 %, non-condensing
Storage Temperature Range -20 °C to +45 °C
Storage Humidity Range 5 % to 95 %, non-condensing
Supported play formats
Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD
/ Dolby ATMOS / DTS 5.1ch / DTS Virtual:X /
LPCM 8ch
Subwoofer Name PS-WF600T
Weight 5.2 kg
Dimensions (W x H x D) 184.0 x 343.0 x 295.0 mm
Bluetooth
Port deactivation method
Press and hold the SOUND MODE button for
more than 5 seconds to turn off Bluetooth Power
function.
NOTES
• Samsung Electronics Co., Ltd reserves the right to change the specications without notice.
• Weight and dimensions are approximate.
• For Taiwan Only
HW-Q600F : AC100-240V ~ 50/60Hz, 34W
PS-WF600T : AC100-240V ~ 50/60Hz, 40W
English - 44
For India Only
This product is RoHS compliant
This marking on the product, accessories or literature indicates that the product and its electronic
accessories (e. g. charger, headset, and USB cable) should not be disposed of with other household waste at
the end of their working life. To prevent possible harm to the environment or the human health from
uncontrolled waste disposal, please separate these items from other types of waste and recycle them
responsibly to promote the sustainable reuse of material resources.
For more information on safe disposal and recycling visit our website. www.samsung.com/in/support or
contact our Helpline numbers-
1800 40 SAMSUNG(7267864)
1800 5 SAMSUNG(7267864)
Tiếng Việt - 2
THÔNG TIN AN TOÀN
CNH BO AN TON
Đ GIM NGUY CƠ B ĐIN GIT, KHÔNG THO
V (HOC PHA SAU). BÊN TRONG KHÔNG C B
PHN NO C TH DNG ĐƯC VI NGƯI
DNG. ĐƯA SN PHM ĐN NHÂN VIÊN BO
DƯNG C Đ CHUYÊN MÔN Đ BO DƯNG.
Tham khảo bảng dưới đây để xem phần giải thích
cho các biểu tượng có thể xuất hiện trên sản
phẩm Samsung của bạn.
CHÚ Ý
NGUY CƠ BỊ ĐIỆN GIẬT
KHÔNG MỞ
Biểu tượng này chỉ ra rằng bên trong có
điện áp cao. Sẽ rất nguy hiểm nếu thực
hiện bất kỳ cách tiếp xúc nào với bất kỳ
bộ phận nào bên trong sản phẩm này.
Biểu tượng này báo cho bạn thông tin
quan trọng liên quan tới vận hành và
bảo dưỡng kèm theo sản phẩm này.
Sản phẩm loại 2: Biểu tượng này chỉ ra
rằng không yêu cầu kết nối an toàn đến
dây nối tiếp đất.
Nếu biểu tượng này không xuất hiện
trên sản phẩm có dây điện thì sản phẩm
đó PHI được nối đất an toàn.
Điện áp AC: Biểu tượng này chỉ ra rằng
điện áp định mức được đánh dấu bằng
biểu tượng này là điện áp AC.
Điện áp DC: Biểu tượng này chỉ ra rằng
điện áp định mức được đánh dấu bằng
biểu tượng này là điện áp DC.
Lưu ý, tham khảo Hướng dẫn sử dụng:
Biểu tượng này sẽ hướng dẫn người sử
dụng tham khảo sổ tay Hướng dẫn sử
dụng để biết thêm thông tin liên quan
đến an toàn.
CNH BO
• Để giảm nguy cơ cháy hay bị điện giật, không
để thiết bị này tiếp xúc với nước mưa hoc hơi
ẩm.
• Không sử dụng máy xông chứa hóa chất dạng
lỏng gần sản phẩm, chẳng hạn như chất
chống muỗi hoc nước hoa xịt phòng. Nếu hơi
nước tiếp xúc với bề mt sản phẩm hoc xâm
nhập vào bên trong sản phẩm, nó có thể gây
ra vết ố hoc hư hỏng.
CHÚ Ý
• Đ TRNH B ĐIN GIT, SO KHP ĐU
RNG CA GIC CM VO KHE CM RNG,
CM HON TON.
• Dụng cụ này sẽ luôn được kết nối với ổ cm
AC bằng kết nối tiếp đất.
• Để ngt kết nối dụng cụ khỏi điện lưới, phích
cm phải được ko ra khỏi ổ cm điện lưới, do
đó gic cm điện lưới sẽ sn sàng hoạt động.
• Không để nước bn vào hoc nhỏ vào thiết bị.
Không đt các vật thể chứa chất lỏng, chẳng
hạn như bình lên trên thiết bị.
• Để tt thiết bị này hoàn toàn, bạn phải ko
phích cm ngun ra khỏi ổ cm trên tường.
Do đó, phải luôn d dàng tiếp cận được phích
cm ngun.
Tiếng Việt - 3
PHÒNG NGA
1. Đảm bảo ngun cấp điện AC trong nhà bạn
tuân theo các yêu cầu về ngun điện được
nêu trên nhãn nhận biết nằm ở phía dưới
cùng của sản phẩm. Lp đt sản phẩm của
bạn theo chiều ngang, trên một đế thích hợp
(vật đỡ ), với khoảng không gian xung quanh
đủ thông thoáng 7~10 cm. Đảm bảo rằng khe
thông gió không bị bịt. Không đt thiết bị
trên bộ khuếch đại hoc thiết bị khác có thể
bị nóng. Thiết bị này được thiết kế cho mục
đích sử dụng liên tục. Để tt thiết bị hoàn
toàn, rút phích cm AC khỏi ổ cm trên
tường. Rút phích cm thiết bị nếu bạn định
không sử dụng thiết bị trong một thời gian
dài.
2. Khi giông bão, ngt kết nối phích cm điện
lưới AC khỏi ổ cm trên tường. Điện áp cực
đại là do st có thể làm hỏng thiết bị.
3. Không phơi thiết bị trực tiếp dưới ánh nng
mt trời hoc các ngun nhiệt khác. Việc này
có thể dẫn đến quá nhiệt và hư hỏng thiết bị.
4. Bảo vệ sản phẩm khỏi nhng nơi ẩm thấp (ví
dụ : bình hoa) và nhng nơi quá nóng (ví dụ :
lò sưởi) hoc thiết bị tạo t tính hoc điện
trường mạnh. Ngt kết nối dây ngun điện
khỏi ngun cung cấp AC nếu thiết bị bị hư
hỏng. Sản phẩm của bạn không dành cho
mục đích sử dụng công nghiệp. Việc sử dụng
sản phẩm này chỉ dành cho mục đích sử dụng
cá nhân. Ngưng tụ có thể xảy ra nếu sản
phẩm hoc đa của bạn được cất gi ở nhiệt
độ lạnh. Nếu vận chuyển thiết bị trong mùa
đông, đợi khoảng 2 giờ cho đến khi thiết bị
đạt nhiệt độ phòng ri sử dụng.
5. Pin được sử dụng cùng với sản phẩm này
chứa các chất hoá học có hại cho môi trường.
Không vứt bỏ pin cùng rác sinh hoạt chung.
Không nm pin vào lửa. Không ngt mạch,
tháo rời hoc để pin quá nóng.
CHÚ Ý : Thay pin không đúng cách có thể gây
cháy nổ. Chỉ được thay cùng loại pin hoc
tương đương.
Tiếng Việt - 4
NI DUNG
01 Kiểm Tra Linh Kiện 6
02 Tổng quan về Sản phẩm 7
Pa-nen mt trước / Pa-nen mt trên cùng của Soundbar ------------------------- 7
Mt Đáy của Soundbar ------------------------- 8
03 Sử dụng Điều khiển từ xa 9
Lp pin trước khi sử dụng Điều khiển t xa (2 pin AAA) ------------------------- 9
Cách Sử dụng Điều khiển t xa
-------------------------
9
Cài đt (Điều khiển Âm thanh)
-------------------------
12
Sử dụng các Nút n (Các nút có nhiều chức năng)
-------------------------
13
Thông số kỹ thuật đầu ra cho các chế độ hiệu ứng âm thanh khác nhau
-------------------------
13
Điều chỉnh âm lượng Soundbar bằng điều khiển t xa TV ------------------------- 15
04 Kết nối Soundbar 16
Kết nối với Ngun Điện
-------------------------
16
Kết nối Soundbar với Loa trầm
-------------------------
17
Kết nối Bộ loa sau không dây của Samsung với Soundbar
-------------------------
19
05 Dùng kết nối có dây với TV 20
Phương thức 1. Kết nối với TV bằng Cáp HDMI
-------------------------
20
Phương thức 2. Kết nối bằng Cáp quang
-------------------------
22
Sử dụng chức năng Q-Symphony
-------------------------
23
06 Dùng kết nối không dây với TV 24
Kết nối qua Bluetooth
-------------------------
24
Tiếng Việt - 5
07 Kết nối với Thiết bị Bên ngoài 26
Phương thức 1. Kết nối bằng Cáp HDMI
(Hỗ trợ giải mã và phát lại Dolby Atmos®)
-------------------------
26
Phương thức 2. Kết nối bằng Cáp quang
-------------------------
27
08 Kết nối với Thiết bị lưu trữ USB 28
09 Kết nối với Thiết bị di động 29
Kết nối qua Bluetooth
-------------------------
29
Sử dụng Tap Sound
-------------------------
33
10 Lắp Giá Treo Tường 34
Điềm cần chú ý khi Lp đt
-------------------------
34
Phụ kiện Treo tường
-------------------------
34
11 Đặt Soundbar trên kệ TV 36
12 Cập Nhật Phần Mềm 37
Cách kiểm tra phiên bản Vi phần mềm
-------------------------
37
Quy trình cập nhật
-------------------------
37
Nếu “UPGR” không xuất hiện
-------------------------
38
13 Xử l s cố 39
14 Giy Php 41
15 Lưu Quan Trọng về Dịch vụ 42
16 Thông số kỹ thuật và Hướng dẫn 43
Thông số kỹ thuật
-------------------------
43
Tiếng Việt - 6
01 KIỂM TRA LINH KIỆN
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Thiết bị Chính Soundbar Loa trầm Điều khiển từ xa / Pin
x 2
Dây Nguồn
(Loa trầm, Soundbar)
Cáp HDMI
Chi tiết Treo Tường
x 2
(M4 x L10)
x 2
x 2
Chi tiết giữ - Vít Vít
Giá Treo Tường
• Đối với ngun điện và công suất Tiêu thụ, hãy tham khảo nhãn đính kèm với sản phẩm.
(Nhãn : Đáy của Thiết bị Chính Soundbar)
• Để mua thêm bộ phận hay cáp tùy chọn, hãy liên hệ với Trung tâm Dịch vụ Samsung hoc Bộ phận
Chăm sóc Khách hàng của Samsung.
• Hình dáng của phụ kiện có thể khác một chút so với hình minh hoạ ở trên.
• Thiết kế và các thông số kỹ thuật có thể thay đổi mà không thông báo trước.
Tiếng Việt - 7
02 TỔNG QUAN VỀ SN PHẨM
Pa-nen mặt trước / Pa-nen mặt trên cùng của Soundbar
Pa-nen mặt trên cùng
Màn hình
Hiển thị trạng thái của sản phẩm và chế độ hiện tại.
Nút (Nguồn điện)
Bật và tt ngun.
• Chức năng Auto Power Down
Thiết bị tự động tt đi trong các trường hợp sau.
– Chế độ TV ARC hoc TV eARC / HDMI / BT / USB / D.IN: Nếu không có tín hiệu âm thanh trong 18 phút.
Nút (Âm lượng)
Điều chỉnh âm lượng.
• Khi bạn điều chỉnh, mức âm lượng sẽ xuất hiện trên màn hình trước của Soundbar.
Nút (Nguồn tín hiệu)
Chọn chế độ ngun vào.
Chế độ nguồn vào Màn hình
Đầu vào ARC (HDMI OUT) TV ARC hoc TV eARC
Đầu vào HDMI HDMI
Chế độ BLUETOOTH BT
Chế độ USB USB
Đầu vào Kỹ thuật số Quang D.IN
• Để bật chế độ “BT PAIRING”, hãy đổi ngun tín hiệu thành chế độ “BT”, ri nhấn và gi nút (Nguồn
tín hiệu) trong hơn 5 giây.
• Khi bạn cm dây AC vào, phím ngun sẽ hoạt động sau 4 đến 6 giây.
• Khi bạn bật ngun của thiết bị này, sẽ có một khoảng thời gian tr t 4 đến 5 giây trước khi thiết bị
này có thể mô phỏng âm thanh.
• Nếu bạn chỉ muốn nghe âm thanh t Soundbar, bạn phải tt loa của Tivi trong menu Audio Setup
của Tivi. Tham khảo sách hướng dẫn sử dụng đi kèm với Ti vi của bạn.
Tiếng Việt - 8
Mặt Đáy của Soundbar
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
Kết nối cáp ngun AC của Soundbar.
DIGITAL AUDIO IN (OPTICAL)
Nối với đầu ra kỹ thuật số (quang) của thiết bị bên ngoài.
HDMI
Đưa tín hiệu âm thanh và video kỹ thuật số vào cùng lúc bằng cáp HDMI.
Nối với đầu ra HDMI của thiết bị bên ngoài.
HDMI TO TV (eARC/ARC)
Nối với gic HDMI (eARC) trên TV.
USB (5V 0.5A)
Kết nối thiết bị USB tại đây để phát tập tin nhạc trên thiết bị USB qua Soundbar.
• Không cm dây điện của thiết bị này hoc bất kỳ bộ phận nào khác vào ổ cm điện AC cho đến khi
tất cả các bộ phận đã được kết nối xong.
Tiếng Việt - 9
03 SỬ DỤNG ĐIỀU KHIỂN T XA
Lắp pin trước khi sử dụng Điều khiển từ xa (2 pin AAA)
Trượt np lưng theo hướng mũi tên cho đến khi
tháo np ra hoàn toàn. Lp 2 pin AAA (1,5 V) theo
đúng hướng. Trượt np lưng về đúng vị trí.
Cách Sử dụng Điều khiển từ xa
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Nguồn điện
Bật và tt Soundbar.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Nguồn tín
hiệu
Nhấn để chọn ngun tín hiệu được kết nối với
Soundbar.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Tắt tiếng
Nhấn nút (Tắt tiếng) để tt tiếng. Nhấn nút
này một lần na để bật tiếng.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Âm lượng
Nhấn nút lên hoc xuống để điều chỉnh âm lượng.
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
• Tắt tiếng
Nhấn nút Âm lượng để tt tiếng. Nhấn nút
này một lần na để bật tiếng.
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
Tiếng Việt - 10
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
CH LEVEL
Bạn có thể điều chỉnh âm lượng của mỗi loa bằng cách nhấn nút này.
• Nhấn nút này để chọn CENTER LEVEL hoc TOP LEVEL , sau đó điều chỉnh âm lượng
trong khoảng t -6 đến +6 bằng các nút Lên/Xuống.
• Nếu kết nối với Loa sau (được bán riêng), thì cài đt REAR LEVEL sẽ được hỗ trợ. Để
điều chỉnh âm lượng của REAR LEVEL trong khoảng t -6 đến +6 bằng các nút Lên/
Xuống.
VOL WOOFER
SOUND
MODE
PAIR
Lên/Xuống/
Trái/Phải
Nhn vào các vùng được chỉ định để chọn Lên/Xuống/Trái/Phải.
Nhấn Lên/Xuống/Trái/Phải trên nút để chọn hoc đt chức năng.
• Lặp lại
Để sử dụng chức năng Lp lại ở chế độ “USB”, hãy nhấn nút Lên.
• Bỏ qua Nhạc
Nhấn nút Phải để chọn tập tin nhạc tiếp theo. Nhấn nút Trái để chọn tập tin nhạc trước.
• ID SET
Nhấn và gi nút Lên trong 5 giây để hoàn tất ID SET (khi kết nối với loa siêu trầm không
dây hoc loa sau không dây).
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Điều khiển
Âm thanh
Bạn có thể đt chức năng âm thanh bằng cách nhấn nút này. Bạn có thể điều chỉnh cài đt
mong muốn bằng nút Lên/Xuống.
VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF SYNC SOUND GROUPING ON/
OFF PRIVATE REAR SOUND ON/OFF VIRTUAL ON/OFF
• Có thể ON/OFF chức năng âm thanh VOICE ENHANCE, NIGHT MODE và VIRTUAL bằng
các nút Lên/Xuống. (Chế độ “USB” hoc “BT” không có chức năng VIRTUAL.)
• Bấm và gi nút (Điều khiển âm thanh) trong khoảng 5 giây để điều chỉnh âm thanh
cho tng băng tần. 150Hz, 300Hz, 600Hz, 1,2kHz, 2,5kHz, 5kHz, và 10kHz mà các giá trị
có thể lựa chọn được (Trái/Phải) và mỗi giá trị có thể được điều chỉnh theo một giá trị
thiết lập t -6 ~ +6 (Lên/Xuống). (Đảm bảo chế độ Âm thanh được đt thành
“STANDARD”.)
• Nếu kết nối Loa sau (được bán riêng), thì cài đt SOUND GROUPING, PRIVATE REAR
SOUND sẽ được hỗ trợ.
• Tham khảo phần “Cài đặt (Điều khiển Âm thanh)” trên trang 12.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Bluetooth
PAIR
Chuyển Soundbar sang chế độ ghp nối với Bluetooth.
Nhấn vào nút PAIR ri chờ màn hình “BT PAIRING” kết nối với một thiết bị Bluetooth
mới.
Tiếng Việt - 11
Phát/
Tạm dừng
VOL WOOFER
SOUND
MODE
PAIR
Nhấn nút p để tạm thời tạm dng tập tin nhạc.
Khi bạn nhấn lại nút này, tệp nhạc sẽ tiếp tục phát.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Thông tin
Khi được nhấn, thông tin về mỗi chế độ sẽ xuất hiện. (Xem trang 7.)
SOUND MODE
VOL WOOFER
SOUND
MODE
PAIR
Bạn có thể nhấn nút này để chọn chế độ âm thanh mong muốn.
SURROUND SOUND GAME PRO ADAPTIVE SOUND DTS VIRTUAL:X
STANDARD
– SURROUND SOUND
Mang đến trường âm thanh rộng hơn so với chế độ tiêu chuẩn.
– GAME PRO
Mang đến âm thanh nổi để bạn đm mình vào hành động khi chơi game.
– ADAPTIVE SOUND
Phân tích nội dung trong thời gian thực và tự động cung cấp trường âm thanh tối ưu
dựa trên các đc điểm của nội dung.
– DTS VIRTUAL:X
Âm thanh 3D đm chìm t bất kỳ nội dung nào.
– STANDARD
Phát ra âm thanh gốc.
• DRC (Dynamic Range Control)
Cho php bạn áp dụng điều khiển dải động cho các bài hát Dolby Digital và DTS Digital.
Nhấn và gi nút SOUND MODE trong hơn 5 giây khi Soundbar tt ngun để bật hoc
tt DRC (Điều khiển Dải Động). Khi bật DRC, âm thanh lớn giảm. (Âm thanh có thể bị
mo.)
• Bluetooth Power
Tính năng này sẽ tự động bật Soundbar khi nhận được yêu cầu kết nối t TV hoc thiết
bị Bluetooth đã kết nối trước đó. Theo mc định, cài đt sẽ Bật.
– Nhấn và gi nút SOUND MODE trong hơn 5 giây trong khi Soundbar đang bật để
tt chức năng Bluetooth Power.
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
MỨC WOOFER
(ÂM TRẦM)
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
Nhấn nút lên hoc xuống để điều chỉnh âm lượng của loa trầm (âm trầm) về -12 hoc t -6
đến +6. Để đt mức âm lượng loa trầm (âm trầm) về 0 (Mc định), hãy nhấn nút này.
Tiếng Việt - 12
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
TONE
CONTROL
Bạn có thể nhấn nút này để điều chỉnh âm lượng của âm cao hoặc âm trầm.
• Nhấn nút này để chọn TREBLE hoc BASS , sau đó điều chỉnh âm lượng trong khoảng
t -6 đến +6 bằng các nút Lên/Xuống.
Cài đặt (Điều khiển Âm thanh)
• VOICE ENHANCE ON/OFF : Chế độ này giúp d nghe thấy lời thoại trong phim và chương trình
truyền hình.
• NIGHT MODE ON/OFF : Chế độ này được tối ưu hóa để xem vào buổi tối với cài đt được điều chỉnh
để giảm âm lượng nhưng vẫn giúp nghe rõ lời thoại.
• SYNC : Nếu video trên TV và âm thanh phát ra t Soundbar không khớp với nhau, hãy nhấn nút
(Điều khiển âm thanh) để chọn SYNC, sau đó đt độ tr âm thanh trong khoảng 0~300 mili giây
bằng nút Lên/Xuống. (Không khả dụng ở chế độ “USB” hoc “BT”.)
• SOUND GROUPING ON/OFF: Thiết bị chính Soundbar và Loa vòm phát toàn bộ âm thanh chứ không
chỉ âm thanh vòm, phù hợp với nhng nhóm đông người nghe nhạc trong một không gian lớn.
– Menu này được bt đầu kích hoạt vào thời điểm kết nối các Loa vòm, sau đó duy trì trạng thái
kích hoạt dù có còn kết nối Loa vòm hay không.
– Nếu bạn bật chế độ này, thì âm thanh gia các chế độ Âm thanh sẽ không có sự khác biệt.
– Đối với một số model nhất định, âm thanh sẽ không phát ra t tất cả các loa của thiết bị chính
Soundbar và Loa vòm, mà chỉ phát ra t một số loa được chọn sn.
• PRIVATE REAR SOUND ON/OFF : Chế độ này sẽ chỉ phát âm thanh qua Loa vòm, cho php bạn nghe
mà không làm phiền người khác.
– Nếu bạn bật chế độ này, âm thanh sẽ không phát ra t loa chính Soundbar và sau đó là loa siêu
trầm. Âm thanh chỉ phát ra t kênh trước của Loa vòm.
– Nếu bạn bật chế độ này, thì âm thanh gia các chế độ Âm thanh sẽ không có sự khác biệt.
– Chức năng này sẽ tt khi mất ngun điện hoc kết nối với Loa vòm bị gián đoạn.
– Menu này chỉ hoạt động khi kết nối Loa vòm.
– Chế độ này sẽ tự động tt và không khả dụng khi bật chức năng Q-Symphony.
• VIRTUAL ON/OFF : Có thể ON/OFF chức năng Dolby Virtual.
Tiếng Việt - 13
Sử dụng các Nút Ẩn (Các nút có nhiều chức năng)
Nút Ẩn
Trang tham khảo
Nút trên Điều khiển Từ xa Chức năng
WOOFER (Lên) Bật/Tt Điều khiển t xa tivi (Chờ) Trang 15
Trái
Bật/tt chức năng Tự động kết nối TV
(BT Sn sàng)
Trang 25
Lên ID SET Trang
(Điều khiển Âm thanh)
EQ 7 Dải Trang 10
SOUND MODE
DRC ON/OFF (Chờ) Trang 11
Bật/Tt Bluetooth Power Trang 11
PAIR
Bật/tt Đa kết nối Bluetooth (Chờ) Trang 32
Thông số kỹ thuật đầu ra cho các chế độ hiệu ứng âm thanh khác nhau
Hiệu ứng Đầu vào
Đầu ra
Chỉ với Loa siêu trầm
Với Loa siêu trầm và Bộ
loa sau không dây
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
SURROUND
SOUND
kênh 2.0
kênh 3.1.2 kênh 5.1.2
kênh 5.1 kênh 3.1.2 kênh 5.1.2
Dolby Atmos® kênh 3.1.2 kênh 5.1.2
GAME PRO
kênh 2.0
kênh 3.1.2 kênh 5.1.2
kênh 5.1 kênh 3.1.2 kênh 5.1.2
Dolby Atmos® kênh 3.1.2 kênh 5.1.2
ADAPTIVE
SOUND
kênh 2.0
kênh 3.1.2 kênh 5.1.2
kênh 5.1 kênh 3.1.2 kênh 5.1.2
Dolby Atmos® kênh 3.1.2 kênh 5.1.2
DTS
VIRTUAL:X
kênh 2.0
kênh 3.1.2 kênh 5.1.2
kênh 5.1 kênh 3.1.2 kênh 5.1.2
Dolby Atmos® kênh 3.1.2 kênh 5.1.2
STANDARD
kênh 2.0
kênh 2.1 kênh 2.1
kênh 5.1 kênh 3.1 kênh 5.1
Dolby Atmos® kênh 3.1.2 kênh 5.1.2
Tiếng Việt - 14
• Có thể mua riêng Bộ loa sau không dây của Samsung. Để mua một Bộ, hãy liên hệ với nhà cung cấp
mà bạn đã mua Soundbar.
• Khi ngun đầu vào là Dolby Atmos®, thiết lập chỉ có Loa siêu trầm sẽ cung cấp âm thanh 3.1.2 kênh,
trong khi thiết lập Loa siêu trầm & Bộ loa sau không dây cung cấp âm thanh 5.1.2 kênh
• Loa sau sẽ không phát âm thanh cho đầu ra 2 kênh trong khi đang sử dụng chế độ STANDARD. Để
bật âm thanh cho Loa sau, hãy chuyển sang chế độ hiệu ứng SURROUND SOUND.
Tiếng Việt - 15
Điều chỉnh âm lượng Soundbar bằng điều khiển từ xa TV
Điều chỉnh âm lượng Soundbar bằng điều khiển t xa của TV.
• Chức năng này chỉ có thể sử dụng bằng điều khiển t xa IR. Điều khiển t xa Bluetooth (điều
khiển t xa yêu cầu ghp đôi) không được hỗ trợ.
• Đt loa TV thành Loa ngoài để sử dụng chức năng này.
• Các nhà sản xuất hỗ trợ chức năng này:
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
1. Tt Soundbar.
2. Nhấn và gi nút WOOFER trong 5 giây.
Mỗi khi bạn nhấn và gi nút WOOFER trong 5 giây, chế độ sẽ thay đổi theo thứ tự sau: “OFF-TV
REMOTE” (Chế độ mc định), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”.
Nút trên Điều khiển Từ xa Màn hình Trạng thái
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
OFF-TV REMOTE
(Chế độ mc định)
Tt điều khiển t xa TV.
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
SAMSUNG-TV REMOTE
Bật điều khiển t xa IR của TV
Samsung.
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
ALL-TV REMOTE
Bật điều khiển t xa IR của TV bên
thứ ba.
Tiếng Việt - 16
04 KẾT NỐI SOUNDBAR
Kết nối với Nguồn Điện
Sử dụng các bộ phận ngun để kết nối Loa trầm và Soundbar với ổ cm điện theo thứ tự sau:
1. Kết nối dây ngun Đầu A với Loa siêu trầm và Đầu B với ổ cm trên tường.
2. Kết nối dây ngun Đầu A với Soundbar và Đầu B với ổ cm trên tường.
Xem hình minh họa bên dưới.
• Để biết thêm thông tin về ngun điện cần dùng và mức tiêu thụ điện năng, hãy xem nhãn dán trên
sản phẩm. (Nhãn: Đáy của Thiết bị Chính Soundbar)
Mặt sau của Loa
trầm
Ổ cắm trên
tường
Dây Nguồn
B
A
Kết nối với Nguồn
Điện
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
Đáy của Thiết bị Chính
Soundbar
A
B
Kết nối với Nguồn
Điện
Dây Nguồn
Ổ cắm trên
tường
Tiếng Việt - 17
Kết nối Soundbar với Loa trầm
Khi đã kết nối loa trầm, bạn có thể thưởng thức âm trầm dày dn.
Kết nối t động giữa loa trầm và Soundbar
Lúc bạn bật ngun điện sau khi nối cáp điện với Soundbar và loa trầm, loa trầm sẽ tự động được kết nối
với Soundbar.
• Khi hoàn tất quá trình ghp đôi tự động, đèn chỉ báo màu lam ở mt sau của loa siêu trầm sẽ sáng
lên.
Đèn báo LED ở mặt sau của Loa trầm
LED Trạng thái Mô tả Giải pháp
Xanh lam
Bật
Kết nối thành công
(hoạt động bình thường)
-
Nhấp nháy Đang khôi phục kết nối
Kiểm tra xem liệu cáp ngun gn
với thiết bị Soundbar chính đã
được kết nối đúng chưa hoc chờ
khoảng 5 phút. Nếu vẫn nhấp
nháy, hãy thử kết nối loa trầm
phụ thủ công. Xem trang 18.
Đỏ
Bật
Chờ (thiết bị chính của
Soundbar tt)
Kiểm tra xem cáp điện có được
kết nối đúng cách vào thiết bị
chính của Soundbar không.
Không kết nối được
Kết nối lần na. Xem hướng dẫn
về cách kết nối thủ công trên
trang 18.
Đỏ và xanh lam
Nhấp nháy Trục trc
Xem thông tin liên hệ với Trung
tâm Dịch vụ Samsung trong tài
liệu hướng dẫn.
Tiếng Việt - 18
Kết nối thủ công với loa trầm nếu không kết nối t động được
Kiểm tra trước khi kết nối thủ công
• Kiểm tra xem cáp điện có được kết nối đúng cách vào Soundbar và loa trầm không.
• Bảo đảm rằng Soundbar được bật.
1. Nhấn và gi ID SET trên mt sau của loa siêu trầm trong ít nhất
5 giây chỉ khi đèn màu đỏ bên phải sáng ổn định hoc đèn màu lam nhấp nháy chậm.
• Đèn báo màu đỏ ở mt sau của loa trầm sẽ tt và đèn báo màu xanh lam sẽ nhấp nháy.
Nhp nháy
nhanh màu lam
Mặt sau của Loa trầm
5 Sec
Mặt sau của Loa trầm
2. Đầu tiên, nhấn nút bất kỳ trên điều khiển t xa, tr nút Nguồn để bật màn hình, ri nhấn nút Lên
trên điều khiển t xa trong ít nhất 5 giây.
• Thông báo ID SET sẽ xuất hiện trên màn hình của Soundbar một lúc ri biến mất.
• Soundbar sẽ tự động bật ngun khi hoàn thành ID SET.
SOUND
MODE
PAIR
5 Sec
ID SET
Biểu trưng SAMSUNG ở mặt trên cùng
3. Kiểm tra xem đèn LED LINK đã chuyển sang màu lam hết chưa (kết nối hoàn tất).
Màu lam Sáng lên
Đèn LED LINK sẽ dng nhấp nháy và phát ra
màu lam khi kết nối được thiết lập gia
Soundbar và Loa trầm Không dây.
Tiếng Việt - 19
GHI CHÚ
• Không cm dây điện của sản phẩm này hoc của TV vào ổ cm điện cho đến khi tất cả các bộ phận
đã được kết nối xong.
• Trước khi di chuyển hay lp sản phẩm này, hãy nhớ tt ngun điện và rút dây điện.
• Nếu thiết bị chính bị tt ngun, thì loa trầm không dây sẽ chuyển sang chế độ chờ và đèn LED
STANDBY ở mt sau sẽ sáng Đỏ sau khi nhấp nháy màu Xanh lam vài lần.
• Nếu bạn dùng thiết bị có sử dụng cùng tần số (5,8 GHz) như Soundbar ở gần Soundbar, thì sóng giao
thoa có thể làm ngt tiếng.
• Khoảng cách truyền tín hiệu không dây tối đa của thiết bị chính là 10 mt, nhưng khoảng cách này
có thể thay đổi theo môi trường hoạt động. Nếu có tường kim loại hoc bê tông cốt thp ngăn cách
gia thiết bị chính và loa trầm không dây, thì hệ thống hoàn toàn không thể hoạt động, vì tín hiệu
không dây không thể đi xuyên qua kim loại.
THẬN TRỌNG
• Ăng ten nhận tín hiệu không dây được tích hợp bên trong loa trầm không dây. Không để thiết bị dính
nước hoc hơi ẩm.
• Để đạt hiệu suất nghe tối ưu, hãy đảm bảo khu vực xung quanh loa siêu trầm không dây và Loa sau
không dây (bán riêng) không có bất kỳ vật cản nào.
Kết nối Bộ loa sau không dây của Samsung với Soundbar
Mở rộng sang âm thanh vòm hoàn toàn không dây bằng cách kết nối Bộ loa sau không dây của
Samsung (SWA-9250S, được bán riêng) với Soundbar.
Để biết thông tin chi tiết về các kết nối, hãy xem sách hướng dẫn sử dụng Bộ loa sau không dây của
Samsung.
Tiếng Việt - 20
05 DÙNG KẾT NỐI CÓ DÂY VỚI TV
Nghe âm thanh t TV trên Soundbar bằng kết nối không dây hoc có dây.
• Khi Soundbar được kết nối với TV Samsung đã chọn, bạn có thể điều khiển Soundbar bằng điều
khiển t xa của TV.
– Các TV Thông minh của Samsung phiên bản 2017 trở lên sẽ hỗ trợ tính năng này và hỗ trợ cả
Bluetooth khi bạn kết nối Soundbar với TV bằng cáp quang.
– Chức năng này cũng cho php bạn sử dụng menu của TV để điều chỉnh trường âm thanh và
nhiều cài đt khác, cũng như chỉnh âm lượng và tt tiếng.
Phương thức 1. Kết nối với TV bằng Cáp HDMI
Kết nối TV có hỗ trợ HDMI ARC/eARC (Kênh chuyển âm thanh/Kênh chuyển âm
thanh nâng cao)
CHÚ Ý
• Khi kết nối cả cáp HDMI và cáp quang, thiết bị sẽ nhận được tín hiệu HDMI trước.
• Để kết nối cáp HDMI gia TV và Soundbar, hãy nhớ kết nối các thiết bị đầu cuối được đánh dấu
ARC hoc eARC. Nếu không, TV có thể không phát được âm thanh.
• Cáp nên sử dụng là High Speed HDMI Cable with Ethernet.
• Khi kết nối TV có hỗ trợ chức năng eARC, “TV eARC” sẽ hiển thị trên màn hình và bạn sẽ nghe
thấy âm thanh.
• Dolby Atmos® được hỗ trợ trong chức năng ARC/eARC.
Đáy Soundbar
HDMI IN
(eARC)
USB (5V 0.5A)
HDMI TO TV
(eARC/ARC)
Kiểm tra cổng HDMI TO TV
(eARC/ARC) trên thiết bị chính
Soundbar.
Mặt trên cùng của Soundbar
TV ARC
hoc
TV eARC
Kiểm tra (ARC) hoặc (eARC) ở cổng
HDMI IN trên TV.
Cáp HDMI
Tiếng Việt - 21
1. Bật Soundbar và TV, nối cáp HDMI như trong hình minh họa.
2. “TV ARC”
hoc
“TV eARC” sẽ xuất hiện trên cửa sổ hiển thị của thiết bị chính Soundbar và Soundbar
sẽ phát âm thanh t TV.
• “TV eARC” hiển thị khi Bật chức năng eARC trong chế độ cài đt TV.
• Để kết nối với eARC, cần đt chức năng eARC ở menu TV là Bật. Tham khảo hướng dẫn sử dụng
TV để biết chi tiết về cài đt. (Ví dụ: TV Samsung: Trang chủ ( ) → Menu → Cài đt ( ) → Tất
cả cài đt ( ) → Âm thanh → Cài đt chuyên môn → Chế độ HDMI-eARC (Tự động))
• Nếu TV không có tiếng, hãy nhấn vào nút (Nguồn tín hiệu) trên điều khiển t xa hoc ở mt
trên cùng của Soundbar để chuyển sang chế độ “TV ARC” hoc “TV eARC”. Màn hình hiển thị “TV
ARC”
hoc
“TV eARC”, sau đó TV sẽ có tiếng.
• Nếu tính năng “TV ARC” hoc “TV eARC” không xuất hiện trong cửa sổ hiển thị của thiết bị chính
Soundbar thì bạn cần xác nhận rằng cáp HDMI đã được cm đúng cổng.
• Sử dụng các nút âm lượng trên điều khiển t xa của TV để thay đổi âm lượng trên Soundbar.
GHI CHÚ
• Khi kết nối TV có hỗ trợ HDMI ARC/eARC (Kênh chuyển âm thanh/Kênh chuyển âm thanh nâng cao)
với Soundbar bằng cáp HDMI, bạn có thể truyền d liệu âm thanh và video kỹ thuật số mà không
cần kết nối với cáp quang riêng.
• Chúng tôi khuyên bạn nên sử dụng cáp HDMI không lõi, nếu được. Nếu bạn dùng cáp HDMI có lõi,
hãy sử dụng loại có đường kính không quá 14 mm.
• Chức năng này không khả dụng nếu cáp HDMI không hỗ trợ ARC hoc eARC.
• ARC và eARC có băng thông khác nhau. eARC là phiên bản nâng cao của kênh chuyển âm thanh và
có băng thông cao hơn đáng kể so với ARC. Băng thông cao hơn sẽ giúp tăng lượng d liệu có thể
truyền. Do đó, với kênh eARC, bạn có thể thưởng thức âm thanh ở các định dạng như Dolby Atmos®.
• Khi âm thanh trong chương trình phát được mã hoá trong Dolby Digital và “Định dạng Âm thanh
Đầu ra Kỹ thuật số” trên TV của bạn được đt thành PCM, chúng tôi khuyên bạn nên đổi cài đt sang
Dolby Digital. Khi thay đổi cài đt trên TV, bạn sẽ được tận hưởng chất lượng âm thanh tốt hơn.
(T ng trên menu TV có thể khác đối với Dolby Digital và PCM, tùy thuộc vào nhà sản xuất TV.)
Tiếng Việt - 22
Phương thức 2. Kết nối bằng Cáp quang
Danh sách kiểm tra trước khi kết nối
• Khi kết nối cả cáp HDMI và cáp quang, thiết bị sẽ nhận được tín hiệu HDMI trước.
• Khi bạn sử dụng cáp quang và thiết bị đầu cuối có np, hãy nhớ tháo np ra.
• Khi sử dụng cáp quang, phải đt thành chế độ “D.IN”.
OPTICAL OUT
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
Đáy Soundbar
Cáp Quang
(không đi kèm)
D.IN
Mặt trên cùng của Soundbar
1. Cm cáp quang (không đi kèm) kỹ thuật số vào gic DIGITAL AUDIO IN (OPTICAL) trên Soundbar
và gic OPTICAL OUT của TV.
2. Nhấn nút (Nguồn tín hiệu) ở mt trên cùng hoc trên điều khiển t xa, ri chọn chế độ “D.IN”.
Tiếng Việt - 23
Sử dụng chức năng Q-Symphony
• Khi Soundbar kết nối với một TV Samsung hỗ trợ chức năng Q-Symphony, bạn có thể phát âm thanh
đng thời qua Soundbar và TV. Nếu sử dụng chức năng Q-Symphony, âm thanh vòm được phát trên
TV cho php bạn thưởng thức hiệu ứng âm thanh vòm ba chiều phong phú hơn.
• Khi Soundbar được kết nối, menu “Q-Symphony” sẽ xuất hiện trên TV.
Cài đt ( ) → Tất cả cài đt ( )→ Âm thanh → Đầu ra âm thanh
• Ví dụ về menu TV: Q-Symphony
Menu TV
HOẶC
Cáp Quang (không đi kèm)
Cáp HDMI
TV ARC
hoc
D.IN
GHI CHÚ
• Chức năng này có thể hoạt động theo Bộ giải mã do TV hỗ trợ.
• Chức năng này chỉ được hỗ trợ khi kết nối với Cáp HDMI hoc Cáp quang (không đi kèm).
• Thông báo hiển thị có thể khác nhau gia các model TV.
• Chức năng này có sn trên một số TV Samsung và một số mẫu Soundbar.
• Đảm bảo bạn kết nối TV và Soundbar với cùng một tần số/bộ điều hợp không dây.
Tiếng Việt - 24
06 DÙNG KẾT NỐI KHÔNG DÂY VỚI TV
Kết nối qua Bluetooth
Khi kết nối thiết bị với TV qua Bluetooth, bạn có thể nghe âm thanh stereo mà không cần phải lp cáp.
• Bạn chỉ có thể kết nối với một TV tại một thời điểm.
SOUND
MODE
PAIR
HOẶC
BT PAIRING
Kết nối ban đầu
1. Nhấn nút PAIR trên xa điều khiển để chuyển sang chế độ “BT PAIRING”.
(HOẶC)
a. Nhấn nút (Nguồn tín hiệu) ở mt trên cùng, ri chọn “BT”.
“BT” tự động đổi thành “BT PAIRING” sau vài giây hoc đổi thành “BT READY” nếu có
kết nối được ghi nhận.
b. Khi “BT READY” xuất hiện, nhấn và gi nút (Nguồn tín hiệu) ở mt trên cùng của
Soundbar thêm 5 giây na để hiển thị “BT PAIRING”.
2. Chọn chế độ Bluetooth trên TV. (Để biết thêm thông tin, hãy xem tài liệu hướng dẫn của TV.)
3. Chọn “[AV] Q-Series Soundbar” trong danh sách trên màn hình TV.
Soundbar khả dụng sẽ được biểu thị bằng thông báo “Needs Pairing” hoc “Paired” trên danh sách
thiết bị Bluetooth của TV. Để kết nối với Soundbar, hãy chọn thông báo và thiết lập kết nối.
• Khi TV được kết nối, [Tên TV] → “BT” sẽ xuất hiện trên màn hình trước của Soundbar.
4. Bây giờ, bạn có thể nghe âm thanh t TV qua Soundbar.
Nếu thiết bị không kết nối được
• Nếu Soundbar đã kết nối trước đây (ví dụ: “[AV] Q-Series Soundbar”) xuất hiện trong danh sách, hãy
xóa mục đó.
• Sau đó lp lại các bước t 1 đến 3.
LƯU Ý
• Sau khi bạn đã kết nối Soundbar với TV của mình lần đầu tiên, hãy sử dụng chế độ “BT READY” để
kết nối lại.
Tiếng Việt - 25
Ngắt kết nối giữa Soundbar và TV
Nhấn nút (Nguồn tín hiệu) ở mt trên cùng hoc trên điều khiển t xa, ri chuyển sang chế độ bất kỳ,
tr “BT”.
• Quá trình ngt kết nối sẽ mất thời gian vì TV phải nhận được tín hiệu phản hi t Soundbar.
(Thời gian đợi có thể thay đổi theo mẫu TV.)
• Để hủy kết nối Bluetooth tự động gia Soundbar và TV, hãy nhấn nút Trái trên điều khiển t xa trong
5 giây với Soundbar ở trạng thái “BT READY”. (Bật → Tt)
S khác nhau giữa BT READY và BT PAIRING?
• BT READY : Trong chế độ này, bạn có thể tìm kiếm các TV đã kết nối trước đó hoc kết nối với một
thiết bị di động đã tng kết nối với Soundbar.
• BT PAIRING : Trong chế độ này, bạn có thể kết nối thiết bị mới với Soundbar. (Nhấn nút PAIR trên
điều khiển t xa hoc nhấn và gi nút
(Nguồn tín hiệu)
ở mt trên cùng của Soundbar thêm
5giây na khi Soundbar đang ở chế độ “BT”.)
GHI CHÚ
• Nếu bạn được yêu cầu nhập mã PIN khi kết nối với thiết bị Bluetooth, hãy nhập <0000>.
• Ở chế độ kết nối Bluetooth, kết nối Bluetooth sẽ bị mất nếu khoảng cách gia Soundbar và thiết bị
Bluetooth vượt quá 10 mt.
• Soundbar sẽ tự động tt sau 18 duy trì trạng thái Sn sàng.
• Soundbar có thể không tìm kiếm hoc kết nối Bluetooth chính xác trong các trường hợp sau:
– Nếu có điện trường mạnh quanh Soundbar.
– Trong trường hợp có hai thiết bị Bluetooth trở lên đng thời được ghp đôi với Soundbar.
– Nếu thiết bị Bluetooth đã tt, không ở đúng vị trí hoc gp trục trc.
• Các thiết bị điện tử có thể gây nhiu sóng vô tuyến. Phải đt các thiết bị phát sóng điện t cách xa
thiết bị chính Soundbar, ví dụ như lò vi sóng, thiết bị mạng LAN không dây v.v...
Tiếng Việt - 26
07 KẾT NỐI VỚI THIẾT BỊ BÊN NGOI
Kết nối với một thiết bị bên ngoài qua kết nối có dây hoc kết nối Bluetooth để phát âm thanh t thiết bị
bên ngoài đó qua Soundbar.
Phương thức 1. Kết nối bằng Cáp HDMI (Hỗ trợ giải mã và phát lại
Dolby Atmos®)
Danh sách kiểm tra trước khi kết nối
• Nếu các tùy chọn Đầu ra âm thanh bao gm Âm thanh phụ, hãy nhớ đt tùy chọn này về Tt.
• Đảm bảo rằng nội dung hỗ trợ Dolby Atmos®.
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
HDMI IN
(eARC)
HDMI OUT
Cáp HDMI
Cáp HDMI
Đáy Soundbar
Thiết bị Bên ngoài
HDMI
Mặt trên cùng của Soundbar
1. Kết nối cáp HDMI t cổng HDMI trên cạnh dưới của Soundbar với cổng HDMI OUT trên thiết bị kỹ
thuật số của bạn.
2. Kết nối cáp HDMI t cổng HDMI TO TV (eARC/ARC) trên cạnh dưới của Soundbar với cổng HDMI IN
(eARC) trên TV của bạn.
3. Nhấn nút (Nguồn tín hiệu) ở mt trên cùng hoc trên điều khiển t xa, ri chọn “HDMI”.
4. Chế độ “HDMI” sẽ xuất hiện trên màn hình hiển thị của Soundbar và âm thanh sẽ phát ra.
Tiếng Việt - 27
GHI CHÚ
• Khi bạn sử dụng Dolby Atmos®: Nếu ngun vào là Dolby Atmos®, hãy tham khảo “Thông số kỹ
thuật đầu ra cho các chế độ hiệu ứng âm thanh khác nhau” trên trang 13.
• Khi kích hoạt Dolby Atmos®, “DOLBY ATMOS” sẽ xuất hiện ở màn hình phía trước.
• Cách cu hình Dolby Atmos® trên trình phát BD hoặc các thiết bị khác.
Mở tùy chọn đầu ra âm thanh trên menu cài đt của trình phát BD hoc thiết bị khác và đảm bảo
chọn “Không mã hóa” cho Bitstream. Ví dụ: trên Trình phát BD của Samsung, hãy chuyển tới Menu
Màn hình chính → Âm thanh → Đầu ra kỹ thuật số ri chọn Bitstream (Chưa xử lý).
• HDMI Pass-Through tức là Soundbar phát âm thanh t ngun qua chính loa của mình và gửi tín hiệu
video không thay đổi tới TV thông qua cáp HDMI thứ hai.
Thông số tín hiệu UHD được hỗ trợ (3840 x 2160p)
Tốc độ khung hình
(khung hình/giây)
Độ sâu màu RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
< 60
8 bit O O O O
10 bit - - O O
12 bit - - O O
120
8 bit - - - -
10 bit - - - -
• Thông số được hỗ trợ có thể khác nhau tùy vào thiết bị bên ngoài được kết nối hoc điều kiện sử dụng.
Phương thức 2. Kết nối bằng Cáp quang
OPTICAL OUT
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
Cáp Quang
(không đi kèm)
Đáy Soundbar
Đầu phát BD/DVD/
Bộ giải mã tín hiệu/
Máy chơi trò chơi
D.IN
Mặt trên cùng của Soundbar
1. Kết nối DIGITAL AUDIO IN (OPTICAL) trên thiết bị chính với gic OPTICAL OUT của Thiết bị Ngun
bằng cáp quang (không đi kèm) kỹ thuật số.
2. Chọn chế độ “D.IN” bằng cách nhấn nút (Nguồn tín hiệu) ở mt trên cùng hoc trên điều khiển
t xa.
Tiếng Việt - 28
08 KẾT NỐI VỚI THIẾT BỊ LƯU TRỮ USB
Bạn có thể phát tập tin nhạc trên thiết bị lưu tr USB qua Soundbar.
Cổng USB
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
HDMI TO TV
(eARC/ARC)
USB
1. Kết nối thiết bị USB với cổng USB ở mt dưới sản phẩm.
2. Nhấn nút (Nguồn tín hiệu) ở mt trên cùng hoc trên điều khiển t xa, ri chọn “USB”.
3. “USB” sẽ xuất hiện trên màn hình hiển thị.
4. Phát tập tin nhạc trên thiết bị lưu tr USB qua Soundbar.
• Nếu không có thiết bị USB nào được kết nối sau hơn 18 phút, Soundbar sẽ tự động tt (Auto
Power Down).
Danh sách Kiểu Định dạng Tập tin Tương thích
Phần mở rộng Codec Tốc độ ly mẫu Tốc độ bit
*.mp3 MPEG1 Layer2 32kHz ~ 48kHz 32kbps ~ 320kbps
MPEG1 Layer3 32kHz ~ 48kHz 32kbps ~ 320kbps
MPEG2 Layer3 16kHz ~ 24kHz 8kbps ~ 160kbps
MPEG2.5 Layer3 8kHz ~ 12kHz 8kbps ~ 160kbps
*.ogg Vorbis 32kHz ~ 48kHz 45kbps ~ 500kbps
*.aac AAC-LC (MPEG2,/MPEG4) 32kHz ~ 48kHz 32kbps ~ 320kbps
*.wav LPCM 32kHz ~ 192kHz 1024kbps ~ 9216kbps
*.ac FLAC 32kHz ~ 192kHz 162kbps ~ 8100kbps
*.aiff AIFF 32kHz ~ 192kHz 1024kbps ~ 9216kbps
• Nếu có quá nhiều thư mục (khoảng 200) và tệp (khoảng 2000) được lưu tr trên thiết bị USB,
Soundbar có thể mất một khoảng thời gian để truy cập và phát tệp.
• Hệ thống tệp USB được hỗ trợ: FAT16, FAT32, NTFS
Tiếng Việt - 29
09 KẾT NỐI VỚI THIẾT BỊ DI ĐNG
Kết nối qua Bluetooth
Khi kết nối sản phẩm với một thiết bị di động qua Bluetooth, bạn có thể nghe âm thanh stereo mà
không cần phải lp cáp.
• Chỉ có thể kết nối cùng lúc với một TV hoc hai thiết bị Bluetooth.
SOUND
MODE
PAIR
HOẶC
BT PAIRING
Thiết bị Bluetooth
Kết nối ban đầu
1. Nhấn nút PAIR trên xa điều khiển để chuyển sang chế độ “BT PAIRING”.
(HOẶC)
a. Nhấn nút (Nguồn tín hiệu) ở mt trên cùng, ri chọn “BT”.
“BT” tự động đổi thành “BT PAIRING” sau vài giây hoc đổi thành “BT READY” nếu có
kết nối được ghi nhận.
b. Khi “BT READY” xuất hiện, nhấn và gi nút (Nguồn tín hiệu) ở mt trên cùng của
Soundbar thêm 5 giây na để hiển thị “BT PAIRING”.
2. Chọn “[AV] Q-Series Soundbar” trong danh sách.
• Khi Soundbar được kết nối với thiết bị Bluetooth, [Tên Thiết bị Bluetooth] → “BT” sẽ xuất hiện
trên màn hình phía trước.
3. Phát tập tin nhạc trên thiết bị được kết nối bằng Bluetooth qua Soundbar.
Nếu thiết bị không kết nối được
• Nếu Soundbar đã kết nối trước đây (ví dụ: “[AV] Q-Series Soundbar”) xuất hiện trong danh sách, hãy
xóa mục đó.
• Sau đó, lp lại bước 1 và 2.
LƯU Ý
• Sau khi bạn đã kết nối Soundbar với thiết bị di động của mình lần đầu tiên, hãy sử dụng chế độ “BT
READY” để kết nối lại.
Tiếng Việt - 30
S khác nhau giữa BT READY và BT PAIRING?
• BT READY : Trong chế độ này, bạn có thể tìm kiếm các TV đã kết nối trước đó hoc kết nối với một
thiết bị di động đã tng kết nối với Soundbar.
• BT PAIRING : Trong chế độ này, bạn có thể kết nối thiết bị mới với Soundbar. (Nhấn nút PAIR trên
điều khiển t xa hoc nhấn và gi nút
(Nguồn tín hiệu)
ở mt trên cùng của Soundbar thêm
5giây na khi Soundbar đang ở chế độ “BT”.)
GHI CHÚ
• Nếu bạn được yêu cầu nhập mã PIN khi kết nối với thiết bị Bluetooth, hãy nhập <0000>.
• Ở chế độ kết nối Bluetooth, kết nối Bluetooth sẽ bị mất nếu khoảng cách gia Soundbar và thiết bị
Bluetooth vượt quá 10 mt.
• Soundbar sẽ tự động tt sau 18 duy trì trạng thái Sn sàng.
• Soundbar có thể không tìm kiếm hoc kết nối Bluetooth chính xác trong các trường hợp sau:
– Nếu có điện trường mạnh quanh Soundbar.
– Nếu có nhiều thiết bị Bluetooth được ghp đôi cùng lúc với Soundbar.
– Nếu thiết bị Bluetooth đã tt, không ở đúng vị trí hoc gp trục trc.
• Các thiết bị điện tử có thể gây nhiu sóng vô tuyến. Phải đt các thiết bị phát sóng điện t cách xa
thiết bị chính Soundbar, ví dụ như lò vi sóng, thiết bị mạng LAN không dây v.v...
• Soundbar hỗ trợ d liệu SBC (44,1kHz, 48kHz).
• Chỉ kết nối với thiết bị Bluetooth hỗ trợ chức năng A2DP (AV).
• Khi bạn ghp đôi Soundbar với thiết bị Bluetooth, chọn “[AV] Q-Series Soundbar” t danh sách thiết
bị được qut của thiết bị sẽ tự động thay đổi Soundbar sang chế độ “BT”.
– Chỉ khả dụng nếu Soundbar có trong danh sách nhng thiết bị được ghp đôi của thiết bị
Bluetooth. (Thiết bị Bluetooth và Soundbar phải được ghp đôi trước đó ít nhất một lần.)
• Soundbar sẽ xuất hiện trong danh sách thiết bị được tìm kiếm của thiết bị Bluetooth chỉ khi
Soundbar hiển thị “BT PAIRING”.
Bật Bluetooth Power (SOUND MODE)
Nếu thiết bị Bluetooth đã được ghp nối trước đó cố gng ghp nối với Soundbar khi chức năng
Bluetooth Power bật và Soundbar tt thì Soundbar sẽ tự động bật.
1. Nhấn và gi nút SOUND MODE trong hơn 5 giây trên điều khiển t xa khi Soundbar bật.
2. “ON-BLUETOOTH POWER” xuất hiện trên màn hình của Soundbar.
Tiếng Việt - 31
Ngắt kết nối giữa thiết bị Bluetooth và Soundbar
Bạn có thể ngt kết nối thiết bị Bluetooth khỏi Soundbar. Để biết hướng dẫn, xem sách hướng dẫn sử
dụng thiết bị Bluetooth.
• Soundbar sẽ bị ngt kết nối.
• Khi Soundbar được ngt kết nối với thiết bị Bluetooth, Soundbar sẽ hiển thị “BT DISCONNECTED”
trên màn hình phía trước.
Ngắt kết nối giữa Soundbar và thiết bị Bluetooth
Nhấn nút (Nguồn tín hiệu) ở mt trên cùng hoc trên điều khiển t xa, ri chuyển sang chế độ bất
kỳ, ngoại tr “BT”.
• Quá trình ngt kết nối sẽ mất thời gian vì thiết bị Bluetooth phải nhận được tín hiệu phản hi t
Soundbar. (Thời gian ngt kết nối có thể thay đổi theo thiết bị Bluetooth)
• Khi Soundbar được ngt kết nối với thiết bị Bluetooth, Soundbar sẽ hiển thị “BT DISCONNECTED”
trên màn hình phía trước.
GHI CHÚ
• Ở chế độ kết nối Bluetooth, kết nối Bluetooth sẽ bị mất nếu khoảng cách gia Soundbar và thiết bị
Bluetooth vượt quá 10 m.
• Soundbar tự động tt sau 18 phút ở trạng thái Sn sàng.
Giới thiệu thêm về Bluetooth
Bluetooth là công nghệ cho php các thiết bị tương thích Bluetooth d dàng kết nối với nhau bằng kết
nối không dây ngn.
• Thiết bị Bluetooth có thể gây ra nhiu hoc sai hỏng, tuỳ thuộc vào việc sử dụng khi:
– Một phần cơ thể của bạn tiếp xúc với hệ thống nhận/truyền của thiết bị Bluetooth hoc
Soundbar.
– Tuỳ theo biến đổi điện t các cản trở do tường, góc hoc vách ngăn văn phòng tạo nên.
– Tiếp xúc với nhiu điện t các thiết bị có cùng băng tần, bao gm thiết bị y tế, lò vi sóng và LAN
không dây.
• Ghp nối Soundbar với thiết bị Bluetooth trong khi duy trì được khoảng cách gần.
• Khoảng cách gia Soundbar và thiết bị Bluetooth càng xa, chất lượng càng thấp.
Nếu khoảng cách vượt quá phạm vi hoạt động Bluetooth, kết nối sẽ bị mất.
• Trong vùng độ nhạy thu km, kết nối Bluetooth có thể không hoạt động chính xác.
• Soundbar có phạm vi thu hiệu quả lên tới 10 m ở tất cả các hướng nếu không có chướng ngại vật.
Kết nối sẽ tự động bị tt nếu khoảng cách nằm ngoài phạm vi này. Ngay cả khi nằm trong phạm vi
này, chất lượng âm thanh vẫn có thể bị giảm đi do các chướng ngại vật như tường hoc cửa.
• Thiết bị không dây này có thể gây nhiu điện trong quá trình hoạt động.
Tiếng Việt - 32
Kết nối nhiều thiết bị Bluetooth
Bạn có thể kết nối Soundbar với 2 thiết bị Bluetooth cùng một lúc.
Thiết bị Bluetooth A Thiết bị Bluetooth B
BT
1. Kết nối Soundbar với tối đa hai thiết bị Bluetooth. (Xem trang 29)
2. Phát nhạc t một thiết bị được kết nối Bluetooth trong khi đã kết nối hai thiết bị.
3. Nếu phát âm nhạc t thiết bị Bluetooth “B” trong khi đang phát t thiết bị “A”, âm nhạc được bt
đầu phát trên thiết bị “B” và sẽ tự động ngng/tạm ngng phát lại trên thiết bị “A”.
4. Đối với phiên bản trước AVRCP V1.4, thời gian chuyển đổi của thiết bị phát nhạc có thể bị tr.
Ghp đôi nhiều thiết bị Bluetooth
Cách ghp đôi nhiều thiết bị với Soundbar
1. Bật Soundbar.
2. Chỉ ở chế độ “BT”, nhấn và gi nút (Nguồn tín hiệu) phía trên Soundbar trong hơn 5 giây để
Soundbar chuyển sang chế độ “BT PAIRING”, sau đó ở phía thiết bị Bluetooth, bật Bluetooth và
chọn Soundbar trong danh sách thiết bị khả dụng, Soundbar sẽ tự động được kết nối với thiết bị
Bluetooth.
3. Bạn có thể ghp đôi và kết nối thiết bị Bluetooth thứ hai với Soundbar theo cách tương tự. Nếu bạn
tìm cách kết nối thiết bị thứ ba, thiết bị được kết nối không phát âm thanh sẽ ngt kết nối Bluetooth
nhưng vẫn được ghp đôi với Soundbar.
4. Theo cách tương tự, bạn có thể ghp đôi tối đa 8 thiết bị Bluetooth nhưng chỉ có 2 thiết bị cuối cùng
duy trì kết nối cùng lúc với Soundbar.
GHI CHÚ
• Chỉ có thể kết nối Soundbar cùng lúc với 1 TV Samsung hoc 2 thiết bị Bluetooth.
• Soundbar sẽ ngt kết nối với các thiết bị Bluetooth khi nhận được yêu cầu kết nối t TV Samsung.
• Soundbar mc định là “ON-BT MULTI CONNECTION”, nhưng để khôi phục về chế độ không phải đa kết
nối t một chế độ khác, nhấn gi nút PAIR trên điều khiển t xa trong hơn 5 giây ở chế độ chờ cho
đến khi “OFF-BT MULTI CONNECTION” xuất hiện trên màn hình.
Tiếng Việt - 33
Sử dụng Tap Sound
Chạm thiết bị di động vào Soundbar để phát âm thanh t thiết bị di động qua Soundbar.
• Chức năng này có thể không được hỗ trợ, tùy thuộc vào thiết bị di động.
• Chức năng này chỉ tương thích với các thiết bị di động Samsung chạy hệ điều hành Android 8.1
trở lên.
Thiết bị di động
Mặt trên cùng của
Soundbar
TAP
BT
Ứng dụng SmartThings
1. Bật chức năng Tap Sound trên thiết bị di động.
• Để biết chi tiết về cách bật chức năng này, hãy tham khảo mục “Bật Chức năng Tap Sound” bên
dưới.
2. Chạm thiết bị di động vào Soundbar. Chọn “Bắt đầu ngay” trong cửa sổ thông báo hiển thị.
Kết nối Bluetooth sẽ được thiết lập gia thiết bị di động và Soundbar.
3. Phát âm thanh t thiết bị di động qua Soundbar.
• Chức năng này sẽ kết nối thiết bị di động với Soundbar qua Bluetooth bằng cách phát hiện độ
rung xuất hiện khi thiết bị chạm vào Soundbar.
• Đảm bảo thiết bị di động không chạm vào góc nhọn của Soundbar. Soundbar hoc thiết bị di
động có thể bị trầy xước hoc hư hỏng.
• Bạn nên dùng ốp lưng để bảo vệ thiết bị di động. Chạm nhẹ vào bề mt rộng ở phần trên của
Soundbar mà không dùng lực quá mạnh.
• Để sử dụng chức năng này, hãy cập nhật ứng dụng SmartThings lên phiên bản mới nhất.
Chức năng này có thể không được hỗ trợ, tùy thuộc vào phiên bản ứng dụng.
Bật Chức năng Tap Sound
Sử dụng ứng dụng SmartThings để bật chức năng Tap View, Tap Sound.
1. Chạy ứng dụng SmartThings trên thiết bị di động.
2. Chọn ( → ) trên màn hình ứng dụng SmartThings hiển thị trên thiết bị di động.
3. Bật “Tap View, Tap Sound” để cho php chức năng hoạt động khi thiết bị di động di chuyển đến gần
Soundbar.
GHI CHÚ
• Khi thiết bị di động ở chế độ tiết kiệm năng lượng, chức năng Tap Sound sẽ không hoạt động.
• Chức năng Tap Sound có thể không hoạt động nếu có thiết bị gây nhiu sóng vô tuyến ở gần
Soundbar, chẳng hạn như các thiết bị điện. Đảm bảo đt các thiết bị có thể gây nhiu sóng vô tuyến
ở khoảng cách đủ xa so với Soundbar.
Tiếng Việt - 34
10 LẮP GI TREO
TƯỜNG
Điềm cần chú khi Lắp đặt
• Chỉ lp trên tường thẳng đứng.
• Không lp ở nơi có nhiệt độ hoc độ ẩm cao.
• Xác minh xem tường có đủ chc để gi được
sản phẩm không. Nếu không, hãy gia cố
tường hoc chọn nơi lp khác.
• Mua và sử dụng vít gn hoc móc neo phù
hợp với kiểu tường (tấm thạch cao, tấm st,
gỗ, v.v...). Nếu có thể, hãy bt vít đỡ vào khung
tường.
• Mua vít gn tường phù hợp với kiểu và độ dày
của bức tường bạn muốn treo Soundbar.
– Đường kính: M5
– Chiều dài: Nên t 35 mm trở lên.
• Nối cáp gia sản phẩm và thiết bị bên ngoài
trước khi bạn lp Soundbar lên tường.
• Đảm bảo tt thiết bị và rút phích cm khỏi
ngun điện trước khi lp đt. Nếu không, có
thể gây điện giật.
Phụ kiện Treo tường
Chi tiết Treo Tường
x 2
(M4 x L10)
x 2
Chi tiết giữ - Vít Vít
x 2
Giá Treo Tường
1. Đt Chi tiết Treo Tường sát với mt tường.
• Chi tiết Treo Tường phải cân bằng.
• Nếu TV được treo trên tường, hãy lp
Soundbar bên dưới TV ít nhất 5 cm.
5 cm trở lên
Tiếng Việt - 35
2. Căn chỉnh Trục Tâm của Chi tiết Treo Tường
với phần chính gia của TV (nếu bạn định lp
Soundbar ở dưới TV), sau đó cố định Chi tiết
Treo Tường vào tường bằng băng dính.
• Nếu bạn không lp bên dưới TV, hãy đt
Trục Tâm ở chính gia khu vực lp đt.
Trục Tâm
3. Ấn ngòi bút bi hoc ngòi bút chì nhọn qua
điểm chính gia của hình A-TYPE trên tng
đầu của Chi tiết treo tường để đánh dấu lỗ
lp vít đỡ, ri gỡ Chi tiết Treo Tường ra.
4. Dùng mũi khoan có kích thước phù hợp để
khoan lỗ ở tng điểm đánh dấu trên tường.
• Nếu các điểm đánh dấu không khớp với vị
trí đinh tán, bạn hãy lp mấu neo thích
hợp vào lỗ trước khi lp vít đỡ. Nếu bạn sử
dụng mấu neo, hãy đảm bảo các lỗ khoan
đủ rộng cho mấu neo bạn dùng.
5. Ấn vít (không đi kèm) qua tng Chi tiết giữ
- Vít, ri vn cht tng vít vào lỗ vít đỡ.
(Không đi kèm)
6. Lp 2 Giá Treo Tường theo đúng hướng ở đáy
của Soundbar bằng 2 Vít.
• Khi lp ghp, hãy bảo đảm rằng phần treo
của Giá Treo Tường ở sau mt sau của
Soundbar.
Mặt sau của Soundbar
Đầu bên phải của Soundbar
Tiếng Việt - 36
7. Lp Soundbar đã gn Giá Treo Tường bằng
cách treo Giá Treo Tường lên Chi tiết giữ - Vít
trên tường.
8. Trượt Soundbar xuống dưới như trong hình
minh họa bên dưới để Giá Treo Tường nằm
chc chn trên Chi tiết giữ - Vít.
• Lp Chi tiết giữ - Vít vào phần (đáy) rộng
của Giá Treo Tường, ri trượt Giá Treo
Tường xuống dưới để Giá Treo Tường nằm
chc chn trên Chi tiết giữ - Vít.
11 ĐẶT SOUNDBAR
TRÊN KỆ TV
Đt Soundbar trên kệ TV.
3 cm trở lên
Như trong hình ảnh minh họa, hãy căn cho phần
trung tâm của Soundbar thẳng với phần trung
tâm của TV, cẩn thận đt Soundbar lên kệ TV.
Để đạt chất lượng âm thanh tối ưu, đt Soundbar
ở khoảng cách tối thiểu 3 cm so với mt trước của
TV.
LƯU Ý
• Soundbar phải được đt trên bề mt phẳng và
vng chc.
Tiếng Việt - 37
12 CẬP NHẬT PHẦN
MỀM
Samsung có thể cung cp các bản cập nhật cho
chương trình cơ sở của hệ thống Soundbar trong
tương lai.
Cổng USB
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
HDMI TO TV
(eARC/ARC)
Nếu có bản cập nhật, bạn có thể cập nhật chương
trình cơ sở bằng cách cm thiết bị USB chứa bản
cập nhật chương trình cơ sở vào cổng USB trên
Soundbar.
Để biết thêm thông tin về cách tải tập tin cập
nhật, hãy truy cập trang web của Samsung
Electronics (www.samsung.com → Support).
Sau đó, chọn loại sản phẩm hoc nhập số kiểu
máy Soundbar của bạn, chọn tùy chọn Phần mềm
& Ứng dụng, ri chọn Tải về.
Lưu ý rằng tên tùy chọn có thể thay đổi.
Cách kiểm tra phiên bản Vi phần
mềm
1. Tt Soundbar.
2. Nhấn và gi nút (Điều khiển Âm thanh)
trong khoảng 5 giây trên điều khiển t xa.
3. Tng phiên bản hiển thị theo thứ tự sau trên
màn hình Soundbar.
(Phiên bản phần mềm → HDMI → Tx → Rx )
• Tx : Mô-đun Tx không dây trong Soundbar.
• Rx : Mô-đun Rx không dây trong Loa trầm.
• MN HÌNH PHIÊN BN R2
– Không kết nối phía sau R2---
– Đã kết nối phía sau R2xxx
Quy trình cập nhật
Quan trọng: Chức năng cập nhật sẽ xóa toàn bộ
cài đt người dùng. Bạn nên ghi lại các cài đt của
mình để có thể d dàng đt lại sau khi cập nhật.
Hãy lưu ý việc cập nhật vi phần mềm cũng sẽ đt
lại kết nối của loa trầm.
1. Kết nối ổ USB với cổng USB trên máy tính.
Quan trọng: Đảm bảo rằng ổ USB không
chứa tệp nhạc nào. Nếu có tệp nhạc trên ổ
USB, quá trình cập nhật chương trình cơ sở
có thể không thành công.
2. Truy cập (www.samsung.com)
chọn Nhập
số model và nhập model Soundbar của bạn.
Chọn sách hướng dẫn và bản tải xuống và tải
xuống tệp phần mềm mới nhất.
3. Lưu phần mềm đã tải về vào thẻ USB và chọn
“Giải nn tại đây” để giải nn thư mục.
4. Tt Soundbar và kết nối thanh USB chứa bản
cập nhật phần mềm với cổng USB.
5. Bật Soundbar và thay đổi ngun đối với chế
độ “USB”. Trong vòng 3 phút, “UPGR” hiển thị
và cập nhật bt đầu. Khi cập nhật hoàn tất,
Soundbar tt ri tự động bật.
6. Nhấn nút (Âm lượng) trên mt trên
trong 5 giây. “INIT” xuất hiện trên màn hình
và sau đó Soundbar sẽ tt. Quá trình cập
nhật hoàn tất.
• Sản phẩm này có chức năng DUAL BOOT.
Nếu quá trình cập nhật chương trình cơ sở
thất bại, bạn có thể cập nhật chương trình
cơ sở lần na.
7. Khôi phục cài đt trên Soundbar.
Tiếng Việt - 38
Nếu “UPGR” không xut hiện
1. Tt Soundbar, rút và cm lại thiết bị lưu tr
USB có chứa tập tin cập nhật vào cổng USB
của Soundbar.
2. Rút dây điện của Soundbar, cm lại và bật
Soundbar.
GHI CHÚ
• Quá trình cập nhật chương trình cơ sở có thể
không din ra bình thường nếu thiết bị lưu tr
USB có chứa cả tập tin âm thanh được
Soundbar hỗ trợ.
• Không rút dây ngun hay tháo thiết bị USB
trong khi quá trình cập nhật đang din ra.
Thiết bị chính sẽ tự động tt sau khi việc cập
nhật chương trình cơ sở hoàn tất.
• Sau khi cập nhật xong, quá trình thiết lập
người dùng trong Soundbar có thể sẽ được
khởi tạo. Do đó, bạn nên ghi lại các chế độ cài
đt của mình để có thể d dàng đt lại sau khi
cập nhật. Xin lưu ý rằng việc cập nhật chương
trình cơ sở cũng sẽ thiết lập lại kết nối loa
trầm. Nếu kết nối với loa trầm không được
thiết lập lại tự động sau quá trình cập nhật,
hãy tham khảo trang 17.
Nếu quá trình cập nhật phần mềm thất bại,
hãy kiểm tra xem thẻ USB có bị lỗi không.
• Người dùng Mac OS nên sử dụng USB ở định
dạng MS-DOS (FAT).
• Chức năng cập nhật qua USB có thể không
khả dụng tùy theo nhà sản xuất thiết bị lưu
tr USB.
Tiếng Việt - 39
13 XỬ LÝ S CỐ
Trước khi yêu cầu bảo trì, hãy kiểm tra các mục sau.
Soundbar không bật.
; Kiểm tra xem dây ngun của Soundbar đã
được cm đúng cách vào ổ cm hay chưa.
Soundbar hoạt động chập chờn.
; Sau khi tháo dây ngun, hãy cm lại.
; Tt ri bật lại thiết bị bên ngoài, sau đó thử
lại..
; Nếu không có tín hiệu, Soundbar sẽ tự động
tt sau một khoảng thời gian nhất định. Bật
ngun. (Xem trang 7.)
Nếu điều khiển từ xa không hoạt động.
; Hướng thẳng điều khiển t xa vào
Soundbar.
; Thay pin mới.
Soundbar không phát ra bt kỳ âm thanh nào.
; Âm lượng của Soundbar quá thấp hoc bị
tt tiếng. Điều chỉnh âm lượng.
; Khi kết nối bất kỳ thiết bị bên ngoài nào
(STB, thiết bị Bluetooth, thiết bị di động,
v.v.), hãy điều chỉnh âm lượng của thiết bị
bên ngoài.
; Với đầu ra âm thanh của TV, chọn Soundbar.
(TV Samsung: Trang chủ ( ) → Menu → Cài
đt ( ) → Tất cả cài đt ( ) → Âm thanh
→ Đầu ra âm thanh → Chọn Soundbar)
; Kết nối cáp với Soundbar có thể bị lỏng.
Tháo cáp và kết nối lại.
; Tháo dây ngun hoàn toàn, kết nối lại và
bật ngun.
; Khởi tạo sản phẩm ri thử lại.
(Xem trang 37.)
Loa siêu trầm không phát ra bt kỳ âm thanh
nào.
; Kiểm tra xem đèn báo LED ở mt sau Loa
siêu trầm có sáng màu lam không. Kết nối
lại Soundbar và Loa siêu trầm nếu đèn báo
nhấp nháy màu lam hoc chuyển sang màu
đỏ. (Xem trang 18.)
; Bạn có thể gp sự cố nếu có chướng ngại
vật gia Soundbar và Loa siêu trầm. Di
chuyển các thiết bị đến khu vực cách xa
chướng ngại vật.
; Các thiết bị gửi tín hiệu tần số vô tuyến
khác ở gần có thể làm gián đoạn kết nối. Để
loa tránh xa các thiết bị đó.
; Tháo và cm lại phích cm điện.
Âm lượng Loa siêu trầm quá thp.
; Âm lượng gốc của nội dung bạn đang phát
có thể thấp. Hãy thử điều chỉnh mức âm
lượng của Loa siêu trầm. (Xem trang 11.)
; Đưa Loa siêu trầm lại gần bạn hơn.
Soundbar không xut hiện trên danh sách
thiết bị Bluetooth của TV.
; Rút hẳn dây ngun của Soundbar ra ri cm
lại. Sau đó thử tìm lại. (Xem trang 24.)
; Kết nối TV và Soundbar bằng một cáp
quang, ri chọn chế độ “D.IN” bằng cách
nhấn vào nút (Nguồn tín hiệu) ở phía
trên cùng của Soundbar. Xem đầu ra âm
thanh có hoạt động bình thường hay không
ri thử tìm lại. (Xem trang 24.)
Tiếng Việt - 40
Nếu không kết nối TV qua HDMI TO TV
(eARC/ARC).
; Kiểm tra xem cáp HDMI có được kết nối
đúng cách với thiết bị đầu cuối eARC hay
không. (Xem trang20.)
; Kết nối có thể không khả thi do thiết bị
bên ngoài đã kết nối (hộp thu phát kỹ
thuật số, máy chơi game, v.v.). Kết nối
trực tiếp với Soundbar.
; Bạn không thể kích hoạt HDMI-CEC trên
TV. Bật CEC trên menu TV.
(TV Samsung: Trang chủ ( ) → Menu →
Cài đt ( ) → Tất cả cài đt ( ) → Kết
nối → Trình quản lý thiết bị bên ngoài →
Anynet+ (HDMI-CEC) BT)
; Để kết nối với eARC, cần đt chức năng
eARC ở menu TV là Bật.
(TV Samsung: Trang chủ ( ) → Menu →
Cài đt ( ) → Tất cả cài đt ( ) → Âm
thanh → Cài đt chuyên môn → Chế độ
HDMI-eARC (Tự động))
Không có âm thanh khi kết nối với TV ở chế
độ HDMI TO TV (eARC/ARC).
; Thiết bị của bạn không thể phát tín hiệu
đầu vào. Thay đổi đầu ra âm thanh của
TV thành PCM hoc AUTO. (Đối với TV
Samsung: Trang chủ ( ) → Menu → Cài
đt ( ) → Tất cả cài đt ( ) → Cài đt
chuyên môn → Định dạng âm thanh đầu
ra kỹ thuật số)
Soundbar không kết nối qua Bluetooth.
; Khi kết nối thiết bị mới, hãy chuyển sang
“BT PAIRING” để kết nối. (Nhấn nút
PAIR trên điều khiển t xa hoc nhấn
nút (Nguồn tín hiệu) trên thân thiết
bị ít nhất 5giây).
; Nếu Soundbar được kết nối với thiết bị
khác, trước tiên hãy ngt kết nối thiết bị
đó để chuyển đổi thiết bị.
; Kết nối lại thiết bị sau khi xóa danh sách
loa Bluetooth trên đó để kết nối.
(TV Samsung: Trang chủ ( ) → Menu →
Cài đt ( ) → Tất cả cài đt ( ) → Âm
thanh → Đầu ra âm thanh → Bluetooth
Danh sách loa)
; Kết nối TV tự động có thể bị tt. Trong
khi Soundbar ở chế độ “BT READY”, nhấn
và gi nút Trái trên điều khiển t xa của
Soundbar trong 5 giây để chọn ON-TV
CONNECT. Nếu bạn thấy OFF-TV
CONNECT, nhấn và gi lại nút Trái trong
5 giây để chuyển đổi lựa chọn.
; Tháo và cm lại phích cm điện ri thử
lại.
; Khởi tạo sản phẩm ri thử lại.
(Xem trang 37.)
Rớt âm thanh khi được kết nối qua
Bluetooth.
; Nếu thiết bị của bạn được kết nối qua
Bluetooth di chuyển quá xa khỏi
Soundbar, việc này có thể khiến rớt âm
thanh. Đưa thiết bị lại gần hơn Soundbar.
; Nếu bộ phận nào đó trên cơ thể bạn tiếp
xúc với bộ thu phát Bluetooth hoc sản
phẩm được lp trên đ nội thất bằng kim
loại, âm thanh có thể bị rớt. Kiểm tra môi
trường lp đt và điều kiện sử dụng.
Tiếng Việt - 41
Đa kết nối Bluetooth không hoạt động.
; Khi TV được kết nối với soundbar, đa kết
nối Bluetooth có thể không hoạt động.
Ngt kết nối Soundbar khỏi TV và thử lại.
; Kiểm tra xem cài đt Đa kết nối
Bluetooth có bật không. (Tham khảo
phần “Soundbar không kết nối qua
Bluetooth.”.)
; Ngt kết nối thiết bị hiện đang phát,
ghp đôi với thiết bị bạn muốn kết nối và
kết nối lại thiết bị trước.
; Nếu không nghe thấy âm thanh ngay cả
sau khi kết nối đúng, tham khảo phần
“Rớt âm thanh khi được kết nối qua
Bluetooth.”.
Soundbar không t động bật với TV.
; Nếu bạn tt Soundbar trong khi xem TV,
quá trình đng bộ hóa ngun với TV sẽ bị
vô hiệu hóa. Trước tiên, hãy tt TV.
14 GIY PHP
Dolby, Dolby Atmos, and the double-D symbol
are registered trademarks of Dolby
Laboratories Licensing Corporation.
Manufactured under license from Dolby
Laboratories. Condential unpublished works.
Copyright © 2012-2024 Dolby Laboratories. All
rights reserved.
FOR DTS PATENTS, SEE HTTP://XPERI.COM/
DTS-PATENTS/. MANUFACTURED UNDER
LICENSE FROM DTS, INC. AND ITS AFFILIATES.
DTS, THE DTS LOGO, DIGITAL SURROUND,
VIRTUAL:X, AND THE DTS VIRTUAL:X LOGO
ARE REGISTERED TRADEMARKS OR
TRADEMARKS OF DTS, INC. AND ITS
AFFILIATES IN THE UNITED STATES AND/OR
OTHER COUNTRIES. © DTS, INC. AND ITS
AFFILIATES. ALL RIGHTS RESERVED.
The terms HDMI, HDMI High-Denition
Multimedia Interface, HDMI Trade dress and the
HDMI Logos are trademarks or registered
trademarks of HDMI Licensing Administrator, Inc.
Tiếng Việt - 42
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth SIG,
Inc. and any use of such marks by Samsung
Electronics Co., Ltd. is under license. Other
trademarks and trade names are those of their
respective owners.
Thông báo Giy php Nguồn mở
Mã ngun Mở được sử dụng trong sản phẩm
này có thể được tìm thấy trên các trang web sau
đây (http://opensource.samsung.com).
15 LƯU Ý QUAN
TRỌNG VỀ DỊCH
VỤ
Nhng số liệu và hình minh hoạ trong Sách hướng
dẫn Sử dụng này được cung cấp chỉ để tham khảo
và có thể khác so với hình dạng sản phẩm thực tế.
Tiếng Việt - 43
16 THÔNG SỐ KỸ THUẬT V HƯỚNG DẪN
Thông số kỹ thuật
Tên kiểu máy HW-Q600F
USB 5V/0,5A
Trọng lượng 3,9 kg
Kích thước (Rộng x Cao x Sâu) 1030,0 x 57,0 x 105,0 mm
Phạm vi nhiệt độ hoạt động +10°C đến +40°C
Phạm vi độ ẩm hoạt động 10% đến 80%, không ngưng tụ
Khoảng nhiệt độ lưu tr -20°C đến +45°C
Khoảng độ ẩm lưu tr 5% đến 95%, không ngưng tụ
Định dạng phát được hỗ trợ
Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD
/ Dolby ATMOS / DTS 5.1ch / DTS Virtual:X /
LPCM 8ch
Tên Loa trầm PS-WF600T
Trọng lượng 5,2 kg
Kích thước (Rộng x Cao x Sâu) 184,0 x 343,0 x 295,0 mm
Bluetooth
Phương thức vô hiệu hóa Cổng
Nhấn và gi nút SOUND MODE trong hơn 5 giây
để tt chức năng Bluetooth Power.
GHI CHÚ
• Samsung Electronics Co., Ltd bảo lưu quyền thay đổi thông số kỹ thuật mà không thông báo.
• Trọng lượng và kích thước chỉ mang tính gần đúng.
TRUNG TÂM BO HNH SAMSUNG
A. ĐIỀU KIỆN BO HNH:
** Sản phẩm được bảo hành trong các trường hợp sau:
1. Sản phẩm còn trong thời hạn Bảo hành da vào tin nhắn từ
tổng đài 6060
2. Nếu không có tin nhắn từ tổng đài 6060, sẽ áp dụng thời hạn
Bảo hành cho sản phẩm như sau:
- Bảo hành 12 tháng kể t ngày mua nhưng không vượt
quá 18 tháng kể t ngày sản xuất, áp dụng cho sản phẩm
TV Plasma, Home Theatre, DVD, MP3, Kính 3D, Máy in,
Máy rửa chn, Máy hút mùi.
- Bảo hành 24 tháng kể t ngày mua nhưng không vượt
quá 30 tháng kể t ngày sản xuất, áp dụng cho sản phẩm
TV đèn (CRT), TV LCD, TV LED, màn hình vi tính, Máy git,
Máy điều hòa, Tủ lạnh, Lò vi sóng, Điều khiển t xa loại
cảm ứng, Máy chiếu, Lò nướng, Bếp điện, Bếp gas, Máy
hút bụi, Máy Doctor Virus (SPi).
- Bảo hành 05 năm kể t ngày mua nhưng không vượt quá
5.5 năm kể t ngày sản xuất áp dụng cho mô-tơ git của
máy git và máy nn của tủ lạnh, áp dụng cho nhng kiểu
máy được quy định bởi Samsung Vina.
- Bảo hành 10 năm kể t ngày mua nhưng không vượt quá
10.5 năm kể t ngày sản xuất áp dụng cho mô-tơ git loại
Truyền Động Trực Tiếp của máy git, áp dụng cho nhng
kiểu máy được quy định bởi Samsung Vina.
- Bảo hành 06 tháng kể t ngày mua nhưng không vượt
quá 09 tháng kể t ngày sản xuất hoc 600 giờ sử dụng
nếu điều kiện nào đến trước, áp dụng cho: đèn Máy chiếu.
- Bảo hành 12 tháng kể t ngày mua nhưng không vượt quá
15 tháng kể t ngày sản xuất với điều kiện lượng bột mực
còn lại trên 30%, áp dụng cho sản phẩm: Hộp mực in,
Trống t.
- Bảo hành 12 tháng kể t ngày mua nhưng không vượt quá
15 tháng kể t ngày sản xuất, áp dụng cho sản phẩm: Máy
tính xách tay.
3. Sản phẩm phải còn đầy đủ nhãn máy để kiểm tra hoặc các
chứng từ liên quan.
4. Sản phẩm không nằm trong trường hợp bị từ chối bảo
hành.
5. Các sản phẩm do SAMSUNG sản xut và phân phối chính
thức tại thị trường Việt Nam sẽ được bảo hành tại các
Trung Tâm Bảo Hành trên toàn quốc do SAMSUNG VINA ủy
quyền.
B. ĐIỀU KIỆN T CHỐI BO HNH:
Trung Tâm Bảo Hành sẽ từ chối bảo hành hoặc sẽ sửa
chữa có tính phí trong những trường hợp máy hỏng
không phải lỗi của nhà sản xut như sau:
1. Sản phẩm không còn tem bảo hành ngay trong lần sửa cha
đầu tiên.
2. Sản phẩm hoc phụ kiện hư hại do thiên tai hoc nhng
trường hợp bất khả kháng:
- Do thiên tai, st đánh, tai nạn, bị rơi, va chạm, để máy nơi
ẩm ướt, bụi bậm, nhiệt độ cao.
- Côn trùng động vật vào bên trong máy (Thằn lằn, Chuột,
Gián...)
- Có vết mốc, gỉ st, vết ăn mòn, bị nứt, vỡ, gãy, biến dạng,
cháy nổ, có chất lỏng, có mùi kht...
3. Sản phẩm hư hại do sử dụng sai ngun điện khuyến cáo và
không sử dụng theo đúng chỉ dẫn trong sách hướng dẫn đi
kèm, hoc sử dụng phụ kiện không phải do SAMSUNG cung
cấp.
4. Sản phẩm được lp đt, duy trì bảo dưỡng, hoạt động vượt mức
hướng dẫn của nhà sản xuất SAMSUNG
5. Sản phẩm đã được thay đổi, điều chỉnh hoc sửa cha bởi
bên thứ ba không thuộc hệ thống ủy quyền bảo hành sản
phẩm của SAMSUNG.
6. Không bảo hành cho các phụ kiện kèm theo sản phẩm: Dây
cáp, đầu nối, Pin ngun...
7. Không đáp ứng điều kiện bảo hành được quy định tại mục A.
QUÝ KHCH VUI LÒNG LIÊN HỆ VỚI CHÚNG TÔI THEO SỐ
ĐIỆN THOẠI (Miễn phí cuộc gọi).
1800 588 889
Cảm ơn Qu khách đã la chọn và sử dụng sản phẩm của
Công ty TNHH Điện Tử SAMSUNG VINA.
1. Phục vụ Quý khách trong quá trình sử dụng sản phẩm luôn
được chúng tôi quan tâm chăm sóc.
- Khi Quý khách cần được tư vấn để sử dụng sản phẩm
- Khi Quý khách cần biết thông tin để mua sản phẩm mới
- Khi sản phẩm của Quý khách bị hư hỏng, yêu cầu dịch vụ
bảo hành và bảo trì
QUÝ KHCH HÃY LIÊN HỆ CHÚNG TÔI THEO SỐ ĐIỆN
THOẠI (Miễn phí cuộc gọi)
1800 588 889
Chúng tôi sẽ đáp ứng các yêu cầu của Khách hàng trong
thời gian sớm nhất
2. Muốn biết thông tin về thời hạn bảo hành hiện tại của sản
phẩm, Quý khách nhn tin theo cú pháp
- [14 số Sê Ri máy] gửi 6060 (Ví dụ 21323YWS588889 gửi
6060
).
- Khách hàng sẽ nhận được tin nhn xác nhận thời hạn
bảo hành của sản phẩm t tổng đài 6060 với nội
dung: Chúc mng Quý khách đến với dịch vụ Bảo
Hành Điện Tử của SAMSUNG. Thời hạn bảo hành của
máy XXXX t Ngày/Tháng/ Năm
3. Tạo thuận tiện cho việc liên hệ đến Quý khách trong thời
gian yêu cầu dịch vụ bảo hành. Khi liên hệ với chúng tôi, xin
Quý khách vui lòng cung cấp thông tin cụ thể như sau:
- Tên của Quý khách để chúng tôi liên hệ.
- Địa chỉ nơi Quý khách sử dụng sản phẩm.
- Số điện thoại hiện tại có thể liên hệ thông suốt trong
quá trình sửa cha sản phẩm
Rất mong nhận được sự cộng tác và nhng ý kiến đóng
góp của Quý khách.
THÔNG TIN BO HNH
繁體中文 - 2
安全資訊安全資訊
安全警告安全警告
為減少觸電的危險，請勿取下機蓋（或後蓋）
。
本裝置內部沒有使用者可自行維修的零件。請
讓合格的維修人員進行維修。
請參閱以下表格，查看可能出現在 Samsung
產品上 的 符 號說明。
注意注意
存在觸電的危險， 存在觸電的危險，
請勿打開請勿打開
此符號表示內部有高壓電。
以任何方式碰觸本產品的任何內
部零 件均 有危 險。
此符號表示本產品隨附關於操作
與維 護的重 要說明文件。
II 類產品：此符號表示不需要連接
接地。
若此符號沒有出現在含電源線的產
品上，則該產品必須牢固連接至保
護性接地 (地線)。
AC 電壓：此符號表示額定電壓的
標記為 AC 電壓。
DC 電壓：此符號表示額定電壓的
標記為 DC 電壓。
注意，使用時須參照說明指示：此
符號指示用戶查閱使用者手冊以取
得 進一 步的 安 全相關 資 訊。
警告警告
為降低發生火災或觸電的風險，請勿使
本裝置淋雨或將其放置在潮濕的環境
中。
請勿在產品周圍使用含有化學物質的液
體薰蒸器，例如驅蚊劑或空氣清新劑。
如果蒸氣接觸產品表面或進入產品，可
能會使產品染上汙垢或故障。
注意注意
為避免觸電，請將插頭的寬插腳對準寬
插 槽 並 將 它 完 全 插 入。
本裝置一律要連接至帶有保護接地連接
的交流電 源 插座。
要斷開本裝置的電源，必須從電源插座
上拔下插頭，因此電源插頭應該易於操
作。
請勿使本裝置滴到水或濺到水。請勿在
本裝置上放置裝有液體的物件，如花
瓶。
若要完全關閉本裝置，必須從牆上插座
拔下電源插頭。因此，電源插頭必須隨
時都可輕 鬆快 速拔插。
繁體中文 - 3
注意事項注意事項
1. 1. 請確保家中的交流電符合本產品底部
的識別貼紙上所列的電源要求。產品水
平 安 裝 在 平台（傢 俱）上，並 在 周圍 留 出
足夠的空間用於通風 7~10 公分。請確
保通風槽沒有被遮擋。不要將裝置放置
在放大器或可能會變熱的裝置上。本裝
置設計為可以連續使用。
若要完全關閉裝置，請從牆上插座拔下
交流 電 源插 頭。如 果您 打算長 時間 不使
用裝置，請拔下裝置的電源插頭。
2. 2. 在雷暴期間，請從牆上插座拔下交流電
源轉接器。閃電造成的電壓尖峰可能會
損 壞 裝 置。
3. 3. 不要將裝置放置在陽光直射到的位置
或靠近熱源的位置。這可能導致產品過
熱，從 而使 得 裝置 發生 故障。
4. 4. 避免產品受潮（例如遠離 花瓶）、遠離
高熱位置（例如壁爐）或會形成強磁場
或電場的裝置。如果裝置發生故障，請
從交流電源插座中拔下電源插頭。本產
品並非設計為供工業使用。僅限個人使
用。如 果 您的產 品貯 藏在 寒 冷 的溫 度
中，則 可能 會發 生冷 凝。如 果在冬天 運
輸裝置，請靜候約 2 小時，直到裝置達
到室溫後再使用。
5. 5. 與產品配合使用的電池含有對環境有
害的化學物品。 請勿將電池放入一般
家庭垃圾筒中。請勿將電池置於火
中。不 要使 電 池短 路、分 解 或過 熱。
注意 : 注意 : 若沒有正確更換電池，將會有爆
炸的危險。 請使用相同類型的電池來
更 換。
繁體中文 - 4
目錄目錄
01 檢查元件 601 檢查元件 6
02 產品概覽 702 產品概覽 7
有源音箱前方面板/上方面板
---------------------------------
7
有源音箱底部面板
---------------------------------
8
03 使用遙控器 903 使用遙控器 9
在使用遙控器前插入電池 (AAA 電池 X 2) --------------------------------- 9
如何使用遙控器
---------------------------------
9
設定 (音效控制)
---------------------------------
12
使用隱藏按鈕 (多功能按鈕)
---------------------------------
13
不同音效模式的輸出規格
---------------------------------
13
使用電視遙控器調整有源音箱音量 --------------------------------- 15
04 連接有源音箱 1604 連接有源音箱 16
連接電力
---------------------------------
16
將有源音箱連接至有源重低音音箱
---------------------------------
17
將 Samsung 無線後置揚聲器套件連接至 Soundbar
---------------------------------
19
05 使用有線方式連接至電視 2005 使用有線方式連接至電視 20
方法 1。使用 HDMI 纜線連接電視
---------------------------------
20
方法 2。使用光纖纜線連接
---------------------------------
22
使用 Q-Symphony 功能
---------------------------------
23
06 使用無線方式連接至電視 2406 使用無線方式連接至電視 24
透過 Bluetooth 連線
---------------------------------
24
繁體中文 - 5
07 連線外部裝置 2607 連線外部裝置 26
方法 1。使用 HDMI 纜線連接
(能夠使用 Dolby Atmos® 解碼和播放)
---------------------------------
26
方法 2。使用光纖纜線連接
---------------------------------
27
08 連接 USB 儲存裝置 2808 連接 USB 儲存裝置 28
09 連線行動裝置 2909 連線行動裝置 29
透過藍牙連線
---------------------------------
29
使用感應連結
---------------------------------
33
10 安裝掛牆托架 3410 安裝掛牆托架 34
安裝注意事項
---------------------------------
34
牆面安裝元件
---------------------------------
34
11 將有源音箱放置在電視架上 3611 將有源音箱放置在電視架上 36
12 軟體更新 3712 軟體更新 37
如何檢查韌體版本
---------------------------------
37
更新程序
---------------------------------
37
若沒 有 顯 示「U P G R」
---------------------------------
38
13 疑難排解 3913 疑難排解 39
14 授權 4114 授權 41
15 關於維修的重要說明 4215 關於維修的重要說明 42
16 規格和指南 4316 規格和指南 43
規格
---------------------------------
43
繁體中文 - 6
01 01 檢查元件檢查元件
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
有源音箱主裝置有源音箱主裝置 有源重低音音箱有源重低音音箱 遙控器/電池遙控器/電池
x 2
電線 電線
(有源重低音音箱、有源音箱)(有源重低音音箱、有源音箱)
HDMI 纜線HDMI 纜線 牆面安裝導桿牆面安裝導桿
x 2
(M4 x L10)
x 2
x 2
支撐螺絲支撐螺絲 螺絲螺絲 掛牆托架掛牆托架
電源和消耗功率，請參考本產品上的標籤。(標籤 : 有源音箱主裝置底部)
若要購買其他元件或選用纜線，請洽詢 Samsung 服務中心或是 Samsung 客戶服務。
配件的外觀可能與上面的圖例略有差異。
設計和規格若有變更，恕不另行通知。
繁體中文 - 7
02 02
產品概覽產品概覽
有源音箱前方面板/上方面板有源音箱前方面板/上方面板
上方面板上方面板
顯示器 顯示器
顯示產品狀態和目前模式。
(電源) 按鈕 (電源) 按鈕
開啟及關閉電 源。
Auto Power Down 功能 Auto Power Down 功能
裝置會在下列情況自動關閉。
– TV ARC TV ARC 和和 TV eARC / HDMI / BT / USB / D.IN TV eARC / HDMI / BT / USB / D.IN 模式：若連續 18 分鐘都沒有音訊訊號。
(音量) 按鈕 (音量) 按鈕
調整音量。
調整時，音量等級會顯示在有源音箱前方顯示器上。
(訊號源(訊號源) 按鈕) 按鈕
選擇訊號源輸入模式。
輸入模式輸入模式 顯示器顯示器
ARC (HDMI OUT) 輸入 TV ARC 和 TV eARC
HDMI 輸入 HDMI
BLUETOOTH 模式 BT
USB 模式 USB
光纖數位數入 D.IN
若 要 開 啟「BT PAIRINGBT PAIRING」模 式，請 將 訊 號 源 變 更 為「BTBT」模 式，然 後 按 住 (訊號源) (訊號源) 按
鈕超過 5 秒。
您插入交流電源線後，電源鍵會 4 到 6 秒鐘內生效。
當您開啟本裝置時，可能會延遲 4 到 5 秒後，裝置才會發出聲音。
如果您只想從有源音箱欣賞聲音，則必須從電視的 音訊設定 選單中關閉電視的揚聲
器。請參閱電視隨附的使用者手冊。
繁體中文 - 8
有源音箱底部面板有源音箱底部面板
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWERPOWER
連接 有源音 箱的交流電源線。
DIGITAL AUDIO IN (OPTICAL)DIGITAL AUDIO IN (OPTICAL)
連接至外部裝置的數位 (光纖) 輸出。
HDMIHDMI
使用 HDMI 纜線同時輸入數位視訊和音訊訊號。
連接至外部裝置的 HDMI 輸出。
HDMI TO TV (eARC/ARC)HDMI TO TV (eARC/ARC)
連接至電視上的 HDMI (eARC) 插孔。
USB (5V 0.5A)USB (5V 0.5A)
在此處連接 USB 裝置，即可透過有源音箱播放 USB 裝置上的音樂檔案。
在完成元件之間的所有連接之前，請勿將此裝置或其他元件連接至交流電插座。
繁體中文 - 9
03 03 使用遙控器使用遙控器
在使用遙控器前插入電池 (AAA 電池 X 2)在使用遙控器前插入電池 (AAA 電池 X 2)
以箭頭方向滑動後蓋，直到完全卸下為止。
按照正確的電極方向插入 2 個 AAA 電池
(1. 5 V )。將 後 蓋滑 回原位。
如何使用遙控器如何使用遙控器
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
電源電源
開啟及關閉有源音箱。
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
訊號源訊號源
按下可選擇連接至有源音箱的訊號源。
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
靜音靜音
按下 (靜音)(靜音) 按鈕以靜音聲音。
再次按下以取消靜音聲音。
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
音量音量
向上或向下推動按鈕可調整音量。
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
靜音靜音
按下 音量音量 按 鈕 以靜音。再 次 按 下 可 取
消靜音。
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
繁體中文 - 10
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
CH LEVELCH LEVEL
按下按鈕即可調整每個揚聲器的音量。
按下按鈕即可選擇 CENTER LEVELCENTER LEVEL 或 TOP LEVELTOP LEVEL，然 後使 用向上/向下向上/向下按
鈕，將音量調整為介於 -6 到 +6 之間。
若連接後置揚聲器 (另售) 時，則會支援 REAR LEVELREAR LEVEL 設定。 使用向上/向向上/向
下下按鈕將 REAR LEVELREAR LEVEL 的音量調整為介於 -6 到 +6 之間。
VOL WOOFER
SOUND
MODE
PAIR
向上/向下/向向上/向下/向
左/向右左/向右
按下指示區域選擇向上/向下/向左/向右。按下指示區域選擇向上/向下/向左/向右。
按下按鈕上的向上/向下/向左/向右選擇或設定功能。
重複重複
若要 在「USBUSB」模 式中 使 用重 複 功能，請 按 向上向上按鈕。
音樂略過音樂略過
按向右向右按 鈕可選 擇 下一 個 音 樂 檔 案。按 向左向左按 鈕可選 擇上一 個 音 樂 檔 案。
ID SETID SET
按住向上向上按鈕 5 秒，以完成 ID SETID SET (連接至無線有源重低音音箱或無線後
置揚聲器 時)。
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
音效控制音效控制
您可以按下按鈕設定音訊功能。 您可以使用向上/向下向上/向下按鈕調整所需設定。
VOICE ENHANCE ON/OFF VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF NIGHT MODE ON/OFF SYNC SYNC SOUND SOUND
GROUPING ON/OFF GROUPING ON/OFF PRIVATE REAR SOUND ON/OFF PRIVATE REAR SOUND ON/OFF VIRTUAL ON/OFF VIRTUAL ON/OFF
使用向上/向下向上/向下按鈕可將 VOICE ENHANCEVOICE ENHANCE、NIGHT MODENIGHT MODE 及 VIRTUALVIRTUAL 音
訊功能調整為 ON/OFFON/OFF。 (在「USBUSB」或「BTBT」模 式中無 法 使 用 VIRTUALVIRTUAL 功
能。)
按住 (音效控制)(音效控制) 按鈕大約 5 秒，以調整每個頻帶的聲音。可使用向左/向左/
向右向右按鈕選擇 150Hz、300Hz、600Hz、1.2kHz、2.5kHz、5kHz 和 10kHz，每項
都能使用向上/向下向上/向下按鈕調整為介於 -6 到 +6 之間的設定。
(請確認聲音模式設定為「STANDARDSTANDARD」。)
當連接後置揚聲器 (另售) 時，會支援「SOUND GROUPINGSOUND GROUPING」和「PRIVATE PRIVATE
REAR SOUNDREAR SOUND」設 定。
請參閱第 12 頁 上 的「設定 設定 (音效控制) (音效控制)」。
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Bluetooth Bluetooth
PAIRPAIR
將有源音箱切換至 Bluetooth 配對模式。
按下 PAIRPAIR 按 鈕 並 等 待「BT PAIRINGBT PAIRING」畫面出現，以連線至新的 Bluetooth 裝
置。
繁體中文 - 11
播放/暫停播放/暫停
VOL WOOFER
SOUND
MODE
PAIR
按下 p 按 鈕可 暫 停音 樂 檔案。
若 您 再 次 按 下此 按 鈕，就 會 播 放 音 樂 檔案。
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
資訊資訊
按下後，隨即出現各種模式的資訊。 (請參閱第 7 頁。)
SOUND SOUND
MODEMODE
VOL WOOFER
SOUND
MODE
PAIR
您 可以 按 下 按 鈕 選 擇 想要 的 聲 音 模 式。
SURROUND SOUND SURROUND SOUND GAME PROGAME PRO ADAPTIVE SOUNDADAPTIVE SOUND DTS VIRTUAL:X DTS VIRTUAL:X
STANDARDSTANDARD
– SURROUND SOUND SURROUND SOUND
提供比標準更廣的音場。
– GAME PRO GAME PRO
提供立體聲以讓您在遊戲時沉浸在動作中。
– ADAPTIVE SOUND ADAPTIVE SOUND
即時分析內容並根據內容特徵自動提供最佳音場。
– DTS VIRTUAL:X DTS VIRTUAL:X
無論何種內容，都能帶來身臨其境的 3D 音效。
– STANDARD STANDARD
輸出原始聲音。
DRC (Dynamic Range Control)DRC (Dynamic Range Control)
讓您將動態範圍控制套用至 Dolby Digital 和 DTS Digital 音軌。當有源音箱關
閉時按住 SOUND MODESOUND MODE 按鈕 5 秒鐘以上，即可開啟或關閉 DRC (動態範圍
控制)。DRC 開啟時，會降低過大的音量。(聲音可能會扭曲。)
Bluetooth Power Bluetooth Power
此功能可讓有源音箱在接收來自先前連線的電視或藍牙裝置的連線請求
時，自動開啟有源音箱。預設設定為開啟。
– 按住 SOUND MODESOUND MODE 按鈕超過 5 秒，可關閉 Bluetooth Power 功能。
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
WOOFER WOOFER
(BASS) 等級(BASS) 等級
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
向上或向下推動按鈕以將有源重低音音箱 (低音) 的音量調整為 -12 或介於 -6
到 +6 之間。若要將有源重低音音箱 (低音)音量設定為 0 (預設)，請按下按鈕。
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
TONE TONE
CONTROLCONTROL
您可以按下按鈕調整高音或低音的音量。
按下按鈕即可選擇 TREBLETREBLE 或 BASSBASS，然後使 用向上/向下向上/向下按 鈕，將音 量 調
整為介於 -6 到 +6 之間。
繁體中文 - 12
設定 設定 (音效控制) (音效控制)
VOICE ENHANCE ON/OFFVOICE ENHANCE ON/OFF : 此模式可讓您更容易聽見電影及電視內的口語對話。
NIGHT MODE ON/OFFNIGHT MODE ON/OFF : This此模式為夜間觀看的最佳選擇，可調整設定將音量調低但
仍保持對話清晰。
SYNCSYNC : 如果電視上的視訊與有源音箱的音訊不同步，請按下 (音效控制) (音效控制) 按鈕以選
擇 SYNCSYNC，然後 使 用向上/向下向上/向下按鈕在 0~300 毫秒之間設定音訊延遲。(不可用於「USBUSB」
或「BTBT」模 式。)
SOUND GROUPING ON/OFFSOUND GROUPING ON/OFF: 有源音箱主裝置和後環繞喇叭會播放整個音效而非環繞
音 效，很 適合 一 群人在 大 空間中 聽音 樂。
– 當連接後環繞喇叭時會初次啟用此功能表，之後不論後環繞喇叭連接狀態為何，該
功能表都會維持啟用狀態。
– 如果您啟用此模式，則各聲音模式中的聲音不會有任何差異。
– 聲音不會從有源音箱主裝置和後環繞喇叭的所有喇叭裝置傳出，而是只會從部分
預先確定的裝置傳出，這會因型號而異。
PRIVATE REAR SOUND ON/OFFPRIVATE REAR SOUND ON/OFF : 這個模式會將聲音設定為只從後環繞喇叭傳出，讓
您在不受他人打擾的情況下聆聽。
– 如果您啟用此模式，則聲音不會從有源音箱主裝置和有源重低音音箱傳出。聲音只
會從後環繞喇叭的前方頻道傳出。
– 如果您啟用此模式，則各聲音模式中的聲音不會有任何差異。
– 這項功能會在電源關閉或是失去後環繞喇叭的連接時關閉。
– 功能表只會在連接後環繞喇叭時啟動。
– 當 Q-Symphony 功能開啟時，這個模式會自動關閉並變得無法使用。
VIRTUAL ON/OFFVIRTUAL ON/OFF : Dolby Virtual 功能可 ON/OFFON/OFF.
繁體中文 - 13
使用隱藏按鈕 (多功能按鈕)使用隱藏按鈕 (多功能按鈕)
隱藏按鈕隱藏按鈕
參考頁面參考頁面
遙控器按鈕遙控器按鈕 功能功能
WOOFER (向上) 電視遙控器開啟/關閉 (待命) 第 15 頁
向左 電視自動連線開啟/關閉 (藍牙就緒) 第 25 頁
向上 ID SET 第 10 頁
(音效控制)
7 環帶 EQ 第 10 頁
SOUND MODE
DRC ON/OFF (待命) 第 11 頁
Bluetooth Power 開啟/關閉 第 11 頁
PAIR
多個 Bluetooth 連線開啟/關閉
(待命)
第 32 頁
不同音效模式的輸出規格不同音效模式的輸出規格
效果效果 輸入輸入
輸出輸出
僅使用有源重低音音僅使用有源重低音音
箱箱
使用有源重低音音箱使用有源重低音音箱
與無線後置揚聲器套與無線後置揚聲器套
件件
SOUND MODESOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
SURROUND SURROUND
SOUNDSOUND
2.0 頻道
3.1.2 頻道 5.1.2 頻道
5.1 頻道 3.1.2 頻道 5.1.2 頻道
Dolby Atmos® 3.1.2 頻道 5.1.2 頻道
GAME PROGAME PRO
2.0 頻道
3.1.2 頻道 5.1.2 頻道
5.1 頻道 3.1.2 頻道 5.1.2 頻道
Dolby Atmos® 3.1.2 頻道 5.1.2 頻道
ADAPTIVE ADAPTIVE
SOUNDSOUND
2.0 頻道
3.1.2 頻道 5.1.2 頻道
5.1 頻道 3.1.2 頻道 5.1.2 頻道
Dolby Atmos® 3.1.2 頻道 5.1.2 頻道
DTS DTS
VIRTUAL:XVIRTUAL:X
2.0 頻道
3.1.2 頻道 5.1.2 頻道
5.1 頻道 3.1.2 頻道 5.1.2 頻道
Dolby Atmos® 3.1.2 頻道 5.1.2 頻道
STANDARDSTANDARD
2.0 頻道
2.1 頻道 2.1 頻道
5.1 頻道 3.1 頻道 5.1 頻道
Dolby Atmos® 3.1.2 頻道 5.1.2 頻道
繁體中文 - 14
Samsung 無線後置揚聲器套件可另外購買。若要購買套件，請聯絡您購買有源音箱時的
廠商。
若輸入訊號源是 Dolby Atmos®，則僅限有源重低音音箱的設定可提供 3.1.2 頻道音訊，
而有源重低音音箱與無線後置揚聲器套件設定可提供 5.1.2 頻道音訊。
使用 STANDARDSTANDARD 模式時，後置揚聲器將不會產生用於 2 個聲道輸出的聲音。
若要啟用後置揚聲器的聲音，請將音效模式變更為 SURROUND SOUNDSURROUND SOUND。
繁體中文 - 15
使用電視遙控器調整有源音箱音量使用電視遙控器調整有源音箱音量
使用電視遙控器調整有源音箱音量。
只有在使用紅外線遙控器時才能使用此功能。 不支援藍牙遙控器 (需要配對的遙控
器)。
將電視揚聲器設定為外部揚聲器外部揚聲器以使 用此 功 能。
支 援此功 能的 製造商：
Samsung、VIZIO、LG、Sony、Sharp、PHILIPS、PANASONIC、TOSHIBA、Hisense、RCA
1. 1. 關閉有源音箱。
2. 2. 按住 WOOFERWOOFER 按鈕 5 秒。
每次您按住 WOOFERWOOFER 按鈕 5 秒時，就會按照下列順序切換模式：「OFF-TV REMOTEOFF-TV REMOTE」
( 預 設 模 式 ) 、「 SAMSUNG-TV REMOTESAMSUNG-TV REMOTE」、「ALL-TV REMOTEALL-TV REMOTE」。
遙控器按鈕遙控器按鈕 顯示器顯示器 狀態狀態
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
OFF-TV REMOTEOFF-TV REMOTE
(預設模式)
停用電視 遙控器。
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
SAMSUNG-TV REMOTESAMSUNG-TV REMOTE
啟用 Samsung TV 的紅外線遙控器。
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
ALL-TV REMOTEALL-TV REMOTE
啟用第三方電視的紅外線 遙控器。
繁體中文 - 16
04 04 連接有源音箱連接有源音箱
連接電力連接電力
使用電源元件以下列順序將有源重低音音箱和有源音箱連接至電源插座：
1. 1. 將電源線 AA 端連接至有源重低音音箱，並將 BB 端連接至電源插座。
2. 2. 將電源線 AA 端連接至有源音箱，並將 BB 端連接至電源插座。”
請參見下圖。
電源和消耗功率，請參考本產品上的標籤。(標籤 : 有源音箱主裝置底部)
有源重低音音箱有源重低音音箱
後側後側
電源插座電源插座
電線電線
BB
AA
連接電力連接電力
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
POWER
有源音箱主裝置底部有源音箱主裝置底部
AA
BB
連接電力連接電力
電線電線
電源插座電源插座
繁體中文 - 17
將有源音箱連接至有源重低音音箱將有源音箱連接至有源重低音音箱
連接有源重低音音箱後，即可享受豐富的低音音效。
有源重低音音箱和有源音箱之間的自動連線有源重低音音箱和有源音箱之間的自動連線
將電纜連接至有源音箱和有源重低音音箱之後，再開啟電源時，有源重低音音箱會自動連
線至有源音箱。
自動配對完成後，有源重低音音箱後側的藍色指示燈會亮起。
有源重低音音箱後側的 LED 指示燈亮起有源重低音音箱後側的 LED 指示燈亮起
LEDLED 狀態狀態 說明說明 解決方案解決方案
藍色藍色
亮
成功連線 (正常運作) -
閃爍
正在恢復連線
檢查連接至有源音箱主裝置的
電源線是否正確連接，或等待
大約 5 分鐘。若持續閃爍，請嘗
試手動連 線 有源 重低音 音箱。
請參閱第 18 頁。
紅色紅色
亮
待命 (有源音箱主裝置關
閉)
檢查連接至有源音箱主裝置
的電纜是否正確 連接。
連線失敗
重新連線。請參見第 18 頁
的手 動 連 線說明。
紅色和藍色紅色和藍色
閃爍
故障
請查看手冊中 Samsung 服務中
心的聯 絡 資 訊。
繁體中文 - 18
若自動連線失敗，請手動連線有源重低音音箱若自動連線失敗，請手動連線有源重低音音箱
在執行手動連線之前，請進行以下程序：在執行手動連線之前，請進行以下程序：
檢查有源音箱和有源重低音音箱之間的電纜是否正確連接。
確認有源音 箱為開啟。
1. 1. 當紅燈恆亮或藍燈緩慢閃爍時，按住有源重低音音箱後方的 ID SET 至少 5 秒。
有源重低音音箱後側的紅色指示燈會關閉，而且藍色指示燈會閃爍。
快速閃爍藍快速閃爍藍
燈燈
有源重低音音箱後側有源重低音音箱後側
5 Sec
有源重低音音箱後側有源重低音音箱後側
2. 2. 首先按下遙控器上除電源電源按鈕之外的任一按鈕開啟顯示器，然後按下遙控器的向上向上按
鈕至少 5 秒。
ID SETID SET 訊息會短暫地出現在有源音箱的顯示器上，然後消失。
有源音箱將會在 ID SETID SET 完成後自動開啟電源。
SOUND
MODE
PAIR
5 Sec
ID SETID SET
SAMSUNG 標誌位於上方SAMSUNG 標誌位於上方
3. 3. 檢查 LINK LED 燈是否持續亮著藍燈 (連線完成)。
藍燈亮起 藍燈亮起
有源音箱和無線有源重低音音箱之間
建立連線後，LINK LED 指示燈就會停
止 閃 爍，並 持 續 亮 著 藍 燈。
繁體中文 - 19
附註附註
在完成元件之間的所有連接之前，請勿將本產品電線或電視連接至牆面插座。
在移動或安裝本產品之前，務必關閉電源並拔除電線。
如果主裝置已關閉電源，無線有源重低音音箱將會進入待機模式，而且後面的
STANDBY LED 燈將會在閃爍藍燈數次後呈現紅色。
若您在有源音箱附近使用頻率 (5.8GHz) 與有源音箱相同的裝置，干擾可能會造成聲音
中斷。
主裝置無線訊號的最大發射距離約為 10 公尺，但可能因不同的操作環境而異。若鋼筋
水泥或金屬牆位於主裝置和無線有源重低音音箱之間，則系統可能完全無法操作，因
為無線訊號無法穿透金屬。
注意事項注意事項
無線接收天線內建於無線有源重低音音箱。讓裝置遠離水和濕氣。
為獲得最佳聆聽效果，請確定無線有源重低音音箱和無線後置揚聲器 (分售) 周圍的區
域沒有任 何障礙 物。
將 Samsung 無線後置揚聲器套件連接至 Soundbar將 Samsung 無線後置揚聲器套件連接至 Soundbar
透過將 Samsung 無線後置揚聲器套件 (SWA-9250S，另售) 連接至有源音箱，可擴大至逼真
的 無 線 環 場 音效。
如需連接的詳細資訊，請參閱 Samsung 無線後置揚聲器套件手冊。
繁體中文 - 20
05 05 使用有線方式連接至電視 使用有線方式連接至電視
從有源音箱透過有線或無線連接聆聽電視聲音。
若有源音箱連接至所選的 Samsung TV，則可使用電視遙控器控制有源音箱。
– 在您使用光纖纜線將有源音箱連接至電視後，2017 年及之後支援藍牙功能的
Samsung Smart TV 可支援此功能。
– 此功能也可以使用電視功能表調整音場和各種設定，以及音量和靜音。
方法 1。使用 HDMI 纜線連接電視方法 1。使用 HDMI 纜線連接電視
連接支援 HDMI ARC/eARC (音訊傳回頻道/增強音訊傳回頻道) 的電視連接支援 HDMI ARC/eARC (音訊傳回頻道/增強音訊傳回頻道) 的電視
注意注意
若同時連接了 HDMI 纜線和光纖纜線，則會先收到 HDMI 訊號。
若要在電視和有源音箱之間連接 HDMI 纜線，請務必連接標記為 ARC 或 eARC 的
終端。 否則，電視聲音可能無法輸出。
建議的纜線為 High Speed HDMI Cable with EthernetHigh Speed HDMI Cable with Ethernet。
連接支援 eARC 功能的電視時，「TV eARCTV eARC」會 出 現 在 顯 示 器 上 並 發 出 聲 音。
ARC/eARC 功能支援 Dolby Atmos®。
有源音箱底部有源音箱底部
HDMI IN
(eARC)
USB (5V 0.5A)
HDMI TO TV
(eARC/ARC)
連接至有源音箱主裝置的 連接至有源音箱主裝置的
HDMI TO TV (eARC/ARC) HDMI TO TV (eARC/ARC)
連 接埠。連 接埠。
有源音箱上方有源音箱上方
TV ARCTV ARC
和
TV eARCTV eARC
連接至電視的 HDMI IN 連接至電視的 HDMI IN
(ARC) 和 (eARC) 連接埠。(ARC) 和 (eARC) 連接埠。
HDMI 纜線 HDMI 纜線
1. 1. 在有源音箱和電視開啟時，連接 HDMI 纜線，如圖所示。
2. 2. 「TV ARCTV ARC」和「TV eARCTV eARC」出現在有源音箱主裝置的顯示視窗上，而有源音箱會播放電
視聲音。
繁體中文 - 21
電視設定中的 eARC 功能開啟時，會顯示「TV eARCTV eARC」。
如要與 eARC 連接，電視功能表中的 eARC 功能需設定為開啟。請參閱電視使用手冊，
瞭解關於設定的詳細資訊。 (例如 Samsung TV：首頁 ( ) → 功能表 → 設定 ( )
→ 所有設定 ( ) → 音效 → 進階設定 HDMI-eARC 模式 (自動))
若聽不到電視聲音，請按下遙控器上或有源音箱上方的 (訊號源) (訊號源) 按鈕以切換至
「TV ARCTV ARC」和「TV eARCTV eARC」模 式。
螢幕會顯示
「TV ARCTV ARC」和「TV eARCTV eARC」
，並 播 放 電 視 聲
音。
若「TV ARCTV ARC」和「TV eARCTV eARC」沒 有出 現 在 有源 音 箱 主裝 置 的 顯 示視 窗中，請 確 認
HDMI 纜線是否連接至正確的連接埠。
使用電視遙控器上的音量按鈕變更有源音箱的音量。
附註附註
使用 HDMI 纜線將支援 HDMI ARC/eARC (音訊傳回頻道/增強音訊傳回頻道) 的電視連
接至有源音箱時，您可以傳輸數位視訊和音訊資料，而不必另外連接光纖纜線。
如果可能，建議您使用空心 HDMI 纜線。若您使用實心 HDMI 纜線，請使用直徑小於
14 公釐的纜線。
若 HDMI 纜線不支援 ARC 和 eARC，則此功能無法使用。
ARC 與 eARC 的頻寬有所差異。eARC 為音訊傳回頻道的增強版本，且頻寬比 ARC 高出
許多。 較高的頻寬可提高資料傳輸量。 因此，有了 eARC 頻道，您就可以享受 Dolby
Atmos® 等格式的音效。
若廣播中的音訊以杜比數位編碼，而電視上的「數位輸出音訊格式」設定為 PCM，則建
議您將設定變更為杜比數位。變更電視上的設定後，將能體驗更好的聲音品質。(不同
的電視製造商可能會在電視功能表使用不同的字詞來表示 Dolby Digital 和 PCM)
繁體中文 - 22
方法 2。使用光纖纜線連接方法 2。使用光纖纜線連接
預先連接檢查清單預先連接檢查清單
若同時連接了 HDMI 纜線和光纖纜線，則會先收到 HDMI 訊號。
若使用光纖纜線且終端有蓋子，務必取下蓋子。
使用光纖纜線時，其必須設定為「
D.IND.IN
」模 式。
OPTICAL OUT
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
有源音箱底部有源音箱底部
光纖纜線 光纖纜線
(未提供)(未提供)
D.IND.IN
有源音箱上方有源音箱上方
1. 1. 使用數位光纖纜線 (未提供) 將有源音箱上的 DIGITAL AUDIO IN (OPTICAL)DIGITAL AUDIO IN (OPTICAL) 插孔連
接至電視上的 OPTICAL OUT 插孔。
2. 2. 按下上方面板或遙控器上的 (訊號源)(訊號源) 按 鈕，然 後 選 擇「D.IND.IN」模 式。
繁體中文 - 23
使用 Q-Symphony 功能使用 Q-Symphony 功能
將有源音箱連接至支援 Q-Symphony 功能的 Samsung TV，即可同時從有源音箱和電視
播放聲音。使用 Q-Symphony 功能，電視播放的環繞音能讓您享受更加豐富、立體的環
繞 音效。
當 連 接 有 源 音 箱 時 ，「 Q-SymphonyQ-Symphony」功 能 表會 出 現 在 電 視 上。
設 定（ ）→ 所有設定（ ）→ 音效 → 音效輸出
電視功能表範例: Q-SymphonyQ-Symphony
電視功能表電視功能表
或者或者
光纖纜線 (未提供)光纖纜線 (未提供)
HDMI 纜線 HDMI 纜線
TV ARCTV ARC
或者或者
D.IND.IN
附註附註
這可以根據電視支援的轉碼器來操作。
只有在連接 HDMI 纜線或光纖纜線（未提供）時，才支援此功能。
顯示的訊息可能因電視型號而異。
此功能適用於某些 Samsung TV 和某些有源音箱型號。
請確認您的電視和有源音箱已連接至相同的無線路由器/頻率。
繁體中文 - 24
06 06 使用無線方式連接至電視 使用無線方式連接至電視
透過 Bluetooth 連線透過 Bluetooth 連線
若電視使用藍牙連線，您可以聆聽立體聲音效，且省去連接纜線的麻煩。
一次只能連線一台電視。
SOUND
MODE
PAIR
或者或者
BT PAIRINGBT PAIRING
初始連線初始連線
1. 1. 按下遙控器上的 PAIRPAIR 按 鈕 以 進 入「 BT PAIRINGBT PAIRING」模 式。
(或者)(或者)
a. a. 按下上方面板 上的 (訊號源)(訊號源) 按 鈕，然 後 選 擇「BTBT」。
如 果 有 連 線 記 錄 ，「 BTBT」會在幾秒鐘後自動變更為「BT PAIRINGBT PAIRING」或 變更 為
「BT READYBT READY」。
b. b. 若 出 現「BT READYBT READY」， 請 在 有 源 音 箱 的 上 方 面 板 按 住 (訊號源)(訊號源) 超過
5 秒，以顯示「BT PAIRINGBT PAIRING」。
2. 2. 選擇電視上的藍牙模式。 (如需更多資訊，請參見電視手冊。)
3. 3. 從 電 視 畫面 上 的 清單中 選 擇「[AV] Q-Series Soundbar[AV] Q-Series Soundbar」。
可 用 的 有 源 音 箱 會 在 電 視 藍 牙 裝 置 清 單 中以「Needs PairingNeeds Pairing」或「PairedPaired」顯 示。
若要連線至有源音箱，請選擇訊息並建立連線。
若電視已連線，則 [電視名稱電視名稱] →「BTBT」會出現在有源音箱前方顯示器上。
4. 4. 您現在可以從有源音箱聆聽電視聲音。
若裝置無法連線若裝置無法連線
若先前連線的有源音箱清單 (例如「[AV] Q-Series Soundbar[AV] Q-Series Soundbar」) 出現在清單中，請刪除。
然後重複步驟 1 到 3。
附註附註
首次將有源音箱連線至電視後，請使用「BT READYBT READY」模 式重 新連 線。
繁體中文 - 25
從電視中斷有源音箱連線從電視中斷有源音箱連線
按下上方面板或遙控器上的
(訊號源)(訊號源)
按鈕，然後切換為除了「BTBT」以 外 的任 何 模 式。
中斷連線需要時間，因為電視必須收到來自有源音箱的回應。(所需時間依電視型號而
不 同。)
若要 取消有源 音 箱 和 電視 之 間 的自動藍 牙連 線，請在 有源音 箱處 於「BT READYBT READY」狀 態
時，按下遙控器上的向左向左按鈕 5 秒。(切換開啟 → 關閉)
BT READY 和 BT PAIRING 之間有什麼差異？ BT READY 和 BT PAIRING 之間有什麼差異？
BT READYBT READY：在此模式中，您可以搜尋先前連線的電視或將先前連線的行動裝置連線
至有源音 箱。
BT PAIRINGBT PAIRING : 在此模式中，您可以將新的裝置連線至有源音箱。
(按下遙控器上的 PAIR PAIR 按鈕，或按住有源音箱上方的 (訊號源)(訊號源) 按鈕超過 5 秒，
同時 有源音 箱 處於「BTBT」模 式。)
附註附註
連線藍牙裝置時，若要求 PIN 碼，請輸入 <0000>。
在藍牙連線模式中，若有源音箱和藍牙裝置之間的距離超過 10 公尺，會遺失藍牙連
線。
有源音箱會在就緒狀態持續 18 分鐘後自動關閉。
在下列狀況下，有源音箱無法正確執行藍牙搜尋或連線：
– 若有源音箱附近有強烈電場。
– 若有兩個或更多藍牙裝置同時與有源音箱配對。
– 若藍牙裝置關閉、位置不正確或故障。
電子裝置可能會造成無線電波干擾。產生電磁波的裝置必須遠離有源音箱主裝置 - 例
如微波爐、無線 LAN 裝置等。
繁體中文 - 26
07 07 連線外部裝置連線外部裝置
透過有線連接或藍牙連接連接至外部裝置，以透過有源音箱播放外部裝置的聲音。
方法 1。使用 HDMI 纜線連接 (能夠使用 Dolby Atmos® 解碼方法 1。使用 HDMI 纜線連接 (能夠使用 Dolby Atmos® 解碼
和播放)和播放)
預先連接檢查清單預先連接檢查清單
若音訊輸出選項包括次要音訊，請務必將其設定為關閉。
確認內容支援 Dolby Atmos®。
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
HDMI IN
(eARC)
HDMI OUT
HDMI 纜線 HDMI 纜線
HDMI 纜線 HDMI 纜線
有源音箱底部有源音箱底部
外部裝置外部裝置
HDMIHDMI
有源音箱上方有源音箱上方
1. 1. 將 HDMI 纜線從有源音箱底部的 HDMIHDMI 連接埠連接至您數位裝置上的 HDMI OUT 連
接 埠。
2. 2. 將 HDMI 纜線從有源音箱底部的 HDMI TO TV (eARC/ARC)HDMI TO TV (eARC/ARC) 連接埠連接至您電視上的
HDMI IN (eARC) 連接埠。
3. 3. 按下上方面板或遙控器上的 (訊號源)(訊號源) 按鈕，然後選擇「HDMIHDMI」。
4. 4. 「HDMIHDMI」模式會顯示在有源音箱顯示面板上並播放聲音。
繁體中文 - 27
附註附註
當您使用 Dolby Atmos® 時： 若輸入訊號源為 Dolby Atmos®，請參閱第 13 頁的「不當您使用 Dolby Atmos® 時： 若輸入訊號源為 Dolby Atmos®，請參閱第 13 頁的「不
同音效模式的輸出規格」。同音效模式的輸出規格」。
啟用 Dolby Atmos® 時，「DOLBY ATMOSDOLBY ATMOS」會顯示在前方顯示器。
在 BD 播放器或其他裝置設定 Dolby Atmos®。 在 BD 播放器或其他裝置設定 Dolby Atmos®。
開啟 BD 播放器或其他裝置的設定功能表上的音訊輸出選項，並確認針對位元流選擇
「無編碼」。例如，在 Samsung BD 播放器上，前往首頁功能表 → 聲音 → 數位輸出，然
後選擇位元流 (未處理)。
HDMI Pass-Through 功能可讓有源音箱藉由自身的揚聲器播放來自訊號源的音訊，並透
過第二條 HDMI 纜線將未調整的視訊訊號傳送至電視。
支援的 UHD 訊號規格 (3840 x 2160p)支援的 UHD 訊號規格 (3840 x 2160p)
畫面更新率 (fps)畫面更新率 (fps) 色彩深度色彩深度 RGB 4:4:4RGB 4:4:4 YCbCr 4:4:4YCbCr 4:4:4 YCbCr 4:2:2YCbCr 4:2:2 YCbCr 4:2:0YCbCr 4:2:0
< 60
8 位元 O O O O
10 位元 - - O O
12 位元 - - O O
120
8 位元 - - - -
10 位元 - - - -
支援的規格可能因連接的外部裝置或使用條件而異。
方法 2。使用光纖纜線連接方法 2。使用光纖纜線連接
OPTICAL OUT
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
光纖纜線 光纖纜線
(未提供)(未提供)
有源音箱底部有源音箱底部
BD/DVD 播放器/ BD/DVD 播放器/
機上盒/遊戲主控台機上盒/遊戲主控台
D.IND.IN
有源音箱上方有源音箱上方
1. 1. 將主裝置上的 DIGITAL AUDIO IN (OPTICAL)DIGITAL AUDIO IN (OPTICAL) 連接至訊號源上的 OPTICAL OUT 插孔
裝置使用數位光纖纜線 (未提供)。
2. 2. 按下上方面板或遙控器上的 (訊號源)(訊號源) 按鈕，以選擇「D.IND.IN」。
繁體中文 - 28
08 08 連接 USB 儲存裝置連接 USB 儲存裝置
您可以透過有源音箱播放位於 USB 儲存裝置的音樂檔案。
USB 連接埠USB 連接埠
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
HDMI TO TV
(eARC/ARC)
USBUSB
1. 1. 將 USB 裝置連接至產品底部的 USB 連接埠。
2. 2. 按下上方面板或遙控器上的 (訊號源)(訊號源) 按 鈕，然 後 選 擇「USBUSB」。
3. 3. 「USBUSB」會 出 現 在 顯 示 畫 面 中。
4. 4. 透過有源音箱從 USB 儲存裝置播放音樂檔案。
若持續超過 18 分鐘沒有連接 USB 裝置，有源音箱就會自動關閉 (自動電源關閉)。
檔案格式類型相容性清單檔案格式類型相容性清單
副檔名副檔名 轉碼器轉碼器 取樣率取樣率 位元速率位元速率
*.mp3*.mp3 MPEG1 Layer2 32kHz ~ 48kHz 32kbps ~ 320kbps
MPEG1 Layer3 32kHz ~ 48kHz 32kbps ~ 320kbps
MPEG2 Layer3 16kHz ~ 24kHz 8kbps ~ 160kbps
MPEG2.5 Layer3 8kHz ~ 12kHz 8kbps ~ 160kbps
*.ogg*.ogg Vorbis 32kHz ~ 48kHz 45kbps ~ 500kbps
*.aac*.aac AAC-LC (MPEG2,/MPEG4) 32kHz ~ 48kHz 32kbps ~ 320kbps
*.wav*.wav LPCM 32kHz ~ 192kHz 1024kbps ~ 9216kbps
*.flac*.flac FLAC 32kHz ~ 192kHz 162kbps ~ 8100kbps
*.aiff*.aiff AIFF 32kHz ~ 192kHz 1024kbps ~ 9216kbps
如果在 USB 裝置上儲存太多資料夾 (約 200 個) 與檔案 (約 2000 個)，有源音箱可能需
要一些時間來存取和播放檔案。
支援的 USB 檔案系統 : FAT16, FAT32, NTFS
繁體中文 - 29
09 09 連線行動裝置連線行動裝置
透過藍牙連線透過藍牙連線
若行動裝置使用藍牙連線，您可以聆聽立體聲音效，且省去連接纜線的麻煩。
僅限於同時連線一個電視或兩個藍牙裝置。
SOUND
MODE
PAIR
或者或者
BT PAIRINGBT PAIRING
藍牙裝置藍牙裝置
初始連線初始連線
1. 1. 按下遙控器上的 PAIRPAIR 按 鈕 以 進 入「 BT PAIRINGBT PAIRING」模 式。
(或者)(或者)
a. a. 按下上方面板 上的 (訊號源)(訊號源) 按 鈕，然 後 選 擇「BTBT」。
如 果 有 連 線 記 錄 ，「 BTBT」會在幾秒鐘後自動變更為「BT PAIRINGBT PAIRING」或 變更 為
「BT READYBT READY」。
b. b. 若 出 現「BT READYBT READY」， 請 在 有 源 音 箱 的 上 方 面 板 按 住 (訊號源)(訊號源) 超過
5 秒，以顯示「BT PAIRINGBT PAIRING」。
2. 2. 從 清單中 選 擇「[AV] Q-Series Soundbar[AV] Q-Series Soundbar」。
當有源音箱連線至藍牙裝置時， [藍牙裝置名稱藍牙裝置名稱] →「BTBT」就 會出 現在 前方 顯 示器。
3. 3. 透過有源音箱從藍牙連線裝置播放音樂檔案。
若裝置無法連線若裝置無法連線
若先前連線的有源音箱清單 (例如「[AV] Q-Series Soundbar[AV] Q-Series Soundbar」) 出現在清單中，請刪除。
然後重複步驟 1 到 2。
附註附註
首次將有源音箱連線至行動裝置後，請使用「BT READYBT READY」模 式重 新連 線。
繁體中文 - 30
BT READY 和 BT PAIRING 之間有什麼差異？ BT READY 和 BT PAIRING 之間有什麼差異？
BT READYBT READY：在此模式中，您可以搜尋先前連線的電視或將先前連線的行動裝置連線
至有源音 箱。
BT PAIRINGBT PAIRING : 在此模式中，您可以將新的裝置連線至有源音箱。
(按下遙控器上的 PAIR PAIR 按鈕，或按住有源音箱上方的 (訊號源)(訊號源) 按鈕超過 5 秒，
同時 有源音 箱 處於「BTBT」模 式。)
附註附註
連線藍牙裝置時，若要求 PIN 碼，請輸入 <0000>。
在藍牙連線模式中，若有源音箱和藍牙裝置之間的距離超過 10 公尺，會遺失藍牙連
線。
有源音箱會在就緒狀態持續 18 分鐘後自動關閉。
在下列狀況下，有源音箱無法正確執行藍牙搜尋或連線：
– 若有源音箱附近有強烈電場。
– 若有數個藍牙裝置同時與有源音箱配對。
– 若藍牙裝置關閉、位置不正確或故障。
電子裝置可能會造成無線電波干擾。產生電磁波的裝置必須遠離有源音箱主裝置 - 例
如微波爐、無線 LAN 裝置等。
有源音箱僅支援中等品質 SBC 資料(44.1kHz, 48kHz）
只能連接至支援 A2DP（AV）功能的藍牙裝置。
配對有源音箱與藍牙裝置後，如果從裝置的已掃描裝置清單中選取
「[AV] Q-Series Soundbar[AV] Q-Series Soundbar」，則會自動將有源音箱切換至 「BTBT」模 式。
– 僅當有源音箱列出在藍牙裝置的搜尋到的裝置清單中時才可用。（藍牙裝置和有源
音箱先前必須至少已配對 一次。）
僅當 有 源 音 箱 顯 示「BT PAIRINGBT PAIRING」 時，有源音箱才會出現在藍牙裝置的搜尋到的裝置
清單中。
Bluetooth Power 開啟 (SOUND MODE)Bluetooth Power 開啟 (SOUND MODE)
如果之前已配對的藍芽裝置嘗試在 Bluetooth Power 開啟 功能開啟且有源音箱關閉時與有
源音箱配對，有源音箱會自動開啟。
1. 1. 在 有源音 箱開啟 時，按 住 遙 控器上的 SOUND MODESOUND MODE 按鈕超過 5 秒。
2. 2. 「ON-BLUETOOTH POWERON-BLUETOOTH POWER」 會出現在有源音箱的顯示器上。
繁體中文 - 31
從有源音箱中斷藍牙裝置的連線從有源音箱中斷藍牙裝置的連線
您可以從有源音箱斷開藍牙裝置的連線。如需說明，請參閱藍牙裝置的使用者手冊。
有源音箱將斷開連 線。
當有源音箱從藍牙裝置中斷連線時，有源音箱就會在前方顯示器上顯示
「BT DISCONNECTEDBT DISCONNECTED」。
從藍牙裝置中斷有源音箱連線從藍牙裝置中斷有源音箱連線
按下上方面板或遙控器上的 (訊號源) (訊號源) 按 鈕，然 後 變 更 為「BTBT」以 外 的 任 何 模 式。
中斷連線需要時間，因為藍牙裝置必須收到來自有源音箱的回應。(不同的藍牙裝置需
要不同的中斷連線時間)
當有源音箱從藍牙裝置中斷連線時，有源音箱就會在前方顯示器上顯示
「BT DISCONNECTEDBT DISCONNECTED」。
附註附註
在藍牙連線模式中，如果有源音箱與藍牙裝置之間的距離超過 10 公尺，藍牙連線將會
中斷。
保持「備妥」狀態 18 分鐘後，有源音箱將會自動關閉。
藍牙相關詳細資訊藍牙相關詳細資訊
藍牙技術可讓符合藍牙的裝置使用無線連線輕鬆互連。
在下列情況下，藍牙裝置可能導致噪音或發生故障，具體視使用情況而定：
– 您身體的某個部位接觸藍牙裝置或有源音箱的接收/傳送系統。
– 受來自牆壁、角落或辦公室分隔物形成之障礙的電子變體影響。
– 受相同頻段裝置（包括醫裝置、微波爐和無線 LAN）的電子干擾。
當有源音箱與藍牙裝置靠得很近時使兩者配對。
有源音箱與藍牙裝置之間的距離越遠，品質就越差。
如果距離超出藍牙工作範圍，連線將會中斷。
在接收敏感度較差的區域中，藍牙連線可能無法正常工作。
藍牙連線只能在靠近裝置時才能正常工作。如果藍牙裝置超出範圍，則會自動切斷連
線。即使在範圍內，牆壁或門等障礙物也可能導致聲音品質下降。
這個無線裝置可能會在其操作期間造成電子干擾。
繁體中文 - 32
多個藍牙連線多個藍牙連線
有源音箱可同時連線至 2 個藍牙裝置。
藍牙裝置 A藍牙裝置 A 藍牙裝置 B藍牙裝置 B
BTBT
1. 1. 將有源音箱最多連線至兩個藍牙裝置。(請參閱第 29 頁)
2. 2. 在連線兩個裝置時，從連線的藍牙裝置之一播放音樂。
3. 3. 如果在裝置「A」上播放時，從 Bluetooth 裝置「B」播放音樂，音樂就會是從裝置「B」開
始播放，並會自動停止/暫停在裝置「A」播放。
4. 4. 在早於 AVRCP V1.4 的版本中，播放音樂的裝置切換時間可能會延遲。
藍牙多組配對藍牙多組配對
如何將多個裝置配對至有源音箱如何將多個裝置配對至有源音箱
1. 1. 開啟 有源音箱。
2. 2. 只有 在「BTBT」模式中，按住有源音箱上方的 (訊號源)(訊號源) 按鈕超過 5 秒，讓有緣音箱進
入「BT PAIRINGBT PAIRING」模式，然後在 Bluetooth 裝置端開啟 Bluetooth，並從可用裝置清單中選
擇有源音箱，有源音箱就會自動連線至 Bluetooth 裝置。
3. 3. 可以使用相同方法將第二個藍牙裝置配對並連線至有源音箱。
若您嘗試連線第三個裝置，沒有播放音訊的已連線裝置將會失去藍牙連線，但仍會與
有源 音 箱配 對。
4. 4. 使用相同的方法，最多可以配對 8 個藍牙裝置，但只有最後 2 個會與有源音箱同時保
持連 線。
附註附註
一次只有 1 個 Samsung TV 或 2 個藍牙裝置可連線至有源音箱。
若有源音箱收到來自 Samsung TV 的連線要求，將會中斷與藍牙裝置的連線。
有 源 音 箱 預 設 為「ON-BT MULTI CONNECTIONON-BT MULTI CONNECTION」，若要從其他模式回復為非多個連線
模式，在待機模式下按住遙控器上的 PAIRPAIR 按鈕超過 5 秒，直到「OFF-BT MULTI OFF-BT MULTI
CONNECTIONCONNECTION」出 現 在 顯 示 器上。
繁體中文 - 33
使用感應連結使用感應連結
使用行動裝置輕觸有源音箱，以透過有源音箱播放行動裝置上的音訊。
此功能可能不受支援，視行動裝置而定。
此功能僅與具有 Android 8.1 或更高版本的 Samsung 行動裝置相容。
行動裝置行動裝置
有源音箱上方有源音箱上方
TAPTAP
BTBT
SmartThings 應用程式SmartThings 應用程式
1. 1. 在行動裝置上開啟感應連結感應連結功 能。
如需如何開啟該功能的詳細資訊，請參閱下面的「啟用感應連結功能啟用感應連結功能」。
2. 2. 使用行動裝置輕觸有源音箱。在顯示的訊息視窗中選擇「Start nowStart now」。
會透過藍牙在行動裝置和有源音箱之間建立連線。
3. 3. 透過有源音箱播放行動裝置上的音訊。
此功能偵測裝置觸碰有源音箱時產生的振動，以透過藍牙將行動裝置連線至有源音
箱。
確保行動裝置沒有輕觸有源音箱的尖銳邊緣。有源音箱或行動裝置可能會被刮傷
或損壞。
建議為行動裝置套上外殼。輕觸有源音箱上方部分的寬廣區域，不要過度施力。
若要使用此功能，請將 SmartThingsSmartThings 應 用 程 式更 新為 最 新版 本。
該功能可能不受支援，視應用程式版本而定。
啟用感應連結功能啟用感應連結功能
使用 SmartThingsSmartThings 應用程式開啟感應連結，感應連結感應連結，感應連結功 能。
1. 1. 在行動裝置上，執行 SmartThingsSmartThings 應 用程 式。
2. 2. 在行動裝置上顯示的 SmartThingsSmartThings 應用程式畫面中選擇 ( → )。
3. 3. 將「感應連結，感應連結感應連結，感應連結」設定為開啟，以便在行動裝置移近有源音箱時允許該功能運
作。
附註附註
行動裝置處於省電模式時，感應連結感應連結功 能無 法 運作。
若有電子設備等裝置位於有源音箱附近，造成無線電干擾，則感應連結感應連結功能可能無法
運作。確認可能會造成無線電干擾的裝置與有源音箱之間有充足的距離。
繁體中文 - 34
10 10 安裝掛牆托架安裝掛牆托架
安裝注意事項安裝注意事項
僅 安裝 於垂直 牆面。
請勿安裝於高溫或高濕度的地方。
檢查牆壁是否夠堅固，能夠支撐產品重
量。若無法支撐，請強化牆壁或選擇其
他安裝點。
購買並使用適合用於該牆壁種類 (灰漿
板、鐵 板、木 材 等 ) 的銼 屑螺 絲或固 定
器。若可能，請支撐螺絲固定在牆壁螺
栓中。
根據您要安裝有源音箱的牆壁類型和厚
度，購 買 牆 面安 裝 螺 絲。
– 直 徑：M 5
– 長度：建議使用 35 毫米以上。
請先將纜線從裝置連接至外部裝置，再
將 有源 音 箱 安 裝 到牆 上。
在 安 裝 前，請 確 認 裝 置 已關 閉並 拔下 電
源插頭。否則，可能會造成觸電。
牆面安裝元件牆面安裝元件
牆面安裝導桿牆面安裝導桿
x 2
(M4 x L10)
x 2
支撐螺絲支撐螺絲 螺絲螺絲
x 2
掛牆托架掛牆托架
1. 1. 對著牆面放置牆面安裝導桿牆面安裝導桿。
牆面安裝導桿牆面安裝導桿必須水平。
若 電 視 安 裝 於 牆 面，請 將 有 源 音 箱
安裝在距離電視下方至少 5 公分
處。
5 公分以上5 公分以上
繁體中文 - 35
2. 2. 將牆面安裝導桿的中線牆面安裝導桿的中線與電視的中央
對齊 (如果您將有源音箱安裝在電視下
方)，然 後使 用膠 帶將 牆面安裝導桿牆面安裝導桿固
定 在 牆上。
如果您未在電視下方安裝，請將中線中線
放在安裝區域的中央。
中線中線
3. 3. 將筆尖或銳利的鉛筆筆尖穿過導桿每
端的 A-TYPEA-TYPE 影像中央，以標示支撐螺
絲 的 孔，然 後移 除 牆面安裝導桿牆面安裝導桿。
4. 4. 使用適當大小的鑽頭，在牆上的每個標
記 鑽 孔。
如果標記與掛釘的位置不一致，請務
必將適當的膨脹管先插入孔中，再插
入支撐螺絲。如果您使用膨脹管，請
確定您鑽的孔足以容納要使用的膨
脹管。
5. 5. 將螺釘 (未提供) 推入每個支撐螺絲支撐螺絲，
然後將每個螺釘緊緊地鎖入支撐螺孔
中。
(未提供)(未提供)
6. 6. 使用 2 個螺絲螺絲，以正確的方向在有源音
箱底部安裝 2 個掛牆托架掛牆托架。
組裝 時，請 確 認掛牆托架掛牆托架的吊掛部
位位於有源音箱後側的後方。
有源音箱的後側有源音箱的後側
有源音箱的右側有源音箱的右側
繁體中文 - 36
7. 7. 使用已固定的掛牆托架掛牆托架安裝 有源音 箱，
只要將掛牆托架掛牆托架掛在牆上的支撐螺絲支撐螺絲
即 可。
8. 8. 如下所示，向下滑動有源音箱，讓掛牆掛牆
托架托架牢固置於支撐螺絲支撐螺絲。
將支撐螺絲支撐螺絲插入掛牆托架掛牆托架寬的部分
( 底 部 )，然 後向下滑動 掛牆托架掛牆托架，讓
掛牆托架掛牆托架牢固置於支撐螺絲支撐螺絲。
11 11 將有源音箱放置將有源音箱放置
在電視架上在電視架上
將有源音箱放置在電視架上。
3 公分或更長3 公分或更長
如圖中所示，對齊有源音箱中央與電視中
央，小心地將有源音箱置於電視架上。
為了獲得最佳的聲音品質，請將 Soundbar 置
於距離電視前方至少 3 公分的位置。
備註備註
務必將有源音箱置於平坦且堅固的表
面。
繁體中文 - 37
12 12 軟體更新軟體更新
Samsung 可在未來提供有源音箱系統韌體Samsung 可在未來提供有源音箱系統韌體
的更新。的更新。
USB 連接埠USB 連接埠
POWER
DIGITAL AUDIO IN
(OPTICAL)
HDMI
HDMI TO TV
(eARC/ARC)
USB (5V 0.5A)
POWER
USB (5V 0.5A)
HDMI TO TV
(eARC/ARC)
若提供更新，您可以將儲存韌體更新的
USB 裝置，連接至有源音箱上的 USB 連接
埠，以 便 更 新 韌 體。
如需更多關於如 何 下載更 新檔 案 的資 訊，請
至 Samsung Electronics 網站
(www.samsung.com
Support)。
然後選擇產品類型或輸入有源音箱的型號，
選擇軟體與應用程式選項，然後選擇下載。
請 注 意，選 項名稱 可能 會不同。
如何檢查韌體版本如何檢查韌體版本
1. 1. 關閉有源音箱。
2. 2. 按住遙控器上的 (音效控制(音效控制) 按鈕大
約 5 秒。
3. 3. 每個版本以下列順序出現在有源音箱
顯 示器上。
(軟體版本 → HDMIHDMI → TxTx → RxRx )
TxTx : 有源音箱中的無線 Tx 模組。
RxRx : 低音揚聲器中的無線 Rx 模組。
R2 版本顯示器R2 版本顯示器
– 無連接後 R2---
– 已連接後 R2xxx
更新程序更新程序
重要事項: 重要事項: 更新功能會清除所有使用者設
定。我們建議您寫下設定，以便在更新後輕
鬆重設。請注意，更新韌體也會重設低音揚
聲器連接。
1. 1. 將 USB 隨身碟連接至電腦上的 USB 連
接 埠。
重要事項重要事項：確認 USB 隨身碟上沒有音
樂檔案。這可能會造成韌體更新失敗。
2. 2. 前往 (www.samsung.com)
並選取
[Enter Model Number] (輸入型號)，接著
輸入您的有源音箱型號。選取手冊與下
載，接著下載最新的軟體檔案。
3. 3. 將下載的軟體儲存至 USB 碟並選擇
「在此解壓縮」以解壓縮資料夾。
4. 4. 關閉有源音箱並將包含軟體更新的
USB 隨身碟連接至 USB 連接埠。
5. 5. 開啟有源音箱並將訊號源變更為
「USBUSB」模式。在 3 分鐘內，會顯示
「UPGRUPGR」並開始更新。更新完成時，有
源音箱會自動關閉，然後再開啟。
6. 6. 按下上方面板 上的 (音量音量) 按鈕
5 秒。「INITINIT」 會 出 現 在 顯 示 器上，而 有
源 音 箱 則 會 關 閉。更 新 完 成。
本產品具有 DUAL BOOT 功能。若韌
體更新失敗，您可以重新更新韌體。
7. 7. 還原有源音箱上的設定。
繁體中文 - 38
若 沒 有 顯 示「U P G R」若 沒 有 顯 示「U P G R」
1. 1. 關閉 有源音 箱，拔除 含有 更新檔 案 的
USB 儲存裝置，然後重新連接至有源音
箱的 USB 連接埠。
2. 2. 中斷連接有源音箱的電線、重新連接
它，然 後 開 啟 有 源 音 箱。
附註附註
若有源音箱支援的音訊檔案儲存在
USB 儲存裝置中，韌體更新可能無法正
常運作。
請勿在套用更新時中斷電源或移除 USB
裝置。主裝置將會在完成韌體更新後自
動關閉。
更新完成後，會初始化有源音箱中的使
用者設定，讓您可以重設設定。我們建
議 您 寫 下 設 定，以便 在 更 新 後 輕 鬆 重
設。 請注意，更新韌體也會重設有源重
低音音箱連接。
若在更新後，沒有自動重新建立有源重
低音 音 箱 連接，請 參閱 第 17 頁。
若軟體更新失敗，請檢查 USB 碟是否有
缺陷。
Mac OS 使用者應使用 MS-DOS (FAT) 作
為 USB 格式。
某些製造商的 USB 儲存裝置可能無法
讓人透過 USB 更新。
繁體中文 - 39
13 13 疑難排解疑難排解
尋求協助之前，請先檢查下列項目。
有源音箱未開啟。有源音箱未開啟。
檢查有源音箱的電源線是否正確插入
插座中。
有源音 箱不正常運作。有源音箱不正常運作。
在 拔 下 電 源 線 後，重 新 插 入。
重啟 外 部 裝置，然 後 重試。
若沒有訊號，有源音箱會在一段特定
時間後自動關閉。開啟電源。
(請參閱第 7 頁)。
若遙控器無法使用。若遙控器無法使用。
操 將 遙控器直接對準有源音 箱。
更 換新 的 電池。
有源音箱沒有輸出任何聲音。有源音箱沒有輸出任何聲音。
有源音箱音量太低或靜音。調整音
量。
連接任何外部裝置 (STB 藍牙裝置、
行動裝置等) 時，請調整外部裝置的
音量。
如需電視的聲音輸出，請選擇有源音
箱。（Samsung TV：首頁（ ）→ 功能
表 → 設定（ ）→ 所有設定（ ）
→ 音效 → 音效輸出 → 選擇有源音
箱）
連接至有源音箱的纜線不可鬆脫。拔
除纜線並重新連接。
完全拔除電源線，重新連接，然後開
啟電源。
初始化產品並重試。(請參閱第 37
頁)。
有源重低音音箱沒有輸出任何聲音。有源重低音音箱沒有輸出任何聲音。
檢查有源重低音音箱後方的 LED 指示
燈是否亮藍燈。若指示燈閃爍藍燈或
變成紅燈，請重新連接有源音箱和有
源重低音音箱。(請參閱第 18 頁)。
若有源音箱和有源重低音音箱之間有
障礙物，您可能會遇到問題。將裝置
移到遠離障礙 物的區域。
若附近有其他傳送無線電射頻訊號的
裝 置，可 能 會 中 斷 連 接。讓 揚 聲 器 遠
離 這 類 裝 置。
拔除並重新連接電源插頭。
有源重低音音箱音量過低。有源重低音音箱音量過低。
正在播放的內容原始音量可能很低。
嘗試調整有源重低音音箱音量。
(請參閱第 11 頁)。
讓 有源重低音音箱更靠 近 您。
有源音箱未出現在電視的 Bluetooth 裝置有源音箱未出現在電視的 Bluetooth 裝置
清單 上。清單上。
完全中斷連接有源音箱的電源線並重
新連接，然後再搜尋一次。(請參閱第
24 頁。)
使用光纖纜線連接電視與有源音箱，
並按下有源音箱頂端的 (訊號源)(訊號源)
按 鈕 來 選取「
D.IND.IN
」模 式。查 看 音 訊 輸
出 是 否 正常 運 作，然 後再 搜 尋 一 次。
(請參閱第 24 頁。)
繁體中文 - 40
若電視沒有透過 HDMI TO TV (eARC/若電視沒有透過 HDMI TO TV (eARC/
ARC) 連接。ARC) 連接。
檢查 HDMI 纜線是否正確連接至
eARC 終端。 (請參閱第 20 頁)。
可能因為連接的外部裝置 (機上盒、
遊戲機等) 而無法進行連接。直接連
接有源音箱。
可能沒有在電視上啟動 HDMI-CEC。在
電視功能表上開啟 CEC。（Samsung TV：
首 頁（ ）→ 功能表 → 設定（ ）→
所有設定
（ ）
→ 連線 → 外部裝置管
理員 → Anynet+（HDMI-CEC） 開啟）
如要與 eARC 連接，電視功能表中的
eARC 功能需設定為開啟。(Samsung
TV：首頁 ( ) → 功能表 → 設定 ( )
→ 所有設定 ( ) → 音效 → 進階設
定 HDMI-eARC 模式 (自動))
以 HDMI TO TV (eARC/ARC) 模式連接至以 HDMI TO TV (eARC/ARC) 模式連接至
電視時沒有聲音。電視時沒有聲音。
裝置無法播放輸入訊號源。將電視的
音訊輸出變更為 PCM 或 AUTO。(對
於 Samsung TV：
首 頁（ ）→ 功能表 → 設定
（ ）→ 所有設定 ( ) → 音效 →
進階設定 → 數位輸出音訊格式)
有源音箱未透過 Bluetooth 連線。有源音箱未透過 Bluetooth 連線。
連 線 新 的裝 置 時，切 換 至「BT BT
PAIRINGPAIRING」以 進行連 線。
(按下遙控器上的 PAIRPAIR 按鈕或按下
機身上的 (訊號源)(訊號源) 按鈕至少
5 秒。)
若有源音箱已連接至另一個裝置，請
先中斷連接該裝置，再切換裝置。
在要連線的裝置上移除藍牙揚聲器清單
後重新連線。(Samsung TV：首頁（ ）→
功能表 → 設定（ ）→ 所有設定 ( )
→ 音效 → 音效輸出 → 藍牙揚聲器清單)
可能已停用自動電視連接。當有源音
箱 處 於「BT READYBT READY」時，按住有源音
箱遙控器上的 向左向左 按鈕 5 秒，以選擇
ON-TV CONNECTON-TV CONNECT。若您看見 OFF-TV OFF-TV
CONNECTCONNECT，請再 次按 住 向左向左 按鈕
5 秒，以切換選項。
拔除並重新連接電源插頭，然後重
試。
初始化產品並重試。
(請參閱第 37 頁)。
透過 Bluetooth 連線時，聲音中斷。透過 Bluetooth 連線時，聲音中斷。
若透過 Bluetooth 連線的裝置離有源
音 箱 過 遠，可 能 會 造 成 聲 音 中 斷。請
將裝置移到更靠近有源音箱的位置。
若您身體的一部分接觸到 Bluetooth
收發器或本產品安裝於金屬家具上，
則聲音可能會中斷。
請檢 查 安裝 環 境 和 使 用情 況。
繁體中文 - 41
多個 Bluetooth連線無法運作。多個 Bluetooth連線無法運作。
當電視連線至有源音箱時，多個
Bluetooth 連線可能無法運作。從電視
中斷有源音箱連線並再試一次。
檢查多個 Bluetooth 連線設定是否開
啟。(請參閱「有源音箱未透過 有源音箱未透過
Bluetooth 連線。Bluetooth 連線。」一節)。
將目前 播放 的 裝 置 中斷連 線，配 對 欲
連線的裝置，並將之前的裝置重新連
線。
若正確連線後仍聽不到聲音，請參閱
「透過 Bluetooth 連線時，聲音中斷。透過 Bluetooth 連線時，聲音中斷。」
一節。
有源音箱並未與電視自動開啟。有源音箱並未與電視自動開啟。
若 您 在 觀 看 電視 時 關閉 有源 音 箱，會
停用與電視之間的電源同步。請先關
閉電 視。
14 14 授權授權
Dolby, Dolby Atmos, and the double-D
symbol are registered trademarks of Dolby
Laboratories Licensing Corporation.
Manufactured under license from Dolby
Laboratories. Confidential unpublished works.
Copyright © 2012-2024 Dolby Laboratories.
All rights reserved.
FOR DTS PATENTS, SEE HTTP://XPERI.
COM/DTS-PATENTS/. MANUFACTURED
UNDER LICENSE FROM DTS, INC. AND
ITS AFFILIATES. DTS, THE DTS LOGO,
DIGITAL SURROUND, VIRTUAL:X, AND
THE DTS VIRTUAL:X LOGO ARE
REGISTERED TRADEMARKS OR
TRADEMARKS OF DTS, INC. AND ITS
AFFILIATES IN THE UNITED STATES
AND/OR OTHER COUNTRIES.
© DTS, INC. AND ITS AFFILIATES. ALL
RIGHTS RESERVED.
HDMI、HDMI High-Definition Multimedia
Interface、HDMI 商業外觀及 HDMI 識別
標章等詞彙均為 HDMI Licensing
Administrator, Inc. 的商標或註冊商標。
繁體中文 - 42
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth
SIG, Inc. and any use of such marks by
Samsung Electronics Co., Ltd. is under
license. Other trademarks and trade names
are those of their respective owners.
開放式原始碼授權聲明開放式原始碼授權聲明
若要針對開放原始碼相關問題傳送詢問
和要求，請聯絡 Samsung Open Source
(http://opensource.samsung.com)
15 15 關於維修的重要關於維修的重要
說明說明
本使用說明書中的圖片和圖解僅供參考，可
能與實際的產品外觀有所不同。
繁體中文 - 43
16 16 規格和指南規格和指南
規格規格
型號名稱 HW-Q600F
USB 5V/0.5A
重量 3.9 千克
尺寸 (寬 x 高 x 厚） 1030.0 x 57.0 x 105.0 毫米
工作溫度範圍 +10°C 到 +40°C
工作濕度範圍 10 % 到 80 %，無冷凝
存放溫度範圍 -20°C 到 +45°C
存放濕度範圍 5 % 至 95 %，無冷凝
支援的播放格式
Dolby 5.1ch / Dolby Digital Plus / Dolby
TRUE HD / Dolby ATMOS / DTS 5.1ch /
DTS Virtual:X / LPCM 8ch
有源重低音音箱名稱 PS-WF600T
重量 5.2 千克
尺寸 (寬 x 高 x 厚） 184.0 x 343.0 x 295.0 毫米
Bluetooth
連接埠停用方式
按住 SOUND MODESOUND MODE 按鈕超過 5 秒以關閉
Bluetooth Power 功能。
附註附註
Samsung Electronics Co., Ltd 保留隨時變更規格的權利，恕不另行通知。
重 量 和 尺寸 為估 計 值。
取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻
率、加大功率或變更原設計之特性及功能。
低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應
立即停用，並改善至無干擾時方得繼續使用。
前述合法通信，指依電信管理法規定作業之無線電通信。低功率射頻器材須忍受合法
通信或工業、科學及醫療用電波輻射性電機設備之干擾。
應避免影響附近雷達系統之操作。
HW-Q600F : AC100-240V ~ 50/60Hz、34W
PS-WF600T : AC100-240V ~ 50/60Hz、40W
RoHSRoHS
設備名稱：有源音箱 型 號 （ 型 式 ）： H W - Q 6 0 0 F
Equipment name Type designation (Type)
單元
Ｕnit
限用物質及其化學符號
Restricted substances and its chemical symbols
鉛
Lead
(Pb)
汞
Mercury
(Hg)
鎘
Cadmium
(Cd)
六價鉻
Hexavalent
chromium
（Cr
+6
）
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
電路板 － ○ ○ ○ ○ ○
外殼 ○ ○ ○ ○ ○ ○
金屬零件 － ○ ○ ○ ○ ○
揚聲器 ○ ○ ○ ○ ○ ○
配件 (例：線材,
遙控器)
－ ○ ○ ○ ○ ○
備考1.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
Note 1：“○” indicates that the percentage content of the restricted substance does not exceed the percentage of
reference value of presence.
備考2.〝－〞係指該項限用物質為排除項目。
Note 2：The “－” indicates that the restricted substance corresponds to the exemption.
設備名稱：有源重低音音箱 型號（型式）：PS-WF600T
Equipment name Type designation (Type)
單元
Ｕnit
限用物質及其化學符號
Restricted substances and its chemical symbols
鉛
Lead
(Pb)
汞
Mercury
(Hg)
鎘
Cadmium
(Cd)
六價鉻
Hexavalent
chromium
（Cr
+6
）
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
電路板 － ○ ○ ○ ○ ○
外殼 ○ ○ ○ ○ ○ ○
金屬零件 － ○ ○ ○ ○ ○
揚聲器 ○ ○ ○ ○ ○ ○
配件 (例：線材,
遙控器)
－ ○ ○ ○ ○ ○
備考1.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
Note 1：“○” indicates that the percentage content of the restricted substance does not exceed the percentage of
reference value of presence.
備考2.〝－〞係指該項限用物質為排除項目。
Note 2：The “－” indicates that the restricted substance corresponds to the exemption.
© 2025 Samsung Electronics Co., Ltd. All rights reserved.
Contact Samsung world wide
If you have any questions or comments relating to Samsung products, please contact the Samsung customer care
Centre.
Country/Region Samsung Service Centre Web Site
SINGAPORE 1800 7267864 | 1800-SAMSUNG www.samsung.com/sg/support
AUSTRALIA 1300 362 603 www.samsung.com/au/support
NEW ZEALAND
0800 726 7864 (All Products)
0800 726 786 (All products)
www.samsung.com/nz/support
VIETNAM
Toll free numbers: 1800 588 889
Hotline: (028)73056888
www.samsung.com/vn/support
THAILAND
Hotline no : 1282
1800-29-3232 (Toll free for all product)
www.samsung.com/th/support
MYANMAR +95-1-2399-888 www.samsung.com/mm/support
CAMBODIA 1800-20-3232 (Toll free)
www.samsung.com/th/support
LAOS +856-214-17333
MALAYSIA
1800-88-9999
+603-7713 7420 (Overseas contact)
www.samsung.com/my/support
INDONESIA
021-5699-7777
0800-112-8888 (All Product, Toll Free)
0800-112-7777 (All Product, Toll Free)
www.samsung.com/id/support
PHILIPPINES
1-800-10-7267864 [ PLDT - Toll Free ]
1-800-8-7267864 [ Globe - Toll Free ]
84222111 [ Landline ]
www.samsung.com/ph/support
INDIA
1800 5 SAMSUNG (1800 5 7267864) (Toll-Free)
1800 40 SAMSUNG (1800 40 7267864) (Toll-Free)
www.samsung.com/in/support
NEPAL
16600172667 (Toll Free for NTC Only)
9801572667 (Toll Free for Ncell users)
www.samsung.com/in/support
BANGLADESH
08000-300-300 (Toll free)
09612-300-300
www.samsung.com/bd/support
SRI LANKA 011 SAMSUNG (011 7267864) www.samsung.com/in/support
