Karcher 1.320-460.0 K 2.87 plus User Manual

Deutsch 3

English 8

Français 13

Italiano 18

Nederlands 23

Español 28

Português 33

Dansk 38

Norsk 43

Svenska 48

Suomi 53

Ελληνικά 58

Türkçe 63

Рyccкий 68

Magyar 73

Čeština 78

Slovenščina 83

Polski 88

Româneşte 93

Slovenčina 98

Hrvatski 103

Srpski 108

Български 113

Eesti 119

Latviešu 124

Lietuviškai 129

K 2.87

5.960-517.0 05/07

Deutsch 3

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Be-

triebsanleitung und handeln Sie danach.

Bewahren Sie diese Betriebsanleitung für späte-

ren Gebrauch oder für Nachbesitzer auf.

Verwenden Sie diesen Hochdruckreiniger aus-

schließlich für den Privathaushalt:

– zum Reinigen von Maschinen, Fahrzeugen,

Bauwerken, Werkzeugen, Fassaden, Ter-

rassen, Gartengeräten usw. mit Hochdruck-

Wasserstrahl (bei Bedarf mit Zusatz von Rei-

nigungsmitteln).

– mit von Kärcher zugelassenen Zubehörtei-

len, Ersatzteilen und Reinigungsmitteln. Be-

achten Sie die Hinweise, die den

Reinigungsmitteln beigegeben sind.

Die Verpackungsmaterialien sind recycle-

bar. Bitte werfen Sie die Verpackungen

nicht in den Hausmüll, sondern führen Sie

diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfä-

hige Materialien, die einer Verwertung zu-

geführt werden sollten. Bitte entsorgen

Sie Altgeräte deshalb über geeignete

Sammelsysteme.

In jedem Land gelten die von unserer zuständigen

Vertriebsgesellschaft herausgegebenen Garan-

tiebedingungen. Etwaige Störungen an Ihrem Ge-

rät beseitigen wir innerhalb der Garantiefrist

kostenlos, sofern ein Material- oder Herstellungs-

fehler die Ursache sein sollte. Im Garantiefall wen-

den Sie sich bitte mit Kaufbeleg an Ihren Händler

oder die nächste autorisierte Kundendienststelle.

 Gefahr

 Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

 Das Gerät nicht in Betrieb setzen, wenn die

Netzanschlussleitung oder wichtige Teile

des Gerätes, z.B. Sicherheitselemente,

Hochdruckschläuche, Spritzpistole, beschä-

digt sind.

 Der Betrieb in explosionsgefährdeten Berei-

chen ist untersagt.

 Beim Einsatz des Gerätes in Gefahrbereichen

(z.B. Tankstellen) sind die entsprechenden

Sicherheitsvorschriften zu beachten.

 Anschlussleitung mit Netzstecker vor jedem

Betrieb auf Schäden prüfen. Beschädigte

Anschlussleitung unverzüglich durch autori-

sierten Kundendienst/Elektro-Fachkraft aus-

tauschen lassen.

 Hochdruckstrahlen können

bei unsachgemäßem Ge-

brauch gefährlich sein. Der

Strahl darf nicht auf Perso-

nen, Tiere, aktive elektrische Ausrüstung

oder auf das Gerät selbst gerichtet werden.

 Den Strahl nicht auf andere oder sich selbst

richten, um Kleidung oder Schuhwerk zu rei-

nigen.

 Keine Gegenstände abspritzen, die gesund-

heitsgefährdende Stoffe (z.B. Asbest) ent-

halten.

 Fahrzeugreifen/Reifenventile können durch

den Hochdruckstrahl beschädigt werden und

platzen. Erstes Anzeichen hierfür ist eine

Verfärbung des Reifens. Beschädigte Fahr-

zeugreifen/Reifenventile sind lebensgefähr-

lich. Mindestens 30 cm Strahlabstand bei der

Reinigung einhalten!

 Niemals lösungsmittelhaltige Flüssigkeiten

oder unverdünnte Säuren und Lösungsmittel

ansaugen! Dazu zählen z.B. Benzin, Farb-

verdünner oder Heizöl. Der Sprühnebel ist

hochentzündlich, explosiv und giftig. Kein

Aceton, unverdünnte Säuren und Lösungs-

mittel, da sie die am Gerät verwendeten Ma-

terialien angreifen.

몇 Warnung

 Hochdruckschlauch vor jedem Betrieb auf

Schäden prüfen. Beschädigten Hochdruck-

schlauch unverzüglich austauschen.

 Hochdruckschläuche, Armaturen und Kupp-

lungen sind wichtig für die Gerätesicherheit.

Nur vom Hersteller empfohlene Hochdruck-

schläuche, Armaturen und Kupplungen ver-

wenden.

 Das Gerät nicht verwenden, wenn sich ande-

re Personen in Reichweite befinden, es sei

denn, sie tragen Schutzkleidung.

 Ungeeignete Verlängerungsleitungen kön-

nen gefährlich sein. Verwenden Sie im Frei-

en nur dafür zugelassene und entsprechend

gekennzeichnete Verlängerungsleitungen

mit ausreichendem Leitungsquerschnitt:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Bestimmungsgemäße Verwendung

Umweltschutz

Garantie

Sicherheitshinweise

4 Deutsch

Hinweis

 Das Gerät darf nicht von Kindern oder nicht

unterwiesenen Personen betrieben werden.

 Der Benutzer hat das Gerät bestimmungsge-

mäß zu verwenden. Er hat die örtlichen Ge-

gebenheiten zu berücksichtigen und beim

Arbeiten mit dem Gerät auf Personen im Um-

feld zu achten.

 Mindestens 30 cm Strahlabstand bei der

Reinigung von lackierten Oberflächen ein-

halten, um Beschädigungen zu vermeiden.

 Reinigungsarbeiten, bei denen ölhaltiges

Abwasser entsteht z.B. Motorenwäsche, Un-

terbodenwäsche dürfen nur an Waschplät-

zen mit Ölabscheider durchgeführt werden.

 Zum Schutz vor zurückspritzendem Wasser

oder Schmutz geeignete Schutzkleidung und

Schutzbrille tragen.

 Das Gerät niemals unbeaufsichtigt lassen,

solange das Gerät in Betrieb ist.

 Darauf achten, dass Netzanschluss- oder

Verlängerungsleitung nicht durch Überfahren,

Quetschen, Zerren oder dergleichen verletzt

oder beschädigt werden. Die Netzleitungen

vor Hitze, Öl und scharfen Kanten schützen.

 Die Verbindung Netzanschluss-/Verlänge-

rungsleitung darf nicht im Wasser liegen.

 Alle stromführenden Teile im Arbeitsbereich

müssen strahlwassergeschützt sein.

 Das Gerät darf nur an einen elektrischen An-

schluss angeschlossen werden, der von ei-

nem Elektroinstallateur gemäß IEC 60364

ausgeführt wurde.

 Das Gerät nur an Wechselstrom anschlie-

ßen. Die Spannung muss mit dem Typen-

schild des Gerätes übereinstimmen.

 Mindestabsicherung der Steckdose 10 A

(träge).

 Zur Vermeidung von Elektrounfällen emp-

fehlen wir, Steckdosen mit vorgeschaltetem

Fehlerstrom-Schutzschalter (max. 30 mA

Nennauslöse-Stromstärke) zu benutzen.

 Stecker und Kupplung einer verwendeten Ver-

längerungsleitung müssen wasserdicht sein.

 Verlängerungsleitung immer vollständig von

der Kabeltrommel abwickeln.

 Dieses Gerät wurde entwickelt für die Ver-

wendung von Reinigungsmittel, die vom Her-

steller geliefert oder empfohlen werden. Die

Verwendung von anderen Reinigungsmitteln

oder Chemikalien kann der Sicherheit des

Gerätes beeinträchtigen.

Sicherheitseinrichtungen dienen dem Schutz des

Benutzers und dürfen nicht außer Betrieb gesetzt

oder in ihrer Funktion umgangen werden.

Dieser verhindert das unbeabsichtige Anlaufen

des Gerätes. Bei Arbeitspausen oder beim Be-

enden des Betriebs ausschalten.

Die Sicherungsraste an der Handspritzpistole

verhindert unbeabsichtigtes Einschalten des Ge-

rätes.

Definition der verwendeten Abkürzungen:

HD = Hochdruck

RM = Reinigungsmittel

Prüfen Sie beim Auspacken den Packungsinhalt

auf fehlendes Zubehör oder Beschädigungen.

Benachrichtigen Sie bei Transportschäden bitte

Ihren Händler.

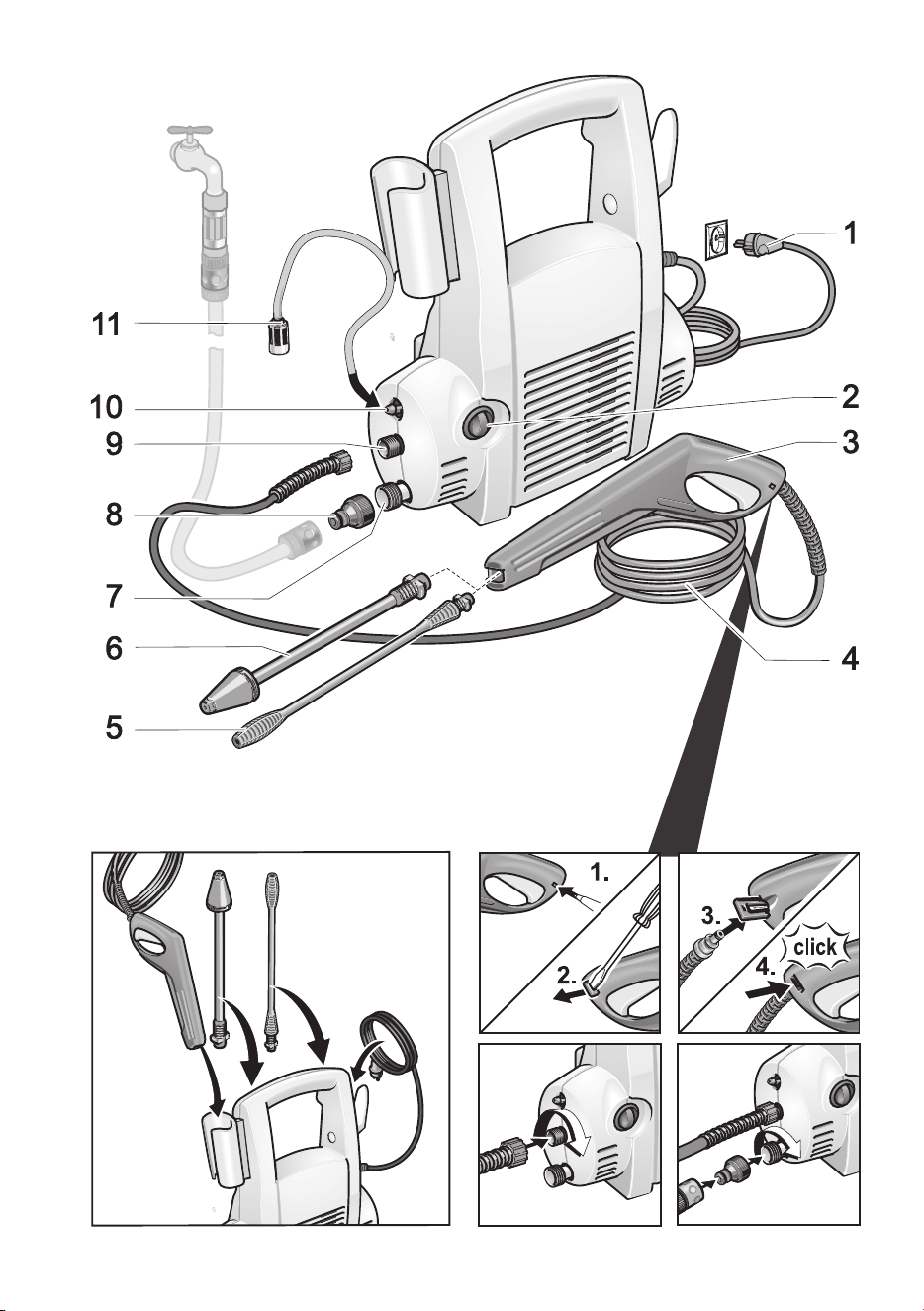

Abbildungen siehe Seite 2

1 Netzanschlusskabel mit Stecker

2 Geräteschalter (EIN/AUS)

3 Handspritzpistole mit Sicherungsraste

4 HD-Schlauch

5 Strahlrohr mit Hochdruckdüse

6 Strahlrohr mit Dreckfräser

7 Wasseranschluss mit Sieb

8 Kupplungsteil für Wasseranschluss

9 HD-Ausgang

10 Anschluss RM-Saugschlauch

11 RM-Saugschlauch mit Filter

Î Sicherungsklammer in der Handspritzpistole

z.B. mit kleinem Schraubenzieher heraus-

drücken.

Î HD-Schlauch und Handspritzpistole zusam-

menstecken.

Î Sicherungsklammer eindrücken bis sie ein-

rastet, sichere Verbindung durch Ziehen am

HD-Schlauch prüfen.

Sicherheitseinrichtungen

Geräteschalter

Sicherungsraste

Inbetriebnahme / Bedienung

Gerätebeschreibung

Vor Inbetriebnahme

Deutsch 5

Gemäß gültiger Vorschriften darf das

Gerät nie ohne Systemtrenner am

Trinkwassernetz betrieben werden. Es

ist ein geeigneter Systemtrenner der

Fa. Kärcher oder alternativ ein Systemtrenner

gemäß EN 12729 Typ BA zu verwenden.

Anschlusswerte siehe Typenschild/Technische

Daten.

Vorschriften des Wasserversorgungsunterneh-

mens beachten.

Î Einen gewebeverstärkten Schlauch (nicht im

Lieferumfang) mit einer handelsüblichen

Kupplung verwenden:

- Durchmesser mindestens 1/2 Zoll (13 mm).

- Länge mindestens 7,5 m.

Î Mitgeliefertes Kupplungsteil am Wasseran-

schluss des Geräts anschrauben.

Î Wasserschlauch auf Kupplungsteil des Gerätes

stecken, und am Wasserhahn anschließen.

몇 Achtung

Den Hochdruckreiniger nie mit geschlossenem

Wasserhahn betreiben, da Trockenlauf zu einer

Beschädigung der HD-Pumpe führt.

Bei Verunreinigungen im Zulaufwasser unbe-

dingt den Kärcher-Wasserfilter verwenden (Son-

derzubehör - Bestellnr. 4.730-059).

Î HD-Schlauch am HD-Ausgang des Gerätes

anschrauben.

Î Gewünschtes Strahlrohr in Handspritzpistole

einstecken und durch 90° Drehung fixieren.

Î Wasserhahn öffnen.

Î Netzstecker einstecken.

Î Hauptschalter auf „I/ON“.

Î Sicherungsraste an der Handspritzpistole

durch Drücken entriegeln und Hebel ziehen.

몇 Verletzungsgefahr

Durch den austretenden Wasserstrahl an der

Hochdruckdüse wirkt eine Rückstoßkraft auf die

Handspritzpistole. Für sicheren Stand sorgen und

Handspritzpistole und Strahlrohr gut festhalten.

Für normale Reinigungsaufgaben.

Für hartnäckige Verschmutzungen.

Hinweis

RM kann nur im Niederdruck zugemischt werden.

Alle von Kärcher angebotenen Waschbürsten

sind für das Arbeiten mit RM vorgesehen.

Î Strahlrohr von der Handspritzpistole tren-

nen.

Die Handspritzpistole erzeugt ohne aufge-

stecktes Strahlrohr einen Niederdruckstrahl.

Î RM-Saugschlauch in einen Behälter mit RM-

Lösung hängen.

1 Reinigungsmittel sparsam auf die trockene

Oberfläche sprühen und einwirken (nicht

trocknen) lassen.

2 Gelösten Schmutz mit dem Hochdruckstrahl

abspülen.

Passend zur jeweiligen Reinigungsaufgabe

empfehlen wir unser Kärcher-Reinigungs- und

Pflegemittelprogramm. Bitte lassen Sie sich be-

raten oder fordern Sie Informationen dazu an.

Î Hebel der Handspritzpistole loslassen.

Î In Arbeitspausen Hebel der Handspritzpisto-

le mit Sicherungsraste sichern.

Î Bei längeren Arbeitspausen (über 5 Minuten)

zusätzlich das Gerät am Geräteschalter aus-

schalten.

Î Wenn RM zugemischt wurde: RM-Saug-

schlauch in einen Behälter mit klarem Was-

ser hängen, Gerät etwa 1 Minute lang mit

demontiertem Strahlrohr einschalten und

klarspülen.

Î Hebel der Handspritzpistole loslassen.

Î Geräteschalter auf „0/OFF“.

Î Wasserhahn schließen.

Î Hebel der Handspritzpistole drücken um den

noch vorhandenen Druck im System abzu-

bauen.

Î Gerät vom Wasseranschluss trennen.

Î Strahlrohr von der Handspritzpistole tren-

nen.

Î Gerät kurz einschalten „I/ON“, Hebel der

Handspritzpistole drücken bis kein Wasser

mehr austritt (ca. 1 min).

Wasserversorgung

Wasserversorgung aus Wasserleitung

Inbetriebnahme

Betrieb mit Hochdruck

Strahlrohr mit Hochdruckdüse

Strahlrohr mit Dreckfräser

Betrieb mit Reinigungsmittel

RM-Zusaugung aus Behälter

Empfohlene Reinigungsmethode

Reinigungsmittel

Betrieb unterbrechen

Betrieb beenden

6 Deutsch

Î Geräteschalter auf „0/OFF“.

Î Hebel der Handspritzpistole mit Sicherungs-

raste sichern.

Î Netzstecker ziehen.

Î Netzanschlusskabel aufwickeln und z.B. um

den Griff hängen.

 Stromschlaggefahr

Vor allen Pflege- und Wartungsarbeiten Gerät

ausschalten und Netzstecker ziehen.

Vor längerer Lagerung, z. B. im Winter:

Î Filter vom Reinigungsmittel-Saugschlauch

abziehen und unter fließendem Wasser rei-

nigen.

Î Sieb im Wasseranschluss mit einer Flach-

zange herausziehen und unter fließendem

Wasser reinigen.

Das Gerät ist wartungsfrei.

몇 Frostgefahr

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von Frost

zerstört, wenn sie nicht vollständig von Wasser

entleert sind. Um Schäden zu vermeiden:

Î Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

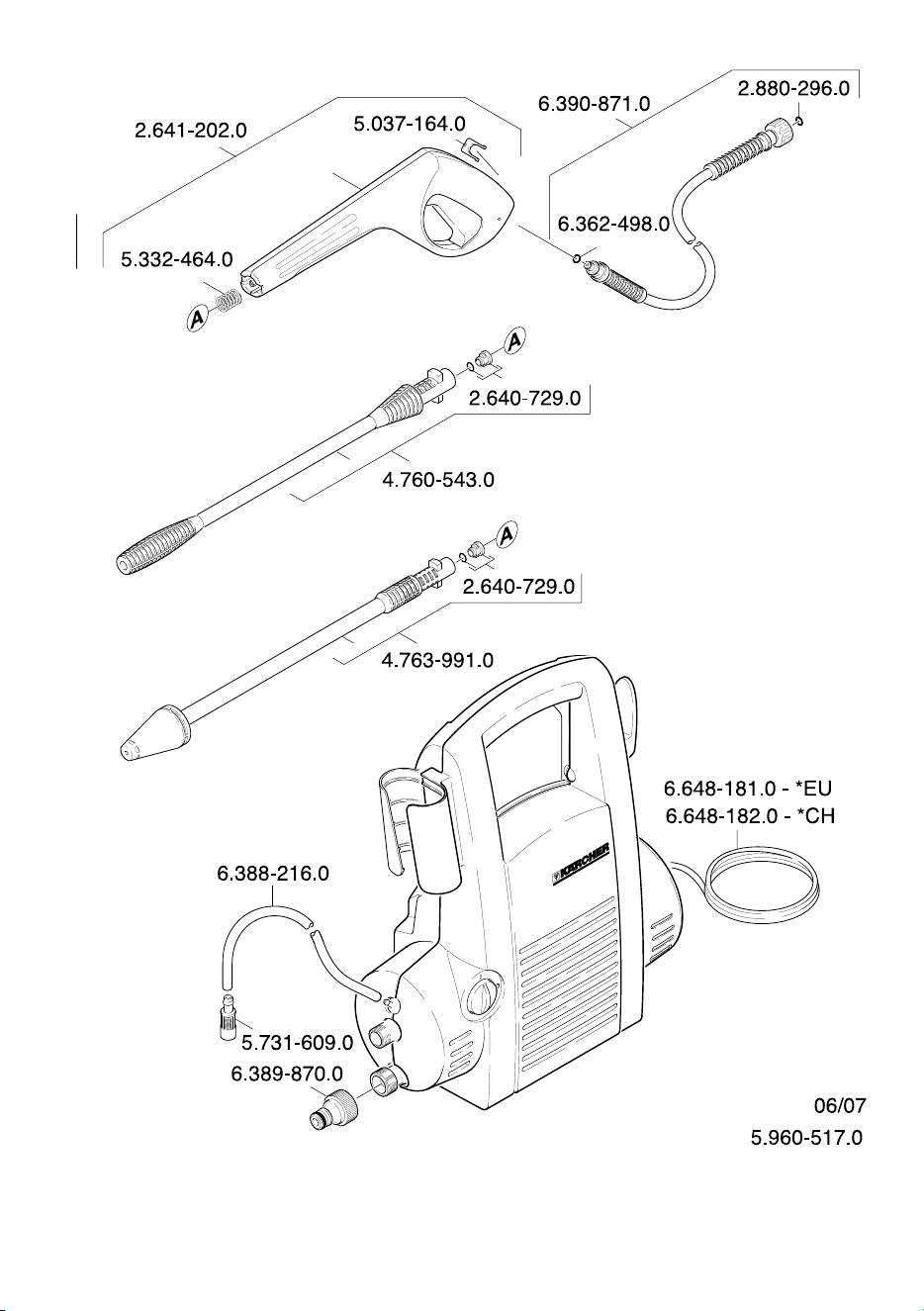

Verwenden Sie ausschließlich Original-Kärcher-

Ersatzteile. Eine Ersatzteilübersicht finden Sie

am Ende dieser Betriebsanleitung.

Sonderzubehör erweitert die Nutzungsmöglich-

keiten Ihres Gerätes. Nähere Informationen dazu

erhalten Sie bei Ihrem Kärcher-Händler.

Kleinere Störungen können Sie mit Hilfe der fol-

genden Übersicht selbst beheben.

Im Zweifelsfall wenden Sie sich bitte an den au-

torisierten Kundendienst.

 Stromschlaggefahr

Vor allen Pflege- und Wartungsarbeiten Gerät

ausschalten und Netzstecker ziehen.

 Warnung

Reparaturarbeiten und Arbeiten an elektrischen

Bauteilen dürfen nur vom autorisierten Kunden-

dienst durchgeführt werden.

Gerät läuft nicht an

Î Prüfen Sie ob die angegebene Spannung

auf dem Typenschild mit der Spannung der

Stromquelle übereinstimmt.

Î Prüfen Sie das Netzanschlusskabel auf Be-

schädigung.

Gerät kommt nicht auf Druck

Î Entlüften Sie das Gerät: Lassen Sie das Ge-

rät ohne angeschlossenen HD-Schlauch lau-

fen, bis das Wasser blasenfrei am HD-

Ausgang austritt. Schließen Sie danach den

HD-Schlauch wieder an.

Î Reinigen Sie das Sieb im Wasseranschluss:

Dieses kann leicht mit einer Flachzange her-

ausgezogen werden.

Î Prüfen Sie sämtliche Zulaufleitungen zur

HD-Pumpe auf Dichtheit oder Verstopfung.

Starke Druckschwankungen

Î Reinigen Sie die Hochdruckdüse: Ver-

schmutzungen aus der Düsenbohrung mit

einer Nadel entfernen und mit Wasser nach

vorne ausspülen.

Î Prüfen Sie die Wasserzulaufmenge.

HD-Pumpe undicht

Î Eine geringe Undichtheit der HD-Pumpe ist

technisch bedingt. Bei starker Undichtheit

den autorisierten Kundendienst beauftragen.

Keine Reinigungsmittel-Ansaugung

Î Trennen Sie das Strahlrohr von der

Handspritzpistole und arbeiten Sie ohne

Strahlrohr.

Î Reinigen Sie den Filter am RM-Saug-

schlauch.

Î Überprüfen Sie den RM-Saugschlauch auf

Knickstellen

Pflege und Wartung

Reinigung

Wartung

Frostschutz

Ersatzteile

Sonderzubehör

Hilfe bei Störungen

Deutsch 7

Technische Änderungen vorbehalten!

Hiermit erklären wir, dass die nachfolgend be-

zeichnete Maschine aufgrund ihrer Konzipierung

und Bauart sowie in der von uns in Verkehr ge-

brachten Ausführung den einschlägigen grundle-

genden Sicherheits- und Gesundheitsanforde-

rungen der EG-Richtlinien entspricht. Bei einer

nicht mit uns abgestimmten Änderung der Ma-

schine verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag und

mit Vollmacht der Geschäftsführung.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technische Daten

Stromanschluss

Spannung (1~50/60 Hz) 220-240 V

Anschlussleistung 1,4 kW

Netzabsicherung (träge) 10 A

Schutzklasse II

Schutzgrad IP X5

Wasseranschluss

Zulauftemperatur (max.) 40 °C

Zulaufmenge (min.) 8 l/min

Zulaufdruck (max.) 1,2 MPa

Leistungsdaten

Arbeitsdruck 8 MPa

Max. zulässiger Druck 10 MPa

Fördermenge, Wasser 5,5 l/min

Fördermenge, Reinigungsmittel 0,4 l/min

Rückstoßkraft der

Handspritzpistole

10 N

Hand-Arm Vibrationswert

(ISO 5349)

0,8 m/s

Schalldruckpegel

(EN60704-1)

76 dB(A)

Schallleistungspegel

(2000/14/EG)

90 dB(A)

Maße

Länge 378 mm

Breite 150 mm

Höhe 440 mm

Gewicht 3,7 kg

CE-Erklärung

Produkt: Hochdruckreiniger

Typ: 1.320-xxx

Einschlägige EG-Richtlinien

98/37/EG

2006/95/EG

89/336/EWG (+91/263/EWG, 92/31/EWG, 93/

68/EWG)

2000/14/EG

Angewandte harmonisierte Normen

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Angewandtes

Konformitätsbewertungsverfahren

Anhang V

Schallleistungspegel dB(A)

Gemessen: 89

Garantiert: 90

8 English

Dear Customer,

Please read and comply with

these instructions prior to the ini-

tial operation of your appliance.

Retain these operating instructions for future ref-

erence or for subsequent possessors.

This high-pressure cleaner is designed for do-

mestic use only:

– to clean machines, vehicles, buildings, tools,

facades, terraces, garden equipment etc. us-

ing a high-pressure water jet (and detergents

if required).

– with accessories, replacement parts and de-

tergents approved by Kärcher. Observe the

instructions provided with these detergents.

The packaging material can be recycled.

Please do not place the packaging into

the ordinary refuse for disposal, but ar-

range for the proper recycling.

Old appliances contain valuable materials

that can be recycled. Please arrange for

the proper recycling of old appliances.

Please dispose your old appliances using

appropriate collection systems.

The terms of the guarantee applicable in each

country have been published by our respective

national distributors. We will repair possible

faults on your unit free of charge within the war-

ranty period, insofar as the faults are caused by

material defects or defective workmanship.

Guarantee claims should be addressed to your

dealer or the nearest authorized customer serv-

ice centre, and supported by documentary evi-

dence of purchase.

 Danger

 Never touch the mains plug and the socket

with wet hands.

 The appliance must not be used if the power

cable or important parts of the appliance, e.g.

safety devices, high-pressure hoses, spray

guns, are damaged.

 The appliance may not be used in areas

where a risk of explosion is present.

 If the appliance is used in hazardous areas

(e.g. filling stations) the corresponding safety

provisions must be observed.

 Check the power cord with mains plug for

damage before every use. If the power cord

is damaged, please arrange immediately for

the exchange by an authorized customer

service or a skilled electrician.

 High-pressure jets can be

dangerous if improperly

used. The jet must not be di-

rected at persons, animals,

live electrical equipment or at the appliance

itself.

 The jet must not be directed at other persons

or directed by the user at him/herself to clean

clothing or footwear.

 Never use the appliance to clean objects

containing hazardous substances (e.g. as-

bestos).

 Vehicle tyres or tyre valves are susceptible to

damage from the high-pressure jet and may

burst. The first indication of this is a discol-

ouration of the tyre. Damaged vehicle tyres/

tyre valves are highly dangerous. Ensure

that a distance of at least 30 cm is observed

when cleaning with the jet!

 Never draw in fluids containing solvents or

undiluted acids and solvents! This includes

petrol, paint thinner and heating oil. The

spray mist thus generated is highly inflam-

mable, explosive and poisonous. Do not use

acetone, undiluted acids and solvents as

they are aggressive towards the materials

from which the appliance is made.

몇 Warning

 Check the high-pressure hose for damage

before every use. Please arrange for the im-

mediate exchange of a damaged high-pres-

sure hose.

 High-pressure hoses, fixtures and couplings

are important for the safety of the appliance.

Only use high-pressure hoses, fixtures and

couplings recommended by the manufacturer.

 Do not use the appliance when there are oth-

er persons around unless they are also wear-

ing safety gear.

 Unsuitable extension cables can be hazard-

ous. Only use extension cables outdoors

which have been approved for this purpose

and labelled with a sufficient cable cross sec-

tion:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Proper Use

Environmental protection

Warranty

Safety instructions

English 9

Note

 The appliance must not be operated by chil-

dren or persons who have not been instruct-

ed accordingly.

 The operator must use the appliance proper-

ly. When working with the appliance, he must

consider the local conditions and pay due

care and attention to other persons, in partic-

ular children, who are nearby.

 Observe a distance of at least 30 cm when

using the jet to clean painted surfaces to

avoid damaging paintwork.

 Cleaning operations which produce oily

waste water, e.g. engine washes, underbody

washes, may only be carried out using wash-

ing stations equipped with an oil separator.

 Wear protective clothing and safety goggles

to protect against back spray containing wa-

ter or dirt.

 Never leave the appliance unattended when

it is in operation.

 Make sure that the power cable or extension

cables are not damaged by running over,

pinching, dragging or similar. Protect the

power cable from heat, oil, and sharp edges.

 The connection between the power cable

and extension cable must not lie in water.

 All current-conducting parts in the working

area must be protected against jet water.

 The appliance may only be connected to an

electrical supply which has been installed in

accordance with IEC 60364.

 The appliance may only be connected to al-

ternating current. The voltage must corre-

spond with the type plate on the appliance.

 The minimum fuse rating required at the

socket outlet is 10 A (slow-blow).

 To avoid accidents due to electrical faults we

recommend the use of sockets with a line-

side current-limiting circuit breaker (max.

30 mA nominal tripping current).

 The plug and coupling of the extension cable

used must be watertight.

 Always fully unroll electrical cables from the

cable drum.

 This appliance was designed to be used with

detergents which are supplied or recom-

mended by the manufacturer. The use of oth-

er detergents or chemicals may compromise

the safety of the appliance.

Safety devices serve for the protection of the

user and must not be put out of operation or by-

passed with respect to their function.

The switch prevents unintented starting of the

appliance. Stop the appliance during breaks or

after operation.

The safety catch on the trigger gun prevents the

appliance from being switched on unintentionally.

Definition of abbreviations used:

HP = High pressure

DT = Detergent

When unpacking the product, make sure that no

accessories are missing and that none of the

package contents have been damaged. If you

detect any transport damages please contact

your dealer.

Illustrations on Page 2

1 Power cable with plug

2 ON/OFF switch for appliance

3 Trigger gun with safety catch

4 HP hose

5 Spray lance with HP nozzle

6 Spray lance with dirt blaster

7 Connection for water supply with filter

8 Coupling element for water connection

9 HP outlet

10 Connection for DT suction hose

11 DT suction hose with filter

Î Push out the safety clip in the trigger gun us-

ing e.g. a small screwdriver.

Î Join HP hose and trigger gun together.

Î Push clip in until it engages and check that it

is securely fastened by pulling on the HP

hose.

Safety Devices

Power switch

Safety catch

Commissioning/Operations

Description of the Appliance

Before Startup

10 English

According to the applicable regula-

tions, the appliance must never be

used on the drinking water net without

a system separator. Use a suitable sys-

tem separator manufactured by Kärcher; or, as

an alternative, a system separator as per EN

12729 Type BA.

For connection values, see type plate/technical

data.

Observe regulations of water supplier.

Î Use a fibre-reinforced hose (not included)

with a standard coupling:

- Minimum diameter, 1/2 inches (13 mm).

- Minimum length, 7.5 m.

Î Screw the coupling unit (supplied) to the wa-

ter connection on the appliance.

Î Push the water supply hose onto the cou-

pling unit, then connect it to the tap.

몇 Caution

Never operate the high-pressure cleaner when

the tap is turned off as dry running will damage

the HP pump.

If the water supply is not clean, the Kärcher water

filter must be used (special accessory - order No.

4.730-059).

Î Screw HP hose on to HP outlet on appliance.

Î Push the appropriate spray lance on to the trig-

ger gun and fasten it by turning it through 90°.

Î Open tap.

Î Plug in the main plug.

Î Set main switch to “I/ON”.

Î Press safety catch on the trigger gun to re-

lease it and pull lever.

몇 Risk of injury

The trigger gun is subjected to a recoil force

when the water jet is discharged. Make sure that

you have a firm footing and are also holding the

trigger gun and spray lance firmly.

For normal cleaning tasks.

For strong contaminations.

Note

Detergent can only be added when the appliance

is being operated in low pressure mode.

All washing brushes supplied by Kärcher are de-

signed for use with detergents.

Î Detach spray lance from the trigger gun.

A low-pressure jet is generated if the spray

lance is not attached to the trigger gun.

Î Place the end the DT suction hose in a con-

tainer with DT solution.

1 Spray a small dose of the detergent on the

dry surface, and allow it to react (make sure

the detergent does not dry up).

2 Wash off the loosened dirt using the high-

pressure jet.

To ensure a trouble-free operation of the appli-

ance and to match the individual cleaning task,

we recommend our Kärcher detergent and main-

tenance agents. Please ask for our advice, or re-

quest information on the products.

Î Release the lever on the trigger gun.

Î During breaks, use the safety catch to secure

the trigger gun lever.

Î During longer breaks (more than 5 minutes),

also turn the appliance off using the ON/OFF

switch.

Î If detergent has been added: Suspend deter-

gent suction hose in a container filled with

clear water, switch the appliance on for

around 1 minute once the spray lance has

been removed and rinse until water runs

clear.

Î Release the lever on the trigger gun.

Î Switch the appliance switch to "0/OFF“.

Î Turn off tap.

Î Press the lever on the trigger gun to release

any remaining pressure in the system.

Î Disconnect the appliance from the water

supply.

Î Detach spray lance from the trigger gun.

Water supply

Water supply from mains

Start up

High pressure operation

Spray lance with HP nozzle

Spray lance with dirt blaster

Operation with detergent

DT take-up from container

Recommended Cleaning Method

Detergents

Interrupting operation

Finish operation

English 11

Î Briefly switch the appliance on ("I/ON“),

press the trigger gun lever until no further

water is discharged (approx. 1 min).

Î Switch the appliance switch to "0/OFF“.

Î Use the safety catch to secure the trigger

gun lever.

Î Pull out the mains plug.

Î Roll up the power cord and loop it e.g. round

the handle.

 Risk of electric shock

Always switch off the appliance and pull out the

mains plug before care and maintenance work.

Prior to longer periods of storage, e.g. in the win-

ter:

Î Remove filter from suction hose for deter-

gent and clean with running water.

Î Pull out filter in water connection using flat-

nose pliers and clean with running water.

The appliance is maintenance-free.

몇 Risk of frost

Protect the appliance and accessories against

frost.

The appliance and its accessories can get de-

stroyed through frost if there are any water resi-

dues in them. To avoid damage to them:

Î Store the appliance and the entire accesso-

ries in a frost-safe room.

Only use original Kärcher spare parts. You will

find a list of spare parts at the end of this docu-

ment.

Special accessories expand the possibilities of

using your appliance. Please contact your Kärch-

er dealer for further information.

You can rectify minor faults yourself with the help

of the following overview.

If in doubt, please consult the authorized custom-

er service.

 Risk of electric shock

Always switch off the appliance and pull out the

mains plug before care and maintenance work.

 Warning

Repair works may only be performed by the au-

thorized customer service.

Appliance does not start

Î Check whether the voltage indicated on the

type plate corresponds to the voltage of the

socket.

Î Check the power cable for damage.

Pressure does not build up in the appliance

Î Evacuate air from the appliance: Switch on

the appliance when the HP hose is not con-

nected and allow it to run until the water

which discharges from the HP outlet is free of

bubbles. Then connect the HP hose again.

Î Clean the filter in the water supply connec-

tion: This can be easily removed using flat-

nose pliers.

Î Check all supply lines to the HP pump for

leaks or blockages.

Strong pressure fluctuations

Î Clean the high-pressure nozzle: Remove dirt

and debris from the nozzle bore with a nee-

dle and rinse through with water towards the

front.

Î Check the volume of incoming water.

HP pump leaking

Î Slight leakage from the HP pump is normal.

If the leakage increases contact the author-

ized customer service.

No detergent infeed

Î Detach the spray lance from the trigger gun

and work without the spray lance.

Î Clean the filter of the detergent suction hose.

Î Check the detergent suction hose for kinks.

Maintenance and care

Cleaning

Maintenance

Frost protection

Spare Parts

Special accessories

Troubleshooting

12 English

Subject to technical modifications!

We hereby declare that the machine described

below complies with the relevant basic safety

and health requirements of the EU Directives,

both in its basic design and construction as well

as in the version put into circulation by us. This

declaration shall cease to be valid if the machine

is modified without our prior approval.

The undersigned act on behalf and under the

power of attorney of the company management.

Alfred Kärcher GmbH Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

Specifications

Power connection

Voltage (1~50/60 Hz) 220-240 V

Connected load 1,4 kW

Mains fuse (slow-blow) 10 A

Protective class II

Protection class IP X5

Water connection

Max. feed temperature 40 °C

Min. feed volume 8 l/min

Max. feed pressure 1,2 MPa

Performance data

Working pressure 8 MPa

Max. permissible pressure 10 MPa

Water flow rate 5,5 l/min

Detergent flow rate 0,4 l/min

Recoil force of trigger gun 10 N

Hand-arm vibration

(ISO 5349)

0,8 m/s

Sound pressure level

(EN60704-1)

76 dB(A)

Sound power level

(2000/14/EG)

90 dB(A)

Dimensions

Length 378 mm

Width 150 mm

Height 440 mm

Weight 3,7 kg

CE declaration

Product: High-pressure cleaner

Type: 1.320-xxx

Relevant EU Directives

98/37/EC

2006/95/EC

89/336/EEC (+91/263/EEC, 92/31/EEC, 93/68/

EEC)

2000/14/EC

Applied harmonized standards

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Applied conformity evaluation method

Appendix V

Sound power level dB(A)

Measured: 89

Guaranteed: 90

Français 13

Cher client,

Lisez attentivement ce mode

d’emploi avant la première utilisa-

tion de l’appareil et respectez les

conseils y figurant. Conservez ce mode d’emploi

pour une utilisation ultérieure ou un éventuel re-

preneur de votre matériel.

Ce nettoyeur haute pression ne doit être utilisé

que pour un usage privé:

– pour le nettoyage de machines, véhicules, bâ-

timents, outils, fassades, terrasses, outils de

jardinage etc. avec un jet d'eau sous pression

(et si besoin en ajoutant des détergents).

– avec des accessoires, pièces de rechange et

détergents homologués par Kärcher.

Veuillez respecter les consignes livrées avec

les détergents.

Les matériaux constitutifs de l’emballage

sont recyclables. Ne pas jeter les embal-

lages dans les ordures ménagères, mais

les remettre à un système de recyclage.

Les appareils usés contiennent des maté-

riaux précieux recyclables lesquels doi-

vent être apportés à un système de

recyclage. Pour cette raison, utilisez des

systèmes de collecte adéquats afin d'éli-

miner les appareils usés.

Dans chaque pays, les conditions de garantie en

vigueur sont celles publiées par notre société de

distribution responsable. Nous éliminons gratui-

tement d’éventuelles pannes sur l’appareil au

cours de la durée de la garantie, dans la mesure

où une erreur de matériau ou de fabrication en

sont la cause. En cas de recours en garantie, il

faut s'adresser avec le bon d’achat au revendeur

respectif ou au prochain service après-vente.

 Danger

 Ne jamais saisir la fiche secteur ni la prise de

courant avec des mains humides.

 Ne jamais mettre l’appareil en service si le

câble d’alimentation ou des pièces importan-

tes de l’appareil, telles que par exemple les

éléments de sécurité, les flexibles haute

pression, le pistolet, sont endommagés.

 Il est interdit d’utiliser l’appareil dans des do-

maines présentant des risques d’explosion.

 Si l’appareil est utilisé dans des zones de

danger (par exemple des stations essence),

il faut tenir compte des consignes de sécurité

correspondantes.

 Vérifier avant chaque utilisation que le câble

et la fiche secteur ne sont pas endommagés.

Un câble d’alimentation endommagé doit im-

médiatement être remplacé par le service

après-vente ou un électricien agréé.

 Une utilisation incorrecte des

jets haute pression peut pré-

senter des dangers. Le jet ne

doit pas être dirigé sur des

personnes, animaux, installations électri-

ques actives ni sur l'appareil lui-même.

 Ne jamais diriger le jet sur soi-même ni sur

d’autres personnes dans le but de nettoyer

les vêtements ou les chaussures.

 Ne jamais laver au jet des objets contenant des

substances nocives (par exemple de l’amiante).

 Le jet haute pression risque d’endommager

les pneus/valves de véhicules et les pneus

risquent d’éclater. Le premier indice d’en-

dommagement est une décoloration du

pneu. Des pneus/valves de véhicules en-

dommagés présentent des dangers de mort.

Il faut toujours se tenir au moins à 30 cm des

pièces pour les laver au jet !

 Ne jamais aspirer des liquides contenant des

solvants ni des acides ou des solvants non

dilués, tels que par exemple de l’essence, du

diluant pour peinture ou du fuel ! Le nuage

de pulvérisation est extrêmement inflamma-

ble, explosif et toxique. Ne pas utiliser d’acé-

tone, d’acides ni de solvants non dilués, du

fait de leur effet corrosif sur les matériaux

constituant l’appareil.

몇 Avertissement

 Vérifier avant chaque utilisation que le flexi-

ble haute-pression n'est pas endommagé.

Un flexible haute pression endommagé doit

immédiatement être remplacé.

 Les flexibles haute pression, les armatures

et les raccords sont importants pour la sécu-

rité de l’appareil. N'utiliser que des flexibles

haute pression, des armatures et des rac-

cords recommandés par le fabricant.

 L’appareil ne doit jamais être utilisé si

d’autres personnes figurent dans le rayon de

portée de l’appareil, à moins que ces person-

nes ne portent des vêtements de protection.

Utilisation conforme

Protection de l’environnement

Garantie

Consignes de sécurité

14 Français

 Des rallonges non adaptées peuvent pré-

senter des risques. N'utiliser en plein air que

des rallonges homologuées et signalées par

Kärcher, avec une section suffisante:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

Remarque

 L’appareil ne doit jamais être utilisé par des

enfants ni par des personnes non avisées.

 L’utilisateur doit faire preuve d'un usage con-

forme de l'appareil. Il doit prendre en consi-

dération les données locales et lors du

maniement de l’appareil, il doit prendre gar-

de aux tierces personnes, et en particulier

aux enfants.

 Une distance d'au moins 30 cm entre la lan-

ce et les surfaces peintes est nécessaire

pour éviter tout endommagement.

 Tous travaux de nettoyage produisant des

eaux usées contenant de l’huile, par exem-

ple un nettoyage de moteur ou de bas de

caisse, doivent uniquement être effectués à

des postes de lavage équipés d’un sépara-

teur d’huile.

 Pour se protéger contre les éclaboussures

ou les poussières, porter le cas échéant des

vêtements et des lunettes de protection.

 Ne jamais laisser l’appareil sans surveillance

lorsqu’il est en marche.

 Veiller à ne pas abîmer ni endommager le

câble d’alimentation ni le câble de rallonge

en roulant dessus, en les coinçant ni en tirant

violemment dessus. Protéger les câbles

d’alimentation contre la chaleur, l’huile et les

bords tranchants.

 La liaison entre le câble d’alimentation et le

câble de rallonge ne doit jamais se trouver

dans l’eau.

 Toutes les pièces conductrices dans la zone

de travail doivent être protégées contre les

jets d’eau.

 L’appareil doit uniquement être raccordé à

un branchement électrique mis en service

par un électricien conformément à la norme

IEC 60364.

 L'appareil doit être raccordé uniquement au

courant alternatif. La tension doit être identi-

que avec celle indiquée sur la plaque signa-

létique de l’appareil.

 Protection minimale par fusible de la prise de

courant 10 A (à action retardée).

 Pour éviter des accidents électriques nous

recommandons d’utiliser des prises de cou-

rant avec un interrupteur de protection con-

tre les courants de court-circuit placé en

amont (courant de déclenchement nominal

maximal de 30 mA).

 Les fiches mâles et les raccords des câbles

de rallonge utilisés doivent être étanches à

l’eau.

 Toujours dérouler entièrement les rallonges

de l’enrouleur de câble.

 Cet appareil a été conçu pour l’utilisation de

détergents ayant été fournis ou recomman-

dés par le fabricant. L’utilisation d’autres dé-

tergents ou d’autres produits chimiques peut

nuire à la sécurité de l’appareil.

Les dispositifs de sécurité ont pour but de proté-

ger l'utilisateur. Par conséquent, ils ne doivent en

aucun cas être désactivés ou transformés.

Cet interrupteur empêche toute mise en service

intempestive de l'appareil. Le désactiver en cas

d'interruption des travaux ou à la fin du service.

Le cran de sécurité de la poignée-pistolet empê-

che toute mise en marche inopinée de l'appareil.

Définition des abréviations utilisées :

HD = haute pression

RM = Produit détergent

Contrôler le matériel lors du déballage pour

constater des accessoires manquants ou des

dommages. Si des dégâts dus au transport sont

constatés, il faut en informer le revendeur.

Illustrations voir page 2

1 Câble d’alimentation avec fiche secteur

2 Interrupteur MARCHE/ARRET

3 Poignée-pistolet avec cran de sécurité

4 Flexible HD

5 Lance avec buse HD

6 Lance avec rotabuse

7 Arrivée d'eau avec tamis

8 Raccord pour l'arrivée d'eau

9Sortie HD

10 Raccord flexible d'aspiration du détergent

11 Flexible d'aspiration du détergent avec filtre

Dispositifs de sécurité

Interrupteur principal

Cran de sécurité

Mise en service/Fonctionnement

Description de l’appareil

Français 15

Î Retirer le clip de sécurité dans la poignée-pis-

tolet à l'aide, par exemple, d'un petit tournevis.

Î Assembler le flexible haute pression et la

poignée-pistolet.

Î Appuyer sur le clip de sécurité jusqu'à ce

qu'il s'enclenche puis vérifier l'assemblage

en tirant sur le flexible haute pression.

Selon les directives en vigueur, l'appa-

reil ne doit jamais être exploité sans sé-

parateur système sur le réseau d'eau

potable. Utiliser un séparateur système

approprié de la Sté. Kärcher ou en alternative un

séparateur système selon EN 12729 type BA.

Données de raccordement, voir plaque signaléti-

que / caractéristiques techniques

Respecter les prescriptions de votre société dis-

tributrice en eau.

Î Utiliser un flexible renforcé (non livré) avec

un raccord standard :

- Diamètre minimal 1/2 pouce (13 mm).

- Longueur minimale 7,5 m.

Î Visser le raccord livré à l'arrivée d'eau de

l'appareil.

Î Fixer le flexible d'eau sur le raccord de l'ap-

pareil et brancher au robinet d'eau.

몇 Attention

Ne jamais utiliser le nettoyeur haute pression si le

robinet d’eau est fermé, un fonctionnement à sec

risque d'endommager la pompe haute pression.

Si l'eau d'alimentation contient des impuretés, il

faut impérativement utiliser le filtre à eau Kärcher

(en option - n° de commande 4.730-059).

Î Visser le flexible hp sur la sortie hp.

Î Raccorder la lance choisie à la poignée-pis-

tolet et la fixer en effectuant un rotation à 90°.

Î Ouvrir le robinet d'eau.

Î Brancher la fiche secteur.

Î Interrupteur principal sur „I/ON“.

Î Appuyer sur le cran de sécurité de la poignée-

pistolet pour le déverrouiller et tirer sur le levier.

몇 Risque de blessures

Le jet d'eau sortant de la buse haute pression

provoque une force de réaction sur la poignée-

pistolet. Veiller à adopter un position stable et à

tenir la poignée et la lance fermement.

Pour les travaux habituels de nettoyage.

Pour les salissures tenaces.

Remarque

l'addition de détergents est uniquement possible

en mode basse pression.

Toutes les brosses de lavage proposées par Kär-

cher sont prévues pour une utilisation avec dé-

tergent.

Î Ôter la lance de la poignée-pistolet.

Sans la lance, la poignée-pistolet produit un

jet à basse pression.

Î Plonger le tuyau d’aspiration de détergent

dans un récipient contenant du détergent.

1 Pulvériser le détergent sur la surface sèche

et laisser agir sans toutefois le laisser sécher

complètement.

2 Ôter les salissures décollées à l'aide du jet

haute pression.

Nous recommandons l'assortiment de produits

d'entretien et de nettoyage Kärcher, adaptés à

chaque type de nettoyage. Demandez des con-

seils ou des informations.

Î Relâcher la gachette de la poignée-pistolet.

Î Pendant les interruptions de travail, ver-

rouiller le levier de la poignée-pistolet grace

au cran de sécurité.

Î Dans le cas de pauses dépassant 5 minutes,

mettre aussi l'appareil hors marche à l'inter-

rupteur.

Î Si du détergent a été ajouté: suspendre le

flexible d'aspiration de détergent dans un ré-

cipient contenant de l'eau claire, mettre l'ap-

pareil en marche pendant une minute après

avoir démonté la lance et rincer.

Î Relâcher la gachette de la poignée-pistolet.

Î Interrupteur sur „0/OFF“.

Avant la mise en service

Alimentation en eau

Raccordement à la conduite d'eau du

réseau public

Mise en service

Fonctionnement à haute pression

Lance avec buse HD

Lance avec rotabuse

Fonctionnement avec détergent

Aspiration du détergent contenu dans un

récipient

Méthode de nettoyage conseillée

Détergent

Interrompre le fonctionnement

Fin de l'utilisation

16 Français

Î Fermer le robinet d'eau.

Î Actionner la gachette de la poignée-pistolet

afin de faire échapper la pression restante

dans le système.

Î Débrancher l'appareil de l'arrivée d'eau.

Î Ôter la lance de la poignée-pistolet.

Î Mettre l'appareil en marche „I/ON“, actionner la

gachette de la poignée-pistolet jusqu'à ce qu'il

n'y ait plus d'eau qui s'écoule (env. 1 min.).

Î Interrupteur sur „0/OFF“.

Î Verrouiller le levier de la poignée-pistolet

grace au cran de sécurité.

Î Débrancher la fiche secteur.

Î Enrouler le câble d'alimentation et par ex.

l'accrocher à la poignée.

 Danger d'électrocution !

Eteindre l'appareil et débrancher la fiche de sec-

teur avant d'effectuer des travaux de maintenan-

ce et de réparation.

Avant un stockage prolongé, par exemple en hiver :

Î Retirer le filtre du flexible d'aspiration de dé-

tergent et le nettoyer à l'eau courante.

Î Enlever le tamis de l'arrivée d'eau à l'aide

d'une pince et le nettoyer à l'eau courante.

L'appareil ne nécessite aucune maintenance.

몇 Risque de gelée

Mettre l'appareil et les accessoires à l'abri du gel.

L'appareils et les accessoires sont détruits par le

gel si l'eau n'a pas été totalement vidée. Pour

éviter tout endommagement :

Î conserver l'appareil et l'intégralité des acces-

soires dans un endroit à l'abri du gel.

Utiliser uniquement des pièces de rechange de

la marque Kärcher. Vous trouverez une liste des

pièces de rechanges à la fin de cette notice.

Les accessoires spéciaux élargissent le champ

d'action de votre appareil. Vous trouverez de

plus amples informations chez votre revendeur

Kärcher.

Il est possible de résoudre des pannes sans trop

grande gravité en utilisant la liste suivante.

En cas de doute, s'adresser au service après-

vente agréé.

 Danger d'électrocution !

Eteindre l'appareil et débrancher la fiche de sec-

teur avant d'effectuer des travaux de maintenan-

ce et de réparation.

 Avertissement

Seul le service après-vente agréé est autorisé à

effectuer des travaux de réparation ou des tra-

vaux concernant les pièces électriques de l'ap-

pareil.

L'appareil ne démarre pas.

Î Vérifier que la tension indiquée sur la plaque

signalétique correspond à la tension de la

prise de courant.

Î Vérifier que le câble d'alimentation n'est pas

endommagé.

L'appareil ne monte pas en pression

Î Purgez l'appareil: Laissez l'appareil en mar-

che sans le flexible haute pression et atten-

dez que l'eau sortant sous haute pression ne

contienne plus aucune bulle. Raccordez le

flexible haute pression.

Î Nettoyez le tamis de l'alimentation en eau.

Vous pouvez vous aider d'une pince plate.

Î Vérifiez que les conduites d'arrivées à la

pompe haute pression n'aient aucune fuite ni

colmatage.

Fluctuations de pression importantes

Î Nettoyez la buse haute pression: Ôter les sa-

lissures situées dans l'orifice de la buse à

l'aide d'une aiguille et rincez-la en faisant

sortir l'eau vers l'avant.

Î Vérifiez le débit d'alimentation en eau.

Fuite au niveau de la pompe haute pression

Î Une fuite minime au niveau de la pompe

haute pression peut survenir sous certaines

conditions techniques. Si la fuite est impor-

tante, contacter le service après-vente Kär-

cher agréé.

Le détergent n'est pas aspiré

Î Ôtez la lance de la poignée-pistolet et tra-

vaillez sans lance.

Î Nettoyez le filtre du tuyau d’aspiration de dé-

tergent.

Î Vérifier l'absence de pli au niveau du tuyau

d'aspiration pour détergent

Entretien et maintenance

Nettoyage

Maintenance

Protection antigel

Pièces de rechange

Accessoires en option

Assistance en cas de panne

Français 17

Sous réserve de modifications techniques !

Nous certifions par la présente que la machine

spécifiée ci-après répond de par sa conception et

son type de construction ainsi que de par la ver-

sion que nous avons mise sur le marché aux

prescriptions fondamentales stipulées en matiè-

re de sécurité et d’hygiène par les directives

européennes en vigueur. Toute modification ap-

portée à la machine sans notre accord rend cette

déclaration invalide.

Les soussignés agissent sur ordre et sur procu-

ration de la Direction commerciale.

Alfred Kärcher GmbH Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Téléphone : +49 7195 14-0

Télécopieur : +49 7195 14-2212

Caractéristiques techniques

Alimentation électrique

Tension (1~50/60 Hz) 220-240 V

Puissance de raccordement 1,4 kW

Protection du réseau (à action

retardée)

10 A

Classe de protection II

Degré de protection IP X5

Arrivée d'eau

Température d'alimentation

(max.)

40 °C

Débit d'alimentation (min.) 8 l/min

Pression d'alimentation (max.) 1,2 MPa

Performances

Pression de service 8 MPa

Pression maximale admissible 10 MPa

Débit (eau) 5,5 l/min

Débit (détergent) 0,4 l/min

Force de réaction sur la

poignée-pistolet

10 N

Valeur de vibration main/bras

(ISO 5349)

0,8 m/s

Niveau de pression acoustique

(EN60704-1)

76 dB(A)

Niveau de puissance acoustique

(2000/14/EF)

90 dB(A)

Dimensions

Longueur 378 mm

Largeur 150 mm

Hauteur 440 mm

Poids 3,7 kg

Déclaration CE

Produit: Nettoyeur haute pression

Type: 1.320-xxx

Directives européennes en vigueur :

98/37/CE

2006/95/CE

89/336/CEE (+91/263/CEE, 92/31/CEE, 93/68/

CEE)

2000/14/CE

Normes harmonisées appliquées :

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Procédures d'évaluation de la conformité

Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 89

Garanté: 90

18 Italiano

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere e segui-

re queste istruzioni per l'uso. Con-

servare le presenti istruzioni per l'uso per

consultarle in un secondo tempo o per darle a

successivi proprietari.

Utilizzate questa idropulitrice esclusivamente

nell'uso domestico:

– per la pulizia di macchine, veicoli, edifici, at-

trezzi, facciate, terrazzi, attrezzi da giardi-

naggio ecc. con getto d'acqua ad alta

pressione (se necessario con l'aggiunta di

detergenti).

– con accessori, pezzi di ricambio e detergenti

autorizzati da Kärcher. Rispettate le indica-

zioni allegate ai detergenti.

Tutti gli imballaggi sono riciclabili. Gli im-

ballaggi non vanno gettati nei rifiuti dome-

stici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi contengono ma-

teriali riciclabili preziosi e vanno perciò

consegnati ai relativi centri di raccolta. Si

prega quindi di smaltire gli apparecchi di-

smessi mediante i sistemi di raccolta dif-

ferenziata.

In tutti i paesi sono valide le condizioni di garan-

zia pubblicate dalla nostra società di vendita

competente. Entro il termine di garanzia eliminia-

mo gratuitamente eventuali guasti all’apparec-

chio, se causati da un difetto di materiale o di

produzione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, oppure

al più vicino centro di assistenza autorizzato, esi-

bendo lo scontrino di acquisto.

 Pericolo

 Non toccare mai la spina e la presa con le

mani bagnate.

 Non accendere l'apparecchio nel caso il

cavo di allacciamento alla rete o parti impor-

tanti dell'apparecchio, per es. componenti di

sicurezza, tubi flessibili alta pressione, pisto-

la a spruzzo siano danneggiati.

 E' vietato l'utilizzo in ambienti a rischio di

esplosione.

 In caso di utilizzo dell'apparecchio in am-

bienti a rischio (per es. stazioni di servizio)

devono essere rispettate le relative norme di

sicurezza.

 Prima di ogni utilizzo controllare che il cavo

di allacciamento e la spina di alimentazione

non presentino danni. Far sostituire imme-

diatamente il cavo di allacciamento danneg-

giato dal servizio clienti autorizzato/da un

elettricista specializzato.

 Getti ad alta pressione pos-

sono risultare pericolosi se

usati in modo improprio. Il

getto non va mai puntato su

persone, animali, equipaggiamenti elettrici

attivi o sull'apparecchio stesso.

 Non puntare il getto su altri o su se stessi per

pulire indumenti o calzature.

 Non spruzzare oggetti che possano contene-

re sostanze tossiche (per es. amianto).

 Pneumatici/valvole di pneumatici possono

essere danneggiati e scoppiare se trattati

con getto ad alta pressione. Il primo segno è

dato dal cambiamento del colore del pneu-

matico. Pneumatici/valvole di pneumatici

danneggiati possono essere pericolosissimi.

Mantenere una distanza del getto di almeno

30 cm durante la pulizia!

 Non aspirare mai liquidi contenenti solventi o

acidi allo stato puro o solventi! Ne fanno par-

te per es. benzina, diluenti per vernici o ga-

solio. La nebbia di polverizzazione è

altamente infiammabile, esplosiva e veleno-

sa. Non utilizzare acetone, acidi allo stato

puro e solventi, in quanto corrodono i mate-

riali utilizzati nell'apparecchio.

몇 Attenzione

 Prima di ogni utilizzo controllare che il tubo

flessibile alta pressione non sia danneggiato.

Sostituire immediatamente il tubo flessibile

alta pressione danneggiato.

 I tubi flessibili alta pressione, i raccordi e i

giunti di accoppiamento sono importanti per

la sicurezza dell'apparecchio. Utilizzare

esclusivamente tubi flessibili alta pressione,

raccordi e giunti di sicurezza raccomandati

dal produttore.

 Non utilizzare l'apparecchio in presenza di

persone nelle immediate vicinanze, a meno

che non indossino gli indumenti protettivi

adeguati.

Uso conforme a destinazione

Protezione dell’ambiente

Garanzia

Norme di sicurezza

Italiano 19

 Prolunghe non adatte possono risultare peri-

colose. All'aperto utilizzare esclusivamente

cavi prolunga omologati e relativamente con-

trassegnati aventi sezione sufficiente:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Avvertenza

 L'apparecchio non deve essere utilizzato da

bambini e da persone non autorizzate.

 L'operatore deve utilizzare l'apparecchio in

modo conforme a destinazione. Deve tener

conto delle condizioni presenti in loco e du-

rante il lavoro con l'apparecchio fare atten-

zione alle persone nelle vicinanze.

 Mantenere una distanza minima di 30 cm del

getto durante la pulizia di superfici verniciate,

in modo da evitare danneggiamenti.

 I lavori di pulizia durante i quali si produce

acqua di scarico contenente olio, per es.la

pulizia di motori, di sottoscocche vanno effet-

tuati esclusivamente in luoghi di lavaggio

provvisti di separatori d'olio.

 Per proteggersi dagli spruzzi d'acqua o di

sporco indossare indumenti e occhiali di pro-

tezione adatti.

 Non lasciare mai l'apparecchio incustodito

quando è acceso.

 Prestare attenzione che il cavo di allaccia-

mento alla rete o il cavo prolunga non venga-

no danneggiati passandovi sopra,

schiacciandoli, tirandoli o simili. Proteggere i

cavi di rete contro il caldo eccessivo, olio e

spigoli vivi.

 Il collegamento fra il cavo di rete e il cavo

prolunga non deve trovarsi in acqua.

 Tutti i componenti conduttori nell'area di la-

voro devono essere protetti contro i getti di

acqua.

 Allacciare l'apparecchio solo ad un collega-

mento elettrico installato da un installatore

elettrico in conformità alla norma IEC 60364.

 Collegare l'apparecchio solo a corrente alter-

nata. La tensione deve corrispondere a quel-

la indicata sulla targhetta dell'apparecchio.

 Protezione minima della presa elettrica 10 A

(fusibile ritardato).

 Per evitare incidenti elettrici raccomandiamo

di collegare l'apparecchio a prese elettriche

dotate di interruttore differenziale (con cor-

rente differenziale nominale I dn non supe-

riore a 30 mA).

 La spina ed il collegamento del cavo prolun-

ga utilizzato devono essere a tenuta d'ac-

qua.

 Estrarre il cavo prolunga sempre completa-

mente dall'avvolgicavo.

 Questo apparecchio è stato concepito per

essere utilizzato con i detergenti forniti dal

produttore o da esso raccomandati. L'utilizzo

di altri detergenti o agenti chimici può com-

promettere la sicurezza dell'apparecchio.

I dispositivi di sicurezza servono alla protezione

dell'utente e non devono essere messi fuori servi-

zio o essere utilizzati al di fuori della loro funzione.

Impedisce l'azionamento accidentale dell'appa-

recchio. Spegnere l'apparecchio durante even-

tuali pause di lavoro e a lavoro terminato.

Il dispositivo di arresto di sicurezza posto sulla pi-

stola a spruzzo impedisce l'azionamento acci-

dentale dell'apparecchio.

Definizione delle abbreviazioni utilizzate:

AP = alta pressione

DT = detergente

Durante il disimballaggio controllare l'eventuale

mancanza di accessori o la presenza di danni del

contenuto. Nel caso in cui si riscontrino danni do-

vuti al trasporto, informare immediatamente il

proprio rivenditore.

Figure vedi pag. 2

1 Cavo di allacciamento alla rete con spina

2 Interruttore dell'apparecchio (ON/OFF)

3 Pistola a spruzzo con dispositivo di arresto di

sicurezza

4 Tubo AP

5 Lancia con ugello AP

6 Lancia con fresa per lo sporco

7 Collegamento dell'acqua con filtro

8 Giunto per collegamento dell'acqua

9Uscita AP

10 Collegamento tubo flessibile di aspirazione

11 Tubo flessibile di aspirazione DT con filtro

Dispositivi di sicurezza

Interruttore dell'apparecchio

Dispositivo di arresto di sicurezza

Messa in funzione / uso

Descrizione dell’apparecchio

20 Italiano

Utilizzando per es. un cacciavite, spingere

verso l'esterno il fermaglio di sicurezza della

pistola a spruzzo.

Î Collegare il tubo flessibile AP alla pistola a

spruzzo.

Î Premere il fermaglio fino allo scatto in posi-

zione. Verificare la sicurezza del collega-

mento tirando il tubo AP.

Secondo quanto prescritto dalle rego-

lamentazioni in vigore è necessario

che l'apparecchio non venga usato mai

senza disgiuntore di rete sulla rete di

acqua potabile. Utilizzare un idoneo disgiuntore

di rete della ditta Kärcher oppure in alternativa un

disgiuntore di rete secondo la normativa EN

12729 Tipo BA.

Valori di collegamento vedi targhetta/dati tecnici.

Rispettare le disposizioni fornite dalla società per

l'approvvigionamento idrico.

Î Utilizzare un tubo flessibile rafforzato di tes-

suto (non in dotazione) con un giunto com-

merciale:

- Diametro minimo 1/2 pollice (13 mm).

- Lunghezza minima 7,5 m.

Î Avvitare il giunto fornito sul collegamento ac-

qua dell'apparecchio.

Î Inserire il tubo flessibile acqua sul giunto

dell'apparecchio e collegarlo al rubinetto.

몇 Attenzione

Non utilizzare mai l'idropulitrice a rubinetto chiu-

so poichè il funzionamento a secco può causare

danni alla pompa AP.

In caso di afflusso di acqua sporca utilizzare as-

solutamente i filtri acqua Kärcher (accessorio op-

tional - cod. d'ordinazione 4.730-059).

Î Avvitare il tubo flessibile AP all'uscita AP

dell'apparecchio.

Î Inserire la lancia desiderata sulla pistola a

spruzzo e fissarla con una rotazione di 90°.

Î Aprire il rubinetto.

Î Inserire la spina di alimentazione.

Î Interruttore principale su „I/ON“.

Î Premere e sbloccare il dispositivo di arresto

di sicurezza posto sulla pistola a spruzzo. Ti-

rare la leva.

몇 Rischio di lesioni

Con l'uscita del getto d'acqua dall'ugello di alta

pressione, una forza repulsiva agisce sulla pisto-

la a spruzzo. Assumere una posizione sicura e

tenere con forza la pistola a spruzzo e la lancia.

Per compiti di pulizia normali.

Per lo sporco più resistente.

Avvertenza

Il detergente può essere aggiunto solo con fun-

zionamento a bassa pressione.

Tutte le spazzole di lavaggio Kärcher sono adat-

te al lavaggio con detergente.

Î Separare la lancia dalla pistola a spruzzo.

La pistola a spruzzo senza lancia inserita ge-

nera un getto a bassa pressione.

Î Inserire il tubo flessibile di aspirazione del

detergente in un contenitore con soluzione

detergente.

1 Spruzzare misuratamente il detergente e la-

sciare agire (non asciugare) sulla superficie

asciutta.

2 Sciacquare lo sporco sciolto con il getto ad

alta pressione.

Adatto ai vari compiti di pulizia consigliamo il nostro

programma di pulizia e manutenzione Kärcher. La-

sciatevi consigliare o richiedete informazioni.

Î Lasciare la leva della pistola a spruzzo.

Î Durante la pause di lavoro assicurare la leva

della pistola a spruzzo con il dispositivo di ar-

resto di sicurezza.

Î Durante pause di lavoro prolungate (più di 5

min.) spegnere anche l'apparecchio con l'in-

terruttore dell'apparecchio.

Î Se è stato aggiunto detergente: Appendere il

tubo flessibile di aspirazione detergente in

un contenitore di acqua pulita, azionare l'ap-

parecchio per almeno un minuto con lancia

smontata e lavare.

Prima della messa in funzione

Alimentazione acqua

Alimentazione da rete idrica

Messa in funzione

Funzionamento ad alta pressione

Lancia con ugello AP

Lancia con fresa per lo sporco

Funzionamento con detergente

Aspirazione detergente dal contenitore

Metodo di pulizia consigliato

Detergente

Interrompere il funzionamento

Dopo l’uso

Italiano 21

Î Lasciare la leva della pistola a spruzzo.

Î Interruttore dell'apparecchio su „0/OFF“.

Î Chiudere il rubinetto.

Î Premere la leva della pistola a spruzzo in

modo da scaricare la pressione ancora pre-

sente nel sistema.

Î Separare l'apparecchio dal collegamento

con l'acqua.

Î Separare la lancia dalla pistola a spruzzo.

Î Accendere prevemente l'apparecchio „I/ON“,

premere la leva della pistola a spruzzo fino a

quando non esce più acqua (ca. 1 min.).

Î Interruttore dell'apparecchio su „0/OFF“.

Î Assicurare la leva della pistola a spruzzo con

il dispositivo di arresto di sicurezza.

Î Staccare la spina.

Î Avvolgere il cavo di allacciamento alla rete e

appandere per es. intorno alla maniglia.

 Pericolo di scosse elettriche

Prima di effettuare lavori di cura e di manutenzio-

ne spegnere l'apparecchio ed estrarre la spina di

alimentazione.

Prima di depositi di lunga durata, per es. in inver-

no:

Î Staccare il filtro dal tubo flessibile di aspira-

zione detergente e lavarlo sotto acqua cor-

rente.

Î Estrarre il filtro nel collegamento dell'acqua

con una pinza piatta e lavarlo sotto acqua

corrente.

L'apparecchio è senza manutenzione.

몇 Rischio di gelo

Proteggere l'apparecchio e gli accessori dal gelo.

L'apparecchio e gli accessori saranno distrutti dal

gelo se non saranno svuotati completamente

dell'acqua contenuta in essi. Per prevenire danni:

Î Conservare l'apparecchio e tutti gli accessori

in un ambiente protetto dal gelo.

Impiegare solamente ricambi originali Kärcher.

La gamma dei pezzi di ricambio si trova alla fine

delle istruzioni per l'uso.

Piccoli guasti o disfunzioni possono essere elimi-

nati seguendo le seguenti istruzioni.

In caso di dubbi si prega di rivolgersi al servizio

assistenza autorizzato.

 Pericolo di scosse elettriche

Prima di effettuare lavori di cura e di manutenzio-

ne spegnere l'apparecchio ed estrarre la spina di

alimentazione.

 Attenzione

Lavori di riparazione e lavori sugli impianti elettri-

ci possono essere effettuati solo dal servizio

clienti autorizzato.

L'apparecchio non si accende

Î Controllate se la tensione dichiarata sulla

targhetta coincide con la tensione della fonte

di energia.

Î Verificate la presenza di eventuali danni sul

cavo di allacciamento alla rete.

L'apparecchio non raggiunge pressione

Î Disareare l'apparecchio: Azionate l'apparec-

chio con il tubo flessibile AP non collegato

sin quando dall'uscita AP non esca acqua

priva di bolle. Quindi ricollegate il tubo flessi-

bile AP.

Î Pulire il filtro nel collegamento dell'acqua:

Questo può essere facilmente estratto con

una pinza piatta.

Î Controllate l'ermeticità e le otturazione in tutti

i condotti di collegamento alla pompa AD.

Forti variazioni di pressione

Î Pulire l'ugello dell'alta pressione: Allontanare

con un ago lo sporco nei fori degli ugelli e

sciacquare con acqua verso avanti.

Î Verificate la quantità di afflusso di acqua.

Pompa AP permeabile

Î Alcune cause tecniche fanno sì che ci sia

una lieve permeabilità della pompa AP. In

caso di permeabilità elevata rivolgersi al ser-

vizio clienti autorizzato.

Nessuna aspirazione del detergente

Î Separate la lancia dalla pistola a spruzzo e

lavorate senza lancia.

Î Pulire il filtro del tubo di aspirazione deter-

gente

Î Verificare l'assenza di pieghe sul tubo di

aspirazione detergente.

Cura e manutenzione

Pulizia

Manutenzione

Antigelo

Ricambi

Guida alla risoluzione dei guasti

22 Italiano

Gli accessori optional aumentano le possibilità di

utilizzo dell'apparecchio. Maggiori informazioni

sono a vostra disposizione dal vostro rivenditore

Kärcher.

Con riserva di modifiche tecniche!

Con la presente si dichiara che la macchina qui

di seguito indicata, in base alla sua concezione,

al tipo di costruzione e nella versione da noi in-

trodotta sul mercato, è conforme ai requisiti fon-

damentali di sicurezza e di sanità delle direttive

CE. In caso di modifiche apportate alla macchina

senza il nostro consenso, la presente dichiara-

zione perde ogni validità.

I firmatari agiscono su incarico e con la procura

dell’amministrazione.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Accessori optional

Dati tecnici

Collegamento elettrico

Tensione (1~50/60 Hz) 220-240 V

Potenza allacciata 1,4 kW

Protezione rete (fusibile

ritardato)

10 A

Grado di protezione II

Grado di protezione IP X5

Collegamento acqua

Temperatura in entrata (max.) 40 °C

Portata (min.) 8 l/min

Pressione in entrata (max.) 1,2 MPa

Prestazioni

Pressione di esercizio 8 MPa

Pressione max. consentita 10 MPa

Portata, acqua 5,5 l/min

Portata, detergente 0,4 l/min

Forza repulsiva della pistola a

spruzzo

10 N

Valore di vibrazione mano-

braccio (ISO 5349)

0,8 m/s

Pressione acustica

(EN60704-1)

76 dB(A)

Livello di potenza sonora

(2000/14/EF)

90 dB(A)

Dimensioni

Lunghezza 378 mm

Larghezza 150 mm

Altezza 440 mm

Peso 3,7 kg

Dichiarazione CE

Prodotto: Idropulitrice

Modelo: 1.320-xxx

Direttive CE pertinenti

98/37/CE

2006/95/CE

89/336/CEE (+91/263/CEE, 92/31/CEE, 93/68/

CEE)

2000/14/CE

Norme armonizzate applicate

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Procedura di valutazione della conformità

applicata

Allegato V

Livello di potenza sonora dB(A)

Misurato: 89

Garantito: 90

Nederlands 23

Beste klant,

Gelieve vóór het eerste gebruik

van uw apparaat deze gebruiks-

aanwijzing te lezen en ze in acht te nemen. Be-

waar deze gebruiksaanwijzing voor later gebruik

of voor eventuele volgende eigenaars.

Gebruik deze hogedrukreiniger uitsluitend voor

de huishouding:

– voor het reinigen van machines, voertuigen,

gebouwen, gereedschappen, gevels, terras-

sen, tuingereedschap, enzovoort, met een

hogedrukspuit (indien nodig onder toevoe-

ging van reinigingsmiddel).

– met door Kärcher goedgekeurde accessoi-

res, onderdelen en reinigingsmiddelen.

Neem de aanwijzingen die bij de reinigings-

middelen gevoegd zijn, in acht.

Het verpakkingsmateriaal is herbruikbaar.

Deponeer het verpakkingsmateriaal niet

bij het huishoudelijk afval, maar bied het

aan voor hergebruik.

Onbruikbaar geworden apparaten bevat-

ten waardevolle materialen die geschikt

zijn voor hergebruik. Lever de apparaten

daarom in bij een inzamelpunt voor her-

bruikbare materialen.

In elk land gelden de door onze hiervoor verant-

woordelijke verkoopmaatschappij uitgegeven

garantievoorwaarden. Eventuele storingen aan

het apparaat verhelpen wij zonder kosten binnen

de garantietermijn als een materiaal of fabrieks-

fout hiervan de oorzaak is. Neem bij klachten bin-

nen de garantietermijn contact op met uw

leverancier of de dichtstbijzijnde klantenservice-

werkplaats en neem de accessoires en uw aan-

koopbewijs mee.

 Gevaar

 Pak de stekker en wandcontactdoos nooit

met vochtige handen beet.

 Schakel het apparaat niet in wanneer het nets-

noer of belangrijke onderdelen van het apparaat

zijn beschadigd (bijvoorbeeld veiligheidsele-

menten, hogedrukslangen, spuitpistolen).

 U mag het apparaat niet in gebieden met ex-

plosiegevaar gebruiken.

 Wanneer u het apparaat in gevaarlijke gebieden

gebruikt (bijvoorbeeld tankstations), moet u de

betreffende veiligheidsvoorschriften naleven.

 Controleer netsnoer en stekker vóór gebruik

altijd op beschadigingen. Laat een bescha-

digd netsnoer onmiddellijk vervangen door

een bevoegde klantendienst-/elektromonteur.

 Hogedrukstralen kunnen ge-

vaarlijk zijn wanneer u het

apparaat ondeskundig ge-

bruikt. U mag de straal niet

richten op personen, dieren, actieve elektri-

sche uitrusting of het apparaat zelf.

 Richt de straal niet op anderen of uzelf, ten-

einde kleding of schoenen te reinigen.

 Sproei geen voorwerpen af, die stoffen be-

vatten die gevaarlijk zijn voor de gezondheid

(bijvoorbeeld asbest).

 Hogedrukstralen kunnen banden / ventielen

van voertuigen beschadigen, waardoor de

banden springen. Eerste teken hiervoor is

een verkleuring van de band. Beschadigde

voertuigbanden / ventielen zijn levensge-

vaarlijk. Houd minstens 30 cm straalafstand

aan bij het reinigen!

 Zuig nooit vloeistoffen op die oplosmiddelen

bevatten, of onverdunde zuren en oplosmid-

delen! Dat zijn bijvoorbeeld benzine, verfver-

dunner of verwarmingsolie. De sproeinevel

is uiterst brandbaar, explosief en giftig. Geen

aceton, onverdunde zuren en oplosmidde-

len, omdat ze de materialen van het appa-

raat aantasten.

몇 Waarschuwing

 Controleer de hogedrukslang vóór ieder ge-

bruik altijd op beschadigingen. Vervang een

beschadigde hogedrukslang onmiddellijk.

 Hogedrukslangen, armaturen en koppelin-

gen zijn belangrijk voor de veiligheid van het

apparaat. Gebruik uitsluitend hogedrukslan-

gen, armaturen en koppelingen die de pro-

ducent heeft aanbevolen.

 Het apparaat niet gebruiken als er zich ande-

re personen binnen bereik bevinden, tenzij

ze veiligheidskledij dragen.

 Ongeschikte verlengslangen kunnen ge-

vaarlijk zijn. Gebruik in de buitenlucht uitslui-

tend daarvoor toegelaten en overeenkomstig

gekenmerkte verlengslangen met een vol-

doende leidingdiameter:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Doelmatig gebruik

Zorg voor het milieu

Garantie

Veiligheidsinstructies

24 Nederlands

Waarschuwing

 Kinderen of niet-geïnstrueerd personeel mo-

gen het apparaat niet gebruiken.

 De gebruiker moet het apparaat voor het

juiste doel gebruiken. De gebruiker moet re-

kening houden met de plaatselijke omstan-

digheden, en speciaal letten op personen die

zich in de buurt bevinden.

 Houd minstens 30 cm straalafstand aan bij

het reinigen van gelakte oppervlakken, ten-

einde beschadigingen te vermijden.

 Reinigingswerkzaamheden waarbij afvalwa-

ter ontstaat dat olie bevat (bijvoorbeeld het

reinigen van de motor of de onderkant van

een motorvoertuig), mag u uitsluitend ver-

richten in wasplaatsen met een olieafschei-

der.

 Draag de juiste beschermende kleding en

een veiligheidsbril ter bescherming tegen te-

rugspattend water.

 Laat het appraat niet zonder toezicht achter,

zolang het aan staat.

 Let erop dat het netsnoer of een verleng-

snoer niet worden beschadigd doordat men

eroverheen rijdt, ze knikt, er te hard aantrekt

of dergelijke. Bescherm de netsnoeren tegen

hitte, olie en scherpe randen.

 De verbinding netsnoer / verlengsnoer mag

niet in het water liggen.

 Alle stroomvoerende delen in het werkbereik

moeten zijn beschermd tegen straalwater.

 U mag het apparaat uitsluitend aansluiten op

een wandcontactdoos, die is aangebracht

door een elektrotechnische installateur, vol-

gens IEC 60364.

 Gebruik uitsluitend wisselstroom voor het

apparaat. De spanning moet overeenkomen

met de vermelding op het typeplaatje van het

apparaat.

 Minimale veiligheid van de wandcontactdoos

10 A (traag).

 We adviseren wandcontactdozen met voor-

geschakelde lekstroom-veiligheidsschake-

laar (maximaal 30 mA nominale activerings-

stroomsterkte) te gebruiken, ter vermijding

van elektrische ongelukken.

 Stekker en koppeling van een gebruikt ver-

lengsnoer moeten waterdicht zijn.

 Rol de verlengsnoer altijd helemaal van de

kabeltrommel af.

 Dit apparaat werd ontwikkeld voor gebruik

van reinigingsmiddelen die de producent le-

vert of aanbeveelt. Gebruik van andere reini-

gingsmiddelen, of chemicalien kan de

veiligheid van het apparaat beïnvloeden.

Veiligheidsinrichtingen dienen voor de bescher-

ming van de gebruiker en mogen niet buiten wer-

king gezet of in hun functie omzeild worden.

Die verhindert onbedoeld starten van het appa-

raat. Bij werkonderbrekingen of bij het beëindi-

gen van de werking uitschakelen.

De veiligheidspal aan het handspuitpistool ver-

hindert onbedoeld inschakelen van het apparaat.

Definitie van de gebruikte afkortingen:

HD = hogedruk

RM = reinigingsmiddel

Controleer bij het uitpakken de inhoud van de

verpakking op ontbrekende toebehoren, of be-

schadigingen. Neem bij transportschades con-

tact op met uw leverancier.

Afbeeldingen: zie pagina 2

1 Netsnoer met stekker

2 Schakelaar van het apparaat (AAN / UIT)

3 Handpistool met veiligheids-blokkeerkeep

4 Hogedrukslang

5 Spuitlans met HD sproeier

6 Spuitlans met vuilfrees

7 Wateraansluiting met zeef

8 Koppelinggedeelte voor wateraansluiting

9 Hogedrukuitgang

10 Aansluiting RM-zuigslang

11 RM-zuigslang met filter

Î Druk veiligheidsklemmen in het handspuit-

pistool eruit met bijvoorbeeld een kleine

schroevendraaier.

Î Sluit de hogedrukslang aan op het hand-

spuitpistool.

Î Druk de veiligheidsklem in tot deze vastklikt,

controleer de bevestiging door aan de hoge-

drukslang te trekken.

Veiligheidsinrichtingen

Apparaatschakelaar

Veiligheidspal

Inbedrijfstelling/gebruik

Beschrijving apparaat

Voor ingebruikneming

Nederlands 25

Volgens de geldige voorschriften mag

het apparaat nooit zonder systeem-

scheider aangesloten worden op het

drinkwaternet. Er moet een geschikte

systeemscheider van de firma Kärcher of als al-

ternatief een systeemscheider conform EN

12729 type BA gebruikt worden.

Aansluitwaarden: zie typeplaatje en technische

gegevens.

Neem de voorschriften van het waterleidingbe-

drijf in acht.

Î Gebruik een met weefsel versterkte slang

(niet in de levering inbegrepen) met een in de

handel verkrijgbare koppeling:

- diameter minstens 1/2 inch (13 mm)

- lengte minstens 7,5 m

Î Schroef de meegeleverde koppeling aan het

wateraansluitpunt van het apparaat.

Î Steek de waterslang op het koppelingsdeel

van het apparaat en sluit hem op de water-

kraan aan.

몇 Let op

Gebruik de hogedrukreiniger nooit met gesloten

waterkraan, omdat drooglopen tot een beschadi-

ging van de hogedrukpomp leidt!

Gebruik in geval van verontreinigingen in het

aangevoerde water beslist het Kärcher-waterfil-

ter (als optie verkrijgbaar - bestelnr. 4.730-059).

Î Schroef de hogedrukslang op de hogedruk-

uitgang van het apparaat.

Î Steek de gewenste straalpijp op het hand-

spuitpistool en schroef hem daarop vast door

hem 90° te draaien.

Î Open de waterkraan.

Î Steek de netstekker in de contactdoos.

Î Zet de hoofdschakelaar op I/ON.

Î Ontgrendel door indrukken de veiligheidspal

op het handspuitpistool en trek de hendel aan.

몇 Letselrisico

Door het uittreden van de waterstraal uit de ho-

gedruksproeier werkt er een reactiekracht op de

spuitlans. Zorg daarom dat u stevig staat en

houd handspuitpistool en spuitlans goed vast.

Voor normale reinigingswerkzaamheden.

voor hardnekkig vervuilde oppervlakken.

Waarschuwing

Uitsluitend in lagedruk kunt u reinigingsmiddelen

bijmengen.

Alle door Kärcher aangeboden wasborstels zijn

geschikt voor het werken met reinigingsmiddel.

Î Maak de straalpijp los van het handspuitpis-

tool.

Het handspuitpistool levert zonder opgesto-

ken straalpijp een lagedrukstraal.

Î RM-zuigslang in een houder met RM-oplos-

sing hangen.

1 Sproei reinigingsmiddel in geringe hoeveel-

heid op het droge oppervlak en laat het in-

werken (niet laten opdrogen!).

2 Spoel losgeraakt vuil er met de hogedruk-

straal af.

Wij bevelen ons Kärcher reinigings- en onder-

houdsmiddelenprogramma aan, geschikt voor

iedere reinigingsopgave. Win advies in of vraag

informatie aan.

Î Laat de handgreep van het spuitpistool los.

Î Bij werkonderbrekingen de hendel van het

spuitpistool beveiligen met de veiligheidspal.

Î Bij langere werkonderbrekingen (langer dan

5 minuten) moet het apparaat tevens met de

apparaatschakelaar worden uitgeschakeld.

Î Wanneer reinigingsmiddel is gebruikt: laat

de RM-zuigslang in een bak met schoon wa-

ter hangen, laat het apparaat ongeveer 1 mi-

nuut met afgekoppelde straalpijp draaien en

zichzelf schoonspoelen.

Î Laat de handgreep van het handspuitpistool

los.

Î Zet de apparaatschakelaar op 0/OFF.

Î Draai de waterkraan dicht.

Î Druk de hendel van het handspuitpistool in,

om de nog aanwezige druk in het systeem af

te laten nemen.

Î Koppel het apparaat los van het wateraan-

sluitpunt.

Watertoevoer

Watertoevoer vanuit de waterleiding

Ingebruikneming

Werken met hoge druk

Straalpijp met HD sproeier

Spuitlans met vuilfrees

Werken met reinigingsmiddel

RM-aanzuiging uit reservoir

Aanbevolen reinigingsmethode

Reinigingsmiddelen

Onderbreken van de werkzaamheden

Beëindiging van de werkzaamheden

26 Nederlands

Î Maak de straalpijp los van het handspuitpis-

tool.

Î Schakel het apparaat korte tijd in (I/ON), druk

de hendel van het handspuitpistool in tot

geen water meer naar buiten komt (na ca. 1

minuut).

Î Zet de apparaatschakelaar op 0/OFF.

Î Zeker de greep van het handspuitpistool met

de veiligheidspal.

Î Trek de netstekker uit het stopcontact.

Î Rol de stroomkabel op en hang hem rond bij-

voorbeeld de draagbeugel.

 Gevaar voor elektrische schokken

Voor alle onderhouds- en service-werkzaamhe-

den moet het apparaat worden uitgeschakeld en

de stekker uit de contactdoos worden getrokken.

Voor langduriger opslag, bijvoorbeeld in de winter:

Î Haal het filter van de reinigingsmiddelaan-

zuigslang en reinig deze onder stromend wa-

ter.

Î Trek de zeef in het wateraansluitpunt er met

een platte tang uit en reinig de zeef onder

stromend water.

Het apparaat is onderhoudsvrij.

몇 Vorstgevaar

Apparaat en accessoires tegen vorst bescher-

men.

Het apparaat en de accessoires worden bescha-

digd door vorst indien het water niet volledig af-

gelaten is. Om schade te vermijden:

Î Apparaat met alle accessoires in een vorst-

vrije ruimte bewaren.

Gebruik uitsluitend originele Kärcher-onderde-

len. Een overzicht van de onderdelen vindt u aan

het eind van deze gebruikshandleiding.

Met extra accessoires breidt u de gebruiksmoge-

lijkheden van uw apparaat uit. Nadere informatie

daarover kunt u verkrijgen bij uw Kärcher-dealer.

Kleinere storingen kunt u zelf oplossen met be-

hulp van het volgende overzicht.

Bij twijfel neemt u contact op met de bevoegde

klantenservice.

 Gevaar voor elektrische schokken

Voor alle onderhouds- en service-werkzaamhe-

den moet het apparaat worden uitgeschakeld en

de stekker uit de contactdoos worden getrokken.

 Waarschuwing

Reparaties en werkzaamheden aan elektrische

componenten mogen alleen door bevoegde me-

dewerkers van de technische dienst worden uit-

gevoerd.

Apparaat start niet

Î Controleer of de op het typeplaatje aangege-

ven spanning overeenstemt met de span-

ning van de stroombron.

Î Controleer de stroomkabel op beschadigin-

gen.

Het apparaat ontwikkelt onvoldoende druk

Î Ontlucht het apparaat: schakel het apparaat

in zonder aangesloten hogedrukslang en

laat hem draaien, totdat aan de HD-uitgang

water zonder luchtbellen naar buiten komt.

Sluit daarna de hogedrukslang weer aan.

Î Reinig de zeef in het wateraansluitpunt: deze

kan er gemakkelijk met een platte tang uit

worden getrokken.

Î Controleer van alle toevoerleidingen naar de

hogedrukpomp of ze dicht zijn en niet ver-

stopt.

Sterke drukschommelingen

Î Reinig de hogedruksproeier: verwijdere

eventuele verontreinigingen met een naald

uit het gat van de sproeier en spoel met wa-

ter naar voren toe uit.

Î Controleer de hoeveelheid toegevoerd wa-

ter.

Hogedrukpomp lek

Î Een geringe ondichtheid van de hogedruk-

pomp is normaal. Als de pomp echter erg

lekt, moet contact worden opgenomen met

de bevoegde klantenservice.

Geen aanzuiging van reinigingsmiddel

Î Koppel de straalpijp los van het handspuit-

pistool en werk zonder straalpijp.

Î Reinig het filter aan de RM-zuigslang.

Î Controleer de RM-aanzuigslang op knikken

Onderhoud

Reiniging

Onderhoud

Vorstbescherming

Reserveonderdelen

Bijzondere toebehoren

Hulp bij storingen

Nederlands 27

Technische veranderingen voorbehouden!

Hierbij verklaren wij, dat de hierna vermelde ma-

chine door haar ontwerp en bouwwijze en in de

door ons in de handel gebrachte uitvoering vol-

doet aan de betreffende fundamentele veilig-

heids- en gezondheidseisen, zoals vermeld in de

desbetreffende EG-richtlijnen. Deze verklaring

verliest haar geldigheid wanneer zonder overleg

met ons veranderingen aan de machine worden

aangebracht.

De ondergetekenden handelen in opdracht en

met volmacht van de bedrijfsleiding.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technische gegevens

Stroomaansluiting

Spanning (1~50/60 Hz) 220-240 V

Aansluitvermogen 1,4 kW

Netzekering (traag) 10 A

Beschermingsklasse II

Veiligheidsklasse IP X5

Wateraansluitpunt

Toevoertemperatuur (max.) 40 °C

Toevoerhoeveelheid (min.) 8 l/min

Toevoerdruk (max.) 1,2 MPa

Capaciteit

Werkdruk 8 MPa

Maximaal toegestane druk 10 MPa

Opbrengst, water 5,5 l/min

Opbrengst, reinigingsmiddel 0,4 l/min

Reactiekracht van het pistool 10 N

Hand/arm-trillingen

(ISO 5349)

0,8 m/s

Geluidsdrukniveau

(EN60704-1)

76 dB(A)

Geluidsvermogensniveau

(2000/14/EF)

90 dB(A)

Afmetingen

Lengte 378 mm

Breedte 150 mm

Hoogte 440 mm

Gewicht 3,7 kg

CE-verklaring

Product: hogedrukreiniger

Type: 1.320-xxx

Van toepassing zijnde EG-richtlijnen

98/37/EG

2006/95/EG

89/336/EEG (+91/263/EEG, 92/31/EEG, 93/68/

EEG)

2000/14/EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Toegepaste

conformiteitsbeoordelingsprocedure

Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 89

Gegarandeerd: 90

28 Español

Estimado cliente:

Antes de poner en marcha por pri-

mera vez el aparato, lea el pre-

sente manual de instrucciones y siga las

instrucciones que figuran en el mismo. Conserve

estas instrucciones para su uso posterior o para

propietarios ulteriores.

Utilice esta limpiadora de alta presión, exclusiva-

mente, en el ámbito doméstico:

– para limpiar máquinas, vehículos, edificios,

herramientas, fachadas, terrazas, herra-

mientas de jardín, etc. con un chorro de agua

de alta presión (en caso necesario, mediante

el uso adicional de detergentes).

– con los accesorios, repuestos y detergentes

autorizados por Kärcher. Tenga en cuenta las

indicaciones que incluyen los detergentes.

Los materiales de embalaje son reciclables.

Po favor, no tire el embalaje a la basura do-

méstica; en vez de ello, entréguelo en los puntos ofi-

ciales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales

valiosos reciclables que deberían ser en-

tregados para su aprovechamiento poste-

rior. Por este motivo, entregue los aparatos

usados en los puntos de recogida previstos para

su reciclaje.

En todos los países rigen las condiciones de ga-

rantía establecidas por nuestra sociedad distri-

buidora. Las averías del aparato serán

subsanadas gratuitamente dentro del período de

garantía, siempre que las causas de las mismas

se deban a defectos de material o de fabricación.

En un caso de garantía, le rogamos que se dirija

con el comprobante de compra al distribuidor

donde adquirió el aparato o al Servicio al cliente

autorizado más próximo a su domicilio.

 Peligro

 No toque nunca el enchufe de red o la toma

de corriente con las manos mojadas.

 No ponga el aparato en funcionamiento si el

cable de conexión a red u otras partes impor-

tantes del aparato, como pueden ser los dis-

positivos de seguridad, las mangueras de

alta presión o la pistola pulverizadora, pre-

sentan daños.

 Está prohibido usar el aparato en zonas en

las que exista riesgo de explosiones.

 Para usar el aparato en zonas con peligro de

explosión (p. ej., gasolineras) son de obliga-

do cumplimiento las normas de seguridad

correspondientes.

 Antes de cada puesta en servicio, compruebe

si el cable de conexión y el enchufe de red pre-

sentan daños. Si el cable de conexión estuvie-

ra deteriorado, debe encargar sin demora a un

electricista especializado del servicio de aten-

ción al cliente autorizado que lo sustituya.

 Los chorros a alta presión

pueden ser peligrosos si se

usan indebidamente. No diri-

ja el chorro hacia personas,

animales o equipamiento eléctrico activo, ni

apunte con él al propio aparato.

 No dirija el chorro hacia otras personas o ha-

cia sí mismo para limpiar ropa o calzado.

 No rocíe objetos que puedan contener sus-

tancias nocivas para la salud (p. ej., asbesto).

 El chorro a alta presión puede dañar los neu-

máticos del vehículo y sus válvulas y los

puede reventar. Un primer síntoma de que

se están provocando daños es el cambio de

tonalidad de los neumáticos. Los neumáti-

cos de vehículo y las válvulas de neumáticos

deteriorados suponen un peligro mortal. Al

efectuar la limpieza, aplique el chorro a una

distancia mínima de 30 cm.

 No aspire nunca líquidos que contengan di-

solventes o ácidos y disolventes sin diluir.

Entre estos se encuentran, p. ej., la gasolina,

los diluyentes cromáticos o el fuel. La nebli-

na pulverizada es altamente inflamable, ex-

plosiva y tóxica. No utilice acetona ni ácidos

o disolventes sin diluir, ya que pueden afec-

tar negativamente a los materiales emplea-

dos en el aparato.

몇 Advertencia

 Antes de cada puesta en servicio, comprue-

be si la manguera de alta presión presenta

daños. Si la manguera de alta presión pre-

sentase daños, debe sustituirla sin demora.

 Las mangueras de alta presión, la grifería y

los acoplamientos son importantes para la

seguridad del aparato. Utilice sólo las man-

gueras de alta presión, la grifería y los aco-

plamientos recomendados por el fabricante.

 No utilizar el aparato cuando se encuentren

Uso previsto

Protección del medio ambiente

Garantía

Instrucciones de seguridad

Español 29

otras personas al alcance a no ser que lleven

ropa protectora.

 El uso de cables de prolongación inadecuados

puede resultar peligroso. Para el exterior, utilice

sólo cables de prolongación autorizados expre-

samente para ello, adecuadamente marcados

y con una sección de cable suficiente:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Nota

 Los niños o las personas no instruidas sobre

su uso no deben utilizar el aparato.

 El usuario deberá utilizar el aparato de con-

formidad con sus instrucciones. Deberá te-

ner en cuenta las condiciones locales y tener

cuidado de no causar daños a las personas

que se encuentren en las proximidades

cuando use el aparato.

 Para evitar daños, mantenga el chorro a una

distancia mínima de 30 cm durante la limpie-

za de superficies pintadas.

 Los trabajos de limpieza que producen

aguas residuales que contienen aceite (p.

ej., el lavado de motores o el lavado de los

bajos) sólo se deben realizar en zonas de la-

vado que dispongan de separador de aceite.

 Póngase ropa y gafas protectoras adecua-

das para protegerse de las salpicaduras de

agua y de la suciedad.

 No deje nunca el aparato sin vigilancia mien-

tras esté en funcionamiento.

 Debe tener cuidado de no dañar ni estropear el

cable de conexión a red y el cable de prolonga-

ción por pisarlos, aplastarlos, tirar de ellos, u

otras acciones similares. Proteja los cables de

red del calor, el aceite y los bordes afilados.

 La conexión del cable de conexión a red y

del cable de prolongación no deben sumer-

girse en agua.

 Todas las partes conductoras de corriente

de la zona de trabajo tienen que estar prote-

gidas contra los chorros de agua.

 El aparato sólo debe estar conectado a una

conexión eléctrica que haya sido realizada

por un electricista de conformidad con la nor-

ma CEI 60364.

 Conecte el aparato únicamente a corriente alter-

na. La tensión tiene que corresponder a la indica-

da en la placa de características del aparato.

 Protección mínima por fusible de la toma de

corriente 10 A (inerte).

 Para evitar accidentes de origen eléctrico,

recomendamos utilizar tomas de corriente

con un interruptor protector de corriente de

defecto preconectado (intensidad de corrien-

te de liberación nominal: máx. 30 mA).

 El enchufe y el acoplamiento del cable de prolon-

gación utilizado tienen que ser impermeables.

 Desenrolle siempre totalmente el cable de

prolongación del tambor del cable.

 Este aparato ha sido concebido para el uso

con los detergentes suministrados por el fa-

bricante o recomendados por el mismo. La

utilización de otros detergentes o sustancias

químicas puede menoscabar la seguridad

del aparato.

La función de los dispositivos de seguridad es pro-

teger al usuario y está prohibido ponerlos fuera de

servicio y modificar o ignorar su funcionamiento.

Este evita que el aparato sea puesto en marcha

involuntariamente. Durante las pausas de traba-

jo o al terminar el servicio debe desconectarse el

aparato.

La muesca de seguridad de la pistola pulveriza-

dora manual impide una conexión involuntaria

del aparato.

Definición de las abreviaturas utilizadas:

HD = alta presión; RM = detergente

Cuando desembale el contenido del paquete, com-

pruebe si faltan accesorios o si el aparato presenta

daños. Informe a su distribuidor en caso de detec-

tar daños ocasionados durante el transporte.

Ilustraciones, véase la página 2

1 Cable de conexión a red con enchufe

2 Interruptor del aparato (ON / OFF)

3 Pistola pulverizadora manual con muesca de

seguridad

4 Manguera de alta presión

5 Lanza de agua con tobera alta pression

6 Lanza de agua con fresadora de suciedad

7 Conexión de agua con filtro

8 Pieza de acoplamiento para la conexión de

agua

9 Salida de alta presión

10 Conexión de la manguera de aspiración de

detergente

11 Manguera de detergente con filtro

Dispositivos de seguridad

Interruptor del aparato

Muesca de seguridad

Puesta en marcha/funcionamiento

Descripción del aparato

30 Español

Empuje la grapa de seguridad de la pistola

pulverizadora manual hacia fuera, p. e., con

un pequeño destornillador.

Î Conecte la manguera de alta presión a la

pistola pulverizadora manual.

Î Empuje la grapa hasta que engatille y com-

pruebe que la conexión está bien hecha ti-

rando de la manguera de alta presión.

De acuerdo con las normativas vigen-

tes, está prohibido utilizar el aparato

sin un separador de sistema en la red

de agua potable. Se debe utilizar un

separador de sistema apropiado de la empresa

Kärcher o, alternativamente, un separador de

sistema que cumpla la norma EN 12729 tipo BA.

Valores de conexión: véase la placa de caracte-

rísticas/datos técnicos.

Tenga en cuenta las normas de la empresa su-

ministradora de agua.

Î Utilice una manguera de tejido resistente (no

está incluida en el volumen de suministro)

con un acoplamiento de los habituales en el

mercado: - diámetro de por lo menos 1/2 pul-

gada (13 mm).

- longitud de por lo menos 7,5 m.

Î Atornille la pieza de acoplamiento a la co-

nexión de agua del aparato.

Î Meta la manguera de agua en la pieza de

acoplamiento del aparato y conéctela al grifo

de agua.

몇 Atención:

No utilice nunca la limpiadora de alta presión con

el grifo de agua cerrado, ya que el funcionamiento

en seco puede dañar la bomba de alta presión.

En caso de que el agua contenga impurezas, uti-

lice necesariamente el filtro de agua Kärcher (ac-

cesorios especiales - ref.: 4.730-059).

Î Enrosque la manguera de alta presión a la

salida de alta presión del aparato.

Î Coloque la lanza de agua en la pistola pulve-

rizadora manual y fíjela dándole un giro de

90° a la derecha.

Î Abra el grifo del agua.

Î Enchufe la clavija de red.

Î Ponga el interruptor principal en "I/ON“.

Î Desbloquee la muesca de seguridad de la

pistola pulverizadora manual pulsándola y

accione la palanca.

몇 Peligro de lesiones

El chorro de agua que sale de la boquilla de alta

presión provoca una ffuerza de retroceso en la pis-

tola pulverizadora manual. Asegúrese de estar en

una posición segura y sujete con firmeza la pistola

pulverizadora manual y la lanza dosificadora.

Para tareas de limpieza normales.

Para las suciedades más difíciles de eliminar

Nota

El detergente sólo se puede mezclar a baja presión.

Todos los cepillos de lavar ofrecidos por Kärcher han

sido concebidos para el trabajo con detergentes.

Î Quite la lanza de agua de la pistola pulveri-

zadora manual.

Sin la lanza de agua puesta, la pistola pulveriza-

dora manual genera un chorro a baja presión.

Î Cuelgue la manguera de detergente en un

depósito que contenga una solución de de-

tergente.

1 Rocíe la superficie seca con detergente y dé-

jelo actuar pero sin dejar que se seque.

2 Aplique el chorro de agua a alta presión so-

bre la suciedad disuelta para eliminarla.

Para cada tarea de limpieza le recomendamos

un detergente o un medio de limpieza del progra-

ma Kärcher, ya que éstos están adaptados a

cada tarea de limpieza. Solicite el asesoramiento

oportuno y pida la información correspondiente.

Î Suelte la palanca de la pistola pulverizadora

manual.

Î Durante las pausas de trabajo, asegure la

palanca de la pistola pulverizadora manual

con la muesca de seguridad.

Î Durante las pausas de trabajo prolongadas (de

una duración superior a 5 minutos), apague el

aparato mediante el interruptor del aparato.

Antes de la puesta en marcha

Suministro de agua

Suministro de agua desde la tubería de agua

Puesta en marcha

Funcionamiento con alta presión

Lanza de agua con tobera alta pression

Lanza dosificadora con fresadora de suciedad

Funcionamiento con detergente

Aspiración del detergente del depósito

Método de limpieza recomendado

Detergente

Interrupción del funcionamiento

Español 31

Î Si se ha mezclado con detergente: Cuelgue

la manguera de aspiración del detergente en

un depósito con agua limpia, conecte el apa-

rato durante aprox. 1 minuto con la lanza de

agua desmontada y enjuáguelo.

Î Suelte la palanca de la pistola pulverizadora

manual.

Î Ponga el interruptor del aparato en "0/OFF".

Î Cierre el grifo de agua.

Î Apriete la palanca de la pistola pulverizadora

manual para eliminar la presión que todavía

hay en el sistema.

Î Desconecte el aparato de la conexión del agua.

Î Quite la lanza de agua de la pistola pulveri-

zadora manual.

Î Conecte el aparato un momento ("I/ON"), y

pulse la palanca de la pistola pulverizadora

manual hasta que ya no salga nada de agua

(aprox. 1 min).

Î Ponga el interruptor del aparato en "0/OFF".

Î Asegure la palanca de la pistola pulverizado-

ra manual con la muesca de seguridad.

Î Desconecte la clavija de red.

Î Enrolle el cable de conexión a la red y cuél-

guelo, p. e., alrededor del asa.

 Peligro de descarga eléctrica

Antes de efectuar cualquier reparación o mante-

nimiento en el aparato, hay que apagarlo y des-

conectarlo de la red eléctrica.

Antes de un almacenamiento prolongado, p. e.,

durante el invierno:

Î Quite el filtro de la manguera de aspiración

del detergente y límpielo colocándolo debajo

del agua corriente.

Î Quite el filtro de la conexión del agua con

unos alicates de punta plana y límpielo colo-

cándolo debajo del chorro de agua corriente.

El aparato no precisa mantenimiento.

몇 Riesgo de helada

Proteger el aparato y los accesorios de las heladas.

El aparato y los accesorios sufren daños con las

heladas, si no se vacía totalmente el agua. Para

evitar daños:

Î Almacenar el aparato en un lugar a prueba

de heladas con todos los accesorios.

Emplee únicamente repuestos originales de Kär-

cher. Al final de este manual de instrucciones en-

contrará un listado resumido de repuestos.

Los accesorios especiales amplian las posibili-

dades de uso del aparato. Su distribuidor Kär-

cher le dará información más detallada.

Usted mismo puede solucionar las pequeñas

averías con ayuda del resumen siguiente.

En caso de duda, diríjase al servicio de atención

al cliente autorizado.

 Peligro de descarga eléctrica

Antes de efectuar cualquier reparación o mante-

nimiento en el aparato, hay que apagarlo y des-

conectarlo de la red eléctrica.

 Advertencia

Los trabajos de reparación y trabajos en compo-

nentes eléctricos sólo los puede realizar el Ser-

vicio técnico autorizado.

El aparato no se pone en marcha

Î Compruebe si la tensión indicada en la placa

de características corresponde con la ten-

sión de la fuente de alimentación.

Î Compruebe si el cable de conexión a la red

está dañado.

El aparato no alcanza la presión necesaria

Î Purgue el aparato: Deje que el aparato fun-

cione sin la manguera de alta presión hasta

que el agua salga por la salida de alta pre-

sión sin burbujas. Después, vuelva a conec-

tar la manguera de alta presión.

Î Limpie el filtro de la conexión del agua: Éste

se puede sacar fácilmente con unos alicates

de punta plana.

Î Compruebe la estanqueidad de todos los tu-

bos de abastecimiento de la bomba de alta

presión y si están obstruidos.

Grandes oscilaciones de la presión

Î Limpie la tobera de alta presión: Elimine las

impurezas del orificio de la boquilla con una

aguja y aclárela con agua hacia la parte de-

lantera.

Î Compruebe el caudal de agua..

Finalización del funcionamiento

Conservación y mantenimiento

Limpieza

Mantenimiento

Protección antiheladas

Piezas de repuesto

Accesorios especiales

Ayuda en caso de avería

32 Español

La bomba de alta presión no es estanca

Î Que la bomba de alta presión presente una

ligera falta de estanqueidad es debido a pro-

blemas técnicos. En caso de que la falta de

estanqueidad sea grande, informe el Servi-

cio técnico autorizado.

No aspira el detergente

Î Quite la lanza de agua de la pistola pulveriza-

dora manual y trabaje sin la lanza de agua.

Î Limpie el filtro de la manguera de aspiración

del detergente.

Î Verifique si la manguera de aspiración de

detergente tiene algún pliegue.

Reservado el derecho a realizar

modificaciones técnicas.

Por la presente declaramos que la máquina de-

signada a continuación cumple, tanto en lo que

respecta a su diseño y tipo constructivo como a

la versión puesta a la venta por nosotros, las nor-

mas básicas de seguridad y sobre la salud que

figuran en las directivas comunitarias correspon-

dientes. La presente declaración perderá su va-

lidez en caso de que se realicen modificaciones

en la máquina sin nuestro consentimiento explí-

cito.

Los abajo firmantes actúan con plenos poderes

y con la debida autorización de la dirección de la

empresa.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tfno.: +49 7195 14-0

Fax: +49 7195 14-2212

Datos técnicos

Toma de corriente

Tensión (1~50/60 Hz) 220-240 V

Potencia conectada 1,4 kW

Fusible de red (inerte) 10 A

Clase de protección II

Grado de protección IP X5

Conexión de agua

Temperatura de entrada (máx.) 40 °C

Velocidad de alimentación (mín.) 8 l/min

Presión de entrada (máx.) 1,2 MPa

Potencia y rendimiento

Presión de trabajo 8 MPa

Presión máx. admisible 10 MPa

Caudal, agua 5,5 l/min

Caudal, detergente 0,4 l/min

Fuerza de retroceso de la

pistola pulverizadora manual

10 N

Vibraciones de la mano/del

brazo (ISO 5349)

0,8 m/s

Nivel de presión acústica

(EN60704-1)

76 dB(A)

Nivel de potencia acústica

(2000/14/EF)

90 dB(A)

Medidas

Longitud 378 mm

Anchura 150 mm

Altura 440 mm

Peso 3,7 kg

Declaración CE

Producto: limpiadora a alta presión

Modelo: 1.320-xxx

Directivas comunitarias aplicables

98/37/CE

2006/95/CE

89/336/CEE (+91/263/CEE, 92/31/CEE, 93/68/

CEE)

2000/14/CE

Normas armonizadas aplicadas

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Procedimiento de evaluación de la

conformidad aplicado

Anexo V

Nivel de potencia acústica dB(A)

Medido: 89

Garantizado: 90

Português 33

Estimado cliente,

antes da primeira utilização deste

aparelho leia o presente manual

de instruções e proceda conforme o mesmo.

Guarde estas instruções de serviço para uso

posterior ou para o seguinte proprietário.

Utilize esta lavadora de alta pressão unicamente

para o uso privado:

– para a limpeza de máquinas, veículos, edifí-

cios, ferramentas, fachadas, terraços, apa-

relhos de jardinagem etc. com jacto de água

de alta pressão (se for necessário com de-

tergentes).

– com acessórios, peças de reposição e deter-

gentes homologados por Kärcher. Observe

as indicações que acompanham os deter-

gentes.

Os materiais de embalagem são reciclá-

veis. Não coloque as embalagens no lixo

doméstico, envie-as para uma unidade de

reciclagem.

Os aparelhos velhos contêm materiais

preciosos e recicláveis e deverão ser reu-

tilizados. Por isso, elimine os aparelhos

velhos através de sistemas de recolha de

lixo adequados.

Em cada país são válidas as condições de ga-

rantia emitidas pelas nossas Empresas de Co-

mercialização competentes. Eventuias avarias

no aparelho, durante o período de garantía, se-

rão reparadas sem encargos para o cliente, des-

de que se trate de um defeito de material ou de

fabricação. Em caso de garantia, dirija-se ao seu

revendedor ou ao Serviço Técnico mais próximo,

com o aparelho e documento de compra.

 Perigo

 Nunca tocar na ficha de rede e na tomada

com as mãos molhadas.

 O aparelho não deve ser colocado em funci-

onamento se o cabo de ligação à rede ou

partes importantes do aparelho, como p.ex.

dispositivos de segurança, mangueiras de

alta pressão ou pistola de injecção estiverem

danificadas.

 É proibido pôr o aparelho em funcionamento

em áreas com perigo de explosão.

 Na utilização do aparelho em zonas de perigo

(p. ex. bombas de gasolina), deverão ser ob-

servadas as respectivas normas de segurança.

 Antes de qualquer utilização do aparelho,

verificar se o cabo de ligação e a ficha de

rede não apresentam quaisquer danos. O

cabo de ligação danificado tem que ser ime-

diatamente substituído pela assistência téc-

nica ou por um electricista autorizado.

 Os jactos de alta pressão po-

dem ser perigosos em caso

de uso incorrecto. O jacto

não deve ser dirigido contra

pessoas, animais, equipamento eléctrico ac-

tivo ou contra o próprio aparelho.

 Não dirigir o jacto contra terceiros ou si mes-

mo para a limpeza de roupa ou sapatos.

 Não projectar jactos de água contra objec-

tos, que contenham substâncias nocivas à

saúde (p.ex. amianto).

 O jacto de alta pressão pode danificar pneus

e as válvulas dos mesmos ou provocar até o

seu rebentamento. O primeiro sinal de da-

nos é a alteração da cor do pneu. Os pneus

/ válvulas dos pneus danificados podem cau-

sar lesões mortais. Guardar pelo menos

uma distância do jacto de 30 cm durante a

limpeza de superfícies!

 Nunca aspirar líquidos com teores de diluen-

tes ou ácidos e dissolventes não diluídos!

Trata-se de materiais como gasolina, diluen-

tes de cores ou óleo combustível. A neblina

de pulverização é altamente inflamável, ex-

plosiva e tóxica. Não utilizar acetona, ácidos

e dissolventes não diluídos, dado que podem

atacar os materiais utilizados no aparelho.

몇 Advertência

 Verificar a mangueira de alta pressão a res-

peito de danos antes de cada colocação em

funcionamento. Substituir imediatamente

uma mangueira de alta pressão danificada.

 As mangueiras de alta pressão, as torneiras

e os acoplamentos são importantes para a

segurança do aparelho. Utilizar unicamente

mangueiras de alta pressão, torneiras e aco-

plamentos recomendados pelo fabricante.

 Não utilizar o aparelho se outras pessoas se

situarem no raio de acção da mesma, a não

ser que estas utilizem vestuário de protecção.

 Os cabos de extensão não apropriados po-

dem ser perigosos. Utilize ao ar livre unica-

Utilização correcta

Protecção do meio-ambiente

Garantia

Avisos de segurança

34 Português

mente cabos de extensão com uma secção

transversal suficiente e devidamente homo-

logados e marcados:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Aviso

 Este aparelho não deve ser manobrado por

crianças ou pessoas não instruídas.

 O utilizador deve usar o aparelho de acordo

com as especificações. Deve ter em consi-

deração as condições locais e, ao utilizar o

aparelho, ter em conta o comportamento de

pessoas nas proximidades.

 Guardar uma distância do jacto mínima de

30 cm durante a limpeza de superfícies la-

queadas para evitar danos.

 Efectuar os trabalhos de limpeza com formação

de águas sujas oleosas, p.ex. lavagem do mo-

tor, lavagem do chassi inferior, só em lugares

de lavagem onde existem colectores de óleo.

 Utilizar roupa de protecção e óculos de pro-

tecção contra salpicos de água ou sujidades.

 Nunca deixar o aparelho sem vigilância en-

quanto o mesmo estiver em funcionamento.

 Assegurar que os cabos de rede e de exten-

são não sejam danificados por trânsito, es-

magamento, puxões ou problemas simila-

res. Proteger o cabo de rede contra calor,

óleo e arestas afiadas.

 A ligação entre o cabo de rede / cabo de ex-

tensão não deve estar dentro de água.

 Todas as peças condutoras de corrente na

área de trabalho devem estar protegidas

contra jactos de água.

 O aparelho só deve ser ligado a uma cone-

xão eléctrica executada por um electricista,

de acordo com IEC 60364.

 Ligar o aparelho só à corrente alternada. A

tensão deve corresponder à placa de tipo do

aparelho.

 Protecção mínima da tomada 10 A (acção

lenta).

 Para evitar acidentes relacionados com a

electricidade, recomendamos utilizar toma-

das com disjuntor de corrente de defeito in-

tercalado (máx. 30 mA corrente de activação

nominal).

 As fichas e os acoplamentos do cabo de ex-

tensão utilizado têm que ser impermeáveis.

 Desenrolar o cabo de extensão sempre

completamente do tambor de cabo.

 Este aparelho foi desenvolvido para a utiliza-

ção de detergentes, fornecidos ou recomen-

dados pelo fabricante. A utilização de outros

detergentes ou agentes químicos pode afec-

tar a segurança do aparelho.

Os dispositivos de segurança destinam-se a pro-

teger o utilizador e não devem, por isso, ser anu-

lados ou evitado o seu funcionamento.

Serve para evitar que a máquina seja ligada aci-

dentalmente. Desligue-o durante pausas e ao

terminar os trabalhos.

O bloqueio de segurança na pistola pulverizado-

ra manual impede uma ligação acidental da má-

quina.

Definição das abreviaturas utilizadas:

AP = alta pressão

DT = Detergente

Verifique o conteúdo da embalagem a respeito

de acessórios não incluídos ou danos. No caso

de danos provocados durante o transporte, infor-

me o seu revendedor.

Figuras (veja página 2)

1 Cabo de ligação à rede com ficha

2 Interruptor do aparelho (LIG/DESL)

3 Pistola de injecção manual com entalhe de

segurança

4 Mangueira AP

5 Tubo de jacto com bocal AP

6 Tubo de jacto com fresadora de sujidade

7 Conexão de água com peneira

8 Peça de acoplamento para ligação da água

9 Saída AP

10 Ligação da mangueira de sucção DT

11 Mangueira de sucção DT com filtro

Î Fazer sair o grampo de segurança da pistola

manual, p.ex. com uma pequena chave de

fendas.

Î Encaixar a mangueira AP na pistola manual.

Î Premer o grampo até engatar e verificar se são

firmemente ligados puxando a mangueira AP.

Equipamento de segurança

Interruptor da máquina

Bloqueio de segurança

Colocação em funcionamento/

funcionamento

Descrição da máquina

Antes de colocar em funcionamento

Português 35

De acordo com as prescrições em vi-

gor o aparelho nunca pode ser ligado à

rede de água potável sem separador

de sistema. Deve-se utilizar um sepa-

rador de sistema adequado da firma Kärcher ou,

alternativamente, um separador de sistema se-

gundo EN 12729 tipo BA.

Para os valores de ligação veja a placa sinalética

/ dados técnicos.

Respeite as normas da companhia de abasteci-

mento de água.

Î Utilizar uma mangueira de material reforça-

do (não incluída no fornecimento) com um

acoplamento normal:

- Diâmetro mínimo 1/2 polegada (13 mm).

- Comprimento mínimo 7,5 m.

Î Fixar o elemento de acoplamento na cone-

xão de água da máquina.

Î Colocar a mangueira de água sobre o elemento

de acoplamento da máquina e ligar à torneira.

몇 Atenção

Nunca ligar a maquinas de lavar de alta pressão

enquanto a torneira de água estiver fechada, já

que assim danifica-se a bomba AP.

Se a água de entrada contiver impureza é impres-

cindível utilizar o filtro de água da Kärcher (aces-

sório especial, n.° de encomenda 4.730-059).

Î Enroscar a mangueira AP na saída AP do

aparelho.

Î Introduzir a lança desejada na pistola manu-

al e rodar 90° para fixá-la.

Î Abrir a torneira.

Î Ligar a ficha de rede.

Î Interruptor principal na posição „I/ON“.

Î Desbloquear o dispositivo de bloqueio na pis-

tola manual premindo-o e puxar a alavanca.

몇 Perigo de lesão

O jacto que sai do bocal de alta pressão, provoca

um retrocesso da pistola de injecção manual.

Garantir uma posição segura e segurar bem a

pistola de injecção manual e o tubo de jacto.

Para trabalhos de limpeza normais.

Para sujidade resistente.

Aviso

O detergente só pode ser adicionado quando o

aparelho funcionar a baixa pressão.

Todas as escovas de lavagem disponíveis da

Kärcher podem ser utilizadas para a operação

com detergentes.

Î Separar o tubo de jacto da pistola de injec-

ção manual.

Sem o tubo de jacto colocado, a pistola de

injecção manual emite um jacto de baixa

pressão.

Î Pendurar a mangueira de sucção DT num

recipiente com solução DT.

1 Espalhar o detergente de forma económica

sobre a superfície seca e deixá-lo actuar

(não secar).

2 Lavar a sujidade solta com o jacto de alta

pressão.

Recomendamos o nosso programma Kärcher de

limpeza e de produto de conservação conforme

a limpeza que deseja efectuar. Por favor peça in-

formações sobre este tema.

Î Soltar a alavanca da pistola de injecção ma-

nual.

Î Se não trabalhar com a lavadora, proteger a

alavanca da pistola de injecção manual com

o entalhe de segurança.

Î Se não trabalhar durante um período prolon-

gado (superior a 5 minutos) com o aparelho,

o mesmo deve ser desligado por meio do in-

terruptor do aparelho.

Î Se não foi misturado DT: Pendurar a manguei-

ra de sucção DT num recipiente com água cla-

ra, operar o aparelho aprox. 1 minuto com o

tubo de jacto desmontado e enxaguá-lo.

Î Soltar a alavanca da pistola de injecção manual.

Î Colocar o interruptor do aparelho na posição

„0/OFF“.

Î Fechar a torneira de água.

Î Premir a alavanca da pistola de injecção ma-

nual para eliminar a pressão ainda existente

no sistema.

Î Separar o aparelho da conexão de água.

Alimentação de água

Alimentação de água a partir da canalização.

Colocação em funcionamento

Funcionamento a alta pressão

Tubo de jacto com bocal AP

Lança com fresadora de sujidade

Funcionamento com detergente

Sucção DT do recipiente

Métodos de limpeza recomendados

Detergente

Interromper o funcionamento

Desligar o aparelho

36 Português

Separar o tubo de jacto da pistola de injec-

ção manual.

Î Ligar o aparelho por curto tempo (I/ON) e

premir a alavanca da pistola de injecção ma-

nual até deixar de sair água (aprox. 1 min.).

Î Colocar o interruptor do aparelho na posição

„0/OFF“.

Î Proteger a alavanca da pistola de injecção

manual com o entalhe de segurança.

Î Tirar a ficha de rede.

Î Enrolar o cabo de ligação à rede e pendurá-

lo p.ex. em volta do punho.

 Perigo de choque eléctrico

Antes de efectuar trabalhos de conservação e

manutenção desligar o aparelho e tirar a ficha de

rede.

Antes dum armazenamento prolongado, p.ex.

durante o inverno:

Î Retirar o filtro da mangueira de aspiração do

detergente e limpá-lo com água corrente,

Î Extrair o coador da conexão de água por

meio de um alicate de pontas chatas e lavá-

la com água corrente.

O aparelho está isento de manutenção.

몇 Perigo de geada

Proteger o aparelho e os acessórios contra con-

gelamento.

Os aparelhos e os acessórios são destruídos

pela geada se não estiverem totalmente esvazi-

ados (sem água). Para evitar danos:

Î Guardar o aparelho com todos os acessórios

um local protegido contra geada.

Utilize exclusivamente peças de reposição origi-

nais da Kärcher. No final destas Instruções de Ser-

viço encontra um resumo das peças de reposição.

Os acessórios especiais oferecem amplas possi-

bilidades de utilização. Contacte o seu revende-

dor Kärcher para obter mais informações.

Com a ajuda da seguinte tabela sinóptica, você

mesmo pode eliminar pequenas avarias.

Em caso de dúvida contacte o serviço de assis-

tência técnica autorizado.

 Perigo de choque eléctrico

Antes de efectuar trabalhos de conservação e

manutenção desligar o aparelho e tirar a ficha de

rede.

 Advertência

Os trabalhos de reparação e trabalhos em com-

ponentes eléctricos só devem ser executados

pelo Serviço de Assistência Técnica autorizado.

A máquina não arranca.

Î Verificar se a tensão indicada na placa sina-

lética coincide com a tensão da fonte de ali-

mentação.

Î Verifique se o cabo de ligação à rede está

danificado.

O aparelho não atinge a pressão de serviço

Î Purgar o aparelho: Deixe operar o aparelho

sem a mangueira AP ligada, até a água sair

isenta de bolhas de ar da saída AP. Volte a

ligar a mangueira AP.

Î Limpe a peneira da conexão de água: A

mesma pode ser facilmente extraída por

meio de um alicate de pontas chatas.

Î Verifique todas as condutas de admissão da

bomba AP a respeito de estanquidade e en-

tupimentos.

Fortes variações de pressão

Î Limpe o bocal de alta pressão: Elimine as

sujidades da abertura do bocal com uma

agulha e lave para a frente com água.

Î Verifique o débito de entrada de água.

A bomba AP tem fugas

Î Uma pequena fuga na bomba AP é normal,

devido a razões técnicas. Se houver fortes

fugas de água, manda inspeccionar pelo

Serviço Técnico autorizado.

Nenhuma sucção de detergente

Î Separe o tubo de jacto da pistola de injecção

manual e trabalhe sem tubo de jacto.

Î Limpe o filtro na mangueira de sucção DT.

Î Verifique se a mangueira de aspiração DT

está dobrada.

Conservação e manutenção

Limpeza

Manutenção

Protecção contra o congelamento

Peças de reposição

Acessórios especiais

Ajuda em caso de avarias

Português 37

Reservados os direitos a alterações técnicas!

Declaramos que a máquina a seguir designada

corresponde às exigências de segurança e de

saúde básicas estabelecidas nas Directivas CE

por quanto concerne à sua concepção e ao tipo

de construção assim como na versão lançada no

mercado. Se houver qualquer modificação na

máquina sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os abaixo assinados têm procuração para agi-

rem e representarem a gerência.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Dados técnicos

Conexão eléctrica

Tensão (1~50/60 Hz) 220-240 V

Potência da ligação 1,4 kW

Protecção de rede

(de acção lenta)

10 A

Classe de protecção II

Grau de protecção IP X5

Conexão de água

Temperatura de admissão

(máx.)

40 °C

Quantidade de admissão (mín.) 8 l/min

Pressão de admissão (máx.) 1,2 MPa

Dados relativos à potência

Pressão de serviço 8 MPa

Pressão máxima admissível 10 MPa

Débito, água 5,5 l/min

Débito, detergente 0,4 l/min

Força de recuo da pistola

manual

10 N

Valor de vibrações mão/braço

(ISO 5349)

0,8 m/s

Nível de pressão acústica

(EN60704-1)

76 dB(A)

Nível de potência acústica

(2000/14/EF)

90 dB(A)

Dimensões

Comprimento 378 mm

Largura 150 mm

Altura 440 mm

Peso 3,7 kg

Declaração CE

Produto: Maquinas de lavar de alta pressão

Tipo: 1.320-xxx

Respectivas Directrizes da CE

98/37/CE

2006/95CE

89/336/CEE (+91/263/CEE, 92/31/CEE, 93/68/

CEE)

2000/14/CE

Normas harmonizadas aplicadas

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Processo aplicado de avaliação de

conformidade

Anexo V

Nível de potência acústica dB(A)

Medido: 89

Garantido: 90

38 Dansk

Kære kunde

Læs denne brugsanvisning før

første gangs brug af apparater og

følg anvisningerne. Gem brugsanvisningen til se-

nere brug eller til senere ejere.

Denne højtryksrenser må kun anvendes til privat

brug:

– Til rengøring af maskiner, køretøjer, bygnin-

ger, værktøjer, fassader, terasser, havered-

skaber etc. med højtryksvandstråle (efter

behov med tilsætning af rengørningsmiddel).

– Med tilbehør, reservedele og rengøringsmid-

ler, der er godkendt af Kärcher. Følg de an-

visninger, der er vedlagt rengøringsmidlerne.

Emballagen kan genbruges. Smid ikke

emballagen ud sammen med det almin-

delige husholdningsaffald, men aflever

den til genbrug.

Udtjente apparater indeholder værdifulde

materialer, der kan og bør afleveres til

genbrug. Aflever derfor udtjente appara-

ter på en genbrugsstation eller lignende.

I de enkelte land gælder de garantibetingelser,

som er udgivet af vores respektive ansvarlige for-

handlere. Inden for garantifristen afhjælper vi

gratis eventuelle fejl på Deres maskine, såfremt

disse er forårsaget af materiale- eller produkti-

onsfejl. Hvis De vil gøre Deres

garanti gældende, bedes De henvende Dem til

Deres forhandler eller nærmeste autoriserede

kundeservice medbringende kvittering.

 Risiko

 Rør aldrig ved netstik og stikkontakt med fug-

tige hænder.

 Tag ikke højtryksrenseren i brug, hvis strøm-

tilslutningsledningen eller vigtige dele af ag-

gregatet, f.eks. sikkerhedselementer,

højtryksslanger eller sprøjtepistoler, er be-

skadigede.

 Det er forbudt at bruge højtryksrenseren i

områder, hvor der er eksplosionsfare.

 Overhold de gældende sikkerhedsforskrifter

ved anvendelse af højtryksrenseren i fare-

områder (f.eks. tankstationer).

 Kontroller altid tilslutningsledningen og net-

stikket for skader, før højtryksrenseren tages

i brug. En beskadiget tilslutningsledning skal

udskiftes af en autoriseret kundeserviceaf-

deling/elektriker med det samme.

 Højtryksstråler kan være far-

lige, hvis de ikke anvendes

korrekt. Strålen må ikke ret-

tes mod personer, dyr, tændt

elektrisk udstyr eller mod højtryksrenseren.

 Ret ikke strålen mod Dem selv eller andre for

at rengøre tøj eller skotøj.

 Spul ikke genstande, der indeholder sund-

hedsskadelige stoffer (f.eks. asbest).

 Dæk/dækventiler kan beskadiges og punkte-

re ved brug af højtryksstrålen. Første tegn

herpå er, at dækkene ændrer farve. Beskadi-

gede dæk/dækventiler er livsfarlige. Hold

mindst 30 cm stråleafstand ved rengøringen!

 Opsug aldrig opløsningsmiddelholdige væ-

sker eller ufortyndede syrer og opløsnings-

midler! Herunder hører f.eks. benzin,

farvefortynder og fyringsolie. Sprøjtetågen er

meget let antændlig, eksplosiv og giftig. Und-

gå brug af acetone, ufortyndede syrer og op-

løsningsmidler, da disse angriber de

materialer, højtryksrenseren er lavet af.

몇 Advarsel

 Kontroller altid højtryksslangen for beskadi-

gelser, før den tages i brug. Udskift højtryks-

slangen med det samme, hvis den er

beskadiget.

 Højtryksslanger, armaturer og tilkoblinger er

vigtige for højtryksrenserens sikkerhed. Be-

nyt udelukkende de af producenten anbefa-

lede højtryksslanger, armaturer og

tilkoblinger.

 Maskinen må ikke bruges hvis der er andre

personer i nærheden, med mindre de bærer

beskyttelsesdragter.

 Uegnede forlængerledninger kan være farli-

ge. Benyt ved udendørs brug udelukkende

hertil godkendte og mærkede forlængerled-

ninger med et tilstrækkeligt stort lednings-

tværsnit:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Garanti

Sikkerhedsanvisninger

Dansk 39

OBS

 Højtryksrenseren må ikke anvendes af børn

eller af personer, der ikke er blevet instrueret

i brugen.

 Brugeren skal anvende højtryksrenseren iht.

dens anvendelsesformål. Han skal tage hen-

syn til de lokale forhold og holde øje med, om

der er personer i nærheden, når han arbejder

med højtryksrenseren.

 Hold mindst 30 cm stråleafstand ved rengø-

ring af lakerede overflader for at undgå lak-

skader.

 Rengøringsarbejder, hvor der opstår oliehol-

digt spildevand, f.eks. motorvask eller under-

vognsvask må kun foregå på vaskepladser

udstyret med en olieudskiller.

 Bær passende sikkerhedstøj og beskyttel-

sesbriller for beskyttelse mod vand eller

snavs, der sprøjter bagud.

 Lad aldrig højtryksrenseren være uden op-

syn, mens den er i drift.

 Undgå at køre over, klemme, rive eller lign. i

net- eller forlængerledninger, da dette øde-

lægger eller beskadiger dem. Beskyt netled-

ningerne mod varme, olie og skarpe kanter.

 Forbindelsen net-/forlængerledning må al-

drig ligge i vand.

 Alle strømførende dele i arbejdsområdet skal

være beskyttet mod strålevand.

 Højtryksrenseren skal altid tilsluttes et elek-

trisk stik, der er installeret af en elektriker iht.

IEC 603064.

 Højtryksrenseren må kun sluttes til veksel-

strøm. Spændingen skal svare til angivelsen

på typeskiltet.

 Stikkontaktens minimumssikring 10 A (træg).

 For at undgå elektriske uheld anbefaler vi, at

man anvender stikkontakter med et forkoblet

fejlstrømsrelæ (maks. 30 mA nom. udløse-

strømstyrke).

 Den anvendte forlængerlednings stik og til-

kobling skal være vandtæt.

 Træk altid forlængerledningen helt af ka-

beltromlen.

 Højtryksrenseren er udviklet til brug af de

rengøringsmidler, der leveres og anbefales

af producenten. Brug af andre rengørings-

midler eller kemikalier kan påvirke højtryks-

renserens sikkerhed negativt.

Sikkerhedsanordningerne tjener brugerens be-

skyttelse og må ikke sættes ud af drift og deres

funktion må ikke omgås.

Det forhindrer en tilfældig start af renseren. Ved

pauser eller hvis arbejdet er afsluttet bør rense-

ren afbrydes.

Låsetappen på pistolgrebet forhindrer utilsigtet

tilkobling af højtryksrenseren.

Definition af de anvendte forkortelser:

HT = højtryk

RM = rengøringsmiddel

Kontroller pakningens indhold for manglende til-

behør eller beskadigelser, når den pakkes ud.

Kontakt Deres forhandler i tilfælde af transport-

skader.

Se figurerne på side 2

1 Nettilslutningskabel med stik

2 Startknap (TÆND/SLUK)

3 Pistolgreb med låsetap

4 HT-slange

5 Strålerør med HT dyse

6 Strålerør med rotordyse

7 Vandtilslutning med si

8 Tilkoblingsdel til vandforsyning

9 HT-udgang

10 Tilslutning RM-sugeslange

11 RM-sugeslange med filter

Î Tryk sikringsklemmen i pistolgrebet ud,

f.eks. med en lille skruetrækker.

Î Sæt HT-slange og pistolgreb sammen.

Î Tryk klemmen ind, indtil den går i hak, kon-

troller at forbindelsen holder ved at trække i

HD-slangen.

Sikkerhedsanordninger

Afbryder

Låsetap

Ibrugtagning/drift

Beskrivelse af apparat

Inden idrifttagning

40 Dansk

Ifølge de gældende love, må maskinen

aldrig anvendes på drikkevandsnettet

uden en systemseparator. Der skal an-

vendes en velegnet systemseparator

fra Kärcher eller en alternativ systemseparator

ifølge EN 12729 type BA.

Se typeskilt/tekniske data for tilslutningsværdier

Læg mærke til vandforsyningsselskabets regle-

menter.

Î Benyt en vævarmeret slange (ikke del af le-

veringsomfanget) med en gængs tilkobling:

- Diameter min. 1/2 tommer (13 mm).

- Længde min. 7,5 m.

Î Skru den medfølgende koblingsdel på høj-

tryksrenserens vandtilslutning.

Î Stik vandslangen på højtryksrensernes til-

koblingsdel og slut den til vandhanen.

몇 OBS

Benyt aldrig højtryksrenseren, når vandhanen er

lukket, da tørløb kan ødelægge HT-pumpen.

Benyt altid et vandfilter fra Kärcher, hvis der er

urenheder i forsyningsvandet (ekstratilbehør- be-

stilnummer. 4.730-059).

Î Skru HT-slangen på aggregatets HT-ud-

gang.

Î Det ønskede stålrør sættes ind i sprøjetepi-

stolen og fikseres med en 90° omdrejning.

Î Åbn for vandhanen.

Î Sæt netstikket i.

Î Stil hovedafbryderne på "I/ON".

Î Løsn låsetappen på pistolgrebet ved at tryk-

ke og træk i håndtaget.

몇 Risiko for tilskadekomst!

Pga. den vandstråle, der kommer ud af højtryks-

dysen, stødes pistolgrebet bagud. Sørg for at stå

godt og hold godt fast i pistolgrebet og strålerø-

ret.

Til normal rengøring.

Til svære tilsmudsninger

OBS

Der kan kun tilsættes RM i lavtryk.

Alle Kärchers vaskebørster er beregnet til arbej-

de med RM-midler.

Î Tag strålerøret af pistolgrebet.

Pistolgrebet giver en lavtryksstråle, når strå-

lerøreret ikke er sat på.

Î Før RM-sugeslangen ned i en beholder med

RM-opløsning.

1 Sprøjt lidt rengøringsmiddel på den tørre

overflade og lad det virke (skal ikke tørre).

2 Spul den løsnede snavs af med højtryksstrå-

len.

Passende til den respektive rengøringsopgave

anbefaler vi vores Kärcher-rengørings- og pleje-

middelprogram. Indhent råd eller rekvirer infor-

mation om emnet.

Î Slip pistolgrebet.

Î Sørg for at sikre pistolgrebet med låsetappen

ved pauser i arbejdet.

Î Sluk endvidere aggregatet på startknappen

ved længere arbejdspauser (mere end 5 mi-

nutter).

Î Hvis der er blandet RM i: Før RM-sugeslan-

gen ned i en beholder med rent vand, tænd

og skyld aggregatet i ca. 1 minut med afmon-

teret strålerør.

Î Slip pistolgrebets håndtag.

Î Startknap på „0/OFF“.

Î Luk vandhanen.

Î Tryk på pistolgrebet for at fjerne det tryk, der

er i systemet.

Î Tag aggregatet af vandtilslutningen.

Î Tag strålerøret af pistolgrebet.

Î Tænd kort for aggregatet „I/ON“, tryk på pi-

stolgrebets håndtag, indtil der ikke kommer

mere vand ud (ca. 1 min.).

Î Startknap på „0/OFF“.

Î Sørg for at sikre pistolgrebet med låsetasten.

Î Træk stikket ud.

Î Rul nettilslutningskablet op og hæng det

f.eks. rundt om grebet.

Vandforsyning

Vandforsyning fra vandledning

Ibrugtagning

Drift med højtryk

Strålerør med HT dyse

Strålerør med rotordyse

Drift med rengøringsmiddel

RM-indsugning fra beholder

Anbefalet rengøringsmetode

Rengørinsmiddel

Afbrydelse af driften

Efter brug

Dansk 41



Risiko for elektrisk stød

Sluk for højtryksrenseren og træk altid netstikket

ud før pleje- og vedligeholdelsearbejde.

Inden længere tids opbevaring, f.eks. om vinte-

ren:

Î Træk filteret af rengøringsmiddel-sugeslan-

gen og rens det under rindende vand.

Î Træk sien i vandtilslutningen ud med en flad-

tang og rens den under rindende vand.

Højtryksrenseren er vedligeholdelsesfri.

몇 Frostfare

Beskyt maskinen og tilbehør imod frost.

Maskinen og tilbehøret ødelægges af frost hvis

vandet ikke fuldstændigt bliver tømt. For at und-

gå skader:

Î Maskinen og alt tilbehør opbevares i et frost-

sikkert rum.

Benyt udelukkende originale reservedel fra Kär-

cher. Bag i denne betjeningsvejledning finder De

en oversigt over reservedele.

Ekstratilbehøret udvider Deres højtryksrensers

anvendelsesmuligheder. Nærmere informationer

herom fås hos Deres Kärcher-forhandler.

Ved hjælp af denne oversigt kan De selv afhjæl-

pe mindre fejl.

Kontakt den autoriserede kundeservice i tvivlstil-

fælde.

 Risiko for elektrisk stød

Sluk for højtryksrenseren og træk altid netstikket

ud før pleje- og vedligeholdelsearbejde.

 Advarsel

Reparationsarbejder og arbejder på elektriske

komponenter skal altid udføres af autoriserede

servicefolk.

Maskinen starter ikke

Î Kontroller, at den angivne spænding på type-

skiltet stemmer overens med strømkildens

spænding.

Î Kontroller nettilslutningskablet for beskadi-

gelse.

Højtryksrenseren kommer ikke op det nød-

vendige tryk

Î Afluft højtryksrenseren: Lad højtryksrense-

ren køre uden HT-slangen tilsluttet, indtil der

kommer vand uden bobler ud ved HT-udgan-

gen. Tilslut derefter HT-slangen igen.

Î Rens sien i vandtilslutningen: Denne kan let-

te trækkes ud med en fladtang.

Î Kontroller samtlige tilløbsledninger til HT-

pumpen for tæthed og tilstoppelse.

Kraftige trykudsving

Î Rens højtryksdysen: Fjern snavs fra dysebo-

rehullet med en nål og skyl ved at spule vand

fremad.

Î Kontroller vandtilløbsmængden.

HT-pumpen er utæt

Î Det er normalt, at HD-pumpen er lidt utæt.

Kontakt den autoriserede kundeservice, hvis

den er meget utæt.

Manglende indsugning af rengøringsmiddel

Î Tag strålerøret af pistolgrebet og arbejd

uden strålerør.

Î Rens filteret på RM-sugeslangen.

Î Kontroller om der er knæk i RM-sugeslangen

Pleje og vedligeholdelse

Rensning

Vedligeholdelse

Frostbeskyttelse

Reservedele

Ekstratilbehør

Hjælp ved fejl

42 Dansk

Forbehold for tekniske ændringer!

Hermed erklærer vi, at den nedenfor nævnte ma-

skine i design og konstruktion og i den af os i

handlen bragte udgave overholder de gældende

grundlæggende sikkerheds- og sundhedskrav i

EF-direktiverne. Ved ændringer af maskinen, der

foretages uden forudgående aftale med os, mi-

ster denne erklæring sin gyldighed.

Undertegnede handler på vegne af og med fuld-

magt fra ledelsen.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Tekniske data

Strømtilslutning

Spænding (1~50/60 Hz) 220-240 V

Tilslutningseffekt 1,4 kW

Netsikring (træg) 10 A

Beskyttelsesklasse II

Beskyttelsesniveau IP X5

Vandtilslutning

Forsyningstemperatur, maks. 40 °C

Forsyningsmængde, min. 8 l/min

Tilførselstryk, maks. 1,2 MPa

Ydelsesdata

Arbejdstryk 8 MPa

Maks. tilladt tryk 10 MPa

Kapacitet, vand 5,5 l/min

Kapacitet, rengøringsmiddel 0,4 l/min

Pistolgrebets tilbagestødskraft 10 N

Hånd-arm vibrationsværdi (ISO

5349)

0,8 m/s

Lydtryksniveau

(EN60704-1)

76 dB(A)

Lydeffektniveau

(2000/14/EF)

90 dB(A)

Mål

Længde 378 mm

Bredde 150 mm

Højde 440 mm

Vægt 3,7 kg

Overensstemmelseserklæring

Produkt: Højtryksrenser

Type: 1.320-xxx

Gældende EF-direktiver

98/37/EF

2006/95/EF

89/336/EØF (+91/263/EØF, 92/31/EØF, 93/68/

EØF)

2000/14/EF

Anvendte harmoniserede standarder

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Anvendte

overensstemmelsesvurderingsprocedurer

Bilag V

Lydeffektniveau dB(A)

Målt: 89

Garanteret: 90

Norsk 43

Kjære kunde,

Les denne bruksveiledningen før

apparatet tas i bruk første gang,

og følg anvisningene. Oppbevar denne bruksvei-

ledningen til senere bruk eller for annen eier.

Denne høytrykksvaskeren må kun brukes til pri-

vate formål:

– som rengjøring av maskiner, biler, bygnin-

ger, verktøy, fasader, terrasser, hageutstyr,

etc. med høytrykkvannstråle (ved behov til-

satt rengjøringsmidler)

– med tilbehør, reservedeler og rengjørings-

midler som er godkjent av Kärcher. Følg an-

visningene som følger med

rengjøringsmiddelet.

Materialet i emballasjen kan resirkuleres.

Ikke kast emballasjen i husholdningsav-

fallet, men lever den inn til resirkulering.

Gamle maskiner inneholder verdifulle ma-

terialer som kan resirkuleres. Disse bør

leveres inn til gjenvinning. Gamle maski-

ner skal derfor avhendes i egnede inn-

samlingssystemer.

De garantibestemmelser som er utgitt av vår dis-

tribusjonsavdeling, gjelder i alle land. Eventuelle

feil på maskinen blir reparert gratis i garantitiden,

dersom disse kan føres tilbake til material- eller

produksjonsfeil. Ved behov for garantireparasjo-

ner henvender du deg til din forhandler eller nær-

meste autoriserte serviceforhandler.

 Fare

 Ta aldri i støpselet eller stikkontakten med

våte hender.

 Ikke bruk høystrykksvaskeren når strømled-

ningen eller andre viktige deler, f. eks. sikker-

hetselementer, høytrykkslange, eller

sprøytepistol er skadet.

 Bruk i eksplosjonsfarlige områder er forbudt.

 Ved bruk av høytrykksvaskeren i risikoområ-

der (f.eks. bensinstasjoner) må gjeldende

sikkerhetsforskrifter følges.

 Kontroller strømledningen og støpselet for

skader hver gang høytrykksvaskeren skal

brukes. En skadet strømledning må skiftes ut

umiddelbart hos autorisert kundeservice el-

ler autorisert elektriker.

 Høytrykkstråler kan være far-

lige ved feil bruk. Strålen må

ikke rettes mot personer, dyr,

elektrisk utstyr som er på, el-

ler høytrykksvaskeren selv.

 Ikke rett strålen mot deg selv eller andre for

å rengjøre klær eller skotøy.

 Ikke spyl gjenstander som inneholder helse-

skadelige materialer (f. eks. asbest).

 Dekk og ventiler på kjøretøy kan skades med

høytrykkstrålen, noe som kan føre til at dekk

eksploderer. Første tegn på at dekket er ska-

det er at det misfarges. Skadde dekk/

dekkventiler er livsfarlige. Hold en stråleav-

stand på minst 30 cm ved rengjøring av

dekk!

 Sug aldri inn væsker som inneholder løse-

midler eller ufortynnede syrer og løsemidler!

Eksempler på slike væsker kan være ben-

sin, malingstynner og fyringsolje. Sprøytetå-

ken er høytantennelig, eksplosiv og giftig.

Ikke bruk aceton, ufortynnede syrer og løse-

midler, da disse angriper materialet som er

brukt i høytrykksvaskeren.

몇 Advarsel

 Kontroller alltid høytrykkslangen for skader

før bruk av høytrykksvaskeren. Høytrykks-

langer med skader må skiftes ut umiddelbart.

 Høytrykkslange, armatur og koblinger er vik-

tige for sikkerheten ved bruk av høytrykks-

vaskeren. Bruk kun høytrykkslanger,

armatur og koblinger som er anbefalt av pro-

dusenten.

 Ikke bruk maskinen hvis andre personer er

innen rekkevidde, med mindre de har på seg

verneklær.

 Uegnede skjøteledninger kan være farlige.

Ved utendørs bruk må det anvendes skjøte-

ledninger som er godkjent for dette og mer-

ket etter gjeldende regler, og som har

tilstrekkelig ledningstverrsnitt:

1 - 10 m: 1,5 mm

10 - 30 m: 2,5 mm

Forskriftsmessig bruk

Miljøvern

Garanti

Sikkerhetsanvisninger

44 Norsk

Bemerk

 Høytrykksvaskeren må ikke brukes av barn,

eller personer som ikke er kjent med hvordan

høytrykksvaskeren fungerer.

 Høytrykksvaskeren må brukes på korrekt

måte. Brukeren må ta hensyn til forholdene

på det aktuelle bruksstedet, og være opp-

merksom på andre personer som måtte be-

finne seg i nærheten.

 Hold en avstand på minst 30 cm ved rengjø-

ring av lakkerte flater, for å unngå skader

lakkskader.

 Rengjøringsarbeid som medfører oljeholdig

avløpsvann, f. eks. motorvask, karosseri-

vask, må bare utføres på vaskeplasser med

oljeutskiller.

 Bruk egnede verneklær og vernebriller som

beskyttelse mot tilbakesprut av vann og

smuss.

 La aldri høytrykksvaskeren stå uten oppsyn

når den er i gang.

 Pass på at strømledningen eller skjøteled-

ningen ikke skades ved at den kjøres over,

klemmes, strekkes eller lignende. Beskytt

strømledningen mot sterk varme, olje og

skarpe kanter.

 Forbindelsen mellom strømledningen og

skjøteledningen må aldri ligge i vann.

 Alle strømførende deler i arbeidsområdet må

være spylesikre.

 Høytrykksvaskeren må kun tilkobles strøm-

uttak som er installert av en elektromontør, i

henhold til IEC 60364.

 Høytrykksvaskeren må kun kobles til veksel-

strøm. Spenningen må stemme overens

med høytrykksvaskerens typeskilt.

 Sikringstørrelse på stikkontakt må være

minst 10 A (treg).

 For å unngå el-ulykker anbefaler vi at du bru-

ker stikkontakter med forankoblede verne-

brytere for å beskytte mot feilstrøm (maks.

nominell utløsningsstrøm: 30 mA ).

 Hvis det brukes skjøteledning må støpsel og

kobling for denne være vanntette.

 Skjøteledninger må alltid vikles helt inn på

kabeltrommelen.

 Denne maskinen er konstruert for bruk

sammen med rengjøringsmidler levert av, el-

ler anbefalt av produsenten. Bruk av andre

rengjøringsmidler eller kjemikalier kan virke

inn på høytrykkksvaskerens sikkerhet.

Sikkerhetsinnretninger er beregnet for å beskytte

brukeren og må ikke settes ut av drift eller om-

gås.

Denne forhindrer utilsiktet start av apparatet. Slå

av ved arbeidspauser og etter avsluttet arbeid.

Sikringslåsen på håndsprøytepistolen forhindrer

utilsiktet aktivering av høytrykksvaskeren.

Definisjoner av forkortelser som er brukt:

HT = høytrykk

RM = Rengjøringsmiddel

Kontroller ved utpakkingen at innholdet i pakken

er komplett og uskadd. Kontakt din forhandler

ved eventuelle transportskader.

Se side 2 for illustrasjoner

1 Nettkabel med plugg

2 Hovedbryter (AV/PÅ)

3 Håndsprøytepistol med sikringslås

4 HT-slange

5 Strålerør med HT dyse

6 Strålerør med smussfreser

7 Vanntilkobling med sugeinntak

8 Koblingsdel for vanntilkoblingen

9 HT-utgang

10 Tilkobling RM-sugeslange

11 RM-sugeslange med filter

Î Trykk ut sikkerhetsklammeren i håndsprøy-

tepistolen med en liten skrutrekker eller lig-

nende.

Î Sett sammen HT-slange og håndsprøytepis-

tol.

Î Trykk sikkerhetsklammeren inn til den går i

inngrep, og kontroller at den sitter som den

skal ved å trekke i HT-slangen.

Sikkerhetsinnretninger

Apparatbryter

Sikringslås

Igangsetting/drift

Beskrivelse av apparatet

Før igangsetting

Norsk 45

I henhold til gjeldende forskrifter skal

apparatet aldri kobles til drikkevanns-

nettet uten systemskiller. Det skal bru-

kes en egnet systemskiller fra Kärcher

eller alternativt en systemskiller iht. EN 12729

type BA.

Se typeskilt/tekniske data for tilkoblingsverdier.

Følg vannverkets forskrifter.

Î Bruk en vevforsterket slange (medfølger

ikke) med en alminnelig kobling:

- Minimumsdiameter 1/2 tomme (13 mm).

- Minimumslengde 7,5 m.

Î Skru den medfølgende koblingsdelen på

vanntilkoblingen på høytrykksvaskeren.

Î Sett vannslangen på koblingsdelen på høy-

trykksvaskeren, og koble den til vannkranen.

몇 Forsiktig

Høytrykksvaskeren må aldri brukes med stengt

vannkran, tørrkjøring fører til skade på HT-pum-

pen.

Hvis tilførselsvannet ikke er rent, må det alltid

brukes et Kärcher-vannfilter (spesialtilbehør - be-

stillingsnr. 4.730-059).

Î Skru HT-slangen på HT-utgangen på høy-

trykksvaskeren.

Î Sett inn ønsket strålerør i høytrykkspistolen

og fet det ved å dreie 90°.

Î Åpne vannkranen.

Î Sett i støpselet.

Î Hovedbryter på „I/ON“.

Î Trykk på sikringslåsen på håndsprøytepisto-

len for å løsne sikringen, og betjen spaken.

몇 Fare for personskader

Når vannet stråler ut av høytrykksdysen utsettes

håndsprøytepistolen for rekylkraft. Sørg for at du

står støtt, og holder godt fast i håndsprøytepisto-

len og strålerøret.

For alminnelige rengjøringsoppgaver.

For hardnakket smuss.

Bemerk

RM kan kun tilsettes ved bruk av lavtrykk.

Alle vaskebørster fra Kärcher er konstruert for

bruk med rengjøringsmiddel.

Î Ta strålerøret av håndsprøytepistolen.

Uten strålerør gir håndsprøytepistolen en

lavtrykksstråle.

Î Heng RM-sugeslangen ned i en beholder

med RM-løsning.

1 Sprøyt litt rengjøringsmiddel på den tørre

overflaten og la det virke, men ikke tørke.

2 Spyl det oppløste smusset vekk med høy-

trykksstrålen.

Vi anbefaler Kärchers rengjørings- og pleiemid-

delprogram som er tilpasset ulike rengjørings-

oppgaver. Ta kontakt for mer informasjon.

Î Slipp spaken på håndsprøytepistolen.

Î Når du tar pauser i arbeidet må spaken på

håndsprøytepistolen sikres med sikringslåsen.

Î Ved lengre arbeidspauser (mer enn 5 minut-

ter) må høytrykksvaskeren i tillegg slås av

med hovedbryteren.

Î Hvis det ble brukt RM: Heng RM-sugeslan-

gen ned i en beholder med rent vann, slå

høytrykksvaskeren på med strålerøret tatt av

i ca 1 minutt, og skyll ren.

Î Slipp spaken på håndsprøytepistolen.

Î Sett hovedbryteren til „0/OFF“.

Î Steng vannkranen.

Î Trykk inn spaken på håndsprøytepistolen for

å utligne det gjenværende trykket i systemet.

Î Koble høytrykksvaskeren fra vanntilførselen.

Î Ta strålerøret av håndsprøytepistolen.

Î Slå på høytrykksvaskeren „I/ON“, trykk inn

spaken på håndsprøytepistolen til det ikke

lenger kommer ut vann (ca. 1 minutt).

Î Sett hovedbryteren til „0/OFF“.

Î Sikre spaken på håndsprøytepistolen med

sikringslåsen.

Î Trekk ut støpselet.

Î Vikle opp nettkabelen og heng den f. eks. på

håndtaket.

Vanntilførsel

Vanntilførsel fra vannledning

Igangsetting

Drift med høytrykk

Strålerør med HT dyse

Strålerør med smussfreser

Bruk av rengjøringsmiddel

RM-inntak fra beholder

Anbefalt rengjøringsmetode

Rengjøringsmiddel

Opphold i arbeidet

Etter bruk

46 Norsk

 Fare for elektrisk støt

Slå alltid av høytrykksvaskeren og trekk ut støp-

selet før stell og vedlikehold av enheten.

Før langvarig oppbevaring, f. eks. over vinteren:

Î Ta ut filteret fra rengjøringsmiddel-sugeslan-

gen og rengjør det under rennende vann.

Î Ta ut sugeinntaket i vanntilkoblingen med en

flattang, og rengjør det under rennende

vann.

Høytrykksvaskeren er vedlikeholdsfri.

몇 Frostfare

Apparat og tilbehør skal ikke utsettes for frost.

Apparat og tilbehør kan ødelegges av frost, der-

som de ikke er tømt fullstendig for vann. For å

unngå skader.

Î Oppbevar apparat med alt utstyr i et frostsik-

kert rom.

Det må kun brukes originale Kärcher reservede-

ler. En reservedelsoversikt finner du bakerst i

denne bruksanvisningen.

Med spesialtilbehør kan du utvide bruksmulighe-

tene for høytrykksvaskeren. Ta kontakt med din

Kärcher-forhandler for mer informasjon.

Mindre funksjonsfeil kan du ved hjelp av følgen-

de oversikt utbedre selv.

Ved tvilstilfeller, ta kontakt med autorisert kunde-

service.

 Fare for elektrisk støt

Slå alltid av høytrykksvaskeren og trekk ut støp-

selet før stell og vedlikehold av enheten.

 Advarsel

Reparasjonsarbeid og arbeid på elektriske kom-

ponenter må kun utføres av autorisert kundeser-

vice.

Maskinen går ikke

Î Kontroller at spenningen som er oppgitt på

typeskiltet er stemmer overens med nett-

spenningen.

Î Kontroller at nettkabelen er uten skader.

Høytrykksvaskeren bygger ikke opp trykk

Î Avluft høytrykksvaskeren: La høytrykksvas-

keren gå uten at HT-slangen er tilkoblet, til

vannet kommer ut av HT-utgangen uten luft-

bobler. Deretter kobles HT-slangen til igjen.

Î Rengjør sugeinntaket i vanntilkoblingen:

Dette kan lett trekkes ut med en flattang.

Î Kontroller alle tilførselsledninger til HT-pum-

pen for lekkasjer og tilstoppinger.

Sterke trykksvingninger

Î Rengjør høytrykksdysen: Fjern smuss fra dy-

sehullene med en nål, og skyll med vann i

retning fremover.

Î Kontroller vanntilførselsmengden

HT-pumpe utett

Î Små utettheter i HT-pumpen skyldes teknis-

ke årsaker. Ved større utettheter, ta kontakt

med autorisert kundeservice.

Ingen innsuging av rengjøringsmiddel

Î Ta strålerøret av håndsprøytepistolen, og ar-

beid uten strålerør.

Î Rengjør filteret i RM-sugeslangen.

Î Kontroller RM-sugeslangen for knekkpunkter

Pleie og vedlikehold

Rengjøring

Vedlikehold

Frostbeskyttelse

Reservedeler

Tilleggsutstyr

Feilretting

Norsk 47

Det tas forbehold om tekniske endringer!

Vi erklærer hermed at maskinen angitt nedenfor

oppfyller de grunnleggende sikkerhets- og helse-

kravene i de relevante EF-direktivene, med hen-

syn til både design, konstruksjon og type

markedsført av oss. Ved endringer på maskinen

som er utført uten vårt samtykke, mister denne

erklæringen sin gyldighet.

De undertegnede handler på oppdrag fra, og

med fullmakt fra selskapsledelsen.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tlf: +49 7195 14-0

Faks: +49 7195 14-2212

Tekniske data

Strømtilkobling

Spenning (1~50/60 Hz) 220-240 V

Kapasitet 1,4 kW

Strømsikring (trege) 10 A

Beskyttelsesklasse II

Beskyttelsesklasse IP X5

Vanntilkobling

Vanntilførsels-temperatur

(max)

40 °C

Tilførselsmengde (min) 8 l/min

Tilførselstrykk (max) 1,2 MPa

Effektspesifikasjoner

Arbeidstrykk 8 MPa

Maks. tillatt trykk 10 MPa

Vannmengde 5,5 l/min

Rengjøringsmiddelmengde 0,4 l/min

Rekylkraft høytrykkspistol 10 N

Vibrasjonsverdi hånd/arm (ISO

5349)

0,8 m/s

Lydtrykknivå

(EN60704-1)

76 dB(A)

Lydeffektniv L

(2000/14/EF) 90 dB(A)

Mål

Lengde 378 mm

Bredde 150 mm

Høyde 440 mm

Vekt 3,7 kg

CE-erklæring

Produkt: Høytrykksvasker

Type: 1.320-xxx

Relevante EU-direktiver

98/37/EF

2006/95/EF

89/336/EØF (+91/263/EØF, 92/31/EØF, 93/68/

EØF)

2000/14/EF

Anvendte overensstemmende normer

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Anvendt metode for samsvarsvurdering

Vedlegg V

Lydeffektnivå dB(A)

Målt: 89

Garanteret: 90

48 Svenska

Bäste kund,

Läs denna bruksanvisning före

första användning och följ anvis-

ningarna noggrant. Denna bruksanvisning ska

förvaras för senare användning eller lämnas vi-

dare om maskinen byter ägare.

Högtryckstvätten får endast användas för privat

bruk:

– för rengöring av maskiner, fordon, byggna-

der, verktyg, fasader, terasser, trädgårdsfö-

remål o.s.v. med högtrycksstråle (använd vid

behov rengöringsmedel).

– tillsammans med av Kärcher godkända till-

behör, reservdelar och rengöringsmedel. Be-

akta anvisningarna som medföljer

rengöringsmedlen.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållssoporna

utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till återvin-

ning. Överlämna skrotade aggregat till ett

lämpligt återvinningssystem.

I alla länder gäller de av vårt ansvariga försälj-

ningsbolag utformade garantivillkor. Eventuella

fel på apparaten åtgärdas utan kostnad under ga-

rantitiden, om det var ett material- eller tillverkarfel

som var orsaken. Gäller det garantiärenden, ber vi

er vända er till försäljaren med köpbeviset eller

närmsta auktoriserade kundtjänst.

 Fara

 Ta aldrig i nätkabeln och nätuttaget med fuk-

tiga händer.

 Använd inte aggregatet om nätkabeln eller

viktiga delar av aggregatet som t.ex. säker-

hetselement, högtrycksslangar, sprutpisto-

len är skadade.

 Användning av aggregatet i utrymmen med

explosionsrisk är förbjuden.

 Vid användning av aggregatet i riskområden

(t.ex. bensinmackar) ska motsvarande sä-

kerhetsföreskrifter beaktas.

 Kontrollera före drift att nätkabeln och nät-

kontakten inte är skadade. Skadade nätka-

blar ska genast bytas ut av auktoriserad

kundservice eller en utbildad elektriker.

 Högtrycksstrålar kan vid fel-

aktig användning vara farli-

ga. Strålen får inte riktas mot

människor, djur, aktiv elek-

trisk utrustning eller mot själva aggregatet.

 Rikta inte strålen mot dig själv eller mot an-

dra för att rengöra kläder eller skor.

 Spruta aldrig på föremål som innehåller häl-

sovådliga ämnen (t.ex. asbest).

 Däck eller däckventiler kan skadas och gå

sönder av högtrycksstrålen. Första tecknet

är att däcket missfärgas. Skadade däck/

däckventiler kan innebära livsfara. Håll minst

30 cm strålavstånd vid rengöring!

 Sug aldrig upp vätskor som innehåller lös-

ningsmedel eller outspädda syror och lös-

ningsmedel! Hit räknas bl.a. bensin, tinner

eller eldningsolja. Ångan är lättantändlig, ex-

plosiv och giftig. Använd inte aceton, out-

spädda syror och lösningsmedel eftersom de

angriper de material som använts i aggrega-

tet.

몇 Varning

 Kontrollera före drift att högtrycksslangen

inte är skadad. Byt genast ut skadade hög-

trycksslangar.

 Högtrycksslangar, armaturer och kopplingar

är viktiga för aggregatets säkerhet. Använd

endast högtrycksslangar, armaturer och

kopplingar som rekommenderas av tillverka-

ren.

 Använd inte apparaten om andra personer

befinner sig i dess närhet, detta gäller om de

inte bär skyddskläder.

 Olämpliga förlängningskablar kan vara farli-

ga. Utomhus får endast tillåtna och motsva-

rande märkta förlängningskablar med

tillräcklig kabeldiameter användas:

1 - 10 m: 1,5 mm

10 - 30 m: 2,5 mm

Observera

 Aggregatet får inte användas av barn eller

personer som inte har tillräcklig kunskap.

 Användaren ska använda aggregatet i enlig-

het med gällande bestämmelser. Använda-

ren ska ta hänsyn till lokala förutsättningar

och kontrollera att ingen uppehåller sig i när-

heten vid arbete med aggregatet.

Användning enligt bestämmelse

Miljöskydd

Garanti

Säkerhetsanvisningar

Svenska 49

 Håll aldrig strålen närmare än 30 cm vid ren-

göring av lackerade ytor för att undvika ska-

dor.

 Rengöringsarbeten som orsakar oljehaltigt

avloppsvatten som t.ex. motortvätt och un-

derredestvätt får endast utföras på tvättplat-

ser med oljeavskiljare.

 Bär lämpliga skyddskläder och skyddsglasö-

gon som skydd mot tillbakasprutande vatten

eller smuts.

 Lämna aldrig aggregatet utan uppsikt så

länge det är i drift.

 Beakta att nät- och förlängningskabeln inte

skadas av överkörning, klämning, sönder-

dragning eller liknande. Skydda nätkabeln

från värme, olja och vassa kanter.

 Anslutningen av nät- och förlängningskabeln

får inte ligga i vatten.

 Alla strömförande delar i arbetsutrymmet

måste skyddas mot vattenstrålen.

 Aggregatet får endast anslutas till ett nätut-

tag som installerats av en elektriker enligt

IEC 60364.

 Aggregatet får endast anslutas till växel-

ström. Spänningen ska motsvara den spän-

ning som är angiven på aggregatets typskylt.

 Nätuttagets min. säkring 10 A (tröghet).

 För att undvika elolyckor rekommenderar vi

att endast använda nätuttag som är koppla-

de till en jordfelsbrytare (max. 30 mA nomi-

nella utlösningsströmstyrka).

 Kontakter och kopplingar på använda för-

längningskablar måste vara vattentäta.

 Rulla alltid ut förlängningskablar helt från ka-

beltrumman.

 Aggregatet har utvecklats för användning av

rengöringsmedel som levererats eller rekom-

menderats av tillverkaren. Användning av

andra rengöringsmedel eller kemikalier kan

påverka aggregatets säkerhet.

Säkerhetsanordningarna ger skydd åt använda-

ren och får varken sättas ur drift eller förbikopplas.

Detta förhindrar att apparaten startas oavsiktligt.

Stäng av vid pauser, eller efter avslutat arbete.

Säkerhetsspärren på handsprutan förhindrar att

apparaten startas oavsiktligt.

Definition av använda förkortningar:

HT = högtryck

RM = Rengöringsmedel

Kontrollera vid uppackningen att inga tillbehör

saknas eller är skadade. Kontakta återförsälja-

ren om skador uppkommit vid transporten.

Figurer, se sida 2

1 Nätkabel med kontakt

2 Strömbrytare (PÅ/AV)

3 Handspruta med säkerhetsspärr

4 HT-slang

5 Strålrör med HT munstycke

6 Strålrör med smutsfräs

7 Vattenanslutning med sil

8 Kopplingsdel för vattenanslutning

9 HT-utgång

10 Anslutning RM-sugslang

11 RM-sugslang med filter

Î Tryck ut säkerhetsklämman i handsprutan

med t.ex. en liten skruvmejsel.

Î Sätt ihop HD-slangen och handsprutan.

Î Tryck in säkerhetsklämman tills den hakar

fast. Kontrollera att den sitter korrekt genom

att dra i HD-slangen.

Enligt gällande föreskrifter får aggrega-

tet aldrig användas på dricksvattennä-

tet utan systemavskiljare. Passande

systemavskiljare från Kärcher, eller al-

ternativt annan systemavskiljare enligt EN 12729

typ BA, skall användas.

Anslutningsvärde, se typskylt/tekniska data.

Beakta vattenleverantörens anvisningar och fö-

reskrifter.

Î Använd en vävförstärkt slang (ingår ej) med

standardkoppling:

- Diameter, minst 1/2 tum (13 mm).

- Längd, minst 7,5 m.

Î Skruva fast den medföljande kopplingen på

aggregatets vattenanslutning.

Î Sätt fast vattenslangen på aggregatets kopp-

ling och anslut den till vattenkranen.

몇 Varning

Starta aldrig högtryckstvätten med stängd vat-

Säkerhetsanordningar

Huvudreglage

Säkerhetsspärr

Ibruktagning/drift

Beskrivning av aggregatet

Före idrifttagandet

Vattenförsörjning

Vattenförsörjning från vattenledning

50 Svenska

tenkran. Torrkörningen kan skada HD-pumpen.

Vid föroreningar i tilloppsvattnet måste ett vatten-

filter från Kärcher användas (extratillbehör - be-

ställningsnr. 4.730-059).

Î Skruva fast HD-slangen på aggregatets HD-

utgång.

Î Sätt i önskat strålrör i handsprutpistolen och

fixera det genom att vrida 90°.

Î Öppna vattenkranen.

Î Stick i nätkontakten.

Î Ställ huvudbrytaren på "I/ON“ (på).

Î Lås upp säkerhetsspärren på handsprutan ge-

nom att trycka in den och tryck in handtaget.

몇 Risk för skada!

P.g.a. vattenstrålen vid högtrycksmunstykket får

handsprutan en rekyl. Stå stadigt och håll fast

handsprutan och strålröret ordentligt.

För normal rengöring.

För envisa smutslager.

Observera

Rengöringsmedel kan endast användas i låg-

tryck.

Alla Kärchers tvättborstar är anpassade för arbe-

te med rengöringsmedel.

Î Lossa strålröret från handsprutan.

Utan monterat stålrör ger handsprutan en

lågtrycksstråle.

Î Häng ner RM-sugslangen i en behållare med

RM-lösning.

1 Spruta sparsamt med rengöringsmedel på

en torr yta och låt det verka (låt det inte tor-

ka).

2 Spola bort den upplösta smutsen med hög-

trycksstrålen.

Passande för den aktuella rengöringen rekom-

menderas produkter ur Kärchers rengörings- och

skyddsmedelprogram. Kontakta din återförsälja-

re för mer information.

Î Släpp ut handtaget på handsprutan.

Î Säkra handtaget på handsprutan med säker-

hetsspärren vid pauser i arbetet.

Î Vid längre pauser i arbetet (över fem minu-

ter) bör aggregatet dessutom slås av med

strömbrytaren.

Î När rengöringsmedel används: Häng ner

RM-sugslangen i en behållare med rent vat-

ten, kör aggregatet under ca 1 minut med de-

monterat strålrör och spola rent det.

Î Släpp ut handtaget på handsprutan.

Î Stäng av strömbrytaren "0/OFF“ (av).

Î Stäng av vattenkranen.

Î Tryck in handtaget på handsprutan för att re-

ducera trycket i systemet.

Î Skilj aggregatet från vattenanslutningen.

Î Lossa strålröret från handsprutan.

Î Slå på aggregatet kortvarigt med "I/ON“ (på),

håll in handtaget på handsprutan tills det inte

längre kommer ut något vatten (ca 1 min).

Î Stäng av strömbrytaren "0/OFF“ (av).

Î Säkra handtaget på handsprutan med säker-

hetsspärren.

Î Lossa nätkontakten.

Î Rulla ihop nätkabeln och häng den runt t.ex.

handtaget.

Idrifttagande

Drift med högtryck

Strålrör med HT munstycke

Strålrör med smutsfräs

Drift med rengöringsmedel

RM-uppsugning ur behållare

Rekommenderade rengöringsmetoder

Rengöringsmedel

Avbryta driften

Avsluta driften

Svenska 51



Risk för strömstötar!

Stäng alltid av aggregatet och lossa nätkontak-

ten före alla skötsel- och underhållsarbeten.

Före längre förvaring, t.ex. på vintern:

Î Lossa filtret från RM-sugslangen och rengör

det under rinnande vatten.

Î Lossa silen i vattenanslutningen med ett

plattång och rengör den under rinnande vat-

ten.

Aggregatet är underhållsfritt.

몇 Frostrisk

Skydda aggregat och tillbehör mot frost.

Aggregatet och tillbehören förstörs av frost om

de inte är helt tömda på vatten. För att undvika

skador:

Î Förvara aggregatet med alla tillbehör i frost-

säkert utrymme.

Använd endast originalreservdelar från Kärcher.

En översikt över reservdelarna finns i slutet av

bruksanvisningen.

Specialtillbehören utökar aggregatets använd-

ningsmöjligheter. Din återförsäljare har mer in-

formation.

Med hjälp av följande översikt kan du själv åtgär-

da ett flertal störningar.

Kontakta auktoriserad kundservice om du är

osäker.

 Risk för strömstötar!

Stäng alltid av aggregatet och lossa nätkontak-

ten före alla skötsel- och underhållsarbeten.

 Varning

Reparationsarbeten och arbeten på elektriska

komponenter får endast utföras av auktoriserad

kundservice.

Aggregatet startar inte

Î Kontrollera att den angivna spänningen på

typskylten överensstämmer med strömkäl-

lans spänning.

Î Kontrollera att nätkabeln inte är skadad.

Aggregatet ger inget tryck

Î Avlufta aggregatet: Låt aggregatet gå utan

ansluten HD-slang tills vatten utan luftbubb-

lor kommer ut från HD-utgången. Anslut där-

efter HD-slangen på nytt.

Î Rengör silen i vattenanslutningen: Denna

kan enkelt lossas med hjälp av en plattång.

Î Kontrollera att alla tilloppsslangar till HD-

pumpen är täta och inte tilltäppta.

Kraftiga tryckvariationer

Î Rengör högtrycksmunstycket: Ta bort smuts

från munstyckshålen med en nål och spola ut

det med vatten.

Î Kontrollera vattentilloppsmängden.

HD-pumpen otät

Î En lätt otäthet hos HD-pumpen är normalt.

Kontakta auktoriserad kundservice om det

finns stora otätheter.

Ingen rengöringsmedeluppsugning

Î Lossa strålröret från handsprutan och arbeta

utan strålrör.

Î Rengör filtret på RM-sugslangen

Î Kontrollera om RM-sugslangen är knäckt nå-

gonstans

Skötsel och underhåll

Rengöring

Underhåll

Frostskydd

Reservdelar

Specialtillbehör

Åtgärder vid störningar

52 Svenska

Med reservation för tekniska ändringar!

Härmed försäkrar vi att nedanstående beteckna-

de maskin i ändamål och konstruktion samt i den

av oss levererade versionen motsvarar EU-di-

rektivens tillämpliga grundläggande säkerhets-

och hälsokrav. Vid ändringar på maskinen som

inte har godkänts av oss blir denna överensstäm-

melseförklaring ogiltig.

Undertecknade agerar på order av och med full-

makt från företagsledningen.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Tekniska data

Elanslutning

Spänning (1~50/60 Hz) 220-240 V

Anslutningseffekt 1,4 kW

Nätsäkring (tröghet) 10 A

Skyddsklass II

Skyddsgrad IP X5

Vattenanslutning

Inmatningstemperatur (max.) 40 °C

Inmatningsmängd (min.) 8 l/min

Inmatningsstryck (max.) 1,2 MPa

Prestanda

Arbetstryck 8 MPa

Max. tillåtet tryck 10 MPa

Matningsmängd, vatten 5,5 l/min

Matningsmängd, rengörings-

medel

0,4 l/min

Handsprutans rekylkraft 10 N

Hand-arm, vibrationsvärde

(ISO 5349)

0,8 m/s

Ljudtrycksnivå

(EN60704-1)

76 dB(A)

Ljudeffektsnivå L

(2000/14/EF)

90 dB(A)

Mått

Längd 378 mm

Bredd 150 mm

Höjd 440 mm

Vikt 3,7 kg

CE-försäkran

Produkt: Högtryckstvätt

Typ: 1.320-xxx

Tillämpliga EU-direktiv

98/37/EG

2006/95/EG

89/336/EEG (+91/263/EEG, 92/31/EEG, 93/68/

EEG)

2000/14/EG

Tillämpade harmoniserade normer

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Tillämpad metod för

överensstämmelsevärdering

Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 89

Garantterad: 90

Suomi 53

Arvoisa asiakas,

Lue käyttöohje ennen laitteen en-

simmäistä käyttöä ja toimi sen

mukaan. Säilytä tämä käyttöohje myöhempää

käyttöä tai myöhempää omistajaa varten.

Käytä tätä suurpainepesuria yksinomaan yksityi-

siä kotitalouksia varten:

– koneiden, ajoneuvojen, rakennusten, työka-

lujen, julkisivujen, terassien, puutarhavälinei-

den jne. puhdistamista varten käyttäen

suurpainevesisuihkua (tarvittaessa lisäten

puhdistusaineita).

– Kärcherin hyväksymien varusteenosien, va-

raosien ja puhdistusaineiden kanssa. Huo-

mioi ohjeet, jotka on liitetty

puhdistusaineiden mukaan.

Pakkausmateriaalit ovat kierrätettäviä. Älä

käsittelee pakkauksia kotitalousjätteenä,

vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kier-

rätettäviä materiaaleja, jotka tulisi toimittaa

kierrätykseen. Tästä syystä toimita kulu-

neet laitteet vastaaviin keräilylaitoksiin.

Kussakin maassa ovat voimassa valtuuttamam-

me myyntiorganisaation julkaisemat takuuehdot.

Materiaali- ja valmistusvirheistä aiheutuvat vir-

heet laitteessa korjaamme takuuaikana maksut-

ta. Takuutapauksessa ota yhteys

ostostositteineen jälleenmyyjään tai lähimpään

valtuutettuun asiakaspalveluun.

 Vaara

 Älä koskaan tartu märillä käsillä virtapistok-

keeseen.

 Älä ota laitetta käyttöön, jos verkkojohto tai

laitteen tärkeät osat, esim. varmuuselemen-

tit, suurpaineletkut, ruiskupistooli, ovat vauri-

oituneet.

 Käyttö räjähdysalttiilla alueilla on kielletty.

 Käytettäessä laitetta vaara-alueilla (esim.

huoltoasemilla) on noudatettava vastaavia

turvallisuusmääräyksiä.

 Tarkasta aina ennen käyttöä, että liitosjohto

ja virtapistoke ovat ehjät. Anna valtuutetun

asiakaspalvelun/sähköalan ammattilaisen

välittömästi vaihtaa vaurioitunut liitosjohto.

 Epäasianmukaisesti käytet-

tyinä suurpainesuihkut voivat

olla vaarallisia. Suihkua ei

saa suunnata ihmisiin, eläi-

miin, aktiivisiin sähkövarusteisiin tai itse lait-

teeseen.

 Älä suuntaa suihkua muihin ihmisiin tai itsee-

si vaatteiden tai kenkien puhdistamiseksi.

 Älä ruiskuta esineitä, jotka sisältävät tervey-

delle haitallisia aineita (esim. asbesti).

 Suurpainesuihku voi vaurioittaa ajoneuvon

renkaita/renkaiden venttiilejä, jolloin ne saat-

tavat puhjeta. Ensimmäinen merkki siitä on

renkaan värin muuttuminen. Vaurioituneet

ajoneuvon renkaat/ renkaiden venttiilit ovat

hengenvaarallisia. Pidä puhdistuksessa vä-

hintään 30 cm suihkutusetäisyys!

 Älä koskaan ime liuotinpitoisia nesteitä tai

laimentamattomia happoja tai liuottimia! Nii-

hin kuuluvat esim. bensiini, värinohennus-

aineet tai polttoöljy. Ruiskutussumu on

erittäin herkästi syttyvää, helposti räjähtävää

ja myrkyllistä. Ei asetonia, laimentamattomia

happoja eikä liuottimia, koska ne syövyttävät

laitteessa käytettyjä materiaaleja.

몇 Varoitus

 Tarkasta suurpaineletkun kunto aina ennen

käyttöä. Vaihda vaurioitunut suurpaineletku

välittömästi.

 Suurpaineletkut, armatuurit ja kytkimet ovat

tärkeitä laitteen turvallisuudelle. Käytä vain

valmistajan suosittelemia suurpaineletkuja,

armatuureja ja kytkimiä.

 Älä käytä laitetta, jos läheisyydessä on muita

henkilöitä, joilla ei ole asianmukaista suoja-

varustusta.

 Sopimattomat jatkojohdot voivat olla vaaralli-

sia. Käytä ulkona vain tarkoitukseen hyväk-

syttyjä ja vastaavasti merkittyjä jatkojohtoja,

joissa on riittävä johdon poikkileikkaus.

1 - 10 m: 1,5 mm

10 - 30 m: 2,5 mm

Ohje

 Lapset tai perehtymättömät henkilöt eivät

saa käyttää laitetta.

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

Takuu

Turvaohjeet

54 Suomi

 Käyttäjän on käytettävä laitetta tarkoituksen-

mukaisesti. Käyttäjä on huomioitava paikalli-

set olosuhteet ja työskennellessään laitteen

kanssa huomioitava ympäristössä oleskele-

vat henkilöt.

 Pidä lakattujen pintojen puhdistuksessa vä-

hintään 30 cm suihkutusetäisyys vaurioiden

välttämiseksi.

 Puhdistustöitä, joissa syntyy öljynpitoista jä-

tevettä, esim. moottorinpesu, alustanpesu,

saa suorittaa vain pesupaikoissa, joissa on

öljyn erottimet.

 Käytä sopivia suojavaatteita ja suojalaseja

takaisin ruiskuvalta vedeltä tai lialta suojaa-

miseksi.

 Älä koskaan jätä laitetta valvomatta niin kau-

an kuin se on käytössä.

 Kiinnitä huomiota siihen, että verkko- tai jat-

kojohtoja ei vahingoiteta eikä vaurioiteta aja-

malla yli, puristamalla tai kiskomalla. Suojaa

verkkojohto kuumuudelta, öljyltä ja teräviltä

reunoilta.

 Verkko-/jatkojohdon liitos ei saa olla vedes-

sä.

 Kaikkien työalueella olevien sähköä johtavi-

en osien on oltava suojatut ruiskutusvedeltä.

 Laitteen liittäminen on sallittu ainoastaan

sähköliitäntään, joka on sähköasentajan

asentama standardin IEC 60364 mukaan.

 Liitä laite vain vaihtovirtaan. Jännitteen on ol-

tava sama kuin laitteen tyyppikilvessä ilmoi-

tettu jännite.

 Pistorasian sulakkeen vähimmäisarvo 10 A

(hidas).

 Sähkötapaturmien välttämiseksi suositte-

lemme käyttämään pistorasioita, joissa on

esikytketyt virhevirran turvakytkimet (maks.

30 mA nimellislaukaisuvirran voimakkuus).

 Käytetyn jatkojohdon pistokkeen ja kytkimen

on oltava vesitiivis.

 Kelaa jatkojohto aina kokonaan kaapelikelal-

ta.

 Tämä laite on kehitetty puhdistusaineiden

käyttöön, jotka laitteen valmistaja toimittaa

tai suosittelee. Muiden puhdistusaineiden tai

kemikalioiden käyttö voi haitata laitteen tur-

vallisuutta.

Turvalaitteet on tarkoitettu käyttäjän suojaami-

seksi loukkaantumiselta, eikä niitä saa poistaa

käytöstä, eikä niiden toimintoa saa ohittaa.

Estää laitteen tahattoman käytön. Kytke laite

pois päältä taukojen ajaksi tai lopetettuasi käy-

tön.

Käsiruiskupistoolin varmistuspidätyspinne estää

laitteen tahattoman kytkeytymisen.

Käytettyjen lyhenteiden selitys:

HD = korkeapaine

RM = Puhdistusaine

Tarkasta purkaessasi pakkauksesta, ovatko

kaikki varusteet olemassa ja ovatko osat vaurioi-

tuneet Jos havaitset kuljetusvaurioita ota yhteyt-

tä myyjäliikkeeseen.

Kuvat katso sivu 2

1 Verkkokaapeli ja pistoke

2 Laitekytkin (PÄÄLLE/POIS)

3 Käsiruiskupistooli ja varmistuspidätyspinne

4 Suurpaineletku

5 Ruiskuputki ja 1-kertainen suutin

6 Ruiskuputki ja likajyrsin

7 Vesiliitäntä ja sihti

8 Vesiliitännän kytkinosa

9 Suurpainelähtö

10 Puhdistusaineen imuletkun liitäntä

11 Puhdistusaineen imuletku ja suodatin

Î Työnnä käsiruiskupistoolin varmuuspinne

ulos esim. pienen ruuvimeisselin avulla.

Î Liitä suurpaineletku ja käsiruiskupistooli yh-

teen.

Î Paina kiristintä sisään kunnes se lukittuu ja

tarkasta vetämällä korkeapaineletkusta, että

lukitus pitää.

Turvalaitteet

Laitekytkin

Varmistuspidätyspinne

Käyttöönotto/käyttö

Laitekuvaus

Ennen käyttöönottoa

Suomi 55

Voimassa olevien määräysten mukaan

laitetta ei saa käyttää milloinkaan juo-

mavesiverkossa ilman järjestelmäero-

tintinta. Tällöin on käytettävä Kärcherin

soveltuvaa järjestelmäerotinta tai vaihtoehtoises-

ti normin EN 12729 tyyppi BA mukaista järjestel-

mäerotinta.

Liitäntäarvot katso tyyppikilpi/tekniset tiedot.

Noudata vesilaitoksen ohjeita.

Î Käytä kudosvahvistettua letkua (ei kuulu toi-

mitukseen), jossa on tavallinen kytkin: - hal-

kaisija vähintään 1/2 tuuma (13 mm). - Pituus

vähintään 7,5 m.

Î Ruuvaa mukana toimitettu kytkentäosa lait-

teen vesiliitäntään.

Î Liitä vesiletku laitteen kytkentäosaan ja sit-

ten vesihanaan.

몇 Huomio

Älä koskaan käytä suurpainepesuria suljetulla

vesihana suljettuna, koska kuivakäynti aiheuttaa

suurpainepumpun vaurioitumisen.

Tuloveden epäpuhtauksia varten on käytettävä

ehdottomasti Kärcherin vedensuodatinta (Lisä-

varuste - Tilausnro 4.730-059).

Î Ruuvaa suurpaineletku laitteen suurpaine-

lähtöön.

Î Liitä haluamasi ruiskuputki käsiruiskupistooliin

ja kiinnitä putki kiertämällä sitä 90° oikealle.

Î Avaa vesihana.

Î Työnnä virtapistoke pistorasiaan.

Î Pääkytkin asentoon "I/ON".

Î Vapauta käsiruiskupistoolin varmistuspidätys-

pinne painamalla lukituksesta ja vedä vipua.

몇 Loukkaantumisvaara

Suurpainesuuttimesta ulospääsevä vesisuihku

saa aikaan käsiruiskupistooliin vaikuttavan ta-

kaiskuvoiman. Huolehdi turvallisesta asennosta

ja pidä käsiruiskupistooli ja suihkuputki tukevasti

kiinni.

Tarkoitettu tavallisiin puhdistustehtäviin.

Pinttyneen lian poistoon.

Ohje

Puhdistusainetta voidaan lisätä vain pienpaineella.

Kaikki Kärcherin tarjoamat pesuharjat on tarkoi-

tettu työskentelyyn puhdistusaineen kanssa.

Î Irrota suihkuputki käsiruiskupistoolista.

Käsiruiskupistooli tuottaa ilman liitettyä suih-

kuputkea pienpainesuihkun.

Î Ripusta puhdistusaineletku astiaan, jossa on

puhdistusaineliuotinta..

1 Suihkuta puhdistusainetta säästeliäästi kui-

valle pinnalle ja anna sen vaikuttaa (ei kui-

vua).

2 Huuhtele irrotettu lika suurpainesuihkulla

pois.

Suosittelemme jokaiseen puhdistustehtävään sopi-

vaa Kärcherin puhdistus- ja hoitoaineohjelmaam-

me. Kysy meiltä neuvoa tai pyydä lisätietoja.

Î Päästä käsiruiskupistoolin vipu irti.

Î Työtaukojen ajaksi käsiruiskupistoolin vipu

on varmistettava varmuuspidätyspinteellä.

Î Pidempien työtaukojen (yli 5 minuuttia) ajak-

si laite on lisäksi kytkettävä pois päältä laite-

kytkimellä.

Î Jos on lisätty puhdistusainetta: Ripusta puh-

distusaineimuletku astiaan, jossa on kirkasta

vettä, kytke laite suunnilleen 1 minuutiksi

päälle suihkuputken ollessa irrotettu ja huuh-

tele puhtaaksi.

Î Päästä käsiruiskupistoolin vipu irti.

Î Laitekytkin asentoon "0/OFF".

Î Sulje vesihana.

Î Paina käsisuihkupistoolin vipua järjestelmäs-

sä vielä olevan paineen laskemiseksi ulos.

Î Irrota laite vesiliitännästä.

Î Irrota suihkuputki käsiruiskupistoolista.

Î Kytke laite lyhyesti päälle "I/ON", paina käsi-

ruiskupistoolin vipua lyhyesti, kunnes ei pää-

se enää vettä ulos (n. 1 min.).

Î Laitekytkin asentoon "0/OFF".

Î Varmista käsiruiskupistoolin vipu varmuuspi-

dätyspinteellä.

Veden saanti

Veden saanti vesijohdosta

Käyttöönotto

Käyttö suurpaineella

Ruiskuputki ja 1-kertainen suutin

Ruiskuputki ja likajyrsin

Käyttö puhdistusaineella

Puhdistusaineen lisäimu puhdistusaine

astiasta

Suositeltava puhdistusmenetelmä

Puhdistusaine

Käytön keskeytys

Käytön lopetus

56 Suomi

Î Vedä verkkopistoke irti.

Î Kelaa verkkokaapeli kasaan ja ripusta se

esim. kahvan ympärille.

 Sähköiskuvaara

Ennen kaikkia hoito- ja huoltotöitä on kytkettävä

laite pois päältä ja vedettävä virtapistoke irti.

Ennen pitempää varastointia, esim. talvella:

Î Vedä suodatin irti puhdistusaineimuletkusta

ja puhdista suodatin juoksevan veden alla.

Î Vedä sihti ulos vesiliitännästä käyttäen latta-

pihtiä ja puhdista sihti juoksevan veden alla.

Laitetta ei tarvitse huoltaa.

몇 Jäätymisvaara

Suojaa laite jäätymiseltä.

Pakkanen rikkoo laitteen ja lisävarusteet, jos

niistä ei ole poistettu kaikka vesi. Vahinkojen

välttämiseksi:

Î Säilytä laitetta kaikkine varusteineen pakka-

selta suojatuissa tiloissa.

Käytä vain alkuperäisiä Kärcherin varaosia. Va-

raosaluettelo löytyy tämän käyttöohjeen lopusta.

Erikoisvarusteet laajentavat laitteesi käyttömah-

dollisuuksia. Tarkempia tietoja saat Kärcher -

myyjäliikkeeltäsi.

Pienemmät häiriöt voit itse poistaa seuraavan

yhteenvedon avulla.

Epäselvissä tapauksissa käänny valtuutetun

asiakaspalvelun puoleen.

 Sähköiskuvaara

Ennen kaikkia hoito- ja huoltotöitä on kytkettävä

laite pois päältä ja vedettävä virtapistoke irti.

 Varoitus

Vain valtuutettu asiakaspalvelu saa suorittaa

korjaustöitä ja sähkökäyttöisiä rakenneosia kos-

kevia töitä.

Laite ei käynnisty

Î Tarkasta, täsmääkö tyyppikilvessä ilmoitettu

jännite virtalähteen jännitteen kanssa yh-

teen.

Î Tarkasta verkkokaapelin kunto.

Laite ei paineista

Î Poista ilma laitteesta: Anna laitteen käydä il-

man liitettyä suurpaineletkua, kunnes vesi

pääsee ilman kuplia suurpainelähdöstä ulos.

Liitä sen jälkeen taas suurpaineletku.

Î Puhdista vesiliitännän sihti: Se voidaan ve-

tää helposti ulos lattapihdillä.

Î Tarkasta kaikkien suurpainepumppuun joh-

tavien tulojohtojen tiiviys ja tukkeutumat.

Voimakkaat paineenvaihtelut

Î Puhdista suurpainesuutin: Poista suuttimen

reiän likaantuminen neulan avulla ja huuhte-

le reikä vedellä eteenpäin ulos.

Î Tarkasta vedentulomäärä.

Suurpainepumppu epätiivis

Î Korkeapainepumpun vähäinen epätiiviys on

normaalia. Jos epätiiviys on voimakasta, ota

yhteyttä valtuutettuun asiakaspalveluun.

Ei puhdistusaineimua

Î Irrota ruiskuputki käsiruiskupistoolista ja

työskentele ilman ruiskuputkia.

Î Puhdista puhdistusaineen imuletkun suoda-

tin.

Î Tarkista puhdistusaineen imuletkun taitos-

kohdat.

Hoito ja huolto

Puhdistaminen

Huolto

Suojaaminen pakkaselta

Varaosat

Erikoisvarusteet

Häiriöapu

Suomi 57

Oikeus teknisiin muutoksiin pidätetään!

Vakuutamme, että alla mainitut tuotteet vastaa-

vat suunnittelultaan ja rakenteeltaan sekä val-

mistustavaltaan EU-direktiivien asianomaisia

turvallisuus- ja terveysvaatimuksia. Jos tuottee-

seen/tuotteisiin tehdään muutoksia, joista ei ole

sovittu kanssamme, tämä vakuutus ei ole enää

voimassa.

Allekirjoittaneet toimivat yrityksen johton puoles-

ta ja sen valtuuttamina.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Tekniset tiedot

Sähköliitäntä

Jännite (1~50/60 Hz) 220-240 V

Liitosjohto 1,4 kW

Verkkosulake (hidas) 10 A

Kotelointiluokka II

Suojausluokka IP X5

Vesiliitäntä

Tulolämpötila (maks.) 40 °C

Tulomäärä (min.) 8 l/min

Tulopaine (maks.) 1,2 MPa

Suoritustiedot

Työpaine 8 MPa

Maks. sallittu paine 10 MPa

Syöttömäärä, vesi 5,5 l/min

Syöttömäärä, puhdistusaine 0,4 l/min

Käsiruiskupistoolin

takaiskuvoima

10 N

Käden/käsivarren täryarvo

(ISO 5346)

0,8 m/s

Äänen painetaso

(EN60704-1)

76 dB(A)

Äänen tehotaso

(2000/14/EF)

90 dB(A)

Mitat

Pituus 378 mm

Leveys 150 mm

Korkeus 440 mm

Paino 3,7 kg

CE-todistus

Tuote: suurpainepesuri

Tyyppi: 1.320-xxx

Yksiselitteiset EU-direktiivit

98/37/EY

2006/95/EY

89/336/ETY (+91/263/ETY, 92/31/ETY, 93/68/

ETY)

2000/14/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Sovellettu yhdenmukaisuuden

analysointimenetelmä

Liite V

Äänen tehotaso dB(A)

Mitattu: 89

Taattu: 90

58 Ελληνικά

Αγαπητέ πελάτη,

Πριν από την πρώτη χρήση της

συσκευής διαβάστε τις οδηγίες

λειτουργίας και ενεργήστε βάσει αυτών. Φυλάξτε τις

παρούσες οδηγίες λειτουργίας για μελλοντική χρήση ή για

τον επόμενο κάτοχο της συσκευής.

Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψηλής

πίεσης αποκλειστικά για οικιακή χρήση:

–

για τον καθαρισμό μηχανών, οχημάτων, κτιρίων,

εργαλείων, προσόψεων, βεραντών, εργαλείων

κήπου κτλ. με δέσμη νερού υψηλής πίεσης (αν

χρειαστεί, με προσθήκη απορρυπαντικών).

–

με τα εξαρτήματα, ανταλλακτικά και απορρυπαντικά

που έχουν εγκριθεί από τον Οίκο Karcher. Προσέξτε

τις υποδείξεις που συνοδεύουν τα απορρυπαντικά.

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην

πετάτε τη συσκευασία στα οικιακά απορρίμματα,

αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα

υλικά, τα οποία θα πρέπει να παραδίδονται προς

επαναχρησιμοποίηση. Για

το λόγο αυτό

αποσύρετε τις παλιές συσκευές με κατάλληλες

διαδικασίες συγκέντρωσης αποβλήτων.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν

από την αρμόδια αντιπροσωπεία μας. Εντός της

προθεσμίας της παρεχόμενης εγγύησης αποκαθιστούμε

δωρεάν οποιαδήποτε βλάβη στη συσκευή σας εφόσον

έχει προκληθεί από σφάλμα υλικού ή κατασκευής. Σε

περίπτωση που

επιθυμείτε να κάνετε χρήση της

εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη

αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη

συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία

τεχνικής εξυπηρέτησης πελατών μας.



Κίνδυνος



Μην αγγίζετε ποτέ με βρεγμένα χέρια το

ρευματολήπτη και την πρίζα.



Η συσκευή δεν πρέπει να τεθεί σε λειτουργία, αν το

καλώδιο σύνδεσης δικτύου ή σημαντικά τμήματα της

συσκευής, π.χ. στοιχεία ασφαλείας, εύκαμπτοι σωλήνες

υψηλής πίεσης, πιστολέτα, έχουν υποστεί βλάβη.



Απαγορεύεται η χρήση σε σημεία, όπου υφίσταται

κίνδυνος έκρηξης.



Κατά τη χρήση της συσκευής σε επικίνδυνα σημεία

(π.χ. σε πρατήρια καυσίμων), πρέπει να τηρούνται οι

ανάλογες προδιαγραφές ασφαλείας.



Πριν από κάθε λειτουργία της συσκευής ελέγχετε το

καλώδιο ρεύματος και το φις για τυχόν ζημιές.

Αναθέτετε αμέσως σε εξουσιοδοτημένη υπηρεσία

τεχνικής εξυπηρέτησης πελατών/εξειδικευμένο

ηλεκτρολόγο την αλλαγή του χαλασμένου καλωδίου

σύνδεσης στο δίκτυο.



Ο ψεκασμός με υψηλή πίεση

μπορεί να αποδειχτεί επικίνδυνος

σε περίπτωση μη προσήκουσας

χρήσης. Η δέσμη δεν πρέπει να

κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο

ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.



Μην στρέφετε τη δέσμη πάνω σε άλλους ή σε εσάς

τους ίδιους, για να καθαρίσετε ρούχα ή παπούτσια.



Μην ψεκάζετε αντικείμενα που περιέχουν ουσίες

επικίνδυνες για την υγεία (π.χ. αμίαντο).



Ελαστικά οχημάτων/βαλβίδες ελαστικών ενδέχεται

να υποστούν ζημιές από τον ψεκασμό με δέσμη

υψηλής πίεσης και να σπάσουν. Η πρώτη ένδειξη για

κάτι τέτοιο είναι η χρωματική μεταβολή του ελαστικού.

Τυχόν βλάβες στα ελαστικά των οχημάτων και στις

βαλβίδες τους μπορούν να αποδειχθούν μοιραίες.

Κατά τον καθαρισμό, διατηρείτε απόσταση

τουλάχιστον 30cm από

τη δέσμη νερού!



Ποτέ μην χρησιμοποιείτει τη συσκευή για την

αναρρόφηση υγρών που περιέχουν διαλυτικά ή

συμπυκνωμένων οξέων και διαλυτικών μέσων! Σε

αυτά συγκαταλέγονται π.χ. η βενζίνη, το διαλυτικό

χρωμάτων ή το πετρέλαιο θέρμανσης. Το ψεκαστικό

νέφος είναι άκρως εύφλεκτο, εκρηκτικό και

δηλητηριώδες. Απαγορεύεται η ακετόνη, τα

συμπυκνωμένα οξέα και τα διαλυτικά, γιατί

προκαλούν διάβρωση των υλικών που

χρησιμοποιούνται στη συσκευή.

몇

Προειδοποίηση



Πριν από κάθε λειτουργία, ελέγχετε τον εύκαμπτο

σωλήνα υψηλής πίεσης για ζημιές. Αντικαθιστάτε

άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που

παρουσιάζει βλάβες.



Οι εύκαμπτοι σωλήνες υψηλής πίεσης, οι παταρίες

και οι σύνδεσμοι είναι σημαντικά για την ασφάλεια της

συσκευής. Χρησιμοποιείτε μόνο εύκαμπτους

σωλήνες πίεσης, μπαταρίες και συνδέσμους που

προτείνει ο κατασκευαστής.



Μη χρησιμοποιείτε τη συσκευή, αν άλλα άτομα

βρίσκονται στην εμβέλεια λειτουργίας της, εκτός αν

φορούν προστατευτικό ρουχισμό.



Τα ακατάλληλα καλώδια προέκτασης μπορεί να είναι

επικίνδυνα. Σε υπαίθριους χώρους χρησιμοποιείτε

μόνο τα εγκεκριμένα και αντιστοίχως επισημασμένα

καλώδια προέκτασης με επαρκή διατομή:

1 - 10 m: 1,5 mm

10 - 30 m: 2,5 mm

Κανονική χρήση

Προστασία περιβάλλοντος

Εγγύηση

Υποδείξεις ασφαλείας

Ελληνικά 59

Υπόδειξη



Δεν επιτρέπεται η χρήση της συσκευής από παιδιά ή

άτομα που δεν έχουν ενημερωθεί σχετικά με το

χειρισμό της.



Ο χρήστης πρέπει να χρησιμοποιεί τη συσκευή

σύμφωνα με τις προδιαγραφές. Πρέπει να έχει

υπόψη τις τοπικές συνθήκες και κατά την εργασία με

τη συσκευή πρέπει να προσέχει τα άτομα που

βρίσκονται κοντά της.



Κατά τον καθαρισμό βαμμένων επιφανειών, κρατήστε

απόσταση ψεκασμού τουλ. 30 cm, για την αποφυγή

πρόκλησης ζημιών.



Οι εργασίες καθαρισμού, κατά τις οποίες

προκύπτουν απόνερα που περιέχουν λάδι π.χ.

πλύσιμο κινητήρων, πλύσιμο του κάτω μέρους των

οχημάτων επιτρέπονται μόνο σε πλυντήρια που

διαθέτουν διαχωριστή λαδιών.



Για να προστατευθείτε από τις πιτσιλιές του νερού ή

από τους ρύπους, φοράτε προστατευτική στολή και

γυαλιά.



Μην αφήνετε τη συσκευή ποτέ χωρίς επίβλεψη,

εφόσον βρίσκεται σε λειτουργία.



Προσέχετε ώστε τα καλώδια τροφοδοσίας δικτύου ή

τα καλώδια προέκτασης να μην υποστούν φθορές ή

βλάβες από συνθλίψεις, τραβήγματα, πατήματα ή

παρόμοιες αιτίες. Προστατέψτε τα καλώδια από τη

ζέστη, τα λάδια και τις αιχμηρές ακμές.



Η σύνδεση καλωδίου δικτύου/καλωδίου προέκτασης

δεν επιτρέπεται να βρίσκεται μέσα σε νερό.



Όλα τα ρευματοφόρα εξαρτήματα στο χώρο εργασίας

πρέπει να διαθέτουν αδιάβροχη προστασία από ρίψη

νερού.



Η συσκευή πρέπει να λειτουργεί μόνο με ηλεκτρική

σύνδεση, η οποία έχει γίνει από ηλεκτρολόγο βάσει

του IEC 60364.



Συνδέετε τη συσκευή μόνο σε εναλλασσόμενο ρεύμα.

Η τάση πρέπει να συμφωνεί με την πινακίδα τύπου

της συσκευής.



Ελάχιστη ασφάλεια της πρίζας 10 A (βραδείας τήξης).



Για την αποφυγή ηλεκτρικών ατυχημάτων, συνιστάται

η χρήση πριζών με προεγκατεστημένο

προστατευτικό διακόπτη ρεύματος διαρροής (μέγ.

30 mA ονομαστική ισχύς ρεύματος απεμπλοκής).



Το φις και η σύνδεση του καλωδίου προέκτασης που

χρησιμοποιείτε πρέπει να είναι στεγανοποιημένα.



Ξετυλίξτε εντελώς το καλώδιο προέκτασης από το

τύμπανό του.



Αυτή η συσκευή σχεδιάστηκε για τη χρήση

απορρυπαντικών, τα οποία παρέχονται ή

συνιστώνται από τον κατασκευαστή. Η χρήση άλλων

απορρυπαντικών ή χημικών μπορεί να μειώσει την

ασφάλεια της συσκευής.

Τα συστήματα ασφαλείας χρησιμεύουν για την

προστασία του χρήστη και δεν επιτρέπεται να τεθούν

εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους

Ο διακόπτης της συσκευής αποτρέπει την ακούσια

ενεργοποίηση της συσκευής. Πρέπει να τίθεται εκτός

λειτουργίας κατά τη διάρκεια των διαλειμμάτων από την

εργασία ή μετά τον τερματισμό της λειτουργίας.

Το κούμπωμα ασφαλείας στο πιστολέτο εμποδίζει την

ακούσια ενεργοποίηση της συσκευής.

Ορισμός των χρησιμοποιούμενων συντομογραφιών

Υ.Π = υψηλή πίεση

ΑΠ = απορρυπαντικό

Κατά τον άνοιγμα της συσκευασίας, ελέγξτε το

περιεχόμενο για τυχόν ελλείψεις σε εξαρτήματα ή

γιαβλάβες. Σε περίπτωση ζημιών που προκλήθηκαν από

τη μεταφορά, παρακαλείσθε να πληροφορήσετε αμέσως

το κατάστημα, από το οποίο αγοράσατε το μηχάνημα.

Εικόνες βλέπε σελίδα 2

1 Καλώδιο σύνδεσης δικτύου με φις

2 Διακόπτης συσκευής (ΟΝ/ΟFF)

3 Πιστολέτο με κούμπωμα ασφαλείας

4 Εύκαμπτος σωλήνας Υ.Π.

5 Σωλήνας ψεκασμού με απλό ακροφύσιο

6 Σωλήνας ψεκασμού με φρέζα ρύπων

7 Σύνδεση νερού με φίλτρο

8 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νερού

9 Έξοδος Υ.Π

10 Σύνδεση εύκαμπτου σωλήνα αναρρόφησης ΑΠ

11 Εύκαμπτος σωλήνας αναρρόφησης ΑΠ. με φίλτρο

Αφαιρέστε, πιέζοντας προς τα έξω π.χ. με τη βοήθεια

ενός μικρού κατσαβιδιού, τους συνδετήρες

ασφαλείας του πιστολέτου χειρός.

Συναρμολογήστε τον εύκαμπτο σωλήνα Υ.Π. και το

πιστολέτο.

Πιέστε ξανά τους συνδετήρες ασφαλείας προς τα

μέσα έως ότου ασφαλίσουν, ελέγξτε την ασφάλεια

της σύνδεσης τραβώντας τον εύκαμπτο σωλήνα

Υ.Π.

Μηχανισμοί ασφάλειας

Διακόπτης συσκευής

Κούμπωμα ασφαλείας

Θέση σε λειτουργία/Λειτουργία

Περιγραφή της συσκευής

Πριν τη θέση σε λειτουργία

60 Ελληνικά

Σύμφωνα με τους ισχύοντες κανονισμούς, το

μηχάνημα δεν πρέπει να λειτουργεί στο δίκτυο

πόσιμου νερού χωρίς διαχωριστή

συστήματος. Να χρησιμοποιείται ένας

κατάλληλος διαχωριστής συστήματος της εταιρείας

Kδrcher ή εναλλακτικά ένας διαχωριστής συστήματος

κατά το EN 12729 τύπος BA.

Τιμές σύνδεσης βλ. πινακίδα τύπου/τεχνικά

χαρακτηριστικά.

Τηρείτε τους κανονισμούς της εταιρίας ύδρευσης.

Χρησιμοποιήστε έναν ενισχυμένο εύκαμπτο σωλήνα

(δεν συμπεριλαμβάνεται στο υλικό που παραδίδεται

μαζί με τη συσκευή) σε συνδυασμό με έναν

σύνδεσμο του εμπορίου:

- ελάχιστη διάμετρος 1/2 ίντσα (13 mm).

- ελάχιστο μήκος 7,5 μ.

Βιδώστε το εξάρτημα σύνδεσης που περιέχεται στη

συσκευασία στην σύνδεση νερού της συσκευής.

Τοποθετήστε τον εύκαμπτο σωλήνα νερού στο

εξάρτημα σύνδεσης της συσκευής και συνδέστε με

τη βάνα νερού.

몇

Προσοχή

Το σύστημα καθαρισμού υψηλής πίεσης δεν πρέπει να

λειτουργεί όταν η βάνα νερού είναι κλειστή, γιατί η

λειτουργία χωρίς νερό θα προκαλέσει βλάβη της αντλίας

Υ.Π.

Σε περίπτωση που το νερό παροχής περιέχει ακαθαρσίες,

χρησιμοποιήστε οπωσδήποτε το φίλτρο νερού της

εταιρίας Karcher (ειδικός εξοπλισμός - κωδικός

παραγγελίας 4.730-059).

Βιδώστε τον εύκαμπτο σωλήνα Υ.Π. στην έξοδο Υ.Π.

της συσκευής.

Εισάγετε τον επιθυμητό σωλήνα ψεκασμού στο

πιστολέτο χειρός και στερεώστε τον περιστρέφοντάς

τον κατά 90°.

Ανοίξτε τη βάνα νερού.

Συνδέστε το ρευματολήπτη στην πρίζα.

Ρυθμίστε το γενικό διακόπτη στη θέση "I/ON“.

Απασφαλίστε το άγκσιτρο ασφάλισης στο πιστολέτο

χειρός πιέζοντάς το και τραβήξτε τον μοχλό.

몇

Κίνδυνος τραυματισμού

Μέσω της δέσμης νερού που εξέρχεται από το ακροφύσιο

υψηλής πίεσης, μια δύναμη αντεπιστροφής επενεργεί στο

πιστολέτο. Φροντίστε για ασφαλή θέση της συσκευής και

στερεώστε καλά το πιστολέτο και το σωλήνα ψεκασμού.

Για κανονικές εργασίες καθαρισμού.

Για επίμονους ρύπους.

Υπόδειξη

Το ΑΠ. μπορεί να προστεθεί μόνο υπό χαμηλή πίεση.

Όλες οι βούρτσες πλυσίματος της εταιρίας Karcher έχουν

σχεδιασθεί για χρήση σε συνδυασμό με απορρυπαντικά.

Î Αφαιρέστε το σωλήνα ψεκασμού από το

πιστολέτο.

το πιστολέτο παράγει, χωρίς το σωλήνα

ψεκασμού, μια δέσμη χαμηλής πίεσης.

Τοποθετήστε τον εύκαμπτο σωλήνα αναρρόφησης

ΑΠ. σε δοχείο με διάλυμα απορρυπαντικού.

1 Ψεκάζετε με οικονομία το απορρυπαντικό σε στεγνή

επιφάνεια και αφήστε το να δράσει (όχι να

στεγνώσει).

2 Ξεπλύνετε τους διαλυμένους ρύπους με δέσμη

υψηλής πίεσης.

Ανάλογα με κάθε εργασία καθαρισμού, σας συνιστούμε

το πρόγραμμα των μέσων καθαρισμού και συντήρησης

της

Karcher. Παρακαλούμε ενημερωθείτε ή ζητήστε

περισσότερες πληροφορίες σχετικά.

Ελευθερώστε τον μοχλό του πιστολέτου.

Στα διαλείμματα από τις εργασίες, ασφαλίζετε τον

μοχλό του πιστολέτου με το κούμπωμα.

Σε περίπτωση μεγάλων διαλειμμάτων από τις

εργασίες (πάνω από 5 λεπτά) απενεργοποιήστε τη

συσκευή και μέσω του διακόπτη της.

Όταν προστεθεί ΑΠ: αναρτήστε το σωλήνα ΑΠ σε

ένα δοχείο με καθαρό νερό, ενεργοποιήστε τη

συσκευή για περίπου 1 λεπτό χωρίς να έχετε

τοποθετήσει το σωλήνα ψεκασμού και ξεπλύνετε με

καθαρό νερό.

Ελευθερώστε τον μοχλό του πιστολέτου.

Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/

OFF“.

Κλείστε τη βάνα νερού.

Πατήστε τον μοχλό του πιστολέτου για να εξαλείψετε

την εναπομένουσα πίεση του συστήματος.

Διακόψτε την παροχή νερού της συσκευής.

Παροχή νερού

Παροχή νερού από τον αγωγό νερού

Ενεργοποίηση

Λειτουργία με υψηλή πίεση

Σωλήνας ψεκασμού με απλό ακροφύσιο

Σωλήνας ψεκασμού με φρέζα ρύπων

Λειτουργία με απορρυπαντικό

Αναρρόφηση ΑΠ. από δοχείο

Προτεινόμενη μέθοδος καθαρισμού

Απορρυπαντικό

Διακοπή λειτουργίας

Τερματισμός λειτουργίας

Ελληνικά 61

Αφαιρέστε το σωλήνα ψεκασμού από το πιστολέτο.

Ενεργοποιήστε τη συσκευή για λίγο στο „I/ON“ και

πατήστε τον μοχλό στο πιστολέτο μέχρις ότου δεν

εξέρχεται πλέον καθόλου νερό (περ. 1 min).

Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/

OFF“.

Ασφαλίστε τον μοχλό του πιστολέτου με κούμπωμα.

Βγάλτε το ρευματολήπτη.

Τυλίξτε το καλώδιο σύνδεσης δικτύου και αναρτήστε

το π.χ. στη λαβή.



Κίνδυνος ηλεκτροπληξίας!

Πριν από όλες τις εργασίες φροντίδας και συντήρησης,

απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την

πρίζα.

Πριν από αποθήκευση για μεγάλο χρονικό διάστημα π.χ.

το χειμώνα:

αφαιρέστε το φίλτρο από το σωλήνα αναρρόφησης

απορρυπαντικού και ξεπλύνετέ το κάτω από

τρεχούμενο νερό.

Με μια μικρή πένσα, αφαιρέστε το φίλτρο από τη

σύνδεση νερού και ξεπλύνετέ το κάτω από

τρεχούμενο νερό.

Η συσκευή δεν χρειάζεται συντήρηση.

몇

Κίνδυνος παγετού

Προστατέψετε το μηχάνημα και τα εξαρτήματά του από τον

παγετό.

Ο παγετός μπορεί να καταστρέψει το μηχάνημα και τα

εξαρτήματά του, εάν δεν αδειάσει εντελώς από το νερό.

Για να αποφύγετε τις βλάβες:

Αποθηκεύετε το μηχάνημα μαζί με όλα τα

εξαρτήματα σε χώρο όπου δεν επικρατεί παγετός.

Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά

Karcher. Έναν συνοπτικό πίνακα των ανταλλακτικών θα

βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Με τον προαιρετικό εξοπλισμό διευρύνονται οι

δυνατότητες χρήσης της συσκευής σας. Περισσότερες

πληροφορίες μπορείτε να ζητήσετε από το κατάστημα

διάθεσης των προϊόντων Karcher.

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να

αντιμετωπίσετε μόνες/οι σας απλές βλάβες.

Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην

εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.



Κίνδυνος ηλεκτροπληξίας!

Πριν από όλες τις εργασίες φροντίδας και συντήρησης,

απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την

πρίζα.



Προειδοποίηση

Οι εργασίες επισκευών και οι εργασίες στα ηλεκτρικά

εξαρτήματα πρέπει να διεξάγονται μόνο από την

εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Η συσκευή δεν τίθεται σε λειτουργία

Ελέγξτε εάν η τάση που αναγράφεται στην πινακίδα

τύπου είναι ταυτόσημη με την τάση της παροχής

ρεύματος.

Ελέγξτε μήπως έχει υποστεί ζημίες το καλώδιο

τροφοδοσίας.

Το μηχάνημα δεν αποκτά πίεση

Εξαερίστε τη συσκευή: αφήστε τη συσκευή να

λειτουργήσει χωρίς να συνδέσετε τον εύκαμπτο

σωλήνα Υ.Π., μέχρις ότου αρχίσει να βγαίνει από την

έξοδο Υ.Π. νερό χωρίς φυσαλίδες. Στη συνέχεια,

συνδέστε ξανά τον εύκαμπτο σωλήνα Υ.Π.

Καθαρίστε το φίλτρο στη σύνδεση νερού: μπορείτε

να το τραβήξετε εύκολα έξω, με τη βοήθεια μιας

μικρής πένσας.

Ελέγξτε εάν όλοι οι αγωγοί προσαγωγής προς την

αντλία Υ.Π. είναι στεγανοί ή βουλωμένοι.

Έντονες διακυμάνσεις πίεσης

Καθαρίστε το ακροφύσιο υψηλής πίεσης: αφαιρέστε

τις ακαθαρσίες από την οπή του ακροφυσίου με μια

βελόνα και ξεπλύνετε από την μπροστινή πλευρά με

νερό.

Ελέγξτε την παρεχόμενη ποσότητα νερού.

Μη στεγανή αντλία Υ.Π.

Μια ελάχιστη διαρροή της αντλίας Υ.Π. θεωρείται

φυσιολογική. Σε περίπτωση έντονης διαρορής

ενημερώστε την εξουσιοδοτημένη υπηρεσία

εξυπηρέτησης πελατών .

Αδυναμία αναρρόφησης απορρυπαντικού

Αφαιρέστε το σωλήνα ψεκασμού από το πιστολέτο

και εργαστείτε χωρίς αυτόν.

Καθαρίστε το φίλτρο στον εύκαμπτο σωλήνα

αναρρόφησης ΑΠ.

Ελέγξτε μήπως έχει τσακίσει ο εύκαμπτος σωλήνας

αναρρόφησης ΑΠ

Φροντίδα και συντήρηση

Καθαρισμός

Συντήρηση

Αντιπαγετική προστασία

Ανταλλακτικά

Πρόσθετα εξαρτήματα

Αντιμετώπιση βλαβών

62 Ελληνικά

Με την επιφύλαξη τεχνικών αλλαγών!

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που

χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την

κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά,

πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και

υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει

να ισχύει σε περίπτωση τροποποιήσεων του

μηχανήματος χωρίς προηγούμενη συνεννόηση

μαζί μας.

Οι υπογράφοντες ενεργούν κατ' εντολή του και

με εξουσιοδότηση της διεύθυνσης της

επιχείρησης.

Alfred Karcher GmbH & Co. KG

Alfred Karcher-Str. 28 - 40

D - 71364 Winnenden

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Τεχνικά χαρακτηριστικά

Σύνδεση ηλεκτρικού ρεύματος

Τάση (1~50/60 Hz) 220-240 V

Ισχύς σύνδεσης 1,4 kW

Ασφάλεια δικτύου (βραδείας τήξης)10A

Κατηγορία προστασίας II

Βαθμός προστασίας IP X5

Σύνδεση νερού

Θερμοκρασία προσαγωγής (μέγ.) 40 °C

Ποσότητα προσαγωγής (ελάχ.) 8 l/min

Πίεση προσαγωγής (μέγ.) 1,2 MPa

Επιδόσεις

Πίεση λειτουργίας 8MPa

Μέγ. επιτρεπόμενη πίεση 10 MPa

Παροχή, νερό 5,5 l/min

Παροχή, απορρυπαντικό 0,4 l/min

Δύναμη οπισθοδρόμησης

πιστολέτου χειρός

10 N

Τιμή κραδασμών στο χέρι/βραχίονα

(ISO 5349)

0,8 m/s

Στάθμη ηχητικής πίεσης

(EN60704-1)

76 dB(A)

Στάθμη ηχητικής ισχύος

(2000/14/ΕΚ)

90 dB(A)

Διαστάσεις

Μήκος 378 mm

Πλάτος 150 mm

Ύψος 440 mm

Βάρος 3,7 kg

Δήλωση πιστότητας CE

Προϊόν:

Σύστημα καθαρισμού υψηλής πίεσης

Τύπος:

1.320-xxx

Σχετικές οδηγίες των Ε.Κ.

98/37/EΚ

2006/95/EΚ

89/336/EΟΚ (+91/263/EΟΚ, 92/31/ΕΟΚ, 93/68/EΟΚ)

2000/14/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Εφαρμοσθείσα διαδικασία συμμόρφωσης

Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη:89

Εγγυημένη: 90

Türkçe 63

Sayın müşterimiz,

Cihazınızı ilk defa kullanmadan

önce bu kullanım kılavuzunu

okuyup buna göre davranınız. Bu kullanım

kılavuzunu, daha sonra tekrar kullanmak ya da

cihazın sonraki kullanıcılarına iletmek üzere

saklayın.

Bu yüksek tazyikli temizleyiciyi sadece evinizde

şu amaçlar için kullanın:

– makineleri, araçları, inşaat malzemesini,

aletleri, bina cephesini, terasları, bahçe

malzemeleri v.s. yüksek tazyikle

temizelemek (gerektiğinde temizlik

maddelerinin katkısını kullanarak).

– Kärcher firmasının izin verdiği aksesuar

parçaları, yedek parçalar ve temizlik

maddeleri de dahildir. Temizlik maddelerinin

ekinde yer alan uyarıları dikkate alın.

Ambalaj malzemeleri geri

dönüştürülebilir. Ambalaj malzemelerini

evinizin çöpüne atmak yerine lütfen tekrar

kullanılabilecekleri yerlere gönderin

Eski cihazlarda, yeniden değerlendirme

işlemine tabi tutulması gereken değerli

geri dönü

şüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri

aracılığıyla imha edin

ılgili ülkede, genel distribitörümüzün belirlemiş ve

yayınlamış olduğu garanti koşulları geçerlidir.

Garanti süresi dahilinde cihazda, malzeme ve

üretim hatasından oluşabilecek arızaların

giderilmesi tarafımızdan ücretsiz olarak yapılır.

Garanti kapsamındaki arızaların oluşması

halinde, lütfen cihazı tüm aksesuarları ve satış

belgesi ile (fiş, fatura) satın aldığınız yere yada

en yakındaki yetkili servise götürünüz. Cihazın

kullanım ömrü 10 yıldır.

 Tehlike

 Fişi ve prizi kesinlikle ıslak veya nemli elle

temas etmeyin.

 Şebeke bağlantı kablosu veya cihazın

örneğin güvenlik elemanları, yüksek basınç

hortumları, tabancalar gibi önemli parçaları

zarar görmüşse cihazı çalıştırmayın.

 Patlama tehlikesi olan bölgelerde cihazın

çalıştırılması yasaktır.

 Tehlikeli alanlarda (örneğin benzin istasyonu)

cihazın kullanılması durumunda gerekli

emniyet tedbirlerinin dikkate alınması gerekir.

 Bağlantı kablosuna, elektrik fişiyle birlikte her

kullanımdan önce hasar kontrol yapın. Hasar

görmüş bağlantı kablosunu derhal yetkili

müşteri hizmetleri/elektronik teknisteni

tarafından değiştirilmesini sağlayın.

 Yüksek basınçlı tazyik,

düzgün kullanılmadığı

zaman tehlikeli olabilir.

Tazyik kişilere, hayvanlara,

etkin elektrik donanıma veya cihazın

kendisine doğru tutulmalıdır.

 Tazyiki, başka yerlere veya elbise veya

ayakkabıyı temizlemek için kendinize doğru

tutmayın.

 Sağlığa zarar verebilecek maddelere (örn.

asbest) buhar püskürtmeyin.

 Araç lastikleri/lastik supapları, yüksek

basınçlı tazyik nedeniyle zarar görebilir ve

patlayabilir. Buradaki ilk belirti lastikte

meydana gelen bir renklendirmedir. Hasar

görmüş araç lastikleri/lastik supapları hayati

tehlike taşımaktadır. Temizlik sırasında en

az 30 cm tazyik mesafesi bırakın!

 Çözücü madde içeren sıvılar ya da

inceltilmiş asitler ve çözücü maddeleri

kesinlikle emmeyin! Buna örneğin benzin,

tiner veya yağ kakıtı kullanın. Püskürtme

tozu patlayıcıdır ve zehirlidir. Cihazda

kullanılan malzemelere yapıştıkları için,

aseton, inceltilmiş asitler ve çözücü

maddeler kullanmayın.

몇 Uyarı

 Her kullanımdan önce yüksek basınç

hortumuna hasar kontrolü yapın. Zarar görmüş

yüksek basınç hortumunu hemen değiştirin.

 Yüksek basınç hortumları, armatürler ve

bağlantılar cihazın güvenliği için önemlidir.

Sadece üretici tarafından önerilen yüksek

basınç hortumları, armatürleri ve bağlantıları

kullanın.

 Kapsama alanı içinde başka kişiler varken

cihazı kullanmayın; bu kişilerin koruyucu

elbise giymesi gereklidir.

 Uygun olmayan uzatma kabloları tehlikeli

olabilir. Boş alanlarda, sadece bu iş için izin

verilmiş, gerekli şekilde işaretlenmiş ve

Doğru bir şekilde kullanmak

Çevre koruma

Garanti

Güvenlik uyarıları

64 Türkçe

yeterli kablo kesitine sahip uzatma kabloları

kullanır:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Not

 Cihaz çocuklar veya eğitimsiz kişiler

tarafından kullanılmamalıdır.

 Kullanıcı, cihazı talimatlara uygun olarak

kullanmak zorundadır. Yerel kuralları dikkate

almalı ve çalışma esnasında çevredeki

kişilere dikkat etmelidir.

 Hasar oluşumunu önlemek için, boyalı üst

yüzeyleri temizlerklen minimum 30 cm

püskürtme mesafesine uyulmalıdır.

 Örneğin motorların yıkanması, zeminin

yıkanması gibi yağ içerikli atık suyun

oluştuğu temizlik çalışmaları sadece yıkama

yerlerinde yağ seperatörüyle yapılmalıdır.

 Geri sıçrayabilecek su veya kirden korunmak

için uygun koruyucu elbise ve koruyucu

gözlük takın.

 Cihaz çalışır durumdayken başından asla

ayrılmayınız.

 Elektrik fişi veya uzatma kablosununun

ezilme, hırpalanma ya da benzer şekilde

zarar ya da hasar görmemesine dikkat edin.

Elektrik fişini ısı, yağ ve keskin kenarlardan

koruyun.

 Elektrik bağlantısı/uzatma kablosu bağlantısı

suda bırakılmamalıdır.

 Çalışma bölgesindeki akımla yönlendirilen

tüm parçalar tazyikli suya karşı korunmuş

olmalıdır.

 Cihaz, ancak IEC 60364 talimatı uyarıcan

elektronik bir kurulumcu tarafından

yapılması zorunlu olab bir elektrikli

bağlantıyla bağlanmalıdır.

 Cihazı sadece alternatif akıma bağlayın.

Gerilim, cihazın tip plaketiyle aynı olmalıdır.

 10 A prizin minimum sigorta.

 Elektronik kazalardan sakınmak için,

önceden devreye sokulmuş eksik akım

koruyucu şalterini (maks. 30 mA nominal

akım seviyesi) kullanmanızı tavsiye ederiz.

 Kullanılan bir uzatma kablosunun soketi ve

kavraması suya dayanıklı olmalıdır.

 Uzatma kablosunu her zaman tamamen

kablo sargısından sarın.

 Bu cihaz, üretici tarafından gönderilen veya

önerilen temizlik maddesinin kullanılması

için geliştirilmiştir. Diğer temizlik maddeleri

veya kimyasal maddelerin kullanılması

cihazın güvenliğini olumsuz yönde

etkileyebilir.

Güvenlik düzenekleri kullanıcının korunmasını

sağladığından, devre dışı bırakılmamalıdır ve

düzgün çalıştıklarından emin olunmalıdır.

Bu şalter, cihazın farkında olmadan çalışmaya

başlamasını önler. Çalışma molaları ya da

çalışmanın tamamlanmasından sonra

kapatılmal

ıdır.

El tabancasındaki emniyet tırnağı, cihazın

istenmeden açılmasını önlemektedir.

Kullanılan kısaltmaların tanımı:

HD = Yüksek basınç

RM = Temizlik maddesi

Ambalajı çıkartırken, ambalajın içinde bulunan

malzemelerde eksik aksesuar ya da hasar olup

olmadığını kontrol edin. Nakliye hasarlarında

yetkili satıcınızı bilgilendirin.

Şekiller için bkz. Sayfa 2

1 Soketli elektrik fişi kablosu

2Cihaz şalteri (AÇIK/KAPALI)

3Emniyet tırnaklı el tabancası

4 HD hortumu

5 1 kademeli memeli püskürtme borusu

6 Kir frezeli püskürtme borusu

7 Süzgeçli su bağlantısı

8Su bağlantısının bağlantı parçası

9 HD çık

ışı

10 RM emiş hortumu bağlantısı

11 Filtreli RM emme hortumu

12 Taşıma araçları

Î Emniyet kıskacını el tabancasından örneğin

küçük bir tornavidayla dışarı bastırın.

Î HD hortumu ve el tabancasını birleştirin.

Î Emniyet kıskacını kilitlenen kadar bastrın,

HD hortumundan çekerek bağlantının

güvenli olup olmadığını kontrol edin.

Güvenlik tertibatları

Cihaz şalteri

Emniyet tırnağı

İşletime alma/Kullanım

Cihaz tanımı

Cihazı çalıştırmaya başlamadan önce

Türkçe 65

Geçerli talimatlar uyarınca, içme suyu

şebekesinde sistem ayırıcısı olmadan

cihaz kesinlikle çalıştırılmamalıdır. EN

12729 Tip BA uyarınca Kärcher

firmasına ait ya da alternartif uygun bir sistem

ayırıcısı kullanılmalıdı r.

Bağlantı değerleri için bkz. Tip levhası/Teknik

bilgiler.

Su besleme işletmesinin talimatlarını dikkate alın.

Î Kumaş içerikli bir horumu (teslimat

kapsamının dışındadır) piyasadan temin

edilen bir kavramayla kullanın:

- Yarıçap minimum 1/2 inç (13 mm).

- Uzunluk minimum 7,5 m.

Î Gönderilen kavrama parçasını cihazın su

girişine takın.

Î Su hortumunu cihazın kavrama parçasına

takın ve su musluğuna bağlayın.

몇 Dikkat

Yüksek basınç temizleyicisini asla bağlanmış su

musluğuyla çalıştırmayın, çünkü kuruma süresi

HD pompasında bir hasara neden olur.

Besleme suyunda kirlenme söz konusuysa

mutlaka Kärcher su filtresini kullanın (Özel

aksesuar - Sipariş No. 4.730-059).

Î HD hortumunu cihazın HD çıkışına takın.

Î İstediğiniz püskürtme borusunu el püskürtme

tabancasına takın ve 90° döndürerek

sabitleyin.

Î Musluğu açın.

Î Şebeke fişini takın.

Î Ana şalter „I/ON“ konumunda.

Î Emniyet tırnağını el tabancasına bastırarak

açın ve kolu çekip çıkartın.

몇 Yaralanma tehlikesi

Yüksek basınç memesinden çıkan tazyik

sonucunda el tabancasına tepme kuvveti etkisi

oluşur. Doğru duruşu sağlayın ve el tabancasını

ve püskürtme borusunu iyi tutun.

Normal temizlik görevleri için.

İnatçı kirler için.

Not

RM, sadece alçak basınçta karıştırılabilir.

Kärcher firmasının önerdiği tüm yıkama fırçaları

RM maddesiyle yapılan çalışmalar için

öngörülmüştür.

Î Püskürtme borusunu el tabancasından

ayırın.

El tabancası, püskürtme borusu takılmadan

bir alçak basınç tazyiki oluşturur.

Î RM emme hortumunu bir kaba RM

çözünürlükle birlikte asın.

1 Temizlik maddesini ekonomik bir şekilde üst

yüzeye sıkın ve etkili olmasını (kurutmayın)

sağlayın.

2 Çözülen kiri yüksek basınç tazyikiyle yıkayın.

İlgili temizlik görevlerine uygun olarak, Kärcher-

temizlik ve bakım madde programımızı öneririz.

Lütfen danışın veya buna dair bilgiler isteyin.

Î El tabancasının kolunu bırakın.

Î Çalışma molalarında el tabancasının kolunu

emniyet tırnağıyla emniyet altına alın.

Î Uzun çalışma molalarında (5 dakikanın

üstünde) ek olarak cihazı cihaz şalterden

kapatın.

Î RM karıştırılmışsa: RM hortumunu saf suyla

dolu olan bir kaba asın, cihazı yaklaşık 1

dakika boyunca sökülmüş püskürtme

borusuyla sökün ve durulayın.

Î El tabancasının kolunu bırakın.

Î Cihaz şalteri „0/OFF“ konumundadır.

Î Musluğu kapatın.

Î Mevcut basıncı sistemden azaltmak için el

tabancasının kolunu bastırın.

Î Cihazı su bağlantısından ayırın.

Î Püskürtme borusunu el tabancasından

ayırın.

Î Cihazı kısaca çalıştırın „I/ON“, el

tabancasının kolunu, artık su çıkmayana

kadar bastırın (ykl. 1 min.).

Î Cihaz şalteri „0/OFF“ konumundadır.

Î El tabancasının kolunu emniyet tırnağıyla

emniyet altına alın.

Su beslemesi

Su boru hattından su beslemesi

İşletime alma

Yüksek basınçla çalışma

1 kademeli memeli püskürtme borusu

Kir frezeli püskürtme borusu

Temizlik maddesiyle çalışma

Kaptan RM emişi

Önerilen temizlik metotları

Temizlik maddesi

Çalışmayı yarıda kesme

Cihazın kapatılması

66 Türkçe

Î Elektrik fişini çekin.

Î Elektrik fişi kablosunu sarın ve örneğin kolun

etrafına asın.

 Elektrik çarpma tehlikesi

Bütün bakım ve temizlik çalışmalarında cihaz

kapatılmalı şebeke kablosu prizden

çıkartılmalıdır.

Uzun saklama döneminden önce, örneğin kış

aylarında:

Î Filtreyi temizlik maddesi emme hortumundan

çekin ve suyun altında temizleyin.

Î Su girişindeki süzgeci düz bir penseyle dışarı

çıkartın ve suyun altında temizleyin.

Cihaz bakım gerektirmez.

몇 Donma tehlikesi

Cihazı ve aksesuarlarını donmaya karşı koruyun.

İçlerindeki su tamamen boşaltılmazsa, cihaz ve

aksesuarları donma nedeniyle zarar görür.

Hasarları önlemek için.

Î Cihazı komple aksesuarları ile birlikte

donyama karşı korunmuş bir bölümde

saklayın.

Sadece orijinal Kärcher yedek parçaları kullanın.

Bir yedek parça genel bakışını bu kullanım

kılavuzunun sonunda bulabilirsiniz.

Özel aksesuar, cihazınızın kullanım olanaklarını

genişletir. Buna ilişkin detaylı bilgileri Kärcher-

satıcınızdan edinebilirsiniz.

Küçük arızaları aşağıdaki genel bakışın

yardımıyla kendiniz giderebilirsiniz.

Şüphe etmeniz durumunda, yetkili müşteri

hizmetlerine başvurun.

 Elektrik çarpma tehlikesi

Bütün bakım ve temizlik çalışmalarında cihaz

kapatılmalı şebeke kablosu prizden

çıkartılmalıdır.

 Uyarı

Elektrik parçalardaki onarım çalışmaları ve diğer

çalışmalar sadece yetkili müşteri hizmeti

tarafından uygulanmalıdır.

Cihaz çalışmıyor

Î Tip levhasında belirtilen gerilimin akım

kaynağının gerilimiyle aynı olup olmadığını

kontrol edin.

Î Fiş kablosunda hasar kontrolü yapın.

Cihaz basınca gelmiyor

Î Cihazda hava tahliyesi yapın: HD çıkışından

kabarcıksız su çıkana kadar cihazı, HD

hortumunu bağlamadan çalıştırın. Daha

sonra HD hortumunu tekrar bağlayın.

Î Su bağlantısındaki süzgeci temizleyin: Bu,

düz penseyle kolayca çıkartılabilir.

Î HD pompasına giden tüm besleme

hatlarında sızdırmazlık ve tıkanıklık kontrolü

yapın.

Güçlü basınç dalgalanmaları

Î Yüksek bası nç memesini temizleyin: Meme

deliğindeki kirleri bir iğneyle çıkartın ve suyla

öne doğru durulayın.

Î Su besleme miktarını kontrol edin.

HD pompası sızıntılı

Î HD pompasında az bir sızıntı olması teknik

olarak normaldir. Ağır sızıntılarda yetkili

müşteri hizmetini çağırın.

Temizlik maddesi emişi yoktur

Î Püskürtme borusunu el tabancasından

ayırın ve püskürtme borusu olmadan çalışın.

Î RM emme hortumundaki filtreyi temizleyin.

Î RM emme hortumunda bükülme noktaları

olup olmadığını kontrol edin

Koruma ve Bakım

Temizlik

Bakım

Antifriz koruma

Yedek parçalar

Özel aksesuar

Arızalarda yardım

Türkçe 67

Teknik değişiklik yapma hakkı saklıdır!

İşbu belge ile aşağıda tanımlanan makinenin

konsepti ve tasarımı ve tarafımızdan piyasaya

sürülen modeliyle AB yönetmeliklerinin temel

teşkil eden ilgili güvenlik ve sağlık

yükümlülüklerine uygun olduğunu bildiririz.

Onayımız olmadan cihazda herhangi bir

değişiklik yapılması durumunda bu beyan

geçerliliğini yitirir.

İmzası bulunanlar, işletme yönetimi adına ve

işletme yönetimi tarafından verilen vekalete

dayanarak işlem yapar.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Teknik bilgiler

Akım bağlantısı

Gerilim (1~50/60 Hz) 220-240 V

Bağlantı gücü 1,4 kW

Şebeke sigortası (gecikmeli) 10 A

Koruma sınıfı II

Koruma derecesi IP X5

Su bağlantısı

Besleme sıcaklığı (maks.) 40 °C

Besleme miktar 8 l/min

Besleme bas 1,2 MPa

Performans değerleri

Çalışma basıncı 8MPa

Maksimum müsaade edilen

basınç

10 MPa

Besleme miktarı, su 5,5 l/min

Besleme miktarı, temizlik

maddesi

0,4 l/min

El püskürtme tabancasının geri

tepme kuvveti

10 N

El kolu titreme değeri (ISO

5349)

0,8 m/s

Ses basıncı seviyesi

(EN60704-1)

78 dB(A)

Ses basıncı seviyesi

(2000/14/EG)

92 dB(A)

Boyutlar

Uzunluk 560 mm

Genişlik 220 mm

Yükseklik 885 mm

Ağırlık6,9kg

CE beyanı

Ürün: Yüksek basınç temizleyicisi

Tip: 1.671-xxx

İlgili AB yönetmelikleri

98/37/EG

2006/95/EG

89/336/EWG (+91/263/EWG, 92/31/EWG, 93/

68/EWG)

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Kullanılan uyumluluk değerlendirme

yöntemleri

Ek V

Ses şiddeti dB(A)

Ölçülen: 90

Garanti edilen: 92

68 Руccкий

Уважаемый покупатель!

Перед первым применением вашего

прибора прочитайте эту инструкцию по

эксплуатации и действуйте соответственно. Сохраните

эту инструкцию по эксплуатации для дальнейшего

пользования или для следующего владельца.

Данный высоконапорный моющий аппарат предназначен

только для использования в домашнем хозяйстве:

–

для мойки машин, автомобилей, строений,

инструментов, фасадов, террас, садовых

принадлежностей и т.д. с помощью струи воды под

высоким давлением (при необходимости с

добавлением моющих средств).

–

При этом применению подлежат принадлежности,

запасные части и моющие средства, разрешенные

для использования фирмой Kaercher. Указания,

приложенные к моющим средствам, подлежат

соблюдению.

Упаковочные материалы пригодны для

вторичной обработки. Поэтому не выбрасывайте

упаковку вместе с домашними отходами, а сдайте ее в

один из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы

, подлежащие

передаче в пункты приемки вторичного сырья.

Поэтому утилизируйте старые приборы через

соответствующие системы приемки отходов.

В каждой стране действуют соответственно гарантийные

условия, изданные уполномоченной организацией сбыта

нашей продукции в данной стране. Возможные

неисправности прибора в течение гарантийного срока мы

устраняем бесплатно, если причина заключается в дефектах

материалов или ошибках

при изготовлении. В случае

возникновения претензий в течение гарантийного срока

просьба обращаться, имея при себе чек о покупке, в торговую

организацию, продавшую вам прибор или в ближайшую

уполномоченную службу сервисного обслуживания.



Опасность



Не прикасаться к сетевой вилке и розетке

мокрыми руками.



Включение прибора запрещается, если сетевой

кабель или существенные компоненты прибора,

например, элементы обеспечения безопасности

прибора, высоконапорные шланги, пистолет-

распылитель повреждены.



Эксплуатация прибора во взрывоопасных зонах

запрещается.



При использовании прибора в опасных зонах

(например, на автозаправочных станциях)

следует соблюдать соответствующие правила

техники безопасности.



Перед началом работы с прибором проверять

сетевой шнур и штепсельную вилку на повреждения.

Поврежденный сетевой шнур должен быть

незамадлительно заменен уполномоченной службой

сервисного обслуживания/специалистом-электриком.



Находящаяся под высоким

давлением струя воды может при

неправильном использовании

представлять опасность.

Запрещается направлять струю воды на людей,

животных, включенное электрическое оборудование

или на сам высоконапорный моющий аппарат.



Не разрешается также направлять струю воды на

других или себя для чистки одежды или обуви.



Не чистить струей воды предметы, содержащие

вещества, вредные для здоровья (например, асбест).



Автомобильные шины/шинные вентили могут

быть повреждены струей воды под давлением и

лопнуть. Первым признаком этого служит

изменение цвета шины. Поврежденные

автомобильные шины/шинные вентили

представляют опасность для жизни. Во время

чистки шин необходимо выдерживать расстояние

между форсункой и шиной, как минимум, 30 см!



Всасывание прибором жидкостей, содержащих

растворители, а также неразбавленных кислот

или растворителей не допускается! К таким

веществам относятся, например, бензин,

растворители красок и мазут. Образующийся из

таких веществ туман легковоспламеняем,

взрывоопасен и ядовит. Не использовать ацетон,

неразбавленные кислоты и растворители, так как

они разрушают материалы, из которых

изготовлен прибор.

몇

Предупреждение



Перед началом работы высоконапорный шланг

необходимо всегда проверять на повреждения.

Поврежденный высоконапорный шланг подлежит

незамедлительной замене.



Высоконапорные шланги, арматура и муфты

имеют большое значение для безопасности

прибора. В этой связи следует применять только

высоконапорные шланги, арматуру и муфты,

рекомендованные изготовителем прибора.

Применение в соответствии с

назначением

Охрана окружающей среды

Гарантия

Указания по технике

безопасности

Руccкий 69



Не использовать аппарат, когда в зоне действия

находятся другие люди, если только они не носят

защитную одежду.



Неподходящие удлинители могут

представлять опасность. Вне помещений

следует использовать только допущенные

для использования и соответственно

маркированные удлинители с достаточным

поперечным сечением провода:

1 - 10 m: 1,5 mm

10 - 30 m: 2,5 mm

Указание



Эксплуатация прибора детьми или лицами, не

прошедшими инструктаж, запрещается.



Пользователь должен использовать прибор в

соответствии с назначением. Он должен

учитывать местные особенности и обращать

внимание при работе с прибором на других лиц,

находящихся поблизости.



При мойке лакированный поверхностей следует

выдерживать расстояние 30 см от форсунки до

поверхности, чтобы избежать повреждения лакировки.



Моющие работы, при которых появляются

сточные воды, содержащие машинное масло,

например, мойка двигателей, днища автомобиля,

разрешается проводить только в специальных

местах, оборудованных маслоотделителем.



Для защиты от разлетающихся брызгов воды и

грязи следует носить соответствующую

защитную одежду и защитные очки.



Запрещается оставлять работающий прибор без

присмотра.



Необходимо следить за тем, чтобы сетевой шнур

и удлинители не были повреждены путем переезда

через них, сдавливания, растяжения и т.п.

Сетевые шнуры следует защищать от

воздействия жары, масла, а также от

повреждения острыми краями.



Соединение сетевого шнура и удлинителя не

должно лежать в воде.



Все токопроводящие элементы в рабочей зоне

должны быть защищены от струй воды.



Прибор можно подключать только к элементу

электроподключения, исполненному

электромонтером в соответствии со

стандартом Международной электротехнической

комиссии (МЭК) IEC 60364.



Прибор следует включать только в сеть

переменного тока. Напряжение должно

соответствовать указаниям в заводской

табличке прибора.



Минимальная защита розетки - 10 А (инертная).



Во избежание несчастных случаев, связанных с

электричеством, мы рекомендуем использование

розеток с предвключенным устройством защиты

от тока повреждения (макс. номинальная сила

тока срабатывания: 30 мА).



Штекер и соединительный элемент применяе-

мого удлинителя должны быть герметичными.



Удлинитель следует всегда полностью

разматывать с катушки.



Данный прибор был разработан для использования

моющих средств, которые поставляются или

были рекомендованы изготовителем прибора.

Использование других моющих средств или

химикатов может негативно повлиять на

безопасность прибора.

Защитные приспособления предназначены для защиты

оператора. Их отключение, а также работа в обход их

функций не допускаются.

Препятствует непроизвольному включению прибора.

Выключите во время

перерыва в работе или по

окончании эксплуатации.

Предохранитель на ручном пистолете-распылителе

защищает от непроизвольного включения прибора.

Используемые сокращения и их значение

ВД = высокое давление; МС = моющее средство

При распаковке прибора проверьте его комплектность, а

также его целостность. При обнаружении повреждений,

полученных во время транспортировки, следует

уведомить торговую организацию, продавшую прибор.

См. рисунки на стр. 2

1 сетевой шнур со штепсельным разъемом,

2 Выключатель прибора (вкл./выкл.),

3 ручной пистолет-распылитель с предохранителем,

4 шланг высокого давления (HD)

5 Струйная трубка с 1-элементной форсункой

6 струйная трубка с фрезой для удаления грязи.

7 элемент подключения водоснабжения с сетчатым

фильтром,

8 соединительный элемент для подключения воды,

9 выход высокого давления (HD),

10 Место подключения всасывающего шланга RM

11 всасывающий шланг для моющего средства (RM) с

фильтром,

Защитные устройства

Включатель аппарата

Предохранитель

Ввод в эксплуатацию/

эксплуатация

Описание прибора

70 Руccкий

С помощью, например, маленькой отвертки,

выдавите предохранительный зажим на пистолете-

распылителе.

Соедините шланг ВД и ручной пистолет-

распылитель.

Вдавите крепежный зажим снова так, чтобы он

зафиксировался. Проверьте надежность крепления,

потянув за шланг ВД.

Согласно действующим предписаниям

устройство запрещается

эксплуатировать без системного

разделителя в трубопроводе с питьевой

водой. Следует использовать соответствующий

системный сепаратор фирмы Kдrcher или

альтернативный системный сепаратор,

соответствующий EN 12729 тип BA.

Параметры для подключения указаны на заводской

табличке и в

разделе "Технические данные".

Соблюдайте предписания предприятия водоснабжения.

Используйте шланг из прочного материала (в

комплект поставки не входит) с обычной

соединительной муфтой: - диаметр: минимум 1/2

дюйма (13 мм), - длина: минимум 7,5 м.

Находящуюся в комплекте соединительную муфту

подсоедините к элементу для подачи воды прибора.

Наденьте водяной шланг на соединительную муфту

прибора, после чего подсоедините его к

водопроводному крану.

몇

Внимание

Использование высоконапорного моющего прибора с

закрытым водопроводным краном не допускается, так

как работа без воды приводит к повреждению насоса ВД.

В случае, если подаваемая в прибор вода грязная,

следует обязательно использовать водный фильтр

фирмы Kaercher (специальные принадлежности - номер

для заказа 4.730-059).

Привинтить шланг HD к выходу HD на приборе.

Наденьте на ручной пистолет-распылитель

необходимую струйную трубку и зафиксируйте ее,

повернув на 90°.

Откройте водопроводный кран.

Вставьте штепсельную вилку в электророзетку.

Поставьте главный выключатель в положение "Вкл."

(I/ON).

Снять с предохранителя ручной пистолет-

распылитель, нажав на предохранитель, и нажмите

на рычаг.

몇

Опасность получения травм!

Выходящая из высоконапорной форсунки струя воды

вызывает отдачу ручного пистолета-распылителя.

По этой причине необходимо занять устойчивую

позицию и крепко держать ручной пистолет-

распылитель со струйной трубкой.

Трубка предназначена для обычных условий мойки.

для удаления устойчивых загрязнений.

Указание

моющее средство может добавляться только при

работе с низким давлением.

Все моющие щетки фирмы Kaercher предназначены для

работы со средством МС.

отделить струйную трубку от ручного

пистолета-распылителя.

без струйной трубки ручной пистолет-

распылитель работает в режиме подачи

струи низкого давления.

Опустить всасывающий шланг RM в резервуар с

раствором моющего средства.

1 Экономно разбрызгать моющее средство по сухой

поверхности и дать ему подействовать (при этом

моющее средство не должно высыхать).

2 Отходящую грязь смыть с помощью

высоконапорного моющего аппарата.

В соответствии с целью работы мы рекомендуем

использование моющих средств и средств ухода из

нашего

ассортимента. Вы можете получить

консультацию или затребовать соответствующую

информацию.

Отпустить рычаг ручного пистолета-распылителя,

при перерывах в работе ручной пистолет-

распылитель ставить на предохранитель,

во время продолжительных перерывов в работе

(свыше 5 минут) прибор следует выключать с

помощью главного выключателя.

Перед началом работы

Подача воды

Подача воды из водопровода

Ввод в эксплуатацию

Режим работы высокого давления

Струйная трубка с 1-элементной форсункой

Струйная трубка с фрезой для удаления грязи

Режим работы с моющим средством

Подача моющего средства из бака

Рекомендуемый способ мытья

Моющее средство

Перерыв в работе

Руccкий 71

При наличии моющего средства: всасывающий

шланг RM опустить в резервуар с чистой водой,

включить прибор, предварительно сняв струйную

трубку, и дать ему поработать в течение 1 минуты.

отпустить рычаг ручного пистолета-распылителя,

поставить главный выключатель в положение

"Выкл." (0/OFF),

закрыть водный кран,

нажать рычаг ручного пистолета-распылителя для

сброса давления в системе,

отсоединить прибор от элемента подачи воды,

отделить струйную трубку от ручного пистолета-

распылителя.

ненадолго включить прибор (I/ON) и нажимать на

рычаг ручного пистолета-распылителя, пока не

прекратиться вытекание воды (прибл. 1 минута),

поставить главный выключатель в положение

"Выкл." (0/OFF),

зафиксировать рычаг ручного пистолета-

распылителя с помощью предохранителя,

вытащить штепсельную вилку из розетки,

смотать сетевой шнур и повесить его, например, на

рукоятку.



Опасность поражения током

При проведении любых работ по уходу и техническому

обслуживанию прибор следует отключить, а сетевой

шнур - вынимуть из розетки.

Перед длительным хранением, например, зимой:

снимите фильтр с всасывающего шланга для

моющего средства и промойте его проточной водой,

Выньте с помощью плоскогубцев сетевой фильтр из

элемента для водоснабжения и промойте его

проточной водой.

Прибор не нуждается в профилактическом

обслуживании.

몇

Опасность замерзания

Защищать прибор и принадлежности от мороза.

Прибор и принадлежности могут быть повреждены

морозом, если если из них полностью не удалена вода.

Во избежание повреждений:

Храните прибор и все принадлежности в

защищенном от мороза помещении.

Используйте только оригинальные запасные части

фирмы Kaercher. Описание запасных частей находится в

конце данного руководства по эксплуатации.

Специальные принадлежности расширяют возможности

применения прибора. Более детальную информацию

можно получить у торговой организации фирмы Kaercher.

Небольшие неисправности можно устранить

самостоятельно с помощью следующего описания.

случае сомнения следует обращаться в

уполномоченную службу сервисного обслуживания.



Опасность поражения током

При проведении любых работ по уходу и техническому

обслуживанию прибор следует отключить, а сетевой

шнур - вынимуть из розетки.



Внимание

Ремонтные работы и работы с электрическими

узлами могут производиться только уполномоченной

службой сервисного обслуживания.

Прибор не включается

Проверьте соответствие напряжения, указанного в

заводской табличке, напряжению источника

электроэнергии.

Проверьте сетевой шнур на предмет повреждений.

Давление в приборе не нарастает

Удалить из прибора воздух: дайте прибору поработать

без подсоединенного шланга HD, пока из выхода HD

прибора не начнет течь вода без пузырьков воздуха.

Затем снова присоединить шланг HD.

Прочистить сетевой фильтр в элементе для подачи

воды: сетевой фильтр можно легко вынуть с

помощью плоскогубцев.

Проверить все трубы и шланги, ведущие к насосу

HD, на герметичность и засоры.

Сильные перепады в давлении

Прочистить высоконапорную форсунку: иголкой

удалить загрязнение из отверстия форсунки и

промыть ее изнутри наружу водой.

Проверить количество подаваемой воды.

Насос ВД негерметичен

Незначительная негерметичность насоса ВД

обусловлена техническими особенностями. При

сильной негерметичности обратитесь в

авторизованную службу сервисного обслуживания.

Окончание работы

Уход и техническое

обслуживание

Чистка

Профилактическое обслуживание

Защита от замерзания

Запасные части

Специальные принадлежности

Помощь в случае неполадок

72 Руccкий

Отсутствие подачи моющего средства

Отсоединить струйную трубку от ручного пистолета-

распылителя и работать без струйной трубки.

Произвести чистку фильтра шланга для забора

моющего средства.

Проверьте всасывающий шланг МС на перегибы

Изготовитель оставляет за собой право

внесения технических изменений!

Настоящим мы заявляем, что нижеуказанный прибор по

своей концепции и конструкции, а также в

осуществленном и допущенном нами к продаже

исполнении отвечает соответствующим основным

требованиям по безопасности и здоровью согласно

директивам ЕС. При внесении изменений, не

согласованных с нами, данное заявление теряет свою

силу.

Нижеподписавшиеся лица действуют по

поручению и по доверенности руководства

предприятия.

Alfred Kaercher GmbH & Co. KG

Alfred Kaercher-Str. 28 - 40

D - 71364 Winnenden

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технические данные

Подключение к источнику тока

Напряжение (1~50/60 Hz)

220-240

Потребляемая мощность

1,4

Сетевой предохранитель (инертный)

Класс защиты

Степень защиты

IP X5

Подключение водоснабжения

Температура подаваемой воды

(макс.)

°C

Количество подаваемой воды (мин.)

l/min

Давление напора (макс.)

1,2

MPa

Рабочие характеристики

Рабочее давление

MPa

Макс. допустимое давление

MPa

Подача, вода

5,5

l/min

Подача, моющее средство

0,4

l/min

Сила отдачи ручного пистолета-

распылителя

Значение вибрации рука-плечо (ISO

5349)

0,8

m/s

Уровень шума

(EN60704-1)

dB(A)

Уровень мощности звука

(2000/14/EG)

dB(A)

Размеры

Длина

378

Ширина

150

высота

440

Вес

3,7

Заявление о соответствии

требованиям СЕ

Продукт

высоконапорный моющий прибор

Тип:

1.320-xxx

Основные директивы ЕС

98/37/ЕС

2006/95/ЕС

89/336/ЕЭС (+91/263/ЕЭС, 92/31/ЕЭС, 93/68/ЕЭС)

2000/14/ЕС

Примененные гармонизированные нормы

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Примененный порядок оценки соответствия

Приложение V

Уровень мощности звука dB(A)

Измерено:

Гарантировано:90

Magyar 73

Tisztelt Vásárló,

Készüléke első használata előtt

olvassa el ezt az üzemeltetési

utasítást és ez alapján járjon el. Őrizze meg jelen

üzemeltetési útmutatót későbbi használat miatt

vagy a későbbi tulajdonos számára.

A készüléket kizárólag magáncélra szabad

használni a háztartásban:

– gépek, járművek, építmények, szerszámok,

homlokzatok, teraszok, kertápolási eszközök

stb. nagynyomású vízsugárral történő

tisztítására (szükség esetén tisztítószer

hozzáadásával).

– a Kärcher cég által engedélyezett

tartozékokkal, pótalkatrészekkel és

tisztítószerekkel. Tartsa be a tisztítószerhez

mellékelt utasításokat.

A csomagolóanyagok újrahasznosíthatók.

Ne dobja a csomagolóanyagokat a

háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasznosítható

anyagokat tartalmaznak, amelyeket

tanácsos újra felhasználni. Ezért a régi

készülékeket az arra alkalmas

gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

Minden országban az illetékes forgalmazó

vállalat által kiadott szavatossági feltételek

érvényesek. A készülék esetleges hibáit a

garanciaidőn belül költségmentesen

megszüntetjük, ha azok anyag- vagy gyártási

hibára vezethetők vissza. Garanciális igény

esetén kérjük, a számlával együtt forduljon

kereskedőjéhez vagy a legközelebbi, ilyen

esetek intézésére jogosult vevőszolgálathoz.

 Balesetveszély

 Ne fogja meg nedves kézzel a hálózati

csatlakozót és dugaljat.

 A készüléket nem szabad üzembe helyezni,

ha a készülék hálózati kábele vagy valamely

fontos alkatrésze - pl. biztonsági elemek,

nagynyomású tömlő, szórópisztoly - sérült.

 Tilos a tűzveszélyes helyiségekben történő

üzemeltetés.

 A készülék veszélyes területen (pl.:

benzinkúton) történő alkalmazása esetén

figyelembe kell venni a megfelelő biztonsági

előírásokat.

 A hálózati kábel és a hálózati dugasz

épségét minden használat előtt ellenőrizze.

A sérült hálózati kábelt haladéktalanul ki kell

cseréltetni egy jogosult ügyfélszolgálattal

vagy elektromos szakemberrel.

 A nagynyomású vízsugár

veszélyes lehet

szakszerűtlen használat

esetén. A vízsugarat soha

ne irányítsa személyre,

állatra, működésben lévő elektromos

alkatrészre vagy a készülékre magára.

 A vízsugarat nem szabad másokra vagy

saját magára irányítani ruházat vagy lábbeli

tisztítása céljából.

 Nem szabad olyan tárgyat lelocsolni, amely

egészségre káros anyagot (pl. azbesztet)

tartalmaz.

 Az autógumit/szelepet a nagynyomású

sugár károsíthatja és roncsolhatja. A

károsodás első jele az autógumi

elszíneződése. A sérült autógumik/

kerékszelepek veszélyforrást jelentenek. A

tisztítás során legalább 30 cm távolságot kell

betartani!

 Tilos felszívni oldószertartalmú folyadékot

vagy tömény savat és oldószert! Ide tartozik

pl. a benzin, a festékhigító és a fűtőolaj. A

permetezésekor képződő köd rendkívül

gyúlékony, robbanásveszélyes és mérgező.

Tilos acetont, tömény savat és oldószert

felszívni, mivel ezek a készülék anyagát is

megtámadhatják.

몇 Figyelem!

 Ellenőrize a nagynyomású tömlő épségét

minden használat előtt. A sérült

nagynyomású tömlőt azonnal ki kell cserélni.

 A nagynyomású tömlők, szerelvények és

csatlakozók fontosak a készülék

biztonságos üzemeltetése szempontjából.

Csak a gyártó által ajánlott nagynyomású

tömlőket, szerelvényeket és csatlakozókat

szabad alkalmazni.

 A készüléket ne használja, ha

hatótávolságon belül más személyek is

tartózkodnak, kivéve ha védőruházatot

viselnek.

Rendeltetésszerű használat

Környezetvédelem

Garancia

Biztonsági utasítások

74 Magyar

 A nem megfelelő hosszabbító kábel

veszélyes lehet. A szabadban csak az erre

engedélyezett és megfelelően jelölt,

elégséges keresztmetszettel rendelkező

hosszabbító kábelt alkalmazzon:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Tudnivaló

 A készüléket nem használhatják gyermekek

és olyan személyek, akiket nem tanítottak be

a készülék használatára.

 A felhasználónak rendeltetésszerűen kell

használnia a készüléket. Figyelembe kell

venni a helyi viszonyokat, és a készülékkel

történő munkavégzés során ügyelni kell

másokra, főként a gyerekekre.

 A sérülések elkerüléséhez tisztítás során

legalább 30 cm távolságot kell tartani a

lakkozott felületektől.

 Olyan tisztítási munkát, amelynek során

olajtartalmú szennyvíz keletkezik (pl.

motormosás, alvázmosás), csak

olajleválasztóval ellátott mosóhelyen szabad

végezni.

 A visszafröccsenő víz vagy szennyeződés

elleni védelemhez viseljen alkalmas

védőruházatot és védőszemüveget.

 A készüléket nem szabad felügyelet nélkül

hagyni, amíg üzemel.

 Ügyeljen arra, hogy a hálózati vagy

hosszabbító kábel ne sérülhessen meg vagy

károsodhasson azáltal, hogy áthajtanak

rajta, becsípődik valahová, megrántják vagy

hasonló hatások érik. A hálózati kábelt

védeni kell a hőtől, olajtól és kiálló élektől.

 A hálózati és hosszabbító kábel csatlakozója

nem kerülhet vízbe.

 A munkaterületen belüli összes, áramvezető

alkatrésznek vizsugárral szembeni

védelemmel kell rendelkeznie.

 A készülék IEC 60364-nek megfelelő

elektromos csatlakoztatását

villanyszerelővel kell elvégeztetni.

 A készüléket csak váltóárammal szabad

üzemeltetni. A feszültségnek meg kell

egyeznie a készülék típustábláján található

tápfeszültséggel.

 A dugaszt legalább 10 A-es (lomha) biztosító

védje.

 Az elektromos balesetek elkerülése

érdekében javasoljuk, hogy a dugaljat

előkapcsolt FI védőkapcsolóval (max. 30 mA

névleges kioldó áramerősség) használják.

 Az alkalmazott hosszabbító kábel

dugaszának és csatlakozójának vízszigetelt

kivitelűnek kell lennie.

 A hosszabbító kábelt mindig teljes

hosszában le kell húzni a kábeldobról.

 Ezt a készüléket a gyártó által szállított vagy

ajánlott tisztítószerek alkalmazására

feljesztettük ki. Más tisztítószerek vagy

vegyszerek használata csökkentheti a

készülék biztonságosságát.

A biztonsági berendezések a felhasználó

védelmét szolgálják, ezért ezeket nem szabad

üzemen kívül helyezni vagy a működésükbe

beleavatkozni.

Ez megakadályozza a készülék véletlenszerű

beindulását. Munkaszünetekben vagy az üzem

befejeztével kapcsolja ki.

A kézi szórópisztoly biztonsági peckei

magakadályozzák a készülék véletlenszerű

bekapcsolódását.

Az alkalmazott rövidítések definíciója:

HD = nagynyomás

RM = tisztítószer

Ellenőrizze kicsomagoláskor a csomag

tartalmának teljességét és sértetlenségét.

Szállítás közben keletkezett sérülés esetén

értesítse az eladót.

Az ábrához lásd a 2. oldalt.

1 Hálózati kábel csatlakozóval

2 Készülék (BE/KI)

3 Kézi szórópisztoly biztosítópecekkel

4 HD tömlő

5 Sugárcső 1-szeres fúvókával

6 Sugárcső szennymaróval

7 Vízcsatlakozás szűrőszitával

8 Csatlakozóelem a vízcsatlakozáshoz

9 HD kimenet

10 RM szívótömlő csatlakozása

11 RM szívótömlő szűrővel

Biztonsági berendezések

Készülékkapcsoló

Biztonsági pecek

Üzembe helyezés/kezelés

A készülék ismertetése

Magyar 75

Î A kézi szórópisztolyban található biztosító-

kapcsot ki kell nyomni (pl. csavarhúzóval).

Î A HD tömlőt és kézi szórópisztolyt össze kell

illeszteni.

Î A biztosító csapot be kell nyomni annyira,

hogy bepattanjon, majd ellenőrizni kell a

nagynyomású tömlő meghúzásával a

kapcsolatot.

Az érvényes előírások alapján a

készüléket soha nem szabad

rendszer-elválasztó nélkül az ivóvíz-

hálózatban üzemeltetni. Használja a

Kärcher vállalat megfelelő rendszer-elválasztóját

vagy alternatívaként egy EN 12729 BA típusnak

megfelelő rendszer-elválasztót.

A csatlakozási értékekhez lásd típustábla/

műszaki adatok.

Figyelembe kell venni a vízszolgáltató előírásait.

Î Megerősített szövettel rendelkező tömlőt

(nem képezi a szállítási terjedelem részét) a

kereskedelemben kapható csatlakozással

ellátva kell alkalmazni:

- Átmérő legalább 1/2 coll (13 mm).

- Legalább 7,5 m hossz.

Î A termékkel együtt szállított

csatlakozóelemet a készülék

vízcsatlakozójára kell rácsavarni.

Î A víztömlőt a készülék csatlakozó elemére

kell dugni és csatlakoztatni kell a vízcsapra.

몇 Figyelem

A nagynyomású tisztítót tilos zárt vízcsapról

üzemeltetni, mivel a szárazon történő járatás a

HD szivattyú károsodásához vezet.

Vízszennyeződés esetén feltétlenül alkalmazni

kell a Kärcher vízszűrőt (extra tartozék -

megrendelési szám: 4.730-059).

Î Csavarja rá a nagynyomású tömlőt a

készülék nagynyomású kimenetére.

Î Dugja be a kívánt szórófejet a kézi

szórópisztolyba, majd 90 fokkal elforgatva

rögzítse azt.

Î Nyissa ki a vízcsapot.

Î Dugja be a hálózati csatlakozót.

Î Állítsa a főkapcsolót “I/ON” állásba.

Î Nyomja meg és ezzel kapcsolja ki a kézi

szórópisztoly biztonsági peckét és húzza

meg a kézi szórópisztoly nyomókarját.

몇 Sérülésveszély

A nagynyomású fejből kilépő vízsugár a pisztoly

hátralökődését okozza. Biztos pozíciót kell

felvenni, a kézi szórópisztolyt és a sugárcsövet

erősen kell tartani.

Normál tisztítási tevékenységekhez.

A makacs szennyeződésekhez.

Tudnivaló

Tisztítószert csak kisnyomás esetén lehet

hozzákeverni.

A Kärcher által ajánlott, összes mosókefe

tisztítószeres tevékenységre tervezett.

Î A sugárcsövet le kell választani a kézi

szórópisztolyról.

A kézi szórópisztoly a sugárcső felhelyezése

nélkül kisnyomású sugarat hoz létre.

Î Helyezze a tisztítószer szívótömlőjét a

tisztítószert tartalmazó tartályba.

1 Szórjon fel kismennyiségű tisztítószert a

száraz felületre, és hagyja hatni, de ne várja

meg, hogy megszáradjon.

2 A feloldott szennyeződést a nagynyomású

sugárral mossa le.

Az egyes tisztítási tevékenységekhez megfelelő,

Kärcher tisztító- és ápolószer programot

ajánlunk. Forduljon tanácsadásért hozzánk vagy

kérje az erre vonatkozó, tájékoztató anyagokat.

Î A kézi szórópisztoly nyomókarját engedje el.

Î A munka szüneteltetésekor a kézi

szórópisztoly nyomókarját biztosítsa.

Î Hosszabb munkaszünet (több mint 5 perc)

esetén kapcsolja ki a készüléket a készülék

kapcsolójával.

Î Ha tisztítószert kevert hozzá: a tisztítószer-

szívócsövet helyezze egy tiszta vízzel teli

Üzembevétel előtt

Vízellátás

Vízellátás a vízhálózatról

Üzembevétel

Nagynyomású üzem

Sugárcső 1-szeres fúvókával

Sugárcső szennymaróval

Használat tisztítószerrel

Tisztítószer felszívása tartályból

Ajánlott tisztítási módszer

Tisztítószer

Az üzemeltetés megszakítása

A munka befejezése

76 Magyar

tartályba és kb. egy percig járassa és öblítse

át a készüléket leszerelt sugárcső mellett.

Î A kézi szórópisztoly nyomókarját engedje el.

Î A készülék kapcsolóját állítsa “0/OFF” állásba.

Î Zárja el a vízcsapot.

Î Nyomja meg a kézi szórópisztoly

nyomókarját, hogy a rendszerben maradt

nyomást megszüntesse.

Î A készüléket válassza le a vízcsapról.

Î A sugárcsövet válassza le a kézi

szórópisztolyról.

Î A készüléket röviden kapcsolja be "I/ON",

tartsa nyomva a kézi szórópisztoly

nyomókarját, amíg már nem folyik ki több víz

(kb. 1 perc).

Î A készülék kapcsolóját állítsa “0/OFF” állásba.

Î A kézi szórópisztoly nyomókarját biztosítsa a

biztosító pecekkel.

Î Húzza ki a hálózati csatlakozót.

Î Tekerje fel a hálózati kábelt és pl. helyezze a

fogantyúra.

 Áramütés veszélye

Minden ápolási és karbantartási munkálat

megkezdése előtt kapcsolja ki a készüléket és

húzza ki a hálózati csatlakozót.

Hosszabb tárolás előtt, pl. télen:

Î Húzza le a szűrőt a tisztítószer szívócsőről

és tisztítsa meg folyóvíz alatt.

Î A vízcsatlakozóban található szűrőszitát

húzza ki laposfogóval és tisztítsa meg folyó

víz alatt.

A készülék karbantartásmentes.

몇 Fagyveszély

A készüléket és a tartozékokat fagy ellen védje.

A fagy tönkreteszi a készüléket és a

tartozékokat, ha előtte nem ürítette le a vizet.

Károk elkerülése érdekében:

Î A készüléket az össze tartozékkal együtt

fagymentes helyen tárolja.

Kizárólag eredeti Kärcher pótalkatrészeket

használjon. A pótalkatrészek listája a jelen

kezelési útmutató végén található.

Az extra tartozékok további felhasználási

lehetőséget biztosítanak a készülékhez. Erre

vonatkozólag részletes információkat a Kärcher-

kereskedőknél kaphat.

A kisebb meghibásodásokat a következő

áttekintő táblázat segítségével Ön is

megszüntetheti.

Kétség esetén kérjük, forduljon jogosult

ügyfélszolgálathoz.

 Áramütés veszélye

Minden ápolási és karbantartási munkálat

megkezdése előtt kapcsolja ki a készüléket és

húzza ki a hálózati csatlakozót.

 Figyelem!

Javítási munkákat és egyéb tevékenységeket az

elektromos alkatrészeken csak az arra jogosult

vevőszolgálat végezhet el.

A készülék nem indul be

Î Ellenőrizze, hogy a típustáblán feltüntetett

feszültség megegyezik-e a hálózati

feszültséggel.

Î Ellenőrizze a hálózati kábelt, hogy nem

sérült-e meg.

A készülékben nem jön létre nyomás

Î A készülék légmentesítése: A nagynyomású

tömlő csatlakoztatása nélkül kapcsolja be és

addig járassa a készüléket, amíg a víz

buborékmentesen nem lép ki a

nagynyomású kimeneten. Ezután újra

csatlakoztassa a nagynyomású tömlőt.

Î Tisztítsa meg a vízcsatlakozásban lévő

szűrőszitát: ezt könnyen ki lehet húzni egy

laposfogóval.

Î Ellenőrizze a nagynyomású szivattyú összes

bemenő vezetékét, hogy kellően tömített-e

vagy nem dugult-e el.

Erős nyomásingadozás

Î Tisztítsa meg a nagynyomású fúvókát: A

fúvóka furatából távolítsa el a

szennyeződéseket egy tűvel, majd vízzel

öblítse ki előre felé.

Î Ellenőrizze a befolyó víz mennyiségét.

A nagynyomású szivattyú tömítetlen

Î A nagynyomású szivattyú csekély

tömítetlensége műszaki okokra vezethető

vissza. Erős tömítetlenség esetén forduljon a

jogosultsággal rendelkező

vevőszolgálathoz.

Ápolás és karbantartás

Tisztítás

Várakozás

Fagyás elleni védelem

Pótalkatrészek

Különleges tartozékok

Hibaelhárítás

Magyar 77

Nem szívja fel a tisztítószert.

Î A kézi szórópisztoly sugárcsövét válassza le

és dolgozzon sugárcső nélkül.

Î Tisztítsa meg a tisztítószer-szívócső

szűrőjét.

Î Ellenőrizze, hogy nem törik-e meg a

tisztítószer szívótömlője.

A műszaki adatok módosításának jogát

fenntartjuk!

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési módja

alapján az általunk forgalomba hozott kivitelben

megfelel az EK irányelvek vonatkozó, alapvető

biztonsági és egészségügyi követelményeinek.

A gép jóváhagyásunk nélkül történő módosítása

esetén ez a nyilatkozat elveszti érvényességet.

Alulírottak az ügyvezetés megbízásából és

felhatalmazásával lépnek fel.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Műszaki adatok

Áramcsatlakozás

Feszültség (1~50/60 Hz) 220-240 V

Csatlakozási teljesítmény 1,4 kW

Hálózati biztosító (lomha) 10 A

Védelmi osztály II

Védelmi fokozat IP X5

Vízcsatlakozó

Hozzáfolyási hőmérséklet

(max.)

40 °C

Hozzáfolyási mennyiség (min.) 8 l/min

Hozzáfolyási nyomás (max.) 1,2 MPa

Teljesítményre vonatkozó adatok

Üzemi nyomás 8 MPa

Max. megengedett nyomás 10 MPa

Szállított mennyiség, víz 5,5 l/min

Szállított mennyiség,

tisztítószer

0,4 l/min

A kézi szórópisztoly visszalökő

erőhatása

10 N

Kéz-kar rezgésérték (ISO 5349) 0,8 m/s

Hangnyomásszint L

(EN60704-1)

76 dB(A)

Hangteljesítményszint L

(2000/14/EG)

90 dB(A)

Méretek

hossz 378 mm

szélesség 150 mm

magasság 440 mm

tömeg 3,7 kg

Megfelelőségi nyilatkozat

Termék: nagynyomású tisztító

Típus: 1.320-xxx

Vonatkozó európai közösségi irányelvek:

98/37/EK

2006/95/EK

89/336/EGK (+91/263/EGK, 92/31/EGK, 93/68/

EGK)

2000/14/EK

Alkalmazott harmonizált szabványok:

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Követett megfelelés megállapítási eljárás:

V. függelék

Hangteljesítményszint dB(A)

Mért: 89

Garantált: 90

78 Čeština

Vážený zákazníku,

před prvním použitím přístroje si

bezpodmínečně pečlivě přečtěte

tento návod k jeho obsluze a uschovejte jej pro

pozdější použití nebo pro dalšího majitele.

Tento vysokotlaký čistič používejte výhradně v

domácnosti, a sice

–k čištění strojů, vozů, budov, nářadí, fasád,

teras, zahradního náčiní apod. K čištění

využívejte vysokotlakého paprsku vody, dle

potřeby používejte čisticí prostředky.

–Při práci s čističem používejte pouze

příslušenství, náhradní díly a čisticí

prostředky schválené výrobcem, tj. firmou

Kärcher. Při používání čisticích prostředků

se řiďte pokyny na nich uvedenými.

Obalové materiály jsou recyklovatelné.

Obal nezahazujte do domácího odpadu,

nýbrž jej odevzdejte k opětovnému

zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se dají

dob

ře znovu využít. Likvidujte proto staré

přístroje ve sběrnách k tomuto účelu

určených.

V každé zemi platí záruční podmínky vydané

naší příslušnou distribuční společností.

Eventuální poruchy vzniklé na přístroji

odstraníme během záruční doby bezplatně v

případě, je-li příčinou poruchy chyba materiálu

nebo výrobce. V případě záruky se prosím

obraťte i s příslušenstvím a prodejním účtem na

Vašeho obchodníka nebo na nejbližší

autorizovanou servisní službu.

 Pozor!

 Nikdy se nedotýkejte síťového kabelu

vlhkýma rukama.

 Přístroj nikdy neuvádějte do provozu, je-li

poškozený síťový přívod či jsou-li vadné

důležité části přístroje, jako např.

bezpečnostní prvky, vysokotlaké hadice či

stříkací pistole.

 Nikdy nepracujte s vysokotlakým čističem v

prostorách, ve kterých hrozí nebezpečí

exploze!

 Používáte-li přístroj v nebezpečných

prostorách (např. benzinová pumpa),

dodržujte bezpodmínečně příslušné

bezpečnostní předpisy.

 Před každým použitím přístroje zkontrolujte,

zda napájecí vedení a zástrčka nejsou

poškozeny. Poškozené napájecí vedení je

nutné nechat neprodleně vyměnit

autorizovanou servisní službou, resp.

odborníkem na elektrické přístroje.

 Paprsek vysokého tlaku vody

může být nebezpečný, je-li s

ním zacházeno neodborným

způsobem. Paprsek

vysokého tlaku nikdy nesměřujte na osoby,

zvířata, zapnutá elektrická zařízení či na

samotný čistič.

 Paprsek nikdy nesměřujte na sebe či na jiné

osoby za účelem očištění oděvu či obuvi.

 Nikdy neostřikujte předměty obsahující látky

životu nebezpečné (např. azbest).

 Pneumatikám/ventilům pneumatik hrozí

poškození resp. prasknutí při ostřikování

vysokotlakým paprskem. Prvním příznakem

takového poškození je zabarvení

pneumatiky. Poškozené pneumatiky/ventily

pneumatik jsou životu nebezpečné. Při

čištění dodržujte vzdálenost paprsku vody

nejméně 30 cm!

 Přistrojem nikdy nenasávejte kapaliny

obsahující rozpouštědla či neředěné

kyseliny nebo samotná rozpouštědla, jako

např. benzin, ředidla barev nebo topný olej.

Výpary takových látek jsou vysoce vznětlivé,

explozivní a jedovaté. Nikdy nepoužívejte

aceton, neředěné kyseliny či rozpouštědla,

neboť mohou poškodit materiál přístroje.

몇 Upozornění

 Vždy než začnete s přístrojem pracovat,

zkontrolujte vysokotlakou hadici, zda není

poškozená. Poškozenou hadici ihned

vyměňte.

 Kvalita vysokotlakých hadic, armatur a

spojek je důležitá pro bezpečnost práce s

čističem. Používejte proto pouze

vysokotlaké hadice, armatury a spojky

doporučené výrobcem, tj. firmou Kärcher.

 Přístroj nepoužívejte, pokud se v dosahu

nacházejí jiné osoby, které nemají ochranný

oděv.

Oblasti využití přístroje

Ochrana životního prostředí

Záruka

Bezpečnostní pokyny

Čeština 79

 Použití nevhodných prodlužovacích vedení

může mít nebezpečné následky. Pracujete-li

s čističem venku, používejte jen taková

prodlužovací vedení, která jsou příslušným

způsobem schválená a označená a která

mají dostatečný průřez:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Informace

 S přístrojem nesmí pracovat děti nebo

osoby, které nebyly seznámeny s návodem k

jeho použití.

 Uživatel smí přístroj používat pouze k

účelům, ke kterým byl přístroj vyroben. Při

práci s přístrojem je uživatel povinen dbát

místních specifik a brát ohled na osoby,

nacházející se v blízkosti přístroje.

 Při čištění lakovaných povrchových ploch

dodržujte vzdálenost paprsku vysokého

tlaku vody od plochy min. 30 cm, abyste

zabránili poškození plochy.

 Čisticí práce, při kterých vzniká odpadová

voda obsahující olej (např. při čištění motoru

či podvozku automobilu), se smějí provádět

výhradně na místech k tomu určených

(myčky), disponujících odlučovačem oleje.

 Za účelem ochrany před odstřikující vodou či

nečistotami noste při práci s čističem

ochranný oděv a ochranné brýle.

 Nikdy přístroj nenechávejte bez dozoru, je-li

v provozu.

 Dbejte na to, aby nedošlo k poškození

síťového či prodlužovacího vedení následkem

přejetí vedení, jeho skřípnutím či taháním za

něj trhavým pohybem. Síťové vedení chraňte

před žárem, olejem a ostrými hranami.

 Spojení síťového a prodlužovacího vedení

nesmí ležet ve vodě.

 Veškeré části přístroje, kterými je veden el.

proud, musí být chráněny před stříkající

vodou.

 Přístroj smí být zapojen jen do takového el.

přívodu, který byl instalován kvalifikovaným

elektrikářem v souladu s mezinárodní

normou IEC 60364 o elektrické instalaci

budov.

 Přístroj zapojujte pouze na střídavý proud.

Napětí musí být shodné s údaji o napětí na

typovém štítku přístroje.

 Minimální pojistka zásuvky 10 A (pomalá).

 Abyste zabránili úrazům vlivem el. proudu,

doporučujeme používat zásuvky s

předřazeným proudovým chráničem

(jmenovitá hodnota síly proudu vypínacího

mechanismu max. 30 mA).

 Zástrčka a spojení používaného

prodlužovacího vedení musí být vodotěsné.

 Prodlužovací vedení vždy kompletně

odmotejte z kabelového navijáku.

 Tento přístroj byl koncipován pro použití jen

takových čisticích prostředků, které jsou

dodávány, resp. doporučeny výrobcem, tj.

firmou Kärcher. Použití jiných čisticích

prostředků či chemikálií by mohlo mít

negativní vliv na bezpečnost přístroje.

Bezpečnostní prvky slouží k ochraně uživatele a

nesmí být uvedeny mimo provoz nebo

obcházena jejich funkce.

Zabraňuje neúmyslnému zapnutí přístroje. Při

přerušení práce nebo při ukončení provozu

vypněte.

Pojistná západla na stříkací pistoli zabraňuje

neúmyslnému zapnutí přístroje.

Význam použitých zkratek:

HD = Vysoký tlak

RM = Čisticí prostředek

Při vybalení zkontrolujte obsah zásilky, zda

nechybí příslušenství či zda dodaný přístroj není

poškozen. Při škodách způsobených dopravou

informujte laskavě Vašeho obchodníka.

Zobrazení viz strana 2

1Síťový kabel se zástrčkou

2 Hlavní spínač EIN/AUS (ZAP/VYP)

3 Vysokotlaká stříkací pistole s pojistnou

západkou

4 Hadice HD

5 Vysokotlaká stříkací trubka s jednoduchou

tryskou

6 Vysokotlaká trubka s frézou na nečistoty

7Přípojka na vodu se sítkem

8 Spojovací element pro přívod vody

9 Výstup HD

10 Přípojka sací hadice na čisticí prostředek

11 Sací hadice na čisticí prostředek s filtrem

Bezpečnostní prvky

Hlavní spínač

Pojistná západka

Uvedení do provozu/Obsluha

Popis přístroje

80 Čeština

Zajišt'ovací svorku na stříkací pistoli vytlačte

ven, použijte k tomu např. malého

šroubováku.

Î Spojte vysokotlakou hadici se stříkací pistolí.

Î Zajišt'ovací svorku zatlačte, až zapadne.

Tahem za vysokotlakou hadici se ujistěte,

zda je spojení spolehlivé.

Podle platných předpisů nesmí být

zařízení nikdy provozováno na

vodovodní síti bez systémového

oddělovače. Jedná se o vhodný

systémový oddělovač firmy Kärcher nebo

alternativně systémový oddělovač odpovídající

normě EN 12729 typ BA.

Hodnoty připojení viz typový štítek, resp.

Technické údaje.

Dbejte pokynů příslušné místní organizace

zajišt'ující zásobování vodou.

Î Používejte hadice vystužené tkaninou (není

součástí zásilky) ve spojení s obvyklým

závitem.

- minimální průměr 1/2 palce (13 mm).

- minimální délka 7,5 m.

Î Závit, který je součástí zásilky, našroubujte

na přístrojovou přípojku na vodu.

Î Vodní hadici nasaďte na závit přístroje a

připojte k vodovodnímu kohoutku.

몇 Pozor!

Nikdy neuvádějte čistič do provozu "nasucho",

tzn. je-li vodovodní kohoutek uzavřen. Mohlo by

tím dojít k poškození vysokotlakého čerpadla.

V případě výskytu nečistot v přívodní vodě

bezpodmínečně použijte vodní filtr Kärcher

(zvláštní příslušenství - obj. č. 4.730-059).

Î Našroubujte vysokotlakou hadici na vstup

pro hadici na přístroji.

Î Stříkací trubku Vaší volby nasaďte na

stříkací pistoli a otočením o 90° ji upevněte.

Î Otočte vodovodním kohoutkem.

Î Zasuňte sít'ovou zástrčku do zásuvky.

Î Hlavní spínač nastavte na „I/ON“ (I/ZAP).

Î Tlakem uvolněte pojistnou západku na

vysokotlaké stříkací pistoli a stiskněte páčku.

몇 Nebezpečí poranění

Paprsek vody, vycházející z vysokotlaké trysky,

vyvolává silný zpětný náraz na stříkací pistoli.

Bezpečně a jistě se proto postavte a pistoli a

vysokotlakou trubku pevně držte.

Pro obvyklé čištění.

Pro těžká znečištění.

Informace

Čisticí prostředek je možno přidávat pouze za

nízkého tlaku.

Všechny mycí kartáče nabízené firmou Kärcher

jsou vhodné pro práci s použitím čisticích

prostředků.

Î Rozpojte vysokotlakou stříkací trubku a

stříkací pistoli.

Bez nasazené stříkací trubky vychází ze

stříkací pistole nízký tlak.

Î Zavěšte hadici na čisticí prostředek do

nádoby s rozpuštěným čisticím prostředkem.

1 Čisticí prostředek úsporně nastříkejte na suchý

povrch a nechte působit (ne však oschnout).

2Uvolněnou nečistotu opláchněte paprskem

vysokého tlaku.

Pro různé čisticí úkony doporučujeme používat

prostředky z nabídky čisticích prostředků a

prostředků k údržbě firmy Kärcher. Za účelem

správné volby si nechte poradit odborníky firmy

Kärcher a vyžádejte si příslušné informace.

Î Uvolněte stisk páčky na stříkací pistoli.

Î V pracovních přestávkách zajistěte páčku na

stříkací pistoli pojistnou západkou.

Î Při delších pauzách (déle než 5 min) přístroj

vypněte hlavním vypínačem.

Î Byl-li přidáván čisticí prostředek: Zavěste

hadici na čisticí prostředek do nádoby s

čistou vodou, odmontujte stříkací trubku a

Pokyny před uvedením přístroje do

provozu

Zásobování vodou

Zásobování vodou a vedení vody

Uvedení přístroje do provozu

Provoz s vysokým tlakem

Vysokotlaká stříkací trubka s jednoduchou

tryskou

Vysokotlaká trubka s frézou na nečistoty

Provoz s použitím čisticího prostředku

Přídatné nasávání čisticího prostředku z

nádoby na čisticí prostředek

Doporučovaná metoda čištění

Čisticí prostředek

Přerušení provozu

Ukončení provozu

Čeština 81

přístroj na cca 1 minutu zapněte a nechte

propláchnout.

Î Uvolněte stisk páčky na stříkací pistoli.

Î Hlavní spínač nastavte na „0/OFF“ (0/VYP).

Î Zavřete vodovodní kohoutek.

Î Stiskněte páčku na stříkací pistoli za účelem

odstranění zbylého tlaku ze systému.

Î Přístroj odpojte od přípojky na vodu.

Î Rozpojte vysokotlakou stříkací trubku a

stříkací pistoli.

Î Přístroj krátce zapněte nastavením hlavního

spínače na „I/ON“ (I/ZAP) a páčku na pistoli

držte stisknutou, dokud voda nepřestane

vytékat (na 1 minutu).

Î Hlavní spínač nastavte na „0/OFF“ (0/VYP).

Î Páčku na pistoli zajistěte pojistnou

západkou.

Î Vytáhněte zástrčku ze sítě.

Î Namotejte síťový kabel a zavěšte jej např.

kolem držadla.

 Nebezpečí zranění elektrickým proudem

Než začnete provádět jakékoli údržbářské práce

na přístroji, vytáhněte zástrčku ze sítě.

Před uskladněním na delší dobu, např. na zimu:

Î Sejměte filtr z hadice na čisticí prostředky a

opláchněte jej pod tekoucí vodou.

Î Sítko přípojky na vodu vyjměte plochými

kleštěmi a vyčistěte jej pod tekoucí vodou.

Údržba přístoje není nutná.

몇 Nebezpečí zamrznutí

Zařízení a příslušenství chraňte před mrazem.

Není-li ze zařízení a příslušenství beze zbytku

vypuštěna voda, mráz zařízení a příslušenství

zničí. Jak předcházet škodám

Î Zařízení s úplným příslušenstvím ukládejte

na místo chráněné před mrazem.

Používejte pouze originální náhradní díly firmy

Kärcher. Přehled náhradních dílů nejdete na

konci tohoto návodu na použití.

Zvláštní příslušenství rozšiřuje možnosti využití

vysokotlakého čističe. Bližší informace obdržíte

u Vašeho obchodníka s přístroji Kärcher.

Drobné poruchy můžete odstranit sami s pomocí

následujících údajů.

V případě nejistoty se laskavě obraťte na

autorizovanou servisní službu firmy Kärcher.

 Nebezpečí zranění elektrickým proudem

Než začnete provádět jakékoli údržbářské práce

na přístroji, vytáhněte zástrčku ze sítě.

 Pozor

Veškeré opravářské práce na elektrických

částech přístroje smí provádět pouze

autorizovaná servisní služba firmy Kärcher.

Přístroj nestartuje

Î Zkontrolujte, zda napětí uvedené na

typovém štítku přístroje souhlasí se

skutečným napětím zdroje el. proudu.

Î Přesvědčte se, zda sít'ový kabel není

poškozený.

Přístroj nevytváří dostatečný tlak

Î Přístroj odvzdušněte: Nechte přístoj běžet

bez zapojené vysokotlaké hadice, dokud na

konci vysokotlaké hadice nebude vytékat

voda bez vzduchových bublinek. Poté

vysokotlakou hadici opět nasaďte.

Î Vyčistěte sítko v přípojce na vodu. Vyjmete

ho snadno pomocí plochých kleští.

Î Překontrolujte veškerá přívodní vedení

čerpadla, zda jsou těsná či nejsou ucpaná.

Silné kolísání tlaku

Î Vyčistěte vysokotlakou trysku Odstraňte

jehlou nečistoty z otvorů trysky a

propláchněte ji vodou.

Î Zkontrolujte množství přívodní vody.

Vysokotlaká hadice je netěsná

Î Mírná netěsnost vysokotlaké hadice je

podmíněna technicky. V případě výrazné

netěsnosti je třeba vyhledat autorizovanou

servisní službu firmy Kärcher.

Přístroj nenasává čisticí prostředek

Î Odpojte stříkací trubku od vysokotlaké

stříkací pistole a pracujte bez použití pistole.

Î Vyčistěte filtr vysokotlaké hadice.

Î Zkontrolujte sací hadici čisticího prostředku

kvůli zlomům.

Ošetřování a údržba

Čištění

Údržba

Ochrana proti zamrznutí

Náhradní díly

Zvláštní příslušenství

Pomoc při poruchách

82 Čeština

Technické změny vyhrazeny.

Tímto prohlašujeme, že níže označené stroje

odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako námi do

provozu uvedenými konkrétními provedeními,

příslušným zásadním požadavkům o

bezpečnosti a ochraně zdraví směrnic ES. Při

jakýchkoli na stroji provedených změnách, které

nebyly námi odsouhlaseny, pozbývá toto

prohlášení svou platnost.

Podepsaní jednají v pověření a s plnou mocí

jednatelství

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technické parametry

Přívod el. proudu

Napětí (1~50/60 Hz) 220-240 V

Příkon 1,4 kW

Síťová pojistka (pomalá) 10 A

Ochranná třída II

Stupeň krytí IP X5

Přívod vody

Teplota přívodu (max.) 40 °C

Přiváděné množství (min.) 8 l/min

Přívodní tlak (max.) 1,2 MPa

Výkonnostní parametry

Pracovní tlak 8 MPa

Max. přípustný tlak 10 MPa

Čerpané množství vody 5,5 l/min

Množství naplněného čisticího

prostředku

0,4 l/min

Síla zpětného nárazu

vysokotlaké pistole

10 N

Hodnota vibrace ruka-paže

(ISO 5349)

0,8 m/s

Hladina akustického tlaku L

(EN60704-1)

76 dB(A)

Hladina akustického tlaku L

(2000/14/ES)

90 dB(A)

Rozměry

Délka 378 mm

Šířka 150 mm

Výška 440 mm

Hmotnost 3,7 kg

Prohlášení o konformitě

Výrobek: Vysokotlaký čistič

Typ: 1.320-xxx

Příslušné směrnice ES:

98/37/ES

2006/95/ES

89/336/EHS (+91/263/EHS, 92/31/EHS, 93/68/

EHS)

2000/14/ES

Použité harmonizační normy

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Použitý postup posuzování shody:

Příloha V

Hladinu akustického dB(A)

Namerenou: 89

Garantovanou: 90

Slovenščina 83

Spoštovani kupec,

Pred prvo uporabo naprave

preberite to navodilo za

obratovanje in se po njem ravnajte. To navodilo

za uporabo shranite za poznejšo rabo ali za

naslednjega lastnika.

Ta visokotlačni čistilec uporabljajte izključno za

privatno gospodinjstvo:

–za čiščenje strojev, vozil, zgradb, orodij,

fasad, teras, vrtnih naprav itn. z

visokotlačnim vodnim curkom (po potrebi z

dodatkom čistilnega sredstva).

– z deli pribora, nadomestnimi deli in čistilnimi

sredstvi, ki jih je dovolil Kärcher. Upoštevajte

napotke, ki so priloženi čistilnim sredstvom.

Embalažo je mogoče reciklirati. Prosimo,

da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v

ponovno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadaljnjo

predelavo. Zato stare naprave zavrzite s

pomočjo ustreznih zbiralnih sistemov.

V vseh deželah veljajo garantni pogoji, ki jih

definirajo pripadajoča predstavništva

proizvajalca. Morebitne nepravilnosti na napravi,

ki se pojavijo zaradi materialnih oziroma

proizvodnih napak, nadomestimo v garantnem

času brezplačno. V primeru, da se naprava

pokvari, se z originalnim računom in

pripadajočim priborom oglasite pri prodajalcu

oziroma pri najbližji pooblaščeni servisni službi.

 Nevarnost

 Omrežnega vtiča in vtičnice nikoli ne

prijemajte z mokrimi rokami.

 Stroja ne poganjajte če so omrežni priključni

vod ali pomembni deli stroja, npr.varnostni

elementi, visokotlačne gibke cevi, brizgalna

pištola, poškodovani.

 Prepovedano je obratovanje v področjih, kjer

obstaja nevarnost eksplozij.

 Pri uporabi naprave v nevarnih področjih

(npr. bencinske črpalke) je treba upoštevati

ustrezne varnostne predpise.

 Pred vsako uporabo preverite ali na

priključnem kablu z omrežnim vitčem

obstajajo poškodbe. Poškodovani priključni

kabel takoj dajte na zamenjavo pooblaščeni

servisni službi/električarju.

 Visokotlačni curki so lahko

pri nestrokovni uporabi

nevarni. Curka nikoli ne

usmerjajte na osebe, živali,

aktivno električno opremo ali na sam stroj.

 Curka ne usmerjajte na druga ali nase, da bi

očistili oblačila ali obutev.

 S paro ne škropite predmetov, ki vsebujejo

zdravstveno škodljive snovi (npr. azbest).

 Pnevmatike vozil/ventili pnevmatik se lahko

z visokotlačnim curkom poškodujejo in

počijo. Prvi znak tega je sprememba barve

pnevmatike. Poškodovanje avtomobilske

pnevmatike/ventili pnevmatik so smrtno

nevarni. Pri čiščenju ohranite najmanjšo

oddaljenost curka od 30 cm!

 Nikoli ne vsesavajte tekočin s topili ali

nerazredčenih kislin in topil! Tu spadajo npr.

bencin, razredčila ali kurilno olje. Razpršena

megla je visoko vnetljiva, eksplozivna in

strupena. Ne vsesavajte acetona,

nerazredčenih kislin ali topil, ker lahko

napadeju materiale uporabljene na stroju.

몇 Opozorilo

 Pred vsakim zagonom preverite gibko

visokotlačno cev na poškodbe.

Poškodovano visokotlačno gibko cev takoj

zamenjajte.

 Visokotlačne gibke cevi, armature in vezave

so pomembne za varnost stroja. Uporabljajte

le visokotlačne gibke cevi, armature in

vezave, ki jih je priporočil proizvajalec.

 Naprave ne uporabljajte, če se v njenem

dosegu nahajajo druge osebe, razen, če

slednje nosijo zaščitna oblačila.

 Neprimerni podaljševalni kabli so lahko

nevarni. Na odprtem uporabljajte le za to

dovoljene in ustrezno označene

podaljševalne kabe z zadostnim prerezom

vodičev:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Namenska uporaba

Varstvo okolja

Garancija

Varnostni napotki

84 Slovenščina

Napotek

 S strojem ne smejo delati otroci, mladoletne

ali neusposobljene osebe.

 Uporabnik mora stroj uporabljati v skladu z

njegovim namenom. Mora upoštevati lokalne

danosti in pri delu s strojem paziti na osebe v

okolici.

 Pri čiščenju lakiranih površin ohranjujte

oddaljenost curka od najmanj 30 cm, da se

izognete poškodbam.

 Čistilna dela, pri katerih nastajajo oljnate

odpadne vode, kot je npr. pomivanje

motorjev, podvozja se smejo izvajati samo v

pralnicah z odvodom za olje.

 Za zaščito pred brizganjem vode ali

umazanije nosite primerno zaščitno obleko

in zaščitne očale.

 Stroja med obratovanjem nikoli ne puščajte

brez nadzora.

 Pazite na to, da se omrežni ali podaljševalni

kabel s prevoženjem, stiskanjem, vlečenjem

ali podobnim ne uniči ali poškoduje.

Omrežne kable zaščitite pred vročino, oljem

in ostrimi robovi.

 Spoj omrežnega priključnega/

podaljševalnega kabla ne sme ležati v vodi.

 Vsi deli pod napetostjo v delovnem območju

morajo biti zaščiteni pred vodnim curkom.

 Stroj se sme priključevati samo na električni

priključek, ki ga je elektroinštalater izvedel v

skladu z IEC 60364.

 Stroj priključujte samo na izmenični tok.

Napetost se mora ujemati s tipsko ploščico

stroja.

 Minimalno varovanje vtičnice 10 A (prožno).

 Za izogibanje električnim nesrečam

priporočamo, da uporabljate vtičnice s

predvklopljenim zaščitnim stikalom (maks.

30 mA nazivne jakosti sprožilnega toka).

 Vtič in vezava uporabljenega

podaljševalnega kabla morata biti vodotesni.

 Podaljševalni kabel vedno do konca odvijte z

bobna za navijanje kabla.

 Ta stroj je razvit za uporabo čistilnih

sredstev, ki jih je dostavil ali priporočil

proizvajalec. Uporaba drugih čistilnih

sredstev ali kemikalij lahko ovira varnost

stroja.

Varnostne naprave ščitijo uporabnika, zato se jih

ne sme izključiti ali ovirati njihovega delovanja.

To stikalo prepreči nehoten zagon naprave. Med

delovnimi premori ali ob zaključku obratovanja

ga izklopite.

Zaščitna zaskočka na ročni brizgalni pištoli

prepreči nehoten vklop naprave.

Definicija uporabljenih okrajšav:

VT = visoki tlak

ČS =čistilno sredstvo

Pri razpakiranju preverite ali v vsebini paketa

manjka pribor oz. ali obstajajo poškodbe. V

primeru transportnih poškodb obvestite svojega

prodajalca.

Oglejte si slike na strani 2

1 Omrežni priključni kabel z vtičem

2 Stikalo na stroju (ON/OFF)

3Ročna brizgalna pištola z varnostno

zaskočko

4Gibka VT-cev

5 Brizgalna cev s enojno šobo

6 Brizgalna cev s strgalom za umazanijo

7Priključek za vodo s sitom

8 Spojni del za priključek za vodo

9 VT-izhod

10 Priključek gibke cevi za sesanje ČS

11 Cev za sesanje ČS s filtrom

Î Varnostno sponko v ročni brizgalni pištoli

izrinite npr. z majhnim izvijačem.

Î Sestavite VT-cev in ročno brizgalno pištolo.

Î Varnostno sponko pritiskajte noter, dokler se

ne zaskoči, varen spoj preverite z vlečenjem

VT-cevi.

Varnostne naprave

Stikalo naprave

Zaščitna zaskočka

Zagon / upravljanje

Opis naprave

Pred zagonom

Slovenščina 85

V skladu z veljavnimi predpisi aparat

ne sme nikoli delovati brez ločilnika

sistemov na omrežju za pitno vodo.

Uporabiti je potrebno ustrezen ločilnik

sistemov podjetja Kärcher ali alternativni ločilnik

sistemov v skladu z EN 12729 Tip BA.

Priključne vrednosti poglejte na tipski tablici/v

tehničnih podatkih.

Upoštevajte predpise podjetja za oskrbo z vodo.

Î Uporabljajte s platnom ojačano cev (ni v

obsegu dobave) z običajnim priključkom:

- premer najmanj 1/2 palca (13 mm).

- dolžina najmanj 7,5 m.

Î Priložen priključni del privijte na priključek

stroja za vodo.

Î Cev za vodo nataknite na priključek stroja in

ga priključite na pipo.

몇 Opozorilo

Visokotlačnega čistilca nikoli ne poganjajte z

odprto pipo, ker suhi tek lahko privede do

poškodbe VT-črpalke.

Pri umazaniji v dovodni vodi obvezno uporabite

Kärcherjev vodni filter (posebni pribor-naroč.št.

4.730-059).

Î VT-cev privijte na VT-izhodu stroja.

Î Želeno brizgalno cev nataknite na ročno

brizgalno pištolo in jo pritrdite z obračanjem

za 90°.

Î Odprite pipo.

Î Vtaknite omrežni vtič.

Î Glavno stikalo na "I/ON".

Î Varnostno zaskočko na ročni brizgalni pištoli

odblokirajte s pritiskom in povlecite ročico.

몇 Nevarnost poškodb

Zaradi izhajajočega vodnega curka na

visokotlačni šobi deluje na ročno brizgalno pištolo

povratna sila. Poskrbite za varno stojišče in čvrsto

primite ročno brizgalno pištolo ter brizgalno cev.

Za normalne čistilne naloge.

Za trdovratno umazanijo.

Napotek

ČS se lahko dodaja le v področju nizkega tlaka.

Za delo s čistilnimi sredstvi so predvidene vse

krtače za pranje, ki jih priporoča Kärcher.

Î Brizgalno cev ločite z ročne brizgalne pištole.

Ročna brizgalna pištola ustvarja brez

nataknjene brizgalne cevi nizkotlačni curek.

Î Cev za sesanje ČS obesite v posodo z

raztopino ČS.

1 Čistilno sredstvo varčno razpršite po suhi

površini in ga pustite delovati (ne pa da se

posuši).

2 Raztopljeno umazanijo splaknite z

visokotlačnim curkom.

Priporočamo naš program Kärcherjevih čistilnih

sredstev in sredstev za nego, ki ustreza

posamezni čistilni nalogi. Dovolite, da vas

svetujemo in o tem zahtevajte informacije.

Î Spustite ročico ročne brizgalne pištole.

Î Med delovnimi premori zavarujte ročico

ročne brizgalne pištole z varnostno

zaskočko.

Î Pri daljših delovnih premorih (več kot 5

minut) stroj dodatno isklopite na stikalu

stroja.

Î Če je ČS dodano: Cev za sesanje ČS

obesite v posodo s čisto vodo, stroj vklopite

okoli 1 minuto z ločeno brizgalno cevjo in

splaknite jo.

Î Spustite ročico ročne brizgalne pištole.

Î Stikalo strja na "0/OFF".

Î Zaprite pipo.

Î Pritisnite ročico ročne brizgalne pištole, da iz

sistema izpustite še obstoječi tlak.

Î Stroj ločite s priključka za vodo.

Î Brizgalno cev ločite z ročne brizgalne pištole.

Î Stroj kratko vklopite "I/ON", ročico ročne

brizgalne pištole pritskajte dokler voda ne

preneha iztekati (ca. 1 min).

Î Stikalo stroja na "0/OFF".

Î Ročico ročne brizgalne pištole zavarujte z

varnostno zaskočko.

Oskrba z vodo

Oskrba z vodo iz vodovoda

Zagon

Delo z visokom tlakom

Brizgalna cev s enojno šobo

Brizgalna cev s frezalom za umazanijo

Obratovanje s čistilom

Sesanje ČS iz posode

Priporočljiva čistilna metoda

Čistilno sredstvo

Prekinitev dela

Zaključevanje dela

86 Slovenščina

Î Omrežni vtič izvlecite iz vtičnice.

Î Navijte omrežni priključni kabel in ga obesite

npr. okoli ročaja.

 Nevarnost električnega udara

Pred vsemi negovalnim in vzdrževalnimi deli

izklopite stroj in omrežni vtič izvlecite iz vtičnice.

Pred daljšim skladiščenjem, npr. pozimi:

Î Filter izvlecite iz cevi za sesanje čistilnega

sredstva in ga očistite pod tekočo vodo.

Î Sito v priključku za vodo izvlecite s ploščatimi

kleščami in ga očistite pod tekočo vodo.

Stroja ni treba vzdrževati.

몇 Nevarnost zmrzali

Napravo in pribor zaščitite pred zmrzaljo.

Če voda ni popolnoma izpraznjena, zmrzal uniči

napravo in pribor. Za preprečitev škod.

Î Napravo s celotnim priborom shranjujte v

prostoru, varnem pred zmrzaljo.

Uporabljajte samo originalne Kärcherjeve

nadomestne dele. Pregled nadomestnih delov

boste našli na koncu tega navodila za uporabo.

Posebni pribor razširja možnosti uporabe vašega

stroja. Podrobnejše informacije o tem boste

prejeli pri vašem prodajalcu Kärcher.

Manjše motnje lahko odpravite sami s pomočjo

naslednjega pregleda.

V primeru dvoma se obrnite pooblaščeni servisni

službi.

 Nevarnost električnega udara

Pred vsemi negovalnim in vzdrževalnimi deli

izklopite stroj in omrežni vtič izvlecite iz vtičnice.

 Opozorilo

Popravila in posege na električnih sestavnih

delih sme opravljati le pooblaščena servisna

služba.

Stroj se ne zažene

Î Preverite ali se navedena napetost na tipski

tablici ujema z napetostjo vira električne

energije.

Î Omrežni priključni kabel preverite zaradi

morebitnih poškodb.

V stroju se ne ustvarja tlak.

Î Odzračite stroj: Pustite, da stroj dela brez

priključene VT-cevi dokler voda na VT-

izhodu ne začne izhajati brez mehurčkov.

Potem ponovno priključite VT-cev.

Î Očistite sito v priključku za vodo: Lahko ga

izvlečete s ploščatimi kleščami.

Î Vse dotočne vode do VT-črpalke preverite

na tesnost ali zamašenost.

Močne spremembe tlaka

Î Očistite visokotlačno šobo: umazanijo iz

odprtin šobe odstranite z iglo in splaknite jo

proti naprej z vodo.

Î Preverite količino dotoka vode.

VT-črpalka ne tesni

Î Neznatna prepustnost VT-črpalke je

tehnično pogojena. Pri močnejši

prepustnosti se obrnite na pooblaščeno

servisno službo.

Ni vsesavanja čistilnega sredstva

Î Brizgalno cev ločite od ročne brizgalne

pištole in delajte brez brizgalne cevi.

Î Očistite filter na cevi za sesanje ČS.

Î Preglejte cev za sesanje ČS zaradi

morebitnih pregibov

Nega in vzdrževanje

Čiščenje

Vzdrževanje

Zaščita pred zamrznitvijo

Nadomestni deli

Poseben pribor

Pomoč pri motnjah

Slovenščina 87

Pridržana pravica do tehničnih sprememb!

S to izjavo potrjujemo, da spodaj omenjeni stroj

zaradi svoje zasnove in načina izdelave ustreza

temeljnim varnostnim in zdravstvenim zahtevam

EU-standardov. Ta izjava izgubi svojo

veljavnost, če kdo napravo spremeni brez

našega soglasja.

Podpisniki ravnajo po navodilih in s pooblastilom

vodstva podjetja.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnični podatki

Električni priključek

Napetost (1~50/60 Hz) 220-240 V

Priključna moč 1,4 kW

Omrežna varovalka (inertna) 10 A

Razred zaščite II

Stopnja zaščite IP X5

Vodni priključek

Temperatura dotoka (maks.) 40 °C

Količina dotoka (min.) 8 l/min

Pritisk dotoka (maks.) 1,2 MPa

Podatki o zmogljivosti

Delovni tlak 8 MPa

Maks. dovoljeni tlak 10 MPa

Črpalna količina, voda 5,5 l/min

Črpalna količina, čistilno

sredstvo

0,4 l/min

Povratna sila ročne brizgalne

pištole

10 N

Vrednost vibracij rok (ISO

5349)

0,8 m/s

Izmerjen nivo hrupa L

(EN60704-1)

76 dB(A)

Nivo hrupa ob obremenitvi L

(2000/14/EG)

90 dB(A)

Mere

Dolžina 378 mm

Širina 150 mm

Višina 440 mm

Teža 3,7 kg

CE-izjava

Proizvod: visokotlačni čistilec

Tip: 1.320-xxx

Zadevne ES-direktive:

98/37/ES

2006/95/ES

89/336/EGS (+91/263/EGS, 92/31/EGS, 93/68/

EGS)

2000/14/ES

Uporabljene usklajene norme:

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Postopek ocenjevanja skladnosti:

Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 89

Zajamčeno: 90

88 Polski

Szanowny Kliencie!

Przed rozpoczęciem użytkowania

sprzętu należy przeczytać

poniższą instrukcję obsługi i przestrzegać jej.

Instrukcję obsługi należy zachować na później

lub dla następnego użytkownika.

Wysokociśnieniowe urządzenie czyszczące

przeznaczone jest wyłącznie do zastosowania w

gospodarstwach domowych:

– do czyszczenia maszyn, pojazdów,

budynków, narzędzi, fasad, tarasów,

narzędzi ogrodowych itp. za pomocą

strumienia wody pod dużym ciśnieniem (w

razie potrzeby z dodatkiem środków

czyszczących),

–w połączeniu z akcesoriami, częściami

zamiennymi i środkami czyszczącymi

dopuszczonymi przez firmę Kärcher. Należy

przestrzegać wskazówek załączonych do

środków czyszczących.

Materiały użyte do opakowania nadaj

ą się

do recyklingu. Opakowania nie należy

wrzucać do zwykłych pojemników na śmieci, lecz

do pojemników na surowce wtórne.

Zużyte urządzenia zawierają cenne surowce

wtórne, które powinny być oddawane do

utylizacji. Z tego powodu należy usuwać

zużyte urządzenia za pośrednictwem

odpowiednich systemów utylizacji.

W każdym kraju obowiązują warunki gwarancji

wydanej przez nasze przedstawicielstwo

handlowe w tym kraju. Ewentualne usterki

urządzenia usuwane są w okresie gwarancji

bezpłatnie, o ile spowodowane są błędem

materiałowym lub produkcyjnym. W przypadku

roszczenia gwarancyjnego proszę zwrócić się z

urządzeniem wraz z wyposażeniem i dowodem

kupna do Waszego sprzedawcy lub do

najbliższego autoryzowanego punktu

serwisowego.

 Niebezpieczeństwo

 Nigdy nie dotykać wtyczki ani gniazdka

mokrymi rękami.

 Nie uruchamiać urządzenia w przypadku

uszkodzenia przewodu zasilającego lub

ważnych części urządzenia, np. elementów

zabezpieczających, przewodów

ciśnieniowych czy pistoletu natryskowego.

 Eksploatacja urządzenia w miejscach

zagrożonych wybuchem jest zabroniona.

 Podczas użytkowania w obszarach

zagrożonych (np. na stacjach benzynowych)

należy przestrzegać stosownych przepisów

bezpieczeństwa.

 Przed każdym zastosowaniem sprawdzać,

czy przewód zasilający lub wtyczka nie są

uszkodzone. W przypadku uszkodzenia

przewodu zasilającego niezwłocznie zlecić

jego wymianę przez autoryzowany serwis

lub elektryka.

 W przypadku niewłaściwego

użycia strumień wody pod

ciśnieniem może być

niebezpieczny. Nie wolno

kierować strumienia na ludzi, zwierzęta, czynny

osprzęt elektryczny ani na samo urządzenie.

 Nie kierować strumienia na siebie ani na inne

osoby, aby oczyścić odzież lub obuwie.

 Nie czyścić strumieniem przedmiotów

zawierających materiały szkodliwe dla

zdrowia (np. azbest).

 Strumień wody pod ciśnieniem może

uszkodzić wentyle lub opony samochodowe

i doprowadzić do pęknięcia opony.

Pierwszym sygnałem takiego

niebezpieczeństwa jest przebarwienie

opony. Uszkodzone opony samochodowe i

wentyle stanowią zagrożenie dla życia.

Podczas czyszczenia zachować odległość

strumienia minimum 30 cm!

 Nigdy nie zasysać płynów zawierających

rozpuszczalniki ani nierozcieńczonych

kwasów czy rozpuszczalników! Zaliczają się

do nich np. benzyna, rozpuszczalnik do farb

lub olej grzewczy. Mgła powstająca podczas

spryskiwania jest łatwo zapalna, wybuchowa

i trująca. Nie zasysać acetonu,

nierozcieńczonych kwasów ani

rozpuszczalników, ponieważ atakują one

materiały zastosowane w urządzeniu.

몇 Ostrzeżenie

 Przed każdym użyciem sprawdzać, czy

przewód ciśnieniowy nie jest uszkodzony.

Uszkodzony przewód ciśnieniowy należy

niezwłocznie wymienić.

 Przewody ciśnieniowe, armatury i złącza

Użytkowanie zgodne z przeznaczeniem

Ochrona środowiska

Gwarancja

Zasady bezpieczeństwa

Polski 89

mają istotne znaczenie dla bezpieczeństwa.

Stosować tylko przewody ciśnieniowe,

armatury i złącza zalecane przez

producenta.

 Nieodpowiednie przedłużacze mogą być

niebezpieczne. Na dworze należy stosować

tylko dopuszczone do tego celu i

odpowiednio oznaczone przedłużacze o

wystarczającym przekroju:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Wskazówka

 Obsługa urządzenia przez dzieci lub osoby

nieprzyuczone jest zabroniona.

 Użytkownik ma obowiązek używania

urządzenia zgodnie z jego przeznaczeniem.

Podczas pracy musi on uwzględniać warunki

panujące w otoczeniu i uważać na osoby

znajdujące się w pobliżu.

 Podczas czyszczenia powierzchni

lakierowanych zachować odległość

strumienia min. 30 cm, aby uniknąć

uszkodzeń.

 Czyszczenie, podczas którego powstają

ścieki zawierające olej, np. mycie silnika lub

podłogi samochodu, dozwolone jest tylko w

myjniach wyposażonych w separator oleju.

 W celu ochrony przed rozpryskującą się

wodą lub brudem należy nosić odpowiednią

odzież ochronną i okulary ochronne.

 Pracującego urządzenia nigdy nie

pozostawiać bez nadzoru.

 Nie dopuścić do uszkodzenia kabla

sieciowego lub przedłużacza w wyniku np.

zgniecenia, złamania, szarpnięcia,

przejechania po nim itp. Przewody sieciowe

chronić przed wysokimi temperaturami,

olejem i ostrymi krawędziami.

 Połączenie kabla sieciowego i przedłużacza

nie może leżeć w wodzie.

 Wszystkie części przewodzące prąd w

miejscu pracy urządzenia muszą być

zabezpieczone przed tryskającą wodą.

 Urządzenie można podłączyć jedynie do

przyłącza elektrycznego wykonanego przez

elektryka zgodnie z normą IEC 60364.

 Urządzenie podłączać jedynie do prądu

zmiennego. Napięcie musi być zgodne z

napięciem podanym na tabliczce

znamionowej urządzenia.

 Bezpiecznik gniazdka minimum 10 A

(zwłoczny).

 W celu zapobiegania wypadkom

spowodowanym prądem elektrycznym

zaleca się stosowanie gniazdek z

wyłącznikiem ochronnym (prąd wyzwalający

o mocy znamionowej maks. 30 mA).

 Wtyk i gniazdo stosowanego przedłużacza

muszą być wodoszczelne.

 Przedłużacz należy zawsze całkowicie

odwijać z bębna kablowego.

 Urządzenie zostało skonstruowane do

stosowania ze środkami czyszczącymi

dostarczanymi lub zalecanymi przez

producenta. Stosowanie innych środków

czyszczących lub chemikaliów może

wpłynąć negatywnie na bezpieczeństwo

urządzenia.

Zabezpieczenia chronią użytkownika i dlatego

nie wolno ich usuwać, wyłączać ani obchodzić

ich działania.

Uniemożliwia on przypadkowe uruchomienie

urządzenia. Wyłączać w czasie przerw w pracy

oraz po zakończeniu pracy.

Zaczep zabezpieczający pistoletu natryskowego

zapobiega nieumyślnemu włączeniu urządzenia.

Zastosowane skróty:

HD = wysokie ciśnienie; RM = środek czyszczący

Podczas rozpakowywania urządzenia należy

sprawdzić, czy w opakowaniu znajdują się

wszystkie elementy i czy nic nie jest uszkodzone.

W przypadku stwierdzenia uszkodzeń w

transporcie należy zwrócić się

do dystrybutora.

Ilustracje patrz strona 2

1 przewód zasilający z wtyczką

2włącznik/wyłącznik

3 pistolet natryskowy z zaczepem

zabezpieczającym

4wąż HD

5 lanca z dyszą pojedynczą

6 lanca z frezem do zanieczyszczeń

7przyłącze wody z sitem

8złączka do przyłącza wody

9wyjście HD

10 przyłącze węża ssącego RM

11 wąż ssący RM z filtrem

Zabezpieczenia

Wyłącznik główny

Zaczep zabezpieczający

Pierwsze uruchomienie/obsługa

Opis urządzenia

90 Polski

Wycisnąć klamrę zabezpieczającą z

pistoletu natryskowego, np. za pomocą

małego śrubokrętu.

Î Połączyć wąż HD i pistolet natryskowy.

Î Wcisnąć klamrę zabezpieczającą aż do

zatrzaśnięcia i pociągnąć wąż HD w celu

sprawdzenia zamocowania.

Zgodnie z obowiązującymi przepisami

urządzenie nigdy nie może być

używane bez odłącznika systemowego

przy sieci wodociągowej. Należy

używać odpowiedniego odłącznika

systemowego firmy Kärcher albo odłącznika

systemowego zgodnego z EN 12729, typ BA.

Wartości przyłączenia patrz tabliczka

znamionowa/dane techniczne.

Przestrzegać przepisów lokalnego

przedsiębiorstwa wodociągowego.

Î Stosować wąż gumowy wzmocniony tkaniną

(nie objęty dostawą) ze zwykłym złączem:

- średnica min. 1/2 cala (13 mm),

- długość min. 7,5 m.

Î Przykręcić załączoną złączkę do przyłącza

wody na urządzeniu.

Î Nałożyć wąż na złączkę urządzenia i

podłączyć drugi koniec do kranu.

몇 Uwaga

Nigdy nie używać urządzenia przy zakręconym

kranie, ponieważ praca na sucho może

uszkodzić pompę HD.

W przypadku zanieczyszczeń w doprowadzanej

wodzie należy koniecznie stosować filtr wody

firmy Kärcher (wyposażenie specjalne) - numer

katalogowy 4.730-059).

Î Przykręcić wąż HD do wyjścia HD

urządzenia.

Î Pożądaną lancę włożyć w ręczny pistolet

natryskowy i zablokować, obracając o 90°.

Î Odkręcić kran.

Î Podłączyć urządzenie do zasilania.

Î Włączyć wyłącznik główny („I/ON”).

Î Odblokować przez naciśnięcie zaczep

zabezpieczający na pistolecie natryskowym i

pociągnąć dźwignię.

몇 Ryzyko obrażeń

Poprzez strumień wody wytryskujący z dyszy wys-

okociśnieniowej na pistolet oddziałuje siła odrzutu.

Należy zapewnić sobie bezpieczne ustawienie i

mocno trzymać pistolet natryskowy i lancę.

Do zwykłych zadań czyszczenia.

Do przywartych zanieczyszczeń, trudnych do

usunięcia.

Wskazówka

Środek czyszczący można dodawać tylko

podczas czyszczenia z niskim ciśnieniem.

Wszystkie szczotki do mycia oferowane przez

firmę Kärcher nadają się do stosowania ze

środkiem czyszczącym.

Î Odłączyć lancę od pistoletu natryskowego.

Bez nałożonej lancy pistolet natryskowy

wytwarza strumień niskociśnieniowy.

Î Zawiesić wąż ssący RM w zbiorniku z

roztworem RM.

1 Cienko spryskać suchą powierzchnię

środkiem czyszczącym i pozostawić na

pewien czas (ale nie do wyschnięcia).

2Spłukać rozpuszczony brud strumieniem

wysokociśnieniowym.

Do każdego celu zalecamy stosować

odpowiedni środek z asortymentu środków

czyszczących i pielęgnacyjnych firmy Kärcher.

Informacje na ten temat można otrzymać u

sprzedawcy lub wysyłkowo.

Î Zwolnić dźwignię pistoletu natryskowego.

Î Na czas przerwy w pracy zabezpieczyć

dźwignię pistoletu natryskowego zaczepem

zabezpieczającym.

Î W przypadku dłuższych przerw (ponad 5 minut)

dodatkowo wyłączać urządzenie wyłącznikiem.

Î Jeżeli dodano środek czyszczący: zawiesić

wąż ssący RM w zbiorniku z czystą wodą,

włączyć urządzenie bez zamontowanej

lancy i płukać przez ok. 1 minutę.

Przed uruchomieniem

Doprowadzenie wody

Doprowadzenie wody z kranu

Uruchomienie

Praca z wysokim ciśnieniem

Lanca z dyszą pojedynczą

Lanca z frezem do zanieczyszczeń

Praca ze środkiem czyszczącym

Zasysanie RM ze zbiornika zewnętrznego

Zalecana metoda czyszczenia

Środki czyszczące

Przerwanie pracy

Zakończenie pracy

Polski 91

Î Zwolnić dźwignię pistoletu natryskowego.

Î Ustawić wyłącznik w pozycji „0/OFF”.

Î Zakręcić kran.

Î Nacisnąć dźwignię pistoletu natryskowego,

aby całkowicie usunąć ciśnienie z systemu.

Î Odłączyć urządzenie od kranu.

Î Odłączyć lancę od pistoletu natryskowego.

Î Na krótko włączyć urządzenie („I/ON”) i

naciskać dźwignię pistoletu natryskowego, aż

przestanie wydostawać się woda (ok. 1 min).

Î Ustawić wyłącznik w pozycji „0/OFF”.

Î Zabezpieczyć dźwignię pistoletu

natryskowego zaczepem

zabezpieczającym.

Î Odłączyć urządzenie od zasilania.

Î Zwinąć przewód sieciowy i zawiesić np. na

uchwycie.

 Niebezpieczeństwo porażenia prądem

Przed rozpoczęciem wszelkich prac

konserwacyjnych lub naprawczych wyłączyć

urządzenie i odłączyć je od sieci.

Przed dłuższym okresem przechowywania, np.

w zimie:

Î Zdjąć filtr z węża ssącego środka

czyszczącego i oczyścić go pod bieżącą wodą.

Î Wyciągnąć szczypcami płaskimi sito z

przyłącza wody i oczyścić je pod bieżącą wodą.

Urządzenie nie wymaga konserwacji.

몇 Zagrożenie mrozem

Urządzenie i akcesoria chronić przed mrozem.

Urządzenie i akcesoria zostaną zniszczone

przez mróz, jeżeli nie zostaną w pełni opróżnione

z wody. W celu uniknięcia szkód:

Î Przechowywać urządzenie z wszystkimi

akcesoriami w pomieszczeniu

zabezpieczonym przed mrozem.

Stosować wyłącznie oryginalne części zamienne

firmy Kärcher. Lista części zamiennych znajduje

się na końcu instrukcji.

Mniejsze usterki można usunąć samodzielnie,

korzystając z poniższych wskazówek.

W razie wątpliwości prosimy zwrócić się do

autoryzowanego serwisu.

 Niebezpieczeństwo porażenia prądem

Przed rozpoczęciem wszelkich prac

konserwacyjnych lub naprawczych wyłączyć

urządzenie i odłączyć je od sieci.

 Ostrzeżenie

Do wszelkich napraw i prac na podzespołach

elektrycznych uprawniony jest jedynie

autoryzowany serwis.

Urządzenie nie włącza się

Î Sprawdzić, czy napięcie sieciowe podane na

tabliczce znamionowej odpowiada napięciu

zasilania.

Î Sprawdzić, czy przewód zasilający nie jest

uszkodzony.

Urządzenie nie wytwarza ciśnienia

Î Odpowietrzyć urządzenie: włączyć

urządzenie bez podłączonego węża HD i

pozostawić je włączone, aż z wylotu HD

zacznie wydostawać się woda bez

pęcherzyków powietrza. Następnie

podłączyć wąż HD.

Î Oczyścić sito w przyłączu wody: można je

łatwo wyciągnąć szczypcami płaskimi.

Î Sprawdzić, czy wszystkie przewody

doprowadzające pompy HD są szczelne i

drożne.

Silne wahania ciśnienia

Î Oczyścić dyszę wysokociśnieniową: usunąć

zanieczyszczenia z otworu dyszy za pomocą

igły i wypłukać wodą w kierunku wylotu.

Î Sprawdzić ilość doprowadzanej wody.

Nieszczelna pompa HD

Î Niewielka nieszczelność pompy HD jest

normalna i wynika z jej konstrukcji. W

przypadku większej nieszczelności zlecić

naprawę w autoryzowanym serwisie.

Środek czyszczący nie jest zasysany

Î Odłączyć lancę od pistoletu natryskowego i

kontynuować pracę bez lancy.

Î Oczyścić filtr na wężu ssącym środka

czyszczącego.

Î Sprawdzić, czy na wężu do zasysania

środka czyszczącego nie ma załamań.

Czyszczenie i konserwacja

Czyszczenie

Konserwacja

Ochrona przeciwmrozowa

Części zamienne

Usuwanie usterek

92 Polski

Wyposażenie specjalne zwiększa możliwości

zastosowania urządzenia. Bliższych informacji

na ten temat udzielają dystrybutorzy urządzeń

Kärcher.

Zmiany techniczne zastrzeżone!

Niniejszym oświadczamy, że określone poniżej

urządzenie odpowiada pod względem koncepcji,

konstrukcji oraz wprowadzonej przez nas do

handlu wersji obowiązującym wymogom

dyrektyw UE dotyczącym wymagań w zakresie

bezpieczeństwa i zdrowia. Wszelkie nie

uzgodnione z nami modyfikacje urządzenia

powodują utratę ważności tego oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

tel.: +49 7195 14-0

faks: +49 7195 14-2212

Wyposażenie specjalne

Dane techniczne

Zasilanie elektryczne

Napięcie (1~50/60 Hz) 220-240 V

Pobór mocy 1,4 kW

Bezpiecznik sieciowy

(zwłoczny)

10 A

Klasa ochrony II

Stopień zabezpieczenia IP X5

Przyłącze wody

Temperatura doprowadzenia

(maks.)

40 °C

Ilość doprowadzenia (min.) 8 l/min

Ciśnienie dopływowe (maks.) 1,2 MPa

Wydajność

Ciśnienie robocze 8 MPa

Maks. dopuszczalne ciśnienie 10 MPa

Ilość pobieranej wody 5,5 l/min

Ilość pobieranego środka

czyszczącego

0,4 l/min

Siła odrzutu pistoletu

natryskowego

10 N

Drgania przenoszone przez

kończyny górne (ISO 5349)

0,8 m/s

Poziom ciśnienia akustycznego

(EN60704-1)

76 dB(A)

Poziom mocy akustycznej L

(2000/14/WE)

90 dB(A)

Wymiary

długość 378 mm

szerokość 150 mm

wysokość 440 mm

Masa 3,7 kg

Deklaracja CE

Produkt: myjka wysokociśnieniowa

Typ: 1.320-xxx

Obowiązujące dyrektywy WE

98/37/WE

2006/95/WE

89/336/EWG (+91/263/EWG, 92/31/EWG, 93/

68/EWG)

2000/14/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Zastosowana metoda oceny zgodności

Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 89

Gwarantowan: 90

Româneşte 93

Mult stimate client,

Citiţi acest manual de utilizare

înainte de prima utilizare a

aparatului dumneavoastră şi acţionaţi în

conformitate cu el. Păstraţi aceste instrucţiuni

pentru întrebuinţarea ulterioară sau pentru

următorii posesori.

Utilizaţi acest aparat de curăţat sub presiune

exclusiv pentru gospodăria particulară:

–la curăţarea maşinilor, vehiculelor, utilajelor,

faţadelor, teraselor, aparatelor de grădinărit,

etc. cu jet de apă sub presiune (în caz de

nevoie se poate adăuga şi detergent).

– cu accesoriile, piesele de schimb şi

detergenţii aprobaţi de Kärcher. Respectaţi

instrucţiunile de utilizare ale detergenţilor.

Materialele de ambalare sunt reciclabile.

Ambalajele nu trebuie aruncate în gunoiul

menajer, ci trebuie duse la un centru de

colectare şi revalorificare a deşeurilor.

Aparatele vechi conţin materiale reciclabile

valoroase, care pot fi supuse unui proces

de revalorificare. Din acest motiv, vă rugăm

să apelaţi la centrele de colectare abilitate

pentru eliminarea aparatelor vechi.

În fiecare ţară

sunt valabile condiţiile de garanţie

publicate de reţeaua noastră de desfacere.

Eventuale defecţiuni ale aparatului

dumneavoastră, care survin în perioada de

garanţie şi care sunt cauzate de defecte de

fabricaţie sau de material, se repară în mod

gratuit. În cazul producerii unei defecţiuni care se

încadrează în garanţie, prezentaţi aparatul,

accesoriile şi chitanţa de cumpărare la centrul de

desfacere sau cea mai apropiată unitate de

reparaţii autorizată.

 Pericol

 Nu apucaţi niciodată fişa de alimentare şi

priza având mâinile ude.

 Nu puneţi aparatul în funcţiune dacă este

deteriorat cablul de legare la reţea sau

elemente importante ale aparatului, precum

de ex. elementele de siguranţă, furtunurile

de presiune, pistolul de stropit.

 Este interzisă funcţionarea în zone cu pericol

de explozie.

 La utilizarea aparatului în zone periculoase

(de ex. recipiente de combustibil) se vor

respecta instrucţiunile de securitate

corespunzătoare.

 Înainte de fiecare utilizare verificaţi cablul de

conectare să nu aibă defecţiuni. Cablul de reţea

deteriorat trebuie înlocuit neîntârziat într-un

atelier electric / service pentru clienţi autorizat.

 Jeturile sub presiune pot fi

periculoase în cazul utilizării

neconforme. Jetul nu trebuie

îndreptat spre persoane,

animale, echipamente electrice active sau

asupra aparatului însuşi.

 Nu îndreptaţi jetul spre dvs. înşivă sau spre

altcineva, pentru a curăţa îmbrăcămintea

sau încălţămintea.

 Nu stropiţi obiecte ce conţin materiale

periculoase (de ex. azbest).

 Cauciucurile vehiculelor/ventilele lor pot fi

deteriorate de jetul sub presiune şi se pot

fisura. Primul semn este o decolorare a

cauciucului. Anvelopele/supapele

anvelopelor deteriorate pun în pericol viaţa

persoanelor. La curăţare păstraţi o distanţă

minimă de cel puţin 30 cm !

 Nu se vor aspira niciodată lichide conţinând

solvenţi, dizolvanţi sau acizi nediluaţi! În

această categorie intră de ex. benzina,

diluantul pentru vopsea, uleiul. Ceaţa

formată la stropire este inflamabilă,

explozivă şi toxică. Nu folosiţi acetonă, acizi

nediluaţi şi dizolvanţi, căci atacă materialele

folosite la aparat.

몇 Avertisment

 Verificaţi furtunurile de presiune înainte de

fiecare utilizare. Înlocuiţi-le neîntârziat pe

cele care prezintă defecţiuni.

 Furtunurile de presiune, armăturile şi

cuplajele sunt importante pentru securitatea

aparatului. Utilizaţi furtunuri de presiune,

armături şi cuplaje numai de tipul celor

recomandate de producător.

 Nu folosiţi aparatul când în raza de acţiune a

acestuia se află alte persoane, decât dacă

acestea poartă echipament de protecţie.

 Cablurile prelungitoare nepotrivite pot fi

periculoase. Pentru aer liber se vor utiliza

numai prelungitoare admise şi marcate

corespunzător, cu secţiune suficientă:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Domeniul de utilizare

Protecţia mediului înconjurător

Condiţii de garanţie

Măsuri de siguranţă

94 Româneşte

Observaţie

 Nu este permisă utilizarea aparatului de

către copii sau persoane neinstruite.

 Beneficiarul are obligaţia de a utiliza aparatul

conform prevederilor. El trebuie să ţină cont

de împrejurările de la faţa locului şi, în timpul

lucrului, să fie atent la persoanele din

preajmă.

 La curăţarea suprafeţelor lăcuite, trebuie

respectată o distanţă minimă de 30 cm,

pentru a evita deteriorarea acestora.

 Curăţiri la care se obţine apă reziduală cu un

conţinut de ulei de maşină, de exemplu

spălarea motoarelor şi şasiurilor trebuie să

fie făcute numai în locuri special amenăjate

cu dispozitive de sepărare şi de înlăturare

uleiului de maşină.

 Se vor purta îmbrăcăminte adecvată precum

şi ochelari de protecţie împotriva stropilor de

apă şi murdăriei.

 Aparatul nu va fi lăsat să funcţioneze

nesupravegheat.

 Atenţie la cablul de conectare sau la

prelungitor, trebuie să fie în bună stare, nu

îndoite, crăpate sau uzate, etc. Cablurile de

reţea se vor proteja contra căldurii excesive,

uleiurilor, muchiilor ascuţite.

 Îmbinarea cablu reţea/ cablu prelungitor nu

trebuie să se afle în apă.

 Toate piesele din zona de lucru, şi care sunt

străbătute de curentul electric trebuie

protejate de jetul de apă.

 Conectarea aparatului este permisă numai la o

conexiune electrică realizată conform IEC

60364, de către un electrician de specialitate.

 Aparatul se conectează numai la curent

alternativ. Tensiunea trebuie să corespundă

celei de pe plăcuţa aparatului.

 Siguranţa pentru priză trebuie să fie de min.

10 A (inertă).

 Pentru evitarea accidentelor electrice

recomandăm utilizarea prizei cu întrerupător

de protecţie preconectat (max 30 mA

intensitate nominală curent de deconectare)

 Ştecherul şi cuplajul unui prelungitor trebuie

să fie etanşe la apă.

 Prelungitorul se va derula întotdeauna

complet de pe tambur.

 Acest aparat a fost proiectat pentru utilizarea

împreună cu detergenţi livraţi sau

recomandaţi de producător. Utilizarea altor

detergenţi sau a chimicalelor poate

prejudicia aparatul.

Dispozitivele de securitate au rolul de a proteja

utilizatorul şi nu trebuie scoase din funcţiune sau

evitate din punct de vedere al funcţionării lor.

Acesta împiedică pornirea accidentală a

aparatului. Opriţi-l în timpul pauzelor de lucru sau

la sfârşitul utilizării.

Butonul de siguranţă de la pistolul manual de

stropit împiedică pornirea accidentală a

aparatului.

Definiţia abrevierilor utilizate:

PÎ = Presiune înaltă

AGC = Agent de curăţare

La despachetare verificaţi conţinutul pachetului

în privinţa existenţei tuturor accesoriilor sau a

deteriorărilor. În cazul în care constataţi

deteriorări cauzate de un transport

necorespunzător, vă rugăm să anunţaţi imediat

comerciantul dvs.

Pentru imagini vezi pag. 2

1 Cablu de alimentare cu fişă

2 Comutator aparat (PORNIRE/OPRIRE)

3 Pistol manual pentru pulverizat cu oprire de

siguranţă

4 Furtun PÎ

5 Lancea cu duză cvadruplă

6 Lance cu freză

pentru murdărie

7 Conectare la apă cu sită

8Piesă de cuplare pentru conexiunea de apă

9Leşire PÎ

10 Furtun aspirare detergent

11 Furtun de aspiraţie AGC cu filtru

Î Apăsaţi afară clema de siguranţă din pistolul

manual, de ex. folosinf o şurubelniţă mică.

Î Asamblaţi furtunul de înaltă presiune şi

pistolul.

Î Apăsaţi clema de siguranţă până la blocare

şi verificaţi fixarea corectă trăgând de

furtunul de înaltă presiune.

Dispozitive de siguranţă

Întrerupătorul principal

Butonul de siguranţă

Punerea în funcţiune/operarea

Descrierea aparatului

Înainte de punerea în funcţiune

Româneşte 95

Conform normelor în vigoare, aparatul

nu trebuie exploatat niciodată fără un

separator de sistem la reţeaua de apă

potabilă. Se va utiliza un separator de

sistem adecvat, de la firma Kärcher, sau un

separator de sistem alternativ, conform EN

12729 tip BA.

Pentru valorile de racordare se vor consulta

datele tehnice/plăcuţa de tip.

Respectaţi prevederile companiei de furnizare a

apei.

Î Se utilizează un furtun cu inserţie textilă (nu

este inclus în livrare) cu un cuplaj obişnuit:

– Diametru minim 1/2 ţoli (13 mm).

– Lungime minimă 7,5 m.

Î Se înşurubează piesa de cuplare de la

racordul de apă al aparatului, livrată odată cu

furnitura.

Î Se montează furtunul de apă la piesa de

cuplare a aparatului şi se racordează la

robinetul de apă.

몇 Atenţie

Nu acţionaţi niciodată aparatul de curăţat cu

robinetul de apă închis, căci funcţionarea uscată

poate duce la deteriorarea pompei de înaltă

presiune.

În cazul existenţei de impurităţi în apa de

alimentare se va utiliza neapărat firltrul de apă

Kärcher (accesoriu special - nr. de comandă

4.730-059).

Î Se înşurubează furtunul de înaltă presiune la

ieşirea de înaltă presiune a aparatului.

Î Se montează lancea dorită la pistolul de

stropire manual şi se fixează prin rotire la

dreapta 90°.

Î Se deschide robinetul de apă.

Î Introduceţi ştecherul în priză.

Î Întrerupătorul principal trebuie să fie pe

poziţia „PORNIT” adică „I/ON“.

Î Se deblochează, prin presare, butonul de

siguranţă al pistolului şi se trage maneta.

몇 Pericol de rănire

Datorită jetului de apă care iese din pistol prin

duza de înaltă presiune, la pistol apare o forţă de

recul. Asiguraţi-vă o poziţie fermă şi strângeţi

bine pistolul şi lancea.

Pentru operaţiuni de curăţare normale.

Pentru murdărie persistentă.

Observaţie

AGC poate fi adăugat numai la utilizarea cu

presiune joasă.

Toate periile pentru spălare pe care le oferă

Kärcher sunt concepute pentru lucrul cu AGC.

Î Se separă lancea de pistolul manual cu ejecţie.

Pistolul cu ejecţie produce un jet de joasă

presiune dacă lancea nu este montată.

Î Agăţaţi furtunul de aspirare AGC într-un

rezervor cu soluţie AGC.

1 Se pulverizează cu economie detergent pe

suprafaţa uscată şi se lasă să acţioneze (nu

să se usuce)

2Se clăteşte cu jetul de apă de înaltă presiune

murdăria dizolvată.

Pentru orice lucrare de curăţenie vă

recomandăm programul de spălare şi întreţinere

Kärcher. Vă rugăm să primiţi sfaturile noastre

sau să cereţi informaţii.

Î Se desface maneta pistolului.

Î În pauzele de lucru pistolul se asigură cu

butonul de siguranţă.

Î În cazul pauzelor mai lungi (peste 5 min) se

deconectează aparatul de la întrerupător.

Î Dacă s-a adăugat detergent: se introduce

furtunul de detergent într-un rezervor cu apă

curată, se conectează aparatul cam 1 min,

cu lancea demontată, şi se clăteşte.

Î Se desface maneta pistolului.

Î Comutatorul aparatului pe „0/OFF“.

Alimentarea cu apă

Alimentarea cu apă din conducta de apă

Punerea în funcţiune

Utilizarea cu presiune înaltă

Lancea cu duză cvadruplă

Lance cu freză pentru murdărie

Utilizarea cu soluţie de curăţat

Aspirarea AGC din rezervor

Metodă recomandată pentru curăţare

Detergenţi

Înreruperea utilizării

Încheierea utilizării

96 Româneşte

Î Se închide robinetul de apă.

Î Se apasă maneta pistolului pentru a elimina

presiunea încă existentă în sistem.

Î Se deconectează aparatul de la racordul de

apă.

Î Se separă lancea de la pistol.

Î Se conectează scurt aparatul pe „I/ON“, şi se

apasă maneta pistolului până ce nu mai iese

apă (cca.1 min).

Î Comutatorul aparatului pe „0/OFF“.

Î Se asigură maneta pistolului cu butonul de

siguranţă.

Î Se scoate ştecherul de la reţea.

Î Se înfăşoară cablul şi se trece în jurul

mânerului.

 Pericol de electrocutare

Înaintea oricărei lucrări de întreţinere aparatul se

deconectează, iar ştecherul se trage din priză.

Înainte de depozitarea pe perioade îndelungate,

de ex. iarna:

Î Se scot filtrele de la furtunul de aspiraţie

detergent şi se curăţă sub jet de apă.

Î Se scoate, cu un cleşte, filtrul de la racordul

de apă şi se spală sub jet de apă.

Aparatul nu necesită întreţinere.

몇 Pericol de îngheţ

Feriţi aparatul şi accesoriile de îngheţ.

Aparatul şi accesoriile sunt distruse de îngheţ

dacă nu sunt golite complet de apă. Pentru a

evita deteriorarea:

Î Aparatul şi toate accesoriile trebuie

depozitate într-o încăpere ferită de îngheţ.

Utilizaţi numai piese de schimb Kärcher

originale. Lista pieselor de schimb se află la

sfârşitul acestor instrucţiuni de utilizare.

Accesoriile speciale extind sfera de utilizare a

aparatului dvs. Informaţii detaliate obţineţi de la

distribuitorul dvs. Kärcher.

Multe defecţiuni pot fi remediate de către dvs.

apelând la ajutorul următoarei prezentări de

ansamblu.

În caz de neclarităţi vă rugăm să vă adresaţi

serviciului pentru clienţi autorizat.

 Pericol de electrocutare

Înaintea oricărei lucrări de întreţinere aparatul se

deconectează, iar ştecherul se trage din priză.

 Atenţie

Efectuarea lucrărilor de reparaţii precum şi a

celor la ansamblurile electrice este permisă

numai service-ului autorizat pentru clienţi.

Aparatul nu funcţionează

Î Verificaţi dacă tensiunea indicată pe plăcuţa

de tip coincide cu tensiunea sursei de

alimentare.

Î Verificaţi cablul de conectare la reţea să nu

fie deteriorat.

Aparatul nu ajunge la presiunea dorită

Î Scoateţi aerul din aparat: lăsaţi aparatul să

funcţioneze fără furtunul de înaltă presiune

racordat, până ce apa iese fără bule, la

ieşirea de înaltă presiune. Racordaţi din nou

furtunul de înaltă presiune.

Î Curăţaţi filtrul din racordul de apă: acesta se

poate extrage uşor, cu un cleşte.

Î Verificaţi toate conductele de alimentare de

la pompa de înaltă presiune, să fie etanşe şi

desfundate.

Oscilaţii puternice de presiune

Î Curăţaţi duza de înaltă presiune: îndepărtaţi

cu un ac murdăria din gaura duzei şi apoi

clătiţi în sens invers circulaţiei normale, cu

apă.

Î Verificaţi cantitatea de apă de alimentare.

Pompa de înaltă presiune nu este etanşă.

Î O mică neetanşeitate a pompei de înaltă

presiune este condiţionată de motive

tehnice. În caz de neetanşeitate mare,

adresaţi-vă service-ului.

Nu absoarbe detergent

Î Separaţi lancea de pistol şi lucraţi fără lance.

Î Curăţaţi filtrul de la furtunul de absorbţie

detergent.

Î Verificaţi ca furtunul de aspirare a

detergentului să nu fie îndoit.

Îngrijirea şi întreţinerea

Curăţarea

Întreţinerea

Protecţia împotriva îngheţului

Piese de schimb

Accesorii opţionale

Remedierea defecţiunilor

Româneşte 97

Ne rezervăm dreptul de a efectua modificări

tehnice !

Prin prezenta declarăm că aparatul desemnat

mai jos corespunde cerinţelor fundamentale

privind siguranţa în exploatare şi sănătatea

incluse în directivele CE aplicabile, datorită

conceptului şi a modului de construcţie pe care

se bazează, în varianta comercializată de noi. În

cazul efectuării unei modificări a aparatului care

nu a fost convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Semnatarii acţionează în numele şi prin

împuternicirea conducerii societăţii.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Date tehnice

Alimentarea cu curent

Tensiune (1~50/60 Hz) 220-240 V

Puterea absorbită 1,4 kW

Siguranţă pentru reţea

(temporizată)

10 A

Clasa de protecţie II

Grad de protecţie IP X5

Racordul de apă

Temperatura de circulare

(max.)

40 °C

Debitul de circulare (min.) 8 l/min

Presiunea de circulare (max.) 1,2 MPa

Caracteristicile de performanţă

Presiunea de lucru 8 MPa

Presiunea maximă admisă 10 MPa

Debit, apă 5,5 l/min

Debit, agent de curăţare 0,4 l/min

Reculul pistolului de pulverizat 10 N

Valoarea vibraţiei mână-braţ

(ISO 5349)

0,8 m/s

Nivelul presiunii sonore L

(EN60704-1)

76 dB(A)

Nivelul puterii sonore L

(2000/14/EG)

90 dB(A)

Dimensiunile

Lungime 378 mm

Lăţime 150 mm

Înălţime 440 mm

Masa 3,7 kg

Declaraţie CE

Produs: Aparat de curăţare sub presiune

Tip: 1.320-xxx

Directive EG respectate:

98/37/CE

2006/95/CE

89/336/CEE (+91/263/CEE, 92/31/CEE, 93/68/

CEE)

2000/14/CE

Norme armonizate utilizate:

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Procedura de evaluare a conformităţii:

Anexa V

Nivel de zgomot dB(A)

măsurat: 89

garantat: 90

98 Slovenčina

Vážený zákazník,

Pred prvým použitím spotrebiča si

prečítajte tento návod na obsluhu

a riaďte sa jeho pokynmi. Návod na obsluhu si

starostlivo uschovajte na neskoršie použitie

alebo pre ďalšieho majiteľa.

Tento vysokotlakový čistič používajte výhradne

na práce v domácnosti:

– na umývanie strojov, vozidiel, stavieb,

náradia, fasád, terás, záhradného náradia

atď. spolu s vysokotlakovým prúdom vody (v

prípade potreby s pridaním čistiacich

prostriedkov).

– s dielmi príslušenstva, náhradnými dielmi a

čistiacimi prostriedkami schválenými

spoločnosťou Kärcher. Rešpektujte pokyny

priložené k čistiacim prostriedkom.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyhadzujte

do komunálneho odpadu, ale odovzdajte

ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnotné

recyklovateľné látky, ktoré by sa mali opät'

zužitkovat'. Staré zariadenia preto láskavo

odovzdajte do vhodnej zberne

odpadových surovín.

V každej krajine platia záručné podmienky

vydané našou príslušnou distribučnou

organizáciou. Počas záručnej lehoty bezplatne

odstránime akékoľvek poruchy zariadenia

zapríčinené chybou materiálu alebo výrobnou

chybou. Pri uplatňovaní záruky sa láskavo

obráťte spolu so zariadením a dokladom o kúpe

na svojho predajcu alebo na najbližšie

autorizované stredisko servisnej služby.

 Nebezpečenstvo

 Nikdy sa nedotýkajte sieťovej zásuvky a

vidlice vlhkými rukami.

 Zariadenie nepoužívajte, ak má poškodené

prívodné sieťové vedenie alebo iné dôležité

diely, napr. bezpečnostné prvky,

vysokotlakové hadice alebo striekaciu pištoľ.

 Používanie v priestoroch so zvýšením

nebezpečenstvom výbuchu je zakázané.

 Pri používaní zariadenia v oblastiach so

zvýšeným nebezpečím (napr. čerpacie

stanice pohonných hmôt) sa musia

dodržiavať príslušné bezpečnostné

predpisy.

 Pred každým použitím skontrolujte, či nie je

poškodený prívodný kábel alebo sieťová

vidlica. Poškodený prívodný kábel dajte

bezodkladne vymeniť autorizovanej

servisnej službe alebo kvalifikovanému

elektrotechnikovi.

 Vysokotlakový prúd môže

byť pri neodbornom použití

nebezpečný. Prúd sa nesmie

nasmerovať na osoby,

zvieratá, elektrické zariadenia pod napätím

alebo na samotné zariadenie.

 Pri čistení odevu alebo obuvi nesmie byť

prúd nasmerovaný na iných ani na seba.

 Neostrekujte žiadne predmety obsahujúce

látky škodlivé pre zdravie (napr. azbest).

 Pneumatiky automobilu a ventily pneumatík

môže vysokotlakový prúd poškodiť a môžu

prasknúť. Prvým príznakom poškodenia je

zmena sfarbenia pneumatiky. Poškodené

pneumatiky automobilu a ventily sú životne

nebezpečné. Pri čistení prúdom vody

dodržiavajte odstup najmenej 30 cm!

 Nikdy nevysávajte kvapaliny s obsahom

rozpúšťadla alebo neriedené kyseliny a

rozpúšťadlá! Do tejto skupiny patrí napr.

benzín, riedidlo na farby alebo vykurovací

olej. Rozprašovaná hmla je vysoko horľavá,

výbušná a jedovatá. Je zakázané použitie

acetónu, neriedených kyselín a rozpúšťadiel,

pretože napadajú materiály použité v

zariadení.

몇 Pozor

 Pred každým použitím skontrolujte, či

vysokotlaková hadica nie je poškodená.

Poškodenú vysokotlakovú hadicu

neodkladne vymeňte.

 Vysokotlakové hadice, armatúry a spojky

majú veľký význam z hľadiska bezpečnosti

zariadenia. Používajte výhradne

vysokotlakové hadice, armatúry a spojky

odporúčané výrobcom.

 Zariadenie nepoužívajte, ak sa v blízkosti

dosahu nachádzajú iné osoby s výnimkou

osôb, ktoré majú oblečený ochranný odev.

 Nevhodné predlžovacie vedenia môžu byť

Používanie výrobku v súlade s jeho

určením

Ochrana životného prostredia

Záruka

Bezpečnostné pokyny

Slovenčina 99

nebezpečné. Vo vonkajšom prostredí

používajte výhradne schválené a patrične

označené predlžovacie káble s dostatočným

priemerom vodiča:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Upozornenie

 Zariadenie nesmú používať deti ani osoby

neznalé.

 Používateľ je povinný používať zariadenie v

súlade s jeho určením. Je povinný prihliadať

na miestne podmienky a pri práci so

zariadením dávať pozor aj na osoby vo

svojom okolí.

 Pri čistení lakovaných povrchov dodržiavajte

vzdialenosť najmenej 30 cm, aby ste vylúčili

poškodenia.

 Čistiace práce, pri ktorých vznikajú

odpadové vody s obsahom oleja, napr.

umývanie motora, umývanie podvozku, sa

môžu vykonávať výhradne na umývacích

miestach s odlučovačom oleja.

 Na ochranu pred odstrekujúcou vodou alebo

nečistotami noste vhodný ochranný odev a

ochranné okuliare.

 Zariadenie sa nesmie nikdy ponechávať bez

dozoru, ak je v činnosti.

 Dbajte, aby sa prívodný alebo predlžovací

kábel neznehodnotil prejazdom,

roztlačením, aby sa nevytrhol ani inak

nepoškodil. Sieťové káble chráňte pred

vysokými teplotami, olejmi a ostrými

hranami.

 Spojenie sieťovej prípojky ani predlžovacieho

vedenia nesmie byť pod vodou.

 Všetky diely pod napätím v pracovnej zóne

musia byť chránené pred prúdom vody.

 Zariadenie môže byť pripojené iba k

elektrickej prípojke, ktorá bola vyhotovená

elektroinštalatérom podľa požiadaviek

normy IEC 60364.

 Zariadenie pripájajte iba na striedavý prúd.

Napätie musí zodpovedať údajom na

typovom štítku zariadenia.

 Sieťová zásuvka musí byť istená najmenej

na prúd 10 A (pomalá).

 Na predchádzanie úrazom spôsobeným

elektrickým prúdom odporúčame používať

sieťové zásuvky s predradeným ochranným

ističom proti zvodovým prúdom (menovitý

spínací prúd max. 30 mA).

 Konektor a spojka použitého predlžovacieho

kábla musí byť vodotesné.

 Predlžovací kábel vždy odviňte z káblového

bubna celý.

 Toto zariadenie bolo skonštruované na

použitie čistiacich prostriedkov dodávaných

alebo odporúčaných výrobcov. Použitie

iných čistiacich prostriedkov alebo chemikálií

môže zhoršiť bezpečnosť zariadenia.

Bezpečnostné zariadenia slúžia na ochranu

používateľa. Nesmú sa vyraďovať z prevádzky a

ich funkciu nemožno obísť.

Tento zabraňuje neúmyselnému rozbehu

prístroja. Vypnúť počas pracovných prestávok

alebo pri ukončení prevádzky.

Bezpečnostná západka ručnej striekacej pištole

zabraňuje neúmyselnému zapnutiu zariadenia.

Definícia použitých skratiek:

HD = Vysoký tlak

RM = čistiaci prostriedok

Pri vybalení skontrolujte, či z obsahu obalu

nechýba príslušenstvo alebo či obsah nie je

poškodený. Akékoľvek poškodenia počas

prepravy láskavo oznámte predajcovi.

Ilustrácie – pozri na strane 2

1 Prívodný sieťový kábel s vidlicou

2Vypínač zariadenia (ZAP/VYP)

3Ručná striekacia pištoľ s bezpečnostnou

západkou

4 Vysokotlaková hadica

5 Prúdnica s jednoduchou dýzou

6 Prúdnica s frézou na nečistoty

7 Prípojka vody s filtrom

8 Spojovací diel na pripojenie prívodu vody

9 Výstup HD

10 Prípojka sacej hadice čistiaceho prostriedku

11 Sacia hadica čistiaceho prostriedku s filtrom

Î Vytlačte bezpečnostnú svorku ručnej

striekacej pištole, napr. malým

skrutkovačom.

Bezpečnostné prvky

Vypínač prístroja

Bezpečnostná západka

Uvádzanie do prevádzky/

obsluha

Popis prístroja

Pred uvedením do prevádzky

100 Slovenčina

Î Zasuňte do seba vysokotlakovú hadicu a

ručnú striekaciu pištoľ.

Î Zatlačte poistnú svorku, kým nezaskočí,

skontrolujte spoľahlivé spojenie potiahnutím

za vysokotlakovú hadicu.

Podľa platných predpisov sa nesmie

zariadenie prevádzkovať v sieti pitnej

vody bez systémového oddeľovacieho

zariadenia. Je nutné použiť systémové

oddeľovacie zariadenie firmy Kärcher alebo

alternatívne podľa EN 12729 typ BA.

Pripojovacie parametre sa uvádzajú na typovom

štítku a v technických údajoch.

Rešpektujte platné predpisy vodárenského

podniku.

Î Používajte hadicu vystuženú tkaninou (nie je

súčast'ou dodávky) so spojkou, ktorá sa

bežne prdáva:

- priemer najmenej 1/2" (13 mm).

- Dĺžka nahnenej 7,5 m.

Î Dodávaný spojovací diel naskrutkujte na

vodnú prípojku zariadenia.

Î Hadicu na vodu nasuňte na spojovací diel

zariadenia a pripojte k vodovodnému kohútu.

몇 Pozor

Vysokotlakový čistič nikdy neuvádzajte do

prevádzky so zatvoreným vodovodným

kohútom, pretože chod nasucho vedie k

poškodeniu vysokotlakového čerpadla.

V prípade znečistenia prívodnej vody

bezpodmienečne použite vodný filter Kärcher

(osobitné príslušenstvo). 4.730-059).

Pre Nemecko: Ak prívod vody pre vašu

domácnosť nie je vybavený potrubným

prerušovačom (min. A2), použite láskavo

vpúšťací uzáver Kärcher (osobitné príslušenstvo

– objednávacie číslo 6.412-578). Vpúšťací

uzáver môže byť pripevnený iba na vodný ventil,

nikdy nie na zariadenie!

Î Naskrutkujte na vysokotlakový výstup

zariadenia vysokotlakovú hadicu.

Î Na ručnú striekaciu pištoľ nasaďte

požadovanú oceľovú rúrku a upevnite

otočením o 90° .

Î Otvorte vodovodný kohút.

Î Zastrčte siet'ovú zástrčku.

Î Hlavný vypínač je na „I/ZAP“.

Î Stlačením odblokujte bezpečnostnú

západku na ručnej striekacej pištoli a

potiahnite páčku.

몇 Nebezpečenstvo poranenia

V dôsledku vychádzajúceho vodného paprsku

vody na ručnú striekaciu pištoľ pôsobí reaktívna

sila. Dbajte na pevný postoj a pevne držte ručnú

striekaciu pištoľ s prúdnicou.

Na normálne čistiace úlohy.

Pri silnom znečistení.

Upozornenie

Čistiaci prostriedok možno primiešavať iba pri

nízkom tlaku.

So všetkými vodnými kefami ponúkanými firmou

Kärcher sa dodáva čistiaci prostriedok.

Î Oddeľte prúdnicu od ručnej striekacej pištole.

Ručná striekacia pištoľ vytvára bez

nasadenej prúdnice nízkotlakový paprsok.

Î Saciu hadicu na čistiaci prostriedok zaveste

do nádrže s roztokom čistiaceho prostriedku.

1 Nastriekajte malé množstvo čistiaceho

prostriedku na suchý povrch a nechajte

pôsobiť (nevysušiť).

2Uvoľnené nečistoty opláchnite

vysokotlakovým paprskom.

Podľa príslušného použitia vám odporučíme náš

program čistiacich prostriedkov a prostriedkov

na ošetrenie značky Kärcher. Nechajte si poradiť

alebo si vyžiadajte informácie o ňom.

Î Uvoľnite páčku ručnej striekacej pištole.

Î V prestávkach pri práci zaistite páčku ručnej

striekacej pištole bezpečnostnou západkou.

Î Pri dlhších prestávkach pri práci (viac ako 5

minút) vypnite aj zariadenie vypínačom.

Î Pri primiešavaní čistiaceho prostriedku:

Saciu hadicu na čistiaci prostriedok zaveste

do nádrže s čistou vodou, zapnite zariadenie

Napájanie vodou

Napájanie vodou z vodovodu

Uvedenie do prevádzky

Prevádzka s vysokým tlakom

Prúdnica s jednoduchou dýzou

Tryska s frézou na nečistoty

Prevádzka s čistiacim prostriedkom

Prisávanie čistiaceho prostriedku z nádrže

Odporúčaná metóda čistenia

Čistiaci prostriedok

Prerušenie prevádzky

Ukončenie práce

Slovenčina 101

pribl. na 1 minútu s demontovanou

prúdnicou a prepláchnite ho.

Î Uvoľnite páčku ručnej striekacej pištole.

Î Vypínač zariadenia prestavte na „0/VYP“.

Î Zatvorte vodný ventil.

Î Stlačte páčku ručnej striekacej pištole, aby

sa znížil tlak v systéme.

Î Zariadenie odpojte od prípojky vody.

Î Oddeľte prúdnicu od ručnej striekacej

pištole.

Î Krátko zapnite zariadenie „I/ZAP“, stlačte

páčku ručnej striekacej pištole, kým prestane

vychádzať voda (pribl. 1 min).

Î Vypínač zariadenia prestavte na „0/VYP“.

Î Zaistite páčku ručnej striekacej pištole

bezpečnostnou západkou.

Î Vytiahnite sieťovú vidlicu.

Î Naviňte sieťový napájací kábel a zaveste ho

napr. na držadlo.

 Nebezpečenstvo úrazu elektrickým prúdom

Pred ošetrovaním zariadenia a údržbou

zariadenie vypnite a vytiahnite sieťovú vidlicu.

Pred dlhodobejším uložením, napr. v zime:

Î Vytiahnite filter zo sacej hadici na čistiaci

prostriedok a umyte ho pod tečúcou vodou.

Î Vytiahnite plochými kliešt'ami sitko v prívode

vody a umyte pod tečúcou vodou.

Zariadenie si nevyžaduje údržbu.

몇 Nebezpečenstvo mrazu

Zariadenie a príslušenstvo chráňte pred

mrazom.

Zariadenie a príslušenstvo zničené mrazom, ak

nie sú úplne zbavené vody. Aby sa zbránilo

vzniku škôd.

Î Zariadenie s kompletným príslušenstvom

uschovajte na mieste chránenom pred mrazom.

Používajte výhradne originálne náhradné diely

značky Kärcher. Prehľad náhradných dielov

nájdete na konci tohto návodu na obsluhu.

Osobitné príslušenstvo rozširuje možnosti

použitia zariadenia. Bližšie informácie vám

poskytne predajca zariadení značky Kärcher.

Pomocou nasledujúceho prehľadu možno ľahko

odstrániť drobné poruchy.

V prípade pochybností sa láskavo obráťte na

autorizovanú servisnú službu.

 Nebezpečenstvo úrazu elektrickým prúdom

Pred ošetrovaním zariadenia a údržbou

zariadenie vypnite a vytiahnite sieťovú vidlicu.

 Pozor

Opravy a práce na elektrických konštrukčných

dielcov môže vykonávať výhradne autorizovaná

servisná služba.

Spotrebic sa nezapína

Î Skontrolujte, či napätie uvedené na typovom

štítku zodpovedá napätiu napájacieho zdroja.

Î Skontrolujte, či nie je poškodený napájací

siet'ový kábel.

Zariadenie nedosahuje požadovaný tlak

Î Zariadenie odvzdušnite: Nechajte zariadenie

bežať bez pripojenej vysokotlakovej hadice

dovtedy, kým na vysokotlakovom výstupe

nevyteká voda bez bublín. Potom znova

pripojte vysokotlakovú hadicu.

Î Vyčistite sitko v prívode vody: Ľahko sa dá

vytiahnuť plochými kliešťami.

Î Skontrolujte všetky prívodné vedenia k

vysokotlakovému čerpadlu na tesnosť alebo

upchatie.

Silné výkyvy tlaku

Î Vyčistite vysokotlakovú dýzu: Ihlou odstráňte

nečistoty z vŕtania dýzy a vypláchnite dýzu

vodou smerom dopredu.

Î Skontrolujte prietok privádzanej vody.

Netesnost' vysokotlakového čerpadla

Î Malá netesnost' vysokotlakového čerpadla je

normálna. Pri veľkej netesnosti sa obrát'te na

autorizovanú servisnú službu.

Čistiaci prostriedok sa nenasáva

Î Odpojte prúdnicu od ručnej striekacej pištole

a pracujte bez prúdnice.

Î Vyčistite filter na sacej hadici na čistiaci

prostriedok.

Î Skontrolujte nasávaciu hadicu na čistiaci

prostriedok, či nie je pokrčená.

Starostlivosť a údržba

Čistenie

Údržba

Ochrana proti zamrznutiu

Náhradné diely

Špeciálne príslušenstvo

Pomoc pri poruchách

102 Slovenčina

Technické zmeny vyhradené!

Týmto vyhlasujeme, že ďalej označený stroj

zodpovedá na základe jeho koncepcie a

konštrukcie a takisto vyhotovenia, ktoré sme

dodali, príslušným základným požiadavkám na

bezpečnost' a ochranu zdravia uvedeným v

smerniciach EÚ. Pri zmene stroja, ktorá nebola

nami odsúhlasená, stráca toto prehlásenie svoju

platnost'.

Podpísaný jednajú v poverení a s plnou mocou

jednateľstva.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Technické údaje

Siet'ové napájanie

Napätie (1~50/60 Hz) 220-240 V

Pripojovací výkon 1,4 kW

Sieťový istič (pomalý) 10 A

Krytie II

Stupeň ochrany IP X5

Pripojenie vody

Prívodná teplota (max.) 40 °C

Prívodné množstvo (min.) 8 l/min

Prívodný tlak (max.) 1,2 MPa

Výkonové parametre

Prevádzkový tlak 8 MPa

Max. prípustný tlak 10 MPa

Dopravované množstvo, voda 5,5 l/min

Dopravované množstvo, čistiaci

prostriedok

0,4 l/min

Reaktívna sila ručnej striekacej

pištole

10 N

Vibrácie v ruke/ramene (ISO

5349)

0,8 m/s

Úroveň akustického tlaku L

(EN60704-1)

76 dB(A)

Úroveň akustického výkonu

(2000/14/ES)

90 dB(A)

Rozmery

Dĺžka 378 mm

Šírka 150 mm

Výška 440 mm

Hmotnost' 3,7 kg

Vyhlásenie CE

Výrobok: Vysokotlakový čistič

Typ: 1.320-xxx

Príslušné Smernice EÚ:

98/37/ES

2006/95/ES

89/336/EHS (+91/263/EHS, 92/31/EHS, 93/68/

EHS)

2000/14/ES

Uplatňované harmonizované normy:

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Uplatňované postupy posudzovania zhody:

Príloha V

Úroveň akustického výkonu dB(A)

Nameraná: 89

Zaručovaná: 90

Hrvatski 103

Poštovani kupče,

Prije prve uporabe Vašeg uređaja

pročitajte ove radne upute i

postupajte prema njima. Ove radne upute

sačuvajte za kasniju uporabu ili za sljedećeg

vlasnika.

Ovaj visokotlačni čistač upotrebljavajte isključivo

za primjenu u privatnom kućanstvu:

–za čišćenje strojeva, vozila, zgrada, alata,

fasada, terasa, vrtnih strojeva itd. s

visokotlačnim vodenim mlazom (prema

potrebi uz dodatak sredstava za čišćenje).

– s dijelovima pribora, zamjenskim dijelovima i

sredstvima za čišćenje koje je dozvolio

Kärcher. Poštujte sve naputke, koji su

priloženi sredstvima za čišćenje.

Materijali ambalaže se mogu reciklirati.

Molimo Vas da ambalažu ne odlažete u

kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materijale

koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne sirovine.

Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih

sustava.

U svakoj zemlji vrijede uvjeti jamstva koje

je izdala naša zadužena udruga za marketing.

Sve smetnje nastale unutar jamstvenog roka

otklanjamo besplatno ukoliko je uzrok smetnje

greška u materijalu ili se radi o greški

proizvođača. U slučaju jamstva s priborom

iračunom se obratite svome prodavaču ili

sljedećoj ovlaštenoj servisnoj službi.

 Opasnost

 Mrežni utikač i utičnicu nikada ne dodirujte

mokrim rukama.

 Uređaj ne pokrećite ako su oštećeni mrežni

priključni kabel ili važni dijelovi uređaja, na

pr. sigurnosni elementi, visokotlačna crijeva,

pištolj za prskanje.

 Zabranjen je rad u područjima ugroženim

eksplozijom.

 Kod uporabe stroja u opasnim područjima

(na pr. benzinske postaje) valja voditi računa

o odgovarajućim sigurnosnim propisima.

 Prije svakog rada provjerite ima li na

priključnom kabelu s utikačem oštećenja.

Oštećeni priključni kabel odmah dajte na

zamjenu ovlaštenoj servisnoj službi/

električaru.

 Visokotlačni mlazovi mogu u

slučaju nestručne uporabe

biti opasni. Mlaz se ne smije

usmjeravati na osobe,

životinje, aktivnu električnu opremu ili na

sam uređaj.

 Mlaz ne usmjeravajte prema drugima ili sebi

kako biste očistili odjeću ili obuću.

 Ne prskajte predmete koji sadržavaju tvari

opasne za zdravlje (na pr. azbest).

 Automobilske gume/ventili guma se mogu

oštetiti visokotlačnim mlazom i puknuti. Prvi

znak toga je promjena boje gume. Oštećene

automobilske gume/ventili guma su opasne

po život. Kod čišćenja održavajte najmanje

30 cm razmaka!

 Nikada ne usisavajte tekućine s topilima ili

nerazrjeđene kiseline i topila! Tu spadaju

primejrice benzin, razrjeđivači ili ulje za

loženje. Raspršena maglica je visoko

upaljiva, eksplozivna i otrovna. Ne usisavajte

aceton, nerazrjeđene kiseline i topila, jer

nagrizaju materijale upotrijebljene na

uređaju.

몇 Upozorenje

 Prije svakog rada provjerite ima li na

visokotlačnom crijevo oštećenja. Oštećeno

visokotlačno crijevo odmah zamijenite.

 Visokotlačna crijeva, armature i spojke su

važne za sigurnost uređaja. Upotrebljavajte

samo visokotlačna crijeva, armature i spojke

koje je preporučio proizvođač.

 Nemojte raditi s uređajem ako se u njegovom

dometu nalaze osobe, osim ako one nose

zaštitnu odjeću.

 Neodgovarajući produžni kabeli mogu biti

opasni. Na otvorenom upotrebljavajte samo

za to dozvoljene i na odgovarajući način

označene produžne kabele s dovoljnim

promjerom vodiča:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Namjenska uporaba

Zaštita okoliša

Jamstvo

Sigurnosni naputci

104 Hrvatski

Napomena

 Uređajem ne smiju rukovati djeca ili

neosposobljene osobe.

 Korisnik mora uređaj upotrebljavati u skladu

s njegovom namjenom. Mora uzeti u obzir

lokalne uvjete i pri radu s uređajem paziti na

osobe u okružju.

 Kod čišćenja lakiranih površina valja

održavati najmanje 30 cm razmaka kako bi

se izbjegla oštećenja.

 Radovi na čišćenju, kod kojih nastaju uljne

otpadne vode, kao što su pranje motora,

pranje donjeg dijela vozila, smiju se izvoditi

samo u praonicama sa separatorom ulja.

 Za zaštitu od prskajuće vode ili prljavštine

nosite odgovarajuću zaštitnu odjeću i

zaštitne naočale.

 Uređaj tijekom rada nikada ne ostavljajte bez

nadzora.

 Pazite da se mrežni ili produžni kabeli ne

unište ili oštete gaženjem, gniječenjem,

vučenjem ili sličnim. Mrežne kabele zaštitite

od vrućine, ulja i oštrih bridova.

 Spoj mrežnog priključnog/produžnog kabela

ne smije ležati u vodi.

 Svi dijelovi pod naponom moraju u području

rada biti zaštićeni od prskanja.

 Uređaj se smije priključiti samo na električni

priključak, koji je elektroinstalater izveo u

skladu s IEC 60364.

 Uređaj priključujte samo na izmjeničnu

struju. Napon se mora podudarati s

označnom pločicom uređaja.

 Minimalno osiguranje utičnice 10 A

(intertno).

 Za izbjegavanje električnih nezgoda pre-

poručujemo uporabu utičnica s predspojenom

sklopkom za zaštitu od struje kvara (maks. 30

mA nazivne jačine okidne struje).

 Utikač i spojka upotrijebljenog produžnog

kabela moraju biti nepropusni za vodu.

 Produžni kabel uvijek u potpunosti odvijte od

bubnja za navijanje kabela.

 Ovaj uređaj je razvijen za uporabu sredstava

za čišćenje, koja isporučuje i preporučuje

proizvođač. Uporaba drugih sredstava za

čišćenje ili kemikalija može smanjiti

sigurnost uređaja.

Sigurnosni uređaji služe za zaštitu korisnika te se

stoga ne smiju se mijenjati ili njihova funkcija

zaobilaziti.

Ona sprječava nehotično pokretanje uređaja.

Treba je isključiti tijekom stanki ili na kraju rada.

Sigurnosna blokada na ručnoj prskalici sprječava

nehotično uključivanje uređaja.

Definicija upotrijebljenih kratica:

VT ili HD = Visoki tlak

SČ ili RM = Sredstvo za čišćenje

Kod vađenja iz ambalaže provjerite manjka li u

sadržaju paketa pribor i ima li oštećenja. U

slučaju transportnih oštećenja odmah se obratite

svome prodavaču.

Slike pogledajte na stranici 2.

1 Mrežni priključni kabel s utikačem

2 Sklopka na uređaju (ON/OFF)

3Ručni pištolj za prskanje sa sigurnim utorom

4VT-crijevo

5 Cijev za prskanje s jednostrukom sapnicom

6 Crijev za prskanje sa strugalom za

prljavštinu

7Priključak za vodu sa sitom

8 Dio spojke za priključak za vodu

9VT-izlaz

10 Priključak crijeva za usisavanje SČ

11 Crijevo za usisavanje SČ

s filtrom

Î Sigurnosnu kopču u ručnom pištolju za

prskanje istisnite primjerice malim

odvijačem.

Î Spojite visokotlačno crijevo i ručni pištolj za

prskanje.

Î Sigurnosnu kopču utisnite tako da dosjedne,

siguran spoj provjerite povlačenjem za

visokotlačno crijevo.

Sukladno važećim propisima uređaj

nikada ne smije raditi na vodovodnoj

mreži bez odvajača. Potrebno je

koristiti prikladni odvajač tvrtke Kärcher

ili alternativno odvajač koji je u skladu s EN

12729 tip BA.

Sigurnosni uređaji

Sklopka uređaja

Sigurnosna blokada

Stavljanje u pogon/posluživanje

Opis uređaja

Prije stavljanja u pogon

Napajanje vodom

Hrvatski 105

Za priključne vrijednosti pogledajte natpisnu

pločicu odnosno tehničke podatke.

Vodite računa o propisima vodoopskrbnog

poduzeća.

Î Crijeva s ojačanim tkanjem (nisu u opsegu

isporuke) koristite s uobičajenom spojkom:

- promjer najmanje 13 mm.

- dužina najmanje 7,5 m.

Î Priloženi spojni dio pritegnite na priključak za

vodu uređaja.

Î Crijevo za vodu nataknite na spojni dio

uređaja i priključite ga na pipu za vodu.

몇 Pozor

Visokotlačni čistač nikada ne smije raditi sa

zatvorenom pipom za vodu, jer rad na suho

može dovesti do oštećenja visokotlačne crpke.

U slučaju onečišćenja u dolaznoj vodi obvezno

upotrijebite Kärcherov filtar za vodu (poseban

pribor - kataloški br. 4.730-059).

Î Visokotlačno crijevo privijte na

visokotlačnom izlazu uređaja.

Î Željenu cijev za prskanje utaknite u ručni pištolj

za prskanje i fiksirajte okretanjem za 90°.

Î Otvorite pipu za vodu.

Î Utaknite strujni utikač.

Î Glavna sklopka na "I/ON".

Î Pritiskom deblokirajte sigurnosnu blokadu na

ručnom pištolju za prskanje i povucite polugu.

몇 Opasnost od ozljeda

Zbog vode koja izlazi na visokotlačnoj sapnici

djeluje na ručni pištolj za prskanje reaktivna sila.

Pobrinite se za sigurno uporište i čvrsto držite

ručni pištolj i cijev za prskanje.

Za normalne vrste čišćenja..

Za tvrdokornu nečistoću.

Napomena

SČ se može dodavati samo pri niskom tlaku.

Sve četke za pranje u Kärcherovoj ponudi

predviđene su za rad sa sredstvima za čišćenje.

Î Cijev za prskanje odvojite od ručnog pištolja

za prskanje.

Ručni pištolj za prskanje stvara bez

nataknute cijevi za prskanje niskotlačni mlaz.

Î Crijevo za usisavanje sredstva za čišćenje

objesite u posudu s otopinom sredstva za

čišćenje.

1 Sredstvo za čišćenje štedljivo poprskajte po

suhoj površini i pustite ga da djeluje (ne da

se posuši).

2 Odvojenu prljavštinu isperite visokotlačnim

mlazom.

Za svaku vrstu čišćenja prepuručamo naš

Kärcherov program sredstava za čišćenje i

njegu. Dozvolite nam da Vas savjetujemo i

zatražite informacije o njemu.

Î Pustite polugu ručnog pištolja za prskanje.

Î Tijekom radnih stanki polugu ručnog pištolja

za prskanje osigurajte sigurnosnom

blokadom.

Î Kod duljih radnih stanki (više od 5 minuta)

uređaj dodatno isključite pomoću sklopke na

uređaju.

Î Kada je dodano SČ: Crijevo za usisavanja

SČ objesite u posudu s čistom vodom, uređaj

uključite oko 1 minute s demontiranom cijevi

za prskanje i isperite ga.

Î Pustite polugu ručnog pištolja za prskanje.

Î Sklopka na uređaju na "0/OFF".

Î Zatvorite slavinu.

Î Pritisnite polugu ručnog pištolja za prskanje

kako biste iz sustava ispustili još uvijek

prisutan tlak.

Î Uređaj odvojite od priključka za vodu.

Î Cijev za prskanje odvojite od ručnog pištolja

za prskanje.

Î Za kratko vrijeme uključite uređaj "I/ON",

polugu ručnog pištolja za prskanje pritišćite

dok ne prestane izlaziti voda (oko 1 min).

Î Sklopka na uređaju na "0/OFF".

Î Polugu ručnog pištolja za prskanje osigurajte

sigurnosnim zaustavljačem.

Î Utikač izvadite iz utičnice.

Î Namotajte mrežni priključni i objesite ga

primjerice oko rukohvata.

Napajanje vodom iz vodovoda

Stavljanje u pogon

Rad s visokim tlakom

Cijev za prskanje s jednostrukom sapnicom

Cijev za prskanje sa strugalom za prljavštinu

Rad sa sredstvom za pranje

Usisavanje sredstva za čišćenje iz posude

Preporučena metoda čišćenja

Sredstvo za čišćenje

Prekid rada

Završetak rada

106 Hrvatski

 Opasnost od strujnog udara

Prije svih radova na njezi i održavanju isključite

uređja i mrežni utikač izvucite iz utičnice.

Prije dužeg skladištenja, primjerice zimi:

Î Filtar skinite s crijeva za usisavanje sredstva

za čišćenje i očistite ga pod tekućom vodom.

Î Sito u priključku za vodu izvucite plosnatim

kliještima i očistite ga pod tekućom vodom.

Uređej ne treba održavati.

몇 Opasnost od smrzavanja

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije u

potpunosti ispuštena voda. Spriječite oštećenja:

Î Uređaj zajedno sa cjelokupnim priborom

čuvajte u prostoriji zaštićenoj od mraza.

Upotrebljavajte samo originalne Kärcherove

zamjenske dijelove. Pregled zamjenskih dijelova

naći ćete na kraju ove upute za uporabu.

Posebni pribor proširuje mogućnosti korištenja

Vašeg uređaja. Detaljnije informacije o tome

dobit ćete kod svoga prodavača Kärcher.

Manje smetnje možete ukloniti sami uz pomoć

sljedećeg pregleda.

U slučaju dvojbe obratite se ovlaštenoj servisnoj

službi.

 Opasnost od strujnog udara

Prije svih radova na njezi i održavanju isključite

uređja i mrežni utikač izvucite iz utičnice.

 Upozorenje

Popravke i radove na električnim sastavnim

dijelovima smije izvoditi samo ovlaštena servisna

služba.

Uređaj se ne pokreće

Î Provjerite podudara li se navedeni napon na

natpisnoj pločici s naponom izvora struje.

Î Provjerite je li mrežni priključni kabel

oštećen.

U uređaju se ne stvara tlak

Î Odzračite uređaj: Pustite da uređaj radi bez

priključenog VT-criejva dok voda na VT-

izlazu ne počne izlaziti bez mjehurića. Nakon

toga ponovno priključite VT-crijevo.

Î Očistite sito u priključku za vodu: Možete ga

jednostavno izvući plosnatim kliještima.

Î Sve ulazne vodove do VT-crpke provjerite na

nepropusnost ili začepljenja.

Jake promjene tlaka

Î Očistite visokotlačnu sapnicu: Nečistoću iz

otvora sapnice uklonite iglom i vodom

isperite prema naprijed.

Î Provjerite dolaznu količinu vode.

Visokotlačna crpka propušta

Î Mala propusnost visokotlačne crpke je

tehnički uvjetovana. U slučaju jače

propusnosti obratite se ovlaštenoj servisnoj

službi.

Sredstvo za čišćenje se ne usisava

Î Odovjite crijevo za prskanje od ručnog

pištolja za prskanje i radite bez crijeva za

prskanje.

Î Očistite filtar crijeva za usisavanje sredstva

za čišćenje.

Î Provjerite je li crijevo za usisavanje sredstva

za čišćenje presavijeno

Njega i održavanje

Čišćenje

Održavanje

Zaštita od smrzavanja

Zamjenski dijelovi

Poseban pribor

Otklanjanje smetnji

Hrvatski 107

Pridržavamo pravo na tehničke izmjene!

Izjavljujemo da navedeni uređaj u svojoj zamisli i

konstrukciji te kod nas korištenoj izvedbi

odgovara osnovnim sigurnosnim i zdravstvenim

zahtjevima u skladu s niže navedenim

direktivama Europske Zajednice. Ova izjava gubi

valjanost u slučaju izmjene stroja koja nisu

ugovorene s nama.

Potpisnici rade po nalogu i s ovlaštenjem

poslovodstva.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Faks:+49 7195 14-2212

Tehnički podaci

Strujni priključak

Napon (1~50/60 Hz) 220-240 V

Priključna snaga 1,4 kW

Strujna zaštita (inertna) 10 A

Stupanj zaštite II

Stupanj zaštite IP X5

Priključak za vodu

Dovodna temperatura (maks.) 40 °C

Dovodni protok (min.) 8 l/min

Dovodni tlak (maks.) 1,2 MPa

Podaci o snazi

Radni tlak 8 MPa

Maks. dozvoljeni tlak 10 MPa

Protok vode 5,5 l/min

Protok sredstva za čišćenje 0,4 l/min

Povratna udarna sila ručnog

pištolja za prskanje

10 N

Vrijednost vibracije ruke (ISO

5349)

0,8 m/s

Razina zvu nog tlaka L

(EN60704-1)

76 dB(A)

Razina zvučne snage L

(2000/14/EZ)

90 dB(A)

Dimenzije

Duljina 378 mm

Širina 150 mm

Visina 440 mm

Težina 3,7 kg

CE-izjava

Proizvod: Visokotlačni čistač

Tip: 1.320-xxx

Odgovarajuće smjernice EZ:

98/37/EZ

2006/95/EZ

89/336/EGZ (+91/263/EGZ, 92/31/EGZ, 93/68/

EGZ)

2000/14/EZ

Primijenjene usklađene norme:

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Primijenjeni postupak ocjenjivanja suglasja:

privitak V

Razina jačine zvuka dB(A)

Izmjerena: 89

Zajamčena: 90

108 Srpski

Poštovani kupče,

Pre prve upotrebe Vašeg uređaja

pročitajte ovo uputstvo za

upotrebu i postupajte prema njemu. Ovo radno

uputstvo sačuvajte za kasniju upotrebu ili za

sledećeg vlasnika.

Ovaj čistač visokog pritiska upotrebljavajte

isključivo za privatno domaćinstvo:

–za čišćenje mašina, vozila, zgrada, alata,

fasada, terasa, baštenskih uređaja itd. sa

vodenim mlazom visokog pritiska (prema

potrebi uz dodatak sredstava za čišćenje).

– sa delovima pribora, rezervnim delovima i

sredstvima za čišćenje koje je dozvolio

Kärcher. Vodite računa o savetima koji su

priloženi sredstvima za čišćenje.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale sa

sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga stare

uređaje odstranjujte preko primerenih

sabirnih sistema.

U svakoj zemlji važe uslovi garancije koje je

objavila naša prodajna služba. U garantnom roku

besplatno otklanjamo sve smetnje na uređaju

ako se radi o grešci materijala ili proizvodnim

manama. U slučaju ostvarivanja garantnih prava

obratite se svom prodavcu ili ovlašćenoj

servisnoj službi; priložite pribor i originalni račun.

 Opasnost

 Mrežni utikač in utičnicu nikada ne dodirujte

vlažnim rukama.

 Uređajem ne radite ako su mrežni priključni

vod ili važni delovi uređaja, na pr. sigurnosni

elementi, creva visokog pritiska, pištolj za

prsanje oštećeni.

 Zabranjen je rad u područjima ugroženim

eksplozijom.

 Kod upotrebe uređaja u opasnim područjima

(npr. benzinskim pumpama) treba da se

poštuju odgovarajući sigurnosni propisi.

 Pre svake upotrebe proverite da li na

priključnom vodu ima oštećenja. Oštećeni

priključni vod odmah dajte na zamenu

ovlašćenoj servisnoj službi/električaru.

 Mlazovi pod visokim

pritiskom mogu kod

nestručne upotrebe biti

opasni. Mlaz se ne sme da

usmerava prema ljudima, životinjama,

aktivnoj električnoj opremi ili samom uređaju.

 Mlaz ne usmeravajte prema drugim ljudima

ili sebi kako biste očistili odeću ili obuću.

 Parom ne prskajte predmete koji sadrže

materijale opasne za zdravlje (na pr. azbest).

 Automobilske gume/ventili guma se mogu

oštetiti mlazom pod visokim pritiskom i pući.

Prvi znak toga je promena boje gume:

Oštećene automobilske gume/ventili guma

su opasni po život. Kod čišćenja održavajte

najmanje 30 cm razmaka!

 Nikada ne usisavajte tečnosti sa otapalima ili

nerazređene kiseline i otapala. Tu se

ubrajaju primerice benzin, razređivači ili ulje

za loženje. Raspršena maglica je visoko

zapaljiva, eksplozivna i otrovna. Ne

usisavajte aceton, nerazređene kiseline i

otapala, jer mogu da nagrizu materijale

upotrebljene na uređaju.

몇 Upozorenje

 Pre svakog pokretanja proverite da li na crevu

visokog pritiska ima oštećenja. Oštećeno

crevo visokog pritiska odmah zamenite.

 Creva visokog pritiska, armature i spojnice su

važni za sigurnost uređaja. Upotrebljavajte

samo creva visokog pritiska, armature i

spojnice koje preporučuje proizvođač.

 Nemojte raditi sa uređajem ako se u

njegovom dometu nalaze osobe, osim ako

one nose zaštitnu odeću.

 Neodgovarajući produžni vodovi mogu biti

opasni. Na otvorenom upotrebljavajte samo

za tu namenu dozvoljene i na odgovarajući

način označene produžne vodove sa

odgovarajućim prečnikom vodiča:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Napomena

 Uređajem ne smeju da rukuju deca,

maloletne ili neosposobljene osobe.

 Korisnik mora uređaj upotrebljavati u skladu

sa njegovom namenom. Mora voditi računa

o lokalnim uslovima i kod rada sa uređajem

paziti na ljude u okolini.

Namenska upotreba

Zaštita čovekove okoline

Garancija

Sigurnosne napomene

Srpski 109

 Kod čišćenja lakovanih površina održavajte

minimalnu udaljenost od 30 cm kako biste

izbegli oštećenja.

 Radovi na čišćenju, kod kojih nastaje uljasta

otpadna voda, na pr. pranje motora, pranje

podvozja, smeju da se izvode samo u

praonicama sa separatorom ulja.

 Za zaštitu od prskanja vode ili prljavštine nosite

primerenu zaštitnu odeću i zaštitne naočare.

 Uređaj za vreme rada nikada ne ostavljajte

bez nadzora.

 Pazite da se mrežni ili produžni vod ne uništi

ili ošteti gaženjem, gnečenjem, vučenjem ili

sličnim. Mrežni vod zaštitite od vrućine, ulja i

oštrih rubova.

 Spoj mrežnog priključnog/produžnog voda

ne sme da leži u vodi.

 Svi delovi pod naponom u području rada

moraju biti zaštićeni od prskanja.

 Uređaj sme da se priključuje samo na

električni priključak kojeg je izveo

elektroinstalater u skladu sa IEC 60364.

 Uređaj priključujte samo na izmeničnu struju.

Napon se mora podudarati sa tipskom

pločicom uređaja.

 Najmanje osiguranje utičnice 10 A (inertno).

 Za izbegavanje električnih nesreća

preporučujemo da upotrebljavate utičnice sa

prethodno spojenim nadstrujnim zaštitnim

prekidačem (maks. 30 mA nazivne jačine

okidne struje).

 Utikač i spojnica upotrebljenog produžnog

voda moraju biti otporni na vodu.

 Produžni vod uvek do kraja odvijte od bubnja

za namatanje.

 Ovaj uređaj je razvijen za upotrebu

sredstava za čišćenje koje isporučuje ili

preporučuje proizvođač. Upotreba drugih

sredstava za čišćenje ili hemikalija može

smanjiti bezbednost uređaja.

Bezbednosni uređaji služe za zaštitu korisnika i

zato ne smeju da se menjaju ili da se njihova

funkcija zaobilazi.

On sprečava nehotično pokretanje uređaja. Za

vreme pauza ili na kraju rada ga treba isključiti.

Sigurnosni zaustavljač na ručnoj prskalici

sprečava nehotično uključivanje uređaja.

Definicija korišćenih skraćenica:

VP ili HD = Visok pritisak

SČ ili RM = Sredstvo za čišćenje

Pre vađenja iz ambalaža proverite ima li u

sadržini paketa delova koji nedostaju ili

oštećenja. U slučaju transportnih oštećenja

obavestite Vašeg prodavca.

Slike pogledajte na stranici 2

1 Mrežni priključni kabel sa utikačem

2Prekidač uređaja (ON/OFF)

3Ručni pištolj za prskanje sa sigurnosnim

zaustavljačem

4Crevo VP

5 Crevo za prskanje sa jednostrukom

mlaznicom

6 Crevo za prskanje sa glodalom za prljavštinu

7 Priključ

ak za vodu sa sitom

8 Spojni deo za priključak za vodu

9Izlaz VP

10 Priključak creva za usisavanja SČ

11 Crevo za usisavanje SČ sa filterom

Î Sigurnosnu kopču u ručnom pištolju za

prskanje istisnite na primer malim odvijačem.

Î Spojite crevo visokog pritiska i ručni pištolj za

prskanje.

Î Sigurnosnu kopču utisnite tako da dosedne,

siguran spoj proverite povlačenjem za crevo

visokog pritiska.

Prema važećim propisima uređaj

nikada ne sme da radi na vodovodnoj

mreži bez separatora. Treba da se

koristi podesan separator proizvođača

Kärcher ili alternativno separator koji je u skladu

sa EN 12729 tip BA.

Za priključne vrednosti pogledajte natpisnu

pločicu odnosno tehničke podatke.

Vodite računa o propisima vodovodnog

preduzeća.

Î Creva sa ojačanim tkanjem (nisu u obimu

isporuke) koristite sa uobičajenom

spojnicom:

- prečnik najmanje 13 mm.

- dužina najmanje 7,5 m.

Sigurnosni elementi

Prekidač uređaja

Sigurnosni zaustavljač

Stavljanje u pogon / rukovanje

Opis uređaja

Pre upotrebe

Snabdevanje vodom

Snabdevanje vodom iz vodovoda

110 Srpski

Î Priloženi spojni deo pritegnite na priključak

za vodu uređaja.

Î Crevo za vodu nataknite na spojni deo

uređaja i priključite ga na slavinu za vodu.

몇 Pažnja

Uređaj za čišćenje pod visokim pritiskom nikada

ne sme raditi sa zatvorenom slavinom za vodu,

jer rad na suvo može dovesti do oštećenja

pumpe visokog pritiska.

U slučaju zaprljanja dolazne vode obavezno

koristite Kärcherov filter za vodu (poseban pribor

- kataloški br. 4.730-059).

Î Crevo visokog pritiska privijte na izlazu

uređaja za visoki pritisak.

Î Željenu cev za prskanje utaknite u ručni pištolj

za prskanje i fiksirajte okretanjem za 90°.

Î Otvorite slavinu.

Î Utaknite strujni utikač.

Î Glavni prekidač na "I/ON".

Î Pritiskom deblokirajte sigurnosni zaustavljač

na ručnom pištolju za prskanje i povucite

polugu.

몇 Opasnost od ozleda

Zbog izlazećeg vodenog mlaza na mlaznici

visokog pritiska na ručni pištolj za prskanje deluje

povratna sila. Pobirnite se za sigurno uporište i

čvrsto držite ručni pištolj i cev za prskanje.

Za normalne vrste čišćenja.

Za tvrdokornu nečistoću.

Napomena

SČ se može dodavati samo u području niskog

pritiska.

Sve četke za pranje u Kärcherovoj ponudi

predviđene su za rad sa sredstvima za čišćenje.

Î Cev za prskanje odvojite od ručnog pištolja

za prskanje..

Ručni pištolj za prskanje stvara bez

nataknute cevi za prskanje mlaz niskog

pritiska.

Î Crevo za usisavanje SČ obesite u posudu sa

rastvorom SČ.

1 Sredstvo za čišćenje štedljivo poprskajte po

suvoj površini i pustite ga da deluje (ne da se

posuši).

2 Otopljenu prljavštinu isperite mlazom

visokog pritiska.

Preporučujemo naš program Kärcherovih

sredstava za čišćenje i negu koji je prikladan za

pojedinačne vrste čišćenja. Dozvolite nam da

Vas savetujemo i zahtevajte informacije o njima.

Î Pustite polugu ručnog pištolja za prskanje.

Î Tokom radnih pauza polugu ručnog pištolja

za prskanje osigurajte sigurnosnim

zaustavljačem.

Î Kod duljih radnih pauza (preko 5 minuta)

uređaj dodatno isključite na prekidaču.

Î Ako se dodaje SČ: Crevo za usisavanje SČ

obesite u posudu sa čistom vodom, uređaj

uključite oko 1 minuta sa demontiranom cevi

za prskanje i isperite ga.

Î Pustite polugu ručnog pištolja za prskanje.

Î Prekidač uređaja na "0/OFF".

Î Zatvorite slavinu.

Î Pritisnite polugu ručnog pištolja za prskanje

kako biste iz sistema ispustili još postojeći

pritisak.

Î Uređaj odvojite od priključka za vodu.

Î Cev za prskanje odvojite od ručnog pištolja

za prskanje.

Î Uređaj uključite kratko vreme "I/ON",

pritišćite polugu ručnog pištolja za prskanje

dok voda ne prestane da izlazi (ca. 1 min).

Î Prekidač uređaja na "0/OFF".

Î Polugu ručnog pištolja za prskanje osigurajte

sigurnosnim zaustavljačem.

Î Mrežni utikač izvucite iz utičnice.

Î Namotajte mrežni priključni kabel i obesite

ga primerice oko rukohvata.

Stavljanje u pogon

Rad sa visokim pritiskom

Crevo za prskanje sa jednostrukom

mlaznicom

Cev za prskanje sa glodalom za prljavštinu

Rad sa deterdžentom

Usisavanje SČ iz posude

Preporučeni metod čišćenja

Sredstvo za čišćenje

Prekid rada

Završetak rada

Srpski 111



Opasnost od strujnog udara

Pre svih radova na nezi i održavanju isključite

uređaj i mrežni utikač izvucite iz utičnice.

Pre dužeg skladištenja, npr. zimi:

Î Filter skinite sa creva za usisavanje sredstva

za čišćenje i očistite ga pod tekućom vodom.

Î Sito u priključku za vodu izvucite pljosnatim

kleštima i očistite ga pod tekućom vodom.

Uređaj ne treba da se održava.

몇 Opasnost od smrzavanja

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije u

potpunosti ispuštena voda. Sprečite oštećenja.

Î Uređaj zajedno sa kompletnim priborom

čuvajte u prostoriji zaštićenoj od smrzavanja.

Upotrebljavajte samo originalne rezervne delove

firme Kärcher. Pregled rezervnih delova naći

ćete na kraju ovog uputstva za upotrebu.

Poseban pribor proširuje mogućnosti korištenja

Vašeg uređaja. Detaljnije informacije o tome

dobićete od Vašeg prodavca Kärcher.

Manje smetnje možete sami ukloniti uz pomoć

sledećeg pregleda.

U slučaju nedoumice obratite se ovlašćenoj

servisnoj službi.

 Opasnost od strujnog udara

Pre svih radova na nezi i održavanju isključite

uređaj i mrežni utikač izvucite iz utičnice.

 Upozorenje

Opravke i radove na električnim sastavnim

delovima sme da izvodi samo ovlašćena

servisna služba.

Uređaj se ne pokreće

Î Proverite da li se navedeni napon na

natpisnoj pločici podudara sa naponom

izvora struje.

Î Proverite da li je mrežni priključni kabal

oštećen.

U uređaju se ne stvara pritisak

Î Provetrite uređaj: Pustite da uređaj radi bez

creva visokog pritiska dok voda na izlazu VP

ne počne da izlazi bez mehurića. Posle toga

ponovo priključite crevo VP.

Î Očistite sito u priključku za vodu: Možete ga

jednostavno izvući pljosnatim kleštima.

Î Proverite sve dovodne vodove do pumpe

visokog pritiska na nepropusnost ili

začepljenost.

Jake promene pritiska

Î Očistite mlaznicu visokog pritiska: prljavštinu

iz otvora mlaznice uklonite iglom i isperite je

vodom prema napred.

Î Proverite količinu dovoda vode.

Pumpa visokog pritiska propušta

Î Mala propusnost pumpe visokog pritiska je

tehnički uslovljena. U slučaju jače

propusnosti obratite se ovlašćenoj servisnoj

službi.

Sredstvo za čišćenje se ne usisava

Î Cev za prskanje odvojite od ručnog pištolja

za prskanje i radite bez cevi za prskanje.

Î Očistite filter na crevu za usisavanje SČ.

Î Proverite da li je crevo za usisavanje

sredstva za čišćenje presavijeno

Nega i održavanje

Čišćenje

Održavanje

Zaštita od smrzavanja

Rezervni delovi

Poseban pribor

Otklanjanje smetnji

112 Srpski

Zadržavamo pravo na tehničke promene!

Ovim izjavljujemo da ovde opisana mašina po

svojoj koncepciji i načinu izrade, sa svim njenim

modelima koje smo izneli na tržište, odgovara

osnovnim zahtevima dole navedenih propisa

Evropske Zajednice o sigurnosti i zdravstvenoj

zaštiti. Ova izjava prestaje da važi ako se bez

naše saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici rade po nalogu i sa ovlašćenjem

poslovodstva.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnički podaci

Strujni priključak

Napon (1~50/60 Hz) 220-240 V

Priključna snaga 1,4 kW

Mrežni osigurač (inertan) 10 A

Klasa zaštite II

Stepen zaštite IP X5

Priključak za vodu

Dovodna temperatura (maks.) 40 °C

Dovodni protok (min.) 8 l/min

Dovodni pritisak (maks.) 1,2 MPa

Podaci o snazi

Radni pritisak 8 MPa

Maks. dozvoljeni pritisak 10 MPa

Protok vode 5,5 l/min

Protok sredstva za čišćenje 0,4 l/min

Povratna udarna sila ručnog

pištolja za prskanje

10 N

Vrednost vibracije ruke (ISO

5349)

0,8 m/s

Nivo zvučnog pritiska

(EN 60704-1)

76 dB(A)

Nivo zvučne snage

(2000/14/EZ)

90 dB(A)

Dimenzije

Dužina 378 mm

Širina 150 mm

Visina 440 mm

Težina 3,7 kg

CE-izjava

Proizvod: Uređaj za čišćenje pod visokim

pritiskom

Tip: 1.320-xxx

Odgovarajuće EZ-direktive:

98/37/EZ

2006/95/EZ

89/336/EEZ (+91/263/EEZ, 92/31/EEZ, 93/68/

EEZ)

2000/14/EZ

Primenjene usklađene norme:

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Primenjeni postupak ocenjivanja

usklađenosti:

Prilog V

Nivo jačine zvuka dB(A)

Izmerena: 89

Zagarantovana:90

Български 113

Уважаеми клиенти,

Преди първия пуск на Вашия уред

прочетете това указание за

употреба и го спазвайте. Запазете упътването за

употреба за по-късно или за евентуален

последващ собственик.

Използвайте пароструйката за работа под

налягане само в личното си домакинство:

–

за почистване на машини, превозни

средства, строителни конструкции,

инструменти, фасади, тераси, градински

уреди и др. със силна водна струя под

налягане (ако е необходимо с добавка на

почистващи препарати).

–

с разрешените от фирма Kaercher

принадлежности от окомплектовката,

резервни части и препарати за почистване.

Спазвайте указанията на препаратите за

почистване.

Опаковъчните материали могат да се

рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а ги

предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни

материали, подлежащи на рециклиране,

които

могат да бъдат употребени

повторно. Поради това моля

отстранявайте старите уреди,

използвайки подходящи за целта системи

за събиране.

Във всяка страна са валидни издадените условия

за гаранция от страна на наше оторизирано

дружество за разпространение на продуктите ни.

Евентуални повреди в уреда в рамките на срока

на гаранцията се отстраняват

безплатно, ако

причината за тях е в материала или при

производството. В случай на използване на

правото на гаранция се обръщайте, моля, към

Вашия търговец или най-близкия оторизиран

сервиз, като представите борудването и

документа за покупка.



Опасност



Никога не докосвайте контакта и щепсела

с влажни ръце.



Не работете с уреда, ако захранващият

кабел или важни части на уреда, например

обезопасителни елементи, маркучи за

работа под налягане, пистолетът за

разпръскване, са повредени.



Забранена е работата във взривоопасни

помещения.



Да се спазват мерките за безопасност при

работа с уреда в опасни зони (например на

бензиностанции).



Преди всяко свързване на кабела с

контакта на електрозахранването,

проверявайте кабела за повреди. Незабавно

предайте повредените свързващи кабели

за подмяна на оторизиран сервиз/

електротехник.



Струята под високо

налягане може да бъде

опасна при неправилна

употреба. Не насочвайте

струята към хора, животни, активни

електрически уреди или към самия уред.



Не насочвайте струята към други или към

себе си, за да почистите облеклото си или

обувките си.



Да не се обливат предмети, които

съдържат опасни за здравето вещества

(напр. азбест).



Гумите на автомобилите и вентилите на

автомобилните гуми могат да се повредят

или спукат от високото налягане. Първият

признак за това е обезцветяването на

гумата. Повредените автомобилни гуми и

вентили могат да доведат до фатални

последици. При почистване оставете

разстояние от поне 30 см!



Никога не потапяйте в течности,

съдържащи неразредени киселини или

разредители! Тук се включват напр., бензин,

разтворители за бои и други горива. Силно

разпръскваната струя е лесно

възпламенима, експлозивна и отровна. Не

трябва да има контакт с ацетон,

неразредени киселини и разтворители, тъй

като те разяждат материалите,

използвани в оборудването.

Употреба по предназначение

Опазване на околната среда

Гаранция

Указания за безопасност

114 Български

몇

Предупреждение



Преди всяка експлоатация проверявайте

маркуча за работа под налягане за повреди.

Незабавно подменете повредения маркуч.



Маркучите за работа под налягане,

арматурата и връзките са важни за

безопасността на уреда. Използвайте само

препоръчаните от производителя маркучи

за работа под налягане, арматури и връзки.



Не използвайте уреда, ако в обсега се

намират други лица, освен ако не носят

защитно облекло.



Неподходящите удължители могат да

бъдат опасни. На открито използвайте

само съответно разрешените и обозначени

удължители с достатъчно сечение:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Указание



Уредът не трябва да се използва от деца,

младежи или неоторизирани лица.



Потребителят трябва да използва уреда

според предписанията. Той трябва да се

съобразява с даденостите на място и да

внимава при работа с уреда дали наоколо

няма хора.



За да избегнете повреди, при почистване

осигурете минимално разстояние от 30 см

между струята и боядисаните

повърхности.



Почистване, при което се отделят

маслосъдържащи отпадъчни води, напр.,

при миене на двигателя и долната част на

корпуса, трябва да става само на мивки със

сепаратор за масла.



За защита от напръскване с вода или

мръсотия носете подходящо предпазно

облекло и предпазни очила/маска.



По време на работа уредът да не се оставя

без надзор.



Внимавайте кабелът на уреда или

удължителят да не се повредят или скъсат

поради настъпване, прегъване, опъване или

друго. Пазете кабела от топлина, масла и

остри ръбове.



Връзката между захранващия кабел и

удължителя не трябва да е във вода.



Всички електрически части и елементи в

обсега на работа трябва да са защитени

от водната струя.



Уредът може да се включва само към

електрически контакт, изпълнен от

електротехник съгласно IEC 60364.



Свръзвайте уреда само към променлив ток.

Напрежението трябва да съответства на

цитираното върху табелката на уреда

напрежение.



Минимален предпазител за контакта 10 А

(инертен).



За да избегнете аварии с тока, Ви

препоръчваме да използвате контакти,

преди които е монтиран предпазител

(максимално 30 mA номинална сила на тока

за задействане).



Щепселът, щекерът и куплунгът на

използвания удължител трябва да са

водоустойчиви.



Винаги развивайте удължителя докрай от

барабана.



Този уред е разработен за ползване на

препарати за почистване, които се

доставят или препоръчват от

производителя. Използването на други

препарати за почистване или химикали

може да влоши надеждността и

безопасността на уреда.

Предпазните приспособления служат за защита

на потребителя не трябва да се изключват или да

се променят функциите им

Той предотвратява непреднамереното

задействане на уреда. При прекъсване на работа

ири при спиране на експлоатацията да се

изключи.

Предпазното спирачно зъбно колело на

пистолета за ръчно пръскане предотвратява

неволно включване на уреда.

Предпазни приспособления

Ключ на уреда

Предпазна спирачка

Български 115

Значение на използваните съкращения

HD = Високо налягане

RM = Почистващ препарат

При разопаковане проверете дали в опаковката

липсват принадлежности от окомплектовката или

има повредени елементи. При повреди при

транспорта уведомете търговеца, от когото сте

закупили уреда.

Виж схемите на страница 2

1 Захранващ кабел с щепсел

2 Ключ на уреда (Включване/Изключване)

3 Пистолет за пръскане на ръка с предпазна

спирачка

4 Маркуч за работа под налягане

5 Тръба за разпръскване с единична дюза

6 Тръба за разпръскване с мелачка за

мръсотията

7 Връзка за вода с цедка

8 Куплунг за свързване към захранване с вода

9 Изход за високо

налягане

10 Връзка за маркуча за препарата за

почистване

11 Маркуч за препарата за почистване с филтър

Извадете, например с малка отвертка,

предпазната скоба на пистолета за ръчно

пръскане.

Свържете маркуча високо налягане и

пистолета за ръчно пръскане.

Притиснете предпазната скоба навътре,

докато се фиксира, проверете дали връзката

е надеждна, като дръпнете маркуча високо

налягане.

Съгласно валидните разпоредби не се

позволява използване на уреда в

мрежата за питейна вода без

разделител на системата.

Използвайте подходящ разделител на

системата на фирма Kärcher или като

алтернатива разделител на системата съгл.

EN 12729 тип BA.

За параметрите за свързване виж табелката на

уреда/техническите параметри.

Съблюдавайте разпоредбите на

водоснабдителната компания.

Използвайте усилен маркуч (не е включен в

доставката) с обичаен куплунг:

- Диаметър минимум 1/2 цол (13 mm).

- Дължина минимум 7,5 м.

Завийте куплунга, доставен заедно с уреда,

на мястото за свързване на уреда със

захранването с вода.

Поставете маркуча за водата върху куплунга

на уреда и свържете с крана за вода.

몇

Внимание

Никога не експлоатирайте пароструйката при

затворен кран за водата, тъй като работата

на сухо води до повреди на помпата високо

налягане.

Когато постъпващата вода е замърсена,

използвайте непременно филтър за вода на

Kaercher (специални принадлежности № за

поръчка.

Завийте маркуча за работа под налягане на

изхода за високо налягане на уреда.

Пъхнете желаната тръба за разпръскване в

пистолета за ръчно пръскане и я фиксирайте

със завъртане на 90°.

Отворете крана за водата.

Включете щепсела в електрическата мрежа.

Поставете главния ключ на положение „I/ON“.

Деблокирайте предпазната спирачка на

пистолета за ръчно пръскане и изтеглете

лоста.

Пуск в експлоатация/

Обслужване

Описание на уреда

Преди пускане в експлоатация

Захранване с вода

Захранване с вода от чешмата

Пускане в експлоатация

116 Български

몇

Опасност от нараняване

Излизащата през дюзата за високо налягане

струя вода упражнява отпор върху пистолета

за пръскане на ръка. Осигурете си сигурно

положение за стоеж и дръжте пистолета за

пръскане на ръка и тръбата за разпръскване

здраво.

За нормално почистване.

За упорити замърсявания.

Указание

Препарати за почистване могат да се

прибавят само при режим на работа под ниско

налягане.

Всички предлагани от Kaercher четки за миене

са предвидени за работа с почистващи

препарати.

Отделете тръбата за разпръскване от

пистолета за пръскане на ръка.

Когато тръбата за разпръскване не е

прикачена, пистолетът за пръскане на ръка

подава струя под ниско налягане.

Окачете маркуча за препаратите за

почистване в резервоар с разтвор от

почистващ препарат.

1 Напръскайте сухата повърхност с малко

препарат за почистване и оставете да

подейства (но да не изсъхва).

2 Отмийте отделилата се мръсотия със силна

струя под налягане.

Препоръчваме Ви нашата програма на Kaercher

за използване на препарати за почистване и

поддръжка в зависимост от съответните места и

неща, които ще почиствате. Обърнете се за

консултация или поискайте по-подробна

информация.

Отпуснете лоста на пистолета за пръскане на

ръка.

При прекъсване на работа осигурете

пистолета за пръскане на ръка д предпазната

спирачка.

При прекъсване на работа за по-

продължително време (над 5 минути),

изключете допълнително уреда от ключа.

Когато сте прибавили препарат за

почистване: Поставете маркуча за

препаратите за почистване в резервоар с

чиста вода, включете уреда за около 1

минута, като сте разкачили тръбата за

разпръскване, и изплакнете до чисто.

Отпуснете лоста на пистолета за пръскане на

ръка.

Поставете ключа на уреда на положение „0/

OFF“.

Затворете крана за водата.

Притиснете лоста на пистолета за пръскане

на ръка, за да освободите системата от

остатъчното налягане.

Отделете уреда от връзката за захранване с

вода.

Отделете тръбата за разпръскване от

пистолета за пръскане на ръка.

Включете уреда за кратко „I/ON“, притиснете

лоста на пистолета за пръскане на ръка,

докато престане да излиза вода (около 1

минута).

Поставете ключа на уреда на положение „0/

OFF“.

Осигурете лоста на пистолета за пръскане на

ръка с предпазната спирачка.

Издърпайте щепсела.

Навийте захранващия кабел и го окачете,

например на дръжката.

Работа с високо налягане

Тръба за разпръскване с единична дюза

Тръба за разпръскване с мелачка за

мръсотията

Работа с почистващи средства

Всмукване на препарати за почистване, от

резервоар за почистващи препарати

Препоръчителен метод на почистване

Препарати за почистване

Прекъсване на работа

Край на работата

Български 117



Опасност от токов удар

Преди всякакви работи по поддръжката уредът

да се изключва и щепселът да се изважда от

контакта.

Преди по-продължително съхранение, например

през зимата:

Изтеглете филтъра от маркуча за всмукване

на препарати за почистване и го почистете

под течаща вода.

Изтеглете цедката от връзката за крана за

вода с помощта на плоски клещи и я

почистете под течаща вода.

Уредът не се нуждае от поддръжка.

몇

Опасност от измръзване

Уреда и принадлежностите да се пазят от

замръзване.

Уредът и принадлежностите се разрушават при

замръзване, ако са напълно изпразнени от вода.

За да се избегнат увреждания:

Уреда и всички принадлежности да се

съхраняват в защитено от замръзване място.

Използвайте само оригинални резервни части на

Kaercher. Списък на резервните части ще

намерите в края на настоящото упътване.

Елементите от специалната окомплектовка

разширяват възможностите за използване на

Вашия уред. По-подробна информация ще

получите от оторизирания представител за

уредите Kaercher.

Можете сами да отстраните дребните повреди,

като следвате дадените по-долу описания.

В случай на съмнение се обърнете към

оторизиран сервиз.



Опасност от токов удар

Преди всякакви работи по поддръжката уредът

да се изключва и щепселът да се изважда от

контакта.



Предупреждение

Ремонтни работи и работи по електрическите

елементи могат да се извършват само от

оторизиран сервиз.

Уредът не работи

Проверете дали цитираното върху табелката

на уреда напрежение съвпада с

напрежението на източника на ток.

Проверете дали захранващият кабел не е

повреден.

Уредът не достига налягане

Обезвъздушете уреда: Оставете уреда да

работи без монтиран към него маркуч за

работа под налягане, докато от изхода за

високо налягане водата започне да изтича

без мехурчета. След това монтирайте отново

маркуча за работа под високо налягане.

Почистете цедката в мястото за свързване

към захранването с вода: Можете да я

изтеглите лесно с плоски клещи.

Проверете дали всички захранващи проводи

към помпата за високо налягане са добре

уплътнени и не са запушени.

Силни колебания в налягането

Почистете дюзата за работа под високо

налягане: Махнете замърсяванията от отвора

на дюзата с помощта на игла и изплакнете с

вода отзад напред.

Проверете дебита на водата за захранване.

Помпата за високо налягане не е добре

уплътнена.

Нормално е помпата за високо налягане да

пропуска малко. Ако течовете са силни,

обърнете се към оторизиран сервиз.

Не се засмукват препарати за почистване

Отделете тръбата за разпръскване от

пистолета за пръскане на ръка и работете без

тръба.

Почистете филтъра от маркуча за всмукване

на почистващ препарат

Проверете маркуча за всмукване на

почистващ препарат за огънати места

Грижи и поддръжка

Почистване

Поддръжка

Защита от замръзване

Резервни части

Елементи от специалната

окомплектовка

Помощ при повреди

118 Български

Запазваме си правото на технически

изменения!

С настоящото декларираме, че цитираната по-

долу машина съответства по концепция и

конструкция, както и по начин на производство,

прилаган от нас, на съответните основни

изисквания за техническа безопасност и

безвредност на Директивите на ЕО. При промени

на машината, които не са съгласувани с нас,

настоящата декларация губи валидност.

Подписалите действат

по възложение и като

пълномощници на управителното тяло.

Alfred Kaercher GmbH & Co. KG

Alfred Kaercher-Str. 28 - 40

D - 71364 Winnenden

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технически данни

Електрозахранване

Напрежение (1~50/60 Hz) 220-240 V

Присъединителна мощност 1,4 kW

Предпазител (инертен)10A

Клас защита II

Градус на защита IP X5

Захранване с вода

Температура на постъпващата

вода (макс.)

40 °C

Дебит за постъпващата вода

(мин.)

8l/min

Налягане на постъпващата вода

(макс.)

1,2 MPa

Данни за мощността

Работно налягане 8MPa

Максимално допустимо

налягане

10 MPa

Дебит, вода 5,5 l/min

Дебит, препарати за почистване 0,4 l/min

Сила на отпора на пистолета за

ръчно пръскане

10 N

Стойност на вибрациите в

областта на дланта – ръката

(ISO 5349)

0,8 m/s

Допустимо ниво на шум

(EN60704-1)

76 dB(A)

Ниво на шум L

(2000/14/EO) 90 dB(A)

Размери

Дължина 378 mm

Широчина 150 mm

Височина 440 mm

Тегло 3,7 kg

СЕ – декларация

Продукт:

Парочистачка/пароструйка за

работа под налягане

Тип:

1.320-xxx

Намиращи приложение Директиви на ЕО:

98/37/ЕО

2006/95/ЕО

89/336/ЕИО (+91/263/ЕИО, 92/31/ЕИО, 93/68/

ЕИО)

2000/14/ЕО

Намерили приложение хармонизирани

стандарти:

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Приложен метод за оценка на съответствието:

Приложение V

ниво на шум dB(A)

Измерено:89

Гарантирано:90

Eesti 119

Väga austatud klient,

enne seadme esmakordset

kasutamist tuleb lugeda

käesolevat kasutusjuhendit ja toimida selle

kohaselt. Juhend tuleb hilisemaks kasutamiseks

või järgmise omaniku tarvis alles hoida.

Seda kõrgsurvepesurit tohib kasutada ainult

kodumajapidamises:

– seadmete, sõidukite, ehitiste, tööriistade,

fassaadide, terrasside, aiatööriistade jms

puhastamiseks kõrgsurvelise veejoaga

(vajadusel lisatakse puhastusvahendeid).

– koos Kärcheri poolt kasutamiseks lubatud

tarvikute, varuosade ja

puhastusvahenditega. Järgida

puhastusvahenditega kaasasolevaid

juhiseid.

Pakendmaterjalid on taaskasutatavad.

Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjal, mis tuleks

suunata taaskasutusse. Palun likvideerige

vanad seadmed seetõttu vastavate

kogumissüsteemide kaudu

Igas riigis kehtivad vastava volitatud

müügiesindaja antud garantiitingimused.

Seadmel esinevad tõrked kõrvaldame

garantiiajal tasuta, kui põhjuseks on materjali-

või valmistusviga. Garantiijuhtumi korral palun

pöörduda müüja või lähima volitatud

hooldustöökoja poole, esitades ostu tõendava

dokumendi.

 Oht

 Võrgupistikut ega pistikupesa ei tohi kunagi

puutuda niiskete kätega.

 Seadet ei tohi käivitada, kui toitejuhe või

seadme olulised osad nagu ohutusseadised,

kõrgsurvevoolikud või püstol on kahjustatud.

 Plahvatusohtlikes piirkondades kasutamine

on keelatud.

 Seadme kasutamisel ohtlikes piirkondades

(nt tanklates) tuleb järgida asjakohaseid

ohutuseeskirju.

 Enne igakordset kasutamist tuleb kontrollida,

et võrgupistikuga toitejuhe oleks

kahjustusteta. Kahjustatud toitejuhe lasta

viivitamatult volitatud hooldustöökojal/

elektrikul välja vahetada.

 Kõrgsurveline veejuga võib

mittesihipärasel kasutamisel

ohtlik olla. Veejuga ei tohi

suunata inimestele,

loomadele, pingestatud elektriseadmetele

ega seadmele endale.

 Veejuga ei tohi suunata teistele inimestele

ega iseendale, et puhastada riideid või

jalanõusid.

 Mitte pritsida esemeid, mis sisaldavad

tervisele ohtlikke materjale (nt asbesti).

 Kõrgsurveline veejuga võib kahjustada või

purustada sõidukite rehvid/rehviventiilid.

Selle ohu esimeseks tundemärgiks on rehvi

värvuse muutus. Vigastatud sõiduki rehvid/

rehviventiilid on eluohtlikud. Puhastamisel

peab vahekaugus olema vähemalt 30 cm!

 Mitte kunagi ei tohi seadmesse imeda

lahusteid sisaldavat vedelikku või

lahjendamata happeid ja lahusteid! Selliste

ainete hulka kuuluvad nt bensiin,

värvivedeldi ja kütteõli. Pihustumisel tekkiv

udu on eriti tuleohtlik, plahvatusohtlik ja

mürgine. Mitte imeda seadmesse atsetooni,

lahjendamata happeid ja lahusteid, sest

need söövitavad seadmes kasutatud

materjale.

몇 Hoiatus

 Enne igakordset kasutamist tuleb kantrollida,

et kõrsurvevoolik oleks terve. Kahjustatud

kõrgsurvevoolik kohe välja vahetada.

 kõrgsurvevoolikud, liitmikud ja ühendused

on seadme ohutuse seisukohalt olulised

osad. Kasutada ainult tootja soovitatud

kõrgsurvevoolikuid, liitmikke ja ühendusi.

 Ärge kasutage seadet, kui tööpiirkonnas

viibib kõrvalisi isikuid, sel juhul peavad need

isikud kandma kaitserõivastust.

 Ebasobivad pikendusjuhtmed võivad olla

ohtlikud. Välistingimustes võib kasutada

ainult väljas kasutamiseks lubatud ja

vastavalt tähistatud piisava ristlõikepinnaga

pikendusjuhtmeid:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Sihipärane kasutamine

Keskkonnakaitse

Garantii

Ohutusalased märkused

120 Eesti

Märkus

 Lapsed ega instrueerimata isikud ei tohi

seadmega töötada.

 Seadet tuleb kasutada selle otstarbe

kohaselt. Arvestada tuleb kohalikke

iseärasusi ning seadmega töötades pöörata

tähelepanu ka läheduses viibivatele

inimestele.

 Värvitud pindade puhastamisel peab

vahekaugus olema vähemalt 30 cm, et

vältida kahjustusi.

 Puhastustöid, mille juures tekib õline

heitvesi, nt mootoripesu, aluspõhja pesu,

võib teha ainult õlieraldiga pesuväljakul.

 Kaitseks tagasipritsiva vee ja mustuse eest

kasutada sobivat kaitseriietust ja kaitseprille.

 Töötavat seadet ei tohi mitte kunagi jätta

järelevalveta.

 Jälgida, et toitejuhet või pikendusjuhet ei

kahjustataks sellest ülesõitmisega,

muljumisega, rebimisega ega muul viisil.

Toitejuhtmed peavad olema kaitstud

kuumuse, õli ja teravate servade eest.

 Toite- ja pikendusjuhtme ühenduskoht ei tohi

olla vees.

 Kõik töötamispiirkonnas asuvad pingestatud

detailid peavad olema veejugade eest

kaitstud.

 Seadet tohib ühendada ainult pistikupessa,

mis on elektrimontööri poolt paigaldatud

vastavalt standardile IEC 60364.

 Seadet tohib ühendada ainult

vahelduvvoolutoitega. Pinge peab vastama

seadme tüübisildil esitatud pingele.

 Pistikupesa minimaalne kaitse 10 A

(inertkaitse).

 Elektriõnnetuste vältimiseks soovitame

kasutada ettelülitatud rikkevoolu-

kaitselülitiga (max 30 mA rakendumise

nimivoolutugevusega) pistikupesi.

 Kasutatava pikendusjuhtme pistik ja

ühendus peavad olema hermeetilised.

 Pikendusjuhe tuleb kaablitrumlilt alati

täielikult maha kerida.

 Antud seade töötati välja kasutamiseks

tootja poolt tarnitava ja soovitatud

puhastusvahendiga. Muude

puhastusvahendite või kemikaalide

kasutamine võib seadme töökindlust

vähendada.

Ohutusmeetmed seadmel kaitsevad kasutajat ja

neid ei tohi välja lülitada ega nende funktsioone

takistada.

See lüliti takistab seadme kogemata käivitamist.

Lülitage välja, kui töös on vaheaeg või kui

lõpetate töö.

Ohutusfiksaator püstolil takistab seadme

tahtmatut sisselülitamist.

Kasutatud lühendite seletused:

HD = Kõrgsurvekäitus

RM = Puhastusvahend

Pakendi lahtipakkimisel kontrollida, kas kõik

osad on olemas ning kahjustamata.

Transportimisel tekkinud kahjustuste korral

palun teavitada toote müüjat.

Joonised vt lk 2

1 Toitejuhe, pistikuga

2 Seadmelüliti (SISSE/VÄLJA)

3 Pritsepüstol, ohutusfiksaatoriga

4 Kõrgsurvevoolik

5 Pritsetoru HD otsikuga

6 Pritsetoru mustusefreesiga

7 Veevõtuliitmik, sõelaga

8 Ühendusdetail veevõtuliitmikule

9 Kõrgsurveväljund

10 Puhastusvahendi imivooliku liitmik

11 Puhastusvahendi imivoolik, filtriga

Î Püstoli kinnitusklamber näiteks väikese

kruvikeerajaga välja lükata.

Î Kõrgsurvevoolik ja pritsepüstol kokku panna.

Î Suruge klamber kuni fikseerumiseni sisse

ning kontrollige kõrgsurvevoolikust

tõmmates, kas ühendus on kindel.

Ohutusseadised

Seadme lüliti

Ohutusfiksaator

Kasutuselevõtt/käsitsemine

Seadme osad

Enne seadme kasutuselevõttu

Eesti 121

Vastavalt kehtivatele eeskirjadele ei

tohi seadet kunagi kasutada ilma

joogiveevõrgu juurde paigaldatud

süsteemieraldajata. Kasutada tuleb

firma Kärcher sobivat süsteemieraldajat või

alternatiivina standardile EN 12729 tüüp BA

vastavat süsteemieraldajat.

Ühendamiseks vajalikke andmeid vt tüübisildilt/

tehnilisest dokumentatsioonist.

Jälgige veevärgiettevõtte eeskirju.

Î Kasutada tuleb tekstiiliga tugevdatud

voolikut (ei sisaldu tarnekomplektis)

standardse liitmikuga:

– läbimõõt vähemalt 1/2 tolli (13 mm)

– pikkus vähemalt 7,5 m

Î Keerake kaasasolev ühendusdetail seadme

veevõtuliitmiku külge.

Î Asetage veevoolik seadme ühendusdetailile

ja ühendage veekraaniga.

몇 NB!

Kõrgsurvepuhastit ei tohi kunagi käitada, kui

veekraan on suletud, sest kuivalt töötamine

kahjustab kõrgsurvepumpa.

Kui veevärgist tulev vesi pole puhas, kasutage

tingimata Kärcheri veefiltrit (erivarustus,

tellimisnr. 4.730-059).

Î Kõrgsurvevoolik keerata seadme

kõrgsurveväljundi külge.

Î Asetage soovitud pritsetoru püstolile ja

fikseerige, pöörates seda 90°.

Î Avage veekraan.

Î Ühendadage võrgupistik.

Î Pealüliti asendisse „I/ON“.

Î Vabastage pritsepüstoli ohutusfiksaator

vajutusega ja vajutage päästikule.

몇 Vigastuste oht

Kõrgsurveotsikust väljuva veejoa tõttu mõjub

püstolile reaktiivjõud. Seista kindlalt paigal ning

hoida püstolit ja pritsetoru tugevasti kinni.

Tavapäraste puhastustööde jaoks.

Tugevalt määrdunud pindade jaoks.

Märkus

Puhastusvahendit on võimalik juurde segada

ainult madalsurve korral.

Kõik Kärcheri pesuharjad on ette nähtud

puhastusvahendiga töötamiseks.

Î Pritsetoru võtta püstoli küljest ära.

Ilma pritsetoruta püstol moodustab

madalsurvejoa.

Î Asetada PV-imivoolik PV-lahusega

anumasse.

1 Pihustada vähesel määral puhastusvahendit

kuivale pinnale ja lasta toimida (mitte

kuivada).

2 Lahustunud mustus pesta kõrgsurvejoaga

maha.

Erinevateks puhastustöödeks soovitame

Kärcheri puhastus- ja hooldusvahendite valikut.

Palun konsulteerige meiega või tellige vastav

informatsioon.

Î Pritsepüstoli päästik vabastada.

Î Tööpauside ajaks fikseerida püstoli päästik

ohutusfiksaatoriga.

Î Pikematel tööpausidel (üle 5 minuti) lülitada

seade lisaks ka seadmelülitist välja.

Î Kui lisati juurde puhastusvahendit: PV-

imivoolik asetada puhta veega anumasse,

võtta pritsetoru küljest ära ja lülitada seade

umbes 1 minutiks sisse ning seega loputada

puhtaks.

Î Pritsepüstoli päästik vabastada.

Î Seadmelüliti asendisse „0/OFF“ (väljas).

Î Veekraan sulgeda.

Î Vajutada püstoli päästikule, et lasta

süsteemist välja jääkrõhk.

Î Ühendada seade veevõtuliitmikust lahti.

Î Pritsetoru võtta püstoli küljest ära.

Î Seade lühidalt sisse lülitada, asend „I/ON“, ja

vajutada pritsepüstoli päästikule seni, kuni

vett enam välja ei tule (ca 1 min).

Î Seadmelüliti asendisse „0/OFF“ (väljas).

Veevarustus

Veevarustus veevärgist

Kasutuselevõtt

Kõrgsurvekäitus

Pritsetoru HD otsikuga

Mustusefreesiga pritsetoru

Puhastusvahendiga käitus

Puhastusvahendi juurdeimu välisest

anumast

Soovitatav puhastusmeetod

Puhastusvahend

Töö katkestamine

Töö lõpetamine

122 Eesti

Î Fikseerida püstoli päästik

ohutusfiksaatoriga.

Î Tõmmata toitejuhe pistikupesast välja.

Î Toitejuhe kokku kerida ja nt käepideme

külge riputada.

 Elektrilöögi oht

Enne mis tahes hooldus- ja korrashoiutööde

alustamist tuleb seade välja lülitada ja

eemaldada pistik vooluvõrgust.

Enne pikemat seismajätmist, näiteks talveks:

Î võtke välja puhastusvahendi imivooliku filter

ja peske voolava vee all puhtaks.

Î Tõmmake veevõtuliitmiku sõel

näpitstangidega välja ja peske voolava vee

all puhtaks.

Seade on hooldusvaba.

몇 Külmumisoht

Kaitske seadet ja tarvikuid külma eest.

Külm lõhub seadme ja tarvikud, kui need ei ole

täielikult veest tühjad. Kahjustuste vältimiseks.

Î Säilitage masinat ja kõiki tarvikuid ruumis,

mille temperatuur ei lange allapoole nulli.

Kasutada eranditult Kärcheri originaalvaruosi.

Varuosade loend on käesoleva kasutusjuhendi

lõpus.

Erivarustus laiendab seadme kasutusvõimalusi.

Täpsemat teavet selle kohta saab Kärcheri

volitatud edasimüüjalt.

Paljud tõrked saate alljärgneva loendi abiga ise

kõrvalda.

Kahtluse korral palun pöörduda volitatud

hooldustöökoja poole.

 Elektrilöögi oht

Enne mis tahes hooldus- ja korrashoiutööde

alustamist tuleb seade välja lülitada ja

eemaldada pistik vooluvõrgust.

 Hoiatus

Remonditöid ja töid elektriliste komponentide

juures tohib teha ainult volitatud hooldustöökoda.

Seade ei käivitu

Î Kontrollige, kas tüübisildile märgitud pinge

vastab vooluallika pingele.

Î Kontrollige, et toitejuhe ei ole kahjustatud.

Seadmes puudub surve

Î Õhutustada seade: lasta seadmel töötada

kõrgsurvevoolikut külge ühendamata, kuni

vesi kõrgsurveväljundist mullideta välja

tuleb. Seejärel ühendada kõrgsurvevoolik

jälle külge.

Î Puhastada veevõtuliitmiku sõel: selle saab

näpitstangidega kergesti välja tõmmata.

Î Kontrollida, et kõik kõrgsurvepumba

veevõtuvoolikud on hermeetilised ja

ummistusteta.

Surve tugev kõikumine

Î Puhastada kõrgsurveotsik: Saasteained

otsiku avast nõelaga eemaldada ja veega

ettepoole välja uhtuda.

Î Kontrollida vee juurdevoolukogust.

Kõrgsurvepumba leke

Î Kõrgsurvepumba väike leke on tehniliselt

tingitud. Tugeva lekke korral pöörduda

volitatud hooldustöökoja poole.

Puhastusvahendi juurdeimu ei toimu

Î Võtta pritsetoru püstoli küljest ära ja töötada

ilma selleta.

Î Puhastada puhastusvahendi imivooliku sõel.

Î Kontrollige, kas puhastusvahendi imivooliku

ei ole keerdu või murdunud

Korrashoid ja tehnohooldus

Puhastamine

Hooldamine

Jäätumiskaitse

Varuosad

Erivarustus

Abi härete korral

Eesti 123

Tehniliste muudatuste õigused

reserveeritud!

Käesolevaga kinnitame, et allpool kirjeldatud

seade vastab meie poolt turule toodud mudelina

oma kontseptsioonilt ja konstruktsioonilt EÜ

direktiivide asjakohastele põhilistele ohutus- ja

tervisekaitsenõetele. Meiega kooskõlastamata

muudatuste tegemise korral seadme juures

kaotab käesolev deklaratsioon kehtivuse.

Allakirjutanud toimivad juhatuse korraldusel ja

volitusel.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnilised andmed

Elektriühendus

Pinge (1~50/60 Hz) 220-240 V

Tarbitav võimsus 1,4 kW

Võrgukaitse (inertne) 10 A

Elektriohutusklass II

Kaitseaste IP X5

Veevõtuühendus

Juurdevoolava vee temperatuur

(max)

40 °C

Juurdevoolu hulk (min) 8 l/min

Juurdevoolurõhk (max) 1,2 MPa

Jõudluse andmed

Töörõhk 8 MPa

Max lubatud rõhk 10 MPa

Jõudlus, vesi 5,5 l/min

Jõudlus, puhastusvahend 0,4 l/min

Pritsepüstoli reaktiivjõud 10 N

Käe-käsivarre vibratsioonitase

(ISO 5349)

0,8 m/s

Helirõhutase L

(EN60704-1) 76 dB(A)

Helivõimsuse tase

(2000/14/EÜ)

90 dB(A)

Mõõtmed

Pikkus 378 mm

Laius 150 mm

Kõrgus 440 mm

Kaal 3,7 kg

CE-vastavusdeklaratsioon

Toode: Kõrgsurvepesur

Tüüp: 1.320-xxx

Asjakohased EÜ direktiivid:

98/37/EÜ

2006/95/EÜ

89/336/EMÜ (+91/263/EMÜ, 92/31/EMÜ, 93/68/

EMÜ)

2000/14/EÜ

Kohaldatud ühtlustatud standardid:

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Järgitud vastavushindamise protseduur:

Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 89

Garanteeritud: 90

124 Latviešu

Godājamais klient,

Pirms uzsākt aparāta lietošanu,

izlasiet šo lietošanas instrukciju

un rīkojieties atbilstoši tajā teiktajam. Saglabājiet

darbības instrukciju vēlākai izmantošanai vai

nodošanai nākošajam īpašniekam.

Augstspiediena tīrīšanas aparātu izmantojiet

tikai un vienīgi mājsaimniecībā:

–mašīnu, transportlīdzekļu, ēku, darbarīku,

fasāžu, terašu, dārzkopības darbarīku u.c.

tīrīšanai ar augstspiediena ūdens strūklu

(nepieciešamības gadījumā pievienojot

tīrīšanas līdzekļus).

– ar Kärcher atļautajiem piederumiem,

rezerves daļām un tīrīšanas līdzek

ļiem.

Ievērojiet tīrīšanas līdzekļiem pievienotos

norādījumus.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizmetiet

iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā

pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrādāt un

izmantot atkārtoti. Tādēļ lūdzam utilizēt

vecās ierīces ar atbilstošu savākšanas

sistēmu starpniecību.

Mū

su pilnvarotās tirdzniecības sabiedrības

izsniegtās garantijas saistības ir spēkā katrā

valstī. Garantijas perioda laikā mēs bez maksas

novērsīsim iespējamos darbības traucējumus

Jūsu aparātā, ja to cēlonis ir materiāla vai

ražošanas defekts. Ja nepieciešams garantijas

remonts, lūdzam griezieties pie Jūsu pārdevēja

vai tuvākajā pilnvarotajā klientu apkalpošanas

dienesta iestādē, uzrādot pirkumu apliecinošu

dokumentu.

 Bīstami

 Nekad neaizskariet tīkla spraudni un

kontaktligzdu ar mitrām rokām.

 Nelietojiet aparātu, ja ir bojāts tīkla

pieslēgšanas kabelis vai svarīgas aparāta

daļas, piemēram, drošības elementi,

augstspiediena šļūtenes vai smidzinātājs.

 Aparāta lietošana aizliegta

sprādzienbīstamās zonās.

 Strādājot ar aparātu paaugstinātas

bīstamības apstākļos (piemēram, degvielas

uzpildes stacijās), jāievēro atbilstošie

drošības noteikumi.

 Pirms katras lietošanas reizes pārbaudiet,

vai nav bojāts pieslēgšanas kabelis ar tīkla

spraudni. Bojātu pieslēgšanas kabeli

nekavējoties lieciet nomainīt pilnvarotā

klientu apkalpošanas dienestā vai

profesionālā elektromehāniskā darbnīcā.

 Nepareizi lietojot,

augstspiediena strūkla var

būt bīstama. Strūklu nedrīkst

vērst uz cilvēkiem,

dzīvniekiem, zem sprieguma esošām

elektriskām iekārtām un uz pašu aparātu.

 Strūklu nedrīkst vērst arī uz citiem cilvēkiem

vai pats uz sevi, lai notīrītu apģērbu vai

apavus.

 Neapsmidzināt priekšmetus, kas satur

veselību apdraudošas vielas (piemēram,

azbestu).

 Augstspiediena strūkla var bojāt un pārsist

transportlīdzekļu riepas/riepu ventiļus. Tā

pirmā pazīme ir riepas krāsas maiņa.

Bojātas transportlīdzekļa riepas/riepu ventiļi

ir dzīvībai bīstami. Tīrot ievērojiet vismaz 30

cm lielu attālumu no smidzinātāja līdz

objektam!

 Nekādā gadījumā neiesūciet šķīdinātājus

saturošus šķidrumus, neatšķaidītas skābes

vai atšķaidinātājus! Pie tiem pieskaitāmi,

piemēram, benzīns, krāsu atšķaidītāji vai

šķidrais kurināmais. Izsmidzinātā migla ir ļoti

ugunsnedroša, sprādzienbīstama un indīga.

Neizmantojiet acetonu, neatšķaidītas skābes

un šķīdinātājus, jo tie var bojāt aparātā

izmantotos materiālus.

몇 Brīdinājums

 Pirms katras lietošanas reizes pārbaudiet,

vai nav bojāta augstspiediena šļūtene.

Nekavējoties nomainiet bojātu

augstspiediena šļūteni.

 Augstspiediena šļūtenes, armatūra un

savienojumi ir svarīgi aparāta drošībai.

Izmantojiet tikai ražotāja ieteiktās

augstspiediena šļūtenes, armatūru un

savienojumus.

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Garantija

Drošības norādījumi

Latviešu 125

 Neizmantojiet ierīci, ja tās tuvumā atrodas

citas personas, ja vien tās nevalkā

aizsargdrēbes.

 Neatbilstošs pagarinātāja kabelis var būt

dzīvībai bīstams. Tāpēc āra apstākļos

izmantojiet tikai atļautus un atbilstoši

marķētus pagarinātāja kabeļus ar pietiekošu

vadu šķērsgriezumu:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Piezīme

 Ar aparātu nedrīkst strādāt bērni vai

neapmācītas personas.

 Lietotājam jāizmanto aparāts tikai atbilstoši

noteikumiem. Viņam jāņem vērā vietējie

apstākļi un strādājot ar aparātu jāpievērš

uzmanība apkārtnē esošajiem cilvēkiem.

 Lai izvairītos no bojājumiem, tīrot lakotas

virsmas ievērojiet vismaz 30 cm lielu

attālumu no smidzinātāja līdz objektam.

 Tīrīšanu, kuras laikā rodas eļļu saturoši

notekūdeņi, piemēram, mazgājot motoru vai

šasiju, drīkst izdarīt tikai ar eļļas separatoru

aprīkotās mazgāšanas vietās.

 Aizsardzībai pret ūdens šļakatām vai

netīrumiem valkājiet piemērotu

aizsargapģērbu un aizsargbrilles.

 Aparātam darbojoties nekad neatstājiet to

bez uzraudzības.

 Pievērsiet uzmanību, lai tīkla pieslēgšanas

kabelis vai pagarinātāja kabelis netiktu

bojāts pārbraucot pāri, iespiežot, saraujot vai

tamlīdzīgi. Sargājiet tīkla kabeli no karstuma,

eļļas un asām malām.

 Tīkla pieslēguma un pagarinātāja kabeļa

savienojums nedrīkst atrasties ūdenī.

 Visām darba zonā esošajām strāvu

vadošajām daļām jābūt aizsargātām pret

ūdens šļakatām.

 Aparātu drīkst pieslēgt tikai tādam

elektriskajam pieslēgumam, kuru ierīkojis

elektriķis atbilstoši IEC 60364.

 Aparātu pieslēdziet tikai maiņstrāvai.

Spriegumam jāatbilst uz aparāta rūpnīcas

plāksnītes norādītajam.

 Kontaktligzdas drošinātājs min. 10 A

(kūstošais).

 Lai izvairītos no elektrotraumām, mēs

iesakām kontaktligzdas aprīkot ar iepriekš

ieslēdzamu noplūdes strāvas

drošinātājslēdzi (nominālais nostrādes

strāvas stiprums maks. 30 mA).

 Izmantotā pagarinātāja kabeļa spraudnim un

savienojumam jābūt ūdensdrošiem.

 No spoles vienmēr notiniet pilnīgi visu

pagarinātāja kabeli.

 Šī ierīce tika izveidota darbam ar tīrīšanas

līdzekļiem, ko piegādā vai iesaka

izmantošanai ražotājs. Citu tīrīšanas līdzekļu

vai ķimikāliju izmantošana var kaitēt aparāta

drošībai.

Drošības ierīces kalpo lietotāja aizsardzībai un

tās nedrīkst izslēgt vai apiet to darbību.

Šī slēdža darbināšana nodrošina aparātu pret

nejaušu tā ieslēgšanos. Izslēdziet šo slēdzi,

īslaicīgi pārtraucot tīrīšanas darbus vai beidzot

visu tīrīšanas procesu.

Rokas smidzinātāja drošinātājs nov

ērš nejaušu

aparāta ieslēgšanu.

Izmantoto saīsinājumu definīcijas:

AS = Augstspiediens

TL = Tīrīšanas līdzeklis

Izsaiņojot pārbaudiet, vai iesaiņojumā esošais

saturs ir pilnīgs un nebojāts. Pārvadāšanas laikā

radušos bojājumu gadījumā lūdzam par to

informēt tirgotāju.

Attēlus skat. 2. lapā

1Tīkla pieslēgšanas kabelis ar spraudni

2 Aparāta slēdzis (IESL./IZSL.)

3 Rokas smidzinātājs ar drošinātāju

4 Augstspiediena šļūtene

5 Uzgalis ar vienkārtīgu sprauslu

6 Uzgalis ar netīrumu griezni

7 Ūdens pieslēgums ar sietu

8 Savienojuma detaļa ūdens piesl

ēgumam

9 Augstspiediena izeja

10 TL iesūkšanas šļūtenes pieslēgums

11 TL iesūkšanas šļūtene ar filtru

Î Rokas smidzinātāja drošinātāja skavu

izspiediet, piemēram, ar mazu skrūvgriezni.

Î Savienojiet AS šļūteni un rokas smidzinātāju.

Drošības ierīces

Aparāta slēdzis

Drošinātājs

Ekspluatācija / Apkalpošana

Aparāta apraksts

Pirms ekspluatācijas sākšanas

126 Latviešu

Î Iespiediet drošinātāja skavu, līdz tā

nofiksējas, un pārbaudiet savienojuma

izturīgumu, pavelkot aiz AS šļūtenes.

Saskaņā ar spēkā esošajiem

noteikumiem ierīci nedrīkst izmantot

bez dzeramā ūdens sistēmas dalītāja.

Jāizmanto piemērots firmas Kärcher

sistēmas dalītājs vai kā alternatīva - sistēmas

dalītājs atbilstoši EN 12729 tipam BA.

Pieslēgumu lielumus skatīt uz ražotāja datu

plāksnītes/tehniskajos datos.

Ievērojiet ūdensapgādes uzņēmuma izstrādātos

noteikumus.

Î Izmantojiet ar audumu nostiprinātu šļūteni

(piegādes komplektā neietilpst) ar

tirdzniecībā pieejamu savienojumu:

- Minimālais diametrs 1/2 colla (13 mm).

- Minimālais garums 7,5 m.

Î Piegādes komplektā ietilpstošo savienojuma

detaļu ieskrūvējiet aparāta ūdens pievades

vietā.

Î Ūdens šļūteni uzspraudiet uz aparāta

savienojuma detaļas un pievienojiet to ūdens

krānam.

몇 Uzmanību

Augstspiediena tīrīšanas aparātu nekad nedarbiniet

ar aizvērtu ūdens krānu, jo darbināšana bez ūdens

pievades izraisa bojājumus AS sūknī.

Ja pievadāmais ūdens ir netīrs, noteikti

izmantojiet Kärcher ūdens filtru (speciālais

piederums - pasūtījuma numurs 4.730-059).

Î Augstspiediena šļūteni ieskrūvējiet aparāta

augstspiediena izejā.

Î Vajadzīgo strūklas cauruli iepraudiet rokas

smidzināšanas atverē un nofiksējiet to,

pagriežot cauruli pa 90°.

Î Atveriet ūdens krānu.

Î Pievienojiet kontaktspraudni kontaktligzdai.

Î Iestatiet galveno slēdzi pozīcijā „I/ON“.

Î Atbloķējiet drošinātāju pie rokas

smidzināšanas atveres, piespiežot to, un

pavelciet sviru.

몇 Savainojumu bīstamība

No augstspiediena sprauslas izplūstošā ūdens

iedarbībā uz rokas smidzinātāju iedarbojas

atsitiens. Nostājieties stabili un stingri turiet

rokas smidzinātāju un uzgali.

Parastiem tīrīšanas uzdevumiem.

Stipriem netīrumu sabiezējumiem.

Piezīme

Tīrīšanas līdzekli var piejaukt tikai strādājot ar

zemu spiedienu.

Darbam ar TL ir paredzētas visas Kärcher

piedāvātās mazgāšanas sukas.

Î Noņemiet uzgali no rokas smidzinātāja.

Bez uzgaļa rokas smidzinātājs dod

zemspiediena strūklu.

Î Tīrīšanas līdzekļa iesūkšanas šļūteni iekariet

tvertnē ar tīrīšanas līdzekļa šķīdumu.

1 Uz sausās virsmas taupīgi uzsmidziniet

tīrīšanas līdzekli un ļaujiet tam iedarboties

(bet ne izžūt).

2Izšķīdušos netīrumus noskalojiet ar

augstspiediena strūklu.

Mēs iesakām mūsu Kärcher tīrīšanas un

kopšanas līdzekļu programmu, kas ir derīga

jebkuriem tīrīšanas uzdevumiem Lūdzu

konsultējieties vai pieprasiet informāciju par to.

Î Atlaidiet rokas smidzinātāja sviru.

Î Darba pārtraukumos rokas smidzinātāja

sviru nodrošiniet ar drošinātāju.

Î Garākos darba pārtraukumos (ilgākos par 5

minūtēm) papildus izslēdziet arī aparāta

slēdzi.

Î Ja ir bijis piejaukts tīrīšanas līdzeklis:

Tīrīšanas līdzekļa šļūteni iekariet kādā

tvertnē ar tīru ūdeni, aparātu ar noņemtu

uzgali ieslēdziet apmēram 1 minūti ilgi un

izskalojiet tīru.

Î Atlaidiet rokas smidzinātāja sviru.

Î Aparāta slēdzi pārslēdziet uz „0/OFF“.

Î Aizveriet ūdens krānu.

Î Nospiediet rokas smidzinātāja sviru, lai

izlaistu sistēmā atlikušo spiedienu.

Î Atvienojiet aparātu no ūdens pieslēguma.

Ūdens padeve

Ūdens padeve no ūdensvada

Ekspluatācijas sākums

Darbs ar augstspiedienu

Uzgalis ar vienkārtīgu sprauslu

Strūklas caurule ar netīrumu griezni

Tīrīšanas līdzekļa izmantošana

Tīrīšanas līdzekļa iesūkšana no tvertnes

Ieteicamā tīrīšanas metode

Tīrīšanas līdzeklis

Darba pārtraukšana

Darba beigšana

Latviešu 127

Î Noņemiet uzgali no rokas smidzinātāja.

Î Aparātu uz brīdi ieslēdziet, slēdzi pārslēdzot

uz „I/ON“, nospiediet rokas smidzinātāja

sviru, līdz no aparāta vairs nenāk ūdens

(apm. 1 min.).

Î Aparāta slēdzi pārslēdziet uz „0/OFF“.

Î Rokas smidzinātāja sviru nodrošiniet ar

drošinātāju.

Î Izvelciet tīkla spraudni.

Î Saritiniet tīkla pieslēgšanas kabeli un

pakariet to, piemēram, uz roktura.

 Strāvas triecienu bīstamība

Pirms jebkuru apkopes darbu veikšanas

izslēdziet aparātu un izvelciet tīkla spraudni.

Pirms ilgākas uzglabāšanas, piemēram, ziemā:

Î Novelciet filtru no tīrīšanas līdzekļa

iesūkšanas šļūtenes un izskalojiet to zem

tekoša ūdens.

Î Ar plakanknaiblēm izvelciet ūdens pievades

vietā ievietoto filtru un izslakojiet to zem

tekoša ūdens.

Aparātam nav nepieciešama apkope.

몇 Sala radītu bojājumu risks

Ierīci un piederumus sargājiet no sala.

Ja no ierīces un piederumiem neizlej visu ūdeni,

pastāv risks, ka tie tiks sabojāti sala iedarbības

rezultātā. Lai novērstu bojājumus:

Î Uzglabājiet ierīci ar visiem piederumiem no

sala aizsargātā telpā.

Izmantojiet tikai oriģinālās Kärcher rezerves

daļas. Rezerves daļu pārskatu Jūs atradīsit

apkalpošanas instrukcijas beigās.

Speciālie piederumi paplašina aparāta

izmantošanas iespējas. Plašāku informāciju Jūs

varat saņemt pie Jūsu Kärcher tirgotāja.

Mazākos traucējumus Jūs varat novērst

patstāvīgi, izmantojot sekojošo pārskatu.

Šaubu gadījumos lūdzam griezties pilnvarotā

klientu apkalpošanas dienestā.

 Strāvas triecienu bīstamība

Pirms jebkuru apkopes darbu veikšanas

izslēdziet aparātu un izvelciet tīkla spraudni.

 Brīdinājums

Jebkurus elektrisko sastāvdaļu remontus drīkst

veikt tikai pilnvarots klientu apkalpošanas

dienests.

Aparāts neieslēdzas

Î Pārbaudiet, vai lokālā tīkla spriegums atbilst

ražotāja datu plāksnīteē norādītajam

barošanas spriegumam.

Î Pārbaudiet, vai nav bojāts tīkla pieslēgšanas

kabelis.

Aparāts nedod spiedienu

Î Atgaisojiet aparātu: Darbiniet aparātu bez

pievienotas augstspiediena šļūtenes, līdz no

ūdens no augstspiediena izejas nāk bez

burbuļiem. Pēc tam atkal pievienojiet

augstspiediena šļūteni.

Î Iztīriet ūdens pieslēgumā esošo sietu: To var

viegli izvilkt ar plakanknaiblēm.

Î Pārbaudiet visus padeves vadus uz

augstspiediena sūkni, vai tie ir blīvi un nav

aizsprostojušies.

Spēcīgas spiediena maiņas

Î Iztīriet augstspiediena sprauslu: Ar adatu

iztīriet piesārņojumus no sprauslas urbuma

un ar ūdeni izskalojiet to virzienā uz priekšu.

Î Pārbaudiet ūdens padeves lielumu.

Neblīvs AS sūknis

Î Neliels AS sūkņa neblīvums ir tehniski

noregulēts. Spēcīga neblīvuma gadījumā

konsultējieties ar pilnvaroto klientu

apkalpošanas centru.

Netiek iesūkts tīrīšanas līdzeklis

Î Noņemiet uzgali no rokas smidzinātāja un

strādājiet bez uzgaļa.

Î Iztīriet tīrīšanas līdzekļa iesūkšanas šļūtenes

filtru.

Î Pārbaudiet, vai TL iesūkšanas šļūtene nav

kādā vietā pārlocījusies

Kopšana un tehniskā apkope

Tīrīšana

Apkope

Aizsardzība pret aizsalšanu

Rezerves daļas

Speciālie piederumi

Kļūmju novēršana

128 Latviešu

Rezervētas tiesības veikt tehniskas izmaiņas!

Ar šo mēs paziņojam, ka turpmāk minētā iekārta,

pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu apgrozībā

laistajā izpildījumā atbilst ES direktīvu

attiecīgajām galvenajām drošības un veselības

aizsardzības prasībām. Iekārtā izdarot ar mums

nesaskaņotas izmaiņas, šis paziņojums zaudē

savu spēku.

Apakšā parakstījušās personas rīkojas

uzņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

ālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Tehniskie dati

Strāvas pieslēgums

Spriegums (1~50/60 Hz) 220-240 V

Pieslēguma jauda 1,4 kW

Tīkla drošinātājs (kūstošais) 10 A

Aizsardzības klase II

Aizsardzības līmenis IP X5

Ūdens pieslēgums

Pievadāmā ūdens temperatūra

(maks.)

40 °C

Pievadāmā ūdens daudzums

(min.)

8l/min

Pievadāmā ūdens spiediens

(maks.)

1,2 MPa

Tehniskie dati attiecībā uz jaudu

Darba spiediens 8 MPa

Maks. pieļaujamais spiediens 10 MPa

Ūdens patēriņš5,5l/min

Tīrīšanas līdzekļa patēriņš0,4l/min

Rokas smidzināšanas pistoles

reaktīvais spēks

10 N

Plaukstas-rokas vibrācijas

lielums (ISO 5349)

0,8 m/s

Trokšņu spiediena līmenis

(EN60704-1)

76 dB(A)

Trokšņu jaudas līmenis

(2000/14/EG)

90 dB(A)

Izmēri

Garums 378 mm

Platums 150 mm

Augstums 440 mm

Svars 3,7 kg

CE deklarācija

Produkts: Augstspiediena tīrīšanas

aparāts

Tips: 1.320-xxx

Attiecīgās ES direktīvas:

98/37/EK

2006/95/EK

89/336/EEK (+91/263/EEK, 92/31/EEK, 93/68/

EEK)

2000/14/EK

Piemērotās harmonizētās normas:

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Atbilstibas novertešanas procedura:

V pielikums

Skanas intensitates līmenis dB(A)

Izmērītais: 89

Garantētais: 90

Lietuviškai 129

Gerbiamas kliente,

Prieš pradėdamas naudoti įsigytą

prietaisą, perskaitykite šią

naudojimo instrukciją ir vadovaukitės ja. Naudojimo

instrukciją išsaugokite, kad galėtumėte naudotis ja

vėliau arba perduoti kitam savininkui.

Šią aukšto slėgio valymo mašiną naudokite tik

privačiai:

– mašinoms, transporto priemonėms,

pastatams, įrankiams, fasadams, terasoms,

sodo įrenginiams ir kt. valyti aukšto slėgio

vandens srove (jei reikia, papildomai įpylus

valymo priemonių);

– su originaliais „Kärcher" priedais,

atsarginėmis dalimis ir valymo priemonėmis.

Laikykitės prie valymo priemonių pridėtų

instrukcijų.

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų,

antriniam žaliavų perdirbimui tinkamų

medžiagų, todėl jie turėtų būti atiduoti

perdirbimo įmonėms. Todėl naudotus

prietaisus šalinkite pagal atitinkamą

antrinių žaliavų surinkimo sistemą.

Kiekvienoje šalyje galioja tos garantijos sąlygos,

kurias nustato įgalioti pardavėjai. Galimus

prietaiso gedimus garantijos galiojimo laikotarpiu

pašalinsime nemokamai, jei tokių gedimų

priežastis buvo netinkamos medžiagos ar

gamybos defektai. Dėl garantinio gedimų

pašalinimo kreipkitės į pardavėją arba artimiausią

klientų aptarnavimo tarnybą. Visuomet pateikite

pirkimą patvirtinantį kasos kvitą.

 Pavojus

 Niekada nelieskite kištuko ir rozetės

šlapiomis rankomis.

 Nenaudokite prietaiso, jei pažeistas elektros

laidas arba svarbios prietaiso dalys, pvz.,

apsauginės detalės, aukšto slėgio žarnos,

purškimo pistoletai.

 Draudžiama naudoti prietaisą sprogioje

aplinkoje.

 Jei naudojate prietaisą pavojingoje aplinkoje

(pvz., degalinėje), paisykite atitinkamų

nurodymų dėl saugos.

 Kiekvieną kartą prieš pradėdami naudoti

prietaisą patikrinkite, ar nepažeistas elektros

laidas. Pažeistą elektros laidą nedelsdami

pakeiskite oficialioje klientų aptarnavimo

tarnyboje/elektros prietaisų remonto

dirbtuvėse.

 Netinkamai naudojama

aukšto slėgio srovė kelia

pavojų. Draudžiama srovę

nukreipti į asmenis, gyvūnus,

veikiančią elektros įrangą arba patį prietaisą.

 Jokiu būdu negalima nukreipti srovės į kitus

asmenis arba save, norint nuvalyti rūbus

arba avalynę.

 Nepurkškite vandens ar valymo priemonių

ant daiktų, kurių sudėtyje yra sveikatai

pavojingų medžiagų (pvz., asbesto).

 Aukšto slėgio srovė gali pažeisti transporto

priemonių padangas/padangų kamerų

ventilius, ir šie gali sprogti. Pirmas pažeidimo

požymis – išblukusi padangų spalva.

Pažeistos transporto priemonių padangos/

padangų kamerų ventiliai gali sukelti pavojų

gyvybei. Valymo metu išlaikykite mažiausiai

30 cm atstumą nuo srovės!

 Niekada nesiurbkite skysčių, kurių sudėtyje

yra tirpiklių, arba neskiestų rūgščių ir tirpiklių!

Šios rūgštys ir tirpikliai - pvz., benzinas, dažų

skiedikliai arba mazutas. Susidariusi šių

medžiagų dulksna yra itin degi, sprogi ir

nuodinga. Jokiu būdu nenaudokite acetono,

neskiestų rūgščių ir tirpiklių, kadangi jie gali

pažeisti prietaiso medžiagas.

몇 Įspėjimas

 Kiekvieną kartą prieš pradėdami naudoti

patikrinkite, ar nepažeista aukšto slėgio

žarna. Pažeistą aukšto slėgio žarną

nedelsdami pakeiskite.

 Aukšto slėgio žarnos, prietaiso dalys ir

movos turi būti saugios. Naudokite tik

gamintojo rekomenduotas aukšto slėgio

žarnas, dalis ir movas.

 Nenaudokite prietaiso, jei jo darbo zonoje

asmenų, nedėvinčių apsauginės aprangos.

 Netinkami ilgintuvo laidai gali kelti pavojų.

Dirbdami lauke naudokite tik tinkamus ir

sertifikuotus vidutinio galingumo ilgintuvų laidus:

1 - 10 m: 1,5 mm

, 10 - 30 m: 2,5 mm

Naudojimas pagal nurodymus

Aplinkos apsauga

Garantija

Nurodymai dėl saugos

130 Lietuviškai

Pastaba

 Su prietaisu draudžiama dirbti vaikams arba

asmenims, kurie nėra išmokyti juo naudotis.

 Vartotojas prietaisą turi naudoti pagal

nurodymus. Jis turi paisyti aplinkos sąlygų, o

dirbdamas – netoliese esančių žmonių

laikytis

 mažiausiai 30 cm atstumu nuo jų, kad

išvengtumėte sužeidimų.

 Valymo darbus, kurių metu išsiskiria vanduo

su naftos priemaišomis, pvz., variklio ar

dugno plovimą galima atlikti tik plovimo

aikštelėse su įrengtu naftos separatorium.

 Kad apsisaugotumėte nuo atgalinės

vandens srovės arba atšokusio purvo,

dėvėkite tinkamus apsauginius rūbus bei

užsidėkite apsauginius akinius.

 Niekada nepalikite veikiančio prietaiso be

priežiūros.

 Patikrinkite, ar elektros arba ilgintuvo laidas

nepervažiuotas, nesuspaustas,

neištampytas ar kitaip nepažeistas.

Saugokite elektros laidus nuo karščio, naftos

ir netempkite jų virš aštrių briaunų.

 Elektros/ilgintuvo laidas negali būti

vandenyje.

 Visos dalys, kuriomis teka elektros srovė,

dirbant turi būti apsaugotos nuo vandens.

 Prietaisą galima įjungti tik elektros laidu, kurį

pagamino elektros įrangos specialistas

pagal standartą IEC 60364.

 Prietaisą galima jungti tik į kintamosios

srovės tinklą. Įtampa turi atitikti prietaiso

skydelyje nurodytą įtampą.

 Minimalus 10 A rozetės saugiklis (inercinis).

 Kad išvengtumėte nelaimingų atsitikimų su

elektra, rekomenduojame naudoti rozetes su

jau įmontuotu apsauginiu laikinosios srovės

jungikliu (maks. 30 mA vardinis pradinis

srovės stiprumas).

 Naudojamo ilgintuvo laido kištukas ir jungtis

turi būti nelaidūs vandeniui.

 Ilgintuvo laidą visuomet nuvyniokite nuo

laido būgno.

 Šis prietaisas sukurtas valymo priemonių,

kurias pateikia arba rekomenduoja naudoti

gamintojas, naudojimui. Naudojant kitas

valymo priemones arba chemikalus gali

sumažėti prietaiso saugumas.

Saugos įranga apsaugo naudotoją, todėl jos

negalima keisti arba nenaudoti.

Apsaugo, kad prietaisas netyčia nebūtų įjungtas.

Išjunkite jungiklį darydami pertraukas arba baigę

darbą.

Prie rankinio purkštuvo esantis apsauginis

fiksatorius neleidžia atsitiktinai įjungti prietaiso.

Tekste naudojamų santrumpų išaiškinimas:

HD = aukštas slėgis

RM = Valymo priemonės

Išpakuodami prietaisą patikrinkite, ar netrūksta

priedų ir ar nėra pažeidimų. Jei prietaisas

pažeistas gabenimo metu, praneškite apie tai

pardavėjui.

Paveikslėlius rasite 2 psl.

1 Elektros laidas su kištuku

2 Prietaiso jungiklis (ĮJUNGTI/IŠJUNGTI)

3 Rankinis purškimo pistoletas su apsauginiu

fiksatorium

4 HD žarna

5 Purškimo antgalis su 1 skyriaus filtru

6 Purškimo antgalis su purvo skutikliu

7 Vandens prijungimo antgalis su filtru

8 Movos dalis vandens prijungimo antgaliui

9 HD srovės anga

10 Jungtis valymo priemonės siurbimo žarnai

11 Valymo priemonės siurbimo žarna su filtru

Î Rankinio purškimo pistoleto apsauginį skląstį

išsukite, pvz., nedideliu atsuktuvu.

Î Sujunkite aukšto slėgio žarną su rankiniu

purškimo pistoletu.

Î Skląstį spauskite tol, kol jis užsifiksuos, po to

patraukę aukšto slėgio žarną patikrinkite, ar

ji tvirtai sujungta.

Saugos įranga

Prietaiso jungiklis

Apsauginis fiksatorius

Naudojimo pradžia/

aptarnavimas

Prietaiso aprašymas

Prieš pradedant naudoti

Lietuviškai 131

Jokiu būdu nenaudokite prietaiso

geriamojo vandens tiekimo sistemoje

be sistemos atskyriklio. Naudokite

Kärcher arba alternatyvų sistemos

atskyriklį, atitinkantį EN 12729 BA tipo

reikalavimus.

Jungties dydžius rasite ant prietaiso skydelio/

techninėje specifikacijoje.

Laikykitės vandens tiekimo nurodymų.

Î Naudokite audiniu sutvirtintą žarną

(netiekiama kartu su prietaisu) su lengvai

valdoma mova:

- skersmuo - mažiausiai 1/2 colio (13 mm),

- ilgis - mažiausiai 7,5 m.

Î Pridėtą movos detalę priveržkite prie

prietaiso vandens prijungimo antgalio.

Î Vandens žarną užmaukite ant prietaiso

movos detalės, kad galėtumėte prijungti prie

vandentiekio čiaupo.

몇 Dėmesio!

Aukšto slėgio valymo mašinos nenaudokite, kai

vandentiekio čiaupas užsuktas, kadangi

naudojant prietaisą be vandens, gali sugesti

aukšto slėgio pompa.

Jei atiteka nešvarus vanduo, būtinai naudokite

„Kärcher“ vandens filtrą (specialus priedas -

užsakymo Nr. 4.730-059).

Î Aukšto slėgio žarną prijunkite prie prietaiso

aukšto slėgio srovės angos.

Î Pageidaujamą purškimo antgalį įkiškite į

rankinio purškimo pistoletą ir užfiksuokite

pasukdami 90° kampu.

Î Atsukite vandentiekio čiaupą.

Î Įkiškite elektros laido kištuką.

Î Pagrindinį jungiklį nustatykite į „I/ON“ padėtį.

Î Paspaudę rankinio purškimo pistoleto

apsauginį fiksatorių atsukite ir patraukite

svertą.

몇 Sužalojimų pavojus

Į aukšto slėgio purkštuką atitekantis vanduo

rankinį purškimo pistoletą veikia stipria atbuline

jėga. Pasirūpinkite saugumu - tvirtai laikykite

rankinį purškimo pistoletą ir purškimo antgalį.

Įprastiems valymo darbams.

Sukietėjusio purvo plotams.

Pastaba

valymo priemonę įmaišyti galima tik esant

žemam slėgiui.

Visi „Kärcher“ siūlomi plovimo šepečiai pritaikyti

darbui su valymo priemonėmis.

Î Purškimo antgalį nuimkite nuo rankinio

purškimo pistoleto.

Rankinis purškimo pistoletas be pritvirtinto

purškimo antgalio sukuria žemą slėgį.

Î Ją pritvirtinkite prie rezervuaro su valymo

priemonės tirpalu.

1 Šiek tiek valymo priemonės užpurkškite ant

sauso paviršiaus ir leiskite įsigerti (bet ne

išdžiūti).

2Ištirpusį purvą nuplausite aukšto slėgio srove.

Rekomenduojame bet kokiems valymo darbams

tinkančią mūsų „Kärcher“ valymo ir priežiūros

priemonių programą. Kreipkitės patarimo arba

reikalaukite papildomos informacijos apie šią

programą.

Î Atlaisvinkite rankinio purškimo pistoleto

svertą.

Î Pertraukų metu rankinio purškimo pistoleto

svertą užfiksuokite apsauginiu fiksatoriumi.

Î Jei pertraukos ilgesnės (daugiau nei 5

minutės), jungikliu taip pat išjunkite ir

prietaisą.

Î Jei į vandenį buvo įpilta valymo priemonės:

valymo priemonės siurbimo žarną pritvirtinkite

prie rezervuaro su švariu vandeniu, nuimkite

purškimo antgalį, prietaisą įjunkite maždaug 1

minutei ir kruopščiai išskalaukite.

Î Atlaisvinkite rankinio purškimo pistoleto svertą.

Î Prietaiso jungiklį nustatykite ties „0/OFF“.

Î Užsukite vandentiekio čiaupą.

Î Paspauskite rankinio purškimo pistoleto svertą,

kad pašalintumėte sistemoje dar esantį slėgį.

Î Atjunkite prietaisą nuo vandentiekio čiaupo.

Î Nuo rankinio purškimo pistoleto nuimkite

purškimo antgalį.

Vandens tiekimas

Vandentiekio vanduo

Naudojimo pradžia

Naudojimas esant aukštam slėgiui

Purškimo antgalis su 1 skyriaus filtru

Purškimo antgalis su purvo skutikliu

Darbas su valymo priemonėmis

Valymo priemonių siurbimas iš rezervuaro

Rekomenduojame tokį valymo metodą

Valymo priemonės

Darbo nutraukimas

Darbo pabaiga

132 Lietuviškai

Î Prietaisą trumpam įjunkite jungiklį nustatę

ties „I/ON“, o rankinio purškimo pistoleto

svertą spauskite tol, kol vanduo nustos tekėti

(maždaug 1 min.).

Î Prietaiso jungiklį nustatykite ties „0/OFF“.

Î Rankinio purškimo pistoleto svertą

užfiksuokite apsauginiu fiksatorium.

Î Ištraukite elektros laido kištuką.

Î Elektros laidą susukite ir, pvz., užkabinkite

ant rankenos.

 Elektros smūgio pavojus

Prieš pradėdami techninės priežiūros ir remonto

darbus prietaisą išjunkite, o elektros laido kištuką

ištraukite iš rozetės.

Jei prietaiso ilgą laiką nenaudosite, pvz., žiemą:

Î nuimkite filtrą nuo valymo priemonės

siurbimo žarnos ir išplaukite po tekančiu

vandeniu.

Î Filtrą, esantį vandens prijungimo antgalyje,

ištraukite su plokščiareplėmis ir išplaukite po

tekančiu vandeniu.

Prietaiso vidaus prižiūrėti nereikia.

몇 Šalčio keliamas pavojus

Saugokite prietaisą ir priedus nuo šalčio.

Jei iš prietaiso ir priedų nevisiškai pašalinamas

vanduo, jie gali būti pažeisti. Siekdami apsaugoti

prietaisą ir priedus:

Î laikykite juos nuo šalčio apsaugotoje

patalpoje.

Naudokite tik originalias „Kärcher“ atsargines

dalis. Atsarginių dalių apžvalgą rasite naudojimo

instrukcijos pabaigoje.

Specialūs priedai padidina Jūsų prietaiso

naudojimo galimybes. Daugiau informacijos apie

tai galite gauti iš savo „Kärcher“ pardavėjo.

Naudodamiesi toliau pateiktu aprašu mažesnius

gedimus pašalinsite patys.

Abejotinais atvejais kreipkitės į klientų

aptarnavimo tarnybą.

 Elektros smūgio pavojus

Prieš pradėdami techninės priežiūros ir remonto

darbus prietaisą išjunkite, o elektros laido kištuką

ištraukite iš rozetės.

 Atsargiai!

Remonto darbus ir darbus su elektros sistemos

dalimis kvalifikuotai atlikti gali tik oficiali klientų

aptarnavimo tarnyba.

Prietaisas neįsijungia

Î Patikrinkite, ar ant prietaiso skydelio

nurodyta įtampa atitinka elektros šaltinio

įtampą.

Î Patikrinkite, ar nepažeistas elektros laidas.

Nesusidaro slėgis

Î Išleiskite iš prietaiso orą: tegul prietaisas

veikia be pritvirtintos aukšto slėgio žarnos

tol, kol vanduo iš aukšto slėgio srovės angos

ištekės be burbulų. Po to vėl pritvirtinkite

aukšto slėgio žarną.

Î Išvalykite vandens prijungimo antgalio filtrą:

jį galite lengvai ištraukti plokščiareplėmis.

Î Patikrinkite, ar sandarūs ir ar neužsikimšę

visi vandens atitekėjimo iki aukšto slėgio

pompos kanalai.

Smarkūs slėgio svyravimai

Î Išvalykite aukšto slėgio purkštuką:

nešvarumus iš purkštuko ertmių pašalinkite

adata, o po to palenkę į priekį išskalaukite.

Î Patikrinkite atitekančio vandens kiekį.

Nesandari aukšto slėgio pompa

Î Nedidelį aukšto slėgio pompos pralaidumą

lemia techninės sąlygos. Tačiau jei pompa

labai leidžia skystį, kreipkitės į klientų

aptarnavimo tarnybą.

Nesiurbkite jokių valymo priemonių

Î Nuimkite purškimo antgalį nuo rankinio

purškimo pistoleto ir toliau dirbkite be jo.

Î Išvalykite filtrą, esantį prie valymo priemonės

siurbimo žarnos.

Î Patikrinkite, ar valymo priemonės siurbimo

žarna kur nors neperlenkta

Techninė priežiūra ir

aptarnavimas

Valymas

Remontas

Apsauga nuo šalčio

Atsarginės dalys

Specialūs priedai

Pagalba gedimų atveju

Lietuviškai 133

Gamintojas pasilieka teisę keisti techninius

duomenis!

Šiuo pareiškiame, kad toliau aprašyto aparato

brėžiniai ir konstrukcija bei mūsų į rinką išleistas

modelis atitinka pagrindinius EB direktyvų

saugumo ir sveikatos apsaugos reikalavimus. Jei

mašinos modelis keičiamas su mumis

nepasitarus, ši deklaracija nebegalioja.

Pasirašantys asmenys yra įgalioti parduotuvės

vadovybės.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Faksas: +49 7195 14-2212

Techniniai duomenys

Elektros srovė

Įtampa (1~50/60 Hz) 220-240 V

Prijungiamų įtaisų galia 1,4 kW

Elektros tinklo saugiklis

(inercinis)

10 A

Apsaugos klasė II

Saugiklio rūšis IP X5

Vandens prijungimo antgalis

Maks. atitekančio vandens

temperatūra

40 °C

Maž. atitekančio vandens kiekis 8 l/min

Maks. atitekančio vandens

slėgis

1,2 MPa

Galia

Darbinis slėgis 8 MPa

Maks. leistinas slėgis 10 MPa

Vandens debitas 5,5 l/min

Valymo priemonės debitas 0,4 l/min

Rankinio purškimo pistoleto

sukuriama atatranka

10 N

Delno/rankos vibracijos

poveikis (ISO 5349)

0,8 m/s

Triukšmo lygis

(EN60704-1)

76 dB(A)

Triukšmo galios lygis L

(direktyva 2000/14/EB)

90 dB(A)

Matmenys

Ilgis 378 mm

Plotis 150 mm

Aukštis 440 mm

Svoris 3,7 kg

CE deklaracija

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.320-xxx

Specialios EB direktyvos:

98/37/EB

2006/95/EB

89/336/EEB (+91/263/EEB, 92/31/EEB, 93/68/

EEB)

2000/14/EB

Taikomi darnieji standartai:

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Taikyta atitikties vertinimo procedura:

V priedas

Garso galios lygis dB(A)

Išmatuotas: 89

Garantuotas: 90

134

135

136

Alfred Kärcher Ges.m.b.H.

Lichtblaustraße 7

1220 Wien

(01) 25 06 00

☎

AUS

Kärcher Pty. Ltd.

40 Koornang Road

Scoresby VIC 3179

(03) 9765 - 2300

☎

B / LUX

Kärcher N.V.

Industrieweg 12

2320 Hoogstraten

0900 - 33 444 33

☎

Kärcher Indústria e Comércio Ltda.

Av. Prof. Benedicto Montenegro 419

CEP 13.140-000 - Paulínia - SP

0800 17 61 11

☎

Kärcher AG

Industriestraße 16

8108 Dällikon

0844 850 863

☎

Kärcher spol. s.r.o.

Za Mototechnou 1114/4

155 00 Praha 5 -Stodûlky

(02) 3552-1665

☎

Alfred Kärcher GmbH & Co. KG

Service-Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

(07195) 903 20 65

☎

Kärcher Rengøringssystemer A/S

Gejlhavegård 5

6000 Kolding

70 20 66 67

☎

Kärcher S.A.

Pol. Industrial Font del Radium

Calle Doctor Trueta 6-7

08400 Granollers (Barcelona)

902 17 00 68

☎

Kärcher S.A.S.

5 Avenue des Coquelicots

Z.A. des Petits Carreaux

94865 Bonneuil-sur-Marne

(01) 43 99 67 70

☎

FIN

Kärcher OY

Yrittäjäntie 17

01800 Klaukkala

0207 413 600

☎

Kärcher Cleaning Systems A.E.

31-33, Nikitara & Konstantinoupoleos str.

13671 Acharnes

210 - 23 16 153

☎

Kärcher(UK) Limited

Kärcher House

Beaumont Road

Banbury

Oxon, OX16 1TB

0906-6800632; 01295-752000

☎

Kärcher Hungária Kft

Tormásrét ut 2.

2051 Biatorbágy

(023) 530-640

☎

Kärcher Limited

Unit 10, 17/F.

APEC Plaza

49 Hoi Yuen Road

Kwun Tong, Kowloon

(02) 357-5863

☎

Kärcher S.p.A.

Via A. Vespucci 19

21013 Gallarate (VA)

848 - 99 88 77

☎

IRL

Karcher Limited (Ireland)

12 Willow Business Park

Nangor Road

Clondalkin

Dublin 12

(01) 409 77 77

☎

KOR

Karcher Co. Ltd. (South Korea)

Youngjae B/D, 50-1, 51-1

Sansoo-dong, Mapo-ku

Seoul 121-060

032-465-8000

☎

MAL

Karcher Cleaning Systems Sdn. Bhd.

No. 8, Jalan Serindit 2

Bandar Puchong Jaya

47100 Puchong, Selangor

(03) 5882 1148

☎

Kärcher AS

Stanseveien 31

0976 Oslo

(024) 1777-00

☎

Kärcher BV

Postbus 474

4870 AL Etten-Leur

0900-33 444 33

☎

Karcher Limited

12 Ron Driver Place

East Tamaki, Auckland

(09) 274-4603

☎

PRC

Kärcher Cleaning Systems Co., Ltd.

Part B, Building 30,

No. 390 Ai Du Road

Shanghai Waigaoquiao 200131

(021) 5046-3579

☎

Neoparts Com. e Ind. Automóvel, Lda.

Largo Vitorino Damásio. 10

1200 Lisboa

(21) 395 0040

☎

Kärcher Sp. z o.o.

Ul. Stawowa 140

31-346 Kraków

(012) 6397-222

☎

RUS

Karcher Ltd.

Vienna House

Strastnoi Blv. 16

107031 Moscow

095-933 87 48

☎

Kärcher AB

Tagenevägen 31

42502 Hisings-Kärra

(031) 577-300

☎

SGP

Karcher Asia Pacific Pte. Ltd.

5 Toh Guan Road East

#01-00 Freight Links Express Distripark

Singapore 608831

6897-1811

☎

Kärcher Servis Ticaret A.S.

9 Eylül Mahallesi

307 Sokak No. 6

Gaziemir / Izmir

(0232) 252-0708

☎

TWN

Karcher Limited

5F/6. No.7

Wu-Chuan 1st Rd

Wu-Ku Industrial Zone

Taipei County

(02) 2299-9626

☎

Kärcher Ukraine

Dehtiarivska Street 62

04112 Kyiv

(044) 492 16 54

☎

UAE

Karcher FZE

Jebel Ali Free Zone

RA 8, XB 1, Jebel Ali, Dubai

(04) 8836-776

☎

Kärcher (Pty.) Limited

144 Kuschke Street

Meadowdale

Edenvale 1614

(011) 574-5360

☎

11/2006
