3A81X61TT02CC
委製商/進口商: 山進電子工業股份有限公司
地 址: 新北巿中和區立德街7巷18號2樓
電 話: (02)2225-0303
產 地: 中國
TW
PR-D30
調頻 / 調幅 二波段數位式收音機
使用說明書
1
注意事項
◎ 操作本機前，敬請詳閱本說明書，並妥善保存，以便
隨時參閱。
◎ 非經本公司專門技術人員，請勿自行拆卸裝置本機，
以維安全。
◎ 電腦系統、日光燈、電動馬達、機動車輛等，皆可能
造成收聽干擾，宜避開之。
◎ 以乾電池為電源時，若有音量明顯變小、雜音變大、
聲音斷續等現象，很可能是電池即將耗盡，請換裝新
電池，而且一次全部換新。
◎ 數位式收音機收聽狀況較穩定，感度也較佳，但較耗
電。在室內儘量使用AC外接電源，外出才裝電池收聽。
◎ 勿使電力即將耗盡之電池置於機內過久，以免產生漏
液致損壞機件，造作無法修復。
◎ 勿使本機受擊、受潮及避開40℃以上，-5℃以下之溫
度環境。
單元
限用物質及其化學符號
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr
+6
)
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
基板組件
－
O O O O O
外殼
O O O O O O
天線 －
O O O O O
喇叭
O O O O O O
線材 －
O O O O O
備考
1.
〝
O
〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考
2.
〝－〞係指該項限用物質為排除項目。
2
電源、規格
1. 外接整流器 (內正外負規格)：
輸入電壓：交流 (AC) 110V
輸出電壓：直流 (DC) 6V
最大輸出電流：400mA
2. 電池電源
3 號電池四個 4 X 1.5V / UM-3
3. 頻率範圍：
FM 87.5-108MHz
AM 522-1710kHz (9kHz/step)
520-1710kHz (10kHz/step)
4. 耳機插座 3.5mm dia stereo
5. 2.25 inches 8 ohm 喇叭
6. 最大輸出功率1W (喇叭)
7. 伸縮天線系統
8. 尺寸：166.2 x 108.3 x 37.8 mm
淨重：378 g (不含電池)
3
4

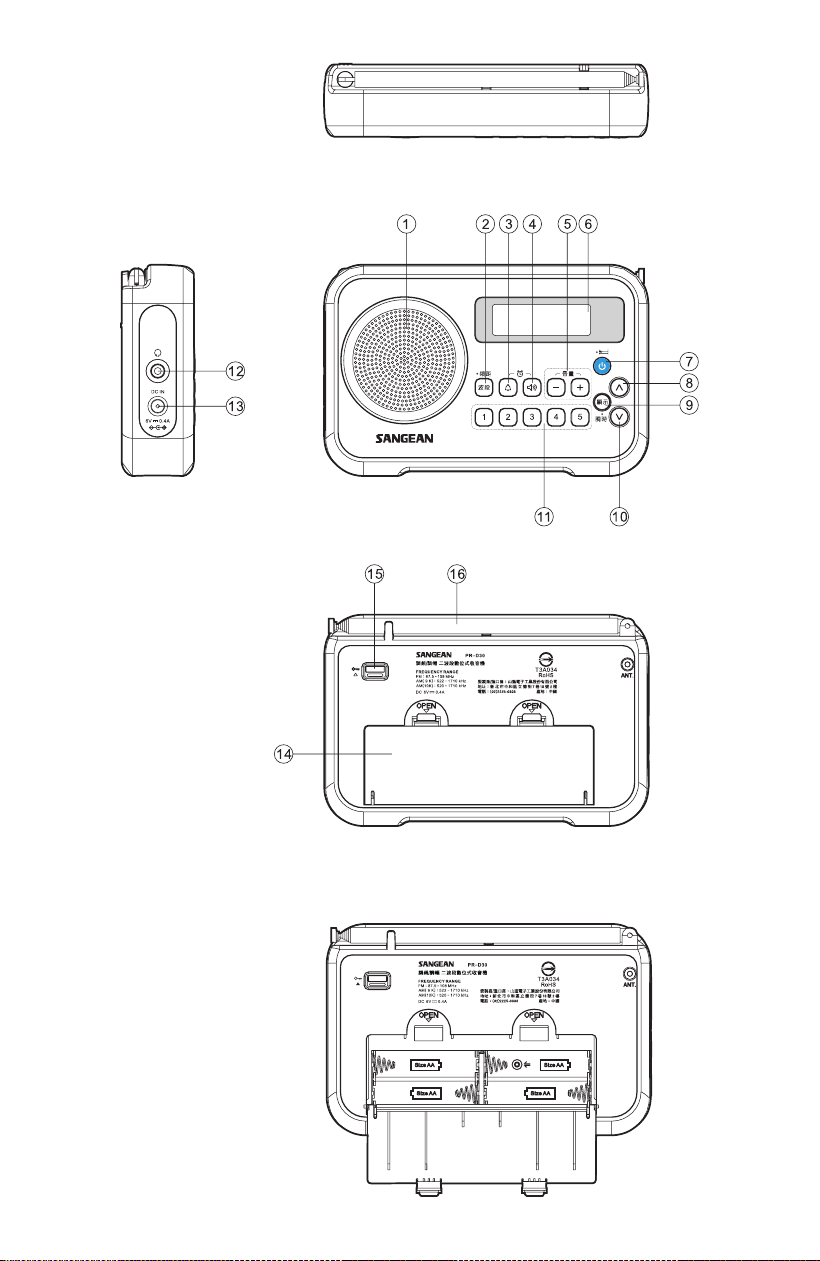

操作按鍵位置圖
喇叭
波段 / .頻距
嗶聲鬧鈴設定鍵
電台鬧鈴設定鍵
音量
顯示幕
電源開.關 / 睡眠鍵
向上選台
顯示/.調時
向下選台
記憶組 1-5
耳機插孔
DC直流插座
電池蓋
鎖定鍵
伸縮天線
LCD顯示幕
PM(下午)
耳機立體
嗶聲鬧鈴
電台鬧鈴
睡眠/貪睡符號
鎖定符號
電池殘量
音量
記憶組
時間 / 頻率 顯示
波段顯示
2
1
3
12
11
10
9
8
7
6
5
4
13
14
15
16
K
J
I
H
G
B
A
C
F
E
D
5
電池電源與安裝
1. 依指示方向，打開電池蓋，並依照電池正、負極指示
方向，正確地裝入3號電池4顆。(若有不過電或沒聲
響，請先檢查是否電池正、負極裝入有誤。)
2. 音量明顯變小、雜音變大、聲音斷斷續續等現象；可
能電池即將耗盡。或電池殘量顯示E閃爍著，則必須換
裝新電池，而且一次全部換新。
3. 請在十分鐘內換好電池，以免原有時鐘、電台設定消
失。
4. 於室內收聽，請盡量使用整流器外接AC電源收聽。
5. 若有長時間不使用時，請記得取出電池，以免電池漏
液。
6
AC整流器外接電源
1. 請使用本公司附上的AC整流器，插入 DC直流電源插
座，則電池電源自動斷電。
2. 若有長時間不使用時，請記得拔除AC整流器。
時鐘設定
本機接上電源，於開或關機狀態，皆可如下執行時鐘設
定：
1. 接上電源，顯示幕顯示著
2. 按住 調時鍵約2秒，聽到〝嗶〞一聲，顯示幕上會
有〝時〞數字閃爍著。
3. 按 或 鍵，調整到正確的〝時〞數字，再按一下
調時鍵，則顯示幕會有〝分〞數字閃爍著。
4. 按 或 鍵，調整到正確的〝分〞數字，再按一下
調時鍵，即完成正確的現在時間設定。
13
7
收音機選台方式
先按 電源開.關，打開收音機，再按 波段鍵選擇FM/
AM後，如下選擇電台頻率：
A. 掃描選台
每按一下 或 鍵，顯示幕頻率會微幅增減：
FM±0.05MHZ AM±9kHZ，直到欲收聽的電台頻率。
或是按 0.5秒後，電台頻率會向下掃描；或按 0.5秒
後，電台頻率會向上掃描，當掃描到有電台的頻率就停
止，如不喜歡可再按一下，直到自己喜歡的電台頻率。
B. 呼叫記憶電台
詳見〝電台記憶與呼叫〞
電台記憶與呼叫
本機共有10組電台記憶，FM/AM各有5組
○ 電台記憶：
1. 利用前述選台方式，找到常聽、喜歡聽的電台頻率。
2. 按住 記憶鍵1-5的任一鍵約2秒，顯示幕
右下會有該數字與 閃爍著。並聽到〝嗶〞一聲，即
將該電台記憶在該數字記憶裡。
3. 在已記憶電台的記憶組裡，再記憶新電台，則新電台
將取代原有電台記憶。
○ 電台呼叫：
打開收音機，選擇欲收聽的波段，再按一下
記憶鍵1-5的任一鍵，就可直接呼叫出記憶組1-5的電台
來收聽。
8
嗶聲鬧鈴設定
請先依前述〝時鐘設定〞設定好準確的現在時間，再如下
步驟設定鬧鈴：
1. 按住 嗶聲鬧鈴鍵約2秒，聽到〝嗶〞一聲，顯示幕上
顯示著 與〝時〞數字閃爍著。
2. 按 或 鍵，調整您要的〝時〞數字，再按一下 嗶
聲鬧鈴鍵，〝分〞數字閃爍著。
3. 按 或 鍵，調整您要的〝分〞數字，再按一下 嗶
聲鬧鈴鍵，會有嗶聲大小聲選擇bu 1-7 ，按 或 鍵
選擇嗶聲大小。
4. 再按一下 嗶聲鬧鈴鍵則完成嗶聲鬧鈴設定，顯示幕
上的現在時間上會有 顯示著。
註：
本機鬧鈴聲為HWS設計(Humane Wake System)，是一種
合乎人性的專利喚醒裝置，其音量是由小漸大，響1分鐘
→停1分鐘→響1分鐘…. 如此持續1個小時。 讓您無猛然
驚醒之虞。
9
自動開機設定(電台鬧鈴設定)
請先依前述〝時鐘設定〞設定好準確的現在時間，再如下
步驟設定自動開機：
1. 按住 電台鬧鈴鍵約2秒，聽到〝嗶〞一聲，顯示幕上
顯示著 與〝時〞數字閃爍著。
2. 按 或 鍵，調整您要的〝時〞數字，再按一下 電
台鬧鈴鍵，〝分〞數字閃爍著。
3. 按 或 鍵，調整您要的〝分〞數字，再按一下 電
台鬧鈴鍵，顯示有LSt (關機前最後收聽電台)。再按一
下 電台鬧鈴鍵，即可選定關機前最後收聽的電台為
自動開機。
4. 若不以關機前最後收聽的電台為自動開機，則可在LSt
顯示時，按 波段鍵，選擇波段，再按 或 鍵選擇
電台頻率，再按一下 電台鬧鈴鍵，會有VOL音量選
擇。
5. 按 或 鍵選擇電台鬧鈴音量大小，再按一下 電台
鬧鈴鍵，即可選定喜愛收聽的電台以適用音量為自動
開機。自動開機後將持續1小時而關機。
註:
LSt的顯示為第一次操作時出現，爾後將為最近一次設定
的電台頻率顯示。
10
取消鬧鈴設定或自動開機
按住 嗶聲鬧鈴鍵或 電台鬧鈴鍵約2秒，聽到〝嗶〞
一聲，顯示幕上 或 消失，則取消了鬧鈴設定
或自動開機。
貪睡裝置
當鬧鈴設定的鬧鈴聲響起時，背光燈會亮；此時按 開.關
鍵以外之任一鍵，則進入貪睡狀態，此時顯示幕出現
和 閃爍著(幾秒後，背光燈熄) 。5分鐘後才會再度響鈴
1分鐘，後再停5分鐘，如此持續1小時後完全停止。
頻距功能鍵
1. 於關機狀態，按住 頻距鍵約3秒，顯示幕顯示XX.X，
聽到〝嗶〞一聲，顯示幕顯示有FM及100kHz(或50kHz)
閃爍著，按 或 鍵，則將FM調整為50kHz(或100kHz)
的間距微調。
2. 緊接著再按一下 頻距鍵，聽到嗶一聲，顯示幕有AM
及9kHz(或10kHz)閃爍著，按 或 鍵，則將AM調整
為10kHz(或9kHz)的間距微調。
3. 再按一下 頻距鍵，聽到嗶一聲，顯示幕有12H或 24H
閃爍著，按 或 鍵選擇需要的時制，按一下 頻距
鍵。
註:
電台間規定有相當之頻率間距，以防止互相干擾。有的國
家規定為AM調幅9kHz的間距；有的國家規定為AM調幅
10kHz的間距；而台灣地區AM調幅的頻率間距為9kHz。
當您帶著本機旅行於不同頻率間距的國度時，則可藉此調
整法達到當地最清晰電台收訊。
11
睡眠時間設定(自動關機設定)
睡眠時間的設定可讓您選擇自動關機的時間：
1. 直接按住 睡眠鍵約2秒，聽到〝嗶〞一聲，顯示幕
出現閃爍著 符號與60-45-30-15-120-90-60分鐘循
環數字。選擇您需要的時間數字後鬆開 睡眠鍵，即
完成睡眠設定。此時顯示幕將有 的符號顯示，且在
開機狀態。當您設定的睡眠時間一到，將自動關機。
2. 若要解除睡眠設定，只要按一下 睡眠鍵，即解除。
顯示幕 符號也消失了，同時也關機了。
音量
音量大小調整 00-30
LED背光燈
1. 操作本機時，押任何一鍵，LED背光會持續約10秒照明。
2. 當掃描電台或鬧鈴聲響時，背光也會自動亮起。
鎖定鍵
鎖定鍵往上撥，顯示幕有 符號，則本機任何按
鍵無操作功能。
鎖定鍵往下撥，顯示幕 符號消失，則本機按鍵
恢復操作功能。
12
顯示鍵
開機狀態按此鍵，可查看正在收聽電台頻率與現在時間。
本機收聽電台節目時，顯示幕顯示電台頻率，約10秒後
為現在時間顯示，可按此鍵來查看正在收聽電台頻率。
耳機插孔
規格為3.5mm dia的耳機插孔立體接收，當插上耳機收聽
時，則收音機喇叭自動切斷。
橡膠套
本機框邊附著橡膠套，除保護機體，更顯機體質感。
※
製品流水號碼貼紙內容定義如下 :
序列號
生產月份
生產年份
產品代碼
